OBSAH
ÚVOD
POUŽITÍ NÁVODU K OBSLUZE
ROZDÍLY MEZI MODELY
INSTALACE
PŘED POUŽITÍM VÝROBKU
KOPÍROVÁNÍ
FUNKCE TISKU
FUNKCE SKENERU
UŽIVATELSKÁ NASTAVENÍ
ODSTRAŇOVÁNÍ ZÁVAD
BĚŽNÁ ÚDRŽBA
- KONTROLA CELKOVÉHO POČTU KOPIÍ A ZÁSOBY TONERU
  - KONTROLA CELKOVÉHO POČTU KOPIÍ
  - KONTROLA ZÁSOBY TONERU
- BĚŽNÁ ÚDRŽBA
DODATEK

MODEL: AR-5618

AR-5620

AR-5623

AR-5618D

AR-5620D

AR-5623D

DIGITÁLNÍ MULTIFUNKČNÍ SYSTÉM

NÁVOD K OBSLUZE

OBSAH

ÚVOD ................................................................. 4

POUŽITÍ NÁVODU K OBSLUZE....................... 4

ROZDÍLY MEZI MODELY................................. 5

1INSTALACE

PŘED INSTALACÍ SOFTWARE ........................ 6

● SOFTWARE........................................................6

● POŽADAVKY NA HARDWARE A SOFTWARE...6

● ZAPNUTÍ STROJE..............................................6

INSTALACE SOFTWARE.................................. 7

PŘIPOJENÍ K POČÍTAČI .................................. 9

● PŘIPOJENÍ KABELU USB .................................9

● POUŽITÍ STROJE JAKO SDÍLENÁ

TISKÁRNA........................................................10

NASTAVENÍ OVLADAČE TISKÁRNY............. 11

NASTAVENÍ PROGRAMU BUTTON

MANAGER ....................................................... 12

ŘEŠENÍ PROBLÉMŮ....................................... 14

2PŘED POUŽITÍM VÝROBKU

NÁZVY ČÁSTÍ A FUNKCÍ ............................... 16

● OVLÁDACÍ PANEL ...........................................18

ZAPNUTÍ A VYPNUTÍ...................................... 20

● ZAPNUTÍ ..........................................................20

● VYPNUTÍ ..........................................................20

ZAKLÁDÁNÍ PAPÍRU ...................................... 21

● PAPÍR...............................................................21

● ZAKLÁDÁNÍ PAPÍRU........................................22

● ZMĚNA VELIKOSTI PAPÍRU V ZÁSOBNÍKU ...24

FUNKCE V REŽIMECH KOPÍROVÁNÍ,

TISKU A SKENOVÁNÍ ..................................... 26

3KOPÍROVÁNÍ

NORMÁLNÍ KOPÍROVÁNÍ .............................. 27

● ZESVĚTLENÍ NEBO ZTMAVENÍ KOPIE .......... 30

● VÝBĚR ZÁSOBNÍKU ....................................... 30

● NASTAVENÍ POČTU KOPIÍ ............................. 31

ZMENŠENÍ/ZVĚTŠENÍ/ZOOM ....................... 31

● AUTOMATICKÉ NASTAVENÍ MĚŘÍTKA.......... 31

● MANUÁLNÍ NASTAVENÍ MĚŘÍTKA................. 32

● SEPARÁTNÍ NASTAVENÍ MĚŘÍTKA VE

VERTIKÁLNÍM A HORIZONTÁLNÍM SMĚRU

(Kopírování XY ZOOM) .................................... 33

AUTOMATICKÉ OBOUSTRANNÉ

KOPÍROVÁNÍ (AR-5618D/AR-5620D/

AR-5623D) ....................................................... 35

● ROTACE OBRÁZKU U OBOUSTRANNÉHO

KOPÍROVÁNÍ................................................... 37

OBOUSTRANNÉ KOPÍROVÁNÍ S POUŽITÍM

BOČNÍHO VSTUPU......................................... 38

KOPÍROVÁNÍ KNIHY ...................................... 39

PŘERUŠENÍ KOPÍROVÁNÍ

(Přerušené kopírování)................................... 40

SPECIÁLNÍ FUNKCE KOPÍROVÁNÍ............... 41

● OTOČENÍ OBRAZU O 90 STUPŇŮ (Otočení

kopie)............................................................... 41

● TŘÍDĚNÍ / SKUPINOVÁNÍ ............................... 41

● KOPÍROVÁNÍ VÍCE ORIGINÁLŮ NA JEDNU

STRÁNKU (Kopie 2v1/4v1).............................. 43

● VYTVOŘENÍ OKRAJŮ PŘI KOPÍROVÁNÍ

(Posunutí okrajů) ............................................. 45

● VYMAZÁNÍ KRAJŮ KOPIE (Mazání)................ 46

● KOPIE IDENTIFIKAČNÍ KARTY ....................... 47

4FUNKCE TISKU

ZÁKLADNÍ TISK.............................................. 48

● OTEVŘENÍ OVLADAČE TISKÁRNÝ PŘES

TLAČÍTKO "Start" ............................................49

OBRAZOVKA NASTAVENÍ OVLADAČE

TISKÁRNY ....................................................... 50

NASTAVENÍ POKROČILÝCH FUNKCÍ

TISKU............................................................... 51

● TISK VÍCE STRÁNEK NA JEDNU STRÁNKU

(Tisk N-nahoru).................................................51

● PŘIZPŮSOBENÍ TIŠTĚNÉHO OBRÁZKU

VELIKOSTI PAPÍRU (Přizpůsobit na papír) ......52

● OTOČENÍ OBRÁZKU O 180 STUPŇŮ

(Otočit o 180°) ..................................................52

● ZVĚTŠENÍ/ZMENŠENÍ VELIKOSTI OBRÁZKU

(Měřítko) ...........................................................53

● TISK NEVÝRAZNÉHO TEXTU A ČERNÝCH

LINEK (Text černý/Vektor černý)......................53

● NASTAVENÍ JASU A KONTRASTU OBRÁZKU

(Úprava obrazu)................................................54

● PŘIDÁNÍ VODOZNAKU NA STRÁNKU

(Vodoznaky)......................................................54

● OBOUSTRANNÝ TISK

(AR-5618D/AR-5620D/AR-5623D)...................55

ULOŽENÍ ČASTO POUŽÍVANÝCH

NASTAVENÍ TISKU ......................................... 56

● ULOŽENÍ NASTAVENÍ V DOBĚ TISKU

(Uživatelská nastavení).....................................56

POPIS OKNA STAVU TISKU .......................... 57

5FUNKCE SKENERU

PŘEHLED SKENOVÁNÍ .................................. 58

SKENOVÁNÍ POMOCÍ TLAČÍTEK

ZAŘÍZENÍ......................................................... 59

● PŘEHLED PROGRAMU BUTTON

MANAGER .......................................................60

● NASTAVENÍ PROGRAMU BUTTON

MANAGER .......................................................61

SKENOVÁNÍ Z POČÍTAČE ............................. 62

● SKENOVÁNÍ Z APLIKACE KOMPATIBILNÍ S

TWAIN..............................................................62

● SKENOVÁNÍ Z APLIKACE KOMPATIBILNÍ S

WIA (Windows XP/Vista/7) ...............................66

● SKENOVÁNÍ POMOCÍ "Prúvodce skenery a

fotoaparáty" (Windows XP) ..............................67

6UŽIVATELSKÁ NASTAVENÍ

NASTAVENÍ AUTOMATICKÉ EXPOZICE...... 68

ZAPNUTÍ REŽIMU ÚSPORY TONERU.......... 69

UŽIVATELSKÁ NASTAVENÍ

(Systémová nastavení)................................... 70

● SYSTÉMOVÁ NASTAVENÍ .............................. 70

● VOLBA NASTAVENÍ PRO SYSTÉMOVÁ

NASTAVENÍ..................................................... 74

NASTAVENÍ AUDITORU................................. 75

● REŽIM AUDITORU .......................................... 75

● NASTAVENÍ REŽIMU AUDITORU................... 75

● VÝBĚR NASTAVENÍ REŽIMU AUDITORU ...... 76

7ODSTRAŇOVÁNÍ ZÁVAD

ODSTRAŇOVÁNÍ ZÁVAD ............................... 79

● ZÁVADY PŘI KOPÍROVÁNÍ ............................. 80

● ZÁVADY PŘI TISKU A SKENOVÁNÍ................ 83

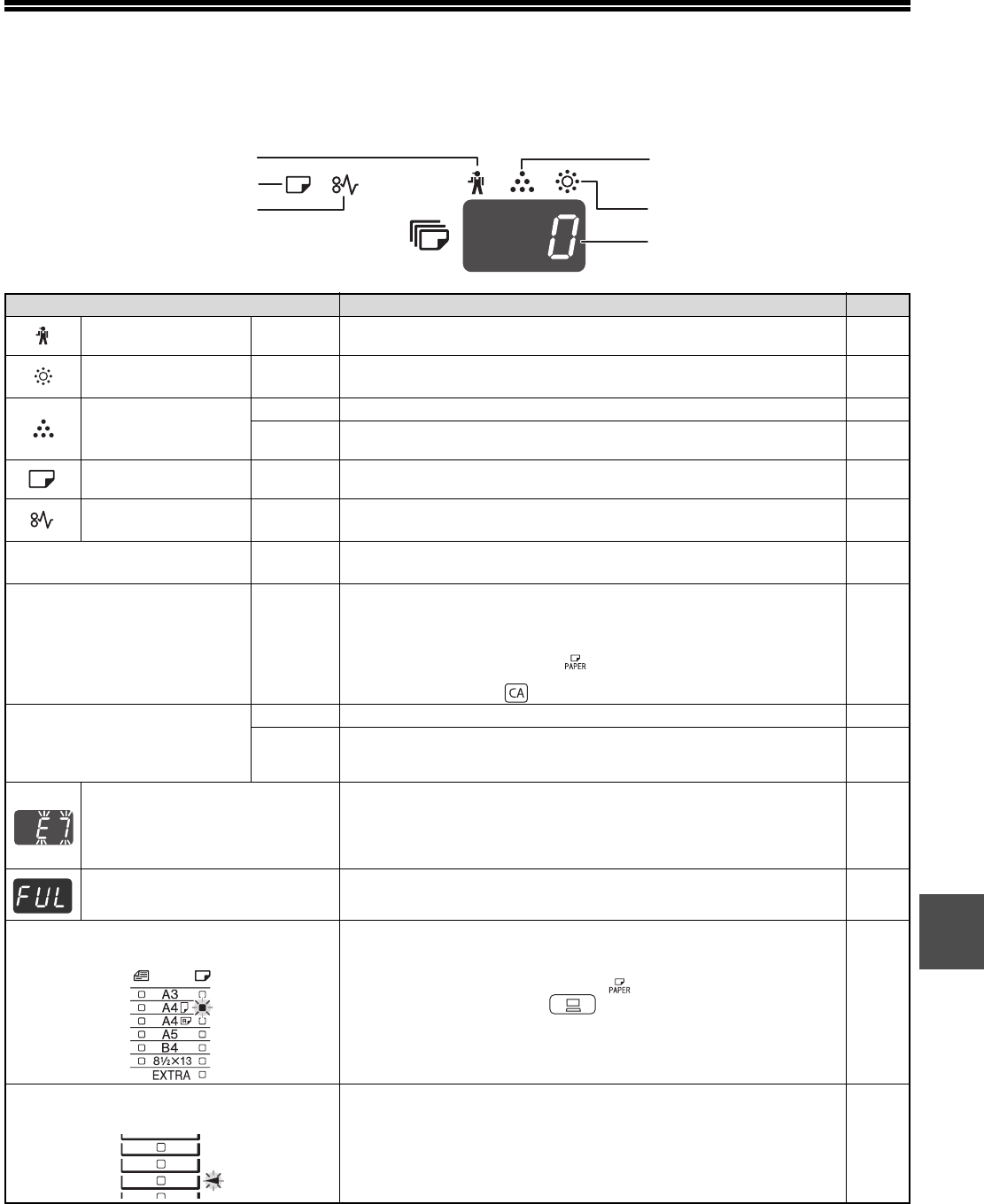

INDIKÁTORY A HLÁŠENÍ............................... 87

ODSTRANĚNÍ ZABLOKOVANÉHO

PAPÍRU............................................................ 88

● CHYBA PODÁVÁNÍ SPF/RSPF....................... 88

● ZABLOKOVÁNÍ V BOČNÍM VSTUPU.............. 89

● ZABLOKOVÁNÍ VE STROJI............................. 90

● ZABLOKOVÁNÍ V HORNÍM ZÁSOBNÍKU ....... 93

● ZABLOKOVÁNÍ VE SPODNÍM

ZÁSOBNÍKU.................................................... 94

VÝMĚNA TONEROVÉ KAZETY...................... 95

8BĚŽNÁ ÚDRŽBA

KONTROLA CELKOVÉHO POČTU KOPIÍ A

ZÁSOBY TONERU .......................................... 96

● KONTROLA CELKOVÉHO POČTU KOPIÍ....... 96

● KONTROLA ZÁSOBY TONERU ...................... 97

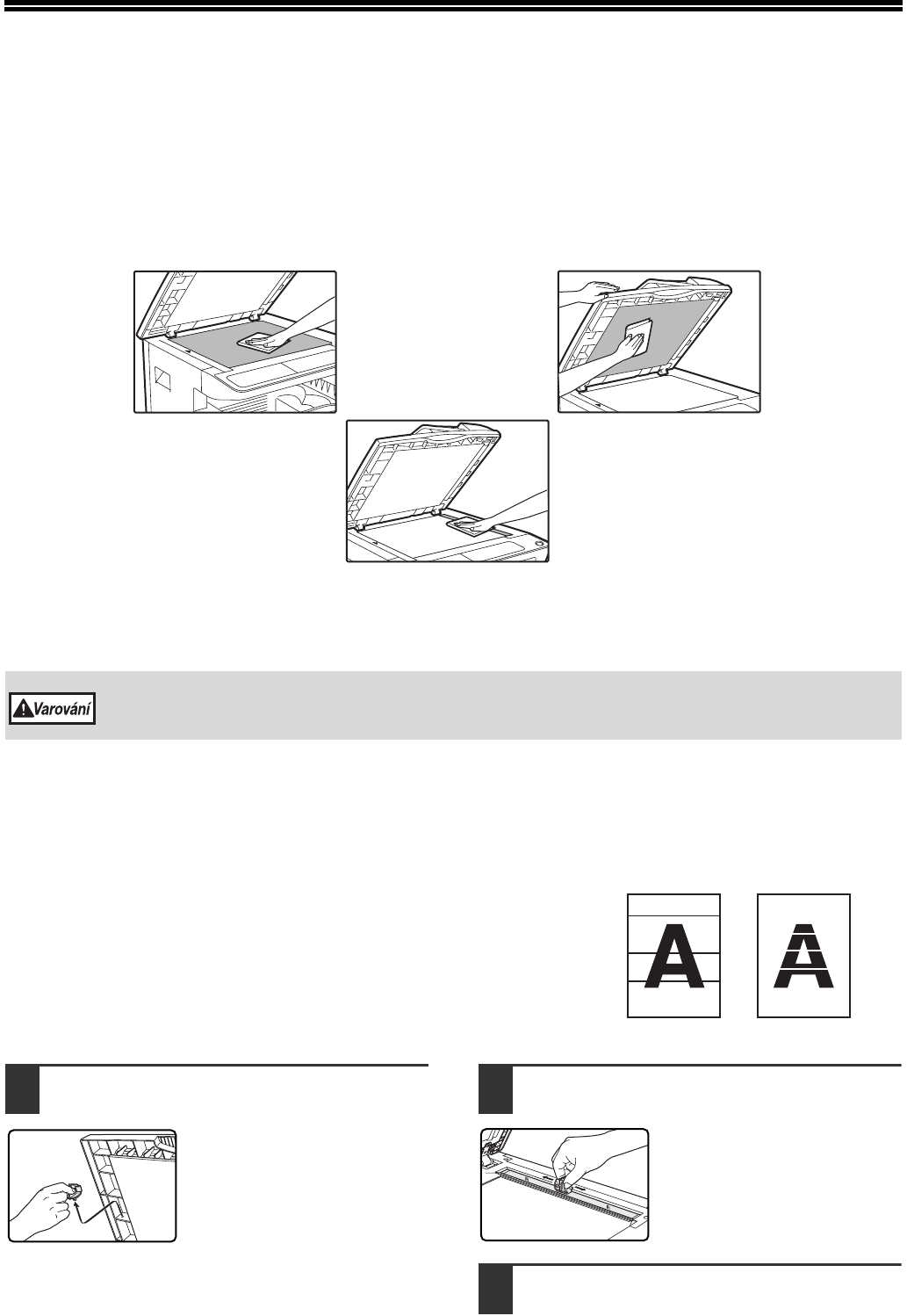

BĚŽNÁ ÚDRŽBA............................................. 98

● ÚDRŽBA SNÍMACÍ PLOCHY A VÍKA

SKENERU/SPF/RSPF ..................................... 98

● ČIŠTĚNÍ SKENOVACÍHO SKLA ORIGINÁLŮ

(POUZE KDYŽ JE NAINSTALOVÁN SPF/

RSPF) .............................................................. 98

● ČIŠTĚNÍ PODÁVACÍHO VÁLEČKU BOČNÍHO

VSTUPU .......................................................... 99

● ČIŠTĚNÍ PŘENOSOVÉ KORONY.................... 99

9DODATEK

TECHNICKÉ ÚDAJE (TISKÁRNA A

SKENER)........................................................ 100

● FUNKCE TISKU .............................................100

● FUNKCE SKENERU .......................................101

PŘÍSLUŠENSTVÍ ........................................... 102

● JEDNOPRŮCHODOVÝ PODAVAČ/OBRACECÍ

JEDNOPRŮCHODOVÝ PODAVAČ ................103

● VÍKO SKENERU .............................................103

● KAZETA NA 250 LISTŮ/2 X 250 LISTŮ..........104

SPOTŘEBNÍ MATERIÁL A SKLADOVÁNÍ ... 105

● SPRÁVNÉ SKLADOVÁNÍ ...............................105

ÚVOD

V této příručce jsou popsány funkce kopírky, tiskárny a skeneru digitálního multifunkčního systému AR-5618/AR-

5620/AR-5623 a AR-5618D/AR-5620D/AR-5623D.

POUŽITÍ NÁVODU K OBSLUZE

Tento kopírovací stroj byl navržen tak, aby poskytoval vhodné kopírovací funkce, nezabíral zbytečně mnoho místa

aumožňoval snadnou obsluhu. Chcete-li úspěšně využívat možnosti tohoto kopírovacího stroje, pročtěte si pečlivě

tento návod k obsluze. Společnost SHARP doporučuje vytisknout si tuto příručku a uložit ji na vhodném místě,

abyste k ní měli při používání zařízení rychlý přístup.

O NÁVODECH K OBSLUZE

Pro tento výrobek jsou k dispozici následující návody k obsluze:

Úvodní návod

Tento návod popisuje:

• Technická data stroje

•Upozornění pro bezpečné používání stroje

Návod k obsluze (na dodaném CD-ROM)

Tento návod popisuje:

• Jak nainstalovat software, které umožní využívat pro váš počítač stroj jako tiskárnu a skener

• Názvy částí stroje

• Použitelné typy papíru

• Základní postup pro kopírování a pokročilé funkce kopírování

(Například: otočení obrazu o 90 stupňů, kopírování více originálů na jeden list papíru)

• Základní postup pro tisk a další často používané funkce tisku

(Například: přizpůsobení tisknutého obrazu velikosti papíru, zvětšení/zmenšení tisknutého obrazu)

• Skenování ze stroje a z počítače

•Výměnu kazety toneru a přídavná zařízení

•Odstraňování závad stroje

VÝZNAM OZNAČENÍ "R" V INDIKACI VELIKOSTI

ORIGINÁLU A PAPÍRU

Jestliže označení formátu originálu nebo papíru končí písmenem "R" (A4R

atd.), znamená to, že má originál nebo papír horizontální orientaci (viz

vyobrazení vpravo).

Velikosti, které mohou mít pouze orientaci na šířku (B4, A3) neobsahují při

udávání velikosti označení "R".

• Kdekoliv se v této příručce vyskytne "AR-XXXX", zaměňte "XXXX" názvem vašeho modelu. Název vašeho modelu viz

"ROZDÍLY MEZI MODELY" (str. 5).

• Znázornění obrazovky a postupy v této příručce jsou pro operační systém Windows Vista. U některých verzí operačního

systému Windows se mohou některé obrazovky lišit.

• Více informací o vašem operačním systému naleznete v příručce vašeho operačního systému nebo v nápovědě online.

Info

Obrazovky, zprávy a názvy tlačítek uvedené v této příručce se mohou od skutečného přístroje odlišovat vzhledem k

vylepšování výrobku a úpravám.

<Horizontální (Na šířku) orientace>

OZNAČENÍ POUŽÍVANÁ V TOMTO NÁVODU

SPF (AR-5618/AR-5620/AR-5623)

Tento manuál uvádí jednostranný podavač jako "SPF".

RSPF (AR-5618D/AR-5620D/AR-5623D)

Tento manuál uvádí oboustranný podavač jako "RSPF".

ROZDÍLY MEZI MODELY

Tento manuál popisuje následující modely.

Varuje uživatele, že se může zranit, nebude-li se touto výstrahou náležitě řídit.

Upozornění uživatele na možnost poškození kopírovacího stroje nebo částí stroje, jestliže nebude

respektovat příslušné pokyny.

Upozorňuje na další informace týkající se stroje, jeho specifikací, funkcí, výkonu, provozu a jiných

užitečných údajů.

Pozor

Info

Model

AR-5620/AR-5623/AR-5620D/AR-5623D AR-5618/AR-5618D

Vzhled

(S instalovaným volitelným SPF/RSPF) (S instalovaným volitelným SPF/RSPF)

Rychlost kopírování 20 kopií/min./23 kopií/min. 18 kopií/min.

Zásobníky papíru Dva (250 x 2) Jeden (250 x 1)

Výše uvedená ilustrace je

zaměřena na případ, kdy funkce

a/nebo provoz kopírovacího

stroje se shoduje u obou

modelů.

1Kapitola 1

INSTALACE

PŘED INSTALACÍ SOFTWARE

Tato kapitola popisuje jak nainstalovat a konfigurovat software, který je nezbytný pro funkci tiskárny a skeneru stroje.

SOFTWARE

Disk CD-ROM, který je dodán se strojem obsahuje následující software :

Ovladač MFP

Ovladač tiskárny

Ovladač tiskárny umožňuje používat u stroje funkci tiskárny.

Ovladač tiskárny obsahuje Print Status Window (okno stavu tisku). Jedná se o nástroj, který sleduje stroj a dává

informace o stavu tisku, názvu aktuálně tisknutého dokumentu a případná chybová hlášení.

Ovladač skeneru

Ovladač skeneru umožňuje používat u stroje funkci skeneru pomocí aplikací TWAIN kompatibilních a WIA

kompatibilních.

Button Manager

Button Manager (Správce tlačítka) umožňuje používat na stroji menu skenování pro skenování dokumentu.

POŽADAVKY NA HARDWARE A SOFTWARE

Před instalováním software zkontrolujte následující požadavky na hardware a software.

*1 Port USB 2.0 tohoto zařízení bude přenášet data rychlostí určenou standardem USB 2.0 (vysokorychlostní) pouze v případě,

že bude na počítači předinstalován ovladač Microsoft USB 2.0 nebo bude nainstalován ovladač USB 2.0 pro systém Windows

2000 Professional/XP/Vista/7, který společnost Microsoft poskytuje prostřednictvím své služby "Windows Update".

*2 Kompatibilní s modely s předinstalovaným systémem Windows 2000 Professional, Windows XP Professional, Windows XP

Home Edition, Windows Vista nebo Windows 7, které jsou standardně vybaveny rozhraním USB.

*3 • Stroj nepodporuje tisk z prostředí Macintosh.

• Pro instalaci software pomocí instalátoru jsou nezbytná práva administrátora.

ZAPNUTÍ STROJE

Hlavní vypínač je umístěn na levé straně stroje.

Přepněte hlavní vypínač do polohy "ON".

Tento návod uvádí disk CD-ROM, který je dodán se strojem jako "CD-ROM".

Typ počítačePočítač IBM PC/AT nebo kompatibilní vybavený rozhraním USB 2.0*1/1.1*2

Operační systém*3

Windows 2000 Professional, Windows XP Professional, Windows XP Home Edition, Windows

Vista, Windows 7

Další požadavky na hardware Prostředí, ve kterém jsou výše uvedené operační systémy plně funkční

Info

INSTALACE SOFTWARE

1Kabel USB nesmí být ke stroji

připojen. Než budete pokračovat,

ujistěte se, že není kabel připojen.

Je-li kabel připojen, zobrazí se okno Plug and

Play. Dojde-li k tomu, klepnutím na tlačítko

"Zrušit" okno zavřete a kabel odpojte.

2Vložte disk CD-ROM do jednotky

CD-ROM počítače.

3Klepněte na tlačítko "Start", klepněte

na "Počítač" a potom klepněte dvakrát

na ikonu CD-ROM ( ).

• Ve Windows XP klepněte na tlačítko "Start",

klepněte na "Tento počítač" a potom klepněte

dvakrát na ikonu CD-ROM.

• Ve Windows 2000 klepněte dvakrát na "Tento

počítač" a potom klepněte dvakrát na ikonu

CD-ROM.

4Klepněte dvakrát na ikonu "Setup"

().

• Jestliže se v systému Windows 7 zobrazí

obrazovka s výzvou k potvrzení, klepněte na

"Ano".

• Jestliže se ve Windows Vista zobrazí

potvrzující obrazovka, klepněte na "Povolit".

5Zobrazí se okno "SOFTWAROVÁ

LICENCE". Ujistěte se že rozumíte

obsahu softwarové licence a potom

klepněte na tlačítko "Ano".

6Přečtěte si hlášení v okně "Vítejte"

a potom klepněte na tlačítko "Další".

7Pro instalaci software klepněte na

tlačítko "Standardní" a jděte na krok

11. Pro instalaci určitých balíčků

klepněte na tlačítko "Uživatelský" a

jděte na následující krok.

8Klepněte na tlačítko "Ovladač MFP".

Klepnutím na tlačítko "Zobrazit README" se

zobrazí informace o vybraných balíčcích.

• Vyobrazení obrazovek v tomto návodu platí hlavně pro Windows Vista. U jiných verzí Windows se některá

vyobrazení obrazovek mohou lišit od těch, které jsou uvedeny v návodu.

• Pokud se zobrazí poruchové hlášení, postupujte pro odstranění problému dle pokynu na obrazovce. Po

vyřešení problému bude postup instalace pokračovat. Podle typu problému budete možná muset klepnout na

tlačítko "Zrušit" a instalátor ukončit. V tomto případě proveďte po odstranění problému instalaci software znovu.

Info

Kabel bude připojen v kroku 12.

Výběrem z menu jazyků může být

"SOFTWAROVÁ LICENCE" zobrazena

v jiném požadovaném jazyku. Pro instalaci

software ve zvoleném jazyku pokračujte

v instalaci v takto zvoleném jazyku.

Info

INSTALACE

9Zvolte "Připojeno k tomuto počítači"

aklepněte na tlačítko "Další".

Postupujte dle pokynů na obrazovce.

Jakmile se zobrazí hlášení "Instalace software

SHARP je ukončeno.", klepněte na tlačítko "OK".

Vrátíte se na okno kroku 8. Chcete-li

nainstalovat Button Manager,

klepněte na tlačítko "Button

Manager".

Nechcete-li Button Manager nainstalovat,

klepněte na tlačítko "Zavřít" a jděte na krok 11.

Postupujte dle pokynů na obrazovce.

Jakmile je instalace ukončena,

klepněte na tlačítko "Zavřít".

Zobrazí se hlášení žádající o připojení stroje

kpočítači. Klepněte na tlačítko "OK".

Ujistěte se, že je stroj zapnutý

a potom připojte USB kabel (str.9).

Systém Windows detekuje stroj a zobrazí se

obrazovka Plug and Play.

Postupujte dle pokynů v okně Plug

and Play a nainstalujte ovladač.

Postupujte dle pokynů na obrazovce.

Tím je instalace software ukončena.

• Pokud jste instalovali Button Manager, proveďte

nastavení Button Manager dle popisu v části

"NASTAVENÍ PROGRAMU BUTTON MANAGER"

(str.12).

• Jestliže používáte systém Windows Vista/7

a zobrazí se okno s upozorněním

zabezpečení, musíte klepnout na volbu

"Přesto nainstalovat tento software

ovladače".

• Jestliže používáte Windows 2000/XP

a objeví se varovné hlášení, týkající se

testování ovladače pro Windows nebo

digitálního podpisu, klepněte na tlačítko

"Pokračovat" nebo "Ano".

Po instalaci se může objevit výzva k

restartování počítače. Pokud se tato výzva

objeví, klepněte na tlačítko "Ano", abyste

restartovali počítač.

Pozor

Info

• Jestliže používáte systém Windows Vista/7

a zobrazí se okno s upozorněním

zabezpečení, musíte klepnout na volbu

"Přesto nainstalovat tento software

ovladače".

• Jestliže používáte Windows 2000/XP

a objeví se varovné hlášení, týkající se

testování ovladače pro Windows nebo

digitálního podpisu, klepněte na tlačítko

"Pokračovat" nebo "Ano".

Po instalaci se může objevit výzva k

restartování počítače. Pokud se tato výzva

objeví, klepněte na tlačítko "Ano", abyste

restartovali počítač.

• Jestliže používáte systém Windows Vista/7

a zobrazí se okno s upozorněním

zabezpečení, musíte klepnout na volbu

"Přesto nainstalovat tento software

ovladače".

• Jestliže používáte Windows 2000/XP

a objeví se varovné hlášení, týkající se

testování ovladače pro Windows nebo

digitálního podpisu, klepněte na tlačítko

"Pokračovat" nebo "Ano".

Pozor

Info

Pozor

PŘIPOJENÍ K POČÍTAČI

Připojení zařízení k počítači provedete následujícím postupem.

Propojovací kabely k připojení zařízení k počítači nejsou součástí dodávky zařízení. Prosíme, kupte si vhodný kabel

pro váš počítač.

Propojovací kabel

Kabel USB

Odstíněný kroucený párový kabel pro vysokorychlostní přenos (3 m maximálně)

Pokud má být zařízení připojeno pomocí USB 2.0, kupte si prosím kabel podporující USB 2.0.

PŘIPOJENÍ KABELU USB

1Připojte kabel do konektoru USB na

zařízení. 2Připojte druhý konec kabelu do

konektoru USB na vašem počítači.

• USB je k dispozici s počítači kompatibilními se standardem PC/AT, které byly původně vybaveny portem USB a

byl na nich předinstalován systém Windows 2000 Professional, Windows XP Professional, Windows XP Home

Edition, Windows Vista nebo Windows 7.

•Nepřipojujte kabel USB před instalací ovladače MFP. Kabel USB musíte připojit během instalace tohoto

ovladače.

Pozor

Systémové požadavky pro USB 2.0 (Hi-Speed mode)

• Konektor USB 2.0 tohoto zařízení bude přenášet data rychlostí určenou standardem USB 2.0 (vysokorychlostní)

pouze v případě, že bude na počítači předinstalován ovladač Microsoft USB 2.0 nebo bude nainstalován

ovladač USB 2.0 pro systém Windows 2000 Professional/XP/Vista/7, který společnost Microsoft poskytuje

prostřednictvím své webové stránky "Windows Update".

•Není zaručeno, že dosáhnete plné rychlosti USB 2.0 při použití PC karty podporující USB 2.0, i pokud je

nainstalován ovladač Microsoft USB 2.0. Pokud chcete nainstalovat nejnovější ovladač (který může umožnit

vyšší rychlost), kontaktujte výrobce vaší PC karty.

• Kabel můžete připojit i do portu USB 1.1. Nicméně se tak sníží výkon na úroveň USB 1.1 (Full-Speed).

INSTALACE

POUŽITÍ STROJE JAKO SDÍLENÁ TISKÁRNA

Pokud bude stroj používán v síti Windows jako sdílená tiskárna, postupujte pro instalaci ovladače tiskárny na

klientský počítač dle kroků níže.

1Proveďte kroky 2 až 6 z části

"INSTALACE SOFTWARE" (str.7).

2Klepněte na tlačítko "Uživatelský".

3Klepněte na tlačítko "Ovladač MFP".

Klepnutím na tlačítko "Zobrazit README" se

zobrazí informace o vybraných balíčcích.

4Zvolte "Připojeno prostřednictvím

sítě" a klepněte na tlačítko "Další".

5Ze seznamu vyberte název tiskárny

(která je na print serveru

nakonfigurována jako sdílená

tiskárna).

Ve Windows 2000/XP, můžete též klepnout na

tlačítko "Přidat sít’ový port", které je zobrazeno

pod seznamem a v okně, které se zobrazí

vyberte na síti tiskárnu, která se bude sdílet.

6Klepněte na tlačítko "Další".

Postupujte dle pokynů na obrazovce.

7Vrátíte se na okno kroku 3. Klepněte

na tlačítko "Zavřít".

Tím je instalace software ukončena.

Příslušná nastavení pro print server viz návod k obsluze nebo soubory nápovědy vašeho operačního systému.

Info

Pokud se sdílená tiskárna na seznamu

nezobrazí, zkontrolujte nastavení print

serveru.

• Jestliže používáte systém Windows Vista/7

a zobrazí se okno s upozorněním

zabezpečení, musíte klepnout na volbu

"Přesto nainstalovat tento software

ovladače".

• Jestliže používáte Windows 2000/XP

a objeví se varovné hlášení, týkající se

testování ovladače pro Windows nebo

digitálního podpisu, klepněte na tlačítko

"Pokračovat" nebo "Ano".

Po instalaci se může objevit výzva k

restartování počítače. Pokud se tato výzva

objeví, klepněte na tlačítko "Ano", abyste

restartovali počítač.

Info

Pozor

Info

NASTAVENÍ OVLADAČE TISKÁRNY

Po nainstalování ovladače tiskárny je třeba provést nastavení ovladače tak, aby nastavení odpovídalo počtu kazet

na papír ve stroji a velikosti papíru založeného v kazetách.

1Klepněte na tlačítko "Start", klepněte

na "Ovládací panel" a potom klepněte

na "Tiskárna".

• V systému Windows 7 klepněte na tlačítko

"Start" a potom klepněte na "Zařízení a

tiskárny".

• Ve Windows XP klepněte na tlačítko "Start"

a klepněte na "Tiskárny a faxy".

• Ve Windows 2000 klepněte na tlačítko "Start",

zvolte "Nastavení" a potom klepněte na

"Tiskárny".

2Klepněte na ikonu tiskárny "SHARP

AR-XXXX" a z nabídky "Organizuj"

zvolte "Vlastnosti".

• V systému Windows 7 klepněte pravým

tlačítkem myši na ikonu ovladače tiskárny

"SHARP AR-XXXX" a potom klepněte na

"Vlastnosti tiskárny".

• Ve Windows XP/2000 zvolte z nabídky

"Soubor" volbu "Vlastnosti".

3Klepněte na kartu "Konfigurace"

a nastavte konfiguraci podle

nainstalovaného příslušenství.

Konfiguraci stroje nastavte dle skutečného stavu.

Jinak by tisk nemusel probíhat správně.

4Klepněte na tlačítko "Nastavit stav

zásobníku" a vyberte velikost papíru,

která je v každé kazetě založena.

V nabídce "Zdroj papíru" vyberte kazetu a poté

pomocí nabídky "Nastavení formátu papíru"

zadejte velikost papíru, který je v dané kazetě

založen. Opakujte postup pro každou další kazetu.

5V okně "Nastavit stav zásobníku"

klepněte na tlačítko "OK".

6V okně vlastností tiskárny klepněte na

tlačítko "OK".

Pokud se ve Windows XP nezobrazí v menu

"start" nabídka "Tiskárny a faxy", zvolte

"Ovládací panely", zvolte "Tiskárny a další

hardware" a potom zvolte "Tiskárny a faxy".

Klepnutím na tlačítko "Auto Configuration"

spustíte automatickou konfiguraci nastavení

podle zjištěného stavu zařízení.

Info

NASTAVENÍ PROGRAMU BUTTON

MANAGER

Button Manager je program, který pracuje spolu s ovladačem skeneru a umožňuje skenovat ze stroje.

Pro skenování ze stroje musí být Button Manager propojen s nabídkou skenování na stroji. Program Button

Manager propojíte níže uvedeným postupem.

Windows XP/Vista/7

1Klepněte na tlačítko "Start", klepněte

na "Ovládací panel", klepněte na

"Hardware a zvuk" a potom klepněte

na "Skenery a fotoaparáty".

• V systému Windows 7 klepněte na tlačítko

"Start" a potom klepněte na "Zařízení a tiskárny".

• Ve Windows XP klepněte na tlačítko "Start",

zvolte "Ovládací panely" a klepněte na

"Tiskárny a další hardware" a potom klepněte

na "Skenery a fotoaparáty".

2Klepněte na ikonu "SHARP AR-XXXX"

a zvolte "Vlastnosti".

• V systému Windows 7 klepněte pravým

tlačítkem myši na ikonu "SHARP AR-XXXX" a

zvolte "Vlastnosti skenování".

• Ve Windows XP zvolte "Vlastnosti" z menu

"Soubor".

3Na obrazovce "Vlastnosti" klepněte na

záložku "Události".

4Z rozbalovacího menu "Vyberte

událost" zvolte "SC1:".

5Zvolte "Start this program" a potom z

rozbalovacího menu zvolte "Sharp

Button Manager AA".

6Pro propojení Button Manager se

"SC2:" až "SC6:" opakujte kroky 4 až

Z rozbalovacího menu "Vyberte událost" zvolte

"SC2:". Zvolte "Start this program" a potom z

rozbalovacího menu zvolte "Sharp Button

Manager AA" a potom klepněte na tlačítko

"Použít". Toto proveďte pro každé ScanMenu až

po "SC6:".

7Klepněte na tlačítko "OK".

Button Manager je nyní propojen s menu

skenování (1 až 6).

Nastavení skenování jednotlivých menu

skenování 1 až 6 je možné změnit

v nastavovacím okně Button Manager.

Výchozí tovární nastavení nabídky skenování a

postupy při konfiguraci nastavení programu

Button Manager najdete v oddílu "NASTAVENÍ

PROGRAMU BUTTON MANAGER" (str.61).

INSTALACE

Windows 2000

1Klepněte na tlačítko "Start", zvolte

"Nastavení" a potom klepněte na

"Ovládací panel".

2Klepněte dvakrát na ikonu "Skenery

a fotoaparáty".

3Zvolte "SHARP AR-XXXX" a klepněte

na tlačítko "Vlastnosti".

4Na obrazovce "Vlastnosti" klepněte na

záložku "Události".

5Z rozbalovacího menu "Události

skeneru" zvolte "SC1:".

6V "Předat této aplikaci" zvolte "Sharp

Button Manager AA".

7Klepněte na tlačítko "Použít".

8Pro propojení Button Manager se

"SC2:" až "SC6:" opakujte kroky 5 až

Z rozbalovacího menu "Události skeneru" zvolte

"SC2:". V "Poslat do této aplikace" zvolte "Sharp

Button Manager AA" a potom klepněte na tlačítko

"Použít". Toto proveďte pro každé ScanMenu až

po "SC6:".

Po dokončení nastavování klepněte na tlačítko

"OK" a tím obrazovku zavřete.

Button Manager je nyní propojen s menu

skenování (1 až 6).

Nastavení skenování jednotlivých menu

skenování 1 až 6 je možné změnit

v nastavovacím okně Button Manager.

Výchozí tovární nastavení nabídky skenování a

postupy při konfiguraci nastavení programu

Button Manager najdete v oddílu "NASTAVENÍ

PROGRAMU BUTTON MANAGER" (str.61).

ScanMenu SC1

Propriétés de SHARP AR-XXXX

SC1:

Pokud jsou zobrazeny další aplikace, zrušte

u nich zakřížkování a ponechte zakřížkování

jen u okénka Button Manager.

ScanMenu SC1

Propriétés de SHARP AR-XXXX

SC1:

Info

ŘEŠENÍ PROBLÉMŮ

Pokud se software nenainstaloval správně, zkontrolujte následující položky na vašem počítači.

Nelze nainstalovat ovladač tiskárny

(Windows 2000/XP)

Pokud nelze nainstalovat ovladač tiskárny v systémech

Windows 2000/XP, postupujte podle následujících

pokynů a zkontrolujte nastavení v počítači.

1Klepněte na tlačítko "Start" a poté na

"Ovládací panely".

Ve Windows 2000 klepněte na tlačítko "Start",

zvolte "Nastavení" a poté klepněte na "Ovládací

panely".

2Klepněte na "Výkon a údržba", a poté

na "Systém".

Ve Windows 2000 poklepejte na ikonku

"Systém".

3Klepněte na záložku "Hardware" a

poté na tlačítko "Podpisy ovladačů".

4Zkontrolujte "Jakou akci má systém

Windows provést?" ("Ověření

podpisu souboru" ve Windows 2000).

Pokud je vybrána možnost "Blokovat", nebude

možné nainstalovat ovladač tiskárny. Vyberte

možnost "Upozornit" a potom nainstalujte

ovladač tiskárny podle pokynů v části

"INSTALACE SOFTWARE" (str.7).

Neobjevilo se okénko Plug and Play

Pokud se po připojení zařízení k počítači neobjevilo

okénko Plug and Play, postupujte podle kroků

popsaných níže. Zjistíte tak, jestli je port USB

dostupný.

1Klepněte na tlačítko "Start", poté na

"Ovládací panely" a nakonec klepněte

na "Výkon a údržba".

• Ve Windows XP klepněte na tlačítko "Start",

klepněte na "Ovládací panely" a potom

klepněte na "Výkon a údržba".

• Ve Windows 2000 klepněte na tlačítko "Start",

zvolte "Nastavení" a poté klepněte na

"Ovládací panely".

2Klepněte na "Správce zařízení"

a jestliže se3 zobrazí žádost o

potvrzení, klepněte na "Pokračovat".

V seznamu zařízení se objeví položka "Řadiče

sběrnice USB".

• Ve Windows XP klepněte na "Systém", na

záložku "Hardware" a klepněte na tlačítko

"Správce zařízení".

• Ve Windows 2000 klepněte dvakrát na ikonu

"Systém", klepněte na záložku "Hardware"

aklepněte na tlačítko "Správce zařízení".

3Klepněte na ikonku vedle položky

"Universal Serial Bus controllers".

Objeví se dvě položky: typ chipsetu řadiče a

kořenový hub. Pokud se objevily obě tyto položky,

můžete používat port USB. Pokud je u položky

"Universal Serial Bus controllers" zobrazeno

varování v podobně žlutého vykřičníku nebo se

položka vůbec nezobrazila, pročtěte si prosíme

návod k počítači nebo kontaktujte výrobce počítače.

4Jakmile jste zkontrolovali, že je port

USB dostupný, nainstalujte software

tak, jak je popsáno v materiálu

"INSTALACE SOFTWARE" (str.7).

INSTALACE

Ovladač nelze pomocí Plug and Play

správně nainstalovat

Jestliže nelze ovladač pomocí Plug and Play správně

nainstalovat (např. se Plug and Play provede bez

kopírování požadovaných souborů pro instalaci

ovladače), proveďte následující kroky pro odebrání

zbytečných zařízení a potom ovladač nainstalujte

podle části "INSTALACE SOFTWARE" (str.7).

1Klepněte na tlačítko "Start", zvolte

"Ovládací panel" a potom klepněte na

"Systém a údržba".

• Ve Windows XP klepněte na tlačítko "Start",

klepněte na "Ovládací panely" a potom

klepněte na "Výkon a údržba".

• Ve Windows 2000 klepněte na tlačítko "Start",

zvolte "Nastavení" a potom klepněte na

"Ovládací panel".

2Klepněte na "Správce zařízení"

a jestliže se zobrazí žádost o

potvrzení, klepněte na "Pokračovat".

• Ve Windows XP klepněte na "Systém", na

záložku "Hardware" a klepněte na tlačítko

"Správce zařízení".

• Ve Windows 2000 klepněte dvakrát na ikonu

"Systém", klepněte na záložku "Hardware"

a klepněte na tlačítko "Správce zařízení".

3Klepněte na ikonu vedle "Ostatní

zařízení".

Jestliže se zobrazí "SHARP AR-XXXX", vyberte

a smažte tuto položku.

4Instalace software je popsána v části

"INSTALACE SOFTWARE" (str.7).

Odinstalování software

Jestliže potřebujete software odinstalovat, postupujte

dle následujících kroků.

1Klepněte na tlačítko "Start" a potom

klepněte na "Ovládací panel".

• Ve Windows XP klepněte na tlačítko "Start"

a potom klepněte na "Ovládací panely".

• Ve Windows 2000 klepněte na tlačítko "Start",

zvolte "Nastavení" a potom klepněte na

"Ovládací panel".

2Klepněte na "Odinstalovat program".

• Ve Windows XP klepněte na "Přidat nebo

odebrat programy".

• Ve Windows 2000 klepněte dvakrát na ikonu

"Přidat/odebrat programy".

3Ze seznamu vyberte příslušný ovladač

a odinstalujte ho.

Více informací viz návod k obsluze nebo soubory

nápovědy vašeho operačního systému.

4Restartujte počítač.

Jestliže se "Ostatní zařízení" nezobrazí,

zavřete okno "Správce zařízení".

Info

Kapitola 2

PŘED POUŽITÍM VÝROBKU

Tato kapitola obsahuje základní informace, které byste měli pozorně přečíst před instalací kopírky.

NÁZVY ČÁSTÍ A FUNKCÍ

Čistič skla (když je nainstalováno SPF/RSPF)

Slouží na čistění skla skenování originálu. (str.98)

Kryt podavače originálů (když je nainstalováno

SPF/RSPF)/kryt originálů

Pro vytvoření kopií ze skla originálu kryt otevřete.

(str.27)

Sklo originálu

Na sklo položte originál, který chcete snímat. (str.27)

Madla

Slouží pro přenášení kopírky.

Hlavní vypínač

Slouží pro zapnutí a vypnutí kopírky. (str.20)

Ovládací panel

Jsou zde soustředěny veškeré ovládací prvky

kopírovacího stroje. (str.18, str.19)

Výstupní rošt kopií

Na výstupní rošt vycházejí zhotovené kopie a výtisky.

Přední kryt

Přední kryt otevřete pro vyjmutí chybně podaného

papíru a pro údržbu stroje. (str.90, str.91, str.95)

Zásobníky papíru

Každý zásobník pojme až 250 listů. (str.22)

Boční kryt

Boční kryt otevřete pro vyjmutí chybně podaného

papíru a proveďení servisní práce. (str.89, str.90)

Madlo bočního krytu

Nadzvednutím je možno vytáhnout boční kryt.

(str.89)

Vodítka bočního vstupu

Vodítka nastavte na šířku papíru. (str.23)

13 14

PŘED POUŽITÍM VÝROBKU

Boční vstup

Na boční vstup lze vkládat speciální druhy papíru a

průhledné fólie. (str.23, str.38)

Výsuvný rošt bočního vstupu

Rošt je třeba vytáhnout při zakládání větších papírů

jako B4 a A3. (str.23)

Přenosová korona

Slouží pro čištění přenosové korony. (str.99)

USB 2.0 port

Chcete-li použít funkci tiskárny, připojte váš počítač.

(str.9)

Rošt podavače originálu (když je nainstalováno

SPF/RSPF)

Umístěte originál/y, které si přejete snímat textem

nahoru. Můžete umístit až 40 originálů. (str.29)

Vodítka originálů (když je nainstalováno SPF/

RSPF)

Nastavte na velikost originálů. (str.28)

Kryt podávacího válečku (když je

nainstalováno SPF/RSPF)

Po otevření můžete odstranit chybně podaný

originál. (str.88)

Pravý kryt (když je nainstalováno SPF/RSPF)

Po otevření můžete odstranit chybně podaný

originál. (str.88)

Výstup (když je nainstalováno SPF/RSPF)

Místo výstupu originálů po snímání/kopírování.

Uvolňovací páčka kazety toneru

Při výměně toneru zatlačte na tuto páčku a kazetu

toneru vytáhněte. (str.95)

Kazeta toneru

Kazeta obsahuje toner. (str.95)

Točítko

Otáčením točítkem je možno vyjmout chybně

podaný papír. (str.90, str.91)

Uvolňovací páčky fixační části

Po stlačení dolů je možno vyjmout chybně zavedený

papír. (str.91)

Fotoválec

Na fotovodivém válci se tvoří kopírované obrazy.

Vodítko papíru fixace

Otevřete je, chcete-li odstranit nesprávně podaný

papír. (str.92)

1917

24 25

2726

Fixační část je horká. Při vyjímání papíru

buďte opatrní. Může dojít k popálení nebo

jinému zranění.

Název modelu je uveden na přední straně krytu

kopírovacího stroje.

Info

PŘED POUŽITÍM VÝROBKU

OVLÁDACÍ PANEL

Tlačítko pro SKENOVÁNÍ

Slouží pro skenování pomocí software Button

Manager. (str.61)

Tlačítko/Indikátor SKENOVÁNÍ ()

Stiskem se stroj přepne do režimu skenování, které

je možno provádět pomocí software Button

Manager. (str.59) Během skenování a přenosu

naskenovaných dat indikátor bliká.

Indikátor/tlačítko ON LINE ( )

Slouží k přepínání stroje mezi online a off-line. Pokud

je stroj on-line, indikátor svítí, pokud je stroj off-line

indikátor zhasne. Indikátor bliká v případě přijímaní

dat a při pozastavení tisku. (str.48)

Tlačítko ORIGINÁL KE KOPÍROVÁNÍ /

indikátory (AR-5618D/AR-5620D/AR-5623D)

Stisknutím zvolte jednostranný nebo oboustranný

režim kopírování. (str.36)

Oboustranná kopie z jednostranného originálu.

Oboustranná kopie z oboustranného originálu.

Jednostranná kopie z oboustranného originálu.

Tlačítko/indikátor XY-ZOOM ( )

Pomocí tohoto tlačítka se nezávisle mění horizontální

a vertikální měřítko. (str.33)

Tlačítko/indikátor KOPÍROVÁNÍ KNIHY

()

Používá se pro volbu režimu kopírování knihy. (str.39)

Tlačítko/indikátory MAZÁNÍ ( / )

Tlačítko se používá pro volbu režimu MAZÁNÍ

KRAJŮ, MAZÁNÍ STŘEDU nebo MAZÁNÍ

KRAJŮ+MAZÁNÍ STŘEDU. (str.46)

Indikátor DATA ORIGINÁLU ( )

Indikátor bliká po zaplnění paměti daty snímaných

originálů. (str.42, str.44)

Tlačítko třídění ( / ) / indikátory

Stisknutím tlačítka se volí režim třídění nebo

skupinování. (str.41)

Tlačítko a indikátory soutisku 2v1/4v1

(/)

Stiskem zvolíte režim 2v1 nebo 4v1. (str.43)

Tlačítko/indikátor POSUN TISKU ( )

Provede se posun tisku na kopii tak, aby na levé

části kopie vzniklo místo pro svázání. (str.45)

Jestliže chcete použít funkci Kopie identifikační

karty, nalepte dodaný štítek [IDENTIFIKAČNÍ KARTA]

na tlačítko POSUN OKRAJE. (Tuto funkci nelze

použít v některých oblastech.)

Tlačítko/indikátory AUTO / TEXT / FOTO

(/ / )

Slouží pro volbu režimu expozice:

AUTO, TEXT nebo FOTO. (str.30)

Tlačítko ORIGINÁL ( ) / indikátory

FORMÁT ORIGINÁLU

Tlačítko se používá pro zadání velikosti originálu.

(str.24) Vybraná velikost originálu se zvýrazní.

Indikátory VELIKOSTI PAPÍRU

Rozsvícený indikátor ukazuje zvolený rozměr papíru.

(str.24)

Indikátory zvoleného zásobníku papíru/místa

chybného podání

Zvolený zásobník se označí rozsvíceným indikátorem

(). (str.27)

Místo chybně podaného papíru je označeno červeně

blikajícím indikátorem ( ). (str.88)

Varovné indikátory

[ ] Indikátor údržby (str.87)

[ ] Indikátor výměny toneru (str.87)

[ ] Indikátor výměny developeru (str.87)

[ ] Indikátor založení papíru (str.87)

[ ] Indikátor zablokování papíru (str.87)

2 3 4 5 6 7 8

Jestliže se

používá funkce

KOPIE

IDENTIFIKAČNÍ

KARTY

DATA

AUTO

PŘED POUŽITÍM VÝROBKU

Displej

Zobrazuje nastavený počet kopií, poměr kopírování,

funkci systémových nastavení nebo kód nastavení

nebo chybový kód v případě, že se vyskytla chyba.

Numerická tlačítka

Použijte pro zvolení požadovaného množství nebo

pro zadání systémových nastavení. (str.31)

Při stisknutí tlačítka [0] se zobrazí celkový počet

vytvořených kopií. (str.96)

Tlačítko ZRUŠIT ( )

Nuluje počet zvolených kopií nebo ukončuje

kopírovací proces.

Tlačítko/indikátor PŘERUŠENÍ ( )

Přerušuje kopírování. (str.40)

Tlačítka /indikátory zesvětlání a ztmavení kopie

(, )

Používají se pro nastavení expozice v režimu TEXT a

FOTO. (str.30)

Tlačítko VOLBA PAPÍRU ( )

Používá se pro nastavení velikosti papíru v

zásobnících. (str.24, str.30)

Indikátor AUTO VOLBA PAPÍRU ( )

Svítí-li indikátor, bude se automaticky vybírat papír

podle velikosti originálu a zvoleného měřítka. (str.29)

Tlačítko NASTAVENÍ ZÁSOBNÍKU ( )

Slouží pro ruční volbu zásobníku papíru. (str.24)

Tlačítko/indikátor AUTO IMAGE ( )

Používá se pro automatickou volbu měřítka

kopírování. (str.31)

Indikátor podavače originálů SPF/RSPF (když

je nainstalováno SPF/RSPF)

Indikátor svítí po založení originálů na podavač

originálů. (str.28)

Tlačítka/indikátory PEVNÉ MĚŘÍTKO

(, )

Tlačítka se používají pro postupnou volbu pevných

měřítek zmenšení nebo zvětšení. (str.32)

Tlačítka zoom ( , )

Používají se pro zvětšení nebo zmenšení

kopírovacího poměru v rozsahu 25% až 400% po

krocích 1%. (str.33)

Tlačítko pro zobrazení měřítka ( )

V režimu připravenosti držte stisknuté pro zobrazení

měřítka kopírování. (str.33)

Indikátor ZOOM

Indikátor se rozsvítí při zvolení měřítka zoom. (str.33)

Tlačítko vymazat bilanci ( ) ( )

Uzavírá kopírování na účet auditoru. (str.78)

Tlačítko READ-END ( )

Používá se na zjištění celkového počtu zhotovených

kopií. (str.96)

(AR-5618N/AR-5620N/AR-5623N)

Pokud se kopíruje ze skla v režimu třídění a v režimu

kopie 2v1/4v1, stiskněte toto tlačítko pro ukončení

skenování originálů a pro zahájení kopírování. (str.42,

str.43)

Tlačítko ZRUŠIT VŠE ( )

Stisknutím tlačítka se zruší všechny dříve provedené

volby a kopírka přejde na výchozí nastavení. (str.20)

Indikátor ÚSPORA ENERGIE ( )

Tento indikátor svítí, je-li stroj v re žimu úspory

elektrické energie. (str.20)

Tlačítko/indikátor START ( )

Stisknutím tlačítka zahájíte kopírování. (str.28)

Stisknutím také opustíte režim "Automatické vypnutí

napájení" a nastavíte systémová nastavení.

Kopírovaní je možné pouze tehdy, svítí-li indikátor.

12 13 14 15 16 17 18 19 20

21 22

24 25 26 27 28 29 30 31 353433

Při konfiguraci se dvěma nebo více zásobníky papíru

AUTO

AUTO %

ACC.#-C

ZAPNUTÍ A VYPNUTÍ

Hlavní vypínač je umístěn na levé boční straně stroje.

ZAPNUTÍ

Zapněte spínač do pozice "ON".

Stroj se bude rozehřívat po

dobu 25 sekund. Zatímco je

stroj v režimu zahřívání,

indikátor ÚSPORY

ENERGIE ( ) bliká.

(Indikátor ÚSPORY

ENERGIE ( ) přestane

blikat v okamžiku, kdy je

stroj připraven ke

kopírování.)

I během zahřívání můžete provést potřebná nastavení a

stisknout tlačítko [START] ( ). Kopírování se spustí po

zahřátí stroje.

VYPNUTÍ

Ujistěte se, že stroj není v chodu a pak

přepněte spínač do pozice "OFF".

Pokud vypnete stroj za

provozu, může se

vyskytnout chybné podání

papíru a práce, která byla

tímto přerušena bude

zrušena.

Abyste se ujistili, že stroj není v chodu, zkontrolujte níže

uvedené body:

• Svítí indikátor START. (Výchozí stav)

• Svítí indikátor ÚSPORY ENERGIE ( ). ("Režim

předehřívání" nebo "Režim automatického vypnutí")

Režim úspory energie

Kopírovací stroj má dva režimy pro úsporu elektrické energie. Tyto režimy též přispívají k ochraně životního prostředí. Režimy

pro úsporu elektrické energie jsou "Režim předehřívání" a "Režim automatického vypnutí".

Režim předehřívání

Tato funkce automaticky přepíná stroj do nižší spotřeby energie pokud není stroj používán po určitou dobu ve stavu zapnutí.

Indikátor ÚSPORY ENERGIE ( ) se rozsvítí. I tak jsou tlačítka na ovládacím panelu funkční. Pokud stisknete tlačítko stroj je

normálně v provozu a spustí se pokud máte založený originál nebo je zadaný tisk.

Režim automatického vypnutí

Tato funkce automaticky vypne stroj po uplynutí nastavené doby kdy se stroj nepoužívá a uvede ho do ještě úspornějšího

režimu než je v režimu předehřívání. Všechny indikátory s výjimkou indikátorů ÚSPORA ENERGIE ( ) a ON LINE zhasnou. Pro

obnovu kopírování stiskněte tlačítko [START] ( ). Stroj se spustí do normálního provozu po obdržení zadání tisku. Zatímco je

stroj v režimu automatického vypnutí, žádná tlačítka (kromě tlačítka [START] ( )) nelze použít.

• Zařízení obnoví implicitní nastavení, když je poprvé zapnete, když stisknete tlačítko [ZRUŠIT VŠE] ( ), nebo když po

dokončení kopírování nestisknete žádná tlačítka po dobu nastavenou v Časovači návratu do výchozích nastavení. Když se

zařízení vrátí k implicitním nastavením, zruší se veškerá nastavení a funkce provedené do daného okamžiku. Čas pro

návrat do výchozích nastavení lze změnit v uživatelském nastavení. (str.70)

• Stroj má výchozí nastavení automatického vypnutí pokud není stroj používán po nastavenou dobu ke kopírování nebo

tisku. Toto nastavení lze změnit v systémových nastaveních. (str.70)

Info

Zahřívací aktivační doba a "Časovač vypnutí" lze změnit pomocí systémových nastavení. Předpokládá se, že nastavíte časy dle

potřeby a způsobu využití stroje. (str.70)

Info

Výchozí nastavení

Stroj přejde do výchozího nastavení přibližně 1 minutu po posledním kopírování nebo po stisknutí tlačítka [ZRUŠIT VŠE] ( ).

Měřítko:

100%,

Expozice:

Automatická

Počet kopií:

Všechny speciální režimy:

Vypnuty

Automatický výběr papíru:

Zapnuto,

Výběr podávání papíru:

Zásobník zvolený v položce "Nastavení výchozího zásobníku"

v systémových nastaveních. (str.72)

ZAKLÁDÁNÍ PAPÍRU

Není-li ve vybraném zásobníku žádný papír, není-li zásobník není zcela zasunut nebo je chybně zasunut, svítí

indikátor ( ).

PAPÍR

Nejlepších výsledků dosáhnete při používání kopírovacího papíru doporučeného firmou SHARP.

*1 A5 může být použit v horním zásobníku, ale nemůže být použžit v dalších zásobnících (včetně zásobníků v přídavných

zásobnících paíru).

*2 Pokud chcete vytvořit větší množství kopií nebo výtisků na papír 90 g/m2, odeberte z výstupního roštu výtisky nebo kopie při

počtu okolo 100 listů. Mohlo by dojít k zaseknutí výstupů, pokud bude na výstupním roštu více než 100 listů.

*3 Počet listů které mohou být nastaveny se mění v souvislosti s gramáží papíru.

Speciální papíry

Následujte tyto pokyny při použití speciálního papíru.

●Používejte transparentní folie a štítky doporučené firmou SHARP. Použití jiného než doporučeného papíru může

zapříčinit špatné podávání nebo zablokování papíru u výstupu. Pokud musí být použito jiné medium než je

doporučeno, podávejte listy do bočního podávání jednotlivě (neusilujte o kontinuální tisk nebo kopírování).

●Na trhu existují různé druhy speciálních papírů a některé z nich nemohou být pro tento stroj použity. Před použitím

speciálního papíru kontaktujte autorizovaný servis.

●Před použitím jiného papíru než doporučeného od značky SHARP, proveďte testovací kopie pro porovnání kvality a

zda je papír vhodný.

Typ zásobníku Typ papíru Velikost Gramáž Kapacita

Zásobník papíru

Zásobník na

250-listů

zásobník na

2 x 250-listů

Standardní papír

Recyklovaný papír A5*1

56 g/m2 až 90 g/m2 *2 250 listů

(Vložte papír jen do

výšky rysky na

zásobníku)

Boční vstup Standardní papír

Recyklovaný papír A6R až A3 56 g/m2 až 90 g/m2100 listů*3

Fólie

Štítky Pokaždé vložte jeden

list papíru do bočního

zásobníku.

Těžký papír A6R až A4 129 g/m2 až 200 g/m2Pokaždé vložte jeden

list papíru do bočního

zásobníku.

106 g/m2 až 128 g/m2Do bočního zásobníku

lze vložit více listů

papíru.

A6R až A3 91 g/m2 až 105 g/m2Do bočního zásobníku

lze vložit více listů

papíru.

Obálky International DL

(110 mm x 220 mm)

International C5

(162 mm x 229 mm)

Monarch

(3-7/8" x 7-1/2")

Commercial 10

(4-1/8" x 9-1/2")

5 listů

PŘED POUŽITÍM VÝROBKU

ZAKLÁDÁNÍ PAPÍRU

Ujistěte se, že stroj není v procesu kopírování nebo tisku a následujte níže uvedené pokyny.

Zakládání papíru do zásobníku

1Zlehka nadzvedněte a vytáhněte

zásobník až k zarážkám.

2Stlačte přítlačnou desku až zůstane

ve spodní poloze.

Zatlačte spodní část

směrem dolů až zůstane ve

spodní poloze.

3Vložte papír do zásobníku.

• Otevřete balení papíru a

vložte jej, aniž byste

papíry od sebe

oddělovali.

• Ujistěte se, že vrstva

papírů je před vložením

narovnaná.

4Zasuňte zásobník řádně zpět do

kopírovacího stroje.

Níže uvedený postup popisuje založení papíru.

• Nevkládejte více papíru než označuje ryska na

zásobníku (do 250 listů).

• K vloženému papíru nepřidávejte další papír.

Může dojít chybnému podání papíru.

• A5 může být použit v horním zásobníku, ale

nemůže být použit v dalších zásobnících

(včetně zásobníků v přídavných zásobnících

paíru).

• Pokud vkládáte jinou velikost papíru než byla

původní vložená, změňte "ZMĚNA VELIKOSTI

PAPÍRU V ZÁSOBNÍKU" (str.24).

• V případě chyby podání papíru papír otočte o

180 stupňů a opět jej vložte.

• Ohnuté rohy papíru před použitím narovnejte.

Info

PŘED POUŽITÍM VÝROBKU

Boční vstup

1Vyklopte boční vstup.

Při použití větších rozměrů

papíru B4 a A3 boční vstup

roztáhněte.

2Nastavte vymezovače na šířku

kopírovacího papíru.

3Do bočního vstupu vložte kopírovací

papír (stranou, na kterou se bude

tisknout dolů).

Zkontrolujte ještě jednou

správné nastavení vodících

lišt na šířku vloženého

papíru - můžete tak zabránit

zablokování papíru.

Důležité body k vkládání papíru do bočního vstupu

• Na boční vstup lze vložit až 100 listů standardního kopírovacího papíru.

• Umístěte formáty papíru nebo obálek A6 nebo B6 horizontálně, tak jak je zobrazeno na následujícím nákresu ( ).

• Při zavádění obálek se ujistěte, že jsou rovné a ploché a nemají uvolněné lepené spoje (neplatí pro zavírací chlopeň).

• Speciální papír kromě průhledných folií, etiket a obálek doporučených firmou SHARP se musí vkládat po jednotlivých listech.

• Když přidáváte papír, vyjměte nejdříve veškerý zbylý papír ze zásobníku, dejte jej dohromady s přidávaným papírem a celý

stožek založte do zásobníku najednou. Přidávaný papír musí být stejné velikosti a typu jako papír právě založený v zásobníku.

• Nepoužívejte velikost papíru, která je menší než velikost originálu. To může zapříčinit pomačkání a nekvalitní kopie.

• Nepoužívejte již použitý papír z laserové tiskárny nebo obyčejný papír z faxu. To může zapříčinit pomačkání a nekvalitní kopie.

• Pokud jste vložili papír do bočního zásobníku,

vyberte papír stisknutím tlačítka [VOLBA

PAPÍRU] ( ). Boční zásobník nebude zvolen

automaticky.

• Pro změnu nastavení velikosti papíru bočního

zásobníku stiskněte a podržte tlačítko

[NASTAVENÍ ZÁSOBNÍKU] ( ) déle než 5

sekund a pomocí tlačítka [VOLBA PAPÍRU] ( )

zvolte boční zásobník a stiskněte tlačítko [AUTO

OBRAZ] ( ). Po rozsvícení indikátoru

AUTO OBRAZ ( ) se typ papíru nastaví

na silný papír. Nastavení je smazáno když je

zapnuto "Auto vymazat" neboje stisknuto

[ZRUŠIT VŠE] ( ).

Info

AUTO %

Ano Ne

PŘED POUŽITÍM VÝROBKU

Obálky

Nepoužívejte následující typy obálek, mohly by zapříčinit špatné podávání.

• Obálky s pokovenými štítky, proužky, otvory nebo okénky.

• Obálky s hrubými vlákny, karbonovým papírem nebo lesklým povrchem.

• Obálky se dvěma a více záložkami.

• Obálky s páskou, filmem nebo papírem připojeným k záložce.

• Obálky se skladem na záložce.

• Obálky s lepidlem na záložce, která se navlhčí a zalepí obálku.

• Obálky se štítky nebo známkami.

• Obálky, které jsou lehce naplněny vzduchem.

• Obálky s lepidlem ponechaným v místě zalepení.

• Obálky, které mají přerušenou část v místě zalepení.

ZMĚNA VELIKOSTI PAPÍRU V ZÁSOBNÍKU

Pro změnu velikosti papíru v zásobníku následujte níže uvedený postup.

1Stisknutím a podržením tlačítka

[NASTAVENÍ ZÁSOBNÍKU] ( ) na

déle než 5 sekund zvolíte formát

papíru.

Běžně nastavené místo

podávání papíru se rozsvítí

a odpovídající velikost

papíru svítit. Všechny

ostatní indikátory se

vypnou.

2Pokud je vaše zařízení vybaveno více

zásobníky papíru, zvolte pomocí

tlačítka [VOLBA PAPÍRU] ( )

zásobník, pro který chcete změnit

nastavení formátu papíru.

Po každém stisknutí tlačítka

[VOLBA PAPÍRU] ( ) se

označí zásobník papíru s

blikajícím indikátorem

polohy podávání papíru.

• Nastavení velikosti papíru nemůže být změněno v případě dočasného zastavení stroje z důvodu chybějícího papíru nebo

špatného podávání nebo přerušení kopírování.

• Nastavení velikosti papíru nemůže být změněno během tisku (ani během režimu kopírování).

• Velikosti papíru A5 mohou být vybrány pouze pro zásobník 1.

• Nevkládejte papír jiné velikosti než je nastavená. Nebylo by možné kopírovat.

Info

PŘED POUŽITÍM VÝROBKU

3Tlačítkem [ORIGINÁL] ( ) zvolíte

formát papíru.

Indikátor zvoleného formátu

papíru se rozsvítí.

Změna nastavení velikosti papíru bočného

zásobníku

Pro změnu nastavení velikosti papíru bočního zásobníku

stiskněte a podržte tlačítko [NASTAVENÍ ZÁSOBNÍKU]

( ) déle než 5 sekund a pomocí tlačítka [VOLBA

PAPÍRU] ( ) zvolte boční zásobník a velikost papíru.

Upravte nastavení bočního zásobníku

Pokud zvolíte boční zásobník, můžete změnit velikost papíru

následujícím postupem.

• Pomocí číselných kláves zadejte hodnoty vodorovného/

svislého směru.

Stisknutím tlačítka [ ] přepnete mezi svislým a

vodorovným směrem.

Je zvolen vodorovný směr:

rozsvítí se indikátor zoom

Je zvolen svislý směr:

indikátor zoom se nerozsvítí

Po skončení stiskněte a podržte [ ].

Dostupná hodnota

4Stiskněte zarážku předního vodítka

papíru zásobníku a posuňte jej na

šířku šířku papíru. Posuňte levé

vodítko do příslušného zářezu

označeném na zásobníku.

• Přední vodítko je posuvné vodítko. Stiskněte zarážku na

vodítku a posuňte k označovací liště velikosti papíru, který

má být vložen.

• Levé vodítko je vysouvací. Vyjměte jej a vsuňte na vodící

lištu označující velikost papíru, který má být vložen.

• Zvolíte-li boční zásobník, nastavte směrovače papíru

podle šířky papíru.

5Stiskněte tlačítko [START] ( ) a pak

tlačítko [NASTAVENÍ ZÁSOBNÍKU]

().

Pro změnu nastavení

velikosti papíru u dalšího

zásobníku opakujte kroky 2

až 5 po stisknutí tlačítka

[START] ( ).

Důležité poznámky k používání režimu

tiskárny

Ujistěte se, že je nastavení formátu papíru zásobníku stejné

jako nastavení formátu papíru zásobníku v ovladači tiskárny.

Například, je-li nastavení formátu papíru zásobníku A4R,

nastavte "Nastavení formátu papíru" na "A4R". Další

informace viz "NASTAVENÍ OVLADAČE TISKÁRNY" (str.11).

Pro změnu nastavení velikosti papíru bočního

zásobníku stiskněte a podržte tlačítko [NASTAVENÍ

ZÁSOBNÍKU] ( ) déle než 5 sekund a pomocí

tlačítka [VOLBA PAPÍRU] ( ) zvolte boční

zásobník a stiskněte tlačítko [AUTO OBRAZ]

( ). Po rozsvícení indikátoru AUTO OBRAZ

( ) se typ papíru nastaví na silný papír.

Nastavení je smazáno když je zapnuto "Auto

vymazat" neboje stisknuto [ZRUŠIT VŠE] ( ).

Směr min. (mm) max. (mm)

Vodorovný 100 297

Svislý 139 420

Info

AUTO %

Umístěte značku velikosti papíru, která byla

zvolena v bodě 3 do odpovídající pozice na pravém

konci zásobníku.

Levé vodítko

Přední vodítko

Info

FUNKCE V REŽIMECH

KOPÍROVÁNÍ, TISKU A SKENOVÁNÍ

Když je zařízení používáno v režimech tisku, kopírování nebo skenování, nelze provádět některé funkce ve stejný

okamžik.

* Probíhá-li oboustranný tisk (AR-5618D/AR-5620D/AR-5623D), spustí se kopírování teprve po ukončení tiskové

úlohy.

Režimy Kopírování Tisk Skenování z

počítače

Skenování ze

zařízení

Kopírování Vstup tlačítka kopírování Ano Ano Ano Ne

Během kopírování Ne Ne Ne

Tisk Během tisku Ano* Ano Ano

Skenování Náhled během

skenování/během Ne Ano

Kapitola 3

KOPÍROVÁNÍ

Tato kapitola popisuje použití funkcí kopírování.

NORMÁLNÍ KOPÍROVÁNÍ

Tato kapitola popisuje běžné kopírování.

Pokud je zapnutý "Režim auditoru" (str.75), zadejte 3-místné číslo.

Použití skla originálu

1Otevřete víko skeneru/SPF/RSPF a

vložte originál.

Umístěte stranu originálu na

snímací plochu.

[Umístění originálu]

Srovnejte stranu originálu s měřítkem formátu originálu, aby

byla vyrovnána se středovou značkou ( ).

2Zavřete víko skeneru/SPF/RSPF.

Po umístění originálu víko

skeneru/SPF/RSPF vždy

zavřete. Pokud zůstane

otevřený, budou části mimo

originál okopírovány černě

a způsobí větší spotřebu

toneru.

3Stiskněte tlačítko [ORIGINÁL] ( ) a

zvolte formát originálu.

Při výběru velikosti originálu

je automaticky vybrán i

zásobník papíru stejné

velikosti.

(Jen u modelu se dvěma

nebo více zásobníky)

●Ujistěte se, že se rozsvítí indikátor FORMÁT PAPÍRU.

Pokud indikátor nesvítí, nemá žádný zásobník stejný

formát jako originál. Vložte papír správného formátu do

zásobníku nebo tlačítkem [VOLBA PAPÍRU] ( ) zvolte

boční zásobník a kopírujte z bočního zásobníku.

●Boční vstup musíte vybrat manuálně.

●Pokud chcete kopírovat na papír jiného formátu, než je

originál, zvolte papír tlačítkem [VOLBA PAPÍRU] ( ).

●Když indikátor VELIKOSTI ORIGINÁLU bliká, otočte

originál, aby měl stejnou orientaci jako blikající indikátor

VELIKOSTI ORIGINÁLU.

4Nastavte počet kopií.

Na snímací plochu lze umístit originál o velikosti až

A3.

Měřítko formátu originálu

Značka

Měřítko formátu originálu

Značka

Info

KOPÍROVÁNÍ

5Stiskněte tlačítko [START] ( ) a

začněte kopírovat.

Kopie budou dodány na

výstupní rošt.

Kopírování z SPF/RSPF

1Zkontrolujte, zda jste nezapomněli

originál na snímací ploše. Zavřete

SPF/RSPF.

2Nastavte vodítka na velikost originálů.

3Originály založte na rošt podavače

lícem nahoru.

●Vložte originál do dokumentového podávacího

zásobníku co nejdále. Když je originál nastaven, rozsvítí

se indikátor SPF/RSPF.

●Odpovídající indikátor VELIKOSTI PAPÍRU originálu se

rozsvítí.

●Když indikátor VELIKOSTI ORIGINÁLU bliká, otočte

originál, aby měl stejnou orientaci jako blikající indikátor

VELIKOSTI ORIGINÁLU.

●Ujistěte se, že se rozsvítí indikátor FORMÁT PAPÍRU.

Pokud indikátor nesvítí, nemá žádný zásobník stejný

formát jako originál. Vložte papír správného formátu do

zásobníku nebo tlačítkem [VOLBA PAPÍRU] ( ) zvolte

boční zásobník a kopírujte z bočního zásobníku.

●Boční vstup musíte vybrat manuálně.

●Pokud chcete kopírovat na papír jiného formátu, než je

originál, zvolte papír tlačítkem [VOLBA PAPÍRU] ( ).

4Nastavte počet kopií.

5Stiskněte tlačítko [START] ( ) a

začněte kopírovat.

Kopie bude doručena do

výstupního zásobníku

papíru.

Výchozí režim výstupu

kopírování z SPF/RSPF je

režim třídění (str.41).

Výchozí režim výstupu lze

změnit pomocí "Třídit

automatický výběr" v

uživatelských programech

(str.73).

• Na výstupní rošt může být dodáno až 250 listů

papíru.

• Po jedné minutě od ukončení kopírování se

aktivuje "Návrat na výchozí" a obnoví se výchozí

nastavení. (str.20) Nastavení položky "Návrat na

výchozí" lze změnit v systémových nastaveních.

(str.70)

• Pro přerušení kopírování stiskněte tlačítko

[ZRUŠIT] ( ).

Info

Nevkládejte do podavače originály různých

velikostí. Mohlo by dojít k chybnému podávání.

• Na výstupní rošt může být dodáno až 250 listů

papíru.

• Po jedné minutě od ukončení kopírování se

aktivuje "Návrat na výchozí" a obnoví se výchozí

nastavení. (str.20) Nastavení času položky

"Návrat na výchozí" lze změnit v systémových

nastaveních. (str.70)

• Pro přerušení kopírování stiskněte tlačítko

[ZRUŠIT] ( ).

• Pokud budete mít problémy při vyjímání

originálu z podavače, otevřete kryt podávacího

válečku a pak vyjměte originál. Pokud vyjmete

originál bez otevření krytu podávacího válečku

originál se může zašpinit.

Info

KOPÍROVÁNÍ

Režim automatického výběru papíru (Při konfiguraci se dvěma nebo více zásobníky papíru)

Pokud indikátor AUTOMATICKÉHO VÝBĚRU PAPÍRU ( ) svítí, "Režim automatického výběru papíru" je aktivován.

Tato funkce automaticky vybírá papír, který je stejné velikosti jako originál A5, B5, B5R, A4, A4R, B4, A3. "Režim

automatického výběru papíru" lze deaktivovat v systémových nastaveních. (str.71)

• Pokud se zoom nastaví až po vložení originálu, velikost papíru, která odpovídá nastavenému zoom bude automaticky

vybrána.

• "Automatická volba papíru" je zrušen, pokud je aktivní automatická volba poměru (str.31) nebo pokud je zásobník zvolen

tlačítkem [VOLBA PAPÍRU] ( ). Automatická volba papíru se opět nastaví stiskem tlačítka [ZRUŠIT VŠE] ( ) nebo po

aktivaci volby "Návrat na výchozí".

AUTO

Sejmutí víka

Chcete-li kopírovat velké originály, např. noviny,

odstraňte víko skeneru. Postup při odstranění: Otevřete

kryt dokumentů a zvedněte ho mírně směrem dozadu.

Víko nasadíte opačným postupem.

SPF/RSPF nelze sejmout.

Kopírování knih nebo originálů s vazbou

nebo ohybem

Při kopírování víko skeneru/SPF/RSPF přitiskněte tak

jako na obrázku. Pokud není víko skeneru/SPF/RSPF

řádně dovřeno, mohou se na kopii zobrazit stíny nebo

může být rozostřená. Zmačkané a zohýbané originály

před kopírováním narovnejte.

Originály, které lze v SPF/RSPF použít

Je možno použít originály, které mají rozměr od A5 do A3

a od 56 g/m2 do 90 g/m2 Najednou můžete vložit až 40

těchto originálů.

U originálů, které jsou B4 nebo větší A3, můžete vložit

maximálně 30 stránek najednou.

Originály, které nelze v SPF/RSPF použít

Následující originály nemohou být použity. Tyto originály

mohou zapříčinit zablokování, špatné podávání nebo

špatnou kopii.

• Fólie, pauzovací papír, jiné průsvitné nebo

transparentní papíry a fotografie.

• Karbonový papír, termografický papír.

• Originály, které jsou zmačkané, mají záhyby nebo jsou

roztržené.

• Lepené originály, vystřihované originály.

• Originály s otvory pro pořadač.

• Originály vytištěné pomocí přenosové fólie (s použitím

technologie termální přenos), originály na

termografickém papíře.

Režim průběžného podávání

Pokud je v systémových nastaveních (str.70) aktivován

"Režim plynulého podávání", bude indikátor SPF/RSPF

po podání originálů asi 5 sekund blikat. Umístíte-li během

této doby do SPF/RSPF nový originál, bude automaticky

podán a začne kopírování.

• Před založením originálů na podavač z nich

sejměte veškeré svorky papíru nebo sponky ze

sešívačky.

• Pokroucené nebo pomačkané originály ještě

před založením srovnejte nebo vyhlaďte.

Neučiníte-li tak, může dojít k zablokování

podávání originálu.

• Pokud vložíte více silných listů originálů, může

dojít k chybě podání originálu. Snižte počet

vložených originálů.

Info

KOPÍROVÁNÍ

ZESVĚTLENÍ NEBO ZTMAVENÍ KOPIE

Automatická expozice je aktivována jako výchozí. Tato funkce automaticky nastavuje obraz kopie dle originálu,

který má být kopírován. Pokud si přejete nastavit vlastní expozici, postupujte dle následujících kroků uvedených

níže. (Výběr je ze dvou typů originálů a 5 úrovní expozice pro každý typ.) Úroveň expozice, která je nastavena u

automatické expozice může být také změněna. ("NASTAVENÍ AUTOMATICKÉ EXPOZICE" (str.68))

Typy originálů

●AUTO ............Automatická expozice je aktivována a expozice je automaticky nastavena dle originálu, který je kopírován.

Expozice je snížena u barevných ploch a stínů u pozadí.

●TEXT .............Expozice je zvýšena pro světlá místa a snížena u tmavého pozadí pro jednodušší čtení.

●FOTO ............Polotóny u fotek jsou reprodukovány s vyšší jasností.

1Stiskněte tlačítko [AUTO/TEXT/FOTO]

( / / ) pro výběr typu

originálu.

Pro nastavení expozice

textu manuálně, stiskněte

TEXT dokud se indicator

TEXT ( ) nerozsvítí. U

kopírování fotografií,

stiskněte FOTO ( )

dokud se indikátor

nerozsvítí.

2Pro nastavení expozice stiskněte

tlačítko [Zesvětlat] ( ) nebo

[Ztmavit] ( ).

Pro tmavší obraz stiskněte

tlačítko ztmavení ( ).

Pro světlejší obraz stiskněte

tlačítko zesvětlání ( ).

Pokud je vybrána úroveň (2

a 4), indikátory budou svítit

současně.

VÝBĚR ZÁSOBNÍKU

Režim automatické volby (str.29) je obvykle aktivní (pokud nebyl deaktivován), a proto po umístění dokumentu na

snímací plochu a zvolení formátu originálu nebo po umístění originálu do SPF/RSPF, se automaticky zvolí zásobník

se stejným formátem papíru, jako je originál. Pokud chcete použít jiný než automaticky zvolený zásobník (např.

když chcete zvětšit nebo zmenšit kopii nebo použít boční zásobník), zvolte zásobník stisknutím tlačítka [VOLBA

PAPÍRU] ( ).

Automatické přepínání zásobníků (Při konfiguraci se dvěma nebo více

zásobníky)

Pokud v zásobníku dojde během kopírování papír a je k dispozici další zásobník s papírem stejné velikosti a stejné orientace

(horizontální nebo vertikální), je tento zásobník automaticky vybrán a kopírování pokračuje. "Automatické přepínání zásobníků"

lze vypnout v systémových nastaveních (str.71).

Pro návrat do automatického nastavení, stiskněte

tlačítko dokud se indikátor AUTO ( )

nerozsvítí.

AUTO

Info

AUTO

Tipy pro hodnoty expozice

1 - 2 Tmavé originály jako jsou noviny

3 Normální originály

4 - 5 Barevné texty nebo psané texty

Info

• Pokud indikátor požadované velikosti papíru nesvítí, vyměňte papír v zásobníku na požadovanou velikost. (str.24)

• Automatické nastavení měřítka (str.31) není funkční, pokud je vybrán boční vstup nebo je zásobník nastaven na speciální

velikost papíru.

Info

KOPÍROVÁNÍ

NASTAVENÍ POČTU KOPIÍ

Pro nastavení počtu kopií stiskněte numerická tlačítka.

●Nastavený počet kopií se zobrazí na displeji. Nastavit se

může maximálně 999 (výchozí nastavení výrobce).

●Pokud chcete zhotovit pouze jednu kopii, můžete

kopírovat i když je na displeji zobrazeno "0".

Důležité upozornění pro větší počet kopií

Pokud je na výstupní rošt poslán maximální povolený počet

listů (250), kopírování se přeruší. Pokud toto nastane,

okamžitě odeberte kopie a stiskněte tlačítko [START] ( )

pro obnovu kopírování. Kopírování se také přeruší po 500

kopiích a 750 kopiích. Odeberte listy a obnovte kopírování

stejným způsobem.

ZMENŠENÍ/ZVĚTŠENÍ/ZOOM

Funkce zoom umožňuje měnit měřítko v rozsahu 25% až 400% po krocích 1%.

Existují tři způsoby zvětšení nebo zmenšení kopií, jak je uvedeno níže.

•Měřítko zmenšení nebo zvětšení kopií se může buď nastavit automaticky pomocí tlačítka [AUTO OBRAZ] ( ).

"AUTOMATICKÉ NASTAVENÍ MĚŘÍTKA" (níže)

•Měřítko zmenšení nebo zvětšení kopií se může nastavit manuálně stisknutím tlačítka [PEVNÁ MĚŘÍTKA]

( , ) a/nebo tlačítka [ZOOM] ( , ).

"MANUÁLNÍ NASTAVENÍ MĚŘÍTKA" (str.32)

•Separátní nastavení může být vybráno pro vertikální nebo horizontální měřítka.

"SEPARÁTNÍ NASTAVENÍ MĚŘÍTKA VE VERTIKÁLNÍM A HORIZONTÁLNÍM SMĚRU (Kopírování XY ZOOM)" (str.33)

Poměr, který lze zvolit se bude lišit podle toho, zda je originál položen na snímací plochu nebo do SPF/RSPF.

AUTOMATICKÉ NASTAVENÍ MĚŘÍTKA

1Položte originál(y) na podavač nebo

na sklo originálu.

2Pokud je dokument umístěn na skle

originálu, vyberte velikost originálu.

(str.27)

3Tlačítkem [VOLBA PAPÍRU] ( )

zvolíte zásobník papíru s

požadovaným formátem papíru.

Při použití nestandardních

rozměrů papíru, nebo při

použití bočního vstupu

nebude tato funkce

pracovat.

Pokud zadáte špatný počet kopií, stiskněte tlačítko

[ZRUŠIT] ( ) a zadejte správný počet.

Info

Maximální počet kopií lze změnit v systémových

nastaveních. (str.72)

Info

AUTO %

Originální pozice Měřítka výběru

Sklo originálu 25% - 400%

SPF/RSPF 50% - 200%

•Automatický výběr měřítka může být použit při

velikosti originálů A5, B5, B5R, A4, A4R, B4, A3.

• Po umístění originálu víko skeneru/SPF/RSPF

vždy zavřete. Pokud zůstane otevřený, budou

části mimo originál okopírovány černě a způsobí

větší spotřebu toneru.

Info

KOPÍROVÁNÍ

4Stiskněte tlačítko [AUTO OBRAZ]

().

Indikátor AUTO OBRAZU

( ) se rozsvítí a

odpovídající měřítko pro

velikost originálu a papíru je

vybráno. (Indikátor

vybraného měřítka se

rozsvítí.)

5Zadejte počet požadovaných kopií a

další volby pro kopírování a stiskněte

tlačítko [START] ( ).

Kopie budou dodány na výstupní rošt.

MANUÁLNÍ NASTAVENÍ MĚŘÍTKA

Funkce umožňuje plynulou volbu měřítka v rozsahu od 25% do 400%. Výběrová tlačítka [PEVNÁ MĚŘÍTKA] ( ,

) mohou být použita pro rychlý výběr měřítka mezi nabídnutými osmi měřítky. A navíc, tlačítka [Zoom] ( ,

) mohou být použita při výběru měřítka po krocích 1%.

1Položte originál(y) na podavač nebo

na sklo originálu.

2Pokud je dokument umístěn na skle

originálu, vyberte velikost originálu.

(str.27)

3Pomocí tlačítek [PEVNÁ MĚŘÍTKA]

( , ) a pomocí tlačítek [Zoom]

( , ) zvolte požadované měřítko.

Volba pevných měřítek

Stiskněte tlačítko [PEVNÁ

MĚŘÍTKA] ( ) pro výběr

měřítka směrem nahoru.

Stiskněte tlačítko [PEVNÁ

MĚŘÍTKA] ( ) pro výběr

měřítka směrem dolů.

Jemné nastavení měřítka

Měřítka od 25% do 400%

mohou být nastavena po

krocích 1%.

Tlačítky [PEVNÁ MĚŘÍTKA] ( nebo ) nastavte

měřítko přibližně a potom nastavte měřítko přesně tlačítky

[Zoom] ( nebo ).

Pro rychlé zvýšení nebo snížení měřítka, podržte stisknuté

tlačítko [Zoom] ( nebo ).

Po stisknutí tlačítka [Zoom] ( nebo ) se rozsvítí

indikátor funkce zoom a na displeji počtu kopií se po dobu 2

sekund zobrazí měřítko kopírování.

4Zadejte počet požadovaných kopií a

další volby pro kopírování a stiskněte

tlačítko [START] ( ).

Kopie budou dodány na výstupní rošt.

• Pokud indikátor VELIKOSTI ORIGINÁLU bliká,

změňte orientaci umístěného originálu.

• Pokud kopírujete i když indikátor PEVNÁ

MĚŘÍTKA bliká, kopírovaný obraz může být

mimo stránku.

AUTO %

Info

Režim automatického měřítka opustíte opět

stisknutím tlačítka ( )

Info

AUTO %

Po umístění originálu víko skeneru/SPF/RSPF vždy

zavřete. Pokud zůstane otevřený, budou části

mimo originál okopírovány černě a způsobí větší

spotřebu toneru.

Info

• Chcete-li zobrazit měřítko bez jeho změny, držte

stisknuté tlačítko [Zobrazení měřítka] ( ).

Po uvolnění tlačítka se zobrazí opět počet kopií.

• Pokud kopírujete i když indikátor PEVNÁ

MĚŘÍTKA nebo Indikátor ZOOM bliká,

kopírovaný obraz může být mimo stránku.

Chcete-li se ujistit, že se obrázek hodí na

stránku, snižte měřítko až indikátor přestane

blikat a rozsvítí se.

• Pokud nesvítí indikátor VELIKOST PAPÍRU,

nemáte vhodný papír. Vložte vhodný papír do

zásobníku. (str.22)

Pro návrat na měřítko 100% stiskněte tlačítko

volby měřítka opakovaně, až se rozsvítí indikátor

100% ( nebo ).

Info

KOPÍROVÁNÍ

SEPARÁTNÍ NASTAVENÍ MĚŘÍTKA VE VERTIKÁLNÍM

A HORIZONTÁLNÍM SMĚRU (Kopírování XY ZOOM)

Funkce XY ZOOM umožňuje u kopií nezávislou změnu horizontálních a vertikálních měřítek.

Příklad: Zmenšení pouze v horizontálním směru.

Měřítka, která mohou být vybrána se budou lišit v závislosti na umístění originálu.

1Položte originál(y) na podavač nebo

na sklo originálu.

2Pokud je dokument umístěn na skle

originálu, vyberte velikost originálu.

(str.27)

3Stiskněte tlačítko [XY-ZOOM] ( ).

Indikátor XY-ZOOM ( ) se

rozsvítí.

Výchozí hodnota pro

vertikální směr se objeví na

displeji.

4Pomocí tlačítek [PEVNÁ MĚŘÍTKA]

( , ) a pomocí tlačítek [Zoom]

( , ) změňte měřítko ve

vertikálním směru.

Stiskněte tlačítka [PEVNÁ

MĚŘÍTKA] ( , ) pro

výběr měřítka blížícím se

hodnotě požadovaného

měřítka a pak stiskněte

tlačítka [Zoom] ( , )

pro nastavení měřítka po

krocích po 1%.

Měřítko se zobrazí na

displeji.

5Stiskněte tlačítko [Zobrazení měřítka]

().

Vybrané měřítko pro

vertikální směr bude

uloženo.

Originál Kopie

• Tato funkce nemůže být použita s funkcí 2v1 nebo 4v1. (str.43)

• Pro použití funkce XY ZOOM s funkcí KOPÍROVÁNÍ KNIHY, nastavte jako první funkci KOPÍROVÁNÍ KNIHY a potom funkci

XY ZOOM.

• Funkce XY ZOOM nemůže být použita v kombinaci s funkcí AUTO OBRAZ.

Originální pozice Měřítka výběru

Sklo originálu 25% - 400%

SPF/RSPF 50% - 200%

Info

Po umístění originálu víko skeneru/SPF/RSPF vždy

zavřete. Pokud zůstane otevřený, budou části

mimo originál okopírovány černě a způsobí větší

spotřebu toneru.

Info

KOPÍROVÁNÍ

6Pomocí tlačítek [PEVNÁ MĚŘÍTKA]

( , ) a pomocí tlačítek [Zoom]

( , ) změňte měřítko v

horizontálním směru.

Stiskněte tlačítka [PEVNÁ MĚŘÍTKA] ( , ) pro

výběr měřítka blížícím se hodnotě požadovaného

měřítka a pak stiskněte tlačítka [Zoom] ( , )

pro nastavení měřítka v krocích po 1%.

Měřítko se zobrazí na displeji.

7Stiskněte tlačítko [Zobrazení měřítka]

().

Vybrané měřítko pro vertikální směr bude uloženo a na

displeji se zobrazí počet kopií.

8Zadejte počet požadovaných kopií a

další volby pro kopírování a stiskněte

tlačítko [START] ( ).

Kopie budou dodány na výstupní rošt.

• Chcete-li zobrazit měřítko bez jeho změny, držte

stisknuté tlačítko [Zobrazení měřítka] ( ).

Na displeji se střídavě zobrazí vertikální a

horizontální měřítka.

• Pokud potřebujete měřítka změnit, stiskněte

tlačítka [PEVNÁ MĚŘÍTKA] ( , ) a

tlačítka [Zoom] ( , ) pro vymazání

měřítek a začněte s nastavením vertikálního

měřítka. (krok 4)

• Pro zrušení funkce XY ZOOM stiskněte tlačítko

[XY-ZOOM] ( ). Indikátor XY-ZOOM ( )

zhasne, tzn. že funkce je zrušena.

Info

AUTOMATICKÉ OBOUSTRANNÉ

KOPÍROVÁNÍ (AR-5618D/AR-5620D/

AR-5623D)

Dva originály umístěné na snímací plochu lze kopírovat na každou stranu jednoho listu papíru. Lze také použít

RSPF ke kopírování dvou originálů na jeden list papíru, nebo jeden oboustranný originál na dva listy papíru, nebo

oboustranný originál na každou stranu jednoho listu.

Originál → Papír Použitelný papír

Snímací plocha

Jednostranný originál → Dvě strany

A5 až A3

• Nelze použít boční zásobník.

RSPF

Jednostranný

originál → Dvě strany

Oboustranný originál

→ Jedna strana

Oboustranný originál

→ Dvě strany A5, B5, B5R, A4, A4R, B4, A3

• Nelze použít speciální papír.

• Boční zásobník lze použít

pouze pro vytvoření

jednostranné kopie z

oboustranných originálů.

• Velikosti papíru, který lze vložit, se liší podle země a oblasti.

• Chcete-li použít papír v bočním zásobníku, vytvořte oboustrannou kopii podle pokynů v části "OBOUSTRANNÉ

KOPÍROVÁNÍ S POUŽITÍM BOČNÍHO VSTUPU" (str.38).

• Při automatickém oboustranném kopírování jednostranného originálu nebo jednostranném kopírování oboustranného

originálu lze obrázek na zadní straně otočit o 180 stupňů, tedy obrátit vzhůru nohama (Rotace obrázku u oboustranného

kopírování). Chcete-li obrázek otočit o 180 stupňů, aktivujte nastavení podle "ROTACE OBRÁZKU U OBOUSTRANNÉHO

KOPÍROVÁNÍ" (str.37) nebo v systémových nastaveních (str.70) a postupujte podle kroků níže. Když je jednostranný svislý

dokument (na výšku) umístěn vodorovně (formát B4 nebo A3) pro oboustranné kopírování, otočí se obrázek na zadní a přední

straně o 180 stupňů, a tak lze tuto funkci použít k rotaci obrázků tak, aby odpovídaly.

Info

Originál B4 nebo A3 na výšku

Orientace umístěného

originálu

Běžné automatické

oboustranné

kopírování

Když je orientace

oboustranného

kopírování změněna

Obrázky na přední a zadní

straně jsou otočeny o 180

stupňů.

Horní a dolní část obrázků

na přední a zadní straně je

umístěna stejně.

KOPÍROVÁNÍ

Použití snímací plochy

1Umístěte originál, který chcete

kopírovat na přední stranu papíru, na

snímací plochu a zavřete víko

skeneru.

2Zvolte formát originálu. (str.27)

3Stiskněte tlačítko [ORIGINÁL KE

KOPÍROVÁNÍ] a ujistěte se, že

indikátor svítí.

4Nastavte počet kopií a jiná nastavení a

stiskněte [START] ( ).

Displej blikne a originál se naskenuje do paměti.

5Když se indikátor rozsvítí, odstraňte

první originál a umístěte originál, který

chcete kopírovat na zadní stranu

papíru na snímací ploše. Zavřete víko

skeneru.

Umístěte druhý originál

stejným směrem jako první.

6Stiskněte tlačítko [START] ( ).

Kopie bude doručena do výstupního zásobníku papíru.

Použití RSPF

1Umístěte originály do RSPF. (str.28)

Pokud umístíte lichý počet originálů pro oboustranné

kopírování z jednostranného originálu, bude poslední

list pouze jednostranný.

2Stiskněte tlačítko [ORIGINÁL KE

KOPÍROVÁNÍ] a zvolte režim

oboustranného kopírování, který

chcete použít.

• Oboustranná kopie z

jednostranného originálu

• Oboustranná kopie z

oboustranného originálu

• Jednostranná kopie z

oboustranného originálu

3Nastavte počet kopií a jiná nastavení

kopírování a stiskněte [START] ( ).

Kopie bude doručena do výstupního zásobníku papíru.

Po umístění originálu víko skeneru/RSPF vždy

zavřete. Pokud zůstane otevřený, budou části

mimo originál okopírovány černě a způsobí větší

spotřebu toneru.

• Pokud chcete data naskenovaná do paměti

vymazat, stiskněte tlačítko [VYMAZAT] ( ).

• Pokud chcete zrušit oboustranné kopírování a

okopírovat jen první originál, stiskněte tlačítko

[ČTENÍ-KONEC] ( ).

Info

První originál Druhý originál

Automatické oboustranné kopírování lze zrušit

stisknutím tlačítka [ZRUŠIT VŠE] ( ).

Info

KOPÍROVÁNÍ

ROTACE OBRÁZKU U OBOUSTRANNÉHO

KOPÍROVÁNÍ

Tato funkce se používá pro obracení horní a dolní strany obrázku na přední straně papíru během oboustranného

kopírování.

1Stiskněte a podržte tlačítko

[ORIGINÁL KE KOPÍROVÁNÍ], dokud

neblikne indikátor .

Blikne kód aktuálního

nastavení na místě první

číslice počtu kopií na

displeji.

2Stisknutím číselného tlačítka zadejte

kód nastavení.

Nastavení aktivujte

stisknutím tlačítka [1].

Nastavení deaktivujte

stisknutím tlačítka [0].

Výrobní výchozí nastavení

je "0".

Zadané číslo se zobrazí na

místě první číslice počtu

kopií na displeji.

3Stiskněte tlačítko [START] ( ).

Kód zvoleného nastavení

přestane blinkat a rozsvítí

se.

Tím je nastavení ukončeno.

4Stisknutím [ORIGINÁL KE

KOPÍROVÁNÍ] opustíte nastavení.

Displej se vrátí k

normálnímu zobrazení

počtu kopií.

Volbu "Rotace obrázku u oboustranného

kopírování" lze také aktivovat nebo deaktivovat

v systémových nastaveních. (str.71)

Info

OBOUSTRANNÉ KOPÍROVÁNÍ S

POUŽITÍM BOČNÍHO VSTUPU

Pro oboustranné kopírování postupujte následovně.

Příklad: Kopírování originálů A a B na každou stranu jednoho listu papíru.

1Kopírování originálu A.

2Umístěte originál B jak je ukázáno

níže.

Vertikálně orientovaný

originál:

Pokud je originál položen

vertikálně, stejně tak

položte B jako originál A.

Horizontálně orientovaný

originál:

Pokud je originál položen

horizontálně, umístěte B

opačně k horní a dolní

straně a k levé a pravé

straně s ohledem na

umístění originálu A.

3Obraťte první kopii zleva doprava a

položte ji na boční vstup.

Papír zasuňte zcela na

boční vstup.

4Pomocí tlačítka [VOLBA PAPÍRU] ( )

zvolte boční zásobník a stiskněte

tlačítko [START] ( ).

Kopie budou dodány na výstupní rošt.

Originál A Originál B Kopie

Originál A

Kopírovaný originál A

Originál A

Kopírovaný originál A

Originál B

• Kopie kopírované na zadní stranu papíru by měly

být kopírované po jednom listu z bočního

vstupu.

• Zvlněný papír před použitím narovnejte. Zvlněný

papír může způsobit chybné podávání, záhyby

nebo nekvalitní obraz.

• Po umístění originálu víko skeneru/SPF/RSPF

vždy zavřete. Pokud zůstane otevřený, budou

části mimo originál okopírovány černě a způsobí

větší spotřebu toneru.

Kopírovaný

originál A

Originál B

Kopírovaný

originál A

Originál B

Info

KOPÍROVÁNÍ KNIHY

Dvojstranný originál může být během kopírování automaticky rozdělen do dvou stran. Tato funkce je užitečná při

kopírování knih a dalších dvoustránkových originálů na samostatné listy papíru.

1Umístěte originál na snímací plochu

tak, aby bylo rozdělení mezi stránkami

srovnáno se značkou velikosti ( A4).

Zavřete víko skeneru SPF/RSPF.

První se začne kopírovat

stránka napravo od značky

velikostí.

2Nastavte velikost originálu na A3.

3Stiskněte tlačítko [KOPÍROVÁNÍ

KNIHY] ( ) a ujistěte se, že

indikátor KOPÍROVÁNÍ KNIHY ( )

svítí.

4Ujistěte se, zda je vybrán zásobník s

velikostí papíru A4.

5Zadejte počet požadovaných kopií a

další volby pro kopírování a stiskněte

tlačítko [START] ( ).

Kopie budou dodány na výstupní rošt.

Originál Kopie

• Pro funkci kopírování knihy se používá papír A4.

• Když je rotace aktivována, lze použít i papír A4R.

• Kopírování knihy může být umožněno, když je nastaveno třídění/skupinování (str.41).

• Při použití funkce v kombinaci s kopírováním XY ZOOM není možné zvolit zvětšení.

• Kopírování knihy nelze použít společně s následujícími funkcemi:

•Zvětšení

• Kopírování 2 v 1 / 4 v 1

•Smazat střed

• Automatický výběr měřítka nemůže být použit, když je použito kopírování knihy.

• Kopírování dvou stránek nelze zvolit, když je originál umístěn v SPF/RSPF.

Info

• Pro dodržení správného pořadí kopií při

kopírování knihy více stránek se ujistěte, že

originál s menším číslem stránky je vždy umístěn

na skle originálu napravo.

• Po umístění originálu víko skeneru/SPF/RSPF

vždy zavřete. Pokud zůstane otevřený, budou

části mimo originál okopírovány černě a způsobí

větší spotřebu toneru.

Info

Pro zrušení kopírování knihy stiskněte tlačítko

[KOPÍROVÁNÍ KNIHY] ( ). Indikátor

KOPÍROVÁNÍ KNIHY ( ) zhasne. To

indikuje, že je funkce zrušena.

Info

PŘERUŠENÍ KOPÍROVÁNÍ

(Přerušené kopírování)

Tlačítko přerušení kopírování se používá pro přerušení dlouhého kopírování, aby se mohla provést jiná úloha. Když

je jiná úloha dokončena, kopírování se obnoví ve výchozích nastaveních.

1Stiskněte tlačítko [PŘERUŠENÍ] ( )

pro přerušení kopírování.

Indikátor PŘERUŠENÍ se

rozsvítí a stroj přejde do

výchozího nastavení.

(str.20)

Indikátor PŘERUŠENÍ bude

blikat do té chvíle, než se

kopírování ukončí.

2Odeberte předešlé originály a položte

originály z přerušené úlohy.

3Zadejte počet požadovaných kopií a

další nastavení a stiskněte tlačítko

[START] ( ).

4Po skončení kopírování stiskněte

znovu tlačítko [PŘERUŠENÍ] ( ) a

vyjměte originály.

Indikátor PŘERUŠENÍ zhasne, což indikuje, že funkce

přerušení je vypnuta. Automaticky se obnoví

parametry předcházející úlohy tj. počet kopií, měřítko,

expozice i velikost papíru.

5Vložte původní originál do stroje a pro

pokračování v práci stiskněte tlačítko

[START] ( ).

Přerušené kopírování se obnoví.

Kopírování se tříděním/skupinováním, kopírování 2v1/4v1, oboustranné kopírování nebo kopírování průkazu totožnosti nelze

provádět jako kopírovací úlohu s přerušením. Během přerušení kopírovaní nejsou dostupná systémová nastavení a funkce

skenování.

Info

Má-li stroj zapnut režim auditoru:

Na displeji počtu kopií se zobrazí "- - -". Zadejte

3-místné číslo účtu. Dokud se nezadá správné

číslo účtu, kopírování není možné. (str.71)

Info

SPECIÁLNÍ FUNKCE KOPÍROVÁNÍ

Tato část popisuje hlavní potřebné funkce kopírování.

OTOČENÍ OBRAZU O 90 STUPŇŮ (Otočení kopie)

Pokud jsou používány funkce "Automatická volba papíru" nebo "Automatické nastavení měřítka" a originál je

umístěn v jiném směru (na šířku nebo na výšku) než je papír, obraz originálu se automaticky otočí 90 stupňů a tím

se umožní správný tisk na papír.

Tato funkce je vhodná pro kopírování originálů velikosti B4 nebo A3, které mohou být umístěny horizontálně, na

vertikálně založený papír.

Funkce otočení při kopírování je nastavena jako výchozí. Můžete ji deaktivovat v systémových nastaveních. (str.71)

TŘÍDĚNÍ / SKUPINOVÁNÍ

●Kopie vícenásobného kopírování jsou tříděny do sad. (Třídění)

●Kopie vícenásobného kopírování jsou slučovány do skupin podle stránek. (Skupinování)

• Otočení kopie nebude funkční v případě, že zvětšení kopie je větší než velikost papíru A4. V tomto případě založte originál ve

stejném směru jako je založený papír.

• Když je používáno kopírování 2 V 1 / 4 V 1 (str.43), bude fungovat rotace kopírování, i když byla předtím vypnuta

v systémových nastaveních.

Info

Orientace

založeného originálu Orientace

založeného papíru Kopie

Zařízení může skenovat standardní originály (A4) přibližně o 160ti stránkách, číslo se však může lišit v případě fotografií a jiných

typů originálů. Pro přerušení kopírování lze naskenovat méně stránek.

Info

SkupinováníTřídění

KOPÍROVÁNÍ

Použití skla originálu

1Založte první originál. (str.27)

2Vyberte velikost originálu. (str.27)

3Stiskněte tlačítk [TŘÍDĚNÍ /

SKUPINOVÁNÍ] ( / ) pro výběr

požadovaného režimu.

Režimy jsou vybírány v

pořadí "TŘÍDĚNÍ" ( )

"SKUPINOVÁNÍ", ( ),

"Vypnuto".

4Nastavte počet kopií a další nastavení

a stiskněte tlačítko [START] ( ).

Indikátor DATA ORIGINÁLU ( ) bliká a originál

je skenován do paměti.

5Pokud indikátor startu svítí, vyjměte

originál za další a stiskněte tlačítko

[START] ( ).

Opakujte krok 5 do té doby, než budou všechny

originály naskenovány do paměti.

6Když jsou všechny originály

naskenovány, stiskněte tlačítko

[READ-END] ( ).

Kopie jsou dodány na výstupní rošt.

Použití SPF/RSPF

1Umístěte originály. (str.28)

Výchozím režimem je běžně režim třídění, proto se

rozsvítí indikátory SPF/RSPF a TŘÍDĚNÍ.

2Stiskněte tlačítko [TŘÍDĚNÍ/

SKUPINOVÁNÍ] ( / ) pro výběr

požadovaného režimu.

Režimy jsou vybírány v

pořadí "TŘÍDĚNÍ" ( ),

"SKUPINOVÁNÍ" ( ),

"Vypnuto".

3Nastavte počet kopií a další nastavení

a stiskněte tlačítko [START] ( ).

Kopie jsou dodány na výstupní rošt.

Stiskem tlačítka [ZRUŠIT] ( ) vymažete data z

paměti.

• Pro zrušení úlohy třídění/skupinování stiskněte

tlačítko [ZRUŠIT] ( ).

• Pro zrušení režimu třídění nebo skupinování

stiskněte opakovaně tlačítko [TŘÍDĚNÍ/

SKUPINOVÁNÍ] ( / ), dokud oba

indikátory ( / ) nezhasnou.

DATA

Info

• Pokud bylo nastaveno "Automaticky zvolit

třídění" na "1: OFF" v systémových nastaveních,

postupujte podle pokynů níže pro nastavení

režimu třídění.

• "Auto volba třídění" může být též použita pro

změnu výchozího výstupního režimu (str.73).

• Pro zrušení úlohy třídění/skupinování stiskněte

tlačítko [ZRUŠIT] ( ).

• Pro zrušení režimu třídění nebo skupinování

stiskněte opakovaně tlačítko [TŘÍDĚNÍ/

SKUPINOVÁNÍ] ( / ), dokud oba

indikátory nezhasnou ( / ).

Info

Při zaplnění paměti

• Pokud dojde během skenování originálů k zaplnění

paměti, indikátor DATA ORIGINÁLU ( ) bliká a

na displeji zobrazí "FUL".

• Pro kopírování originálu, které byly naskenované do

této chvíle, stiskněte tlačítko [START] ( ).

• Pro vymazání dat, které byly skenovány do paměti

stiskněte tlačítko [ZRUŠIT VŠE] ( ) nebo tlačítko

[ZRUŠIT] ( ).

Při zaplnění výstupního roštu

Pokud je na výstupním roštu více než maximální počet

povolených stránek (okolo 250 stránek), kopírování se

přeruší. Pokud toto nastane, odeberte nakopírované

stránky a stiskněte tlačítko [START] ( ) pro obnovu

tisku.

DATA

KOPÍROVÁNÍ

KOPÍROVÁNÍ VÍCE ORIGINÁLŮ NA JEDNU STRÁNKU

(Kopie 2v1/4v1)

Tato funkce umožňuje kopírovat více originálů ve zvoleném uspořádání na jeden list.

Funkce je vhodná pro shrnutí více stránek na kompaktní formát nebo pro poskytnutí náhledu všech stránek

dokumentu na jedné stránce.

Kopírování ze skla

1Založte první originál. (str.27)

2Vyberte velikost originálu. (str.27)

3Stiskněte tlačítko [2v1/4v1] ( /

) pro výběr požadovaného režimu.

Režim je vybírán v pořadí

"2v1", ( ), "4v1"

( ), "vypnuto".

4Nastavte počet kopií a další nastavení

a stiskněte tlačítko [START] ( ).

Indikátor DATA ORIGINÁLU ( ) bliká a originál

je skenován do paměti.

5Pokud indikátor startu svítí, vyjměte

originál za další a stiskněte tlačítko

[START] ( ).

Opakujte krok 5 do té doby, než budou všechny

originály naskenovány do paměti.

Když jsou všechny originály

naskenovány, stiskněte tlačítko

[READ-END] ( ).

Kopie jsou dodány na výstupní rošt.

Použití kopírování 2v1 / 4v1 v kombinaci se

tříděním kopií

Třídění kopie může být využito, když je originál umístěn na

skle. Stiskněte tlačítko [TŘÍDĚNÍ/SKUPINOVÁNÍ] ( /

) pro výběr třídění kopií a postupujte dle bodu 1 až 6.

Kopie 2v1 / 4v1 budou setříděny.

Vzor 1 Vzor 2

Vzor 1 Vzor 2 Vzor 3 Vzor 4

Kopie 2v1 Kopie 4v1

• Nejprve zvolte vzor rozmístění podle pokynů v "Nastavení vzoru soutisku" (str.44) a "Okraje pro 2v1/4v1" (plná čára nebo

přerušovaná) v systémových nastaveních (str.70). Po ukončení postupujte dle níže uvedených bodů.

• V závislosti na formátu originálů, papíru a zvoleném počtu originálů se automaticky nastaví vhodný poměr. Při použití snímací

plochy je možné zmenšení až na 25%. Při použití SPF/RSPF je možné zmenšení až na 50%. Některé kombinace formátu

originálu, formátu papíru a počtu obrázků mohou způsobit, že bude obrázek oříznut.

• I když je v systémových nastaveních vypnuta "Rotace kopírování", budou některé originály otočeny podle potřeby, v

závislosti na jejich orientaci a orientaci na papíře.

• Tuto funkci nelze použít společně s funkcí kopírování knihy (str.39), XY zoom (str.33), mazání (str.45) a posunutí tisku

(str.46).

Info

Pokud nebyla vybrána velikost originálu, nemůže

být použito kopírování 2v1 / 4v1.

Info

DATA

Stiskem tlačítka [ZRUŠIT] ( ) vymažete data z

paměti.

• Pro zrušení úlohy 2v1/4v1 stiskněte tlačítko

[ZRUŠIT] ( ).

• Pro zrušení režimu 2v1/4v1 stiskněte opakovaně

tlačítko [2v1/4v1] ( / ), dokud oba

indikátory ( / ) nezhasnou.

Info

KOPÍROVÁNÍ

Použití SPF/RSPF

1Založte originály. (str.28)

2Stiskněte tlačítko [2v1/4v1] ( / )

pro výběr požadovaného režimu.

Režim je vybírán v pořadí

"2v1", ( ), "4v1"

( ), "Vypnuto".

3Nastavte počet kopií a další nastavení

a stiskněte tlačítko [START] ( ).

Kopie budou dodány na výstupní rošt papíru.

Nastavení vzoru soutisku

Můžete vybrat dva druhy soutisku - soutisk dvou stran na 1 list a soutisk čtyř stran na 1 list. Typy vzorů soutisku jsou ukázány na

první straně této části.

1Použití tlačítka [2v1/4v1] ( / )

pro nastavení.

Výběr vzoru na kopii 2v1

Při zhasnutém indikátoru 2v1/4v1 podržte tlačítko [2v1/4v1]

( / ) stisknuté, dokud indikátor 2v1 ( )

nezačne blikat.

Nastavený kód aktuálního

vzoru bude na displeji blikat

jako první číslice.

Výběr vzoru na kopii 4v1

Při rozsvíceném indikátoru 2v1 podržte tlačítko [2v1/4v1]

( / ) stisknuté, dokud indikátor 4v1 nezačne blikat

().

Nastavený kód aktuálního

vzoru bude na displeji blikat

jako první číslice.

Na numerické klávesnici zadejte číslo

požadovaného vzoru rozložení stránek.

Pro výběr "Vzor 2",

stiskněte [2].

Vzor uspořádání viz strana 43.

Výchozí nastavení výrobce je označeno " * ".

Vložené číslo bliká na prvním místě displeje.

3Stiskněte tlačítko [START] ( ).

Vybraný nastavený kód přestane blikat a svítí trvale.

Tímto je nastavení ukončeno.

4Stiskněte tlačítko [2v1/4v1] ( /

) pro ukončení nastavení.

Displej opět zobrazí počet kopií.

• Pro zrušení úlohy 2v1/4v1 stiskněte tlačítko

[ZRUŠIT] ( ).

• Pro zrušení režimu 2v1/4v1 stiskněte opakovaně

tlačítko ( / ) [2v1/4v1], dokud oba

indikátory ( / ) nezhasnou.

Info

Při zaplnění paměti

• Pokud dojde během skenování originálů k zaplnění

paměti, indikátor DATA ORIGINÁLU ( ) bliká a

na displeji zobrazí "FUL".

• Pro kopírování originálů, které byly naskenovány do

této chvíle, stiskněte tlačítko [START] ( ).

• Pro vymazání dat, které byly naskenovány do paměti

stiskněte tlačítko [ZRUŠIT VŠE] ( ) nebo [ZRUŠIT]

().

DATA

Vzor rozmístění lze také zvolit v systémových nastaveních. (str.71)

Info

Funkce Nastavený kód (str.71)

Soutisk 2v1 *1(Vzor 1)

2(Vzor 2)

Soutisk 4v1

*1(Vzor 1)

2(Vzor 2)

3(Vzor 3)

4(Vzor 4)

KOPÍROVÁNÍ

VYTVOŘENÍ OKRAJŮ PŘI KOPÍROVÁNÍ (Posunutí okrajů)

Funkce VYTVOŘENÍ OKRAJŮ PŘI KOPÍROVÁNÍ je ve výchozím nastavení taková, že posune text nebo obrázek a

zvětší okraj přibližně o 10 mm.

Umístění okraje, který má být zvětšen, lze zvolit tak, aby byl buď vlevo nebo v horní části stránky (AR-5618D/

AR-5620D/AR-5623D).

Příklad: Model, který podporuje automatické oboustranné kopírování

1Založte originál(y).

Pokud používáte kopírování

ze skla, umístěte stranu

originálu, kde chcete

vytvořit okraj napravo.

Pokud používáte SPF/

RSPF, umístěte stranu

originálu tam, kde chcete

vytvořit levý okraj.

2Pokud je originál umístěn na skle,

vyberte velikost originálu. (str.27)

Když používáte SPF/RSPF, ujistěte se, že svítí

indikátor FORMÁT ORIGINÁLU odpovídající formátu

vašeho originálu.

3Stiskněte tlačítko [POSUN OKRAJE]

().

Indikátor POSUN OKRAJE

( ) se rozsvítí.

4Nastavte počet kopií a ostatní

nastavení a stiskněte tlačítko [START]

().

Kopie je dodána na výstupní rošt.

Vyberte umístění okrajů (AR-5618D/

AR-5620D/AR-5623D)

Následujte tento postup pokud používáte model, který

podporuje automatické oboustranné kopírování. U

ostatních modelů začněte až u dalšího bodu.

1 Držte tlačítko [POSUN OKRAJE] ( )

stisknuté, až začne blikat indikátor POSUN

OKRAJE ( ).

Vybraný kód nastavení pro umístění okrajů bliká na

displeji.

1: Levý okraj 2: Horní okraj

2 Stiskněte tlačítko [1] nebo [2] a potom

stiskněte [START] ( ).

Vybraný kód nastavení pro umístění okrajů se rozsvítí.

3Stiskněte [POSUN OKRAJE] ( ).

Indikátor POSUN OKRAJE ( ) přestane blikat.

Posun

Originál Levý okraj

Posun

Horní okraj

• Aby bylo možné použít posun okraje, volba "KOPIE IDENTIFIKAČNÍ KARTY" v nastavení systému musí být nastavena na

hodnotu "0: posun okraje". Jestliže bylo nastavení změněno, posun lze použít pouze po opětovné změně nastavení na

hodnotu "0". Změna nastavení systému viz "VOLBA NASTAVENÍ PRO SYSTÉMOVÁ NASTAVENÍ" (str.74).

• Tuto funkci nelze použít současně s funkcí soutisku 2v1 nebo 4v1 nebo s funkcí otočení obrazu.

• Můžete také přepínat mezi levým a horním okrajem v systémovém nastavení. (str.71)

• Šířku okrajů lze změnit v systémových nastaveních. (str.71)

• Všimněte si, že okraj je vytvořen posunutím obrázku a proto, když je obrázek příliš posunut, okraj obrázku může být uříznut.

• Pokud při výběru posunu okrajů indikátor VELIKOSTI ORIGINÁLU bliká, otočte originál tak, aby byl založen stejným směrem

jak bliká indikátor VELIKOSTI ORIGINÁLU.

Info

• Pro zrušení posunu okrajů stiskněte opakovaně

tlačítko [POSUN OKRAJŮ] ( ) dokud

indikátor POSUN OKRAJŮ ( ) nezhasne.

• Pokud je posun okrajů použit v kombinaci s

automatickým oboustranným kopírováním, tak je

okraj vytvořen také automaticky na zadní straně

papíru přímo za okrajem na přední straně.

Info

KOPÍROVÁNÍ

VYMAZÁNÍ KRAJŮ KOPIE (Mazání)

●Mazání krajů slouží pro vymazání stínů, vznikajících při kopírování silnějších dokumentů nebo při kopírování

knihy. (MAZÁNÍ OKRAJŮ)

●Funkce umožňuje také mazání stínů, které se objeví ve středu knihy nebo otevřeného dokumentu. (MAZÁNÍ

STŘEDU)

●Nastavení výrobce pro šířku mazání je přibližně 10 mm. Šířku lze změnit v systémových nastaveních. (str.71)

1Založte originál(y). (str.27)

2Pokud je originál umístěn na skle,

vyberte velikost originálu. (str.27)

Když používáte SPF/RSPF, ujistěte se, že svítí

indikátor FORMÁT ORIGINÁLU odpovídající formátu

vašeho originálu.

3Stiskněte [MAZÁNÍ] ( / ) pro

výběr požadovaného režimu.

Pro výběr režimu "OKRAJ +

MAZÁNÍ STŘEDU"

stiskněte tlačítko [MAZÁNÍ]

(/ )

opakovaně, dokud se oba

indikátory OKRAJ ( ) a

STŘED nerozsvítí ( ).

4Nastavte počet kopií a ostatní

nastavení a stiskněte tlačítko [START]

().

Kopie je dodána na výstupní rošt.

Originál Kopie

MAZÁNÍ KRAJE

MAZÁNÍ STŘEDU

MAZÁNÍ KRAJE + STŘEDU

• Mazání středu nemůže být použito v kombinaci s oboustrannou kopií.

• Mazání kopie nemůže být použito v kombinaci s kopírováním 2v1/4v1. (str.43)

• Mazání kopie nemůže být použito, pokud má papír speciální velikost nebo je vkládán z bočního vstupu.

• Všimněte si, že pokud je šířka mazání příliš velká, může být okraj obrázku částečně vymazán.

Info

• Pro zrušení mazání kopie, stiskněte opakovaně

[MAZÁNÍ] ( / ) dokud oba indikátory

MAZÁNÍ ( / ) nezhasnou.

• Pokud nebyla vybrána velikost originálu v bodu

2, mazání kopie nemůže být použito.

Info

KOPÍROVÁNÍ

KOPIE IDENTIFIKAČNÍ KARTY

Prostřednictvím této funkce, kterou lze také použít jako funkci pro posun okraje, můžete zkopírovat na stránku

přední a zadní stranu identifikační karty. Níže jsou vyobrazeny stanovené šablony Kopie identifikační karty.

Jestliže chcete použít funkci Kopie identifikační karty, nalepte dodaný štítek [IDENTIFIKAČNÍ KARTA] na tlačítko

POSUN OKRAJE.

Šablona 1 Šablona 2

1Stiskněte tlačítko [IDENTIFIKAČNÍ

KARTA].

Rozsvítí se indikátor

KOPIE IDENTIFIKAČNÍ

KARTY. Expozice se

automaticky nastaví na

[text], úroveň expozice

na "3" a počet na "1".

2Položte identifikační kartu na sklo pro

dokumenty, vyrovnejte ji se značkou

pro identifikační kartu a stiskněte

tlačítko [START] ( ).

Po dokončení skenování se rozbliká indikátor DATA

ORIGINÁLU a v paměti bude naskenována jedna

strana identifikační karty. (V takovém případě lze

zahájit tisk stisknutím tlačítka [READ-END] ( ).)

3Obraťte identifikační kartu na druhou

stranu a stiskněte tlačítko [START]

().

Po dokončení skenování se zahájí kopírování.

Zepředu

Zezadu

Zepředu

Zezadu

Středová čára

• Nejprve zvolte šablony rozvržení (vysvětleno v části "Průkaz totožnosti" oddílu SYSTÉMOVÁ NASTAVENÍ (str.73) a potom

proveďte kopírování níže uvedeným postupem. Změna nastavení systému viz "VOLBA NASTAVENÍ PRO SYSTÉMOVÁ

NASTAVENÍ" (str.74).

• Funkci Kopie identifikační karty nelze použít ve spojení s funkcemi pro přerušení kopírování, oboustranné kopírování,

duplexní kopírování, kopírování XY-zoom, posun okraje, vymazání okrajů + středu, 2v1/4v1, třídění/skupinování a kopírování

s rotací.

• Lze použít tyto formáty papíru: A5, A5R, A4, A4R, B4, B5, B5R, A3. (Formáty A5 a A5R lze použít pouze v ručním podavači.)

• Při použití šablony 1 může dojít k oříznutí obrazu i při použití standardního formátu papíru.

• V režimu Kopie identifikační karty nelze změnit oblast a počet skenování (1 stránka). Oblast skenování je: X: 54 + 5 mm

(okraj), Y: 86 + 10 mm (horní okraj 5 mm a dolní okraj 5 mm).

• V režimu Kopie identifikační karty jsou neplatná nastavení automatického výběru papíru a automatického přepnutí

zásobníku. Zvolte papír a zásobník ručně.

• K dispozici je pouze provedení jedné kopie (Nelze nastavit počet kopií.).

Info

Jestliže budete chtít zrušit kopírování identifikační

karty, stiskněte tlačítko [ZRUŠIT VŠE] ( ). Musí

zhasnout indikátor KOPIE IDENTIFIKAČNÍ KARTY.

Info

Kapitola 4

FUNKCE TISKU

Tato kapitola popisuje použití funkcí tisku.

Postup vkládání papíru je stejný jako u funkce kopírování. Viz "ZAKLÁDÁNÍ PAPÍRU" (str.21).

ZÁKLADNÍ TISK

Následující příklad vysvětluje postup tisku dokumentu z programu WordPad.

Před samotným tiskem se ujistěte, že byl do zařízení vložen papír správné velikosti pro váš dokument.

1Ujistěte se, že svítí indikátor ON LINE

na Ovládacím panelu.

Pokud indikátor ON LINE

nesvítí, zmáčkněte tlačítko

[ON LINE] ( ).

Pokud indikátor:

• Svítí, zařízení je zapnuté a připraveno k tisku, nebo

právě tiskne.

• Bliká, zařízení zpracovává tisková data v paměti

nebo je tisk pozastaven.

• Nesvítí, zařízení je vypnuté a nemůže tisknout.

2Spusťte aplikaci WordPad a otevřete

dokument, který chcete vytisknout.

3Vyberte možnost "Tisk" v nabídce

"Soubor".

Objeví se dialogové okénko "Tisk".

4Ujistěte se, že je jako tiskárna zvolena

"SHARP AR-XXXX".

Pokud je nutné změnit nastavení tisku, klepněte na

tlačítko "Předvolby" a otevřete obrazovku nastavení

ovladače tiskárny.

Objeví se obrazovka

nastavení ovladače

tiskárny.

Operační systém Windows 2000 nemá tlačítko "Předvolby"

v tomto okně. Zvolte nastavení podle potřeby na každé

záložce na obrazovce nastavení a klepněte na tlačítko "OK".

"OBRAZOVKA NASTAVENÍ OVLADAČE TISKÁRNY" (str.50)

"NASTAVENÍ POKROČILÝCH FUNKCÍ TISKU" (str.51)

5Klepněte na tlačítko "Tisk".

Začne tisk. Když započne tisk, otevře se automaticky

okno stavu tisku.

"POPIS OKNA STAVU TISKU" (str.57)

Výtisk bude doručen do výstupního zásobníku papíru.

• Tiskové úlohy přijaté, když zařízení kopíruje nebo skenuje, budou uloženy do paměti. Po ukončení kopírování se spustí tisk

tiskových úloh.

• Tisk není možný, když je přední nebo boční kryt otevřen z důvodu údržby, když dojde k zaseknutí papíru, když dojde papír

nebo toner a když je nutné vyměnit zásobník válce.

• Pokud dojde k zaseknutí originálu v SPF/RSPF, není možný tisknout, dokud není originál odstraněn a SPF/RSPF není

zprovozněno.

Info

FUNKCE TISKU

Pokud během tisku v zásobníku dojde papír

Doplňte papír v zásobníku nebo zvolte jiný zásobník stisknutím tlačítka [VOLBA PAPÍRU] ( ) a pak stiskněte tlačítko [ON LINE]

( ), aby tisk pokračoval.

Pokud je na zařízení se dvěma nebo více zásobníky zapnuta v systémových nastaveních funkce "Automatické přepínání

zásobníků" a v některém ze zásobníků je papír stejného formátu, zařízení se automaticky přepne na tento zásobník a tisk

pokračuje.

Pozastavení tisku

Pro pozastavení tisku stiskněte tlačítko [ON LINE] ( ) na ovládacím panelu. Tímto přepnete stroj do stavu off-line. Tisk

bude pozastaven a indikátor ON LINE bude blikat.

• Pro zrušeni tisku stiskněte tlačítko [ZRUŠIT] ( ) nebo tlačítko [ZRUŠIT VŠE] ( ).

• Pro pokračování tisku stiskněte tlačítko [ON LINE] ( ) a tímto se přepne stroj do stavu online.

Když je "Zdroj papíru" nastaveno na "Automatický výběr"

Když je "Zdroj papíru" nastaven na "Automatický výběr" na záložce "Papír" na obrazovce nastavení ovladače tiskárny a v

zařízení není papír správného formátu pro danou tiskovou úlohu, bude se průběh tisku lišit podle nastavení "Použití blízké

velikosti papíru" v systémových nastaveních (str.72).

Když je funkce "Použití blízké velikosti papíru"

deaktivována

Indikátor FORMÁT PAPÍRU na ovládacím panelu bude blikat. Chcete-li ručně zvolit jiný zásobník

nebo doplnit papír v zásobníku, stiskněte tlačítko [VOLBA PAPÍRU] ( ), pak stiskněte tlačítko

[ON LINE] ( ), aby tisk začal.

Pokud je funkce "Použití blízké velikosti papíru" povolena

Tisk bude proveden na papír, jehož velikost je blízká velikosti tiskového obrazu.

OTEVŘENÍ OVLADAČE TISKÁRNÝ PŘES TLAČÍTKO

"Start"

Ovladač tiskárny můžete otevřít a měnit jeho nastavení přes tlačítko "Start" systému Windows. Nastavení upravené

tímto způsobem bude výchozím nastavením během tisku z aplikace. (Pokud během tisku provedete nějaké změny

nastavení přes obrazovku nastavení ovladače tiskárny, nastavení se po zavření aplikace vrátí k výchozímu

nastavení.)

1Klepněte na tlačítko "Start", zvolte

"Ovládací panely" a zvolte "Tiskárna".

• V systému Windows 7 klepněte na tlačítko "Start" a

potom klepněte na "Zařízení a tiskárny".

• V operačním systému Windows XP klepněte na

tlačítko "Start" a vyberte "Tiskárny a faxy".

• V operačním systému Windows 2000 klepněte na

tlačítko "Start", "Nastavení" a vyberte "Tiskárny".

2Klepněte na ikonu ovladače tiskárny

"SHARP AR-XXXX".

3Zvolte "Vlastnosti" z nabídky

"Uspořádat".

• V systému Windows 7 klepněte pravým tlačítkem

myši na ikonu ovladače tiskárny "SHARP AR-XXXX"

a potom klepněte na "Vlastnosti tiskárny".

• V operačním systému Windows XP/2000 zvolte

"Vlastnosti" z nabídky "Soubor".

4Na záložce "Obecné" klepněte na

tlačítko "Předvolby tisku".

V systému Windows 7 klepněte na tlačítko

"Předvolby" na kartě "Obecné".

Objeví se obrazovka nastavení ovladače tiskárny.

"OBRAZOVKA NASTAVENÍ OVLADAČE TISKÁRNY"

(str.50)

• Více informací ohledně omezení kopírování v režimu tisku, v režimu skenování a omezení režimu tisku v režimu skenování a

kopírování naleznete v části "FUNKCE V REŽIMECH KOPÍROVÁNÍ, TISKU A SKENOVÁNÍ" (str.26).

• V případě, že je orientace vloženého papíru jiná než tisknutý obrázek, bude obrázek před tiskem automaticky otočen tak, aby

se vešel na papír.

Info

Pokud se v operačním systému Windows XP v

nabídce "Start" nezobrazí "Tiskárny a faxy", zvolte

"Ovládací panely", "Tiskárny a jiný hardware" a

pak "Tiskárny a faxy".

Info

OBRAZOVKA NASTAVENÍ

OVLADAČE TISKÁRNY

Pro kombinace nastavení, které lze zvolit na obrazovce nastavení ovladače tiskárny, existují určitá omezení. Pokud

se vyskytne omezení, objeví ze vedle nastavení informační ikona ( ). Klepnutím na ikonu zobrazíte vysvětlení

omezení.

Záložka

Nastavení jsou umístěna ve skupinách do záložek.

Klepnutím na záložku se tato zobrazí.

Zaškrtávací políčko

Klepnutím na zaškrtávací políčko funkci aktivujete

nebo deaktivujete.

Obrázek nastavení tisku

Zobrazuje výsledek zvoleného nastavení tisku.

Rolovací nabídka

Umožňuje vám vybrat si některou ze seznamu voleb.

Obrázek zásobníků papíru

Zásobník vybraný ve "Výběr papíru" v záložce

"Papír" je zobrazen modře. Můžete také na některý

zásobník klepnout a tím jej vyberete.

Zaškrtávací tlačítko

Umožňuje zvolit položku ze seznamu možností.

Tlačítko "OK"

Klepněte na toto tlačítko, pokud chcete nastavení

uložit a opustit dialogové okno.

Tlačítko "Storno"

Klepněte na toto tlačítko, pokud chcete opustit

dialogové okno beze změny nastavení.

Tlačítko "Použít"

Klepněte na toto tlačítko, pokud chcete uložit

nastavení bez opuštění dialogového okna.

Tlačítko "Nápověda"

Klepněte na toto tlačítko, pokud chcete zobrazit

soubor s nápovědou k ovladači tiskárny.

7 8 9

Nastavení a obrázek zařízení jsou různé v závislosti na modelu.

Info

NASTAVENÍ POKROČILÝCH

FUNKCÍ TISKU

Tato část popisuje hlavní pokročilé funkce tisku.

Ve vysvětlení se předpokládá, že formát papíru a ostatní základní nastavení již byla provedena. Více informací o

základním postupu tisku a otevření ovladače nastavení tiskárny naleznete v části "ZÁKLADNÍ TISK" (str.48).

TISK VÍCE STRÁNEK NA JEDNU STRÁNKU

(Tisk N-nahoru)

Tuto funkci lze použít pro zmenšení tisknutého obrazu a tisk více stránek na jeden list papíru.

Funkce je užitečná tehdy, když chcete vytisknout více obrazů jako jsou například fotografie na jeden list papíru a

když chcete šetřit papír. Maximální úspory papíru se dosáhne v kombinaci s oboustranným tiskem.

V závislosti na zvoleném pořadí dojde k následujícímu výsledku tisku.

1Klepněte na záložku "Hlavní" na

obrazovce nastavení ovladače

tiskárny.

2Zvolte počet stran na listu.

Pokud chcete vytisknout

okrajové linky, zaškrtněte okénko

"Okraj".

3Zvolte pořadí stran.

N:1

(Stránky na listu)

Výsledný tisk

Zleva doprava Zprava doleva Shora dolů (při orientaci

stránky naležato)

2:1

(2 stránky na listu)

N:1

(Stránky na listu) Doprava a dolů Dolů a doprava Doleva a dolů Dolů a doleva

4:1

(4 stránky na listu)

6:1

(6 stránek na listu)

FUNKCE TISKU

PŘIZPŮSOBENÍ TIŠTĚNÉHO OBRÁZKU VELIKOSTI

PAPÍRU (Přizpůsobit na papír)

Ovladač tiskárny umí přizpůsobit velikost tiskového obrazu velikosti papíru vloženého do zařízení.

Pokud chcete použít tuto funkci, postupujte podle níže popsaných kroků. Níže znázorněný postup předpokládá, že

chcete vytisknout dokument o velikosti A3 na papír o velikosti A4.

1Klepněte na záložku "Papír" v okénku

nastavení ovladače tiskárny.

2Vyberte původní velikost (A3)

tiskového obrazu ve "Formát papíru".

3Zaškrtněte tlačítko "Přizpůsobit na

papír".

4Vyberte skutečnou velikost papíru

použitého pro tisk (A4).

Velikost tiskového obrazu bude automaticky upravena

tak, aby odpovídala velikosti papíru vloženého do

zařízení.

OTOČENÍ OBRÁZKU O 180 STUPŇŮ (Otočit o 180°)

Tato funkce otočí obrázek o 180 stupňů, aby bylo možné jej vytisknout správně na papír, který lze vložit jen jedním

směrem (například obálky).

1Klepněte na záložku "Hlavní" na

obrazovce nastavení ovladače

tiskárny.

2Zaškrtněte okénko "Otočit o 180°".

Formát papíru: A3

Přizpůsobit na papír: A4

Dokument o

velikosti A3

(Formát papíru)

Papír o velikosti A4

(Přizpůsobit na papír)

ABCD

FUNKCE TISKU

ZVĚTŠENÍ/ZMENŠENÍ VELIKOSTI OBRÁZKU (Měřítko)

Tato funkce slouží pro zvětšení nebo zmenšení obrazu na určitá procenta. Malým zmenšením obrazu je tak možno

vytvořit na papíru okraje nebo zvětšit malý obraz.

1Klepněte na záložku "Papír" na

obrazovce nastavení ovladače

tiskárny.

2Zvolte "Měřítko" a klepněte na

tlačítko "Nastavení".

Formát papíru pro tisk lze zvolit z

vyskakovací nabídky.

3Zvolte poměr zvětšení.

Přímo zadejte číslo nebo

změňte poměr v krocích po 1 %

klepnutím na tlačítko .

TISK NEVÝRAZNÉHO TEXTU A ČERNÝCH LINEK

(Text černý/Vektor černý)

Když tisknete barevný obrázek, lze text a linky, které jsou nevýrazné, vytisknout černě. (Rastrová data, jako jsou

bitmapové obrázky, nelze upravit.) To umožňuje zvýraznit text a linky, které jsou nevýrazné a špatně viditelné.

1Klepněte na záložku "Rozšířené" na

obrazovce nastavení ovladače

tiskárny.

2Zaškrtněte okénko "Text černý" a/

nebo "Vektor černý".

• "Text černý" lze zvolit pro tisk

veškerého textu kromě

černobílého.

• "Vektor černý" lze zvolit pro

tisk veškeré vektorové grafiky

kromě bílých linek a černých

ploch.

Nastavení "Měřítko" není dostupné, když je zvoleno "Tisk N-nahoru".

Info

ABCD ABCD

FUNKCE TISKU

NASTAVENÍ JASU A KONTRASTU OBRÁZKU

(Úprava obrazu)

Při tisku fotografií nebo jiných obrázků je možno v nastaveních tisku též nastavit jas a kontrast. Tato nastavení je

možno použít pro provedení jednoduchých korekcí v případech, kdy nemáte v počítači nainstalováno software pro

editaci obrazu.

1Klepněte na záložku "Rozšířené" na

obrazovce nastavení ovladače

tiskárny.

2Klepněte na tlačítko "Úprava obrazu".

3Upravte nastavení obrázku.

Pro změnu

nastavení

posouvejte jezdec

nebo klikněte

na tlačítko

nebo .

PŘIDÁNÍ VODOZNAKU NA STRÁNKU (Vodoznaky)

Jako pozadí za vytisknutý obraz je možno přidat stínový text jako vodoznak. Velikost, zřetelnost a úhel textu

vodotisku lze upravit. Velikost, zřetelnost a úhel textu vodotisku lze upravit. Text lze zvolit z předem uložených

textů, nebo zadat nový vodotisk.

1Klepněte na záložku "Vodoznaky" na

obrazovce nastavení ovladače

tiskárny.

2Zvolte nastavení vodoznaku.

Zvolte uložený

vodotisk ze

stahovací

nabídky. Chcete-li

upravit font či jiná

nastavení,

klepněte na

tlačítko "Upravit".

Pokud chcete vytvořit nový vodotisk, zadejte text

vodotisku v okénku "Text" a klepněte na tlačítko

"Přidat".

Info

FUNKCE TISKU

OBOUSTRANNÝ TISK

(AR-5618D/AR-5620D/AR-5623D)

Stroj může tisknout na obě strany papíru. Tato funkce je užitečná pro mnoho účelů a je vhodná zejména pro

vytvoření brožury. Oboustranný tisk představuje rovněž úsporu papíru.

1Klepněte na záložku "Hlavní" na

obrazovce nastavení ovladače

tiskárny.

2Zvolte "Oboustranný(Kniha)" nebo

"Oboustranný(Kalendář)".

Pokud používáte oboustranný tisk, zvolte v nastavení "Zdroj papíru" v záložce "Papír" jiný zdroj než "Boční zásobník".

Info

Orientace papíru Výsledný tisk

Svislý

Oboustranný (Kniha) Oboustranný (Kalendář)

Vodorovný

Oboustranný (Kniha) Oboustranný (Kalendář)

Stránky jsou tisknuty tak, že mohou být

svázány na straně. Stránky jsou tisknuty tak, že mohou být

svázány nahoře.

ULOŽENÍ ČASTO POUŽÍVANÝCH

NASTAVENÍ TISKU

Nastavení provedená na jednotlivých záložkách v době tisku je možno uložit jako uživatelská nastavení. Uložením

často používaných nastavení nebo rozsáhlých nastavení barev pod přiřazeným jménem umožní snadnou volbu

těchto nastavení příště, vždy když je chcete použít.

ULOŽENÍ NASTAVENÍ V DOBĚ TISKU

(Uživatelská nastavení)

Nastavení je možné uložit z jakékoliv záložky okna vlastností ovladače tiskárny. Nastavení provedená na každé

záložce se v době ukládání zobrazí formou seznamu a umožní vám tak je zkontrolovat.

Postup otevření ovladače tiskárny naleznete v části "ZÁKLADNÍ TISK" (str.48).

1Nastavte nastavení tisku na každé

záložce a klepněte "Uložit" na

jakékoliv ze záložek.

2Po zkontrolování zobrazených

nastavení zadejte název nastavení

(nejvýše 20 znaků).

3Klepněte na tlačítko "OK".

Použití uložených nastavení

Na každé záložce zvolte uživatelská nastavení, která chcete použít.

Smazání uložených nastavení

Zvolte uživatelská nastavení, která chcete smazat v "Použití uložených nastavení" (výše), a klepněte na tlačítko "Odstranit".

• Lze uložit až 30 sad nastavení.

• Vámi vytvořený vodotisk nelze uložit do

uživatelského nastavení.

Info

POPIS OKNA STAVU TISKU

Při začátku tisku se automaticky otevře Okno stavu tisku.

Okno stavu tisku je pomůcka, která sleduje stav zařízení a zobrazuje název dokumentu, který se právě tiskne, nebo

případná chybová hlášení.

Stavové okno

Poskytuje informace o aktuálním stavu tiskárny.

Ikonka stavu

Ikonky stavu vás informují o možných chybách tisku.

Pokud probíhá tisk normálně, žádná ikonka se

neobjeví.

Ikonky jsou vysvětleny níže. Postupujte podle

instrukcí zobrazených ve stavovém okně, pokud

chcete problém vyřešit.

Záložka

Klepněte na záložku, pokud chcete zobrazit její

obsah. Záložka "Možnosti" vám umožní vybrat

možnosti zobrazení pro Okno stavu tisku.

Název dokumentu

Zobrazuje název dokumentu, který se právě tiskne.

Tlačítko "Zrušit Úlohu"

Klepnutím na toto tlačítko lze tisk ukončit dříve, než

tiskárna obdrží tiskovou úlohu.

Tlačítko "Nápověda"

Klepněte na toto tlačítko, pokud chcete zobrazit

soubor s nápovědou k Oknu stavu tisku.

Tlačítko "Zavřít"

Klepnutím na toto tlačítko zavřete Okno stavu tisku.

Ikonka

stavu Stav tisku

Došlo k chybě, která potřebuje

okamžitý zásah.

Došlo k chybě, která potřebuje brzký

zásah.

Kapitola 5

FUNKCE SKENERU

Tato kapitola popisuje použití funkcí skeneru.

PŘEHLED SKENOVÁNÍ

Vývojový diagram níže poskytuje přehled o skenování.

*1 Pokud chcete skenovat přes ovládací panel zařízení, je nutné nainstalovat program Button Manager a provést

odpovídající nastavení v nabídce Ovládací panely. Postup při instalaci ovladače skeneru pro toto zařízení viz

oddíl "NASTAVENÍ PROGRAMU BUTTON MANAGER" (str.12).

*2 TWAIN je mezinárodní standard rozhraní pro skenery a jiná snímací zařízení. Nainstalování ovladače TWAIN na

vašem počítači vám umožní zpracovávat obrázky pomocí různých aplikací kompatibilních s TWAIN.

*3 WIA (Windows Imaging Acquisition) je funkce Windows, která umožňuje skeneru, digitálnímu fotoaparátu nebo

jinému snímacímu zařízení komunikovat s aplikací na zpracování obrázků. Ovladač WIA pro toto zařízení lze

použít pouze v systémech Windows XP/Vista/7.

• Úlohy skeneru přijaté, když zařízení kopíruje nebo tiskne, budou uloženy do paměti. Po ukončení kopírování se spustí

skenování úloh skeneru.

• Skenování není možné, když je přední nebo boční kryt otevřen z důvodu údržby, když dojde k zaseknutí papíru, když dojde

papír nebo toner a když je nutné vyměnit zásobník válce.

• Pokud dojde k zaseknutí originálu v SPF/RSPF, není skenování možné, dokud originál není odstraněn a SPF/RSPF není

zprovozněno.

Info

Skenování ze zařízení*1 Skenování pomocí aplikace

kompatibilní s TWAIN*2 nebo WIA*3 Skenování pomocí "Prúvodce

skenery a fotoaparáty" (Windows XP)

Spusťte aplikaci kompatibilní s

Twain nebo WIA a zvolte ovladač

skeneru zařízení.

Z nabídky "Ovládací panely" na

vašem počítači spusťte

"Prúvodce skenery a

fotoaparáty".

Nastavte zařízení na režim skenování

a zvolte nabídku skenování. (SC1: až

SC6:)

Umístěte originál do skenovací pozice

Více informací viz "SKENOVÁNÍ POMOCÍ TLAČÍTEK ZAŘÍZENÍ" (str.59).

Nastavte volby skenování

(pouze, pokud jsou volby zobrazeny) Nastavte volby skenování

Skenování

"SKENOVÁNÍ Z APLIKACE

KOMPATIBILNÍ S TWAIN" (str.62)

"SKENOVÁNÍ Z APLIKACE

KOMPATIBILNÍ S WIA (Windows XP/

Vista/7)" (str.66)

Skenování

"PŘEHLED PROGRAMU BUTTON

MANAGER" (str.60)

Skenování

"SKENOVÁNÍ POMOCÍ "Prúvodce

skenery a fotoaparáty" (Windows XP)"

(str.67)

SKENOVÁNÍ POMOCÍ TLAČÍTEK

ZAŘÍZENÍ

Pokud je skenování provedeno tímto způsobem, spustí se automaticky aplikace, která byla nastavena v programu

Button Manager a skenovaný obrázek bude vložen do této aplikace. Postup přiřazení aplikací pomocí programu

Button Manager nebo jiných nastavení naleznete v části "NASTAVENÍ PROGRAMU BUTTON MANAGER" (str.61).

Skenování z ovládacího panelu zařízení

1Stiskněte tlačítko [SKENOVAT]

().

Když se rozsvítí indikátor

SKENOVÁNÍ, zařízení je v

režimu skenování.

2Umístěte originál(y), které chcete

skenovat, na snímací plochu/SPF/

RSPF.

[Skenování ze snímací plochy]

Umístěte stranu originálu na

snímací plochu. Srovnejte

stranu originálu s měřítkem

formátu originálu, aby byla

vyrovnána se středovou

značkou ( ).

[Skenování z SPF/RSPF]

Originály založte na rošt

podavače lícem nahoru.

3Stisknutím [NABÍDKA SKENOVÁNÍ]

započne skenování.

Skenování začne a

skenovaná data budou

přenesena do aplikace.

Cílovou aplikaci lze zvolit

tlačítkem [NABÍDKA

SKENOVÁNÍ].

Více údajů o výchozí aplikaci

na každém tlačítku naleznete

včásti "NASTAVENÍ

PROGRAMU BUTTON

MANAGER" (str.61).

Na displeji se objeví číslo

tlačítka [MENU

SKENOVÁNÍ], které stisknete

a číslo se rozsvítí a indikátor

skenování začne blikat.

Pokud je zařízení v režimu kopírování, přepněte jej do režimu skenování a vymažte nastavení kopírování stisknutím tlačítka

[SKENOVAT] ( ).

Info

Měřítko formátu originálu

Značka

• Po návrat do režimu kopírování z režimu

skenování stiskněte tlačítko [SKENOVÁNÍ]

( ) nebo [ZRUŠIT VŠE] ( ).

• Omezení kopírování a tisku v režimu skenování a

režim skenování zatímco se kopíruje nebo

tiskne, viz. "FUNKCE V REŽIMECH

KOPÍROVÁNÍ, TISKU A SKENOVÁNÍ" (str.26).

Info

FUNKCE SKENERU

PŘEHLED PROGRAMU BUTTON MANAGER

Button Manager je program, který umožňuje použití funkcí skeneru na zařízení. Button Manager umožňuje

konfiguraci šesti sad nastavení skenování jako nabídku skenování na zařízení.

Chcete-li zobrazit nápovědu nastavení, klepněte na tlačítko v horním pravém rohu okna a pak klepněte na

nastavení.

Pro skenování z ovládacího panelu zařízení je nutné provést nastavení v ovládacích panelech po instalaci programu

Button Manager. Informace o instalaci programu Button Manager a provedení nastavení na ovládacích panelech

viz oddíl "NASTAVENÍ PROGRAMU BUTTON MANAGER" (str.12). Více informací o skenování přes ovládací panel

zařízení viz "SKENOVÁNÍ POMOCÍ TLAČÍTEK ZAŘÍZENÍ" (str.59).

Program Button Manager můžete použít pro zvolení a změny funkcí šesti nabídek skenování. Viz "NASTAVENÍ

PROGRAMU BUTTON MANAGER" (str.61).

Záložka

Klepněte pro nastavení voleb nabídky skenování.

Každá záložka obsahuje nastavení skenování pro

nabídku skenování.

Oblast "Volba aplikace"

Zde zvolte spouštěcí aplikaci.

Okénko "Při skenování zobrazit okno s

nastaveními TWAIN"

Můžete zvolit, zda chcete zobrazit obrazovku

TWAIN. Když je políčko zaškrtnuto, zobrazí se

během skenování obrazovka TWAIN, aby bylo

možné upravit podmínky skenování.

Oblast "Nastavení skenování"

Nastavte podmínky skenování.

Tlačítko "OK"

Klepnutím na toto tlačítko uložíte nastavení a

opustíte okno.

Tlačítko "Storno"

Klepnutím na toto tlačítko opustíte okno bez ukládání

změn nastavení.

Tlačítko "Použít"

Klepnutím na toto tlačítko uložíte nastavení bez

opouštění okna.

Tlačítko "Nápověda"

Klepnutím na toto tlačítko zobrazíte nápovědu

programu Button Manager.

Některé aplikace mohou omezit volby nastavení.

Info

Na tomto zařízení se nepoužívá "Název menu".

Info

FUNKCE SKENERU

NASTAVENÍ PROGRAMU BUTTON MANAGER

Po instalaci běží program Button Manager v operačním systému Windows na pozadí. Pokud chcete změnit

nastavení programu Button Manager, postupujte podle pokynů uvedených níže.

Více informací o nastavení programu Button Manager naleznete v nápovědě programu Button Manager.

"PŘEHLED PROGRAMU BUTTON MANAGER" (str.60)

1Klepněte pravým tlačítkem na ikonu

programu Button Manager ( ) na

liště a zvolte "Nastavení"

z vyskakovací nabídky.

Otevře se obrazovka

nastavení programu Button

Manager.

2Klepněte na záložku nabídky

skenování, kterou chcete nastavit.

3Zvolte spouštěcí aplikaci v nabídce

"Volba aplikace".

Nabídka skenování programu Button

Manager (nastavení výrobce)

4Zvolte "Barevný režim", "Vylepsění

okrajů" a jiná nastavení skenování v

oblasti "Nastavení skenování".

5Klepněte na tlačítko "OK".

Tím je nastavení ukončeno.

Pokud se ikona programu Button Manager na liště

nezobrazí, klepněte na tlačítko "Start", zvolte

"Všechny programy" (u Windows 2000 zvolte

"Programy"), vyberte "Sharp Button Manager AA"

a spusťte program Button Manager klepnutím na

"Button Manager".

Když je zaškrtnuto okénko "Při skenování zobrazit

okno s nastaveními TWAIN", zobrazí se obrazovka

nastavení skenování během skenování, aby bylo

možně změnit nastavení.

Nabídka Obrazovky/

Button Manager Aplikace, která spustí

SC1: Sharpdesk

SC2: Email

SC3: FAX

SC4: OCR

SC5: Microsoft Word

SC6: Filing

Spouštěcí aplikaci je nutné nainstalovat před

použitím.

Info

SKENOVÁNÍ Z POČÍTAČE

Zařízení podporuje standard TWAIN a umožňuje skenovat z aplikací kompatibilních s TWAIN. Zařízení také

podporuje WIA (Windows Image Acquisition) a umožňuje skenovat přes aplikace kompatibilní s WIA a pomocí

"Prùvodce skenery a fotoaparáty" v operačním systému Windows XP. Více informací o nastavení TWAIN a WIA

naleznete v nápovědě ovladače skeneru nebo Windows.

SKENOVÁNÍ Z APLIKACE KOMPATIBILNÍ S TWAIN

Ovladač skeneru SHARP je kompatibilní se standardem TWAIN a umožňuje použití skeneru s různými aplikacemi

kompatibilními s TWAIN.

1Umístěte originál(y), které chcete

skenovat na snímací plochu/SPF/

RSPF.

Více informací o umístění originálu pro skenování

naleznete v částí "SKENOVÁNÍ POMOCÍ TLAČÍTEK

ZAŘÍZENÍ" (str.59).

2Po spuštění aplikace kompatibilní s

TWAIN klepněte na nabídku "Soubor"

a zvolte nabídku skenování.

3Zvolte "SHARP MFP TWAIN AA" a

klepněte na tlačítko "Vybrat".

4Zvolte nabídku, která má vybrat

obrázek z nabídky "Soubor" aplikace.

Objeví se obrazovka nastavení ovladače skeneru.

"Nastavení ovladače skeneru" (str.64)

5V nabídce "Poloha skenování" zvolte

polohu umístění originálu v kroku 1.

• Pokud jste do SPF/RSPF vložili jednostranný

originál, zvolte "SPF (jednostranný)".

Pouze při použití RSPF:

• Pokud jste na RSPF umístili oboustranný originál,

zvolte "SPF (oboustranný - kniha)" nebo "SPF

(oboustranný - blok)" podle polohy vazby originálu.

6Klepněte na tlačítko "Náhled".

Zobrazí se náhled obrázku.

Metoda přístupu k nabídce pro volbu skeneru

záleží na typu aplikace. Více informací naleznete v

příručce nebo nápovědě k vaší aplikaci.

• Jestliže používáte systém Windows XP/Vista/7,

můžete pro skenování prostřednictvím ovladače

WIA také zvolit "WIA-SHARP AR-XXXX".

"SKENOVÁNÍ Z APLIKACE KOMPATIBILNÍ S

WIA (Windows XP/Vista/7)" (str.66)

• V závislosti na vašem systému se může "SHARP

MFP TWAIN AA 1.0 (32-32)" a "WIA-SHARP AR-

XXXX 1.0 (32-32)" zobrazit na obrazovce "Vybrat

zdroj".

Info

Pokud jste v nabídce "Poloha skenování" zvolili

"Podavač SPF (oboustranný - kniha)" nebo

"Podavač SPF (oboustranný - blok)", zvolte, zda je

orientace umístěného originálu "Pravý okraj

přiveden první" nebo "Horní okraj je podáván jako

první".

• Pokud je obrázek nakřivo, umístěte originál

znovu a opět klepněte na tlačítko "Náhled".

• Pokud je náhled špatně natočen, klepněte na

tlačítko "Otočit" na obrazovce náhledu. Tím

otočíte obrázek o 90 stupňů po směru

hodinových ručiček, takže budete moci opravit

umístění originálu bez opakovaného

nastavování.

"Obrazovka náhledu" (str.65)

• Pokud vložíte do SPF/RSPF více stránek,

zobrazí zařízení náhled pouze horní stránky

originálu a odešle jí do výstupní oblasti originálu.

Vraťte před začátkem skenování prohlédnutý

originál do SPF/RSPF.

Info

FUNKCE SKENERU

7Určete oblast skenování a nastavte

nastavení skenování.

Více informací o určení oblasti skenování a nastavení

voleb skenování naleznete v nápovědě ovladače

skeneru.

"Nastavení ovladače skeneru" (str.64)

8Když jste připraveni skenovat,

klepněte na tlačítko "Skenování".

Pokud po stisknutí tlačítka "Skenování" chcete

skenování zrušit, stiskněte tlačítko [Esc] na klávesnici.

Skenování velké plochy s vysokým rozlišením

zabere více paměti a skenování bude trvat déle.

Doporučujeme provést nastavení skenování

odpovídající typu skenovaného originálu, např.

Webové stránky (monitor), Fotografie, FAX nebo

OCR.

Pozor

FUNKCE SKENERU

Nastavení ovladače skeneru

Obrazovka nastavení ovladače skeneru se skládá z "Obrazovka nastavení", která umožňuje zvolit nastavení skenování, a

"Obrazovka náhledu", která zobrazuje oskenovaný obrázek. Více informací o nastavení skenování naleznete v nápovědě, kterou

lze zobrazit klepnutím na tlačítko "Nápověda" na obrazovce náhledu.

Nabídka "Poloha skenování"

Zvolte polohu umístění originálu. Volby jsou

"Standardń" (snímací plocha), "SPF (jednostranný)",

"SPF (oboustranný - kniha)" nebo "SPF (oboustranný -

blok)".

"SKENOVÁNÍ Z APLIKACE KOMPATIBILNÍ S

TWAIN" (str.62)

Nabídka stran skenování

Pokud umístěte oboustranný originál do RSPF,

zvolte z nabídky stran skenování "Pravý okraj

přiveden první" nebo "Horní okraj je podáván jako

první".

Nabídka "Režim skenování"

Jako režim skenování zvolte "Standardní" nebo

"Profesionální". Více informací o nastavení skenování

naleznete v nápovědě po klepnutí na tlačítko

"Nápověda" na obrazovce náhledu.

Okénko "Náhled zoomu"

Pokud zvolíte tuto možnost, bude zvolená část

náhledu obrázku po stisku tlačítka "Náhled"

zvětšena

. Chcete-li se vrátit k normálnímu náhledu,

odškrtněte okénko.

Tlačítko "Náhled"

Zobrazí náhled dokumentu.

Tlačítko "Skenování"

Klepnutím spustíte skenování originálu s vybraným

nastavením. Před stisknutím tlačítka "Skenování" se

ujistěte, že jste zvolili správné nastavení.

Tlačítko "Zavřít"

Klepnutím zavřete obrazovku nastavení ovladače

skeneru.

Obrazovka

nastavení

"Náhled zoomu" lze zvolit, pokud je v nabídce

"Poloha skenování" zvolena možnost "Standardń".

Info

Pokud je "Náhled" ihned zrušen stisknutím tlačítka

[Esc] na klávesnici, tlačítka [VYMAZAT] ( ) nebo

tlačítka [ZRUŠIT VŠE] ( ) na zařízení, na

obrazovce náhledu se nic nezobrazí.

Pokud chcete po stisknutí tlačítka "Skenování"

zrušit skenování, stiskněte tlačítko [Esc] na

klávesnici, tlačítko [VYMAZAT] ( ) nebo [ZRUŠIT

VŠE] ( ) na zařízení.

Info

FUNKCE SKENERU

Obrazovka náhledu

Oskenovaný obrázek zobrazíte na obrazovce

nastavení klepnutím na tlačítko "Náhled". Oblast

skenování lze určit tahem myši uvnitř okna

. Oblast

uvnitř rámečku vytvořeného tahem myši bude

oskenována. Rámeček a zvolenou skenovací oblast

zrušíte klepnutím kdekoli mimo rámeček.

Tlačítko "Otočit"

Klepnutím otočíte obrázek náhledu o 90 stupňů po

směru hodinových ručiček. Umožňuje opravu

orientace originálu, aniž by bylo nutné originál ručně

otáčet. Po naskenování se vytvoří soubor s

obrázkem v orientaci tak, jak je zobrazena v okně

náhledu.

Tlačítko "Velikost obrazku"

Klepnutím se otevře okno, kde je možné zadat

velikost oblasti skenování pomocí čísel. Jako

jednotky lze vybrat pixely, mm nebo palce. Velikost

vybrané oblasti skenování lze měnit zadáním čísel k

hodnotám šířky a výšky s tím, že pevný bod je levý

horní roh.

Tlačítko "Automatické posouzení oblasti

skenování"

Klepnutím v obrazovce náhledu automaticky

nastavíte oblast skenování na celou obrazovku

náhledu.

Tlačítko "Nápověda"

Klepnutím zobrazíte soubor nápovědy ovladače

skeneru.

Obrazovka

náhledu

Chcete-li u celého obrazu v

náhledu zvolit oblast skenování

automaticky, klepněte na tlačítko

"Automatické posouzení oblasti

skenování".

Náhled obrázku

Obrazovka náhledu

FUNKCE SKENERU

SKENOVÁNÍ Z APLIKACE KOMPATIBILNÍ S WIA

(Windows XP/Vista/7)

Jestliže používáte systém Windows XP/Vista/7, můžete prostřednictvím ovladače WIA skenovat z aplikace

Malování a dalších aplikací, které jsou kompatibilní se standardem WIA. Postup skenování pomocí programu

Malování je vysvětlen níže.

1Umístěte originál, který chcete

skenovat, na snímací plochu/SPF/

RSPF.

Více informací o umístění originálu pro skenování

naleznete v částí "SKENOVÁNÍ POMOCÍ TLAČÍTEK

ZAŘÍZENÍ" (str.59).

2Spusťte program Malování a klepněte

na nabídku "Soubor", pak zvolte

"Skener nebo fotoaparát".

Zobrazí se obrazovka

skenování ovladače WIA.

3Zvolte zdroj papíru a typ obrázku a

klepněte na tlačítko "Náhled".

Zobrazí se náhled obrázku.

Pokud byl originál umístěn na

snímací ploše, zvolte jako

"Zdroj papíru" "Stolnî

skener".

Pokud je originál umístěn v

SPF/RSPF, zvolte jako "Zdroj

papíru" "Podavač

dokumentů" a určete formát

originálu v nabídce "Velikost

stránky".

4Klepněte na tlačítko "Skenovat".

Skenování začne a obrázek se zobrazí v programu

Malování.

Pomocí příkazu "Uložit" ve vaší aplikaci určete název

souboru a složky, kam bude oskenovaný obrázek

uložen.

Po stisknutí "Skenovat" lze skenovací úlohu stále

zrušit stisknutím tlačítka "Storno".

Pokud máte ovladače WIA i pro jiná zařízení

nainstalovaná na počítači, otevře se obrazovka

"Vybrat zařízení". Zvolte "SHARP AR-XXXX" a

klepněte "OK".

Info

• Pokud zvolíte jako "Zdroj papíru" "Podavač

dokumentů" a klepnete na tlačítko "Náhled",

zobrazí se náhled horního originálu v SPF/RSPF.

Zobrazený originál bude poslán do výstupní

oblasti originálu a bude jej třeba vrátit do SPF/

RSPF před začátkem tisku.

• Ve Windows XP naleznete nastavení v

Nápovědě. Klepněte na tlačítko v pravém

horním rohu okna a pak klepněte na nastavení.

Info

FUNKCE SKENERU

SKENOVÁNÍ POMOCÍ "Prúvodce skenery a

fotoaparáty" (Windows XP)

Zde je vysvětlen postup skenování pomocí "Prúvodce skenery a fotoaparáty" Windows XP. "Prúvodce skenery a

fotoaparáty" umožňuje skenovat obrázek bez aplikace kompatibilní s WIA.

1Umístěte originál, který chcete

skenovat, na snímací plochu/SPF/

RSPF.

Více informací o umístění originálu pro skenování

naleznete v částí "SKENOVÁNÍ POMOCÍ TLAČÍTEK

ZAŘÍZENÍ" (str.59).

2Stiskněte tlačítko "Start", klepněte na

"Ovládací panely", poté na "Tiskárny a

jiný hardware" a nakonec na "Skenery

a fotoaparáty".

3Klepněte na ikonku "SHARP AR-

XXXX" a poté na "Naéíst snímky" v

"Práce s obrázky".

Zobrazí se "Prúvodce

skenery a fotoaparáty".

4Klepněte na tlačítko "Další".

5Zvolte "Typ obrázku" a klepněte na

tlačítko "Další".

6Zadejte název skupiny, formát a

složku, kam obrázek uložíte, a

klepněte na tlačítko "Další".

Jako formát lze zvolit JPG,

BMP, TIF nebo PNG.

Klepněte na tlačítko "Další"

a začne skenování.

7Po ukončení skenování se zobrazí

následující obrazovka. Zvolte další

úlohu, kterou chcete provést, a

klepněte na tlačítko "Další".

Pokud chcete postup

ukončit, klepněte na

"Neprovádět další akci".

8Klepněte na tlačítko "Dokončit".

"Prúvodce skenery a

fotoaparáty" se zavře a

skenovaný obrázek se uloží

do zadané složky.

Rozlišení, typ obrázku, kontrast a jas nastavíte

klepnutím na "Vlastní nastavení".

Info

Kapitola 6

UŽIVATELSKÁ NASTAVENÍ

Tato kapitola popisuje nastavení automatické úrovně expozice, režimu šetření toneru/režimu vysoké kvality snímku

a systémových nastavení, která ovládají citlivé body funkce zařízení.

NASTAVENÍ AUTOMATICKÉ

EXPOZICE

Úroveň expozice v nastavení automatické expozice, která automaticky nastaví expozici kopie dle originálu, může

být nastavena. Pokud jsou kopie při použití automatické expozice příliš tmavé nebo příliš světlé, postupujte pro

nastavení úrovně automatické expozice dle následujících kroků.

Automatickou úroveň expozice lze nastavit zvlášť pro snímací plochu a SPF/RSPF.

1Chcete-li nastavit automatickou

úroveň expozice SPF/RSPF, vložte

originál do SPF/RSPF. (str.28)

Ujistěte se, že svítí indikátor SPF/RSPF.

Stiskněte tlačítko [AUTO/TEXT/FOTO]

( / / ) po výběr "FOTO" ( ).

3Podr te tlačítko [AUTO/TEXT/FOTO]

( / / ) dokud indikátor AUTO

( ) nezačne blikat.

Indikátory úrovně expozice

ukazuje aktuální nastavení.

4Pro zesvětlení nebo ztmavení

požadované úrovně expozice

stiskněte tlačítko [Zesvětlat] ( )

nebo [Ztmavit] ( ).

5Stiskněte tlačítko [AUTO/TEXT/FOTO]

( / / ) pro dokončení

nastavení.

Indikátor AUTO ( ) přestane blikat a svítí trvale.

Funkce kopírování, skenování a tisku nemohou být během nastavování úrovně automatické expozice použity.

Info

Pro nastavení úrovně automatické expozice pro

kopie kopírované ze skla originálu, přistupte k

bodu 2.

Info

AUTO

Po nastavení úrovně automatické expozice je

doporučeno provést test kopie nového nastavení.

AUTO

Info

ZAPNUTÍ REŽIMU ÚSPORY

TONERU

Režim úspory toneru může být zapnut pro dosažení úspory toneru až o 10%. Množství ušetřeného toneru se liší

podle typu originálu.

1Stiskněte tlačítko [AUTO/TEXT/FOTO]

( / / ) a vyberte "TEXT"

().

2Podržte tlačítko [AUTO/TEXT/FOTO]

( / / ) stisknuté dokud

nezačne indikátor FOTO ( ) blikat.

Indikátory stupně expozice

ukazují aktuální nastavení.

3Pro zapnutí režimu úspory toneru

stiskněte tlačítko [Zesvětlat] ( ). Pro

zrušení režimu úspory toneru

stiskněte tlačítko [Ztmavit] ( ).

Při zapnutí režimu úspory

toneru se ujistěte, že "1"

bliká.

Při zrušení režimu úspory

toneru se ujistěte, že "5"

bliká.

4Stiskněte tlačítko [AUTO/TEXT/FOTO]

( / / ) pro dokončení

nastavení.

Indikátor FOTO ( ) přestane blikat a svítí trvale.

AUTO

UŽIVATELSKÁ NASTAVENÍ

(Systémová nastavení)

Systémová nastavení umožňují upravit zařízení, aby vyhovovalo vašim potřebám.

SYSTÉMOVÁ NASTAVENÍ

Číslo

programu Název programu

Kód nastavení

(výchozí nastavení

výrobce je označeno

tučně)

Popis

1 Návrat na výchozí

1: VYPNUTO

2: 10 sek.

3: 20 sek.

4: 60 sek.

5: 90 sek.

6: 120 sek.

• "Návrat na výchozí" automaticky vrací nastavení

kopírování do výchozích nastavení. (str.20) Program

nastavuje dobu, po které se kopírovací stroj vrátí po

dokončení kopírování do výchozího nastavení.

Tento program slouží k nastavení doby návratu.

Program "Návrat na výchozí" může být také vypnut.

2 Režim předehřívání

1: 1 min.

2: 5 min.

3: 15 min.

4: 30 min.

5: 60 min.

6: 120 min.

7: 240 min.

• Tato funkce automaticky přepne stroj po uplynutí

nastavené doby, kdy se stroj nepoužívá do

úsporného režimu. Indikátor ÚSPORY ENERGIE

( ) se rozsvítí, mohou být použity i tlačítka na

panelu. Normální provoz automaticky vyhodnotí,

kdy je stisknuto tlačítko na panelu, je založen

originál nebo je přijata tisková úloha.

3 Časovač vypnutí

1: 5 min.

2: 15 min.

3: 30 min.

4: 60 min.

5: 120 min.

6: 240 min.

• Tato funkce automaticky vypne stroj po uplynutí

nastavené doby, kdy se stroj nepoužívá a uvede ho

do ještě úspornějšího režimu než je v režimu

předehřívání. Všechny indikátory kromě indikátoru

ÚSPORY REŽIMU ( ) a indikátoru ON LINE

zhasnou. Pro návrat do normálního provozu,

stiskněte tlačítko [START] ( ).

Běžný provoz také automaticky vyhodnotí, kdy je

zadaná úloha pro tisk. V režimu časovače vypnutí

nemohou být žádná tlačítka použita (kromě tlačítka

[START] ( )) které může být použito.

4Režim průběžného

podávání*1 0: VYPNUTO

1: ZAPNUTO

• Během kopírování pomocí SPF/RSPF je možné v

době, když bliká indikátor SPF/RSPF po oskenování

originálu (cca 5 sekund), vložit a automaticky podat

další originál do zařízení.

5Automatické vypnutí

napájení

0: VYPNUTO

1: ZAPNUTO

• Použijte toto nastavení k zapnutí nebo vypnutí

funkce automatického vypnutí napájení.

6 Okraje pro 2v1/4v1

1: VYPNUTO

2: Plná čára

3: Přerušovaná čára

• Při kopírování několika originálů na jeden list (2v1/

4v1), může být tato funkce použita pro tisk plné

nebo přerušované čáry okolo obrazu každého

originálu.

*1 Když je nainstalován SPF/RSPF.

UŽIVATELSKÁ NASTAVENÍ

7Otočení kopie 0: VYPNUTO

1: ZAPNUTO

• Pokud je aktivovaná funkce automatického výběru

papíru a v zásobníku není papír zvolené velikosti

jako originál, není vložen stejným směrem, tato

funkce automaticky vybere papír stejné velikosti

jako papíru v zásobníku v opačném směru a otočí

obraz o 90 stupňů, tak aby byla orientace papíru

správná.

• Pokud je v provozu funkce automatického výběru

měřítka a originál a papír jsou vloženy v opačných

směrech, tato funkce otočí obraz tak aby byl

kopírován na papír ve správném směru.

8Automatická volba

papíru*2 0: VYPNUTO

1: ZAPNUTO

• Tato funkce automaticky vybere papír stejného

formátu, jako je ten umístěný do SPF/RSPF, nebo

stejného formátu, jaký je zvolen tlačítkem

[ORIGINÁL] ( ). Funkci lze vypnout.

9Automatické přepínání

zásobníků*2 0: VYPNUTO

1: ZAPNUTO

• Pokud v zásobníku dojde papír během kopírování a

je k dispozici další zásobník s papírem stejné

velikosti a stejné orientace (horizontální nebo

vertikální ) je tento zásobník automaticky vybrán a

kopírování pokračuje. Funkce může být vypnuta.

10 a 15 Režim auditoru – Viz. "NASTAVENÍ REŽIMU AUDITORU" (str.75).

16 Nastavení šířky mazání

1: 0 mm

2: 5 mm

3: 10 mm

4: 15 mm

5: 20 mm

• Nastavení použijte k nastavení šířky vymazání stínů

okolo krajů a ve středu při kopírování knihy nebo

podobných originálů.

17 Uspořádání kopírování

2v1

1: Vzor 1

2: Vzor 2

• Tato funkce umožňuje zvolit uspořádání při

kopírování dvou originálů na jeden list (uspořádání

vzorů soutisku viz strana 44).

18 Uspořádání kopírování

4v1

1: Vzor 1

2: Vzor 2

3: Vzor 3

4: Vzor 4

• Tato funkce umožňuje zvolit uspořádání při

kopírování čtyř originálů na jeden list (uspořádání

vzorů soutisku viz strana 44).

Rotace obrázku u

oboustranného

kopírování*3

0: VYPNUTO

1: ZAPNUTO

• Když je jednostranný svislý originál (na výšku)

umístěn vodorovně (formát B4 nebo A3) pro

oboustranný tisk, bude horní a dolní část obrázků

na přední a zadní straně papíru obráceně.

21 Umístění posunu tisku*3 1: Levý okraj

2: Horní okraj

• Toto nastavení použijte pro přepínání mezi

posunem tisku na horním okraji a na levém okraji.

22 Šířka posunu tisku

1: 0 mm

2: 5 mm

3: 10 mm

4: 15 mm

5: 20 mm

• Toto nastavení použijte pro nastavení šířky posunu

tisku.

*2 Při konfiguraci se dvěma nebo více zásobníky papíru.

*3 Když je nainstalován RSPF.

Číslo

programu Název programu

Kód nastavení

(výchozí nastavení

výrobce je označeno

tučně)

Popis

UŽIVATELSKÁ NASTAVENÍ

24 Paměť určená pro režim

tisku

1: 30%

2: 40%

3: 50%

4: 60%

5: 70%

• Používá se pro změnu přiřazení paměti stroje pro

využití pro režim tisku.

25 Automatické opakování

tlačítka

0: VYPNUTO

1: ZAPNUTO

• Použijte pro volbu, zda podržení nebo nepodržení

tlačítka povede k opakovanému zadávání. Platí pro

tlačítka, kterými se podržením nastavují hodnoty

zvýšení, například tlačítka [ZOOM] ( , ),

tento program může být použit pro nastavení, aby

se hodnota při podržení tlačítka neměnila.

26 Doba stisknutí tlačítka

1: Minimum

(běžná rychlost)

2: 0,5 sec.

3: 1,0 sec.

4: 1,5 sec.

5: 2,0 sec.

• Určuje dobu, po jakou musí být tlačítko podrženo

stisknuté pro provedení úkonu. Volbou delšího

času, můžete zabránit náhodné změně nastavení

stisknutím tlačítka.

27 Hlasitost zvukových

signálů

1: Krátké pípnutí

2: Dlouhé pípnutí

3: VYPNUTO

• Nastavení hlasitosti signálů pípnutí. (str.74)

28 Signálu pípnutí pro

základní nastavení

0: VYPNUTO

1: ZAPNUTO

• Slouží pro aktivaci pípnutí při volbě základního

nastavení. (str.74)

29 Limit počtu kopií 1: 99 kopií

2: 999 kopií

• Slouží pro nastavení 99 nebo 999 pro maximální

počet kopií.

30 Použití blízké velikosti

papíru

0: VYPNUTO

1: ZAPNUTO

• Pokud je funkce aktivována, tisk v režimu tisku bude

automaticky pokračovat s použitím jiné velikosti

papíru, pokud chybí papír vybrané velikosti ve

všech zásobnících. Tato funkce se nedá použít v

režimu kopírování.

31 Nastavení výchozího

zásobníku*4

1: Horní zásobník

2: Spodní zásobník

3: Přídavný zásobník 250

listů/

Horní zásobník

přídavného

dvojzásobníku 2 x 250

listů

4: Spodní zásobník

přídavného

dvojzásobníku 2 x 250

listů

5: Boční vstup

• Použití pro nastavení výchozího zásobníku. Tento

zásobník je automaticky vybrán pokaždé, když je

stroj zapnut nebo pokaždé, když se stroj navrátí do

výchozích nastavení.

*4 AR-5618/AR-5618D je následující:

1: Horní zásobník (nastavení výrobce)

2: Přídavný zásobník 250 listů/Horní zásobník přídavného dvojzásobníku 2 x 250 listů,

3: Spodní zásobník přídavného dvojzásobníku 2 x 250 listů,

5: Boční vstup

Číslo

programu Název programu

Kód nastavení

(výchozí nastavení

výrobce je označeno

tučně)

Popis

UŽIVATELSKÁ NASTAVENÍ

*1 Když je nainstalován SPF/RSPF.

*5 Hodnoty továrního nastavení se mohou lišit podle oblasti.

32 Výchozí nastavení režimu

expozice

1: AUTO

2: TEXT

3: FOTO

• Slouží pro nastavení "AUTO", "TEXT" nebo "FOTO"

jako výchozí nastavení expozice.

34 Auto volba třídění*1 1: VYPNUTO

2: Třídění

3: Skupinování

• Tímto nastavením zvolíte výchozí výstupní režim

kopírování z SPF/RSPF.

35 Průkaz totožnosti

0: POSUN OKRAJE

1: Šablona 1

2: Šablona 2*5

• Pomocí tohoto nastavení lze zkopírovat na stránku

přední a zadní stranu identifikační karty a použít

funkci pro posun okraje.

Přepnutí do režimu

automatického vypnutí

bezprostředně po

dokončení tiskové úlohy

0: VYPNUTO

1: ZAPNUTO

• Tato funkce automaticky přepne zařízení

bezprostředně po dokončení tiskové úlohy do

režimu automatického vypnutí.

Jestliže je nastavena hodnota "VYPNUTO", je

povolena časová prodleva časovače automatického

vypnutí nastavená v příslušném čísle programu (3).

Číslo

programu Název programu

Kód nastavení

(výchozí nastavení

výrobce je označeno

tučně)

Popis

UŽIVATELSKÁ NASTAVENÍ

VOLBA NASTAVENÍ PRO SYSTÉMOVÁ NASTAVENÍ

1Podržte stisknuté tlačítko [Zesvětlat]

( ) dokud nezačnou varovné

indikátory ( , , , , ) blikat.

Na displeji se zobrazí "- -" s

levou blikající čárkou.

2Pomocí numerických tlačítek zadejte

číslo programu.

• Čísla programů naleznete

včásti "SYSTÉMOVÁ

NASTAVENÍ"

(str.70 až str.73).

• Vybrané číslo programu

bude blikat.

• Pro volbu programu

"Návrat na výchozí"

stiskněte [1].

3Stiskněte tlačítko [START] ( ).

• Vybrané číslo programu

přestane blikat a svítí

trvale.

• Aktuálně nastavený kód

programu bude blikat.

4Pomocí numerického tlačítka zadejte

požadovaný kód.

• Kódy nastavení naleznete

včásti "SYSTÉMOVÁ

NASTAVENÍ"

(str.70 až str.73)

• Zvolený kód nastavení

bude blikat.

• Pro výběr 90 sekund,

stiskněte [5].

5Stiskněte tlačítko [START] ( ).

Vybraný kód nastavení

přestane blikat a svítí trvale.

6Stiskněte tlačítko [Zesvětlat] ( ) a

tím ukončíte nastavení.

Varovné indikátory ( , , , , ) zhasnou a

displej opět zobrazí počet kopií.

Pokud zadátete špatné číslo, stiskněte tlačítko

[ZRUŠIT] ( ) a zadejte správné číslo.

Info

Pokud zadátete špatné číslo, stiskněte tlačítko

[ZRUŠIT] ( ) a vraťte se k bodu 2.

Pokud chcete zvolit nastavení jiného systémového

nastavení, stiskněte tlačítko [ZRUŠIT] ( ) a vraťte

se ke kroku 2.

Info

Zvukové signály (pípnutí při vložení tlačítkem, pípnutí při chybě, pípnutí při

základním nastavení)

Stroj má tři různé zvukové signály pípnutí: pípnutí při vložení tlačítkem - tj. v případě stisknutí správného tlačítka, pípnutí při

chybě - t.j., v případě stisknutí nesprávného tlačítka a pípnutí při základním nastavení - tj. v případě, že nové nastavení je

stejné jako výchozí (základní nastavení jsou vysvětlena níže). Pípnutí při základních nastavení je u výchozích nastavení

vypnuto. Pokud si přejete pípnutí zapnout, postupujte dle "Signálu pípnutí pro základní nastavení" na straně 72. Pokud si

přejete pípnutí vypnout, postupujte dle "Hlasitost zvukových signálů" na straně 72.

Typy každého pípnutí jsou následující:

Základní nastavení

Základní nastavení jsou pevně nastavené standardní výběry pro ka dé nastavení kopírování. Základní nastavení jsou následující:

Pípnutí při vložení tlačítkem ........Jedno pípnutí Pípnutí při základním nastavení ...........Tři pípnutí

Pípnutí při chybě ...............................Dvě pípnutí

Měřítko ....................................................... 100% VELIKOST ORIGINÁLU ..................................... A4

Indikátor zesvětlání a ztmavení .......................3 AUTO/TEXT/FOTO ( / / ) ....AUTO

Volba zásobníku ..........................Horní zásobník

AUTO

NASTAVENÍ AUDITORU

REŽIM AUDITORU

Je-li režim auditoru zapnut, musí každá obsluha kopírovacího stroje vložit 3-místné číslo účtu. Lze přidělit

maximálně 20 účtů a stavy účtu mohou být zobrazeny a případně též sečítány. Při zapnutém režimu auditoru se na

displeji zobrazí "- - -" a to indikuje, že je třeba zadat 3-místné číslo účtu a teprve potom je možno kopírovat.

NASTAVENÍ REŽIMU AUDITORU

Administrátor stroje by měl dokončit následující nastavení:

• Aktivovat režim auditoru (str.77)

• Zadat čísla účtů (str.77)

Info

Číslo

programu Název programu

Kód nastavení

(výchozí nastavení

výrobce je označeno

tučně)

Popis

10 Režim auditoru

VYPNUTO

1: ZAPNUTO

Program slouží pro zapnutí nebo vypnutí "Režimu

auditoru". "Režimu auditoru" je ve výchozím nastavení

vypnut.

11 Zadání čísla účtů Žádné Program slouží pro zadání čísel účtů. Lze přidělit až 20

účtů.

12 Změna čísla účtů Žádné Program slouží pro změnu čísel účtů.

13 Zrušení čísla účtů 0: Zrušit jeden účet

1: Zrušit všechny účty Program slouží pro zrušení čísel účtů.

Zrušit lze jeden účet nebo všechny účty najednou.

14 Počet kopií na účtu Žádné Zobrazí počet kopií u každého účtu.

Maximální počet je 49.999. Po dosažení tohoto čísla,

účet začne počítat znovu od 0.

15 Vynulování účtu 0: Vynulování jednoho

účtu

1: Vynulování všech účtů

Program slouží pro vynulování kopií účtu na 0.

Vynulovat lze jeden účet nebo všechny účty najednou.

UŽIVATELSKÁ NASTAVENÍ

VÝBĚR NASTAVENÍ REŽIMU AUDITORU

1Podržte stisknuté tlačítko [Zesvětlat]

( ) dokud nezačnou varovné

indikátory ( , , , , ) blikat.

Na displeji se zobrazí "- -" s

levou blikající čárkou.

2Pomocí numerických tlačítek zadejte

číslo programu.

• Čísla programů viz.

"NASTAVENÍ REŽIMU

AUDITORU" (str.75).

• Vybrané číslo programu

bude blikat.

• Pro výběr "Režimu

auditoru" zadejte "10".

3Stiskněte tlačítko [START] ( ).

• Vybrané číslo programu

přestane blikat a svítí

trvale.

• Aktuálně nastavený kód

programu bude blikat.

4Zadejte požadovaný kód pro daný

program tak, jak je popsáno na

následujících stranách.

Postup každého nastavení, viz. "NASTAVENÍ REŽIMU

AUDITORU" (str.75).

5Stiskněte tlačítko [Zesvětlat] ( ) a

tím ukončíte nastavení.

Varovné indikátory ( , , , , ) zhasnou a

displej opět zobrazí počet kopií.

Pokud zadátete špatné číslo, stiskněte tlačítko

[ZRUŠIT] ( ) a zadejte správné číslo.

• Pokud zadátete špatné číslo, stiskněte tlačítko

[ZRUŠIT] ( ) a vraťte se k bodu 2.

• Pokud bliká "E" (kód chyby) na prvním číselném

místě, stiskněte tlačítko [ZRUŠIT] ( ) a vraťte

se na bod 2.

Info

UŽIVATELSKÁ NASTAVENÍ

Režim auditoru

(program č. 10)

1 Stiskněte [1] pro zapnutí "Režimu

auditoru" nebo [0] pro vypnutí a potom

stiskněte [START] ( ).

2 Stiskněte tlačítko [ZRUŠIT] ( ).

Zadání čísla účtu

(program č. 11)

Pokud jste vytvořili již 20 účtů, objeví se na displeji kód

chyby "11E" .

1 Použijte numerická tlačítka k vložení 3-

místných čísel (jakékoli číslo kromě "000")

a stiskněte tlačítko [START] ( ).

2 Stiskněte tlačítko [ZRUŠIT] ( ).

Změna čísla účtu

(program č. 12)

Program číslo 12 se používá pro změnu čísla účtu. V

případě, že zatím nebyl otevřen žádný účet, zobrazí se v poli

počtu kopií kód chyby "12E".

1 Pomocí tlačítka [Zobrazení měřítka] ( )

vyberte číslo účtu, které chcete měnit a

stiskněte [START] ( ).

Na displeji začne blikat "---".

2 Na numerické klávesnici vlo te nové číslo

účtu (jakékoli 3-místné číslo kromě "000")

a stiskněte [START] ( ).

3 Po dokončení stiskněte [ZRUŠIT] ( ).

Zrušení čísla účtu

(program č. 13)

Program číslo 13 se používá pro rušení čísla účtu. Může být

zrušen jeden účet nebo všechny najednou.

V případě, že zatím nebyl otevřen žádný účet, zobrazí se v

poli počtu kopií kód chyby "13E".

[Zrušení všech účtů najednou]

Stiskněte [1] a potom stiskněte [START] ( ).

Všechny účty budou zrušeny.

[Zrušení jednoho účtu]

1 Stiskněte [0] a potom stiskněte [START]

().

2 Pomocí tlačítka [Zobrazení měřítka] ( )

vyberte číslo účtu, které chcete zrušit a

stiskněte [START] ( ).

Počet kopií na účtu

(program č. 14)

Program číslo 14 se používá pro zobrazení počtu

zhotovených kopií pro každý účet. V případě, že zatím nebyl

otevřen žádný účet, zobrazí se v poli počtu kopií kód chyby

"14E".

1 Pomocí tlačítka [Zobrazení měřítka] ( )

vyberte číslo účtu.

2 Podržte stisknuté tlačítko [0].

Zobrazí se počet zhotovených kopií, které přísluší

vybranému účtu. Stav účtu je zobrazován střídavě, viz. níže.

Příklad: 12.345 kopií

3 Po dokončení stiskněte [ZRUŠIT] ( ).

Po zapnutí "Režimu auditoru" použijte program

"Zadání čísel účtu" pro vytvoření čísel účtů (můžete

vytvořit až 20 účtů ).

• Pokud vložíte "000" nebo číslo, které již bylo

uloženo, bude číslo na displeji blikat. Vložte jiné

číslo. (Můžete vytvořit až 20 účtů.)

• Postupujte stejně při vkládání dalších čísel účtů,

které si přejete vytvořit.

• Zaznamenejte si, která skupina používá jaký kód

(jména účtů nemohou být uložena, proto se

vyvarujte záměn při součtech účtů).

• Bylo-li vkládané číslo již dříve vloženo (nebo po

zadání čísla 000) začne číslo blikat v poli počtu

kopií. Vložte jiné číslo.

• Při změnách dalších čísel účtů opakujte kroky 1

až 2.

Info

Pro zrušení dalšího účtu spusťte program č. 13. a

opakujte činnost pro "Zrušení jednoho účtu".

• Každá stránka o velikosti A3 je počítána jako dvě

stránky.

•Pro prohlížení kopií dalšího účtu, opakujte kroky

1 a 2.

Info

UŽIVATELSKÁ NASTAVENÍ

Vynulování účtu

(program č. 15)

Program číslo 15 se používá pro vynulování počtu

zhotovených kopií pro všechny účty nebo pro vybrané účty.

V případě, že zatím nebyl otevřen žádný účet, zobrazí se v

poli počtu kopií kód chyby "15E".

[Vynulování všech účtů]

Stiskněte [1] a potom stiskněte [START] ( ).

Počty kopií budou zrušeny u všech účtů.

[Vynulování jednoho účtu]

1 Stiskněte [0] a potom stiskněte [START]

().

2 Pomocí tlačítka [Zobrazení měřítka] ( )

vyberte číslo účtu, které chcete vynulovat

a stiskněte [START] ( ).

Kopírování v případě zapnutého

režimu auditoru

Při zapnutém režimu auditoru se na displeji zobrazí symboly

"- - -".

1Použijte numerická tlačítka k vložení

3-místných čísel.

Při zadání vašeho čísla účtu se na displeji objeví "0" a

to indikuje, že můžete kopírovat.

2Postupujte dle příslušných kroků pro

kopírování.

3Po dokončení stiskněte [ ] ( ).

Jestliže chcete resetovat další číslo účtu, zadejte

číslo programu pro resetování účtu (15) a

zopakujte postup pro "Vynulování jednoho účtu".

Info

Pokud zadátete špatné číslo, stiskněte tlačítko

[ZRUŠIT] ( ) a zadejte správné číslo.

Pokud používáte přerušené kopírování (str.40),

ujistěte se, že stisknete po dokončení tlačítko

[PŘERUŠENÍ] ( ) pro opuštění režimu přerušení.

Pokud se objeví chybné podávání nebo již není

papír pro kopírování, vaše úloha nebude

ukončena, i když stisknete [ ] ( ).

Info

ACC.#-C

Info

ACC.#-C

7Kapitola 7

ODSTRAŇOVÁNÍ ZÁVAD

Tato kapitola popisuje vyjmutí zablokovaného papíru a odstraňování závad.

ODSTRAŇOVÁNÍ ZÁVAD

Pokud dojde k nějakým problémům, zkontrolujte seznam problémů uvedený níže a teprve potom kontaktujte

servisní středisko. Mnoho závad může být odstraněno uživatelem. Pokud nejste schopni problém vyřešit s pomocí

přiloženého seznamu závad, vypněte stroj, vypojte jej ze zásuvky a kontaktujte autorizované servisní středisko.

ZÁVADY PŘI KOPÍROVÁNÍ

Přístroj nepracuje....................................................................................................................................... 80

Kopie jsou příliš tmavé nebo světlé. .......................................................................................................... 80

Kopie bez tisku. ......................................................................................................................................... 80

Část obrazu je uříznuta nebo je více místa bez tisku. ............................................................................... 80

Papír je zkroucený nebo se kopie obraz na některých místech ztrácí. ..................................................... 80

Chybné podávání papíru. .......................................................................................................................... 81

Formát originálu není zvolen automaticky. (Když je nainstalován SPF/RSPF.) ........................................ 81

Kopie jsou rozmazané nebo špinavé. ....................................................................................................... 81

Tmavé pruhy na kopiích. ........................................................................................................................... 81

Nelze nastavit velikost papíru pro daný zásobník. .................................................................................... 82

Úloha kopírování je zastavena ještě před dokončením. ............................................................................82

Indikátor ÚSPORY ENERGIE ( ) svítí. .................................................................................................... 82

Některý z varovných indikátorů ( , , , , ) svítí nebo bliká. ........................................................ 82

Světlo v blízkosti kopírky bliká. ................................................................................................................. 82

ZÁVADY PŘI TISKU A SKENOVÁNÍ

Stroj netiskne. (indikátor ON LINE nebliká.)............................................................................................... 83

Stroj netiskne. (indikátor ON LINE blikal.).................................................................................................. 83

Byla vytištěna stránka upozornění (NP-001), ale vytištěná data nejsou kompletní. .................................. 84

Tisk je pomalý............................................................................................................................................ 84

Vytisknutý obraz je světlý a nerovnoměrný. .............................................................................................. 84

Vytisknutý obraz je špinavý. ...................................................................................................................... 84

Vytisknutý obraz je zešikmený nebo je mimo papír. ................................................................................. 84

Vytištěný obrázek je tmavší nebo světlejší, než jste očekávali. .................................................................84

Některý z varovných indikátorů ( , , , , ) svítí nebo bliká. ....................................................... 84

Špatná kvalita skenování. .......................................................................................................................... 85

Není možné skenovat. ............................................................................................................................... 86

Přenos dat je pomalý. ................................................................................................................................ 86

INDIKÁTORY A HLÁŠENÍ ............................................................................ 87

ODSTRANĚNÍ ZABLOKOVANÉHO PAPÍRU............................................... 88

VÝMĚNA TONEROVÉ KAZETY ................................................................... 95

ODSTRAŇOVÁNÍ ZÁVAD

ZÁVADY PŘI KOPÍROVÁNÍ

Následující problémy se týkají běžného užívání stroje a kopírování.

Problém Příčina a řešení Strana

Přístroj nepracuje.

Stroj není zapojen do zásuvky.

→Kopírovací stroj připojte do uzemněné zásuvky. –

Hlavní vypínač je vypnutý.

→Zapněte hlavní vypínač. 20

Indikátor ÚSPORY ENERGIE ( ) bliká?

→Indikuje to, že stroj se nahřívá. Není možné kopírovat, dokud se stroj

nenahřeje.

Přední kryt nebo boční kryt stroje nejsou zcela přiklopeny.

→Přiklopte přední nebo boční kryt. –

Stroj je v režimu automatického vypnutí.

→V režimu automatického vypnutí žádné indikátory nesvítí kromě

indikátoru ÚSPORY ENERGIE ( ) a indikátoru ON LINE. Pro obnovu

provozu stiskněte tlačítko [START] ( ).

Indikátor VELIKOST PAPÍRU bliká.

→Pokud bliká indikátor VELIKOST PAPÍRU, znamená to, že velikost papíru

vloženého v kazetě se liší od velikosti papíru nastavené pro kazetu.

Změnte nastavení velikosti.

Když chcete smazat displej, proveďte jeden z následujících kroků:

• Tlačítkem [VOLBA PAPÍRU] ( ) změníte zvolený zásobník.

• Otevřte a uzavřete zásobník.

• Stiskněte tlačítko [ZRUŠIT VŠE] ( ).

24, 30

Kopie jsou příliš tmavé nebo světlé.

Vyberte správný typ originálu.

→Vyberte AUTO z nabídky [AUTO/TEXT/FOTO] nebo stiskněte tlačítka

světlé ( ) a tmavé ( ) pro manuální nastavení požadované

expozice.

→Pokud je kopie příliš světlá nebo příliš tmavá i když je vybrané AUTO z

nabídky [AUTO/TEXT/FOTO] ( / / ), nastavte úroveň

automatické expozice.

Kopie bez tisku.

Originál není umístěn lícem nahoru v SPF/RSPF nebo lícem dolů

na snímací ploše.

→Umístěte originál lícem nahoru v SPF/RSPF nebo lícem dolů na snímací

ploše.

27, 28

Část obrazu je uříznuta nebo je více

místa bez tisku.

Originál nebyl založen správně.

→Umístěte jej správně. 27, 28

Nebylo vybráno správné měřítko pro velikost originálu a velikost

papíru.

→Stiskněte tlačítko [AUTO OBRAZ] ( ) pro kopírování ve správném

měřítku pro originál a papír.

Velikost založeného papíru v zásobníku byla změněna bez

změny nastavení velikosti papíru zásobníku.

→Ujistěte se, že jste změnili nastavení velikosti papíru i velikost papíru v

zásobníku.

Papír je zkroucený nebo se kopie

obraz na některých místech ztrácí.

Papír je mimo povolený rozsah velikosti nebo gramáže.

→Použijte papír v mezích povoleného rozsahu. 21

Papír je zkroucený nebo vlhký.

→Nepoužívejte pomačkaný nebo zvlněný papír. Vyměňte papír za suchý

kopírovací papír. Během doby, kdy není kopírka delší dobu používaná,

vyjměte papír ze zásobníku a uskladněte jej na tmavém místě v obalu pro

ochranu před zvlhnutím.

–

AUTO

AUTO %

ODSTRAŇOVÁNÍ ZÁVAD

Chybné podávání papíru.

Špatné podávání.

→viz. "ODSTRANĚNÍ ZABLOKOVANÉHO PAPÍRU". 88

Papír je mimo povolený rozsah velikosti nebo gramáže.

→Použijte papír v mezích povoleného rozsahu. 21

Papír je zkroucený nebo vlhký.

→Nepoužívejte pomačkaný nebo zvlněný papír. Vyměňte papír za suchý

kopírovací papír. Během doby, kdy není kopírka delší dobu používaná,

vyjměte papír ze zásobníku a uskladněte jej na tmavém místě v obalu pro

ochranu před zvlhnutím.

–

Papír není správně založen.

→Ujistěte se, že je papír řádně založen. 22

Kousky papíru uvnitř stroje.

→Odstraňte všechny kousky chybně podaného papíru. 88

V zásobníku je příliš mnoho papíru.

→Pokud je výška založeného papíru vyšší než ryska v zásobníku, odejměte

papír tak, aby výše souhlasila a nepřesáhla rysku.

Vodítka bočního vstupu nesouhlasí se šířkou papíru.

→Nastavte vodítka dle šířky papíru. 23

Boční vstup není řádně roztažen.

→Při vkládání papíru větší velikosti roztáhněte boční vstup. 23

Podávací váleček bočního vstupu je špinavý.

→Váleček očistěte. 99

Papír A5 je založen ve spodním zásobníku nebo v přídavném

zásobníku 250 listů nebo přídavném dvojzásobníku 2 x 250 listů.

→Papír o velikosti A5 musí být vložen do horního zásobníku nebo bočního

vstupu.

21, 22

Formát originálu není zvolen

automaticky.

(Když je nainstalován SPF/RSPF.)

Originál(y) jsou zvlněné.

→Velikost originálu nemůže být řádně rozpoznána, pokud je originál

zvlněný. Narovnejte jej.

–

Stroj je vystaven přímému slunečnímu svitu.

→Nainstalujte stroj mimo dosah přímého slunečního svitu. –

Kopie jsou rozmazané nebo špinavé.

Snímací plocha nebo vnitřní strana víka skeneru/SPF/RSPF je

špinavá.

→Pravidelně je čistěte.

Originály jsou rozmazané nebo se skvrnami.

→Použijte čistý originál. –

Tmavé pruhy na kopiích.

Skenovací sklo v SPF/RSPF je znečištěno.

→Očistěte dlouhé úzké sklo. 98

Přenášecí korona je znečištěna.

→Vyčistěte přenášecí koronu. 99

Problém Příčina a řešení Strana

ODSTRAŇOVÁNÍ ZÁVAD

Nelze nastavit velikost papíru pro daný

zásobník.

Právě probíhá kopírování nebo tisk.

→Nastavte velikost papíru po dokončení kopírování nebo tisku. –

Stroj se přechodně zastavil z důvodu chybějícího papíru nebo

špatného podávání.

→Doplňte papír nebo odstraňte špatně podaný papír a pak nastavte

velikost papíru.

22, 88

Probíhá přerušené kopírování.

→Nastavte velikost papíru po té, co je dokončeno přerušené kopírování. 40

Displej nebo indikátor DATA ORIGINÁLU ( ) blikají.

→Data jsou uložena v paměti. Vytiskněte data z paměti nebo je z paměti

vymažte.

42, 44

Úloha kopírování je zastavena ještě

před dokončením.

Výstupní rošt je přeplněný.

→Dlouhodobé kopírování je automaticky přerušeno po 250 kopiích.

Odstraňte kopie z výstupního roštu a stiskněte tlačítko [START] ( ) pro

obnovu kopírování.

Na displeji se zobrazí "FUL" .

→Paměť je zaplněna během třídění/skupinování nebo kopírování 2v1 / 4v1.

Kopírujte originály, které byly naskenovány do této chvíle nebo zrušte

úlohu a vymažte data z paměti.

42, 44

V zásobníku chybí papír.

→Vložte papír. 22

Indikátor ÚSPORY ENERGIE ( ) svítí.

Některé další indikátory svítí.

→Pokud některý z dalších indikátorů svítí, stroj je v režimu předehřívání.

Stiskněte jakékoli tlačítko na ovládacím panelu pro obnovení provozu.

Svítí pouze indikátory ÚSPORA ENERGIE ( ) a ON LINE.

→Pokud svítí pouze indikátory ÚSPORA ENERGIE ( ) a ON LINE, je

zařízení v režimu automatického vypnutí napájení. Stiskněte tlačítko

[START] ( ) a zařízení bude dál pokračovat v činnosti.

Některý z varovných indikátorů

( , , , , ) svítí nebo bliká.

Zkontrolujte význam varovných indikátoru a chybových hlášení

na displeji dle části "INDIKÁTORY A HLÁŠENÍ" a proveďte

odpovídající kroky.

Světlo v blízkosti kopírky bliká. Pro uzemnění i pro zařízení se používá stejná napájecí zásuvka.

→Připojte kopírovací stroj do samostatné síťové zásuvky. –

Problém Příčina a řešení Strana

DATA

ODSTRAŇOVÁNÍ ZÁVAD

ZÁVADY PŘI TISKU A SKENOVÁNÍ

Kromě tohoto oddílu lze najít informace o odstraňování závad také v souborech README k jednotlivým

softwarovým programům. Zobrazení souboru README viz oddíl "INSTALACE SOFTWARE" (str.7).

Problém Příčina a řešení Strana

Stroj netiskne.

(indikátor ON LINE nebliká.)

Stroj je v režimu off-line.

→Stiskem tlačítka [ON LINE] ( ) zapněte indikátor ON LINE. 48

Stroj není správně připojen k počítače.

→Zkontrolujte oba konce tiskového kabelu a ujistěte se, že jsou řádně

zapojeny. Zkuste již vyzkoušený kabel. Informace o kabelech, viz.

"TECHNICKÉ ÚDAJE (TISKÁRNA A SKENER)".

9, 100

Probíhá kopírování.

→Vyčkejte na dokončení úlohy kopírování. –

Váš stroj není správně vybrán v aplikaci pro tiskovou úlohu.

→Při výběru "Tisk" z menu "Soubor" ve vaší aplikaci se ujistěte, zda jste

vybrali "SHARP AR-XXXX" (kde XXXX je název vašeho stroje) jako

tiskárnu zobrazenou v dialogovém okně "Tisk".

–

Ovladač tiskárny nebyl správně nainstalován.

→Proveďte následující kroky a zkontrolujte, zda je ovladač tiskárny

nainstalován.

1 Klepněte na tlačítko "Start", pak klepněte na "Ovládací panely" a

"Tiskárna".

V systému Windows 7 klepněte na tlačítko "Start" a potom klepněte

na "Zařízení a tiskárny".

V operačním systému Windows XP klepněte na tlačítko "Start" a

vyberte "Tiskárny a faxy".

V operačním systému Windows 2000 klepněte na tlačítko "Start",

"Nastavení" a vyberte "Tiskárny".

2 Pokud je zobrazena ikona ovladače tiskárny "SHARP AR-XXXX", ale

stále nemůžete tisknout, je možné, že ovladač tiskárny nebyl

správně nainstalován. V tomto případě odinstalujte software a

nainstalujte znovu.

–

Stroj netiskne.

(indikátor ON LINE blikal.)

Nastavení velikosti zásobníku není stejná na stroji a na

tiskovém ovladači.

→Ujistěte se, že je v ovladači a v zařízení nastaven stejný formát papíru

zásobníku. Změna nastavení formátu papíru v zásobníku v zařízení viz

oddíl "ZMĚNA VELIKOSTI PAPÍRU V ZÁSOBNÍKU" nebo oddíl

"NASTAVENÍ OVLADAČE TISKÁRNY", kde je popsána změna nastavení

v ovladači tiskárny.

11, 24

Nebyl založen papír nastavené velikosti.

→Založte papír specifikované velikosti do zásobníku. 22

Indikátor VELIKOST PAPÍRU bliká.

→Když je funkce "Použití blízké velikosti papíru (systémové nastavení)"

deaktivována, začne blikat indikátor FORMÁT PAPÍRU na ovládacím

panelu. Chcete-li doplnit papír v zásobníku ručně nebo zvolit jiný

zásobník stisknutím tlačítka [VOLBA PAPÍRU] ( ), a pak stiskněte

tlačítko [ON LINE] ( ), aby tisk začal.

→Pokud je program "Použít blízkou velikost papíru" zapnut, při tisku bude

použita velikost papíru blízká velikosti tisknutého obrazu.

24, 30

–

ODSTRAŇOVÁNÍ ZÁVAD

Byla vytištěna stránka upozornění

(NP-001), ale vytištěná data nejsou

kompletní.

Do zařízení byla poslána tisková úloha obsahující příliš velký

objem dat, který nelze uložit do tiskové paměti zařízení.

→V záložce "Konfigurace" v obrazovce nastavení ovladače tiskárny

vypněte funkci ROPM. Pokud funkci ROPM potřebujete, rozdělte stránky

tiskových dat na dvě nebo více úloh.

→Paměť určenou pro funkci tiskárny lze změnit v systémovém nastavení

"Paměť určena pro režim tisku".

Tisk je pomalý. Používáte zároveň dvě nebo více aplikací software.

→Ukončete všechny nepoužívané softwarové aplikace a zahajte tisk. –

Vytisknutý obraz je světlý a

nerovnoměrný.

Papír je vložen tak, že se tiskne na zadní stranu papíru.

→Některé typy papíru mají přední a zadní stranu. Pokud je papír vložen

tak, že se tiskne na zadní stranu, toner nepřilne k papíru a obraz není

kvalitní.

Vytisknutý obraz je špinavý.

Papír je mimo povolený rozsah velikosti nebo gramáže.

→Použijte papír v mezích povoleného rozsahu. 21

Papír je zkroucený nebo vlhký.

→Nepoužívejte pomačkaný nebo zvlněný papír. Vyměňte papír za suchý

kopírovací papír. Během doby, kdy není kopírka delší dobu používaná,

vyjměte papír ze zásobníku a uskladněte jej na tmavém místě v obalu pro

ochranu před zvlhnutím.

–

Nenastavili jste dostatečné okraje v nastavení papíru ve vaší

aplikaci.

→Horní a spodní část papíru může být špinavá, pokud jsou okraje

nastaveny mimo oblast tisku.

→Nastavte okraje v aplikaci software ve specifikované oblasti tisku.

–

Vytisknutý obraz je zešikmený nebo je

mimo papír.

Nebyl vložen papír do zásobníku stejné velikosti jako na

tiskovém ovladači.

→Zkontrolujte zda volby "Formát papíru" platí na velikost papíru vloženého

do zásobníku.

→Pokud je zapnuto nastavení "Přizpůsobit na papír", ujistěte se, že je

velikost papíru zvoleného z vyskakovací nabídky shodná s velikostí

vloženého papíru.

–

Orientace nastavení dokumentu není správná.

→Klepněte na záložku "Hlavní" na obrazovce ovladače tiskárny a

zkontrolujte, že je nastavení "Orientace obrázku" nastaveno tak, jek

potřebujete.

–

Papír není správně založen.

→Ujistěte se, že je papír vložen správně. 22

Nespecifikovali jste správně okraje ve vaší aplikaci.

→Zkontrolujte uspořádání okrajů dokumentu a nastavení velikosti papíru v

aplikaci, kterou používáte. Zkontrolujte také, zda jsou nastavení tisku

specifikována správně, tak aby odpovídaly velikosti papíru.

–

Vytištěný obrázek je tmavší nebo

světlejší, než jste očekávali.

Nastavení sytosti tisku není správné.

→Sytost tisku je možné nastavit v ovladači tiskárny. Klepněte na záložku

"Rozšířené" v obrazovce ovladače tiskárny a potom klepněte na tlačítko

"Kompatibilita". Zvolte "Úroveň Intenzity Tisku:" od 1 (světlé) do 5

(tmavé).

–

Některý z varovných indikátorů

( , , , , ) svítí nebo

bliká.

Zkontrolujte význam varovných indikátoru a chybových hlášení

na displeji dle části "INDIKÁTORY A HLÁŠENÍ" a proveďte

odpovídající kroky.

Problém Příčina a řešení Strana

ODSTRAŇOVÁNÍ ZÁVAD

Špatná kvalita skenování.

Snímací plocha nebo vnitřní strana víka skeneru/SPF/RSPF je

špinavá.

→Pravidelně je čistěte.

Originály jsou rozmazané nebo se skvrnami.

→Použijte čistý originál. –

Nebylo vybráno správné rozlišení.

→Ujistěte se, že nastavení rozlišení v ovladači skenování je vhodné pro váš

originál.

–

Když skenujete velkou plochu (např. A3) s vysokým rozlišením.

→Pokud skenujete velkou plochu s vysokým rozlišením a zařízení nemá

dost paměti na uložení dat, skener provede skenování s nižším

rozlišením a pak data upraví, aby zlepšil kvalitu rozlišení. Avšak kvalita

vylepšeného obrázku nebude tak vysoká, jako při skenování s vysokým

rozlišením. Použijte nižší rozlišení nebo skenujte menší plochu.

–

Nespecifikovali jste vhodnou hodnotu pro nastavení "Č/b práh".

→Pokud provádíte skenování pomocí aplikace kompatibilní s TWAIN,

ujistěte se, že je pro nastavení "Mezní hodnota Č/B" nastavena správná

hodnota. Větší prahové hodnoty dělají výstup tmavší, zatímco menší

prahové hodnoty dělají výstup světlejší. Pro nastavení prahu automaticky

stiskněte tlačítko "Auto práh" na kartě "Obraz" obrazovky

"Profesionální".

–

Nastavení jasu a kontrastu nejsou vhodná.

→Pokud skenujete s aplikací podporující rozhraní TWAIN a výsledný obraz

má nevhodný jas nebo kontrast (například je příliš jasný), aktivujte

nastavení "Automatické nastavení jasu/kontrastu" nastavené na kartě

"Hlavní" na obrazovce "Profesionální". Stiskněte tlačítko "Jas/Kontrast"

pro nastavení jasu a kontrastu při sledování změny výstupu skenování na

obrazovce. Pokud skenujete s aplikací podporující rozhraní WIA nebo

"Prúvodce skenery a fotoaparáty", stiskněte "Nastavení kvality

skenovaného obrazu" nebo tlačítko "Uživatelská nastavení" a nastavte

jas a kontrast na obrazovce.

–

Originál není založen tiskem nahoru v SPF/RSPF nebo tiskem

dolů na skle originálu.

→Umístěte originál tiskem nahoru v SPF/RSPF nebo tiskem dolů na skle

originálu.

27, 28

Originál nebyl založen správně.

→Umístěte originál správně. 27, 28

Problém Příčina a řešení Strana

ODSTRAŇOVÁNÍ ZÁVAD

Není možné skenovat.

Pokud není možné skenovat, vypněte počítače, vypněte stroj a

vytáhněte ze zásuvky. Dále pak zapněte počítače, zapojte a

zapněte stroj a zkuste skenování znovu. Pokud stále nemůžete

skenovat zkontrolujte následující položky.

–

Vaše aplikace nepodporuje rozhraní TWAIN/WIA.

→Pokud není vaše aplikace nepodporuje rozhraní TWAIN/WIA, skenování

nebude možné. Ujistěte se, že aplikace podporuje TWAIN/WIA.

–

Nevybrali jste ovladač skenování stroje ve vaší aplikaci.

→Ujistěte se, že ovladač skenování stroje je vybrán ve vaší aplikaci

podporující TWAIN/WIA.

–

Nebyly zadány všechny volby skenování správně.

→Skenování velké plochy s vysokým rozlišením zabírá paměť a trvá déle.

Volby skenování je třeba vybrat tak, aby nejlépe odpovídaly typu

skenovaného originálu, např., Text, Text/Grafika, fotografie.

–

Zařízení nemá dostatek paměti.

→Rozlišení skenování se liší podle plochy skenování a volné paměti

zařízení.

–

Přenos dat je pomalý.

Počítač nevyhovuje systémovým požadavkům rozhraní USB 2.0

(režim Vysoká rychlost).

→Prostudujte si "Systémové požadavky pro USB 2.0 (Hi-Speed mode)" a

nakonfigurujte systém podle potřeby.

Problém Příčina a řešení Strana

INDIKÁTORY A HLÁŠENÍ

Jestliže se na ovládacím panelu rozsvítí nebo rozblikají některé z indikátorů nebo se na displeji zobrazí jedno z

následujících hlášení, hledejte řešení problému podle popisu v tabulce níže a podle popisu na odpovídající stránce.

Indikátor zablokování papíru

Indikátor papíru

Indikátor údržby Indikátor výměny toneru

Indikátor výměny developeru

Displej

Indikátor Příčina a řešení Strana

Indikátor údržby Svítí Je nutno provést servis kopírovacího stroje autorizovaným technikem

firmy SHARP. –

Indikátor výměny

developeru Svítí Je třeba vyměnit developer. Kontaktujte autorizované servisní

středisko. –

Indikátor výměny

toneru

Svítí Brzy bude třeba vyměnit kazetu toneru. Připravte si novou kazetu. –

Bliká • Je třeba vyměnit kazetu toneru. Proveďte výměnu kazety.

• V jiném případě je dodáván toner. 95

Indikátor papíru Svítí V zásobníku není papír. Vložte papír. Je také možné, že zásobník není

řádně zasunut do stroje. Ujistěte se, že jste ho zasunuli správně. 22

Indikátor zablo-

kování papíru Bliká Došlo k zablokování papíru. Zablokovaný papír vyjměte podle části

"ODSTRANĚNÍ ZABLOKOVANÉHO PAPÍRU". 88

Indikátor VELIKOSTI

ORIGINÁLU Bliká Originál není vloľen správným směrem. Otočte originál stejným

směrem jak ukazuje blikající indikátor VELIKOSTI PAPÍRU. 27, 28

Indikátor VELIKOSTI PAPÍRU Bliká

Pokud bliká indikátor VELIKOST PAPÍRU, znamená to, že velikost

papíru vloženého v kazetě se liší od velikosti papíru nastavené pro

kazetu. Změnte nastavení velikosti.

Když chcete smazat displej, proveďte jeden z následujících kroků:

• Tlačítkem [VOLBA PAPÍRU] ( ) změníte zvolený zásobník.

• Otevřte a uzavřete zásobník.

• Stiskněte [ZRUŠIT] ( ) nebo [ZRUŠIT VŠE].

Na displeji je zobrazeno [CH]

Svítí Přední nebo boční kryt je otevřen. Přiklopte přední nebo boční kryt. –

Bliká Kazeta toneru není správně nainstalována. Zkontrolujte, zda je kazeta

nainstalována. Pokud [CH] stále bliká i po přeinstalování kazety,

kontaktujte autorizovaný servis. 95

Střídavě se zobrazuje písmeno a

číslice

Vypněte zařízení, počkejte asi 10 vteřin, a znovu zapněte. Když se tím

zpráva nesmaže, zapište kód, který se objeví, a pak vytáhněte kabel

ze zásuvky a spojte se s vaším autorizovaným servisem. Řekněte

autorizovanému servisu, jaký kód se objevil, a za jakých okolností.

(Existuje hlavní a dílčí kód.)

–

Na displeji se zobrazí "FUL" Data jsou držena v paměti. Data vytiskněte nebo vymažte z paměti. 42, 44

Pokud je vypnuta funkce "Použití blízké

velikosti papíru"

Stisknutím tlačítka [VOLBA PAPÍRU] ( ) ručně zvolíte zásobník, poté

stiskněte tlačítko [ON LINE] ( ). Tisk začne. Pokud zvolíte boční

zásobník, vložte papír do zásobníku.

Indikátor zablokování papíru svítí na

volitelné kazetě pro 2 x 250-listů/250-listů

Boční kryt podavače na 2 x 250-listů/250-listů je otevřen. Zavřete kryt. –

ODSTRANĚNÍ ZABLOKOVANÉHO

PAPÍRU

Jestliže bliká indikátor zablokování papíru ( ) nebo indikátor místa zablokování ( ) přístroj se automaticky

zastaví.

Zkontrolujte blikající indikátor místa zablokování a odstraňte zablokovaný papír.

CHYBA PODÁVÁNÍ SPF/RSPF

1Odstraňte zablokovaný originál.

Zkontrolujte sekce A, B, a C

označené v nákresech (viz.

následující strana) a

odstraňte zablokovaný

originál.

Dojde-li při vytahování papíru k jeho roztržení, odstraňte pečlivě všechny zbývající kousky. Dávejte především pozor, aby

nedošlo k poškození světlocitlivého válce (zelená část). Jakékoli poškrábání nebo poškození povrchu válce by mohlo způsobit

špinavé kopie.

Info

(str.88)

(str.89)

(str.93)

(str.94)

Sekce A

Otevřete kryt podávání a odstraňte zablokovaný originál z

podavače. Zavřete kryt podávání.

Kryt podávání

Sekce B

Otevřete SPF/RSPF a otočením válců podle směru šipky

vyjměte originál. Zavřete SPF/RSPF a vyjměte originál.

Dojde-li k zaseknutí malého originálu (A5 atd.) otevřete

kryt pravé strany a vyjměte originál. Zavřete kryt pravé

strany.

Točítka

Pravý kryt

ODSTRAŇOVÁNÍ ZÁVAD

2Otevřete a zavřete SPF/RSPF, aby

indikátor chyby podávání přestal

blikat.

Indikátor zablokování může

také zhasnout otevřením a

zavřením krytu válečku

podavače. Nebo krytu na

pravé straně.

3Založte na podavač požadovaný

počet originálů indikovaných

znaménkem mínus a stiskněte tlačítko

[START] ( ).

Kopírování se obnoví od orginálů, které zůstaly při

zablokování.

ZABLOKOVÁNÍ V BOČNÍM VSTUPU

1Zlehka vytáhněte nesprávně podaný

papír. 2Otevřete a zavřete boční kryt.

Indikátor zablokování ( )

zhasne.

Sekce C

Odstraňte zablokovaný originál z oblasti výstupu.

Pokud originál nelze z oblasti výstupu vytáhnou lehce,

otvřete pohyblivou část podavače a vyjměte zablokovaný

originál.

•Při zavírání bočního krytu zatlačte na držadlo.

•Pokud indikátor ( ) nepřestane blikat,

zkontrolujte zda nezůstaly ve stroji kousky

papíru.

Info

ODSTRAŇOVÁNÍ ZÁVAD

ZABLOKOVÁNÍ VE STROJI

1Otevřete boční vstup a boční kryt. 2Zkontrolujte místo, kde došlo k

nesprávnému podání papíru. Vyjměte

nesprávně podaný papír podle pokynů

pro jednotlivá místa na následujícím

nákresu.

A. Zablokování v oblasti podávání papíru

1Zatlačte na oba konce předního krytu

a kryt otevřete.

2Opatrně vyjměte zablokovaný papír.

Otáčejte točítkem ve směru šipek a

vyjměte papír.

Pozor, papír během

vytahování neroztrhejte.

3Zavřete přední a boční kryt.

Indikátor zablokování ( )

zhasne.

Jestliže došlo k zablokování zde, postupujte

podle "B. Zablokování ve fixační jednotce".

Jestliže došlo k zablokování zde,

postupujte podle "A. Zablokování

v oblasti podávání papíru".

Jestliže je zablokovaný papír

vidět z této strany, postupujte

podle "C. Zablokování v

transportní části".

Fixační jednotka je horká. Během

vytahování papíru se fixační jednotky

nedotýkejte. Jinak může dojít k popálení

se nebo k jinému úrazu.

Při vytahování nesprávně podaného papíru se

nedotýkejte fotovodivého válce (zelená část).

Kdybyste se jej dotkli, mohlo by dojít k poškození

bubnu a vzniku šmouh na kopiích.

Točítko

Pozor

• Při zavírání přední krytu jemně přidržte oba

konce.

•Při zavírání bočního krytu zatlačte na držadlo.

•Pokud indikátor ( ) nepřestane blikat,

zkontrolujte zda nezůstaly ve stroji kousky

papíru.

Info

ODSTRAŇOVÁNÍ ZÁVAD

B. Zablokování ve fixační jednotce

1Zatlačte na oba konce předního krytu

a kryt otevřete.

2Otáčejte točítkem ve směru šipek.

3Opatrně vyjměte zablokovaný papír.

Sklopte dolů uvolňovací páčky fixační

jednotky, aby bylo vyjmutí jednodušší.

Pozor, papír během

vytahování neroztrhejte.

4Zvedněte uvolňovací páčky do jejich

původní pozice.

5Zavřete přední a boční kryt.

Indikátor zablokování ( )

zhasne.

Fixační jednotka je horká. Během

vytahování papíru se fixační jednotky

nedotýkejte. Jinak může dojít k popálení

se nebo k jinému úrazu.

• Při vytahování nesprávně podaného papíru se

nedotýkejte fotovodivého válce (zelená část).

Kdybyste se jej dotkli, mohlo by dojít k

poškození bubnu a vzniku šmouh na kopiích.

• Dávejte pozor na nezafixovaný toner na

zablokovaném papíře, aby nedošlo k ušpinění

rukou nebo oblečení.

Točítko

Uvolňovací páčka

fixačni jednotky

Pozor

• Při zavírání přední krytu jemně přidržte oba

konce.

•Při zavírání bočního krytu zatlačte na držadlo.

• Pokud indikátor ( ) nepřestane blikat,

zkontrolujte zda nezůstaly ve stroji kousky

papíru.

Info

ODSTRAŇOVÁNÍ ZÁVAD

C. Zablokování v transportní části

1Zatlačením na zeleně označený

výstupek na některé straně otevřete

vodítko papíru fixační části a

odstraňte zablokovaný papír.

Pozor, papír během

vytahování neroztrhejte.

2Pokud nemůže být zablokovaný papír

odstraněn, je ale vidět v oblasti

výstupu, odstraňte papír táhnutím

papíru do oblasti výstupu.

Pozor, papír během

vytahování neroztrhejte.

3Zavřete boční kryt.

Indikátor zablokování ( )

zhasne.

Fixační jednotka je horká. Během

vytahování papíru se fixační jednotky

nedotýkejte. Jinak může dojít k popálení

se nebo k jinému úrazu.

• Při zavírání bočního krytu zatlačte na držadlo.

• Pokud byl papír roztrhán, ujistěte se, že ve stroji

nezůstaly kousky.

•Pokud indikátor ( ) nepřestane blikat,

zkontrolujte zda nezůstaly ve stroji kousky

papíru.

Info

ODSTRAŇOVÁNÍ ZÁVAD

ZABLOKOVÁNÍ V HORNÍM ZÁSOBNÍKU

1Nadzvedněte a vysuňte horní

zásobník a odstraňte zablokovaný

papír.

Pozor, papír během

vytahování neroztrhejte.

2Otevřete a zavřete boční kryt.

Indikátor zablokování ( )

zhasne.

3Zavřete horní zásobník.

Horní zásobník zasuňte

zcela do stroje.

Před otevřením zásobníku se ujistěte, že v zásobníku není žádný zablokovaný papír. (str.90)

Info

• Při zavírání bočního krytu zatlačte na držadlo.

• Pokud indikátor ( ) nepřestane blikat,

zkontrolujte zda nezůstaly ve stroji kousky

papíru.

Info

ODSTRAŇOVÁNÍ ZÁVAD

ZABLOKOVÁNÍ VE SPODNÍM ZÁSOBNÍKU

1Otevřete spodní kryt.

Uchopte držadlo a otevřete

spodní kryt.

2Odstraňte zablokovaný papír.

Pozor, papír během

vytahování neroztrhejte.

3Pokud zablokovaný papír není vidět

při kroku 2, nadzvedněte a vysuňte

spodní zásobník a odstraňte

zablokovaný papír.

Pozor, papír během

vytahování neroztrhejte.

4Zavřete spodní kryt.

Indikátor zablokování ( )

zhasne.

5Zavřete spodní zásobník.

• Před otevřením zásobníku se ujistěte, že v zásobníku není žádný zablokovaný papír. (str.90)

• Podle následujícího postupu odstraňte zablokovaný papír v přídavném zásobníku 250 listů/přídavném dvojzásobníku 2 x 250

listů.

Info

Pokud indikátor ( ) nepřestane blikat,

zkontrolujte zda nezůstaly ve stroji kousky papíru.

Info

VÝMĚNA TONEROVÉ KAZETY

Když se indikátor výměny tonerové kazety ( ) rozsvítí znamená to, že bude třeba brzy kazetu optického válce

vyměnit. Připravte si novou kazetu. Jakmile začne indikátor ( ) blikat, je třeba kazetu vyměnit a teprve potom je

možno obnovit kopírování.

Kazetu vyměňte dle níže uvedených pokynů.

1Zatlačte na oba konce krytu a kryt

otevřete.

2Při stisku uvolňovací páčky tonerovou

kazetu vytáhněte.

Při vyjímání zásobníku

toneru chyťte druhou rukou

zásobník v místě vybrání.

3Vyjměte novou kazetu z ochranného

obalu. Držte ji oběma rukama a

protřepte 4x nebo 5x v horizontální

rovině.

4Při stisku uvolňovací páčky kazetu

zlehka zasuňte podél vodících lišt až

na doraz.

Je-li na kazetě přichycena

nečistota nebo prach,

odstraňte je ještě před

vložením do kopírovacího

stroje.

5Zavřete přední kryt.

Indikátor výměny kazety

( ) zhasne.

Když se rozsvítí indikátor výměny tonerové kazety ( ), znamená to, že v kazetě zbývá už jen malé množství toneru, a kopie

mohou být proto vybledlé.

Info

Po vyjmutí kazety s ní netřepte nebo na ni

neklepejte. Došlo by k sypání toneru z kazety.

Vložte použitou kazetu do obalu nové kazety.

Likvidaci toneru proveďte dle platných směrnic a

předpisů.

Když držíte zásobník náplně, uchopte držadlo.

Uvolňovací páčka

kazety toneru

Pozor

4x nebo 5x

Pozor

• I když je kazeta vyměněna, indikátor výměny

tonerové kazety ( ) může stále svítit a tím

indikovat, že kopírování nemůže být obnoveno

(toner není ve stroji dostatečně promíchán). V

tomto případě otevřete a zavřete přední kryt.

Stroj si bude dosypávat toner ještě asi tak 2

minuty a pak může být kopírování obnoveno.

• Před zavřením předního krytu se ujistěte, že

kazeta je správně zasunuta ve stroji.

• Při zavírání přední krytu jemně přidržte oba

konce.

Info

Kapitola 8

BĚŽNÁ ÚDRŽBA

Tato kapitola popisuje, jak udržet hladký chod stroje, včetně zjištění množství toneru, počtu kopií, počtu

skenovaných obrazů a způsobů čištění stroje.

KONTROLA CELKOVÉHO POČTU

KOPIÍ A ZÁSOBY TONERU

KONTROLA CELKOVÉHO POČTU KOPIÍ

Když je "Režim auditoru" v poloze "ZAPNUTO".

Z displeje "- - -" můžete zjistit celkový počet výstupu, celkový počet kopírování a celkový počet skenování, jak je

uvedeno níže.

Když je "Režim auditoru" v poloze "VYPNUTY".

Z displeje " 0" můžete zjistit celkový počet výstupu, celkový počet kopírování a celkový počet skenování, jak je

uvedeno níže.

Celkový počet výstupů je počet všech stránek (kopií i výtisků) vytištěných zařízením a může nabýt až hodnoty

999.999.

[Celkový počet výstupů]

Podržte stisknuté tlačítko [0].

Celkový počet stran se

objeví po sobě ve dvou

částech během držení

tlačítka [0].

Příklad: celkový počet kopií je 12.345.

[Celkový počet kopií]

Podržte stisknuté tlačítko [READ-END]

().

Celkový počet kopií se

objeví na displeji během

držení tlačítka.

Zobrazení počtu a metoda

počítání je stejná jako pro

celkový počet výstupů.

[Celkový počet skenovaných obrazů]

Podržte stisknuté tlačítko [ ].

Celkový počet

skenovaných obrazů se

zobrazí na displeji během

držení tlačítka.

Zobrazení počtu a metoda

počítání je stejná jako pro

celkový počet stran.

• Každá stránka o velikosti A3 je počítána jako dvě

stránky.

• Pokud stisknete tlačítko [0] během kopírování,

na displeji se zobrazí jen počet zhotovených

kopií, ne celkový počet výstupů.

Info

Celkový počet stran tištěných v režimu tisku může

být počítán odečtením celkového počtu kopií od

celkového počtu výstupů.

Info

BĚŽNÁ ÚDRŽBA

KONTROLA ZÁSOBY TONERU

Zásoba toneru je indikována v 6-ti úrovních. Podle zjištěného stavu se připravte na výměnu tonerové kazety.

1Podržte stisknuté tlačítko [Zesvětlat]

( ) dokud nebudou blikat varovné

indikátory ( , , , , ).

Na displeji se objeví

"- -".

2Podržte tlačítko [Zobrazení měřítka]

( ) stisknuté déle než 5 vteřin.

Přibližné množství toneru,

který je ve stroji bude na

displeji zobrazen v

procentech. (zobrazuje se

"100", "75", "50", "25",

"10".) Pokud je údaj menší

než 10 procent, na displeji

se zobrazí "LO".

3Stiskněte tlačítko [Zesvětlat] ( ) pro

návrat na normální zobrazení displeje.

Varovné indikátory ( , , , , ) zhasnou.

Displej zobrazí opět počet kopií.

BĚŽNÁ ÚDRŽBA

ÚDRŽBA SNÍMACÍ PLOCHY A VÍKA SKENERU/SPF/

RSPF

Pokud se snímací plocha, spodní část víka skeneru/SPF/RSPF nebo skener originálů z SPF/RSPF (dlouhé úzké

sklo vpravo od dokumentového skla) znečistí, může se nečistota objevit na kopiích. Tyto součásti udržujte vždy

čisté.

Skvrny na snímací ploše/SPF/RSPF se také okopírují. Otřete snímací plochu, spodní část víka skeneru/SPF/RSPF

nebo skenovací okno na snímací ploše měkkým čistým hadříkem.

Podle potřeby látku navlhčete. Nepoužívejte ředidlo, benzín ani podobné čistící prostředky.

ČIŠTĚNÍ SKENOVACÍHO SKLA ORIGINÁLŮ (POUZE

KDYŽ JE NAINSTALOVÁN SPF/RSPF)

Pokud se na kopiích vytvořených pomocí SPF/RSPF objeví bílé nebo

černé čáry, očistěte skenovací sklo dodaným čistícím prostředkem.

(Pokud se objeví bílé nebo černé čáry na kopiích a výtiscích

nevytvořených pomocí SPF/RSPF, viz "ČIŠTĚNÍ PŘENOSOVÉ KORONY"

(str.99).)

1Otevřete SPF/RSPF a vyjměte čistič

skla. 2Pomocí čističe skla vyčistěte

skenovací sklo originálu.

3Vraťte čistič skla na své původní

místo.

Nepoužívejte hořlavý čistící plyn ve speji. Plyn ze spreje by se mohl dostat do styku s interními

elektrickými součástkami nebo s horkými součástmi zapékací jednotky, a vzniklo by tak nebezpečí

požáru nebo úrazu elektrickým proudem.

Příklad špinavého výtisku

Černé čáry Bílé čáry

BĚŽNÁ ÚDRŽBA

ČIŠTĚNÍ PODÁVACÍHO VÁLEČKU BOČNÍHO VSTUPU

Pokud se projeví v bočním vstupu časté zablokování obálek, silnějších papírů atd., očistěte váleček podavače v

místě podávání bočního vstupu měkkým, čistým hadříkem navlhčeným v lihu nebo vodě.

ČIŠTĚNÍ PŘENOSOVÉ KORONY

Začnou-li být na kopiích pruhy nebo skvrny, může být asi zašpiněná přenosová korona.

Koronu čistěte dle následujícího postupu.

1Vypněte kopírovací stroj.

2Otevřete pomocný zásobník a boční

kryt.

3Lehce nadzdvihněte a vytáhněte

zásobník papíru a vyjměte přípravek

na čistění.

4Vyjměte přípravek na čistění

uchopením za jeho držáček.

5Položte čistič na přenosovou koronu a

zlehka jím posuňte 2 x nebo 3 x ve

směru šipky podle obrázku.

Pokud je bílý kov zašpiněný

od toneru, očistěte jej s

měkkým, čistým hadříkem.

6Vraťte čistící přípravek na původní

místo. Zavřete zásobník s papírem.

Tlakem na držadlo postranního krytu

jej zavřete.

7Zapněte kopírovací stroj.

Podávací váleček papíru

Přenosová

korona

Čističem posouvejte ve žlábku přenosové korony z

pravého konce směrem doleva. Pokud se při

pohybu čističem zastavíte, může to vést ke vzniku

pruhů na kopiích.

Info

100

Kapitola 9

DODATEK

Tato kapitola pojednává o volitelném vybavení a spotřebním materiálu. Chcete-li zakoupit volitelné vybavení a

spotřební materiál, spojte se s vaším autorizovaným servisním zástupcem.

TECHNICKÉ ÚDAJE (TISKÁRNA A

SKENER)

FUNKCE TISKU

Technické údaje

* Rychlost při tisku druhého listu a listů následujících při použití obyčejného papíru A4 a při jednostranném průběžném tisku

stejné stránky.

Rychlost tisku* AR-5618/AR-5618D Max. 18 str./min.

AR-5620/AR-5620D Max. 20 str./min.

AR-5623/AR-5623D Max. 23 str./min.

Rozlišení 600 dpi

Paměť 64 MB

Emulace SHARP SPLC (Sharp Printer Language with Compression)

Rozhraní USB konektor (USB 2.0)

Kabely rozhraní [USB kabel]

Stíněný kroucený pár (max. délka 3 m, musí podporovat USB 2.0)

Pořiďte si prosím běžně dostupný kabel USB.

101

DODATEK

FUNKCE SKENERU

Technické údaje

Typ Plochý skener

Způsob skenování Sklo originálu/SPF/RSPF

Světelný zdroj Fluorescenční lampa se studenou katodou

Rozlišení Základní: 150 dpi

Rozsah nastavení: 50 dpi - 9600 dpi

Typy originálůVolné listy, vázané dokumenty

Efektivní oblast skenování Asi 297 mm (délka) x 431 mm (šířka)

Rychlost skenování 1,44 ms/řádek (barevně), 0,48 ms/řádek (stupně šedé/černobíle)

Vstupní data 1 bit nebo 12 bit

Výstupní data 1 bit nebo 8 bit

Barvy skenování Černobílé ve 2 hodnotách, stupně šedi, barevně

Protokol TWAIN, WIA (Windows XP/Vista/7), STI

Rozhraní USB 2.0 (rozhraní kompatibilní s Full-Speed/Hi-Speed)

Výpadek barvy Ne

Podporované operační

systémy Windows 2000/XP/Vista/7

(Podrobné informace naleznete v části "POŽADAVKY NA HARDWARE A SOFTWARE" (str.6))

Oblast bez obrazu Max. 2,5 mm (přední a zadní hrany)

Max. 3,0 mm (podél dalších hran celkem)

Kabely rozhraní [USB kabel]

Stíněný kroucený pár (max. délka 3 m, musí podporovat USB 2.0)

Pořiďte si prosím běžně dostupný kabel USB.

Nástroje pro skenování Button Manager

ako součást politiky neustálého vylepšování výrobků si firma SHARP vyhrazuje právo provést změny designu

a technických dat pro zlepšení výrobku bez předchozího upozornění. Uváděné hodnoty výkonu představují jmenovité

hodnoty vyráběných jednotek. U jednotlivých kusů může docházet nicméně k drobným odchylkám od těchto hodnot.

Info

102

PŘÍSLUŠENSTVÍ

*1 Standardní vybavení modelů AR-5618/AR-5620/AR-5623.

*2 Pouze pro AR-5618/AR-5620/AR-5623.

*3 Pouze pro AR-5618D/AR-5620D/AR-5623D.

Jako součást strategie neustálého zlepšování si společnost SHARP vyhrazuje právo provádět změny konstrukce a specifikací

za účelem zlepšování produktů bez předchozího upozornění. Uvedené parametry výkonu jsou jmenovité hodnoty výrobních

jednotek. Parametry jednotlivých jednotek se mohou od těchto hodnot mírně lišit.

Info

AR-5620/AR-5623/AR-5620D/AR-5623D AR-5618/AR-5618D

Příslušenství, které je možno nainstalovat na oba modely

Kazeta na 250 listů papíru

(AR-D36) Kazeta na 2 x 250 listů papíru

(AR-D37)

Otočení podavače Single pass

(AR-RP10)*3

Víko skeneru

(AR-VR7)*1 Jednoprůchodový podavač

(AR-SP10)*2

K zařízení lze připojit dvě jednotky podavače papíru na 250 listů. Pokud potřebujete připojit dva nebo více zásobníků papíru,

používejte jednotku podavače papíru 2 x 250 listů a pak podle potřeby jednotku podavače papírů na 250 listů.

Info

103

DODATEK

JEDNOPRŮCHODOVÝ PODAVAČ/OBRACECÍ

JEDNOPRŮCHODOVÝ PODAVAČ

Názvy jednotlivých dílu najdete v "NÁZVY ČÁSTÍ A FUNKCÍ" (str.16).

Technické údaje

VÍKO SKENERU

Technické údaje

AR-SP10 (Podavač originálů) AR-RP10 (Obracecí podavač originálů)

Použitelné

originály

Gramáž 56 g/m2 až 90 g/m2

Velikost A5 až A3

Kapacita Až 40 listů (silné 4 mm a méně)

Pro B4 a větší velikosti až do 30 listů

Rozpoznané velikosti

originálu A5, B5, B5R, A4, A4R, B4, A3

Hmotnost Přibližně 5,3 kgPřibližně 5,4 kg

Rozměry 586 mm (š) x 440 mm (h) x 132 mm (v)

AR-VR7

Hmotnost Přibližně 1,5 kg

Rozměry 586 mm (š) x 426 mm (h) x 30 mm (v)

104

DODATEK

KAZETA NA 250 LISTŮ/2 X 250 LISTŮ

Tyto přídavné kazety papíru umožňují založit do kopírovacího stroje větší množství papíru a nabízejí větší výběr

rozměrů papíru.

Přídavná kazeta AR-D36 pojme 250 listů papíru a kazeta AR-D37 obsahuje 2 zásobníky po 250 listech papíru.

Název dílů

Technická data

AR-D36 AR-D37

Rozměry

papíru B5 do A3

Kapacita

papíru Kazeta má kapacitu 250 listů normálního

papíru 80 g/m2Dvě kazety, každá na 250 listů normálního

papíru 80 g/m2

Váha papíru od 56 g/m2 do 90 g/m2

Napájení Napájení z kopírovacího stroje

Rozměry 590 mm (š) x 477 mm (h) x 111 mm (v) 590 mm (š) x 477 mm (h) x 211 mm (v)

Hmotnost Přibližně 5,5 kgPřibližně 10 kg

Kazeta na 250 listů papíru Kazeta na 2 x 250 listů papíru

AR-D36 AR-D37

Zásobník papíru Zásobníky papíru

Boční kryt

105

SPOTŘEBNÍ MATERIÁL A

SKLADOVÁNÍ

Standardní spotřební materiály, které jsou vyměněny uživatelem jsou papír a kazeta toneru.

SPRÁVNÉ SKLADOVÁNÍ

●Skladujte materiál na místě, které:

je čisté a suché,

má stálou teplotu,

není vystavené přímému slunečnímu záření.

●Skladujte kopírovací papír v původním obalu v

poloze naplocho.

Papír, který je v obalu uložen na boční straně se

může kroutit, navlhnout, což potom způsobuje

časté zablokování papíru.

Nejlepších výsledků při kopírování se dosáhne při používání kopírovacího papíru od firmy SHARP.

Pouze originální spotřební materiál SHARP má logo Originálního spotřebního materiálu.

GENUINE SUPPLIES

Dodávky náhradních dílů a spotřebních materiálů

Dodávka náhradních dílů pro opravy zařízení je garantována minimálně po 7 let od zastavení výroby. Náhradní díly jsou ty díly,

které se mohou poškodit v rámci normálního používání produktu, přičemž ty díly, které normálně překračují životnost

produktu, nejsou považovány za náhradní díly. Spotřební materiály jsou k dispozici také po 7 let od zastavení výroby.

NÁVOD K OBSLUZE

AR5623D-CZ1

Sharp AR 5623D 5618/D/5620/D/5623/D Operation Manual CZ User To The B403e754 8cb2 4af5 B722 1017322a0053

Navigation menu

Versions of this User Manual:

Views

Navigation
