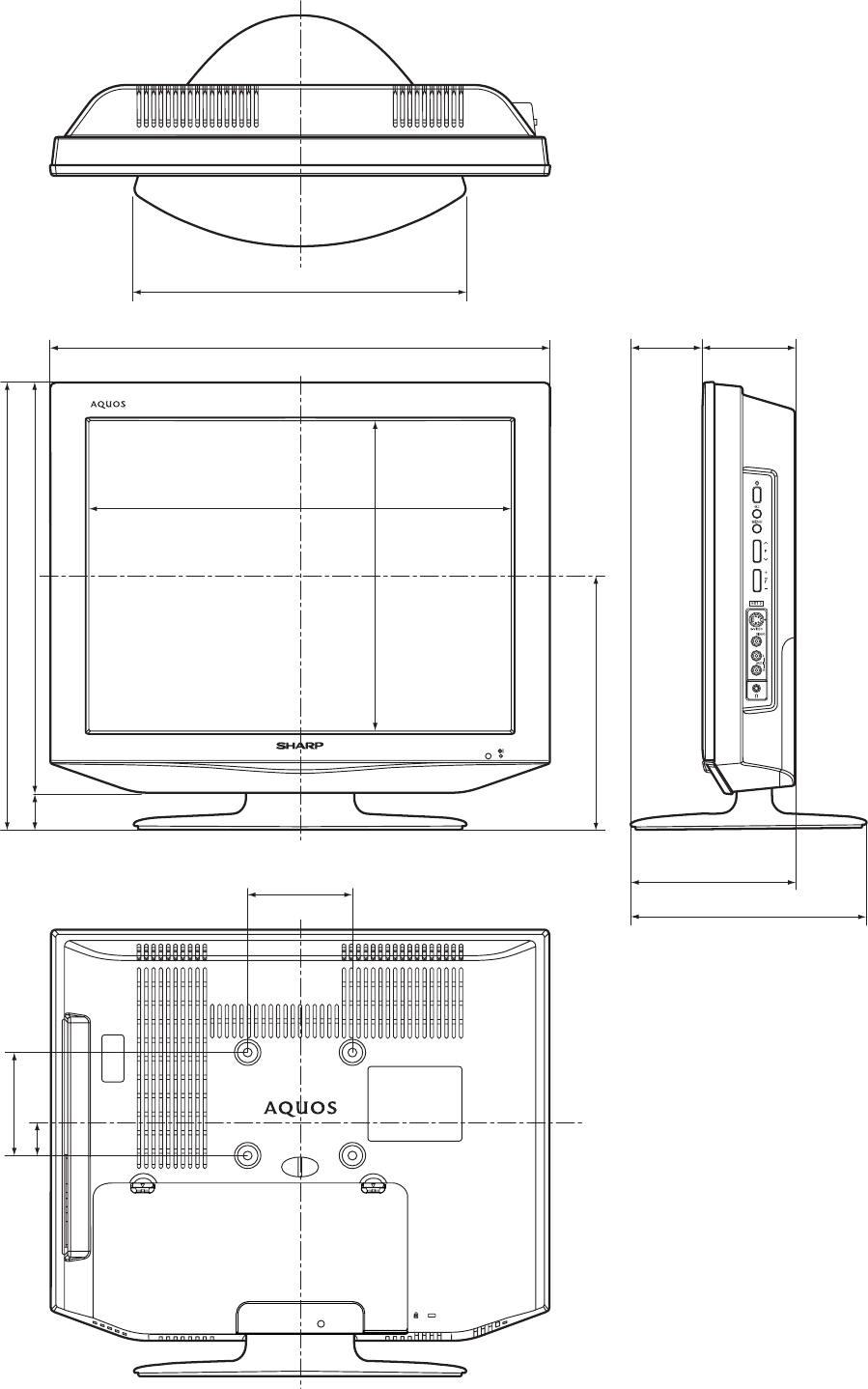

Tekeningen op schaal
De “Dimensional Drawings” (Tekeningen op schaal)
van dit model zijn te vinden aan de binnenkant van de
achteromslag.
•
Controleer of de volgende accessoires met het LCD-TV zijn meegeleverd.

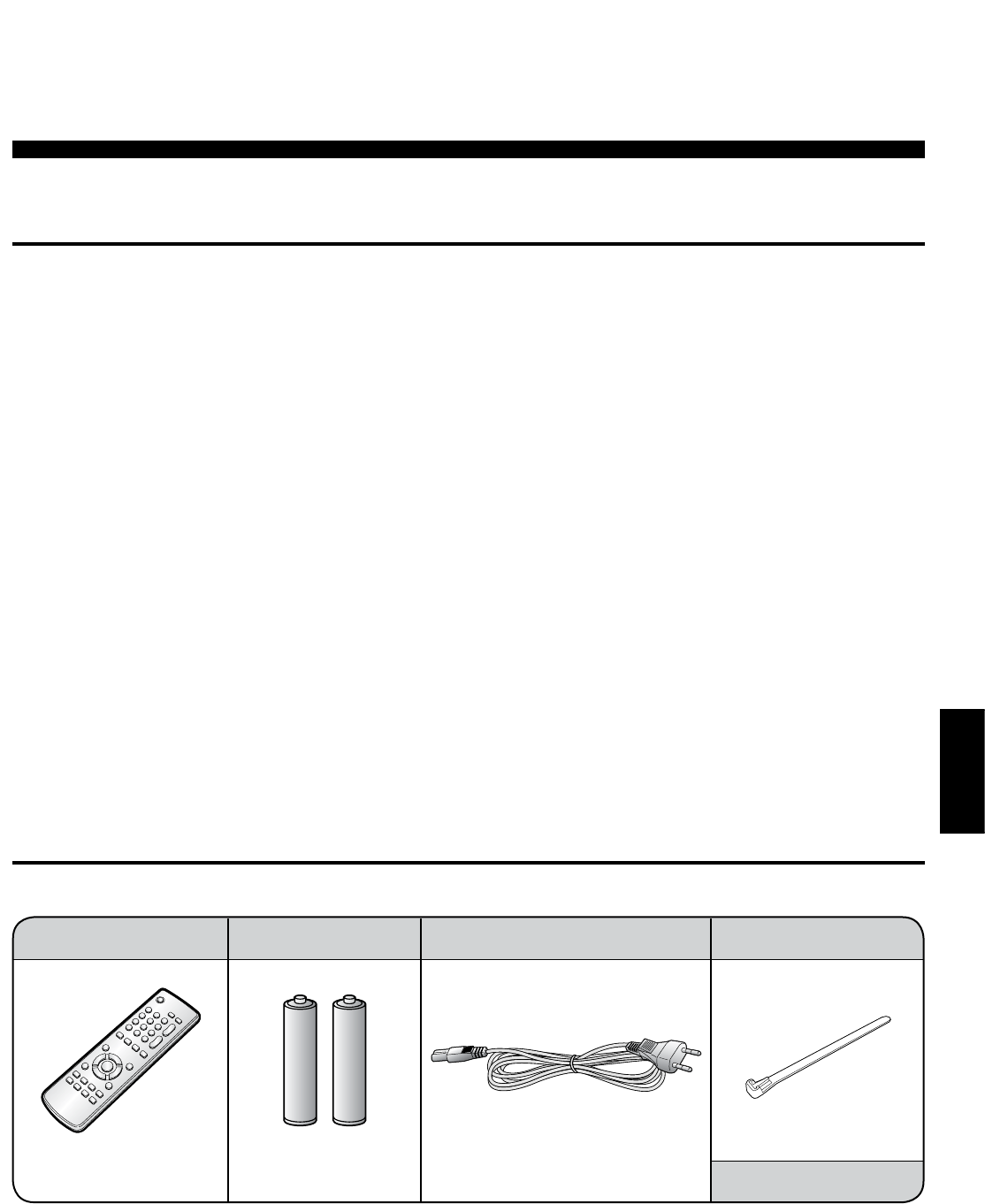

Bijgeleverde accessoires
Afstandsbediening
“AA” formaat batterijen (×2)
Netsnoer Kabelriempje (×1)
* Vorm van product kan afwijken
afhankelijk van land. Blz. 3
Blz. 4 en 5 Blz. 4 Blz. 3 Gebruiksaanwijzing
2

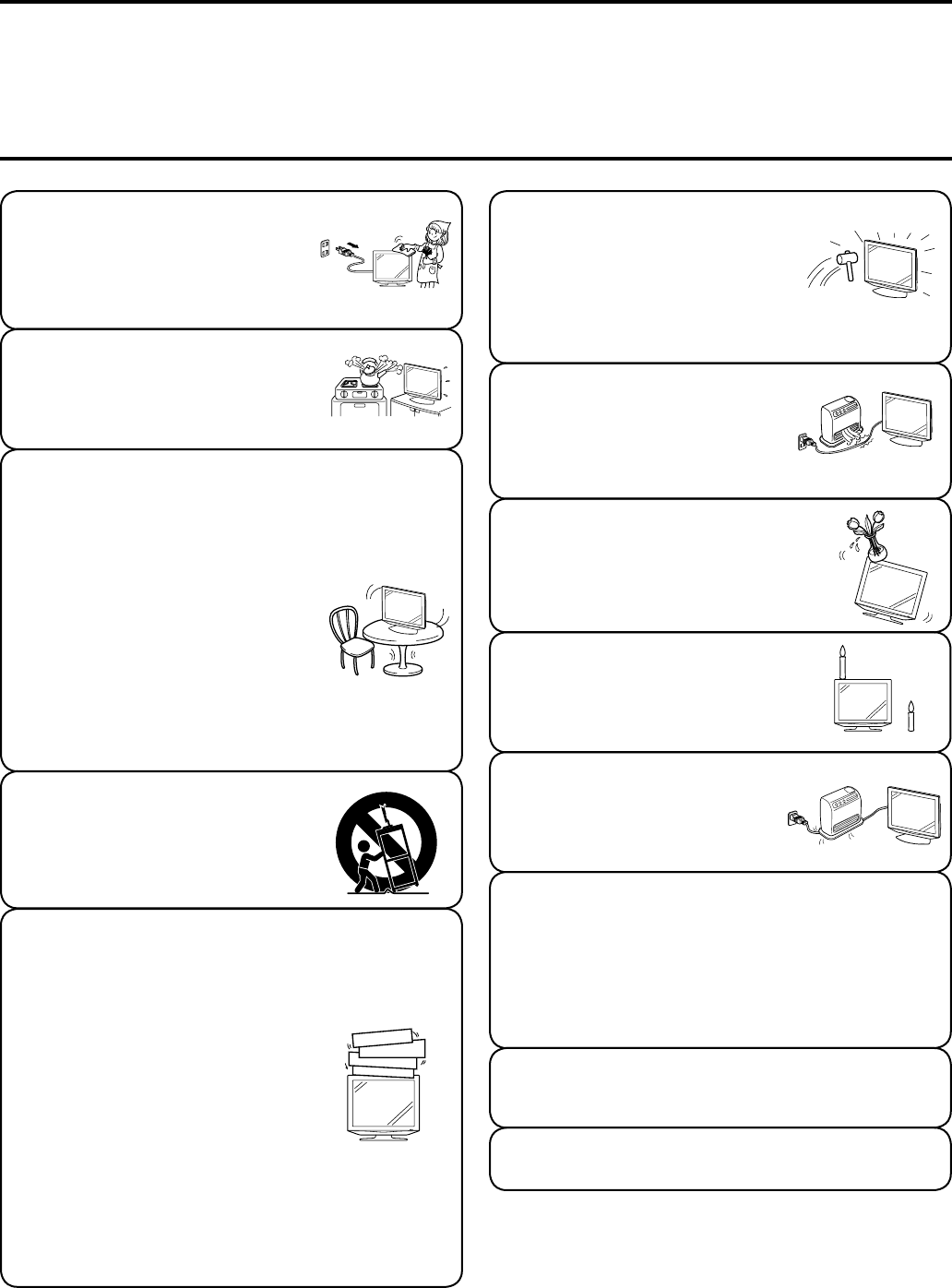

Belangrijke veiligheidsmaatregelen
Hartelijk dank voor de aanschaf van deze SHARP LCD-kleurentelevisie. Om een veilige en jarenlange
betrouwbare werking van het product te verkrijgen, raden wij u aan de Belangrijke veiligheidsmaatregelen
zorgvuldig door te lezen voordat u het product in gebruik neemt.
Beste SHARP klant
Reinigen—Trek de stekker van het
netsnoer uit het stopcontact voordat u
begint met schoonmaken. Reinig het
apparaat uitsluitend met een vochtige
doek. Gebruik geen vloeibare
reinigingsmiddelen of sprays.
•
Standaard—Plaats het apparaat niet
op een wankel rek, standaard, statief
of tafel. Wanneer het apparaat op een
onstabiele ondergrond staat, kan dit
vallen en ernstig letsel veroorzaken,
en tevens kan het apparaat zelf
zwaar worden beschadigd. Gebruik
uitsluitend een rek, standaard, statief,
steunbeugel of tafel die door de
fabrikant wordt aanbevolen of die
bij dit apparaat wordt verkocht. Volg
bij wandmontage altijd zorgvuldig
de instructies van de fabrikant
op. Gebruik ook uitsluitend het
montagemateriaal dat door de
fabrikant wordt aanbevolen.
•
Als het apparaat op een verplaatsbaar
rek is gezet, dient dit voorzichtig te
worden verplaatst. Het apparaat zou
kunnen vallen door snel stoppen,
hard duwen of verplaatsen over een
ongelijke vloer.
•
Water en vocht—Gebruik het apparaat
niet in de buurt van water, bijv. in de
buurt van een bad, wastafel, aanrecht,
wasmachine, zwembad of in een
vochtige kelder.
•
Ventilatie—In de behuizing van het
apparaat zijn roosters en openingen
die dienen voor de ventilatie. Zorg
dat deze roosters en openingen
niet worden geblokkeerd, want
dit kan resulteren in een slechte
doorstroming van lucht met
oververhitting en/of een kortere
levensduur van het apparaat tot
gevolg. Zet het apparaat niet op een
bed, divan, dik vloerkleed e.d. want
dan kunnen de ventilatieopeningen
worden geblokkeerd. Het apparaat
mag ook niet in een krappe of
afgesloten ruimte, zoals een
boekenkast, worden geplaatst, tenzij
voor een goede ventilatie wordt
gezorgd en alle instructies van de
fabrikant zijn opgevolgd.
•
Het LCD paneel van dit apparaat is
gemaakt van glas. Dit betekent dat
het paneel kan breken wanneer u het
apparaat laat vallen of grote druk op
het paneel uitoefent. Wees voorzichtig
dat u geen letsel oploopt door de
glassplinters wanneer het LCD paneel
zou breken.
•
Warmtebronnen—Houd
het apparaat uit de buurt
van warmtebronnen zoals
verwarmingsradiators, haarden,
kachels en andere toestellen die
warmte afgeven (inclusief versterkers).
•
Zet geen bloemenvaas of een ander
voorwerp dat water bevat op dit
apparaat. Het water kan in het apparaat
terechtkomen met brand of een elektrische
schok tot gevolg.
•
Om brand te voorkomen, mag u nooit
een kaars of ander open vuur op of
dicht in de buurt van de TV zetten.
•
Om brand of een elektrische
schok te voorkomen, mag u
niet het TV-toestel of een ander
zwaar voorwerp op het netsnoer
plaatsen.
•
Het LCD paneel is een geavanceerd technologisch
product met 921.600 dunne filmtransistors, zodat u kunt
genieten van een uiterst fijne beelddetaillering.
Vanwege het grote aantal pixels kunnen er soms een paar
inactieve pixels zijn die u kunt herkennen aan een blauw,
groen of rood puntje op het scherm.
Dit is binnen de specificaties van het product en duidt niet
op een defect.
Laat een stilbeeld niet voor langere tijd op het
beeldscherm staan daar dit er de oorzaak van kan zijn dat
een nabeeld op het beeldscherm achterblijft.
Zolang de stekker in het stopcontact zit, wordt er stroom
verbruikt.
3
Voorbereiding
Instellen van de TV
OPMERKING
Haal het netsnoer uit de LCD-TV en uit het stopcontact wanneer u de LCD-TV langere tijd niet zult gebruiken.
Let erop dat uw 75-ohm coaxkabel uitgevoerd is met een DIN 45325 (IEC169-2) coaxiaalstekker en steek deze in de antenneaansluiting aan
de achterkant van de LCD-TV (antennekabel is niet meegeleverd).
•
•
Voorkomen van omvallen van de LCD-TV
Om te voorkomen dat de LCD-TV omvalt tijdens een aardbeving o.i.d. kunt u
hem aan de muur vastmaken met een kabel door één kant van deze kabel door
de haak (①) van de LCD-TV te halen en de LCD-TV te verankeren aan de muur
of aan een stut, enz (②).
(Onderstaande afbeelding laat zien hoe de LCD-TV aan de wand kan worden
opgehangen.)
De kabel en de haak zijn los in de handel verkrijgbaar.•
75-ohm coaxkabel
(ronde kabel)
Naar antenne-aansluiting
( )
Netsnoer
De vorm van het product kan
van land tot land variëren.
Verwijderen van het
aansluitingendeksel
Trek de haakjes naar beneden
om het deksel te openen.
Rond slot voor het
Kensington standaard
veiligheidsslot*
* Gebruik van het
Kensington slot
Deze LCD-TV is uitgerust
met een Kensington
veiligheidsslot voor gebruik
in combinatie met een
Kensington MicroSaver
veiligheidssysteem.
Raadpleeg de bij het systeem
meegeleverde informatie voor
aanwijzingen over het
beveiligen van uw LCD-TV.
•
Antenneaansluiting ( )
Netspannings-
ingangs-
aansluiting
(220-240 V)
Achteraanzicht

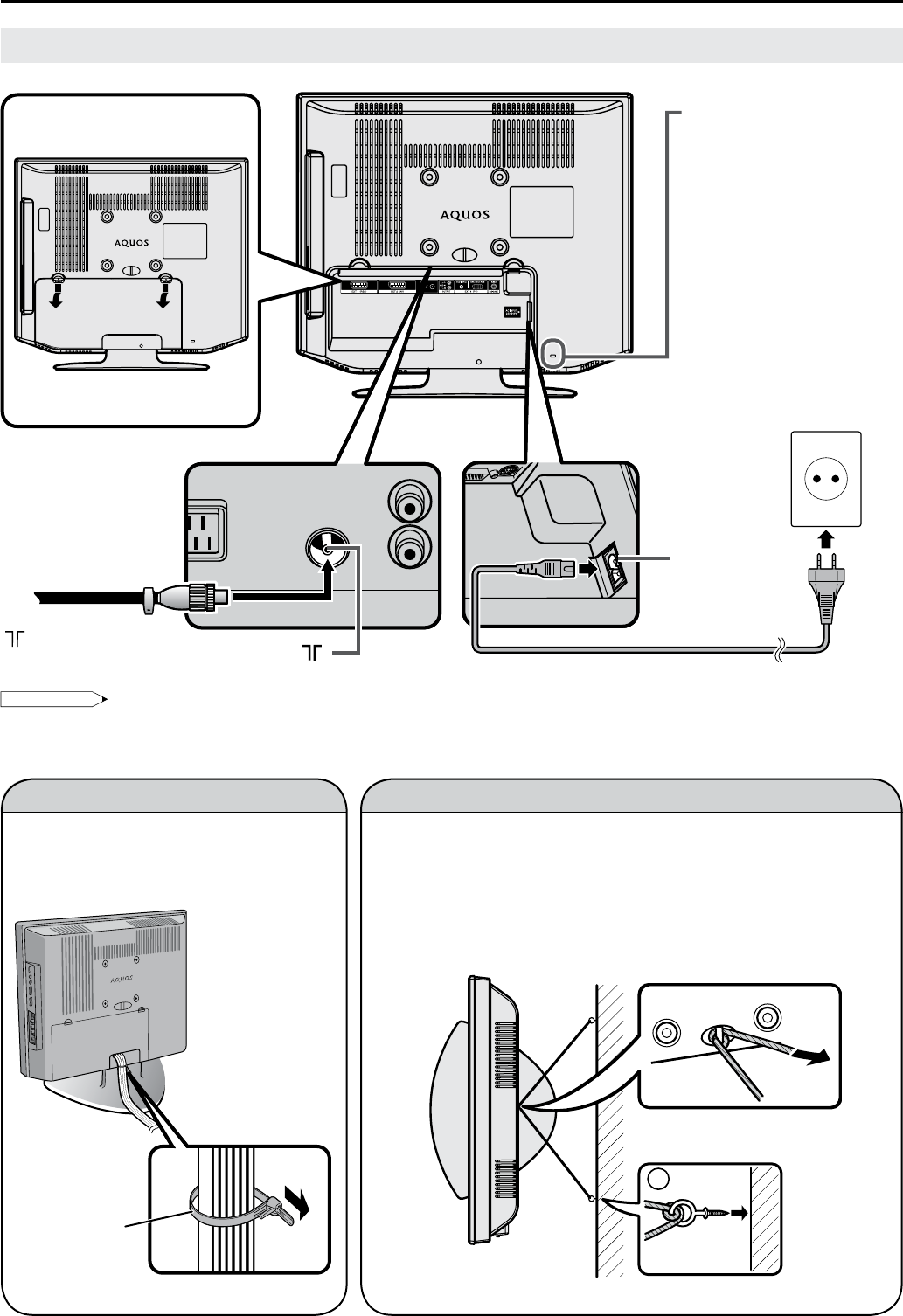

Vastmaken van kabels
Maak de kabels en snoeren met behulp
van het meegeleverde kabelriempje vast
zodat ze niet bekneld raken wanneer u het
aansluitingendeksel terugplaatst.
Kabelriempje
Plaats de TV in de buurt
van het stopcontact en
zorg dat de netstekker
gemakkelijk bereikbaar is.
2
①
4
Plaatsen van de batterijen
Voordat u de LCD-TV voor de eerste keer in gebruik neemt, dient u de twee bijgeleverde “AA”-formaat batterijen in de
afstandsbediening te plaatsen. Wanneer de batterijen uitgeput raken en de afstandsbediening niet meer goed werkt, moet u de
batterijen door nieuwe “AA”-formaat batterijen vervangen.
Gebruik van de afstandsbediening
Voorbereiding (vervolg)
Let op!
Punten waarop u bij het gebruik van batterijen moet letten
Bij verkeerd gebruik kunnen de batterijen lekken of ontploffen. Neem de onderstaande punten in acht.
Gebruik niet gelijktijdig verschillende typen batterijen. De batterijen hebben namelijk andere eigenschappen afhankelijk van het type.
Gebruik niet gelijktijdig oude en nieuwe batterijen. Bij gelijktijdig gebruik van oude en nieuwe batterijen zullen de nieuwe batterijen
minder lang meegaan en kunnen de oude batterijen lekken.
Verwijder de batterijen zodra deze leeg zijn. De chemische vloeistof die uit de batterijen lekt kan huiduitslag veroorzaken. Als de
batterijen lekken, moet u de vloeistof grondig met een doek wegvegen.
De batterijen die bij dit apparaat worden geleverd kunnen een kortere levensduur dan normaal hebben, als gevolg van de condities
waarbij de batterijen zijn opgeslagen.
Als u de afstandsbediening langere tijd niet denkt te gebruiken, moet u de batterijen eruit nemen.
•
•
•
•
•

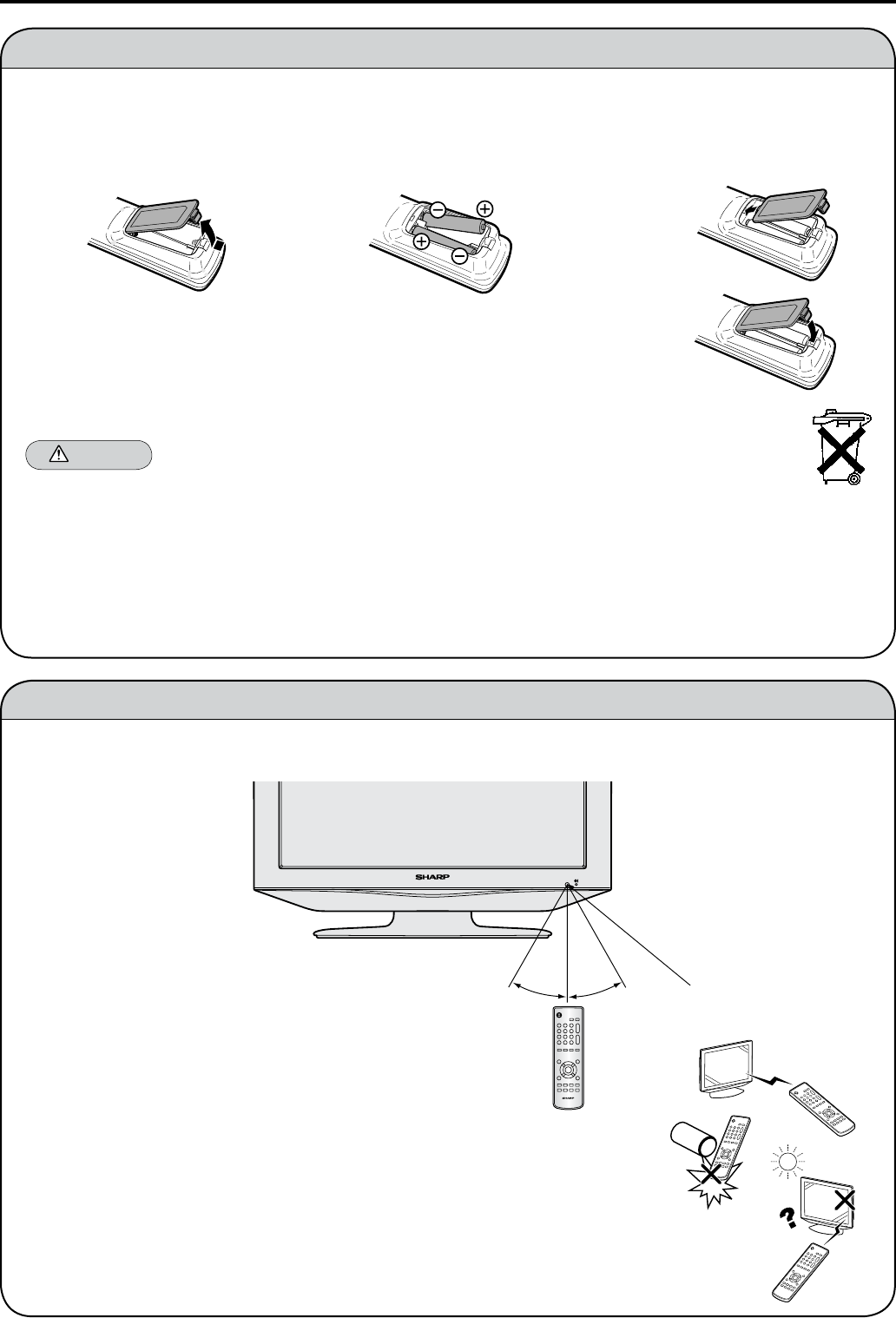

1 Open het deksel van de
batterijhouder door het te
schuiven terwijl u erop drukt.
2 Plaats de twee bijgeleverde “AA” formaat
batterijen.
Plaats de batterijen met de plus- en
minpolen overeenkomstig de (+) en (–)
aanduidingen in het batterijvak.
•
3 Sluit het deksel van het
batterijvak.
Sensor afstandsbediening
Waarschuwingen bij gebruik van de afstandsbediening
Stel de afstandsbediening niet bloot aan schokken. Stel de afstandsbediening ook niet bloot
aan vloeistoffen en laat hem niet liggen op een plek met een hoge vochtigheidsgraad.
Laat de afstandsbediening niet in direct zonlicht liggen. Door de hitte zou namelijk de
behuizing van de afstandsbediening kunnen vervormen.
De afstandsbediening kan soms niet naar behoren functioneren als de sensor op het
hoofdtoestel blootgesteld wordt aan direct zonlicht of een andere sterke lichtbron. In een
dergelijk geval dient u de hoek waaronder het hoofdtoestel verlicht wordt te veranderen, of
dient u de afstandsbediening dichter bij de sensor op het hoofdtoestel te brengen.
•
•
•
Bij dit produkt zijn batterijen geleverd. Wanneer
deze leeg zijn, moet u ze niet weggooien maar
inleveren als KCA.
Gebruik de afstandsbediening door deze op de sensor voor de afstandsbediening op het hoofdtoestel te richten. Voorwerpen die
zich tussen de afstandsbediening en de sensor bevinden kunnen de bediening belemmeren.
5

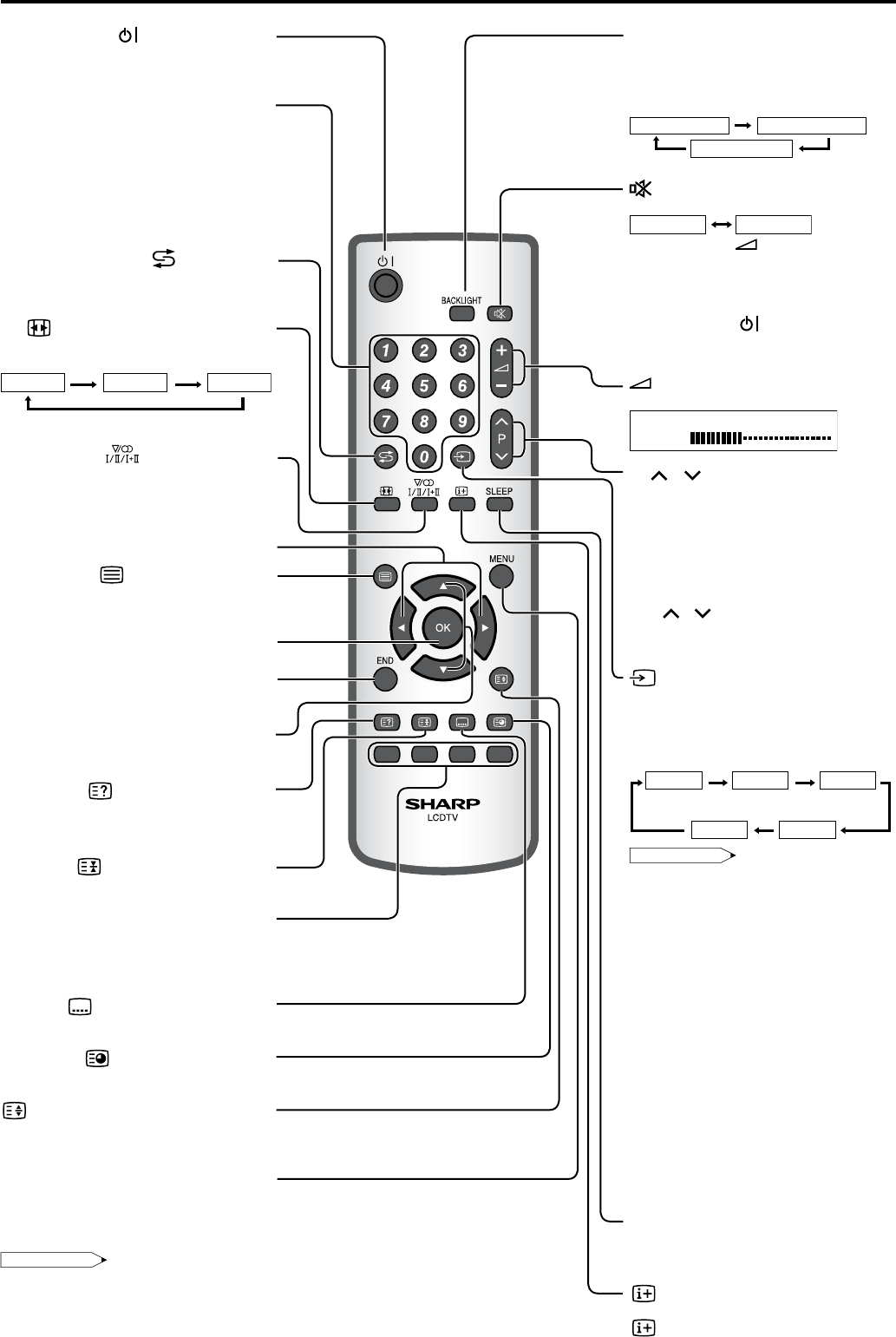

Benaming van de onderdelen - Afstandsbediening
(Spanningstoets)
Zet de LCD-TV aan of in standby.
Kanaalkeuzetoetsen
TV-ingangsmodus: Selecteert het
kanaal.
Met deze LCD-TV hebt u de
mogelijkheid om 99 televisiekanalen
(1 tot 99) te selecteren.
De teletekstfunctie: Selecteert de
teletekstpagina. (Blz. 15)
(Snel-terug)
Schakelt van het huidige kanaal naar
het vorige kanaal.
(Breedbeeldfunctie) (Blz. 13)
Schakelt de breedbeeldfunctie tussen
Auto, 4:3 en 16:9 weergave.
Auto 4:3 16:9
(Geluid) (Blz. 10)
Wijzigt de audiofunctie.
Keuze Rechts/Links (Blz. 8)
(Teletekst) (Blz. 15)
Toont het teletekstfunctiescherm.
OK, Kanalentabel (Blz. 8,13)
END (Beëindigen) (Blz. 8)
Keert terug naar het normale scherm.
Keuze Omhoog/Omlaag
(Blz. 8)
(Laten zien) (Blz. 15)
Toont verborgen informatie zoals
raadsels en puzzels.
(Vasthouden) (Blz. 15)
Houdt de huidige teletekstpagina vast.
Kleur (Rood/Groen/Geel/Blauw)
(Blz. 15)
TELETEKST:
Voor het kiezen van de
pagina.
(Ondertiteling) (Blz. 15)
Toont de teletekst ondertiteling direct.
(Subpagina) (Blz. 15)
Toont de teletekst subpagina direct.
(Boven/Onder/Volledig) (Blz. 15)
Gebied kiezen voor vergroting in
Teletekstfunctie.
MENU (Menu) (Blz. 8)
Geeft het menu weer.
Terug naar het vorige scherm.
BACKLIGHT
(Achtergrondverlichting) (Blz. 9)
Wijzigt de helderheid van
het beeldscherm in Helder,
Normaal en Donker.
Achterverl : Helder
Achterverl : Donker
Achterverl : Normaal
(Dempingstoets)
Schakelt het geluid aan en uit.
Toon : Aan Toon : Uit
Wanneer u op (+)/(–) drukt terwijl
het geluid tijdelijk is uitgeschakeld, zal
het geluid weer worden ingeschakeld
en zal de volume-aanduiding op het
scherm verschijnen.
Wanneer er op gedrukt wordt, wordt
de functie voor het tijdelijk uitschakelen
van het geluid geannuleerd.
(+)/(
-
) (Volume)
Stelt het volume van het geluid in.
Volume
10
P ( )/( ) (Kanalen)
TV-ingangsmodus: Selecteert het
kanaal.
Kanaal “0” is klaargemaakt voor het RF
uitgangssignaal van de videorecorder.
Kanalen die niet ingesteld zijn via de
optie “Automatisch zoeken” of via “Inst.”,
worden overgeslagen en kunnen niet
worden weergegeven met behulp van
P ( )/( ).
De teletekstfunctie: Selecteert de
teletekstpagina. (Blz. 15)
(Ingang)
Schakelt over en weer tussen de
ingangsbronnen EXT1, EXT2, EXT3,
PC en de TV-modus.
EXT1
EXT1
1 S- 6
TV
PC
PC
EXT2
EXT2
Modus:
EXT3
EXT3
OPMERKING
EXT1:
Selecteer deze modus als
wilt kijken naar de beelden van
videoapparatuur dat aangesloten is op de
EXT1 (21-pins Euro-SCART)-aansluiting.
EXT2: Selecteer deze modus als u wilt
kijken naar de beelden van de decoder
en andere audiovisuele apparatuur die
is aangesloten is op de EXT2 (21-pins
Euro-SCART)-aansluiting.
EXT3: Selecteer deze modus als
wilt kijken naar de beelden van
videoapparatuur dat aangesloten is
op EXT3, waarbij voor ingang van het
videosignaal de VIDEO- of de S-VIDEO-
aansluiting wordt gebruikt.
Als er apparatuur is aangesloten op
zowel de VIDEO- als op de S-VIDEO-
aansluiting, dan krijgt de S-VIDEO-
aansluiting voorrang.
PC: Selecteer deze modus als u
signalen van de PC weergeeft die is
aangesloten via de PC-aansluitingen.
SLEEP (uitschakelen) (Blz. 13)
Instellen van de uitschakeltimer (tot
maximaal 2 uur, in eenheden van 30
minuten) of uitzetten van deze timer.
(Weergeven van informatie)
Het statusdisplay verschijnt als u op
drukt.
•
•
•
•
•
•
•
•
OPMERKING
Op de afstandsbediening zit ter bescherming een dun laagje folie.
Verwijder het folie voordat u de afstandsbediening gaat gebruiken.
•
6

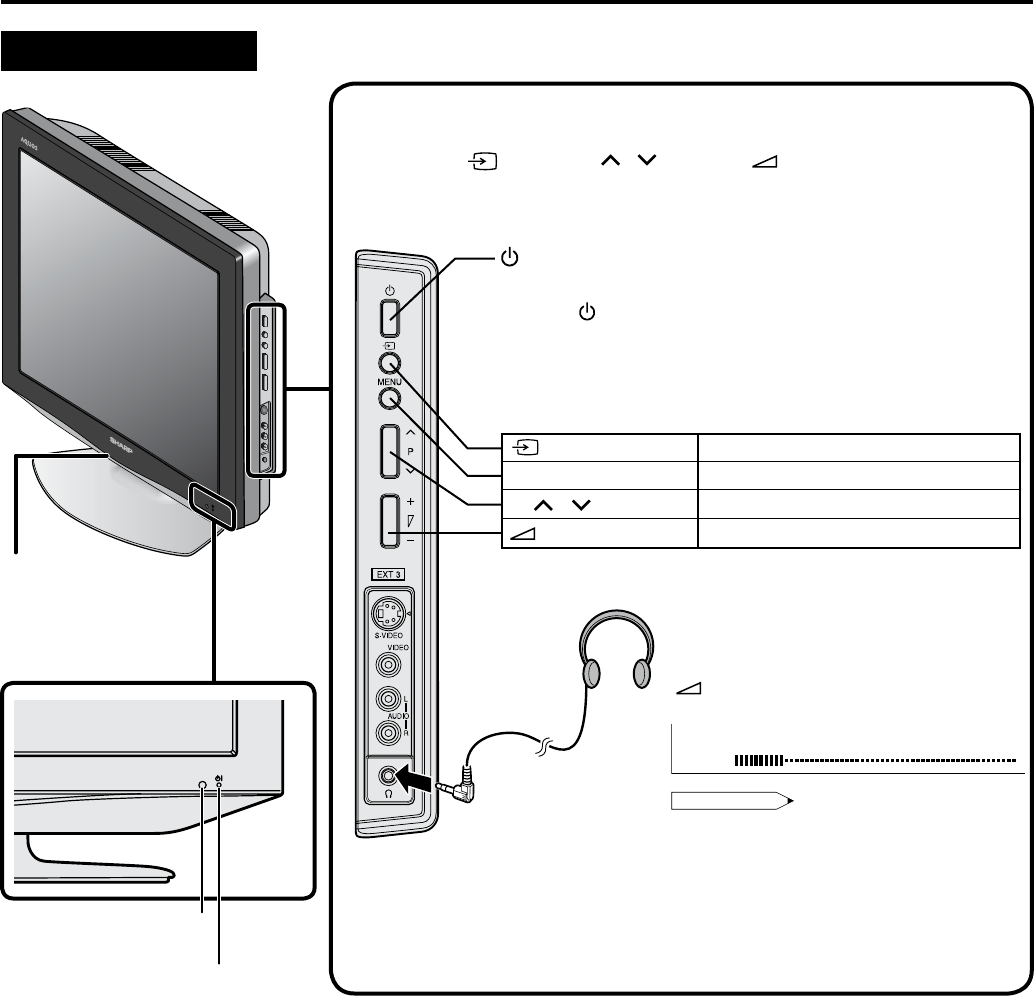

Benaming van de onderdelen - Hoofdtoestel
Sensor
afstandsbediening
Spannings- of standby-
indicator
Deze indicator brandt groen
wanneer de spanning van de
LCD-TV is ingeschakeld en rood
wanneer het toestel zich in de
wachtstand (standby) bevindt
(wanneer de hoofdschakelaar
van de LCD-TV is uitgeschakeld
zal de indicator niet oplichten).
Hoofdtelefoon
Sluit de ministekker van de hoofdtelefoon
aan op de hoofdtelefoonaansluiting.
Stel het geluidsvolume bij d.m.v. de
(+)/(–) toets op de afstandsbediening.
In-beeld display
Volume
10
OPMERKING
De hoofdtelefoon maakt geen onderdeel uit
van de bijgeleverde accessoires.
Er is geen geluid te horen via de luidsprekers
op de TV zelf wanneer de ministekker van een
hoofdtelefoon in de hoofdtelefoonaansluiting
gestoken is.
Stel het volume niet op een te hoog niveau
in. Gehoorspecialisten raden het langdurig
luisteren bij hoge volumeniveaus af.
•
•
•
Bedieningsorganen
Luidspreker
(HOOFDSCHAKELAAR)
De spannings- of standby-indicator zal onmiddellijk van rood naar
groen veranderen en het hoofdtoestel is nu ingeschakeld.
Druk op om het apparaat uit te schakelelen.
■
Het menu bedienen met het bedieningspaneel
(Zie blz. 8.)
De toetsbedieningen op het bedieningspaneel komen overeen met
deze op de afstandsbediening zoals hieronder wordt getoond.
•
•
(Ingang) OK van de afstandsbediening
MENU (Menu)
MENU an de afstandsbediening
P ( )/( ) (Kanalen) ▲/▼ van de afstandsbediening
(+)/(–) (Volume) ◀/▶ van de afstandsbediening
Bedieningspaneel
■Hetbedieningspaneelvanhethoofdtoestelgebruiken
De knoppen (Ingang), P ( )/( ) (Kanalen), (+)/(–) (Volume) en MENU
(Menu) op het bedieningspaneel van het hoofdtoestel, hebben dezelfde functie als de
knoppen op de afstandsbediening. In principe zijn de beschrijvingen in deze handleiding
gebaseerd op het gebruik van de afstandsbediening.
•
7
AUDIO OUT PC TERMINAL
EXT1
EXT3
EXT2

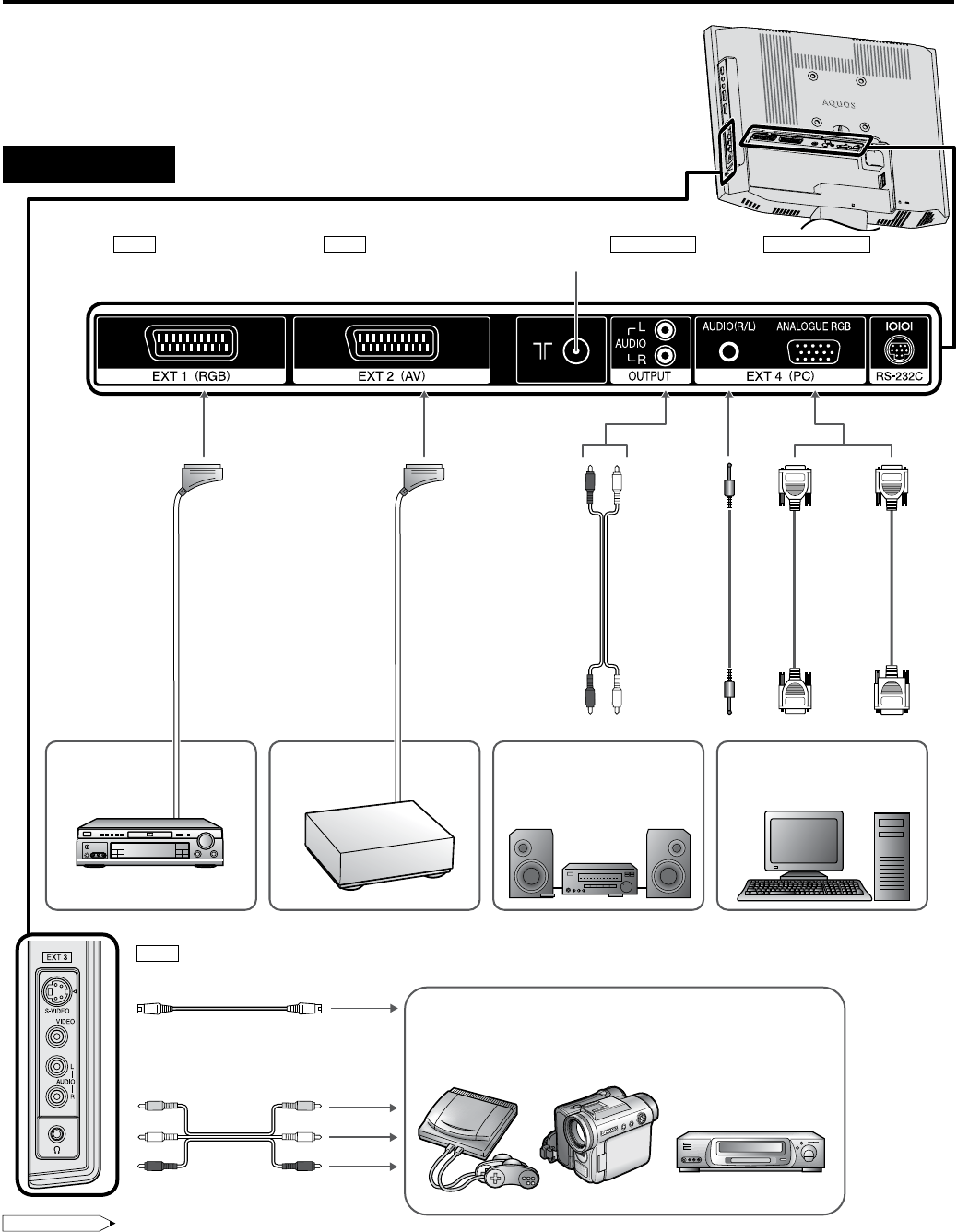

Aansluiten van externe apparatuur
Aansluitingen
U kunt genieten van het beeld en het geluid door het aansluiten van
apparaten, zoals een videorecorder of videospelsysteem, op de
aansluitingen aan de achterkant van de LCD-TV.
Als u een extern apparaat aansluit, dient u eerst de stroom van de LCD-TV
uit te schakelen, om eventuele schade te voorkomen.
OPMERKING
De kabels voorzien van een * (sterretje) zijn los verkrijgbare onderdelen.
Voor meer informatie met betrekking tot externe apparaataansluitingen, zie de gebruikersaanwijzingen van uw externe apparaten.
Zorg ervoor dat op elke aansluiting de juiste kabel wordt aangesloten. Het aansluiten van een andere kabel kan een defect tot gevolg hebben.
EXT3 heeft twee aansluitingen, te weten de VIDEO en de S-VIDEO-aansluitingen. Als het aan te sluiten apparaat is uitgerust met een
S-VIDEO-aansluiting, dan verdient de aansluiting via de S-VIDEO-aansluiting de voorkeur. S-VIDEO levert een beter beeld met meer detail.
Als beide aansluitingen worden gebruikt, krijgt de S-VIDEO-aansluiting prioriteit.
De PC ingangsaansluitingen zijn DDC1/2B-compatibel.
Zie blz. 15 voor een lijst met PC signalen waarvoor de TV geschikt is.
Het is mogelijk dat u voor sommige Macintosh computers een Macintosh adapter nodig hebt.
Bij het aansluiten van een PC wordt het juiste ingangssignaaltype automatisch waargenomen.
•
•
•
•
•
•
•
•
S-video
Audio/Videokabel*
S-Videokabel*
VIDEO
AUDIO (L)
AUDIO (R)
Video
Audio (links)
Audio (rechts)
Naar EXT1-
aansluiting
<Voorbeeld>
Videorecorder
DVD-speler
Naar EXT2-
aansluiting
<Voorbeeld>
Decoder
Naar PC-aansluiting
ø 3,5 mm
stereo-mini
stekkerkabel*
RGB
kabel*
RGB/DVI
omzet-
tingskabel*
<Voorbeeld>
DVD-speler
Videorecorder
Videocamera
Videospelsysteem
Naar EXT3-aansluiting
21-pins
Euro-SCART
stekker*
21-pins
Euro-SCART
stekker*
Audio
(links/rechts)
S-VIDEO
Audiokabel*
Naar AUDIO OUT-aansluiting
15-pin mini D-sub
AUDIO (L/R) mini
RS-232C
AUDIO OUT (L)
AUDIO OUT (R)
Antenneaansluiting
AV (21-pins
Euro-SCART)
RGB (21-pins
Euro-SCART)
<Voorbeeld>
Versterker
<Voorbeeld>
Personal Computer
8
:S e l e c t .
O K
:Invoer.
MENU
:
Terug
END
:Slui.

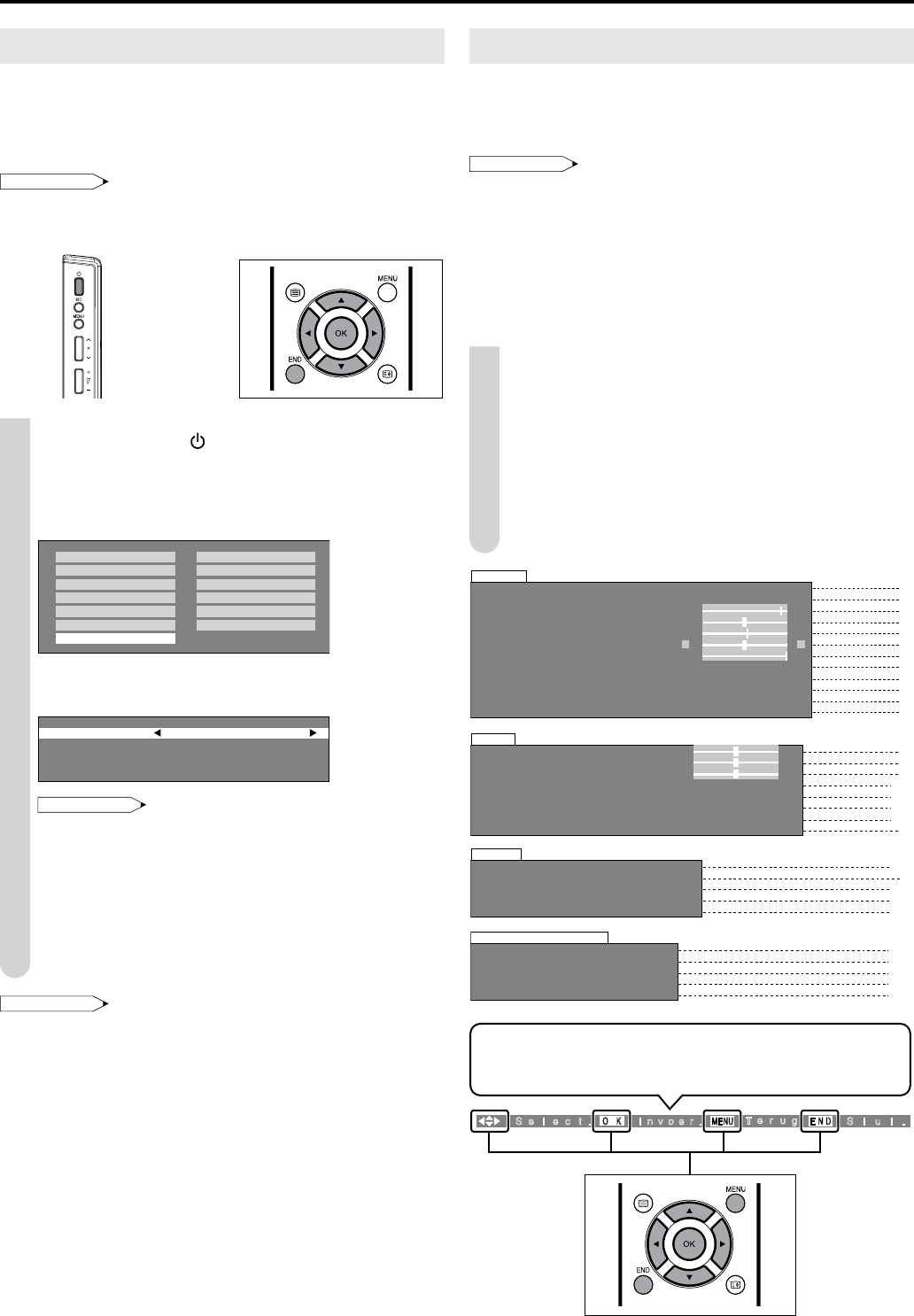

Eerste gebruik
Wanneer u de LCD-TV voor het eerst inschakelt, wordt het
eerste ingebruiknamemenu geactiveerd zodat u de televisie
eenvoudig kunt instellen. Op deze manier kunt u de taal van
het OSD-scherm selecteren en automatisch televisiekanalen
zoeken en opslaan.
OPMERKING
U kunt het eerste ingebruiknamemenu ook selecteren, door in het
instelmenu op de optie “Eerste gebruik” te drukken.
Voor het selecteren van de menu-items, zie de kolom rechts.
1 Druk op de LCD-TV op (Hoofdschakelaar).
Het “Eerste gebruik” scherm zal verschijnen met een lijst van
de beschikbare talen voor de in-beeld displays.
2 Druk op ▲/▼/◀/▶ om de gewenste taal te selecteren en druk
op OK.
English Russian
Español Português
Deutsch Türkçe
Français Greek
Italiano Suomi
Svenska Polski
Nederlands
3 Druk op ▲/▼ om het gewenste item te selecteren en druk op
◀/▶ om het item in te stellen.
Land Nederland
Kleur systeem PAL
Audio systeem B/G
Start zoekfunctie
OPMERKING
U kunt het “Kleur systeem” en het “Audio systeem” alleen
veranderen, als u bij “Land” de optie “Ander land” heeft
geselecteerd.
4 Druk op ▲/▼ om “Start zoekfunctie” selecteren en druk op
OK.
De automatische zoekactie voor kanalen begint.
5 Druk op END om af te sluiten.
OPMERKING
Na de eerste ingebruiknameprocedure, kunt u de “Taal” veranderen
(blz. 11), en “Automatisch zoeken” (blz. 12) opnieuw uitvoeren.
•
•
•
•
•
Basisbediening
Kiezen van menu-onderdelen
Via de menu’s kunt u de diverse instellingen van uw LCD-TV
wijzigen.
Voor meer informatie betreffende het instellen van ieder menu-
item, kunt u de hieronder staande bladzijde raadplegen.
OPMERKING
De schermafbeeldingen die in deze gebruiksaanwijzing
worden getoond, zijn bedoeld als voorbeeld bij de uitleg en
kunnen een weinig afwijken van de feitelijke aanduidingen.
De optie “Programma’s” of “Eerste gebruik” kan niet ingesteld
worden als de EXT1-, EXT2-, EXT3- of PC-modus geselecteerd is
als een ingangmodus.
De meest recent gewijzigde instellingen worden in het geheugen
opgeslagen.
■Deafstandsbedieninggebruiken
1 Druk op MENU om het menuscherm te verkijgen.
2 Druk op ◀/▶ en selecteer het gewenste menu-item.
De cursor gaat naar links of naar rechts.
De cursor geeft het gekozen menu-item aan.
3 Druk op ▲/▼ en selecteer het gewenste item en druk op ◀/▶
om het geselecteerde item in te stellen.
4 Druk op MENU om terug te keren naar het vorige scherm of
op END om terug te keren naar het normale beeld.
•
•
•
•
•
Onderstaande menubalk is een operationele
handleiding voor de afstandsbediening. De menubalk
verandert aan de hand van iedere menu-instelling.
AV FUNCTIE [ DYNAMISCH ]
Achterverl [ Helder ]
Contrast [ 50 ] ‒ +
Helderheid [ 0 ] ‒ +
Kleur [ +4 ] ‒ +
Tint [ 0 ]
Scherpte [ +2 ] ‒ +
Zwart
Filmmodus
Ruisonderdr.
Kleurtemp.
Reset
Beeld
9
9
9
9
9
9
Blz.
9
9
9
9
9
9
Blz.
9
9
9
10
10
10
10
9
Blz.
12
8
13
11
11
Blz.
13
13
13
13
13
Programma ’ s
Eerste gebruik
Breedbeeld
EXT-aansluit.
Taal
Inst.
Hoog [ 0 ] ‒ +
Laag [ 0 ] ‒ +
Balans [ 0 ] L R
Toon luidspr.
Auto vol.
Duidelijk
Stereo-verbreding
Reset
Toon
Stroommanag.
Sleep timer
Autom.uit
Blauw scherm
Kinderslot
Eigenschappen
9
Geselecteerd
item Omschrijving
Contrast Contrast van de PC-monitor aanpassen
Helderheid Helderheid van de PC-monitor aanpassen.
V-Pos Verticale positie van het beeld op de PC-monitor
aanpassen. Iedere videostandaard vereist bij
deze instelling een andere waarde.
H-Pos Horizontale positie van het beeld op de PC-
monitor aanpassen. Iedere videostandaard vereist
bij deze instelling een andere waarde.
Klok Zoveel mogelijk zichtbare verticale strepen of
lijnen op de achtergrond voorkomen.
Fase Dit moet worden aangepast nadat de frequentie is
ingesteld voor een optimale beeldkwaliteit.

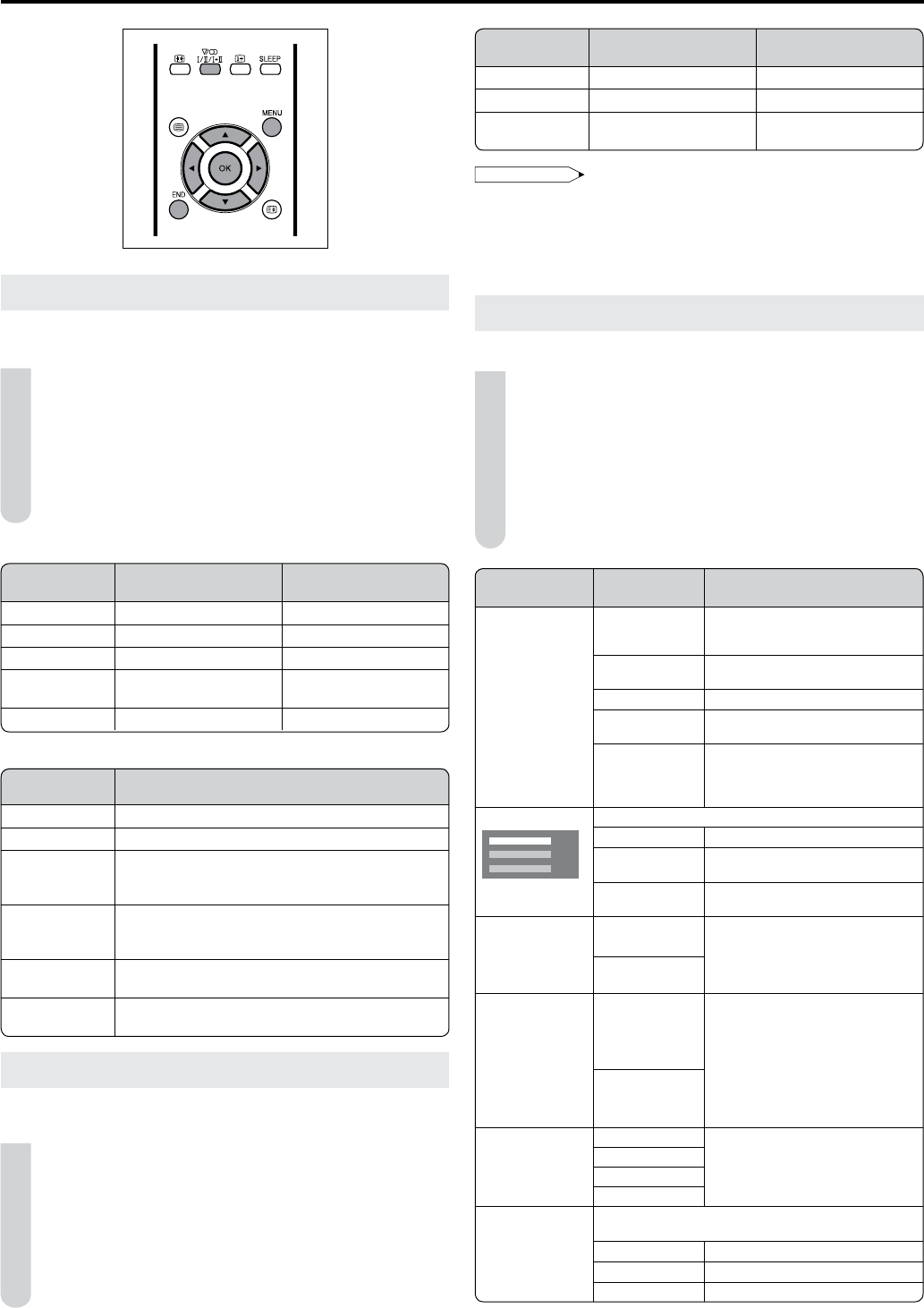

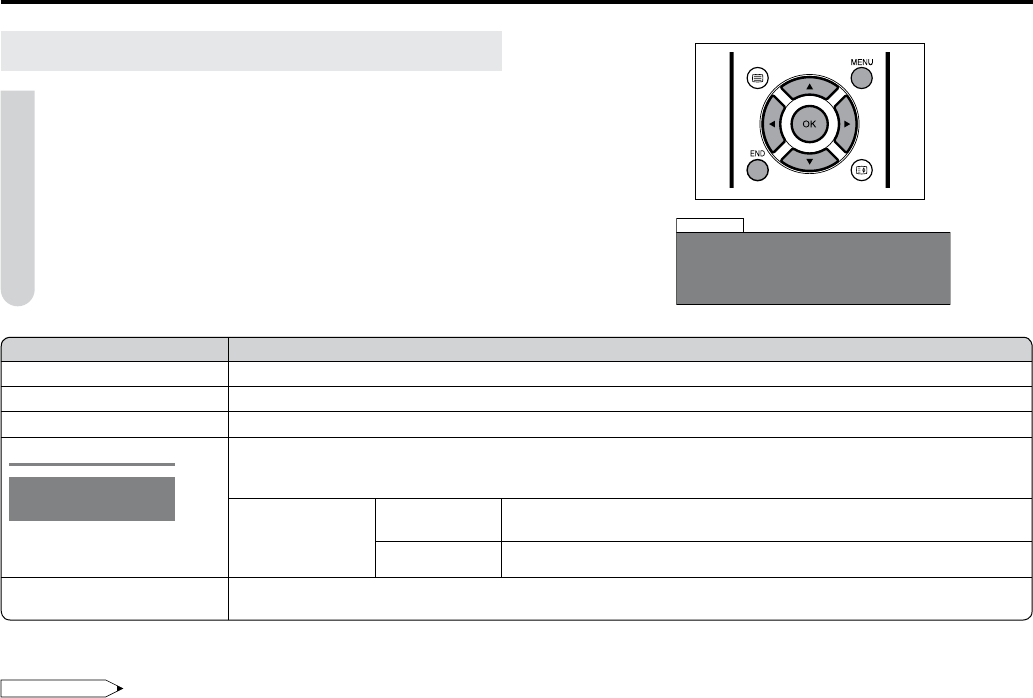

Handige functies
Beeldinstellingen
Stel het beeld in naar uw wensen. Zie de hieronder staande
tabel voor de instelbare items.
1 Druk op MENU om het menuscherm te verkijgen.
2 Drukop◀/▶enselecteer“Beeld”.
3 Drukop▲/▼omhetgewensteonderdeelteselecteren.
4 Drukop◀/▶omhetonderdeelopdegewenstewaardeinte
stellen en druk op END om deze functie te verlaten.
Instelbare items voor AV-bron
Geselecteerd
item ◀ toets ▶ toets
Contrast Minder contrast Meer contrast
Helderheid Minder helderheid Meer helderheid
Kleur Minder intense kleuren Intensere kleuren
Tint Huidtinten worden
paarsachtig.
Huidtinten worden
groenachtig.
Scherpte Minder scherpte Meer scherpte
Instelbare items voor PC-bron
Geluidsinstellingen
Pas de geluidskwaliteit en het volume aan uw wensen aan. Zie
de hieronder staande tabel voor de instelbare items.
1 Druk op MENU om het menuscherm te verkijgen.
2 Drukop◀/▶enselecteer“Toon”.
3 Drukop▲/▼omhetgewensteonderdeelteselecteren.
4 Drukop◀/▶omhetonderdeelopdegewenstewaardeinte
stellen en druk op END om deze functie te verlaten.
Geselecteerd
item ◀ toets ▶ toets
Hoog Minder hoge tonen Meer hoge tonen
Laag Minder lage tonen Meer lage tonen
Balans Volume van de rechter
luidspreker verhogen.
Volume van de linker
luidspreker verlagen.
OPMERKING
Voor beeld- en geluidsinstellingen
Als u alle gewijzigde items weer terug wilt zetten op de
oorspronkelijke fabrieksinstellingen, voer dan de volgende
procedure uit.
① Drukop▲/▼om“Reset”selecterenendrukopOK.
② Drukop▲/▼om“Ja”selecterenendrukopOK.
•
Instellingen beeldsmodus
U kunt verschillende geluidsmodi instellen.
1 Voer de stappen 1 en 2 in Beeldinstellingen uit om het
schermBeeldmenuweertegeven.
2 Drukop▲/▼omdegewensteitemteselecterenendrukop
OK.
3 Drukop▲/▼omdebeeldmodusteselecterenendrukopOK.
4 Druk op END om af te sluiten.
Geselecteerde
items Keuze Omschrijving
AV FUNCTIE DYNAMISCH
Voor een scherp beeld met een
sterk contrast, bijv. bij weergave van
sportprogramma’s.
STANDAARD
Voor een goed gedefineerd beeld in
een normaal verlichte kamer.
ZACHT
Voor een zachter beeld.
ECO
Voor het verminderen van het
stroomverbruik.
GEBRUIKER
Voor het aanpassen van de
instellingen door de gebruiker. U
kunt de gewenste instelling voor elke
ingangsbron apart kiezen.
Achterverl*1
Helder
Normaal
Donker
Helderheid van het scherm aanpassen.
Helder
Maximale helderheid.
Normaal
Geschikt om op goedverlichte plaatsen
tebekijken.Bespaartenergie.
Donker
Geschikt om op schemerige plaatsen
te bekijken.
Zwart Aan
Om gemakkelijker te kunnen
kijken, verandert u de kijkdiepte
door een niveau te selecteren voor
automatisch bijregelen van de
donkere partijen in het beeld.
Uit
Filmmodus Aan
Deze functie kan automatisch een
bron die gebaseerd is op filmmateriaal
(d.w.z. oorspronkelijk opgenomen met
24/25frames/seconde,afhankelijkvan
de verticale frequentie) detecteren,
waarna deze geanalyseerd wordt en
elk beeld zodanig wordt weergegeven
dat een uiterst hoogwaardige
beeldkwaliteit wordt verkregen.
Uit
Ruisonderdr. Hoog
Gebruik deze functie om een helder
videobeeld te verkrijgen.
Midden
Laag
Uit
Kleurtemp.*2
Stel de kleurtemperatuur in om de gewenste wit-tint te
verkrijgen.
Hoog
Wit met een blauwe tint
Midden
Natuurlijke kleurtoon
Laag
Wit met een rode tint
*1 RechtstreeksinstellenismogelijkmetbehulpvanBACKLIGHT van de
afstandsbediening.
*2 Instelling kleurtemp. kan ook in PC-modus worden gedaan.
10
Handige functies (vervolg)
Instellingen geluidsmodus
U kunt verschillende geluidsmodi instellen.
1 Voer de stappen 1 en 2 in Geluidsinstellingen uit en open
het geluidsmenuscherm weer te geven.
2 Druk op ▲/▼ om de gewenste item te selecteren en druk op
OK.
3 Druk op ▲/▼ om de geluidsmodu te selecteren en druk op OK.
4 Druk op END om af te sluiten.
Geselecteerd
item Keuze
Toon luidspr. Stereo Mono
Toon 1 Toon 2 Toon 1+2 Mono
Nicam Mono
Mono
Auto vol. Aan Uit
Duidelijk Aan Uit
Stereo-
verbreding
Aan (Om de spreiding van het geluid te verbeteren)
Uit
OPMERKING
De optie “Toon luidspr.” instellen
De uitgangsmodi van het geluid kunnen afwijken, afhankelijk van
of er wel of niet een NICAM of A2-stereosignaal wordt ontvangen.
Zie onderstaande paragraaf “Selectie van NICAM en A2 stereo
uitzendingen”.
De optie “Auto vol.” instellen
Verschillende geluidsbronnen hebben vaak niet hetzelfde
volumeniveau, bijv. wanneer er wordt overgeschakeld van een
speelfilm naar reclame. Met de automatische volumeregeling (Auto
vol.) kunt u dit probleem verhelpen en de volumeniveaus aan elkaar
gelijkmaken.
De optie “Duidelijk” instellen
Deze functie versterkt het spraakgeluid ten opzichte van de
achtergrondruis zodat de spraak beter hoorbaar is. Het wordt
afgeraden deze functie bij muziekbronnen te gebruiken.
Selectie van NICAM en A2 stereo uitzendingen
Deze functie stelt u in staat de geluidsweergave in te stellen
bij ontvangst van een NICAM-I, NICAM-B/G of een A2 stereo
signaal. Om u optimaal te kunnen laten genieten van NICAM
of A2 stereo uitzendingen, kan deze LCD-TV NICAM stereo,
A2 stereo, tweetalige en mono uitzendingen ontvangen.
Met elke druk op (Geluid) zal de functie als volgt
veranderen:
Uitzending
Stereo* Tweetalig Mono
NICAM
Mono
Stereo
Toon 2
Toon 1+2
Mono
Toon 1
Mono
Nicam
A2 Stereo
Mono
Stereo
Toon 2
Toon 1+2
Mono
Toon 1
–
* Als u “Mono” heeft ingesteld, zal de geluidsweergave van de TV
uitsluitend in mono zijn.
OPMERKING
Als er reeds een paar seconden verlopen is zonder dat er op een
toets wordt gedrukt, zal de functie-instelling automatisch worden
geannuleerd en keert de LCD-TV terug naar de normale functie.
•
•
•
•
11

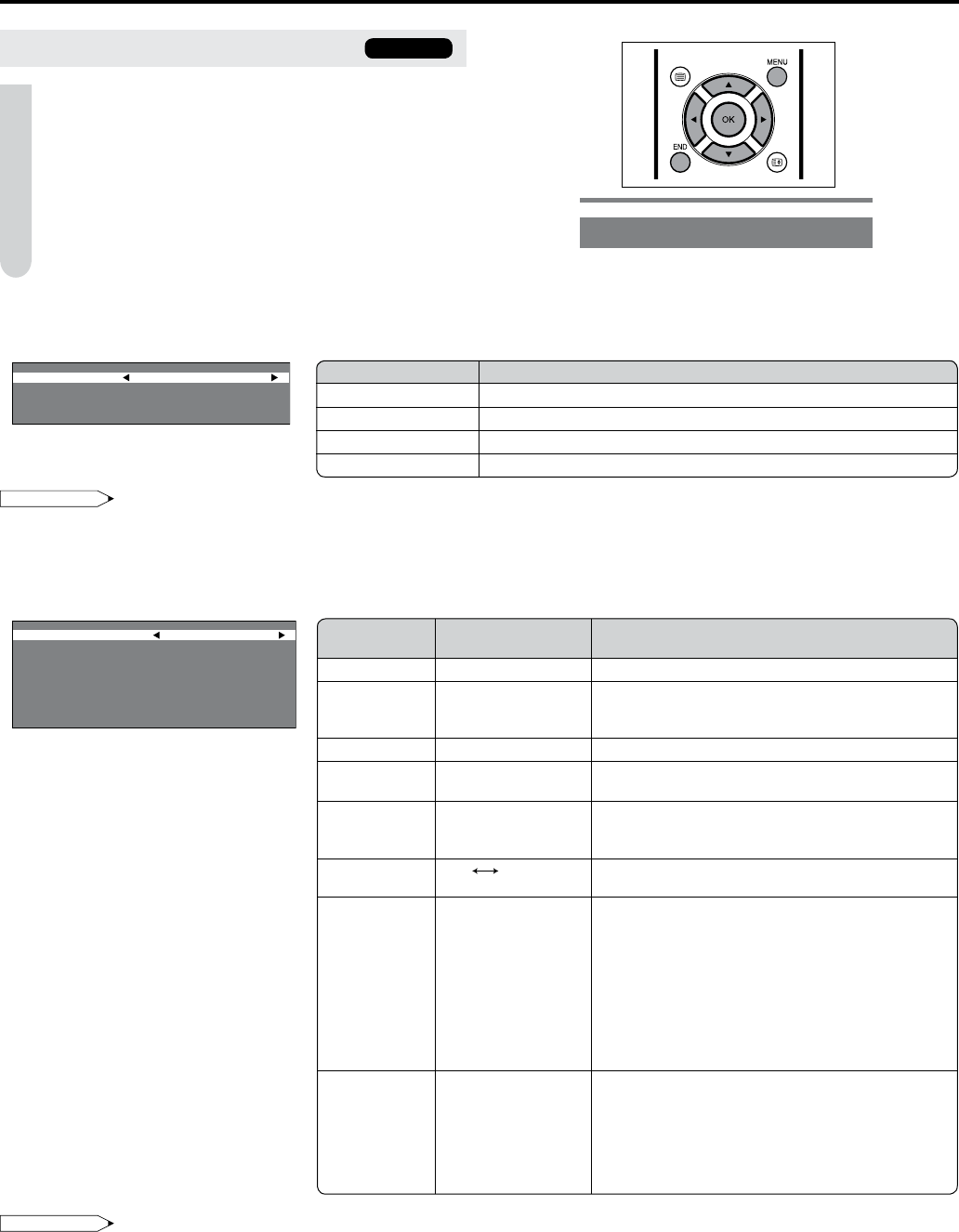

Instellingen
1 Druk op MENU om het menuscherm te verkijgen.
2 Drukop◀/▶enselecteer“Inst.”.
3
Drukop▲/▼omdegewensteitemteselecterenendrukopOK.
4 Drukop▲/▼omdegewenstemodusteselecterenendruk
op OK.
5 Druk op END om af te sluiten.
Geselecteerd item Keuze/Omschrijving
Programma’s Zie blz. 12.
Eerste gebruik Zie blz. 8.
Breedbeeld Zie blz. 13.
EXT-aansluit.
EXT1
EXT2
EXT3 ( Y/C )
EXT3 ( FBAS )
U kunt met de hand diverse instellingen wijzigen voor aansluitingen op externe apparatuur via het
“EXT-aansluit.”scherm.Selecteerhetjuistesignaaltypeenhetkleursysteemvoordesignalenvande
videoapparatuurdieisaangeslotenopdeEXT1,EXT2ofEXT3aansluiting.
EXT1
EXT2
EXT3(Y/C)
EXT3(FBAS)
Signaaltype*1Auto,FBAS,RGB,Y/C:Omhetsignaaltypevandeexterneapparatuur
te selecteren.
Kleur systeem Auto,PAL,SECAM,NTSC4.43,NTSC3.58,PAL60
Taal De taal op het in-beeld scherm kan worden geselecteerd waarbij u kunt kiezen uit Engels, Spaans, Duits,
Frans,Italiaans,Zweeds,Nederlands,Russisch,Portugees,Turks,Grieks,FinsenPools.
*1 Dititemzijnallezichtbaarals“EXT1”of“EXT2”geselecteerdisvoorhetinstellenvande“EXT-aansluit.”.
OPMERKING
EXT-aansluit.:
Als (kleuren) beelden niet verschijnen, probeer dan het andere signaaltype.
Afhankelijkvandeinstellingenin“Kleursysteem”kanhetoverschakelentussendekanalenlangzaamgaan.Wiltuhetoverschakelentussen
signalenversnellen,steldan“Auto”in“Kleursysteem”inophethuidigeontvangstsysteem.
•
•
Handige functies (vervolg)
Programma ’ s
Eerste gebruik
Breedbeeld
EXT-aansluit.
Taal
Inst.
12
[1] Automatisch zoeken
Voer, na de eerste installatieprocedure, bovenstaande procedure uit om nieuwe TV-kanalen te zoeken en op te slaan.
OPMERKING
U kunt het “Kleur systeem” en het “Audio systeem” alleen veranderen, als u bij “Land” de optie “Ander land” heeft geselecteerd.
Zie blz. 8 voor details aangaande het zoekproces.
[2] Handmatig instellen
U kunt zelf de individuele instellingen voor de diverse kanalen wijzigen.
OPMERKING
Afhankelijk van het kleur systeem van de kanalen kan het overschakelen tussen de kanalen langzaam gaan. Wilt u het overschakelen van
kanalen versnellen, stel dan “Auto.” in “Kleur systeem” in op het huidige ontvangstsysteem (PAL of SECAM).
•
•
•
Kanalen
1 Druk op MENU om het menuscherm te verkijgen.
2 Druk op ◀/▶ en selecteer “Inst.”.
3 Druk op ▲/▼ om “Programma’s” te selecteren en druk op OK.
4 Druk op ▲/▼ om het gewenste item te selecteren en druk op
OK.
5 Druk op END om af te sluiten.
Handige functies (vervolg)
Geselecteerd item Keuze/Omschrijving
Land Selecteer uit de getoonde items uw land of streek.
Kleur systeem Auto, PAL, SECAM
Audio systeem B/G, I, D/K, L/L’, Auto
Start zoekfunctie Start het automatisch zoeken.
Geselecteerd
item Keuze/Instelbereik Omschrijving
Kanaal 0–99 Het kanaal verandert naar een hoger of lager kanaal.
Frequent. 44,25 – 863,25 (MHz) De ontvangbare frequenties hangen mede af van het
TV norm, de plaats waar u het toestel gebruikt en het
bereik.
Kleur systeem Auto, PAL, SECAM Kleurnorm
Audio
systeem
B/G, I, D/K, L/L’, Auto
TV norm
Naam Alfabet, numerieke
waarde (zoals. t, 7,
enz.)
Naam van het kanaal (max. 5 tekens)
Overslaan Aan Uit Kanaalnummers met een “(♦) (ROOD)” teken aan de
linkerkant zijn ingesteld op overslaan.
Sorteren Druk op ▲/▼/◀/▶ om het gewenste kanaal te
selecteren en druk op OK om te sorteren.
Als u op OK drukt, schakelt u de verplaatsfunctie
in. Druk op ▲/▼ om het op dit moment
geselecteerde kanaal te verplaatsen naar een
ander kanaalnummer. Wanneer het kanaal naar
de gewenste positie is verplaatst zullen alle
achtereenvolgende kanaalposities ook naar boven/
beneden mee verplaatst worden.
Druk op OK om de verplaatsfunctie af te sluiten.
•
Wissen Druk op ▲/▼/◀/▶ en selecteer het kanaal dat u wilt
wissen en druk op OK.
Als u een aaneengesloten reeks kanalen wilt
wissen, selecteer dan de kanalen vanaf het begin
totaan het einde van de reeks.
Druk op OK om de geselecteerde kanalen te
wissen. Alle daarop volgende kanalen schuiven op.
•
Alleen TV
Automatisch zoeken
Handmatig instellen
Land Nederland
Kleur systeem PAL
Audio systeem B/G
Start zoekfunctie
Kanaal 20
Frequent. 048.25MHz
Kleur systeem Auto
Audio systeem Auto
Naam −−−
Overslaan Uit
Sorteren
Wissn
13
Handige functies (vervolg)
Gebruikmaken van de kanalentabel
De kanalentabel geeft u een lijst met alle beschikbare kanalen.
Deze zijn genummerd van 1 tot 99.
Kiezen van het gewenste kanaal
1 Druk op OK om de kanalentabel te laten verschijnen.
2 Drukop▲/▼/◀/▶enselecteerhetgewenstekanaal.
Om naar de volgende of de vorige pagina van de lijst te gaan,
drukop▲/▼tedrukkenwanneerdecursorbijhetkanaal
rechtsonder respectievelijk linksboven is, of op ◀/▶ wanneer de
cursor zich in de rechter respectievelijk linker kolom bevindt.
3 Druk op OK om het geselecteerde kanaal weer te geven.
Breedbeeldfunctie

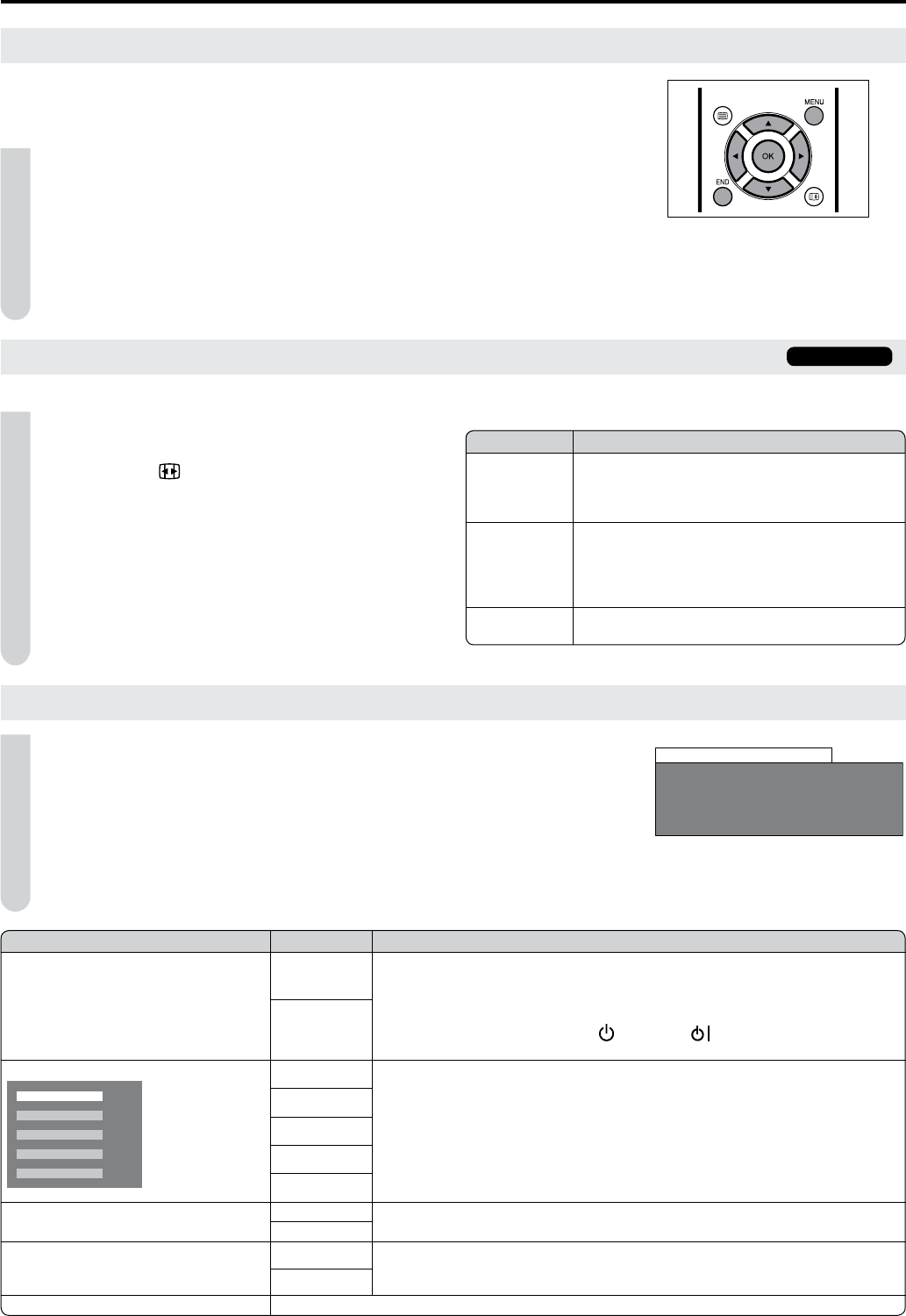

U kunt de beeldgrootte selecteren. De beschikbare beeldgrootten variëren overeenkomstig het type signaal dat ontvangen wordt.
1 Druk op MENU om het menuscherm te verkijgen.
DeBreedbeeldfunctiekanrechtstreekswordenweergegeven
door op de knop (Breedbeeldfunctie) te drukken.
2 Druk op ◀/▶enselecteer“Inst.”.
3 Druk op ▲/▼omde“Breedbeeld”teselecterenendrukop
OK.
4 Druk op ▲/▼ om de gewenste modus te selecteren en
druk op OK.
5 Druk op END om af te sluiten.
Instellen van eigenschappen
1 Druk op MENU om het menuscherm te verkijgen.
2 Druk op ◀/▶enselecteer“Eigenschappen”.
3 Druk op ▲/▼ om de gewenste item te selecteren en druk op OK.
4 Druk op ▲/▼ om de gewenste modus te selecteren en druk op OK.
5 Druk op END om af te sluiten.
•
•
Geselecteerd item Keuze Omschrijving
Stroommanag.*1Aan Als er langer dan 8 minuten geen ingangssignaal is, komt de TV in de ruststand
(standby) te staan.
Ook als u de PC gaat gebruiken en er weer een ingangssignaal is, zal de TV toch
in de ruststand (standby) blijven staan.
U schakelt de TV weer in door op op de TV of op de afstandsbediening te
drukken. (Zie blz. 8.)
•
•
•
Uit
Sleep timer*2
Uit
30min
60min
90min
120min
Uit UkuntdeLCD-TVautomatischuitschakelenmetbehulpvandefunctie“Sleep
timer”.
30min
60min
90min
120min
Autom. uit Aan Ukuntdespanningautomatischlatenuitschakelenalservoor5minutengeen
signaal is geweest.
Uit
Blauw scherm Aan U kunt de TV automatisch een blauw scherm laten weergeven en de
geluidsweergave laten uitschakelen als het signaal te zwak of niet aanwezig is, of
als er geen invoer is van een extern apparaat.
Uit
Kinderslot Zie blz. 14.
*1 Dit item is alleen zichtbaar als de TV zich in pc-modus bevindt.
*2 Het statusdisplay verschijnt als u op SLEEP drukt.
Keuze Omschrijving
Auto Voor iedere uitzending (zelfs als het format van
hetzendsignaalwordtgewijzigd),VCRofDVDmet
WSS-informatie wordt automatisch de optimale
Breedbeeldfunctiegekozen.
4:3 Voor4:3“standaard”beelden.
Bij16:9-signalenzalhetbeeldhetvolledige
schermvullen.Bijsommigeprogramma’skan
verder boven- en onderaan een zwarte balk
verschijnen.
16:9 Voor16:9letterboxbeelden.Erverschijnenbalken
boven en onder.
Alleen TV/AV
Stroommanag.
Sleep timer
Autom.uit
Blauw scherm
Kinderslot
Eigenschappen
14
Kinderslot
Belangrijk:
Zie blz. 19 voor “BELANGRIJKE OPMERKING OVER HET
ANNULEREN VAN HET GEAVANCEERDE KINDERSLOT”.
De kinderslotfunctie blokkeert andere kanalen zodat deze niet
kunnen worden bekeken.
Voordat u de kinderslot-functie kunt gebruiken, moet u eerst
uw codenummer invoeren.

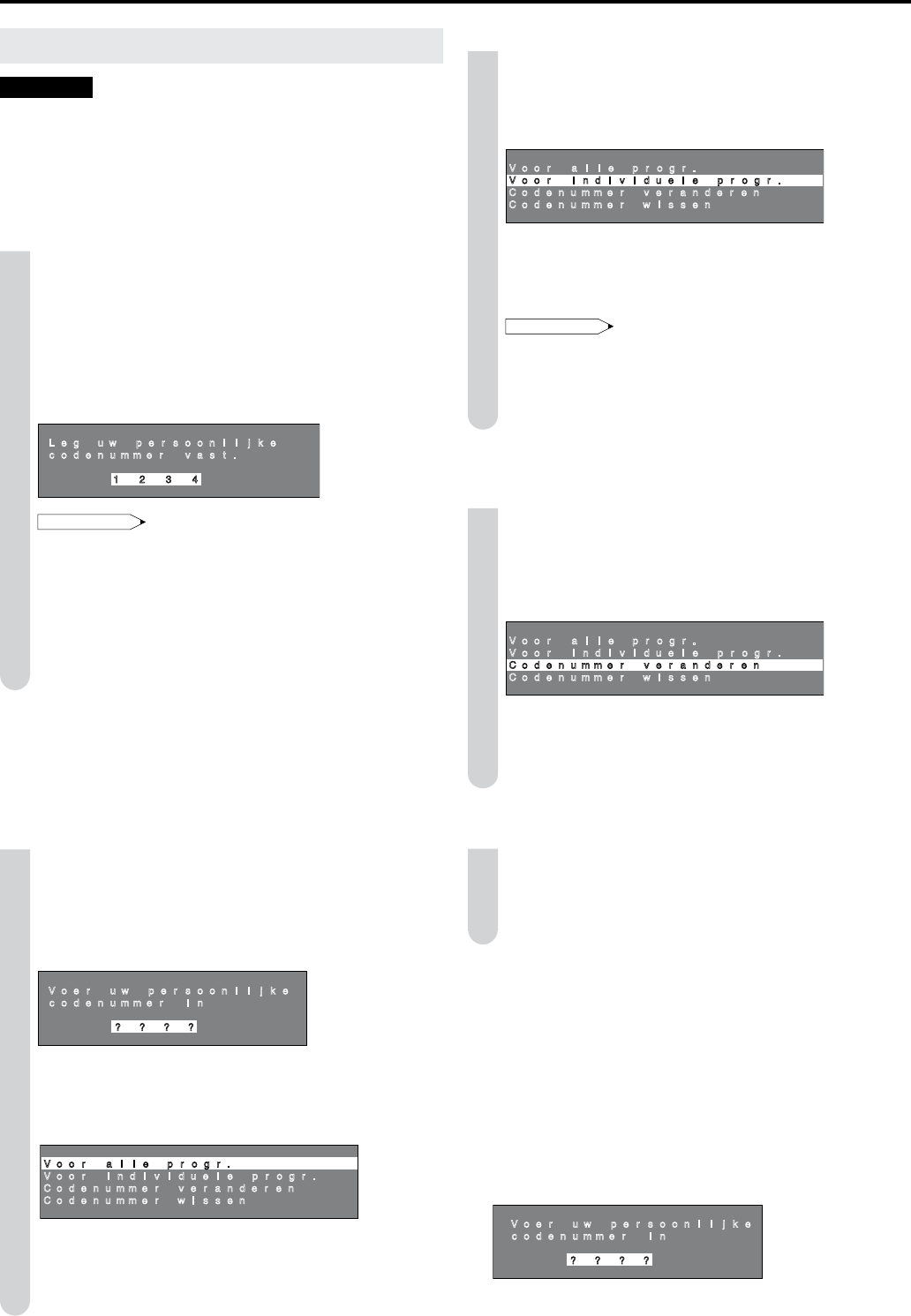

[1] Invoeren van uw codenummer
1 Druk op MENU om het menuscherm te verkijgen.
2 Druk op ◀/▶ en selecteer “Eigenschappen”.
3 Druk op ▲/▼ om “Kinderslot” te selecteren en druk op OK om
het codenummer invoerscherm te openen.
4 Voer met de Kanaalkeuzetoetsen de vier cijfers van uw
nieuwe codenummer in (bijv. 1234).
Leg uw persoonlijk e
codenummer vast.
1 2 3 4
OPMERKING
Vergeet niet een notitie te maken van uw codenummer voor u
op OK drukt.
De codenummer zal worden geannuleerd als u op MENU of
END drukt voordat het vierde cijfer is ingevoerd.
5 Druk op OK om de ingevoerde codenummer definitief te
maken.
6 Druk op END om af te sluiten.
[2] Instellen van het kinderslot
Het kinderslot kan op twee verschillende manieren
worden ingeschakeld:
1. Algemeen kinderslot geldig voor alle kanalen
2. Kinderslot voor een bepaald kanaal
Instellen van een kinderslot voor alle kanalen
1 Voer de stappen 1 om 3 in [1] Invoeren van uw
codenummer uit en open het codenummer invoerscherm
weer te geven.
2 Voer uw codenummer van vier cijfers in (bijv. 1234) met de
Kanaalkeuzetoetsen.
Voer uw persoonlijk e
codenummer in
? ? ? ?
Als u de juiste codenummer heeft ingevoerd, zal het
“Kinderslot” scherm verschijnen.
3 Druk op ▲/▼ om “Voor alle progr.” te selecteren en druk op
OK.
Voor alle progr .
Voor individuele progr .
Codenummer veranderen
Codenummer wissen
4 Druk op ▲/▼ om “Ja” te selecteren en druk op OK.
Het kinderslot blijft in werking tot u hier “Nee” instelt.
5 Druk op END om af te sluiten.
•
•
•
•
•
•
Instellen van een kinderslot voor bepaalde kanalen
1 Voer de stappen 1 om 2 in [2] Invoeren van het kinderslot
uit en open het codenummer invoerscherm weer te geven.
2 Druk op ▲/▼ om “Voor individuele progr.” te selecteren en
druk op OK.
Voor alle progr .
Voor individuele progr .
Codenummer veranderen
Codenummer wissen
3 Druk op ▲/▼/◀/▶ en selecteer het gewenste kanaal.
4 Druk op OK om het gekozen kanaal te blokkeren.
Het geblokkeerde kanaal wordt rood aangegeven.
OPMERKING
Om een geblokkeerd kanaal weer vrij te kunnen bekijken, dient u
het opnieuw te selecteren en vervolgens op OK te drukken.
Het kinderslot blijft in werking tot u het annuleert.
5 Druk op END om af te sluiten.
[3] Veranderen/annuleren van uw codenummer
Veranderen van uw codenummer
1 Voer de stappen 1 om 2 in [2] Invoeren van het kinderslot
uit en open het codenummer invoerscherm weer te geven.
2 Druk op ▲/▼ om “Codenummer veranderen” te selecteren en
druk op OK.
Het huidige codenummer verschijnt.
Voor alle progr .
Voor individuele progr .
Codenummer veranderen
Codenummer wissen
3 Voer de vier cijfers van uw nieuwe codenummer in (bijv. 5678)
met de Kanaalkeuzetoetsen, en druk op OK.
4 Druk op END om af te sluiten.
Annuleren van uw codenummer
1 Bij stap 2 hierboven kunt u met ▲/▼ “Codenummer wissen”
selecteren en druk op OK.
2 Druk op ▲/▼ om “Ja” selecteren en druk op OK.
[4] Tijdelijk buiten werking stellen van een ingesteld
kinderslot
U kunt een kanaal waarvoor een kinderslot ingesteld is
toch bekijken door het kinderslot tijdelijk buiten werking
te stellen. Voer de onderstaande procedure uit om uw
codenummer in te voeren en volg de aanwijzingen op het
scherm op om het kinderslot te annuleren.
Voer uw codenummer in met Kanaalkeuzetoetsen
wanneer het codenummer invoerscherm verschijnt.
Het normale scherm zal worden weergegeven wanneer u
het juiste codenummer heeft ingevoerd.
Voer uw persoonlijk e
codenummer in
? ? ? ?
•
•
•
•
•
Handige functies (vervolg)
15
■ Watisteletekst?
Teletekst is een informatiedienst die net als een tijdschrift is
opgebouwd uit pagina’s en die wordt verzorgd door bepaalde TV
stations, naast hun reguliere televisie-uitzendingen. Uw LCD-TV
kan de speciale teletekstsignalen die worden uitgezonden door het
TV station ontvangen, de informatie verwerken en deze weergeven
op het scherm. Nieuws, weerberichten en sportberichten,
aandelenprijzen, voorbeschouwingen voor programma’s en ook
ondertiteling voor doven en slechthorenden zijn enkele van de vele
diensten die geboden worden via teletekst.
■ Deteletekstfunctie
Teletekst kan worden in- en uitgeschakeld met behulp van
(Teletekst) van de afstandsbediening. U kunt de teletekstfunctie
van uw LCD-TV direct bedienen door met de afstandsbediening
instructies in te toetsen.
■ Bedieningsaanwijzingen voor de teletekstfunctie
Het FLOF systeem voor teletekst wordt momenteel gebruikt in
de UK.
Het TOP systeem voor teletekst wordt momenteel gebruikt in
Duitsland.
•
•
Teletekst
TELETEKST
Rood Groen Geel Blauw
100
Bedieningstoets*Omschrijving Om de functie uit te schakelen
P ( )/( )
Kanaalkeuzetoesten (0-9)
Het paginanummer veranderen.
Voer paginanummers tussen 100 en 899 rechtstreeks is met behulp
van de 0-9 toetsen.
–
(Teletekst) Het teletekstscherm weergeven. Druk nogmaals op.
(Subpagina)
Kanaalkeuzetoesten (0-9)
Een bedieningsbalk weergeven om subpagina’s te veranderen.
Het nummer van de gewenste subpagina selecteren met 0-9.
Druk nogmaals op.
(Vasthouden) De huidige teletekstpagina vasthouden. Druk nogmaals op.
(Boven/Onder/Volledig) De huidige teletekstpagina als volgt uitvergroten.
ABC
DEF ABC DEF
–
(Ondertiteling) Snel ondertiteling inschakelen. Druk nogmaals op.
(Laten zien) Verborgen informatie weergeven. Druk nogmaals op.
*Zie blz. 5 voor details over de bedieningstoetsen.
Bijlage
Tabel met geschikte PC’s
Resolutie Horizontale
frequentie
Verticale
frequentie
VESA
standaard
VGA 640 × 480 31,5 kHz 60 Hz
SVGA* 800 × 600 37,9 kHz 60 Hz
VGA en SVGA zijn wettig gedeponeerde handelsmerken
van International Business Machines Co., Inc.
OPMERKING
Deze TV heeft een beperkte compatibiliteit met PC’s en een
juiste werking kan alleen gegarandeerd worden als de gebruikte
videokaart exact conform de VESA 60Hz norm is. Eventuele
variaties ten opzichte van deze norm zullen resulteren in
beeldvervorming.
•
■ Gebruik van de TOP regel
Wanneer er TOP teletekst wordt ontvangen, kan er een
bedieningsbalk, de TOP regel, op het scherm worden
weergegeven. De TOP regel bevat de bedieningsinstructies die
bij ontvangst van TOP tekst zijn gekoppeld aan alle Gekleurde
toetsen.
Gebruik de Gekleurde toetsen om het teletekstscherm te
bedienen.
Druk op Rood om de vorige pagina te laten weergeven of op
Groen om naar de volgende pagina te gaan. Geel en Blauw
werken zoals aangegeven op de TOP regel.
•
* Wij bevelen aan om de uitvoerinstelling van de pc in te stellen
op VGA omdat SVGA een minder dan optimale beeldkwaliteit
produceert.
16

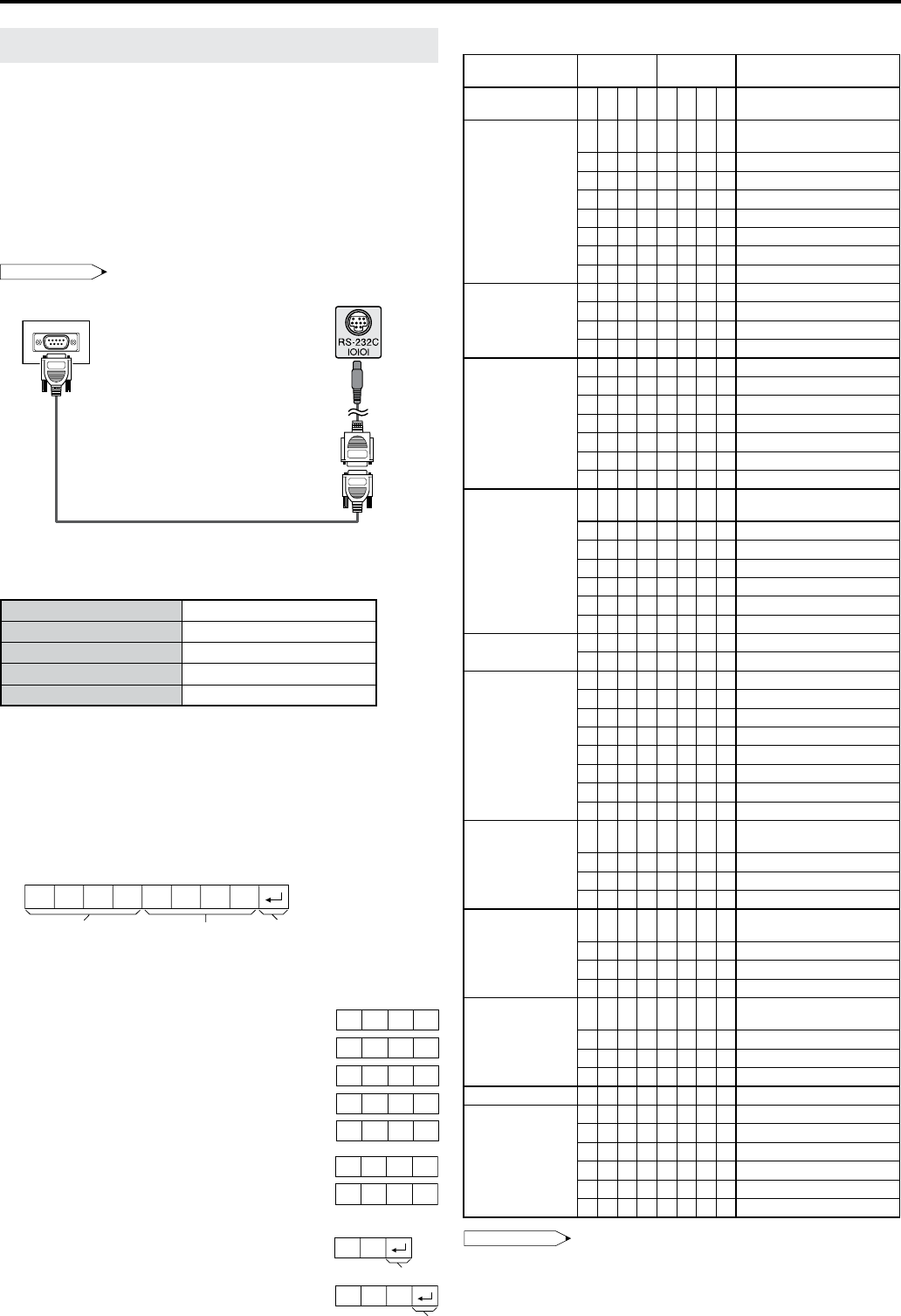

9-pins D-sub/MINI-DIN
omzettingskabel
(optioneel: AN-A1RS)
RS-232C seriële bedieningskabel
(cross-type, los verkrijgbaar)
Voorwaarden voor de communicatie
Stel de RS-232C communicatieparameters op de PC zodanig in dat
deze overeenkomen met de communicatie-instellingen van het TV.
De communicatie-instellingen van de TV zijn als volgt:
Baudsnelheid: 9.600 bps
Datalengte: 8 bits
Pariteitsbit: Geen
Stopbit: 1 bit
Datatransportbesturing: Geen
Communicatieprocedure
Zend de besturingscommando’s vanaf de PC via de RS-232C
aansluiting.
Het TV functioneert overeenkomstig de ontvangen commando’s en
stuurt een responssignaal naar de PC.
Stuur niet meerdere commando’s tegelijk. Wacht totdat op de PC de
OK respons is ontvangen voordat u het volgende commando stuurt.
Commandoformaat
Acht ASCII codes + CR
C1 C2 C3 C4 P1 P2 P3 P4
Commando (4 posities) Parameter (4 posities) Retourcode
Commando (4 posities): Commando. De tekst bestaat uit vier tekens.
Parameter (4 posities): Parameter 0 – 9, ×, spatie, ?
Parameter
Voer de parameterwaarden in, vanaf links, en vul
de resterende vakjes met spaties. (Zorg dat er vier
waarden voor de parameter worden ingevoerd.)
Wanneer de ingevoerde parameter niet binnen het
toelaatbare bereik is, verschijnt de foutmelding
“ERR”. (Zie “Responscode-formaat”.)
Wanneer bij sommige commando’s “?” wordt
ingevoerd, verschijnt de huidige ingestelde waarde.
Responscode-formaat
Normale respons
Probleem-respons (communicatiefout of verkeerd
commando)
Commando's
OPMERKING
Als er in de parameterkolom een onderstrepingsteken (_) staat,
moet u een spatie invoeren.
Als er een asterisk (*) staat, vult u een waarde in binnen het bereik
dat tussen haakjes staat aangegeven onder INHOUD VAN DE
GEKOZEN FUNCTIE.
•
•
Technische gegevens van de RS-232C poort
PC-besturing van het TV
Nadat de juiste instellingen op de PC zijn gemaakt, kunt u het
TV vanaf de PC bedienen via de RS-232C aansluiting.
U kunt op de PC het ingangssignaal (PC/video) kiezen,
het volume instellen en tevens diverse andere afstellingen
en instellingen maken, zodat u de beschikking hebt over
automatische geprogrammeerde weergave.
Sluit een cross-type RS-232C kabel (los verkrijgbaar) aan op
een 9-pins D-sub/MINI-DIN (los verkrijgbaar: AN-A1RS) voor
het maken van de verbindingen.
OPMERKING
De diverse instellingen op de PC moeten worden gemaakt door een
persoon die vertrouwd is met PC’s.
•
•
•
Bijlage (vervolg)
0 0 5 5
100
–
3 0
0 0 0 9
0
? ? ? ?
?
O K
Retourcode (0DH)
E R R
Retourcode (0DH)
GEKOZEN FUNCTIE COMMANDO PARAMETER INHOUD VAN DE GEKOZEN
FUNCTIE
STROOM-
INSTELLING P O W R 0 _ _ _ STROOM UIT
INGANGSKEUZE A
I T G D _ _ _ _ INGANG OMSCHAKELEN
(BEURTELINGS KIEZEN)
I T V D _ _ _ _ TV (VAST KANAAL)
I A V D 0 _ _ _ TV
I A V D 1 _ _ _ EXT1
I A V D 2 _ _ _ EXT2
I A V D 3 _ _ _ EXT3
I A V D 4 _ _ _ PC
I A V D ? ? ? ? 0 tot 4
KANAAL D C C H * * _ _ TV DIRECT KANAAL (0 – 99)
D C C H ? ? ? ? 0 tot 99
C H U P _ _ _ _ KANAAL OMHOOG
C H D W _ _ _ _ KANAAL OMLAAG
INGANGSKEUZE B
I N P 1 3 _ _ _ EXT1 (FBAS)
I N P 1 4 _ _ _ EXT1 (RGB)
I N P 1 ? ? ? ? 1 tot 2
I N P 2 2 _ _ _ EXT2 (Y/C)
I N P 2 3 _ _ _ EXT2 (FBAS)
I N P 2 ? ? ? ? 0 tot 1
I N P 3 0 _ _ _ EXT3
KEUZE VAN AV
FUNCTIE A V M D 0 _ _ _ KEUZE VAN AV FUNCTIE
(BEURTELINGS KIEZEN)
A V M D 1 _ _ _ STANDAARD
A V M D 2 _ _ _ ZACHT
A V M D 3 _ _ _ ECO
A V M D 4 _ _ _ GEBRUIKER
A V M D 5 _ _ _ DYNAMISCH
A V M D ? ? ? ? 1 tot 5
VOLUME V O L M * * _ _ VOLUME (0 – 50)
V O L M ? ? ? ? 0 tot 50
POSITIE H P O S * * * _ H-POSITIE PC (-30 tot +30)
H P O S ? ? ? ? PC (-30 tot +30)
V P O S * * * _ V-POSITIE PC (-10 tot +10)
V P O S ? ? ? ? PC (-10 tot +10)
C L C K * * * _ KLOK (0 – 180)
C L C K ? ? ? ? 0 tot 180
P H S E * * * _ FASE (0 – 40)
P H S E ? ? ? ? 0 tot 40
BREEDBEELD-
FUNCTIE W I D E 0 _ _ _ BREEDBEELDFUNCTIE
(BEURTELINGS KIEZEN)
W I D E 1 _ _ _ 4:3
W I D E 2 _ _ _ 16:9
W I D E ? ? ? ? 1 tot 2
GELUIDSDEMPING M U T E 0 _ _ _ GELUIDSDEMPING
(BEURTELINGS KIEZEN)
M U T E 1 _ _ _ GELUIDSDEMPING AAN
M U T E 2 _ _ _ GELUIDSDEMPING UIT
M U T E ? ? ? ? 1 tot 2
Stereo-verbreding A C D V 0 _ _ _ Stereo-verbreding
(BEURTELINGS KIEZEN)
A C D V 1 _ _ _ Stereo-verbreding AAN
A C D V 2 _ _ _ Stereo-verbreding UIT
A C D V ? ? ? ? 1 tot 2
WIJZIGEN GELUID A C H A _ _ _ _
GELUIDSKEUZE (ST/tweetalig/mono)
UITSCHAKELTIMER O F T M 0 _ _ _ UIT
O F T M 1 _ _ _ 30min
O F T M 2 _ _ _ 60min
O F T M 3 _ _ _ 90min
O F T M 4 _ _ _ 120min
O F T M ? ? ? ? 0 tot 120
17
Probleem Controles Blz.
Er is geen beeld of geluid.
Er is geen beeld van EXT3.
Ontvangst anders dan dat van zendstations kunnen het probleem vormen.
Controleer of de ingangsmodus TV is gekozen.
Controleer of de hoofdschakelaar van de LCD-TV ingeschakeld is.
Zorg er voor dat de beeldinstelling goed is ingesteld.
Controleer of de fluorescerende lamp is versleten.
Controleer dat er niets is aangesloten op de S-VIDEO-aansluiting.
Controleer of het volume niet in de laagste stand is gezet.
Controleer of het geluid niet is gedempt.
•
•
•
•
•
•
•
•
–
5
6
9
–
7
5
5
Er is geen beeld of geluid,
maar alleen ruis.
Het beeld is niet scherp.
Controleer of de antennekabel goed is aangesloten.
Slechte ontvangst kan het probleem vormen.
•
•
3
–
Het beeld is te licht of de
kleuren zijn niet goed.
Controleer de instelling van het kleur systeem.• 9
Het beeld is te donker.
Controleer of “Achterverl” niet op “Donker” staat.
Controleer de instellingen voor “Contrast”.
De fluorescerende lamp is mogelijk versleten.
•
•
•
9
9
–
De afstandsbediening werkt
niet.
Controleer of de batterijen in de afstandsbediening nog voldoende stroom leveren.
Controleer of het venstertje van de sensor voor de afstandsbediening niet bloot staat aan sterke
verlichting.
•
•
4
4
Het apparaat werkt niet juist.
Het is mogelijk dat er door invloeden van buitenaf zoals bliksem, statische elektriciteit enz. een
storing is opgetreden. Schakel in dit geval de netspanning van het toestel uit en weer in of trek de
stekker uit het stopcontact en steek hem er na 1 of 2 minuten weer in.
• –
Verhelpen van problemen
Alvorens u de reparatiedienst gaat bellen, moet u de volgende punten controleren. In veel gevallen kunt u geconstateerde
problemen namelijk zelf verhelpen.
LCD-TV
Antenne
Probleem Controles
Het beeld is niet scherp.
Het beeld trilt.
Mogelijk is er sprake van een slechte ontvangst.
De kwaliteit van het ontvangen signaal is mogelijk te slecht.
Controleer of de antenne in de juiste richting geplaatst is.
Controleer of de buitenantenne nog goed vastzit.
•
•
•
•
Het beeld vertoont een
spookbeeld.
Controleer of de antenne in de juiste richting geplaatst is.
De ontvangen signalen worden mogelijk weerkaatst via bergen of hoogbouw in de buurt.
•
•
Het beeld is gespikkeld.
Mogelijk is er sprake van storing door auto’s, treinen, hoogspanningskabels, neonlampen, enz.
Mogelijk is er sprake van storing tussen de antennekabel en de voedingskabel. Plaats deze kabels
eventueel iets verder uit elkaar.
•
•
Er zitten strepen op het beeld
of de kleuren zijn niet helder.
Is er sprake van storing door andere apparaten?
Storing kan ook worden veroorzaakt door zendmasten van radiozenders, zendmasten van radioamateurs
en mobiele telefoons.
Gebruik het apparaat op zo groot mogelijke afstand van apparaten die storing kunnen veroorzaken.
•
•
■Belangrijkeinformatiebetreffendehetgebruikinwarmeenkouderuimten
Wanneer het apparaat in een koude ruimte wordt gebruikt (bijv. in een kantoor met lage temperatuur), kunnen er nabeelden zijn of
kan het beeld enigszins vertraagd zijn. Dit verschijnsel duidt niet op een storing. Het apparaat zal weer normaal werken wanneer de
temperatuur hoger wordt.
Laat het apparaat niet langdurig in een erg warme of koude ruimte. Let er ook op dat het apparaat niet staat blootgesteld aan direct
zonlicht of de hitte van een kachel, verwarmingsradiator e.d., want dit kan resulteren in vervorming van de behuizing en een foutieve
werking van het LCD paneel. (Opslagtemperatuur: –20°C tot +60°C)
•
•
Bijlage (vervolg)
18
Technische gegevens
* De typische tijdperiode waarna de door de lamp afgegeven stroom tot ongeveer de helft is afgenomen, ervan uitgaande dat de LCD-TV
doorlopend gebruikt wordt in een kamer van 25°C met een standaard verlichting en helderheid.
■ Als onderdeel van haar beleid van doorlopende verbetering houdt Sharp zich het recht voor om veranderingen aan te brengen in ontwerp
en technische gegevens ten behoeve van verbetering van de LCD-TV zonder voorafgaande berichtgeving. De aangegeven cijfers voor de
technische gegevens aangaande prestaties zijn nominale waarden voor productie-eenheden. Er kunnen zich enkele afwijkingen van deze
waarden voordoen bij afzonderlijke eenheden.
Luidsprekers 71 mm × 31 mm 2 st.
Aansluitingen EXT1: 21-pins Euro-SCART stekker
EXT2: 21-pins Euro-SCART stekker
EXT3: S-VIDEO, VIDEO, AUDIO
PC: 15 pin mini D-sub, Ø 3,5 mm
aansluiting (Audio-ingang), RS-232C
OUT: AUDIO
Antenne: DIN
Hoofdtelefoon: ø 3,5 mm aansluiting
(zijkant)
Taal van in-beeld-
display (OSD)
Engels/Spaans/Duits/Frans/Italiaans/
Zweeds/Nederlands/Russisch/Portugees/
Turks/Grieks/Fins/Pools
Spanningsvereisten 220–240 V wisselstroom, 50/60 Hz
Stroomverbruik 74 W (1 W in standby) 230 V wisselstroom
Gewicht (ongeveer) Alleen het scherm: 5,4 kg
Scherm met stander: 6,2 kg
Bedrijfstemperatuur 0°C tot +40°C
Model LC-20S5E-BK/LC-20S5E-WH
LCD-scherm
20 inch Geavanceerde Super View & ZWARTE
TFT LCD
Aantal punten 921.600 punten VGA
Videokleursysteem PAL/SECAM/NTSC
TV TV-standaard (CCIR): B/G, I, D/K, L/L’
TV-afstemsysteem: Automatische
afstemming 99 kan.
STEREO/TWEETALIG: NICAM, A2 stereo
AUTOMATISCHE AFSTEMMING: JA
CATV: ~Hyperband
Helderheid 430 cd/m2
Levensduur lamp 60.000 uur*
Kijkhoek H: 170˚ V: 170˚
Audioversterker 2 W × 2
Bijlage (vervolg)
19
A. Informatie over afvalverwijdering voor gebruikers (particuliere huishoudens)
1. In de Europese Unie
Let op: Deze apparatuur niet samen met het normale huisafval weggooien!
Afgedankte elektrische en elektronische apparatuur moet gescheiden worden ingezameld conform de wetgeving inzake
de verantwoorde verwerking, terugwinning en recycling van afgedankte elektrische en elektronische apparatuur.
Na de invoering van de wet door de lidstaten mogen particuliere huishoudens in de lidstaten van de Europese Unie
hun afgedankte elektrische en elektronische apparatuur kosteloos* naar hiertoe aangewezen inzamelingsinrichtingen
brengen*. In sommige landen* kunt u bij de aanschaf van een nieuw apparaat het oude product kosteloos bij uw lokale
distributeur inleveren.
*) Neem contact op met de plaatselijke autoriteiten voor verdere informatie.
Als uw elektrische of elektronische apparatuur batterijen of accumulatoren bevat dan moet u deze afzonderlijk conform
de plaatselijke voorschriften weggooien.
Door dit product op een verantwoorde manier weg te gooien, zorgt u ervoor dat het afval de juiste verwerking,
terugwinning en recycling ondergaat en potentiële negatieve effecten op het milieu en de menselijke gezondheid
worden voorkomen die anders zouden ontstaan door het verkeerd verwerken van het afval.
2. In andere landen buiten de Europese Unie
Als u dit product wilt weggooien, neem dan contact op met de plaatselijke autoriteiten voor informatie omtrent de juiste
verwijderingsprocedure.
Voor Zwitserland: U kunt afgedankte elektrische en elektronische apparatuur kosteloos bij de distributeur inleveren,
zelfs als u geen nieuw product koopt. Aanvullende inzamelingsinrichtingen zijn vermeld op de startpagina van
www.swico.ch or www.sens.ch.
B. Informatie over afvalverwijdering voor bedrijven
1. In de Europese Unie
Als u het product voor zakelijke doeleinden heeft gebruikt en als u dit wilt weggooien: Neem contact op met
uw SHARP distributeur die u inlichtingen verschaft over de terugname van het product. Het kan zijn dat u een
afvalverwijderingsbijdrage voor de terugname en recycling moet betalen. Kleine producten (en kleine hoeveelheden)
kunnen door de lokale inzamelingsinrichtingen worden verwerkt.
Voor Spanje: Neem contact op met de inzamelingsinrichting of de lokale autoriteiten voor de terugname van uw
afgedankte producten.
2. In andere landen buiten de Europese Unie
Als u dit product wilt weggooien, neem dan contact op met de plaatselijke autoriteiten voor informatie omtrent de juiste
verwijderingsprocedure.
Let op: Uw product
is van dit merkteken
voorzien. Dit betekent dat
afgedankte elektrische en
elektronische apparatuur
niet samen met het
normale huisafval mogen
worden weggegooid. Er
bestaat een afzonderlijk
inzamelingssysteem voor
deze producten.
BELANGRIJKE OPMERKING OVER HET ANNULEREN VAN HET GEAVANCEERDE KINDERSLOT
Wij raden u aan de volgende instructie uit de gebruikersaanwijzing, om te voorkomen dat kinderen deze lezen. Daar deze
gebruiksaanwijzing meertalig is, wordt hetzelfde gesuggereerd voor de andere talen. Bewaar de handleiding op een veilig plaats.
Wanneer u de kindervergrendeling niet kunt annuleren omdat u het codenummer vergeten bent, dient u als volgt te werk te gaan.
1. Druk op MENU om het menuscherm te verkijgen.
2. Druk op ◀/▶ en selecteer “Eigenschappen”.
3. Druk op ▲/▼ om “Kinderslot” te selecteren en druk op OK.
4. Het invoerscherm voor het codenummer verschijnt.
5. Voer “3001” in met de Kanaalkeuzetoetsen.
Het “Kinderslot” scherm zal nu verschijnen.
De kindervergrendeling is nu geannuleerd.
Wegdoen na het einde van de levensduur
20
Unit: mm
478
403.3
300.8
434.5
399.5
35
246.5
68.3 89.4
157.7
225
100
100
32
317.7
ECF
Printed in Thailand
Gedruckt in Thailand
Imprimé en Thaïlande
Stampato in Tailandia
Impreso en Tailandia
Gedrukt in Thailand
J31A0301D
07P03-TH-NO
SHARP ELECTRONICS (Europe) GmbH
Sonnistraße 3, D-20097 Hamburg, Deutschland
Printed on environmentally friendly paper
Auf ökologischem Papier gedruckt
Imprimé sur papier écologique
Stampato su carta ecologica
Impreso en papel ecológico
Afgedrukt op ecologisch papier
J31A0301D SH 07/03 N

Navigation menu
