PORTABLE TYPE

ROOM AIR CONDITIONER

INSTALLATION AND OPERATION

MANUAL

ACONDICIONADOR DE AIRE

PARA HABITACIÓN TIPO

PORTÁTIL

MANUAL DE INSTALACIÓN

Y FUNCIONAMIENTO

ENGLISH

CV-10NH

ESPAÑOL

ENGLISH

ENGLISH

This manual explains the proper use of your new air conditioner. Please

read this manual carefully before using the product. This manual should

be kept in a safe place for handy reference.

CONTENTS

• FOR CUSTOMER ASSISTANCE ...........................................E-2

• CONSUMER LIMITED WARRANTY ......................................E-3

• PRECAUTIONS ......................................................................E-4

• LOCATION ...............................................................................E-7

• INCLUDED ...............................................................................E-7

• PART NAMES ..........................................................................E-8

• INSTALL WINDOW PANEL ......................................................E-10

• INSTALLATION AND REMOVAL OF EXHAUST HOSE .........E-14

• PRE-OPERATION CHECKS ...................................................E-16

• COOL MODE ...........................................................................E-18

• DEHUMIDIFICATION MODE ...................................................E-19

• FAN MODE ..............................................................................E-20

• VENTILATION MODE ..............................................................E-20

• TO CHANGE AIR FLOW DIRECTION .....................................E-21

• MEGA COOL OPERATION ......................................................E-22

• ONE-HOUR OFF TIMER .........................................................E-22

• TIMER OPERATION ................................................................E-23

• MAIN UNIT OPERATION .........................................................E-25

• DRAINAGE ..............................................................................E-26

• MAINTENANCE .......................................................................E-27

• BEFORE CALLING FOR SERVICE ........................................E-28

E-1

E-2

FOR CUSTOMER ASSISTANCE

(the United States)

To aid in answering questions if you call for service or for reporting loss or theft, please

record below the model and serial number located on the back side of the unit.

MODEL NUMBER

SERIAL NUMBER

DATE OF PURCHASE

Dealer Name

Address

City

State

Zip

Telephone

TO PHONE: Dial 1-800-BE-SHARP (237-4277) for:

SERVICE (for your nearest Sharp Authorized Servicer)

PARTS (for your Authorized Parts Distributor)

ACCESSORIES

ADDITIONAL CUSTOMER INFORMATION

TO WRITE: For service problems, warranty information, missing items and other assistance:

Sharp Electronics Corporation

Customer Assistance Center

1300 Naperville Drive

Romeoville, IL 60446-1091

TO ACCESS THE INTERNET: www.sharpusa.com

Please provide the following information when you write or call: model number, serial number,

date of purchase, your complete mailing address (including zip code), your daytime telephone

number (including area code) and description of the problem.

ENGLISH

E-3

CONSUMER LIMITED WARRANTY

CONSUMER LIMITED WARRANTY FOR THE U.S. USERS

SHARP ELECTRONICS CORPORATION warrants to the fi rst consumer purchaser that this Sharp brand product

(the “Product”), when shipped in its original container, will be free from defective workmanship and materials, and

agrees that it will, at its option, either repair the defect or replace the defective Product or part thereof with a new or

remanufactured equivalent at no charge to the purchaser for parts or labor for the period(s) set forth below.

This warranty does not apply to any appearance items of the Product nor to the additional excluded item(s) set forth

below nor to any Product the exterior of which has been damaged or defaced, which has been subjected to improper

voltage or other misuse, abnormal service or handling, or which has been altered or modifi ed in design or construction.

In order to enforce the rights under this limited warranty, the purchaser should follow the steps set forth below and

provide proof of purchase to the servicer.

The limited warranty described herein is in addition to whatever implied warranties may be granted to purchasers by

law. ALL IMPLIED WARRANTIES INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR

USE ARE LIMITED TO THE PERIOD(S) FROM THE DATE OF PURCHASE SET FORTH BELOW. Some states do not

allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.

Neither the sales personnel of the seller nor any other person is authorized to make any warranties other than those

described herein, or to extend the duration of any warranties beyond the time period described herein on behalf of

Sharp.

The warranties described herein shall be the sole and exclusive warranties granted by Sharp and shall be the sole and

exclusive remedy available to the purchaser. Correction of defects, in the manner and for the period of time described

herein, shall constitute complete fulfi llment of all liabilities and responsibilities of Sharp to the purchaser with respect

to the Product, and shall constitute full satisfaction of all claims, whether based on contract, negligence, strict liability

or otherwise. In no event shall Sharp be liable, or in any way responsible, for any damages or defects in the Product

which were caused by repairs or attempted repairs performed by anyone other than an authorized servicer. Nor shall

Sharp be liable or in any way responsible for any incidental or consequential economic or property damage. Some

states do not allow the exclusion of incidental or consequential damages, so the above exclusion may not apply to you.

THIS WARRANTY GIVES YOU SPECIFlC LEGAL RIGHTS. YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY

FROM STATE TO STATE.

Your Product Model Number & Description:

Warranty Period for this Product:

Additional Item(s) Excluded From Warranty

Coverage (If any):

Where to Obtain Service:

What to Do to Obtain Service:

CV-10NH

Portable Air Conditioner. Be sure to have this information available

when you need service for your Product.

One (1) year parts and labor from date of purchase. The warranty

period continues for a total of fi ve (5) years from date of purchase

for the Sealed Cooling System parts; labor and service are not

provided free of change for this additional period.

Appearance items of the Product, filters, or accessories, or any

printed materials.

Product which has been used for rental and/or commercial

purposes.

From a Sharp Authorized Servicer located in the United States.

To fi nd the location of the nearest Sharp Authorized Servicer, call

Sharp Toll Free at 1-800-BE-SHARP.

Contact your Sharp Authorized Servicer to obtain in-home service

for this Product.

The Servicer will come to your home, and if it is necessary to

remove the Product, the Servicer will reinstall it. Be sure to have

Proof of Purchase available.

TO OBTAIN SUPPLY, ACCESSORY OR PRODUCT INFORMATION, CALL 1-800-BE-SHARP, OR VISIT OUR WEBSITE AT

www.sharpusa.com

SHARP ELECTRONICS CORPORATION

Sharp Plaza, Mahwah, New Jersey 07430-2135

PRECAUTIONS

Points to keep in mind when using your air conditioner.

WARNINGS FOR USE

• Install the air conditioner in accordance with the installation instructions in the lat-

ter section of this manual.

• Do not modify any part of this product.

• Do not insert anything into any part of the unit.

• Ensure the power supply used has an appropriate voltage rating.

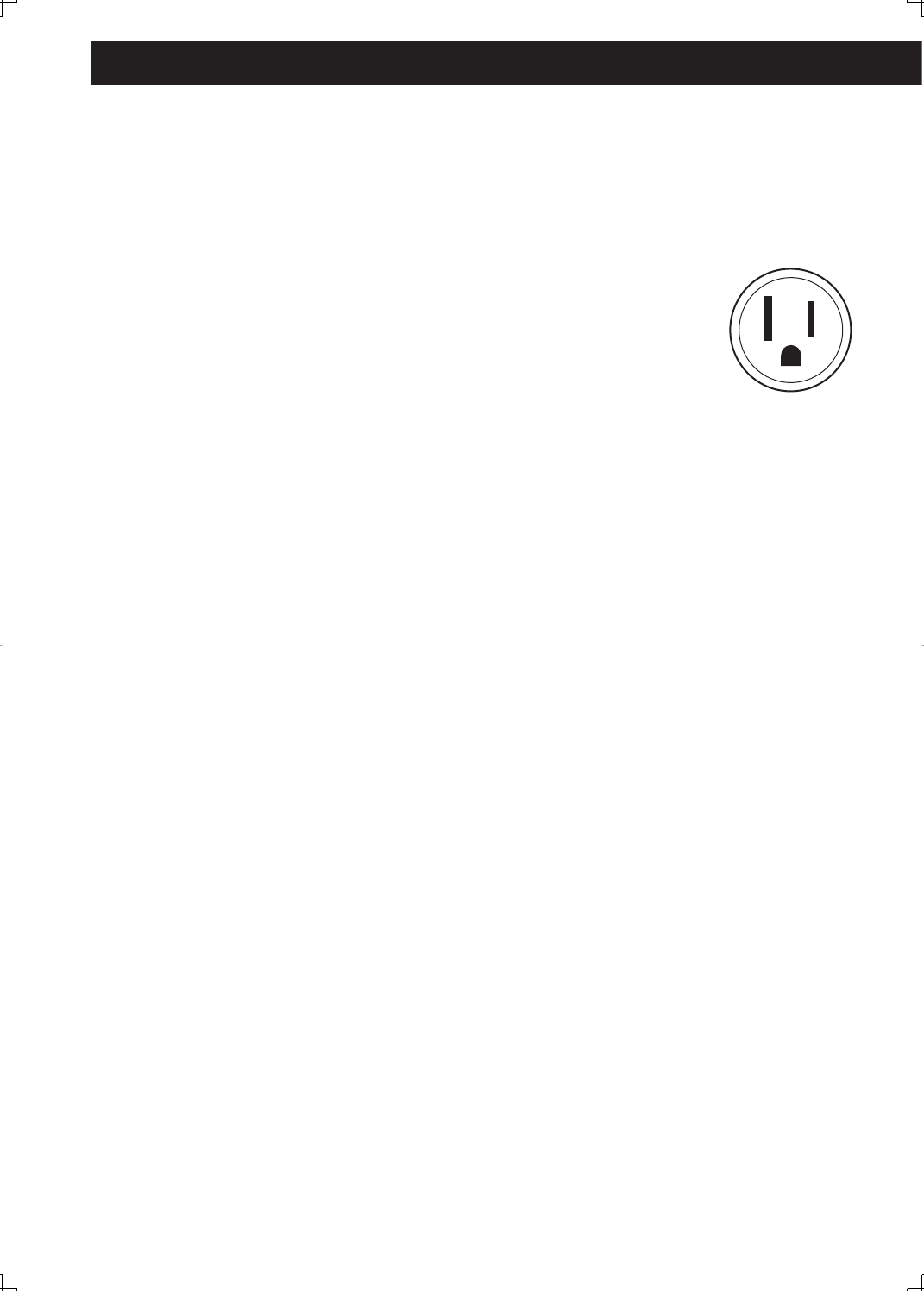

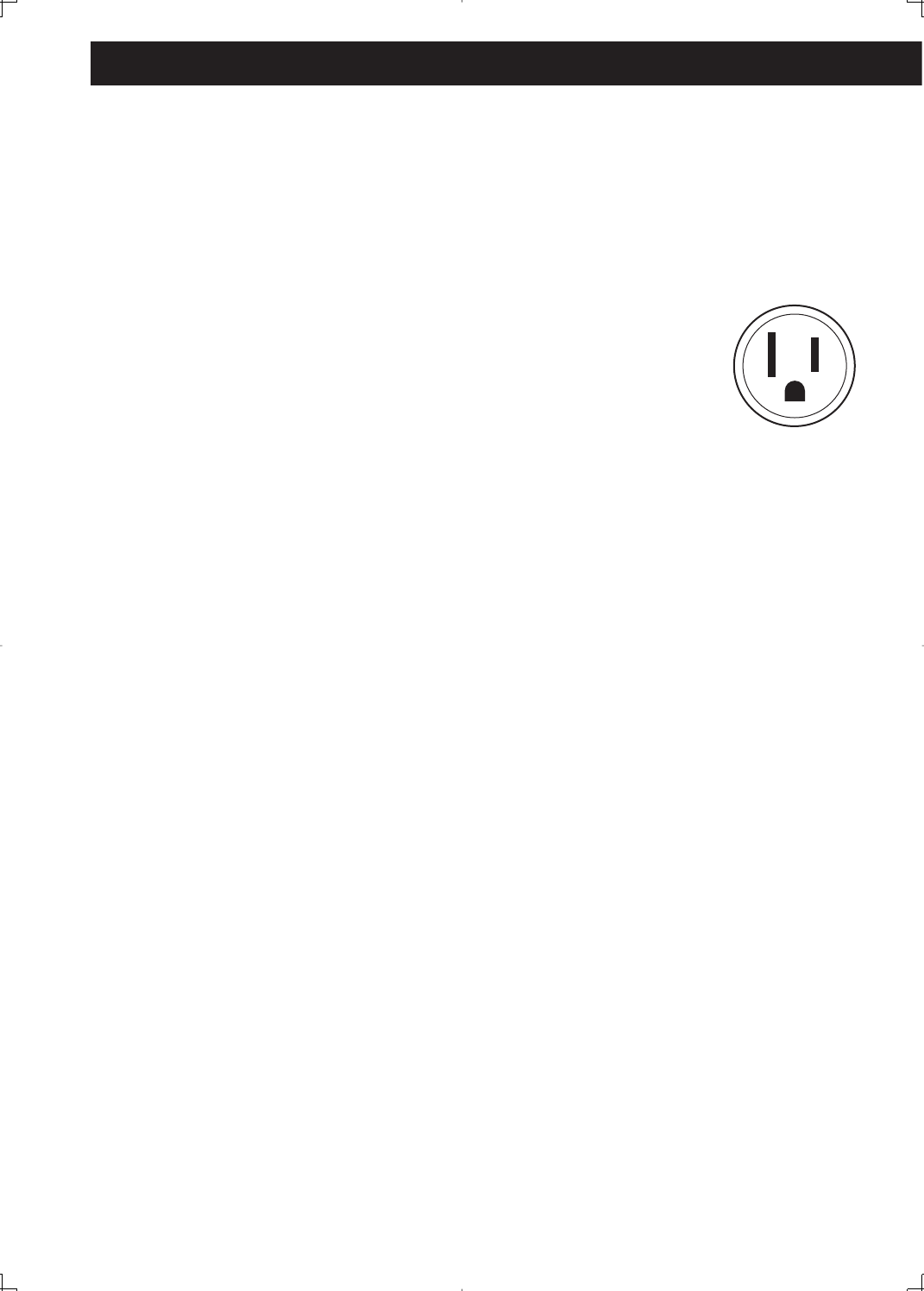

Only use a three-pin grounded electrical AC socket rated 125V, 60Hz,

and 15 amps or more as shown on the right.

Use of a power supply with an improper voltage rating can result in

damage to the unit and possibly fi re.

• Always use a fuse with the proper amp rating.

Do not, under any circumstances, use wire, pins or other objects in place of a proper

fuse.

• In the event of any abnormality with the air conditioner (ex. a burning smell), turn it

off immediately and disconnect the power supply.

WARNING FOR POWER SUPPLY CORD

• This air conditioner uses a plug with a built-in fuse.

Read the precautions on the plug before using the air conditioner.

• Always conduct a “Power Plug Check” (See Page 16) before use to confi rm the

power plug functions normally.

• This power plug must only be plugged into an appropriate wall socket. Do not use

in conjunction with any extension cords.

• Push the power plug securely into the socket and make sure it is not loose.

• Do not pull, deform, or modify the power supply cord, or immerse it in water.

Pulling or misuse of the power supply cord can result in damage to the unit and cause

electrical shock.

• A damaged power supply cord must be replaced with a new power supply cord

obtained from the product manufacturer and not repaired. Replacement must be

performed by manufacture's service agent in order to avoid a hazard.

NOTE

Radio or TV Interference

If this room air conditioner should cause interference to radio or television reception, try to

correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the room air conditioner and radio/TV receiver.

• Connect the room air conditioner into an outlet on a circuit different from that to which the

radio/TV receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

E-4

ENGLISH

E-5

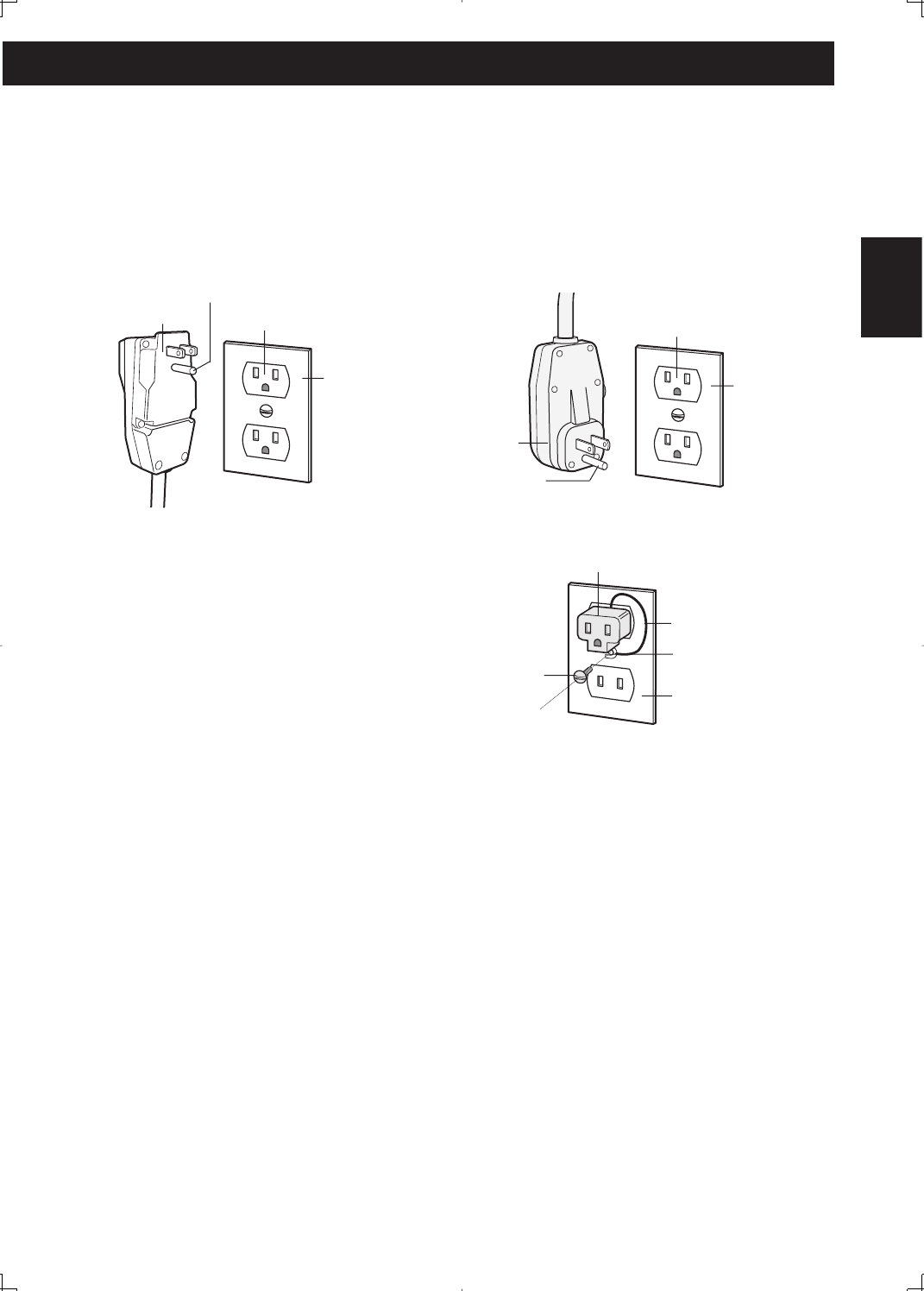

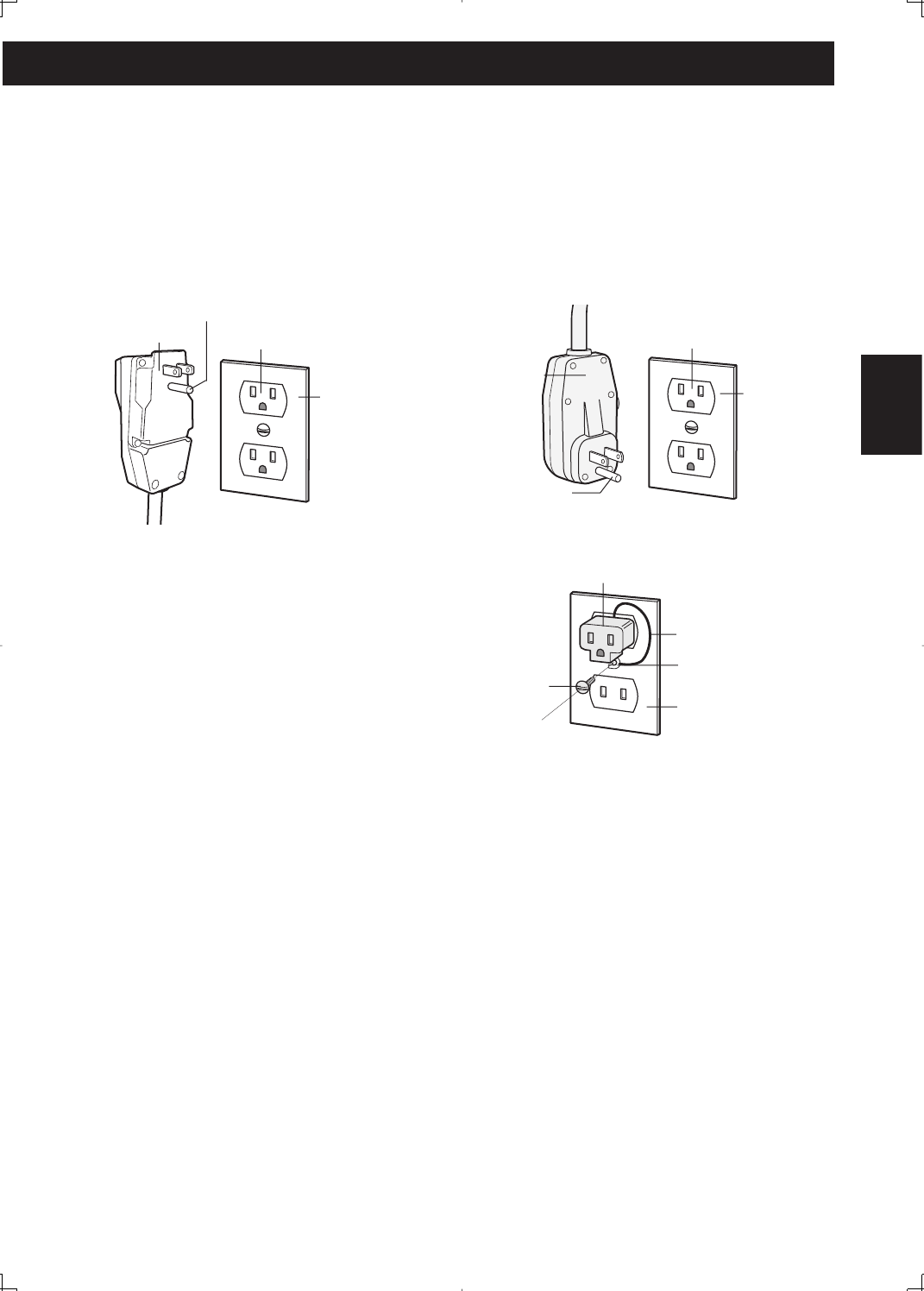

WARNING ABOUT GROUNDING

Grounding wire

Screw

Tab for grounding

screw

Grounded electrical box

Grounding adapter

Grounding pin

3-Pin plug 3-Pin socket

USAGE CAUTIONS

• Ventilate the room periodically during use, especially if using gas appliances.

• Be sure to turn the unit off and disconnect the power supply cord before perform-

ing any maintenance or cleaning.

• Do not splash or pour water directly onto the unit.

Water can cause electrical shock or equipment damage.

• Drainage should be performed whenever moving the air conditioner. (See Page 26)

If any water remains in the tank, it may spill out while being moved.

• Remove the window panel in the event of particularly adverse weather.

Extremely adverse weather may cause water to leak in through the openings.

• To ensure proper drainage, the drainage hose must have no kinks or be on a differ-

ent level during dehumidifi cation mode.

The drained water may spill out into the room.

• The temperature around the drainage hose must not be below freezing point when

used.

Drained water may freeze inside the hose, causing water inside the unit to overfl ow into

the room.

• Do not block the exhaust air outlet with obstacles.

Cooling performance may be reduced or stop completely.

Grounded

electrical box

• Improper use of the grounding plug can result in the risk of electric shock.

This appliance must be grounded. In the event of an electrical short circuit, grounding

reduces the risk of an electric shock by providing a less resistant conduit for the electric

current.

This appliance is equipped with a cord that has a grounding wire connected to a ground-

ing plug. The plug must be plugged into a socket that is properly installed and grounded.

Grounding pin

3-Pin plug

3-Pin socket

Grounded

electrical box

• Do not under any circumstances cut or

remove the round grounding pin from

this plug.

Consult a qualifi ed electrician or serviceman

if the grounding instructions are not com-

pletely understood, or if in any doubt as to

whether the appliance is properly grounded.

If a grounding adapter is used, make sure

the electrical box is fully grounded.

NOTES ON OPERATION

• Allow 3 minutes for the compressor to restart cooling.

If you turn the air conditioner off and immediately restart it, allow three minutes for the compressor

to restart cooling. There is an electronic device in the unit that keeps the compressor turned off

for three minutes for safety.

• In the event of a power failure during use, allow 3 minutes before restarting the

unit.

After power is reinstated, restart the air conditioner. If the power was off for less than three min-

utes, be sure to wait at least three minutes before restarting the unit. If you restart the air condi-

tioner within three minutes, a protective device in the unit may cause the compressor to shut off.

This protective device will prevent cooling for about 5 minutes. Any previous settings will be can-

celed and the unit will return to its initial settings.

• Low temperature operation: Is your unit freezing up?

Freezing may occur when the unit is set close to 64°F in low ambient temperature conditions, es-

pecially at night.

In these conditions, a further temperature drop may cause the unit to freeze.

Setting the unit to a higher temperature will prevent it from freezing.

• Dehumidifi cation mode increases room temperature.

The unit generates heat during dehumidifi cation mode and the room temperature will rise. Warm

air will be blown out from the Exhaust air outlet, but this is normal and does not indicate a problem

with the unit.

• This air conditioner blows the warm air generated by the unit outside the room via

the exhaust hose while in cool mode.

Accordingly, the same amount of air as that blown out will enter the room from outside through

any openings into the room.

• When cooling operation is performed at high humidity conditions, water tank inside

the unit may frequently become full.

When water tank inside the unit is full, the unit stops operating and TIMER, OPERATION and

MEGA COOL lamps will blink. In this case, perform drainage to drain out water within the unit. (See

page 26)

OPERATING CONDITIONS

• The air conditioner must be operated within the temperature range indicated below.

• A built-in safety device may cut off

operation if the temperature exceeds

these limits.

• When cooling operation is performed at

high room temperature, the fan may run

at a slower speed.

MODE ROOM TEMPERATURE

COOL 64°F~95°F

Dehumidifi cation 59°F~95°F

ENERGY EFFICIENCY TIPS

• Avoid direct sunlight.

Close blinds, drapes or shades to keep out direct sunlight while in cooling mode.

• Keep the fi lter clean.

Keeping the fi lter clean greatly aids effi cient operation.

A dirty fi lter blocks the fl ow of air, making your air conditioner work harder and less effi ciently.

See page 27 on how to clean the fi lter.

• Turn off unnecessary lights.

Your air conditioner must remove the heat produced by your lights or other heat-producing appli-

ances. Turn off any lights or appliances that are not in use.

• Turn off the air conditioner when no one is home.

Use only when necessary. The less time the air conditioner is used, the lower the running costs.

E-6

PRECAUTIONS

ENGLISH

LOCATION

• The air conditioner should be placed on a fi rm founda-

tion to minimize noise and vibration. For safe and se-

cure positioning, place the unit on a smooth, level fl oor

strong enough to support the unit.

• The unit has casters to aid placement, but it should

only be rolled on smooth, fl at surfaces. Use caution

when rolling on carpet surfaces. Do not attempt to roll

the unit over objects.

• The unit must be placed within reach of a properly

rated grounded socket.

• Never place any obstacles around the air inlet or outlet

of the unit.

• Allow at least 12" (30cm) of space from the wall for ef-

fi cient air-conditioning.

MIN.12"

(30cm)

MIN.12"

(30cm)

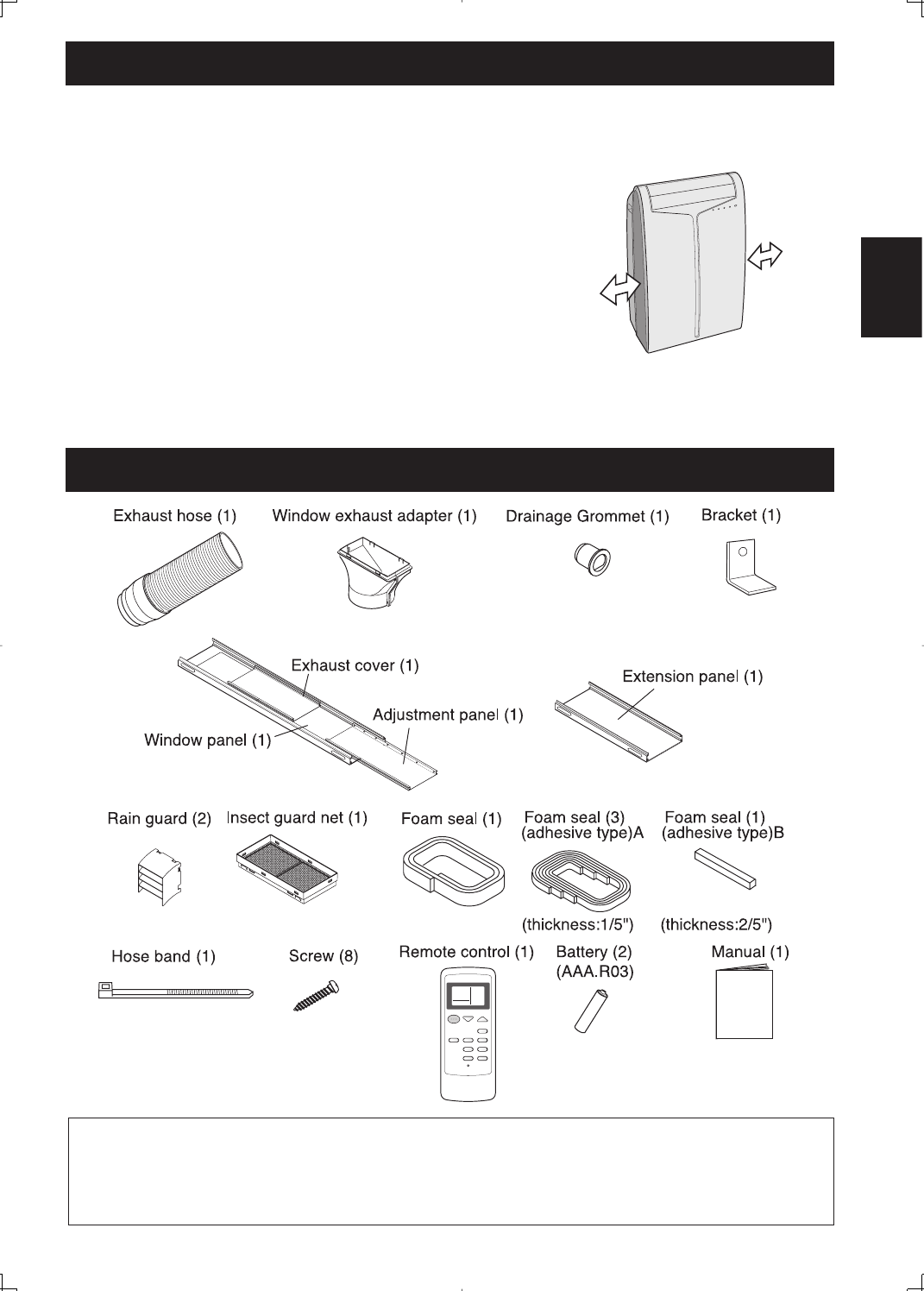

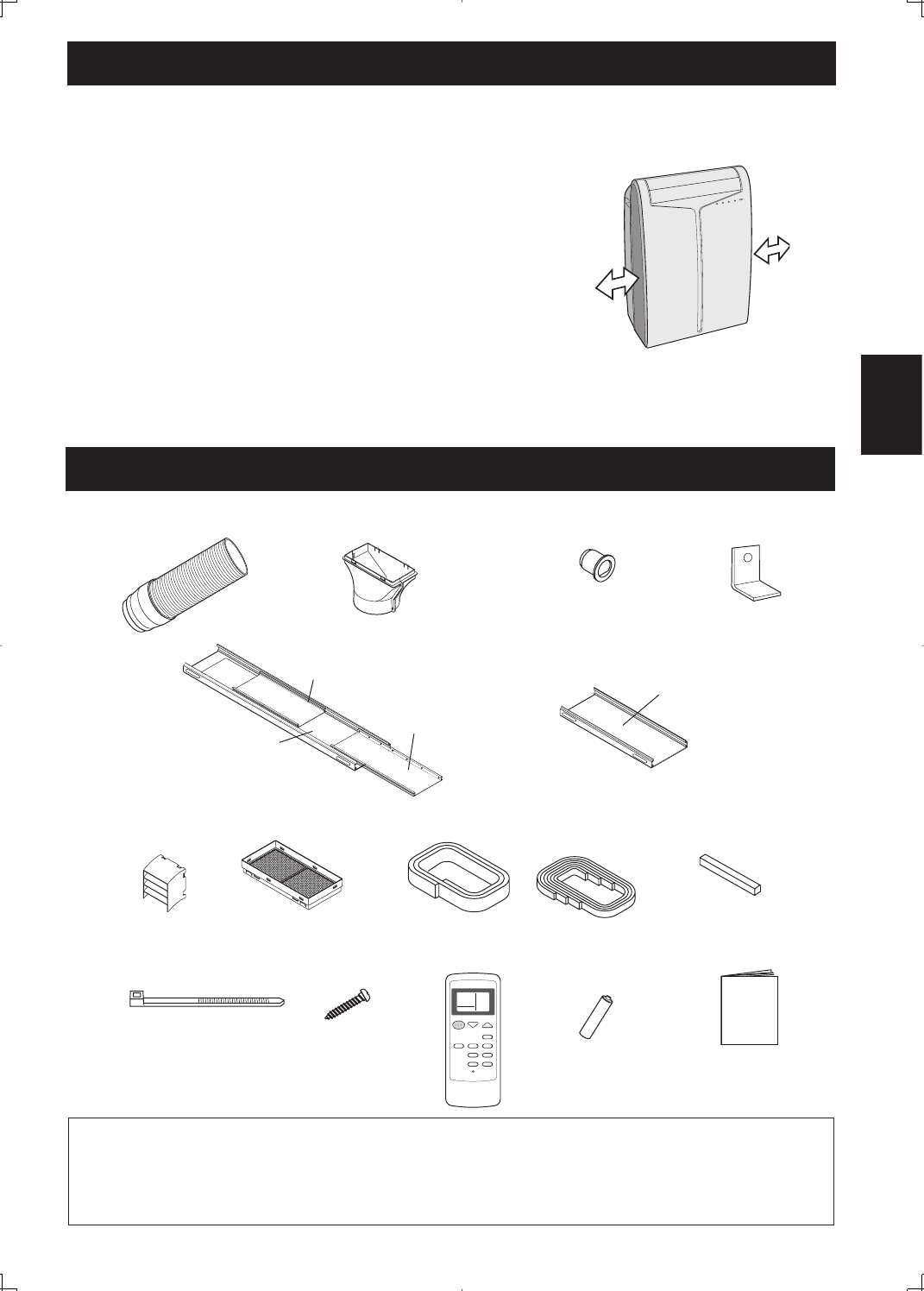

INCLUDED

E-7

SUGGESTED TOOLS FOR WINDOW PANEL

INSTALLATION

1. Screwdriver(medium size Phillips) 2. Tape measure or ruler 3. Knife or scissors

4. Saw (In the event that the window panel needs to be cut down in size because the

window is too narrow for direct installation.)

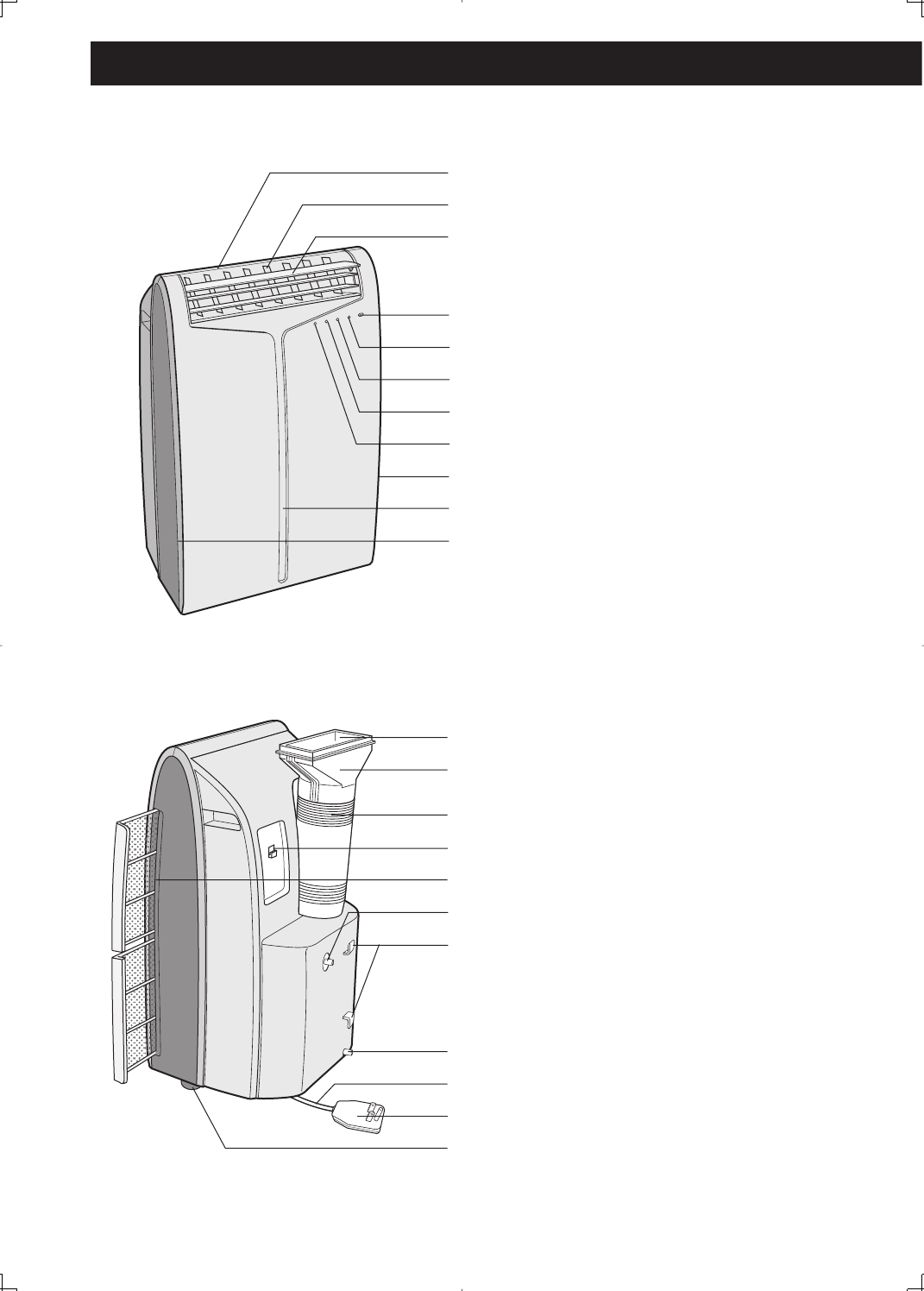

PART NAMES

1 Air Outlet

2 Vertical louvers

3 Horizontal louvers

4 Remote control signal receiver

window

5 POWER Button

6 OPERATION Lamp (red)

7 TIMER Lamp (orange)

8 MEGA COOL Lamp (green)

9 Air inlet

REAR VIEW

NOTE: Actual unit might vary slightly from above illustration.

FRONT VIEW

0 Exhaust air outlet

q Window exhaust adapter

w Exhaust hose

e Remote control hook

r Air fi lters

t Drainage nozzle and stopcock

y Power supply cord hooks

u Drainpipe nozzle and stopcock

i Power supply cord

o Power plug

p Casters(4)

E-8

1

2

3

4

5

6

7

8

9

9

9

0

q

w

e

r

t

y

u

i

o

p

ENGLISH

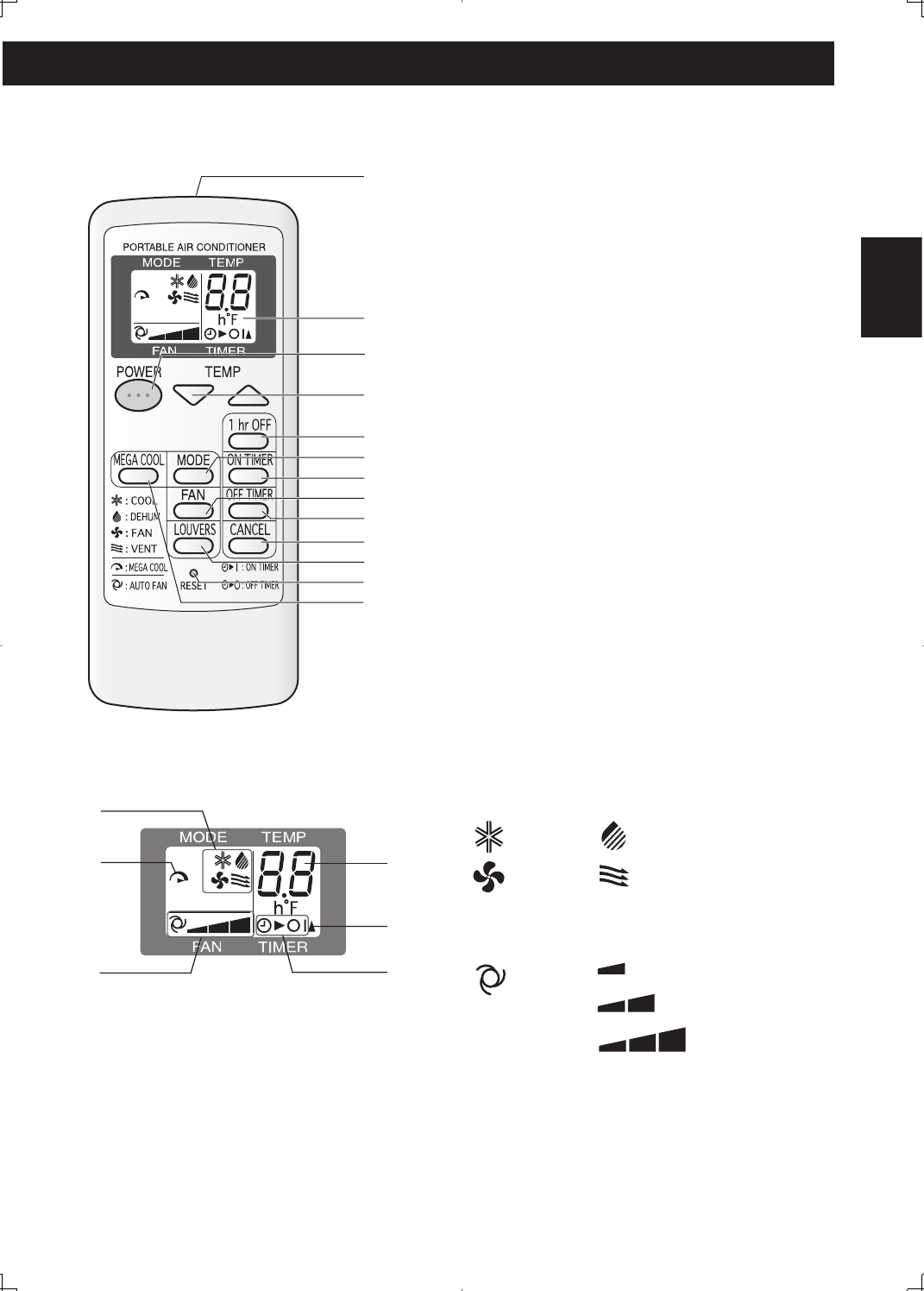

REMOTE CONTROL

1 Transmitter

2 Display

3 POWER Button

4 TEMPERATURE Button

5 1 hr OFF Button

6 MODE Button

7 ON TIMER Button

8 FAN Button

9 OFF TIMER Button

0 CANCEL Button

q LOUVERS Button

w RESET Button

e MEGA COOL Button

E-9

r MODE SYMBOLS

: COOL : DEHUMIDIFICATION

: FAN : VENTILATION

t MEGA COOL SYMBOL

y FAN SPEED SYMBOLS

: AUTO : Manual setting

u TEMPERATURE AND TIMER COUNT

DOWN INDICATOR

i TRANSMITTING SYMBOL

o ON TIMER / OFF TIMER SYMBOL

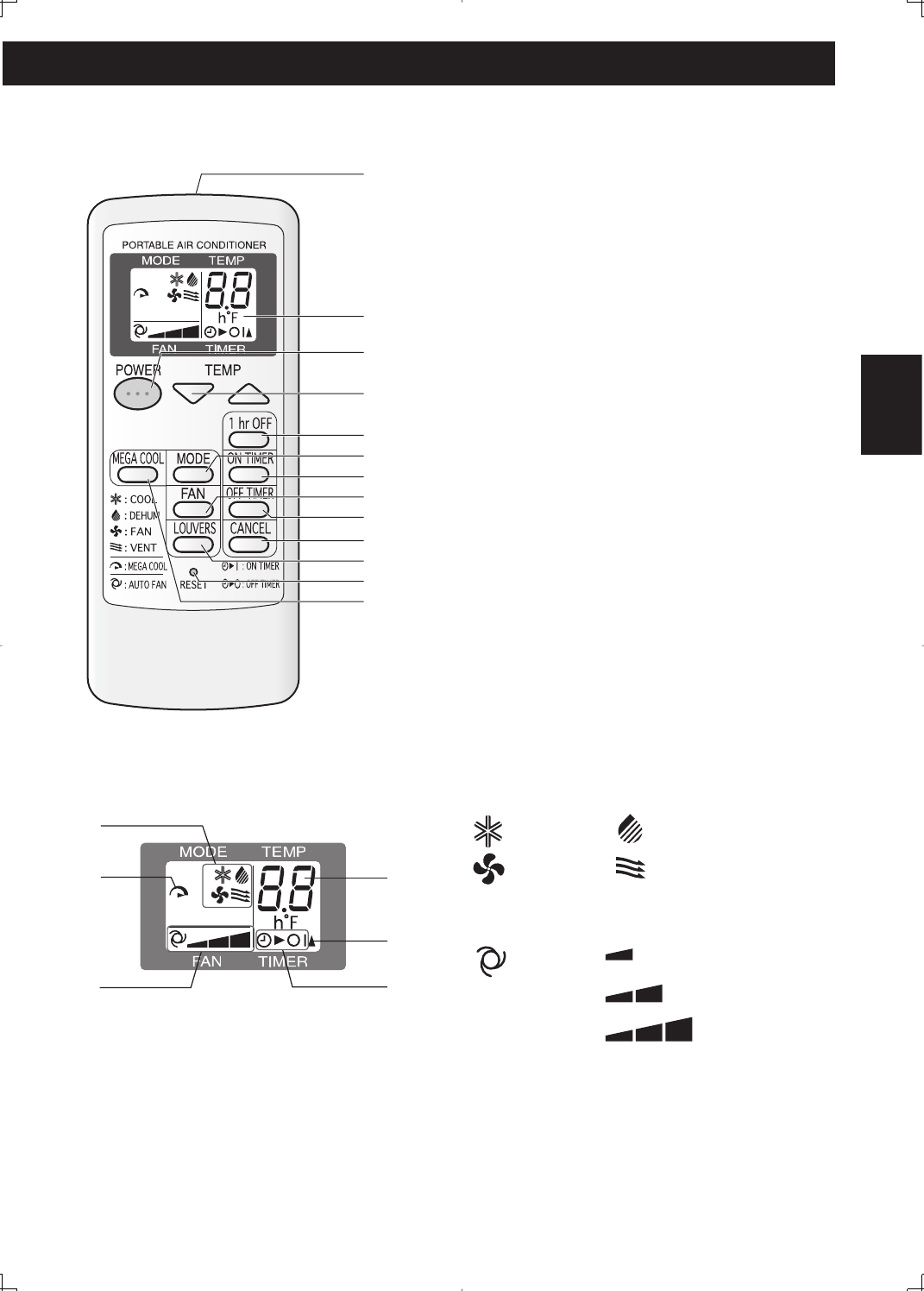

REMOTE CONTROL DISPLAY

1

2

3

4

5

6

7

8

9

0

q

w

e

r

t

y

u

i

oQuiet

Low

High

INSTALL WINDOW PANEL

Hole

Projection

Insect guard

net

Rain guard

"A"

Window panel

Projection

"A"

Window panel

E-10

Foam seal A

(adhesive type)

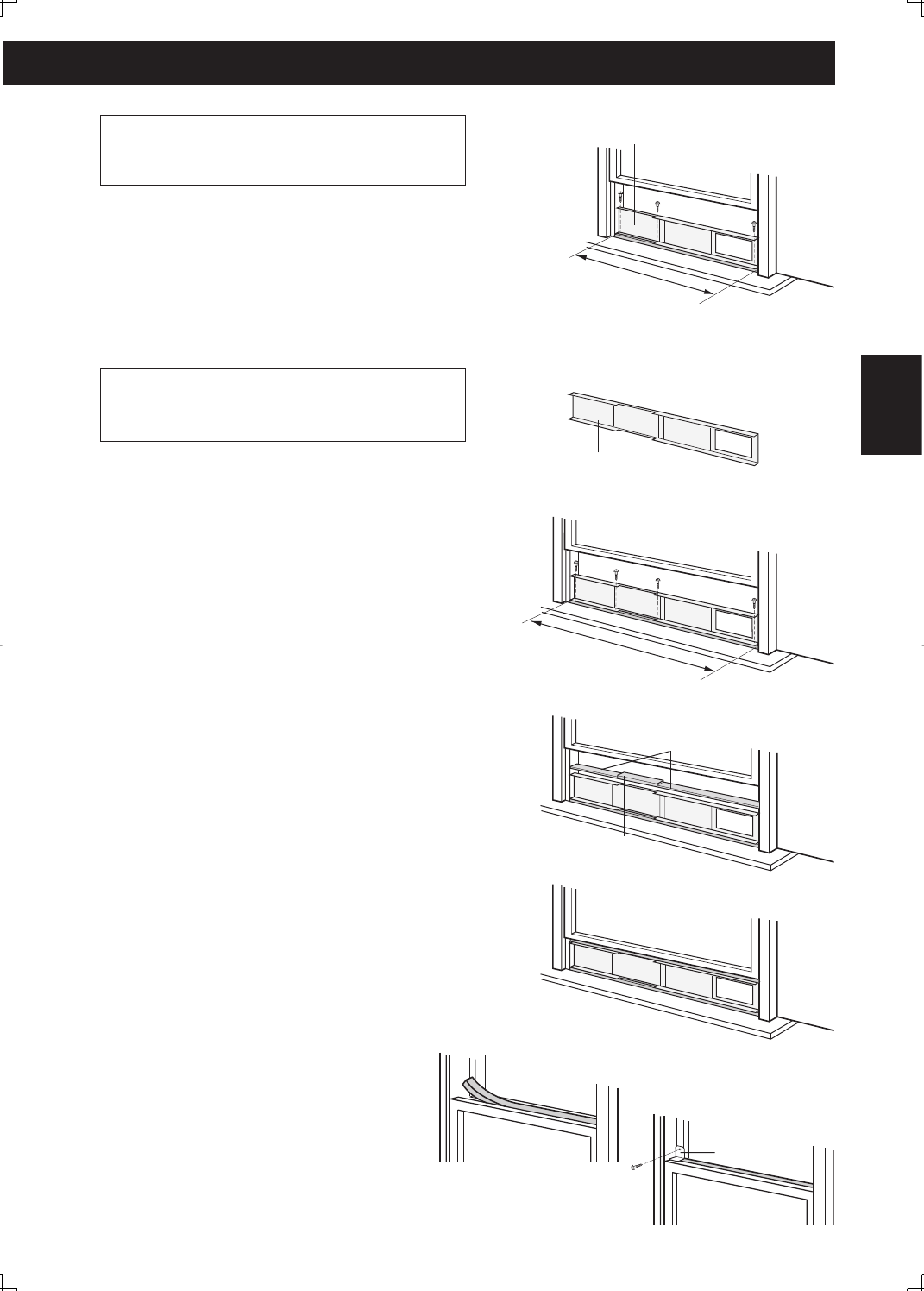

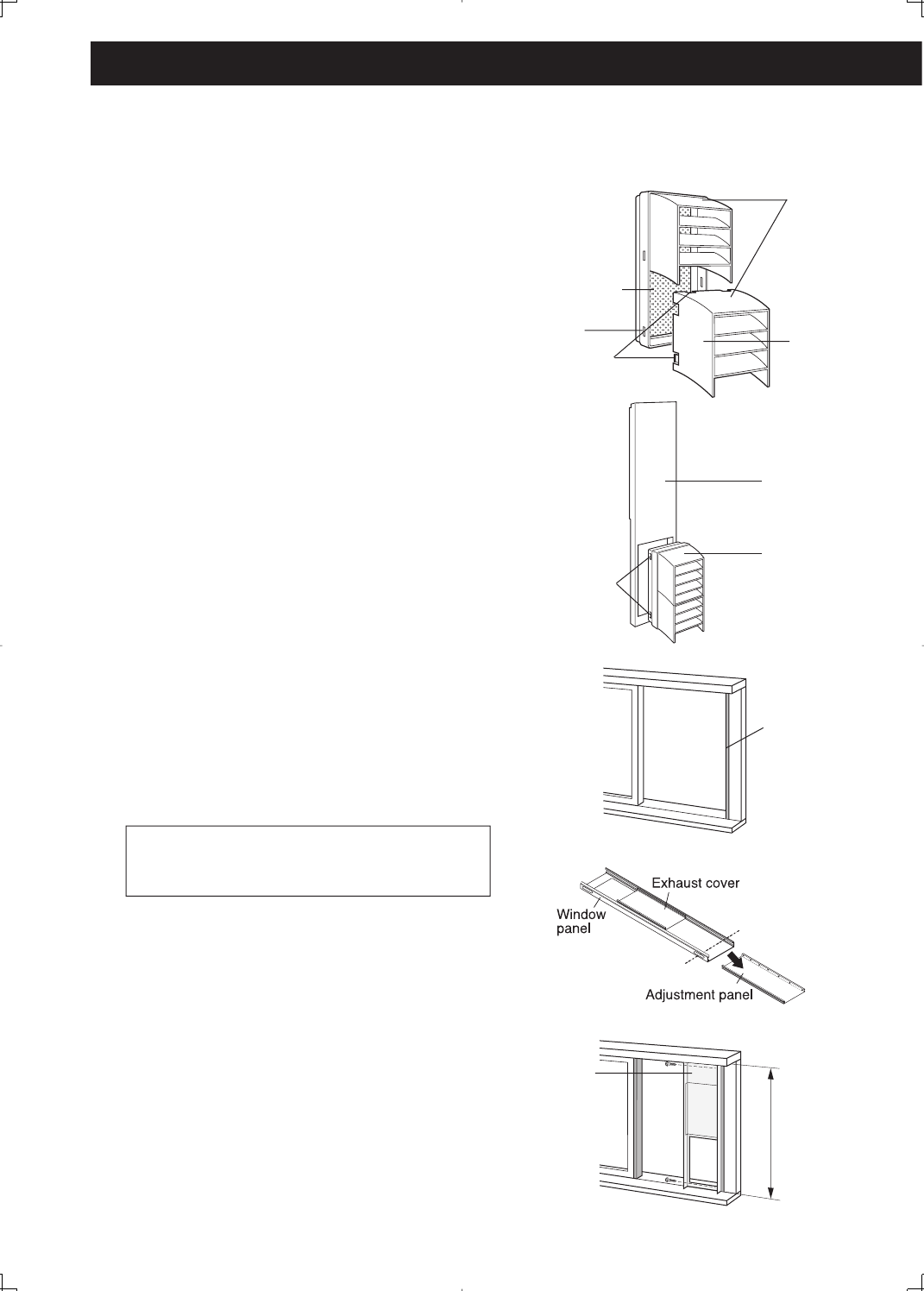

Installation in a double-hung sash window

(See page 12 for installation in a sliding sash window. )

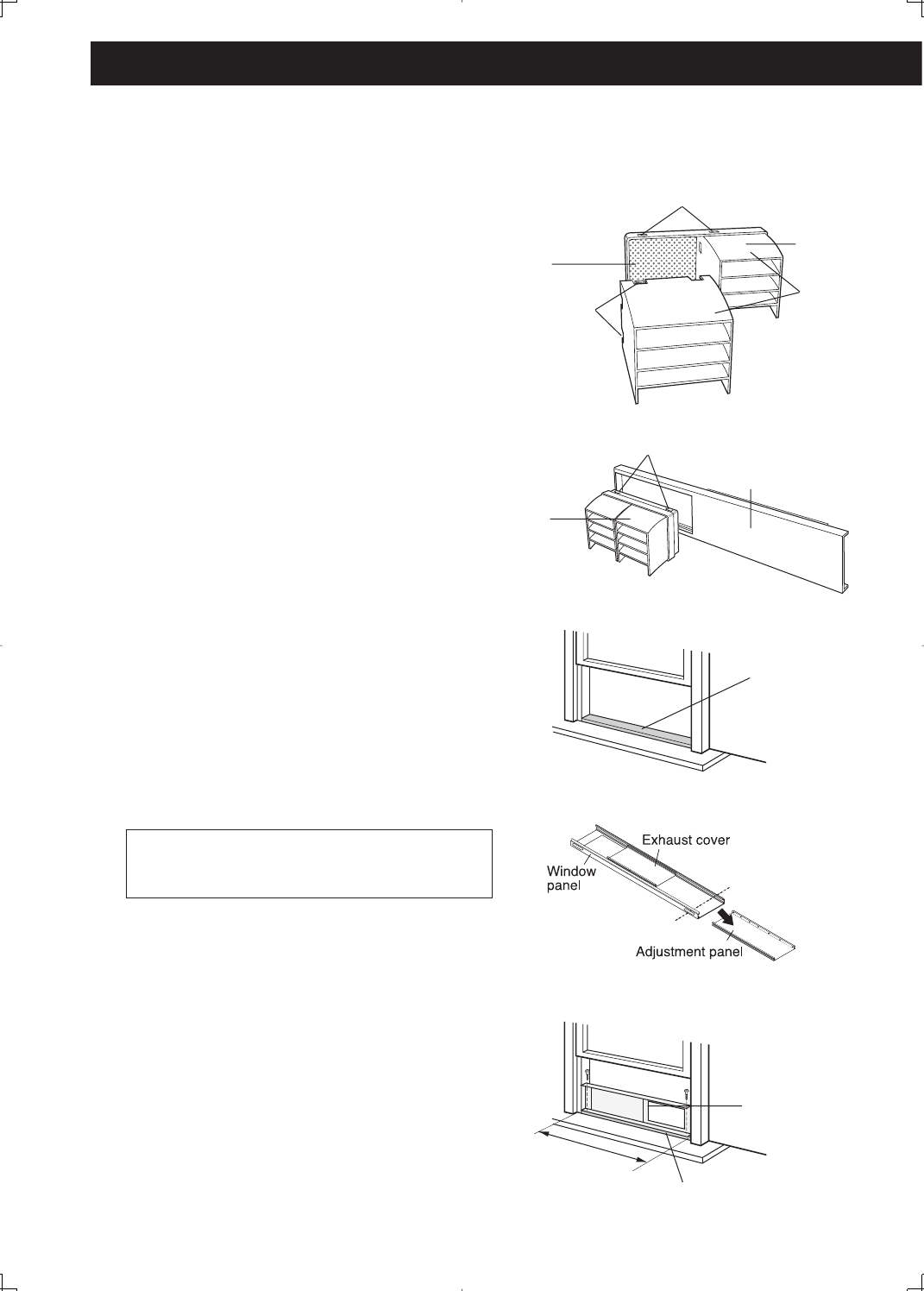

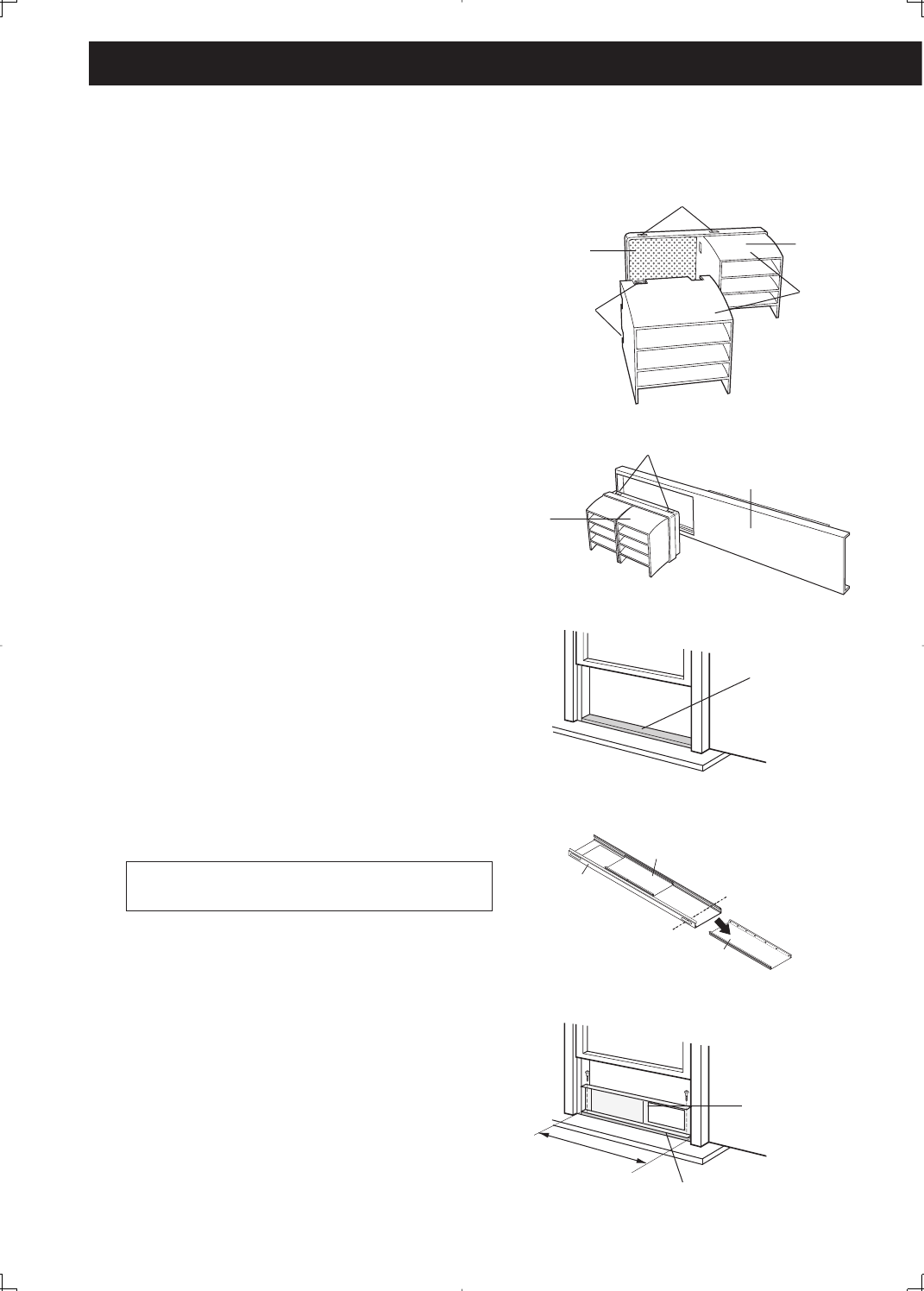

1 Connect the rain guards to the insect

guard net.

Insert all three projections on each rain

guard into the holes in the insect guard net.

Side “A” will now be at the top, as indicated

in the diagram.

2 Attach the guard combined above to the

window panel

Push the insect guard net fi rmly to ensure

that its four projections fi t into the holes in

the window panel.

Side “A” will now be at the top, as indicated

in the diagram.

3 Cut the foam seal A (adhesive type) to

the proper length and attach it to the

window stool.

4 Attach the window panel to the window

stool.

If the inner width of the window is be-

tween 22" (559mm) and 24" (609mm)

inclusive.

The window panel cannot be installed in

windows less than 22" (559mm) wide,

as you will be unable to shut the exhaust

cover.

(1) Remove the adjustment panel from

the window panel, and cut the window

panel to the same width as the window.

(2) Open the window sash and place the

window panel on the window stool

(3) Secure the window panel to the window

stool with 2 screws.

Cut

22"~ 24"

Window stool

ENGLISH

Adjustment panel

Extension panel

Foam seal

E-11

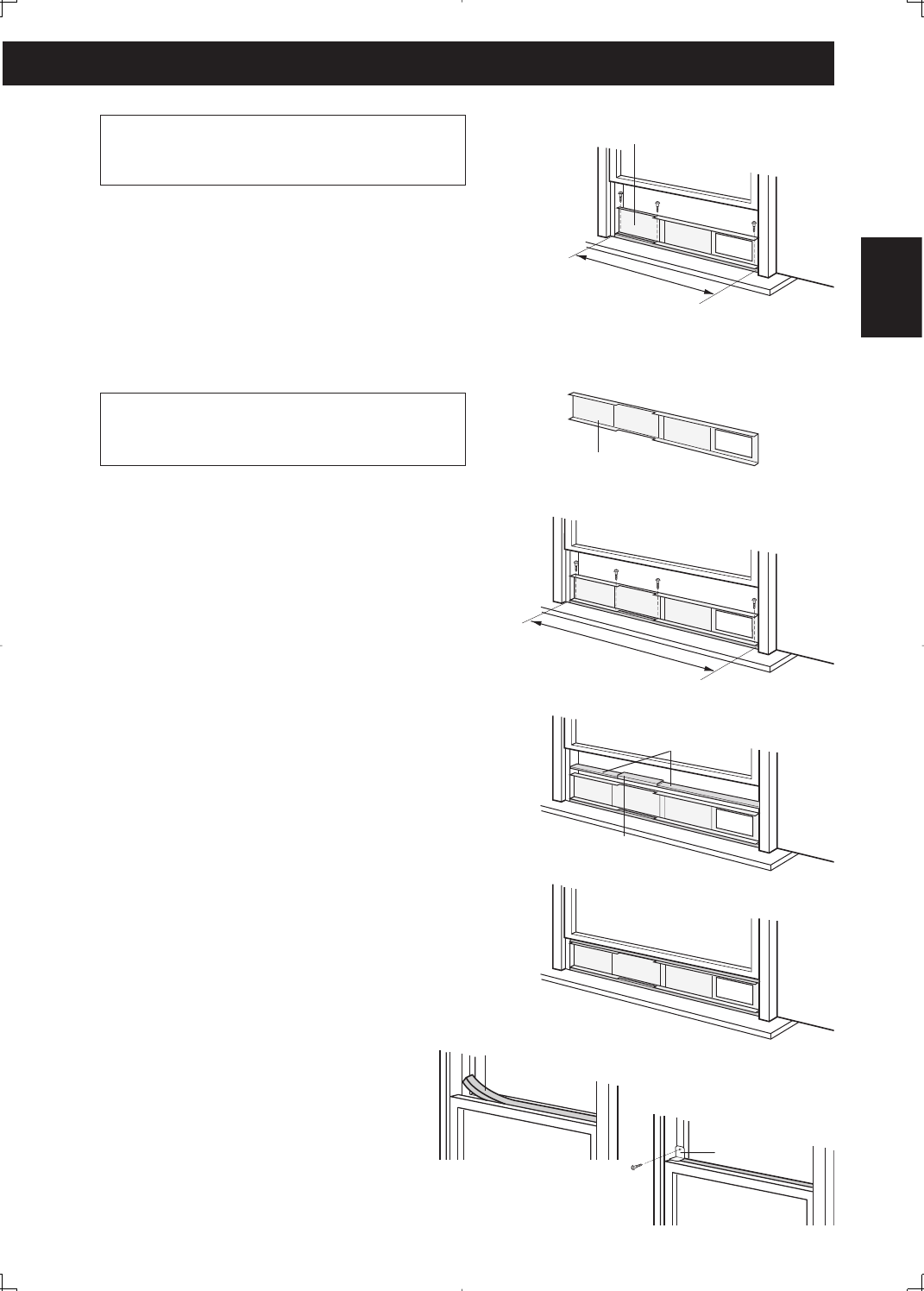

If the inner width of the window is

between 24" (609mm) and 36.8"

(934mm) inclusive.

(1) Open the window sash and place the

window panel on the window stool.

(2) Slide the adjustment panel to fi t the

window frame width.

(3) Secure the window panel to the stool

with 3 screws.

If the inner width of the window is be-

tween 36.8" (934mm) and 48" (1219mm)

inclusive.

(1) Attach the extension panel to the

adjustment panel.

(2) Open the window sash and place the

window panel on the window stool.

(3) Slide the adjustment and extension

panels to fi t the window frame width.

(4) Secure the window panel to the window

stool with 4 screws.

5 Cut the foam seals (adhesive type) A

and B to the proper length and attach it

to the window panel.

Attach foam seal A to the window panel and

extension panel, and attach foam seal B to

the adjustment panel.

6 Close the window sash securely against

the Window panel.

7 Cut the foam seal to an appropriate

length and seal the opening between the

top of the inner window sash and the

outer window sash.

8 Attach the bracket with a screw.

24"~36.8"

36.8"~48"

Foam seal A

(adhesive type)

Foam seal B

(adhesive type)

Bracket

INSTALL WINDOW PANEL

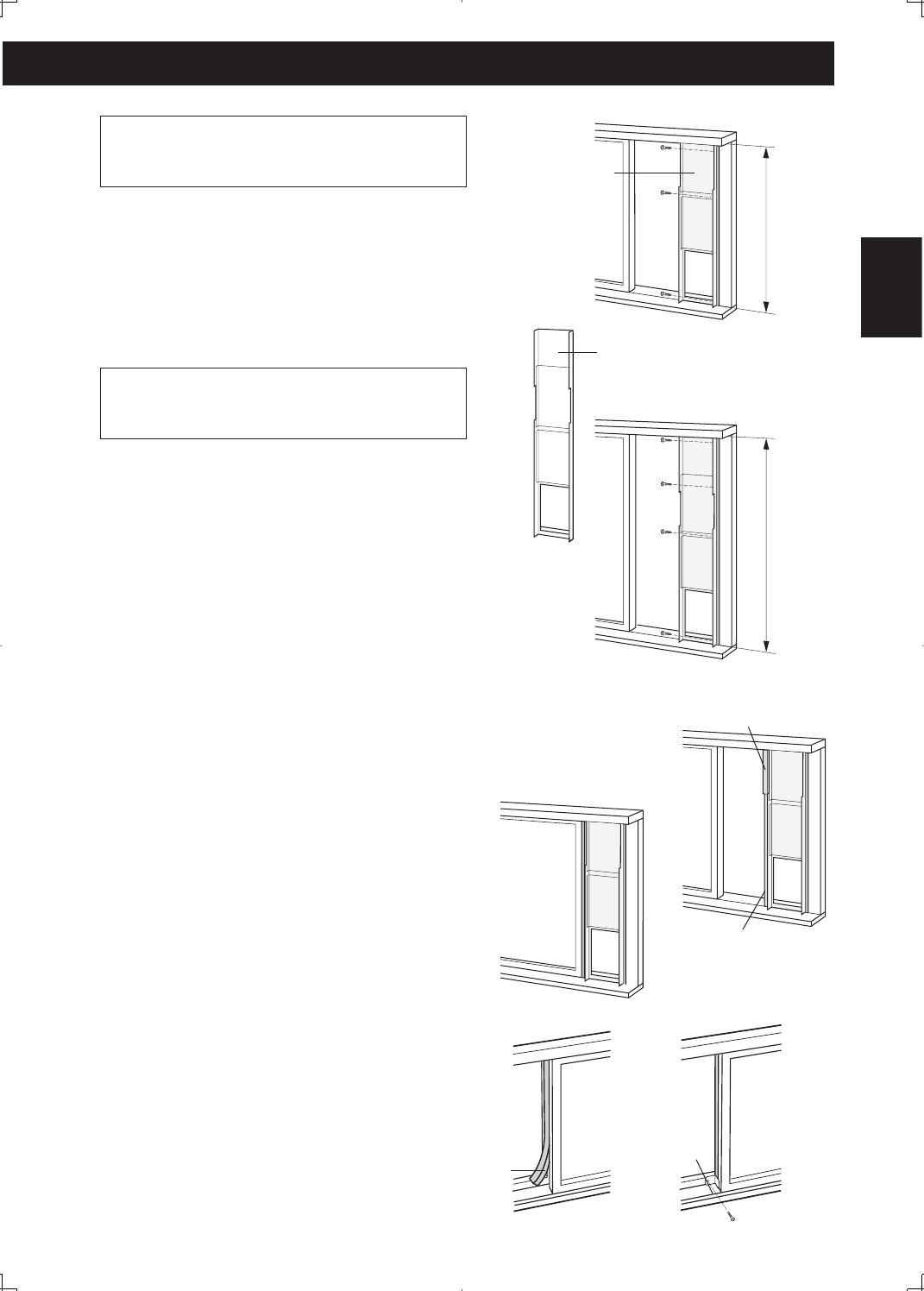

Installation in a sliding sash window

(See page 10 for installation in a double-hung window.)

Hole

Projection

Insect guard net

Rain guard

"A"

Window panel

Projection

"A"

Window

panel

E-12

1 Connect the rain guards to the insect

guard net.

Insert all three projections on each rain

guard into the holes in the insect guard

net.

Side “A” will now be at the top, as indicated

in the diagram.

2 Attach the guard combined above to the

window panel.

Push the insect guard net fi rmly to ensure

that its four projections fi t into the holes in

the window panel.

Side “A” will now be at the top, as indicated

in the diagram, when it is installed in the

window.

3 Cut the foam seal A (adhesive type) to

the proper length and attach it to the

window frame.

4 Install the window panel into the window

frame.

If the inner height of the window is

between 22" (559mm) and 24" (609mm)

inclusive.

The window panel cannot be installed in

windows less than 22" (559mm) high, as

you will be unable to shut the exhaust

cover.

(1) Remove the adjustment panel from the

window panel, and cut the window pan-

el to the same height as the window.

(2) Open the window sash and place the

window panel on the window frame.

(3) Secure the window panel to the window

frame with 2 screws.

Cut

22"~24"

Foam seal A

(adhesive type)

ENGLISH

If the inner height of the window is

between 24" (609mm) and 36.8"

(934mm) inclusive.

(1) Open the window sash and place the

window panel on the window frame.

(2) Slide the adjustment panel to fi t the

window frame height.

(3) Secure the window panel to the window

frame with 3 screws.

If the inner height of the window is be-

tween 36.8" (934mm) and 48" (1219mm)

inclusive.

(1) Attach the extension panel to the

adjustment panel.

(2) Open the window sash and place the

window panel on the window frame.

(3) Slide the adjustment and extension

panels to fi t the window frame height.

(4) Secure the window panel to the window

frame with 4 screws.

5 Cut the foam seals (adhesive type) A and

B to the proper length and attach them

to the window panel.

Attach foam seal A to the window panel and

extension panel, and attach foam seal B to

the adjustment panel.

6 Close the window sash securely against

the Window panel.

7 Cut the foam seal to an appropriate

length and seal the opening between the

side of the inner window sash and the

outer window sash.

8 Attach the bracket with a screw.

Adjustment

panel

Foam seal

E-13

Extension panel

24"~36.8"

36.8"~48"

Foam seal A

(adhesive type)

Foam seal B

(adhesive type)

Bracket

Exhaust hose

Window ex-

haust adapter

Projection

Extend

Hole

"TOP"

E-14

The exhaust hose must be installed or removed in accordance with the usage mode.

MODE EXHAUST HOSE

COOL, FAN, VENTILATION, DEHUMIDIFICATION with no container Install

DEHUMIDIFICATION with container(minimum capacity 31/2 gallons) Remove

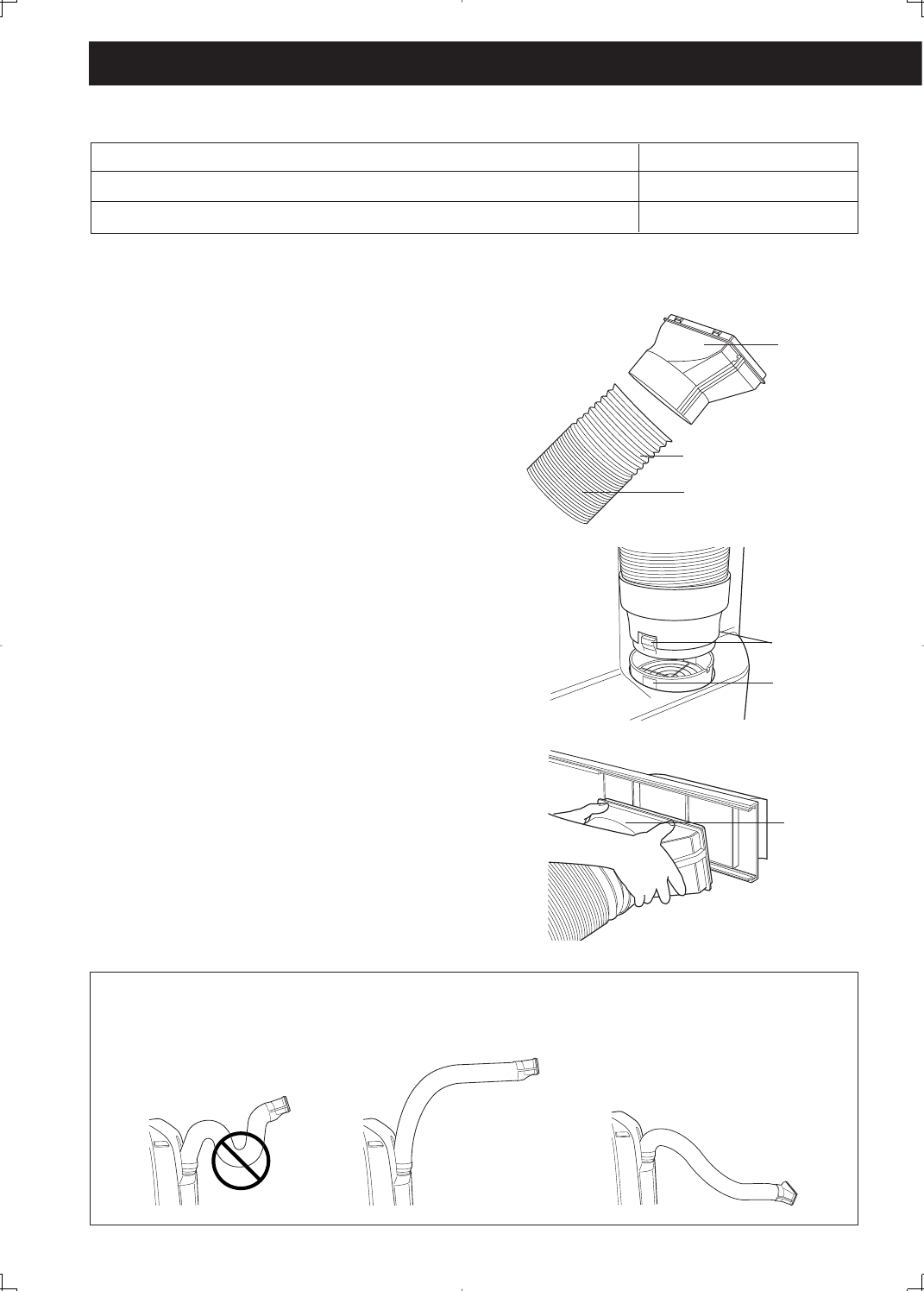

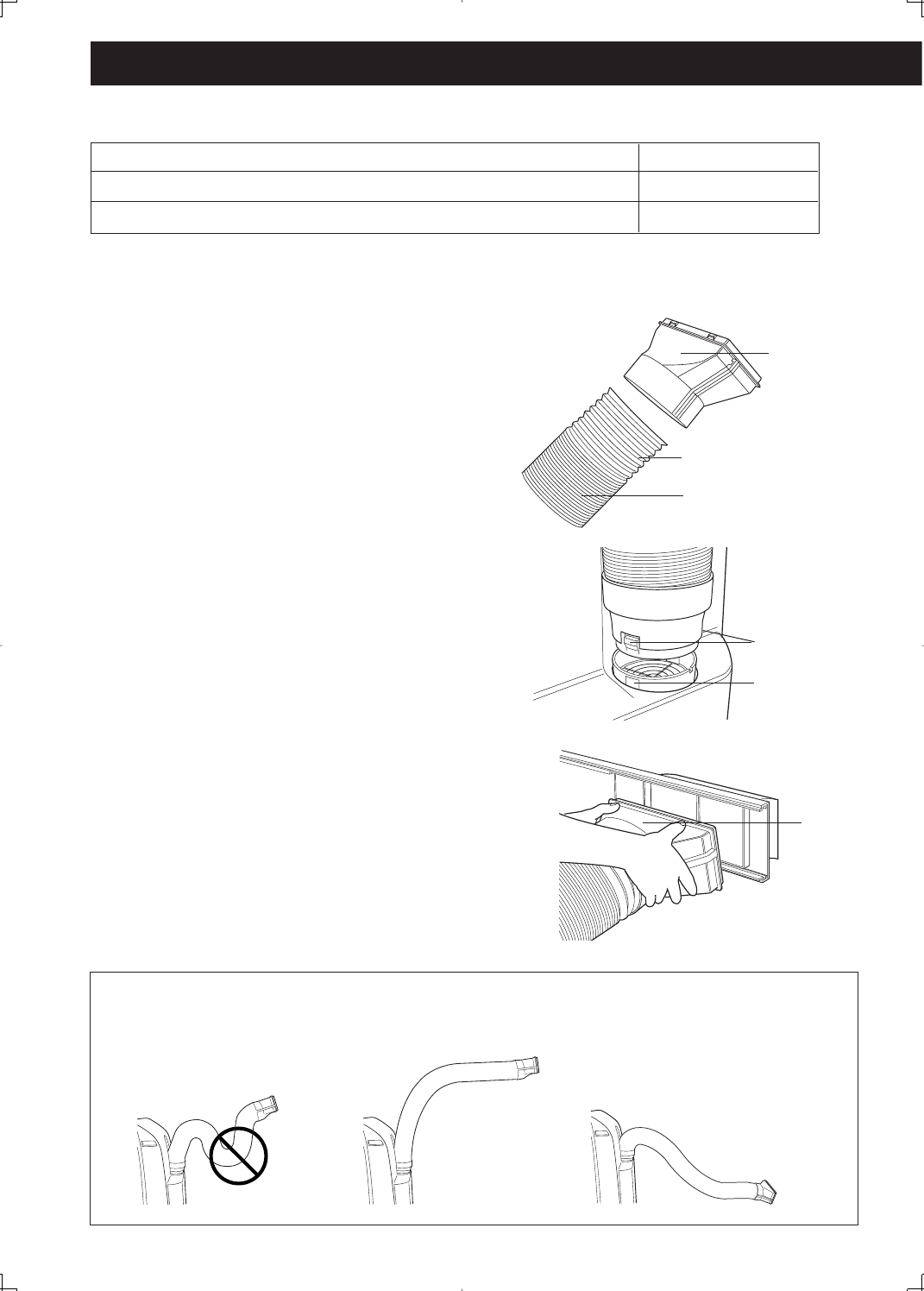

Installation of the exhaust hose

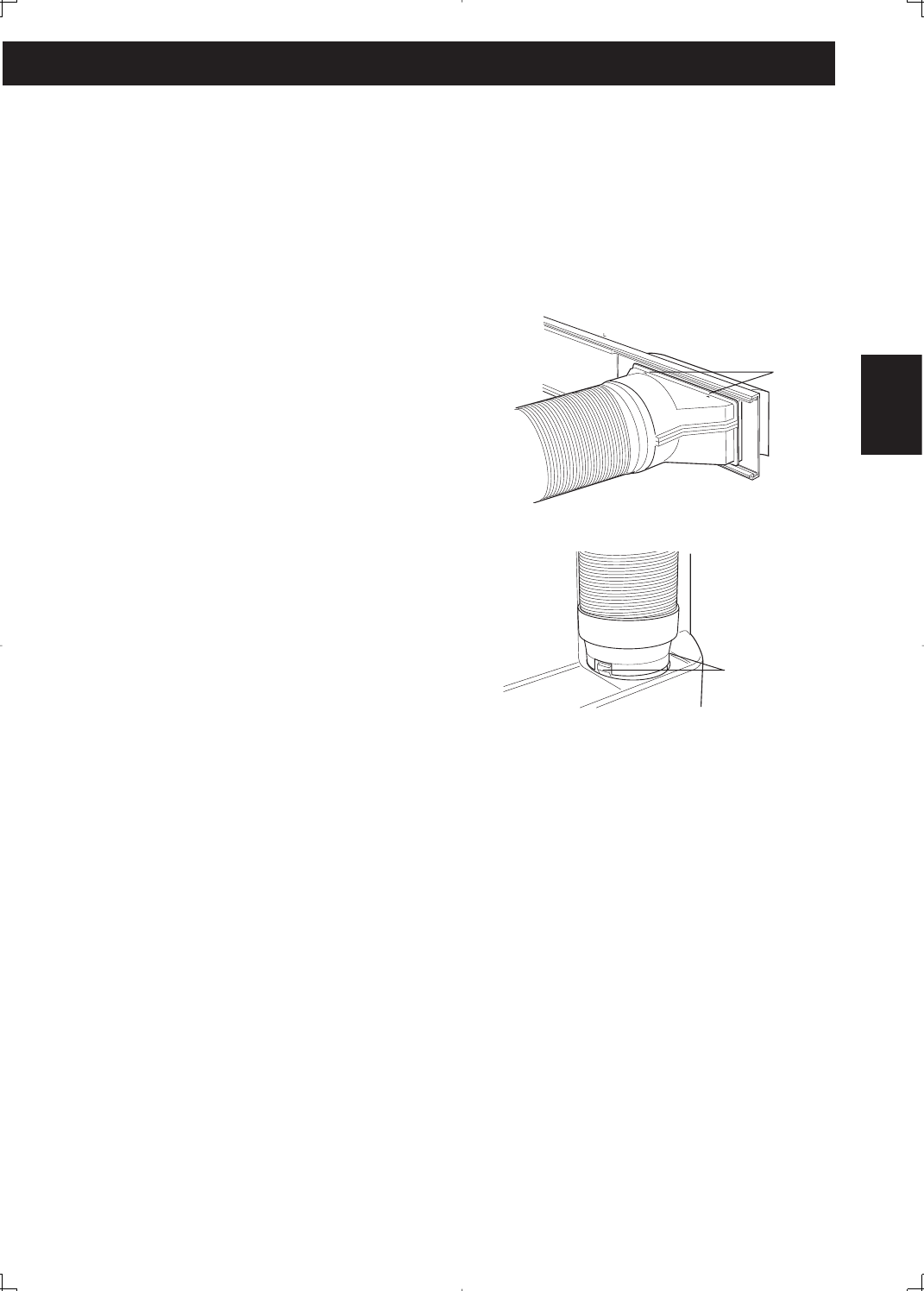

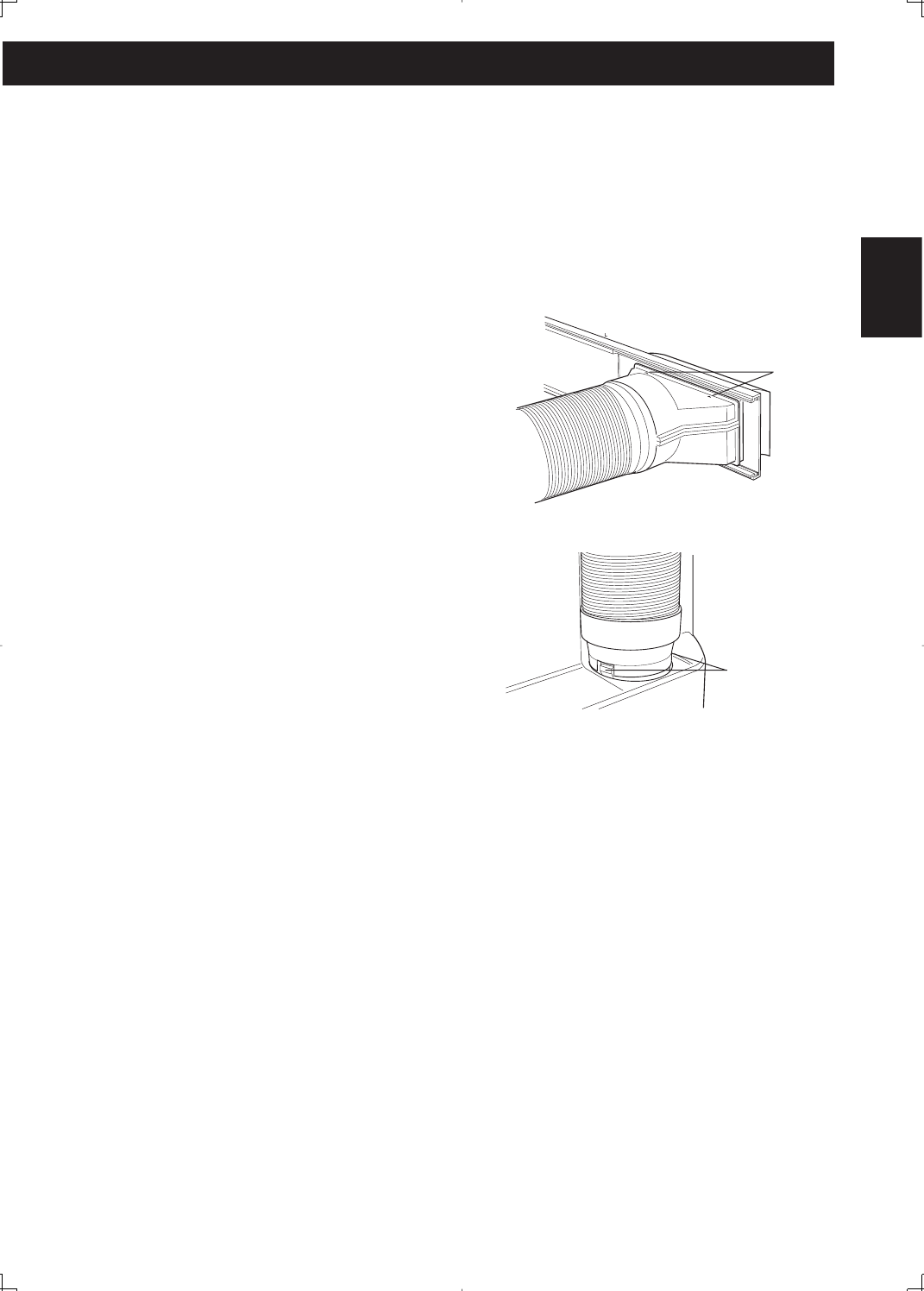

1 Attach the window exhaust adapter to

the exhaust hose.

Extend one end of the exhaust hose

and insert it into the window exhaust

adapter, and turn it (approx. three times)

until it stops.

Make sure they are securely attached.

2 Attach the exhaust hose adapter to

the unit.

Insert the two projections on the ex-

haust hose adapter into the two holes

on the unit, and fi rmly attach them to

each other.

3 Slide and open the exhaust cover on

the window panel, and attach the win-

dow exhaust adapter.

Surface of window exhaust adapter

marked "TOP" should be at the top

when it is installed in a double-hung

sash window.

Surface of window exhaust adapter

marked "TOP" should be on the window

frame side when it is installed in a

sliding sash window.

The exhaust hose should be as short as possible for operational effi ciency;

however, it must not be twisted or bent.

Unacceptable Acceptable Acceptable

INSTALLATION AND REMOVAL OF EXHAUST HOSE

ENGLISH

"PUSH"

Projection

E-15

Removal of the exhaust hose

1 Remove the window exhaust adapter.

Pull out and remove the window exhaust

adapter by pushing down two “PUSH”

markings, and slide and close the exhaust

cover in the window panel.

2 Remove the exhaust hose adapter from

the unit.

Lift up and remove the exhaust hose

adapter from the unit by pushing down on

the two projections.

E-16

NOTES:

• The battery should last approximately one year under normal use.

• When replacing the batteries, always change both batteries at the same time,

and make sure they are the same type.

• If the remote control does not operate normally after replacing the batteries,

press the RESET button using a thin pointed implement.

• If you will not be using the unit for a prolonged period, remove the batteries from

the remote control.

LOADING BATTERIES

Use two AAA (R03) batteries.

Battery cover

PRE-OPERATION CHECKS

RESET

POWER PLUG CHECK

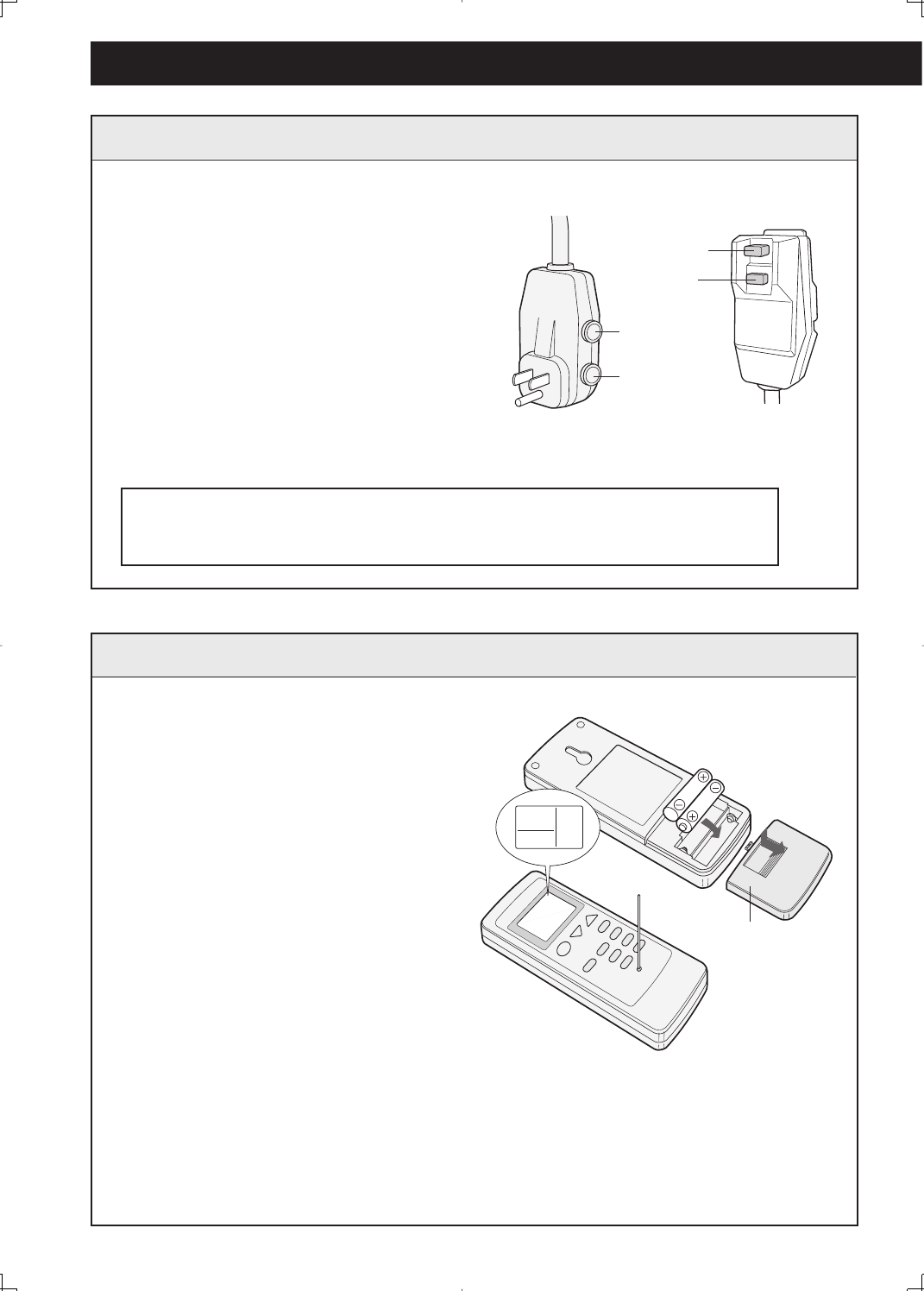

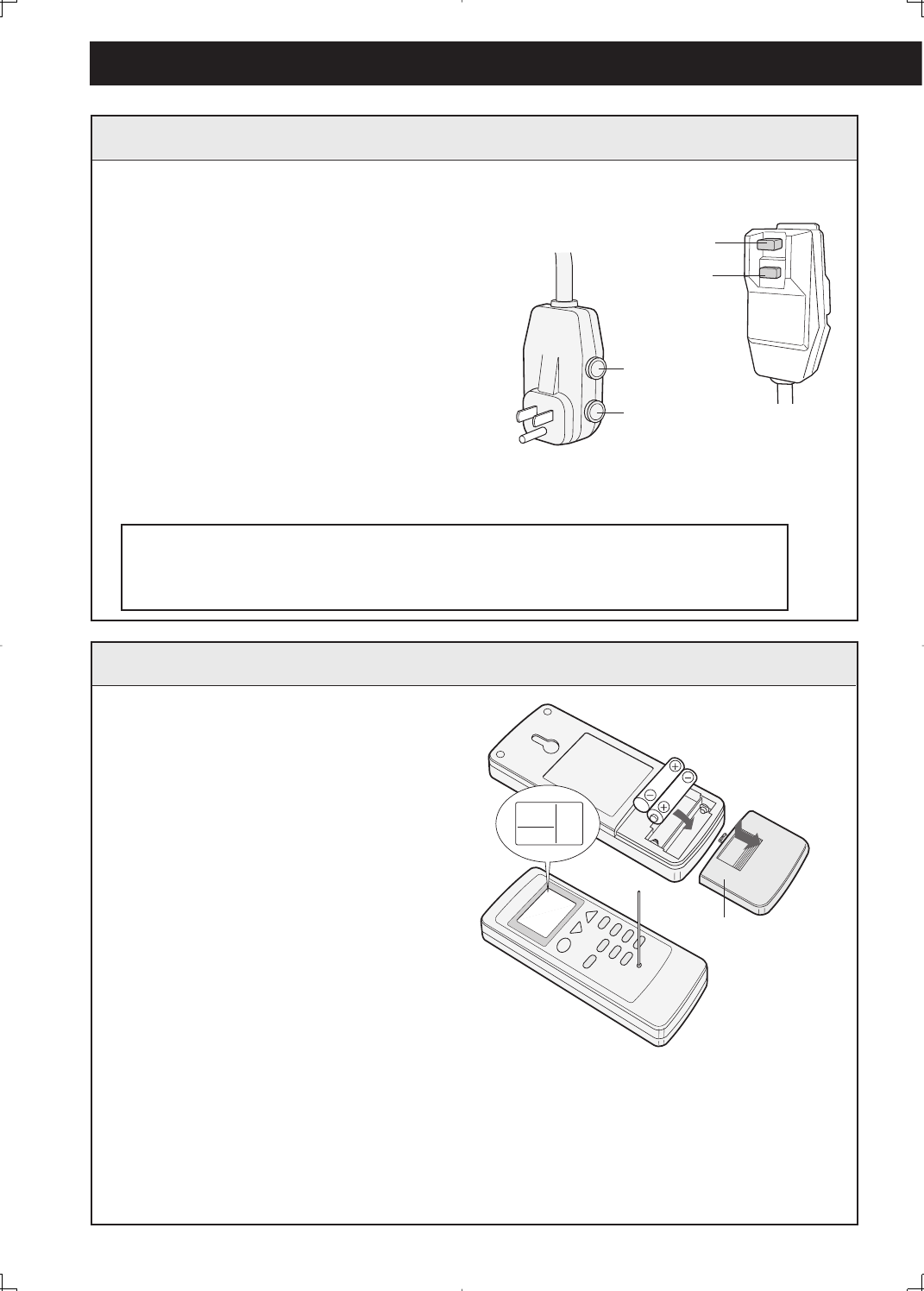

This air conditioner uses a fused power plug.

Always check the power plug before use.

1 Press the RESET button.

2 Insert the power plug into the wall

socket.

3 Press the TEST button.

You will hear a CLICK if the circuit

breaker is functioning correctly.

4 Press the RESET button until you

hear another CLICK.

The circuit breaker is activated, power

is supplied, and the air conditioner is

now ready for use.

Do not attempt to use the air conditioner if the above procedure

cannot be performed.

Disconnect the power plug and call for service.

TEST

1 Remove the battery cover at the

back of the remote control.

2 Insert batteries into the com-

partment, making sure the

±

and

— polarities are correctly

aligned.

• Lines will appear on the display

when batteries are properly in-

stalled.

3 Reattach the battery cover.

4 Press the RESET button using

a thin pointed implement.

RESET

TEST

ENGLISH

E-17

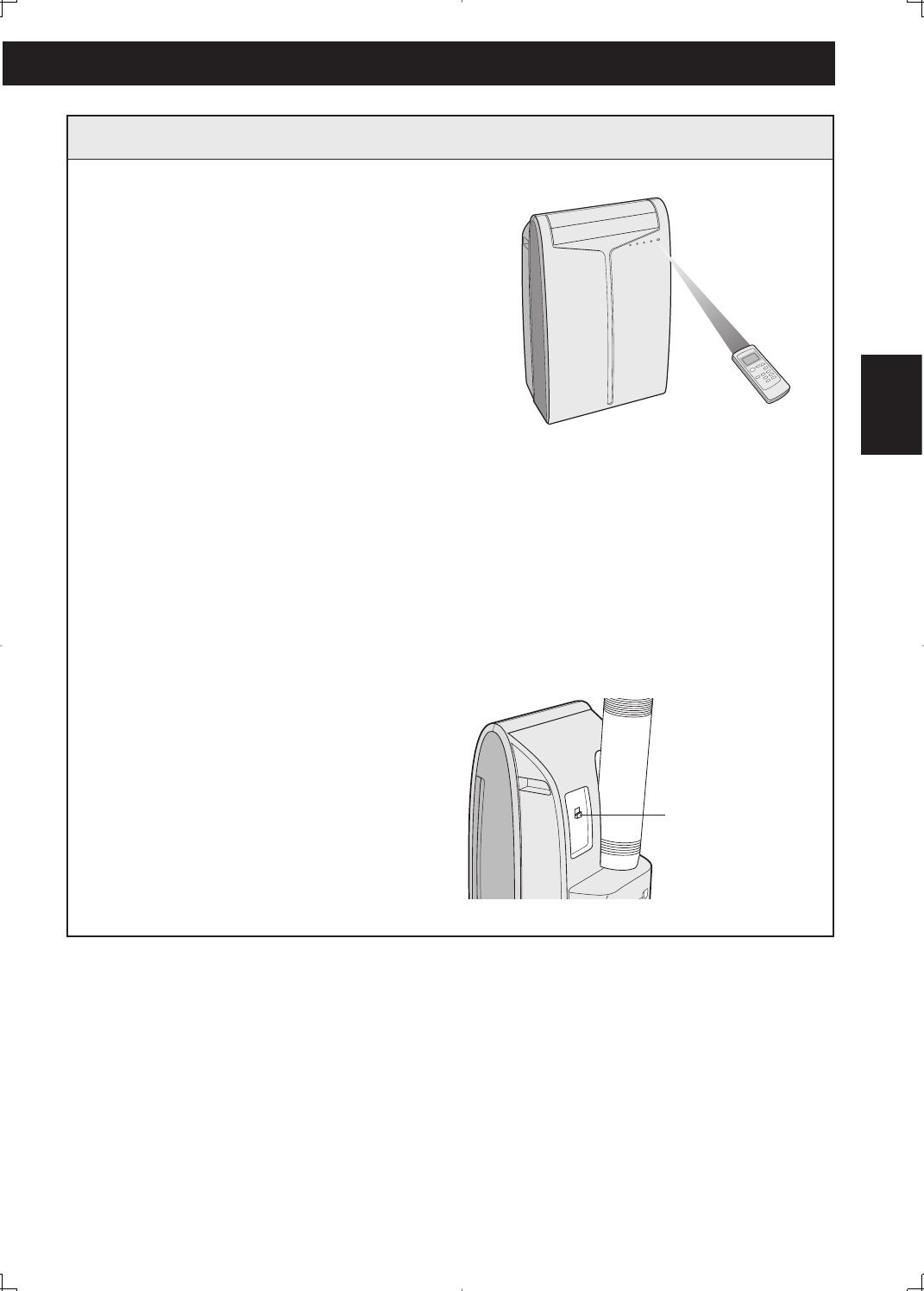

CAUTION

• Do not expose the signal receiver window to direct sunlight. This may adversely

affect its operation. If necessary, close the curtains to block out the sunlight.

• Use of a fl uorescent lamp in the same room may interfere with transmission of the

signal.

• The unit may be affected by signals emitted from other remote controllers for tel-

evisions, VCRs or other equipment used in the same room.

• Do not leave the remote control exposed to direct sunlight or near a heater. Pro-

tect the remote control from moisture and shock which can discolor or damage it.

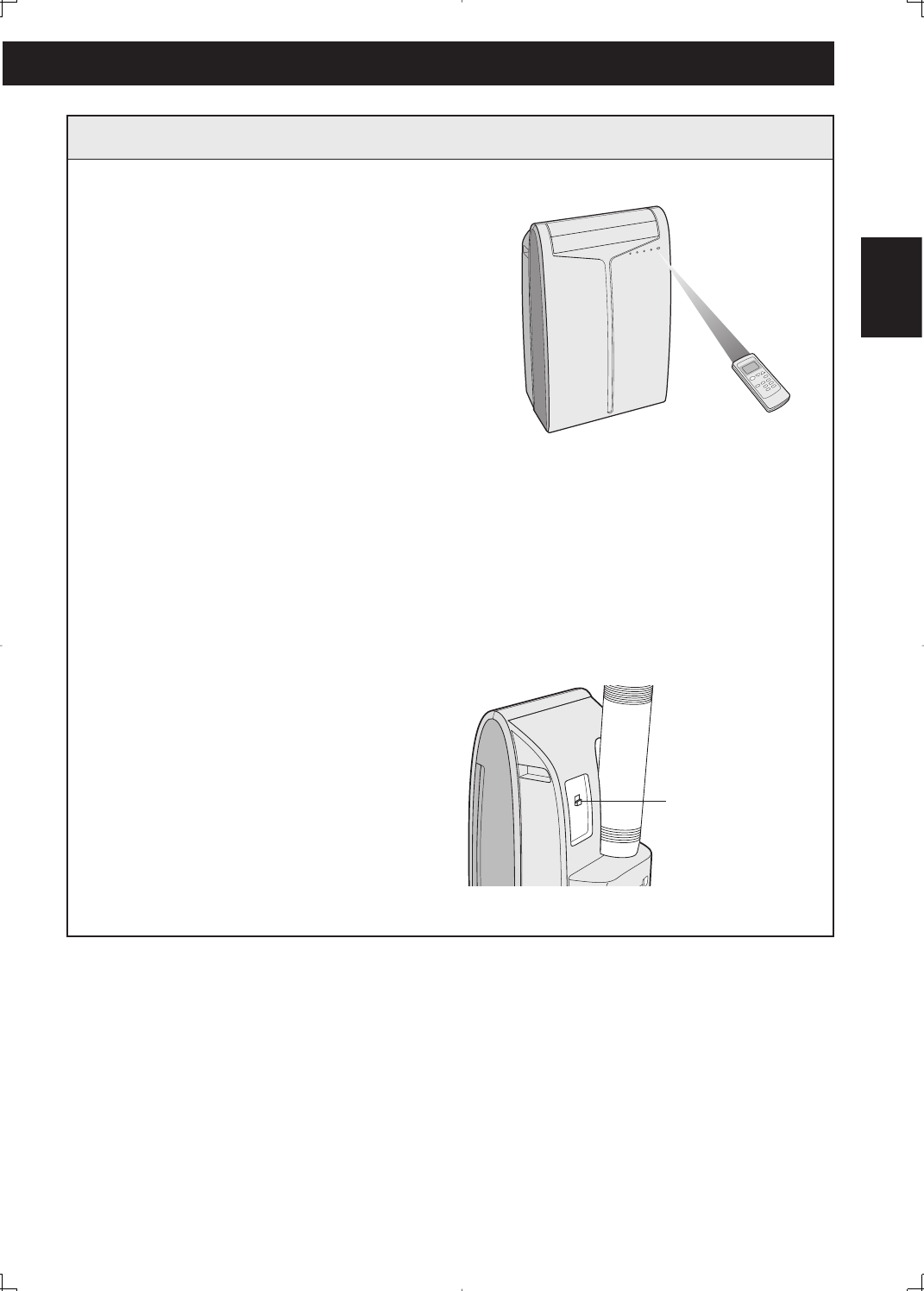

Point the remote control towards

the units signal receiver window

and press the desired button. A

beep will sound when the unit re-

ceives the signal.

• Make sure nothing, such as curtains,

blocks the signal receiver window.

• The remote control operates up to

23 feet (7 meters) away.

HOW TO USE THE REMOTE CONTROL

To prevent the remote control from

being misplaced, hook it to the unit

when not in use.

When attached, to remove the remote

control from the unit, lift the remote

control up slightly and pull it out. Remote control hook

COOL MODE

E-18

2

3

1

4

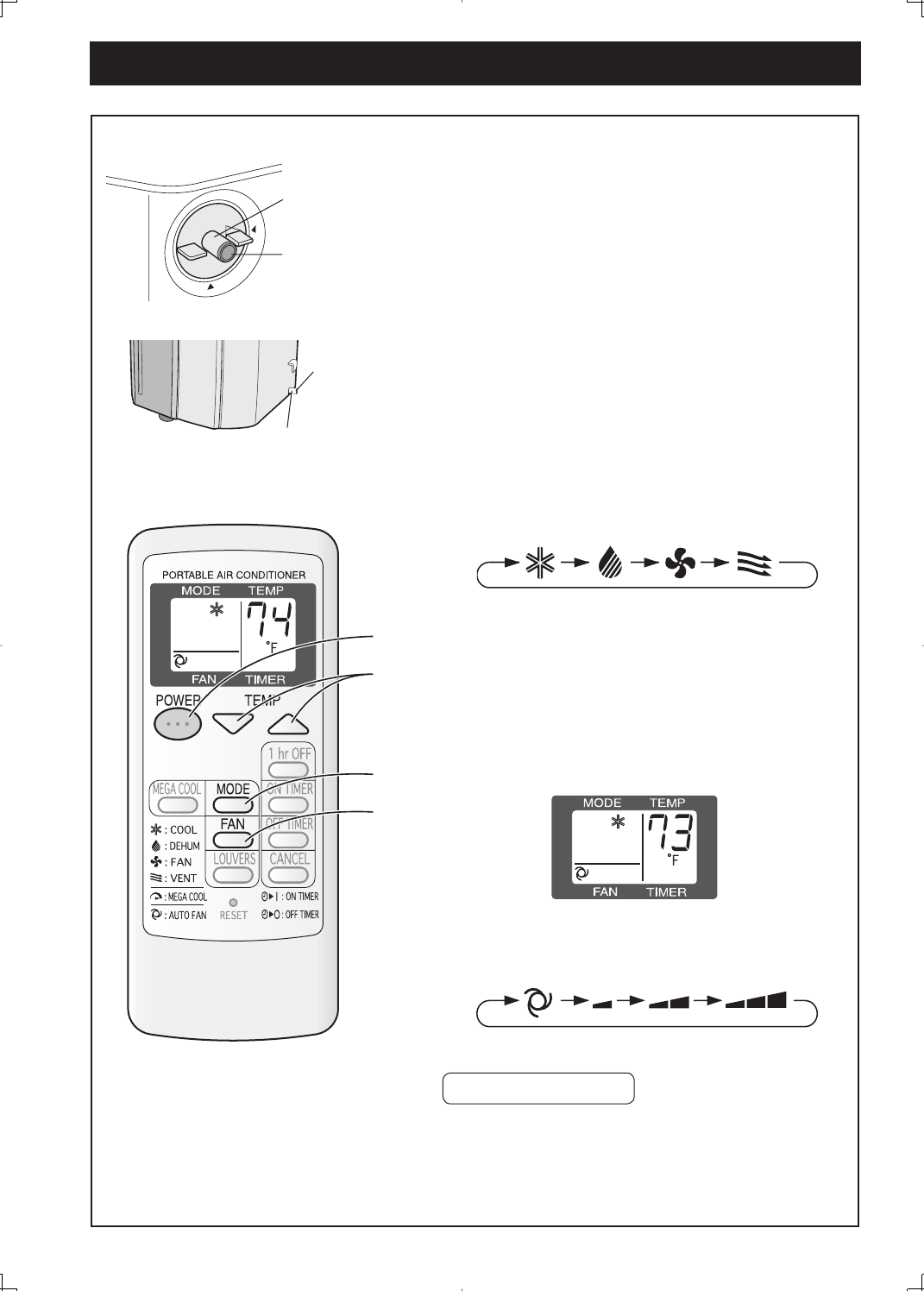

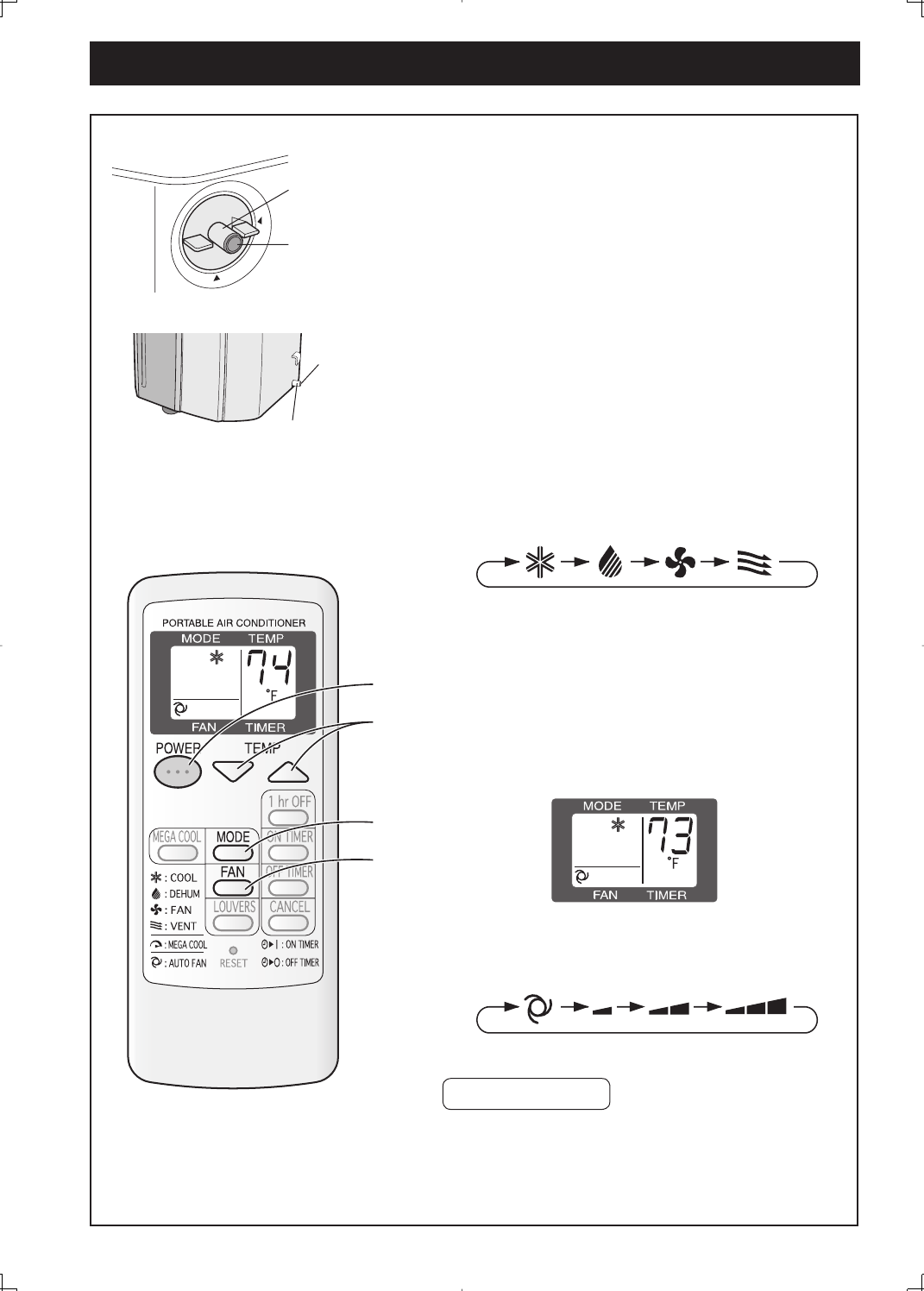

Install the exhaust hose (See Page14), turn

the drainage nozzle to the CLOSE position,

and check the drainage nozzle is covered

with the stopcock.

Ensure that the stopcock is securely inserted

into the lower drainpipe nozzle and that the

nozzle has not been damaged.

Drainage nozzle

Stopcock

"CLOSE" position

Stopcock

Drainpipe nozzle

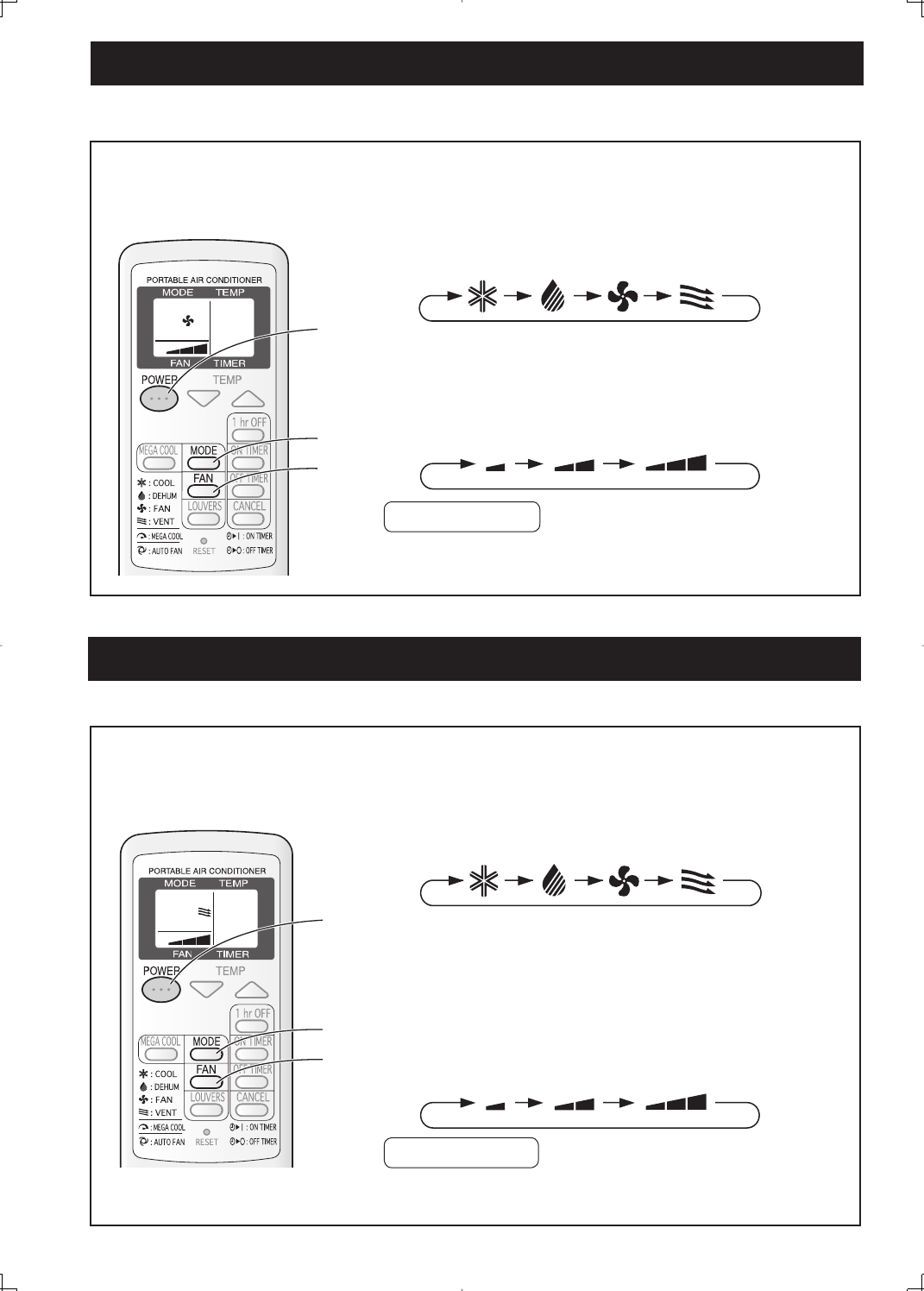

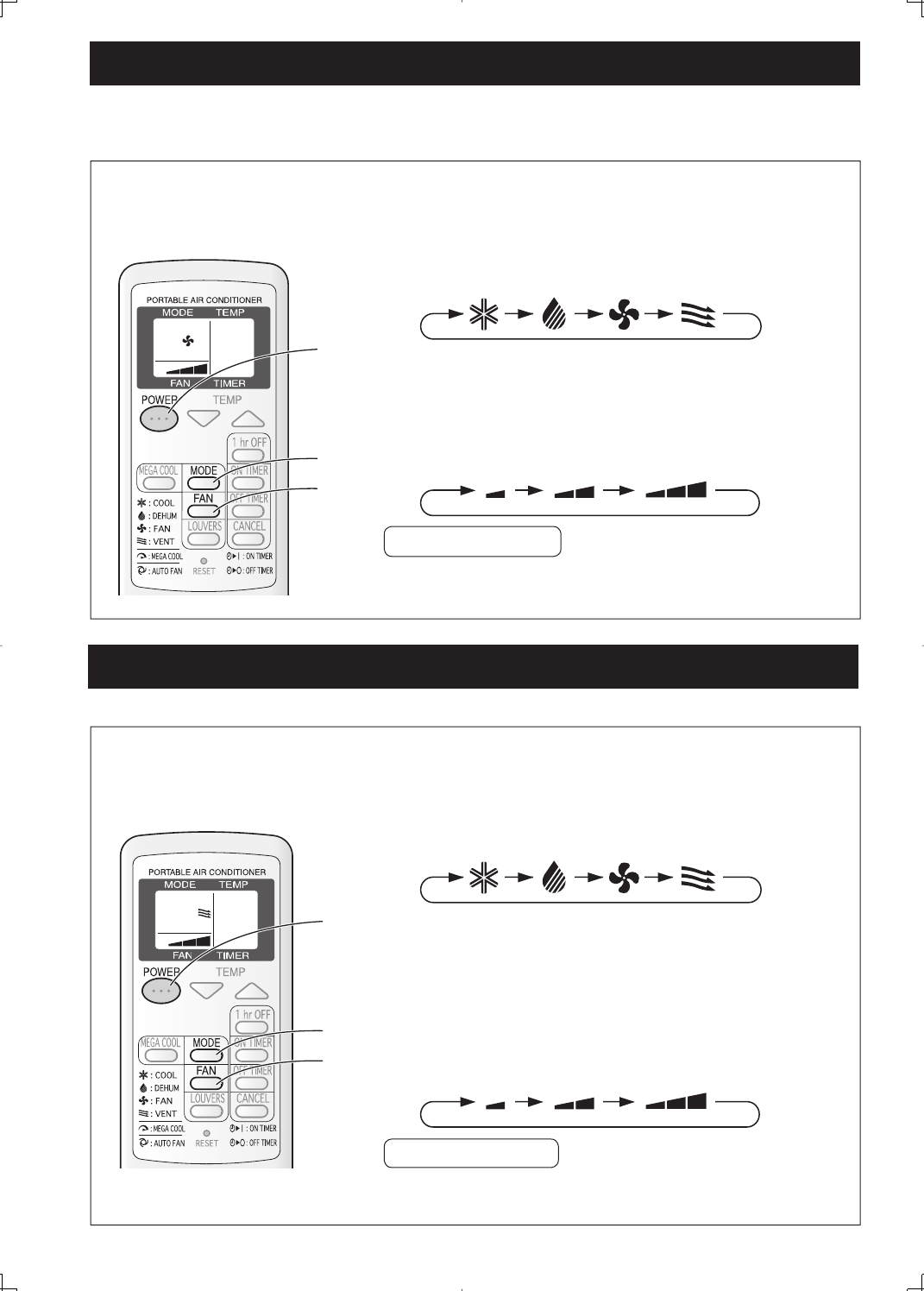

1 Press the MODE button to select

COOL mode.

COOL DEHUM FAN VENT

2 Press the POWER button to start op-

eration.

• The red OPERATION lamp on the unit will

light.

3 Press the TEMPERATURE button to

set the desired temperature.

• The temperature can be set within the

range of 64°F to 86°F.

4 Press the FAN button to set the de-

sired fan speed.

AUTO QUIET LOW HIGH

TO TURN OFF

Press the POWER button again.

• The red OPERATION lamp on the unit will

turn off.

ENGLISH

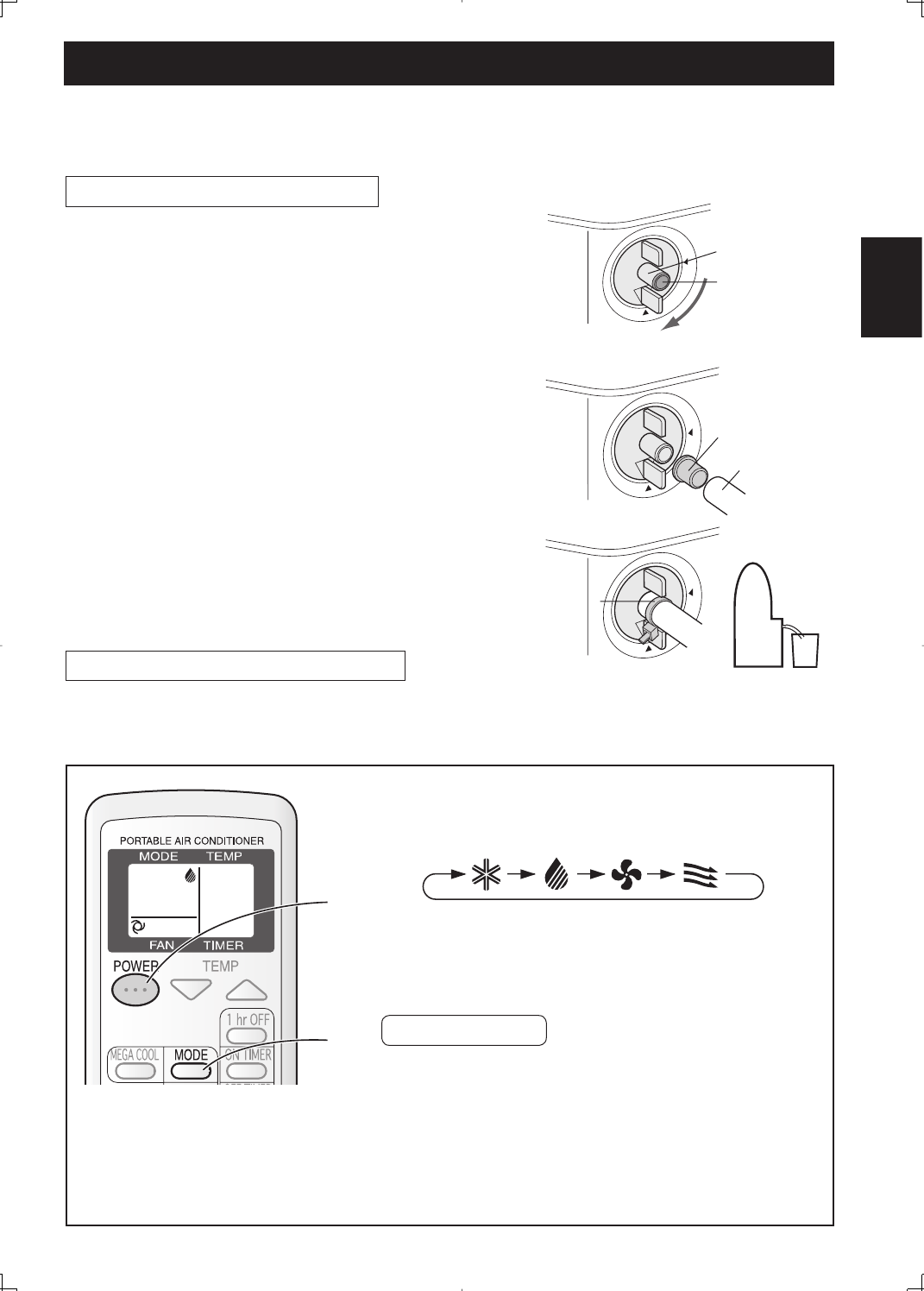

DEHUMIDIFICATION MODE

E-19

2

1

In this mode, the air conditioner dehumidifi es the room.

1 Press the MODE button to select DEHUMIDIFI-

CATION mode.

COOL DEHUM FAN VENT

2 Press the power button to start operation.

• The red OPERATION lamp on the unit will light.

• The temperature cannot be set.

• The fan speed is preset to AUTO and cannot be

changed.

TO TURN OFF

Press the POWER button again.

• The red OPERATION lamp on the unit will turn off.

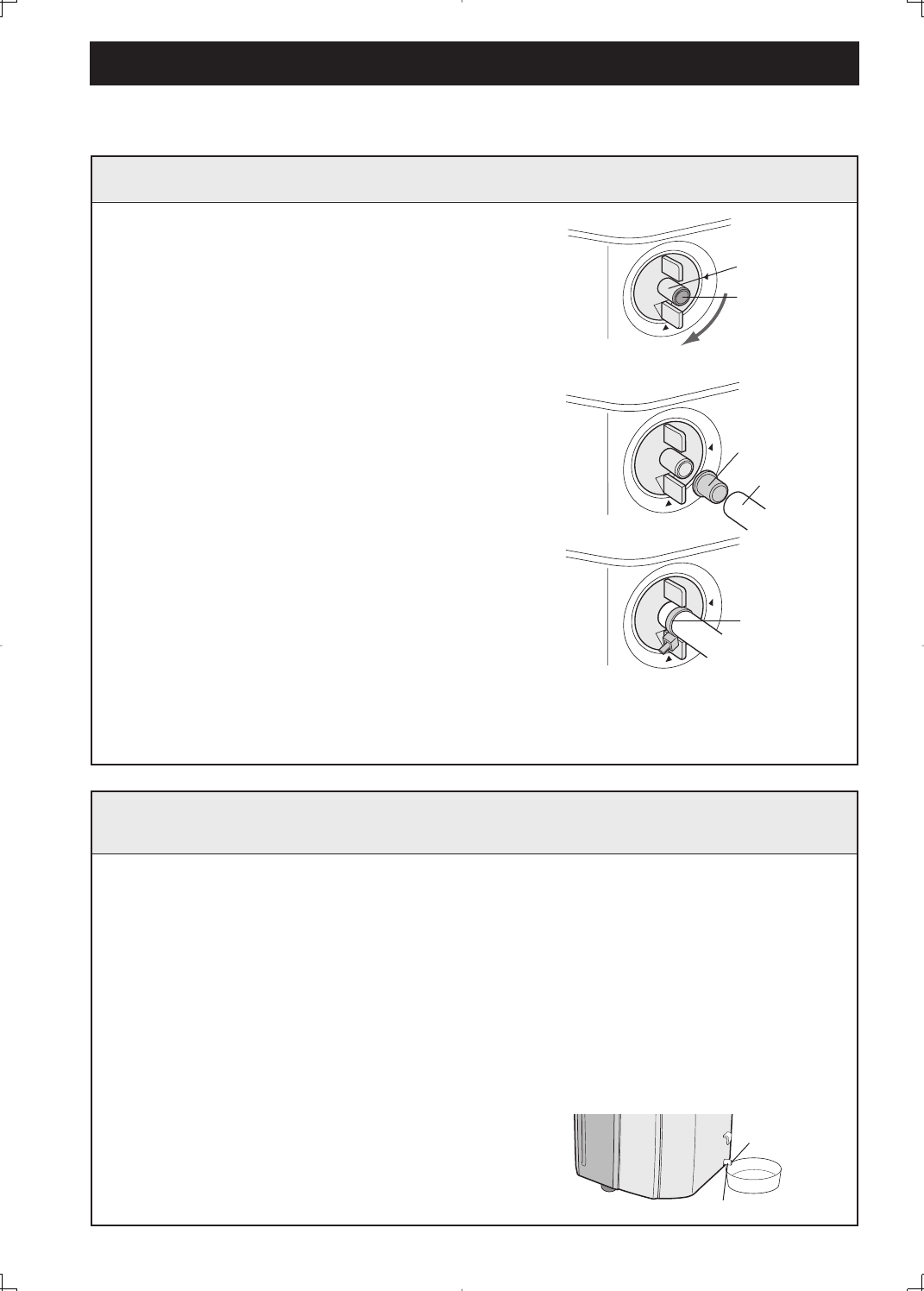

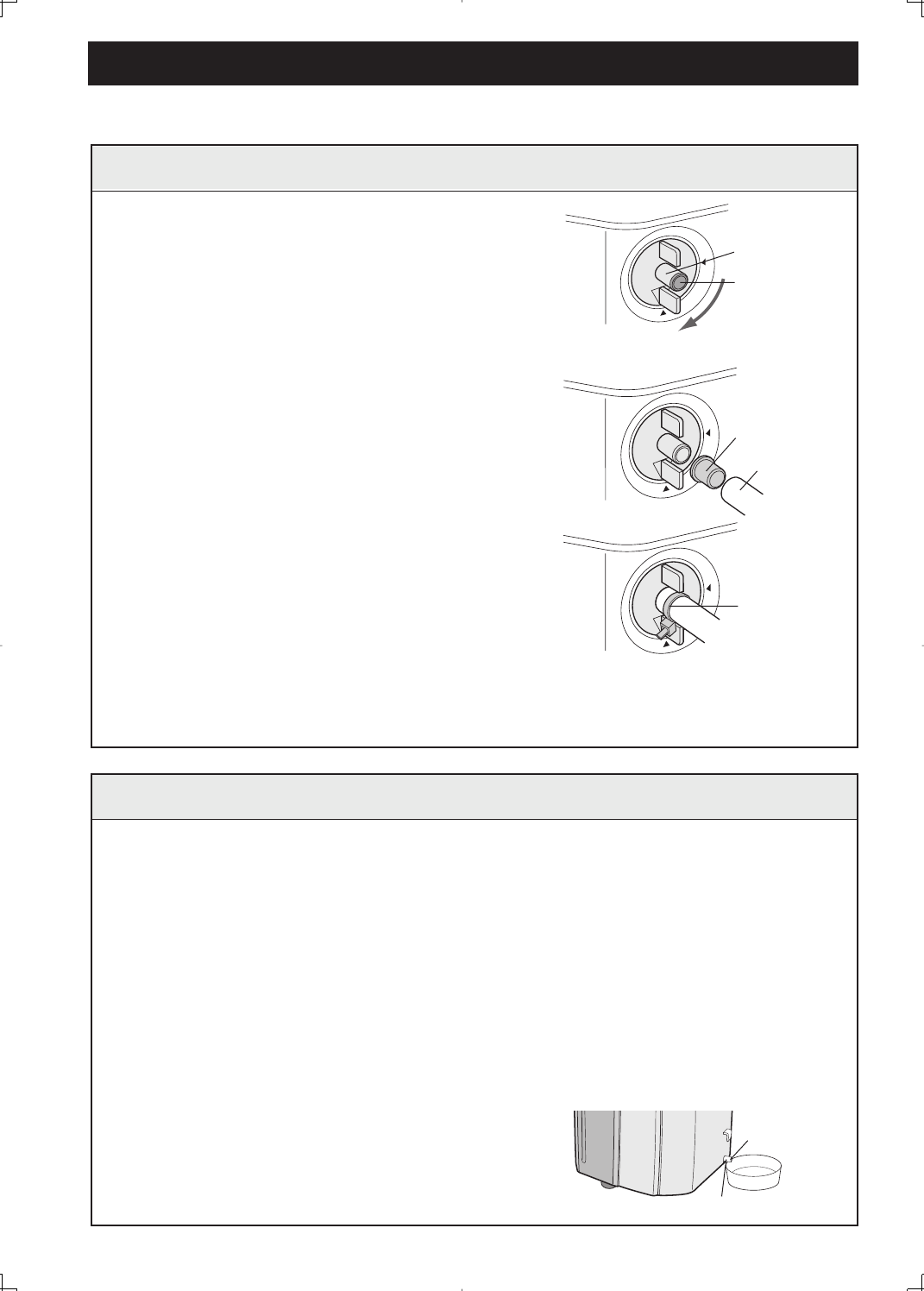

If draining of the water is not desirable, install the exhaust hose (See Page 14), turn the drainage nozzle to the

CLOSE position, and check that the drainage nozzle is covered with the stopcock. In this operation, the water

tank inside the unit may become full, the unit will stop operating and the TIMER, OPERATION and MEGA COOL

lamps will blink. In this case, drain out the water within the unit (See Page 26).

Ensure that the stopcock is securely inserted into the lower drainpipe nozzle and that the nozzle has not been

damaged.

1 Remove the exhaust hose (See Page 15)

2 Turn the drainage nozzle to the OPEN position.

3 Pull the stopcock out from the drainage nozzle.

• When the stopcock is removed, a small amount of water

may be discharged from the drainage nozzle.

• Always perform this procedure with the unit turned off.

Drain water will spout out if attempted during operation.

4 Attach the drain grommet to a standard commer-

cially-available hose. (5/8" inner diameter, 7/8"

outer diameter)

5 Attach the hose to the drainage nozzle, and se-

cure it with the hose band.

• Insert the hose securely into a container with a minimum

capacity of 31/2 gallons. Be sure to monitor the water

level in the container and empty as necessary. Do not

operate in dehumidify mode for more than 8 hours at a

time. Be sure to empty the water container whenever

dehumidify mode is started. Failure to empty the water

container can cause the container to overfl ow and cause

damage to underlying materials.

• Set the hose sloping downwards for easier drainage.

Moreover, do not bend the hose at any point, nor allow

the end to be submerged in water.

Dehumidifi cation with no container

Drainage nozzle

Stopcock

Drain grommet

Hose

"OPEN" position

Hose band

CAUTION

When operating dehumidifi cation with container, the unit generates heat during dehumidifi -

cation mode and the room temperature will rise. Operate dehumidifi cation with no container

if you don't want the room temperature to rise. This will help to slightly drop the room tem-

perature, but dehumidifi cation performance will become less effective than when operating

dehumidifi cation with container.

Dehumidifi cation with container

FAN MODE

VENTILATION MODE

E-20

Install the exhaust hose (See Page14), turn the drainage nozzle to the CLOSE

position, and check the drainage nozzle is covered with the stopcock.

Install the exhaust hose (See Page 14), turn the drainage nozzle to the CLOSE

position, and check the drainage nozzle is covered with the stopcock.

2

1

3

2

1

3

In this mode, the air conditioner simply circulates the air without cooling it.

In this mode, the air conditioner ventilates the air to outdoors.

Ensure that the stopcock is securely inserted into the lower drainpipe nozzle and

that the nozzle has not been damaged.

Ensure that the stopcock is securely inserted into the lower drainpipe nozzle and

that the nozzle has not been damaged.

1 Press the MODE button to select FAN mode.

COOL DEHUM FAN VENT

2 Press the POWER button to start operation.

• The red OPERATION lamp on the unit will light.

• The temperature cannot be set.

3 Press the FAN button to set the desired fan

speed.

QUIET LOW HIGH

TO TURN OFF

Press the POWER button again.

• The red OPERATION lamp on the unit will turn off.

1 Press the MODE button to select VENT mode.

COOL DEHUM FAN VENT

2 Press the POWER button to start operation.

• The red OPERATION lamp on the unit will light.

• The temperature cannot be set.

3 Press the FAN button to set the desired fan

speed.

• Although the louvers are closed and no air blows

out into the room, the external ventilation fan

speed changes.

QUIET LOW HIGH

TO TURN OFF

Press the POWER button again.

• The red OPERATION lamp on the unit will turn off.

ENGLISH

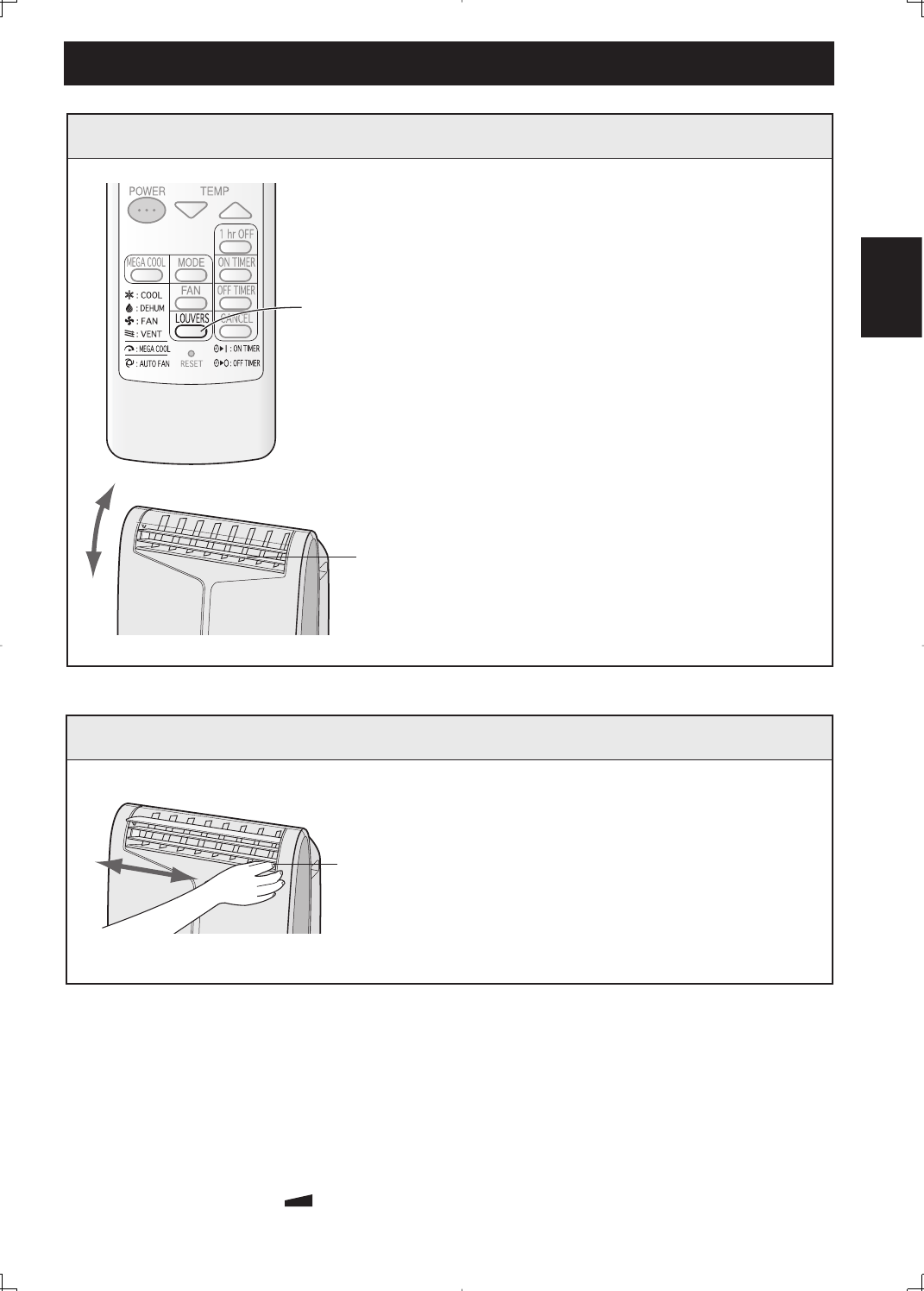

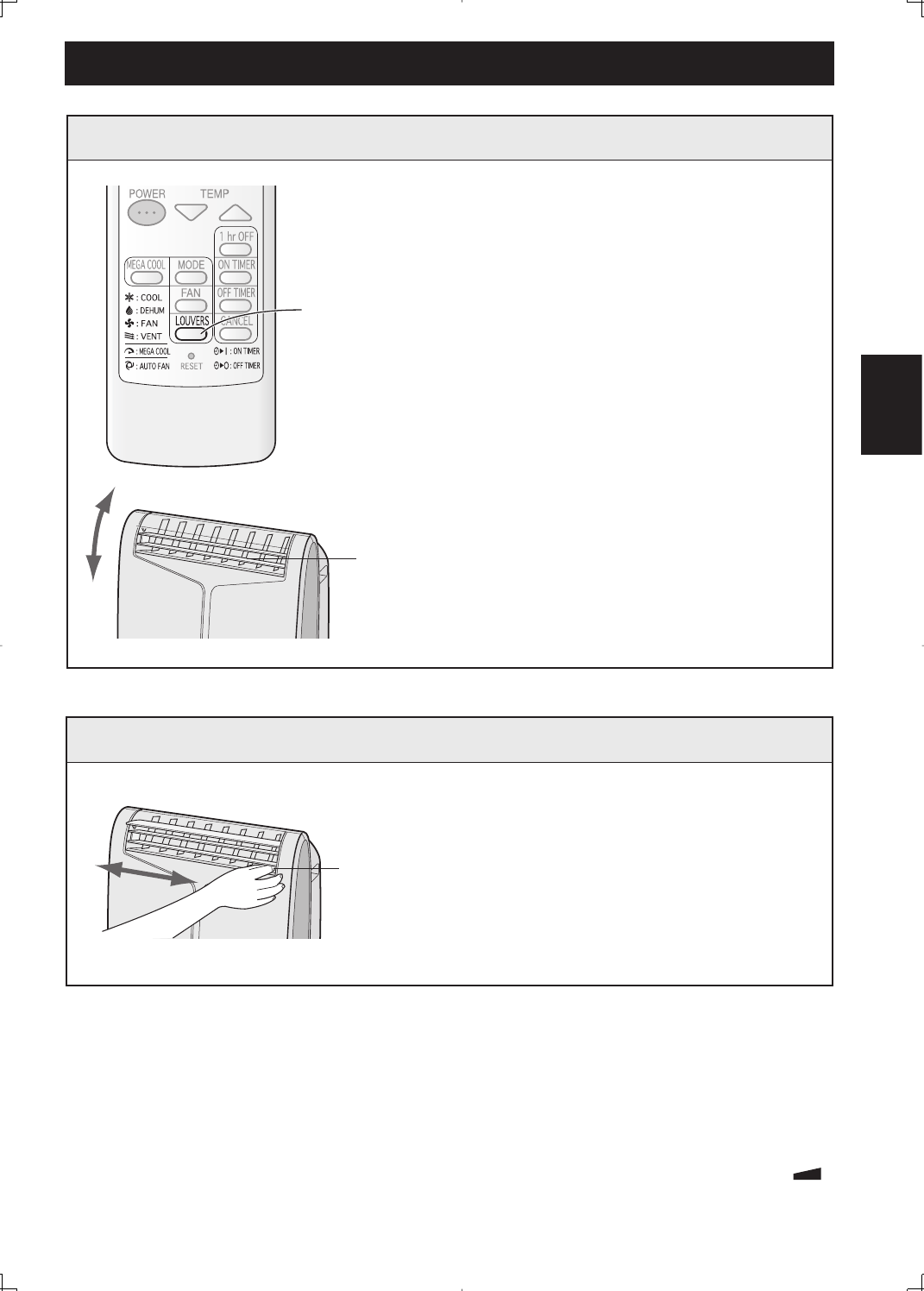

TO CHANGE AIR FLOW DIRECTION

UP / DOWN AIR FLOW DIRECTION

NOTE

• During VENTILATION mode, UP/DOWN air fl ow

direction cannot be changed.

Hold the vertical louver as shown in the dia-

gram and adjust the air fl ow direction.

1 Press the LOUVERS button on the re-

mote control.

• The horizontal louvers will swing continu-

ously.

2 Press the LOUVERS button again when

the horizontal louvers are at the desired

position.

• The horizontal louvers will stop moving.

• The adjusted position will be memorized and

the same position will be set automatically

when operated the next time.

LEFT / RIGHT AIR FLOW DIRECTION

CAUTION

Never attempt to adjust the horizontal louvers manually.

• Manual adjustment of the horizontal louvers can cause the unit to malfunction when the remote

control is used for adjustment.

• When the horizontal louvers are positioned at the lowest position in the COOL or DEHUMIDIFI-

CATION mode for an extended period of time, condensation may result.

Do not adjust the vertical louvers to the extreme left or right in the COOL mode with the

fan speed set to "QUIET ( )" for an extended period of time.

Condensation may form on the louvers.

Horizontal louvers

Vertical louvers

E-21

1

2

E-22

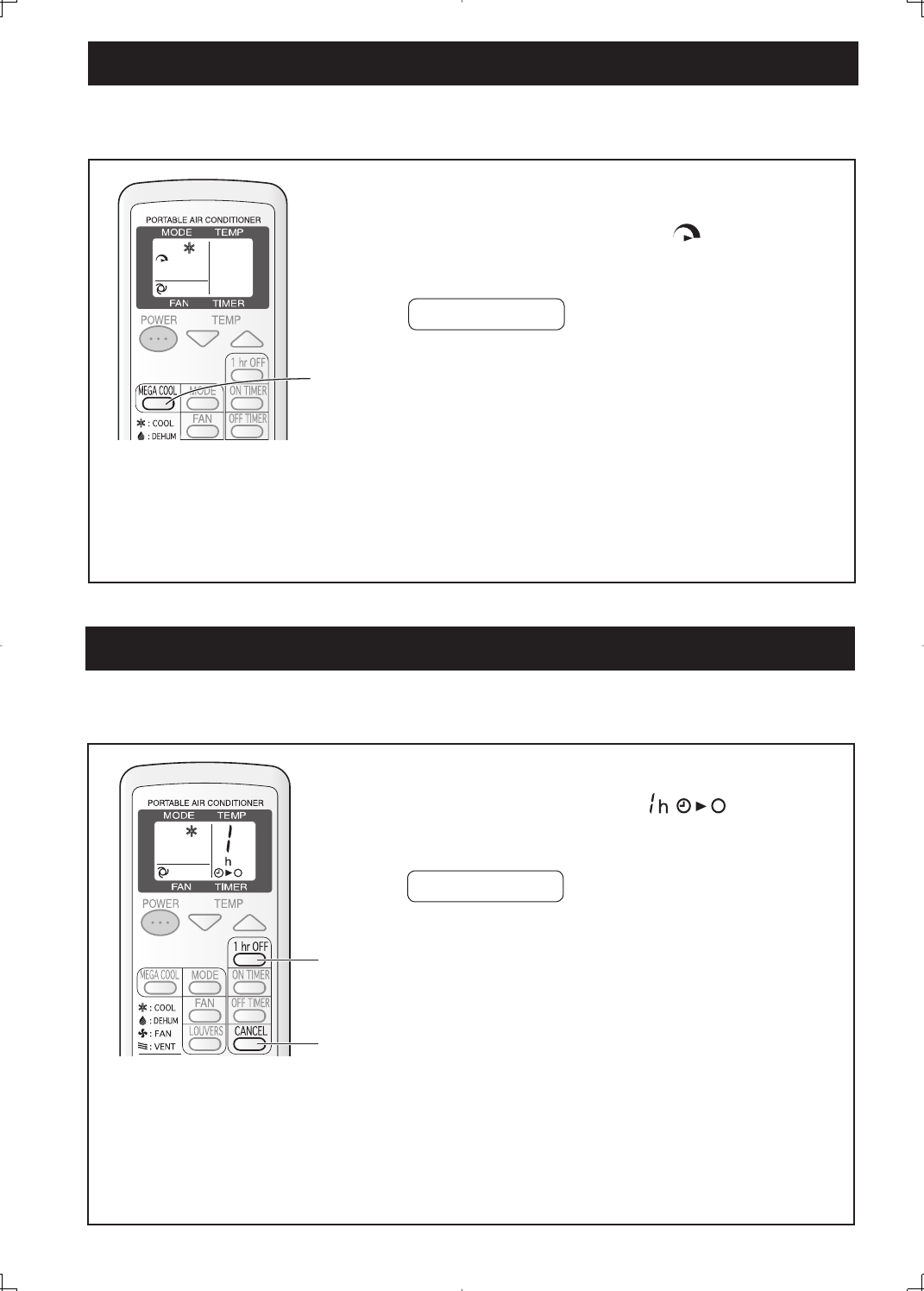

1 Press the MEGA COOL button during cooling

mode.

• The remote control will display " " .

• The temperature display will go off.

• The green MEGA COOL lamp on the unit will light.

TO CANCEL

Press the MEGA COOL button again.

• MEGA COOL operation is also cancelled when the

mode is changed, or when the unit is turned off.

• The green MEGA COOL lamp on the unit will turn

off.

MEGA COOL OPERATION

In this operation, the air conditioner fan works at extra high speed with a setting

temperature of 59°F.

1

1

When the ONE-HOUR OFF TIMER is set, the unit will automatically turn off after one

hour.

ONE-HOUR OFF TIMER

NOTES:

• The ONE-HOUR OFF TIMER operation has priority over ON TIMER and OFF TIMER

operations.

• If the ONE-HOUR OFF TIMER is set while the unit is not operating, the unit will operate

for an hour at the formerly set condition.

• If you wish to operate the unit for another hour before the ONE-HOUR OFF TIMER is

activated, press the 1hr OFF TIMER button again during operation.

NOTES:

• You cannot set the temperature or fan speed during MEGA COOL operation.

• The fan returns to the HIGH speed setting after the unit has run for 30 minutes in MEGA

COOL mode.

• The extra high fan speed may automatically slow down to protect the unit.

CANCEL

1 Press the 1hr OFF button.

• The remote control displays “ ”.

• The orange TIMER lamp on the unit will light.

• The unit will stop operating after one hour.

TO CANCEL

Press the CANCEL button.

• The orange TIMER lamp on the unit will turn off.

Alternatively, turn the unit off by pressing the

POWER button.

• The red OPERATION lamp and the orange TIMER

lamp on the unit will turn off.

ENGLISH

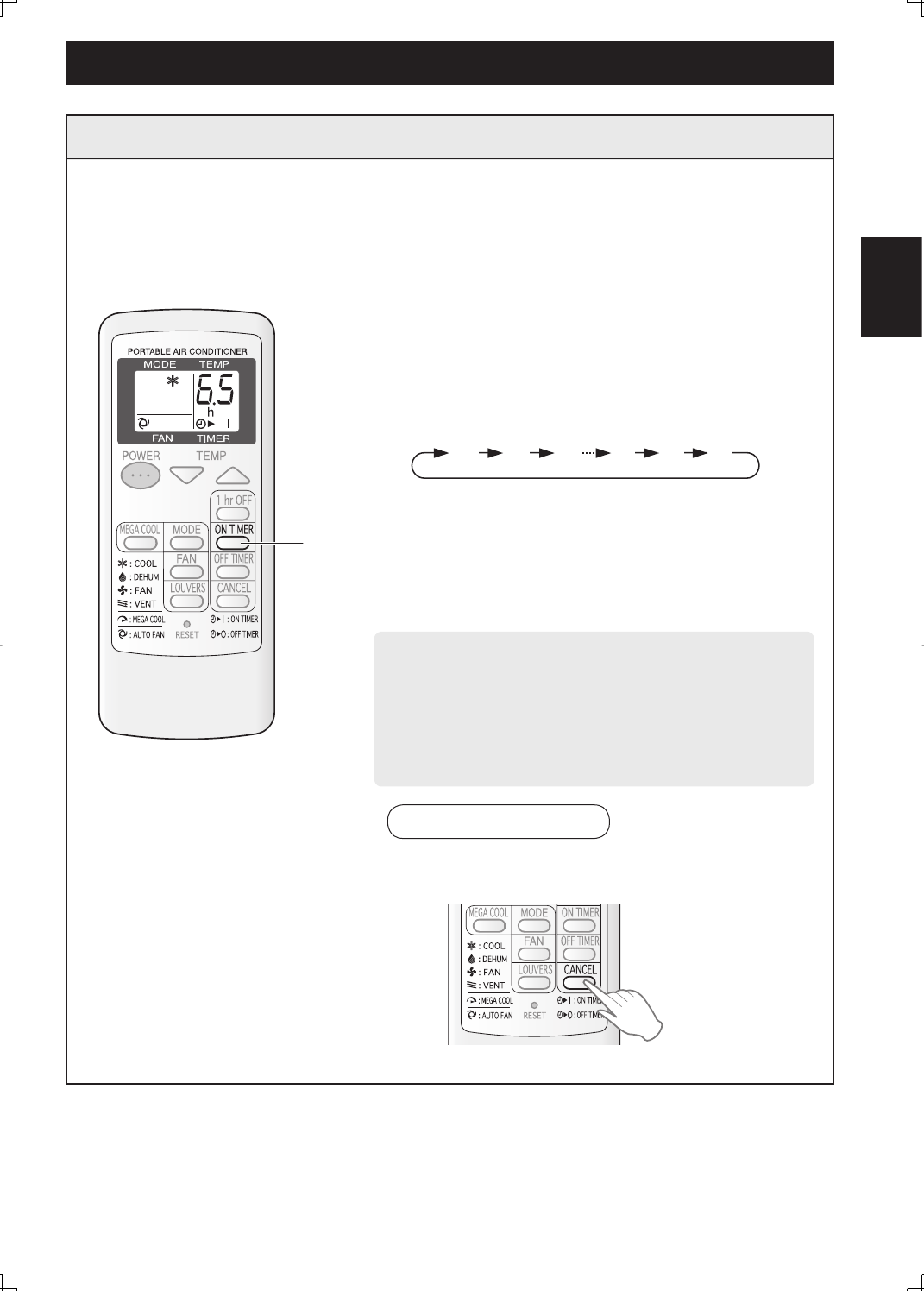

TIMER OPERATION

E-23

1

ON TIMER

Display shown when you

set the unit to turn on 6.5

hours later.

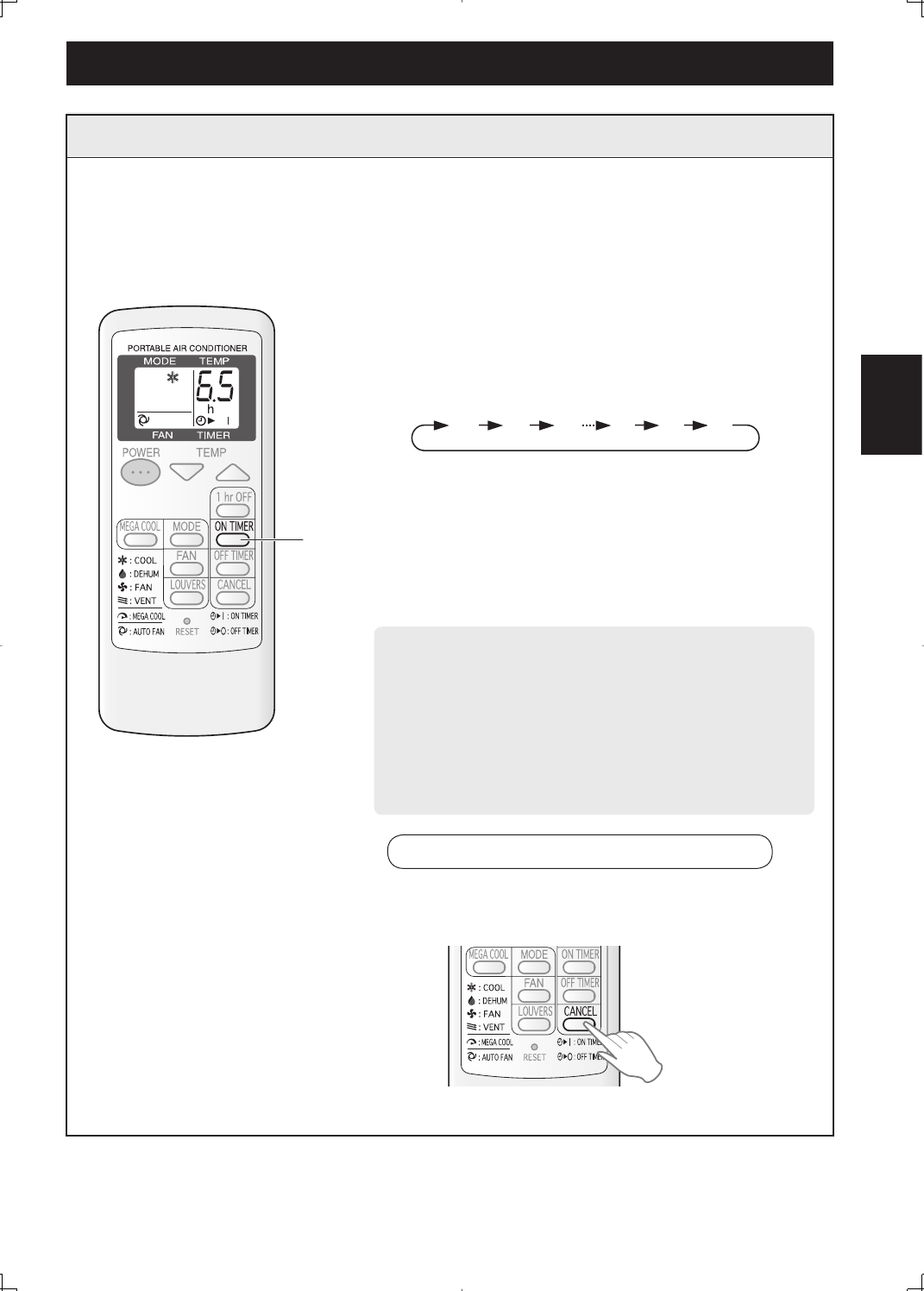

The unit will turn on automatically according to your setting.

Timer duration can be set from a minimum of half an hour (30 minutes) to a maxi-

mum of 12 hours.

Up to 9.5 hours, you can set in half-hour (30-minute) increments and from 10 to 12

hours, in 1-hour increments.

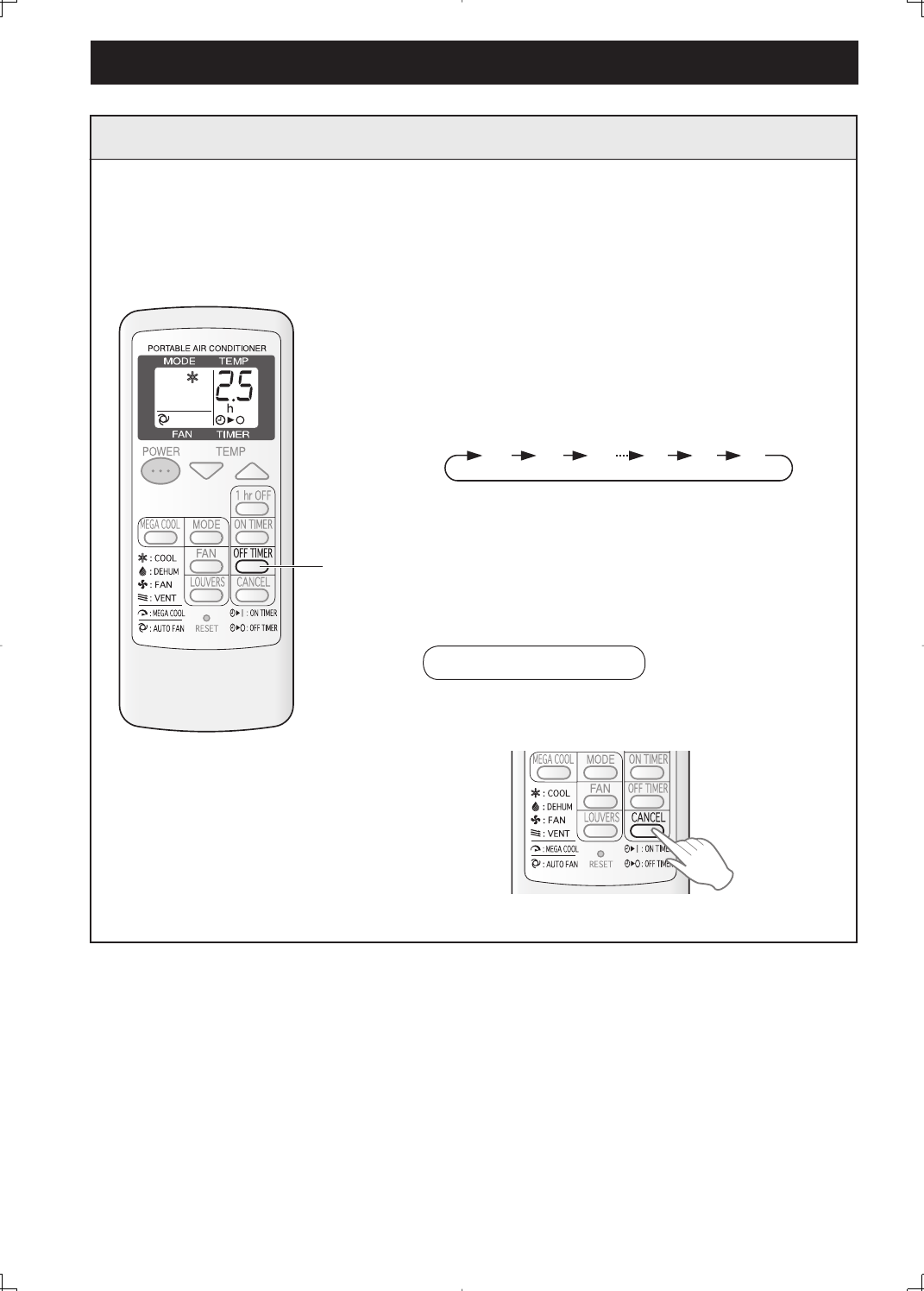

Point the remote control at the signal receiver win-

dow on the unit.

1 Press the ON TIMER button.

• The time setting will change as you press the but-

ton as follows.

Hold the button down to speed through the set-

tings.

• The orange TIMER lamp on the unit will light.

• The unit will emit a beep when it receives the sig-

nal.

• The time setting will count down to show the re-

maining time.

TO CANCEL TIMER

Press the CANCEL button.

• The orange TIMER lamp on the unit will turn off.

Select the mode, temperature and fan speed set-

ting as desired.

• When the temperature is set with the ON TIMER,

the temperature will show in the display for 5 sec-

onds and then return to the time display.

• If you do not change the setting, the unit will oper-

ate using the most recent setting.

0.5h 1.0h 1.5h 10h 11h 12h

E-24

0.5h 1.0h 1.5h 10h 11h 12h

NOTES ON TIMER SETTING AND OPERATION

• The latest time setting will be memorized and will appear on the remote control display the next

time you set the OFF TIMER or ON TIMER.

• The OFF TIMER and ON TIMER can not be set together.

Only the most recent TIMER setting will be valid.

• While the ONE-HOUR OFF TIMER is set, the OFF TIMER and ON TIMER is settings are una-

vailable.

• If the ONE-HOUR OFF TIMER is set while the OFF TIMER or ON TIMER activated, the ON

TIMER or OFF TIMER setting will be cancelled.

• If a power failure occurs while the OFF TIMER or ON TIMER is set, the TIMER setting will be can-

celled and will not be retrieved even after the power is restored.

The unit will turn off automatically according to your setting.

Timer duration can be set from a minimum of half an hour (30 minutes) to a maxi-

mum of 12 hours.

Up to 9.5 hours, you can set in half-hour (30-minutes) increments and from 10 to

12 hours, in 1-hour increments.

OFF TIMER

1

Point the remote control at the signal receiver win-

dow on the unit.

1 Press the OFF TIMER button and set the

time as desired.

• The time setting will change as you press the but-

ton as follows.

Hold the button down to speed through the set-

tings.

• The orange TIMER lamp on the unit will light.

• The unit will emit a beep when it receives the sig-

nal.

• The time setting will count down to show the re-

maining time.

TO CANCEL TIMER

Press the CANCEL button.

• The orange TIMER lamp on the unit will turn off.

Display shown when you

set the unit to turn off 2.5

hours later.

TIMER OPERATION

ENGLISH

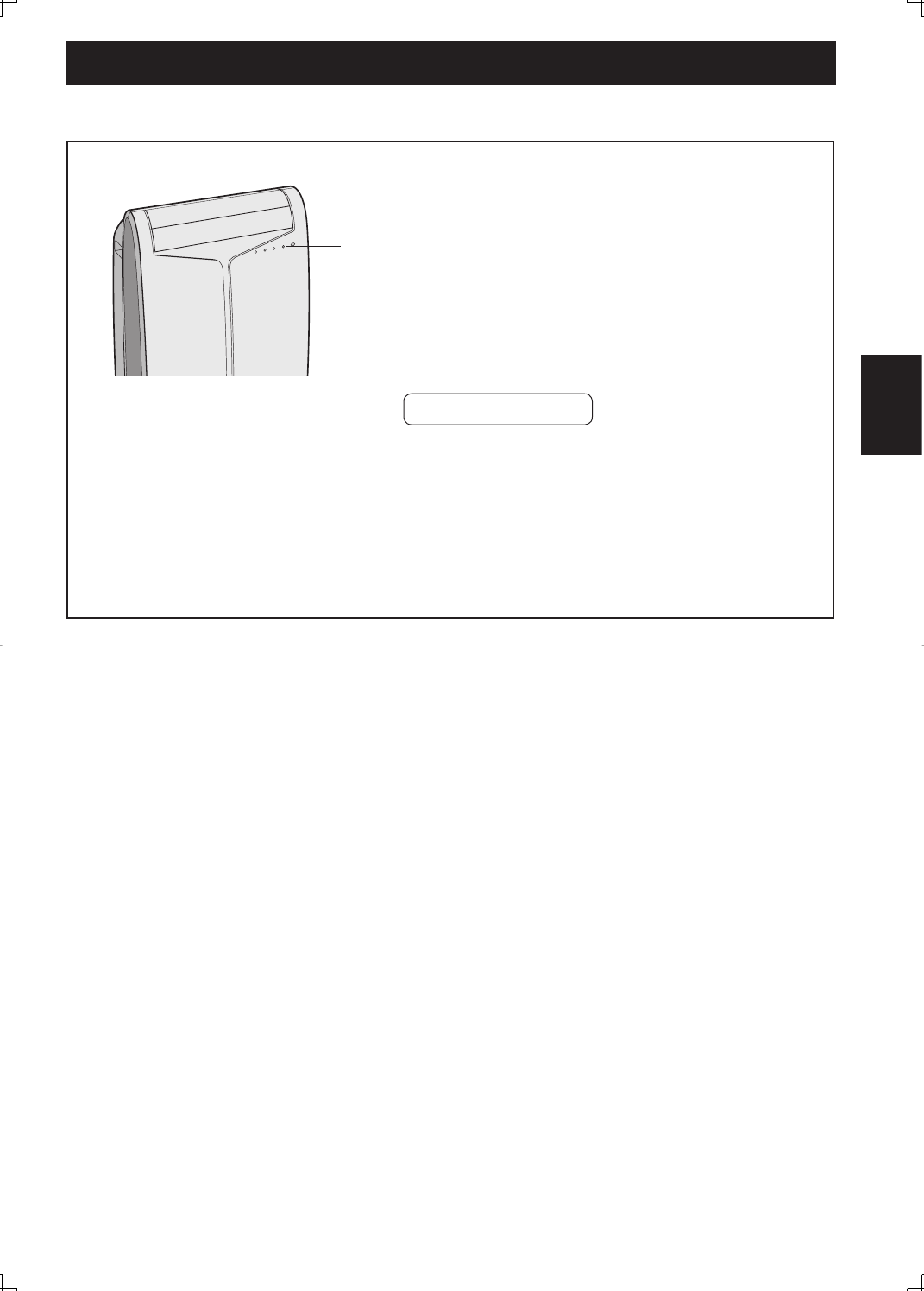

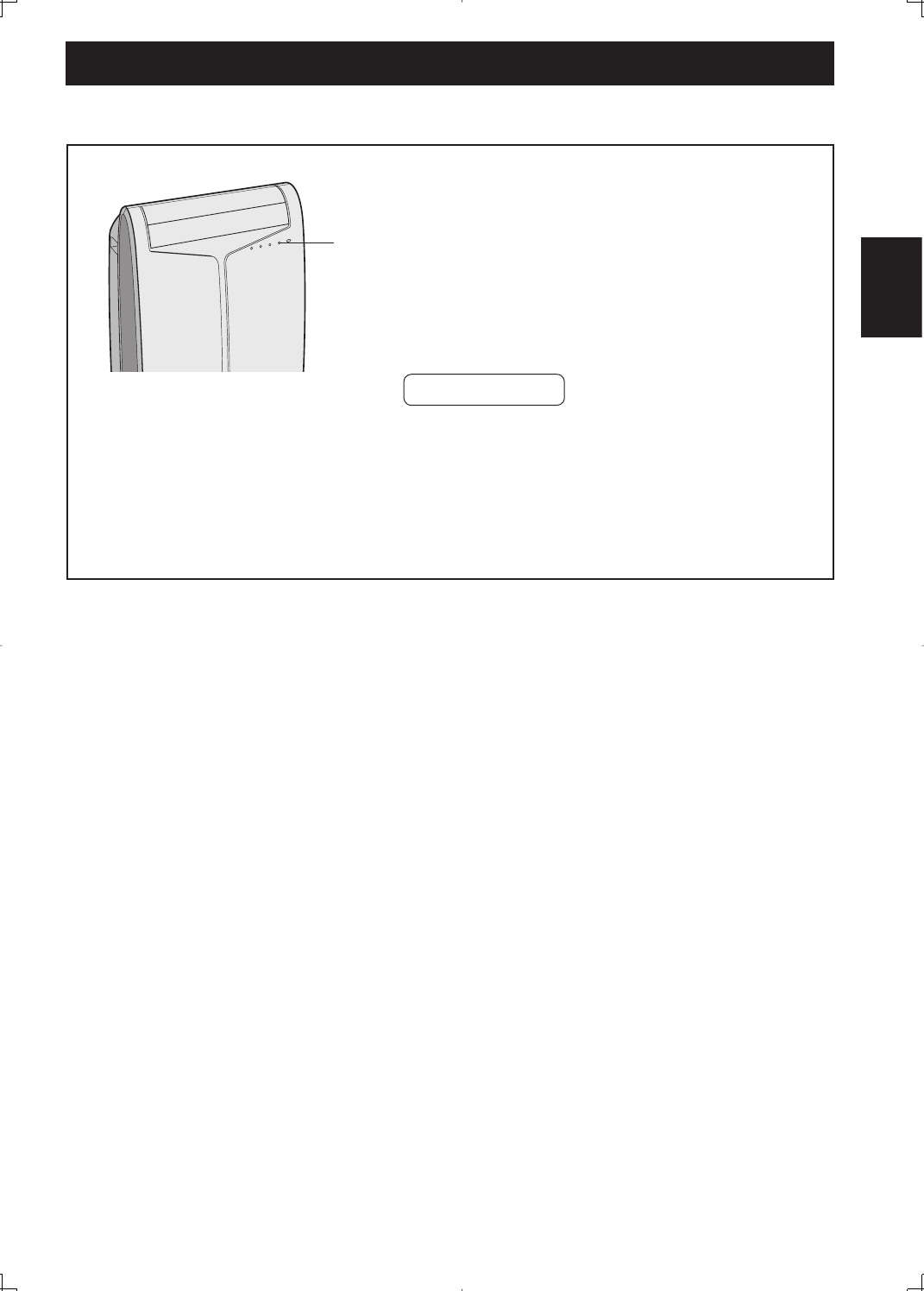

MAIN UNIT OPERATION

1

E-25

Use this mode when the remote control is not available.

1 Press the POWER button on the unit.

• The red OPERATION lamp on the unit will

light.

• If the unit has not been unplugged since it

was last operated, it will resume operation at

its last settings.

• If the unit has been unplugged since it was

last operated, it will resume operation in the

cooling mode, set at 68˚F. The fan speed set

to AUTO.

TO TURN OFF

Press the POWER button again.

• The red OPERATION lamp on the unit will turn

off.

NOTES:

• Upon starting MAIN UNIT operation, the drainage pump inside the unit runs for

about a minute, which may produce an audible gurgling sound.

DRAINAGE

Prepare for drainage and drain out water within the unit in the following cases.

If the unit stops operating and the TIMER, OPERATION and MEGA COOL lamps are

blinking. (This indicates that the water tank inside the unit is full.)

1 Make sure to turn the unit off.

2 Turn the drainage nozzle to the OPEN position.

3 Pull the stopcock out from the drainage nozzle.

• When the stopcock is removed, a small amount of

water may be discharged from the drainage noz-

zle.

4 Attach the drain grommet to a standard com-

mercially available hose. (5/8" inner diameter,

7/8" outer diameter)

5 Attach the hose to the drainage nozzle, and se-

cure it with the hose band.

• Prepare for draining, as drain water will come out

through the hose during operation.

6 Press the POWER button on the unit twice.

• The water will drain out through the drainage

hose. Maximum amount of water that may be

drained out is approximately 41/5 pints.

• The OPERATION, TIMER and MEGA COOL

lamps will be blinking.

7 When drainage water stops running out from

the hose, turn the unit off by pressing POWER

button.

• This will take about one minute.

8 Remove the hose from the drainage nozzle, and replace the stopcock.

• Keep the hose band and drain grommet in case of re-used.

9 Turn the drainage nozzle to the CLOSE position.

Whenever the unit is moved (to prevent water within the unit from spilling).

When the unit is not used for a long time.

1 Carry out the above procedures from 1 to 5.

2 Press the POWER button on the unit.

• The water will drain out through the drainage hose.

Maximum amount of water that may be drained out is approximately 41/5 pints.

• The OPERATION lamps will light.

3 When drainage water stops running out from the hose, turn the unit off by pressing

POWER button.

• This will take about one minute.

4 Remove the hose from the drainage nozzle, and replace the stopcock.

• Keep the hose band and drain grommet in case of re-used.

5 Turn the drainage nozzle to the CLOSE position.

6 Remove the stopcock from the drainpipe nozzle, and completely drain any water

within the unit.

• Always prepare a receptacle to collect the water

before draining. Maximum amount of water that

may be drained out is approximately 2/5 pints.

7 Replace the stopcock to the drainpipe nozzle.

E-26

Stopcock

Drainpipe nozzle

Drainage nozzle

Stopcock

Drain grommet

Hose

"OPEN" position

Hose band

ENGLISH

CLEANING THE UNIT AND THE REMOTE CONTROL

Wipe them with a soft, dry cloth or with a cloth moistened with a mild soap. Carefully remove

any residue by wiping with a damp cloth and dry completely.

Avoid splashing water onto the unit. Water can dangerously damage the electrical insulation.

Never use harsh chemicals or abrasive cleaners on any part of the unit. To avoid damaging

the unit, do not use hot water (120°F/50°C or hotter) when cleaning.

1 Perform drainage to drain out water within the unit. (See Page 26 "When the unit is not

used for a long time").

2 Operate the unit in the FAN or VENTILATION mode for about half a day to thoroughy

dry inside the unit.

3 Clean the fi lters, then reinstall them.

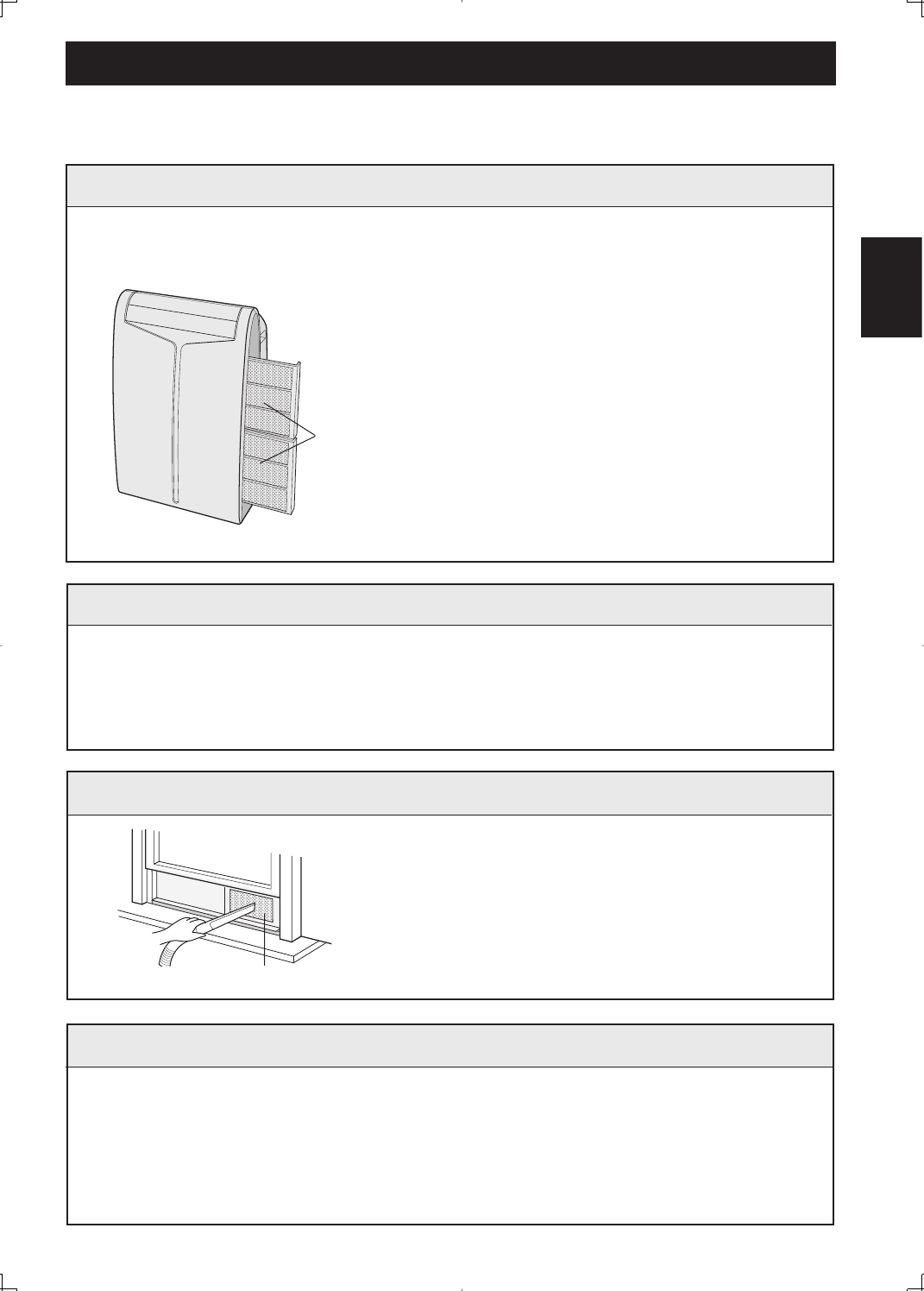

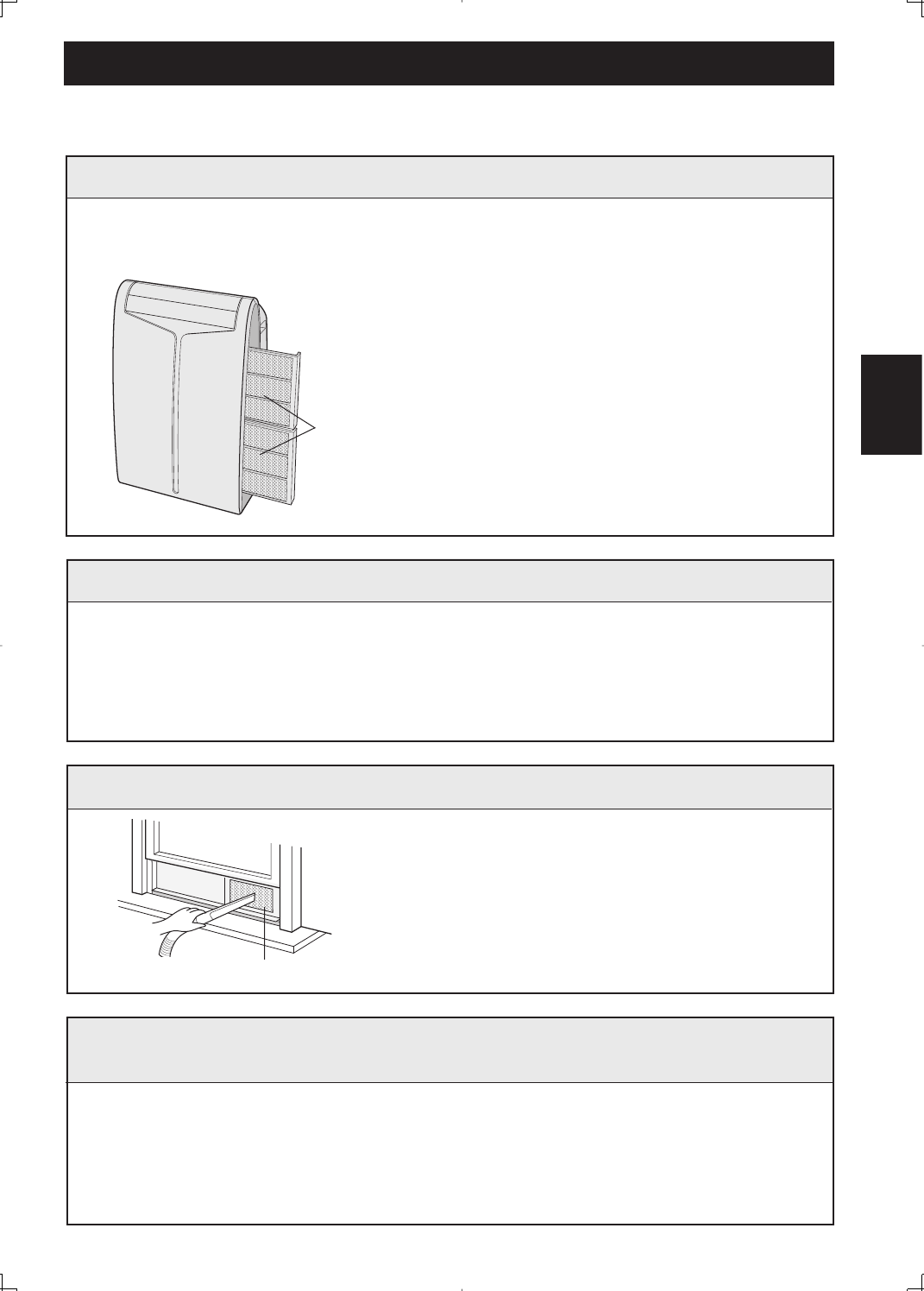

MAINTENANCE

CLEANING THE INSECT GUARD NET

The cooling performance may be reduced or stop

completely if the insect guard net becomes clogged

with dust.

Periodically remove the window exhaust adapter from

the window panel and clean the insect guard net with

a vacuum cleaner.

Filters

E-27

Be sure to disconnect the power from the wall socket before performing any main-

tenance.

CLEANING THE FILTERS

If the fi lter is clogged with dust, the airfl ow will be reduced, resulting in poor cooling perform-

ance. The fi lter should be cleaned every two weeks.

1 REMOVE THE FILTERS

• Gently pull the fi lter handle to the right and slide

the fi lter out of the unit.

2 CLEAN THE FILTERS

• Use a vacuum cleaner to remove any dust. If

the fi lters are very dirty, wash them with deter-

gent and rinse carefully with clean water. Dry

the fi lters in the shade before reinstalling them.

3 REINSTALL THE FILTERS

• Hold the fi lter handle and gently push the fi lter

back into place.

Never operate the unit without the fi lter. Doing

so may result in serious damage to the unit.

MAINTENANCE AFTER AIR CONDITIONER SEASON

Insect guard net

BEFORE CALLING FOR SERVICE

If the unit appears to be malfunctioning, check the following points before calling

for a service.

AIR CONDITIONER DOES NOT OPERATE AT ALL

• Is the unit plugged in or is the plug loose?

• Has the fuse blown or is the circuit breaker tripped?

• Did you restart the unit within 3 minutes of a power failure?

If the power was off for less than 3 minutes when, you restarted the air conditioner, a protective

device may cause the compressor to shut off, preventing cooling for about 5 minutes.

• Are the OPERATION, TIMER and MEGA COOL lamps blinking?

The water tank inside the unit is full. It must be drained. (See page26)

• Check the power plug. (See page16)

AIR CONDITIONER DOES NOT COOL PROPERLY

• Is it set to FAN, DEHUMIDIFICATION or VENTILATION mode?

Cooling does not take place in these modes. Change the MODE setting.

• Are the fi lters clogged with dust?

Clean and replace the fi lters.

• Is the cooling coil frozen?

No air will blow out if the cooling coil is frozen.

Run the air conditioner in FAN mode with the fan speed set to "HIGH" until all ice dissipates.

• Is the temperature set properly?

• Is the window exposed to direct sunlight?

Close the curtains or blinds to minimize solar energy heating the room.

• Is the exhaust hose too long?

For effi cient operation, make the hose as short as possible. The exhaust hose must not be twisted

or bent.

SOUNDS

• The unit may seem rather loud for the fi rst 2 to 3 minutes when the unit is turned on. This is the

sound of the compressor starting-up and is perfectly normal.

• A soft, swishing noise can be heard immediately after the unit is turned on or off, and also during

operation. This is the sound of the refrigerant fl owing inside the unit.

• This air conditioner evaporates water condensed during cooling operation within the unit through

the exhaust air outlet. Although water fl owing sound way be heard, this is normal.

• An audible gurgling sound may be heard for about a minute upon starting AUXILIARY mode. This

is sound of running drainage pump inside the unit.

• An audible gurgling sound may be heard when the unit is operated on a gently sloping

fl oor. Place the unit on a level fl oor.

TIMER DOES NOT WORK PROPERLY

• If a power failure occurs while the TIMER is set, the TIMER setting will be cancelled and will not

be retrieved even after the power is restored. This is normal for this unit.

THE UNIT FAILS TO REACT TO THE REMOTE CONTROL SIGNAL

• Check the batteries in the remote control. Replace if necessary.

• Try to send the signal again with the remote control pointed directly at the unit’s signal receiver

window.

• Check whether the remote control batteries are installed with the polarities properly aligned.

E-28

ESPAÑOL

S-1

ESPAÑOL

Este manual explica cómo utilizar de forma correcta su nuevo acondiciona-

dor de aire. Antes de usar el producto lea el manual detenidamente. Este

manual debería de guardarse en un lugar seguro para futuras referencias.

ÍNDICE

• SOLICITU DE SERVICIO AL CLIENTE ...........................................S-2

• GARANTÍA LIMITADA DEL CONSUMIDOR ....................................S-3

• PRECAUCIONES ............................................................................ S-4

• UBICACIÓN ......................................................................................S-7

• PIEZAS INCLUIDAS .........................................................................S-7

• DESIGNACIÓN DE LAS PIEZAS .....................................................S-8

• INSTALACIÓN DEL PANEL DE VENTANA ......................................S-10

• INSTALACIÓN Y DESMONTAJE DE LA MANGUERA

DE ESCAPE .....................................................................................S-14

• REVISIONES ANTES DE INICIAR EL FUNCIONAMIENTO .............S-16

• MODO ENFRIAR ..............................................................................S-18

• MODO DESHUMIDIFICACIÓN ........................................................S-19

• MODO VENTILADOR ....................................................................... S-20

• MODO VENTILACIÓN ...................................................................... S-20

• CAMBIO DE LA DIRECCIÓN DE LA CORRIENTE

DE AIRE ............................................................................................S-21

• FUNCIONAMIENTO MEGA COOL ...................................................S-22

• FUNCIÓN DE DESACTIVACIÓN AUTOMÁTICA

EN UNA HORA .................................................................................S-22

• FUNCIONAMIENTO CON EL TEMPORIZADOR .............................S-23

• FUNCIONAMIENTO DE LA UNIDAD PRINCIPAL ...........................S-25

• DRENAJE .........................................................................................S-26

• MANTENIMIENTO ............................................................................S-27

• ANTES DE LLAMAR AL DEPARTAMENTO

DE SERVICIO TÉCNICO .................................................................S-28

S-2

SOLICITU DE SERVICIO AL CLIENTE (Estados Unidos)

A manera de ayuda para responder a sus preguntas, si llama solicitando servicio o

reportando la perdida o robo, escriba en el formulario que sigue a continuación el número

del modelo y el número de serie, los cuales se encuentran en la parte posterior de la

unidad.

NÚMERO DEL MODELO

NÚMERO DE SERIE

FECHA DE COMPRA

Nombre del distribuidor

Dirección

Ciudad

Estado

Código postal

Teléfono

LLAMADAS: Marque el 1-800-BE-SHARP (237-4277) para:

SERVICIO (para su centro de servicio autorizado Sharp

más cercano)

PIEZAS (para su distribuidor autorizado de piezas)

ACCESORIOS

INFORMACIÓN ADICIONAL PARA LOS CLIENTES

CORRESPONDENCIA: Sobre problemas de servicio, información de garantía, ítems

perdidos y otras ayudas:

Sharp Electronics Corporation

Customer Assistance Center

1300 Naperville Drive

Romeoville, IL 60446-1091

ACCESO A INTERNET: www.sharpusa.com

Proporciónenos la información siguiente cuando nos escriba o nos llame: número del modelo,

número de serie, fecha de compra, su dirección completa para correspondencia (incluyendo

el código de área) y una descripción del problema.

ESPAÑOL

S-3

GARANTÍA LIMITADAAL CONSUMIDOR

GARANTÍA LIMITADA DEL CONSUMIDOR PARA USUARIOS DE EE.UU.

SHARP ELECTRONICS CORPORATION garantiza al consumidor fi nal, que este producto marca SHARP

(“el Producto”), estará libre de defectos de mano de obra y materiales, cuando este ha sido enviado en

su empaque original. Y accede a reparar o reemplazar el Producto defectuoso o la pieza, con uno nuevo

o un equivalente remanufacturado, sin cargo de las piezas o de mano de obra al consumidor fi nal por el

periodo a continuación indicado.

Esta Garantía no se aplica para piezas estéticas o piezas adicionales excluidas ni para ningún Producto

que halla sido dañado por voltaje inapropiado u otro uso inapropiado, condiciones de servicio y de

embarque anormales o que haya sido alterado o modifi cado en su diseño o construcción.

Para hacer valida la garantía el consumidor deberá seguir los pasos a continuación enunciados y proveer

la prueba de compra al centro de servicio.

La Garantía limitada aquí descrita es adicional a las garantías implicadas,que por ley le son concedidas

al consumidor final. TODAS LAS GARANTÍAS IMPLICADAS, INCLUYENDO LAS GARANTIAS

MERCANTÌLILES ESTÁN LIMITA-DAS A PERIODOS A PARTIR DE LA FECHA DE COMPRA. Algunos

estados no permiten limitaciones en los periodos de garantía, por lo que la limitante arriba descrita puede

no aplicar para usted.

Ni el personal de ventas de la compañía vendedora ni ninguna otra persona están autorizados para

ofrecer otras garantías aparte de las aquí descritas,o para extender el período descrito a nombre de

Sharp.

La corrección de defectos, en el tiempo y forma aquí descritos, deberán constituir la completa satisfacción

de todas las responsabilidades legales de Sharp hacia el comprador con respecto al Producto, y deberán

constituir la total satisfacción de todos los reclamos, ya sean basados en un contrato, negligencia, marco

legal u otros. En ninguna circunstancia Sharp será responsable por cualquier daño o defectos en el

Producto, causados por reparaciones o intentos de reparaciones hechos por cualquier persona, excepto

los centros de sercicio autorizados por Sharp. En ninguna circunstancia Sharp será responsable por

daños incidentales o consecuentes, económicos o daño de propiedades. Algunos estados no permiten la

exclusion de daños incidentales o consecuentes, así que la la exclusión arriba descrita puede no aplicar

para usted.

ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS. USTED PUEDE TENER OTROS

DERECHOS, QUE VARIAN DE ESTADO A ESTADO.

Número de modelo de su producto

y descripción:

Período de garantía para este producto:

Artículo(s) adicionale(s) excluido(s) de la

cobertura de garantía (si aplica):

Donde obtener Servicio:

Qué hacer para obtener servicio:

CV-10NH

Acondicionador de aire portátil. Carrousel de uso doméstico

(asegúrese de tener ésta información a la mano cuando

necesite servicio de su producto).

Un (1) año en piezas y mano de obra. El período de garantía

continua por un período adicional de cuatro años hasta

completar un total de cinco (5) años desde la fecha de compra

para las piezas del sistema de refrigeración hermético; la

mando de obra y el servicio no son proporcionados sin cargo

en éste período adicional.

Piezas estéticas del Producto, fi ltros o accesorios, ni a ningún

material impreso.

Productos que han sido utilizados para renta o propósitos

comerciales.

De un proveedor de servicio autorizado localizado dentro de

los Estados Unidos de América. Para localizar al proveedor

de servicio autorizado, llame sin cargo al 1-800-BE-SHARP

(1-800-237-4277).

Flete prepagado,o lleve su producto a un proveedor de

servicio autorizado.

Asegúrese de tener a mano su prueba de compra. Si envía el

producto, asegúrese de que este empacado adecuadamente.

PARA OBTENER REFACCIONES, ACCESORIOS O INFORMACIÓN DE LOS PRODUCTOS, LLAME AL 1-800-BE-SHARP

O VISITE www.sharpusa.com

SHARP ELECTRONICS CORPORATION

Sharp Plaza, Mahwah, New Jersey 07430-2135

S-4

PRECAUCIONES

Aspectos a tener en cuenta al utilizar el acondicionador de aire.

ADVERTENCIAS PARA EL USO

• Instale el acondicionador de aire de acuerdo a las instrucciones de instalación que

se describen más adelante en este manual.

• No modifi que ninguna de las piezas de este producto.

• No introduzca nada en ninguna de las piezas de esta unidad.

• Asegúrese de que la el suministro de energía utilizada tiene un

voltaje nominal apropiado.

Sólo utilice una toma de corriente de CA con voltaje nominal de 125 V,

60 Hz y 15 amperios o más, como el que se muestra en el lado derecho.

La utilización de alimentación de energía con un voltaje nominal inadecuado

puede ocasionar daños de la unidad e incluso causar un incendio.

• Utilice siempre un fusible con el amperaje nominal adecuado.

No utilice, bajo ninguna circunstancia, alambre, alfi leres u otros objetos en lugar de un fusible

adecuado.

• Si sucede algo anormal con el acondicionador de aire (por ej. se detecta olor a

quemado), apáguelo inmediatamente y desconecte el suministro de energía.

ADVERTENCIA PARA EL CABLE DE SUMINISTRO DE EN-

ERGÍA

• Este acondicionador de aire utiliza una clavija con un fusible incorporado.

Lea las precauciones sobre la clavija de conexión antes de utilizar el acondicionador de aire.

• Antes de utilizar el producto, realice siempre una “Revisión de la clavija de toma

de corriente” (vea la página 16) para confi rmar que la clavija de toma de corriente

funciona normalmente.

• Esta clavija de toma de corriente se debe de enchufar sólo en un enchufe de pared

apropiado. No utilizar en conjunción con cables de extensión.

• Introduzca la clavija de toma de corriente fi rmemente en el enchufe y asegúrese de

que no quede holgado.

• No tire del cable de suministro de energía, ni lo deforme o modifi que, ni tampoco

lo sumerja en agua.

Tirar del cable de sumnistro de energía o utilizarlo mal puede ocasionar daños de la unidad y des-

cargas eléctricas.

• Un cable de suministro de energía dañado debe ser reemplazado por uno nuevo,

obtenido por medio del fabricante del producto, dicho cable no debe ser reparado.

El reemplazo debe realizarlo el agente de servicio del fabricante con el fi n de evitar

riesgo alguno.

NOTA

Interferencias de radio o televisión

Si este acondicionador de aire para habitación causa interferencias en la recepción de ra-

dio o televisión, intente corregir la interferencia, tomando una o más de las medidas sigu-

ientes:

• Reoriente o cambie la ubicación de la antena receptora.

• Aumente la separación entre el acondicionador de aire para habitación y el receptor de radio/tel-

evisión.

• Conecte el acondicionador de aire para habitación a una toma de corriente en un circuito difer-

ente al cual está conectado el receptor de radio/televisión.

• Solicite ayuda al distribuidor o a un técnico de radio/televisión experimentado.

ESPAÑOL

S-5

ADVERTENCIA ACERCA DE LA CONEXIÓN A TIERRA

• El uso inadecuado de la clavija de conexión a tierra puede provacar el riesgo de descargas

eléctricas.

Este aparato debe de ser conectado a tierra. En caso de que ocurra un cortocircuito, la conexión

a tierra reduce el riesgo de una descarga eléctrica, al proporcionar un conducto menos resistente

para la corriente eléctrica.

Este aparato está equipado con un cable que tiene un alambre de conexión a tierra conectado a

una clavija de conexión a tierra. La clavija se debe conectar a una toma de corriente que esté in-

stalada y puesta a tierra correctamente.

Alambre de conexión

a tierra

Tornillo

Gancho para el tornillo

de conexión a tierra

Caja de conexión

eléctrica puesta

a tierra

Adaptador de tierra

Contacto de tierra

Clavija

de 3 contactos

Caja de con-

exión eléctrica

puesta

a tierra

Enchufe de 3 contactos

PRECAUCIONES PARA EL USO

• Ventilar la habitación periódicamente durante el uso, sobre todo si se usan aparatos que

funcionan con gas.

• Asegúrese de apagar la unidad y desconectar el cable de suministro de energía antes de

realizar cualquier mantenimiento o limpieza.

• No rocíe o derrame agua directamente sobre la unidad.

El agua puede causar descargas eléctricas o daños al equipo.

• Debe de realizarse el drenaje cada vez que mueva el acondicionador de aire. (Vea la página

26)

Si queda algo de agua en el depósito, podría derramarse al moverse.

• Retire el panel de ventana en caso de condiciones atmósfericas adversas.

Condiciones atmósfericas extremas pueden ocasionar la entrada de agua a través de las apertu-

ras.

• Para asegurar un drenaje adecuado, la manguera de drenaje no debe de tener torceduras

o estar a un nivel diferente durante el modo deshumidifi cación.

El agua drenada podría derramarse fuera.

• La temperatura alrededor de la manguera de drenaje no debe ser inferior al punto de con-

gelación cuando se utilice.

El agua drenada podría congelarse dentro de la manguera, causando que el agua que se en-

cuentra dentro de la unidad se desborde.

• No bloquee el orifi cio de salida de aire del escape con obstáculos.

La capacidad de enfriamiento podría verse reducida o incluso detenerse por completo.

Enchufe de 3 contactos

Caja de con-

exión eléctrica

puesta

a tierra

Clavija

de 3 contactos

• Bajo ninguna circunstancia corte ni extraiga

de esta clavija el contacto redondeado de

a tierra.

Si no entiende completamente las instrucciones

de conexión a tierra, o en caso de alguna duda

sobre si su aparato está o no correctamente

conectado a tierra, consulte a un electricista o

técnico de servicio.

Si se utiliza un adaptador de tierra, asegúrese de

que la caja de conexión eléctrica esté puesta a

tierra completamente.

Contacto de tierra

S-6

PRECAUCIONES

OBSERVACIONES SOBRE EL FUNCIONAMIENTO

• Deje que pasen 3 minutos para que el compresor reanude el enfriamiento.

Si apaga el acondicionador de aire y lo enciende inmediatamente después, deje que pasen tres

minutos para que el compresor reanude el enfriamiento. Hay un dispositivo electrónico de la uni-

dad que mantiene el compresor desactivado durante tres minutos por seguridad.

• Si sucede un fallo de energía durante el uso, deje que pasen 3 minutos antes de reiniciar la

unidad.

Después de que se reinstale la energía, reinicie el acondicionador de aire. Si la energía ha es-

tado desactivada durante menos de tres minutos, asegúrese de esperar por lo menos tres minu-

tos antes de reiniciar la unidad. Si reinicia el acondicionador de aire en el plazo de tres minutos,

un dispositivo de protección de la unidad puede causar que se interrumpa el funcionamiento del

compresor. Este dispositivo de protección evitará el enfriamiento durante aproximadamente

5 minutos. Se anulará cualquier ajuste previo y la unidad volverá a los ajustes iniciales.

• Funcionamiento a temperatura baja: ¿Se está congelando la unidad?

La unidad puede llegar a congelarse cuando se ajuste entorno a los 64°F en condiciones de tem-

peratura ambiente baja, especialmente por la noche.

En estas condiciones, si baja más la temperatura puede que se congele la unidad.

Si ajusta la unidad a una temperatura más alta evitará que se congele.

• El modo deshumidifi cación aumenta la temperatura ambiente.

Durante el modo deshumidifi cación la unidad genera calor y la temperatura ambiente aumenta.

Saldrá aire caliente del orifi cio de salida de aire de escape, pero esto es normal y no indica que

haya algún problema con la unidad.

• Este acondicionador de aire inyecta el aire caliente generado por la unidad fuera de la hab-

itación a través de la manguera de escape cuando se encuentra en el modo enfriar.

Por consiguiente, la misma cantidad de aire inyectada hacia el exterior entrará en la habitación

desde el exterior a través de cualquier apertura en la habitación.

• Cuando la función de enfriamiento se lleva a cabo en condiciones de alta humedad, el

depósito de agua localizado dentro de la unidad puede llenarse frecuentemente.

Cuando se llene el déposito de agua del interior de la unidad, ésta se dejará de funcionar y las

lámparas TIMER, OPERATION y MEGA COOL parpadearán. En este caso, realice el drenaje

para sacar el agua que se encuentra dentro de la unidad. (Vea la página 26)

CONDICIONES DE FUNCIONAMIENTO

• El acondicionador de aire debe de funcionar dentro del margen de temperatura indicado a continuación.

• Un dispositivo de seguridad incor-

porado puede desactivar el funciona-

miento si la temperatura excede estos

límites.

• Cuando se está llevando a cabo

la función de enfriamiento a una

temperatura de habitación alta, el

ventilador podría funcionar ligera-mente

más despacio.

CONSEJOS PARA EL

RENDIMIENTO DE ENERGÍA

• Evite la luz solar directa.

Cerrar las persianas, cortinas para evitar la luz solar directa durante el modo de enfriamiento.

• Mantenga el fi ltro limpio.

Mantener el fi ltro limpio ayuda mucho a conseguir un funcionamiento efi caz.

Si el fi ltro está sucio bloquea la corriente de aire, haciendo que el acondicionador de aire trabaje

más duro y menos efi cazmente. Vea la página 27 para saber cómo limpiar el fi ltro.

• Apague luces no necesarias.

El acondicionador de aire tiene que eliminar el calor producido por las luces u otros dispositivos

que producen calor. Apague las luces y dispositivos que no se utilicen.

• Apague el acondicionador de aire cuando no haya nadie en casa.

Utilizar sólo cuando sea necesario. Cuanto menos tiempo se utilice el acondicionador de

aire, menores son los costes de funcionamiento.

MODO

TEMPERATURA DE LA HABITACIÓN

ENFRIAR 64°F ~ 95°F

Deshumidifi cación

59°F ~ 95°F

ESPAÑOL

S-7

UBICACIÓN

• El acondicionador de aire debería de colocarse en un lugar

fi rme para minimizar el ruido y la vibración. Para una colo-

cación fi rme y segura, coloque la unidad sobre una superfi -

cie lisa, a nivel y lo sufi cientemente fuerte para sostener la

unidad.

• La unidad posee unas ruedecillas para facilitar la colocación,

pero debería de rodarse sólo en superficies lisas y planas.

Tenga cuidado al rodar sobre superfi cies con alfombra. No

trate de rodar la unidad sobre objetos.

• La unidad se debe de colocar en un lugar desde donde se

pueda llegar a un enchufe conectado a tierra con capacidad

nominal adecuada.

• No coloque nunca obstáculos alrededor del orifi cio de en-

trada o de salida de aire de la unidad.

• Deje un espacio de por lo menos 12" (30 cm) con respecto a

la pared para un acondicionamiento de aire efi caz.

MÍN.12"

(30 cm)

MÍN.12"

(30 cm)

PIEZAS INCLUIDAS

HERRAMIENTAS SUGERIDAS PARA LA INSTALACIÓN DEL PANEL DE VENTANA

1. Destornillador (Phillips tamaño mediano) 2. Cinta métrica o regla 3. Cuchillo o tijeras

4. Sierra (En el caso de que el panel de ventana necesite cortarse, debido a que la ventana

es demasiado angosta para realizar la instalación directa).

Manguera de escape (1)

Adaptador del escape

de la ventana (1)

Arandela de drenaje (1) Abrazadera (1)

Panel de ventana (1)

Cubierta del escape (1)

Panel de ajuste (1)

Panel de extensión (1)

Protector contra

la lluvia (2)

Red de protección con-

tra insectos (1) Sello de espuma (1) Sello de espuma (3)

(tipo adhesivo) A Sello de espuma (1)

(tipo adhesivo) B

(espesor: 1/5”) (espesor: 2/5")

Tornillo (8) Control remoto (1) Pila (2)

(AAA.R03) Manual (1)

Abrazadera de

manguera (1)

S-8

DESIGNACIÓN DE LAS PIEZAS

1 Orifi cio de salida de aire

2 Defl ectores verticales

3 Defl ectores horizontales

4 Ventana receptora de señal del

control remoto

5 Botón POWER

6 Lámpara OPERATION (roja )

7 Lámpara TIMER (anaranjada )

8 Lámpara MEGA COOL(verde)

9 Orifi cio de entrada de aire

PARTE TRASERA

NOTA: La unidad puede diferir ligeramente de la ilustración de arriba.

PARTE DELANTERA

0

Orifi cio de salida de aire de escape

q Adaptador del escape

de la ventana

w Manguera de escape

e Gancho para el control remoto

r Filtros de aire

t

Boquilla de drenaje y llave de paso

y Ganchos para el cable

de suministro de energía

u Boquilla del tubo de drenaje

y llave de paso

i Cable de suministro de energía

o Clavija de toma de corriente

p Ruedecillas (4)

1

2

3

4

5

6

7

8

9

9

9

0

q

w

e

r

t

y

u

i

o

p

ESPAÑOL

S-9

CONTROL REMOTO

1 Transmisor

2 Pantalla de visualización

3 Botón de alimentación (POWER)

4 Botón de temperatura (TEMP)

5 Botón de desactivación automática

en una hora (1 hr OFF)

6 Tecla de modo (MODE)

7 Botón de activación del temporizador

(ON TIMER)

8 Tecla de ventilación (FAN)

9 Botón de desactivación

del temporizador (OFF TIMER)

0 Botón de cancelación (CANCEL)

q Botón de defl ectores (LOUVERS)

w Botón de reajuste (RESET)

e Botón de superenfriamiento

(MEGA COOL)

r SÍMBOLOS DE MODO

: ENFRIAR : DESHUMIDIFICACIÓN

:

VENTILADOR

: VENTILACIÓN

t SÍMBOLO DE SUPERENFRIAMIENTO

y

SÍMBOLOS DE VELOCIDAD DEL VENTILADOR

: AUTOMÁTICO

: Ajuste manual

u INDICADOR DE TEMPERATURA Y

CUENTA ATRÁS DEL TEMPORIZADOR

i SÍMBOLO DE TRANSMISIÓN

o SÍMBOLO DEL TEMPORIZADOR DE

ACTIVACIÓN/DESACTIVACIÓN

PANTALLA DE VISUALIZACIÓN

DEL CONTROL REMOTO

1

2

3

4

5

6

7

8

9

0

q

w

e

r

t

y

u

i

o

BAJA

ALTA

SILENCIOSA

S-10

INSTALACIÓN DEL PANEL DE VENTANA

Agujero

Saliente

Red de

protección

contra insec-

tos

Protector

contra la

lluvia

“A”

Panel de ventana

Saliente

“A”

Panel de ventana

Sello de espuma A

(tipo adhesivo)

Instalación en una ventana de guillotina doble

(Vea la página 12 para la instalación en una ventana de guillotina deslizante).

1 Conecte los protectores contra la lluvia

a la red de protección contra insectos.

Inserte las tres salientes en cada protector

contra la lluvia dentro de los agujeros en la

red de protección contra insectos.

El lado “A” será ahora el lado más alto,

como se indica en el diagrama.

2 Fije el protector combinado anterior-

mente al panel de ventana

Empuje fi rmemente la red de protección

contra insectos para asegurarse de que las

cuatro salientes se hayan encajado dentro

de los agujeros en el panel de ventana.

El lado “A” estará ahora en la parte supe-

rior, como se indica en el diagrama.

3 Corte el sello de espuma A (tipo

adhesivo) a la longitud adecuada y

péguelo en el antepecho de ventana

4 Fije el panel de ventana al antepecho.

Si el ancho interior de la ventana esta en-

tre 22" (559 mm) y 24" (609 mm) inclusive.

No es posible instalar el panel de ventana

en ventanas con menos de 22" (559 mm)

de ancho, debido a que no podrá cerrar la

cubierta del escape.

(1) Retire el panel de ajuste del panel de

ventana y corte el panel de ventana

para que quede con el mismo ancho

de la ventana.

(2) Abra la hoja de la ventana y coloque el

panel de ventana sobre el antepecho.

(3) Fije con 2 tornillos el panel de ventana

al antepecho.

Cortar

22" ~ 24"

Antepecho de ventana

Cubierta del escape

Panel

de ventana

Panel de ajuste

ESPAÑOL

S-11

Panel de ajuste

Panel de extensión

Sello de espuma

Si el ancho interior de la ventana está

entre 24" (609 mm) y 36,8" (934 mm)

inclusive.

(1) Abra la hoja de la ventana y coloque el

panel de ventana sobre el antepecho.

(2) Deslice el panel de ajuste para fi jar el

ancho del marco de la ventana.

(3) Fije con 3 tornillos el panel de ventana

al antepecho.

Si el ancho interior de la ventana esta

entre 36,8" (934 mm) y 48" (1219 mm)

inclusive.

(1) Fije el panel de extensión al panel de

ajuste.

(2) Abra la hoja de la ventana y coloque el

panel de ventana sobre el antepecho.

(3) Deslice los paneles de extensión y de

ajuste para fi jar el ancho del marco de

la ventana.

(4) Fije con 4 tornillos el panel de ventana

al antepecho.

5 Corte los sellos de espuma (tipo adhe-

sivo) A y B a la longitud correcta y fíje-

los al panel de ventana.

Fije el sello de espuma A al panel de ven-

tana y al panel de extensión, y fi je el sello

de espuma B al panel de ajuste.

6 Cierre la hoja de la ventana en forma se-

gura contra el panel de ventana.

7 Corte el sello de espuma a la longitud

apropiada y selle la apertura entre la

parte superior y el exterior de la hoja de

la ventana.

8 Fije una abrazadera con el tornillo.

24" ~ 36,8"

36,8" ~ 48"

Sello de espuma A

(tipo adhesivo)

Sello de espuma B

(tipo adhesivo)

Abrazadera

S-12

INSTALACIÓN DEL PANEL DE VENTANA

Instalación en una ventana de hoja corredera

(Vea la página 10 para obtener información sobre la instalación

enuna ventana de guillotina doble).

Agujero

Saliente

Red de protección

contra insectos

Protector

contra

la lluvia

“A”

Panel

de ventana

Saliente

“A”

Panel de

ventana

1 Conecte los protectores contra la lluvia

a la red de protección contra insectos.

Inserte las tres salientes en cada protector

contra la lluvia dentro de los agujeros en la

red de protección contra insectos.

El lado “A” será ahora el lado más alto,

como se indica en el diagrama.

2 Fije el protector combinado anterior-

mente al panel de ventana.

Empuje fi rmemente la red de protección

contra insectos para asegurarse de que las

cuatro salientes se hayan encajado dentro

de los agujeros en el panel de ventana.

El lado “A” estará ahora en la parte

superior, como se indica en el diagrama,

cuando este se instala en la ventana.

3 Corte el sello de espuma A (tipo adhe-

sivo) a la longitud adecuada y péguelo

en el marco de la ventana.

4 Instale el panel de ventana dentro del

marco de la ventana.

Si la altura interior de la ventana esta entre

22" (559 mm) y 24" (609 mm) inclusive.

No es posible instalar el panel de ventana

en ventanas con menos de 22" (559 mm)

de alto, debido a que no podrá cerrar la

cubierta del escape.

(1) Retire el panel de ajuste del panel de

ventana y corte el panel de ventana

para que quede con la misma altura de

la ventana.

(2) Abra la hoja de la ventana y coloque el

panel de ventana sobre el marco.

(3) Fije con 2 tornillos el panel de ventana

al marco.

Cortar

22" ~ 24"

Sello de

espuma A

(tipo adhe-

sivo)

Cubierta del escape

Panel de ventana

Panel de ajuste

ESPAÑOL

S-13

Si la altura interior de la ventana esta

entre 24" (609 mm) y 36,8" (934 mm)

inclusive.

(1) Abra la hoja de la ventana y coloque el

panel de ventana sobre el marco.

(2) Deslice el panel de ajuste para fi jar la

altura del marco de la ventana.

(3) Fije con 3 tornillos el panel de ventana

al marco.

Si la altura interior de la ventana esta

entre 36,8" (934 mm) y 48" (1219 mm)

inclusive.

(1) Fije el panel de extensión al panel de

ajuste.

(2) Abra la hoja de la ventana y coloque el

panel de ventana sobre el marco.

(3) Deslice los paneles de extensión y de

ajuste para fi jar la altura del marco de

la ventana.

(4) Fije con 4 tornillos el panel de ventana

al marco.

5 Corte los sellos de espuma (tipo adhe-

sivo) A y B a la longitud correcta y fíje-

los al panel de ventana.

Fije el sello de espuma A al panel de ven-

tana y al panel de extensión, y fi je el sello

de espuma B al panel de ajuste.

6 Cierre la hoja de la ventana en forma se-

gura contra el panel de ventana.

7 Corte el sello de espuma a la longitud

apropiada y selle la apertura entre los

lados de la hoja de ventana interior y ex-

terior.

8 Fije una abrazadera con el tornillo.

Panel

de ajuste

Sello

de espuma

Panel de extensión

24" ~ 36,8"

36,8" ~ 48"

Sello de espuma A

(tipo adhesivo)

Sello de espuma B

(tipo adhesivo)

Abrazadera

S-14

Adaptador

del escape

de la ventana

Saliente

Extender

Agujero

“TOP”

La manguera de escape debe de instalarse o desmontarse de acuerdo con el modo de uso.

MODO MANGUERA DE ESCAPE

ENFRIAR, VENTILADOR, VENTILACIÓN, DESHUMIDIFICACIÓN sin depósito

Instalar

DESHUMIDIFICACIÓN sin depósito (capacidad mínima 31/2 galones) Desmontar

Instalación de la manguera de escape

1 Fije el adaptador del escape de la

ventana a la manguera de escape.

Extienda uno de los extremos de la

manguera de escape e insertelo dentro

del adaptador del escape de la ventana,

y gírelo (tres veces aprox.) hasta que se

detenga.

Después asegúrese de que estén fi rme-

mente introducidos.

2 Fije el adaptador de la manguera de

escape a la unidad.

Introduzca los dos salientes del adapta-

dor de la manguera de escape en los

dos agujeros de la unidad fi rmemente.

3 Deslice y abra la cubierta del es-

cape en el panel de ventana, y fi je el

adaptador del escape de la ventana.

La superfi cie del adaptador del escape

de la ventana marcado con “TOP” debe

estar en la parte superior cuando este

se instala en una ventana de guillotina

doble.

La superfi cie del adaptador del escape

de la ventana marcado con “TOP” debe

estar sobre el lado del marco de la

ventana cuando este se instala en una

ventana de guillotina deslizante.

La manguera de escape debería de ser lo más corta posible para un efi caz

funcionamiento; sin embargo, no se debe de retorcer o doblar.

Inaceptable Aceptable Aceptable

INSTALACIÓN Y DESMONTAJE DE LA MANGUERA DE ESCAPE

Manguera

de escape

ESPAÑOL

S-15

“PUSH”

Saliente

Desmontaje de la manguera de escape

1 Desmonte el adaptador del escape de la

ventana.

Al presionar las dos marcas “PUSH”, tire

y extraiga el adaptador del escape de la

ventana, deslice y cierre la cubierta del

escape en el panel de ventana.

2 Desmonte el adaptador de la manguera

de escape de la unidad.

Levante y retire el adaptador de la man -

guera de escape de la unidad presio-

nando los dos salientes.

S-16

NOTAS:

• Las pilas deberían de durar, bajo uso normal, aproximadamente un año.

• Al sustituir las pilas, siempre cambie ambas pilas al mismo tiempo y asegúrese

de que son del mismo tipo.

• Si el control remoto no funciona de forma normal después de sustituir las pilas,

presione el botón RESET utilizando un instrumento puntiagudo y fi no.

• Cuando no vaya a usar el aparato durante un largo tiempo, saque las pilas del

control remoto.

COLOCACIÓN DE LAS PILAS Utilice dos pilas AAA (R03).

Cubierta de las pilas

REINICIO

(RESET)

REVISIÓN DE LA CLAVIJA DE TOMA DE CORRIENTE

Este acondicionador de aire utiliza una

clavija de toma de corriente con fusible.

Antes de iniciar el funcionamiento verifi que

siempre la clavija de toma de corriente.

1 Presione el botón de reinicio (RESET).

2 Inserte la clavija de toma de corri-

ente en el enchufe de pared.

3 Presione el botón de prueba (TEST).

Escuchará un CLIC si el disyuntor está

funcio-nando correctamente.

4 Presione el botón RESET hasta que

escuche otro CLIC.

El disyuntor se activará, se suministra

energía y el acondicionador de aire estará

listo para iniciar el funcionamiento.

No intente utilizar el acondicionador de aire si no es posible reali-

zar el procedimiento anterior, debido a que esto constituye un mal-

funcionamiento.

Desconecte la clavija de toma de corriente y solicite asistencia técnica.

PRUEBA

(TEST)

REVISIONES ANTES DE INICIAR EL FUNCIONAMIENTO

1 Retire la cubierta de las pilas

en la parte trasera del control

remoto.

2 Introduzca las pilas en el com-

partimiento, asegúrese de que

las polaridades ± y — están

correctamente alineadas.

• Cuando las pilas estén bien colo-

cadas, aparecerán unas líneas en

la pantalla de visualización.

3 Coloque de nuevo la cubierta

de las pilas en su sitio.

4 Presione el botón RESET utili-

zando un instrumento puntia-

gudo y fi no.

REINICIO

(RESET)

PRUEBA

(TEST)

ESPAÑOL

S-17

PRECAUCIÓN

• No exponga la ventana receptora de señal a la luz solar directa. Esto puede afec-

tar adversamente a su funcionamiento. Si fuera necesario, cierre las cortinas para

bloquear la luz solar.

• El uso de una lámpara fl uorescente en la misma habitación puede interferir con la

transmisión de la señal.

• La unidad puede ser afectada por las señales emitidas por otros mandos a dis-

tancia para televisores, videograbadoras u otros equipos usados en la misma

habitación.

• No deje el control remoto expuesto a la luz solar directa ni cerca de un radiador.

Proteja el control remoto de la humedad y los golpes, para evitar que se decolore

o se averíe.

Apunte el control remoto hacia la

ventana receptora de señal de la

unidad y presione el botón des-

eado. Cuando la unidad reciba la

señal, producirá un sonido audible.

• Asegúrese de que nada, como

por ejemplo cortinas, bloquea la

ven-tana receptora de señal.

• El control remoto funciona hasta

a 23 pies (7 metros) de distancia.

FORMA DE USAR EL CONTROL REMOTO

Para evitar que el control remoto

se extravíe, engánchelo a la unidad

cuando no se utilice.

Cuando este enganchado, para desen -

ganchar el control remoto de la unidad,

levántelo ligeramente y sáquelo. Gancho para

el control remoto

S-18

MODO ENFRIAR

Boquilla de drenaje

Llave de paso

Instale la manguera de escape (vea la página

14), gire la boquilla de drenaje a la posición

CERRAR y compruebe que la boquilla de

drenaje está cubierta con la llave de paso.

2

3

1

4

Ensure that the stopcock is securely inserted

into the lower drainpipe nozzle and that the

nozzle has not been damaged.

Posición “CERRAR”

Boquilla del tubo

de drenaje

Llave de paso

1 Presione el botón MODE para selec-

cionar el modo ENFRIAR.

ENFRIAR DESHUMIDIFICACIÓN VENTILADOR VENTILACIÓN

2 Presione el botón POWER para iniciar

el funcionamiento.

• La lámpara roja OPERATION de la unidad

se iluminará.

3 Presione el botón TEMP para ajustar

la temperatura deseada.

• La temperatura puede ajustarse dentro del

margen de 64 °F a 86°F.

4 Presione el botón FAN para ajustar la

velocidad del ventilador deseada.

AUTOMÁTICA SILENCIOSA BAJA ALTA

DESACTIVACIÓN

Presione nuevamente el botón POWER.

• La lámpara roja OPERATION en la unidad se

apagará.

ESPAÑOL

S-19

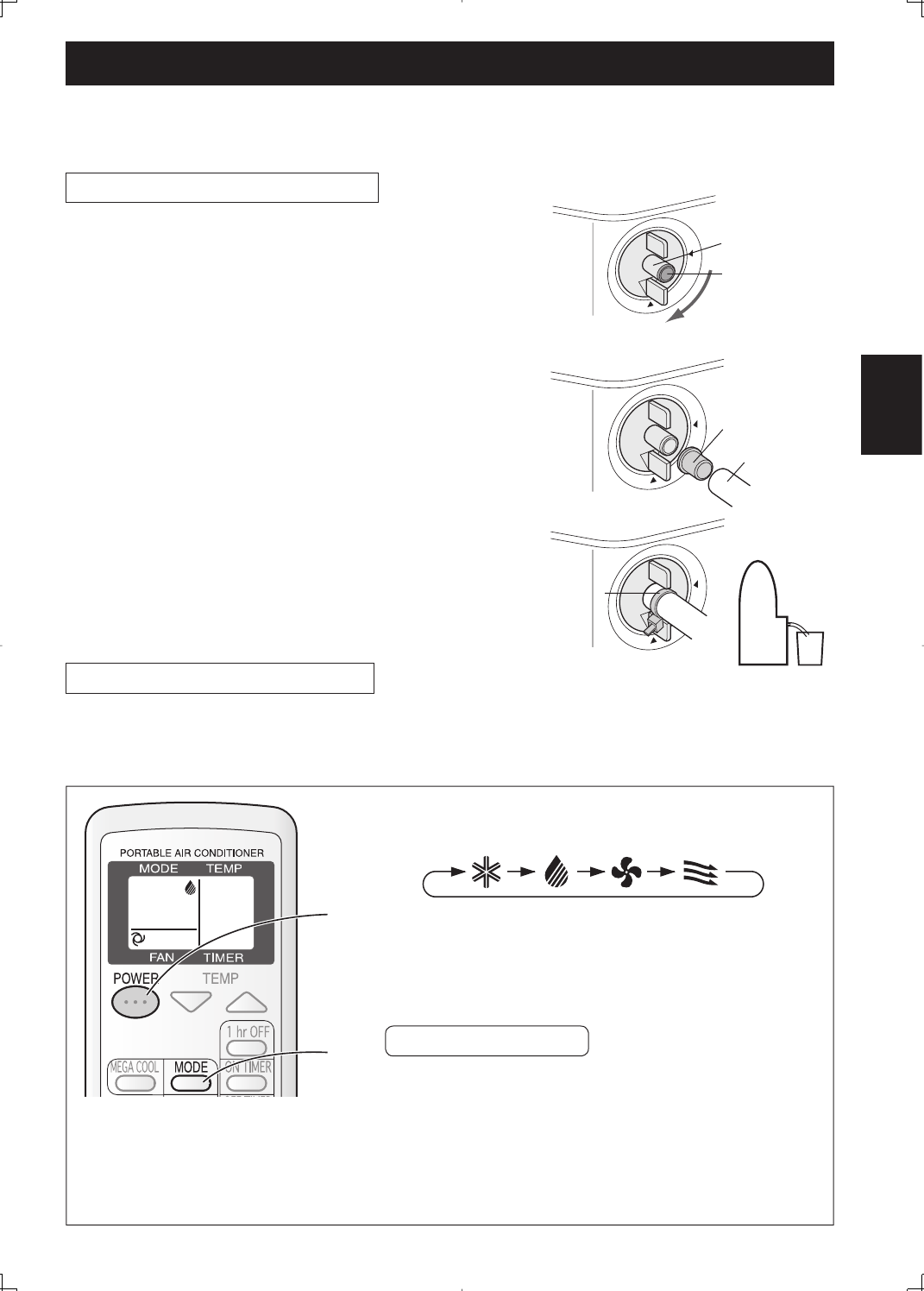

MODO DESHUMIDIFICACIÓN

Deshumidifi cación con depósito

2

1

En este modo, el acondicionador de aire deshumidifi ca la habitación.

1 Presione el botón MODE para seleccionar el

modo DESHUMIDIFICACIÓN.

ENFRIAR DESHUMEDIFICACIÓN VENTILADOR VENTILACIÓN

2 Presione el botón POWER para iniciar el fun-

cionamiento.

• La lámpara roja OPERATION de la unidad se ilumi-

nará.

• No se puede ajustar la temperatura.

• La velocidad del ventilador está preajustada a AU-

TOMÁTICA y no se puede cambiar.

DESACTIVACIÓN

Presione nuevamente el botón POWER.

• La lámpara roja OPERATION en la unidad se apa-

gará.

Si no desea drenar el agua, instale una manguera de escape (vea la página 14), gire la boquilla de drenaje a

la posición CERRAR y compruebe que la boquilla de drenaje está cubierta con la llave de paso. En esta oper-

ación, es posible que el depósito de agua del interior de la unidad esté lleno, está dejará de funcionar y luego

las lámparas TIMER, OPERATION y MEGA COOL parpadearán, dependiendo de la condición de la habit-

ación. En este caso, drene el agua de la unidad (vea la página 26).

Ensure that the stopcock is securely inserted into the lower drainpipe nozzle and that the nozzle has not been

damaged.

Boquilla

de drenaje

Llave de paso

Arandela de drenaje

Manguera

1 Desmonte la manguera de escape (vea la página 15)

2 Gire la boquilla de drenaje a la posición ABRIR.

3 Saque la llave de paso de la boquilla de drenaje.

• Cuando se saque la llave de paso, puede que se derrame

una pequeña cantidad de agua de la boquilla de drenaje.

• Siempre llevar a cabo este procedimiento con la unidad

desactivada. Brotará agua de drenaje si se intenta

durante el funcionamiento.

4 Inserte la arandela de drenaje en una manguera

estándar comercialmente disponible (diámetro in-

terno de 5/8", diámetro externo de 7/8")

5 Inserte la manguera en la boquilla de drenaje, y

fíjela con la abrazadera de la manguera.

• Inserte la manguera en forma segura dentro de un depósito

con una capacidad mínima de 31/2 galones. Asegúrese de

controlar el nivel del agua en el depósito y de vaciarlo

cuando sea necesario. No utilice la función de deshumidi-

fi cación durante más de 8 horas continuas. Asegúrese de

vacíar el depósito de agua cada vez que se inicie el modo

de deshumidifi cación. En caso de no vaciar a tiempo el

depósito de agua, podría ocasionar el desbordamiento de

este y por lo tanto daños a los materiales subyacentes.

• Coloque la manguera inclinada hacia abajo para que el

drenaje sea más fácil. Además, no doble la manguera en

ningún punto ni deje que el extremo se sumerja en agua.

Deshumidifi cación sin depósito

Posición “ABRIR”

Abraza-

dera de

manguera

PRECAUCIÓN

Cuando realice la operación de deshumidifi cación con depósito, la unidad genera calor durante el

modo de deshumidifi cación y la temperatura de la habitación aumentará. Realice la deshumidifi cación

sin depósito si no desea que la temperatura de la habitación aumente. Esto ayudará a reducir ligera-

mente la temperatura de la habitación, pero el rendimiento de la deshumidifi cación será menos efi caz

que cuando se realiza la deshumidifi cación con depósito.

S-20

MODO VENTILADOR

MODO VENTILACIÓN

Instale la manguera de escape (vea la página 14), gire la boquilla de drenaje a la posición CERRAR y

compruebe que la boquilla de drenaje está cubierta con la llave de paso.

2

1

3

En este modo, el acondicionador de aire simplemente hace que el aire circule sin

hacer que se enfríe.

En este modo, el acondicionador de aire ventila el aire hacia el exterior.

Ensure that the stopcock is securely inserted into the lower drainpipe nozzle and that the nozzle has not been

damaged.

2

1

3

1 Presione el botón MODE para seleccionar el

modo VENTILADOR.

ENFRIAR DESHUMIDIFICACIÓN VENTILADOR VENTILACIÓN

2 Presione el botón POWER para iniciar el fun-

cionamiento.

• La lámpara roja OPERATION de la unidad se ilumi nará.

• No se puede ajustar la temperatura.

3 Presione el botón FAN para ajustar la velo-

cidad del ventilador deseada.

SILENCIOSA BAJA ALTA

DESACTIVACIÓN

Presione nuevamente el botón POWER.

• La lámpara roja OPERATION en la unidad se apagará.

Instale la manguera de escape (vea la página 14), gire la boquilla de drenaje a la posición CERRAR y compruebe

que la boquilla de drenaje está cubierta con la llave de paso.

Ensure that the stopcock is securely inserted into the lower drainpipe nozzle and that the nozzle has

not been damaged. 1 Presione el botón MODE para seleccionar el

modo VENTILACIÓN.

ENFRIAR DESHUMIDIFICACIÓN VENTILADOR VENTILACIÓN

2 Presione el botón POWER para iniciar el fun-

cionamiento.

• La lámpara roja OPERATION de la unidad se ilu mi nará.

• No se puede ajustar la temperatura.

3 Presione el botón FAN para ajustar la velo-

cidad del ventilador deseada.

• Aunque los defl ectores estén cerrados y no salga aire

hacia la habitación, cambia la velocidad del ventilador de

ventilación externa.

SILENCIOSA BAJA ALTA

DESACTIVACIÓN

Presione nuevamente el botón POWER.

• La lámpara roja OPERATION en la unidad se apagará.

ESPAÑOL

S-21

CAMBIO DE LA DIRECCIÓN DE LA CORRIENTE DE AIRE

DIRECCIÓN DE LA CORRIENTE DE AIRE HACIA ARRIBA/ABAJO

NOTA

• Durante el modo VENTILACIÓN, no se puede cambiar

la dirección de la corriente de aire hacia ARRIBA/ABA-

JO.

Sujete el defl ector vertical como se muestra

en el diagrama y ajuste la dirección de la cor-

riente de aire.

1 Presione el botón LOUVERS en el con-

trol remoto.

• Los deflectores horizontales girarán conti-nua-

mente.

2 Presione nuevamente el botón LOU-

VERS cuando los defl ectores horizon-

tales se encuentren en la posición de-

seada.

• Los defl ectores horizontales dejarán de moverse.

• Se memorizará la posición establecida y se es-

tablecerá la misma posición automá-ticamente la

siguiente vez que se ponga en marcha.

DIRECCIÓN DE LA CORRIENTE DE AIRE HACIA LA IZQUIERDA/DERECHA

PRECAUCIÓN

No trate nunca de graduar manualmente los defl ectores horizontales.

• Si se ajustan los defl ectores horizontales de forma manual, puede suceder que la unidad falle

posteriormente al querer manejarla con el control remoto.

• Si los defl ectores horizontales se han regulado en la más baja posición en el modo ENFRIAR o

DESHUMIDIFICACIÓN por un periodo largo de tiempo, puede formarse condensación.

No realice el ajuste de los defl ectores verticales demasiado hacia la izquierda o derecha

en el modo ENFRIAR teniendo ajustada la velocidad del ventilador a “SILENCIOSA ( )”

durante un prolongado período de tiempo.

Puede que se forme condensación en los defl ectores.

Defl ectores hori-

zontales

Defl ectores verticales

1

2

S-22

FUNCIONAMIENTO MEGA COOL

En esta función, el ventilador del acondicionador de aire funciona a una velocidad

muy alta con una temperatura ajustada a 59°F.

1

1

Al usar la función de DESACTIVACIÓN AUTOMÁTICA EN UNA HORA, la unidad se

apagará automáticamente después de transcurrida una hora.

FUNCIÓN DE DESACTIVACIÓN AUTOMÁTICA EN UNA HORA

NOTAS:

• La función de DESACTIVACIÓN AUTOMÁTICA EN UNA HORA tiente prioridad sobre las fun-

ciones de ACTIVACIÓN DEL TEMPORIZADOR y DESACTIVACIÓN DEL TEMPORI-ZADOR.

• Si se ajusta el FUNCIÓN DE DESACTIVACIÓN AUTOMÁTICA EN UNA HORA mientras la uni-

dad no está funcionando, ésta funcionará durante una hora en la condición antes ajustada.

• Si desea que la unidad funcione una hora antes de que se active la función de DESACTI-

VACIÓN AUTOMÁTICA EN UNA HORA, presione nuevamente el botón 1 hr OFF mientras

esté funcionando la unidad.

ANULAR

1 Presione el botón MEGA COOL durante el

modo de enfriamiento.

• En el control remoto se visualiza la indicación “ ”.

• Desaparece la indicación de temperatura.

• La lámpara verde MEGA COOL de la unidad se ilu-

minará.

CANCELAR

Presione nuevamente el botón MEGA COOL.

• El funcionamiento en MEGA COOL se cancela

también cuando se cambia el modo, o cuando se

apaga la unidad.

• La lámpara verde MEGA COOL de la unidad se

apagará.

1 Presione el botón 1 hr OFF.

• El control remoto visualiza “ ”.

• En la unidad la lámpara anaranjada TIMER se

ilumi nará.

• La unidad se detendrá después de una hora.

CANCELAR

Presione el botón CANCEL.

• La lámpara anaranjada TIMER de la unidad se apa-

gará.

Alternativamente, apague la unidad al presionar

el botón POWER.

• La lámpara roja OPERATION y la lámpara anaran-

jada TIMER se apagarán.

NOTAS:

• No es posible ajustar la temperatura o la velocidad del ventilador durante el funcionamiento

en MEGA COOL.

• El ventilador vuelve al ajuste de velocidad ALTA después de que la unidad ha estado en fun-

cionamiento en el modo MEGA COOL durante 30 minutos.

• La velocidad extra alta del ventilador puede ralentizarse automáticamente para proteger la

unidad.

ESPAÑOL

S-23

1

ACTIVACIÓN DEL TEMPORIZADOR

Pantalla de visualización

que se muestra cuando

ajuste la unidad para que

se active 6,5 horas más

tarde.

La unidad se activará automáticamente según sus ajustes.

La duración del temporizador se puede ajustar a partir de un mínimo de media

hora (30 minutos) a un máximo de 12 horas.

Puede ajustar en incrementos de media hora (30 minutos) hasta 9,5 horas y desde

10 a 12 horas, en incrementos de 1 hora.

Apunte el control remoto hacia la célula del receptor

de señal en la unidad.

1 Presione el botón ON TIMER.

• El ajuste del tiempo cambiará a medida que pre-

sione la tecla de la siguiente forma.

Mantenga el botón pulsado para pasar rápida-

mente por los ajustes.

• En la unidad la lámpara anaranjada TIMER se

ilumi nará.

• Cuando la unidad recibe la señal emite un sonido.

• El ajuste del tiempo contará hacia atrás para mos-

trar el tiempo restante.

PARA CANCELAR EL TEMPORIZADOR

Presione el botón CANCEL.

• La lámpara anaranjada TIMER de la unidad se apa-

gará.

Seleccione el modo, temperatura y el ajuste de

la velocidad del ventilador que desee.

• Cuando se ajusta la temperatura teniendo ACTI-

VADO EL TEMPORIZADOR, la temperatura apare-

cerá en la pantalla de visualización durante 5

segun dos y luego volverá a la visualización de la

hora.

• Si no cambia el ajuste, la unidad funcionará utili-

zando el ajuste más reciente.

0.5h 1.0h 1.5h 10h 11h 12h

FUNCIONAMIENTO CON EL TEMPORIZADOR

S-24

0.5h 1.0h 1.5h 10h 11h 12h

OBSERVACIONES SOBRE EL AJUSTE DEL TEMPORIZADOR Y EL FUNCIONAMIENTO

• Se memorizará el último ajuste de hora y aparecerá en la pantalla de visualización del control

remoto la siguiente vez que ajuste las funciones de ACTIVACIÓN DEL TEMPORIZADOR o DES-

ACTIVACIÓN DEL TEMPORIZADOR.

• No se pueden ajustar al mismo tiempo la ACTIVACIÓN DEL TEMPORIZADOR y DESACTI-

VACIÓN DEL TEMPORIZADOR.

Sólo será válido el ajuste del TEMPORIZADOR más reciente.

• Cuando está ajustada la función de DESACTIVACIÓN AUTOMÁTICA EN UNA HORA, no se

encuentran disponibles los ajustes de ACTIVACIÓN DEL TEMPORIZADOR y DESACTIVACIÓN

DEL TEMPORIZADOR.

• Si se ajusta la función de DESACTIVACIÓN AUTOMÁTICA EN UNA HORA cuando esté activada

la función de ACTIVACIÓN DEL TEMPORIZADOR o DESACTIVACIÓN DEL TEMPORIZADOR,

dichas funciones de anularán.

• Si ocurre un fallo de energía cuando esté ajustada DESACTIVACIÓN DEL TEMPORIZADOR o la

ACTIVACIÓN DEL TEMPORIZADOR, se anulará el ajuste del TEMPORIZADOR y no se recuper-

ará incluso después de que se restablezca la energía.

La unidad se desactivará automáticamente según sus ajustes.

La duración del temporizador se puede ajustar a partir de un mínimo de media

hora (30 minutos) a un máximo de 12 horas.

Puede ajustar en incrementos de media hora (30 minutos) hasta 9,5 horas y desde

10 a 12 horas, en incrementos de 1 hora.

DESACTIVACIÓN DEL TEMPORIZADOR

1

Apunte el control remoto hacia la célula del recep-

tor de señal en la unidad.

1 Presione el botón OFF TIMER y ajuste la

hora como desee.

• El ajuste del tiempo cambiará a medida que pre-

sione la tecla de la siguiente forma.

Mantenga el botón pulsado para pasar rápida-

mente por los ajustes.

• En la unidad la lámpara anaranjada TIMER se

ilumi nará.

• Cuando la unidad recibe la señal emite un so-

nido.

• El ajuste del tiempo contará hacia atrás para

mostrar el tiempo restante.

PARA CANCELAR EL TEMPORIZADOR

Presione el botón CANCEL.

• La lámpara anaranjada TIMER de la unidad se

apa gará.

Pantalla de visualización

que se muestra cuando

ajuste la unidad para de-

sactivar 2,5 horas más

tarde.

FUNCIONAMIENTO CON EL TEMPORIZADOR

ESPAÑOL

S-25

FUNCIONAMIENTO DE LA UNIDAD PRINCIPAL

1

Use este modo si no dispone de un control remoto.

1 Presione el botón POWER en la unidad.

• La lámpara roja OPERATION de la unidad se

iluminará.

• Si no se ha desconectado la unidad desde la

última vez que estuvo en funcionamiento, la

operación se reanudará con los ajustes utili-

zados por última vez.

• Si se ha desconectado la unidad desde la

últi ma vez que estuvo en funcionamiento, la

operación se reanudará en el modo de en-

friamiento, ajustado a 68˚F. La velocidad del

ventilador se ajusta a AUTOMÁTICA.

DESACTIVACIÓN

Presione nuevamente el botón POWER.

• La lámpara roja OPERATION en la unidad se apa-

gará.

NOTAS:

• En el inicio del funcionamiento de la UNIDAD PRINCIPAL, la bomba de drenaje

en el interior de la unidad funciona durante un minuto aproximadamente, lo cual

puede producir un sonido de gorgoteo.

S-26

DRENAJE

Prepare todo lo necesario para el drenaje y drene el agua que se encuentra dentro

de la unidad en los siguientes casos.

Si la unidad deja de funcionar y las lámparas TIMER, OPERATION y MEGA COOL par -

padean. (Esto indica que el depósito del agua dentro de la unidad está lleno).

1 Asegúrese de desactivar la unidad.

2 Gire la boquilla de drenaje a la posición ABRIR.

3 Saque la llave de paso de la boquilla de drenaje.

• Cuando se saque la llave de paso, puede que se der-

rame una pequeña cantidad de agua de la boquilla de

drenaje.

4 Inserte la arandela de drenaje en una manguera

estándar comercialmente disponible (diámetro

interno de 5/8", diámetro externo de 7/8")

5 Inserte la manguera en la boquilla de drenaje, y

fíjela con la abrazadera de la manguera.

• Prepare todo lo necesario para el drenaje, puesto que

el agua de drenaje saldrá a través de la man -guera du-

rante el funcionamiento.

6 Presione dos veces el botón POWER en la

unidad.

• El agua saldrá a través de la manguera de dre -naje. La

cantidad de agua máxima que se puede drenar es de

aproximadamente 41/5litros.

• Las lámparas temporizador, funcionamiento y su -pe -

renfriamiento parpadearán.

7 Cuando el agua drenada deja de salir por la

manguera, apague la unidad presionando el

botón POWER.

• Esto tardará un minuto aproximadamente.

8 Retire la manguera de la boquilla de drenaje y vuelva a colocar la llave de paso.

• Guarde la abrazadera de manguera y la arandela de drenaje en caso de que vuelva a necesitarlas.

9 Gire la boquilla de drenaje a la posición CERRAR.

Cada vez que mueva la unidad (para evitar que se derrame el agua que se encuentra

dentro de la unidad).

Cuando la unidad no se utilice durante un largo tiempo.

Llave de

paso

Boquilla del tubo de drenaje

Boquilla

de drenaje

Llave de paso

Arandela

de drenaje

Posición “ABRIR”

Manguera

1 Lleve a cabo los anteriores procedimientos del 1 al 5.

2 Presione el botón POWER en la unidad.

• El agua saldrá a través de la manguera de drenaje.

La cantidad de agua máxima que se puede drenar es de aproximadamente 41/5litros.

• La lámpara de funcionamiento se iluminará.

3 Cuando el agua drenada deja de salir por la manguera, apague la unidad presion-

ando el botón POWER.

• Esto tardará un minuto aproximadamente.

4 Retire la manguera de la boquilla de drenaje y vuelva a colocar la llave de paso.

• Guarde la abrazadera de manguera y la arandela de drenaje en caso de que vuelva a necesitarlas.

5 Gire la boquilla de drenaje a la posición CERRAR.

6 Retire la llave de paso de la boquilla del tubo de drenaje y drene completamente el

agua que se encuentra dentro de la unidad.

• Antes de drenar, prepare siempre un receptáculo para reco-

ger el agua. La cantidad de agua máxima que se puede

drenar es de aproximadamente 2/5litros.

7 Vuelva a colocar la llave de paso en la boquilla

del tubo de drenaje.

Abrazadera de

manguera

ESPAÑOL

S-27

LIMPIEZA DE LA UNIDAD Y DEL CONTROL REMOTO

Límpielos con un paño suave y seco o con un paño húmedo con jabón neutro. Limpie con

cuidado cualquier residuo con un paño húmedo y luego seque por completo.

Evite salpicar la unidad con agua. El agua podría dañar de forma muy peligrosa el aislami-

ento eléctrico.

Nunca utilice sustancias químicas agresivas o limpiadores abrasivos sobre ninguna de las

partes de la unidad. Para evitar dañar la unidad, no utilice agua caliente para la limpieza (120

°F/50°C o más caliente).

1 Realice el drenaje para drenar el agua que se encuentra dentro de la unidad. (Vea la

página 26 “Cuando la unidad no se utilice durante un largo tiempo”.)

2 Ponga en funcionamiento la unidad en el modo VENTILADOR o VENTILACIÓN durante

aproximadamente medio día, con el fi n de secar completamente el interior de la unidad.

3 Limpie los fi ltros, luego reinstálelos.

MANTENIMIENTO

LIMPIEZA DE LA RED DE PROTECCIÓN CONTRA INSECTOS

La capacidad de enfriamiento podría verse reducida o

incluso detenerse por completo si la red de protección

contra insectos queda obstruida con polvo.

Desmonte periódicamente el adaptador del escape de

la ventana del panel de ventana y limpie la red de pro-

tección contra insectos con un aspirador o dispo-sitivo

similar.

Filtros

Asegúrese de desconectar la energía del enchufe de pared antes de realizar

cualquier mantenimiento.

LIMPIEZA DE LOS FILTROS

Si el fi ltro está obstruido con polvo, se reducirá la corriente de aire, dando como resultado

una baja capacidad de enfriamiento. El fi ltro debería de limpiarse cada dos semanas.

1 SAQUE LOS FILTROS

• Suavemente tire del agarradero hacia la derecha y

deslice el fi ltro fuera de la unidad.

2 LIMPIEZA DE LOS FILTROS

• Use un aspirador para quitar el polvo. Si los filtros

están muy sucios, lávelos con detergente y aclárelos

cuidadosamente con agua limpia. Seque los fi ltros a

la sombra antes de volverlos a instalar.

3 REINSTALACIÓN DE LOS FILTROS

• Sujete el agarradero y suavemente empuje el fi ltro de

vuelta a su sitio.

Nunca haga funcionar a la unidad sin el fi ltro. El hac-

erlo podría causar serios daños a la unidad.

MANTENIMIENTO DESPUÉS DE UTILIZAR

EL ACONDICIONADOR DE AIRE

Red de protección con-

tra insectos

S-28

ANTES DE LLAMAR AL DEPARTAMENTO DE SERVICIO TÉCNICO

Si la unidad parece estar funcionando mal, verifi que los siguientes puntos antes de

llamar al servicio técnico.

EL ACONDICIONADOR DE AIRE NO FUNCIONA

• ¿Está la unidad enchufada o está la clavija holgada?

• ¿Se ha quemado el fusible o está el cortocircuito desconectado?

• ¿Ha reiniciado la unidad en el plazo de 3 minutos después de un fallo de energía?

Si la energía estuvo desactivada durante menos de 3 minutos cuando reinició el acondicionador

de aire, un dispositivo de protección puede hacer que se cierre el compresor, evitando el enfriami-

ento durante aproximadamente 5 minutos.

• ¿Están parpadeando las lámparas OPERATION, TIMER y MEGA COOL?

El depósito de agua dentro de la unidad está lleno. Tiene que drenarse. (vea la página 26)

• Revise la clavija de toma de corriente. (Vea la página 16)

EL ACONDICIONADOR DE AIRE NO ENFRÍA BIEN

• ¿Está ajustado al modo VENTILADOR, DESHUMIDIFICACIÓN o VENTILACIÓN?

No se lleva a cabo el enfriamiento en estos modelos. Cambie el ajuste de MODO.

• ¿Están los fi ltros obstruidos con polvo?

Limpie y reemplace los fi ltros.

• ¿Está el serpentín de enfriamiento congelado?

No saldrá aire si el serpentín de enfriamiento está congelado.

Haga funcionar el acondicionador de aire en el modo VENTILADOR con la velocidad del venti-

lador ajustado a “ALTA” hasta que desaparezca todo el hielo.

• ¿Está la temperatura bien ajustada?

• ¿Está la ventana expuesta a la luz solar directa?

Cierre las cortinas o las persianas para minimizar el aumento de temperatura en la habitación de-

bido a la energía solar.

• ¿Es la manguera de escape demasiado larga?

Para un funcionamiento efi caz, haga que la manguera sea lo más corta posible. La manguera de

escape no se debe de retorcer o doblar.

SONIDOS

• Durante los 2 o 3 primeros minutos de funcionamiento puede parecer que la unidad hace mucho

ruido. Este es el ruido del compresor arrancando y es perfectamente normal.

• Puede oirse un suave sonido de silbido inmediatamente después de activar o desactivar la uni-

dad y también durante el funcionamiento. Este es el sonido del refrigerante fl uyendo en el interior

de la unidad.

• Este acondicionador de aire evapora el agua condensada durante la función de enfriamiento

dentro de la unidad a través del orifi cio de salida de aire de escape. Aunque se oiga un sonido de

agua que fl uye, esto es normal.

• Puede que se oiga un sonido de gorgoteo audible durante aproximadamente un minuto cuando

inicie el modo AUXILIAR. Este es el sonido de la bomba de drenaje en funcionamiento dentro de

la unidad.

• Puede que se oiga un sonido de gorgoteo audible cuando la unidad se encuentre sobre

una superfi cie ligeramente inclinada. Coloque la unidad sobre una superfi cie a nivel.

EL TEMPORIZADOR NO FUNCIONA BIEN

• Si ocurre un fallo de energía cuando esté ajustado el temporizador, se anulará el ajuste del

tempori zador y no se recuperará incluso después de que se restablezca la energía. Esto es nor-

mal para esta unidad.

LA UNIDAD NO REACCIONA ANTE LA SEÑAL DEL CONTROL REMOTO

• Controle las pilas en el control remoto. Reemplace si es necesario.

• Trate de enviar la señal de nuevo apuntando el control remoto hacia la ventana receptora de

señal de la unidad.

• Verifi que si las pilas del control remoto están instaladas con las polaridades alineadas en forma

adecuada.

ESPAÑOL

ESPAÑOL

S-31 TINSEA541JBRZ 07M- TH 1

Printed in Thailand

SHARP ELECTRONICS CORPORATION

Sharp Plaza, Mahwah,

New Jersey 07430-2135 U.S.A

SHARP CORPORATION
