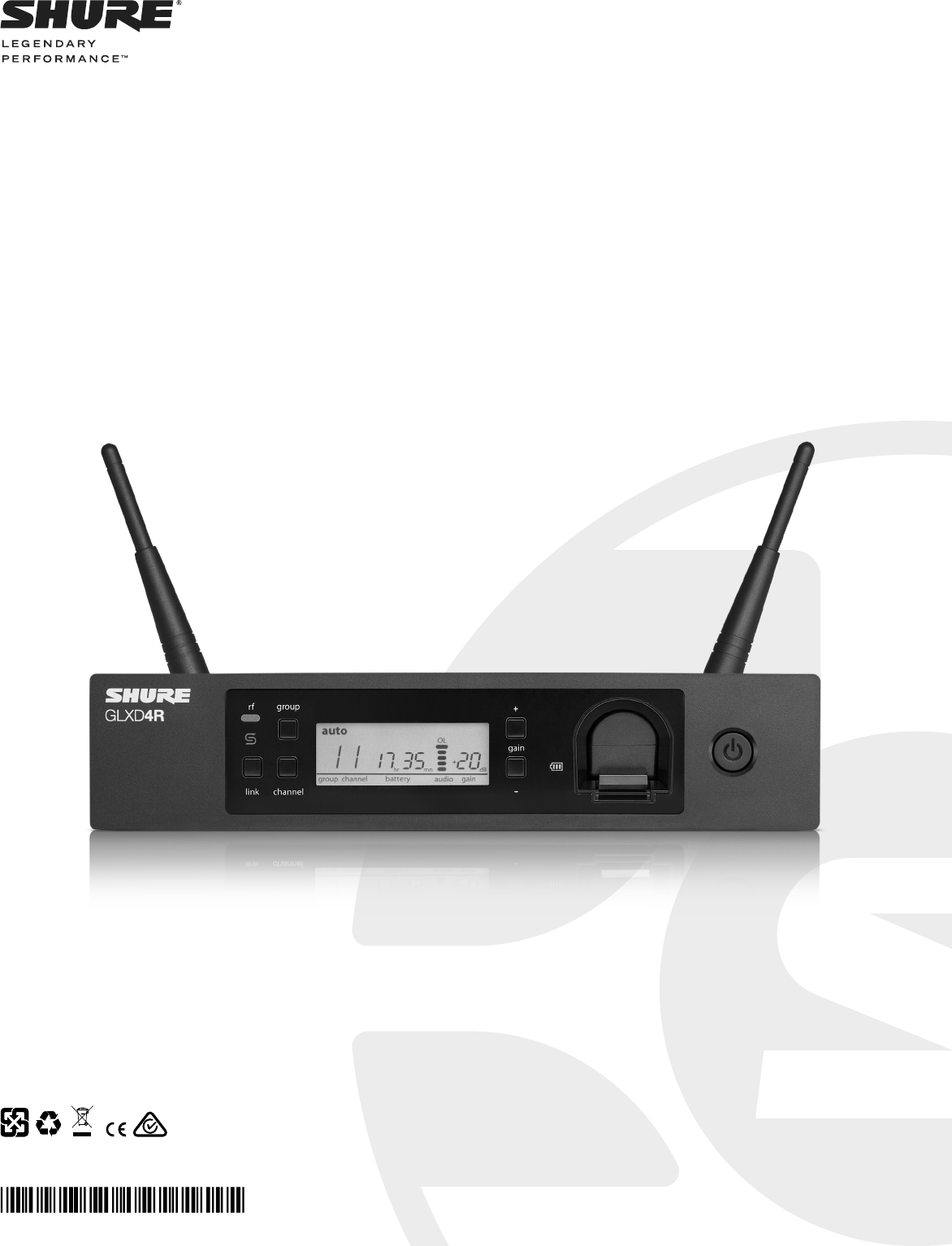

GLXD4R RECEIVER

USER GUIDE

27A32874 (Rev. 3)

Printed in China

Le Guide de l’Utilisateur

Guia del Usuario

Manual do Usuário

GLX-D® ADVANCED DIGITAL WIRELESS

IMPORTANT SAFETY INSTRUCTIONS

1. READ these instructions.

2. KEEP these instructions.

3. HEED all warnings.

4. FOLLOW all instructions.

5. DO NOT use this apparatus near water.

6. CLEAN ONLY with dry cloth.

7. DO NOT block any ventilation openings. Allow suffi-

cient distances for adequate ventilation and install in ac-

cordance with the manufacturer’s instructions.

8. DO NOT install near any heat sources such as open flames, radiators,

heat registers, stoves, or other apparatus (including amplifiers) that

produce heat. Do not place any open flame sources on the product.

9. DO NOT defeat the safety purpose of the polarized or ground-

ing type plug. A polarized plug has two blades with one wider

than the other. A grounding type plug has two blades and a third

grounding prong. The wider blade or the third prong are provided

for your safety. If the provided plug does not fit into your outlet,

consult an electrician for replacement of the obsolete outlet.

10. PROTECT the power cord from being walked on or

pinched, particularly at plugs, convenience receptacles,

and the point where they exit from the apparatus.

11. ONLY USE attachments/accessories specified by the manufacturer.

12. USE only with a cart, stand, tripod, bracket, or table spec-

ified by the manufacturer, or sold with the apparatus.

When a cart is used, use caution when moving the cart/

apparatus combination to avoid injury from tip-over.

13. UNPLUG this apparatus during lightning storms

or when unused for long periods of time.

14. REFER all servicing to qualified service personnel. Servicing is re-

quired when the apparatus has been damaged in any way, such as

power supply cord or plug is damaged, liquid has been spilled or ob-

jects have fallen into the apparatus, the apparatus has been exposed

to rain or moisture, does not operate normally, or has been dropped.

15. DO NOT expose the apparatus to dripping and splashing. DO NOT

put objects filled with liquids, such as vases, on the apparatus.

16. The MAINS plug or an appliance coupler shall remain readily operable.

17. The airborne noise of the Apparatus does not exceed 70dB (A).

18. Apparatus with CLASS I construction shall be connected to a

MAINS socket outlet with a protective earthing connection.

19. To reduce the risk of fire or electric shock, do not ex-

pose this apparatus to rain or moisture.

20. Do not attempt to modify this product. Doing so could re-

sult in personal injury and/or product failure.

21. Operate this product within its specified operating temperature range.

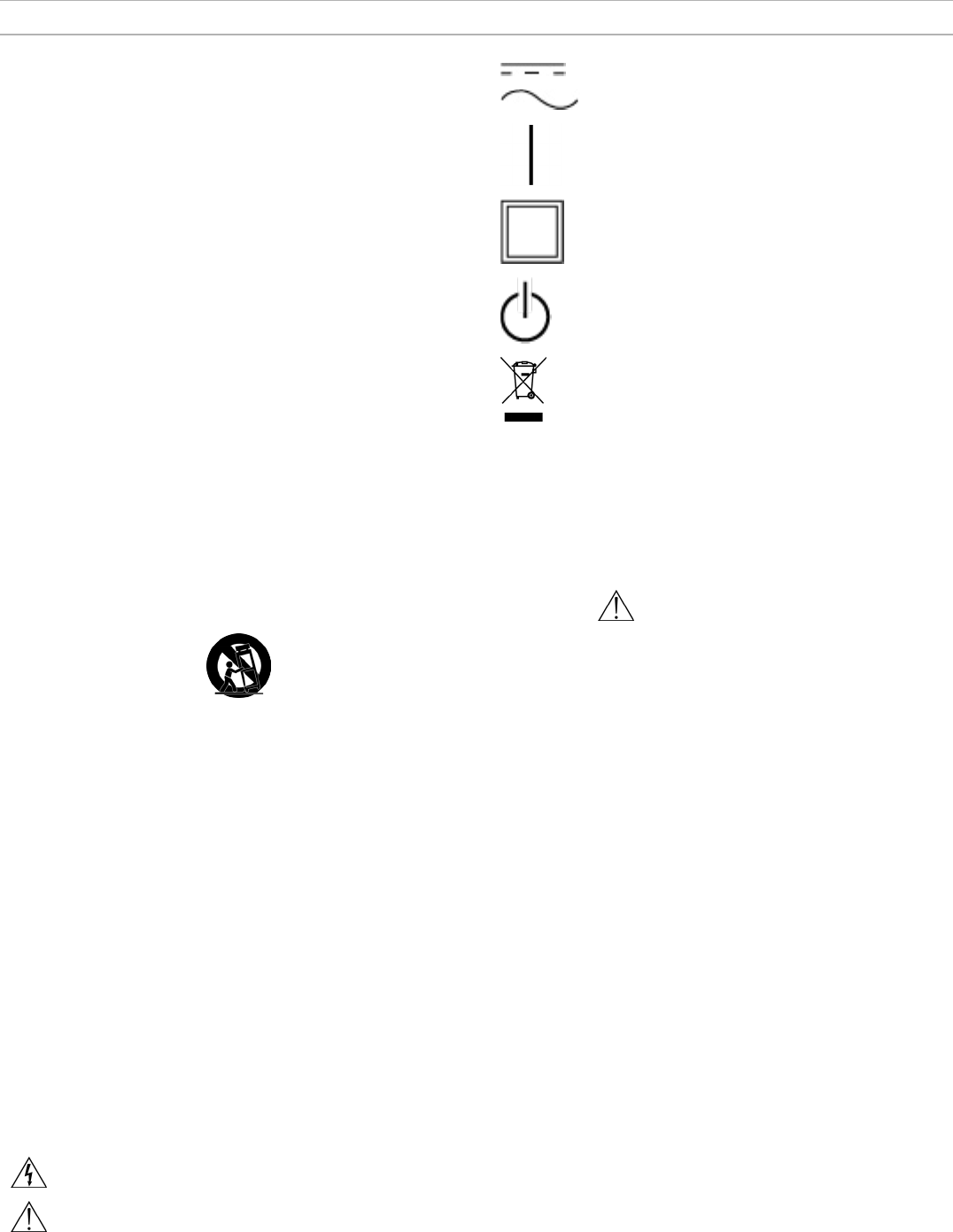

Explanation of Symbols

Caution: risk of electric shock

Caution: risk of danger (See note.)

Direct current

Alternating current

On (Supply)

Equipment protected throughout by DOUBLE

INSULATION or REINFORCED INSULATION

Stand-by

Equipment should not be disposed of in the normal

waste stream

WARNING: Voltages in this equipment are hazardous to life. No user-serviceable parts inside.

Refer all servicing to qualified service personnel. The safety certifications do not apply when the

operating voltage is changed from the factory setting.

WARNING: Battery packs shall not be exposed to excessive heat such as

sunshine, fire, or the like.

WARNING: Danger of explosion if incorrect battery replaced. Operate

only with AA batteries.

WARNING

• Battery packs may explode or release toxic materials. Risk of fire or

burns. Do not open, crush, modify, disassemble, heat above 140°F

(60°C), or incinerate

• Follow instructions from manufacturer

• Never put batteries in mouth. If swallowed, contact your physician or

local poison control center

• Do not short circuit; may cause burns or catch fire

• Do not charge or use battery packs with other than specified Shure

products

• Dispose of battery packs properly. Check with local vendor for proper

disposal of used battery packs

Note:

• This equipment is intended to be used in professional audio

applications.

• EMC conformance is based on the use of supplied and recommend-

ed cable types. The use of other cable types may degrade EMC

performance.

• Use this battery charger only with the Shure charging modules and

battery packs for which it is designed. Use with other than the specified

modules and battery packs may increase the risk of fire or explosion.

• Changes or modifications not expressly approved by Shure

Incorporated could void your authority to operate this equipment.

Note: Use only with the included power supply or a Shure-

approved equivalent.

WARNING: This product contains a chemical known to the State of

California to cause cancer and birth defects or other reproductive

harm.

System Overview

GLX-D Advanced Digital Wireless Systems combine Automatic Frequency Management technology with a rack mountable metal receiver, rechargeable

lithium-ion batteries, world-renowned microphones, and unparalleled design and construction. New GLX-D Advanced Frequency Managers (available

separately) connect multiple GLXD4R receiver systems for increased channel count and improved RF reliability, consolidating RF to one pair of anten-

nas. New antenna accessories help improve reception by letting you mount antennas closer to transmitters, with directional reception for improved per-

formance. Available in a variety of bodypack and handheld configurations, GLX-D Advanced Digital Wireless sets the standard for ease of operation and

digital audio clarity.

Features

• Exceptional digital audio clarity

• Operates in globally unlicensed 2.4 GHz spectrum

• Optional GLX-D Frequency Manager allows operation of up to 11

systems

• New antenna accessories for remote mounting and improved reception

• Half-rack size and metal chassis

• Rechargeable batteries deliver cost efficiency and up to 16 hours of

runtime

• Adjustable transmitter gain to optimize audio signal

• Automatically moves away from interference without audio interruption

• RF back-channel for remote control of transmitter functions

• Automatic transmitter power-off to conserve battery life when transmit-

ter is not in use

Furnished Accessories

Reverse SMA Bulkhead Adapters, lockwasher, nut (2) 95A32436

USB Cable, Type A to Micro-B 95A21651

0.6 m (2 ft.) Reverse SMA Cable (2) UA802-RSMA

Power Supply PS43

Shure Lithium-Ion Rechargeable Battery SB902

Optional Accessories

GLX-D Frequency Manager UA846Z2-LC

Passive Directional Antenna 2.4 GHz PA805Z2-RSMA

Reverse SMA Passive Antenna Splitter (900 MHz

ISM, DECT, 2.4 GHz)

UA221-RSMA

Wall Mount for PA805Z2-RSMA and UA8-2.4GHZ UA505-RSMA

1/2 Wave Antenna, 45 deg. (2.4 GHz) UA8-2.4GHZ

0.6 m (2 ft.) Reverse SMA Cable UA802-RSMA

1.8 m (6 ft.) Reverse SMA Cable UA806-RSMA

7.6 m (25 ft.) Reverse SMA Cable UA825-RSMA

15.2 m (50 ft.) Reverse SMA Cable UA850-RSMA

30.4 m (100 ft.) Reverse SMA Cable UA8100-RSMA

Reverse SMA Bulkhead Adapters 95A32436

Stand Alone Single Battery Charger SBC10-902

Car Battery Charger SBC-CAR

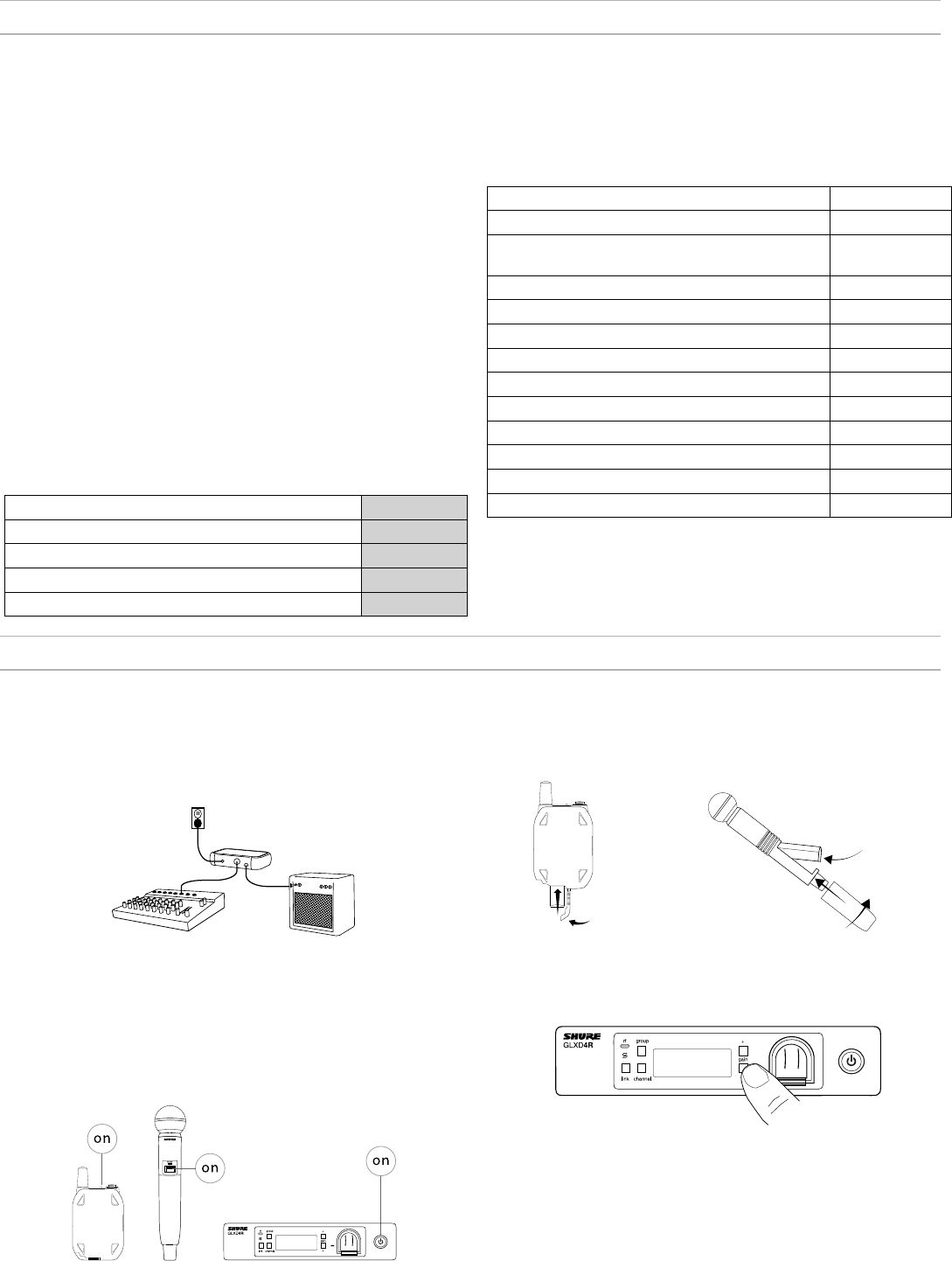

Quick Start for Single Receiver

To reduce set-up time, the transmitter and receiver automatically link to form an audio channel the first time they are powered on and never have to be

linked again.

Step ①

Connect power supply to the receiver and plug cord into an AC power

source. Connect the audio output to an amplifier or mixer.

Step ②

Install charged transmitter batteries.

Step ③

Turn on the transmitter and receiver. The blue rf LED will flash while

the transmitter and receiver form a link. The rf LED turns solid blue

when the link has successfully formed.

Note: The transmitter and receiver will remain linked for future usage. At pow-

er-up, the blue rf LED and transmitter LED will illuminate, skipping the linking

step.

Step ④

Check the audio and adjust the gain if necessary.

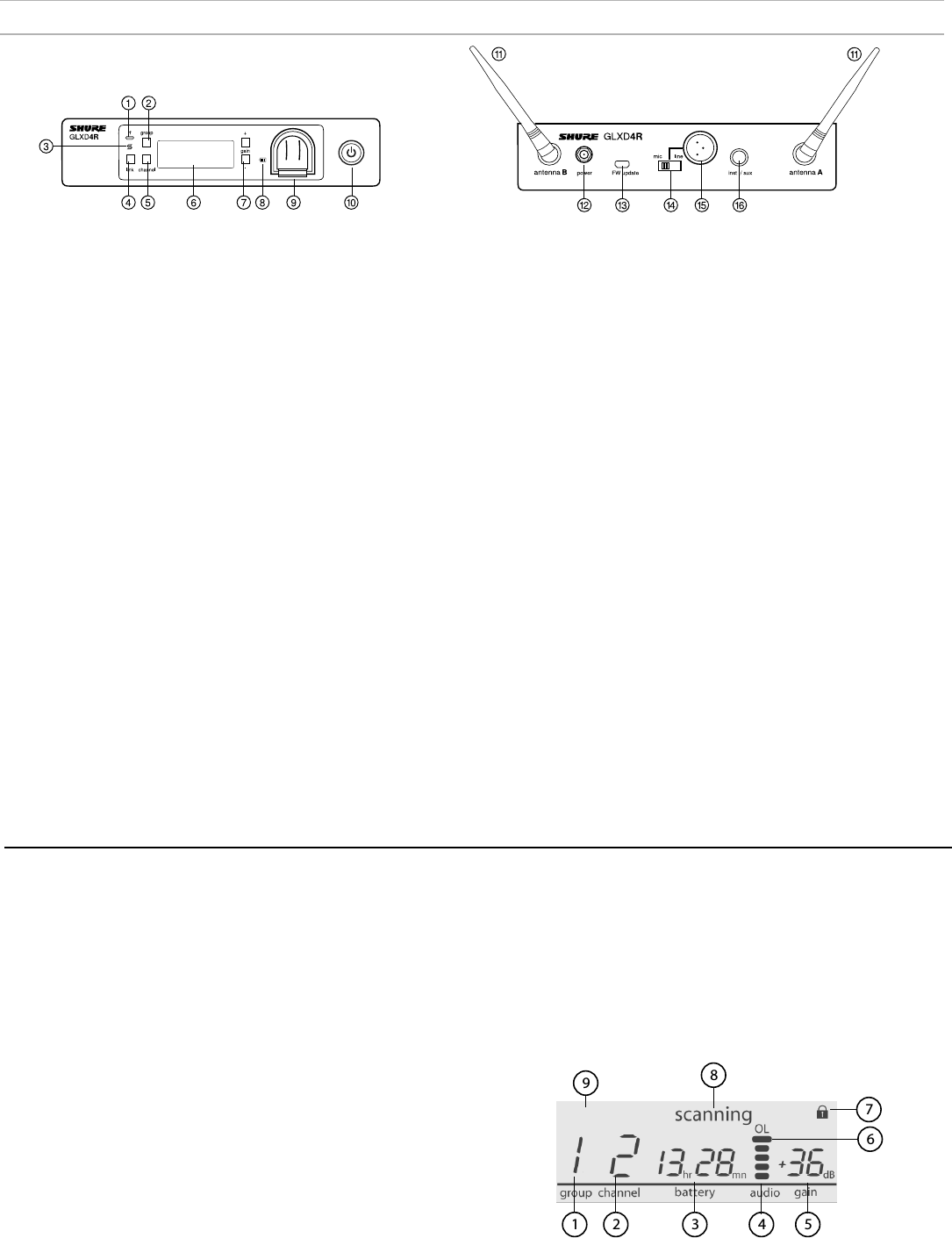

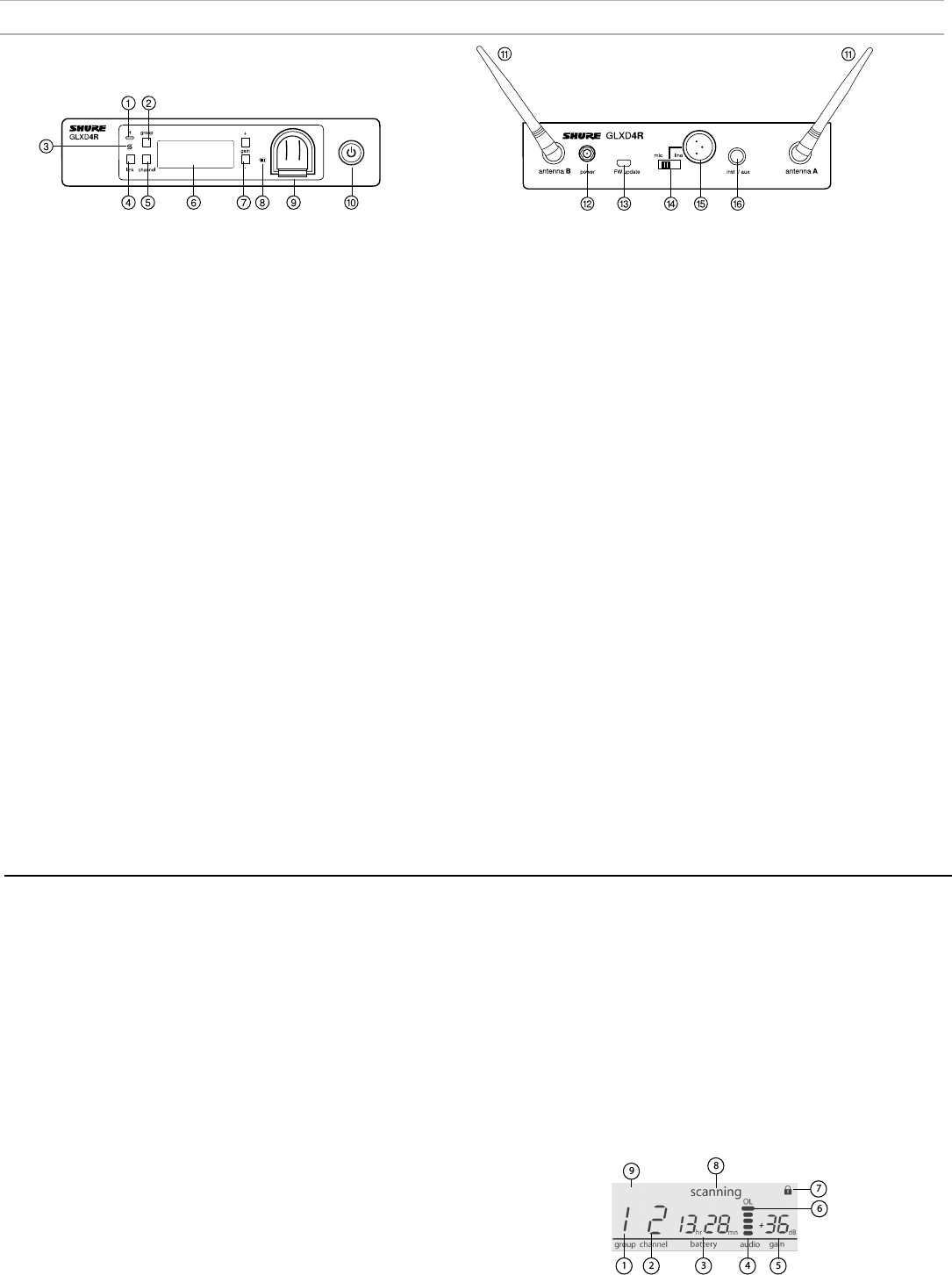

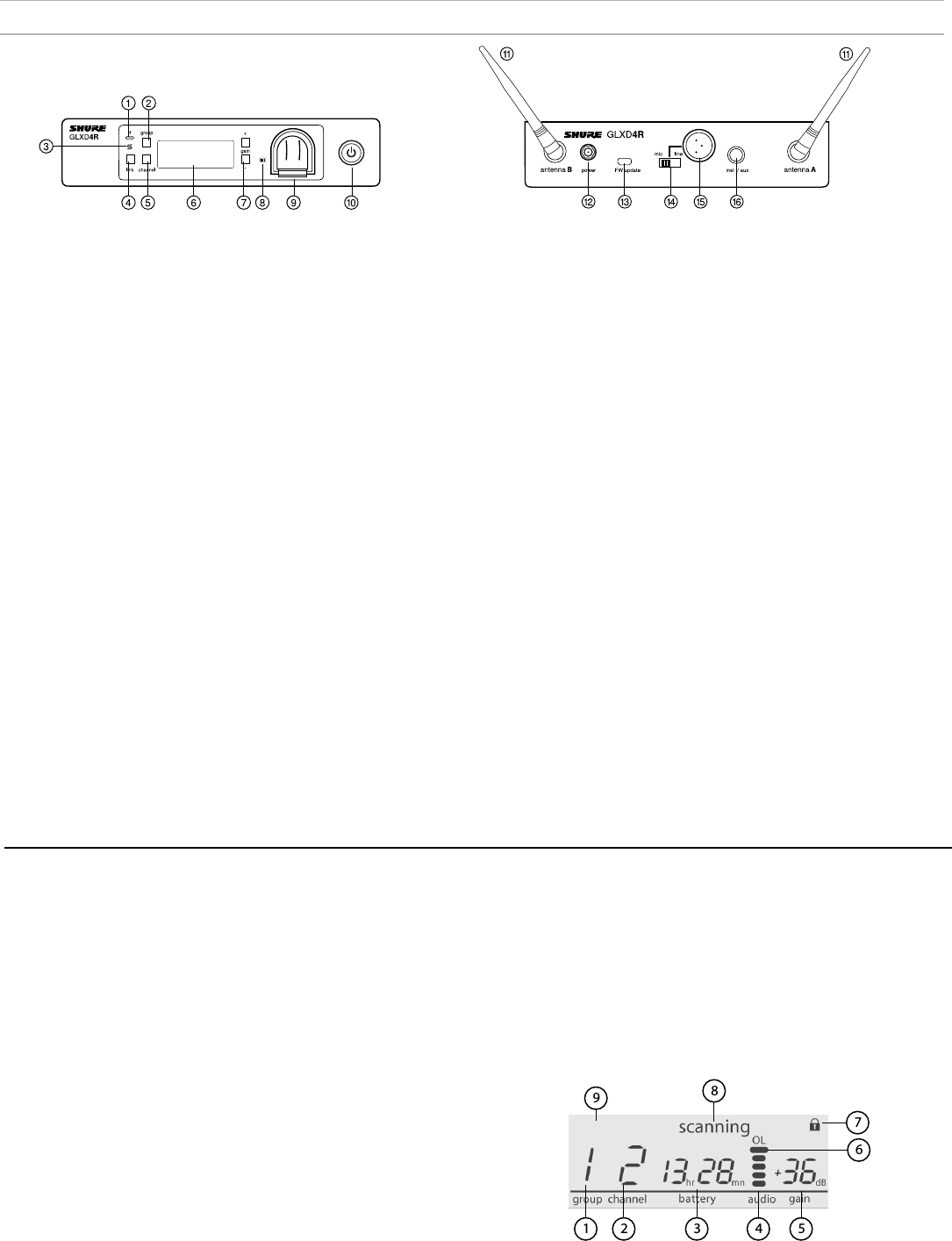

Receiver Controls and Connectors

Front Panel

Rear Panel

① RF Status LED

- ON = Linked transmitter is on.

- Flashing = Searching for transmitter.

- OFF = Linked transmitter off or transmitter unlinked.

② Group Button

Press and hold for two seconds to enable manual group edit.

③ Data Sync LED

- ON = Data sync is on (receiver connected to GLX-D Frequency

Manager).

- Flashing = Searching for frequencies.

- OFF = Data sync is off (receiver not connected to GLX-D Frequency

Manager).

④ Link Button

Press to manually link receiver to a transmitter or to activate the

remote ID function.

⑤ Channel

- Press to start a channel scan.

- Press and hold for two seconds to enable manual channel edit.

⑥ LCD Screen

Displays receiver and transmitter status.

⑦ Gain Buttons

Press to increase or decrease transmitter gain in 1 dB increments.

Receiver Screen

① Group

Displays the selected group.

② Channel

Displays the selected channel.

③ Transmitter Battery Runtime

Displays remaining battery life in hours and minutes.

Alternatively displays the following battery status:

- CALC = battery life calculation

- Lo = battery life less than 15 minutes

- Err = replace battery

④ Audio Meter

Indicates audio signal level and peaks.

⑤ Gain

Displays transmitter gain settings (dB).

⑥ OL Indicator

Indicates audio overload, reduce gain.

⑦ Transmitter Locked

Displayed when linked transmitter controls are locked.

⑧ Scanning

Indicates a scan is in progress.

⑨ Auto

Indicates that the selected group has backup channels available.

auto

⑧ Battery Charging Indicator

Illuminates when battery is in charging bay:

- Red = Battery charging.

- Green Flashing = Battery charge at 90%.

- Green = Battery charged.

- Amber Flashing = Charging error, replace battery.

⑨ Battery Charging Bay

Charges transmitter battery if receiver is plugged in to power outlet.

⑩ Power Button

Powers the unit on and off.

⑪ Antenna

Two antennas per receiver. Antennas pick up the signal from the

transmitter.

⑫ Power Supply Jack

Connect the supplied 15 V DC external power supply.

⑬ Firmware Update

Connect to computer to download firmware updates.

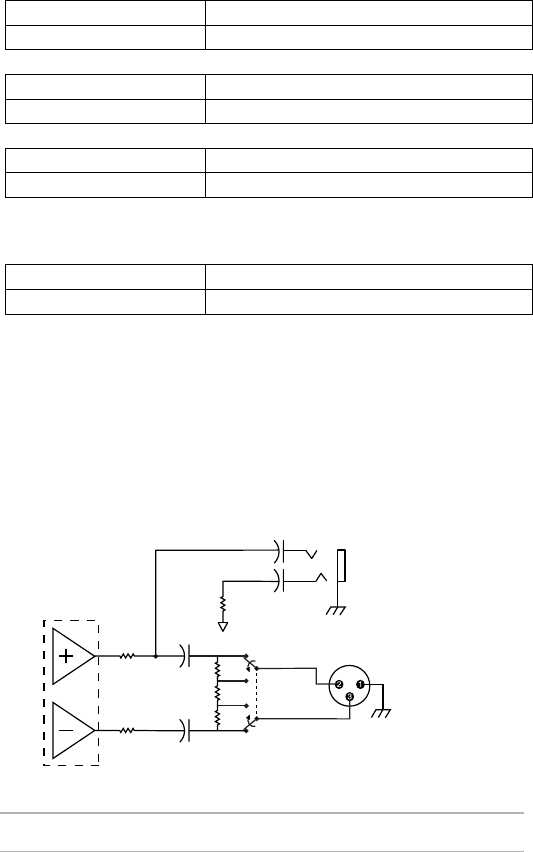

⑭ Mic/Line Switch

Sets XLR output level to microphone or line level.

⑮ XLR Audio Output

Supplies microphone-level or line-level audio output.

⑯ Inst/Aux Out

TRS ¼" (6.35mm) audio output. Connect to mixers, recorders, and

amplifiers.

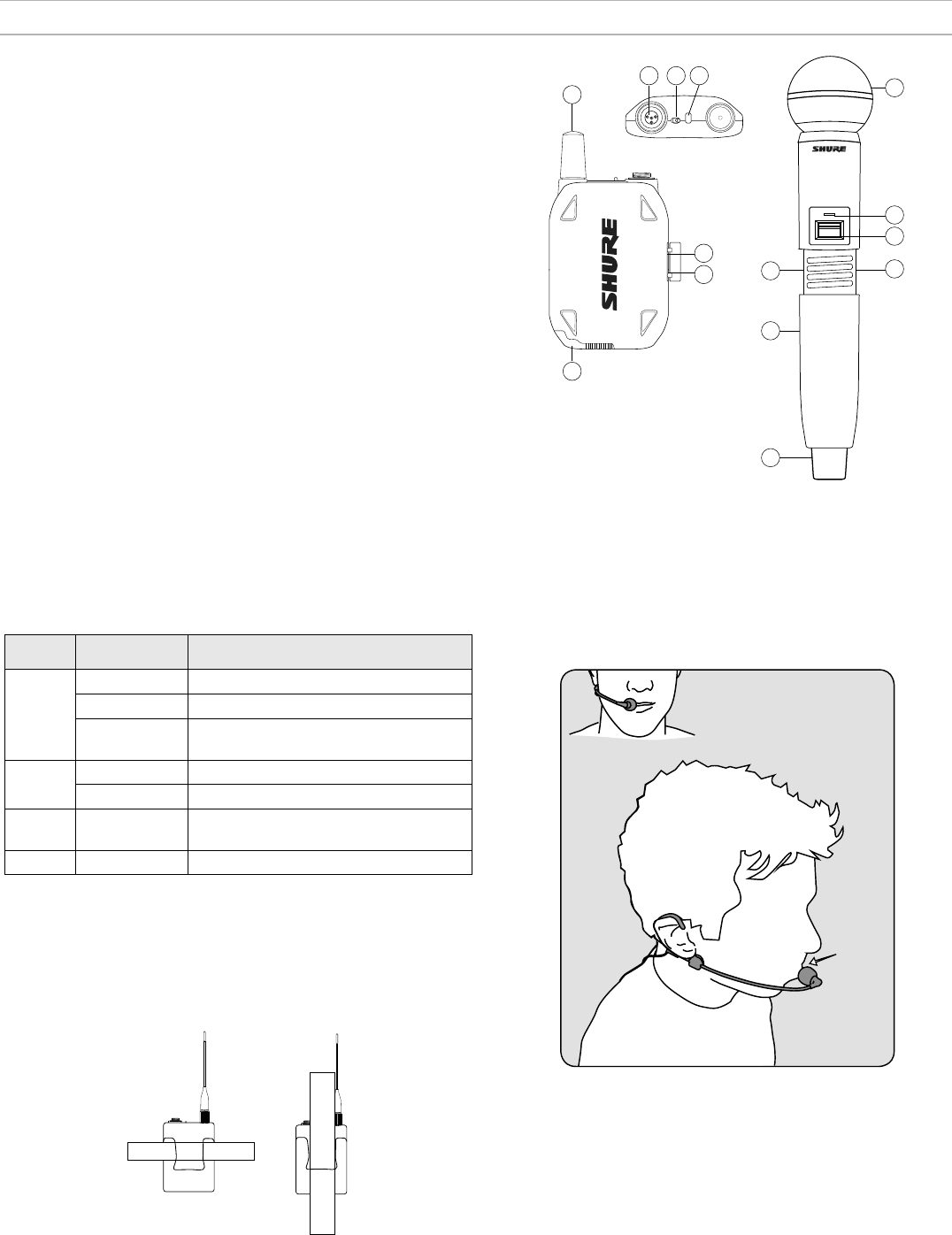

Transmitters

① Antenna

Carries wireless signal.

② Status LED

LED color and state indicate transmitter status.

③ Power Switch

Turns the transmitter on/off.

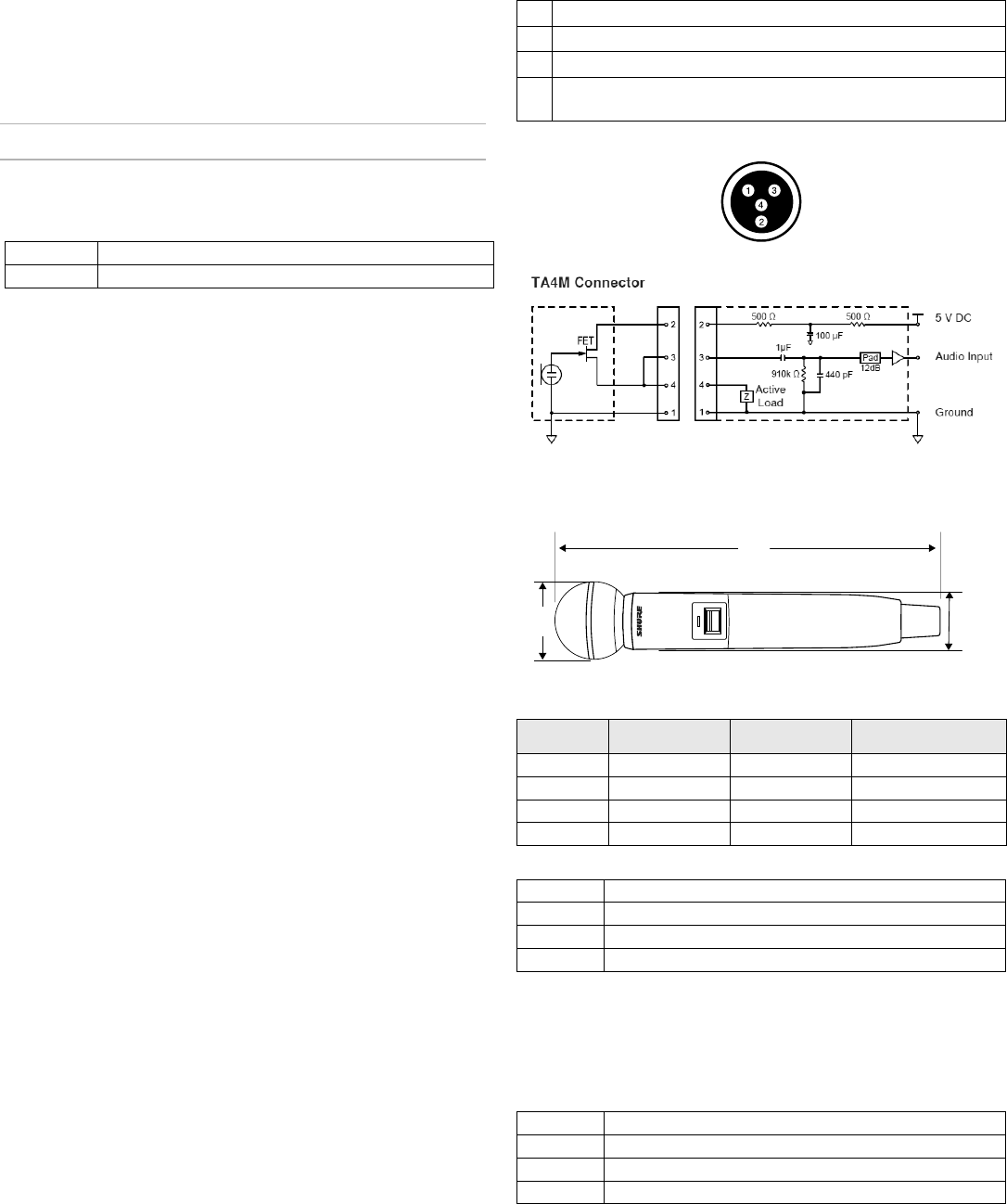

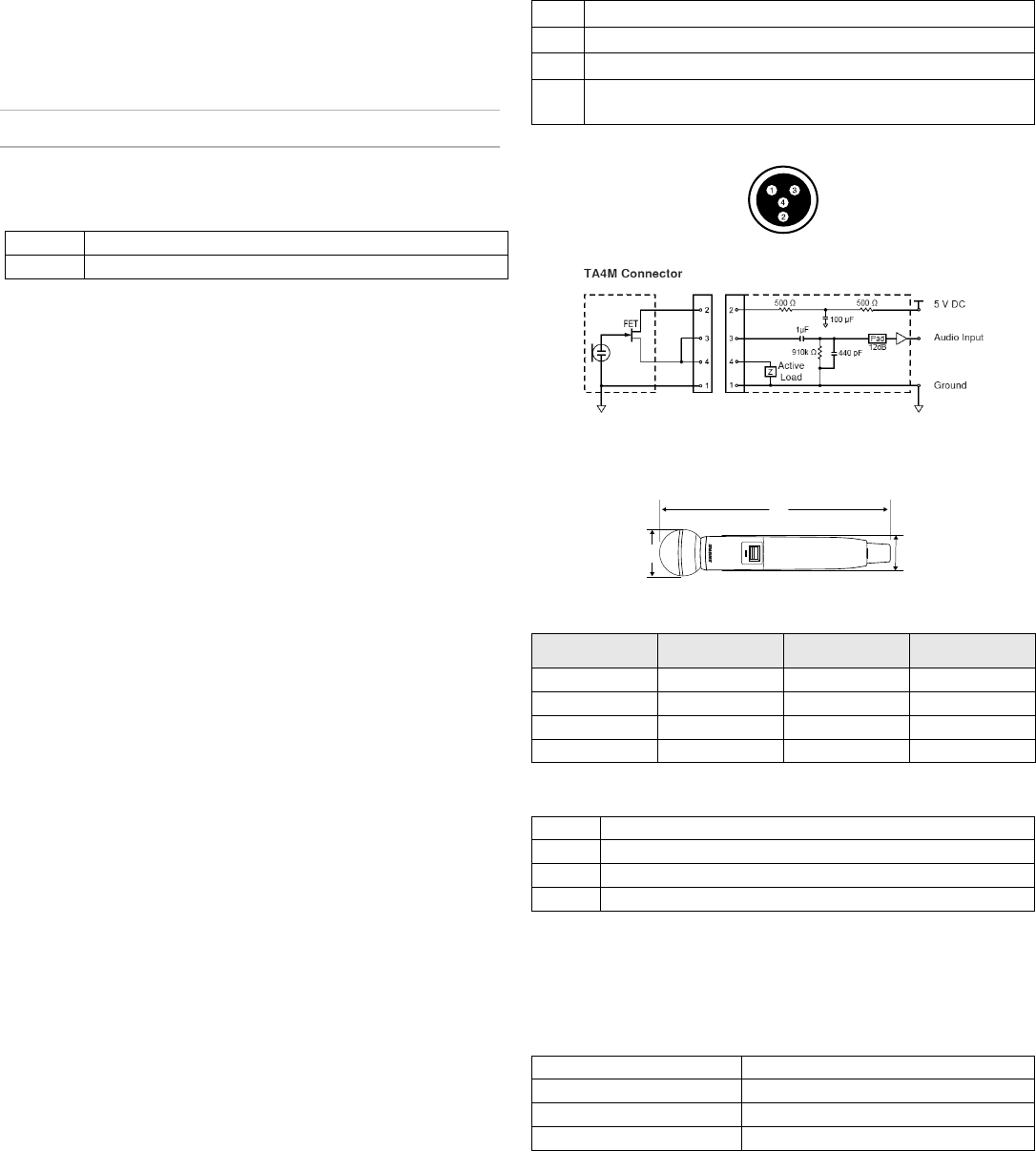

④ TA4M Input Jack

Connects to a 4-Pin mini connector (TA4F) microphone or instrument

cable.

⑤ Micro USB Charging Port

Connect to USB battery charger.

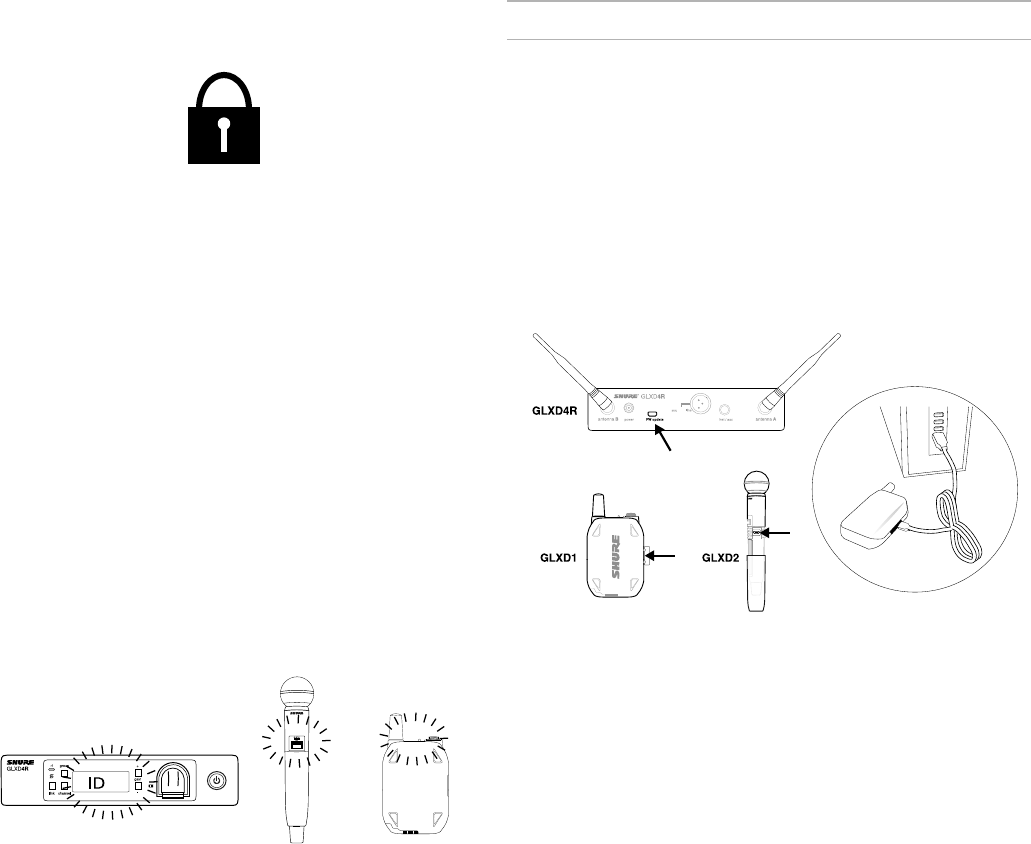

⑥ Link Button

- Press and hold within 5 seconds of power-on to manually link with

receiver

- Press momentarily to activate Remote ID function

⑦ Battery Compartment

Holds 1 Shure rechargeable battery.

⑧ Microphone Cartridge

GLXD-2 transmitter models are available with the following cartridge

types: SM58, Beta 58, SM86, Beta 87A.

off on

GLXD2

Transmitter Status LED

LED is green during normal operation.

LED color or flashing indicates a change in transmitter status as shown in

the following table:

Color State Status

Green Flashing (slow) transmitter attempting relink with receiver

Flashing (fast) unlinked transmitter searching for receiver

Flashes 3

times

indicates locked transmitter when power

switch is pressed

Red On battery life < 1 hour

Flashing battery life < 30 minutes

Red/

Green

Flashing remote ID active

Amber Flashing battery error, replace battery

Wearing the Bodypack Transmitter

Clip the transmitter to a belt or slide a guitar strap through the transmitter

clip as shown.

For best results, the belt should be pressed against the base of the clip.

Wearing the Headworn Microphone

• Position the headworn microphone 13 mm (1/2 in.) from the corner of

your mouth.

• Position lavalier and headworn microphones so that clothing, jewelry, or

other items do not bump or rub against the microphone.

13 mm

(.5 in.)

Correct Microphone Placement

• Hold the microphone within 12 inches from the sound source.

• For a warmer sound with increased bass presence, move the micro-

phone closer to the sound source.

• Do not cover grille with hand.

Batteries and Charging

GLX-D transmitters are powered by Shure SB902 lithium-ion rechargeable batteries. Advanced battery chemistry maximizes runtimes with zero memory

effects, eliminating the need to discharge batteries prior to charging.

When not in use, recommended battery storage temperature is 10°C (50°F) to 25°C (77°F).

Note: The transmitter will not pass RF or audio signals when connected to the charging cable.

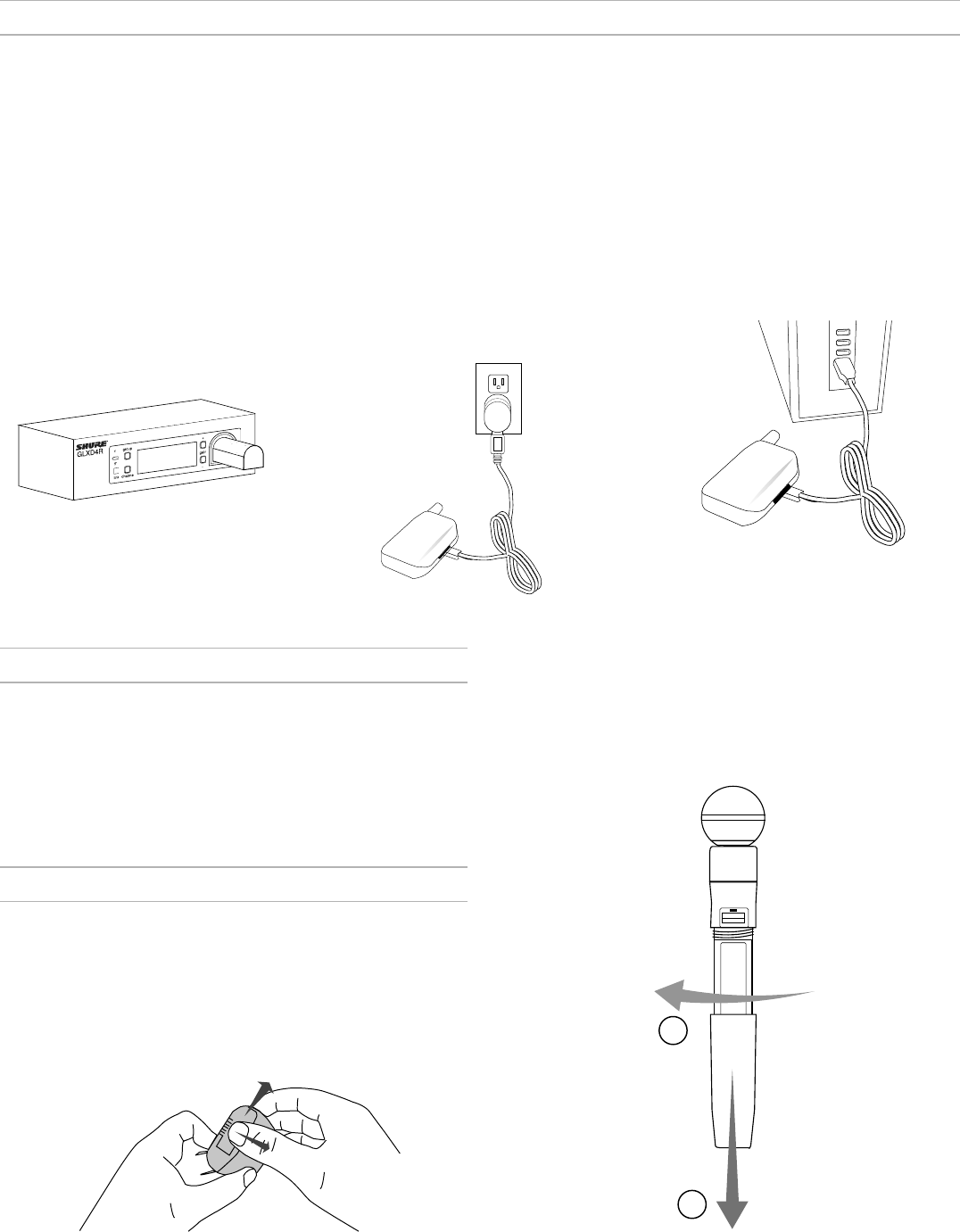

The following battery charging options are available:

Receiver Charging Bay

The receiver's built-in charging bay will

charge transmitter batteries when receiver

is plugged in to power outlet.

1. Insert the battery into

the charging bay.

2. Monitor the battery charging in-

dicator on the front panel.

Charging from an AC Power

Source

1. Plug the charging cable into the

charging port on the transmitter.

2. Plug the charging cable into

an AC power source.

Charging from a USB Port

1. Plug the USB charging cable into the

charging port on the transmitter.

2. Plug the cable into a standard USB port.

LED Status During Charging

The following LED states indicate battery status when the transmitter is

connected to a charger:

• Green = charging complete

• Green Flashing = battery charge > 90%

• Red = battery charging

• Amber Flashing = battery error, replace battery

Installing Transmitter Batteries

Bodypack Transmitter

1. Move the locking lever to the open posi-

tion and slide the battery door open.

2. Place the battery into the transmitter.

3. Close the battery door and slide the latch to lock.

Handheld Transmitter

1. Unscrew and remove the battery cover.

2. Place the battery into the transmitter.

3. Replace and tighten the battery cover.

Charging Times and Transmitter Runtimes

Use the following table to determine approximate battery runtime based on the duration of charging time. Times shown are in hours and minutes. GLX-D

transmitters automatically power-off after approximately 1 hour to conserve battery life if the signal from a linked receiver is not detected.

Receiver Bay or AC Power

Source Charging

USB Connection

Charging

Transmitter

Runtime

0:15 0:30 up to 1:30

0:30 1:00 up to 3:00

1:00 2:00 up to 6:00

3:00 4:00 up to 16:00*

*Storage time or excessive heat will reduce maximum runtime.

Note: If receiver is powered off and remains plugged in, battery will continue charging.

Important Tips for Care and Storage of Shure Rechargeable Batteries

Proper care and storage of Shure batteries results in reliable performance and ensures a long lifetime.

• Always store batteries and transmitters at room temperature

• Ideally, batteries should be charged to approximately 40% of capacity for long-term storage

• During storage, check batteries every 6 months and recharge to 40% of capacity as needed

2.4 GHz Spectrum Overview

GLX-D operates within the 2.4GHz ISM band which is utilized by Wi-Fi, Bluetooth, and other wireless devices. The benefit of 2.4GHz is that it’s a global

band that can be used anywhere in the world, license free.

Overcoming the Challenges of 2.4 GHz

The challenge of 2.4 GHz is that Wi-Fi traffic can be unpredictable. GLX-D

meets these challenges in the following ways:

• Prioritizes and transmits on the best three frequencies per channel

(choosing from a pool of six frequencies across the 2.4 GHz band)

• Seamlessly moves away from interference to backup frequencies with-

out audio interruption

• Optional GLX-D Frequency Manager improves RF reliability for systems

with more than two receivers

• Continuously scans during usage to rank all frequencies (both current

and backup frequencies)

• Antenna mounting accessories and directional antennas (available

separately) help reduce transmitter-to-antenna distance and connect to

antenna splitter

Coexisting with Wi-Fi

If you plan to use Wi-Fi during a performance, turn on Wi-Fi devices prior

to turning on GLX-D and scanning for the best channel. GLX-D detects

and avoids other Wi-Fi traffic by scanning the entire 2.4 GHz environment

and selecting the three best frequencies to transmit on. This method

avoids Wi-Fi signals and results in reliable performance for your GLX-D

wireless system.

“Bursting” Wi-Fi is harder to detect as it is periodic; however, because

GLX-D only repeats the most important information, even bursts at very

high levels don’t have an effect on your audio performance.

Challenging Wireless Environments

Some environments are more difficult than others for 2.4 GHz wireless

system performance. Additionally, body absorption has a greater impact in

the 2.4 GHz spectrum compared to the UHF spectrum. The simplest solu-

tion in many cases is to reduce transmitter-to-receiver distance by placing

receivers on the stage with a clear line of sight. You can also mount anten-

nas remotely using Shure directional antennas to reduce transmitter-to-an-

tenna distance.

Challenging environments include:

• Areas with few reflective surfaces such as:

- Outdoors

- Buildings with very high ceilings

• Three or more GLXD4R receivers in use and not connected to a GLX-D

Frequency Manager

• Areas with a strong Wi-Fi presence

• 2.4 GHz systems from other manufacturers in use

Note: Unlike analog TV band wireless system which typically use the

same type of transmissions across manufacturers, all 2.4 GHz wireless

currently on the market use different variations of wireless transmission.

These differences make it more difficult to mix and match 2.4 GHz sys-

tems from multiple manufacturers, as can be done with TV band wireless

solutions.

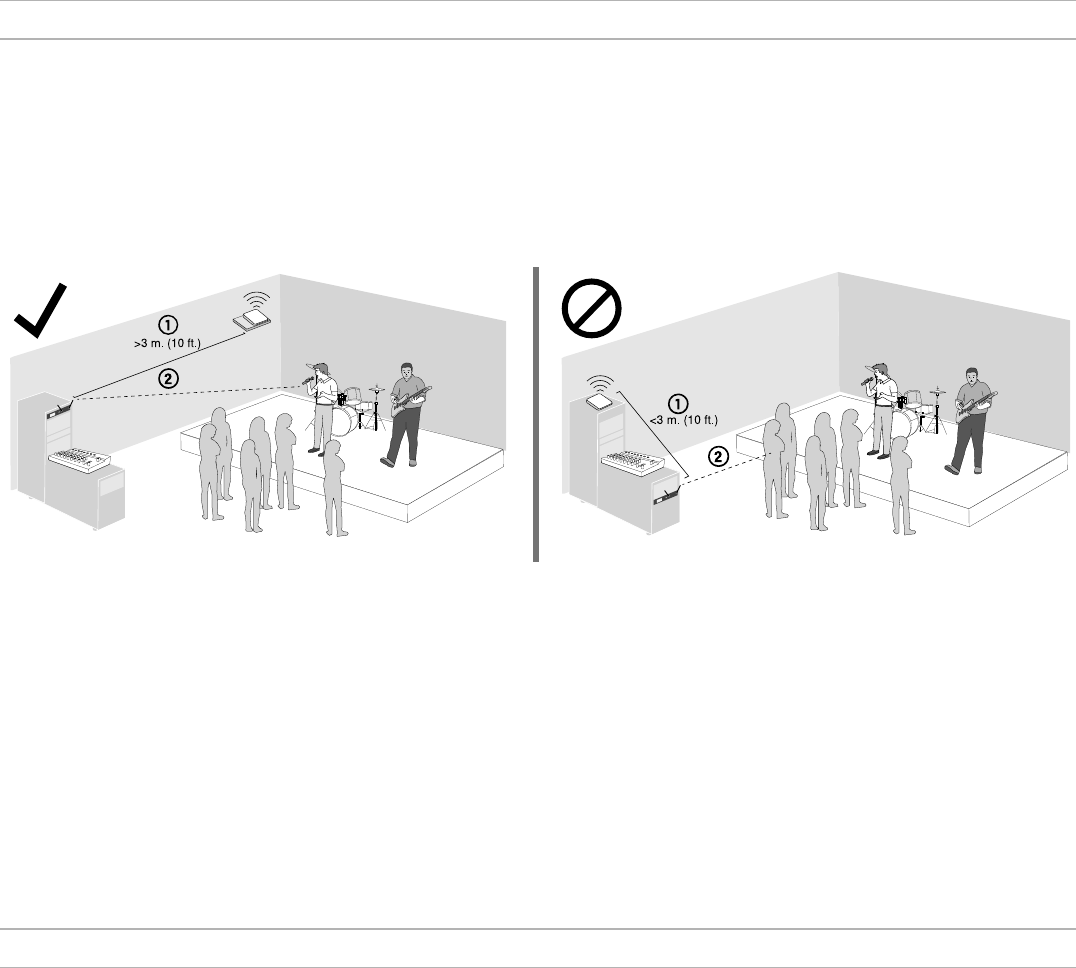

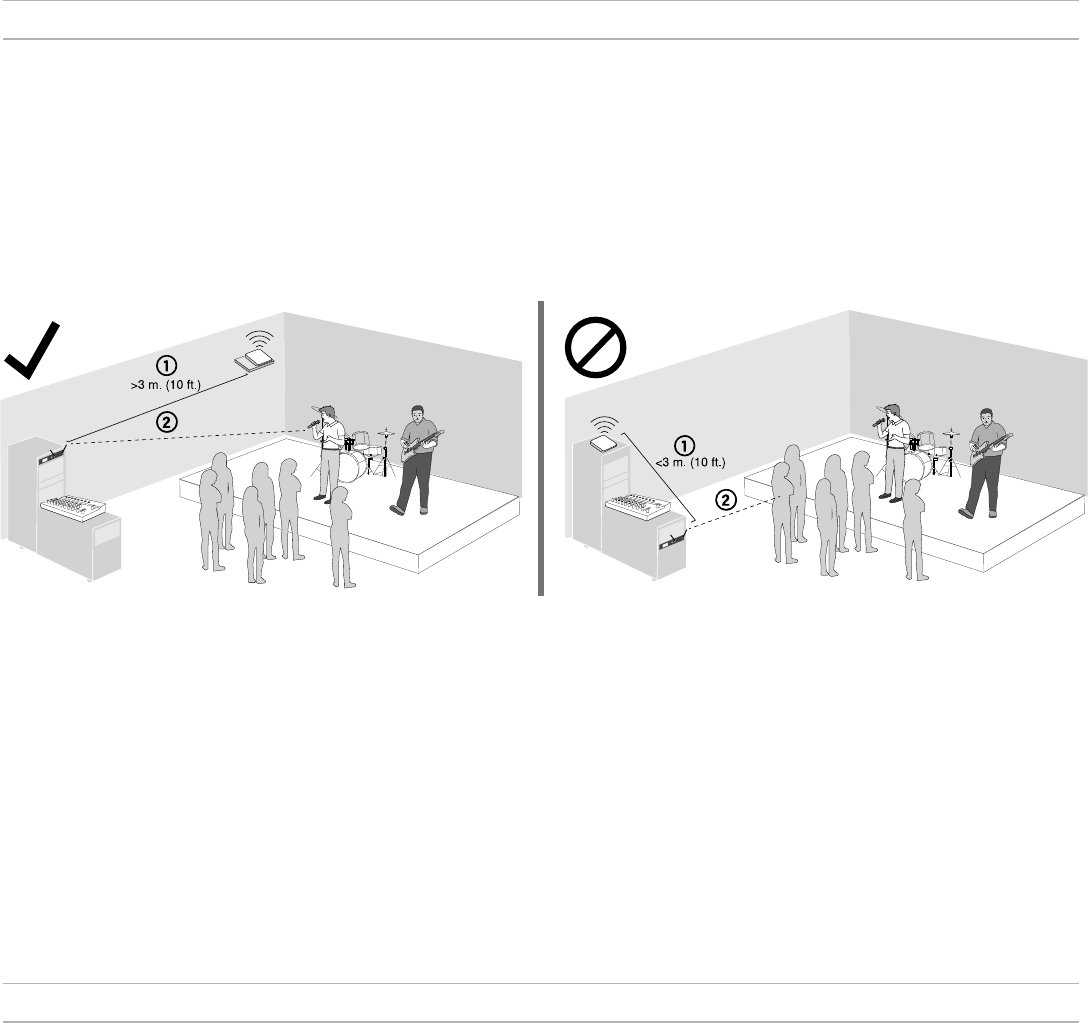

Tips to Improve Wireless System Performance

If you encounter interference or dropouts, try the following suggestions:

1. Place receiver at least 3 meters (10 feet) away from Wi-Fi access points, computers, or other active 2.4 GHz sources.

- Avoid heavy Wi-Fi traffic activities such as downloading large files or viewing a movie.

- Turn on any Wi-Fi prior to turning on GLX-D and scanning for the best channel.

2. Reduce transmitter-to-receiver distance by placing receivers on stage or above the audience with a clear line of sight to the transmitter.

- Move receiver to the top of the equipment rack for a clear line of sight.

- Mount antennas remotely to place closer to transmitters and improve RF reliability if receivers cannot be moved closer.

- Make sure people do not block the line of sight between receiver and transmitter.

Additional Tips

• Do not place competitive 2.4 GHz receivers near GLXD4R receivers.

• Connect more than two GLXD4R receivers to a GLX-D Frequency Manager to improve RF reliability.

• Scan for the best available channel by pressing the channel button.

• Keep transmitters more than 2 meters (6 feet) apart. This is less critical with shorter receiver-to-transmitter distances or if receivers are connected to a

GLX-D Frequency Manager.

Note: If transmitters are within 6 inches of non-GLX-D transmitters or microphone cartridges, audible noise is possible.

• Move transmitter and receiver away from metal or other dense materials.

• During sound check, mark trouble spots and ask performers to avoid those areas.

• If there is a strong source of Wi-Fi and you specifically want to use frequencies within that Wi-Fi channel, use the following Group/Channel combina-

tions (best option listed first):

- Wi-Fi 1: Group 3/Channel 8, Group 3/Channel 4

- Wi-Fi 6: Group 3/Channel 7, Group 3/Channel 5

- Wi-Fi 11: Group 3/Channel 2, Group 3/Channel 1

Remote Antenna Placement

Follow these guidelines when mounting antennas remotely:

• Reduce distance between transmitter and antenna.

• Mount antennas farther from each other to improve performance.

• Position antennas so there is nothing obstructing the line of sight to the transmitter, including the audience.

• Keep antennas away from metal objects and any other antennas.

• Use only low-loss reverse SMA cable to avoid poor RF signal.

- Consult cable's specifications and calculate signal loss for desired cable run.

• Use one continuous length of cable from the antenna to the receiver to increase signal reliability.

• Always perform a walk-around test to verify coverage before using a wireless system during a speech or performance. Experiment with antenna

placement to find the optimum location. If necessary, mark any trouble spots and ask presenters or performers to avoid those areas.

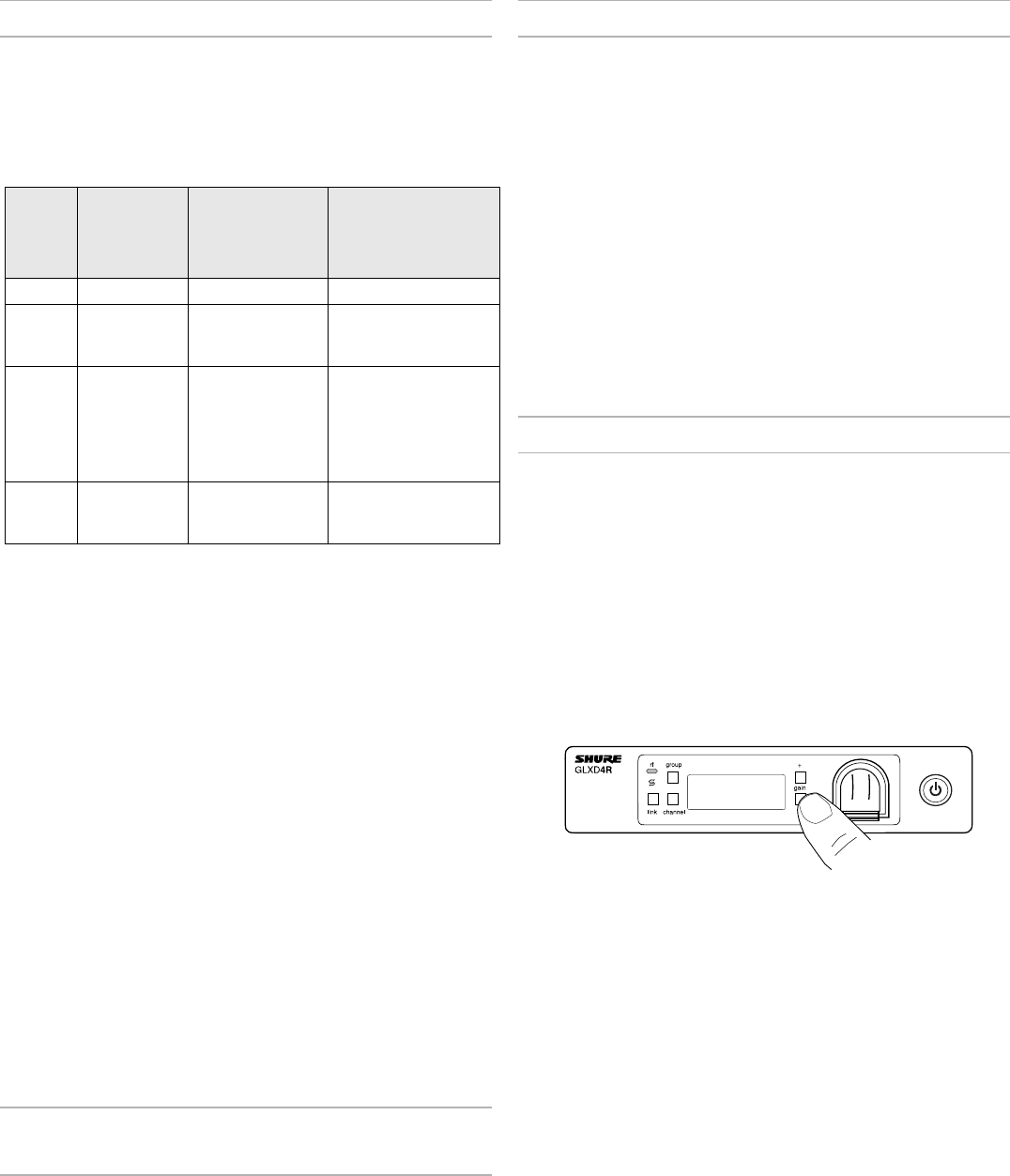

Multiple Receiver Systems

To run more than two receivers at the same time, the GLX-D Frequency

Manager is recommended to improve RF reliability.

However, you can run multiple receivers without the frequency manager.

Select the group by determining the total number of receivers in your sys-

tem (channel count). All receivers in the system must be set to the same

group.

Group

Channel

Count

(Number of

Receivers)

Number

of Backup

Frequencies Per

Channel

Notes

1 Up to 4 3 Initial factory setting.

2 Up to 5* 3 Best multi-channel

group if you experience

interference.

3 Up to 8* 0 Only use Group 3 in

controlled Wi-Fi en-

vironments because

there are no backup

frequencies to avoid

interference.

4 1 27 Best single-channel

group if you experience

interference.

*Environmentally dependent, 4 systems typical

See "Tips to Improve Wireless System Performance" section for additional

information. For information about receiver groups when connected to the

GLX-D Frequency Manager, see the UA846 user guide.

Setting Up Receivers and Transmitters

Note: Before beginning, turn off all receivers and transmitters. Turn

on and set up each receiver/transmitter pair individually to prevent

cross-linking.

1. Turn on the first receiver.

2. Press and hold the group button to select a group (if nec-

essary) or if the group is already set, press the chan-

nel button to scan for the best available channel.

3. Turn on the first transmitter. The rf LED turns sol-

id blue when a link is established.

Repeat steps 1-3 for each additional receiver and transmitter. Remember

to set each receiver to the same group.

See GLX-D Frequency Manager guide for setting up receivers and trans-

mitters when connected to the frequency manager.

Note: Dashes appearing on the group and channel display during a chan-

nel scan indicate that frequencies are not available in the selected group.

Choose a group that supports more receivers and repeat set-up steps.

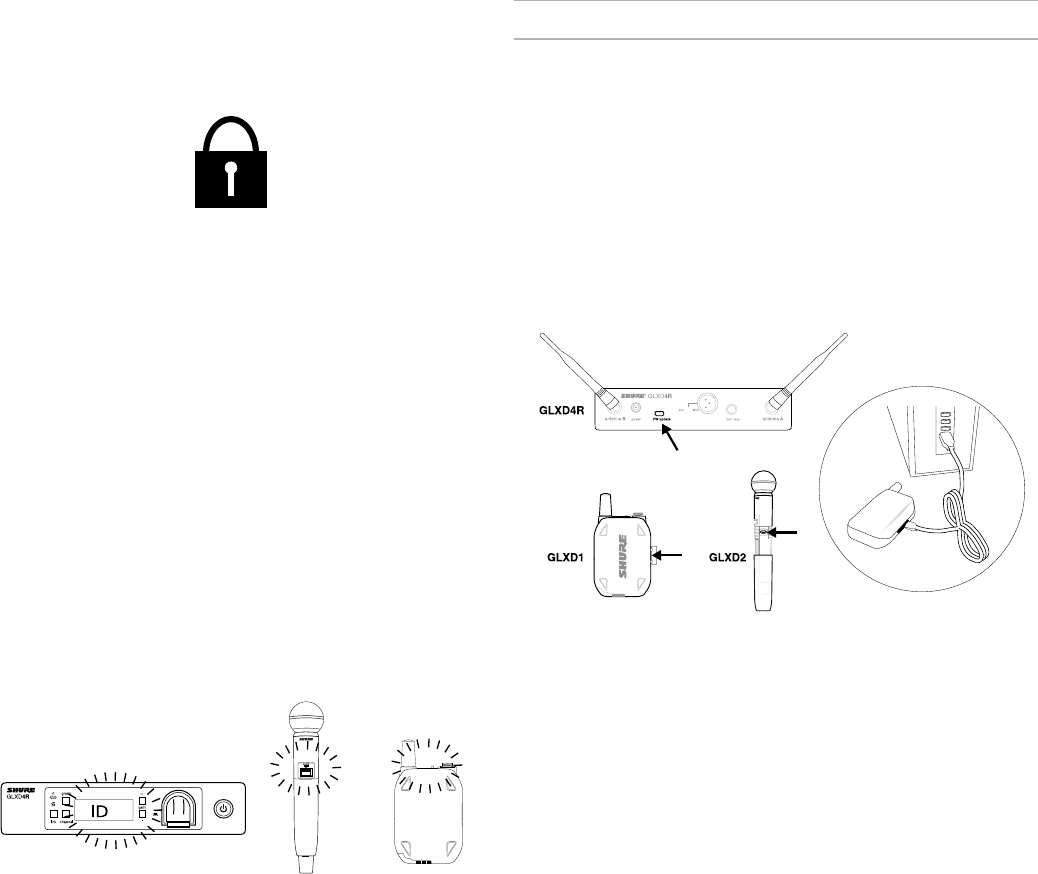

Manually Linking a Transmitter to a

Receiver

Use the manual linking option to change the transmitter linked to a receiv-

er. A common use for manual linking is changing the linked transmitter

from a bodypack type to a handheld type.

1. Turn on the transmitter: Within 5 seconds, press and hold the

LINK button until the transmitter LED begins to flash green.

2. Press and hold the link button on the receiver: The blue rf LED will

flash, and then remain on when the link has been established.

3. Test the audio to verify the link and adjust the gain if necessary.

Combo Systems

A combo system is created by linking two transmitters to a single receiver.

Only one transmitter can be active at a time to prevent cross interference.

Gain settings for each transmitter can be independently set and stored

when the transmitter is active.

Important! Do not turn on and operate both linked transmitters at any

time.

Turn off both transmitters before beginning.

1. Press the group button to select a group. The receiver automati-

cally scans the selected group to find the best available channel.

2. Turn on transmitter 1 and link it to the receiver. Adjust

the gain, and then turn off the transmitter.

3. Turn on transmitter 2 and link it to the receiver. Adjust

the gain, and then turn off the transmitter.

Note: A transmitter can only link to one GLX-D receiver at a time.

Operation

Gain Adjustment

Use the gain buttons on the receiver to increase or decrease the gain of a

linked transmitter:

• Turn on the linked transmitter and momentarily press the gain buttons

to adjust the gain in 1 dB increments

• For faster gain adjustments, press and hold the gain buttons

• To replicate the output level of a guitar, unity gain is -18 dB for the ¼"

output

Tip: Monitor the audio and observe the receiver audio meter level while

adjusting the gain to prevent signal overload.

Locking and Unlocking the Controls

The controls of the receiver and transmitter can be locked to prevent acci-

dental or unauthorized changes to settings.

Note: Locks are not affected by power cycles.

Locking the Receiver Controls

Simultaneously press and hold the group and channel buttons until LK ap-

pears on the LCD. Repeat to unlock.

• LK is displayed if a locked control is pressed

• UN is displayed momentarily to confirm the unlock command

Locking the Transmitter Power Switch

Starting with the transmitter set to off, press and hold the LINK button

while turning on the transmitter. Continue to hold the link button until the

lock icon appears on the receiver LCD. Repeat sequence to unlock.

Optionally, the transmitter power switch can be remotely locked from the

receiver front panel:

Simultaneously press and hold the group and link buttons for approxi-

mately 2 seconds until the flashing lock icon appears on the receiver LCD.

Repeat sequence to unlock.

Identifying Linked Transmitters and

Receivers with Remote ID

Use the Remote ID feature to identify linked transmitter and receiver pairs

in multiple receiver systems. When Remote ID is active, the receiver LCD

will blink and display ID. The status LED of the corresponding transmitter

will alternately flash red and green for approximately 45 seconds.

To activate Remote ID:

1. Momentarily press the link button on the transmitter or receiver.

2. The LCD of the linked receiver will blink and display ID and the

status LED on the linked transmitter will flash red/green.

3. To exit Remote ID mode, momentarily press the

link button or allow the function to timeout.

Manually Selecting a Group and Channel

Specific groups and channels can be assigned to the receiver instead of

using the automatic scan function.

Note: Group 3 should only be used in controlled Wi-Fi environments to

prevent interference from unexpected Wi-Fi devices.

Selecting a Group

1. Press and hold the group button for 2 sec-

onds until the group display flashes.

2. Press the group button to scroll through the available groups.

3. The receiver will automatically save the selected group.

Selecting a Channel

1. Press and hold the channel button for 2 sec-

onds until the channel display flashes.

2. Press the channel button to scroll through the available channels.

3. The receiver will automatically save the selected channel.

Note: A double dash symbol-- displayed on the receiver screen during

a channel scan indicates that there are no available channels within the

selected group. Choose a group with more channels and repeat set up

steps.

Firmware

Firmware is embedded software in each component that controls function-

ality. Periodically, new versions of firmware are developed to incorporate

additional features and enhancements. To take advantage of design

improvements, new versions of the firmware can be downloaded and in-

stalled using the Shure Update Utility tool.

Software is available for download from http://www.shure.com/

update-utility.

Connect to the Computer

Connect the device to your computer using the USB to Micro USB cable

supplied with your GLX-D system.

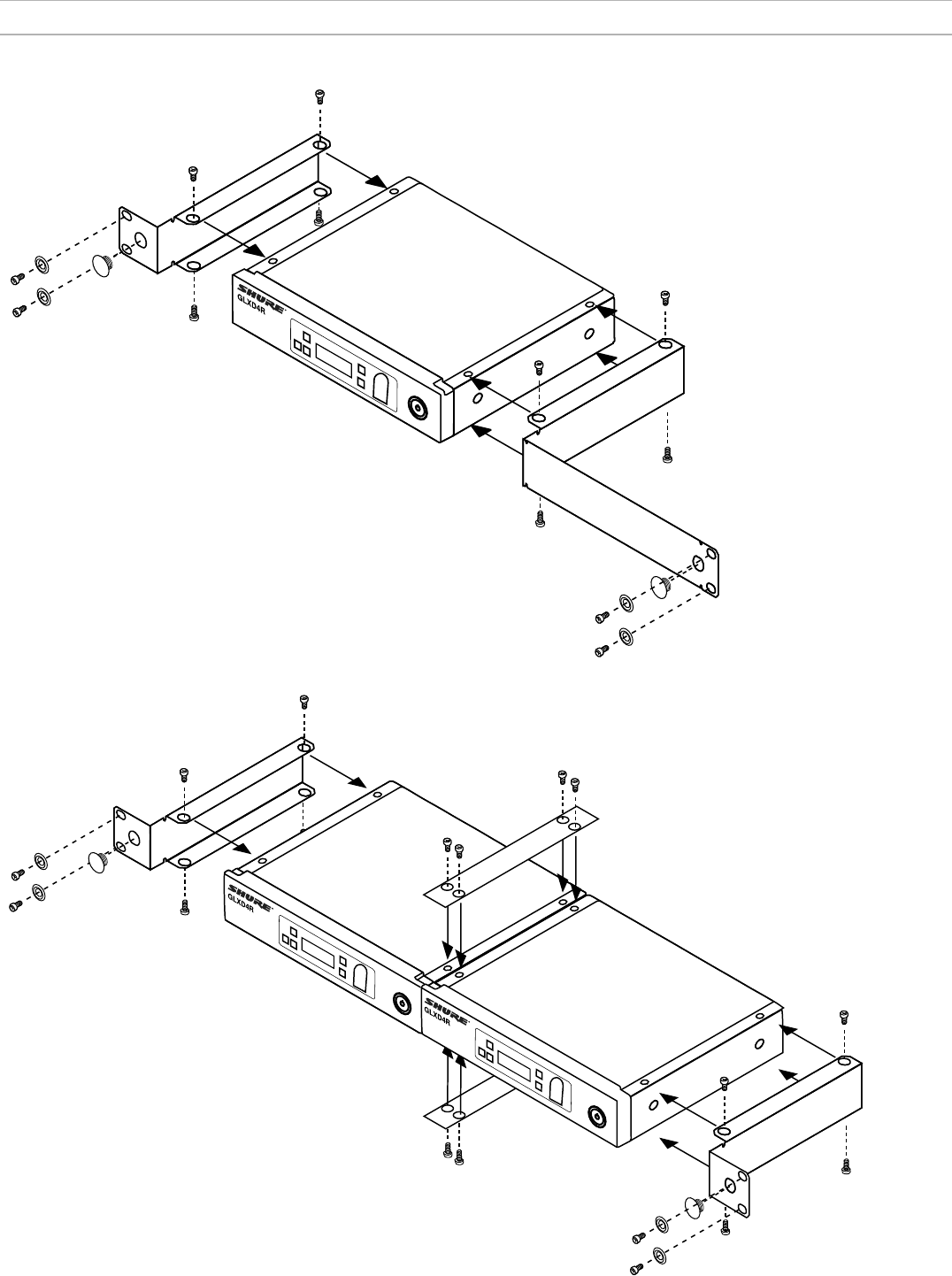

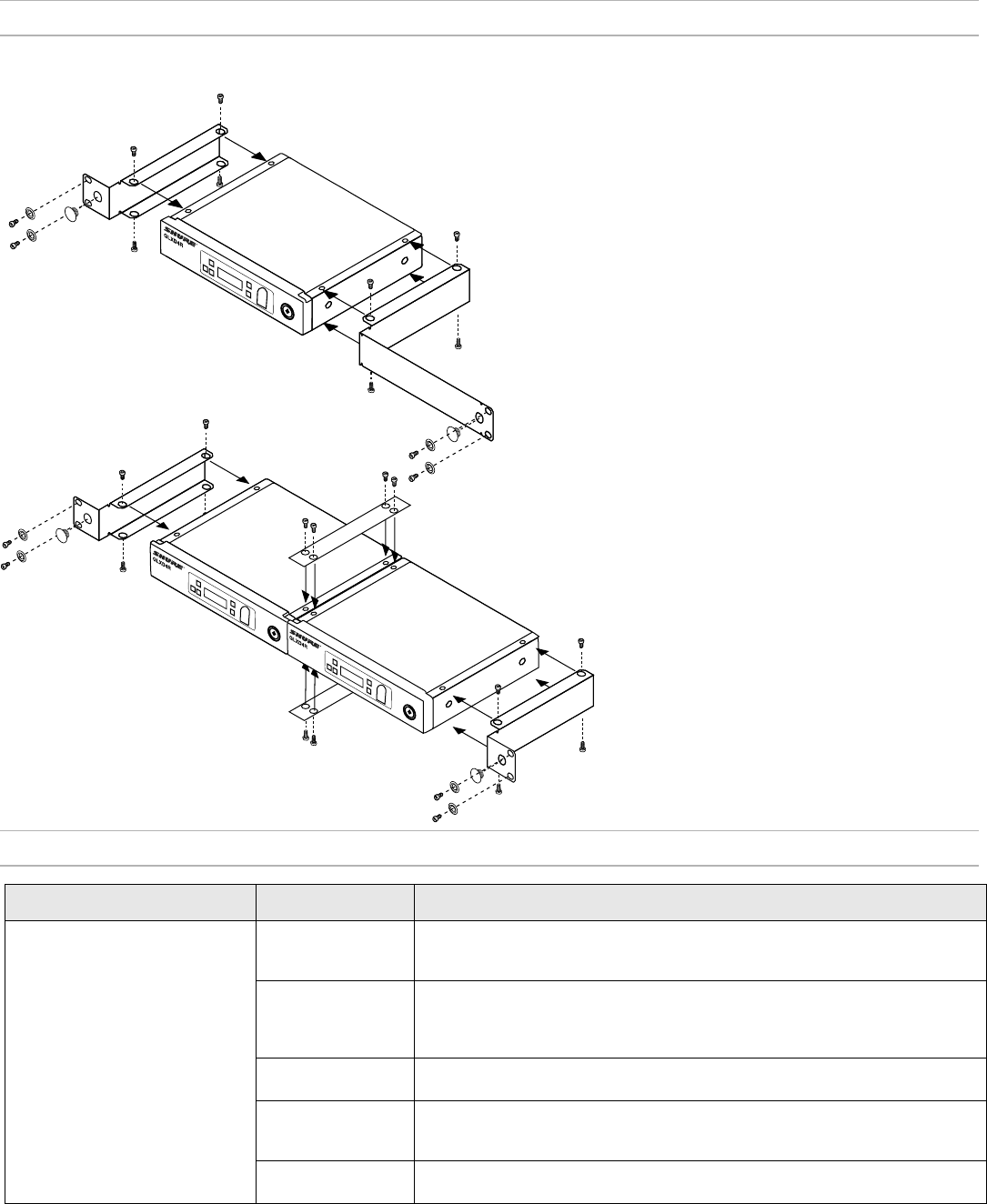

Rack-Mounting Instructions

Use the supplied mounting hardware to install the receiver in a standard 19 inch audio equipment rack.

Troubleshooting

Issue Indicator Status Solution

No sound or faint sound Receiver RF LED on • Verify all sound system connections or adjust gain as needed (see Adjusting

Gain).

• Verify that the receiver is connected to mixer/amplifier.

Receiver RF LED off • Turn on transmitter.

• Make sure the batteries are installed correctly.

• Link transmitter and receiver (see Linking section).

• Charge or change transmitter battery.

Receiver LCD screen

off

• Make sure AC adapter is securely plugged into electrical outlet.

• Make sure receiver is powered on.

Transmitter indicator

LED flashing red

Charge or change transmitter battery.

Transmitter plugged

into charger.

Disconnect transmitter from charger.

Audio artifacts or dropouts RF LED flickering

or off

• Change receiver and transmitter to a different group and/or channel.

• Identify nearby sources of interference (cell phones, Wi-Fi access points,

signal processor, etc.) and shut down or remove source.

• Charge or change transmitter battery.

• Ensure that receiver and transmitter are positioned within system

parameters.

• System must be set up within recommended range and receiver kept away

from metallic surfaces.

• Transmitter must be used in line of sight from receiver for optimal sound.

Distortion OL indicator appears

on receiver LCD

Reduce transmitter gain (see Gain Adjustment).

Transmitter and receiver link unsuccessful Transmitter and re-

ceiver LEDs flash to

indicate that linking

started, but the link

fails

Update both components to firmware version 2.0 or greater. Download the

Shure Update Utility application and follow the instructions.

Sound level variations when switching to

different sources

N/A Adjust transmitter gain as necessary (see Gain Adjustment).

Receiver/transmitter won't turn off Transmitter LED

flashing rapidly

Controls locked. See Locking and Unlocking Controls.

Receiver gain control cannot be adjusted N/A Check transmitter. Transmitter must be on to enable gain changes.

Receiver controls cannot be adjusted LK shown on receiver

display when buttons

are pressed

Controls locked. See Locking and Unlocking Controls.

Transmitter ID function does not respond Transmitter LED

flashes green three

times

Controls locked. See Locking and Unlocking Controls.

Transmitter information does not appear on

the Receiver LCD

N/A Linked transmitter is off or the receiver is not linked to a transmitter.

Transmitter powers off after one hour Transmitter status

LED off

GLX-D transmitters automatically turn off after one hour to conserve battery

life if the signal from a linked receiver is not detected. Make sure that linked

receiver is turned on.

Second frequency manager does not send

RF signal to receivers

Data sync LED off Verify that antenna A and antenna B ports on second frequency manager are

connected to cascade A and cascade B ports on first frequency manager.

RF interference while connected to frequen-

cy manager

Receiver screen

flashes -- --

Move system away from other 2.4 GHz sources such as Wi-Fi access points

or computers. If using directional antennas, place interference sources behind

antennas in the null to minimize interference. Place receivers or directional an-

tennas closer to transmitters.

Resetting Components

Use the reset function if it is necessary to restore the transmitter or receiver to their factory settings.

Resetting the Receiver

Restores the receiver to the following factory settings:

• Gain level = default

• Controls = unlocked

Press and hold the link button while turning on the receiver power until

the LCD displays RE.

Note: When reset is complete, the receiver will automatically initiate link-

ing to search for a transmitter. Press and hold the transmitter link button

within five seconds of powering-on to complete the link.

Resetting the Transmitter

Restores the transmitter to the following factory settings:

• Controls = unlocked

Press and hold the transmitter link button while turning on the transmitter

until power LED goes off.

When the link button is released, the transmitter will automatically initiate

linking to find an available receiver. Press the link button on an available

receiver to relink.

Specifications

Tuning Bandwidth

2400–2483.5 MHz

Working Range

Indoor Up to 30 m (100 ft) typical, Up to 60 m (200 ft) maximum

Outdoor Up to 20 m (65 ft) typical, Up to 50 m (165 ft) maximum

Note: Actual range depends on RF signal absorption, reflection and interference.

Transmit Mode

Shure GLX-D proprietary digital

Audio Frequency Response

20 Hz – 20 kHz

Note: Dependent on microphone type

Dynamic Range

120 dB, A-weighted

RF Sensitivity

-88 dBm, typical

Total Harmonic Distortion

0.2%, typical

RF Output Power

10 mW E.I.R.P. max

Operating Temperature Range

-18°C (0°F) to 57°C (135°F)

Note: Battery characteristics may limit this range.

Storage Temperature Range

-29°C (-20°F) to 74°C (165°F)

Polarity

Positive pressure on microphone diaphragm (or positive voltage applied to tip of WA302 phone

plug) produces positive voltage on pin 2 (with respect to pin 3 of low-impedance output) and the

tip of the high impedance 1/4-inch output.

Battery Life

Up to 16 hours

Channel Count

Up to 11 maximum

GLXD1

Dimensions

90 x 65 x 23 mm(3.56 x 2.54 x 0.90in.), H x W x D (without antenna)

Power Requirements

3.7 V Rechargeable Li-Ion

Housing

Cast Metal, Black Powdercoat

Input Impedance

900kΩ

RF Output Power

10 mW E.I.R.P. max

Transmitter Input

Connector

4-Pin male mini connector (TA4M)

Configuration

Unbalanced

Maximum Input Level

1 kHz at 1% THD

+8.4 dBV (7.5 Vp-p)

Antenna Type

Internal Monopole

Pin Assignments

TA4M

1 ground (cable shield)

2 + 5 V Bias

3 audio

4 Tied through active load to ground (On instrument adapter cable,

pin 4 floats)

GLXD2

GLXDӔ

Dimensions

Model A B C

SM58 51 mm, 2.0 in. 252 mm, 9.9 in. 37 mm, 1.5 in.

BETA 58 51 mm, 2.0 in. 252 mm, 9.9 in. 37 mm, 1.5 in.

SM86 49 mm, 1.9 in. 252 mm, 9.9 in. 37 mm, 1.5 in.

BETA 87A 51 mm, 2.0 in. 252 mm, 9.9 in. 37 mm, 1.5 in.

Weight

SM58 267 g (9.4 oz.) without batteries

BETA 58 221 g (7.8 oz.) without batteries

SM86 275 g (9.1 oz.) without batteries

BETA 87A 264 g (9.3 oz.) without batteries

Housing

Molded Plastic

Power Requirements

3.7 V Rechargeable Li-Ion

RF Output Power

10 mW E.I.R.P. max

Maximum Input Level

SM58 146 dB SPL

BETA 58 147 dB SPL

SM86 143 dB SPL

BETA 87A 147 dB SPL

GLXD4R

Dimensions

42 x 197 x 163 mm (1.7 x 7.8 x 6.4 in.), H x W x D

Weight

907.2 g (32 oz.) without batteries

Housing

steel

Power Requirements

14 to 18 V DC (Tip positive with respect to ring), 550 mA

Spurious Rejection

>35 dB, typical

Gain Adjustment Range

-18 to 42 dB in 1 dB steps

Phantom Power Protection

Yes

Audio Output

Configuration

XLR Output Balanced

6.35 mm (1/4") output Impedance balanced

Impedance

XLR Output 100Ω

6.35 mm (1/4") output 100Ω(50Ω,Unbalanced)

Full Scale Output

1/4" (6.35 mm) +12 dBV

XLR LINE setting= +18 dBV, MIC setting= -12 dBV

Mic/Line Switch

30 dB pad

Pin Assignments

XLR Output 1=ground, 2=hot, 3=cold

6.35 mm (1/4") connector Tip=audio, Ring=no audio, Sleeve=ground

Receiver Antenna Input

Impedance

50Ω

Antenna Type

½ Wave Sleeve Dipole

Maximum Input Level

−20dBm

Receiver Output Connectors

50  47 µF

47 µF

50 

-30 dB

50 

mic/ line

instrument/ aux

Certifications

This device complies with part 15 of the FCC Rules. Operation is subject

to the following two conditions: (1) This device may not cause harmful

interference, and (2) this device must accept any interference received,

including interference that may cause undesired operation.

This wireless system operates in the globally available ISM band 2400

MHz to 2483.5 MHz. The operation does not require a user license.

Meets requirements of the following standards: EN 300 328, EN 301 489

Parts 1 and 9, EN60065.

Meets essential requirements of the following European Directives:

• R&TTE Directive 2014/53/EU

• WEEE Directive 2002/96/EC, as amended by 2008/34/EC

• RoHS Directive 2002/95/EC, as amended by 2008/35/EC

Note: Please follow your regional recycling scheme for batteries and electronic

waste

Certified by IC in Canada under RSS-247 and RSS-GEN.

IC: 616A-GLXD1, 616A-GLXD2, 616A-GLXD4RZ2

Certified under FCC Part 15.

FCC ID: DD4GLXD1, DD4GLXD2, DD4GLXD4RZ2

Industry Canada ICES-003 Compliance Label: CAN ICES-3 (B)/

NMB-3(B)

This device complies with Industry Canada licence-exempt RSS stan-

dard(s). Operation of this device is subject to the following two conditions:

(1) this device may not cause interference, and (2) this device must accept

any interference, including interference that may cause undesired opera-

tion of the device.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables

aux appareils radio exempts de licence. L'exploitation est autorisée aux

deux conditions suivantes : (1) l'appareil ne doit pas produire de brouil-

lage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélec-

trique subi, même si le brouillage est susceptible d'en compromettre le

fonctionnement.

The CE Declaration of Conformity can be obtained from Shure

Incorporated or any of its European representatives. For contact informa-

tion please visit www.shure.com

The CE Declaration of Conformity can be obtained from: www.shure.com/

europe/compliance

Authorized European representative:

Shure Europe GmbH

Headquarters Europe, Middle East & Africa

Department: EMEA Approval

Jakob-Dieffenbacher-Str. 12

75031 Eppingen, Germany

Phone: 49-7262-92 49 0

Fax: 49-7262-92 49 11 4

Email: info@shure.de

Information to the user

This equipment has been tested and found to comply with the limits for a

Class B digital device, pursuant to Part 15 of the FCC Rules. These limits

are designed to provide reasonable protection against harmful interference

in a residential installation. This equipment generates uses and can radi-

ate radio frequency energy and, if not installed and used in accordance

with the instructions, may cause harmful interference to radio communi-

cations. However, there is no guarantee that interference will not occur in

a particular installation. If this equipment does cause harmful interference

to radio or television reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to correct the interfer-

ence by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and the receiver.

• Connect the equipment to an outlet on a circuit different from that to

which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

CONSIGNES DE SÉCURITÉ IMPORTANTES

1. LIRE ces consignes.

2. CONSERVER ces consignes.

3. OBSERVER tous les avertissements.

4. SUIVRE toutes les consignes.

5. NE PAS utiliser cet appareil à proximité de l’eau.

6. NETTOYER UNIQUEMENT avec un chiffon sec.

7. NE PAS obstruer les ouvertures de ventilation. Laisser des dis-

tances suffisantes pour permettre une ventilation adéquate et ef-

fectuer l’installation en respectant les instructions du fabricant.

8. NE PAS installer à proximité d’une source de chaleur telle qu’une

flamme nue, un radiateur, une bouche de chaleur, un poêle ou

d’autres appareils (dont les amplificateurs) produisant de la chal-

eur. Ne placer aucune source à flamme nue sur le produit.

9. NE PAS retirer le dispositif de sécurité de la fiche polarisée ou

de la fiche de terre. Une fiche polarisée comporte deux lames

dont l’une est plus large que l’autre. Une fiche de terre comporte

deux lames et une troisième broche de mise à la terre. La lame

la plus large ou la troisième broche assure la sécurité de l’utili-

sateur. Si la fiche fournie ne s’adapte pas à la prise électrique,

demander à un électricien de remplacer la prise hors normes.

10. PROTÉGER le cordon d’alimentation afin que personne ne marche

dessus et que rien ne le pince, en particulier au niveau des fich-

es, des prises de courant et du point de sortie de l’appareil.

11. UTILISER UNIQUEMENT les accessoires spécifiés par le fabricant.

12. UTILISER uniquement avec un chariot, un pied, un trépied, un support

ou une table spécifié par le fabricant ou vendu avec l’appareil. Si un

chariot est utilisé, déplacer l’ensemble chariot-appareil avec précaution

afin de ne pas le renverser, ce qui pourrait entraîner des blessures.

13. DÉBRANCHER l’appareil pendant les orages ou

quand il ne sera pas utilisé pendant longtemps.

14. CONFIER toute réparation à du personnel qualifié. Des répara-

tions sont nécessaires si l’appareil est endommagé d’une façon

quelconque, par exemple : cordon ou prise d’alimentation en-

dommagé, liquide renversé ou objet tombé à l’intérieur de l’ap-

pareil, exposition de l’appareil à la pluie ou à l’humidité, appareil

qui ne marche pas normalement ou que l’on a fait tomber.

15. NE PAS exposer cet appareil aux égouttures et aux

éclaboussements. NE PAS poser des objets conte-

nant de l’eau, comme des vases, sur l’appareil.

16. La prise SECTEUR ou un coupleur d’appareil élec-

trique doit rester facilement utilisable.

17. Le bruit aérien de l’appareil ne dépasse pas 70 dB (A).

18. L’appareil de construction de CLASSE I doit être raccordé à une

prise SECTEUR dotée d’une protection par mise à la terre.

19. Pour réduire les risques d’incendie ou de choc électrique,

ne pas exposer cet appareil à la pluie ou à l’humidité.

20. Ne pas essayer de modifier ce produit. Cela risque de caus-

er des blessures et/ou la défaillance du produit.

21. Utiliser ce produit dans sa plage de tempéra-

tures de fonctionnement spécifiée.

Explication des symboles

Attention : risque de choc électrique

Attention : risque de danger (voir la remarque)

Courant direct

Courant alternatif

Marche (alimentation)

Équipement intégralement protégé par une DOUBLE

ISOLATION ou une ISOLATION RENFORCÉE

Veille

Ne pas mettre l’équipement au rebut avec les déchets

normaux

AVERTISSEMENT : Les tensions à l'intérieur de cet équipement peuvent être mortelles. Aucune

pièce interne réparable par l'utilisateur. Confier toute réparation à du personnel qualifié. Les certifi-

cations de sécurité sont invalidées lorsque le réglage de tension d'usine est changé.

AVERTISSEMENT : Les accus ne doivent pas être exposés à une chal-

eur excessive, p. ex. lumière du soleil, feu ou similaire.

AVERTISSEMENT : Danger d’explosion si une pile incorrecte est utilisée.

Fonctionne sur piles AA uniquement.

AVERTISSEMENT

• Les accus risquent d'exploser ou d'émettre des matières toxiques.

Risque d'incendie ou de brûlures. Ne pas ouvrir, écraser, altérer,

démonter, chauffer au-dessus de 60 °C (140 °F) ou incinérer

• Suivre les instructions du fabricant

• Ne jamais mettre les accus dans la bouche. En cas d'ingestion, con-

tacter un médecin ou le centre anti-poison local

• Ne pas court-circuiter ; cela risque de causer des brûlures ou un

incendie

• Ne pas charger ou utiliser les accus avec des produits autres que les

produits Shure spécifiés

• Mettre les accus au rebut de manière appropriée. Vérifier auprès du

fournisseur local la manière appropriée de mettre au rebut les accus

usagés

Remarque :

• Cet équipement est prévu pour être utilisé dans des applications audio

professionnelles.

• La conformité CEM est fondée sur l'utilisation des types de câble four-

nis et recommandés. L’utilisation d'autres types de câble peut dégrader

la performance CEM.

• Utiliser ce chargeur d'accus exclusivement avec les modules chargeurs

et les accus Shure pour lesquels il est conçu. L'utilisation avec des

modules et des accus autres que ceux spécifiés peut augmenter le ris-

que d'incendie ou d'explosion.

• Tout changement ou modification n'ayant pas fait l'objet d'une autori-

sation expresse de Shure Incorporated peut entraîner la nullité du droit

d'utilisation de cet équipement.

Remarque : Utiliser exclusivement avec le bloc d’alimentation inclus ou

un produit équivalent approuvé par Shure.

Présentation du système

Les systèmes sans fil numériques GLX-D Advanced combinent la technol-

ogie de gestion automatique des fréquences, un récepteur en métal rack-

able, des accus lithium-ion rechargeables, des microphones de renommée

mondiale avec un design et une qualité de fabrication incomparables. Les

nouveaux Managers de fréquences GLX-D Advanced (disponibles séparé-

ment) connectent plusieurs systèmes de récepteur GLXD4R pour un nom-

bre de canaux accru et une fiabilité HF améliorée, en distribuant le signal

HF à partir d'une paire d'antennes. Les nouveaux accessoires d'antenne

permettent d'améliorer la réception en autorisant le montage des antennes

au plus près des émetteurs grâce aux antennes de réception direction-

nelles permettant d'obtenir de meilleures performances. Disponibles dans

un large choix de configurations à base d'émetteurs de ceinture et à main,

les systèmes sans fil numériques GLX-D Advanced établissent un stan-

dard en termes de facilité d'utilisation et de clarté du son numérique.

Caractéristiques

• Clarté exceptionnelle du son numérique

• Fonctionne dans le spectre 2,4 GHz, ne faisant l'objet d'aucune licence

internationale

• Manager de fréquences GLX-D en option permettant d'utiliser jusqu'à

11 systèmes

• Nouveaux accessoires pour le montage des antennes déportées à dis-

tance et une meilleure réception

• Boîtier métallique au format demi-rack

• Accus rechargeables offrant une autonomie de fonctionnement pouvant

aller jusqu'à 16 heures tout en réduisant les coûts

• Gain d'émetteur réglable pour optimiser le signal audio

• Permet d'éviter automatiquement les interférences sans coupure du son

• Liaison HF bidirectionnelle permettant la commande à distance des

fonctions de l'émetteur

• Extinction automatique de l'émetteur lorsqu'il n'est pas utilisé afin

d'économiser les accus

Accessoires fournis

Adaptateurs traversants, rondelle-frein, écrou SMA

inversé (2) 95A32436

Câble USB, type A/micro-B 95A21651

Câble SMA inversé de 0,6 m (2 pi) (2) UA802-RSMA

Alimentation PS43

Accu rechargeable au lithium-ion Shure SB902

Accessoires en option

Manager de fréquences GLX-D UA846Z2-LC

Antenne directionnelle passive 2,4 GHz PA805Z2-RSMA

Coupleur d’antennes passives SMA à polarité in-

versée (ISM de 900 MHz, DECT, 2,4 GHz)

UA221-RSMA

Support mural pour PA805Z2-RSMA et UA8-2.4GHZ UA505-RSMA

Antenne 1/2 onde, 45 degrés (2,4 GHz) UA8-2.4GHZ

Câble SMA à polarité inversée de 0,6 m (2 pi.) UA802-RSMA

Câble SMA à polarité inversée de 1,8 m (6 pi.) UA806-RSMA

Câble SMA à polarité inversée de 7,6 m (25 pi.) UA825-RSMA

Câble SMA à polarité inversée de 15,2 m (50 pi.) UA850-RSMA

Câble SMA à polarité inversée de 30,4 m (100 pi.) UA8100-RSMA

Adaptateurs traversants SMA à polarité inversée 95A32436

Chargeur 1 accu autonome SBC10-902

Chargeur d’accu de voiture SBC-CAR

Mise en route rapide pour récepteur unique

Pour réduire le temps de configuration, l’émetteur et le récepteur sont liés automatiquement pour former un canal audio lors de leur mise sous tension

initiale et il n’est pas nécessaire de les lier à nouveau.

Étape ①

Connecter l’alimentation au récepteur et brancher le cordon dans

une source d’alimentation secteur. Brancher la sortie audio à un

amplificateur ou un mélangeur.

Étape ②

Installer l’accu chargé dans l’émetteur.

Étape ③

Allumer l’émetteur et le récepteur. La LED rf bleue clignote lorsque

l’émetteur et le récepteur établissent une liaison. La LED rf devient

bleue et fixe lorsque la liaison a été établie avec succès.

Remarque : l’émetteur et le récepteur demeurent liés pour une utilisation future.

À la mise en marche, la LED rf bleue et la LED de l’émetteur s’allument directe-

ment, sans passer par l’étape de liaison.

Étape ④

Vérifier l’audio et régler le gain si nécessaire.

Commandes et connecteurs du récepteur

Panneau avant

Panneau arrière

① LED d’état RF

- Allumée fixe = l’émetteur lié est allumé.

- Clignotante = recherche de l’émetteur en cours.

- Éteinte = émetteur lié éteint ou non lié.

② Bouton group

Appuyer dessus pendant deux secondes pour permettre la

modification manuelle des groupes.

③ LED Data Sync

- Allumée = Data sync est activé (le récepteur est connecté au

Manager de fréquences GLX-D).

- Clignotante = recherche de fréquences.

- Éteinte = Data sync est désactivé (le récepteur n’est pas connecté au

Manager de fréquences GLX-D).

④ Bouton link

Appuyer sur ce bouton pour établir manuellement la liaison entre le

récepteur et un émetteur ou pour activer la fonction d’identification à

distance.

⑤ Canal

- Appuyer pour démarrer un balayage des canaux.

- Appuyer dessus pendant deux secondes pour permettre la modifica-

tion manuelle des canaux.

⑥ Écran LCD

Affiche l’état du récepteur et de l’émetteur.

⑦ Boutons de gain

Appuyer pour augmenter ou réduire le gain de l’émetteur par pas de

1 dB.

Écran du récepteur

① Groupe

Affiche le groupe sélectionné.

② Canal

Affiche le canal sélectionné.

③ Durée de fonctionnement de l’accu de l’émetteur

Affiche l’autonomie restante de l’accu en heures et minutes.

Affiche en alternance les états d’accu suivants :

- CALC = calcul de l’autonomie de l’accu

- Lo = autonomie de l’accu inférieure à 15 minutes

- Err = remplacer l’accu

④ Vumètre audio

Indique le niveau du signal audio et les crêtes.

⑤ Gain

Affiche les réglages de gain de l’émetteur (dB).

⑥ Témoin OL

Indique une saturation audio ; réduire le gain.

⑦ Émetteur verrouillé

Affiché quand les commandes de l’émetteur lié sont verrouillées.

⑧ Scanning

Indique qu’un scan de fréquences est en cours.

⑨ Auto

Indique que le groupe sélectionné comporte des canaux de secours

disponibles.

auto

⑧ Témoin de charge de l’accu

S’allume quand l’accu se trouve dans la baie de charge :

- Rouge = charge de l’accu en cours.

- Vert clignotant = charge de l’accu à 90 %.

- Vert = accu chargé.

- Jaune clignotant = erreur lors de la charge ; remplacer l’accu.

⑨ Baie de charge d’accu

Charge l’accu de l’émetteur si le récepteur est branché à une prise

électrique.

⑩ Bouton Power

Met l’unité sous tension et hors tension.

⑪ Antenne

Deux antennes par récepteur. Les antennes captent le signal émis par

l’émetteur.

⑫ Connecteur d’alimentation

Connecte l’alimentation externe 15 V DC fournie.

⑬ Mise à jour du firmware

Connecter à l’ordinateur pour télécharger les mises à jour du firmware.

⑭ Commutateur Micro/Ligne

Règle la sortie XLR sur le niveau microphone ou ligne.

⑮ Sortie audio XLR

Fournit une sortie audio à niveau microphone ou ligne.

⑯ Sortie Instrument/Auxiliaire

Sortie audio jack 6,35 mm (¼ po). Connecter aux mélangeurs,

enregistreurs et amplificateurs.

Émetteurs

① Antenne

Transmet le signal RF.

② LED d’état

La couleur et le statut de la LED indiquent l’état de l’émetteur.

③ Interrupteur d’alimentation

Met l’émetteur sous tension et hors tension.

④ Connecteur d’entrée TA4M

Permet de connecter un microphone ou un câble d’instrument muni

d’un connecteur miniature à 4 broches (TA4F).

⑤ Port de charge micro USB

Connecter au chargeur d’accu USB.

⑥ Bouton link

- Appuyer sur ce bouton dans les 5 secondes qui suivent la mise sous

tension pour effectuer manuellement la liaison avec le récepteur

- Appuyer et relâcher pour activer la fonction d’identification à distance.

⑦ Compartiment accu

Contient un accu rechargeable Shure.

⑧ Capsule de microphone

Les modèles d’émetteur GLXD-2 sont disponibles avec les types de

capsules suivants : SM58, Beta 58, SM86, Beta 87A.

off on

GLXD2

LED d'état de l'émetteur

La LED est verte pendant le fonctionnement normal.

La LED change de couleur ou clignote pour indiquer un changement de

l'état de l'émetteur comme indiqué dans le tableau suivant :

Couleur État État

Vert Clignotant (lent) émetteur essayant de se lier à

nouveau au récepteur

Clignotant (rapide) émetteur non lié recherchant le

récepteur

Clignote 3 fois indique le verrouillage de l’émet-

teur quand on appuie sur l'inter-

rupteur d’alimentation

Rouge Marche autonomie de l'accu < 1 heure

Clignotant autonomie de l'accu < 30 minutes

Rouge/vert Clignotant Identification à distance active

Jaune Clignotant erreur de l'accu ; remplacer l'accu

Port de l’émetteur de ceinture

Accrocher l’émetteur à une ceinture ou glisser une sangle de guitare dans

l’attache de l’émetteur comme illustré.

Pour obtenir les meilleurs résultats, la ceinture doit être appuyée contre la

base de l’attache.

Port du microphone sur casque

• Placer le microphone sur casque à 13 mm (1/2 po) du coin de la

bouche.

• Positionner les micros-cravates et les microphones sur casque de façon

à éviter tout heurt ou frottement contre les vêtements, les bijoux ou

d'autres éléments.

13 mm

(.5 in.)

Placement correct du microphone

• Maintenir le microphone dans un rayon de 12 pouces autour de la

source sonore.

• Pour obtenir un son plus chaud avec une présence accrue des basses,

rapprocher le microphone de la source sonore.

• Ne pas couvrir la grille avec la main.

Accus et charge

Les émetteurs GLX-D sont alimentés par des accus rechargeables lithium-ion SB902 Shure. La composition chimique avancée des accus permet

de maximiser les durées de fonctionnement sans aucun effet de mémoire, ce qui élimine la nécessité d'attendre que les accus soient complètement

déchargés pour pouvoir les recharger.

Lorsque les émetteurs ne sont pas utilisés, la température de stockage recommandée des accus est comprise entre 10 °C (50 °F) et 25 °C (77 °F).

Remarque : l'émetteur ne transmet pas de signaux RF ou audio quand il est connecté au câble de charge.

Les options de chargement des accus suivantes sont disponibles :

Baie de charge du

récepteur

La baie de charge intégrée dans le récep-

teur charge les accus de l’émetteur lor-

sque le récepteur est branché à une prise

électrique.

1. Introduire l’accu dans la

baie de charge.

2. Surveiller le témoin de chargement

de l’accu situé sur le panneau avant.

Charge à partir d'une

source d'alimentation c.a.

1. Brancher le câble de charge dans

le port de charge de l'émetteur.

2. Brancher le câble de charge dans

une prise d'alimentation c.a.

Charge à partir d'un port USB

1. Brancher le câble de charge USB dans

le port de charge de l'émetteur.

2. Brancher le câble dans un port USB standard.

État de la LED pendant le chargement

Les états de LED suivants peuvent indiquent l'état de l'accu quand l'émet-

teur est connecté à un chargeur :

• Vert = chargement terminé

• Vert clignotant = charge de l'accu > 90 %

• Rouge = chargement de l'accu en cours

• Jaune clignotant = erreur de l'accu ; remplacer l'accu

Installation des accus de l'émetteur

Émetteur ceinture

1. Mettre le curseur de verrouillage en position open et faire gliss-

er la porte du compartiment accu pour ouvrir ce dernier.

2. Insérer l'accu dans l'émetteur.

3. Fermer la porte du compartiment accu et faire

glisser le curseur pour le verrouiller.

Émetteur main

1. Dévisser et déposer le couvercle d'accu.

2. Insérer l'accu dans l'émetteur.

3. Remettre le couvercle d'accu et le visser.

Durée de chargement et durées de fonctionnement de l'émetteur

Utiliser le tableau suivant pour déterminer la durée de fonctionnement approximative de l'accu en fonction de la durée de chargement. Le temps est af-

fiché en heures et en minutes. Les émetteurs GLX-D s'éteignent automatiquement au bout d'environ une heure pour économiser l'accu si le signal d'un

récepteur lié n'est pas détecté.

Charge par baie du récepteur ou

source d'alimentation c.a.

Charge par con-

nexion USB

Durée de fonctionnement

de l'émetteur

0h15 0h30 jusqu'à 1h30

0h30 1h00 jusqu'à 3h00

1h00 2h00 jusqu'à 6h00

3h00 4h00 jusqu'à 16h00*

*Un long temps de stockage ou une chaleur excessive peuvent réduire la durée de fonctionnement maximale.

Remarque : si le récepteur est éteint et reste branché, l'accu continue de se charger.

Conseils importants pour l'entretien et le stockage des accus rechargeables Shure

L'entretien et le stockage appropriés des accus Shure permettent d'obtenir des performances fiables et prolongent la durée de vie utile.

• Toujours stocker les accus et les émetteurs à température ambiante.

• Idéalement, il faudrait que les accus soient chargés à environ 40 % de leur capacité pour le stockage à long terme

• Pendant le stockage, vérifier les accus tous les 6 mois et les recharger à 40 % de leur capacité selon le besoin

Présentation du spectre 2,4 GHz

Le GLX-D fonctionne sur la bande de fréquence ISM de 2,4 GHz qui est utilisée par les appareils Wi-Fi, Bluetooth et d'autres appareils sans fil.

L'avantage de la bande 2,4 GHz est qu'il s'agit d'une bande de fréquence mondiale qui peut être utilisée dans le monde entier sans licence.

Comment faire face aux problèmes de la

bande 2,4 GHz

Le problème de la bande de fréquence 2,4 GHz est dû au caractère

imprévisible du trafic Wi-Fi. Pour faire face à ces problèmes, le système

GLX-D opère de la manière suivante :

• Il transmet en priorité sur les trois meilleures fréquences de chaque

canal (choisies parmi un ensemble de six fréquences dans la bande 2,4

GHz)

• Il évite les interférences en toute transparence et passe sur les

fréquences de secours sans interruption du son

• Le Manager de fréquences GLX-D en option améliore la fiabilité HF des

systèmes comprenant plus de deux récepteurs

• En cours d'utilisation, il scanne toutes les fréquences en continu afin de

les évaluer (aussi bien les fréquences actuelles que les fréquences de

secours)

• Les accessoires de montage des antennes et antennes directionnelles

(disponibles séparément) permettent de réduire la distance entre

l'émetteur et l'antenne ainsi que la connexion à un coupleur d'antennes

en option

Coexistence avec le réseau Wi-Fi

S’il est prévu d’utiliser le Wi-Fi pendant un spectacle, allumer les appareils

Wi-Fi avant de mettre sous tension le GLX-D et scanner pour trouver le

meilleur canal. Le GLX-D détecte et évite un autre trafic Wi-Fi en balayant

la totalité du spectre à 2,4 GHz et en sélectionnant les trois meilleures

fréquences sur lesquelles transmettre. Cette méthode évite les signaux

Wi-Fi et permet d’obtenir des performances fiables pour votre système

sans fil GLX-D.

Le Wi-Fi transmis par salves est plus difficile à détecter car il est péri-

odique ; cependant, puisque le système GLX-D ne transmet que les in-

formations les plus importantes, même les salves à de très hauts niveaux

n’ont pas d’effet sur les performances audio.

Environnements sans fil difficiles

Certains environnements sont plus difficiles que d’autres pour les sys-

tèmes sans fil à 2,4 GHz. De plus, l’absorption des corps a un effet plus

important dans le spectre 2,4 GHz que dans le spectre UHF habituel.

Dans bon nombre de cas, la solution la plus simple consiste à réduire

la distance entre l’émetteur et le récepteur en plaçant les récepteurs sur

scène et en s’assurant que la ligne de visée est dégagée de tout obstacle.

Il est également possible de monter des antennes directionnelles Shure à

distance afin de réduire la distance entre l’émetteur et l’antenne.

Voici quelques exemples d’environnements difficiles :

• Zones avec peu de surfaces réfléchissantes, comme :

- Extérieur

- Bâtiments avec de très hauts plafonds

• Trois récepteurs GLXD4R ou plus utilisés et pas de connexion à un

Manager de fréquences GLX-D

• Zones à forte présence Wi-Fi

• Utilisation de systèmes à 2,4 GHz provenant d’autres fabricants

Remarque : contrairement aux systèmes sans fil analogiques en bande

TV qui utilisent habituellement le même type de transmissions pour tous

les fabricants, tous les systèmes sans fil à 2,4 GHz actuellement sur le

marché emploient différentes variantes de transmission sans fil. Du fait de

ces différences, il est plus difficile d’utiliser simultanément les systèmes

à 2,4 GHz de plusieurs fabricants, comme cela se fait pour les systèmes

sans fil en bande TV.

Conseils pour améliorer les performances du système sans fil

En cas d’interférences ou de pertes de signal, essayer les actions suivantes :

1. Éloigner le récepteur d’au moins 3 mètres (10 pieds) des points d’accès Wi-Fi, des ordinateurs ou d’autres sources 2,4 GHz actives.

- Éviter les activités impliquant un important trafic de données en Wi-Fi, par exemple télécharger des fichiers volumineux ou regarder un film.

- Allumer les appareils Wi-Fi avant de mettre sous tension le GLX-D et scanner pour trouver le meilleur canal.

2. Réduire la distance entre l’émetteur et le récepteur en plaçant les récepteurs sur scène ou au-des-

sus du public en assurant une ligne de visée de l’émetteur sans obstacle.

- Déplacer le récepteur ver le haut du rack de matériel pour obtenir une ligne de visée sans obstacle.

- Monter les antennes à distance pour les rapprocher des transmetteurs et améliorer la fiabilité RF si les récepteurs ne peuvent pas être rapprochés.

- S’assurer que personne ne bloque la ligne de visée entre le récepteur et l’émetteur.

Conseils supplémentaires

• Ne pas placer des récepteurs 2,4 GHz concurrents à proximité des récepteurs GLXD4R.

• Connecter plus de deux récepteurs GLXD4R à un Manager de fréquences GLX-D pour améliorer la fiabilité RF.

• Effectuer un scan afin de trouver le meilleur canal disponible (en appuyant sur le bouton channel).

• Laisser plus de 2 mètres (6 pieds) entre les émetteurs. Cela est moins important lorsque les distances entre le récepteur et l’émetteur sont plus pe-

tites ou lorsque les récepteurs sont connectés à un Manager de fréquences GLX-D.

Remarque : si des émetteurs se trouvent à moins de 15 cm (6 pouces) d’autres modèles d’émetteurs (non GLX-D) ou de capsules de micro, il est possible que du bruit

apparaisse.

• Éloigner l’émetteur et le récepteur des métaux ou autres matières denses.

• Pendant les répétitions, repérer les zones à problème et demander aux artistes d’éviter ces zones.

• S’il existe une source puissante de Wi-Fi et que l’on veut spécifiquement utiliser des fréquences au sein de ce canal Wi-Fi, se servir des combinai-

sons suivantes de groupe/canal (meilleure option indiquée en premier) :

- Wi-Fi 1 : groupe 3/canal 8, groupe 3/canal 4

- Wi-Fi 6 : groupe 3/canal 7, groupe 3/canal 5

- Wi-Fi 11 : groupe 3/canal 2, groupe 3/canal 1

Positionnement des antennes à distance

Pour le montage à distance des antennes, suivre ces recommandations :

• Réduire la distance entre l’émetteur et l’antenne.

• Monter les antennes plus loin les unes des autres afin d’améliorer leurs performances.

• Positionner les antennes de façon à ce qu’aucun obstacle ne se trouve dans la ligne de visée de l’émetteur, y compris le public.

• Maintenir les antennes à distance d’objets métalliques ou d’autres antennes.

• Utiliser uniquement un câble à faible perte SMA à polarité inversée pour éviter d’obtenir un signal RF faible.

- Consulter les caractéristiques du câble et calculer la perte de signal pour la longueur de câble souhaitée.

• Utiliser une longueur de câble continue entre l’antenne et le récepteur afin d’améliorer la fiabilité du signal.

• Avant d’utiliser un système sans fil pendant un discours ou un spectacle, toujours effectuer un essai sur le lieu d’utilisation afin de vérifier la portée.

Faire des essais de placement de l’antenne afin de trouver l’emplacement optimal. Si nécessaire, repérer les zones à problème et demander aux

présentateurs ou aux artistes d’éviter ces zones.

Systèmes à récepteurs multiples

Pour utiliser plus de deux récepteurs simultanément, le Manager de

fréquences GLX-D est recommandé afin d’améliorer la fiabilité RF.

Cependant, il est possible d’utiliser plusieurs récepteurs sans recourir au

Manager de fréquences. Sélectionner le groupe en déterminant le nombre

total de récepteurs intégrés au système (nombre de canaux). Tous les

récepteurs du système doivent être réglés sur le même groupe.

Groupe

Nombre de

canaux (de

récepteurs)

Nombre de

fréquences

de secours

par canal

Notes

1 Jusqu’à 4 3 Réglage d’usine initial.

2 Jusqu’à 5* 3 Meilleur groupe multi-

canal à utiliser en cas

d’interférences.

3 Jusqu’à 8* 0 Utiliser uniquement

le Groupe 3 dans les

environnements Wi-Fi

contrôlés car il n’y a

pas de fréquences de

secours pour éviter

les interférences.

4 1 27 Meilleur groupe

monocanal à utiliser

en cas d’interférences.

*selon l’environnement, 4 systèmes standard

Pour plus d’informations, consulter la section « Conseils pour amélior-

er les performances du système sans fil ». Pour plus de détails sur les

groupes de récepteurs lorsqu’ils sont connectés au Manager de fréquenc-

es GLX-D, voir le guide d’utilisation UA846.

Configuration des récepteurs et des

émetteurs

Remarque : avant de commencer, éteindre tous les récepteurs et émet-

teurs. Allumer et configurer chaque ensemble récepteur/émetteur séparé-

ment pour éviter tout lien croisé.

1. Mettre en marche le premier récepteur.

2. Appuyer sans relâcher sur le bouton group pour sélectionner un

groupe (si nécessaire) ou si le groupe est déjà paramétré, appuyer

sur le bouton channel pour trouver le meilleur canal disponible.

3. Mettre en marche le premier émetteur. La LED rf devi-

ent bleue et fixe lorsqu’une liaison est établie.

Répéter les étapes 1 à 3 pour chaque ensemble récepteur / émetteur

supplémentaire. Ne pas oublier de régler chaque récepteur sur le même

groupe.

Consulter le guide du Manager de fréquences GLX-D pour configurer

les récepteurs et les émetteurs lorsqu’ils sont connectés au Manager de

fréquences.

Remarque : l’apparition de tirets à la place de l’affichage du groupe et

du canal lors d’un scan des canaux indique qu’il n’y a pas de fréquences

disponibles dans le groupe sélectionné. Choisir un groupe qui prend en

charge plus de récepteurs et refaire la procédure de configuration.

Liaison manuelle d'un émetteur à un

récepteur

Utiliser l'option de liaison manuelle pour changer l'émetteur lié à un récep-

teur. La liaison manuelle est communément utilisée lorsque l'on change

l'émetteur lié pour passer d'un émetteur de ceinture à un émetteur à main.

1. Allumer l'émetteur : dans les 5 secondes qui suiv-

ent, appuyer sur le bouton LINK jusqu'à ce que la

LED de l'émetteur se mette à clignoter en vert.

2. Appuyer sans relâcher sur le bouton link du récep-

teur : La LED rf bleue se met à clignoter puis reste

allumée quand la liaison a été établie.

3. Faire un test audio pour vérifier la liai-

son et régler le gain si nécessaire.

Systèmes combinés

On crée un système combiné en liant deux émetteurs à un seul récepteur.

Un seul émetteur doit être actif à la fois pour éviter les interférences. Les

réglages de gain de chaque émetteur peuvent être définis et enregistrés

séparément quand l’émetteur est actif.

Important ! Ne jamais allumer et utiliser les deux émetteurs liés en même

temps.

Éteindre les deux émetteurs avant de commencer.

1. Appuyer sur le bouton group pour sélectionner un groupe.

Le récepteur scanne automatiquement le groupe sélec-

tionné pour trouver le meilleur canal disponible.

2. Allumer l’émetteur 1 et le lier au récepteur.

Régler le gain puis éteindre l’émetteur.

3. Allumer l’émetteur 2 et le lier au récepteur.

Régler le gain puis éteindre l’émetteur.

Remarque : un émetteur ne peut se lier qu’à un seul récepteur GLX-D à

la fois.

Utilisation

Réglage de gain

Utiliser les boutons de gain du récepteur pour augmenter ou diminuer le

gain d’un émetteur lié :

• Allumer l’émetteur lié et appuyer momentanément sur les boutons de

gain pour régler le gain par pas de 1 dB

• Pour régler le gain plus rapidement, appuyer sans relâcher sur les bou-

tons de gain

• Pour répliquer le niveau de sortie d’une guitare, le gain de l’unité est de

-18 dB pour la sortie ¼ po

Conseil : Contrôler l’audio et surveiller le vumètre du récepteur en réglant

le gain pour éviter une surcharge de signal.

Verrouillage et déverrouillage des

commandes

Les commandes du récepteur et de l'émetteur peuvent être verrouillées

pour éviter toute modification accidentelle ou non autorisée des

paramètres.

Remarque : les verrouillages ne sont pas affectés par les mises hors ten-

sion/sous tension.

Verrouillage des commandes du récepteur

Appuyer simultanément sur les boutons group et channel jusqu'à ce que

LK s'affiche sur l'écran LCD. Faire de même pour les déverrouiller.

• LK est affiché si l'on appuie sur une commande verrouillée.

• UN est affiché quelques instants pour confirmer la commande de

déverrouillage.

Verrouillage de l'interrupteur d'alimentation de

l'émetteur

En commençant avec l'émetteur réglé sur off, appuyer sur le bouton

LINK tout en allumant l'émetteur. Continuer à appuyer sur le bouton link

jusqu'à ce que l'icône de cadenas s'affiche sur l'écran LCD du récepteur.

Procéder de même pour déverrouiller.

Une autre option consiste à verrouiller l'interrupteur d'alimentation de

l'émetteur à distance sur le panneau avant du récepteur.

Appuyer simultanément sur les boutons group et link pendant environ

2 secondes jusqu'à ce que l'icône de cadenas clignotante s'affiche sur

l'écran LCD du récepteur. Procéder de même pour déverrouiller.

Identification des émetteurs et récepteurs liés

avec l’identification à distance

Utiliser la fonction d’identification à distance pour identifier les paires

d’émetteur et récepteur liés dans les systèmes à plusieurs récepteurs.

Quand l’identification à distance est active, l’écran LCD du récepteur

clignote et affiche l’ID. La LED d’état de l’émetteur correspondant clignote

en alternance en rouge et en vert pendant environ 45 secondes.

Pour activer l’identification à distance :

1. Appuyer sur le bouton link de l’émetteur ou du récepteur et relâcher.

2. L’écran LCD du récepteur lié se met à clignoter et affiche l’ID, et

la LED d’état de l’émetteur lié se met à clignoter en rouge/vert.

3. Pour quitter le mode d’identification à distance, appuyer un in-

stant sur le bouton link ou laisser la fonction se désactiver.

Sélection manuelle d’un groupe et d’un canal

Il est possible d'attribuer des groupes et des canaux spécifiques au récep-

teur au lieu d'utiliser la fonction de scan de fréquences automatique.

Remarque : Le groupe 3 ne doit servir que dans des environnements Wi-

Fi contrôlés pour empêcher les interférences d'appareils Wi-Fi inattendus.

Sélection d'un groupe

1. Appuyer sur le bouton group pendant 2 secondes jusqu’à

ce que l’affichage group se mette à clignoter.

2. Appuyer sur le bouton group pour faire défiler les groupes disponibles.

3. Le récepteur enregistrera automatiquement le groupe sélectionné.

Sélection d'un canal

1. Appuyer sur le bouton channel pendant 2 secondes jusqu’à

ce que l’affichage channel se mette à clignoter.

2. Appuyer sur le bouton channel pour faire dé-

filer les canaux disponibles.

3. Le récepteur enregistrera automatiquement le canal sélectionné.

Remarque : l'affichage d'un double tiret-- sur l'écran du récepteur durant

un scan des canaux indique que le groupe sélectionné ne comporte aucun

canal disponible.. Choisir un groupe contenant plus de canaux et refaire la

procédure de configuration.

firmware

Les firmwares sont des logiciels intégrés à chaque appareil pour en con-

trôler les fonctionnalités. Régulièrement, de nouvelles versions de firm-

ware sont développées pour incorporer des fonctions supplémentaires et

apporter des améliorations. Pour tirer parti des améliorations en matière

de conception, il est possible de télécharger et d’installer les nouvelles

versions de firmware à l’aide de l’outil Shure Update Utility.

Pour télécharger le logiciel, aller sur http://www.shure.com/update-utility.

Connexion à l’ordinateur

Connecter l’appareil à votre ordinateur à l’aide d’un câble USB-Micro USB

fourni avec votre système GLX-D.

Instructions pour le montage en rack

Installer le récepteur dans un rack de matériel audio 19 pouces standard à l’aide des pièces de montage fournies.

Dépannage

Problème État du témoin Solution

Son faible ou inexistant LED RF du récepteur

allumée

• Vérifier tous les branchements de la sonorisation ou régler le gain selon le besoin

(voir la section Réglage du gain).

• Vérifier que le récepteur est raccordé au mélangeur/amplificateur.

LED RF du récepteur

éteinte

• Allumer l'émetteur.

• S'assurer que les accus sont bien en place.

• Lier l'émetteur et le récepteur (voir la section Liaison).

• Charger ou remplacer l'accu de l'émetteur.

Écran LCD du récep-

teur éteint

• S'assurer que l'adaptateur c.a. est solidement branché sur une prise secteur.

• S'assurer que le récepteur est sous tension.

Témoin LED de

l'émetteur clignotant

en rouge

Charger ou remplacer l'accu de l'émetteur.

Émetteur branché

dans le chargeur.

Débrancher l'émetteur du chargeur.

Problème État du témoin Solution

Artéfacts audio ou pertes de signal LED RF clignotante

ou éteinte

• Basculer le récepteur et l'émetteur à un groupe et/ou canal différents.

• Identifier les sources de parasites à proximité (téléphones portables, points d'accès

Wi-Fi, processeur de signal, etc.) et les éteindre ou les éliminer.

• Charger ou remplacer l'accu de l'émetteur.

• S'assurer que le récepteur et l'émetteur sont positionnés dans les limites des

paramètres du système.

• Le système doit être configuré dans la plage recommandée et le récepteur éloigné

des surfaces métalliques.

• L'émetteur doit être utilisé dans la ligne de visée directe du récepteur pour obtenir

un son optimal.

Distorsion Le témoin OL appa-

raît sur l'écran LCD

du récepteur

Réduire le gain de l'émetteur (voir Réglage du gain).

Échec de liaison entre émetteur et

récepteur

Les LED de l'émet-

teur et du récepteur

clignotent pour

indiquer qu'une

procédure de liaison

a été lancée mais a

échoué

Mettre à jour les deux appareils en installant le firmware version 2.0 ou ultérieure.

Télécharger l'application Shure Update Utility et suivre les instructions.

Différences de niveau sonore lors

du passage à d'autres sources

S. O. Régler le gain de l'émetteur selon les besoins (voir Réglage du gain).

Impossible d'éteindre le récepteur

ou l'émetteur

Clignotement

rapide de la LED de

l'émetteur

Commandes verrouillées. Voir Verrouillage et déverrouillage des commandes.

Impossible de régler la commande

de gain du récepteur

S. O. Vérifier l'émetteur. Il doit être allumé pour permettre les modifications du gain.

Impossible de régler les commandes

du récepteur

LK est affiché sur

l'écran du récepteur

quand on appuie sur

les boutons

Commandes verrouillées. Voir Verrouillage et déverrouillage des commandes.

La fonction d'identification de l'émet-

teur ne réagit pas

La LED de l'émetteur

clignote en vert trois

fois

Commandes verrouillées. Voir Verrouillage et déverrouillage des commandes.

Les informations de l'émetteur n'ap-

paraissent pas sur l'écran LCD du

récepteur

S. O. L'émetteur lié est éteint ou le récepteur n'est pas lié à cet émetteur.

L'émetteur s'éteint au bout d'une

heure

LED d'état de l'émet-

teur éteinte

Les émetteurs GLX-D s'éteignent automatiquement au bout d'une heure pour écono-

miser l'accu si le signal d'un récepteur lié n'est pas détecté. S'assurer que le récepteur

lié est allumé.

Le second Manager de fréquenc-

es n'envoie pas de signal HF aux

récepteurs.

LED Data Sync

éteinte

Vérifier que les ports antenna A et antenna B du second Manager de fréquences sont

connectés aux ports cascade A et cascade B du premier Manager de fréquences.

Interférences HF pendant la connex-

ion au Manager de fréquences

-- -- clignote sur

l'écran du récepteur

Éloigner le système des autres sources 2,4 GHz telles que les points d'accès Wi-Fi

ou les ordinateurs. Si des antennes directionnelles sont utilisées, placer les sources

d'interférences derrière les antennes dans la zone nulle pour minimiser les parasites.

Rapprocher les récepteurs ou les antennes directionnelles des émetteurs.

Réinitialisation des composants

Utiliser la fonction de réinitialisation s'il est nécessaire de remettre l'émetteur ou le récepteur aux réglages usine.

Réinitialisation du récepteur

Remet le récepteur aux réglages usine suivants :

• Niveau de gain = valeur par défaut

• Commandes = déverrouillées

Appuyer sans relâcher sur le bouton link tout en allumant le récepteur jusqu’à ce que l'écran LCD indique RE.

Remarque : Une fois la réinitialisation terminée, le récepteur lance automatiquement la liaison pour rechercher un émetteur. Appuyer sans relâcher sur

le bouton link de l'émetteur dans les cinq secondes suivant la mise sous tension pour effectuer la liaison.

Réinitialisation de l'émetteur

Remet l'émetteur aux réglages usine suivants :

• Commandes = déverrouillées

Appuyer sans relâcher sur le bouton link de l'émetteur tout en allumant

l'émetteur jusqu’à ce que la LED d'alimentation s'éteigne.

Quand on cesse d'appuyer sur le bouton link, l'émetteur lance automa-

tiquement la liaison pour rechercher un récepteur disponible. Appuyer sur

le bouton link d'un récepteur disponible pour recréer une liaison.

Caractéristiques

Largeur de bande de syntonisation

2400–2483,5 MHz

Plage de fonctionnement

Intérieur Jusqu'à 30 m (100 pi) typique, Jusqu'à 60 m (200 pi) maximum

Extérieur Jusqu'à 20 m (65 pi) typique, Jusqu'à 50 m (165 pi) maximum

Remarque : La portée réelle dépend de l'absorption et de la réflexion des signaux HF, ainsi que

des parasites.

Mode transmission

Numérique exclusive GLX-D de Shure

Réponse en fréquence audio

20 Hz – 20 kHz

Remarque : dépend du type de microphone

Plage dynamique

120 dB, pondéré en A

Sensibilité HF

-88 dBm, typique

Distorsion harmonique totale

0,2%, typique

Puissance de sortie HF

10 PIRE maxi en mW

Plage de températures de fonctionnement

-18°C (0°F) à 57°C (135°F)

Remarque : Les caractéristiques des piles peuvent limiter cette plage.

Plage de températures de stockage

-29°C (-20°F) à 74°C (165°F)

Polarité

Une pression positive sur le diaphragme du microphone (ou une tension positive appliquée à

la pointe du jack téléphone WA302) produit une tension positive à la broche 2 (par rapport à la

broche 3 de la sortie basse impédance) et à la pointe de la sortie haute impédance de 1/4 po.

Autonomie des piles

Jusqu'à 16 heures

Nombre de canaux

Jusqu'à 11 maximum

GLXD1

Dimensions

90 x 65 x 23 mms(3,56 x 2,54 x 0,90po), H x L x P (sans antenne)

Alimentation

3,7 V Li-ion rechargeable

Boîtier

Métal injecté, Revêtement en poudre noir

Impédance d’entrée

900kΩ

Puissance de sortie HF

10 PIRE maxi en mW

Entrée de l'émetteur

Connecteur

Connecteur mâle miniature à 4 broches (TA4M)

Configuration

Asymétrique

Niveau d'entrée maximum

1 kHz avec DHT de 1 %

+8,4 dBV (7,5 Vp-p)

Type d'antenne

Monopôle interne

Repérage des broches

TA4M

1 masse (blindage du câble)

2 alimentation polarisée +5 V

3 audio

4 Charge active reliée à la masse (sur le câble d’adaptateur d’in-

struments, la broche 4 est isolée)

GLXD2

GLXDӔ

Dimensions

Modèle A B C

SM58 51 mm, 2,0 po 252 mm, 9,9 po 37 mm, 1,5 po

BETA 58 51 mm, 2,0 po 252 mm, 9,9 po 37 mm, 1,5 po

SM86 49 mm, 1,9 po 252 mm, 9,9 po 37 mm, 1,5 po

BETA 87A 51 mm, 2,0 po 252 mm, 9,9 po 37 mm, 1,5 po

Poids

SM58 267 g (9,4 oz) sans piles

BETA 58 221 g (7,8 oz) sans piles

SM86 275 g (9,1 oz) sans piles

BETA 87A 264 g (9,3 oz) sans piles

Boîtier

Plastique moulé

Alimentation

3,7 V Li-ion rechargeable

Puissance de sortie HF

10 PIRE maxi en mW

Niveau d'entrée maximum

SM58 146 dB SPL

BETA 58 147 dB SPL

SM86 143 dB SPL

BETA 87A 147 dB SPL

GLXD4R

Dimensions

42 x 197 x 163 mms (1,7 x 7,8 x 6,4 po), H x L x P

Poids

907,2 g (32 oz) sans piles

Boîtier

Stahl

Alimentation

14 à 18 V c.c. (Pointe positive par rapport à l'anneau), 550 mA

Suppression des fréquences parasites

>35 dB, typique

Plage de réglage de gain

-18 à 42 dB par paliers de 1 dB

Protection d'alimentation fantôme

Oui

Sortie audio

Configuration

Sortie XLR Symétrique

sortie 6,35 mm (1/4 po) Impédance symétrique

Impédance

Sortie XLR 100Ω

sortie 6,35 mm (1/4 po) 100Ω(50Ω,Asymétrique)

Sortie pleine échelle

1/4" (6,35 mm) +12 dBV

XLR réglage LINE= +18 dBV, Réglage MIC= -12 dBV

Commutateur Micro/Ligne

Atténuateur de 30 dB

Repérage des broches

Sortie XLR 1 = masse, 2 = positif; 3 = négatif

Connecteur de 6,35 mm (1/4 po) Pointe = audio, anneau = non audio, corps = masse

Entrée de l'antenne du récepteur

Impédance

50Ω

Type d'antenne

Dipôle demi-onde

Niveau d'entrée maximum

−20dBm

Connecteurs de sortie du récepteur

50  47 µF

47 µF

50 

-30 dB

50 

mic/ line

instrument/ aux

Homologations

Ce dispositif est conforme à la section 15 des réglementations de la FCC.

L'utilisation est sujette aux deux conditions suivantes : (1) Ce dispositif

ne doit pas causer de parasites nuisibles et (2) ce dispositif doit accept-

er tous les parasites reçus, y compris ceux qui pourraient provoquer un

fonctionnement non souhaitable.

Ce système sans fil fonctionne dans la bande ISM de 2400 MHz à

2483,5 MHz qui est disponible dans le monde entier. Le fonctionnement

ne nécessite pas de licence.

Conforme aux exigences des normes suivantes : EN 300 328, EN 301

489 parties 1 et 9, EN60065.

Conforme aux exigences essentielles des directives européennes

suivantes :

• Directive R&TTE 2014/53/EU

• Directive DEEE 2002/96/CE, telle que modifiée par 2008/34/CE

• Directive RoHS 2002/95/CE, telle que modifiée par 2008/35/CE

Remarque : Suivre le plan de recyclage régional en vigueur pour les accus et les

déchets électroniques

Homologué par IC au Canada selon RSS-247 et RSS-GEN.

IC : 616A-GLXD1, 616A-GLXD2, 616A-GLXD4RZ2

Homologué selon la partie 15 des réglementations FCC.

Code FCC : DD4GLXD1, DD4GLXD2, DD4GLXD4RZ2

Étiquette de conformité à la norme ICES-003 d’Industrie Canada :

CAN ICES-3 (B) / NMB-3 (B)

Cet appareil est conforme à la ou aux normes RSS d'exemption de li-

cence d'Industrie Canada. L'utilisation de ce dispositif est assujettie aux

deux conditions suivantes : (1) ce dispositif ne doit pas causer d’inter-

férences et (2) ce dispositif doit accepter toutes les interférences, y com-

pris celles qui pourraient provoquer un fonctionnement non souhaitable de

l’appareil.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables

aux appareils radio exempts de licence. L'exploitation est autorisée aux

deux conditions suivantes : (1) l'appareil ne doit pas produire de brouil-

lage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélec-

trique subi, même si le brouillage est susceptible d'en compromettre le

fonctionnement.

La déclaration de conformité CE peut être obtenue auprès de Shure

Incorporated ou de ses représentants européens. Pour les coordonnées,

visiter www.shure.com

La déclaration de conformité CE peut être obtenue auprès de : www.

shure.com/europe/compliance

Représentant agréé européen :

Shure Europe GmbH

Siège Europe, Moyen-Orient et Afrique

Service : Homologation EMA

Jakob-Dieffenbacher-Str. 12

75031 Eppingen, Allemagne

Téléphone : 49-7262-92 49 0

Télécopie : 49-7262-92 49 11 4

Courriel : info@shure.de

Information à l'utilisateur

Cet équipement a été testé et déclaré conforme aux limites pour les ap-

pareils numériques de classe B, selon la section 15 des règlements de

la FCC. Ces limites sont destinées à assurer une protection raisonnable

contre les interférences nuisibles dans une installation résidentielle. Cet

équipement produit, utilise et peut émettre de l'énergie radio électrique et,

s'il n'est pas installé et utilisé conformément aux présentes instructions,

peut causer des interférences nuisibles aux communications radio. Il n'ex-

iste toutefois aucune garantie que de telles interférences ne se produiront

pas dans une installation particulière. Si cet équipement produit des in-

terférences nuisibles à la réception d'émissions de radio ou de télévision,

ce qui peut être établi en mettant l'appareil sous, puis hors tension, il est

recommandé à l'utilisateur d'essayer de corriger le problème en prenant

l'une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice.

• Augmenter la distance séparant l'équipement du récepteur.

• Brancher l'équipement sur un circuit électrique différent de celui du

récepteur.

• Consulter le distributeur ou un technicien radio et télévision.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

1. LEA estas instrucciones.

2. CONSERVE estas instrucciones.

3. PRESTE ATENCION a todas las advertencias.

4. SIGA todas las instrucciones.

5. NO utilice este aparato cerca del agua.

6. LIMPIE UNICAMENTE con un trapo seco.

7. NO obstruya ninguna de las aberturas de ventilación. Deje es-

pacio suficiente para proporcionar ventilación adecuada e in-

stale los equipos según las instrucciones del fabricante.

8. NO instale el aparato cerca de fuentes de calor tales como lla-

mas descubiertas, radiadores, registros de calefacción, estufas u

otros aparatos (incluyendo amplificadores) que produzcan calor.

No coloque artículos con llamas descubiertas en el producto.

9. NO anule la función de seguridad del enchufe polarizado o con

clavija de puesta a tierra. Un enchufe polarizado tiene dos patas,

una más ancha que la otra. Un enchufe con puesta a tierra tiene dos

patas y una tercera clavija con puesta a tierra. La pata más ancha

o la tercera clavija se proporciona para su seguridad. Si el toma-

corriente no es del tipo apropiado para el enchufe, consulte a un

electricista para que sustituya el tomacorriente de estilo anticuado.

10. PROTEJA el cable eléctrico para evitar que personas lo pisen

o estrujen, particularmente en sus enchufes, en los toma-

corrientes y en el punto en el cual sale del aparato.

11. UTILICE únicamente los accesorios especificados por el fabricante.

12. UTILICE únicamente con un carro, pedestal, trípode, escuadra

o mesa del tipo especificado por el fabricante o vendido con

el aparato. Si se usa un carro, el mismo debe moverse con

sumo cuidado para evitar que se vuelque con el aparato.

13. DESENCHUFE el aparato durante las tormentas eléctri-

cas, o si no va a ser utilizado por un lapso prolongado.

14. TODA reparación debe ser llevada a cabo por técnicos cali-

ficados. El aparato requiere reparación si ha sufrido cualqui-

er tipo de daño, incluyendo los daños al cordón o enchufe

eléctrico, si se derrama líquido sobre el aparato o si caen

objetos en su interior, si ha sido expuesto a la lluvia o la hume-

dad, si no funciona de modo normal, o si se ha caído.

15. NO exponga este aparato a chorros o salpicadu-

ras de líquidos. NO coloque objetos llenos con líqui-

do, tales como floreros, sobre el aparato.

16. El enchufe de alimentación o un acoplador para otros aparatos

deberá permanecer en buenas condiciones de funcionamiento.

17. El nivel de ruido transmitido por el aire del

aparato no excede de 70 dB(A).

18. Los aparatos de fabricación CLASE I deberán conectarse a un toma-

corriente de ALIMENTACION con clavija de puesta a tierra protectora.

19. Para reducir el riesgo de causar un incendio o sacudidas eléc-

tricas, no exponga este aparato a la lluvia ni a humedad.

20. No intente modificar este producto. Hacerlo podría cau-

sar lesiones personales y/o la falla del producto.

21. Utilice este producto únicamente dentro de la gama de

temperaturas de funcionamiento especificadas.

Explicación de los símbolos

Precaución: riesgo de descarga eléctrica

Precaución: riesgo de peligro (ver nota)

Corriente directa

Corriente alterna

Encendido (alimentación)

El equipo está protegido con AISLAMIENTO DOBLE o

AISLAMIENTO REFORZADO

En espera

No se debe desechar el equipo en el canal normal de

eliminación de desechos

ADVERTENCIA: Los voltajes presentes en este equipo representan un riesgo para la vida. No

contiene componentes reparables por el usuario. Toda reparación debe ser llevada a cabo por

técnicos calificados. Las certificaciones de seguridad no tienen vigencia cuando el voltaje de fun-

cionamiento de la unidad es cambiado a un valor distinto al ajustado en fábrica.

ADVERTENCIA: Los conjuntos de baterías no deben exponerse al calor

excesivo causado por la luz del sol, las llamas o condiciones similares.

ADVERTENCIA: Si se sustituye la batería incorrecta, se crea el riesgo de

causar una explosión. Operarlo solo con baterías AA.

ADVERTENCIA

• Los conjuntos de baterías pueden estallar o soltar materiales tóxicos.

Riesgo de incendio o quemaduras. No abra, triture, modifique, de-

sarme, caliente a más de 60°C (140°F) ni incinere

• Siga las instrucciones del fabricante

• Nunca ponga baterías en la boca. Si se tragan, acuda al médico o a un

centro local de control de envenenamiento

• No ponga en cortocircuito; esto puede causar quemaduras o incendios

• Sólo se deben cargar o usar los conjuntos de baterías con los produc-

tos Shure especificados

• Deseche los conjuntos de baterías de forma apropiada. Consulte al

vendedor local para desechar adecuadamente los conjuntos de bat-

erías usados

Nota:

• Este equipo está previsto para usarse en aplicaciones de audio

profesional.

• El cumplimiento de las normas de compatibilidad electromagnética

(EMC) supone el uso de los tipos de cables suministrados y recomen-

dados. El uso de otros tipos de cables puede degradar el rendimiento

EMC.

• Utilice este cargador de baterías sólo con los módulos de carga y con-

juntos de baterías de Shure para los que está diseñado. El uso con

módulos y conjuntos de baterías distintos a los especificados puede

aumentar el riesgo de incendio o explosión.

• Los cambios o modificaciones que no tengan la aprobación expresa de

Shure Incorporated podrían anular su autoridad para usar este equipo.

Nota: Use sólo con la fuente de alimentación incluida o una equivalente

aprobada por Shure.

Descripción general del sistema

GLX-D Advanced Digital Wireless Systems combina la tecnología de

gestión de frecuencia automática con un receptor instalable en un basti-

dor, las baterías recargables de litio, los micrófonos conocidos mundial-

mente y su diseño y construcción sin igual. Los nuevos GLX-D Advanced

Frequency Managers (disponibles por separado) conectan múltiples siste-

mas receptores GLXD4R para aumentar la cantidad de canales y mejorar

la confiabilidad de la radiofrecuencia, lo que consolida la radiofrecuencia

en un par de antenas. Los nuevos accesorios para antenas mejoran la

recepción al permitir montar las antenas más cerca de los transmisores,

con recepción direccional que mejora el rendimiento. Disponible en una

variedad de configuraciones de petaca y de mano, GLX-D Advanced

Digital Wireless establece el estándar de facilidad de operación y claridad

de audio digital.

Características

• Claridad de audio digital excepcional

• Funciona en el espectro 2,4 GHz disponible globalmente sin licencia

• El administrador de frecuencias GLX-D opcional permite el funciona-

miento hasta de 11 sistemas

• Nuevos accesorios para antenas para el montaje remoto y recepción

mejorada

• Chasis de media unidad de bastidor y metal

• Baterías recargables que entregan un rendimiento económico y hasta

16 horas de funcionamiento

• Ganancia ajustable del transmisor para optimizar la señal de audio

• Automáticamente se aleja de la interferencia sin interrupción del audio

• Canal de comunicación de RF para el control remoto de las funciones

del transmisor

• Apagado automático del transmisor para prolongar la duración de las

baterías cuando no se utiliza el transmisor.

Accesorios suministrados

Adaptadores de tabique SMA inversores, arandela de

seguridad, tuerca (2) 95A32436

Cable USB tipo A a micro B 95A21651

Cable SMA inversor de 0,6 m (2 pies) (2) UA802-RSMA

Fuente de alimentación PS43

Batería recargable Shure SB900 de iones de litio SB902

Accesorios opcionales

Administrador de frecuencias GLX-D UA846Z2-LC

Antena omnidireccional pasiva de 2,4 GHz PA805Z2-RSMA

Bifurcador de antena pasiva de inversión SMA (900

MHz ISM, DECT, 2,4 GHz)

UA221-RSMA

Montaje de pared para PA805Z2-RSMA y UA8-2,4

GHz

UA505-RSMA

Antena de 1/2 onda, 45 grados (2,4 GHz) UA8-2,4 GHz

Cable de inversión SMA de 0,6 m (2 pies) UA802-RSMA

Cable de inversión SMA de 1,8 m (6 pies) UA806-RSMA

Cable de inversión SMA de 7,6 m (25 pies) UA825-RSMA

Cable de inversión SMA de 15,2 m (50 pies) UA850-RSMA

Cable de inversión SMA de 30,4 m (100 pies) UA8100-RSMA

Adaptadores de tabique de inversión SMA 95A32436

Cargador de batería independiente SBC10–902

Cargador de baterías para auto SBC-CAR

Guía abreviada del receptor único

Para reducir el tiempo de preparación, el transmisor y el receptor se enlazan automáticamente para formar un canal de audio la primera vez que se en-

cienden y no se tienen que volver a enlazar.

Paso ①

Conecte la fuente de alimentación al receptor y enchufe el cordón a

una fuente de alimentación de CA. Conecte la salida de audio a un

amplificador o mezcladora.

Paso ②

Instale las baterías de transmisor cargadas.

Paso ③

Encienda el transmisor y el receptor. El LED azul de rf destellará

mientras el transmisor y el receptor forman un enlace. El LED rf se

ilumina azul sólido cuando se ha completado el enlace.

Nota: El transmisor y el receptor permanecerán enlazados para uso en el futuro.

Al momento del encendido el LED azul de rf y el LED del transmisor se iluminan,

saltándose el paso de enlace.

Paso ④

Revise el audio y ajuste la ganancia si es necesario.

Controles y conectores del receptor

Panel delantero

Panel trasero

① LED de estado de RF

- ENCENDIDO = Transmisor enlazado encendido.

- Destellando = Buscando transmisor.

- APAGADO = Transmisor enlazado apagado o transmisor no

enlazado.

② Botón de grupo

Mantenga oprimido por dos segundos para habilitar la edición manual

de grupo.

③ Sincronización de datos de LED

- ENCENDIDO = Sincronización de datos está encendida (el receptor

está conectado al administrador de frecuencias GLX-D).

- Destellando = Buscando frecuencias.

- APAGADO = Sincronización de datos está apagada (el receptor no

está conectado al administrador de frecuencias GLX-D).

④ Botón de enlace

Oprima para enlazar manualmente el receptor a un transmisor o para

activar la función de identificación remota.

⑤ Canal

- Oprímalo para iniciar un escaneo de canales.

- Mantenga oprimido por dos segundos para habilitar la edición manu-

al de canales.

⑥ Pantalla LCD

Presenta el estado del receptor y transmisor.

⑦ Botones de ganancia

Oprima para aumentar o disminuir la ganancia del transmisor en

incrementos de 1 dB.

Pantalla del receptor

① Grupo

Muestra el grupo seleccionado.

② Canal

Muestra el canal seleccionado.

③ Tiempo de funcionamiento de la batería del transmisor

Muestra la duración de la carga restante de la batería en horas y

minutos.

De forma alternativa, muestra el siguiente estado de la batería:

- CALC = Cálculo de la duración de la batería

- Lo = Duración de la batería menor de 15 minutos

- Err = Cambiar la batería

④ Medidor de audio

Indica el nivel y los picos de la señal de audio.

⑤ Ganancia

Visualiza los ajustes de ganancia del transmisor (dB).

⑥ Indicador de sobrecarga

Indica sobrecarga de audio; reduzca la ganancia.

⑦ Transmisor bloqueado

Aparece cuando los controles del transmisor enlazado están

bloqueados.

⑧ Escaneo

Indica que hay un escaneo en curso.

⑨ Auto

Indica que el grupo seleccionado tiene canales de reserva disponibles.

auto

⑧ Indicador de carga de batería

Se ilumina cuando la batería está en el puesto de carga:

- Rojo = Batería cargándose.

- Verde destellando = Carga de batería al 90 %.

- Verde = Batería cargada.

- Ámbar destellando = Error de carga, cambie la batería.

⑨ Puesto de carga de batería

Carga la batería del transmisor si el receptor está conectado a un

tomacorriente.

⑩ Botón de alimentación

Enciende y apaga la unidad.

⑪ Antena

Dos antenas por receptor. Las antenas captan la señal difundida por

el transmisor.

⑫ Jack de la fuente de alimentación

Conecta la fuente de alimentación externa de 15 VCC que se

proporciona.

⑬ Actualización de firmware

Conéctese a la computadora para descargar las actualizaciones de

firmware.

⑭ Conmutador de micrófono/línea

Fija el nivel de la señal de salida XLR al nivel de micrófono o de línea.

⑮ Salida XLR de audio

Suministra salida de audio a nivel de micrófono o de línea.

⑯ Inst/salida auxiliar

Salida de audio TRS de 6,35 mm (¼ pulg). Conecta a mezcladoras,

grabadoras y amplificadores.

Shure orporated GLXD4RZ2 Wireless Microphone Receiver User Manual Exhibit D Users Manual per 2 1033 b3

Shure Incorporated Wireless Microphone Receiver Exhibit D Users Manual per 2 1033 b3

Exhibit D Users Manual per 2 1033 b3

Navigation menu

Namespaces

Views

Navigation
