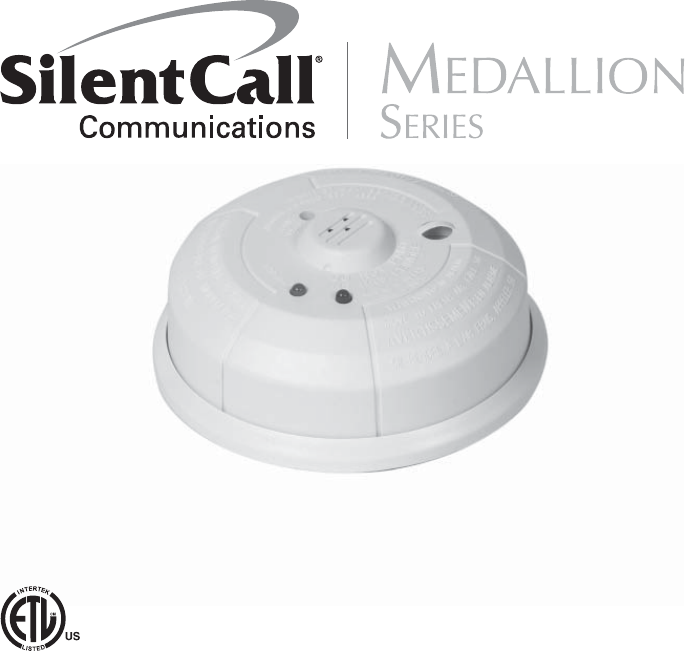

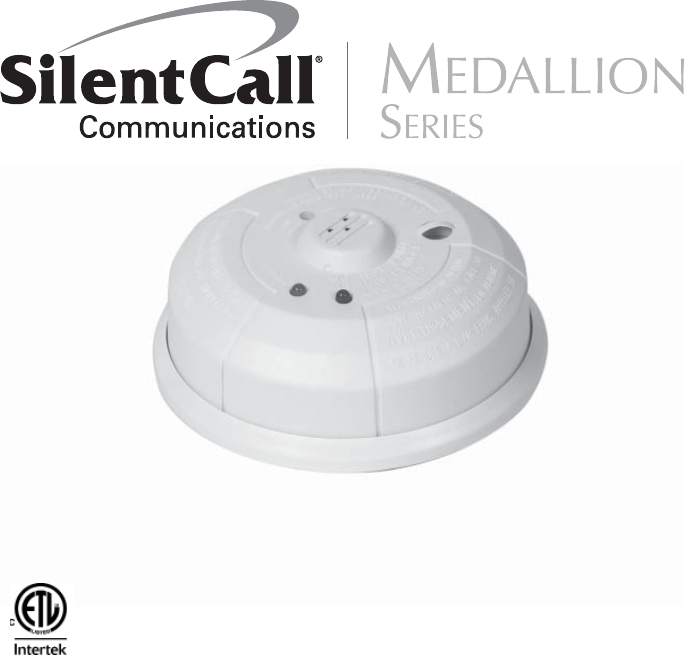

CARBON MONOXIDE DETECTOR
WITH BUILT IN WIRELESS TRANSMITTER
Installation and Operation Manual
Model # CO5-MC(US)
418 MHZ TRANSMITTER
Document #
1081363126052
![](/img.php?id=2865974&img=bg2.png)
GENERAL INFORMATION:
Before installing detectors, please thoroughly read these installation
instructions. For detailed information on detector spacing, placement,
zoning, wiring, and special applications refer to current edition of the
NFPA 72 National Fire Alarm and Signaling Code.
NOTICE: These instructions should be left with the owner/user of this
equipment.
IMPORTANT: This detector must be tested and maintained regularly
following NFPA 72 requirements. Test detector operation weekly. The
detector should be cleaned at least once a year.
NOTE: CO Detectors have a limited life. CO detectors should be replaced
immediately if not operating properly. You should always replace a CO
detector after 6 years from date of purchase.
NOTE: Remove battery tab before installation.
NOTE: Radio Frequency device operates at 418MHz
WARNING: This product is intended for use in ordinary indoor
locations of family living units. It is not designed to measure
compliance with Occupational Safety and Health Administration (OSHA)
commercial or industrial standards. Individuals with medical problems
may consider using warning devices which provide audible and visual
signals for carbon monoxide concentrations under 30ppm.
FCC ID: PPJCO5418SC
![](/img.php?id=2865974&img=bg3.png)
WHAT TO DO IF THE CARBON MONOXIDE DETECTOR GOES INTO
ALARM:
WARNING:
Activation of your CO alarm indicates the presence of Car-
bon Monoxide (CO) which can KILL YOU. If Alarm sounds:
1. Operate reset/silence button;
2. Call your emergency services (_____________________)
( re department or 911);
3. Immediately move to fresh air-outdoors or by an open
door/window. Do a head count to check that all persons
are accounted for. Do not re-enter the premises nor
move away from the open door/window until emergen-
cy services responders have arrived, the premises has
been aired out, and your alarm remains in its normal
condition.
4. After following steps 1-3, if your alarm reactivates with-
in 24 hour period, repeat steps 1-3 and call a quali ed
appliance technician(________________) to investigate for
sources of CO from fuel burning equipment and appli-
ances, and inspect for proper operation of this equip-
ment. If problems are identi ed during this inspection
have the equipment serviced immediately. Note any
combustion equipment not inspected by the technician
![](/img.php?id=2865974&img=bg4.png)
and consult the manufacturers’ instructions, or contact
the manufacturers directly, for more information about
CO safety and this equipment. Make sure that motor
vehicles are not, and have not been, operating in an at-
tached garage or adjacent to the residence.
IMPORTANT INFORMATION FOR THE USER:
CAUTION: This alarm will indicate the presence of carbon mon
oxide gas at the sensor. Carbon Monoxide gas may be present
in other areas.
WARNING: Carbon Monoxide Detector will not operate without
a serviceable battery. Inspect and replace your batteries at least
once a year to ensure proper working condition.
IMPORTANT: Constant exposures to high or low humidity may
reduce battery life. A good safety measures is to replace the
battery at least once a year, or at the same time you change
your clocks for daylight savings time.
WARNING: The installation of this device should not be used
as a substitute for proper installation, use and maintenance of
fuel burning appliances, including appropriate ventilation and
exhaust systems.
Carbon Monoxide Gas and its Detection
This carbon monoxide detector is designed for indoor use only. Do not
expose to rain or moisture. Do not knock or drop the detector. Do not
open or tamper with the detector as this could cause malfunction. The
detector will not protect against the risk of carbon monoxide poisoning
if not properly installed. The detector will only indicate the presence of
carbon monoxide gas at the sensor.
Carbon monoxide gas may be present in other areas. This carbon mon-
oxide detector is NOT:
• Designed to detect smoke, fi re or any gas other than carbon monox-
ide
• To be seen as a substitute for the proper servicing of fuel-burning
appliances or the sweeping of chimneys.
• To be used on an intermittent basis, or as a portable alarm for the
spillage of combustion products from fuel-burning appliances or
chimneys
Carbon monoxide gas is a highly poisonous gas which is released when
fuels are burned. It is invisible, has no smell and is therefore impos-
sible to detect with the human senses. Under normal conditions in a
room where fuel burning appliances are well maintained and correctly
ventilated, the amount of carbon monoxide released into the room by
appliances should not be dangerous.
SYMPTOMS OF CO POISIONING:
Carbon Monoxide (CO) is an insidious poison. Carbon monoxide bonds
to the hemoglobin in the blood and reduces the amount of oxygen
being circulated in the body. It is a cumulative poison. Even low levels
of CO have been shown to cause brain and other vital organ damage in
unborn infants with no effect on the mother.
The following symptoms are related to CARBON MONOXIDE POISON-
ING and should be discussed with ALL members of the household:
Mild exposure:
Medium exposure:
Extreme exposure:
Many causes of reported CARBON MONOXIDE POISONING indicate
that while victims are aware that they are not well, they become so
disoriented that they are unable to save themselves by either exiting the
building or calling for assistance.
Also young children and pets may be the fi rst to be affected. You should
take extra precautions to protect high risk persons from CO exposure
because they may experience ill effects from CO at levels that would not
ordinarily affect a heathy adult.
Slight-Headache, nausea, vomiting, fatigue (often
described as “fl u-like symptoms).
Severe throbbing headache, drowsiness, confusion,
fast heart rate.
Unconsciousness, convulsions, cardio-respiratory
failure, death.
SOURCES OF CARBON MONOXIDE:
Home appliances used for cooking and heating are the most common
household Carbon Monoxide sources. Vehicles running in an attached
garage can also produce dangerous levels of CO. Burning any fossil fuel
including gasoline, propane, natural gas, oil, and wood can produce
Carbon Monoxide. It can be produced when any heating or cooking
appliance is not installed properly, vented correctly, or malfunctioning.
CO producing appliances include furnace, hot water heaters, gas range/
stove, gas dryer, fuel burning space heaters, generators, vehicles, fi re-
places, blocked chimney/vents and grills.
CONDITIONS WHICH CAN RESULT IN TEMPORARY CO SITUATIONS:
1. Excessive spillage or reverse venting of fuel burning appliances
caused by:
i. Outdoor ambient conditions such as wind direction
and/or velocity, including high gusts of wind; heavy air
in the vent pipes(cold humid air with extended periods
between cycles).
ii. Negative pressure differential resulting from the use of
exhaust fans.
iii. Simultaneous operation of several fuel burning applica
tions competing for limited internal air.
iv. Vent pipe connection vibrating loose from clothes dry
ers, furnaces, or water heaters.
v. Obstructions in or unconventional vent pipe designs
which amplify the above situations.
2. Extended operation of unvented fuel burning devices (range,
oven, fi replace, etc.).
3. Temperature inversions which can trap exhaust gases near the
ground.
4. Car idling in an open or closed attached garage, or near a home.
GENERAL DESCRIPTION:
The CO5-MC(US) is a 3V battery powered Carbon Monoxide (CO) detec-
tor with a built in wireless transmitter intended for use with Silent Call
418MHz Medallion Series Silent Buddy Receiver.
Compatible Receivers: This detector can be used with Silent Call Model
receivers.
• Silent Buddy Receiver MR1214-MC
The detector consists of an electrochemical carbon monoxide sensor
assembly coupled to a wireless transmitter. The transmitter can send
alarm messages to the Silent Call receivers. Refer to the Receiver sys-
tem instructions for the CO alert details. The CO5-MC(US) CO detector
will alert the Silent Call Receiver only during a CO Alarm. Please referrer
to Maintenance Section for Low battery and End of Life conditions.
The transmitted signal incorporates a Million Code Address principle
that provides each CO5-MC(US) detector with a unique one in a million
address. This helps to keep any cross talk between like transmitters in
a typical single living, multi-dwelling, or apartment building to a mini-
mum where it is possible to have adjacent apartments with Medallion
Series Receivers.
IMPORTANT: The range and proper operation of any wireless device
will vary depending on its surroundings. It is very important that each
CO5-MC(US) detector is tested with each receiver intended for alarm.
Detector Description
• LIsted to UL Standard 2034
• CO sensitivity is evaluated to UL 2034
• Local sounder
• Dual LED’s
• Test/Hush button
• Functional Gas Test
• Surface mount to wall or ceiling
• Optional drywall anchors included
The CO5-MC(US) contains a piezoelectric horn which generates the
ANSI S3.41 temporal 4 pattern in an alarm condition (see note below
Table 1 for temporal 4 pattern). In alarm, a message is also sent to a
programmed Silent Call Receiver. The alarm message is transmitted
every 4 seconds until the carbon monoxide condition has cleared and
the detector has reset. During an alarm condition, pressing the detec-
tor’s test button will silence the piezoelectric horn for fi ve minutes. The

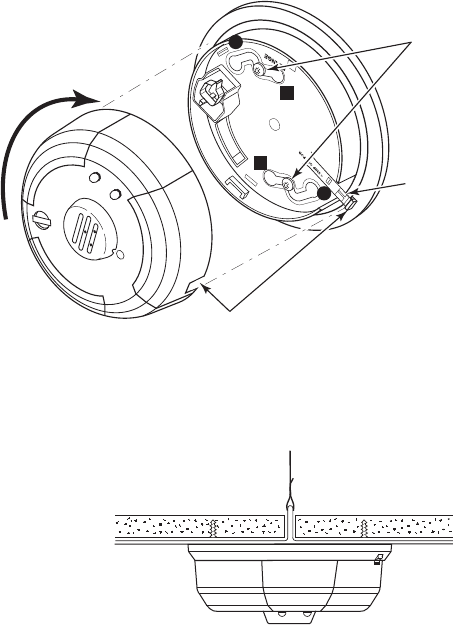

mounting base installation is simplifi ed by the incorporation of features
compatible with drywall fasteners or other methods that provide a
method for securing the detector in place.

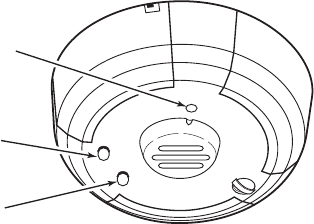

Two LEDs and a sounder on the detector provide local visual and audi-
ble indication of the detector’s status as listed in Table 1.
![](/img.php?id=2865974&img=bga.png)
During initial power-up, the red and green LEDs will blink together once
every 10 seconds four times. It takes about 30 seconds for the detector’s
CO sensor to stabilize (see Table 1).
After power-up has completed and the detector is functioning normally,
the green LED blinks once every 10 seconds. The LED indication must
not be used in place of the tests specifi ed under
TESTING THE DETECTOR.
Table 1: Detector LED Modes
Chirp every 45 sec
beginning
7 days a er LED blinks,
con nues 30 days
Sounder
Off
Temporal 4 Pa ern†
One Chirp every 45
seconds
Off
Off
Temporal 4 Pa ern†
Red LED
Off
Blinks every 1 second
Blinks every 45 seconds
for 37 days
Blinks every 5 seconds
Blinks every 10 seconds
Blinks every 10 secs ††
(w/green LED)
One Chirp every 45
seconds
Off
Blinks every 1 second
Green LED
Blinks every 10 seconds
Off
Off
Off
Off
Off
Blinks every 10 secs ††
(w/red LED)
Blinks every 1 second
Normal
(Standby)
Alarm/Test
Low Ba ery
Dectector Trouble
Dectector End-of-Life
Power Up
Func onal Gas Test
(A er Co is Sprayed)
† Temp 4 pattern is repeated pattern of four short beeps followed by a fi ve second pause.
If ambient conditions return to normal, the detector will self-restore out of alarm and into
the previous mode.
†† Red and green LEDs blink a total of four times, once every 10 seconds
Hush feature: If required, the audible alarm can be silenced for fi ve
minutes by pushing the Test button. The red alarm light will continue
to fl ash in temp-4 pattern. If carbon monoxide is still present after the
5-minute hush period, the audible alarm will sound. The hush feature
will not operate at levels above 350 ppm (parts per million) carbon mon-
oxide.
Trouble feature: When the sensor is in a trouble condition. The red LED
blinks once every fi ve seconds. Trouble conditions include an open
circuit, sensor removal (tamper), and sensor end of life. See Table 1 for
LED and sounder mode.
End of Life Timer feature: When the detector has reached the end of its
life, the LED will blink, this indicates that the CO sensor inside the detec-
tor has passed the end of its life and the detector must be replaced. This
detector’s lifespan is approximately six years from the date of manufac-
ture. Refer to Detector Replacement section. See Table 1 above for LED
and sounder mode.
Low Battery Detection: The CO5-MC(US) is powered by a single 3-volt
CR123A Lithium battery. The red LED of the detector will blink every 45
seconds. After 7 days the detector’s horn will “chirp” about every 45
seconds (red LED continues to blink) for up to 30 days. Pressing the test
button during this time will silence the chirps for 12 hours, if no other
trouble conditions exist. The battery should be replaced BEFORE the
chirps begin. Be sure to replace the battery with a fresh one.
BATTERY INSTALLATION AND REPLACEMENT:
You can purchase a new 3 volt Panasonic CR123A or Duracell DL123A at
many different local retail stores or directly from Silent Call Communi-
cations by calling 1-800-572-5227, or online at www.silentcall.com.
To replace the battery:
1. Remove the detector from its mounting base by twisting the detec-
tor counterclockwise. Remove the battery and dispose of properly.
2. To ensure proper power-down sequence, wait a minimum of 20
seconds before installing new battery.
3. Install a new 3-volt CR123A Lithium battery in the battery compart-
ment. Follow the polarity diagram inside the compartment.
4. Reinstall the detector onto the mounting base by turning the detec-
tor clockwise.
5. Test the detector as described in the TESTING SIGNAL STRENGTH
section of this manual. The green LED should blink about once
every 10 seconds to indicate normal operation. If the battery is not
installed correctly, the detector will not operate and the battery may
be damaged. If the detector does not appear to be sending a signal
during any of the tests, check for correct battery installation and for
a fully charged battery.
![](/img.php?id=2865974&img=bgd.png)
T
E
S
T
H
U
S
H
N
O
R
M
A
L
A
L
A
R
M
D
O
N
O
T
P
A
I
N
T
C
A
U
T
I
O
N
:
A
D
D
I
T
I
O
N
A
L
M
A
R
K
I
N
G
S
O
N
B
A
C
K
C
A
R
B
O
N
M
O
N
O
X
I
D
E
D
E
T
E
C
T
P
R
TEST BUTTON
GREEN LED
RED LED
5800CO-001-V0

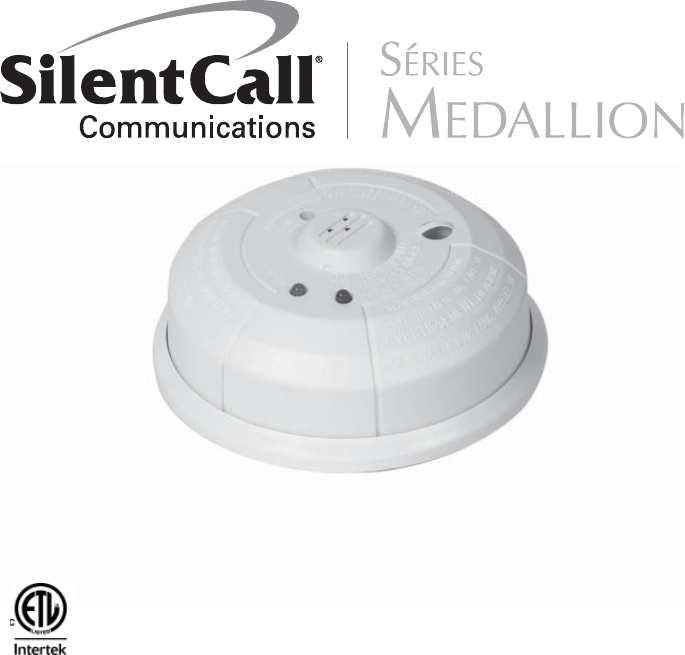

Figure 1: CO5-MC(US) Wireless Carbon Monoxide Detector
PROGRAMMING:
The CO5-MC(US) CO Detector is preprogrammed with a unique address
at the Factory. You will need to follow the MINI MR1214-MC program-
ming instructions in order to program your CO detector with your
receiver.
Transmitter Setting:
The Silent Call® system is digitally coded. The Medallion Series CO5-
MC(US) Smoke Detector is set to a unique million code setting at the
factory and therefore never requires the need of a different code.
Transmitter operates at a frequency of 418MHz.
MOUNTING THE DETECTOR:
First, determine the best location for the detector, one that provides
proper carbon monoxide detection (see Figure 4 for suggested detec-
tion locations) and a strong wireless transmission path.
Proper Carbon Monoxide Detection Location:
On a wall location, the detector should be at least as high as a light
switch, and at least six inches from the ceiling. In a ceiling location, the
detector should be at least 12 inches from any wall.
Where to install, ideally:
• Within 10 feet of all sleeping areas
• Inside the bedroom if it contains a fuel burning appliance
• On every fl oor of the building
• Ideally, install in any room that contains a fuel burning appliance
• If the appliance in the room is not normally used, such as the boiler
room, the detector should be placed just outside the room so the
alarm can be heard more easily
Where NOT to install, ideally:
• Detectors operate best if not installed within 5 feet of any cooking
appliance Outside
• Directly above a sink, cooker, stove or oven Next to a door or win-
dow that would be affected by drafts i.e. extractor fan or air vent
• Do not install in any environment that does not comply with the
detector’s environmental specifi cations
• In or below a cupboard
• Where air fl ow would be obstructed by curtains or furniture
• Where dirt or dust could collect and block the sensor
• Where it could be knocked, damaged, or inadvertently removed
Good Transmission Path:
A good transmission path must be established from the proposed
mounting location before permanently installing the detector. To check,
perform the test described in the testing signal strength section.
Mounting Procedure:
Once a suitable location is found, mount the detector as follows:
1. Refer to the diagram below and install the mounting base on the
ceiling or on the wall (if local ordinances permit) using screw lo-
cations “A” or “B” as required. Use the two screws and anchors
provided. Maneuver the base so the screws are at the elbow of the
screw slots and secure.
2. Fit the detector inside the base by aligning it over the base as shown
(detector’s alignment notch should be slightly offset from mounting
base tamper release tab), then turn the detector in a clockwise direc-
tion until it clicks into place.
3. Test the detector after completing the installation (as described in
the TESTING THE DETECTOR section of this manual) and refer to
the control system’s instructions for additional information concern-
ing the use of wireless devices.
![](/img.php?id=2865974&img=bg10.png)
5800CO-006-V0
LOCK
TAMPER LOCK
FEATURE)
NOTE
MOUNTING SLOT'S ELBOW.
CLOCKWISE TO LOCK
(INSTALLED)
D
O
N
O
T
P
A
I
N
T
B
A
B
B
A
A
T
E
S
T
H
U
S
H
N
O
R
M
A
L
A
L
A
R
M
C
A
R
B
O
N
M
O
N
O
X
I
D
E
D
E
T
E
C
T
O
R
W
A
R
N
I
N
G
:
I
N
A
L
A
R
M
M
O
V
E
T
O

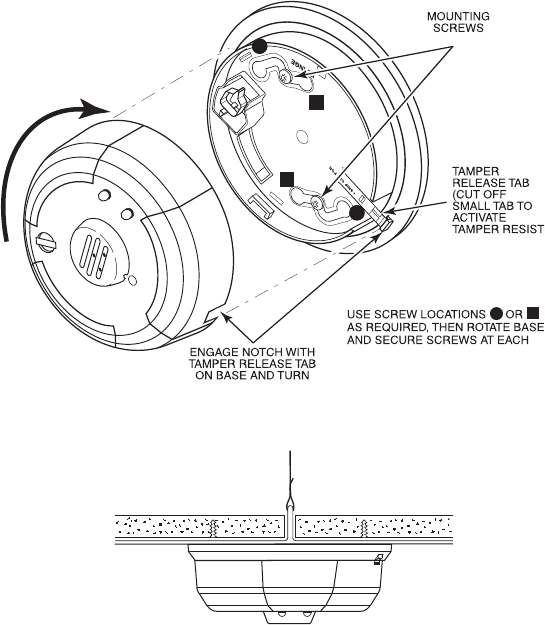

Figure 2. Mounting the Detector
Figure 3. Mount Detector Across Ceiling Panel Support
5800CO-003-V0
![](/img.php?id=2865974&img=bg11.png)
DO NOT attach the detector to removable ceiling panels. Attach the
detector across panel support as shown in Figure 3.
CAUTION:
Airborne dust particles can enter the detector. Manufacturer recom-
mends the removal of detectors before beginning construction or any
other dust producing activity. Carbon monoxide detectors are not to be
used with detector guards unless the combination has been evaluated
and found suitable for that purpose.

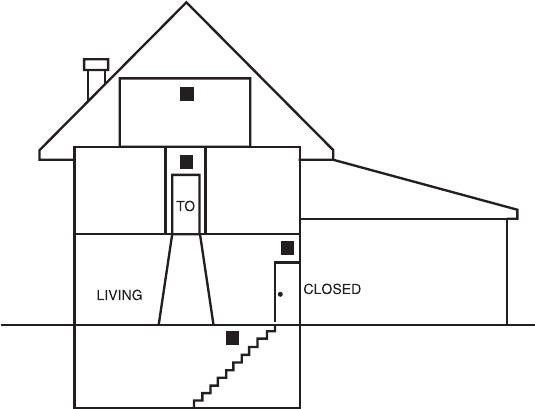

CARBON MONOXIDE ALARM LOCATION FOR MULTI-LEVEL RESIDENCE

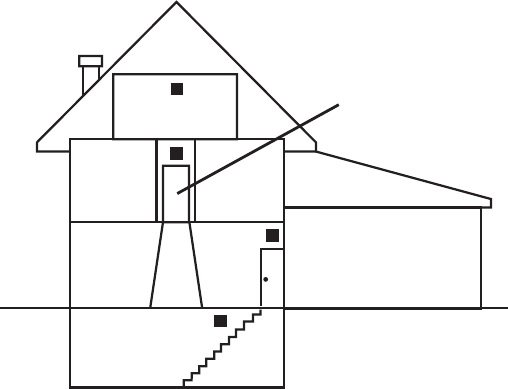

Figure 4. Detector Location Diagram
ROOM
BEDROOM BEDROOM
BEDROOM
KITCHEN
BR
DOOR
BASEMENT
GARAGE
![](/img.php?id=2865974&img=bg12.png)
Tamper Protection:
The CO5-MC(US) detector includes a tamper-resistant feature that
prevents removal from the mounting base without the use of a tool. To
engage the tamper-resistant feature, cut the small plastic tab located on
the mounting base (Figure 2), and then install the detector. To remove
the detector from the base once it has been made tamper resistant, use
a small screwdriver to depress the square tamper release tab, located
on the skirt of the mounting base, and turn the detector counterclock-
wise.
TESTING THE DETECTOR:
NOTE: Remove battery tab before installation
NOTE: Before testing, notify the occupants that the detector system is
undergoing maintenance, in order to prevent unwanted alarms. Testing
the detector will activate an alarm and send a signal to the Silent Call
receiver. Also, the test function cannot be used if the detector has a
trouble or end-of-life condition. The manufacturer cannot recommend a
specifi c agent with which to test the detector. Detectors must be tested
after installation and following periodic maintenance.
T
E
S
T
H
U
S
H
D
O
N
O
T
P
A
I
N
T
N
O
R
M
A
L
A
L
A
R
M
C
A
R
B
O
N
M
O
N
O
X
I
D
E
D
E
T
E
C
T
O
R
W
A
R
N
I
N
G
:
I
N
A
L
A
R
M
M
O
V
E
T
O
F
R
E
S
H
A
I
R
C
A
U
T
I
O
N
:
A
D
D
I
T
I
O
N
A
L
M
A
R
K
I
N
G
S
O
N
B
A
C
K

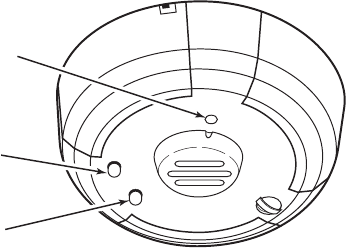

LEDs
BUTTON
REFERENCE TABLE 1 for LED indication Mode defi nitions. Using a 1/8
diameter tool press and release the Test /Hush button. If the Detector is
operating properly you will hear 4 quick beeps followed by 5 seconds of
silence, followed by 4 more quick beeps. Red Led Blinks once a second
between Temporal patterns. After second beep CO detector will reset
back to Normal (standby) mode. It may take up to 30 seconds for CO
detector to properly reset and be ready to retest when programming
Silent Call receivers.
Testing Signal Strength:
This test should be performed before installation to determine a strong
communication path with the Silent Call Receiver and after installation
is complete. Also, the owner/user should test the unit’s signal strength
at least weekly.
1. Have someone monitor the Receiver you wish to alert.
2. Depress and hold the detector’s TEST/Hush button. If the detector
has not previously detected a low battery condition and it is within
proper sensitivity limits, the detector should immediately transmit
an alarm signal to the receiver. The built-in horn will start to sound
about 2.5 seconds after depressing the button.
3. The Silent Call Receiver shall annunciate a CO Alert in accordance
with specifi c receiver used.
4. When the Silent Call Receiver has received the test signal, release
the TEST button. The horn will stop and approximately 16 seconds
after releasing the test switch the receiver will stop alerting CO.
5. If the receiver does not respond as noted, check the polarity of the
battery and be sure it is fresh. If this is an initial installation, try
rotating the detector or moving the detector to another location that
provides proper reception. Also be sure that the detector has been
programmed and tested to the receiver in use.
FUNCTIONAL GAS TEST
The CO5-MC(US) has a functional gas test mode which can be used to
verify the detector’s ability to sense carbon monoxide gas.
NOTE: Check with local codes and the AHJ to determine whether or not
a functional gas test is desired for an installation.
A canned CO testing agent may be used to verify the [model #] ability
to sense CO by utilizing the functional gas test mode. To perform the
functional gas test, follow these steps:
1. With a small screwdriver, depress and hold the recessed “Test”
switch for approximately 2 seconds. The detector will temporarily
go into alarm and the red LED will illuminate.
2. Within a few seconds the green LED will start to blink rapidly indi-
cating the detector is in a speed up, functional test mode awaiting
gas entry.
3. Spray a very small amount of Solo brand C6 canned CO into one of
the 3 small gas entry holes located on the top center of the detector.
4. Upon successful gas entry and if functioning properly, the detector
will alarm by sounding in a Temporal 4 pattern with the red LED
blinking. An alarm signal will be sent to the Silent Call Receiver
providing verifi cation of alarm signal.
5. The alarm condition at the detector will time out in 20 to 60 seconds
or when the CO gas has cleared.
6. If gas entry is unsuccessful, the test will time out after 27 seconds.
MAINTENANCE:
It is recommended to Test and visually inspect the CO alarm Once a
week. Replace CR123A Battery at least once a year to ensure proper op-
eration of all the CO5-MC(US) functions. Make Note of the Replace CO
detector by Date. CO detector has a life span of six years max.
Occasionally clean the outside casing with a clean dry cloth. Ensure that
the holes on the front of the alarm are not blocked with dirt and dust.
Do not paint, and do not use cleaning agents, bleach, or polish on the
detector.
IMPORTANT: REGULAR TESTING IS RECOMMENDED.
DETECTOR REPLACEMENT
This detector is manufactured with a long-life carbon monoxide sensor.
Over time the sensor will lose sensitivity, and will need to be replaced
with a new carbon monoxide detector. This detector’s lifespan is ap-
proximately six years from the date of manufacture.
The user should periodically check the detector’s replacement date.
Remove the detector from its base and check the replacement date label
on the underside of the detector. The label indicates the date that the
detector should be replaced.
NOTE: The detector will also cause a trouble condition once it has
reached the end of its useful life. If this occurs, it is time to replace the
detector.
NOTE: Before replacing the detector, test unit to Silent Call receiver to
ensure proper operation.
CO Technology Limitations:
The CO5-MC(US) utilizes an electrochemical CO sensing element, and
therefore has certain performance limitations. The CO sensing element
has a typical life of 6 years from the date of manufacture, and while
the product has a timer to create a trouble condition after 6 years of
operating, the date code of the product, rather than the timer, should
determine when the product is replaced. The CO sensing element has a
carbon fi lter that provides resistance to false alarms caused by cross-in-
terference gasses, but the fi lter can be saturated, and so the product
should not be installed in locations where high concentrations of these
gasses are present. Cross-interference gasses include, but are not
limited to: Methane, Butane, Heptane, Ethyl Acetate, Isopropyl Alco-
hol, Carbon Dioxide, Ammonia, Ethanol, Toluene, Trichloroethane, and
Acetone. Only a cloth moistened with water should be used to clean the
CO5-MC(US) housing. The movement of gases into the sensing element
can be impaired if a sealant blocks the porous surface of the CO sensor.
The CO5-MC(US) should not be exposed to aerosol products such as
furniture polish, paint or varnish that can coat the CO sensing element
and render it inoperative.
FCC INFORMATION NOTICE:
Unauthorized changes or modifi cations could void the user’s authority
to operate the equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject
to the following two conditions: (1) This device maynot cause harmful
interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation of the device.
This equipment has been tested and found to comply with the limits
for a Class B digital device, pursuant to Part 15 of FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses
and can radiate radio frequency energy and if not installed and used
in accordance with the instructions, may cause harmful interference to
radio communications. However, there is no guarantee that interference
will not occur in a
particular installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and the receiver
• Connect the equipment into an outlet on a circuit different from that
to which thereceiver is connected.
• Consult the dealer or an experienced radio/television technician for
help
![](/img.php?id=2865974&img=bg18.png)
Specifications
Power Source:
Audible Signal (temp 4 tone):
Height:
Diameter:
Weight:
Operating Ambient Temperature Range:
Operating Humidity Range:
Agency Listings:
One 3-volt CR123A Lithium Battery (included).
(Replace with Panasonic CR123A or DURACELL
DL123A)
These batteries are available at local retail stores.
You can also order Replacement Batteries Online
at www.Silentcall.com.
85 dBA min. in alarm (at 10ft)
2.3 inches (58 mm)
5.3 inches (135 mm) (with mounting base)
7 oz. (241 g) (without battery)
40° to 100°F (4.4° to 37.8°C)
15% to 95% Relative Humidity, non-condensing
Conforms to ANSI/UL STD 2034
For Warranty Claims/Repairs Please Contact the Manufacturer:
Silent Call Communications
5095 Williams Lake Road
Waterford, MI 48329
800-572-5227
Please Visit www.Silentcall.com
![](/img.php?id=2865974&img=bg19.png)
CARBON MONOXIDE DETECTOR
WITH BUILT IN WIRELESS TRANSMITTER
Installation and Operation Manual
Model # CO5-MC
418 MHZ TRANSMITTER
Document #
1081233126052
![](/img.php?id=2865974&img=bg1a.png)
GENERAL INFORMATION:
Before installing detectors, please thoroughly read these installation
instructions. For detailed information on detector spacing, placement,
zoning, wiring, and special applications refer to local building and fi re
codes.
NOTICE: These instructions should be left with the owner/user of this
equipment.
IMPORTANT: This detector must be tested and maintained regularly.
Test detector operation weekly. The detector should be cleaned at least
once a year.
NOTE: CO Detectors have a limited life. CO detectors should be replaced
immediately if not operating properly. You should always replace a CO
detector after 6years from date of purchase.
NOTE: Remove battery tab before installation.
NOTE: Radio Frequency device operates at 418MHz
WARNING: This product is intended for use in ordinary indoor
locations of family living units. It is not designed to measure
compliance with Occupational Safety and Health Administration (OSHA)
commercial or industrial standards. Individuals with medical problems
may consider using warning devices which provide audible and visual
signals for carbon monoxide concentrations under 30ppm.
IC: 4498A-CO5418SC
![](/img.php?id=2865974&img=bg1b.png)
WHAT TO DO IF THE CARBON MONOXIDE DETECTOR GOES INTO
ALARM:
WARNING:
Activation of your CO alarm indicates the presence of Car-
bon Monoxide (CO) which can KILL YOU. If Alarm sounds:
1. Operate reset/silence button;
2. Call your emergency services (_____________________)
( re department or 911);
3. Immediately move to fresh air-outdoors or by an open
door/window. Do a head count to check that all persons
are accounted for. Do not re-enter the premises nor
move away from the open door/window until emergen-
cy services responders have arrived, the premises has
been aired out, and your alarm remains in its normal
condition.
4. After following steps 1-3, if your alarm reactivates with-
in 24 hour period, repeat steps 1-3 and call a quali ed
appliance technician(________________) to investigate for
sources of CO from fuel burning equipment and appli-
ances, and inspect for proper operation of this equip-
ment. If problems are identi ed during this inspection
have the equipment serviced immediately. Note any
combustion equipment not inspected by the technician
![](/img.php?id=2865974&img=bg1c.png)
and consult the manufacturers’ instructions, or contact
the manufacturers directly, for more information about
CO safety and this equipment. Make sure that motor
vehicles are not, and have not been, operating in an at-
tached garage or adjacent to the residence.
IMPORTANT INFORMATION FOR THE USER:
CAUTION: This alarm will indicate the presence of carbon mon
oxide gas at the sensor. Carbon Monoxide gas may be present
in other areas.
WARNING: Carbon Monoxide Detector will not operate without
a serviceable battery. Inspect and replace your batteries at least
once a year to ensure proper working condition.
IMPORTANT: Constant exposures to high or low humidity may
reduce battery life. A good safety measures is to replace the
battery at least once a year, or at the same time you change
your clocks for daylight savings time.
WARNING: The installation of this device should not be used
as a substitute for proper installation, use and maintenance of
fuel burning appliances, including appropriate ventilation and
exhaust systems.
Carbon Monoxide Gas and its Detection
This carbon monoxide detector is designed for indoor use only. Do not
expose to rain or moisture. Do not knock or drop the detector. Do not
open or tamper with the detector as this could cause malfunction. The
detector will not protect against the risk of carbon monoxide poisoning
if not properly installed. The detector will only indicate the presence of
carbon monoxide gas at the sensor.
Carbon monoxide gas may be present in other areas. This carbon mon-
oxide detector is NOT:
• Designed to detect smoke, fi re or any gas other than carbon monox-
ide
• To be seen as a substitute for the proper servicing of fuel-burning
appliances or the sweeping of chimneys.
• To be used on an intermittent basis, or as a portable alarm for the
spillage of combustion products from fuel-burning appliances or
chimneys
Carbon monoxide gas is a highly poisonous gas which is released when
fuels are burned. It is invisible, has no smell and is therefore impos-
sible to detect with the human senses. Under normal conditions in a
room where fuel burning appliances are well maintained and correctly
ventilated, the amount of carbon monoxide released into the room by
appliances should not be dangerous.
SYMPTOMS OF CO POISIONING:
Carbon Monoxide (CO) is an insidious poison. Carbon monoxide bonds
to the hemoglobin in the blood and reduces the amount of oxygen
being circulated in the body. It is a cumulative poison. Even low levels
of CO have been shown to cause brain and other vital organ damage in
unborn infants with no effect on the mother.
The following symptoms are related to CARBON MONOXIDE POISON-
ING and should be discussed with ALL members of the household:
Mild exposure:
Medium exposure:
Extreme exposure:
Many causes of reported CARBON MONOXIDE POISONING indicate
that while victims are aware that they are not well, they become so
disoriented that they are unable to save themselves by either exiting the
building or calling for assistance.
Also young children and pets may be the fi rst to be affected. You should
take extra precautions to protect high risk persons from CO exposure
because they may experience ill effects from CO at levels that would not
ordinarily affect a heathy adult.
Slight-Headache, nausea, vomiting, fatigue (often
described as “fl u-like symptoms).
Severe throbbing headache, drowsiness, confusion,
fast heart rate.
Unconsciousness, convulsions, cardio-respiratory
failure, death.
SOURCES OF CARBON MONOXIDE:
Home appliances used for cooking and heating are the most common
household Carbon Monoxide sources. Vehicles running in an attached
garage can also produce dangerous levels of CO. Burning any fossil fuel
including gasoline, propane, natural gas, oil, and wood can produce
Carbon Monoxide. It can be produced when any heating or cooking
appliance is not installed properly, vented correctly, or malfunctioning.
CO producing appliances include furnace, hot water heaters, gas range/
stove, gas dryer, fuel burning space heaters, generators, vehicles, fi re-
places, blocked chimney/vents and grills.
CONDITIONS WHICH CAN RESULT IN TEMPORARY CO SITUATIONS:
1. Excessive spillage or reverse venting of fuel burning appliances
caused by:
i. Outdoor ambient conditions such as wind direction
and/or velocity, including high gusts of wind; heavy air
in the vent pipes(cold humid air with extended periods
between cycles).
ii. Negative pressure differential resulting from the use of
exhaust fans.
iii. Simultaneous operation of several fuel burning applica
tions competing for limited internal air.
iv. Vent pipe connection vibrating loose from clothes dry
ers, furnaces, or water heaters.
v. Obstructions in or unconventional vent pipe designs
which amplify the above situations.
2. Extended operation of unvented fuel burning devices (range,
oven, fi replace, etc.).
3. Temperature inversions which can trap exhaust gases near the
ground.
4. Car idling in an open or closed attached garage, or near a home.
GENERAL DESCRIPTION:
The CO5-MC is a 3V battery powered Carbon Monoxide (CO) detector
with a built in wireless transmitter intended for use with Silent Call
418MHz Medallion Series Silent Buddy Receiver.
Compatible Receivers: This detector can be used with Silent Call Model
receivers.
• Silent Buddy Receiver MR1110-MC
The detector consists of an electrochemical carbon monoxide sensor
assembly coupled to a wireless transmitter. The transmitter can send
alarm messages to the Silent Call receivers. Refer to the Receiver sys-
tem instructions for the CO alert details. The CO5-MC CO detector will
alert the Silent Call Receiver only during a CO Alarm. Please referrer to
Maintenance Section for Low battery and End of Life conditions.
The transmitted signal incorporates a Million Code Address principle
that provides each CO5-MC detector with a unique one in a million
address. This helps to keep any cross talk between like transmitters in
a typical single living, multi-dwelling, or apartment building to a mini-
mum where it is possible to have adjacent apartments with Medallion
Series Receivers.
IMPORTANT: The range and proper operation of any wireless device will
vary depending on its surroundings. It is very important that each CO5-
MC detector is tested with each receiver intended for alarm.
Detector Description
• Local sounder
• Dual LED’s
• Test/Hush button
• Functional Gas Test
• Surface mount to wall or ceiling
• Optional drywall anchors included
The CO5-MC contains a piezoelectric horn which generates the ANSI
S3.41 temporal 4 pattern in an alarm condition (see note below Table
1 for temporal 4 pattern). In alarm, a message is also sent to a pro-
grammed Silent Call Receiver. The alarm message is transmitted every
4 seconds until the carbon monoxide condition has cleared and the de-
tector has reset. During an alarm condition, pressing the detector’s test
button will silence the piezoelectric horn for fi ve minutes. The mounting
base installation is simplifi ed by the incorporation of features compat-
ible with drywall fasteners or other methods that provide a method for
securing the detector in place.
Two LEDs and a sounder on the detector provide local visual and audi-
ble indication of the detector’s status as listed in Table 1.
During initial power-up, the red and green LEDs will blink together once
every 10 seconds four times. It takes about 30 seconds for the detector’s
CO sensor to stabilize (see Table 1).
After power-up has completed and the detector is functioning normally,
the green LED blinks once every 10 seconds. The LED indication must
not be used in place of the tests specifi ed under
TESTING THE DETECTOR.
![](/img.php?id=2865974&img=bg23.png)
Table 1: Detector LED Modes
Chirp every 45 sec be-
ginning
7 days a er LED blinks,
con nues 30 days
Sounder
Off
Temporal 4 Pa ern†
One Chirp every 45
seconds
Off
Off
Temporal 4 Pa ern†
Red LED
Off
Blinks every 1 second
Blinks every 45 seconds
for 37 days
Blinks every 5 seconds
Blinks every 10 seconds
Blinks every 10 secs ††
(w/green LED)
One Chirp every 45
seconds
Off
Blinks every 1 second
Green LED
Blinks every 10 seconds
Off
Off
Off
Off
Off
Blinks every 10 secs ††
(w/red LED)
Blinks every 1 second
Normal
(Standby)
Alarm/Test
Low Ba ery
Dectector Trouble
Dectector End-of-Life
Power Up
Func onal Gas Test
(A er Co is Sprayed)
† Temp 4 pattern is repeated pattern of four short beeps followed by a fi ve second pause.
If ambient conditions return to normal, the detector will self-restore out of alarm and into
the previous mode.
†† Red and green LEDs blink a total of four times, once every 10 seconds
Hush feature: If required, the audible alarm can be silenced for fi ve
minutes by pushing the Test button. The red alarm light will continue
to fl ash in temp-4 pattern. If carbon monoxide is still present after the
5-minute hush period, the audible alarm will sound. The hush feature
will not operate at levels above 350 ppm (parts per million) carbon mon-
oxide.
Trouble feature: When the sensor is in a trouble condition. The red LED
blinks once every fi ve seconds. Trouble conditions include an open
circuit, sensor removal (tamper), and sensor end of life. See Table 1 for
LED and sounder mode.
End of Life Timer feature: When the detector has reached the end of its
life, the LED will blink, this indicates that the CO sensor inside the detec-
tor has passed the end of its life and the detector must be replaced. This
detector’s lifespan is approximately six years from the date of manufac-
ture. Refer to Detector Replacement section. See Table 1 above for LED
and sounder mode.
Low Battery Detection: The CO5-MC is powered by a single 3-volt
CR123A Lithium battery. The red LED of the detector will blink every 45
seconds. After 7 days the detector’s horn will “chirp” about every 45
seconds (red LED continues to blink) for up to 30 days. Pressing the test
button during this time will silence the chirps for 12 hours, if no other
trouble conditions exist. The battery should be replaced BEFORE the
chirps begin. Be sure to replace the battery with a fresh one.
BATTERY INSTALLATION AND REPLACEMENT:
You can purchase a new 3 volt Panasonic CR123A or Duracell DL123A at
many different local retail stores or directly from Silent Call Communi-
cations by calling 1-800-572-5227, or online at www.silentcall.com.
To replace the battery:
1. Remove the detector from its mounting base by twisting the detec-
tor counterclockwise. Remove the battery and dispose of properly.
2. To ensure proper power-down sequence, wait a minimum of 20
seconds before installing new battery.
3. Install a new 3-volt CR123A Lithium battery in the battery compart-
ment. Follow the polarity diagram inside the compartment.
4. Reinstall the detector onto the mounting base by turning the detec-
tor clockwise.
5. Test the detector as described in the TESTING SIGNAL STRENGTH
section of this manual. The green LED should blink about once
every 10 seconds to indicate normal operation. If the battery is not
installed correctly, the detector will not operate and the battery may
be damaged. If the detector does not appear to be sending a signal
during any of the tests, check for correct battery installation and for
a fully charged battery.
![](/img.php?id=2865974&img=bg26.png)
T
E
S
T
H
U
S
H
N
O
R
M
A
L
A
L
A
R
M
D
O
N
O
T
P
A
I
N
T
C
A
U
T
I
O
N
:
A
D
D
I
T
I
O
N
A
L
M
A
R
K
I
N
G
S
O
N
B
A
C
K
C
A
R
B
O
N
M
O
N
O
X
I
D
E
D
E
T
E
C
T
P
R
TEST BUTTON
GREEN LED
RED LED
5800CO-001-V0
Figure 1: CO5-MC Wireless Carbon Monoxide Detector
PROGRAMMING:
The CO5-MC CO Detector is preprogrammed with a unique address at
the Factory. You will need to follow the Silent Buddy MR1110-MC pro-
gramming instructions in order to program your CO detector with your
receiver.
Transmitter Setting:
The Silent Call® system is digitally coded. The Medallion Series CO5-
MC Smoke Detector is set to a unique million code setting at the factory
and therefore never requires the need of a different code.
Transmitter operates at a frequency of 418MHz.
MOUNTING THE DETECTOR:
First, determine the best location for the detector, one that provides
proper carbon monoxide detection (see Figure 4 for suggested detec-
tion locations) and a strong wireless transmission path.
Proper Carbon Monoxide Detection Location:
On a wall location, the detector should be at least as high as a light
switch, and at least six inches from the ceiling. In a ceiling location, the
detector should be at least 12 inches from any wall.
Where to install, ideally:
• Within 10 feet of all sleeping areas
• Inside the bedroom if it contains a fuel burning appliance
• On every fl oor of the building
• Ideally, install in any room that contains a fuel burning appliance
• If the appliance in the room is not normally used, such as the boiler
room, the detector should be placed just outside the room so the
alarm can be heard more easily
Where NOT to install, ideally:
• Detectors operate best if not installed within 5 feet of any cooking
appliance Outside
• Directly above a sink, cooker, stove or oven Next to a door or win-
dow that would be affected by drafts i.e. extractor fan or air vent
• Do not install in any environment that does not comply with the
detector’s environmental specifi cations
• In or below a cupboard
• Where air fl ow would be obstructed by curtains or furniture
• Where dirt or dust could collect and block the sensor
• Where it could be knocked, damaged, or inadvertently removed
Good Transmission Path:
A good transmission path must be established from the proposed
mounting location before permanently installing the detector. To check,
perform the test described in the testing signal strength section.
Mounting Procedure:
Once a suitable location is found, mount the detector as follows:
1. Refer to the diagram below and install the mounting base on the
ceiling or on the wall (if local ordinances permit) using screw lo-
cations “A” or “B” as required. Use the two screws and anchors
provided. Maneuver the base so the screws are at the elbow of the
screw slots and secure.
2. Fit the detector inside the base by aligning it over the base as shown
(detector’s alignment notch should be slightly offset from mounting
base tamper release tab), then turn the detector in a clockwise direc-
tion until it clicks into place.
3. Test the detector after completing the installation (as described in
the TESTING THE DETECTOR section of this manual) and refer to
the control system’s instructions for additional information concern-
ing the use of wireless devices.
![](/img.php?id=2865974&img=bg29.png)
5800CO-006-V0
LOCK
TAMPER LOCK
FEATURE)
NOTE
MOUNTING SLOT'S ELBOW.
CLOCKWISE TO LOCK
(INSTALLED)
D
O
N
O
T
P
A
I
N
T
B
A
B
B
A
A
T
E
S
T
H
U
S
H
N
O
R
M
A
L
A
L
A
R
M
C
A
R
B
O
N
M
O
N
O
X
I
D
E
D
E
T
E
C
T
O
R
W
A
R
N
I
N
G
:
I
N
A
L
A
R
M
M
O
V
E
T
O
Figure 2. Mounting the Detector
Figure 3. Mount Detector Across Ceiling Panel Support
5800CO-003-V0
![](/img.php?id=2865974&img=bg2a.png)
DO NOT attach the detector to removable ceiling panels. Attach the
detector across panel support as shown in Figure 3
CAUTION:
Airborne dust particles can enter the detector. Manufacturer recom-
mends the removal of detectors before beginning construction or any
other dust producing activity. Carbon monoxide detectors are not to be
used with detector guards unless the combination has been evaluated
and found suitable for that purpose.
CARBON MONOXIDE ALARM LOCATION FOR MULTI-LEVEL RESIDENCE
Figure 4. Detector Location Diagram
ROOM
BEDROOM BEDROOM
BEDROOM
KITCHEN
BR
DOOR
BASEMENT
GARAGE
![](/img.php?id=2865974&img=bg2b.png)
Tamper Protection:
The CO5-MC detector includes a tamper-resistant feature that prevents
removal from the mounting base without the use of a tool. To engage
the tamper-resistant feature, cut the small plastic tab located on the
mounting base (Figure 2), and then install the detector. To remove the
detector from the base once it has been made tamper resistant, use a
small screwdriver to depress the square tamper release tab, located on
the skirt of the mounting base, and turn the detector counterclockwise.
TESTING THE DETECTOR:
NOTE: Remove battery tab before installation
NOTE: Before testing, notify the occupants that the detector system is
undergoing maintenance, in order to prevent unwanted alarms. Testing
the detector will activate an alarm and send a signal to the Silent Call
receiver. Also, the test function cannot be used if the detector has a
trouble or end-of-life condition. The manufacturer cannot recommend a
specifi c agent with which to test the detector. Detectors must be tested
after installation and following periodic maintenance.
T
E
S
T
H
U
S
H
D
O
N
O
T
P
A
I
N
T
N
O
R
M
A
L
A
L
A
R
M
C
A
R
B
O
N
M
O
N
O
X
I
D
E
D
E
T
E
C
T
O
R
W
A
R
N
I
N
G
:
I
N
A
L
A
R
M
M
O
V
E
T
O
F
R
E
S
H
A
I
R
C
A
U
T
I
O
N
:
A
D
D
I
T
I
O
N
A
L
M
A
R
K
I
N
G
S
O
N
B
A
C
K
LEDs
BUTTON
REFERENCE TABLE 1 for LED indication Mode defi nitions. Using a 1/8
diameter tool press and release the Test /Hush button. If the Detector is
operating properly you will hear 4 quick beeps followed by 5 seconds of
silence, followed by 4 more quick beeps. Red Led Blinks once a second
between Temporal patterns. After second beep CO detector will reset
back to Normal (standby) mode. It may take up to 30 seconds for CO
detector to properly reset and be ready to retest when programming
Silent Call receivers.
Testing Signal Strength:
This test should be performed before installation to determine a strong
communication path with the Silent Call Receiver and after installation
is complete. Also, the owner/user should test the unit’s signal strength
at least weekly.
1. Have someone monitor the Receiver you wish to alert.
2. Depress and hold the detector’s TEST/Hush button. If the detector
has not previously detected a low battery condition and it is within
proper sensitivity limits, the detector should immediately transmit
an alarm signal to the receiver. The built-in horn will start to sound
about 2.5 seconds after depressing the button.
3. The Silent Call Receiver shall annunciate a CO Alert in accordance
with specifi c receiver used.
4. When the Silent Call Receiver has received the test signal, release
the TEST button. The horn will stop and approximately 16 seconds
after releasing the test switch the receiver will stop alerting CO.
5. If the receiver does not respond as noted, check the polarity of the
battery and be sure it is fresh. If this is an initial installation, try
rotating the detector or moving the detector to another location that
provides proper reception. Also be sure that the detector has been
programmed and tested to the receiver in use.
FUNCTIONAL GAS TEST
The CO5-MC has a functional gas test mode which can be used to verify
the detector’s ability to sense carbon monoxide gas.
NOTE: Check with local codes and the AHJ to determine whether or not
a functional gas test is desired for an installation.
A canned CO testing agent may be used to verify the [model #] ability
to sense CO by utilizing the functional gas test mode. To perform the
functional gas test, follow these steps:
1. With a small screwdriver, depress and hold the recessed “Test”
switch for approximately 2 seconds. The detector will temporarily
go into alarm and the red LED will illuminate.
2. Within a few seconds the green LED will start to blink rapidly indi-
cating the detector is in a speed up, functional test mode awaiting
gas entry.
3. Spray a very small amount of Solo brand C6 canned CO into one of
the 3 small gas entry holes located on the top center of the detector.
4. Upon successful gas entry and if functioning properly, the detector
will alarm by sounding in a Temporal 4 pattern with the red LED
blinking. An alarm signal will be sent to the Silent Call Receiver
providing verifi cation of alarm signal.
5. The alarm condition at the detector will time out in 20 to 60 seconds
or when the CO gas has cleared.
6. If gas entry is unsuccessful, the test will time out after 27 seconds.
MAINTENANCE:
It is recommended to Test and visually inspect the CO alarm Once a
week. Replace CR123A Battery at least once a year to ensure proper
operation of all the CO5-MC functions. Make Note of the Replace CO
detector by Date. CO detector has a life span of six years max.
Occasionally clean the outside casing with a clean dry cloth. Ensure that
the holes on the front of the alarm are not blocked with dirt and dust.
Do not paint, and do not use cleaning agents, bleach, or polish on the
detector.
IMPORTANT: REGULAR TESTING IS RECOMMENDED.
DETECTOR REPLACEMENT
This detector is manufactured with a long-life carbon monoxide sensor.
Over time the sensor will lose sensitivity, and will need to be replaced
with a new carbon monoxide detector. This detector’s lifespan is ap-
proximately six years from the date of manufacture.
The user should periodically check the detector’s replacement date.
Remove the detector from its base and check the replacement date label
on the underside of the detector. The label indicates the date that the
detector should be replaced.
NOTE: The detector will also cause a trouble condition once it has
reached the end of its useful life. If this occurs, it is time to replace the
detector.
NOTE: Before replacing the detector, test unit to Silent Call receiver to
ensure proper operation.
CO Technology Limitations:
The CO5-MC utilizes an electrochemical CO sensing element, and there-
fore has certain performance limitations. The CO sensing element has a
typical life of 6 years from the date of manufacture, and while the prod-
uct has a timer to create a trouble condition after 6 years of operating,
the date code of the product, rather than the timer, should determine
when the product is replaced. The CO sensing element has a carbon fi l-
ter that provides resistance to false alarms caused by cross-interference
gasses, but the fi lter can be saturated, and so the product should not
be installed in locations where high concentrations of these gasses are
present. Cross-interference gasses include, but are not limited to: Meth-
ane, Butane, Heptane, Ethyl Acetate, Isopropyl Alcohol, Carbon Dioxide,
Ammonia, Ethanol, Toluene, Trichloroethane, and Acetone. Only a cloth
moistened with water should be used to clean the CO5-MC housing.
The movement of gases into the sensing element can be impaired if a
sealant blocks the porous surface of the CO sensor. The CO5-MC should
not be exposed to aerosol products such as furniture polish, paint or
varnish that can coat the CO sensing element and render it inoperative.
IC INFORMATION NOTICE:
Unauthorized changes or modi cations could void the user’s authority
to operate the equipment.
This device complies with Industry Canada license-exempt RSS
standard(s).
Operation is subject to the following two conditions: (1) This device
may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired
operation of the device. This equipment has been tested and found to
comply with the limits for a Class B digital device, pursuant to Part 15 of
FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment
generates, uses and can radiate radio frequency energy and if not in-
stalled and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee
that interference will not occur in a particular installation. If this equip-
ment does cause harmful interference to radio or television reception,
which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the
following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and the receiver
• Connect the equipment into an outlet on a circuit different from that
• to which the receiver is connected.
• Consult the dealer or an experienced radio/television technician for
help
![](/img.php?id=2865974&img=bg31.png)
Speci cations
Power Source:
Audible Signal (temp 4 tone):
Height:
Diameter:
Weight:
Operating Ambient Temperature Range:
Operating Humidity Range:
Agency Listings:
One 3-volt CR123A Lithium Battery (included).
(Replace with Panasonic CR123A or DURACELL
DL123A)
These batteries are available at many local retail
stores.
You can also order Replacement Batteries Online
at www.Silentcall.com.
85 dBA min. in alarm (at 10ft)
2.3 inches (58 mm)
5.3 inches (135 mm) (with mounting base)
7 oz. (241 g) (without battery)
40° to 100°F (4.4° to 37.8°C)
15% to 95% Relative Humidity, non-condensing
Certifi ed to CSA STD6.19-01
For Warranty Claims/Repairs Please Contact the Manufacturer:
Silent Call Communications
5095 Williams Lake Road
Waterford, MI 48329
800-572-5227
Please Visit www.Silentcall.com
![](/img.php?id=2865974&img=bg32.png)
DÉTECTEUR DE MONOXYDE DE CARBONE
AVEC TRANSMETTEUR SANS FIL INCORPORÉ
Instructions d’installation et d’emploi
MODÈLE CO5-MC
TRANSMETTEUR DE 418 MHZ
Document #
1081233126052
![](/img.php?id=2865974&img=bg33.png)
INFORMATIONS GÉNÉRALES :
Avant l’installation de détecteurs, veuillez lire attentivement ces instructions
d’installation. Pour des informations détaillées sur l’espacement des détec-
teurs, leur position, leur câblage et leurs applications spéciales, veuillez vous
reporter aux codes du bâtiment et de lutte contre l’incendie locaux.
REMARQUE: Ce manuel doit demeurer en la possession du propriétaire / de
l’utilisateur de l’équipement.
IMPORTANT: Ce détecteur doit être testé et entretenu. Testez toutes les
semaines le fonctionnement du détecteur. Le détecteur doit être nettoyé au
moins une fois par an.
REMARQUE: Les détecteurs de CO ont une durée de vie limitée. Les détec-
teurs de CO doivent être remplacés immédiatement s’ils ne fonctionnent pas
correctement. Un détecteur de CO doit toujours être remplacé après 6 ans à
compter de la date d’achat.
REMARQUE: Retirez l’onglet de la pile avant l’installation.
REMARQUE: La radiofréquence de l’appareil est 418 MHz
ADVERTISSEMENT: Ce produit est destiné à une utilisation dans des
lieux ordinaires à l’intérieur de résidences familiales. Il n’a pas été conçu pour
mesurer la conformité aux normes de sécurité et d’hygiène du travail (OSHA)
en milieu commercial ou industriel. Les personnes ayant des problèmes
médicaux peuvent envisager d’utiliser des dispositifs d’avertissement qui
fournissent des signaux sonores et visuels en présence de concentrations de
monoxyde de carbone de moins de 30 ppm.
IC: 4498A-CO5418SC
![](/img.php?id=2865974&img=bg34.png)
QUE FAIRE SI L’ALARME DU DÉTECTEUR DE MONOXYDE DE
CARBONE EST DÉCLENCHÉE :
ADVERTISSEMENT:
L’activation de votre alarme de CO indique la présence de
monoxyde de carbone qui peut VOUS TUER. Si l’alarme se
déclenche:
1. 1) Appuyez sur le bouton de réinitialisation/ silencieux;
2. 2) Appelez vos services d’urgence (___________________)
(pompiers ou 911);
3. 3) Allez immédiatement à l’air frais à l’extérieur ou
près d’une fenêtre/porte ouverte. Comptez les per-
sonnes pour véri er que l’on sait où chacun se trouve.
Ne rentrez plus sur les lieux et ne vous éloignez pas de
la fenêtre/porte ouverte jusqu’à l’arrivée des secours
d’urgence, l’aération des locaux, et jusqu’au retour à la
normale de votre dispositif d’alarme.
4. 4) Après avoir effectué les étapes 1 à 3, si votre dé-
tecteur se réactive dans un délai de 24 heures, réitérez
les étapes 1 à 3 et appelez un technicien quali é
(________________) pour déterminer les sources de CO
des appareils et du matériel à combustion, et véri ez
leur bon fonctionnement. En cas d’identi cation de
problème lors de l’inspection, veillez à l’entretien im-
![](/img.php?id=2865974&img=bg35.png)
INFORMATIONS IMPORTANTES POUR L’UTILISATEUR :
ADVERTISSEMENT: Cette alarme indique la présence de monoxyde
de carbone au niveau du détecteur. Il est possible qu’aucun mon
oxyde de carbone ne soit pas présent ailleurs.
ADVERTISSEMENT: Le détecteur de monoxyde de carbone ne
fonctionne pas sans pile en bon état de fonctionnement. Inspectez et
remplacez vos piles au moins une fois par an pour veiller à ce qu’elles
soient en état de fonctionnement.
IMPORTANT: L’exposition constante à une forte humidité ou une
humidité réduite peut limiter la durée de vie de la pile. Il convient
pour des raisons de sécurité de remplacer la pile au moins une fois
par an, ou lorsque vous faites passer les horloges à l’heure avancée.
ADVERTISSEMENT: L’installation de cet appareil ne doit pas se sub
stituer à une installation, utilisation et maintenance correctes des
appareils à combustion de carburant, en particulier à des systèmes
d’aération et d’échappement appropriés.
médiat de l’équipement. Prenez note de tout matériel à
combustion non inspecté par le technicien, et consultez
les instructions du fabricant, ou contactez le fabricant
directement, pour en savoir plus sur la sécurité du CO et
de cet équipement. Véri ez qu’aucun véhicule motorisé
n’est ou n’a été en marche dans un garage joint ou adja-
cent à la résidence.
Le gaz monoxyde de carbone et sa détection
Ce détecteur de monoxyde de carbone est conçu pour une utilisation à l’in-
térieur uniquement. Ne l’exposez pas à la pluie ou l’humidité. Ne faites pas
tomber et ne heurtez pas le détecteur. N’ouvrez pas le détecteur et ne l’altérez
pas car il risquerait de ne pas bien fonctionner. Le détecteur ne protège pas
contre le risque d’empoisonnement au monoxyde de carbone s’il n’est pas
correctement installé. Le détecteur n’indique que la présence de monoxyde
de carbone au niveau du capteur.
Il est possible que le gaz monoxyde de carbone ne soit pas présent dans d’au-
tres zones. Ce détecteur de monoxyde de carbone:
• N’est pas prévu pour détecter la fumée, le feu ou tout gaz autre que le
monoxyde de carbone
• N’a pas pour objet de se substituer à la bonne maintenance d’appareils à
combustion de carburant ou au ramonage des cheminées.
• Ne doit pas être utilisé de manière intermittente, ou comme une alarme
portable lors du renversement de produits de combustion d’appareils à
combustion de carburant ou de cheminées
Le monoxyde de carbone est un gaz hautement toxique libéré lors de la
combustion. Il est invisible, n’a pas d’odeur et est donc impossible à détecter
par les sens humains. Dans des conditions normales dans une pièce où des
appareils à combustion sont bien entretenus et correctement ventilés, la
quantité de monoxyde de carbone libérée dans la pièce ne doit pas présenter
de danger.
SYMPTÔMES D’EMPOISONNEMENT AU CO:
Le monoxyde de carbone (CO) est un poison insidieux. Le monoxyde de
carbone s’agglomère à l’hémoglobine dans le sang et réduit la quantité d’ox-
ygène circulant dans le corps. Il s’agit d’un poison à effet cumulatif. Il a été
montré que même des niveaux réduits de CO sont à l’origine de cancers du
cerveau et de dommages à d’autres organes vitaux chez les enfants à naître
sans effet sur la mère.
Les symptômes suivants sont liés à une INTOXICATION AU MONOXYDE DE
CARBONE et devraient faire l’objet d’une discussion avec tous les membres
de la famille:
Dans de nombreux cas D’INTOXICATION AU MONOXYDE DE CARBONE, on
constate que même si les victimes sont conscientes de ne pas bien se sentir,
elles sont tellement désorientées qu’elles sont incapables de se sauver en
sortant du bâtiment, ou de demander de l’aide.
Les jeunes enfants et les animaux domestiques peuvent également être
les premiers à être touchés Vous devez prendre des précautions particu-
lières pour protéger les personnes à haut risque de l’exposition au CO parce
qu’elles peuvent souffrir des effets nocifs du CO à des niveaux qui n’affect-
eraient normalement pas un adulte en bonne santé.
légers maux de tête, nausées, vomissements, fatigue
(souvent décrits comme des symptômes « grippaux »).
maux de tête lancinants, somnolence, confusion,
rythme cardiaque rapide.
perte de conscience, convulsions, insuffi sance car-
dio-respiratoire, mort.
Exposition légère
Exposition extrême
Exposition moyenne
SOURCES DE MONOXYDE DE CARBONE:
Les appareils domestiques utilisés pour la cuisson et le chauffage sont
les sources les plus courantes de monoxyde de carbone domestique. Les
véhicules en marche dans un garage attenant peuvent également produire
des niveaux de CO dangereux. La combustion de tout combustible fossile
comme l’essence, le propane, le gaz naturel, le pétrole et le bois peut produire
du monoxyde de carbone. C’est également le cas lorsque tout appareil de
chauffage ou de cuisson n’est pas installé, ventilé, ou ne fonctionne pas cor-
rectement. Les appareils produisant du CO sont entre autres les chaudières,
les chauffe-eaux, les cuisinières à gaz, les séchoirs à gaz, les chaufferettes à
combustible, les générateurs, véhicules, cheminées, cheminées/évents ob-
strués et les grils.
CONDITIONS WHICH CAN RESULT IN TEMPORARY CO SITUATIONS:
1. Un déversement excessif ou une ventilation inversée d’appareil
à combustion en raison de :
i.Conditions extérieures telles que la direction du vent et /
ou sa force, en particulier des rafales de vent importantes; de
l’air lourd dans les conduites d’aération (air froid et humide
avec des périodes prolongées entre les cycles).
ii.Un différentiel de pression négatif du fait de l’utilisation de
ventilateurs d’extraction.
iii.Le fonctionnement simultané de plusieurs appareils à com
bustion en concurrence pour un air intérieur limité.
iv.Un détachement du fait des vibrations d’un raccord de
conduite d’aération d’un séchoir à vêtements, d’une
chaudière ou de chauffe-eaux.
v.Des obstructions des conduites d’aération ou une con
ception non conventionnelle de celles-ci qui amplifi ent les
situations ci-dessus.
2. Le fonctionnement prolongé d’appareils à combustion non ventilés (cui-
sinière, four, cheminée, etc.).
3. Des inversions de température susceptibles de piéger les gaz d’échappe-
ment près du sol.
4. La marche au ralenti d’un moteur de voiture dans un garage attenant ou-
vert ou fermé, ou à proximité d’une maison.
DESCRIPTION GÉNÉRALE:
Le CO5-MC est un détecteur de monoxyde de carbone (CO) à piles de 3 V,
équipé d’un transmetteur sans fi l destiné à une utilisation avec le récepteur
Silent Buddy 418 Mhz de la série Medallion de Silent Call.
Récepteurs compatibles : ce détecteur peut être utilisé avec les modèles de
Silent Call suivants.
• Récepteur Silent Buddy MR1110-MC
Le détecteur est un bloc capteur de monoxyde de carbone électrochimique
couplé à un transmetteur sans fi l. Le transmetteur peut envoyer des messag-
es d’alerte aux récepteurs Silent Call. Veuillez vous reporter aux instructions
du système de récepteur pour en savoir plus sur les alertes au CO. Le détec-
teur de CO CO5-MC n’alerte le Récepteur Silent Call qu’en cas d’alerte au CO.
Veuillez vous reporter à la rubrique Entretien en ce qui concerne le niveau des
piles et les conditions de fi n de vie.
Le signal transmis repose sur le principe de Million Code Address qui attribue
à chaque détecteur CO5-MC une adresse unique parmi un million. Ceci per-
met de limiter au minimum toute communication croisée entre des trans-
metteurs semblables dans un logement individuel, collectif ou un bâtiment
d’appartements lorsqu’il est possible que des récepteurs de la série Medallion
se trouvent dans des appartements adjacents.
IMPORTANT: La portée et le bon fonctionnement de tout appareil sans fi l
dépendent de son environnement. Il est très important que chaque détecteur
CO5-MC soit testé avec chaque récepteur devant servir d’alarme.
Description du détecteur
• Alarme sonore locale
• DEL Double
• Bouton de test/silencieux
• Test de gaz fonctionnel
• Montage sur le mur ou le plafond
• Dispositif d’ancrage dans les cloisons sèches en option compris
Le CO5-MC contient un avertisseur sonore piézoélectrique qui produit la
séquence T4 ANSI S3.41 en cas d’alerte (voir la note ci-dessous dans le Tab-
leau 1 pour la séquence T4). Lors de l’alarme, un message est également en-
voyé à un récepteur Silent Call programmé. Le message d’alerte est transmis
toutes les 4 secondes jusqu’à ce que le monoxyde de carbone soit dissipé et
que le détecteur soit réinitialisé. Lors d’une alarme, la pression sur le bouton
de test du détecteur rend l’avertisseur piézoélectrique silencieux pendant cinq
minutes. L’installation du support de montage est simplifi ée par l’incorpora-
tion de fonctionnalités compatibles avec les attaches pour cloison sèches ou
autres méthodes permettant d’assujettir les détecteurs en place.
Deux voyants DEL et une sonnerie sur le détecteur fournissent une indication
locale visuelle et audible de l’état du détecteur tel qu’indiqué dans le Tableau
1.
Lors de l’allumage initial, les voyants DEL rouges et verts clignotent simul-
tanément une fois toutes les 10 secondes quatre fois. Il faut environ 30 sec-
ondes pour que le capteur de CO du détecteur se stabilise (voir le Tableau 1).
Lorsqu’il est allumé et que le détecteur fonctionne normalement, le voyant
vert DEL clignote une fois toutes les 10 secondes. L’indicateur DEL ne doit pas
être utilisé au lieu des tests mentionnés dans la rubrique relative au TEST DU
DÉTECTEUR.
![](/img.php?id=2865974&img=bg3c.png)
Tableau 1 : Modes du détecteur DEL
Émet un peƟ t bruit toutes
les 45 sec à compter
de 7 jours après le DEL
intermiƩ ent, conƟ nue
pendant 30 jours
AverƟ sseur sonore
Éteint
Séquence T4 †
Émet un peƟ t bruit toutes
les 45 secondes
Éteint
Éteint
Séquence T4 †
Voyant DEL rouge
Éteint
Clignote toutes les
secondes
Clignote toutes les 45
secondes pendant 37
jours
Clignote toutes les 5
secondes
Clignote toutes les 10
secondes
Clignote toutes les 10
secondes †† (voyant DEL
vert)
Émet un peƟ t bruit toutes
les 45 secondes
Éteint
Clignote toutes les
secondes
Voyant DEL vert
Clignote toutes les 10
secondes
Éteint
Éteint
Éteint
Éteint
Éteint
Clignote toutes les 10
secondes†† (voyant DEL
rouge)
Clignote toutes les
secondes
Normal (aƩ ente)
Alarme/Test
Pile presque épuisée
Problème de détecteur
Fin de vie du détecteur
Allumage
Test de gaz foncƟ onnel
(Après vaporisaƟ on de
Co)
† La séquence T4 est une séquence répétée de quatre bips courts suivis par une pause de
cinq secondes. Si les conditions ambiantes reviennent à la normale, le détecteur s’au-
to-rétablit hors alarme et dans le mode précédent.
†† Les DEL rouges et verts clignotent quatre fois au total, une fois toutes les 10 secondes
Mode silencieux: Si nécessaire, l’alarme audible peut être mise en mode silen-
cieux pendant cinq minutes en appuyant sur le bouton Test. Le voyant rouge
d’alarme continuera à clignoter en suivant une séquence T4. S’il reste encore
du monoxyde de carbone après le délai de silence de 5 minutes, l’alarme
audible retentit. La fonctionnalité de silencieux ne fonctionnera pas à des
niveaux de plus de 350 ppm (parties par million) de monoxyde de carbone.
Fonctionnalité de défaillance: En cas de défaillance du capteur, le voyant DEL
rouge clignote une fois toutes les cinq secondes. Il peut s’agir d’un circuit
ouvert, d’un retrait du capteur (altération), ou d’un capteur en fi n de vie. Voir
la Tableau 1 pour le mode DEL et avertisseur sonore.
Fonctionnalité d’indicateur de n de vie: Lorsque le détecteur a atteint la fi n
de sa vie utile, le voyant DEL clignote, ce qui indique que le capteur de CO
dans le détecteur ne fonctionne plus et doit être remplacé. La durée de vie de
ce détecteur est d’environ six ans à compter de la date de fabrication. Veuillez
consulter la rubrique de remplacement du détecteur. Voir le Tableau 1 ci-des-
sus en ce qui concerne le mode DEL et avertisseur sonore.
Détection de l’épuisement de la pile: : Le Modèle CO5-MC fonctionne grâce à
une seule pile au lithium de 3 volts CR123A. Le voyant rouge DEL du détec-
teur clignote toutes les 45 secondes. Après 7 jours, l’avertisseur sonore du
détecteur émet un petit bruit environ toutes les 45 secondes (le DEL rouge
continue à clignoter) pendant jusqu’à 30 jours. Appuyer sur le bouton de test
pendant ce temps permet d’éliminer les bruits pendant 12 heures, en l’ab-
sence d’autre anomalie. La batterie doit être remplacée AVANT que l’appareil
commence à émettre les petits bruits. Veillez à bien remplacer la pile par une
pile neuve.
INSTALLATION ET REMPLACEMENT DE LA PILE:
Les piles 3 volts Panasonic CR123A ou DL123A peuvent être achetées dans
différents magasins de détail locaux ou directement auprès de Silent Call
Communications en appelant le 1-800-572-5227, ou en ligne à www.silentcall.
com.
Pour remplacer la pile :
1. 1. Retirez le détecteur de son support de montage en le faisant tourner
dans le sens contraire des aiguilles d’une montre. Retirez la pile et élimi-
nez-la comme il convient. To ensure proper power-down sequence, wait a
minimum of 20 seconds before installing new battery.
2. Attendez au moins 20 secondes avant d’installer une nouvelle pile pour
veiller à ce que l’appareil soit bien éteint.
3. Installez une pile au lithium CR123A de 3 volts neuve dans le comparti-
ment de la pile. Respectez le diagramme de polarité dans le comparti-
ment.
4. Réinstallez le détecteur sur le support de montage en faisant tourner le
détecteur dans le sens des aiguilles d’une montre.
5. Testez le détecteur tel qu’indiqué dans la rubrique TEST DE LA PUIS-
SANCE DU SIGNAL de ce manuel. Le voyant vert DEL doit clignoter
environ une fois toutes les 10 secondes pour indiquer son fonctionne-
ment normal. Si la pile n’est pas installée correctement, le détecteur ne
fonctionnera pas et la pile peut être endommagée. Si le détecteur ne
semble envoyer de signal pendant aucun des tests, vérifi ez que la pile est
bien installée et que la pile est totalement chargée.
![](/img.php?id=2865974&img=bg3f.png)
T
E
S
T
H
U
S
H
N
O
R
M
A
L
A
L
A
R
M
D
O
N
O
T
P
A
I
N
T
C
A
U
T
I
O
N
:
A
D
D
I
T
I
O
N
A
L
M
A
R
K
I
N
G
S
O
N
B
A
C
K
C
A
R
B
O
N
M
O
N
O
X
I
D
E
D
E
T
E
C
T
P
R
BOUTON DE TEST
VOYANT DEL VERT
VOYANT DEL ROUGE
5800CO-001-V0
Figure 1: Détecteur de monoxyde de carbone sans l CO5-MC
PROGRAMMATION:
Le détecteur de CO CO5-MC est préprogrammé à l’aide d’une adresse unique
en usine. Vous devrez suivre les instructions de programmation du Silent
Buddy MR1110-MC pour programmer votre détecteur de CO en fonction de
votre récepteur.
Réglage du transmetteur:
Le système Silent Call® est à code numérique. Le détecteur de fumée de la
série Medallion CO5-MC est réglé sur un code unique parmi un million en
usine et n’a jamais besoin d’un code différent. Le transmetteur fonctionne à
une fréquence de 418 MHz.
MONTAGE DU DÉTECTEUR:
Tout d’abord, déterminez le meilleur emplacement pour le détecteur, il doit
permettre de bien détecter le monoxyde de carbone (voir la Figure 4 pour en
savoir plus sur les emplacements suggérés pour la détection) et une bonne
transmission du signal sans fi l.
Emplacement approprié pour la détection du monoxyde de carbone:
Sur un mur, le détecteur doit être au moins à la hauteur d’un interrupteur
d’électricité, et au moins à six pouces (15 cm) du plafond. Sur un plafond, le
détecteur doit se trouver à au moins 12 pouces (30 cm) de tout mur.
Emplacement idéal:
• Dans un rayon de 10 pieds (3 m) de tout lieu de sommeil
• Dans une chambre si un appareil à combustion s’y trouve
• À chaque étage du bâtiment
• Idéalement, installez le détecteur dans toute pièce contenant un appareil à
combustion de carburant
• Si l’appareil qui se trouve dans une pièce qui n’est pas utilisée normale-
ment, comme par exemple la chaufferie, le détecteur doit être placé
juste à l’extérieur de la salle pour que l’on puisse entendre l’alarme plus
facilement.
Idéalement, emplacements où NE PAS installer de détecteur:
• Les détecteurs fonctionnement mieux s’ils ne sont pas installés dans un
rayon de 5 pieds (1,5 m) de tout dispositif de cuisine
• Directement au-dessus d’un évier, d’un appareil de cuisson, d’une cui-
sinière ou d’un four À proximité d’une porte ou d’une fenêtre susceptible
de produire des courants d’air, ou par exemple d’un extracteur d’air ou
d’un orifi ce d’aération
• N’installez pas l’appareil dans un environnement qui n’est pas conforme
aux spécifi cations environnementales du détecteur
• Dans ou sous un placard
• Dans un endroit où la circulation de l’air serait obstruée par des rideaux
ou des meubles
• Dans un endroit où la poussière ou la saleté peuvent s’accumuler et ob-
struer le détecteur
• Dans un endroit dont il peut tomber, où il peut être endommagé ou retiré
par inadvertance
Transmission sans obstacle:
On vérifi era que le signal peut être transmis à partir de l’emplacement d’in-
stallation proposé avant de l’installer de manière permanente. Pour le vérifi er,
procédez au test décrit dans la rubrique TEST DE LA PUISSANCE DU SIGNAL.
Procédure de montage:
Lorsque l’on a trouvé un emplacement approprié, installez le détecteur de la
manière suivante:
1. Reportez-vous au diagramme ci-dessous et installez le support sur le
plafond ou le mur (si les règlements locaux le permettent) à l’aide de vis
aux emplacements marqués « A » ou « B » suivant le cas. Servez-vous
des deux vis et ancres fournies à cet effet. Manœuvrez le support de sorte
que les vis se trouvent au niveau du coude des fentes à cet effet et soient
bien fi xées.
2. Placez le détecteur dans le support en l’alignant sur le support tel qu’in-
diqué (les encoches d’alignement du détecteur doivent être légèrement
décalées par rapport à l’onglet de protection contre l’altération du support
d’installation), faites tourner le détecteur dans le sens des aiguilles d’une
montre jusqu’à ce qu’il s’emboîte en place.
3. 3. Testez le détecteur après l’installation (tel que décrit dans la rubrique
TEST DU DÉTECTEUR de ce manuel) et reportez-vous aux instructions
du système de contrôle pour en savoir plus sur l’utilisation des appareils
sans fi l.
![](/img.php?id=2865974&img=bg42.png)
5800CO-006-V0
LOCK
TAMPER LOCK
D
O
N
O
T
P
A
I
N
T
A
B
B
A
A
T
E
S
T
H
U
S
H
N
O
R
M
A
L
A
L
A
R
M
C
A
R
B
O
N
M
O
N
O
X
I
D
E
D
E
T
E
C
T
O
R
W
A
R
N
I
N
G
:
I
N
A
L
A
R
M
M
O
V
E
T
O
ENGAGEZ L’ENCOCHE AVEC
L’ONGLET ANTI-ALTÉRATION
SUR LE SUPPORT ET TOURNEZ
DANS LE SENS DES AIGUILLES
D’UNE MONTRE POUR
VERROUILLER
VIS DE MONTAGE
(INSTALLÉ)
ONGLET ANTI-ALTÉRATION
(COUPEZ LE PETIT ONGLET
POUR ACTIVER LA FONCTIONNALITÉ
ANTI-ALTÉRATION)
REMARQUE
SERVEZ-VOUS DE L’EMPLACEMENT DES VIS
A OU B EN FONCTION DES BESOINS, PUIS FAITES
TOURNER LA BASE ET SERREZ LES VIS AU
NIVEAU DU COUDE DE CHAQUE FENTE DE MONTAGE
Figure 2. Montage du détecteur
Figure 3. Mount Detector Across Ceiling Panel Support
5800CO-003-V0
![](/img.php?id=2865974&img=bg43.png)
N’ATTACHEZ PAS le détecteur à des panneaux amovibles du plafond. Attachez
le détecteur sur le panneau comme le montre la Figure 3
ATTENTION:
Les particules de poussière en suspension dans l’atmosphère peuvent entrer
dans le détecteur. Le fabricant recommande de retirer les détecteurs avant de
commencer des travaux de construction ou toute autre activité productrice
de poussière. On n’utilisera pas les détecteurs de monoxyde de carbone avec
des systèmes de protection des détecteurs à moins que cette combinaison ait
été évaluée et considérée comme acceptable à ces fi ns.
EMPLACEMENT DU DÉTECTEUR DE MONOXYDE DE CARBONE POUR UNE RÉSIDENCE À
PLUSIEURS ÉTAGES
Figure 4. Diagramme d’emplacement du détecteur
SALLE DE
SÉJOUR
CHAMBRE CHAMBRE
CHAMBRE
CUISINE
VERS LA
CHAMBRE
SOUS-SOL
GARAGE
PORTE
FERMÉE
![](/img.php?id=2865974&img=bg44.png)
Protection contre l’altération:
Le détecteur CO5-MC est équipé d’une fonctionnalité résistant à l’altération
qui empêche son retrait du support d’installation sans l’utilisation d’un outil.
Pour installer la fonctionnalité anti-altération, coupez la languette de plastique
située sur le support d’installation (Figure 2), et installez le détecteur. Pour
retirer le détecteur du support une fois qu’il a été rendu inviolable, utilisez un
petit tournevis pour appuyer sur la languette de libération carrée, située sur
la jupe du support d’installation, et tournez le détecteur dans le sens contraire
au sens des aiguilles d’une montre.
TEST DU DÉTECTEUR:
REMARQUE: Retirez l’onglet de la pile avant l’installation
REMARQUE: Avant le test, informez les occupants que le système de détec-
tion fait l’objet d’activités de maintenance, pour éviter les alarmes involon-
taires. Le test du détecteur active l’alarme et envoie un signal au récepteur
Silent Call. Également, la fonction de test ne peut pas être utilisée si le
détecteur ne fonctionne pas bien ou est en fi n de vie. Le fabricant ne peut pas
recommander d’agent spécifi que avec lequel tester le détecteur. Les détec-
teurs doivent être testés après l’installation et à la suite de la maintenance
périodique.
T
E
S
T
H
U
S
H
D
O
N
O
T
P
A
I
N
T
N
O
R
M
A
L
A
L
A
R
M
C
A
R
B
O
N
M
O
N
O
X
I
D
E
D
E
T
E
C
T
O
R
W
A
R
N
I
N
G
:
I
N
A
L
A
R
M
M
O
V
E
T
O
F
R
E
S
H
A
I
R
C
A
U
T
I
O
N
:
A
D
D
I
T
I
O
N
A
L
M
A
R
K
I
N
G
S
O
N
B
A
C
K
DEL
TEST ENCASTRÉ
TABLEAU DE RÉFÉRENCE 1 pour les défi nitions des modes d’indication DEL.
À l’aide d’un outil de 1/8 de diamètre, appuyez et relâchez le bouton Test /Si-
lencieux. Si le détecteur fonctionne correctement, vous entendez 4 bips rapid-
es suivis par 5 secondes de silence, suivies par 4 bips plus rapides. Le voyant
rouge clignote une fois par seconde entre les séquences. Après le deuxième
bip, le détecteur de CO se remet en mode normal (attente). La réinitialisation
correcte du détecteur de CO peut prendre jusqu’à 30 secondes. Il sera alors
prêt à un nouveau test lors de la programmation des récepteurs Silent Call.
Test de la puissance du signal:
This test should be performed before installation to determine a strong
communication path with the Silent Call Receiver and after installation is
complete. Also, the owner/user should test the unit’s signal strength at least
weekly.
1. Demandez à quelqu’un de surveiller le Récepteur que vous souhaitez
alerter.
2. Maintenez appuyé le bouton de TEST/Silencieux du détecteur. Si le dé-
tecteur n’a pas préalablement détecté une charge insuffi sante de la pile,
et s’il est dans les limites de la sensibilité appropriée, le détecteur doit
immédiatement transmettre un signal d’alarme au récepteur. L’alarme
sonore incorporée se déclenche environ 2,5 secondes après la pression
sur le bouton.
3. Le récepteur Silent Call déclenche une alerte CO conformément aux spéc-
ifi cités du récepteur CO utilisé.
4. Lorsqu’un récepteur Silent Call a reçu un signal de test, relâchez le bou-
ton de TEST. L’alarme s’interrompt et environ 16 secondes après avoir
relâché l’interrupteur de test, le récepteur interrompt l’alarme CO.
5. Si le récepteur ne répond pas comme prévu, vérifi ez la polarité de la pile
et sa fraîcheur. S’il s’agit d’une installation initiale, essayez de faire tourn-
er le détecteur ou de le déplacer dans un autre endroit où la réception est
meilleure. Vérifi ez également que le détecteur a bien été programmé et
testé en fonction du récepteur que l’on utilise.
TEST DE GAZ FONCTIONNEL
Le CO5-MC est équipé d’un mode de test de gaz fonctionnel qui peut per-
mettre de vérifi er la capacité du détecteur à déceler la présence de gaz mon-
oxyde de carbone.
REMARQUE : Consultez les codes locaux et l’autorité compétente pour déter-
miner si convient de procéder à un test de gaz fonctionnel pour une installa-
tion.
Un agent de test CO en vaporisateur peut servir à vérifi er la capacité de dé-
tection de CO du [numéro de modèle] en utilisation dans le mode de test de
gaz fonctionnel. Pour effectuer un test de gaz fonctionnel, suivez les étapes
suivantes
1. Avec un petit tournevis, maintenez appuyé l’interrupteur de « Test »
pendant environ 2 secondes. Le détecteur déclenche temporairement
l’alarme et le voyant DEL rouge s’allume.
2. Après quelques secondes, le voyant DEL vert commence à clignoter
rapidement pour indiquer que le détecteur est en mode accéléré de test
fonctionnel en attente d’entrée de gaz.
3. Vaporisez une toute petite quantité de CO C6 de marque Solo dans un des
trois petits orifi ces de gaz situés au centre, au milieu du détecteur.
4. Lorsque le gaz est bien entré et s’il fonctionne bien, le détecteur dé-
clenche l’alarme sonore en séquence T4, et le voyant DEL rouge clignote.
Un signal d’alarme est envoyé au récepteur Silent Call pour vérifi er le
signal d’alarme.
5. L’alarme du détecteur s’interrompra après 20 à 60 secondes ou lorsque le
gaz CO s’est dissipé.
6. En cas de problème d’entrée du gaz, le test s’interrompt après 27 sec-
ondes
MAINTENANCE:
On recommande de tester et d’inspecter visuellement le système d’alarme au
CO une fois par semaine. Remplacez la pile CR123A au moins une fois par an
pour garantir le bon fonctionnement de toutes les fonctions du CO5-MC.
Prenez note de la date de remplacement du détecteur de CO. Sa durée de vie
maximale est de six ans. Nettoyez occasionnellement le boîtier extérieur avec
un chiffon propre et sec. Vérifi ez que les orifi ces à l’avant de l’alarme ne sont
pas obstrués par de la poussière ou de la saleté.
Ne peignez pas, n’utilisez pas d’agents de nettoyage, de chlore ou de vernis
sur le détecteur.
IMPORTANT: ON RECOMMANDE DE PROCÉDER À DES TESTS RÉGULIERS.
REMPLACEMENT DU DÉTECTEUR
Ce détecteur est fabriqué avec un capteur de monoxyde de carbone à longue
durée de vie. Au fi l du temps le capteur perd sa sensibilité, et doit être rem-
placé par un nouveau détecteur de monoxyde de carbone. La durée de vie de
ce détecteur est d’environ six ans à compter de la date de fabrication.
L’utilisateur doit vérifi er périodiquement la date de remplacement du dé-
tecteur. Retirez le détecteur de son support et vérifi ez l’étiquette de date de
remplacement sur la face inférieure du détecteur. L’étiquette indique la date à
laquelle le détecteur doit être remplacé.
REMARQUE: Le détecteur indiquera une défaillance lorsqu’il aura atteint la fi n
de sa durée de vie. Dans ce cas, il est temps de remplacer le détecteur.
REMARQUE: Avant de remplacer le détecteur, testez l’appareil avec le récep-
teur Silent Call pour veiller à son bon fonctionnement.
Limitations de la technologie CO:
Le CO5-MC utilise un élément de détection électrochimique CO, et a donc
certaines limites de performance. L’élément de détection de CO a une durée
de vie type de 6 ans à compter de la date de fabrication. Il est programmé
pour indiquer une alerte après six ans de fonctionnement, mais c’est le code
de date du produit, plutôt que ce programme, qui doit déterminer le moment
du remplacement du produit. L’élément de détection de CO comporte un fi ltre
de carbone qui permet d’éviter les fausses alertes provoquées par les gaz
perturbateurs, mais le fi ltre peut être saturé, de sorte que le produit ne doit
pas être installé dans des endroits où des concentrations élevées de ces gaz
sont présentes. Les gaz faisant interférence sont entre autres, sans toute-
fois s’y limiter : le méthane, le butane, l’heptane, l’acétate d’éthyle, alcool
isopropylique, le dioxyde de carbone, l’ammoniac, l’éthanol, le toluène, le
trichloroéthane, et l’acétone. Seul un chiffon humidifi é avec de l’eau doit être
utilisé pour nettoyer le boîtier CO5-MC. La circulation des gaz dans l’élément
de détection peut être altérée si un produit obstrue la surface poreuse du cap-
teur de CO. Le CO5-MC ne doit pas être exposé à des produits en aérosol tels
que le vernis à meuble, la peinture ou le vernis qui peut recouvrir l’élément de
détection de CO et le rendre inopérant.
AVIS D’INFORMATION IC:
Toute modi cation non autorisée pourrait annuler autorisation votre
d’utiliser l’équipement.
Cet appareil est conforme avec Industrie Canada exemptes de licence
RSS ou les normes.
Son fonctionnement est sujet aux deux conditions suivantes: (1) cet ap-
pareil ne doit pas émettre de brouillage nuisible, et (2) cet appareil doit
accepter toute interférence reçue, y compris les interférences pouvant
entraîner un fonctionnement indésirable du dispositif.
Cet équipement a été testé et déclaré conforme aux limites d’un appar-
eil numérique de classe B, conformément à l’article 15 des règlements
FCC. Ces limites sont conçues pour fournir une protection raisonnable
contre les interférences nuisibles dans une installation résidentielle.
Cet équipement génère, utilise et peut émettre de l’énergie de fréquence
radio et si pas installé et utilisé conformément aux instructions, peut
causer des interférences nuisibles aux communications radio.
Cependant, il n’y a aucune garantie que des interférences n’intervien-
dront pas dans une installation particulière. Si cet équipement provoque
des interférences nuisibles à la réception radio ou télévision, ce qui peut
être déterminée en éteignant et rallumant l’équipement, l’utilisateur est
encouragé à essayer de corriger l’interférence par une ou plusieurs des
mesures suivantes:
• Réorientez ou déplacez l’antenne de réception.
• Augmenter la distance entre l’équipement et le récepteur
• Branchez l’appareil dans une prise sur un circuit différent de celui
auquel est connecté le récepteur.
• Consultez le revendeur ou un technicien expérimenté en radio/
télévision pour aide).
![](/img.php?id=2865974&img=bg4a.png)
Speci cations
Source d’alimentation :
Signal audible (tonalité T4)
Hauteur:
Diamètre:
Poids:
Fourchette de température ambiante
de fonctionnement:
Fourchette de taux d’humidité:
Homologation:
Une pile au lithium de 3 volts CR123A (livrée avec
l’appareil). (Remplacez-la par une pile Panasonic
CR123A ou Duracell DL123A)
Ces piles peuvent être achetées dans de nombreux
magasins de détail locaux.
Vous pouvez également commander des piles de
rechange en ligne à www.silentcall.com.
85 dBA min. en alarme (à 10 ft, 3 m)
2,3 pouces (58 mm)
5,3 pouces (135 mm) avec support de montage
7 oz. (241 g) sans la pile
40° à 100°F (4,4° à 37,8°C)
15 % à 95 % d’humidité relative, sans condensation
Certifi é conforme à la norme CSA 6.19-01
Pour les demandes d’indemnisation/réparations dans le cadre de la garantie,
veuillez contacter le fabricant :
Silent Call Communications
5095 Williams Lake Road
Waterford, MI 48329
800-572-5227
Veuillez consulter www.SilentCall.com
