■ BLUETOOTH CAR RADIO

06/2009

Operating instructions

Instrukcja obs ługi

Használati utasítás

KOMPERNASS GMBH ⋅ BURGSTRASSE 21 ⋅ D-44867 BOCHUM

www.kompernass.com

ID-Nr.: KH2376 06/2009-V3

BLUETOOTH CAR RADIO

RADIO SAMOCHODOWE BLUETOOTH

BLUETOOTH AUTÓRÁDIÓ

KH 2376

CV_KH2376_33301_LB4A.indd 1-4CV_KH2376_33301_LB4A.indd 1-4 17.07.2009 11:43:38 Uhr17.07.2009 11:43:38 Uhr

Operating instructions ...................................................................5

Instrukcja obs ługi .........................................................................43

Használati utasítás ......................................................................81

KH 2376

4 5 6 7 8 9 10 11

121314151617181920212223242526

28 29

353637383940

2342 43 44 45

68 69

30 31

CV_KH2376_33301_LB4A.indd 5-8CV_KH2376_33301_LB4A.indd 5-8 17.07.2009 11:43:39 Uhr17.07.2009 11:43:39 Uhr

Bluetooth Car Radio KH 2376

Index

Introduction . . . . . . . . . . . . . .6

Preface . . . . . . . . . . . . . . . . . . . . . . . 6

Information for these operating

instructions . . . . . . . . . . . . . . . . . . . . 6

Limited liability . . . . . . . . . . . . . . . . . 7

Warnings . . . . . . . . . . . . . . . . . . . . . 7

Proper use. . . . . . . . . . . . . . . . . . . . . 8

Safety . . . . . . . . . . . . . . . . . . . . . . . . 8

Basic Safety Instructions . . . . . . . . . . 8

Danger from laser radiation . . . . . . . 9

Traﬃ c safety . . . . . . . . . . . . . . . . . .10

Interaction with batteries . . . . . . . .10

Package contents and transport

inspection . . . . . . . . . . . . . . . . . . . .11

Disposal of the packaging . . . . . . .11

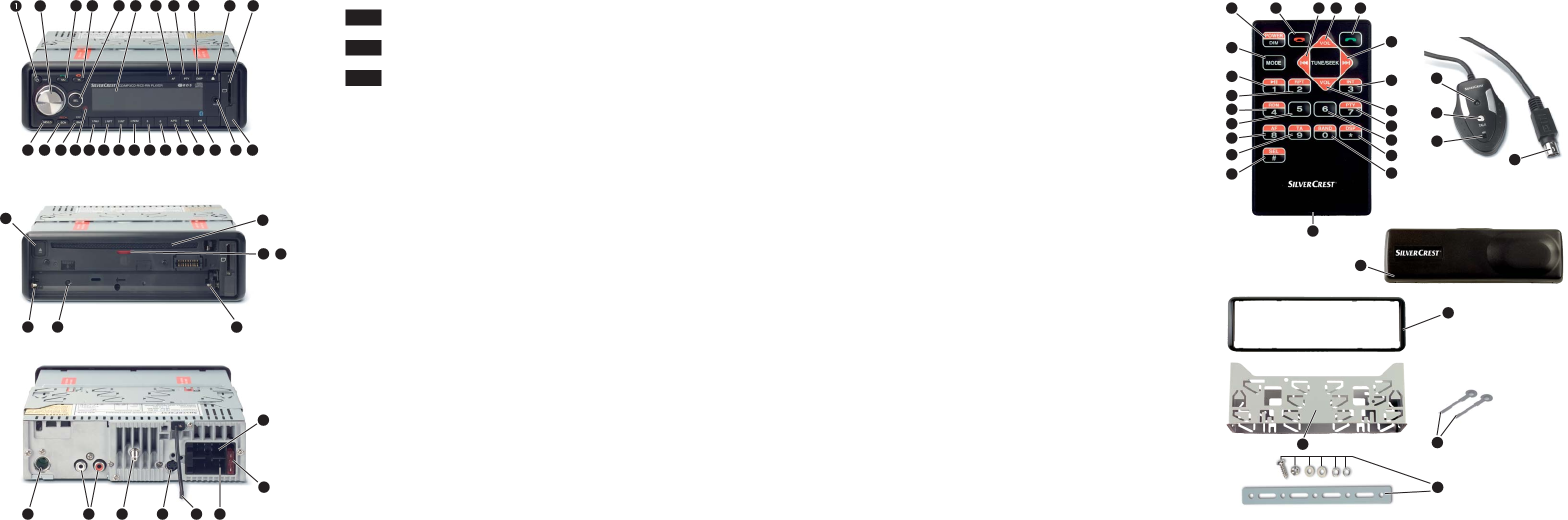

Operating elementse

(see foldout sides) . . . . . . . .12

Installation . . . . . . . . . . . . . .14

Connection . . . . . . . . . . . . . . . . . . .14

Installation . . . . . . . . . . . . . . . . . . .16

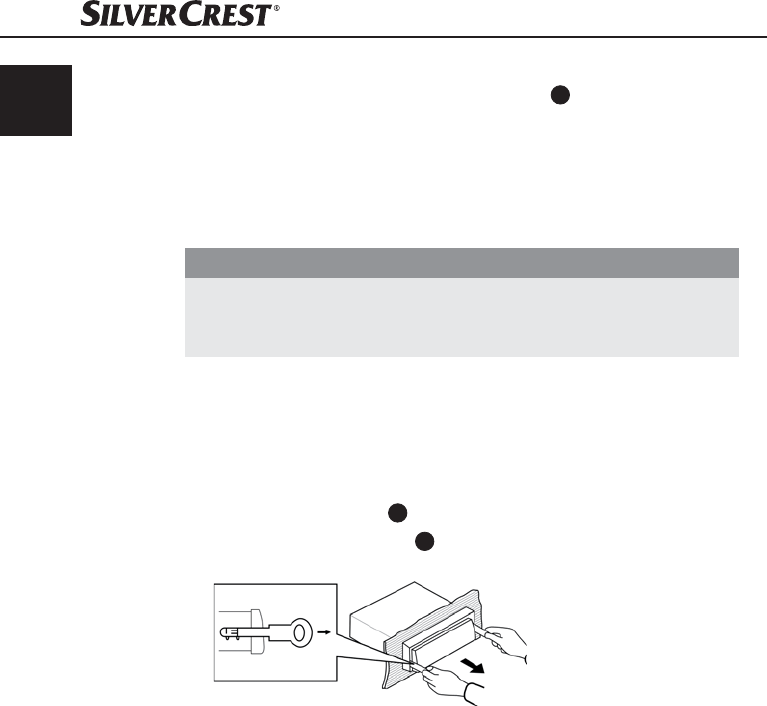

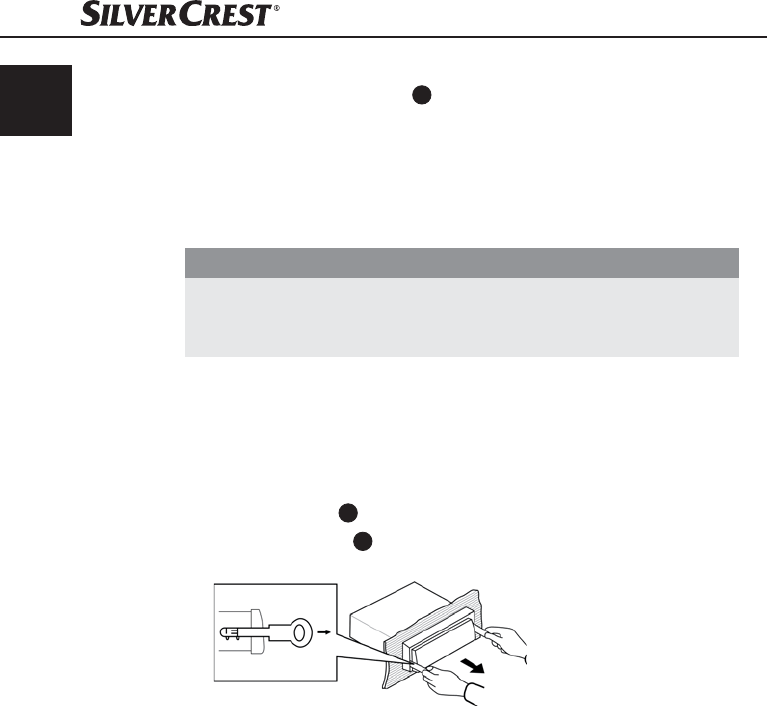

Uninstalling the device . . . . . . . . . .18

Initial operation . . . . . . . . . .19

Face plate . . . . . . . . . . . . . . . . . . . .19

Remote control . . . . . . . . . . . . . . . . 20

Handling and operation . . .20

Switching On and Oﬀ . . . . . . . . . .21

Settings . . . . . . . . . . . . . . . . . . . . . .21

Radio reset (RESET) . . . . . . . . . . . .23

Radio functions . . . . . . . . . . . . . . . .23

General CD functions . . . . . . . . . .26

MP3 CDs functions . . . . . . . . . . . . 28

USB port . . . . . . . . . . . . . . . . . . . . .29

Card reader (SD/MMC) . . . . . . . .30

Record function . . . . . . . . . . . . . . . .30

Connecting an external audio

device to the car radio . . . . . . . . . .32

Bluetooth operation . . . . . . . . . . . .32

Cleaning . . . . . . . . . . . . . . . .34

Safety instructions . . . . . . . . . . . . . .34

Cleaning . . . . . . . . . . . . . . . . . . . . .34

Troubleshooting . . . . . . . . . .35

Safety instructions . . . . . . . . . . . . . .35

Malfunction causes and remedies .35

Disposal . . . . . . . . . . . . . . . . .38

Disposal of the device . . . . . . . . . .38

Disposing of the batteries . . . . . . . .38

Appendix . . . . . . . . . . . . . . .38

Technical data . . . . . . . . . . . . . . . .38

Declaration of EC conformity . . . .39

Warranty . . . . . . . . . . . . . . . . . . . . 40

Importer . . . . . . . . . . . . . . . . . . . . .40

B_KH2376_33301_LB4A indb Abs2 5 17 07 2009 14 13 51 Uhr

Introduction

Bluetooth Car Radio KH 2376

GB Introduction

Preface

Dear customer,

by purchasing the Bluetooth car radio you have decided on a quality product

from SilverCrest, which, in terms of technology and functionality, meets the most

up-to-date development standards.

Read the information included here so that you can quickly familiarize yourself

with your device and thus make full use of its functions.

We wish you a great deal of enjoyable use.

Information for these operating instructions

These operating instructions are a component of the KH 2376 Bluetooth car radio

(henceforth designated as the device) and supplies you with important informa-

tion for intended use, safety, installation and connection as well as operation of

the device.

The operating instructions must be constantly kept available close to the device.

They are to be read and used by anyone assigned to install, service and repair

faults in the device.

Keep these operating instructions and hand them over with the device to any future

owners.

This documentation is copyright protected.

All rights including those of photographic reproduction, duplication and distribution

by means of particular methods (for example data processing, data carriers and

data networks), wholly or partially as well as substantive and technical changes

are reserved.

B_KH2376_33301_LB4A indb Abs1 6 17 07 2009 14 13 51 Uhr

Introduction

Bluetooth Car Radio KH 2376

Limited liability

All technical information, data and information for installation, connection and

operation contained in these operating instructions correspond to the latest at time

of printing and, to the best of our knowledge, take into account our previous

experience and know-how.

No claims can be derived from the details, illustrations and descriptions in these

instructions.

The manufacturer assumes no responsibility for damage caused by failure to ob-

serve the instructions, improper use, inappropriate repairs, making unauthorized

changes or for using unapproved replacement parts.

Warnings

In the existing operation instructions the following warnings are used:

WARNING

A warning of this danger level signiﬁ es a possible dangerous

situation.

If the dangerous situation is not avoided it can lead to injuries.

The directives in this warning are there to avoid personal injuries. ►

IMPORTANT

A warning of this danger level signiﬁ es possible property

damage.

If the situation is not avoided it can lead to property damage.

The directives in this warning are there to avoid property damage. ►

NOTICE

A notice signiﬁ es additional information that assists in the handling of the ►

device.

B_KH2376_33301_LB4A indb Abs4 7 17 07 2009 14 13 51 Uhr

Introduction

Bluetooth Car Radio KH 2376

GB Proper use

This device is intended only for reception of FM/AM radio stations as well as

for the playback of audio and MP3 CDs, MP3 ﬁ les from USB data carriers and

SD/MMC memory cards as well as audio signals of external audio devices.

In addition you can couple the device with a Bluetooth mobile phone and with the

microphone unit use the device as a hands free facility.

This device is not intended for any other use or for uses beyond those mentioned.

WARNING

Danger from unintended use!

Danger can come from the device if used for unintended purposes and/or

other types of use.

Use the device exclusively for intended purposes. ►

Observe the procedures described in these operating instructions. ►

Claims of any kind for damage resulting from unintended use will not be excepted.

The operator alone bears liability.

Safety

In this chapter you receive important safety information regarding handling of the

device.

This device complies with the statutory safety regulations. Incorrect usage can,

however, lead to personal injury and property damage.

Basic Safety Instructions

For safe handling of the device observe the following safety information:

Before use check the device for visible external damage. Do not put into ■

operation a device that is damaged or has been dropped.

B_KH2376_33301_LB4A indb Abs3 8 17 07 2009 14 13 52 Uhr

Introduction

Bluetooth Car Radio KH 2376

Damaged cables or connections should be replaced by authorized qualiﬁ ed ■

persons or by the customer service department.

Persons who, due to their physical, intellectual or motor abilities, are incapable ■

of operating the device safely may only use the device under supervision or

direction from a responsible person.

Only permit children to use the device under supervision. ■

Repairs should only be carried out by authorized specialist companies or ■

by the customer service department. Incorrect repairs can result in signiﬁ cant

dangers for the user. In addition warranty claims become void.

A repair to the device during the warranty period may only be carried out by ■

a cutomer service department authorized by the manufacturer otherwise no

additional warranty claims can be considered for subsequent damages.

Defective components may only be replaced with original replacement parts. ■

Only by using original replacement parts can you guarantee that the safety

requirements are complied with.

Protect the device from moisture and liquid penetration. ■

Danger from laser radiation

WARNING

The device is equipped with a class 1 laser.

Laser radiation is dangerous to the eyesight!

Observe the following safety instructions to avoid exposure of

yourself or others to laser radiation:

NEVER open the device. ►

Have the device repaired only by a specialist. ►

Do not make any modiﬁ cations to the device. ►

B_KH2376_33301_LB4A indb Abs3 9 17 07 2009 14 13 52 Uhr

Introduction

Bluetooth Car Radio KH 2376

GB Traﬃ c safety

WARNING

Safety in traﬃ c has the highest priority!

Observe the following safety instructions so that you do not put yourself or

others in danger:

Before travel commencement familiarize yourself with the operation of the ►

device.

Only operate the device when the traﬃ c situation allows. Stop in a suitable ►

place to carry out comprehensive operations.

Only remove or insert the face plate when the vehicle is parked. ►

Set to a moderate volume so that acoustic signals from the police, ﬁ re ►

department and other rescue services can be heard in good time.

Interaction with batteries

WARNING

Danger from improper use!

For safe handling of batteries observe the following safety instructions:

Do not throw the batteries into a ﬁ re. ►

Do not short circuit the batteries. ►

Do not attempt to recharge the batteries. ►

Regularly check the condition of the batteries. Leaking battery acid can ►

cause permanent damage to the device. Special caution should be shown

when handling damaged or leaking batteries. Danger from acid burns!

Wear protective gloves.

Store batteries in a place inaccessible to children. If swallowed seek ►

immediate medical attention.

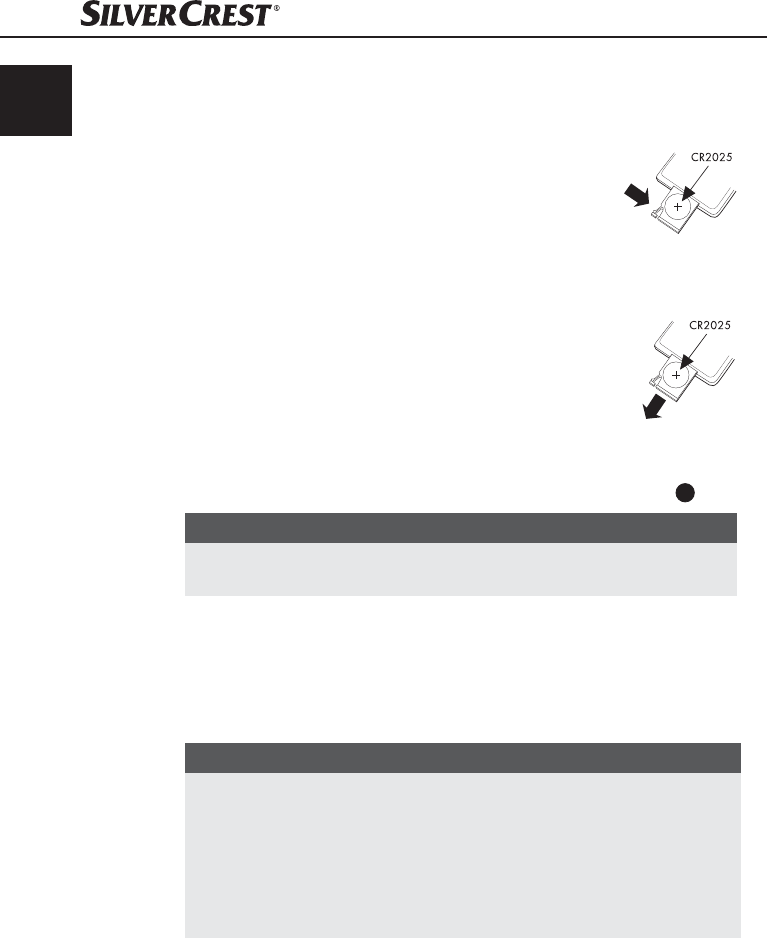

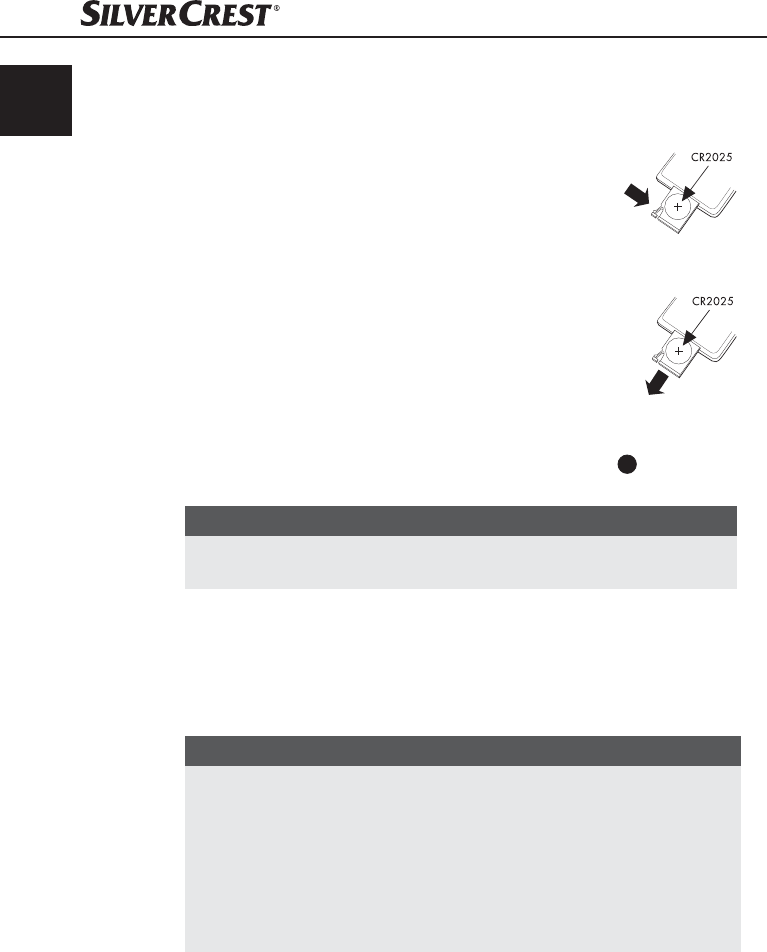

Remove the batteries from the remote control if you do not intend to use ►

the device for extended periods of time.

B_KH2376_33301_LB4A indb Abs3 10 17 07 2009 14 13 52 Uhr

Introduction

Bluetooth Car Radio KH 2376

Package contents and transport inspection

WARNING

Risk of suﬀ ocation!

Packaging material should not be used as a play thing. ►

There is a risk of suﬀ ocation!

The device is delivered with the following components as standard:

Car radio (incl. face plate) ▯

Installation bracket (Attached) ▯

Bezel frame (Attached) ▯

Fixture plate (incl. securing material) ▯

Remote control ▯

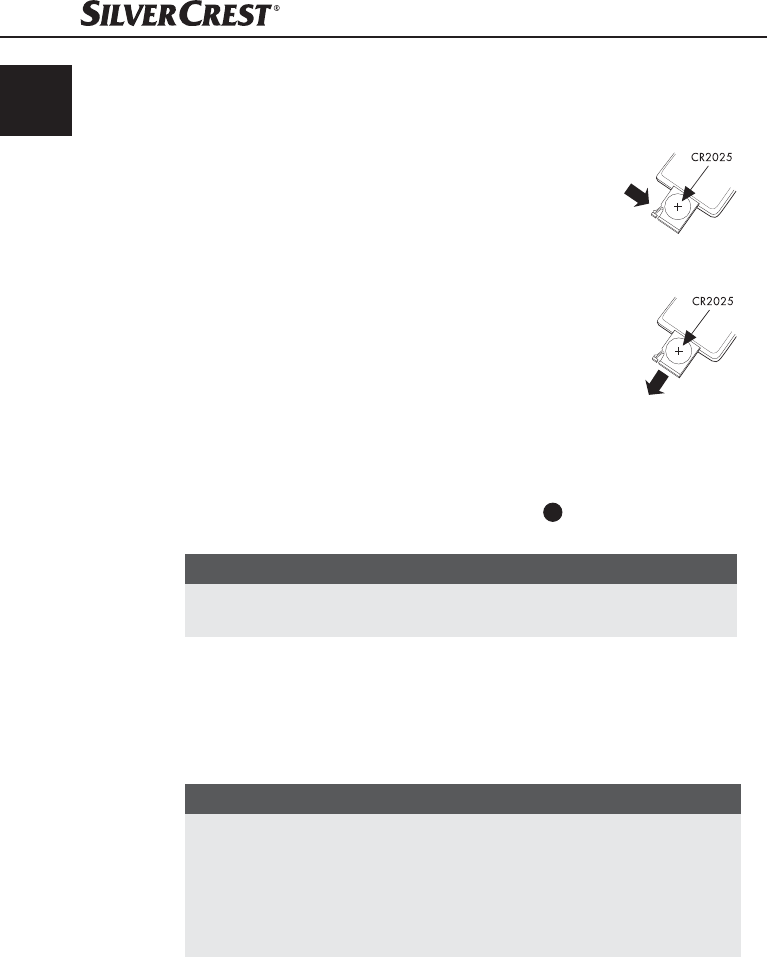

1 Battery CR2025, 3 V DC ▯

Keys for installation frame (2x) ▯

Case for face plate ▯

Microphone unit with adhesive strip ▯

Operating instructions ▯

NOTICE

Check the contents to make sure everything is there and for visible ►

damage.

If the contents are not complete or are damaged due to defective ►

packaging or through transportation contact the service hotline

(see warranty card).

Disposal of the packaging

The packaging protects the device from transport damage. The packaging

materials are selected from the point of view of their environmental friendliness

and disposal technology and are therefore recyclable.

The recirculation of packaging into the material circuit saves on raw material and

reduces generated waste. Dispose of packaging material that is no longer needed

according to the regionally established regulations.

NOTICE

If possible preserve the device's original packaging during the warranty ►

period so that in the case of a warranty claim you can package the device

properly for return.

B_KH2376_33301_LB4A indb Abs3 11 17 07 2009 14 13 52 Uhr

Operating Elements

Bluetooth Car Radio KH 2376

GB POWER/DIM:

Switch device on and oﬀ /

dim display illumination

2 Multi controller:

Turn to set value/volume

3 MU:

Switch oﬀ sound/button

4 TA:

Activate traﬃ c radio/button

5 SEL:

Press or hold down to access

adjustment options

6 Display

7 AF:

Alternative frequency search

/ activate regional programmes

8 PTY:

Station search by PTY group

9 DISP:

Show display information

10 Unlocking the face plate

11 Card slot for SD/MMC cards

12 USB port

13 AUX IN:

3,5 mm stereo input socket for

the connection of an external

audio device

14 ▸▸I:

Title / Station search forwards

15 I◂◂:

Title / Station search

backwards

16 A/PS:

Automatic station saving

17 Station button 6/next directory

18 Station button 5/previous

directory

19 RDM/4:

Random playback in the CD/

MP3 operation mode,

station button 4

20 INT/3:

Intro function in the CD/MP3

operation mode, station button 3

21 RPT/2:

Repeat function in the CD/

MP3 operation mode,

station button 2

22 PAU/1:

Stop playback in the CD/

MP3 operation mode, station

button 1

23 Sensor for remote control

24 BND/ENT:

Select band range/conﬁ rm

selection

25 SCN/REC:

Automatic station search/

Record to a data carrier at

the USB port or the SD/MMC

card slot

26 MD/LD:

Set operating mode/

switch to loudness

27 OPEN:

Reject disc

28 Holder for the face plate

29 RESET:

Resetting the device

30 Theft protection LED

31 Positions LED of the CD

compartment

Operating elementse (see foldout sides)

B_KH2376_33301_LB4A indb Abs3 12 17 07 2009 14 13 52 Uhr

Operating Elements

Bluetooth Car Radio KH 2376

32 CD compartment

33 ISO-Block connection B

34 Automotive blade

type fuse 10 A

35 ISO block connection A

36 Bluetooth antenna

37 Socket for microphone unit

38 Securing screw

(incl. M5 nut and washer)

39 LINE OUT:

Audio cinch output L/R for

ampliﬁ er

40 Antenna connection for

DIN antenna plug

41 POWER/DIM:

Switch device on and oﬀ /

dim display illumination

42 Button

43 I◂◂:

Title / Station search

backwards

44 VOL+:

Volume increase

45 Button

46 ▸▸I:

Title / Station search forwards

47 INT/3:

Intro function in the CD/

MP3 operation mode,

number button 3

48 VOL-:

Volume decrease

49 PTY/7:

Station search by PTY group/

number button 7

50 Number button 6

51 DSP/*:

Sound setting/button *

52 BAND/0:

Select frequency range/

number button 0

53 Battery compartment

54 SEL/#:

Press or hold down to access

adjustment options/button #

55 TA/9:

Activate traﬃ c radio station/

number button 9

56 AF/8:

Alternative Frequency search/

regional programme activation/

number button 8

57 Number button 5

58 RDM/4:

Random playback in the CD/

MP3 operation mode/ number

button 4

59 RPT/2:

Repeat function in the CD/

MP3 operation mode/

number button 2

60 ▸II/1:

Playback start or stop/

number button 1

61 MODE:

Set operation type/

Loudness function

62 Microphone unit plug

63 Microphone

64 TALK button

65 green LED for connection status

66 Case for face plate

67 Bezel frame

68 Installation bracket

69 Key for installation bracket

70 Fixture plate

(incl. securing material)

B_KH2376_33301_LB4A indb Abs3 13 17 07 2009 14 13 52 Uhr

Installation

Bluetooth Car Radio KH 2376

GB Installation

WARNING

With the installation of the device damage can occur!

If possible have the device installed by a qualiﬁ ed technician. ►

If you want to install the device yourself, for safe and ﬂ awless operation ►

of the device follow the instructions for connection and installation.

Connection

IMPORTANT

The use of incorrect connections can lead to damage to the

device.

For installation use the device's ISO connections. The vehicle speciﬁ c ISO ►

adapter that you may possibly require can be obtained from a specialist

establishment, from a local dealer or from the store's technical department.

When using other connection types the warranty becomes void!

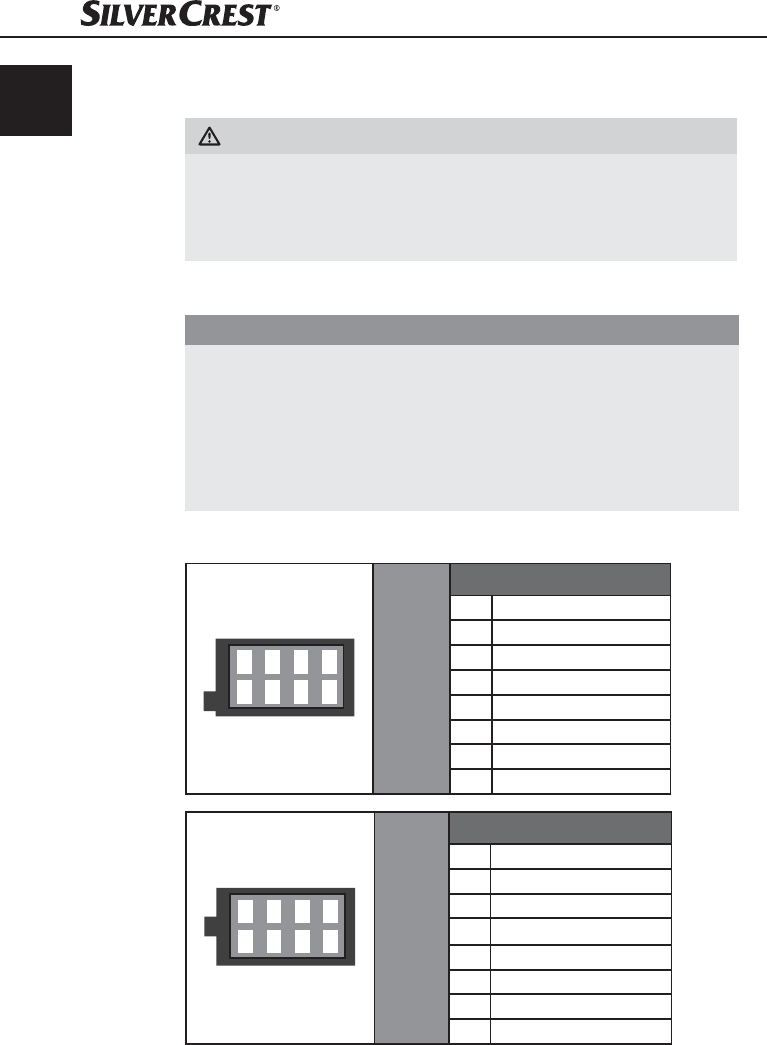

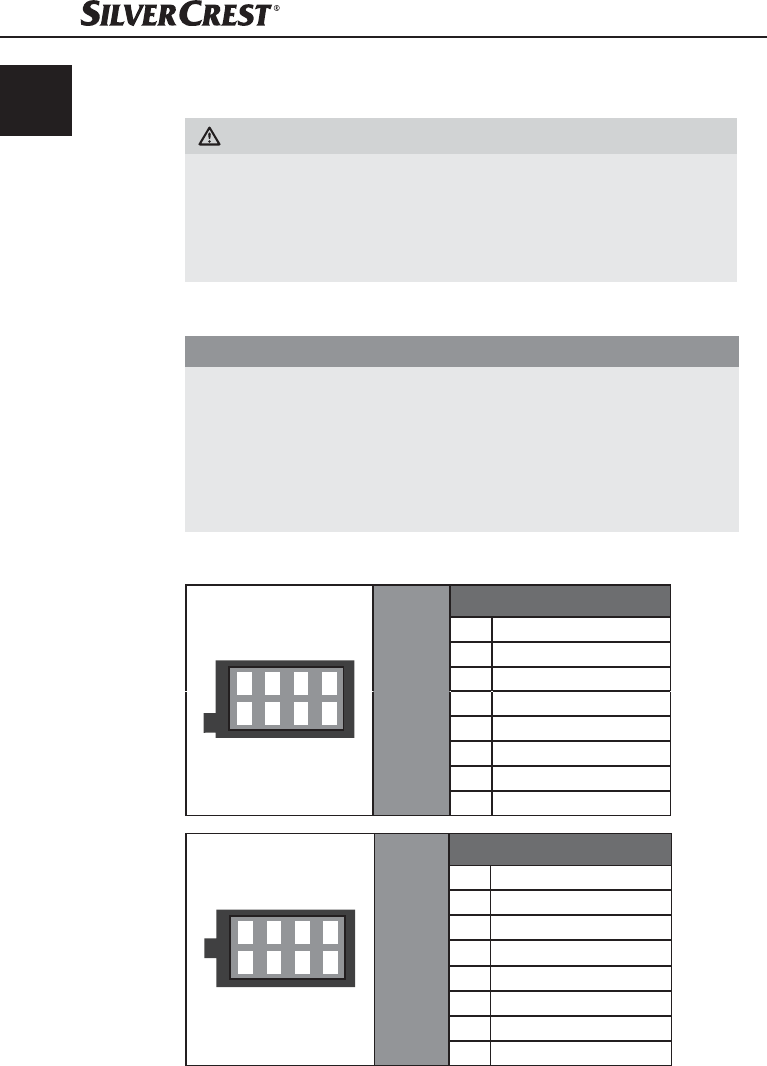

Conﬁ guration of the ISO connections

1357

2468 ISO A

Conﬁ guration

1 unconﬁ gured

2unconﬁ gured

3 unconﬁ gured

4 Permanent positive

5 Antenna power

6 unconﬁ gured

7 12 V (Ignition positive)

8 Minus (-)

1357

2468 ISO B

Conﬁ guration

1 Rear right +

2Rear right -

3 Front right +

4 Front right -

5 Front left +

6 Front left -

7 Rear left +

8 Rear left -

B_KH2376_33301_LB4A indb Abs3 14 17 07 2009 14 13 53 Uhr

Installation

Bluetooth Car Radio KH 2376

To connect the device to two speakers use only the cables for the front speakers.

NOTICE

Make sure that a permanent positive connection is applied to the station ►

memory of connection 4 in the ISO block A.

In some automobile models the standard conﬁ guration of the connections ►

[4] and [7] in ISO block A are interchanged at the factory. If this is the

case the station memory can be lost. To correct this, the connections 7

(Ignition positive) and 4 (Permanent positive) in the ISO Block A must be

swapped.

You can connect an external ampliﬁ er to the audio cinch output. For this ►

follow the operating instructions for the external ampliﬁ er.

Antenna power connection

IMPORTANT

Possible damage to the device!

Never attach the antenna power connection with the antenna's motor ►

power cable.

The connection for the antenna power is available for a relay controlled antenna.

The relay then automatically extends the antenna when the device is switched

on. When switched oﬀ the antenna retracts. This connection can also be used to

control an external ampliﬁ er. For exact connection information please consult the

ampliﬁ er's operating instructions.

Connection of an external ampliﬁ er

For the connection of an external ampliﬁ er use the audio cinch output LINE

OUT 39 . For this follow the operating instructions for the external ampliﬁ er.

Connecting the microphone unit

For connection of the microphone unit use the microphone unit socket 37 .

B_KH2376_33301_LB4A indb Abs3 15 17 07 2009 14 13 53 Uhr

Installation

Bluetooth Car Radio KH 2376

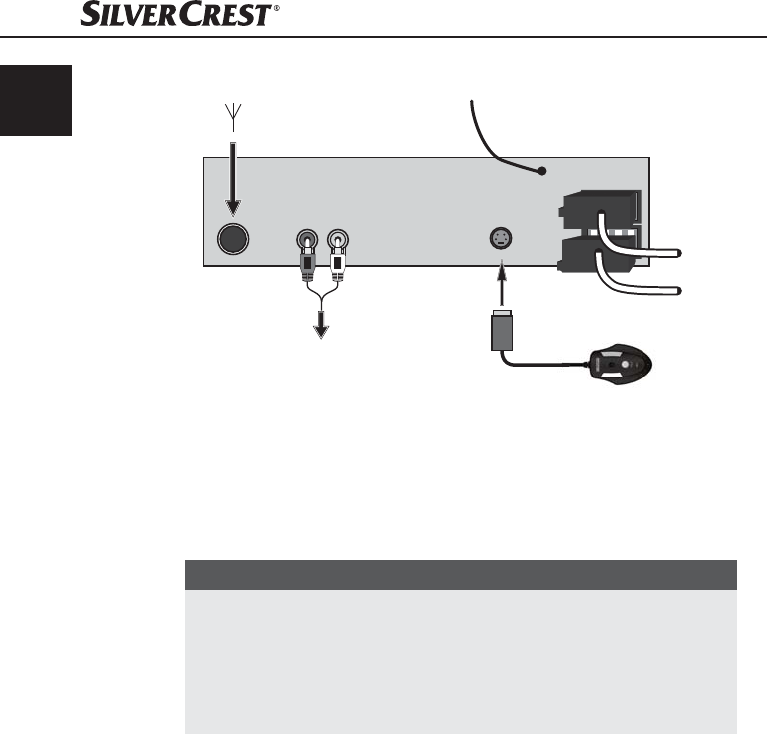

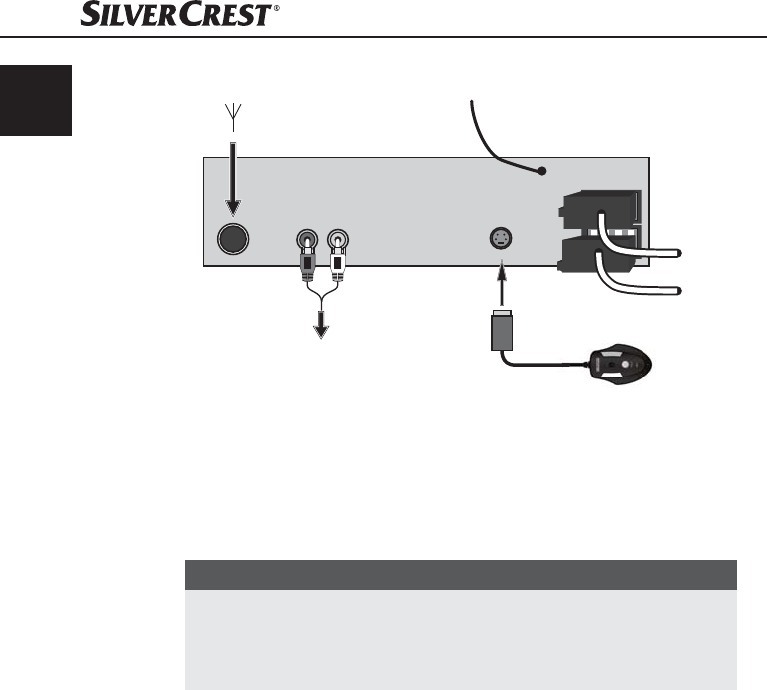

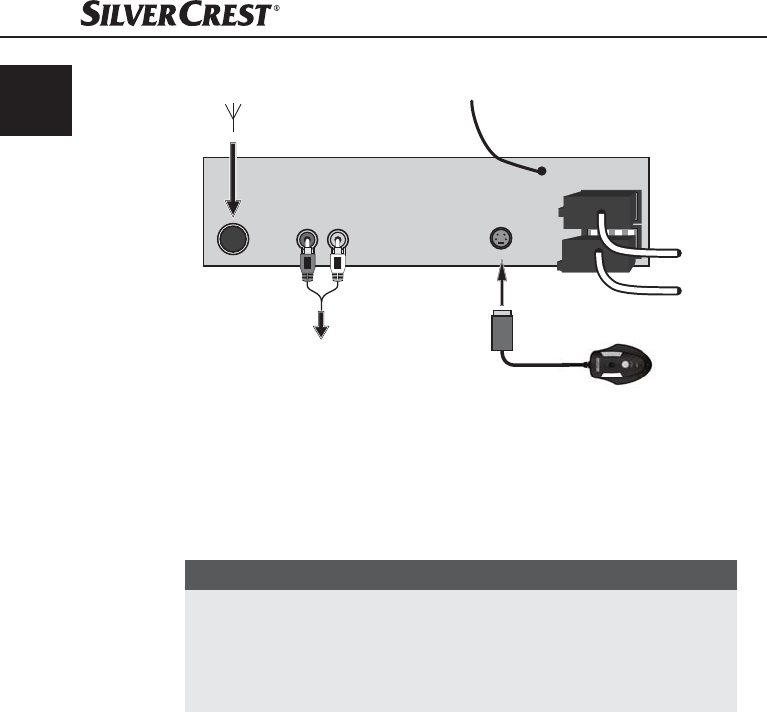

Connection schematic

1 34

ISO

ISO B

Installation

The device can be installed into any standard ISO mounting duct. In the event that

your vehicle does not have an ISO mounting duct contact your local specialist

establishment, local dealer or the technical department of the store.

NOTICE

Before installation remove, without fail, the two transport securing screws ►

on the top of the housing (marked with a red sticker)!

Connect the cable before ﬁ nally installing the device. Make sure that it is ►

plugged in properly and that the system functions correctly.

Installation instructions

Install the device in the duct provided for it or select the installation location so ■

that all buttons can be comfortably reached and the driver is not impeded.

Only connect the device to a properly installed 12 V automotive battery. ■

Only connect the device in the vehicle via an ISO plug. ■

Install the device in such a way as to avoid the development of heat accumu- ■

lation and so that the device is suﬃ ciently ventilated.

Antenna Bluetooth antenna

External ampliﬁ er

Microphone unit

B_KH2376_33301_LB4A indb Abs3 16 17 07 2009 14 13 53 Uhr

Installation

Bluetooth Car Radio KH 2376

To avoid function disturbances the installation angle should be less than 30°. ■

Do not install the device in a location where it will be subjected to high ■

temperatures(i.e. direct sunlight or heating vents), heavy contamination and

strong vibrations.

In the event that changes to the vehicle are necessary contact your vehicle ■

dealer/qualiﬁ ed radio installation facility.

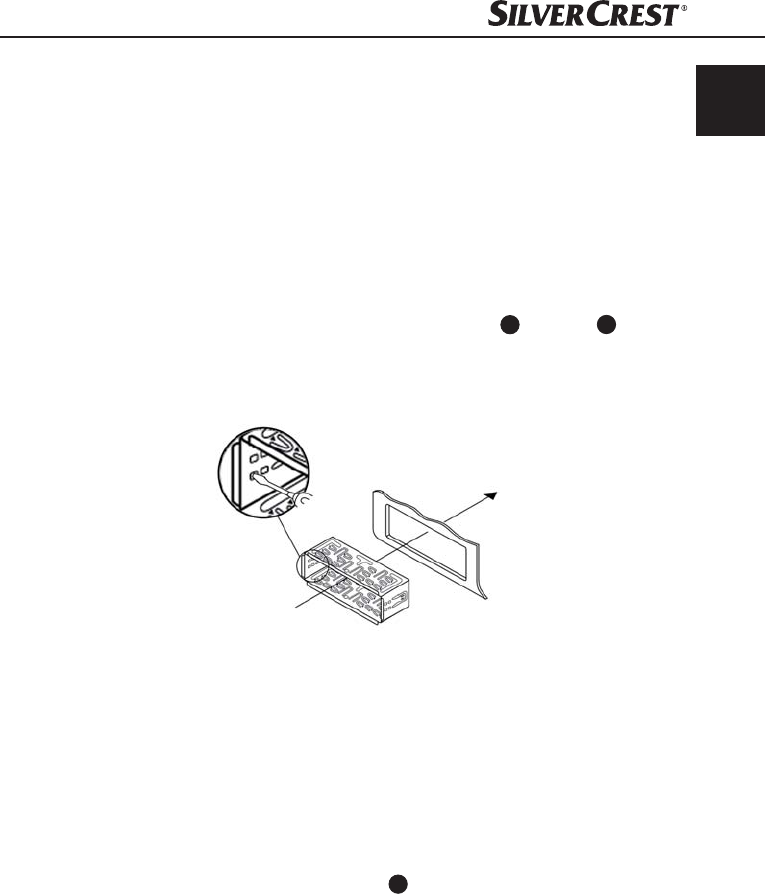

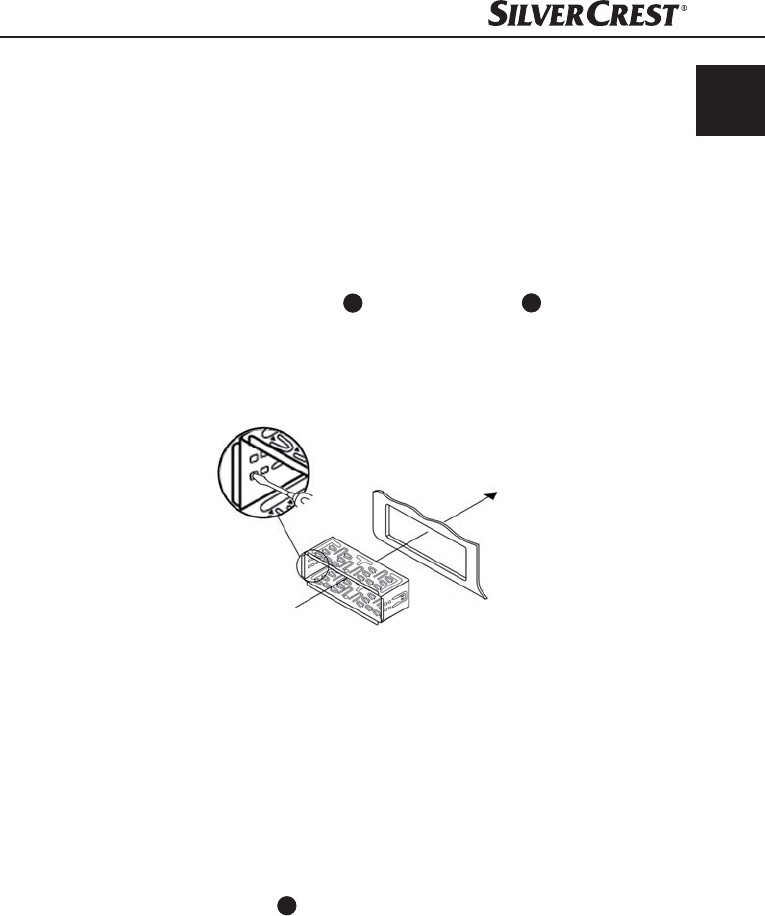

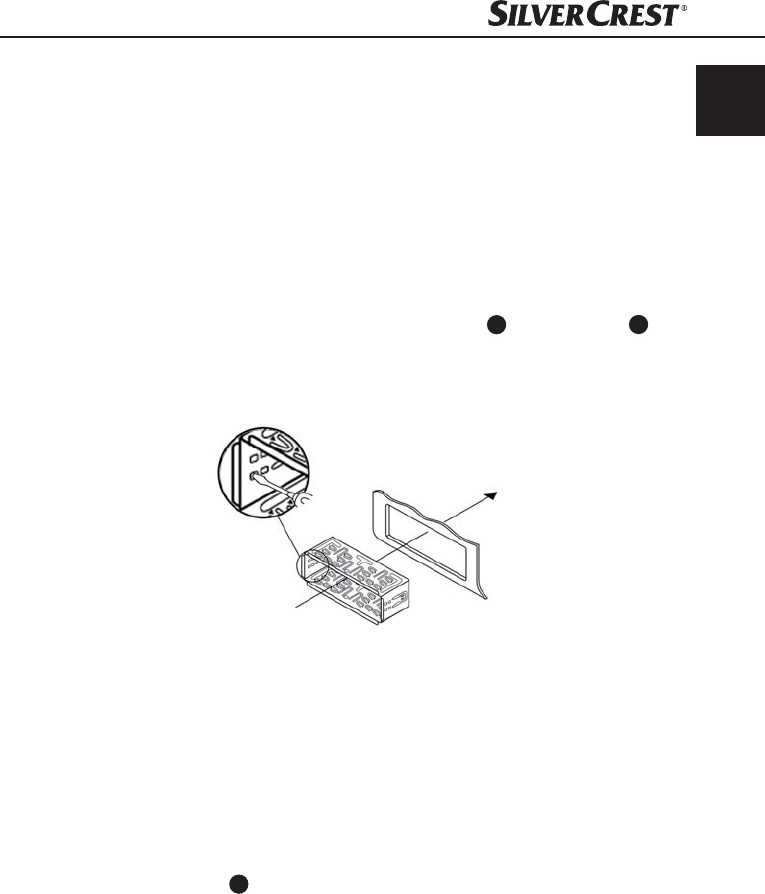

Installing the device into the ISO duct

Pull the installation bracket 68 and the bezel frame 67 from the device's

housing.

Place the installation bracket into the ISO mounting duct. 

Bend the tabs on the installation bracket with a screw driver so that the bracket 

is ﬁ xed ﬁ rmly into the mounting duct (see diagram).

Check to make sure that the bracket is securely ﬁ xed. 

Connect the ISO socket block of the device with the two ISO plugs on your 

vehicle.

Connect the antenna cable from the vehicle antenna to the antenna socket 

on the device.

Feed the microphone unit cable into the mounting duct and connect it to the 

microphone unit socket. Lay the cable in such a way that the microphone

unit can be secured later in the vehicle interior see chapter "Using the micro-

phone" on page 32.

Contingently connect the audio cinch cable of an external ampliﬁ er to the 

LINE OUT socket 39 on the device.

B_KH2376_33301_LB4A indb Abs3 17 17 07 2009 14 13 53 Uhr

Installation

Bluetooth Car Radio KH 2376

If necessary secure your device against theft with additional measures. 

Attach the securing screw with the anchoring plate 70 and the securing material

to the engine ﬁ rewall of the vehicle.

Carefully push the device into the mounting duct until it locks into place. 

After all connections have been made activate the RESET button with a ball

point pen or other pointed object.

Attach the face plate as described under "Installing the face plate". 

IMPORTANT

Possible damage to the cable!

Observe the position of the cable when sliding the device into the duct so ►

as to avoid damaging it.

Finally put on the bezel frame. 

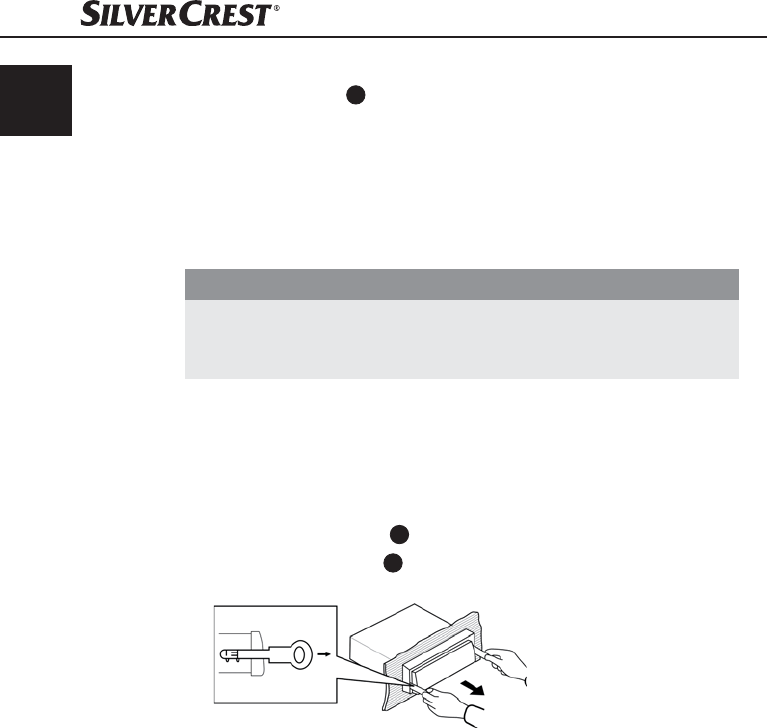

Uninstalling the device

To remove the installed device proceed as follows:

Remove the bezel frame 67 .

Insert the right and left keys 69 into their respective slots on the sides of the

device. (The tabs are now bent back.)

Pull the device out. 

B_KH2376_33301_LB4A indb Abs3 18 17 07 2009 14 13 53 Uhr

Initial operation

Bluetooth Car Radio KH 2376

Initial operation

Face plate

To protect against theft you can remove the face plate from your device. Do not

store the removed face plate in your vehicle.

NOTICE

When the face plate is not inserted into the frame the theft protection ►

LED 30 on the device blinks.

To safeguard the face plate always keep it stored in its case. ►

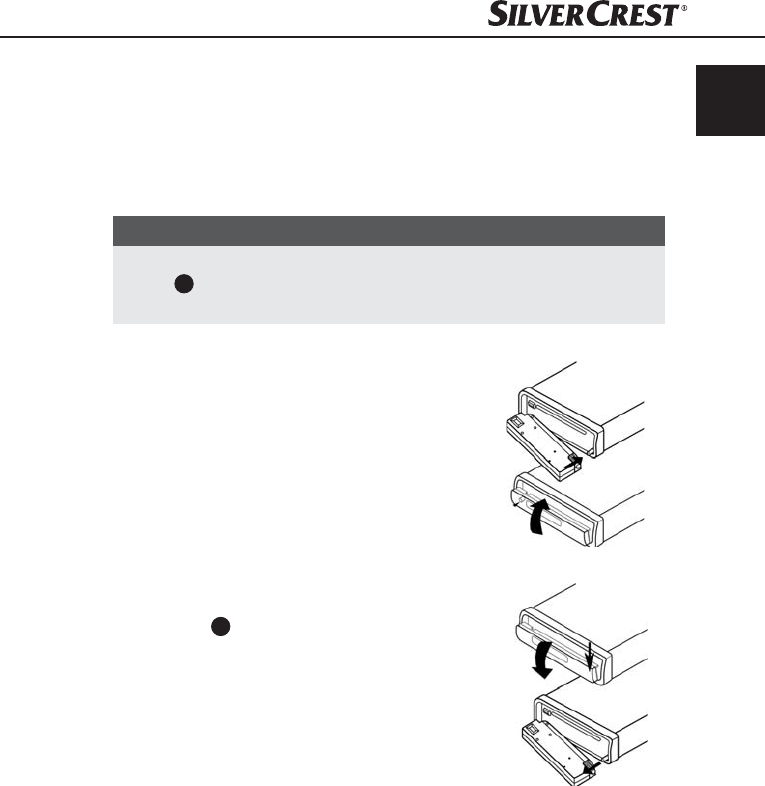

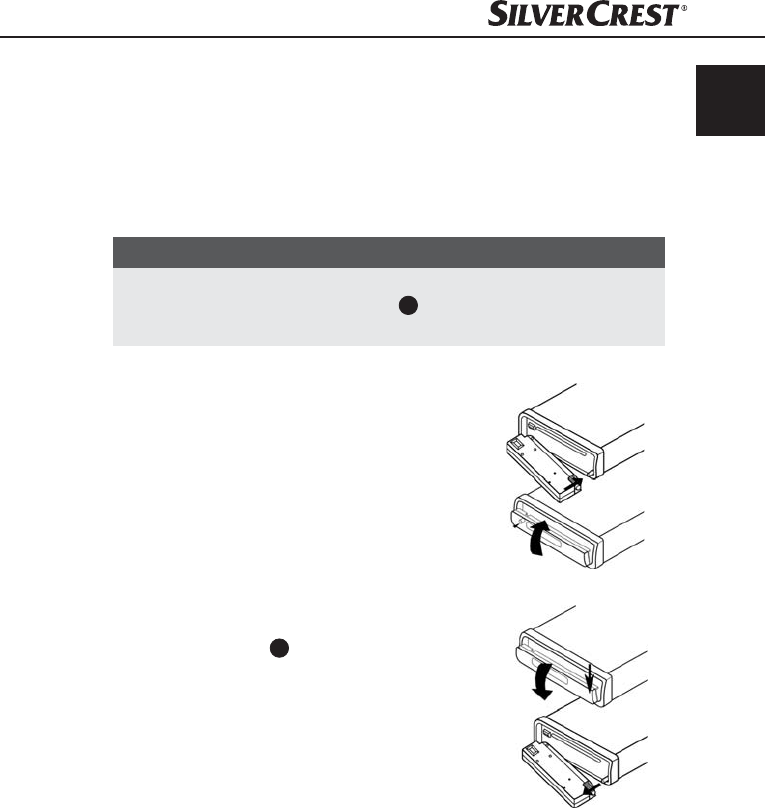

Installing the face plate

Place the face plate with the left side in the 

frame ﬁ rst.

Then ﬁ rmly press the right side until it locks into 

place.

Check to make sure that the face plate is ﬁ rmly and

correctely installed in the frame. If the face plate is

incorrectly installed it can result in malfunctions when

operating the device.

Removing the face plate

Press the 10 button to unlock the face plate.

Tilt the face plate completely forward. 

Slide the face plate to the left and then pull ﬁ rst 

the right and then the left side away.

B_KH2376_33301_LB4A indb Abs3 19 17 07 2009 14 13 53 Uhr

Handling and operation

Bluetooth Car Radio KH 2376

GB Remote control

Inserting the battery

Remove the supplied battery from the packing.

To insert the battery and/or change the battery proceed

as follows:

Pull the battery compartment out of the remote control 

by pressing the lateral locking device and at the same

time pull the battery compartment out.

Remove the depleted battery and insert a new battery 

of the type CR2025 (Button cell) into the battery com-

partment. Be sure to insert the battery with the correct

polarity.

Slide the battery compartment back into the remote 

control.

Using the remote control

Point the remote control to the Infrared sensor 23 on the front panel of the

device.

NOTICE

You can use the remote control up to a distance of 8 m from the device. ►

Handling and operation

In this chapter you receive important information for the handling and operation

of the device.

NOTICE

Most of the functions can be operated by the buttons on the device as well ►

as by the buttons on the remote control. In these instructions operation via

the buttons on the device is described. Any reference to the pushbuttons on

the remote control will be speciﬁ cally highlighted.

If no setting is made and/or no button pushed within approx. 5 seconds the ►

device returns to its previous operating mode. Changed settings are saved.

B_KH2376_33301_LB4A indb Abs3 20 17 07 2009 14 13 53 Uhr

Handling and operation

Bluetooth Car Radio KH 2376

Switching On and Oﬀ

Press brieﬂ y the POWER/DIM button to switch the device on. In the display

the notice WELCOME appears.

Brieﬂ y touch the POWER/DIM button to dim the display illumination.

To switch oﬀ hold down the POWER/DIM button longer.

Settings

WARNING

Hearing damage as a result of too high a volume!

If the volume is set too high it can lead to permanent hearing damage.

Set the volume to moderate levels only. ►

Volume

Turn the multi controller to set the volume. 

Bass/Treble/Balance/Fader

Press the SEL button. The current volume level is shown. Each further press of

the SEL button accesses the next setting point.

The following settings are possible:

VOL - Volume (from 0 to 45),

BAS - Bass (from -7 to +7),

TRE - Treble (from -7 to +7)

BAL - Balance (sound distribution between the right and left speakers)

(from 8L to 8R)

FAD - Fader (sound distribution between the rear and front speakers)

(from 8R to 8F)

Turn the multi controller to change the settings of the displayed menu items. 

further settings with the SEL button

Hold down the SEL button for approx. 2 seconds and then press the SEL

button repeatedly until the desired function is shown in the display.

INVOL - switch on volume

Turn the multi controller to set the volume level, with which the device is to be 

set when turned on.

B_KH2376_33301_LB4A indb Abs3 21 17 07 2009 14 13 54 Uhr

Handling and operation

Bluetooth Car Radio KH 2376

ADJ - Time of day

NOTICE

The device is equipped with an RDS controlled clock. The clock sets itself ►

automatically when the EON function is switched on and also continues to

run when the radio is switched oﬀ . If you do not receive any RDS signal you

can also set the time of day manually.

Turn the multi controller to the right to set the hours and to the left to set the 

minutes.

TAVOL - Volume for traﬃ c radio

Turn the multi controller to set the volume level, with which traﬃ c reports are 

to be played back.

EON - Information from other stations

When the EON function is switched on the radio switches to traﬃ c radio or PTY

groups if the TA or PTY function has been activated.

Turn the multi controller in order to switch the EON function on (EON ON) 

or oﬀ (EON OFF).

REC - Recording format

Turn the multi controller to set the record format for recording on SD/MMC 

and/or USB data carriers, MP3 (MP3 data) or WMA (Windows Media

Audio).

DSP - Equalizer (Digital Sound Processing)

Turn the multi controller to select one of the settings DSP CLASSIC, DSP

ROCK, DSP POP, DSP FLAT or DSP NONE. In the setting DSP NONE

no DSP is switched on. The DSP equalizer setting is shown at the bottom of

the display.

You can also set the equalizer by pressing the DSP button on the remote control.

With this setting DSP is switched oﬀ when the radio frequency is shown again.

Loudness

Hold down the MD/LD button to switch the loudness function on or oﬀ .

B_KH2376_33301_LB4A indb Abs3 22 17 07 2009 14 13 54 Uhr

Handling and operation

Bluetooth Car Radio KH 2376

Operating mode

Press the MD/LD button to switch between radio reception (frequency in-

dicator), CD/MP3 operation (CD), card slot (SD/MMC), USB port (USB)

and audio input (AUX).

NOTICE

The operating modes CD, SD/MMC and USB can only be accessed when ►

the corresponding medium is inserted.

Display

Press repeatedly the DISP button to display successively the following

information:

Radio station, title + interpret, time of day (will automatically be set with RDS re-

ception), PTY settings (these RDS functions are transmitted by the broadcast institu-

tions in various formats; see also the chapter "Radio functions") and frequencies.

NOTICE

When you are not receiving any RDS or PTY information, "PS NONE“ or ►

"PTY NONE“ is shown in the display.

Radio reset (RESET)

To reset the device to its factory default settings, press the RESET button with a

pointed object, such as a pen.

Reset the device:

when operating for the ﬁ rst time, ▯

after the cable connection, ▯

if not all function buttons are working ▯

when an error message appears in the display. ▯

Radio functions

Select frequency range

Press the BND/ENT button to switch between USW (FM1, FM2, FM3)

and medium wave (MW1, MW2).

Automatic station search

Press brieﬂ y the buttons I◂◂ or ▸▸I to start a station search. The search will 

stop when a station is found.

B_KH2376_33301_LB4A indb Abs3 23 17 07 2009 14 13 54 Uhr

Handling and operation

Bluetooth Car Radio KH 2376

Manual station selection

Hold down one of the buttons I◂◂ or ▸▸I for two seconds. MANUAL ap-

pears in the display.

Now press the buttons I◂◂ or ▸▸I to change the frequency in steps of 

0,05 MHz (USW) and/or 9 kHz (MW) until the desired frequency is set.

If no button is pressed for approx. two seconds the automatic station search is set

again. AUTO appears in the display..

Saving radio stations

For each frequency range 6 stations can be saved.

Hold down for approx. 3 seconds one of the station buttons 1 to 6 to save

the currently set station. Successful saving is indicated by a brief switching

oﬀ of the tone.

Accessing saved stations

Select with BND/ENT the frequency range.

Press one of the station buttons 1 to 6, to access the saved station.

Automatic saving

Hold down the A/PS button for 3 seconds. A search immediately starts

whereby each found station remains for approx. ﬁ ve seconds. The station in-

dicator and/or the station frequency blinks and the memory cell is displayed.

With weak stations the search will automatically continue.

Running through saved stations

Press brieﬂ y the A/PS button. All stations will be brieﬂ y selected.

When you hear the desired station press brieﬂ y the A/PS button. The chosen

station remains selected.

Alternative Frequency (AF)

You can search for alternative frequencies of a station so that it will always have

optimal reception.

Press the AF button. The display shows AF. The device then always searches

for the optimal frequency of the currently selected station.

B_KH2376_33301_LB4A indb Abs3 24 17 07 2009 14 13 54 Uhr

Handling and operation

Bluetooth Car Radio KH 2376

Regional programmes

A few stations broadcast regional programmes.

In order to playback only the station's regional programme hold down the AF

button until the notice REG ON appears in the display.

To again playback the national programme hold down the AF button until

the notice REG OFF appears in the display.

Programme mode (PTY)

With the help of this function you can search for stations in a designated genre.

The following settings are possible:

NEWS

AFFAIRS

INFO

SPORT

EDUCATE

DRAMA

CULTURE

SCIENCE

VARIED

POP M

ROCK M

EASY M

LIGHT M

CLASSICS

OTHER M

WEATHER

FINANCE

CHILDREN

SOCIAL

RELIGION

PHONE IN

TRAVEL

LEISURE

JAZZ

COUNTRY

NATION M

OLDIES

FOLK M

DOCUMENT

TEST

ALARM

NOTICE

Please note that this information is dependent on the region, the broadcas- ►

ting corporation and the station.

For this function the ► EON function must be switched on.

Switching the PTY function on/oﬀ

To activate the PTY search press the PTY button. In the display the notice

PTY appears.

With the station search only stations of the currently selected PTY identiﬁ cation will

be considered.

To deactivate the PTY search press the PTY button again.

Setting the PTY identiﬁ cation

Hold down the PTY button and then turn the multi controller to set the in-

dividual PTY identiﬁ cation.

Station search by PTY identiﬁ cation

During the display of a PTY identiﬁ cation if you press brieﬂ y the PTY button

or the buttons I◂◂ and/or ▸▸I a search immediately starts for stations, which

correspond to this PTY identiﬁ cation.

B_KH2376_33301_LB4A indb Abs3 25 17 07 2009 14 13 54 Uhr

Handling and operation

Bluetooth Car Radio KH 2376

If no station is found that corresponds to this PTY identiﬁ cation the notice NOT FND

appears brieﬂ y and then the search ends with the last set station.

Traﬃ c radio (TA - "Traﬃ c Announcement")

For this function the EON function must be switched on.

Press the TA button to switch this mode on or oﬀ

In the TA mode the device will immediately switch from other stations or operation

modes to the radio station, which is currently broadcasting traﬃ c information. With

this the volume level entered under TAVOL will be set.

During the playback of traﬃ c radio press the TA button to stop the TA function

without switching oﬀ this function.

General CD functions

NOTICE

Dampness and high humidity can cause the CD player to malfunction. In ►

this case switch on the vehicle heating to dissipate the dampness before

using the device. Do not subject the device to any extreemly high or low

temperatures.

Anti-Shock function (ESP - "Electric Shock Protection")

The device is equipped with an anti shock function. This function serves to com-

pensate for vibrations, for example on uneven streets, and to provide an uninter-

rupted playback even with device movement. When the device is switched on the

memory automatically ﬁ lls with data:

with audio CDs for 10 seconds; ■

with MP3-CDs for 120 seconds. ■

Inserting and removing CDs

fold the face plate downward by pressing the face plate's unlocking device. 

Push the CD into the CD slot with the inscribed side facing up. 

Lock the face plate back into place by folding it upwards. Playback of the CD 

begins. TOC READ appears in the display (Read directory contents).

To remove the CD open the face plate again. Press the OPEN button. The

CD will be ejected. The device switches to radio mode.

B_KH2376_33301_LB4A indb Abs3 26 17 07 2009 14 13 54 Uhr

Handling and operation

Bluetooth Car Radio KH 2376

Immediately remove the CD from the CD slot. If an ejected CD is not removed 

within approx. 5 seconds the device will draw it back in, however playback

of the CD will not start.

Title skip

Press the buttons ▸▸I or I◂◂ to select the next and/or previous title. The title 

number will be shown in the display.

Fast forward/backward

Hold down the buttons ▸▸I or I◂◂ longer to start fast forward or backward. 

Stop playback

Press the PAU/1, button to stop playback.

To continue playback press the PAU/1 button once more.

Repeat function (RPT - Repeat)

Press several times the RPT/2 button to switch between the repeat functions.

The following settings are possible:

RPT ONE: The current title is repeated. –

RPT ALL: The entire CD will be repeated. – RPT will not be displayed.

Additionally with MP3 CDs:

RPT DIR: All titles in the current directory will be repeated. –

If the functions RPT ONE or RPT DIR are activated RPT will appear in the

display.

Title sampling

Press the INT/3 button. In the display INT will be shown. Approx. 10 seconds

from all titles will playback one after the other.

Press the INT/3 button once more to activate normal playback.

Random playback of all titles (RDM - Random)

Press the RDM/4 button. In the display RDM is shown. A random controlled

playback is started. A repeat pressing launches the normal playback.

B_KH2376_33301_LB4A indb Abs3 27 17 07 2009 14 13 54 Uhr

Handling and operation

Bluetooth Car Radio KH 2376

GB MP3 CDs functions

Playback

The device can playback ﬁ les in the MP3 and WMA formats. ■

A mixture of titles and directories on the same level can result in problems ■

when playing back.

During playback the information from the ID3 tag of the MP3 ﬁ les are read ■

and are shown successively in the display.

Skip directory

Press the station button 6 to playback the next directory and/or the station

button 5 to playback the previous directory. The name of the directory will

appear brieﬂ y in the display after which playback begins automatically.

NOTICE

If ﬁ les are located in the CD's main directory the directory name ► ROOT will

be shown in the display.

Search functions

Title number search

Press the A/PS button. The notice 001 appears in the display.

The last digit of the three digit title input blinks.

Press the SEL button to switch between the 3 digits of the title number. The

selected digit blinks.

Turn the multi controller to set the blinking digit. 

When you have entered the desired title number conﬁ rm the entry with BND/

ENT. The title will immediately playback.

NOTICE

If a title number is selected that does not exist the title with the largest title ►

number will playback.

Title name search

Press the A/PS button twice. The notice A** appears in the display.

B_KH2376_33301_LB4A indb Abs3 28 17 07 2009 14 13 54 Uhr

Handling and operation

Bluetooth Car Radio KH 2376

The ﬁ rst symbol blinks.

Press the SEL button to switch between the 3 digits of the title name. The

selected symbol blinks.

Turn the multi controller to set the blinking symbol. 

When you have set the desired symbol press the BND/ENT button to show

all titles that begin with the searched for symbol.

NOTICE

If no titles are found that begin with the set symbol then ► NO MATCH will

be shown brieﬂ y and you can carry out the setting again.

Turn the multi controller to select a title and start playback with BND/ENT.

Search for directories

Press the A/PS button three times. The directory that is currently playing

back appears.

Turn the multi controller to switch between the available directories. 

Press the BND/ENT button to select the currently displayed directory. Play-

back of the ﬁ rst title from the selected directory starts immediately.

USB port

The device can handle USB data carriers up to 8 GB. With this the directory

structure may contain a maximum of 1024 folders, 4096 ﬁ les and a directory

depth of 8 levels.

Connecting data carriers

Open the protective cap from the USB port. 

Connect your USB device to the port. The device searches for MP3 or WMA 

ﬁ les on the data carrier and the notice USB appears in the display.

Place the protective cap back on the USB port when no USB device is con- 

nected to avoid contamination.

B_KH2376_33301_LB4A indb Abs3 29 17 07 2009 14 13 54 Uhr

Handling and operation

Bluetooth Car Radio KH 2376

Playback and search functions

The operations for playing ﬁ les on the external data carrier as well as the ■

search function are exactly the same as with MP3 CDs.

If the device is in another mode ( ■ CD, Radio, AUX or MMC) you can

select the USB data carrier with the MD/LD button.

Card reader (SD/MMC)

The device can handle SD/MMC memory cards up to 8 GB. With this the directory

structure may contain a maximum of 1024 folders, 4096 ﬁ les and a directory

depth of 8 levels.

Connecting data carriers

Slide a memory card into the memory card slot with the marking pointing 

to the right. Playback of the MP3 or WMA title on the memory card begins

automatically.

Playback and search functions

The operations for playing ﬁ les on the external data carrier as well as the ■

search function are exactly the same as with MP3 CDs.

If the device is in another mode ( ■ CD, Radio, AUX or USB) you can select

the card reader with the MD/LD button.

Record function

NOTICE

Please observe the legal regulations valid in your place of residence regar- ►

ding the duplication of copyrighted works. In case of doubt please consult

a specialist in your area.

With your device you can record data from audio CDs, radio or external audio

devices onto USB or SD/MMC data carriers and copy MP3 and/or WMA data

from an MP3 CD onto USB or SD/MMC data carriers.

The data will be saved with the following notations:

Title of audio CDs: Track001, Track002, ... ■

Data from MP3 CDs: Music001, Music002, ... ■

Radio recordings: Tuner001, Tuner002, ... ■

Recordings have a bitrate of 128 kbps and a sampling frequency of 44 kHz.

B_KH2376_33301_LB4A indb Abs3 30 17 07 2009 14 13 54 Uhr

Handling and operation

Bluetooth Car Radio KH 2376

Recording

Place a memory medium into the card slot or connect a data carrier to the 

USB port.

Insert the CD, if necessary, and/or switch on the external audio device. 

With the MD/LD button set the desired operations mode (CD, Radio,

AUX).

If necessary start playback of the external audio device. 

Hold down the button SCN/REC until REC MMC or REC USB is displayed.

In the operation mode CD, MMC ALL or USB ALL will be displayed. If no

data carrier is connected, on which recordings can be made NO MEDIA

will be displayed.

Press repeatedly the button SCN/REC until the desired recording option is

displayed. When recording an audio CD you can make an additional setting

depending on whether you want to record all titles from the CD (USB/MMC

ALL) or only the current title (USB/MMC ONE).

Start recording by pressing the BND/ENT button.

The audio data is now saved on the data carrier in the format that was set (MP3

or WMA). At the beginning of the recording the notice RECORD appears in the

display. After that the recording is characterized by a preﬁ xed "R".

NOTICE

When the selected data carrier is full recording automatically moves to the ►

other data carrier as long as a corresponding data carrier is connected.

To stop the recording press brieﬂ y the BND/ENT button once more. After

which WAIT is shown brieﬂ y in the display, the recording is saved.

Copying data from an MP3 CD

You can copy individual titles from an MP3-CD to the external USB data carrier or

an SD/MMC memory card.

Place a memory medium into the card slot or connect a data carrier to the 

USB port.

During playback of a title from an MP3 CD hold down the SCN/REC

button. The notice COPY MMC and/or COPY USB appears. If no data

carrier is connected, on which recordings can be made NO MEDIA will

be displayed.

Press the SCN/REC button several times to select either the copy option

COPY USB (copy to a USB data carrier) or COPY MMC (copy to an SD/

MMC memory card).

B_KH2376_33301_LB4A indb Abs3 31 17 07 2009 14 13 54 Uhr

Handling and operation

Bluetooth Car Radio KH 2376

Start the copy process by pressing the BND/ENT button.

During the copy process COPY appears in the display and a percentage indicator

from 01 - 100 shows the copying progress. After the notice COPY 100 the copying

process is ended and playback of the MP3 title continues.

Connecting an external audio device to the car radio

Connect the audio output of an external audio device (i.e. an MP3 player) 

via a 3.5 mm stereo jackplug to the socket AUX IN on the front panel of

the device.

Select playback of the audio input by pressing, several times, the MD/LD

button until AUX is shown in the display.

Bluetooth operation

The microphone unit must be connected to the device in order to use the Bluetooth

functions. In addition a mobile phone is required that supports the Bluetooth data

transmission.

Connecting the telephone to the device

Activate the Bluetooth function on your mobile telephone and conduct a 

search for Bluetooth devices.

After a successful search the entry CAR--BT appears for the device in the display

of the mobile telephone.

Select this entry for the connection and for the subsequent password request 

enter the password 0000 for the device. You may possibly have to conﬁ rm

the connection structure once more.

After a successful coupling CONNECT brieﬂ y appears in the device's display and

the green LED on the microphone unit lights up.

Using the microphone

During the telephone call you will hear the caller via the speaker connected to

the device.

For optimal transmitting of your voice place the microphone unit close to you. 

Attach the microphone unit, for example, to the dashboard. For this purpose 

you can use the supplied sticky tape. In this case clean beforehand dust and

grease from the surface. The sticky tape can be used for securing on almost

all smooth surfaces.

NOTICE

Do not mount the microphone in the vicinity of speakers otherwise the voice ►

quality may deteriorate.

B_KH2376_33301_LB4A indb Abs3 32 17 07 2009 14 13 54 Uhr

Handling and operation

Bluetooth Car Radio KH 2376

Call accept/end

With an incoming call you hear the call signal via your mobile telephone, whilst in

the device's display is shown the call number.

You accept an incoming call by pressing the TALK button on the microphone

unit or the button on the device and/or on the remote control.

You end the call by pressing the TALK button again on the microphone unit

or the button on the device and/or on the remote control.

Rejecting a call

With an incoming call press, for longer than 2 seconds, the TALK button on

the microphone unit or press the button on the device and/or on the

remote control to reject the call.

To call

Press the  button on the remote control. A blinking cursor appears in the

display.

With the number buttons enter the telephone number that you want to call. 

Press the  button again. The number will be dialed.

Redial

Hold down the TALK button on the microphone unit or the button on the

device and/or on the remote control for approx. 2 seconds.

- If no call number was previously selected via the remote control's –

number buttons REDIAL appears brieﬂ y in the display and then the last

number dialed from the mobile telephone will be dialed.

If one or more call numbers were already dialed via the remote control's –

number buttons REDIAL appears in the display.

Turn the multi controller or press the VOL- and/or VOL+ buttons on the

remote control to show the last 10 dialed numbers one after the other.

Press the  button on the remote control to select the chosen call number.

Select the entry REDIAL and then press the button on the remote

control to end redial.

B_KH2376_33301_LB4A indb Abs3 33 17 07 2009 14 13 55 Uhr

Cleaning

Bluetooth Car Radio KH 2376

Audio streaming (A2DP)

The device uses the A2DP proﬁ le (Advanced Audio Distribution Proﬁ le) and there-

fore can playback your mobile telephone's audio data.

Select an audio ﬁ le from your mobile telephone and start the playback. 

In the device's display appears the entry A2DP and the audio data will be played

back via the speakers connected to the device.

NOTICE

On the mobile telephone it may possibly be necessary to switch playback ►

via the Bluetooth stereo headset. Consult the operating manual of your

mobile telephone for more information.

With a few mobile telephones the device does not automatically switch to ►

the A2DP mode. In this case you switch to the A2DP mode by pressing the

MD/LD button several times until the notice A2DP appears in the display.

Cleaning

Safety instructions

IMPORTANT

Possible damage to the device

Make sure when you are cleaning the device that no moisture gets inside in ►

order to avoid irreparable damage to it.

Cleaning

Clean the housing exclusively with a soft damp cloth and a mild dishwashing ■

liquid.

B_KH2376_33301_LB4A indb Abs3 34 17 07 2009 14 13 55 Uhr

Troubleshooting

Bluetooth Car Radio KH 2376

Troubleshooting

In this chapter you will receive important information for malfunction localization

and remedies. Observe the instructions in order to avoid danger and damage.

Safety instructions

WARNING

Observe the following safety information to avoid danger and property

damage:

Repairs to electronic devices may only be carried out by specialists who ►

have been trained by the manufacturer. Considerable danger to the consu-

mer and damage to the device can occur as a result of incorrect repairs.

Malfunction causes and remedies

The following table will help with localizing and remedying minor malfunctions:

Defect Possible cause Solution

The device will not

switch on

The ignition is not

switched on Switch the ignition on by turning the key.

The fuse is defective. Replace the fuse.

No sound

The volume is set to

minimum. Increase the volume.

The cables are not

connected correctly. Check the cable connections.

The sound is switched oﬀ . Press the MU button to switch the

sound back on.

B_KH2376_33301_LB4A indb Abs3 35 17 07 2009 14 13 55 Uhr

Troubleshooting

Bluetooth Car Radio KH 2376

GB Defect Possible cause Solution

The CD will not load

or eject

A CD is already inserted

into the device. Remove the CD.

The CD has been inserted

the wrong way up.

Insert the CD with the inscripted side

up.

The CD is dirty or

defective. Clean the CD or insert a diﬀ erent CD.

The temperature in the

vehicle is too high.

Allow the vehicle to air out until the

temperature has again dropped to the

operational temperature.

Condensation on the

laser lens

Switch the device oﬀ for a few hours

and then try it again.

Function buttons are

not functioning

There is a malfunction

with the device. Press the RESET button.

The face plate is not

correctly installed.

Check to see that the face plate is

installed correctly.

The CD jumps

The mounting angle

exceeds 30°. Correct the mounting angle.

The CD is very dirty or

defective. Clean the CD or insert a diﬀ erent CD.

Failure with burnt CDs Check the burnt CD in another

playback device.

B_KH2376_33301_LB4A indb Abs3 36 17 07 2009 14 13 55 Uhr

Troubleshooting

Bluetooth Car Radio KH 2376

Defect Possible cause Solution

The radio and/

or the automatic

station saving is

not functioning

The antenna cable is not

connected correctly.

Check the antenna cable for correct

connection.

The station signals are

too weak. Set the station manually.

Station memory is

not functioning

The connection 4 in the

ISO block A (Permanent

positive) is not connected

correctly.

Check the cable connections. For this

consult the chapter "Connections".

The device's USB port

does not function

The USB port is intended

for devices that function

according to the USB

standard. Not all market

available devices con-

form to this standard. It is

possible that a device is

connected that does not

function according to the

USB standard.

Connect a device that functions ac-

cording to the USB standard. Make

sure that the data carrier is formatted

for the FAT32 ﬁ le system.

The card reading

device does not read

the cards

The card is possibly

defective, dirty or not

properly inserted.

Check the card. Slide it in with the in-

scribed side facing to the right. Make

sure that the data carrier is formatted

for the FAT32 ﬁ le system.

The Bluetooth connec-

tion does not function

The mobile telephone

does not support

Bluetooth transmissions. Reconnect the mobile telephone

and the device. For this also read,

without fail, your mobile telephone's

instructions.

The mobile telephone is

not coupled with

the device.

NOTICE

If you cannot solve the problem with the aforementioned methods please ►

contact customer service.

B_KH2376_33301_LB4A indb Abs5 37 17 07 2009 14 13 55 Uhr

Disposal

Bluetooth Car Radio KH 2376

GB Disposal

Disposal of the device

Do not dispose of the device in your normal domestic waste. This

product is subject to the European directive 2002/96/EC-WEEE

(Waste Electrical and Electronic Equipment).

Dispose of the device through an approved disposal centre or at your community

waste facility. Observe the currently applicable regulations. In case of doubt, please

contact your waste disposal centre.

Disposing of the batteries

Used batteries/rechargeable batteries may not be disposed of in household

waste. Every consumer is legally obliged to dispose of batteries at a collection site

in his community / city district or at a retail store. The purpose of this obligation is

to ensure that batteries are disposed of in a non-polluting manner. Only dispose of

batteries when they are fully discharged.

Appendix

Technical data

General

Input voltage 12 VDC

Input current max. 10 A

Max. Impulse output 4 x 40 w

Power rating (with 1% distortion

factor) 4 x 13,5 w

Operating temperature +5 - +40 °C

Humidity (no condensation) 5 - 90 %

Dimensions (L x D x H): 18,6 x 20,6 x 5,7 cm

Weight approx. 1475 g

Device fuse

Automotive blade type fuse 10 A

B_KH2376_33301_LB4A indb Abs5 38 17 07 2009 14 13 55 Uhr

Appendix

Bluetooth Car Radio KH 2376

Radio frequency range

Frequency FM (USW) 87,5 - 108 MHz

Frequency AM (MW) 522 - 1620 kHz

Station memory cells FM (USW) 18 Cells

Station memory cells AM (MW) 12 Cells

Remote control

Button cell battery (CR 2025) 3 v

Audio input (AUX IN):

Stereo jackplug 3,5 mm

USB port

USB 1.1 and 2.0 compatible data carrier

Card slot

SD/MMC memory card slot

Declaration of EC conformity

This device complies in regard to conformity with the funda-

mental requirements and other relevent regulations of the

vehicle directive 2004/104/EC and the directive R&TTE

99/5/EC.

The complete original declaration of conformity can be

obtained from the importer.

B_KH2376_33301_LB4A indb Abs5 39 17 07 2009 14 13 55 Uhr

Appendix

Bluetooth Car Radio KH 2376

GB Warranty

You receive a 3-year warranty for this device as of the purchase date. Should you,

in spite of our high quality standards, have grounds for complaint please contact

our Service Hotline. In the event that processing of your complaint is not possible

by telephone, here you will receive

a processing number (RMA number) ▯

as well as

an address to which you can send your device for repair under warranty. ▯

In the case of a mail-in shipment please enclose a copy of the purchase receipt

(sales slip). The device must be securely packed and the RMA number clearly

visible. Products sent in without an RMA number cannot be processed.

NOTICE

The warranty is valid only for material or manufacturing defects. ►

The warranty is not valid;

to parts subject to wear and tear ▯

for damage to breakable parts, such as switches or ▯

rechargeable batteries.

This product is for private use only and is not intended for commercial applications.

In the event of misuse and improper handling, use of force and interference not

carried out by our authorized service branch, the warranty will become void. Your

statutory warranty claims are not restricted by this warranty.

Importer

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com

B_KH2376_33301_LB4A indb Abs5 40 17 07 2009 14 13 55 Uhr

Fill in this section and submit it with the device!

Bluetooth Car Radio

KH 2376

In order to guarantee a cost free

repair procedure please get in touch

with the service hotline. Ensure you

have your sales slip handy.

Sender, please write clearly:

Last name

First name

Street

Postcode/Place

Country

Telephone

Date/Signature

Warranty

DES Ltd

Tel.: 0870/787-6177

Fax: 0870/787-6168

e-mail: support.uk@kompernass.com

Kompernass Service Ireland

Tel: 1850 930 412 (0,082 EUR/Min.)

Standard call rates apply. Mobile operators

may vary.

e-mail: support.ie@kompernass.com

www.mysilvercrest.de

Description of the defect:



B_KH2376_33301_LB4A indb Abs5 41 17 07 2009 14 13 55 Uhr
