Installation/Operation/Parts

For further operating, installation,

or maintenance assistance:

Call 1-800-468-7867

English . . . . . . . . . . . . . . Pages 2-10

Installation/Fonctionnement/Pièces

Pour plus de renseignements

concernant l’utilisation,

l’installation ou l’entretien,

Composer le

1 (800) 468-7867

Français . . . . . . . . . . . Pages 11-19

Instalación/Operación/Piezas

Para mayor información sobre el

funcionamiento, instalación o

mantenimiento de la bomba:

Llame al 1-800-468-7867

Español . . . . . . . . . . .Paginas 20-28

SIM569

OWNER’S MANUAL

Shallow Well Jet Pump

NOTICE D’UTILISATION

Pompes à éjecteur

pour puits peu profonds

MANUAL DEL USUARIO

Bombas tipo “Jet”

para pozos poco profundos

4117 1201 ASB

MOD. 2800, 2800E,

2802, 2802E

MOD. 2803

293 Wright St., Delavan, WI 53115

Phone:

1-800-468-7867

1-800-546-7867

Fax:

1-800-390-5351

Safety 2

For parts or assistance, call Simer Customer Service at 1-800-468-7867 / 1-800-546-7867

READ AND FOLLOW

SAFETY INSTRUCTIONS!

This is the safety alert symbol. When you see this

symbol on your pump or in this manual, look for

one of the following signal words and be alert to the

potential for personal injury.

warns about hazards that will cause serious

personal injury, death or major property damage if

ignored.

warns about hazards that can cause serious

personal injury, death or major property damage if

ignored.

warns about hazards that will or can cause

minor personal injury or property damage if ignored.

The label NOTICE indicates special instructions which

are important but not related to hazards.

Carefully read and follow all safety instructions in this

manual and on pump.

Keep safety labels in good

condition.

Replace missing or

damaged safety labels.

Ground motor before

connecting to power

supply.

Meet National Electri-

cal Code, Canadian

Electrical Code, and local

codes for all wiring.

ELECTRICAL SAFETY

Capacitor voltage may be hazardous. To

discharge motor capacitor, hold insulated handle screw-

driver BY THE HANDLE and short capacitor terminals

together. Do not touch metal screwdriver blade or capac-

itor terminals. If in doubt, consult a qualified electrician.

GENERAL SAFETY

Do not touch an operating motor. Modern

motors are designed to operate at high temperatures. To

avoid burns when servicing pump, allow it to cool for 20

minutes after shut-down before handling.

Do not allow pump or any system component to freeze.

To do so will void warranty.

WARNING

Hazardous voltage. Can

shock, burn, or cause death.

Ground pump before connecting

to power supply. Disconnect

power before working on pump,

motor or tank.

ATTACH ORIGINAL RECEIPT HERE FOR WARRANTY CONSIDERATION.

SIMER warrants to the original consumer purchaser (“Purchaser”) of its products that they are free from defects in material or workmanship.

If within twelve (12) months from the date of the original consumer purchase any such product shall prove to be defective, it shall be repaired or replaced at SIMER’s

option, subject to the terms and conditions set forth below. Your original receipt of purchase is required to determine warranty eligibility.

Exceptions to the Twelve (12) Month Warranty

Product/Model No. Warranty Period

M40P, M40, BW85P, CM10, CMK 90 days

2330, 2300, 2310, 2955, 2956, 2957, 2960, A5500 2 Years

4" Submersible Well Pumps, 3984, 3983, 2975PC, 2958, 2985, 3075SS 3 Years

Pre-Charge Water System Tank, 3986, 3985, 2956 5 Years

3988, 3995, 3997, 3963 Lifetime

General Terms and Conditions

Purchaser must pay all labor and shipping charges necessary to replace product covered by this warranty. This warranty shall not apply to acts of God, nor shall

it apply to products which, in the sole judgement of SIMER, have been subject to negligence, abuse, accident, misapplication, tampering, alteration; nor due to

improper installation, operation, maintenance or storage; nor to other than normal application, use or service, including but not limited to, operational failures

caused by corrosion, rust or other foreign materials in the system, or operation at pressures in excess of recommended maximums.

Requests for service under this warranty shall be made by returning the defective product to the Retail outlet or to SIMER as soon as possible after the discov-

ery of any alleged defect. SIMER will subsequently take corrective action as promptly as reasonably possible. No requests for service under this warranty will be

accepted if received more than 30 days after the term of the warranty.

This warranty sets forth SIMER’s sole obligation and purchaser’s exclusive remedy for defective products.

SIMER SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL, INCIDENTAL, OR CONTINGENT DAMAGES WHATSOEVER.

THE FOREGOING WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES. IMPLIED WARRANTIES, INCLUDING BUT NOT

LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, SHALL NOT EXTEND BEYOND THE

DURATION OF THE APPLICABLE EXPRESS WARRANTIES PROVIDED HEREIN.

Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on how long an implied warranty lasts, so the above

limitations or exclusions may not apply to you. This warranty gives you specific legal rights and you may also have other rights which vary from state to state.

SIMER • 293 Wright Street • Delavan, WI U.S.A. 53115

Phone: 1-800-468-7867/1-800-546-7867 • Fax: 1-800-390-5351

E-Mail: info@simerpumps.com • Web Site: http://www.simerpumps.com

For parts or assistance, call Simer Customer Service at 1-800-468-7867 / 1-800-546-7867

Installation 3

Pump water only with this pump.

Periodically inspect pump and system components.

Wear safety glasses at all times when working on

pumps.

Keep work area clean, uncluttered and properly lighted;

store properly all unused tools and equipment.

Keep visitors at a safe distance from the work areas.

Pump body may explode if used as a

booster pump unless relief valve capable of passing full

pump flow at 75 psi is installed.

SHALLOW WELL JET PUMP

INSTALLATIONS:

• Have a vertical depth between the pump and the

water being pumped of 25’ or less.

• Have one pipe from the well to the pump case.

• Can be installed in a bored or drilled well, or in a

driven well.

REPLACING AN OLD PUMP

Hazardous voltage. Disconnect power to

pump before working on a pump or a motor.

1. Drain and remove the old pump. Check the old pipe

for scale, lime, rust, etc., and replace it if necessary.

2. Install the pump in the system. Make sure that all

pipe joints in the suction pipe are air-tight as well as

water tight.

If the suction pipe can suck air, the

pump will not be able to pull water from the well.

3. Adjust the pump mounting height so that the

plumbing connections do not put a strain on the

pump body. Support the pipe so that the pump body

does not take the weight of piping or fittings.

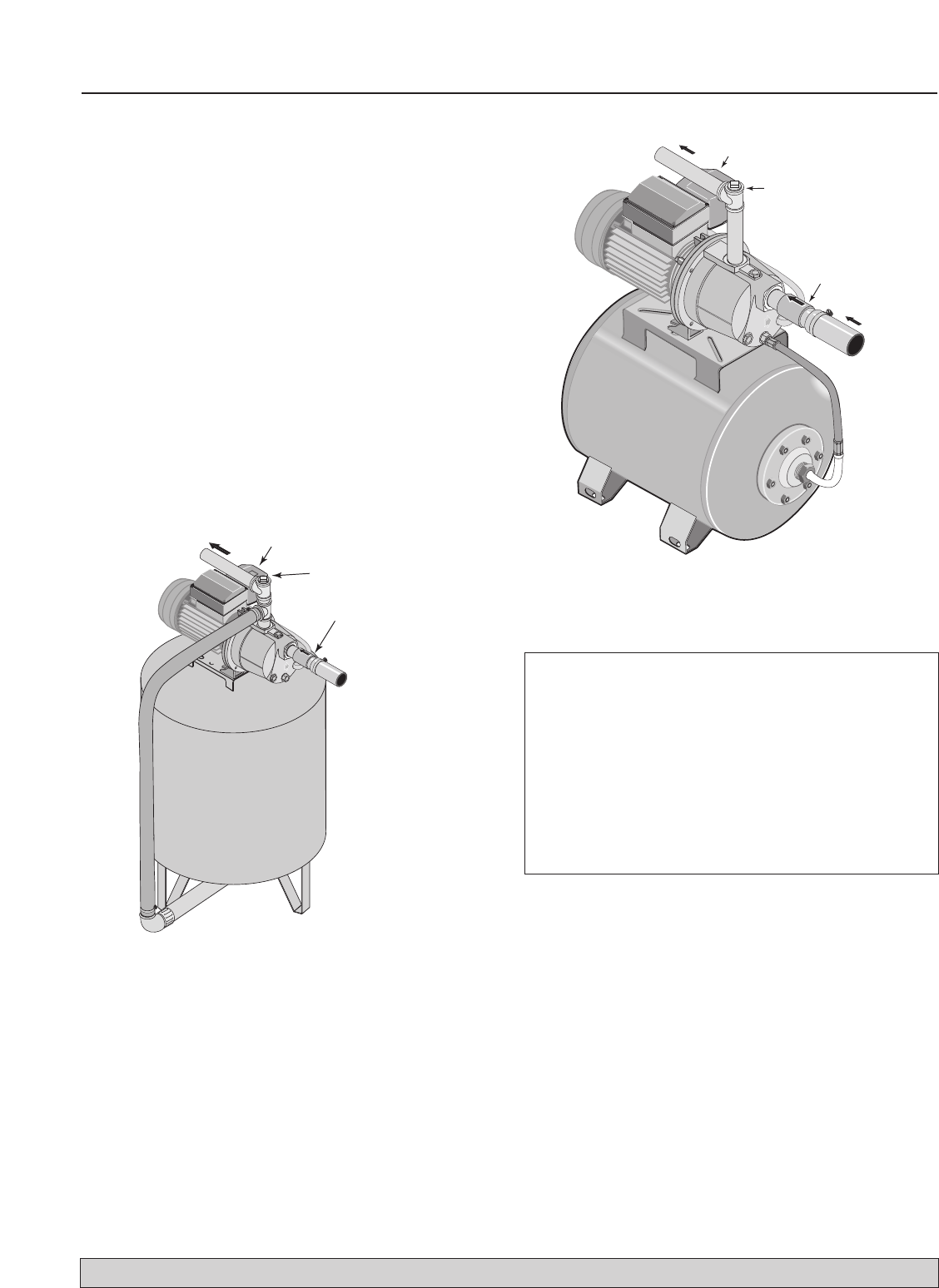

You have just completed the well plumbing for your

new shallow well jet pump. Please go to Pages 5 and 6

for discharge pipe and tank connections.

WELL POINT (DRIVEN POINT)

INSTALLATION (FIGURE 1)

1. Drive the well, using drive couplings and a drive cap.

Drive fittings are threaded all the way through and

allow the pipe ends to butt against each other so that

the driving force of the maul is carried by the pipe

and not by the threads. The ordinary fittings found in

hardware stores are not threaded all the way through

the fitting and can collapse under impact. Drive

fittings are also smoother than standard plumbing

fittings, making ground penetration easier.

2. Mount the pump as close to the well as possible

3. Use the fewest possible fittings (especially elbows)

when connecting the pipe from the well point to the

pump suction port. The suction pipe should be at

least as large as the suction port on the pump

(include a check valve as close to the well as

possible - see Figure 1). Support the pipe so that

there are no dips or sags in the pipe, so it doesn’t

strain the pump body, and so that it slopes slightly

upward from the well to the pump (high spots can

cause air pockets which can air lock the pump). Seal

the suction pipe joints with teflon tape. Joints must

be air- and water-tight.

If the suction pipe can suck

air, the pump cannot pull water from the well.

one well point does not supply enough water,

consider connecting two or three well points to one

suction pipe.

You have just completed the suction piping for your

new shallow well jet pump. Please go to Pages 5 and 6

for discharge pipe and tank connections.

WARNING

Hazardous pressure!

Install pressure relief

valve in discharge pipe.

Release all pressure on

system before working on

any component.

Drive

Coupling

Drive

Point

Drive point

below water

level

Pump Priming Tee and Plug

(Replace plug with pressure

Gauge if desired – purchase

separately)

2346 0396 SIM

To Household

Water System

Suction Pipe

From Well

Check

Valve

Priming

Tee and

Plug

Not

Scale

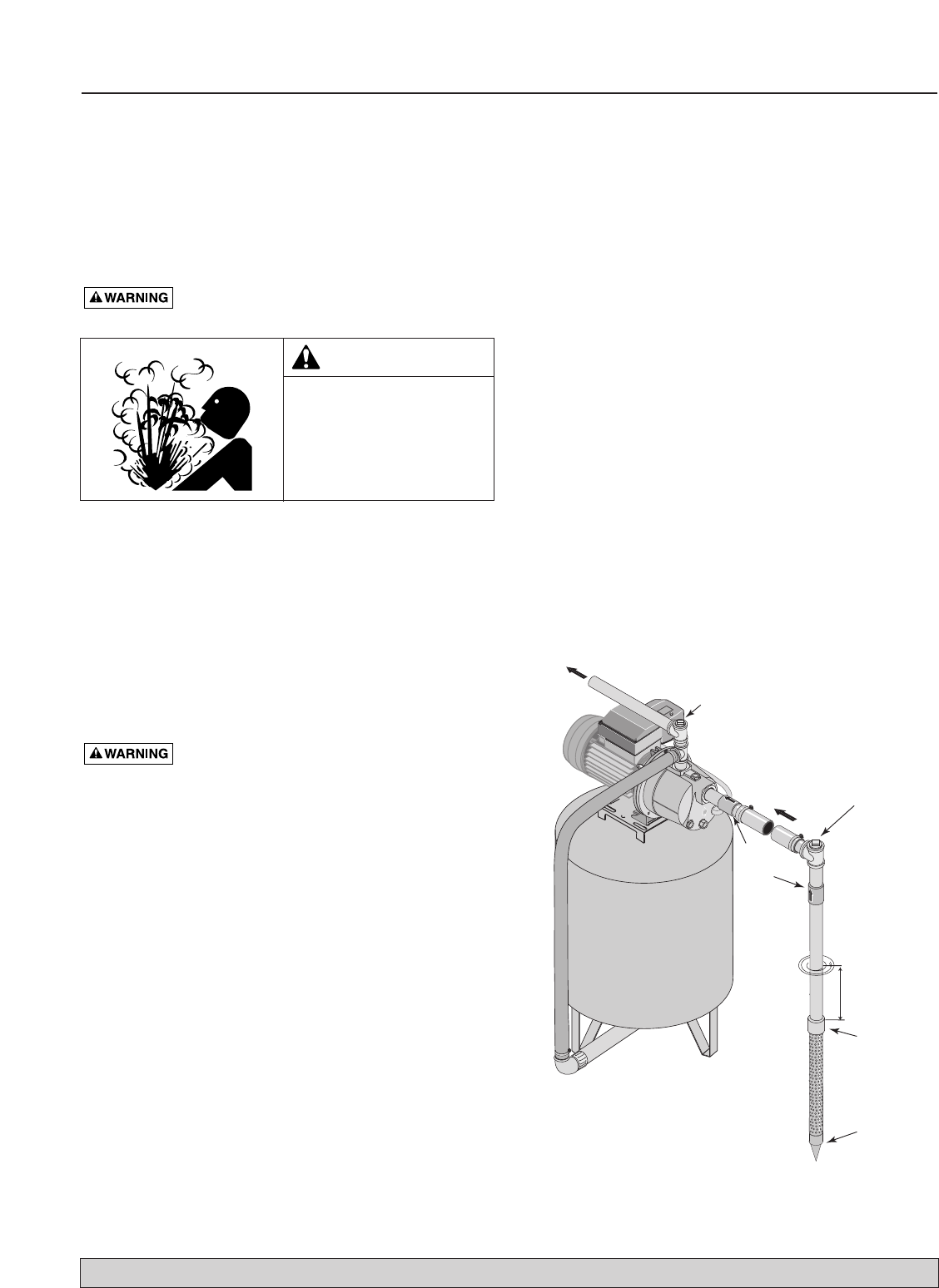

Figure 1 – Driven Point Installation

For parts or assistance, call Simer Customer Service at 1-800-468-7867 / 1-800-546-7867

Installation 4

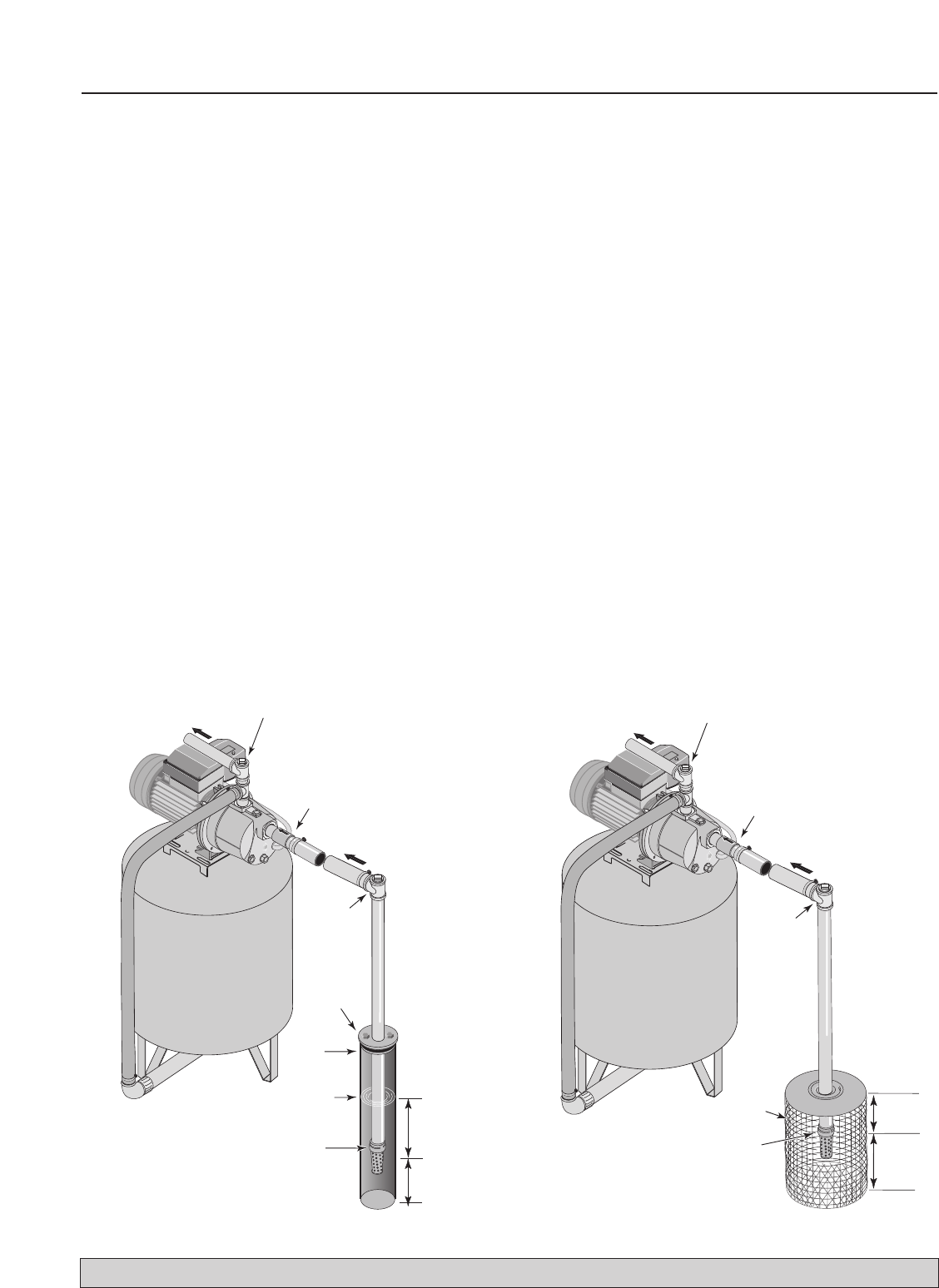

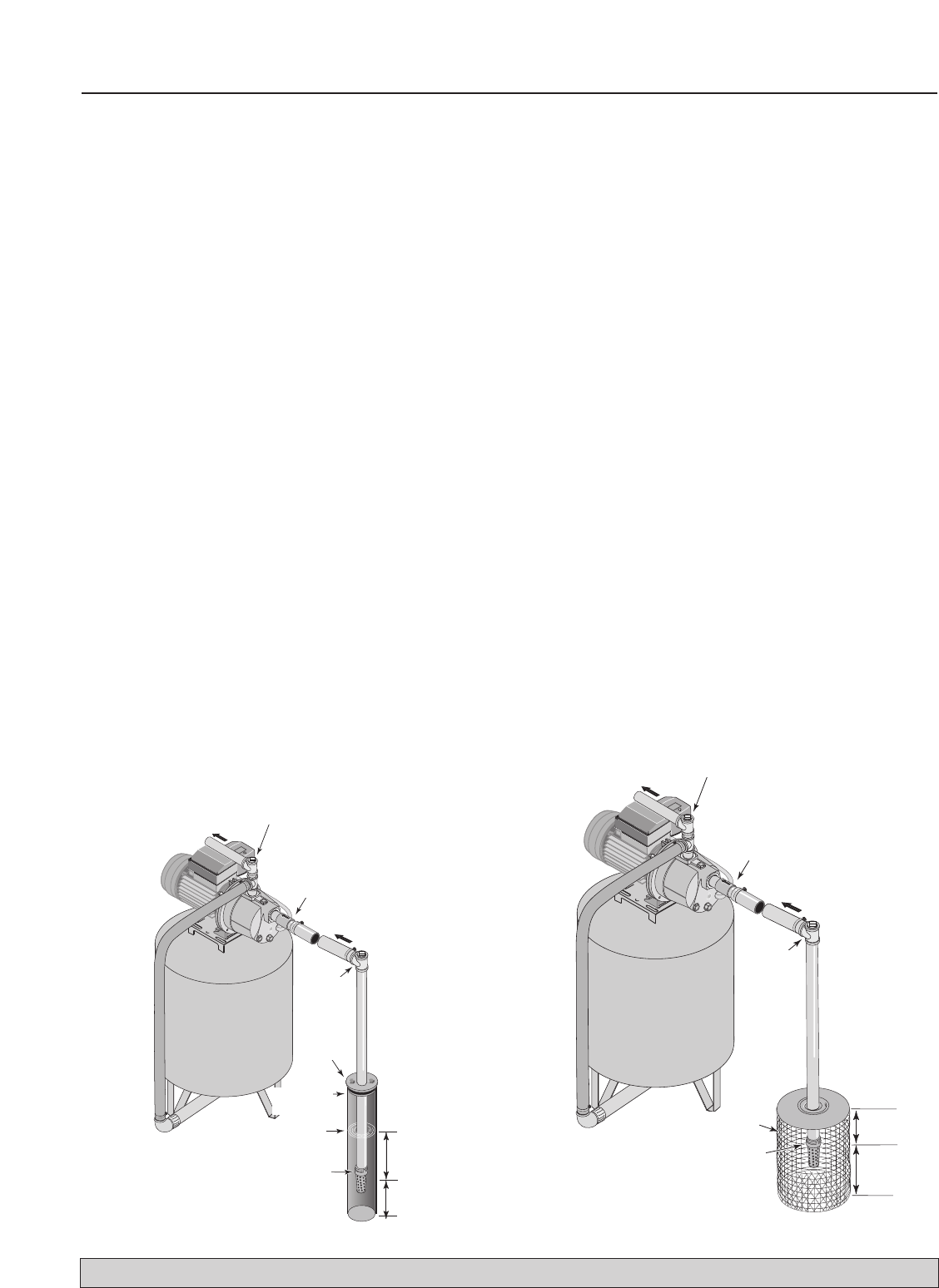

CASED WELL INSTALLATION, 2" OR

LARGER CASING (FIGURE 2)

1. Mount the pump as close to the well as possible.

2. Assemble the foot valve, strainer, and well pipe (see

Figure 2). Make sure that the foot valve works freely.

3. Lower the pipe into the well until the strainer is five

feet above the bottom of the well. It should also be at

least 10 feet below the well’s water level

while the

pump is running

in order to prevent the pump from

sucking air. Install a sanitary well seal.

4. Install a priming tee, priming plug, and suction pipe to

the pump (see Figure 2). Connect the pipe from the

well to the pump suction port, using the fewest possible

fittings – especially elbows – as fittings increase friction

in the pipe (however, include a foot valve – see Figure

2). The suction pipe should be at least as large as the

suction port on the pump. Use teflon tape on threaded

pipe joints. Support the pipe so that there are no dips or

sags in the pipe, so it doesn’t strain the pump body, and

so that it slopes slightly upward from the well to the

pump (high spots can cause air pockets which can air

lock the pump). Seal the suction pipe joints with teflon

tape. Joints must be air-tight and water-tight.

If the

suction pipe can suck air, the pump cannot pull water

from the well.

You have just completed the suction piping for your

new shallow well jet pump. Please go to Pages 5 and 6

for discharge pipe and tank connections.

INSTALLATION FOR SURFACE WATER

(FIGURE 3)

1. The pump should be installed as close to the water as

possible, with the fewest possible fittings (especially

elbows) in the suction pipe. The suction pipe should

be at least as large as the suction port on the pump.

2. Assemble a foot valve and suction pipe (see Figure 3).

Make sure that the foot valve works freely. Use teflon

tape on threaded pipe joints. Protect the foot valve

assembly from fish, trash, etc, by installing a screen

around it (see Figure 3).

3. Lower the pipe into the water until the strainer is five

feet above the bottom. It should also be at least 10

feet below the water level in order to prevent the

pump from sucking air.

4. Install a priming tee, priming plug, and suction pipe

to the pump (see Figure 3). Support the pipe so that

there are no dips or sags in the pipe, so it doesn’t

strain the pump body, and so that it slopes slightly

upward from the well to the pump (high spots can

cause air pockets which can air lock the pump). Seal

the suction pipe joints with teflon tape. Joints must be

air-tight and water-tight.

If the suction pipe can suck

air, the pump cannot pull water from the well.

You have just completed the plumbing for your new

shallow well jet pump. Please go to Pages 5 and 6 for

discharge pipe and tank connections.

Check

Valve

Suction Pipe

From Well

To Household

Water System Pump Priming Tee and Plug

(Replace plug with Pressure

Gauge if desired – purchase

separately)

10'

Min.

5–10'

Priming

Tee and

Plug

Foot Valve

(Check Valve

on foot of

Suction Pipe)

Sanitary

Well Seal

Well

Casing

Water

Level

2347 0396 SIM

Not

Scale

Figure 2 – Cased Well Installation

Screen 10'

Min.

Check

Valve

Suction Pipe

From Well

To Household

Water System Pump Priming Tee and Plug

(Replace plug with Pressure

Gauge if desired – purchase

separately)

Priming

Tee and

Plug

Foot Valve

(Check Valve

on foot of

Suction Pipe)

Not

Scale

Figure 3 - Surface Water Installation

Discharge Pipe and Pressure Tank Connections 5

For parts or assistance, call Simer Customer Service at 1-800-468-7867 / 1-800-546-7867

PRE-CHARGE TANK CONNECTION

(FIGURES 4 AND 5)

1. Install two tees in the pump discharge port (see

Figure 4). The pipe size must be at least as large as

the discharge port.

NOTE: A pre-plumbed pump-on-tank system only

requires one tee.

2. Run a pipe or reinforced hose from one arm of the

first tee to the port on the pre-charged tank.

3. Connect the other discharge tee to your plumbing

system.

4. Check the pre-charge of air in the tank with an ordi-

nary tire gauge.Your new pump has a 30/50 PSI

switch, so adjust the tank pre-charge pressure to 28

PSI. The pre-charge is measured

when there is no

water in the tank.

The pre-charge should be 2 PSI less

than the cut-in setting of the pump’s pressure switch.

Congratulations! You have just completed the tank

connection for your jet pump.

Sealing Pipe Joints

Use only teflon tape for making all threaded connec-

tions to the pump itself. Do not use pipe joint com-

pounds on plastic: they can react with the plastic.

Make sure that all pipe joints in the suction pipe are

air tight as well as water tight.

If the suction pipe can

suck air, the pump will not be able to pull water

from the well.

Pressure Switch

Check Valve

Pump Priming

Tee and Plug

To Household

Water System

Not

Scale

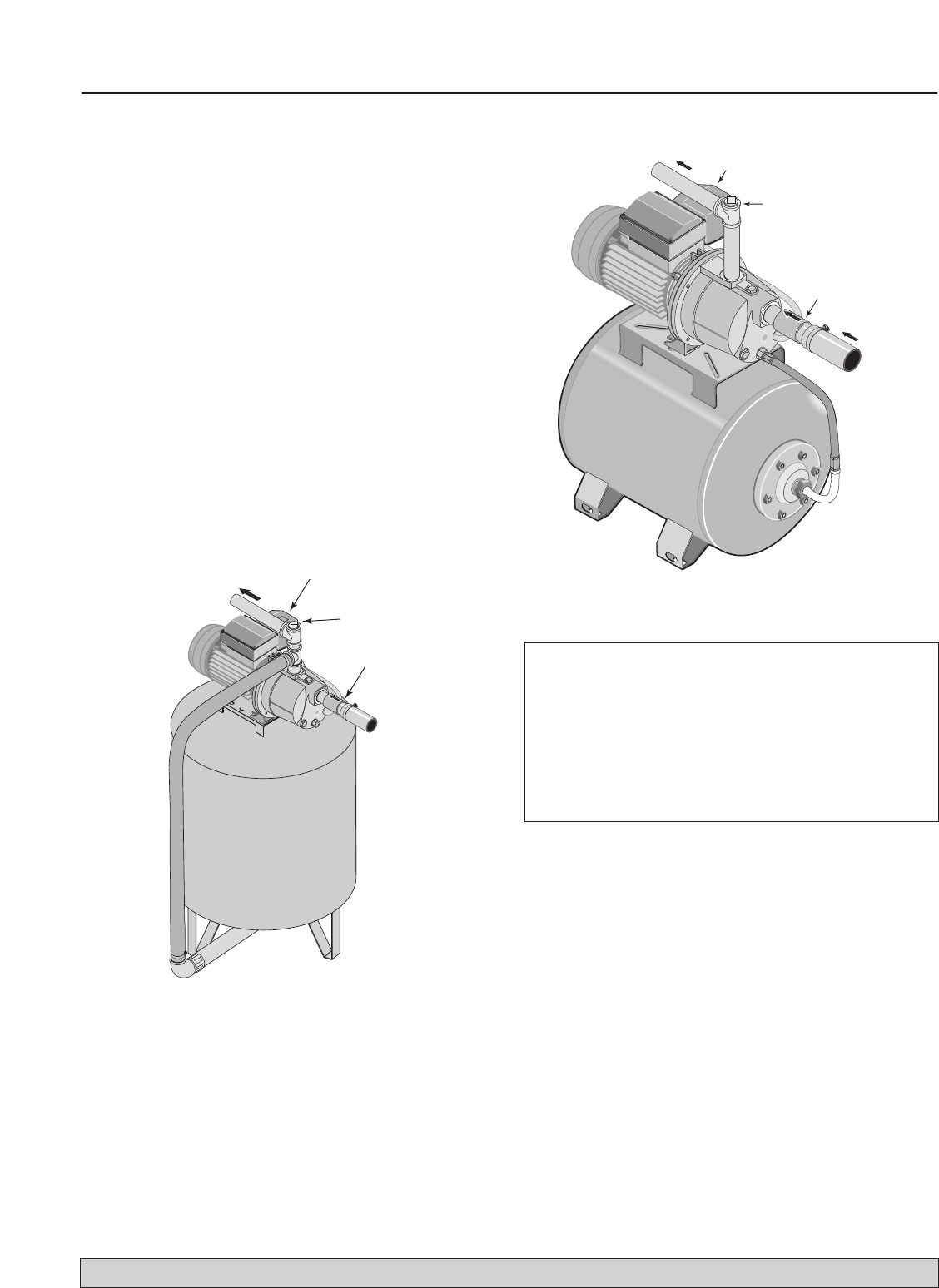

Figure 4 – Pre-charged Tank Connections

4122 0102

Pressure Switch

Check Valve

From Well

To Ho usehold

Water System

Pump Priming Tee

and Plug (Replace

plug with Pressure

Gauge if desired –

purchase separately)

Figure 5 – Pump-on-tank Connections

Discharge Pipe and Pressure Tank Connections / Electrical 6

For parts or assistance, call Simer Customer Service at 1-800-468-7867 / 1-800-546-7867

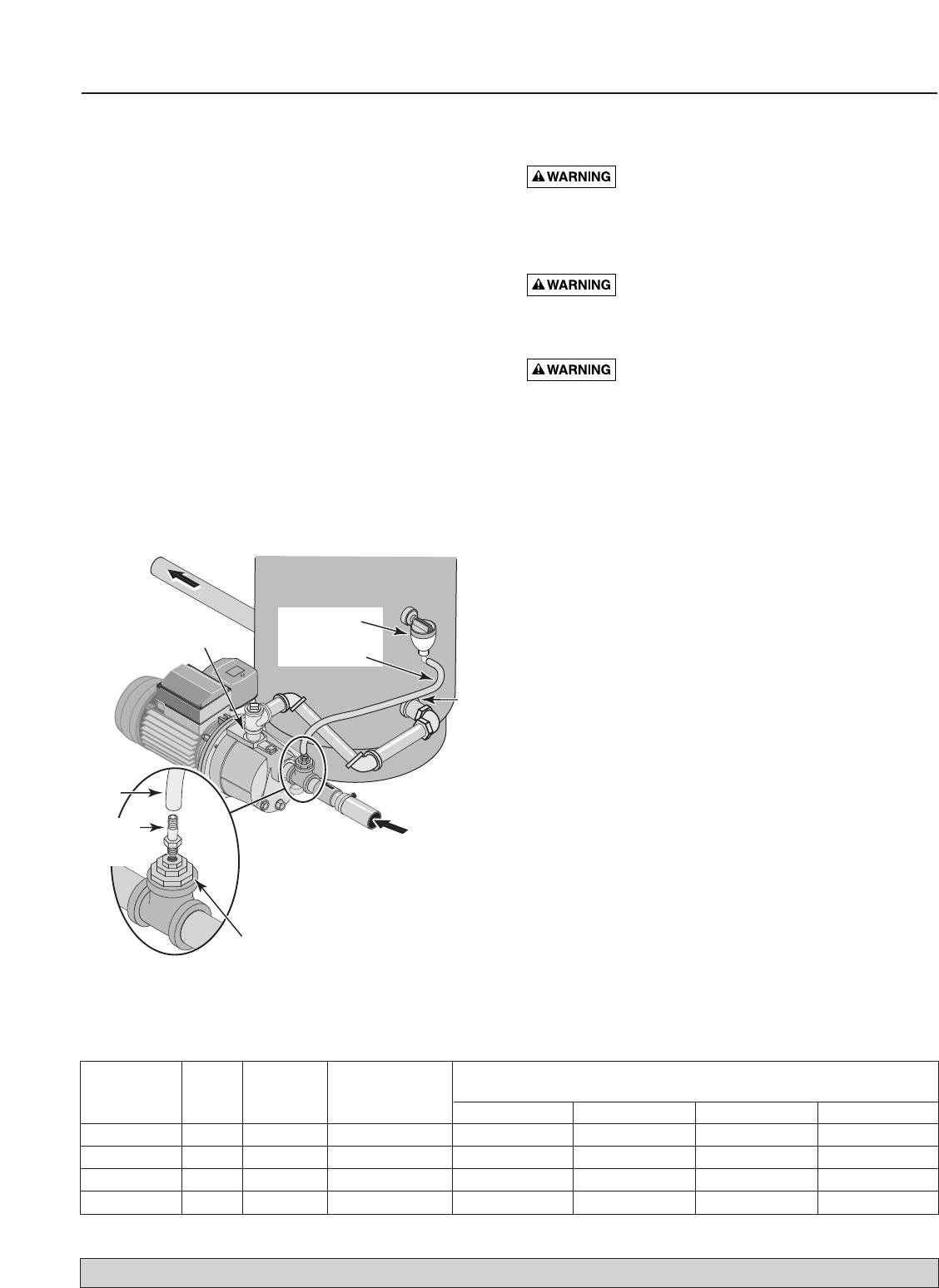

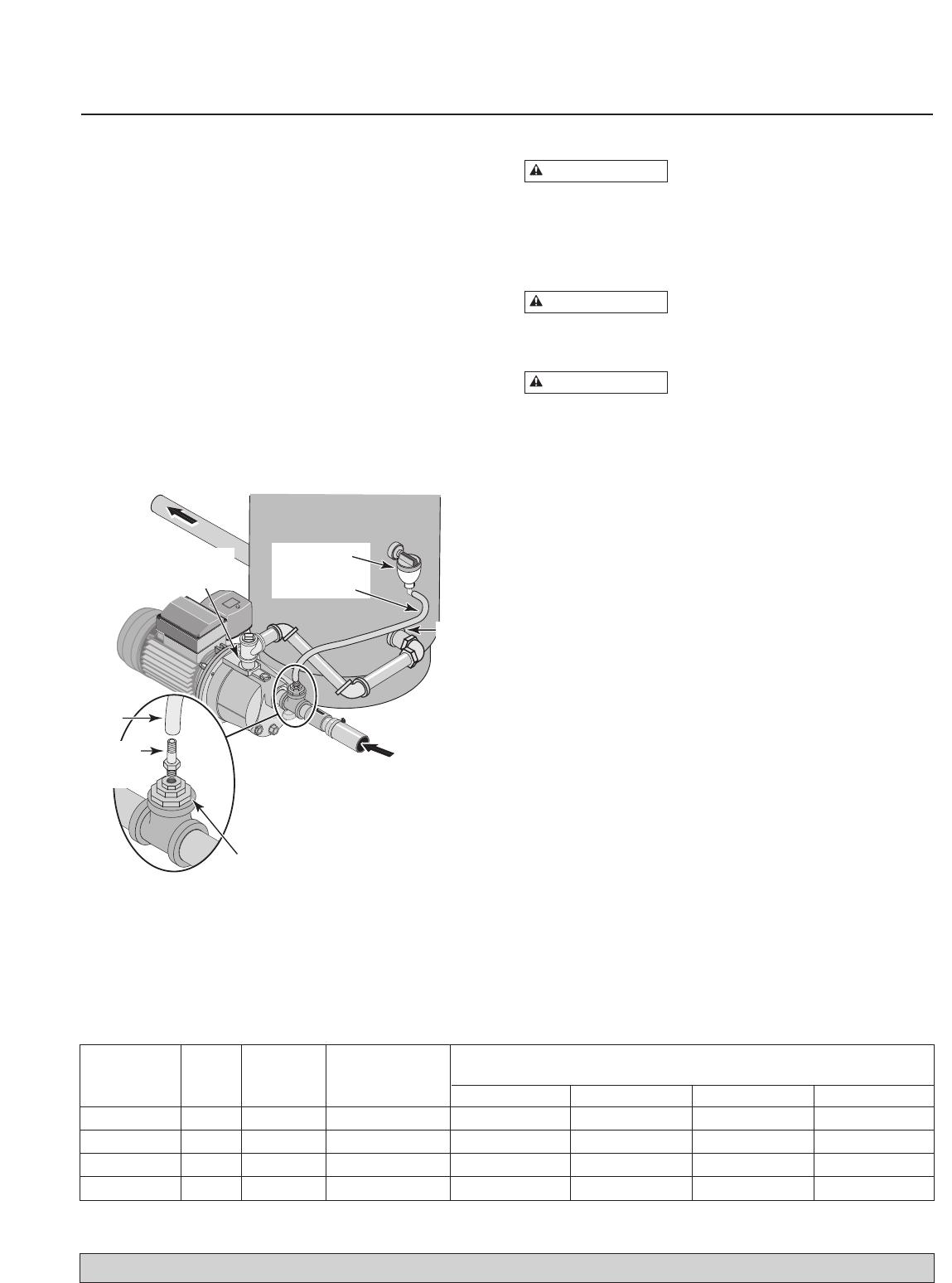

STANDARD TANK CONNECTION

(FIGURE 6)

1. Install a tee in the pump discharge port (see Figure 6).

2. Run a pipe from the pump discharge port to the inlet

port of your tank. The pipe size must be at least as

large as the discharge port.

3. Install a tee with reducing bushings in the suction

pipe as shown in Figure 6.

4. Install a barbed fitting in the smallest bushing (1/8"

NPT).

5. Run the AVC tubing from the barbed fitting on the

suction pipe tee to the port in the AVC mounted on the

tank. See the instructions provided with the tank and

the AVC for details. The AVC port location may vary.

Congratulations! You have just completed the tank

connection for your jet pump.

ELECTRICAL

Hazardous voltage. Can shock, burn, or kill.

Connect ground wire before connecting power supply

wires. Use the wire size (including the ground wire) spec-

ified in the wiring chart. If possible, connect the pump to

a separate branch circuit with no other appliances on it.

Explosion hazard. Do not ground to a gas

supply line.

Wiring

Fire hazard. Incorrect voltage can cause a

fire or seriously damage the motor and voids the warranty.

The supply voltage must be within ±10% of the motor

nameplate voltage. Do not alter the wiring in the motor.

Connect to 115 Volt supply only.

Install, ground, wire, and maintain your pump in compli-

ance with the National Electrical Code (NEC) or the

Canadian Electrical Code (CEC), as applicable, and with

all local codes and ordinances that apply. Consult your

local building inspector for code information.

Connection Procedure:

Your Pressure Switch looks like one of those shown in

Figure 7. Connect the power supply as shown for your

type of switch.

1. Connect the ground wire first as shown in Figure 7.

The ground wire must be a solid copper wire at least

as large as the power supply wires.

2. There must be a solid metal connection between the

pressure switch and the motor for motor grounding

protection. If the pressure switch is not connected to

the motor, connect the green ground screw in the

switch to the green ground screw under the motor

end cover. Use a solid copper wire at least as large as

the power supply wires.

3. Connect the ground wire to a grounded lead in a ser-

vice panel, to a metal underground water pipe, to a

metal well casing at least ten feet (3M) long, or to a

ground electrode provided by the power company or

the hydro authority.

Maximum Branch Distance in Feet (m) from Motor To Supply

Load Circuit Breaker Wires Sizes AWG (mm2)

Model Volts Amps Rating (Amps)*

0-100 (0-30) 101-200 (31-61) 201-300 (62-91) 301-400 (92-122)

2800, 2800E 115 7.2 15 14 (2) 12 (3) 10 (5.5) 8 (8.4)

2802 115 8.6 15 14 (2) 10 (5.5) 8 (8.4) 6 (14)

2802E 115 8.6 15 14 (2) 10 (5.5) 8 (8.4) 6 (14)

2803 115 10.5 15 14 (2) 10 (5.5) 10 (5.5) 6 (14)

WIRING CHART – RECOMMENDED WIRE AND FUSE SIZES

To Household

Water System

Suction Hose

From Well

Air Volume

Control (AVC)

Tank

Inlet

Port

AVC Tubing

Pump

Discharge

Port

Install a tee in the suction line. Install

reducing bushings down to 1/8" NPT

for the barbed fitting. Install the AVC

tube between the barbed fitting and

the port on the bottom of the AVC

(which is mounted on the tank).

Reducers

AVC

Tube

/8" NPT

arbed

itting

Figure 6 – Standard Tank Connections

* When using fuses, dual element or Fusetron time delay fuses are recommended for all motor circuits.

Electrical / Preparing To Start The Pump 7

4. Connect the power supply wires to the pressure

switch as shown in Figure 7.

You have just completed the wiring for your pump.

PRIMING

Never run pump dry. Running pump with-

out water may cause pump to overheat, damaging seal

and possibly causing burns to persons handling pump.

Fill pump with water before starting.

Never run pump against closed discharge.

To do so can boil water inside pump, causing hazardous

pressure in unit, risk of explosion and possibly scalding

persons handling pump.

1. Remove the priming plug from the priming tee and

fill the pump. Fill all piping between the pump and

the well and make sure that all piping in the well is

full. If you have also installed a priming tee in the

suction piping, remove the plug from the tee and fill

the suction piping.

2. Replace all fill plugs (use teflon tape).

3. Power on! Start the pump. If you don’t have water in

2 minutes, stop the pump and remove the fill plugs.

Refill the pump and piping. You may have to repeat

this several times in order to get all the trapped air

out of the piping. A pump lifting water 25’ may take

as long as 15 minutes to prime.

4. After the pump has built up pressure in the system

and shut off, check the pressure switch operation by

opening a faucet or two and running enough water

out to bleed off pressure until the pump starts. The

pump should start when pressure drops to 30 PSI and

stop when pressure reaches 50 PSI. Run the pump

through one or two complete cycles to verify correct

operation. This will also help clean the system of dirt

and scale dislodged during installation.

Congratulations on a successful installation.

If you were unsuccessful, please refer to the

Troubleshooting section (Page 8) or call our customer

service technical staff at 1-800-468-7867.

For parts or assistance, call Simer Customer Service at 1-800-468-7867 / 1-800-546-7867

Fill pump

and piping

through

priming tee.

2351 0396 SIM

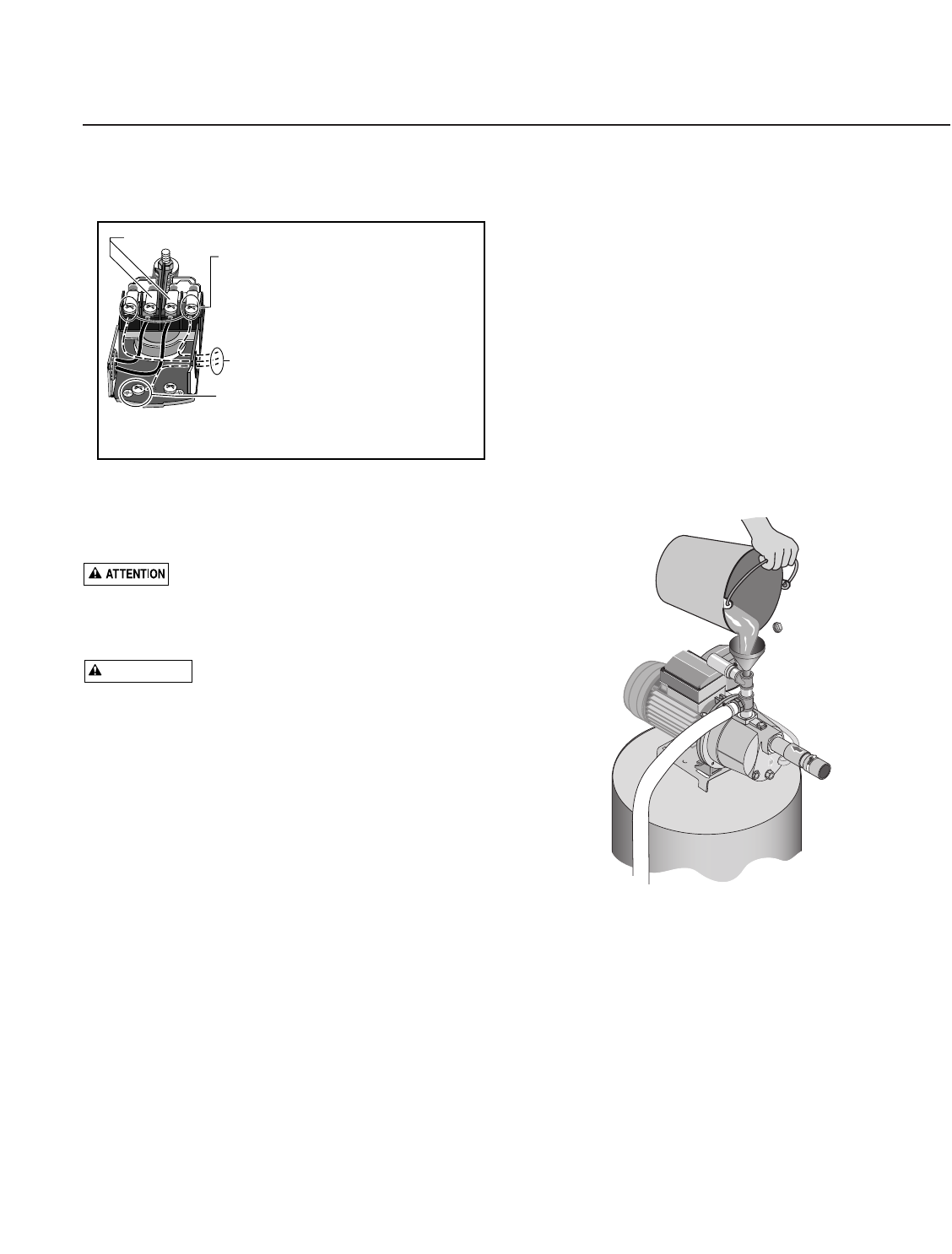

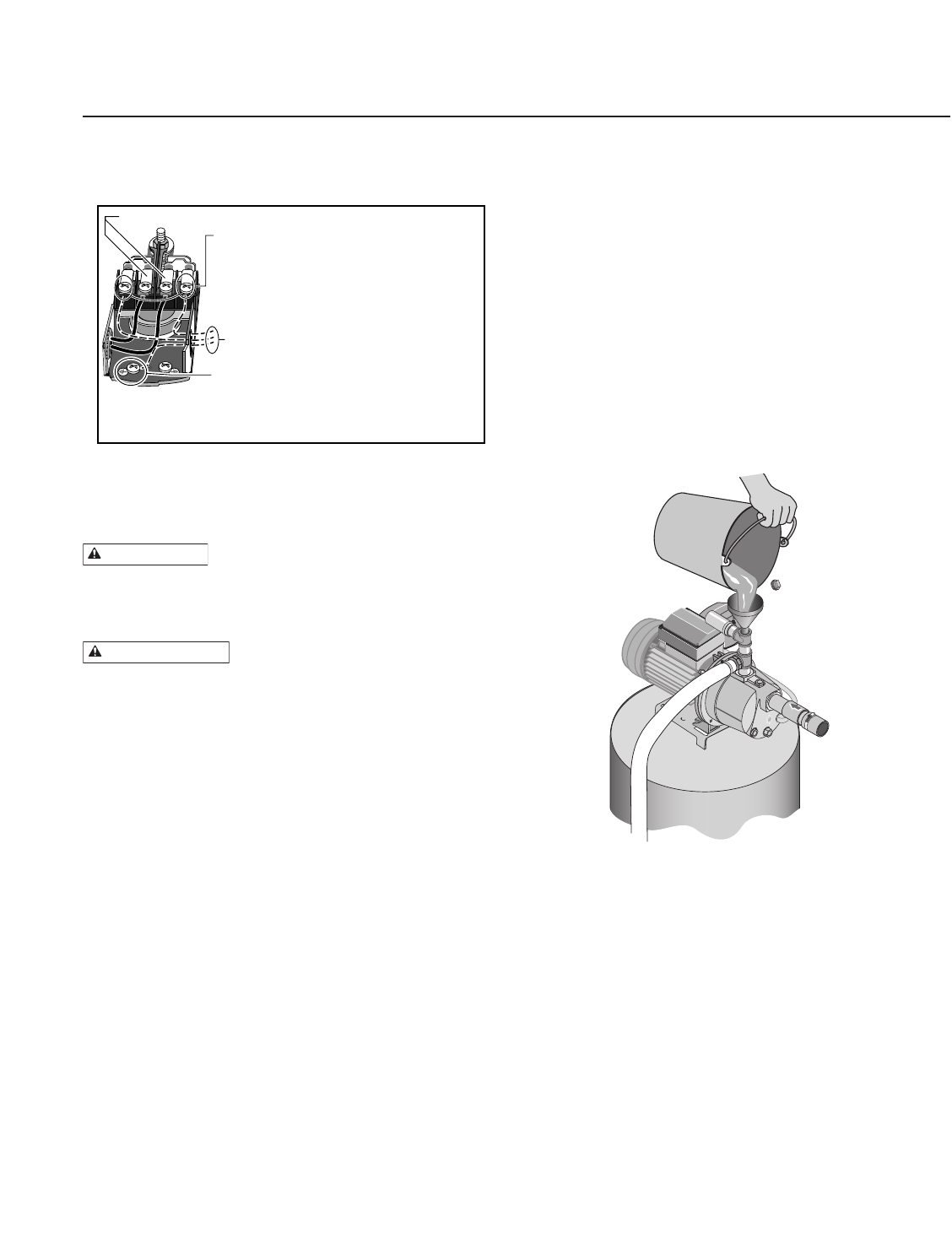

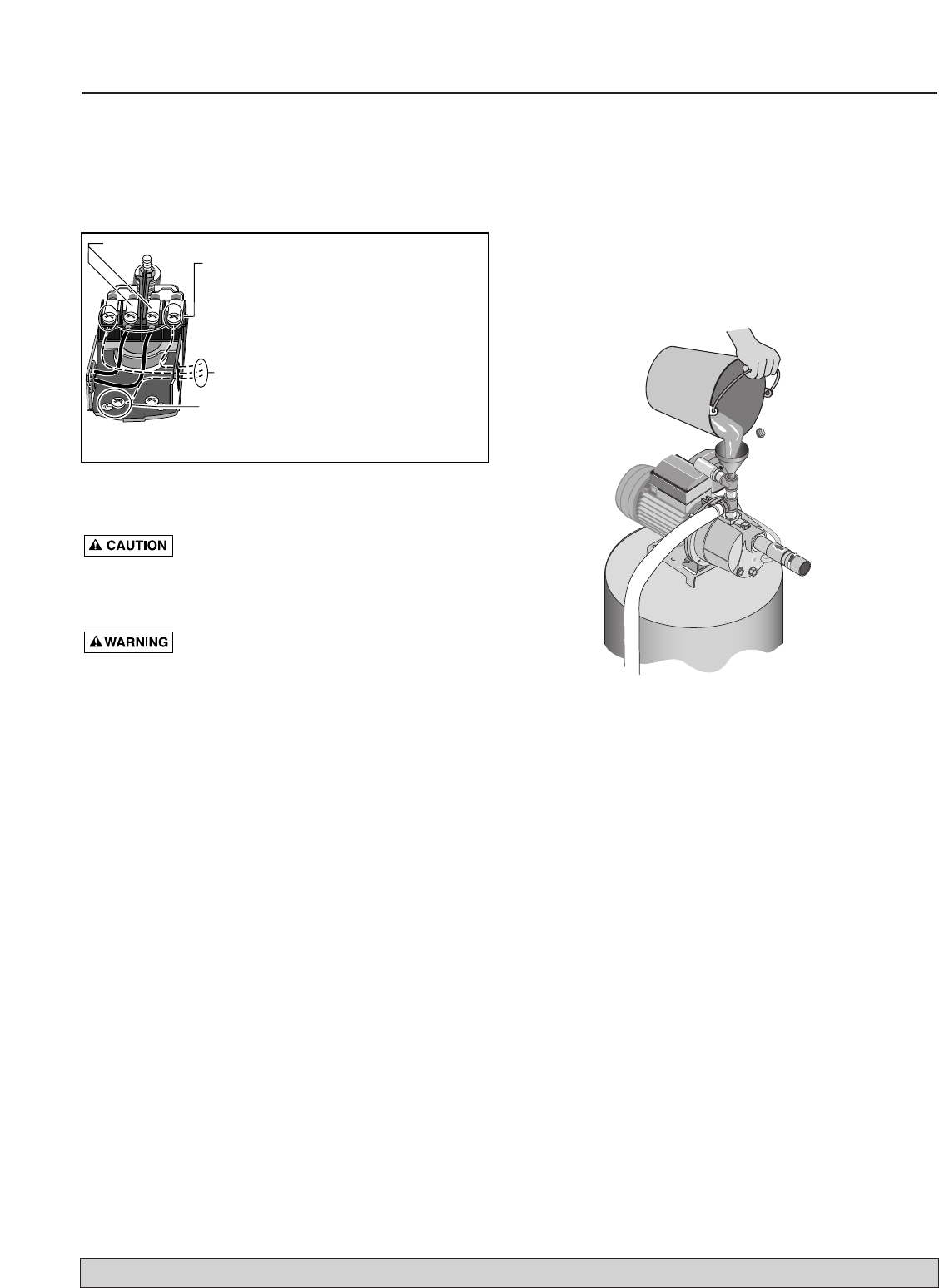

Figure 8 – Prime the Pump

Connect the green (or bare copper)

ground wire to the green ground screw.

Motor wires connect here.

Power supply wires connect here.

Connect one hot wire (black or red) to one

of these screws (it doesn't matter which one).

Connect the white (neutral) wire

to the other screw.

Cap any remaining black or red wires.

Clamp the power cable to prevent strain

on the terminal screws.

Connect to 115 Volt only.

Figure 7 – Wiring Connections to 115 Volt Power Supply

Troubleshooting 8

For parts or assistance, call Simer Customer Service at 1-800-468-7867 / 1-800-546-7867

SYMPTOM POSSIBLE CAUSE(S) CORRECTIVE ACTION

Motor will not run Disconnect switch is off Be sure switch is on.

Fuse is blown or circuit breaker tripped Replace fuse or reset circuit breaker.

Wires at motor are loose, DISCONNECT POWER; check and tighten all wiring.

disconnected, or wired incorrectly

Pressure switch contacts are dirty DISCONNECT POWER and clean the electrical contacts.

Motor runs hot and Voltage is too low Check with power company. Install heavier wiring if wire size is too small.

overload kicks off Pump cycles too frequently See section below on too frequent cycling.

Motor runs but no Pump in new installation did In new installation:

water is delivered* not pick up prime through:

1. Improper priming 1. Re-prime according to instructions.

2. Air leaks 2. Check all connections on suction line, AVC, and ejector with

shaving cream.

3. Leaking foot valve or check valve 3. Replace foot valve or check valve.

Pump has lost prime through: In installation already in use:

1. Air leaks 1. Check all connections on suction line and well seal.

2. Water level below suction pipe inlet 2. Lower suction line into water and re-prime. If receding water level

in well exceeds 25’ (7.6M), a deep well pump is needed.

Foot valve or strainer is plugged Clean foot valve or strainer.

Ejector or impeller is plugged Clean ejector or impeller (See Repair Parts page).

Check valve or foot valve is stuck shut Replace check valve or foot valve.

Pipes are frozen Thaw pipes. Bury pipes below frost line. Heat pit or pump house.

Foot valve and/or strainer are Raise foot valve and/or strainer above bottom of water source.

buried in sand or mud Clean foot valve and strainer.

Water level is too low for shallow well A deep well pump may be needed (over 25 ft. to water)

setup to deliver water to deliver water.

Pump does not Water level in well is lower than A deep well jet will be needed if your well is more than 25’ (7.6M)

deliver water to full estimated depth to water.

capacity Steel piping (if used) is corroded or Replace with plastic pipe where possible, otherwise with new steel pipe.

limed, causing excess friction

Piping is too small in size Use larger piping.

Packed well point Backflush well point or sink new point.

Pump delivers water but

Pressure switch is out of adjustment or DISCONNECT POWER; adjust or replace pressure switch.

does not shut off or contacts are welded together

pump cycles too Faucets have been left open Close faucets.

frequently Venturi, nozzle or impeller is clogged Clean venturi, nozzle or impeller (See Repair Parts page).

Standard pressure tank is waterlogged Drain tank to air volume control port. Check AVC for defects. Check

and has no air cushion all connections for air leaks.

Pipes leak Check connections.

Foot valves leak Replace foot valve.

Air charge too low in pre-charged tank DISCONNECT POWER and open faucets until all pressure is relieved.

Using tire pressure gauge, check air pressure in tank at valve stem

located on the tank. If necessary, adjust air pressure in tank to 28 PSI

(2 PSI lower than switch cut-in setting). Check air valve for leaks (use

shaving cream) and replace core if necessary.

Air spurts from faucets Pump is picking up prime When pump has picked up prime, it should pump solid water with no air.

Leak in suction side of pump Suction pipe is sucking air. Check joints for leaks with shaving cream.

Well is gaseous Consult factory about installing a sleeve in the well

Intermittent over-pumping of well. Lower foot valve if possible, otherwise restrict pump discharge

(Water drawn down below foot valve.)

* (Note:

Stop pump;

then check prime

before looking for

other causes.

Unscrew

priming

plug and see if water

is in priming hole).

Repair Parts 9

For parts or assistance, call Simer Customer Service at 1-800-468-7867 / 1-800-546-7867

3826 1100 EXPL VIEW

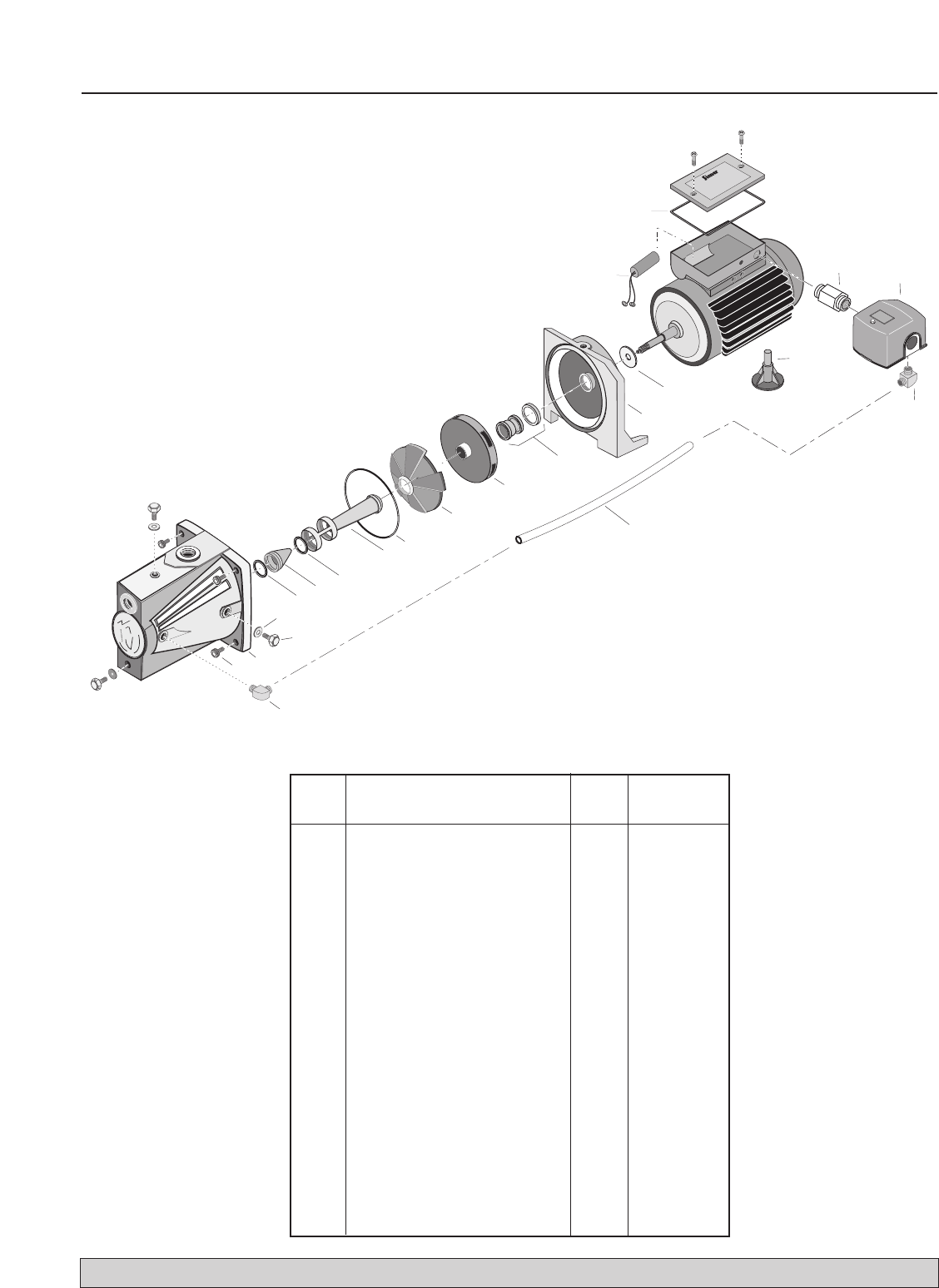

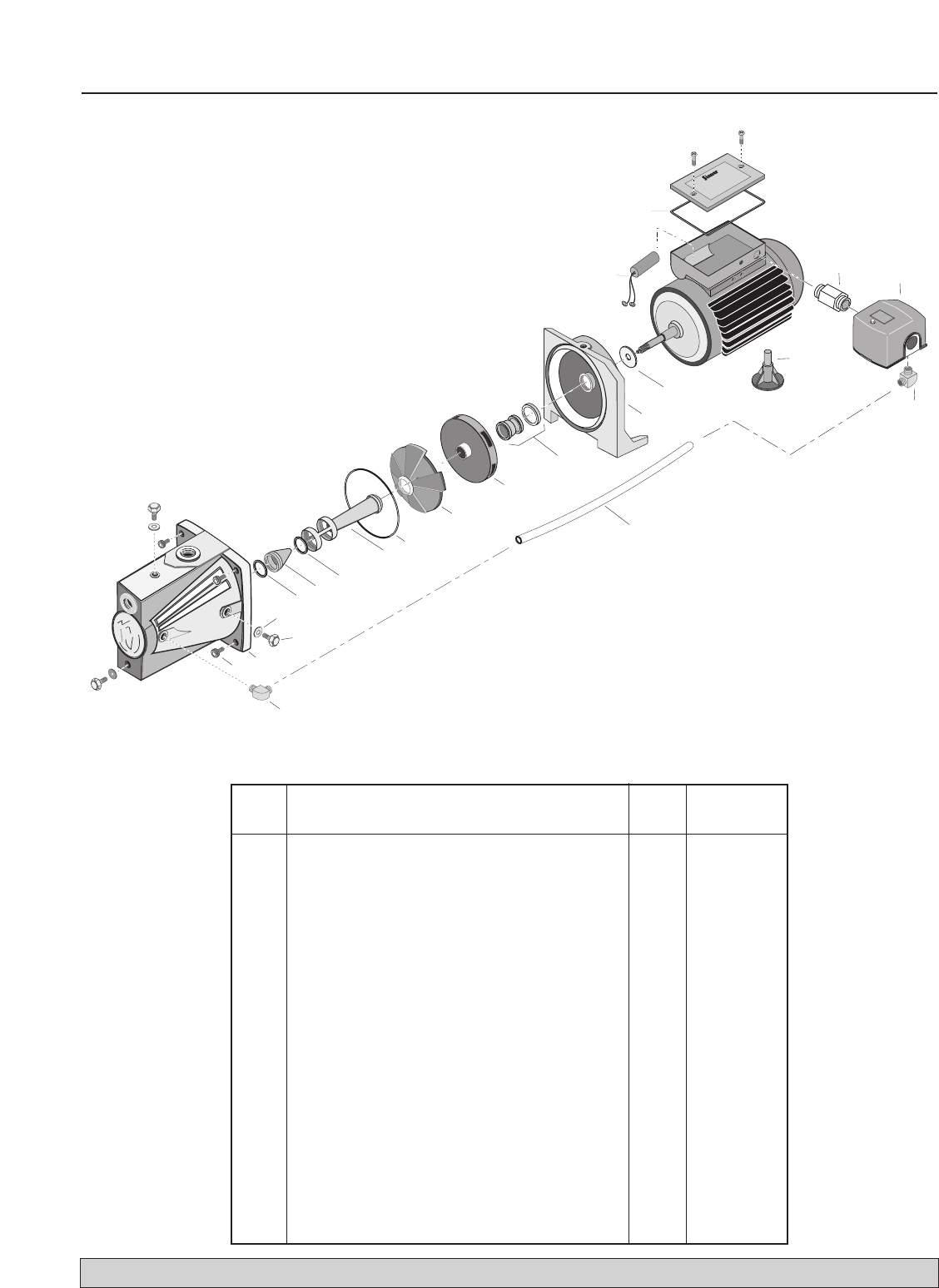

Repair Parts

Key Part No.

No. Description Used 2803

1 O-Ring, Condenser Cover 1 111P1350

2 Condenser 1 171P5750

3 Splash Guard 1 102P0540

4 Intermediate Support 1 731S1540

5 Mechanical Seal, Stationary 1 ZBR00050

6 Impeller 1 101P1150

7 Diffuser 1 101P0710

8 O-Ring 1 111P0490

9 Venturi 1 101P0750

10 O-Ring 1 111P0560

11 Nozzle 1 101P0720

12 O-Ring 1 111P0480

13 Washer 4 121P0810

14 Drain Plug 4 171P1180

15 Pump Body 1 731S5600

16 Screw, Pump Body 4 121P1090

17 90° Hose Barb 2 U111-212T

18 Tubing, Pressure Switch 1 U37-669P

19 Motor Foot 1 101P1400

20 Pressure Switch 1 U217-1202

21 Connector, 1/2" NSPM 1 J43-13C

Repair Parts 10

For parts or assistance, call Simer Customer Service at 1-800-468-7867 / 1-800-546-7867

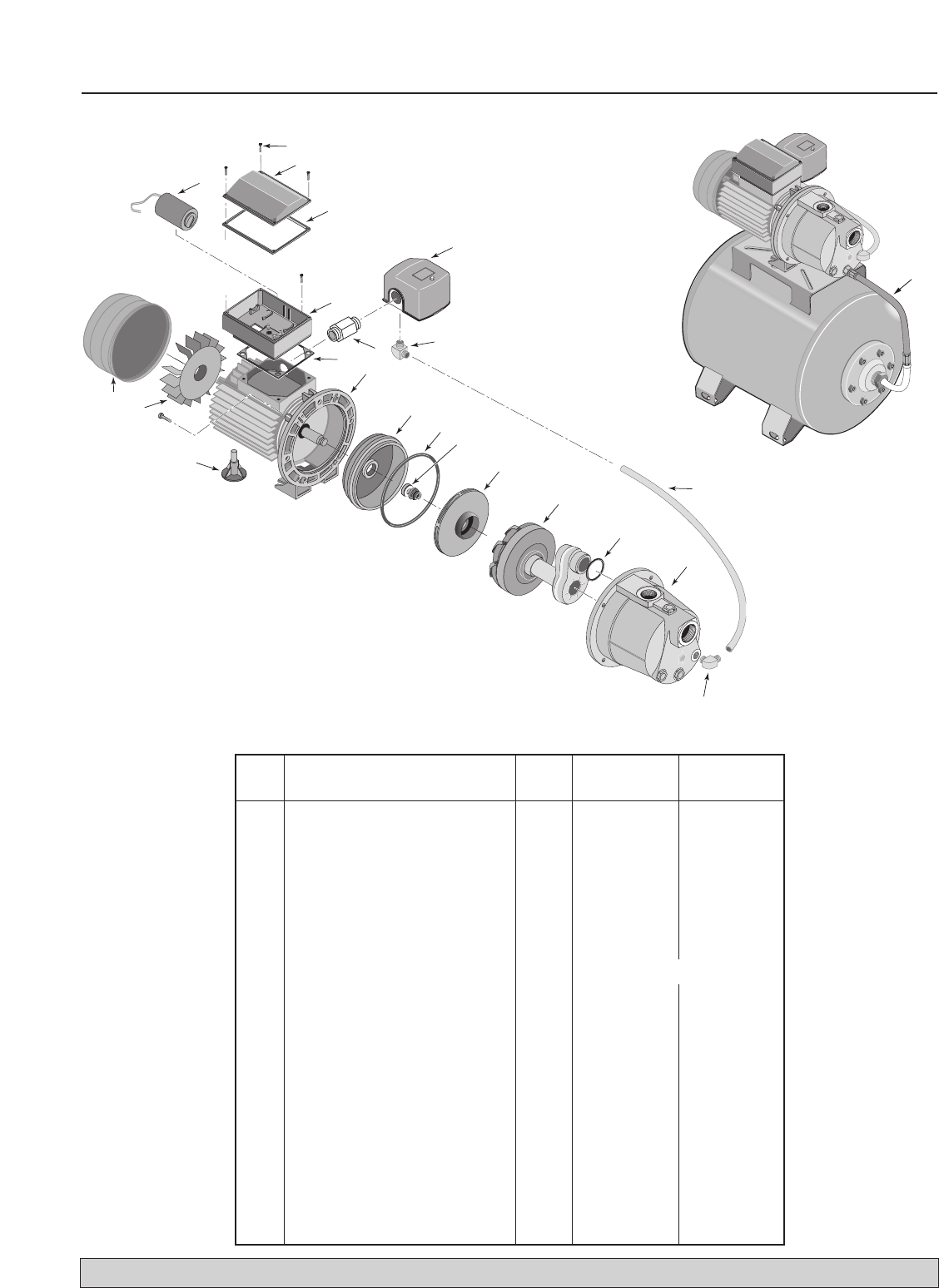

Repair Parts

Key Part No. 2800 2802

No. Description Used 2800E 2802E

1 Capacitor 1 171P5620 171P5430

2 Screw 3.5 x 12.7 11 121P2060 121P2060

3 Wiring Box and Cover 1 102P2870 102P2870

4 Wiring Box Cover Gasket 1 111P1350 111P1350

5 Pressure Switch 1 U217-1202 U217-1202

6 90° Hose Barb 2 U111-212T U111-212T

7 Connector, 1/2" NSPM 1 J43-13C J43-13C

• Connector Lock Ring 1 U36-112ZP U36-112ZP

8 Wiring Box Base Gasket 1 111P1340 111P1340

9 Seal Plate and Motor 1 Not Available Separately

10 Seal Plate Insert 1 101P1290 101P1290

11 O-Ring 1 111P0700 111P0700

12 Shaft Seal, Complete 1 ZBR00010 ZBR00010

13 Impeller 1 731S5700 731S2220

14 Diffuser/Nozzle/Venturi 1 101P3440 101P3440

15 O-Ring 1 111P0480 111P0480

16 Volute 1 731P1000 731P1000

17 Pressure Switch Tube 1 U37-669P U37-669P

18 Motor Foot (2800, 2802 only) 1 101P1400 101P1380

19 Fan 1 102P2010 102P0570

20 Motor End Cover 1 201P0150 201P0160

21 Flexible Pipe with Fitting 1 ZA004870 ZA004870

(Tank to Pump,

2300E and 2802E Only)

4116 1201

Sécurité 11

Pour obtenir des pièces ou de l’aide, appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867

LIRE TOUTES CES INSTRUCTIONS

ET LES SUIVRE!

Ce symbole indique qu’il faut être prudent. Lorsque ce

symbole apparaît sur la pompe ou dans cette Notice,

rechercher une des mises en garde qui suivent, car elles

indiquent un potentiel possible de blessures corporelles :

avertit d’un danger qui causera des blessures

corporelles, la mort ou des dommages matériels importants si

on l’ignore.

avertit d’un danger qui risque de causer des

blessures corporelles, la mort ou des dommages matériels

importants si on l’ignore.

avertit d’un danger qui causera ou qui

risquera de causer des blessures corporelles, la mort ou des

dommages matériels importants si on l’ignore.

Le mot NOTA indique des instructions spéciales et importantes

n’ayant aucun rapport avec les dangers.

Lire attentivement toutes les consignes de sécurité

contenues dans cette Notice ou collées sur la pompe.

Garder les autocollants de sécurité en bon état; les remplacer

s’ils manquent ou s’ils ont été endommagés.

Mettre à la terre le moteur avant de le brancher sur le

courant électrique.

Conforme au Code national de l’électricité, au Code

canadien de l’électricité et aux codes municipaux pour

tous les câblages.

SÉCURITÉ CONCERNANT L’ÉLECTRICITÉ

La tension du condensateur peut être

dangereuse. Pour décharger le condensateur du moteur, tenir

un tournevis à manche isolé PAR LE MANCHE et mettre en

court-circuit les bornes du condensateur. Ne pas toucher la

lame métallique du tournevis ni les bornes du condensateur. En

cas de doute, consulter un électricien qualifié.

SÉCURITÉ GÉNÉRALE

Ne pas toucher un moteur qui fonctionne. Les

moteurs modernes sont conçus pour fonctionner par des

températures élevées. Pour ne pas se brûler lorsque l’on inter-

viendra sur la pompe, la laisser refroidir pendant 20 minutes

après l’avoir arrêtée avant de la toucher.

Ne pas laisser geler la pompe ni aucun autre élément du

système, sinon la garantie sera annulée.

Ne pomper que de l’eau avec cette pompe.

Périodiquement, inspecter la pompe et tous les éléments du

système.

Toujours porter des lunettes de sécurité lorsque l’on intervient

sur une pompe.

AVERTISSEMENT

Tension dangereuse. Risque de

secousses électriques, de

brûlures, voire de mort.

Mettre à la terre la pompe avant de

la brancher sur le courant électrique.

Couper l’arrivée de courant avant

d’intervenir sur la pompe, sur le

moteur ou sur le réservoir.

ATTACHER LE REÇU D’ORIGINE ICI À DES FINS DE GARANTIE

SIMER garantit à l’acheteur-utilisateur initial de ses produits (“Acheteur”) contre tout défaut de fabrication et de matériaux.

Tout produit reconnu défectueux dans les douze (12) mois qui suivent la date d’achat d’origine sera remplacé ou réparé à la discrétion de

SIMER, selon les conditions stipulées ci-dessous. La preuve d’achat est exigée pour déterminer l’admissibilité à la garantie.

Exceptions à la garantie de douze (12) mois

Produits/Node modèle Période de garantie

M40P, M40, BW85P, CM10, CMK 90 jours

2330, 2300, 2310, 2955, 2956, 2957, 2960, A5500 2 ans

Pompe pour puits submersibles de 4 pouces, 3984, 3983, 2975PC, 2958, 2985, 3075SS 3 ans

Réservoir préchargé de système d’eau, 3986, 3985, 2956 5 ans

3988, 3995, 3997, 3963 À vie

Conditions générales

L’Acheteur s’engage à payer tous les frais de main-d’œuvre et d’expédition nécessaires au remplacement du produit couvert par la garantie. Cette garantie ne couvrira pas les cas de

force majeure, et ne s’appliquera pas aux produits qui, du seul avis de SIMER, ont fait l’objet de négligence, d’utilisation abusive ou incorrecte, d’accident, de modification ou d’altéra-

tion ; ni aux produits qui n’ont pas été installés, utilisés, entreposés ou entretenus correctement ; ni à ceux qui n’ont pas été utilisés ou entretenus normalement, y compris, mais sans

s’y limiter, aux produits ayant des pannes de fonctionnement causées par la corrosion, la rouille ou autre corps étranger dans le système, ou à des produits ayant fonctionné à des pres-

sions dépassant la limite maximale recommandée.

Les demandes de service en vertu de la présente garantie seront faites en retournant le produit défectueux au détaillant ou à SIMER dès la découverte de tout défaut allégué. SIMER prendra

alors les mesures correctives aussi rapidement qu’il est raisonnablement possible. Aucune demande de service en vertu de la présente garantie ne sera acceptée si elle est reçue plus de 30

jours après l’expiration de la dite garantie.

La présente garantie énonce la totalité des obligations de SIMER et le seul recours possible de l’Acheteur dans le cas de produits défectueux.

SIMER NE SERA TENU RESPONSABLE D’AUCUN DOMMAGE INDIRECT, ACCIDENTEL OU FORTUIT QUEL QU’IL SOIT.

LES PRÉSENTES GARANTIES SONT EXCLUSIVES ET TIENNENT LIEU DE TOUTE AUTRE GARANTIE EXPRESSE. LES GARANTIES IMPLICITES, Y COMPRIS, MAIS SANS S’Y

LIMITER, LES GARANTIES IMPLICITES AYANT TRAIT À LA COMMERCIABILITÉ ET À L’ADAPTATION À UN USAGE PARTICULIER, NE DÉPASSERONT PAS LA DURÉE DES GARAN-

TIES EXPRESSES APPLICABLES STIPULÉES DANS LES PRÉSENTES.

Certaines provinces n’autorisent pas d’exclure ou de limiter les dommages fortuits ou indirects ou de limiter la durée d’une garantie implicite ; il se peut donc que les limitations ou exclusions

ci-dessus ne s’appliquent pas à votre cas. La présente garantie vous donne des droits juridiques spécifiques et vous pouvez en avoir d’autres qui varient d’une province à l’autre.

SIMER • 293 Wright Street • Delavan, WI U.S.A. 53115

Téléphone: 1-800-468-7867/1-800-546-7867 • Télécopieur: 1-800-390-5351

Courrier électronique: info@simerpumps.com • Site Web: http://www.simerpumps.com

Pour obtenir des pièces ou de l’aide, appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867

Installation 12

Garder la zone de travail propre, non encombrée et bien

éclairée; tous les outils et tout l’équipement non utilisés

doivent être entreposés correctement.

Ne pas laisser les visiteurs s’approcher de la zone de travail.

Le corps de la pompe peut exploser si la

pompe est utilisée en tant que pompe de surpression, à moins

qu’une soupape de sûreté pouvant laisser passer le débit

maximum de la pompe à 75 lb/po2soit posée.

INSTALLATION DES POMPES À

ÉJECTEUR POUR PUITS PEU

PROFONDS :

• La profondeur verticale entre la pompe et l’eau pompée

doit être de 25 pieds maximum.

• Installer un tuyau entre le puits et le corps de la pompe.

• Peut être installée dans un puits creusé ou tubé ou bien sur

une pointe filtrante.

REMPLACEMENT D’UNE

ANCIENNE POMPE

Tension dangereuse. Couper l’arrivée de courant

à la pompe avant d’intervenir sur la pompe ou sur le moteur.

1. Vider toute l’eau de l’ancienne pompe; déposer l’ancienne

pompe. Vérifier l’ancienne tuyauterie à la recherche de

dépôts de tartre, de chaux, de rouille, etc.; la remplacer

selon le besoin.

2. Brancher la pompe sur le système. S’assurer que tous les

raccords du tuyau d’aspiration sont bien étanches, aussi

bien à l’air qu’à l’eau.

Si le tuyau d’aspiration aspire de

l’air, la pompe ne pompera pas l’eau du puits.

3. Régler la hauteur de montage de la pompe de façon que

les raccords de plomberie n’exercent aucune contrainte

sur le corps de la pompe. Supporter les tuyaux de façon

que le corps de la pompe ne supporte pas le poids de la

tuyauterie ni des raccords.

Le branchement de cette pompe à éjecteur neuve pour puits

profonds sur la tuyauterie du puits est maintenant terminé. Se

reporter aux pages 14 et 15 pour le branchement de la tuyau-

terie de refoulement sur un réservoir.

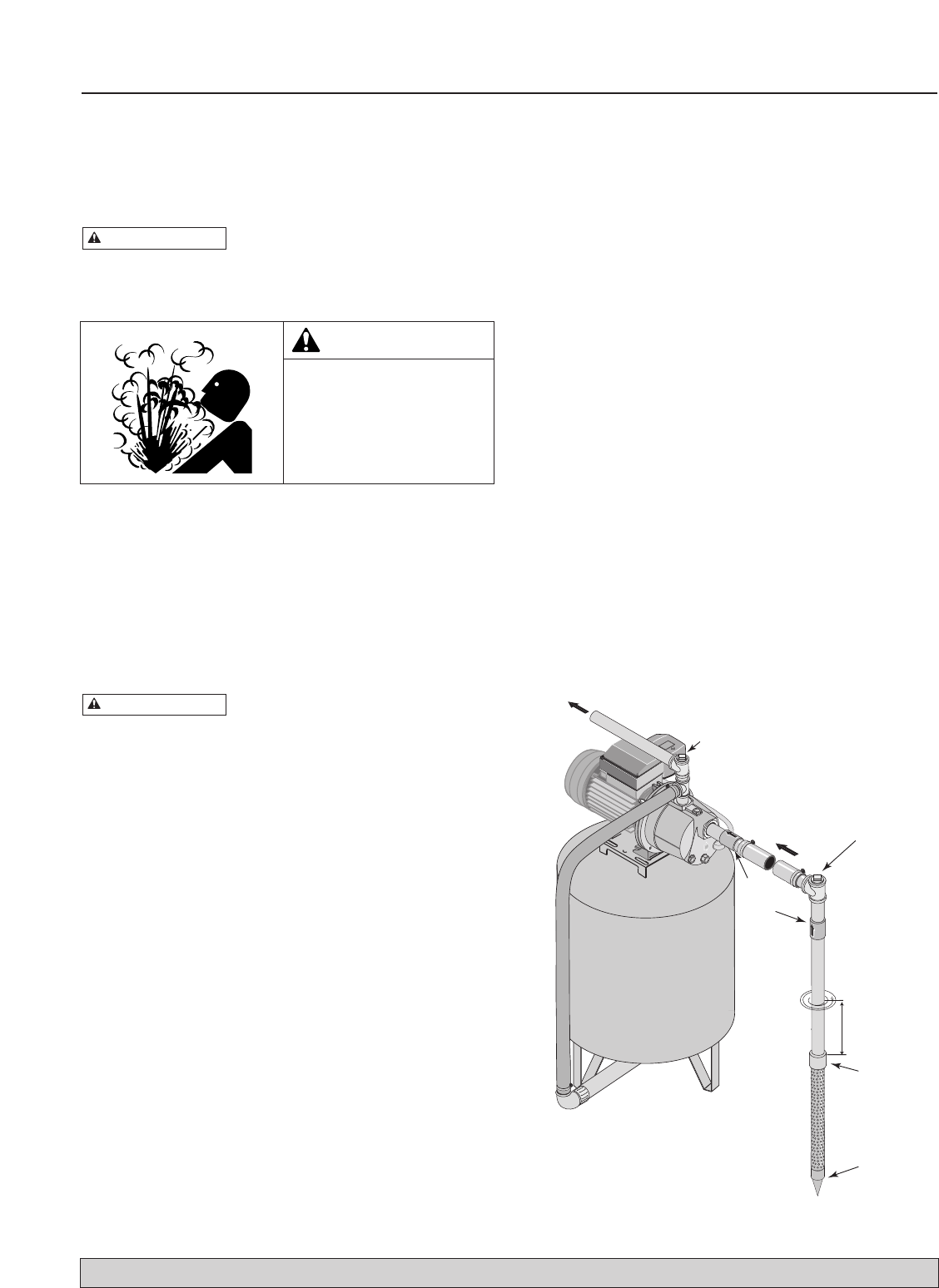

INSTALLATION DE LA POINTE

FILTRANTE (FIGURE 1)

1. Enfoncer la pointe dans le sol, en utilisant des «raccords

d’enfoncement» et des «chapeaux de battage». Les

«raccords d’enfoncement» sont filetés sur toute leur

longueur, ce qui permet aux extrémités des tuyaux de

venir en butée l’une contre l’autre de façon que la force

d’enfoncement du maillet soit absorbée par le tuyau et non

pas par les filets. Les raccords ordinaires que l’on trouve

dans les quincailleries ne sont pas filetés sur toute leur

longueur et ils risquent de s’écraser sous l’impact des

coups. Les «raccords d’enfoncement» sont également plus

lisses que les raccords de plomberie standard, ce qui leur

permet de pénétrer plus facilement dans le sol.

2. Monter la pompe aussi près que possible du puits.

3. Utiliser le moins possible de raccords (en particulier des

coudes) lorsque l’on branche la tuyauterie de la pointe

filtrante sur l’orifice d’aspiration de la pompe. Le diamètre

du tuyau d’aspiration doit être au moins aussi grand que le

diamètre de l’orifice d’aspiration de la pompe (y compris

le clapet anti-retour si la pompe n’en comporte pas un -

voir la Figure 1). Supporter le tuyau de façon qu’il ne soit

pas cintré afin qu’il n’exerce pas de contraintes sur le

corps de la pompe; de plus, il doit être légèrement incliné

vers le haut, du puits jusqu’à la pompe (les points hauts

risquent de causer des poches et des bouchons d’air dans

la pompe). Rendre étanches les raccords du tuyau d’aspi-

ration avec du ruban téflon ou une pâte pour raccords

filetés à base de téflon. Les raccords doivent être étanches

à l’air et à l’eau.

Si le tuyau d’aspiration aspire de l’air, la

pompe ne pompera pas l’eau du puits.

Si une pointe

filtrante ne fournit pas suffisamment d’eau, considérer

brancher deux ou trois pointes filtrantes sur un même

tuyau d’aspiration.

Le branchement de cette pompe à éjecteur neuve pour puits

profonds sur la tuyauterie du puits est maintenant terminé. Se

reporter aux pages 14 et 15 branchement pour la tuyauterie

de refoulement et sur un réservoir.

AVERTISSEMENT

Drive

Coupling

Drive

Point

Drive point

below water

level

Pump Priming Tee and Plug

(Replace plug with pressure

Gauge if desired – purchase

separately)

use d

Water System

Suction Pipe

From Well

Check

Valve

Priming

Tee and

Plug

Not

Scale

Figure 1: Installation avec une pointe filtrante

Pas à

l’échelle

Pointe

filtrante

Clapet

anti-retour

Pointe filtrante sous

le niveau de l’eau.

Té d'amorçage

et bouchon

Tuyau d'aspiration

venant du puits

Raccord

d'enfoncement de

la pointe filtrante

AVERTISSEMENT

Pression dangereuse!

Poser une soupape de sûreté

sur le tuyau de refoulement.

Dissiper toute la pression

du système avant d’intervenir

sur un élément.

Bouchon et té d’amorçage de la pompe

(au besoin, remplacer le bouchon par un

manomètre – à acheter séparément)

Vers le système d’eau

de la maison

Pour obtenir des pièces ou de l’aide, appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867

Installation 13

INSTALLATION SUR UN PUITS À

TUBAGE DE 2 POUCES DE DIAMÈTRE

OU PLUS GRAND (VOIR LA FIGURE 2)

1. Monter la pompe aussi près que possible du puits.

2. Brancher le clapet de pied, la crépine et le tuyau du puits

(voir la Figure 2). S’assurer que le clapet de pied fonctionne

librement.

3. Abaisser le tuyau dans le puits jusqu’à ce que la crépine

soit à cinq pieds du fond du puits. Pour que la pompe

n’aspire pas d’air, la crépine doit être au moins à 10 pieds

sous le niveau de l’eau du puits

pendant que la pompe

fonctionne.

Poser un joint sanitaire de puits.

4. Poser le té d’amorçage, le bouchon d’amorçage et le tuyau

d’aspiration sur la pompe (voir la Figure 2). Brancher le

tuyau provenant du puits sur l’orifice d’aspiration de la

pompe en utilisant le moins possible de raccords - en partic-

ulier des coudes - étant donné que les raccords augmentent

le frottement de l’eau dans les tuyaux (il faut toutefois

ajouter un clapet de pied – voir la Figure 2). Le diamètre du

tuyau d’aspiration doit être au moins aussi grand que le

diamètre de l’orifice d’aspiration de la pompe. Utiliser du

ruban téflon ou de la pâte pour raccords filetés à base du

téflon sur les raccords filetés. Supporter le tuyau de façon

qu’il ne soit pas cintré afin qu’il n’exerce pas de contraintes

sur le corps de la pompe; de plus, il doit être légèrement

incliné vers le haut, du puits jusqu’à la pompe (les points

hauts risquent de causer des poches et des bouchons d’air

dans la pompe). Rendre étanches les raccords du tuyau

d’aspiration avec du ruban téflon ou une pâte pour raccords

filetés à base de téflon. Les raccords doivent être étanches à

l’air et à l’eau.

Si le tuyau d’aspiration aspire de l’air, la

pompe ne pompera pas l’eau du puits.

Le branchement de cette pompe à éjecteur neuve pour puits

profonds sur la tuyauterie du puits est maintenant terminé. Se

reporter aux pages 14 et 15 pour le branchement de la tuyau-

terie de refoulement et sur un réservoir.

INSTALLATION DANS LE CAS D’EAUX

EN SURFACE (FIGURE 3)

1. Monter la pompe aussi près que possible du puits en util-

isant le moins possible de raccords (en particulier des

coudes) sur le tuyau d’aspiration. Le diamètre du tuyau

d’aspiration doit être au moins aussi grand que le diamètre

de l’orifice d’aspiration de la pompe.

2. Assembler le clapet de pied et le tuyau d’aspiration (voir la

Figure 3). S’assurer que le clapet de pied fonctionne libre-

ment. Utiliser du ruban téflon ou de la pâte pour raccords

filetés à base de téflon sur les raccords filetés. Poser une

crépine autour du clapet de pied pour le protéger contre les

poissons, les déchets, etc. (voir la Figure 3).

3. Abaisser le tuyau dans le puits jusqu’à ce que la crépine soit à

cinq pieds du fond du puits. Pour que la pompe n’aspire pas

d’air, la crépine doit être au moins à 10 pieds sous le niveau

de l’eau du puits pendant que la pompe fonctionne.

4. Poser le té d’amorçage, le bouchon d’amorçage et le tuyau

d’aspiration sur la pompe (voir la Figure 3). Supporter le tuyau

de façon qu’il ne soit pas cintré afin qu’il n’exerce pas de

contraintes sur le corps de la pompe; de plus, il doit être

légèrement incliné vers le haut, du puits jusqu’à la pompe (les

points hauts risquent de causer des poches et des bouchons

d’air dans la pompe). Rendre étanches les raccords du tuyau

d’aspiration avec du ruban téflon ou une pâte pour raccords

filetés à base de téflon. Les raccords doivent être étanches à

l’air et à l’eau.

Si le tuyau d’aspiration aspire de l’air, la

pompe ne pompera pas l’eau du puits.

Le branchement de cette pompe à éjecteur neuve pour puits

profonds sur la tuyauterie du puits est maintenant terminé. Se

reporter aux pages 14 et 15 pour le branchement de la tuyau-

terie de refoulement et sur un réservoir.

Check

Valve

Suction Pipe

From Well

To Household

Water System Pump Priming Tee and Plug

(Replace plug with Pressure

Gauge if desired – purchase

separately)

10'

Min.

5–10'

Priming

Tee and

Plug

Foot Valve

(Check Valve

on foot of

Suction Pipe)

Sanitary

Well Seal

Well

Casing

Water

Level

2347 0396 SIM

Not

Scale

Figure 2 : Installation dans un puits à tubage

Screen 10'

Min.

Check

Valve

Suction Pipe

From Well

To Household

Water System Pump Priming Tee and Plug

(Replace plug with Pressure

Gauge if desired – purchase

separately)

Priming

Tee and

Plug

Foot Valve

(Check Valve

on foot of

Suction Pipe)

Not

Scale

Figure 3 : Installation pour les eaux de surface

Vers le système

d'eau de la maison

Tuyau d’aspiration

venant du puits

Clapet

anti-retour

Té d’amorçage

etbouchon

Joint sanitaire

du puits

Tubage

de puits

Clapet de pied (clapet

de non retour à la

partie inférieure du

tuyau d’aspiration)

Niveau

de l’eau

Au moins

10 pi

5 à 10 pi

Pas à

l’échelle

Bouchon et té d’amorçage de la pompe

(au besoin, remplacer le bouchon par un

manomètre – à acheter séparément)

Pas à

l'échelle

Au moins

10 pied

5 pi

Crépine

Clapet de pied (clapet

de non retour à la

partie inférieure du

tuyau d’aspiration)

Clapet

anti-retour

Tuyau d’aspiration

venant du puits

Vers le système

d’eau de la maison

Bouchon et té d’amorçage de la pompe

(au besoin, remplacer le bouchon par un

manomètre – à acheter séparément)

Bouchon et té

d’amorçcage

de la pompe

Branchement de la tuyauterie de refoulement

et sur un réservoir sous pression 14

Pour obtenir des pièces ou de l’aide, appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867

BRANCHEMENT SUR UN RÉSERVOIR

PRÉCHARGÉ (FIGURES 4 ET 5)

1. Poser deux tés dans l’orifice de refoulement de la pompe

(voir la Figure 4). Le diamètre du tuyau doit être au moins

aussi grand que le diamètre de l’orifice de refoulement.

NOTA : Un système pompe sur réservoir préraccordé

nécessite un seul té.

2. Poser un tuyau rigide ou un tuyau souple renforcé entre

une des branches du premier té et l’orifice du réservoir

préchargé.

3. Brancher le té de refoulement sur la tuyauterie de l’habitation.

4. Vérifier la précharge d’air dans le réservoir avec un

manomètre pour pneu. Cette pompe neuve est équipée

d’un manocontacteur 30/50 lb/po2; la pression de

précharge du réservoir devra donc être réglée à 28 lb/po2.

La précharge se mesure lorsqu’il n’y a pas de pression

d’eau dans le réservoir. La précharge doit être de 2 lb/po2

inférieure au réglage de la pression d’enclenchement du

manocontacteur de la pompe.

Félicitations! Le branchement de la pompe à éjecteur sur le

réservoir est maintenant terminé.

Pour rendre les raccords

des tuyaux étanches

N’utiliser que du ruban d’étanchéité en téflon pour

brancher les raccords filetés sur la pompe. Ne pas

utiliser de pâte d’étanchéité sur le plastique, car elle

peut réagir avec le plastique. S’assurer que tous les

raccords des tuyaux d’aspiration sont étanches à l’air

et à l’eau.

Si le tuyau d’aspiration aspire de l’air, la

pompe ne pourra pas aspirer l’eau du puits.

Pressure Switch

Check Valve

Pump Priming

Tee and Plug

To Household

Water System

Not

Scale

Figure 4 – Branchements sur un réservoir préchargé

Pas à

l’échelle

Clapet anti-retour

Vers le système

d’eau de la maison

Bouchon et tée d’amorçage

de la pompe

Manocontacteur

4122 0102

Pressure Switch

Check Valve

From Well

To Ho usehold

Water System

Pump Priming Tee

and Plug (Replace

plug with Pressure

Gauge if desired –

purchase separately)

Figure 5 – Raccordements de la pompe sur le réservoir

Vers le système

d'eau de la maison

Manocontacteur

En provenance

du puits

Bouchon et té d’amorçage de la

pompe (au besoin, remplacer le

bouchon par un manomètre – à

acheter séparément)

Clapet anti-retour

Branchement de la tuyauterie de refoulement

et sur un réservoir sous pression / Electrical 15

Pour obtenir des pièces ou de l’aide, appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867

BRANCHEMENT SUR UN RÉSERVOIR

STANDARD (FIGURE 6)

1. Poser un té dans l’orifice de refoulement de la pompe (voir

la Figure 6).

2. Poser un tuyau entre l’orifice de refoulement de la pompe

et l’orifice d’admission du réservoir. Le diamètre du tuyau

doit être au moins aussi grand que le diamètre de l’orifice

de refoulement de la pompe.

3. Poser un té et des bagues de réduction sur le tuyau d’aspi-

ration, comme il est illustré à la Figure 6.

4. Utiliser un raccord cannelé dans la bague la plus petite (1/8

de po NPT).

5. Brancher le tube du régulateur de volume d’air entre le

raccord cannelé du té du tuyau d’aspiration et l’orifice du

régulateur de volume d’air qui se trouve sur le réservoir. Pour

de plus amples détails, se reporter aux instructions livrées avec

le réservoir et le régulateur de volume d’air. L’emplacement de

l’orifice du régulateur de volume d’air peut varier.

Félicitations! Le branchement de la pompe à éjecteur sur le

réservoir est maintenant terminé.

ÉLECTRICITÉ

Tension dangereuse. Risque de secousses

électriques, de brûlures, voire de mort. Brancher le fil de mise

à la terre avant de brancher les fils d’alimentation en courant.

Utiliser un fil dont le diamètre (y compris le fil de mise à la

terre) est spécifié dans le tableau de câblage. Dans la mesure

du possible, brancher la pompe sur un circuit séparé, sur lequel

aucun autre appareil électroménager ne sera branché.

Risque d’explosion. Ne pas mettre à la terre

sur une conduite de gaz.

Câblage

Risque d’incendie. Une mauvaise tension

peut causer un incendie ou de graves dommages au moteur, ce

qui annulera la garantie. La tension d’alimentation doit corre-

spondre à ± 10 % de la tension indiquée sur la plaque signalé-

tique du moteur. Ne pas modifier le câblage du moteur. Ne

brancher le moteur que sur le courant de 115 volts seulement.

Installer, mettre à la terre, câbler, et entretenir la pompe confor-

mément au National Electrical Code (NEC) ou au Code canadien

de l’électricité (CCE), selon le cas, et à tous les codes et arrêtés de

la municipalité en vigueur. Pour tout renseignement concernant

les codes, s’adresser à l’inspecteur des bâtiments de la localité.

Branchement :

Le pressostat ressemblera à un de ceux illustrés à la Figure 7.

En fonction du type de pressostat, le brancher sur le courant

d’alimentation comme il est illustré.

1. Brancher tout d’abord le fil de mise à la terre, comme il est

illustré à la Figure 7. Ce fil de mise à la terre doit être un fil

de cuivre massif dont le diamètre sera au moins aussi gros

que le diamètre des fils d’alimentation en courant.

2. Afin de protéger le moteur, il doit y avoir, entre le pressostat et

le moteur, une connexion solide sur du métal. Si le pressostat

n’est pas raccordé au moteur, brancher la vis verte de mise à

la terre du pressostat sur la vis verte de mise à la terre qui se

trouve sous le couvercle d’extrémité du moteur. Utiliser un fil

de cuivre massif dont le diamètre sera au moins aussi gros

que le diamètre des fils d’alimentation en courant.

3. Brancher le fil de mise à la terre sur un fil de mise à la terre

du panneau d’alimentation en courant, un tuyau métallique

enterré, un tubage de puits métallique ayant au moins 3

mètres (10 pieds) de long ou sur une électrode de mise à la

terre que fournira la compagnie d’électricité.

AVERTISSEMENT

To Household

Water System

Suction Hose

From Well

Air Volume

Control (AVC)

Tank

Inlet

Port

AVC Tubing

Pump

Discharge

Port

Install a tee in the suction line. Install

reducing bushings down to 1/8" NPT

for the barbed fitting. Install the AVC

tube between the barbed fitting and

the port on the bottom of the AVC

(which is mounted on the tank).

Reducers

AVC

Tube

1/8" NPT

Barbed

Fitting

Figure 6 : Branchements sur un réservoir standard

Vers le système

d’eau de la maison

Orifice de

refoulement

de la pompe

Orifice

d’aspiration

du réservoir

Tube du

régulateur de

volume d’air

Poser un té sur la conduite d’aspiration. Poser des

bagues de réduction jusqu’à 1/8 de po NPT pour le

raccord cannelé. Brancher le tube du régulateur de

volume d’air entre le raccord cannelé et l’orifice qui

se trouve à la partie inférieure du régulateur de volume

d’air (lequel est posé sur le réservoir).

Tuyau souple

d’aspiration

provenant du puits

Raccord

cannelé de

1/8 de po NPT

Bagues de réduction

Distance en pieds (m) entre le moteur

Intensité et le courant d’alimentation

Charges en (en ampères)* Calibres AWG des fils (mm2)

ampères du disjoncteur

De 0 à 100 De 101 à 200 De 201 à 300 De 301 à 400

Modèles Volts maximum de dérivation

(de 0 à 30) (de 31 à 61) (de 62 à 91) (de 92 à 122)

2800, 2800E 115 7,2 15 14 (2) 12 (3) 10 (5,5) 8 (8,4)

2802 115 8,6 15 14 (2) 10 (5,5) 8 (8,4) 6 (14)

2802E 115 8,6 15 14 (2) 10 (5,5) 8 (8,4) 6 (14)

2803 115 10,5 15 14 (2) 10 (5,5) 10 (5,5) 6 (14)

TABLEAU DE CÂBLAGE –

DIAMÈTRE DES FILS ET INTENSITÉ DES FUSIBLES RECOMMANDÉS

*Si on utilise des fusibles, il est recommandé d’utiliser des fusibles à deux éléments ou des fusibles à fusion temporisée Fusetron

pour protéger les circuits des moteurs.

Régulateur de

volume d’air

Tube du régulateur

de volume d’air

Electrical /

Préparations avant le démarrage de la pompe 16

4. Brancher les fils d’alimentation en courant sur le pressostat,

comme il est illustré à la Figure 7.

Le câblage de la pompe est maintenant terminé.

AMORÇAGE

Ne jamais faire fonctionner la pompe à sec.

Faire fonctionner la pompe sans eau risque de causer une

surchauffe de la pompe, d’endommager les joints et, possible-

ment, causer des brûlures aux personnes qui manipuleront la

pompe. Faire le plein d’eau de la pompe avant de la démarrer.

Ne jamais faire fonctionner la pompe contre

un refoulement fermé, sinon l’eau risque de bouillir à

l’intérieur de la pompe, des pressions dangereuses peuvent

s’accumuler à l’intérieur de la pompe, une explosion risque de

s’ensuivre et les personnes qui manipulent la pompe pourront

être ébouillantées.

1. Déposer le bouchon d’amorçage de la pompe et faire le

plein de la pompe et de tous les tuyaux branchés entre la

pompe et le puits et s’assurer que tous les tuyaux du puits

sont pleins. Si un té d’amorçage a déjà été posé sur le

tuyau d’aspiration, le déposer du té et faire le plein de la

tuyauterie d’aspiration.

2. Reposer tous les bouchons de remplissage (avec du ruban

en téflon).

3. Établir le courant! Démarrer la pompe. Si la pompe ne

débit pas d’eau dans les 2 minutes, l’arrêter, puis déposer

les bouchons de remplissage. Refaire le plein de la pompe

et de la tuyauterie. Cette opération devra peut-être être

répétée plusieurs fois de façon à chasser tout l’air empris-

onné dans la tuyauterie. Il faudra jusqu’à 15 minutes pour

qu’une pompe aspirant de l’eau à 25 pieds s’amorce.

4. Après que la pression se sera accumulée dans le système et

que la pompe se sera arrêtée, vérifier le fonctionnement du

manocontacteur en ouvrant un ou deux robinets du

système; laisser couler suffisamment d’eau pour dissiper la

pression jusqu’à ce que la pompe redémarre. La pompe

doit redémarrer lorsque la pression chute à 30 lb/po2et

s’arrêter lorsque la pression atteint 50 lb/po2. Faire fonc-

tionner la pompe pendant un ou deux cycles complets pour

confirmer son bon fonctionnement. Ceci permettra égale-

ment de nettoyer le système de toute la saleté et de tout le

tartre qui se seront détachés pendant l’installation.

Félicitations pour une installation réussie.

Si l’installation n’est pas réussie, se reporter à la Section

Diagnostic des pannes (à la page 17) ou appeler notre

personnel technique du service à la clientèle 1-800-468-

7867.

AVERTISSEMENT

4121 0102 FR

Brider le câble de tension pour empêcher

toute contrainte sur les bornes filetées.

Brancher le fil vert de mise à la terre (ou le

fil de cuivre dénudé) sur la vis verte de

mise à la terre.

Les fils du moteur sont branchés ici.

Les fils de tension sont branchés ici.

Brancher un des fils de tension

(noir ou rouge) sur une de ces vis

(n'importe laquelle). Brancher le fil blanc

(neutre) sur l'autre vis. Poser un capuchon

sur les autres fils noir ou rouge.

Brancher au 115 volts seulement.

Figure 7 – Branchements des fils sur le courant

d’alimentation en 115 volts

Fill pump

and piping

through

priming tee.

2351 0396 SIM

Figure 8 : Amorçage de la pompe

Remplir la pompe et

les tuyaux par le té

d’amorçage.

Diagnostic des pannes 17

Pour obtenir des pièces ou de l’aide, appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867

SYMPTÔMES CAUSES PROBABLES REMÈDES

Le moteur ne tourne

pas

Le sectionneur est ouvert.

Le fusible est sauté ou le disjoncteur est

déclenché.

Les fils côté moteur sont desserrés, débranchés ou

mal branchés.

Les contacts du manocontacteur sont sales.

S’assurer que le sectionneur est enclenché.

Remplacer le fusible ou réenclencher le disjoncteur.

UPER L’ARRIVÉE DE COURANT; vérifier tout le câblage et le resserrer.

COUPER L’ARRIVÉE DE COURANT et nettoyer les contacts avec un morceau de feuille

émeri ou une lame à ongles.

Le moteur chauffe et

le dispositif de protec-

tion contre les sur-

charges se déclenche.

Le moteur fonctionne

mais l’eau n’est pas

pompée*

La pompe ne pompe

pas l’eau à pleine

capacité.

La pompe pompe

l’eau mais ne s’arrête

pas ou bien elle

fonctionne trop

fréquemment.

L’air jaillit des

robinets.

La pompe s’amorce.

Fuite du côté aspiration de la pompe.

Le puits est gazeux.

Surpompage intermittent du puits. (L’eau est

pompée plus bas que le clapet de pied.)

Lorsque la pompe s’amorcera, tout l’air sera éjecté.

Le tuyau d’aspiration aspire de l’air. Vérifier tous les raccords

à la recherche de fuite avec

de l’eau savonneuse.

S’adresser à l’usine concernant l’installation d’un manchon dans le puits.

Dans la mesure du possible, abaisser le clapet de pied, sinon limiter le refoulement de la

pompe.

Le manocontacteur est déréglé ou bien ses con-

tacts sont soudés ensemble.

Les robinets sont restés ouverts.

Le venturi, la buse ou l’impulseur sont bouchés.

Le niveau d’eau du puits profond est inférieur au

niveau estimé.

Le réservoir sous pression standard est saturé

d’eau et n’a plus de coussin d’air.

Fuite des tuyaux.

Fuite du clapet de pied.

La charge d’air du réservoir préchargé est trop

basse.

COUPER L’ARRIVÉE DE COURANT; régler le manocontacteur ou le remplacer.

Les fermer.

Nettoyer le venturi, la buse ou l’impulseur

(se reporter à la page des pièces de rechange).

Remplacer la buse et le venturi par la bonne combinaison en fonction du puits.

Vider le réservoir jusqu’à l’orifice du contrôleur d’air. S’assurer que le contrôleur d’air ne

montre pas de défectuosités. S’assurer qu’il n’y a pas de prises d’air à aucun raccord.

Vérifier les raccords.

Remplacer le clapet de pied.

COUPER L’ARRIVÉE DE COURANT et ouvrir les robinets jusqu’à ce que toute la pression

soit dissipée. À l’aide d’un manomètre de pneu, vérifier la pression d’air dans le réservoir

par la tige de la valve qui se trouve sur le réservoir.

Au besoin, régler la pression d’air du

réservoir à 28 lb/po2(2 lb/po2plus bas que le réglage de mise en marche du presso-

stat).

S’assurer que la valve ne fuit pas (utiliser une solution savonneuse pour cela) et, au

besoin, remplacer l’obus de la valve.

Le niveau de l’eau du puits est plus bas que

celui estimé.

La tuyauterie en acier (le cas échéant) est cor-

rodée ou bouchée par la chaux, ce qui cause

un frottement excessif.

Le diamètre de la tuyauterie est trop petit.

Pointe filtrante bouchée.

Un éjecteur pour puits peu profond est peut-être requis (plus de 7,6 mètres (25 pieds)

jusqu’a l’eau) pour obtenir un débit d’eau.

Dans la mesure du possible, remplacer le tuyau par un tuyau en plastique, sinon poser un

tuyau en acier neuf.

Utiliser une tuyauterie de plus grand diamètre.

Laver à contre-courant la pointe filtrante ou la remplacer par une neuve.

Dans une installation nouvelle, la pompe ne

s’est pas amorcée à cause :

1. d’un mauvais amorçage;

2. de prises d’air;

3. de fuites du clapet anti-retour ou du clapet

de pied.

La pompe s’est désamorcée :

1. à cause de prises d’air;

2. parce que le niveau d’eau est plus bas que

la prise d’eau du tuyau d’aspiration.

Le clapet de pied ou la crépine sont bouchés.

L’éjecteur ou l’impulseur sont bouchés.

S’assurer que le clapet anti-retour ou que le

clapet de pied ne sont pas grippés en position

fermée.

Les tuyauteries sont gelées.

Le clapet de pied et/ou la trémie sont enfouis

dans le sable ou la boue.

Le niveau de l’eau est trop bas pour que le puits

peu profond débite de l’eau.

Dans le cas d’une installation neuve :

1. Réamorcer la pompe conformément aux instructions.

2. Vérifier tous les raccords de la conduite d’aspiration, le contrôleur d’air et l’éjecteur.

3. Remplacer le clapet de pied ou le clapet anti-retour.

Dans le cas d’une installation déjà en utilisation :

Vérifier tous les raccords de la conduite d’aspiration et le joint du puits.

2. Abaisser la conduite d’aspiration dans l’eau et réamorcer la pompe. Si, dans le puits,

l’abaissement du niveau d’eau dépasse la hauteur géométrique d’aspiration, il faudra

utiliser une pompe pour puits profond.

Nettoyer le clapet de pied ou la crépine

(se reporter à la page des pièces de rechange).

Nettoyer l’éjecteur ou l’impulseur.

Remplacer le clapet anti-retour ou le clapet de pied.

Dégeler les tuyauteries. Enterrer les tuyauteries sous la limite de gel. Chauffer la fosse ou

le bâtiment où se trouve la pompe.

Relever le clapet de pied et/ou la trémie plus haut que la source d’eau. Nettoyer le clapet

de pied et la trémie.

Un éjecteur pour puits peu profond est peut-être requis (plus de 25 mètres jusqu’à l’eau)

pour obtenir un débit d’eau.

La tension est trop faible.

La pompe se met en marche trop fréquemment.

S’adresser à la compagnie d’électricité. Poser un câblage plus gros si le diamètre des fils

est trop petit.

Voir la section ci-dessous en cas de démarrages trop fréquents.

* (Nota :

Arrêter la

pompe;

puis vérifier

l’amorçage avant de

rechercher toute autre

cause. Dévisser le bou-

chon d’amorçage et voir

si le trou d’amorçage

contient de l’eau.)

Pièces de rechange 18

Pour obtenir des pièces ou de l’aide, appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867

3826 1100 EXPL VIEW

Pièces de rechange

Réf. Désignation

N° de Pièces Qté 2803

1 Joint torique de couvercle du condensateur 1 111P1350

2 Condensateur 1 171P5750

3 Pare-éclaboussure 1 102P0540

4 Support intermédiate 1 731S1540

5 Joint mécanique stationnaire 1 ZBR00050

6 Impulseur 1 101P1150

7 Diffuseur 1 101P0710

8 Joint torique 1 111P0490

9 Venturi 1 101P0750

10 Joint torique 1 111P0560

11 Ajutage 1 101P0720

12 Joint torique 1 111P0480

13 Rondelle 4 121P0810

14 Bouchon de vidange 4 171P1180

15 Corps de la pompe 1 731S5600

16 Vis du corps de la pompe 4 121P1090

17 Raccord cannelé à 90° 2 U111-212T

18 Tube de manostat 1 U37-669P

19 Pied de moteur 1 101P1400

20 Manocantacteur 1 U217-1202

21 Raccord de 1/2 po NSPM 1 J43-13C

Pièces de rechange 19

Pour obtenir des pièces ou de l’aide, appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867

4116 1201

Pièces de rechange

Réf. Désignation 2800 2802

N° de Pièces Qté 2800E 2802E

1 Condensateur 1 171P5620 171P5430

2 Vis de 3,5 x 12,7 11 121P2060 121P2060

3 Boîte de câblage et couvercle 1 102P2870 102P2870

4 Joint du couvercle de la boîte de câblage 1 111P1350 111P1350

5 Pressostat 1 U217-1202 U217-1202

6 Raccord cannelé à 90 ° 2 U111-212T U111-212T

7 Raccord de 1/2 po NSPM 1 J43-13C J43-13C

• Bague de verrouillage de raccord 1 U36-112ZP U36-112ZP

8 Joint de la base de la boîte de câblage 1 111P1340 111P1340

9 Plaque d’étanchéité et moteur 1 Pas disponible séparément

10 Garniture de plaque d’étanchéité 1 101P1290 101P1290

11 Joint torique 1 111P0700 111P0700

12 Joint de l’arbre, complet 1 ZBR00010 ZBR00010

13 Impulseur 1 731S5700 731S2220

14 Diffuseur/buse/venturi 1 101P3440 101P3440

15 Joint torique 1 111P0480 111P0480

16 Volute 1 731P1000 731P1000

17 Tube du pressostat 1 U37-669P U37-669P

18 Pied de moteur (2800, 2802 seulement) 1 101P1400 101P1380

19 Ventilateur 1 102P2010 102P0570

20 Couvercle d’extrémité du moteur 1 201P0150 201P0160

21 Tuyau flexible et raccord 1 ZA004870 ZA004870

(Réservoir sur pompe, 2300E

et 2802E seulement)

Seguridad 20

Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer, 1-800-468-7867/1-800-546-7867

LEA Y SIGA LAS INSTRUCCIONES

DE SEGURIDAD!

Este es el símbolo de alerta de seguridad. Cuando usted

vea este símbolo en su bomba o en este manual, busque

alguna de las siguientes palabras de advertencia y esté alerta a

la posibilidad de una herida personal:

advierte acerca de los peligros que ocasion-

arán lesiones personales serias, la muerte o un daño severo a la

propiedad si se ignoran dichos peligros.

advierte acerca de los peligros que

pueden ocasionar lesiones personales serias, la muerte o un

daño severo a la propiedad si se ignoran dichos peligros.

advierte acerca de los peligros que oca-

sionarán o podrán ocasionar lesiones personales menores o

daños a la propiedad si se ignoran dichos peligros.

La etiqueta AVISO indica instrucciones especiales que son

importantes pero no relacionados a los peligros.

Lea y siga cuidadosamente todas las instrucciones de seguri-

dad en este manual y en la bomba.

Mantenga las etiquetas de seguridad en buenas condiciones.

Reemplace las etiquetas de seguridad faltantes o dañadas.

Conecte el motor a tierra antes de conectarlo a la ali-

mentación de energía.

Cumpla con las indicaciones del Código Nacional

Eléctrico, el de Canadá y los códigos locales para toda la

conexión eléctrica.

SEGURIDAD ELECTRICA

El voltaje del capacitor puede ser peli-

groso. Para descargar el capacitor del motor, tome un

desatornillador con mango aislado POR EL MANGO y ponga

en corto las terminales del capacitor. No toque la superficie de

metal del desatornillador ni las terminales del capacitor. Si

tiene alguna duda, consulte a un electricista calificado.

SEGURIDAD GENERAL

No toque un motor en operación. Los

motores modernos están diseñados para operar a temperaturas

altas. Para evitar quemaduras al realizar el servicio a una bomba,

déjela enfriar por 20 minutos después de apagarla.

No permita que la bomba o cualquier componente del sistema

se congele. Hacerlo invalidará la garantía.

Utilice esta bomba sólo para agua.

Inspeccione la bomba y los componentes del sistema

periódicamente.

Utilice gafas de seguridad durante todo el tiempo mientras tra-

baje en la bomba.

PRECAUCIÓN

ADVERTENCIA

PRECAUCIÓN

ADVERTENCIA

PELIGRO

ADVERTENCIA

Voltaje peligroso.

Puede ocasionar conmoción,

quemaduras e incluso la muerte.

Conecte la bomba a tierra antes de

conectarla a la alimentación eléctrica.

Desconecte la alimentación de

energía antes de trabajar en la

bomba, el motor o el tanque.

ADHÍERA AQUÍ EL RECIBO ORIGINAL PARA VALIDACION DE GARANTÍA

SIMER garantiza al comprador consumidor original (“Comprador”) de sus productos, que éstos se encuentran libres de defectos de material o mano de obra

Si dentro de los doce (12) meses de la fecha original de la compra cualquiera de los productos demostrara estar defectuoso, el mismo será reparado o reemplazado, a opción de

SIMER

con sujeción a los términos y condiciones expuestos a continuación. Se requiere su recibo original de compra para determinar si se encuentra bajo garantía.

Excepciones a la Garantía por Doce (12) Meses

Producto/Modelo No. Período de garantía

M40P, M40, BW85P, CM10, CMK 90 días

2330, 2300, 2310, 2955, 2956, 2957, 2960, A5500 2 años

Bombas de pozo sumergibles de 4", 3984, 3983, 2975PC, 2958, 2985, 3075SS 3 años

Tanque precargado del sistema de agua, 3986, 3985, 2956 5 años

3988, 3995, 3997, 3963 De por vida

Términos y Condiciones Generales

El comprador debe pagar todos los gastos de mano de obra y transporte necesarios para reemplazar el producto cubierto por esta garantía. Esta garantía no se aplicará a hechos de

fuerza mayor, ni se aplicará a los productos que, a juicio exclusivo de

SIMER

, hayan sido objeto de negligencia, abuso, accidente, aplicaciones contraindicadas, manejo indebido, alte-

raciones; ni debido a instalación, funcionamiento, mantenimiento o almacenaje incorrectos; ni a ninguna otra cosa que no sea su aplicación, uso o servicio normales, incluyendo, pero

no limitado a, fallas operacionales causadas por corrosión, oxidación u otros elementos extraños en el sistema, o funcionamiento a presión por encima del máximo recomendado.

Los pedidos de servicio bajo los términos de esta garantía serán efectuados mediante la devolución del producto defectuoso al Vendedor o a

SIMER

, tan pronto como sea posible, des-

pués de localizado cualquier supuesto defecto.

SIMER

tomará luego acción correctiva, tan pronto como sea razonablemente posible. Ningún pedido de servicio bajo esta garantía será

aceptado si se recibe más de 30 días después del término de la garantía.

Esta garantía establece la obligación única de

SIMER

y el remedio exclusivo del comprador en el caso de productos defectuosos.

SIMER

NO SERÁ RESPONSABLE POR NINGÚN DAÑO CONSECUENTE, INCIDENTAL O CONTINGENTE DE NINGUNA NATURALEZA.

LAS GARANTÍAS ANTERIORES SON EXCLUSIVAS Y REEMPLAZAN CUALESQUIERA OTRAS GARANTÍAS EXPRESAS. LAS GARANTÍASIMPLÍCITAS, INCLUYENDO, PERO NO

LIMITADAS A, LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD Y APTITUD PARA UN PROPÓSITO EN PARTICULAR, NO DEBERÁN EXCEDER EL PERÍODO DE DURACIÓN

DE LAS GARANTÍAS EXPRESAS APLICABLES AQUÍ PROVISTAS.

Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuentes ni las limitaciones respecto a la duración de garantías implícitas; de modo que las limita-

ciones o exclusiones precedentes pueden no aplicarse en su caso. Esta garantía le concede derechos legales específicos. Usted puede tener, además, otros derechos que varían de

un estado a otro.

SIMER • 293 Wright Street • Delavan, WI U.S.A. 53115

Teléfono: 1-800-468-7867/1-800-546-7867 • Fax: 1-800-390-5351

e-Mail (correo electrónico): info@simerpumps.com • Dirección web: http://www.simerpumps.com

Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer, 1-800-468-7867/1-800-546-7867

Instalación 21

El área de trabajo se debe mantener limpia, ordenada y con

iluminación adecuada; guarde las herramientas y el equipo

que no utilice en el lugar apropiado.

Mantenga a los visitantes a una distancia segura de las áreas

de trabajo.

El cuerpo de la bomba puede explotar

si se utiliza como una bomba propulsora a menos que se

instale una válvula de alivio que sea capaz de pasar todo el

flujo de la bomba a 75 psi.

INSTALACIÓN DE BOMBAS DE CHORRO

EN POZOS POCO PROFUNDOS

• La profundidad vertical entre la bomba y el agua que se

bombea debe ser de 25 pies o menor.

• Debe de haber un tubo desde el pozo hasta la caja de la

bomba.

• Se puede instalar en un pozo horadado, perforado o

hincado.

REEMPLAZO DE UNA BOMBA VIEJA

Voltaje peligroso. Desconecte la energía

de la bomba antes de trabajar con la bomba o el motor.

1. Drene y quite la bomba vieja. Revise la tubería vieja por si

estuviera oxidada, tuviera cal o moho, etc., y reemplácela

si es necesario.

2. Instale la bomba en el sistema. Asegúrese de que todas las

uniones de los tubos en la tubería de succión están unidas

herméticamente y son impermeables al agua.

Si la tubería

de succión puede succionar aire, la bomba no podrá jalar

agua del pozo.

3. Ajuste la altura de montaje de la bomba de modo que las

conexiones de plomería no ocasionen un esfuerzo de

deformación sobre el cuerpo de la bomba. Dele el soporte

adecuado a los tubos de modo que el cuerpo de la bomba

no reciba todo el peso de la tubería o los herrajes.

Usted acaba de terminar las conexiones de plomería del pozo

de su nueva bomba tipo “jet” para pozo poco profundo.

Consulte la Páginas 23 y 24 para realizar las conexiones del

tanque y de la tubería de descarga.

INSTALACION DEL PUNTO DEL POZO

(PUNTO DE HINCAR) (FIGURA 1)

1. Hinque el pozo utilizando “manguitos de tubería de

hincar” y una “caperuza para la hinca”. Las “conexiones

de perforar” están roscadas a todo lo largo y permiten que

los extremos de la tubería empalmen para que la fuerza de

perforación del mazo sea soportada por la tubería y no por

el enroscado. Las conexiones ordinarias que se encuentran

en las tlapalerías no están roscadas a todo lo largo y se

pueden colapsar por el impacto. Las “conexiones de

hincado” también son más suaves que las conexiones de

plomería comunes, y esto facilita la penetración en el

suelo.

2. Monte la bomba tan cerca del pozo como sea posible.

3. Utilice el menor número de conexiones posible (especial-

mente codos) al conectar la tubería desde el punto del

pozo al orificio de succión de la bomba. La tubería de

succión debe ser por lo menos del mismo tamaño que el

orificio de succión en la bomba (incluya una válvula

“check” si su equipo no está equipado con una) - Vea la

Figura 1. Soporte la tubería para que no haya inclinaciones

verticales o hundimientos en ella a fin de que no se ejerza

tensión sobre el cuerpo de la bomba y con el propósito de

que no se incline ligeramente hacia arriba desde el pozo

hacia la bomba (los puntos altos pueden ocasionar que se

formen bolsas de aire que pueden bloquear la bomba).

Selle las juntas de la tubería de succión con cinta de teflón

o con un compuesto a base de teflón especial para las

juntas de las tuberías. Las juntas deben de ser a prueba de

agua y estar herméticamente cerradas.

Si la tubería de

succión pudiera succionar aire, la bomba no podría sacar

agua del pozo.

Si un punto de pozo no proporciona sufi-

ciente agua, considere la posibilidad de conectar dos o tres

puntos de pozo a una tubería de succión.

Usted acaba de realizar la conexión de tubería de succión

para su nueva bomba tipo “jet” para pozo poco profundo. Por

favor pase a la Páginas 23 y 24 para realizar las conexiones

del tanque y de la tubería de descarga.

ADVERTENCIA

Drive

Coupling

Drive

Point

Drive point

below water

level

Pump Priming Tee and Plug

(Replace plug with pressure

Gauge if desired – purchase

separately)

To Household

Water System

Suction Pipe

From Well

Check

Valve

Priming

Tee and

Plug

Not

Scale

Figura 1 - Instalación del Punto de Hincar

No está

a Escala

Punto de

Hincar

Válvula

“check”

Punto de hincar debajo

del nivel del agua

“T” y Tapón

para Cebar

Tubería de Succión

del Pozo

Te de cebadura y tapón de la

bomba (Sustituya el tapón por un

manómetro si así lo desea - se

debe comprar por separado).

Manguito de

tubería de hincar

ADVERTENCIA

Presión peligrosa!

Instale una válvula de alivio

de presión en la tubería de

descarga.

Libere toda la presión en el

sistema antes de trabajar en

alguno de los componentes.

Al Sistema Doméstico

de Agua

Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer, 1-800-468-7867/1-800-546-7867

Instalación 22

INSTALACION DE POZO RECUBIERTO

CON UN RECUBRIMIENTO DE 2" O

MAS (FIGURA 2)

1. Monte la bomba tan cerca del pozo como sea posible.

2. Instale la válvula de retención, el filtro y la tubería del pozo

(vea la Figura 2). Asegúrese de que la válvula de retención

funcione libremente.

3. Baje la tubería hacia el pozo hasta que el filtro se encuentre

a cinco pies sobre el fondo del pozo. También debe estar a

por lo menos 10 pies debajo del nivel del agua del pozo

cuando la bomba esté funcionando a fin de evitar que la

bomba succione aire. Instale un sello sanitario para pozo.

4. Instale una “T” para cebar, tapón para cebar y la tubería de

succión a la bomba (vea la Figura 2). Conecte la tubería del

pozo al orificio de succión de la bomba; utilice el menor

número de conexiones posible – especialmente codos – ya

que las conexiones incrementan la fricción de la tubería,

pero incluya una válvula de aspiración – vea la Figura 2. La

tubería de succión debe ser por lo menos del mismo tamaño

que el orificio de succión de la bomba. Utilice cinta de

teflón o un compuesto a base de teflón especial para juntas

de tubería. Soporte la tubería para que no haya inclinaciones

verticales o hundimientos en ella a fin de que no ejerza

tensión sobre el cuerpo de la bomba y con el propósito de

que no se incline ligeramente hacia arriba desde el pozo

hacia la bomba (los puntos altos pueden ocasionar que se

formen bolsas de aire que pueden bloquear la bomba). Selle

las juntas de la tubería de succión con cinta de teflón o con

un compuesto a base de teflón especial para juntas de

tuberías. Las juntas deben ser estancas al aire e imperme-

ables.

Si la tubería de succión pudiera succionar aire, la

bomba no podrá sacar agua del pozo.

Usted acaba de realizar la conexión de tubería de succión

para su nueva bomba tipo “jet” para pozo poco profundo. Por

favor pase a la Páginas 23 y 24 para realizar las conexiones

del tanque y de la tubería de descarga.

INSTALACION PARA AGUA

SUPERFICIAL (FIGURA 3)

1. La bomba se debe instalar lo más cerca del agua que sea

posible, con el menor número posible de conexiones (espe-

cialmente codos) en la tubería de succión. La tubería de

succión debe ser por lo menos del mismo tamaño que el

orificio de succión de la bomba.

2. Instale una válvula de retención y la tubería de succión (vea

la Figura 3). Asegúrese de que la válvula de retención

funcione libremente. Utilice cinta de teflón o un compuesto a

base de teflón especial para juntas de tuberías den las juntas

roscadas de la tubería. Proteja la conexión de la válvula de

retención de peces, basura, etc., con la instalación de una

malla de alambre a su alrededor (Vea la Figura 3).

3. Baje la tubería hacia el agua hasta que el filtro se encuentre

a cinco pies sobre el fondo. También debe estar a por lo

menos 10 pies debajo del nivel del agua a fin de evitar que

la bomba succione aire.

4. Instale una “T” para cebar, tapón para cebar y la tubería de

succión a la bomba (vea la Figura 3). Soporte la tubería para

que no haya inclinaciones verticales o hundimientos en ella

a fin de que no ejerza tensión sobre el cuerpo de la bomba y

con el propósito de que no se incline ligeramente hacia

arriba desde el pozo hacia la bomba (los puntos altos

pueden ocasionar que se formen bolsas de aire que pueden

bloquear la bomba). Selle las juntas de la tubería de succión

con cinta de teflón o con un compuesto a base de teflón

especial para juntas de tuberías.Las juntas deben ser estancas

al aire e impermeables.

Si la tubería de succión pudiera

succionar aire, la bomba no podrá sacar agua del pozo.

Usted acaba de realizar la conexión de tubería de succión

para su nueva bomba tipo “jet” para pozo poco profundo. por

favor pase a la Páginas 23 y 24 para realizar las conexiones

del tanque y de la tubería de descarga.

Check

Valve

Suction Pipe

From Well

To Household

Water System Pump Priming Tee and Plug

(Replace plug with Pressure

Gauge if desired – purchase

separately)

10'

Min.

5–10'

Priming

Tee and

Plug

Foot Valve

(Check Valve

on foot of

Suction Pipe)

Sanitary

Well Seal

Well

Casing

Water

Level

2347 0396 SIM

Not

Scale

Figure 2 : Instalación para pozo recubierto

Screen 10'

Min.

Check

Valve

Suction Pipe

From Well

To Household

Water System Pump Priming Tee and Plug

(Replace plug with Pressure

Gauge if desired – purchase

separately)

Priming

Tee and

Plug

Foot Valve

(Check Valve

on foot of

Suction Pipe)

Not

Scale

Figura 3: Instalación para agua superficial

Al Sistema

Doméstico de Agua

Tubería de Succió

n del Pozo

Válvula

“check”

“T” y Tapón

para Cebar

Sello Sanitario

del Pozo

Recubrimiento

del Pozo

Nivel del

agua

Válvula de pie

(válvula de retención

al pie de la tubería

de aspiración)

(Por lo

menos 10')

5 y 10'

No está

a Escala

Te de cebadura y tapón de la

bomba (Sustituya el tapón por un

manómetro si así lo desea - se

debe comprar por separado).

No está

Escala

Por lo

menos 10'

Malla

Válvula de pie (válvula

de retención al pie de la

tubería de aspiración)

Válvula

“check”

Tubería de Succión

del Pozo

Te de cebadura y tapón de la

bomba (Sustituya el tapón por un

manómetro si así lo desea - se

debe comprar por separado).

Tapón y “T” de

Cebado de la

Bomba

Al Sistema Doméstico

de Agua

Tubería de Descarga y Conexiones del Tanque de Presión 23

Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer, 1-800-468-7867/1-800-546-7867

CONEXIÓN PARA TANQUE

PRE-CARGADO (FIGURAS 4 Y 5)

1. Instale dos “T”s en el puerto de descarga de la bomba (Vea

la figura 4). El tamaño de la bomba debe de ser por lo

menos tan grande como el puerto de descarga.

NOTA: Un sistema de bomba sobre tanque con la plomería

preparada solamente requiere un Te.

2. Instale un tubo o una manguera reforzada desde un brazo

de la primera “T” al puerto en el tanque pre-cargado.

3. Conecte el otro Te de descarga a su sistema de plomería.

4. Verifique la pre-carga de aire en el tanque con un medidor

ordinario de aire para neumáticos. Su nueva bomba tiene

un interruptor de 30/50 PSI, por lo tanto ajuste la presión

de pre-carga del tanque a 28 PSI. La pre-carga se mide

cuando no haya presión de agua en el tanque.

La pre-

carga debe ser de 2 PSI menos que el ajuste de cierre del

interruptor de presión de la bomba.

¡Felicidades! Usted acaba de realizar la conexión del tanque

para su bomba tipo “jet”.

Cómo sellar las juntas de tubería

Use solamente cinta de teflón para hacer todas las

conexiones roscadas a la bomba. No use com-

puestos para unir tuberías en plástico ya que pueden

reaccionar con el plástico. Asegúrese de que todas

las juntas de tubería en la tubería de aspiración sean

estancas al aire e impermeables.

Si la tubería de aspiración aspira aire, la bomba no

podrá extraer agua del pozo.

Pressure Switch

Check Valve

Pump Priming

Tee and Plug

To Household

Water System

Not

Scale

Figura 4: Conexiones del Tanque Pre-cargado

No está

a Escala

Válvula “check”

Al Sistema Doméstico

de Agua “T” y Tapón para Cebado

de la Bomba

Interruptor de Presión

4122 0102

Pressure Switch

Check Valve

From Well

To Ho usehold

Water System

Pump Priming Tee

and Plug (Replace

plug with Pressure

Gauge if desired –

purchase separately)

Figura 5 - Conexiones de la bomba sobre tanque.

Al Sistema

Doméstico de Agua

Interruptor de Presión

Te de cebadura y tapón de la

bomba (Sustituya el tapón por un

manómetro si así lo desea - se

debe comprar por separado).

Válvula “check”

Desde el pozo

Tubería de Descarga y Conexiones

del Tanque de Presión / Electrical 24

Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer, 1-800-468-7867/1-800-546-7867

CONEXIÓN PARA TANQUE ESTÁNDAR

(Figura 6)

1. Instale una “T” en el puerto de descarga de la bomba (Fig. 6).

2. Ponga una bomba desde el puerto de descarga al puerto de

entrada de su tanque. El tamaño del tubo debe ser por lo

menos tan grande como el puerto de descarga.

3. Instale un Te con manguitos reductores en la tubería de

aspiración según se ilustra en la Figura 6.

4. Instale un accesorio dentado en el manguito más pequeño

(1/8" NPT).

5. Haga correr un tubo CVA desde el accesorio dentado en el

Te de la tubería de aspiración hasta el orificio en el CVA

montado en el tanque. Consulte las instrucciones sumin-

istradas con el tanque y el CVA para obtener los detalles.

La ubicación del orificio del CVA puede variar.

¡Felicidades! Usted acaba de realizar la conexión del tanque

para su bomba tipo “jet”.

INFORMACIÓN ELÉCTRICA

Tensión peligrosa. Puede provocar

choques eléctricos, quemaduras o muerte. Conecte un cable

de puesta a tierra antes de conectar los cables de suministro

de corriente. Use el tamaño del cable (incluyendo el cable de

puesta a tierra) especificado en la tabla de cableado. Si es

posible, conecte la bomba a un circuito derivado separado sin

ningún otro artefacto conectado al mismo.

Peligro de explosión. No conecte a

tierra mediante una línea de suministro de gas.

Cableado

Peligro de incendio. Una tensión incor-

recta puede provocar un incendio o averiar el motor consider-

ablemente y anulará la garantía. La tensión de suministro debe

estar dentro de ± 10% de la tensión indicada en la placa de

fábrica del motor. No modifique el cableado del motor.

Conecte solamente a un suministro de 115 voltios.

Instale, ponga a tierra, conecte y mantenga su bomba conforme

con las normas del Código Eléctrico Nacional (NEC) o del

Código Eléctrico Canadiense (CEC), según corresponda, y con

todos los códigos y reglas locales que correspondan. Consulte

a su inspector local de construcción para obtener la informa-

ción sobre los códigos.

Procedimiento de conexión:

Su manóstato se parece a uno de los que se ilustran en la figura

7. Conecte el suministro de corriente según se ilustra para su

tipo de manóstato.

1. Conecte el cable de puesta a tierra primero según se ilustra

en la Figura 7. El cable de puesta a tierra debe ser un cable

de cobre macizo por lo menos tan grande como los cables

de suministro de corriente.

2. Debe haber una conexión metálica sólida entre el manós-

tato y el motor para protección a tierra del motor. Si el

manóstato no está conectado al motor, conecte el tornillo

verde de puesta a tierra en el manóstato, al tornillo verde

de puesta a tierra debajo de la cubierta del motor. Use un

cable de cobre macizo por lo menos tan grande como los

cables de suministro de corriente.

3. Conecte el cable de puesta a tierra a un conductor conec-

tado a tierra en el tablero de servicio, a un tubo metálico

de agua subterránea, a una envoltura metálica de pozo por

lo menos de diez pies (3 m) de largo, o a un electrodo

puesto a tierra suministrado por la empresa de energía o de

corriente eléctrica.

ADVERTENCIA

To Household

Water System

Suction Hose

From Well

Air Volume

Control (AVC)

Tank

Inlet

Port

AVC Tubing

Pump

Discharge

Port

Install a tee in the suction line. Install

reducing bushings down to 1/8" NPT

for the barbed fitting. Install the AVC

tube between the barbed fitting and

the port on the bottom of the AVC

(which is mounted on the tank).

Reducers

AVC

Tube

1/8" NPT

Barbed

Fitting

Figura 6: Conexiones para Tanque Estándar

Tubo CVA

Accesorio

dentado de

1/8" NPT

Manguera de aspiración

desde el pozo

Instale un Te en la línea de aspiración. Instale los

manguitos reductores a 1/8" NPT para el accesorio

dentado. Instale el tubo CVA entre el accesorio

dentado y el orificio en la parte inferior del CVA

(que está montado en el tanque).

Reductores

Orificio de

admisión

del tanque

Carga

Amperaje nominal

Distancia en pies (m) del motor al suministro -

máxima - del disyuntor Tamaños de los cables AWG (mm2)

Modelo Voltios Amperios del ramal*

0-100 (0-30) 101-200 (31-61) 201-300 (62-91) 301-400 (92-122)

2800, 2800E 115 7,2 15 14 (2) 12 (3) 10 (5,5) 8 (8,4)

2802 115 8,6 15 14 (2) 10 (5,5) 8 (8,4) 6 (14)

2802E 115 8,6 15 14 (2) 10 (5,5) 8 (8,4) 6 (14)

2803 115 10,5 15 14 (2) 10 (5,5) 10 (5,5) 6 (14)

TABLA DE CABLEADO - TAMAÑOS DE CABLES Y FUSIBLES QUE SE RECOMIENDAN

* Cuando use fusibles, se recomienda usar fusibles temporizados Fusetron o de elemento doble para todos los circuitos del motor.

Control de volumen

de aire (CVA)

Tubo CVA

Al Sistema Doméstico

de Agua

Orificio de

descarga de

la bomba

Información eléctrica / Preparación

para encender la bomba - pozo profundo 25

4. Conecte los cables de suministro de corriente al manóstato

según se ilustra en la Figura 7.

Usted acaba de terminar el cableado de su bomba.

CEBADO

Nunca ponga a funcionar la bomba en

seco. Poner a funcionar la bomba sin agua puede ocasionarle

sobre calentamiento, dañar el sello y tal vez causar que-

maduras a las personas que la estén manejando. Llene la

bomba con agua antes de arrancarla.

Nunca operar la bomba hacia una

descarga cerrada. De lo contralo, el agua del interior puede

hervir y ocasionar presión peligrosa en la unidad, riesgo de

explosión y las personas que operan la bomba pueden sufrir

quemaduras.

1. Quitar el tapón de cebado de la bomba y llenar la bomba,

llenar toda la tubería que va de la bomba el pozo y

asegurese que toda la tubería del pozo esté llena. En caso

de haber instalado una “T” de cebado en la tubería de

succión, quitar el tapón de la “T” y llenar la tubería de

succión.

2. Vuelva a colocar todos los tapones de llenado (uso cinta de

teflón).

3. ¡Enciéndala! Encienda la bomba. Si no tiene agua en 2

minutos, detenga la bomba y saque los tapones de relleno.

Vuelva a llenar la bomba y la tubería. Es probable que

tenga que repetir este paso varias veces con el fin de sacar

todo el aire atrapado dentro de la tubería. Es probable que

necesite hasta 15 minutos para cebar la bomba con una

elevación de agua de 25’.

4. Después de que la bomba ha producido presión en el

sistema y esté apagada, verifique la operación del inter-

ruptor de presión abriendo una llave o dos y dejando

correr suficiente agua para descargar la presión hasta que

la bomba arranque. La bomba debe arrancar cuando la

presión caiga a 30 PSI y se debe detener cuando la presión

alcance los 50 PSI. Haga funcionar la bomba durando uno

o dos ciclos completos para verificar su correcta operación.

Esto también le ayudará a limpiar el sistema de polvo y

basura producida durante la instalación.

¡Felicidades por haber obtenido una instalación exitosa!

Si usted no tuvo éxito, por favor pase a la sección de Solución

de Problemas (página 26) o llame a nuestro personal técnico

de servicio al cliente 1-800-468-7867.

ADVERTENCIA

PRECAUCIÓN Fill pump

and piping

through

priming tee.

2351 0396 SIM

Figura 8: Llenado de la Bomba

Llenar la bomba y la

tubería por la “T” de

cebado.

4121 0102 SP

Afiance el cable de corriente para evitar

tirantez en los tornillos de conexión.

Conecte el alambre de puesta a tierra verde

(o de cobre desnudo) al tornillo de puesta

a tierra verde.

Los alambres del motor se conectan aquí.

Los alambres de suministro de corriente

se conectan aquí.

Conecte un alambre caliente

(negro o rojo) a uno de estos tornillos

(no importa cuál). Conecte el alambre

blanco (neutro) al otro tornillo. Tape todo

alambre negro o rojo restante.

Conecte solamente a 115 Voltios.

Figura 7. Conexiones de los cables para el suministro

de corriente de 115 voltios.

Solución de Problemas 26

Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer, 1-800-468-7867/1-800-546-7867

PROBLEMA CAUSA(S) PROBABLE(S) ACCIÓN CORRECTIVA

El motor no enciende El interruptor de desconexión está apagado

El fusible está quemado o el circuito interruptor

se abrió

Los cables en el motor están sueltos, desconec-

tados o conectados incorrectamente.

Los contactos del interruptor de presión están

sucios.

Asegúrese de que el interruptor esté encendido

Reemplace el fusible o vuelva a cerrar el circuito interruptor

DESCONECTE LA ENERGÍA; revise y ajuste toda la conexión eléctrica.

DESCONECTE LA ENERGÍA y lime los contactos con lima de papel o lima para uñas.

El motor se calienta y

la sobre carga lo

enciende

El motor funciona

pero no sale agua*

La bomba no pro-

duce agua a toda su

capacidad

La bomba entrega

agua pero no se

apaga o los ciclos de

bombeo son muy

frecuentes

Sale aire de las lleves Cuando la válvula recoge el cebado, todo el aire será liberado

Si la tubería de succión está succionando aire, utilice agua jabonosa para revisar si las

conexiones tienen fuga.

Consulte a la fábrica sobre la instalación de una camisa en el pozo

Baje la válvula de retención si es posible, si no restrinja la descarga de la bomba.

El interruptor de presión está desajustado o los

contactos están soldados juntos

Se dejaron las llaves abiertas

El venturi, la boquilla o el impulsor están

tapados

El nivel de agua en el pozo profundo es

menor de que se calculó

El tanque de presión estándar está tapado por

agua y no tiene amortiguador de aire

Las tuberías presentan fugas

Las válvulas de retención presentan fugas

La carga de aire es muy baja en el tanque

pre-cargado

DESCONECTE LA ENERGÍA; ajuste o reemplace el interruptor de presión

Cierre las llaves

Limpie el venturi, la boquilla o el impulsor (consulte la Página de Refacciones para

la Reparación).

Reemplace la boquilla y el venturi con la combinación correcta para el pozo

Drene el tanque al orificio de control de volumen de aire. Revise que el CVA no pre-

sente defectos. Verifique que no haya fugas de aire en ninguna conexión.

Revise las conexiones

Reemplace la válvula de retención

DESCONECTE LA ENERGÍA y abra las llaves hasta que la presión haya sido liberada.

Mida la presión del aire en el tanque con un calibrador de neumáticos en el vástago

de la válvula que se encuentra en el tanque. Si es necesario, ajuste la presión del aire

en el tanque a 28 libras por pulgada cuadrada (“psi”) (2 psi menos que la graduación

de disparo del interruptor). Verifique que no haya fugas en la válvula de aire (utilice

una solución jabonosa) y reemplace el centro si es necesario.

El nivel del agua en el pozo profundo es

menor que el que se calculó

La tubería de acero (si se utilizó) está corroída

u oxidada, ocasionando una fricción excesiva

El tamaño de la tubería es muy pequeño

Conexión para pozo empacada.

Si su pozo tiene una profundidad mayor a 25’ (7.6m), necesitará un paquete de

propulsor a chorro para pozo profundo.

Reemplace con tubería de plástico donde sea posible, o de lo contrario con tubería

nueva de acero

Utilice tubería más grande

Contraflujo de la conexión para pozo o para la nueva conexión del fregadero.

La bomba en una instalación nueva no

recogió el cebado debido a:

1. Cebado inadecuado

2. Fugas de aire

3. Fugas en la válvula de retención o en la

válvula “check”

La bomba ha perdido cebado debido a:

1. Fugas de aire

2. Nivel de agua por debajo de la entrada

de la tubería de succión

La válvula de retención o el filtro están tapados

El eyector o el impulsor están tapados

La válvula “check” o la válvula de retención

están tapadas o cerradas

Las tuberías están congeladas

La válvula de retención y/o el filtro están

enterradas en arena o lodo

El nivel de agua es muy bajo para que la insta-

lación para pozo poco profundo entregue agua.

En una instalación nueva:

1. Vuelva a cebarla de según las instrucciones

2. Revise todas las conexiones en la línea de succión, CVA y el eyector

3. Reemplace la válvula de retención o la válvula “check”

En una instalación que ya esté en uso:

1. Inspeccione todas las conexiones en la línea de aspiración y en el sello del pozo.

2. Baje la línea de succión hacia el agua y vuelva a cebar. Si la disminución del nivel

de agua excede el levantamiento de succión, es necesario instalar una bomba para

pozo profundo

Limpie la válvula de retención o el filtro

Limpie el eyector o el impulsor (consulte la Página de Refacciones para la Reparación).

Reemplace la válvula “check” o la válvula de retención.

Descongele las tuberías. Entierre las tuberías debajo de la línea de congelación.

Caliente la casa de bombas o el foso

Eleve la válvula de retención y/o el filtro sobre el fondo de la fuente de agua.

Limpie la válvula de retención y el filtro.

Se puede requerir un paquete de propulsor a chorro para pozo profundo (más de

25 pies de profundidad) para suministrar agua.

El voltaje es muy bajo

Los ciclos de la bomba son muy frecuentes

Verifique con la compañía de energía eléctrica. Instale un cableado de mayor calibre

si éste es muy pequeño (Vea la Tabla de Cableado/Electricidad)

Vea la sección a continuación sobre ciclos frecuentes.

La bomba está jalando el cebado

Fuga en el lado de la succión de la bomba

El pozo es gaseoso

Sobre-bombeo intermitente del pozo, (agua

sacada de abajo de la válvula de retención)

* (Nota:

Pare la bomba:

después verifique el

cebado antes de buscar

otras causas.

Desatornille el tapón de

cebado y vea si hay

agua en el orificio de

cebado)

Refacciones 27

Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer, 1-800-468-7867/1-800-546-7867

3826 1100 EXPL VIEW

Refacciones para la reparación

Clave Descripción

N° de la Parte Cant. 2803

1 Aro tórico, cubierta del condensador 1 111P1350

2 Condensador 1 171P5750

3 Salpicadero 1 102P0540

4 Soporte intermedio 1 731S1540

5 Junta mecánica, estacionaria 1 ZBR00050

6 Impulsor 1 101P1150

7 Difusor 1 101P0710

8 Anillo-o 1 111P0490

9 Venturi 1 101P0750

10 Anillo-o 1 111P0560

11 Boquilla 1 101P0720

12 Anillo-o 1 111P0480

13 Rolanda 4 121P0810

14 Tapón de desagüe 4 171P1180

15 Cuerpo de la bomba 1 731S5600

16 Tornillo, Cuerpo de la bomba 4 121P1090

17 Espiga de manguera de 90° 2 U111-212T

18 Tube de conmutador a presión 1 U37-669P

19 Pie del motor 1 101P1400

20 Interruptor de presión 1 U217-1202

21 Conector 1/2" NSPM 1 J43-13C

Refacciones 28

Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer, 1-800-468-7867/1-800-546-7867

4116 1201

Refacciones para la reparación

Clave Descripción 2800 2802

N° de la Parte Cant. 2800E 2802E

1 Capacitor 1 171P5620 171P5430

2 Tornillo de 3.5 x 12.7 11 121P2060 121P2060

3 Caja de cables y cubierta 1 102P2870 102P2870

4 Empaquetadura de la cubierta de la caja de cables 1 111P1350 111P1350

5 Interruptor de presión 1 U217-1202 U217-1202

6 Espiga de manguera de 90° 2 U111-212T U111-212T

7 Conector, 1/2" NSPM 1 J43-13C J43-13C

• Aro de fijación del conector 1 U36-112ZP U36-112ZP

8 Empaquetadura de la base de la caja de cables 1 111P1340 111P1340

9 Placa de estanquidad y motor 1 no disponible por separado

10 Inserción de la placa de estanquidad 1 101P1290 101P1290

11 Aro tórico 1 111P0700 111P0700

12 Sello del eje, completo 1 ZBR00010 ZBR00010

13 Impulsor 1 731S5700 731S2220

14 Difusor/boquilla/venturi 1 101P3440 101P3440

15 Aro tórico 1 111P0480 111P0480

16 Voluta 1 731P1000 731P1000

17 Tube de conmutador a presión 1 U37-669P U37-669P

18 Pie del motor (2800, 2802 solamente) 1 101P1400 101P1380

19 Ventilador 1 102P2010 102P0570

20 Cubierta del motor 1 201P0150 201P0160

21 Tubo flexible con accesorio 1 ZA004870 ZA004870

(tanque a la bomba, 2300E y 2802E solamente)

Simer Pumps 2800 Users Manual 253P5080

2802 to the manual 8ce3dff7-8475-4b0f-8d43-032a427cdce3

Navigation menu

Versions of this User Manual:

Views

Navigation
