SoloProtect S10611 IDENTICOM i700 User Manual Identicom rev1 16 230805Eng

Connexion2 Limited IDENTICOM i700 Identicom rev1 16 230805Eng

Contents

Users Manual

User Guide and
Technical Reference
Manual
Guide d’utilisation et
Manuel de référence
technique
Benutzerhandbuch und technisches
Referenzhandbuch
August 2005
Revision 1.16
This manual applies to Identicom software versions V2.07 and later.
Preface
page ii 08/05
August 2005 Connexion2 Ltd
1 North Anston Business Centre
Houghton Road
Dinnington
Sheffield S25 4JJ
England
Email: info@connexion2.com
Website: www.connexion2.com
Printed in England August 2005
Preface
08/05 page iii
About Identicom
Identicom is a communication device disguised as an ID card holder. It
enables vulnerable solitary workers to communicate discreetly with their
back-up services in potentially hazardous situations.
About this guide
This guide is divided into two sections: the User Guide section provides set-
up and operating information for the people using the device; the Technical
Reference section provides configuration information for the people who
deploy and manage the system, and run the back-up services.
À propos d’Identicom
Identicom est un périphérique de communication qui se dissimule dans un
porte-carte d’identification. Il permet aux employés solitaires et vulnérables
de communiquer discrètement avec les services de support dans des
situations potentiellement dangereuses.
À propos de ce guide
Ce guide se divise en deux parties : le Guide d’utilisation qui fournit des
informations de configuration et d’utilisation à l’intention des utilisateurs du
périphérique, et le Manuel de référence technique qui contient des
informations de configuration destinées à ceux qui assurent le déploiement
du système, ainsi que sa gestion et celle des services de support.
Über Identicom
Identicom ist ein Kommunikationsgerät in Form eines
Ausweiskartenhalters. Das Gerät ermöglicht es gefährdeten, allein
arbeitenden Mitarbeitern, in potenziell gefährlichen Situationen unbemerkt
mit ihren Unterstützungsdiensten zu kommunizieren.
Über dieses handbuch
Dieses Handbuch ist in zwei Teile unterteilt: Das Benutzerhandbuch enthält
Hinweise zur Einstellung und Bedienung für die Benutzer des Geräts; das
technische Referenzhandbuch enthält Konfigurationsinformationen für die
Mitarbeiter, die das System installieren und verwalten sowie den
Unterstützungsdienst bereitstellen.
ENGLISH
FRANÇAIS
DEUTSCH
Preface
page iv 08/05
Identicom Limited Warranty
Thank you for buying this Connexion2 product. Please read this user manual before
attempting to use it. To avoid damaging the Identicom, do not:
o Expose it to extremes of temperature or humidity;
o Subject it to hard knocks or excessive force;
o Immerse it in liquid; or
o Use volatile or corrosive substances when cleaning it, as damage caused in
any of these ways is not covered by this warranty.
If you have any difficulty using your Identicom, consult the user manual to check you
are using it correctly.
If within 12 months of the date of purchase this Identicom does not function
substantially as described in the user manual because of defective materials or
workmanship, Connexion2 Limited will repair it free of charge, subject to the
following conditions:
Where the fault is the result of misuse, unusual external effects, accidental damage,
normal wear and tear, or unauthorised repair, Connexion2 Limited may charge you
for the repair and retain this Connexion2 product until you have paid that charge in
full.
You must produce proof of purchase, showing the date of purchase of this
Connexion2 product, to have a repair carried out free of charge under this warranty,
so please keep your receipt/invoice safely. To have this Connexion2 product repaired
under this warranty, either return it personally or send it by registered post, together
with your sales receipt, to your Connexion2 supplier or to Connexion2 Ltd, at the
address shown in this user manual. Please ensure that it is properly and securely
packed. Please note that we will not be liable for damage to or loss of this
Connexion2 product while it is in transit to Connexion2 or a Connexion2 supplier;
check that your insurance covers the relevant risks. Service is only available in
countries where Connexion2 Limited officially distributes the product.
In the event of Connexion2 being unable to correct or replace the Identicom,
Connexion2’s liability to you shall not exceed the purchase price of the Identicom. In
no event will Connexion2 be liable for direct, indirect, special, incidental or
consequential loss of profits or loss of data arising out of use or misuse of the
Identicom. Nothing in this warranty shall limit or restrict Connexion2’s liability for
death or personal injury cased by its negligence.
Preface
08/05 page v
Contents
User Guide..........................................................................................................1
1 Introduction..................................................................................................1
2 Initial Setup..................................................................................................3
Installing the Lanyard or Lapel Clip........................................................... 3

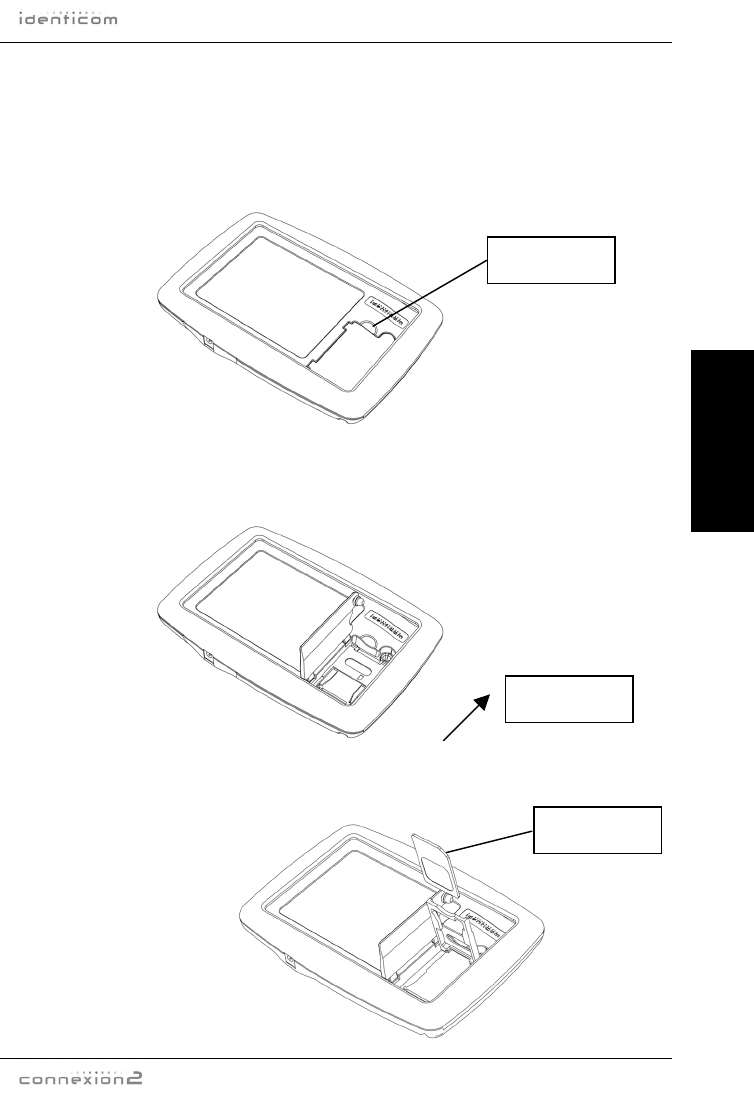

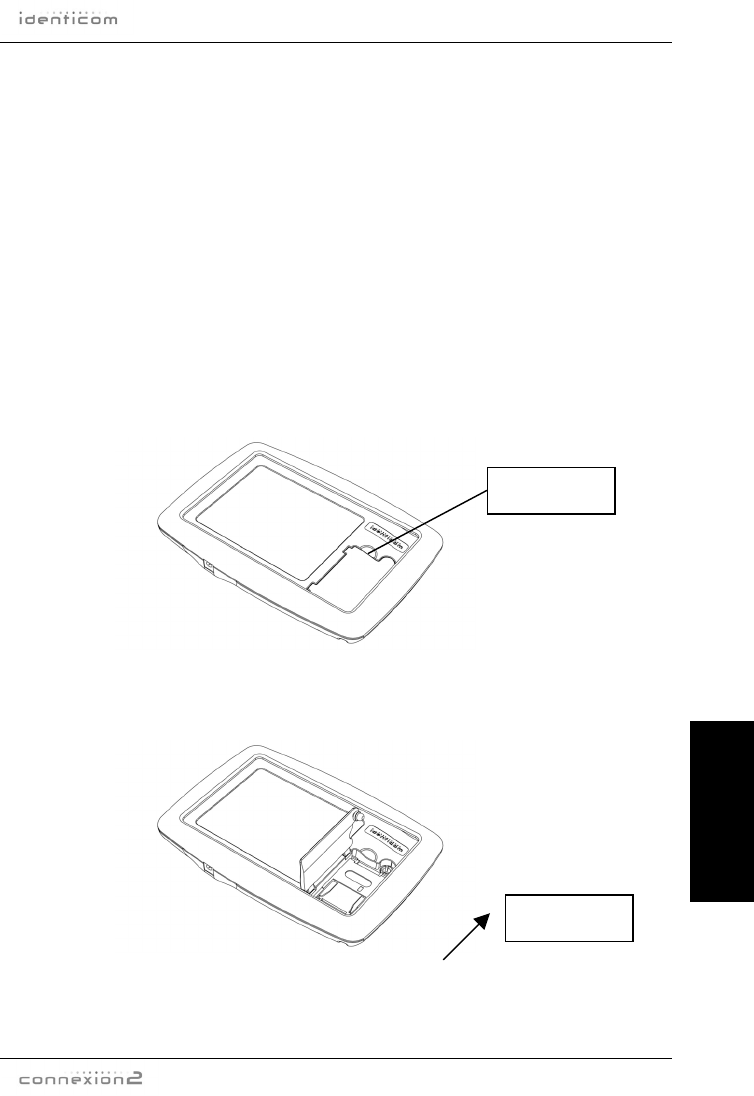

Inserting the SIM card............................................................................... 4
Charging ...................................................................................................6
Inserting your ID card ...............................................................................6
Switching the device on and off ................................................................6
3 Status Checking ..........................................................................................7
Battery and Signal status checking...........................................................7
SIM card faults..........................................................................................8
Red and Amber Alert status......................................................................8
Ending the status display ..........................................................................8
4 Amber Alerts................................................................................................9
Starting an Amber Alert.............................................................................9
Options when in an Amber Alert Timer Period........................................10
5 Red Alerts..................................................................................................11
Starting a Red Alert ................................................................................11
Clearing a Red Alert ...............................................................................12
6 Rip Alarm Alerts ........................................................................................13
7 Identicom Indicators ..................................................................................14
LED indications.......................................................................................14
Vibration patterns....................................................................................15
Technical Reference ........................................................................................16
A. Configuration Options ..............................................................................16
The Configuration process......................................................................18
B. Configuration Commands ........................................................................18
Telephone Number commands...............................................................20
Standard Text Message commands .......................................................22
Time Period commands ..........................................................................24
Amber Alert Timer commands ................................................................26
Amber Alert Timer extension message commands ................................26
Enable/Disable Amber Alert Calls and Texts ..........................................27
Amber Alert Timer timeout vibration pattern command...........................27
Red Alert ‘heartbeat’ command ..............................................................28
Charger message commands.................................................................28
Rip Alarm commands..............................................................................29
Status Reporting command ....................................................................30
Signal level command.............................................................................30
Red Alert Termination commands ..........................................................31
DTMF Command ....................................................................................31
Red Alert Button Switch Delay Command ..............................................31
Status Check & Amber Alert Voice Message Prompt Vibration
commands ..............................................................................................32
Set Defaults command............................................................................33
Preface
page vi 08/05
Download Configuration command.........................................................35
C. Technical Specifications .......................................................................... 37
Français ............................................................................................................38
Deutsch.............................................................................................................78
1 Introduction
08/05 page 1
ENGLISH
User Guide
1 Introduction
The Identicom has the appearance of a simple ID card holder. It holds your
ID card, and also discreetly functions as a communication device to help
ensure your personal safety.
In the plastic body behind the ID card, the Identicom contains a mobile
phone, a SIM card and a microphone, together with controls and indicators
that allow you to operate the device. There is also a vibration motor that
can indicate confirmation of your actions by giving recognisable periods of
silent vibration.
The organisation that employs you, together with a call-centre service
provider, are responsible for configuring the SIM card in your Identicom so
that it operates in the way best suited to your needs. This configuration
process includes setting up conditions called “Amber Alerts” and “Red
Alerts”, and defining standard text messages that will be sent to particular
phone numbers in a specific range of situations.
The main functions of the Identicom are:
• Before entering a potentially dangerous situation, you can check the
Identicom’s battery level and the signal strength (to make sure that
it will be able to operate effectively if needed).
• You can start an Amber Alert before you begin a potentially
hazardous visit. This sends standard text messages, allows you to
send a brief voice message, and can alert your back-up services to
check your situation if you haven’t cancelled the Amber Alert
within a set time.
• You can start a Red Alert state with a discreet press of a button
while you are in a hazardous situation, or at any time when
required. This sends standard text messages to the designated
phone numbers, and also opens a voice link to allow the call centre
to hear.
1 Introduction
page 2 08/05
ENGLISH

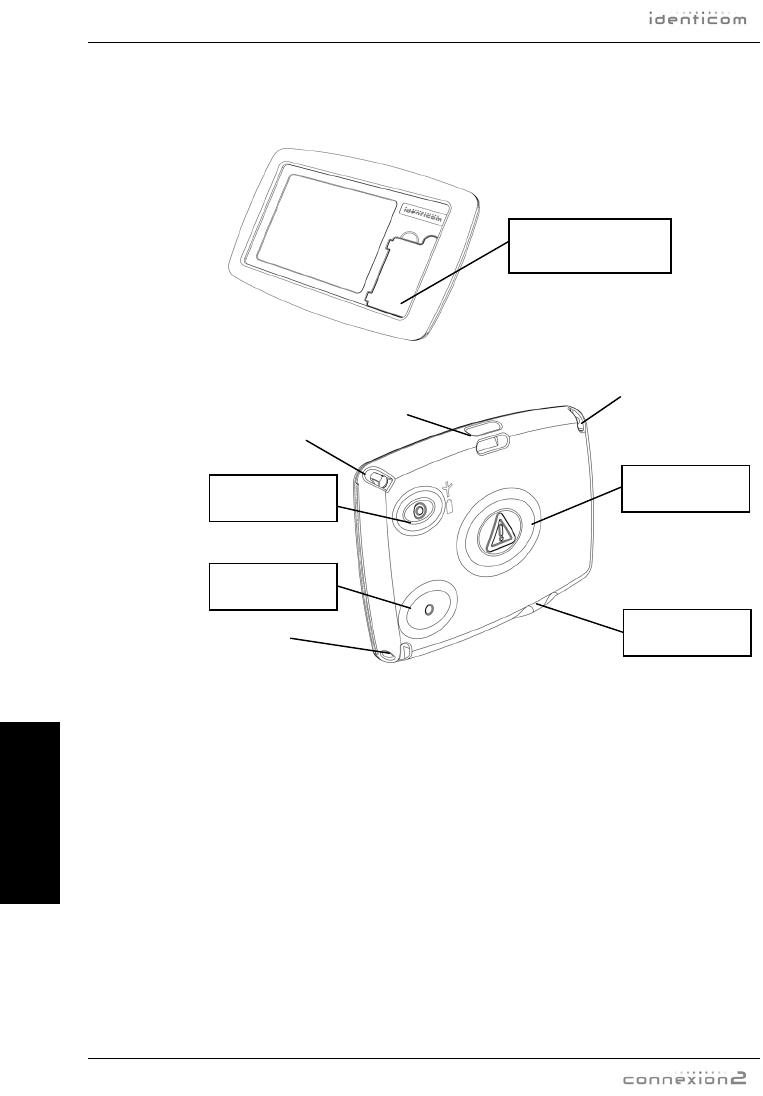

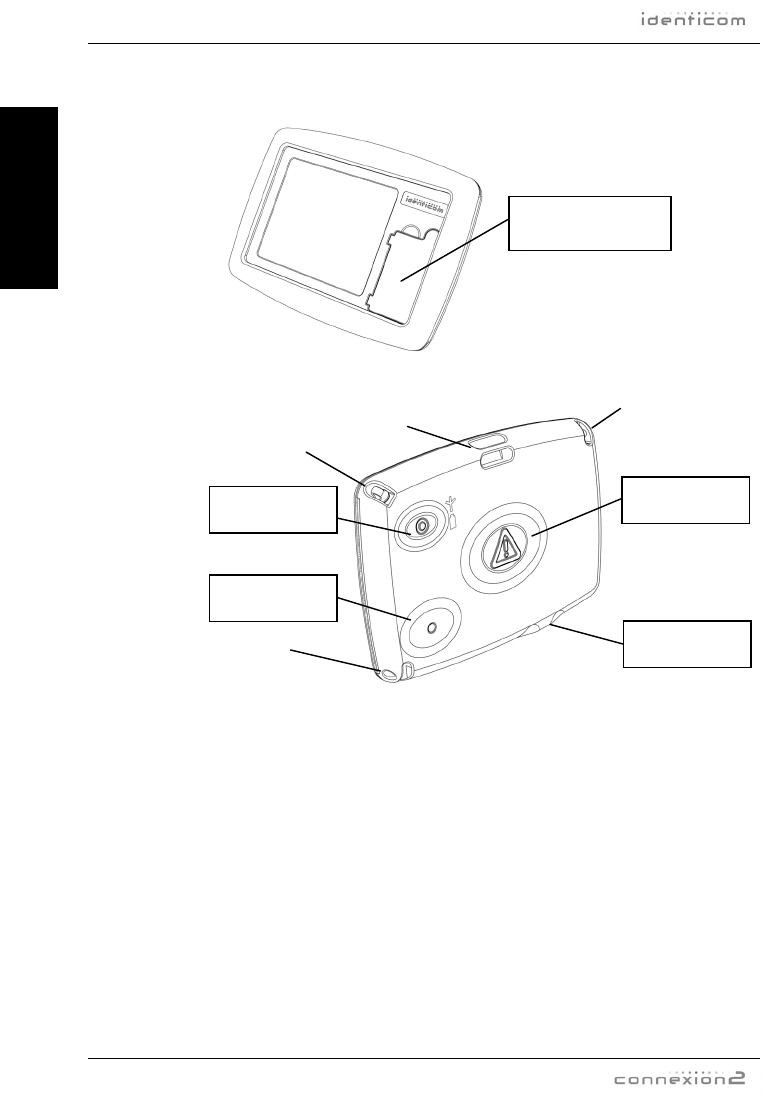

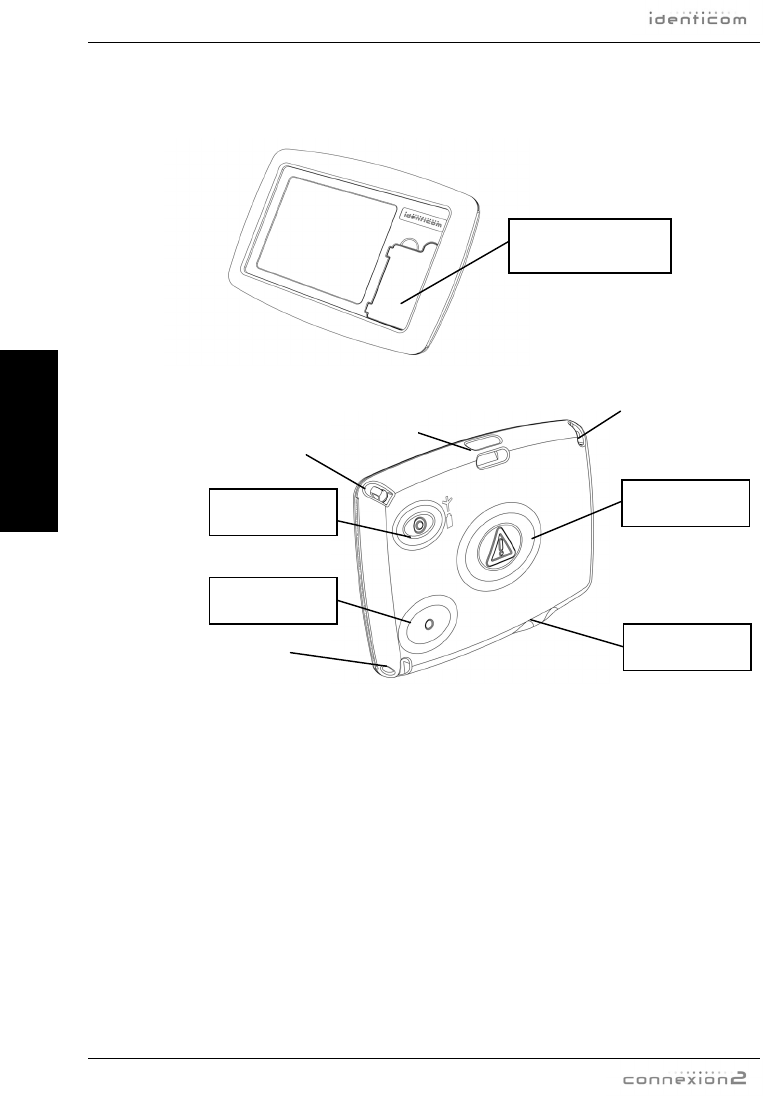

The front of the Identicom is shown below. With no ID card in place, you
can see the door to the recess where the SIM card is installed.
The rear of the Identicom is shown below.
You can attach the lanyard at points A and B for a landscape ID card, or at
points A and C for a portrait ID card. Alternatively, you can attach a lapel
clip at point D instead of the lanyard.
The Status button allows you to check the status of the battery and the
phone signal strength, and to check whether an Amber or Red Alert has
been started. The status LEDs are visible through the plastic cover adjacent
to the Status button.
Press the Amber Alert button to start or cancel an Amber Alert.
Press the Red Alert button to start or cancel a Red Alert.
SIM card door
A
B
C
D
Status button
A
mber Alert
button
Red Alert
button
Charging
connection
2 Initial Setup
08/05 page 3
ENGLISH
2 Initial Setup
This section describes how to prepare the Identicom for use, covering
installation of the lanyard or lapel clip, insertion of the SIM card, charging,
insertion of the ID card, and switching the device on and off. The box
containing your Identicom includes the following items:
o The Identicom
o This User Guide
o Lanyard
o Three lanyard attachment plugs
o Lapel clip
o Charger (including country adapter)

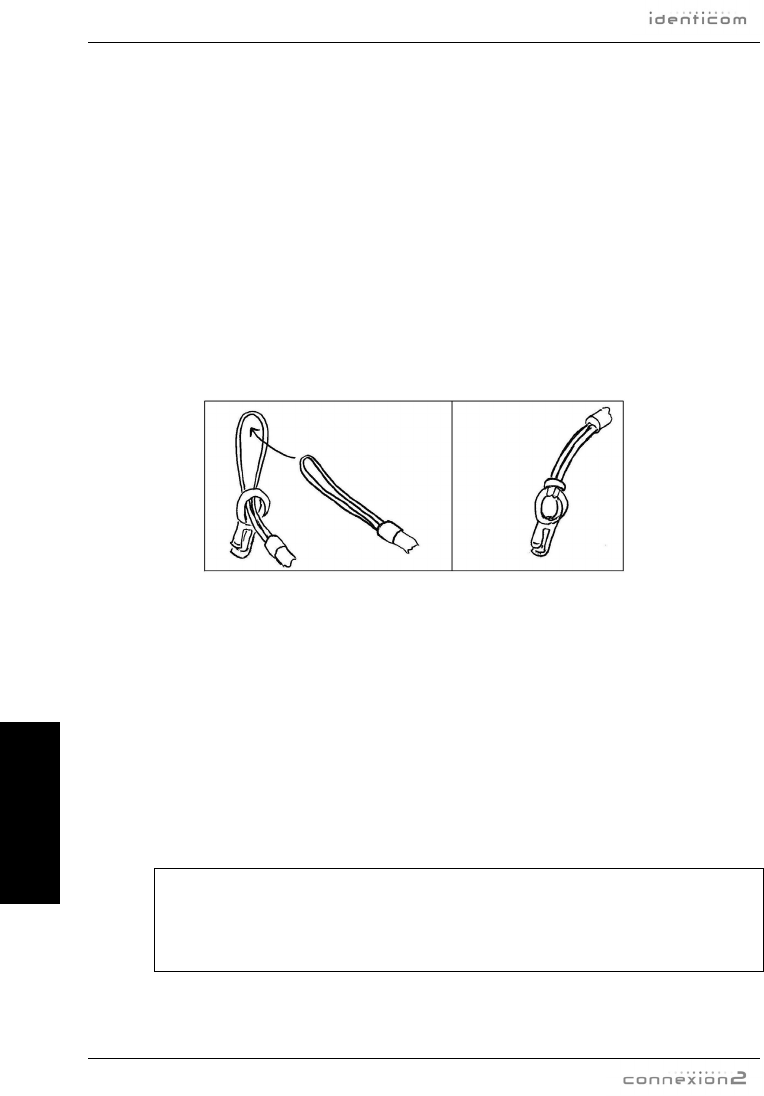

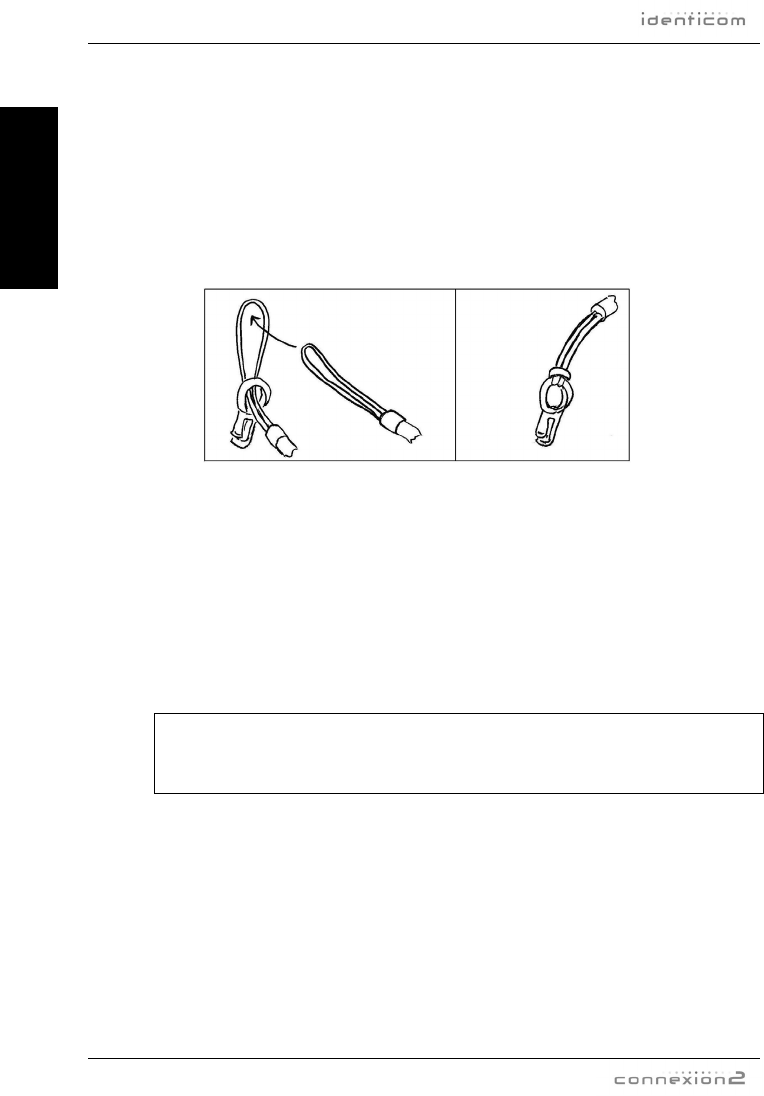

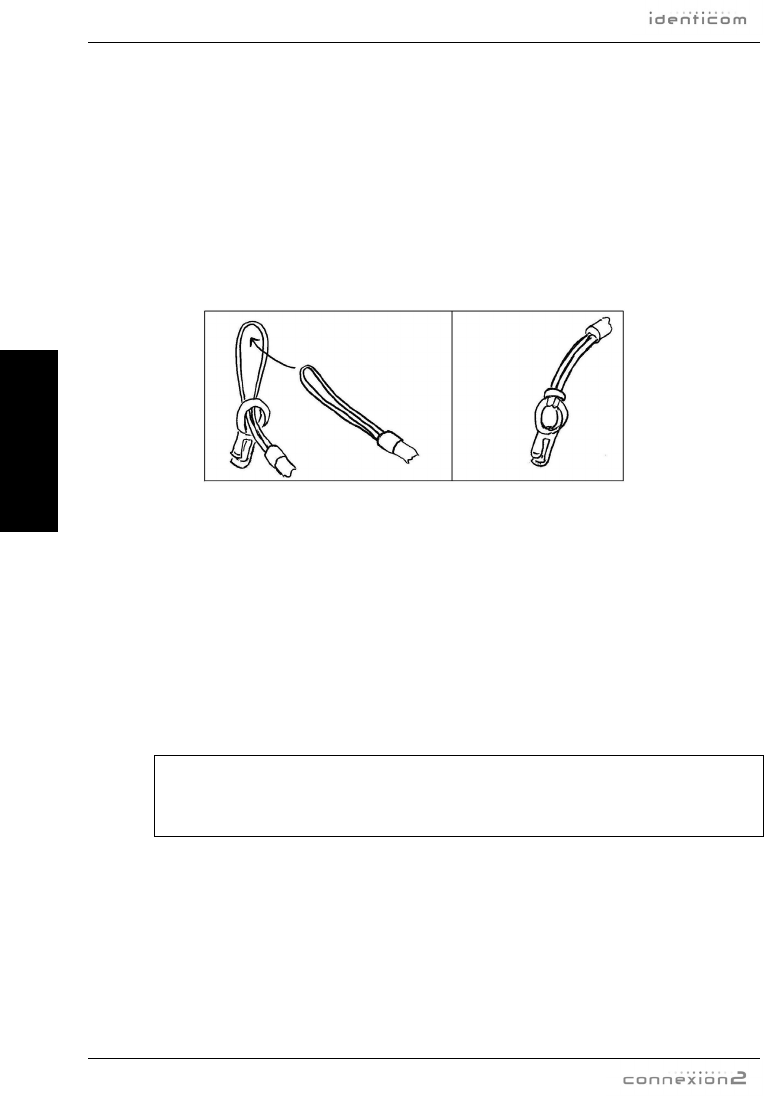

Installing the Lanyard or Lapel Clip
You install the lanyard at corners A and B (see the illustration on the
previous page) for a landscape ID card, or at corners A and C for a portrait
ID card. The attachment at corner A is by way of a plastic plug which fits
tightly in its socket, but which will pull out if tugged firmly. The Identicom
can be configured so that pulling the lanyard plug out of its socket will
cause a Red Alert. This is designed to help you in case a person tries to
remove the Identicom from you by force. A Red Alert caused in this
manner is referred to as a Rip Alarm Alert.
The figure below shows the plug in its socket at corner A.
Three plugs are provided with the Identicom offering increasing degrees of
tightness in the socket. Use the plug labelled 1 for the tighest fitting, which
requires the greatest amount of force to remove it, or the plug labelled 3 for
Plug
2 Initial Setup
page 4 08/05
ENGLISH
the lighest fitting, which requires the least amount of force to remove it. We
recommend starting with the middle plug – labelled 2.
Use the following procedure to attach the lanyard.
1. Thread the fine loop at one end of the lanyard part way through the
attachment hole in the plug you have selected to use.
2. Thread the other end of the lanyard through the loop of cord that has
passed through the hole in the plug. Pull the lanyard tight, so that the
loop of cord is snug around the plastic plug.
3. Repeat this procedure with the other end of the lanyard at the chosen
attachment point (B for landscape or C for portrait). Pull the lanyard
tight, so that the loop of cord is snug around the attachment point.
4. Insert the plastic plug into its socket at corner A. The lanyard is now
attached.
If you do not want to use the lanyard, you can attach a lapel clip at point D
(see the illustration on page 2). If you are not using the lanyard, insert one
of the plugs into the socket at corner A to prevent dust or dirt from
entering the socket.
Note: There is no Rip Alarm switch at the lapel clip attachment point. The
Rip Alarm function can be enabled with the lapel clip by using the lapel
clip lanyard accessory sold separately.
Inserting the SIM card
SIM card configuration is carried out by your employer, working in
conjunction with the service provider. The SIM card is normally pre-
configured so that you can use the Identicom immediately.
If your ID card is already fitted into the Identicom, you must remove it to
get access to the SIM card door. Gently press down on the edge of the ID
card nearest the exit slot, then slide the ID card out.
Use the following procedure to insert the SIM card.
2 Initial Setup
08/05 page 5
ENGLISH

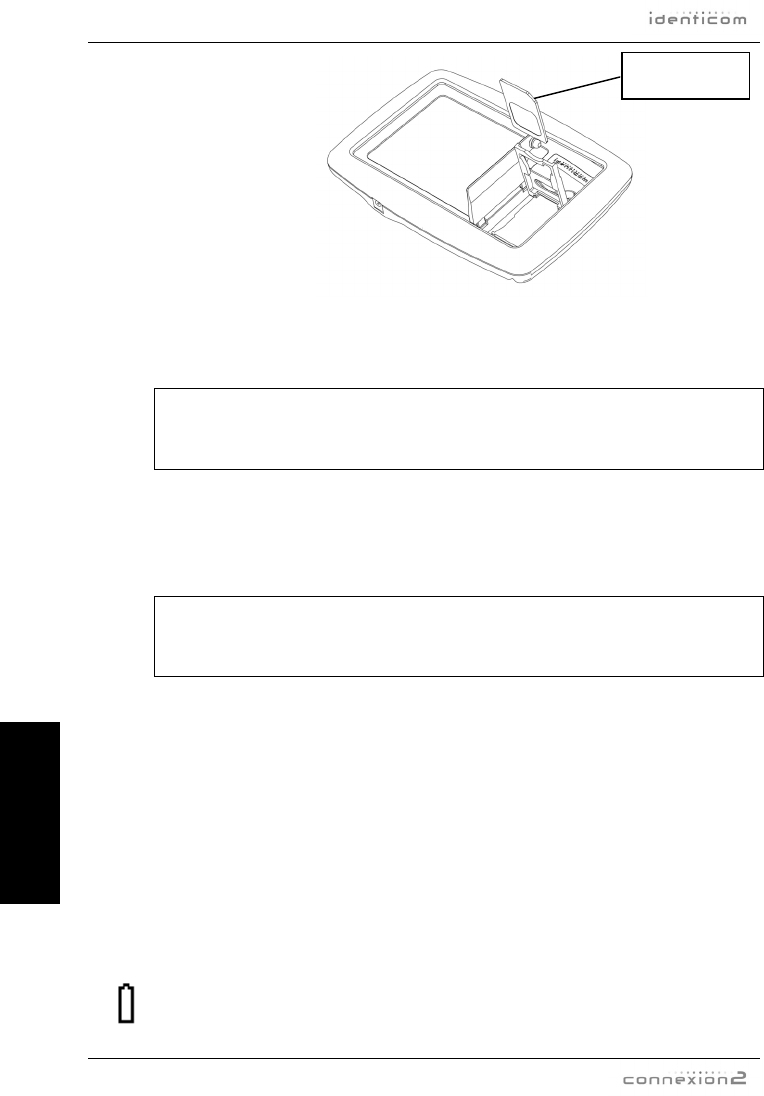

1. Use a finger nail, a small screwdriver tip or a nail file to prise up the
SIM card door next to the rounded corner.
2. With the SIM card door open, raise the SIM card holder by sliding the
catch mechanism towards the Identicom logo.
3. With the SIM card holder raised, orientate the SIM card as shown and
insert it in the holder.
4. Press down the card holder and slide the catch mechanism away from
the Identicom logo to secure the SIM card in place.
Prise open
here
Slide catch to
raise holder
SIM card
angled corner
2 Initial Setup
page 6 08/05
ENGLISH
Note: The gold connector must be on the under side of the SIM card, and the
angled corner of the card must be next to the bottom right corner of the
device (looking at the front).
5. Close the SIM card door by pressing down on the rounded corner.
The Identicom is now ready for use, but you should always charge the
device before using it.
Note: If the SIM card is removed, the Identicom switches itself into the ‘power
off’ state. You must insert a valid SIM card to be able to use the unit.
Charging
The Identicom must be fully charged before you attempt to use it, in order
to condition the battery fully. We recommend leaving the device on charge
for a minimum of 6 hours.
To make sure that the battery is fully charged when you need to use the
Identicom, always charge the device in between uses.
To charge the Identicom, plug in and switch on the charger, then connect
the charging cable to the Identicom charge connection point (see the
illustration on page 2).
When the Identicom is connected to the charger, the Battery LED is active.
(The Battery LED is on the back of the device, next to the Status button.)
As the battery charges, the LED changes from flashing red, to flashing
amber, and when the battery is fully charged, to constant green. If the
battery LED remains red for a long period, the Identicom requires a
service.
The Identicom is configured by SMS text message, but it must be
connected to the charger for configuration to take place.
Inserting your ID card
Fit your ID card into the slot at the right side of the Identicom (as you look
at the front) and slide it in until it clicks into place. To remove your card,
gently press down on the edge of the ID card nearest the exit slot, then
slide the card out.
Switching the device on and off
• To check that Identicom is on, press the Status button for 2
seconds. If the LEDs do not start flashing, the Identicom is off.
3 Status Checking
08/05 page 7
ENGLISH
• To switch the Identicom on, press the Status and Amber buttons
together until the LEDs start flashing. The device vibrates briefly to
confirm.
• To switch the Identicom off, press the Status and Amber buttons
together until the device vibrates twice.
When the Identicom is on, it registers with the mobile phone network and
is ready to communicate an Amber or Red alert. If you go out of coverage
for more than 30 minutes, the Identicom switches to a sleep mode to
preserve battery power. This does not stop the Identicom from working,
but when you press any of the buttons it will take slightly longer to connect
the call or report the status.
3 Status Checking
You can check the Identicom’s battery level and the phone signal strength
before a visit, so that you can make sure that it will be able to operate
effectively if needed.
Battery and Signal status checking
Press and hold the Status button until both the LEDs start to flash red.
After a short while, the battery and signal LEDs stop flashing to indicate
the following:
Green Amber Red
Battery Good Low Poor
Signal Good Low Poor or no network
signal
If either LED is red, you should not rely on the Identicom in an emergency.
When the battery LED is Amber, you should recharge the Identicom as
soon as possible.
Refer to the Technical Specifications in part C of this guide for expected
battery life, when charged.
Identicom offers the facility of using vibration patterns to indicate
activation of the Status Check and to confirm that neither the network
coverage nor battery strength LED is red. You set up this function using
the ASE/ASD commands. This function aids the use of Identicom by the
visually impaired.
3 Status Checking
page 8 08/05
ENGLISH
SIM card faults
If no SIM card is fitted, or there is a fault with the SIM card, the Identicom
switches itself into the ‘power off’ state. You must insert a valid SIM card to
be able to use the unit.
Red and Amber Alert status
If the Identicom is in an Amber Alert state or a Red Alert state when the
Status button is pressed, the status LEDs show a constant indication of the
state:
• Constant amber indicates an Amber Alert is in progress.
• Constant red indicates a Red Alert is in progress.
Ending the status display
When both the status LEDs have displayed their status for 5 seconds, the
LEDs are turned off and the device is ready for use.
Note: If you press the status button when the unit is out of coverage, the status
is displayed to you by way of the LEDs, but the unit waits until it is
back in coverage before attempting to send a status report (if these have
been set up using the SRE command).
4 Amber Alerts
08/05 page 9
ENGLISH
4 Amber Alerts
An Amber Alert is an advance warning to your back-up services that you
are about to enter a potentially dangerous situation. Typically, you would
start an Amber Alert before you enter the situation, such as in the street or
your car before entering a house. This gives you the privacy to send a brief
voice message describing the situation and/or details of your location.
Starting an Amber Alert
Press the Amber Alert button for at least 1.5 seconds to start an Amber
Alert. The Identicom gives three short bursts of vibration to confirm the
state. The pre-configured Amber Alert text message is sent to the
designated numbers.
The Identicom also opens a voice call to the designated number, so that you
can send a voice message to describe the situation. The Signal and Battery
LEDs show constant amber while the call is being connected, and then turn
to flashing amber when the connection has been made. The flashing amber
LEDs are the prompt to start the voice message. There is also the option of
having the device vibrate once when the LEDs switch from constant to
flashing as an aid for the visually impaired (see commands ASE/ASD).
The time allowed for you to send the voice message can be set between 1
and 60 seconds. Ten seconds before the end of this call period, the LEDs
change back to constant amber to warn you that the call period is soon
ending. When the voice call period ends, the Signal and Battery LEDs go
out. There is the option of having a timer period initiated after the voice call
period ends. This is detailed later in this section.
When you start the Amber Alert, the Identicom attempts to dial, to allow
your voice message to be left, before sending any text messages. If the voice
call cannot be connected, it will try sending the text message before retrying
the voice call. The number of retries for the calls and messages can be
configured for your Identicom between 0 and 9.
The length of time allowed for an Amber Alert Timer period, initiated after
the voice call period ends, can be configured for each Identicom to be
anything between 1 and 60 minutes.
If you press the Status button during an Amber Alert Timer period, the
Status LEDs show amber to confirm the Amber Alert state.
1 minute before the end of the Amber Alert Timer period, the Identicom
gives five long bursts of vibration to remind you to take some action. This
vibration pattern can also be pre-configured for the number of bursts and
4 Amber Alerts
page 10 08/05
ENGLISH
duration per burst (see SNE command). The options at the end of this
Amber Alert Timer period are explained in the next section.
Your Identicom can be configured to use Amber Alerts without any timer
period. This is achieved using the Disable Amber Timer period command
(ATD). In this mode of operation, there is no automatic escalation from
Amber Alert to Red Alert.
Options when in an Amber Alert Timer Period
Your options when in an Amber Alert Timer period are to cancel it, to
extend the period, or to allow it to escalate into a Red Alert.
• You can press the Amber Alert button for more than 1.5 seconds to
cancel the Amber Alert Timer period. This signifies that the
potential danger did not arise, or that you are now away from the
hazardous situation. The Identicom signals confirmation by giving
two short vibrations. The pre-configured Amber Alert Cancelled
text message is sent to the designated numbers.
• You can press the Amber Alert button for less than 1.5 seconds to
extend the Amber Alert Timer period. The duration of the
extension is also configurable between 1 and 60 minutes. The
Identicom gives a short burst of vibration to confirm the extension.
The end of the extension period is signalled in the same way as the
original Amber Alert Timer period, and you can continue to extend
repeatedly, for as long as you need.
• If you do nothing when the Amber Alert Timer period ends, the
implication is that you were not able to take any action, the
Identicom enters the Red Alert state. (This is described in Section 5
of this guide.)
You do not have to wait for the signalled end of the Amber Alert Timer
period to cancel it or extend it. Pressing the Amber Alert button for more or
less than 1.5 seconds at any time during the Amber Alert Timer period will
cancel or extend the period, as described above.
If you are using your Identicom with the Amber Alert Timer period enabled
(ATE command), you also have the option of configuring it to send a pre-
configured text message when you choose to extend the Amber Alert Timer
period. This option is configured using the AXE, AXD and AE commands.
5 Red Alerts
08/05 page 11
ENGLISH
5 Red Alerts
A Red Alert is an emergency state. It is not necessarily a violent situation: it
could be a case of verbal abuse which you want your back-up services to
listen to and record.
Note: The legality of recording such events varies from country to country.
Please check with your service provider.
Starting a Red Alert
There are three ways of starting a Red Alert:
• Press the Red Alert button for more than 1.5 seconds. The duration
of the press of the Red Alert button to activate Red Alerts can be
pre-configured between 0.2 and 3 seconds using the SNR
command.
• Allow an Amber Alert Timer period to expire and escalate into a
Red Alert.
• If your Identicom is configured to do so, and your lanyard is fitted,
forcible removal of the lanyard plug will also start a Red Alert.
(These are explained in Section 6 of this guide.)
When a Red Alert is started, the Identicom gives three short bursts of
vibration to confirm the state. The Identicom opens a voice call to the
designated number and enables the microphone, so that your back-up
services can listen to and/or record the situation. Also, the pre-configured
Red Alert text messages are sent to the designated numbers. You can
configure different messages to send to the primary and secondary
telephone numbers, using the PA and RA commands.
If you initiate a Red Alert when your unit is out of coverage, the Identicom
will not be able to send the Red Alert messages, so it gives a single long
vibration pulse instead of the three short pulses. This indicates that the Red
Alert has not been successfully transmitted.
When a Red Alert is started, the Identicom attempts to dial the voice call
number before sending any text messages. If the voice call cannot be
connected, it will try sending the text message before retrying the voice call.
The number of retries for the calls and messages can be configured for your
Identicom between 0 and 9. For the voice call, your Identicom can also be
configured to keep trying to make the connection continuously, with no
limit to the number of retries.
5 Red Alerts
page 12 08/05
ENGLISH
The call length of a Red Alert can be configured for each Identicom to be
anything between 1 and 120 minutes. The Red Alert ends only when it is
cleared by you, or, if your Identicom is configured to do so, remotely by
your service provider.
Clearing a Red Alert
Press the Red Alert button for more than 1.5 seconds to clear the alert. The
duration of the press of the Red Alert button to deactivate Red Alerts can
be pre-configured between 0.2 and 3 seconds using the SNR command.
This signifies that the dangerous situation has eased. The Identicom signals
confirmation by giving two short vibrations. The pre-configured Red Alert
Cleared text messages are sent to the designated numbers. Also, the voice
call link is terminated. You can configure different messages to send to the
primary and secondary telephone numbers, using the PC and RC
commands.
There are two ways that your Identicom can be configured to clear Red
Alerts:
• A Red Alert can be cleared only by you pressing the Red Alert
button for more than 1.5 seconds.
• A Red Alert can be cleared either by you pressing the Red Alert
button for more than 1.5 seconds, or remotely by the service
provider terminating the call.
Your managers or the service providers will be able to tell you how your
Identicom is configured.
6 Rip Alarm Alerts
08/05 page 13
ENGLISH
6 Rip Alarm Alerts
If your lanyard is fitted (see Section 2 of this guide), your Identicom can be
configured to enable Rip Alarm Alerts. These occur if the lanyard plug is
forcibly removed from its socket – such as if someone tries to take the
device from you.
Note: Rip Alarm Alerts cannot be triggered by the lapel clip unless the lapel
clip lanyard accessory is utilised.
A Rip Alarm Alert starts a Red Alert in exactly the same way as described in
Section 5 of this guide.
To cancel a Rip Alarm Alert, you must first re-insert the lanyard plug, and
then press the Red Alert button for more than 1.5 seconds. This applies
whether it was a genuine Rip Alarm, or whether the lanyard was detached
accidentally.
7 Identicom Indicators
page 14 08/05
ENGLISH
7 Identicom Indicators
The following tables summarise the indications given by Identicom, both by the
LEDs and by the different patterns of vibration.
LED indications
Device state LED / colour / condition Meaning
Red, flashing Trickle charging
Amber, flashing Charging
On charge
Green, constant Charging complete
Red, flashing Indicates start of status display
Red, constant Battery condition bad, or no status
sent
Amber, constant Battery condition below 70%
Green, constant Battery condition good
Red, constant Signal quality bad, or no status
sent
Amber, constant Signal quality average
Green, constant Signal quality good
Both Amber constant
when Status button pressed
An Amber Alert is in progress
Status checking
Both Red constant
when Status button pressed
A Red Alert is in progress
Amber, constant Call being connected, then last 10
seconds of call period
Amber Alert
Amber, flashing Call connected (until last 10
seconds)
7 Identicom Indicators
08/05 page 15
ENGLISH
Vibration patterns
Identicom Action Vibration pattern
Confirmation of switch to Power Off mode Two short pulses
Confirmation of switch to Power On mode Single short pulse
Confirmation of start of Amber or Red Alert Three short pulses
End of Amber Alert period – action required or a Red
Alert will follow
Five long pulses
Red Alert requested but out of coverage – unable to
send messages
Single long pulse
Confirmation of extension of Amber Alert period Single short pulse
Confirmation of termination of Amber Alert Two short pulses
‘Heartbeat’ confirmation of Red Alert call still active One short pulse (at pre-
defined interval)
Confirmation of start of Status Check (if this vibration
function is enabled on the Status Check)
Three short pulses
Confirmation that neither the network coverage or
battery strength are red (if this vibration function is
enabled on the Status Check)
Single short pulse
Confirmation to commence voice message on Amber
Alert (if this vibration function is enabled on Amber
Alerts)
Single short pulse
Confirmation of termination of Red Alert Two short pulses
A. Configuration Options
page 16 08/05
ENGLISH
Technical Reference
A. Configuration Options
This section describes the features of the Identicom which can be
configured to meet particular needs. The codes indicate the commands used
to configure each feature.
• There are four telephone numbers which you can configure. If a
valid phone number is configured, a text message or a voice
connection will be made to that number in the appropriate
circumstances:
o Primary number, for text messages (SPN)
o Secondary number, for text messages (SSN)
o Amber number, for voice call at start of Amber Alert (SAN)
o Voice number, for Red Alert voice connection (SVN)
• You can configure the number of times the Identicom will retry
connecting to the telephone numbers:
o Primary retry count (SPN)
o Secondary retry count (SSN)
o Amber retry count (SAN)
o Voice retry count (SVN)
• Standard text messages are sent to the Primary and Secondary
numbers (if both are configured) when particular events occur. You
can configure the text content of these standard messages:
o Message at start of Amber Alert (AA)
o Message on cancellation of Amber Alert (AC)
o Primary message at start of Red Alert (PA)
o Secondary message at start of Red Alert (RA)
o Primary message on cancellation of Red Alert (PC)
o Secondary message on cancellation of Red Alert (RC)
o Message when low battery condition detected (BA)
o Message on extension of Amber Alert Timer period (AE)
• You can configure whether the Identicom will use a timed period
for Amber Alerts or not (ATE / ATD).
A. Configuration Options
08/05 page 17
ENGLISH
• There are various time periods which you can configure to suit the
typical work patterns, such as duration of visits:
o Duration of voice call at start of Amber Alert (SCT)
o Duration of initial Amber Alert Timer period (CAT)
o Duration of extension to Amber Alert Timer period (CRT)
o Duration of Red Alert period (SRC)
• You can configure the Identicom to send standard text messages
when an Amber Alert period is extended. (AXE / AXD)
• You can configure the Identicom to not connect the voice call and
not send the associated text messages, but go straight into the
Amber Alert Timer period. (AME / AMD)
• You can configure the number of vibrations and duration of each
vibration confirming the end of the Amber Alert Timer period.
(SNE)
• You can configure the Identicom to give a continuing ‘heartbeat’
confirmation that a Red Alert call is still connected and active.
(SHB)
• You can configure the length of time required to press and hold the
Red Alert button to initiate a Red Alert. (SNR)
• You can configure the Identicom to initiate vibration patterns
associated with the Status Check and Amber Alert LED prompt to
leave the voice message. This aids the use of Identicom by those
visually impaired. (ASE)
• You can configure whether text messages are to be sent when the
unit is connected to or disconnected from the charger. (CTE / CTD)
If you enable this option, you can also configure the messages to be
sent. (CO / CD)
• You can configure the Identicom to enable or disable Rip Alarm
Alerts, as described in Section 6 of the User Guide. (CME / CMD)
• You can configure whether status report text messages are sent
when the Status button is pressed, and where these messages are
sent (Primary, Secondary or both). (SRE)
• You can configure the actual signal levels for the Green / Amber /
Red signal strength indications. (SNL)
B. Configuration Commands
page 18 08/05
ENGLISH
• You can configure the Identicom to allow cancellation of Red Alert
states only by the device user, or additionally by termination of the
Red Alert period. (CRE / CRD)
The commands to perform these configuration options are described in
detail in Section B of this guide.
The Configuration process
The Identicom being configured must be connected to its charger to receive
the configuration message. This is a security feature to inhibit unauthorised
configuration.
To configure the device, you send a text message to the Identicom
containing all the commands needed for the new configuration. The
Identicom receives the information and updates the configuration on the
SIM card. (This enables the SIM card to be transferred to another unit, if
required.)
Note that the maximum length of a configuration message is 160
characters, and the Text Message commands cannot be concatenated. If
you are configuring all the text messages, the phone numbers and the time
periods, you will need to break the configuration into a number of strings
of commands, each within the 160 character limit.
B. Configuration Commands
The configuration commands are explained in the following sections:
o Telephone Number commands
o Standard Text Message commands
o Time Period commands
o Amber Alert Timer commands
o Amber Alert timer extension message commands
o Enable/disable Amber Alert call and texts commands
o Amber Alert Timer timeout vibration pattern command
o Red Alert ‘heartbeat’ command
o Charger message commands
o Rip Alarm commands
o Status Reporting command
o Signal level command
o Red Alert Termination commands
B. Configuration Commands
08/05 page 19
ENGLISH
o DTMF command
o Red Alert button switch delay command
o Status Check and Amber Alert voice message prompt
vibration pattern command
o Set Defaults command
o Download Configuration command
All commands must start and end with a full stop (.), but the termination
character from one command can act as the start character for the next
command, when you are including several commands in a single
configuration message.
An example of a single command:
.SPN3,01234567890.
and two commands in the same configuration message:
.SPN3,01234567890.SSN3,01234560987.
Note that there is a limit of 160 characters on any configuration message.
When setting up the entire set of parameters, you will need to break the
configuration into a number of strings of commands, each within the 160
character limit.
If there is an error in a command, that command will be ignored, but any
following commands will be actioned.
Later commands will overwrite earlier ones, even in the same configuration
message. Therefore, if you accidentally include two different SPN
commands in the same message, the phone number designated in the
second message will be the one that is used.
B. Configuration Commands
page 20 08/05
ENGLISH
Telephone Number commands
.SPN – Set Primary Number
Syntax: .SPN<retry>,<number>.
Where <retry> is the number of times (0-9) to retry the number if the
message is not sent, and <number> is the telephone number of the Primary
server. Set <retry> to # to disable the Primary server number.
Function: This command sets or changes the primary telephone number for
SMS text messages. The phone number can be in either local or
international format (i.e. +[country code]) and must be less than 16 digits.
The number is checked for valid digits, but cannot be checked as a valid
telephone number. If the number you specify is not a valid telephone
number, the message will not be sent. If the message is not sent
successfully, the Identicom will retry transmission the specified number of
times.
Example: .SPN3,01234567890.
.SSN – Set Secondary Number
Syntax: .SSN<retry>,<number>.
Where <retry> is the number of times (0-9) to retry the number if the
message is not sent, and <number> is the telephone number of the
Secondary server. Set <retry> to # to disable the Secondary server number.
Function: This command sets or changes the secondary telephone number
for SMS text messages. The phone number can be in either local or
international format (i.e. +[country code]) and must be less than 16 digits.
The number is checked for valid digits, but cannot be checked as a valid
telephone number. If the number you specify is not a valid telephone
number, the message will not be sent. If the message is not sent
successfully, the Identicom will retry transmission the specified number of
times.
Example: .SSN5,01432765089.
B. Configuration Commands
08/05 page 21
ENGLISH
.SAN – Set Amber Server Number
Syntax: .SAN<retry>,<number>.
Where <retry> is the number of times (0-9) to retry the number if the
connection is not made, and <number> is the telephone number of the
Amber server. Set <retry> to # to disable the Amber server number.
Function: This command sets or changes the telephone number for voice
call messages at the start of an Amber Alert. The phone number can be in
either local or international format (i.e. +[country code]) and must be less
than 16 digits. The number is checked for valid digits, but cannot be
checked as a valid telephone number. If the number you specify is not a
valid telephone number, the connection will not be made. If the connection
is not made successfully, the Identicom will retry connection the specified
number of times.
Example: .SAN4,01234568709.
.SVN – Set Voice Server Number
Syntax: .SVN<retry>,<number>.
Where <retry> is the number of times (0-9) to retry the number if the
connection is not made, and <number> is the telephone number of the
Voice server. Set <retry> to # to disable the Voice server number, or to ‘C’
to continually retry the call until the Red Alert is cancelled by the user. If
the call is dropped by the receiving end, the unit will attempt to reconnect
the call.
Function: This command sets or changes the telephone number for voice
call messages at the start of a Red Alert. The phone number can be in either
local or international format (i.e. +[country code]) and must be less than 16
digits. The number is checked for valid digits, but cannot be checked as a
valid telephone number. If the number you specify is not a valid telephone
number, the connection will not be made. If the connection is not made
successfully, the Identicom will retry connection the specified number of
times.
Example: .SVN7,01237896054.
B. Configuration Commands
page 22 08/05
ENGLISH
Standard Text Message commands
All the text message commands have a limit of 58 characters of text
following the characters of the command itself. Note that the text
commands do not have a terminating full stop and cannot be concatenated
with any other commands. Each text message must be configured on its
own in a separate configuration message.
.AA – Amber Alert text message
Syntax: .AA<text>
Where <text> is up to 58 characters of text to be sent to the primary and
secondary servers at the start of an Amber Alert. The text must consist only
of ASCII characters.
Function: This command sets or changes the text message sent to the
primary and secondary server telephone numbers at the start of an Amber
Alert.
This command cannot be concatenated with any other commands.
Example: .AAHealth visitor J Wilson starting visit
.AC – Cancel Amber Alert text message
Syntax: .AC<text>
Where <text> is up to 58 characters of text to be sent to the primary and
secondary servers when cancelling an Amber Alert. The text must consist
only of ASCII characters.
Function: This command sets or changes the text message sent to the
primary and secondary server telephone numbers when cancelling an
Amber Alert.
This command cannot be concatenated with any other commands.
Example: .ACHealth visitor J Wilson ending visit OK
.PA – Red Alert primary message
Syntax: .PA<text>
Where <text> is up to 58 characters of text to be sent to the primary server
at the start of a Red Alert. The text must consist only of ASCII characters.
B. Configuration Commands
08/05 page 23
ENGLISH
Function: This command sets or changes the text message sent only to the
primary server telephone number at the start of a Red Alert. If no PA
message is defined, the standard message ‘Red Alert’ is sent.
This command cannot be concatenated with any other commands.
Example: .PAEmergency: Nurse P Hoskin needs assistance
.RA – Red Alert secondary message
Syntax: .RA<text>
Where <text> is up to 58 characters of text to be sent to the secondary
server at the start of a Red Alert. The text must consist only of ASCII
characters.
Function: This command sets or changes the text message sent only to the
secondary server telephone number at the start of a Red Alert. If no RA
message is defined, the standard message ‘Red Alert’ is sent.
This command cannot be concatenated with any other commands.
Example: .RANurse P Hoskin has logged a Red Alert
.PC – Red Alert cancellation primary message
Syntax: .PC<text>
Where <text> is up to 58 characters of text to be sent to the primary server
on cancelling a Red Alert. The text must consist only of ASCII characters.
Function: This command sets or changes the text message sent only to the
primary server telephone number when a Red Alert is cancelled. If no PC
message is defined, the standard message ‘Red Alert Cancelled’ is sent.
This command cannot be concatenated with any other commands.
Example: .PCNurse P Hoskin – emergency over
.RC – Red Alert cancellation secondary message
Syntax: .RC<text>
Where <text> is up to 58 characters of text to be sent to the secondary
server when cancelling a Red Alert. The text must consist only of ASCII
characters.
Function: This command sets or changes the text message sent only to the
secondary server telephone number when cancelling a Red Alert. If no RC
message is defined, the standard message ‘Red Alert Cancelled’ is sent.
B. Configuration Commands
page 24 08/05
ENGLISH
This command cannot be concatenated with any other commands.
Example: .RCNurse P Hoskin – Red Alert Cancelled
.BA – Low Battery Alert text message
Syntax: .BA<text>
Where <text> is up to 58 characters of text to be sent to the primary and
secondary servers when sending a low battery alert. The text must consist
only of ASCII characters.
Function: This command sets or changes the text message sent to the
primary and secondary server telephone numbers when sending a low
battery alert.
This command cannot be concatenated with any other commands.
Example: .BADr A Knight’s unit battery needs recharging
Time Period commands
.SCT – Set Amber Call Time
Syntax: .SCT<time>.
Where <time> is the duration of an outgoing Amber voice call in seconds
(1-60).
Function: This command sets or changes the duration of the outgoing voice
call made to the Amber server at the start of an Amber Alert. When an
Amber Alert voice call is made, the line is held open for the period to allow
recording or an incoming call to be established. If an incoming call is
received, the outgoing call is dropped and the voice call can continue under
the remote caller’s control until it is terminated by the caller.
Example: .SCT30.
B. Configuration Commands
08/05 page 25
ENGLISH
.CAT – Set Amber Alert Timer Period
Syntax: .CAT<time>.
Where <time> is the duration of an Amber Alert in minutes (1-60).
Function: This command sets or changes the duration of the initial Amber
Alert Timer period. The Amber Alert Timer period can be extended by the
device user, if required, by the period defined in the .CRT command.
Example: .CAT45.
.CRT – Set Amber Alert Timer Extension Period
Syntax: .CRT<time>.
Where <time> is the duration of an Amber Alert Timer extension in
minutes (1-60).
Function: This command sets or changes the duration of the Amber Alert
Timer extension period. At any time up to the end of the initial Amber
Alert Timer period, the alert can be extended by the device user, if required,
by the period defined in this command.
Example: .CRT15.
.SRC – Set Red Call Time
Syntax: .SRC<time>.
Where <time> is the duration of an outgoing Red voice call in minutes (1-
120).
Function: This command sets or changes the duration of the outgoing voice
call made to the Voice server at the start of a Red Alert. When a Red Alert
voice connection is made, the line is held open for the period to allow
recording or an incoming call to be established. If an incoming call is
received, the outgoing call is dropped and the voice call can continue under
the remote caller’s control until it is terminated by the caller.
Example: .SRC90.
B. Configuration Commands
page 26 08/05
ENGLISH
Amber Alert Timer commands
.ATD – Disable Amber timeout period
Syntax: .ATD.
Function: This command disables the use of a timed period for Amber
Alerts. There is therefore no automatic escalation to a Red Alert after a set
time.
.ATE – Enable Amber timeout period
Syntax: .ATE.
Function: This command enables the use of a timed period for Amber
Alerts. When the unit signals the end of the timed period, the user can
extend or cancel the alert, or else it will automatically escalate to a Red
Alert.
Amber Alert Timer extension message
commands
.AXE – Enable Amber Alert extension text
messages
Syntax: .AXE.
Function: This command enables a text message to be sent to the primary
and secondary server telephone numbers when the user extends an Amber
Alert period by pressing the Amber Alert button. The default message
contains the text ‘Time Extended’.
.AXD – Disable Amber Alert extension text
messages
Syntax: .AXD.
Function: This command disables the sending of a text message to the
primary and secondary server telephone numbers when the user extends an
Amber Alert period.
B. Configuration Commands
08/05 page 27
ENGLISH
.AE – Amber Alert Timer extension message
Syntax: .AE<text>
Where <text> is the text associated with the message sent when sending
the Amber Alert Timer period is extended. The text must consist only of
ASCII characters and be between 1 and 58 characters long. This message
must start with .AE and this is sent along with the user text.
Function: This command sets or changes the text message sent when the
Amber Alert Timer period is extended, providing the .AXE command has
been set.
This command cannot be concatenated with any other commands.
Example: .AEDr M Jenkins amber alert extended
Enable/Disable Amber Alert Calls and Texts
.AME - Enable Amber Alert Calls and Texts To Be
Sent
Syntax: .AME.
Function: Enables Amber Alert calls and texts to be sent when an Amber
Alert is activated.
.AMD – Disable Amber Alert Calls and Texts
Syntax: .AMD.
Function: Disables Amber Alert calls and texts when an Amber Alert is
activated. The Amber Alert Timer period is immediately activated and must
be set up as a function using the ATE command.
Amber Alert Timer timeout vibration pattern
command
.SNE – Set Amber Alert Timer vibration pattern
Syntax: .SNE<count(1-9)>,<period(1-30)>.
Where count id is the number of vibrations at the end of the Amber Alert
period with a value between 1 and 9. Period is the duration of each
vibration with a value of between 0.1 and 3 seconds (corresponding to 1 –
30 accordingly).
B. Configuration Commands
page 28 08/05
ENGLISH
Function: Set the number of vibrations and duration per vibration to
indicate the end of the Amber Alert Timer period.
Example: .SNE5,10.
Red Alert ‘heartbeat’ command
.SHB – Set Red Alert heartbeat interval
Syntax: .SHB<time>.
Where <time> is the Red alert heartbeat interval in tens of seconds (0-9).
Function: This command sets the time interval between the ‘heartbeat’
vibration pulses which confirm that a Red Alert is in progress and the call is
connected. Set <time> to 0 to disable the heartbeat function.
Example: .SHB3. (gives a 30 second heartbeat interval).
Charger message commands
.CTE – Enable Charger text messages
Syntax: .CTE.
Function: This command enables a text message to be sent to the primary
server telephone number when the battery charger is connected or
disconnected. When the charger is connected, the message defined by the
.CO<text> command is sent. If a custom .CO message is not defined, the
text ‘Charger On’ will be sent. When the charger is disconnected, the
message defined by the .CD<text> command is sent. If a custom .CD
message is not defined, the text ‘Charger Off’ will be sent.
.CTD – Disable Charger text messages
Syntax: .CTD.
Function: This command disables the sending of a text message to the
primary server telephone number when the battery charger is connected or
disconnected.
.CO – Charger On text message
Syntax: .CO<text>
B. Configuration Commands
08/05 page 29
ENGLISH
Where <text> is up to 58 characters of text to be sent to the primary server
when the battery charger is connected. The text must consist only of ASCII
characters.
Function: This command sets or changes the text message sent to the
primary server telephone number when the battery charger is connected,
providing the .CTE command has been set.
This command cannot be concatenated with any other commands.
Example: .CODr M Jenkins charger connected
.CD – Charger Off text message
Syntax: .CD<text>
Where <text> is up to 58 characters of text to be sent to the primary server
when the battery charger is disconnected. The text must consist only of
ASCII characters.
Function: This command sets or changes the text message sent to the
primary server telephone number when the battery charger is disconnected,
providing the .CTE command has been set.
This command cannot be concatenated with any other commands.
Example: .CDDr M Jenkins charger disconnected
Rip Alarm commands
.CME – Enable Rip Alarm Alerts
Syntax: .CME.
Function: This command enables Rip Alarm Alerts, so that if the lanyard
plug is forcibly removed from its socket, a Red Alert is initiated.
.CMD – Disable Rip Alarm Alerts
Syntax: .CMD.
Function: This command disables Rip Alarm Alerts, so that Red Alerts are
not initiated if the lanyard plug is forcibly removed from its socket.
B. Configuration Commands
page 30 08/05
ENGLISH
Status Reporting command
.SRE – Set Status Reporting Mode
Syntax: .SRE<n>.
Where <n> is in the range 0-3 as follows:
0 No status report is sent.
1 Status report is sent to Primary server only.
2 Status report is sent to Secondary server only.
3 Status report is sent to Primary and Secondary servers.
Function: This command sets the status reporting mode. If used, status
reports take the form:
Status: Signal xx Battery yy Voltage zz
Where xx is the signal strength in the range 0 (no signal) to 32 (very strong);
yy is the percentage battery level from 0 to 100% in 20% steps; and zz is the
battery voltage in the range 50-200 (representing the actual battery voltage
in the range 3.5 to 4.2V).
Example: .SRE3.
Signal level command
.SNL – Set signal strength levels
Syntax: .SNL<low>,<high>.
Where <low> is the Red and <high> is the Amber trigger level.
Function: This command sets the signal level for network connection
indication. The trigger level values must be between 0 and 30. The <low>
value specifies the signal level below which a Red LED will indicate poor
signal strength. The <high> value specifies the signal level below which an
Amber LED will indicate average signal strength. If the low level is higher
than the high level, the Amber condition will not operate.
Example: .SNL8,12.
B. Configuration Commands
08/05 page 31
ENGLISH
Red Alert Termination commands
.CRE – Enable Red Alert termination
Syntax: .CRE.
Function: This command configures the Identicom so that a Red Alert can
only be cleared by the device user pressing the Red Alert button for more
than 1.5 seconds.
.CRD – Disable Red Alert termination
Syntax: .CRD.
Function: This command configures the Identicom so that a Red Alert can
be cleared either by the device user pressing the Red Alert button for more
than 1.5 seconds, or remotely by the service provider terminating the call.
DTMF Command
.DTM – Enable DTMF Tones
Syntax: .DTM<enable>,<number>.
Where <enable> sets the unit to send a DTMF tone <number> when an
outgoing voice call is connected. <enable> must be set to 1 to enable
outgoing DTMF. <number> can be up to a six digit tone value. To disable
the DTMF tone, set both Enable and Number to 0.
Function: Set a DTMF tone to be sent when an outgoing voice call is
connected. The tone is transmitted as soon as the call is answered. Tone
duration is fixed at 100mS for each digit. The DTMF tone is appended with
a * tone for Red Alert calls and a # tone for Amber Alert calls.
Example: .DTM1,123456.
Red Alert Button Switch Delay Command
.SNR – Red Alert Switch Delay
Syntax: .SNR<time(2-30)>.
Where time is the Red Alert switch delay time in 0.1 second increments.
Function: Sets the qualification time for pressing and holding the Red Alert
button before activation and cancellation of the Red Alert.
B. Configuration Commands
page 32 08/05
ENGLISH
Example: .SNR15.
Status Check & Amber Alert Voice Message
Prompt Vibration commands
.ASE – Enable vibration prompts for Status Check
and Amber Alert Voice Message
Syntax: .ASE.
Function: Enables vibration patterns when performing Status Checks. The
device will vibrate 3 times upon activating the Status Check and will vibrate
once at the end of the Status Check providing that neither the battery or
network coverage is indicated red. This command also enables a single
vibration prompt during the Amber Alert to prompt the user to leave the
voice message (when the amber LEDs change from constant to flashing,
indicating that the call is connected).
.ASD – Disable vibration prompts for Status Check
and Amber Alert Voice Message
Syntax: .ASD.
Function: Disables the vibration prompts for both the Status Check and
Amber Alert Voice Message. No vibration pattern is activated when a
Status Check is initiated nor when the battery strength and network
coverage strength checks are complete. Also no vibration is initiated when
the Amber Alert call is connected and the LEDs switch from amber
constant to amber flashing.
B. Configuration Commands
08/05 page 33
ENGLISH
Set Defaults command
.SDF – Set Default values
Syntax: .SDF.
Function: This command resets all the SIM card parameters to the
following default values.
Command / parameter Default
SPN – Primary server number ‘0’
SSN – Secondary server number ‘0’
SAN – Amber server number ‘0’
SVN – Voice server number ‘0’
SPN – Primary retry count #
SSN – Secondary retry count #
SAN – Amber retry count #
SVN – Voice retry count #
AA – Amber Alert message none
AC – Cancel Amber Alert message none
PA – Red Alert primary message none
PC – Cancel Red Alert primary message none
RA – Red Alert secondary message none
RC – Cancel Red Alert secondary message none
BA – Low Battery Alert message none
ATE/ATD – Amber timeout enabled
SCT – Amber call time 30 seconds
CAT – Amber Alert time 30 minutes
CRT – Amber Alert extension time 10 minutes
SRC – Red call time 1 minute
AXE/AXD – Amber extension messages disabled
AE – Amber Alert extended message none
AME/AMD – Amber Alert call and text enabled
CTE/CTD – Charger text messages disabled
CO – Charger On message none
CD – Charger Off message none
CME/CMD – Rip Alarm Alerts disabled
SRE – Status reporting 0
B. Configuration Commands
page 34 08/05
ENGLISH
Command / parameter Default
CRE/CRD – Red Alert termination disabled
DTM – Set DTMF tones Off
SNL – Set signal level 7,11
SNR – Red Alert switch delay 1.5 secs
SNE – Amber Alert Timer timeout vibrations 5 vibrations
ASE/ASD – Status Check & Amber Alert voice
vibration prompts
disabled
SHB – Set heartbeat interval 0
B. Configuration Commands
08/05 page 35
ENGLISH
Download Configuration command
.DCC – Download Current Configuration
Syntax: .DCC<number>.
Where <number> is optional and defines a telephone number where the
current configuration message is to be sent. If <number> is omitted, the
current configuration message is sent to both the Primary and Secondary
server numbers.
Function: This command sends a text message containing details of the
Identicom’s current configuration to the telephone number defined by
<number>, or to the Primary and Secondary server numbers. The details
include the four telephone numbers preceded by their respective retry
counts, the four time period parameters, indication of which configuration
parameters have been enabled, the signal level values, and the Version
number of the current Identicom software.
Example:
P3,01234567890: S5,01432765089: V7,01237896054: A4,01234568709,
CT30, AT45, RT10, RC90, ABCDE, S8,12,VERSION: 2.01
The configuration parameter indications have the following meanings:
P = primary server number for receipt of SMS texts. P is then followed by
the number of retries and the actual primary server number. Example:
P3,07904692018
S = secondary server number for receipt of SMS texts. S is then followed by
the number of retries and the actual primary server number. Example:
S3,07904692018
V = voice server number for the Red Alert calls. V is then followed by the
number of retries and the actual voice server number. Example:
V3,07904692018
A = amber server number for receipt of the Amber Alert calls. A is then
followed by the number of retries and the actual primary server number.
Example: A3,07904692018
D = DTMF tone facility enabled, followed by the DTMF tones requested.
Example: D123456
AT = Time in minutes of the duration of the initial Amber Alert timer.
RT = Time in minutes of the Amber Alert extended timer.
B. Configuration Commands
page 36 08/05
ENGLISH
AC = Time in seconds for the initial Amber Alert call.
RC = Duration of Red Alert call in minutes.
HB = Red Alert heartbeat facility and duration between ‘beats’ in 10s of
seconds. Example: HB2
S = Time required to press and hold the Red Alert button in 0.1s of a
second increments. Example: S15 (press and hold for 1.5 secs)
V = Number of vibrations and duration of each vibration at the end of the
Amber Alert timer period. Example: V5,10
A = Rip alarm function enabled
B = Amber Alert Timer extend enabled
C = Red Alert termination state enabled
D = Charger on/off text messages enabled
E = Amber Alert Timer period enabled
F = Amber messages disabled
G = Status Check & Amber Alert voice message prompt buzzer enabled
S = Threshold values for triggering red/amber/green for signal strength
LED readings. Example: S7/11
If an option is disabled, that letter is omitted.
Note: If confirmation of configuration is required, place the .DCC command at
the end of the configuration string and the unit will return the set-up
information.
C. Technical Specifications
08/05 page 37
ENGLISH
C. Technical Specifications
Dimensions 102 x 72 x 12 mm
Overall weight 78 g (approx., including lanyard)
Operating temperature range +10°C to +40°C
Operating humidity range 0-95% non-condensing
Communication system Dual- or Tri-band GSM
GSM frequencies – Dual-band 900 MHz and 1800 MHz
GSM frequency – Tri-band 900 MHz, 1800 MHz and1900 MHz
Battery life – standby 60 hours (estimated)
Battery life – talk time 2 hours (estimated)
Case ABS plastic
CE Marking The product is designed to conform
with this specification wherever
possible and applicable, and is CE
marked.
EN55022 Emissions and
susceptibility
The product is designed to conform
with this specification wherever
possible and applicable.
EEC Low voltage Directive The product is designed to conform
with this specification wherever
possible and applicable.
Français
page 38 08/05
FRANÇAIS
Table des matières
Guide d’utilisation............................................................................................41
1 Introduction................................................................................................41
2 Configuration initiale..................................................................................43
Installation du cordon ou de la pince ......................................................43
Insertion de la carte SIM.........................................................................44
Chargement............................................................................................46
Insertion de la carte d’identification.........................................................46
Activation et désactivation du périphérique.............................................47
3 Vérification d’état.......................................................................................47
Vérification de l’état de la batterie et de la puissance du signal..............47
Problèmes de carte SIM .........................................................................48
États d’alerte rouge et orange.................................................................48
Sortie de l’affichage d’état.......................................................................48
4 Alertes oranges .........................................................................................49
Lancement d’une alerte orange ..............................................................49
Options en mode de minuterie d’alerte orange.......................................50
5 Alertes rouges ...........................................................................................51
Lancement d’une alerte rouge ................................................................51
Annulation d’une alerte rouge.................................................................52
6 Alertes d’arrachement ...............................................................................53
7 Indications de l’Identicom ..........................................................................54
Indications par voyants ...........................................................................54
Modèles de vibration...............................................................................55
Référence technique........................................................................................56
A. Options de configuration ..........................................................................56
Processus de configuration.....................................................................58
B. Commandes de configuration ..................................................................59
Commandes de numéro de téléphone....................................................60
Commandes de message de texte standard ..........................................62
Commandes de durée ............................................................................64
Commandes de minuterie d'alerte orange ..............................................66
Commandes de messages de prolongement de minuterie d'alerte
orange.....................................................................................................66
Activation/désactivation d’appel et de texte d’alarme orange .................67
Commande de modèle de vibration sur temporisation d’alarme orange.68
Commande de « battement de cœur » d'alerte rouge ............................68
Commandes de message de chargeur...................................................68
Commandes d’alerte d’arrachement.......................................................70
Commande de rapport d’état ..................................................................70
Commande de niveau de signal .............................................................71
Commandes d’achèvement d’alerte rouge .............................................71
Commande DTMF ..................................................................................71
Commande de retardement de bouton d’alerte rouge ............................72
Commandes de vibration pour démarrer un message vocal de
vérification d’état et d’alerte orange ........................................................72
1 Introduction
08/05 page 39
FRANÇAIS
Commande de définition des valeurs par défaut.....................................73
Commande de téléchargement de configuration ....................................75
C. Caractéristiques techniques.....................................................................77
Deutsch.............................................................................................................78
1 Introduction
page 40 08/05
FRANÇAIS
Garantie limitée d’Identicom
Merci d’avoir choisi ce produit Connexion2. Avant d’essayer de l’utiliser, veuillez lire
le contenu de ce Guide d’utilisation. Pour éviter d’endommager l’Identicom, évitez :
o de l’exposer à une température ou une humidité extrême ;
o de le heurter ou de lui appliquer une force excessive ;
o de le plonger dans du liquide ;
o de le nettoyer à l’aide d’un produit volatile ou corrosif. Tout
dommage provoqué par une des causes ci-dessus invalide en effet
la garantie.
En cas de problème d’utilisation avec votre Identicom, vérifiez dans ce guide que
vous l’utilisez correctement.
Si, sous 12 mois de la date d’achat, cet Identicom ne fonctionne pas globalement
comme indiqué dans le Guide d’utilisation en raison d’un vice de matériau ou de
main-d’œuvre, Connexion2 Limited s’engage à le réparer gratuitement, sous réserve
des conditions suivantes.
Si le problème résulte d’un emploi abusif, d’effets externes inhabituels, de dommages
accidentels, d’une usure normale ou de réparations non autorisées, Connexion2
Limited se réserve le droit de vous facturer la réparation et de conserver ce produit
Connexion2 jusqu’à réception du règlement complet.
Vous devez fournir une preuve d’achat indiquant la date d’achat de ce produit
Connexion2 pour toute réparation gratuite dans le cadre de cette garantie. Veuillez
donc conserver votre reçu ou votre facture en lieu sûr. Pour faire réparer ce produit
Connexion2 dans le cadre de cette garantie, vous devez le rapporter personnellement
ou l’expédier en recommandé avec votre preuve d’achat à votre fournisseur
Connexion2 ou à Connexion2 Ltd, à l’adresse indiquée dans ce Guide d’utilisation. Il
doit être emballé correctement pour éviter tout risque d’endommagement. Nous ne
pouvons en aucun cas être tenu responsable des dommages subis par ce produit
Connexion2 ou de sa perte au cours de l’expédition à Connexion2 ou à un
fournisseur Connexion2 ; vérifiez que les risques appropriés sont couverts par votre
assurance. Ce service est uniquement disponible dans les pays où Connexion2
Limited distribue officiellement le produit.
Si Connexion2 n’est pas en mesure de réparer ou de remplacer l’Identicom, sa
responsabilité à votre encontre ne pourra en aucun cas dépasser le prix d’achat de
l’Identicom. Connexion2 ne pourra en aucun cas être tenu responsable des pertes de
profits ou de données directes, indirectes, spéciales, accidentelles ou fortuites
résultant de l’utilisation ou de la mauvaise utilisation de l’Identicom. Le contenu de la
présente garantie ne limite ou ne restreint aucunement la responsabilité de
Connexion2 en cas d’accident corporel ou fatal résultant de sa négligence.
1 Introduction
08/05 page 41
FRANÇAIS
Guide d’utilisation
1 Introduction
L’Identicom a une apparence comparable à celle d’un simple porte-carte
d’identification. Il contient votre carte d’identification et fonctionne aussi
discrètement en tant que périphérique de communication pour vous aider à
assurer votre sécurité personnelle.
Dans le boîtier en plastique derrière la carte d’identification, l’Identicom
contient un téléphone portable, une carte SIM et un microphone, ainsi que
des commandes et voyants pour vous aider à opérer l’unité. Il est également
équipé d’un moteur de vibration qui confirme vos actions par des périodes
de vibration silencieuse facilement reconnaissables.
L’organisation qui vous emploie, ainsi que le fournisseur de services du
centre d’appels, sont responsables de configurer la carte SIM de votre
Identicom en fonction de vos besoins particuliers. Ce processus de
configuration couvre notamment la définition de conditions nommées
« alertes oranges » et « alertes rouges », ainsi que des messages de texte
standard qui seront envoyés à des numéros de téléphone particuliers dans
un éventail spécifique de situations.
Les principales fonctions de l’Identicom sont les suivantes :
• Avant de vous exposer à une situation potentiellement dangereuse,
vous pouvez vérifier le niveau de charge de la batterie de
l’Identicom et la puissance du signal (pour être sûr de pouvoir
l’utiliser efficacement en cas de besoin).
• Vous pouvez lancer une alerte orange avant de commencer une visite
potentiellement dangereuse. Elle envoie des messages de texte
standard vous permettant de transmettre une notification vocale
rapide et peut alerter les services de support qui pourront ainsi
vérifier votre situation si vous n’avez pas annulé l’alerte orange au
bout d’un certain temps.
• Vous pouvez lancer un état d’alerte rouge d’une simple pression
discrète sur un bouton dans une situation dangereuse ou à tout
moment. Des messages de texte standard sont alors envoyés aux
numéros de téléphone désignés et une liaison vocale est également
établie pour permettre au centre d’appels d’entendre ce qui se passe.
1 Introduction
page 42 08/05
FRANÇAIS
La face avant de l’Identicom est illustrée ci-dessous. Le cache d’accès au
logement de la carte SIM est visible parce qu’aucune carte d’identification
n’est installée.
La face arrière de l’Identicom est illustrée ci-dessous.
Vous pouvez connecter le cordon aux points A et B pour une carte
d’identification au format paysage, ou aux points A et C pour une carte
d’identification au format portrait. Vous pouvez également le remplacer par
une pince à accrocher au revers d’une veste au point D.
Le bouton d’état vous permet de consulter l’état de la batterie et la
puissance du signal téléphonique, ainsi que de vérifier si une alerte orange
ou rouge a été lancée. Les voyants d’état sont visibles à travers le cache
plastique près du bouton d’état.
Appuyez sur le bouton d’alerte orange pour lancer ou annuler une alerte
orange.
Appuyez sur le bouton d’alerte rouge pour lancer ou annuler une alerte
rouge.
Trappe de carte
SIM
A
C
Bouton d'état
Bouton d'alerte
orange
Bouton d'alerte
rouge
Branchement
de chargeur
B
D
2 Configuration initiale
08/05 page 43
FRANÇAIS
2 Configuration initiale
Cette section décrit les préparatifs d’utilisation de l’Identicom et aborde
l’installation du cordon ou de la pince, l’insertion de la carte SIM, le
chargement, l’insertion de la carte d’identification et
l’activation/désactivation du périphérique. La boîte de l’Identicom contient
les éléments suivants :
o Identicom
o Guide d’utilisation
o Cordon
o Trois fixations de cordon
o Pince
o Chargeur (avec adaptateur pour le pays)
Installation du cordon ou de la pince
Le cordon doit être installé aux coins A et B (voir l’illustration à la page
précédente) pour une carte d’identification au format paysage, ou aux coins
A et C pour une carte d’identification au format portrait. Il est attaché au
coin A par une petite fixation plastique qui s’adapte parfaitement dans
l’orifice prévu mais qui peut être retirée en tirant fermement. L’Identicom
peut être configuré pour déclencher une alerte rouge lorsque la fixation du
cordon est retirée. Cette fonctionnalité a été prévue pour le cas où
quelqu’un essaierait de vous enlever votre Identicom de force. Une alerte
rouge déclenchée de cette manière est souvent appelée alerte d’arrachement.
La figure ci-dessous illustre la fixation en position au coin A.
L’Identicom s’accompagne de trois fixations qui s’enfoncent de plus en plus
fermement dans l’orifice prévu. Utilisez la fixation annotée 1 qui est la plus
Prise
2 Configuration initiale
page 44 08/05
FRANÇAIS
serrée et, de ce fait, la plus difficile à enlever, ou la fixation annotée 3 qui est
la plus lâche et qui s’enlève le plus facilement. Il est recommandé de
commencer par la fixation moyenne, annotée 2.
Pour attacher le cordon, procédez comme indiqué ci-dessous.
1. Faites passer la boucle à l’extrémité du cordon de moitié à travers le
trou de la fixation choisie.
2. Faites passer l’autre extrémité du cordon à travers la boucle du cordon
enfilé dans le trou. Tirez sur le cordon pour bien resserrer la boucle
autour de la fixation plastique.
3. Répétez cette procédure à l’autre extrémité du cordon au point de
fixation choisi (B pour un format paysage et C pour un format
portrait). Tirez sur le cordon pour bien resserrer la boucle autour du
point de fixation.
4. Insérez la fixation plastique dans son orifice au coin A. Le cordon est
alors fixé en position.
Si vous ne voulez pas utiliser le cordon, vous disposez d’une pince qui se
fixe au point D (voir l’illustration à la page 2). Si vous n’utilisez pas le
cordon, insérez l’une des fixations dans l’orifice au point A pour éviter toute
accumulation de poussière ou de débris.
Remarque : Elle n’est pas disponible au point de fixation de la pince. L’alarme
d’arrachement peut être activée par la pince en utilisant le cordon de
pince vendu séparément sous forme d’accessoire.
Insertion de la carte SIM
La configuration de la carte SIM doit être réalisée par l’employé, avec
l’assistance du fournisseur de services. La carte SIM est normalement
préconfigurée pour pouvoir utiliser immédiatement l’Identicom.
Si votre carte d’identification est déjà installée dans votre Identicom, vous
devez la retirer pour accéder au cache du logement de la carte SIM.
2 Configuration initiale
08/05 page 45
FRANÇAIS
Appuyez sans forcer sur le bord de la carte d’identification le plus proche
du logement de sortie et faites glisser la carte d’identification pour la retirer.
Pour insérer la carte SIM, procédez comme indiqué ci-dessous.
1. Du bout de l’ongle, ou avec la pointe d’un petit tournevis ou une lime
à ongles, soulevez le cache de la carte SIM à côté du coin arrondi.
2. Une fois le cache d’accès à la carte SIM ouvert, soulevez le support de
carte SIM en faisant glisser le mécanisme d’ouverture vers le logo
Identicom.
3. Avec le support de carte SIM soulevé, orientez la carte SIM dans le sens
indiqué et insérez-la dans le support.
Ouvrir ici en
faisant levier
Faire glisser
pour soulever
ngle coupé
de la carte SIM
2 Configuration initiale
page 46 08/05
FRANÇAIS
4. Appuyez sur le support de carte et faites glisser le mécanisme dans le
sens contraire au logo Identicom pour sécuriser la carte SIM en
position.
Remarque : Le connecteur doré doit être situé au-dessous de la carte SIM et le coin
coupé de la carte près du coin inférieur droit du périphérique (on
l’observant de face).
5. Fermez le cache du logement SIM en appuyant sur les coins arrondis.
L’Identicom est maintenant prêt à être utilisé mais doit être chargé au
préalable.
Remarque : Si la carte SIM est retirée, l'Identicom passe en mode hors tension.
Vous devez insérer une carte SIM valide pour utiliser l'unité.
Chargement
L’Identicom doit être totalement chargé avant de l’utiliser pour
conditionner intégralement la batterie. Il est recommandé de conserver le
périphérique en charge pendant 6 heures minimum.
Pour vous assurer que la batterie est totalement chargée lorsque vous avez
besoin d’utiliser l’Identicom, mettez-le systématiquement en charge lorsque
vous ne l’utilisez pas.
Pour charger l’Identicom, branchez le chargeur et mettez-le sous tension,
puis connectez le câble de chargement au point de connexion de
chargement de l’Identicom (voir l’illustration à la page 2).
Lorsque l’Identicom est connecté au chargeur, le voyant de la batterie
s’allume. (Le voyant de la batterie est situé à l’arrière du périphérique, près
du voyant d’état.) Durant le chargement de la batterie, le voyant change de
couleur. Au départ rouge clignotant, il devient ensuite orange clignotant et,
une fois la batterie totalement chargée, vert. Si le voyant de la batterie reste
rouge pendant une période prolongée, l’Identicom a besoin d’une révision.
L’Identicom est configuré par message de texte SMS mais il doit être
connecté au chargeur pour pouvoir être configuré.
Insertion de la carte d’identification
Insérez votre carte d’identification dans le logement à droite de l’Identicom
(en l’observant de face) et faites-la glisser jusqu’à ce qu’elle se fixe en
position en émettant un déclic. Pour retirer la carte, appuyez sans forcer sur
le bord de la carte d’identification le plus proche du logement de sortie et
faites glisser la carte pour la sortir.
3 Vérification d’état
08/05 page 47
FRANÇAIS
Activation et désactivation du périphérique
• Pour vérifier que l’Identicom est allumé, appuyez sur le bouton
d’état pendant 2 secondes. Si les voyants ne clignotent pas,
l’Identicom n’est pas allumé.
• Pour allumer l’Identicom, appuyez simultanément sur les boutons
d’état et orange jusqu’à ce que les voyants se mettent à clignoter. Le
périphérique vibre brièvement pour le confirmer.
• Pour éteindre l’Identicom, appuyez simultanément sur les boutons
d’état et orange jusqu’à ce que le périphérique vibre deux fois.
Dès que l’Identicom est allumé, il s’enregistre sur le réseau téléphonique
mobile et est en mesure de communiquer une alerte orange ou rouge. Si
vous vous trouvez hors de la zone de couverture pendant plus de 30
minutes, l’Identicom passe en mode de veille pour préserver l’autonomie de
la batterie. Ce mode ne l’empêche pas de fonctionner mais, lorsque vous
appuyez sur l’un des boutons, il lui faut légèrement plus de temps pour
établir un appel ou pour indiquer son état.
3 Vérification d’état
Vous pouvez vérifier le niveau de charge de la batterie et la puissance du
signal de l’Identicom avant une visite pour vous assurer qu’il pourra
fonctionner efficacement en cas de besoin.
Vérification de l’état de la batterie et de la
puissance du signal
Appuyez sur le bouton d’état et maintenez-le enfoncé jusqu’à ce que les
voyants commencent à clignoter en rouge. Au bout d’une courte période,
les voyants de batterie et de signal cessent de clignoter pour indiquer les
conditions suivantes :
Vert Orange Rouge
Batterie OK Faible Insuffisante
Signal OK Faible Insuffisant ou pas de
signal réseau
Si l’un des voyants est rouge, vous ne devez pas vous fier à l’Identicom dans
un cas d’urgence.
Si le voyant de la batterie est orange, vous devez recharger l’Identicom dès
que possible.
3 Vérification d’état
page 48 08/05
FRANÇAIS
Pour connaître l’autonomie prévue de la batterie une fois chargée, reportez-
vous aux caractéristiques techniques dans la partie C de ce guide.
Identicom offre la possibilité d’utiliser des modèles de vibration pour
indiquer l’activation de la vérification d’état et pour s’assurer que le voyant
de couverture réseau ou de puissance de la batterie n’est pas au rouge. Vous
pouvez configurer cette fonction à l’aide des commandes ASE/ASD. Cette
fonction facilite l’utilisation de l’Identicom pour les malvoyants.
Problèmes de carte SIM
Si aucune carte SIM n’est installée, ou en présence d’un problème sur la
carte SIM, l'Identicom passe en mode « hors tension ». Vous devez insérer
une carte SIM valide pour utiliser l'unité.
États d’alerte rouge et orange
Si l’Identicom est en état d’alerte orange ou rouge lorsque vous appuyez sur
le bouton d’état, les voyants d’état restent constamment allumés en
conséquence :
• Le voyant orange reste constamment allumé pour indiquer une
alerte orange en cours.
• Le voyant rouge reste constamment allumé pour indiquer une alerte
rouge en cours.
Sortie de l’affichage d’état
Les deux voyants d’état affichent leur état pendant 5 secondes, puis
s’éteignent. Le périphérique est alors prêt à être utilisé.
Remarque : Si vous enfoncez le bouton d'état lorsque l'unité se trouve hors de la zone
de couverture, l'état est indiqué par les voyants, mais l'unité attend de se
trouver en zone de couverture pour envoyer un rapport d'état (pour ce
faire, la fonction de rapport d'état doit être configurée à l'aide de la
commande SRE).
4 Alertes oranges
08/05 page 49
FRANÇAIS
4 Alertes oranges
Une alerte orange est un avertissement anticipé destiné à prévenir les
services de support que vous êtes sur le point de vous exposer à une
situation potentiellement dangereuse. Une alerte orange est généralement
envoyée avant de s’exposer à une situation quelconque, dans la rue par
exemple ou dans la voiture, avant de pénétrer dans une maison. Vous
pouvez ainsi envoyer un message vocal confidentiel décrivant la situation
et/ou les détails de votre emplacement.
Lancement d’une alerte orange
Appuyez sur le bouton d’alerte orange pendant au moins 1,5 secondes pour
lancer une alerte orange. L’Identicom émet trois vibrations de courte durée
pour la confirmer. Le message de texte préconfiguré pour les alertes orange
est envoyé aux numéros désignés.
L’Identicom établit également un appel vocal vers les numéros désignés
pour vous permettre d’envoyer un message vocal décrivant la situation. Les
voyants de signal et de batterie restent allumés en orange durant
l’établissement de l’appel, puis se mettent à clignoter en orange une fois la
connexion établie. Le message vocal peut commencer dès que les voyants
oranges se mettent à clignoter. Il est également possible de faire vibrer
l’unité une seule fois lorsque les voyants se mettent à clignoter pour faciliter
leur utilisation par les malvoyants (voir les commandes ASE/ASD).
Le délai d’envoi d’un message vocal peut être configuré entre 1 et 60
secondes. Dix secondes avant la fin de cette période d’appel, le voyant
orange cesse de clignoter pour vous avertir que la période d’appel va bientôt
se terminer. Au terme de la période d’appel vocal, les voyants de signal et de
batterie s’éteignent. Il est possible de déclencher une minuterie à la fin de
l’appel vocal. Elle fait l’objet d’une description dans la suite de cette section.
Lorsque vous lancez une alerte orange, l’Identicom essaie d’établir une
connexion pour vous permettre de laisser un message vocal avant d’envoyer
un message de texte. S’il ne parvient pas à établir un appel vocal, il s’efforce
d’envoyer le message de texte avant de tenter une nouvelle fois un appel
vocal. Le nombre de tentatives d’appel et d’envoi de messages peut être
configuré de 0 à 9 sur votre Identicom.
La durée d’une alerte orange démarrant à la fin d’un appel vocal peut être
configurée de 1 à 60 minutes sur chaque Identicom.
Lorsque vous appuyez sur le bouton d’état pendant une minuterie d’alerte
orange, les voyants d’état deviennent oranges sans clignoter pour confirmer
l’état d’alerte orange.
4 Alertes oranges
page 50 08/05
FRANÇAIS
Une minute après la fin de la minuterie d’alerte orange, l’Identicom émet
cinq longues vibrations pour vous rappeler d’exécuter une action
quelconque. Le nombre de vibrations de ce modèle et leur durée peuvent
également être préconfigurés (voir la commande SNE). Les options
disponibles au terme de la minuterie d’alerte orange sont décrites à la
section suivante.
Votre Identicom peut être configuré pour utiliser les alertes orange sans
aucun paramètre de minuterie. Pour ce faire, utilisez la commande de
désactivation de minuterie d'alerte orange (ATD). Dans ce mode de
fonctionnement, l'alerte orange ne passe pas automatiquement en alerte
rouge.
Options en mode de minuterie d’alerte orange
En mode de minuterie d’alerte orange, vous avez la possibilité d’annuler
l’alerte, de prolonger sa durée ou de la convertir en alerte rouge.
• Vous pouvez appuyer sur le bouton d’alerte orange pendant plus de
1,5 secondes pour annuler la minuterie d’alerte orange. Vous
indiquez ainsi que le danger potentiel ne s’est pas matérialisé ou que
vous vous êtes écarté d’une situation potentiellement dangereuse.
L’Identicom confirme cette opération en émettant deux vibrations
de courte durée. Le message de texte préconfiguré pour les alertes
orange annulées est envoyé aux numéros désignés.
• Vous pouvez appuyer sur le bouton d’alerte orange pendant moins de
1,5 secondes pour prolonger la minuterie d’alerte orange. La durée
de prolongement peut également être configurée de 1 à 60 minutes.
L’Identicom émet une courte vibration pour confirmer ce
prolongement. La fin de la période de prolongement vous est
signalée de la même manière que la durée d’origine de la minuterie
d’alerte orange et vous pouvez continuer à la prolonger de cette
façon aussi longtemps que nécessaire.
• Si rien ne se produit au terme de la durée de minuterie d’alerte
orange, il est supposé que vous n’avez pas été en mesure d’exécuter
une action quelconque, auquel cas l’Identicom passe en mode
d’alerte rouge. (Ce mode est décrit à la section 5 de ce guide.)
Vous n’avez pas à attendre la fin de la minuterie d’alerte orange pour
l’annuler ou la prolonger. En appuyant sur le bouton d’alerte orange
pendant 1,5 secondes environ, vous pouvez annuler ou prolonger la
minuterie d’alerte orange à tout moment en procédant comme indiqué ci-
dessous.
5 Alertes rouges
08/05 page 51
FRANÇAIS
Si vous utilisez votre Identicom avec l'activation de la minuterie d'alerte
orange (commande ATE), vous pouvez également le configurer pour qu'il
envoie un message de texte prédéfini de prolongement d'alerte lorsque vous
choisissez de prolonger la minuterie d'alerte orange. Pour configurer cette
option, utilisez les commandes AXE, AXD et AE.
5 Alertes rouges
Une alerte rouge signale un état d’urgence. Il ne s’agit pas nécessairement
d’une situation violente : il pourrait simplement être question d’insultes que
les services de support doivent entendre et enregistrer.
Remarque : La légalité des enregistrements de ce type varie d’un pays à l’autre.
Veuillez prendre conseil auprès de votre fournisseur de services.
Lancement d’une alerte rouge
Il existe trois moyens de lancer une alerte rouge :
• En appuyant sur le bouton d’alerte rouge pendant plus de 1,5
secondes La durée d’une pression sur le bouton d’alerte rouge pour
activer les alertes rouges peut être préconfigurée de 0,2 à 3 secondes
à l’aide de la commande SNR.
• En laissant une minuterie d’alerte orange expirer sans exécuter
aucune action pour la faire progresser en alerte rouge
• Si votre Identicom a été configuré à cet effet et que votre cordon
est installé, le retrait forcé du cordon déclenche également une
alerte rouge. (Tous ces moyens sont décrits à la section 6 de ce
guide.)
Au lancement d’une alerte rouge, l’Identicom émet trois vibrations de
courte durée pour la confirmer. L’Identicom établit également un appel
vocal vers le numéro désigné et active le microphone pour permettre aux
services de support d’écouter et/ou d’enregistrer la situation. En outre, les
messages de texte préconfigurés pour les alertes rouges sont envoyés aux
numéros désignés. Vous pouvez configurer plusieurs messages différents à
envoyer aux numéros de téléphone principal et secondaire à l'aide des
commandes PA et RA.
Si vous déclenchez une alerte rouge lorsque votre unité se trouve hors zone
de couverture, l'Identicom ne peut envoyer les messages d'alerte rouge. Il
émet par conséquent une longue impulsion et non trois brèves impulsions.
Cela signifie que l'alerte rouge n'a pu être transmise correctement.
5 Alertes rouges
page 52 08/05
FRANÇAIS
Lorsque vous lancez une alerte rouge, l’Identicom essaie d’établir une
connexion avec le numéro d’appel vocal avant d’envoyer un message de
texte. S’il ne parvient pas à établir un appel vocal, il s’efforce d’envoyer le
message de texte avant de tenter une nouvelle fois un appel vocal. Le
nombre de tentatives d'appels et de messages peut être configuré de 0 à 9
sur votre Identicom. En ce qui concerne les appels vocaux, votre Identicom
peut être aussi configuré pour tenter d'établir la connexion continuellement,
sans limite du nombre de tentatives.
La durée d’une alerte rouge peut être configurée de 1 à 120 minutes sur
chaque Identicom. Une alerte rouge ne peut se terminer que lorsque vous
l’annulez ou, si votre Identicom est configuré à cet effet, lorsqu’elle est
annulée à distance par votre fournisseur de services.
Annulation d’une alerte rouge
Appuyez sur le bouton d’alerte rouge pendant plus de 1,5 secondes pour
annuler l’alerte. La durée d’une pression sur le bouton d’alerte rouge pour
désactiver les alertes rouges peut être préconfigurée de 0,2 à 3 secondes à
l’aide de la commande SNR.
Cette action signifie que vous n’êtes plus exposé à une situation dangereuse.
L’Identicom confirme cette opération en émettant deux vibrations de
courte durée. Les messages de texte préconfigurés pour l’annulation d’alerte
rouge sont envoyés aux numéros désignés. En outre, la liaison d’appel vocal
est interrompue. Vous pouvez configurer plusieurs messages différents à
envoyer aux numéros de téléphone principal et secondaire, à l'aide des
commandes PC et RC.
Il existe deux moyens de configurer l’Identicom pour annuler les alertes
rouges :
• Une alerte rouge ne peut être annulée que par vous en appuyant
pendant plus de 1,5 secondes sur le bouton d’alerte rouge.
• Une alerte rouge peut être annulée par vous-même en appuyant
pendant plus de 1,5 secondes sur le bouton d’alerte rouge ou, à
distance, par le fournisseur de services, en mettant fin à l’appel.
Votre responsable hiérarchique ou votre fournisseur de services sera en
mesure de vous indiquer comment votre Identicom a été configuré.
6 Alertes d’arrachement
08/05 page 53
FRANÇAIS
6 Alertes d’arrachement
Si vous avez choisi le cordon (voir la section 2 de ce guide), vous pouvez
configurer votre Identicom pour activer les alertes d’arrachement. Une telle
alerte se produit si la fixation du cordon est retirée de force de son orifice,
parce quelqu’un essaie de s’emparer du périphérique par exemple.
Remarque : Les alertes d’arrachement ne peuvent être déclenchées par la pince de
fixation que si le cordon de pince disponible sous forme d’option est
utilisé.
Une alerte d’arrachement génère une alerte rouge comme indiqué à la
section 5 de ce guide.
Pour annuler une alerte d’arrachement, vous devez commencer par
réinsérer la fixation du cordon et appuyer ensuite sur le bouton d’alerte
rouge pendant plus de 1,5 secondes. C’est le cas en présence d’une alerte
d’arrachement authentique, ou lorsque le cordon s’est détaché par accident.
7 Indications de l’Identicom
page 54 08/05
FRANÇAIS
7 Indications de l’Identicom
Les tableaux suivants récapitulent les indications fournies par l’Identicom à travers
ses voyants et ses modèles de vibration.
Indications par voyants
État du
périphérique
Voyant/couleur/état Signification
Rouge, clignotant Charge de maintien
Orange, clignotant Chargement
En charge
Vert, allumé Chargement terminé
Rouge, clignotant Indique le début de l’affichage
d’état
Rouge, allumé Batterie insuffisante ou pas
d’état communiqué
Orange, allumé Batterie chargée à moins de
70 %
Vert, allumé Batterie en bonne condition
Rouge, allumé Signal insuffisant ou pas d’état
communiqué
Orange, allumé Signal de qualité moyenne
Vert, allumé Bonne qualité de signal
Les deux voyants oranges
s’allument en appuyant sur le
bouton d’état
Alerte orange en cours
Vérification
d’état
Les deux voyants rouges
s’allument en appuyant sur le
bouton d’état
Alerte rouge en cours
Orange, allumé Appel en cours de connexion,
puis dernières 10 secondes de la
période d’appel
Alerte orange
Orange, clignotant Appel connecté (jusqu’aux
dernières 10 secondes)
7 Indications de l’Identicom
08/05 page 55
FRANÇAIS
Modèles de vibration
Action de l’Identicom Modèle de vibration
Confirmation de passage en mode hors tension Deux brèves impulsions
Confirmation de passage en mode sous tension Une brève impulsion
Confirmation du lancement d’une alerte orange ou rouge Trois brèves impulsions
Fin de période d’alerte orange : action requise pour
éviter une alerte rouge
Cinq longues impulsions
Alerte rouge requise mais hors zone de couverture –
impossible d'envoyer les messages
Une longue impulsion
Confirmation du prolongement de la durée d’alerte
orange
Une brève impulsion
Confirmation de fin d’alerte orange Deux brèves impulsions
Confirmation « battement de cœur » d'un appel d'alerte
rouge toujours actif
Une brève impulsion (à
intervalles prédéfinis)
Confirmation du début de la vérification d’état (si cette
fonction de vibration est activée pour la vérification
d’état)
Trois brèves impulsions
Confirmation que les voyants de couverture réseau et de
puissance de la batterie ne sont pas rouges (si cette
fonction de vibration est activée pour la vérification
d’état)
Une brève impulsion
Confirmation de démarrage du message vocal en
présence d’une alerte orange (si cette fonction de
vibration est activée en présence d’alertes oranges)
Une brève impulsion
Confirmation de fin d’alerte rouge Deux brèves impulsions
A. Options de configuration
page 56 08/05
FRANÇAIS
Référence technique
A. Options de configuration
Cette section décrit les fonctionnalités de l’Identicom qui peuvent être
configurées en fonction des besoins particuliers. Les codes indiquent les
commandes utilisées pour configurer chaque fonctionnalité.
• Quatre numéros de téléphone peuvent être configurés. Lorsqu’un
numéro de téléphone valide est configuré, un message de texte est
envoyé à ce numéro ou une connexion vocale avec ce numéro est
établie dans les circonstances appropriées :
o Numéro principal pour les messages de texte (SPN)
o Numéro secondaire pour les messages de texte (SNN)
o Numéro orange pour un appel vocal au début d’une alerte
orange (SAN)
o Numéro vocal pour une connexion vocale sur alerte rouge
(SVN)
• Vous pouvez configurer le nombre de tentatives effectuées par
l’Identicom pour se connecter aux numéros de téléphone :
o Nombre de tentatives vers le numéro principal (SPN)
o Nombre de tentatives vers le numéro secondaire (SSN)
o Nombre tentatives sur alerte orange (SAN)
o Nombre de tentatives vocales (SPN)
• Des messages de texte standard sont envoyés aux numéros principal
et secondaire (s’ils sont tous deux configurés) en présence
d’événements particuliers. Vous pouvez configurer le texte de ces
messages standard :
o Message au début d’une alerte orange (AA)
o Message lors de l’annulation d’une alerte orange (AC)
o Message principal au début d’une alerte rouge (PA)
o Message secondaire au début d’une alerte rouge (RA)
o Message principal lors de l’annulation d’une alerte rouge (PC)
o Message secondaire lors de l’annulation d’une alerte rouge
(RC)
o Message sur affaiblissement de la batterie (BA)
A. Options de configuration
08/05 page 57
FRANÇAIS
o Durée du prolongement de la période de minuterie d’alerte
orange (AE)
• Vous pouvez configurer l'utilisation ou non par l'Identicom des
durées d'alertes orange (ATE / ATD).
• Il existe différents délais pouvant être configurés en fonction des
modèles de travail, tels que la durée des visites :
o Durée de l’appel vocal au début d’une alerte orange (SCT)
o Durée de la période initiale de période de minuterie d’alerte
orange (CAT)
o Durée de prolongement de la période de minuterie d’alerte
orange (CRT)
o Durée de la période d’alerte rouge (SCRC)
• Vous pouvez configurer l'Identicom pour envoyer des messages de
texte standard lorsqu'une durée d'alerte orange est prolongée. (AXE
/ AXD)
• Vous pouvez configurer l’Identicom pour ne pas connecter l’appel
vocal et ne pas envoyer de message de texte mais passer
directement en période de minuterie d’alarme orange. (AME / AMD)
• Vous pouvez configurer le nombre de vibrations et la durée de
chacune d’entre elles pour confirmer la fin de la période de
minuterie d’alarme orange. (SNE)
• Vous pouvez configurer l'Identicom pour émettre une confirmation
en « battement de cœur » lorsqu'un appel d'alerte rouge est toujours
connecté et actif. (SHB)
• Vous pouvez configurer la durée d’une pression sur le bouton
d’alerte rouge pour déclencher une alerte rouge. (SNR)
• Vous pouvez configurer l’Identicom pour déclencher les modèles
de vibration associés à la vérification d’état et l’invitation à laisser un
message vocal par activation du voyant d’alerte orange. Cette
fonction facilite l’utilisation de l’Identicom pour les malvoyants.
(ASE)
• Vous pouvez configurer l'envoi de messages de texte lorsque l'unité
est connectée au/déconnectée du chargeur. (CTE / CTD) Si vous
activez cette option, vous pouvez également configurer les
messages à envoyer. (CO / CD)
A. Options de configuration
page 58 08/05
FRANÇAIS
• Vous pouvez configurer l’Identicom pour activer ou désactiver les
alertes d’arrachement comme décrit à la section 6 du Guide
d’utilisation. (CME / CMD)
• Vous pouvez spécifier si des messages de texte de rapport d’état
doivent être envoyés lorsque le bouton d’état est activé, ainsi que
leur destination (principale, secondaire ou les deux). (SRE)
• Vous pouvez configurer les niveaux réels de signaux d'indication de
puissance du signal Vert / Orange / Rouge. (SNL)
• Vous pouvez configurer l’Identicom pour permettre l’annulation
des états d’alerte rouge par l’utilisateur du périphérique uniquement
ou également par l’achèvement d’une période d’alerte rouge.
(CRE/CRD)
Les commandes utilisées pour activer ces options de configuration font
l’objet d’une description détaillée à la section B de ce guide.
Processus de configuration
L’Identicom en cours de configuration doit être connecté à son chargeur
pour recevoir le message de configuration. Il s’agit d’une fonction de
sécurité pour empêcher toute configuration intempestive.
Pour configurer le périphérique, vous devez envoyer à l’Identicom un
message de texte contenant toutes les commandes nécessaires à la nouvelle
configuration. L’Identicom reçoit ces informations et met à jour la
configuration sur la carte SIM. (La carte SIM peut ainsi être transférée sur
un autre périphérique le cas échéant.)
À noter que la longueur maximum d’un message de configuration est fixée à
160 caractères et que les commandes de message de texte ne peuvent pas
être concaténées. Si vous configurez tous les messages de texte, les numéros
de téléphone et les durées, vous devez diviser la configuration en un certain
nombre de chaînes de commandes, avec une limite de 160 caractères
chacune.
B. Commandes de configuration
08/05 page 59
FRANÇAIS
B. Commandes de configuration
Les commandes de configuration sont décrites aux sections suivantes :
o Commandes de numéro de téléphone
o Commandes de message de texte standard
o Commandes de durée
o Commandes de minuterie d'alerte orange
o Commandes de messages de prolongement de minuterie
d'alerte orange
o Commandes d’activation/désactivation d’appel et de texte
d’alarme orange
o Commande de modèle de vibration sur minuterie d’alarme
orange
o Commande de « battement de cœur » d'alerte rouge
o Commandes de message de chargeur
o Commandes d’alerte d’arrachement
o Commande de rapport d’état
o Commande de niveau de signal
o Commandes d’achèvement d’alerte rouge
o Commande DTMF
o Commande de retardement de bouton d’alerte rouge
o Commande de modèle de vibration pour démarrer un
message vocal de vérification d’état et d’alerte orange
o Commande de définition des valeurs par défaut
o Commande de téléchargement de configuration
Toutes les commandes doivent commencer et se terminer par un point (.),
mais le caractère de fin d’une commande peut servir de caractère de début à
la commande suivante lorsque plusieurs commandes sont incluses dans un
seul message de configuration.
Exemple de commande individuelle :
.SPN3,01234567890.
Exemple avec deux commandes dans le même message de configuration :
.SPN3,01234567890.SSN3,01234560987.
À noter qu’il existe une limite de 160 caractères à tout message de
configuration. Si vous configurez l’ensemble des paramètres, vous devez
B. Commandes de configuration
page 60 08/05
FRANÇAIS
diviser la configuration en un certain nombre de chaînes de commandes,
avec une limite de 160 caractères chacune.
En cas d’erreur dans une commande, cette commande est ignorée mais les
commandes suivantes sont exécutées.
Les dernières commandes remplacent les plus anciennes, même dans le
même message de configuration. Par conséquent, s’il vous arrive d’inclure
deux commandes SPN par accident dans le même message, le numéro de
téléphone défini dans le second message est utilisé.
Commandes de numéro de téléphone
.SPN – Définition du numéro principal
Syntaxe : .SPN<tentatives>,<numéro>.
Où <tentatives> représente le nombre de tentatives (0-9) de rappel du
numéro si le message n’est pas envoyé et <numéro> le numéro de
téléphone du serveur principal. Donnez à <tentatives> la valeur # pour
désactiver le numéro du serveur principal.
Fonction : cette commande définit ou modifie le numéro de téléphone
principal pour les messages de texte SMS. Le numéro de téléphone peut
être défini au format local ou international (c’est-à-dire +[indicatif du pays])
et doit contenir moins de 16 chiffres. Le numéro est vérifié pour s’assurer
qu’il contient des chiffres corrects, sans pouvoir toutefois confirmer qu’il
s’agit d’un numéro de téléphone valide. Si le numéro spécifié ne constitue
pas un numéro de téléphone valide, le message ne sera pas envoyé. Si le
message n’est pas envoyé correctement, l’Identicom essaie de le
retransmettre selon le nombre de tentatives spécifié.
Exemple : .SPN3,01234567890.
.SSN – Définition du numéro secondaire
Syntaxe : .SSN<tentatives>,<numéro>.
Où <tentatives> représente le nombre de tentatives (0-9) de rappel du
numéro si le message n’est pas envoyé et <numéro> le numéro de
téléphone du serveur secondaire. Donnez à <tentatives> la valeur # pour
désactiver le numéro du serveur secondaire.
Fonction : cette commande définit ou modifie le numéro de téléphone
secondaire pour les messages de texte SMS. Le numéro de téléphone peut
être défini au format local ou international (c’est-à-dire +[indicatif du pays])
et doit contenir moins de 16 chiffres. Le numéro est vérifié pour s’assurer
B. Commandes de configuration
08/05 page 61
FRANÇAIS
qu’il contient des chiffres corrects, sans pouvoir toutefois confirmer qu’il
s’agit d’un numéro de téléphone valide. Si le numéro spécifié ne constitue
pas un numéro de téléphone valide, le message ne sera pas envoyé. Si le
message n’est pas envoyé correctement, l’Identicom essaie de le
retransmettre selon le nombre de tentatives spécifié.
Exemple : .SSN5,01432765089.
.SAN – Définition du numéro de serveur orange
Syntaxe : .SAN<tentatives>,<numéro>.
Où <tentatives> représente le nombre de tentatives (0-9) de rappel du
numéro si la connexion n’est pas établie et <numéro> le numéro de
téléphone du serveur orange. Donnez à <tentatives> la valeur # pour
désactiver le numéro du serveur orange.
Fonction : cette commande définit ou modifie le numéro de téléphone pour
les messages vocaux téléphoniques au début d’une alerte orange. Le numéro
de téléphone peut être défini au format local ou international (c’est-à-dire
+[indicatif du pays]) et doit contenir moins de 16 chiffres. Le numéro est
vérifié pour s’assurer qu’il contient des chiffres corrects, sans pouvoir
toutefois confirmer qu’il s’agit d’un numéro de téléphone valide. Si le
numéro spécifié ne constitue pas un numéro de téléphone valide, la
connexion ne sera pas établie. Si la connexion n’est pas établie
correctement, l’Identicom essaie d’établir une nouvelle connexion selon le
nombre de tentatives spécifié.
Exemple : .SAN4,01234568709.
.SVN – Définition du numéro de serveur vocal
Syntaxe : .SVN<tentatives>,<numéro>.
Où <tentatives> représente le nombre de tentatives (0-9) de rappel du
numéro si la connexion n’est pas établie et <numéro> le numéro de
téléphone du serveur vocal. Donnez au paramètre <tentatives> la valeur #
pour désactiver le numéro du serveur vocal, ou la valeur C pour réessayer
d'appeler continuellement, jusqu'à ce que l'alerte rouge soit annulée par
l'utilisateur. Si l'appel est interrompu par le destinataire, l'unité tente de
rétablir l'appel.
Fonction : cette commande définit ou modifie le numéro de téléphone pour
les messages vocaux téléphoniques au début d’une alerte rouge. Le numéro
de téléphone peut être défini au format local ou international (c’est-à-dire
+[indicatif du pays]) et doit contenir moins de 16 chiffres. Le numéro est
vérifié pour s’assurer qu’il contient des chiffres corrects, sans pouvoir
B. Commandes de configuration
page 62 08/05
FRANÇAIS
toutefois confirmer qu’il s’agit d’un numéro de téléphone valide. Si le
numéro spécifié ne constitue pas un numéro de téléphone valide, la
connexion ne sera pas établie. Si la connexion n’est pas établie
correctement, l’Identicom essaie d’établir une nouvelle connexion selon le
nombre de tentatives spécifié.
Exemple : .SVN7,01237896054.
Commandes de message de texte standard
Toutes les commandes de message de texte sont limitées à 58 caractères de
texte à la suite des caractères de commande. À noter que les commandes de
texte ne se terminent pas par un point et ne peuvent pas être concaténées
avec d’autres commandes. Chaque message de texte doit être défini
séparément dans un message de configuration distinct.
.AA – Message de texte d’alerte orange
Syntaxe : .AA<texte>
Où <texte> peut contenir jusqu’à 58 caractères de texte à envoyer aux
serveurs principal et secondaire au début d’une alerte orange. Le texte ne
doit contenir que des caractères ASCII.
Fonction : cette commande définit ou modifie le message de texte envoyé
aux numéros de téléphone des serveurs principal et secondaire au début
d’une alerte orange.
Cette commande ne peut pas être concaténée avec une autre commande.
Exemple : .AADébut de visite du conseiller médical J Dubois
.AC – Annulation du message de texte d’alerte
orange
Syntaxe : .AC<texte>
Où <texte> peut contenir jusqu’à 58 caractères de texte à envoyer aux
serveurs principal et secondaire pour annuler une alerte orange. Le texte ne
doit contenir que des caractères ASCII.
Fonction : cette commande définit ou modifie le message de texte envoyé
aux numéros de téléphone des serveurs principal et secondaire lors de
l’annulation d’une alerte orange.
Cette commande ne peut pas être concaténée avec une autre commande.
Exemple : .ACVisite du conseiller médical J Dubois terminée
B. Commandes de configuration
08/05 page 63
FRANÇAIS
RA – Message principal d’alerte rouge
Syntaxe : .PA<texte>
Où <texte> peut contenir jusqu’à 58 caractères de texte à envoyer au
serveur principal au début d’une alerte rouge. Le texte ne doit contenir que
des caractères ASCII.
Fonction : cette commande définit ou modifie le message de texte envoyé
au numéro de téléphone du serveur principal uniquement, au début d’une
alerte rouge. Si aucun message PA n'est défini, le message standard d'alerte
rouge est envoyé.
Cette commande ne peut pas être concaténée avec une autre commande.
Exemple : .PAUrgence : assistance requise par l'infirmière M Hérite
.RA – Message secondaire d’alerte rouge
Syntaxe : .RA<texte>
Où <texte> peut contenir jusqu’à 58 caractères de texte à envoyer au
serveur secondaire au début d’une alerte rouge. Le texte ne doit contenir
que des caractères ASCII.
Fonction : cette commande définit ou modifie le message de texte envoyé
au numéro de téléphone du serveur secondaire uniquement, au début d’une
alerte rouge. Si aucun message RA n'est défini, le message standard d'alerte
rouge est envoyé.
Cette commande ne peut pas être concaténée avec une autre commande.
Exemple : .RAAlerte rouge lancée par l'infirmière M Hérite
.PC – Message principal d’annulation d'alerte rouge
Syntaxe : .PC<texte>
Où <texte> peut contenir jusqu’à 58 caractères de texte à envoyer au
serveur principal pour annuler une alerte rouge. Le texte ne doit contenir
que des caractères ASCII.
Fonction : cette commande définit ou modifie le message de texte envoyé
au numéro de téléphone du serveur principal uniquement, lorsqu'une alerte
rouge est annulée. Si aucun message PC n'est défini, le message standard
d'annulation d'alerte rouge est envoyé.
Cette commande ne peut pas être concaténée avec une autre commande.
Exemple : .PCInfirmière M Hérite – fin d'urgence
B. Commandes de configuration
page 64 08/05
FRANÇAIS
.RC – Message secondaire d'annulation d’alerte
rouge
Syntaxe : .RC<texte>
Où <texte> peut contenir jusqu’à 58 caractères de texte à envoyer au
serveur secondaire pour annuler une alerte rouge. Le texte ne doit contenir
que des caractères ASCII.
Fonction : cette commande définit ou modifie le message de texte envoyé
au numéro de téléphone du serveur secondaire uniquement, lors de
l’annulation d’une alerte rouge. Si aucun message RC n'est défini, le message
standard d'annulation d'alerte rouge est envoyé.
Cette commande ne peut pas être concaténée avec une autre commande.
Exemple : .RCInfirmière M Hérite – annulation d'alerte rouge
.BA – Message de texte d’alerte sur affaiblissement
de la batterie
Syntaxe : .BA<texte>
Où <texte> peut contenir jusqu’à 58 caractères de texte à envoyer aux
serveurs principal et secondaire en présence d’une alerte d’affaiblissement
de la batterie. Le texte ne doit contenir que des caractères ASCII.
Fonction : cette commande définit ou modifie le message de texte envoyé
aux numéros de téléphone des serveurs principal et secondaire lors d’une
alerte d’affaiblissement de la batterie.
Cette commande ne peut pas être concaténée avec une autre commande.
Exemple : .BALa batterie du D. A Le Roy doit être rechargée
Commandes de durée
.SCT – Définition de la durée d’appel orange
Syntaxe : .SCT<durée>.
Où <durée> est la durée d’un appel orange sortant en secondes (1-60).
Fonction : cette commande définit ou modifie la durée de l’appel vocal
sortant à l’intention du serveur orange au début d’une alerte orange.
Lorsque l’appel vocal d’alerte orange est réalisé, la connexion est maintenue
pendant la durée spécifiée pour permettre l’enregistrement ou
l’établissement d’un appel entrant. Lorsqu’un appel entrant est reçu, l’appel
B. Commandes de configuration
08/05 page 65
FRANÇAIS
sortant est interrompu et l’appel vocal peut se poursuivre sous le contrôle
du demandeur jusqu’à ce qui soit interrompu par celui-ci.
Exemple : .SCT30.
.CAT – Définition de la minuterie d’alerte orange
Syntaxe : .CAT<durée>.
Où <durée> est la durée d’une alerte orange en minutes (1-60).
Fonction : cette commande définit ou modifie la durée de la minuterie
d’alerte orange. La minuterie d’alerte orange peut être prolongée de la durée
définie dans la commande .CRT par l’utilisateur du périphérique le cas
échéant.
Exemple : .CAT45.
.CRT – Définition de la durée de prolongement de
minuterie d’alerte orange
Syntaxe : .CRT<durée>.
Où <durée> est la durée de prolongement de la minuterie d’une alerte
orange en minutes (1-60).
Fonction : cette commande définit ou modifie la durée de prolongement de
minuterie d’alerte orange. L’alerte orange peut être prolongée de la durée
définie dans cette commande par l’utilisateur du périphérique le cas échéant
à tout moment jusqu’à la fin de la durée initiale d’alerte orange.
Exemple : .CRT15.
.SRC – Définition de la durée d’appel rouge
Syntaxe : .SRC<durée>.
Où <durée> est la durée d’un appel rouge sortant en minutes (1-120).
Fonction : cette commande définit ou modifie la durée de l’appel vocal
sortant à l’intention du serveur vocal au début d’une alerte rouge.
Lorsqu’une connexion vocale d’alerte rouge est réalisée, la connexion est
maintenue pendant la durée spécifiée pour permettre l’enregistrement ou
l’établissement d’un appel entrant. Lorsqu’un appel entrant est reçu, l’appel
sortant est interrompu et l’appel vocal peut se poursuivre sous le contrôle
du demandeur jusqu’à ce qui soit interrompu par celui-ci.
Exemple : .SRC90.
B. Commandes de configuration
page 66 08/05
FRANÇAIS
Commandes de minuterie d'alerte orange
.ATD – Désactivation de durée d'alerte orange
Syntaxe : .ATD.
Fonction : cette commande désactive l'utilisation d'une durée d'alerte
orange. Il ne se produit donc aucun passage automatique à l'alerte route au
bout d'un certain temps.
.ATE – Activation de durée d'alerte orange
Syntaxe : .ATE.
Fonction : cette commande active l'utilisation d'une durée d'alerte orange.
Lorsque l'unité signale la fin de la durée programmée, l'utilisateur a le choix
de prolonger ou annuler l'alerte, faute de quoi elle passe automatiquement
au statut d'alerte rouge.
Commandes de messages de prolongement de
minuterie d'alerte orange
.AXE – Activation des messages de texte de
prolongement d'alerte orange
Syntaxe : .AXE.
Fonction : cette commande active l'envoi d'un message de texte aux
numéros de téléphone des serveurs principal et secondaire, lorsque
l'utilisateur prolonge une alerte orange en appuyant sur le bouton d'alerte
orange. Le message par défaut indique que la durée est prolongée.
.AXD – Désactivation des messages de texte de
prolongement d'alerte orange
Syntaxe : .AXD.
Fonction : cette commande désactive l'envoi d'un message de texte aux
numéros de téléphone principal des serveurs primaire et secondaire, lorsque
l'utilisateur prolonge la durée de l'alerte orange.
B. Commandes de configuration
08/05 page 67
FRANÇAIS
.AE – Message de prolongement de
minuterie d’alerte orange
Syntaxe : .AE<texte>
Où <texte> est le texte associé au message envoyé lorsque la durée de la
minuterie d’alerte orange est prolongée. Le texte doit se composer
uniquement de 1 à 58 caractères ASCII. Le message doit commencer par
.AE et est envoyé avec le texte de l’utilisateur.
Fonction : cette commande permet de définir ou modifier le message de
texte envoyé lorsque la durée de la minuterie d’alerte orange est prolongée,
à condition d’avoir configuré la commande .CTE.
Cette commande ne peut pas être concaténée avec une autre commande.
Exemple : .AEAlerte orange du Dr M Dubois prolongée
Activation/désactivation d’appel et de texte
d’alarme orange
.AME – Activation d’appel et de texte à envoyer sur
alerte orange
Syntaxe : .AME.
Fonction : active l’envoi d’appel et de texte d’alerte orange en présence
d’une alerte orange.
.AMD – Désactivation d’appel et de texte à envoyer
sur alerte orange
Syntaxe : .AMD.
Fonction : désactive l’envoi d’appel et de texte d’alerte orange en présence
d’une alerte orange. La durée de minuterie d’alerte orange est activée
immédiatement et doit être configurée sous forme de fonction à l’aide de la
commande ATE.
B. Commandes de configuration
page 68 08/05
FRANÇAIS
Commande de modèle de vibration sur
temporisation d’alarme orange
.SNE – Configuration du modèle de vibration de la
minuterie d’alerte orange
Syntaxe : .SNE<nombre(1-9)>,<durée(1-30)>.
Où <id> est le nombre de vibrations au terme de la période d’alerte orange,
avec une valeur de 1 à 9. La durée de chaque vibration doit être comprise
entre 0,1 et 3 secondes (1 à 30 respectivement).
Fonction : définit le nombre de vibrations et la durée de chacune d’entre
elles pour indiquer la fin de la minuterie d’alarme orange.
Exemple : .SNE5,10.
Commande de « battement de cœur » d'alerte
rouge
.SHB – Définition de la fréquence de battement de
cœur d'alerte rouge
Syntaxe : .SHB<durée>.
Où <durée> est la fréquence du battement de cœur d'alerte rouge en
dixièmes de seconde (0-9).
Fonction : cette commande règle l'intervalle entre deux impulsions du
« battement de cœur » qui confirme qu'une alerte rouge est en cours et que
l'appel est toujours actif. Définissez la <durée> à 0 pour désactiver la
fonction de battement de cœur.
Exemple : .SHB3. (les battements se font à 30 secondes d'intervalle).
Commandes de message de chargeur
.CTE – Activation des messages de chargeur
Syntaxe : .CTE.
Fonction : cette commande active l'envoi d'un message de texte au numéro
de téléphone du serveur principal lorsque le chargeur de batterie est
connecté ou déconnecté. Lorsque le chargeur est connecté, le message
défini par la commande .CO<texte> est envoyé. Si un message .CO
B. Commandes de configuration
08/05 page 69
FRANÇAIS
personnalisé n'est pas défini, le texte standard de chargeur branché est
envoyé. Lorsque le chargeur est déconnecté, le message défini par la
commande .CD<texte> est envoyé. Si un message .CD personnalisé n'est pas
défini, le texte standard de chargeur débranché est envoyé.
.CTD – Désactivation des messages de chargeur
Syntaxe : .CTD.
Fonction : cette commande désactive l'envoi d'un message de texte au
numéro de téléphone principal, lorsque le chargeur de batterie est branché
ou débranché.
.CO – Message de chargeur branché
Syntaxe : .CO<texte>
Où <texte> peut contenir jusqu’à 58 caractères de texte à envoyer au
serveur principal pour annuler une alerte rouge. Le texte ne doit contenir
que des caractères ASCII.
Fonction : cette commande permet de définir ou modifier le message de
texte envoyé au numéro de téléphone du serveur principal lorsque le
chargeur de batterie est branché, à condition que la commande .CTE ait été
définie.
Cette commande ne peut pas être concaténée avec une autre commande.
Exemple : .CODr P Diatre – chargeur branché
.CO – Message de chargeur débranché
Syntaxe : .CD<texte>
Où <texte> peut contenir jusqu’à 58 caractères de texte à envoyer au
serveur principal lorsque le chargeur de batterie est débranché. Le texte ne
doit contenir que des caractères ASCII.
Fonction : cette commande permet de définir ou modifier le message de
texte envoyé au numéro de téléphone du serveur principal lorsque le
chargeur de batterie est débranché, à condition que la commande .CTE ait
été définie.
Cette commande ne peut pas être concaténée avec une autre commande.
Exemple : .CODr P Diatre – chargeur débranché
B. Commandes de configuration
page 70 08/05
FRANÇAIS
Commandes d’alerte d’arrachement
.CME – Activation d’alertes d’arrachement
Syntaxe : .CME.
Fonction : cette commande active les alertes d’arrachement afin de générer
une alerte rouge si la fixation du cordon est retirée de force.
.CMD – Désactivation d’alertes d’arrachement
Syntaxe : .CMD.
Fonction : cette commande désactive les alertes d’arrachement afin de ne
pas générer une alerte rouge si la fixation du cordon est retirée de force.
Commande de rapport d’état
.SRE – Définition du mode de rapport d’état
Syntaxe : .SRE<n>.
Où <n> est compris entre 0 et 3, comme suit :
0 Aucun rapport n’est envoyé.
1 Le rapport d’état est envoyé au serveur principal uniquement.
2 Le rapport d’état est envoyé au serveur secondaire uniquement.
3 Le rapport d’état est envoyé aux serveurs principal et secondaire.
Fonction : cette commande définit le mode de rapport d’état. Lorsque les
rapports d’état sont utilisés, ils se présentent sous la forme suivante :
État : Signal xx Batterie yy Tension zz
Où xx est la puissance du signal comprise entre 0 (pas de signal) et 32
(signal puissant), yy est le niveau de la batterie de 0 à 100 % par incréments
de 20 % et zz est la tension de la batterie comprise entre 50 et 200 (pour
représenter la tension réelle de la batterie de 3,5 à 4,2 V).
Exemple : .SRE3.
B. Commandes de configuration
08/05 page 71
FRANÇAIS
Commande de niveau de signal
.SNL – Définition de la puissance du signal
Syntaxe : .SNL<bas>,<haut>.
Où <bas> est le niveau de déclenchement d'alarme rouge et <haute> celui
de l'alarme orange.
Fonction : cette commande définit le niveau de puissance du signal pour
indiquer la qualité de la connexion au réseau. Le seuil de déclenchement
doit être compris entre 0 et 30. La valeur <basse> spécifie le niveau en
dessous duquel le voyant rouge indique un signal médiocre. La valeur
<haute> spécifie le niveau en dessous duquel le voyant orange indique un
signal moyen. Si la valeur basse est supérieure à la valeur haute, le voyant
orange ne fonctionnera pas.
Exemple : .SNL8,12.
Commandes d’achèvement d’alerte rouge
.CRE – Activation d’achèvement d’alerte rouge
Syntaxe : .CRE.
Fonction : cette commande configure l’Identicom pour qu’une alerte rouge
ne puisse être annulée que si l’utilisateur du périphérique appuie pendant
plus de 1,5 secondes sur le bouton d’alerte rouge.
.CRD – Désactivation d’achèvement d’alerte rouge
Syntaxe : .CRD.
Fonction : cette commande configure l’Identicom pour qu’une alerte rouge
puisse être annulée par l’utilisateur du périphérique en appuyant pendant
plus de 1,5 secondes sur le bouton d’alerte rouge ou à distance, par le
fournisseurs de services, en mettant fin à l’appel.
Commande DTMF
.DTM – Activation des tonalités DTMF
Syntaxe : .DTM<activation>,<numéro>.
Où <activation> configure l’unité pour envoyer un <numéro> de tonalité
DTMF lors de l’établissement d’un appel vocal sortant. <activation> doit
B. Commandes de configuration
page 72 08/05
FRANÇAIS
avoir pour valeur 1 pour activer les tonalités DTMF sortantes. <numéro>
peut être une valeur de six chiffres maximum. Pour désactiver la tonalité
DTMF, donnez aux deux paramètres la valeur 0.
Fonction : configure une tonalité DTMF à envoyer lors de la connexion
d’un appel vocal sortant. La tonalité est transmise dès la réponse à l’appel.
La durée de la tonalité est fixée à 100 mS pour chaque chiffre. Un * est
ajouté à la tonalité DTMF pour les appels d’alerte rouge et un # pour les
appels d’alerte orange.
Exemple : .DTM1,123456.
Commande de retardement de bouton d’alerte
rouge
.SNR – Retardement d’alerte rouge
Syntaxe : .SNR<durée(2-30)>.
Où <durée> est le délai de retardement d’alerte rouge par incréments de 0,1
seconde.
Fonction : configure le délai de pression sur le bouton d’alerte rouge avant
l’activation et l’annulation de l’alerte rouge.
Exemple : .SNR15.
Commandes de vibration pour démarrer un
message vocal de vérification d’état et d’alerte
orange
.ASE – Activation des messages de vibration pour
le message de vérification d’état et d’alerte orange
Syntaxe : .ASE.
Fonction : active les modèles de vibration lors d’une vérification d’état.
L’unité vibre 3 fois lors de l’activation de la vérification d’état et une fois à
la fin de la vérification, à condition que les voyants de batterie et de
couverture réseau ne soient pas rouges. Cette commande permet également
de déclencher une simple vibration lors d’une alerte orange pour inviter
l’utilisateur à laisser un message vocal (lorsque le voyant orange allumé se
met à clignoter pour indiquer que l’appel a été établi).
B. Commandes de configuration
08/05 page 73
FRANÇAIS
.ASD – Désactivation des messages de vibration
pour le message de vérification d’état et d’alerte
orange
Syntaxe : .ASD.
Fonction : désactive les vibrations pour le message de vérification d’état et
d’alerte orange Aucun modèle de vibration n’est activé lorsqu’une
vérification d’état est déclenchée ni lorsque les vérifications de puissance de
batterie et de couverture réseau sont terminées. Il n’y a pas non plus de
vibration lorsqu’un appel d’alerte orange est établi et que le voyant orange
allumé se met à clignoter.
Commande de définition des valeurs par défaut
.SDF – Définition des valeurs par défaut
Syntaxe : .SDF.
Fonction : cette commande rétablit tous les paramètres de carte SIM à leur
valeur par défaut, comme suit :
Commande / paramètre Valeur par
défaut
SPN – Numéro du serveur principal ‘0’
SSN – Numéro du serveur secondaire ‘0’
SAN – Numéro du serveur orange ‘0’
SVN – Numéro du serveur vocal ‘0’
SPN - Nombre de tentatives vers le numéro principal #
SSN - Nombre de tentatives vers le numéro
secondaire
#
SAN - Nombre de tentatives sur alerte orange #
SVN - Nombre de tentatives vocales #
AA – Message d’alerte orange Aucune
.AC – Annulation du message d’alerte orange Aucune
PA – Message principal d’alerte rouge Aucune
PC – Annulation du message principal d’alerte rouge Aucune
RA – Message secondaire d’alerte rouge Aucune
RC – Annulation du message secondaire d’alerte
rouge
Aucune
BA – Message d’affaiblissement de la batterie Aucune
ATE/ATD – Durée d'alerte orange Activée
B. Commandes de configuration
page 74 08/05
FRANÇAIS
Commande / paramètre Valeur par
défaut
SCT – Durée d’appel orange 30 secondes
CAT – Durée d’alerte orange 30 minutes
CRT – Prolongement de la durée d’alerte orange 10 minutes
SRC – Durée d’appel rouge 1 minute
AXE/AXD – Messages de prolongement d'alerte
orange
Désactivée
.AE – Message de prolongement d’alerte orange Aucune
AME/AMD – Appel et texte d’alerte orange Activée
CTE/CTD – Messages de chargeur Désactivée
CO – Message de chargeur branché Aucune
CD – Message de chargeur débranché Aucune
CME/CMD – Alertes d’arrachement Désactivée
SRE – Rapport d’état 0
CRE/CRD – Fin d’alerte rouge Désactivée
DTM – Configuration des tonalités DTMF Désactivée
SNL – Définition de la puissance du signal 7,11
SNR – Retardement d’alerte rouge 1,5 secondes
SNE – Vibrations de temporisation de la minuterie
d’alerte orange
5 vibrations
ASE/ASD – Vibrations pour le message de
vérification d’état et d’alerte orange
Désactivée
SHB – Fréquence du battement de cœur 0
B. Commandes de configuration
08/05 page 75
FRANÇAIS
Commande de téléchargement de configuration
.DCC – Téléchargement de la configuration actuelle
Syntaxe : .DCC<numéro>.
Où <numéro> est un numéro de téléphone optionnel auquel le message de
configuration actuel doit être envoyé. Si le <numéro> n’est pas précisé, le
message de configuration actuel est envoyé au numéro du serveur principal
et à celui du serveur secondaire.
Fonction : cette commande envoie un message de texte contenant les détails
de la configuration actuelle de l’Identicom au numéro de téléphone défini
par <numéro> ou aux numéros de téléphone des serveurs principal et
secondaire. Les détails fournis dans ce message précisent les quatre
numéros de téléphone précédés du nombre de tentatives correspondant, les
quatre paramètres de durée, l'indication des paramètres de configuration
activés, les valeurs de puissance de signal et le numéro de version du logiciel
Identicom actuel.
Exemple :
P3,01234567890: S5,01432765089: V7,01237896054: A4,01234568709,
CT30, AT45, RT10, RC90, ABCDE, S8,12,VERSION: 2.01
Les indications de paramètres de configuration ont les significations
suivantes :
P = numéro de serveur principal pour la réception de texte SMS. P est suivi
du nombre de nouvelles tentatives et du numéro du serveur principal actuel.
Exemple : P3,07904692018
S = numéro de serveur secondaire pour la réception de texte SMS. S est
suivi du nombre de nouvelles tentatives et du numéro du serveur principal
actuel. Exemple : S3,07904692018
V = numéro de serveur vocal pour les appels d’alerte rouge. V est suivi du
nombre de nouvelles tentatives et du numéro du serveur vocal actuel.
Exemple : V3,07904692018
A = numéro de serveur orange pour la réception d’appels d’alerte orange. A
est suivi du nombre de nouvelles tentatives et du numéro du serveur
principal actuel. Exemple : V3,07904692018
D = fonctionnalité DTMF activée, suivi des tonalités DTMF requises.
Exemple : D123456
AT = durée en minutes de la minuterie initiale d’alerte orange.
B. Commandes de configuration
page 76 08/05
FRANÇAIS
Cette commande permet également de déclencher une simple vibration lors
d’une alerte orange pour inviter l’utilisateur à laisser un message vocal
(lorsque le voyant orange se met à clignoter pour indiquer que l’appel a été
établi).
AC = durée en secondes de l’appel initial d’alerte orange.
RC = durée en minutes de l’appel d’alerte rouge.
HB = fonction de « battement de coeur » d’alerte route et durée en 10èmes
de seconde entre deux « battements ». Exemple : HB2
S = durée de pression sur le bouton d’alerte rouge par incréments de 0,1
seconde. Exemple : S15 (pression de 1,5 secondes)
V = nombre de vibrations et durée de chacune d’entre elles pour confirmer
la fin de la minuterie d’alarme orange. Exemple : V5,10
A = fonctionnalité d’alarme d’arrachement activée
B = extension de minuterie d’alarme orange activée
C = état d’achèvement d'alerte rouge activé
D = messages de chargeur branché/débranché activés
E = minuterie d’alarme orange activée
F = messages d’alarme orange désactivés
G = avertissement de message vocal de vérification d’état et d’alerte orange
activé
S = valeurs de seuil pour déclencher la couleur rouge/ambre/verte pour la
le voyant de puissance du signal. Exemple : S7/11
Si une option est désactivée, la lettre correspondante est omise.
Remarque : Pour obtenir confirmation, insérez une commande .DCC à la fin de la
chaîne de programmation ; l’unité renvoie alors les informations de
configuration.
C. Caractéristiques techniques
08/05 page 77
FRANÇAIS
C. Caractéristiques techniques
Dimensions 102 x 72 x 12 mm
Poids total 78 g (environ avec le cordon)
Plage de température
d’utilisation +10°à +40 °C
Plage d’humidité d’utilisation 0-95 % sans condensation
Système de communication GSM double ou triple bande
Fréquences GSM – Double
bande
900 et 1 800 MHz
Fréquences GSM – Triple
bande
900, 1 800 et 1 900 MHz
Autonomie de la batterie – veille 60 heures (estimation)
Autonomie de la batterie –
conversation
2 heures (estimation)
Boîtier Plastique ABS
Marque CE Ce produit été conçu pour se
conformer dans la mesure du possible
et des besoins à cette spécification et
porte la marque CE.
Émissions et susceptibilité
EN55022
Ce produit été conçu pour se
conformer dans la mesure du possible
et des besoins à cette spécification.
Directive de la CEE sur les
basses tensions
Ce produit été conçu pour se
conformer dans la mesure du possible
et des besoins à cette spécification.
Deutsch
Seite 78 08/05
DEUTSCH
Inhaltsverzeichnis
Benutzerhandbuch...........................................................................................81
1 Einführung ................................................................................................. 81
2 Anfängliche Einstellung .............................................................................83
Anbringen des Lanyards oder Reversclips .............................................83
Einlegen der SIM-Karte...........................................................................85
Aufladen des Geräts ...............................................................................86
Einlegen der Ausweiskarte .....................................................................87
Ein- und Ausschalten des Geräts ...........................................................87
3 Statusüberprüfung.....................................................................................88
Überprüfen des Batterie- und Signalstatus .............................................88
SIM-Kartenfehler.....................................................................................88
Roter und gelber Alarmstatus .................................................................88
Beenden der Statusanzeige....................................................................89
4 Gelbe Alarme ............................................................................................90
Auslösen eines gelben Alarms................................................................90
Optionen bei der gelben Alarmzeit..........................................................91
5 Rote Alarme ..............................................................................................92
Auslösen eines roten Alarms ..................................................................92
Aufheben eines roten Alarms..................................................................93
6 Reißalarme................................................................................................94
7 Identicom-Anzeigen...................................................................................95
LED-Anzeigen.........................................................................................95
Vibrationsmuster.....................................................................................96
Technische Referenz .......................................................................................97
A. Konfigurationsoptionen ............................................................................97
Konfigurationsprozess ............................................................................99
B. Konfigurationsbefehle ............................................................................100
Befehle für Telefonnummern ................................................................101
Befehle für Standardtextnachrichten.....................................................103
Befehle für Zeiträume ...........................................................................106
Befehle für die gelbe Alarmzeit .............................................................107
Befehle für Texte bei Verlängerung des gelben Alarms........................107
Sprachverbindung und Texte bei gelbem Alarm aktivieren/deaktivieren108
Befehl für Vibrationsmuster für gelbe Alarmzeit....................................109
„Herzschlag“-Befehl des roten Alarms ..................................................109
Befehle für Ladenachrichten .................................................................110
Reißalarm-Befehle................................................................................111
Statusbericht-Befehl .............................................................................111
Signalstufen-Befehl...............................................................................112
Befehle für Beendigung des roten Alarms ............................................112
DTMF-Befehl ........................................................................................113
Schaltverzögerungsbefehl für Taste Roter Alarm .................................113
Vibrationsmuster-Befehle für Statusüberprüfung und Sprachnachricht
bei gelbem Alarm..................................................................................114
Befehl zum Festlegen der Standardwerte.............................................115
1 Einführung
08/05 Seite 79
DEUTSCH
Befehl zum Herunterladen der Konfiguration........................................117
C. Technische Daten..................................................................................119
Beschränkte Garantie für das Identicom
Vielen Dank für den Kauf dieses Connexion2-Produkts. Bitte lesen Sie dieses
Benutzerhandbuch vor der Verwendung des Produkts. Um eine Beschädigung des
Identicom zu verhindern, ist Folgendes zu beachten:
o Setzen Sie das Gerät nicht extremen Temperaturen oder hoher
Luftfeuchtigkeit aus.
o Setzen Sie das Gerät nicht starken Stößen aus und wenden Sie keine
übermäßige Kraft an.
o Tauchen Sie das Gerät nicht in Flüssigkeiten ein.
o Verwenden Sie zur Reinigung des Geräts keine flüchtigen oder korrosiven
Substanzen. Schäden, die auf diese Weise verursacht wurden, fallen nicht
unter diese Garantie.
Wenn Sie mit der Verwendung des Identicom Schwierigkeiten haben, sehen Sie bitte
im Benutzerhandbuch nach, und prüfen Sie, ob Sie das Gerät richtig verwenden.
Wenn das Identicom innerhalb von 12 Monaten nach Kaufdatum aufgrund von
Material- oder Herstellungsfehlern im Wesentlichen nicht so funktioniert, wie es im
Benutzerhandbuch beschrieben ist, wird es von Connexion2 Limited vorbehaltlich
der folgenden Bedingungen kostenlos repariert:
Wenn der Fehler auf Missbrauch, ungewöhnliche externe Einwirkungen,
versehentliche Beschädigung, normale Abnutzung oder unbefugte Reparatur
zurückzuführen ist, kann Connexion2 Limited Ihnen die Reparatur in Rechnung
stellen, und das Connexion2-Produkt einbehalten, bis die Reparatur vollständig
bezahlt wurde.
Sie müssen einen Kaufnachweis vorlegen, der das Kaufdatum dieses Connexion2-
Produkts zeigt, um eine kostenlose Reparatur im Rahmen dieser Garantie zu erhalten.
Bewahren Sie deshalb Ihren Kassenbon/Ihre Rechnung sicher auf. Um dieses
Connexion2-Produkt im Rahmen dieser Garantie reparieren zu lassen, geben Sie es
entweder persönlich zurück oder senden Sie es zusammen mit Ihrem Kaufnachweis
(Kassenbon) per Einschreiben an Ihren Connexion2-Händler oder an Connexion2
Ltd an die in diesem Benutzerhandbuch angegebene Adresse. Bitte stellen Sie sicher,
dass das Produkt sicher verpackt wird. Bitte beachten Sie, dass wir bei einer
Beschädigung oder beim Verlust dieses Connexion2-Produkts auf dem Transport zu
Connexion2 oder einem Connexion2-Händler nicht haften. Bitte prüfen Sie, ob Ihre
1 Einführung
Seite 80 08/05
DEUTSCH
Versicherung die entsprechenden Risiken abdeckt. Eine Wartung ist nur in Ländern
verfügbar, in denen das Produkt von Connexion2 Limited offiziell vertrieben wird.
Für den Fall, dass das Connexion2 von Identicom nicht repariert werden kann,
überschreitet die Haftung von Connexion2 Ihnen gegenüber nicht den Kaufpreis des
Identicom. Connexion2 haftet in keinem Fall für direkte, indirekte, spezielle, zufällige
oder als Folge entstandene Gewinnausfälle oder Datenverluste, die auf die
Verwendung oder den Missbrauch des Identicom zurückzuführen sind. Diese
Garantie enthält nichts, was die Haftung von Connexion2 bei Todesfällen oder
Personenschäden, die durch seine Fahrlässigkeit verursacht wurden, beschränkt.
1 Einführung
08/05 Seite 81
DEUTSCH
Benutzerhandbuch
1 Einführung
Das Identicom sieht wie ein einfacher Ausweiskartenhalter aus. Es enthält
Ihre Ausweiskarte und fungiert auch als diskretes Kommunikationsgerät,
das zu Ihrer persönlichen Sicherheit beiträgt.
In dem Kunststoffgehäuse hinter der Ausweiskarte enthält das Identicom
ein Mobiltelefon, eine SIM-Karte und ein Mikrofon sowie Bedienelemente
und Anzeiger, die eine Bedienung des Geräts ermöglichen. Es ist auch ein
Vibrationsmotor vorhanden, der zur Bestätigung Ihrer Aktionen durch
erkennbare, geräuschlose Vibrationsmuster eingesetzt werden kann.
Ihr Arbeitgeber ist zusammen mit einem Call Center-Anbieter für die
Konfiguration der SIM-Karte in dem Identicom verantwortlich, damit der
Betrieb Ihren Anforderungen so gut wie möglich angepasst wird. Dieser
Konfigurationsprozess umfasst die Einrichtung von so genannten „gelben
Alarmen“ und „roten Alarmen“ und das Festlegen von
Standardtextnachrichten, die in bestimmten Situationen an festgelegte
Telefonnummern gesendet werden.
Die Hauptfunktionen des Identicom sind wie folgt:
• Bevor Sie sich in eine potenziell gefährliche Situation begeben,
können Sie den Batteriestatus und die Signalstärke des Identicom
überprüfen (um sicherzustellen, dass es bei Bedarf ordnungsgemäß
funktioniert).
• Vor Beginn eines potenziell gefährlichen Besuchs können Sie einen
gelben Alarm auslösen. Dadurch werden Standardtextnachrichten
gesendet, Sie können eine kurze Sprachnachricht senden und Ihr
Unterstützungsdienst kann alarmiert werden, wenn Sie den gelben
Alarm nicht innerhalb eines festgelegten Zeitraums aufgehoben
haben.
• Sie können einen roten Alarm unbemerkt per Knopfdruck auslösen,
wenn Sie sich in einer gefährlichen Situation befinden oder bei
Bedarf auch zu jedem anderen Zeitpunkt. Dadurch werden
Standardtextnachrichten an festgelegte Telefonnummern gesendet,
und es wird auch eine Sprachverbindung zu dem Call Center
hergestellt, damit dieses mithören kann.
1 Einführung
Seite 82 08/05
DEUTSCH
Die Vorderseite des Identicom ist unten abgebildet. Da keine Ausweiskarte
eingelegt ist, ist die Abdeckung der Vertiefung sichtbar, in die die SIM-
Karte eingelegt wird.
Die Rückseite des Identicom ist unten abgebildet.
Das Lanyard-Band kann bei einer Ausweiskarte im Querformat an Punkt A
und B und bei einer Ausweiskarte im Hochformat an Punkt A und C
befestigt werden. Anstelle des Lanyard-Bands kann auch ein Reversclip an
Punkt D angebracht werden.
Die Status-Taste ermöglicht es Ihnen, den Batteriestatus und die
Signalstärke des Handys zu überprüfen. Außerdem können Sie prüfen, ob
ein gelber oder roter Alarm ausgelöst wurde. Die Status-LEDs befinden
sich hinter der Kunststoffabdeckung neben der Status-Taste.
Drücken Sie die Taste Gelber Alarm, um einen gelben Alarm auszulösen
oder aufzuheben.
Drücken Sie die Taste Roter Alarm, um einen roten Alarm auszulösen oder
aufzuheben.
SIM-
Kartenabdeckun
g
A
B
C
D
Status-Taste
Taste „Gelber
A
larm“
Taste „Roter
A
larm“
Ladeanschluss
2 Anfängliche Einstellung
08/05 Seite 83
DEUTSCH
2 Anfängliche Einstellung
In diesem Abschnitt wird beschrieben, wie das Identicom auf die
Verwendung vorbereitet wird. Dazu gehören die Anbringung des Lanyard-
Bands oder Reversclips, das Einlegen der SIM-Karte, das Aufladen, das
Einlegen der Ausweiskarte und das Ein- und Ausschalten des Geräts. Die
Packung, in der das Identicom geliefert wird, enthält Folgendes:
o Das Identicom
o Dieses Benutzerhandbuch
o Lanyard-Band
o Drei Lanyard-Stöpsel
o Reversclip
o Ladegerät (einschließlich Adapter für andere Länder)
Anbringen des Lanyards oder Reversclips
Bei einer Ausweiskarte im Querformat wird das Lanyard an Ecke A und B
(siehe Abbildung auf der vorhergehenden Seite) und bei einer Ausweiskarte
im Hochformat an Ecke A und C befestigt. Die Befestigung an Ecke A
erfolgt durch einen Kunststoffstöpsel, der fest in der Halterung sitzt, aber
entfernt werden kann, wenn fest daran gezogen wird. Das Identicom kann
so konfiguriert werden, dass bei Herausziehen des Lanyard-Stöpsels aus der
Halterung ein roter Alarm ausgelöst wird. Dadurch soll Ihnen geholfen
werden, wenn jemand versucht, Ihnen das Identicom gewaltsam zu
entreißen. Ein auf diese Weise ausgelöster roter Alarm wird als Reißalarm
bezeichnet.
Die unten stehende Abbildung zeigt den Stöpsel in seiner Halterung an
Ecke A.
Stöpsel
2 Anfängliche Einstellung
Seite 84 08/05
DEUTSCH
Mit dem Identicom werden drei Stöpsel geliefert, die eine unterschiedlich
feste Anbringung in der Halterung ermöglichen. Der mit „1“
gekennzeichnete Stöpsel ermöglicht die festeste Anbringung, die beim
Entfernen am meisten Kraft erfordert, während der mit „3“
gekennzeichnete Stöpsel die leichteste Befestigung ermöglicht, die beim
Entfernen am wenigsten Kraft erfordert. Es empfiehlt sich, mit dem
mittleren Stöpsel zu beginnen - dem mit „2“ gekennzeichneten Stöpsel.
Befestigen Sie das Lanyard wie folgt:
1. Führen Sie die dünne Schlaufe an dem einen Ende des Lanyard halb
durch die Öse des gewünschten Stöpsels.
2. Führen Sie das andere Ende des Lanyard durch die Schlaufe, die durch
die Stöpselöse geführt wurde. Ziehen Sie das Lanyard fest, sodass die
Schlaufe des Lanyard-Bands fest am Kunststoffstöpsel befestigt ist.
3. Wiederholen Sie dieses Verfahren mit dem anderen Ende des Lanyard
an dem gewählten Befestigungspunkt (B bei Querformat oder C bei
Hochformat). Ziehen Sie das Lanyard fest, sodass die Schlaufe des
Bands fest um den Befestigungspunkt sitzt.
4. Stecken Sie den Kunststoffstöpsel in die Halterung an Ecke A. Das
Lanyard ist jetzt befestigt.
Wenn Sie das Lanyard nicht verwenden möchten, können Sie einen
Reversclip an Punkt D befestigen (siehe Abbildung auf Seite 2). Wenn Sie
das Lanyard nicht verwenden, stecken Sie einen Stöpsel in die Halterung an
Ecke A, um das Eindringen von Staub oder Schmutz in die Halterung zu
verhindern.
Hinweis: Es gibt keinen Reißalarm-Schalter am Befestigungspunkt des
Reversclips. Die Reißalarm-Funktion kann über das Reversclip
aktiviert werden, wenn das separat verkaufte Reversclip-Lanyard-
Zubehör verwendet wird.
2 Anfängliche Einstellung
08/05 Seite 85
DEUTSCH
Einlegen der SIM-Karte
Die Konfiguration der SIM-Karte wird von Ihrem Arbeitgeber in
Zusammenarbeit mit dem Dienstanbieter durchgeführt. Die SIM-Karte ist
normalerweise vorkonfiguriert, sodass Sie das Identicom sofort verwenden
können.
Wenn Ihre Ausweiskarte bereits im Identicom angebracht wurde, müssen
Sie sie entfernen, um Zugang zur SIM-Kartenabdeckung zu erhalten.
Drücken Sie vorsichtig auf die Kante der Ausweiskarte, die dem
Öffnungsschlitz am nächsten liegt, und ziehen Sie die Ausweiskarte dann
heraus.
Gehen Sie beim Einlegen der SIM-Karte wie folgt vor:
1. Verwenden Sie einen Fingernagel, die Spitze eines kleinen
Schraubenziehers oder eine Nagelfeile, um die Abdeckung der SIM-
Karte an der abgerundeten Ecke zu öffnen.
2. Wenn die Abdeckung der SIM-Karte geöffnet ist, klappen Sie den
SIM-Kartenhalter auf, indem Sie den Verriegelungsmechanismus in
Richtung des Identicom-Logos schieben.
3. Nachdem der SIM-Kartenhalter aufgeklappt wurde, richten Sie die SIM-
Karte wie abgebildet aus und legen Sie sie in den Halter ein.
Hier öffnen
Riegel
verschieben,
2 Anfängliche Einstellung
Seite 86 08/05
DEUTSCH
4. Klappen Sie den Kartenhalter nach unten, und schieben Sie den
Verriegelungsmechanismus vom Identicom-Logo weg, um die SIM-
Karte zu sichern.
Hinweis: Der goldene Kontakt muss sich auf der Unterseite der SIM-Karte
befinden, und die abgeschrägte Ecke der Karte muss sich in der unteren
rechten Ecke des Geräts (von vorn gesehen) befinden.
5. Schließen Sie die Abdeckung der SIM-Karte, indem Sie auf die
abgerundete Ecke drücken.
Das Identicom ist jetzt einsatzbereit. Das Gerät sollte vor der Verwendung
jedoch immer aufgeladen werden.
Hinweis: Wenn die SIM-Karte entnommen wird, schaltet das Identicom sich
selbst ab. Sie müssen eine gültige SIM-Karte einlegen, um das Gerät
verwenden zu können.
Aufladen des Geräts
Das Identicom muss vor der Verwendung vollständig aufgeladen werden,
um die Batterie zu konditionieren. Es empfiehlt sich, das Gerät mindestens
sechs Stunden lang aufzuladen.
Um sicherzustellen, dass die Batterie vollständig geladen ist, wenn Sie das
Identicom verwenden müssen, sollten Sie das Gerät immer nach jeder
Verwendung aufladen.
Um das Identicom aufzuladen, stecken Sie das Ladegerät ein und schalten
es ein. Schließen Sie dann das Ladekabel an den Ladeanschluss des
Identicom an (siehe Abbildung auf Seite 2).
Wenn das Identicom an das Ladegerät angeschlossen ist, ist die Batterie-
LED aktiv. (Die Batterie-LED befindet sich auf der Rückseite des Geräts
neben der Status-Taste.) Während die Batterie aufgeladen wird, blinkt die
A
bgeschrägte
Ecke der SIM-
2 Anfängliche Einstellung
08/05 Seite 87
DEUTSCH
LED zuerst rot und dann gelb auf. Sobald die Batterie vollständig
aufgeladen ist, leuchtet die LED permanent grün auf. Wenn die Batterie-
LED längere Zeit rot bleibt, ist eine Wartung des Identicom erforderlich.
Das Identicom wird per SMS-Textnachricht konfiguriert, muss jedoch an
das Ladegerät angeschlossen sein, damit die Konfiguration erfolgen kann.
Einlegen der Ausweiskarte
Stecken Sie Ihre Ausweiskarte in den Schlitz auf der rechten Seite des
Identicom (von vorn gesehen), und schieben Sie sie hinein, bis sie einrastet.
Um die Karte herauszunehmen, drücken Sie vorsichtig auf die Kante der
Ausweiskarte, die dem Öffnungsschlitz am nächsten liegt, und ziehen Sie
die Ausweiskarte dann heraus.
Ein- und Ausschalten des Geräts
• Um zu prüfen, ob das Identicom eingeschaltet ist, drücken Sie die
Status-Taste zwei Sekunden lang. Wenn die LEDs nicht zu blinken
anfangen, ist das Identicom ausgeschaltet.
• Um das Identicom einzuschalten, drücken Sie gleichzeitig die
Status-Taste und die Taste Gelber Alarm, bis die LEDs zu blinken
anfangen. Das Gerät vibriert zur Bestätigung kurz.
• Um das Identicom auszuschalten, drücken Sie gleichzeitig die
Status-Taste und die Taste Gelber Alarm, bis das Gerät zweimal
vibriert.
Wenn das Identicom eingeschaltet ist, meldet es sich beim Mobiltelefonnetz
an und ist zur Übermittlung eines gelben oder roten Alarms bereit. Wenn
Sie sich länger als 30 Minuten außerhalb des Netzes befinden, schaltet das
Identicom in den Schlummermodus, um Batteriestrom zu sparen. Das
Identicom funktioniert trotzdem, aber wenn Sie eine der Tasten drücken,
dauert es etwas länger, bis die Verbindung hergestellt oder der Status
gemeldet wird.
3 Statusüberprüfung
Seite 88 08/05
DEUTSCH
3 Statusüberprüfung
Sie können den Batteriestatus und die Stärke des Mobiltelefonsignals des
Identicom vor einem Besuch überprüfen, um sicherzustellen, dass das
Gerät bei Bedarf ordnungsgemäß funktioniert.
Überprüfen des Batterie- und Signalstatus
Drücken Sie die Status-Taste und halten Sie sie gedrückt, bis beide LEDs
rot zu blinken anfangen. Die Batterie- und Signal-LEDs hören nach kurzer
Zeit zu blinken auf und zeigen Folgendes an:
Grün Gelb Rot
Batterie Gut Ziemlich
schwach
Schlecht
Signal Gut Ziemlich
schwach
Schlechtes oder kein
Netzsignal
Wenn eine der LEDs rot aufleuchtet, sollten Sie sich im Notfall nicht auf
das Identicom verlassen.
Wenn die Batterie-LED gelb aufleuchtet, sollten Sie das Identicom so bald
wie möglich aufladen.
Angaben zur voraussichtlichen Batterielebensdauer bei Aufladung finden
Sie bei den technischen Daten in Teil C dieses Handbuchs.
Identicom bietet die Möglichkeit, Vibrationsmuster zu verwenden, um
darauf hinzuweisen, dass die Statusüberprüfung aktiviert wurde, und zu
bestätigen, dass weder die Netzabdeckungs- noch die Batteriestatus-LED
rot aufleuchtet. Diese Funktion wird mit den ASE/ASD-Befehlen festgelegt.
Sie erleichtert den Einsatz von Identicom durch Sehbehinderte.
SIM-Kartenfehler
Wenn keine SIM-Karte eingelegt oder wenn sie fehlerhaft ist, schaltet das
Identicom sich selbst ab. Sie müssen eine gültige SIM-Karte einlegen, um
das Gerät verwenden zu können.
Roter und gelber Alarmstatus
Wenn die Status-Taste gedrückt wird und bei dem Identicom ein gelber
oder roter Alarm vorliegt, zeigen die Status-LEDs den Zustand durch
konstantes Aufleuchten an:
3 Statusüberprüfung
08/05 Seite 89
DEUTSCH
• Konstant gelb weist darauf hin, dass ein gelber Alarm ausgelöst
wurde.
• Konstant rot weist darauf hin, dass ein roter Alarm ausgelöst
wurde.
Beenden der Statusanzeige
Wenn beide Status-LEDs fünf Sekunden lang den Zustand angezeigt haben,
werden sie ausgeschaltet und das Gerät ist einsatzbereit.
Hinweis: Wenn Sie die Statustaste drücken, wenn keine Netzverbindung
vorhanden ist, wird der Status über die LEDs angezeigt. Das Gerät
wartet jedoch, bis wieder Empfang vorliegt, um einen Statusbericht zu
senden (wenn diese Option mit dem SRE-Befehl eingerichtet wurde).
4 Gelbe Alarme
Seite 90 08/05
DEUTSCH
4 Gelbe Alarme
Durch einen gelben Alarm werden Ihre Unterstützungsdienste vorgewarnt,
dass Sie sich gleich in eine potenziell gefährliche Situation begeben.
Normalerweise lösen Sie einen gelben Alarm aus, bevor Sie sich in die
entsprechende Situation begeben, z. B. auf der Straße oder im Auto vor
einem Hausbesuch. Dadurch können Sie ungestört eine kurze
Sprachnachricht senden, in der Sie die Situation und/oder Ihren Standort
näher beschreiben.
Auslösen eines gelben Alarms
Drücken Sie die Taste Gelber Alarm mindestens 1,5 Sekunden lang, um
einen gelben Alarm auszulösen. Das Identicom vibriert kurz dreimal, um
den Zustand zu bestätigen. Die vorkonfigurierte Textnachricht für den
gelben Alarm wird an die festgelegten Telefonnummern gesendet.
Das Identicom stellt auch eine Sprachverbindung zu der festgelegten
Nummer her, damit Sie eine Sprachnachricht senden können, in der Sie die
Situation beschreiben. Die Signal- und Batterie-LEDs leuchten konstant
gelb auf, während die Verbindung hergestellt wird, und blinken dann gelb,
sobald die Verbindung besteht. Wenn die LEDs gelb blinken, können Sie
beginnen, eine Sprachnachricht zu hinterlassen. Als Hilfe für Sehbehinderte
kann auch festgelegt werden, dass das Gerät einmal vibriert, sobald die
LEDs nicht mehr konstant leuchten, sondern zu blinken anfangen (siehe
ASE/ASD-Befehle).
Die zum Senden der Sprachnachricht verfügbare Zeit kann auf 1 bis 60
Sekunden festgelegt werden. Zehn Sekunden vor dem Ablauf dieser
Verbindungszeit leuchten die LEDs wieder konstant gelb auf, um Sie zu
warnen, dass die Anrufzeit bald zu Ende ist. Wenn die
Sprachverbindungszeit zu Ende ist, erlöschen die Signal- und Batterie-
LEDs. Es gibt die Möglichkeit, nach Ablauf der Sprachverbindungszeit eine
festgelegte Zeitspanne zu aktivieren. Dies wird später in diesem Abschnitt
beschrieben.
Wenn Sie den gelben Alarm auslösen, versucht das Identicom zuerst, eine
Wählverbindung herzustellen, damit Sie eine Sprachnachricht hinterlassen
können, bevor die Textnachrichten gesendet werden. Wenn keine
Sprachverbindung hergestellt werden kann, versucht das Gerät, die
Textnachricht zu senden, bevor erneut der Aufbau einer Sprachverbindung
versucht wird. Die Anzahl der Wählversuche für Sprachverbindungen und
Nachrichten kann bei dem Identicom auf 0 bis 9 festgelegt werden.
4 Gelbe Alarme
08/05 Seite 91
DEUTSCH
Die zulässige Länge eines gelben Alarms, der nach Ablauf der
Sprachverbindungszeit aktiviert wird, kann auf jedem Identicom
konfiguriert werden und zwischen 1 und 60 Minuten liegen.
Wenn Sie die Status-Taste während eines gelben Alarms drücken, leuchten
die Status-LEDs gelb auf, um den gelben Alarm zu bestätigen.
Eine Minute vor Ende der gelben Alarmzeit vibriert das Identicom fünf
Mal lang, um Sie daran zu erinnern, dass Sie eine Maßnahme ergreifen
müssen. Dieses Vibrationsmuster kann auch vorkonfiguriert werden, um
die Anzahl der Impulse und die Dauer pro Impuls festzulegen (siehe SNE-
Befehl). Die am Ende dieser gelben Alarmzeit verfügbaren Optionen
werden im nächsten Abschnitt beschrieben.
Das Identicom kann auch so konfiguriert werden, dass gelbe Alarme ohne
bestimmte Zeiträume eingesetzt werden können. Dies wird mit dem Befehl
zum Deaktivieren des Zeitraums für gelbe Alarme (ATD) erreicht. In diesem
Betriebsmodus gibt es keine automatische Eskalation vom gelben Alarm
zum roten Alarm.
Optionen bei der gelben Alarmzeit
Während der gelben Alarmzeit haben Sie die Möglichkeit, den gelben Alarm
aufzuheben, den Zeitraum zu verlängern oder zuzulassen, dass er zu einem
roten Alarm eskaliert.
• Drücken Sie die Taste Gelber Alarm länger als 1,5 Sekunden, um
die gelbe Alarmzeit aufzuheben. Das bedeutet, dass die potenzielle
Gefahr nicht eingetreten ist, oder dass Sie sich nicht mehr in der
gefährlichen Situation befinden. Das Identicom vibriert zur
Bestätigung zweimal kurz. Die vorkonfigurierte Textnachricht für
das Aufheben des gelben Alarms wird an die festgelegten
Telefonnummern gesendet.
• Drücken Sie die Taste Gelber Alarm kürzer als 1,5 Sekunden, um die
gelbe Alarmzeit zu verlängern. Die Dauer der Verlängerung kann
ebenfalls auf 1 bis 60 Minuten festgelegt werden. Das Identicom
vibriert zur Bestätigung der Verlängerung kurz. Das Ende der
Verlängerungszeit wird auf dieselbe Weise wie das Ende der
ursprünglichen gelben Alarmzeit signalisiert. Sie können den gelben
Alarm wiederholt so lange verlängern, wie es erforderlich ist.
• Wenn Sie am Ende der gelben Alarmzeit nichts unternehmen, wird
angenommen, dass Sie nicht in der Lage sind, eine Maßnahme zu
ergreifen, weshalb beim Identicom der rote Alarm ausgelöst wird.
(Dieser ist in Abschnitt 5 dieses Handbuchs beschrieben.)
5 Rote Alarme
Seite 92 08/05
DEUTSCH
Sie müssen nicht warten, bis das Ende der gelben Alarmzeit signalisiert
wurde, bevor Sie den gelben Alarm aufheben oder verlängern. Wenn die
Taste Gelber Alarm zu einem beliebigen Zeitpunkt während der gelben
Alarmzeit länger oder kürzer als 1,5 Sekunden gedrückt wird, wird der
Alarm wie oben beschrieben aufgehoben bzw. verlängert.
Wenn beim Identicom die gelbe Alarmzeit aktiviert ist (ATE-Befehl),
können Sie es entsprechend konfigurieren, dass es eine vorkonfigurierte
Textnachricht sendet, wenn Sie die Zeit des gelben Alarms verlängern
möchten. Diese Option wird mit den Befehlen AXE, AXD und AE
konfiguriert.
5 Rote Alarme
Ein roter Alarm stellt einen Notfall dar. Es muss sich nicht unbedingt um
eine gewalttätige Situation handeln: Es kann auch ein verbaler Angriff sein,
den die Unterstützungsdienste hören und aufzeichnen sollen.
Hinweis: Ob die Aufzeichnung solcher Ereignisse gesetzlich zulässig ist, hängt
vom jeweiligen Land ab. Bitte fragen Sie Ihren Dienstanbieter.
Auslösen eines roten Alarms
Es gibt drei Möglichkeiten, um einen roten Alarm auszulösen:
• Drücken Sie die Taste Roter Alarm länger als 1,5 Sekunden. Mit
dem SNR–Befehl kann vorkonfiguriert werden, wie lang die Taste
Roter Alarm gedrückt werden muss, damit ein roter Alarm aktiviert
wird. Es kann ein Wert zwischen 0,2 und 3 Sekunden festgelegt
werden.
• Lassen Sie zu, dass ein gelber Alarm abläuft und zu einem roten
Alarm eskaliert.
• Wenn das Identicom entsprechend konfiguriert und das Lanyard
angebracht wurde, wird ein roter Alarm auch durch das gewaltsame
Entfernen des Lanyard-Stöpsels ausgelöst. (Das ist in Abschnitt 6
dieses Handbuchs erläutert.)
Wenn ein roter Alarm ausgelöst wird, vibriert das Identicom zur
Bestätigung des Zustands kurz dreimal. Das Identicom stellt eine
Sprachverbindung zur festgelegten Nummer her und aktiviert das
Mikrofon, sodass die Unterstützungsdienste zuhören und/oder die
Situation aufzeichnen können. Außerdem werden die vorkonfigurierten
Textnachrichten für den roten Alarm an die festgelegten Nummern
5 Rote Alarme
08/05 Seite 93
DEUTSCH
gesendet. Mit dem PA- und RA-Befehl können verschiedene Nachrichten
für das Senden an die Primär- und Sekundärtelefonnummer konfiguriert
werden.
Wenn sich Ihr Gerät außerhalb des Netzes befindet und Sie einen roten
Alarm auslösen, kann das Identicom keine Alarmnachrichten senden;
deshalb gibt es einen langen Vibrationsimpuls an Stelle von drei kurzen
Impulsen aus. Das bedeutet, dass der rote Alarm nicht erfolgreich
übermittelt werden konnte.
Wenn ein roter Alarm ausgelöst wird, versucht das Identicom, die
Sprachverbindungsnummer zu wählen, bevor die Textnachrichten gesendet
werden. Wenn keine Sprachverbindung hergestellt werden kann, versucht
das Gerät, die Textnachricht zu senden, bevor erneut der Aufbau einer
Sprachverbindung versucht wird. Die Anzahl der Wählversuche für
Sprachverbindungen und Nachrichten kann bei dem Identicom auf 0 bis 9
festgelegt werden. In Bezug auf die Sprachverbindung kann das Identicom
so konfiguriert werden, dass der Verbindungsaufbau kontinuierlich probiert
wird, ohne Beschränkung bezüglich Wiederholungen.
Die Dauer der Verbindung bei einem roten Alarm kann auf jedem
Identicom konfiguriert werden und zwischen 1 und 120 Minuten betragen.
Der rote Alarm wird nur beendet, wenn Sie ihn aufheben, oder sofern das
Identicom entsprechend konfiguriert ist, wenn er vom Dienstanbieter
entfernt aufgehoben wird.
Aufheben eines roten Alarms
Drücken Sie die Taste Roter Alarm länger als 1,5 Sekunden, um den
Alarm aufzuheben. Mit dem SNR–Befehl kann vorkonfiguriert
werden, wie lang die Taste Roter Alarm gedrückt werden muss, damit
ein roter Alarm aufgehoben wird. Es kann ein Wert zwischen 0,2 und
3 Sekunden festgelegt werden.
Das bedeutet, dass die gefährliche Situation sich entspannt hat. Das
Identicom vibriert zur Bestätigung zweimal kurz. Die vorkonfigurierten
Textnachrichten für das Aufheben des roten Alarms werden an die
festgelegten Nummern gesendet. Außerdem wird die Sprachverbindung
beendet. Mit dem PA- und RA-Befehl können verschiedene Nachrichten für
das Senden an die Primär- und Sekundärtelefonnummer konfiguriert
werden.
Es gibt zwei Möglichkeiten, wie das Identicom in Bezug auf das Aufheben
roter Alarme konfiguriert werden kann:
• Ein roter Alarm kann nur aufgehoben werden, indem Sie die Taste
Roter Alarm länger als 1,5 Sekunden drücken.
6 Reißalarme
Seite 94 08/05
DEUTSCH
• Ein roter Alarm kann aufgehoben werden, indem entweder Sie die
Taste Roter Alarm länger als 1,5 Sekunden drücken, oder indem der
Dienstanbieter die Verbindung entfernt beendet.
Wie Ihr Identicom konfiguriert ist, können Sie von Ihrem Vorgesetzten
oder dem Dienstanbieter erfahren.
6 Reißalarme
Wenn das Lanyard angebracht wurde (siehe Abschnitt 2 dieses Handbuchs),
kann das Identicom zur Aktivierung von Reißalarmen konfiguriert werden.
Diese werden ausgelöst, wenn der Lanyard-Stöpsel gewaltsam aus der
Halterung entfernt wird, z. B. wenn jemand versucht, Ihnen das Gerät zu
entreißen.
Hinweis: Reißalarme können nur durch das Reversclip ausgelöst werden, wenn
das Reversclip-Lanyard-Zubehör verwendet wird.
Ein Reißalarm löst einen roten Alarm auf dieselbe Weise wie in Abschnitt 5
dieses Handbuchs beschrieben aus.
Um einen Reißalarm aufzuheben, müssen Sie zuerst wieder den Lanyard-
Stöpsel anbringen, und dann die Taste Roter Alarm länger als 1,5 Sekunden
drücken. Das gilt sowohl bei einem echten Reißalarm als auch bei einem
versehentlichen Entfernen des Lanyards.
7 Identicom-Anzeigen
08/05 Seite 95
DEUTSCH
7 Identicom-Anzeigen
Die folgende Tabelle enthält eine Zusammenfassung der Identicom-Anzeigen (LEDs
und Vibrationsmuster).
LED-Anzeigen
Zustand des
Geräts
LED / Farbe / Status Bedeutung
Rot, blinkend Pufferladung
Gelb, blinkend Aufladen des Geräts
Wird aufgeladen
Grün, konstant Ladung ist abgeschlossen
Rot, blinkend Zeigt Beginn der Statusanzeige an
Rot, konstant Batteriezustand schlecht oder kein
Status gesendet
Gelb, konstant Batteriezustand unter 70%
Grün, konstant Batteriezustand gut
Rot, konstant Signalqualität schlecht oder kein
Status gesendet
Gelb, konstant Signalqualität durchschnittlich
Grün, konstant Signalqualität gut
Beide konstant gelb, wenn
Status-Taste gedrückt wird
Es liegt ein gelber Alarm vor
Status wird
geprüft
Beide konstant rot, wenn
Status-Taste gedrückt wird
Es liegt ein roter Alarm vor
Gelb, konstant Sprachverbindung wird hergestellt
sowie letzte 10 Sekunden der
Verbindungszeit
Gelber Alarm
Gelb, blinkend Sprachverbindung besteht (bis
zum Beginn der letzten 10
Sekunden)
7 Identicom-Anzeigen
Seite 96 08/05
DEUTSCH
Vibrationsmuster
Identicom-Aktion Vibrationsmuster
Bestätigung des Wechsels in Ausschaltmodus Zwei kurze Impulse
Bestätigung des Wechsels in Einschaltmodus Ein kurzer Impuls
Bestätigung des Beginns eines gelben oder roten
Alarms
Drei kurze Impulse
Ende der gelben Alarmperiode - Aktion erforderlich,
sonst folgt roter Alarm
Fünf lange Impulse
Roter Alarm angefordert, aber keine Netzverbindung
verfügbar – Nachrichten können nicht gesendet werden
Ein langer Impuls
Bestätigung der Verlängerung der gelben Alarmperiode Ein kurzer Impuls
Bestätigung der Beendigung des gelben Alarms Zwei kurze Impulse
„Herzschlag“-Bestätigung des roten Alarmanrufs
weiterhin aktiv
Ein kurzer Impuls (bei
vordefiniertem Intervall)
Bestätigung des Beginns einer Statusüberprüfung
(sofern diese Vibrationsfunktion für die
Statusüberprüfung aktiviert wurde)
Drei kurze Impulse
Bestätigung, dass weder die Netzabdeckungs- noch die
Batteriestatus-LED rot leuchten (sofern diese
Vibrationsfunktion für die Statusüberprüfung aktiviert
wurde)
Ein kurzer Impuls
Bestätigung, dass die Sprachnachricht für den gelben
Alarm jetzt hinterlassen werden kann (sofern diese
Vibrationsfunktion für gelbe Alarme aktiviert wurde)
Ein kurzer Impuls
Bestätigung der Beendigung des roten Alarms Zwei kurze Impulse
A. Konfigurationsoptionen
08/05 Seite 97
DEUTSCH
Technische Referenz
A. Konfigurationsoptionen
In diesem Abschnitt werden die Merkmale des Identicom beschrieben, die
für bestimmte Anforderungen konfiguriert werden können. Die Codes
beziehen sich auf die Befehle, die zur Konfiguration des entsprechenden
Merkmals verwendet werden.
• Sie können vier Telefonnummern konfigurieren. Wenn eine gültige
Telefonnummer konfiguriert wurde, wird bei Vorliegen der
entsprechenden Umstände eine Textnachricht an diese Nummer
gesendet oder eine Sprachverbindung zu ihr aufgebaut.
o Primäre Nummer für Textnachrichten (SPN)
o Sekundäre Nummer für Textnachrichten (SSN)
o Gelbe Nummer für Sprachverbindung bei Beginn des
gelben Alarms (SAN)
o Nummer für Sprachverbindung bei rotem Alarm (SVN)
• Sie können festlegen, wie oft das Identicom versucht, eine
Verbindung zu den Telefonnummern herzustellen:
o Anzahl der Wählversuche für primäre Nummer (SPN)
o Anzahl der Wählversuche für sekundäre Nummer (SSN)
o Anzahl der Wählversuche für gelbe Nummer (SAN)
o Anzahl der Wählversuche für Sprachverbindungsnummer
(SVN)
• Standardtextnachrichten werden sowohl an die primäre als auch an
die sekundäre Nummer gesendet (sofern beide konfiguriert
wurden), wenn bestimmte Ereignisse eintreten. Sie können den
Text dieser Standardnachrichten festlegen:
o Nachricht bei Beginn eines gelben Alarms (AA)
o Nachricht bei Aufheben eines gelben Alarms (AC)
o Primärnachricht bei Beginn eines roten Alarms (PA)
o Sekundärnachricht bei Beginn eines roten Alarms (RA)
o Primärnachricht bei Aufheben eines roten Alarms (PC)
o Sekundärnachricht bei Aufheben eines roten Alarms (RC)
o Nachricht bei schwacher Batterie (BA)
A. Konfigurationsoptionen
Seite 98 08/05
DEUTSCH
o Nachricht bei Verlängerung des Zeitraums des gelben
Alarms (AE)
• Sie können festlegen, ob das Identicom eine bestimmte Zeitspanne
für gelbe Alarme verwendet oder nicht (ATE/ATD).
• Sie können verschiedene Zeiträume konfigurieren, die den
typischen Arbeitsmustern, wie z. B. der Dauer von Besuchen,
entsprechen:
o Dauer der Sprachverbindung bei Beginn eines gelben
Alarms (SCT)
o Anfängliche Dauer eines gelben Alarms (CAT)
o Dauer der Verlängerung des Zeitraums eines gelben Alarms
(CRT)
o Dauer eines roten Alarms (SRC)
• Sie können das Identicom so konfigurieren, dass es
Standardtextnachrichten sendet, wenn eine gelbe Alarmphase
verlängert wird. (AXE / AXD)
• Sie können das Identicom so konfigurieren, dass keine
Sprachverbindung hergestellt wird und keine Textnachrichten
gesendet werden, sondern der Zeitraum des gelben Alarms sofort
beginnt. (AME / AMD)
• Sie können die Anzahl der Vibrationen und die Dauer der einzelnen
Vibrationen konfigurieren, mit denen das Ende des gelben
Alarmzeitraums bestätigt wird. (SNE)
• Sie können das Identicom so konfigurieren, dass es eine
kontinuierliche „Herzschlag“-Bestätigung ausgibt, um zu
signalisieren, dass ein roter Alarmanruf immer noch besteht und
aktiv ist. (SHB)
• Sie können konfigurieren, wie lang die Taste Roter Alarm gedrückt
werden muss, um einen roten Alarm auszulösen. (SNR)
• Sie können das Identicom für die Verwendung von
Vibrationsmustern konfigurieren. Sie weisen auf den Beginn der
Statusüberprüfung hin und darauf, dass bei einem gelben Alarm
jetzt eine Sprachnachricht hinterlassen werden kann. Dies
erleichtert den Einsatz von Identicom durch Sehbehinderte. (ASE)
• Sie können festlegen, ob Textnachrichten gesendet werden sollen,
wenn das Gerät an das Ladegerät angeschlossen oder davon
entfernt wird (CTE/CTD). Wenn Sie diese Option aktivieren,
A. Konfigurationsoptionen
08/05 Seite 99
DEUTSCH
können Sie auch die zu sendenden Nachrichten konfigurieren
(CO/CD).
• Sie können das Identicom so konfigurieren, dass Reißalarme
entweder aktiviert oder deaktiviert sind, wie in Abschnitt 6 des
Benutzerhandbuchs beschrieben. (CME/CMD)
• Sie können festlegen, ob Statusbericht-Textnachrichten gesendet
werden, wenn die Status-Taste gedrückt wird, und wohin diese
Nachrichten gesendet werden (primäre, sekundäre oder beide
Nummern). (SRE)
• Sie können die Signalstufen für die Signalstärke-Anzeigen
Grün/Gelb/Rot konfigurieren. (SNL)
• Sie können bei dem Identicom festlegen, ob der rote Alarm nur
vom Benutzer des Geräts aufgehoben werden kann, oder ob er
auch durch eine Beendigung der roten Alarmzeit aufgehoben
werden kann. (CRE / CRD)
Die Befehle für diese Konfigurationsoptionen sind ausführlich in Abschnitt
B dieses Handbuchs beschrieben.
Konfigurationsprozess
Das zu konfigurierende Identicom muss an das Ladegerät angeschlossen
werden, damit es die Konfigurationsnachricht erhält. Das ist ein
Sicherheitsmerkmal, das eine unbefugte Konfiguration verhindern soll.
Um das Gerät zu konfigurieren, senden Sie eine Textnachricht an das
Identicom, die alle für die neue Konfiguration erforderlichen Befehle
enthält. Das Identicom empfängt die Informationen und aktualisiert die
Konfiguration auf der SIM-Karte. (Dadurch kann die SIM-Karte bei Bedarf
in einem anderen Gerät verwendet werden.)
Beachten Sie bitte, dass eine Konfigurationsnachricht max. 160 Zeichen
umfassen darf, und dass die Befehle in der Textnachricht nicht verkettet
werden können. Wenn Sie alle Textnachrichten, die Telefonnummern und
die Zeiträume konfigurieren, müssen Sie die Konfiguration in eine Reihe
von Befehlsfolgen unterteilen, die jeweils 160 Zeichen nicht überschreiten
dürfen.
B. Konfigurationsbefehle
Seite 100 08/05
DEUTSCH
B. Konfigurationsbefehle
Die Konfigurationsbefehle werden in den folgenden Abschnitten
beschrieben:
o Befehle für Telefonnummern
o Befehle für Standardtextnachrichten
o Befehle für Zeiträume
o Befehle für die gelbe Alarmzeit
o Befehle für Texte bei Verlängerung des gelben Alarms
o Befehle zum Aktivieren/Deaktivieren der Sprachverbindung
und Texte bei gelbem Alarm
o Befehl für Vibrationsmuster für gelbe Alarmzeit
o „Herzschlag“-Befehl des roten Alarms
o Befehle für Ladenachrichten
o Reißalarm-Befehle
o Statusbericht-Befehl
o Signalstufen-Befehl
o Befehle für Beendigung des roten Alarms
o DTMF-Befehl
o Schaltverzögerungsbefehl für Taste Roter Alarm
o Vibrationsmuster-Befehle für Statusüberprüfung und
Sprachnachricht bei gelbem Alarm
o Befehl zum Festlegen der Standardwerte
o Befehl zum Herunterladen der Konfiguration
Alle Befehle müssen mit einem Punkt (.) beginnen und enden, aber das
Abschlusszeichen eines Befehls kann als Anfangszeichen für den nächsten
Befehl fungieren, wenn mehrere Befehle in eine Konfigurationsnachricht
eingefügt werden.
Beispiel für einen einzelnen Befehl:
.SPN3,01234567890.
Beispiel für zwei Befehle in derselben Konfigurationsnachricht:
.SPN3,01234567890.SSN3,01234560987.
Bitte beachten Sie, dass jede Konfigurationsnachricht maximal 160 Zeichen
umfassen kann. Wenn Sie sämtliche Parameter einrichten, müssen Sie die
B. Konfigurationsbefehle
08/05 Seite 101
DEUTSCH
Konfiguration in eine Reihe von Befehlsfolgen unterteilen, die jeweils 160
Zeichen nicht überschreiten dürfen.
Wenn ein Befehl einen Fehler aufweist, wird dieser Befehl ignoriert, die
anschließenden Befehle werden jedoch implementiert.
Spätere Befehle überschreiben vorhergehende Befehle, selbst in derselben
Konfigurationsnachricht. Wenn Sie daher versehentlich zwei verschiedene
SPN-Befehle in dieselbe Nachricht einfügen, wird die zweite
Telefonnummer verwendet.
Befehle für Telefonnummern
.SPN – Primäre Nummer festlegen
Syntax: .SPN<wählversuch>,<nummer>.
Wobei <wählversuch> angibt, wie oft (0-9) der Wählversuch wiederholt
wird, wenn die Nachricht nicht gesendet werden kann, und <nummer> die
Telefonnummer des primären Servers ist. Setzen Sie <wählversuch> auf #,
um die primäre Servernummer zu deaktivieren.
Funktion: Mit diesem Befehl wird die primäre Telefonnummer für SMS-
Textnachrichten festgelegt oder geändert. Die Telefonnummer kann
entweder im örtlichen oder internationalen Format angegeben werden (d. h.
+[Landesvorwahl]) und muss weniger als 16 Ziffern umfassen. Es wird
geprüft, ob die Ziffern der Nummer gültig sind, es kann jedoch nicht
geprüft werden, ob es sich um eine gültige Telefonnummer handelt. Wenn
die angegebene Nummer keine gültige Telefonnummer ist, werden keine
Nachrichten gesendet. Wenn keine Nachricht gesendet werden kann, führt
das Identicom die angegebene Anzahl von Wählversuchen durch.
Beispiel: .SPN3,01234567890.
.SSN – Sekundäre Nummer festlegen
Syntax: .SSN<wählversuch>,<nummer>.
Wobei <wählversuch> angibt, wie oft (0-9) der Wählversuch wiederholt
wird, wenn die Nachricht nicht gesendet werden kann, und <nummer> die
Telefonnummer des sekundären Servers ist. Setzen Sie <wählversuch> auf
#, um die sekundäre Servernummer zu deaktivieren.
Funktion: Mit diesem Befehl wird die sekundäre Telefonnummer für SMS-
Textnachrichten festgelegt oder geändert. Die Telefonnummer kann
entweder im örtlichen oder internationalen Format angegeben werden (d. h.
+[Landesvorwahl]) und muss weniger als 16 Ziffern umfassen. Es wird
B. Konfigurationsbefehle
Seite 102 08/05
DEUTSCH
geprüft, ob die Ziffern der Nummer gültig sind, es kann jedoch nicht
geprüft werden, ob es sich um eine gültige Telefonnummer handelt. Wenn
die angegebene Nummer keine gültige Telefonnummer ist, werden keine
Nachrichten gesendet. Wenn keine Nachricht gesendet werden kann, führt
das Identicom die angegebene Anzahl von Wählversuchen durch.
Beispiel: .SSN5,01432765089.
.SAN – Gelbe Servernummer festlegen
Syntax: .SAN<wählversuch>,<nummer>.
Wobei <wählversuch> angibt, wie oft (0-9) der Wählversuch wiederholt
wird, wenn die Verbindung nicht hergestellt werden kann, und <nummer>
die Telefonnummer des gelben Servers ist. Setzen Sie <wählversuch> auf
#, um die gelbe Servernummer zu deaktivieren.
Funktion: Mit diesem Befehl wird die Telefonnummer für
Sprachnachrichten bei Beginn eines gelben Alarms festgelegt oder geändert.
Die Telefonnummer kann entweder im örtlichen oder internationalen
Format angegeben werden (d. h. +[Landesvorwahl]) und muss weniger als
16 Ziffern umfassen. Es wird geprüft, ob die Ziffern der Nummer gültig
sind, es kann jedoch nicht geprüft werden, ob es sich um eine gültige
Telefonnummer handelt. Wenn die angegebene Nummer keine gültige
Telefonnummer ist, wird die Verbindung nicht hergestellt. Wenn keine
Verbindung hergestellt werden kann, führt das Identicom die angegebene
Anzahl von Wählversuchen durch.
Beispiel: .SAN4,01234568709.
.SVN – Sprachservernummer festlegen
Syntax: .SVN<wählversuch>,<nummer>.
Wobei <wählversuch> angibt, wie oft (0-9) der Wählversuch wiederholt
wird, wenn die Verbindung nicht hergestellt werden kann, und <nummer>
die Telefonnummer des Sprachservers ist. Setzen Sie <wählversuch> auf #,
um die Sprachservernummer zu deaktivieren, oder auf „C“, um den
Wählversuch kontinuierlich durchzuführen, bis der rote Alarm vom
Benutzer aufgehoben wird. Wird der Anruf vom Empfänger beendet,
versucht das Gerät, die Verbindung wieder aufzubauen.
Funktion: Mit diesem Befehl wird die Telefonnummer für
Sprachnachrichten bei Beginn eines roten Alarms festgelegt oder geändert.
Die Telefonnummer kann entweder im örtlichen oder internationalen
Format angegeben werden (d. h. +[Landesvorwahl]) und muss weniger als
16 Ziffern umfassen. Es wird geprüft, ob die Ziffern der Nummer gültig
B. Konfigurationsbefehle
08/05 Seite 103
DEUTSCH
sind, es kann jedoch nicht geprüft werden, ob es sich um eine gültige
Telefonnummer handelt. Wenn die angegebene Nummer keine gültige
Telefonnummer ist, wird die Verbindung nicht hergestellt. Wenn keine
Verbindung hergestellt werden kann, führt das Identicom die angegebene
Anzahl von Wählversuchen durch.
Beispiel: .SVN7,01237896054.
Befehle für Standardtextnachrichten
Alle Textnachricht-Befehle können im Anschluss an die Zeichen des
eigentlichen Befehls maximal 58 Zeichen enthalten. Bitte beachten Sie, dass
Textbefehle keinen abschließenden Punkt aufweisen und nicht mit anderen
Befehlen verkettet werden können. Jede Textnachricht muss durch eine
getrennte Konfigurationsnachricht festgelegt werden.
.AA – Textnachricht für gelben Alarm
Syntax: .AA<text>
Wobei <text> für einen bis zu 58 Zeichen umfassenden Text steht, der bei
Beginn eines gelben Alarms an den primären und sekundären Server
gesendet wird. Der Text darf nur ASCII-Zeichen enthalten.
Funktion: Mit diesem Befehl wird die Textnachricht festgelegt oder
geändert, die bei Beginn eines gelben Alarms an die Telefonnummer des
primären und sekundären Servers gesendet wird.
Dieser Befehl kann nicht mit anderen Befehlen verkettet werden.
Beispiel: .AASozialarbeiterin J Mayer beginnt Besuch
.AC – Textnachricht bei Aufheben eines gelben
Alarms
Syntax: .AC<text>
Wobei <text> für einen bis zu 58 Zeichen umfassenden Text steht, der
beim Aufheben eines gelben Alarms an den primären und sekundären
Server gesendet wird. Der Text darf nur ASCII-Zeichen enthalten.
Funktion: Mit diesem Befehl wird die Textnachricht festgelegt oder
geändert, die beim Aufheben eines gelben Alarms an die Telefonnummer
des primären und sekundären Servers gesendet wird.
Dieser Befehl kann nicht mit anderen Befehlen verkettet werden.
Beispiel: .ACSozialarbeiterin J Mayer beendet Besuch OK
B. Konfigurationsbefehle
Seite 104 08/05
DEUTSCH
.PA – Primärnachricht für roten Alarm
Syntax: .PA<text>
Wobei <text> für einen bis zu 58 Zeichen umfassenden Text steht, der bei
Beginn eines roten Alarms an den primären Server gesendet wird. Der Text
darf nur ASCII-Zeichen enthalten.
Funktion: Mit diesem Befehl wird die Textnachricht festgelegt oder
geändert, die bei Beginn eines roten Alarms nur an die Telefonnummer des
primären Servers gesendet wird. Wenn keine PA-Nachricht definiert wurde,
wird die werksseitig eingestellte Standardnachricht „Red Alert“(„Roter
Alarm“) gesendet.
Dieser Befehl kann nicht mit anderen Befehlen verkettet werden.
Beispiel: .PANotfall: Krankenschwester B Schmidt benötigt Hilfe
.RA – Sekundärnachricht für roten Alarm
Syntax: .RA<text>
Wobei <text> für einen bis zu 58 Zeichen umfassenden Text steht, der bei
Beginn eines roten Alarms an den sekundären Server gesendet wird. Der
Text darf nur ASCII-Zeichen enthalten.
Funktion: Mit diesem Befehl wird die Textnachricht festgelegt oder
geändert, die bei Beginn eines roten Alarms nur an die Telefonnummer des
sekundären Servers gesendet wird. Wenn keine RA-Nachricht definiert
wurde, wird die werksseitig eingestellte Standardnachricht „Red Alert“
(„Roter Alarm“) gesendet.
Dieser Befehl kann nicht mit anderen Befehlen verkettet werden.
Beispiel: .RAKrankenschwester B Schmidt hat einen roten Alarm ausgelöst.
.PC – Primärnachricht bei Aufheben eines roten
Alarms
Syntax: .PC<text>
Wobei <text> für einen bis zu 58 Zeichen umfassenden Text steht, der
beim Aufheben eines roten Alarms an den primären Server gesendet wird.
Der Text darf nur ASCII-Zeichen enthalten.
Funktion: Mit diesem Befehl wird die Textnachricht festgelegt oder
geändert, die beim Aufheben eines roten Alarms nur an die Telefonnummer
des primären Servers gesendet wird. Wenn keine PC-Nachricht definiert
B. Konfigurationsbefehle
08/05 Seite 105
DEUTSCH
wurde, wird die werksseitig eingestellte Standardnachricht „Red Alert
Cancelled“ („Roter Alarm aufgehoben“) gesendet.
Dieser Befehl kann nicht mit anderen Befehlen verkettet werden.
Beispiel: .PCKrankenschwester B Schmidt – Notfall vorüber
.RC – Sekundärnachricht bei Aufheben eines roten
Alarms
Syntax: .RC<text>
Wobei <text> für einen bis zu 58 Zeichen umfassenden Text steht, der
beim Aufheben eines roten Alarms an den sekundären Server gesendet
wird. Der Text darf nur ASCII-Zeichen enthalten.
Funktion: Mit diesem Befehl wird die Textnachricht festgelegt oder
geändert, die beim Aufheben eines roten Alarms nur an die Telefonnummer
des sekundären Servers gesendet wird. Wenn keine RC-Nachricht definiert
wurde, wird die werksseitig eingestellte Standardnachricht „Red Alert
Cancelled“ („Roter Alarm aufgehoben“) gesendet.
Dieser Befehl kann nicht mit anderen Befehlen verkettet werden.
Beispiel: .RCKrankenschwester B Schmidt – Roter Alarm aufgehoben
.BA – Textnachricht zur Warnung bei schwacher
Batterie
Syntax: .BA<text>
Wobei <text> für einen bis zu 58 Zeichen umfassenden Text steht, der zur
Warnung bei schwacher Batterie an den primären und sekundären Server
gesendet wird. Der Text darf nur ASCII-Zeichen enthalten.
Funktion: Mit diesem Befehl wird die Textnachricht festgelegt oder
geändert, die zur Warnung bei schwacher Batterie an die Telefonnummer
des primären und sekundären Servers gesendet wird.
Dieser Befehl kann nicht mit anderen Befehlen verkettet werden.
Beispiel: .BABatterie von Dr A Ritter muss geladen werden
B. Konfigurationsbefehle
Seite 106 08/05
DEUTSCH
Befehle für Zeiträume
.SCT – Verbindungsdauer für gelben Alarm
festlegen
Syntax: .SCT<zeit>.
Wobei <zeit> die Dauer einer abgehenden Sprachverbindung bei einem
gelben Alarm in Sekunden (1-60) ist.
Funktion: Mit diesem Befehl wird die Dauer einer abgehenden
Sprachverbindung zum gelben Server bei Beginn eines gelben Alarms
festgelegt oder geändert. Wenn bei einem gelben Alarm eine
Sprachverbindung hergestellt wird, bleibt die Leitung während dieser Zeit
geöffnet, um eine Aufzeichnung oder einen ankommenden Anruf zu
ermöglichen. Wenn ein ankommender Anruf eingeht, wird der abgehende
Anruf beendet und die Sprachverbindung bleibt so lange bestehen, bis sie
vom entfernten Anrufer beendet wird.
Beispiel: .SCT30.
.CAT – Dauer eines gelben Alarms festlegen
Syntax: .CAT<zeit>.
Wobei <zeit> die Dauer eines gelben Alarms in Minuten (1-60) ist.
Funktion: Mit diesem Befehl wird die anfängliche Dauer eines gelben
Alarms festgelegt oder geändert. Der gelbe Alarm kann bei Bedarf vom
Benutzer des Geräts um die durch den Befehl .CRT festgelegte Zeit
verlängert werden.
Beispiel: .CAT45.
.CRT – Verlängerungszeit für gelben Alarm
festlegen
Syntax: .CRT<zeit>.
Wobei <zeit> die Verlängerungszeit eines gelben Alarms in Minuten (1-60)
ist.
Funktion: Mit diesem Befehl wird die Verlängerungszeit eines gelben
Alarms festgelegt oder geändert. Ein gelber Alarm kann vom Benutzer des
Geräts bis zum Ende der anfänglichen Alarmdauer bei Bedarf jederzeit um
den durch diesen Befehl festgelegten Zeitraum verlängert werden.
Beispiel: .CRT15.
B. Konfigurationsbefehle
08/05 Seite 107
DEUTSCH
.SRC – Verbindungsdauer für roten Alarm festlegen
Syntax: .SRC<zeit>.
Wobei <zeit> die Dauer einer abgehenden Sprachverbindung bei einem
roten Alarm in Sekunden (1-60) ist.
Funktion: Mit diesem Befehl wird die Dauer einer abgehenden
Sprachverbindung zum Sprachserver bei Beginn eines roten Alarms
festgelegt oder geändert. Wenn bei einem roten Alarm eine
Sprachverbindung hergestellt wird, bleibt die Leitung während dieser Zeit
geöffnet, um eine Aufzeichnung oder einen ankommenden Anruf zu
ermöglichen. Wenn ein ankommender Anruf eingeht, wird der abgehende
Anruf beendet und die Sprachverbindung bleibt so lange bestehen, bis sie
vom entfernten Anrufer beendet wird.
Beispiel: .SRC90.
Befehle für die gelbe Alarmzeit
.ATD – Zeitraum für gelben Alarm deaktivieren
Syntax: .ATD.
Funktion: Mit diesem Befehl wird die Anwendung einer festgelegten
Zeitspanne für gelbe Alarme deaktiviert. Somit gibt es keine automatische
Eskalation zu einem roten Alarm nach Ablauf einer festgelegten Zeit.
.ATE – Zeitraum für gelben Alarm aktivieren
Syntax: .ATE.
Funktion: Mit diesem Befehl wird die Anwendung einer festgelegten
Zeitspanne für gelbe Alarme aktiviert. Wenn das Gerät das Ende der
festgelegten Zeitspanne signalisiert, kann der Benutzer den Alarm
verlängern oder aufheben; ansonsten wird eine automatische Eskalation zu
einem roten Alarm vorgenommen.
Befehle für Texte bei Verlängerung des gelben
Alarms
.AXE – Textnachrichten bei Verlängerung des
gelben Alarms aktivieren
Syntax: .AXE.
B. Konfigurationsbefehle
Seite 108 08/05
DEUTSCH
Funktion: Mit diesem Befehl wird das Senden einer Textnachricht an die
Telefonnummer des primären und sekundären Servers aktiviert, wenn der
Benutzer eine gelbe Alarmphase durch Drücken der Taste Gelber Alarm
verlängert. Die Standardnachricht enthält den Text „Time Extended“ („Zeit
verlängert“).
.AXD – Textnachrichten bei Verlängerung des
gelben Alarms deaktivieren
Syntax: .AXD.
Funktion: Mit diesem Befehl wird das Senden einer Textnachricht an die
Telefonnummer des primären und sekundären Servers deaktiviert, wenn der
Benutzer eine gelbe Alarmphase verlängert.
.AE – Nachricht bei Verlängerung des
gelben Alarms
Syntax: .AE<text>
Wobei <text> für den Nachrichtentext steht, der gesendet wird, wenn die
gelbe Alarmzeit verlängert wird. Der Text darf nur ASCII-Zeichen
enthalten und kann zwischen 1 und 58 Zeichen umfassen. Diese Nachricht
muss mit .AE beginnen, was zusammen mit dem Benutzertext gesendet
wird.
Funktion: Mit diesem Befehl wird die Textnachricht festgelegt oder
geändert, die beim Verlängern der gelben Alarmzeit gesendet wird
(vorausgesetzt, der Befehl .AXE wurde festgelegt).
Dieser Befehl kann nicht mit anderen Befehlen verkettet werden.
Beispiel: .AEDr R Zimmer gelber Alarm verlängert
Sprachverbindung und Texte bei gelbem Alarm
aktivieren/deaktivieren
.AME - Sprachverbindung und Senden von Texten
bei gelbem Alarm aktivieren
Syntax: .AME.
Funktion: Aktiviert die Sprachverbindung und das Senden von Texten bei
Auslösen eines gelben Alarms.
B. Konfigurationsbefehle
08/05 Seite 109
DEUTSCH
.AMD – Sprachverbindung und Texte bei gelbem
Alarm deaktivieren
Syntax: .AMD.
Funktion: Deaktiviert die Sprachverbindung und das Senden von Texten
bei Auslösen eines gelben Alarms. Die gelbe Alarmzeit wird sofort aktiviert
und muss mit dem Befehl ATE als Funktion festgelegt werden.
Befehl für Vibrationsmuster für gelbe Alarmzeit
.SNE – Vibrationsmuster für gelbe Alarmzeit
festlegen
Syntax: .SNE<anzahl(1-9)>,<dauer(1-30)>.
Wobei die <anzahl> für die Zahl der Vibrationen zwischen 1 und 9 am
Ende der gelben Alarmzeit steht. Die <dauer> ist die Dauer der einzelnen
Vibrationen, die zwischen 0,1 und 3 Sekunden liegen kann (was einem
eingegebenen Wert von 1 bis 30 entspricht).
Funktion: Damit wird die Anzahl der Vibrationen und die Dauer der
einzelnen Vibrationen festgelegt, die das Ende der gelben Alarmzeit
angeben.
Beispiel: .SNE5,10.
„Herzschlag“-Befehl des roten Alarms
.SHB – „Herzschlag“-Intervall des roten Alarms
festlegen
Syntax: .SHB<zeit>.
Wobei <zeit> das „Herzschlag“-Intervall des roten Alarms in Zehn-
Sekunden-Einheiten (0-9) ist.
Funktion: Bei diesem Befehl wird das Zeitintervall zwischen den
„Herzschlag“-Vibrationsimpulsen festgelegt, die bestätigen, dass gerade ein
roter Alarm und eine Verbindung vorliegen. Setzen Sie <zeit> auf 0, um die
„Herzschlag“-Funktion zu deaktivieren.
Beispiel: .SHB3. (ergibt ein Herzschlag-Intervall von 30 Sekunden.)
B. Konfigurationsbefehle
Seite 110 08/05
DEUTSCH
Befehle für Ladenachrichten
.CTE – Textnachrichten des Ladegeräts aktivieren
Syntax: .CTE.
Funktion: Bei diesem Befehl wird das Senden einer Textnachricht an die
Telefonnummer des primären Servers aktiviert, wenn das Ladegerät
angeschlossen oder entfernt wird. Wird das Ladegerät angeschlossen, wird
die beim Befehl .CO<text> definierte Nachricht gesendet. Wenn keine
eigene .CO-Nachricht definiert wurde, wird der Text „Charger On“
(„Ladegerät ein“) gesendet. Wird das Ladegerät vom Identicom
abgenommen, wird die beim Befehl .CD<text> definierte Nachricht
gesendet. Wenn keine eigene .CD-Nachricht definiert wurde, wird der Text
„Charger Off“ („Ladegerät aus“) gesendet.
.CTD – Textnachrichten des Ladegeräts
deaktivieren
Syntax: .CTD.
Funktion: Bei diesem Befehl wird das Senden einer Textnachricht an die
Telefonnummer des primären Servers deaktiviert, wenn das Ladegerät
angeschlossen oder entfernt wird.
.CO – Textnachricht für eingeschaltetes Ladegerät
Syntax: .CO<text>
Wobei <text> für einen bis zu 58 Zeichen umfassenden Text steht, der
beim Anschließen des Ladegeräts an den primären Server gesendet wird.
Der Text darf nur ASCII-Zeichen enthalten.
Funktion: Mit diesem Befehl wird die Textnachricht festgelegt oder
geändert, die beim Anschließen des Ladegeräts an die Telefonnummer des
primären Servers gesendet wird (vorausgesetzt, der Befehl .CTE wurde
festgelegt).
Dieser Befehl kann nicht mit anderen Befehlen verkettet werden.
Beispiel: .COLadegerät von Dr R Zimmer angeschlossen
.CD – Textnachricht für ausgeschaltetes Ladegerät
Syntax: .CD<text>
B. Konfigurationsbefehle
08/05 Seite 111
DEUTSCH
Wobei <text> für einen bis zu 58 Zeichen umfassenden Text steht, der
beim Entfernen des Ladegeräts an den primären Server gesendet wird. Der
Text darf nur ASCII-Zeichen enthalten.
Funktion: Mit diesem Befehl wird die Textnachricht festgelegt oder
geändert, die beim Entfernen des Ladegeräts an die Telefonnummer des
primären Servers gesendet wird (vorausgesetzt, der Befehl .CTE wurde
festgelegt).
Dieser Befehl kann nicht mit anderen Befehlen verkettet werden.
Beispiel: .CDLadegerät von Dr R Zimmer entfernt
Reißalarm-Befehle
.CME – Reißalarme aktivieren
Syntax: .CME.
Funktion: Dieser Befehl aktiviert Reißalarme, sodass ein roter Alarm
ausgelöst wird, wenn der Lanyard-Stöpsel gewaltsam aus der Halterung
entfernt wird.
.CMD – Reißalarme deaktivieren
Syntax: .CMD.
Funktion: Dieser Befehl deaktiviert Reißalarme, sodass kein roter Alarm
ausgelöst wird, wenn der Lanyard-Stöpsel gewaltsam aus der Halterung
entfernt wird.
Statusbericht-Befehl
.SRE – Statusberichtsmodus festlegen
Syntax: .SRE<n>.
Wobei für <n> ein Wert im Bereich 0 - 3 wie folgt festgelegt wird:
0 Es wird kein Statusbericht gesendet.
1 Der Statusbericht wird nur an den primären Server gesendet.
2 Der Statusbericht wird nur an den sekundären Server gesendet.
3 Der Statusbericht wird an den primären und sekundären Server
gesendet.
B. Konfigurationsbefehle
Seite 112 08/05
DEUTSCH
Funktion: Mit diesem Befehl wird der Statusberichtsmodus festgelegt.
Statusberichte weisen das folgende Format auf:
Status: Signal xx Batterie yy Spannung zz
Wobei xx die Signalstärke im Bereich 0 (kein Signal) bis 32 (sehr stark) ist,
yy die prozentuale Batteriestärke von 0 bis 100 % in 20 %-Schritten ist und
zz die Batteriespannung im Bereich 50 - 200 ist (was einer tatsächlichen
Batteriespannung von 3,5 bis 4,2 V entspricht).
Beispiel: .SRE3.
Signalstufen-Befehl
.SNL – Signalstärke-Stufen festlegen
Syntax: .SNL<niedrig>,<hoch>.
Wobei <niedrig> für die Auslösestufe des roten und <hoch> für die
Auslösestufe des gelben Alarms steht.
Funktion: Mit diesem Befehl wird die Signalstufe für die
Netzverbindungsanzeige festgelegt. Die Auslösestufenwerte müssen
zwischen 0 und 30 liegen. Der Wert <niedrig> gibt die Signalstufe an, bis
zu der eine rote LED eine schwache Signalstärke anzeigt. Der Wert
<hoch> bestimmt die Signalstufe, unter der eine gelbe LED die
durchschnittliche Signalstärke angibt. Wenn die niedrige Stufe höher ist als
die hohe, funktioniert der Zustand „Gelb“ nicht.
Beispiel: .SNL8,12.
Befehle für Beendigung des roten Alarms
.CRE – Beendigung des roten Alarms aktivieren
Syntax: .CRE.
Funktion: Mit diesem Befehl wird das Identicom so konfiguriert, dass ein
roter Alarm nur aufgehoben werden kann, indem der Benutzer des Geräts
die Taste Roter Alarm länger als 1,5 Sekunden drückt.
.CRD – Beendigung des roten Alarms deaktivieren
Syntax: .CRD.
Funktion: Mit diesem Befehl wird das Identicom so konfiguriert, dass ein
roter Alarm aufgehoben werden kann, indem entweder der Benutzer des
B. Konfigurationsbefehle
08/05 Seite 113
DEUTSCH
Geräts die Taste Roter Alarm länger als 1,5 Sekunden drückt, oder der
Dienstanbieter die Verbindung entfernt beendet.
DTMF-Befehl
.DTM – DTMF-Töne aktivieren
Syntax: .DTM<aktivieren>,<nummer>.
Wobei <aktivieren> festlegt, dass das Gerät eine DTMF-Ton-<nummer>
sendet, wenn eine abgehende Sprachverbindung hergestellt wird.
<aktivieren> muss auf 1 gesetzt werden, um abgehende DTMF-Töne zu
aktivieren. Die <nummer> kann ein bis zu sechsstelliger Tonwert sein. Um
DTMF-Töne zu deaktivieren, legen Sie sowohl für <aktivieren> als auch
für <nummer> den Wert 0 fest.
Funktion: Legt fest, dass ein DTMF-Ton gesendet wird, wenn eine
abgehende Sprachverbindung hergestellt wird. Der Ton wird übertragen,
sobald der Anruf angenommen wird. Die Tondauer ist auf 100 ms pro
Ziffer festgelegt. An den DTMF-Ton wird bei roten Alarmanrufen ein *-
Wert und bei gelben Alarmanrufen ein #-Wert angehängt.
Beispiel: .DTM1,123456.
Schaltverzögerungsbefehl für Taste Roter Alarm
.SNR – Schaltverzögerung für roten Alarm
Syntax: .SNR<zeit(2-30)>.
Wobei die <zeit> die Schaltverzögerungszeit des roten Alarms in Schritten
von 0,1 Sekunden ist.
Funktion: Legt fest, wie lang die Taste Roter Alarm gedrückt werden muss,
bevor der rote Alarm ausgelöst bzw. aufgehoben wird.
Beispiel: .SNR15.
B. Konfigurationsbefehle
Seite 114 08/05
DEUTSCH
Vibrationsmuster-Befehle für Statusüberprüfung
und Sprachnachricht bei gelbem Alarm
.ASE – Vibrationsmuster für Statusüberprüfung und
Sprachnachricht bei gelbem Alarm aktivieren
Syntax: .ASE.
Funktion: Aktiviert die Vibrationsmuster bei der Durchführung von
Statusüberprüfungen. Das Gerät vibriert nach der Aktivierung der
Statusüberprüfung dreimal und vibriert am Ende der Statusüberprüfung
einmal (vorausgesetzt, weder die Batteriestatus- noch die Netzabdeckungs-
LED leuchtet rot auf). Mit diesem Befehl wird auch ein einmaliger
Vibrationsimpuls während des gelben Alarms aktiviert, der den Benutzer
darauf hinweist, dass jetzt eine Sprachnachricht hinterlassen werden kann
(wenn die gelben LEDs nicht mehr konstant leuchten, sondern zu blinken
anfangen, was darauf hinweist, dass die Sprachverbindung hergestellt
wurde).
.ASD – Vibrationsmuster für Statusüberprüfung und
Sprachnachricht bei gelbem Alarm deaktivieren
Syntax: .ASD.
Funktion: Deaktiviert die Vibrationsmuster für die Statusüberprüfung und
die Sprachnachricht bei einem gelben Alarm. Es wird kein Vibrationsmuster
aktiviert, wenn eine Statusüberprüfung gestartet wird oder die Überprüfung
des Netzabdeckungs- und Batteriestatus abgeschlossen ist. Es wird auch
keine Vibration ausgelöst, wenn die Sprachverbindung bei Auslösen eines
gelben Alarms hergestellt wurde und die LEDs nicht mehr konstant gelb
leuchten, sondern gelb zu blinken anfangen.
B. Konfigurationsbefehle
08/05 Seite 115
DEUTSCH
Befehl zum Festlegen der Standardwerte
.SDF – Standardwerte festlegen
Syntax: .SDF.
Funktion: Mit diesem Befehl werden alle Parameter der SIM-Karte auf die
folgenden Standardwerte zurückgesetzt.
Befehl / Parameter Standardwert
SPN – primäre Servernummer ‘0’
SSN – sekundäre Servernummer ‘0’
SAN – gelbe Servernummer ‘0’
SVN – Sprachservernummer ‘0’
SPN – Anzahl der Wählversuche für primäre Nummer #
SSN – Anzahl der Wählversuche für sekundäre
Nummer
#
SAN – Anzahl der Wählversuche für gelbe Nummer #
SVN – Anzahl der Wählversuche für
Sprachverbindungsnummer
#
AA – Nachricht bei gelbem Alarm keine
AC – Nachricht bei Aufheben eines gelben Alarms keine
PA – Primärnachricht für roten Alarm keine
PC – Primärnachricht bei Aufheben eines roten
Alarms
keine
RA – Sekundärnachricht für roten Alarm keine
RC – Sekundärnachricht bei Aufheben eines roten
Alarms
keine
BA – Nachricht bei schwacher Batterie keine
ATE/ATD – Zeitraum für gelben Alarm aktiviert
SCT – Sprachverbindungszeit bei gelbem Alarm 30 Sekunden
CAT – Dauer eines gelben Alarms 30 Minuten
CRT – Verlängerungszeit für gelben Alarm 10 Minuten
SRC – Dauer eines roten Alarms 1 Minute
AXE/AXD – Verlängerungsnachrichten bei gelbem
Alarm
deaktiviert
.AE – Nachricht bei Verlängerung des gelben Alarms keine
AME/AMD – Sprachverbindung und Text bei gelbem
Alarm
aktiviert
CTE/CTD – Textnachrichten des Ladegeräts deaktiviert
B. Konfigurationsbefehle
Seite 116 08/05
DEUTSCH
Befehl / Parameter Standardwert
CO – Nachricht für eingeschaltetes Ladegerät keine
CD – Nachricht für ausgeschaltetes Ladegerät keine
CME/CMD – Reißalarme deaktiviert
SRE – Statusberichte 0
CRE/CRD – Beendigung eines roten Alarms deaktiviert
DTM – DTMF-Töne festlegen Aus
SNL – Signalstärke-Stufe festlegen 7,11
.SNR – Schaltverzögerung für roten Alarm 1,5 s
SNE – Vibrationsmuster für gelbe Alarmzeit 5 Vibrationen
ASE/ASD – Vibrationsmuster für Statusüberprüfung
und Sprachnachricht bei gelbem Alarm
deaktiviert
SHB – „Herzschlag“-Intervall festlegen 0
B. Konfigurationsbefehle
08/05 Seite 117
DEUTSCH
Befehl zum Herunterladen der Konfiguration
.DCC – Aktuelle Konfiguration herunterladen
Syntax: .DCC<nummer>.
Wobei <nummer> optional ist und eine Telefonnummer angibt, an die die
aktuelle Konfigurationsnachricht gesendet werden soll. Wenn <nummer>
weggelassen wird, wird die aktuelle Konfigurationsnachricht sowohl an die
Nummer des primären Servers als auch die des sekundären Servers
gesendet.
Funktion: Mit diesem Befehl wird eine Textnachricht, die Details der
aktuellen Identicom-Konfiguration enthält, an die durch <nummer>
festgelegte Telefonnummer oder an die Nummer des primären und
sekundären Servers gesendet. Zu den Details gehören die vier
Telefonnummern, denen die jeweilige Anzahl der Wählversuche, die vier
Zeitparameter, die Angabe, welche Konfigurationsparameter aktiviert
wurden, die Signalstärkewerte und die Versionsnummer der aktuellen
Identicom-Software vorangestellt sind.
Beispiel:
P3,01234567890: S5,01432765089: V7,01237896054: A4,01234568709,
CT30, AT45, RT10, RC90, ABCDE, S8,12,VERSION: 2.01
Die Konfigurationsparameteranzeigen haben folgende Bedeutungen:
P = Primäre Servernummer für den Empfang von SMS-Texten. Im
Anschluss an P steht die Anzahl der Wählversuche und die tatsächliche
Nummer des primären Servers. Beispiel: P3,07904692018
S = Sekundäre Servernummer für den Empfang von SMS-Texten. Im
Anschluss an S steht die Anzahl der Wählversuche und die tatsächliche
Nummer des primären Servers. Beispiel: S3,07904692018
V = Sprachservernummer für rote Alarmanrufe. Im Anschluss an V steht
die Anzahl der Wählversuche und die tatsächliche Sprachservernummer.
Beispiel: V3,07904692018
A = Gelbe Servernummer für den Empfang der gelben Alarmanrufe. Im
Anschluss an A steht die Anzahl der Wählversuche und die tatsächliche
Nummer des primären Servers. Beispiel: A3,07904692018
D = DTMF-Tonfunktion aktiviert, gefolgt von den gewünschten DTMF-
Tönen. Beispiel: D123456
AT = Anfängliche Dauer eines gelben Alarms in Minuten.
B. Konfigurationsbefehle
Seite 118 08/05
DEUTSCH
RT = Verlängerungszeit des gelben Alarms in Minuten.
AC = Dauer der anfänglichen Sprachverbindung bei gelbem Alarm in
Sekunden.
RC = Dauer des roten Alarmanrufs in Minuten.
HB = „Herzschlag“-Funktion des roten Alarms und Intervall zwischen den
„Herzschlag“-Impulsen in Zehn-Sekunden-Einheiten. Beispiel: HB2
S = Dauer des Tastendrucks bei der Taste Roter Alarm in Schritten von
0,1 Sekunden. Beispiel: S15 (1,5 Sekunden lang drücken)
V = Anzahl der Vibrationen und Dauer der einzelnen Vibrationen am Ende
des gelben Alarmzeitraums. Beispiel: V5,10
A = Reißalarm-Funktion aktiviert
B = Verlängerung der gelben Alarmzeit aktiviert
C = Beendigung des roten Alarms aktiviert
D = Textnachrichten des Ladegeräts aktiviert
E = Gelbe Alarmzeit aktiviert
F = Nachrichten für gelben Alarm deaktiviert
G = Vibrationsmuster für Statusüberprüfung und Sprachnachricht bei
gelbem Alarm aktiviert
S = Auslösestufenwerte für die Signalstärken-Anzeigen Rot/Grün/Gelb.
Beispiel: S7/11
Wenn eine Option deaktiviert ist, wird der entsprechende Buchstabe
weggelassen.
Hinweis: Wenn eine Bestätigung der Konfiguration gewünscht wird, setzen Sie
den Befehl .DCC ans Ende der Konfigurationsfolge. Das Gerät sendet
dann die Einstellungsdaten zurück.
C. Technische Daten
08/05 Seite 119
DEUTSCH
C. Technische Daten
Abmessungen 102 x 72 x 12 mm
Gesamtgewicht 78 g (ca., einschließlich Lanyard)
Betriebstemperaturbereich +10° C bis +40° C
Betriebsfeuchtigkeitsbereich 0 – 95 % nicht kondensierend
Kommunikationssystem Dual- oder Triband-GSM
GSM-Frequenzen – Dualband 900 MHz und 1800 MHz
GSM-Frequenzen – Triband 900 MHz, 1800 MHz und 1900 MHz
Batterielebensdauer – Standby 60 Std. (geschätzt)
Batterielebensdauer –
Gesprächszeit
2 Std. (geschätzt)
Gehäuse ABS-Kunststoff
CE-Kennzeichnung Das Produkt ist so konzipiert, dass es
diese Spezifikation wenn möglich
immer erfüllt und verfügt über die CE-
Kennzeichnung.
EN55022 Emissionen und
Verträglichkeit
Das Produkt ist so konzipiert, dass es
diese Spezifikation wenn möglich
immer erfüllt.
EEC Niederspannungsrichtlinie Das Produkt ist so konzipiert, dass es
diese Spezifikation wenn möglich
immer erfüllt.

Navigation menu
