Sony Group A1368101A Digital Wireless Audio Transceiver User Manual WAHT SA1
Sony Corporation Digital Wireless Audio Transceiver WAHT SA1
Manual
filename[G:\F\FM\Sony\E\1225\845757S\3286052121\3286052121WAHTSA1U2\Co
vers\01cov-cel.fm]
model name [WAHT-SA1]
[3-286-052-12(1)]
©2008 Sony Corporation
3-286-052-12(1)
Wireless
Surround Kit
WAHT-SA1
Operating Instructions
Mode d’emploi
Manual de instrucciones
GB
US
FR
ES
gb02reg.book Page 1 Tuesday, December 25, 2007 6:39 PM
コメント
■修正箇所にマーキングしました。
■修正ページは以下のとおりです。（通し番号）
P1、2、3、16、17、30、32、48
filename[G:\F\FM\Sony\E\1225\845757S\3286052121\3286052121WAHTSA1U2\gb
01.fm]
2US
model name [WAHT-SA1]
[3-286-052-12(1)]
3
To reduce the risk of fire or electric
shock, do not expose this apparatus
to rain or moisture.
Do not install the appliance in a confined space,
such as a bookcase or built-in cabinet.
To prevent fire or shock hazard, do not place
objects filled with liquids, such as vases, on the
apparatus.
In door use only.
For the customers in the U.S.A
For wireless transceiver (EZW-
RT10) and wireless transmitter
(EZW-T100)
This transmitter must not be co-located or operated
in conjunction with any other antenna or
transmitter.
This equipment complies with FCC radiation
exposure limits set forth for uncontrolled
equipment and meets the FCC radio frequency
(RF) Exposure Guidelines in Supplement C to
OET65. This equipment should be installed and
operated with at least 20 cm and more between the
radiator and person’s body (excluding extremities:
hands, wrists, feet and ankles).

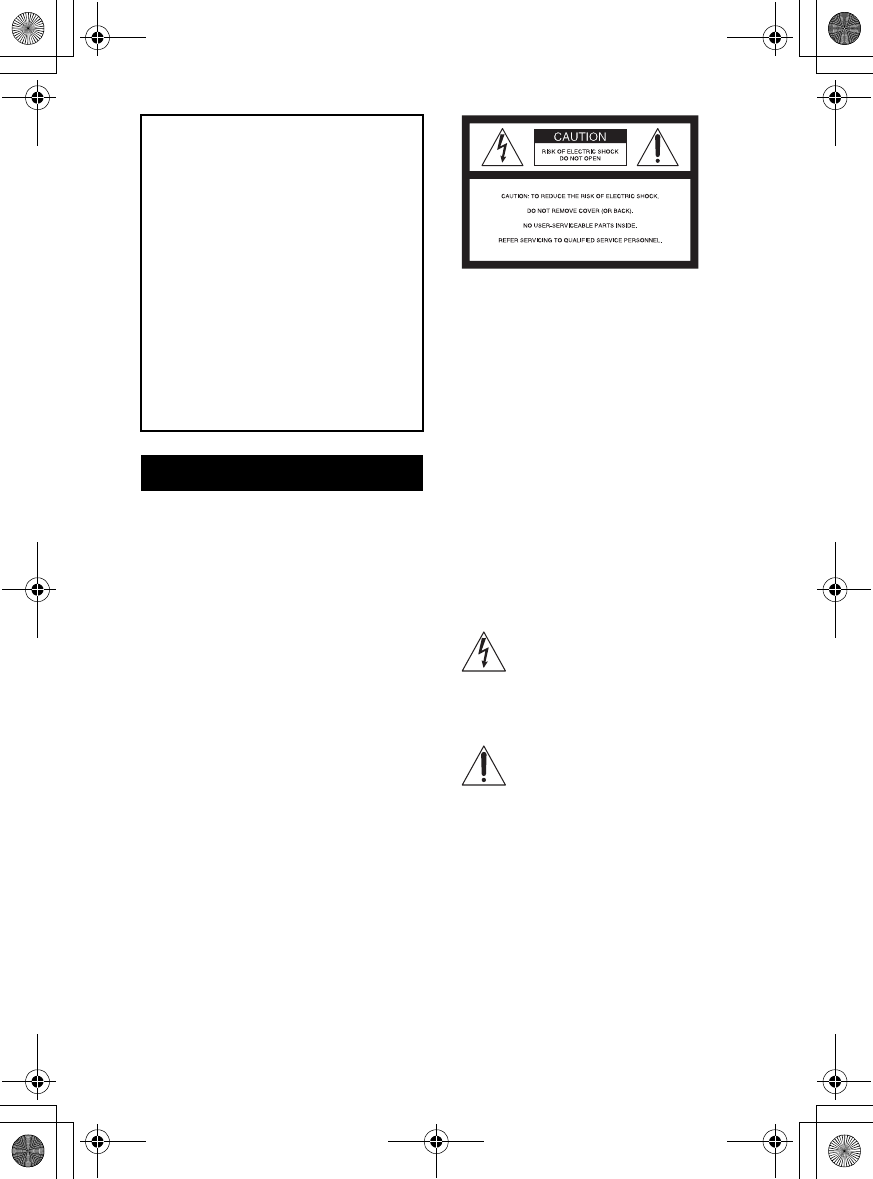

This symbol is intended to alert the user
to the presence of uninsulated
“dangerous voltage” within the
product’s enclosure that may be of
sufficient magnitude to constitute a risk of electric
shock to persons.
This symbol is intended to alert the user
to the presence of important operating
and maintenance (servicing)
instructions in the literature
accompanying the appliance.
Owner’s Record
The model and serial numbers are located on the
side exterior of the unit. Record the serial number
in the space provided below. Refer to them
whenever you call upon your Sony dealer
regarding this product.
Model No. WAHT-SA1
Serial No.______________
Date of Manufacture Marking, Shock Hazard
Marking and Associated Graphical Symbols are
located on the bottom exterior.
The following FCC statement applies only to the
version of this model manufactured for sale in the
USA. Other versions may not comply with FCC
technical regulations.
WARNING
This equipment has been tested and found to
comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection
against harmful interference in a residential
installation. This equipment generates, uses, and
can radiate radio frequency energy and, if not
installed and used in accordance with the
instructions, may cause harmful interference to
radio communications. However, there is no
guarantee that interference will not occur in a
particular installation. If this equipment does cause
harmful interference to radio or television
Table of Contents
About This Operating Instructions ..... 4
Overview ............................................ 4
Unpacking .......................................... 5
Hooking Up ........................................ 6
Connecting the AC Power Cords
(Mains Leads) .................................... 8
Setting up the Wireless System .......... 8
Troubleshooting ............................... 12
Specifications ................................... 13

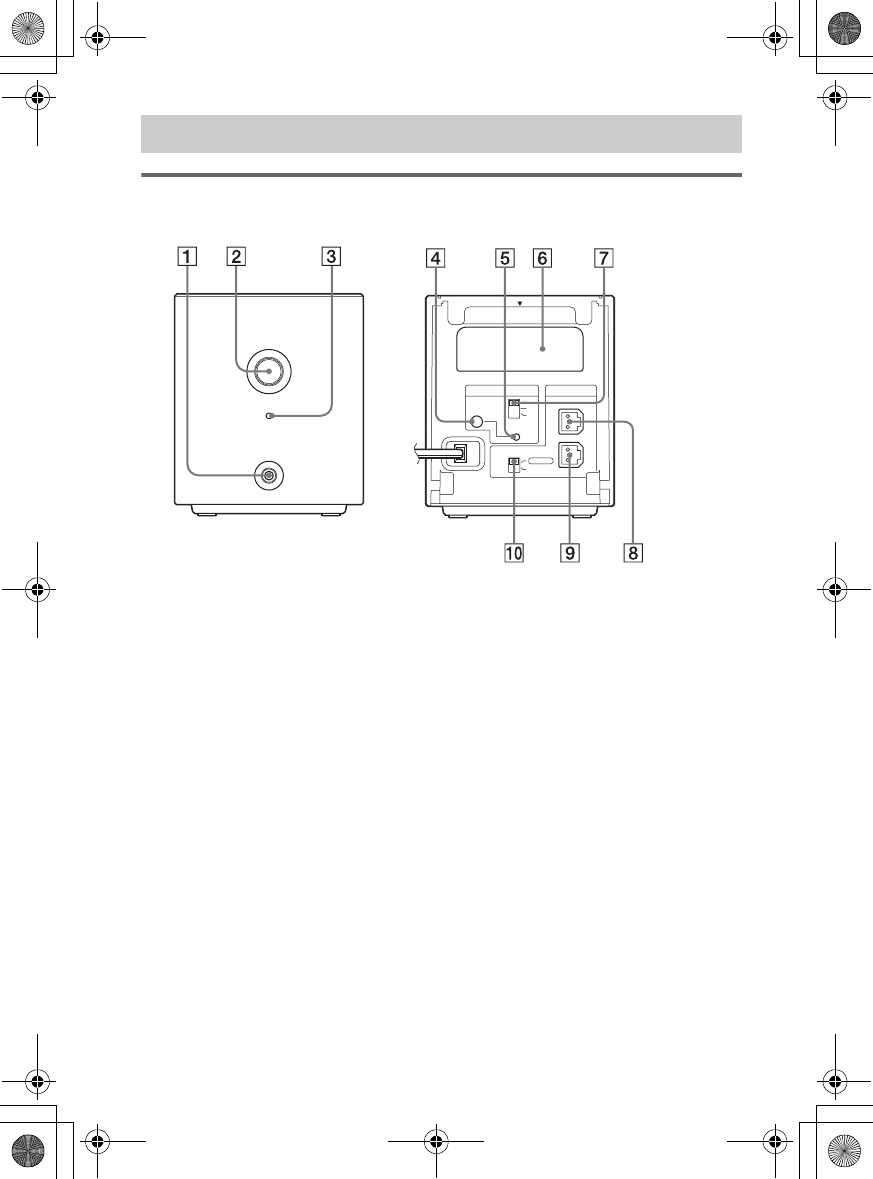

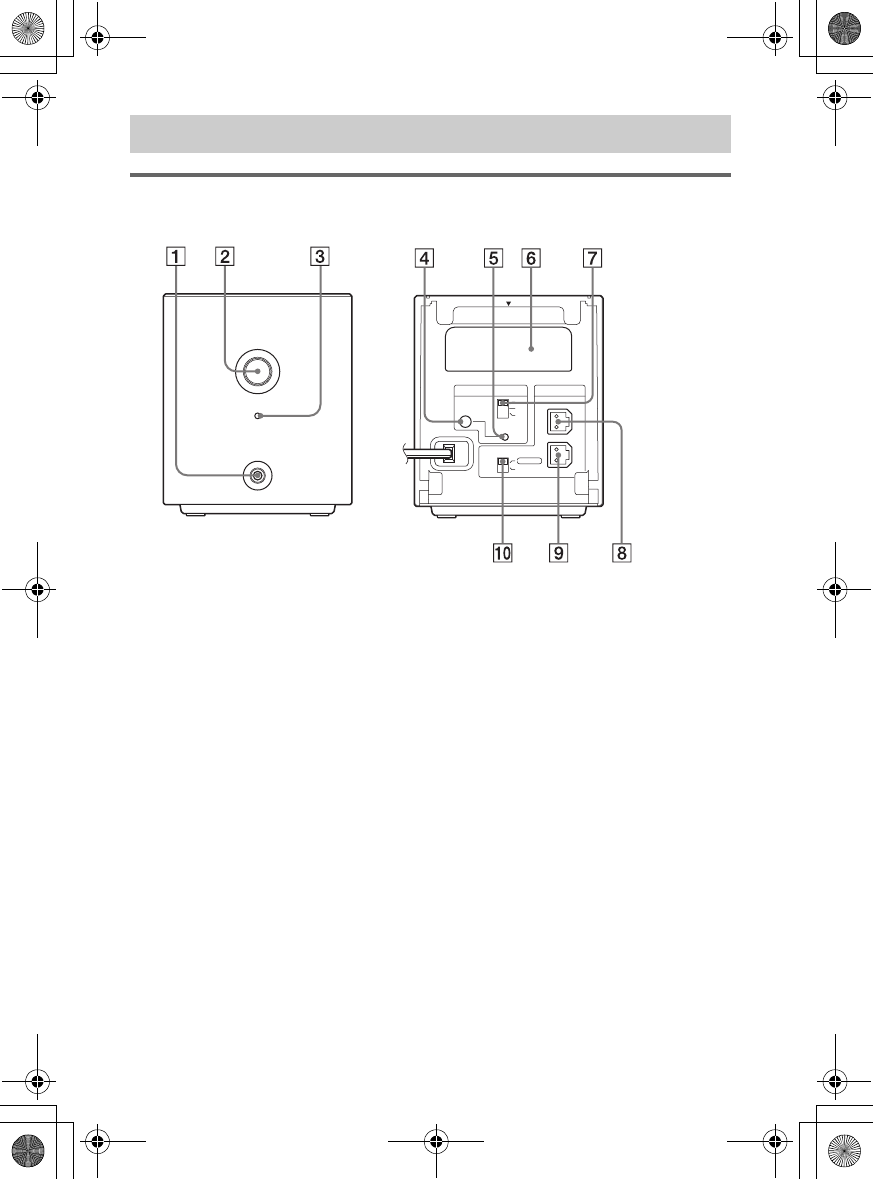

Index to Parts ................................... 15
WARNING
gb02reg.book Page 2 Tuesday, December 25, 2007 6:39 PM
filename[G:\F\FM\Sony\E\1225\845757S\3286052121\3286052121WAHTSA1U2\gb
01.fm]
3US
model name [WAHT-SA1]
[3-286-052-12(1)]
GB
US
reception, which can be determined by turning the
equipment off and on, the user is encouraged to try
to correct the interference by one or more of the
following measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the
equipment and receiver.
– Connect the equipment into an outlet on a
circuit different from that to which the
receiver is connected.
– Consult the dealer or an experienced radio/
TV technician for help.
CAUTION
You are cautioned that any changes or
modifications not expressly approved in this
manual could void your authority to operate this
equipment.
Important Safety Instructions
1) Read these instructions.
2) Keep these instructions.
3) Heed all warnings.
4) Follow all instructions.
5) Do not use this apparatus near water.
6) Clean only with dry cloth.
7) Do not block any ventilation openings. Install
in accordance with the manufacturer ’s
instructions.
8) Do not install near any heat sources such as
radiators, heat registers, stoves, or other
apparatus (including amplifiers) that produce
heat.
9) Do not defeat the safety purpose of the
polarized or grounding-type plug. A polarized
plug has two blades with one wider than the
other. A grounding type plug has two blades
and a third grounding prong. The wide blade
or the third prong are provided for your safety.
If the provided plug does not fit into your
outlet, consult an electrician for replacement
of the obsolete outlet.
10) Protect the power cord from being walked on
or pinched particularly at plugs, convenience
receptacles, and the point where they exit from
the apparatus.
11) Only use attachments/accessories specified by
the manufacturer.
12) Use only with the cart, stand, tripod, bracket,
or table specified by the manufacturer, or sold
with the apparatus. When a cart is used, use
caution when moving the cart/apparatus
combination to avoid injury from tip-over.
13) Unplug this apparatus during lightning storms
or when unused for long periods of time.
14) Refer all servicing to qualified service
personnel. Servicing is required when the
apparatus has been damaged in any way, such
as power-supply cord or plug is damaged,
liquid has been spilled or objects have fallen
into the apparatus, the apparatus has been
exposed to rain or moisture, does not operate
normally, or has been dropped.
For the customers in Canada
This Class B digital apparatus complies with
Canadian ICES-003.
For wireless transceiver (EZW-
RT10) and wireless transmitter
(EZW-T100)
This device complies with RSS-Gen of IC Rules.
Operation is subject to the following two
conditions: (1) this device may not cause
interference, and (2) this device must accept any
interference, including interference that may cause
undesired operation of this device.
This equipment complies with IC radiation
exposure limits set forth for uncontrolled
equipment and meets RSS-102 of the IC radio
frequency (RF) Exposure rules. This equipment
should be installed and operated with at least 20
cm and more between the radiator and person’s
body (excluding extremities: hands, wrists, feet
and ankles).
Precautions
On power sources
Install this system so that the AC power cord
(mains lead) can be unplugged from the wall outlet
(mains) immediately in the event of trouble.
On placement
• Do not place the system in locations that are hot
and subject to direct sunlight, dusty, very humid,
or extremely cold.
gb02reg.book Page 3 Tuesday, December 25, 2007 6:39 PM
前ページのテキストが送られました。
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\gb
01.fm]
4US
model name [WAHT-SA1]
[3-286-052-11(1)]
• Use caution when placing the system on a
specially treated (waxed, oiled, polished, etc.)
floor, as staining or discoloration may result.
• Allow adequate air circulation to prevent
internal heat buildup.
• Do not place the system on surfaces (rugs,
blankets, etc.) or near materials (curtains,
draperies) that may block the ventilation slots.
• Do not install the system near heat sources such
as radiators or air ducts, or in a place subject to
direct sunlight, excessive dust, mechanical
vibration or shock.
• Do not install the system in an inclined position.
It is designed to be operated in a horizontal
position only.
• Keep the system away from equipment with
strong magnets, such as microwave ovens, or
large loudspeakers.
• Do not place heavy objects on the system.
• If you use more than one set of S-AIR products,
position them away from each other to avoid
cross talk.
• Install this surround amplifier and S-AIR
products at least 50 cm away from people.
• To prevent fire or shock hazard, do not place
objects filled with liquids, such as vases, on the
apparatus.
• Do not place the system on carpet, as
discoloration may result.
• If you use more than one surround amplifier, do
not place one on top of the other.
On cleaning
Clean the cabinets only with a soft dry cloth. Do
not use any type of abrasive pad, scouring powder
or solvent such as alcohol or benzene.
Safety
• If anything falls into the cabinet, unplug the unit
and have it checked by qualified personnel
before operating it any further.
• Unplug the unit from the wall outlet (mains) if
you do not intend to use it for an extended period
of time. To disconnect the cord, pull it out by the
plug, never by the cord.
WAHT-SA1 is a surround amplifier for
Sony S-AIR products. The amplifier is for
models that have an “EZW-RT10” or
“EZW-T100” slot on their rear panel.
This surround amplifier allows you to use a
5.1 channel system (five speakers and one
subwoofer) or 7.1 channel system (seven
speakers and one subwoofer).

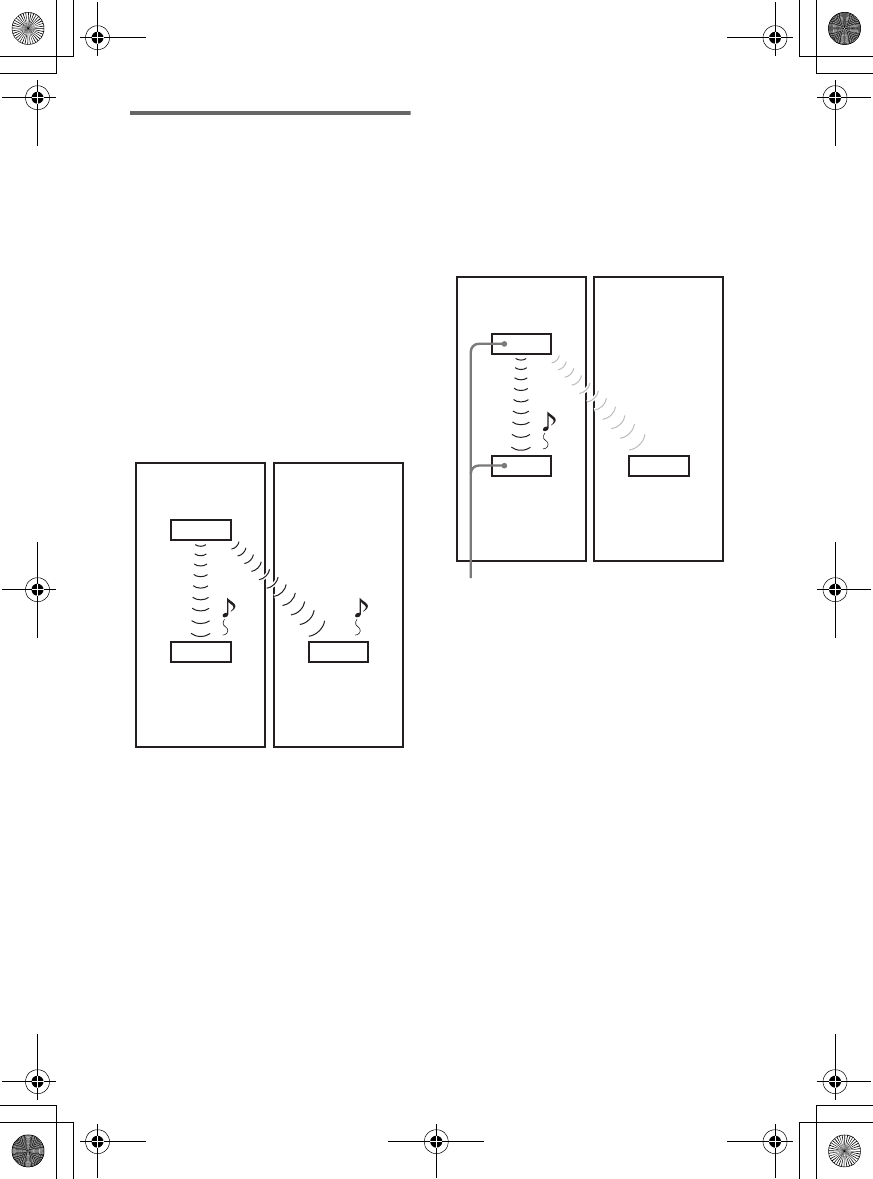

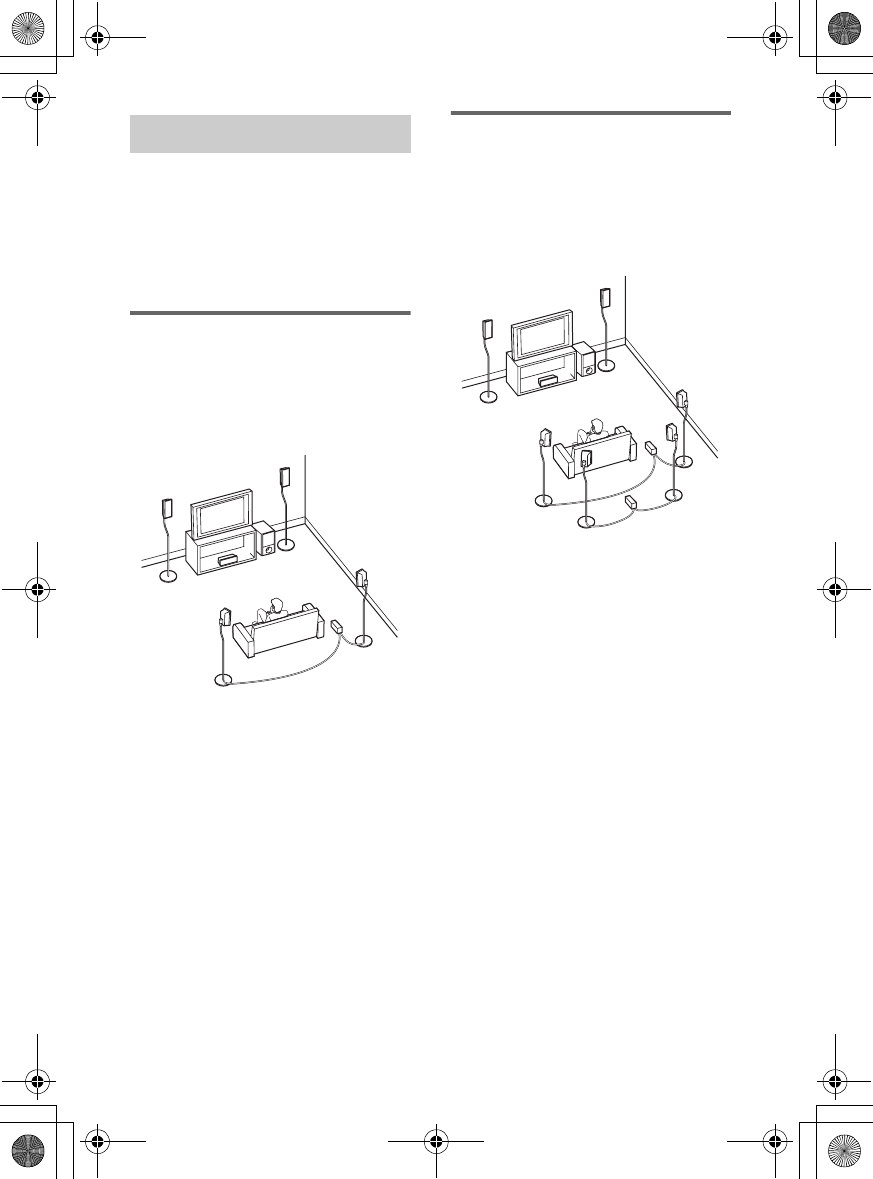

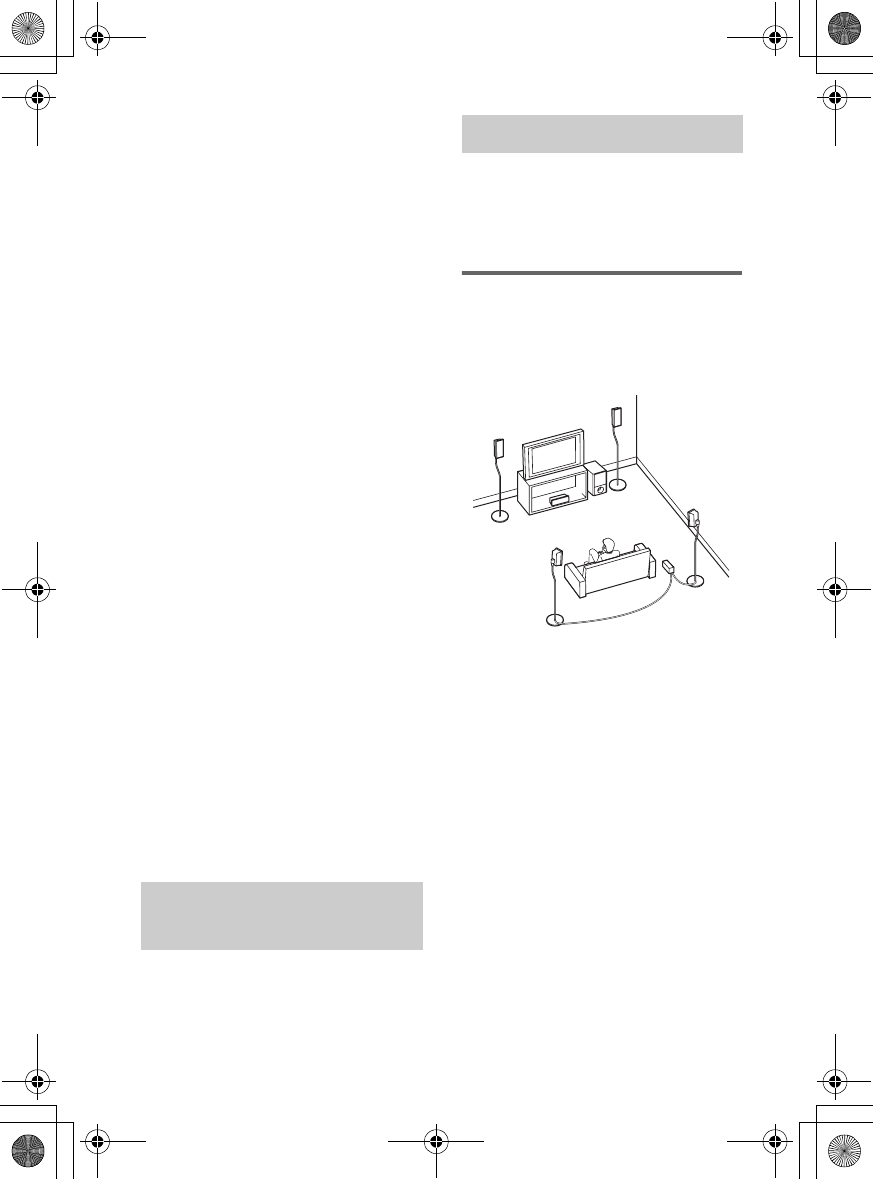

Enjoying a 5.1 channel
system
S-AIR can avoid cluttered cords to keep
your room tidy.
About This Operating
Instructions
Overview
A
B
DI
E
H
C
gb02reg.book Page 4 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\gb
01.fm]
5US
model name [WAHT-SA1]
[3-286-052-11(1)]

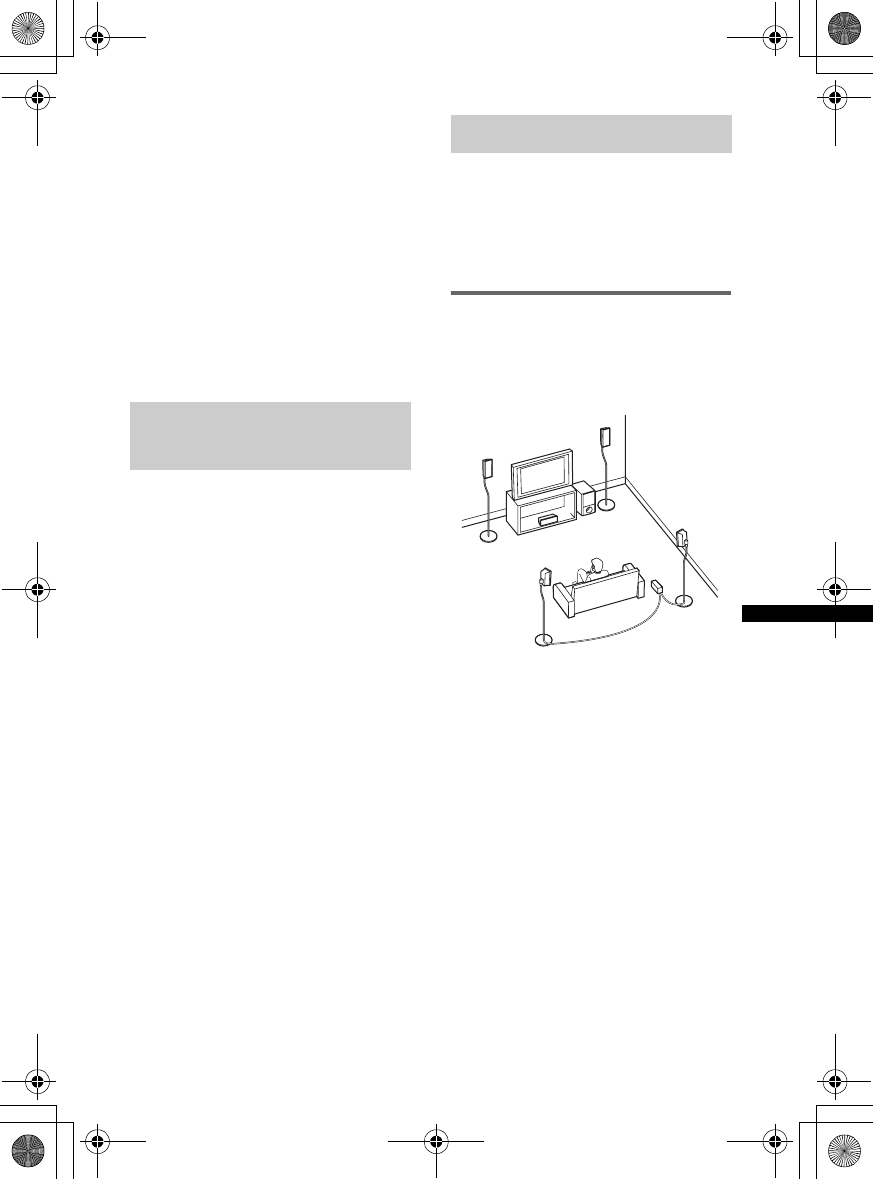

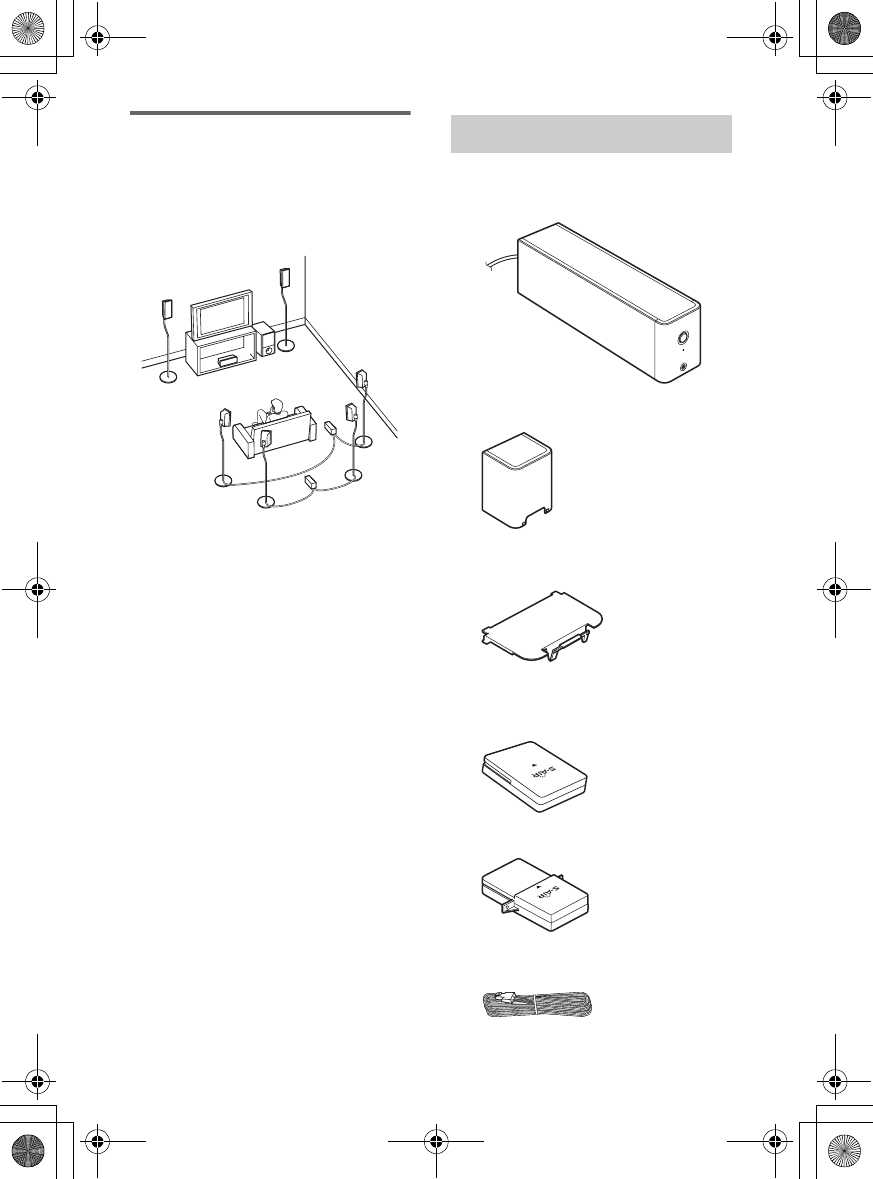

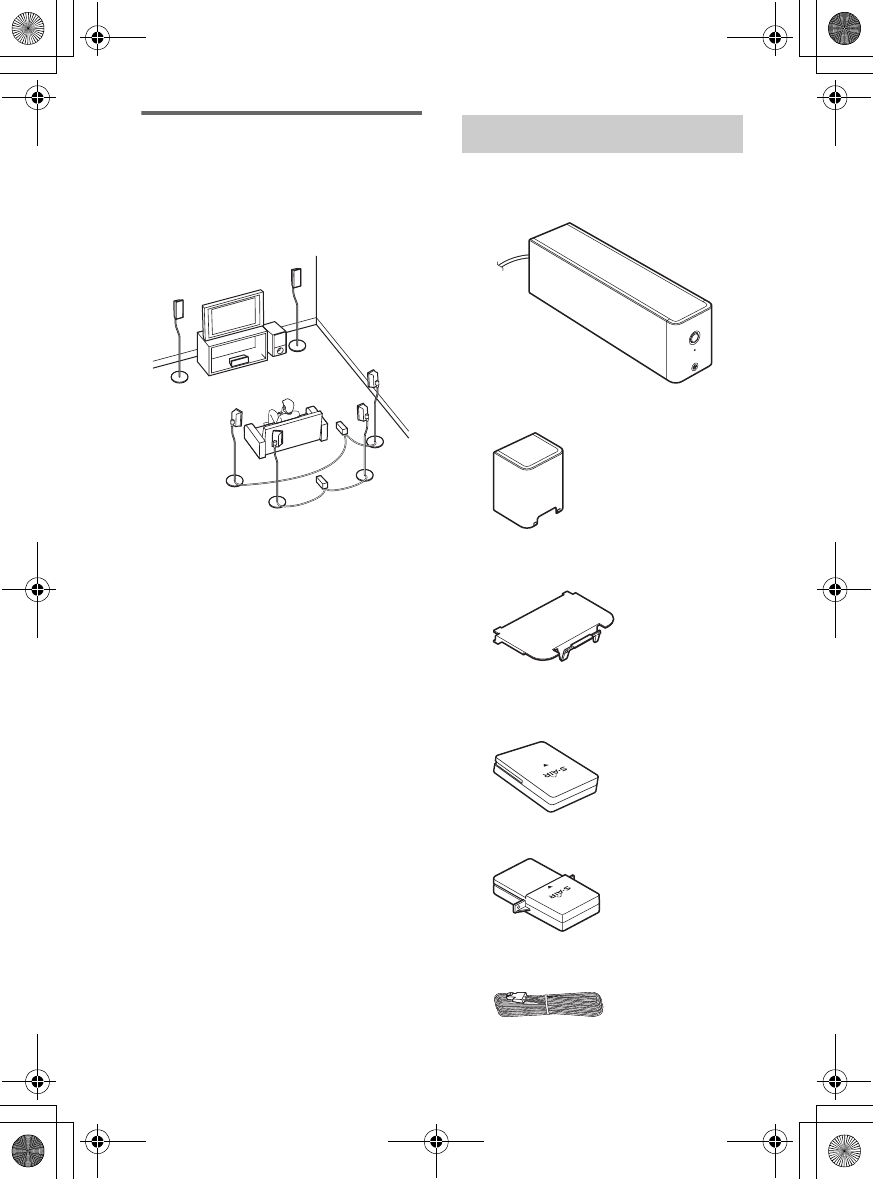

Enjoying a 7.1 channel
system
S-AIR makes possible a 7.1 channel system,
using two surround and two surround back
speakers.

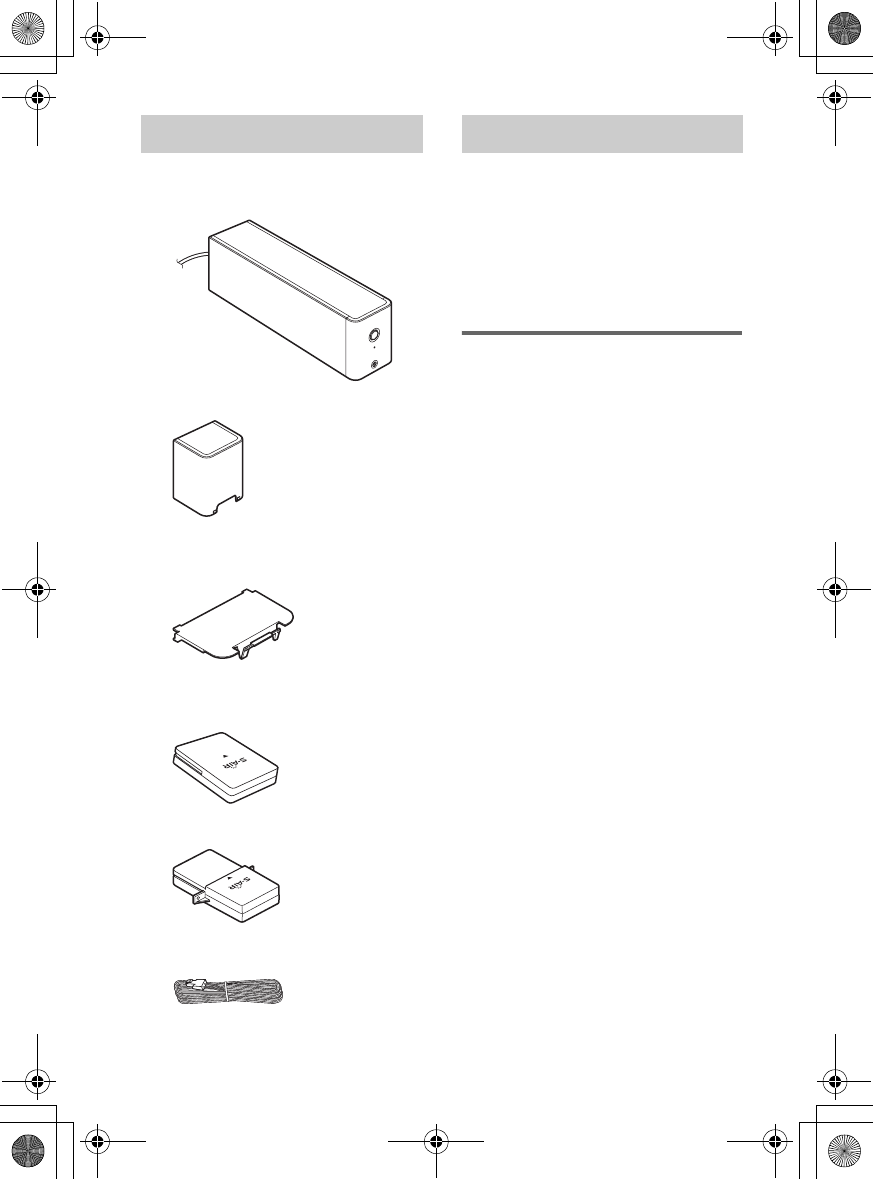

Surround amplifier
TA-SA100WR (1)
Speaker cord cover (1)
Speaker cord holder (1)
Wireless adapters
Wireless transceiver (EZW-RT10) (1)
Wireless transmitter (EZW-T100) (1)
Speaker cords (2)
Operating Instructions (1)
A
B
D
J
E
H
C
I
F
G
AFront left speaker
BFront right speaker
CCenter speaker
DSurround left speaker
ESurround right speaker
FSurround back left speaker
GSurround back right speaker
HSubwoofer
ISurround amplifier
(for surround speakers)
JSurround amplifier
(for surround back speakers)
Unpacking
PHONES
POWER
POWER/ON LINE
gb02reg.book Page 5 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\gb
01.fm]
6US
model name [WAHT-SA1]
[3-286-052-11(1)]

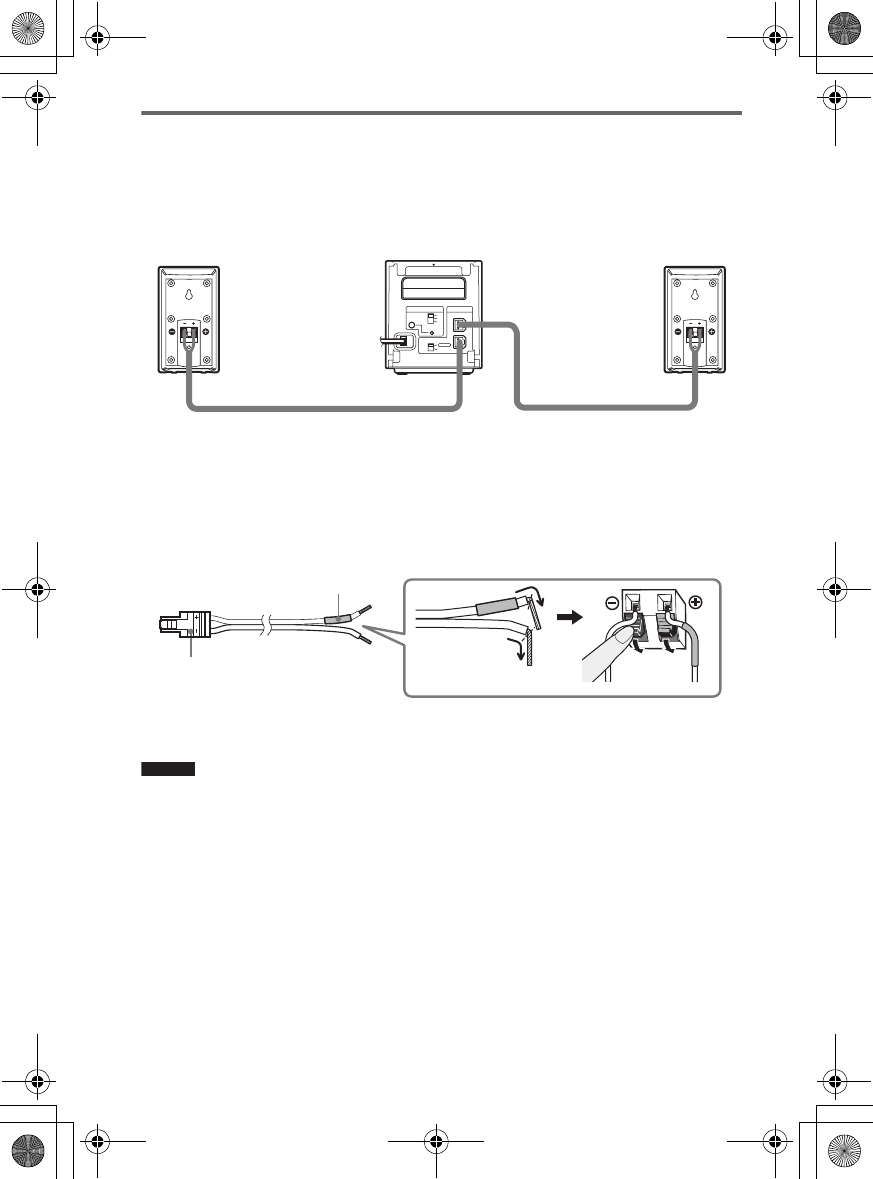

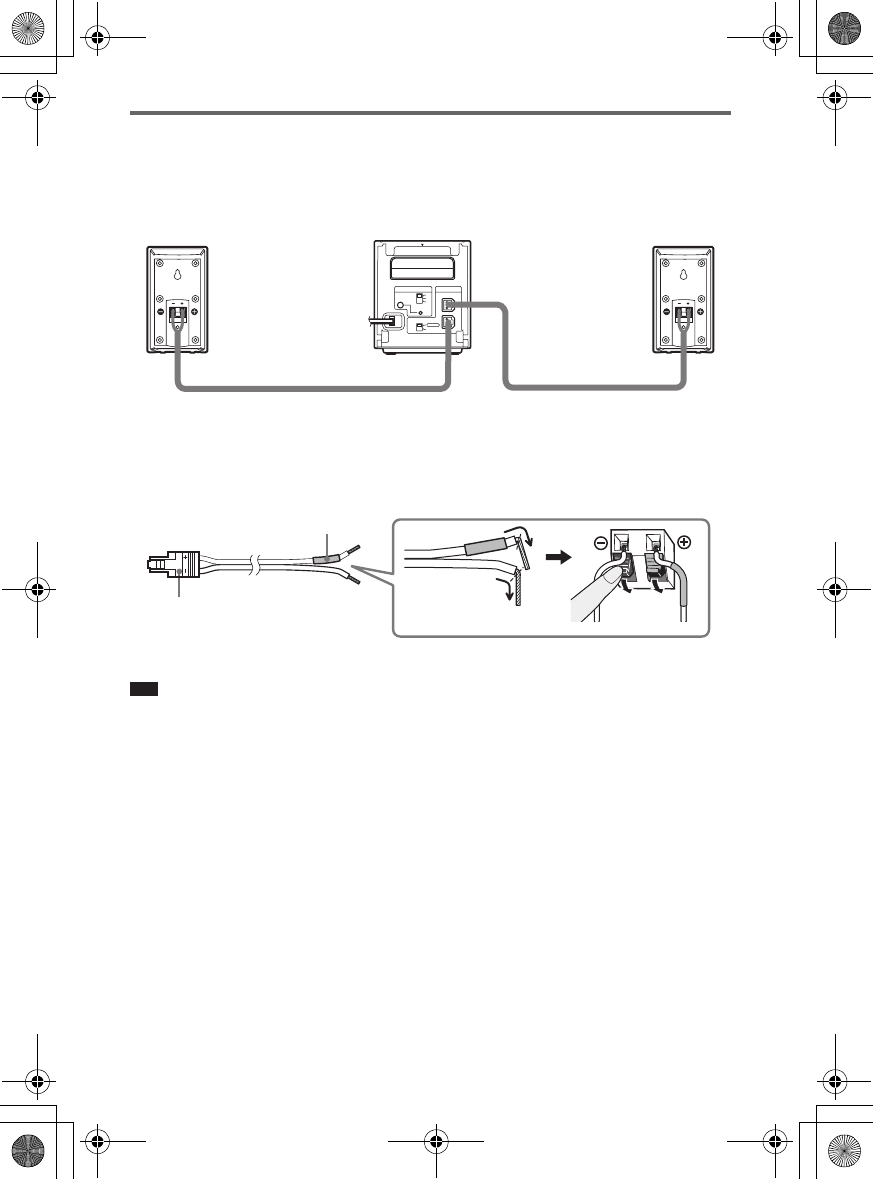

Connect the surround amplifier to your
S-AIR main unit.
Before installing, make sure to
remove the AC power cords
(mains lead) of all S-AIR
products from wall outlets
(mains).

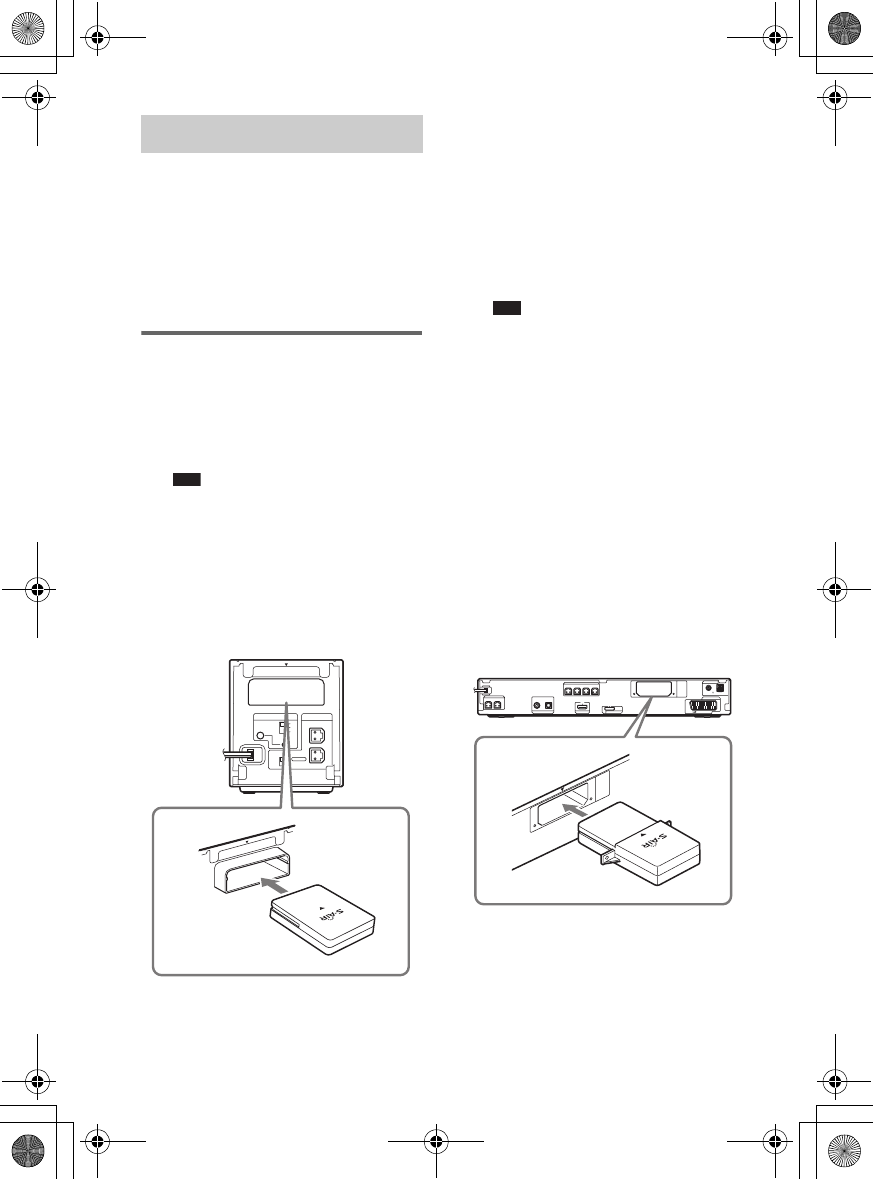

Inserting wireless
adapters
1Insert the wireless transceiver
(supplied) in the slot on the rear
of the surround amplifier.
Note
• Insert the wireless transceiver (supplied)
with the S-AIR logo facing up. Also,
make sure the V marks on the wireless
transceiver (supplied) and the slot on the
surround amplifier are aligned when
inserting.
• Do not touch the terminals of the
wireless adapters.
2Insert the wireless transmitter
(supplied) in the slot on the
S-AIR main unit.
For details, refer to the operating
instructions of the S-AIR main unit.
The illustration of the rear panel of an
S-AIR main unit is an example. Not all
S-AIR main units look exactly the
same.
Note
• Insert the wireless transmitter (supplied)
with the S-AIR logo facing up. Also,
make sure the V marks on the wireless
transmitter (supplied) and the slot on the
S-AIR main unit are aligned when
inserting.
• Do not touch the terminals of the
wireless adapters.
• If wireless adapter(s) come with your
S-AIR main unit, you do not have to use
the wireless transmitter included in this
wireless surround kit for your S-AIR
main unit. If you do not intend to use the
wireless transmitter (supplied) for an
extended period of time, do not place it
in locations that are hot and subject to
direct sunlight.
Hooking Up
R
SURROUND SELECTOR
S-AIR ID
EZW-RT10
SPEAKER
SURROUND
PAIRING
C
B
A
SURROUND
BACK
L
EZW-RT
10
CENTER SUBWOOFER
DIGITAL IN
COAXIAL OPTICAL
FRONT R FRONT L SUR R SUR L
SPEAKER
TV/VIDEO HDMI OUT
SPEAKER
EURO AV
OUTPUT(TO TV)
COAXIAL 75 AM
FM
ANTENNA
DMPORT
EZW-T100
EZW-T100
Rear panel
gb02reg.book Page 6 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\gb
01.fm]
7US
model name [WAHT-SA1]
[3-286-052-11(1)]
Connecting the speakers
Insert the connectors of the speaker cords (supplied) into their corresponding speaker jacks.
The connectors of the speaker cords are the same color as their corresponding jacks. The
speakers shown are for illustration purposes only. Not all the speakers are identical.
The connector and color tube of the speaker cords are the same color as the label of their
corresponding jacks. Be sure to match the speaker cords to the appropriate terminals on the
speakers: the speaker cord with the color tube to 3, and the speaker cord without the color tube
to #. Do not catch the speaker cord insulation in the speaker terminals.
When connecting to the surround amplifier, insert the connector until it clicks.
Note
• When you use this wireless surround kit, do not connect the speaker cord(s) to the surround speaker jack(s)
on your Sony Home Theatre System (DAV).
R
SURROUND SELECTOR
S-AIR ID
EZW-RT
10
SPEAKER
SURROUND
PAIRING
C
B
A
SURROUND
BACK
L
Speaker (L:left)Speaker (R:right)
Rear of speaker
Connector
Color tube
(–)
(+)
gb02reg.book Page 7 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\gb
01.fm]
8US
model name [WAHT-SA1]
[3-286-052-11(1)]

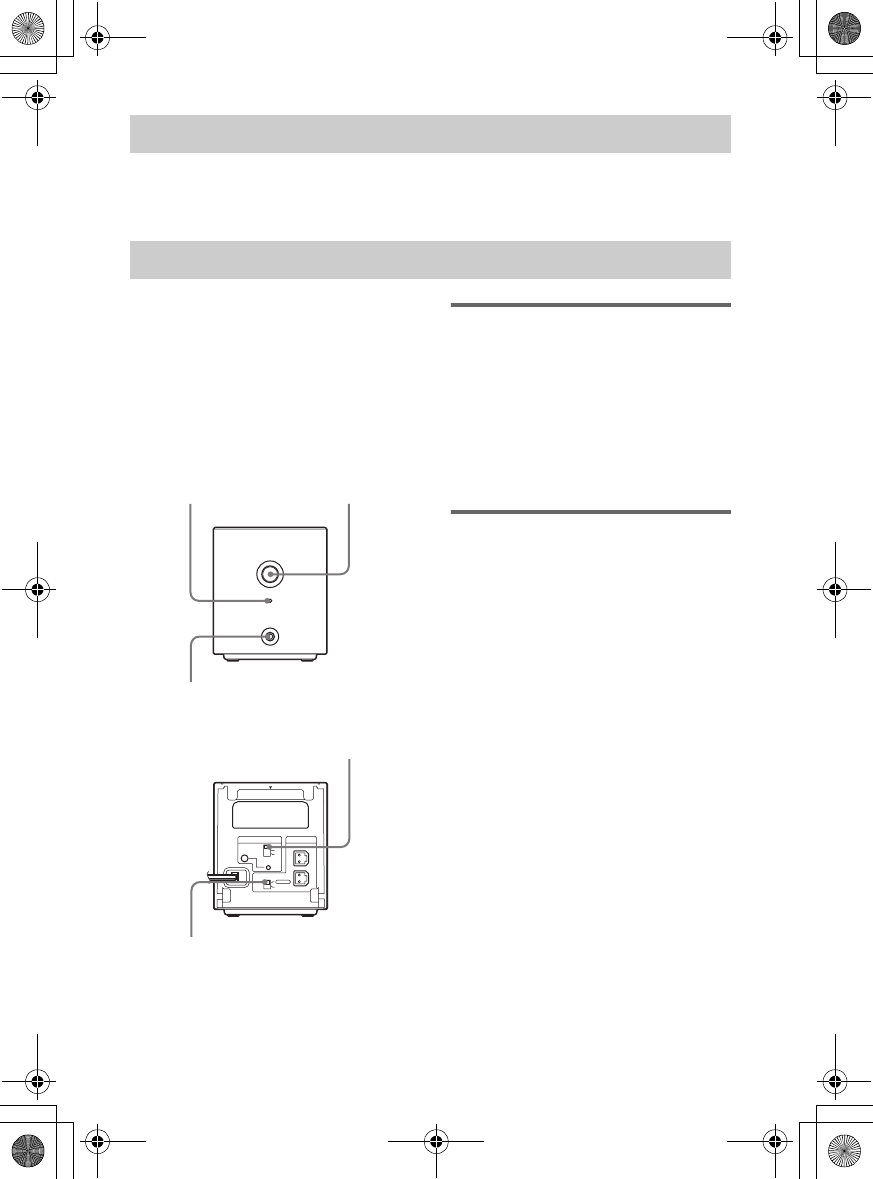

Before connecting the AC power cords (mains leads) of your S-AIR main unit and the surround
amplifier to wall outlets (mains), make sure that all speakers are connected.
To use the wireless system, you need to set
up the surround amplifier and your S-AIR
main unit. Before setting, make sure that the
wireless adapters are correctly inserted in
the S-AIR main unit and surround amplifier.

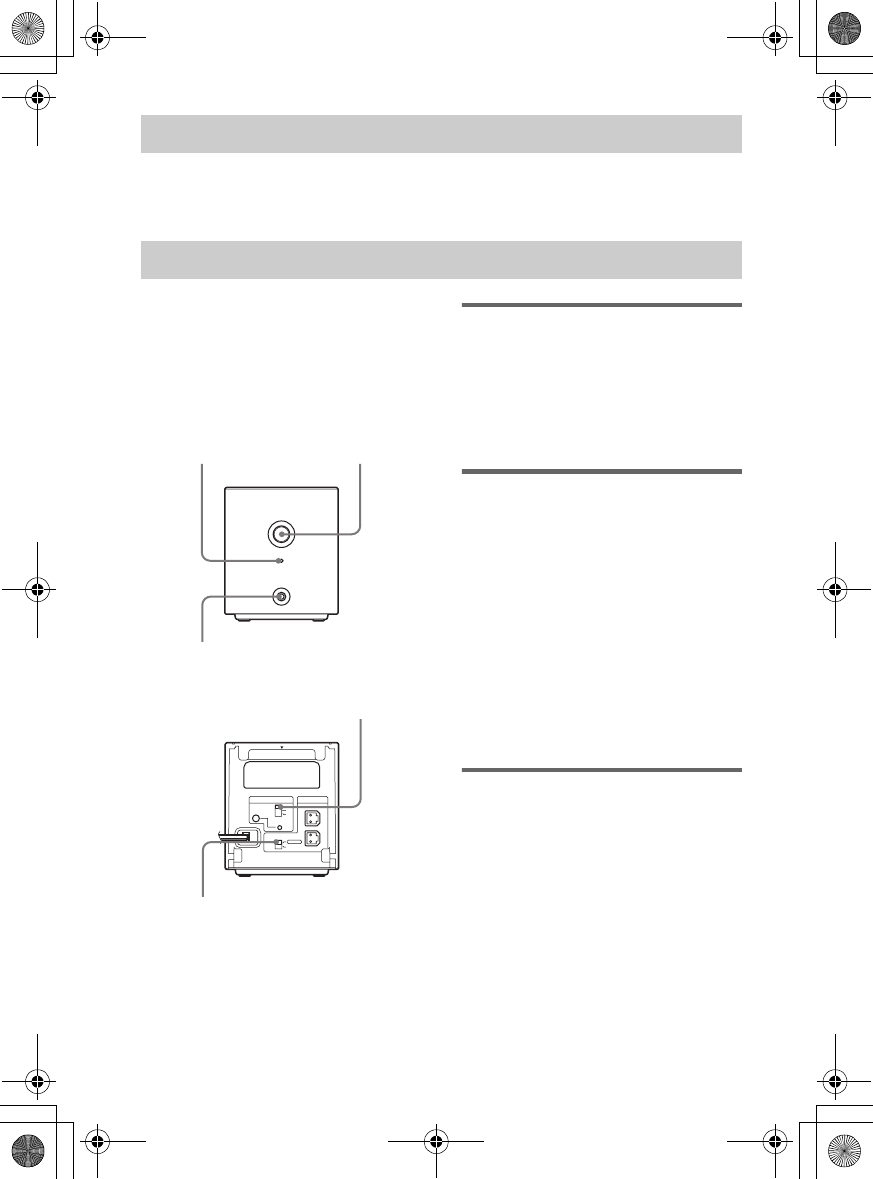

Front panel
Rear panel
ID setting
By matching the ID of the surround
amplifier and your S-AIR main unit, you
can establish sound transmission. You can
also use multiple S-AIR products by setting
a different ID for each product.
Setting up the S-AIR main
unit
1Turn on the S-AIR main unit.
The system turns on.
2Set up the S-AIR main unit so it is
ready for ID setting.
3Select the ID for the S-AIR main
unit.
You can select any ID (A, B, or C).
For details, refer to the operating
instructions of the S-AIR main unit.
Setting up the surround
amplifier
1Set the SURROUND SELECTOR
switch (SURROUND or
SURROUND BACK) of the
surround amplifier to match the
S-AIR main unit.
2Set the S-AIR ID switch of the
surround amplifier to match the
ID (A, B, or C) of the S-AIR main
unit.
Connecting the AC Power Cords (Mains Leads)
Setting up the Wireless System
PHONES
POWER
POWER/ON LINE
POWER
POWER / ON LINE
Indicator
PHONES jack
R
SURROUND SELECTOR
S-AIR ID
EZW-RT10
SPEAKER
SURROUND
PAIRING
C
B
A
SURROUND
BACK
L
S-AIR ID switch
SURROUND
SELECTOR switch
gb02reg.book Page 8 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\gb
01.fm]
9US
model name [WAHT-SA1]
[3-286-052-11(1)]
3Press POWER on the surround
amplifier.
The POWER / ON LINE indicator
turns green. If not, see “Checking the
transmission status” (page 9).
4Set up the speakers.
If the S-AIR main unit has the Auto
Calibration function, perform Auto
Calibration. If the S-AIR main unit
does not have the Auto Calibration
function, perform the appropriate
speaker setting. For details, refer to the
operating instructions of the S-AIR
main unit.
Checking the
transmission status
You can check the status of sound
transmission between the S-AIR main unit
and surround amplifier by checking the
POWER / ON LINE indicator on the
surround amplifier.
Enjoying the sound by
using headphones
You can enjoy the system’s sound in a place
away from the S-AIR main unit by
connecting the headphones to the PHONES
jack on the surround amplifier.
Note
• When you connect headphones to the surround
amplifier, neither the surround amplifier nor the
S-AIR main unit outputs sound from the
system’s speakers.
• The volume of the S-AIR main unit is minimized
if you turn off the surround amplifier with
headphones connected, or radio reception is
poor. In either case, check radio reception, and
set the volume again.
POWER / ON
LINE indicator
Status
Turns green Sound transmission is
established.
Flashes green Sound transmission is not
established. For details, see
“Troubleshooting”
(page 12).
Turns red The surround amplifier
does not output sound. For
details, see
“Troubleshooting”
(page 12).
Turns off The surround amplifier
turns off or its protection is
active. For details, see
“Troubleshooting”
(page 12).
gb02reg.book Page 9 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\gb
01.fm]
10US
model name [WAHT-SA1]
[3-286-052-11(1)]
Preventing transmission
to neighbors (Pairing)
If your neighbors also have S-AIR products
and their IDs are the same as yours, your
neighbors could receive the sound of your
S-AIR main unit. To prevent this, you can
identify your S-AIR products by performing
the pairing operation.

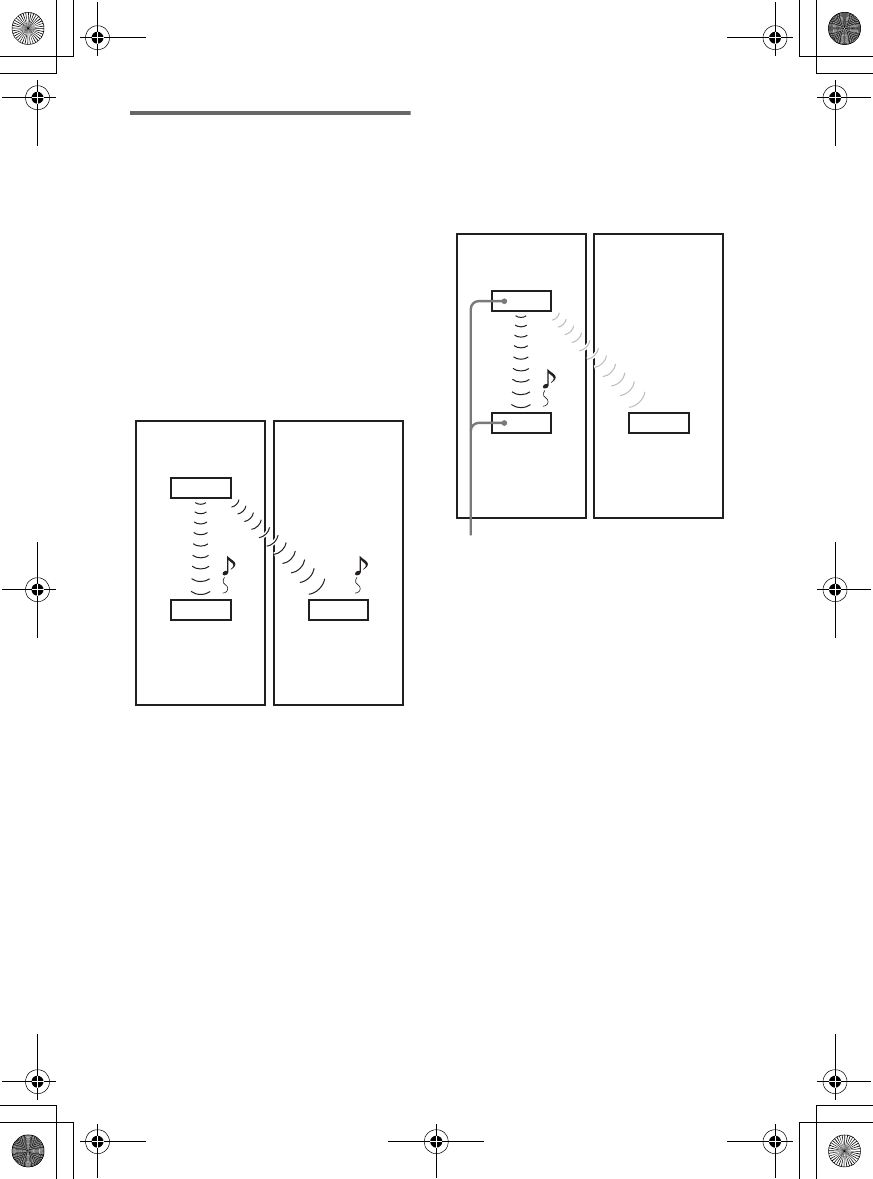

xBefore the pairing operation
(example)
The sound transmission is established by the
ID.
xAfter the pairing operation
(example)
Sound transmission is established between
the surround amplifier and the S-AIR main
unit that performed the pairing operation.
1Turn on the S-AIR main unit and
the surround amplifier.
The system turns on.
2Match the IDs of the S-AIR main
unit and the surround amplifier.
3Set up the S-AIR main unit so it is
ready for pairing.
For details, refer to the operating
instructions of the S-AIR main unit.
The POWER / ON LINE indicator on
the surround amplifier flashes green.
4Press PAIRING on the rear panel
of the surround amplifier.
The PAIRING indicator flashes red
when pairing starts.
When sound transmission is
established, the POWER / ON LINE
indicator turns green and the PAIRING
indicator turns on.
If you use more than one surround
amplifier, perform Steps 3 and 4 for
those also.
S-AIR main unit
ID A
Surround
amplifier
ID A
S-AIR receiver
ID A
Your room Neighbor
ID A
S-AIR main unit
ID A ID A
Pairing
Surround
amplifier
S-AIR receiver
Your room Neighbor
No transmission
gb02reg.book Page 10 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\gb
01.fm]
11US
model name [WAHT-SA1]
[3-286-052-11(1)]
Note
• If you perform the pairing operation between the
surround amplifier and another S-AIR main unit,
sound transmission established by the ID is
canceled.
• Pairing will not be canceled unless you change
the ID setting.
Ti
p
• To press the PAIRING button, a slim instrument,
such as a paper clip, can be used.

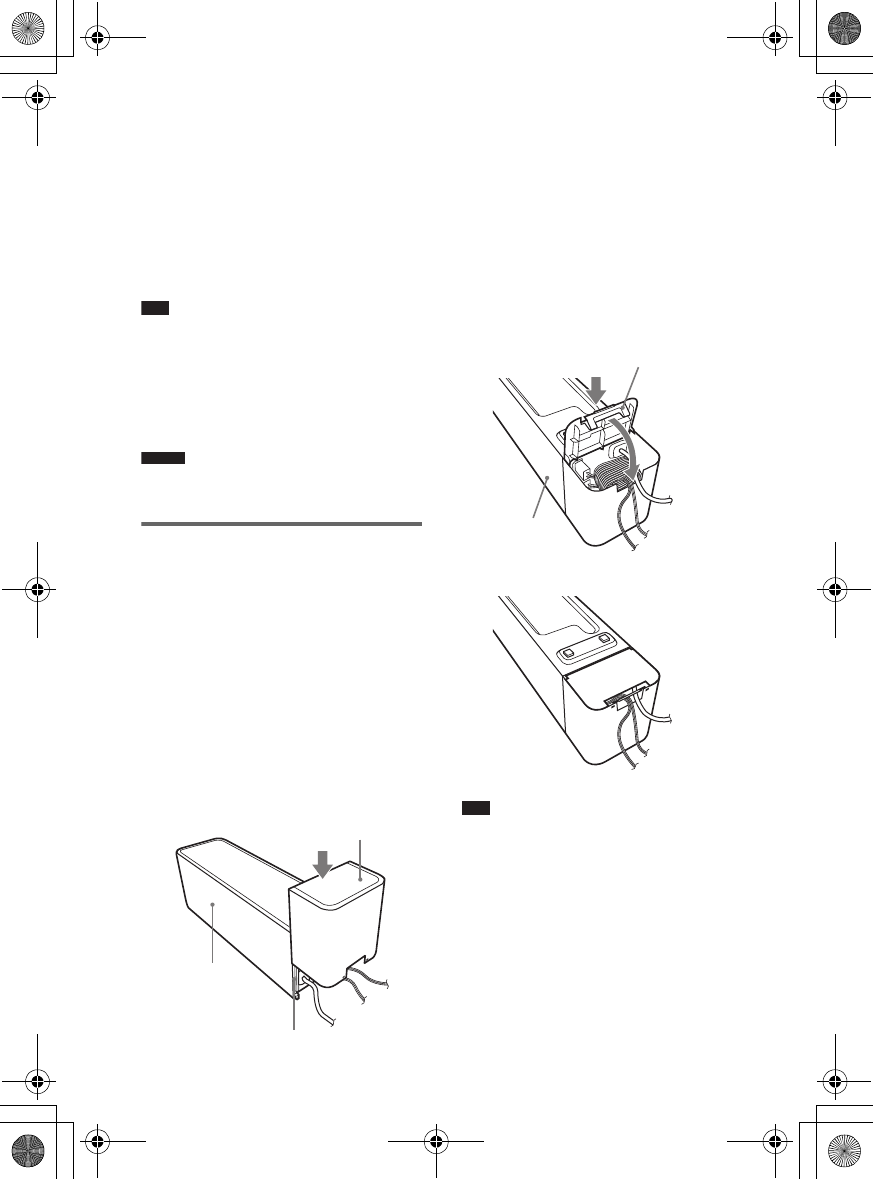

Attaching the cover to
the surround amplifier
After connecting, you can attach the cover
to the surround amplifier to organize and
store excess speaker cords.
1Attach the speaker cord cover by
sliding it down along the grooves
on the edges of the surround
amplifier.
Push the speaker cord cover down until
you hear a click. Turn the surround
amplifier upside down, and store the
cords in the speaker cord cover.
2Insert the tabs of the speaker
cord holder in the slots of the
speaker cord cover, and press it
into place.
Note
• When detaching, remove the speaker cord
holder, then remove the speaker cord cover. To
remove the speaker cord holder, slightly press
the catch of the holder and lift off. To remove the
speaker cord cover, slightly splay open the edges
of the cover and slide down.
• Do not use excessive force to store the cords.
Speaker cord cover
Surround
amplifier
Grooves
Speaker cord holder
Surround
amplifier
m
gb02reg.book Page 11 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\gb
01.fm]
12US
model name [WAHT-SA1]
[3-286-052-11(1)]
If you experience any of the following
difficulties while using the system, use this
troubleshooting guide to help remedy the
problem before requesting repairs. Should
any problem persist, consult your nearest
Sony dealer.
Note that if service personnel changes some
parts during repair, these parts may be
retained.
In the event of a problem with the surround
amplifier, have a Sony dealer check the
entire system together (system, speakers,
and wireless adapters).
Power
The power is not turned on.
• Check that the AC power cord (mains lead) is
connected securely.
The POWER / ON LINE indicator does not
turn on.
Turn off the surround amplifier and
remove the AC power cord (main leads) of
the surround amplifier, then check the
following items.
• Are the + and – speaker cords short-circuited?
• Is anything blocking the ventilation holes of
the surround amplifier?
• After checking the above items and fixing
any problems, connect the AC power cord
(mains lead) of the surround amplifier and
turn on. If the cause of the problem cannot be
found even after checking all the above items,
consult your nearest Sony dealer.
Sound
There is no sound.
Check the status of the POWER / ON LINE
indicator on the surround amplifier.
– turns green
• The speaker cord is not connected securely.
• Check the speaker connections and settings.
• The volume of the S-AIR main unit is set to
minimum.
• The S-AIR main unit is in mute status.
• Depending on the source or the settings of the
S-AIR main unit, the effect of the speakers
may be less noticeable.
• Headphones are connected.
– flashes green
• The S-AIR main unit is not turned on.
• The S-AIR main unit is paired to another
S-AIR product.
• The surround amplifier is paired to another
S-AIR main unit.
• Confirm the IDs of the S-AIR main unit and
surround amplifier (page 8).
• Pairing operation is not completed.
• Sound transmission is poor. Move the
surround amplifier so that the POWER / ON
LINE indicator turns green.
• Move the system away from any other
wireless products.
• Stop using another wireless product.
• The wireless transceiver and/or the wireless
transmitter are/is not inserted correctly.
– turns red
• Change the SURROUND SELECTOR
switch (SURROUND or SURROUND
BACK) of the surround amplifier to match
the S-AIR main unit.
No sound is heard from the S-AIR main
unit.
• Volume becomes the minimum when you
turn off the surround amplifier with
headphones connected before you turn off the
S-AIR main unit or if radio reception is poor.
In these cases, check radio reception, and set
the volume again.
Severe hum or noise is heard.
• Check that the S-AIR products are connected
securely.
• Check that the connecting cords are away
from a transformer or motor, and at least 3
meters (10 ft) away from your TV set or a
fluorescent light.
• Move your TV away from the audio
components.
• The plugs and jacks are dirty. Wipe them with
a cloth slightly moistened with alcohol.
• Clean the disc.
No sound or only a very low-level sound is
heard from the speakers.
• Check the speaker connections and settings.
• Check the decoding mode setting.
• Depending on the source, the effect of the
speakers may be less noticeable.
• Wireless setting of the speaker is not correct.
• A 2 channel source is being played.
No sound is heard or sound is cut off.
• The S-AIR main unit and/or the surround
amplifier is installed in a place such as on a
metal shelf.
• Wireless LANs, a microwave (oven) and
Bluetooth applications, etc. are placed near
the surround amplifier.
Troubleshooting
gb02reg.book Page 12 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\gb
01.fm]
13US
model name [WAHT-SA1]
[3-286-052-11(1)]
• Move away the other components from the
surround amplifier or turn off the other
components.
Operation
The system does not work normally.
• Disconnect the AC power cord (mains lead)
from the wall outlet (mains), then reconnect
after several minutes.
TA-SA100WR
(Surround amplifier)
AUDIO POWER SPECIFICATIONS
for the US model
POWER OUTPUT AND TOTAL
HARMONIC DISTORTION:
With 3 ohm loads,
both channels
driven, from 120 -
20,000 Hz; rated 50
watts per channel
minimum RMS
power, with no
more than 0.7 %
total harmonic
distortion from 250
milliwatts to rated
output.
Amplifier section
US models:
Surround mode (reference) RMS output power
: 143W (per
channel at 3 ohms,
1 kHz, 10 % THD)
Other models:
Stereo mode (rated) 80 W + 80 W (at
3 ohms, 1 kHz, 1 %
THD)
Surround mode (reference) RMS output power
: 143 W (per
channel at 3 ohms,
1 kHz, 10 % THD)
* Depending on the source, there may be no
sound output.
Rated impedance: 3 - 16 Ω
General
Power requirements:
North American models: 120 V AC, 60 Hz
Mexican models: 120 V AC, 60 Hz
Taiwan models: 120 V AC,
50/60 Hz
Specifications
gb02reg.book Page 13 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\gb
01.fm]
14US
model name [WAHT-SA1]
[3-286-052-11(1)]
Latin American models: 110 V – 240 V AC,
50/60 Hz
Other models: 220 V – 240 V AC,
50/60 Hz
Power consumption On: 50 W
Dimensions (approx.) 85 mm × 100 mm ×
330 mm
(3 3/8 in × 4 in ×
13 in) (w/h/d) (incl.
EZW-RT10)
85 mm × 100 mm ×
345 mm
(3 3/8 in × 4 in ×
13 5/8 in) (w/h/d)
incl. speaker cord
cover and speaker
cord holder
Mass (approx.) 1.7 kg (3 lb 12 oz)
incl. speaker cord
cover and speaker
cord holder
EZW-RT10
Communication System S-AIR
Specification
version 1.0
Output 12.0 mW
Frequency band 2.4000 GHz -
2.4835 GHz
Modulation method DSSS
Power requirements DC 3.3 V, 350 mA
Dimensions (approx.) 50 mm × 13 mm ×
60 mm (2 in ×
17/32 in × 2 3/8 in)
(w/h/d)
Mass (approx.) 24g (1 oz)
EZW-T100
Communication System S-AIR
Specification
version 1.0
Output 12.0 mW
Frequency band 2.4000 GHz -
2.4835 GHz
Modulation method DSSS
Power requirements DC 4 V, 550 mA
DC 5 V, 15 mA
Dimensions (approx.) 52 mm × 24 mm ×
95 mm (2 1/8 in ×
31/32 in × 3 3/4 in)
(max 77 mm ×
24 mm × 95 mm)
(3 1/8 in × 31/32 in ×
3 3/4 in) (w/h/d)
Mass (approx.) 61g (3 oz)
Design and specifications are subject to change
without notice.
“S-AIR” and its logo are trademarks of Sony
Corporation.
• Packaging cushions are made of paper.
• Halogenated flame retardants
are not used in the printed
wiring boards.
• Over 85 % power efficiency of
amplifier block is achieved
with the full digital amplifier,
S-master.
gb02reg.book Page 14 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\gb
01.fm]
15US
model name [WAHT-SA1]
[3-286-052-11(1)]
Surround amplifier
APHONES jack
BPOWER button (ON/OFF)
CPOWER / ON LINE indicator
DPAIRING indicator
EPAIRING button
FWireless transceiver (EZW-RT10) slot
GS-AIR ID switch
HSPEAKER L jack
ISPEAKER R jack
JSURROUND SELECTOR switch
Index to Parts
PHONES
POWER
POWER/ON LINE
Front panel Rear panel
R
SURROUND SELECTOR
S-AIR ID
EZW-RT10
SPEAKER
SURROUND
PA I R I N G
C
B
A
SURROUND
BACK
L
gb02reg.book Page 15 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1225\845757S\3286052121\3286052121WAHTSA1U2\fr0
2.fm]
2FR
model name [WAHT-SA1]
[3-286-052-12(1)]
3
Pour réduire les risques d’incendie
ou d’électrocution, gardez cet
appareil à l’abri de la pluie et de
l’humidité.
N’installez pas l’appareil dans un espace confiné
comme dans une bibliothèque ou un meuble
encastré.
Pour prévenir tout risque d’incendie ou
d’électrocution, ne placez pas d’objets remplis de
liquides, comme des vases, sur l’appareil.
Utilisation à l’intérieur uniquement.
Pour les clients au Canada
Cet appareil numérique de la classe B est conforme
à la norme NMB-003 du Canada.
Pour l’émetteur-récepteur sans fil
(EZW-RT10) et l’émetteur sans fil
(EZW-T100)
Cet appareil est conforme au RSS-Gen des
règlements IC. Le fonctionnement est soumis aux
deux conditions suivantes : (1) Cet appareil ne peut
pas provoquer d’interférences nuisibles et (2) cet
appareil doit accepter toute interférence
susceptible de provoquer un fonctionnement non
souhaité.
Cet équipement est conforme aux limites
d’exposition aux rayonnements d’IC définies pour
les appareils non commandés et est conforme à la
RSS-102 des Règles d’exposition aux hautes
fréquences d’IC. Cet équipement doit être situé et
utilisé à 20 cm minimum d’un radiateur et de toute
personne (à l’exception des extrémités : mains,
poignets, pieds et chevilles).
Précautions
Alimentation
Installez ce système de façon à pouvoir débrancher
immédiatement le cordon d’alimentation de la
prise murale en cas de problème.
Installation
• Evitez d’installer le système dans un endroit trop
chaud ou trop froid, ou exposé à la lumière
directe du soleil, à la poussière ou à l’humidité.
• Soyez particulièrement prudent lorsque vous
placez le système sur une surface ayant subi un
traitement spécial (cirée, huilée, polie, etc.), car
il peut laisser des taches ou entraîner la
décoloration du revêtement de sol.
• Prévoyez une circulation d’air suffisante de
manière à éviter toute surchauffe interne.
• Ne placez pas le système sur une surface
moelleuse (comme un tapis, une couverture,
etc.) ou près de tissus (comme un rideau ou une
tenture) risquant de bloquer les fentes d’aération.
• N’installez pas le système à proximité de sources
de chaleur telles que des radiateurs ou des
conduites d’air chaud, ni à des endroits exposés
à la lumière directe du soleil, à une poussière
excessive, à des vibrations mécaniques ou à des
chocs.
• N’installez pas le système en position inclinée.
Ce système est conçu pour fonctionner
uniquement à l’horizontale.
• Gardez le système à l’écart de tout équipement
contenant des aimants puissants, par exemple
des fours à micro-ondes ou de puissants haut-
parleurs.
• Ne posez pas d’objets lourds sur le système.
• Si vous utilisez plusieurs produits S-AIR,
éloignez-les les uns des autres afin d’éviter toute
diaphonie.
• Installez cet amplificateur surround et les
produits S-AIR à 50 cm au moins de toute
personne.
• Pour prévenir tout risque d’incendie ou
d’électrocution, ne placez pas d’objets remplis
de liquides, comme des vases, sur l’appareil.
• Ne posez pas le système sur un tapis, car celui-ci
risquerait de se décolorer.
• Si vous utilisez plusieurs amplificateurs
surround, ne les superposez pas.
Table des matières
A propos de ce Mode d’emploi .......... 3
Description générale .......................... 3
Déballage ........................................... 4
Raccordements ................................... 5
Raccordement des cordons
d’alimentation .................................... 7
Configuration du système sans fil ...... 7
Dépannage ........................................ 11
Spécifications ................................... 12
Index des composants ...................... 14
AVERTISSEMENT
fr02.fm Page 2 Tuesday, December 25, 2007 5:52 PM
削除
移動
filename[G:\F\FM\Sony\E\1225\845757S\3286052121\3286052121WAHTSA1U2\fr0
2.fm]
3FR
model name [WAHT-SA1]
[3-286-052-12(1)]
FR
FR
Entretien
Nettoyez les boîtiers uniquement avec un chiffon
sec. N’utilisez pas de tampons abrasifs, de poudre
à récurer ou de solvant tel que l’alcool ou le
benzène.
Sécurité
• Si un objet ou du liquide venait à pénétrer à
l’intérieur du boîtier, débranchez l’appareil et
faites-le vérifier par un personnel qualifié avant
de le remettre en marche.
• Débranchez l’appareil de la prise murale si vous
prévoyez de ne pas l’utiliser pendant une période
prolongée. Pour débrancher le cordon, tirez sur
la fiche, mais ne tirez jamais sur le cordon
proprement dit.
Le WAHT-SA1 est un amplificateur
surround pour produits Sony S-AIR.
L’amplificateur est destiné aux modèles
dont le panneau arrière présente un
emplacement « EZW-RT10 » ou « EZW-
T100 ».
Cet amplificateur surround vous permet
d’utiliser un système 5.1 canaux (cinq
enceintes et un caisson de graves) ou un
système 7.1 canaux (sept enceintes et un
caisson de graves).
Utilisation d’un système
5.1 canaux
S-AIR élimine les cordons et votre pièce est
toujours parfaitement rangée.
A propos de ce Mode
d’emploi
Description générale
A
B
DI
E
H
C
fr02.fm Page 3 Tuesday, December 25, 2007 5:52 PM
前ページにテキストが送られました。
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\fr0
2.fm]
4FR
model name [WAHT-SA1]
[3-286-052-11(1)]
Utilisation d’un système
7.1 canaux
S-AIR permet d’utiliser un système
7.1 canaux comprenant deux enceintes
surround et deux enceintes arrière surround.
Amplificateur surround
TA-SA100WR (1)
Cache du cordon d’enceinte (1)
Support du cordon d’enceinte (1)
Adaptateurs sans fil
Emetteur-récepteur sans fil (EZW-RT10) (1)
Emetteur sans fil (EZW-T100) (1)
Cordons d’enceinte (2)
Mode d’emploi (1)
A
B
D
J
E
H
C
I
F
G
AEnceinte avant gauche
BEnceinte avant droite
CEnceinte centrale
DEnceinte gauche surround
EEnceinte droite surround
FEnceinte gauche arrière surround
GEnceinte droite arrière surround
HCaisson de graves
IAmplificateur surround
(pour enceintes surround)
JAmplificateur surround
(pour enceintes arrière surround)
Déballage
PHONES
POWER
POWER/ON LINE
gb02reg.book Page 4 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\fr0
2.fm]
5FR
model name [WAHT-SA1]
[3-286-052-11(1)]
Raccordez l’amplificateur surround à votre
unité principale S-AIR.
Avant de procéder à
l’installation, assurez-vous
d’avoir débranché des prises
murales les cordons
d’alimentation de tous les
produits S-AIR.
Insertion des adaptateurs
sans fil
1Insérez l’émetteur-récepteur
sans fil (fourni) dans
l’emplacement situé à l’arrière de
l’amplificateur surround.
Remarque
• Insérez l’émetteur-récepteur sans fil
(fourni) en dirigeant le logo S-AIR vers
le haut. Au moment de l’insertion,
vérifiez aussi si les repères V de
l’émetteur-récepteur sans fil (fourni)
sont bien alignés sur l’emplacement de
l’amplificateur surround.
• Ne touchez pas les bornes des
adaptateurs sans fil.
2Insérez l’émetteur sans fil
(fourni) dans l’emplacement
de l’unité principale S-AIR.
Pour plus d’informations, reportez-
vous au mode d’emploi de l’unité
principale S-AIR.
Le panneau arrière de l’unité principale
S-AIR est illustré à titre d’exemple.
Toutes les unités principales S-AIR ne
se ressemblent pas exactement.
Remarque
• Insérez l’émetteur sans fil (fourni) en
dirigeant le logo S-AIR vers le haut. Au
moment de l’insertion, vérifiez aussi si
les repères V de l’émetteur sans fil
(fourni) sont bien alignés sur
l’emplacement de l’unité principale
S-AIR.
• Ne touchez pas les bornes des
adaptateurs sans fil.
• Si un ou plusieurs adaptateurs sans fil
sont fournis avec votre unité principale
S-AIR, vous n’avez pas besoin d’utiliser
l’émetteur sans fil de ce kit surround
sans fil avec votre unité principale
S-AIR. Si vous n’envisagez pas
d’utiliser l’émetteur sans fil (fourni)
pendant une période prolongée, ne le
placez pas dans un endroit soumis à la
chaleur ou aux rayons directs du soleil.
Raccordements
R
SURROUND SELECTOR
S-AIR ID
EZW-RT10
SPEAKER
SURROUND
PAIRING
C
B
A
SURROUND
BACK
L
EZW-RT
10
CENTER SUBWOOFER
DIGITAL IN
COAXIAL OPTICAL
FRONT R FRONT L SUR R SUR L
SPEAKER
TV/VIDEO HDMI OUT
SPEAKER
EURO AV
OUTPUT(TO TV)
COAXIAL 75 AM
FM
ANTENNA
DMPORT
EZW-T100
EZW-T100
Panneau arrière
gb02reg.book Page 5 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1225\845757S\3286052121\3286052121WAHTSA1U2\fr0
2.fm]
6FR
model name [WAHT-SA1]
[3-286-052-12(1)]
Raccordement des enceintes
Insérez les connecteurs des cordons d’enceinte (fournis) dans les prises enceinte
correspondantes. Les connecteurs des cordons d’enceinte sont de la même couleur que les
prises auxquelles ils correspondent. Les enceintes illustrées ici le sont simplement à titre
d’exemple. Toutes les enceintes ne sont pas identiques.
Le connecteur et le tube de couleur des cordons d’enceinte possèdent la même couleur que
l’étiquette des prises auxquelles ils correspondent. Veillez à raccorder les cordons d’enceinte
aux bornes appropriées des enceintes : le cordon d’enceinte avec le tube de couleur doit être
raccordé à la borne 3 tandis que le cordon d’enceinte dépourvu de tube de couleur doit être
raccordé à la borne #. Veillez à ne pas coincer l’isolant du cordon d’enceinte dans les bornes
des enceintes.
Lorsque vous raccordez l’amplificateur surround, insérez le connecteur jusqu’à ce que vous
entendiez un déclic.
Remarque
• Lorsque vous utilisez ce kit surround sans fil, ne raccordez pas le(s) cordon(s) d’enceinte à la (aux) prise(s)
d’enceinte surround de votre Home Theatre System (DAV) Sony.
R
SURROUND SELECTOR
S-AIR ID
EZW-RT
10
SPEAKER
SURROUND
PAIRING
C
B
A
SURROUND
BACK
L
Enceinte (L : gauche)Enceinte (R : droite)
Arrière de l’enceinte
Connecteur
Tube de
couleur
(–)
(+)
fr02.fm Page 6 Tuesday, December 25, 2007 5:55 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\fr0
2.fm]
7FR
model name [WAHT-SA1]
[3-286-052-11(1)]
Avant de raccorder les cordons d’alimentation de l’unité principale S-AIR et l’amplificateur
surround aux prises murales, assurez-vous que toutes les enceintes sont raccordées.
Pour utiliser le système sans fil, vous devez
configurer l’amplificateur surround et
l’unité principale S-AIR. Auparavant,
assurez-vous que les adaptateurs sans fil
sont correctement insérés dans l’unité
principale S-AIR et dans l’amplificateur
surround.
Panneau frontal
Panneau arrière
Définition de l’ID
En faisant correspondre l’ID de
l’amplificateur surround avec votre unité
principale S-AIR, vous pouvez établir la
transmission du son. Vous pouvez
également utiliser plusieurs produits S-AIR
en définissant un ID différent pour chaque
produit.
Configuration de l’unité
principale S-AIR
1Mettez l’unité principale S-AIR
sous tension.
Le système s’allume.
2Configurez l’unité principale
S-AIR afin qu’elle soit prête pour
la définition de l’ID.
3Sélectionnez l’ID de l’unité
principale S-AIR.
Vous pouvez choisir n’importe quelle
ID (A, B ou C).
Pour plus d’informations, reportez-
vous au mode d’emploi de l’unité
principale S-AIR.
Raccordement des cordons d’alimentation
Configuration du système sans fil
PHONES
POWER
POWER/ON LINE
POWER
Témoin
POWER / ON LINE
Prise PHONES
R
SURROUND SELECTOR
S-AIR ID
EZW-RT10
SPEAKER
SURROUND
PAIRING
C
B
A
SURROUND
BACK
L
Sélecteur d’ID S-AIR
Sélecteur SURROUND
SELECTOR
gb02reg.book Page 7 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\fr0
2.fm]
8FR
model name [WAHT-SA1]
[3-286-052-11(1)]
Configuration de
l’amplificateur surround
1Réglez le sélecteur SURROUND
SELECTOR (SURROUND ou
SURROUND BACK) de
l’amplificateur surround en
fonction de l’unité principale
S-AIR.
2Réglez le sélecteur d’ID S-AIR de
l’amplificateur surround en
fonction de l’ID (A, B ou C) de
l’unité principale S-AIR.
3Appuyez sur la touche POWER
de l’amplificateur surround.
Le témoin POWER / ON LINE vire au
vert. Sinon, reportez-vous à la section
« Vérification de l’état de la
transmission » (page 8).
4Configurez les enceintes.
Si l’unité principale S-AIR possède la
fonction d’étalonnage automatique,
exécutez l’étalonnage automatique. Si
l’unité principale S-AIR ne possède
pas la fonction d’étalonnage
automatique, procédez au réglage
approprié des enceintes. Pour plus
d’informations, reportez-vous au mode
d’emploi de l’unité principale S-AIR.
Vérification de l’état de la
transmission
Vous pouvez vérifier l’état de la
transmission du son entre l’unité principale
S-AIR et l’amplificateur surround en
contrôlant le témoin POWER / ON LINE de
l’amplificateur surround.
Ecoute du son à l’aide
d’un casque
Vous pouvez écouter le son du système loin
de l’unité principale S-AIR en raccordant le
casque à la prise PHONES de
l’amplificateur surround.
Remarque
• Lorsque vous raccordez le casque à
l’amplificateur surround, ni celui-ci, ni l’unité
principale S-AIR ne reproduit le son par
l’intermédiaire des enceintes du système.
• Le volume de l'unité principale S-AIR est réduit
si vous éteignez l'amplificateur surround alors
qu'un casque lui est raccordé, ou si la réception
des ondes radio est de mauvaise qualité. Dans ce
cas, vérifiez la réception radio et réglez de
nouveau le volume.
Témoin
POWER / ON
LINE
Etat
Vire au vert La transmission du son est
établie.
Clignote en vert La transmission du son
n’est pas établie. Pour plus
d’informations, reportez-
vous à la section
« Dépannage » (page 11).
Vire au rouge L’amplificateur surround
ne reproduit aucun son.
Pour plus d’informations,
reportez-vous à la section
« Dépannage » (page 11).
S’éteint L’amplificateur surround
s’éteint ou sa protection est
active. Pour plus
d’informations, reportez-
vous à la section
« Dépannage » (page 11).
gb02reg.book Page 8 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\fr0
2.fm]
9FR
model name [WAHT-SA1]
[3-286-052-11(1)]
Protection contre la
transmission au
voisinage (Jumelage)
Si vos voisins sont également équipés de
produits S-AIR et s’ils ont choisi les mêmes
ID que vous, ils pourraient capter le son de
votre unité principale S-AIR. Pour
empêcher cela, vous pouvez identifier vos
produits S-AIR en les jumelant.
xAvant le jumelage (exemple)
La transmission du son est définie par l’ID.
xAprès le jumelage (exemple)
La transmission du son est établie entre
l’amplificateur surround et l’unité
principale S-AIR qui a procédé au jumelage.
1Mettez sous tension l’unité
principale S-AIR et
l’amplificateur surround.
Le système s’allume.
2Faites correspondre les ID de
l’unité principale S-AIR et de
l’amplificateur surround.
3Configurez l’unité principale
S-AIR afin qu’elle soit prête pour
le jumelage.
Pour plus d’informations, reportez-
vous au mode d’emploi de l’unité
principale S-AIR.
Le témoin POWER / ON LINE de
l'amplificateur surround clignote en
vert.
4Appuyez sur la touche PAIRING
du panneau arrière de
l’amplificateur surround.
Le témoin PAIRING clignote en rouge
dès que le jumelage commence.
Unité principale
S-AIR
ID A
Amplificateur
surround
ID A
Récepteur
S-AIR
ID A
Votre salle de
séjour
Voisin
ID A
Unité principale
S-AIR
ID A ID A
Jumelage
Amplificateur
surround
Récepteur
S-AIR
Votre salle de
séjour
Voisin
Absence
d'émission
gb02reg.book Page 9 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\fr0
2.fm]
10FR
model name [WAHT-SA1]
[3-286-052-11(1)]
Lorsque la transmission du son est
établie, le témoin POWER / ON LINE
vire au vert et le témoin PAIRING
s’allume.
Si vous utilisez plusieurs
amplificateurs surround, exécutez
également les étapes 3 et 4 pour
ceux-ci.
Remarque
• Si vous exécutez le jumelage entre
l’amplificateur surround et une autre unité
principale S-AIR, la transmission du son établie
par l’ID est annulée.
• Le jumelage n’est annulé que si vous modifiez
l’ID qui a été définie.
Conseil
• Pour appuyer sur la touche PAIRING, vous
devez utiliser un objet fin, notamment un
trombone.
Fixation du couvercle à
l’amplificateur surround
Une fois la connexion établie, vous pouvez
fixer le couvercle de l’amplificateur
surround pour regrouper et ranger les
longueurs excédentaires des cordons
d’enceinte.
1Fixez le couvercle du cordon
d’enceinte en le faisant glisser le
long des rainures des bords de
l’amplificateur surround.
Faites glisser le couvercle du cordon
d’enceinte vers le bas jusqu’à ce qu’il
émette un déclic. Retournez
l’amplificateur surround et rangez les
cordons dans le cache du cordon
d’enceinte.
2Insérez les languettes du
support des cordons d’enceinte
dans les fentes du couvercle des
cordons d’enceinte, puis
appuyez dessus pour le fixer.
Remarque
• Lorsque vous retirez le cache des cordons
d'enceinte, retirez le support du cordon
d'enceinte, puis le cache proprement dit. Pour
retirer le support du cordon d'enceinte, appuyez
légèrement sur la patte du support et soulevez-le.
Pour retirer le cache des cordons d'enceinte,
écartez légèrement les bords du cache et faites-le
glisser vers le bas.
• Ne forcez pas lorsque vous rangez les cordons.
Couvercle du
cordon d’enceinte
Amplificateur
surround
Rainures
Support des
cordons d’enceinte
Amplificateur
surround
m
gb02reg.book Page 10 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\fr0
2.fm]
11FR
model name [WAHT-SA1]
[3-286-052-11(1)]
Si vous rencontrez l’une des difficultés
suivantes lors de l’utilisation de ce système,
consultez ce guide de dépannage pour tenter
de remédier au problème. Si le problème
persiste, consultez votre revendeur Sony le
plus proche.
Notez que si le technicien remplace des
pièces au cours d’une réparation, elles ne
vous sont pas nécessairement rendues.
En cas de problème avec l’amplificateur
surround, demandez à un revendeur Sony de
vérifier le bon fonctionnement de
l’intégralité du système (système, enceintes
et adaptateurs sans fil).
Alimentation
Le système ne se met pas sous tension.
• Vérifiez que le cordon d’alimentation est
correctement raccordé.
Le témoin POWER / ON LINE ne s’allume
pas.
Eteignez l'amplificateur surround et
débranchez le cordon d'alimentation de
l'amplificateur surround, puis vérifiez les
éléments suivants.
• Les cordons d’enceinte + et – sont-ils court-
circuités ?
• Les orifices de ventilation de l'amplificateur
surround sont-ils obstrués ?
• Après avoir vérifié les points ci-dessus et
réglé les problèmes, branchez le cordon
d'alimentation de l'amplificateur surround et
mettez-le sous tension. Si vous ne trouvez pas
la cause du problème alors que vous avez
vérifié tous les points ci-dessus, consultez le
revendeur Sony le plus proche.
Son
Il n’y a pas de son.
Vérifiez l’état du témoin POWER / ON LINE
de l’amplificateur surround.
–vire au vert
• Le cordon d’enceinte n’est pas raccordé
correctement.
• Vérifiez les raccordements et les réglages des
enceintes.
• Le volume de l’unité principale S-AIR est
réglé au minimum.
• L’unité principale S-AIR est en mode silence.
• Selon la source ou les réglages de l’unité
principale S-AIR, l’effet des enceintes peut
être atténué.
• Un casque est raccordé.
– clignote en vert
• L’unité principale S-AIR ne se met pas sous
tension.
• L'unité principale S-AIR est jumelée avec un
autre produit S-AIR.
• L'amplificateur surround est jumelé avec une
autre unité principale S-AIR.
• Vérifiez les ID de l’unité principale S-AIR et
de l’amplificateur surround (page 7).
• Le jumelage n’est pas terminé.
• La transmission du son est de mauvaise
qualité. Déplacez l'amplificateur surround
jusqu'à ce que le témoin POWER / ON LINE
vire au vert.
• Eloignez le système de tout autre produit sans
fil.
• Arrêtez d'utiliser un autre produit sans fil.
• L’émetteur-récepteur sans fil et/ou l’émetteur
sans fil sont mal insérés.
– vire au rouge
• Modifiez le réglage du sélecteur
SURROUND SELECTOR (SURROUND ou
SURROUND BACK) de l’amplificateur
surround afin qu’il corresponde à celui de
l’unité principale S-AIR.
L'unité principale S-AIR ne reproduit
aucun son.
• Le volume est réduit au minimum si vous
éteignez l’amplificateur surround alors qu’un
casque lui est raccordé avant d’éteindre
l’unité principale S-AIR ou si la réception
radio est de mauvaise qualité. Dans ces cas,
vérifiez la réception radio et réglez de
nouveau le volume.
Le son est parasité par un bourdonnement
ou des interférences sont émises.
• Vérifiez que les produits S-AIR sont
correctement raccordés.
• Vérifiez que les cordons de raccordement ne
sont pas placés près d’un transformateur et se
trouvent à 3 mètres au moins de votre
téléviseur ou d’une source d’éclairage
fluorescent.
• Eloignez votre téléviseur des autres
composants.
• Les fiches et les prises sont sales. Essuyez-les
avec un chiffon légèrement imbibé d’alcool.
• Nettoyez le disque.
Aucun son ou un son très faible
uniquement est diffusé par les enceintes.
• Vérifiez les raccordements et les réglages des
enceintes.
Dépannage
gb02reg.book Page 11 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\fr0
2.fm]
12FR
model name [WAHT-SA1]
[3-286-052-11(1)]
• Vérifiez le réglage du mode de décodage.
• Selon la source, l’effet des enceintes peut être
atténué.
• Le réglage sans fil de l’enceinte n’est pas
correct.
• Une source à 2 canaux est en cours de lecture.
Vous n’entendez aucun son ou le son est
coupé.
• L'unité principale S-AIR et/ou l'amplificateur
surround sont installés sur une étagère en
métal, par exemple.
• L’amplificateur surround se trouve à
proximité d’un réseau sans fil, d’un four à
micro-ondes et d’applications Bluetooth.
• Eloignez les autres appareils de
l’amplificateur surround ou mettez-les hors
tension.
Utilisation
Le système ne fonctionne pas
normalement.
• Débranchez le cordon d’alimentation de la
prise murale, puis rebranchez-le quelques
minutes plus tard.
TA-SA100WR
(Amplificateur surround)
Partie amplificateur
Modèles américains :
Puissance de sortie efficace en mode surround
(référence):
143 W (par canal à
3 ohms, 1 kHz,
10 % DHT)
Autres modèles :
Mode stéréo (nominal) 80 W + 80 W
(à 3 ohms, 1 kHz,
1% DHT)
Puissance de sortie efficaceen mode surround
(référence):
143 W (par canal à
3 ohms, 1 kHz,
10 % DHT)
* Selon la source, il est possible qu’aucun son
ne soit reproduit.
Impédance nominale : 3 - 16 Ω
Généralités
Puissance de raccordement :
Modèles nord-américains : 120 V CA, 60 Hz
Modèles mexicains : 120 V CA, 60 Hz
Modèles taïwanais : 120 V CA,
50/60 Hz
Modèles latino-américains :
110 – 240 V CA,
50/60 Hz
Autres modèles : 220 – 240 V CA,
50/60 Hz
Consommation électrique Marche : 50 W
Dimensions (approx.) 85 mm × 100 mm ×
330 mm (3 3/8 po. ×
4 po. × 13 po.)
(l/h/p) (EZW-
RT10 compris)
85 mm × 100 mm ×
345 mm (3 3/8 po.
× 4 po. × 13 5/8 po.)
(l/h/p), couvercle
des cordons
Spécifications
gb02reg.book Page 12 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\fr0
2.fm]
13FR
model name [WAHT-SA1]
[3-286-052-11(1)]
d’enceinte et
support des
cordons d’enceinte
compris
Poids (approx.) 1,7 kg (3 li. 12 on.),
couvercle des
cordons d’enceinte
et support des
cordons d’enceinte
compris
EZW-RT10
Système de communication
S-AIR
Specification
version 1.0
Puissance 12,0 mW
Gamme de fréquences 2,4000 GHz -
2,4835 GHz
Méthode de modulation DSSS
Puissance de raccordement
3,3 V CC, 350 mA
Dimensions (approx.) 50 mm × 13 mm ×
60 mm
(2 po. × 17/32 po. ×
2 3/8 po.) (l/h/p)
Poids (approx.) 24 g (1 on.)
EZW-T100
Système de communication
S-AIR
Specification
version 1.0
Puissance 12,0 mW
Gamme de fréquences 2,4000 GHz -
2,4835 GHz
Méthode de modulation DSSS
Puissance de raccordement
4 V CC, 550 mA
5 V CC, 15 mA
Dimensions (approx.) 52 mm × 24 mm ×
95 mm (2 1/8 po. ×
31/32 po. × 3 3/4
po.) (max 77 mm ×
24 mm × 95 mm)
(3 1/8 po. ×
31/32 po. × 3 3/4
po.) (l/h/p)
Poids (approx.) 61 g (3 on.)
La conception et les spécifications sont sujettes
à modification sans préavis.
« S-AIR » et son logo sont des marques de
Sony Corporation.
gb02reg.book Page 13 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\fr0
2.fm]
14FR
model name [WAHT-SA1]
[3-286-052-11(1)]
Amplificateur surround
APrise PHONES
BTouche POWER (ON/OFF)
CTémoin POWER / ON LINE
DTémoin PAIRING
ETouche PAIRING
FEmplacement pour émetteur-récepteur sans fil (EZW-RT10)
GSélecteur d’ID S-AIR
HPrise SPEAKER L
IPrise SPEAKER R
JSélecteur SURROUND SELECTOR
Index des composants
PHONES
POWER
POWER/ON LINE
Panneau frontal Panneau arrière
R
SURROUND SELECTOR
S-AIR ID
EZW-RT10
SPEAKER
SURROUND
PA I R I N G
C
B
A
SURROUND
BACK
L
gb02reg.book Page 14 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\fr0
2.fm]
model name [WAHT-SA1]
[3-286-052-11(1)]
gb02reg.book Page 15 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1225\845757S\3286052121\3286052121WAHTSA1U2\es
03.fm]
2ES
model name [WAHT-SA1]
[3-286-052-12(1)]
3
Para reducir el riesgo de incendio o
descarga eléctrica, no exponga este
aparato a la lluvia ni a la humedad.
No sitúe el aparato en un espacio cerrado, como
una estantería o un armario empotrado.
Solo para uso en interiores.
Para los clientes en EE. UU.
Para el transceptor inalámbrico
(EZW-RT10) y el transmisor
inalámbrico (EZW-T100)
Este transmisor no debe colocarse ni funcionar
junto con otros transmisores o antenas.
Este equipo cumple con los límites de exposición
a la radiación que la FCC establece para equipos
no controlados y cumple con las directrices de
exposición a radiofrecuencias (RF) que establece
la FCC en el suplemento C de OET65. Este equipo
debe instalarse y utilizarse con una distancia
mínima de 20 cm entre el radiador y el usuario
(excluyendo las extremidades: manos, muñecas,
pies y tobillos).
La traducción del texto de las etiquetas es la
siguiente:
PRECAUCIÓN
RIESGO DE DESCARGA ELÉCTRICA
NO ABRIR
PRECAUCIÓN: PARA REDUCIR EL
RIESGO DE DESCARGA ELÉCTRICA,
NO RETIRE LA CUBIERTA (O TAPA
POSTERIOR).
EL INTERIOR DE LA UNIDAD NO
CONTIENE NINGÚN COMPONENTE QUE
PUEDA REPARAR EL USUARIO.
ACUDA A PERSONAL CUALIFICADO
PARA CUALQUIER TAREA DE
REPARACIÓN.
Este símbolo advierte al usuario de la
presencia de “voltaje peligroso” sin
aislamiento dentro del receptáculo del
producto que puede tener la suficiente
magnitud para constituir un riesgo de descarga
eléctrica para las personas.
Este símbolo advierte al usuario de la
presencia de instrucciones importantes
de funcionamiento y mantenimiento
(servicio técnico) en la documentación
que acompaña al aparato.
Registro del propietario
Los números de modelo y de serie están situados
en el lateral externo de la unidad. Anote el número
de serie en el espacio proporcionado para tal
efecto. Proporcione esto números siempre que se
ponga en contacto con el distribuidor de Sony en
relación con este producto.
N.º de modelo WAHT-SA1
N.º de serie______________
Índice
Acerca de este manual de
instrucciones ....................................... 4
Descripción general ............................ 5
Desembalaje ....................................... 6
Conexión ............................................ 6
Conexión de los cables de
alimentación de ca .............................. 9
Configuración del sistema
inalámbrico ......................................... 9
Solución de problemas ..................... 13
Especificaciones ............................... 14
Índice de componentes ..................... 16
ADVERTENCIA
es03.fm Page 2 Tuesday, December 25, 2007 5:59 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\es
03.fm]
3ES
model name [WAHT-SA1]
[3-286-052-11(1)]
ES
La marca de la fecha de fabricación, la marca de
riesgo de electrocución y los símbolos gráficos
asociados se encuentran en la parte inferior
externa.
La siguiente declaración de la FCC sólo es
aplicable a la versión de este modelo fabricada
para su venta en los EE.UU. Es posible que las
otras versiones no cumplan con la normativa
técnica de la FCC.
ADVERTENCIA
Este equipo se ha probado y se ha determinado que
cumple con las restricciones de los aparatos
digitales de Clase B, de acuerdo con la sección 15
del reglamento de la FCC. Estas restricciones se
han diseñado para proporcionar protección
suficiente contra interferencias perjudiciales en
instalaciones domésticas. Este equipo genera,
utiliza y puede irradiar energía de radiofrecuencia
y, si no se instala y utiliza siguiendo las
instrucciones, puede provocar interferencias
perjudiciales en las radiocomunicaciones. Sin
embargo, no se garantiza que no se produzcan
interferencias en una instalación determinada. Si el
equipo produce interferencias en la recepción de
radio y televisión, lo que se puede determinar
conectando y desconectando el equipo, el usuario
debe intentar corregirlas mediante uno o varios de
los siguientes procedimientos:
– Reorientar o reubicar la antena receptora.
– Aumentar la separación entre el equipo y el
receptor.
– Conectar el equipo a una toma o a un circuito
distinto al que está conectado el receptor.
– Ponerse en contacto con el distribuidor o con
un técnico con experiencia en radio y
televisión para obtener asistencia.
PRECAUCIÓN
Todo cambio o modificación que no esté
expresamente aprobado en este manual podría
anular la autorización del usuario para utilizar este
equipo.
Instrucciones de seguridad
importantes
1) Lea estas instrucciones.
2) Conserve estas instrucciones.
3) Respete todas las advertencias.
4) Siga todas las instrucciones.
5) No utilice este aparato cerca del agua.
6) Limpie la unidad únicamente con un paño
seco.
7) No bloquee los orificios de ventilación. Instale
la unidad según las instrucciones del
fabricante.
8) No instale la unidad cerca de fuentes de calor
como, por ejemplo, radiadores, calefactores,
estufas u otros aparatos (incluidos
amplificadores) que generen calor.
9) Respete la función de seguridad del enchufe
polarizado o de tipo de conexión a tierra. Un
enchufe polarizado presenta dos patas, una
más ancha que la otra. Un enchufe de tipo
conexión a tierra presenta dos patas y una
tercera de conexión a tierra. La pata ancha o la
tercera clavija se suministra para su seguridad.
Si el enchufe suministrado no encaja en la
toma de corriente, póngase en contacto con un
electricista para sustituir la toma de corriente
obsoleta.
10) Proteja el cable de alimentación situándolo en
un lugar fuera del paso o donde no pueda ser
aplastado, especialmente los enchufes, los
receptáculos y el punto de salida del aparato.
11) Utilice únicamente accesorios especificados
por el fabricante.
12) Utilícelo únicamente con un carro, pedestal,
trípode, soporte o mesa especificados por el
fabricante o vendidos con el aparato. Si utiliza
un carro, tenga precaución al mover la
combinación del carro y el aparato para evitar
lesiones en el caso de volcarse.
13) Desconecte este aparato durante tormentas
eléctricas o si no lo va a utilizar durante
períodos prolongados de tiempo.
14) Ponga cualquier tipo de reparación en manos
de personal de asistencia técnica cualificado.
Es necesario llevar a cabo una reparación
cuando el aparato ha sufrido algún daño como,
por ejemplo, si se ha dañado un cable de
suministro de alimentación o un enchufe, si se
ha vertido un líquido o se ha caído algún
objeto dentro del aparato, si el aparato se ha
expuesto a la lluvia o a la humedad, y si no
funciona normalmente o se ha caído.
gb02reg.book Page 3 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1225\845757S\3286052121\3286052121WAHTSA1U2\es
03.fm]
4ES
model name [WAHT-SA1]
[3-286-052-12(1)]
Precauciones
Fuentes de alimentación
Instale el sistema de modo que el cable de
alimentación de ca se pueda desenchufar de la
toma de pared de forma inmediata en caso de
problemas.
Ubicación
• No coloque el sistema en lugares cálidos y
expuestos a la luz solar directa, con mucho
polvo, muy húmedos o extremadamente fríos.
• Tenga cuidado al colocar el sistema en suelos
tratados de manera especial (encerados,
barnizados con aceites, pulidos, etc.) ya que
pueden mancharse o decolorarse.
• Compruebe que existe una circulación adecuada
de aire para evitar el recalentamiento interno de
la unidad.
• No coloque el sistema sobre superficies
(alfombras, mantas, etc.) ni cerca de materiales
(cortinas, tapices) que puedan bloquear las
ranuras de ventilación.
• No instale el sistema cerca de fuentes de calor,
como radiadores o conductos de aire, ni en
lugares expuestos a la luz solar directa, polvo
excesivo, vibraciones mecánicas o golpes.
• No instale el sistema en posición inclinada. Está
diseñado para funcionar sólo en posición
horizontal.
• Mantenga el sistema alejado de equipos
provistos de imanes potentes, como hornos
microondas o altavoces de gran tamaño.
• No coloque objetos pesados sobre el sistema.
• Si utiliza más de un sistema de productos S-AIR,
colóquelos separados entre sí para evitar
interferencias.
• Instale este amplificador de sonido envolvente y
los productos S-AIR a una distancia mínima de
50 cm de las personas.
• Para evitar el riesgo de incendio o electrocución,
no coloque sobre el aparato objetos que
contengan líquidos como, por ejemplo, un
jarrón.
• No coloque el sistema sobre una alfombra, ya
que podría decolorarse.
• Si utiliza más de un amplificador de sonido
envolvente, no los coloque apilados.
Limpieza
Limpie la unidad solamente con un paño suave y
seco. No utilice estropajos abrasivos, detergente en
polvo ni disolventes, como alcohol o benceno.
Seguridad
• Si se introduce algún objeto en la unidad,
desenchúfela y haga que la revise un técnico
especializado antes de volver a utilizarla.
• Desenchufe la unidad de la toma de corriente de
la pared si no va a utilizarla durante un largo
período de tiempo. Para desconectar el cable, tire
del enchufe, nunca del cable.
El modelo WAHT-SA1 es un amplificador
de sonido envolvente para productos Sony
S-AIR. Este amplificador es para modelos
que tengan una ranura “EZW-RT10” o
“EZW-T100” en el panel posterior.
Acerca de este manual de
instrucciones
es03.fm Page 4 Tuesday, December 25, 2007 6:01 PM
削除
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\es
03.fm]
5ES
model name [WAHT-SA1]
[3-286-052-11(1)]
Este amplificador de sonido envolvente
permite utilizar un sistema de 5.1 canales
(cinco altavoces y un altavoz potenciador de
graves) o un sistema de 7.1 canales (siete
altavoces y un altavoz potenciador de
graves).
Utilización de un sistema
de 5.1 canales
El sistema S-AIR permite evitar los enredos
de cables y mantener así la habitación
ordenada.
Utilización de un sistema
de 7.1 canales
El sistema S-AIR permite utilizar un sistema
de 7.1 canales, con dos altavoces de sonido
envolvente y dos altavoces de sonido
envolvente posteriores.
Descripción general
A
B
DI
E
H
C
A
B
D
J
E
H
C
I
F
G
AAltavoz frontal izquierdo
BAltavoz frontal derecho
CAltavoz central
DAltavoz de sonido envolvente
izquierdo
EAltavoz de sonido envolvente
derecho
FAltavoz de sonido envolvente
posterior izquierdo
GAltavoz de sonido envolvente
posterior derecho
HAltavoz potenciador de graves
IAmplificador de sonido envolvente
(para altavoces de sonido
envolvente)
JAmplificador de sonido envolvente
(para altavoces de sonido
envolvente posteriores)
gb02reg.book Page 5 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\es
03.fm]
6ES
model name [WAHT-SA1]
[3-286-052-11(1)]
Amplificador de sonido envolvente
TA-SA100WR (1)
Cubierta del cable del altavoz (1)
Soporte para el cable del altavoz
(1)
Adaptadores inalámbricos
Transceptor inalámbrico (EZW-RT10) (1)
Transmisor inalámbrico (EZW-T100) (1)
Cables de altavoz (2)
Manual de instrucciones (1)
Conecte el amplificador de sonido
envolvente a la unidad principal S-AIR.
Antes de la instalación,
asegúrese de desconectar los
cables de alimentación de ca de
todos los productos S-AIR de las
tomas de pared.
Inserción de los
adaptadores
inalámbricos
1Inserte el transceptor
inalámbrico (suministrado) en la
ranura de la parte posterior del
amplificador de sonido
envolvente.
Desembalaje
PHONES
POWER
POWER/ON LINE
Conexión
gb02reg.book Page 6 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\es
03.fm]
7ES
model name [WAHT-SA1]
[3-286-052-11(1)]
Nota
• Inserte el transceptor inalámbrico
(suministrado) con el logotipo de S-AIR
hacia arriba. Asimismo, asegúrese de
que la marcas V del transceptor
inalámbrico (suministrado) y la ranura
del amplificador de sonido envolvente
estén alineadas durante la inserción.
• No toque los terminales de los
adaptadores inalámbricos.
2Inserte el transmisor inalámbrico
(suministrado) en la ranura de la
unidad principal S-AIR.
Para obtener más información,
consulte el manual de instrucciones de
la unidad principal S-AIR.
La ilustración del panel posterior de
una unidad principal S-AIR es un
ejemplo. No todas las unidades
principales S-AIR son iguales.
Nota
• Inserte el transmisor inalámbrico
(suministrado) con el logotipo de S-AIR
hacia arriba. Asimismo, asegúrese de
que la marcas V del transmisor
inalámbrico (suministrado) y la ranura
de la unidad principal S-AIR estén
alineadas durante la inserción.
• No toque los terminales de los
adaptadores inalámbricos.
• Si se suministran adaptadores
inalámbricos con la unidad principal
S-AIR, no necesitará utilizar el
transmisor inalámbrico incluido con el
kit de sonido envolvente inalámbrico de
la unidad principal
S-AIR. Cuando no tenga previsto
utilizar el transmisor inalámbrico
(suministrado) durante un período de
tiempo prolongado, no lo coloque en
lugares cálidos o expuestos a la luz
directa del sol.
R
SURROUND SELECTOR
S-AIR ID
EZW-RT10
SPEAKER
SURROUND
PAIRING
C
B
A
SURROUND
BACK
L
EZW-RT
10
CENTER SUBWOOFER
DIGITAL IN
COAXIAL OPTICAL
FRONT R FRONT L SUR R SUR L
SPEAKER
TV/VIDEO HDMI OUT
SPEAKER
EURO AV
OUTPUT(TO TV)
COAXIAL 75 AM
FM
ANTENNA
DMPORT
EZW-T100
EZW-T100
Panel posterior
gb02reg.book Page 7 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1225\845757S\3286052121\3286052121WAHTSA1U2\es
03.fm]
8ES
model name [WAHT-SA1]
[3-286-052-12(1)]
Conexión de los altavoces
Inserte los conectores de los cables de altavoz (suministrados) en las tomas altavoz
correspondientes. Los conectores de los cables de altavoz son del mismo color que las tomas
correspondientes. Los altavoces se muestran con fines ilustrativos únicamente. No todos los
altavoces son iguales.
El conector y el tubo de color de los cables de altavoz tienen el mismo color que la etiqueta de
las tomas correspondientes. Asegúrese de hacer coincidir los cables de altavoz con los
terminales adecuados de los altavoces: el cable de altavoz con el tubo de color con 3 y el cable
de altavoz sin el tubo de color con #. El aislamiento del cable de altavoz no debe quedar
atrapado en los terminales de altavoz.
Cuando realice la conexión con el amplificador de sonido envolvente, inserte el conector hasta
que encaje.
Nota
• Si utiliza este kit de sonido envolvente inalámbrico, no conecte los cables de altavoz a las tomas del altavoz
de sonido envolvente del sistema Home Theatre (DAV) de Sony.
R
SURROUND SELECTOR
S-AIR ID
EZW-RT
10
SPEAKER
SURROUND
PAIRING
C
B
A
SURROUND
BACK
L
Altavoz (L: izquierdo)Altavoz (R: derecho)
Parte posterior del altavoz
Conector
Tubo de
color
(–)
(+)
es03.fm Page 8 Tuesday, December 25, 2007 6:08 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\es
03.fm]
9ES
model name [WAHT-SA1]
[3-286-052-11(1)]
Antes de conectar los cables de alimentación de ca de la unidad principal S-AIR y el
amplificador de sonido envolvente a las tomas de pared, asegúrese de que todos los altavoces
estén conectados.
Para utilizar el sistema inalámbrico, deberá
configurar el amplificador de sonido
envolvente y la unidad principal S-AIR.
Antes de realizar la configuración,
asegúrese de que los adaptadores
inalámbricos están correctamente insertados
en la unidad principal S-AIR y en el
amplificador de sonido envolvente.
Panel frontal
Panel posterior
Ajuste de identificadores
Si hace coincidir el identificador del
amplificador de sonido envolvente y de la
unidad principal S-AIR, podrá establecer la
transmisión de sonido. Es posible utilizar
varios productos S-AIR mediante el ajuste
de un identificador diferente para cada
producto.
Configuración de la
unidad principal S-AIR
1Encienda la unidad principal
S-AIR.
El sistema se enciende.
2Configure la unidad principal
S-AIR para que esté lista para el
ajuste de identificadores.
3Seleccione el identificador de la
unidad principal S-AIR.
Es posible seleccionar cualquier
identificador (A, B o C).
Para obtener más información,
consulte el manual de instrucciones de
la unidad principal S-AIR.
Conexión de los cables de alimentación de ca
Configuración del sistema inalámbrico
PHONES
POWER
POWER/ON LINE
POWER
Indicador
POWER / ON LINE
Toma PHONES
R
SURROUND SELECTOR
S-AIR ID
EZW-RT10
SPEAKER
SURROUND
PAIRING
C
B
A
SURROUND
BACK
L
Selector S-AIR ID
Selector SURROUND
SELECTOR
gb02reg.book Page 9 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\es
03.fm]
10ES
model name [WAHT-SA1]
[3-286-052-11(1)]
Configuración del
amplificador de sonido
envolvente
1Ajuste el selector SURROUND
SELECTOR (SURROUND o
SURROUND BACK) del
amplificador de sonido
envolvente para que coincida
con la unidad principal S-AIR.
2Ajuste el selector S-AIR ID del
amplificador de sonido
envolvente para que coincida
con el identificador (A, B o C) de
la unidad principal S-AIR.
3Pulse POWER en el amplificador
de sonido envolvente.
El indicador POWER / ON LINE se
ilumina en verde. De lo contrario,
consulte “Comprobación del estado de
la transmisión” (página 10).
4Configure los altavoces.
Si la unidad principal S-AIR dispone
de función de calibración automática,
ejecútela. Si la unidad principal S-AIR
no dispone de función de calibración
automática, ajuste la configuración de
altavoces apropiada. Para obtener más
información, consulte el manual de
instrucciones de la unidad principal
S-AIR.
Comprobación del estado
de la transmisión
El estado de la transmisión de sonido entre
la unidad principal S-AIR y el amplificador
de sonido envolvente se puede comprobar
mediante el indicador POWER / ON LINE
del amplificador de sonido envolvente.
Audición de sonido
mediante los auriculares
Es posible escuchar el sonido del sistema en
un lugar alejado de la unidad principal
S-AIR mediante la conexión de los
auriculares a la toma PHONES del
amplificador de sonido envolvente.
Nota
• Si conecta los auriculares al amplificador de
sonido envolvente, no se escuchará el sonido de
dicho amplificador ni el de la unidad principal
S-AIR a través los altavoces del sistema.
• El volumen de la unidad principal S-AIR se
minimizará si se apaga el amplificador de sonido
envolvente con los auriculares conectados o si
existe una mala recepción de la onda de radio. En
ambos casos, compruebe la recepción de la onda
de radio y ajuste el volumen otra vez.
Indicador
POWER / ON
LINE
Estado
Se ilumina en
verde
La transmisión de sonido
está establecida.
Parpadea en
verde
La transmisión de sonido
no está establecida. Para
obtener información
detallada, consulte
“Solución de problemas”
(página 13).
Se ilumina en
rojo
El amplificador de sonido
envolvente no emite
sonido. Para obtener
información detallada,
consulte “Solución de
problemas” (página 13).
Se apaga El amplificador de sonido
envolvente se apaga o se
activa la protección. Para
obtener información
detallada, consulte
“Solución de problemas”
(página 13).
gb02reg.book Page 10 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\es
03.fm]
11ES
model name [WAHT-SA1]
[3-286-052-11(1)]
Evasión de la transmisión
a dispositivos cercanos
(emparejamiento)
Si sus vecinos también tienen productos
S-AIR y sus identificadores coinciden con
los suyos, es posible que reciban el sonido
de su unidad principal S-AIR. Para evitarlo,
puede identificar sus productos S-AIR
mediante la operación de emparejamiento.
xAntes de la operación de
emparejamiento (ejemplo)
La transmisión de sonido se establece
mediante el identificador.
xDespués de la operación de
emparejamiento (ejemplo)
La transmisión de sonido se establece entre
el amplificador de sonido envolvente y la
unidad principal S-AIR en la que se ha
realizado la operación de emparejamiento.
1Encienda la unidad principal
S-AIR y el amplificador de sonido
envolvente.
El sistema se enciende.
2Haga coincidir los
identificadores de la unidad
principal S-AIR y el amplificador
de sonido envolvente.
3Configure la unidad principal
S-AIR para que esté lista para el
emparejamiento.
Para obtener más información,
consulte el manual de instrucciones de
la unidad principal S-AIR.
El indicador POWER / ON LINE del
amplificador de sonido envolvente
parpadea en verde.
4Pulse PAIRING en el panel
posterior del amplificador de
sonido envolvente.
Unidad principal
S-AIR
Amplificador de
sonido envolvente
Receptor
S-AIR
Sala donde se
encuentra
Ubicación de
equipos cercanos
ID A
ID A ID A
Unidad principal
S-AIR
Amplificador
de sonido
envolvente
Receptor
S-AIR
Sala donde se
encuentra
Ubicación de
equipos cercanos
Emparejamiento
ID A
ID A ID A
No se realiza la
transmisión
gb02reg.book Page 11 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\es
03.fm]
12ES
model name [WAHT-SA1]
[3-286-052-11(1)]
El indicador PAIRING parpadea en
rojo al iniciarse el emparejamiento.
Al establecer la transmisión de sonido,
el indicador POWER / ON LINE se
ilumina en verde y el indicador
PAIRING se enciende.
Si utiliza más de un amplificador de
sonido envolvente, realice también en
ellos los pasos 3 y 4.
Nota
• Si realiza la operación de emparejamiento entre
el amplificador de sonido envolvente y otra
unidad principal S-AIR, se cancelará la
transmisión de sonido establecida por el
identificador.
• El emparejamiento no se cancelará salvo que se
modifique el ajuste del identificador.
Conse
j
o
• Para pulsar el botón PAIRING, se puede utilizar
un instrumento fino, como un clip.
Colocación de la cubierta
del amplificador de
sonido envolvente
Después de conectarlo, puede colocar la
cubierta en el amplificador de sonido
envolvente para organizar y almacenar los
cables de altavoz sobrantes.
1Para colocar la cubierta del cable
de altavoz, deslícela hacia abajo
por las ranuras de los bordes del
amplificador de sonido
envolvente.
Presione la cubierta del cable del
altavoz hasta que escuche un clic.
Coloque el amplificador de sonido
envolvente al revés y guarde los cables
en la cubierta del cable de altavoz.
2Inserte las lengüetas del soporte
para el cable del altavoz en las
ranuras de la cubierta del cable
del altavoz y presiónelo hasta
que encaje en su sitio.
Nota
• Para retirarla, extraiga el soporte del cable de
altavoz y, a continuación, retire la cubierta del
cable de altavoz. Para extraer el soporte del cable
de altavoz, presione ligeramente el agarre del
soporte y despéguelo. Para retirar la cubierta del
cable de altavoz, abra ligeramente los bordes de
la cubierta y deslícela hacia abajo.
• No fuerce en exceso los cables al almacenarlos.
Cubierta del cable del altavoz
Amplificador de
sonido envolvente
Ranuras
Soporte para el
cable del altavoz
Amplificador de
sonido envolvente
m
gb02reg.book Page 12 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\es
03.fm]
13ES
model name [WAHT-SA1]
[3-286-052-11(1)]
Si encuentra alguna de las siguientes
dificultades mientras utiliza el sistema,
utilice esta guía de solución de problemas
para resolver el problema antes de solicitar
asistencia técnica. Si el problema persiste,
consulte con el distribuidor Sony más
próximo.
Tenga en cuenta que el personal técnico
puede quedarse con las piezas que hayan
sido reemplazadas durante la reparación.
En caso de que se produzca un problema con
el amplificador de sonido envolvente, haga
que un distribuidor de Sony compruebe todo
el sistema (sistema, altavoces y adaptadores
inalámbricos).
Alimentación
La unidad no se enciende.
• Compruebe que el cable de alimentación de
ca está conectado firmemente.
El indicador POWER / ON LINE no se
enciende.
Desactive el amplificador de sonido
envolvente, desconecte el cable de
alimentación de ca del amplificador de
sonido envolvente y, a continuación,
compruebe los siguientes elementos.
• ¿Se ha producido un cortocircuito en los
cables de altavoz + y –?
• ¿Existe algún objeto que bloquee los orificios
de ventilación del amplificador de sonido
envolvente?
• Después de comprobar los elementos
indicados anteriormente y solucionar los
problemas existentes, conecte el cable de
alimentación de ca del amplificador de
sonido envolvente y enciéndalo. Si no puede
encontrar la causa del problema después de
comprobar los puntos anteriores, póngase en
contacto con el distribuidor de Sony más
próximo.
Sonido
No se escucha ningún sonido.
Compruebe el estado del indicador
POWER / ON LINE del amplificador de
sonido envolvente.
– Se ilumina en verde
• El cable de altavoz no está firmemente
conectado.
• Compruebe las conexiones y los ajustes de
los altavoces.
• El volumen de la unidad principal S-AIR está
al mínimo.
• La unidad principal S-AIR está silenciada.
• En función de la fuente o de la configuración
de la unidad principal S-AIR, es posible que
el efecto de los altavoces sea menos
perceptible.
• Los auriculares están conectados.
– Parpadea en verde
• La unidad principal S-AIR no está encendida.
• La unidad principal S-AIR se encuentra
emparejada con otro dispositivo S-AIR.
• El amplificador de sonido envolvente se
encuentra emparejado con otra unidad
principal S-AIR.
• Confirme los identificadores de la unidad
principal S-AIR y el amplificador de sonido
envolvente (página 9).
• No se ha completado la operación de
emparejamiento.
• La transmisión de sonido es de mala calidad.
Mueva el amplificador de sonido envolvente
de modo que el indicador POWER / ON
LINE se encienda en verde.
• Aleje el sistema de otros dispositivos
inalámbricos.
• Interrumpa la utilización de otros dispositivos
inalámbricos.
• El transceptor inalámbrico o el transmisor
inalámbrico no están insertados
correctamente.
– Se ilumina en rojo
• Cambie el selector SURROUND
SELECTOR (SURROUND o SURROUND
BACK) del amplificador de sonido
envolvente para que coincida con la unidad
principal S-AIR.
No se escucha el sonido a través de la
unidad principal S-AIR.
• El volumen se ajusta al mínimo cuando el
amplificador de sonido envolvente con
auriculares conectados se apaga antes de
apagar la unidad principal S-AIR o si la
recepción de radio es débil. En estos casos,
compruebe la recepción de la onda de radio y
ajuste el volumen otra vez.
Se oye un ruido o zumbido intenso.
• Compruebe que los productos S-AIR están
firmemente conectados.
• Compruebe que los cables de conexión estén
alejados de un transformador o motor y,
como mínimo, a 3 metros del televisor o de
una luz fluorescente.
Solución de problemas
gb02reg.book Page 13 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\es
03.fm]
14ES
model name [WAHT-SA1]
[3-286-052-11(1)]
• Aleje el televisor de los componentes de
audio.
• Las clavijas y las tomas están sucias.
Límpielas con un paño ligeramente
humedecido con alcohol.
• Limpie el disco.
No se oye el sonido o se oye con un nivel
muy bajo a través de los altavoces.
• Compruebe las conexiones y los ajustes de
los altavoces.
• Compruebe el ajuste del modo de
decodificación.
• En función de la fuente, es posible que el
efecto de los altavoces sea menos apreciable.
• El ajuste inalámbrico del altavoz no es
correcto.
• Se está reproduciendo una fuente de 2
canales.
El sonido no se oye o se corta.
• La unidad principal S-AIR y/o el
amplificador de sonido envolvente está
instalado en una ubicación como, por
ejemplo, un estante de metal.
• Existen redes LAN inalámbricas,
microondas, aplicaciones Bluetooth, etc.,
cerca del amplificador de sonido envolvente.
• Aleje los otros componentes del amplificador
de sonido envolvente o apáguelos.
Funcionamiento
El sistema no funciona correctamente.
• Desconecte el cable de alimentación de ca de
la toma de pared y vuelva a conectarlo
después de varios minutos.
TA-SA100WR
(Amplificador de sonido envolvente)
ESPECIFICACIONES DE POTENCIA
DE AUDIO
para el modelo estadounidense
SALIDA DE POTENCIA Y DISTORSIÓN
ARMÓNICA TOTAL:
Con cargas de
3 ohmios, ambos
canales dirigidos,
de 120 a 20.000
Hz; potencia RMS
nominal de 50
vatios por canal
como mínimo, con
un máximo del
0,7 % de distorsión
armónica total
desde 250
milivatios hasta la
salida nominal.
Sección del amplificador
Modelos estadounidenses:
Potencia de salida RMS en el modo de sonido
envolvente (referencia):
: 143 W (por canal
a 3 ohmios, 1 kHz,
10 % THD)
Otros modelos:
Modo estéreo (nominal) 80 W + 80 W
(a 3 ohmios, 1 kHz,
1 % THD)
Potencia de salida RMS en el modo de sonido
envolvente (referencia):
: 143W (por canal a
3 ohmios, 1 kHz,
10 % THD)
* Es posible que no se emita ningún sonido en
función de la fuente.
Impedancia nominal: de 3 a 16 Ω
Especificaciones
gb02reg.book Page 14 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\es
03.fm]
15ES
model name [WAHT-SA1]
[3-286-052-11(1)]
Generales
Requisitos de alimentación:
Modelos de Norteamérica: 120 V de ca, 60 Hz
Modelos de México: 120 V de ca, 60 Hz
Modelos de Taiwán: 120 V de ca,
50/60 Hz
Modelos de Latinoamérica:
de 110 a 240 V de
ca, 50/60 Hz
Otros modelos: de 220 V a 240 V
de ca, 50/60 Hz
Consumo de energía Encendido: 50 W
Dimensiones (aprox.) 85 mm × 100 mm ×
330 mm (3 3/8 in ×
4 in × 13 in) (an/al/
prf) (incluido el
modelo EZW-
RT10)
85 mm × 100 mm ×
345 mm (3 3/8 in ×
4 in × 13 5/8 in) (an/
al/prf) incluida la
cubierta y el
soporte del cable
de altavoz
Peso (aprox.) 1,7 kg (3 lb 12 oz)
incluida la cubierta
y el soporte del
cable de altavoz
EZW-RT10
Sistema de comunicación S-AIR
Especificación
versión 1.0
Salida 12,0 mW
Banda de frecuencia 2,4000 GHz -
2,4835 GHz
Método de modulación DSSS
Requisitos de alimentación
3,3 V de cc,
350 mA
Dimensiones (aprox.) 50 mm × 13 mm ×
60 mm (2 in × 17/32
in × 2 3/8 in) (an/al/
prf)
Peso (aprox.) 24 g (1 oz)
EZW-T100
Sistema de comunicación S-AIR
Especificación
versión 1.0
Salida 12,0 mW
Banda de frecuencia 2,4000 GHz -
2,4835 GHz
Método de modulación DSSS
Requisitos de alimentación
4 V de cc, 550 mA
5 V de cc, 15 mA
Dimensiones (aprox.) 52 mm × 24 mm ×
95 mm (2 1/8 in ×
31/32 in × 3 3/4 in)
(máx. 77 mm ×
24 mm × 95 mm)
(3 1/8 in × 31/32 in ×
3 3/4 in)
(an/al/prf)
Peso (aprox.) 61 g (3 oz)
El diseño y las especificaciones están sujetos a
cambios sin previo aviso.
“S-AIR” y su logotipo son marcas comerciales
de Sony Corporation.
gb02reg.book Page 15 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\es
03.fm]
16ES
model name [WAHT-SA1]
[3-286-052-11(1)]
Amplificador de sonido envolvente
AToma PHONES
BBotón POWER (encendido/apagado)
CIndicador POWER / ON LINE
DIndicador PAIRING
EBotón PAIRING
FRanura del transceptor inalámbrico (EZW-RT10)
GSelector S-AIR ID
HToma SPEAKER L
IToma SPEAKER R
JSelector SURROUND SELECTOR
Índice de componentes
PHONES
POWER
POWER/ON LINE
Panel frontal Panel posterior
R
SURROUND SELECTOR
S-AIR ID
EZW-RT10
SPEAKER
SURROUND
PA I R I N G
C
B
A
SURROUND
BACK
L
gb02reg.book Page 16 Tuesday, December 18, 2007 6:01 PM
filename[G:\F\FM\Sony\E\1218\844283S\3286052111\3286052111WAHTSA1U2\es
03.fm]
model name [WAHT-SA1]
[3-286-052-11(1)]
