MEX-XB120BT

4-732-945-11(1)

MEX-XB120BT

4-732-945-11(1)

Bluetooth®

Audio System

Operating Instructions GB

Mode d’emploi FR

Owner’s Record

The model and serial numbers are located on the

bottom of the unit.

Record the serial number in the space provided below.

Refer to these numbers whenever you call upon your

Sony dealer regarding this product.

Model No. MEX-XB120BT

Serial No.

To cancel the demonstration (DEMO) display, see

page 21.

For the connection/installation, see page 39.

Pour annuler l’affichage de démonstration (DEMO),

reportez-vous à la page 26.

Pour le raccordement/l’installation, reportez-vous à

la page 47.

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\020INT.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

2GB

The nameplate indicating operating voltage,

etc., is located on the bottom of the chassis.

Warning

For safety, be sure to install this unit in the

dashboard of the car as the left side of the

unit becomes hot during use.

For details, see “Connection/Installation”

(page 39).

FOR THE CUSTOMERS IN THE USA.

NOT APPLICABLE IN CANADA,

INCLUDING IN THE PROVINCE OF

QUEBEC.

POUR LES CLIENTS AUX ÉTATS-UNIS.

NON APPLICABLE AU CANADA, Y

COMPRIS LA PROVINCE DE QUÉBEC.

This equipment has been tested and

found to comply with the limits for a Class

B digital device, pursuant to Part 15 of the

FCC Rules.

These limits are designed to provide

reasonable protection against harmful

interference in a residential installation.

This equipment generates, uses, and can

radiate radio frequency energy and, if not

installed and used in accordance with the

instructions, may cause harmful

interference to radio communications.

However, there is no guarantee that

interference will not occur in a particular

installation. If this equipment does cause

harmful interference to radio or television

reception, which can be determined by

turning the equipment off and on, the

user is encouraged to try to correct the

interference by one or more of the

following measures:

– Reorient or relocate the receiving

antenna.

– Increase the separation between the

equipment and receiver.

– Connect the equipment into an outlet

on a circuit different from that to which

the receiver is connected.

– Consult the dealer or an experienced

radio/TV technician for help.

You are cautioned that any changes or

modifications not expressly approved in

this manual could void your authority to

operate this equipment.

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\020INT.fm

masterpage: Right_S

ideIndex

MEX-XB120BT

4-732-945-11(1)

3GB

This device complies with Part 15 of the FCC

Rules and Industry Canada's licence-exempt

RSSs. Operation is subject to the following

two conditions:

(1) This device may not cause interference;

and

(2) This device must accept any interference,

including interference that may cause

undesired operation of the device.

This transmitter must not be co-located or

operated in conjunction with any other

antenna or transmitter.

Under Industry Canada regulations, this

radio transmitter may only operate using an

antenna of a type and maximum (or lesser)

gain approved for the transmitter by

Industry Canada. To reduce potential radio

interference to other users, the antenna type

and its gain should be so chosen that the

equivalent isotropically radiated power

(e.i.r.p.) is not more than that necessary for

successful communication.

This equipment complies with FCC/IC

radiation exposure limits set forth for an

uncontrolled environment and meets the

FCC radio frequency (RF) Exposure

Guidelines and RSS-102 of the IC radio

frequency (RF) Exposure rules. This

equipment has very low levels of RF energy

that is deemed to comply without maximum

permissive exposure evaluation (MPE).

CAUTION

The use of optical instruments with this

product will increase eye hazard.

For the State of California, USA only

Perchlorate Material – special handling may

apply, See

www.dtsc.ca.gov/hazardouswaste/

perchlorate

WARNING: Do not ingest

battery, Chemical Burn Hazard.

The remote commander contains a

coin/button cell battery. If the coin/button

cell battery is swallowed, it can cause severe

internal burns in just 2 hours and can lead to

death.

Keep new and used batteries away from

children. If the battery compartment does

not close securely, stop using the product

and keep it away from children.

If you think batteries might have been

swallowed or placed inside any part of the

body, seek immediate medical attention.

Note on the lithium battery

Do not expose the battery to excessive heat

such as direct sunlight, fire or the like.

Disclaimer regarding services offered

by third parties

Services offered by third parties may be

changed, suspended, or terminated without

prior notice. Sony does not bear any

responsibility in these sorts of situations.

Warning if your car’s ignition has no

ACC position

Be sure to set the AUTO OFF function

(page 22). The unit will shut off

completely and automatically in the set

time after the unit is turned off, which

prevents battery drain. If you do not set

the AUTO OFF function, press and hold

OFF until the display disappears each

time you turn the ignition off.

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\020INT.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

4GB

Caution

IN NO EVENT SHALL SONY BE LIABLE FOR

ANY INCIDENTAL, INDIRECT OR

CONSEQUENTIAL DAMAGES OR OTHER

DAMAGES INCLUDING, WITHOUT

LIMITATION, LOSS OF PROFITS, LOSS OF

REVENUE, LOSS OF DATA, LOSS OF USE OF

THE PRODUCT OR ANY ASSOCIATED

EQUIPMENT, DOWNTIME, AND PURCHASER’S

TIME RELATED TO OR ARISING OUT OF THE

USE OF THIS PRODUCT, ITS HARDWARE

AND/OR ITS SOFTWARE.

Dear customer, this product includes a radio

transmitter.

Please check your vehicle operation manual

or contact the manufacturer of your vehicle

or your vehicle dealer, before you install this

product into your vehicle.

Emergency calls

This BLUETOOTH car handsfree and the

electronic device connected to the

handsfree operate using radio signals,

cellular, and landline networks as well as

user-programmed function, which cannot

guarantee connection under all conditions.

Therefore do not rely solely upon any

electronic device for essential

communications (such as medical

emergencies).

On BLUETOOTH communication

Microwaves emitting from a BLUETOOTH

device may affect the operation of

electronic medical devices. Turn off this

unit and other BLUETOOTH devices in the

following locations, as it may cause an

accident.

– where inflammable gas is present, in a

hospital, train, airplane, or petrol station

– near automatic doors or a fire alarm

This unit supports security capabilities that

comply with the BLUETOOTH standard to

provide a secure connection when the

BLUETOOTH wireless technology is used,

but security may not be enough

depending on the setting. Be careful when

communicating using BLUETOOTH wireless

technology.

We do not take any responsibility for the

leakage of information during BLUETOOTH

communication.

If you have any questions or problems

concerning your unit that are not covered in

this manual, consult your nearest Sony

dealer.

Important notice

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\030TOC.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

5GB

Table of Contents

Warning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Guide to Parts and Controls. . . . . . . . . . . . . 6

Getting Started

Detaching the Front Panel . . . . . . . . . . . . . . 8

Resetting the Unit. . . . . . . . . . . . . . . . . . . . . 8

Setting the Clock. . . . . . . . . . . . . . . . . . . . . . 8

Checking the Battery Voltage . . . . . . . . . . . 8

Preparing a BLUETOOTH Device . . . . . . . . . 9

Connecting a USB Device. . . . . . . . . . . . . . . 11

Connecting Other Portable Audio

Device . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Listening to the Radio

Listening to the Radio . . . . . . . . . . . . . . . . 12

Using Radio Data System (RDS). . . . . . . . . 12

Listening to the SiriusXM Radio . . . . . . . . 13

Playback

Playing a Disc . . . . . . . . . . . . . . . . . . . . . . . 14

Playing a USB Device . . . . . . . . . . . . . . . . . 14

Playing a BLUETOOTH Device . . . . . . . . . . 15

Searching and Playing Tracks . . . . . . . . . . 15

Listening to Pandora®

Setting up Pandora® . . . . . . . . . . . . . . . . . . 16

Streaming Pandora® . . . . . . . . . . . . . . . . . . 16

Available Operations in Pandora® . . . . . . . 17

Handsfree Calling (via

BLUETOOTH only)

Receiving a Call. . . . . . . . . . . . . . . . . . . . . . 17

Making a Call. . . . . . . . . . . . . . . . . . . . . . . . 17

Available Operations during Call. . . . . . . . 19

Useful Functions

Sony | Music Center with iPhone/Android

smartphone. . . . . . . . . . . . . . . . . . . . . . 19

Using Voice Recognition (Android

smartphone only) . . . . . . . . . . . . . . . . . 20

Using Siri Eyes Free. . . . . . . . . . . . . . . . . . . 20

Settings

Canceling the DEMO Mode . . . . . . . . . . . . . 21

Basic Setting Operation. . . . . . . . . . . . . . . . 21

General Setup (GENERAL) . . . . . . . . . . . . . 22

Sound Setup (SOUND) . . . . . . . . . . . . . . . . 23

Display Setup (DISPLAY) . . . . . . . . . . . . . . 25

BLUETOOTH Setup (BLUETOOTH) . . . . . . . 25

Sony | Music Center Setup

(SONY APP) . . . . . . . . . . . . . . . . . . . . . . 26

Additional Information

Updating the Firmware . . . . . . . . . . . . . . . 26

Precautions. . . . . . . . . . . . . . . . . . . . . . . . . 26

Maintenance. . . . . . . . . . . . . . . . . . . . . . . . 28

Specifications . . . . . . . . . . . . . . . . . . . . . . . 28

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . 31

Messages . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Connection/Installation

Cautions . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Parts List for Installation . . . . . . . . . . . . . . 39

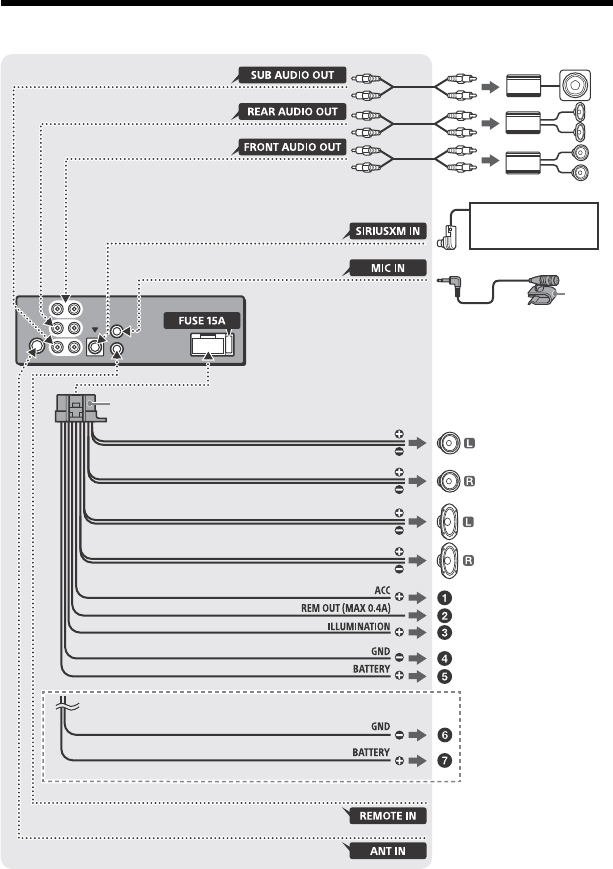

Connection . . . . . . . . . . . . . . . . . . . . . . . . . 40

Installation . . . . . . . . . . . . . . . . . . . . . . . . . 43

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

6GB

Guide to Parts and Controls

Front panel removed (inner panel)

Front panel release button

SRC (source)

Turn on the power.

Change the source.

OFF

Press and hold for 1 second to turn the

source off and display the clock.

Press and hold for more than 2 seconds

to turn off the power and the display.

If the unit is turned off and the display

disappears, operation by the remote

commander is not available.

Control dial

Rotate to adjust the volume.

PUSH ENTER

Enter the selected item.

Press SRC, rotate then press to change

the source (timeout in 2 seconds).

Open the setup menu.

VOICE (page 18, 20, 21)

Press and hold for more than 2 seconds

to activate voice dial, voice recognition

(Android™ smartphone only), or the Siri

function (iPhone only).

N-Mark

Touch the control dial with Android

smartphone to make BLUETOOTH

connection.

Disc slot

Display window

/ (SEEK –/+)

Tune in radio stations automatically.

Press and hold to tune manually.

/ (prev/next)

/ (fast-reverse/fast-forward)

 (disc eject)

PTY (program type)

Select PTY in RDS.

(browse) (page 13, 16, 17)

Enter the browse mode during playback.

(Not available when a USB device in

Android mode or iPod is connected.)

 CALL

Enter the call menu. Receive/end a call.

Press and hold for more than 2 seconds

to switch the BLUETOOTH signal.

Main unit

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

7GB

 (back)

Return to the previous display.

MODE (page 12, 13, 17, 19)

Receptor for the remote commander

Number buttons (1 to 6)

Receive stored radio stations. Press and

hold to store stations.

ALBUM /

Skip an album for audio device. Press and

hold to skip albums continuously.

(Not available when a USB device in

Android mode or iPod is connected.)

Press  to thumbs up, or  to thumbs

down in Pandora® (page 17).

(repeat)

(Not available when a USB device in

Android mode is connected.)

(shuffle)

(Not available when a USB device in

Android mode is connected.)

MIC (page 19)

 (play/pause)

EXTRA BASS

Reinforce bass sound in synchronization

with the volume level. Press to change

the EXTRA BASS setting: [1], [2], [OFF].

AUX input jack

DSPL (display)

Change display items.

SCRL (scroll)

Press and hold to scroll a display item.

USB port

RESET (inner panel) (page 8)

The VOL (volume) + button has a tactile dot.

CALL

Enter the call menu. Receive/end a call.

SOUND

Open the SOUND menu directly.

Press and hold to open the setup menu.

///

Select a setup item, etc.

ENTER

Enter the selected item.

Press and hold for more than 2 seconds

to establish or terminate the “Sony |

Music Center” function.

/ (prev/next)

+/– (album +/–)

VOL (volume) +/–

Remove the insulation film before use.

RM-X231 Remote commander

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

8GB

Detaching the Front Panel

You can detach the front panel of this unit to

prevent theft.

1Press and hold OFF  until the unit

turns off, press the front panel

release button , then pull the panel

towards you to remove.

Caution alarm

If you turn the ignition switch to the OFF

position without detaching the front panel,

the caution alarm will sound for a few

seconds. The alarm will only sound if the

built-in amplifier is used.

Serial numbers

Make sure the serial numbers on the bottom

of the unit and the back of the front panel

are matched correctly. Otherwise you cannot

make BLUETOOTH pairing, connection and

disconnection by NFC.

Resetting the Unit

Before operating the unit for the first time,

or after replacing the car battery or

changing connections, you must reset the

unit.

Press RESET on the inner panel with a ball-

point pen, etc., after detaching the front

panel.

Note

Resetting the unit will erase the clock setting and

some stored contents.

Setting the Clock

1Press MENU, rotate the control dial to

select [GENERAL], then press it.

2Rotate the control dial to select [SET

CLOCK-ADJ], then press it.

The hour indication flashes.

3Rotate the control dial to set the hour

and minute.

To move the digital indication, press

/ (SEEK –/+).

4After setting the minute, press MENU.

The setup is complete and the clock

starts.

To display the clock

Press DSPL.

Checking the Battery

Voltage

You can check the current battery voltage.

(Not available while the source is off and the

clock is displayed.)

1Press DSPL repeatedly until the

battery voltage display appears.

Getting Started

Attaching the front panel

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

9GB

Preparing a BLUETOOTH

Device

You can enjoy music, or perform handsfree

calling depending on the BLUETOOTH

compatible device such as a smartphone,

cellular phone and audio device (hereafter

“BLUETOOTH device” if not otherwise

specified). For details on connecting, refer to

the operating instructions supplied with the

device.

Before connecting the device, turn down the

volume of this unit; otherwise, loud sound

may result.

By touching the control dial on the unit with

an NFC* compatible smartphone, the unit is

paired and connected with the smartphone

automatically.

* NFC (Near Field Communication) is a technology

enabling short-range wireless communication

between various devices, such as mobile phones

and IC tags. Thanks to the NFC function, data

communication can be achieved easily just by

touching the relevant symbol or designated

location on NFC compatible devices.

For a smartphone with Android OS 4.0 or

lower installed, downloading the app “NFC

Easy Connect” available at Google Play™ is

required. The app may not be downloadable

in some countries/regions.

1Activate the NFC function on the

smartphone.

For details, refer to the operating

instructions supplied with the

smartphone.

2Touch the N-Mark part of the unit

with the N-Mark part of the

smartphone.

Make sure that lights up on the display

of the unit.

To disconnect using NFC

Touch the N-Mark part of the unit with the

N-Mark part of the smartphone again.

Notes

• When making the connection, handle the

smartphone carefully to prevent scratches.

• One-touch connection is not possible when the

unit is already connected to two NFC compatible

devices. In this case, disconnect either device, and

make connection with the smartphone again.

When connecting a BLUETOOTH device for

the first time, mutual registration (called

“pairing”) is required. Pairing enables this

unit and other devices to recognize each

other. This unit can connect two BLUETOOTH

devices (two cellular phones, or a cellular

phone and an audio device).

1Place the BLUETOOTH device within

1 m (3 ft) of this unit.

2Press MENU, rotate the control dial to

select [BLUETOOTH], then press it.

3Rotate the control dial to select [SET

PAIRING], then press it.

4Rotate the control dial to select [SET

DEVICE 1]* or [SET DEVICE 2]*, then

press it.

flashes while the unit is in pairing

standby mode.

* [SET DEVICE 1] or [SET DEVICE 2] will be

changed to the paired device name after

pairing is complete.

5Perform pairing on the BLUETOOTH

device so it detects this unit.

Connecting with a Smartphone

using One-touch connection (NFC)

Pairing and connecting with a

BLUETOOTH device

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

10GB

6Select [MEX-XB120BT] (your model

name) shown in the display of the

BLUETOOTH device.

If your model name does not appear,

repeat from step 2.

7If passkey* input is required on the

BLUETOOTH device, input [0000].

* Passkey may be called “Passcode,” “PIN code,”

“PIN number” or “Password,” etc., depending

on the device.

When pairing is made, stays lit.

8Select this unit on the BLUETOOTH

device to establish the BLUETOOTH

connection.

or lights up when the connection is

made.

Note

While connecting to a BLUETOOTH device, this unit

cannot be detected from another device. To enable

detection, enter the pairing mode and search for

this unit from another device.

To start playback

For details, see “Playing a BLUETOOTH

Device” (page 15).

To disconnect the paired device

Perform steps 2 to 4 to disconnect after this

unit and the BLUETOOTH device are paired.

To use a paired device, connection with this

unit is required. Some paired devices will

connect automatically.

1Press MENU, rotate the control dial to

select [BLUETOOTH], then press it.

2Rotate the control dial to select [SET

BT SIGNL], then press it.

Make sure that lights up.

3Activate the BLUETOOTH function on

the BLUETOOTH device.

4Operate the BLUETOOTH device to

connect to this unit.

or lights up.

Icons in the display:

To connect the last-connected device

from this unit

Activate the BLUETOOTH function on the

BLUETOOTH device.

To connect with the audio device, press SRC

to select [BT AUDIO] and press  (play/

pause).

To connect with the cellular phone, press

CALL.

Note

While streaming BLUETOOTH audio, you cannot

connect from this unit to the cellular phone.

Connect from the cellular phone to this unit instead.

Tip

With BLUETOOTH signal on: when the ignition is

turned to on, this unit reconnects automatically to

the last-connected cellular phone.

MEX-XB120BT

[0000]

Input passkey

Connecting with a paired

BLUETOOTH device

Lights up when handsfree calling is

available by enabling the HFP

(Handsfree Profile).

Lights up when the audio device is

playable by enabling the A2DP

(Advanced Audio Distribution

Profile).

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

11GB

To install the microphone

For details, see “Installing the microphone”

(page 42).

When an iPhone/iPod with iOS5 or later

installed is connected to the USB port, the

unit is paired and connected with the

iPhone/iPod automatically.

To enable BLUETOOTH Auto Pairing, make

sure [SET AUTOPAIR] in [BLUETOOTH] is set

to [ON] (page 25).

1Activate the BLUETOOTH function on

the iPhone/iPod.

2Connect an iPhone/iPod to the USB

port.

Make sure that lights up on the display

of the unit.

Notes

• BLUETOOTH Auto Pairing is not possible if the unit

is already connected to two BLUETOOTH devices.

In this case, disconnect either device, then

connect the iPhone/iPod again.

• If BLUETOOTH Auto Pairing is not established, see

“Preparing a BLUETOOTH Device” (page 9).

Connecting a USB Device

1Turn down the volume on the unit.

2Connect the USB device to the unit.

To connect an iPod/iPhone, use the USB

connection cable for iPod (not supplied).

Connecting Other Portable

Audio Device

1Turn off the portable audio device.

2Turn down the volume on the unit.

3Connect the portable audio device to

the AUX input jack (stereo mini jack)

on the unit with a connecting cord

(not supplied)*.

* Be sure to use a straight type plug.

4Press SRC to select [AUX].

To match the volume level of the

connected device to other sources

Start playback of the portable audio device

at a moderate volume, and set your usual

listening volume on the unit.

Press MENU, then select [SOUND]  [SET AUX

VOL] (page 24).

Connecting with an iPhone/iPod

(BLUETOOTH Auto Pairing)

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

12GB

Listening to the Radio

To listen to the radio, press SRC to select

[TUNER].

1Press MODE to change the band (FM1,

FM2, FM3, AM1 or AM2).

2Press MENU, rotate the control dial to

select [GENERAL], then press it.

3Rotate the control dial to select [SET

BTM], then press it.

The unit stores stations in order of

frequency on the number buttons.

1Press MODE to change the band (FM1,

FM2, FM3, AM1 or AM2).

2Perform tuning.

To tune manually

Press and hold / (SEEK –/+) to

locate the approximate frequency, then

press / (SEEK –/+) repeatedly to

finely adjust to the desired frequency.

To tune automatically

Press / (SEEK –/+).

Scanning stops when the unit receives a

station.

1While receiving the station that you

want to store, press and hold a

number button (1 to 6) until [MEM]

appears.

1Select the band, then press a number

button (1 to 6).

Using Radio Data System

(RDS)

1Press PTY during FM reception.

2Rotate the control dial until the

desired program type appears, then

press it.

The unit starts to search for a station

broadcasting the selected program type.

Type of programs

The CT data from the RDS transmission sets

the clock.

1Set [SET CT] in [GENERAL] to

[SET CT-ON] (page 22).

Listening to the Radio

Storing automatically (BTM)

Tuning

Storing manually

Receiving the stored stations

Selecting program types (PTY)

NEWS (News), INFORM (Information), SPORTS

(Sports), TALK (Talk), ROCK (Rock), CLS ROCK

(Classic Rock), ADLT HIT (Adult Hits), SOFT RCK

(Soft Rock), TOP 40 (Top 40), COUNTRY

(Country), OLDIES (Oldies), SOFT (Soft),

NOSTALGA (Nostalgia), JAZZ (Jazz), CLASSICL

(Classical), R & B (Rhythm and Blues), SOFT R&B

(Soft Rhythm and Blues), LANGUAGE (Foreign

Language), REL MUSC (Religious Music), REL

TALK (Religious Talk), PERSNLTY (Personality),

PUBLIC (Public), COLLEGE (College), HABL ESP

(Spanish Talk), MUSC ESP (Spanish Music), HIP

HOP (Hip-Hop), WEATHER (Weather)

Setting clock time (CT)

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

13GB

Listening to the SiriusXM

Radio

Only SiriusXM brings you more of what you

love to listen to, all in one place. Get over

140 channels, including commercial-free

music plus the best sports, news, talk,

comedy and entertainment. Welcome to the

world of satellite radio. A SiriusXM Connect

Vehicle Tuner and Subscription are required.

For more information, visit

www.siriusxm.com

After installing your SiriusXM Connect

Vehicle Tuner and antenna, press SRC to

select [SIRIUSXM]. You should be able to

hear the SiriusXM preview channel on

Channel 1. After verifying that you can hear

the preview channel, select Channel 0 to

find the Radio ID of your tuner. In addition,

the Radio ID is located on the bottom of the

SiriusXM Connect Vehicle Tuner and its

packaging. You will need this number to

activate your subscription. Write the number

down for reference.

In the USA, you can activate online or by

calling SiriusXM Listener Care:

•Online:Visit

www.siriusxm.com/activatenow

• Phone: Call 1-866-635-2349

In Canada, you can activate online or by

calling SiriusXM Listener Care:

•Online:Visit

www.siriusxm.ca/activatexm

• Phone: Call 1-877-438-9677

As part of the activation process, the

SiriusXM satellites will send an activation

message to your tuner. When your radio

detects that the tuner has received the

activation message, your radio will display:

[SUBSCRIPTION UPDATED - PRESS ENT TO

CONTINUE]. Once subscribed, you can tune

to channels in your subscription plan.

Notes

• The activation process usually takes 10 to 15

minutes, but may take up to an hour.

• Your radio will need to be turned on and receiving

the SiriusXM signal to receive the activation

message.

1Press (browse).

2Rotate the control dial to select

[CHANNEL], then press it.

3Rotate the control dial to select the

desired channel, then press it.

To select channels with rapid browse

mode

Press and hold  or  of remote

commander more than 2 seconds after

[CHANNEL] selected, then press ENTER.

To select channels from categories

1Press (browse).

2Rotate the control dial to select [CATEGORY],

then press it.

3Rotate the control dial to select the desired

category, then press it.

The channel list appears.

4Rotate the control dial to select the desired

channel, then press it.

To store channels

1While receiving the channel that you want to

store, press and hold a number button (1 to

6) until [MEM] appears.

To receive the stored channel, press MODE

to select the Band you want ([SX1], [SX2] or

[SX3]), then press a number button (1 to 6).

(Each Band can store up to 6 channels.)

To set a parental control

The parental control feature allows you to

limit access to SiriusXM channels with

mature content. When enabled, the parental

control feature requires you to enter a

passcode to tune to the locked channels.

Information on setting up the passcode and

locking channels can be found below.

1Press MENU and rotate the control dial.

2Select [GENERAL]  [SXM PARENTAL] 

[LOCK SELECT]  [LOCK-ON].

Activating your SiriusXM

Subscription Selecting channels for SiriusXM

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

14GB

3Enter the passcode by rotating the control

dial on the unit or pressing / on the

remote commander.

To move the entry position, press / (SEEK

–/+) on the unit or / on the remote

commander.

The initial passcode is [0000].

4After entering the passcode, press ENTER.

To unlock the channels, select [GENERAL] 

[SXM PARENTAL]  [LOCK SELECT] 

[LOCK-OFF].

To change the passcode

1Press MENU and rotate the control dial.

2Select [GENERAL]  [SXM PARENTAL] 

[CODE EDIT].

3Enter the current passcode on the current

passcode input display, then press ENTER.

The initial passcode is [0000].

4Enter your new 4-digit passcode on the new

passcode input display, then press ENTER.

To change display items

Press DSPL to change as follows:

Channel Number (Default)  Channel Name

 Artist Name  Song Title  Content Info 

Category Name  Clock  Battery Voltage

Playing a Disc

1Insert the disc (label side up).

Playback starts automatically.

Playing a USB Device

In these Operating Instructions, “iPod” is

used as a general reference for the iPod

functions on an iPod and iPhone, unless

otherwise specified by the text or

illustrations.

For details on the compatibility of your iPod,

see “About iPod” (page 27) or visit the

support site on the back cover.

AOA (Android Open Accessory) 2.0, MSC

(Mass Storage Class) and MTP (Media

Transfer Protocol) type USB devices*

compliant with the USB standard can be

used. Depending on the USB device, the

Android mode or MSC/MTP mode can be

selected on the unit.

Some digital media players or Android

smartphones may require setting to MTP

mode.

* e.g., a USB flash drive, digital media player,

Android smartphone

Notes

• For details on the compatibility of your USB device,

visit the support site on the back cover.

• Smartphones with Android OS 4.1 or higher

installed support Android Open Accessory 2.0

(AOA 2.0). However, some smartphones may not

fully support AOA 2.0 even if Android OS 4.1 or

higher is installed.

For details on the compatibility of your Android

smartphone, visit the support site on the back

cover.

Playback

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

15GB

• Playback of the following files is not supported.

MP3/WMA/AAC/FLAC:

–copyright-protected files

– DRM (Digital Rights Management) files

– Multi-channel audio files

MP3/WMA/AAC:

– lossless compression files

WAV:

– Multi-channel audio files

Before making a connection, select the USB

mode (Android mode or MSC/MTP mode)

depending on the USB device (page 22).

1Connect a USB device to the USB port

(page 11).

Playback starts.

If a device is already connected, to start

playback, press SRC to select [USB] ([IPD]

appears in the display when the iPod is

recognized).

2Adjust the volume on this unit.

To stop playback

Press and hold OFF for 1 second.

To remove the device

Stop playback, then remove the device.

Caution for iPhone

When you connect an iPhone via USB,

phone call volume is controlled by the

iPhone, not the unit. Do not inadvertently

increase the volume on the unit during a

call, as a sudden loud sound may result

when the call ends.

Playing a BLUETOOTH Device

You can play contents on a connected

device that supports BLUETOOTH A2DP

(Advanced Audio Distribution Profile).

1Make BLUETOOTH connection with

the audio device (page 9).

To select the audio device, press MENU,

then select [BLUETOOTH]  [SET

AUDIODEV] (page 25).

2Press SRC to select [BT AUDIO].

3Operate the audio device to start

playback.

4Adjust the volume on this unit.

Notes

• Depending on the audio device, information such

as title, track number/time and playback status

may not be displayed on this unit.

• Even if the source is changed on this unit,

playback of the audio device does not stop.

• [BT AUDIO] does not appear in the display while

running the “Sony | Music Center” application via

the BLUETOOTH function.

To match the volume level of the

BLUETOOTH device to other sources

Start playback of the BLUETOOTH audio

device at a moderate volume, and set your

usual listening volume on the unit.

Press MENU, then select [SOUND]  [SET BTA

VOL] (page 24).

Searching and Playing

Tracks

Not available when a USB device in Android

mode is connected.

1During playback, press (repeat) or

(shuffle) repeatedly to select the

desired play mode.

Playback in the selected play mode may

take time to start.

Available play modes differ depending on

the selected sound source.

Repeat play and shuffle play

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

16GB

Not available when a USB device in Android

mode or iPod is connected.

1During CD, USB or BT AUDIO*1

playback, press (browse)*2 to

display the list of search categories.

When the track list appears, press

(back) repeatedly to display the desired

search category.

*1 Available only for audio devices supporting

AVRCP (Audio Video Remote Control Profile)

1.4 or above.

*2 During USB playback, press (browse) for

more than 2 seconds to directly return to the

beginning of the category list.

2Rotate the control dial to select the

desired search category, then press it

to confirm.

3Repeat step 2 to search the desired

track.

Playback starts.

To exit the Quick-BrowZer mode

Press (browse).

Not available when a USB device in Android

mode or iPod is connected.

1Press (browse).

2Press  (SEEK +).

3Rotate the control dial to select the

item.

The list is jumped in steps of 10% of the

total number of items.

4Press ENTER to return to the Quick-

BrowZer mode.

The selected item appears.

5Rotate the control dial to select the

desired item, then press it.

Playback starts.

Pandora® is available to stream music

through your iPhone and Android

smartphone. You can control Pandora® on a

BLUETOOTH connected iPhone/Android

smartphone from this unit.

Pandora® is only available in certain

countries. Please visit

http://www.pandora.com/legal

for more information.

Setting up Pandora®

1Check the compatibility of your

mobile device by visiting the support

site on the back cover.

2Download the latest version of the

Pandora® application from your

smartphone’s app store. A list of

compatible devices can be found at

www.pandora.com/everywhere/

mobile

Streaming Pandora®

1Make BLUETOOTH connection with

the audio device (page 9).

To select the audio device, press MENU,

then select [BLUETOOTH]  [SET

AUDIODEV] (page 25).

2Press SRC to select [PANDORA].

3Launch Pandora® application on your

mobile device.

4Press  (play/pause) to start

playback.

If the device number appears

Make sure that the same numbers are

displayed (e.g., 123456) in this unit and the

mobile device, then press ENTER on this unit

and select [Yes] on the mobile device.

Searching a track by name (Quick-

BrowZer™)

Searching by skipping items

(Jump mode)

Listening to Pandora®

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

17GB

When activating the BLUETOOTH

function

You can adjust the volume level.

Press MENU, then select [SOUND]  [SET BTA

VOL] (page 24).

Available Operations in

Pandora®

“Thumbs Up” or “Thumbs Down” feedback

allows you to personalize stations.

1During playback, press  (Thumbs

Up) or  (Thumbs Down).

The station list allows you to easily select a

desired station.

1During playback, press (browse).

2Press  (SEEK +) to select the

sorting order [BY DATE] or [A TO Z].

3Rotate the control dial to select the

desired station, then press it.

Playback starts.

The track currently being played can be

bookmarked and stored in your Pandora®

account.

1During playback, press MODE.

To use a cellular phone, connect it with this

unit. You can connect two cellular phones to

the unit. For details, see “Preparing a

BLUETOOTH Device” (page 9).

Receiving a Call

1Press CALL when a call is received

with a ringtone.

The phone call starts.

Note

The ringtone and talker’s voice are output only from

the front speakers.

To reject the call

Press and hold OFF for 1 second.

To end the call

Press CALL again.

Making a Call

You can make a call from the phonebook or

call history when a cellular phone

supporting PBAP (Phone Book Access

Profile) is connected.

When two cellular phones are connected to

the unit, select either phone.

1Press CALL.

When two cellular phones are connected

to the unit, rotate the control dial to

select either phone, then press it.

2Rotate the control dial to select

[PHONE BOOK], then press it.

“Thumbs” feedback

Using the station list

Bookmarking

Handsfree Calling (via

BLUETOOTH only)

From the phonebook

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

18GB

3Rotate the control dial to select an

initial from the initial list, then press

it.

4Rotate the control dial to select a

name from the name list, then press

it.

5Rotate the control dial to select a

number from the number list, then

press it.

The phone call starts.

1Press CALL.

When two cellular phones are connected

to the unit, rotate the control dial to

select either phone, then press it.

2Rotate the control dial to select

[RECENT CALL], then press it.

A list of the call history appears.

3Rotate the control dial to select a

name or phone number from the call

history, then press it.

The phone call starts.

1Press CALL.

When two cellular phones are connected

to the unit, rotate the control dial to

select either phone, then press it.

2Rotate the control dial to select [DIAL

NUMBER], then press it.

3Rotate the control dial to enter the

phone number, and lastly select [ ]

(space), then press ENTER*.

The phone call starts.

* To move the digital indication, press /

(SEEK –/+).

Note

[_] appears instead of [#] on the display.

1Press CALL.

When two cellular phones are connected

to the unit, rotate the control dial to

select either phone, then press it.

2Rotate the control dial to select

[REDIAL], then press it.

The phone call starts.

You can make a call by saying the voice tag

stored in a connected cellular phone that

has a voice dialing function.

1Press CALL.

When two cellular phones are connected

to the unit, rotate the control dial to

select either phone, then press it.

2Rotate the control dial to select

[VOICE DIAL], then press it.

Alternatively, press and hold VOICE for

more than 2 seconds.

3Say the voice tag stored on the

cellular phone.

Your voice is recognized, and the call is

made.

To cancel voice dialing

Press VOICE.

From the call history

By phone number input

By redial

By voice tags

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

19GB

Available Operations during

Call

To adjust the ringtone volume

Rotate the control dial while receiving a call.

To adjust the talker’s voice volume

Rotate the control dial during a call.

To adjust the volume for the other party

(Mic gain adjustment)

Press MIC.

Adjustable volume levels: [MIC-LOW], [MIC-

MID], [MIC-HI].

To reduce echo and noise (Echo

Canceler/Noise Canceler Mode)

Press and hold MIC.

Settable mode: [EC/NC-1], [EC/NC-2].

To switch between handsfree mode

and handheld mode

During a call, press MODE to switch the

phone call audio between the unit and

cellular phone.

Note

Depending on the cellular phone, this operation

may not be available.

Sony | Music Center with

iPhone/Android

smartphone

Downloading the latest version of “Sony |

Music Center” application is required from

the App Store for iPhone or from Google

Play for Android smartphone.

Notes

• For your safety, follow your local traffic laws and

regulations, and do not operate the application

while driving.

• “Sony | Music Center” is an app for controlling

Sony audio devices which are compatible with

“Sony | Music Center”, by your iPhone/Android

smartphone.

• What you can control with “Sony | Music Center”

varies depending on the connected device.

• To make use of “Sony | Music Center” features,

see the details on your iPhone/Android

smartphone.

• For further details on “Sony | Music Center,” visit

the following URL: http://www.sony.net/smcqa/

• Visit the website below and check the compatible

iPhone/Android smartphone models.

For iPhone: visit the App Store

For Android smartphone: visit Google Play

1Make the BLUETOOTH connection

with iPhone/Android smartphone

(page 9).

To select the audio device, press MENU,

then select [BLUETOOTH]  [SET

AUDIODEV] (page 25).

2Launch the “Sony | Music Center”

application.

3Press MENU, rotate the control dial to

select [SONY APP], then press it.

4Rotate the control dial to select

[CONNECT], then press it.

Connection to iPhone/Android

smartphone starts.

For details on the operations on iPhone/

Android smartphone, see the help of the

application.

Useful Functions

Establishing the Sony | Music

Center connection

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

20GB

If the device number appears

Make sure that the number is displayed

(e.g., 123456), then select [Yes] on the

iPhone/Android smartphone.

To terminate connection

1Press MENU, rotate the control dial to select

[SONY APP], then press it.

2Rotate the control dial to select [CONNECT],

then press it.

Selecting the source or application

You can operate to select the desired source

or application on iPhone/Android

smartphone.

To select the source

Press SRC repeatedly. Alternatively, press

SRC, rotate the control dial to select the

desired source, then press ENTER.

To display the source list

Press SRC.

Announcement of SMS by voice

guide (Android smartphone only)

Messages of SMS are automatically read out

through the car speakers when they are

received.

For details on settings, refer to the help of

the application.

Replying a message of SMS

(Android smartphone only)

You can reply a message by touching the

reply icon.

1Activate the “Sony | Music Center”

application, then touch the [Reply] (reply)

icon.

The message input display appears on the

“Sony | Music Center” application.

2Input a reply message by voice recognition.

The list of message candidates appears on the

“Sony | Music Center” application.

3Rotate the control dial to select the desired

message, then press it.

The message is sent out.

Making sound and display settings

You can adjust the settings relating to sound

and display via iPhone/Android

smartphone.

For details on settings, refer to the help of

the application.

Using Voice Recognition

(Android smartphone only)

1Press and hold VOICE to activate

voice recognition.

2Say the desired voice command into

the microphone.

To deactivate voice recognition

Press VOICE.

Notes

• Voice recognition may not be available in some

cases.

• Voice recognition may not work properly

depending on the performance of the connected

Android smartphone.

• Operate under conditions where noise such as

engine sound is minimized during voice

recognition.

Using Siri Eyes Free

Siri Eyes Free allows you to use an iPhone

handsfree by simply speaking into the

microphone. This function requires you to

connect an iPhone to the unit via

BLUETOOTH. Availability is limited to iPhone

4s or later. Make sure that your iPhone is

running the latest iOS version.

You must complete BLUETOOTH registration

and connection configurations for the

iPhone with the unit in advance. For details,

see “Preparing a BLUETOOTH Device”

(page 9). To select the iPhone, press MENU,

then select [BLUETOOTH]  [SET AUDIODEV]

(page 25).

1Activate the Siri function on the

iPhone.

For details, refer to the operating

instructions supplied with the iPhone.

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

21GB

2Press and hold VOICE for more than

2seconds.

The voice command display appears.

3After the iPhone beeps, speak into

the microphone.

The iPhone beeps again, then Siri starts

responding.

To deactivate Siri Eyes Free

Press VOICE.

Notes

• The iPhone may not recognize your voice

depending on usage conditions. (For example, if

you are in a moving car.)

• Siri Eyes Free may not function properly, or the

response time may lag in locations where iPhone

signals are difficult to receive.

• Depending on the iPhone’s operating condition,

Siri Eyes Free may not function properly, or may

quit.

• If you play a track with an iPhone using the

BLUETOOTH audio connection, when the track

starts playback via BLUETOOTH, Siri Eyes Free

automatically quits and the unit switches to the

BLUETOOTH audio source.

• When Siri Eyes Free is activated during audio

playback, the unit may switch to the BLUETOOTH

audio source even if you do not specify a track to

play.

• When connecting the iPhone to the USB port, Siri

Eyes Free may not function properly, or may quit.

• When connecting the iPhone to the unit via USB,

do not activate Siri with the iPhone. Siri Eyes Free

may not function properly, or may quit.

• There is no audio sound while Siri Eyes Free is

activated.

Canceling the DEMO Mode

You can cancel the demonstration display

which appears when the source is off and

the clock is displayed.

1Press MENU, rotate the control dial to

select [GENERAL], then press it.

2Rotate the control dial to select [SET

DEMO], then press it.

3Rotate the control dial to select [SET

DEMO-OFF], then press it.

The setting is complete.

4Press (back) twice.

The display returns to normal reception/

play mode.

Basic Setting Operation

You can set items in the following setup

categories:

General setup (GENERAL), Sound setup

(SOUND), Display setup (DISPLAY),

BLUETOOTH setup (BLUETOOTH), Sony |

Music Center setup (SONY APP)

1Press MENU.

2Rotate the control dial to select the

setup category, then press it.

The items that can be set differ

depending on the source and settings.

3Rotate the control dial to select the

options, then press it.

To return to the previous display

Press (back).

Settings

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

22GB

General Setup (GENERAL)

DEMO (demonstration)

Activates the demonstration: [ON], [OFF].

CLOCK-ADJ (clock adjust) (page 8)

CAUT ALM (caution alarm)

Activates the caution alarm: [ON], [OFF]

(page 8).

(Available only while the source is off and

the clock is displayed.)

BEEP (beep)

Activates the beep sound: [ON], [OFF].

AUTO OFF (auto off)

Shuts off automatically after a certain

time when the unit is turned off: [ON]

(30 minutes), [OFF].

STEERING (steering)

Registers/resets the setting of the

steering wheel remote control.

(Available only while the source is off and

the clock is displayed.)

STR CONTROL (steering control)

Selects the input mode of the connected

remote control. To prevent a malfunction,

be sure to match the input mode with the

connected remote control before use.

CUSTOM (custom)

Input mode for the steering wheel

remote control

PRESET (preset)

Input mode for the wired remote

control excluding the steering wheel

remote control

EDIT CUSTOM (edit custom)

Registers the functions (SOURCE, ATT,

VOL +/–, SEEK +/–, VOICE, ON HOOK, OFF

HOOK) to the steering wheel remote

control:

Rotate the control dial to select the

function you want to assign to the

steering wheel remote control, then

press it.

While [REGISTER] is blinking, press and

hold the button on the steering wheel

remote control you want to assign the

function to. When registration is

complete, [REGISTERED] is displayed.

To register other functions, repeat

steps  and .

(Available only when [STR CONTROL] is

set to [CUSTOM].)

RESET CUSTOM (reset custom)

Resets the setting of the steering wheel

remote control: [YES], [NO].

(Available only when [STR CONTROL] is

set to [CUSTOM].)

Notes

• While making settings, only button operation

on the unit is available. For safety, park your car

before making this setting.

• If an error occurs while registering, all the

previously-registered information remains.

Restart registration from the function where

the error occurred.

• This function may not be available on some

vehicles. For details on the compatibility of

your vehicle, visit the support site on the back

cover.

USB MODE (USB mode)

Changes the USB mode: [ANDROID],

[MSC/MTP].

(Available only when the USB source is

selected.)

CT (clock time)

Activates the CT function: [ON], [OFF].

BTM (best tuning memory) (page 12)

(Available only when the tuner is

selected.)

SXM PARENTAL (SiriusXM parental)

Sets the parental lock to [ON], [OFF], and

edits the passcode (page 13).

(Available only when SiriusXM is

selected.)

SXM SIGNAL (SiriusXM signal)

Displays the current status of the SiriusXM

signal strength: [NO SIGNAL] (signal level

0), [WEAK] (signal level 1), [GOOD] (signal

level 2), [EXCELLENT] (signal level 3)

(Available only when SiriusXM is

selected.)

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

23GB

SXM RESET (SiriusXM reset)

Initializes the SiriusXM Connect Vehicle

Tuner settings (preset channels/parental

lock): [YES], [NO].

(Available only when SiriusXM is

selected.)

FIRMWARE (firmware)

(Available only while the source is off and

the clock is displayed.)

Checks/updates the firmware version. For

details, visit the support site on the back

cover.

FW VERSION (firmware version)

Displays current firmware version.

FW UPDATE (firmware update)

Enters firmware update process: [YES],

[NO].

Updating the firmware takes a few

minutes to complete. During the update,

do not turn the ignition to the OFF

position, nor remove the USB device.

Sound Setup (SOUND)

This setup menu is not available when the

source is off and the clock is displayed.

C.AUDIO+ (ClearAudio+)

Reproduces sound by optimizing the

digital signal with the Sony

recommended sound settings: [ON],

[OFF].

(Automatically sets to [OFF] when [EQ10

PRESET] is changed and/or [EXTRA BASS]

is set to [1] or [2] and/or [DSO] is set to

[LOW], [MID] or [HIGH].)

EQ10 PRESET (EQ10 preset)

Selects an equalizer curve from 10

equalizer curves or off:

[OFF], [R&B], [ROCK], [POP], [HIP-HOP],

[EDM], [JAZZ], [SOUL], [COUNTRY],

[KARAOKE]*, [CUSTOM].

The equalizer curve setting can be

memorized for each source.

* [KARAOKE] reduces the vocal sound but

cannot fully remove it during playback. Also,

using a microphone is not supported.

EQ10 CUSTOM (EQ10 custom)

Sets [CUSTOM] of EQ10.

Selects the equalizer curve: [BAND1] 32

Hz, [BAND2] 63 Hz, [BAND3] 125 Hz,

[BAND4] 250 Hz, [BAND5] 500 Hz,

[BAND6] 1 kHz, [BAND7] 2 kHz, [BAND8] 4

kHz, [BAND9] 8 kHz, [BAND10] 16 kHz.

The volume level is adjustable in 1 dB

steps, from -6 dB to +6 dB.

POSITION (listening position)

F/R POS (front/rear position)

Simulates a natural sound field by

delaying the sound output from speakers

to suit your position:

 [FRONT L] (front left),

 [FRONT R] (front right),

 [FRONT] (center front),

 [ALL] (center of your car),

[CUSTOM] (position set by the advanced

car audio settings on “Sony | Music

Center”)

[OFF] (no position set)

ADJ POSITION (adjust position)

Fine-tunes the listening position setting:

[+3] – [CENTER] – [-3].

(Available only when [F/R POS] is not set

to [OFF] or [CUSTOM].)

SW POS (subwoofer position)

 [NEAR] (near),

 [NORMAL] (normal),

 [FAR] (far)

(Available only when [F/R POS] is set to

other than [OFF].)

DSO (dynamic stage organizer)

Creates a more ambient sound as if there

were speakers in the dashboard: [OFF],

[LOW], [MID], [HIGH].

(Automatically sets to [OFF] when

[C.AUDIO+] is set to [ON].)

BALANCE (balance)

Adjusts the sound balance: [RIGHT-15] –

[CENTER] – [LEFT-15].

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

24GB

FADER (fader)

Adjusts the relative level: [FRONT-15] –

[CENTER] – [REAR-15].

DSEE (digital sound enhancement engine)

Improves digitally compressed sound by

restoring high frequencies lost in the

compression process: [ON], [OFF].

This setting can be memorized for each

source other than the tuner.

AAV (advanced auto volume)

Adjusts the playback volume level of all

playback sources to the optimum level:

[ON], [OFF].

RB ENH (rear bass enhancer)

Enhances the bass sound by applying a

low pass filter setting to the rear

speakers. This function allows the rear

speakers to work as a subwoofer if one is

not connected.

(Available only when [SW DIREC] is set to

[OFF].)

RBE MODE (rear bass enhancer mode)

Selects the rear bass enhancer mode: [1],

[2], [3], [OFF].

LPF FREQ (low pass filter frequency)

Selects the subwoofer cut-off frequency:

[50Hz], [60Hz], [80Hz], [100Hz], [120Hz].

LPF SLOP (low pass filter slope)

Selects the LPF slope: [1], [2], [3].

SW DIREC (subwoofer direct connection)

Adjusts the settings for the subwoofer

connected to the rear speaker lead

without a power amplifier.

(Available only when [RBE MODE] is set to

[OFF].)

Be sure to connect a 4 Ω – 8 Ω subwoofer

to either of the rear speaker leads. Do not

connect a speaker to the other rear

speaker lead.

SW MODE (subwoofer mode)

Selects the subwoofer mode: [1], [2], [3],

[OFF].

SW PHASE (subwoofer phase)

Selects the subwoofer phase: [NORM],

[REV].

SW POS (subwoofer position)

Selects the subwoofer position: [NEAR],

[NORMAL], [FAR].

(Available only when [F/R POS] is set to

other than [OFF].)

LPF FREQ (low pass filter frequency)

Selects the subwoofer cut-off frequency:

[50Hz], [60Hz], [80Hz], [100Hz], [120Hz].

LPF SLOP (low pass filter slope)

Selects the LPF slope: [1], [2], [3].

S.WOOFER (subwoofer)

SW LEVEL (subwoofer level)

Adjusts the subwoofer volume level:

[+10 dB] – [0 dB] – [-10 dB].

([ATT] is displayed at the lowest setting.)

SW PHASE (subwoofer phase)

Selects the subwoofer phase: [NORM],

[REV].

SW POS (subwoofer position)

Selects the subwoofer position: [NEAR],

[NORMAL], [FAR].

(Available only when [F/R POS] is not set

to [OFF].)

LPF FREQ (low pass filter frequency)

Selects the subwoofer cut-off frequency:

[50Hz], [60Hz], [80Hz], [100Hz], [120Hz].

LPF SLOP (low pass filter slope)

Selects the LPF slope: [1], [2], [3].

HPF (high pass filter)

HPF FREQ (high pass filter frequency)

Selects the front/rear speaker cut-off

frequency: [OFF], [50Hz], [60Hz], [80Hz],

[100Hz], [120Hz].

HPF SLOP (high pass filter slope)

Selects the HPF slope (effective only when

[HPF FREQ] is set to other than [OFF]): [1],

[2], [3].

AUX VOL (AUX volume)

Adjusts the volume level for each

connected auxiliary device: [+18 dB] –

[0 dB] – [-8 dB].

This setting negates the need to adjust

the volume level between sources.

(Available only when the AUX is selected.)

BTA VOL (BLUETOOTH audio volume)

Adjusts the volume level for each

connected BLUETOOTH device: [+6 dB] –

[0 dB] – [-6 dB].

This setting negates the need to adjust

the volume level between sources.

(Available only when the BT audio,

application or Pandora® is selected.)

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

25GB

Display Setup (DISPLAY)

DIMMER (dimmer)

Changes the display brightness:

[OFF], [ON], [AT] (auto), [CLK] (clock).

([AT] is available only when the

illumination control lead is connected,

and the head light is turned on.)

To set this function to be active only

during a fixed period, select [CLK], then

set the start and end times.

– To set the brightness when the dimmer

function is activated:

Set [DIMMER] to [ON], then adjust

[BRIGHTNESS].

– To set the brightness when the dimmer

function is deactivated:

Set [DIMMER] to [OFF], then adjust

[BRIGHTNESS].

The brightness setting is stored and

applied when the dimmer function is

activated or deactivated.

BRIGHTNESS (brightness)

Adjusts the display brightness. The

brightness level is adjustable: [1] – [10].

BUTTON-C (button color)

Sets a preset color or customized color for

the buttons.

COLOR (color)

Selects from 15 presets colors, 1

customized color.

CUSTOM-C (custom color)

Registers a customized color for the

buttons.

RGB RED, RGB GRN, RGB BLUE

Adjustable color range: [0] – [32] ([0]

cannot be set for all color ranges).

DSPL-C (display color)

Sets a preset color or customized color for

the display.

COLOR (color)

Selects from 15 presets colors, 1

customized color.

CUSTOM-C (custom color)

Registers a customized color for the

display.

RGB RED, RGB GRN, RGB BLUE

Adjustable color range: [0] – [32] ([0]

cannot be set for all color ranges).

SND SYNC (sound synchronization)

Activates the synchronization of the

illumination with the sound: [ON], [OFF].

AUTO SCR (auto scroll)

Scrolls long items automatically: [ON],

[OFF].

(Not available when the AUX or tuner is

selected.)

BLUETOOTH Setup

(BLUETOOTH)

PAIRING (pairing) (page 9)

Connects up to two BLUETOOTH devices:

[DEVICE 1], [DEVICE 2].

[DEVICE 1] or [DEVICE 2] will be changed to

the paired device name after pairing is

complete.

AUDIODEV (audio device)

Selects the audio device.

[*] appears on the device paired with

[DEVICE 1] or the current A2DP compatible

audio device.

RINGTONE (ringtone)

Selects whether this unit or the connected

cellular phone outputs the ringtone: [1]

(this unit), [2] (cellular phone).

AUTO ANS (auto answer)

Sets this unit to answer an incoming call

automatically: [OFF], [1] (about 3

seconds), [2] (about 10 seconds).

AUTOPAIR (auto pairing)

Starts BLUETOOTH pairing automatically

when iOS device version 5.0 or later is

connected via USB: [ON], [OFF].

BT SIGNL (BLUETOOTH signal) (page 10)

Activates/deactivates the BLUETOOTH

function.

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

26GB

BT INIT (BLUETOOTH initialize)

Initializes all the BLUETOOTH related

settings (pairing information, device

information, etc.): [YES], [NO].

When disposing the unit, initialize all the

settings.

(Available only while the source is off and

the clock is displayed.)

Sony | Music Center Setup

(SONY APP)

AUTO LAUNCH (auto launch)

Activates the “Sony | Music Center” auto

launch: [ON], [OFF].

When [ON] is selected, “Sony | Music

Center” will automatically connect after

the BLUETOOTH connection is complete.

CONNECT (connect) (page 19)

Establish and terminate “Sony | Music

Center” function (connection).

Updating the Firmware

To update the firmware, visit the support site

on the back cover, then follow the online

instructions.

Notes

• Using a USB device (not supplied) is required for

updating the firmware. Store the updater in the

USB device, and connect the device to the USB

port, then perform the update operation.

• Updating the firmware takes a few minutes to

complete. During the update, do not turn the

ignition to the OFF position, nor remove the USB

device.

Precautions

•Cool off the unit beforehand if your car has

been parked in direct sunlight.

•Do not leave the front panel or audio

devices brought in inside the car, or it may

cause malfunction due to high

temperature in direct sunlight.

•Power antenna (aerial) extends

automatically.

Moisture condensation

Should moisture condensation occur inside

the unit, remove the disc and wait for about

an hour for it to dry out; otherwise the unit

will not operate properly.

To maintain high sound quality

Do not splash liquid onto the unit or discs.

•Do not expose discs to direct sunlight or

heat sources such as hot air ducts, nor

leave it in a car parked in direct sunlight.

•Before playing, wipe

the discs with a

cleaning cloth from the

center out. Do not use

solvents such as

benzine, thinner,

commercially available

cleaners.

Additional Information

Notes on discs

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

27GB

• This unit is designed to play discs that

conform to the Compact Disc (CD)

standard. DualDiscs and some of the music

discs encoded with copyright protection

technologies do not conform to the

Compact Disc (CD) standard, therefore,

these discs may not be playable by this

unit.

• Discs that this unit CANNOT play

– Discs with labels, stickers, or sticky tape

or paper attached. Doing so may cause a

malfunction, or may ruin the disc.

– Discs with non-standard shapes (e.g.,

heart, square, star). Attempting to do so

may damage the unit.

–8 cm (3 1/4 in) discs.

Notes on CD-R/CD-RW discs

• If the multi-session disc begins with a CD-

DA session, it is recognized as a CD-DA

disc, and other sessions are not played.

• Discs that this unit CANNOT play

– CD-R/CD-RW of poor recording quality.

– CD-R/CD-RW recorded with an

incompatible recording device.

– CD-R/CD-RW which is finalized

incorrectly.

– CD-R/CD-RW other than those recorded

in music CD format or MP3 format

conforming to ISO9660 Level 1/Level 2,

Joliet/Romeo or multi-session.

•You can connect to the following iPod

models. Update your iPod devices to the

latest software before use.

Compatible iPhone/iPod models

• “Made for iPod,” and “Made for iPhone,”

mean that an electronic accessory has

been designed to connect specifically to

iPod or iPhone, respectively, and has been

certified by the developer to meet Apple

performance standards. Apple is not

responsible for the operation of this device

or its compliance with safety and

regulatory standards. Please note that the

use of this accessory with iPod or iPhone

may affect wireless performance.

If you have any questions or problems

concerning your unit that are not covered in

this manual, consult your nearest Sony

dealer.

Playback order of audio files

Folder (album)

Audio file (track)

About iPod

Compatible

Model Bluetooth® USB

iPhone 7 Plus 

iPhone 7 

iPhone SE 

iPhone 6s Plus 

iPhone 6s 

iPhone 6 Plus 

iPhone 6 

iPhone 5s 

iPhone 5c 

iPhone 5 

iPhone 4s 

iPod touch

(6th generation) 

iPod touch

(5th generation) 

iPod nano

(7th generation) 

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

28GB

Maintenance

Replacing the lithium battery of the

remote commander

Under normal conditions, the battery will

last approximately 1 year. (The service life

may be shorter, depending on the

conditions of use.)

When the battery becomes weak, the range

of the remote commander becomes shorter.

CAUTION

Danger of explosion if battery is incorrectly

replaced. Replaced only with the same or

equivalent type.

Notes on the lithium battery

• Keep the lithium battery out of the reach of

children. Should the battery be swallowed,

immediately consult a doctor.

• Wipe the battery with a dry cloth to ensure a good

contact.

• Be sure to observe the correct polarity when

installing the battery.

• Do not hold the battery with metallic tweezers,

otherwise a short-circuit may occur.

Cleaning the connectors

The unit may not function properly if the

connectors between the unit and the front

panel are not clean. In order to prevent this,

detach the front panel (page 8) and clean

the connectors with a cotton swab. Do not

apply too much force. Otherwise, the

connectors may be damaged.

Notes

• For safety, turn off the ignition before cleaning the

connectors, and remove the key from the ignition

switch.

• Never touch the connectors directly with your

fingers or with any metal device.

Specifications

FOR THE CUSTOMERS IN THE USA. NOT

APPLICABLE IN CANADA, INCLUDING IN

THE PROVINCE OF QUEBEC.

POUR LES CLIENTS AUX ÉTATS-UNIS.

NON APPLICABLE AU CANADA, Y

COMPRIS LA PROVINCE DE QUÉBEC.

AUDIO POWER SPECIFICATIONS

CTA2006 Standard

Power Output: 45 Watts RMS × 4

at 4 Ohms < 1% THD+N

SN Ratio: 80 dBA

(reference: 1 Watt into 4 Ohms)

Tuner section

Tuning range: 87.5 MHz – 107.9 MHz

Antenna (aerial) terminal:

External antenna (aerial) connector

Intermediate frequency:

FM CCIR: -1,956.5 kHz to -487.3 kHz and

+500.0 kHz to +2,095.4 kHz

Usable sensitivity: 8 dBf

Selectivity: 75 dB at 400 kHz

Signal-to-noise ratio: 73 dB

Separation: 50 dB at 1 kHz

Frequency response: 20 Hz – 15,000 Hz

Tuning range: 530 kHz – 1,710 kHz

Antenna (aerial) terminal:

External antenna (aerial) connector

Sensitivity: 26 μV

CD Player section

Signal-to-noise ratio: 120 dB

Frequency response: 10 Hz – 20,000 Hz

Wow and flutter: Below measurable limit

Maximum number*1 of:

Folders (albums)*2: 150

Files (tracks) and folders*3: 300

Displayable characters for a folder/file

name:

32 (Joliet)/64 (Romeo)

Corresponding codec: MP3 (.mp3), WMA

(.wma) and AAC (.m4a)

*1 CD-R/CD-RW only

*2 including the root folder

+ side up

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

29GB

*3 may be less than the measured value if folder/

file names contain many characters

USB Player section

Interface: USB (High-speed)

Maximum current: 1.5 A

Maximum number of recognizable files

(tracks): 10,000

Compatible Android Open Accessory

protocol (AOA): 2.0

Corresponding codec:

MP3 (.mp3)

Bit rate: 8 kbps – 320 kbps (Supports

VBR (Variable Bit Rate))

Sampling rate: 16 kHz – 48 kHz

WMA (.wma)

Bit rate: 32 kbps – 192 kbps (Supports

VBR (Variable Bit Rate))

Sampling rate: 32 kHz, 44.1 kHz,

48 kHz

AAC (.m4a, .mp4)

Bit rate: 8 kbps – 320 kbps

Sampling rate: 11.025 kHz – 48 kHz

WAV (.wav)

Bit depth: 16 bit

Sampling rate: 44.1 kHz, 48 kHz

FLAC (.flac)

Bit depth: 16 bit, 24 bit

Sampling rate: 44.1 kHz, 48 kHz

Wireless Communication

Communication System:

BLUETOOTH Standard version 3.0

Output:

BLUETOOTH Standard Power Class 2

(Max. +4 dBm)

Maximum communication range*1:

Line of sight approx. 10 m (33 ft)

Frequency band:

2.4 GHz band

(2.4000 GHz – 2.4835 GHz)

Modulation method: FHSS

Compatible BLUETOOTH Profiles*2:

A2DP (Advanced Audio Distribution

Profile) 1.3

AVRCP (Audio Video Remote Control

Profile) 1.5

HFP (Handsfree Profile) 1.6

PBAP (Phone Book Access Profile)

SPP (Serial Port Profile)

MAP (Message Access Profile)

HID (Human Interface Device Profile)

Corresponding codec:

SBC (.sbc), AAC (.m4a)

*1 The actual range will vary depending on factors

such as obstacles between devices, magnetic

fields around a microwave oven, static electricity,

reception sensitivity, antenna (aerial)’s

performance, operating system, software

application, etc.

*2 BLUETOOTH standard profiles indicate the

purpose of BLUETOOTH communication between

devices.

Power amplifier section

Output: Speaker outputs

Speaker impedance: 4 Ω – 8 Ω

Maximum power output: 100 W × 4 (at 4 Ω)

General

Outputs:

Audio outputs terminal:

FRONT, REAR, SUB

Power antenna (aerial)/Power amplifier

control terminal (REM OUT)

Inputs:

SiriusXM input terminal

Remote controller input terminal

Antenna (aerial) input terminal

MIC input terminal

AUX input jack (stereo mini jack)

USB port

Power requirements: 12 V DC car battery

(negative ground (earth))

Rated current consumption: 10 A

Dimensions:

Approx. 178 mm × 50 mm × 178 mm

(7 1/8 in × 2 in × 7 1/8 in) (w/h/d)

Mounting dimensions:

Approx. 182 mm × 53 mm × 161 mm

(7 1/4 in × 2 1/8 in × 6 3/8 in) (w/h/d)

Mass: Approx. 1.3 kg (2 lb 14 oz)

Package contents:

Main unit (1)

Remote commander (1): RM-X231

Microphone (1)

Parts for installation and connections

(1 set)

Optional accessories/equipment:

SiriusXM Connect Vehicle Tuner: SXV100,

SXV200, SXV300

Cable for steering wheel remote input:

RC-SR1

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

30GB

Your dealer may not handle some of the

above listed accessories. Please ask the

dealer for detailed information.

Design and specifications are subject to

change without notice.

SiriusXM Connect Vehicle Tuner and

Subscription sold separately.

www.siriusxm.com

Sirius, XM and all related marks and logos

are trademarks of Sirius XM Radio Inc. All

rights reserved.

The Bluetooth® word mark and logos are

registered trademarks owned by the

Bluetooth SIG, Inc. and any use of such

marks by Sony Corporation is under license.

Other trademarks and trade names are

those of their respective owners.

The N-Mark is a trademark or registered

trademark of NFC Forum, Inc. in the United

States and in other countries.

Windows Media is either a registered

trademark or trademark of Microsoft

Corporation in the United States and/or

other countries.

This product is protected by certain

intellectual property rights of Microsoft

Corporation. Use or distribution of such

technology outside of this product is

prohibited without a license from Microsoft

or an authorized Microsoft subsidiary.

iPhone, iPod, iPod classic, iPod nano, iPod

touch, and Siri are trademarks of Apple Inc.,

registered in the U.S. and other countries.

App Store is a service mark of Apple Inc.

MPEG Layer-3 audio coding technology and

patents licensed from Fraunhofer IIS and

Thomson.

Pandora®, the Pandora® logo, and the

Pandora® trade dress are trademarks or

registered trademarks of Pandora Media,

Inc., used with permission.

Google, Google Play and Android are

trademarks of Google Inc.

libFLAC

Redistribution and use in source and binary

forms, with or without modification, are

permitted provided that the following

conditions are met:

– Redistributions of source code must retain

the above copyright notice, this list of

conditions and the following disclaimer.

– Redistributions in binary form must

reproduce the above copyright notice, this

list of conditions and the following

disclaimer in the documentation and/or

other materials provided with the

distribution.

– Neither the name of the Xiph.org

Foundation nor the names of its

contributors may be used to endorse or

promote products derived from this

software without specific prior written

permission.

THIS SOFTWARE IS PROVIDED BY THE

“AS IS” AND ANY EXPRESS OR IMPLIED

WARRANTIES, INCLUDING, BUT NOT LIMITED

TO, THE IMPLIED WARRANTIES OF

MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE ARE DISCLAIMED. IN

NO EVENT SHALL THE FOUNDATION OR

CONTRIBUTORS BE LIABLE FOR ANY DIRECT,

INDIRECT, INCIDENTAL, SPECIAL,

EXEMPLARY, OR CONSEQUENTIAL DAMAGES

(INCLUDING, BUT NOT LIMITED TO,

PROCUREMENT OF SUBSTITUTE GOODS OR

SERVICES; LOSS OF USE, DATA, OR PROFITS;

OR BUSINESS INTERRUPTION) HOWEVER

CAUSED AND ON ANY THEORY OF LIABILITY,

WHETHER IN CONTRACT, STRICT LIABILITY,

OR TORT (INCLUDING NEGLIGENCE OR

OTHERWISE) ARISING IN ANY WAY OUT OF

THE USE OF THIS SOFTWARE, EVEN IF

ADVISED OF THE POSSIBILITY OF SUCH

DAMAGE.

Copyrights

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

31GB

Troubleshooting

The following checklist will help you remedy

problems you may encounter with your unit.

Before going through the checklist below,

check the connection and operating

procedures.

For details on using the fuse and removing

the unit from the dashboard, see

“Connection/Installation” (page 39).

If the problem is not solved, visit the support

site on the back cover.

General

No power is being supplied to the unit.

If the unit is turned off and the display

disappears, the unit cannot be operated

with the remote commander.

– Turn on the unit.

The unit is turned off when playing at a

high volume.

The power from the power supply lead of

the car may not be sufficient.

– Check the power connection. If no

problem is found in the connection,

make the power connection to the

battery directly.

If the situation does not improve,

consult your nearest dealer.

No sound or the sound is very low.

The position of the fader control [FADER]

is not set for a 2-speaker system.

The volume of the unit and/or connected

device is very low.

– Increase the volume of the unit and

connected device.

No beep sound.

An optional power amplifier is connected

and you are not using the built-in

amplifier.

The contents of the memory have been

erased.

The reset button has been pressed.

– Store again into the memory.

The power supply lead or battery has

been disconnected or not connected

properly.

Stored stations and correct time are

erased.

The fuse has blown.

Makes a noise when the position of the

ignition is switched.

The leads are not matched correctly with

the car’s accessory power connector.

During playback or reception, the

demonstration mode starts.

If no operation is performed for 5 minutes

with [DEMO-ON] set, the demonstration

mode starts.

–Set [DEMO-OFF] (page22).

The display disappears from/does not

appear in the display window.

The dimmer is set to [DIM-ON] (page 25).

The display disappears if you press and

hold OFF.

– Press OFF on the unit until the display

appears.

The connectors are dirty (page 28).

The display/illumination flashes.

The power supply is not sufficient.

– Check that the car battery supplies

enough power to the unit. (The power

requirement is 12 V DC.)

The operation buttons do not function.

The disc will not eject.

The connection is not correct.

– Check the connection of the unit.

If the situation does not improve, press

the reset button (page 8). The contents

stored in memory are erased.

For your safety, do not reset the unit

while you are driving.

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

32GB

Radio reception

Stations cannot be received.

The sound is hampered by noises.

The connection is not correct.

– If your car has built-in radio antenna

(aerial) in the rear/side glass, connect an

REM OUT lead (blue/white striped) or

accessory power supply lead (red) to the

power supply lead of a car’s antenna

(aerial) booster.

– Check the connection of the car antenna

(aerial).

– If the auto antenna (aerial) will not

extend, check the connection of the

power antenna (aerial) control lead.

Preset tuning is not possible.

The broadcast signal is too weak.

RDS

PTY displays [- - - - - - - -].

The current station is not an RDS station.

RDS data has not been received.

The station does not specify the program

type.

CD playback

The disc does not play.

Defective or dirty disc.

The CD-R/CD-RW is not for audio use

(page 27).

MP3/WMA/AAC files cannot be played.

The disc is incompatible with the MP3/

WMA/AAC format and version. For details

on playable discs and formats, visit the

support site on the back cover.

MP3/WMA/AAC files take longer to play

than others.

The following discs take a longer time to

start playback.

– A disc recorded with a complicated tree

structure.

– A disc recorded in Multi Session.

– A disc to which data can be added.

The sound skips.

Defective or dirty disc.

USB device playback

You cannot play items via a USB hub.

This unit cannot recognize USB devices via

a USB hub.

A USB device takes longer to play.

The USB device contains files with a

complicated tree structure.

The sound is intermittent.

The sound may be intermittent at a high-

bit-rate.

DRM (Digital Rights Management) files

may not be playable in some cases.

The audio file cannot be played.

USB devices formatted with file systems

other than FAT16 or FAT32 are

unsupported.*

* This unit supports FAT16 and FAT32, but some USB

device may not support all of these FAT. For

details, refer to the operating instruction of each

USB device or contact the manufacturer.

Operations for skipping an album,

skipping items (Jump mode), and

searching a track by name (Quick-

BrowZer) cannot be performed.

These operations cannot be performed

when a USB device in Android mode or

iPod is connected.

– Set [USB MODE] to [MSC/MTP] (page 22).

– Remove the iPod.

The USB mode of the device is not set to

the appropriate mode.

– Make sure that the USB mode of the

device is set to MSC/MTP mode.

The sound cannot be output during

playback in Android mode.

While the unit is in Android mode, the

sound outputs only from the Android

smartphone.

– Check the status of the audio playback

application on the Android smartphone.

– Playback may not perform properly

depending on the Android smartphone.

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

33GB

NFC function

One-touch connection (NFC) is not

possible.

If the smartphone does not respond to the

touching.

– Check that the NFC function of the

smartphone is turned on.

– Move the N-Mark part of the

smartphone closer to the N-Mark part

on this unit.

– If the smartphone is in a case, remove it.

NFC receiving sensitivity depends on the

device.

If One-touch connection with the

smartphone fails several times, make

BLUETOOTH connection manually.

BLUETOOTH function

The connecting device cannot detect this

unit.

Before the pairing is made, set this unit to

pairing standby mode.

While connected to two BLUETOOTH

devices, this unit cannot be detected from

another device.

– Disconnect either connection and search

for this unit from another device.

When the device pairing is made, set the

BLUETOOTH signal output to on (page 10).

Connection is not possible.

The connection is controlled from one side

(this unit or BLUETOOTH device), but not

both.

– Connect to this unit from a BLUETOOTH

device or vice versa.

The name of the detected device does not

appear.

Depending on the status of the other

device, it may not be possible to obtain

the name.

No ringtone.

Adjust the volume by rotating the control

dial while receiving a call.

Depending on the connecting device, the

ringtone may not be sent properly.

– Set [RINGTONE] to [1] (page 25).

The front speakers are not connected to

the unit.

– Connect the front speakers to the unit.

The ringtone is output only from the

front speakers.

The talker’s voice cannot be heard.

The front speakers are not connected to

the unit.

– Connect the front speakers to the unit.

The talker’s voice is output only from the

front speakers.

A call partner says that the volume is too

low or high.

Adjust the volume accordingly using Mic

gain adjustment (page 19).

Echo or noise occurs in phone call

conversations.

Lower the volume.

Set EC/NC Mode to [EC/NC-1] or [EC/NC-2]

(page 19).

If the ambient noise other than the phone

call sound is loud, try reducing this noise.

E.g.: If a window is open and road noise,

etc., is loud, shut the window. If an air

conditioner is loud, lower the air

conditioner.

The phone is not connected.

When BLUETOOTH audio is played, the

phone is not connected even if you press

CALL.

– Connect from the phone.

The phone sound quality is poor.

Phone sound quality depends on

reception conditions of cellular phone.

– Move your car to a place where you can

enhance the cellular phone’s signal if

the reception is poor.

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

34GB

The volume of the connected audio device

is low (high).

Volume level will differ depending on the

audio device.

– Adjust the volume of the connected

audio device or this unit (page 24).

The sound skips during playback of a

BLUETOOTH audio device.

Reduce the distance between the unit and

the BLUETOOTH audio device.

If the BLUETOOTH audio device is stored in

a case which interrupts the signal, remove

the audio device from the case during use.

Several BLUETOOTH devices or other

devices which emit radio waves are in use

nearby.

– Turn off the other devices.

– Increase the distance from the other

devices.

The playback sound stops momentarily

when the connection between this unit

and the cellular phone is being made. This

is not a malfunction.

The connected BLUETOOTH audio device

cannot be controlled.

Check that the connected BLUETOOTH

audio device supports AVRCP.

Some functions do not work.

Check if the connecting device supports

the functions in question.

A call is answered unintentionally.

The connecting phone is set to answer a

call automatically.

Pairing failed due to a timeout.

Depending on the connecting device, the

time limit for pairing may be short.

– Try completing the pairing within the

time.

Cannot pair.

The unit may not be able to pair with a

previously paired BLUETOOTH device after

initializing the unit if the pairing

information of the unit is on the

BLUETOOTH device. In this case, delete

the pairing information of the unit from

the BLUETOOTH device, and then pair

them again.

BLUETOOTH function cannot operate.

Turn off the unit by pressing OFF for more

than 2 seconds, then turn the unit on

again.

No sound is output from the car speakers

during handsfree call.

If the sound is output from the cellular

phone, set the cellular phone to output

the sound from the car speakers.

Siri Eyes Free is not activated.

Perform the handsfree registration for an

iPhone that supports Siri Eyes Free.

Set the Siri function on the iPhone to on.

Cancel the BLUETOOTH connection with

the iPhone and the unit, and reconnect.

Sony | Music Center operation

Application name is mismatched with the

actual application in “Sony | Music

Center”.

Launch the application again from the

“Sony | Music Center” application.

While running the “Sony | Music Center”

application via BLUETOOTH, the display

automatically switches to [BT AUDIO].

The “Sony | Music Center” application or

BLUETOOTH function has failed.

Run the application again.

The “Sony | Music Center” application is

automatically disconnected when the

display switches to [IPD].

The “Sony | Music Center” application on

iPhone/iPod does not support iPod

playback.

– Change the source of the unit to other

than [IPD], then establish the “Sony |

Music Center” connection (page 19).

The “Sony | Music Center” connection is

automatically disconnected when the USB

mode of the unit is changed to

[ANDROID].

The Android smartphone is not

supporting playback in Android mode.

– Set the USB mode of the unit to [MSC/

MTP], then establish the “Sony | Music

Center” connection (page 19).

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

35GB

Pandora® operation

Pandora® connection is not possible.

Shut down the Pandora® application on

the mobile device, and then launch it

again.

Messages

The following messages may appear or flash

during operation.

INVALID

The selected operation could be invalid.

[USB MODE] cannot be changed during

iPod playback.

OUTPUT ERROR: There may be an internal

malfunction.

Check the connection. If the error

message still remains on in the display,

consult your nearest Sony dealer.

READ: Now reading information.

Wait until reading is complete and

playback starts automatically. This may

take some time depending on the file

organization.

TEMP CAUTION: The thermal protector is

activated.

Reduce the volume.

(underscore): The character cannot be

displayed.

For CD playback:

CD ERROR: The disc cannot be played. The

disc will be ejected automatically.

Clean or insert the disc correctly, or make

sure the disc is not blank or defective.

CD NO DISC: There is no disc.

Insert a disc containing playable files

(page 28).

CD NO MUSIC: There is no playable file. The

disc will be ejected automatically.

Insert a disc containing playable files

(page 28).

CD PUSH EJT: The disc could not be ejected

properly.

Press  (eject).

or : The beginning or the end

of the disc has been reached.

For USB device playback:

HUB NO SUPRT: USB hubs are not

supported.

IPD STOP: iPod playback has finished.

Operate your iPod/iPhone to start

playback.

NOT SUPPORT - ANDROID MODE

A USB device not supporting AOA

(Android Open Accessory) 2.0 is

connected to the unit while [USB MODE] is

set to [ANDROID].

– Set [USB MODE] to [MSC/MTP] (page 22).

USB ERROR: The USB device cannot be

played.

Connect the USB device again.

USB NO DEV: A USB device is not connected

or recognized.

Make sure the USB device or USB cable is

securely connected.

USB NO MUSIC: There is no playable file.

Connect a USB device containing playable

files (page 29).

USB NO SUPRT: The USB device is not

supported.

For details on the compatibility of your

USB device, visit the support site on the

back cover.

USB OVERLOAD: The USB device is

overloaded.

Disconnect the USB device, then press SRC

to select another source.

The USB device has a fault, or an

unsupported device is connected.

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

36GB

For BLUETOOTH function:

BTA NO DEV: The BLUETOOTH device is not

connected or recognized.

Make sure the BLUETOOTH device is

securely connected, or the BLUETOOTH

connection is established with the

BLUETOOTH device.

ERROR: The selected operation could not be

performed.

Wait for a while, then try again.

NO DEVICE: The BLUETOOTH device

supporting HFP (Handsfree Profile) is not

connected or recognized.

Make sure the BLUETOOTH device is

securely connected, or the HFP

connection is established with the

BLUETOOTH device.

NO SUPPORT: The selected operation is not

allowed or supported.

Make sure the BLUETOOTH device is

supporting HFP (Handsfree Profile).

UNKNOWN: A name or phone number

cannot be displayed.

WITHHELD: The phone number is hidden by

the caller.

For Sony | Music Center operation:

APP --------: A connection with the

application is not established.

Make the “Sony | Music Center”

connection again (page 19).

APP DISCNCT: The application is

disconnected.

Make the “Sony | Music Center”

connection (page 19).

APP DISPLAY: A screen setting display of

the application is open.

Exit the screen setting display of the

application to enable button operation.

APP LIST: The contents list of the CD/USB/

iPod is open.

Exit the list of the application to enable

button operation.

APP MENU: A setting display of the

application is open.

Exit the setting display of the application

to enable button operation.

APP NO DEV: The device with the

application installed is not connected or

recognized.

Make the BLUETOOTH connection and

establish the “Sony | Music Center”

connection again (page 19).

APP SOUND: A sound setting display of the

application is open.

Exit the sound setting display of the

application to enable button operation.

OPEN APP: The “Sony | Music Center”

application is not running.

Launch the application.

For Pandora® operation:

BAD NETWORK: The network connection is

unstable or lost.

Make the network connection again on

the device, or wait until the network

connection is established.

BOOKMARK - ERROR: Bookmarking failed.

Wait for a while, then try again.

ERROR: An error occurred.

The Pandora® server is under

maintenance, or the selected operation

could not be performed.

– Wait for a while, then try again.

Pandora® account.

Disconnect the device, log into your

Pandora® account, then connect the

device again.

NO DEVICE: The BLUETOOTH device is not

connected or recognized.

Make sure the BLUETOOTH device is

securely connected, or the BLUETOOTH

connection is established with the

BLUETOOTH device. Then, select the

Pandora® source again.

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

37GB

NO STATIONS: No stations on your account.

Create the station on the mobile device.

NOT ALLOWED: The selected operation is

not allowed.

“Thumbs” feedback is not allowed.

– Wait until the commercial ends.

– Some functions, such as Shared Station,

do not permit feedback. Wait until the

next track begins, or select another

station on the list.

Bookmark is not allowed.

– Wait until the commercial ends.

– Select another track or station, then try it

again.

NOT FOUND: Pandora® is not on your device

or is not running.

Make sure the Pandora® application is

installed and running properly. Then,

select the Pandora® source again.

SKIP LIMIT: Skipping tracks is not allowed.

Wait until the commercial ends, next track

begins, or select another station on the

list. Pandora® limits the number of skips

allowed on their service.

THUMB ERROR: “Thumbs” feedback failed.

Wait for a while, then try again.

UNAVAILABLE: Pandora® is not available

outside your country.

UPDATE APP: An old version of Pandora® is

connected.

Update the Pandora® application to the

latest version.

For SiriusXM operation:

CH LOCKED

The channel that you have requested is

locked by the radio parental control

feature.

See “To set a parental control” (page 13)

for more information on the parental

control feature and how to access locked

channels.

CH UNAVAIL

The channel that you have requested is

not a valid SiriusXM channel or the

channel that you were listening to is no

longer available.

You may also see this message briefly

when first connecting a new SiriusXM

Connect Vehicle Tuner.

Visit www.siriusxm.com in the USA or

www.siriusxm.ca in Canada for SiriusXM

channel lineup information.

CHAN UNSUB

The channel that you have requested is

not included in your SiriusXM subscription

package or the channel that you were

listening to is no longer included in your

SiriusXM subscription package.

If you have questions about your

subscription package or would like to

subscribe to this channel, please contact

SiriusXM.

In the USA, visit www.siriusxm.com or call

1-866-635-2349.

In Canada, visit www.siriusxm.ca or call

1-877-438-9677.

CHECK TUNER

The radio is having difficulty

communicating with the SiriusXM Connect

Vehicle Tuner.

The tuner may be disconnected or

damaged.

– Verify that the SiriusXM Connect Vehicle

Tuner cable is securely connected to the

radio.

CHK ANT

The radio has detected a fault with the

SiriusXM antenna.

The antenna cable may be either

disconnected or damaged.

– Verify that the antenna cable is

connected to the SiriusXM Connect

Vehicle Tuner.

– Inspect the antenna cable for damage

and kinks.

– Replace the antenna if the cable is

damaged. SiriusXM products are

available at your local car audio retailer

or online at

www.shop.siriusxm.com

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

38GB

CODE ERROR

The entered passcode is incorrect.

– Enter the correct passcode.

– If you forget your passcode, perform

[SET SXM RESET] in [GENERAL] (page 23).

Note that performing [SXM RESET] will

initialize all the SiriusXM settings and

stored contents in the SiriusXM Connect

Vehicle Tuner.

NO SIGNAL

SiriusXM Connect Vehicle Tuner is having

difficulty receiving the SiriusXM satellite

signal.

– Verify that your vehicle is outdoors with

a clear view of the sky.

– Verify that the SiriusXM magnetic mount

antenna is mounted on a metal surface

on the outside of the vehicle.

– Move the SiriusXM antenna away from

any obstructions.

– Inspect the antenna cable for damage

and kinks.

– Consult the SiriusXM Connect Vehicle

Tuner installation manual for more

information on antenna installation.

– Replace the antenna if the cable is

damaged. SiriusXM products are

available at your local car audio retailer

or online at

www.shop.siriusxm.com

SUBSCRIPTION UPDATED - PRESS ENT TO

CONTINUE

The radio has detected a change in your

SiriusXM subscription status.

– Press ENTER to clear the message.

If you have questions about your

subscription, please contact SiriusXM.

In the USA, visit www.siriusxm.com or

call 1-866-635-2349.

In Canada, visit www.siriusxm.ca or

call 1-877-438-9677.

For steering wheel remote control

operation:

ERROR: An error occurred during the

function registration.

Register again from the function where

the error occurred (page 22).

TIMEOUT: The function registration failed

due to a timeout.

Try completing the registration while

[REGISTER] is blinking (about 6 seconds)

(page 22).

For firmware update operation:

ERROR: The updater is not stored in the USB

device.

Store the updater in the USB device, then

try again (page 26).

NO DEVICE: The USB device containing the

updater is not connected or recognized.

Make sure the USB device is securely

connected.

Disconnect the USB device, then connect

the device again.

UPDATE ERROR - PRESS ENTER: Firmware

update is not completed properly.

Press ENTER to clear the message, then try

again.

During the update, do not turn the

ignition to the OFF position, nor remove

the USB device (page 26).

If these solutions do not help improve the

situation, consult your nearest Sony dealer.

If you take the unit to be repaired because of

CD playback trouble, bring the disc that was

used at the time the problem began.

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

39GB

Cautions

•Run all ground (earth) leads to a

common ground (earth) point.

• Do not get the leads trapped under a

screw, or caught in moving parts (e.g., seat

railing).

• Before making connections, turn the car

ignition off to avoid short circuits.

•Connect the yellow and red power supply

leads only after all other leads have been

connected.

• Be sure to insulate any loose unconnected

leads with electrical tape for safety.

• Choose the installation location carefully so

that the unit will not interfere with normal

driving operations.

• Avoid installing the unit in areas subject to

dust, dirt, excessive vibration, or high

temperature, such as in direct sunlight or

near heater ducts.

• Use only the supplied mounting hardware

for a safe and secure installation.

Note on the power supply lead (yellow)

When connecting this unit in combination with

other stereo components, the amperage rating of

the car circuit to which the unit is connected must

be higher than the sum of each component’s fuse

amperage rating.

Mounting angle adjustment

Adjust the mounting angle to less than 45°.

Parts List for Installation

•This parts list does not include all the

package contents.

•The bracket  and the protection collar 

are attached to the unit before shipping.

Before mounting the unit, use the release

keys  to remove the bracket  from the

unit. For details, see “Removing the

protection collar and the bracket”

(page 43).

•Keep the release keys  for future use as

they are also necessary if you remove the

unit from your car.

Connection/Installation

Precautions







× 2





× 4

5 × max. 8 mm

(7/32 × max. 5/16 in)

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

40GB

Connection

Subwoofer*1

Power amplifier*1

Satellite radio tuner

(SiriusXM)*1

*5*6

Front speaker*1*2*8

Rear speaker*1*2*8

For details, see “Making

connections” (page 41).

When connecting to the battery directly*9*10

from a car antenna (aerial)*7

from a wired remote control

(not supplied)*4



White

White/black striped

Gray

Black

Yellow

Red

Blue/white striped

Gray/black striped

Green

Green/black striped

Purple

Purple/black striped

Orange/white striped

Black

Yellow

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

41GB

*1 Not supplied

*2 Speaker impedance: 4 Ω – 8 Ω × 4

*3 RCA pin cord (not supplied)

*4 Depending on the type of car, use an adaptor

for a wired remote control (not supplied). For

details on using the wired remote control, see

“Using the wired remote control” (page 43).

*5 Whether in use or not, route the microphone

input cord such that it does not interfere with

driving operations. Secure the cord with a

clamp, etc., if it is installed around your feet.

*6 For details on installing the microphone, see

“Installing the microphone” (page 42).

*7 Depending on the type of car, use an adaptor

(not supplied) if the antenna (aerial) connector

does not fit.

*8 Use speakers with 50W RMS or higher power

input capacity. Using Sony XB series full range

speakers is recommended.

*9 When the amperage rating of the fuse used on

your car is 10 A, make the power connection to

the battery directly to avoid short circuits.

*10 Before connection, arranging the yellow and

black leads of the power connector is required.

To the +12 V power terminal which is

energized when the ignition switch is

set to the accessory position

If there is no accessory position, connect

to the +12 V power (battery) terminal

which is energized at all times.

Be sure to first connect the black ground

(earth) lead to a common ground (earth)

point.

To the power antenna (aerial) control

lead or the power supply lead of the

antenna (aerial) booster

It is not necessary to connect this lead if

there is no power antenna (aerial) or

antenna (aerial) booster, or with a

manually-operated telescopic antenna

(aerial).

To AMP REMOTE IN of an optional

power amplifier

This connection is only for amplifiers and

a power antenna (aerial). Connecting any

other system may damage the unit.

To a car’s illumination signal

Be sure to first connect the black ground

(earth) lead to a common ground (earth)

point.

To a common ground (earth) point

First connect the black ground (earth)

lead, then connect the yellow and red

power supply leads.

To the +12 V power terminal which is

energized at all times

Be sure to first connect the black ground

(earth) lead to a common ground (earth)

point.

When connecting to the battery directly

When the amperage rating of the fuse used

on your car is 10 A, make the power

connection to the battery directly to avoid

short circuits.

to a metal point of car

to the positive battery terminal

Notes

• Despite connecting to the power supply lead of

the car, the unit may not fully provide its

performance due to insufficient power. In this

case, make the power connection to the battery

directly.

• All power wires connected to the positive battery

post should be fused within 450 mm (18 in) of the

battery post, and before they pass through any

metal.

• Make sure that the car’s battery wires connected

to the car (ground (earth) to chassis)* are of a wire

gauge at least equal to that of the main power

wire connected from the battery to the head unit.

• During full-power operation, a current of more

than 15 A will run through the system. Therefore,

make sure that the wires to be connected to the

+12 V and GND terminals of this unit are at least

14-Gauge (AWG14) or have a sectional area of

more than 2mm² (3/32 in).

If you have any questions or problems

concerning the connection, consult the

dealer for details.

Making connections

Less than 450 mm (18 in)

+12 V car battery

Fuse (15 A)

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

42GB

Subwoofer Easy Connection

You can use a subwoofer without a power

amplifier when it is connected to a rear

speaker cord.

Note

Use a subwoofer with an impedance of 4 Ω to 8 Ω,

and with adequate power handling capacities to

avoid damage.

Memory hold connection

When the yellow power supply lead is

connected, power will always be supplied to

the memory circuit even when the ignition

switch is turned off.

Speaker connection

• Before connecting the speakers, turn the

unit off.

• Use speakers with an impedance of 4 Ω to

8 Ω, and with adequate power handling

capacities to avoid damage.

To capture your voice during handsfree

calling, you need to install the microphone

.

Cautions

•It is extremely dangerous if the cord

becomes wound around the steering

column or gearstick. Be sure to keep it and

other parts from interfering with your

driving operations.

• If airbags or any other shock-absorbing

equipment is in your car, contact the store

where you purchased this unit, or the car

dealer, before installation.

Note

Before attaching the double-sided tape , clean

the surface of the dashboard with a dry cloth.

Front speaker

Subwoofer

Installing the microphone





Clip (not supplied)



E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

43GB

When using the steering wheel remote

control

Installation of the connection cable RC-SR1

(not supplied) is required before use.

1To enable the steering wheel remote

control, select [SET STEERING]  [EDIT

CUSTOM] to make the registration (page 22).

When the registration completes, the steering

wheel remote control becomes available.

Notes on installing the connection cable

RC-SR1 (not supplied)

• Refer to the support sites on the back cover for

details, then connect each lead properly to the

appropriate leads. Making an improper

connection may damage the unit.

• Depending on the type of car, be sure to insulate

the unused leads with electrical tape for safety.

• Do not connect this cable when the steering wheel

remote control is not used.

• Consulting the dealer or an experienced

technician for help is recommended.

When using the wired remote control

1To enable the wired remote control, set [STR

CONTROL] in [SET STEERING] to [PRESET]

(page 22).

Installation

Before installing the unit, remove the

protection collar  and the bracket  from

the unit.

1Pinch both edges of the protection

collar , then pull it out.

2Insert both release keys  until they

click, and pull down the bracket ,

then pull up the unit to separate.

Using the wired remote control

Removing the protection collar

and the bracket









Face the hook inwards.

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

44GB

• Before installing, make sure the catches on

both sides of the bracket  are bent

inwards 2 mm (3/32 in).

• For Japanese cars, see “Mounting the unit

in a Japanese car” (page 44).

1Position the bracket  inside the

dashboard, then bend the claws

outward for a tight fit.

2Mount the unit onto the bracket ,

then attach the protection collar .

Notes

• If the catches are straight or bent outwards, the

unit will not be installed securely and may spring

out.

• Make sure the 4 catches on the protection collar

 are properly engaged in the slots of the unit.

Mounting the unit in a Japanese car

You may not be able to install this unit in

some makes of Japanese cars. In such a

case, consult your Sony dealer.

TOYOTA

NISSAN

Note

To prevent malfunction, install only with the

supplied screws .

Mounting the unit in the

dashboard

CAUTION

Do not touch the left side of the unit when

removing from the dashboard. The

heatsink on the left side of the unit

remains hot right after use.



182 mm (7 1/4 in)

53 mm (2 1/8 in)

Catch







to dashboard/center console

Existing parts supplied

with your car



Bracket



to dashboard/center console

Existing parts supplied

with your car



Bracket

E:\Works\4732945111\4732945111MEXXB120BTUC\01GB-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

45GB

For details, see “Detaching the Front Panel”

(page 8).

For details, see “Resetting the Unit” (page 8).

When replacing the fuse,

be sure to use one

matching the amperage

rating stated on the

original fuse. If the fuse

blows, check the power

connection and replace the

fuse. If the fuse blows again after

replacement, there may be an internal

malfunction. In such a case, consult your

nearest Sony dealer.

Detaching and attaching the front

panel

Resetting the unit

Fuse replacement

Fuse (15 A)

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\020INT.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

2FR

La plaque signalétique indiquant la tension

d’alimentation, etc. se trouve sur le dessous

du châssis.

Avertissement

Le présent appareil est conforme aux CNR

d’Industrie Canada applicables aux appareils

radio exempts de licence.

L’exploitation est autorisée aux deux

conditions suivantes :

(1) l’appareil ne doit pas produire de

brouillage;

(2) l’utilisateur de l’appareil doit accepter

tout brouillage radioélectrique subi, même

si le brouillage est susceptible d’en

compromettre le fonctionnement.

Cet équipement ne doit pas être placé au

même endroit ni utilisé avec une autre

antenne ou un autre émetteur.

Conformément à la réglementation

d’Industrie Canada, le présent émetteur

radio peut fonctionner avec une antenne

d’un type et d’un gain maximal (ou inférieur)

approuvé pour l’émetteur par Industrie

Canada. Dans le but de réduire les risques

de brouillage radioélectrique à l’intention

des autres utilisateurs, il faut choisir le type

d’antenne et son gain de sorte que la

puissance isotrope rayonnée équivalente

(p.i.r.e.) ne dépasse pas l’intensité

nécessaire à l’établissement d’une

communication satisfaisante.

Pour plus de sécurité, installez cet

appareil dans le tableau de bord du

véhicule, car la partie gauche de l’appareil

devient chaude en cours de

fonctionnement.

Pour plus de détails, reportez-vous à la

section « Raccordement/Installation »

(page 47).

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\020INT.fm

masterpage: Right_S

ideIndex

MEX-XB120BT

4-732-945-11(1)

3FR

Cet équipement est conforme aux limites

d’exposition aux rayonnements énoncées

pour un environnement non contrôlé et

respecte les règles les radioélectriques (RF)

de la FCC lignes directrices d’exposition et

d’exposition aux fréquences

radioélectriques (RF) CNR-102 de l’IC. Cet

équipement émet une énergie RF très faible

qui est considérée conforme sans évaluation

de l’exposition maximale autorisée.

ATTENTION

L’utilisation d’instruments optiques avec ce

produit augmente les risques pour les yeux.

AVERTISSEMENT : Ne pas

ingérer la pile – risque de

brûlure chimique.

La télécommande contient une pile de type

bouton/en forme de pièce de monnaie.

L’ingestion de la pile de type bouton/en

forme de pièce de monnaie peut causer en

seulement 2 heures des brûlures internes

très graves risquant de provoquer la mort.

Gardez les piles neuves et usées hors de la

portée des enfants. Si le compartiment de

pile ne se ferme pas correctement, cessez

d’utiliser le produit et gardez-le hors de la

portée des enfants.

Si vous pensez que des piles ont pu être

avalées ou placées dans une partie du corps

quelconque, demandez des soins médicaux

sans tarder.

Remarque sur la pile au lithium

N’exposez pas la pile à une chaleur

excessive comme à la lumière directe du

soleil, au feu ou autre.

Avis d’exclusion de responsabilité

relatif aux services proposés par des

tiers

Les services proposés par des tiers peuvent

être modifiés, suspendus ou clôturés sans

avis préalable. Sony n’assume aucune

responsabilité dans ce genre de situation.

Avertissement si le contact de votre

véhicule ne comporte pas de position

ACC

Veillez à régler la fonction AUTO OFF

(page 26). L’appareil s’éteint

complètement et automatiquement après

le laps de temps choisi une fois l’appareil

arrêté afin d’éviter que la batterie ne se

décharge. Si vous ne réglez pas la

fonction AUTO OFF, appuyez sur la touche

OFF et maintenez-la enfoncée jusqu’à ce

que l’affichage disparaisse chaque fois

que vous coupez le contact.

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\020INT.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

4FR

Mise en garde

SONY NE PEUT EN AUCUN CAS ÊTRE TENU

RESPONSABLE DE TOUT DOMMAGE DIRECT,

INDIRECT OU CONSÉCUTIF OU DE TOUT

AUTRE DOMMAGE, Y COMPRIS, SANS

LIMITATION, TOUTE PERTE DE PROFITS, DE

REVENU, DE DONNÉES, D’UTILISATION DU

PRODUIT OU DE TOUT APPAREIL ASSOCIÉ,

DE DISPONIBILITÉ ET DE TEMPS DE

L’UTILISATEUR LIÉE À OU DÉCOULANT DE

L’UTILISATION DE CE PRODUIT, MATÉRIEL ET/

OU LOGICIEL.

Cher client, ce produit comprend un

émetteur radio.

Veuillez consulter le mode d’emploi de votre

véhicule ou contacter le constructeur ou le

concessionnaire de votre véhicule avant

d’installer ce produit dans votre véhicule.

Appels d’urgence

Cet appareil mains libres BLUETOOTH de

véhicule et le périphérique électronique

auquel il est raccordé fonctionnent à l’aide

de signaux radio, des réseaux cellulaires et

par lignes terrestres, ainsi qu’à l’aide de

fonctions programmables par l’utilisateur

qui ne peuvent garantir la connexion dans

toutes les conditions.

Par conséquent, ne vous fiez pas

uniquement sur les périphériques

électroniques pour vos communications

importantes (telles que les urgences

médicales).

Communication BLUETOOTH

Les émissions d’hyperfréquences d’un

périphérique BLUETOOTH peuvent

perturber le fonctionnement des appareils

médicaux électroniques. Pour éviter de

causer un accident, éteignez cet appareil

et les autres périphériques BLUETOOTH

dans les endroits suivants.

– endroits où du gaz inflammable est

présent, dans un hôpital, un train, un

avion ou une station-service

– à proximité de portes automatiques ou

d’un avertisseur d’incendie

Cet appareil prend en charge les capacités

de sécurité conformes à la norme

BLUETOOTH pour offrir une connexion

sécurisée lors de l’utilisation de la

technologie BLUETOOTH sans fil;

cependant, la sécurité peut être

insuffisante selon le réglage. Soyez

prudent lorsque vous communiquez au

moyen de la technologie BLUETOOTH sans

fil.

Nous ne pouvons être tenus responsables

de la fuite d’informations lors d’une

communication BLUETOOTH.

Si vous avez des questions ou des

problèmes concernant cet appareil qui ne

sont pas abordés dans ce mode d’emploi,

contactez votre détaillant Sony le plus

proche.

Avis important

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\030TOC.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

5FR

Table des matières

Avertissement. . . . . . . . . . . . . . . . . . . . . . . . 2

Guide des pièces et commandes . . . . . . . . 6

Préparation

Retrait de la façade. . . . . . . . . . . . . . . . . . . . 9

Réinitialisation de l’appareil . . . . . . . . . . . . 9

Réglage de l’horloge . . . . . . . . . . . . . . . . . . 9

Vérification de la tension de la

batterie . . . . . . . . . . . . . . . . . . . . . . . . . 10

Préparation d’un périphérique

BLUETOOTH. . . . . . . . . . . . . . . . . . . . . . 10

Raccordement d’un périphérique USB . . . 13

Raccordement d’un autre appareil audio

portatif. . . . . . . . . . . . . . . . . . . . . . . . . . 13

Écoute de la radio

Écoute de la radio. . . . . . . . . . . . . . . . . . . . 14

Utilisation du RDS (système de

radiocommunication de données) . . . 14

Écoute de la radio SiriusXM . . . . . . . . . . . . 15

Lecture

Lecture d’un disque . . . . . . . . . . . . . . . . . . 17

Lecture d’un périphérique USB . . . . . . . . . 17

Lecture d’un périphérique

BLUETOOTH. . . . . . . . . . . . . . . . . . . . . . 18

Recherche et lecture des plages . . . . . . . . 19

Écoute de Pandora®

Configuration de Pandora® . . . . . . . . . . . . 20

Transmission en continu Pandora® . . . . . . 20

Opérations disponibles dans

Pandora® . . . . . . . . . . . . . . . . . . . . . . . . 20

Appel en mains libres (via

BLUETOOTH uniquement)

Réception d’un appel. . . . . . . . . . . . . . . . . 21

Faire un appel . . . . . . . . . . . . . . . . . . . . . . . 21

Opérations disponibles en cours

d’appel. . . . . . . . . . . . . . . . . . . . . . . . . . 23

Fonctions pratiques

Sony | Music Center avec iPhone/téléphone

intelligent Android . . . . . . . . . . . . . . . . 23

Utilisation de la reconnaissance vocale

(téléphone intelligent Android

uniquement). . . . . . . . . . . . . . . . . . . . . 24

Utilisation de Siri Eyes Free . . . . . . . . . . . . 25

Réglages

Annulation du mode DEMO . . . . . . . . . . . 26

Configuration de base . . . . . . . . . . . . . . . . 26

Configuration générale (GENERAL). . . . . . 26

Configuration sonore (SOUND) . . . . . . . . . 28

Configuration d’affichage (DISPLAY) . . . . 30

Configuration BLUETOOTH

(BLUETOOTH) . . . . . . . . . . . . . . . . . . . . . 31

Configuration Sony | Music Center

(SONY APP) . . . . . . . . . . . . . . . . . . . . . . . 31

Informations complémentaires

Mise à jour du micrologiciel . . . . . . . . . . . 32

Précautions. . . . . . . . . . . . . . . . . . . . . . . . . 32

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Caractéristiques techniques . . . . . . . . . . . 34

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . 37

Messages . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Raccordement/Installation

Mises en garde. . . . . . . . . . . . . . . . . . . . . . 47

Liste des pièces nécessaires à

l’installation . . . . . . . . . . . . . . . . . . . . . 47

Raccordement . . . . . . . . . . . . . . . . . . . . . . 48

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . 51

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

6FR

Guide des pièces et commandes

Sans la façade (panneau interne)

Touche de déverrouillage de la façade

SRC (source)

Permet de mettre l’appareil en marche.

Permet de changer la source.

OFF

Appuyez sur la touche et maintenez-la

enfoncée pendant 1 seconde pour

désactiver la source et afficher l’horloge.

Appuyez sur la touche et maintenez-la

enfoncée pendant plus de 2 secondes

pour éteindre l’appareil et l’affichage.

Si l’appareil est éteint et que l’affichage

disparaît, le fonctionnement par

télécommande est désactivé.

Molette de réglage

Tournez pour régler le volume.

PUSH ENTER

Permet d’entrer l’élément sélectionné.

Appuyez sur SRC, tournez la molette, puis

appuyez sur celle-ci pour changer la

source (dans un délai de 2 secondes).

Permet d’ouvrir le menu de

configuration.

VOICE (page 22, 24, 25)

Appuyez sur la touche et maintenez-la

enfoncée pendant plus de 2 secondes

pour activer la composition vocale, la

reconnaissance vocale (téléphone

intelligent Android™ uniquement) ou la

fonction Siri (iPhone uniquement).

Symbole N

Touchez à la molette de réglage avec un

téléphone intelligent Android pour établir

une connexion BLUETOOTH.

Fente d’insertion des disques

Fenêtre d’affichage

/ (SEEK –/+)

Permet de syntoniser automatiquement

des stations de radio. Appuyez sur la

touche et maintenez-la enfoncée pour

syntoniser des stations manuellement.

/ (précédente/suivante)

/ (retour rapide/avance rapide)

 (éjection du disque)

Appareil principal

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

7FR

PTY (type d’émission)

Permet de sélectionner PTY en mode

RDS.

(navigation) (page 16, 19, 20)

Permet d’accéder au mode de navigation

pendant la lecture.

(Non disponible lorsqu’un périphérique

USB en mode Android ou un iPod est

raccordé.)

 CALL

Permet d’accéder au menu d’appel.

Permet de recevoir/terminer un appel.

Appuyez sur la touche et maintenez-la

enfoncée pendant plus de 2 secondes

pour sélectionner le signal BLUETOOTH.

 (retour)

Permet de retourner à l’écran précédent.

MODE (page 14, 16, 20, 23)

Récepteur de télécommande

Touches numériques (1 à 6)

Permettent de capter des stations de

radio mémorisées. Appuyez sur la touche

et maintenez-la enfoncée pour

mémoriser des stations.

ALBUM /

Permet de sauter un album sur un

appareil audio. Appuyez sur la touche et

maintenez-la enfoncée pour sauter des

albums en continu.

(Non disponible lorsqu’un périphérique

USB en mode Android ou un iPod est

raccordé.)

Appuyez sur  pour laisser une

appréciation positive ou sur  pour

laisser une appréciation négative dans

Pandora® (page 20).

(répétition)

(Non disponible lorsqu’un périphérique

USB en mode Android est raccordé.)

(aléatoire)

(Non disponible lorsqu’un périphérique

USB en mode Android est raccordé.)

MIC (page 23)

 (lecture/pause)

EXTRA BASS

Permet d’accentuer les graves en

synchronisation avec le niveau de

volume. Appuyez sur la touche pour

modifier le réglage EXTRA BASS : [1], [2],

[OFF].

Prise d’entrée AUX

DSPL (affichage)

Permet de changer les éléments

d’affichage.

SCRL (défilement)

Appuyez sur la touche et maintenez-la

enfoncée pour faire défiler un élément

d’affichage.

Port USB

RESET (panneau interne) (page 9)

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

8FR

La touche VOL (volume) + comporte un point

tactile.

CALL

Permet d’accéder au menu d’appel.

Permet de recevoir/terminer un appel.

SOUND

Permet d’ouvrir le menu SOUND

directement.

Appuyez sur la touche et maintenez-la

enfoncée pour ouvrir le menu de

configuration.

///

Permet de sélectionner un élément de

configuration, etc.

ENTER

Permet d’entrer l’élément sélectionné.

Appuyez sur la touche et maintenez-la

enfoncée pendant plus de 2 secondes

pour activer ou désactiver la fonction

«Sony| Music Center».

/ (précédente/suivante)

+/– (album +/–)

VOL (volume) +/–

Retirez la feuille de protection avant

l’utilisation.

Télécommande RM-X231

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

9FR

Retrait de la façade

Vous pouvez retirer la façade de cet appareil

pour le protéger du vol.

1Appuyez sur la touche OFF  et

maintenez-la enfoncée jusqu’à ce

que l’appareil s’éteigne. Appuyez sur

la touche de déverrouillage de la

façade , puis retirez la façade en la

tirant vers vous.

Alarme d’avertissement

Si vous mettez la clé de contact en position

OFF sans retirer la façade, l’alarme

d’avertissement retentit pendant quelques

secondes. L’alarme retentit uniquement

lorsque l’amplificateur intégré est utilisé.

Numéros de série

Assurez-vous que le numéro de série

indiqué sous l’appareil correspond bien à

celui indiqué à l’arrière de la façade. Sinon,

vous ne pourrez pas établir le pairage

BLUETOOTH ou effectuer la connexion et la

déconnexion à l’aide de la fonction NFC.

Réinitialisation de l’appareil

Avant la première utilisation de l’appareil ou

après avoir remplacé la batterie du véhicule

ou modifié les raccordements, vous devez

réinitialiser l’appareil.

Appuyez sur la touche RESET du panneau

interne avec un stylo à bille, etc., après avoir

retiré la façade.

Remarque

La réinitialisation de l’appareil efface le réglage de

l’heure et certaines informations mémorisées.

Réglage de l’horloge

1Appuyez sur MENU, tournez la

molette de réglage pour sélectionner

[GENERAL], puis appuyez dessus.

2Tournez la molette de réglage pour

sélectionner [SET CLOCK-ADJ], puis

appuyez dessus.

L’indication des heures clignote.

3Tournez la molette de réglage pour

régler l’heure et les minutes.

Appuyez sur / (SEEK –/+) pour

déplacer l’indication numérique.

4Appuyez sur MENU après avoir réglé

les minutes.

Le réglage est terminé et l’horloge

démarre.

Affichage de l’horloge

Appuyez sur la touche DSPL.

Préparation

Installation de la façade

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

10FR

Vérification de la tension de

la batterie

Vous pouvez vérifier la tension actuelle de la

batterie. (Non disponible lorsque la source

est désactivée et que l’horloge est affichée.)

1Appuyez plusieurs fois sur DSPL

jusqu’à ce que l’affichage de tension

de la batterie apparaisse.

Préparation d’un

périphérique BLUETOOTH

Vous pouvez écouter de la musique ou

effectuer un appel en mains libres selon le

périphérique compatible BLUETOOTH, tel

que téléphone intelligent, téléphone

cellulaire ou périphérique audio (ci-après

nommé « périphérique BLUETOOTH », sauf

en cas d’indication différente). Pour plus de

détails sur la connexion, reportez-vous au

mode d’emploi fourni avec le périphérique.

Avant de connecter le périphérique,

diminuez le volume de cet appareil; sinon,

une accentuation du volume pourrait se

produire.

Lorsque vous touchez la molette de réglage

de l’appareil avec un téléphone intelligent

compatible NFC*, l’appareil est

automatiquement jumelé et connecté avec

le téléphone intelligent.

* La technologie NFC (Near Field Communication –

Communication en champ proche) permet

d’établir une communication sans fil à courte

portée entre différents périphériques, tels que des

téléphones cellulaires et des étiquettes CI. Grâce à

la fonction NFC, la communication des données

peut être réalisée en touchant simplement le

symbole correspondant ou la zone spécifiée sur

les périphériques compatibles NFC.

Pour les téléphones intelligents avec

Android OS 4.0 ou version antérieure, le

téléchargement de l’application « NFC Easy

Connect » à partir de Google Play™ est

requis. Il est possible que l’application ne

soit pas disponible en téléchargement dans

certains pays/certaines régions.

1Activez la fonction NFC sur le

téléphone intelligent.

Pour plus de détails, reportez-vous au

mode d’emploi fourni avec le téléphone

intelligent.

2Touchez le symbole N de l’appareil

avec le symbole N du téléphone

intelligent.

Assurez-vous que s’allume dans la

fenêtre d’affichage de l’appareil.

Pour effectuer la déconnexion avec NFC

Touchez de nouveau le symbole N de

l’appareil avec le symbole N du téléphone

intelligent.

Remarques

• Pendant que vous établissez la connexion,

manipulez le téléphone intelligent avec soin pour

éviter de l’égratigner.

• Il n’est pas possible d’établir la connexion par

simple contact lorsque l’appareil est déjà connecté

à deux périphériques compatibles NFC. En pareil

cas, déconnectez l’un des périphériques, puis

établissez de nouveau la connexion avec le

téléphone intelligent.

Connexion avec un téléphone

intelligent par simple contact

(NFC)

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

11FR

Lorsque vous connectez un périphérique

BLUETOOTH pour la première fois, un

enregistrement mutuel (nommé « pairage »)

est nécessaire. Le pairage permet à cet

appareil et aux autres périphériques de se

reconnaître entre eux. Cet appareil peut se

connecter à deux périphériques BLUETOOTH

(deux téléphones cellulaires ou un

téléphone cellulaire et un périphérique

audio).

1Placez le périphérique BLUETOOTH à

1 mètre (3 pieds) maximum de cet

appareil.

2Appuyez sur MENU, tournez la

molette de réglage pour sélectionner

[BLUETOOTH], puis appuyez dessus.

3Tournez la molette de réglage pour

sélectionner [SET PAIRING], puis

appuyez dessus.

4Tournez la molette de réglage pour

sélectionner [SET DEVICE 1]* ou [SET

DEVICE 2]*, puis appuyez dessus.

clignote pendant que l’appareil est en

mode de veille de pairage.

* [SET DEVICE 1] ou [SET DEVICE 2] sera remplacé

par le nom du périphérique jumelé une fois le

pairage effectué.

5Procédez au pairage sur le

périphérique BLUETOOTH afin qu’il

détecte cet appareil.

6Sélectionnez [MEX-XB120BT] (le nom

de votre modèle) sur l’affichage du

périphérique BLUETOOTH.

Si le nom de votre modèle n’apparaît pas,

recommencez la procédure à partir de

l’étape 2.

7Si la saisie d’un code

d’authentification* est requise sur le

périphérique BLUETOOTH, saisissez

[0000].

* Le code d’authentification peut également

être nommé « clé d’authentification », « code

NIP », « numéro NIP » ou « mot de passe »,

etc., en fonction du périphérique.

Une fois le pairage effectué, demeure

allumé.

8Sélectionnez cet appareil sur le

périphérique BLUETOOTH pour établir

la connexion BLUETOOTH.

ou s’allume lorsque la connexion

est établie.

Remarque

Pendant la connexion à un périphérique

BLUETOOTH, cet appareil ne peut pas être détecté

par un autre périphérique. Pour permettre la

détection, accédez au mode de pairage et

recherchez cet appareil à partir de l’autre

périphérique.

Pour démarrer la lecture

Pour plus de détails, reportez-vous à la

section « Lecture d’un périphérique

BLUETOOTH » (page 18).

Pour déconnecter le périphérique

jumelé

Effectuez les étapes 2 à 4 pour procéder à la

déconnexion après avoir jumelé cet appareil

et le périphérique BLUETOOTH.

Pairage et connexion avec un

périphérique BLUETOOTH

MEX-XB120BT

[0000]

Entrez le code

d’authentification

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

12FR

Pour utiliser le périphérique une fois le

pairage effectué, établissez la connexion à

cet appareil. Certains périphériques jumelés

se connectent automatiquement.

1Appuyez sur MENU, tournez la

molette de réglage pour sélectionner

[BLUETOOTH], puis appuyez dessus.

2Tournez la molette de réglage pour

sélectionner [SET BT SIGNL], puis

appuyez dessus.

Vérifiez que s’allume.

3Activez la fonction BLUETOOTH sur le

périphérique BLUETOOTH.

4Réglez le périphérique BLUETOOTH

afin qu’il se connecte à cet appareil.

ou s’allume.

Icônes dans la fenêtre d’affichage :

Connexion au dernier périphérique

connecté à partir de cet appareil

Activez la fonction BLUETOOTH sur le

périphérique BLUETOOTH.

Pour connecter l’appareil au périphérique

audio, appuyez sur SRC pour sélectionner

[BT AUDIO] et appuyez sur  (lecture/

pause).

Pour connecter l’appareil au téléphone

cellulaire, appuyez sur CALL.

Remarque

Pendant la transmission BLUETOOTH audio en

continu, vous ne pouvez pas établir la connexion au

téléphone cellulaire à partir de cet appareil.

Établissez plutôt la connexion à cet appareil à partir

du téléphone cellulaire.

Conseil

Avec le signal BLUETOOTH activé : lorsque la clé de

contact est tournée à la position d’activation, cet

appareil se reconnecte automatiquement au

dernier téléphone cellulaire connecté.

Pour installer le microphone

Pour plus de détails, reportez-vous à la

section « Installation du microphone »

(page 50).

Lorsqu’un iPhone/iPod muni d’iOS5 ou

version ultérieure est raccordé au port USB,

l’appareil se connecte automatiquement au

iPhone/iPod.

Pour permettre le pairage BLUETOOTH

automatique, assurez-vous de régler [SET

AUTOPAIR] dans [BLUETOOTH] à [ON]

(page 31).

1Activez la fonction BLUETOOTH sur le

iPhone/iPod.

2Raccordez le iPhone/iPod au port

USB.

Assurez-vous que s’allume dans la

fenêtre d’affichage de l’appareil.

Remarques

• Le pairage BLUETOOTH automatique ne démarrera

pas si l’appareil est déjà raccordé à deux appareils

BLUETOOTH. Dans ce cas, déconnectez l’un des

appareils, puis raccordez à nouveau le iPhone/

iPod.

• Si le pairage BLUETOOTH automatique n’est pas

établi, consultez « Préparation d’un périphérique

BLUETOOTH » (page 10).

Connexion avec un périphérique

BLUETOOTH jumelé

S’allume lorsque la fonction d’appel

en mains libres est disponible grâce

à l’activation du profil HFP

(Handsfree Profile).

S’allume lorsque la lecture du

périphérique audio est possible

grâce à l’activation du profil A2DP

(Advanced Audio Distribution

Profile).

Raccordement d’un iPhone/iPod

(pairage BLUETOOTH

automatique)

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

13FR

Raccordement d’un

périphérique USB

1Réduisez le volume de l’appareil.

2Raccordez le périphérique USB à

l’appareil.

Pour raccorder un iPod/iPhone, utilisez le

câble de raccordement USB pour iPod

(non fourni).

Raccordement d’un autre

appareil audio portatif

1Éteignez l’appareil audio portatif.

2Réduisez le volume de l’appareil.

3Raccordez l’appareil audio portatif à

la prise d’entrée AUX (mini-prise

stéréo) de l’appareil à l’aide d’un

câble de raccordement (non fourni)*.

* Veillez à utiliser une fiche droite.

4Appuyez sur SRC pour sélectionner

[AUX].

Pour faire correspondre le niveau de

volume de l’appareil raccordé à celui

des autres sources

Démarrez la lecture sur l’appareil audio

portatif avec un niveau de volume modéré,

puis réglez votre appareil sur le volume

d’écoute habituel.

Appuyez sur MENU, puis sélectionnez

[SOUND]  [SET AUX VOL] (page 30).

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

14FR

Écoute de la radio

Pour écouter la radio, appuyez sur SRC pour

sélectionner [TUNER].

1Appuyez sur MODE pour changer de

bande (FM1, FM2, FM3, AM1 ou AM2).

2Appuyez sur MENU, tournez la

molette de réglage pour sélectionner

[GENERAL], puis appuyez dessus.

3Tournez la molette de réglage pour

sélectionner [SET BTM], puis appuyez

dessus.

L’appareil mémorise les stations sur les

touches numériques en respectant

l’ordre des fréquences.

1Appuyez sur MODE pour changer de

bande (FM1, FM2, FM3, AM1 ou AM2).

2Réglez la fréquence.

Pour syntoniser des stations

manuellement

Appuyez sur la touche /

(SEEK –/+) et maintenez-la enfoncée pour

localiser la fréquence

approximativement, puis appuyez

plusieurs fois sur / (SEEK –/+)

pour régler la fréquence souhaitée avec

précision.

Pour syntoniser des stations

automatiquement

Appuyez sur / (SEEK –/+).

Le balayage s’interrompt lorsque

l’appareil capte une station.

1Lorsque vous captez la station que

vous souhaitez mémoriser, appuyez

sur une touche numérique (1 à 6) et

maintenez-la enfoncée jusqu’à ce

que [MEM] apparaisse.

1Sélectionnez la bande, puis appuyez

sur une touche numérique (1 à 6).

Utilisation du RDS (système

de radiocommunication de

données)

1Appuyez sur PTY pendant la

réception FM.

2Tournez la molette de réglage jusqu’à

ce que le type d’émission souhaité

apparaisse, puis appuyez dessus.

L’appareil commence à chercher une

station diffusant le type d’émission

sélectionné.

Type d’émission

Écoute de la radio

Mémorisation automatique (BTM)

Syntonisation

Mémorisation manuelle

Réception des stations

mémorisées

Sélection des types d’émission

(PTY)

NEWS (nouvelles), INFORM (information),

SPORTS (sports), TALK (infovariétés), ROCK

(rock), CLS ROCK (rock classique), ADLT HIT

(succès adultes), SOFT RCK (rock détente), TOP

40 (palmarès), COUNTRY (country), OLDIES

(anciens succès), SOFT (détente), NOSTALGA

(nostalgie), JAZZ (jazz), CLASSICL (classique),

R& B (rhythm and blues), SOFT R&B (rhythm

and blues léger), LANGUAGE (langue

étrangère), REL MUSC (musique religieuse), REL

TALK (infovariétés religieuses), PERSNLTY

(personnalités), PUBLIC (publique), COLLEGE

(collège), HABL ESP (infovariétés espagnoles),

MUSC ESP (musique espagnole), HIP HOP (hip-

hop), WEATHER (météo)

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

15FR

Les données CT de la transmission RDS

règlent l’horloge.

1Réglez [SET CT] dans [GENERAL] à

[SET CT-ON] (page 27).

Écoute de la radio SiriusXM

Seule la radio SiriusXM vous permet

d’écouter encore plus de canaux que vous

aimez, le tout au même endroit. Obtenez

plus de 140 canaux, y compris des chaînes

musicales exemptes de publicité, ainsi que

les meilleures émissions de sports, de

nouvelles, d’infovariétés, d’humour et de

divertissement. Bienvenue dans le monde

de la radio satellite. Un récepteur SiriusXM

Connect Voiture et un abonnement sont

requis. Pour plus d’informations, visitez

www.siriusxm.com

Après l’installation du récepteur SiriusXM

Connect Voiture et de l’antenne, appuyez

sur SRC pour sélectionner [SIRIUSXM]. Vous

devriez être en mesure d’écouter le canal

d’aperçu de SiriusXM au Canal 1. Après avoir

vérifié qu’il est possible d’écouter le canal

d’aperçu, sélectionnez le Canal 0 pour

obtenir l’identifiant de radio de votre

récepteur. L’identifiant de radio est

également indiqué sur la partie inférieure du

récepteur SiriusXM Connect Voiture et son

emballage. Vous aurez besoin de ce numéro

pour activer votre abonnement. Notez le

numéro pour référence ultérieure.

Aux États-Unis, vous pouvez effectuer

l’activation en ligne ou en appelant le

service à l’auditoire de SiriusXM :

•En ligne: Visitez

www.siriusxm.com/activatenow

•Téléphone : Composez le 1-866-635-2349

Au Canada, vous pouvez effectuer

l’activation en ligne ou en appelant le

service à l’auditoire de SiriusXM :

•En ligne: Visitez

www.siriusxm.ca/activatexm

•Téléphone : Composez le 1-877-438-9677

Réglage de l’heure (CT)

Activation de votre abonnement

SiriusXM

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

16FR

Dans le cadre du processus d’activation, les

satellites SiriusXM envoient un message

d’activation à votre récepteur. Lorsque votre

radio détecte que le récepteur a reçu le

message d’activation, elle affiche :

[SUBSCRIPTION UPDATED - PRESS ENT TO

CONTINUE]. Une fois abonné, vous pouvez

syntoniser les canaux offerts dans votre plan

d’abonnement.

Remarques

• Le processus d’activation prend normalement de

10 à 15 minutes, mais peut parfois prendre jusqu’à

une heure.

• Votre radio doit être allumée et syntonisée sur le

signal SiriusXM pour recevoir le message

d’activation.

1Appuyez sur (navigation).

2Tournez la molette de réglage pour

sélectionner [CHANNEL], puis

appuyez dessus.

3Tournez la molette de réglage pour

sélectionner le canal de votre choix,

puis appuyez dessus.

Pour sélectionner des canaux en mode

de navigation rapide

Appuyez sur la touche  ou  de la

télécommande et maintenez-la enfoncée

pendant plus de 2 secondes après la

sélection de [CHANNEL], puis appuyez sur

ENTER.

Pour sélectionner des canaux à partir

des catégories

1Appuyez sur (navigation).

2Tournez la molette de réglage pour

sélectionner [CATEGORY], puis appuyez

dessus.

3Tournez la molette de réglage pour

sélectionner la catégorie de votre choix, puis

appuyez dessus.

La liste des canaux s’affiche.

4Tournez la molette de réglage pour

sélectionner le canal de votre choix, puis

appuyez dessus.

Pour mémoriser des canaux

1Lorsque vous captez le canal que vous

souhaitez mémoriser, appuyez sur une

touche numérique (1 à 6) et maintenez-la

enfoncée jusqu’à ce que [MEM] apparaisse.

Pour capter le canal mémorisé, appuyez sur

MODE pour sélectionner la bande souhaitée

([SX1], [SX2] ou [SX3]), puis appuyez sur une

touche numérique (1 à 6). (Chaque bande

permet de mémoriser jusqu’à 6 canaux.)

Pour régler le contrôle parental

La fonction de contrôle parental vous

permet de limiter l’accès aux canaux

SiriusXM proposant un contenu destiné aux

adultes. Lorsqu’elle est activée, la fonction

de contrôle parental vous demande d’entrer

un mot de passe pour syntoniser les canaux

verrouillés. Vous trouverez ci-dessous les

informations relatives au réglage du mot de

passe et au verrouillage des canaux.

1Appuyez sur MENU et tournez la molette de

réglage.

2Sélectionnez [GENERAL]  [SXM PARENTAL]

 [LOCK SELECT]  [LOCK-ON].

3Entrez le mot de passe en tournant la

molette de réglage de l’appareil ou en

appuyant sur / sur la télécommande.

Pour déplacer la position de saisie, appuyez sur

/ (SEEK –/+) sur l’appareil ou / sur

la télécommande.

Le mot de passe initial est [0000].

4Après avoir entré le mot de passe, appuyez

sur ENTER.

Pour déverrouiller les canaux, sélectionnez

[GENERAL]  [SXM PARENTAL]  [LOCK

SELECT]  [LOCK-OFF].

Pour modifier le mot de passe

1Appuyez sur MENU et tournez la molette de

réglage.

2Sélectionnez [GENERAL]  [SXM PARENTAL]

 [CODE EDIT].

3Entrez le mot de passe actuel sur l’affichage

d’entrée du mot de passe actuel, puis

appuyez sur ENTER.

Le mot de passe initial est [0000].

4Entrez votre nouveau mot de passe à

4 chiffres sur l’affichage d’entrée du

nouveau mot de passe, puis appuyez sur

ENTER.

Sélection des canaux pour

SiriusXM

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

17FR

Pour changer les éléments d’affichage

Appuyez sur DSPL pour les changer comme

suit :

Numéro de canal (par défaut)  Nom de

canal  Nom de l’artiste  Titre de chanson

 Informations de contenu  Nom de

catégorie  Horloge  Tension de batterie

Lecture d’un disque

1Insérez le disque (côté imprimé vers

le haut).

La lecture démarre automatiquement.

Lecture d’un périphérique

USB

Dans ce mode d’emploi, « iPod » est utilisé

comme référence générale pour des

fonctions iPod sur les iPod et iPhone, sauf

mention contraire dans le texte ou les

illustrations.

Pour plus de détails sur la compatibilité de

votre iPod, reportez-vous à la section « À

propos du iPod » (page 33) ou visitez notre

site d’assistance à l’adresse indiquée sur la

couverture arrière.

Vous pouvez utiliser des périphériques USB*

de type AOA (Android Open Accessory) 2.0,

MSC (stockage de masse) et MTP (protocole

de transfert des médias) conformes à la

norme USB. Selon le périphérique USB, le

mode Android ou le mode MSC/MTP peut

être sélectionné sur l’appareil.

Certains lecteurs média numériques ou

téléphones intelligents Android peuvent

nécessiter le réglage au mode MTP.

* par exemple, mémoire flash USB, lecteur média

numérique, téléphone intelligent Android

Lecture

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

18FR

Remarques

• Pour plus de détails sur la compatibilité de votre

périphérique USB, visitez notre site d’assistance à

l’adresse indiquée sur la couverture arrière.

• Les téléphones intelligents avec Android OS 4.1 ou

supérieur installé prennent en charge Android

Open Accessory 2.0 (AOA 2.0). Toutefois, certains

téléphones intelligents pourraient ne pas

entièrement prendre en charge AOA 2.0, même si

Android OS 4.1 ou supérieur est installé.

Pour plus de détails sur la compatibilité de votre

téléphone intelligent Android, visitez notre site

d’assistance à l’adresse indiquée sur la couverture

arrière.

• La lecture des fichiers suivants n’est pas prise en

charge.

MP3/WMA/AAC/FLAC :

– fichiers avec protection des droits d’auteur

– fichiers DRM (Gestion des droits numériques)

– fichiers audio multicanal

MP3/WMA/AAC :

– fichiers avec compression sans perte

WAV :

– fichiers audio multicanal

Avant d’effectuer un raccordement,

sélectionnez le mode USB (mode Android ou

mode MSC/MTP), selon le périphérique USB

(page 27).

1Raccordez un périphérique USB au

port USB (page 13).

La lecture commence.

Si un périphérique est déjà raccordé,

appuyez sur SRC pour sélectionner [USB]

afin de lancer la lecture ([IPD] apparaît

dans l’affichage lorsque le iPod est

reconnu).

2Réglez le volume sur cet appareil.

Pour arrêter la lecture

Appuyez sur la touche OFF et maintenez-la

enfoncée pendant 1 seconde.

Pour retirer le périphérique

Arrêtez la lecture, puis retirez le

périphérique.

Précaution relative au iPhone

Lorsque vous raccordez un iPhone via un

câble USB, le volume de l’appel

téléphonique est contrôlé par le iPhone

plutôt que par l’appareil. N’augmentez pas

le volume de l’appareil par inadvertance

pendant un appel téléphonique, car cela

causerait une accentuation soudaine du

volume après l’appel.

Lecture d’un périphérique

BLUETOOTH

Vous pouvez lire les contenus d’un

périphérique connecté qui prend en charge

le profil BLUETOOTH A2DP (Advanced Audio

Distribution Profile).

1Établissez une connexion BLUETOOTH

avec le périphérique audio (page 10).

Pour sélectionner le périphérique audio,

appuyez sur MENU, puis sélectionnez

[BLUETOOTH]  [SET AUDIODEV]

(page 31).

2Appuyez sur SRC pour sélectionner

[BT AUDIO].

3Faites fonctionner le périphérique

audio pour démarrer la lecture.

4Réglez le volume sur cet appareil.

Remarques

• Selon le périphérique audio utilisé, les

informations telles que le titre, le numéro de

plage/la durée et l’état de lecture peuvent ne pas

s’afficher sur cet appareil.

• Même si vous changez la source sur cet appareil,

la lecture ne s’interrompt pas sur le périphérique

audio.

• [BT AUDIO] ne s’affiche pas pendant l’utilisation

de l’application « Sony | Music Center » via la

fonction BLUETOOTH.

Pour faire correspondre le niveau de

volume du périphérique BLUETOOTH à

celui des autres sources

Démarrez la lecture sur le périphérique

audio BLUETOOTH avec un niveau de

volume modéré, puis réglez votre appareil

sur le volume d’écoute habituel.

Appuyez sur MENU, puis sélectionnez

[SOUND]  [SET BTA VOL] (page 30).

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

19FR

Recherche et lecture des

plages

Non disponible lorsqu’un périphérique USB

en mode Android est raccordé.

1En cours de lecture, appuyez

plusieurs fois sur (répétition) ou

(aléatoire) pour sélectionner le

mode de lecture souhaité.

La lecture dans le mode de lecture

sélectionné peut prendre un instant à

démarrer.

Les modes de lecture disponibles diffèrent

selon la source sonore sélectionnée.

Non disponible lorsqu’un périphérique USB

en mode Android ou un iPod est raccordé.

1En cours de lecture CD, USB ou BT

AUDIO*1, appuyez sur

(navigation)*2 pour afficher la liste

des catégories de recherche.

Lorsque la liste de plages apparaît,

appuyez plusieurs fois sur (retour)

pour afficher la catégorie de recherche

souhaitée.

*1 Disponible uniquement pour les

périphériques audio prenant en charge

AVRCP (Audio Video Remote Control Profile)

1.4 ou version ultérieure.

*2 En cours de lecture USB, appuyez sur

(navigation) pendant plus de 2 secondes

pour retourner directement au début de la

liste des catégories.

2Tournez la molette de réglage pour

sélectionner la catégorie de

recherche de votre choix, puis

appuyez pour valider.

3Répétez l’étape 2 pour rechercher la

plage souhaitée.

La lecture commence.

Pour quitter le mode Quick-BrowZer

Appuyez sur (navigation).

Non disponible lorsqu’un périphérique USB

en mode Android ou un iPod est raccordé.

1Appuyez sur (navigation).

2Appuyez sur  (SEEK +).

3Tournez la molette de réglage pour

sélectionner l’élément.

L’appareil effectue des sauts dans la liste

par incréments de 10 % du nombre total

d’éléments.

4Appuyez sur ENTER pour retourner au

mode Quick-BrowZer.

L’élément sélectionné apparaît.

5Tournez la molette de réglage pour

sélectionner l’élément de votre choix,

puis appuyez dessus.

La lecture commence.

Lecture répétée et lecture

aléatoire

Recherche d’une plage par nom

(Quick-BrowZer™)

Recherche d’éléments par saut

(Mode Saut)

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

20FR

Pandora® est disponible pour la

transmission de musique en continu à l’aide

de votre iPhone et téléphone intelligent

Android. Vous pouvez commander Pandora®

sur un iPhone/téléphone intelligent Android

connecté via BLUETOOTH à partir de cet

appareil.

Pandora® est disponible uniquement dans

certains pays. Veuillez visiter

http://www.pandora.com/legal

pour plus d’informations.

Configuration de Pandora®

1Vérifiez la compatibilité de votre

périphérique mobile en visitant le site

d’assistance à l’adresse indiquée sur

la couverture arrière.

2Téléchargez la plus récente version

de l’application Pandora® à partir de

la boutique d’applications de votre

téléphone intelligent. Pour obtenir

une liste de périphériques

compatibles, visitez le site

www.pandora.com/everywhere/

mobile

Transmission en continu

Pandora®

1Établissez une connexion BLUETOOTH

avec le périphérique audio (page 10).

Pour sélectionner le périphérique audio,

appuyez sur MENU, puis sélectionnez

[BLUETOOTH]  [SET AUDIODEV]

(page 31).

2Appuyez sur SRC pour sélectionner

[PANDORA].

3Démarrez l’application Pandora® sur

le périphérique mobile.

4Appuyez sur  (lecture/pause) pour

démarrer la lecture.

Si le numéro de périphérique s’affiche

Assurez-vous que les mêmes numéros

s’affichent (par exemple, 123456) sur cet

appareil et le périphérique mobile, puis

appuyez sur la touche ENTER de cet appareil

et sélectionnez [Oui] sur le périphérique

mobile.

Lors de l’activation de la fonction

BLUETOOTH

Vous pouvez régler le niveau de volume.

Appuyez sur MENU, puis sélectionnez

[SOUND]  [SET BTA VOL] (page 30).

Opérations disponibles

dans Pandora®

L’appréciation positive ou négative vous

permet de personnaliser les stations.

1En cours de lecture, appuyez sur

(appréciation positive) ou

(appréciation négative).

La liste des stations vous permet de

sélectionner facilement la station souhaitée.

1En cours de lecture, appuyez sur

(navigation).

2Appuyez sur  (SEEK +) pour

sélectionner l’ordre de tri [BY DATE]

ou [A TO Z].

3Tournez la molette de réglage pour

sélectionner la station de votre choix,

puis appuyez dessus.

La lecture commence.

La plage en cours de lecture peut être mise

en signet et mémorisée dans votre compte

Pandora®.

1En cours de lecture, appuyez sur

MODE.

Écoute de Pandora®

Appréciation positive ou négative

Utilisation de la liste des stations

Mise en signet

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

21FR

Pour utiliser un téléphone cellulaire,

connectez-le à cet appareil. Vous pouvez

connecter deux téléphones cellulaires à

l’appareil. Pour plus de détails, reportez-

vous à la section « Préparation d’un

périphérique BLUETOOTH » (page 10).

Réception d’un appel

1Appuyez sur CALL lors de la réception

d’un appel avec une sonnerie.

L’appel téléphonique commence.

Remarque

La sonnerie et la voix de l’appelant sont émises

uniquement par les haut-parleurs avant.

Pour refuser l’appel

Appuyez sur la touche OFF et maintenez-la

enfoncée pendant 1 seconde.

Pour terminer l’appel

Appuyez sur CALL à nouveau.

Faire un appel

Lorsque vous connectez un téléphone

cellulaire qui prend en charge le profil PBAP

(Phone Book Access Profile), vous pouvez

faire un appel à partir du répertoire ou de

l’historique des appels.

Lorsque deux téléphones cellulaires sont

connectés à l’appareil, sélectionnez l’un des

téléphones.

1Appuyez sur CALL.

Lorsque deux téléphones cellulaires sont

connectés à l’appareil, tournez la molette

de réglage pour sélectionner l’un des

téléphones, puis appuyez dessus.

2Tournez la molette de réglage pour

sélectionner [PHONE BOOK], puis

appuyez dessus.

3Tournez la molette de réglage pour

sélectionner une initiale dans la liste

des initiales, puis appuyez dessus.

4Tournez la molette de réglage pour

sélectionner un nom dans la liste des

noms, puis appuyez dessus.

5Tournez la molette de réglage pour

sélectionner un numéro dans la liste

des numéros, puis appuyez dessus.

L’appel téléphonique commence.

1Appuyez sur CALL.

Lorsque deux téléphones cellulaires sont

connectés à l’appareil, tournez la molette

de réglage pour sélectionner l’un des

téléphones, puis appuyez dessus.

2Tournez la molette de réglage pour

sélectionner [RECENT CALL], puis

appuyez dessus.

Une liste de l’historique des appels

apparaît.

3Tournez la molette de réglage pour

sélectionner un nom ou un numéro

de téléphone à partir de l’historique

des appels, puis appuyez dessus.

L’appel téléphonique commence.

Appel en mains libres (via

BLUETOOTH uniquement)

À partir du répertoire

À partir de l’historique des appels

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

22FR

1Appuyez sur CALL.

Lorsque deux téléphones cellulaires sont

connectés à l’appareil, tournez la molette

de réglage pour sélectionner l’un des

téléphones, puis appuyez dessus.

2Tournez la molette de réglage pour

sélectionner [DIAL NUMBER], puis

appuyez dessus.

3Tournez la molette de réglage pour

entrer le numéro de téléphone,

sélectionnez [ ] (espace), puis

appuyez sur ENTER*.

L’appel téléphonique commence.

* Appuyez sur / (SEEK –/+) pour

déplacer l’indication numérique.

Remarque

[_] s’affiche à la place de [#] dans la fenêtre

d’affichage.

1Appuyez sur CALL.

Lorsque deux téléphones cellulaires sont

connectés à l’appareil, tournez la molette

de réglage pour sélectionner l’un des

téléphones, puis appuyez dessus.

2Tournez la molette de réglage pour

sélectionner [REDIAL], puis appuyez

dessus.

L’appel téléphonique commence.

Vous pouvez effectuer un appel en

prononçant le repère vocal mémorisé sur un

téléphone cellulaire connecté muni d’une

fonction de composition vocale.

1Appuyez sur CALL.

Lorsque deux téléphones cellulaires sont

connectés à l’appareil, tournez la molette

de réglage pour sélectionner l’un des

téléphones, puis appuyez dessus.

2Tournez la molette de réglage pour

sélectionner [VOICE DIAL], puis

appuyez dessus.

Vous pouvez également appuyer sur la

touche VOICE et la maintenir enfoncée

pendant plus de 2 secondes.

3Prononcez le repère vocal mémorisé

sur le téléphone cellulaire.

Votre voix est reconnue et l’appel est

effectué.

Pour annuler la composition vocale

Appuyez sur VOICE.

Par saisie du numéro de

téléphone

Par recomposition

À l’aide de repères vocaux

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

23FR

Opérations disponibles en

cours d’appel

Réglage du volume de la sonnerie

Tournez la molette de réglage pendant la

réception d’un appel.

Réglage du volume de la voix du

correspondant

Tournez la molette de réglage pendant un

appel.

Réglage du volume pour le

correspondant (Réglage de gain de

micro)

Appuyez sur MIC.

Niveaux de volume réglables : [MIC-LOW],

[MIC-MID], [MIC-HI].

Pour atténuer l’écho et les bruits (Mode

Correcteur d’écho/Correcteur de bruits)

Appuyez sur la touche MIC et maintenez-la

enfoncée.

Modes disponibles : [EC/NC-1], [EC/NC-2].

Pour alterner entre le mode mains

libres et le mode téléphone cellulaire

Pendant un appel, appuyez sur MODE pour

faire passer le son de l’appel téléphonique

entre l’appareil et le téléphone cellulaire.

Remarque

Selon le téléphone cellulaire utilisé, cette opération

pourrait ne pas être disponible.

Sony | Music Center avec

iPhone/téléphone

intelligent Android

Le téléchargement de la plus récente version

de l’application « Sony | Music Center » est

requis à partir de la boutique App Store pour

le iPhone ou à partir de Google Play pour le

téléphone intelligent Android.

Remarques

• Pour votre sécurité, respectez les réglementations

et lois locales relatives à la circulation routière et

n’utilisez pas l’application pendant la conduite.

• « Sony | Music Center » est une application

permettant de contrôler des périphériques audio

Sony compatibles avec « Sony | Music Center » à

l’aide de votre iPhone/téléphone intelligent

Android.

• Les options qu’il est possible de contrôler à l’aide

de « Sony | Music Center » varient selon le

périphérique connecté.

• Pour utiliser les fonctions de « Sony | Music

Center », consultez les détails sur votre iPhone/

téléphone intelligent Android.

• Pour plus de détails sur « Sony | Music Center »,

visitez l’adresse URL suivante :

http://www.sony.net/smcqa/

• Visitez le site Web ci-dessous pour vérifier la

compatibilité des modèles de iPhone/téléphone

intelligent Android.

Pour un iPhone : visitez la boutique App Store

Pour un téléphone intelligent Android : visitez

Google Play

1Établissez la connexion BLUETOOTH

avec le iPhone/téléphone intelligent

Android (page 10).

Pour sélectionner le périphérique audio,

appuyez sur MENU, puis sélectionnez

[BLUETOOTH]  [SET AUDIODEV]

(page 31).

2Démarrez l’application « Sony | Music

Center ».

3Appuyez sur MENU, tournez la

molette de réglage pour sélectionner

[SONY APP], puis appuyez dessus.

Fonctions pratiques

Établissement de la connexion

Sony | Music Center

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

24FR

4Tournez la molette de réglage pour

sélectionner [CONNECT], puis

appuyez dessus.

La connexion au iPhone/téléphone

intelligent Android démarre.

Pour plus de détails sur le

fonctionnement du iPhone/téléphone

intelligent Android, consultez la section

d’aide de l’application.

Si le numéro de périphérique s’affiche

Assurez-vous que le numéro s’affiche (par

exemple, 123456), puis sélectionnez [Oui]

sur le iPhone/téléphone intelligent Android.

Pour mettre fin à la connexion

1Appuyez sur MENU, tournez la molette de

réglage pour sélectionner [SONY APP], puis

appuyez dessus.

2Tournez la molette de réglage pour

sélectionner [CONNECT], puis appuyez

dessus.

Sélection de la source ou de

l’application

Vous pouvez utiliser l’appareil pour

sélectionner la source ou l’application

souhaitée sur le iPhone/téléphone

intelligent Android.

Pour sélectionner la source

Appuyez plusieurs fois sur SRC. Vous pouvez

également appuyer sur SRC, tourner la

molette de réglage pour sélectionner la

source souhaitée, puis appuyer sur ENTER.

Pour afficher la liste des sources

Appuyez sur SRC.

Annonce des SMS par commande

vocale (téléphone intelligent

Android uniquement)

La lecture des messages SMS s’effectue

automatiquement à l’aide des haut-parleurs

du véhicule lors de leur réception.

Pour plus de détails sur les réglages,

consultez la section d’aide de l’application.

Réponse à un message SMS

(téléphone intelligent Android

uniquement)

Vous pouvez répondre à un message en

touchant l’icône de réponse.

1Activez l’application « Sony | Music Center »,

puis touchez l’icône [Reply] (répondre).

L’affichage d’entrée de message apparaît sur

l’application « Sony | Music Center ».

2Entrez un message de réponse à l’aide de la

reconnaissance vocale.

La liste de messages disponibles apparaît sur

l’application « Sony | Music Center ».

3Tournez la molette de réglage pour

sélectionner le message de votre choix, puis

appuyez dessus.

Le message est envoyé.

Réglages du son et de l’affichage

Vous pouvez ajuster les réglages reliés au

son et à l’affichage via le iPhone/téléphone

intelligent Android.

Pour plus de détails sur les réglages,

consultez la section d’aide de l’application.

Utilisation de la

reconnaissance vocale

(téléphone intelligent

Android uniquement)

1Appuyez sur la touche VOICE et

maintenez-la enfoncée pour activer la

reconnaissance vocale.

2Énoncez la commande vocale

souhaitée dans le microphone.

Pour désactiver la reconnaissance

vocale

Appuyez sur VOICE.

Remarques

• La reconnaissance vocale pourrait ne pas être

disponible dans certains cas.

• La reconnaissance vocale pourrait ne pas

fonctionner correctement selon le niveau de

performance du téléphone intelligent Android

connecté.

• Utilisez cette fonction dans des conditions où les

bruits tels que les sons du moteur sont réduits

pendant la reconnaissance vocale.

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

25FR

Utilisation de Siri Eyes Free

Siri Eyes Free vous permet d’utiliser un

iPhone en mains libres en parlant

simplement dans le microphone. Cette

fonction nécessite la connexion d’un iPhone

à l’appareil via BLUETOOTH. La disponibilité

est limitée aux iPhone 4s ou modèles

ultérieurs. Assurez-vous que votre iPhone

utilise la plus récente version d’iOS.

Vous devez effectuer préalablement les

configurations d’enregistrement et de

connexion BLUETOOTH avec l’appareil pour

le iPhone. Pour plus de détails, reportez-

vous à la section « Préparation d’un

périphérique BLUETOOTH » (page 10). Pour

sélectionner le iPhone, appuyez sur MENU,

puis sélectionnez [BLUETOOTH]  [SET

AUDIODEV] (page 31).

1Activez la fonction Siri sur le iPhone.

Pour plus de détails, reportez-vous au

mode d’emploi fourni avec le iPhone.

2Appuyez sur la touche VOICE et

maintenez-la enfoncée pendant plus

de 2 secondes.

L’affichage de commande vocale

apparaît.

3Après le bip émis par le iPhone,

parlez dans le microphone.

Le iPhone émet un bip à nouveau, puis

Siri commence à répondre.

Pour désactiver Siri Eyes Free

Appuyez sur VOICE.

Remarques

• Le iPhone pourrait ne pas reconnaître votre voix,

selon les conditions d’utilisation. (Par exemple, si

vous êtes dans un véhicule en mouvement.)

• Siri Eyes Free pourrait ne pas fonctionner

correctement ou le temps de réponse pourrait

présenter un décalage dans les endroits où les

signaux du iPhone sont difficiles à recevoir.

• Selon les conditions d’utilisation du iPhone, la

fonction Siri Eyes Free pourrait ne pas fonctionner

correctement ou être désactivée.

• Si vous effectuez la lecture d’une plage avec un

iPhone en utilisant la connexion audio

BLUETOOTH, lors du démarrage de la lecture via

BLUETOOTH, Siri Eyes Free est automatiquement

désactivée et l’appareil passe à la source audio

BLUETOOTH.

• Lorsque la fonction Siri Eyes Free est activée

pendant la lecture audio, l’appareil pourrait passer

à la source audio BLUETOOTH même si vous ne

spécifiez aucune plage pour la lecture.

• Lors du raccordement du iPhone au port USB, la

fonction Siri Eyes Free pourrait ne pas fonctionner

correctement ou être désactivée.

• Lors du raccordement du iPhone à l’appareil via

USB, n’activez pas Siri avec le iPhone. La fonction

Siri Eyes Free pourrait ne pas fonctionner

correctement ou être désactivée.

• Aucun son n’est audible pendant que la fonction

Siri Eyes Free est activée.

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

26FR

Annulation du mode DEMO

Vous pouvez désactiver l’affichage de

démonstration qui apparaît lorsque la

source est désactivée et que l’horloge est

affichée.

1Appuyez sur MENU, tournez la

molette de réglage pour sélectionner

[GENERAL], puis appuyez dessus.

2Tournez la molette de réglage pour

sélectionner [SET DEMO], puis

appuyez dessus.

3Tournez la molette de réglage pour

sélectionner [SET DEMO-OFF], puis

appuyez dessus.

Le réglage est terminé.

4Appuyez deux fois sur (retour).

La fenêtre d’affichage retourne au mode

de réception/lecture normal.

Configuration de base

Vous pouvez configurer des paramètres

dans les catégories de configuration

suivantes :

Configuration générale (GENERAL),

Configuration sonore (SOUND),

Configuration d’affichage (DISPLAY),

Configuration BLUETOOTH (BLUETOOTH),

Configuration Sony | Music Center (SONY

APP)

1Appuyez sur MENU.

2Tournez la molette de réglage pour

sélectionner la catégorie de

configuration, puis appuyez dessus.

Les paramètres peuvent être réglés selon

la source et le réglage.

3Tournez la molette de réglage pour

sélectionner les options, puis

appuyez dessus.

Pour retourner à l’écran précédent

Appuyez sur (retour).

Configuration générale

(GENERAL)

DEMO (démonstration)

Permet d’activer le mode de

démonstration : [ON], [OFF].

CLOCK-ADJ (réglage de l’horloge) (page 9)

CAUT ALM (alarme d’avertissement)

Permet d’activer l’alarme

d’avertissement : [ON], [OFF] (page 9).

(Disponible uniquement lorsque la source

est désactivée et que l’horloge est

affichée.)

BEEP (bip)

Permet d’activer le bip : [ON], [OFF].

AUTO OFF (désactivation automatique)

Permet d’éteindre automatiquement

après un certain temps lors de l’arrêt de

l’appareil : [ON] (30 minutes), [OFF].

STEERING (volant)

Permet d’enregistrer/de réinitialiser le

réglage de la télécommande du volant.

(Disponible uniquement lorsque la source

est désactivée et que l’horloge est

affichée.)

STR CONTROL (commande du volant)

Permet de sélectionner le mode d’entrée

de la télécommande raccordée. Pour

éviter un problème de fonctionnement,

assurez-vous de faire correspondre le

mode d’entrée avec la télécommande

raccordée avant l’utilisation.

CUSTOM (personnalisé)

Mode d’entrée pour la télécommande

du volant

PRESET (présélectionné)

Mode d’entrée pour la télécommande

filaire, excluant la télécommande du

volant

Réglages

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

27FR

EDIT CUSTOM (modifier personnalisé)

Permet d’enregistrer les fonctions

(SOURCE, ATT, VOL +/–, SEEK +/–, VOICE,

ON HOOK, OFF HOOK) sur la

télécommande du volant :

Tournez la molette de réglage pour

sélectionner la fonction que vous

souhaitez assigner à la télécommande

du volant, puis appuyez dessus.

Pendant que [REGISTER] clignote,

maintenez enfoncée la touche de la

télécommande du volant à laquelle

vous souhaitez assigner la fonction.

Lorsque l’enregistrement est terminé,

[REGISTERED] s’affiche.

Pour enregistrer d’autres fonctions,

répétez les étapes  et .

(Disponible uniquement lorsque [STR

CONTROL] est réglé à [CUSTOM].)

RESET CUSTOM (réinitialiser personnalisé)

Permet de réinitialiser le réglage de la

télécommande du volant : [YES], [NO].

(Disponible uniquement lorsque [STR

CONTROL] est réglé à [CUSTOM].)

Remarques

• Pendant que vous effectuez les réglages, seul

le fonctionnement à l’aide des touches de

l’appareil est disponible. Par mesure de

sécurité, stationnez votre voiture avant

d’effectuer ce réglage.

• Lorsqu’une erreur se produit pendant

l’enregistrement, toutes les informations

enregistrées précédemment sont conservées.

Recommencez l’enregistrement à partir de la

fonction où l’erreur s’est produite.

• Cette fonction pourrait ne pas être disponible

sur certains véhicules. Pour plus de détails sur

la compatibilité de votre véhicule, visitez notre

site d’assistance à l’adresse indiquée sur la

couverture arrière.

USB MODE (mode USB)

Permet de modifier le mode USB :

[ANDROID], [MSC/MTP].

(Disponible uniquement lorsque la source

USB est sélectionnée.)

CT (heure)

Permet d’activer la fonction CT : [ON],

[OFF].

BTM (mémorisation des meilleurs accords)

(page 14)

(Disponible uniquement lorsque le

récepteur est sélectionné.)

SXM PARENTAL (verrouillage parental

SiriusXM)

Permet de régler le verrouillage parental à

[ON] ou [OFF] et de modifier le mot de

passe (page 16).

(Disponible uniquement lorsque SiriusXM

est sélectionné.)

SXM SIGNAL (signal SiriusXM)

Permet d’afficher l’état actuel de

l’intensité du signal SiriusXM : [NO

SIGNAL] (niveau de signal 0), [WEAK]

(niveau de signal 1), [GOOD] (niveau de

signal 2), [EXCELLENT] (niveau de signal 3)

(Disponible uniquement lorsque SiriusXM

est sélectionné.)

SXM RESET (réinitialisation SiriusXM)

Permet d’initialiser les réglages du

récepteur SiriusXM Connect Voiture

(canaux présélectionnés/verrouillage

parental) : [YES], [NO].

(Disponible uniquement lorsque SiriusXM

est sélectionné.)

FIRMWARE (micrologiciel)

(Disponible uniquement lorsque la source

est désactivée et que l’horloge est

affichée.)

Permet de vérifier/mettre à jour la version

du micrologiciel. Pour plus de détails,

visitez le site d’assistance à l’adresse

indiquée sur la couverture arrière.

FW VERSION (version du micrologiciel)

Affiche la version de micrologiciel

actuelle.

FW UPDATE (mise à jour du micrologiciel)

Permet d’accéder au processus de mise à

jour du micrologiciel : [YES], [NO].

La mise à jour du micrologiciel prend

quelques minutes. Pendant la mise à jour,

ne mettez pas la clé de contact en

position OFF et ne retirez pas le

périphérique USB.

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

28FR

Configuration sonore

(SOUND)

Ce menu de configuration n’est pas

disponible lorsque la source est désactivée

et que l’horloge est affichée.

C.AUDIO+ (AudioClair+)

Reproduit le son en optimisant le signal

numérique à l’aide des réglages sonores

recommandés par Sony : [ON], [OFF].

(Réglage automatique à [OFF] si [EQ10

PRESET] est modifié et/ou [EXTRA BASS]

est réglé à [1] ou [2] et/ou [DSO] est réglé

à [LOW], [MID] ou [HIGH].)

EQ10 PRESET (EQ10 présélectionné)

Permet de sélectionner une courbe

d’égaliseur parmi 10 courbes d’égaliseur

ou de désactiver la fonction :

[OFF], [R&B], [ROCK], [POP], [HIP-HOP],

[EDM], [JAZZ], [SOUL], [COUNTRY],

[KARAOKE]*, [CUSTOM].

Le réglage de courbe d’égaliseur peut

être mémorisé pour chaque source.

* [KARAOKE] réduit le son de la voix, mais ne

peut pas le supprimer entièrement pendant la

lecture. De plus, l’utilisation d’un microphone

n’est pas prise en charge.

EQ10 CUSTOM (EQ10 personnalisé)

Permet de sélectionner l’option [CUSTOM]

de la fonction EQ10.

Permet de sélectionner la courbe

d’égaliseur : [BAND1] 32 Hz, [BAND2]

63 Hz, [BAND3] 125 Hz, [BAND4] 250 Hz,

[BAND5] 500 Hz, [BAND6] 1 kHz, [BAND7]

2 kHz, [BAND8] 4 kHz, [BAND9] 8 kHz,

[BAND10] 16 kHz.

Le niveau de volume peut être réglé par

incréments de 1 dB, de -6 dB à +6 dB.

POSITION (position d’écoute)

F/R POS (position avant/arrière)

Permet de simuler un champ acoustique

naturel en retardant les sons émis par les

haut-parleurs en fonction de votre

position :

 [FRONT L] (avant gauche),

 [FRONT R] (avant droite),

 [FRONT] (centre avant),

 [ALL] (centre de votre véhicule),

[CUSTOM] (position réglée par les

réglages d’autoradio avancés de « Sony |

Music Center »)

[OFF] (aucune position réglée)

ADJ POSITION (ajustement de position)

Permet de régler la position d’écoute avec

précision : [+3] – [CENTER] – [-3].

(Disponible uniquement lorsque [F/R

POS] n’est pas réglé à [OFF] ou

[CUSTOM].)

SW POS (position du caisson de graves)

 [NEAR] (rapprochée),

 [NORMAL] (normale),

 [FAR] (éloignée)

(Disponible uniquement lorsque [F/R

POS] n’est pas réglé à [OFF].)

DSO (répartiteur dynamique)

Permet de créer un son mieux réparti,

comme s’il y avait des haut-parleurs dans

le tableau de bord : [OFF], [LOW], [MID],

[HIGH].

(Réglage automatique à [OFF] si

[C.AUDIO+] est réglé à [ON].)

BALANCE (équilibre)

Permet de régler l’équilibre du son :

[RIGHT-15] – [CENTER] – [LEFT-15].

FADER (équilibre avant/arrière)

Permet de régler le niveau relatif :

[FRONT-15] – [CENTER] – [REAR-15].

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

29FR

DSEE (moteur d’amélioration sonore

numérique)

Permet d’améliorer la qualité des sons

compressés numériquement en

restaurant les hautes fréquences

supprimées lors du processus de

compression : [ON], [OFF].

Ce réglage peut être mémorisé pour

chaque source autre que le récepteur.

AAV (volume automatique avancé)

Permet de régler le niveau du volume de

lecture de toutes les sources au niveau

optimal : [ON], [OFF].

RB ENH (amplificateur de graves à l’arrière)

Permet d’accentuer les graves en

appliquant un réglage de filtre passe-bas

aux haut-parleurs arrière. Cette fonction

permet d’utiliser les haut-parleurs arrière

comme caisson de graves si vous n’en

raccordez aucun.

(Disponible uniquement lorsque [SW

DIREC] est réglé à [OFF].)

RBE MODE (mode d’amplificateur de

graves à l’arrière)

Permet de sélectionner le mode

d’amplificateur de graves à l’arrière : [1],

[2], [3], [OFF].

LPF FREQ (fréquence de filtre passe-bas)

Permet de sélectionner la fréquence de

coupure du caisson de graves : [50Hz],

[60Hz], [80Hz], [100Hz], [120Hz].

LPF SLOP (pente de filtre passe-bas)

Permet de sélectionner la pente du filtre

passe-bas LPF : [1], [2], [3].

SW DIREC (raccordement direct d’un caisson

de graves)

Permet de régler les réglages pour le

caisson de graves raccordé au câble de

haut-parleur arrière, sans amplificateur de

puissance.

(Disponible uniquement lorsque [RBE

MODE] est réglé à [OFF].)

Assurez-vous de raccorder un caisson de

graves de 4 Ω – 8 Ω à l’un ou l’autre des

câbles de haut-parleur arrière. Ne

raccordez pas de haut-parleur à l’autre

câble de haut-parleur arrière.

SW MODE (mode du caisson de graves)

Permet de sélectionner le mode du

caisson de graves : [1], [2], [3], [OFF].

SW PHASE (phase du caisson de graves)

Permet de sélectionner la phase du

caisson de graves : [NORM], [REV].

SW POS (position du caisson de graves)

Permet de sélectionner la position du

caisson de graves : [NEAR], [NORMAL],

[FAR].

(Disponible uniquement lorsque [F/R

POS] n’est pas réglé à [OFF].)

LPF FREQ (fréquence de filtre passe-bas)

Permet de sélectionner la fréquence de

coupure du caisson de graves : [50Hz],

[60Hz], [80Hz], [100Hz], [120Hz].

LPF SLOP (pente de filtre passe-bas)

Permet de sélectionner la pente du filtre

passe-bas LPF : [1], [2], [3].

S.WOOFER (caisson de graves)

SW LEVEL (niveau du caisson de graves)

Permet de régler le volume du caisson de

graves : [+10 dB] – [0 dB] – [-10 dB].

([ATT] est affiché au réglage le plus bas.)

SW PHASE (phase du caisson de graves)

Permet de sélectionner la phase du

caisson de graves : [NORM], [REV].

SW POS (position du caisson de graves)

Permet de sélectionner la position du

caisson de graves : [NEAR], [NORMAL],

[FAR].

(Disponible uniquement lorsque [F/R

POS] n’est pas réglé à [OFF].)

LPF FREQ (fréquence de filtre passe-bas)

Permet de sélectionner la fréquence de

coupure du caisson de graves : [50Hz],

[60Hz], [80Hz], [100Hz], [120Hz].

LPF SLOP (pente de filtre passe-bas)

Permet de sélectionner la pente du filtre

passe-bas LPF : [1], [2], [3].

HPF (filtre passe-haut)

HPF FREQ (fréquence de filtre passe-haut)

Permet de sélectionner la fréquence de

coupure du haut-parleur avant/arrière :

[OFF], [50Hz], [60Hz], [80Hz], [100Hz],

[120Hz].

HPF SLOP (pente de filtre passe-haut)

Permet de sélectionner la pente de filtre

passe-haut HPF (applicable uniquement

lorsque l’option [HPF FREQ] n’est pas

réglée à [OFF]) : [1], [2], [3].

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

30FR

AUX VOL (volume AUX)

Permet de régler le niveau de volume de

chaque périphérique auxiliaire raccordé :

[+18 dB] – [0 dB] – [-8 dB].

Ce réglage évite de régler le niveau de

volume entre les sources.

(Disponible uniquement lorsque AUX est

sélectionné.)

BTA VOL (volume du périphérique audio

BLUETOOTH)

Permet de régler le niveau de volume de

chaque périphérique BLUETOOTH

connecté : [+6 dB] – [0 dB] – [-6 dB].

Ce réglage évite de régler le niveau de

volume entre les sources.

(Disponible uniquement lorsqu’une

source BT audio, une application ou

Pandora® est sélectionnée.)

Configuration d’affichage

(DISPLAY)

DIMMER (gradateur)

Permet de modifier la luminosité de la

fenêtre d’affichage :

[OFF], [ON], [AT] (automatique), [CLK]

(horloge).

([AT] est disponible uniquement lorsque

le câble de commande d’éclairage est

raccordé et que les phares sont allumés.)

Pour régler cette fonction afin de l’activer

uniquement pendant une période

déterminée, sélectionnez [CLK], puis

réglez les heures de début et de fin.

– Pour régler la luminosité utilisée lorsque

la fonction de gradateur est activée :

Réglez [DIMMER] à [ON], puis réglez

[BRIGHTNESS].

– Pour régler la luminosité utilisée lorsque

la fonction de gradateur est désactivée :

Réglez [DIMMER] à [OFF], puis réglez

[BRIGHTNESS].

Le réglage de luminosité est mémorisé et

appliqué lorsque la fonction de gradateur

est activée ou désactivée.

BRIGHTNESS (luminosité)

Permet de régler la luminosité de la

fenêtre d’affichage. Le niveau de

luminosité est réglable : [1] – [10].

BUTTON-C (couleur de touche)

Permet de sélectionner une couleur

préréglée ou personnalisée pour les

touches.

COLOR (couleur)

Permet de sélectionner 15 couleurs

préréglées ou 1 couleur personnalisée.

CUSTOM-C (couleur personnalisée)

Permet d’enregistrer une couleur

personnalisée pour les touches.

RGB RED, RGB GRN, RGB BLUE

Gamme de couleur réglable : [0] – [32]

([0] ne peut pas être sélectionné pour

toutes les gammes de couleur).

DSPL-C (couleur de la fenêtre d’affichage)

Permet de sélectionner une couleur

préréglée ou personnalisée pour la

fenêtre d’affichage.

COLOR (couleur)

Permet de sélectionner 15 couleurs

préréglées ou 1 couleur personnalisée.

CUSTOM-C (couleur personnalisée)

Permet d’enregistrer une couleur

personnalisée pour la fenêtre d’affichage.

RGB RED, RGB GRN, RGB BLUE

Gamme de couleur réglable : [0] – [32]

([0] ne peut pas être sélectionné pour

toutes les gammes de couleur).

SND SYNC (synchronisation sonore)

Permet d’activer la synchronisation de

l’éclairage avec le son : [ON], [OFF].

AUTO SCR (défilement automatique)

Permet de faire défiler automatiquement

les éléments longs : [ON], [OFF].

(Non disponible lorsque AUX ou le

récepteur est sélectionné.)

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

31FR

Configuration BLUETOOTH

(BLUETOOTH)

PAIRING (pairage) (page 11)

Permet de connecter jusqu’à deux

périphériques BLUETOOTH : [DEVICE 1],

[DEVICE 2].

[DEVICE 1] ou [DEVICE 2] sera remplacé

par le nom du périphérique jumelé une

fois le pairage effectué.

AUDIODEV (périphérique audio)

Permet de sélectionner le périphérique

audio.

[*] apparaît sur le périphérique jumelé

avec [DEVICE 1] ou le périphérique audio

compatible A2DP actuel.

RINGTONE (sonnerie)

Permet de sélectionner la sonnerie de cet

appareil ou du téléphone cellulaire

connecté : [1] (cet appareil), [2] (téléphone

cellulaire).

AUTO ANS (réponse automatique)

Permet de configurer cet appareil pour

répondre automatiquement aux appels

reçus : [OFF], [1] (environ 3 secondes), [2]

(environ 10 secondes).

AUTOPAIR (pairage automatique)

Permet de démarrer le pairage

BLUETOOTH automatiquement lorsqu’un

périphérique avec iOS version 5.0 ou

ultérieure est raccordé via USB : [ON],

[OFF].

BT SIGNL (signal BLUETOOTH) (page 12)

Permet d’activer/de désactiver la fonction

BLUETOOTH.

BT INIT (initialisation BLUETOOTH)

Permet d’initialiser tous les réglages

BLUETOOTH (informations de pairage,

informations sur le périphérique, etc.) :

[YES], [NO].

Avant de mettre l’appareil au rebut,

initialisez tous les réglages.

(Disponible uniquement lorsque la source

est désactivée et que l’horloge est

affichée.)

Configuration Sony | Music

Center (SONY APP)

AUTO LAUNCH (démarrage automatique)

Permet d’activer le démarrage

automatique de « Sony | Music Center » :

[ON], [OFF].

Lorsque [ON] est sélectionné, « Sony |

Music Center » se connecte

automatiquement une fois la connexion

BLUETOOTH effectuée.

CONNECT (connexion) (page 23)

Cette configuration permet d’activer et de

désactiver la fonction « Sony | Music

Center » (connexion).

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

32FR

Mise à jour du micrologiciel

Pour mettre à jour le micrologiciel, visitez le

site d’assistance à l’adresse indiquée sur la

couverture arrière, puis suivez les

instructions en ligne.

Remarques

• L’utilisation d’un périphérique USB (non fourni) est

requise pour la mise à jour du micrologiciel.

Enregistrez le logiciel de mise à jour sur le

périphérique USB, raccordez le périphérique au

port USB, puis effectuez la mise à jour.

• La mise à jour du micrologiciel prend quelques

minutes. Pendant la mise à jour, ne mettez pas la

clé de contact en position OFF et ne retirez pas le

périphérique USB.

Précautions

• Si votre véhicule est resté stationné en

plein soleil, laissez l’appareil refroidir avant

de l’utiliser.

• Ne laissez pas la façade ou les appareils

audio à l’intérieur du véhicule, car la

température élevée résultant du

rayonnement direct du soleil pourrait

causer un problème de fonctionnement.

• L’antenne électrique se déploie

automatiquement.

Condensation

Si de la condensation s’est formée dans

l’appareil, retirez le disque et attendez

environ une heure pour que l’appareil puisse

sécher; sinon, il ne fonctionnera pas

correctement.

Pour conserver un son de haute qualité

Ne renversez pas de liquide sur l’appareil ou

sur les disques.

•N’exposez pas les disques au rayonnement

direct du soleil ou à des sources de chaleur

telles que des conduits d’air chaud, et ne

les laissez pas dans un véhicule stationné

en plein soleil.

•Avant la lecture,

essuyez les disques

avec un chiffon de

nettoyage en partant

du centre vers

l’extérieur. N’utilisez

pas de solvants tels

que de l’essence, du

diluant ou des

nettoyants disponibles sur le marché.

•Cet appareil est conçu pour la lecture des

disques conformes à la norme Compact

Disc (CD). Les DualDiscs et certains disques

de musique encodés avec des

technologies de protection des droits

d’auteur ne sont pas conformes à la norme

Compact Disc (CD). Par conséquent, il est

possible que ces disques ne soient pas lus

par cet appareil.

•Disques ne pouvant PAS être lus sur cet

appareil

– Les disques sur lesquels sont collés des

étiquettes, des autocollants, du ruban

adhésif ou du papier. De tels disques

peuvent provoquer des problèmes de

fonctionnement ou être endommagés.

– Les disques de forme non standard

(notamment en forme de cœur, de carré

ou d’étoile). Vous risquez d’endommager

votre appareil si vous essayez de lire ces

types de disques.

– Les disques de 8 cm (3 1/4 po).

Informations complémentaires

Remarques sur les disques

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

33FR

Remarques sur les disques CD-R/CD-

• Si le disque multisession commence avec

une session CD-DA, il est reconnu comme

un disque CD-DA et les autres sessions ne

sont pas lues.

• Disques ne pouvant PAS être lus sur cet

appareil

– CD-R/CD-RW dont la qualité

d’enregistrement est mauvaise.

– CD-R/CD-RW enregistrés avec un

appareil d’enregistrement non

compatible.

– CD-R/CD-RW n’ayant pas été finalisés

correctement.

– CD-R/CD-RW autres que ceux enregistrés

au format CD audio ou MP3

conformément à la norme ISO9660

Level 1/Level 2, Joliet/Romeo ou

multisession.

•Vous pouvez raccorder cet appareil aux

modèles d’iPod suivants. Mettez vos

périphériques iPod à jour avec le logiciel le

plus récent avant toute utilisation.

Modèles de iPhone/iPod compatibles

•« Made for iPod » et « Made for iPhone »

signifient qu’un accessoire électronique a

été conçu pour être connecté

spécifiquement à un iPod ou un iPhone,

respectivement, et qu’il a été certifié par le

développeur comme étant conforme aux

normes de performances Apple. Apple

n’est pas responsable du bon

fonctionnement de cet appareil ni de sa

conformité aux normes et réglementations

de sécurité. Veuillez noter que l’utilisation

de cet accessoire avec un iPod ou un

iPhone peut affecter les performances des

transmissions sans fil.

Si vous avez des questions ou des

problèmes concernant cet appareil qui ne

sont pas abordés dans ce mode d’emploi,

contactez votre détaillant Sony le plus

proche.

Ordre de lecture des fichiers

audio

Dossier (album)

Fichier audio (plage)

À propos du iPod

Modèle

compatible Bluetooth® USB

iPhone 7 Plus 

iPhone 7 

iPhone SE 

iPhone 6s Plus 

iPhone 6s 

iPhone 6 Plus 

iPhone 6 

iPhone 5s 

iPhone 5c 

iPhone 5 

iPhone 4s 

iPod touch (6ème

génération) 

iPod touch (5ème

génération) 

iPod nano (7ème

génération) 

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

34FR

Entretien

Remplacement de la pile au lithium de

la télécommande

Sous des conditions normales d’utilisation,

la pile durera environ 1 an (selon les

conditions d’utilisation, la durée de vie utile

peut être réduite).

Lorsque la pile est faible, la portée de la

télécommande diminue.

ATTENTION

La pile pourrait exploser si elle n’est pas

remplacée correctement. Remplacez-la

uniquement avec le même type de pile ou

un type équivalent.

Remarques sur la pile au lithium

• Tenez la pile au lithium hors de la portée des

enfants. En cas d’ingestion de la pile, consultez

immédiatement un médecin.

• Essuyez la pile avec un chiffon sec pour assurer un

bon contact.

• Veillez à respecter la polarité lors de l’installation

de la pile.

• Ne tenez pas la pile avec des pinces métalliques,

car cela pourrait causer un court-circuit.

Nettoyage des connecteurs

L’appareil peut ne pas fonctionner

correctement si les connecteurs entre

l’appareil et la façade sont sales. Pour éviter

cette situation, retirez la façade (page 9) et

nettoyez les connecteurs avec un coton-

tige. N’exercez pas une pression trop forte,

car vous pourriez endommager les

connecteurs.

Remarques

• Pour plus de sécurité, coupez le contact avant de

nettoyer les connecteurs et retirez la clé de

contact.

• Ne touchez jamais les connecteurs directement

avec les doigts ou avec un objet métallique.

Caractéristiques techniques

Radio

Plage de syntonisation : 87,5 MHz à

107,9 MHz

Borne d’antenne :

Connecteur d’antenne externe

Fréquence intermédiaire :

FM CCIR : -1 956,5 kHz à -487,3 kHz et

+500,0 kHz à +2 095,4 kHz

Sensibilité utile : 8 dBf

Sélectivité : 75 dB à 400 kHz

Rapport signal/bruit : 73 dB

Séparation : 50 dB à 1 kHz

Réponse en fréquence : 20 Hz à 15 000 Hz

Plage de syntonisation : 530 kHz à 1 710 kHz

Borne d’antenne :

Connecteur d’antenne externe

Sensibilité : 26 μV

Lecteur CD

Rapport signal/bruit : 120 dB

Réponse en fréquence : 10 Hz à 20 000 Hz

Pleurage et scintillement : En dessous du

seuil mesurable

Nombre maximal*1 de :

Dossiers (albums)*2: 150

Fichiers (plages) et dossiers*3: 300

Caractères affichables pour un nom de

dossier/fichier :

32 (Joliet)/64 (Romeo)

Codecs correspondants : MP3 (.mp3),

WMA (.wma) et AAC (.m4a)

*1 CD-R/CD-RW uniquement

*2 y compris le dossier racine

*3 peut être inférieur à la valeur mesurée lorsque

les noms de dossier/fichier contiennent un

grand nombre de caractères

Lecteur USB

Interface : USB (haute vitesse)

Courant maximal : 1,5 A

Nombre maximal de fichiers (plages)

reconnaissables : 10 000

Protocole Android Open Accessory (AOA)

compatible : 2.0

Pôle + vers le haut

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

35FR

Codecs correspondants :

MP3 (.mp3)

Débit binaire : 8 kbits/s à 320 kbits/s

(Prise en charge du débit binaire

variable (VBR))

Fréquence d’échantillonnage : 16 kHz

à 48 kHz

WMA (.wma)

Débit binaire : 32 kbits/s à 192 kbits/s

(Prise en charge du débit binaire

variable (VBR))

Fréquence d’échantillonnage : 32 kHz,

44,1 kHz, 48 kHz

AAC (.m4a, .mp4)

Débit binaire : 8 kbits/s à 320 kbits/s

Fréquence d’échantillonnage :

11,025 kHz à 48 kHz

WAV (.wav)

Résolution : 16 bits

Fréquence d’échantillonnage :

44,1 kHz, 48 kHz

FLAC (.flac)

Résolution : 16 bits, 24 bits

Fréquence d’échantillonnage :

44,1 kHz, 48 kHz

Communication sans fil

Système de communication :

Norme BLUETOOTH version 3.0

Sortie :

Norme BLUETOOTH Power Class 2

(max. +4 dBm)

Portée de communication maximale*1:

En ligne directe, environ 10 m (33 pi)

Bande de fréquence :

Bande 2,4 GHz

(2,4000 GHz – 2,4835 GHz)

Méthode de modulation : FHSS

Profils BLUETOOTH compatibles*2:

A2DP (Advanced Audio Distribution

Profile) 1.3

AVRCP (Audio Video Remote Control

Profile) 1.5

HFP (Handsfree Profile) 1.6

PBAP (Phone Book Access Profile)

SPP (Serial Port Profile)

MAP (Message Access Profile)

HID (Human Interface Device Profile)

Codecs correspondants :

SBC (.sbc), AAC (.m4a)

*1 La portée réelle varie en fonction de nombreux

facteurs, tels que la présence d’obstacles entre

les périphériques, les champs magnétiques

autour des fours à micro-ondes, l’électricité

statique, la sensibilité de la réception, les

performances de l’antenne, le système

d’exploitation, les applications logicielles, etc.

*2 Les profils standard BLUETOOTH sont destinés à

la communication BLUETOOTH entre les

périphériques.

Amplificateur de puissance

Sorties : Sorties de haut-parleurs

Impédance des haut-parleurs : 4 Ω à 8 Ω

Puissance de sortie maximale : 100 W × 4

(à 4 Ω)

Généralités

Sorties :

Borne de sorties audio :

FRONT, REAR, SUB

Borne de commande de relais d’antenne

électrique/d’amplificateur de

puissance (REM OUT)

Entrées :

Borne d’entrée SiriusXM

Borne d’entrée de télécommande

Borne d’entrée de l’antenne

Borne d’entrée MIC

Prise d’entrée AUX (mini-prise stéréo)

Port USB

Alimentation requise : Batterie de véhicule

12 V CC (masse négative)

Consommation de courant nominale : 10 A

Dimensions :

Environ 178 mm × 50 mm × 178 mm

(7 1/8po × 2 po × 7 1/8po) (l/h/p)

Dimensions de montage :

Environ 182 mm × 53 mm × 161 mm

(7 1/4po × 2 1/8po × 6 3/8po) (l/h/p)

Poids : Environ 1,3 kg (2 lb 14 oz)

Contenu de l’emballage :

Appareil principal (1)

Télécommande (1) : RM-X231

Microphone (1)

Composants destinés à l’installation et

aux raccordements (1 jeu)

Accessoires/appareils en option :

Récepteur SiriusXM Connect Voiture :

SXV100, SXV200, SXV300

Câble pour entrée de télécommande du

volant : RC-SR1

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

36FR

Il est possible que votre détaillant ne

dispose pas de certains accessoires énoncés

ci-dessus. Veuillez vous adresser à lui pour

tout renseignement complémentaire.

La conception et les caractéristiques

techniques sont sujettes à modification sans

préavis.

Récepteur SiriusXM Connect Voiture et

abonnement et frais d’activation requis.

www.siriusxm.com

Sirius, XM et tous les autres logos et

marques connexes sont des marques de

commerce de Sirius XM Radio Inc. Tous

droits réservés.

La marque et les logos Bluetooth® sont des

marques déposées de Bluetooth SIG, Inc.

qui sont utilisées sous licence uniquement

par Sony Corporation. Les autres marques

de commerce et noms de commerce

appartiennent à leurs propriétaires

respectifs.

Le symbole N est une marque de commerce

de NFC Forum, Inc. déposée ou non, aux

États-Unis et dans d’autres pays.

Windows Media est une marque déposée ou

une marque de commerce de Microsoft

Corporation aux États-Unis et/ou dans les

autres pays.

Ce produit est protégé par des droits de

propriété intellectuelle de Microsoft

Corporation. Toute utilisation ou diffusion de

la technologie décrite sortant du cadre de

l’utilisation de ce produit est interdite sans

licence accordée par Microsoft ou une filiale

autorisée de Microsoft.

iPhone, iPod, iPod classic, iPod nano, iPod

touch et Siri sont des marques de Apple Inc.,

déposées aux États-Unis et dans d’autres

pays/régions.

App Store est une marque de service de

Apple Inc.

Licence de la technologie de codage audio

MPEG Layer-3 et des brevets obtenue de

Fraunhofer IIS et Thomson.

Pandora®, le logo Pandora® et la

présentation Pandora® sont des marques

commerciales ou des marques déposées de

Pandora Media, Inc., utilisées avec

permission.

Google, Google Play et Android sont des

marques de Google Inc.

libFLAC

La redistribution et l’utilisation sous formes

binaire et source, avec ou sans modification,

sont permises sous réserve des conditions

suivantes :

– Les redistributions du code source doivent

conserver l’avis de droit d’auteur ci-

dessus, cette liste de conditions et la

renonciation suivante.

– Les redistributions sous forme binaire

doivent reproduire l’avis de droit d’auteur

ci-dessus, cette liste de conditions et la

renonciation suivante dans la

documentation et/ou tout autre matériel

fourni lors de la distribution.

– Ni le nom de la Fondation Xiph.org ni les

noms de ses contributeurs ne doivent être

utilisés pour endosser ou promouvoir les

produits dérivés de ce logiciel sans

autorisation écrite préalable.

Droits d’auteur

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

37FR

CE LOGICIEL EST FOURNI « TEL QUEL » PAR

LES DÉTENTEURS DE DROITS D’AUTEUR ET

CONTRIBUTEURS, ET TOUTES LES GARANTIES

EXPRESSES OU IMPLICITES, Y COMPRIS,

SANS EN EXCLURE D’AUTRES, LES

GARANTIES IMPLICITES DE VALEUR

MARCHANDE ET D’ADAPTATION À UN USAGE

PARTICULIER SONT DÉCLINÉES. LA

FONDATION OU LES CONTRIBUTEURS NE

PEUVENT EN AUCUN CAS ÊTRE TENUS

RESPONSABLES DES DOMMAGES DIRECTS,

INDIRECTS, ACCESSOIRES, SPÉCIAUX,

EXEMPLAIRES OU CONSÉCUTIFS (Y COMPRIS,

SANS EN EXCLURE D’AUTRES,

L’APPROVISIONNEMENT DE BIENS OU DE

SERVICES DE REMPLACEMENT; LA PERTE

D’UTILISATION, DE DONNÉES OU DE

PROFITS; OU L’INTERRUPTION D’ACTIVITÉS

COMMERCIALES) QUELLES QU’EN SOIENT LA

CAUSE ET LA THÉORIE DE RESPONSABILITÉ,

PAR CONTRAT, RESPONSABILITÉ ABSOLUE

OU CIVILE (Y COMPRIS LA NÉGLIGENCE OU

AUTRE) SURVENANT DE QUELQUE FAÇON

QUI SOIT DE L’UTILISATION DE CE LOGICIEL,

MÊME SI AVERTIS DE LA POSSIBILITÉ DE TELS

DOMMAGES.

Dépannage

La liste de vérification suivante vous aidera à

remédier aux problèmes que vous pourriez

rencontrer avec cet appareil.

Avant de passer en revue la liste ci-dessous,

vérifiez les procédures de raccordement et

d’utilisation.

Pour plus de détails sur l’utilisation du

fusible et le retrait de l’appareil du tableau

de bord, reportez-vous à « Raccordement/

Installation » (page 47).

Si vous ne parvenez pas à régler le

problème, visitez le site d’assistance à

l’adresse indiquée sur la couverture arrière.

Généralités

L’appareil n’est pas alimenté.

Si l’appareil est éteint et que l’affichage

disparaît, il est impossible de commander

l’appareil avec la télécommande.

– Mettez l’appareil en marche.

L’appareil s’éteint lors de l’utilisation à un

volume élevé.

L’alimentation fournie par le câble

d’alimentation de la voiture pourrait être

insuffisante.

– Vérifiez le raccordement de

l’alimentation. Si le raccordement ne

présente aucun problème, effectuez le

raccordement de l’alimentation

directement à la batterie.

Si la situation ne s’améliore pas,

consultez votre détaillant le plus proche.

Aucun son n’est émis ou le son est très

faible.

La position de la commande d’équilibre

avant/arrière [FADER] n’est pas réglée

pour un système à 2 haut-parleurs.

Le volume de l’appareil et/ou du

périphérique connecté est très faible.

– Augmentez le volume de l’appareil et du

périphérique connecté.

Aucun bip n’est émis.

Un amplificateur de puissance en option

est raccordé et vous n’utilisez pas

l’amplificateur intégré.

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

38FR

Le contenu de la mémoire a été effacé.

La touche de réinitialisation a été

enfoncée.

– Recommencez la procédure

d’enregistrement dans la mémoire.

Le câble d’alimentation ou la batterie a été

déconnecté(e) ou n’est pas raccordé(e)

correctement.

Les stations mémorisées sont effacées et

l’heure est remise à zéro.

Le fusible est grillé.

Émission d’un bruit lorsque la position de

la clé de contact est modifiée.

Les câbles ne sont pas raccordés

correctement au connecteur

d’alimentation du véhicule destiné aux

accessoires.

Pendant la lecture ou la réception, l’écran

du mode de démonstration apparaît.

Si aucune opération n’est effectuée

pendant 5 minutes alors que le réglage

[DEMO-ON] est sélectionné, l’écran du

mode de démonstration apparaît.

– Sélectionnez le réglage [DEMO-OFF]

(page 26).

L’affichage disparaît de la fenêtre

d’affichage ou il n’apparaît pas.

Le régulateur de luminosité est réglé à

[DIM-ON] (page 30).

L’affichage est désactivé si vous

maintenez la touche OFF enfoncée.

– Maintenez enfoncée la touche OFF de

l’appareil jusqu’à ce que l’affichage

apparaisse.

Les connecteurs sont sales (page 34).

L’affichage/éclairage clignote.

L’alimentation est insuffisante.

– Vérifiez que la batterie du véhicule

fournit une alimentation suffisante à

l’appareil. (L’alimentation requise est

12 V CC.)

Les touches de commande ne

fonctionnent pas.

Impossible d’éjecter le disque.

Le raccordement est incorrect.

– Vérifiez le raccordement de l’appareil.

Si la situation ne s’améliore pas,

appuyez sur la touche de réinitialisation

(page 9). Les contenus de la mémoire

sont effacés.

Pour votre sécurité, ne réinitialisez pas

l’appareil pendant que vous conduisez.

Réception radio

Impossible de capter les stations.

Le son est parasité.

Le raccordement est incorrect.

– Si votre véhicule est équipé d’une

antenne de radio intégrée dans la

fenêtre arrière ou latérale, raccordez un

câble REM OUT (rayé bleu/blanc) ou un

câble d’alimentation d’accessoires

(rouge) au câble d’alimentation de

l’amplificateur d’antenne du véhicule.

– Vérifiez le raccordement de l’antenne du

véhicule.

– Si l’antenne automatique ne se déploie

pas, vérifiez le raccordement du câble

de commande d’antenne électrique.

Impossible de capter une station

présélectionnée.

Le signal capté est trop faible.

RDS

PTY affiche [- - - - - - - -].

La station captée n’est pas une station

RDS.

Aucune donnée RDS n’a été reçue.

La station ne spécifie pas le type

d’émission.

Lecture de CD

La lecture du disque ne commence pas.

Le disque est défectueux ou sale.

Les CD-R/CD-RW ne sont pas destinés à

un usage audio (page 33).

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

39FR

Impossible de lire des fichiers MP3/WMA/

AAC.

Le disque n’est pas compatible avec le

format et la version MP3/WMA/AAC. Pour

plus de détails sur les formats et disques

pouvant être lus, visitez le site

d’assistance à l’adresse indiquée sur la

couverture arrière.

Certains fichiers MP3/WMA/AAC exigent

un délai plus long que d’autres avant le

début de la lecture.

La lecture des types de disques suivants

exige un délai de démarrage plus long.

– Disques comportant une hiérarchie de

dossiers complexe.

– Disques enregistrés en multisession.

– Disques auxquels il est possible

d’ajouter des données.

Le son est saccadé.

Le disque est défectueux ou sale.

Lecture de périphérique USB

Impossible de lire des éléments à l’aide

d’un concentrateur USB.

Cet appareil ne peut pas reconnaître les

périphériques USB raccordés au moyen

d’un concentrateur USB.

La lecture sur un périphérique USB exige

un délai de démarrage plus long.

Le périphérique USB contient des fichiers

avec une hiérarchie de dossiers complexe.

Le son est intermittent.

Il est possible que le son soit intermittent

à un débit binaire élevé.

La lecture des fichiers DRM (Gestion des

droits numériques) pourrait être

impossible dans certains cas.

Impossible de lire le fichier audio.

Les systèmes de fichier autres que FAT16

ou FAT32 des périphériques USB ne sont

pas pris en charge.*

* Cet appareil prend en charge les systèmes FAT16

et FAT32. Par contre, certains périphériques USB

pourraient ne pas prendre en charge ces systèmes

FAT. Pour plus de détails, reportez-vous au mode

d’emploi de chacun des périphériques USB ou

communiquez avec le fabricant.

Des opérations de saut d’un album, de

saut d’éléments (mode Saut) et de

recherche d’une piste par nom (Quick-

BrowZer) ne peuvent pas être effectuées.

Ces opérations ne peuvent pas être

effectuées lorsqu’un périphérique USB en

mode Android ou un iPod est raccordé.

– Réglez [USB MODE] à [MSC/MTP]

(page 27).

– Retirez le iPod.

Le mode USB du périphérique n’est pas

réglé au mode approprié.

– Assurez-vous que le mode USB du

périphérique est réglé au mode MSC/

MTP.

Le son n’est pas émis pendant la lecture

en mode Android.

Pendant que l’appareil est en mode

Android, le son est émis uniquement par

le téléphone intelligent Android.

– Vérifiez l’état de l’application de lecture

audio sur le téléphone intelligent

Android.

– La lecture pourrait ne pas s’effectuer

correctement, selon le téléphone

intelligent Android.

Fonction NFC

Impossible d’établir la connexion par

simple contact (NFC).

Si le téléphone intelligent ne répond pas

au contact.

– Vérifiez que la fonction NFC du

téléphone intelligent est activée.

– Rapprochez le symbole N du téléphone

intelligent du symbole N de cet appareil.

– Si le téléphone intelligent est placé dans

un étui, retirez ce dernier.

La sensibilité de réception NFC varie en

fonction du périphérique.

Si la connexion par simple contact avec le

téléphone intelligent échoue à plusieurs

reprises, établissez la connexion

BLUETOOTH manuellement.

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

40FR

Fonction BLUETOOTH

Le périphérique à connecter ne détecte

pas cet appareil.

Avant d’effectuer le pairage, réglez cet

appareil en mode de veille de pairage.

Pendant la connexion avec deux

périphériques BLUETOOTH, cet appareil ne

peut pas être détecté par un autre

périphérique.

– Désactivez l’une des connexions et

recherchez cet appareil à partir de l’autre

périphérique.

Une fois le pairage du périphérique

effectué, activez la transmission du signal

BLUETOOTH (page 12).

Impossible d’établir la connexion.

La connexion est contrôlée à partir d’un

côté (cet appareil ou le périphérique

BLUETOOTH), mais pas des deux.

– Établissez la connexion à cet appareil à

partir d’un périphérique BLUETOOTH ou

vice versa.

Le nom du périphérique détecté ne

s’affiche pas.

Selon l’état de l’autre périphérique, il peut

être impossible d’obtenir un nom.

Pas de sonnerie.

Réglez le volume en tournant la molette

de réglage pendant la réception d’un

appel.

Selon le périphérique à connecter, la

sonnerie peut ne pas être émise

correctement.

– Réglez [RINGTONE] sur [1] (page 31).

Les haut-parleurs avant ne sont pas

raccordés à l’appareil.

– Raccordez les haut-parleurs avant à

l’appareil. La sonnerie est émise

uniquement par les haut-parleurs avant.

La voix de l’appelant est inaudible.

Les haut-parleurs avant ne sont pas

raccordés à l’appareil.

– Raccordez les haut-parleurs avant à

l’appareil. La voix de l’appelant est

émise uniquement par les haut-parleurs

avant.

Un interlocuteur trouve le volume trop

faible ou trop élevé.

Réglez le volume en conséquence à l’aide

du réglage de gain de micro (page 23).

Il y a de l’écho ou des parasites pendant

les conversations téléphoniques.

Réduisez le volume.

Réglez le mode EC/NC sur [EC/NC-1] ou

[EC/NC-2] (page 23).

Si le niveau de bruit environnant est plus

élevé que celui de l’appel téléphonique,

essayez de réduire ce bruit.

Par exemple, si une fenêtre est ouverte et

que le niveau de bruit de la rue, etc., est

élevé, fermez la fenêtre. Si la climatisation

produit beaucoup de bruit, réduisez son

intensité.

Le téléphone n’est pas connecté.

Pendant la lecture d’un périphérique

audio BLUETOOTH, le téléphone n’est pas

connecté, même si vous appuyez sur

CALL.

– Établissez la connexion à partir du

téléphone.

La qualité sonore du téléphone est

mauvaise.

La qualité sonore du téléphone dépend

des conditions de réception du téléphone

cellulaire.

– Si la réception est mauvaise, déplacez

votre véhicule dans un endroit

permettant d’améliorer la réception du

signal.

Le volume du périphérique audio

connecté est faible (ou élevé).

Le niveau de volume varie d’un

périphérique audio à l’autre.

– Réglez le volume du périphérique audio

connecté ou de cet appareil (page 30).

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

41FR

Le son est saccadé pendant la lecture d’un

périphérique audio BLUETOOTH.

Réduisez la distance entre l’appareil et le

périphérique audio BLUETOOTH.

Si le périphérique audio BLUETOOTH est

rangé dans un étui qui interrompt le

signal, sortez-le de cet étui pendant

l’utilisation.

Plusieurs périphériques BLUETOOTH ou

autres périphériques qui émettent des

ondes radio sont utilisés à proximité.

– Éteignez les autres périphériques.

– Augmentez la distance des autres

périphériques.

Le son de la lecture s’interrompt

momentanément lorsque la connexion

entre cet appareil et le téléphone

cellulaire est en cours. Il ne s’agit pas d’un

problème de fonctionnement.

Impossible de commander le périphérique

audio BLUETOOTH connecté.

Assurez-vous que le périphérique audio

BLUETOOTH connecté soit compatible

avec le profil AVRCP.

Certaines fonctions sont inopérantes.

Assurez-vous que le périphérique à

connecter soit compatible avec les

fonctions en question.

Un appel commence involontairement.

Le téléphone à connecter est réglé pour

répondre à un appel automatiquement.

Échec du pairage dans le temps alloué.

Selon le périphérique à connecter, le

temps alloué pour le pairage peut être

court.

– Essayez de terminer le pairage dans le

temps alloué.

Pairage impossible.

L’appareil pourrait être incapable de se

jumeler à un périphérique BLUETOOTH

jumelé précédemment après

l’initialisation de l’appareil si les

informations de pairage de l’appareil se

trouvent sur le périphérique BLUETOOTH.

En pareil cas, supprimez les informations

de pairage de l’appareil du périphérique

BLUETOOTH, puis jumelez-les de

nouveau.

La fonction BLUETOOTH est inopérante.

Appuyez sur OFF pendant plus de

2 secondes pour éteindre l’appareil, puis

rallumez-le.

Aucun son n’est émis par les haut-parleurs

du véhicule lors d’un appel en mains

libres.

Si le son est émis par le téléphone

cellulaire, réglez ce dernier de façon à ce

qu’il émette le son au moyen des haut-

parleurs du véhicule.

La fonction Siri Eyes Free n’est pas activée.

Procédez à l’enregistrement mains libres

d’un iPhone prenant en charge Siri Eyes

Free.

Activez la fonction Siri sur le iPhone.

Annulez la connexion BLUETOOTH entre le

iPhone et l’appareil, puis rétablissez la

connexion.

Utilisation de Sony | Music Center

Le nom d’application ne correspond pas à

l’application actuelle dans « Sony | Music

Center ».

Démarrez l’application à nouveau à partir

de l’application « Sony | Music Center ».

Pendant l’utilisation de l’application

« Sony | Music Center » via BLUETOOTH,

l’affichage passe automatiquement à [BT

AUDIO].

L’application « Sony | Music Center » ou la

fonction BLUETOOTH n’a pas fonctionné

adéquatement.

Redémarrez l’application.

L’application « Sony | Music Center » est

déconnectée automatiquement lorsque

l’affichage passe à [IPD].

L’application « Sony | Music Center » sur

iPhone/iPod ne prend pas en charge la

lecture iPod.

– Changez la source de l’appareil en

sélectionnant une option autre que

[IPD], puis établissez la connexion

«Sony| Music Center» (page23).

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

42FR

La connexion « Sony | Music Center » est

automatiquement déconnectée lorsque le

mode USB de l’appareil passe à

[ANDROID].

Le téléphone intelligent Android ne prend

pas en charge la lecture en mode Android.

– Réglez le mode USB de l’appareil à

[MSC/MTP], puis établissez la connexion

«Sony | Music Center» (page23).

Fonctionnement de Pandora®

Impossible d’établir la connexion

Pandora®.

Fermez l’application Pandora® sur le

périphérique mobile, puis redémarrez-la.

Messages

Les messages suivants peuvent apparaître

ou clignoter pendant le fonctionnement.

INVALID

L’opération sélectionnée pourrait être

invalide.

[USB MODE] ne peut pas être modifié

pendant la lecture iPod.

OUTPUT ERROR : Il est possible que

l’appareil soit défectueux.

Vérifiez le raccordement. Si le message

d’erreur ne disparaît pas de l’affichage,

contactez votre détaillant Sony le plus

proche.

READ : En cours de lecture.

Attendez que la lecture soit terminée et la

lecture commence automatiquement.

Selon l’organisation des fichiers, cette

opération peut prendre quelques instants.

TEMP CAUTION : La protection thermique

est activée.

Réduisez le volume.

(trait de soulignement) : Impossible

d’afficher le caractère.

Pour la lecture de CD :

CD ERROR : Le disque ne peut pas être lu. Le

disque sera éjecté automatiquement.

Nettoyez le disque ou insérez-le

correctement. Assurez-vous que le disque

est exempt de défaut et qu’il n’est pas

vierge.

CD NO DISC : Il n’y a aucun disque.

Insérez un disque avec des fichiers lisibles

(page 34).

CD NO MUSIC : Il n’y a aucun fichier à lire. Le

disque sera éjecté automatiquement.

Insérez un disque avec des fichiers lisibles

(page 34).

CD PUSH EJT : Le disque n’a pas pu être

éjecté correctement.

Appuyez sur  (éjecter).

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

43FR

ou : La fin du disque ou le

début a été atteint.

Pour la lecture de périphérique USB :

HUB NO SUPRT : Les concentrateurs USB ne

sont pas pris en charge.

IPD STOP : La lecture iPod est terminée.

Faites fonctionner le iPod/iPhone pour

démarrer la lecture.

NOT SUPPORT - ANDROID MODE

Un périphérique USB ne prenant pas en

charge AOA (Android Open Accessory) 2.0

est raccordé à l’appareil pendant que [USB

MODE] est réglé à [ANDROID].

– Réglez [USB MODE] à [MSC/MTP]

(page 27).

USB ERROR : Le périphérique USB ne peut

pas être lu.

Raccordez le périphérique USB de

nouveau.

USB NO DEV : Le périphérique USB n’est pas

raccordé ni reconnu.

Assurez-vous que le périphérique USB ou

son câble est solidement raccordé.

USB NO MUSIC : Il n’y a aucun fichier à lire.

Raccordez un périphérique USB avec des

fichiers lisibles (page 35).

USB NO SUPRT : Le périphérique USB n’est

pas pris en charge.

Pour plus de détails sur la compatibilité de

votre périphérique USB, visitez notre site

d’assistance à l’adresse indiquée sur la

couverture arrière.

USB OVERLOAD : Le périphérique USB est

saturé.

Débranchez le périphérique USB, puis

changez la source en appuyant sur SRC.

Le périphérique USB présente une

défaillance ou un périphérique non pris en

charge est raccordé.

Pour la fonction BLUETOOTH :

BTA NO DEV : Le périphérique BLUETOOTH

n’est pas raccordé ni reconnu.

Assurez-vous que le périphérique

BLUETOOTH est solidement raccordé ou

que la connexion BLUETOOTH est établie

avec le périphérique BLUETOOTH.

ERROR : La fonction sélectionnée n’a pas pu

être exécutée.

Attendez un instant, puis essayez à

nouveau.

NO DEVICE : Le périphérique BLUETOOTH

prenant en charge le profil HFP (Handsfree

Profile) n’est pas raccordé ni reconnu.

Assurez-vous que le périphérique

BLUETOOTH est solidement raccordé ou

que la connexion HFP est établie avec le

périphérique BLUETOOTH.

NO SUPPORT : L’opération sélectionnée

n’est pas permise ou prise en charge.

Assurez-vous que le périphérique

BLUETOOTH prend en charge le profil HFP

(Handsfree Profile).

UNKNOWN : Un nom ou numéro de

téléphone ne peut pas être affiché.

WITHHELD : Le numéro de téléphone est

caché par l’appelant.

Pour l’utilisation de Sony | Music

Center :

APP -------- : Aucune connexion n’est

établie avec l’application.

Établissez de nouveau la connexion

«Sony| Music Center» (page23).

APP DISCNCT : L’application est

déconnectée.

Établissez la connexion « Sony | Music

Center » (page 23).

APP DISPLAY : Un affichage de réglage

d’écran de l’application est ouvert.

Quittez l’affichage de réglage d’écran de

l’application pour permettre le

fonctionnement à l’aide des touches.

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

44FR

APP LIST : La liste de contenus de la

fonction CD/USB/iPod est ouverte.

Quittez la liste de l’application pour

permettre le fonctionnement à l’aide des

touches.

APP MENU : Un affichage de réglage de

l’application est ouvert.

Quittez l’affichage de réglage de

l’application pour permettre le

fonctionnement à l’aide des touches.

APP NO DEV : Le périphérique avec

l’application installée n’est pas connecté ou

reconnu.

Effectuez la connexion BLUETOOTH et

établissez de nouveau la connexion

«Sony| Music Center» (page23).

APP SOUND : Un affichage de réglage

sonore de l’application est ouvert.

Quittez l’affichage de réglage sonore de

l’application pour permettre le

fonctionnement à l’aide des touches.

OPEN APP : L’application « Sony | Music

Center » ne fonctionne pas actuellement.

Démarrez l’application.

Pour l’utilisation de Pandora® :

BAD NETWORK : La connexion au réseau est

instable ou perdue.

Établissez de nouveau la connexion entre

le réseau et le périphérique ou attendez

l’établissement d’une connexion réseau.

BOOKMARK - ERROR : Vous n’avez pas

réussi à utiliser la mise en signet.

Attendez un instant, puis essayez à

nouveau.

ERROR : Une erreur s’est produite.

Le serveur Pandora® est en cours

d’entretien ou la fonction sélectionnée n’a

pas pu être exécutée.

– Attendez un instant, puis essayez à

nouveau.

ouverte à votre compte Pandora®.

Débranchez le périphérique, ouvrez une

session à votre compte Pandora®, puis

raccordez-le de nouveau.

NO DEVICE : Le périphérique BLUETOOTH

n’est pas raccordé ni reconnu.

Assurez-vous que le périphérique

BLUETOOTH est solidement raccordé ou

que la connexion BLUETOOTH est établie

avec le périphérique BLUETOOTH. Ensuite,

sélectionnez la source Pandora® de

nouveau.

NO STATIONS : Votre compte ne contient

aucune station.

Créez la station sur votre périphérique

mobile.

NOT ALLOWED : La fonction sélectionnée

est interdite.

Il n’est pas permis de laisser une

appréciation.

– Attendez que le message publicitaire se

termine.

– Certaines fonctions, telles que la station

partagée, ne permettent pas de laisser

une appréciation. Attendez le début de

la plage suivante ou sélectionnez une

autre station dans la liste.

La mise en signet n’est pas permise.

– Attendez que le message publicitaire se

termine.

– Sélectionnez une autre plage ou station,

puis essayez à nouveau.

NOT FOUND : Pandora® n’est pas installée

sur votre périphérique ou ne fonctionne pas

actuellement.

Assurez-vous que l’application Pandora®

est installée et qu’elle fonctionne

correctement. Ensuite, sélectionnez la

source Pandora® de nouveau.

SKIP LIMIT : Le saut des plages n’est pas

permis.

Attendez la fin du message publicitaire ou

le début de la plage suivante ou

sélectionnez une autre station dans la

liste. Pandora® limite le nombre de sauts

permis sur leur service.

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

45FR

THUMB ERROR : Vous n’avez pas réussi à

laisser une appréciation.

Attendez un instant, puis essayez à

nouveau.

UNAVAILABLE : Pandora® n’est pas offert à

l’extérieur de votre pays.

UPDATE APP : L’application Pandora®

fonctionne avec une ancienne version.

Mettez à jour l’application Pandora® à la

dernière version.

Pour l’utilisation de SiriusXM :

CH LOCKED

Le canal que vous avez syntonisé est

verrouillé par la fonction de contrôle

parental de la radio.

Reportez-vous à la section « Pour régler le

contrôle parental » (page 16) pour plus

d’informations sur la fonction de contrôle

parental et la manière d’accéder aux

canaux verrouillés.

CH UNAVAIL

Le canal que vous avez syntonisé n’est pas

un canal SiriusXM valide ou le canal que

vous écoutiez n’est plus disponible.

Ce message pourrait s’afficher brièvement

lorsque vous raccordez pour la première

fois un récepteur SiriusXM Connect

Voiture.

Visitez www.siriusxm.com aux États-Unis

ou www.siriusxm.ca au Canada pour

obtenir plus d’informations sur la gamme

de canaux SiriusXM.

CHAN UNSUB

Le canal que vous avez syntonisé n’est pas

inclus dans votre forfait d’abonnement

SiriusXM ou le canal que vous écoutiez

n’est plus inclus dans votre forfait

d’abonnement SiriusXM.

Si vous avez des questions au sujet de

votre forfait d’abonnement ou si vous

souhaitez vous abonner à ce canal,

veuillez contacter SiriusXM.

Aux États-Unis, visitez www.siriusxm.com

ou composez le 1-866-635-2349.

Au Canada, visitez www.siriusxm.ca ou

composez le 1-877-438-9677.

CHECK TUNER

La radio éprouve de la difficulté à

communiquer avec le récepteur SiriusXM

Connect Voiture.

Le récepteur pourrait être déconnecté ou

endommagé.

– Vérifiez que le câble du récepteur

SiriusXM Connect Voiture est solidement

raccordé à la radio.

CHK ANT

La radio a détecté une défaillance de

l’antenne SiriusXM.

Le câble d’antenne pourrait être

déconnecté ou endommagé.

– Vérifiez que le câble d’antenne est

raccordé au récepteur SiriusXM Connect

Voiture.

– Inspectez le câble d’antenne pour

vérifier s’il est endommagé ou entortillé.

– Remplacez l’antenne si le câble est

endommagé. Les produits SiriusXM sont

disponibles auprès de votre détaillant

local de systèmes audio pour voiture ou

en ligne sur le site

www.shop.siriusxm.com

CODE ERROR

Le mot de passe entré est incorrect.

– Entrez le mot de passe correctement.

– Si vous oubliez votre mot de passe,

exécutez [SET SXM RESET] dans

[GENERAL] (page 27).

Veuillez noter que l’exécution de [SXM

RESET] initialisera tous les réglages

SiriusXM et contenus enregistrés dans le

récepteur SiriusXM Connect Voiture.

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

46FR

NO SIGNAL

Le récepteur SiriusXM Connect Voiture

éprouve de la difficulté à recevoir le signal

satellite SiriusXM.

– Vérifiez que votre véhicule se trouve à

l’extérieur, avec une vue dégagée du

ciel.

– Vérifiez que l’antenne à monture

magnétique SiriusXM est installée sur

une surface métallique à l’extérieur du

véhicule.

– Éloignez l’antenne SiriusXM de tout

obstacle.

– Inspectez le câble d’antenne pour

vérifier s’il est endommagé ou entortillé.

– Consultez le manuel d’installation du

récepteur SiriusXM Connect Voiture pour

obtenir plus d’informations sur

l’installation de l’antenne.

– Remplacez l’antenne si le câble est

endommagé. Les produits SiriusXM sont

disponibles auprès de votre détaillant

local de systèmes audio pour voiture ou

en ligne sur le site

www.shop.siriusxm.com

SUBSCRIPTION UPDATED - PRESS ENT TO

CONTINUE

La radio a détecté une modification dans

les conditions de votre abonnement

SiriusXM.

– Appuyez sur ENTER pour effacer le

message.

Si vous avez des questions au sujet de

votre abonnement, veuillez contacter

SiriusXM.

Aux États-Unis, visitez

www.siriusxm.com ou composez le

1-866-635-2349.

Au Canada, visitez www.siriusxm.ca ou

composez le 1-877-438-9677.

Pour l’utilisation de la télécommande

du volant :

ERROR : Une erreur s’est produite pendant

l’enregistrement de la fonction.

Enregistrez de nouveau à partir de la

fonction où l’erreur s’est produite

(page 27).

TIMEOUT : Échec de l’enregistrement de la

fonction dans le temps alloué.

Essayez de compléter l’enregistrement

pendant que [REGISTER] clignote (environ

6 secondes) (page 27).

Pour la mise à jour du micrologiciel :

ERROR : Le logiciel de mise à jour n’est pas

enregistré sur le périphérique USB.

Enregistrez le logiciel de mise à jour sur le

périphérique USB, puis essayez de

nouveau (page 32).

NO DEVICE : Le périphérique USB contenant

le logiciel de mise à jour n’est pas connecté

ou reconnu.

Assurez-vous que le périphérique USB est

solidement raccordé.

Débranchez le périphérique USB, puis

raccordez-le de nouveau.

UPDATE ERROR - PRESS ENTER : La mise à

jour du micrologiciel n’est pas effectuée

correctement.

Appuyez sur ENTER pour effacer le

message, puis essayez de nouveau.

Pendant la mise à jour, ne mettez pas la

clé de contact en position OFF et ne retirez

pas le périphérique USB (page 32).

Si ces solutions ne permettent pas

d’améliorer la situation, contactez votre

détaillant Sony le plus proche.

Si vous devez faire réparer l’appareil en

raison d’un problème de lecture de CD,

apportez le disque utilisé au moment où le

problème s’est produit.

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

47FR

Mises en garde

•Rassemblez tous les câbles de mise à la

masse en un point de masse commun.

• Évitez de fixer des vis sur les câbles ou de

coincer ceux-ci dans les pièces mobiles

(par exemple, le rail du siège).

• Avant d’effectuer les raccordements,

coupez le contact du véhicule pour éviter

un court-circuit.

• Raccordez les câbles d’alimentation jaune

et rouge seulement après avoir terminé le

raccordement de tous les autres câbles.

• Pour des raisons de sécurité, veillez à isoler

avec du ruban isolant tout câble libre non

raccordé.

• Choisissez soigneusement l’emplacement

d’installation pour que l’appareil ne gêne

pas le conducteur pendant la conduite.

• Évitez d’installer l’appareil à un endroit

exposé à la poussière, à la saleté, à des

vibrations excessives ou à des

températures élevées comme en plein

soleil ou à proximité de conduits de

chauffage.

• Pour garantir un montage sûr, n’utilisez

que la quincaillerie fournie.

Remarque concernant le câble d’alimentation

(jaune)

Lorsque cet appareil est raccordé à d’autres

éléments stéréo, la valeur nominale du circuit du

véhicule sur lequel l’appareil sera raccordé doit être

supérieure à la somme des fusibles de chaque

élément.

Réglage de l’angle de montage

Réglez l’inclinaison à un angle inférieur à

45 degrés.

Liste des pièces nécessaires

à l’installation

•Cette liste de pièces ne comprend pas tout

le contenu de l’emballage.

•Le support  et le tour de protection 

sont fixés en usine. Avant l’installation de

l’appareil, utilisez les clés de déblocage 

pour détacher le support  de l’appareil.

Pour plus de détails, reportez-vous à la

section « Retrait du tour de protection et

du support » (page 51).

•Conservez les clés de déblocage  pour

une utilisation ultérieure, car vous en aurez

également besoin pour retirer l’appareil du

véhicule.

Raccordement/Installation

Précautions







×2





×4

5×max. 8mm

(7/32 ×max.

5/16 po)

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

48FR

Raccordement

Caisson de graves*1

Amplificateur de puissance*1

Récepteur radio

satellite (SiriusXM)*1

*5*6

Haut-parleur

avant*1*2*8

Haut-parleur

arrière*1*2*8

Pour plus de détails,

reportez-vous à la section

« Raccordements »

(page 49).

Lors du raccordement direct à la batterie*9*10

d’une antenne de véhicule*7

d’une télécommande filaire

(non fournie)*4



Blanc

Rayé blanc/noir

Gris

Noir

Jaune

Rouge

Rayé bleu/blanc

Rayé gris/noir

Vert

Rayé vert/noir

Violet

Rayé violet/noir

Rayé orange/blanc

Noir

Jaune

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

49FR

*1 Non fourni

*2 Impédance des haut-parleurs : 4 Ω à 8 Ω × 4

*3 Cordon à broche RCA (non fourni)

*4 Selon le type de véhicule, utilisez un adaptateur

pour une télécommande filaire (non fourni).

Pour plus de détails sur l’utilisation de la

télécommande filaire, reportez-vous à la section

« Utilisation de la télécommande filaire »

(page 51).

*5 Qu’il soit utilisé ou non, faites passer le cordon

d’entrée du microphone de manière à ce qu’il ne

gêne pas la conduite. Fixez le cordon avec un

serre-câbles, etc., s’il se trouve au niveau de vos

pieds.

*6 Pour plus de détails sur l’installation du

microphone, reportez-vous à la section

« Installation du microphone » (page 50).

*7 Selon le type de véhicule, utilisez un adaptateur

(non fourni) si le connecteur d’antenne ne

s’insère pas.

*8 Utilisez des haut-parleurs avec capacité de

puissance admissible de 50 W efficaces RMS ou

supérieure. L’utilisation des haut-parleurs pleine

gamme Sony XB est recommandée.

*9 Lorsque l’intensité en ampères du fusible utilisé

dans votre voiture est 10 A, effectuez le

raccordement de l’alimentation directement à la

batterie pour éviter un court-circuit.

*10 Avant le raccordement, la disposition des câbles

jaune et noir du connecteur d’alimentation est

requise.

À la borne d’alimentation +12 V qui est

alimentée lorsque la clé de contact est

à la position accessoires

S’il n’y a pas de position accessoires,

raccordez la borne d’alimentation

(batterie) +12 V qui est alimentée en

permanence.

Raccordez d’abord le câble de mise à la

masse noir à un point de mise à la masse

commun.

Au câble de commande d’antenne

électrique ou au câble d’alimentation

de l’amplificateur d’antenne

Il n’est pas nécessaire de raccorder ce

câble s’il n’y a pas d’antenne électrique ni

d’amplificateur d’antenne ou avec une

antenne télescopique manuelle.

Au niveau de AMP REMOTE IN de

l’amplificateur de puissance en option

Ce raccordement s’applique uniquement

aux amplificateurs et à une antenne

électrique. Le raccordement de tout autre

système risque d’endommager l’appareil.

Vers le signal d’éclairage de la voiture

Raccordez d’abord le câble de mise à la

masse noir à un point de mise à la masse

commun.

À un point de mise à la masse commun

Raccordez d’abord le câble de mise à la

masse noir et ensuite les câbles

d’alimentation jaune et rouge.

À la borne d’alimentation +12 V qui est

alimentée en permanence

Raccordez d’abord le câble de mise à la

masse noir à un point de mise à la masse

commun.

Lors du raccordement direct à la

batterie

Lorsque l’intensité en ampères du fusible

utilisé dans votre voiture est 10 A, effectuez

le raccordement de l’alimentation

directement à la batterie pour éviter un

court-circuit.

à un point métallique de la voiture

à la borne positive de la batterie

Remarques

• Bien qu’il soit raccordé au câble d’alimentation de

la voiture, l’appareil pourrait ne pas offrir un

niveau de performance optimal en raison d’une

alimentation insuffisante. En pareil cas, effectuez

le raccordement de l’alimentation directement à la

batterie.

• Tous les fils d’alimentation raccordés à la borne

positive de la batterie doivent être protégés par

un fusible à une distance maximale de 450 mm

(18 po) de la borne de la batterie et avant de

passer dans une partie métallique quelconque.

• Assurez-vous que les fils de batterie raccordés à la

voiture (mise à la masse (terre) au châssis)* sont

d’un calibre au moins égal à celui du fil

d’alimentation principal permettant de raccorder

la batterie à l’appareil principal.

Raccordements

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

50FR

• Pendant le fonctionnement à pleine puissance, un

courant de plus de 15 A circule dans le système.

Par conséquent, assurez-vous que les fils à

raccorder aux bornes +12 V et GND de cet appareil

soient au moins de calibre 14 (AWG14) ou qu’ils

possèdent une zone sectionnelle supérieure à

2mm² (

3/32 po).

Si vous avez des questions ou des

problèmes concernant le raccordement,

contactez le détaillant pour obtenir plus de

détails.

Raccordement facile d’un caisson

de graves

Vous pouvez utiliser un caisson de graves

sans amplificateur de puissance lorsque

vous effectuez le raccordement au cordon

de haut-parleur arrière.

Remarque

Utilisez un caisson de grave avec une impédance de

4 Ω à 8 Ω avec une capacité électrique adéquate

pour éviter de l’endommager.

Raccordement pour la conservation

de la mémoire

Lorsque le câble d’alimentation jaune est

raccordé, le circuit de la mémoire est

alimenté en permanence même si la clé de

contact est à la position d’arrêt.

Raccordement des haut-parleurs

• Avant de raccorder les haut-parleurs,

éteignez l’appareil.

• Utilisez des haut-parleurs avec une

impédance de 4 Ω à 8 Ω avec une capacité

électrique adéquate pour éviter de les

endommager.

Pour capter votre voix pendant les appels en

mains libres, vous devez installer le

microphone .

Mises en garde

•Il est extrêmement dangereux de laisser le

cordon s’enrouler autour de la colonne de

direction ou du levier de vitesses. Assurez-

vous de placer le cordon et les autres

pièces de manière à ce qu’ils ne gênent

pas la conduite.

•Si des coussins gonflables ou d’autres

équipements amortisseurs sont installés

dans votre voiture, contactez le magasin

où vous avez acheté cet appareil ou le

concessionnaire automobile avant

l’installation.

Remarque

Avant de fixer l’adhésif double face , nettoyez la

surface du tableau de bord avec un chiffon sec.

Moins de 450 mm (18 po)

Batterie de véhicule +12 V

Fusible (15 A)

Haut-parleur

avant

Caisson de

graves

Installation du microphone





Clip (non fourni)



E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

51FR

Lors de l’utilisation de la

télécommande du volant

L’installation du câble de raccordement RC-

SR1 (non fourni) est requise avant

l’utilisation.

1Pour activer la télécommande du volant,

sélectionnez [SET STEERING]  [EDIT

CUSTOM] pour effectuer l’enregistrement

(page 27).

Une fois l’enregistrement terminé, la

télécommande du volant devient disponible.

Remarques sur l’installation du câble de

raccordement RC-SR1 (non fourni)

• Reportez-vous aux sites d’assistance indiqués sur

la couverture arrière pour obtenir plus de détails,

puis raccordez chaque câble correctement aux

câbles adéquats. Un raccordement incorrect

pourrait endommager l’appareil.

• Selon le modèle de voiture et par mesure de

sécurité, assurez-vous d’isoler les fils non utilisés

avec du ruban isolant.

• Ne raccordez pas ce câble lorsque la

télécommande du volant n’est pas utilisée.

• Il est recommandé de consulter le détaillant ou un

technicien spécialisé pour obtenir de l’aide.

Lors de l’utilisation de la

télécommande filaire

1Pour activer la télécommande filaire, réglez

[STR CONTROL] dans [SET STEERING] à

[PRESET] (page 26).

Installation

Avant d’installer l’appareil, retirez le tour de

protection  et le support  de l’appareil.

1Pincez les deux bords du tour de

protection , puis sortez-le.

2Insérez les clés de déblocage  en

même temps jusqu’au déclic. Tirez le

support  vers le bas, puis tirez sur

l’appareil vers le haut pour les

séparer.

Utilisation de la télécommande

filaire

Retrait du tour de protection et du

support









Tourner le crochet vers l’intérieur.

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Left

MEX-XB120BT

4-732-945-11(1)

52FR

• Avant l’installation, assurez-vous que les

loquets des deux côtés du support  sont

bien pliés de 2 mm (3/32 po) vers l’intérieur.

• Pour les véhicules japonais, consultez

« Installation de l’appareil dans un véhicule

japonais » (page 52).

1Positionnez le support  à l’intérieur

du tableau de bord, puis pliez les

griffes vers l’extérieur pour assurer

une prise correcte.

2Insérez l’appareil dans le support ,

puis fixez le tour de protection .

Remarques

• Si les loquets sont droits ou pliés vers l’extérieur,

l’appareil ne peut pas être fixé solidement et peut

se détacher.

• Assurez-vous que les 4 loquets situés sur le tour

de protection  sont correctement engagés dans

les fentes de l’appareil.

Installation de l’appareil dans un

véhicule japonais

Cet appareil ne peut pas être installé dans

certaines voitures japonaises. Dans ce cas,

consultez votre détaillant Sony.

TOYOTA

NISSAN

Remarque

Pour éviter tout problème de fonctionnement,

utilisez uniquement les vis fournies  pour

l’installation.

Pour plus de détails, reportez-vous à la

section « Retrait de la façade » (page 9).

Pour plus de détails, reportez-vous à la

section « Réinitialisation de l’appareil »

(page 9).

Installation de l’appareil dans le

tableau de bord

ATTENTION

Ne touchez pas au côté gauche de

l’appareil pendant le retrait du tableau de

bord. Le dissipateur thermique sur le côté

gauche de l’appareil demeure chaud

immédiatement après l’utilisation.



182 mm (7 1/4po)

53 mm (2 1/8po)

Loquet





Retrait et fixation de la façade

Réinitialisation de l’appareil



vers le tableau de bord/la

console centrale

Pièces existantes

fournies avec la voiture



Support



vers le tableau de bord/la

console centrale

Pièces existantes

fournies avec la voiture



Support

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Right

MEX-XB120BT

4-732-945-11(1)

53FR

Lorsque vous remplacez le

fusible, veillez à utiliser un

fusible dont l’intensité, en

ampères, correspond à la

valeur indiquée sur le

fusible original. Si le fusible

grille, vérifiez le

raccordement de l’alimentation et remplacez

le fusible. Si le fusible neuf grille également,

il est possible que l’appareil soit défectueux.

Dans ce cas, consultez votre détaillant Sony

le plus proche.

Remplacement du fusible

Fusible (15 A)

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Blank.L

MEX-XB120BT

4-732-945-11(1)

E:\Works\4732945111\4732945111MEXXB120BTUC\02FR-MEX-

XB120BTUC\040CD.fm

masterpage: Blank.R

MEX-XB120BT

4-732-945-11(1)

E:\Works\4732945111\4732945111MEXXB120BTUC\00COV-MEX-

XB120BTUC\050BCO.fm

masterpage: BCO

MEX-XB120BT

4-732-945-11(1)

http://esupport.sony.com/

Site d’assistance

Si vous avez des questions ou si vous souhaitez consulter

les toutes dernières informations techniques sur ce

produit, rendez-vous sur le site Web suivant :

Support site

If you have any questions or for the latest support

information on this product, please visit

the web site below:

If you have any questions/problems

regarding this product, try the following:

Read Troubleshooting in these

Operating Instructions.

Please contact (U.S.A. only);

Call

1-800-222-7669

URL

http://www.SONY.com

Sony MEX XB120BT User Manual Operating Instructions Docget

Navigation menu

Versions of this User Manual:

Views

Navigation
