Wall-Mount Bracket SU-WL500

3-100-611-16(1)

Printed in China

http://www.sony.net/

To Customers and Sony Dealers

Wall-Mount Bracket

Instructions

Mode d’emploi

Instrucciones

Gebrauchsanweisung

Instructies

Istruzioni

Instruções

Vejledning

Bruksanvisning

TaIimatIar

Utasítások

Instrukce

Inštrukcie

Instrucţiuni

Инстр

кции

Інструкції

SU-WL500

2 (GB)

Thank you for purchasing this product.

If the safety precautions are not observed or the product is

used incorrectly, it may result in serious injury or fire.

This instruction manual shows the correct handling of the

product and important precautions necessary to prevent

accidents. Be sure to read this manual thoroughly and use the

product correctly. Keep this manual available for future

reference.

To Sony dealers

Sufficient expertise is required for installing this product. Be

sure to read this instruction manual thoroughly to do the

installation work safely. Sony is not liable for any damages or

injury caused by mishandling or improper installation. Please

give this manual to the customer after installation.

Products by Sony are designed with safety in mind. If the

products are used incorrectly, however, it may result in a

serious injury through fire, electric shock, the product

toppling over, or the product dropping. Be sure to observe the

precautions for safety to prevent such accidents.

Specified products

The following products are subject to change

without notice, may be out of stock, or

discontinued.

Also, certain models are sold in some regions.

* In the actual model names, the “xx” indicates numbers

and/or characters specific to each model.

This product is designed for use with the TV models

specified above. For other TVs, refer to their operating

instructions, or the supplied leaflet to verify that this product

can be used.

To Customers

Sufficient expertise is required for installing this product.

Be sure to subcontract the installation to Sony dealers or

licensed contractors and pay special attention to safety

during the installation. Sony is not liable for any damages

or injury caused by mishandling or improper installation,

or installing any other than the specified product. Your

Statutory Rights (if any) are not affected.

WARNING

On Safety

CAUTION

LCD Color TV

KDL-46D30xx *

KDL-46D28xx *

KDL-46D27xx *

KDL-46T30xx *

KDL-46S30xx *

KLV-46V300A

KDL-40D30xx *

KDL-40D28xx *

KDL-40D27xx *

KDL-40D26xx *

KDL-40T30xx *

KDL-40T28xx *

KDL-40T26xx *

KDL-40S30xx *

KDL-40S28xx *

KDL-40SL130

KLV-40V300A

KDL-32D30xx *

KDL-32D28xx *

KDL-32D27xx *

KDL-32D26xx *

KDL-32T30xx *

KDL-32T28xx *

KDL-32T26xx *

KDL-32S30xx *

KDL-32S28xx *

KDL-32XBR4

KDL-32SL130

KLV-32V300A

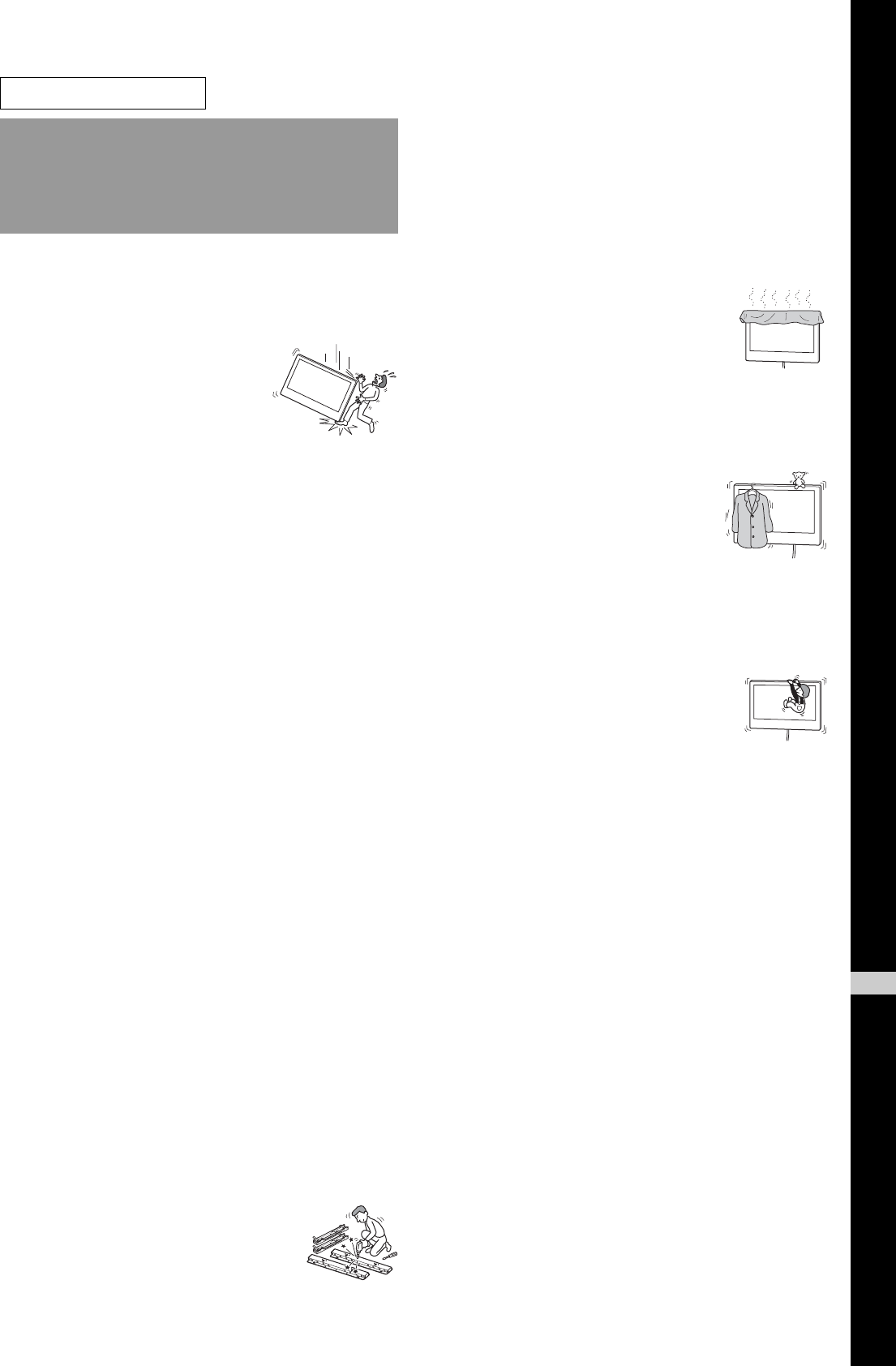

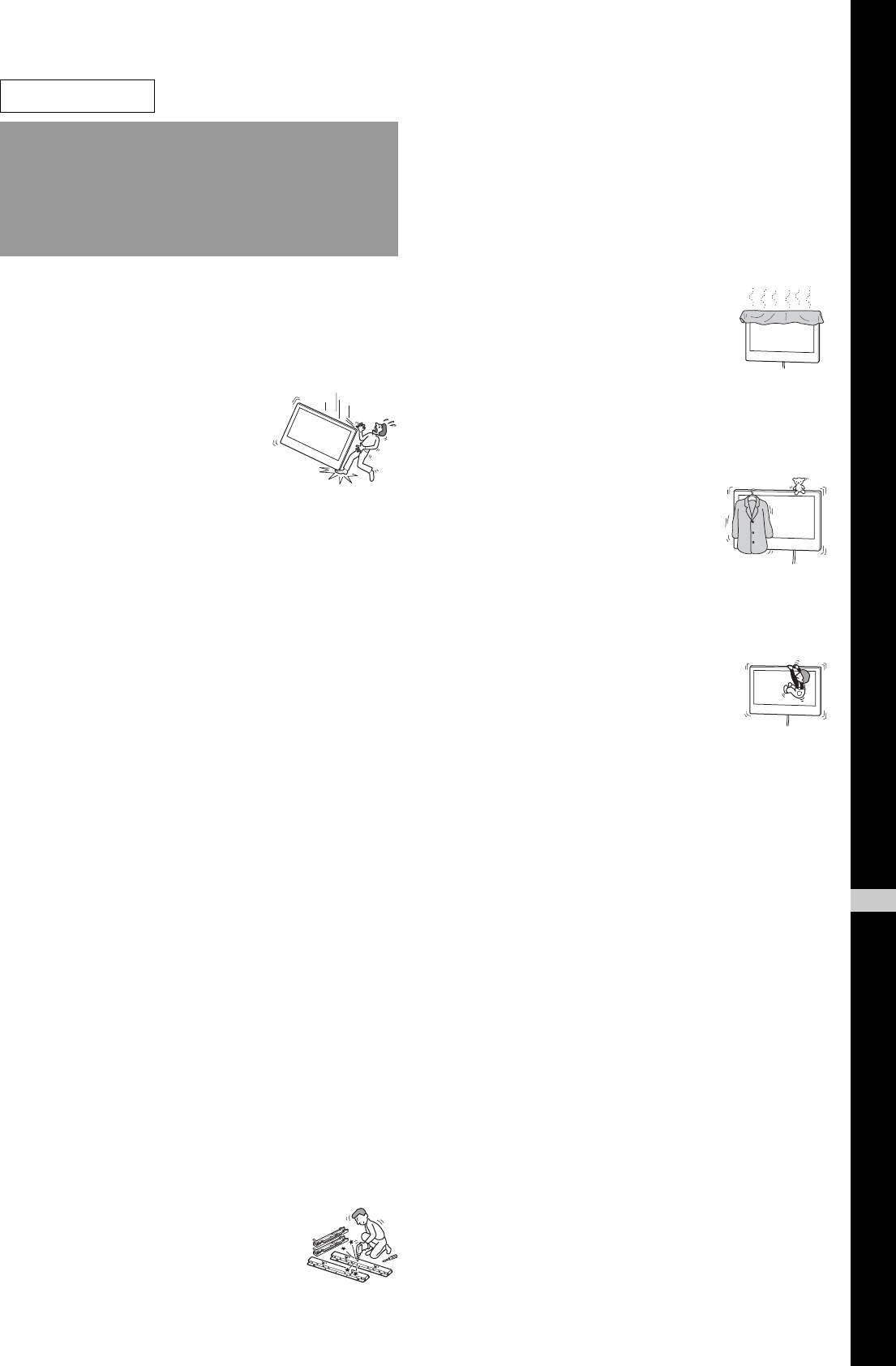

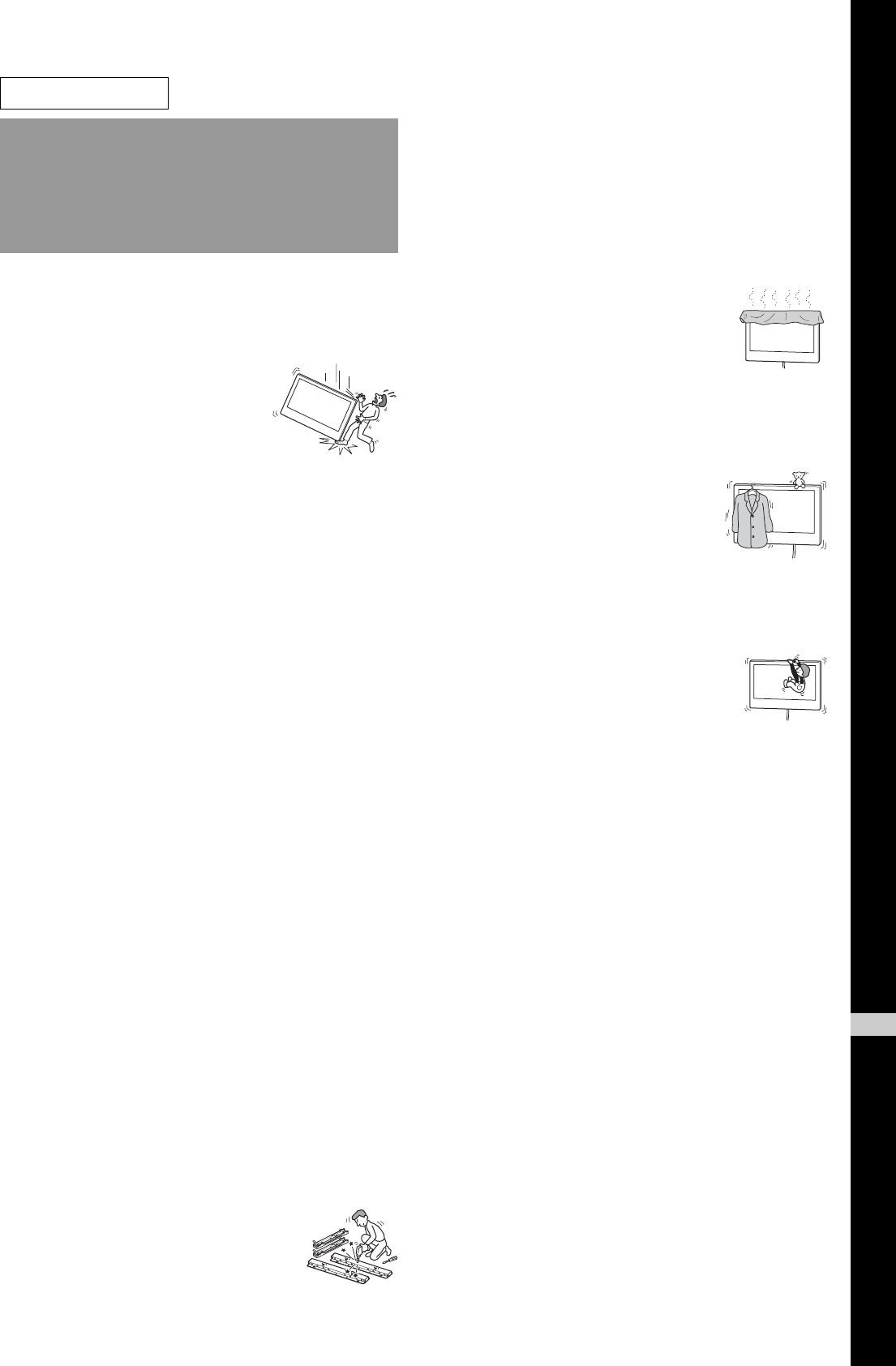

3 (GB)

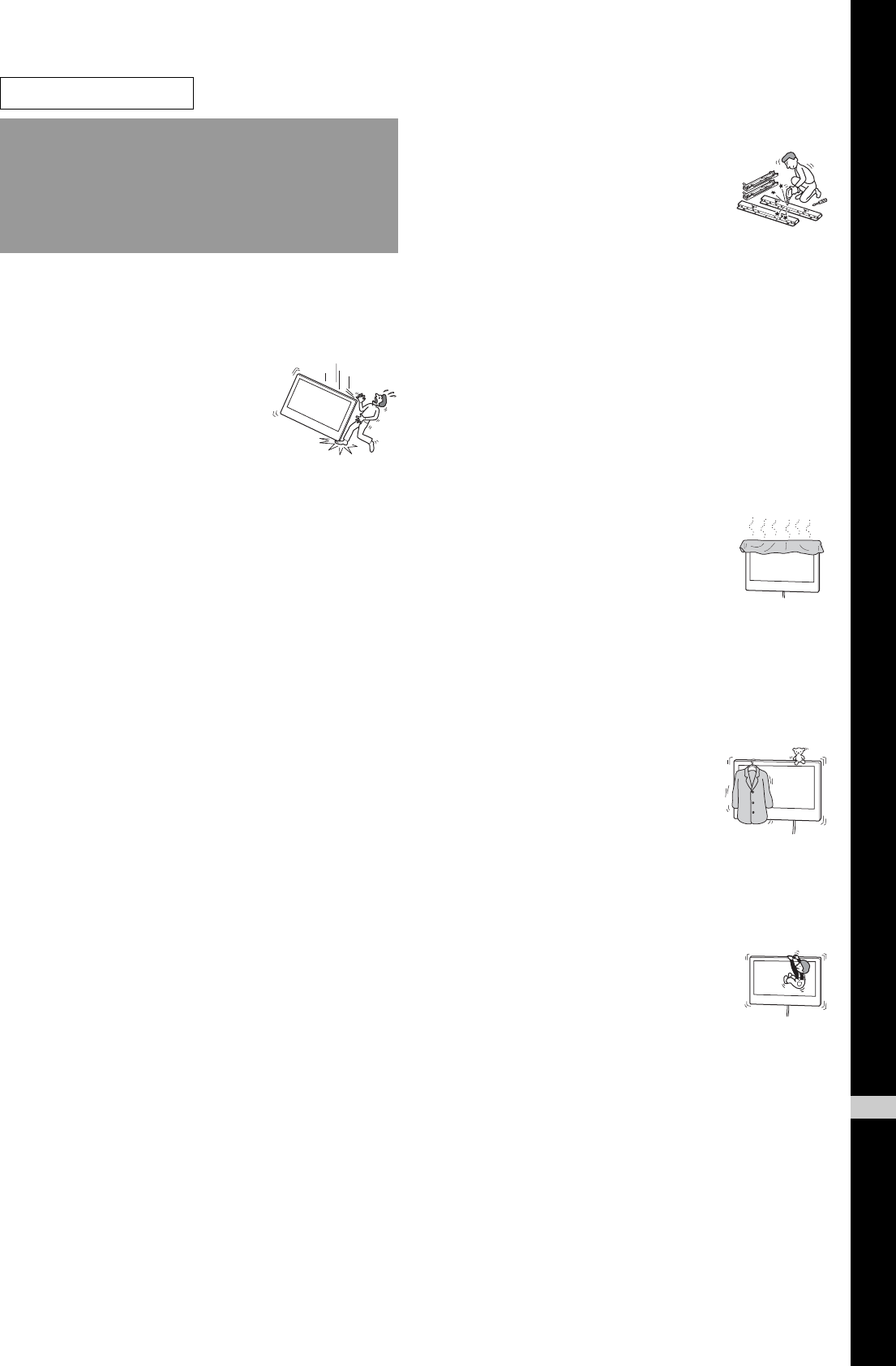

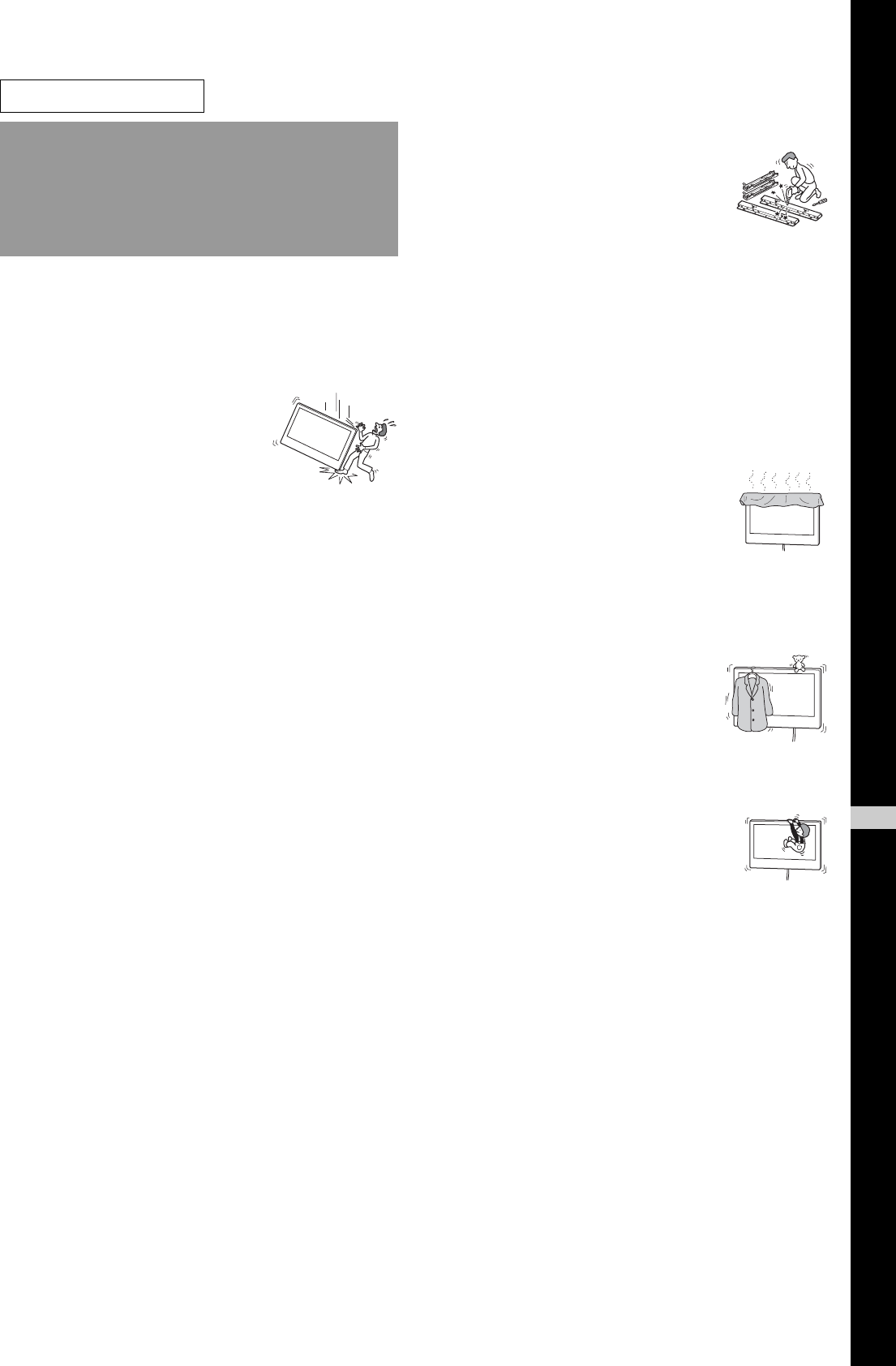

Be sure to subcontract the installation to

licensed contractors and keep small

children away during the installation.

If the Wall-Mount Bracket or the TV is

not installed correctly, the following

accidents may occur. Be sure licensed

contractors carry out installation.

• The TV may fall and cause a serious

injury such as a bruise or a fracture.

• If the wall on which the Wall-Mount Bracket is installed is

unstable, uneven, or not perpendicular to the floor, the unit

may fall and cause injury or property damage. The wall

should be capable of supporting a weight of at least four

times the TV weight. (Refer to your TV’s instructions for

its weight.)

• If the installation of the Wall-Mount Bracket on the wall is

not sufficiently sturdy, the unit may fall and cause injury

or property damage.

Be sure to subcontract moving or

dismounting of the TV to licensed

contractors.

If persons other than licensed contractors transport or

dismount the TV, it may fall and cause injury or property

damage. Be sure that two or more persons carry or dismount

the TV.

Do not spill liquid of any kind on the

TV.

If you allow the TV to get wet, this may result in a fire or an

electric shock.

Do not remove screws, etc., after

mounting the TV.

If you do so, the TV may fall and cause injury or property

damage.

Do not disassemble or make

alterations to the parts of the Wall-

Mount Bracket.

If you do so, the Wall-Mount Bracket may

fall and cause injury or property damage.

Do not mount any equipment other

than the specified product.

This Wall-Mount Bracket is designed for use with the

specified product only. If you mount equipment other than

specified, it may fall or break, and cause injury or property

damage.

Do not cover the ventilation holes of

the TV.

If you cover the ventilation holes (with a

cloth, etc.), heat may build up inside and

cause fire.

Do not apply any load other than the

TV on the Wall-Mount Bracket.

If you do so, the TV may fall and cause

injury or property damage.

Do not lean on or hang from the TV.

Do not lean on or hang from the TV as it

may fall on you and cause serious injury.

Do not expose the TV to rain or

moisture.

It may cause a fire or an electric shock.

Never place the TV in hot, humid or

excessively dusty places, or in a

place where the TV is subjected to

mechanical vibrations.

If you do so, it may cause a fire or an electric shock.

Keep flammable objects or open

flames (e.g., candles) away from the

TV.

To prevent a fire, keep flammable objects or open flames

(e.g., candles) away from the TV.

WARNING

If the following precautions are not observed,

serious injury or death through fire, electric

shock, the product toppling over, or the product

dropping can result.

To Customers

English

4 (GB)

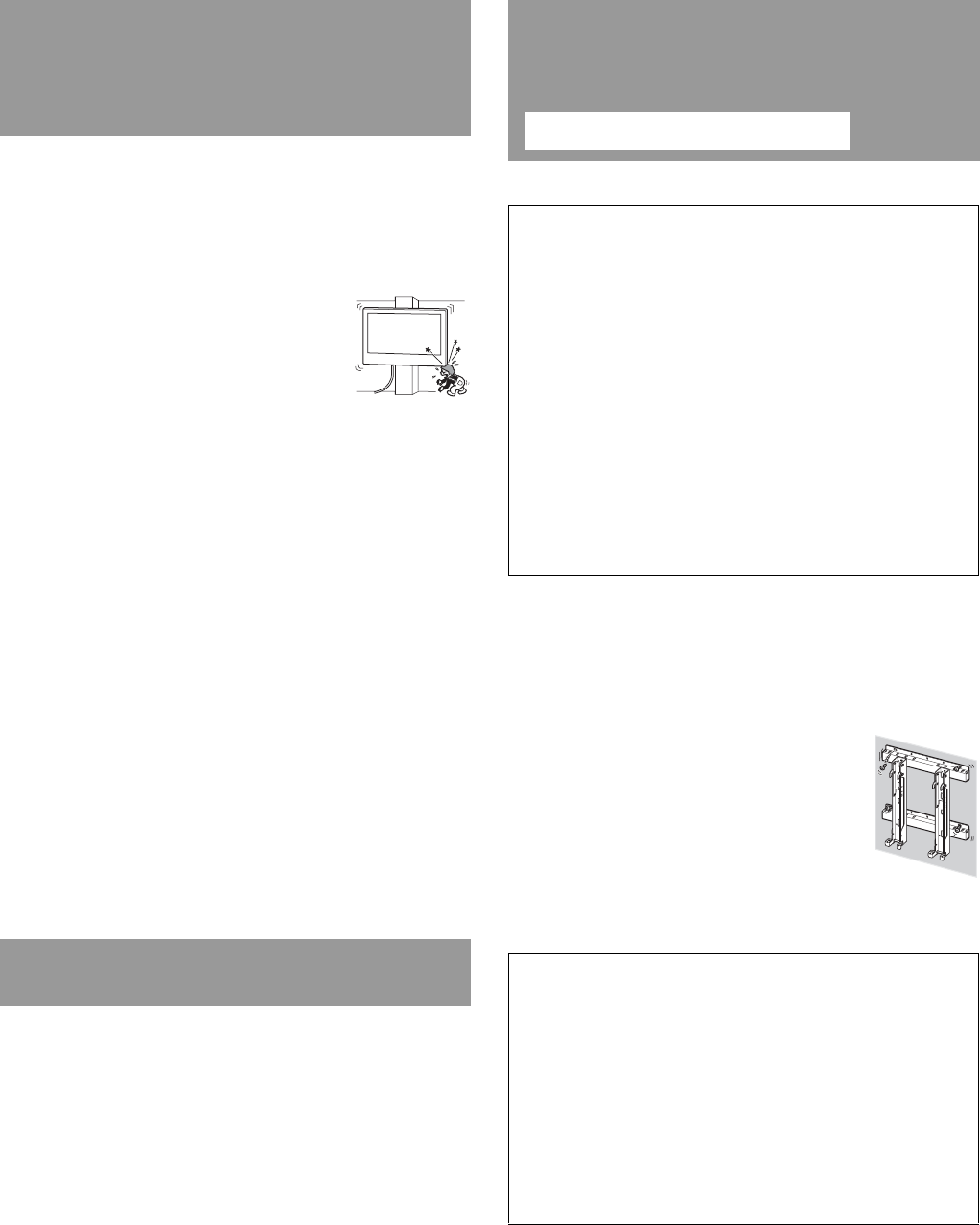

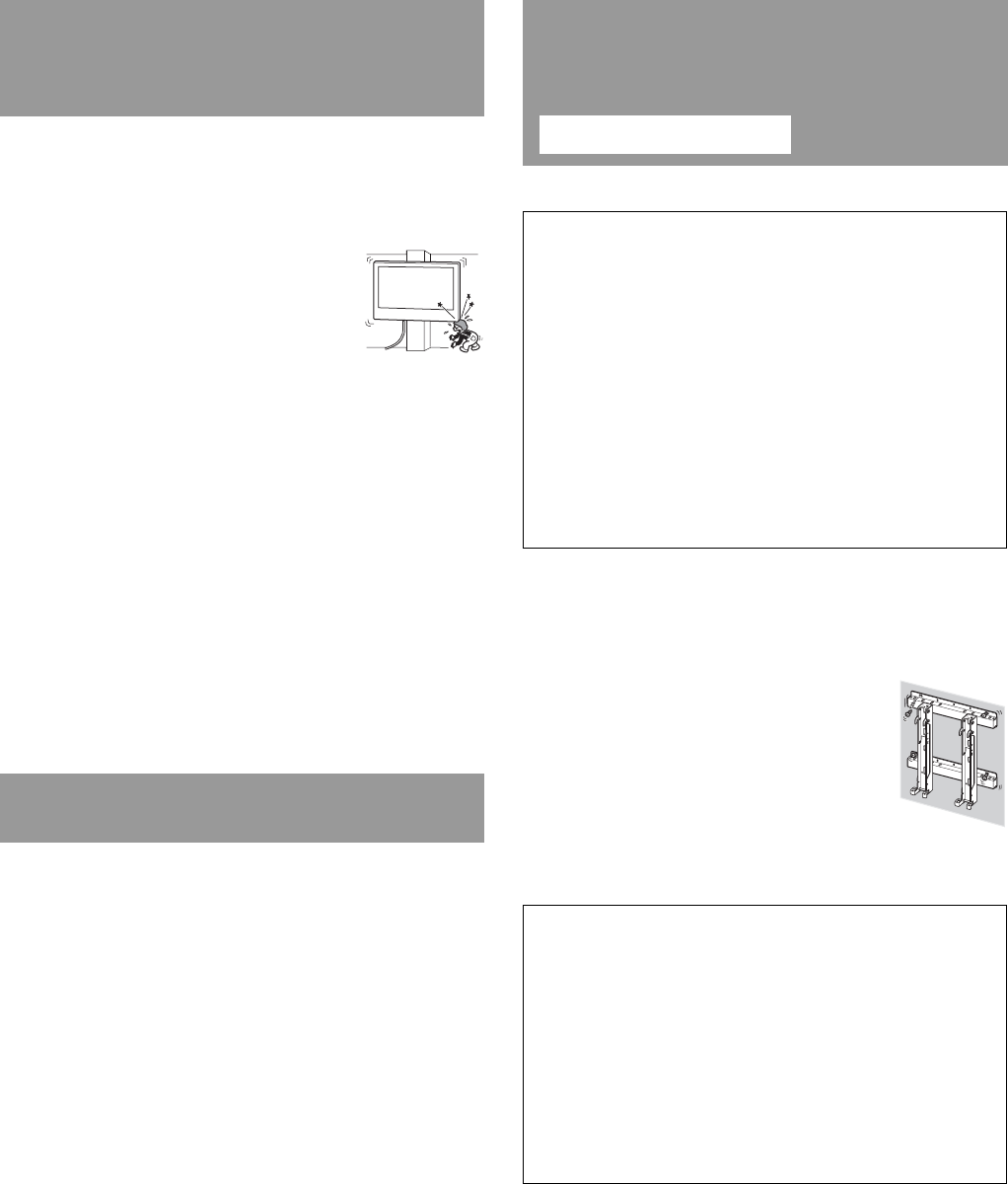

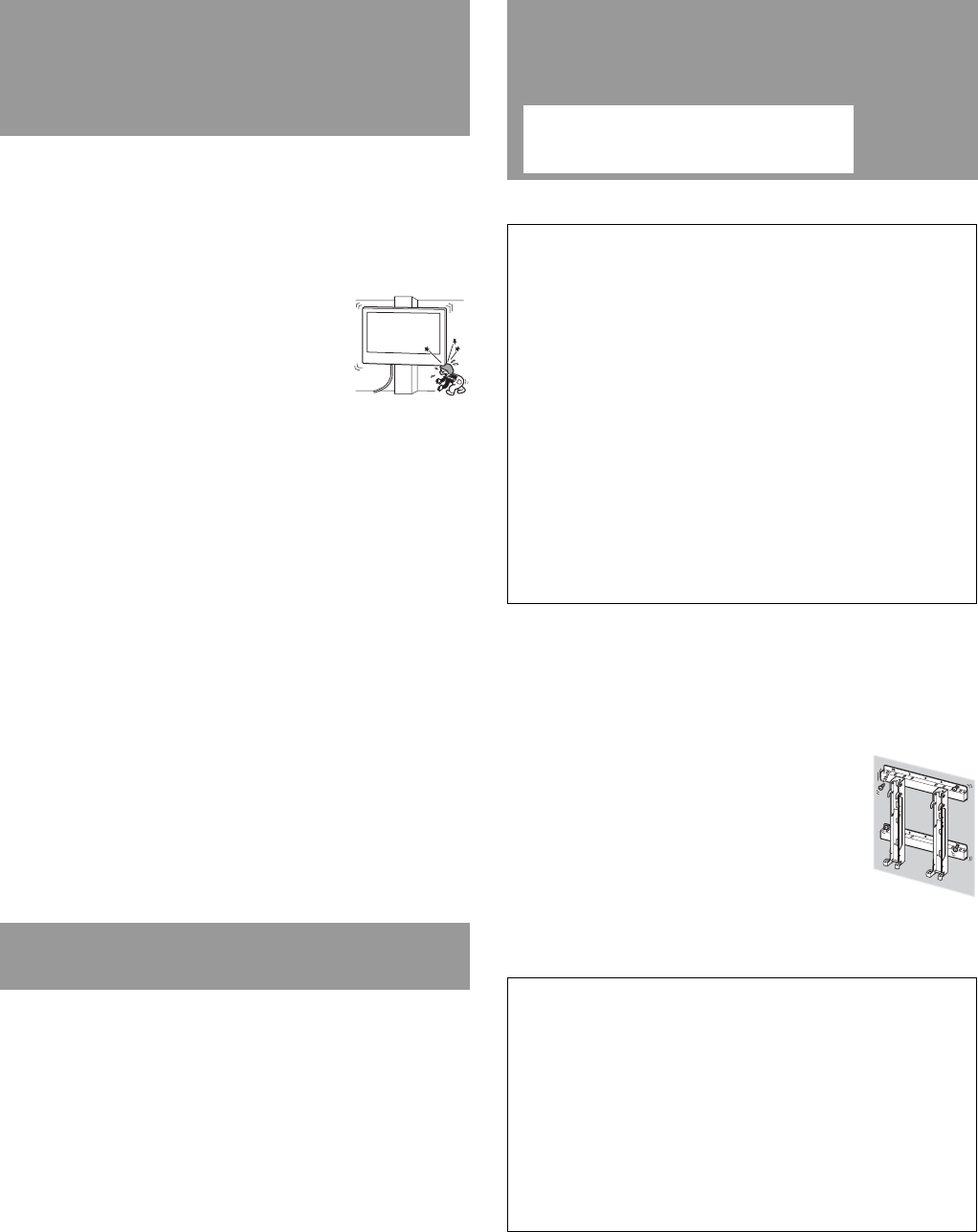

Do not install the Wall-Mount

Bracket on wall surfaces where the

corners or the sides of the TV

protrude away from the wall surface.

Do not install the Wall-Mount Bracket on

wall surfaces such as a pillar, where the

corners or the sides of the TV protrude

away from the wall surface. If a person or

object happens to hit the protruded corner

or side of the TV, it may cause injury or

property damage.

Do not handle the product with

excessive force during cleaning or

maintenance.

Do not apply excessive force on the topside of the TV. If you

do so, the TV may fall and cause injury or property damage.

Do not install the TV over or under

an air-conditioner.

If the TV is exposed to water leaks or air current from an air-

conditioner for a long time, it may cause a fire, an electric

shock or a malfunction of the TV.

• If you use the TV installed on the Wall-Mount Bracket for

a long time, the wall behind or above the TV may become

discolored or the wallpaper may come unstuck, depending

on the material of the wall.

• If the Wall-Mount Bracket is removed after installing it on

the wall, the screw holes are left.

• If you have routed 300-ohm feeder cables behind the wall,

we recommend that you change them to 75-ohm coaxial

cables. If it is necessary to continue to use 300-ohm feeder

cables, be sure there is sufficient space available between

the TV and the feeder cables behind the wall before

installing. Consult your licensed contractor regarding an

appropriate location (free from radio noise, etc.) before

installing.

Be sure to install the Wall-Mount

Bracket securely to the wall

following the instructions in this

instruction manual.

If any of the screws are loose or fall out, the

Wall-Mount Bracket may fall and cause

injury or property damage. Be sure to use

the appropriate screws for the material of

the wall and install the unit securely using

four or more 8 mm (11/32 inches) diameter

(or equivalent) screws.

Be sure to assemble the bracket

properly following the instructed

procedure explained in this

instruction manual.

If any of the screws are loose or fall out, the TV may fall and

cause bodily injury to someone or damage to the TV.

CAUTION

If the following precautions are not observed,

injury or property damage may occur.

Precautions

Installing the Wall-Mount

Bracket

WARNING

To Customers

Sufficient expertise is required for installing this product.

Be sure to subcontract the installation to Sony dealers or

licensed contractors and pay special attention to safety

during the installation.

To Sony Dealers

The following instructions are for Sony Dealers only. Be

sure to read safety precautions described above and pay

special attention to safety during the installation,

maintenance and checking of this product.

Be sure to use the supplied

screws and attachment parts

properly following the instructions

given in this instruction manual. If

you use substitute items, the TV

may fall and cause bodily injury to

someone or damage to the TV.

To Sony Dealers

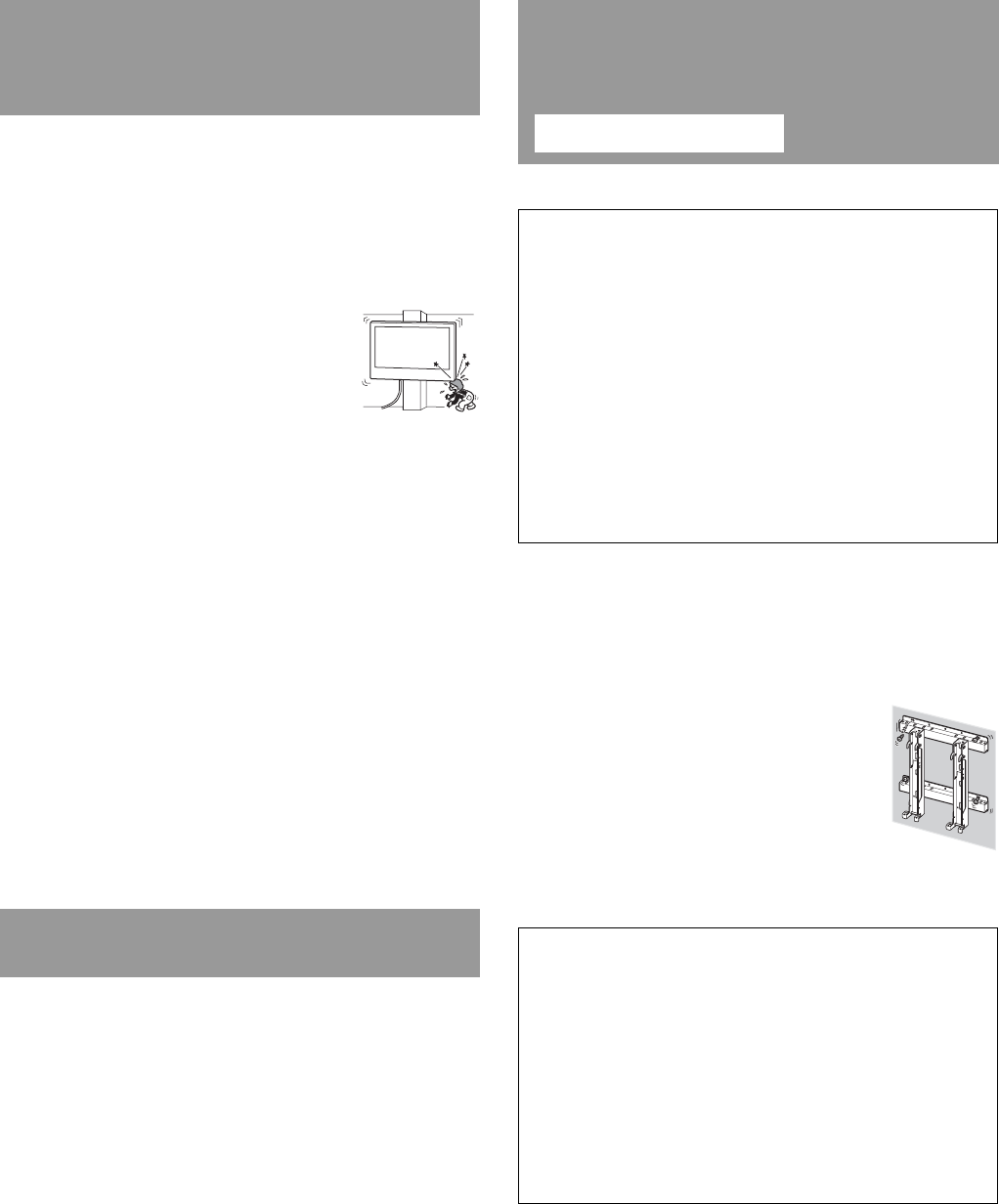

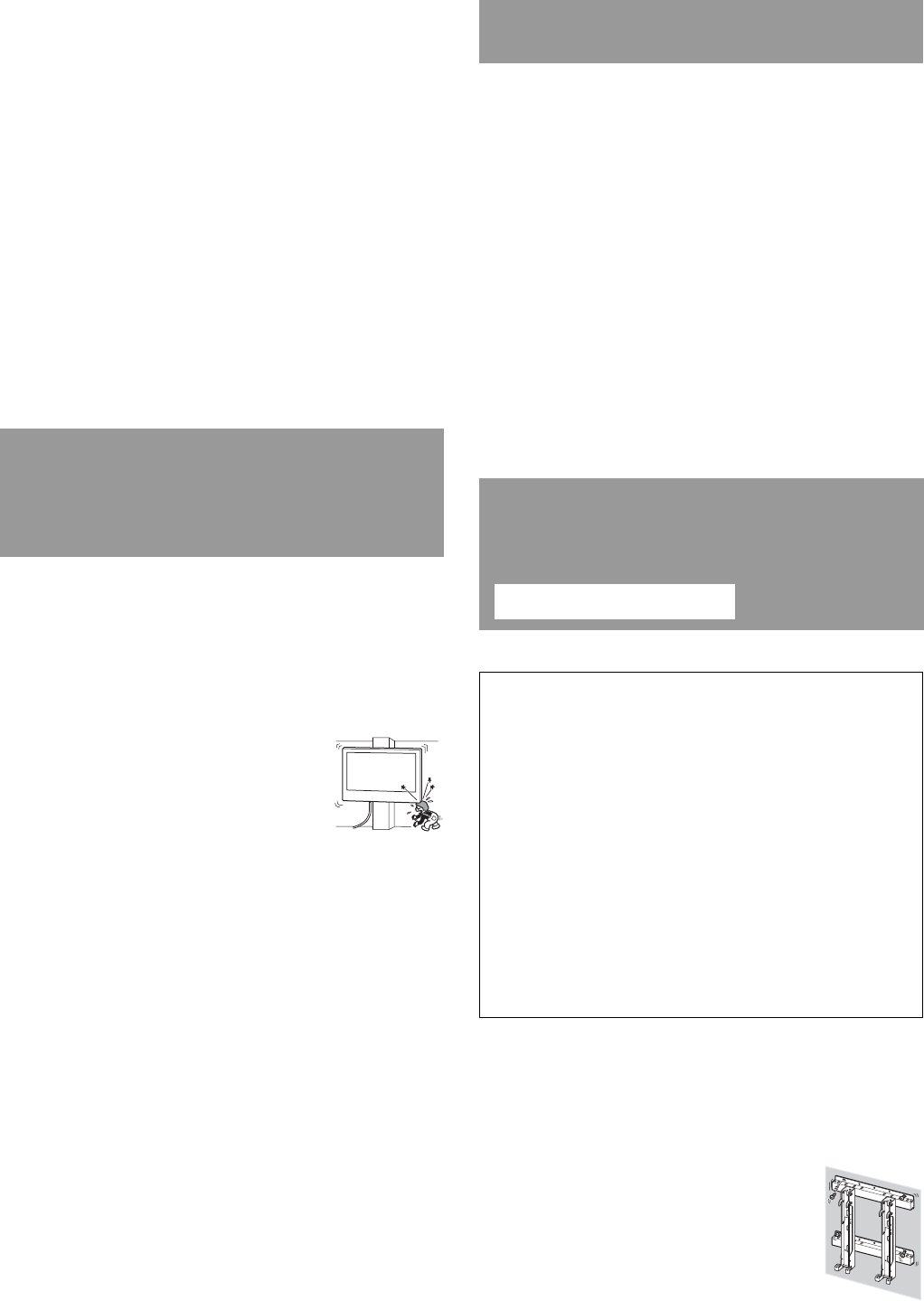

5 (GB)

Be sure to tighten the screws

securely in the designated position.

If you fail to do so, the TV may fall and cause bodily injury

to someone or damage to the TV.

Be careful not to subject the TV to

shock during installation.

If the TV is exposed to shock, it may fall or break apart. This

may cause injury.

Be sure to install the TV on a wall

that is both perpendicular and flat.

If you fail to do so, the TV may fall and cause injury.

After proper installation of the TV,

secure the cables properly.

If people or objects get tangled with cables, this may result in

injury or damage to the TV.

Do not allow the AC power cord or

the connecting cable to be pinched.

If the AC power cord or the connecting

cable is pinched between the unit and the

wall or is bent or twisted by force, the

internal conductors may become exposed

and cause a short circuit or an electrical

break. This may cause a fire or an electric

shock.

Be careful not to hurt your hands or

fingers during the installation.

Be careful not to hurt your hands or fingers when installing

the Wall-Mount Bracket or the TV.

The screws needed to secure the

Wall-Mount Bracket to the wall are

not supplied.

Use the appropriate screws for the wall material and structure

when mounting the Wall-Mount Bracket.

Before installation

If you intend to install a TV that is not specified on

page 2, be sure to refer to its operating instructions, or the

supplied leaflet.

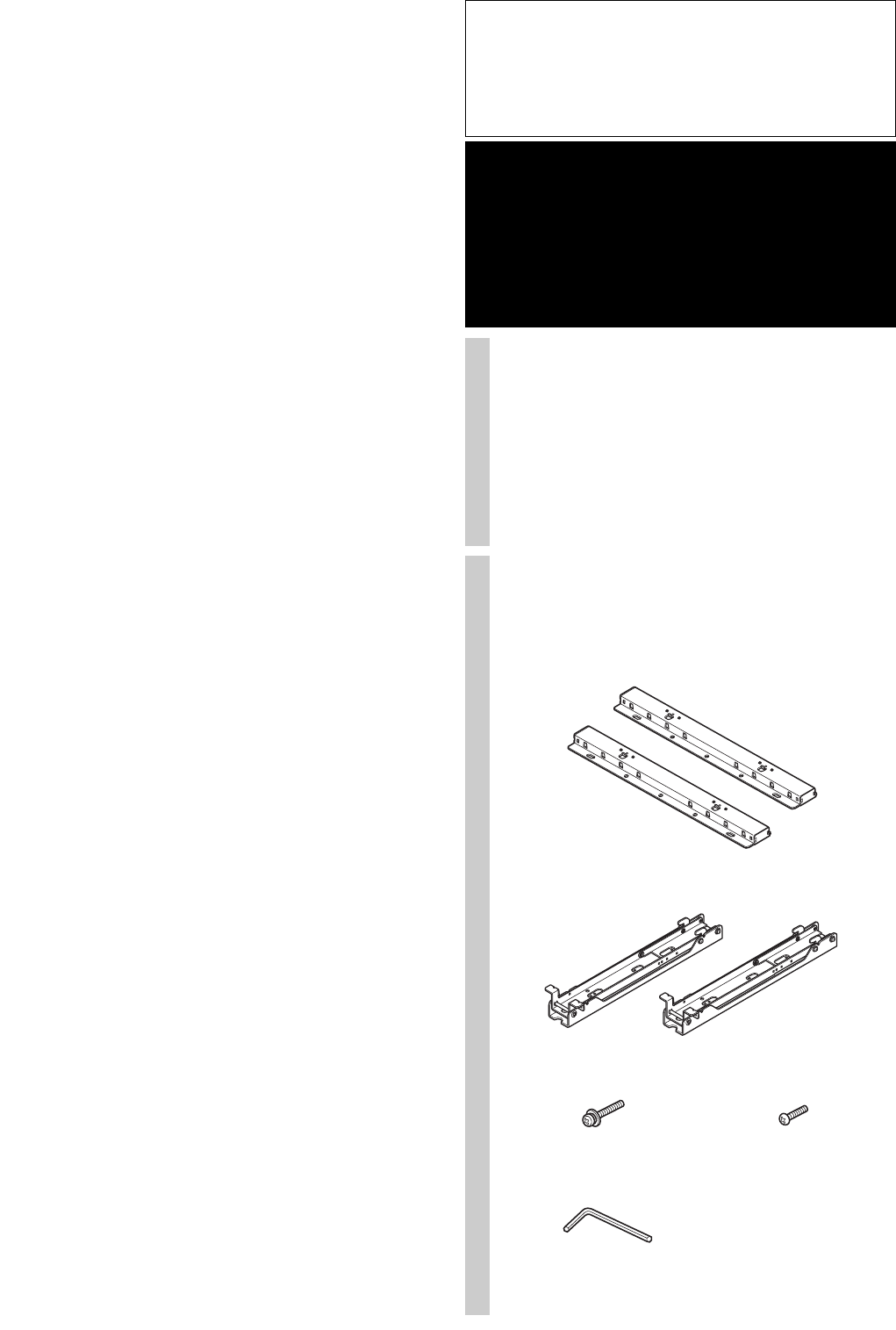

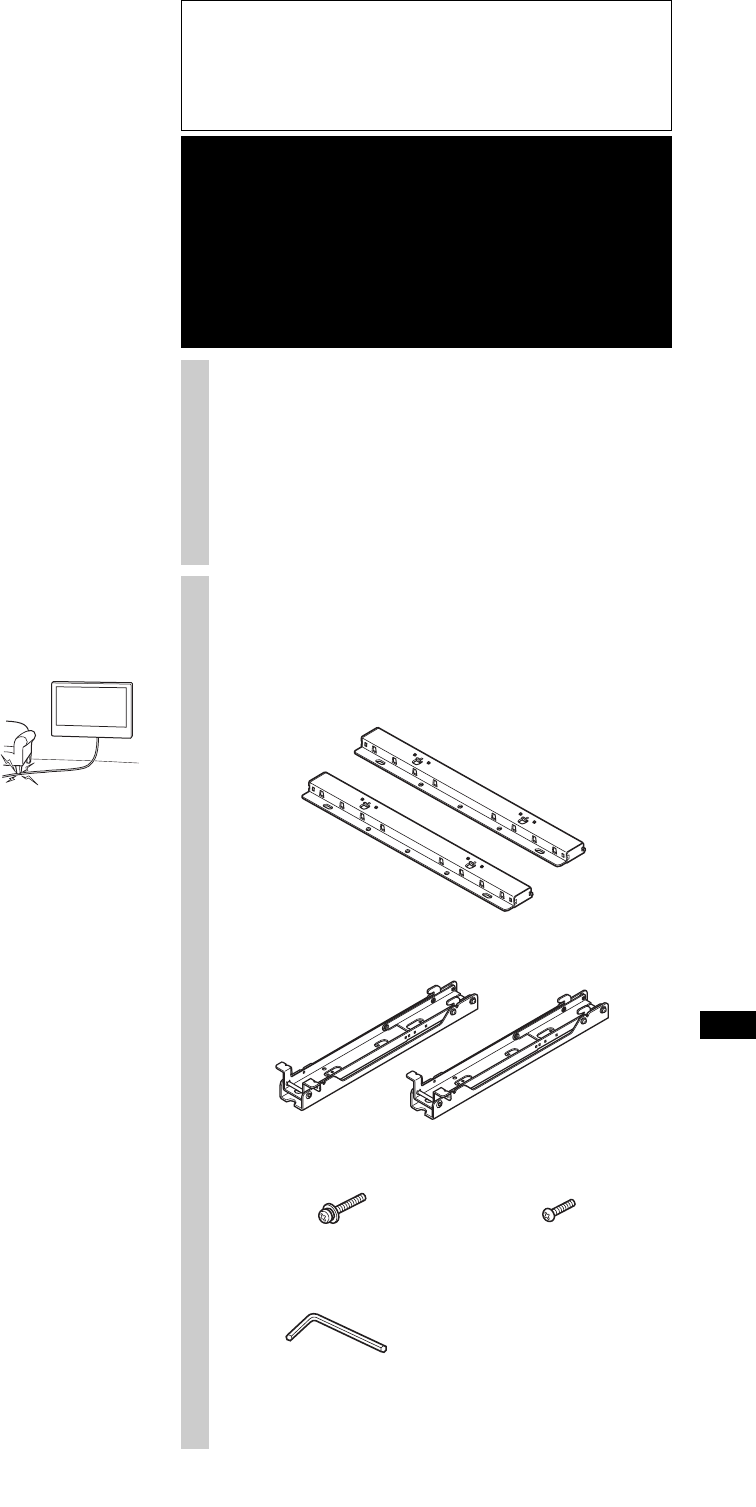

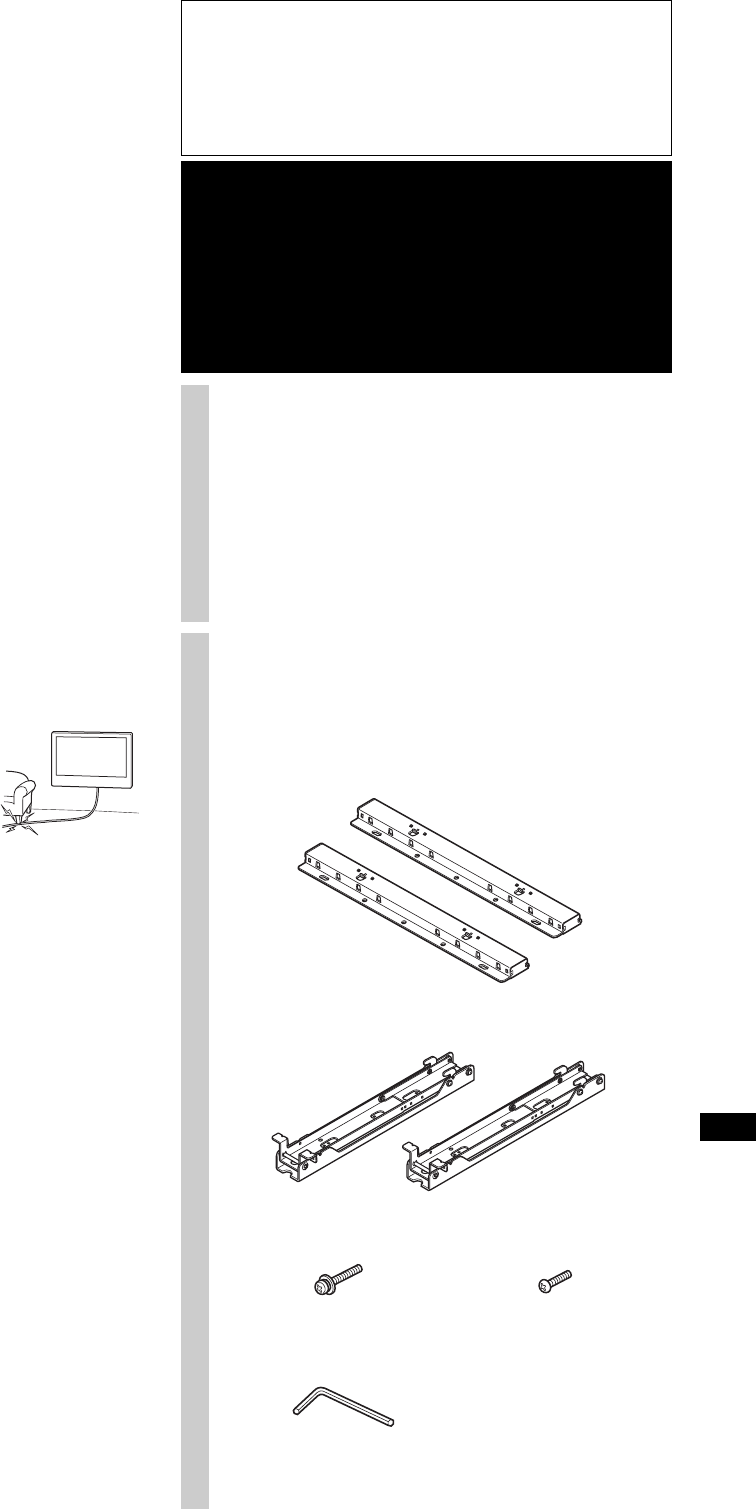

Step 1:

Checking the parts

required for the

installation

1Prepare four or more 8 mm (11/32

inches) diameter or equivalent

screws (not supplied) and a

screwdriver. Select screws

suitable for the material of the

wall.

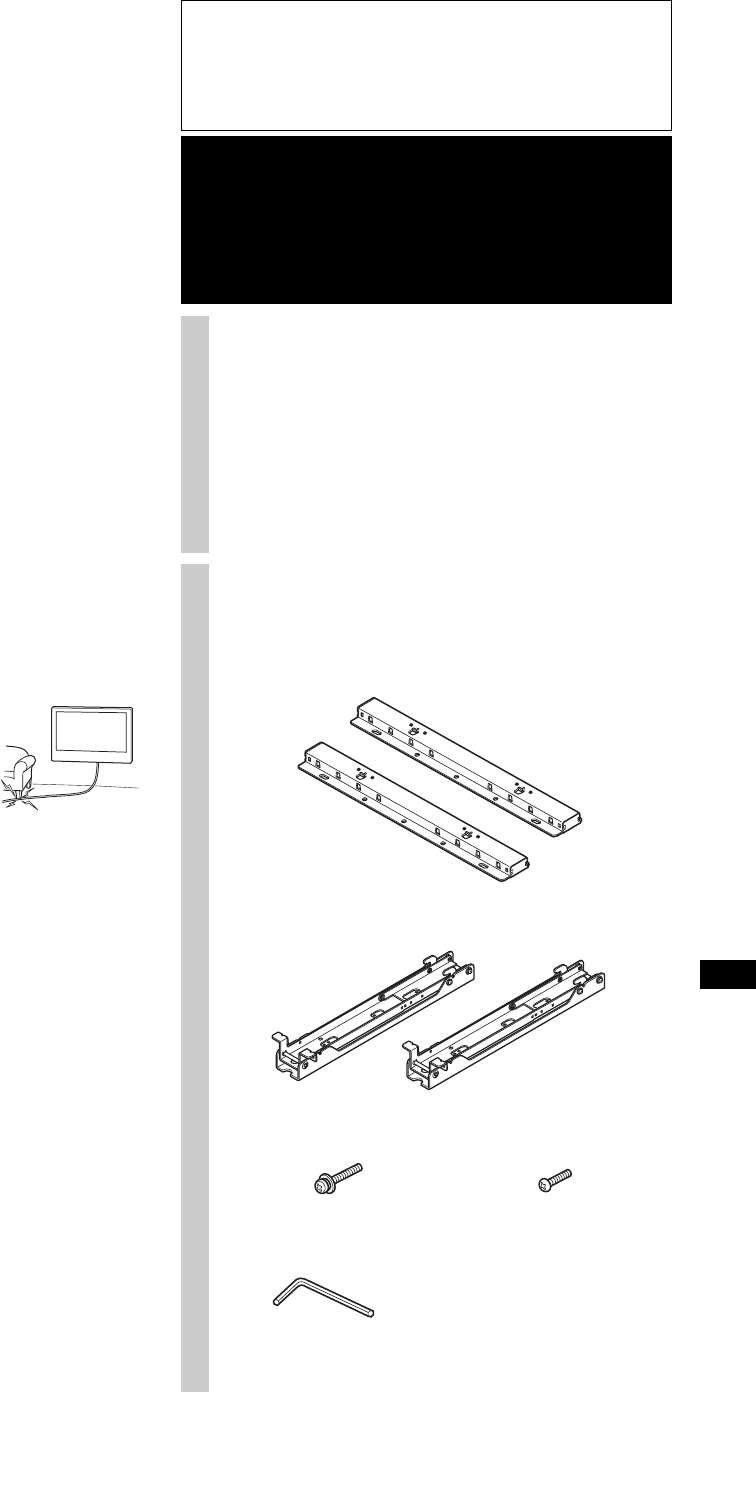

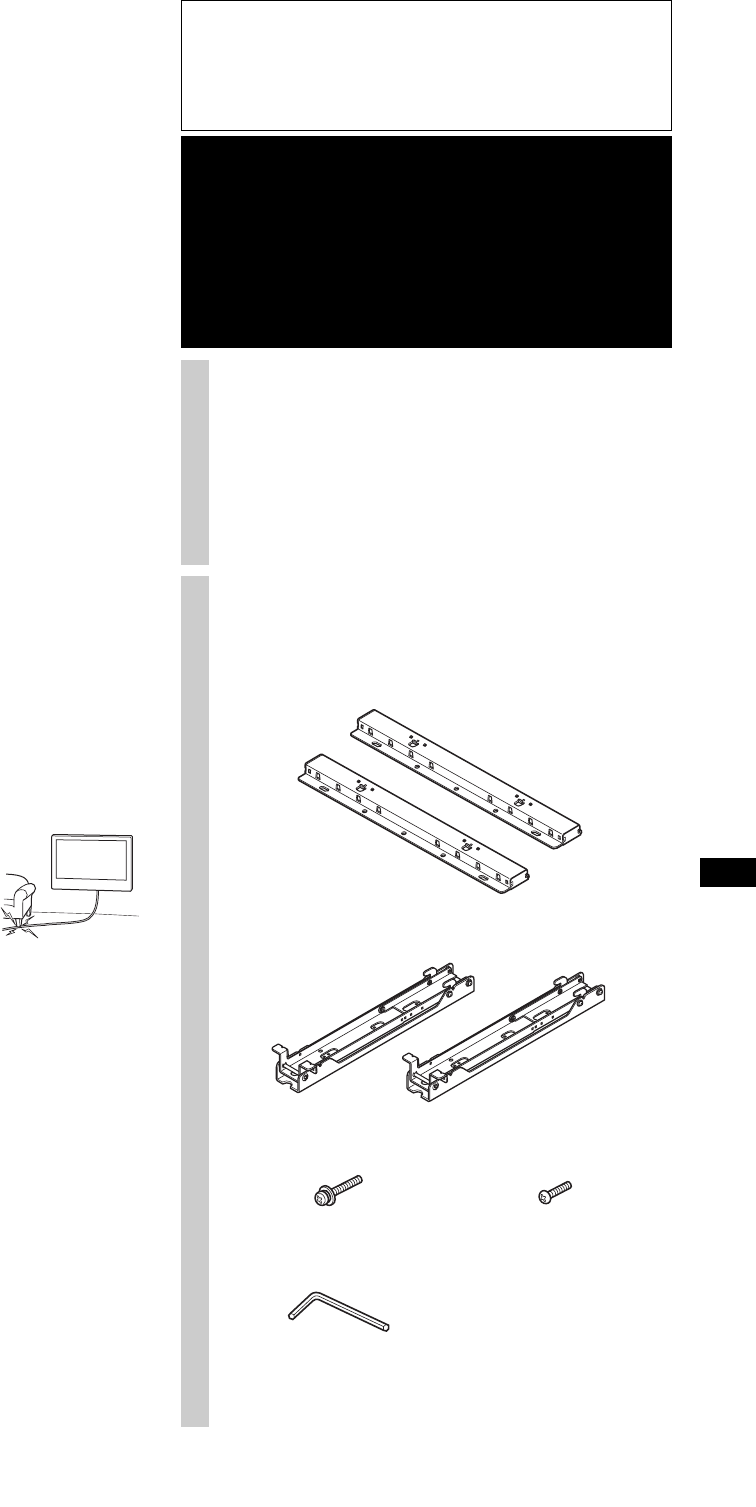

2Unpack the carton and check to

see that all the following items

are included.

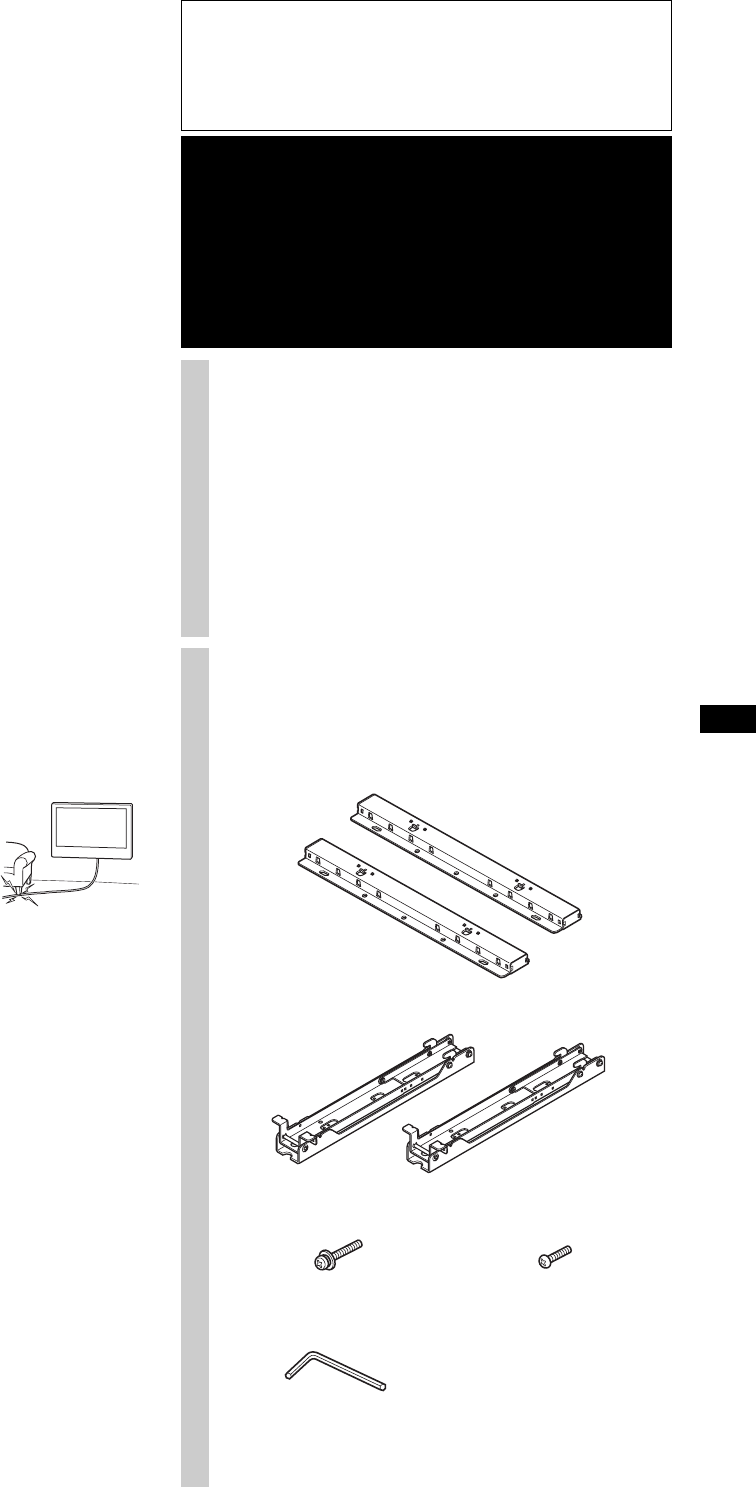

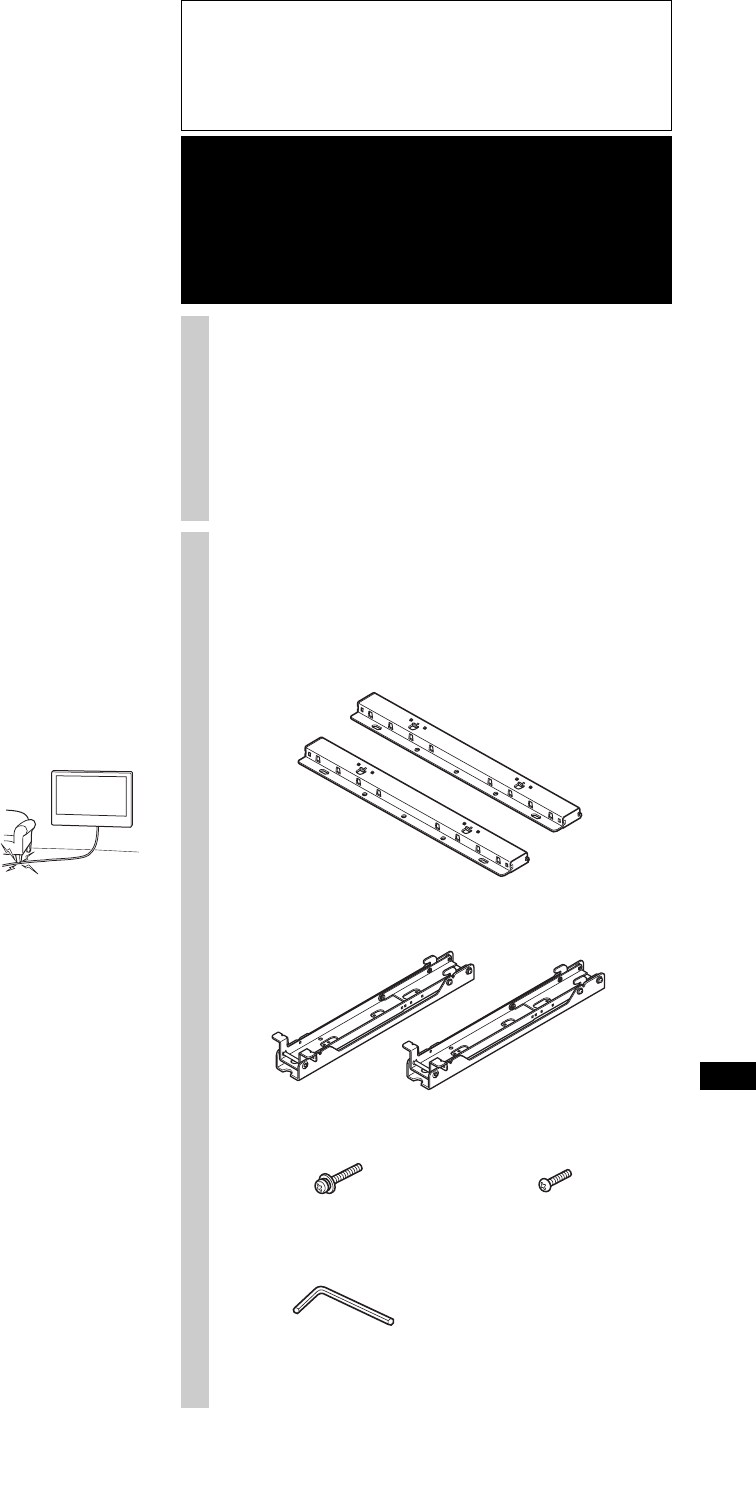

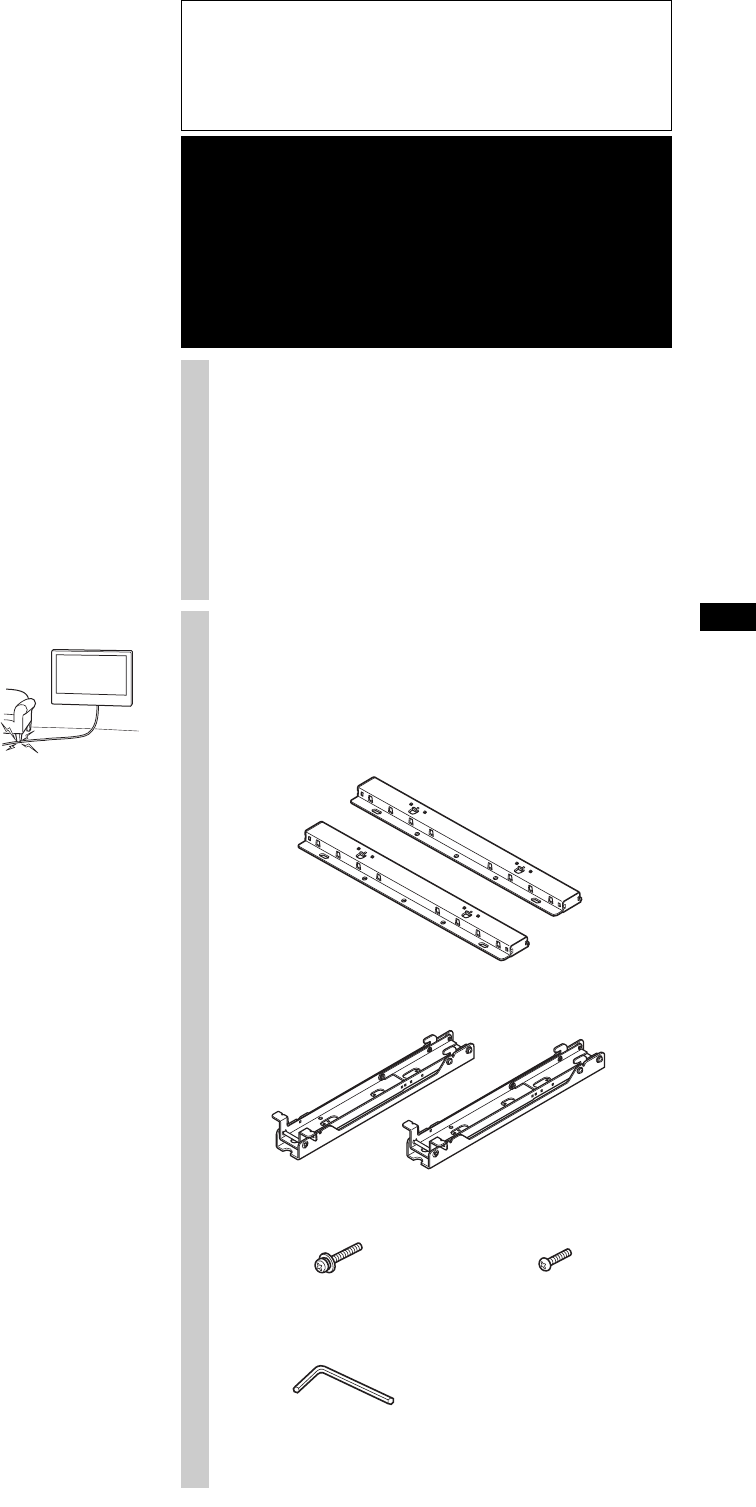

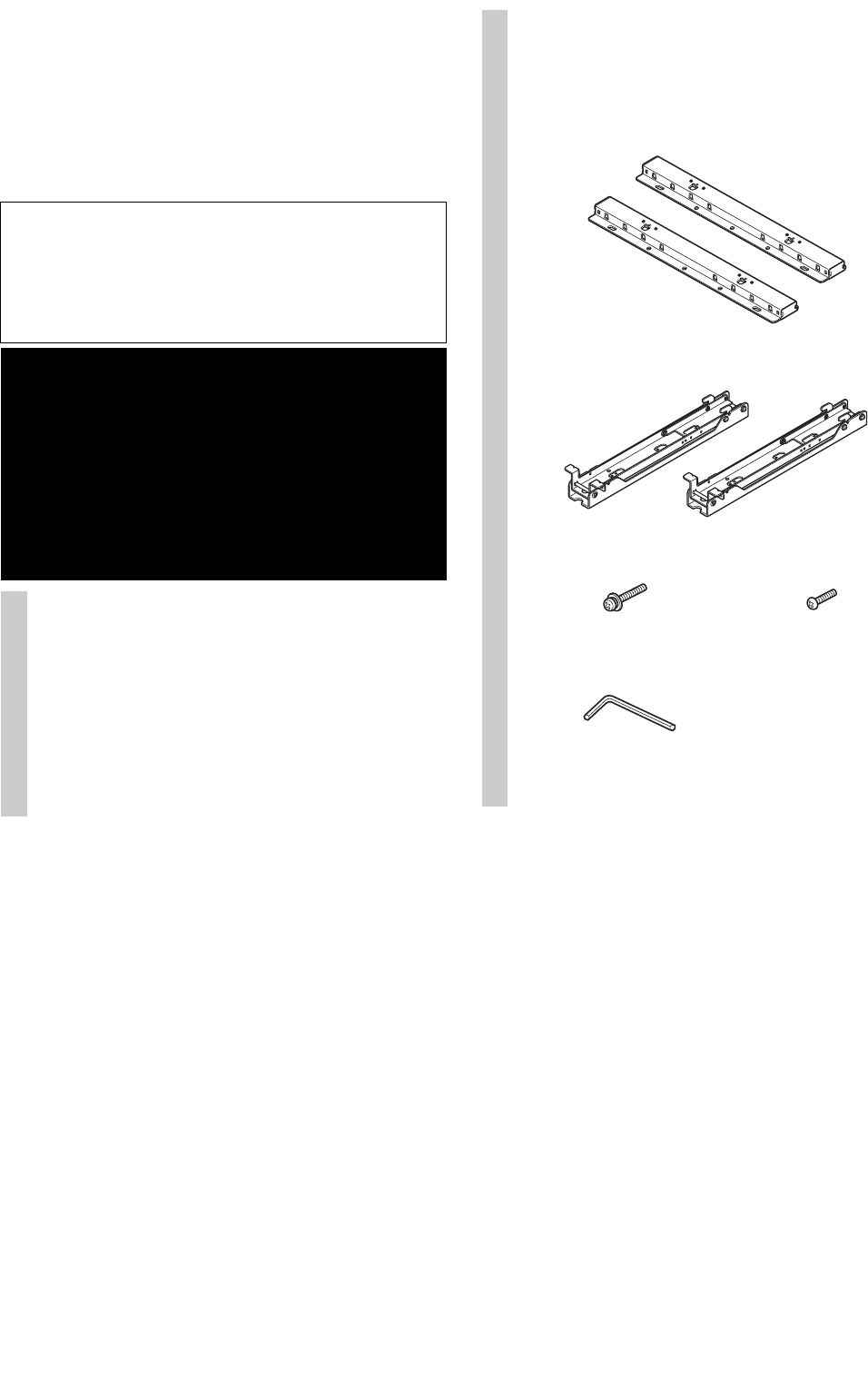

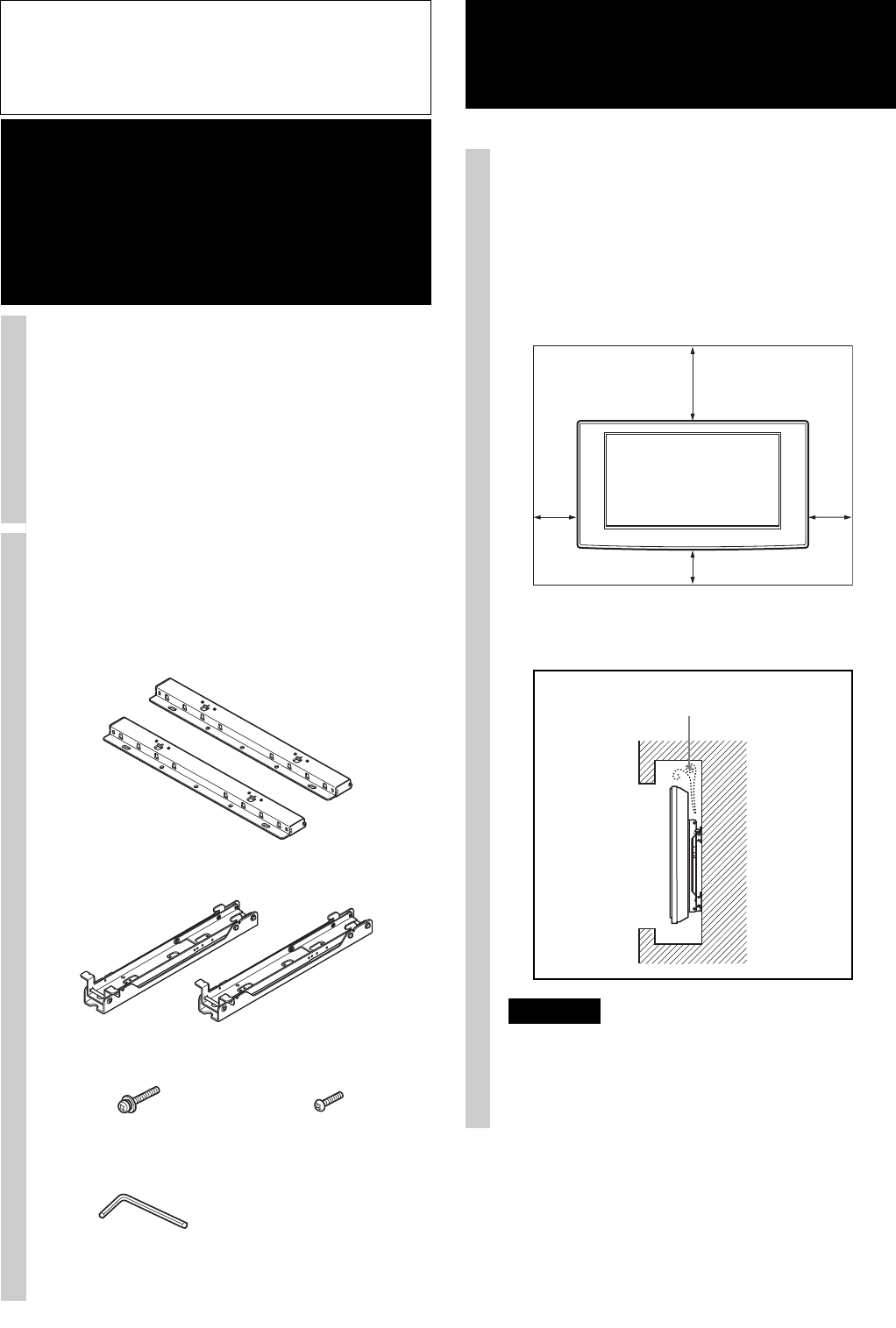

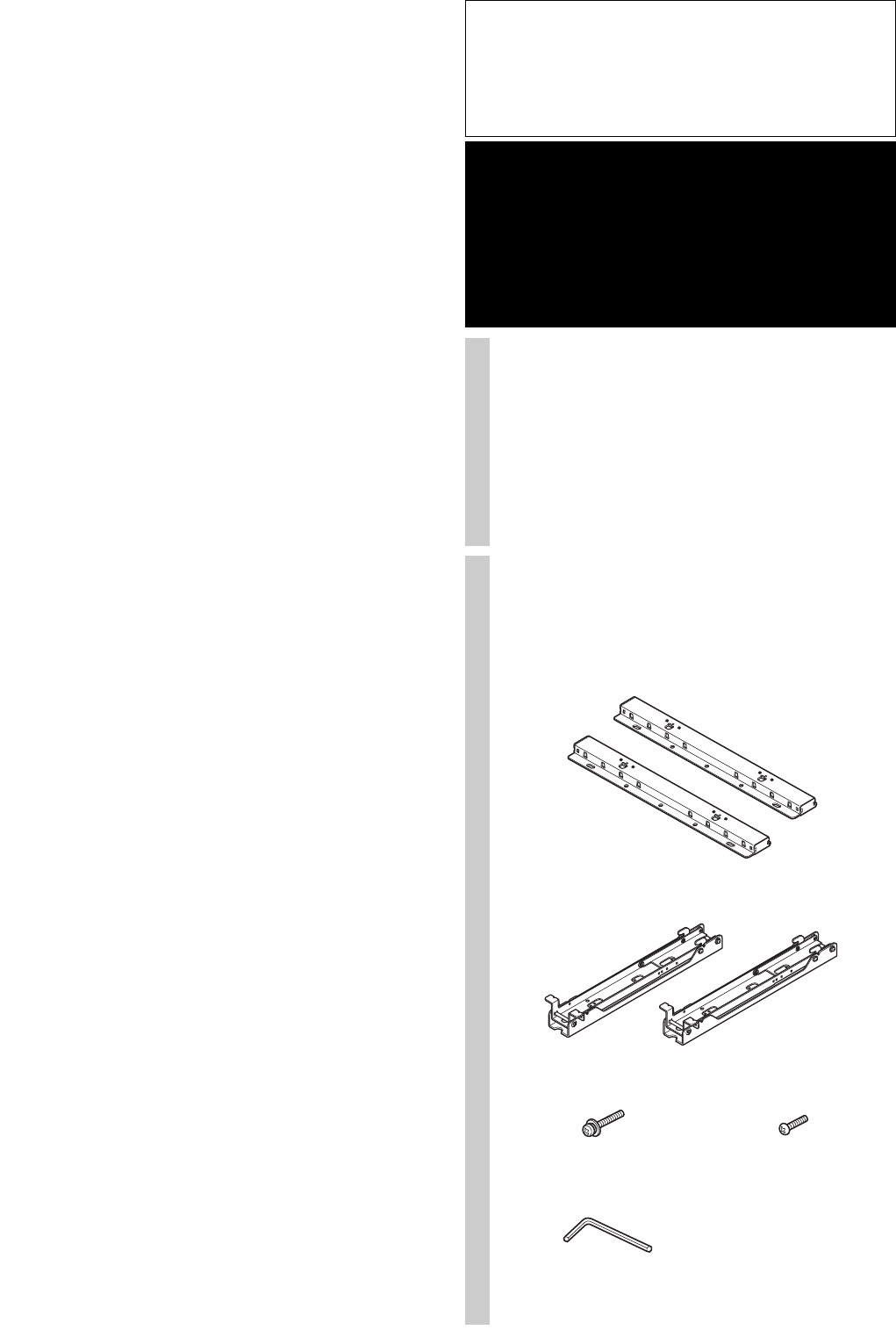

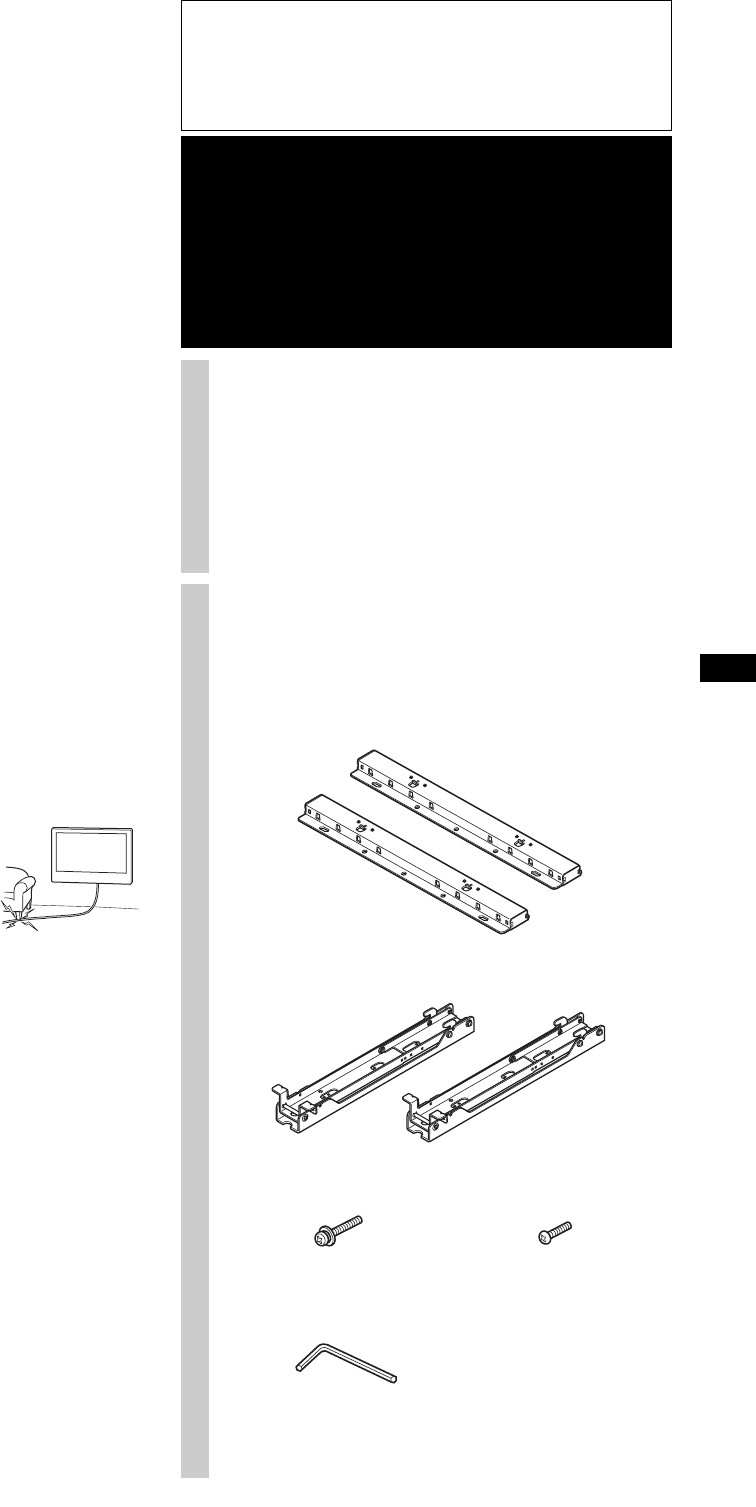

Base Bracket (2)

Mounting Hook (2)

Screw (+BVST4 × 12) (6)

Screw (+PSW6 × 16) (4)

Hexagon wrench (1)

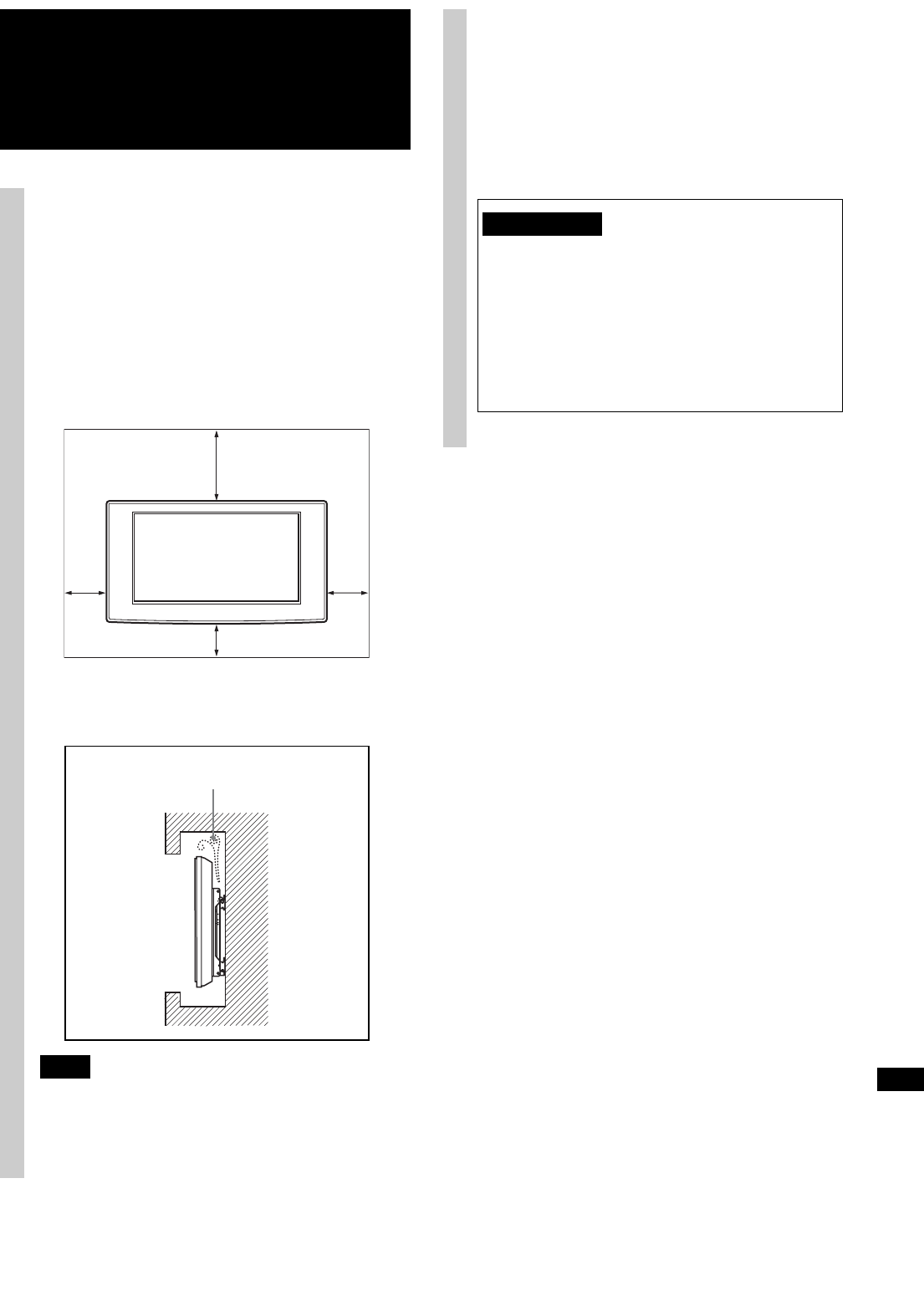

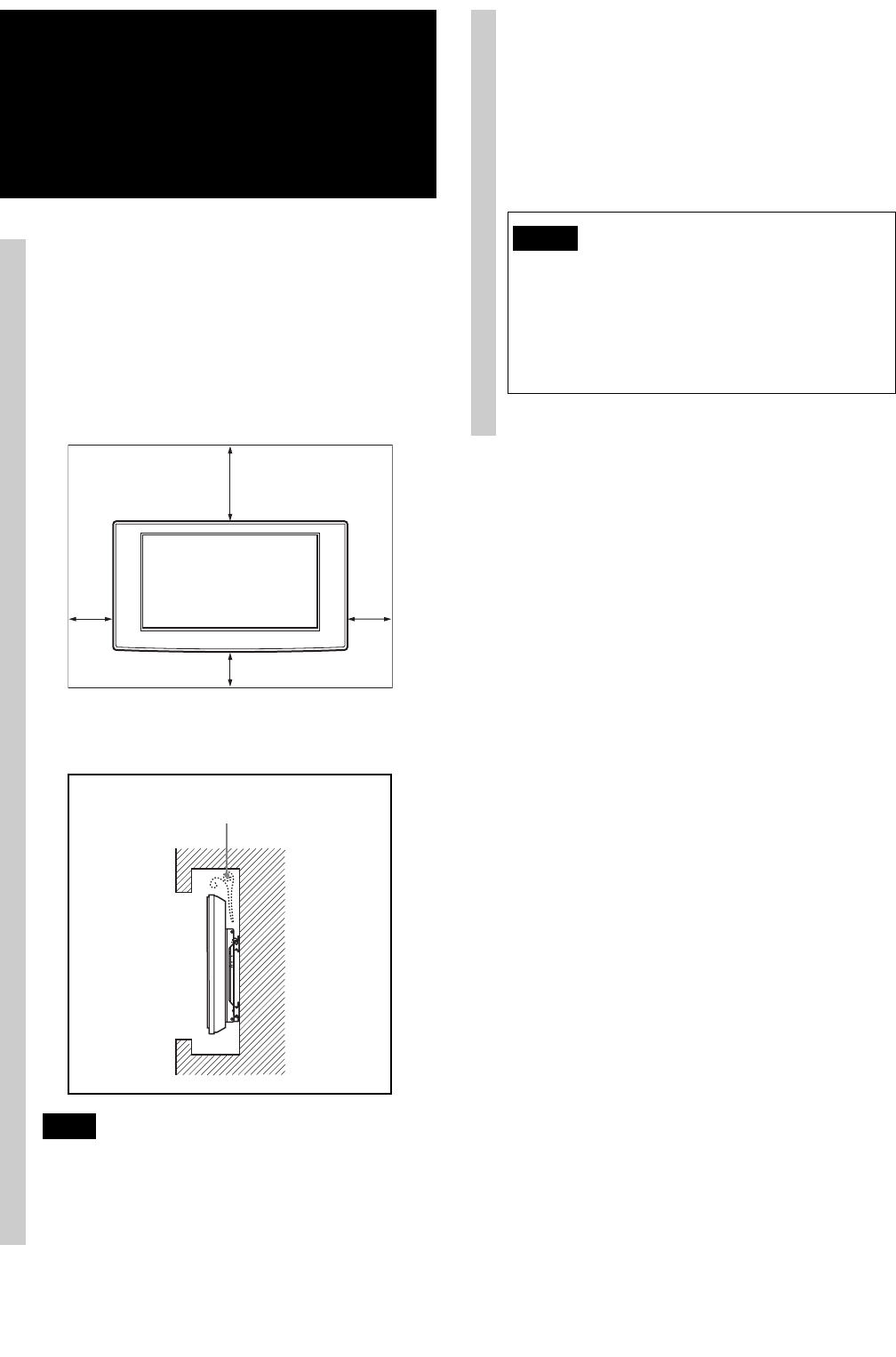

6 (GB)

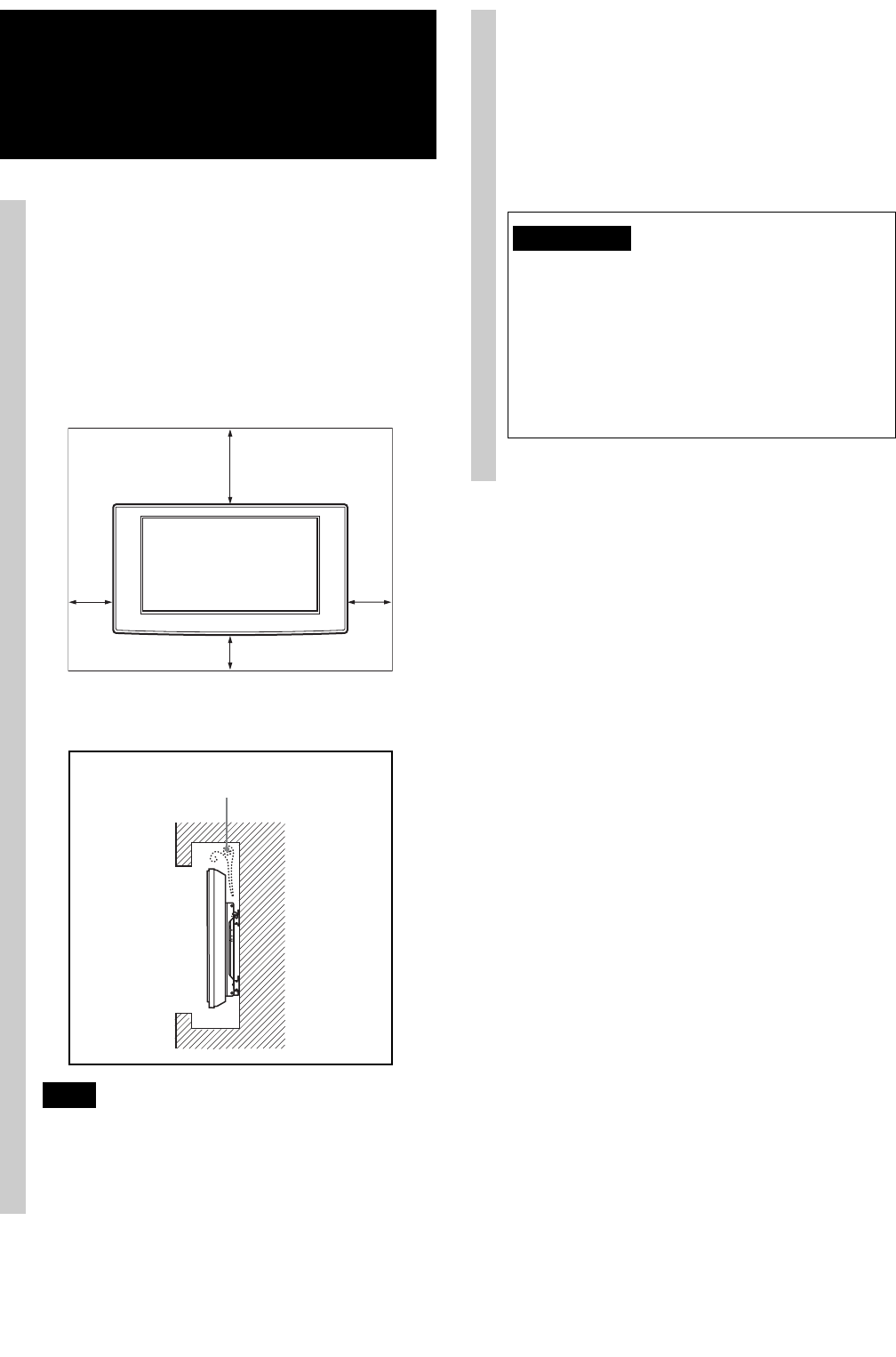

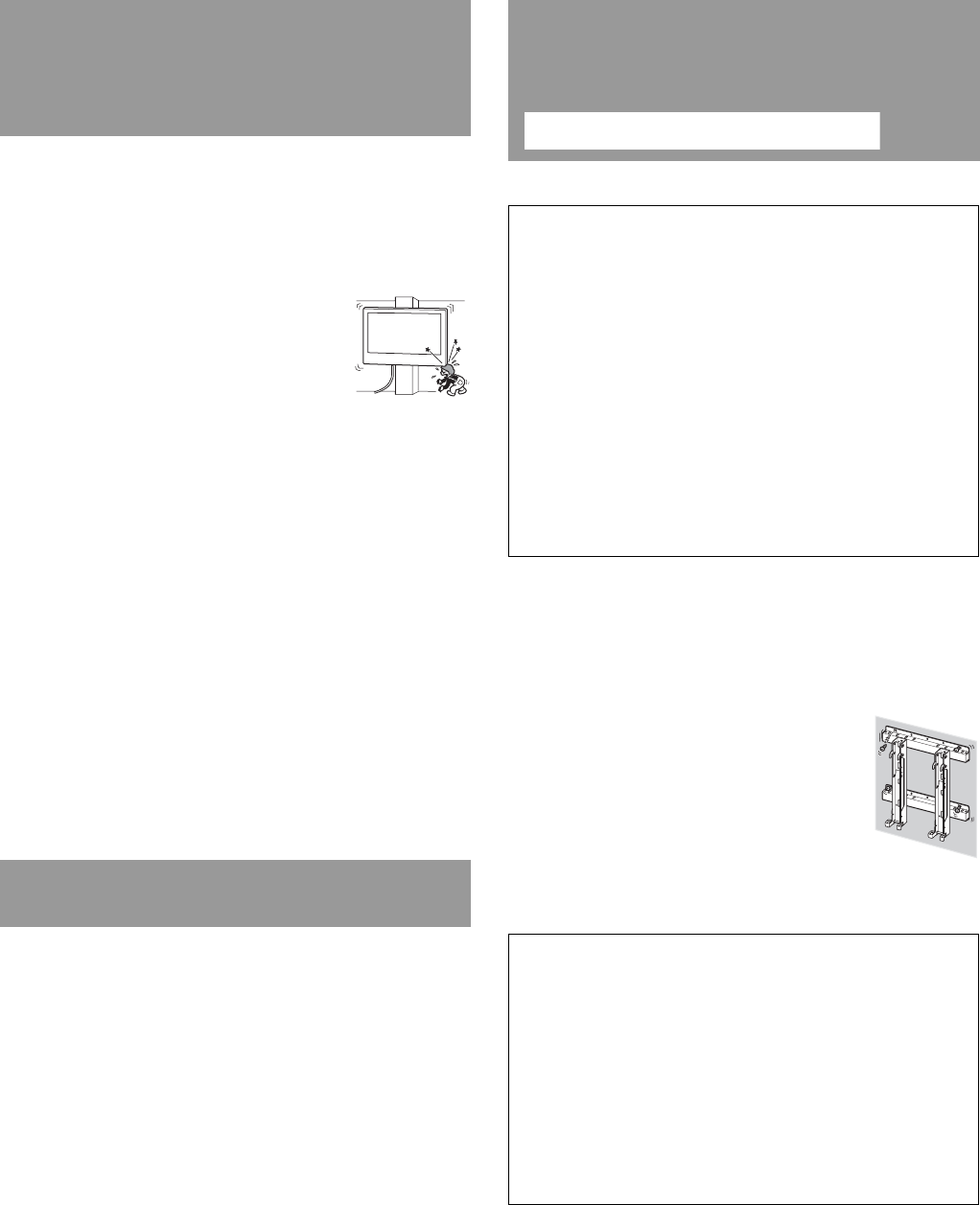

Step 2:

Deciding on the

installation location

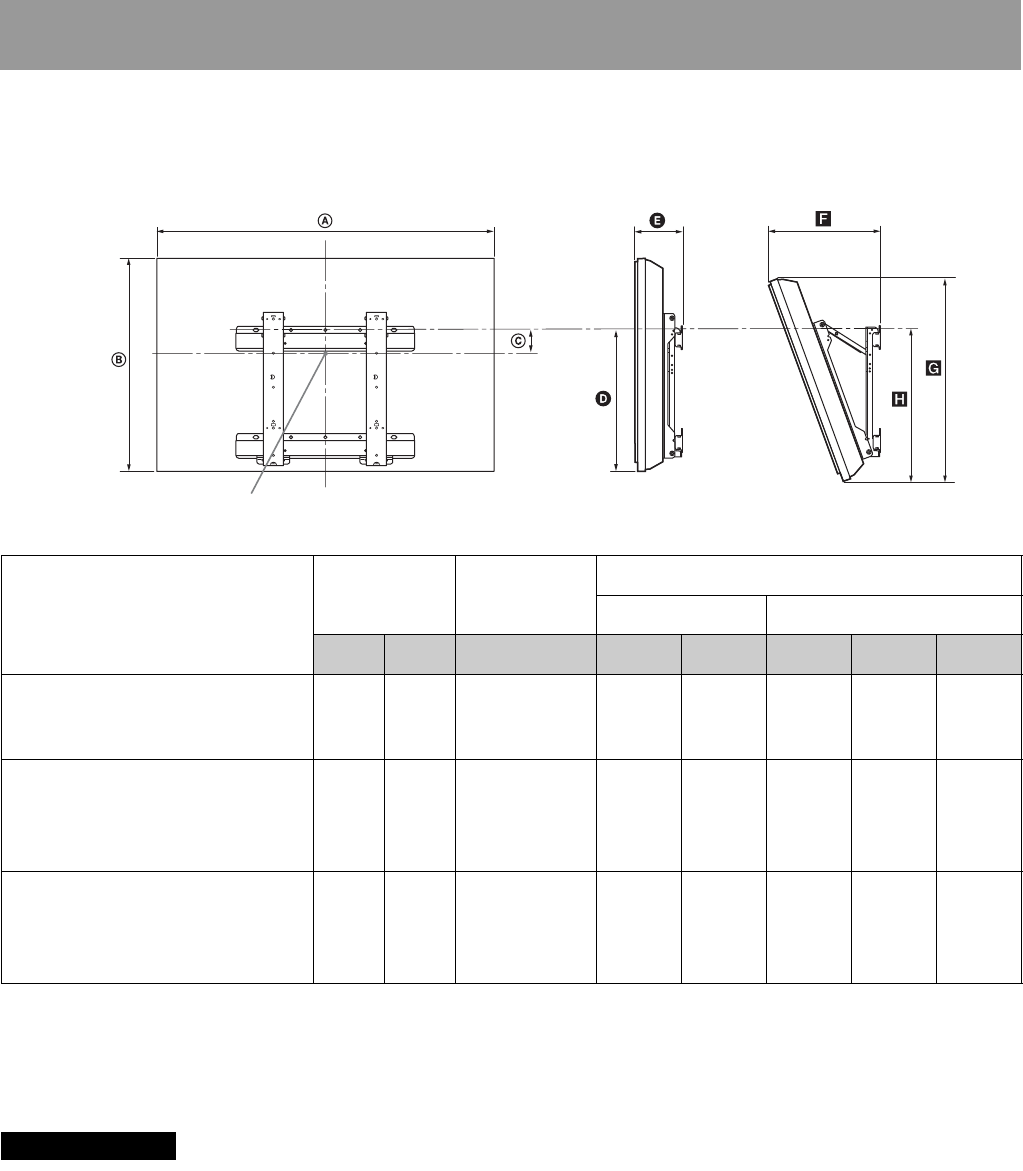

Referring to the TV installation

dimensions table on page 12,

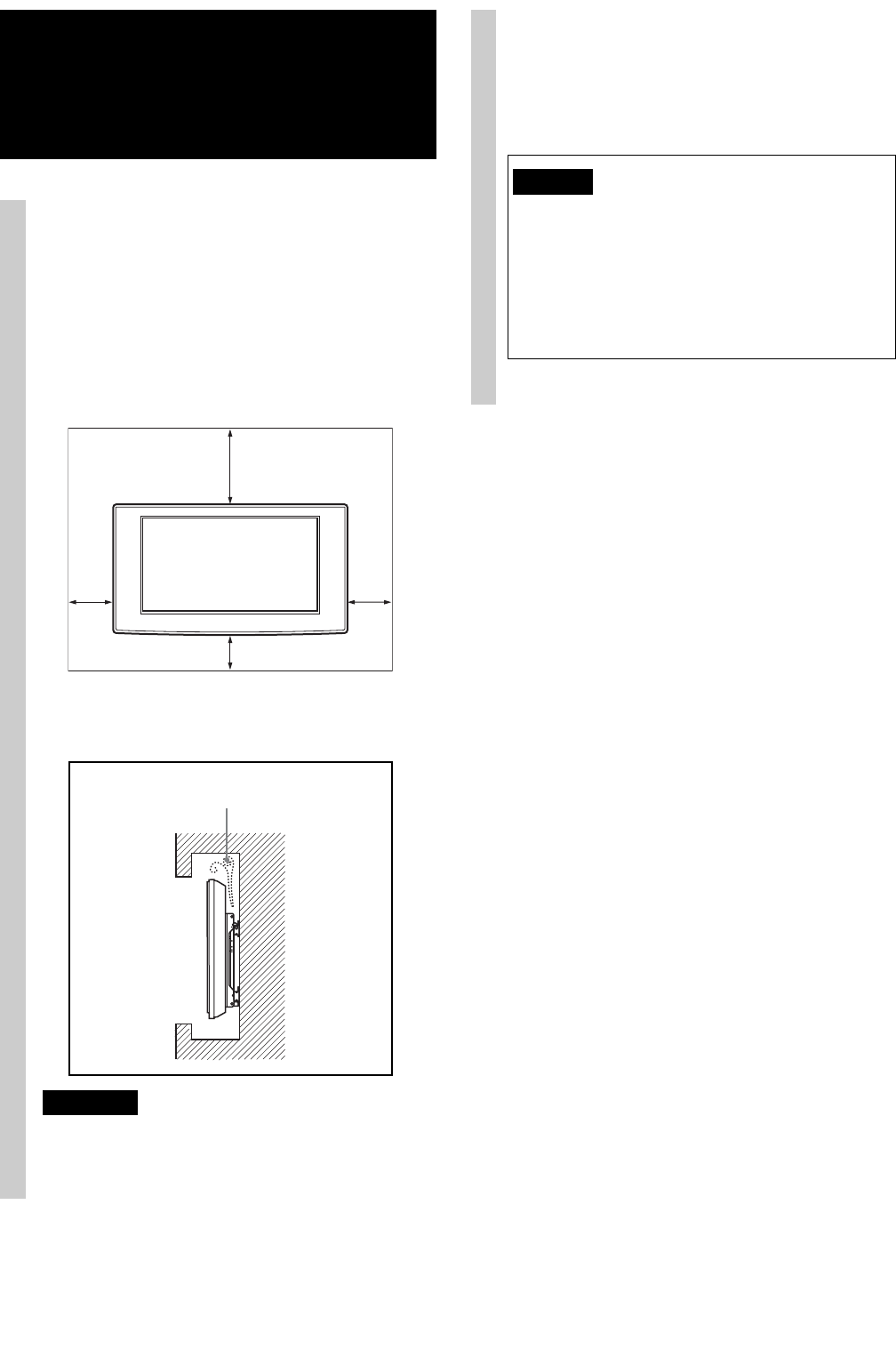

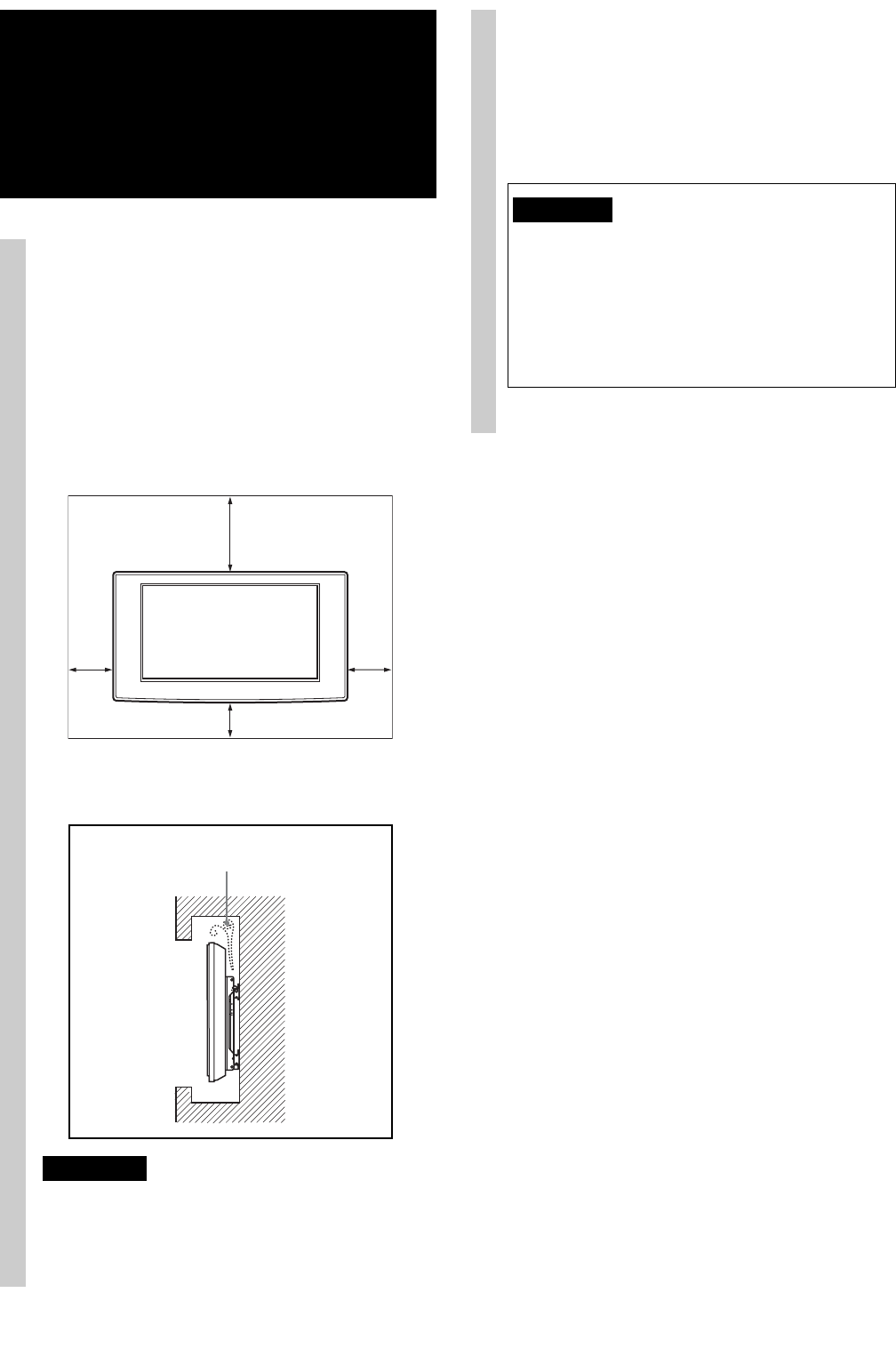

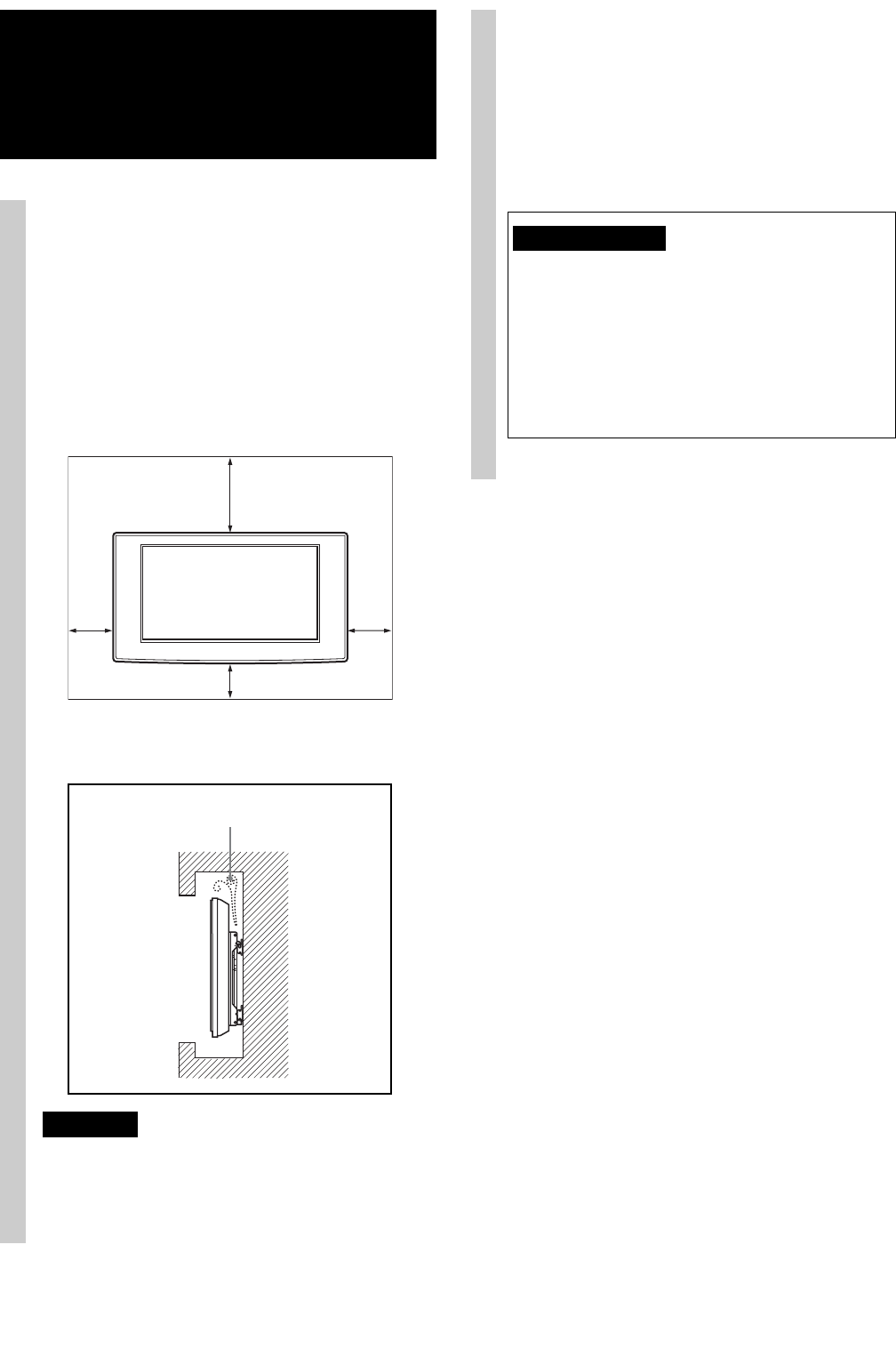

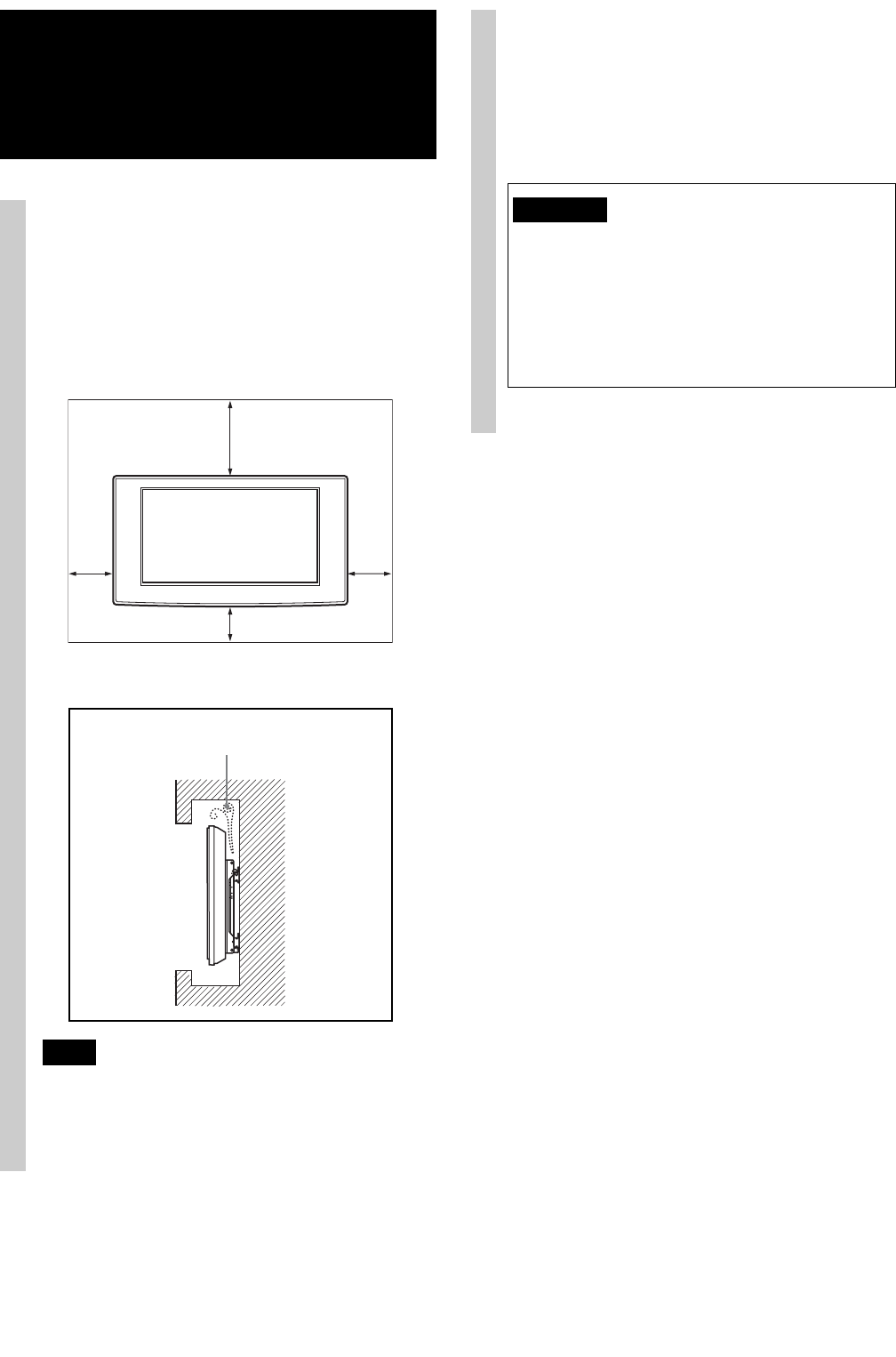

decide on the installation location.

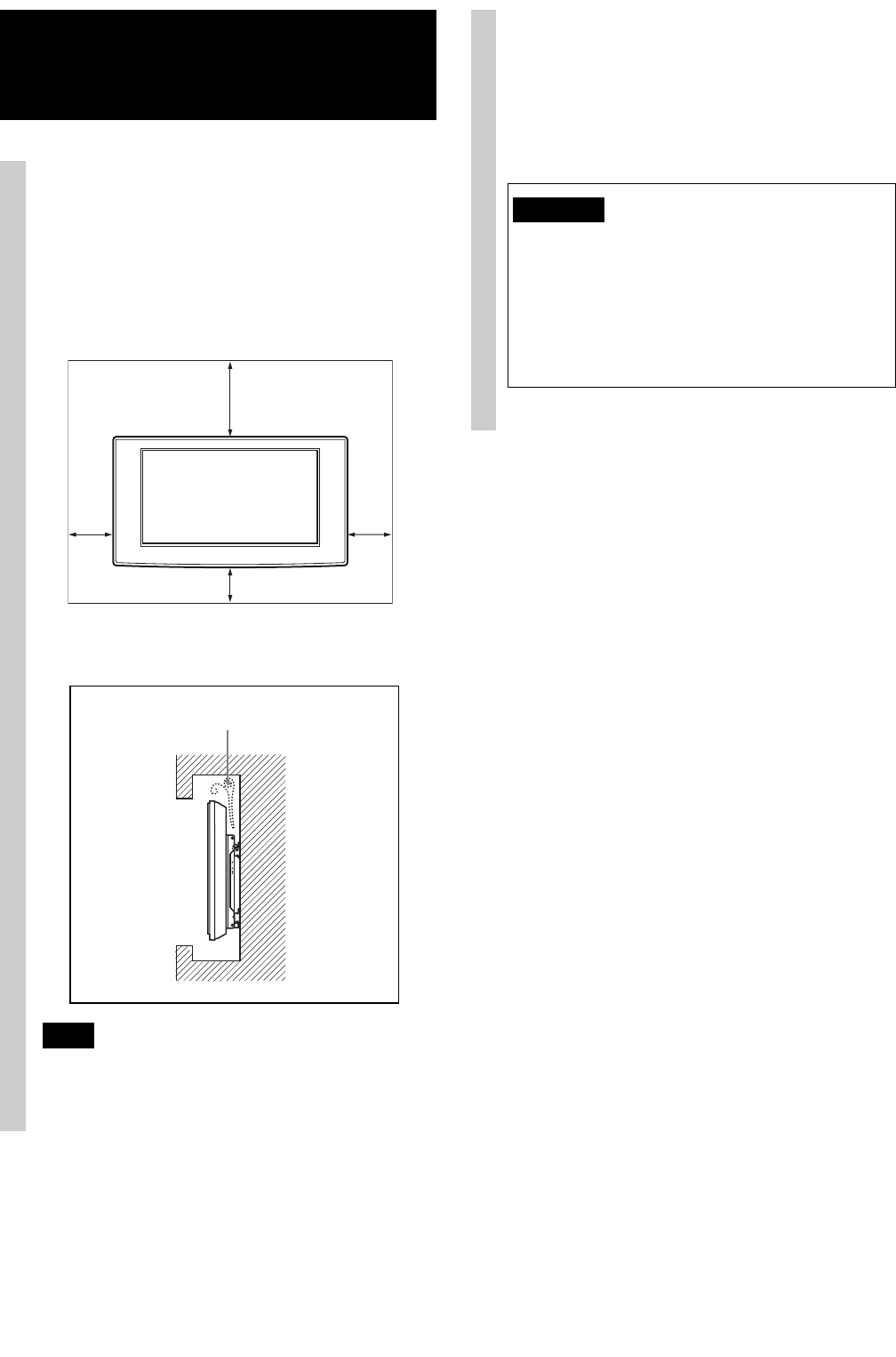

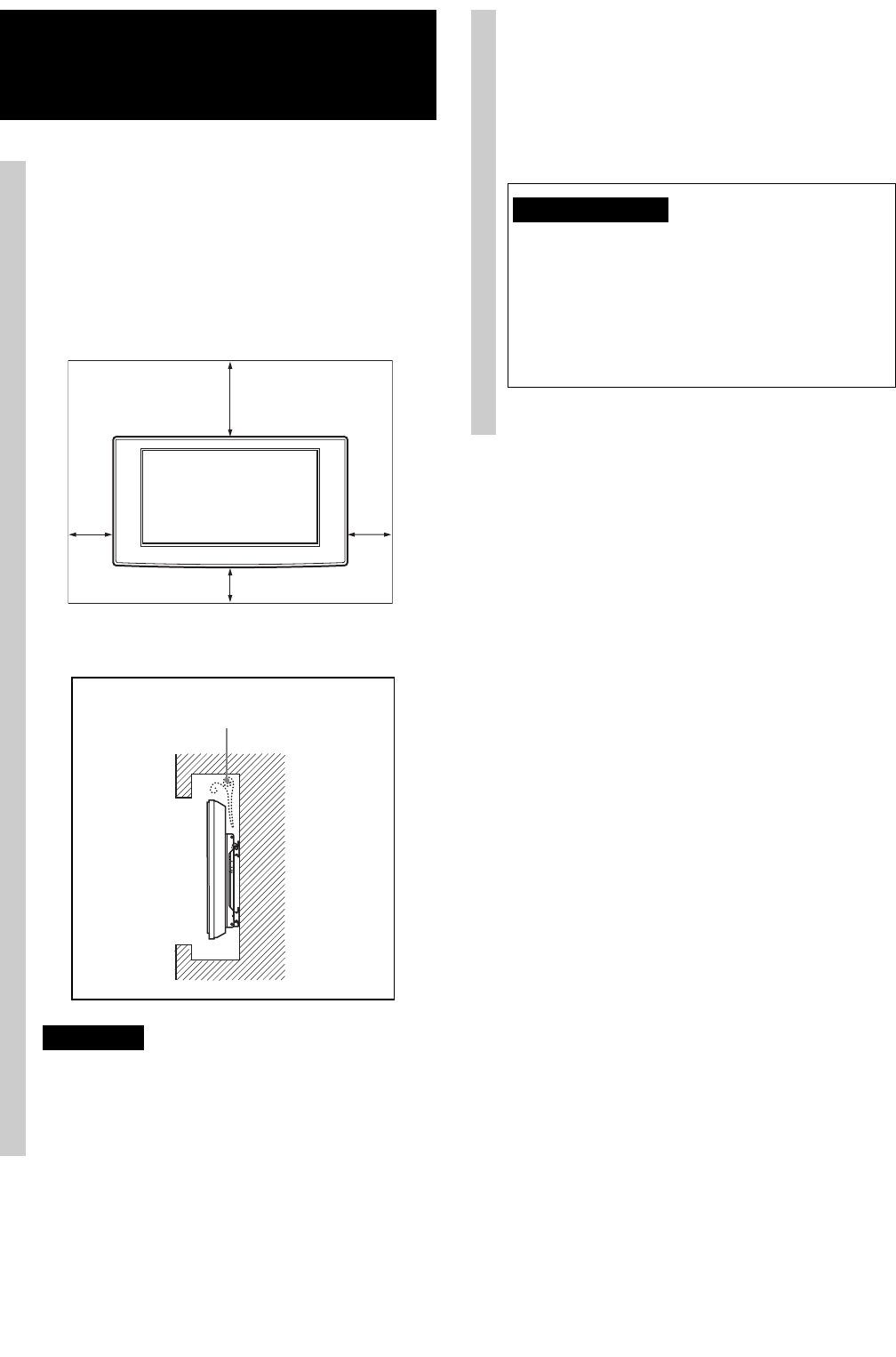

Allow for suitable clearance between the TV and the

ceiling and protruding parts of the wall as shown

below.

Note

If you intend to route the cables in the wall, make a

hole in the wall to insert the cables before beginning

the installation.

Unit: mm (inches)

100

(4)

100

(4)

100

(4) 300

(11 7/8)

Never install the TV set as shown below:

Air circulation is

blocked.

Wall

2Referring to the Wall mounting

dimensions diagram on page 13,

determine the positions of the

screws for installing the Base

Bracket.

WARNING

The wall that the TV will be mounted on should be

able to support a weight of at least four times that of

the TV (Refer to your TV’s instructions for its

weight.).

Determine the strength of the wall the TV will be

mounted on. Reinforce the wall sufficiently, if

necessary.

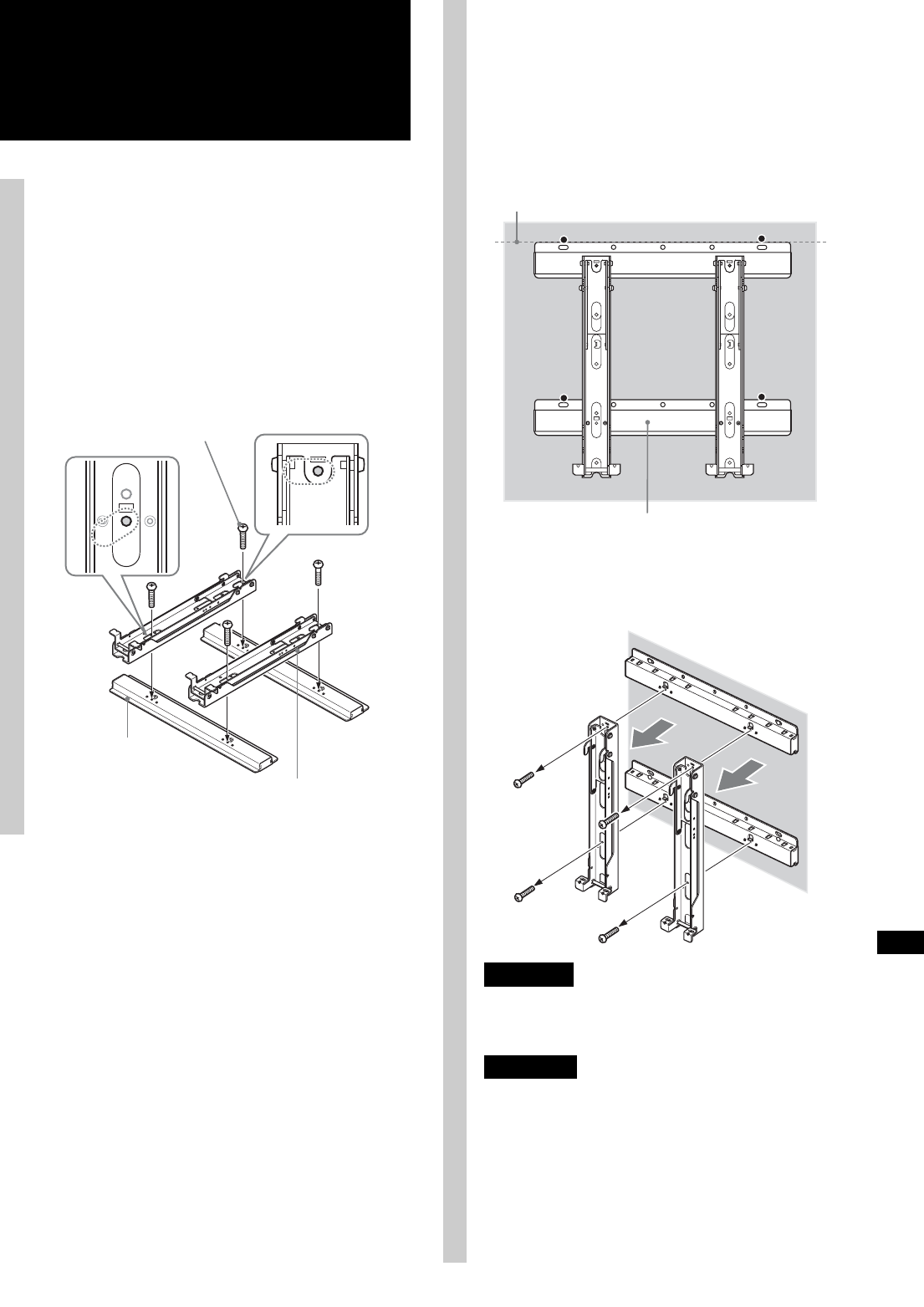

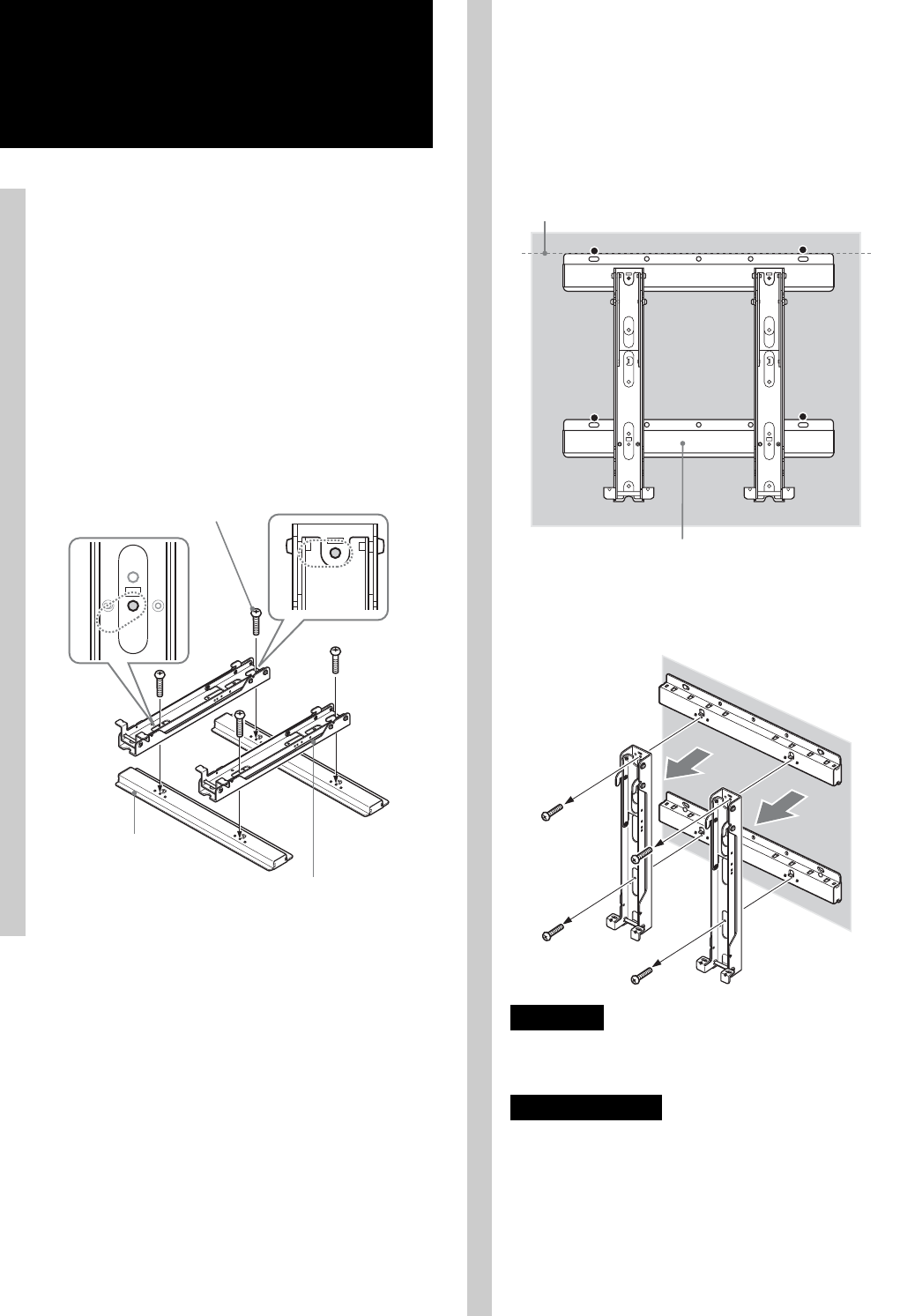

7 (GB)

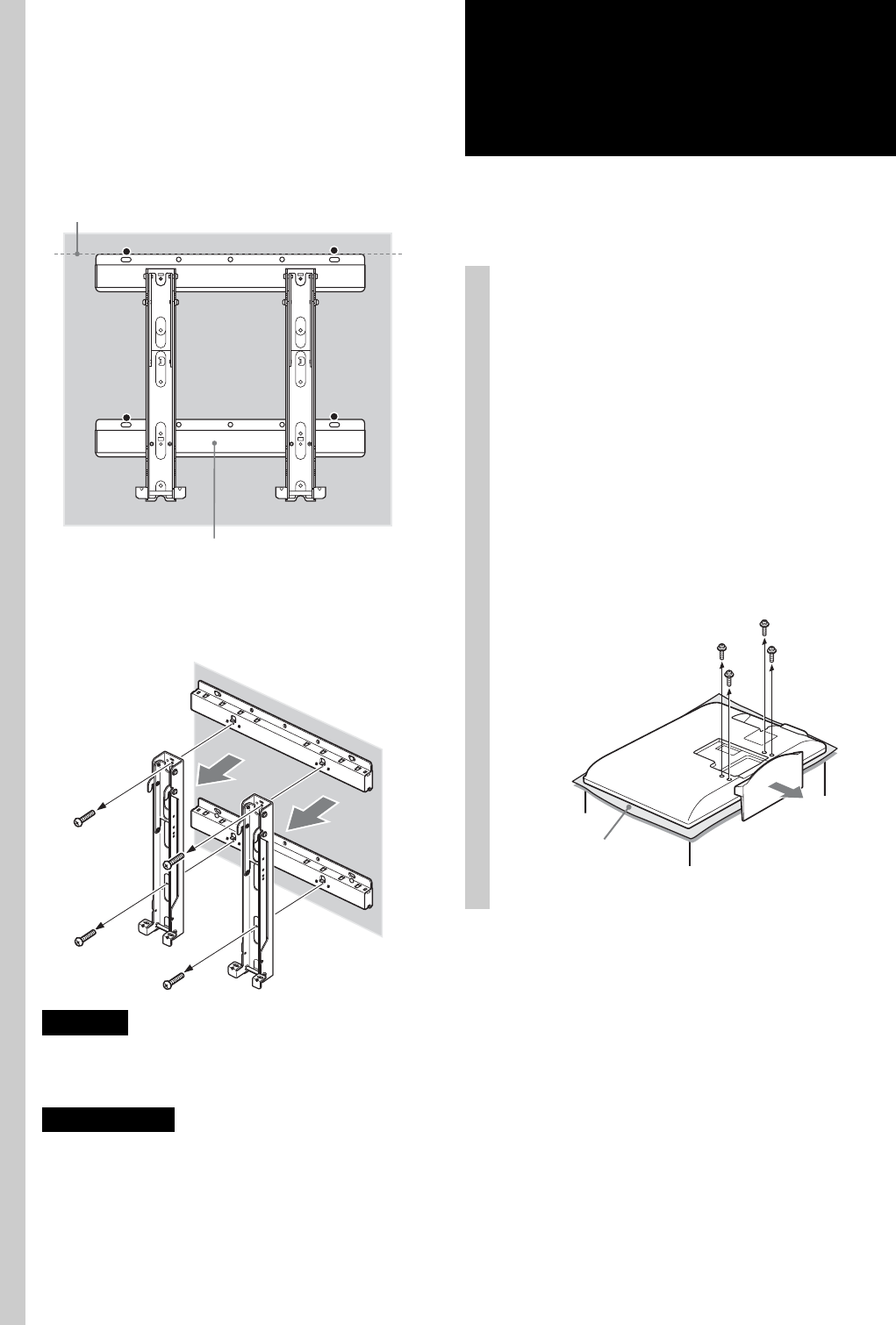

Step 3:

Installing the Base

Bracket on the wall

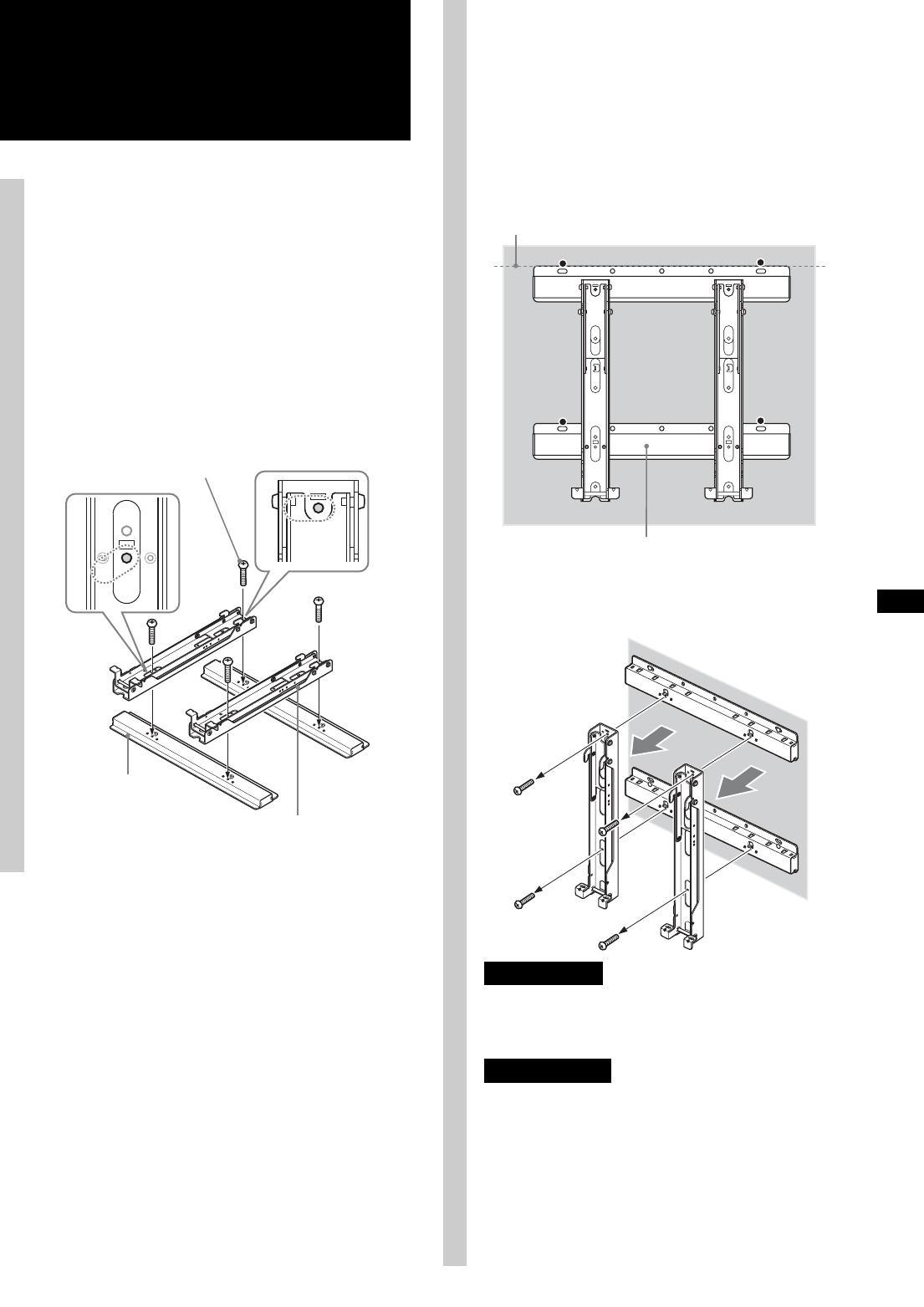

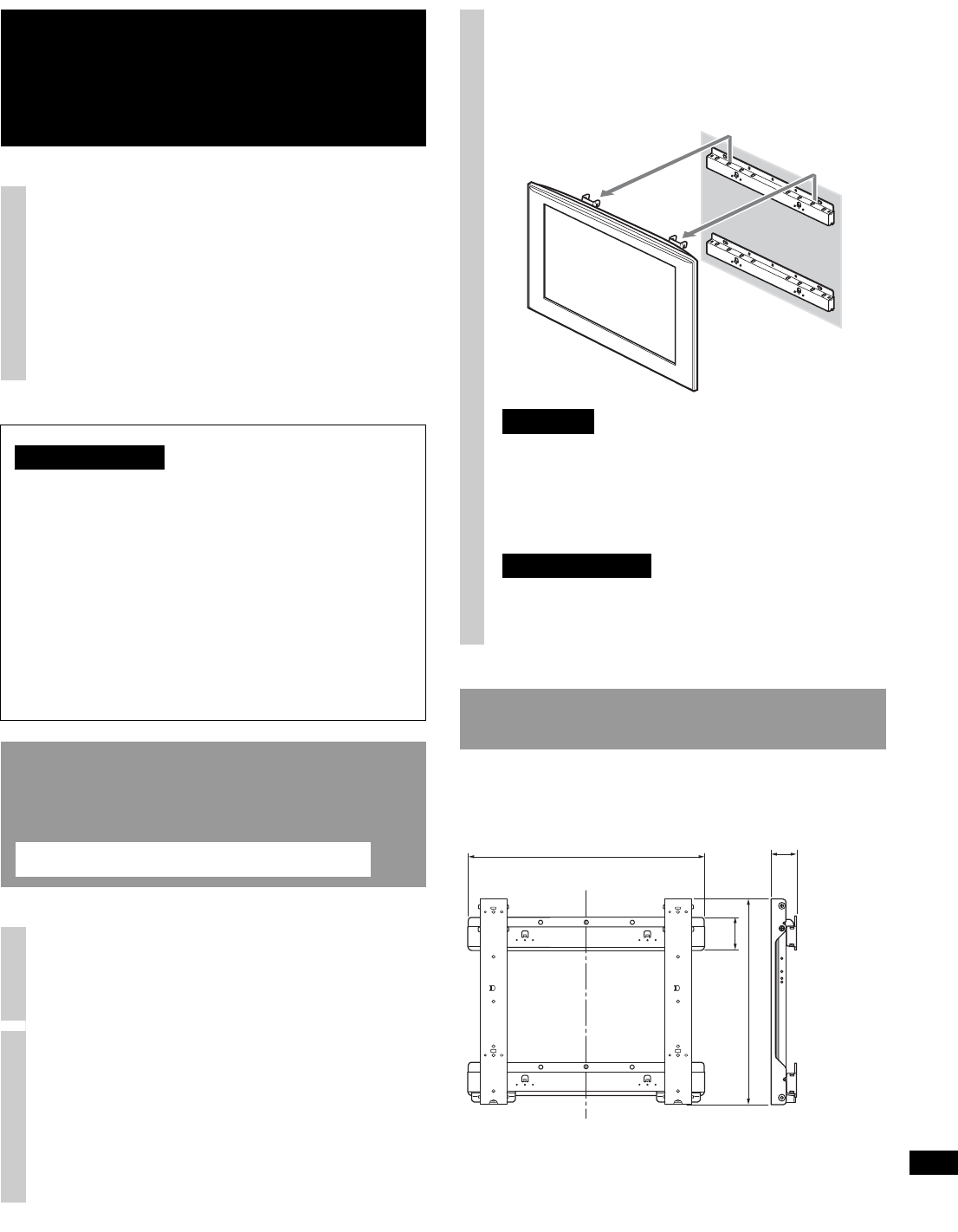

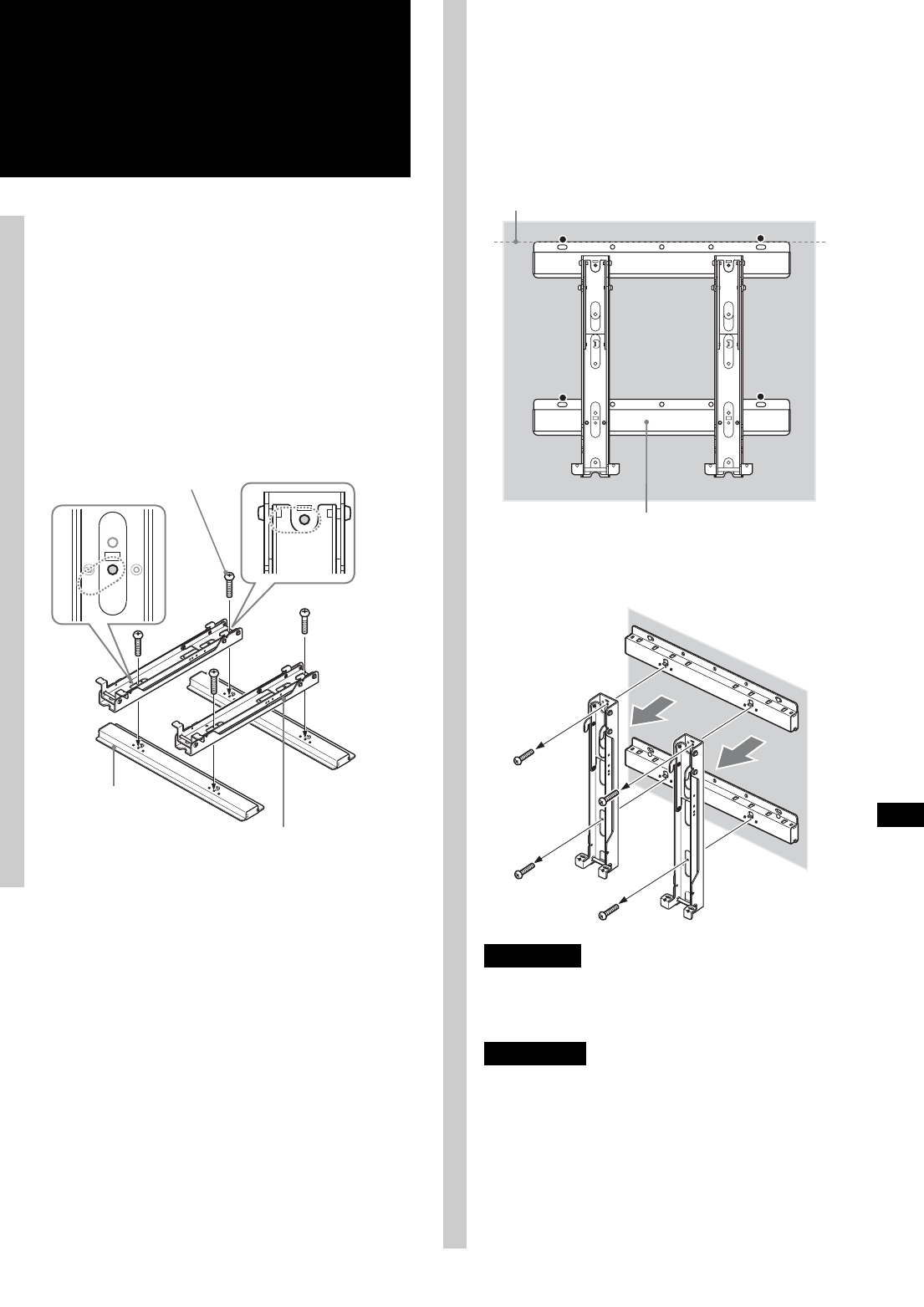

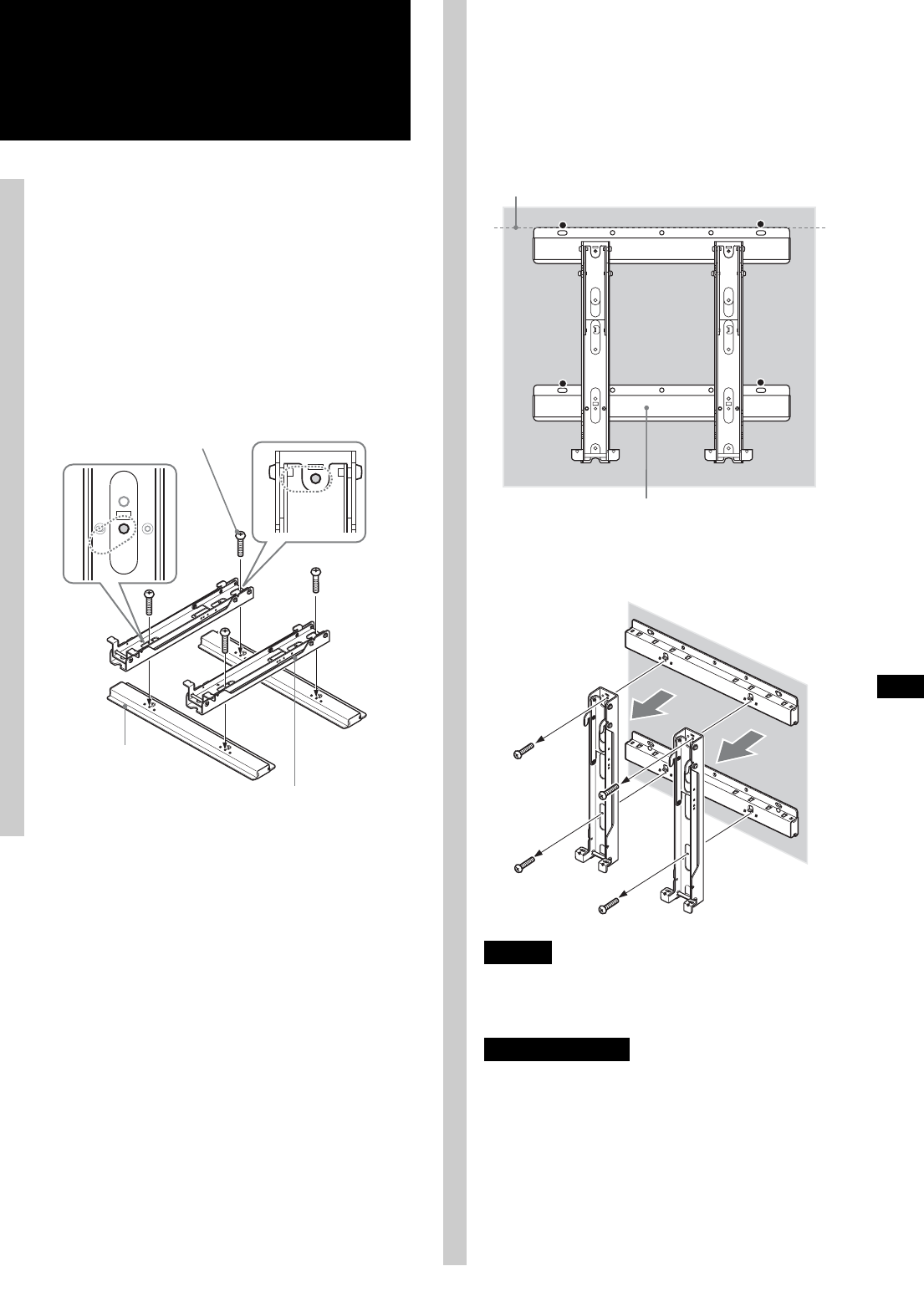

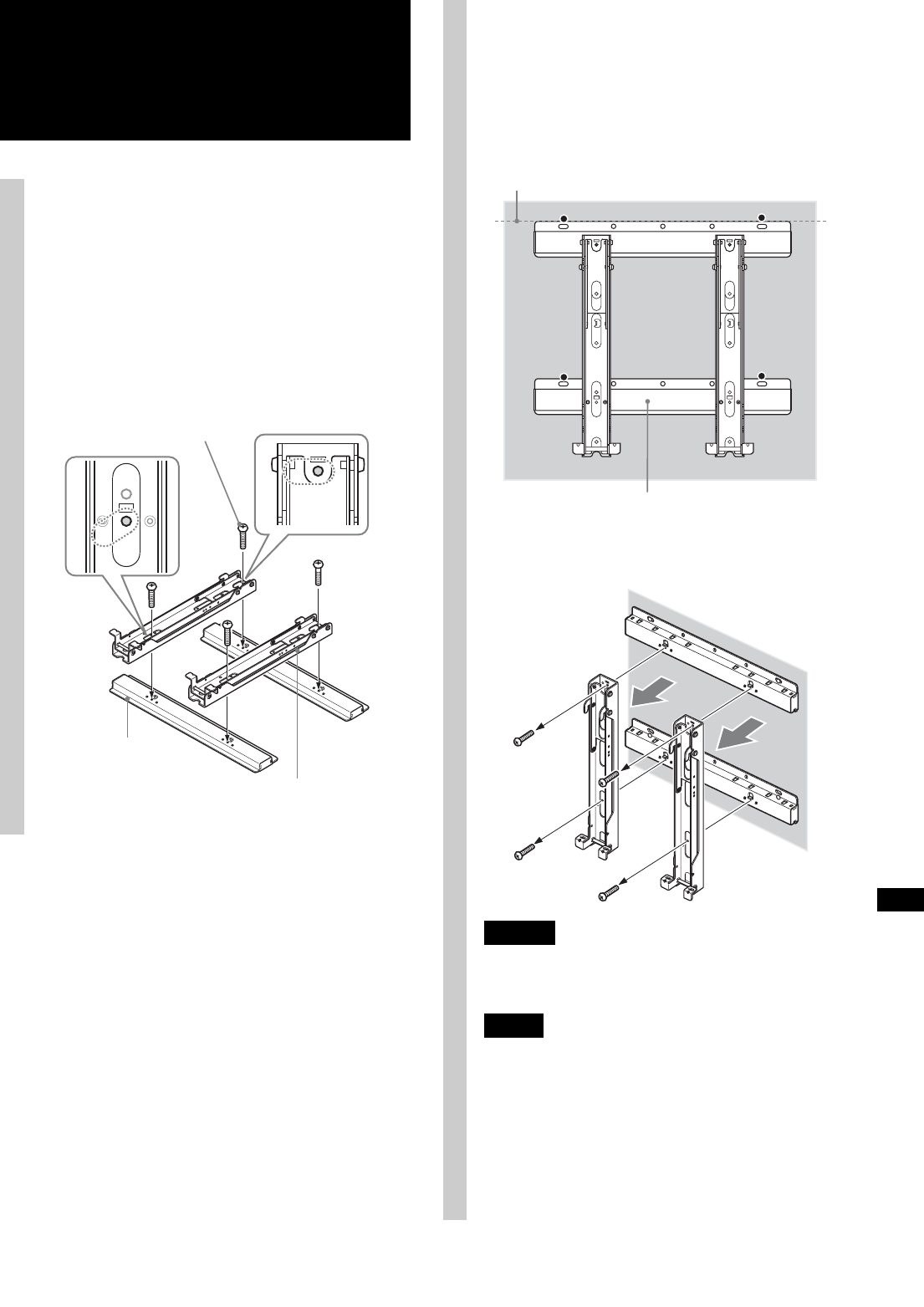

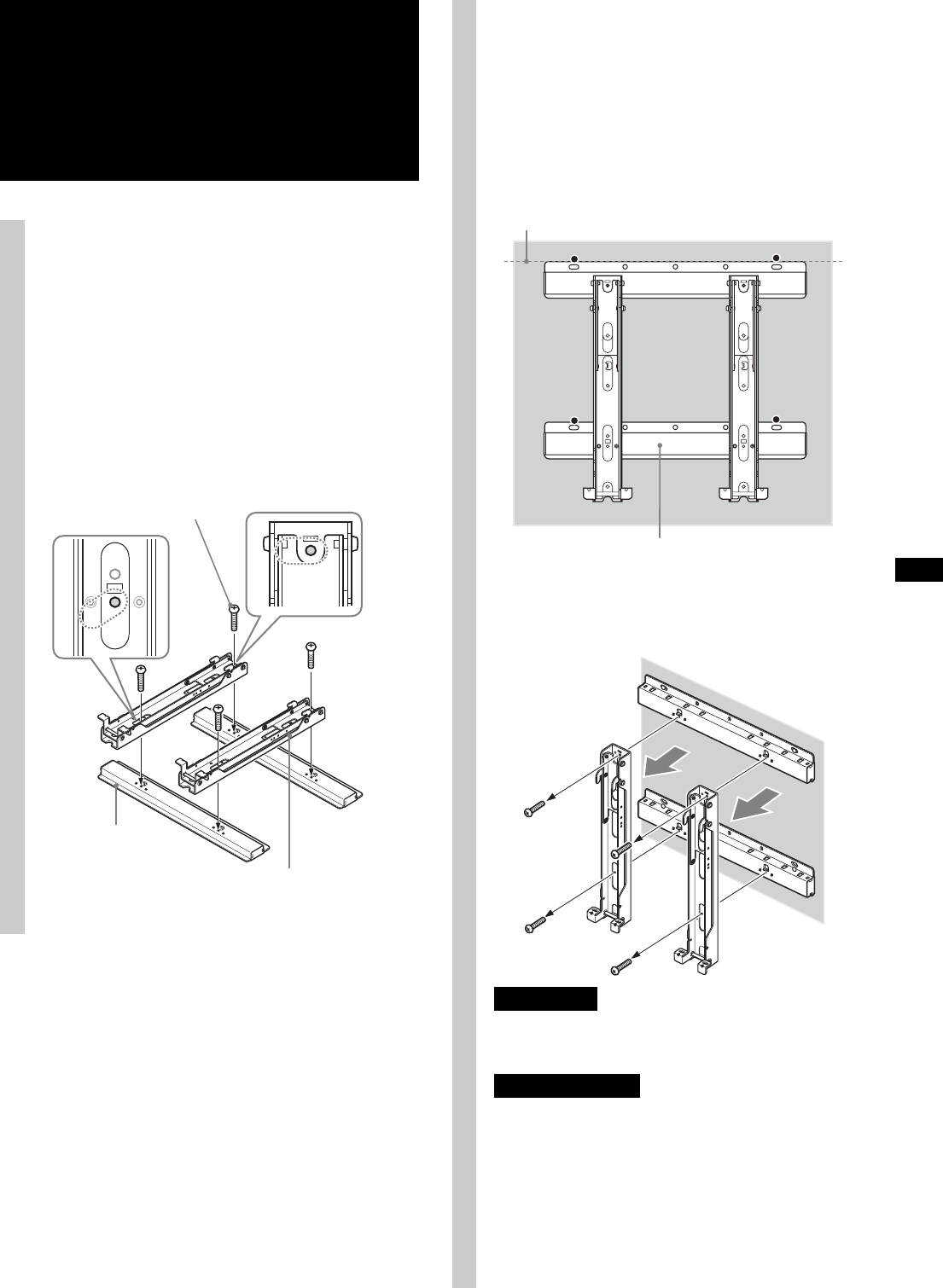

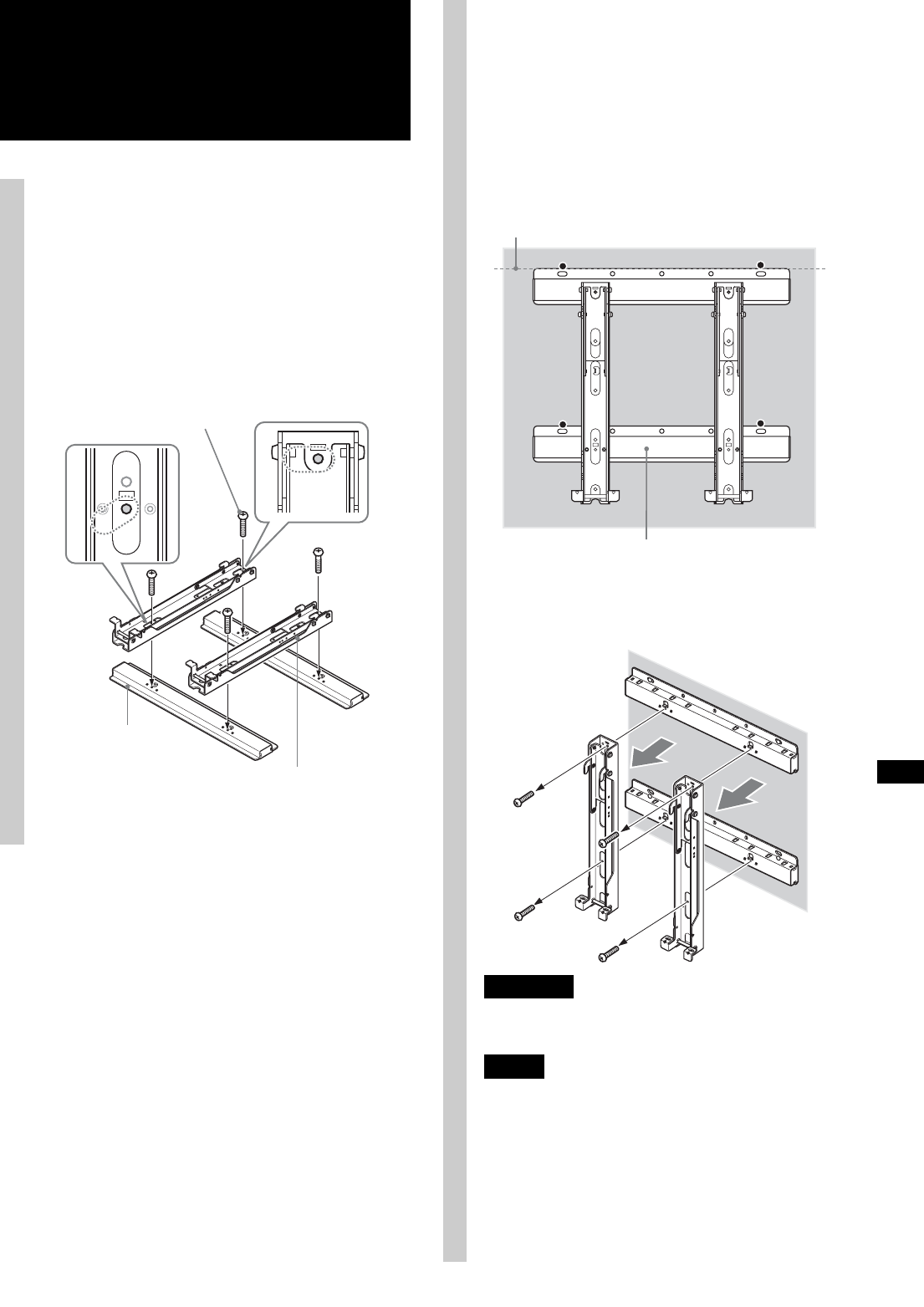

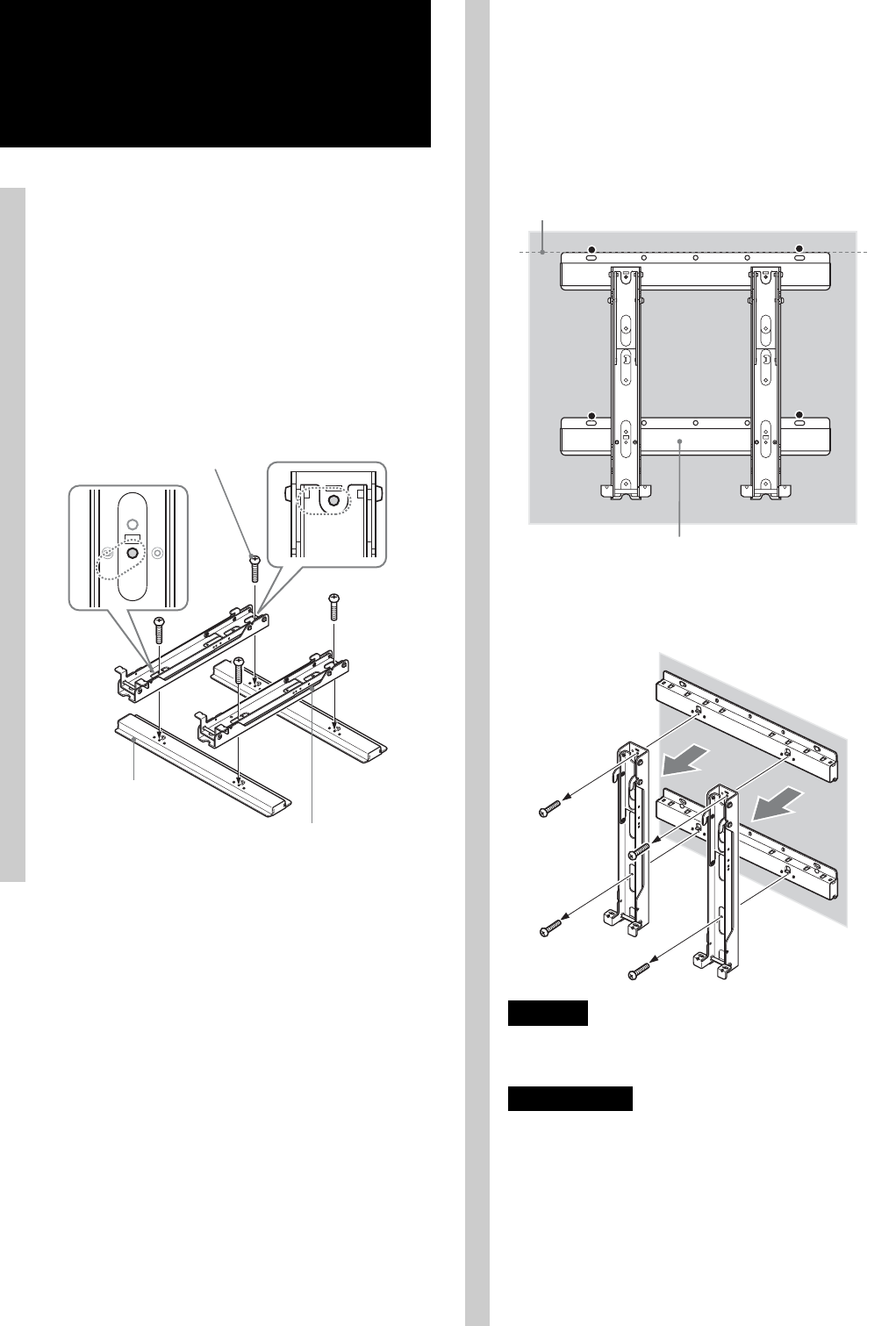

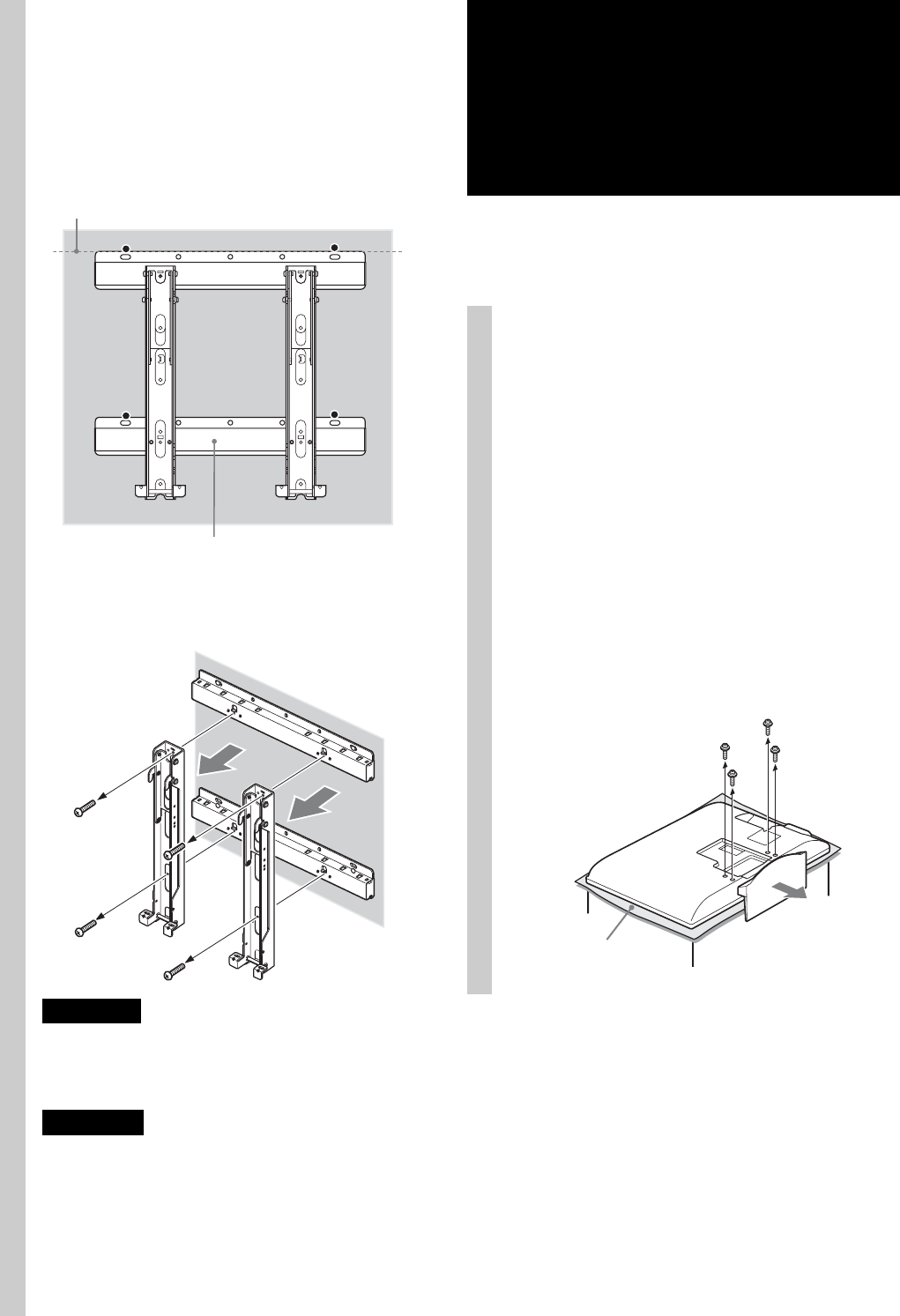

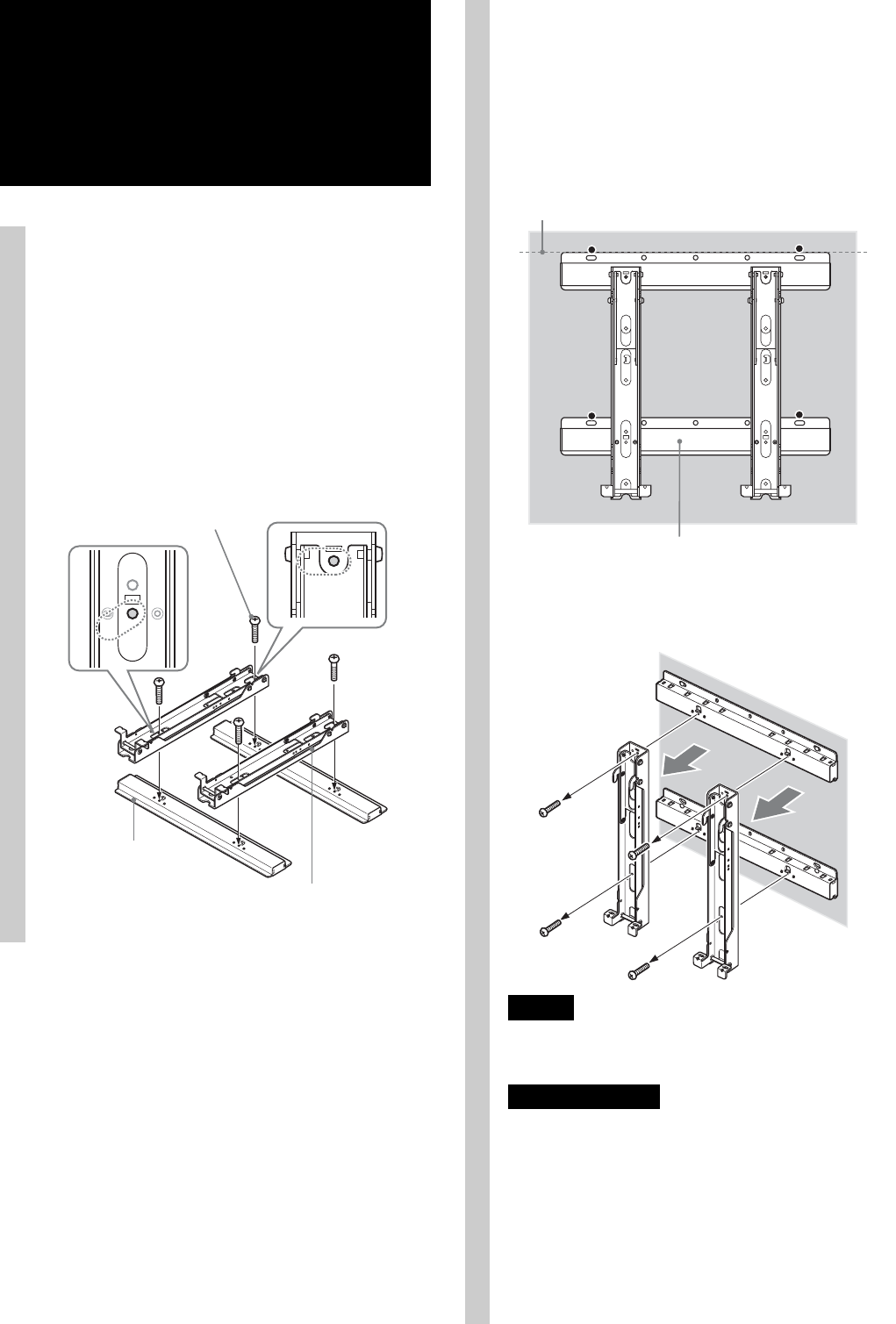

1Secure the Base Bracket to the

wall using four or more 8 mm

(11/32 inches) diameter or

equivalent screws (not supplied).

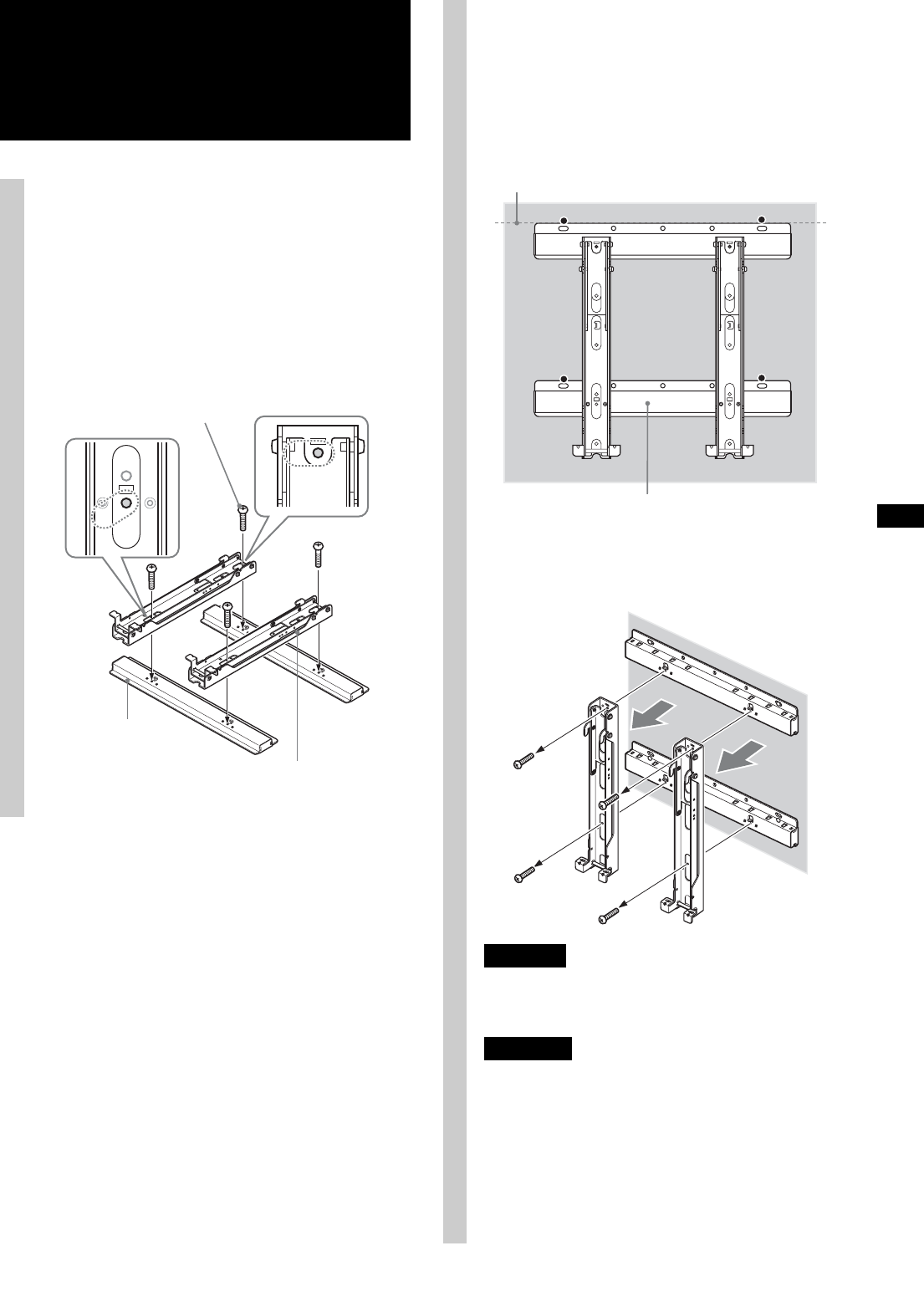

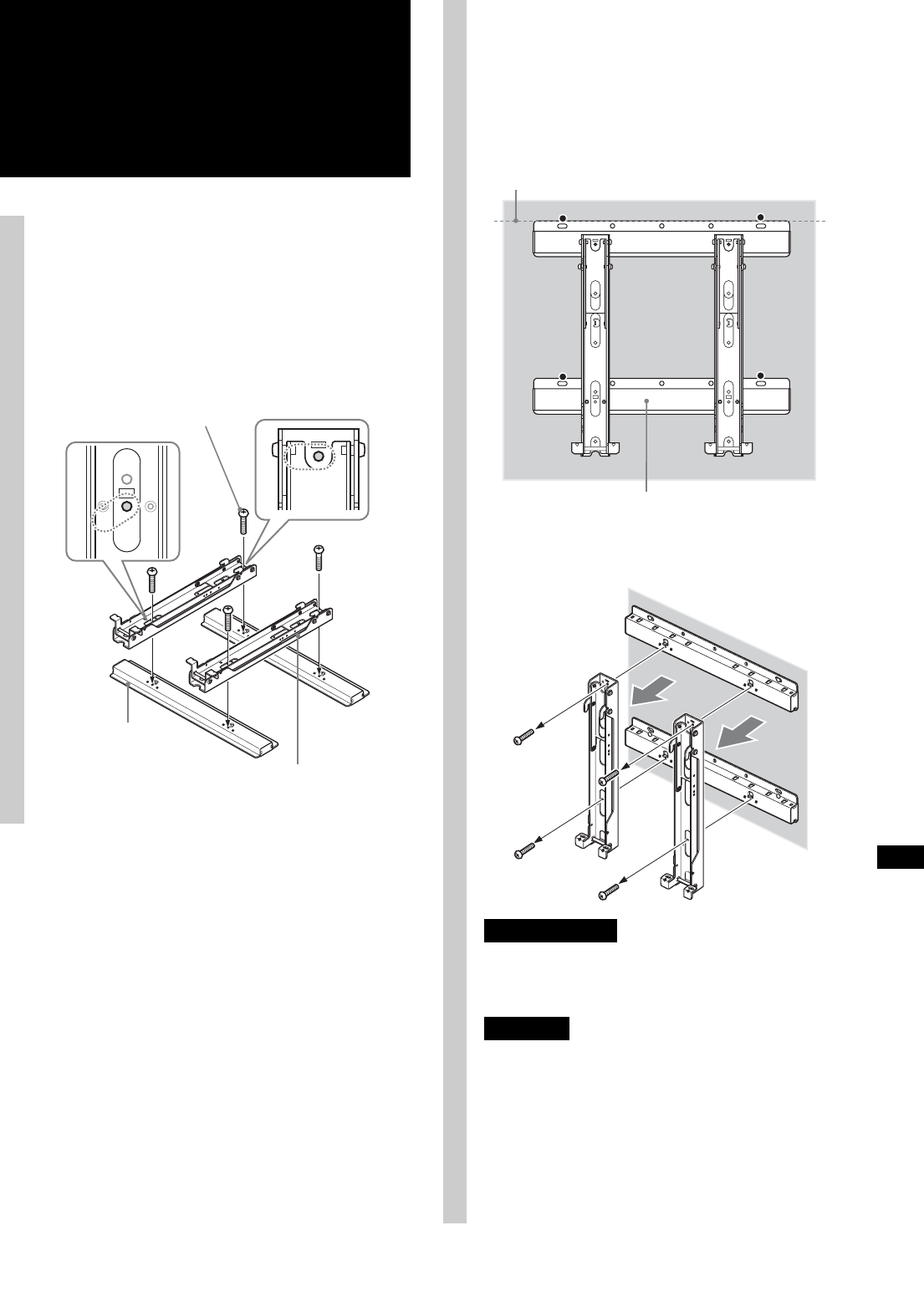

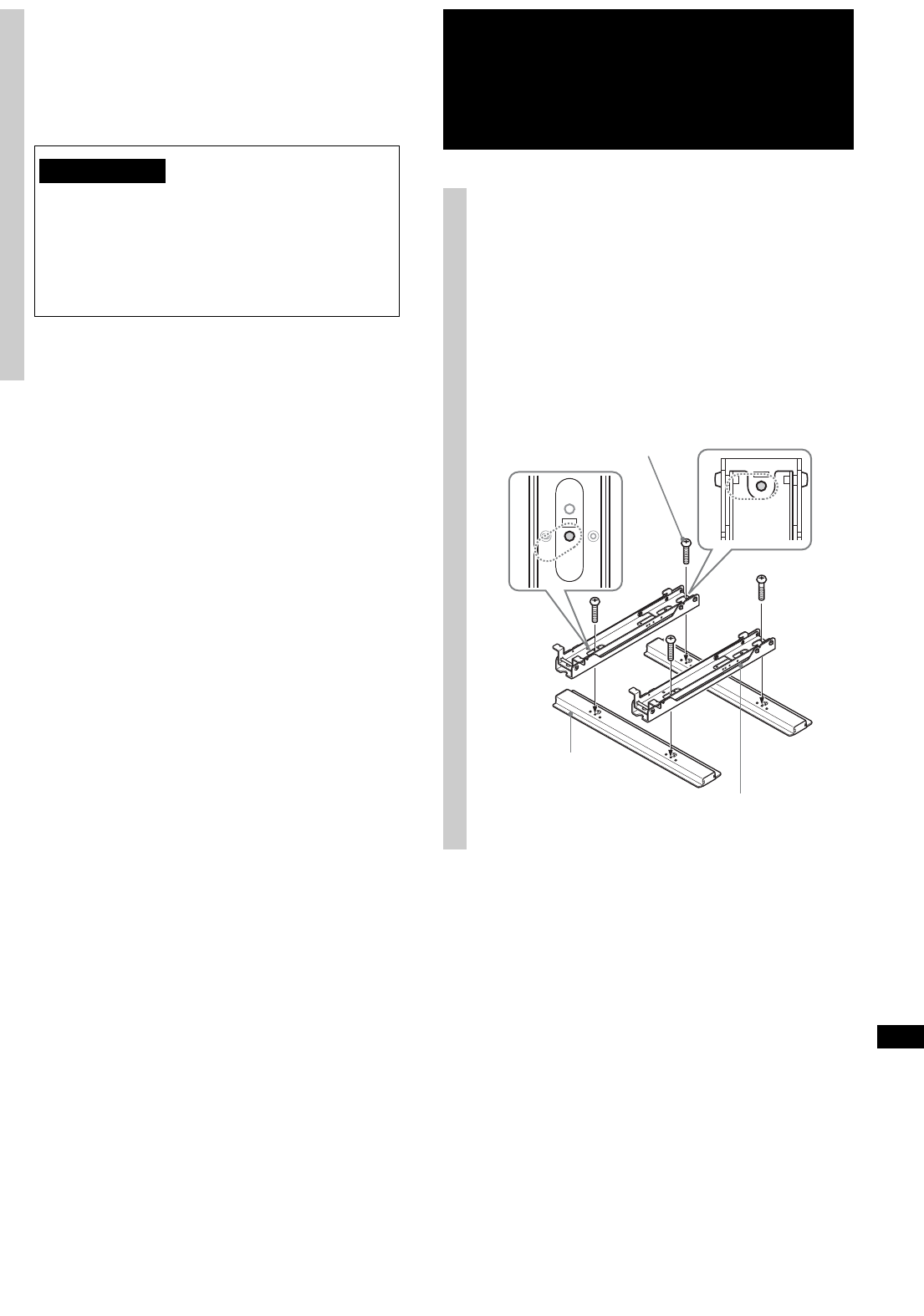

1Determine the screw holes (d, h) for attaching the

Mounting Hook to the Base Bracket. Then attach

them securely using the supplied screws (+BVST4

× 12).

Screw (+BVST4 × 12)

Base Bracket

Mounting Hook

2Secure the Base Bracket and the Mounting Hook on

the wall using the four or more 8 mm (11/32 inches)

diameter or equivalent screws (not supplied).

Select four screw holes with the z mark shown in

the diagram below and tighten the screws securely

so that they will not become loose.

3Remove the screws which were attached in

procedure 1 and detach the Mounting Hook from

the Base Bracket.

CAUTION

Be careful not to drop the Mounting Hook when removing

the screws from the Mounting Hook.

WARNING

• The screws required for this procedure are not

supplied. Select screws suitable for the material and

structure of the wall.

• If the Base Bracket cannot be attached securely

enough, use additional screws.

• Be sure to confirm that the Base Bracket is securely

attached to the wall.

Align the unit so that it is level.

Base Bracket

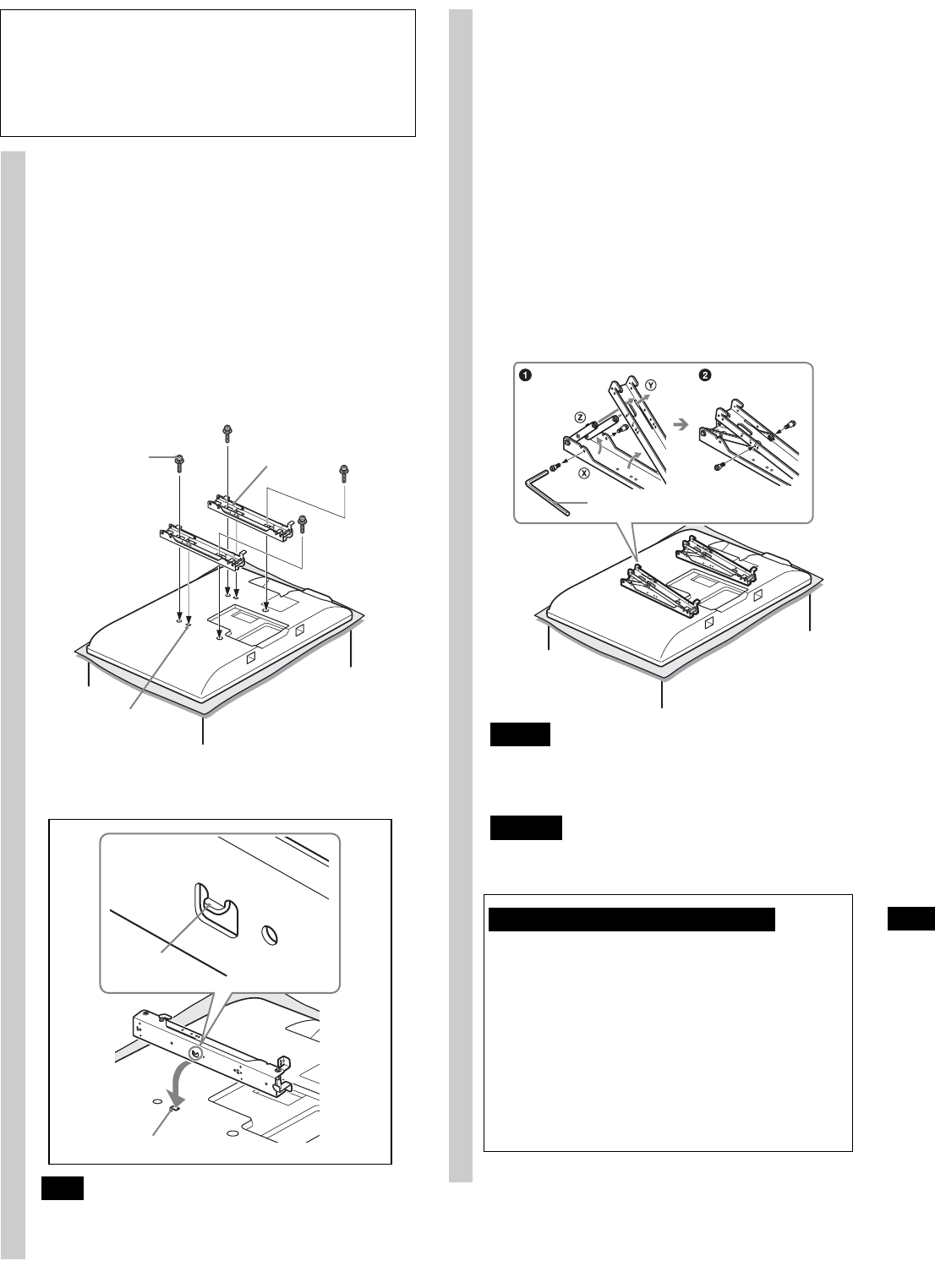

8 (GB)

If you intend to install a TV that is not specified on page 2, be

sure to refer to its operating instructions, or the supplied

leaflet.

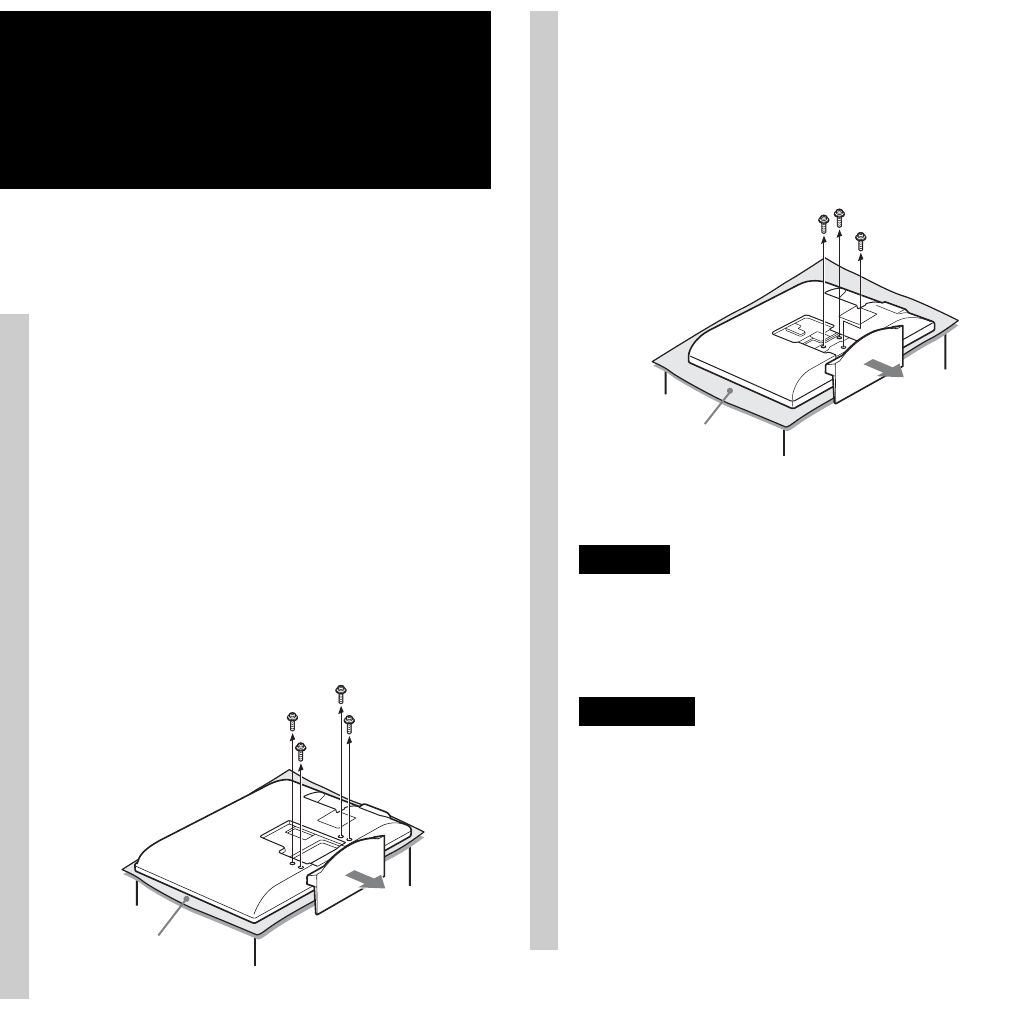

Step 4:

Preparing for the

installation of the TV

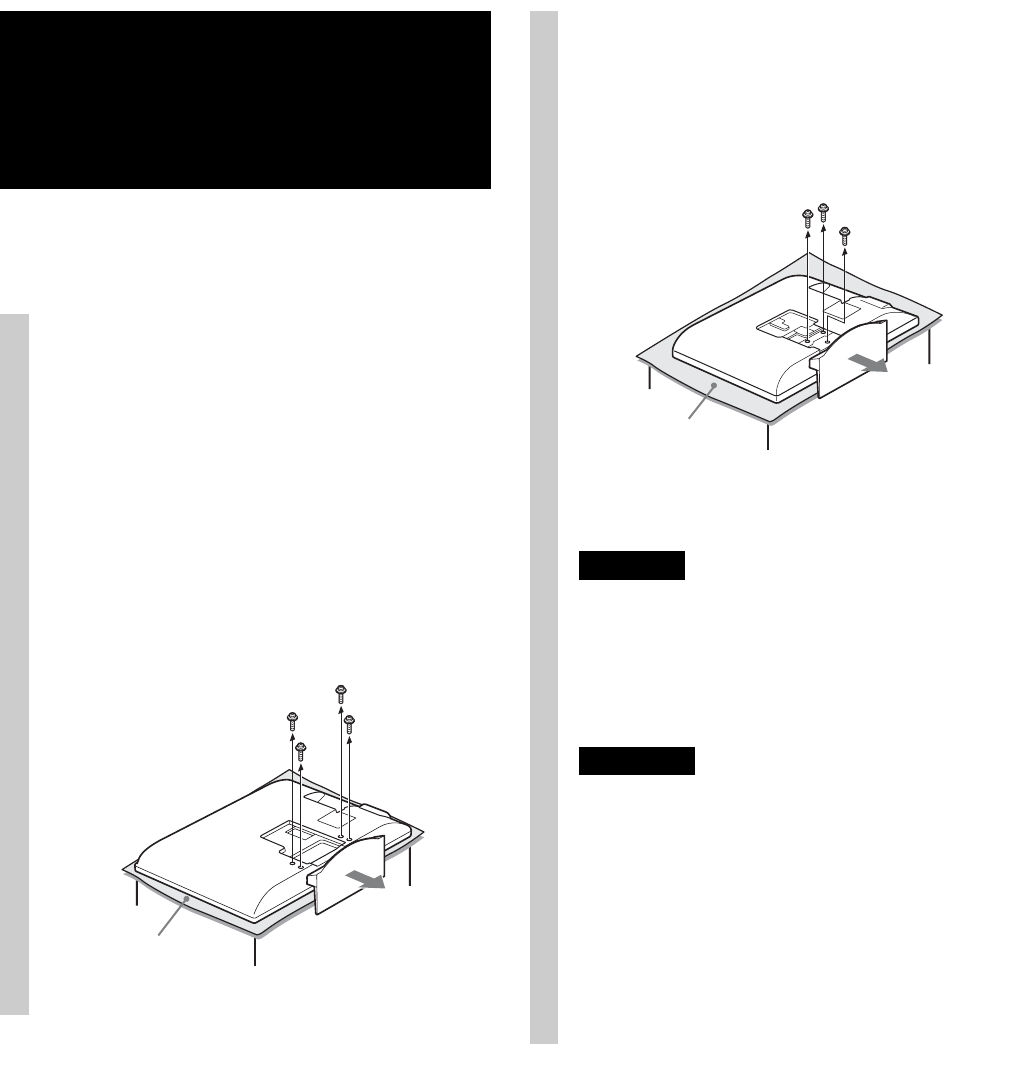

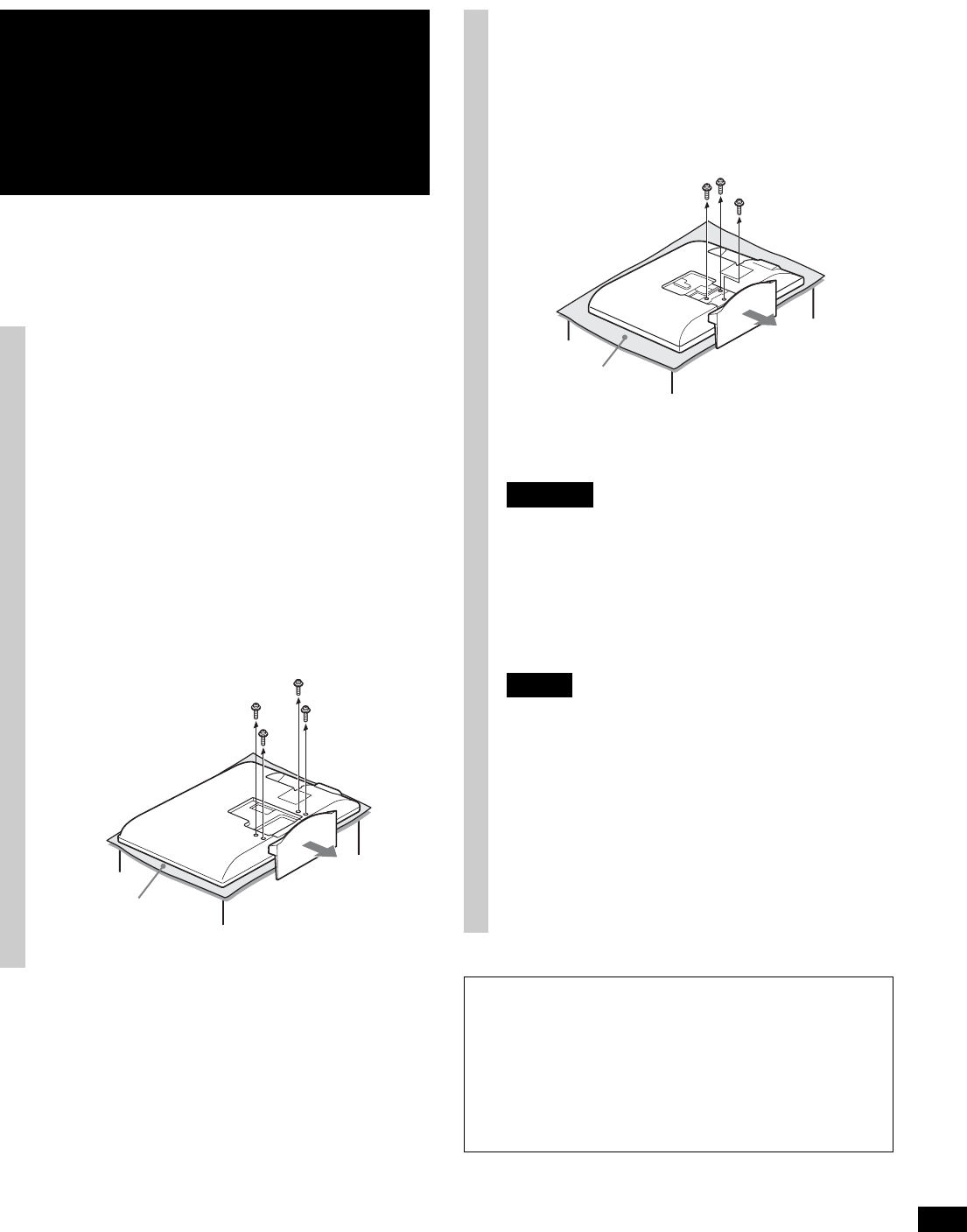

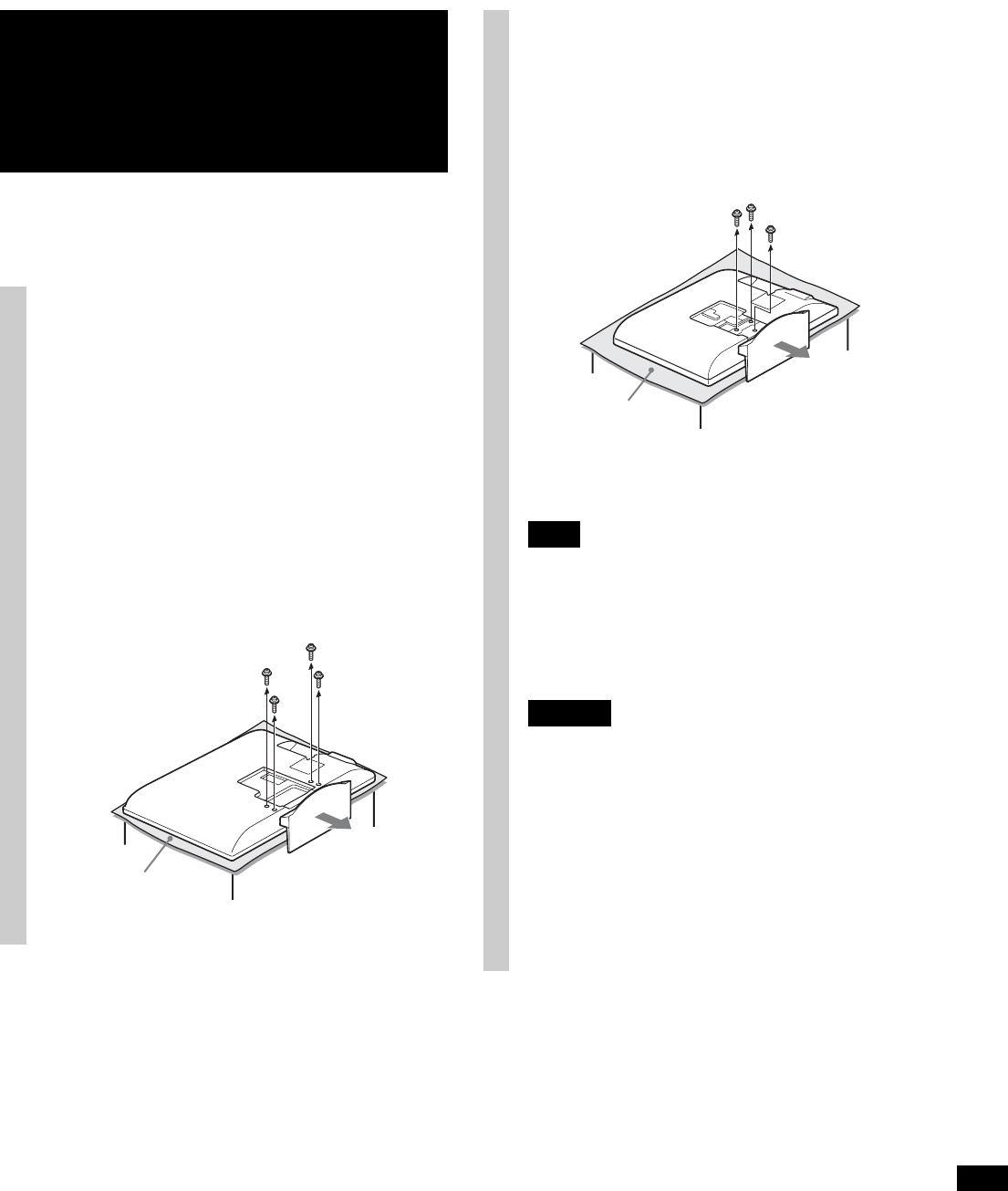

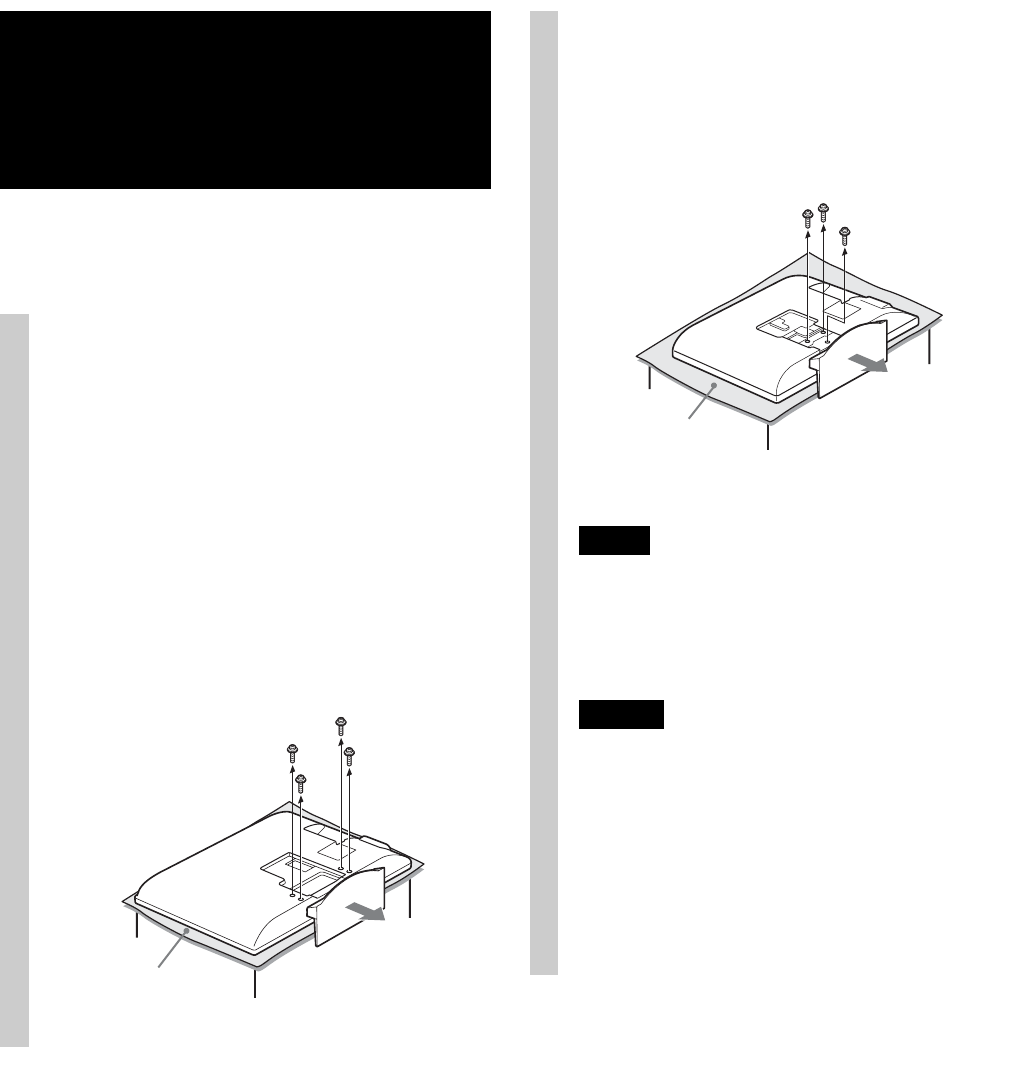

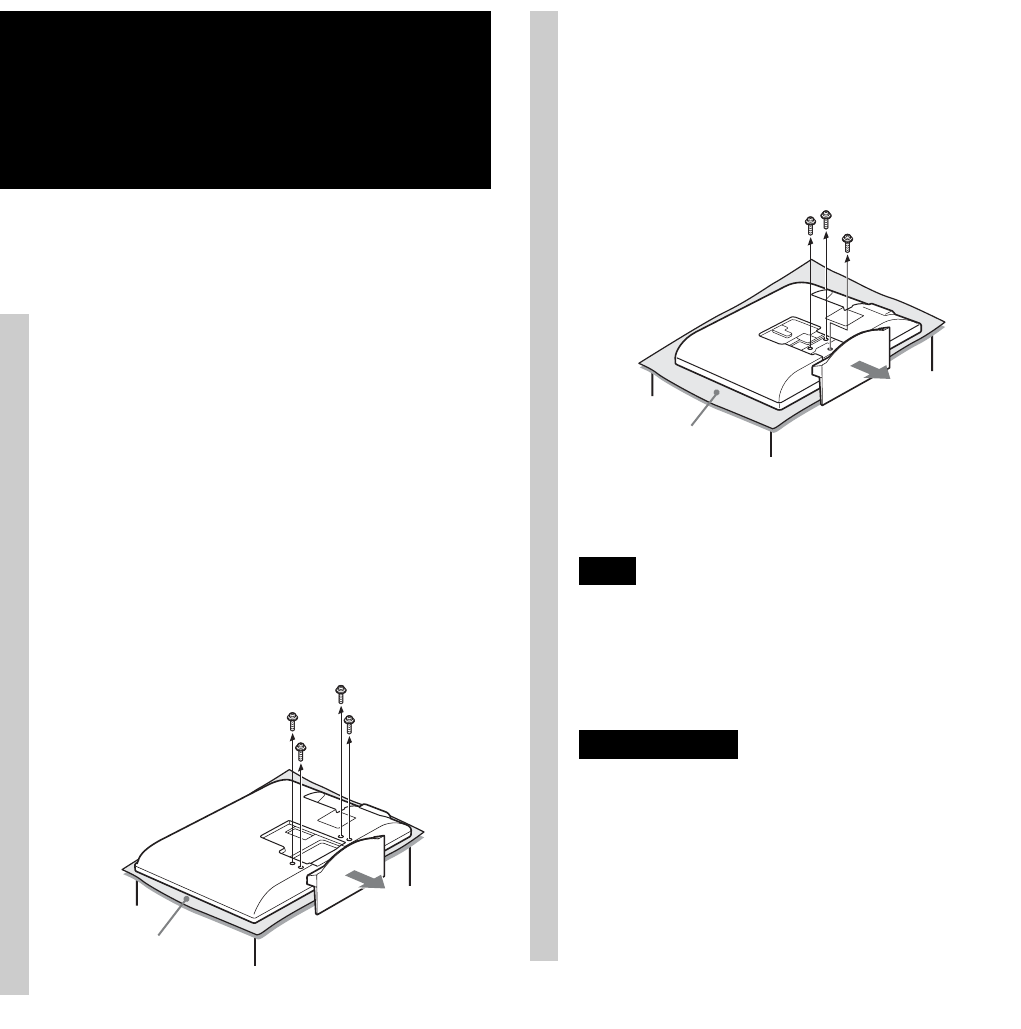

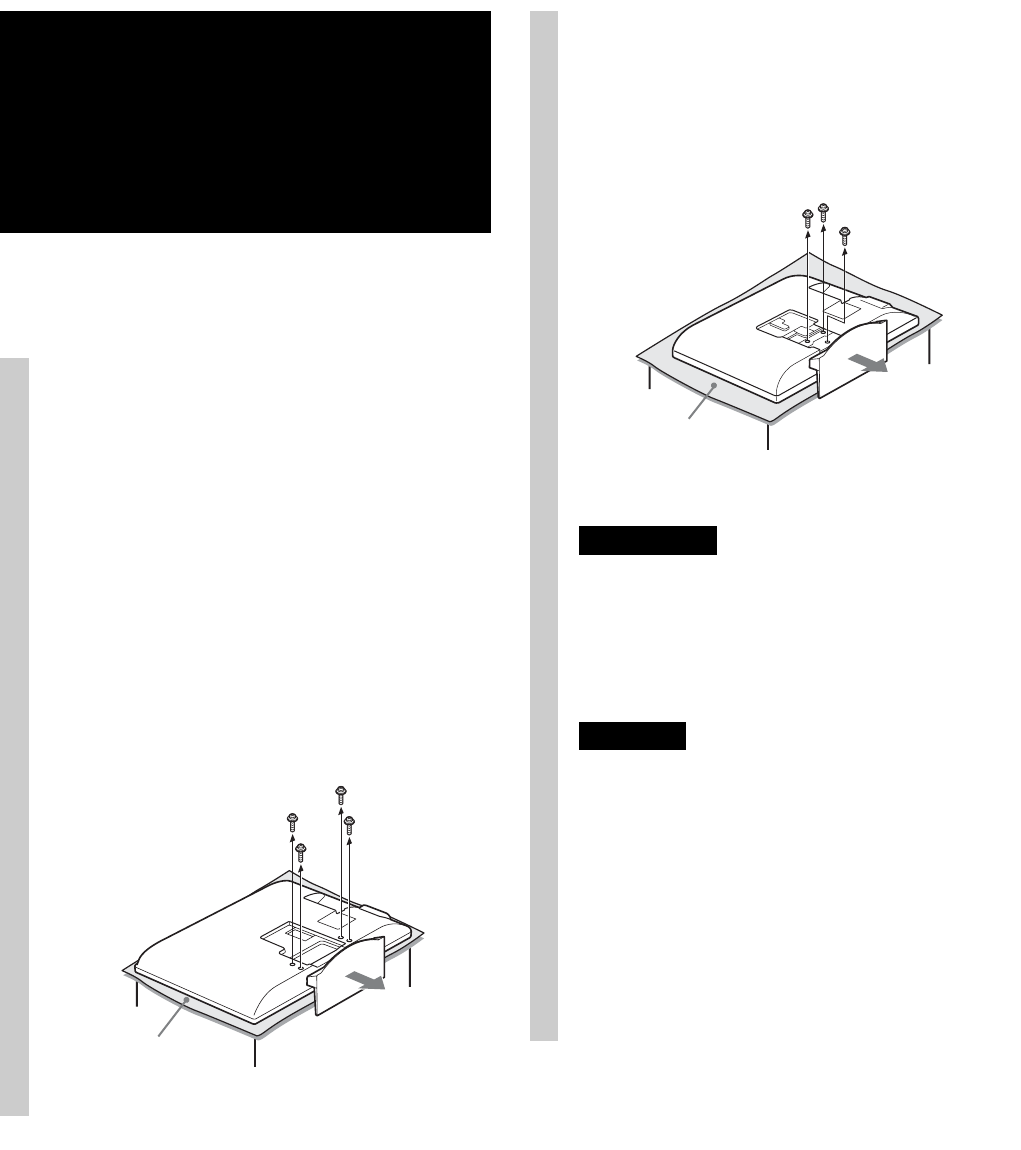

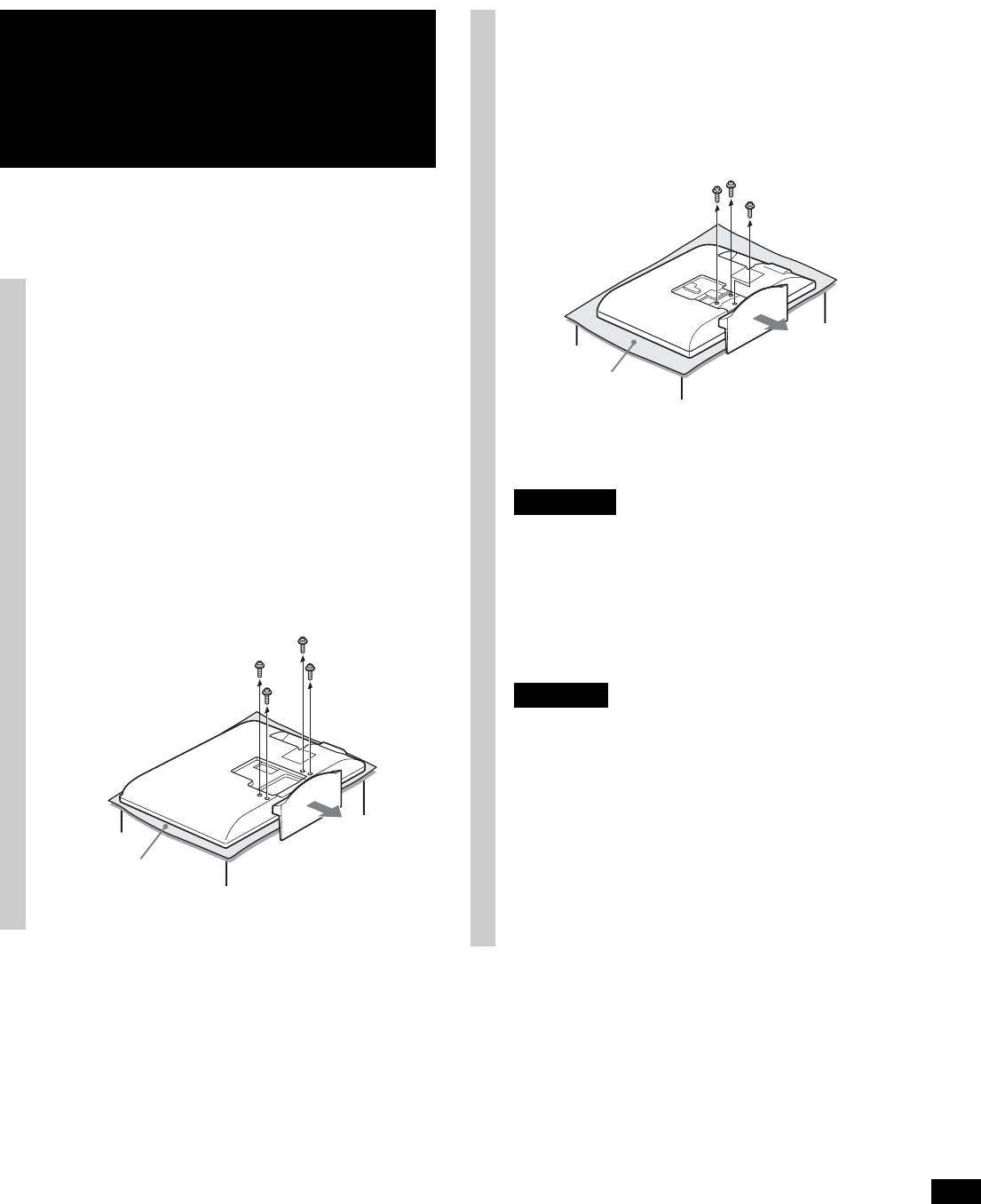

1Remove the screws from the rear

of the TV. Then detach the Table-

Top Stand from the TV.

Place the TV with its screen facing down on a stable

cloth-covered work surface.

For the following TV users:

KDL-46/40D30xx *, KDL-46/40D28xx *,

KDL-46/40D27xx *, KDL-40D26xx *,

KDL-46/40T30xx *, KDL-40T28xx *,

KDL-40T26xx *, KDL-46/40S30xx *,

KDL-40S28xx *, KDL-40SL130,

KLV-46/40V300A

Soft cloth

For the following TV users:

KDL-32D30xx *, KDL-32D28xx *,

KDL-32D27xx *, KDL-32D26xx *,

KDL-32T30xx *, KDL-32T28xx *,

KDL-32T26xx *, KDL-32S30xx *,

KDL-32S28xx *, KDL-32XBR4,

KDL-32SL130, KLV-32V300A

* In the actual model names, the “xx” indicates

numbers and/or characters specific to each model.

Notes

• When removing the Table-Top Stand from the TV, lay the

display face down on a stable work surface that is larger

than the TV.

• To prevent damaging the surface of the LCD display, make

sure to place a soft cloth on the work surface.

CAUTION

• If pressure or shock is applied to the surface of the TV, the

LCD display may break or become damaged.

• Lay the display face down on a stable and level surface

with the Table-Top Stand hanging over the edge of the

surface. Having the display face and the base of the Table-

Top Stand on the same level surface will create an unstable

working condition and can damage the TV.

• When detaching the Table-Top Stand from the TV, hold the

Table-Top Stand securely with both hands.

Soft cloth

9 (GB)

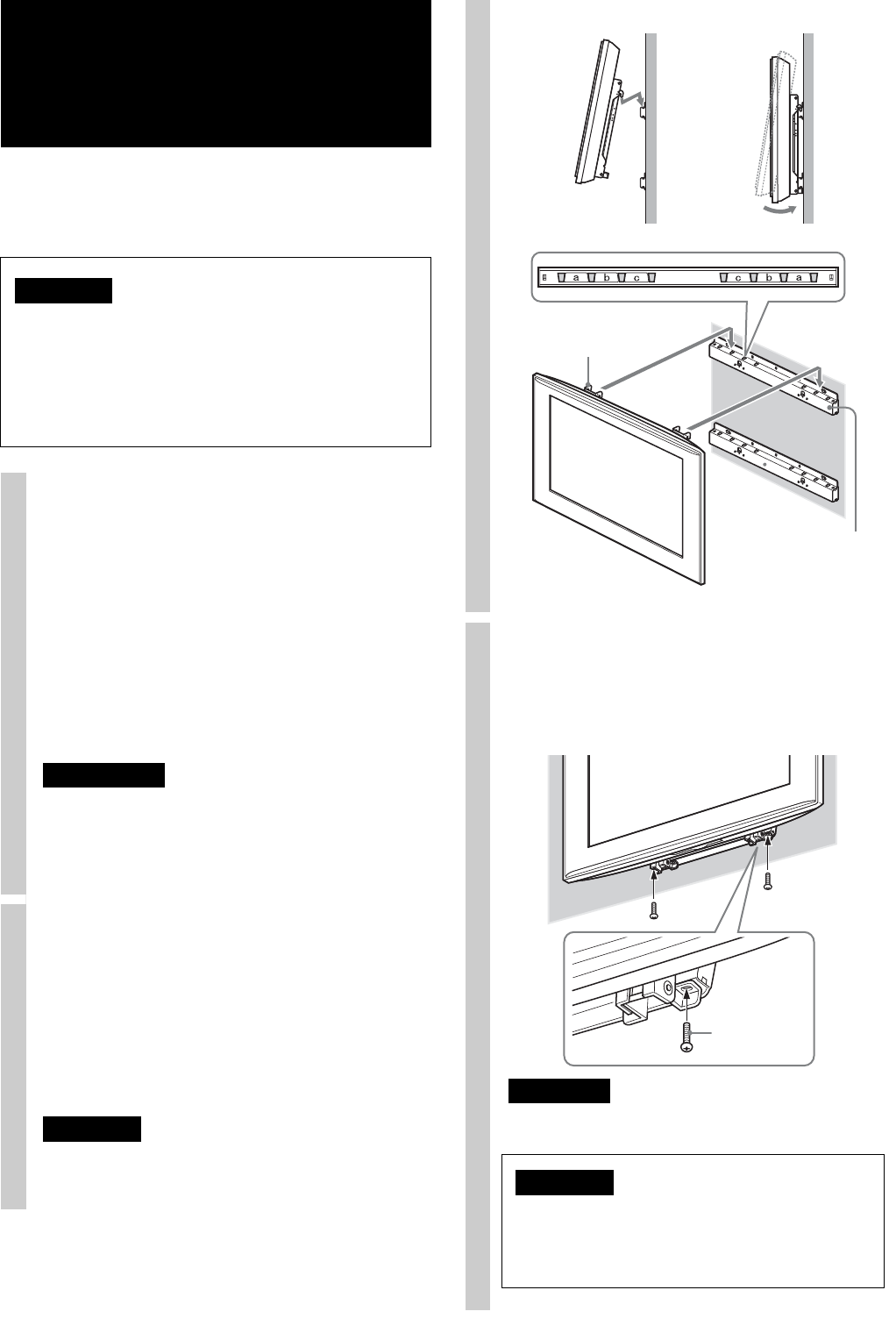

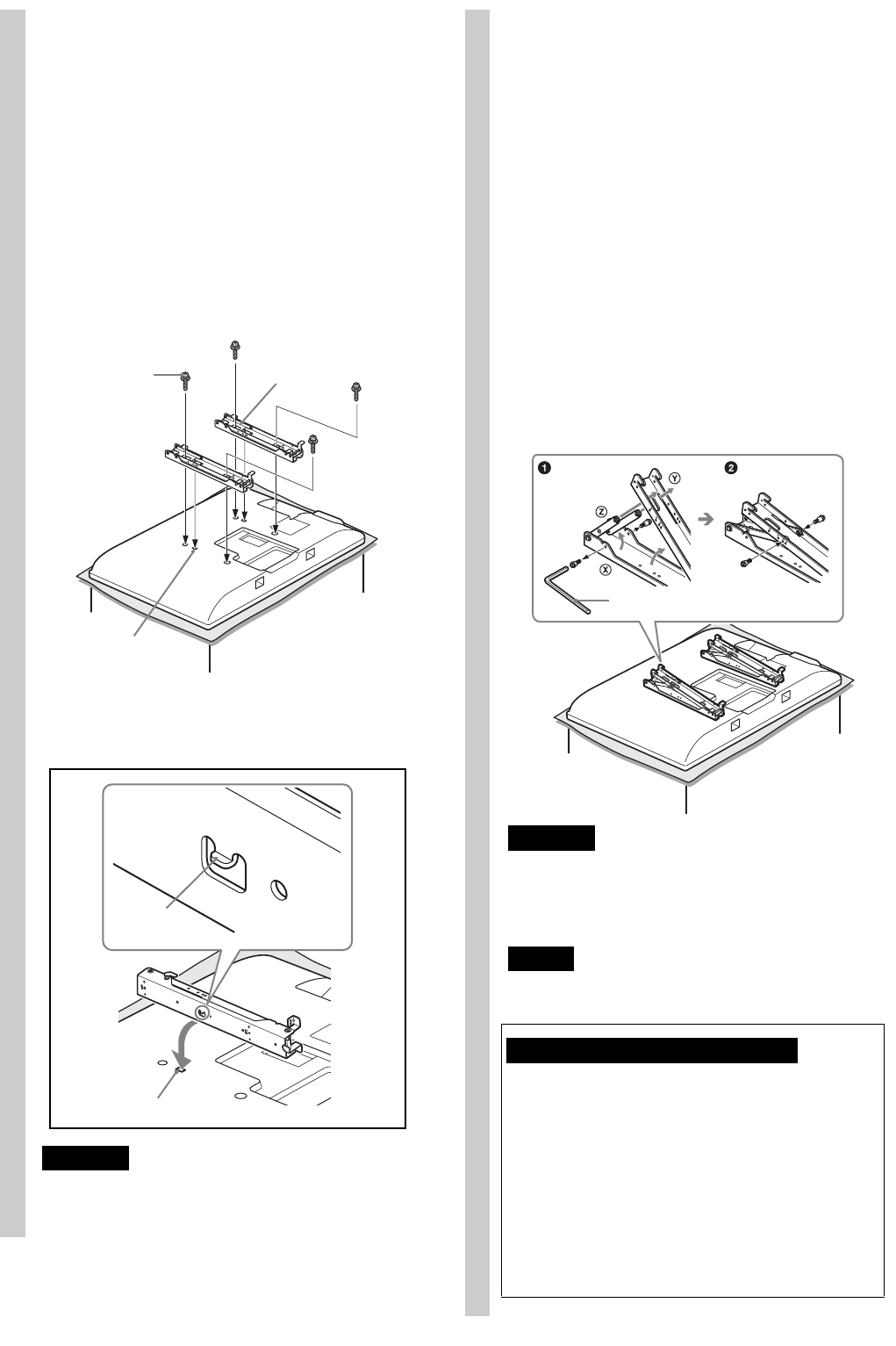

When using an electric screwdriver, set the torque setting

to approximately 2 N·m {20 kgf·cm}.

Do not lift the Mounting Hook before the screws (two

screws each for left/right) are secured. This may distort

the Mounting Hook or the TV cabinet.

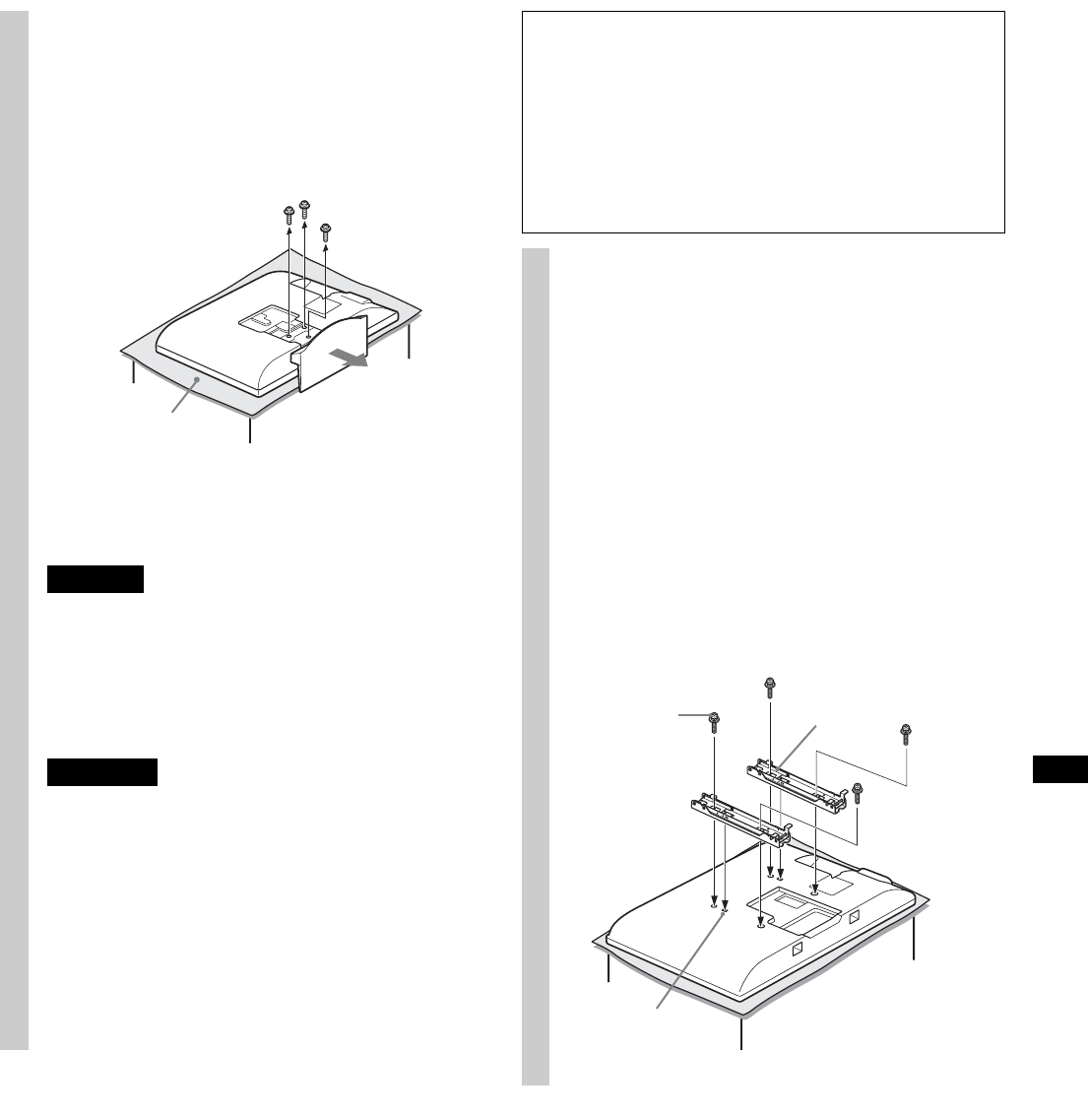

Referring to the Screw and Hook

locations diagram/table on

page 13, determine the screw

positions, and secure the Mounting

Hook to the rear of the TV.

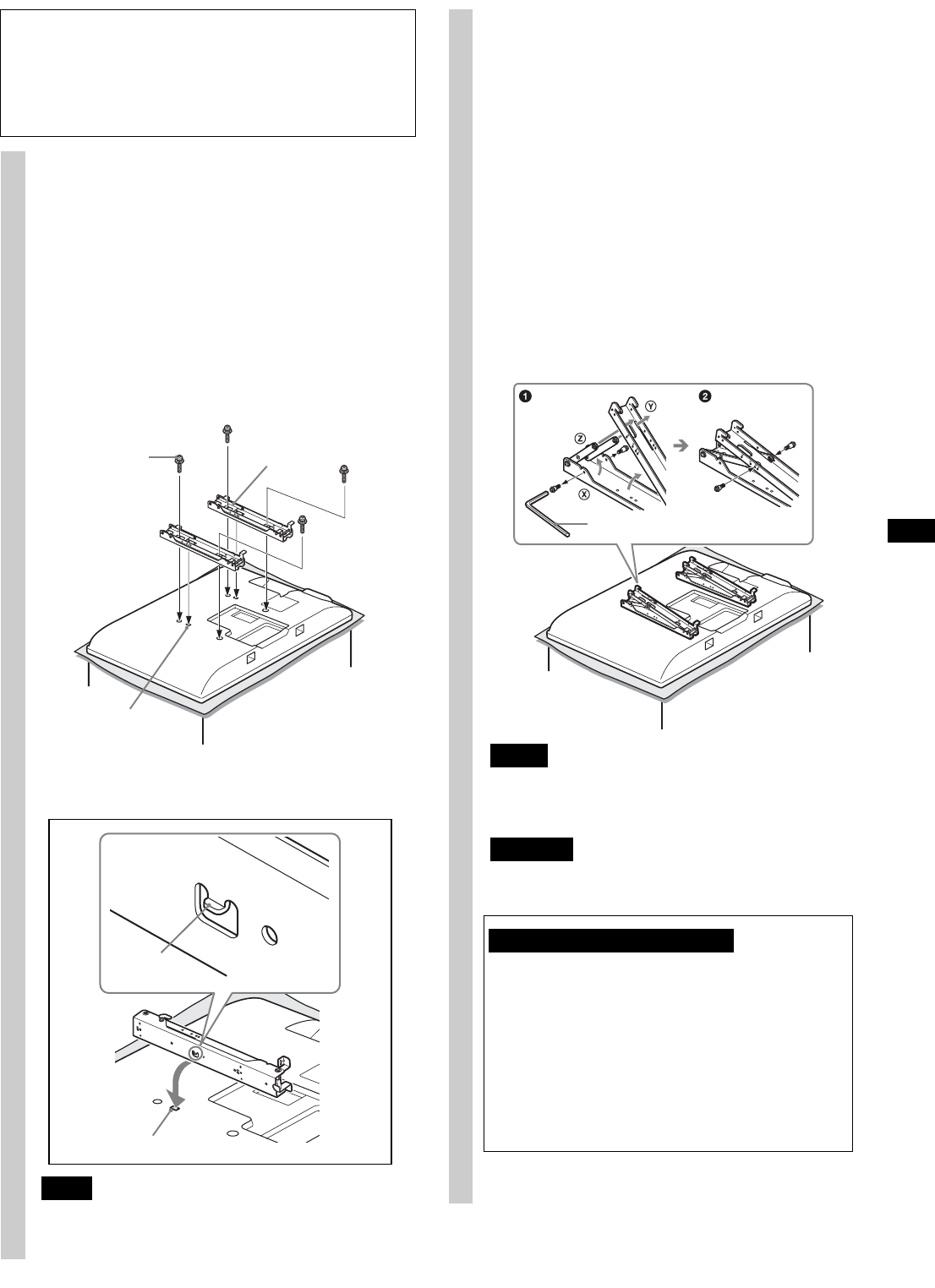

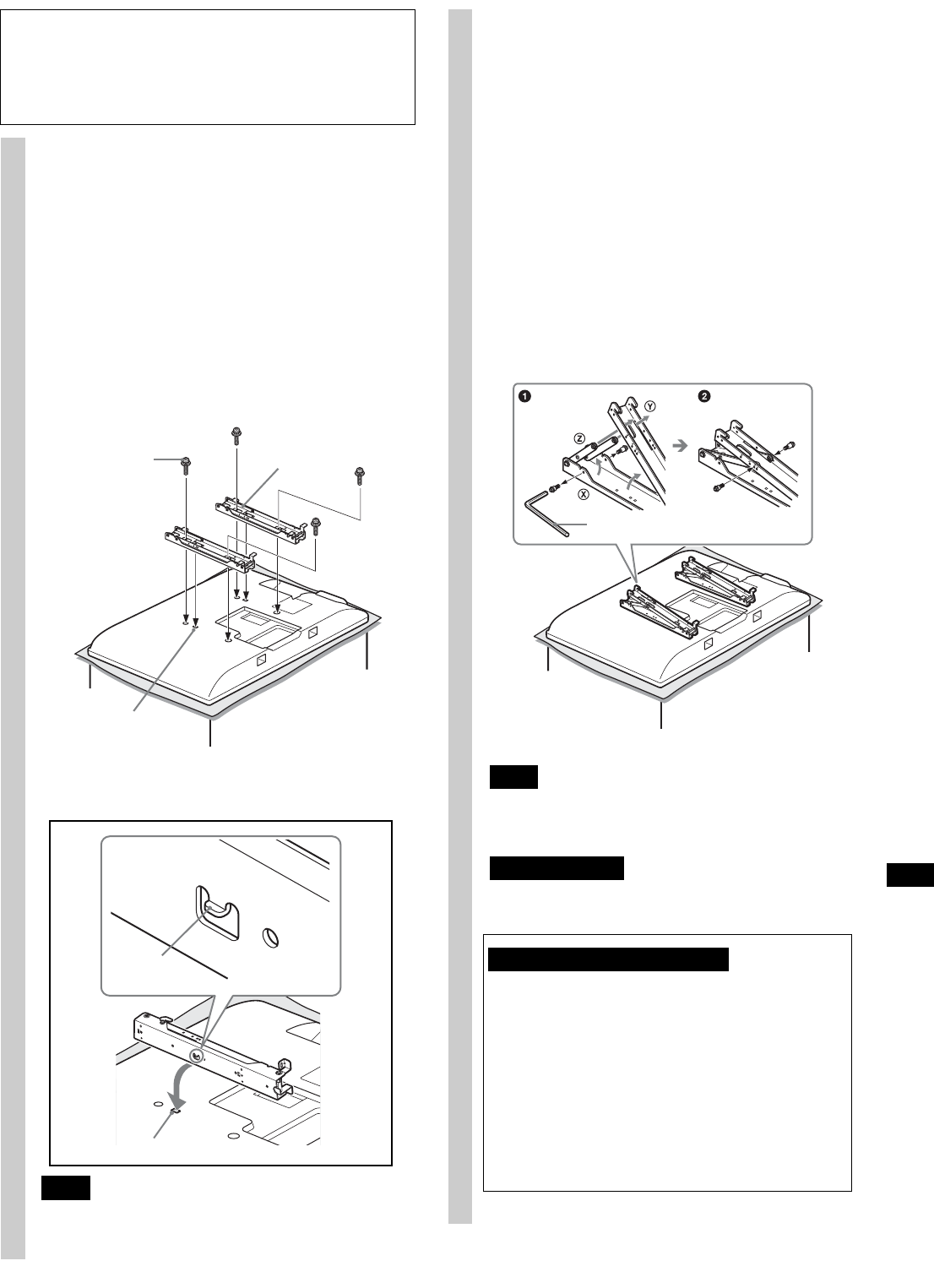

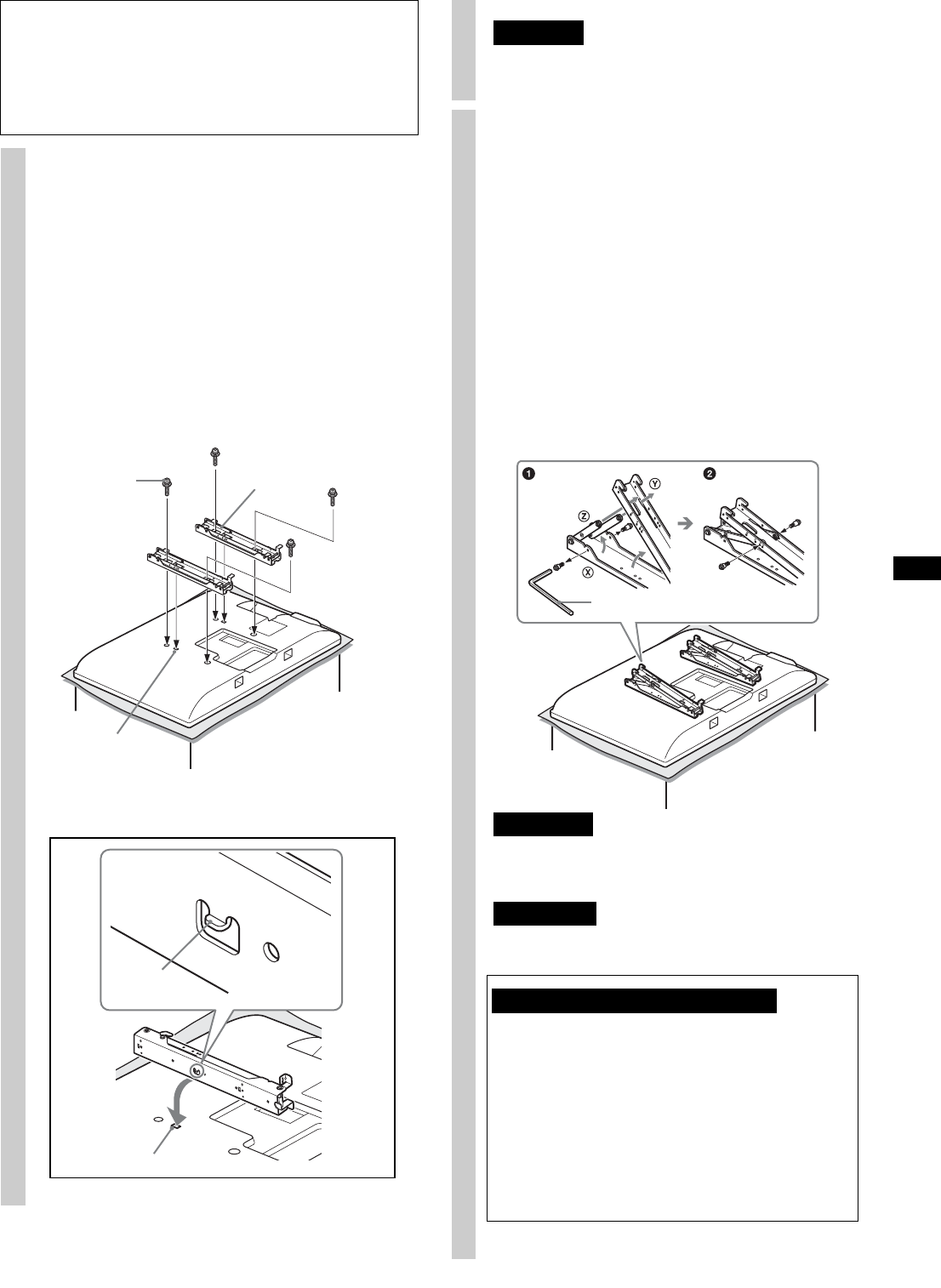

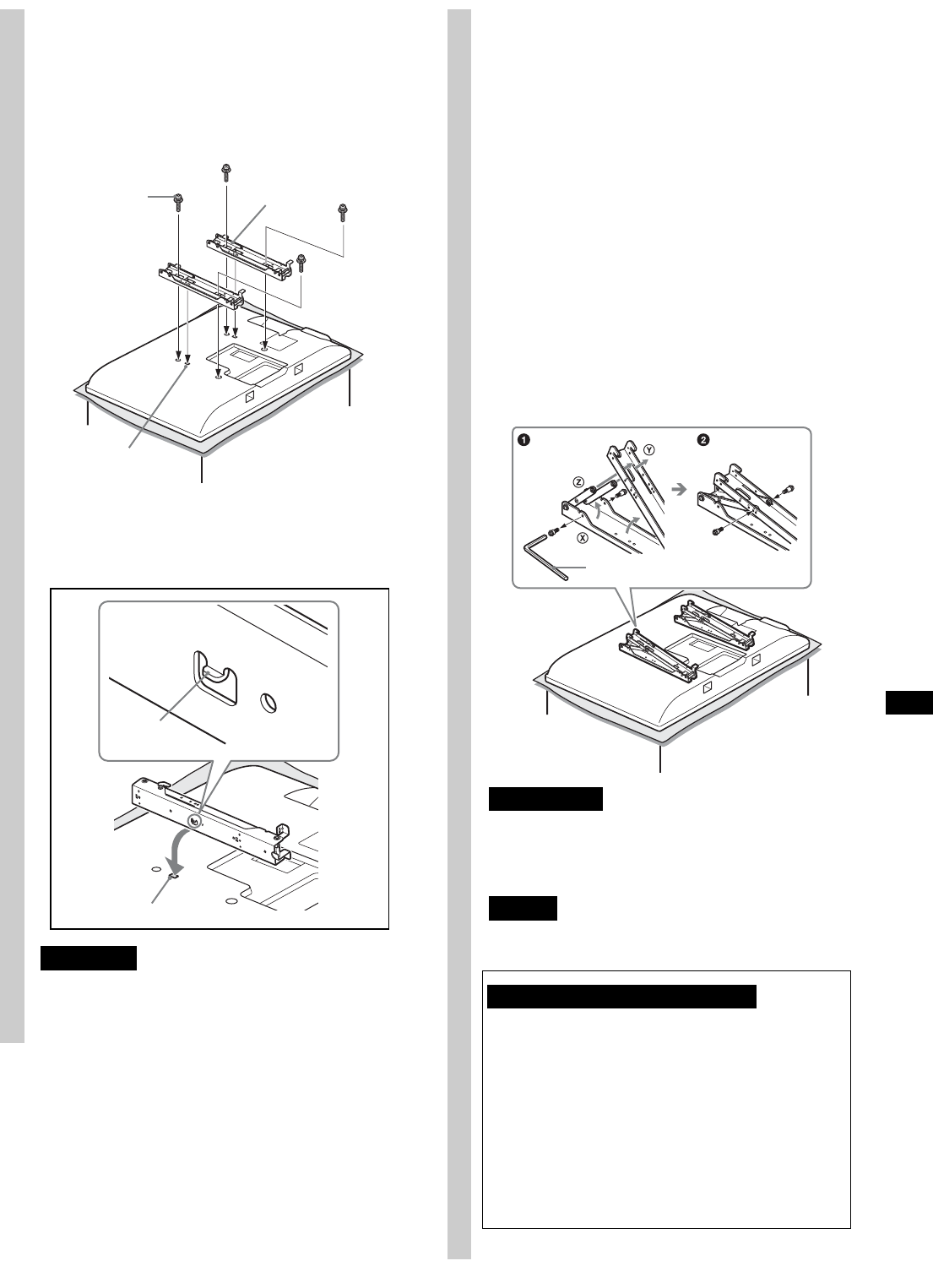

1Secure the Mounting Hook to the rear of the TV

temporarily, using the supplied four screws

(+PSW6 × 16).

2Be sure that both screws are securely tightened with

equal torque strength to the rear of the TV.

Note

Be sure not to use any screws other than the supplied ones

(+PSW6 × 16) when securing the Mounting Hook.

Screw

(+PSW6 × 16)

Mounting

Hook

Square hole

Tab

Square hole

Align the tab on the rear of the Mounting Hook

with the square hole on the rear of the TV as in

the illustration below.

3Adjust the angle of the Mounting

Hook using the supplied

hexagon wrench.

When installing the TV parallel to the wall (0 degrees),

adjustment of the Mounting Hook angle (procedures

1 and 2 below) is not necessary. Make sure that each

arm base X is screwed in securely.

1Remove the two screws from the arm base X of the

Mounting Hook. Choose the holes corresponding to

the desired angle (5, 10, 15 or 20 degrees).

2Adjust the angles of the top Y and bottom Z arm

to fit the corresponding hole, and firmly secure each

arm using the two screws removed in the previous

procedure 1.

Notes

• Be sure to adjust the right and left arms to the same angle.

• Make sure that the two arm bases are screwed in securely.

CAUTION

Be careful not to pinch your fingers when adjusting the angle

of the Mounting Hook.

Hexagon wrench

Notes on the adjustment angles

• When installing TV models other than those

specified on page 2 (depending on the model’s

size and dimensions, etc.), the adjustment angles

listed (0, 5, 10, 15, 20 degrees) for the arms may

be limited.

• For the available adjustment angles of the arms

when installing TV models other than those

specified on page 2, refer to their operating

instructions, or the supplied leaflet.

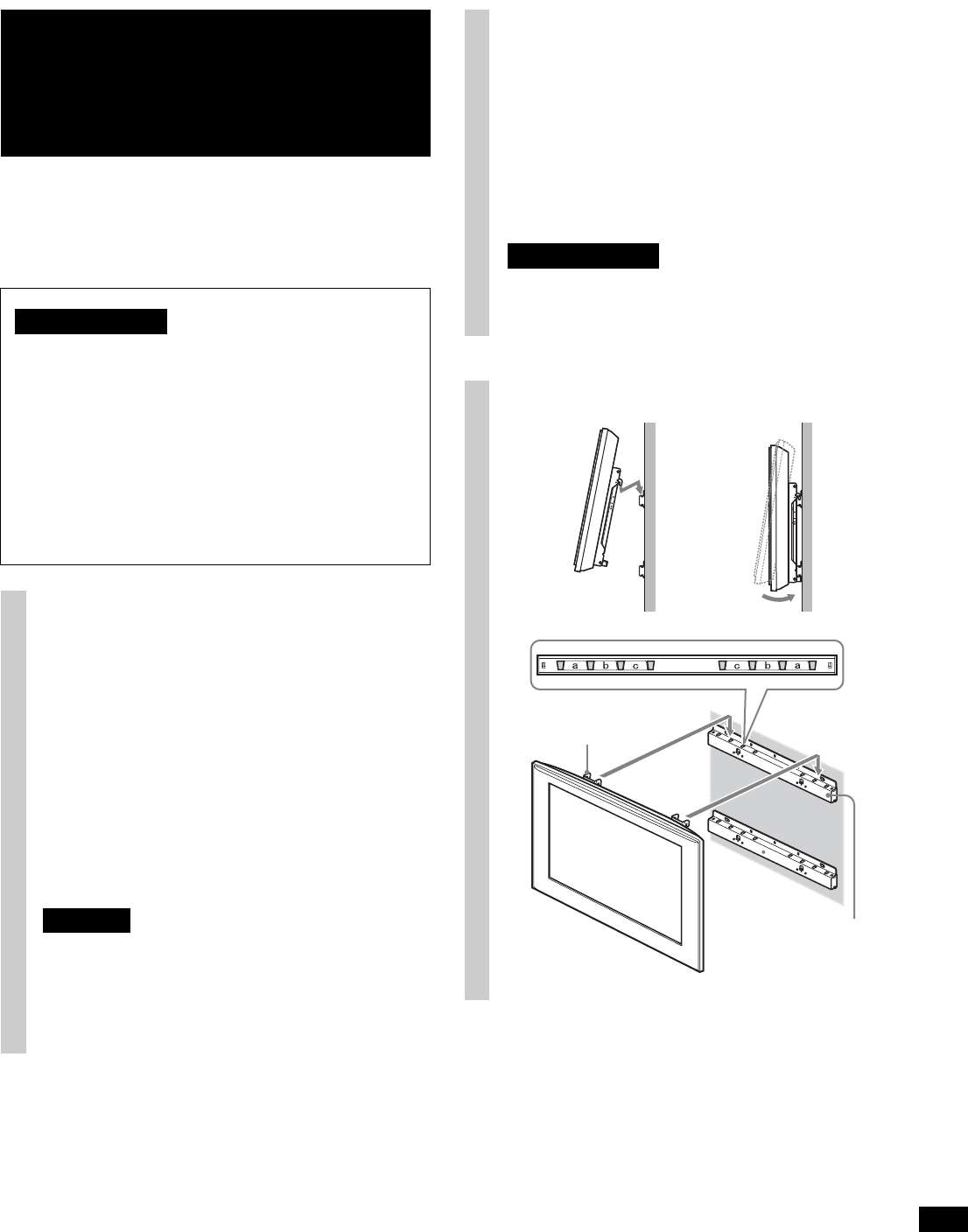

10 (GB)

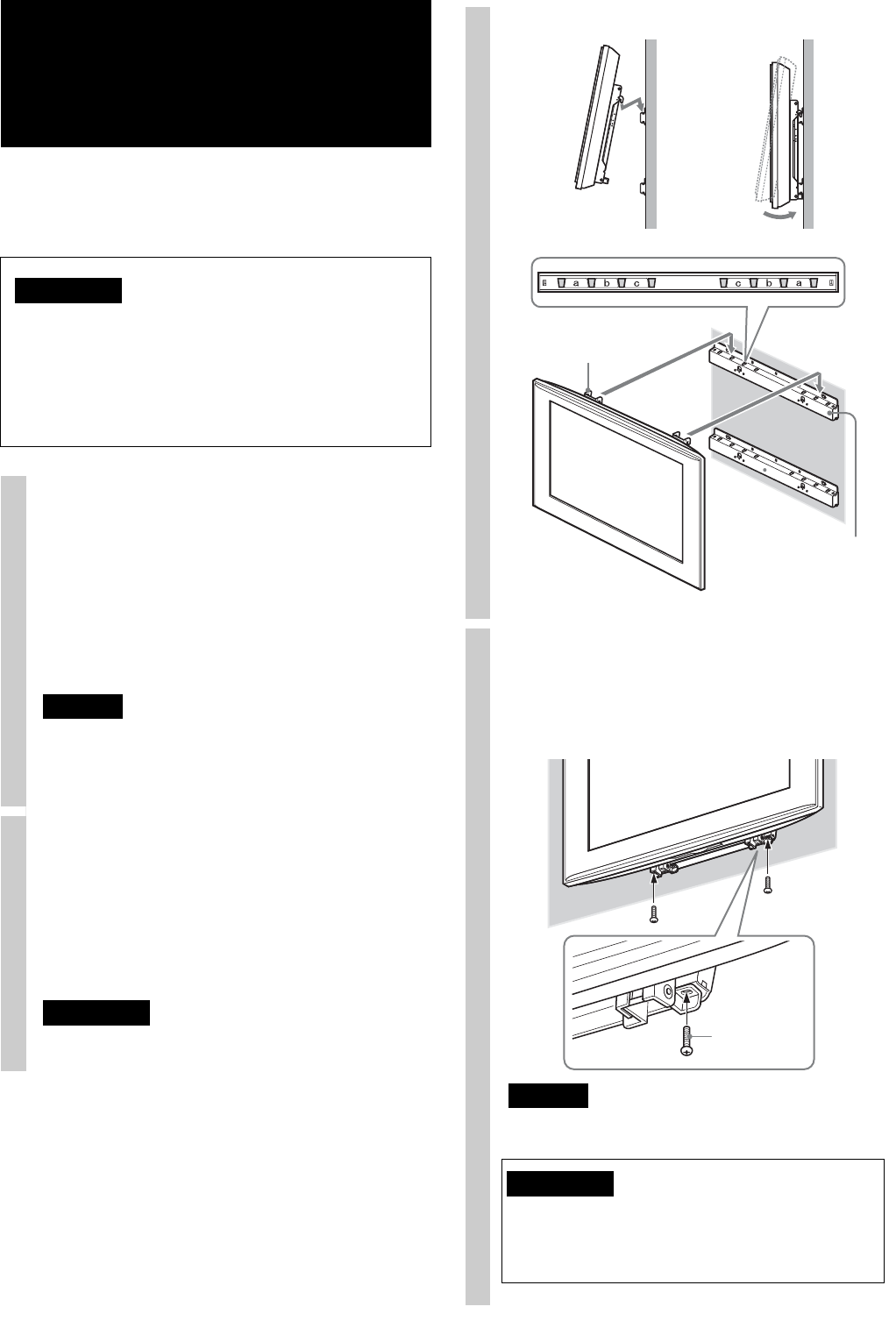

If you intend to install a TV that is not specified on page 2, be

sure to refer to its operating instructions, or the supplied

leaflet.

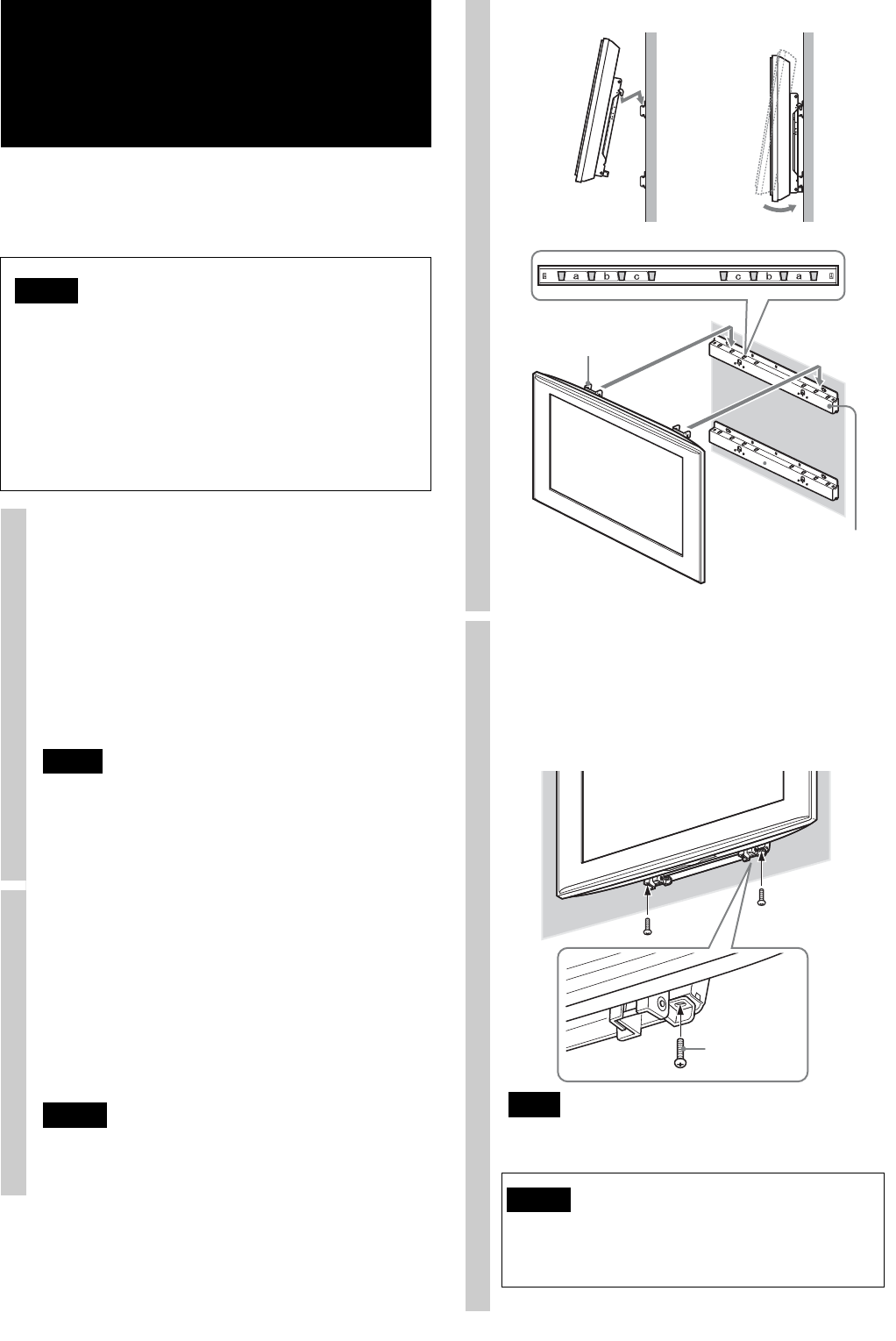

Step 5:

Installing the TV on the

wall

WARNING

Be sure to complete the installation before connecting the

AC power cord to the wall outlet. If you allow the AC

power cord to be pinched under or between pieces of

equipment, this may result in a short circuit or an electric

shock.

Be careful not to stumble over the AC power cord or the

TV, as you may hurt yourself.

1Connect the AC power cord and

the connecting cable(s) supplied

with the TV to the TV.

Connect the AC power cord and the connecting

cable(s) to the connectors on the rear of the TV. For

details on connecting the AC power cord and the

connecting cable(s), refer to the instruction manual of

the TV.

Notes

• You cannot connect the cables to the TV after installing it

on the Base Bracket.

• Subcontract the cable routing in the wall to a licensed

contractor.

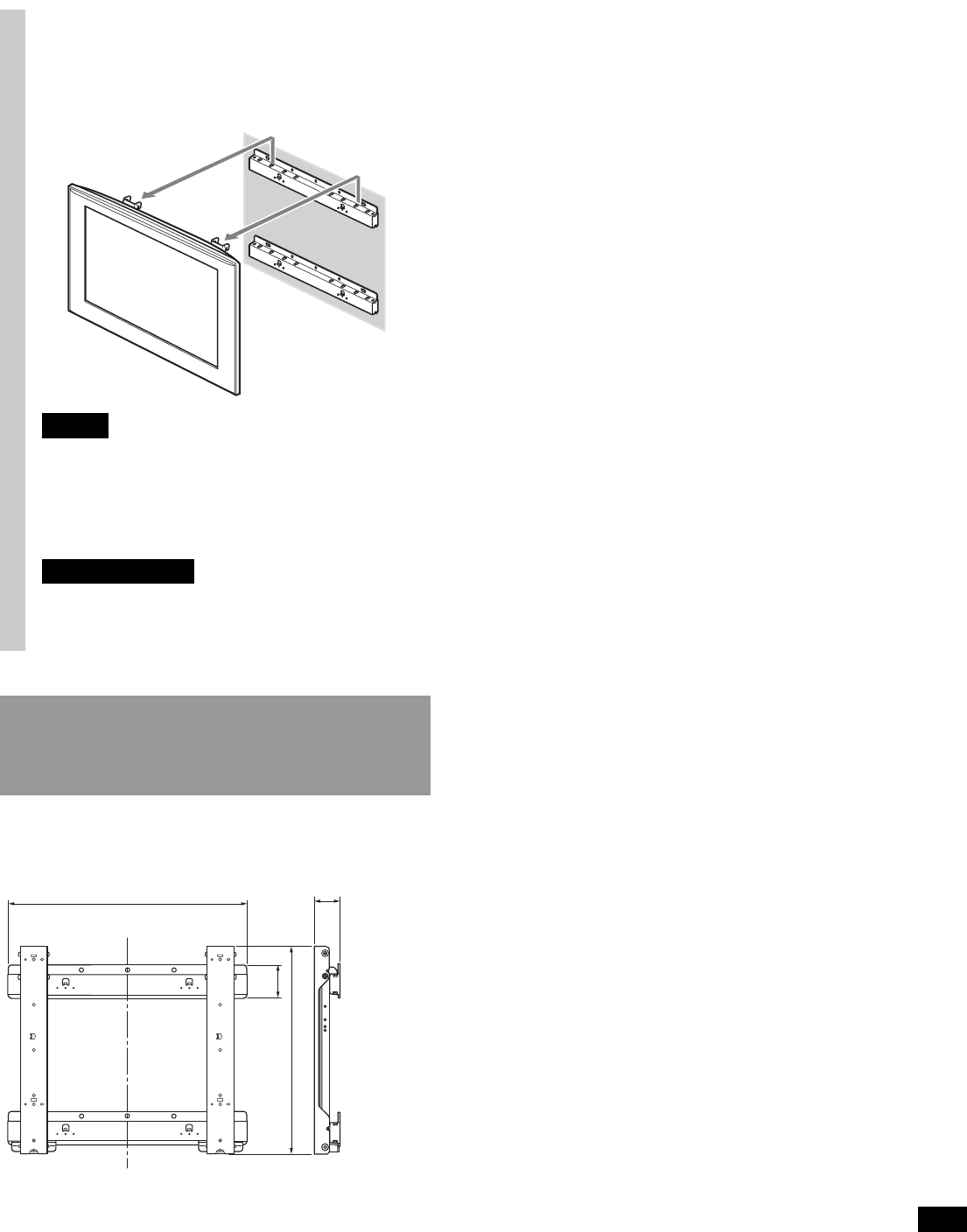

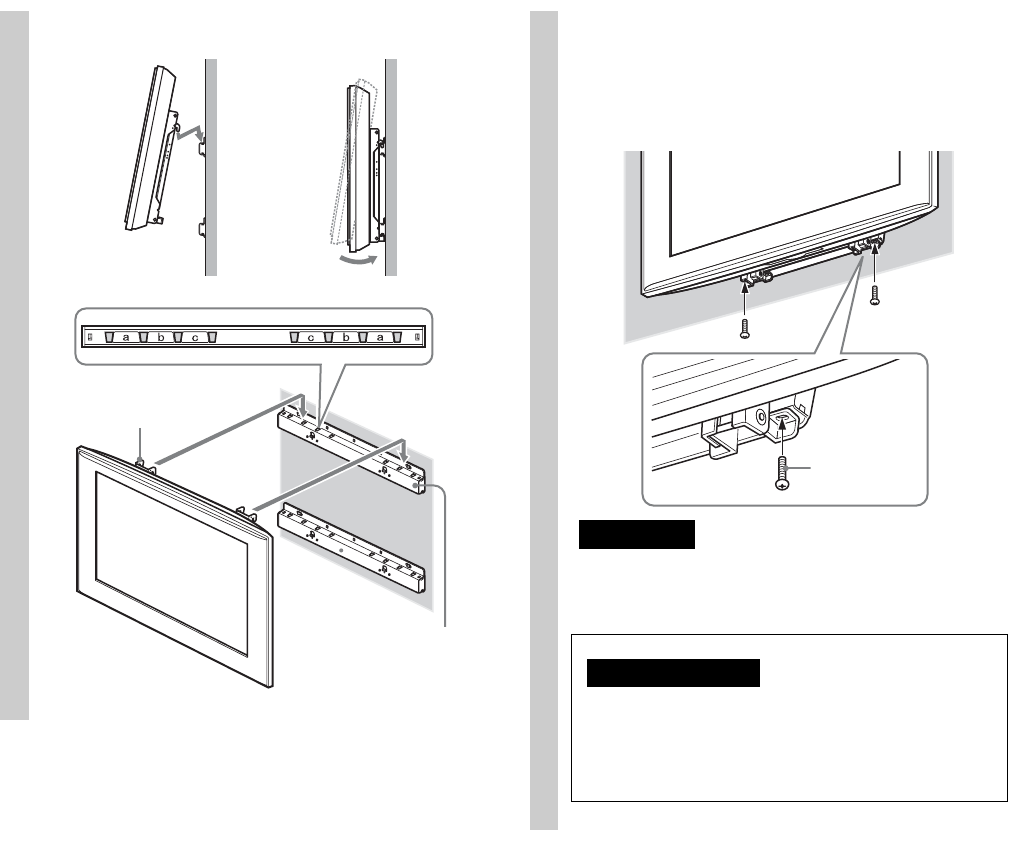

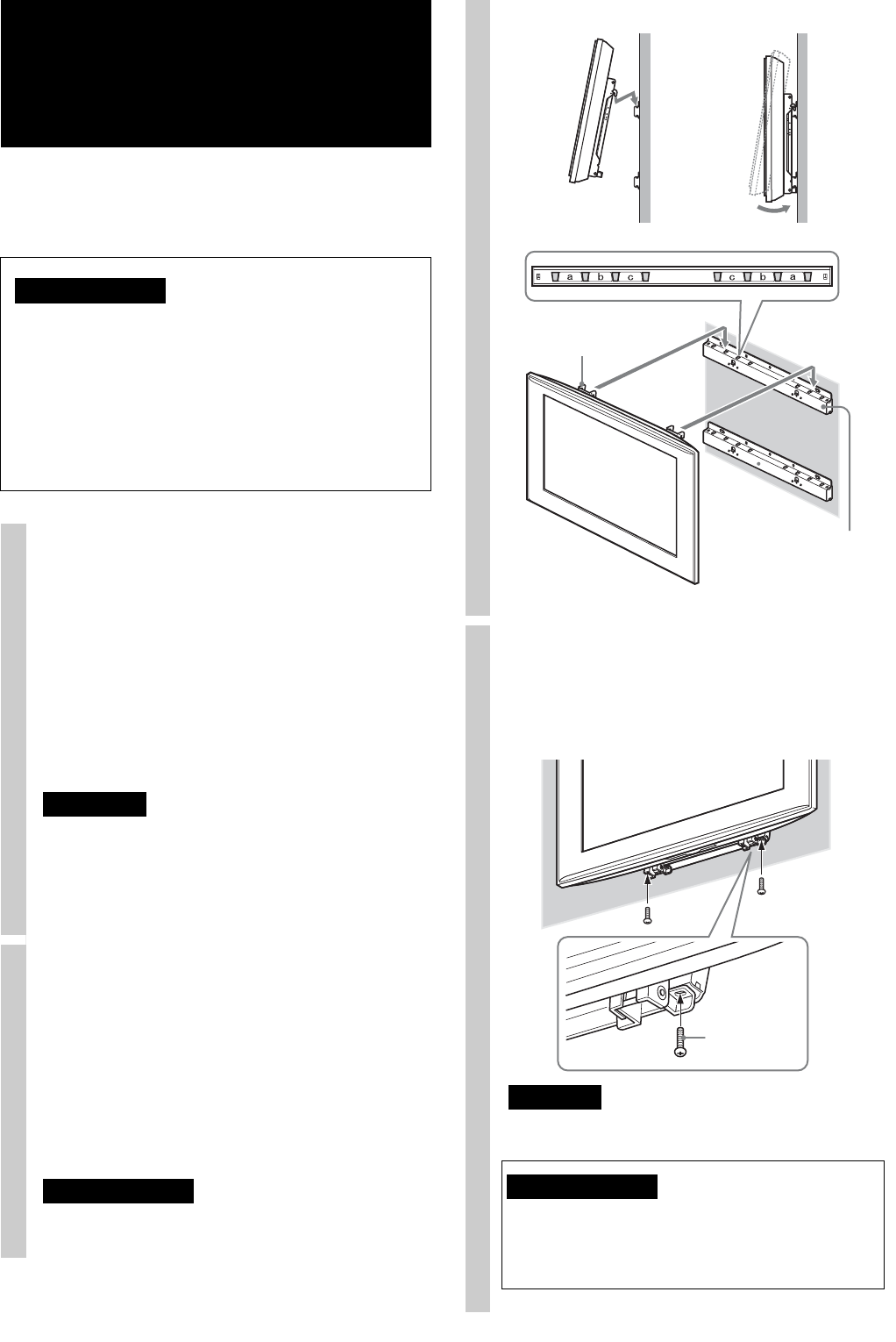

2Install the TV onto the Base

Bracket.

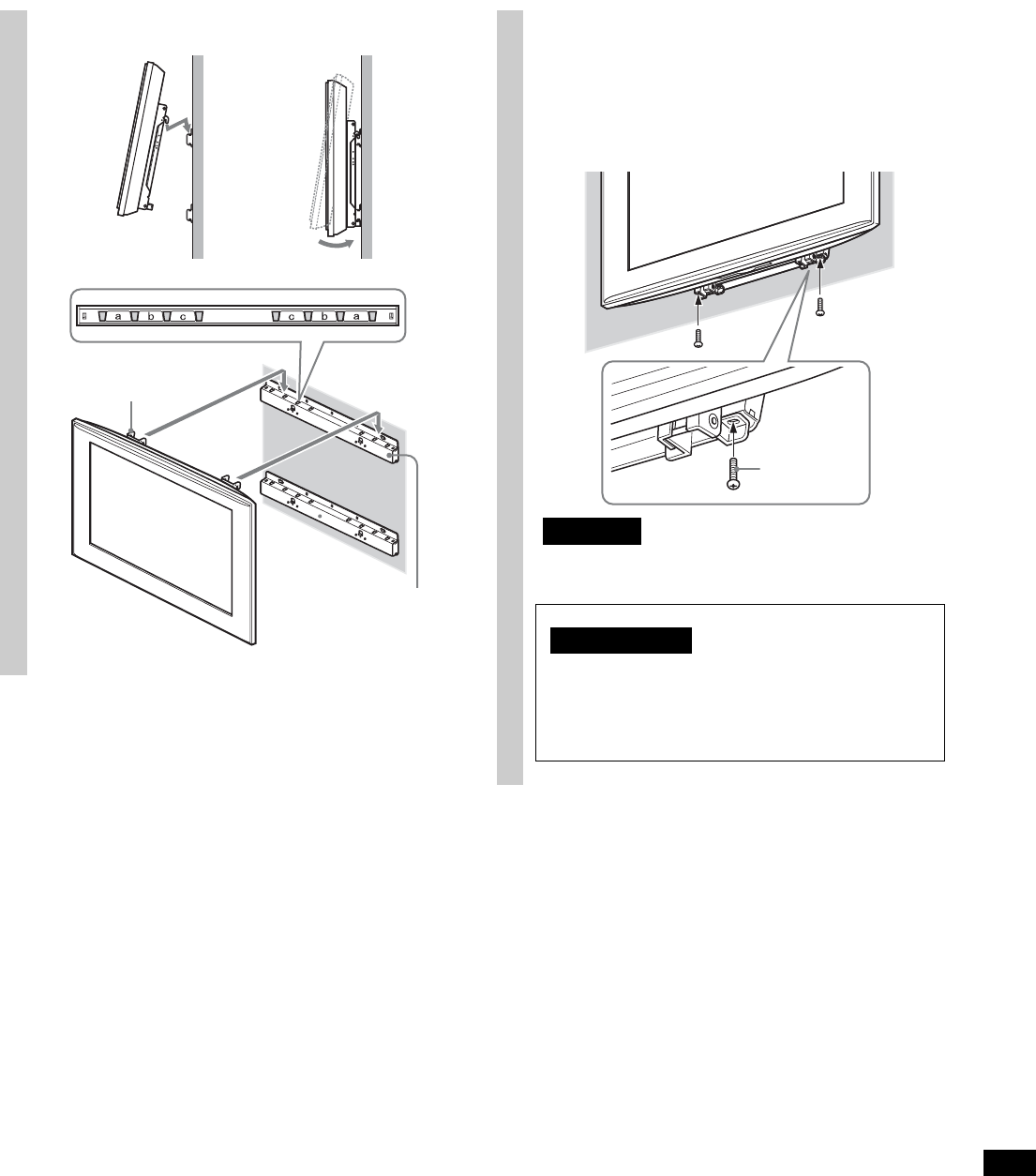

1Referring to the Screw and Hook locations

diagram/table on page 13, determine the holes of

the Base Bracket for latching the upper hooks of the

Mounting Hook.

2Hold the TV securely with both hands, and gently

align it on the wall.

WARNING

Be sure that two or more persons hold the TV when

carrying it.

3Firmly secure the TV and the

Base Bracket using the two

supplied screws (+BVST4 × 12).

Note

When using an electric screwdriver, set the torque setting to

approximately 1.5 N·m {15 kgf·cm}.

Mounting Hook

Base Bracket

Screw

(+BVST4 × 12)

WARNING

Be sure to tighten both left and right securing

screws firmly. If you fail to do so, the TV may fall

when it is pushed upward and cause injury.

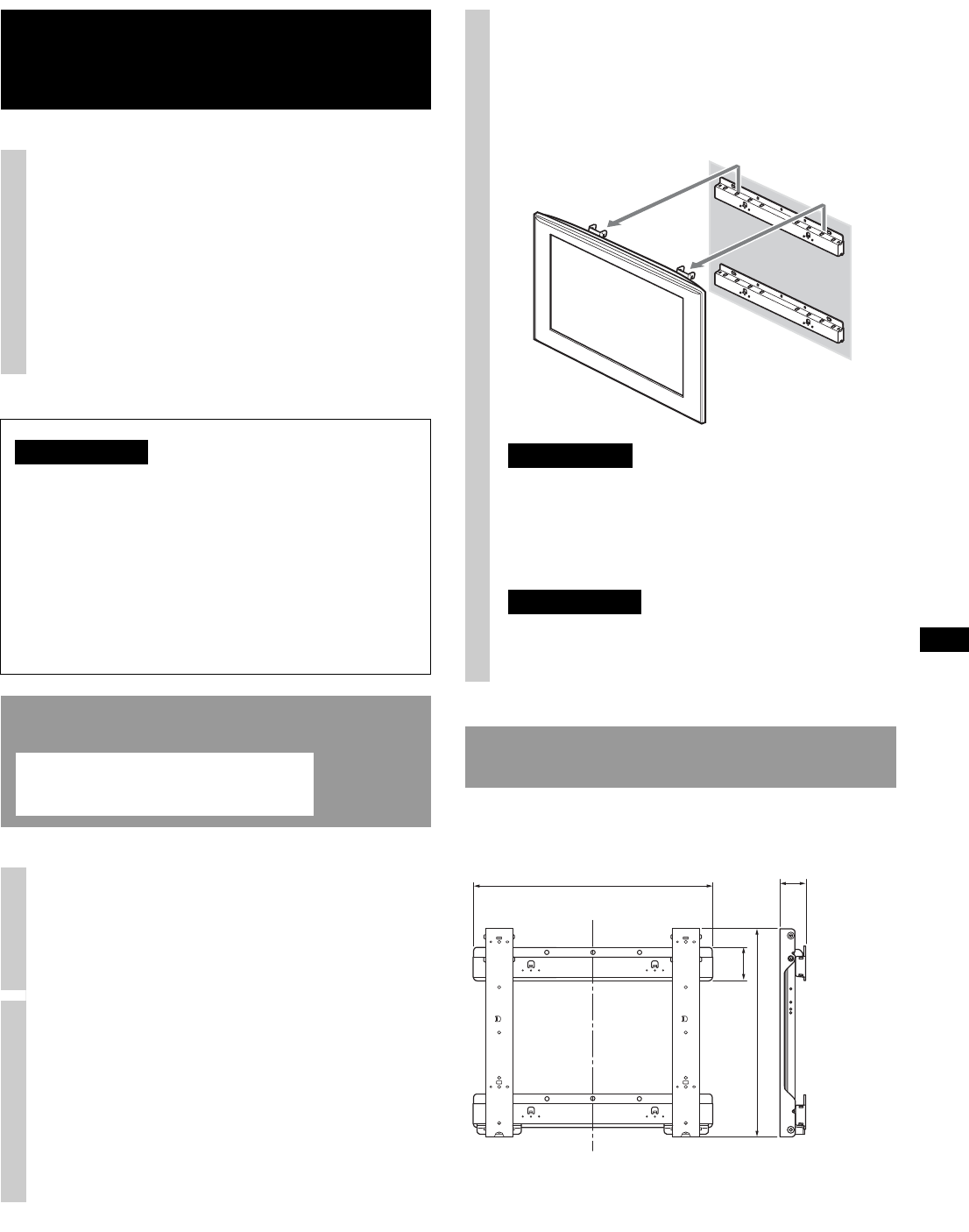

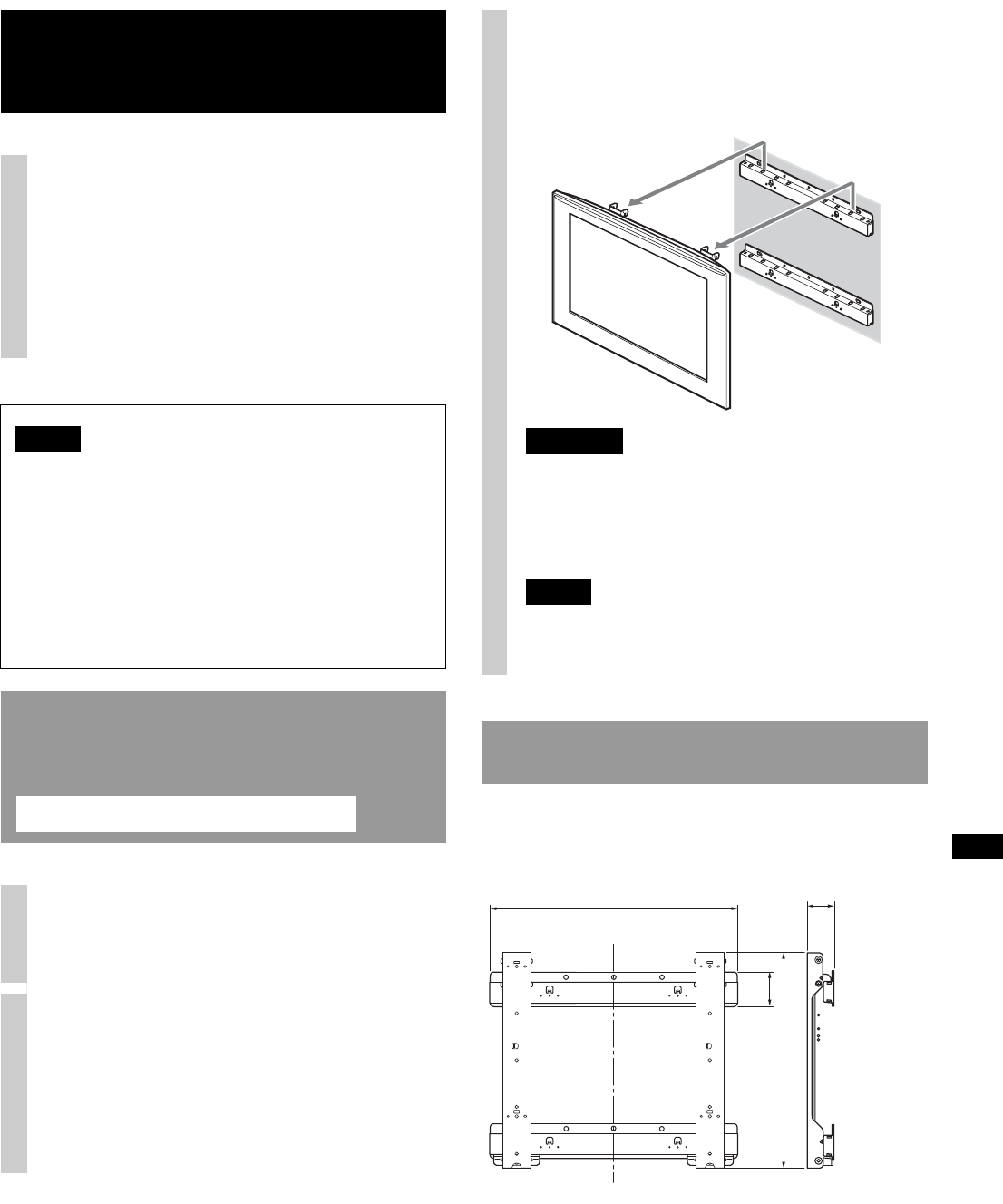

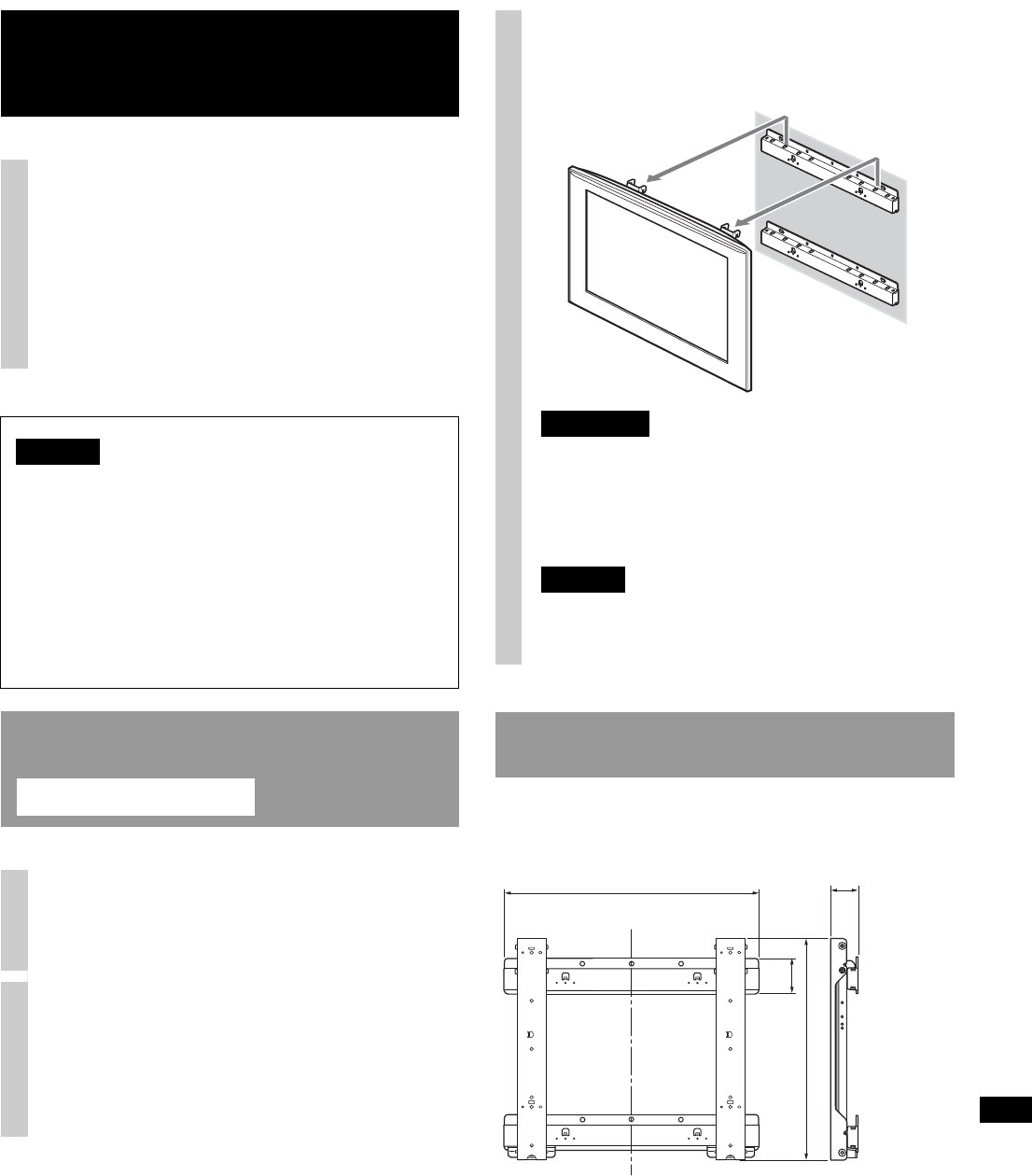

11 (GB)

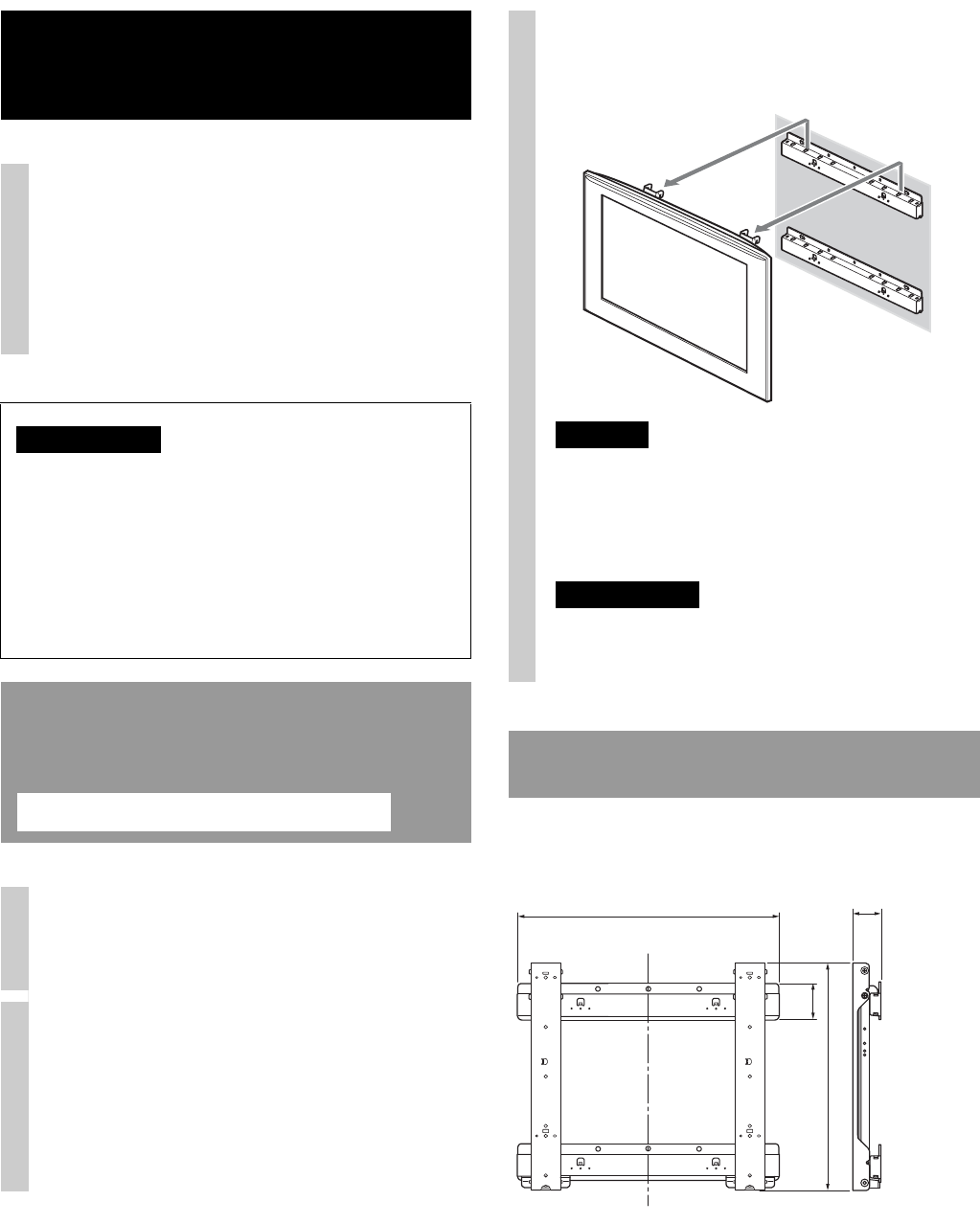

Design and specifications are subject to change without

notice.

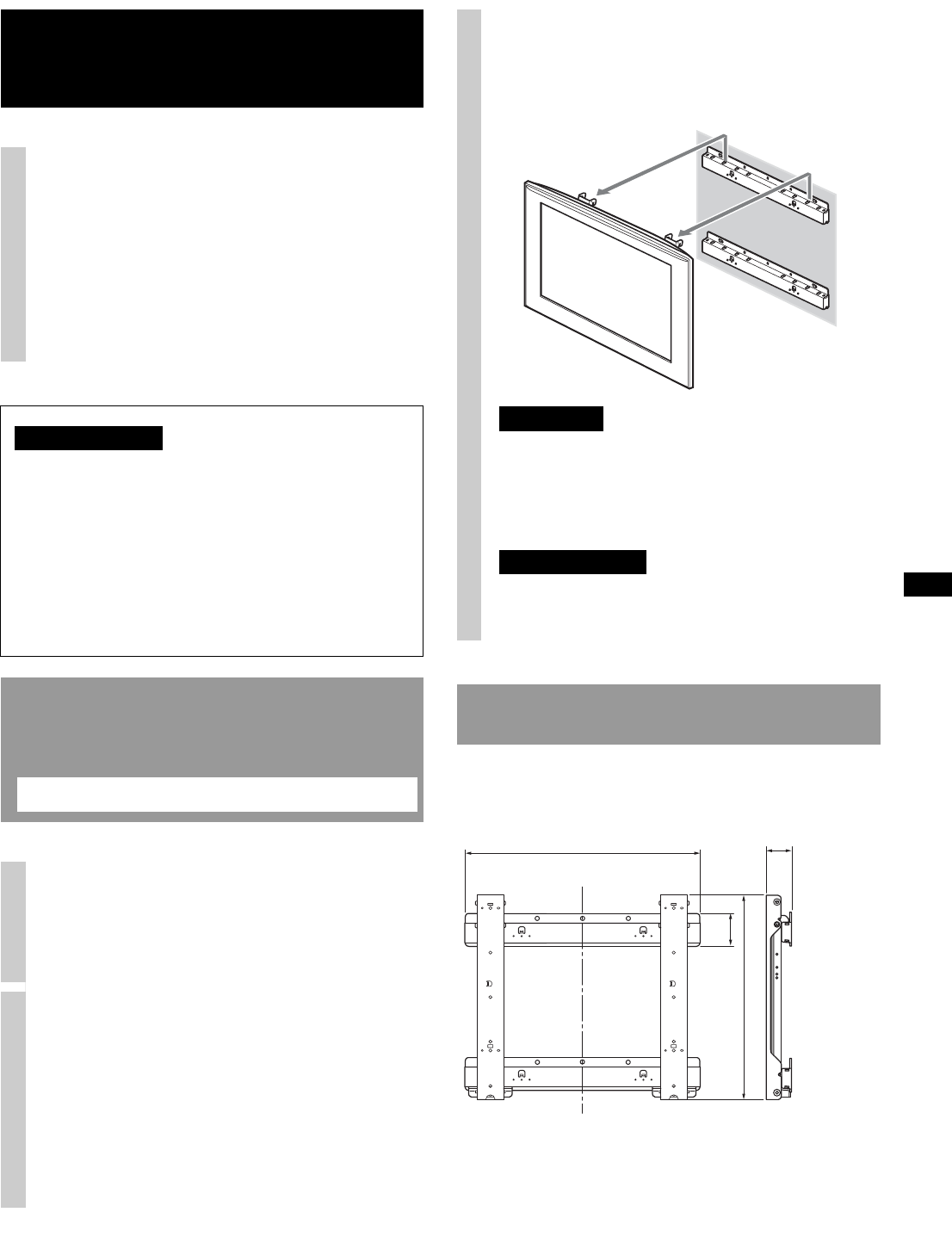

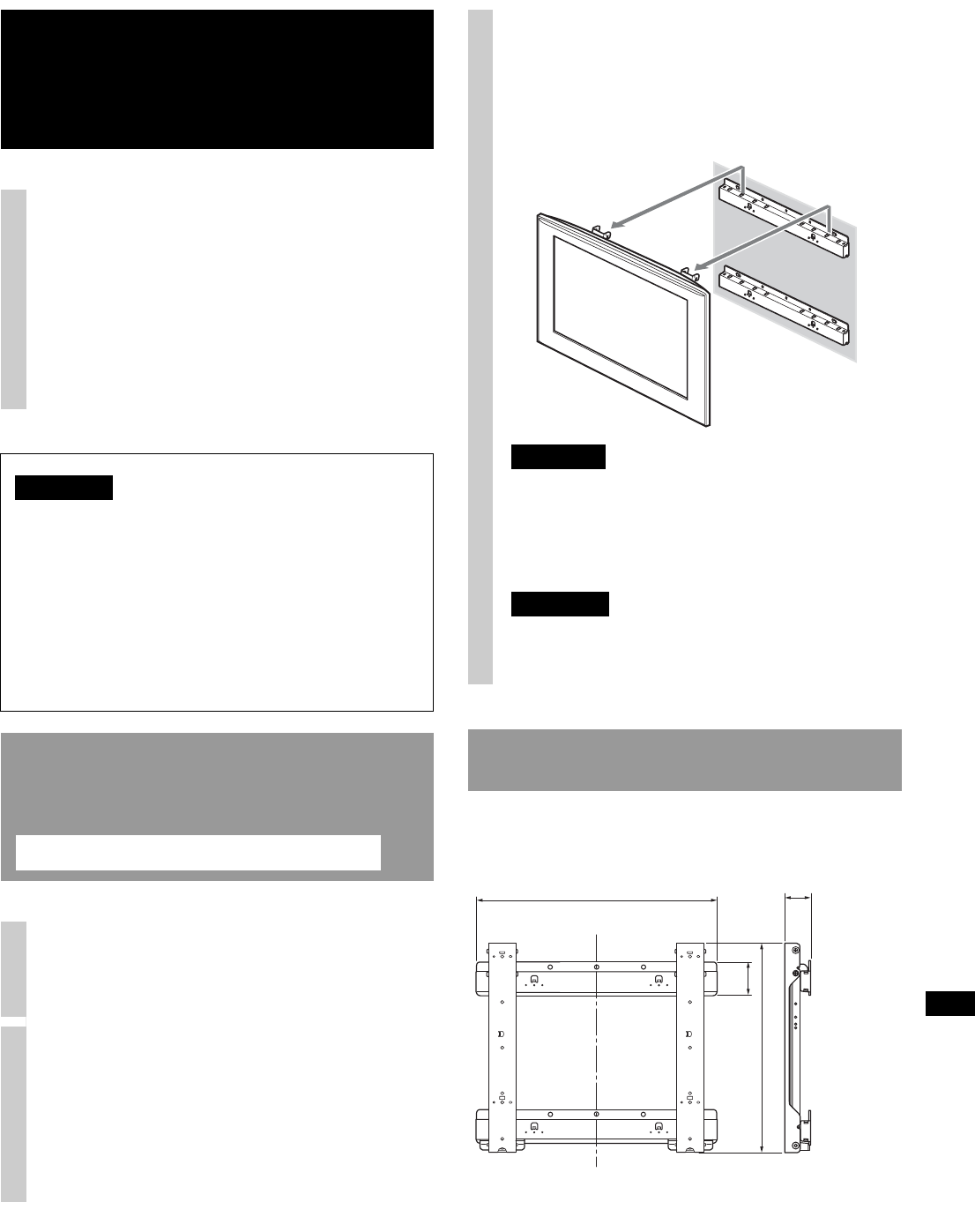

Confirming the

completion of the

installation

Check the following points.

• The hooks of the Mounting Hook are firmly latched

in the holes of the Base Bracket.

• The cord and the cable are not twisted or pinched.

• The two screws that secure the Mounting Hook and

the Base Bracket are securely tightened.

WARNING

Do not adjust the angle of the Mounting Hook when the

TV is installed on the wall and be sure to install

completely. It may cause the product to fall and result in

injury or product damage. Also, improper placement of

the AC power cord, etc., may cause fire or electric shock

through a short circuit.

Be sure to confirm the completion of the installation for

safety.

When removing the TV

1Unplug the AC power cord from

the wall outlet.

2Remove the two screws which

secure the TV and the Base

Bracket. (Refer to 3 of Step 5 on

page 10 for the screw positions.)

To Sony Dealers

3Be sure to hold the TV and slide

it upward to remove the TV.

CAUTION

• Be careful not to allow the cord and cables to get

caught when removing the TV.

• Be careful not to hurt your hands or fingers when

removing the TV.

WARNING

Be sure that two or more persons hold the TV when

carrying it.

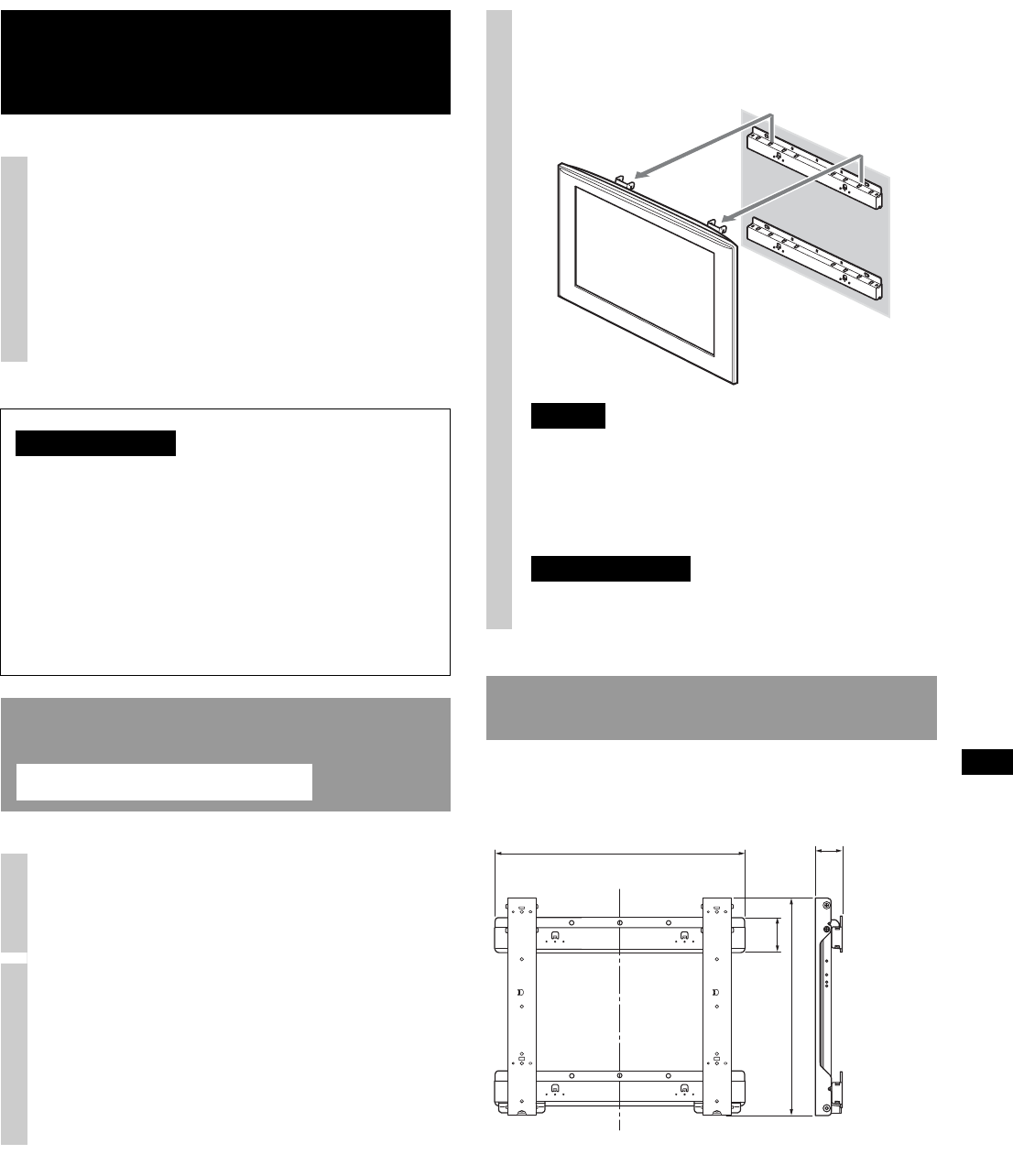

Specifications

Unit: mm (inches)

Weight: 4.7 kg (10 lb 6 oz)

525 (20 3/4)60 (2 3/8)

445 (17 5/8)

(2 7/8)

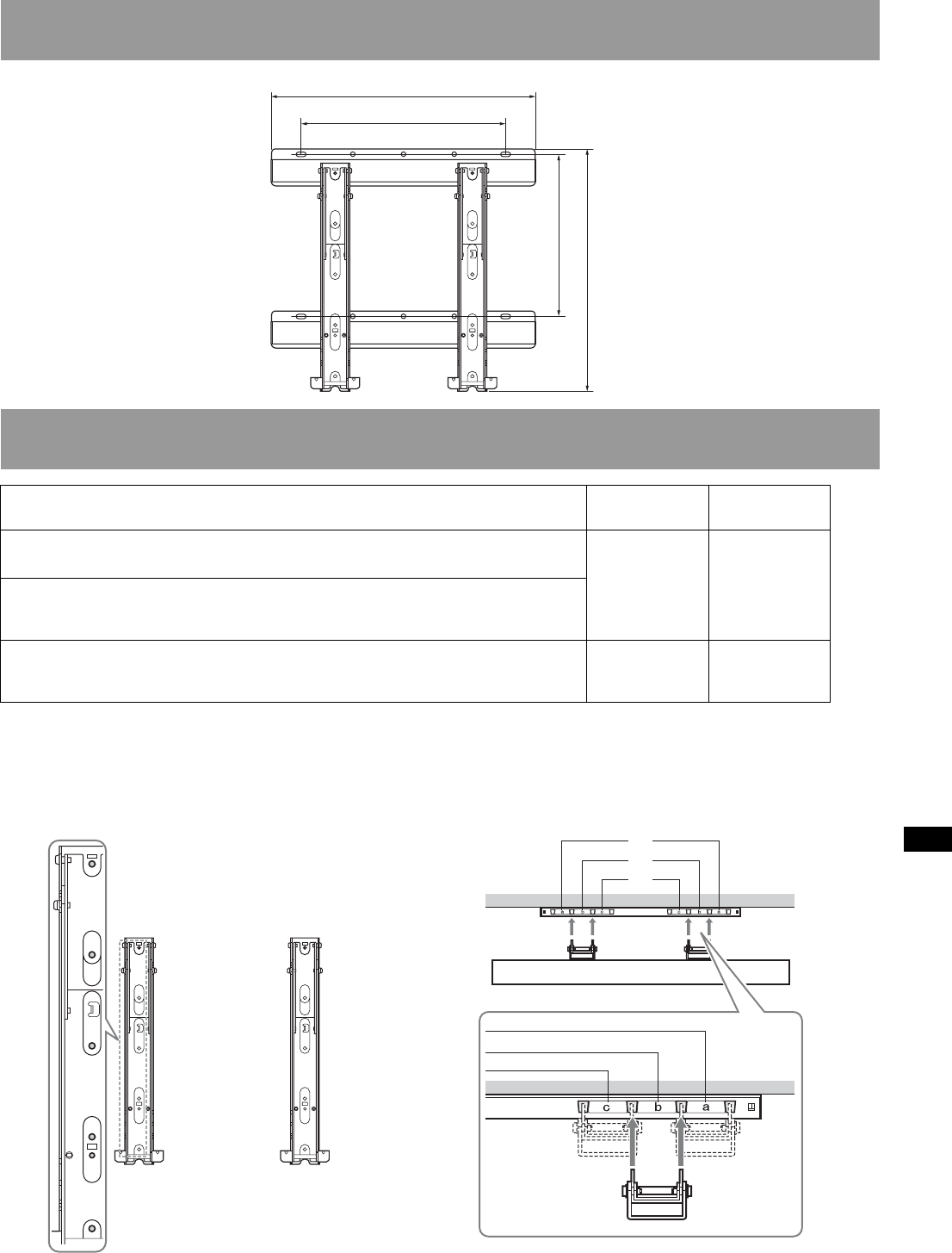

12 (GB)

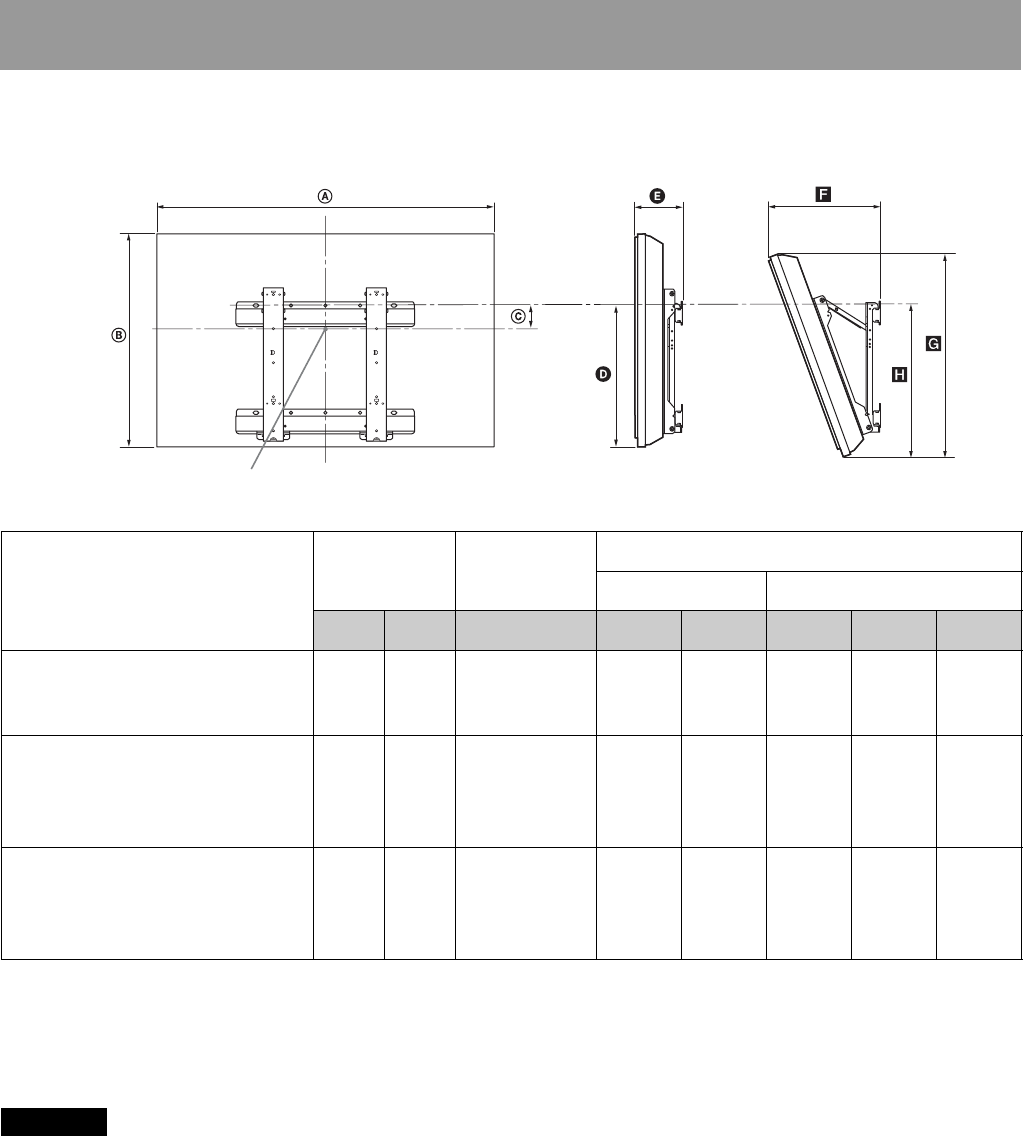

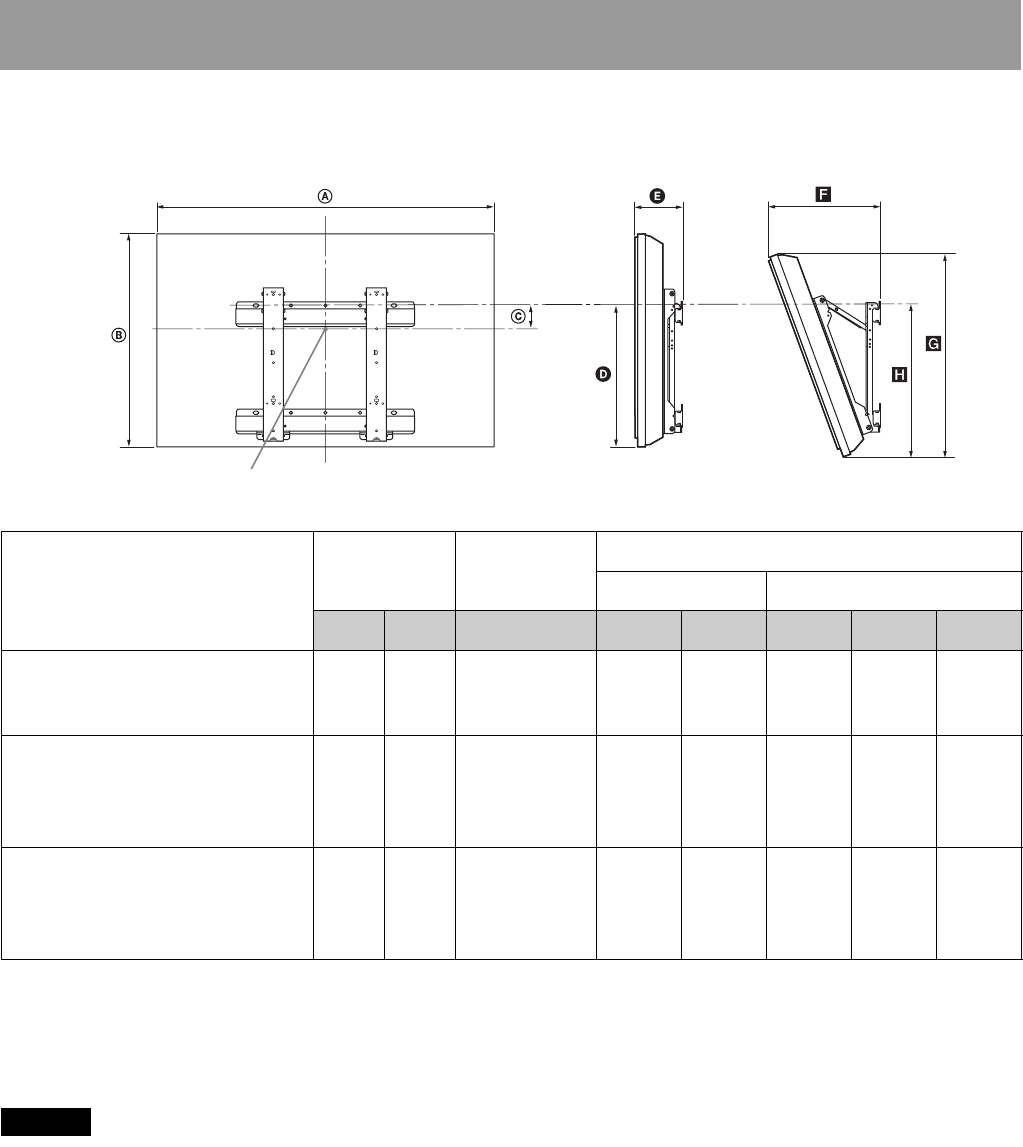

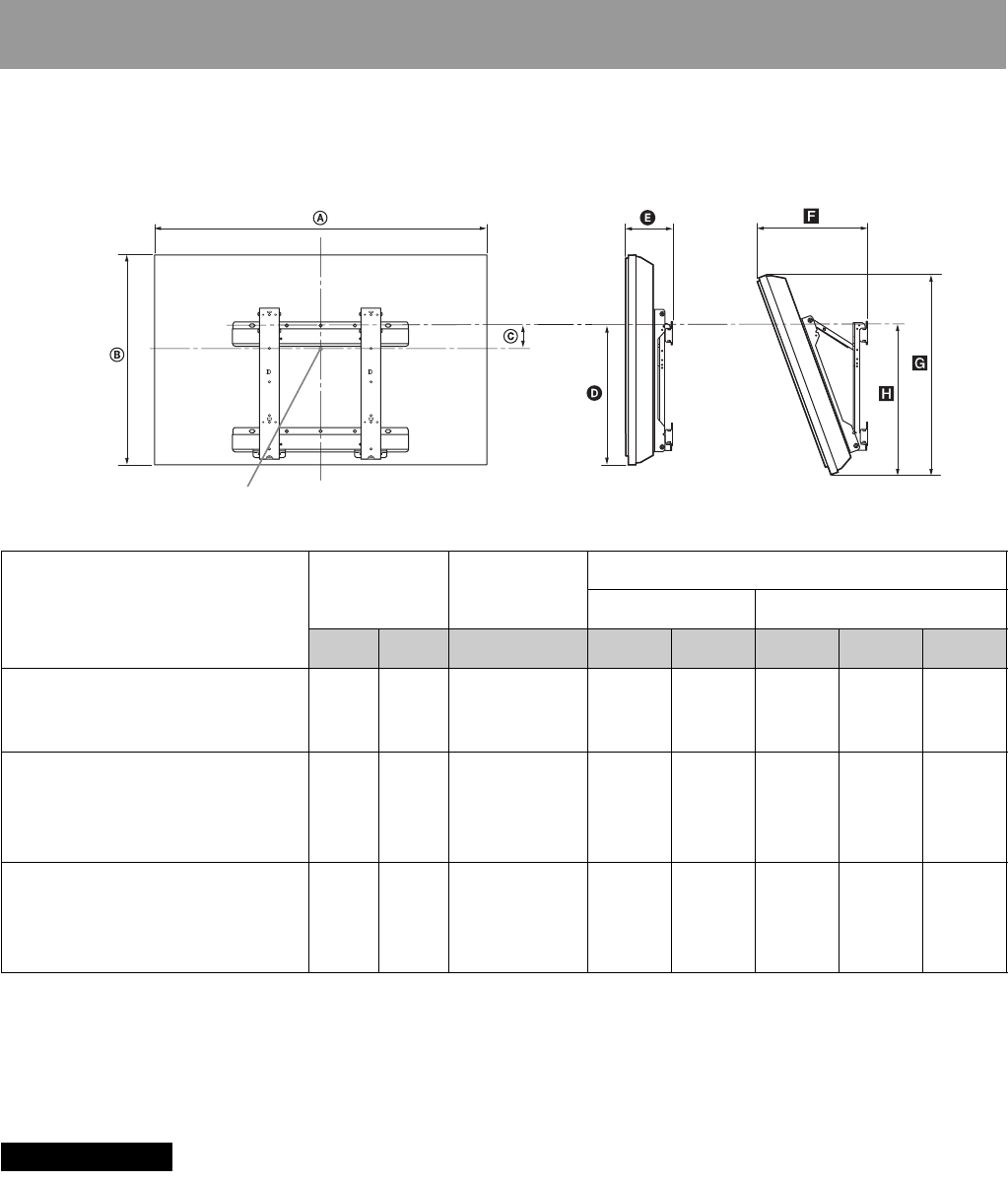

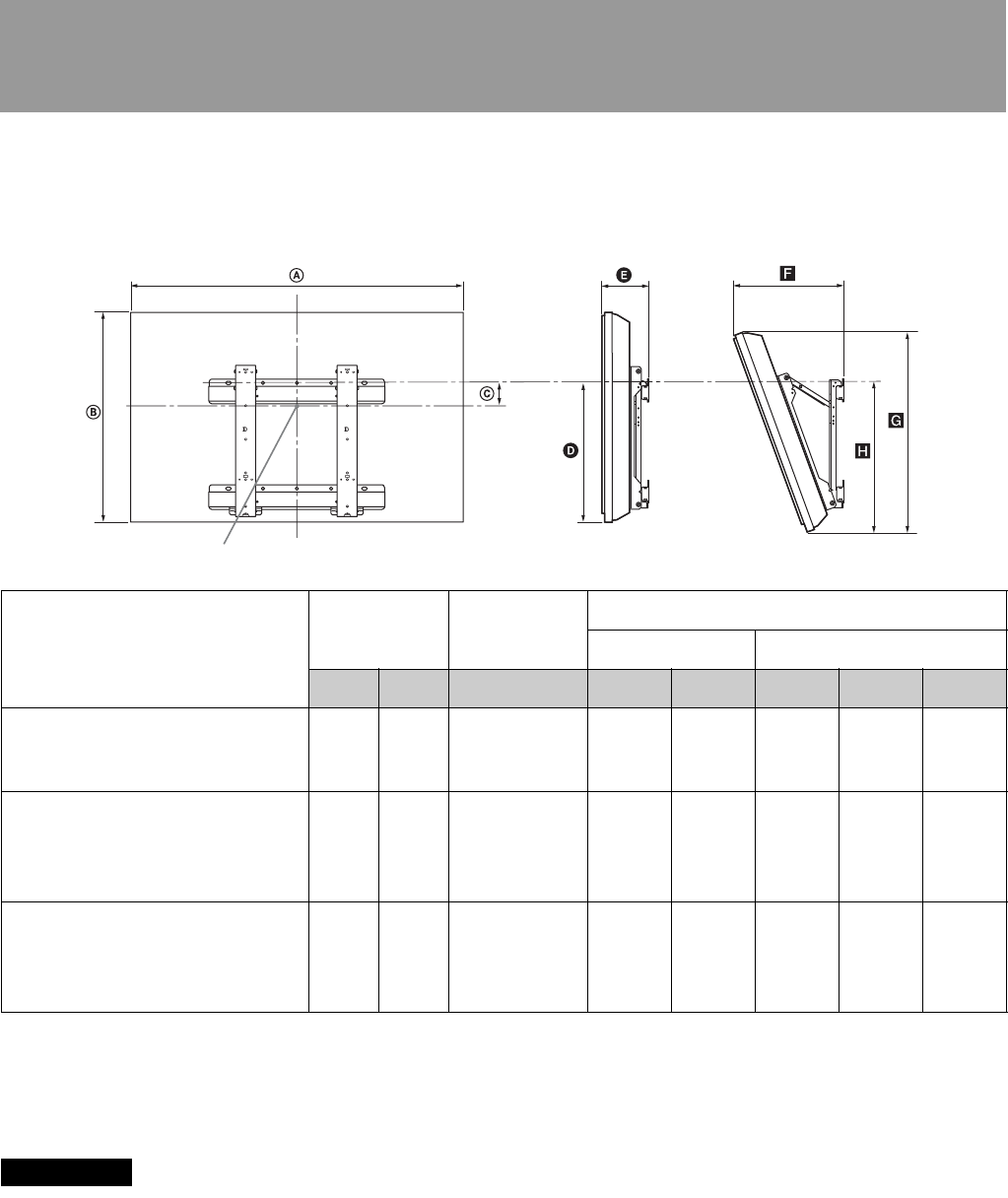

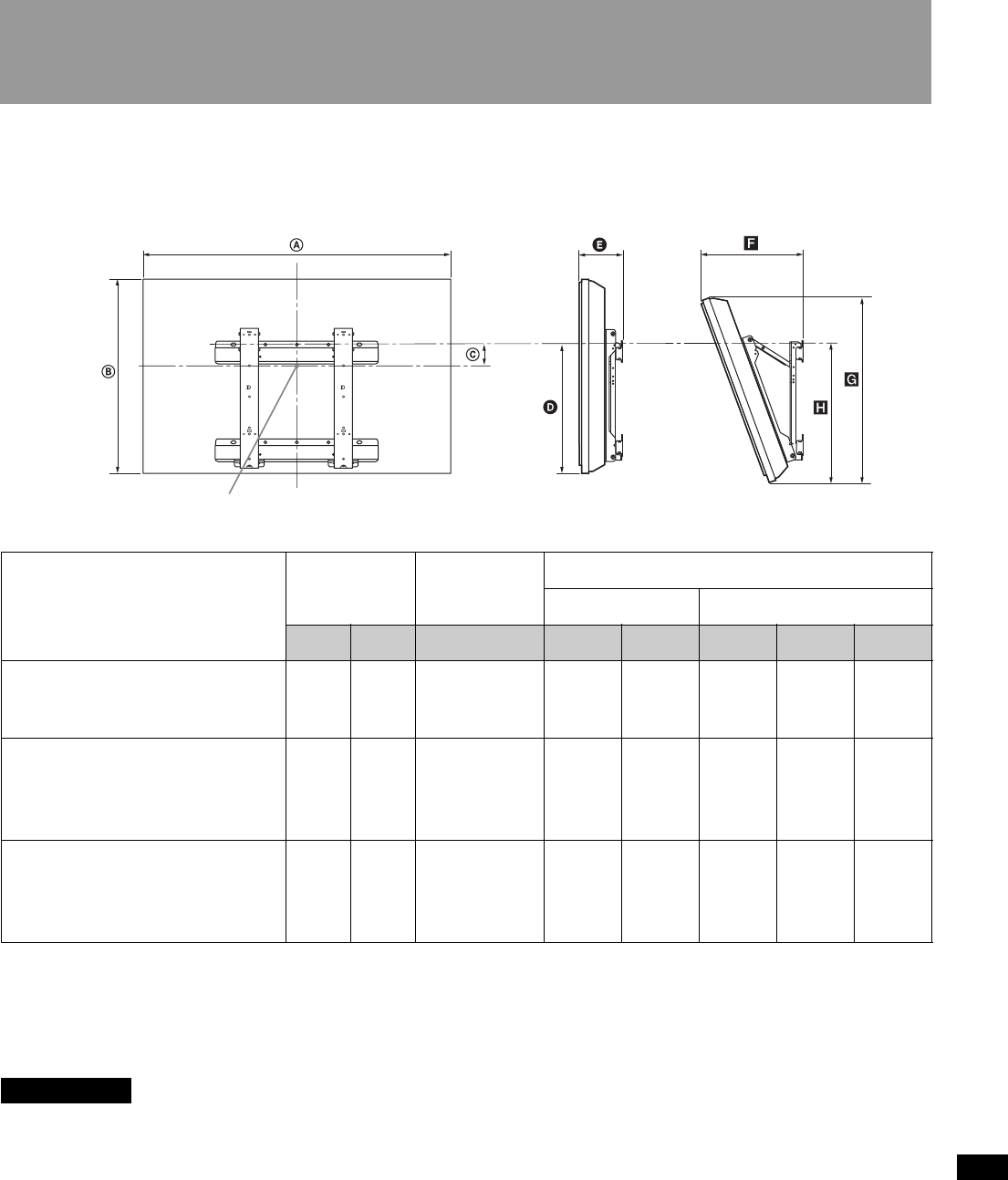

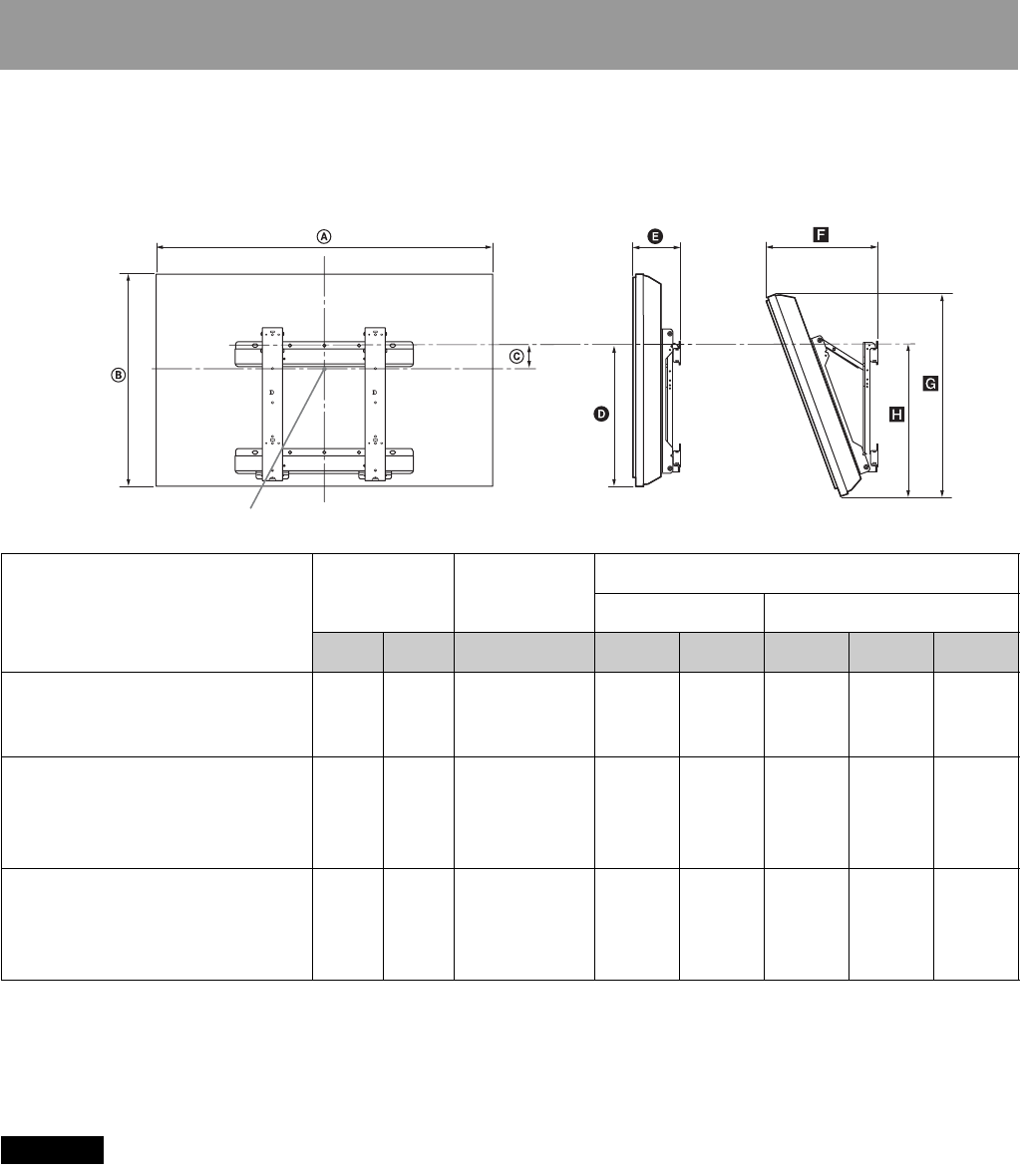

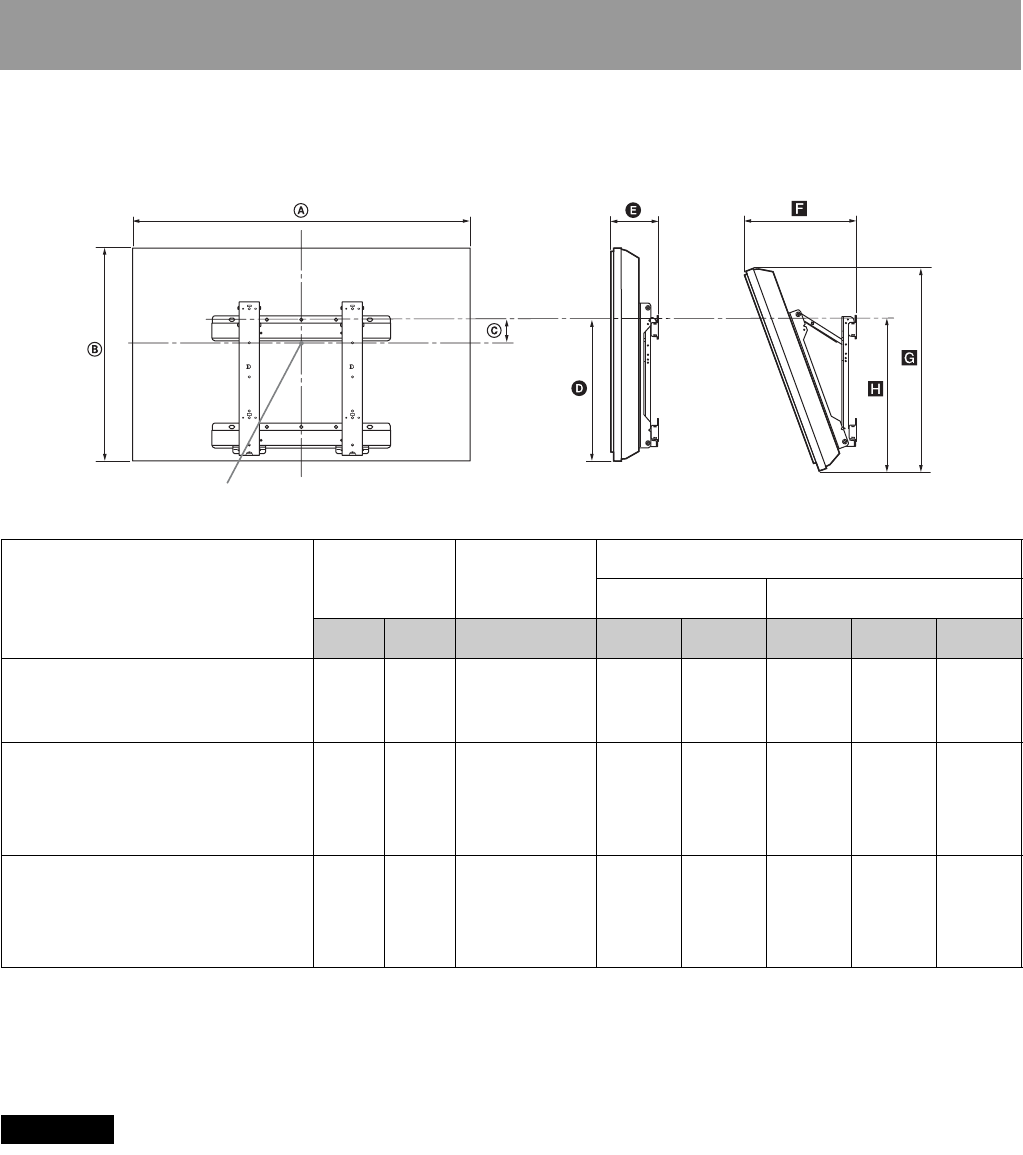

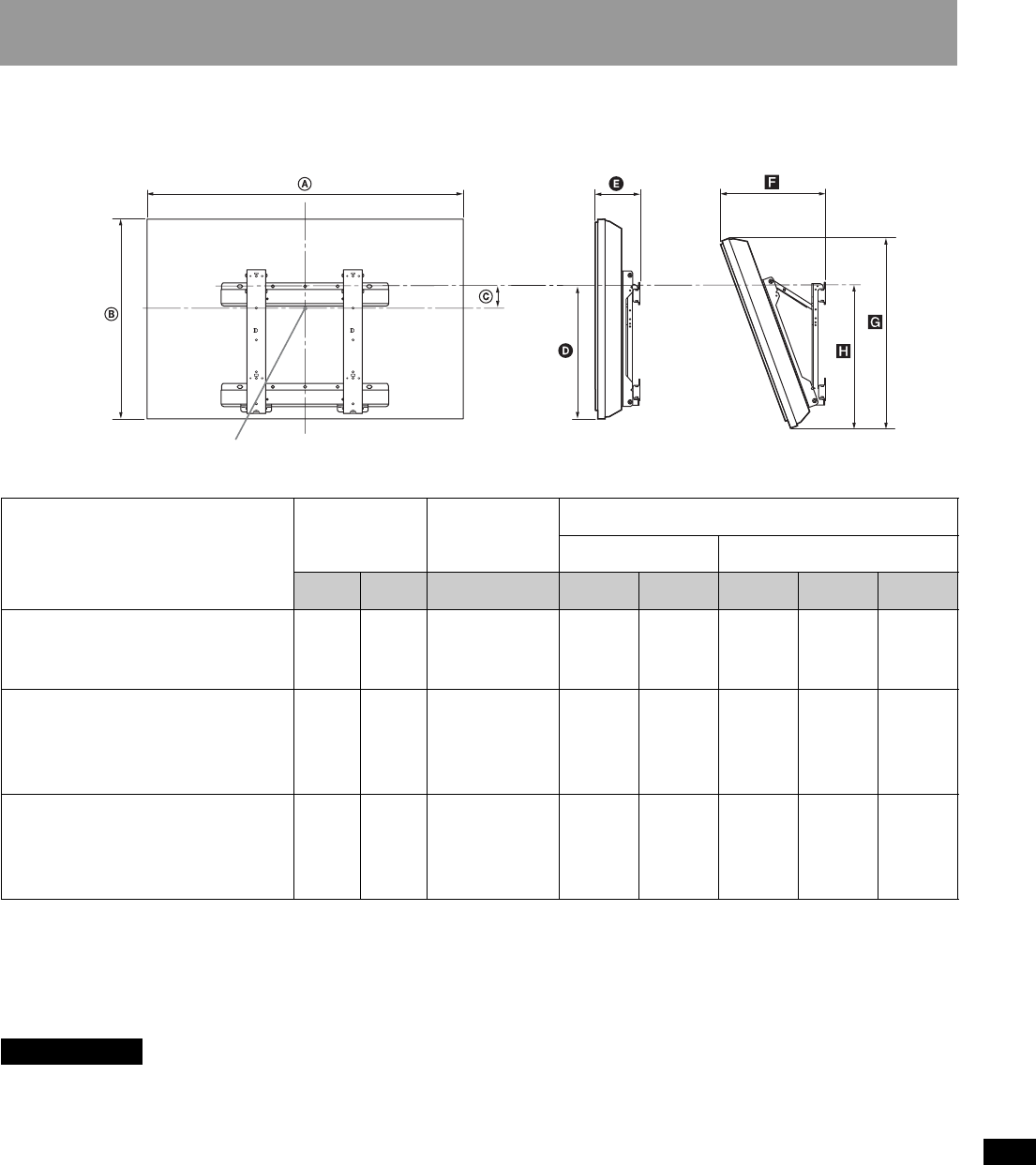

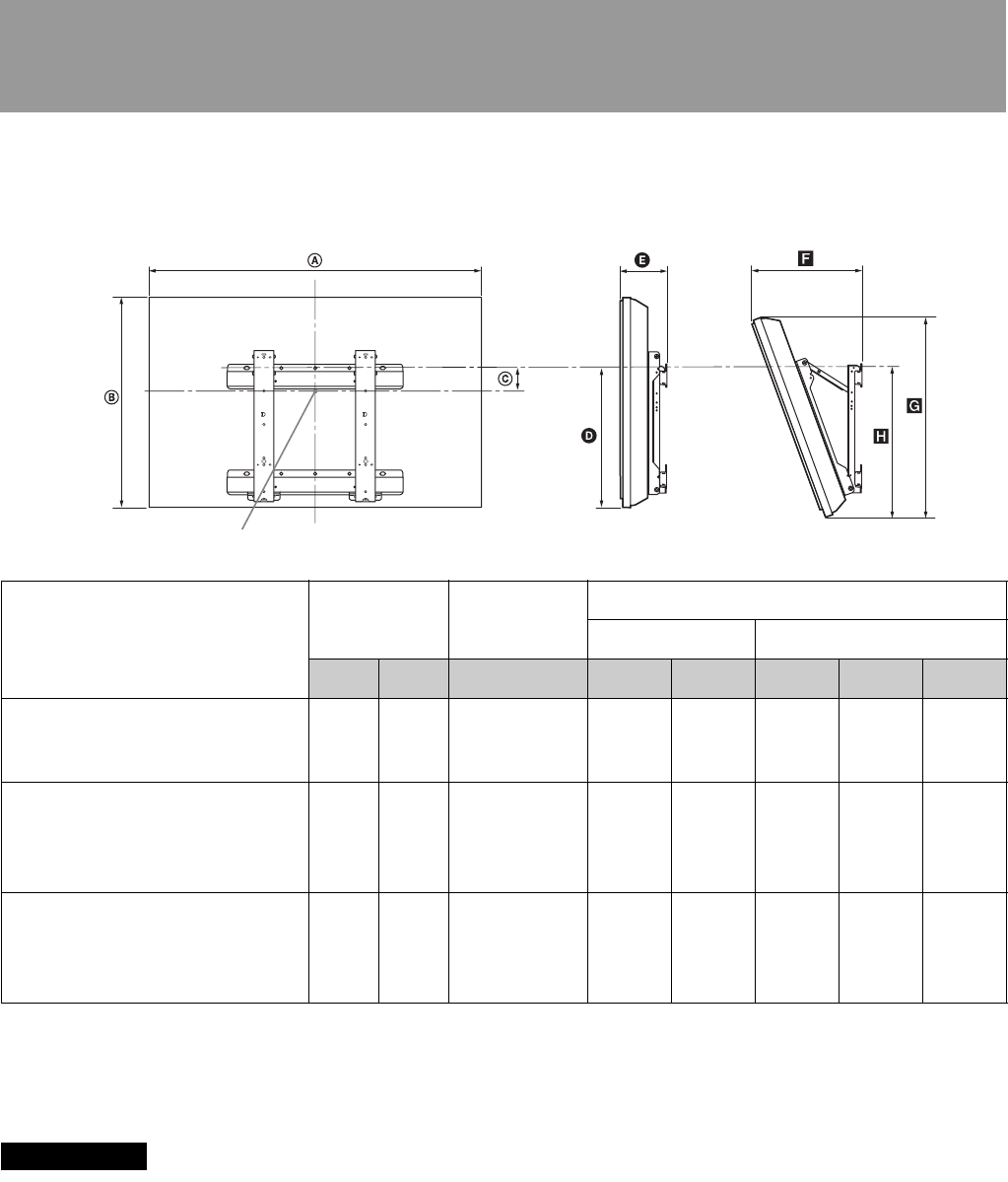

TV installation dimensions table

Some models may not be available in certain regions.

Figures in the above table may differ slightly depending on the installation.

* In the actual model names, the “xx” indicates numbers and/or characters specific to each model.

WARNING

The wall that the TV will be installed on should be capable of supporting a weight of at least four times that of the TV.

Refer to your TV’s instructions for its weight.

Model Name

Display

dimensions Screen centre

dimension

Length for each mounting angle

Angle (0º) Angle (20º)

A B C D E F G H

KDL-46D30xx */KDL-46D28xx */

KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A

1,114

(43 7/8)

730

(28 3/4)

106

(4 1/4)

505

(20)

175

(7)

373

(14 3/4)

705

(27 7/8)

545

(21 1/2)

KDL-40D30xx */KDL-40D28xx */

KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */

KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/

KLV-40V300A

981

(38 5/8)

643

(25 3/8)

157

(6 1/4)

505

(20)

170

(6 3/4)

338

(13 3/8)

622

(24 1/2)

543

(21 1/2)

KDL-32D30xx */KDL-32D28xx */

KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */

KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/

KDL-32SL130/KLV-32V300A

790

(31 1/8)

530

(20 7/8)

137

(5 1/2)

424

(16 3/4)

160

(6 3/8)

318

(12 5/8)

516

(20 3/8)

464

(18 3/8)

e ta

ow s

ows t

mens

ons o

e TV t

s mounte

on t

s pro

uct. Re

er to t

s ta

e to

e on t

nsta

location.

If you intend to install a TV that is not specified below, be sure to refer to its operating instructions, or the supplied leaflet.

Screen centre point

Unit: mm (inches)

13 (GB)

Some models may not be available in certain regions.

* In the actual model names, the “xx” indicates numbers and/or characters specific to each model.

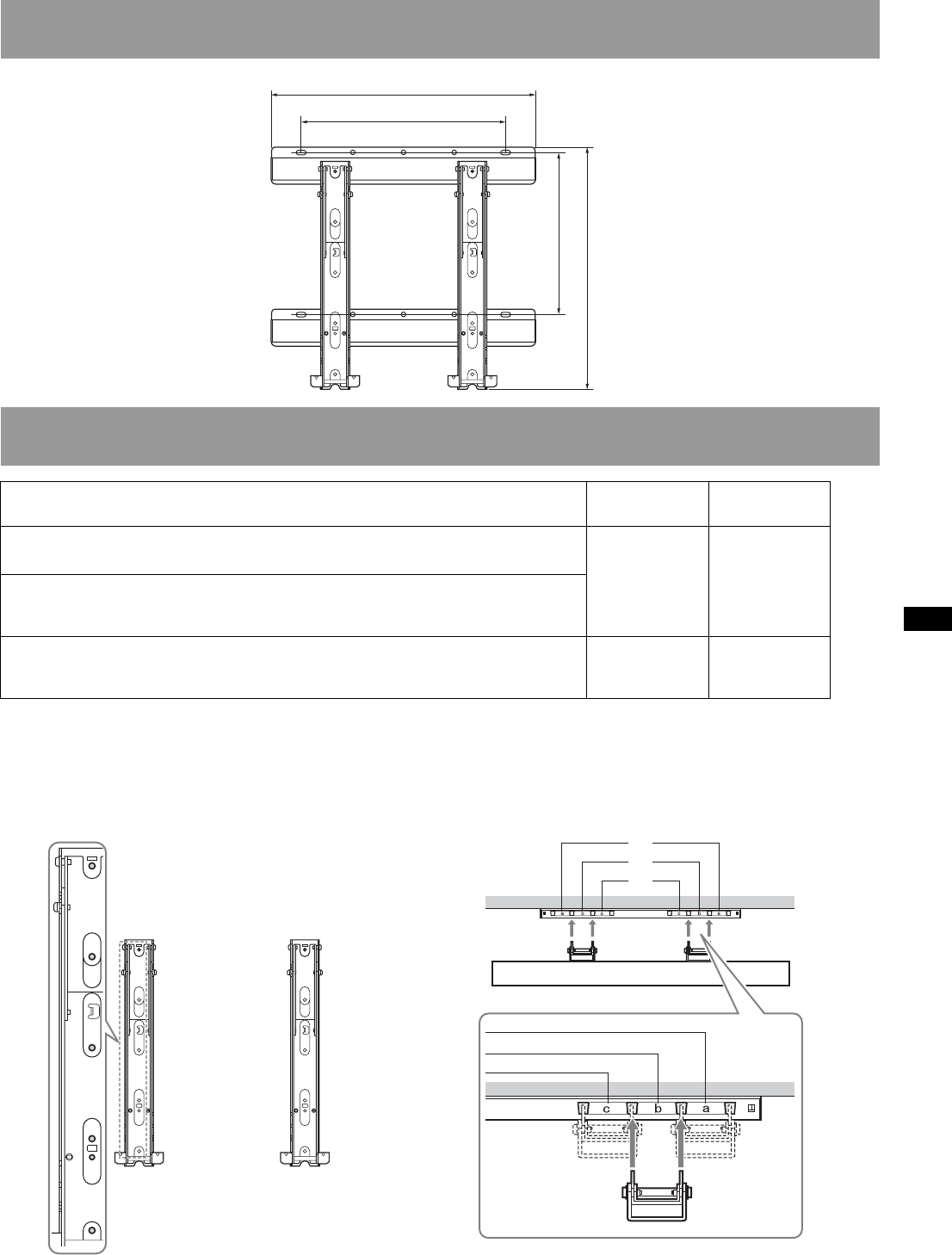

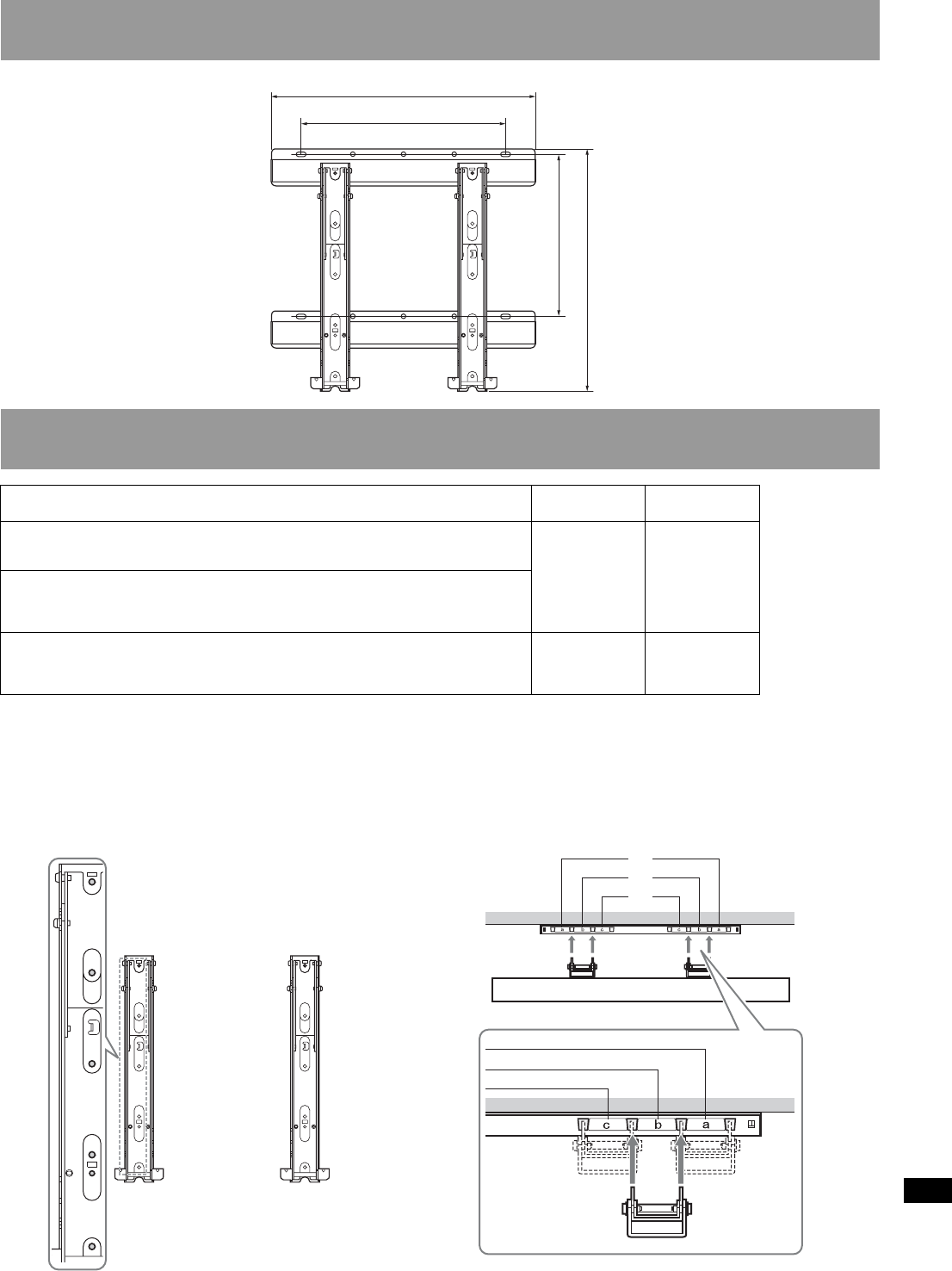

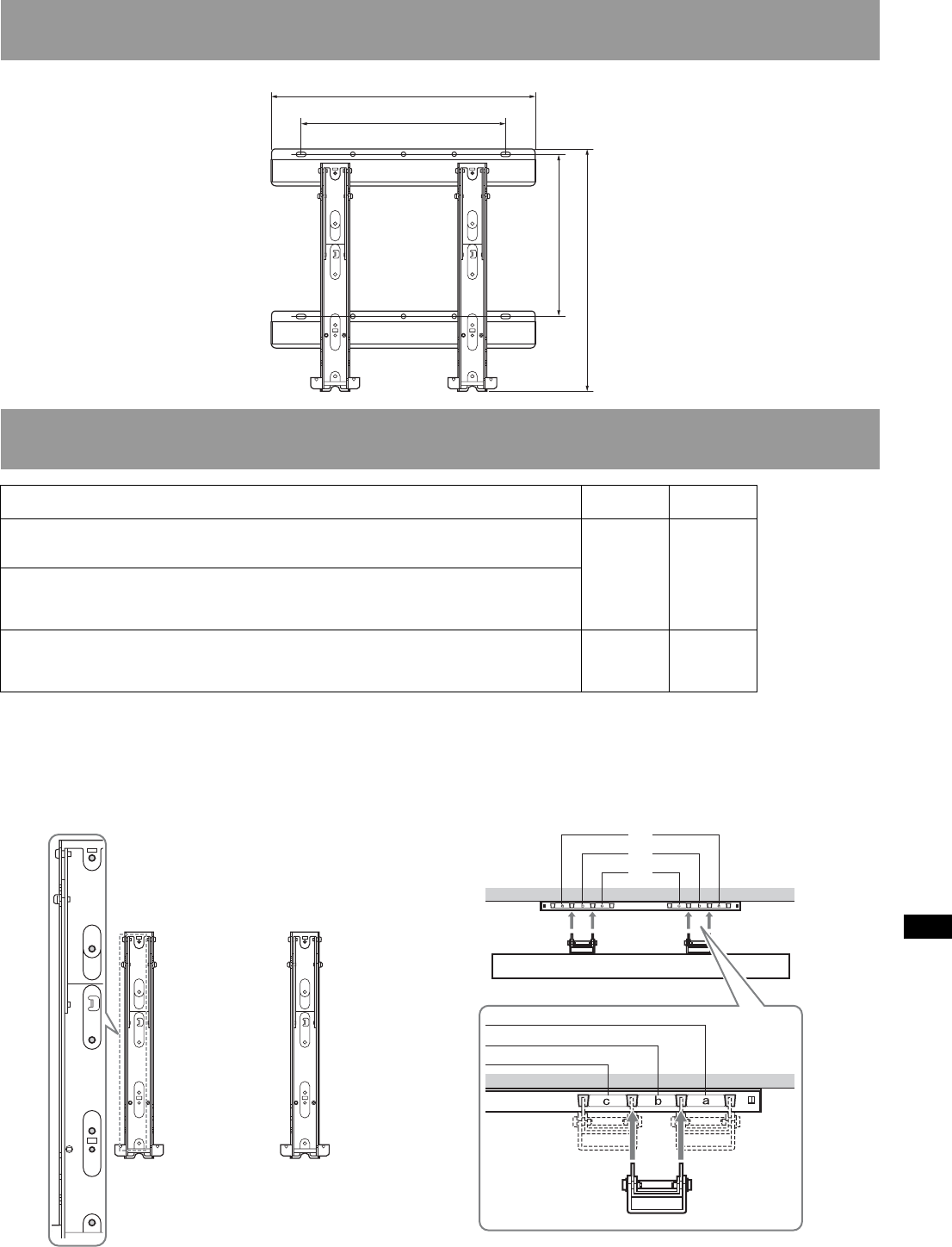

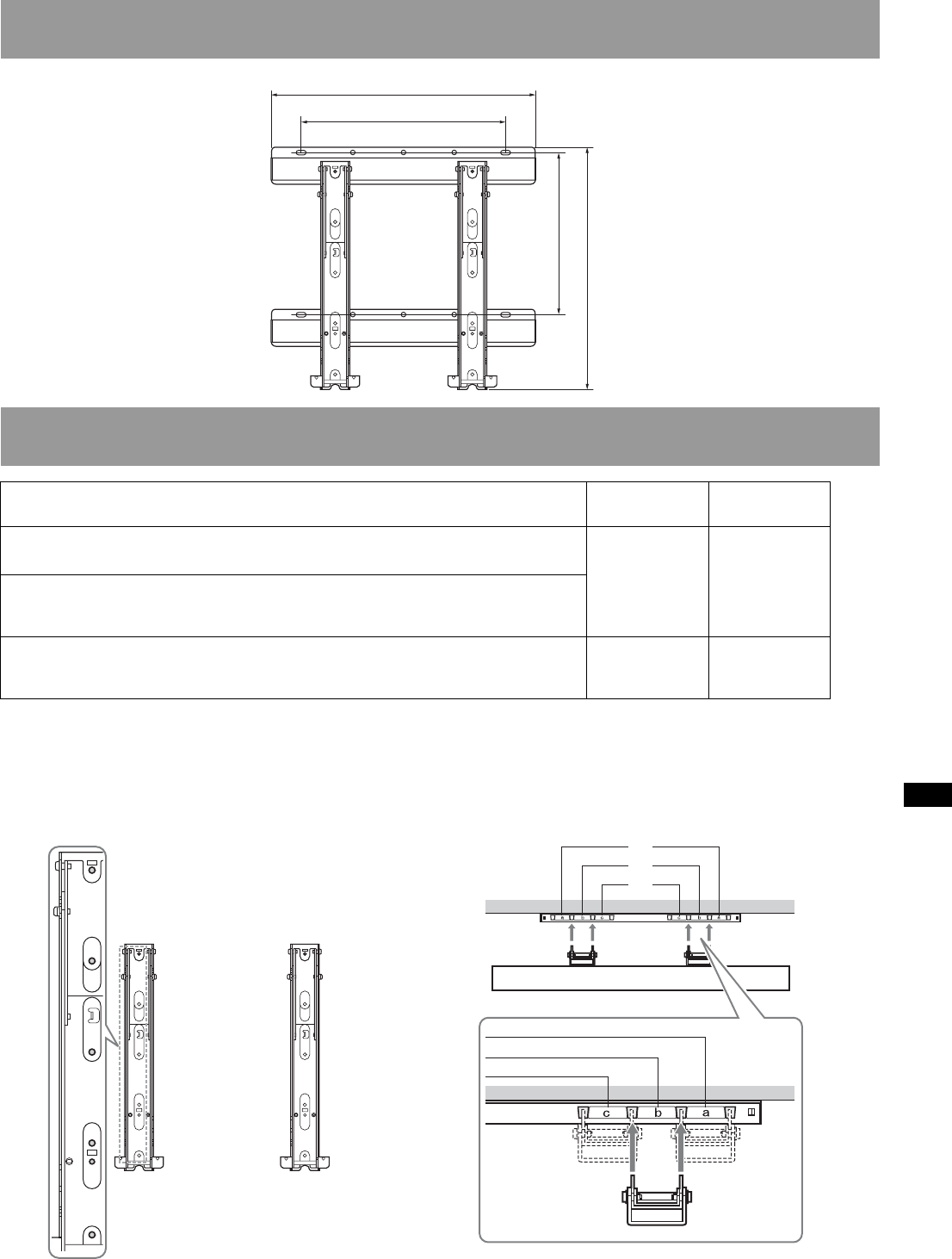

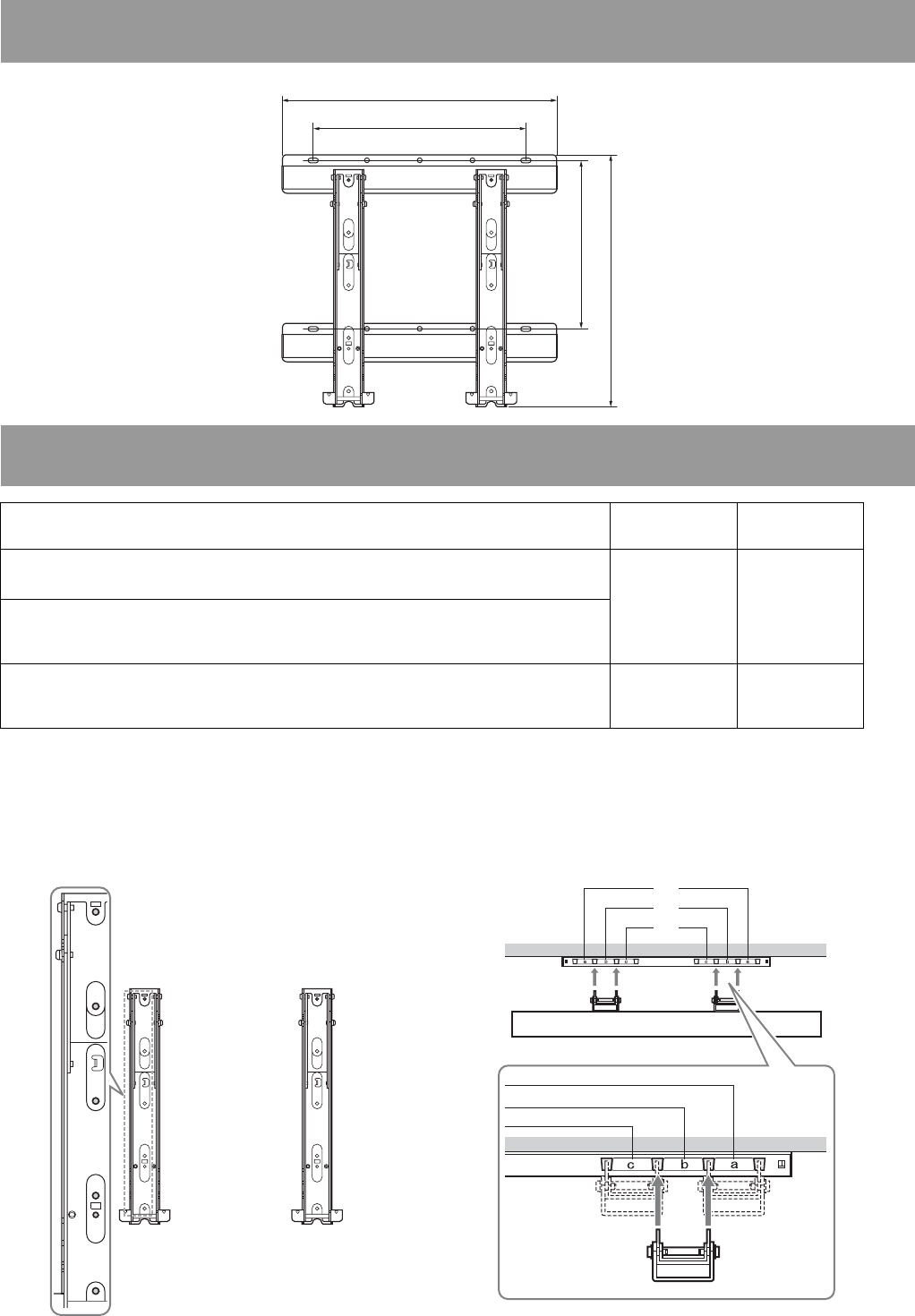

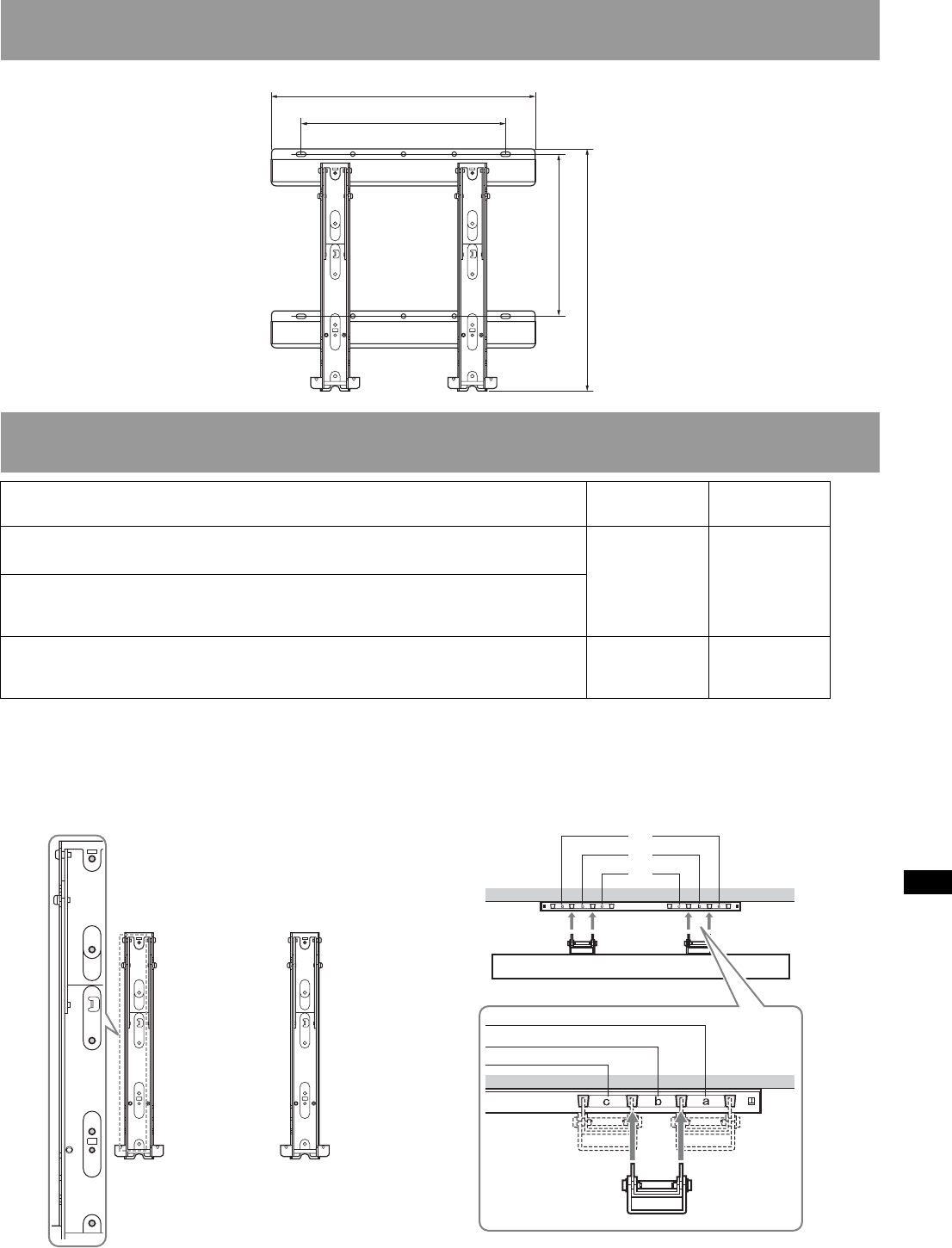

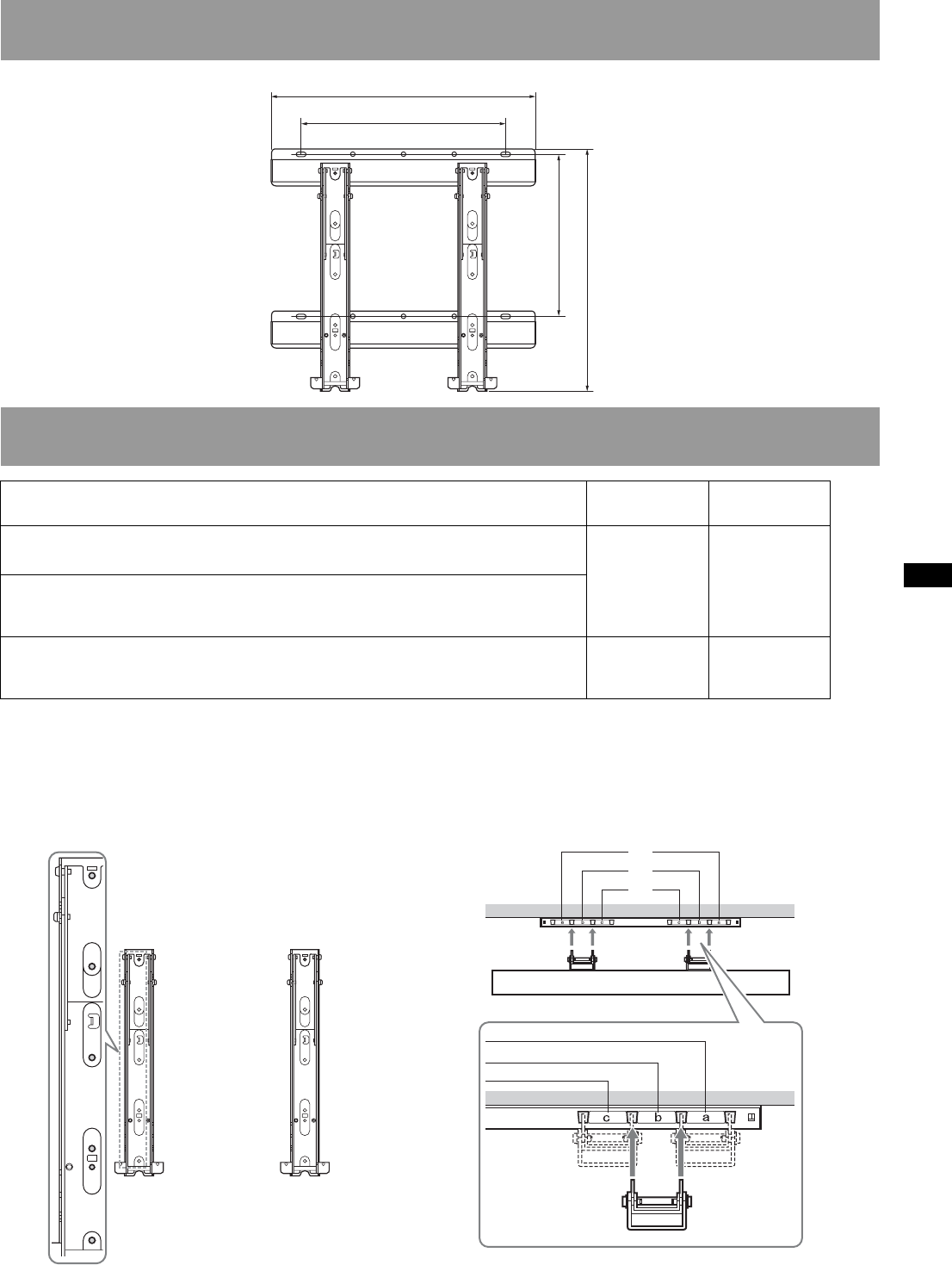

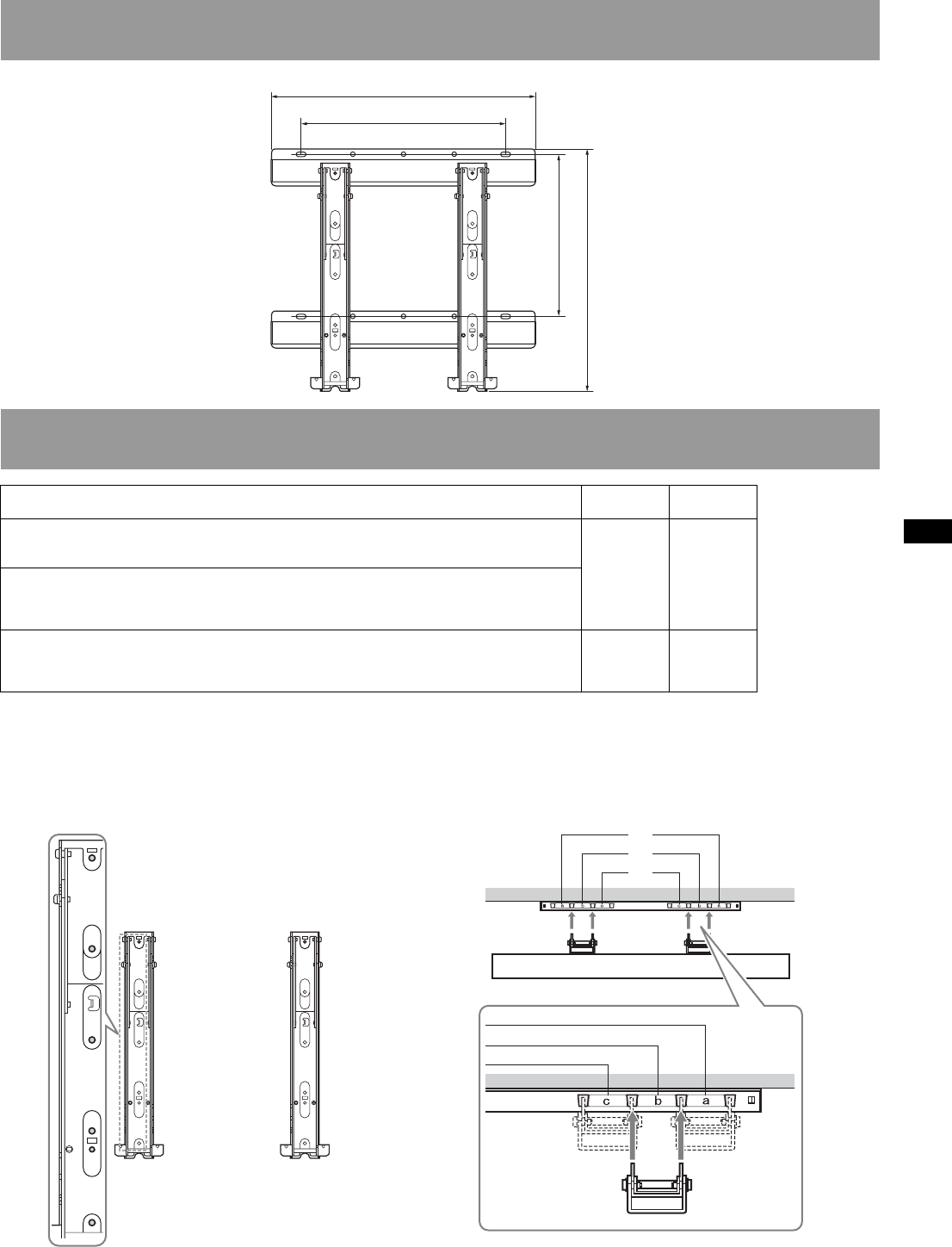

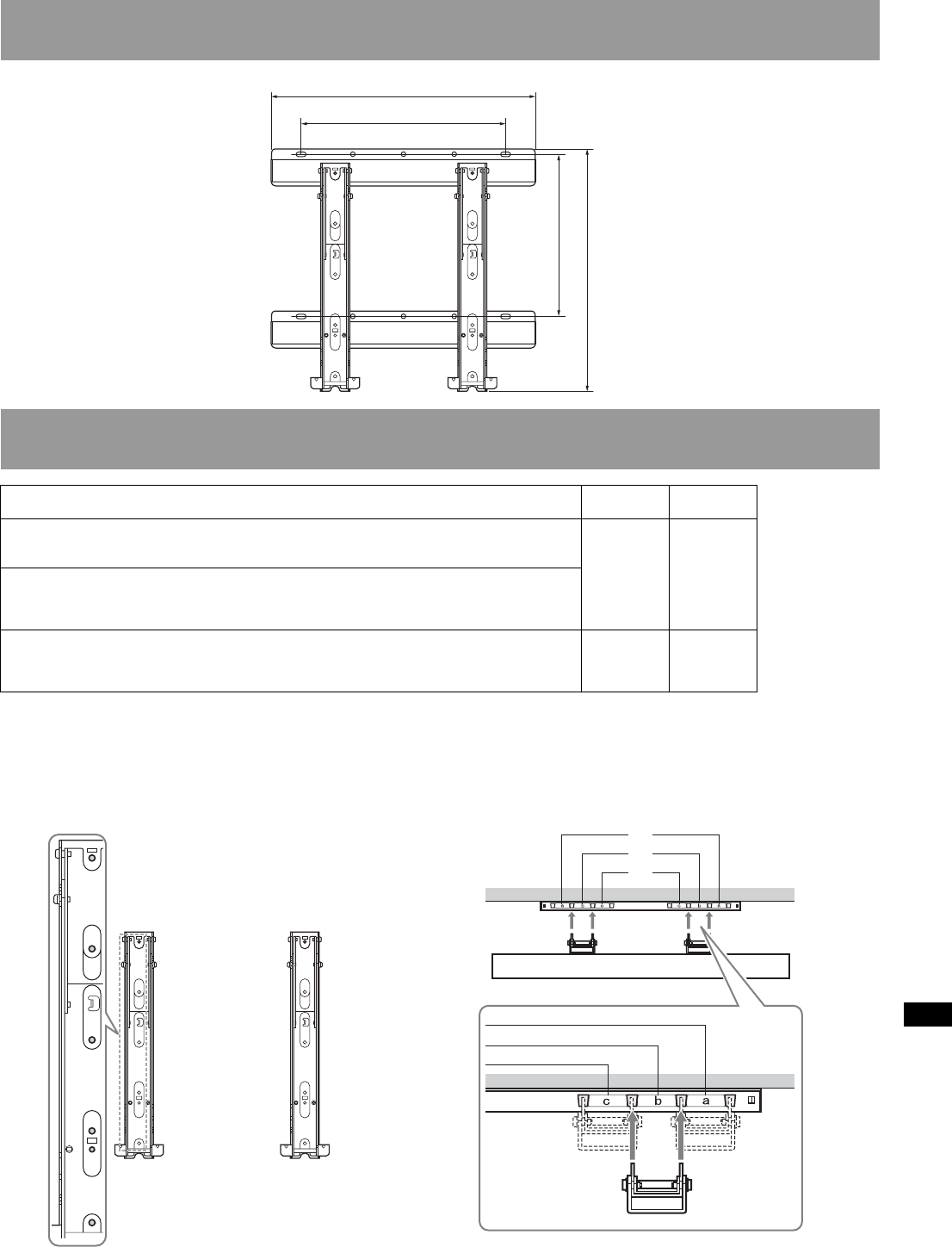

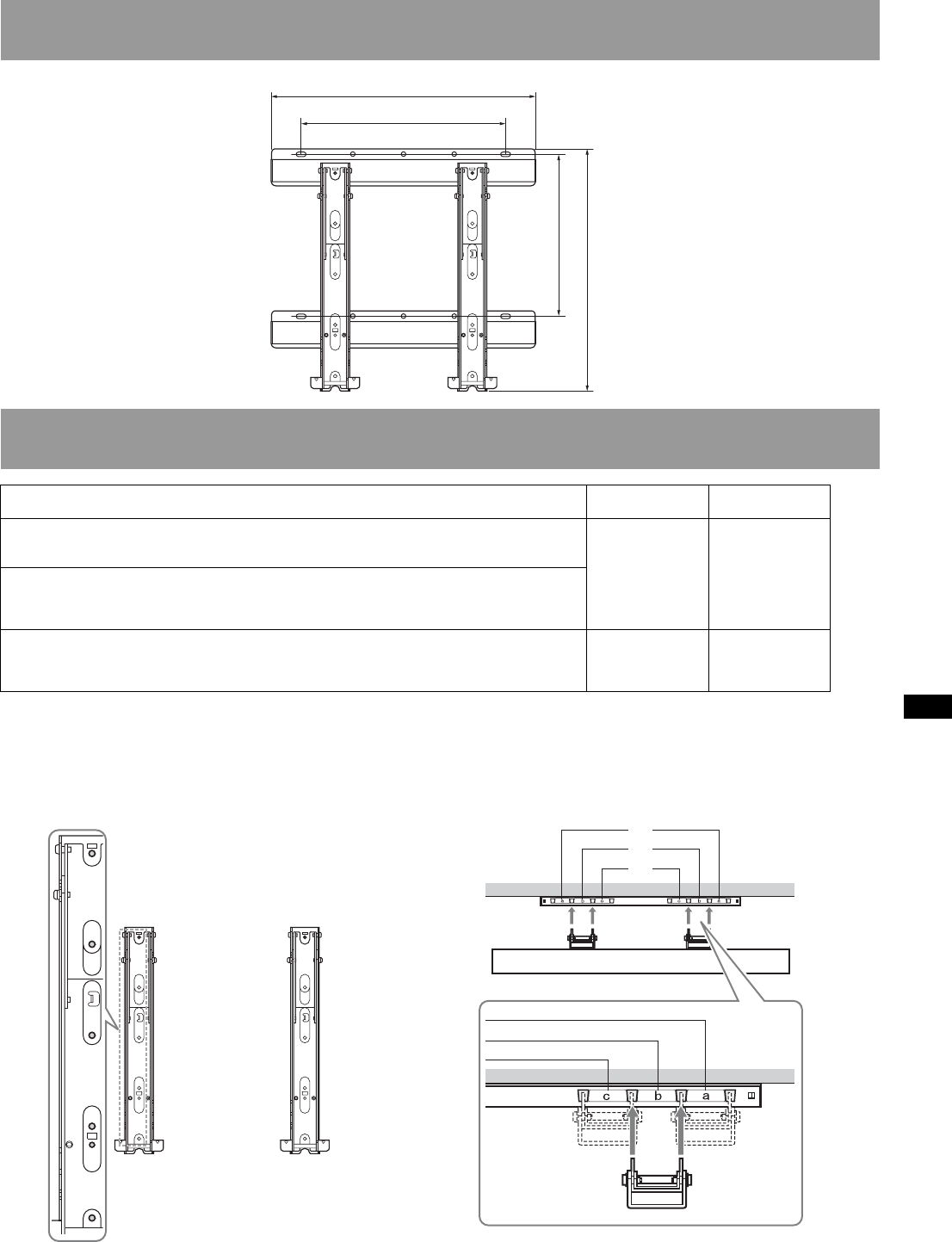

Wall mounting dimensions diagram

Screw and Hook locations diagram/table

Model Name Screw

location Hook

location

KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A

e, g b

KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/KLV-40V300A

KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A f, j c

Unit: mm (inches) 525 (20 3/4)

406 (16)

320 (12 5/8)

478 (18 7/8)

Screw location

When installing the Mounting Hook on the TV.

Hook location

When installing the TV onto the Base Bracket.

* Hook position “a” cannot be used for the

models in the table above.

2 (FR)

Nous vous remercions d’avoir fait

l’acquisition de ce produit.

Le non-respect des consignes de sécurité ou l’utilisation

incorrecte de ce produit peut provoquer un incendie ou des

blessures graves.

Ce mode d’emploi indique comment manipuler le produit

correctement et contient des précautions essentielles à

prendre pour éviter tout accident. Lisez attentivement ce

mode d’emploi et veillez à utiliser le produit correctement.

Conservez ce mode d’emploi pour toute référence ultérieure.

À l’attention des détaillants Sony

L’installation de ce produit exige un certain savoir-faire.

Lisez ce mode d’emploi attentivement afin de procéder à

l’installation en toute sécurité. Sony ne saurait être tenue

responsable de tout dommage ou de toute blessure découlant

d’une mauvaise utilisation ou d’une installation incorrecte.

Une fois l’installation terminée, veuillez remettre ce manuel

d’installation au client.

Les produits Sony sont conçus pour vous offrir le maximum

de sécurité. Toutefois, si les produits sont utilisés de façon

incorrecte, ils peuvent entraîner des blessures graves en

provoquant un incendie ou l’électrocution, ou encore la chute

de l’appareil hors de son support. Veillez à observer les

consignes de sécurité préconisées pour éviter de tels

accidents.

Produits spécifiés

Les produits suivants sont susceptibles d’être

modifiés sans avis préalable, de ne plus être en

stock ou de ne plus être fabriqués.

De plus, certains modèles sont propres à des

régions spécifiques.

* Dans les noms de modèle réels, « xx » indique des chiffres

et/ou des caractères propres à chaque modèle.

Ce produit est conçu pour être utilisé avec les modèles de

téléviseur spécifiés ci-dessus. Pour les autres téléviseurs,

reportez-vous au mode d’emploi qui les accompagne ou au

livret fourni afin de vérifier si vous pouvez utiliser le produit.

À l’attention des clients

L’installation de ce produit exige un certain savoir-faire.

Veillez à confier l’installation à des revendeurs Sony ou à

des installateurs agréés et portez une attention particulière

aux consignes de sécurité pendant l’installation. Sony ne

saurait être tenue responsable de tout dommage ou de

toute blessure découlant d’une mauvaise utilisation ou

d’une installation incorrecte, ou encore de l’installation

d’un produit autre que celui spécifié. Vos droits légaux

(éventuels) ne sont pas affectés.

AVERTISSEMENT

Sécurité

ATTENTION

Téléviseur couleur LCD

KDL-46D30xx *

KDL-46D28xx *

KDL-46D27xx *

KDL-46T30xx *

KDL-46S30xx *

KLV-46V300A

KDL-40D30xx *

KDL-40D28xx *

KDL-40D27xx *

KDL-40D26xx *

KDL-40T30xx *

KDL-40T28xx *

KDL-40T26xx *

KDL-40S30xx *

KDL-40S28xx *

KDL-40SL130

KLV-40V300A

KDL-32D30xx *

KDL-32D28xx *

KDL-32D27xx *

KDL-32D26xx *

KDL-32T30xx *

KDL-32T28xx *

KDL-32T26xx *

KDL-32S30xx *

KDL-32S28xx *

KDL-32XBR4

KDL-32SL130

KLV-32V300A

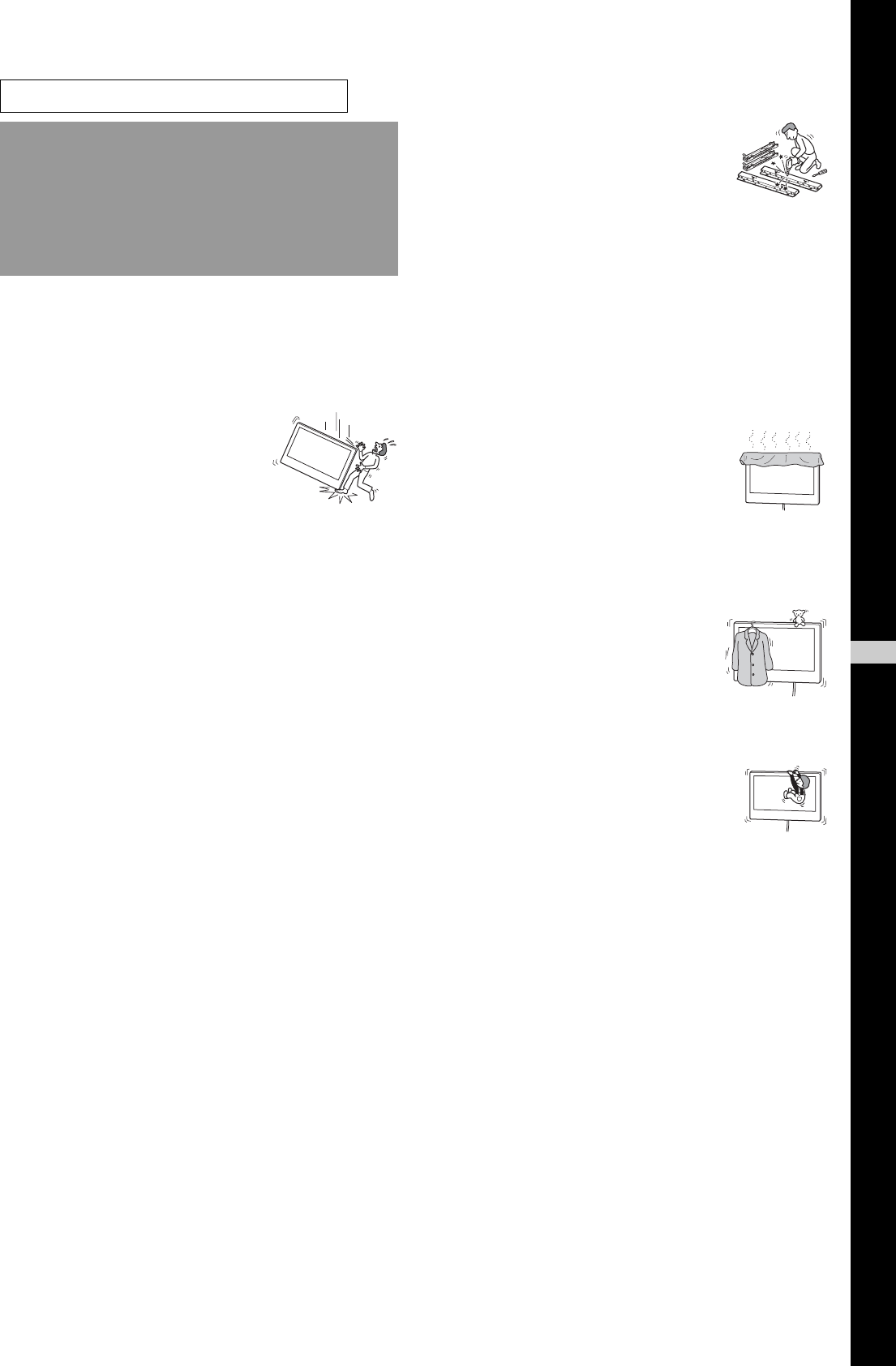

3 (FR)

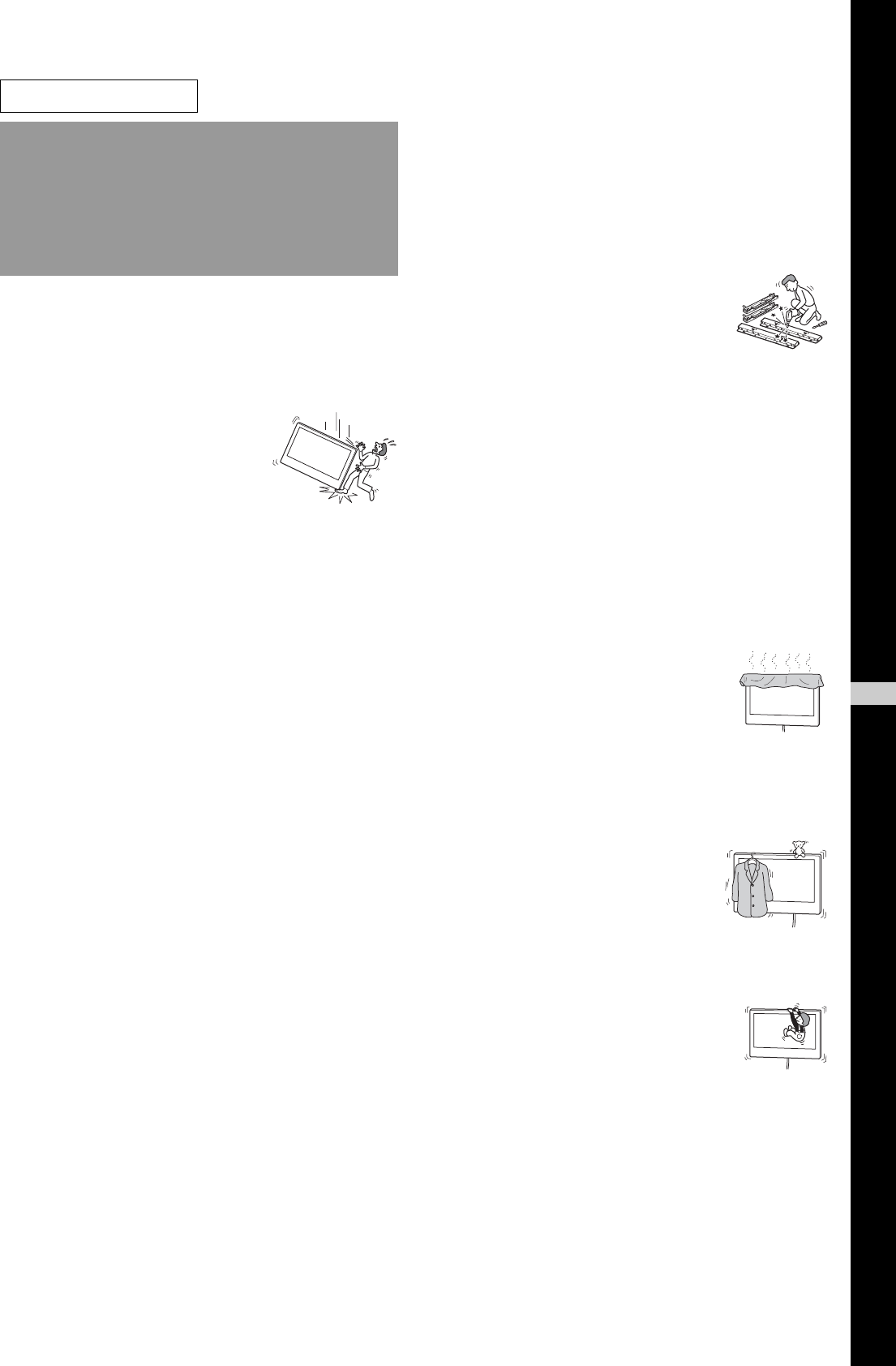

Veillez à confier l’installation à du

personnel agréé en tenant les petits

enfants à l’écart pendant l’installation.

Si le support de fixation murale ou le

téléviseur n’est pas installé

correctement, les accidents suivants

peuvent se produire. Veillez à confier

l’installation à des installateurs agréés.

• Le téléviseur peut tomber et causer

des blessures graves comme des hématomes ou des

fractures.

• Si le mur sur lequel le support de fixation murale est fixé est

instable, inégal ou non perpendiculaire au sol, l’appareil risque de

tomber et de provoquer des blessures ou des dommages matériels.

Le mur doit pouvoir supporter un poids équivalent à au moins

quatre fois celui du téléviseur. (Pour connaître son poids,

reportez-vous au mode d’emploi du téléviseur.)

• Si l’installation du support de fixation murale n’est pas

assez solide, l’appareil risque de tomber et de provoquer

des blessures ou des dommages matériels.

Veillez à confier le déplacement ou le

démontage du téléviseur à des

installateurs agréés.

Si des personnes autres que des installateurs agréés

transportent ou démontent le téléviseur, celui-ci peut tomber

et provoquer des blessures ou des dommages matériels. Deux

personnes au moins doivent porter ou démonter le téléviseur.

Ne renversez aucun liquide sur le

téléviseur.

Si le téléviseur est mouillé, cela peut entraîner un incendie ou

l’électrocution.

Ne retirez pas les vis, etc. après

l’installation du téléviseur.

Dans ce cas, le téléviseur pourrait tomber et provoquer des

blessures ou des dommages matériels.

Ne démontez pas et ne modifiez pas

les pièces du support de fixation

murale.

Dans ce cas, le support de fixation murale

pourrait tomber et provoquer des blessures

ou des dommages matériels.

N’installez aucun appareil autre que

ceux spécifiés.

Ce support de fixation murale est conçu pour être utilisé avec

les produits spécifiés uniquement. Si vous installez un

appareil autre que ceux qui sont spécifiés, il pourrait tomber

ou se briser et provoquer des blessures ou des dommages

matériels.

Ne couvrez pas les orifices de

ventilation du téléviseur.

Si vous couvrez les orifices de ventilation

(avec du tissu ou tout autre matériau),

l’appareil pourrait surchauffer et provoquer

un incendie.

N’installez aucune charge autre que

le téléviseur sur le support de

fixation murale.

Dans ce cas, le téléviseur pourrait tomber et

provoquer des blessures ou des dommages

matériels.

Ne vous appuyez pas sur le

téléviseur et ne vous y suspendez

pas.

Ne vous appuyez pas sur le téléviseur et ne

vous y suspendez pas, car il risque de

tomber et de causer des blessures graves.

N’exposez pas le téléviseur à la pluie

ou à l’humidité.

Dans ce cas, un incendie ou l’électrocution pourrait se

produire.

N’installez jamais le téléviseur dans

un endroit extrêmement chaud,

humide ou poussiéreux ou dans un

endroit où il serait soumis à des

vibrations mécaniques.

Dans ce cas, un incendie ou l’électrocution pourrait se

produire.

Tenez les objets inflammables et les

flammes nues (bougie, etc.) à l’écart

du téléviseur.

Pour éviter les risques d’incendie, ne placez pas d’objets

inflammables ni de corps incandescents (une bougie, par

exemple) à proximité du téléviseur.

AVERTISSEMENT

Le non-respect des consignes suivantes peut être

fatal ou entraîner des blessures graves en

provoquant un incendie ou l’électrocution, ou

encore la chute de l’appareil hors de son support.

À l’attention des clients

Français

4 (FR)

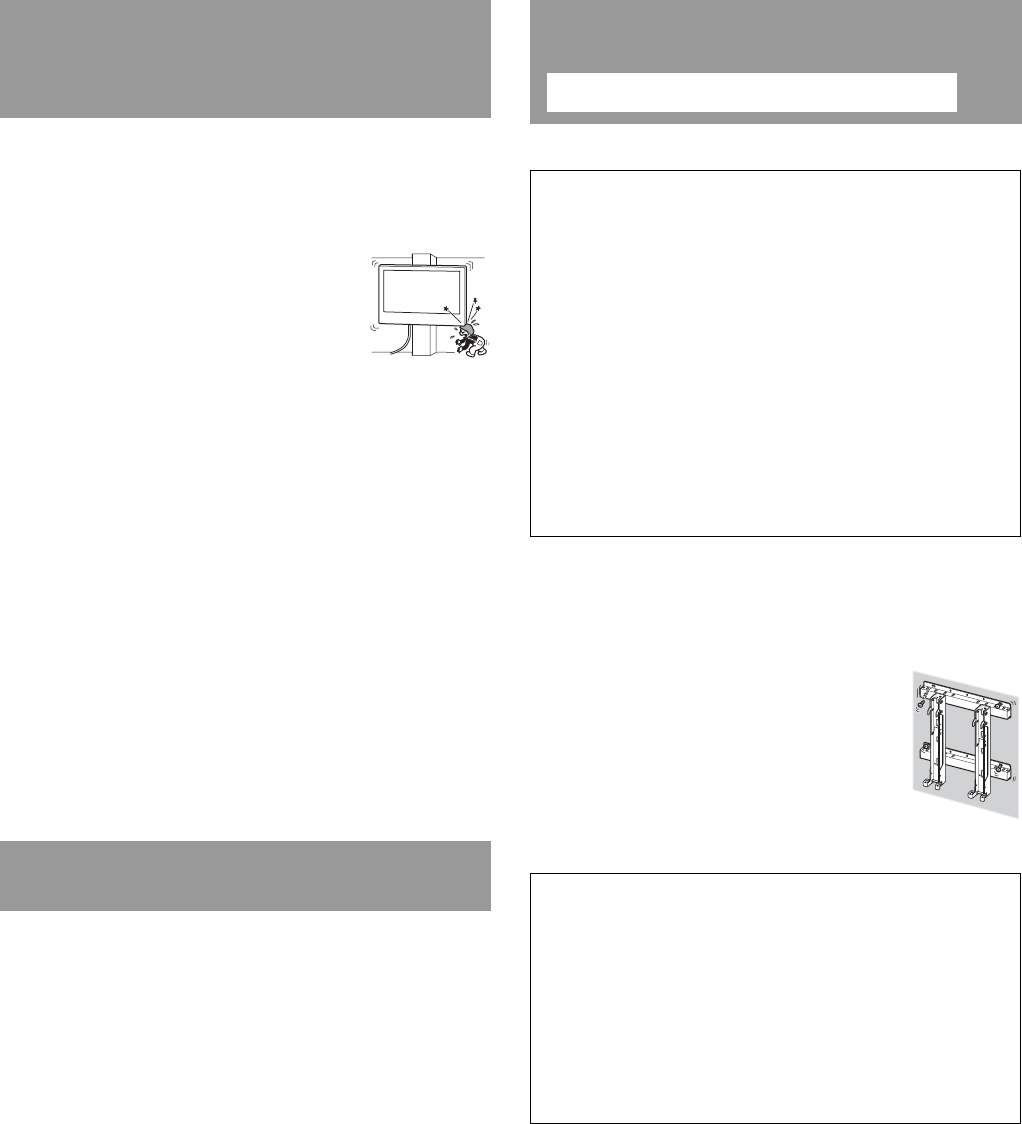

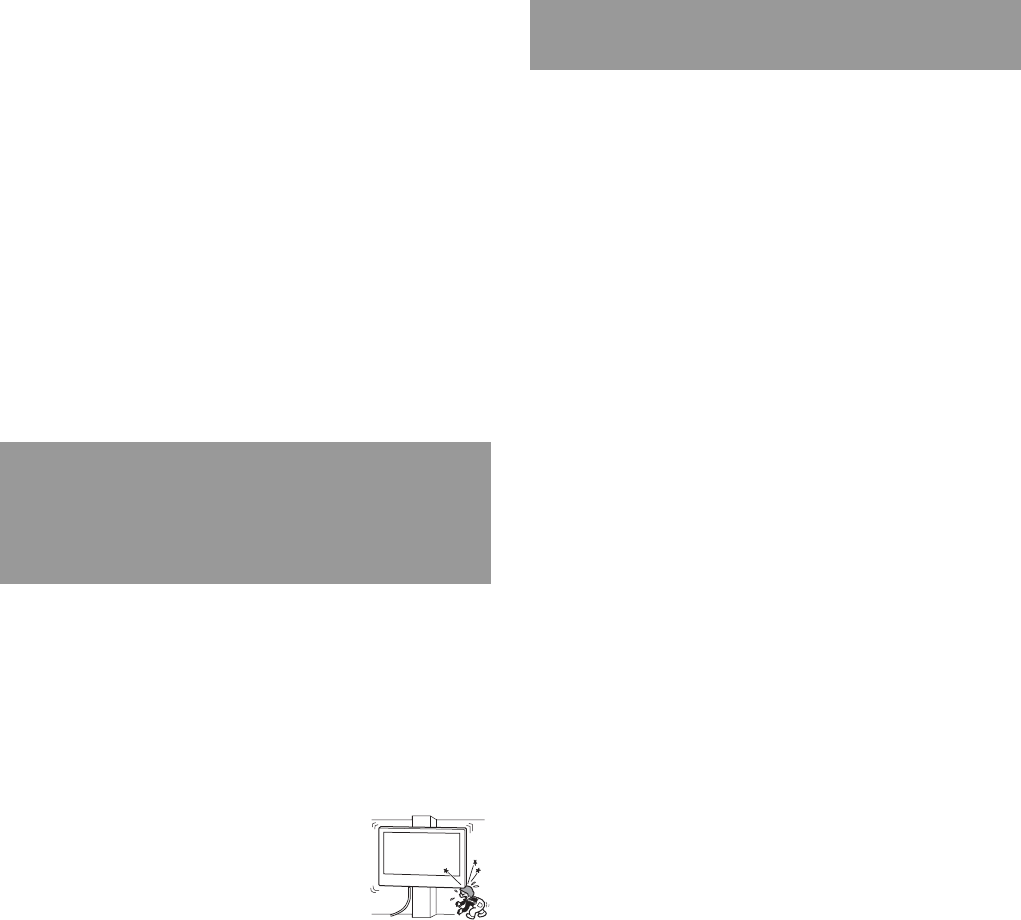

N’installez pas le support de fixation

murale sur une surface où les coins

ou les côtés du téléviseur

dépasseraient.

N’installez pas le support de fixation

murale sur une surface verticale telle

qu’une colonne, où les coins ou les côtés du

téléviseur dépasseraient de la surface

murale. Si une personne ou un objet venait

à heurter le coin ou les côtés du téléviseur,

ceci risquerait de provoquer des blessures

ou des dommages matériels.

N’appliquez aucune force excessive

sur le produit au cours de l’entretien

ou du nettoyage de l’appareil.

N’exercez aucune pression excessive sur le dessus du

téléviseur. Dans ce cas, le téléviseur pourrait tomber et

provoquer des blessures ou des dommages matériels.

N’installez pas le téléviseur sur ou

sous un climatiseur.

L’exposition prolongée du téléviseur à des fuites d’eau ou à

des courants d’air provenant du climatiseur pourrait

provoquer un incendie, l’électrocution ou des problèmes de

fonctionnement du téléviseur.

• Si vous utilisez le téléviseur fixé au support de fixation

murale pendant une longue période, le mur situé derrière

le téléviseur ou au-dessus de celui-ci peut se décolorer, ou

encore le papier peint peut se décoller, selon le matériau

du mur.

• Les trous des vis restent apparents si vous démontez le

support de fixation murale après son installation.

• Si vous avez fait passer des câbles d’alimentation de

300 ohms dans les parois murales, nous vous

recommandons de les remplacer par des câbles coaxiaux

de 75 ohms. Toutefois, s’il est nécessaire de continuer à

utiliser des câbles d’alimentation de 300 ohms, un espace

suffisamment important doit être prévu entre le téléviseur

et les câbles d’alimentation dans les parois murales avant

de procéder à l’installation. Avant de procéder à

l’installation, consultez votre installateur agréé pour

choisir un emplacement approprié (à l’abri des

interférences radio, etc.).

Veillez à installer le support de

fixation murale solidement en

suivant les instructions de ce mode

d’emploi.

S’il manque des vis ou si elles sont

desserrées, le support de fixation murale

pourrait tomber et provoquer des blessures

ou des dommages matériels. Veillez à

utiliser les vis appropriées selon le matériau

du mur et installez l’appareil solidement en

utilisant au moins quatre vis de 8 mm

(11/32 pouces) de diamètre (ou équivalentes).

Veillez à monter le support

correctement en suivant la

procédure décrite dans ce mode

d’emploi.

S’il manque des vis ou si elles sont desserrées, le téléviseur

pourrait tomber et causer des blessures corporelles ou être

endommagé.

ATTENTION

Le non-respect des consignes suivantes peut

entraîner des blessures ou des dommages

matériels.

Précautions

Installation du support

de fixation murale

AVERTISSEMENT

À l’attention des clients

L’installation de ce produit exige un certain savoir-faire.

Veillez à confier l’installation à des revendeurs Sony ou à

des installateurs agréés et portez une attention

particulière aux consignes de sécurité pendant

l’installation.

À l’attention des détaillants Sony

Les instructions suivantes concernent les détaillants Sony

uniquement. Lisez attentivement les consignes de

sécurité ci-dessus et accordez une attention particulière à

la sécurité lors de l’installation, de l’entretien et de la

vérification de ce produit.

Veillez à utiliser correctement les

vis et les pièces de fixation

fournies conformément aux

instructions du mode d’emploi. Si

vous utilisez d’autres éléments de

fixation, le téléviseur pourrait

tomber et causer des blessures

corporelles ou être endommagé.

À l’attention des détaillants Sony

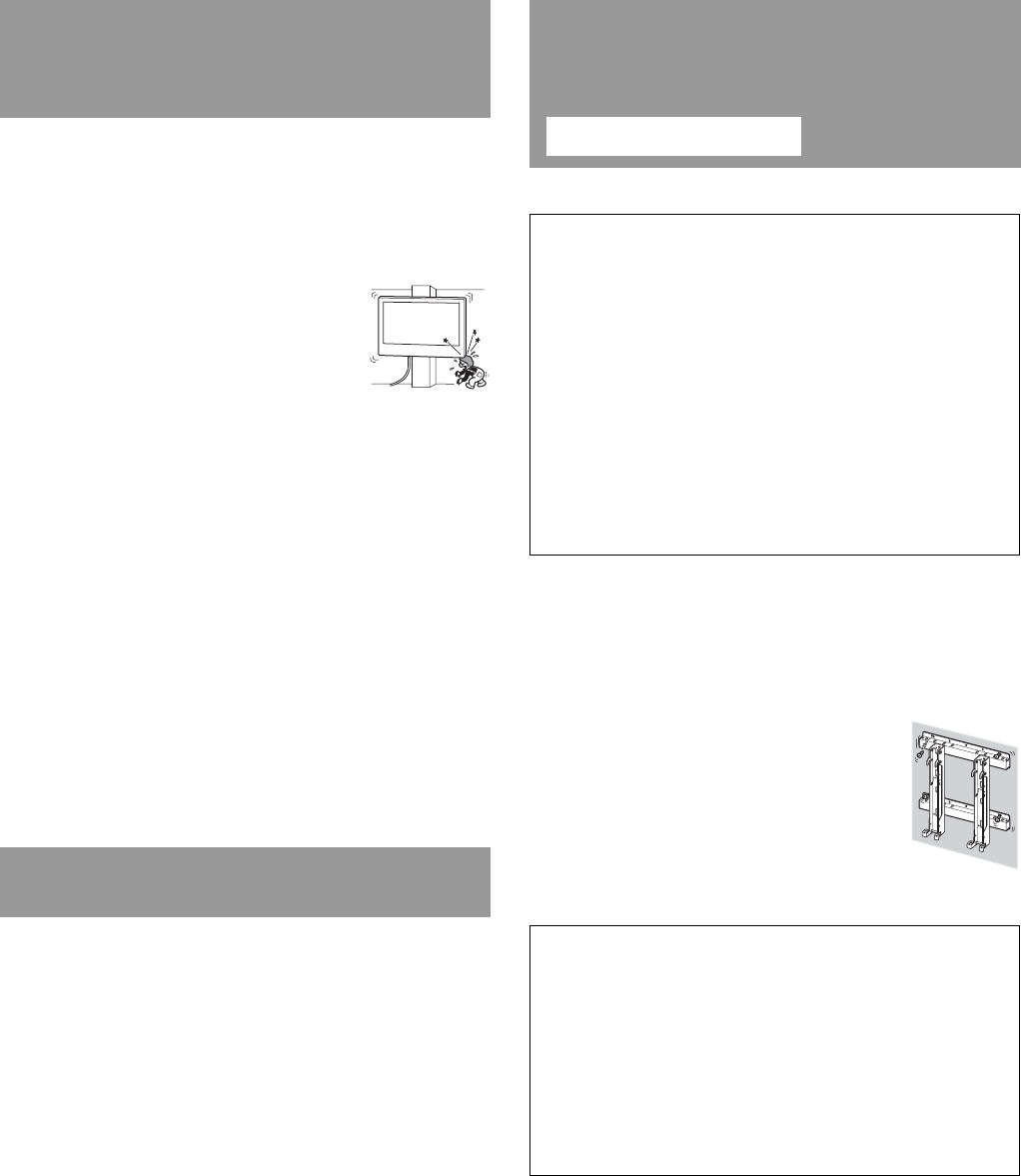

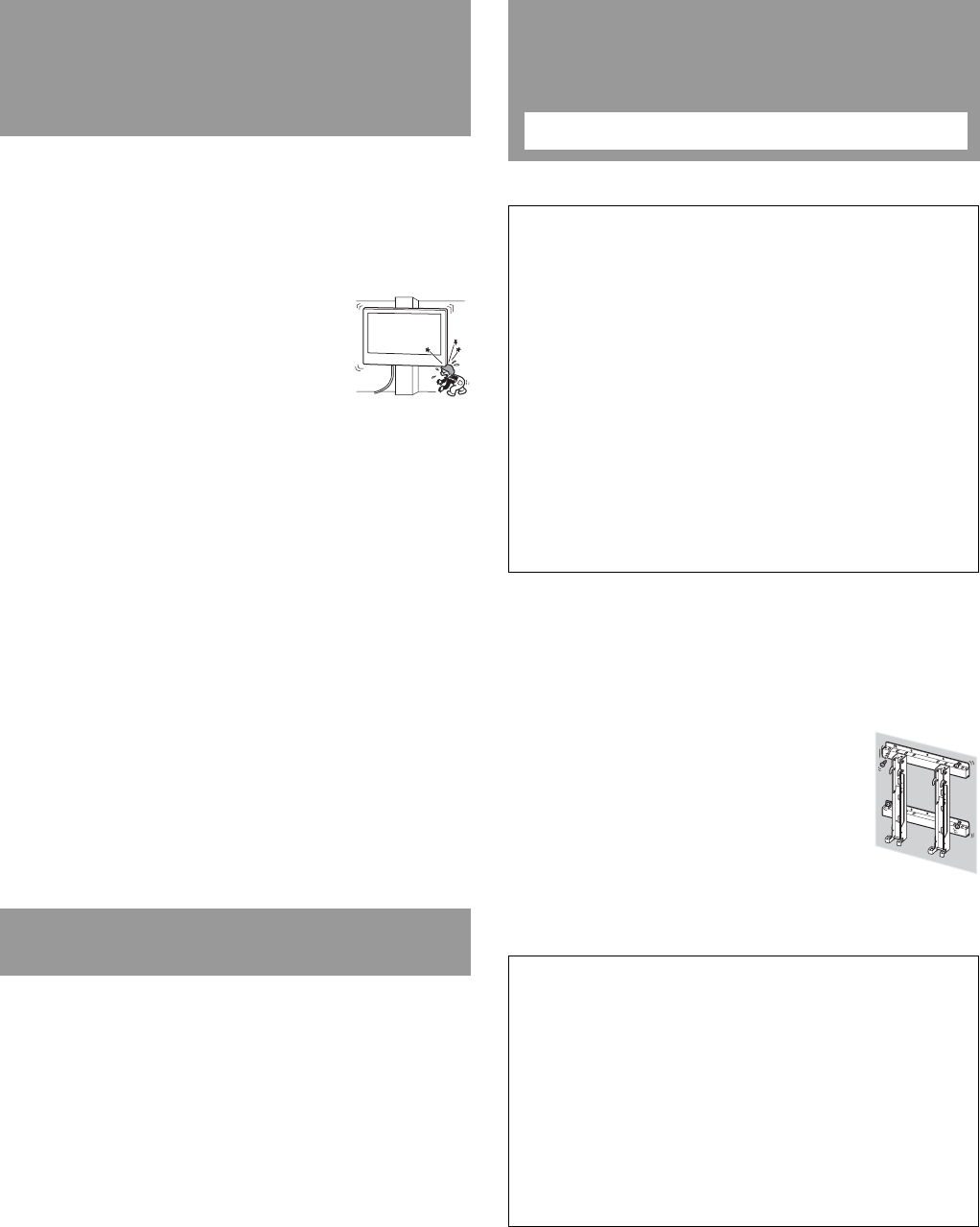

5 (FR)

Veillez à serrer les vis solidement

dans la position indiquée.

Si vous oubliez, le téléviseur pourrait tomber et causer des

blessures corporelles ou être endommagé.

Veillez à ne pas soumettre le

téléviseur à des chocs pendant

l’installation.

Si le téléviseur subit des chocs, il pourrait tomber ou se

briser. Ceci pourrait causer des blessures.

Veillez à installer le téléviseur sur un

mur parfaitement vertical et plat.

Dans le cas contraire, le téléviseur pourrait tomber et

provoquer des blessures.

Une fois le téléviseur installé

correctement, fixez solidement les

câbles.

Si des personnes ou des objets s’accrochent aux câbles, ceci

risque de provoquer des blessures ou d’endommager le

téléviseur.

Veillez à ce que le cordon

d’alimentation CA ou le câble de

raccordement ne soit pas coincé ni

écrasé.

Si le cordon d’alimentation CA ou le

câble de raccordement est coincé entre

l’appareil et le mur, ou s’il est plié ou

tordu, les conducteurs internes peuvent

être exposés et provoquer un court-circuit

ou une coupure électrique. Un incendie

ou l’électrocution pourrait en résulter.

Veillez à ne pas vous blesser les

mains ou les doigts au cours de

l’installation.

Prenez garde à ne pas vous blesser les mains ou les doigts

pendant l’installation du support de fixation murale ou du

téléviseur.

Les vis nécessaires à l’installation

du support de fixation murale au mur

ne sont pas fournies.

Utilisez les vis appropriées selon le matériau et la structure

du mur lors du montage du support de fixation murale.

Avant l’installation

Si vous avez l’intention d’installer un téléviseur qui n’est

pas repris à la page 2, reportez-vous à son mode d’emploi

ou au livret fourni.

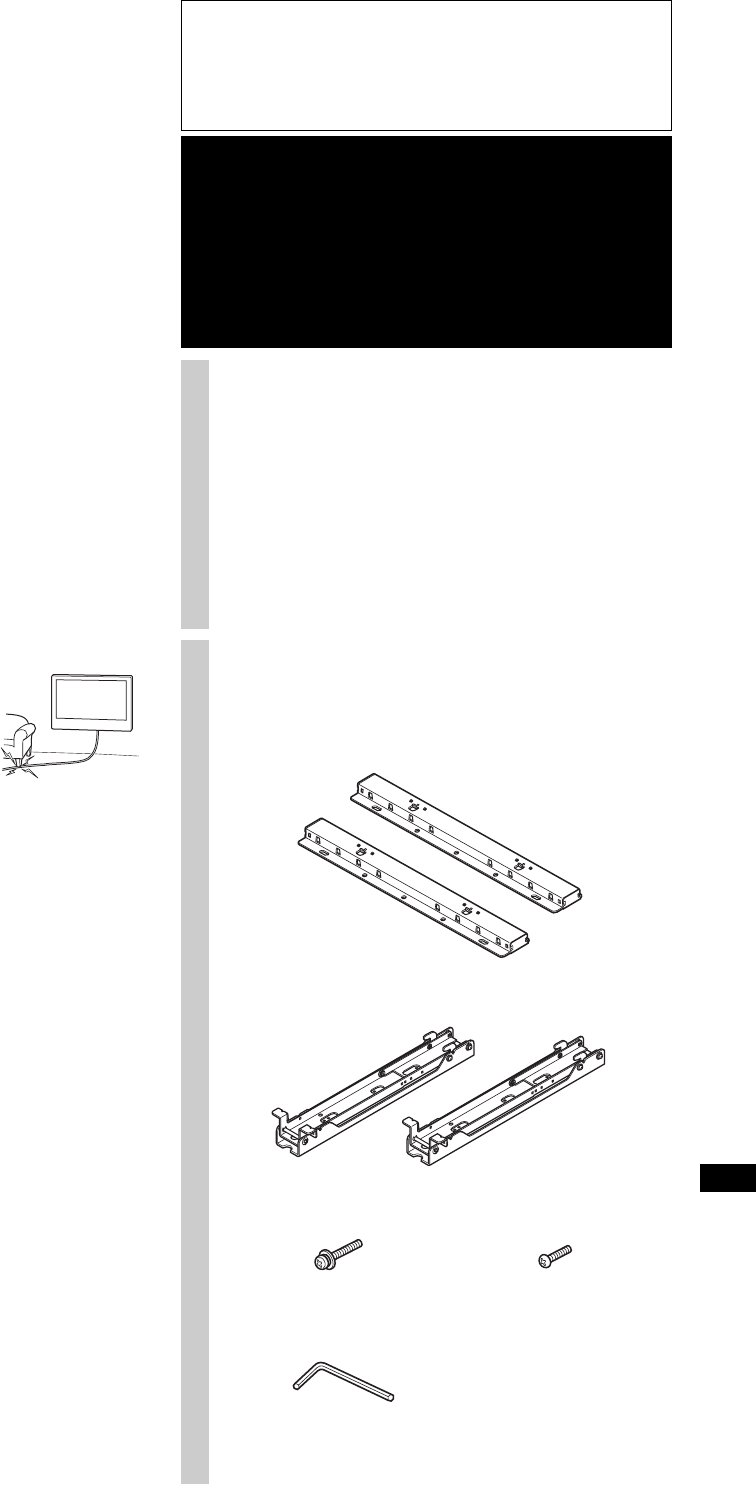

Étape1:

Vérification des pièces

requises pour

l’installation

1Préparez au moins quatre vis de

8 mm (11/32 pouces) de diamètre

ou équivalentes (non fournies) et

un tournevis. Choisissez des vis

adaptées au matériau et au mur.

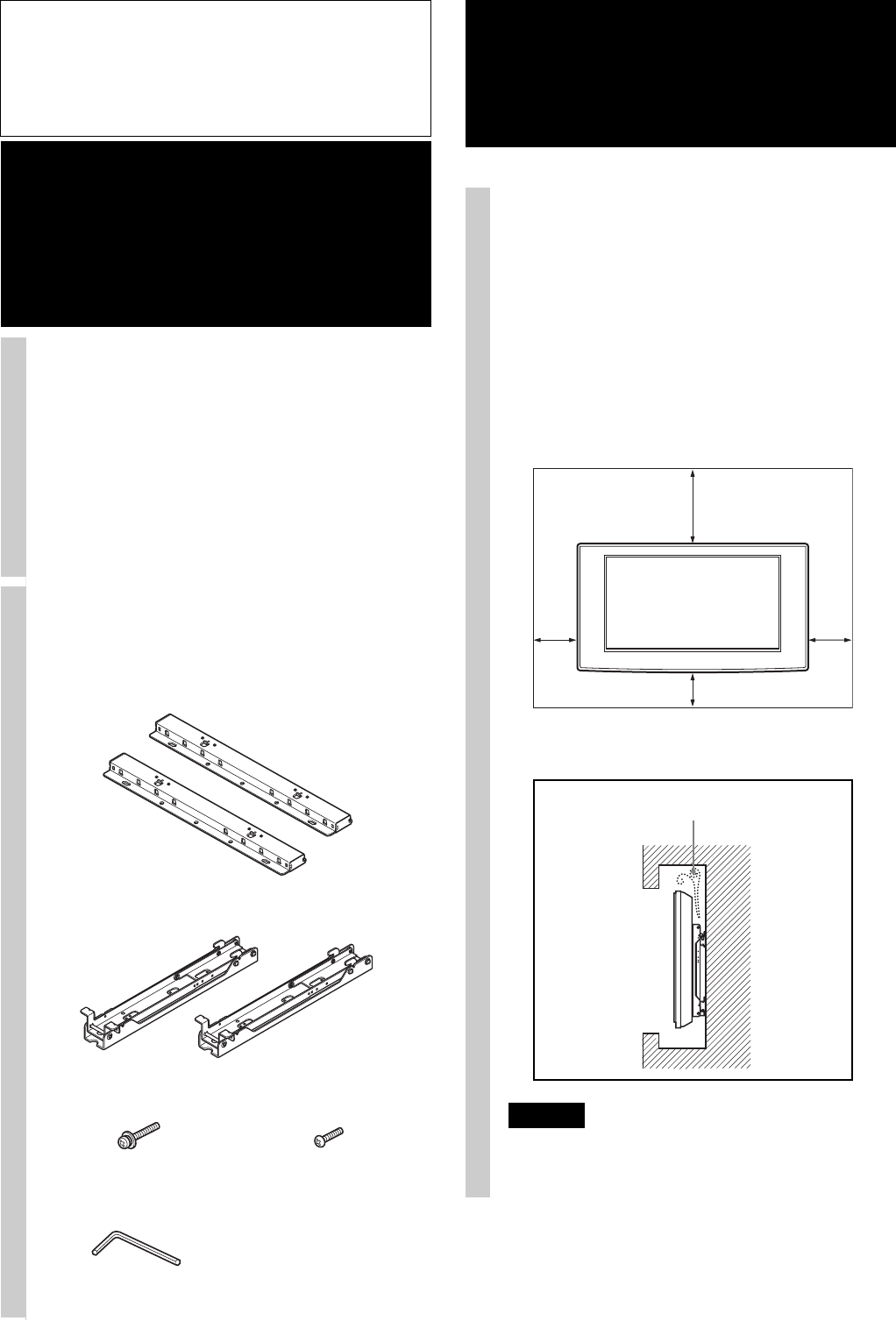

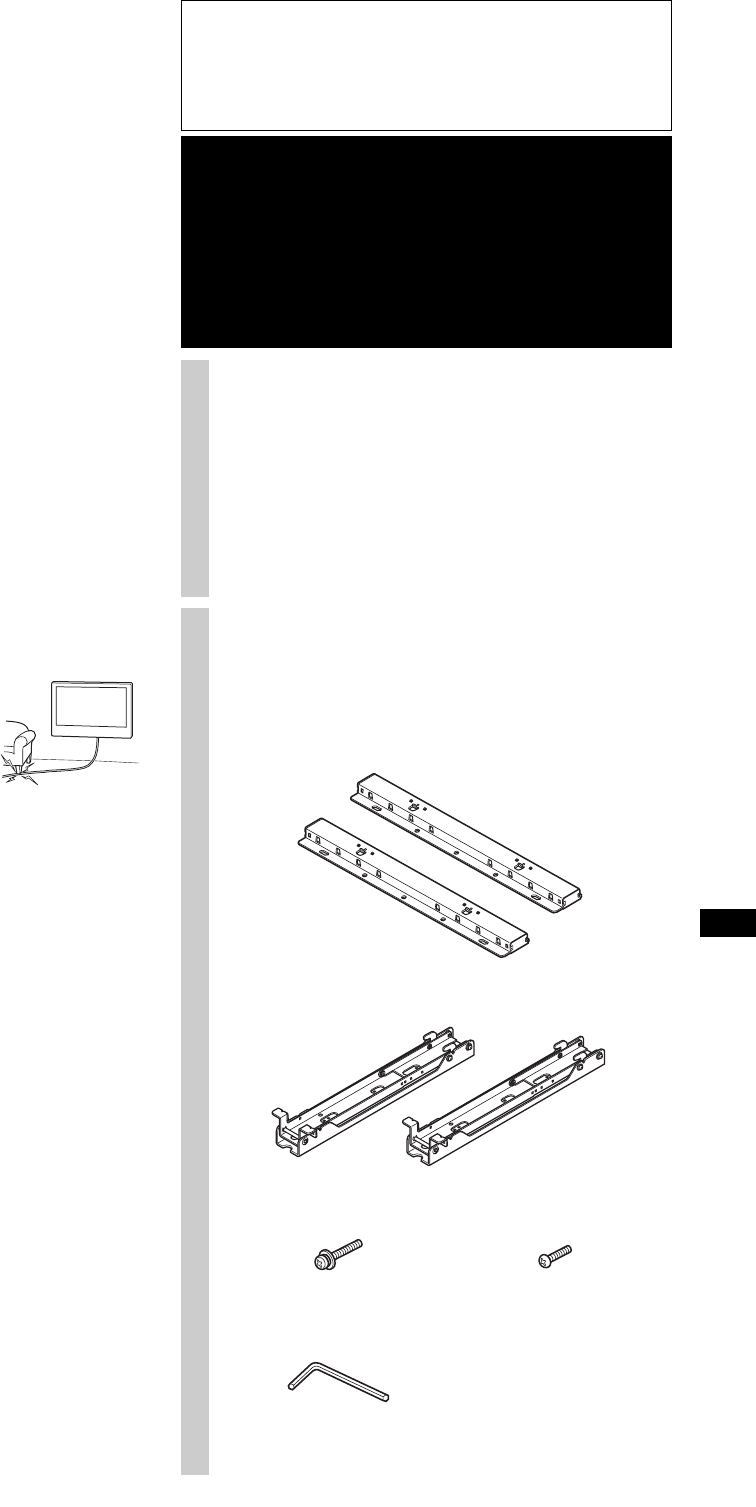

2Ouvrez l’emballage et vérifiez s’il

contient bien tous les éléments

suivants.

Support de fixation de la base (2)

Crochet de fixation (2)

Vis (+BVST4 × 12) (6)

Vis (+PSW6 × 16) (4)

Clé hexagonale (1)

6 (FR)

Étape2:

Choix de l’emplacement

d’installation

Reportez-vous au tableau des

dimensions d’installation des

téléviseurs à la page 12 pour

choisir l’emplacement

d’installation.

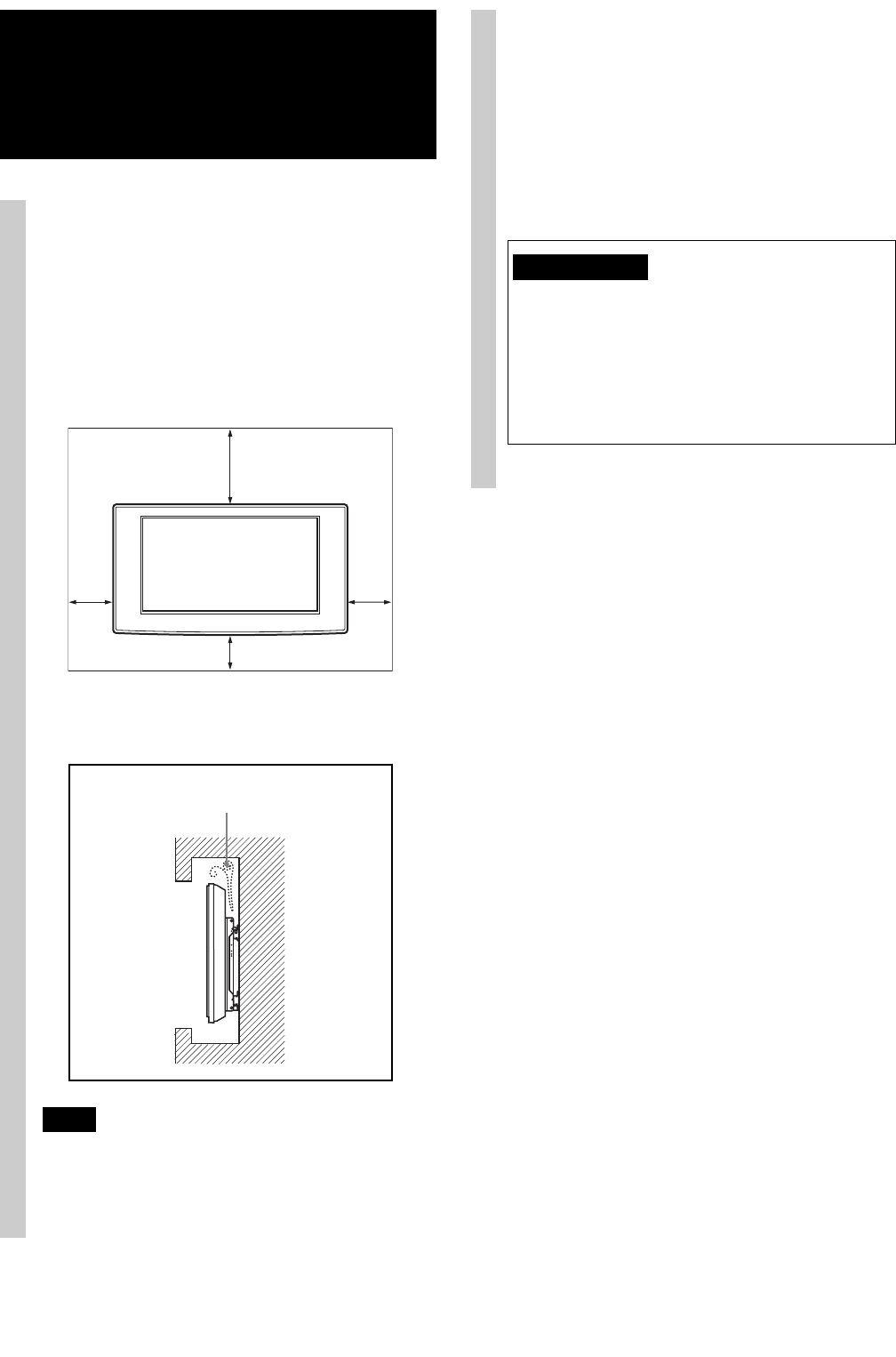

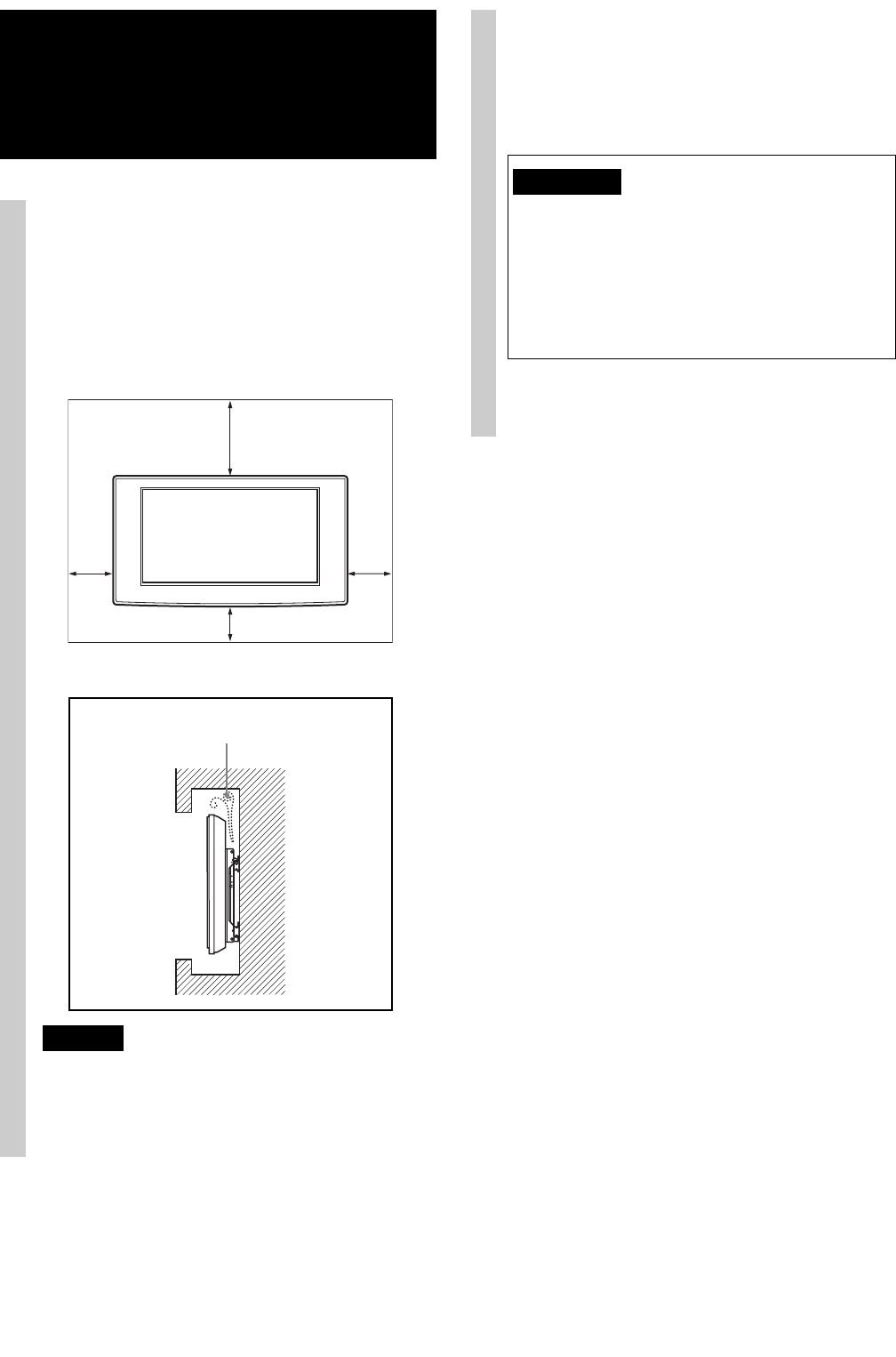

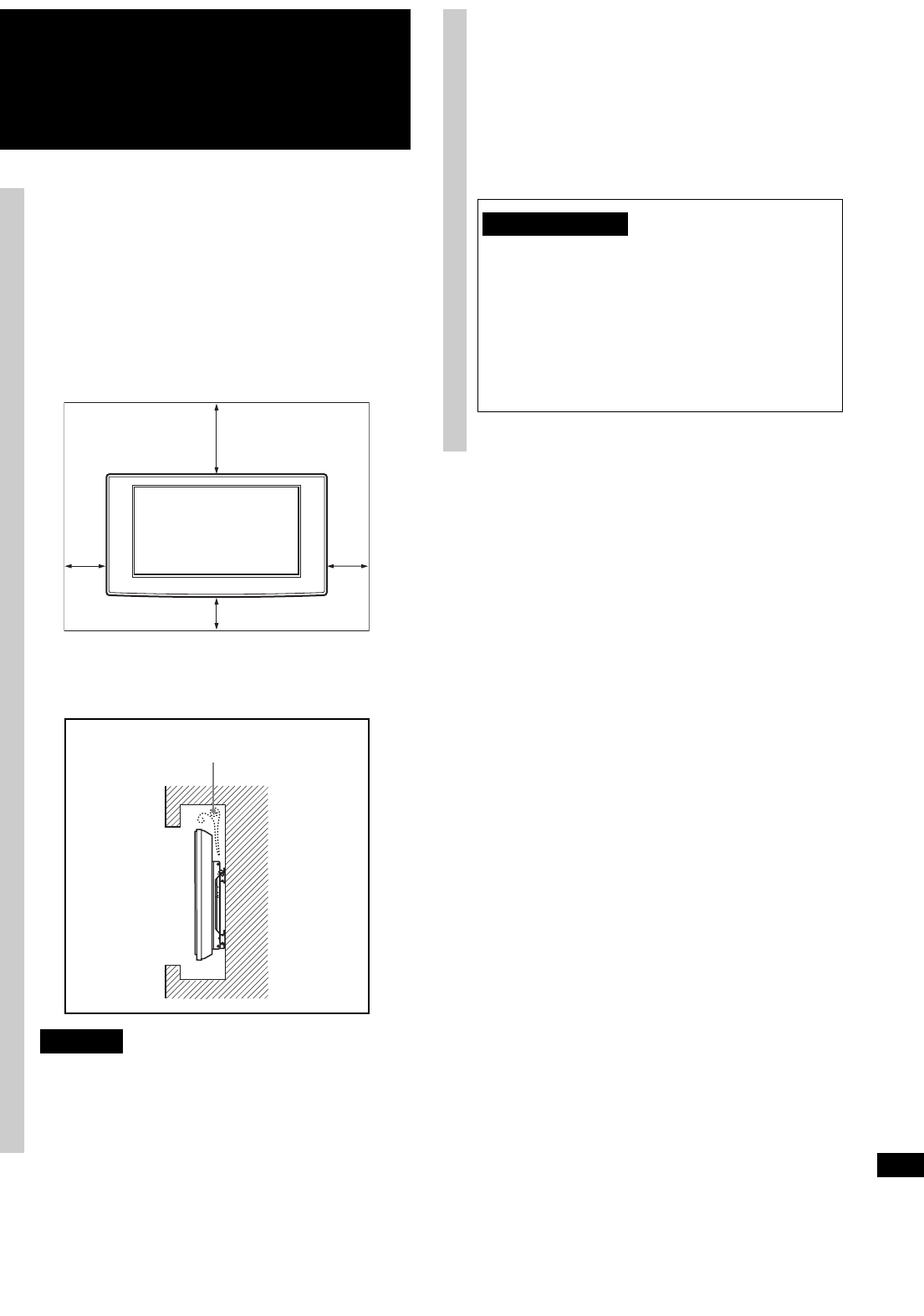

Prévoyez un espace suffisant entre le téléviseur et le

plafond ainsi que les parties saillantes du mur, tel

qu’indiqué ci-dessous.

Remarque

Si vous envisagez d’acheminer les câbles à travers la

paroi murale, percez un trou dans le mur et insérez-y

les câbles avant de commencer l’installation.

Unité : mm (pouces)

100

(4)

100

(4)

100

(4)

300

(11 7/8)

N’installez jamais le téléviseur de la

manière illustrée ci-dessous :

La circulation d’air est

bloquée.

Mur

2En vous reportant au Schéma

des dimensions de fixation au

mur de la page 13, déterminez les

emplacements des vis

d’installation du support de

fixation de la base.

AVERTISSEMENT

Le mur sur lequel vous fixez le téléviseur doit

pouvoir supporter un poids équivalent à au moins

quatre fois celui du téléviseur (reportez-vous au

mode d’emploi du téléviseur pour connaître son

poids).

Déterminez la solidité du mur sur lequel vous allez

fixer le téléviseur. Au besoin, renforcez

suffisamment le mur.

7 (FR)

Étape3:

Installation au mur du

support de fixation de

la base

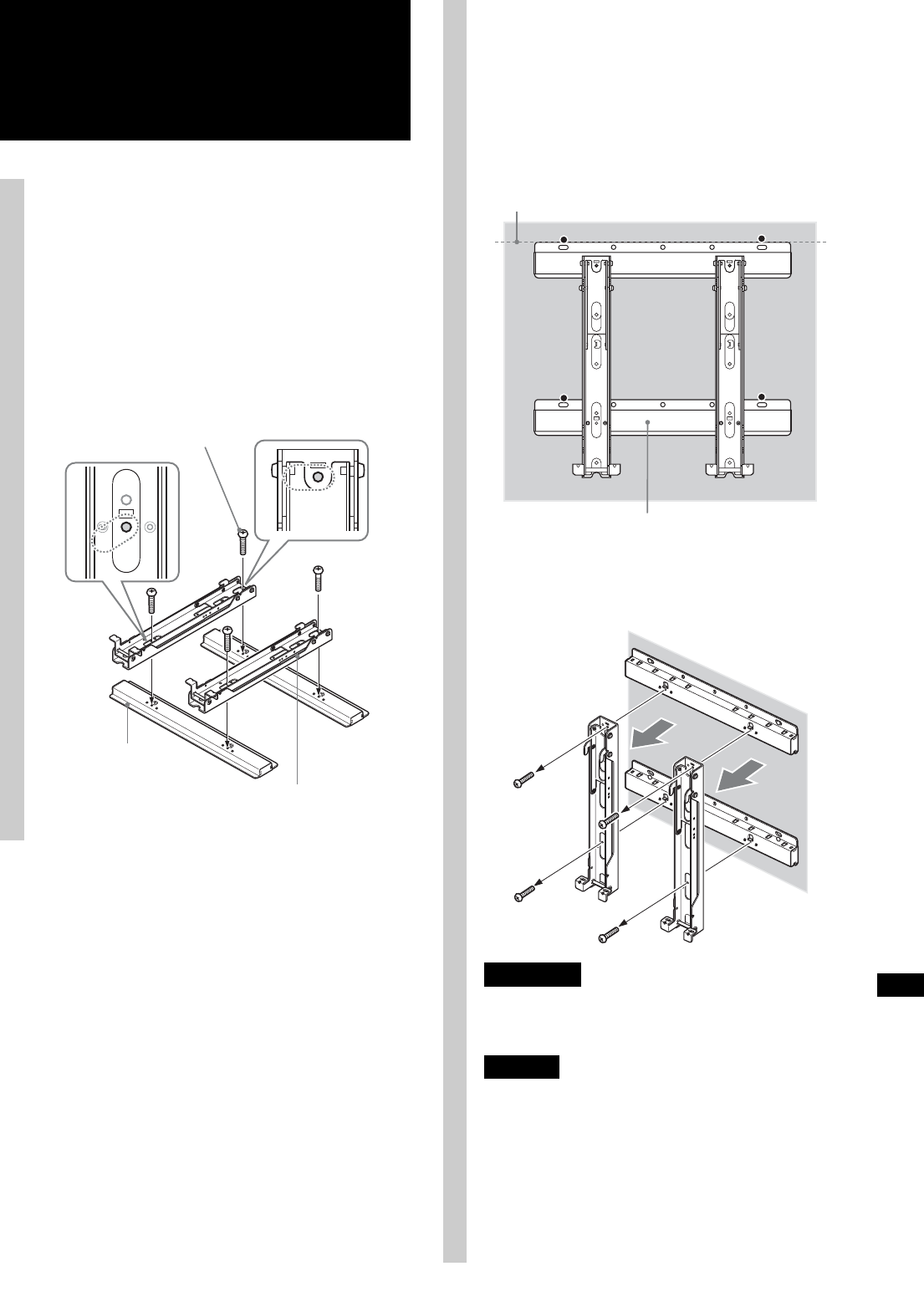

1Fixez au mur le support de

fixation de la base à l’aide d’au

moins quatre vis de 8 mm

(11/32 pouces) de diamètre ou

équivalentes (non fournies).

1Déterminez les emplacements des vis (d, h) de

fixation du crochet de fixation au support de

fixation de la base. Ensuite, fixez-les

convenablement à l’aide des vis fournies

(+BVST4 × 12).

Vis (+BVST4 × 12)

Support de fixation

de la base

Crochet de fixation

2Fixez au mur le support de fixation de la base et le

crochet de fixation l’aide d’au moins quatre vis de

8 mm (11/32 pouces) de diamètre ou équivalentes

(non fournies).

Sélectionnez au moins quatre trous de vis possédant

le même symbole z dans le schéma ci-dessous et

serrez solidement les vis afin qu’elles ne se

détachent pas.

3Retirez les vis que vous avez fixées à la procédure

1, puis retirez le crochet de fixation du support de

fixation de la base.

ATTENTION

Veillez à ne pas laisser tomber le crochet de fixation lorsque

vous retirez ses vis.

AVERTISSEMENT

• Les vis requises pour cette procédure ne sont pas

fournies. Sélectionnez des vis adaptées au matériau

et à la structure du mur.

• Si vous ne parvenez pas à fixer le support de fixation

de la base assez solidement, utilisez des vis

supplémentaires.

• N’oubliez pas de vérifier que le support de fixation

de la base est solidement fixé au mur.

Alignez l’appareil de façon à ce qu’il soit de niveau.

Support de fixation de la base

8 (FR)

Si vous avez l’intention d’installer un téléviseur qui n’est pas

repris à la page 2, reportez-vous à son mode d’emploi ou au

livret fourni.

Étape4:

Préparation de

l’installation du

téléviseur

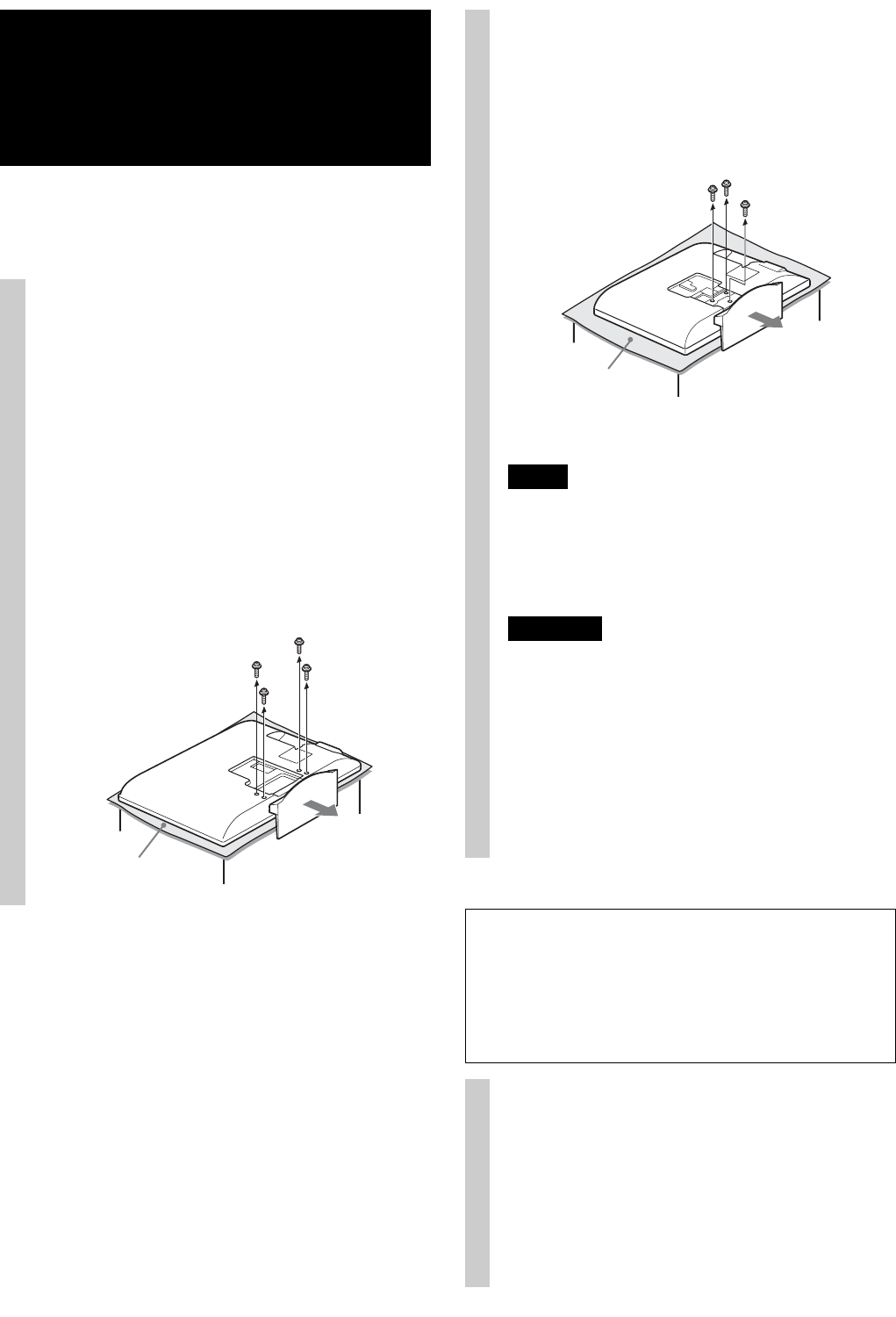

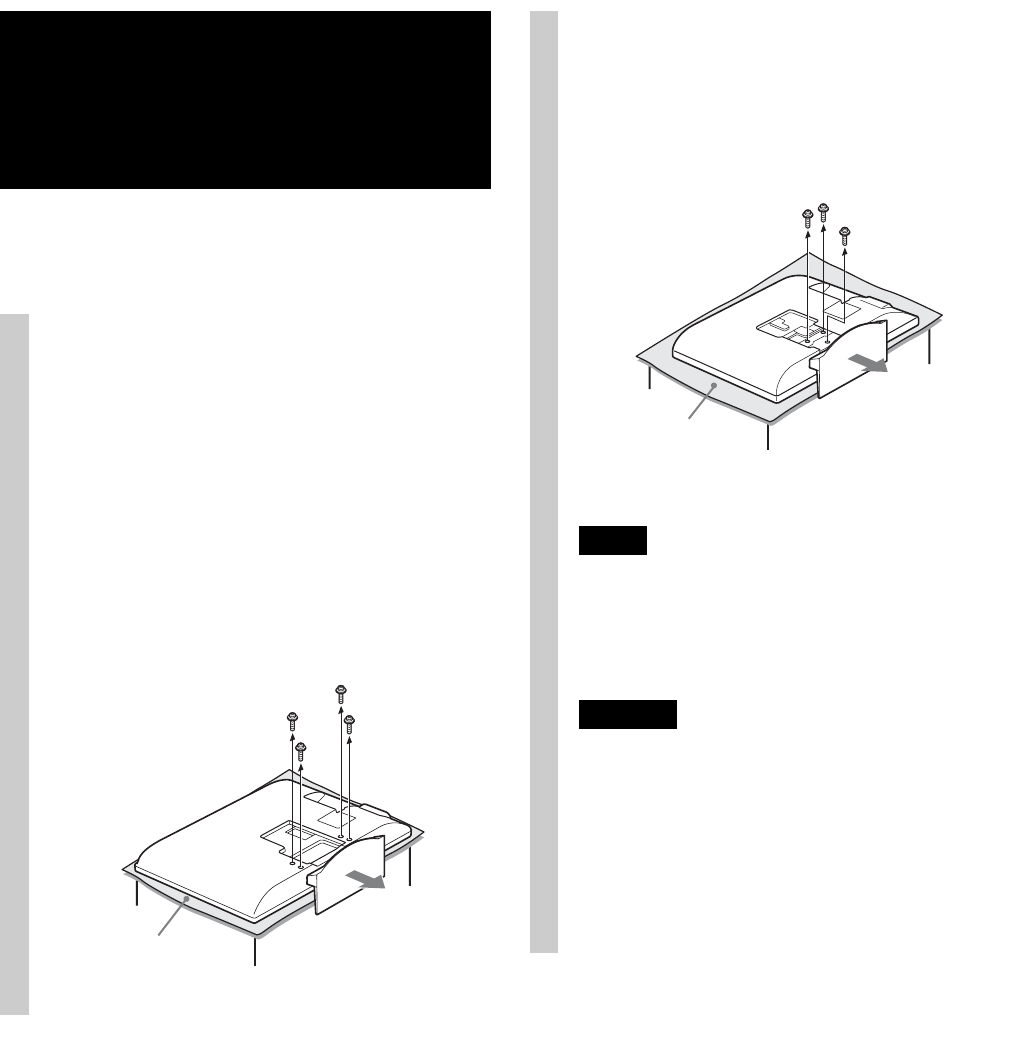

1Retirez les vis situées à l’arrière

du téléviseur. Ensuite, détachez

le support de table du téléviseur.

Placez le téléviseur, écran vers le bas, sur une surface

de travail stable recouverte d’un linge.

Pour les utilisateurs des téléviseurs suivants :

KDL-46/40D30xx *, KDL-46/40D28xx *,

KDL-46/40D27xx *, KDL-40D26xx *,

KDL-46/40T30xx *, KDL-40T28xx *,

KDL-40T26xx *, KDL-46/40S30xx *,

KDL-40S28xx *, KDL-40SL130,

KLV-46/40V300A

Linge doux

Pour les utilisateurs des téléviseurs suivants :

KDL-32D30xx *, KDL-32D28xx *,

KDL-32D27xx *, KDL-32D26xx *,

KDL-32T30xx *, KDL-32T28xx *,

KDL-32T26xx *, KDL-32S30xx *,

KDL-32S28xx *, KDL-32XBR4,

KDL-32SL130, KLV-32V300A

* Dans les noms de modèle réels, « xx » indique des

chiffres et/ou des caractères propres à chaque

modèle.

Remarques

• Lorsque vous retirez le support de table du téléviseur,

posez la face de l’écran sur une surface de travail stable de

dimensions supérieures à celles du téléviseur.

• Pour éviter d’endommager la surface de l’écran LCD,

veillez à recouvrir la surface de travail d’un linge doux.

ATTENTION

• Si la surface du téléviseur subit une pression ou un choc,

l’écran LCD risque de se briser ou d’être endommagé.

• Posez le téléviseur, écran vers le bas, sur une surface stable

horizontale en laissant le support de table dépasser au-delà

du bord de la surface. Si la face avant de l’écran et la base

du support de table se trouvent sur la même surface

horizontale, vous risquez de travailler dans des conditions

instables et d’endommager le téléviseur.

• Lorsque vous détachez le support de table du téléviseur,

saisissez fermement le support de table avec les deux

mains.

Linge doux

9 (FR)

Si vous utilisez un tournevis électrique, réglez son couple

sur 2 N·m {20 kgf·cm} environ.

Ne soulevez pas le crochet de fixation avant d’avoir

convenablement serré les vis (deux vis de chacun des

côtés gauche/droit). Vous risqueriez de déformer le

crochet de fixation ou le boîtier du téléviseur.

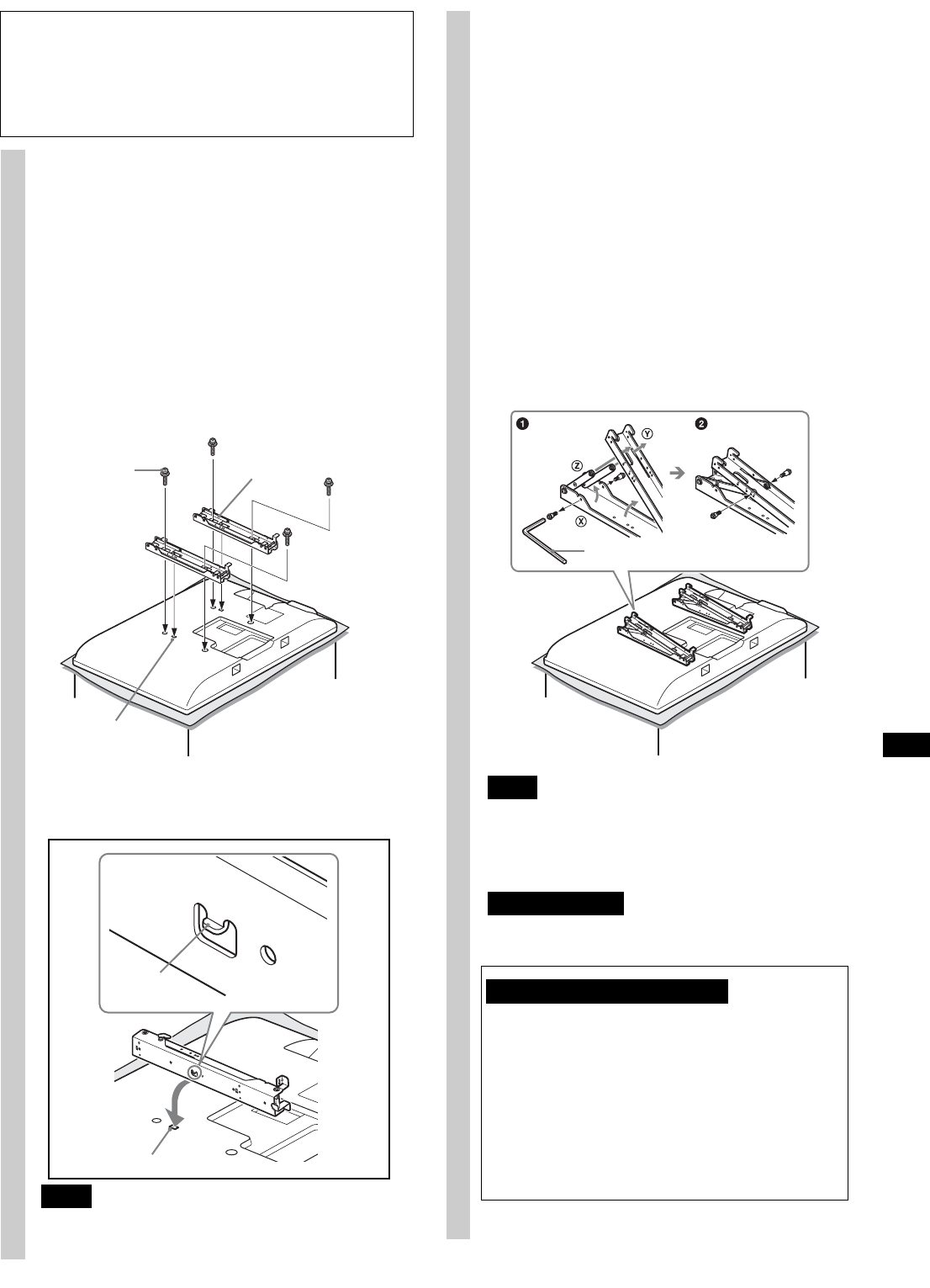

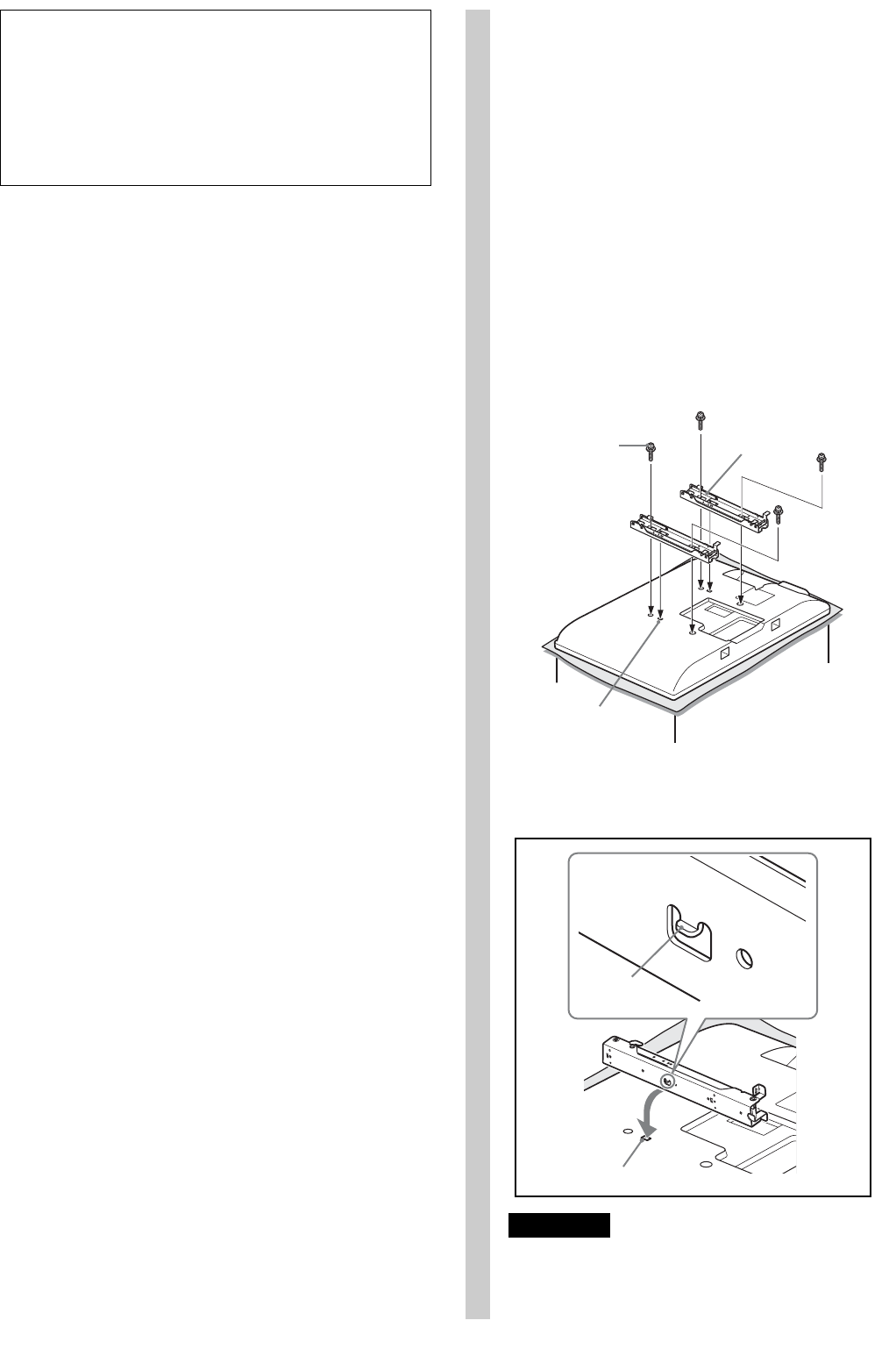

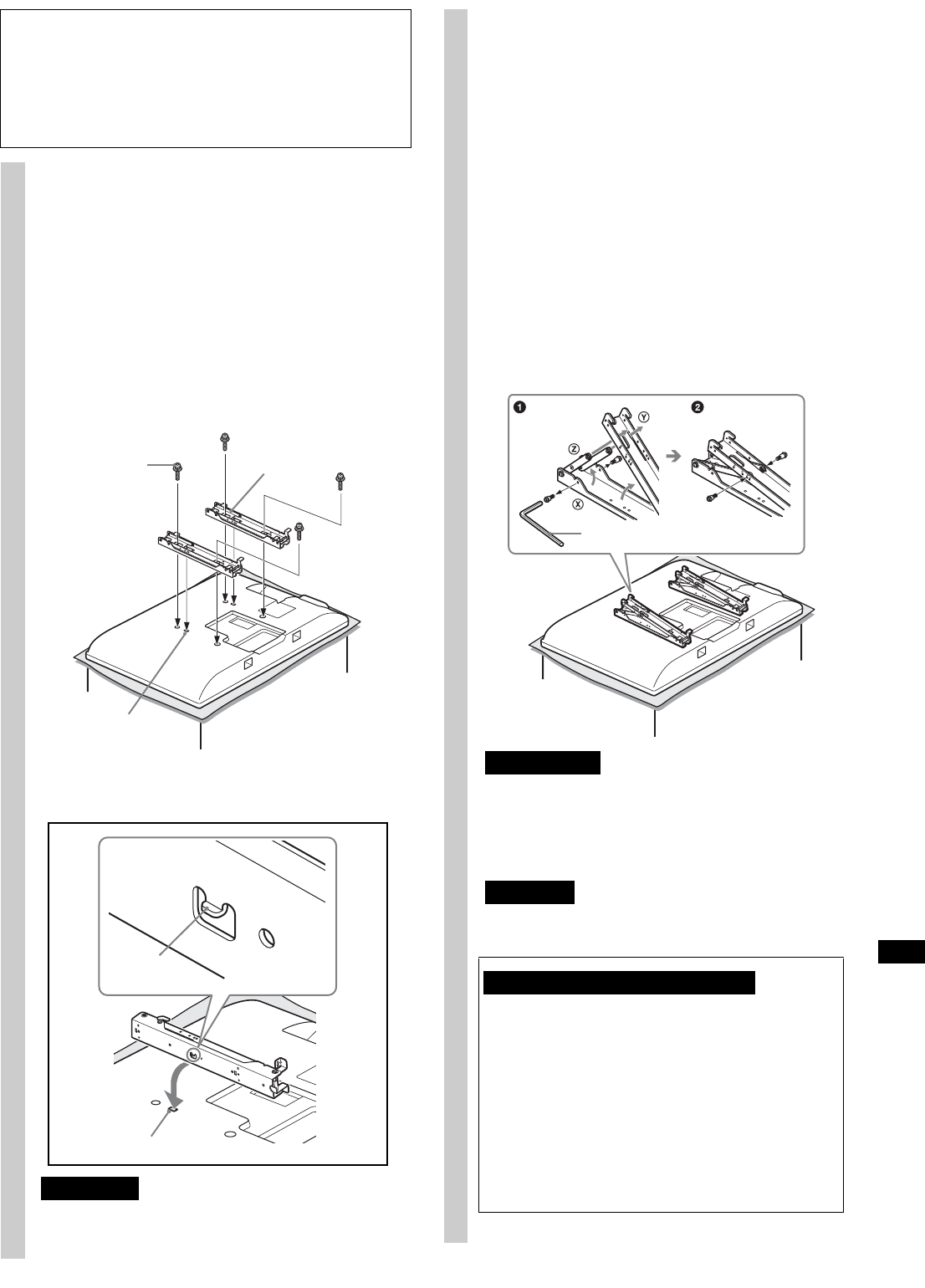

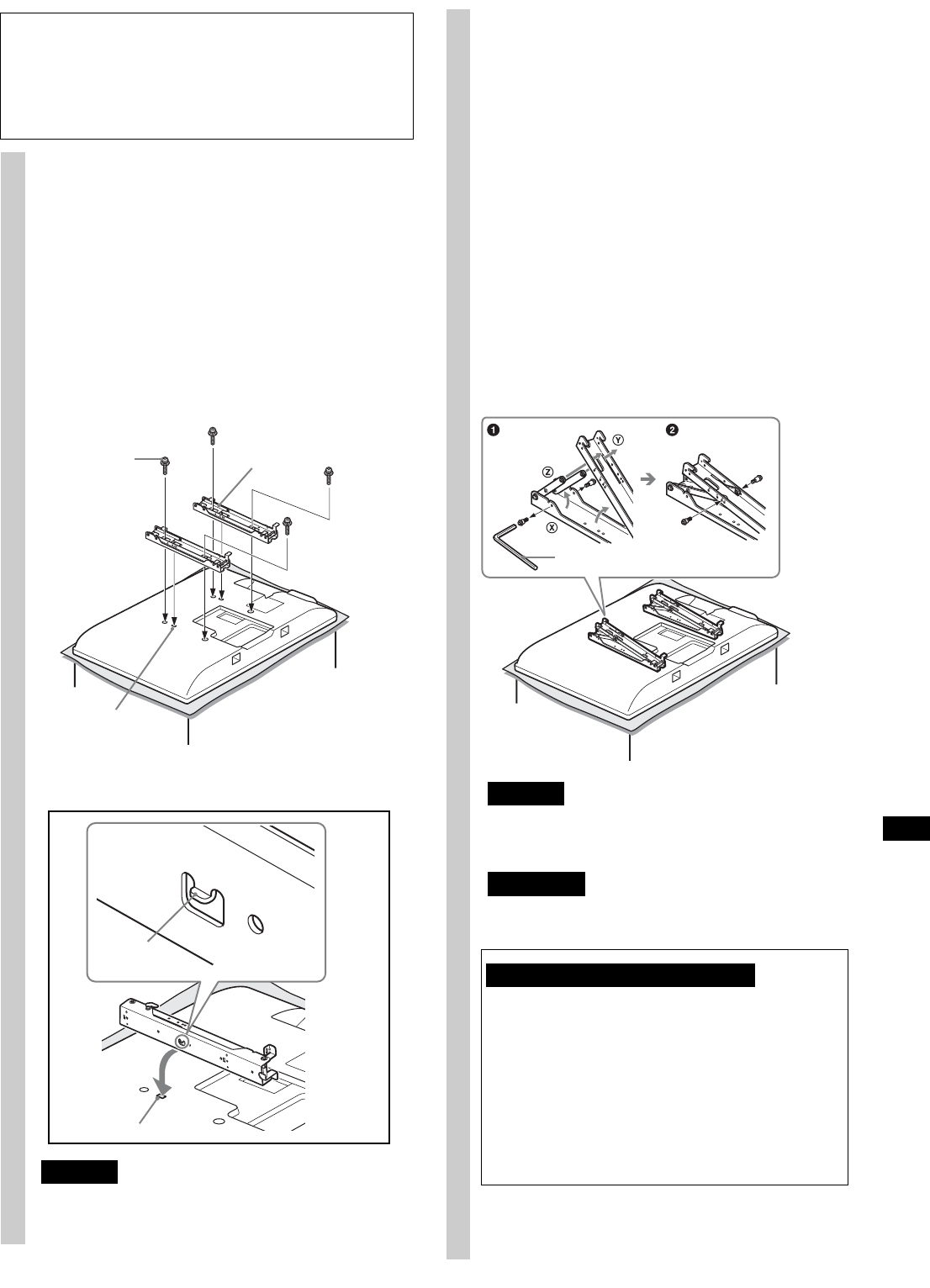

2En vous reportant Schéma/

tableau des emplacements des

crochets et des vis de la page 13,

déterminez les emplacements

des vis et fixez le crochet de

fixation à l’arrière du téléviseur.

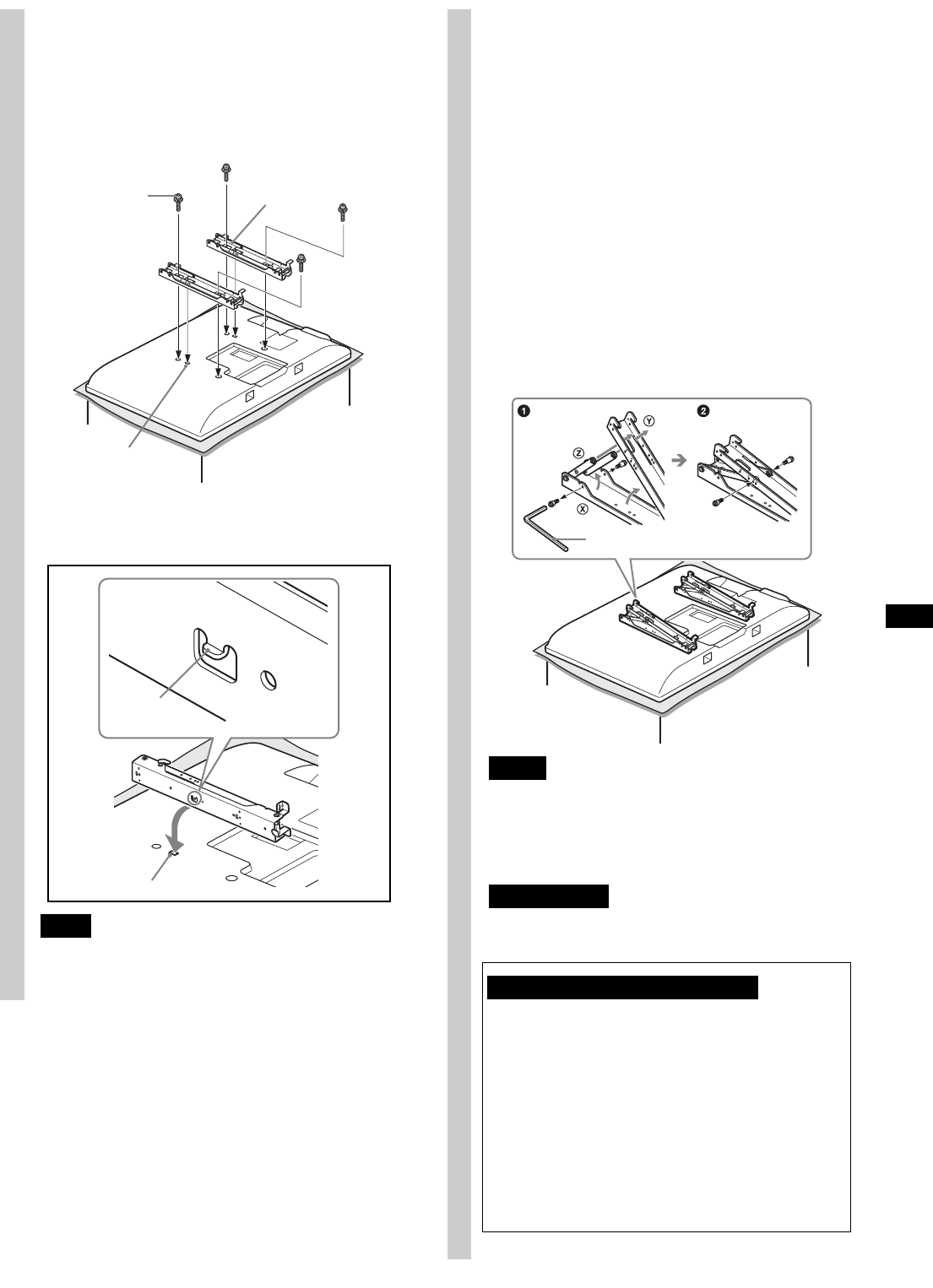

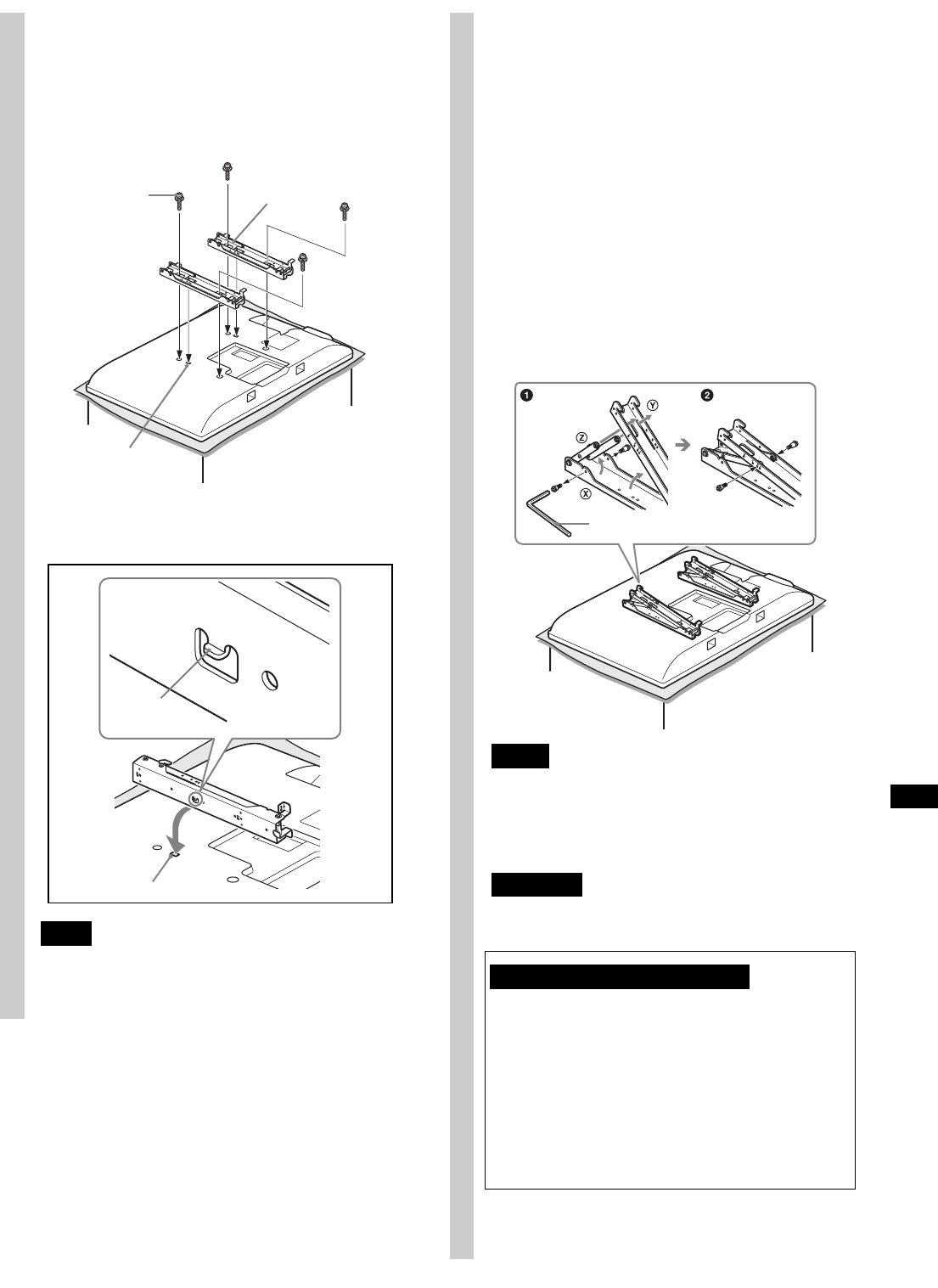

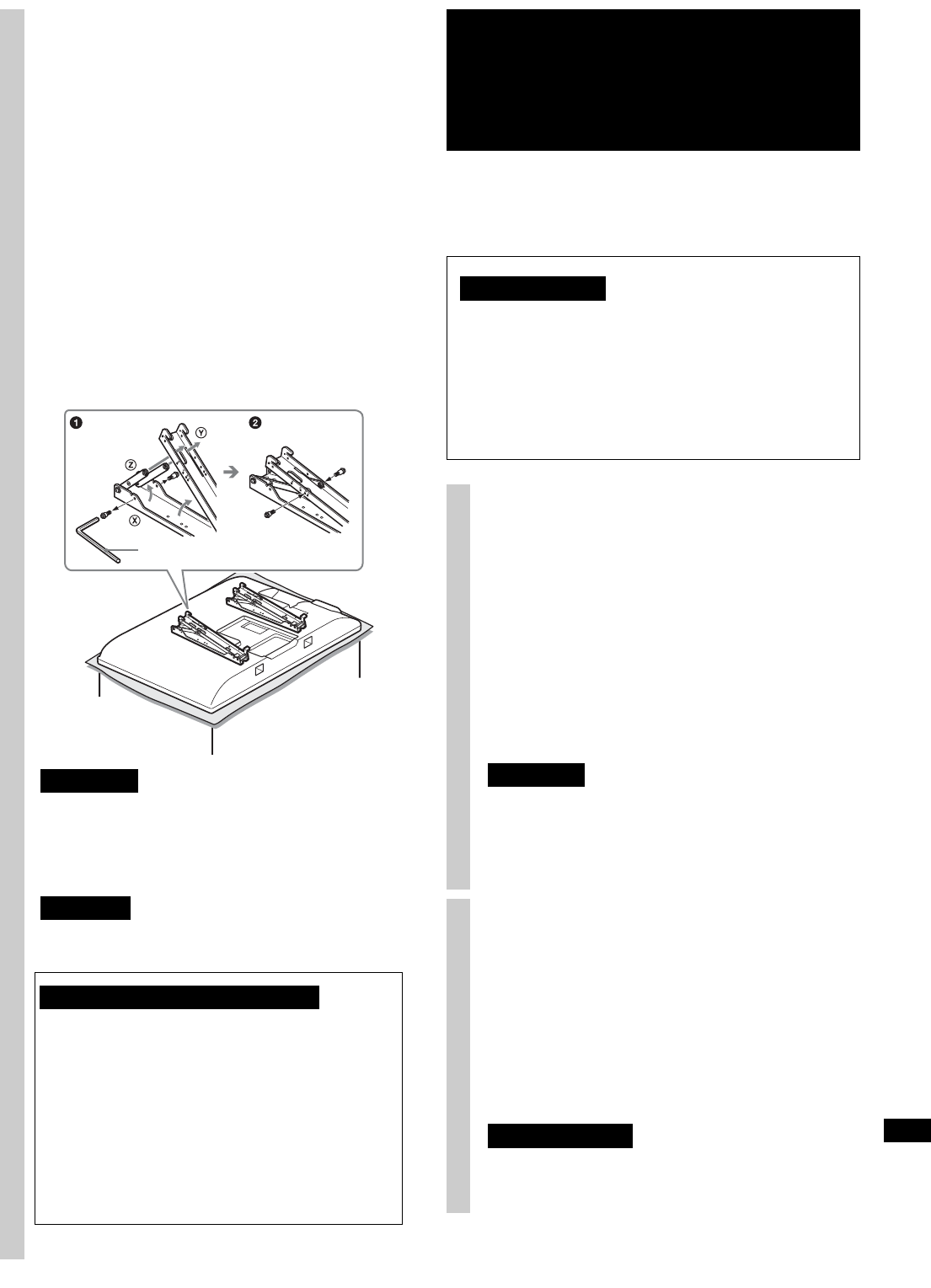

1Fixez temporairement le crochet de fixation à

l’arrière du téléviseur à l’aide des quatre vis

fournies (+PSW6 × 16).

2Assurez-vous que les deux vis sont serrées

convenablement, au même couple, à l’arrière du

téléviseur.

Orifice carré

Vis

(+PSW6 × 16)

Crochet de

fixation

Patte

Orifice carré

Alignez la patte située à l’arrière du crochet de

fixation sur l’orifice carré au dos du téléviseur,

de la manière illustrée ci-dessous.

Remarque

Veillez à utiliser exclusivement les vis fournies (+PSW6 × 16)

pour fixer le crochet de fixation.

3Réglez l’angle du crochet de

fixation à l’aide de la clé

hexagonale fournie.

Si vous installez le téléviseur parallèlement au mur (0

degré), il n’est pas nécessaire de régler l’angle du

crochet de fixation (procédures 1 et 2 ci-dessous).

Vérifiez que chaque base de bras X est vissée

solidement.

1Retirez les deux vis de la base du bras X du

crochet de fixation. Choisissez les trous

correspondant à l’angle souhaité (5, 10, 15 ou

20 degrés).

2Réglez les angles du bras supérieur Y et du bras

inférieur Z en fonction du trou correspondant, puis

fixez convenablement chaque bras à l’aide des deux

vis retirées au cours de la procédure précédente 1.

Remarques

• Veillez à régler les bras droit et gauche au même angle.

• Vérifiez que les deux bases des bras sont vissées

solidement.

ATTENTION

Veillez à ne pas vous pincer les doigts lorsque vous réglez

l’angle du crochet de fixation.

Clé hexagonale

Remarques sur le réglage des angles

• Lorsque vous installez des modèles de téléviseur

différents de ceux spécifiés à la page 2 (en

fonction de la taille et des dimensions du modèle,

par exemple), il est possible que vous ne puissiez

pas utiliser tous les angles de réglage des bras

énumérés (0, 5, 10, 15, 20 degrés).

• Pour connaître les angles de réglage des bras

disponibles lorsque vous installez des modèles de

téléviseur différents de ceux spécifiés à la page 2,

reportez-vous à leur mode d’emploi ou au livret

fourni.

10 (FR)

Si vous avez l’intention d’installer un téléviseur qui n’est pas

repris à la page 2, reportez-vous à son mode d’emploi ou au

livret fourni.

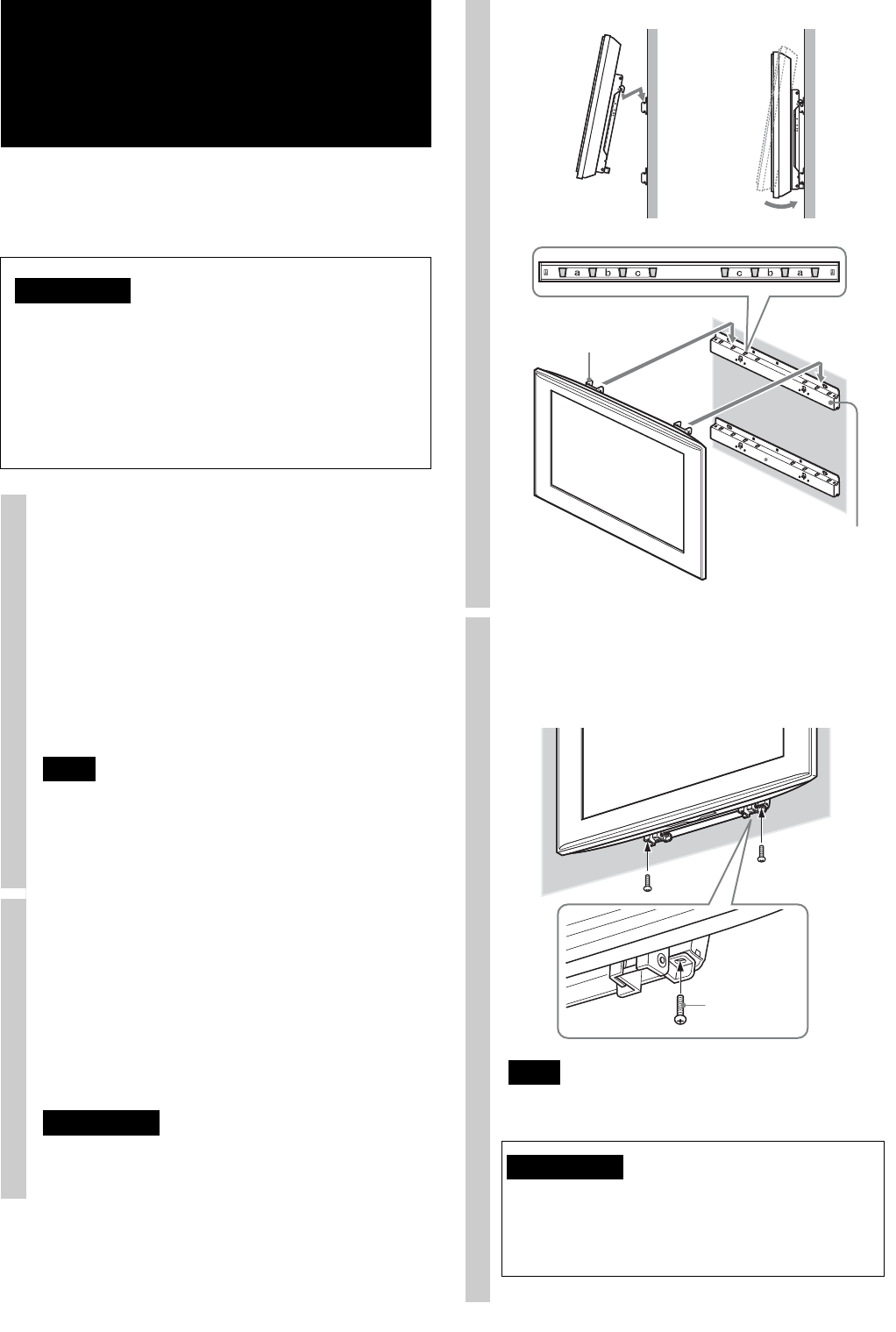

Étape5:

Installation du téléviseur

au mur

AVERTISSEMENT

Veillez à terminer l’installation avant de brancher le

cordon d’alimentation CA sur la prise murale. Si le

cordon d’alimentation CA se coince sous ou entre des

pièces de l’appareil, cela peut provoquer un court-circuit

ou l’électrocution.

Veillez à ne pas trébucher sur le cordon d’alimentation

CA ou sur le téléviseur ou moniteur, car vous pourriez

vous blesser.

1Branchez sur le téléviseur le

cordon d’alimentation CA et le(s)

câble(s) de raccordement

fournis.

Branchez le cordon d’alimentation CA et le(s) câble(s)

sur les prises situées à l’arrière du téléviseur. Pour plus

d’informations sur le branchement du cordon

d’alimentation CA et de(s) câble(s) de raccordement,

reportez-vous au mode d’emploi du téléviseur.

Remarques

• Vous ne pouvez pas raccorder les câbles au téléviseur une

fois que celui-ci est installé sur le support de fixation de la

base.

• Confiez l’acheminement du câble dans le mur à un

installateur agréé.

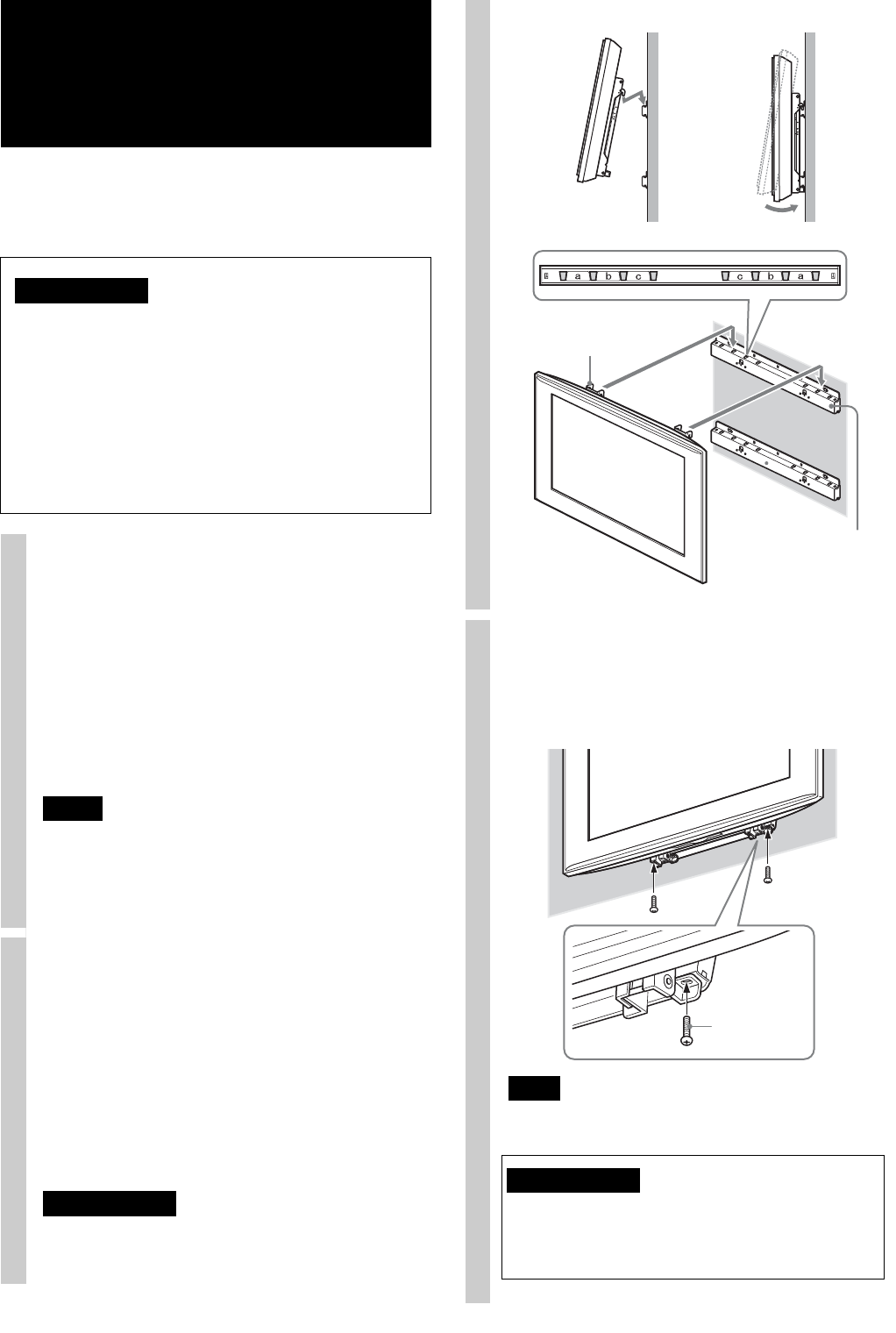

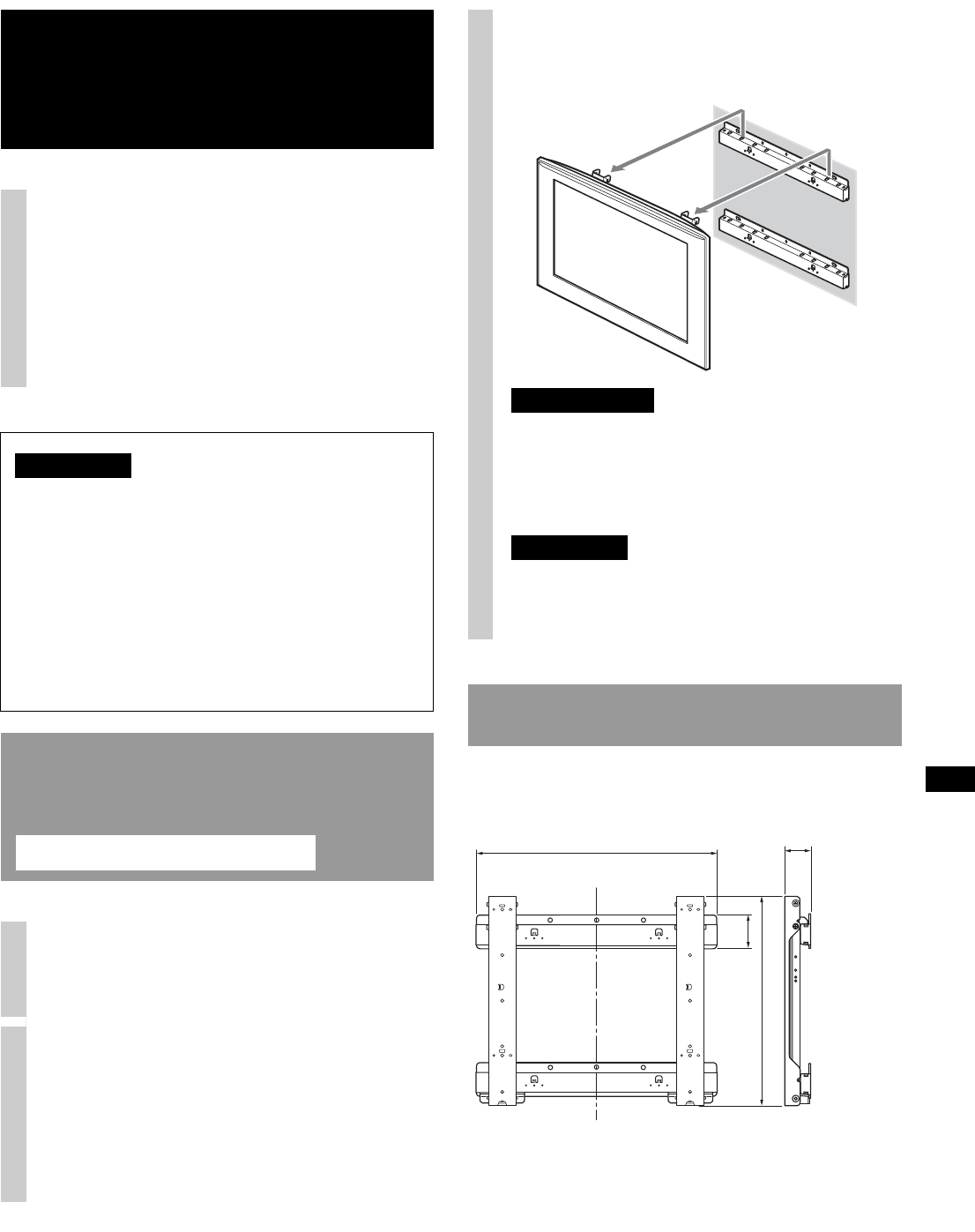

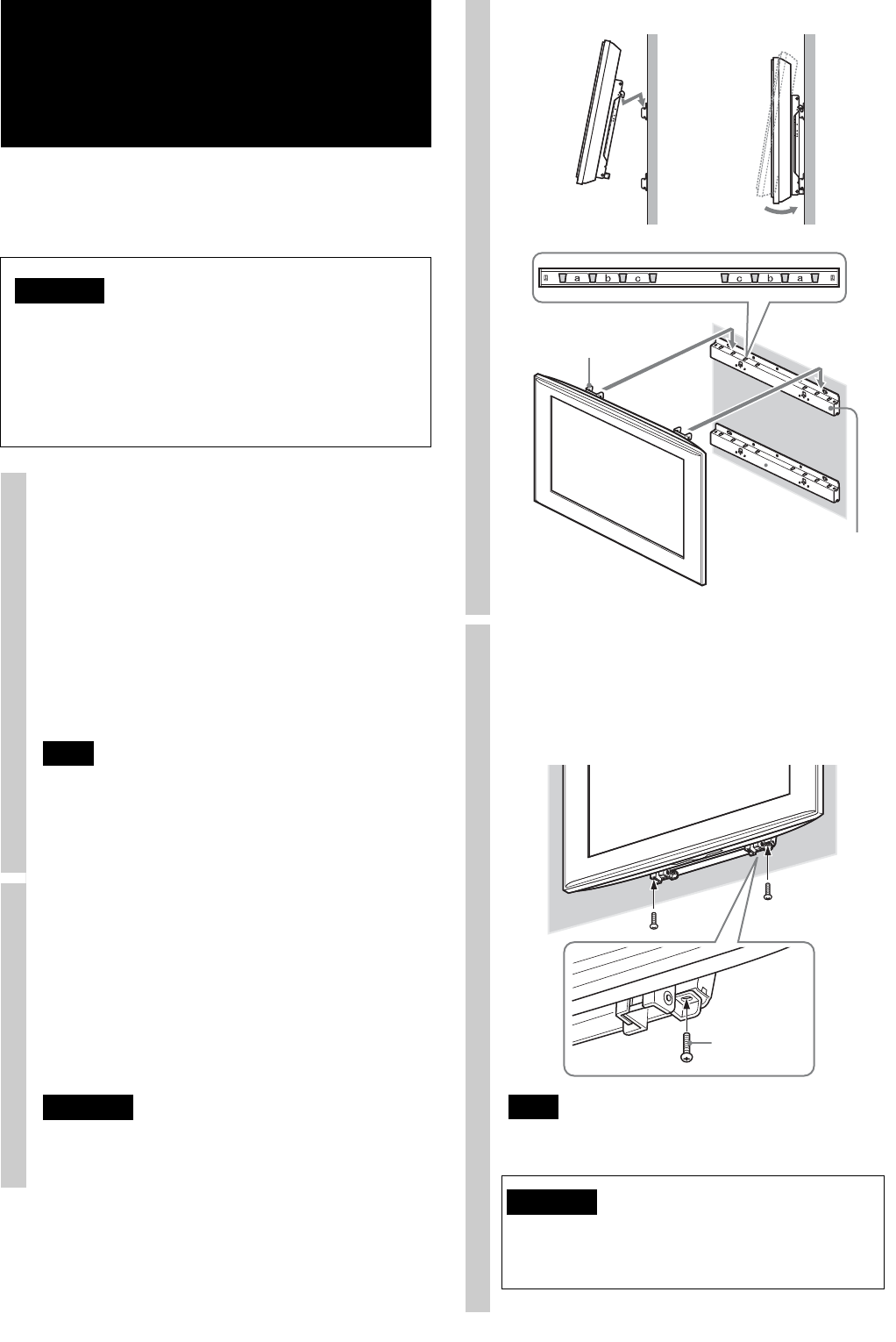

2Installez le téléviseur sur le

support de fixation de la base.

1En vous reportant au Schéma/tableau des

emplacements des crochets et des vis de la page 13,

déterminez les emplacements du support de fixation

de la base destinés à accrocher les crochets

supérieurs du crochet de fixation.

2Saisissez convenablement le téléviseur des deux

mains et alignez-le délicatement sur le mur.

AVERTISSEMENT

Veillez à ce que deux personnes au moins soutiennent le

téléviseur pour le déplacer.

3Fixez convenablement le

téléviseur et le support de

fixation de la base à l’aide des

deux vis fournies (+BVST4 × 12).

Remarque

Si vous utilisez un tournevis électrique, réglez son couple sur

1,5 N·m {15 kgf·cm} environ.

Crochet de fixation

Support de

fixation de la base

Vis

(+BVST4 × 12)

AVERTISSEMENT

Veillez à serrer fermement les vis de fixation gauche

et droite. Dans le cas contraire, le téléviseur pourrait

tomber s’il est poussé vers le haut et provoquer des

blessures.

11 (FR)

La conception et les spécifications sont sujettes à

modification sans préavis.

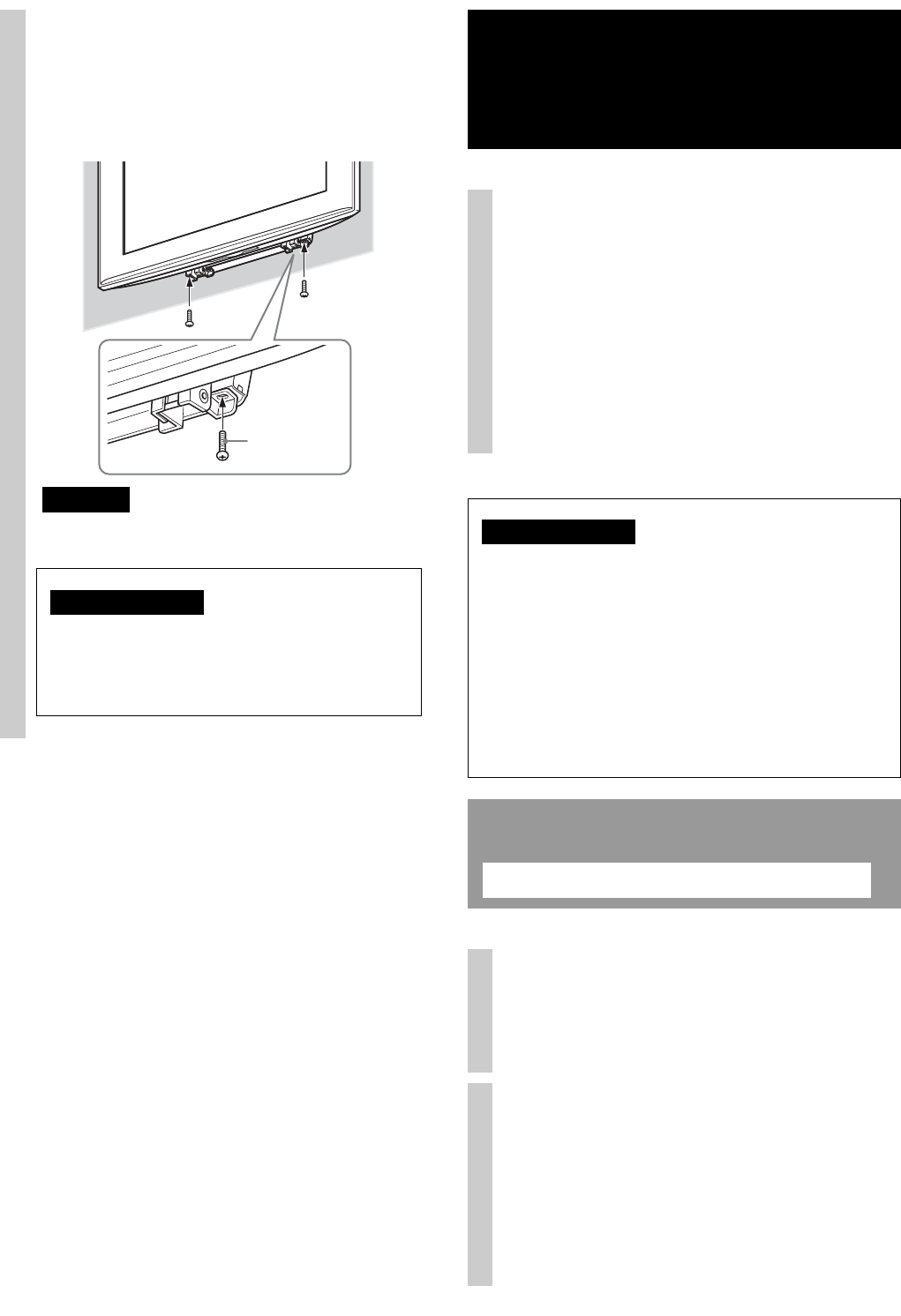

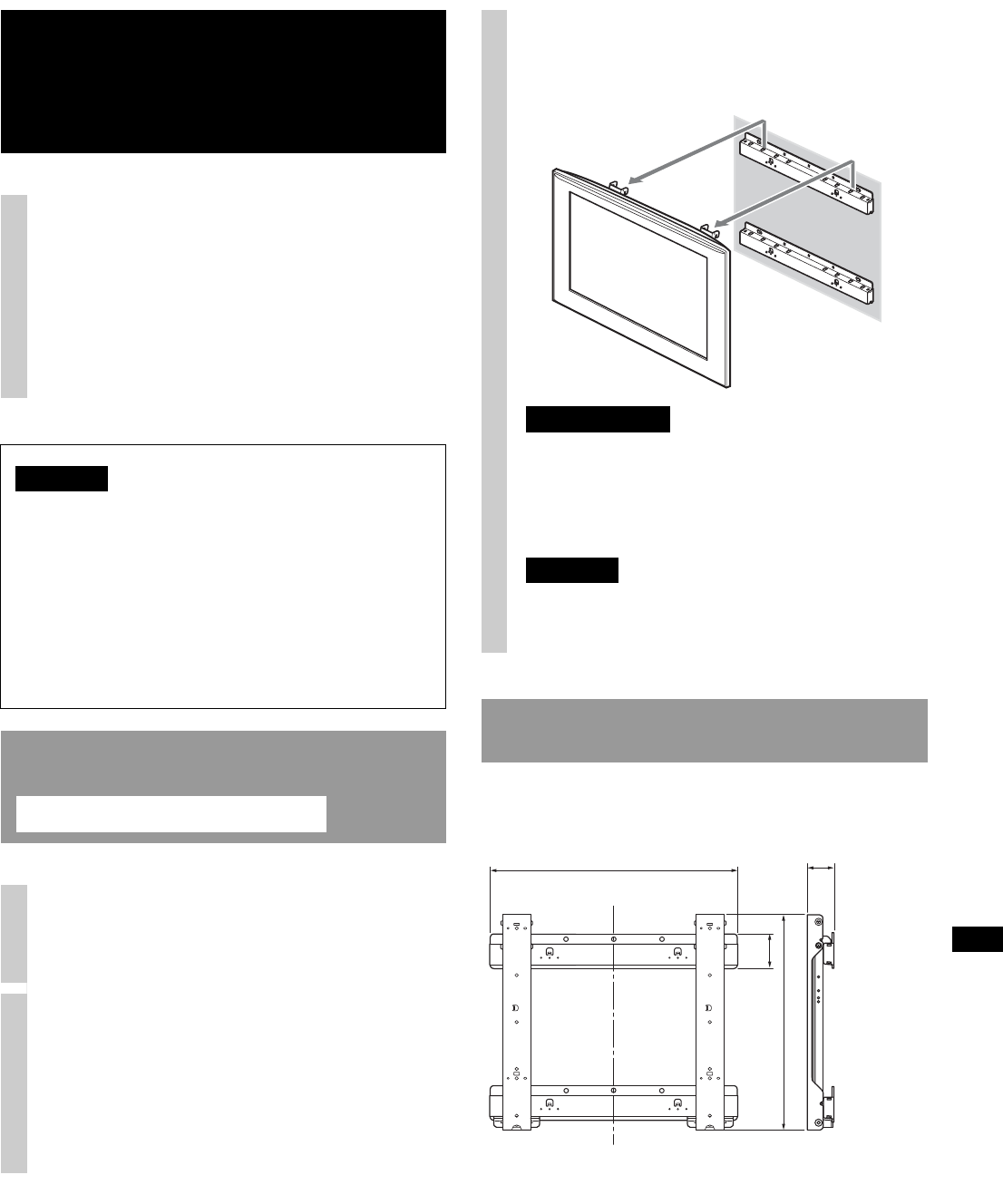

Vérification de la bonne

installation

Vérifiez les points suivants.

• Les crochets du crochet de fixation sont fermement

accrochés dans les orifices du support de fixation de

la base.

• Le cordon et le câble ne sont pas tordus ou coincés.

• Les deux vis de fixation du crochet de fixation et du

support de fixation de la base sont convenablement

serrés.

AVERTISSEMENT

Ne réglez pas l’angle du crochet de fixation lorsque le

téléviseur est accroché au mur et veillez à l’installer

complètement. Sinon, le produit pourrait tomber et

provoquer des blessures ou être endommagé. En outre, si

le cordon d’alimentation CA ou autre n’est pas

correctement installé, un court-circuit pourrait survenir et

provoquer un incendie ou l’électrocution.

Pour votre sécurité, vérifiez que l’installation est

effectuée complètement.

Lors du retrait du

téléviseur

1Débranchez le cordon

d’alimentation CA de la prise

murale.

2Retirez les deux vis du de

fixation du téléviseur au support

de fixation de la base. (Pour

connaître la position des vis,

reportez-vous au point 3 de

l’Étape 5 à la page 10.)

À l’attention des détaillants Sony

3Veillez à saisir le téléviseur et à le

faire glisser vers le haut pour le

retirer.

ATTENTION

• Lorsque vous retirez le téléviseur, veillez à ne pas

laisser trébucher sur le cordon et les câbles.

• Veillez à ne pas vous blesser les mains ou les doigts

lors du retrait du téléviseur.

AVERTISSEMENT

Veillez à ce que deux personnes au moins soutiennent

le téléviseur pour le déplacer.

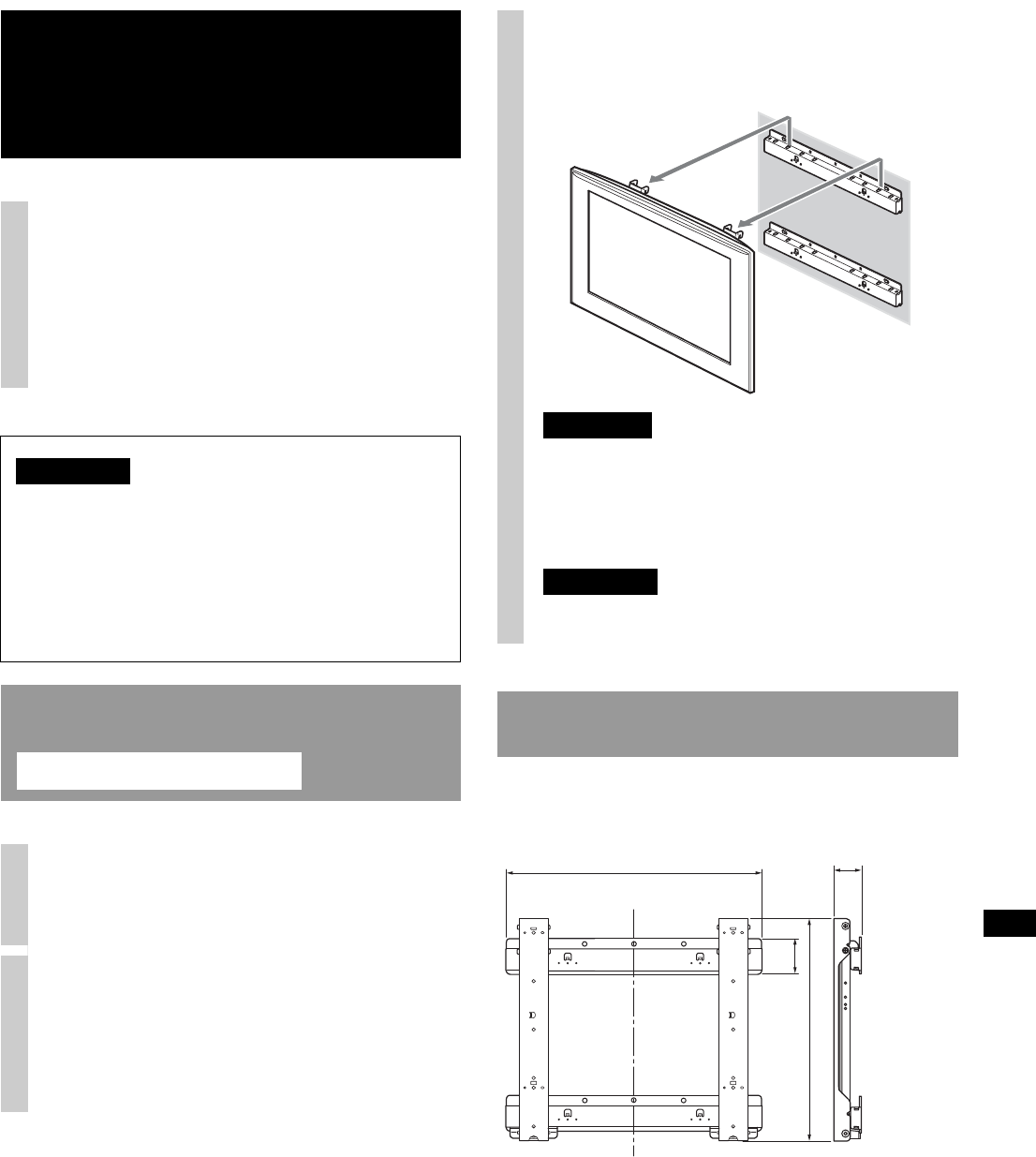

Caractéristiques

Unité : mm (pouces)

Poids : 4,7 kg (10 lb 6 oz)

525 (20 3/4)60 (2 3/8)

445 (17 5/8)

(2 7/8)

12 (FR)

Tableau des dimensions d’installation des

téléviseurs

Certains modèles ne sont pas disponibles dans toutes les régions.

Les chiffres repris dans le tableau ci-dessus peuvent varier légèrement selon l’installation.

* Dans les noms de modèle réels, « xx » indique des chiffres et/ou des caractères propres à chaque modèle.

AVERTISSEMENT

Le mur sur lequel vous installez le téléviseur doit pouvoir supporter un poids équivalent à au moins quatre fois celui de

l’appareil. Pour connaître son poids, reportez-vous au mode d’emploi du téléviseur.

Nom du modèle

Dimensions de

l’écran Dimension au

centre de l’écran

Longueur pour chaque angle de fixation

Angle (0°) Angle (20°)

A B C D E F G H

KDL-46D30xx */KDL-46D28xx */

KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A

1 114

(43 7/8)

730

(28 3/4)

106

(4 1/4)

505

(20)

175

(7)

373

(14 3/4)

705

(27 7/8)

545

(21 1/2)

KDL-40D30xx */KDL-40D28xx */

KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */

KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/

KLV-40V300A

981

(38 5/8)

643

(25 3/8)

157

(6 1/4)

505

(20)

170

(6 3/4)

338

(13 3/8)

622

(24 1/2)

543

(21 1/2)

KDL-32D30xx */KDL-32D28xx */

KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */

KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/

KDL-32SL130/KLV-32V300A

790

(31 1/8)

530

(20 7/8)

137

(5 1/2)

424

(16 3/4)

160

(6 3/8)

318

(12 5/8)

516

(20 3/8)

464

(18 3/8)

Le ta

eau c

essous repren

mens

ons

u t

élé

seur

nsta

llé

sur ce pro

t. Reportez-vous

ce ta

eau pour c

l’emplacement d’installation.

Si vous avez l’intention d’installer un téléviseur qui n’est pas repris ci-dessus, reportez-vous à son mode d’emploi ou au livret

fourni.

Point central de l’écran

Unité : mm (pouces)

13 (FR)

Certains modèles ne sont pas disponibles dans toutes les régions.

* Dans les noms de modèle réels, « xx » indique des chiffres et/ou des caractères propres à chaque modèle.

Schéma des dimensions de fixation au mur

Schéma/tableau des emplacements des crochets et des vis

Nom du modèle Emplacement

des vis Emplacement

du crochet

KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A

e, g b

KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/KLV-40V300A

KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A f, j c

Unité : mm (pouces) 525 (20 3/4)

406 (16)

320 (12 5/8)

478 (18 7/8)

Emplacement des vis

En cas d’installation du crochet de fixation sur le

téléviseur.

Emplacement du crochet

En cas d’installation du téléviseur sur le support de

fixation de la base.

* La position du crochet « a » ne peut pas être utilisée

pour les modèles repris dans le tableau ci-dessus.

2 (ES)

Muchas gracias por la adquisición de

este producto.

Si no se siguen las medidas de seguridad o si el producto se

utiliza incorrectamente, podrían producirse lesiones graves o

un incendio.

Este manual de instrucciones muestra la manera correcta de

manipular el producto, así como precauciones importantes

necesarias para evitar accidentes. Lea detenidamente este

manual y utilice el producto correctamente. Conserve este

manual para poder consultarlo en el futuro.

Información para los distribuidores de Sony

Para la instalación de este producto se requieren

conocimientos suficientes. Lea detenidamente este manual de

instrucciones para realizar la instalación de manera segura.

Sony no se responsabiliza de ningún daño o lesión

provocados por una manipulación o instalación incorrectas.

Entregue este manual al cliente después de la instalación.

Los productos de Sony están diseñados pensando en la

seguridad. Sin embargo, si los productos se utilizan

incorrectamente, pueden producirse lesiones graves a causa

de un incendio o una descarga, o al volcarse o caerse el

producto. Para evitar tales accidentes, asegúrese de observar

las precauciones de seguridad.

Productos especificados

Los siguientes productos están sujetos a cambios

sin previo aviso, podrían estar agotados o haberse

dejado de fabricar.

Asimismo, determinados modelos no se venden en

algunas regiones.

* En los nombres de modelo reales, “xx” indica los números

y/o los carácteres específicos de cada modelo.

Este producto se ha diseñado para utilizarse con los modelos

de televisor especificados anteriormente. Con otros

televisores, consulte los manuales de instrucciones

correspondientes o el folleto suministrado para comprobar si

es posible utilizar este producto.

Información para los clientes

Para la instalación de este producto se requieren

conocimientos suficientes. Asegúrese de contratar la

instalación a un distribuidor o a un contratista Sony

autorizado y preste especial atención a la seguridad

durante la instalación. Sony no se hace responsable de los

daños o lesiones causados por una mala utilización, una

instalación incorrecta o la instalación de cualquier

producto que no sea el especificado. Esto no afecta a sus

derechos legales (en caso de haberlos).

ADVERTENCIA

Seguridad

PRECAUCIÓN

Televisor en color de

pantalla de cristal líquido

KDL-46D30xx *

KDL-46D28xx *

KDL-46D27xx *

KDL-46T30xx *

KDL-46S30xx *

KLV-46V300A

KDL-40D30xx *

KDL-40D28xx *

KDL-40D27xx *

KDL-40D26xx *

KDL-40T30xx *

KDL-40T28xx *

KDL-40T26xx *

KDL-40S30xx *

KDL-40S28xx *

KDL-40SL130

KLV-40V300A

KDL-32D30xx *

KDL-32D28xx *

KDL-32D27xx *

KDL-32D26xx *

KDL-32T30xx *

KDL-32T28xx *

KDL-32T26xx *

KDL-32S30xx *

KDL-32S28xx *

KDL-32XBR4

KDL-32SL130

KLV-32V300A

3 (ES)

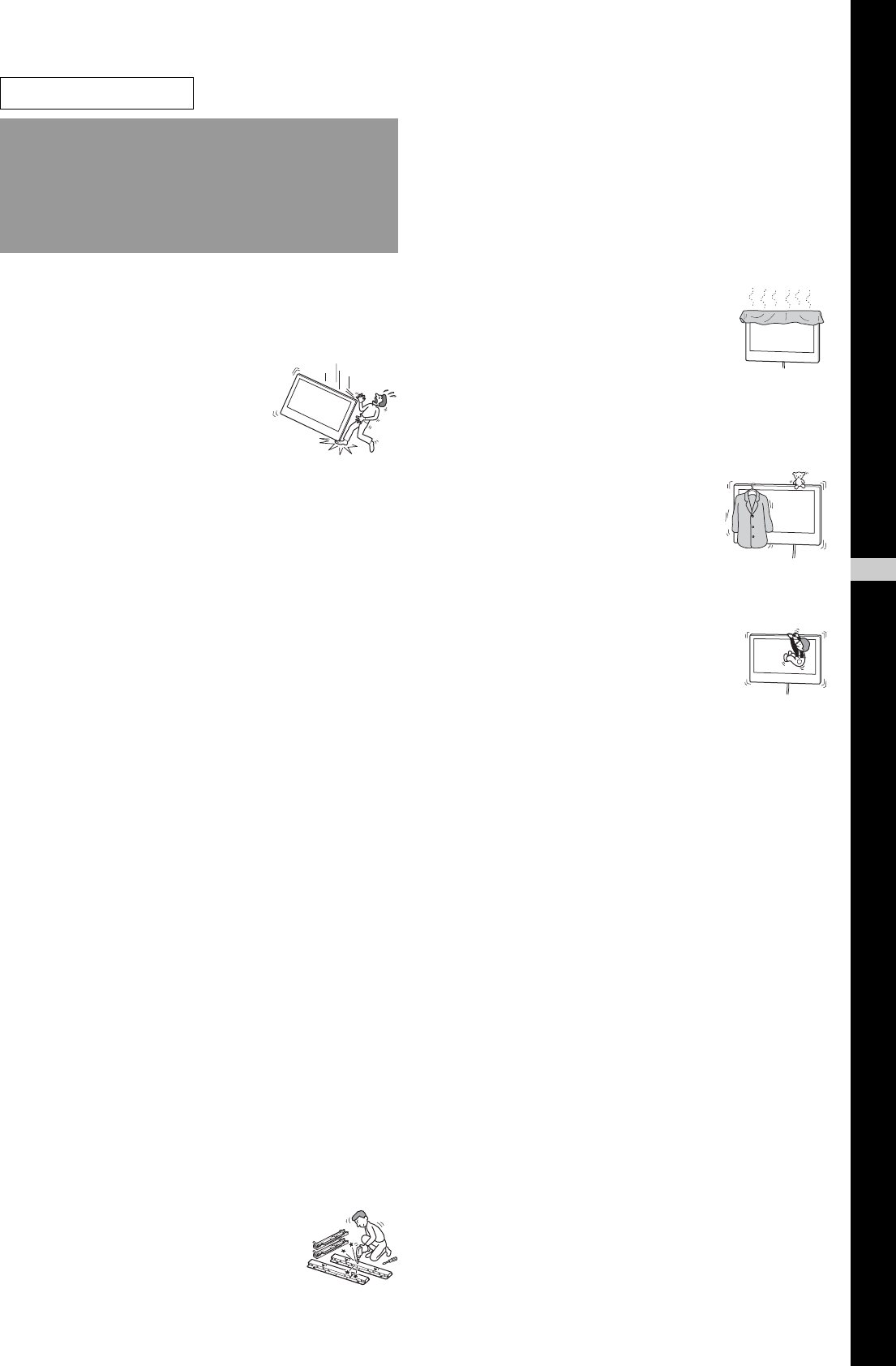

Asegúrese de contratar la

instalación a contratistas

autorizados y mantenga a los niños

alejados durante la instalación.

Si el soporte de montaje mural o el

televisor no están instalados

correctamente, pueden ocurrir los

accidentes siguientes. Asegúrese de que

la instalación la llevan a cabo

contratistas autorizados.

• El televisor podría caerse y provocar lesiones graves como

contusiones o fracturas.

• Si la pared en la que se instala el soporte de montaje mural

es inestable, desigual o no es perpendicular al suelo, la

unidad puede caerse y provocar daños personales o

materiales. La pared debe ser capaz de soportar un peso de

al menos cuatro veces el peso del televisor. (Consulte las

instrucciones de su televisor para obtener información

sobre el peso de éste).

• Si la instalación del soporte de montaje mural en la pared

no es lo suficientemente resistente, es posible que la

unidad se caiga y provoque daños personales o materiales.

Asegúrese de contratar el traslado o

el desmontaje del televisor a

contratistas autorizados.

Si otras personas que no son contratistas autorizados llevan a

cabo el transporte o el desmontaje del televisor, éste puede

caerse y provocar daños personales y materiales. Asegúrese

de que transportan o desmontan el televisor dos o más

personas.

No vierta ningún tipo de líquido

sobre el televisor.

Si el televisor se moja, podría producirse un incendio o una

descarga eléctrica.

No quite los tornillos, etc., una vez

montado el televisor.

Si lo hace, el televisor puede caerse y provocar daños

personales o materiales.

No desmonte ni modifique las piezas

del soporte de montaje mural.

Si lo hace, el soporte de montaje mural

puede caerse y provocar daños personales o

materiales.

No monte ningún otro equipo que no

sea el producto especificado.

Este soporte de montaje mural se ha diseñado para utilizarse

sólo con el producto especificado. Si monta un equipo

distinto del especificado, puede caerse o romperse y provocar

daños personales o materiales.

No obstruya los orificios de

ventilación del televisor.

Si cubre los orificios de ventilación (con un

paño, etc.), el televisor o monitor podría

sobrecalentarse y provocar un incendio.

No aplique ningún peso que no sea

el propio del televisor en el soporte

de montaje mural.

Si lo hace, el televisor puede caerse y

provocar daños personales o materiales.

No se apoye en el televisor ni se

cuelgue de éste.

No se apoye en el televisor ni se cuelgue de

éste, ya que podría caerle encima y

provocarle lesiones graves.

No exponga el televisor a la lluvia ni

a la humedad.

Podría originarse un incendio o producirse una descarga

eléctrica.

Nunca coloque el televisor en

lugares muy cálidos, húmedos o

excesivamente polvorientos, ni en

lugares en los que se produzcan

vibraciones.

Si lo hace, podría originarse un incendio o producirse una

descarga eléctrica.

Mantenga el televisor alejado de

objetos inflamables y de llamas

(como por ejemplo, de velas).

Para evitar incendios, mantenga el televisor alejado de

objetos inflamables y de llamas (como por ejemplo, de

velas).

ADVERTENCIA

Si no se tienen en cuenta las siguientes

precauciones, existe el peligro de sufrir lesiones

graves o incluso de muerte a raíz de un incendio

o una descarga eléctrica, o a causa de que el

producto vuelque o se caiga.

Información para los clientes

Español

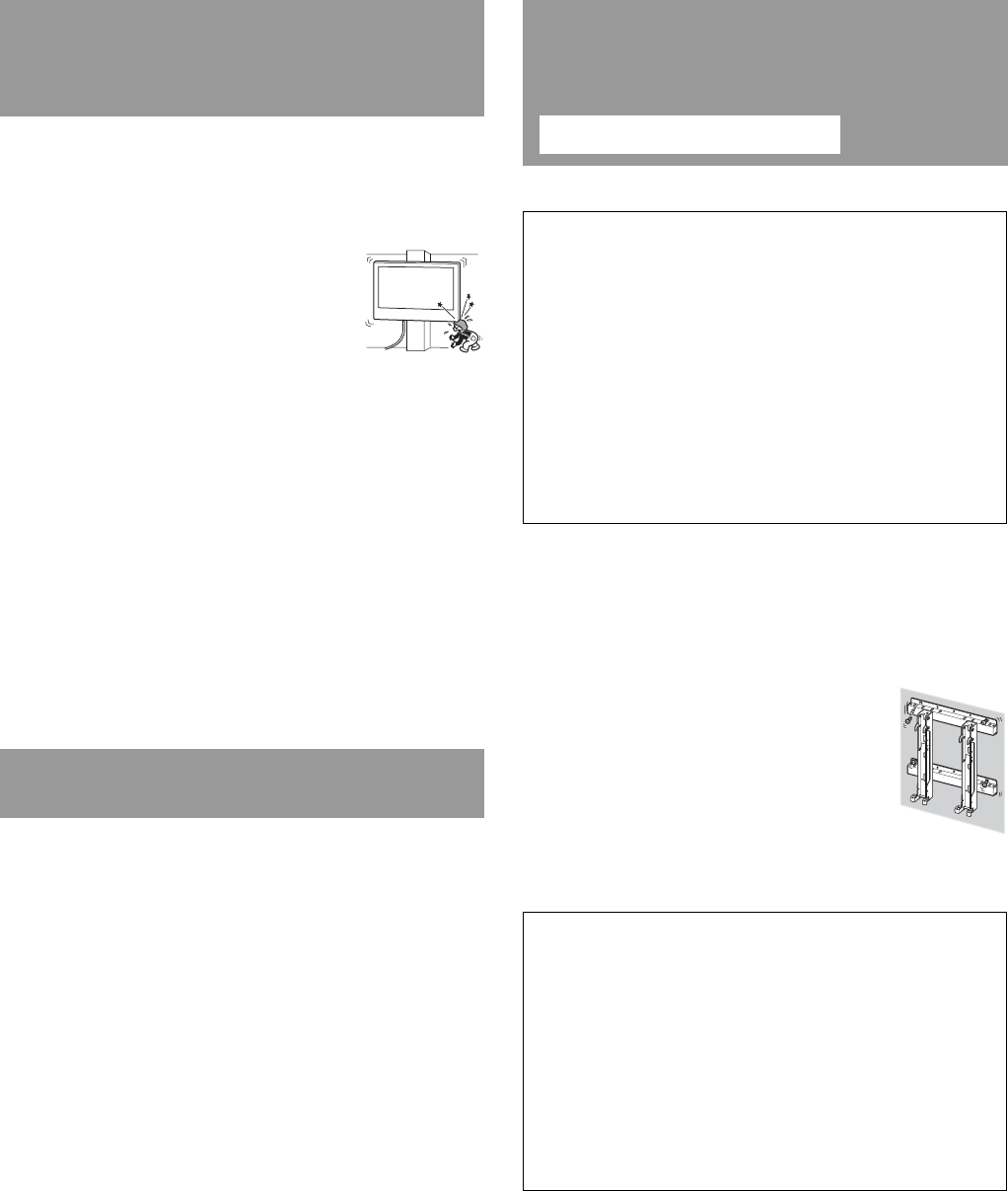

4 (ES)

No instale el soporte de montaje

mural en superficies de paredes en

las que puedan sobresalir las

esquinas o los lados del televisor.

No instale el soporte de montaje mural en

superficies de paredes, tales como una

columna, en las que puedan sobresalir las

esquinas o los lados del televisor. Si una

persona o un objeto se golpea con la

esquina o el lado saliente del televisor,

pueden producirse daños personales o

materiales.

No manipule el producto con fuerza

excesiva cuando realice su limpieza

o mantenimiento.

No aplique fuerza excesiva en la parte superior del televisor.

Si lo hace, el televisor puede caerse y provocar daños

personales o materiales.

No instale el televisor encima ni

debajo de un aparato de aire

acondicionado.

Si el televisor queda expuesto a goteo o corriente de aire

procedentes del aparato de aire acondicionado durante mucho

tiempo, podría producirse un incendio, una descarga eléctrica

o un fallo de funcionamiento.

• Si utiliza el televisor instalado en el soporte de montaje

mural durante un largo período de tiempo, es posible que

la pared que quede detrás o encima del televisor se

descolore o que, si la pared está empapelada, se despegue

el papel, dependiendo del material de la pared.

• Si se quita el soporte de montaje mural después de haber

estado instalado en la pared, quedarán los orificios de los

tornillos.

• Si ha dispuesto cables de alimentación de 300 ohmios

detrás de la pared, se recomienda que los cambie por

cables coaxiales de 75 ohmios. Si es necesario seguir

utilizando los cables de alimentación de 300 ohmios,

asegúrese de que haya suficiente espacio disponible entre

el televisor y dichos cables detrás de la pared antes de

realizar la instalación. Póngase en contacto con el

contratista autorizado para determinar la ubicación (sin

interferencias radioeléctricas, etc.) antes de realizar la

instalación.

Asegúrese de instalar el soporte de

montaje mural firmemente en la

pared siguiendo las instrucciones de

este manual.

Si alguno de los tornillos queda suelto o se

desprende, el soporte de montaje mural

puede caerse y provocar daños personales o

materiales. Asegúrese de utilizar los

tornillos adecuados para el material de la

pared e instale la unidad firmemente,

utilizando cuatro o más tornillos de 8 mm

(11/32 pulgadas) de diámetro (o equivalentes).

Efectúe correctamente el montaje

del soporte siguiendo el

procedimiento descrito en este

manual.

Si alguno de los tornillos queda suelto o se desprende, el

televisor podría caerse y dañarse o provocar daños

personales.

PRECAUCIÓN

Si no se tienen en cuenta las precauciones

siguientes, podrían producirse daños

personales o materiales.

Precauciones

Instalación del soporte

del montaje mural

ADVERTENCIA

Información para los clientes

Para la instalación de este producto se requieren

conocimientos suficientes. Asegúrese de contratar la

instalación a un distribuidor o a un contratista Sony

autorizado y preste especial atención a la seguridad

durante la instalación.

Información para los distribuidores de Sony

Las instrucciones siguientes están destinadas únicamente

a los distribuidores de Sony. Asegúrese de leer las

precauciones de seguridad descritas anteriormente y

preste especial atención a la seguridad durante la

instalación, el mantenimiento y la comprobación de este

producto.

Asegúrese de utilizar

correctamente los tornillos y las

piezas de sujeción suministrados

siguiendo las instrucciones que

se describen en este manual. Si

utiliza artículos sustitutivos, el

televisor podría caerse y dañarse

o provocar daños personales.

Información para los

distribuidores de Sony

5 (ES)

Asegúrese de apretar bien los

tornillos en la posición

correspondiente.

De lo contrario, el televisor podría caerse y dañarse o

provocar daños personales.

Procure que el televisor no reciba

golpes durante la instalación.

Si el televisor recibe algún golpe, puede caerse o romperse.

Tales percances podrían causar heridas personales.

Asegúrese de instalar el televisor en

una pared que sea perpendicular y

plana.

De lo contrario, el televisor podría caerse y provocar daños

personales.

Una vez que haya instalado

correctamente el televisor, fije

adecuadamente los cables.

Si alguna persona u objeto se enreda con los cables, correrá el

peligro de sufrir heridas personales o de dañarse el televisor.

Evite que el cable de alimentación de

ca o el cable de conexión queden

atrapados.

Si el cable de alimentación de ca o el

cable de conexión quedan atrapados entre

la unidad y la pared o si se doblan o

tuercen con fuerza, es posible que los

conductores internos queden expuestos y

que provoquen un cortocircuito o corte

eléctrico. Esto podría originar un incendio o producir

descargas eléctricas.

Tenga cuidado de no herirse las

manos o los dedos durante la

instalación.

Tenga cuidado de no herirse las manos o los dedos cuando

instale el soporte de montaje mural o el televisor.

Los tornillos necesarios para fijar el

soporte de montaje mural a la pared

no están incluidos.

Utilice los tornillos adecuados para el material y la estructura

de la pared en la que se proponga montar el soporte de

montaje mural.

Antes de la instalación

Si desea instalar un televisor distinto de los especificados

en la página 2, asegúrese de consultar los manuales de

instrucciones correspondientes o el folleto suministrado.

Paso 1:

Comprobar las piezas

necesarias para la

instalación

1Prepare cuatro o más tornillos de

8 mm (11/32 pulgadas) de

diámetro o equivalentes (no

suministrados) y un

destornillador. Seleccione los

tornillos adecuados para el

material de la pared.

2Abra el embalaje y compruebe

que se incluyen todos los

elementos siguientes.

Soporte base (2)

Gancho de montaje (2)

Tornillo (+BVST4 × 12) (6)

Tornillo (+PSW6 × 16) (4)

Llave hexagonal (1)

6 (ES)

Paso 2:

Decidir la ubicación de

instalación

Consulte la tabla de dimensiones

para la instalación del televisor en

la página 12 para decidir la

ubicación de la instalación.

Deje un espacio adecuado entre el televisor, el techo y

las partes salientes de la pared, como se muestra a

continuación.

Nota

Si se propone pasar los cables por la pared, perfore la

pared para introducir los cables antes de empezar la

instalación.

Unidad: mm (pulgadas)

100

(4)

100

(4)

100

(4)

300

(11 7/8)

Nunca instale el televisor como se

muestra a continuación:

2Tome como referencia el

Diagrama de dimensiones para el

montaje en una pared en la

página 13 para determinar la

posición de los tornillos para

realizar la instalación del soporte

base.

ADVERTENCIA

La pared en la que se montará el televisor debe ser

suficientemente resistente para soportar un peso

como mínimo de cuatro veces el peso del televisor

(consulte el manual de instrucciones del televisor

para obtener información sobre su peso).

Determine la resistencia de la pared en la que se

montará el televisor. Si es necesario, refuércela.

La circulación del aire

queda bloqueada.

Pared

7 (ES)

Paso 3:

Instalación del soporte

base en la pared

1Fije el soporte base en la pared

utilizando cuatro o más tornillos

de 8 mm (11/32 pulgadas) de

diámetro o equivalentes (no

suministrados).

1Determine la ubicación de los orificios para los

tornillos (d, h) para fijar el gancho de montaje al

soporte base. A continuación, fíjelos firmemente

mediante los tornillos suministrados

(+BVST4 × 12).

Tornillo (+BVST4 × 12)

Soporte base

Gancho de montaje

2Fije el soporte base y el gancho de montaje en la

pared mediante cuatro o más tornillos de 8 mm

(11/32 pulgadas) de diámetro o equivalentes

(no suministrados).

Seleccione los cuatro orificios para los tornillos que

se indican con la marca z en el diagrama siguiente

y apriete bien los tornillos de manera que no se

suelten.

3Extraiga los tornillos instalados en el procedimiento

1 y extraiga el gancho de montaje del soporte

base.

PRECAUCIÓN

Procure no dejar caer el gancho de montaje cuando

extraiga los tornillos de éste.

ADVERTENCIA

• Los tornillos necesarios para este procedimiento no

se suministran. Seleccione los tornillos adecuados

en función del material y la estructura de la pared.

• Si el soporte base no se puede ajustar de forma

totalmente segura, utilice tornillos adicionales.

• Compruebe que el soporte base está ajustado de

forma segura a la pared.

Alinee la unidad de forma que quede nivelada.

Soporte base

8 (ES)

Si desea instalar un televisor distinto de los especificados en

la página 2, asegúrese de consultar los manuales de

instrucciones correspondientes o el folleto suministrado.

Paso 4:

Preparar la

instalación del televisor

1Extraiga los tornillos de la parte

posterior del televisor. A

continuación, retire el televisor

del soporte de sobremesa.

Coloque el televisor con la pantalla hacia abajo sobre

una superficie estable cubierta con un paño suave.

Para los usuarios de los siguientes

televisores:

KDL-46/40D30xx *, KDL-46/40D28xx *,

KDL-46/40D27xx *, KDL-40D26xx *,

KDL-46/40T30xx *, KDL-40T28xx *,

KDL-40T26xx *, KDL-46/40S30xx *,

KDL-40S28xx *, KDL-40SL130,

KLV-46/40V300A

Paño suave

Para los usuarios de los siguientes

televisores:

KDL-32D30xx *, KDL-32D28xx *,

KDL-32D27xx *, KDL-32D26xx *,

KDL-32T30xx *, KDL-32T28xx *,

KDL-32T26xx *, KDL-32S30xx *,

KDL-32S28xx *, KDL-32XBR4,

KDL-32SL130, KLV-32V300A

* En los nombres de modelo reales, “xx” indica los

números y/o los carácteres específicos de cada

modelo.

Notas

• Al extraer el soporte de sobremesa del televisor, coloque la

pantalla cara abajo sobre una superficie plana y estable

mayor que la superficie del televisor.

• Para evitar dañar la superficie de la pantalla LCD, coloque

el televisor sobre un paño suave en una superficie plana.

PRECAUCIÓN

• Si la superficie del televisor se somete a presión o golpes,

es posible que la pantalla LCD se rompa o se dañe.

• Coloque la pantalla cara abajo sobre una superficie plana y

estable de modo que el soporte de sobremesa quede

colgando del borde de la superficie. Si coloca la cara de la

pantalla y la base del soporte de sobremesa sobre una

superficie al mismo nivel, las condiciones de

funcionamiento serán inestables y podrían producirse

daños en el televisor.

• Cuando retire el soporte de sobremesa del televisor,

sujételo firmemente con ambas manos.

Si utiliza un destornillador eléctrico, ajuste el par de

fijación aproximadamente a 2 N·m {20 kgf·cm}.

No levante el gancho de montaje antes de fijar los

tornillos (dos tornillos a la izquierda y dos a la derecha).

De lo contrario, se podría dañar el gancho de montaje o la

carcasa del televisor.

2Consulte la tabla de diagrama de

las ubicaciones de los ganchos y

los tornillos de la página 13 para

determinar la posición de los

tornillos y fije el gancho de

montaje a la parte posterior del

televisor.

Paño suave

9 (ES)

1Fije el gancho de montaje a la parte posterior del

televisor temporalmente mediante los cuatro

tornillos suministrados (+PSW6 × 16).

2Asegúrese de que ambos tornillos estén bien

apretados con la misma resistencia del par de

fijación a la parte posterior del televisor.

Nota

Al fijar el gancho de montaje, asegúrese de no utilizar

tornillos que no sean los que se suministran (+PSW6 × 16).

Lengüeta

Tornillo

(+PSW6 × 16) Gancho de

montaje

Orificio cuadrado

Alinee la lengüeta de la parte posterior del

gancho de montaje con el orificio cuadrado de la

parte posterior del televisor como se muestra en

la siguiente ilustración.

3Ajuste el ángulo del gancho de

montaje mediante la llave

hexagonal suministrada.

Cuando instale el televisor paralelo a la pared (0 grados),

no será necesario realizar el ajuste del ángulo del gancho

de montaje (procedimientos

detallados a

continuación). Asegúrese de que cada una de las bases

de los brazos

queda fijada con seguridad.

1Extraiga los dos tornillos de la base del brazo X del

gancho de montaje. Seleccione los orificios

correspondientes con el ángulo deseado (5, 10, 15 ó

20 grados).

2Ajuste los ángulos de los brazos superior Y e

inferior Z para que se ajusten al orificio

correspondiente y fije con seguridad cada brazo

mediante los dos tornillos que ha extraído en el

procedimiento anterior 1.

Notas

• Asegúrese de ajustar los brazos derecho e izquierdo en el

mismo ángulo.

• Asegúrese de que las dos bases de los brazos hayan

quedado fijadas con seguridad.

PRECAUCIÓN

Tenga cuidado de no pillarse los dedos al ajustar el ángulo del

gancho de montaje.

Llave hexagonal

Notas sobre los ángulos de adjuste

• Si instala modelos de televisor distintos de los

especificados en la página 2 (en función del

tamaño y las dimensiones del modelo, etc.), es

posible que los ángulos de ajuste facilitados (0, 5,

10, 15, 20 grados) de los brazos sean limitados.

• Para obtener información acerca de los ángulos de

ajuste disponibles de los brazos al instalar

modelos de televisor distintos de los especificados

en la página 2, consulte los manuales de

instrucciones correspondientes o el folleto

suministrado.

10 (ES)

Si desea instalar un televisor distinto de los especificados en

la página 2, asegúrese de consultar los manuales de

instrucciones correspondientes o el folleto suministrado.

Paso 5:

Instalación del televisor

en la pared

ADVERTENCIA

Asegúrese de haber completado la instalación antes de

enchufar el cable de alimentación de ca a la toma de

pared. Si el cable de alimentación de ca queda atrapado

debajo de componentes del equipo o entre los mismos,

podría producirse un cortocircuito o una descarga

eléctrica.

Tenga cuidado de no tropezar con el cable de

alimentación de ca o el televisor o monitor, porque podría

hacerse daño.

1Conecte el cable de alimentación

de ca y los cables de conexión

suministrados al televisor.

Conecte el cable de alimentación de ca y los cables de

conexión a los conectores de la parte posterior del

televisor. Para obtener información detallada sobre la

conexión del cable de alimentación de ca y de los

cables de conexión, consulte el manual de

instrucciones del televisor.

Notas

• No es posible conectar los cables al televisor después de

instalarlo en el soporte base.

• Asegúrese de contratar la instalación de los cables en la

pared a un contratista autorizado.

2Instale el televisor en el soporte

base.

1Consulte la tabla de diagrama de las ubicaciones de

los ganchos y los tornillos de la página 13 para

determinar los orificios del soporte base donde

deben encajarse los ganchos superiores del gancho

de montaje.

2Sujete el televisor de manera segura con ambas

manos y alinéelo con cuidado con la pared.

ADVERTENCIA

Asegúrese de que sujetan el televisor dos o más

personas para transportarlo.

3Fije firmemente el televisor y el

soporte base mediante los dos

tornillos suministrados

(+BVST4 × 12).

Nota

Si utiliza un destornillador eléctrico, ajuste el par de fijación

aproximadamente a 1,5 N·m {15 kgf·cm}.

Gancho de montaje

Soporte base

Tornillo

(+BVST4 × 12)

ADVERTENCIA

Asegúrese de apretar firmemente los tornillos de

fijación izquierdo y derecho. De lo contrario, el

televisor podría caerse al empujarlo hacia arriba y

provocar daños personales.

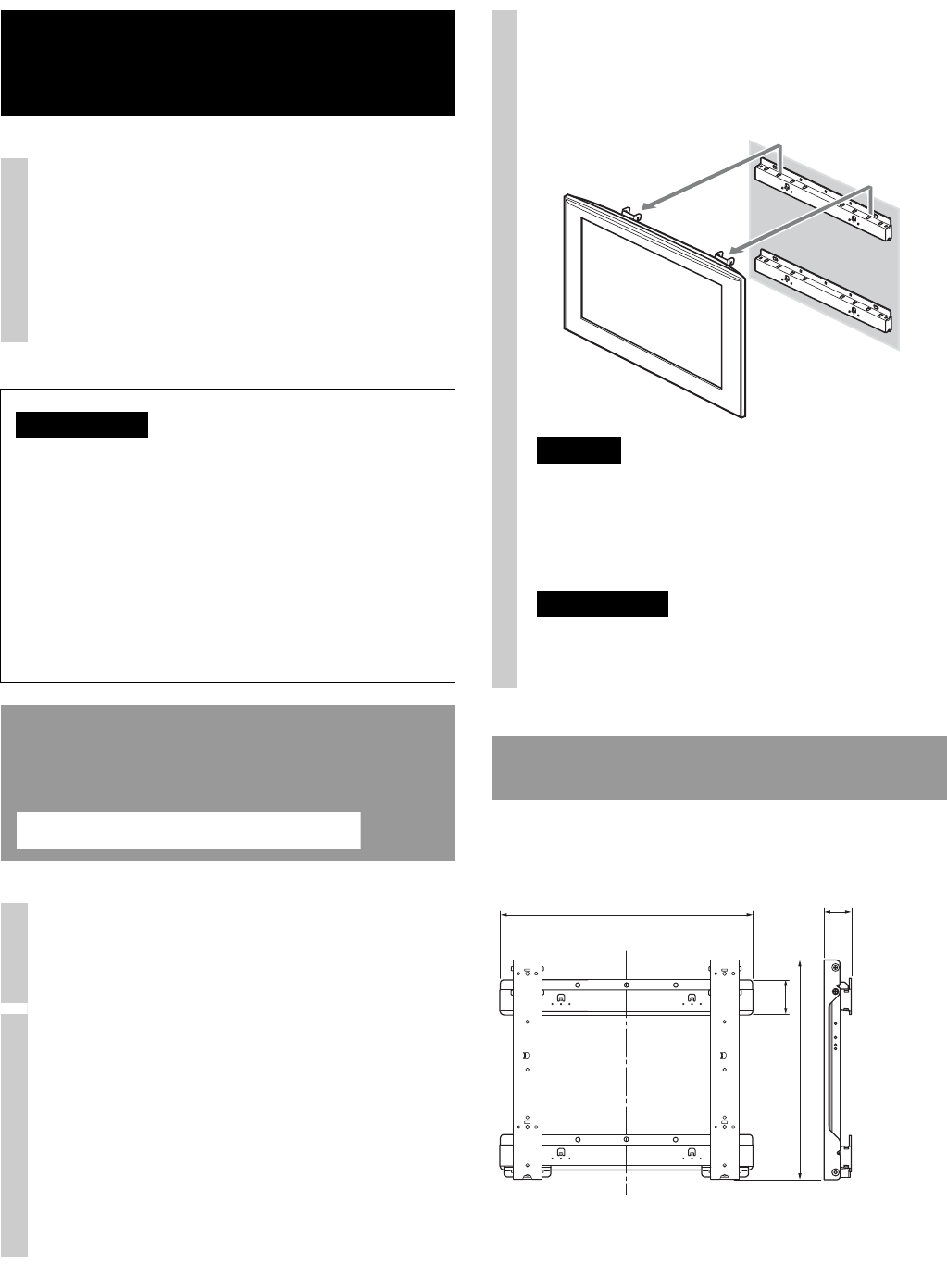

11 (ES)

Diseño y especificaciones están sujetos a cambios sin previo

aviso.

Confirme que haya

finalizado la instalación

Compruebe los puntos

siguientes.

• Que los ganchos del gancho de montaje estén

firmemente encajados en los orificios del soporte

base.

• Que los cables no estén retorcidos ni atrapados.

• Que los dos tornillos de fijación del gancho de

montaje y del soporte base estén bien apretados.

ADVERTENCIA

No ajuste el ángulo del gancho de montaje cuando instale

el televisor en la pared y asegúrese de completar la

instalación. De lo contrario, puede causar la caída del

producto y ocasionar daños materiales o personales.

Además, la colocación inadecuada del cable de

alimentación de ca, etc., puede ser causa de un incendio o

de descargas eléctricas debido a un cortocircuito.

Por razones de seguridad, no se olvide confirmar que

haya finalizado la instalación.

Para retirar el televisor

1Desenchufe el cable de

alimentación de ca de la toma de

pared.

2Retire los dos tornillos que fijan

el televisor y el soporte base.

(Consulte el procedimiento 3 del

paso 5 en la página 10 para

obtener información acerca de la

posición de los tornillos).

Información para los

distribuidores de Sony

3Asegúrese de sujetar

correctamente el televisor y

deslícelo hacia arriba para

extraerlo.

PRECAUCIÓN

• Tenga cuidado de que los cables no se enganchen

cuando extraiga el televisor.

• Tenga cuidado de no herirse las manos o los dedos al

extraer el televisor.

ADVERTENCIA

Asegúrese de que sujetan el televisor dos o más

personas para transportarlo.

Especificaciones

Unidad: mm (pulgadas)

Peso: 4,7 kg (10 lb 6 oz)

525 (20 3/4)60 (2 3/8)

445 (17 5/8)

(2 7/8)

12 (ES)

Tabla de dimensiones para la instalación del

televisor

Es posible que algunos modelos no estén disponibles en determinadas regiones.

Las cifras de la tabla anterior pueden variar ligeramente en función de la instalación.

* En los nombres de modelo reales, “xx” indica los números y/o los carácteres específicos de cada modelo.

ADVERTENCIA

La pared en la que se proponga instalar el televisor deberá ser capaz de soportar un peso al menos cuatro veces mayor que el del

televisor. Consulte las instrucciones de su televisor para obtener información sobre el peso de éste.

Nombre del modelo

Dimensiones

de la pantalla

Dimensión del

centro de la

pantalla

Longitud de cada ángulo de montaje

Ángulo (0°) Ángulo (20°)

A B C D E F G H

KDL-46D30xx */KDL-46D28xx */

KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A

1.114

(43 7/8)

730

(28 3/4)

106

(4 1/4)

505

(20)

175

(7)

373

(14 3/4)

705

(27 7/8)

545

(21 1/2)

KDL-40D30xx */KDL-40D28xx */

KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */

KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/

KLV-40V300A

981

(38 5/8)

643

(25 3/8)

157

(6 1/4)

505

(20)

170

(6 3/4)

338

(13 3/8)

622

(24 1/2)

543

(21 1/2)

KDL-32D30xx */KDL-32D28xx */

KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */

KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/

KDL-32SL130/KLV-32V300A

790

(31 1/8)

530

(20 7/8)

137

(5 1/2)

424

(16 3/4)

160

(6 3/8)

318

(12 5/8)

516

(20 3/8)

464

(18 3/8)

La ta

a que aparece a cont

nuac

ió

n muestra

mens

ones

sor monta

o en este pro

ucto.

onsu

a ta

a para

decidir la ubicación de instalación.

Si desea instalar un televisor distinto de los especificados a continuación, asegúrese de consultar los manuales de instrucciones

correspondientes o el folleto suministrado.

Punto central de la pantalla

Unidad: mm (pulgadas)

13 (ES)

Es posible que algunos modelos no estén disponibles en determinadas regiones.

* En los nombres de modelo reales, “xx” indica los números y/o los carácteres específicos de cada modelo.

Diagrama de dimensiones para el montaje en una pared

Tabla de diagrama de las ubicaciones de los ganchos y los tornillos

Nombre del modelo Ubicación de

los tornillos Ubicación de

los ganchos

KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A

e, g b

KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/KLV-40V300A

KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A f, j c

Unidad: mm (pulgadas) 525 (20 3/4)

406 (16)

320 (12 5/8)

478 (18 7/8)

Ubicación de los tornillos

Al instalar el gancho de montaje en el televisor.

Ubicación de los ganchos

Al instalar el televisor en el soporte base.

* La posición del gancho “a” no se puede utilizar

para los modelos de la tabla anterior.

2 (DE)

Danke, dass Sie sich für dieses Produkt

entschieden haben.

Wenn die Sicherheitsmaßnahmen nicht eingehalten werden

oder das Produkt unsachgemäß verwendet wird, besteht die

Gefahr schwerer Verletzungen oder Feuergefahr.

Diese Gebrauchsanweisung erläutert die richtige

Handhabung des Produkts und enthält wichtige

Sicherheitshinweise, um Unfälle zu verhindern. Lesen Sie

diese Anweisungen sorgfältig durch und verwenden Sie das

Produkt sachgemäß. Bewahren Sie diese

Gebrauchsanweisung zum späteren Nachschlagen sorgfältig

auf.

Für Sony-Händler

Zur Installation dieses Produkts sind Fachkenntnisse

erforderlich. Lesen Sie diese Gebrauchsanweisung unbedingt

sorgfältig durch, damit eine sichere Ausführung der Arbeiten

gewährleistet ist. Sony übernimmt keine Haftung für

Verletzungen bzw. Sachschäden, die durch unsachgemäßen

Umgang mit dem Produkt oder eine fehlerhafte Montage

entstehen. Händigen Sie diese Gebrauchsanweisung nach der

Installation bitte an den Kunden aus.

Bei der Entwicklung von Sony-Produkten wird besonderer

Wert auf den Faktor Sicherheit gelegt. Wenn ein Produkt

jedoch nicht sachgemäß verwendet wird, kann es durch

Feuer, einen elektrischen Schlag, das Umkippen oder das

Herunterfallen des Produkts zu schweren Verletzungen

kommen. Beachten Sie bitte unbedingt die

Sicherheitsmaßnahmen, um solche Unfälle zu vermeiden.

Spezifizierte Produkte

Folgende Produkte unterliegen unangekündigten

Änderungen, sind unter Umständen nicht auf Lager

oder werden nicht mehr hergestellt.

Außerdem sind bestimmte Modelle nicht in allen

Regionen erhältlich.

* „xx“ steht für Zahlen und/oder Zeichen, die im

eigentlichen Modellnamen für das jeweilige Modell

eindeutig sind.

Dieses Produkt ist für die oben angegebenen Fernsehmodelle

konzipiert. Schlagen Sie bei anderen Fernsehgeräten in den

dazugehörigen Bedienungsanleitungen oder im

mitgelieferten Infoblatt nach und überprüfen Sie, ob dieses

Produkt verwendet werden kann.

Für den Kunden

Zur Installation dieses Produkts sind Fachkenntnisse

erforderlich. Lassen Sie die Installationsarbeiten

unbedingt von Ihrem Sony-Händler oder lizenzierten

Fachleuten ausführen und beachten Sie bei der

Installation die nötigen Sicherheitsvorkehrungen. Sony

übernimmt keine Haftung für Verletzungen bzw.

Sachschäden, die durch unsachgemäßen Umgang mit

dem Produkt, eine fehlerhafte Montage oder die

Installation eines anderen als des spezifizierten Produkts

entstehen. Ihre gesetzlich vorgeschriebenen Rechte

(sofern vorhanden) bleiben davon unberührt.

WARNUNG

Sicherheit

VORSICHT

LCD-Farbfernsehgerät

KDL-46D30xx *

KDL-46D28xx *

KDL-46D27xx *

KDL-46T30xx *

KDL-46S30xx *

KLV-46V300A

KDL-40D30xx *

KDL-40D28xx *

KDL-40D27xx *

KDL-40D26xx *

KDL-40T30xx *

KDL-40T28xx *

KDL-40T26xx *

KDL-40S30xx *

KDL-40S28xx *

KDL-40SL130

KLV-40V300A

KDL-32D30xx *

KDL-32D28xx *

KDL-32D27xx *

KDL-32D26xx *

KDL-32T30xx *

KDL-32T28xx *

KDL-32T26xx *

KDL-32S30xx *

KDL-32S28xx *

KDL-32XBR4

KDL-32SL130

KLV-32V300A

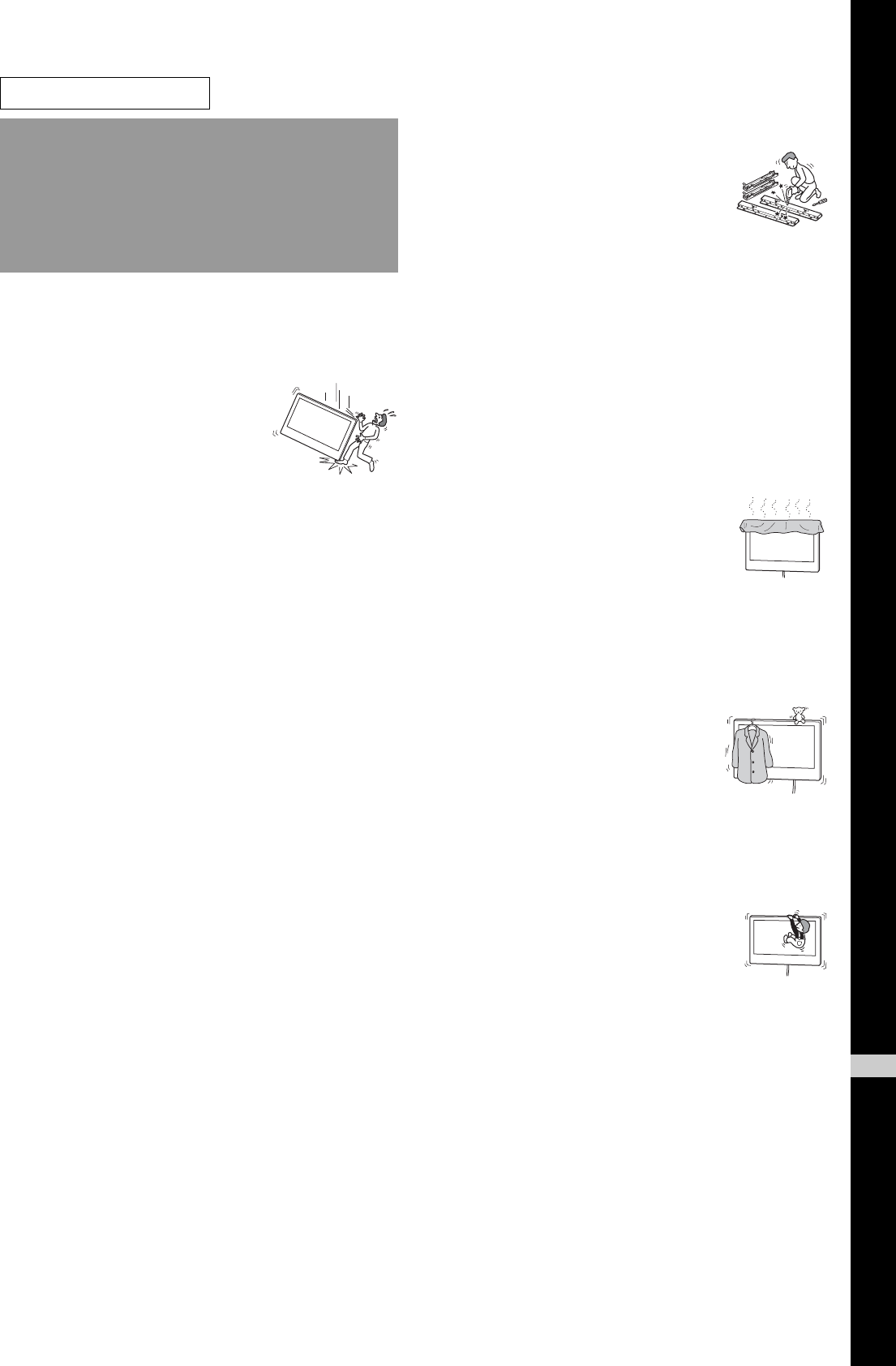

3 (DE)

Lassen Sie die Installationsarbeiten

unbedingt von lizenzierten Fachleuten

ausführen und halten Sie kleine Kinder

bei der Installation unbedingt fern.

Wenn die Wandhalterung oder das

Fernsehgerät nicht ordnungsgemäß

installiert wird, kann es zu den im

Folgenden aufgelisteten Unfällen

kommen. Lassen Sie die Installation

daher unbedingt von lizenzierten

Fachleuten ausführen.

• Das Fernsehgerät kann herunterfallen und schwere

Verletzungen wie Blutergüsse oder Knochenbrüche

verursachen.

• Wenn die Wand, an der die Wandhalterung installiert wird,

nicht stabil, nicht eben oder nicht senkrecht zum

Fußboden ist, wenn es sich also um eine schräge Wand

handelt, kann das Gerät herunterfallen. Dabei besteht die

Gefahr von Verletzungen oder Sachschäden. Die Wand

muss eine Tragfähigkeit von mindestens dem Vierfachen

des Gewichts des Fernsehgeräts aufweisen. (In der

Bedienungsanleitung zum Fernsehgerät finden Sie

Angaben zu dessen Gewicht.)

• Wenn die Wandhalterung nicht ausreichend stabil an der

Wand befestigt wird, kann das Fernsehgerät

herunterfallen. Dabei besteht die Gefahr von Verletzungen

oder Sachschäden.

Lassen Sie die Arbeiten zum

Versetzen oder Abnehmen des

Fernsehgeräts unbedingt von

lizenziertem Fachpersonal

ausführen.

Wenn das Fernsehgerät von anderen Personen als lizenzierten

Fachleuten abgenommen oder transportiert wird, kann das

Gerät herunterfallen und Verletzungen oder Sachschäden

verursachen. Zum Abnehmen bzw. Transportieren des

Fernsehgeräts sind mindestens zwei Personen erforderlich.

Achten Sie darauf, dass keinerlei

Flüssigkeit in das Fernsehgerät

gelangt.

Wenn das Fernsehgerät nass wird, besteht Feuergefahr oder

die Gefahr eines elektrischen Schlags.

Entfernen Sie nach der Montage des

Fernsehgeräts keine Schrauben usw.

Andernfalls kann das Fernsehgerät herunterfallen und es

besteht die Gefahr von Verletzungen oder Sachschäden.

Versuchen Sie nicht, die

Wandhalterung zu zerlegen oder ihre

Komponenten zu modifizieren.

Andernfalls kann die Wandhalterung

herunterfallen und es besteht die Gefahr

von Verletzungen oder Sachschäden.

Installieren Sie an der

Wandhalterung ausschließlich die

angegebenen Geräte.

Diese Wandhalterung wurde ausschließlich für die

angegebenen Geräte konzipiert. Wenn Sie andere als die

angegebenen Geräte an der Wandhalterung installieren, kann

sie herunterfallen oder brechen und es besteht die Gefahr von

Verletzungen oder Sachschäden.

Blockieren Sie nicht die

Lüftungsöffnungen am

Fernsehgerät.

Wenn Sie die Lüftungsöffnungen abdecken

(zum Beispiel mit einem Tuch), kann es im

Inneren des Geräts zu einem Wärmestau

kommen, der ein Feuer auslösen kann.

Befestigen Sie zusätzlich zum

Fernsehgerät keine weiteren Lasten

an der Wandhalterung.

Andernfalls kann das Fernsehgerät

herunterfallen und es besteht die Gefahr

von Verletzungen oder Sachschäden.

Lehnen und hängen Sie sich nicht an

das Fernsehgerät.

Andernfalls kann das Fernsehgerät auf Sie

fallen und schwere Verletzungen

verursachen.

Schützen Sie das Fernsehgerät vor

Regen und Feuchtigkeit.

Andernfalls besteht Feuergefahr oder die Gefahr eines

elektrischen Schlags.

WARNUNG

Bitte beachten Sie unbedingt die folgenden

Sicherheitsmaßnahmen! Andernfalls kann es durch

Feuer, einen elektrischen Schlag, das Umkippen

oder das Herunterfallen des Produkts zu schweren

oder gar tödlichen Verletzungen kommen.

Für den Kunden

Deutsch

(Fortsetzung)

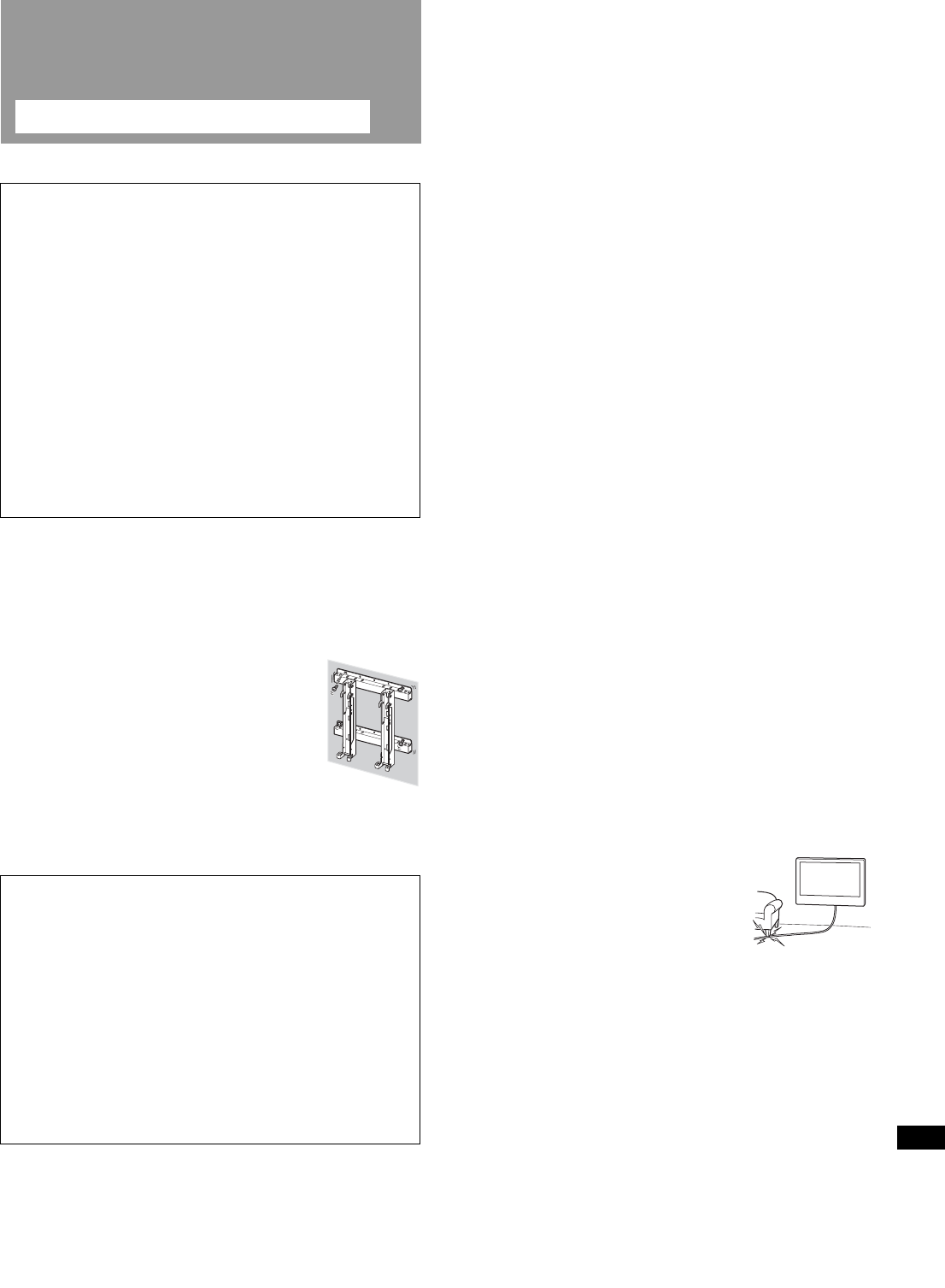

4 (DE)

Installieren Sie das Fernsehgerät

nicht in heißer, feuchter oder

übermäßig staubiger Umgebung und

nicht an Orten, an denen es

mechanischen Vibrationen

ausgesetzt ist.

Andernfalls besteht Feuergefahr oder die Gefahr eines

elektrischen Schlags.

Halten Sie brennbare Materialien

bzw. offenes Feuer (z. B. Kerzen)

vom Fernsehgerät fern.

Um Feuergefahr zu vermeiden, halten Sie brennbare

Materialien bzw. offenes Feuer (z. B. Kerzen) vom

Fernsehgerät fern.

Installieren Sie die Wandhalterung

nicht an Wandstellen, bei denen die

Ecken oder die Seiten des

Fernsehgeräts über die Wandfläche

hinausragen.

Installieren Sie die Wandhalterung nicht an

Stellen wie z. B. einem Pfeiler, bei denen

die Ecken oder die Seiten des Fernsehgeräts

über die Wandfläche hinausragen.

Andernfalls könnten Personen oder

Gegenstände gegen die vorstehenden Ecken

oder Seiten des Fernsehgeräts stoßen. Dabei

besteht die Gefahr von Verletzungen oder Sachschäden.

Wenden Sie bei Reinigungs- bzw.

Wartungsarbeiten nicht zu viel Kraft

an.

Drücken Sie nicht zu stark auf die Oberseite des Fernsehgeräts.

Andernfalls kann das Fernsehgerät herunterfallen und es

besteht die Gefahr von Verletzungen oder Sachschäden.

Montieren Sie das Fernsehgerät

nicht über oder unter einer

Klimaanlage.

Andernfalls könnte das Fernsehgerät über längere Zeit

austretendem Wasser oder dem Luftstrom der Klimaanlage

ausgesetzt sein. Dies könnte zu Feuer, einem elektrischen

Schlag oder zu Fehlfunktionen am Fernsehgerät führen.

• Wenn das Fernsehgerät längere Zeit an der Wandhalterung

montiert bleibt, kann sich die Wand dahinter und darüber

verfärben und die Tapete kann sich von der Wand lösen.

Dies hängt vom Material der Wand ab.

• Wenn die Wandhalterung später von der Wand

abgenommen wird, bleiben die Bohrlöcher sichtbar.

• Wenn hinter der Wand 300-Ohm-Speisekabel verlegt sind,

empfiehlt es sich, diese durch 75-Ohm-Koaxialkabel zu

ersetzen. Wenn es nicht möglich ist, die 300-Ohm-

Speisekabel auszutauschen, achten Sie vor der Installation

darauf, dass zwischen dem Fernsehgerät und den

Speisekabeln hinter der Wand ausreichend Platz ist.

Lassen Sie sich von den mit der Installation betrauten,

lizenzierten Fachleuten bei der Wahl einer geeigneten

Montageposition beraten, damit das Gerät keinen

Funkstörungen usw. ausgesetzt ist.

Beachten Sie beim Installieren der

Wandhalterung an der Wand

unbedingt die Anweisungen in

dieser Gebrauchsanweisung.

Wenn Schrauben nicht fest sitzen oder gar

herausfallen, kann die Wandhalterung

herunterfallen und Verletzungen oder

Sachschäden verursachen. Verwenden Sie

unbedingt Schrauben, die für das Material

der Wand geeignet sind, und befestigen Sie

die Halterung sicher mit mindestens vier

Schrauben mit 8 mm Durchmesser oder entsprechenden

Schrauben.

VORSICHT

Wenn Sie die folgenden Sicherheitsmaßnahmen

nicht beachten, besteht die Gefahr von

Verletzungen oder Sachschäden.

Sicherheitsmaßnahmen

Installieren der

Wandhalterung

WARNUNG

Für den Kunden

Zur Installation dieses Produkts sind Fachkenntnisse

erforderlich. Lassen Sie die Installationsarbeiten

unbedingt von Ihrem Sony-Händler oder lizenzierten

Fachleuten ausführen und beachten Sie bei der

Installation die nötigen Sicherheitsvorkehrungen.

Für Sony-Händler

Die folgenden Anweisungen richten sich ausschließlich

an Sony-Händler. Lesen Sie die oben erläuterten

Sicherheitsmaßnahmen sorgfältig durch und beachten Sie

bei der Installation, der Wartung und der Überprüfung

dieses Produkts alle relevanten Sicherheitsmaßnahmen.

Für Sony-Händler

5 (DE)

Gehen Sie bei der Montage der

Halterung unbedingt genau nach

den Anweisungen in dieser

Gebrauchsanweisung vor.

Wenn Schrauben nicht fest sitzen oder gar herausfallen, kann

das Fernsehgerät herunterfallen. Dabei besteht die Gefahr

von Verletzungen bzw. Schäden am Fernsehgerät.

Ziehen Sie unbedingt alle Schrauben

an den angegebenen Stellen fest an.

Andernfalls kann das Fernsehgerät herunterfallen. Dabei

besteht die Gefahr von Verletzungen bzw. Schäden am

Fernsehgerät.

Schützen Sie das Fernsehgerät bei

der Montage vor Stößen.

Wenn das Fernsehgerät Stößen ausgesetzt wird, kann es

herunterfallen oder beschädigt werden. Dabei besteht die

Gefahr von Verletzungen.

Montieren Sie das Fernsehgerät

unbedingt an einer senkrechten und

ebenen Wand.

Andernfalls kann das Fernsehgerät herunterfallen und

Verletzungen verursachen.

Sichern Sie die Kabel

ordnungsgemäß, nachdem das

Fernsehgerät korrekt installiert

wurde.

Wenn jemand über die Kabel stolpert oder sich Gegenstände

darin verfangen, besteht Verletzungsgefahr oder das

Fernsehgerät kann beschädigt werden.

Achten Sie darauf, das Netzkabel

und das Verbindungskabel nicht

einzuklemmen.

Wenn das Netzkabel oder das

Verbindungskabel zwischen dem Gerät

und der Wand eingeklemmt oder mit

Gewalt gebogen oder verdreht wird, wird

möglicherweise die Kabelisolierung

beschädigt. Die blanken Drähte können

zu einem Kurzschluss führen oder es kann zu einer

elektrischen Unterbrechung kommen. In diesem Fall besteht

Feuergefahr oder die Gefahr eines elektrischen Schlags.

Klemmen Sie sich bei der Montage

nicht die Hände oder Finger ein.

Gehen Sie bei der Montage der Wandhalterung und bei der

Installation des Fernsehgeräts bitte vorsichtig vor, damit Sie

sich nicht an den Händen oder Fingern verletzen.

Die Schrauben, die zum Befestigen

der Wandhalterung an der Wand

benötigt werden, sind nicht im

Lieferumfang enthalten.

Verwenden Sie zur Installation der Wandhalterung für das

Material und die Struktur der Wand geeignete Schrauben.

Verwenden Sie die mitgelieferten

Schrauben und Montageteile

unbedingt wie in dieser

Gebrauchsanweisung erläutert.

Wenn Sie andere Teile verwenden,

kann das Fernsehgerät

herunterfallen. Dabei besteht die

Gefahr von Verletzungen bzw.

Schäden am Fernsehgerät.

6 (DE)

Vorbereitungen für die Installation

Beachten Sie bei der Installation eines auf Seite 2 nicht

angegebenen Fernsehgeräts bitte unbedingt die

dazugehörige Bedienungsanleitung oder das

mitgelieferte Infoblatt.

Schritt 1:

Überprüfen der für die

Installation benötigten

Teile

1Halten Sie mindestens vier

Schrauben mit 8 mm

Durchmesser oder

entsprechende Schrauben (nicht

mitgeliefert) und einen

Schraubenzieher bereit. Wählen

Sie Schrauben aus, die für das

Material der Wand geeignet sind.

2Öffnen Sie die Verpackung und

vergewissern Sie sich, dass

folgende Teile enthalten sind.

Basishalterungen (2)

Befestigungsstreben (2)

Schraube (+BVST4 × 12) (6)

Schraube (+PSW6 × 16) (4)

Sechskantschlüssel (1)

Schritt 2:

Festlegen der

Montageposition

Beachten Sie die Angaben unter

„Aufriss und Tabelle der

Installationsabmessungen für das

Fernsehgerät“ auf Seite 13 und

legen Sie die Montageposition

fest.

Halten Sie zwischen dem Fernsehgerät und der Decke

bzw. vorstehenden Teilen der Wand unbedingt die in

der Abbildung unten gezeigten Abstände ein.

Hinweis

Wenn Sie die Kabel in der Wand verlegen möchten,

bohren Sie vor der Installation ein Loch zum

Hindurchführen der Kabel in die Wand.

Einheit: mm

100 100

100 300

Die Luftzirkulation ist

blockiert.

Wand

Installieren Sie das Fernsehgerät auf

keinen Fall wie im Folgenden dargestellt:

7 (DE)

2Legen Sie mithilfe des

Diagramms „Abmessungen für

die Montage an der Wand“ auf

Seite 14 die Position der

Schrauben für die Installation der

Basishalterungen fest.

WARNUNG

Die Wand, an der das Fernsehgerät installiert werden

soll, muss eine Tragfähigkeit von mindestens dem

Vierfachen des Gewichts des Fernsehgeräts

aufweisen. In der Bedienungsanleitung zum

Fernsehgerät finden Sie Angaben zu dessen Gewicht.

Ermitteln Sie die Tragfähigkeit der Wand an der

Montagestelle des Fernsehgeräts. Wenn nötig, muss

die Wand ausreichend verstärkt werden.

Schritt 3:

Installieren der

Basishalterungen an

der Wand

1Befestigen Sie die

Basishalterungen mit

mindestens vier Schrauben mit

8 mm Durchmesser oder

entsprechenden Schrauben

(nicht mitgeliefert) an der Wand.

1Legen Sie die Schraublöcher (d, h) zum Anbringen

der Befestigungsstreben an den Basishalterungen

fest. Befestigen Sie sie dann sicher mit den

mitgelieferten Schrauben (+BVST4 × 12).

Schraube (+BVST4 × 12)

Basishalterung

Befestigungsstrebe

(Fortsetzung)

8 (DE)

Beachten Sie bei der Installation eines auf Seite 2 nicht

angegebenen Fernsehgeräts bitte unbedingt die dazugehörige

Bedienungsanleitung oder das mitgelieferte Infoblatt.

2Befestigen Sie die Basishalterungen und die

Befestigungsstreben mit mindestens vier Schrauben

mit 8 mm Durchmesser oder entsprechenden

Schrauben (nicht mitgeliefert) an der Wand.

Wählen Sie vier Schraublöcher, die im Diagramm

unten mit dem Symbol z gekennzeichnet sind, und

ziehen Sie die Schrauben fest an, so dass sie sich

nicht lösen können.

3Lösen Sie die in Schritt 1 angebrachten Schrauben

und nehmen Sie die Befestigungsstreben von den

Basishalterungen ab.

VORSICHT

Achten Sie darauf, die Befestigungsstreben nicht fallen zu

lassen, wenn Sie die Schrauben an den Befestigungsstreben

lösen.

WARNUNG

• Die in diesem Teilschritt erforderlichen Schrauben

werden nicht mitgeliefert. Wählen Sie Schrauben

aus, die für das Material und die Struktur der Wand

geeignet sind.

• Wenn sich die Basishalterungen nicht sicher genug

befestigen lassen, verwenden Sie zusätzliche

Schrauben.

• Vergewissern Sie sich, dass die Basishalterungen

fest an der Wand montiert sind.

Richten Sie die Halterung waagerecht aus.

Basishalterung

Schritt 4:

Vorbereitungen für die

Installation des

Fernsehgeräts

1Entfernen Sie die Schrauben an

der Rückseite des

Fernsehgeräts. Nehmen Sie dann

den Tischständer vom

Fernsehgerät ab.

Legen Sie das Fernsehgerät mit dem Bildschirm nach

unten auf eine stabile, mit einem Tuch bedeckte

Arbeitsfläche.

Für die Benutzer folgender Fernsehgeräte:

KDL-46/40D30xx *, KDL-46/40D28xx *,

KDL-46/40D27xx *, KDL-40D26xx *,

KDL-46/40T30xx *, KDL-40T28xx *,

KDL-40T26xx *, KDL-46/40S30xx *,

KDL-40S28xx *, KDL-40SL130,

KLV-46/40V300A

Weiches

Tuch

9 (DE)

Für die Benutzer folgender Fernsehgeräte:

KDL-32D30xx *, KDL-32D28xx *,

KDL-32D27xx *, KDL-32D26xx *,

KDL-32T30xx *, KDL-32T28xx *,

KDL-32T26xx *, KDL-32S30xx *,

KDL-32S28xx *, KDL-32XBR4,

KDL-32SL130, KLV-32V300A

* „xx“ steht für Zahlen und/oder Zeichen, die im

eigentlichen Modellnamen für das jeweilige Modell

eindeutig sind.

Hinweise

• Wenn Sie den Tischständer vom Fernsehgerät abnehmen

wollen, legen Sie es mit dem Bildschirm nach unten auf

eine stabile Arbeitsfläche, die größer ist als das

Fernsehgerät.

• Um Beschädigungen am LCD-Bildschirm zu vermeiden,

legen Sie ein weiches Tuch auf die Arbeitsfläche.

VORSICHT

• Wenn das Fernsehgerät Druck oder Stößen ausgesetzt ist,

kann der LCD-Bildschirm brechen oder anderweitig

beschädigt werden.

• Legen Sie das Fernsehgerät mit dem Bildschirm nach

unten auf eine stabile und ebene Oberfläche, so dass der

Tischständer über die Kante der Unterlage hinausragt.

Wenn Sie den Bildschirm und den Fuß des Tischständers

auf derselben Oberfläche ablegen, liegt das Fernsehgerät

instabil und kann beschädigt werden.

• Wenn Sie den Tischständer vom Fernsehgerät abnehmen,

halten Sie ihn mit beiden Händen fest.

Weiches

Tuch

Wenn Sie einen elektrischen Schraubenzieher

verwenden, stellen Sie ein Drehmoment von etwa 2 N·m

{20 kgf·cm} ein.

Ziehen Sie unbedingt die Schrauben an (je zwei

Schrauben links und rechts), bevor Sie die

Befestigungsstreben anheben. Andernfalls können sich

die Befestigungsstreben und das Gehäuse des

Fernsehgeräts verformen.

2Legen Sie mithilfe des

Diagramms/der Tabelle für

Position von Schrauben und

Haken auf Seite 14 die Position

der Schrauben fest und

befestigen Sie die

Befestigungsstreben an der

Rückseite des Fernsehgeräts.

1Befestigen Sie die Befestigungsstreben mit den

mitgelieferten vier Schrauben (+PSW6 × 16)

provisorisch an der Rückseite des Fernsehgeräts.

2Achten Sie darauf, beide Schrauben an der

Rückseite des Fernsehgeräts mit gleichem

Drehmoment fest anzuziehen.

Schraube

(+PSW6 × 16) Befestigungsstrebe

Quadratische

Aussparung

(Fortsetzung)

10 (DE)

Hinweis

Verwenden Sie zum Fixieren der Befestigungsstreben auf

keinen Fall andere als die mitgelieferten Schrauben

(+PSW6 × 16) .

3Stellen Sie den Winkel der

Befestigungsstreben mit dem

mitgelieferten

Sechskantschlüssel ein.

Wenn Sie das Fernsehgerät parallel zur Wand (in einem

Winkel von 0 Grad) anbringen wollen, brauchen Sie

den Winkel der Befestigungsstreben nicht einzustellen,

also Teilschritt 1 und 2 unten nicht auszuführen.

Vergewissern Sie sich in diesem Fall, dass beide

Armstützen X sicher befestigt sind.

Lasche

Quadratische

Aussparung

Richten Sie die Lasche an der Rückseite der

Befestigungsstreben wie in der Abbildung unten

dargestellt an der quadratischen Aussparung an

der Rückseite des Fernsehgeräts aus.

1Entfernen Sie die beiden Schrauben von den

Armstützen X der Befestigungsstreben. Wählen

Sie die Bohrungen entsprechend dem gewünschten

Winkel (5, 10, 15 oder 20 Grad) aus.

2Stellen Sie den Winkel des oberen Y und unteren

Halterungsarms Z auf die entsprechende Bohrung

ein und befestigen Sie jeden Halterungsarm sicher

mit den beiden im vorherigen Teilschritt 1

entfernten Schrauben.

Hinweise

• Stellen Sie unbedingt für die Halterungsarme links und

rechts denselben Winkel ein.

• Vergewissern Sie sich, dass die beiden Armstützen sicher

angeschraubt sind.

VORSICHT

Achten Sie darauf, sich nicht die Finger einzuklemmen, wenn

Sie den Winkel der Befestigungsstreben einstellen.

Sechskantschlüssel

Hinweise zu den Einstellwinkeln

• Wenn andere als die auf Seite 2 angegebenen

Fernsehmodelle montiert werden, sind je nach

Größe, Abmessungen usw. des jeweiligen Modells

die für die Halterungsarme genannten

Einstellwinkel (0, 5, 10, 15, 20 Grad)

möglicherweise eingeschränkt.

• Welche Einstellwinkel der Halterungsarme bei

anderen als den auf Seite 2 angegebenen

Fernsehmodellen zur Verfügung stehen, schlagen

Sie bitte in der dazugehörigen

Bedienungsanleitung oder im mitgelieferten

Infoblatt nach.

11 (DE)

Beachten Sie bei der Installation eines auf Seite 2 nicht

angegebenen Fernsehgeräts bitte unbedingt die dazugehörige

Bedienungsanleitung oder das mitgelieferte Infoblatt.

Schritt 5:

Montieren des

Fernsehgeräts an der

Wand

WARNUNG

Führen Sie erst die Installation vollständig durch und

schließen Sie dann das Netzkabel an eine Netzsteckdose

an. Wenn das Netzkabel unter oder zwischen

irgendwelchen Teilen eingeklemmt wird, kann es zu

einem Kurzschluss kommen und es besteht die Gefahr

eines elektrischen Schlags.

Seien Sie vorsichtig, damit Sie nicht über das Netzkabel

oder das Fernsehgerät bzw. den Monitor stolpern.

Andernfalls könnten Sie sich verletzen.

1Schließen Sie das Netzkabel und

das/die mit dem Fernsehgerät

gelieferte(n) Verbindungskabel

an das Fernsehgerät an.

Schließen Sie das Netzkabel und das/die

Verbindungskabel an die Anschlüsse an der Rückseite

des Fernsehgeräts an. Genaue Anweisungen zum

Anschließen von Netzkabel und Verbindungskabel(n)

finden Sie in der Bedienungsanleitung zum

Fernsehgerät.

Hinweise

• Sie können die Kabel nicht an das Fernsehgerät

anschließen, nachdem Sie es auf der Basishalterung

installiert haben.

• Lassen Sie das Verlegen der Kabel in der Wand von einem

lizenzierten Fachmann ausführen.

2Installieren Sie das Fernsehgerät

auf der Basishalterung.

1Legen Sie mithilfe des Diagramms/der Tabelle für

Position von Schrauben und Haken auf Seite 14 die

Bohrungen an der oberen Basishalterung fest, in die

die oberen Haken der Befestigungsstreben

eingehängt werden.

2Halten Sie das Fernsehgerät mit beiden Händen fest

und hängen Sie es behutsam an die Wand.

WARNUNG

Zum Tragen des Fernsehgeräts sind mindestens zwei

Personen erforderlich.

3Befestigen Sie das Fernsehgerät

mit den beiden mitgelieferten

Schrauben (+BVST4 × 12) sicher

an der unteren Basishalterung.

Hinweis

Wenn Sie einen elektrischen Schraubenzieher verwenden,

stellen Sie ein Drehmoment von etwa 1,5 N·m {15 kgf·cm}

ein.

Befestigungsstrebe

Basishalterung

Schraube

(+BVST4 × 12)

WARNUNG

Achten Sie darauf, die Befestigungsschrauben links

und rechts fest anzuziehen. Andernfalls kann das

Fernsehgerät beim Anheben herunterfallen und

Verletzungen verursachen.

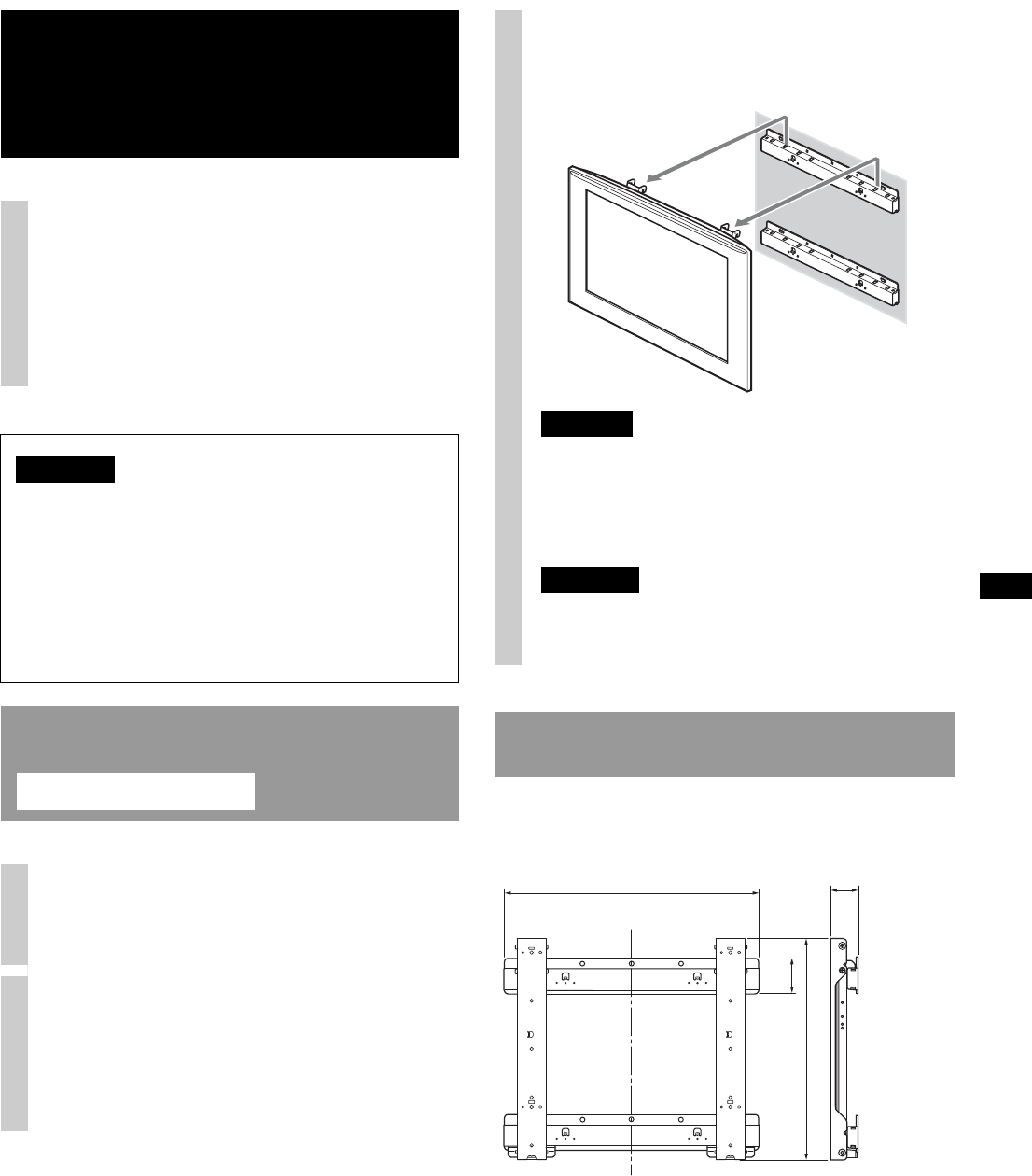

12 (DE)

Änderungen, die dem technischen Fortschritt dienen, bleiben

vorbehalten.

Überprüfen der

Installation

Überprüfen Sie Folgendes:

• Die Haken der Befestigungsstreben müssen sicher in

die Bohrungen an der Basishalterung eingehängt

sein.

• Vergewissern Sie sich, dass das Netzkabel und die

anderen Kabel nicht verdreht oder eingeklemmt

sind.

• Die beiden Schrauben, die Befestigungsstreben und

Basishalterung sichern, müssen fest angezogen

werden.

WARNUNG

Stellen Sie den Winkel der Befestigungsstreben nicht ein,

wenn das Fernsehgerät an der Wand installiert ist. Die

Installation muss vollständig durchgeführt werden.

Andernfalls kann das Gerät herunterfallen. Dabei besteht

die Gefahr von Verletzungen oder Sachschäden. Eine

unsachgemäße Verlegung des Netzkabels oder der

anderen Kabel kann zu einem Kurzschluss und

infolgedessen zu Feuer oder einem elektrischen Schlag

führen.

Überprüfen Sie die fertige Installation daher zur

Sicherheit unbedingt noch einmal.

Wenn Sie das

Fernsehgerät

abnehmen wollen

1Lösen Sie das Netzkabel von der

Netzsteckdose.

2Entfernen Sie die beiden

Schrauben, mit denen das

Fernsehgerät an der unteren

Basishalterung befestigt ist.

(Die Position der Schrauben ist

in Teilschritt 3 unter Schritt 5 auf

Seite 11 erläutert.)

Für Sony-Händler

3Heben Sie das Fernsehgerät so

weit an, dass Sie es abnehmen

können.

VORSICHT

• Achten Sie darauf, dass sich die Kabel beim

Abnehmen des Fernsehgeräts nirgendwo verfangen.

• Gehen Sie beim Abnehmen des Fernsehgeräts bitte

vorsichtig vor, damit Sie sich nicht an den Händen

oder Fingern verletzen.

WARNUNG

Zum Tragen des Fernsehgeräts sind mindestens zwei

Personen erforderlich.

Technische Daten

Einheit: mm

Gewicht: 4,7 kg

525 60

445

13 (DE)

Aufriss und Tabelle der Installationsabmessungen

für das Fernsehgerät

Einige Modelle sind in einigen Regionen nicht erhältlich.

Die Angaben in der Tabelle oben können je nach Installation etwas variieren.

* „xx“ steht für Zahlen und/oder Zeichen, die im eigentlichen Modellnamen für das jeweilige Modell eindeutig sind.

WARNUNG

Die Wand, an der das Fernsehgerät installiert werden soll, muss eine Tragfähigkeit von mindestens dem Vierfachen des

Gewichts des Fernsehgeräts aufweisen. In der Bedienungsanleitung zum Fernsehgerät finden Sie Angaben zu dessen Gewicht.

Modellbezeichnung

Abmessungen

des

Fernsehgeräts

Abstand von

Bildschirmmittellinie

Abmessungen bei verschiedenen Montagewinkeln

Winkel (0°) Winkel (20°)

A B C D E F G H

KDL-46D30xx */KDL-46D28xx */

KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A 1.114 730 106 505 175 373 705 545

KDL-40D30xx */KDL-40D28xx */

KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */

KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/

KLV-40V300A

981 643 157 505 170 338 622 543

KDL-32D30xx */KDL-32D28xx */

KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */

KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/

KDL-32SL130/KLV-32V300A

790 530 137 424 160 318 516 464

e Ta

e unten ze

messungen von Fernse

geräten,

e an

eser Wan

terung mont

ert wer

önnen. Beac

ten

Sie bei der Auswahl der Montagestelle bitte die Angaben in dieser Tabelle.

Beachten Sie bei der Installation eines unten nicht angegebenen Fernsehgeräts bitte unbedingt die dazugehörige

Bedienungsanleitung oder das mitgelieferte Infoblatt.

Bildschirmmittelpunkt

Einheit: mm

14 (DE)

Einige Modelle sind in einigen Regionen nicht erhältlich.

* „xx“ steht für Zahlen und/oder Zeichen, die im eigentlichen Modellnamen für das jeweilige Modell eindeutig sind.

Abmessungen für die Montage an der Wand

Diagramm/Tabelle für Position von Schrauben und Haken

Modellbezeichnung Position der

Schrauben Position der

Haken

KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A

e, g b

KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/KLV-40V300A

KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A f, j c

Einheit: mm 525

406

320

478

Position der Schrauben

Beim Installieren der Befestigungsstreben am

Fernsehgerät.

Position der Haken

Beim Installieren des Fernsehgeräts an den

Basishalterungen.

* Die Hakenposition „a“ ist für die Modelle

in der Tabelle oben nicht geeignet.

15 (DE)

2 (NL)

Dank u voor de aankoop van dit

product.

Als er geen rekening wordt gehouden met de

veiligheidsmaatregelen of als het product onjuist wordt

gebruikt, kan dit ernstig letsel of brand tot gevolg hebben.

In deze gebruiksaanwijzing wordt beschreven hoe het

product moet worden gebruikt en worden belangrijke

voorzorgsmaatregelen gegeven die zijn vereist om

ongelukken te voorkomen. Lees deze gebruiksaanwijzing

aandachtig door en gebruik het product op de juiste manier.

Bewaar deze gebruiksaanwijzing voor toekomstig gebruik.

Voor Sony-handelaars

Om dit product te kunnen installeren is afdoende

deskundigheid nodig. Lees deze gebruiksaanwijzing

aandachtig door zodat u de installatie veilig kunt uitvoeren.

Sony is niet aansprakelijk voor schade of letsel als gevolg van

onjuist handelen of een onjuiste installatie. Geef deze

gebruiksaanwijzing aan de klant nadat het product is

geïnstalleerd.

Bij het ontwerpen van producten houdt Sony rekening met de

veiligheid. Als de producten onjuist worden gebruikt, kan dit

echter ernstig letsel veroorzaken als gevolg van brand,

elektrische schokken, omvallen van het product of vallen van

het product. Houd rekening met de veiligheidsmaatregelen

om dergelijke ongelukken te voorkomen.

Opgegeven producten

De volgende producten kunnen worden gewijzigd

zonder voorafgaande kennisgeving, zijn mogelijk

niet voorradig of worden mogelijk niet meer

gemaakt.

Bovendien worden bepaalde modellen verkocht in

bepaalde gebieden.

* In de werkelijke modelnamen staan in plaats van "xx"

nummers en/of letters die voor elk model anders zijn.

Dit product is bedoeld voor gebruik met de hierboven

beschreven tv-modellen. Voor andere televisies gaat u in hun

gebruikershandleiding of in de bijgeleverde brochure na of

dit product kan worden gebruikt.

Voor klanten

Om dit product te kunnen installeren is afdoende

deskundigheid nodig. Besteed de installatie uit aan

dealers van Sony of aan aannemers met een vergunning,

en schenk tijdens de installatie speciale aandacht aan de

veiligheid. Sony is niet aansprakelijk voor schade of

letsel als gevolg van het onjuist handelen of een onjuiste

installatie of de installatie van een ander product dan het

opgegeven product. Uw wettelijke rechten (indien van

toepassing) worden niet aangetast.

WAARSCHUWING

Veiligheid

LET OP

LCD kleurentelevisie

KDL-46D30xx *

KDL-46D28xx *

KDL-46D27xx *

KDL-46T30xx *

KDL-46S30xx *

KLV-46V300A

KDL-40D30xx *

KDL-40D28xx *

KDL-40D27xx *

KDL-40D26xx *

KDL-40T30xx *

KDL-40T28xx *

KDL-40T26xx *

KDL-40S30xx *

KDL-40S28xx *

KDL-40SL130

KLV-40V300A

KDL-32D30xx *

KDL-32D28xx *

KDL-32D27xx *

KDL-32D26xx *

KDL-32T30xx *

KDL-32T28xx *

KDL-32T26xx *

KDL-32S30xx *

KDL-32S28xx *

KDL-32XBR4

KDL-32SL130

KLV-32V300A

3 (NL)

Besteed de installatie uit aan bevoegde

installateurs en houd kleine kinderen

uit de buurt tijdens de installatie.

Als de wandmontagesteun of de tv niet

correct wordt geïnstalleerd, kunnen de

volgende ongelukken plaatsvinden.

Zorg ervoor dat de installatie wordt

uitgevoerd door bevoegde installateurs.

• De tv kan vallen en ernstig letsel

veroorzaken, zoals kneuzingen of breuken.

• Als de muur waaraan de wandmontagesteun wordt bevestigd,

instabiel of ongelijk is of niet loodrecht op de vloer staat, kan de

steun vallen. Dit kan letsel of beschadiging van eigendommen tot

gevolg hebben. De muur moet sterk genoeg zijn om ten minste

vier keer het gewicht van de tv te dragen. (Raadpleeg de

instructies van uw tv voor het gewicht.)

• Als de wandmontagesteun niet stevig genoeg op de muur

wordt bevestigd, kan de steun vallen. Dit kan letsel of

beschadiging van eigendommen tot gevolg hebben.

Als u de tv wilt verplaatsen of van de

steun wilt halen, moet u dit werk

uitbesteden aan bevoegde

installateurs.

Als andere personen dan bevoegde installateurs de tv verplaatsen

of van de steun halen, kan de tv vallen. Dit kan letsel of

beschadiging van eigendommen tot gevolg hebben. Ten minste

twee personen moeten de tv dragen of van de steun halen.

Mors geen vloeistoffen op de tv.

Als de tv nat wordt, kan dit brand of elektrische schokken tot

gevolg hebben.

Verwijder de schroeven niet nadat de

tv op de steun is bevestigd.

Als u dit wel doet, kan de tv vallen. Dit kan letsel of

beschadiging van eigendommen tot gevolg hebben.

Haal de wandmontagesteun niet uit

elkaar en pas de onderdelen van de

steun niet aan.

Als u dit wel doet, kan de

wandmontagesteun vallen. Dit kan letsel of

beschadiging van eigendommen tot gevolg

hebben.

Plaats geen andere apparaten dan

de opgegeven producten op de

steun.

Deze wandmontagesteun is alleen geschikt voor gebruik met

de opgegeven producten. Als u andere apparaten dan de

opgegeven producten plaatst, kunnen die vallen of kapot

gaan. Dit kan letsel of beschadiging van eigendommen tot

gevolg hebben.

Dek de ventilatieopeningen van de tv

niet af.

Als u de ventilatieopeningen afdekt

(bijvoorbeeld met een doek) kan de tv of

monitor oververhit raken. Dit kan brand tot

gevolg hebben.

Plaats geen ander gewicht dan de tv

op de wandmontagesteun.

Als u dit wel doet, kan de tv vallen. Dit kan

letsel of beschadiging van eigendommen

tot gevolg hebben.

Leun niet op en hang niet aan de tv.

Leun niet op en hang niet aan de tv. De tv

kan op u vallen en ernstig letsel

veroorzaken.

Stel de tv niet bloot aan regen of

vocht.

Dit kan brand of elektrische schokken tot gevolg hebben.

Installeer de tv nooit op hete, vochtige

of erg stoffige plaatsen of op een

plaats waar de tv wordt blootgesteld

aan mechanische trillingen.

Als u dit wel doet, kan dit brand of elektrische schokken tot

gevolg hebben.

Houd ontvlambare voorwerpen en

open vuur (zoals kaarsen) uit de

buurt van de tv.

Houd ontvlambare voorwerpen en open vuur (zoals kaarsen)

uit de buurt van de tv om brand te voorkomen.

WAARSCHUWING

Als er geen rekening wordt gehouden met de

volgende voorzorgsmaatregelen, kan dit leiden

tot ernstig letsel of de dood als gevolg van

brand, elektrische schokken, omvallen van het

product of vallen van het product.

Voor klanten

Nederlands

4 (NL)

Installeer de wandmontagesteun niet

op een muuroppervlak waar de

hoeken of zijkanten van de tv

uitsteken.

Installeer de wandmontagesteun niet op

muuroppervlakken, zoals een pilaar, waar

de hoeken of zijkanten van de tv uitsteken.

Als een persoon of voorwerp tegen een

uitstekende hoek of zijkant van de tv botst,

kan dit letsel of beschadiging van

eigendommen tot gevolg hebben.

Oefen niet te veel druk uit op het

product als u dit reinigt of

onderhoudt.

Oefen niet te veel druk uit op de bovenkant van de tv. Als u

dit wel doet, kan de tv vallen. Dit kan letsel of beschadiging

van eigendommen tot gevolg hebben.

Installeer de tv niet boven of onder

de airconditioning.

Als de tv voor langere tijd wordt blootgesteld aan

waterlekkage of luchtcirculatie van de airconditioning, kan

dit brand, elektrische schokken of een storing van de tv tot

gevolg hebben.

• Als u de tv langere tijd gebruikt terwijl deze op de

wandmontagesteun is bevestigd, kan de muur achter of

boven de tv verkleuren en kan het behang losraken,

afhankelijk van het materiaal waarvan de muur is gemaakt.

• Wordt de wandmontagesteun verwijderd nadat u deze aan

de muur heeft bevestigd, dan blijven de schroefgaten

zichtbaar.

• Als er achter de muur voedingskabels van 300 ohm lopen,

kunt u deze kabels het beste vervangen door coaxkabels

van 75 ohm. Als u toch voedingskabels van 300 ohm moet

gebruiken, controleer dan vóór de installatie of er

voldoende ruimte tussen de tv en de voedingskabels achter

de muur is. Voordat de steun wordt geïnstalleerd, moet u

contact opnemen met de bevoegde installateur over een

geschikte installatieplaats (geen radiostoring, enzovoort).

Bevestig de wandmontagesteun

stevig aan de muur volgens de

instructies in deze

gebruiksaanwijzing.

Als een van de schroeven loszit of uit de

muur valt, kan de wandmontagesteun

vallen. Dit kan letsel of beschadiging van

eigendommen tot gevolg hebben. Gebruik

schroeven die geschikt zijn voor het

materiaal waarvan de muur is gemaakt en

zorg ervoor dat u de steun stevig bevestigt

met vier of meer schroeven met een

diameter van 8 mm (of gelijkwaardig).

Monteer de steun op de juiste manier

volgens de procedure in deze

gebruiksaanwijzing.

Als een van de schroeven loszit of uit de muur valt, kan de tv

vallen. Dit kan lichamelijk letsel of beschadiging van de tv

tot gevolg hebben.

LET OP

Als er geen rekening wordt gehouden met de

volgende voorzorgsmaatregelen, kan dit letsel

of beschadiging van eigendommen tot gevolg

hebben.

Voorzorgsmaatregelen

De wandmontagesteun

installeren

WAARSCHUWING

Voor klanten

Om dit product te kunnen installeren is afdoende

deskundigheid nodig. Besteed de installatie uit aan

dealers van Sony of aan aannemers met een vergunning,

en schenk tijdens de installatie speciale aandacht aan de

veiligheid.

Voor Sony-handelaars

De volgende instructies zijn alleen voor Sony-handelaars.

Lees de bovenstaande veiligheidsmaatregelen aandachtig

door en houd voldoende rekening met de veiligheid

tijdens het installeren, onderhouden en controleren van

dit product.

Gebruik de bijgeleverde

schroeven en montageonderdelen

op de juiste manier volgens de

instructies in deze

gebruiksaanwijzing. Als u andere

onderdelen gebruikt, kan de tv

vallen. Dit kan lichamelijk letsel of

beschadiging van de tv tot gevolg

hebben.

Voor Sony-handelaars

5 (NL)

Draai de schroeven stevig vast op de

aangegeven plaats.

Als u dit niet doet, kan de tv vallen. Dit kan lichamelijk letsel

of beschadiging van de tv tot gevolg hebben.

Stel de tv niet bloot aan schokken

tijdens de installatie.

Als de tv wordt blootgesteld aan schokken, kan die vallen of

kapot gaan. Dit kan letsel tot gevolg hebben.

Bevestig de tv aan een vlakke muur

die loodrecht op de vloer staat.

Als u dit niet doet, kan de tv vallen. Dit kan letsel tot gevolg

hebben.

Als de tv op de juiste manier is

geïnstalleerd, moeten de kabels

goed worden vastgezet.

Als personen of voorwerpen verward raken in de kabels, dan

kan dit letsel of beschadiging van de tv tot gevolg hebben.

Zorg ervoor dat het netsnoer en de

verbindingskabel niet beklemd

raken.

Als het netsnoer of de verbindingskabel

beklemd raakt tussen de steun en de

muur of als een van beide met kracht

gebogen of gedraaid is, kan de interne

bedrading worden blootgelegd waardoor

kortsluiting of een stroomonderbreking

kan worden veroorzaakt. Dit kan brand of elektrische

schokken tot gevolg hebben.

Wees voorzichtig en bezeer uw

handen en vingers niet tijdens de

installatie.

Wees voorzichtig en bezeer uw handen en vingers niet tijdens

het installeren van de wandmontagesteun of de tv.

De schroeven die nodig zijn om de

wandmontagesteun aan de muur te

bevestigen, worden niet bijgeleverd.

Als u de wandmontagesteun installeert, moet u schroeven

gebruiken die geschikt zijn voor het materiaal en de structuur

van de muur.

Voor installatie

Als u een televisie wenst te installeren die niet vermeld is

op pagina 2, dient u zijn gebruikershandleiding of de

bijgeleverde brochure te raadplegen.

Stap 1:

Onderdelen benodigd

voor de installatie

controleren

1Leg vier of meer schroeven met

een diameter van 8 mm of

gelijkwaardige schroeven (niet

bijgeleverd) en een

schroevendraaier klaar. Kies

schroeven die geschikt zijn voor

het materiaal waarvan de muur is

gemaakt.

2Pak de kartonnen doos uit en

controleer of de volgende

onderdelen aanwezig zijn.

Basissteun (2)

Montagehaak (2)

Schroef (+BVST4 × 12) (6)

Schroef (+PSW6 × 16) (4)

Zeskantige stiftsleutel (1)

6 (NL)

Stap 2:

Installatieplek bepalen

Raadpleeg de maattabel voor

installatie van de tv op pagina 12

om de installatieplek te bepalen.

Zorg voor de juiste speling tussen de tv en het plafond

en uitstekende onderdelen van de muur, zoals hieronder

weergegeven.

Opmerking

Als u de kabels door de muur wilt geleiden, maak dan

een gat in de muur om de kabels door te steken voordat

u start met de installatie.

Eenheid: mm

100 100

100 300

Installeer de tv nooit zoals hieronder getoond:

De luchtcirculatie is

geblokkeerd.

Muur

2Raadpleeg het maatschema voor

wandmontage op pagina 13 en

bepaal de posities van de

schroeven om de basissteun te

bevestigen.

WAARSCHUWING

De muur waartegen de tv wordt gemonteerd, moet

geschikt zijn om ten minste viermaal het gewicht

van de tv te dragen (raadpleeg de instructies van uw

tv voor het gewicht).

Bepaal de sterkte van de muur waartegen de tv wordt

gemonteerd. Verstevig de muur voldoende, indien

noodzakelijk.

7 (NL)

Stap 3:

De basissteun aan de

muur vastmaken

1Maak de basissteun aan de muur

vast met behulp van vier of meer

schroeven met een diameter van

8 mm of gelijkwaardige

schroeven (niet bijgeleverd).

1Bepaal de schroefgaten (d, h) om de montagehaak

aan de basissteun te bevestigen. Bevestig ze

vervolgens stevig met de bijgeleverde schroeven

(+BVST4 × 12).

Schroef (+BVST4 × 12)

Basissteun

Montagehaak

2Maak de basissteun en de montagehaak vast aan de

muur met behulp van vier of meer schroeven met

een diameter van 8 mm of gelijkwaardige

schroeven (niet bijgeleverd).

Selecteer vier schroefgaten met de markering z

weergegeven in het onderstaande schema en draai

de schroeven stevig vast zodat ze niet loskomen.

3Verwijder de schroeven die zijn vastgedraaid tijdens

procedure 1 en maak de montagehaak los van de

basissteun.

LET OP

Let op dat u de montagehaak niet laat vallen wanneer u de

schroeven van de montagehaak verwijdert.

WAARSCHUWING

• De schroeven die nodig zijn voor deze procedure

worden niet bijgeleverd. Kies schroeven uit die

geschikt zijn voor het materiaal en de structuur van

de muur.

• Gebruik meer schroeven als u de basissteun niet

stevig genoeg kunt vastmaken.

• Controleer of de basissteun stevig aan de muur is

bevestigd.

Breng de plaat zodanig in lijn dat deze precies hangt.

Basissteun

8 (NL)

Als u een televisie wenst te installeren die niet vermeld is op

pagina 2, dient u zijn gebruikershandleiding of de

bijgeleverde brochure te raadplegen.

Stap 4:

Voorbereiding van de

installatie van de tv

1Verwijder de schroeven van de

achterkant van de tv. Maak

vervolgens de tafelstandaard los

van de tv.

Leg de tv met het scherm naar beneden op een stabiel

werkblad dat is bedekt met een doek.

Voor gebruikers van de volgende tv's:

KDL-46/40D30xx *, KDL-46/40D28xx *,

KDL-46/40D27xx *, KDL-40D26xx *,

KDL-46/40T30xx *, KDL-40T28xx *,

KDL-40T26xx *, KDL-46/40S30xx *,

KDL-40S28xx *, KDL-40SL130,

KLV-46/40V300A

Zachte doek

Voor gebruikers van de volgende tv's:

KDL-32D30xx *, KDL-32D28xx *,

KDL-32D27xx *, KDL-32D26xx *,

KDL-32T30xx *, KDL-32T28xx *,

KDL-32T26xx *, KDL-32S30xx *,

KDL-32S28xx *, KDL-32XBR4,

KDL-32SL130, KLV-32V300A

* In de werkelijke modelnamen staan in plaats van

"xx" nummers en/of letters die voor elk model

anders zijn.

Opmerkingen

• Wanneer u de tafelstandaard van de tv verwijdert, legt u de

tv met het scherm naar beneden op een stabiel oppervlak

dat groter is dan de tv.

• Om beschadiging van het oppervlak van het lcd-scherm te

voorkomen, plaatst u een zachte doek op het werkblad.

LET OP

• Als er druk wordt uitgeoefend op het oppervlak van de tv

of als het wordt blootgesteld aan schokken, kan het lcd-

scherm breken of beschadigd worden.

• Leg de tv met het scherm naar beneden op een stabiel en

horizontaal oppervlak, terwijl de tafelstandaard over de

rand van het oppervlak hangt. Als u het scherm en de basis

van de tafelstandaard op hetzelfde horizontale oppervlak

plaatst, zorgt dit voor onstabiele werkomstandigheden en

kan de tv beschadigd worden.

• Houd de tafelstandaard stevig vast met beide handen

wanneer u deze losmaakt van de tv.

Als u een elektrische schroevendraaier gebruikt, stel dan

het draaimoment in op ongeveer 2 N·m {20 kgf·cm}.

Hef de montagehaak niet op voordat de schroeven

(telkens twee schroeven voor links/rechts) zijn

vastgedraaid. Hierdoor kan de montagehaak of de tv-kast

vervormen.

2Raadpleeg het schema/tabel

plaats schroeven en haak op

pagina 13, bepaal de posities van

de schroeven en bevestig de

montagehaak aan de achterkant

van de tv.

Zachte doek

9 (NL)

1Bevestig de montagehaak tijdelijk aan de achterkant

van de tv met behulp van de vier bijgeleverde

schroeven (+PSW6 × 16).

2Zorg ervoor dat beide schroeven stevig zijn

vastgedraaid met dezelfde wringkracht aan de

achterkant van de tv.

Opmerking

Gebruik geen andere schroeven dan de bijgeleverde

schroeven (+PSW6 × 16) voor het bevestigen van de

montagehaak.

Schroef

(+PSW6 × 16) Montagehaak

Vierkant gat

Lipje

Zorg ervoor dat het lipje aan de achterkant van

de montagehaak overeenkomt met het vierkante

gat aan de achterkant van de tv, zoals in de

onderstaande illustratie.

3Pas de hoek van de

montagehaak aan met behulp

van de bijgeleverde zeskantige

stiftsleutel.

Als u de tv evenwijdig met de muur plaatst (0 graden),

is aanpassing van de hoek van de montagehaak

(procedure 1 en 2 hierna) niet nodig. Controleer of

elke armsteun X stevig is vastgeschroefd.

1Verwijder de twee schroeven van de armsteun X

van de montagehaak. Kies de gaten overeenkomstig

de gewenste hoek (5, 10, 15 of 20 graden).

2Pas de hoeken van de bovenste Y en onderste Z

arm aan het overeenkomstige gat aan en bevestig

elke arm stevig met behulp van de twee schroeven

die u heeft verwijderd tijdens de vorige procedure

Opmerkingen

• Zorg ervoor dat de hoek van de rechter- en linkerarm

hetzelfde is.

• Schroef de twee armsteunen stevig vast.

LET OP

Let erop dat uw vingers tijdens het aanpassen van de hoek

van de montagehaak niet bekneld raken.

Zeskantige stiftsleutel

Opmerkingen over de afstelhoeken

• Wanneer u een andere tv installeert dan de

modellen vermeld op pagina 2 (afhankelijk van de

grootte, afmetingen, enz. van het model) kunnen

de vermelde afstelhoeken (0, 5, 10, 15, 20 graden)

van de armen beperkt zijn.

• Voor de mogelijke hoeken waarmee de armen

kunnen worden afgeregeld wanneer u andere tv-

modellen installeert dan de televisies vermeld op

pagina 2, raadpleegt u hun gebruikershandleiding

of de bijgeleverde brochure.

10 (NL)

Als u een televisie wenst te installeren die niet vermeld is op

pagina 2, dient u zijn gebruikershandleiding of de

bijgeleverde brochure te raadplegen.

Stap 5:

De tv aan de muur

vastmaken

WAARSCHUWING

Voltooi eerst de installatie volledig voordat u het netsnoer

op de wandcontactdoos aansluit. Als het netsnoer

beklemd raakt onder of tussen onderdelen, kan dat tot

kortsluiting of een elektrische schok leiden.

Struikel niet over het netsnoer of de tv of monitor, omdat

u zich dan kunt bezeren.

1Sluit het netsnoer en de

aansluitkabel(s) die bij uw tv zijn

geleverd aan op de tv.

Sluit het netsnoer en de aansluitkabel(s) aan op de

contrastekkers aan de achterkant van de tv. Raadpleeg

de gebruiksaanwijzing van de tv voor meer informatie

over aansluiting van het netsnoer en de

aansluitkabel(s).

Opmerkingen

• Nadat u de tv op de basissteun heeft geïnstalleerd, kunt u

de kabels niet meer op de tv aansluiten.

• Besteed de kabelgeleiding door de muur uit aan een

aannemer met een vergunning.

2Installeer de tv op de basissteun.

1Raadpleeg het schema/tabel plaats schroeven en

haak op pagina 13 en bepaal de gaten van de

basissteun om de bovenste haken van de

montagehaak vast te klikken.

2Houd de tv stevig vast met beide handen en zorg er

voorzichtig voor dat hij waterpas hangt.

WAARSCHUWING

Zorg ervoor dat twee of meer personen de tv dragen.

3Bevestig de tv en de basissteun

stevig met behulp van de twee

bijgeleverde schroeven

(+BVST4 × 12).

Opmerking

Als u een elektrische schroevendraaier gebruikt, stel dan het

draaimoment in op ongeveer 1,5 N·m {15 kgf·cm}.

Montagehaak

Basissteun

Schroef

(+BVST4 × 12)

WAARSCHUWING

Draai de linker en rechter bevestigingsschroeven

stevig vast. Als u dit niet doet, kan de tv vallen

wanneer hij omhoog wordt geduwd, wat letsel tot

gevolg kan hebben.

11 (NL)

Ontwerp en specificaties zijn onderhevig aan wijzigingen

zonder voorafgaande kennisgeving.

Voltooiing van de

installatie controleren

Controleer de volgende punten.

• De haken van de montagehaak zijn stevig

vastgeklikt in de gaten van de basissteun.

• Het snoer en de kabel zijn niet ineengedraaid en

zitten niet bekneld.

• De twee schroeven die de montagehaak en de

basissteun bevestigen zijn stevig vastgedraaid.

WAARSCHUWING

Pas de hoek van de montagehaak niet aan wanneer de tv

aan de muur is vastgemaakt en zorg ervoor dat u alles

volledig installeert. Onvolledige installatie kan ervoor

zorgen dat het product valt en kan leiden tot

verwondingen of beschadiging van het product. Ook kan

onjuiste plaatsing van het netsnoer, enz. brand of een

elektrische schok door kortsluiting veroorzaken.

Controleer de voltooiing van de installatie om

veiligheidsredenen.

De tv verwijderen

1Haal het netsnoer uit de

wandcontactdoos.

2Verwijder de twee schroeven die

de tv en de basissteun

bevestigen. (Raadpleeg punt

3 van stap 5 op pagina 10 voor de

posities van de schroeven.)

Voor Sony-handelaars

3Houd de tv vast en schuif hem

omhoog om hem te verwijderen.

LET OP

• Let erop dat snoeren en kabels niet geklemd komen

te zitten tijdens het verwijderen van de tv.

• Pas op dat u uw handen of vingers niet bezeert

tijdens het verwijderen van de tv.

WAARSCHUWING

Zorg ervoor dat twee of meer personen de tv dragen.

Specificaties

Eenheid: mm

Gewicht: 4,7 kg

525 60

445 73

12 (NL)

Maattabel voor installatie van de tv

Sommige modellen zijn mogelijk niet beschikbaar in bepaalde regio's.

De cijfers in bovenstaande tabel kunnen licht variëren afhankelijk van de installatie.

* In de werkelijke modelnamen staan in plaats van "xx" nummers en/of letters die voor elk model anders zijn.

WAARSCHUWING

De muur waaraan de tv wordt geïnstalleerd, moet geschikt zijn om ten minste viermaal het gewicht van de tv te dragen.

Raadpleeg de instructies van uw tv voor het gewicht.

Modelnaam

Afmetingen

van de tv Afmeting midden

van het scherm

Omvang van elke montagehoek

Hoek (0°) Hoek (20°)

A B C D E F G H

KDL-46D30xx */KDL-46D28xx */

KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A 1.114 730 106 505 175 373 705 545

KDL-40D30xx */KDL-40D28xx */

KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */

KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/

KLV-40V300A

981 643 157 505 170 338 622 543

KDL-32D30xx */KDL-32D28xx */

KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */

KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/

KDL-32SL130/KLV-32V300A

790 530 137 424 160 318 516 464

In on

erstaan

e ta

t u

e a

met

ngen van

e tv

e wor

t gemonteer

t pro

uct. Raa

eeg

eze ta

installatieplek te bepalen.

Als u een televisie wenst te installeren die hierna niet vermeld is, dient u zijn gebruikershandleiding of de bijgeleverde brochure

te raadplegen.

Middelpunt van het scherm

Eenheid: mm

13 (NL)

Sommige modellen zijn mogelijk niet beschikbaar in bepaalde regio's.

* In de werkelijke modelnamen staan in plaats van "xx" nummers en/of letters die voor elk model anders zijn.

Maatschema voor wandmontage

Schema/tabel plaats schroeven en haak

Modelnaam Plaats schroef Plaats haak

KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A

e, g b

KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/KLV-40V300A

KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A f, j c

Eenheid: mm 525

406

320

478

Plaats schroef

Bij het vastmaken van de montagehaak aan de tv.

Plaats haak

Bij het installeren van de tv op de basissteun.

* Haakpositie "a" kan niet worden gebruikt voor

de modellen in de bovenstaande tabel.

2 (IT)

Complimenti per l’acquisto del

presente prodotto.

In caso di inosservanza delle precauzioni di sicurezza o di

uso errato del prodotto, è possibile che si verifichino ferite

gravi o incendi.

Nel presente manuale di istruzioni vengono descritte

importanti precauzioni necessarie per garantire il corretto uso

del prodotto e per evitare incidenti. Leggere attentamente il

presente manuale e utilizzare il prodotto in modo corretto.

Assicurarsi di conservare il presente manuale per riferimenti

futuri.

Per gli installatori Sony

Per l’installazione del presente prodotto, è necessario

disporre di sufficiente competenza. Leggere con attenzione il

presente manuale delle istruzioni per garantire la sicurezza

durante l’installazione. Sony non può essere ritenuta

responsabile per eventuali danni o ferite risultanti da un uso

errato o un’installazione non adeguata. Dopo avere

completato l’installazione, consegnare il presente manuale al

cliente.

Sebbene i prodotti Sony siano progettati per essere sicuri, è

possibile che se il prodotto viene utilizzato in modo errato si

verifichino ferite gravi dovute a incendi, scosse elettriche, al

capovolgimento o alla caduta del prodotto stesso. Onde

evitare tali incidenti, assicurarsi di osservare le appropriate

precauzioni per la sicurezza.

Prodotto specificato

I seguenti prodotti sono soggetti a modifiche senza

preavviso e potrebbero esaurirsi o andare fuori

produzione.

Inoltre alcuni modelli sono commercializzati solo in

alcuni Paesi.

* Nei nomi dei modelli, “xx” indica numeri e/o caratteri

utilizzati per designare i singoli modelli.

Il presente prodotto è destinato all’uso con i modelli di

televisore specificati sopra. Per altri tipi di televisori, fare

riferimento alle relative istruzioni per l’uso o all’opuscolo in

dotazione per verificare se è possibile utilizzare questo

prodotto.

Per i clienti

Per l’installazione del presente prodotto, è necessario

disporre di sufficiente competenza. Si raccomanda di fare

eseguire l’installazione a installatori Sony o installatori

autorizzati, e di prestare particolare attenzione alla

sicurezza durante l’installazione. Sony non può essere

ritenuta responsabile per eventuali danni o ferite risultanti

da un uso errato o un’installazione non adeguata o

dall’installazione di prodotti diversi da quello specificato.

I diritti legali del cliente, se previsti, non vengono violati.

ATTENZIONE

Informazioni sulla

sicurezza

AVVERTIMENTO

TV color LCD

KDL-46D30xx *

KDL-46D28xx *

KDL-46D27xx *

KDL-46T30xx *

KDL-46S30xx *

KLV-46V300A

KDL-40D30xx *

KDL-40D28xx *

KDL-40D27xx *

KDL-40D26xx *

KDL-40T30xx *

KDL-40T28xx *

KDL-40T26xx *

KDL-40S30xx *

KDL-40S28xx *

KDL-40SL130

KLV-40V300A

KDL-32D30xx *

KDL-32D28xx *

KDL-32D27xx *

KDL-32D26xx *

KDL-32T30xx *

KDL-32T28xx *

KDL-32T26xx *

KDL-32S30xx *

KDL-32S28xx *

KDL-32XBR4

KDL-32SL130

KLV-32V300A

3 (IT)

Assicurarsi che l’installazione venga

eseguita da personale autorizzato e

tenere lontani i bambini durante le

operazioni.

Se la staffa di montaggio a parete o il

televisore non vengono installati

correttamente, potrebbero verificarsi gli

incidenti indicati di seguito. Accertarsi

che l’installazione venga eseguita da

personale autorizzato.

• Il televisore potrebbe cadere e provocare lesioni gravi

quali contusioni o fratture.

• Se la parete sulla quale viene installata la staffa di montaggio a

parete è instabile, irregolare o non perpendicolare al pavimento, è

possibile che l’apparecchio cada e provochi ferite o danni a

oggetti. La parete deve essere in grado di sostenere un peso

almeno quattro volte superiore a quello del televisore (Per il peso

del televisore, fare riferimento alle relative istruzioni).

• Se la staffa di montaggio a parete non viene installata alla

parete in modo sufficientemente saldo, è possibile che

l’apparecchio cada e provochi ferite o danni a oggetti.

In caso di spostamento e

smontaggio del televisore,

assicurarsi che l’operazione venga

eseguita da personale autorizzato.

Se trasportato o smontato da personale non autorizzato, il

televisore potrebbe cadere e provocare ferite o danni a

oggetti. Assicurarsi che il televisore venga trasportato o

smontato da almeno due persone.

Non versare liquidi di alcun tipo sul

televisore.

Se il televisore dovesse bagnarsi, potrebbero generarsi

incendi o scosse elettriche.

Dopo aver completato il montaggio

del televisore, non rimuovere le viti,

né altri elementi simili.

Diversamente, è possibile che il televisore cada e provochi

ferite o danni a oggetti.

Non smontare né modificare i

componenti della staffa di

montaggio a parete.

Diversamente, è possibile che la staffa di

montaggio a parete cada e provochi ferite o

danni a oggetti.

Non montare apparecchi diversi dal

prodotto specificato.

La presente staffa di montaggio a parete è stata progettata

esclusivamente per l’uso con il prodotto specificato. Se

vengono montati apparecchi diversi dal prodotto specificato,

è possibile che cadano o si rompano e provochino ferite o

danni a oggetti.

Non ostruire le prese di ventilazione

del televisore.

Se le prese di ventilazione vengono coperte

(con un panno o simili), è possibile che

l’apparecchio si surriscaldi e che si

generino incendi.

Non applicare alla staffa di

montaggio a parete una pressione

diversa da quella del televisore.

Diversamente, è possibile che il televisore

cada e provochi ferite o danni a oggetti.

Non appoggiarsi né aggrapparsi al

televisore.

Non appoggiarsi né aggrapparsi al

televisore. Diversamente, è possibile che

l’apparecchio cada e provochi ferite gravi.

Non esporre il televisore alla pioggia

o all’umidità.

Diversamente, è possibile che si generino incendi o scosse

elettriche.

Non collocare il televisore in luoghi

caldi, umidi o eccessivamente polverosi,

né in luoghi in cui potrebbe risultare

esposto a vibrazioni meccaniche.

Diversamente, è possibile che si generino incendi o scosse

elettriche.

Tenere il televisore lontano da

oggetti infiammabili o fiamme libere,

quali candele o simili.

Per evitare incendi, tenere il televisore lontano da oggetti

infiammabili o fiamme libere, quali candele o simili.

ATTENZIONE

Se le precauzioni riportate di seguito non

vengono rispettate, è possibile procurarsi ferite

gravi o mortali a causa di incendi, scosse

elettriche o in seguito al capovolgimento o alla

caduta del prodotto.

Per i clienti

Italiano

4 (IT)

Non installare la staffa di montaggio

a parete su superfici dalle quali gli

angoli o i lati del televisore

potrebbero sporgere.

Non installare la staffa di montaggio a parete

su superfici, quali ad esempio colonne, dalle

quali gli angoli o i lati del televisore

potrebbero sporgere. Se una persona o un

oggetto dovessero urtare l’angolo o il lato

sporgente del televisore, potrebbero

verificarsi ferite o danni a oggetti.

Non esercitare una pressione

eccessiva sul prodotto durante le

operazioni di pulizia e

manutenzione.

Non applicare una pressione eccessiva sulla parte superiore

del televisore. Diversamente, è possibile che il televisore

cada e provochi ferite o danni a oggetti.

Non installare il televisore sopra o

sotto un condizionatore d’aria.

Se il televisore risulta essere esposto a perdite d’acqua o

correnti d’aria provenienti dal condizionatore per un periodo

di tempo prolungato, è possibile che si generino incendi,

scosse elettriche o problemi di funzionamento

dell’apparecchio stesso.

• A seconda del materiale della parete, l’uso prolungato del

televisore installato sulla staffa di montaggio a parete

potrebbe causare lo scolorimento della parete dietro o al di

sopra dell’apparecchio oppure lo scollamento della carta

da parati.

• Se, dopo l’installazione, la staffa di montaggio a parete

viene rimossa, sulla parete rimangono i fori delle viti.

• Se nella parete sono stati fatti passare cavi di

alimentazione da 300 ohm, si consiglia di sostituirli con

cavi coassiali da 75 ohm. Se è necessario continuare ad

utilizzare cavi di alimentazione da 300 ohm, prima di

procedere all’installazione assicurarsi di verificare che vi

sia spazio sufficiente tra il televisore e il cavo di

alimentazione nella parete. Prima dell’installazione,

rivolgersi a un installatore autorizzato per informazioni sul

luogo di installazione appropriato, dove il televisore o il

monitor non sia soggetto a disturbi radio e problemi simili.

Assicurarsi di installare la staffa di

montaggio a parete in modo saldo

seguendo le istruzioni riportate nel

presente manuale.

Se le viti non sono serrate in modo saldo o

fuoriescono, è possibile che la staffa di

montaggio a parete cada e provochi ferite o

danni a oggetti. Assicurarsi di utilizzare le

viti appropriate al materiale della parete e

di installare l’apparecchio in modo saldo,

utilizzando almeno quattro viti del

diametro di 8 mm (o di un tipo equivalente).

Assicurarsi di montare la staffa in

modo corretto seguendo la

procedura descritta nel presente

manuale delle istruzioni.

Se le viti non sono serrate in modo saldo o fuoriescono, è

possibile che il televisore cada danneggiandosi o provocando

ferite a persone.

AVVERTIMENTO

In caso di inosservanza delle seguenti

precauzioni, potrebbero verificarsi ferite o danni

a oggetti.

Precauzioni

Installazione della staffa

di montaggio a parete

ATTENZIONE

Per i clienti

Per l’installazione del presente prodotto, è necessario

disporre di sufficiente competenza. Si raccomanda di fare

eseguire l’installazione a installatori Sony o installatori

autorizzati, e di prestare particolare attenzione alla

sicurezza durante l’installazione.

Per gli installatori Sony

Le seguenti istruzioni sono rivolte esclusivamente agli

installatori Sony. Assicurarsi di leggere le precauzioni

per la sicurezza di cui sopra e prestare particolare

attenzione durante l’installazione, la manutenzione e i

controlli del presente prodotto.

Assicurarsi di utilizzare le viti e le

parti di montaggio in dotazione in

modo appropriato seguendo le

istruzioni riportate nel presente

manuale. Se vengono utilizzati

accessori diversi, è possibile che

il televisore cada danneggiandosi

o provocando ferite a persone.

Per gli installatori Sony

5 (IT)

Stringere le viti in modo saldo nella

posizione corretta.

Diversamente, è possibile che il televisore cada

danneggiandosi o provocando ferite a persone.

Durante l’installazione, prestare

attenzione a non sottoporre il

televisore ad urti.

Se il televisore viene sottoposto ad urti, è possibile che cada o

si rompa, provocando ferite a persone.

Assicurarsi di installare il televisore

ad una parete perpendicolare al

pavimento e piatta.

Diversamente, è possibile che il televisore cada e provochi

ferite a persone.

Dopo aver installato correttamente il

televisore, fissare i cavi in modo

saldo.

Se i cavi dovessero costituire un ostacolo per le persone o gli

oggetti, potrebbero verificarsi ferite o danni.

Prestare attenzione affinché il cavo

di alimentazione CA o il cavo di

collegamento non rimangano

incastrati.

Se il cavo di alimentazione CA o il cavo

di collegamento rimangono incastrati tra

l’apparecchio e la parete o vengono

attorcigliati forzatamente, è possibile che

i conduttori interni restino scoperti

provocando cortocircuiti o rotture nel

cavo stesso. Ciò potrebbe causare incendi o scosse elettriche.

Durante l’installazione, prestare

attenzione a non ferirsi le mani o le

dita.

Durante l’installazione della staffa di montaggio a parete o

del televisore, prestare attenzione a non ferirsi le mani o le

dita.

Le viti necessarie per fissare la

staffa di montaggio alla parete non

sono in dotazione.

Utilizzare viti appropriate al materiale e alla struttura della

parete per il montaggio della staffa.

Prima dell’installazione

Se si desidera installare un televisore non specificato a

pagina 2, accertarsi di consultare le relative istruzioni per

l’uso o l’opuscolo informativo in dotazione.

Punto 1:

Verifica dei componenti

necessari

all’installazione

1Procurarsi almeno quattro viti del

diametro di 8 mm o di tipo

equivalente (non in dotazione) e

un cacciavite. Utilizzare viti

adatte al materiale della parete.

2Aprire la confezione e verificare i

componenti.

Staffa base (2)

Supporto di montaggio (2)

Vite (+BVST4 × 12) (6)

Vite (+PSW6 × 16) (4)

Chiave esagonale (1)

6 (IT)

Punto 2:

Individuazione del

luogo di installazione

Stabilire il luogo di installazione

consultando la tabella delle

dimensioni per l’installazione del

televisore a pagina 12.

Assicurarsi che la distanza tra il televisore e il soffitto e

le parti sporgenti della parete corrisponda a quanto

indicato di seguito.

Nota

Se si desidera far scorrere i cavi nella parete, praticare

un foro nella parete per inserire i cavi prima di iniziare

l’installazione.

Unità di misura: mm

100 100

100 300

Non installare il televisore come

illustrato di seguito:

Circolazione dell’aria

bloccata.

Parete

2Determinare la posizione delle

viti per l’installazione della staffa

base facendo riferimento al

diagramma delle dimensioni per

il montaggio a parete a

pagina 13.

ATTENZIONE

La parete sulla quale verrà installato il televisore

deve essere in grado di sostenere un peso pari ad

almeno quattro volte il peso del televisore stesso

(Per il peso del televisore, fare riferimento alle

relative istruzioni.).

Verificare la resistenza della parete sulla quale verrà

installato il televisore. Se necessario, rinforzare la

parete in modo adeguato.

7 (IT)

Punto 3:

Installazione della staffa

base sulla parete

1Fissare la staffa base alla parete

utilizzando almeno quattro viti

del diametro di 8 mm o di un tipo

equivalente (non in dotazione).

1Stabilire i fori per viti (d, h) necessari per fissare il

supporto di montaggio alla staffa base, quindi

fissarli utilizzando le viti in dotazione

(+BVST4 × 12).

Vite (+BVST4 × 12)

Staffa base

Supporto di montaggio

2Fissare la staffa base e il supporto di montaggio

sulla parete utilizzando almeno quattro viti da 8 mm

o di tipo equivalente (non in dotazione).

Scegliere quattro fori per le viti con il simbolo z

indicato nello schema sottostante, quindi fissare le

viti in modo saldo affinché non si allentino.

3Rimuovere le viti applicate durante la procedura 1

e staccare il supporto di montaggio dalla staffa

base.

AVVERTIMENTO

Prestare attenzione a non lasciar cadere il supporto di

montaggio durante la rimozione delle viti dal supporto

stesso.

ATTENZIONE

• Le viti necessarie per questa procedura non sono in

dotazione. Utilizzare viti appropriate in base al

materiale e alla struttura della parete.

• Se la staffa base non può essere fissata in modo

sufficientemente saldo, utilizzare delle viti

supplementari.

• Verificare che la staffa base sia fissata alla parete in

modo saldo.

Allineare l’apparecchio in posizione parallela rispetto al

pavimento.

Staffa base

8 (IT)

Se si desidera installare un televisore non specificato a

pagina 2, accertarsi di consultare le relative istruzioni per

l’uso o l’opuscolo informativo in dotazione.

Punto 4:

Preparazione

all’installazione del

televisore

1Rimuovere le viti dalla parte

posteriore del televisore.

Staccare il supporto da tavolo

dal televisore.

Posizionare il televisore su una superficie stabile con lo

schermo rivolto verso il basso, appoggiandolo sopra un

panno morbido.

Per gli utenti dei seguenti televisori:

KDL-46/40D30xx *, KDL-46/40D28xx *,

KDL-46/40D27xx *, KDL-40D26xx *,

KDL-46/40T30xx *, KDL-40T28xx *,

KDL-40T26xx *, KDL-46/40S30xx *,

KDL-40S28xx *, KDL-40SL130,

KLV-46/40V300A

Panno morbido

Per gli utenti dei seguenti televisori:

KDL-32D30xx *, KDL-32D28xx *,

KDL-32D27xx *, KDL-32D26xx *,

KDL-32T30xx *, KDL-32T28xx *,

KDL-32T26xx *, KDL-32S30xx *,

KDL-32S28xx *, KDL-32XBR4,

KDL-32SL130, KLV-32V300A

* Nei nomi dei modelli, “xx” indica numeri e/o

caratteri utilizzati per designare i singoli modelli.

Note

• Durante la rimozione del supporto da tavolo dal televisore,

posizionare il display rivolto verso il basso su una

superficie stabile e più ampia rispetto al televisore.

• Per evitare danni alla superficie del display LCD,

posizionare un panno morbido sulla superficie di lavoro.

AVVERTIMENTO

• Se la superficie del televisore viene sottoposta a pressione

eccessiva o ad urti, il display LCD potrebbe rompersi o

danneggiarsi.

• Appoggiare il televisore, con il display rivolto in basso, su

una superficie piana e stabile, in modo che il supporto da

tavolo sporga oltre la superficie. La disposizione del

display e della base del supporto da tavolo su uno stesso

livello può provocare condizioni di lavoro instabili e

danneggiare l’unità.

• Durante la rimozione del supporto da tavolo dal televisore,

tenere il supporto saldamente con entrambe le mani.

Panno morbido

9 (IT)

Se si utilizza un cacciavite elettrico, la coppia deve essere

pari a circa 2 N·m {20 kgf·cm}.

Non sollevare il supporto di montaggio prima di aver

fissato le viti (2 viti, rispettivamente per la parte sinistra e

destra). Ciò potrebbe deformare il supporto di montaggio

o l'apparecchio TV.

2Facendo riferimento alla tabella/

diagramma posizione supporto e

viti a pagina 13, scegliere la

posizione delle viti e fissare il

supporto di montaggio sulla

parte posteriore del televisore.

1Fissare temporaneamente il supporto di montaggio

sulla parte posteriore del televisore, utilizzando le

quattro viti in dotazione (+PSW6 × 16).

2Accertarsi che entrambe le viti siano state serrate

saldamente con la stessa coppia alla parte posteriore

del televisore.

Nota

Per fissare il supporto di montaggio, non utilizzare viti

diverse da quelle in dotazione (+PSW6 × 16).

Vite

(+PSW6 × 16)

Supporto di

montaggio

Foro

quadrato

Linguetta

Foro quadrato

Allineare la linguetta sulla parte posteriore del

supporto di montaggio con il foro quadrato sulla

parte posteriore del televisore come mostrato

nella figura sottostante.

3Regolare l’angolazione del

supporto di montaggio

utilizzando la chiave esagonale

in dotazione.

Se il televisore viene installato in posizione parallela

rispetto alla parete (0 gradi), non è necessario regolare

l’angolazione del supporto di montaggio (procedure 1

e 2 di seguito). Assicurarsi che la base di ciascun

braccio X sia fissata in modo saldo mediante viti.

1Rimuovere le due viti dalla base del braccio X del

supporto di montaggio. Scegliere le viti

corrispondenti all’angolazione desiderata (5, 10, 15

o 20 gradi).

2Regolare l’angolazione del braccio superiore Y e

inferiore Z in modo che combacino con il foro

corrispondente, quindi fissare saldamente ciascun

braccio utilizzando le due viti rimosse nella

precedente procedura 1.

Note

• Assicurarsi di regolare i bracci destro e sinistro alla stessa

angolazione.

• Assicurarsi che le due basi dei bracci siano fissate in modo

saldo mediante viti.

AVVERTIMENTO

Fare attenzione a non ferirsi le dita durante la regolazione

dell’angolazione del supporto di montaggio.

Chiave esagonale

Note sugli angoli di regolazione

• Quando si installano modelli di televisore diversi

da quelli specificati a pagina 2 (in base alle

dimensioni e alla forma del modello, ecc.), gli

angoli di regolazione elencati per i bracci (0, 5,

10, 15 e 20 gradi) potrebbero essere limitati.

• Per gli angoli di regolazione disponibili per i

bracci quando si installano modelli di televisore

diversi da quelli specificati a pagina 2, consultare

le relative istruzioni per l’uso o l’opuscolo

informativo in dotazione.

10 (IT)

Se si desidera installare un televisore non specificato a

pagina 2, accertarsi di consultare le relative istruzioni per

l’uso o l’opuscolo informativo in dotazione.

Punto 5:

Installazione del

televisore sulla parete

ATTENZIONE

Prima di collegare il cavo di alimentazione CA alla presa

di rete, assicurarsi di aver completato l’installazione. Se il

cavo di alimentazione rimane incastrato sotto o tra le

parti dell’apparecchio, è possibile che si verifichino

cortocircuiti o scosse elettriche.

Attenzione a non inciampare sul cavo di alimentazione o

il televisore o il monitor, poiché ci si potrebbe ferire.

1Collegare al televisore il cavo di

alimentazione CA e i cavi di

collegamento in dotazione.

Collegare il cavo di alimentazione CA e i cavi di

collegamento ai connettori presenti sulla parte

posteriore del televisore. Per maggiori dettagli sul

collegamento al televisore del cavo di alimentazione o

dei cavi di collegamento, consultare il manuale di

istruzioni del televisore.

Note

• Dopo aver installato il televisore sulla staffa base, non è più

possibile collegare i cavi al televisore.

• Far eseguire la posa dei cavi nella parete a un installatore

autorizzato.

2Installare il televisore sulla staffa

base.

1Facendo riferimento alla tabella diagramma

posizione supporto e viti a pagina 13, scegliere i

fori della staffa base da utilizzare per fissare i ganci

superiori del supporto di montaggio.

2Tenere il televisore saldamente con entrambe le

mani e allinearlo con cautela alla parete.

ATTENZIONE

Assicurarsi che il televisore venga sollevato e trasportato da

almeno due persone.

3Fissare saldamente il televisore e

la staffa base utilizzando le due

viti in dotazione (+BVST4 × 12).

Nota

Se si utilizza un cacciavite elettrico, la coppia deve essere

pari a circa 1,5 N·m {15 kgf·cm}.

Supporto di

montaggio

Staffa base

Vite

(+BVST4 × 12)

ATTENZIONE

Serrare con cura entrambe le viti di fissaggio, a

destra e a sinistra. Diversamente, è possibile che il

televisore cada, se spinto verso l’alto, e provochi

ferite a persone.

11 (IT)

Le caratteristiche e le specifiche sono soggette a modifiche

senza preavviso.

Verifica del

completamento

dell’installazione

Verificare quanto segue.

• I ganci del supporto di montaggio sono fissati

saldamente ai fori nella staffa base.

• Il cavo di alimentazione e il cavo di collegamento

non sono attorcigliati né incastrati.

• Le due viti di fissaggio del supporto di montaggio e

della staffa base sono state serrate in modo saldo.

ATTENZIONE

Non regolare l’angolazione del supporto di montaggio

quando il televisore è installato alla parete e assicurarsi di

effettuare l’installazione in modo completo. Se

l’installazione non viene completata, il prodotto potrebbe

cadere provocando danni o lesioni alle persone. Inoltre, il

posizionamento inappropriato del cavo di alimentazione

CA o di altri cavi potrebbe dar luogo a un cortocircuito,

generando così incendi o scosse elettriche.

Per motivi di sicurezza, si raccomanda di verificare che

l’installazione sia stata completata.

Rimozione del

televisore

1Scollegare il cavo di

alimentazione dalla presa di rete.

2Rimuovere le due viti che fissano

il televisore e la staffa base. (Fare

riferimento al nr. 3 del Punto 5 a

pagina 10 per la posizione delle

viti.)

Per gli installatori Sony

3Assicurarsi che il televisore

venga sollevato e sganciato.

AVVERTIMENTO

• Durante la rimozione del televisore, fare attenzione

affinché i cavi non rimangano agganciati.

• Durante la rimozione del televisore, prestare

attenzione a non ferirsi le mani o le dita.

ATTENZIONE

Assicurarsi che il televisore venga sollevato e

trasportato da almeno due persone.

Caratteristiche tecniche

Unità di misura: mm

Peso: 4,7 kg

525 60

445

12 (IT)

Tabella delle dimensioni per l’installazione del

televisore

Alcuni modelli potrebbero non essere disponibili in determinate regioni.

Le cifre riportate in questa tabella potrebbero variare leggermente a seconda dell’installazione.

* Nei nomi dei modelli, “xx” indica numeri e/o caratteri utilizzati per designare i singoli modelli.

ATTENZIONE

La parete sulla quale verrà installato il televisore deve essere in grado di sostenere un peso pari ad almeno quattro volte il peso

del televisore stesso. Per il peso del televisore, fare riferimento alle relative istruzioni.

Nome modello

Dimensioni

dello schermo Dimensioni di

centro schermo

Lunghezza per ogni angolazione

Angolazione (0°) Angolazione (20°)

A B C D E F G H

KDL-46D30xx */KDL-46D28xx */

KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A 1.114 730 106 505 175 373 705 545

KDL-40D30xx */KDL-40D28xx */

KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */

KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/

KLV-40V300A

981 643 157 505 170 338 622 543

KDL-32D30xx */KDL-32D28xx */

KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */

KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/

KDL-32SL130/KLV-32V300A

790 530 137 424 160 318 516 464

La ta

a sottostante mostra

mens

sore montato su

presente pro

otto.

onsu

tare questa ta

a per sta

bili

luogo di installazione.

Se si desidera installare un televisore non specificato sotto, consultare le relative istruzioni per l’uso o l’opuscolo informativo in

dotazione.

Punto di centro schermo

Unità di misura: mm

13 (IT)

Alcuni modelli potrebbero non essere disponibili in determinate regioni.

* Nei nomi dei modelli, “xx” indica numeri e/o caratteri utilizzati per designare i singoli modelli.

Diagramma delle dimensioni per il montaggio a parete

Tabella/diagramma posizione supporto e viti

Nome modello Posizione

delle viti Posizione

dei ganci

KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A

e, g b

KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/KLV-40V300A

KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A f, j c

Unità di misura: mm 525

406

320

478

Posizione delle viti

Durante l’installazione del supporto di montaggio sul

televisore.

Posizione dei ganci

Durante l’installazione del televisore sulla staffa

base.

* Non è possibile utilizzare la posizione “a” del supporto

per i modelli indicati nella tabella sopra.

2 (PT)

Obrigado por ter adquirido este

produto.

O não cumprimento das precauções de segurança ou a

utilização incorrecta do produto pode provocar ferimentos

graves ou um incêndio.

Este manual de instruções descreve as precauções

importantes necessárias para evitar acidentes e utilizar o

produto de forma correcta. Leia-o na íntegra e utilize o

produto correctamente. Guarde este manual para futuras

consultas.

Para os agentes da Sony

É necessária uma formação técnica adequada para instalar

este produto. Leia atentamente este manual de instruções

para efectuar a instalação com segurança. A Sony não se

responsabiliza por quaisquer danos ou ferimentos causados

pela utilização indevida ou instalação incorrecta. Após a

instalação, entregue este manual de instruções ao cliente.

Os produtos da Sony são concebidos para oferecer a máxima

segurança. No entanto, se utilizados de forma incorrecta,

podem provocar ferimentos graves através de incêndio,

choque eléctrico ou queda. Para evitar esse tipo de acidentes,

respeite as precauções de segurança.

Produtos especificados

Os seguintes produtos estão sujeitos a alterações

sem aviso prévio, a não estarem em stock ou ter

deixado de ser fabricados.

Além disso, alguns modelos não são vendidos em

algumas regiões.

* Nos nomes de modelos actuais, o “xx” indica números

e/ou caracteres específicos a cada modelo.

Este suporte foi concebido para ser utilizado com os modelos

de televisor especificados em cima. Para outros televisores,

consulte as instruções de funcionamento ou o folheto

fornecido para verificar se este produto pode ser utilizado.

Para os clientes

É necessária uma formação técnica adequada para

instalar este produto. Certifique-se de que a instalação é

efectuada por agentes da Sony ou agentes autorizados e

tenha em atenção a segurança durante a instalação. A

Sony não se responsabiliza por quaisquer danos ou

ferimentos causados pela utilização indevida ou

instalação incorrecta, nem pela instalação de um produto

diferente do produto especificado. Os seus Direitos

Estatuários (se existirem) não são afectados.

AVISO

Segurança

ATENÇÃO

Televisor a Cores de LCD

KDL-46D30xx *

KDL-46D28xx *

KDL-46D27xx *

KDL-46T30xx *

KDL-46S30xx *

KLV-46V300A

KDL-40D30xx *

KDL-40D28xx *

KDL-40D27xx *

KDL-40D26xx *

KDL-40T30xx *

KDL-40T28xx *

KDL-40T26xx *

KDL-40S30xx *

KDL-40S28xx *

KDL-40SL130

KLV-40V300A

KDL-32D30xx *

KDL-32D28xx *

KDL-32D27xx *

KDL-32D26xx *

KDL-32T30xx *

KDL-32T28xx *

KDL-32T26xx *

KDL-32S30xx *

KDL-32S28xx *

KDL-32XBR4

KDL-32SL130

KLV-32V300A

3 (PT)

A instalação deve ser efectuada por

agentes autorizados e mantenha as

crianças afastadas do local durante

a instalação.

Se o Suporte de Montagem na Parede

ou o televisor não for instalado

correctamente, podem ocorrer os

seguintes acidentes. Certifique-se de

que a instalação é efectuada por agentes

autorizados.

• O televisor pode cair e provocar ferimentos graves, como

equimoses ou fracturas.

• Se a parede onde o Suporte de Montagem na Parede está

instalado for instável, irregular ou não estiver

perpendicular ao chão, o aparelho pode cair e provocar

ferimentos ou danos materiais. A parede deve ser

suficientemente forte para suportar um peso, pelo menos,

quatro vezes superior ao do televisor. (Consulte as

instruções do televisor quanto ao respectivo peso.)

• Se a instalação do Suporte de Montagem na Parede não for

suficientemente sólida, o aparelho pode cair e provocar

ferimentos ou danos materiais.

Contrate agentes autorizados para o

transporte e desmontagem do

televisor.

Se o transporte ou montagem for feito por pessoas que não os

agentes autorizados, o televisor pode cair e provocar

ferimentos ou danos materiais. O transporte ou a

desmontagem do televisor deverá ser efectuado por duas ou

mais pessoas.

Não entorne líquidos de qualquer

tipo sobre o televisor.

Se molhar o televisor, pode provocar um incêndio ou choque

eléctrico.

Não retire os parafusos, etc., após a

montagem do televisor.

Se o fizer, o televisor pode cair e provocar ferimentos ou

danos materiais.

Não desmonte nem faça quaisquer

alterações nas peças do Suporte de

Montagem na Parede.

Se o fizer, o Suporte de Montagem na

Parede pode cair e provocar ferimentos ou

danos materiais.

Não instale um equipamento

diferente do especificado no suporte.

Este Suporte de Montagem na Parede foi concebido para ser

utilizado apenas com o produto especificado. A instalação de

qualquer outro equipamento pode resultar em queda ou

quebra e provocar danos materiais ou ferimentos.

Não tape as aberturas de ventilação

do televisor.

Se tapar as aberturas de ventilação (com

um pano, etc.), o televisor pode

sobreaquecer e incendiar-se.

Não coloque nenhuma carga para

além do televisor no Suporte de

Montagem na Parede.

Se o fizer, o televisor pode cair e provocar

ferimentos ou danos materiais.

Não se encoste nem se pendure no

televisor.

Não se encoste nem se pendure no

televisor, pois este pode cair e provocar

ferimentos graves.

Não exponha o televisor à chuva ou

humidade.

Pode provocar um incêndio ou choque eléctrico.

Nunca coloque o televisor em locais

quentes, húmidos ou com muito pó,

ou num local em que esteja sujeito a

vibrações mecânicas.

Se o fizer, pode provocar um incêndio ou um choque

eléctrico.

Mantenha o televisor afastado de

objectos inflamáveis ou chamas (por

exemplo, velas).

Para evitar um incêndio, mantenha o televisor afastado de

objectos inflamáveis ou chamas (por exemplo, velas).

AVISO

O não cumprimento das precauções indicadas

abaixo, pode provocar a morte ou ferimentos

graves em caso de incêndio, choque eléctrico

ou queda do produto.

Para os clientes

Português

4 (PT)

Não instale o Suporte de Montagem

na Parede em superfícies em que os

cantos ou os lados do televisor

fiquem afastados da parede.

Não instale o Suporte de Montagem na

Parede em superfícies, tais como colunas

em que os cantos ou os lados do televisor

fiquem afastados da parede. Se uma pessoa

ou objecto embaterem no canto ou lado

saliente do televisor, isso pode provocar

ferimentos ou danos materiais.

Não faça demasiada força durante a

limpeza ou manutenção do produto.

Não faça demasiada força na parte superior do televisor. Se o

fizer, o televisor pode cair e provocar ferimentos ou danos

materiais.

Não instale o televisor por cima ou

por baixo de um aparelho de ar

condicionado.

Se o televisor ficar exposto a fugas de água ou correntes de ar

do aparelho de ar condicionado durante muito tempo, pode

ocorrer um incêndio, um choque eléctrico ou uma avaria.

• Se utilizar o televisor instalado no Suporte de Montagem

na Parede durante muito tempo, a parede por trás ou por

cima do televisor pode perder a cor e o papel de parede

pode descolar-se, dependendo do material da parede.

• Se retirar o Suporte de Montagem na Parede depois de o

instalar, os orifícios do parafuso ficam na parede.

• Se tiver feito passar cabos de alimentação de 300 ohms por

trás da parede, substitua-os por cabos coaxiais de 75 ohms.

Se for necessário continuar a utilizar cabos de alimentação

de 300 ohms, antes de proceder à instalação, verifique se

existe espaço livre suficiente entre o televisor e os cabos

de alimentação por trás da parede. Consulte os agentes

autorizados para saber quais os locais apropriados (sem

interferências radioeléctricas, etc.) antes da instalação.

Instale o Suporte de Montagem na

Parede com segurança seguindo as

indicações deste manual de

instruções.

Se algum dos parafusos estiver solto ou

cair, o suporte para montagem na parede

pode cair e provocar ferimentos ou danos

materiais. Utilize os parafusos adequados

ao material de que é feita a parede e fixe

bem o suporte com quatro ou mais

parafusos de 8 mm de diâmetro (ou

equivalentes).

Monte o suporte correctamente,

seguindo o procedimento explicado

neste manual de instruções.

Se um dos parafusos se soltar ou cair, o televisor pode cair e

provocar ferimentos a alguém ou danos materiais no

televisor.

ATENÇÃO

Se não respeitar as precauções a seguir

indicadas, pode ferir-se ou provocar danos

materiais.

Precauções

Instalar o Suporte de

Montagem na Parede

AVISO

Para os clientes

É necessária uma formação técnica adequada para

instalar este produto. Certifique-se de que a instalação é

efectuada por agentes da Sony ou agentes autorizados e

tenha em atenção a segurança durante a instalação.

Para os Agentes da Sony

As seguintes instruções destinam-se apenas aos agentes

da Sony. Leia as precauções de segurança na íntegra e

preste muita atenção às medidas de segurança que é

preciso respeitar durante a instalação, manutenção e

verificação deste produto.

Utilize os parafusos e os

acessórios fornecidos conforme

as indicações deste manual de

instruções. Se utilizar outros

acessórios, o televisor pode cair e

provocar ferimentos a alguém ou

danos materiais no próprio

televisor.

Para os Agentes da Sony

5 (PT)

Aperte bem os parafusos na posição

correcta.

Se não o fizer, o televisor pode cair e provocar ferimentos a

alguém ou danos materiais no próprio televisor.

Não submeta o televisor a choques

durante a instalação.

Se o televisor sofrer choques fortes, pode cair ou partir-se. O

que pode provocar ferimentos.

Instale o televisor numa parede

perpendicular e plana.

Se não o fizer, o televisor pode cair e provocar ferimentos.

Depois de instalar correctamente o

televisor, fixe bem os cabos.

Se as pessoas ou objectos ficarem emaranhados nos cabos,

podem ferir-se ou danificar o televisor.

Não deixe o cabo de alimentação

nem o cabo de ligação ficarem

trilhados.

Se o cabo de alimentação ou o cabo de

ligação ficar trilhado entre o aparelho e a

parede ou se os dobrar ou torcer à força,

os condutores internos podem ficar à

vista e provocar um curto-circuito ou a

quebra do cabo eléctrico. Pode provocar

um incêndio ou choque eléctrico.

Tenha cuidado para não se magoar

nas mãos ou dedos durante a

instalação.

Tenha cuidado para não magoar as mãos ou os dedos quando

instalar o Suporte de Montagem na Parede ou o televisor.

Os parafusos necessários para fixar

o Suporte de Montagem na Parede

não estão incluídos.

Utilize os parafusos apropriados para o material de que é feita

a parede e para a estrutura quando instalar o Suporte de

Montagem na Parede.

Antes da instalação

Se pretende instalar um televisor que não está

especificado na página 2, certifique-se de que consulta as

suas instruções de funcionamento ou o folheto fornecido.

Passo 1:

Verificação das peças

necessárias para a

instalação

1Prepare quatro ou mais

parafusos de 8 mm de diâmetro

ou equivalentes (não fornecidos)

e uma chave de parafusos.

Escolha parafusos adequados

para o material da parede.

2Abra a embalagem e confirme se

são fornecidos os seguintes

elementos.

Suporte de Base (2)

Gancho de Montagem (2)

Parafuso (+BVST4 × 12) (6)

Parafuso (+PSW6 × 16) (4)

Chave hexagonal (1)

6 (PT)

Passo 2:

Decidir sobre a

localização da

instalação

Consultando a tabela de

dimensões para instalação do

televisor na página 12, decida a

localização da instalação.

Deixe algum espaço livre entre o televisor, o tecto e as

partes salientes da parede, como apresentado em baixo.

Nota

Se desejar instalar os cabos numa parede, faça primeiro

um orifício na mesma para introduzir os cabos antes de

iniciar a instalação.

Unidade: mm

100 100

100 300

Nunca instale o televisor nas condições

seguintes:

2Consultando o diagrama das

dimensões relativas à montagem

na parede da página 13,

determine as posições dos

parafusos para instalação do

Suporte de Base.

AVISO

A parede na qual o televisor será instalado deve ser

capaz de suportar um peso quatro vezes superior ao

peso do televisor (Consulte as instruções do televisor

quanto ao respectivo peso).

Determine a resistência da parede em que será

instalado o televisor. Se necessário, reforce a parede.

Circulação de

ar bloqueada.

Parede

7 (PT)

Passo 3:

Instalar o Suporte de

Base na parede

1Fixe o Suporte de Base à parede

com quatro ou mais parafusos

de 8 mm de diâmetro ou

equivalentes (não fornecidos).

1Determine os orifícios dos parafusos (d, h) para

fixação do Gancho de Montagem ao Suporte de

Base. Em seguida, fixe-o utilizando os parafusos

fornecidos (+BVST4 × 12).

Parafuso (+BVST4 × 12)

Suporte de Base

Gancho de

Montagem

2Fixe o Suporte de Gancho e a Unidade de Gancho

de Montagem na parede com quarto ou mais

parafusos de 8 mm de diâmetro ou equivalentes

(não fornecidos).

Seleccione quatro orifícios de parafusos com a

marca z indicada no diagrama em baixo e aperte os

parafusos de forma segura para que não fiquem

soltos.

3Retire os parafusos que foram introduzidos no

procedimento 1, e retire o Gancho de Montagem

do Suporte de Base.

ATENÇÃO

Certifique-se de que não deixa cair o Gancho de Montagem

ao remover os parafusos do Gancho de Montagem.

AVISO

• Os parafusos necessários para este procedimento

não são fornecidos. Seleccione parafusos adequados

ao material e à estrutura da parede.

• Se o Suporte de Base não puder ser instalado de

forma segura, utilize os parafusos adicionais.

• Certifique-se de que o Suporte de Base está fixo de

forma segura à parede.

Alinhe a unidade de forma a que fique nivelada.

Suporte de Base

8 (PT)

Se pretende instalar um televisor que não está especificado na

página 2, certifique-se de que consulta as suas instruções de

funcionamento ou o folheto fornecido.

Passo 4:

Preparar a

instalação do televisor

1Retire os parafusos da parte

traseira do televisor. De seguida,

solte o Suporte de Fixação para

Mesas do televisor.

Coloque o televisor com o ecrã virado para baixo,

numa superfície de trabalho estável, protegida por um

pano macio.

Para os seguintes utilizadores de televisor:

KDL-46/40D30xx *, KDL-46/40D28xx *,

KDL-46/40D27xx *, KDL-40D26xx *,

KDL-46/40T30xx *, KDL-40T28xx *,

KDL-40T26xx *, KDL-46/40S30xx *,

KDL-40S28xx *, KDL-40SL130,

KLV-46/40V300A

Pano macio

Para os seguintes utilizadores de televisor:

KDL-32D30xx *, KDL-32D28xx *,

KDL-32D27xx *, KDL-32D26xx *,

KDL-32T30xx *, KDL-32T28xx *,

KDL-32T26xx *, KDL-32S30xx *,

KDL-32S28xx *, KDL-32XBR4,

KDL-32SL130, KLV-32V300A

* Nos nomes de modelos actuais, o “xx” indica

números e/ou caracteres específicos a cada modelo.

Notas

• Ao remover o Suporte de Fixação para Mesas do televisor,

coloque o ecrã numa superfície estável maior do que o

televisor.

• Para evitar danificar a superfície do ecrã LCD, certifique-se

de que coloca um pano macio na superfície de trabalho.

ATENÇÃO

• Se for aplicada pressão ou choque à superfície do televisor,

o ecrã LCD pode partir ou danificar-se.

• Coloque o ecrã numa superfície estável e nivelada, com o

Suporte de Fixação para Mesas pendurado no limite da

superfície. Com o ecrã e a base do Suporte de Fixação para

Mesas no mesmo nível da superfície pode criar condições

de trabalho instáveis e danificar o televisor.

• Quando retirar o Suporte de Fixação para Mesas do

televisor, agarre no Suporte de Fixação para Mesas

cuidadosamente com ambas as mãos.

Quando utilizar uma chave eléctrica, regule o binário de

aperto para aproximadamente 2 N·m {20 kgf·cm}.

Não levante o Gancho de Montagem antes de fixar os

parafusos (dois parafusos para a esquerda/direita). Se o

fizer, poderá deformar o Gancho de Montagem ou a caixa

do televisor.

2Consultando a tabela do Tabela

do diagrama das posições de

Ganchos e Parafusos na

página 13, determine as

posições dos parafusos e fixe o

Gancho de Montagem na parte

traseira do televisor.

Pano macio

9 (PT)

1Fixe o Gancho de Montagem na parte traseira do

televisor temporariamente, utilizando os quatro

parafusos fornecidos (+PSW6 × 16).

2Certifique-se de que ambos os parafusos estão bem

apertados com igual força de binário na parte

traseira do televisor.

Nota

Certifique-se de que não utiliza quaisquer outros parafusos

para além dos fornecidos (+PSW6 × 16) ao fixar o Gancho de

Montagem.

Parafuso

(+PSW6 × 16) Gancho de

Montagem

Orifício quadrado

Patilha

Alinhe a patilha da parte traseira do Gancho de

Montagem com o orifício quadrado da parte

traseira do televisor, como na figura em baixo.

3Ajuste o ângulo do Gancho de

Montagem utilizando a chave

hexagonal fornecida.

Ao instalar o televisor paralelamente à parede (0

graus), não é necessário o ajuste do ângulo do Gancho

de Montagem (passo 1 e 2 em baixo). Certifique-se

de cada uma das bases do braço X está aparafusada de

forma segura.

1Retire os dois parafusos da base do braço X do

Gancho de Montagem. Escolha os orifícios

correspondentes ao ângulo desejado (5, 10, 15 ou

20 graus).

2Ajuste os ângulos do braço superior Y e inferior

Z de modo a encaixar no orifício correspondente e

fixe, de modo firme, cada braço utilizando os dois

parafusos retirados no procedimento anterior 1.

Notas

• Certifique-se de que ajusta os braços direito e esquerdo

com o mesmo ângulo.

• Certifique-se de que as duas bases do braço estão

aparafusadas de forma segura.

ATENÇÃO

Quando regular o ângulo do Gancho de Montagem, tenha

cuidado para não entalar os dedos.

Chave hexagonal

Notas sobre os ângulos de ajuste

• Quando instalar modelos de televisor diferentes

dos especificados na página 2 (dependendo do

tamanho e dimensões do modelo, etc.), os ângulos

de ajuste (0, 5, 10, 15, 20 graus) para os braços

podem ficar limitados.

• Para os ângulos de ajuste dos braços quando

instalar modelos de televisor diferentes dos

especificados na página 2, consulte as instruções

de funcionamento ou o folheto fornecido.

10 (PT)

Se pretende instalar um televisor que não está especificado na

página 2, certifique-se de que consulta as suas instruções de

funcionamento ou o folheto fornecido.

Passo 5:

Instalação do televisor

na parede

AVISO

Certifique-se de que a instalação é concluída antes de

ligar o cabo de alimentação à tomada. Se o cabo de

alimentação ficar trilhado por baixo ou entre as peças do

equipamento, isto pode resultar num curto-circuito ou

choque eléctrico.

Tenha cuidado para não tropeçar sobre o cabo de

alimentação, televisor ou monitor, porque isto pode

resultar em danos físicos.

1Ligue o cabo de alimentação CA

e o(s) cabo(s) de ligação

fornecido(s) com o televisor.

Ligue o cabo de alimentação CA e o(s) cabo(s) de

ligação aos conectores no lado traseiro do televisor.

Para mais detalhes sobre como ligar o cabo de

alimentação CA e o(s) cabo(s) de ligação, consulte o

manual de instruções do televisor.

Notas

• Não é possível ligar os cabos ao televisor após instalá-lo no

Suporte de Base.

• Certifique-se de que o encaminhamento dos cabos ao longo

da parede é efectuado por agentes autorizados.

2Instale o televisor no Suporte de

Base.

1Consultando a tabela do diagrama das posições de

Ganchos e Parafusos na página 13, determine os

orifícios para o Suporte de Base para fixar os

ganchos superiores do Gancho de Montagem.

2Segure no televisor com as duas mãos, de forma

segura e alinhe-o com a parede.

AVISO

O transporte do televisor deve ser efectuado por duas

ou mais pessoas.

3Fixe o televisor e o Suporte de

Base de modo firme com os dois

parafusos fornecidos

(+BVST4 × 12).

Nota

Quando utilizar uma chave eléctrica, regule o binário de

aperto para aproximadamente 1,5 N·m {15 kgf·cm}.

Gancho de Montagem

Suporte de

Base

Parafuso

(+BVST4 × 12)

AVISO

Aperte bem ambos os parafusos de fixação esquerdo

e direito. Se não o fizer, o televisor pode cair e

provocar ferimentos quando empurrado para cima.

11 (PT)

O design e as características técnicas estão sujeitas a

alterações sem aviso prévio.

Confirmar a conclusão

da instalação

Verifique os seguintes pontos.

• Os ganchos do Gancho de Montagem estão fixados

firmemente nos orifícios do Suporte de Base.

• Os cabos de alimentação e ligação não devem ser

dobrados nem trilhados.

• Os dois parafusos que fixam o Gancho de

Montagem e o Suporte de Base estão bem apertados.

AVISO

Não ajuste o ângulo da Unidade de Gancho de Montagem

quando o televisor estiver instalado na parede e

certifique-se de que procede à instalação completa. Pode

provocar quedas do aparelho e ferimentos ou danos

materiais. De igual forma, a instalação incorrecta do cabo

de alimentação CA, etc., pode provocar um incêndio ou

choque eléctrico devido a um curto-circuito.

Verifique se a instalação está terminada, por medida de

segurança.

Quando retirar o

televisor

1Desligue o cabo de alimentação

CA da tomada de parede.

2Retire os dois parafusos que

fixam o televisor e o Suporte de

Base. (Consulte a secção 3 do

Passo 5 na página 10 para saber

as posições dos parafusos.)

Para os Agentes da Sony

3Certifique-se de que suporta o

televisor e faça-o deslizar para

cima para retirá-lo.

ATENÇÃO

• Tenha cuidado para que os cabos de alimentação e

ligação não fiquem presos quando retirar o televisor.

• Tenha cuidado para não ferir as mãos ou os dedos

quando retirar o televisor.

AVISO

O transporte do televisor deve ser efectuado por duas

ou mais pessoas.

Especificações

Unidade: mm

Peso: 4,7 kg

525 60

445 73

12 (PT)

Tabela de dimensões para a instalação do televisor

Alguns modelos podem não estar disponíveis em determinadas regiões.

Os valores na tabela em cima podem ser ligeiramente diferentes, dependendo da instalação.

* Nos nomes de modelos actuais, o “xx” indica números e/ou caracteres específicos a cada modelo.

AVISO

A parede na qual o televisor irá ser instalado deve ser capaz de suportar um peso quatro vezes superior ao peso do televisor.

Consulte as instruções do televisor quanto ao respectivo peso.

Nome do modelo

Dimensões

do televisor Dimensão central

do ecrã

Comprimento para cada um dos ângulos de montagem

Ângulo (0°) Ângulo (20°)

A B C D E F G H

KDL-46D30xx */KDL-46D28xx */

KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A 1.114 730 106 505 175 373 705 545

KDL-40D30xx */KDL-40D28xx */

KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */

KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/

KLV-40V300A

981 643 157 505 170 338 622 543

KDL-32D30xx */KDL-32D28xx */

KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */

KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/

KDL-32SL130/KLV-32V300A

790 530 137 424 160 318 516 464

Esta ta

a apresenta as

mensões

o te

sor que

nsta

o neste pro

uto.

onsu

te esta ta

a para

idi

r o

oca

instalação.

Se pretende instalar um televisor não especificado em baixo, certifique-se de que consulta as suas instruções de funcionamento

ou o folheto fornecido.

Ponto central do ecrã

Unidade: mm

13 (PT)

Alguns modelos podem não estar disponíveis em determinadas regiões.

* Nos nomes de modelos actuais, o “xx” indica números e/ou caracteres específicos a cada modelo.

Diagrama das dimensões relativas à montagem na parede

Tabela do diagrama das posições de Ganchos e Parafusos

Nome do modelo Localização

do parafuso Localização

do gancho

KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A

e, g b

KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/KLV-40V300A

KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A f, j c

Unidade: mm 525

406

320

478

Localização do parafuso

Quando instalar o Gancho de Montagem no televisor.

Localização do gancho

Quando instalar o televisor no Suporte de Base.

* A posição de gancho “a” não pode ser utilizada no

caso dos modelos apresentados na tabela de cima.

2 (DK)

Tak, fordi du har købt dette produkt.

Hvis sikkerhedsforskrifterne ikke overholdes, eller produktet

anvendes på ukorrekt vis, kan det medføre alvorlig

personskade eller brand.

Denne brugervejledning beskriver korrekt håndtering af

produktet og de vigtigste forholdsregler, som er nødvendige

for at forhindre ulykker. Læs denne vejledning grundigt, og

brug produktet korrekt. Gem vejledningen til senere brug.

Til Sony-forhandlere

Installation af dette produkt kræver visse forudsætninger.

Læs denne vejledning grundigt for at udføre monteringen på

sikker vis. Sony kan ikke holdes ansvarlig for personskader

eller materielle skader forårsaget af ukorrekt behandling eller

montering. Giv denne vejledning til kunden efter

monteringen.

Sonys produkter er udformet med henblik på at opnå bedst

mulig sikkerhed. Hvis produkterne anvendes forkert, kan det

medføre alvorlig personskade som følge af brand, elektrisk

stød, eller fordi produktet vælter eller falder ned. Undgå

sådanne ulykker ved at overholde sikkerhedsforskrifterne.

Specificerede produkter

Følgende produkter kan ændres uden varsel, er

muligvis ikke på lager eller er udgået.

Ligeledes sælges bestemte modeller kun i nogle

områder.

* "xx" i modelnavnene angiver tal og/eller tegn for den

enkelte model.

Du må kun bruge dette produkt med de ovenfor angivne tv-

modeller. Hvis du har et andet tv, skal du læse

betjeningsvejledningen eller den medfølgende folder for at

finde ud af, om tv-foden kan bruges.

Til kunder

Installation af dette produkt kræver visse forudsætninger.

Monteringen skal udføres af en Sony-forhandler eller

autoriseret person under hensyntagen til sikkerheden.

Sony er ikke ansvarlig for eventuelle materielle skader

eller personskader, der skyldes forkert håndtering eller

mangelfuld installation eller installation af et andet

produkt end det, der er angivet. Dine lovsikrede

rettigheder påvirkes ikke.

ADVARSEL

Om sikkerhed

FORSIGTIG

LCD-farve-tv

KDL-46D30xx *

KDL-46D28xx *

KDL-46D27xx *

KDL-46T30xx *

KDL-46S30xx *

KLV-46V300A

KDL-40D30xx *

KDL-40D28xx *

KDL-40D27xx *

KDL-40D26xx *

KDL-40T30xx *

KDL-40T28xx *

KDL-40T26xx *

KDL-40S30xx *

KDL-40S28xx *

KDL-40SL130

KLV-40V300A

KDL-32D30xx *

KDL-32D28xx *

KDL-32D27xx *

KDL-32D26xx *

KDL-32T30xx *

KDL-32T28xx *

KDL-32T26xx *

KDL-32S30xx *

KDL-32S28xx *

KDL-32XBR4

KDL-32SL130

KLV-32V300A

3 (DK)

Lad monteringen udføre af en

autoriseret person, og sørg for, at

der ikke er små børn til stede under

monteringen.

Hvis beslaget til vægmontering eller

tv'et ikke monteres korrekt, kan der ske

følgende ulykker. Lad monteringen

udføre af autoriserede teknikere.

• Tv'et kan falde ned og forårsage

alvorlige skader, f.eks. blå mærker

eller knoglebrud.

• Hvis den væg, hvor beslaget til vægmontering er monteret,

er ustabil, skæv eller ikke står vinkelret på gulvet, kan

enheden falde ned og forårsage personskade eller materiel

skade. Væggen skal kunne holde en vægt på mindst fire

gange tv'ets vægt. (Se vejledningen til dit tv for at få

oplysninger om tv'ets vægt.)

• Hvis monteringen af beslaget til vægmontering ikke er

solid nok, kan enheden falde ned og forårsage personskade

eller materiel skade.

Lad flytning eller afmontering af tv'et

udføre af autoriserede teknikere.

Hvis andre personer end autoriserede teknikere flytter eller

afmonterer tv'et, kan de falde ned og forårsage personskade

eller materiel skade. Sørg for, at der er mindst to personer om

at bære eller afmontere tv'et.

Undgå at spilde væske af nogen art

på tv'et.

Hvis tv'et bliver vådt, kan dette medføre brand eller elektrisk

stød.

Fjern ikke skruer osv. efter

monteringen af tv'et.

Hvis du gør det, kan tv'et falde ned og forårsage personskade

eller materiel skade.

Skil ikke beslaget til vægmontering

ad, og foretag ikke ændringer af det.

Hvis du gør det, kan beslaget til

vægmontering falde ned og forårsage

personskade eller materiel skade.

Monter ikke andet udstyr end det

specificerede produkt.

Dette beslag til vægmontering er udviklet til kun at bruges

sammen med det specificerede produkt. Hvis du monterer

andet udstyr end det specificerede, kan det falde ned eller gå i

stykker og forårsage personskade eller materiel skade.

Dæk ikke tv'ets ventilationshuller til.

Hvis du tildækker ventilationshullerne

(med en klud eller lignende), kan der

akkumuleres varme indeni, og der kan

opstå brand.

Monter ikke nogen anden belastning

end tv'et på beslaget til

vægmontering.

Hvis du gør det, kan tv'et falde ned og

forårsage personskade eller materiel skade.

Læn dig ikke ind over tv'et, og hæng

ikke i produktet.

Læn dig ikke ind over tv'et, og hæng ikke i

produktet, da det kan falde ned og

forårsage alvorlige personskader.

Udsæt ikke tv'et for regn eller fugt.

Det kan forårsage brand eller elektrisk stød.

Placer aldrig tv'et i varme, fugtige

eller meget støvede omgivelser, eller

på et sted, hvor tv'et udsættes for

mekaniske vibrationer.

Det kan forårsage brand eller elektrisk stød.

Hold brandfarlige genstande eller

åben ild (f.eks. stearinlys) væk fra

tv'et.

Hold brandfarlige genstande eller åben ild (f.eks. stearinlys)

væk fra tv'et for at undgå brand.

ADVARSEL

Hvis følgende forholdsregler ikke overholdes,

kan det medføre alvorlig personskade eller død

som følge af brand, elektrisk stød, eller fordi

produktet vælter eller falder ned.

Til kunder

Dansk

4 (DK)

Monter ikke beslaget til

vægmontering på flader, hvor tv'ets

hjørner eller sider stikker frem.

Monter ikke beslaget til vægmontering på

flader, f.eks. en søjle, hvor tv'ets hjørner

eller sider stikker frem. Hvis en person

eller genstand støder mod et af tv'ets

hjørner eller sider, kan det forårsage

personskade eller materiel skade.

Håndter produktet forsigtigt under

rengøring og vedligeholdelse.

Tryk ikke hårdt ned på tv'et. Hvis du gør det, kan tv'et falde

ned og forårsage personskade eller materiel skade.

Monter ikke tv'et over eller under et

airconditionanlæg.

Hvis tv'et udsættes for vandlækager eller luftstrømme fra et

airconditionanlæg i længere tid ad gangen, kan det forårsage

brand, elektrisk stød eller en funktionsfejl i tv'et.

• Hvis du bruger tv'et monteret på vægbeslaget gennem

længere tid, kan væggen bag ved eller oven over tv'et blive

misfarvet, eller tapetet kan løsne sig, afhængigt af det

materiale, væggen er lavet af.

• Hvis beslaget til vægmontering fjernes efter montering på

væggen, bliver skruehullerne tilbage.

• Hvis du har ført 300-ohm tilslutningskabler ind bag

væggen, anbefaler vi, at du udskifter dem med 75-ohm

koaksialkabler. Hvis det er nødvendigt at bruge 300-ohm

tilslutningskabler, skal du sikre, at der er tilstrækkelig med

plads mellem tv'et og tilslutningskablerne bag væggen, før

du monterer. Kontakt en autoriseret person vedrørende et

passende monteringssted (uden radiostøj osv.), før der

monteres.

Sørg for at montere beslaget til

vægmontering sikkert på væggen,

idet du følger instruktionerne i

denne brugervejledning.

Hvis en skrue sidder løst eller falder ud,

kan vægmonteringsbeslaget falde og

forårsage personskade eller tingsskade.

Sørg for at bruge de korrekte skruer til

vægmaterialet, og fastgør enheden sikkert

ved hjælp af fire eller flere skruer, der er

8 mm i diameteren (eller tilsvarende

skruer).

Sørg for at samle beslaget korrekt,

idet du følger den procedure, der er

forklaret i denne brugervejledning.

Hvis nogle af skruerne er løse eller falder ud, kan tv'et falde

ned og forårsage personskade eller blive beskadiget.

FORSIGTIG

Hvis følgende forholdsregler ikke overholdes,

kan der opstå materiel skade eller personskade.

Forholdsregler

Montering af beslaget til

vægmontering

ADVARSEL

Til kunder

Installation af dette produkt kræver visse forudsætninger.

Monteringen skal udføres af en Sony-forhandler eller

autoriseret person under hensyntagen til sikkerheden.

Til Sony-forhandlere

Følgende anvisninger er kun til Sony-forhandlere. Sørg

for at læse ovennævnte sikkerhedsforskrifter grundigt, og

vær særlig opmærksom på sikkerheden under montering,

vedligeholdelse, kontrol og reparation af dette produkt.

Sørg for at bruge de medfølgende

skruer og tilhørende dele korrekt,

idet du følger instruktionerne i

denne brugervejledning. Hvis du

bruger erstatningsdele, kan tv'et

falde ned og forårsage

personskade eller blive

beskadiget.

Til Sony-forhandlere

5 (DK)

Sørg for at stramme skruerne

tilstrækkeligt på den angivne

position.

Hvis du ikke gør det, kan tv'et falde ned og forårsage

personskade eller blive beskadiget.

Undgå omhyggeligt at udsætte tv'et

for stød under monteringen.

Hvis tv'et udsættes for stød, kan produktet falde ned eller gå i

stykker. Dette kan forårsage personskade.

Sørg for at montere tv'et på en væg,

der er både lodret og plan.

Hvis du ikke gør det, kan tv'et falde ned og forårsage

personskade.

Sørg for at sikre kablerne forsvarligt

efter korrekt montering af tv'et.

Hvis mennesker eller genstande bliver viklet ind i kablerne,

kan det forårsage personskade eller beskadigelse af tv'et.

Sørg for, at netledningen eller

tilslutningskablet ikke bliver klemt.

Hvis netledningen eller tilslutningskablet

er klemt mellem enheden og væggen

eller bøjes eller snos med magt, kan

ledningstrådene blive blotlagt og

forårsage kortslutning eller

strømafbrydelse. Det kan forårsage brand

eller elektrisk stød.

Undgå at beskadige hænderne eller

fingrene under monteringen.

Undgå at beskadige hænderne eller fingrene under

monteringen af beslaget til vægmontering eller tv'et.

De skruer, der skal bruges til at

fastgøre beslaget til væggen,

medfølger ikke.

Brug skruer, der egner sig til det materiale, væggen er lavet

af, når beslaget til vægmontering monteres.

Før montering

Hvis du vil installere et tv, der ikke er angivet på side 2,

skal du læse dets betjeningsvejledning eller den

medfølgende folder.

Trin 1:

Kontrol af de dele, der

kræves til monteringen

1Find fire eller flere skruer, der er

8 mm i diameteren, eller lignende

skruer frem (medfølger ikke)

samt en skruetrækker. Vælg

skruer, der passer til

vægmaterialet.

2Åbn emballagen og kontroller, at

følgende dele findes i æsken.

Grundbeslag (2)

Monteringskrog (2)

Skrue (+BVST4 × 12) (6)

Skrue (+PSW6 × 16) (4)

Sekskantskrue (1)

6 (DK)

Trin 2:

Beslutning om

monteringssted

Bestem dig til monteringsstedet

ud fra måletabellen til tv-

montering på side 12.

Tegningen nedenfor viser, hvor stor afstand der skal

være mellem tv'et og loftet og fremspringende dele af

væggen.

Bemærk

Hvis du har tænkt dig at placere kablerne i væggen,

skal du lave et hul til indføring af kablerne i væggen,

før monteringen påbegyndes.

Enhed: mm

100 100

100 300

Monter aldrig tv'et som vist herunder:

Ventilationshullet

tildækkes.

Væg

2Se måletabellen for montering på

væggen på side 13 for at finde ud

af, hvor skruerne til

grundbeslaget skal skrues i.

ADVARSEL

Den væg, som tv'et monteres på, skal kunne klare en

vægt, som er minimum fire gange større end tv'ets

(find oplysninger om vægt i tv'ets

betjeningsvejledning.).

Bestem styrken af den væg, som tv'et skal monteres

på. Sørg for, at væggen er tilstrækkeligt forstærket,

hvis det er nødvendigt.

7 (DK)

Trin 3:

Montering af

grundbeslaget på

væggen

1Fastgør grundbeslaget til

væggen ved hjælp af fire eller

flere skruer, som er 8 mm i

diameter, eller tilsvarende

(medfølger ikke).

1Bestem skruehullerne (d, h) til fastgørelse af

monteringskrogen til grundbeslaget. Skru dem

herefter fast ved hjælp af de medfølgende skruer

(+BVST4 × 12).

Skrue (+BVST4 × 12)

Grundbeslag

Monteringskrog

2Fastgør grundbeslaget og monteringskrogen på

væggen ved hjælp af fire eller flere skruer, der er

8 mm i diameteren eller lignende skruer (medfølger

ikke).

Vælg fire skruehuller med det z-mærke, som er

vist i diagrammet herunder, og stram skruerne til, så

de ikke løsnes.

3Fjern skruerne, som blev fastgjort i trinnet 1, og

afmonter monteringskrogen fra grundbeslaget.

FORSIGTIG

Pas på ikke at tabe monteringskrogen, når du fjerner

skuerne fra den.

ADVARSEL

• Skruerne, der kræves til denne anvisning, medfølger

ikke. Vælg skruer, der passer til væggens materiale

og styrke.

• Hvis grundbeslaget ikke kan fastgøres tilstrækkeligt,

skal du bruge flere skruer.

• Kontroller, at grundbeslaget er fastgjort

tilstrækkeligt til væggen.

Juster tv'et, så det er i vater.

Grundbeslag

8 (DK)

Hvis du vil installere et tv, der ikke er angivet på side 2, skal

du læse dets betjeningsvejledning eller den medfølgende

folder.

Trin 4:

Forberedelse til

montering af tv'et

1Fjern skruerne fra bagsiden af

tv'et. Fjern derefter tv-foden fra

tv'et.

Placer tv'et med skærmsiden nedad på et blødt underlag

på en stabil overflade.

Til følgende tv-brugere:

KDL-46/40D30xx *, KDL-46/40D28xx *,

KDL-46/40D27xx *, KDL-40D26xx *,

KDL-46/40T30xx *, KDL-40T28xx *,

KDL-40T26xx *, KDL-46/40S30xx *,

KDL-40S28xx *, KDL-40SL130,

KLV-46/40V300A

Blødt underlag

Til følgende tv-brugere:

KDL-32D30xx *, KDL-32D28xx *,

KDL-32D27xx *, KDL-32D26xx *,

KDL-32T30xx *, KDL-32T28xx *,

KDL-32T26xx *, KDL-32S30xx *,

KDL-32S28xx *, KDL-32XBR4,

KDL-32SL130, KLV-32V300A

* "xx" i modelnavnene angiver tal og/eller tegn for

den enkelte model.

Bemærk

• Når foden tages af tv'et, skal skærmen lægges med fronten

ned på et stabilt område, som er større end tv'et.

• Brug noget blødt stof som underlag for at undgå at

beskadige overfladen af LCD-skærmen.

FORSIGTIG

• Hvis tv'ets overflade udsættes for tryk eller stød, kan LCD-

skærmen gå i stykker eller blive beskadiget.

• Læg skærmen med fronten ned på et stabilt og plant

niveau, så foden hænger ud over områdets kant. Hvis

skærmfronten og basen af foden er på samme niveau, vil

det forårsage ustabile arbejdsbetingelser og kan beskadige

fjernsynet.

• Når foden fjernes fra tv'et, skal der holdes godt fast i foden

med begge hænder.

Blødt underlag

9 (DK)

Hvis der bruges en elektrisk skruetrækker, skal

drejningsmomentet indstilles til ca. 2 N·m {20 kgf·cm}.

Løft ikke monteringskrogen, før skruerne (to skruer til

henholdsvis venstre og højre) er skruet fast. Dette kan

ødelægge monteringskrogen eller tv-kabinettet.

2Bestem skruernes placering ud

fra diagrammet/tabellen til

placering af krog og skruer på

side 13, og fastgør

monteringskrogen bag på tv'et.

1Fastgør midlertidigt monteringskrogen bag på tv'et

ved hjælp af de fire medfølgende skruer (+PSW6 ×

16).

2Sørg for, at begge skruer er skruet stramt til med

ensartet drejningsmoment bag på tv'et.

Bemærk

Monteringskrogene må kun fastgøres med de medfølgende

skruer (+PSW6 × 16).

Skrue

(+PSW6 × 16)

Monteringskrog

Firkantet hul

Tap

Tilpas tappen bag på monteringskrogen til det

firkantede hul bag på fjernsynet som vist i

nedenstående illustration.

3Juster monteringskrogens vinkel

ved hjælp af den medfølgende

sekskantsskrue.

Når tv'et monteres parallelt med væggen (0 grader), er

det ikke nødvendigt at indstille vinklen af

monteringskrogen (fremgangsmåde 1 og 2

herunder). Sørg for, at hver enkelt armbase X er skruet

godt fast.

1Fjern de to skruer fra armbeslaget X på

monteringskrogen. Vælg de huller, som hører til

den ønskede vinkel (5, 10, 15 eller 20 grader).

2Juster vinklerne på top- Y og bund Z-armen, så

den passer til det tiihørende hul, og fastgør hver

enkelt arm helt ved hjælp af de to skruer, som blev

fjernet i det forrige trin 1.

Bemærk

• Sørg for, at højre og venstre arm er indstillet med samme

vinkel.

• Kontroller, at de to armbeslag er skruet godt i.

FORSIGTIG

Pas på, du ikke klemmer fingrene, når monteringskrogens

vinkel indstilles.

Sekskantsskrue

Bemærkning til justeringsvinklerne

• Når der monteres andre tv end dem, der er angivet

på side 2 (afhængigt af modellens størrelse og

mål, osv.), er armbeslagenes justeringsvinkler (0,

5, 10, 15, 20 grader) begrænsede.

• Yderligere oplysninger om armbeslagenes mulige

justeringsvinkler, når der monteres andre tv-

modeller end dem, der er angivet på side 2, findes

i deres betjeningsvejledning eller den

medfølgende folder.

10 (DK)

Hvis du vil installere et tv, der ikke er angivet på side 2, skal

du læse dets betjeningsvejledning eller den medfølgende

folder.

Trin 5:

Montering af tv'et på

væggen

ADVARSEL

Du må ikke tilslutte strøm, før tv'et eller skærmen er

monteret. Hvis netledningen kommer i klemme under

eller mellem dele af udstyret, kan der opstå en

kortslutning, eller du kan få elektrisk stød.

Pas på, du ikke falder over netledningen, tv'et eller

skærmen og kommer til skade.

1Slut netledningen og tv'ets

medfølende tilslutningskabler til

tv'et.

Slut netledning og en eller flere forbindelsesledninger

til stikkene bag på tv'et. Yderligere oplysninger om

tilslutning af netledningen og tilslutningskablerne

findes i den betjeningsvejledning, der fulgte med tv'et.

Bemærk

• Du kan ikke slutte kablerne til tv'et, når det er installeret på

grundbeslaget.

• Lad en autoriseret person trække kablerne i væggen.

2Monter tv'et på grundbeslaget.

1Bestem hullerne til grundbeslaget ud fra

diagrammet/tabellen til placering af krog og skruer

på side 13, som skal bruges til at placere de øverste

kroge i grundbeslaget i.

2Hold godt fast i tv'et med begge hænder, og juster

det forsigtigt i forhold til væggen.

ADVARSEL

Sørg for, at der er mindst to personer til at bære tv'et.

3Fastgør tv'et og grundbeslaget

godt ved hjælp af de to

medfølgende skruer

(+BVST4 × 12).

Bemærk

Hvis der bruges en elektrisk skruetrækker, skal

drejningsmomentet indstilles til ca. 1,5 N·m {15 kgf·cm}.

Monteringskrog

Grundbeslag

Skrue

(+BVST4 × 12)

ADVARSEL

Sørg for, at både den højre og venstre sikringsskrue

spændes godt fast. Hvis du ikke gør det, kan tv'et

falde ned, når der skubbes opad, og forårsage

personskade.

11 (DK)

Design og specifikationer kan ændres uden varsel.

Kontroller, at

monteringen er

gennemført

Kontroller følgende punkter.

• Monteringskrogens kroge placeres solidt i

grundbeslagets huller.

• Ledningen og kablet er ikke snoet eller klemt.

• De to skruer, som fastgør monteringskrogen og

grundbeslaget, strammes godt.

ADVARSEL

Juster ikke på monteringskrogens vinkel, når tv'et er

monteret på væggen, og sørg for at montere det helt fast.

Hvis der justeres på monteringskrogen, kan produktet

falde ned og forårsage personskade eller tingsskade.

Ukorrekt placering af netledningen o. lign. kan forårsage

brand eller elektrisk stød i tilfælde af en kortslutning.

Kontroller, at monteringen er sikker.

Når tv'et skal tages ned

1Tag netledningen ud af

stikkontakten.

2Fjern de to skruer, som fastgør

tv'et og grundbeslaget. (Se

skruernes placering under 3 i trin

5 på side 10.)

Til Sony-forhandlere

3Sørg for at holde på tv'et og

skyde det opad for at fjerne tv'et.

FORSIGTIG

• Vær omhyggelig med, at ledningen og kablerne ikke

bliver fanget, når tv'et fjernes.

• Pas på, du ikke kommer til skade med hænder eller

fingre, når tv'et fjernes.

ADVARSEL

Sørg for, at der er mindst to personer til at bære tv'et.

Specifikationer

Enhed: mm

Vægt: 4,7 kg

525 60

445 73

12 (DK)

Måletabel til tv-montering

Nogle modeller vil muligvis ikke kunne fås i visse områder.

Tallene i overstående tabel kan afvige en smule, afhængigt af installationen.

* "xx" i modelnavnene angiver tal og/eller tegn for den enkelte model.

ADVARSEL

Væggen, som tv'et skal monteres på, skal som minimum kunne klare en belastning på fire gange tv'ets vægt.

Se vejledningen til dit tv for at få oplysninger om tv'ets vægt.

Modelnavn

Skærmens mål Skærmens

midtermål

Længde af hver monteringsvinkel

Vinkel (0°) Vinkel (20°)

A B C D E F G H

KDL-46D30xx */KDL-46D28xx */

KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A 1.114 730 106 505 175 373 705 545

KDL-40D30xx */KDL-40D28xx */

KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */

KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/

KLV-40V300A

981 643 157 505 170 338 622 543

KDL-32D30xx */KDL-32D28xx */

KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */

KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/

KDL-32SL130/KLV-32V300A

790 530 137 424 160 318 516 464

en ne

or ang

ver m

ål

et tv,

er s

monteres p

ette pro

t. Brug

enne ta

en rette p

acer

ng.

Hvis du vil installere et tv, der ikke er angivet herunder, skal du læse dets betjeningsvejledning eller den medfølgende folder.

Skærmens midterpunkt

Enhed: mm

13 (DK)

Nogle modeller vil muligvis ikke kunne fås i visse områder.

* "xx" i modelnavnene angiver tal og/eller tegn for den enkelte model.

Måletabel for montering på væggen

Diagram/tabel til placering af krog og skruer

Modelnavn Placering

af skrue Placering

af krog

KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A

e, g b

KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/KLV-40V300A

KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A f, j c

Enhed: mm 525

406

320

478

Placering af skrue

Ved montering af monteringskrogen på tv'et.

Placering af krog

Ved montering af tv'et på grundbeslaget.

* Placering af krogen "a" kan ikke bruges til

modellerne i tabellen ovenfor.

2 (SE)

Tack för att du visade oss förtroende

genom att välja denna produkt.

Om du inte följer säkerhetsföreskrifterna eller använder

produkten på fel sätt kan det leda till brand eller allvarliga

personskador.

I den här bruksanvisningen finns instruktioner för hur

produkten används samt information om sådant som du bör

känna till för att undvika olyckor. Läs den här

bruksanvisningen noga och använd produkten enligt

instruktionerna. Behåll den här bruksanvisningen för

framtida bruk.

För Sony-återförsäljare

Installationen av denna produkt kräver att du har tillräckliga

kunskaper. För att du ska kunna göra den här installationen

säker måste du ta del av informationen i den här

bruksanvisningen. Sony kan inte göras ansvarigt för

eventuella skador eller personskador som orsakats av felaktig

användning eller felaktig installation. Vänligen ge den här

bruksanvisningen till kunden efter utförd installation.

Produkter från Sony är utformade med tanke på säkerhet. Om

produkterna emellertid används felaktigt kan det leda till

allvarliga personskador till följd av brand, elstötar eller av att

produkten vält eller fallit ned. Åsidosätt inte säkerheten så

förebygger du sådana olyckor.

Angivna produkter

Följande produkter är föremål för ändring utan

föregående meddelande, kan vara slut i lagret eller

tagits ur sortimentet.

Vissa modeller säljs dessutom bara i vissa

regioner.

* I aktuella modellnamn anger ”xx” siffror och/eller tecken

som är specifika för varje modell.

Denna produkt har konstruerats för de TV-modeller som

anges ovan. Om du vill använda andra TV-apparater bör du

först kontrollera deras bruksanvisningar eller den

medföljande broschyren, för att se om produkten kan

användas.

För kunder

Installationen av denna produkt kräver att du har

tillräckliga kunskaper. Se till att anlita en Sony-

återförsäljare eller en behörig montör för att utföra

installationen och var särskilt noggrann med säkerheten

under installationen. Sony är inte ansvarigt för eventuella

person- eller materiella skador som orsakats av felaktig

hantering eller felaktig installation, eller av att annat än

den specificerade produkten installerats. Dina eventuella

lagenliga rättigheter påverkas inte.

VARNING!

Om säkerhet

VAR FÖRSIKTIG

LCD-TV i färg

KDL-46D30xx *

KDL-46D28xx *

KDL-46D27xx *

KDL-46T30xx *

KDL-46S30xx *

KLV-46V300A

KDL-40D30xx *

KDL-40D28xx *

KDL-40D27xx *

KDL-40D26xx *

KDL-40T30xx *

KDL-40T28xx *

KDL-40T26xx *

KDL-40S30xx *

KDL-40S28xx *

KDL-40SL130

KLV-40V300A

KDL-32D30xx *

KDL-32D28xx *

KDL-32D27xx *

KDL-32D26xx *

KDL-32T30xx *

KDL-32T28xx *

KDL-32T26xx *

KDL-32S30xx *

KDL-32S28xx *

KDL-32XBR4

KDL-32SL130

KLV-32V300A

3 (SE)

Överlåt installationen till behörig

personal och se till att små barn inte

befinner sig i närheten när

installationen utförs.

Om väggfästet eller TV-apparaten inte

installeras korrekt kan det leda till

följande olyckor. Se till att

installationen utförs av behörig

personal.

• TV-apparaten kan lossna och orsaka

allvarliga skador som t ex skrapsår eller ett benbrott.

• Om väggen där väggfästet monteras inte är jämn, stabil

och lodrät, kan enheten lossna och orsaka skador på

person och/eller egendom. Väggen bör vara stark nog att

bära en vikt på minst fyra gånger TV-apparatens vikt.

(Se din TV-apparats bruksanvisning för information om

dess vikt.)

• Om inte installationen av väggfästet utförs korrekt kan

enheten lossna och orsaka skador på person och/eller

egendom.

Överlåt flyttning eller nedmontering

av TV-apparaten till behörig person.

Om nedmontering och transport av TV-apparaten utförs av

obehörig person kan den lossna och orsaka skador på person

och/eller egendom. Se till att minst två personer hjälps åt att

bära eller montera ned TV-apparaten.

Se upp så att du inte spiller någon

typ av vätska på TV-apparaten.

Om TV-apparaten blir våt kan det leda till brand eller

elektrisk stöt.

Ta inte bort några skruvar el.dyl.

efter det att TV-apparaten har

monterats.

Det kan leda till att TV-apparaten lossnar och orsakar skador

på person och/eller egendom.

Plocka inte isär eller modifiera

väggfästets olika delar.

Då kan väggfästet lossna och orsaka skador

på person och/eller egendom.

Montera inte några andra enheter än

den specificerade produkten.

Detta väggfästet är tillverkat enbart för den angivna

produkten. Om du använder det för montering av andra

produkter kan det lossna eller gå sönder och orsaka skador på

person och egendom.

Täck inte för ventilationshålen på

TV-apparaten.

Om du täcker över ventilationshålet (med

tyg eller liknande) kan enheten överhettas

och orsaka brand.

Utsätt inte väggfästet för någon

annan belastning än den från TV-

apparaten.

Det kan leda till att TV-apparaten lossnar

och orsakar skador på person och/eller

egendom.

Luta dig inte mot eller häng i

TV-apparaten.

Luta dig inte mot eller häng i TV-apparaten

eftersom du då riskerar att få den över dig

med allvarliga personskador som följd.

Utsätt inte TV-apparaten för regn

eller fukt.

Det kan leda till brand eller elektrisk stöt.

Placera aldrig TV-apparaten i varma

eller fuktiga miljöer eller där det är

väldigt dammigt och placera den inte

heller där den utsätts för mekaniska

vibrationer.

Det kan leda till brand eller elektrisk stöt.

Håll brandfarliga föremål och öppna

lågor (t.ex. stearinljus) borta från

TV-apparaten.

Du förebygger brand genom att hålla brandfarliga föremål

och öppen eld (t.ex. stearinljus) borta från TV-apparaten.

VARNING!

Om följande säkerhetsföreskrifter inte följs kan

det leda till allvarliga personskador eller i värsta

fall dödsfall som följd av brand eller elskador att

produkten välter eller faller ned.

För kunder

Svenska

4 (SE)

Installera inte väggfästet på en vägg

där TV-apparatens hörn eller sidor

sticker ut från väggen.

Installera inte väggfästet på ytor, t.ex. en

pelare, där TV-apparatens hörn eller sidor

sticker ut från underlaget. Om en person

eller något föremål råkar slå emot

utskjutande delar av TV-apparaten kan det

orsaka skador på person och/eller

egendom.

Hantera enheten försiktigt när du

rengör den eller utför underhåll.

Tyng inte onödigt mycket på TV-apparatens översida. Det

kan leda till att TV-apparaten lossnar och orsakar skador på

person och/eller egendom.

Installera inte TV-apparaten över

eller under en

luftkonditioneringsanläggning.

Om TV-apparaten utsätts för vattenläckor eller luftflödet från

en luftkonditionering under en längre tid finns det risk för

brand, elektriska stötar eller funktionsstörningar hos

TV-apparaten.

• Om du använder TV-apparaten monterad på väggfästet

under en längre tid, finns det risk att väggen ovanför eller

bakom TV-apparaten missfärgas eller att tapeten lossnar,

beroende på väggmaterialet.

• Om du tar bort väggfästet från väggen efter installationen

finns skruvhålen kvar i väggen.

• Om du har dragit matarkablar på 300 ohm i väggen

rekommenderas du att byta ut dem mot en koaxialkabel på

75 ohm. Om du måste använda matarkablar på 300 ohm

måste du se till att det finns tillräckligt utrymme mellan

TV-apparaten och matarkablarna i väggen innan du utför

installationen. Kontakta den behöriga montör som du

tänker anlita och rådgör om en passande monteringsyta (fri

från radiostörningar och liknande) innan installationen

påbörjas.

Följ instruktionerna i den här

bruksanvisningen noga så att

monteringen av väggfästet uppfyller

säkerhetskraven.

Om någon av skruvarna sitter löst eller

lossnar helt kan väggfästet lossna och

orsaka skador på person och/eller

egendom. Se till att du använder rätt skruv

för väggmaterialet och skruva fast enheten

ordentligt med fyra eller fler 8 mm-skruvar

(eller motsvarande).

Se till att fästet monteras ihop

korrekt enligt instruktionerna i

bruksanvisningen.

Om någon av skruvarna sitter löst eller lossnat helt, kan

TV-apparaten lossna och orsaka personskador eller skador på

TV-apparaten.

VAR FÖRSIKTIG

Om du inte följer följande säkerhetsföreskrifter

finns det risk för personskador eller skador på

egendom.

Försiktighetsåtgärder

Installera väggfästet

VARNING

Till kunder

Installationen av denna produkt kräver att du har

tillräckliga kunskaper. Se till att anlita en Sony-

återförsäljare eller en behörig montör för att utföra

installationen och var särskilt noggrann med säkerheten

under installationen.

För Sony-återförsäljare

Följande instruktioner gäller bara för Sony-återförsäljare.

Läs ovanstående säkerhetsföreskrifter noga och släpp

aldrig tanken på säkerheten, vare sig under installation,

underhåll eller kontroll av den här produkten.

Följ anvisningarna i den här

bruksanvisningen så att de

medföljande skruvarna och

monteringsdetaljerna blir använda

på rätt sätt. Om du använder andra

monteringsdetaljer än de som

följer med, kan TV-apparaten

lossna och orsaka personskador

eller skador på TV-apparaten.

För Sony-återförsäljare

5 (SE)

Fäst och dra åt skruvarna på den

plats där de är avsedda att sitta.

Om detta inte sker kan TV-apparaten lossna och orsaka

personskador eller skador på TV-apparaten.

Utsätt inte TV-apparaten för stötar

under installationen.

Om TV-apparaten utsätts för stötar kan den välta eller gå

sönder. Det kan orsaka personskador.

Väggen där TV-apparaten placeras

ska vara slät och lodrät.

Annars kan TV-apparaten lossna och orsaka personskador.

När TV-apparaten har installerats på

rätt sätt fäster du kablarna

ordentligt.

Om personer eller föremål trasslar in sig i kablarna kan det

orsaka personskador eller skador på TV-apparaten.

Se till att inte nätkabeln eller

anslutningskabeln kommer i kläm.

Om nätkabeln eller anslutningskabeln

kläms mellan enheten och väggen, eller

böjs och vrids med våld, kan de inre

ledarna i kablarna friläggas vilket kan

leda till kortslutning eller strömavbrott.

Det kan i sin tur leda till brand eller

elektrisk stöt.

Se upp så att du inte skadar händer

eller fingrar när du utför

installationen.

Var försiktig när du arbetar så att du inte skadar händer eller

fingrar när du installerar väggfästet eller TV-apparaten.

Skruvarna som behövs för att skruva

fast väggfästet på väggen medföljer

ej.

Skruva fast väggfästet med skruvar som är avpassade efter

väggmaterialet och väggens struktur.

Före installationen

Om du avser att montera en TV som inte finns angiven på

sidan 2, ska du noga kontrollera den bruksanvisning som

medföljde din TV, eller den medföljande broschyren.

Steg 1:

Kontrollera de delar

som krävs för

installationen

Ta fram fyra eller fler 8 mm-skruvar

eller motsvarande (medföljer ej)

och en skruvmejsel. Välj skruvar

som är lämpliga för

väggmaterialet.

2Öppna förpackningen och

kontrollera att alla nedanstående

delar finns med.

Monteringsplatta (2)

Monteringsfäste (2)

Skruv (+BVST4 × 12) (6)

Skruv (+PSW6 × 16) (4)

Sexkantsnyckel (1)

6 (SE)

Steg 2:

Välja monteringsplats

Se Måttabell för TV-installation på

sidan 12 för val av

monteringsplats.

Se till att det finns ett tillräckligt stort mellanrum

mellan TV-apparaten och taket och utskjutande delar av

väggen enligt nedan.

Obs!

Om du avser att dra kablarna i väggen ska ett hål för

detta borras i väggen innan installationen påbörjas.

Enhet: mm

100 100

100 300

Luftcirkulationen

är blockerad.

Vägg

Installera aldrig TV-apparaten som i bilden

nedan:

2Bestäm var skruvarna för

montering av Monteringsplattan

ska placeras med hjälp av

måttschemat för väggmontering

på sidan 13.

VARNING!

Den vägg som TV-apparaten ska monteras på måste

vara stark nog att bära en vikt på minst fyra gånger

TV-apparatens vikt (se din TV-apparats

bruksanvisning för information om dess vikt).

Försäkra dig om att väggen där TV-apparaten skall

monteras är tillräckligt stark. Förstärk väggen

ordentligt om så behövs.

7 (SE)

Steg 3:

Fästa

monteringsplattan på

väggen

1Säkra basfästet mot väggen med

minst fyra 8 mm-skruvar eller

motsvarande (medföljer ej).

1Avgör vilka skruvhål (d, h) som skall användas för

montering av monteringsfästet på basplattan.

Skruva sedan i medföljande skruvar ordentligt

(+BVST4 × 12).

Skruv (+BVST4 × 12)

Monteringsplatta

Monteringsfästen

2Fäst bottenkonsolen och monteringsfästet i väggen

med fyra eller fler 8 mm-skruvar eller liknande

(medföljer ej).

Välj fyra skruvhål med samma märkning som i

bilden nedan z och dra åt dem ordentligt så att de

inte lossnar.

3Skruva ur skruvarna som monterades i steg 1 och

ta bort monteringsfästet från basplattan.

VAR FÖRSIKTIG

Var försiktig så att du inte tappar monteringsfästet när

skruvarna avlägsnas.

VARNING!

• Skruvarna som ska användas i detta steg medföljer

ej. Välj skruvar som är lämpliga för materialet och

väggstrukturen.

• Om monteringsplattan inte kan fästas tillräckligt bra

ska fler skruvar användas.

• Var noga med att kontrollera att monteringsplattan

sitter fast ordentligt i väggen.

Rikta in enheten så att den är vågrät.

Monteringsplatta

8 (SE)

Om du avser att montera en TV som inte finns angiven på

sidan 2, ska du noga kontrollera den bruksanvisning som

medföljde din TV, eller den medföljande broschyren.

Steg 4:

Förberedelser för

för TV-installationen

1Lossa skruvarna på

TV-apparatens baksida. Ta bort

bordsstativet från TV-apparaten.

Placera TV-apparaten med skärmen vänd nedåt på en

stadig arbetsyta som täcks med en mjuk duk.

För användare av följande TV-apparater:

KDL-46/40D30xx *, KDL-46/40D28xx *,

KDL-46/40D27xx *, KDL-40D26xx *,

KDL-46/40T30xx *, KDL-40T28xx *,

KDL-40T26xx *, KDL-46/40S30xx *,

KDL-40S28xx *, KDL-40SL130,

KLV-46/40V300A

Mjuk duk

För användare av följande TV-apparater:

KDL-32D30xx *, KDL-32D28xx *,

KDL-32D27xx *, KDL-32D26xx *,

KDL-32T30xx *, KDL-32T28xx *,

KDL-32T26xx *, KDL-32S30xx *,

KDL-32S28xx *, KDL-32XBR4,

KDL-32SL130, KLV-32V300A

* I aktuella modellnamn anger ”xx” siffror och/eller

tecken som är specifika för varje modell.

Obs!

• Lägg bildskärmen nedåt på en stabil arbetsyta som är större

än TV-apparaten när du avlägsnar bordsstativet från TV-

apparaten.

• Placera en mjuk duk på arbetsytan så att inte LCD-

skärmens yta skadas.

VAR FÖRSIKTIG

• Det kan hända att LCD-skärmen går sönder eller skadas

om TV-apparatens yta utsätts för tryck eller stötar.

• Lägg skärmen vänd nedåt på en stabil och jämn yta med

bordsstativet hängande över ytans kant. Om skärmen och

bordsstativets basplatta är på samma yta skapas ostabila

arbetsförhållanden och TV:n kan skadas.

• När bordsstativet lossas från TV:n ska du hålla i det med

båda händerna.

Mjuk duk

9 (SE)

Om du använder en elektrisk skruvdragare ställer du

vridmomentet på ungefär 2 N·m {20 kgf·cm}.

Lyft inte monteringskroken innan skruvarna (två skruvar

vardera för vänster/höger) har skruvats fast. Detta kan

störa monteringsfästet eller TV-chassiet.

2Fastställ med hjälp av

diagrammet/tabellen för skruv-

och krokplatser på sidan 13

skruvarna plats och säkra

monteringskroken på TV:ns

baksida.

1Säkra monteringskroken tillfälligt i TV:ns baksida

med hjälp av de fyra medföljande skruvarna

(+PSW6 × 16).

2Se till att båda skruvarna dras åt ordentligt med

samma moment på TV:ns baksida.

Obs!

Se till att inga andra skruvar än de medföljande

(+PSW6 × 16) används när monteringsfästet ska fästas.

Skruv

(+PSW6 × 16) Monteringsfäste

Fyrkantigt hål

Flik

Fyrkantigt hål

Passa in fliken på monteringsfästets baksida

med det fyrkantiga hålet på TV:ns baksida precis

som på bilden nedan.

3Justera monteringsfästets vinkel

med hjälp av medföljande

sexkantsnyckel.

Om TV-apparaten monteras parallellt med väggen (0

graders lutning) behöver inte monteringsfästets vinkel

(rutinerna 1 och 2 nedan) justeras. Se till att

respektive armstöd X är ordentligt infäst.

1Ta bort de två skruvarna från monteringsfästets

armstöd X. Välj skruvhål efter önskad vinkel

(5, 10, 15 eller 20 grader).

2Justera vinkeln för det övre Y och undre Z

armstödet för att passa motsvarande hål och skruva

sedan fast respektive armstöd med hjälp av de två

skruvarna du avlägsnade i föregående steg 1.

Obs!

• Se till att både höger och vänster arm får samma vinkel.

• Se till att båda armstöden är ordentligt fastskruvade.

VAR FÖRSIKTIG

Se till att du inte klämmer fingrarna när du justerar vinkeln på

monteringsfästet.

Sexkantnyckel

Att notera om justeringsvinklar

• När andra TV-modeller än de som anges på

sidan 2 installeras (beroende på modellens storlek

och mått etc.), kan de justeringsvinklar som finns

angivna (0, 5, 10, 15, 20 grader) för stödarmarna

vara begränsade.

• Vilka inställningsvinklar som är tillgängliga för

armarna när andra TV-modeller än dem som anges

på sidan 2 monteras, finns angivna i respektive

bruksanvisning eller i den medföljande

broschyren.

10 (SE)

Om du avser att montera en TV som inte finns angiven på

sidan 2, ska du noga kontrollera den bruksanvisning som

medföljde din TV, eller den medföljande broschyren.

Steg 5:

Installera TV:n på en

vägg

VARNING!

Försäkra dig om att installationen har slutförts innan du

ansluter nätsladden till vägguttaget. Om nätkabeln kläms

under utrustningen eller mellan delar av utrustningen,

kan det leda till kortslutning eller elektriska stötar.

Var försiktig så att du inte snubblar på nätkabeln, TV-

apparaten eller bildskärmen och skadar dig.

1Anslut nätkabeln och

anslutningskabeln/-kablarna

som medföljde TV-apparaten, till

TV-apparaten.

Anslut nätsladden och anslutningskabeln/-kablarna till

uttagen på TV-apparatens baksida. Mer information om

hur man ansluter nätkabeln och anslutningskabeln/-

kablarna finns i den bruksanvisning som medföljde

TV-apparaten.

Obs!

• Det går inte att ansluta kablarna till TV-apparaten efter att

den installerats på monteringplattan.

• Anlita en behörig montör för att utföra kabeldragningen i

väggen.

2Installera TV-apparaten på

monteringsplattan.

1Fastställ med hjälp av diagrammet/tabellen för

skruv- och krokplatser på sidan 13 hålen för

basfästet för ihakning av monteringskrokens övre

krokar.

2Håll TV-apparaten i ett ordentligt tag med båda

händerna och rikta in den på väggen.

VARNING!

Se till att minst två personer hjälps åt att bära

TV-apparaten.

3Montera TV:n och

bottenkonsolen med de två

medföljande skruvarna

(+BVST4 × 12).

Obs!

Om du använder en elektrisk skruvdragare ställer du

vridmomentet på ungefär 1,5 N·m {15 kgf·cm}.

Monteringsfäste

Monteringsplatta

Skruv

(+BVST4 × 12)

VARNING!

Dra åt både vänster och höger fästskruvar ordentligt.

Annars kan TV-apparaten lossna när den trycks

uppåt och orsaka personskador.

11 (SE)

Design och specifikationer kan ändras utan föregående

meddelande.

Kontrollera att

installationen har

slutförts

Kontrollera följande:

• Monteringsfästets hakar fästs ordentligt i basplattans

hål.

• Att sladden och kabeln inte har vridits eller kommit i

kläm.

• De två skruvarna som fäster monteringsfästet vid

basplattan dras åt ordentligt.

VARNING!

Justera inte monteringsfästets vinkel när TV:n sitter

monterad på väggen och var noga med att den monteras

korrekt. Annars kan det leda till att produkten lossnar och

orsakar personskador och skador på produkten.

Dessutom kan felaktig placering av nätsladden och

liknande felaktigheter leda till brand eller elektriska

stötar till följd av en kortslutning.

Av säkerhetsskäl är det viktigt att du kontrollerar att

installationen har slutförts.

Ta ned TV-apparaten

1Koppla bort nätkabeln från

vägguttaget.

2Lossa de två skruvar som håller

fast TV:n och bottenkonsolen.

(Se 3 i steg 5 på sidan 10 för

information om skruvarnas

plats.)

För Sony-återförsäljare

3Håll i TV:n och för den uppåt för

att avlägsna den.

VAR FÖRSIKTIG

• Var försiktig så att inte sladdarna och kablarna

fastnar när du tar bort TV-apparaten.

• Var försiktig så att du inte skadar dina händer eller

fingrar när du tar bort TV-apparaten.

VARNING!

Se till att minst två personer hjälps åt att bära

TV-apparaten.

Specifikationer

Enhet: mm

Vikt: 4,7 kg

525 60

445 73

12 (SE)

Måttabell för TV-installation

Det kan hända att vissa modeller inte finns tillgängliga i vissa regioner.

Siffrorna i ovanstående tabell kan variera något beroende på installationen.

* I aktuella modellnamn anger ”xx” siffror och/eller tecken som är specifika för varje modell.

VARNING!

Den vägg som TV-apparaten monteras på måste vara stark nog att bära en vikt på minst fyra gånger TV-apparatens vikt.

Se din TV-apparats bruksanvisning för information om dess vikt.

Modellbeteckning

TV-mått Skärmens

mittdimension

Längd för varje monteringsvinkel

Vinkel (0°) Vinkel (20°)

A B C D E F G H

KDL-46D30xx */KDL-46D28xx */

KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A 1 114 730 106 505 175 373 705 545

KDL-40D30xx */KDL-40D28xx */

KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */

KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/

KLV-40V300A

981 643 157 505 170 338 622 543

KDL-32D30xx */KDL-32D28xx */

KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */

KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/

KDL-32SL130/KLV-32V300A

790 530 137 424 160 318 516 464

en ne

an v

sar m

tten

ör

en TV som är montera

enna pro

nvän

enna ta

när

u s

estämma

installationsplats.

Om du avser att montera en TV som inte finns angiven nedan, ska du noga kontrollera den bruksanvisning som medföljde din

TV, eller den medföljande broschyren.

Skärmens mittpunkt

Enhet: mm

13 (SE)

Det kan hända att vissa modeller inte finns tillgängliga i vissa regioner.

* I aktuella modellnamn anger ”xx” siffror och/eller tecken som är specifika för varje modell.

Måttschema för väggmontering

Diagram/tabell för skruv- och krokplatser

Modellbeteckning Placering av

skruvar Placering av

hakar

KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A

e, g b

KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/KLV-40V300A

KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A f, j c

Enhet: mm 525

406

320

478

Placering av skruvar

Vid installation av monteringsfästet på TV-apparaten.

Placering av hakar

Vid installation av TV-apparaten på monteringsplattan.

* Fästets position ”a” kan inte användas för

modellerna i tabellen ovan.

2 (TR)

Bu ürünü aldığınız için teşekkür

ederiz.

Güvenlik önlemlerine uyulmaması veya ürünün yanlış

kullanımı ciddi yaralanmalara veya yangına yol açabilir.

Bu kullanım kılavuzu ürünün doğru kullanımını ve kazaları

önlemek için gerekli önlemleri göstermektedir. Bu kılavuzu

iyice okuduğunuzdan ve ürünü doğru kullandığınızdan

emin olun. İleride başvurabilmek üzere bu kılavuzu

saklayın.

Sony satıcılarına

Bu ürünü monte etmek için yeterli uzmanlık gerekir. Bu

kılavuzu iyice okuduğunuzdan ve montaj işlerini güvenli bir

şekilde yaptığınızdan emin olun. Sony, yanlış kullanımdan,

nizami olmayan montajlardan kaynaklanan zararlardan

veya yaralanmalardan sorumlu değildir. Lütfen montajdan

sonra bu kılavuzu müşteriye verin.

Sony ürünleri güvenlik göz önünde bulundurularak

tasarlanmıştır. Fakat ürünlerin yanlış kullanımı, yangın,

elektrik çarpması, ürünün devrilmesi veya ürünün düşmesi

sebebiyle ciddi yaralanmalara yol açabilir. Bu tip kazaları

önlemek için güvenlik önlemlerine uyduğunuzdan emin

olun.

Söz konusu ürünler

Aşağıdaki ürünlerde önceden bildirmeden

değişiklik yapılabilir, bu ürünler stoklarda

bulunmayabilir ve artık üretilmiyor olabilir.

Ayrıca, belirli modeller bazı bölgelerde satılmaz.

* Gerçek model adlarında “xx”, bir modele özgü numara

ve/veya karakterleri ifade eder.

Bu ürün yukarıda belirtilen televizyon modelleriyle

kullanılmak üzere tasarlanmıştır. Diğer televizyonlarda bu

ürünün kullanılabilirliği için, ilgili çalıştırma talimatlarına

veya ürünle birlikte verilen kitapçığa bakın.

Müşterilere

Bu ürünü monte etmek için yeterli uzmanlık gerekir.

Montajı Sony satıcılarına veya lisanslı taşeronlara

yaptırın ve montaj sırasında güvenliğe özellikle dikkat

edin. Sony, yanlış kullanımdan, nizami olmayan

montajlardan veya belirtilenlerden farklı herhangi bir

ürünün montajından kaynaklanan zararlardan veya

yaralanmalardan sorumlu değildir. Yasal Haklarınız

(varsa) etkilenmez.

UYARI

Güvenlikle İlgili

DİKKAT

LCD Renkli Televizyon

KDL46D30xx *

KDL46D28xx *

KDL46D27xx *

KDL46T30xx *

KDL46S30xx *

KLV46V300A

KDL40D30xx *

KDL40D28xx *

KDL40D27xx *

KDL40D26xx *

KDL40T30xx *

KDL40T28xx *

KDL40T26xx *

KDL40S30xx *

KDL40S28xx *

KDL40SL130

KLV40V300A

KDL32D30xx *

KDL32D28xx *

KDL32D27xx *

KDL32D26xx *

KDL32T30xx *

KDL32T28xx *

KDL32T26xx *

KDL32S30xx *

KDL32S28xx *

KDL32XBR4

KDL32SL130

KLV32V300A

3 (TR)

Montajı lisanslı taşeronlara yaptırın ve

montaj sırasında küçük çocukları

uzakta tutun.

Duvara Montaj Mesnedinin veya

televizyonun doğru monte edilmemesi

aşağıdaki kazalara yol açabilir.

Montajı lisanslı taşeronların

yaptığından emin olun.

• Televizyon düşebilir ve ezik veya

kırık gibi yaralanmaya sebep olabilir.

• Duvara Montaj Mesnedinin monte edildiği duvar

sağlam, düz veya yere dik değilse, ünite düşebilir ve

maddi zarar verebilir. Duvar, televizyon ağırlığının dört

katı bir ağırlığı taşıyabilecek kapasitede olmalıdır.

(Ağırlığı için televizyonunuzun kullanım kılavuzuna

bakın.)

• Duvara Montaj Mesnedinin duvara montajı yeterince

sağlam değilse, ünite düşebilir veya maddi zarar

verebilir.

Televizyon taşıma ve sökme işlerini

lisanslı taşeronlara verin.

Televizyonu taşıma ve sökme işlerini lisanslı taşeronlar

harici kişiler yaparsa, televizyon düşebilir ve yaralanma

veya maddi hasara yol açabilir. Televizyonu en az iki kişinin

taşımasına dikkat edin.

Televizyonun üzerine herhangi bir

sıvı dökmeyin.

Televizyonun ıslanmasına izin vermeniz yangın veya

elektrik çarpmasına yol açabilir.

Televizyonu monte ettikten sonra

vidaları vb. sökmeyin.

Aksi takdirde, televizyon düşebilir ve yaralanma veya

maddi hasara yol açabilir.

Duvara Montaj Mesnedinin

parçalarını sökmeyin veya

üzerlerinde değişiklik yapmayın.

Aksi takdirde, Duvara Montaj Mesnedi

düşebilir ve yaralanma veya maddi hasara

yol açabilir.

Belirtilen ürün haricinde herhangi

başka bir ekipman monte etmeyin.

Bu Duvara Montaj Mesnedi sadece belirtilen ürünlerle

birlikte kullanım için tasarlanmıştır. Belirtilen ürün

haricinde herhangi başka bir ekipman monte ederseniz, bu

ekipman düşebilir ve yaralanma veya maddi hasara yol

açabilir.

Televizyonun havalandırma

delikleri örtmeyin.

Havalandırma deliklerini örterseniz (bir

kumaş vb. ile), içeride ısı birikebilir ve

yangına yol açabilir.

Duvara Montaj Mesnedine,

televizyon haricinde herhangi

başka bir yük uygulamayın.

Aksi takdirde, televizyon düşebilir ve

yaralanma veya maddi hasara yol açabilir.

Televizyona yaslanmayın veya

asılmayın.

Üzerinize düşüp ciddi yaralanmaya sebep

olabileceği için, televizyona yaslanmayın

veya asılmayın.

Televizyonu yağmur veya neme

maruz bırakmayın.

Yangın veya elektrik çarpmasına sebep olabilir.

Televizyonu asla sıcak, nemli, aşırı

tozlu veya mekanik titreşimlere

maruz kalacağı yerlere

yerleştirmeyin.

Aksi takdirde, yangın veya elektrik çarpmasına sebep

olabilir.

Yanabilir nesneleri veya açık

alevleri (örn. mumlar)

televizyondan uzakta tutun.

Yangını önlemek üzere, yanabilir nesneleri veya açık

alevleri (örn. mumlar) televizyondan uzakta tutun.

UYARI

Aşağıdaki önlemlere uyulmaması, yangın,

elektrik çarpması, ürünün devrilmesi veya

ürünün düşmesi sebebiyle ciddi yaralanmalara

veya ölümlere yol açabilir.

Müşterilere

Türkçe

4 (TR)

Duvara Montaj Mesnedini,

televizyonun köşelerinin veya

kenarlarının duvar yüzeyinden

dışarı taştığı duvar yüzeylerine

monte etmeyin.

Duvara Montaj Mesnedini, televizyonun

köşelerinin veya kenarlarının duvar

yüzeyinden dışarı taştığı kiriş gibi duvar

yüzeylerine monte etmeyin. Bir kişi veya

bir nesne televizyonun dışarı taşan

köşesine veya kenarına çarparsa,

yaralanma veya maddi hasara yol açabilir.

Ürünü temizlerken veya ürün

üzerinde bakım işleri yaparken aşırı

kuvvet uygulamayın.

Televizyonun üst kenarına aşırı kuvvet uygulamayın. Aksi

takdirde, televizyon düşebilir ve yaralanma veya maddi

hasara yol açabilir.

Televizyonu bir klima cihazının

üzerine veya altına monte etmeyin.

Televizyon, su sızıntısına veya bir klima cihazından gelen

hava akımına uzun süre maruz kalırsa, yangına, elektrik

çarpmasına veya televizyonun yanlış çalışmasına sebep

olabilir.

• Duvara Montaj Mesnedine monte edilmiş televizyonu

uzun süre kullanırsanız, televizyonun arkasındaki

duvarın malzemesine bağlı olarak duvarın rengi

değişebilir veya duvar kağıdı çözülebilir.

• Duvara Montaj Mesnedi duvara monte edildikten sonra

söküldüğünde vida delikleri kalır.

• Duvarın arkasına 300ohm besleme kablosu

yönelttiyseniz, bunları 75ohm eş eksenli kablo ile

değiştirmenizi öneririz. 300ohm besleme kablolarını

kullanmaya devam etmek gerekiyorsa, montajdan önce

televizyon ile duvarın arkasındaki besleme kabloları

arasında yeterince boşluk olduğundan emin olun.

Montajdan önce uygun konumla (örn. radyo

gürültüsünden uzak yerler) ilgili olarak lisanslı

taşeronunuzla görüşün.

Bu kılavuzdaki talimatlara uyarak

Duvara Montaj Mesnedinin duvara

güvenli bir şekilde monte

edildiğinden emin olun.

Herhangi bir vida gevşekse veya düşerse,

Duvara Montaj Mesnedi düşebilir ve

yaralanma veya maddi hasara yol açabilir.

Duvar malzemesine uygun vidalar

kullandığınızdan emin olun ve üniteyi

dört veya daha fazla 8 mm çaplı (veya

eşdeğer) vida kullanarak güvenli bir

şekilde monte edin.

Mesnedi, bu kullanım kılavuzunda

açıklanan talimatlı prosedürleri

takip ederek monte etmeye dikkat

edin.

Herhangi bir vida gevşekse veya düşerse, televizyon

düşebilir ve kişisel yaralanmaya yol açabilir veya

televizyona zarar verebilir.

DİKKAT

Aşağıdaki önlemlere uyulmaması yaralanma

veya maddi hasara yol açabilir.

Önlemler

Duvara Montaj

Mesnedini monte etme

UYARI

Müşterilere

Bu ürünü monte etmek için yeterli uzmanlık gerekir.

Montajı Sony satıcılarına veya lisanslı taşeronlara

yaptırın ve montaj sırasında güvenliğe özellikle dikkat

edin.

Sony Satıcılarına

Aşağıdaki talimatlar sadece Sony Satıcıları içindir.

Yukarıda belirtilen güvenlik önlemlerini okuyun ve bu

ürünün montajı, bakımı ve kontrolü sırasında güvenliğe

özellikle dikkat edin.

Bu kılavuzdaki talimatlara uyarak

birlikte verilen vidaları ve ek

parçaları doğru kullandığınızdan

emin olun. Başka parçalar

kullanırsanız, televizyon

düşebilir ve kişisel yaralanmaya

yol açabilir veya televizyona

zarar verebilir.

Sony Satıcılarına

5 (TR)

Vidaları belirtilen konumlarda iyice

sıktığınızdan emin olun.

Aksi takdirde, televizyon düşebilir ve kişisel yaralanmaya

yol açabilir veya televizyon zarar görebilir.

Montaj sırasında televizyonun

darbeye maruz kalmamasına dikkat

edin.

Televizyon darbeye maruz kalırsa, düşebilir veya kırılabilir.

Bu da yaralanmaya yol açabilir.

Televizyonu dikey ve düz bir duvara

monte etmeye dikkat edin.

Aksi takdirde, televizyon düşebilir ve yaralanmaya yol

açabilir.

Televizyonu doğru bir şekilde

monte ettikten sonra kabloları

düzgün olarak sabitleyin.

Kişi ve nesnelerin kablolara takılması, kişisel yaralanmaya

yol açabilir veya televizyona zarar verebilir.

AC güç kablosunun veya bağlantı

kablolarının ezilmesine izin

vermeyin.

AC güç kablosu veya bağlantı kablosu

ünite ve duvar arasında bükülürse veya

zorla burulursa, kabloların içindeki

iletkenler dışarı çıkarak kısa devreye

veya elektriksel kopukluğa sebep

olabilir. Bu da yangın veya elektrik

çarpmasına yol açabilir.

Montaj sırasında ellerinizi ve

parmaklarınızı yaralamamaya

dikkat edin.

Duvara Montaj Mesnedini veya televizyonu monte ederken

ellerinizi ve parmaklarınızı yaralamamaya dikkat edin.

Duvara Montaj Mesnedini duvara

sabitlemek için gerekli olan vidalar

birlikte verilmez.

Duvara Montaj Mesnedini monte ederken duvar

malzemesine ve yapısına uygun vidalar kullanın.

Montajdan önce

Sayfa 2’de belirtilmeyen bir televizyon monte etmek

istiyorsanız, çalıştırma talimatlarına veya ürünle

birlikte verilen kitapçığa bakın.

Adım 1:

Montaj için gereken

parçaları kontrol etme

1En az dört adet 8 mm çaplı veya

eşdeğer vida (ürünle birlikte

verilmez) ve bir tornavida

hazırlayın. Duvar malzemesine

uygun vidalar seçin.

2Kutuyu açın ve aşağıdakilerin

tümünün bulunduğundan emin

olun.

Taban Mesnedi (2)

Montaj Kancası (2)

Vida (+BVST4 × 12) (6)

Vida (+PSW6 × 16) (4)

Allen anahtarı (1)

6 (TR)

Adım 2:

Montaj yerini belirleme

Sayfa 12’teki televizyon montaj

boyutları tablosuna bakarak

montaj yerini belirleyin.

Televizyon ile tavan ve duvarın taşan kısımları

arasında aşağıdaki gibi uygun bir açıklık bırakın.

Not

Kabloları duvardan geçirmek istiyorsanız, montaja

başlamadan önce duvarda kabloların geçeceği bir

delik açın.

Birim: mm

100 100

100 300

Televizyonu kesinlikle aşağıda gösterilen

şekilde monte etmeyin:

Hava sirkülasyonu

engellenmiş.

Duvar

2Sayfa 13’teki Duvara montaj

boyutları tablosuna bakarak,

Taban Mesnedini takmaya

yarayan vidaların yerlerini

belirleyin.

UYARI

Televizyonun monte edileceği duvar, televizyonun

ağırlığından en az dört kat fazla ağırlığı

taşıyabilmelidir (Ağırlığı için televizyonunuzun

talimatlarına bakın.).

Televizyonun monte edileceği duvarın kuvvetini

belirleyin. Gerekiyorsa, duvarı yeterince

sağlamlaştırın.

7 (TR)

Adım 3:

Taban Mesnedini

duvara monte etme

1Taban Mesnedini en az dört

adet 8 mm çaplı veya eşdeğer

vidayla (ürünle birlikte verilmez)

sabitleyin.

1Montaj Kancasının Taban Mesnedine

bağlanacağı vida deliklerini (d, h) belirleyin.

Ardından, ürünle birlikte verilen vidaları

(+BVST4 × 12) kullanarak bunları sıkıca

bağlayın.

Vida (+BVST4 × 12)

Taban Mesnedi

Montaj Kancası

2Taban Mesnedi ile Montaj Kancasını en az dört

adet 8 mm çaplı veya eşdeğer vida (ürünle birlikte

verilmez) kullanarak duvara sabitleyin.

Aşağıdaki şemada gösterilen z işaretli dört vida

deliğini seçin ve vidaları gevşemeyecek şekilde

sıkıca sabitleyin.

31. işlemde takılan vidaları çıkarın ve Montaj

Kancasını Taban Mesnedinden sökün.

DİKKAT

Vidaları Montaj Kancasından çıkarırken Montaj Kancasını

düşürmemeye dikkat edin.

UYARI

• Bu işlem için gereken vidalar ürünle birlikte

verilmez. Duvarın malzemesine ve yapısına uygun

vidalar seçin.

• Taban Mesnedi yeterince sıkı bağlanamazsa, ek

vida kullanın.

• Taban Mesnedinin duvara sıkıca bağlı olduğunu

doğrulayın.

Üniteyi dengede olacak şekilde hizalayın.

Taban Mesnedi

8 (TR)

Sayfa 2’de belirtilmeyen bir televizyon monte etmek

istiyorsanız, çalıştırma talimatlarına veya ürünle birlikte

verilen kitapçığa bakın.

Adım 4:

Televizyon

montajına hazırlık

1Televizyonun arkasındaki

vidaları sökün. Ardından Masa

Üstü Sehpasını televizyondan

ayırın.

Televizyonu kumaşla kaplı sabit bir yüzeye, ekran

aşağı bakacak şekilde yerleştirin.

Aşağıdaki televizyon kullanıcıları için:

KDL46/40D30xx *, KDL46/40D28xx *,

KDL46/40D27xx *, KDL40D26xx *,

KDL46/40T30xx *, KDL40T28xx *,

KDL40T26xx *, KDL46/40S30xx *,

KDL40S28xx *, KDL40SL130,

KLV46/40V300A

Yumuşak bez

Aşağıdaki televizyon kullanıcıları için:

KDL32D30xx *, KDL32D28xx *,

KDL32D27xx *, KDL32D26xx *,

KDL32T30xx *, KDL32T28xx *,

KDL32T26xx *, KDL32S30xx *,

KDL32S28xx *, KDL32XBR4,

KDL32SL130, KLV32V300A

* Gerçek model adlarında “xx”, bir modele özgü

numara ve/veya karakterleri ifade eder.

Notlar

• Masa Üstü Sehpasını televizyondan ayırırken, ekranı

televizyondan daha büyük, sabit bir yüzeye ters şekilde

koyun.

• LCD ekran yüzeyinin zarar görmemesi için, çalışma

yüzeyine yumuşak bir bez yerleştirin.

DİKKAT

• Televizyonun yüzeyine basınç veya darbe uygulanırsa,

LCD ekran kırılabilir veya hasar görebilir.

• Ekranı, sabit ve düz bir yüzeyde yüzü aşağı bakacak

şekilde ve Masa Üstü Sehpası, yüzeyin kenarından

sarkacak şekilde yerleştirin. Ekran yüzü ile Masa Üstü

Sehpası tabanının aynı düz yüzey üzerinde olması,

dengesiz çalışma şartları oluşturup televizyona zarar

verir.

• Masa Üstü Sehpasını televizyondan ayırırken, Masa

Üstü Sehpasını iki elinizle birden sıkıca tutun.

Yumuşak bez

9 (TR)

Elektrikli tornavida kullanırken, dönme momentini

yaklaşık 2 N·m {20 kgf·cm} olarak ayarlayın.

Vidaları (solda/sağda ikişer vida) sabitlemeden Montaj

Kancasını kaldırmayın. Aksi takdirde, Montaj Kancası

veya televizyon kabini zarar görebilir.

Sayfa 13’teki Vida ve Kanca

konumları şeması/tablosuna

bakarak, vida yerlerini belirleyin

ve Montaj Kancasını televizyonun

arkasına sabitleyin.

1Montaj Kancasını, ürünle birlikte verilen dört

vidayla (+PSW6 × 16) birlikte geçici olarak

televizyonun arkasına sabitleyin.

2Her iki vidanın da televizyonun arkasına eşit

dönme momentiyle sabitlendiğinden emin olun.

Not

Montaj Kancasını sabitlerken, ürünle birlikte verilenlerden

(+PSW6 × 16) başka vida kullanmayın.

Vida

(+PSW6 × 16)

Montaj

Kancası

Kare delik

Tırnak

Kare delik

Montaj Kancasının arkasındaki tırnağı,

aşağıdaki resimde gösterilen şekilde

televizyonun arkasındaki kare deliğe hizalayın.

3Ürünle birlikte verilen Allen

anahtarını kullanarak Montaj

Kancasının açısını ayarlayın.

Televizyonu duvara paralel olarak (0 derece) monte

ederken, Montaj Kancası açısının (aşağıdaki 1. ve

2. işlemler) ayarlanması gerekmez. Her bir kol

tabanının X sıkıca vidalandığından emin olun.

1İki vidayı Montaj Kancasının kol tabanından X

sökün. İstenilen açıya (5, 10, 15 veya 20 derece)

karşılık gelen delikleri seçin.

2Üst Y ve alt Z kol açılarını ilgili deliğe uyacak

şekilde ayarlayın ve önceki işlemde 1 çıkarılan

iki vidayı kullanarak her bir kolu sıkıca sabitleyin.

Notlar

• Sağ ve sol kolları aynı açıya ayarladığınızdan emin olun.

• İki kol tabanının sıkıca sabitlendiğinden emin olun.

DİKKAT

Montaj Kancasının açısını ayarlarken parmaklarınızı

sıkıştırmamaya dikkat edin.

Allen anahtarı

Açıların ayarlanması hakkında notlar

• Sayfa 2’de belirtilenler dışındaki televizyon

modellerini monte ederken (modelin

büyüklüğüne ve ebatlarında vb. bağlı olarak),

kollar için listelenen ayarlama açıları (0, 5, 10,

15, 20 derece) sınırlandırılabilir.

• Sayfa 2’de belirtilenler dışındaki televizyon

modellerini monte ederken kullanılabilecek

ayarlama açıları için, bu modellerin çalıştırma

talimatlarına veya ürünle birlikte verilen

kitapçığa bakın.

10 (TR)

Sayfa 2’de belirtilmeyen bir televizyon monte etmek

istiyorsanız, çalıştırma talimatlarına veya ürünle birlikte

verilen kitapçığa bakın.

Adım 5:

Televizyonu duvara

monte etme

UYARI

AC güç kablosunu prize takmadan önce montajı

tamamladığınızdan emin olun. AC güç kablosunun

ekipman parçaları altında veya arasında ezilmesi, kısa

devreye veya elektrik çarpmasına neden olabilir.

AC güç kablosuna veya televizyona takılırsanız,

kendinize zarar verebilirsiniz.

1AC güç kablosunu ve

televizyonla birlikte verilen

bağlantı kablolarını televizyona

bağlayın.

AC güç kablosunu ve bağlantı kablolarını

televizyonun arkasındaki bağlantı elemanlarına

bağlayın. AC güç kablosunu ve bağlantı kablolarını

bağlama ile ilgili bilgi için, televizyonun talimat

kılavuzuna bakın.

Notlar

• Televizyonu Taban Mesnedine monte ettikten sonra

televizyona kablo bağlayamazsınız.

• Duvardan kablo geçirme işini lisanslı bir taşerona verin.

2Televizyonu Taban Mesnedine

monte edin.

1Sayfa 13’teki Vida ve Kanca konumları şeması/

tablosuna bakarak, Montaj Kancasının üst

kancalarının mandallanacağı Taban Mesnedi

delikleri belirleyin.

2Televizyonu iki elinizle sıkıca tutun ve nazikçe

duvara hizalayın.

UYARI

Televizyonu taşırken en az iki kişinin tutmasına

dikkat edin.

3Televizyonu ve Taban Mesnedini

ürünle birlikte verilen iki vidayı

(+BVST4 × 12) kullanarak sıkıca

sabitleyin.

Not

Elektrikli tornavida kullanırken, dönme momentini

yaklaşık 1,5 N·m {15 kgf·cm} olarak ayarlayın.

Montaj Kancası

Taban Mesnedi

Vida

(+BVST4 × 12)

UYARI

Sol ve sağ tarafı sıkıca vidalayarak sabitleştirin.

Aksi takdirde, televizyon yukarı doğru itildiğinde

düşebilir ve yaralanmaya yol açabilir.

11 (TR)

Tasarım ve teknik özellikler önceden haber verilmeksizin

değiştirilebilir.

Montajın

tamamlandığını

doğrulama

Aşağıdakileri kontrol edin.

• Montaj Kancasının kancaları Taban Mesnedinin

deliklerine sıkıca bağlanmış.

• Kablolar bükülmemiş veya ezilmemiş.

• Montaj Kancasını Taban Mesnedine bağlayan iki

vida sıkıca sabitlenmiş.

UYARI

Televizyon duvara monte edilirken Montaj Kancasının

açısını ayarlamayın ve tamamen monte edildiğinden

emin olun. Aksi takdirde, ürün düşebilir ve

yaralanmaya ya da üründe hasara neden olabilir.

Ayrıca, AC güç kablosunun vb. yanlış yerleştirilmesi

kısa devre sonucunda yangına veya elektrik çarpmasına

yol açabilir.

Güvenlik için montajın tamamlandığını doğrulamayı

unutmayın.

Televizyonu sökerken

1AC güç kablosunu elektrik

prizinden çıkarın.

2Televizyon ile Taban Mesnedini

sabitleyen iki vidayı sökün.

(Vida konumları için

sayfa 10’deki Adım 5 Madde 3’e

bakın.)

Sony Satıcılarına

3Televizyonu tutun ve çıkarmak

için yukarı doğru kaydırın.

DİKKAT

• Televizyonu çıkarırken kabloların sıkışmamasına

dikkat edin.

• Televizyonu çıkarırken ellerinizi ve parmaklarınızı

yaralamamaya dikkat edin.

UYARI

Televizyonu taşırken en az iki kişinin tutmasına

dikkat edin.

Teknik özellikler

Birim: mm

Ağırlık: 4,7 kg

525 60

445

12 (TR)

Televizyon montajı boyutlar tablosu

Bazı modeller belirli bölgelerde bulunmayabilir.

Yukarıdaki tablodaki rakamlar montaja bağlı olarak biraz değişiklik gösterebilir.

* Gerçek model adlarında “xx”, bir modele özgü numara ve/veya karakterleri ifade eder.

UYARI

Televizyonun monte edileceği duvar televizyon ağırlığının dört katı bir ağırlığı taşıyabilecek kapasitede olmalıdır.

Ağırlığı için televizyonun kullanım kılavuzuna bakın.

Modelin Adı

Ekran boyutları Ekran ortasının

boyutları

Her montaj açısı için uzunluk

Açı (0°)Açı (20°)

A B C D E F G H

KDL46D30xx */KDL46D28xx */

KDL46D27xx */KDL46T30xx */

KDL46S30xx */KLV46V300A

1.114 730 106 505 175 373 705 545

KDL40D30xx */KDL40D28xx */

KDL40D27xx */KDL40D26xx */

KDL40T30xx */KDL40T28xx */

KDL40T26xx */KDL40S30xx */

KDL40S28xx */KDL40SL130/

KLV40V300A

981 643 157 505 170 338 622 543

KDL32D30xx */KDL32D28xx */

KDL32D27xx */KDL32D26xx */

KDL32T30xx */KDL32T28xx */

KDL32T26xx */KDL32S30xx */

KDL32S28xx */KDL32XBR4/

KDL32SL130/KLV32V300A

790 530 137 424 160 318 516 464

şa

ne monte e

dil

en te

zyonun

oyut

arı g

ster

onta

yer

arar ver

u ta

oya

akın.

şağıda belirtilmeyen bir televizyon monte etmek istiyorsanız, çalıştırma talimatlarına veya ürünle birlikte verilen kitapçığa

akın.

Ekranın orta noktası

Birim: mm

13 (TR)

Bazı modeller belirli bölgelerde bulunmayabilir.

* Gerçek model adlarında “xx”, bir modele özgü numara ve/veya karakterleri ifade eder.

Duvara montaj boyutları tablosu

Vida ve Kanca konumları şeması/tablosu

Model Adı Vida

konumu

Kanca

konumu

KDL46D30xx */KDL46D28xx */KDL46D27xx */KDL46T30xx */

KDL46S30xx */KLV46V300A

e, g b

KDL40D30xx */KDL40D28xx */KDL40D27xx */KDL40D26xx */

KDL40T30xx */KDL40T28xx */KDL40T26xx */KDL40S30xx */

KDL40S28xx */KDL40SL130/KLV40V300A

KDL32D30xx */KDL32D28xx */KDL32D27xx */KDL32D26xx */

KDL32T30xx */KDL32T28xx */KDL32T26xx */KDL32S30xx */

KDL32S28xx */KDL32XBR4/KDL32SL130/KLV32V300A f, j c

Birim: mm 525

406

320

478

Vida konumu

Montaj Kancasını televizyona takarken.

Kanca konumu

Televizyonu Taban Mesnedine takarken.

* Yukarıdaki tabloda yer alan modeller için

“a” kanca konumu kullanılamaz.

2 (HU)

Köszönjük, hogy ezt a készüléket

vásárolta meg!

A biztonsági előírások be nem tartása vagy a termék

helytelen használata súlyos sérülést vagy tüzet okozhat.

Ez az útmutató a termék helyes kezelését, illetve a

fontos balesetvédelmi intézkedéseket mutatja be.

Alaposan olvassa el ezt az útmutatót és használja

megfelelően a terméket. A későbbi használat céljára

őrizze meg ezt az útmutatót.

Sony viszonteladók számára

A termék felszereléséhez megfelelő tapasztalat

szükséges. A biztonságos munkavégzés érdekében

alaposan olvassa el ezt az útmutatót. A Sony nem tehető

felelőssé a helytelen kezelés és szerelés miatt

bekövetkezett semmilyen kárért vagy sérülésért. Kérjük,

a szerelés befejezése után ezt az útmutatót adja át a

fogyasztónak.

A Sony termékeinek tervezése a biztonság szem előtt

tartásával történik. A termékek helytelen használata

azonban súlyos égési sérülést, áramütést okozhat, a

termék feldőlhet vagy leeshet. Az ilyen balesetek

elkerülése érdekében tartsa be a biztonsági előírásokat.

Meghatározott termékek

A következő termékek előzetes értesítés nélkül

megváltoztathatók, kifogyhatnak a

raktárkészletből, vagy gyártásuk megszűnhet.

Néhány típus csak bizonyos régiókban kapható.

* Az adott típusnévben szereplő „xx” a típusra jellemző

számokat és/vagy karaktereket jelöli.

Ez a termék a fent megadott televíziókészülék-

modellekhez használható. Más televíziókészülékek

esetében azok használati útmutatójában vagy a mellékelt

füzetben ellenőrizze, hogy használható-e ez a termék.

Vevők számára

A termék felszereléséhez megfelelő tapasztalat

szükséges. A szerelést a Sony viszonteladója vagy

szerződött alvállalkozója végezze, különös tekintettel

a szerelés biztonságára. A Sony nem tehető felelőssé

a helytelen kezelésből vagy a helytelen szerelésből,

illetve a megadott terméktől eltérő termék

felszereléséből adódó semmilyen anyagi kárért vagy

személyi sérülésért. Az Ön törvényes jogait (ha

vannak) ez nem érinti.

FIGYELEM!

Biztonság

VIGYÁZAT!

Színes LCD

televíziókészülék

KDL-46D30xx *

KDL-46D28xx *

KDL-46D27xx *

KDL-46T30xx *

KDL-46S30xx *

KLV-46V300A

KDL-40D30xx *

KDL-40D28xx *

KDL-40D27xx *

KDL-40D26xx *

KDL-40T30xx *

KDL-40T28xx *

KDL-40T26xx *

KDL-40S30xx *

KDL-40S28xx *

KDL-40SL130

KLV-40V300A

KDL-32D30xx *

KDL-32D28xx *

KDL-32D27xx *

KDL-32D26xx *

KDL-32T30xx *

KDL-32T28xx *

KDL-32T26xx *

KDL-32S30xx *

KDL-32S28xx *

KDL-32XBR4

KDL-32SL130

KLV-32V300A

3 (HU)

A szerelést erre felhatalmazott

vállalkozó végezze, és a gyerekeket

tartsa távol a szerelés helyszínétől.

A fali konzol vagy a készülék

helytelen felszerelése esetén a

következő balesetek

következhetnek be. A szerelést

felhatalmazott vállalkozónak kell

végeznie.

•A készülék leeshet, és súlyos sérülést, zúzódást vagy

törést okozhat.

•Ha a fal, amelyre a fali konzolt felszerelik, nem stabil,

egyenetlen, vagy nem merőleges a padlózatra, akkor a

készülék leeshet, és személyi sérülést vagy anyagi kárt

okozhat. A falnak legalább a készülék súlyának

négyszeresét kell elbírnia. (A súlyt lásd a tv-készülék

használati útmutatójában.)

•Ha a fali konzol felerősítése nem eléggé erős, akkor a

készülék leeshet, és személyi sérülést vagy anyagi kárt

okozhat.

A készülék szállítását és levételét

erre felhatalmazott vállalkozó

végezze.

Ha a készülék szállítását vagy levételét nem

felhatalmazott vállalkozó végzi, a készülék leeshet, és

személyi sérülést vagy anyagi kárt okozhat. A készülék

szállítását és levételét két vagy több személy végezze.

A készülékre ne fröccsenjen

semmilyen folyadék.

Ha a készüléket nedvesség éri, az tüzet és áramütést

okozhat.

A készülék felerősítése után ne

távolítsa el a csavarokat stb.

Ellenkező esetben a készülék leeshet, és személyi

sérülést vagy anyagi kárt okozhat.

A fali konzolt ne szerelje szét, és az

alkatrészeit ne változtassa meg.

Ekkor a fali konzol leeshet, és személyi

sérülést vagy anyagi kárt okozhat.

A fali konzolra csak a megadott

készüléket erősítse fel.

Ez a fali konzol csak a megadott készülékekhez

használható. Más készülék felerősítése esetén a készülék

leeshet, eltörhet, és személyi sérülést vagy anyagi kárt

okozhat.

Ne fedje el a készülék

szellőzőnyílásait.

Ha elfedi a szellőzőnyílásokat (terítővel

stb.), a készülék belseje felforrósodhat,

és tüzet okozhat.

A fali konzolra csak a készüléket

erősítse fel.

Ellenkező esetben a készülék leeshet, és

személyi sérülést vagy anyagi kárt

okozhat.

Ne támaszkodjon a készülékre, és

ne kapaszkodjon bele.

Ekkor a készülék Önre eshet, és súlyos

sérülést okozhat.

A készüléket ne érje eső vagy

nedvesség.

Ez tüzet vagy áramütést okozhat.

A készüléket ne használja meleg,

párás vagy különösen poros helyen,

vagy ott, ahol a készülék mechanikai

rezgésnek lehet kitéve.

Ez tüzet vagy áramütést okozhat.

A készülék közelében ne tároljon

gyúlékony anyagot, és ne használjon

nyílt lángot (például gyertyát).

A tűz elkerülése érdekében a készülék közelében ne

tároljon gyúlékony anyagot, és ne használjon nyílt lángot

(például gyertyát).

FIGYELEM!

A következő biztonsági előírások be nem

tartása súlyos égési sérülést, halált, áramütést

okozhat, a termék feldőlhet vagy leeshet.

Vevők számára

Magyar

4 (HU)

A fali konzolt ne szerelje fel olyan

helyen, ahol a készülék sarkai vagy

oldalai kilóghatnak a fal síkjából.

A fali konzolt ne szerelje fel olyan

falfelületre, például oszlopra, ahol a

készülék sarkai vagy oldalai kilóghatnak

a fal síkjából. Ha egy személy vagy tárgy

a készülék kiálló sarkába vagy oldalába

ütközik, az személyi sérülést vagy

anyagi kárt okozhat.

A készülék tisztítása vagy

karbantartása során ne alkalmazzon

túl nagy erőt.

Ne nyomja meg nagy erővel a készülék felső részét.

Ellenkező esetben a készülék leeshet, és személyi

sérülést vagy anyagi kárt okozhat.

A készüléket ne szerelje

légkondicionáló alá vagy fölé.

Ha a készüléket hosszú ideig éri a légkondicionálóból

csepegő víz vagy a levegőáram, az áramütést okozhat,

vagy a készülék helytelenül működhet.

•Ha a fali konzolra erősített készüléket hosszú ideig

használja, akkor a fal anyagától függően a készülék

mögött vagy felett elszíneződhet a falfelület, a tapéta

leválhat.

•Ha a fali konzolt leszereli, a csavarfuratok

megmaradnak.

•Ha 300 ohmos jeltovábbító kábeleket vezetett el a

falban, ajánlott ezeket 75 ohmos koaxiális kábelekre

cserélni. Ha továbbra is 300 ohmos jeltovábbító

kábeleket kell használnia, győződjön meg róla, hogy

elegendő hely legyen a televíziókészülék és a falban

futó jeltovábbító kábelek között a felszerelés előtt. A

felszerelés előtt a felhatalmazott vállalkozóval

beszélje meg a megfelelő felszerelési helyet (rádiós

zavarmentesség stb.).

Ügyeljen a fali konzol ennek a

használati útmutatónak megfelelő,

biztonságos falra rögzítésére.

Ha bármelyik csavar laza, vagy kiesik,

akkor a fali konzol leeshet, és személyi

sérülést vagy anyagi kárt okozhat. A fal

anyagának megfelelő csavart használja,

és az egységet négy vagy több 8 mm

átmérőjű (vagy azzal egyenértékű)

csavarral biztonságosan rögzítse a falra.

A fali konzolt a használati útmutató

utasításainak szigorú betartásával,

helyesen szerelje össze.

Ha valamelyik csavar laza, vagy kiesik, akkor a készülék

leeshet, és személyi sérülést okozhat, vagy megsérülhet.

VIGYÁZAT!

Az alábbi biztonsági előírások be nem tartása

személyi sérülést vagy anyagi kárt okozhat.

Biztonsági előírások

A fali konzol felszerelése

FIGYELEM!

Vevők számára

A termék felszereléséhez megfelelő tapasztalat

szükséges. A szerelést a Sony viszonteladója vagy

felhatalmazott vállalkozója végezze, különös

tekintettel a szerelés biztonságára.

Sony viszonteladók számára

A következő útmutatások csak a Sony viszonteladók

számára szólnak. Feltétlenül olvassa el a fenti

biztonsági előírásokat, és a készülék felszerelése,

karbantartása és ellenőrzése során fokozottan

ügyeljen a biztonságra.

A mellékelt csavarokat és

csatlakozóelemeket használja, és

tartsa be a használati útmutató

utasításait. Ha más alkatrészeket

használ, akkor a készülék leeshet,

és személyi sérülést okozhat,

vagy megsérülhet.

Sony viszonteladók számára

5 (HU)

A megfelelő pozíciókban erősen

húzza meg a csavarokat.

Ennek elmulasztása esetén a készülék leeshet, és

személyi sérülést okozhat, vagy megsérülhet.

Ügyeljen arra, hogy felszerelés

közben ne érje ütés a készüléket.

Ha a készüléket ütés éri, akkor leeshet vagy eltörhet. Ez

személyi sérülést okozhat.

A készüléket olyan sík falra szerelje

fel, amely merőleges a padlózatra.

Ellenkező esetben a készülék leeshet, és személyi

sérülést okozhat.

A készülék helyes felerősítése után

megfelelően rögzítse a kábeleket.

Ha a kábelek emberbe vagy tárgyakba gabalyodnak, az

személyi sérülést okozhat, és a készülék

megrongálódhat.

Ügyeljen arra, hogy a hálózati kábel

vagy a csatlakozókábelek ne

csípődjenek be.

Ha a hálózati kábel vagy az összekötő

kábelek a készülék és a fal közé

csípődnek, illetve erőszakosan

meghajlítják vagy megcsavarják őket,

akkor a belső vezetékek szabaddá

válhatnak, és rövidzárlat vagy

szakadás következhet be. Ez tüzet vagy áramütést

okozhat.

Ügyeljen arra, hogy felszerelés

közben ne sértse meg a kezét vagy

az ujjait.

Ügyeljen arra, hogy a fali konzol vagy a készülék

felszerelésekor ne sértse meg a kezét vagy az ujjait.

A fali konzol falra erősítéséhez

szükséges csavarok nincsenek

mellékelve.

A fali konzol falra erősítéséhez használja a fal

anyagának és szerkezetének megfelelő csavarokat.

Felszerelés előtt

Ha a 2. oldal táblázatában nem szereplő

televíziókészüléket szeretne felszerelni, tekintse meg

annak használati útmutatóját vagy a mellékelt

füzetet.

1. lépés:

A felszereléshez

szükséges alkatrészek

ellenőrzése

1Készítsen elő négy vagy több

8 mm átmérőjű vagy azzal

egyenértékű csavart (nem

tartozék) és egy csavarhúzót. A

fal anyagának megfelelő

csavarokat válasszon.

2Csomagolja ki a dobozt, és

ellenőrizze, hogy megtalálhatók-

e benne a következő elemek.

Fali konzol alapja (2)

Tartókampó (2)

Csavar (+BVST4 × 12) (6)

Csavar (+PSW6 × 16) (4)

Imbuszkulcs (1)

6 (HU)

2. lépés:

A felszereléshez

megfelelő hely

kiválasztása

A 12. oldal a televíziókészülék

felszerelésére vonatkozó

mérettáblázata alapján válassza

ki a felszereléshez megfelelő

helyet.

Ügyeljen arra, hogy a televíziókészülék és a plafon,

valamint a fal kiálló részei között legalább az

alábbi ábrán látható hely maradjon.

Megjegyzés

Ha a kábeleket a falban kívánja elvezetni, akkor

még a szerelés megkezdése előtt fúrja ki a

szükséges lyukat a falon.

Mértékegység: mm

100 100

100 300

Soha ne szerelje fel a készüléket

az alábbi módon:

Gátolt

levegőáramlás.

Fal

2A 13. oldal falra szerelési

méretek ábrájának alapján

határozza meg a csavarok

elhelyezkedését a fali konzol

alapjának felszereléséhez.

FIGYELEM!

A televíziókészüléket tartó falnak legalább a

televíziókészülék súlyának négyszeresét kell

elbírnia. (A televíziókészülék súlyáról az

útmutatójában talál információt.)

Derítse ki, mekkora a teherbírása a falnak,

amelyre a televíziókészüléket szerelni kívánja.

Szükség esetén megfelelően erősítse meg a falat.

7 (HU)

3. lépés:

A fali konzol alapjának

falra szerelése

1Rögzítse a fali konzol alapját a

falra négy vagy több 8 mm

átmérőjű vagy azzal egyenértékű

csavarral (nem tartozék).

1Állapítsa meg a csavarfuratok helyét (d, h),

amelyekkel a tartókampót a fali konzol

alapjához erősíti. Ezután erősítse egymáshoz

azokat megfelelően a mellékelt csavarokkal

(+BVST4 × 12).

Csavar (+BVST4 × 12)

Fali konzol alapja

Tartókampó

2Rögzítse a fali konzol alapját és a tartókampót a

falra négy vagy több 8 mm átmérőjű vagy azzal

egyenértékű csavarral (nem tartozék).

Válassza ki az alábbi ábrán látható négy z jelű

csavarfuratot, és húzza meg megfelelő

mértékben a csavarokat, hogy ne lazulhassanak

meg.

3Távolítsa el az 1 pontban rögzített csavarokat,

és vegye le a tartókampót a fali konzol

alapjáról.

VIGYÁZAT!

Ügyeljen arra, hogy ne ejtse le a tartókampót, amikor

kicsavarja a csavarokat a tartókampóból.

FIGYELEM!

•Az ehhez az eljáráshoz szükséges csavarok nem

tartozékok. A fal anyagának és szerkezetének

megfelelő csavarokat válasszon.

•Ha a fali konzol alapja nem rögzíthető megfelelő

mértékben, használjon további csavarokat.

•Győződjön meg arról, hogy a fali konzol alapja

megfelelően lett a falhoz rögzítve.

Igazítsa úgy az egységet, hogy vízszintes legyen.

Fali konzol alapja

8 (HU)

Ha a 2. oldal táblázatában nem szereplő

televíziókészüléket szeretne felszerelni, tekintse meg

annak használati útmutatóját vagy a mellékelt füzetet.

4. lépés:

A televíziókészülék

felszerelésének

előkészítése

1Távolítsa el a csavarokat a

televíziókészülék hátuljáról.

Ezután válassza le az asztali

állványt a televíziókészülékről.

Helyezze el egy stabil, ronggyal letakart

munkafelületre a televíziókészüléket a

képernyőjével lefelé.

A következő televíziókészülékek esetén:

KDL-46/40D30xx *, KDL-46/40D28xx *,

KDL-46/40D27xx *, KDL-40D26xx *,

KDL-46/40T30xx *, KDL-40T28xx *,

KDL-40T26xx *, KDL-46/40S30xx *,

KDL-40S28xx *, KDL-40SL130,

KLV-46/40V300A

Puha rongy

A következő televíziókészülékek esetén:

KDL-32D30xx *, KDL-32D28xx *,

KDL-32D27xx *, KDL-32D26xx *,

KDL-32T30xx *, KDL-32T28xx *,

KDL-32T26xx *, KDL-32S30xx *,

KDL-32S28xx *, KDL-32XBR4,

KDL-32SL130, KLV-32V300A

* Az adott típusnévben szereplő „xx” a típusra

jellemző számokat és/vagy karaktereket jelöli.

Megjegyzések

•Ha az asztali állványt el szeretné távolítani a

televíziókészülékről, fektesse azt a képernyőjével

lefelé egy, a televíziókészüléknél nagyobb, stabil

munkafelületre.

•Az LCD-képernyő felületének védelme érdekében a

munkafelületre terítsen egy puha rongyot.

VIGYÁZAT!

•Ha a televíziókészülék felületét nyomás vagy ütés éri,

akkor eltörhet vagy megrongálódhat az LCD-

képernyő.

•A képernyőjével lefelé helyezze egy stabil és vízszintes

felületre úgy, hogy az asztali állvány túlnyúljon a

felület szélén. Ha a képernyő és az asztali állvány talpa

ugyanazon a vízszintes felületen található, akkor a

kijelző helyzete nem lesz stabil, és ezért megsérülhet a

televíziókészülék.

•Amikor leválasztja az asztali állványt a

televíziókészülékről, két kézzel és biztosan tartsa az

asztali állványt.

Puha rongy

9 (HU)

Elektromos csavarbehajtó használata esetén kb.

2 N·m meghúzási nyomatékot kell beállítani.

Ne emelje fel a tartókampót a csavarok rögzítése

előtt (két-két csavar a bal és jobb oldalon). Ha így

tesz, azzal eldeformálhatja a tartókampót vagy a

készülékházat.

A 13. oldal csavar- és kampókiosztási

ábrája/táblázata alapján határozza

meg a csavarok elhelyezkedését, és

rögzítse a tartókampót a

televíziókészülék hátuljára.

1Ideiglenesen rögzítse a tartókampót a készülék

hátuljára a mellékelt négy csavarral

(+PSW6 × 16).

2Mindegyik csavart egyforma nyomatékkal

húzza meg a televíziókészülék hátulján.

Megjegyzés

Kizárólag a mellékelt csavarokat használja (+PSW6 × 16)

a tartókampó rögzítésekor.

Csavar

(+PSW6 × 16) Tartókampó

Négyzet alakú furat

Fül

Négyzet alakú furat

Illessze a tartókampó hátulján lévő fület a

televíziókészülék hátulján lévő négyzet

alakú furatba az ábrán látható módon.

3Állítsa be a tartókampó szögét a

mellékelt imbuszkulccsal.

Ha a televíziókészüléket a fallal párhuzamosan

szereli fel (0 fok), nem szükséges beállítani a

tartókampó szögét (az alábbi 1 és 2 pontban

leírtak szerint). Győződjön meg arról, hogy

mindegyik kar alapja X megfelelően be lett

csavarva.

1Távolítsa el a két csavart a tartókampó kar

alapjából X. Válassza ki a kívánt szögnek

megfelelő furatokat (5, 10, 15 vagy 20 fok).

2Állítsa be a felső Y és alsó Z kar szögét, hogy

illeszkedjenek a megfelelő furatba, és rögzítse

megfelelően a karokat az előző 1 eljárásban

eltávolított két csavarral.

Megjegyzések

•Győződjön meg arról, hogy a jobb és a bal karokat

ugyanarra a szögre állította be.

•Győződjön meg arról, hogy a két kar alapja

megfelelően be lett csavarva.

VIGYÁZAT!

Ügyeljen arra, hogy ne csípje be az ujját a tartókampó

szögének beállításakor.

Imbuszkulcs

Megjegyzések a beállítási szögekről

•Ha nem a 2. oldal táblázatában szereplő

televíziókészülék-modellt szerel fel (a modell

méretétől függően stb.), előfordulhat, hogy a

karokhoz felsorolt beállítási szögek (0, 5, 10,

15, 20 fok) korlátozottak.

•A 2. oldal táblázatában szereplő eltérő

televíziókészülék-modellek felszerelésekor a

karok elérhető beállítási szögeiért tekintse

meg azok használati útmutatóját vagy a

mellékelt füzetet.

10 (HU)

Ha a 2. oldal táblázatában nem szereplő

televíziókészüléket szeretne felszerelni, tekintse meg

annak használati útmutatóját vagy a mellékelt füzetet.

5. lépés:

A televíziókészülék

felszerelése a falra

FIGYELEM!

Végezze el a felszerelést, mielőtt a hálózati kábelt a

fali aljzatba csatlakoztatná. Ha a hálózati kábel a

szerkezet alá vagy annak alkotóelemei közé csípődik,

az rövidzárlatot vagy áramütést okozhat.

Ügyeljen arra, hogy ne essen el a hálózati kábelben

vagy a televíziókészülékben, mert megsérülhet.

1Csatlakoztassa a hálózati kábelt

és a televízióhoz mellékelt

csatlakozókábel(eke)t a

televíziókészülékhez.

Csatlakoztassa a hálózati kábelt és a

csatlakozókábel(eke)t a televíziókészülék hátulján

lévő csatlakozókhoz. A hálózati kábel és a

csatlakozókábel(ek) csatlakoztatásáról további

részleteket a televíziókészülék használati

útmutatójában talál.

Megjegyzések

•Ha a televíziókészüléket már felszerelte a fali konzol

alapjára, nem tudja csatlakoztatni a kábeleket.

•Bízza a kábelek falban vezetését felhatalmazott

vállalkozóra.

2Szerelje fel a televíziókészüléket

a fali konzol alapjára.

1A 13. oldal csavar- és kampókiosztási ábrája/

táblázata alapján határozza meg a fali konzol

alapjának furatait a tartókampó felső

kampóinak beakasztásához.

2Két kézzel, biztosan tartsa a

televíziókészüléket, és óvatosan illessze a falra.

FIGYELEM!

Gondoskodjon róla, hogy legalább két ember

tartsa a televíziókészüléket szállításkor.

3Megfelelően rögzítse a

televíziókészüléket és a fali

konzol alapját a két mellékelt

csavarral (+BVST4 × 12).

Megjegyzés

Elektromos csavarbehajtó használata esetén kb. 1,5 N·m

meghúzási nyomatékot kell beállítani.

Tartókampó

Fali konzol alapja

Csavar

(+BVST4 × 12)

FIGYELEM!

A bal és a jobb oldali rögzítőcsavart is

megfelelő mértékben húzza meg. Ellenkező

esetben a televíziókészülék leeshet, amikor

felfelé tolja, és személyi sérülést okozhat.

11 (HU)

A kialakítás és a műszaki adatok előzetes bejelentés

nélkül megváltozhatnak.

A felszerelés

megfelelőségének

ellenőrzése

Ellenőrizze a következőket.

•A tartókampón lévő kampók megfelelő

mértékben lettek a fali konzol alapjának

furataihoz rögzítve.

•A hálózati kábel és az összekötő kábelek nem

csavarodtak meg vagy csípődtek be.

•A tartókampót és a fali konzol alapját rögzítő

két csavar megfelelő mértékben meg lett húzva.

FIGYELEM!

Ne állítsa be a tartókampó szögét olyankor, amikor a

televíziókészülék már a falra lett szerelve, és

győződjön meg arról, hogy a felszerelés teljesen el

lett végezve. Ha nem így tesz, az a termék leesését

okozhatja, és sérülést vagy a termék károsodását

eredményezheti. Ezenkívül a hálózati kábel stb. nem

megfelelő elhelyezése rövidzárlat miatt tüzet vagy

áramütést okozhat.

Ellenőrizze a felszerelés megfelelőségét.

A televíziókészülék

eltávolításakor

1Húzza ki a hálózati kábelt a fali

aljzatból.

2Távolítsa el a televíziókészüléket

és a fali konzol alapját rögzítő

két csavart. (Tekintse meg a

10. oldal 5. lépésének 3. pontját a

csavar pozícióihoz.)

Sony viszonteladók számára

3Erősen fogja a

televíziókészüléket, és

csúsztassa felfelé a

televíziókészülék levételéhez.

VIGYÁZAT!

• Ügyeljen arra, hogy a vezeték és a kábelek ne

akadjanak be a televíziókészülék levételekor.

• A televíziókészülék levétele közben ügyeljen

arra, hogy ne sértse meg a kezét vagy az ujjait.

FIGYELEM!

Gondoskodjon róla, hogy legalább két ember

tartsa a televíziókészüléket szállításkor.

Műszaki adatok

Mértékegység: mm

Súly: 4,7 kg

525 60

445

12 (HU)

Mérettáblázat a TV-készülék felszereléséhez

Egyes típusok egyes területeken nem kaphatók.

A fenti táblázatban feltüntetett értékek a felszerelés módjától függően kissé eltérhetnek.

* Az adott típusnévben szereplő „xx” a típusra jellemző számokat és/vagy karaktereket jelöli.

FIGYELEM!

A falnak, amelyre a készüléket felszereli, legalább a készülék súlyának négyszeresét kell elbírnia.

A súlyt lásd a tv-készülék használati útmutatójában.

Típusnév

Képernyő

méretei

A képernyő

középpontjának

helyét

meghatározó

méret

A hossz minden felszerelési szög esetén

Szög (0°) Szög (20°)

A B C D E F G H

KDL-46D30xx */KDL-46D28xx */

KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A 1 114 730 106 505 175 373 705 545

KDL-40D30xx */KDL-40D28xx */

KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */

KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/

KLV-40V300A

981 643 157 505 170 338 622 543

KDL-32D30xx */KDL-32D28xx */

KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */

KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/

KDL-32SL130/KLV-32V300A

790 530 137 424 160 318 516 464

z a

lábbi

áblá

zat

an a term

ék

re szere

t te

ióké

ülék

rete

lá

áblá

zat seg

ál

assza

megfelelő helyet a felszereléshez.

Ha az alábbiakban nem látható televíziókészüléket szeretne felszerelni, tekintse meg annak használati útmutatóját

vagy a mellékelt füzetet.

Képernyő középpontja

Egység: mm

13 (HU)

Egyes típusok egyes területeken nem kaphatók.

* Az adott típusnévben szereplő „xx” a típusra jellemző számokat és/vagy karaktereket jelöli.

A falra szerelési méretek ábrája

Csavar- és kampókiosztási ábra/táblázat

Típusnév Csavarok

helye Kampók

helye

KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A

e, g b

KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/KLV-40V300A

KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A f, j c

Egység: mm 525

406

320

478

Csavarok helye

Ha a tartókampót szereli fel a TV-készülékre.

Kampók helye

Ha a fali konzol alapját szereli fel a TV-készülékre.

* Ezen modellek esetében az „a” jelzésű

kampóhely nem vehető igénybe.

2 (CZ)

Děkujeme vám, že jste si vybrali tento

výrobek Sony.

Nedodržování bezpečnostních opatření a nesprávné

použití může způsobit vážné zranění nebo požár.

Tato příručka objasňuje správné zacházení s výrobek a

důležitá bezpečnostní opatření pro předcházení

nehodám. Pečlivě tuto příručku přečtěte a používejte

výrobek podle pokynů. Návod si uschovejte i pro

budoucí potřebu.

Prodejcům Sony

Pro instalaci tohoto výrobku je potřeba určitých

zkušeností. Před instalací si tuto příručku pečlivě

přečtěte, aby nedošlo k nehodě. Společnost Sony nenese

zodpovědnost za žádné škody nebo zranění způsobené

nesprávným zacházením či instalací. Po instalaci

odevzdejte příručku zákazníkovi.

Výrobky Sony jsou navrženy s ohledem na bezpečnost.

Avšak v případě nesprávného zacházení může dojít k

vážnému popálení, zranění elektrickým proudem, k

převrácení nebo pádu výrobku. Předcházejte podobným

nehodám dodržováním bezpečnostních opatření.

Určené výrobky

Následující výrobky mohou být pozměněny bez

předchozího upozornění, mohou být vyprodány

nebo jejich výroba pozastavena.

Některé modely se prodávají pouze v určitých

oblastech.

* U jednotlivých názvů modelů označuje „xx“ čísla a/

nebo znaky popisující jednotlivé konkrétní modely.

Tento produkt byl navržen pro použití s modely

televizorů uvedenými výše. U ostatních televizorů se

podívejte do návodu k použití nebo do dodané příručky,

abyste si ověřili, zda je tento produkt možné použít.

Zákazníkům

Pro instalaci tohoto výrobku je potřeba určitých

zkušeností. Svěřte instalaci dodavatelům Sony nebo

školeným pracovníkům a dbejte během instalace na

bezpečnost. Společnost Sony nenese zodpovědnost za

žádné škody nebo zranění způsobené nesprávným

zacházením či instalací, nebo instalací nesprávného

výrobku. Vaše zákonná práva nejsou ovlivněna.

VAROVÁNÍ

Bezpečnost

UPOZORNĚNÍ

Barevný LCD televizor

KDL-46D30xx *

KDL-46D28xx *

KDL-46D27xx *

KDL-46T30xx *

KDL-46S30xx *

KLV-46V300A

KDL-40D30xx *

KDL-40D28xx *

KDL-40D27xx *

KDL-40D26xx *

KDL-40T30xx *

KDL-40T28xx *

KDL-40T26xx *

KDL-40S30xx *

KDL-40S28xx *

KDL-40SL130

KLV-40V300A

KDL-32D30xx *

KDL-32D28xx *

KDL-32D27xx *

KDL-32D26xx *

KDL-32T30xx *

KDL-32T28xx *

KDL-32T26xx *

KDL-32S30xx *

KDL-32S28xx *

KDL-32XBR4

KDL-32SL130

KLV-32V300A

3 (CZ)

Svěřte instalaci školeným pracovníkům a

dbejte na to, aby se během instalace v

blízkosti nepohybovaly děti.

V případě nesprávné instalace

nástěnného montážního rámu nebo

televizoru může dojít k následujícím

nehodám. Instalaci smí provádět jen

školení pracovníci.

•Pád televizoru může způsobit

vážná zranění, jako jsou zlomeniny nebo

pohmožděniny.

•Pokud není zeď, na kterou je nástěnný montážní rám

nainstalován, stabilní, rovná a kolmá k podlaze, může

jednotka pádem způsobit zranění nebo hmotné škody.

Zeď by měla mít nosnost nejméně čtyřikrát větší, než

je hmotnost televizoru. (Viz instrukce ohledně

hmotnosti televizoru.)

•Pokud není nástěnný montážní rám připevněn na zeď

dostatečně pevně, může jednotka pádem způsobit

zranění nebo hmotné škody.

Přesun nebo odmontování televizoru

musí provádět školený pracovník.

Pokud je přesun nebo demontáž televizoru vykonávána

neoprávněnými osobami, může dojít k poranění nebo

škodám způsobeným pádem televizoru. Ujistěte se, že

přesun a demontáž televizoru provádějí nejméně dvě

osoby.

Televizor chraňte před tekutinami.

Namočení televizoru může způsobit požár nebo úraz

elektrickým proudem.

Po upevnění televizoru nevyjímejte

šrouby apod.

Pád televizoru by mohl způsobit poranění nebo hmotné

škody.

Nástěnný montážní rám ani jeho

součásti nerozebírejte ani jinak

neupravujte.

Pád nástěnného montážního rámu by

mohl způsobit poranění nebo hmotné

škody.

Nepřipevňujte jiné vybavení, než

tento výrobek.

Tento nástěnný montážní rám je navržen pouze pro

použití s daným výrobkem. Použijete-li jiné vybavení,

než je uvedeno, může dojít k jeho pádu nebo poškození,

což může způsobit zranění nebo hmotné škody.

Nezakrývejte větrací otvory

televizoru.

Pokud větrací otvory zakryjete (látkou

apod.), může dojít k přehřátí a požáru.

Nezatěžujte nástěnný montážní rám

ničím jiným než televizorem.

Pád televizoru by mohl způsobit

poranění nebo hmotné škody.

Neopírejte se o televizor ani se na

něj nezavěšujte.

Neopírejte se o televizor ani se na něj

nezavěšujte, protože by mohl spadnout

a způsobit vážné zranění.

Televizor nevystavujte dešti a vlhku.

Mohlo by dojít k požáru nebo zranění elektrickým

proudem.

Nikdy neumisťujte televizor v

místech vystavených vysokým

teplotám, vlhku nebo prachu ani jej

nevystavujte mechanickým otřesům.

Mohlo by dojít k požáru nebo zranění elektrickým

proudem.

Nepoužívejte v blízkosti televizoru

hořlaviny a otevřený oheň (např.

svíčky).

Nepoužívejte v blízkosti televizoru hořlaviny a otevřený

oheň (např. svíčky), aby nedošlo k požáru.

VAROVÁNÍ

Nebudou-li následující opatření dodržována,

může dojít k vážnému poranění nebo úmrtí

následkem popálení, zranění elektrickým

proudem, převrácení nebo pádu výrobku.

Zákazníkům

Česky

4 (CZ)

Neinstalujte nástěnný montážní rám

na povrch, kde by okraje nebo rohy

televizoru vyčnívaly mimo zeď.

Neinstalujte nástěnný montážní rám na

povrch, kde okraje nebo rohy televizoru

vyčnívají mimo zeď, například na sloup.

Pokud dojde k nárazu do rohu nebo

boku televizoru, může dojít ke zranění

nebo hmotné škodě.

S výrobkem nemanipulujte při

čištění nebo údržbě přílišnou silou.

Na horní stranu televizoru nepůsobte nadměrnou silou.

Pád televizoru by mohl způsobit poranění nebo hmotné

škody.

Televizor neinstalujte nad nebo pod

klimatizační zařízení.

Pokud je televizor po delší dobu vystaven vodě nebo

proudění vzduchu z klimatizace, může dojít k požáru,

elektrickému šoku nebo poruše televizoru.

• Pokud používáte televizor připevněný k nástěnnému

montážnímu rámu po delší dobu, může dojít k tomu,

že zeď za nebo nad televizorem ztratí barvu nebo

dojde k odlepení tapety. Záleží na materiálu, ze

kterého je zeď postavena.

• Po odinstalaci nástěnného montážního rámu zbudou

ve zdi otvory po šroubech.

• Pokud máte za stěnou vedené 300 ohmové napájecí

kabely, doporučujeme, abyste je vyměnili za

75 ohmové koaxiální kabely. Pokud musíte

300 ohmové kabely i nadále používat, ujistěte se před

instalací, že je mezi televizorem a napájecími kabely

dostatek prostoru. Vhodné umístění (bez rádiového

šumu apod.) zkonzultujte s příslušným vyškoleným

pracovníkem.

Pečlivě připevněte nástěnný

montážní rám na zeď podle instrukcí

v této příručce.

Pokud jsou některé šrouby uvolněné

nebo vypadnou, může nástěnný

montážní rám spadnout a způsobit

zranění nebo hmotnou škodu. Použijte

vhodné šrouby podle typu zdi a

jednotku pečlivě nainstalujte pomocí

čtyř nebo více šroubů o průměru 8 mm

(nebo ekvivalentních).

Rám řádně smontujte podle

instrukcí uvedených v této příručce.

Pokud jsou některé šrouby uvolněné nebo vypadnou,

může televizor spadnout a způsobit někomu zranění

nebo se při pádu poškodit.

UPOZORNĚNÍ

Nebudete-li se řídit níže uvedenými pokyny,

může dojít k úrazu nebo poškození majetku.

Bezpečnostní opatření

Instalace nástěnného

montážního rámu

VAROVÁNÍ

Zákazníkům

Pro instalaci tohoto výrobku je potřeba určitých

zkušeností. Svěřte instalaci dodavatelům Sony nebo

školeným pracovníkům a dbejte během instalace na

bezpečnost.

Prodejcům Sony

Následující instrukce jsou určeny pouze prodejcům

Sony. Pečlivě si přečtěte výše uvedená bezpečnostní

opatření a zvláštní pozornost věnujte bezpečnosti při

instalaci, údržbě a kontrole výrobku.

Použijte dodané šrouby a

montážní součástky správným

způsobem podle instrukcí

uvedených v této příručce. Pokud

použijete jiné součástky, může

televizor spadnout a způsobit

někomu zranění nebo se při pádu

poškodit.

Prodejcům Sony

5 (CZ)

Šrouby pečlivě utáhněte na

označených místech.

Pokud tak neučiníte, může televizor spadnout a způsobit

někomu zranění nebo se při pádu poškodit.

Dbejte na to, aby při instalaci

nedošlo k nárazu do televizoru.

Pokud dojde k nárazu do televizoru, může spadnout

nebo se rozlomit. To může způsobit zranění.

Televizor instalujte na kolmé a rovné

zdi.

Jinak může televizor spadnout a může dojít ke zranění.

Po správné instalaci televizoru

bezpečně zajistěte kabely.

Pokud by se do kabelů zamotali lidé nebo nějaké

předměty, mohlo by to skončit zraněním nebo

poškozením televizoru.

Napájecí kabel ani propojovací kabel

nesmí být nikde přiskřípnutý.

Když je napájecí kabel nebo

propojovací kabel přiskřípnutý mezi

jednotkou a zdí nebo je silou ohnutý

či zkroucený, mohou se vnitřní vodiče

obnažit a způsobit zkrat nebo

elektrickou poruchu. Mohlo by to

způsobit požár nebo poranění elektrickým proudem.

Při instalaci dejte pozor, abyste si

neporanili ruce nebo prsty.

Při instalaci televizoru nebo nástěnného montážního

rámu dejte pozor, abyste si neporanili ruce nebo prsty.

Šrouby potřebné pro upevnění

nástěnného montážního rámu na

zeď nejsou součástí dodávky.

Při instalaci nástěnného montážního rámu použijte

vhodné šrouby podle materiálu a struktury zdi.

Před instalací

Pokud se chystáte instalovat televizor, který není

uveden na strana 2, pročtěte si jeho návod k použití

nebo dodanou příručku.

Krok 1:

Kontrola součástí

nezbytných pro

instalaci

1Připravte si alespoň čtyři šrouby

o průměru 8 mm nebo

ekvivalentní šrouby (nejsou

součástí dodávky) a šroubovák.

Zvolte šrouby, které jsou vhodné

pro materiál, ze kterého je zeď

postavena.

2Otevřete krabici a ujistěte se, zda

obsahuje následující položky.

Základní lišta (2)

Montážní hák (2)

Šroub (+BVST4 × 12) (6)

Šroub (+PSW6 × 16) (4)

Šestihranný klíč (1)

6 (CZ)

Krok 2:

Rozhodnutí o místu

instalace

S ohledem na tabulku rozměrů

pro instalaci televizoru na

strana 12 si zvolte místo pro

instalaci.

Mezi televizorem a stropem a výstupky na stěně

ponechte dostatečný prostor, jak je znázorněno

níže.

Poznámka

Pokud chcete vést kabely ve zdi, otvor pro vložení

kabelů do zdi vyvrtejte před instalací.

Jednotka: mm

100 100

100 300

Nikdy televizor neinstalujte tak,

jak je uvedeno níže:

Nemohlo by docházet k

cirkulaci vzduchu.

Stěna

2Podle schématu rozměrů pro

montáž na zeď na strana 13

určete pozici šroubů pro

instalaci základní lišty.

Varování

Zeď, na kterou budete televizor připevňovat, by

měla mít nosnost nejméně čtyřikrát větší, než je

hmotnost televizoru (viz instrukce ohledně

hmotnosti televizoru).

Zjistěte si nosnost stěny, na kterou budete

televizor instalovat. Bude-li to nutné, zeď

dostatečně zpevněte.

7 (CZ)

Krok 3:

Instalace základní lišty

na zeď

1Základní lištu na zeď připevněte

alespoň čtyřmi šrouby o průměru

8 mm nebo ekvivalentními

šrouby (nejsou součástí

dodávky).

1Určete polohu otvorů na šrouby (d, h) pro

připevnění montážního háku k základní liště.

Potom je bezpečně připevněte pomocí

dodaných šroubů (+BVST4 × 12).

Šroub (+BVST4 × 12)

Základní lišta

Montážní hák

2Základní lištu a montážní hák připevněte ke zdi

alespoň čtyřmi šrouby o průměru 8 mm nebo

ekvivalentními šrouby (nejsou součástí

dodávky).

Zvolte čtyři otvory na šrouby se značkou z

uvedené ve schématu níže a dostatečně šrouby

utáhněte, aby se nemohly uvolnit.

3Odstraňte šrouby, které byly připevněny během

procedury 1 a odmontujte montážní hák od

základní lišty.

Upozornění

Dávejte pozor, aby vám montážní hák nespadl, když

budete z montážního háku odstraňovat šrouby.

Varování

•Šrouby potřebné pro tuto proceduru nejsou

součástí dodávky. Zvolte šrouby, které jsou

vhodné pro materiál a strukturu zdi.

•Pokud nelze základní lištu připevnit dostatečně

pevně, použijte více šroubů.

•Nezapomeňte se ujistit, že je základní lišta pevně

přimontovaná ke zdi.

Zarovnejte jednotku tak, aby byla umístěna vodorovně.

Základní lišta

8 (CZ)

Pokud se chystáte instalovat televizor, který není uveden

na strana 2, pročtěte si jeho návod k použití nebo

dodanou příručku.

Krok 4:

Příprava na

instalaci televizoru

1Odstraňte šrouby ze zadní části

televizoru. Potom od televizoru

odpojte stolní stojan.

Televizor položte obrazovkou dolů na stabilní

pracovní plochu pokrytou látkou.

Pro uživatele následujících televizorů:

KDL-46/40D30xx *, KDL-46/40D28xx *,

KDL-46/40D27xx *, KDL-40D26xx *,

KDL-46/40T30xx *, KDL-40T28xx *,

KDL-40T26xx *, KDL-46/40S30xx *,

KDL-40S28xx *, KDL-40SL130,

KLV-46/40V300A

Měkká látka

Pro uživatele následujících televizorů:

KDL-32D30xx *, KDL-32D28xx *,

KDL-32D27xx *, KDL-32D26xx *,

KDL-32T30xx *, KDL-32T28xx *,

KDL-32T26xx *, KDL-32S30xx *,

KDL-32S28xx *, KDL-32XBR4,

KDL-32SL130, KLV-32V300A

* U jednotlivých názvů modelů označuje „xx“

čísla a/nebo znaky popisující jednotlivé

konkrétní modely.

Poznámky

•Když z televizoru odstraňujete stolní stojan, položte

televizor obrazovkou dolů na stabilní pracovní povrch,

který je větší než televizor.

•Abyste zabránili poškození LCD obrazovky,

nezapomeňte na pracovní povrch položit měkkou

látku.

Upozornění

•Pokud by byl povrch televizoru vystaven tlaku nebo

nárazu, mohlo by dojít k prasknutí nebo poškození

LCD obrazovky.

•Položte televizor obrazovkou dolů na stabilní a rovný

povrch tak, aby stolní stojan přesahoval přes okraj

tohoto povrchu. Pokud by byla obrazovka na stejné

úrovni jako stolní stojan, jednalo by se o nestabilní

pracovní podmínky, při kterých by mohlo dojít k

poškození televizoru.

•Když budete stolní stojan odpojovat od televizoru,

držte stolní stojan pevně oběma rukama.

Měkká látka

9 (CZ)

Pokud budete používat elektrický šroubovák, nastavte

utahovací moment přibližně na 2 N·m {20 kgf·cm}.

Nezdvihejte montážní hák, dokud nebudou pevně

utaženy šrouby (dva šrouby vlevo a dva vpravo).

Mohlo by dojít k deformaci montážního háku nebo

krytu televizoru.

Podle schématu/tabulky umístění

šroubů a háků na strana 13 určete

pozice šroubů a připevněte montážní

hák k zadní části televizoru.

1Montážní hák k zadní části televizoru dočasně

připevněte pomocí čtyř dodaných šroubů

(+PSW6 × 16).

2Dbejte na to, aby byly oba šrouby k zadní části

televizoru bezpečně připevněny stejným

utahovacím momentem.

Poznámka

Dbejte na to, abyste při připevňování montážního háku

nepoužívali jiné šrouby než ty dodané (+PSW6 × 16).

Šroub

(+PSW6 × 16) Montážní

hák

Čtvercový otvor

Výběžek

Čtvercový otvor

Zarovnejte výběžek v zadní části

montážního háku se čtvercovým otvorem v

zadní části televizoru podle obrázku níže.

3Úhel montážního háku upravte

dodaným

estihranným klíčem.

Když televizor instalujete rovnoběžně se zdí

(0 stupňů), nastavení úhlu montážního háku

(procedury 1 a 2 níže) není nutné. Dbejte na to,

aby byly obě základny ramen X pevně připevněny.

1Vyšroubujte dva šrouby ze základny ramene X

montážního háku. Zvolte otvory odpovídající

požadovanému úhlu (5, 10, 15 nebo 20 stupňů).

2Nastavte úhly horního Y a spodního Z

ramene, aby odpovídaly příslušným otvorům, a

pevně obě ramena připevněte pomocí dvou

šroubů vyjmutých v předchozí proceduře 1.

Poznámky

•Dbejte na to, abyste levé i pravé rameno nastavili na

stejný úhel.

•Ujistěte se, že jsou obě základny ramen pevně

přišroubované.

Upozornění

Dávejte pozor, abyste si při nastavování úhlu montážního

háku nepřiskřípli prsty.

Šestihranný klíč

Poznámky k úhlům nastavení

•Pokud instalujete jiné modely televizorů, než

jsou uvedeny na strana 2 (v závislosti na

velikosti a rozměrech modelu apod.), mohou

být nastavitelné úhly uvedené pro ramena (0,

5, 10, 15, 20 stupňů) omezené.

•Úhly pro nastavení ramen dostupné při

instalaci jiných modelů televizorů, než jsou

uvedeny na strana 2, naleznete v jejich návodu

k použití nebo v dodané příručce.

10 (CZ)

Pokud se chystáte instalovat televizor, který není uveden

na strana 2, pročtěte si jeho návod k použití nebo

dodanou příručku.

Krok 5:

Instalace televizoru na

zeď

Varování

Před zapojením napájecího kabelu do zástrčky

dokončete instalaci. Pokud byste napájecí kabel

přiskřípli pod nebo mezi jednotlivé části vybavení,

mohlo by dojít ke zkratu nebo úrazu elektrickým

proudem.

Dávejte pozor, abyste o napájecí kabel televizoru

nezakopli, protože byste se mohli zranit.

1Připojte napájecí kabel a

připojovací kabel(y) dodané s

televizorem k televizoru.

Připojte napájecí kabel a připojovací kabel(y) ke

konektorům v zadní části televizoru. Podrobnosti o

připojení napájecího kabelu a připojovacího

kabelu (připojovacích kabelů) naleznete v návodu

k použití televizoru.

Poznámky

•Po instalaci televizoru na základní lištu nebudete moci

kabely připojit.

•Umístění kabelů do zdi svěřte vyškolenému

pracovníkovi.

2Nainstalujte televizor na základní

lištu.

1Podle schématu/tabulky umístění šroubů a háků

na strana 13 určete otvory základní lišty pro

uchycení horních háků montážního háku.

2Držte televizor pevně oběma rukama a jemně

jej na zdi zarovnejte.

Varování

Dbejte na to, aby přenášení televizoru prováděly

nejméně dvě osoby.

3Pevně připevněte televizor k

základní liště pomocí dvou

dodaných šroubů (+BVST4 × 12).

Poznámka

Pokud budete používat elektrický šroubovák, nastavte

utahovací moment přibližně na 1,5 N·m {15 kgf·cm}.

Montážní hák

Základní lišta

Šroub

(+BVST4 × 12)

Varování

Nezapomeňte pevně utáhnout levý i pravý

zajišťovací šroub. Pokud byste to neudělali,

mohl by televizor spadnout, pokud byste do

něj strčili, a mohlo by dojít ke zranění.

11 (CZ)

Vzhled a specifikace se mohou změnit bez upozornění.

Ověření dokončení

instalace

Zkontrolujte následující body.

•Háky montážního háku jsou pevně uchyceny v

otvorech základní lišty.

•Napájecí kabel a kabel nejsou zkroucené ani

přiskřípnuté.

•Oba šrouby, které spojují montážní hák a

základní lištu, jsou pevně utažené.

Varování

Neupravujte úhel montážního háku, když je televizor

nainstalovaný na stěně, a ujistěte se, že je zcela

nainstalovaný. Výrobek by mohl spadnout a způsobit

tak zranění nebo poškození majetku. Nesprávné

umístění napájecího kabelu apod. by také mohlo z

důvodu zkratu způsobit požár nebo úraz elektrickým

proudem.

Nezapomeňte s ohledem na bezpečnost ověřit

dokončení instalace.

Odstraňování televizoru

1Vytáhněte napájecí kabel ze

zástrčky.

2Vyšroubujte oba šrouby, které

spojují televizor a základní lištu.

(Pozice šroubů naleznete v bodu

3 kroku 5 na strana 10.)

Prodejcům Sony

3Při sundávání televizoru jej

uchopte a zdvíhejte nahoru.

Upozornění

•Dávejte pozor, aby se při sundávání televizoru

nezachytil napájecí kabel a ostatní kabely.

•Při sundávání televizoru dejte pozor, abyste si

neporanili ruce nebo prsty.

Varování

Dbejte na to, aby přenášení televizoru prováděly

nejméně dvě osoby.

Specifikace

Jednotka: mm

Hmotnost: 4,7 kg

525 60

445 73

12 (CZ)

Tabulka rozměrů pro instalaci televizoru

Některé modely nejsou v určitých oblastech dostupné.

Čísla ve výše uvedené tabulce se mohou během instalace mírně lišit.

* U jednotlivých názvů modelů označuje „xx“ čísla a/nebo znaky popisující jednotlivé konkrétní modely.

Varování

Zeď, na kterou chcete nainstalovat televizor, musí mít nosnost nejméně čtyřikrát větší, než je hmotnost televizoru.

Viz instrukce ohledně hmotnosti televizoru.

Název modelu

Rozměry

obrazovky Rozměr středu

obrazovky

Délka pro každý montážní úhel

Úhel (0°)Úhel (20°)

A B C D E F G H

KDL-46D30xx */KDL-46D28xx */

KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A 1 114 730 106 505 175 373 705 545

KDL-40D30xx */KDL-40D28xx */

KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */

KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/

KLV-40V300A

981 643 157 505 170 338 622 543

KDL-32D30xx */KDL-32D28xx */

KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */

KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/

KDL-32SL130/KLV-32V300A

790 530 137 424 160 318 516 464

Níž

e uve

a pop

e rozm

ry te

zoru,

ter

e na pro

tu p

ři

pevn

uto ta

u pou

žij

te p

ři

rozhodování o místu instalace.

Pokud se chystáte instalovat televizor, který není uveden níže, pročtěte si jeho návod k použití nebo dodanou příručku.

Středový bod obrazovky

Jednotka: mm

13 (CZ)

Některé modely nejsou v určitých oblastech dostupné.

* U jednotlivých názvů modelů označuje „xx“ čísla a/nebo znaky popisující jednotlivé konkrétní modely.

Schéma rozměrů pro montáž na zeď

Schéma/tabulka umístění šroubů a háků

Název modelu Umístění

šroubu Umístění

háku

KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A

e, g b

KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/KLV-40V300A

KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A f, j c

Jednotka: mm 525

406

320

478

Umístění šroubu

Při instalaci montážního háku k televizoru.

Umístění háku

Při instalaci televizoru na základní lištu.

* Umístění háku „a“ nelze použít pro

modely ve výše uvedené tabulce.

2 (SK)

Ďakujeme, že ste si kúpili tento

výrobok.

Ak nevenujete dostatočnú pozornosť bezpečnostným

opatreniam alebo ak je produkt používaný nesprávne,

môže to spôsobiť vážne zranenie alebo požiar.

Táto príručka pokynov zobrazuje správne zaobchádzanie

s produktom a dôležité bezpečnostné pokyny potrebné

na zabránenie nehody. Uistite sa, že ste si prečítali celú

príručku a produkt používajte správne. Príručku si

starostlivo uschovajte pre použitie v budúcnosti.

Pre predajcov značky Sony

Inštalácia tohto produktu si vyžaduje dostatočné

odborné znalosti. Uistite sa, že ste si prečítali celú

príručku a vykonali tak inštalačné práce bezpečne.

Spoločnosť Sony nie je zodpovedná za prípadné škody

alebo zranenia spôsobené zlým zaobchádzaním alebo

nesprávnou inštaláciou. Po inštalácii odovzdajte prosím

túto príručku zákazníkovi.

Spoločnosť Sony vždy myslí na bezpečnosť pri

navrhovaní výrobkov. Ak sú však produkty používané

nesprávne, môže to spôsobiť vážne zranenia ohňom,

elektrickým šokom, prevrhnutím produktu alebo jeho

pádom. Ak chcete takýmto nehodám zabrániť, venujte

dostatočnú pozornosť bezpečnostným opatreniam.

Označené produkty

Nasledujúce produkty môžu podliehať zmenám bez

predchádzajúceho upozornenia, môžu byť

vypredané alebo sa môže ukončiť ich výroba.

Určité modely sa predávajú len v niektorých

krajinách.

* V názvoch modelov označujú znaky „xx“ čísla alebo

znaky špecifické pre jednotlivé modely.

Tento výrobok je určený na používanie s vyššie

uvedenými modelmi TV prijímačov. Pri iných TV

prijímačoch si v ich návode na obsluhu alebo dodanom

letáku overte, že tento výrobok možno používať.

Pre zákazníkov

Inštalácia tohto produktu si vyžaduje dostatočné

odborné znalosti. Uistite sa, že inštaláciu vykonáva

predajca spoločnosti Sony alebo oprávnený

dodávateľ a počas inštalácie venujte špeciálnu

pozornosť bezpečnosti. Spoločnosť Sony nie je

zodpovedná za prípadné škody alebo zranenia

spôsobené zlým zaobchádzaním alebo nesprávnou

inštaláciou a ani za inštaláciu žiadneho iného

produktu ako je špecifikované. Nie je možné si

uplatniť žiadne zákonné právo.

UPOZORNENIE

Bezpečnosť

UPOZORNENIE

Farebný TV prijímač

LCD

KDL-46D30xx *

KDL-46D28xx *

KDL-46D27xx *

KDL-46T30xx *

KDL-46S30xx *

KLV-46V300A

KDL-40D30xx *

KDL-40D28xx *

KDL-40D27xx *

KDL-40D26xx *

KDL-40T30xx *

KDL-40T28xx *

KDL-40T26xx *

KDL-40S30xx *

KDL-40S28xx *

KDL-40SL130

KLV-40V300A

KDL-32D30xx *

KDL-32D28xx *

KDL-32D27xx *

KDL-32D26xx *

KDL-32T30xx *

KDL-32T28xx *

KDL-32T26xx *

KDL-32S30xx *

KDL-32S28xx *

KDL-32XBR4

KDL-32SL130

KLV-32V300A

3 (SK)

Uistite sa, že inštaláciu vykonáva

zmluvný dodávateľ. Počas inštalácie

zabráňte deťom nachádzať sa v blízkosti.

Ak montážna konzola na stenu

alebo TV prijímač nie sú

nainštalované správne, môže to

spôsobiť nasledujúce nehody. Uistite

sa, že inštaláciu vykonáva zmluvný

dodávateľ.

•TV prijímač môže spadnúť a spôsobiť vážne zranenie,

napríklad pomliaždeninu alebo zlomeninu.

•Ak stena, na ktorú je montážna konzola na stenu

nainštalovaná, nie je stabilná, nie je kolmá k podlahe

alebo je nerovná, zariadenie môže spadnúť a spôsobiť

zranenie alebo poškodenie majetku. Stena by mala

mať minimálnu nosnosť štvornásobku hmotnosti TV

prijímača. (Hmotnosť TV prijímača nájdete v návode.)

•Ak inštalácia montážnej konzoly na stenu nie je

vykonaná dostatočne pevne, zariadenie môže spadnúť

a spôsobiť zranenie alebo poškodenie majetku.

Uistite sa, že prenos alebo demontáž

TV prijímača vykonáva zmluvný

dodávateľ.

Ak prenos alebo demontáž TV prijímača vykonáva iná

osoba než zmluvný dodávateľ, môže spadnúť a spôsobiť

zranenie alebo poškodenie majetku. Uistite sa, že

obrazovku prenášajú alebo demontujú dve alebo viac

osôb.

Na TV prijímač by ste nemali rozliať

žiadnu tekutinu.

Namočenie TV prijímača môže spôsobiť požiar alebo

zasiahnutie elektrickým prúdom.

Po montáži TV prijímača

neodstraňujte skrutky ani iné časti.

Ak by ste to urobili, TV prijímač môže spadnúť

a spôsobiť zranenie alebo poškodenie majetku.

Časti montážnej konzoly na stenu

nerozoberajte ani nevymieňajte za

iné.

Ak by ste to urobili, montážna konzola

na stenu môže spadnúť a spôsobiť

zranenie alebo poškodenie majetku.

Nemontujte žiadne iné zariadenie

okrem špecifikovaných výrobkov.

Táto montážna konzola na stenu je navrhnutá na

používanie len so špecifikovanými výrobkami. Ak by ste

použili iné zariadenie ako špecifikované, môže spadnúť

alebo sa rozbiť a spôsobiť zranenie alebo poškodenie

majetku.

Nezakrývajte ventilačné otvory TV

prijímača.

Ak ventilačné otvory zakryjete

(napríklad látkou a podobne), vnútro sa

môže prehriať a spôsobiť požiar.

Montážnu konzolu na stenu

nezaťažujte ničím iným okrem TV

prijímača.

Ak by ste to urobili, TV prijímač môže

spadnúť a spôsobiť zranenie alebo

poškodenie majetku.

O TV prijímač sa neopierajte a ani sa

naň nevešajte.

O TV prijímač sa neopierajte a ani sa

naň nevešajte, pretože môže na vás

spadnúť a spôsobiť vám vážne zranenie.

TV prijímač nevystavujte dažďu ani

vlhku.

Môže to spôsobiť požiar alebo zasiahnutie elektrickým

prúdom.

UPOZORNENIE

Ak nevenujete dostatočnú pozornosť

nasledujúcim bezpečnostným opatreniam,

môže to mať za následok vážne zranenia alebo

usmrtenie ohňom, elektrickým šokom,

prevrhnutím produktu alebo jeho pádom.

Pre zákazníkov

Slovenčina

(Pokračovanie)

4 (SK)

TV prijímač nikdy neumiestňujte na

teplé, vlhké ani nadmerne zaprášené

miesto, ani na miesto, kde je TV

prijímač vystavený mechanickým

otrasom.

Ak by ste to urobili, môže to spôsobiť požiar alebo

zasiahnutie elektrickým prúdom.

Nepribližujte sa s horľavými

predmetmi ani otvoreným ohňom

(napríklad so sviečkou) k TV

prijímaču.

Ak chcete zabrániť požiaru, nepribližujte sa s horľavými

predmetmi ani otvoreným ohňom (napríklad so

sviečkou) k TV prijímaču.

Montážnu konzolu na stenu

neinštalujte na plochu, kde by rohy

alebo hrany TV prijímača vyčnievali

mimo tejto plochy.

Montážnu konzolu na stenu neinštalujte

na plochu, ako je napríklad stĺp, kde by

rohy alebo hrany TV prijímača

vyčnievali mimo tejto plochy. Ak by

osoba alebo predmet zavadili

o vyčnievajúci roh alebo hranu TV

prijímača, mohlo by to spôsobiť

zranenie alebo poškodenie majetku.

Počas čistenia alebo údržby netlačte

na výrobok nadmernou silou.

Netlačte na povrch TV prijímača nadmernou silou. Ak

by ste to urobili, TV prijímač môže spadnúť a spôsobiť

zranenie alebo poškodenie majetku.

TV prijímač neinštalujte nad ani pod

klimatizáciu.

Ak je TV prijímač dlhšie vystavený kvapkám vody alebo

vzduchu vychádzajúceho priamo z klimatizácie, môže to

spôsobiť požiar, zasiahnutie elektrickým prúdom alebo

nefunkčnosť TV prijímača.

•Ak dlhší čas používate TV prijímač nainštalovaný na

montážnej konzole na stenu, stena za alebo nad TV

prijímačom môže v závislosti od materiálu steny

zmeniť farbu alebo, ak je na nej tapeta, môže sa začať

odlepovať.

•Ak montážnu konzolu na stenu odstránite zo steny,

zostanú v nej diery po skrutkách.

•Ak máte za stenou vedené 300-ohmové prívodné

káble, odporúčame vymeniť ich za 75-ohmové

koaxiálne káble. Ak je nutné aj naďalej používať

300-ohmové prívodné káble, pred inštaláciou sa

uistite, že medzi TV prijímačom a prívodnými káblami

za stenou je dostatok voľného miesta. Pred inštaláciou

sa poraďte so zmluvným dodávateľom o vhodnom

mieste (bez rádiového šumu atď.).

UPOZORNENIE

Ak nevenujete dostatočnú pozornosť

nasledujúcim bezpečnostným opatreniam,

môžete spôsobiť zranenie alebo poškodenie

majetku.

Bezpečnostné

opatrenia

5 (SK)

Uistite sa, že montážnu konzolu na

stenu inštalujete bezpečne

a postupujete pritom podľa pokynov

uvedených v tejto príručke.

Ak by sa niektoré skrutky uvoľnili alebo

by vypadli, montážna konzola na stenu

môže spadnúť a spôsobiť zranenie alebo

poškodenie majetku. Používajte skrutky

vhodné pre materiál steny a zariadenie

nainštalujte bezpečne použitím štyroch

alebo viacerých skrutiek s priemerom

8 mm alebo podobnej veľkosti.

Uistite sa, že konzolu skladáte

správne podľa postupu vysvetleného

vtejto príručke.

Ak by sa niektoré skrutky uvoľnili alebo by vypadli, TV

prijímač môže spadnúť a spôsobiť zranenie, alebo sa

môže poškodiť.

Uistite sa, že skrutky sú pevne

dotiahnuté do určenej pozície.

Ak by ste tak neurobili, TV prijímač môže spadnúť

a spôsobiť zranenie, alebo sa môže poškodiť.

Počas inštalácie dávajte pozor, aby

ste TV prijímač nevystavili otrasom.

Ak by ste TV prijímač vystavili otrasom, môže spadnúť

alebo sa rozbiť. Môže to zapríčiniť zranenie.

TV prijímač nainštalujte na stenu,

ktorá je kolmá a plochá.

Ak by ste tak neurobili, TV prijímač môže spadnúť

a spôsobiť zranenie.

Po správnom nainštalovaní TV

prijímača zabezpečte káble.

Ak sa ľudia alebo predmety zamotajú do káblov, môže to

spôsobiť zranenie alebo poškodenie TV prijímača.

Nedovoľte, aby boli napájacie alebo

spojovacie káble zovreté.

Ak je napájací alebo spojovací kábel

zovretý medzi zariadením a stenou

alebo je ohnutý či silne pokrútený,

vnútorné vodiče sa môžu odizolovať

a spôsobiť skrat alebo výpadok

elektrického prúdu. Môže to mať za

následok požiar alebo zasiahnutie elektrickým prúdom.

Počas inštalácie dávajte pozor, aby

ste si nezranili ruky alebo prsty.

Počas inštalácie montážnej konzoly na stenu alebo TV

prijímača dávajte pozor, aby ste si nezranili ruky alebo

prsty.

Skrutky potrebné na pripevnenie

montážnej konzoly na stenu nie sú

súčasťou dodávky.

Na montáž montážnej konzoly na stenu použite skrutky

vhodné pre materiál a štruktúru steny.

Inštalácia montážnej

konzoly na stenu

UPOZORNENIE

Pre zákazníkov

Inštalácia tohto výrobku si vyžaduje potrebné

odborné znalosti. Uistite sa, že inštaláciu vykonáva

predajca značky Sony alebo zmluvný dodávateľ.

Počas inštalácie venujte zvýšenú pozornosť

bezpečnosti.

Pre predajcov značky Sony

Nasledujúce pokyny sú určené len pre predajcov

značky Sony. Pozorne si prečítajte vyššie uvedené

bezpečnostné opatrenia a počas inštalácie, údržby a

kontroly výrobku venujte špeciálnu pozornosť

bezpečnosti.

Uistite sa, že dodané skrutky

a prídavné časti používate

správne podľa pokynov

uvedených v tejto príručke. Ak

použijete iné diely, TV prijímač

môže spadnúť a spôsobiť zranenie

alebo sa môže poškodiť.

Pre predajcov značky Sony

6 (SK)

Pred inštaláciou

Ak chcete nainštalovať TV prijímač, ktorý nie je

uvedený na str. 2, pozrite si jeho návod na obsluhu

alebo dodaný leták.

Krok 1:

Kontrola častí

potrebných na

inštaláciu

1Pripravte si štyri alebo viac

skrutiek s priemerom 8 mm

alebo podobnej veľkosti (nie sú

súčasťou dodávky) a skrutkovač.

Vyberte skrutky vhodné pre

materiál steny.

2Vybaľte obsah škatule

a skontrolujte, či v nej sú všetky

nasledujúce položky.

Základná konzola (2)

Montážny hák (2)

Skrutka (+BVST4 × 12) (6)

Skrutka (+PSW6 × 16) (4)

Inbusový kľúč (1)

Krok 2:

Výber miesta inštalácie

Podľa tabuľky inštalačných

rozmerov TV prijímača na str. 13

vyberte miesto inštalácie.

Medzi TV prijímačom a stropom aj vystupujúcimi

časťami steny nechajte primerané voľné miesto

podľa nasledujúceho obrázka.

Poznámka

Ak chcete viesť káble v stene, pred začatím

inštalácie urobte v stene otvor, cez ktorý prestrčíte

káble.

Jednotka: mm

100 100

100 300

TV prijímač nikdy neinštalujte tak,

ako na tomto obrázku:

Prúdenie vzduchu je

blokované.

Stena

7 (SK)

2Podľa nákresu rozmerov pre

montáž na stenu na str. 14 určte

pozície skrutiek na inštaláciu

základnej konzoly.

UPOZORNENIE

Stena, na ktorú bude TV prijímač namontovaný,

by mala mať minimálnu nosnosť štvornásobku

hmotnosti TV prijímača. (Hmotnosť TV

prijímača je uvedená v jeho návode na obsluhu.)

Zistite silu steny, na ktorú bude TV prijímač

namontovaný. V prípade potreby stenu zosilnite.

Krok 3:

Inštalácia základnej

konzoly na stenu

1Pripevnite základnú konzolu ku

stene pomocou štyroch alebo

viacerých skrutiek s priemerom

8 mm alebo podobnej veľkosti

(nie sú súčasťou dodávky).

1Určte pozície otvorov pre skrutky (d, h) na

pripevnenie montážneho háka k základnej

konzoly. Potom ich pevne pripevnite pomocou

dodaných skrutiek (+BVST4 × 12).

Skrutka (+BVST4 × 12)

Základná konzola

Montážny hák

(Pokračovanie)

8 (SK)

Ak chcete nainštalovať TV prijímač, ktorý nie je

uvedený na str. 2, pozrite si jeho návod na obsluhu alebo

dodaný leták.

2Pripevnite základnú konzolu a montážny hák

ku stene pomocou štyroch alebo viacerých

skrutiek s priemerom 8 mm alebo podobnej

veľkosti (nie sú súčasťou dodávky).

Vyberte štyri otvory pre skrutky označené

značkou z na nasledujúcom obrázku a skrutky

pevne utiahnite, aby sa neuvoľnili.

3Odstráňte skrutky, ktoré ste pripevnili v bode

1, a odpojte montážny hák od základnej

konzoly.

Výstraha

Pri odstraňovaní skrutiek z montážneho háka dávajte

pozor, aby vám montážny hák nespadol.

UPOZORNENIE

•Skrutky potrebné pri tomto postupe nie sú

súčasťou dodávky. Vyberte skrutky vhodné pre

materiál a štruktúru steny.

•Ak základnú konzolu nemožno pripevniť

dostatočne pevne, použite ďalšie skrutky.

•Skontrolujte, či je základná konzola pevne

pripevnená ku stene.

Vyrovnajte zariadenie do vodorovnej polohy.

Základná konzola

Krok 4:

Príprava na

inštaláciu TV prijímača

1Odstráňte skrutky zo zadnej

strany TV prijímača. Potom

odpojte stolový stojan od TV

prijímača.

Položte TV prijímač obrazovkou nadol na stabilný

pracovný povrch zakrytý látkou.

Pre používateľov týchto TV prijímačov:

KDL-46/40D30xx *, KDL-46/40D28xx *,

KDL-46/40D27xx *, KDL-40D26xx *,

KDL-46/40T30xx *, KDL-40T28xx *,

KDL-40T26xx *, KDL-46/40S30xx *,

KDL-40S28xx *, KDL-40SL130,

KLV-46/40V300A

Jemná látka

9 (SK)

Pre používateľov týchto TV prijímačov:

KDL-32D30xx *, KDL-32D28xx *,

KDL-32D27xx *, KDL-32D26xx *,

KDL-32T30xx *, KDL-32T28xx *,

KDL-32T26xx *, KDL-32S30xx *,

KDL-32S28xx *, KDL-32XBR4,

KDL-32SL130, KLV-32V300A

* V názvoch modelov označujú znaky „xx“ čísla

alebo znaky špecifické pre jednotlivé modely.

Poznámky

•Pri odpájaní stolového stojana od TV prijímača

položte TV prijímač obrazovkou nadol na stabilný

pracovný povrch, ktorý je väčší ako TV prijímač.

•Na pracovný povrch položte jemnú látku, aby ste

zabránili poškodeniu obrazovky LCD.

Výstraha

•Ak na povrch TV prijímača zatlačíte alebo udriete,

obrazovka LCD sa môže zlomiť alebo poškodiť.

•Položte TV prijímač obrazovkou nadol na stabilný

a rovný povrch tak, aby stolový stojan visel cez okraj

povrchu. Ak budú obrazovka a základňa stolového

stojana na tom istom rovnom povrchu, TV prijímač

nebude stabilný a môže sa poškodiť.

•Pri odpájaní stolového stojana od TV prijímača držte

stolový stojan pevne oboma rukami.

Jemná látka

Ak používate elektrický skrutkovač, nastavte

uťahovací moment na hodnotu približne 2 N·m

{20 kgf·cm}.

Nezdvíhajte montážny hák, kým nie sú skrutky

dotiahnuté (po dve skrutky na ľavej aj pravej strane).

Môže sa tým pokriviť montážny hák alebo telo TV

prijímača.

2Podľa diagramu/tabuľky

umiestnenia skrutiek a háka na

str. 14 určte pozície skrutiek

a pripevnite montážny hák

k zadnej strane TV prijímača.

1Dočasne pripevnite montážny hák k zadnej

strane TV prijímača pomocou štyroch dodaných

skrutiek (+PSW6 × 16).

2Obe skrutky pevne utiahnite rovnakou silou

k zadnej strane TV prijímača.

Poznámka

Na pripevnenie montážneho háka nepoužívajte žiadne

iné skrutky ako dodané skrutky (+PSW6 × 16).

Skrutka

(+PSW6 × 16)

Montážny

hák

Štvorcový otvor

Plôška

Štvorcový otvor

Zarovnajte plôšku na zadnej strane montážneho

háka so štvorcovým otvorom na zadnej strane

TV prijímača podľa nasledujúceho obrázka.

(Pokračovanie)

10 (SK)

Ak chcete nainštalovať TV prijímač, ktorý nie je

uvedený na str. 2, pozrite si jeho návod na obsluhu alebo

dodaný leták.

3Nastavte uhol montážneho háka

pomocou inbusového kľúča na

skrutky s vnútorným

šesťhranom.

Ak inštalujete TV prijímač rovnobežne so stenou

(0 stupňov), nastavenie uhla montážneho háka

(body 1 a 2 uvedené nižšie) nie je potrebné.

Pevne priskrutkujte všetky oporné ramená X.

1Odstráňte dve skrutky z oporného ramena X

montážneho háka. Vyberte otvory

zodpovedajúce požadovanému uhlu (5, 10, 15

alebo 20 stupňov).

2Nastavte uhol horného Y a dolného Z ramena

podľa príslušného otvoru a pevne pripevnite

všetky ramená pomocou dvoch skrutiek

odstránených v predchádzajúcom bode 1.

Poznámky

•Ľavé aj pravé rameno nastavte na rovnaký uhol.

•Uistite sa, že obe oporné ramená sú pevne

priskrutkované.

Výstraha

Pri nastavovaní uhla montážneho háka dávajte pozor,

aby ste si nepriškripli prsty.

Inbusový kľúč na skrutky s

vnútorným šesťhranom

Poznámky týkajúce sa nastavenia uhla

•Pri inštalácii modelov TV prijímačov, ktoré nie

sú uvedené na str. 2 (v závislosti od veľkosti

a rozmerov modelu atď.), môžu byť uvedené

uhly nastavenia ramien (0, 5, 10, 15, 20

stupňov) obmedzené.

•Uhly nastavenia ramien dostupné pri inštalácii

modelov TV prijímačov, ktoré nie sú uvedené

na str. 2, nájdete v návode na obsluhu pre daný

TV prijímač alebo v dodanom letáku.

Krok 5:

Inštalácia TV prijímača

na stenu

UPOZORNENIE

Napájací kábel zapojte do elektrickej zásuvky až po

dokončení inštalácie. Ak bude napájací kábel zovretý

pod zariadením alebo medzi jeho časťami, môže to

spôsobiť skrat alebo zasiahnutie elektrickým

prúdom.

Dávajte pozor, aby ste nepotkli o napájací kábel

alebo TV prijímač, pretože by ste sa mohli zraniť.

1Pripojte k TV prijímaču napájací

kábel a spojovacie káble dodané

s TV prijímačom.

Pripojte napájací kábel a spojovacie káble ku

konektorom na zadnej strane TV prijímača.

Podrobné informácie o pripojení napájacieho kábla

a spojovacích káblov nájdete v návode na obsluhu

TV prijímača.

Poznámky

•Káble nemôžete pripojiť k TV prijímaču po jeho

nainštalovaní na základnú konzolu.

•Vedenie kábla v stene by mal vykonať zmluvný

dodávateľ.

2Nainštalujte TV prijímač na

základnú konzolu.

1Podľa diagramu/tabuľky umiestnenia skrutiek

a háka na str. 14 určte pozície otvorov

v základnej konzole na zaistenie horných hákov

montážneho háka.

2Držte TV prijímač pevne oboma rukami

a zľahka ho zarovnajte so stenou.

UPOZORNENIE

TV prijímač by mali pri jeho prenášaní držať dve

alebo viac osôb.

11 (SK)

Montážny hák

Základná konzola

3Pevne pripevnite TV prijímač

a základnú konzolu pomocou

dvoch dodaných skrutiek

(+BVST4 × 12).

Poznámka

Ak používate elektrický skrutkovač, nastavte uťahovací

moment na hodnotu približne 1,5 N·m {15 kgf·cm}.

Skrutka

(+BVST4 × 12)

UPOZORNENIE

Uistite sa, že ľavá aj pravá zaisťovacia skrutka

sú pevne dotiahnuté. Ak by ste tak neurobili,

TV prijímač môže spadnúť, keď ho potlačíte

nahor, a spôsobiť zranenie.

12 (SK)

Dizajn a technické parametre sa môžu bez upozornenia

zmeniť.

Kontrola dokončenia

inštalácie

Skontrolujte nasledujúce body.

•Háky montážneho háka sú pevne zaistené

v otvoroch základnej konzoly.

•Káble nie sú pokrútené ani zovreté.

•Dve skrutky zaisťujúce montážny hák

a základnú konzolu sú pevne dotiahnuté.

UPOZORNENIE

Nenastavujte uhol montážneho háka, keď je TV

prijímač nainštalovaný na stene. Dokončite jeho

inštaláciu. V opačnom prípade môže výrobok

spadnúť a spôsobiť zranenie, alebo sa môže poškodiť.

Nesprávne umiestnenie napájacieho kábla atď. môže

navyše spôsobiť požiar alebo zasiahnutie elektrickým

prúdom v dôsledku skratu.

Skontrolujte dokončenie inštalácie kvôli bezpečnosti.

Odstránenie TV

prijímača

1Odpojte napájací kábel od

elektrickej zásuvky.

2Odstráňte dve skrutky, ktoré

zaisťujú TV prijímač a základnú

konzolu. (Pozície skrutiek

nájdete v bode 3 kroku 5 na

str. 11.)

Pre predajcov značky Sony

3Držte TV prijímač a odstráňte ho

posunutím nahor.

Výstraha

•Pri odstraňovaní TV prijímača dávajte pozor,

aby sa káble nezachytili.

•Pri odstraňovaní TV prijímača dávajte pozor,

aby ste si nezranili ruky alebo prsty.

UPOZORNENIE

TV prijímač by mali pri jeho prenášaní držať dve

alebo viac osôb.

Technické parametre

Jednotka: mm

Hmotnosť: 4,7 kg

525 60

445 73

13 (SK)

Tabuľka inštalačných rozmerov TV

Niektoré modely nemusia byť dostupné v určitých krajinách.

Údaje uvedené v tabuľke vyššie sa môžu v závislosti od inštalácie mierne odlišovať.

* V názvoch modelov označujú znaky „xx“ čísla alebo znaky špecifické pre jednotlivé modely.

UPOZORNENIE

Stena, na ktorú sa TV prijímač nainštaluje, by mala byť schopná udržať minimálne štvornásobok hmotnosti TV

prijímača.

Informácie o hmotnosti TV prijímača nájdete v jeho návode na obsluhu.

Názov modelu

Rozmery

obrazovky Stredný rozmer

obrazovky

Dĺžka každého uhlu pripevnenia

Uhol (0°) Uhol (20°)

A B C D E F G H

KDL-46D30xx */KDL-46D28xx */

KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A 1 114 730 106 505 175 373 705 545

KDL-40D30xx */KDL-40D28xx */

KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */

KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/

KLV-40V300A

981 643 157 505 170 338 622 543

KDL-32D30xx */KDL-32D28xx */

KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */

KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/

KDL-32SL130/KLV-32V300A

790 530 137 424 160 318 516 464

nas

jú

ľk

e s

uve

rozmery

ijí

tor

e namontovan

na tomto v

dľ

a te

tabuľky vyberte miesto inštalácie.

Ak chcete nainštalovať TV prijímač, ktorý nie je uvedený nižšie, pozrite si jeho návod na obsluhu alebo dodaný leták.

Stredový bod obrazovky

Jednotka: mm

14 (SK)

Niektoré modely nemusia byť dostupné v určitých krajinách.

* V názvoch modelov označujú znaky „xx“ čísla alebo znaky špecifické pre jednotlivé modely.

Nákres rozmerov pre montáž na stenu

Diagram/tabuľka umiestnenia skrutiek a háku

Názov modelu Umiestnenie

skrutky Umiestnenie

háku

KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A

e, g b

KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/KLV-40V300A

KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A f, j c

Jednotka: mm 525

406

320

478

Umiestnenie skrutky

Inštalovanie montážneho háku na televízny prijímač.

Umiestnenie háku

Inštalovanie televízneho prijímača na základnú konzolu.

* Umiestnenie háka „a“ sa pri modeloch

uvedených v predchádzajúcej tabuľke

nedá použiť.

2 (RO)

Vă mulţumim pentru achiziţia acestui

produs.

Dacă măsurile de siguranţă nu sunt respectate sau dacă

produsul este utilizat incorect, poate avea ca rezultat

grave vătămări corporale sau incendii.

Acest manual de instrucţiuni prezintă modul de

manipulare corectă a produsului, precum și măsuri

importante de precauţie, necesare pentru prevenirea

accidentelor. Citiţi cu atenţie acest manual și utilizaţi

produsul în mod corect. Păstraţi acest manual într-o

locaţie accesibilă, pentru consultări ulterioare.

Pentru distribuitorii Sony

Pentru instalarea acestui produs este necesară o

experienţă suficientă. Citiţi cu atenţie acest manual,

pentru a efectua operaţiile de instalare în condiţii de

siguranţă. Sony nu este responsabilă pentru pagube

materiale sau vătămări corporale cauzate de

manipularea defectuoasă sau de instalarea inadecvată.

Înmânaţi acest manual clientului după instalare.

Produsele Sony sunt proiectate ţinând cont de siguranţă.

Totuși, dacă produsele sunt utilizate incorect, aceasta

poate avea ca rezultat grave vătămări corporale prin

incendii, electrocutări, prin răsturnarea sau prin căderea

produsului. Aveţi grijă să respectaţi măsurile de

precauţie de siguranţă, pentru a preveni asemenea

accidente.

Produse specificate

Următoarele produse pot fi supuse modificărilor

fără notificare prealabilă, stocul poate fi epuizat

sau producţia acestora poate fi întreruptă.

De asemenea, anumite modele sunt comercializate

în anumite regiuni.

* Pentru numele modelului actual, „xx” indică numărul

și/sau caracterele specifice pentru fiecare model.

Acest produs este proiectat în vederea utilizării pentru

modelele de televizoare specificate mai sus. Pentru alte

televizoare, consultaţi instrucţiunile de operare sau

broșurile furnizate pentru a verifica dacă poate fi utilizat

acest produs.

Pentru clienţi

Pentru instalarea acestui produs este necesară o

experienţă suficientă. Subcontractaţi instalarea către

distribuitorii Sony sau contractorii licenţiaţi și

acordaţi o atenţie specială siguranţei în timpul

instalării. Sony nu poate fi trasă la răspundere pentru

pagubele materiale sau vătămările corporale cauzate

de manipularea inadecvată sau de instalarea

incorectă, respectiv de instalarea oricărui alt produs

decât cel specificat. Drepturile dvs. statutare (dacă

există) nu vor fi afectate.

AVERTISMENT

Despre siguranţă

ATENŢIE

Televizor color LCD

KDL-46D30xx *

KDL-46D28xx *

KDL-46D27xx *

KDL-46T30xx *

KDL-46S30xx *

KLV-46V300A

KDL-40D30xx *

KDL-40D28xx *

KDL-40D27xx *

KDL-40D26xx *

KDL-40T30xx *

KDL-40T28xx *

KDL-40T26xx *

KDL-40S30xx *

KDL-40S28xx *

KDL-40SL130

KLV-40V300A

KDL-32D30xx *

KDL-32D28xx *

KDL-32D27xx *

KDL-32D26xx *

KDL-32T30xx *

KDL-32T28xx *

KDL-32T26xx *

KDL-32S30xx *

KDL-32S28xx *

KDL-32XBR4

KDL-32SL130

KLV-32V300A

3 (RO)

Aveţi grijă să subcontractaţi instalarea

contractorilor licenţiaţi și ţineţi copiii

mici la distanţă în timpul instalării.

Dacă dispozitivul de montare pe

perete sau televizorul nu sunt

instalate corect, se pot produce

următoarele accidente. Aveţi grijă ca

instalarea să fie efectuată de către

contractori licenţiaţi.

•Este posibil ca televizorul să cadă și să cauzeze

vătămări corporale grave, precum contuzii sau

fracturi.

•Dacă peretele pe care este instalat dispozitivul de

montare pe perete este instabil, neuniform sau dacă

nu este perpendicular pe podea, unitatea poate cădea

și poate cauza vătămări corporale sau pagube

materiale. Peretele trebuie să aibă rezistenţa necesară

pentru a susţine o greutate de cel puţin patru ori mai

mare decât greutatea televizorului. (Consultaţi

instrucţiunile aferente televizorului, pentru a-i

determina greutatea).

•Dacă instalarea dispozitivului de montare pe perete

nu este suficient de rezistentă, unitatea poate cădea și

provoca vătămări corporale sau pagube materiale.

Aveţi grijă să subcontractaţi mutarea

sau demontarea televizorului unor

contractori licenţiaţi.

Dacă alte persoane decât contractori licenţiaţi transportă

sau demontează televizorul, acesta poate cădea și

provoca vătămări corporale sau pagube materiale. Aveţi

grijă ca televizorul să fie transportat sau demontat de

către două sau mai multe persoane.

Nu vărsaţi lichide pe televizor,

indiferent de natura acestora.

Dacă permiteţi umezirea televizorului, aceasta poate

avea ca rezultat incendii sau electrocutări.

După montarea televizorului, nu

demontaţi șuruburile etc.

Dacă procedaţi astfel, televizorul poate cădea și poate

cauza vătămări corporale sau pagube materiale.

Nu demontaţi sau nu aduceţi

modificări componentelor

dispozitivului de montare pe perete.

Dacă procedaţi astfel, dispozitivul de

montare pe perete poate cădea și poate

cauza vătămări corporale sau pagube

materiale.

Nu montaţi alte echipamente în

afara produsului specificat.

Acest dispozitiv de montare pe perete este proiectat

numai în vederea utilizării cu produsul specificat. În

cazul montării altor echipamente decât cele specificate,

acestea pot cădea sau se pot rupe, cauzând vătămări

corporale sau pagube materiale.

Nu acoperiţi orificiile de ventilaţie ale

televizorului.

Dacă acoperiţi orificiile de ventilaţie (cu

o lavetă etc.), în interior se poate

acumula căldură și se pot produce

incendii.

Nu aplicaţi dispozitivului de montare

pe perete o altă sarcină în afara

televizorului.

Dacă procedaţi astfel, televizorul poate

cădea și poate cauza vătămări corporale

sau pagube materiale.

Nu vă rezemaţi sau nu vă agăţaţi de

televizor.

Nu vă rezemaţi și nu vă agăţaţi de

televizor, deoarece acesta poate cădea

peste dvs. și poate produce grave

vătămări corporale.

Nu expuneţi televizorul la ploaie sau

umezeală.

Se pot produce incendii sau electrocutări.

AVERTISMENT

Dacă următoarele măsuri de precauţie nu sunt

respectate, se pot produce grave vătămări

corporale sau deces prin incendii, electrocutări,

răsturnări sau căderi ale produsului.

Pentru clienţi

Română

(Continuare în pagina următoare)

4 (RO)

Nu amplasaţi televizorul în locaţii

calde, umede sau cu un conţinut

excesiv de praf, respectiv în locaţii

unde televizorul este supus la vibraţii

mecanice.

Dacă procedaţi astfel, se pot produce incendii sau

electrocutări.

Nu amplasaţi în apropierea

televizorului obiecte inflamabile sau

cu flacără deschisă (de ex.,

lumânări).

Pentru a preveni incendiile, nu amplasaţi în apropierea

televizorului obiecte inflamabile sau cu flacără deschisă

(de ex., lumânări).

Nu instalaţi dispozitivul de montare

pe perete pe suprafeţe ale peretelui

unde colţurile sau părţile laterale ale

televizorului ies în afară faţă de

suprafaţa peretelui.

Nu instalaţi dispozitivul de montare pe

perete pe suprafeţe ale peretelui,

precum stâlpii, unde colţurile sau părţile

laterale ale televizorului ies în afară faţă

de suprafaţa peretelui. Dacă se întâmplă

ca o persoană sau un obiect să intre în

contact cu partea laterală sau cu colţul

ieșit în afară al televizorului, se pot produce vătămări

corporale sau pagube materiale.

Nu manipulaţi produsul cu forţă

excesivă în timpul curăţării sau al

întreţinerii.

Nu aplicaţi o forţă excesivă asupra părţii superioare a

televizorului. Dacă procedaţi astfel, televizorul poate

cădea și poate cauza vătămări corporale sau pagube

materiale.

Nu instalaţi televizorul deasupra sau

sub o instalaţie de aer condiţionat.

Dacă televizorul este expus timp îndelungat la scurgeri

de apă sau la curenţi de aer de la instalaţia de aer

condiţionat, se pot produce incendii, electrocutări sau o

defecţiune a televizorului.

•Dacă utilizaţi un timp îndelungat televizorul instalat

pe dispozitivul de montare pe perete, peretele situat în

spatele sau deasupra televizorului se poate decolora

sau tapetul se poate desprinde, în funcţie de

materialul peretelui.

•Dacă dispozitivul de montare pe perete este demontat

după instalarea pe perete, orificiile șuruburilor rămân.

•Dacă aţi introdus în spatele peretelui cabluri de

alimentare de 300 ohmi, vă recomandăm să le

schimbaţi cu cabluri coaxiale de 75 de ohmi. Dacă

trebuie să utilizaţi în continuare cabluri de alimentare

de 300 de ohmi, înainte de instalare, asiguraţi-vă că

există o distanţă suficientă între televizor și cablurile

de alimentare. Înainte de instalare, consultaţi

contractorul dumneavoastră licenţiat în ceea ce

privește alegerea unei locaţii corespunzătoare (fără

interferenţe radio etc.).

ATENŢIE

Dacă următoarele măsuri de precauţie nu sunt

respectate, se pot produce vătămări corporale

sau pagube materiale.

Măsuri de precauţie

5 (RO)

Asiguraţi-vă că instalaţi dispozitivul

de montare pe perete în condiţii de

siguranţă, urmând indicaţiile din

acest manual de instrucţiuni.

Dacă oricare dintre șuruburi este slăbit

sau cade, dispozitivul de montare pe

perete poate cădea și cauza vătămări

corporale sau pagube materiale. Aveţi

grijă să utilizaţi șuruburi adecvate

pentru materialul peretelui și instalaţi

unitatea în condiţii de siguranţă,

utilizând patru sau mai multe șuruburi cu diametrul de

8 mm (sau echivalent).

Aveţi grijă să asamblaţi dispozitivul

de montare în mod corespunzător,

urmând procedura explicată în acest

manual de instrucţiuni.

Dacă oricare dintre șuruburi este slăbit sau cade,

televizorul poate cădea și poate cauza vătămări

corporale sau se poate deteriora.

Aveţi grijă să strângeţi bine

șuruburile în poziţia specificată.

Dacă nu procedaţi astfel, televizorul poate cădea și poate

cauza vătămări corporale sau se poate deteriora.

Aveţi grijă să nu supuneţi televizorul

la șocuri în timpul instalării.

Dacă televizorul este expus la șocuri, acesta poate cădea

sau se poate sparge. Aceasta poate duce la vătămări

corporale.

Asiguraţi-vă că instalaţi televizorul

pe un perete care este atât plat cât,

și perpendicular pe podea.

Dacă nu procedaţi astfel, televizorul poate cădea și poate

provoca vătămări corporale.

După instalarea adecvată a

televizorului, asiguraţi cablurile în

mod corespunzător.

Dacă persoanele sau obiectele se încurcă în cabluri,

aceasta poate avea ca rezultat vătămări corporale sau

deteriorarea televizorului.

Nu permiteţi perforarea cablului de

alimentare în c.a. sau a cablului de

conectare.

În cazul în care cablul de alimentare în

c.a. sau cablul de conectare este

perforat între unitate și perete sau

este îndoit sau răsucit forţat,

conductorii interni devin expuși și pot

cauza un scurtcircuit sau o pană de

curent. Se pot produce incendii sau electrocutări.

Aveţi grijă să nu vă răniţi la mâini sau

la degete în timpul instalării.

Aveţi grijă să nu vă răniţi la mâini sau la degete în timpul

instalării dispozitivului de montare pe perete sau a

televizorului.

Instalarea dispozitivul de

montare pe perete

AVERTISMENT

Pentru clienţi

Pentru instalarea acestui produs este necesară o

experienţă suficientă. Subcontractaţi instalarea către

distribuitorii Sony sau contractorii licenţiaţi și

acordaţi o atenţie specială siguranţei în timpul

instalării.

Pentru distribuitorii Sony

Următoarele instrucţiuni sunt destinate numai

distribuitorilor Sony. Citiţi măsurile de precauţie

privind siguranţa, care sunt descrise mai sus, și

acordaţi o atenţie specială siguranţei în timpul

instalării, al întreţinerii și al verificării acestui produs.

Aveţi grijă să utilizaţi în mod

corespunzător șuruburile

furnizate și componentele de

fixare, urmând indicaţiile din acest

manual de instrucţiuni. Dacă

utilizaţi elemente de înlocuire,

televizorul poate cădea și poate

cauza vătămări corporale sau se

poate deteriora.

Pentru distribuitorii Sony

(Continuare în pagina următoare)

6 (RO)

Șuruburile necesare pentru fixarea

pe perete a dispozitivului de

montare pe perete nu sunt incluse.

Utilizaţi șuruburi corespunzătoare pentru materialul și

structura peretelui la montarea dispozitivului de

montare pe perete.

Înainte de instalare

Dacă intenţionaţi să instalaţi un televizor care nu

este specificat în pagina 2, asiguraţi-vă că aţi

consultat instrucţiunile de utilizare sau broșura

furnizată.

Etapa 1:

Verificarea

componentelor necesare

pentru instalare

1Pregătiţi patru sau mai multe

șuruburi cu diametrul de 8 mm

sau echivalente (nu sunt

furnizate) și o șurubelniţă.

Selectaţi șuruburile adecvate

pentru materialul peretelui.

2Desfaceţi cutia și verificaţi dacă

sunt incluse toate elementele

următoare.

Consolă de bază (2)

Cârlig de montare (2)

Șurub (+BVST4 × 12) (6)

Șurub (+PSW6 × 16) (4)

Cheie hexagonală (1)

7 (RO)

Etapa 2:

Alegerea locaţiei de

instalare

Consultaţi tabelul cu dimensiunile

recomandate pentru montarea

televizorului de la pagina

pagina 13, alegeţi locaţia de

instalare.

Lăsaţi suficient spaţiu între televizor și tavan și

părţile proeminente ale peretelui, așa cum este

prezentat mai jos.

Notă

Dacă intenţionaţi să pozaţi cablurile în perete,

înainte de a începe instalarea, efectuaţi o gaură în

perete pentru a introduce cablurile.

Unitate: mm

100 100

100 300

Nu instalaţi niciodată televizorul așa

cum este prezentat mai jos:

Circulaţia aerului

este blocată.

Perete

2Pentru instalarea consolei de

bază, consultaţi diagrama cu

dimensiunile recomandate la

pagina 14 pentru montarea pe

perete și stabiliţi poziţiile

șuruburilor.

AVERTISMENT

Peretele pe care va fi instalat televizorul trebuie

să poată susţine o greutate de cel puţin patru ori

mai mare decât cea a televizorului (Consultaţi

instrucţiunile televizorului dumneavoastră

pentru a afla greutatea acestuia).

Determinaţi gradul de rezistenţă a peretelui pe

care va fi montat televizorul. Dacă este necesar,

consolidaţi peretele.

8 (RO)

Etapa 3:

Instalarea consolei de

bază pe perete

1Fixaţi bine pe perete consola de

bază, folosind patru sau mai

multe șuruburi cu diametrul de

8 mm sau șuruburi echivalente

(nu sunt furnizate).

1Identificaţi orificiile șurubului (d, h) pentru

atașarea cârligului de montare la consola de

bază. Apoi atașaţi-le în siguranţă, folosind

șuruburile furnizate (+BVST4 × 12).

Șurub (+BVST4 × 12)

Consola de bază

Cârlig de montare

2Fixaţi pe perete consola de bază și cârligul de

montare, folosind cele patru sau mai multe

șuruburi cu diametrul de 8 mm sau șuruburi

echivalente (nu sunt incluse).

Selectaţi patru orificii folosind semnul z

prezentat în diagrama de mai jos și strângeţi

bine șuruburile, astfel încât acestea să nu se

slăbească.

3Îndepărtaţi șuruburile care au fost atașate în

procedura 1 și demontaţi cârligul de montare

de la consola de bază.

ATENŢIE

Aveţi grijă să nu scăpaţi cârligul de montare când

demontaţi șuruburile de la cârligul de montare.

AVERTISMENT

•Șuruburile necesare pentru această procedură

nu sunt furnizate. Selectaţi șuruburile adecvate

pentru materialul și structura peretelui.

•În cazul în care consola de bază nu poate fi

fixată suficient de bine, folosiţi șuruburile

suplimentare.

•Asiguraţi-vă că aţi fixat în siguranţă consola de

bază pe perete.

Aliniaţi unitatea, astfel încât aceasta să fie nivelată.

Consola de bază

9 (RO)

Dacă intenţionaţi să instalaţi un televizor care nu este

specificat în pagina 2, asiguraţi-vă că aţi consultat

instrucţiunile de utilizare sau broșura furnizată.

Etapa 4:

Pregătirea pentru

instalarea televizorului

1Scoateţi șuruburile din spatele

televizorului. Apoi demontaţi

suportul de masă de la televizor.

Așezaţi televizorul cu faţa în jos pe o suprafaţă

stabilă de lucru, acoperită cu o lavetă.

Pentru utilizatorii următoarelor modele de

televizoare:

KDL-46/40D30xx *, KDL-46/40D28xx *,

KDL-46/40D27xx *, KDL-40D26xx *,

KDL-46/40T30xx *, KDL-40T28xx *,

KDL-40T26xx *, KDL-46/40S30xx *,

KDL-40S28xx *, KDL-40SL130,

KLV-46/40V300A

Lavetă moale

Pentru utilizatorii următoarelor modele de

televizoare:

KDL-32D30xx *, KDL-32D28xx *,

KDL-32D27xx *, KDL-32D26xx *,

KDL-32T30xx *, KDL-32T28xx *,

KDL-32T26xx *, KDL-32S30xx *,

KDL-32S28xx *, KDL-32XBR4,

KDL-32SL130, KLV-32V300A

* Pentru numele modelului actual, „xx” indică

numărul și/sau caracterele specifice pentru

fiecare model.

Note

•Când îndepărtaţi suportul de masă de la televizor,

așezaţi ecranul cu faţa în jos pe o suprafaţă stabilă de

lucru, care să fie mai mare decât televizorul.

•Pentru a preveni deteriorarea suprafeţei ecranului

LCD, asiguraţi-vă că aţi așezat o lavetă moale pe

suprafaţa de lucru.

ATENŢIE

•Dacă aplicaţi presiune sau șocuri asupra suprafeţei

televizorului, ecranul LCD se poate sparge sau se

poate deteriora.

•Așezaţi ecranul cu faţa în jos pe o suprafaţă stabilă și

nivelată, având suportul de masă peste marginea

suprafeţei. Dacă aveţi ecranul și baza suportului de

masă la același nivel, se vor crea condiţii de lucru

instabile, ceea ce poate duce la deteriorarea

televizorului.

•Când demontaţi suportul de masă de la televizor, ţineţi

de acesta cu ambele mâini.

Lavetă moale

(Continuare în pagina următoare)

10 (RO)

Când utilizaţi o șurubelniţă electrică, setaţi cuplul la

aproximativ 2 N·m {20 kgf·cm}.

Nu ridicaţi cârligul de montare înainte de a fixa

șuruburile (câte două șuruburi pentru stânga/

dreapta). Acest lucru poate deforma cârligul de

montare sau carcasa televizorului.

Consultând diagrama/tabelul cu

locaţiile șurubului și cârligului de la

pagina pagina 14, stabiliţi poziţiile

șurubului și fixaţi cârligul de

montare în spatele televizorului.

1Fixaţi temporar cârligul de montare în spatele

televizorului, folosind cele patru șuruburi

furnizate (+PSW6 × 16).

2Asiguraţi-vă că ambele șuruburi sunt strânse

bine în spatele televizorului, cu o forţă egală a

cuplului.

Notă

Asiguraţi-vă că nu utilizaţi alte șuruburi decât cele

furnizate (+PSW6 × 16) când fixaţi cârligul de montare.

Șurub

(+PSW6 × 16)

Cârlig de

montare

Orificiu pătrat

Clap

Orificiu pătrat

Aliniaţi clapeta din spatele cârligului de montare

cu orificiul pătrat din spatele televizorului, așa cum

este prezentat în imaginea de mai jos.

3Reglaţi unghiul cârligului de

montare folosind cheia

hexagonală furnizată.

Când instalaţi televizorul paralel cu peretele

(0 grade), nu este necesară reglarea unghiului

cârligului de montare (procedurile 1 și 2 de mai

jos). Asiguraţi-vă că fiecare bază a braţului X este

înșurubată corect.

1Îndepărtaţi cele două șuruburi de la baza

braţului X al cârligului de montare. Alegeţi

orificiile corespunzătoare unghiului dorit (5, 10,

15 sau 20 de grade).

2Reglaţi unghiurile braţului superior Y și

inferior Z, astfel încât să se potrivească

orificiului corespunzător și fixaţi bine fiecare

braţ, folosind cele două șuruburi demontate în

procedura anterioară 1.

Note

•Asiguraţi-vă că reglaţi braţul drept și cel stâng la

același unghi.

•Asiguraţi-vă că bazele celor două braţe sun înșurubate

în siguranţă.

ATENŢIE

Aveţi grijă să nu vă prindeţi degetele când reglaţi unghiul

cârligului de montare.

Cheie hexagonală

Note privind reglarea unghiurilor

•Când instalaţi alte modele de televizoare decât

cele specificate la pagina 2 (în funcţie de

dimensiunile modelelor etc.), unghiurile de

reglare prezentate (0, 5, 10, 15, 20 grade)

pentru braţe pot fi limitate.

•Pentru unghiurile disponibile de reglare a

braţelor în momentul instalării altor modele

de televizoare decât cele specificate la

pagina 2, consultaţi instrucţiunile de utilizare a

acestora sau broșura furnizată.

11 (RO)

Dacă intenţionaţi să instalaţi un televizor care nu este

specificat în pagina 2, asiguraţi-vă că aţi consultat

instrucţiunile de utilizare sau broșura furnizată.

Etapa 5:

Instalarea televizorului

pe perete

AVERTISMENT

Asiguraţi-vă că aţi finalizat instalarea înainte de a

conecta cablul de alimentare în c.a. la priza de perete.

În cazul în care cablul de alimentare în c.a. este prins

sub sau între componentele echipamentului, se poate

produce un scurtcircuit sau electrocutări.

Aveţi grijă să nu vă împiedicaţi de cablul de

alimentare în c.a. sau de televizor, deoarece vă puteţi

răni.

1Conectaţi la televizor cablul de

alimentare în c.a. și cablul(rile) de

conectare furnizate împreună cu

televizorul.

Conectaţi cablul de alimentare în c.a. și cablul(rile)

de conectare la conectorii din spatele televizorului.

Pentru informaţii suplimentare despre modul de

conectare a cablului de alimentare în c.a. și a

cablului(rilor) de conectare, consultaţi manualul cu

instrucţiuni al televizorului.

Note

•Nu puteţi conecta cablurile la televizor după instalarea

acestuia pe consola de bază.

•Subcontractaţi operaţiunea de pozare a cablului în

perete unui contractor licenţiat.

2Instalarea televizorului pe

consola de bază.

1Consultând diagrama/tabelul cu locaţiile

șurubului și cârligului, la pagina 14, identificaţi

orificiile consolei de bază pentru blocarea

cârligelor superioare ale cârligului de montare.

2Ţineţi televizorul cu ambele mâini și aliniaţi-l

ușor de perete.

AVERTISMENT

Aveţi grijă ca televizorul să fie transportat de către

două sau mai multe persoane.

3Fixaţi televizorul și consola de

bază folosind cele două șuruburi

furnizate (+BVST4 × 12).

Notă

Când utilizaţi o șurubelniţă electrică, setaţi cuplul la

aproximativ 1,5 N·m {15 kgf·cm}.

Cârlig de montare

Consola de bază

Șurub

(+BVST4 × 12)

AVERTISMENT

Asiguraţi-vă că strângeţi foarte bine atât șurubul

stâng, cât și pe cel drept. Dacă nu procedaţi

astfel, televizorul poate cădea când este împins

în sus și poate provoca vătămări corporale.

12 (RO)

Design-ul și specificaţiile pot fi modificate fără o

notificare prealabilă.

Confirmarea finalizării

instalării

Verificaţi următoarele aspecte.

•Urechile cârligului de montare să fie bine fixate

în orificiile consolei de bază.

•Cablurile să nu fie răsucite sau perforate.

•Cele două șuruburi care fixează cârligul de

montare și consola de bază să fie bine strânse.

AVERTISMENT

Nu reglaţi unghiul cârligului de montare după

instalarea televizorului pe perete și asiguraţi-vă că

acesta este instalat complet. Dacă nu, produsul poate

cădea și poate cauza vătămări corporale sau pagube

materiale. De asemenea, așezarea

necorespunzătoare a cablului de alimentare în c.a.

etc., poate provoca incendii sau electrocutări, prin

apariţia unui scurtcircuit.

Din motive de siguranţă, asiguraţi-vă că instalarea a

fost efectuată complet.

La demontarea

televizorului

1Deconectaţi cablul de alimentare

în c.a. de la priza de perete.

2Demontaţi cele două șuruburi

care fixează televizorul și

consola de bază. (Consultaţi

punctul 3 de la Etapa nr. 5 de la

pagina pagina 11 pentru

informaţii despre poziţiile

șuruburilor)

Pentru distribuitorii Sony

3Asiguraţi-vă că susţineţi

televizorul și ridicaţi-l pentru a-l

demonta.

ATENŢIE

•La demontarea televizorului, aveţi grijă să nu

prindeţi cablul de alimentare și celelalte cabluri.

•Aveţi grijă să nu vă răniţi la mâini sau la degete

în timpul demontării televizorului.

AVERTISMENT

Aveţi grijă ca televizorul să fie transportat de către

două sau mai multe persoane.

Specificaţii

Unitate: mm

Greutate: 4,7 kg

525 60

445 73

13 (RO)

Tabelul cu dimensiunile recomandate la montarea

televizorului

Este posibil ca unele modele să nu fie disponibile în anumite regiuni.

Este posibil ca valorile din tabelul de mai sus să fie ușor diferite, în funcţie de instalare.

* Pentru numele modelului actual, „xx” indică numărul și/sau caracterele specifice pentru fiecare model.

AVERTISMENT

Peretele pe care va fi instalat televizorul trebuie să fie capabil să suporte o greutate de cel puţin patru ori mai mare

decât cea a televizorului. Consultaţi instrucţiunile televizorului pentru a afla greutatea acestuia.

Numele modelului

Dimensiunea

ecranului

Dimensiunea

centrală a

ecranului

Lungimea fiecărui unghi de montare

Unghi (0°) Unghi (20°)

A B C D E F G H

KDL-46D30xx */KDL-46D28xx */

KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A 1.114 730 106 505 175 373 705 545

KDL-40D30xx */KDL-40D28xx */

KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */

KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/

KLV-40V300A

981 643 157 505 170 338 622 543

KDL-32D30xx */KDL-32D28xx */

KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */

KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/

KDL-32SL130/KLV-32V300A

790 530 137 424 160 318 516 464

e ma

os prez

mens

e te

zoru

montat pe acest pro

us.

onsu

taţ

acest ta

pentru a a

ege

locaţia de instalare.

Dacă intenţionaţi să instalaţi un televizor care nu este specificat mai jos, asiguraţi-vă că aţi consultat instrucţiunile de

utilizare sau broșura furnizată.

Punctul central al ecranului

Unitate: mm

14 (RO)

Este posibil ca unele modele să nu fie disponibile în anumite regiuni.

* Pentru numele modelului actual, „xx” indică numărul și/sau caracterele specifice pentru fiecare model.

Diagrama cu dimensiunile recomandate pentru

montarea pe perete

Diagramă/tabel cu locaţiile șurubului și cârligului

Nume model Locaţie

șurub Locaţie

cârlig

KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A

e, g b

KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/KLV-40V300A

KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A f, j c

Unitate: mm 525

406

320

478

Locaţie șurub

La instalarea cârligului de montare la televizor.

Locaţie cârlig

La instalarea televizorului pe consola de bază.

* Poziţia „a” a cârligului nu poate fi utilizată

pentru modelele din tabelul de mai sus.

2 (BG)

Благодарим ви за покупката на този

продукт.

Ако мерките за безопасност не са спазени или ако

продуктът се използва неправилно, това може да

предизвика сериозно нараняване или пожар.

Това ръководство за работа показва правилното

боравене с продукта и важни предпазни мерки,

необходими за предотвратяване на инциденти.

Уверете се, че сте прочели това ръководство изцяло

и че използвате продукта правилно. Запазете това

ръководство за бъдещи справки.

До дистрибуторите на Sony

За монтажа на този продукт се изисква

необходимият опит. Уверете се, че сте прочели това

ръководство за работа изцяло с цел безопасно

извършване на монтажните дейности. Sony не носи

отговорност за повреди или наранявания в резултат

на лошо извършен или неправилен монтаж. След

монтажа предайте това ръководство на потребителя.

Продуктите на Sony са проектирани с грижа за

безопасността. Но ако продуктите се използват

неправилно, това може да доведе до сериозни

наранявания от пожар, електрически удар, падане

или преобръщане на продукта. Уверете се, че

спазвате предпазните мерки за безопасност, за да

предотвратите такива инциденти.

Указани продукти

Следните продукти подлежат на промяна без

уведомление, може да не са налични или вече

да не се произвеждат.

Освен това, определени модели се продават

само в някои региони.

* В действителните имена на моделите “xx”

означава номера и/или характеристики,

специфични за всеки модел.

Този продукт е проектиран за използване с моделите

телевизори, указани по-горе. Относно други

телевизори, вижте инструкциите за работа или

доставената брошура, за да проверите дали можете

да използвате този продукт.

До потребителите

За монтажа на този продукт се изисква

необходимият опит. Възложете монтажа на

дистрибутори на Sony или лицензирани

изпълнители и обърнете специално внимание на

безопасността по време на монтажа. Sony не носи

отговорност за щети или наранявания,

възникнали поради лошо извършен или

неправилен монтаж или поради монтаж на друго,

освен указания продукт. Вашите законни права

(ако са приложими) не са нарушени.

ПРЕДУПРЕЖДЕНИЕ

Относно

безопасността

ВНИМАНИЕ

Цветен LCD

телевизор

KDL-46D30xx *

KDL-46D28xx *

KDL-46D27xx *

KDL-46T30xx *

KDL-46S30xx *

KLV-46V300A

KDL-40D30xx *

KDL-40D28xx *

KDL-40D27xx *

KDL-40D26xx *

KDL-40T30xx *

KDL-40T28xx *

KDL-40T26xx *

KDL-40S30xx *

KDL-40S28xx *

KDL-40SL130

KLV-40V300A

KDL-32D30xx *

KDL-32D28xx *

KDL-32D27xx *

KDL-32D26xx *

KDL-32T30xx *

KDL-32T28xx *

KDL-32T26xx *

KDL-32S30xx *

KDL-32S28xx *

KDL-32XBR4

KDL-32SL130

KLV-32V300A

3 (BG)

Поверете монтажа на лицензирани

изпълнители и дръжте децата

настрани по време на монтажа.

Ако конзолата за монтаж на стена

или дисплеят не са монтирани

правилно, може да възникнат

следните инциденти. Уверете се,

че монтажът се извършва от

лицензирани изпълнители.

•Телевизорът може да падне и да предизвика

сериозно нараняване, като контузия или счупване.

•Ако стената, на която е монтирана конзолата за

монтаж на стена е нестабилна, неравна или не е

перпендикулярна на пода, конструкцията може да

падне и да причини нараняване или повреда на

имущество. Стената трябва да може да издържи

поне четири пъти теглото на телевизора.

(Относно теглото на телевизора, вижте

ръководството на телевизора.)

•Ако монтажът на конзолата за монтаж на стена не

е достатъчно здрав, конструкцията може да падне

и да причини нараняване или повреда на

имущество.

Уверете се, че сте възложили

преместването или демонтажа на

телевизора на лицензирани

изпълнители.

Ако други лица, освен лицензирани изпълнители,

транспортират или демонтират дисплея, той може да

падне и да причини нараняване или повреда на

имущество. Осигурете две или повече лица за носене

или демонтаж на телевизора.

Не разливайте никакви течности

върху телевизора.

Ако телевизорът се намокри, това може да причини

пожар или електрически удар.

Не сваляйте винтове и други след

монтажа на телевизора.

Ако го направите, телевизорът може да падне и да

причини нараняване или повреда на имущество.

Не демонтирайте и не променяйте

частите на конзолата за монтаж на

стена.

Ако го направите, конзолата за

монтаж на стена може да падне и да

причини нараняване или повреда на

имущество.

Не монтирайте друго оборудване,

освен указания продукт.

Тази конзола за монтаж на стена е проектирана за

използване само с указаните продукти. Ако

монтирате оборудване, различно от указаното, то

може да падне или да се счупи и да причини

нараняване или повреда на имущество.

Не покривайте вентилационните

отвори на телевизора.

Ако покриете вентилационните

отвори (с кърпа или друго),

натрупаната във вътрешността

топлина може да причини пожар.

Не подлагайте конзолата за

монтаж на стена на никакъв друг

товар, освен телевизора.

Ако го направите, телевизорът може

да падне и да причини нараняване или

повреда на имущество.

Не се облягайте и не увисвайте на

телевизора.

Не се облягайте и не увисвайте от

телевизора, защото може да падне и

да причини сериозно нараняване.

Не излагайте телевизора на дъжд

или влага.

Това може да причини пожар или електрически удар.

ПРЕДУПРЕЖДЕНИЕ

Ако не се спазват следните предпазни

мерки, това може да доведе до сериозно

нараняване или смърт от пожар,

електрически удар, падане или преобръщане

на продукта.

До потребителите

Български

(Продължава)

4 (BG)

Никога не поставяйте телевизора

на горещи, влажни или прекалено

прашни места или на място,

където е подложен на механични

вибрации.

Ако го направите, това може да причини пожар или

електрически удар.

Дръжте възпламеними предмети

или открит пламък (например

свещи) настрани от телевизора.

За да предотвратите пожар, дръжте възпламеними

предмети или открит пламък (например свещи)

настрани от телевизора.

Не монтирайте конзолата за

монтаж на стена на стенни

повърхности, където ъглите или

страните на телевизора се

издават настрани от повърхността

на стената.

Не монтирайте конзолата за монтаж

на стена на стенни повърхности,

например колона, където ъглите или

страните на телевизора се издават

настрани от повърхността на стената.

Ако лице или предмет удари

издадения ъгъл или страна на

телевизора, това може да причини нараняване или

повреда на имущество.

Не третирайте продукта с

прекалена сила по време на

почистване или поддръжка.

Не прилагайте прекалена сила върху горната част на

телевизора. Ако го направите, телевизорът може да

падне и да причини нараняване или повреда на

имущество.

Не монтирайте телевизора над

или под климатик.

Ако телевизорът е изложен продължително на теч

или въздушно течение от климатик, това може да

предизвика пожар, електрически удар или

неизправност на телевизора.

•Ако дълго време използвате телевизор, монтиран

на конзола за монтаж на стена, стената зад или над

телевизора може да се обезцвети или тапетът да

се разлепи, в зависимост от материала на стената.

•Ако конзолата за монтаж на стена бъде

премахната от стената след монтажа, ще останат

отвори от винтовете.

•Ако сте прекарали 300-омови фидерни кабели зад

стената, препоръчваме ви да ги смените със

75-омови коаксиални кабели. Ако трябва да

продължите да използвате 300-омови фидерни

кабели, преди монтажа оставете достатъчно

свободно място между телевизора и фидерните

кабели зад стената. Преди монтажа се

консултирайте с лицензиран изпълнител относно

подходящото местоположение (без радио

смущения и други).

ВНИМАНИЕ

Ако следните предпазни мерки не се спазват,

може да възникне нараняване или повреда

на имуществото.

Предпазни мерки

5 (BG)

Mонтирайте здраво конзолата към

стената, като следвате

инструкциите в това ръководство

за работа.

Ако някой от винтовете се разхлаби

или падне, конзолата за монтаж на

стена може да падне и да причини

нараняване или повреда на

имущество. Използвайте подходящи

за материала на стената винтове и

монтирайте конструкцията здраво,

като използвате четири или повече винта с диаметър

8 mm (или еквивалентни).

Уверете се, че сглобявате

конзолата правилно, като

следвате процедурата, описана в

това ръководство за работа.

Ако някой от винтовете се разхлаби или падне,

телевизорът може да падне и да причини телесна

повреда или да се повреди.

Затегнете здраво винтовете в

указаното положение.

Ако не го направите, телевизорът може да падне и да

причини телесна повреда или да се повреди.

Внимавайте да не ударите

телевизора по време на монтажа.

Ако телевизорът бъде ударен, той може да падне

или да се счупи. Това може да доведе до нараняване.

Монтирайте телевизора на стена,

която е перпендикулярна и равна.

Ако не направите това, телевизорът може да падне и

да причини нараняване.

След правилния монтаж на

телевизора, обезопасете

правилно кабелите.

Ако хора или предмети се заплетат в кабелите, това

може да причини нараняване или повреда на

телевизора.

Не допускайте притискане на

захранващия кабел или на

свързващия кабел.

Ако захранващият кабел или

свързващият кабел бъдат

притиснати между конструкцията и

стената, или ако бъдат огънати или

усукани със сила, вътрешните

проводници може да се оголят и да

причинят късо съединение или електрически удар.

Това може да причини пожар или електрически удар.

Внимавайте да не нараните

пръстите или ръцете си по време

на монтажа.

Внимавайте да не нараните пръстите или ръцете си

по време на монтажа на конзолата за монтаж на

стена или на телевизора.

Mонтаж на конзола за

стена

ПРЕДУПРЕЖДЕНИЕ

До потребителите

За монтажа на този продукт се изисква

необходимият опит. Възложете монтажа на

дистрибутори на Sony или лицензирани

изпълнители и обърнете специално внимание на

безопасността по време на монтажа.

До дистрибуторите на Sony

Следните инструкции са само за дистрибуторите

на Sony. Прочетете мерките за безопасност,

описани по-горе и обърнете специално внимание

на безопасността по време на монтажа,

поддръжката и инспекцията на продукта.

Използвайте правилно

доставените винтове и

окачващи части, като следвате

инструкциите в това

ръководство за работа. Ако

използвате заместващи

елементи, телевизорът може да

падне и да причини телесна

повреда или да се повреди.

До дистрибуторите на Sony

(Продължава)

6 (BG)

Винтовете, необходими за

закрепване на конзолата за

монтаж на стена към стената, не

се доставят.

Използвайте подходящи винтове според материала

на стената и конструкцията, когато монтирате

конзолата за монтаж на стена.

Преди монтаж

Ако възнамерявате да монтирате телевизор,

който не е указан на стр. 2, проверете в

инструкциите му за работа или в доставената

брошура.

Стъпка 1 :

Проверка на частите,

необходими за

монтажа

1Подгответе четири или повече

винта с диаметър 8 mm или

еквивалентни (не са

доставени) и отвертка.

Изберете винтове, подходящи

за материала на стената.

2Разопаковайте пакета и

проверете дали всички от

следните части са вътре.

Скоба на основата (2)

Монтажна кука (2)

Винт (+BVST4 × 12) (6)

Винт (+PSW6 × 16) (4)

Шестограм (1)

7 (BG)

Стъпка 2 :

Определяне на

мястото на монтаж

Като се консултирате с

таблицата с размери за монтаж

на телевизора на стр. 14,

определете мястото на

монтажа.

Оставете подходящо разстояние между

телевизора, тавана и издадените части на

стената, както е показано по-долу.

Забележка

Ако възнамерявате да прокарате кабелите в

стената, направете отвор в стената, за да

вмъкнете кабелите преди началото на монтажа.

Мерна единица : mm

100 100

100 300

Никога не монтирайте телевизора,

както е показано по-долу :

Циркулацията на

въздух е блокирана.

Стена

2Като се консултирате със

схемата с размери за монтаж

на стена на стр. 15, определете

положението на винтовете за

монтаж на скобата на

основата.

Предупреждение

Стената, на която ще бъде монтиран

телевизорът, трябва да може да поддържа

най-малко четири пъти теглото на

телевизора (Вижте инструкциите за работа

на телевизора относно теглото му.).

Определете здравината на стената, на която

ще бъде монтиран телевизорът. Ако е

необходимо, усилете стената достатъчно.

8 (BG)

Стъпка 3 :

Монтаж на скобата на

основата на стената

1Закрепете скобата на основата

към стената, като използвате

четири или повече винта с

диаметър 8 mm или

еквивалентни (не са

доставени).

1Определете размерите на отворите за

винтовете (д, в) за закрепване на

монтажната кука към скобата на основата.

После ги закрепете здраво с доставените

винтове (+BVST4 × 12).

Винт (+BVST4 × 12)

Скоба на основата

Монтажна кука

2Закрепете скобата на основата и

монтажната кука на стената, като

използвате четири или повече винта с

диаметър 8 mm или еквивалентни (не са

доставени).

Изберете четири отвора за винтове със знак

z на схемата по-долу и завийте здраво

винтовете, така че да не се разхлабят.

3Отстранете винтовете, поставени в

процедура 1 и откачете монтажната кука от

скобата на основата.

Внимание

Внимавайте да не изпуснете монтажната кука, когато

отстранявате винтовете от нея.

Предупреждение

•Винтовете, необходими за тази процедура, не

се доставят. Изберете винтове, подходящи за

материала и конструкцията на стената.

•Ако скобата на основата не може да се

закрепи достатъчно здраво, използвайте

допълнителни винтове.

•Проверете дали скобата на основата е здраво

закрепена към стената.

Равнете конструкцията хоризонтално.

Скоба на основата

9 (BG)

Ако възнамерявате да монтирате телевизор, който

не е указан на стр. 2, проверете в инструкциите му за

работа или в доставената брошура.

Стъпка 4 :

Подготовка за

монтаж на телевизора

1Махнете винтовете от задната

част на телевизора. После

свалете поставката за маса от

телевизора.

Поставете телевизора с екрана надолу на

стабилна повърхност, покрита с кърпа.

За потребителите на следните телевизори :

KDL-46/40D30xx *, KDL-46/40D28xx *,

KDL-46/40D27xx *, KDL-40D26xx *,

KDL-46/40T30xx *, KDL-40T28xx *,

KDL-40T26xx *, KDL-46/40S30xx *,

KDL-40S28xx *, KDL-40SL130,

KLV-46/40V300A

Мека кърпа

За потребителите на следните телевизори :

KDL-32D30xx *, KDL-32D28xx *,

KDL-32D27xx *, KDL-32D26xx *,

KDL-32T30xx *, KDL-32T28xx *,

KDL-32T26xx *, KDL-32S30xx *,

KDL-32S28xx *, KDL-32XBR4,

KDL-32SL130, KLV-32V300A

* В действителните имена на моделите, “xx”

означава номера и/или характеристики,

специфични за всеки модел.

Забележка

•Когато махате поставката за маса от телевизора,

сложете дисплея с лицето надолу на стабилна

работна повърхност, която е по-голяма от

телевизора.

•За да избегнете повреда на повърхността на LCD

дисплея, поставете мека кърпа върху работната

повърхност.

Внимание

•Ако повърхността на телевизора бъде изложена на

натиск или удар, LCD дисплеят може да се счупи

или повреди.

•Положете дисплея с лицето надолу на стабилна и

равна повърхност, като поставката за маса виси

извън ръба на повърхността. Ако дисплеят и

основата на поставката за маса са на едно ниво,

това ще доведе до нестабилни условия за работа и

може да повреди телевизора.

•Когато откачате поставката за маса от телевизора,

дръжте здраво поставката за маса с две ръце.

Мека кърпа

(Продължава)

10 (BG)

Когато използвате електрическа отвертка,

задайте настройката на въртящия момент

приблизително на 2 N·m {20 kgf·cm}.

Не повдигайте монтажната кука преди да

закрепите винтовете (по два винта отляво и

отдясно). Това може да изкриви монтажната кука

или кутията на телевизора.

2Като се консултирате със

Схема/таблица на

разположение на винтове и

кука на стр. 15, определете

положението на винтовете и

закрепете монтажната кука

към задната част на

телевизора.

1Закрепете монтажната кука към задната

част на телевизора временно, като

използвате доставените четири винта

(+PSW6 × 16).

2Уверете се, че и двата винта за здраво

затегнати с еднакъв въртящ момент към

задната част на телевизора.

Забележка

Внимавайте да не използвате други винтове, освен

доставените (+PSW6 × 16), когато закрепвате

монтажната кука.

Винт

(+PSW6 × 16)

Монтажна

кука

Квадратен отвор

Накрайник

Квадратен отвор

Равнете накрайника в задната част на

монтажната кука с квадратния отвор в

задната част на телевизора, както е

показано на долната илюстрация.

11 (BG)

Ако възнамерявате да монтирате телевизор, който

не е указан на стр. 2, проверете в инструкциите му за

работа или в доставената брошура.

3Регулирайте ъгъла на

монтажната кука с доставения

шестограм.

Когато монтирате телевизора успоредно на

стената (0 градуса), регулирането на ъгъла на

монтажната кука (процедури 1 и 2 по-долу)

не е необходимо. Проверете дали всяка основа

на рамото X е здраво завинтена.

1Махнете двата винта от основата на рамото

X на монтажната кука. Изберете отвор,

съответстващ на желания ъгъл (5, 10, 15 или

20 градуса).

2Регулирайте ъглите на горното Y и долното

Z рамо, така че да паснат на съответния

отвор и здраво закрепете всяко рамо с двата

винта, извадени при предишната процедура

Забележка

•Регулирайте дясното и лявото рамо под еднакъв

ъгъл.

•Проверете дали двете основи на рамената са

здраво завинтени.

Внимание

Внимавайте да не защипете пръстите си, докато

регулирате ъгъла на монтажната кука.

Шестограм

Забележка по нагласяне на ъглите

•Когато монтирате модели на телевизори,

различни от указаните на стр. 2 (в

зависимост от размерите и габаритите на

модела и други), изброените ъгли на

рамената (0, 5, 10, 15, 20 градуса) може да са

ограничени.

•Относно възможните ъгли за регулиране

на рамената при монтаж на модели

телевизори, които са различни от

описаните на стр. 2, вижте инструкциите за

работа или доставената брошура.

Стъпка 5 :

Монтаж на телевизора

на стената

Предупреждение

Довършете монтажа преди да свържете

захранващия кабел към контакта. Ако

притиснете захранващия кабел под или между

оборудване, това може да доведе до късо

съединение или електрически удар.

Внимавайте да не се спънете в захранващия

кабел на телевизора, за да не се нараните.

1Свържете към телевизора

захранващия кабел и

свързващия(те) кабел(и),

доставени с телевизора.

Свържете захранващия кабел и свързващия

кабел(и) към конекторите в задната част на

телевизора. За подробности относно

свързването на захранващия кабел и

свързващия кабел(и), вижте инструкциите за

работа на телевизора.

Забележка

•Не можете да свържете кабелите към телевизора

след като го монтирате на скобата на основата.

•Възложете прокарването на кабелите в стената на

лицензиран изпълнител.

2Монтирайте телевизора към

скобата на основата.

1Като се консултирате със Схема/таблица на

разположение на винтове и кука на стр. 15,

определете отворите на скобата на основата,

които ще заключат горните куки на

монтажната кука.

2Дръжте телевизора здраво с две ръце и

внимателно го равнете на стената.

Предупреждение

Осигурете две или повече лица, които да носят

телевизора.

(Продължава)

12 (BG)

Монтажна кука

Скоба на основата

3Закрепете здраво телевизора

и скобата на основата с двата

доставени винта (+BVST4 ×12).

Забележка

Когато използвате електрическа отвертка, задайте

настройката на въртящия момент приблизително на

1,5 N·m {15 kgf·cm}.

Винт

(+BVST4 × 12)

Предупреждение

Затегнете здраво левия и десния винт. Ако

не направите това, телевизорът може да

падне при бутане напред и да причини

нараняване.

13 (BG)

Дизайнът и спецификациите могат да бъдат

променяни без предупреждение.

Потвърждение на

приключването на

монтажа

Проверете следните точки.

•Куките на монтажната кука са здраво

заключени в отворите на скобата на

основата.

•Кабелите не са усукани или притиснати.

•Двата винта, които осигуряват монтажната

кука и скобата на основата са здраво завити.

Предупреждение

Не регулирайте ъгъла на монтажната кука,

когато телевизорът е монтиран на стената и се

уверете, че сте завършили монтажа докрай. Това

може да причини падането на продукта и да

доведе до нараняване или повреда на продукта.

Освен това неправилното поставяне на

захранващия кабел и други може да причини

пожар или електрически удар от късо

съединение.

Проверете завършването на монтажа от гледна

точка на безопасност.

При сваляне на

телевизора

1Извадете захранващия кабел

от контакта.

2Махнете двата винта, които

осигуряват телевизора и

скобата на основата. (Вижте 3

от стъпка 5 на стр. 12 относно

местата на винтовете.)

До дистрибуторите на Sony

3Дръжте телевизора и го

плъзгайте напред, за да го

свалите.

Внимание

•Внимавайте да не закачите кабелите при

свалянето на телевизора.

•Внимавайте да не нараните пръстите или

ръцете си при свалянето на телевизора.

Предупреждение

Осигурете две или повече лица, които да носят

телевизора.

Спецификации

Мерна единица : mm

Тегло : 4,7 kg

525 60

445 73

14 (BG)

Таблица на размерите, имащи отношение към

монтажа на телевизора

Някои модели може да не са налични в определени региони.

Числата в горната таблица може леко да се различават в зависимост от начина на извършване на монтажа.

* В действителните имена на моделите, “xx” означава номера и/или характеристики, специфични за всеки

модел.

Предупреждение

Стената, на която ще бъде монтиран телевизора, трябва да е способна да издържи тежест, поне четирикратно

превишаваща тази на телевизора.

Относно теглото на телевизора, вижте ръководството на телевизора.

Име на модел

Размери на

екрана

Размер на

центъра на

екрана

Дължина за всеки ъгъл на монтиране

Ъгъл (0°) Ъгъл (20°)

A B C D E F G H

KDL-46D30xx */KDL-46D28xx */

KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A

1 114 730 106 505 175 373 705 545

KDL-40D30xx */KDL-40D28xx */

KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */

KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/

KLV-40V300A

981 643 157 505 170 338 622 543

KDL-32D30xx */KDL-32D28xx */

KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */

KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/

KDL-32SL130/KLV-32V300A

790 530 137 424 160 318 516 464

ледната та

лица показва размерите на телевизора, ко

то ще

ъде монтиран на този продукт.

онсултира

те

се с тази таблица при определяне на мястото на монтажа.

Ако възнамерявате да монтирате телевизор, който не е указан по-долу, проверете в инструкциите му за работа

или в доставената брошура.

Център на екрана

Мерна единица : mm

15 (BG)

Някои модели може да не са налични в определени региони.

* В действителните имена на моделите, “xx” означава номера и/или характеристики, специфични за всеки

модел.

Схема с размери за монтаж на стена

Схема/таблица на разположение на винтове и кука

Име на модел Разположение

на винт

Разположение

на кука

KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A

e, g b

KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/KLV-40V300A

KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A

f, j c

Мерна единица : mm 525

406

320

478

Разположение на винт

При монтаж на куката на телевизора.

Разположение на кука

При монтаж на телевизора в скоба на основата.

* Разположението на кука “a” не може да се

използва при моделите в горната таблица.

2 (UA)

Дякуємо за придбання цього виробу!

Недотримання правил техніки безпеки чи

неправильне використання виробу може спричинити

отримання серйозних травм і виникнення пожежі.

Цей посібник з експлуатації містить інформацію про

належне використання виробу і основні правила,

дотримання яких дозволить вам уникнути нещасних

випадків. Уважно прочитайте посібник і правильно

використовуйте виріб. Збережіть посібник для

використання в майбутньому.

Інформація для дилерів Sony

Для встановлення цього виробу необхідно мати

достатній досвід. Щоб безпечно виконати установку,

уважно прочитайте цей посібник з експлуатації.

Компанія Sony не несе жодної відповідальності за

збитки і травми, викликані неправильною

експлуатацією чи встановленням. Після

встановлення передайте цей посібник споживачеві.

Компанія Sony приділяє велику увагу безпеці своїх

виробів. Тим не менше, неправильне їх використання

може спричинити отримання серйозних травм у

результаті загорання, електричного удару,

перекидання або падіння виробу. Щоб не допустити

нещасних випадків, обов’язково дотримуйтеся

правил техніки безпеки.

Передбачені вироби

Наступний перелік виробів може бути змінений

без попередження, ці вироби можуть бути зняті

з виробництва чи відсутні на складі.

Крім того, деякі моделі продаються не в усіх

регіонах.

* Позначка «xx» відповідає індивідуальними цифрам

та/або символам, які присутні в номерах окремих

моделей.

Цей виріб призначено для використання з моделями

телевізорів, що вказані вище. Аби визначитися щодо

можливості використання цього виробу з іншими

телевізорами, зверніться до інструкцій з експлуатації

цих телевізорів або до листівки, що додається.

Інформація для споживачів

Для встановлення цього виробу необхідно мати

достатній досвід. Довіряйте виконувати

встановлення тільки дилерам чи ліцензованим

підрядникам Sony і приділяйте належну увагу

безпеці під час встановлення. Компанія Sony не

несе жодної відповідальності за збитки й травми,

викликані неправильною експлуатацією чи

встановленням, а також встановленням виробів,

відмінних від вказаного. Це твердження не

обмежує інші права, які можуть належати вам за

законом.

УВАГА!

Безпека

ОБЕРЕЖНО!

Кольоровий телевізор

із рідкокристалічним

екраном

KDL-46D30xx *

KDL-46D28xx *

KDL-46D27xx *

KDL-46T30xx *

KDL-46S30xx *

KLV-46V300A

KDL-40D30xx *

KDL-40D28xx *

KDL-40D27xx *

KDL-40D26xx *

KDL-40T30xx *

KDL-40T28xx *

KDL-40T26xx *

KDL-40S30xx *

KDL-40S28xx *

KDL-40SL130

KLV-40V300A

KDL-32D30xx *

KDL-32D28xx *

KDL-32D27xx *

KDL-32D26xx *

KDL-32T30xx *

KDL-32T28xx *

KDL-32T26xx *

KDL-32S30xx *

KDL-32S28xx *

KDL-32XBR4

KDL-32SL130

KLV-32V300A

3 (UA)

Довіряйте виконувати встановлення

ліцензованим підрядникам і тримайте

малих дітей подалі під час

встановлення.

Неправильне встановлення

кронштейна для настінного

кріплення або телевізора може

призвести до наступних нещасних

випадків. Встановлення має

виконуватися ліцензованим

підрядником.

•Телевізор може впасти та спричинити серйозну

травму, наприклад, забій чи перелом.

•Якщо стіна, на якій встановлено кронштейн для

настінного кріплення, недостатньо міцна, рівна чи

не перпендикулярна до підлоги, то пристрій може

впасти й завдати травми чи пошкодити майно.

Стіна повинна бути у змозі витримати вагу,

щонайменше в чотири рази більшу за вагу

телевізора. (Вага телевізора вказана в посібнику

до нього.)

•Якщо кронштейн для настінного кріплення

встановлений на стіні недостатньо надійно, то

пристрій може впасти й завдати травми чи

пошкодити майно.

Довіряйте виконувати

транспортування й демонтаж

телевізора ліцензованим

підрядникам.

У разі транспортування чи демонтажу телевізора

особами, що не є ліцензованими підрядниками,

пристрій може впасти й завдати травми чи

пошкодити майно. Для перенесення чи демонтажу

телевізора необхідно щонайменше дві особи.

Не виливайте на телевізор будь-

які рідини.

При намоканні телевізора існує небезпека

виникнення пожежі чи отримання електричного

удару.

Не викручуйте гвинти тощо після

монтажу телевізора.

У такому разі телевізор може впасти й завдати

травми чи пошкодити майно.

Не розбирайте кронштейн для

настінного кріплення й не

намагайтеся змінити його

конструкцію.

У такому разі кронштейн для

настінного кріплення може впасти й

завдати травми чи пошкодити майно.

Не встановлюйте інше

обладнання, окрім вказаного

виробу.

Цей кронштейн для настінного кріплення

призначений для використання тільки із вказаними

виробами. У разі встановлення іншого обладнання

він може впасти чи зламатися й завдати травми чи

пошкодити майно.

Не закривайте вентиляційні

отвори на телевізорі.

Якщо закрити вентиляційні отвори

(наприклад, шматком тканини тощо),

то підвищення температури всередині

пристрою може призвести до пожежі.

Не встановлюйте на кронштейн

для настінного кріплення інші

предмети на додачу до телевізора.

У такому разі телевізор може впасти

й завдати травми чи пошкодити

майно.

Не спирайтеся й не вішайтеся на

телевізор.

Не спирайтеся на телевізор і не

звішуйтеся з нього, оскільки пристрій

може впасти й завдати серйозної

травми.

УВАГА!

Недотримання наступних правил може стати

причиною отримання серйозних травм чи

навіть смерті в результаті пожежі,

електричного удару, перекидання чи падіння

виробу.

Інформація для споживачів

Українська

(Продовження)

4 (UA)

Не піддавайте телевізор дії води й

вологи.

Це може спричинити загорання або електричний

удар.

Не встановлюйте телевізор у

гарячих, вологих чи сильно

запилених місцях, а також у

місцях, де він буде зазнавати дії

механічної вібрації.

Інакше це може спричинити загорання або

електричний удар.

Тримайте займисті матеріали та

джерела відкритого вогню

(наприклад, свічки) подалі від

телевізора.

Щоб не допустити пожежі, тримайте займисті

матеріали та джерела відкритого вогню (наприклад,

свічки) подалі від телевізора.

Не встановлюйте кронштейн для

настінного кріплення таким

чином, що кути чи бічні поверхні

телевізора будуть виступати за

площину стіни.

Не встановлюйте кронштейн для

настінного кріплення таким чином,

що кути чи бічні поверхні телевізора

будуть виступати за площину стіни

(наприклад, на колоні). Ударившись

об виступаючий кут або бічну

поверхню телевізора, людина чи

інший об’єкт може спричинити травму або

пошкодження майна.

Не застосовуйте надмірну силу під

час чищення чи технічного

обслуговування виробу.

Не слід сильно тиснути на телевізор зверху. У такому

разі телевізор може впасти й завдати травми чи

пошкодити майно.

Не встановлюйте телевізор під

або над кондиціонером.

Витікання води, а також тривала дія струменя

повітря з кондиціонера може стати причиною

загорання, електричного удару чи поломки

телевізора.

•У залежності від матеріалу стіни тривале

використання телевізора на кронштейні для

настінного кріплення може спричинити

знебарвлення стіни позаду телевізора й над ним

або відклеювання шпалер.

•Якщо демонтувати встановлений раніше

кронштейн для настінного кріплення, то у стіні

залишаться отвори від гвинтів.

•Якщо за стіною прокладено підводячі кабелі з

опором 300 Ом, рекомендовано замінити їх на

коаксіальні кабелі з опором 75 Ом. Якщо

подальше використання підводячих кабелів з

опором 300 Ом є необхідним, перед встановленням

забезпечте достатню відстань між телевізором і

підводячими кабелями, що прокладені за стіною.

Перед встановленням проконсультуйтеся з

ліцензованим підрядником щодо відповідного

місця розташування телевізора (подалі від впливу

радіоперешкод тощо).

ОБЕРЕЖНО!

Недотримання наступних правил може стати

причиною отримання травм чи пошкодження

майна.

Застереження

5 (UA)

Надійно встановіть кронштейн

для настінного кріплення на стіні,

дотримуючись інструкцій у цьому

посібнику з експлуатації.

Якщо хоча б один гвинт ослабне чи

випаде, кронштейн для настінного

кріплення може впасти й завдати

травми чи пошкодити майно.

Вибирайте гвинти з урахуванням

матеріалу стіни й надійно встановіть

виріб за допомогою чотирьох чи

більше гвинтів діаметром 8 мм (або еквівалент).

Належним чином складіть

кронштейн, дотримуючись

інструкцій у цьому посібнику з

експлуатації.

Якщо хоча б один гвинт ослабне чи випаде, телевізор

може впасти й пошкодитися або завдати фізичних

травм.

Надійно закручуйте гвинти у

відповідних місцях.

В іншому разі телевізор може впасти й пошкодитися

або завдати фізичних травм.

Оберігайте телевізор від струсів

під час встановлення.

Під дією струсу телевізор може впасти або

розламатися. Це може спричинити травму.

Встановлюйте телевізор на рівній,

вертикальній стіні.

В іншому разі телевізор може впасти й спричинити

травми.

Після належного встановлення

телевізора надійно зафіксуйте

кабелі.

Якщо людина чи інший об’єкт заплутається в кабелі,

то можливе отримання травми й пошкодження

телевізора.

Не допускається защемлення

шнура живлення або

з’єднувального кабелю.

У разі сильного перегинання,

скручування або защемлення

шнура живлення чи з’єднувального

кабелю між виробом і стіною

внутрішні жили можуть прорвати

ізоляцію, спричинивши коротке

замикання чи розімкнення електричного контуру. Це

може викликати загорання або електричний удар.

Пильнуйте, щоб не поранити

пальці й руки під час

встановлення.

Пильнуйте, щоб не поранити пальці й руки під час

встановлення кронштейна для настінного кріплення

або телевізора.

Встановлення

кронштейна для

настінного кріплення

УВАГА!

Інформація для споживачів

Для встановлення цього виробу необхідно мати

достатній досвід. Довіряйте виконувати

встановлення тільки дилерам чи ліцензованим

підрядникам Sony та приділяйте належну увагу

безпеці під час встановлення.

Інформація для дилерів Sony

Наступні інструкції стосуються тільки дилерів

Sony. Обов’язково прочитайте наведені вище

правила техніки безпеки та приділяйте особливу

увагу безпеці під час встановлення, технічного

обслуговування й перевірки цього виробу.

Використовуйте гвинти й

кріпильні елементи з комплекту

постачання відповідно до

інструкцій у цьому посібнику з

експлуатації. У разі

використання інших елементів

телевізор може впасти й

пошкодитися або завдати

фізичних травм.

Інформація для дилерів Sony

(Продовження)

6 (UA)

Гвинти, за допомогою яких

кронштейн для настінного

кріплення кріпиться до стіни, не

входять до комплекту постачання.

Для встановлення кронштейна для настінного

кріплення використовуйте гвинти з урахуванням

матеріалу та структури стіни.

Перед встановленням

Встановлюючи телевізор, який не включено до

переліку, наведеного на стор. 2, обов’язково

зверніться до інструкцій з експлуатації цього

телевізора або до листівки, що додається.

Крок 1:

Перевірка

компонентів,

необхідних для

встановлення

1Підготуйте не менше чотирьох

гвинтів діаметром 8 мм або

аналогічного типу (не

постачаються) та викрутку.

Виберіть гвинти, зважаючи на

властивості матеріалу стіни.

2Розпакуйте картонну коробку

й перевірте наявність таких

компонентів.

Основний кронштейн (2)

Монтажний гак (2)

Гвинт (+BVST4 × 12) (6)

Гвинт (+PSW6 × 16) (4)

Шестигранний ключ (1)

7 (UA)

Крок 2:

Оберіть місце

встановлення

Спираючись на таблицю

монтажних розмірів для

телевізора на стор. 14, визначте

місце розташування телевізора.

Залиште вільний простір між телевізором,

стелею й виступаючими елементами стіни, як

вказано нижче.

Примітка

Якщо кабелі мають бути прокладені у стіні,

перед тим, як розпочати встановлення,

передбачте отвір у стіні для введення кабелів.

Одиниця виміру: мм

100 100

100 300

У жодному разі не встановлюйте

телевізор так, як показано нижче:

Циркуляція повітря

неможлива.

Стіна

2Спираючись на таблицю

розмірів щодо настінного

кріплення на стор. 15, визначте

положення гвинтів у рамках

встановлення основного

кронштейна.

ПОПЕРЕДЖЕННЯ

Стіна, на якій встановлюється телевізор,

мусить витримувати вагу, щонайменше в

чотири рази більшу за вагу телевізора (вага

телевізора зазначена в інструкції з

експлуатації телевізора).

Визначте міцність стіни, на яку буде

встановлено телевізор. Якщо необхідно,

зміцніть стіну.

8 (UA)

Крок 3:

Встановлення

основного

кронштейна на стіні

1Закріпіть основний кронштейн

на стіні не менш, ніж чотирма

гвинтами діаметром 8 мм

або аналогічного типу (не

постачаються).

1Визначте отвори під гвинти (г, в) для

кріплення монтажного гака до основного

кронштейна. Надійно прикріпіть ці

компоненти одне до одного гвинтами, що

додаються (+BVST4 × 12).

Гвинт (+BVST4 × 12)

Основний

кронштейн

Монтажний гак

2Закріпіть основний кронштейн із

монтажним гаком на стіні не менш, ніж

чотирма гвинтами діаметром 8 мм або

аналогічного типу (не додаються).

Вставте гвинти в чотири отвори під гвинти з

позначкою z, зазначені на малюнку нижче;

забезпечте надійне затягування гвинтів,

попереджаючи їхнє відкручування.

3Вилучіть гвинти, закріплені на етапі 1 і

відокремте монтажний гак від основного

кронштейну.

УВАГА

Слідкуйте за тим, аби не впустити монтажний гак під

час вилучення з нього гвинтів.

ПОПЕРЕДЖЕННЯ

•Гвинти, необхідні для виконання цієї

процедури, не додаються. Виберіть гвинти,

зважаючи на властивості матеріалу й

структуру стіни.

•Якщо надійне кріплення основного

кронштейна не забезпечене, скористайтеся

додатковими гвинтами.

•

Обов’язково переконайтеся в тому, що основний

кронштейн надійно закріплено на стіні.

Вирівняйте конструкцію.

Основний кронштейн

9 (UA)

Встановлюючи телевізор, який не включено до

переліку, наведеного на стор. 2, обов’язково

зверніться до інструкцій з експлуатації цього

телевізора або до листівки, що додається.

Крок 4:

Підготовка до

встановлення

телевізора

1Викрутіть гвинти з задньої

панелі телевізора. Від’єднайте

настільну стійку від

телевізора.

Положіть телевізор на стійку робочу поверхню,

вкриту тканиною, екраном униз.

Моделі телевізорів:

KDL-46/40D30xx *, KDL-46/40D28xx *,

KDL-46/40D27xx *, KDL-40D26xx *,

KDL-46/40T30xx *, KDL-40T28xx *,

KDL-40T26xx *, KDL-46/40S30xx *,

KDL-40S28xx *, KDL-40SL130,

KLV-46/40V300A

М’яка тканина

Моделі телевізорів:

KDL-32D30xx *, KDL-32D28xx *,

KDL-32D27xx *, KDL-32D26xx *,

KDL-32T30xx *, KDL-32T28xx *,

KDL-32T26xx *, KDL-32S30xx *,

KDL-32S28xx *, KDL-32XBR4,

KDL-32SL130, KLV-32V300A

* Позначка «xx» відповідає індивідуальними

цифрам та/або символам, які присутні в

номерах окремих моделей.

Примітки

•Від’єднуючи настільну стійку від телевізора,

положіть телевізор екраном униз на стійку робочу

поверхню, площа якої є більшою за площу екрана

телевізора.

•Аби запобігти ушкодженню рідкокристалічного

екрана, обов’язково накрийте робочу поверхню

м’якою тканиною.

УВАГА

•Тиск або динамічний вплив на телевізор можуть

призвести до розтріскування або ушкодження

рідкокристалічного екрана.

•Розмістіть телевізор екраном униз на стійкій і

рівній поверхні таким чином, аби настільна стійка

виступала за край цієї поверхні. Перебування

екрана й основи настільної стійки на одній поверхні

може призвести до втрати стійкості під час роботи

і, через це, до ушкодження телевізора.

•Відокремлюючи настільну стійку від телевізора,

надійно тримайте настільну стійку двома руками.

Застосовуючи електричну викрутку, встановіть

значення моменту затягнення приблизно на

2 Н·м (20 кгс·см).

Піднімайте монтажний гак лише після надійного

закріплення гвинтів (двома гвинтами кожний,

зліва й справа). Інакше можна деформувати

монтажний гак або корпус телевізора.

М’яка тканина

10 (UA)

2Спираючись на Діаграму/

таблицю розташування гвинтів

та гаків на стор. 15, визначте

положення гвинтів та закріпіть

монтажний гак на задній

панелі телевізора.

1Тимчасово закріпіть монтажний гак на

задній панелі телевізора чотирма гвинтами

(+PSW6 × 16), що додаються.

2Переконайтеся в тому, що всі гвинти надійно

затягнуті на задній панелі телевізора з

однаковим моментом.

Примітка

Закріпляючи монтажний гак, використовуйте лише

гвинти (+PSW6 × 16), що додаються.

Гвинт

(+PSW6 × 16)

Монтажний

гак

Квадратний отвір

Язичок

Квадратний отвір

Зіставте язичок із заднього боку

монтажного гака з квадратним отвором

на задній панелі телевізора, як вказано на

наведеній нижче ілюстрації.

3Відрегулюйте кут монтажного

гака за допомогою

шестигранного ключа, що

додається.

Встановлюючи телевізор паралельно до стіни

(під кутом 0 градусів), регулювання кута

монтажного гака (етап

, наведені нижче) не

є необхідним. Переконайтеся в тому, що кожна

основа кронштейнів

надійно прикручена.

1Вилучіть два гвинти з основи кронштейнів

X монтажного гака. Визначіть, які отвори

відповідають бажаному куту розкриття

відповідного кронштейна (5, 10, 15 або

20 градусів).

2Розкрийте верхній Y та нижній Z

кронштейни на бажані кути та надійно

закріпіть кожний кронштейн під наданим

кутом двома гвинтами, що були вилучені на

попередньому етапі 1.

Примітки

•Обов’язково встановіть відповідні кронштейни

справа й зліва під однаковим кутом.

•Переконайтеся в тому, що дві основи кронштейнів

закріплені надійно.

УВАГА

Виставляючи монтажний гак на бажаний кут,

слідкуйте за тим, аби не затиснути пальці.

Шестигранний ключ

Примітки щодо кута встановлення

•Встановлюючи моделі телевізорів, не

зазначені в переліку на стор. 2 (з

урахуванням розміру та габаритів тощо

моделі), доступні кути розкриття

кронштейнів (0, 5, 10, 15, 20 градусів)

можуть бути обмежені.

•По інформацію щодо доступних кутів

розкриття кронштейнів при встановленні

телевізорів, не зазначених у переліку на

стор. 2 звертайтеся до інструкцій з

експлуатації відповідних телевізорів або до

листівки, що додається.

11 (UA)

Встановлюючи телевізор, який не включено до

переліку, наведеного на стор. 2, обов’язково

зверніться до інструкцій з експлуатації цього

телевізора або до листівки, що додається.

Крок 5:

Встановлення

телевізора на стіні

ПОПЕРЕДЖЕННЯ

Під’єднуйте шнур живлення змінного струму до

розетки мережі живлення лише повністю

виконавши процедуру встановлення. Випадкове

затиснення шнура живлення змінного струму під

або між вузлами/компонентами обладнання може

спричините коротке замикання або стати

причиною ураження електричним струмом.

Пильнуйте за тим, аби не перечепитися через

шнур живлення змінного струму або телевізор та

не нанести собі травм.

1Під’єднайте шнур живлення

змінного струму й інші

з’єднувальні кабелі, що

постачаються з телевізором,

до телевізора.

Під’єднайте шнур живлення змінного струму й

інші з’єднувальні кабелі до відповідних гнізд на

задній панелі телевізора. Детальна інформація

щодо під’єднання шнура живлення змінного

струму та інших з’єднувальних кабелів наведена

в посібнику з експлуатації телевізора.

Примітки

•Під’єднання кабелів до телевізора після

встановлення телевізора на основний кронштейн

неможливе.

•Доручіть прокладання кабелів у стіні

ліцензованому підряднику.

2Встановіть телевізор на

основний кронштейн.

1Спираючись на Діаграму/таблицю

розташування гвинтів та гаків на стор. 15,

визначіть отвори основного кронштейна, на

які чіплятимуться верхні гачки монтажного

гака.

2Надійно тримаючи телевізор двома руками,

обережно вирівняйте його на стіні.

ПОПЕРЕДЖЕННЯ

Пам’ятайте, що перенесення телевізора має

обов’язково здійснюватись вдвох.

Монтажний гак

Основний кронштейн

(Продовження)

12 (UA)

3Надійно закріпіть телевізор на

основному кронштейні двома

гвинтами, що додаються

(+BVST4 ×12).

Примітка

Застосовуючи електричну викрутку, встановіть

значення моменту затягнення приблизно на 1,5 Н·м.

Гвинт

(+BVST4 × 12)

ПОПЕРЕДЖЕННЯ

Обов’язково надійно затягніть лівий і

правий кріпильні гвинти. Інакше внаслідок

поштовху вгору телевізор може впасти й

спричинити травми.

Підтвердіть

завершення

встановлення

Перевірте таке.

•Гачки монтажного гака введені у відповідні

отвори на основному кронштейні,

забезпечуючи щільне зчеплення гака та

кронштейна.

•Шнур та кабель не перекручені й не

затиснуті.

•Два гвинти, що забезпечують кріплення

монтажного гака та основного кронштейна,

надійно закручені.

ПОПЕРЕДЖЕННЯ

Не регулюйте кут монтажного гака після

встановлення телевізора на стіну; виконайте всі

процедури в рамках встановлення. Інакше виріб

може впасти, травмувати оточуючих та

ушкодитися. Крім того неналежне розміщення

шнура живлення змінного струму тощо може

спричинити займання або ураження електричним

струмом через коротке замикання.

З міркувань безпеки обов’язково переконайтеся в

тому, що встановлення завершене.

Зняття телевізора

1Від’єднайте шнур живлення

змінного струму від

електричної розетки.

2Вилучіть два гвинти, що

забезпечують кріплення

телевізора до основного

кронштейна. (Місця

розташування гвинтів показані

в пункті 3 кроку 5 на стор. 12.)

Інформація для дилерів Sony

13 (UA)

Конструкція й технічні характеристики можуть бути

змінені без попередження.

3Щоб зняти телевізор,

візьміться за нього та подайте

його вгору.

УВАГА

•Пильнуйте за тим, аби не затиснути шнур та

кабелі під час зняття телевізора.

•Пильнуйте за тим, аби не поранити руки й

пальці під час зняття телевізора.

ПОПЕРЕДЖЕННЯ

Пам’ятайте, що перенесення телевізора має

обов’язково здійснюватись вдвох.

Те х н і ч н і

характеристики

Одиниця виміру: мм

Вага: 4,7 кг

525 60

445 73

14 (UA)

Таблиця габаритів для монтажу телевізора

Деякі моделі можуть продаватися не в усіх регіонах.

Цифри в наведеній вище таблиці можуть дещо відрізнятися в залежності від монтажу.

* Позначка «xx» відповідає індивідуальними цифрам та/або символам, які присутні в номерах окремих

моделей.

ПОПЕРЕДЖЕННЯ

Стіна, до якої кріпиться телевізор, повинна бути у змозі витримати вагу, щонайменше в чотири рази більшу за

вагу телевізора.

Вага телевізора вказана в посібнику до нього.

Назва моделі

Габарити

дисплея

Габарити центру

екрана

Довжина кожного кута монтажу

Кут (0°)Кут (20°)

A B C D E F G H

KDL-46D30xx */KDL-46D28xx */

KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A

1114 730 106 505 175 373 705 545

KDL-40D30xx */KDL-40D28xx */

KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */

KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/

KLV-40V300A

981 643 157 505 170 338 622 543

KDL-32D30xx */KDL-32D28xx */

KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */

KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/

KDL-32SL130/KLV-32V300A

790 530 137 424 160 318 516 464

наведен

ій

нижче та

лиц

вказан

га

аритн

розм

ри телев

зора, встановленого на вир

іб

пира

теся на цю

таблицю, визначаючи місце встановлення.

Встановлюючи телевізор, який не включено до переліку, наведеного нижче, обов’язково зверніться до

інструкцій з експлуатації цього телевізора або до листівки, що додається.

Центральна точка екрана

Одиниця виміру: мм

15 (UA)

Деякі моделі можуть продаватися не в усіх регіонах.

* Позначка «xx» відповідає індивідуальними цифрам та/або символам, які присутні в номерах окремих

моделей.

Таблиця розмірів щодо настінного кріплення

Діаграма/таблиця розташування гвинтів та гаків

Назва моделі Розташування

гвинтів

Розташування

гаків

KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */

KDL-46S30xx */KLV-46V300A

e, g b

KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */

KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */

KDL-40S28xx */KDL-40SL130/KLV-40V300A

KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */

KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */

KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A

f, j c

Одиниця виміру: мм 525

406

320

478

Розташування гвинтів

Прикріплення монтажного гака до телевізора.

Розташування гаків

Встановлення телевізора на основний кронштейн.

* Точка розташування гака «a» не

використовується з моделями, вказаними вище.

Printed in China

http://www.sony.net/

Sony SU WL500 User Manual Instructions (SU Wall Mount Bracket) SUWL500

KDL-32M3000 Instructions (SU-WL500 Wall-Mount Bracket) SUWL500

KDL-32ML130 Instructions (SU-WL500 Wall-Mount Bracket) SUWL500

KDL-32S3000 Instructions (SU-WL500 Wall-Mount Bracket) SUWL500

KDL-32SL130 Instructions (SU-WL500 Wall-Mount Bracket) SUWL500

KDL-32XBR4 Instructions (SU-WL500 Wall-Mount Bracket) SUWL500

Navigation menu

Versions of this User Manual:

Views

Navigation
