 1997 by Sony Corporation

CCD-TRV10EP h

Video Camera

Recorder

Operating Instructions

Before operating the unit, please read this manual thoroughly,

and retain it for future reference.

Инструкция по эксплуатации

Перед началом эксплуатации данного аппарата просим внимательно

прочесть настоящее руководство и оставить его для будущих справок.

3-860-835-11 (1)

English

Welcome !

Congratulations on your purchase of this

Sony Handycam Vision camcorder. With

your Handycam Vision, you can capture

life’s precious moments with superior

picture and sound quality. Your Handycam

Vision is loaded with advanced features,

but at the same time it is very easy to use.

You will soon be producing home video

that you can enjoy for years to come.

WARNING

To prevent fire or shock hazard, do not expose

the unit to rain or moisture.

To avoid electrical shock, do not open the

cabinet. Refer servicing to qualified personnel

only.

Добро

пожаловать !

Поздравлями Вас с приобретением данной

видеокамеры Handycam Vision™ фирмы

Sony. С помощью Вашей видеокамеры

Handycam Vision Вы можете запечатлеть

дорогие Вам мгновения жизни с

превосходным качеством изображения и

звука. Ваша видеокамера Handycam Vision

оснащена усовершенствованными

функциями, но и в то же время ее очень

легко использовать. Вы вскоре будете

создавать семейные видеозаписи, которыми

можете наслаждаться в последующие годы.

Русский

ПРЕДУПРЕЖДЕНИЕ

Для предотвращения возгорания или

опасности электрического удара не

подвергать аппарат воздействию дождя

или влаги.

Во избежание поражения электрическим

током не открывать корпус. За

обслуживанием обращаться только к

квалифицированному обслууживающему

персоналу.

Before you begin Перед началом раборы

Before you begin

Using this manual................................................... 4

Checking supplied accessories ............................. 6

Getting started

Charging and installing the battery pack .......... 7

Inserting a cassette ............................................... 10

Basic operations

Camera recording ................................................. 11

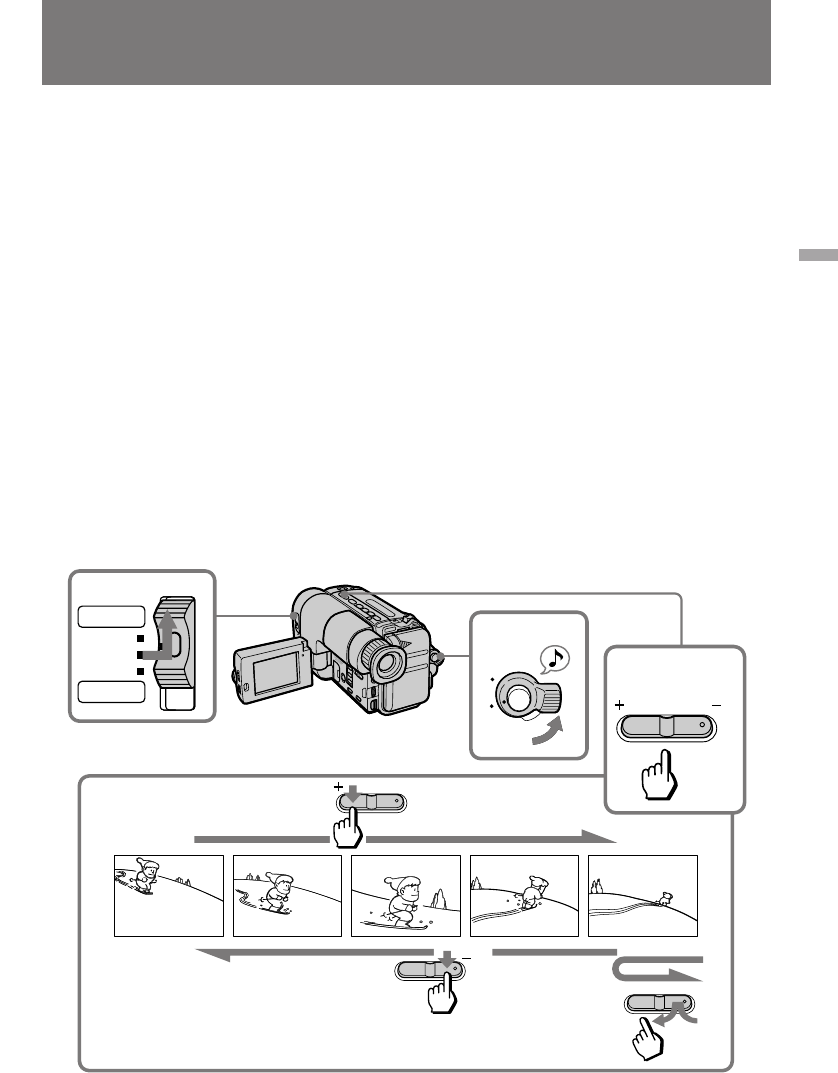

Using the zoom feature..................................... 15

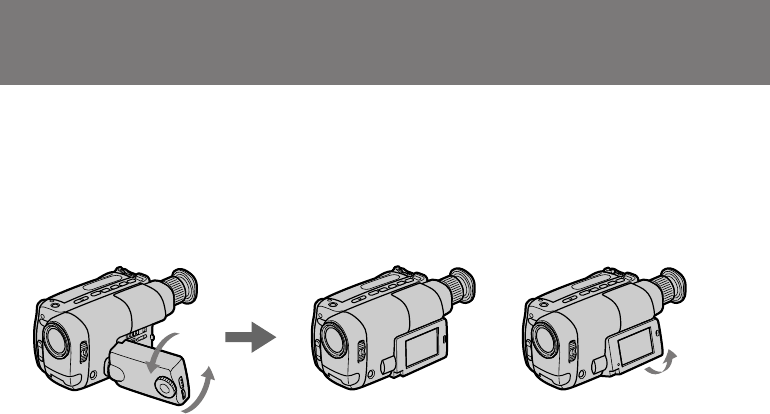

Shooting with the LCD screen ......................... 16

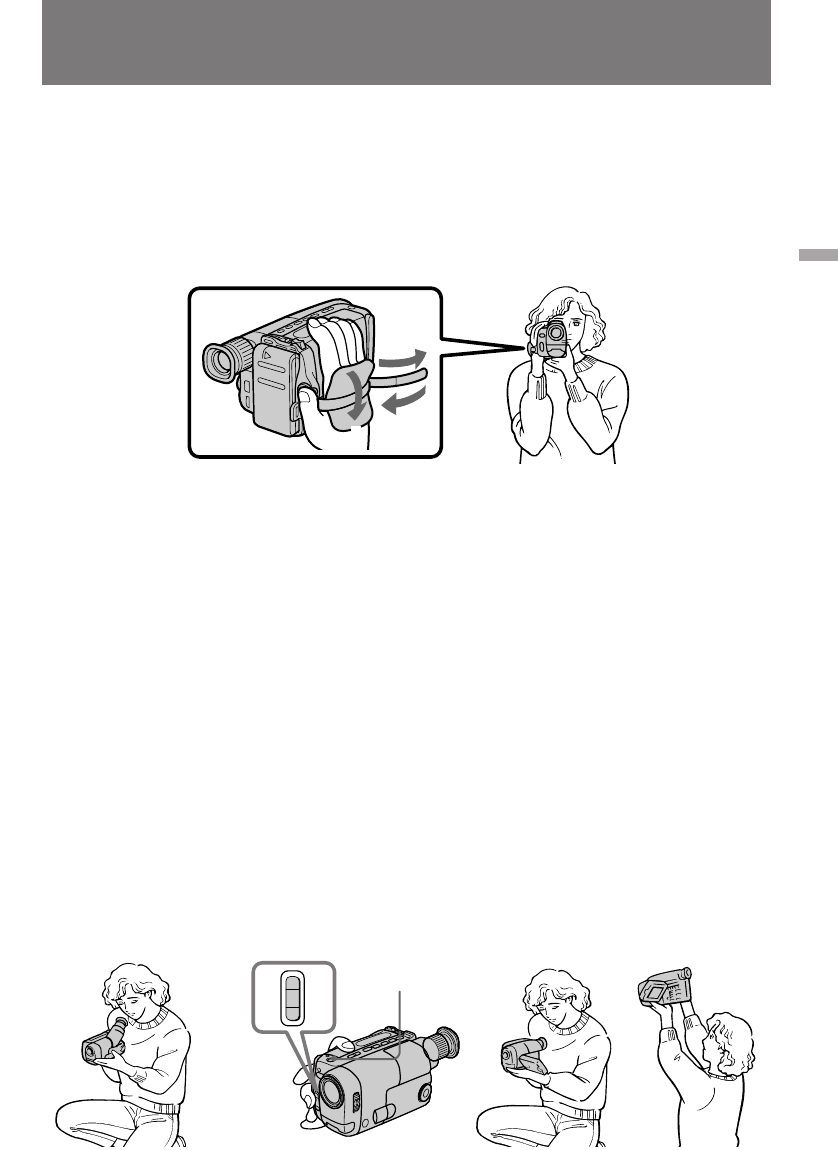

Hints for better shooting ..................................... 17

Checking the recorded picture ........................... 19

Playing back a tape............................................... 21

Searching for the end of the picture................... 23

Advanced operations

Using alternative power sources........................ 24

Letting the subject monitor the shot .................. 26

Recording with the date or time......................... 28

Shooting with backlighting ................................. 29

Using the PROGRAM AE function.................... 30

Selecting the START/STOP mode ..................... 32

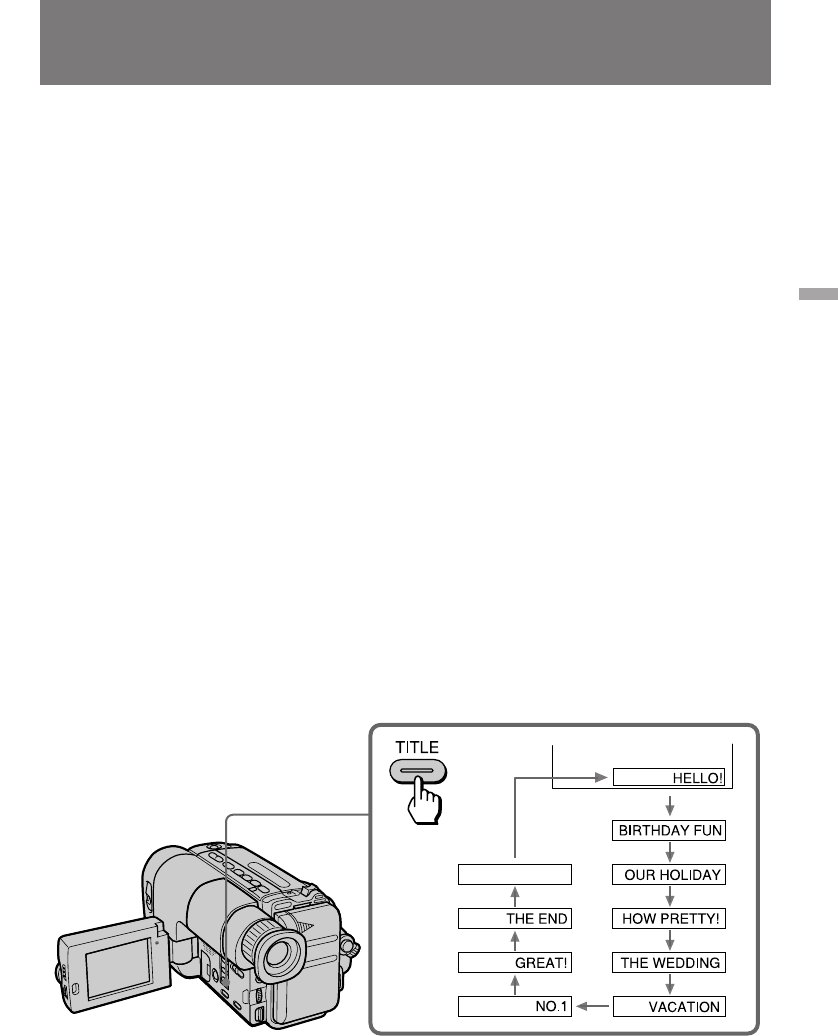

Superimposing a title ........................................... 33

Changing the mode settings ............................... 34

Watching on a TV screen..................................... 35

Editing onto another tape.................................... 37

Additional information

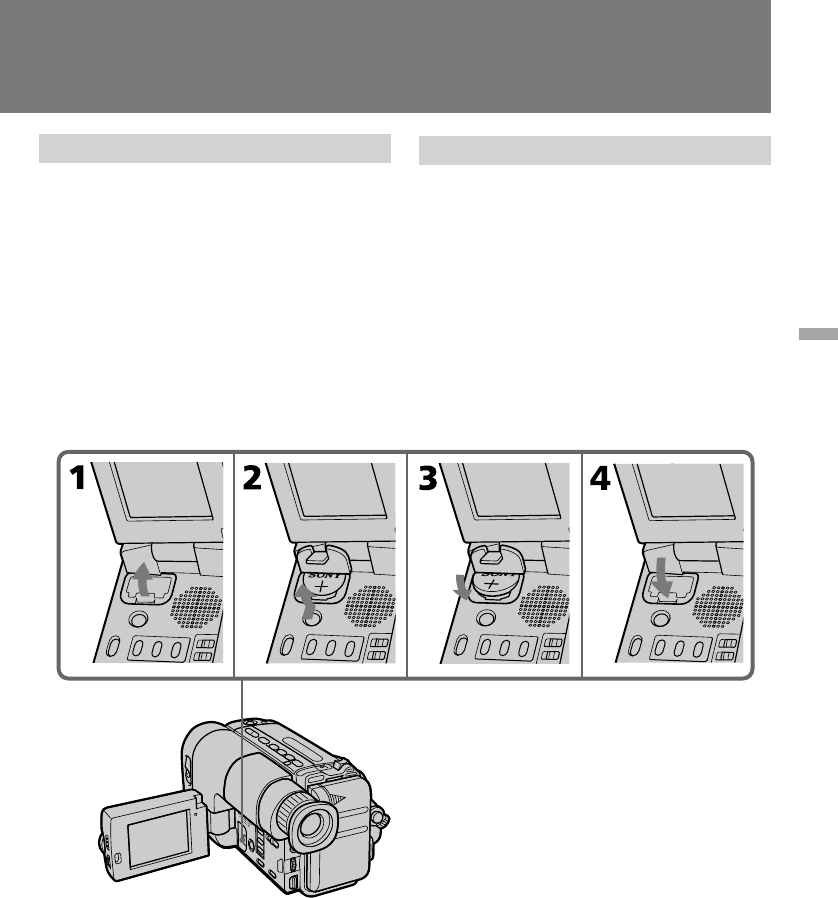

Changing the lithium battery in the

camcorder ........................................................... 38

Resetting the date and time................................. 40

Playback modes .................................................... 41

Tips for using the battery pack........................... 41

Maintenance information and precautions....... 45

Using your camcorder abroad............................ 50

Trouble check ........................................................ 51

Specifications......................................................... 57

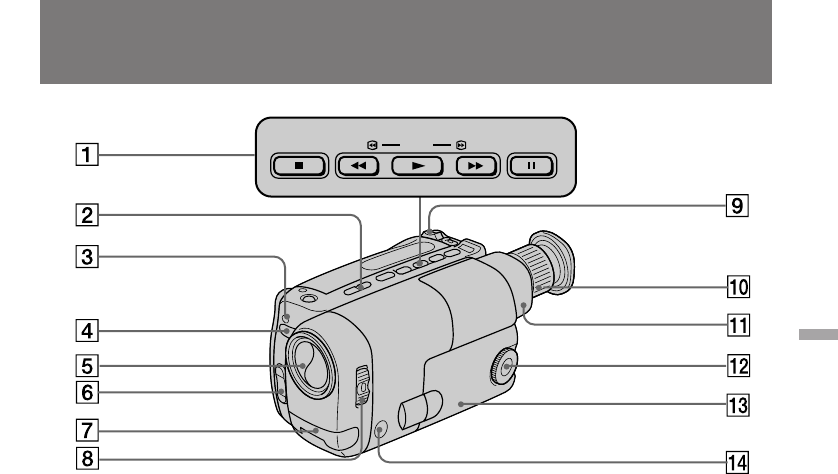

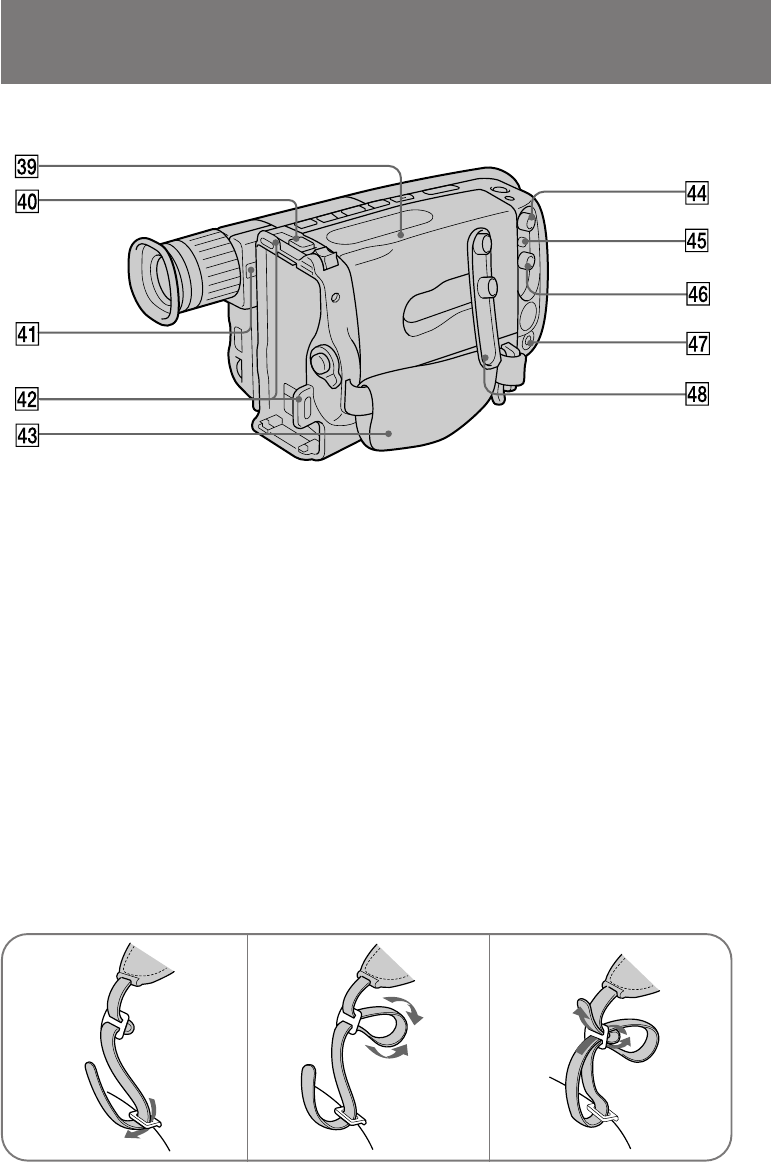

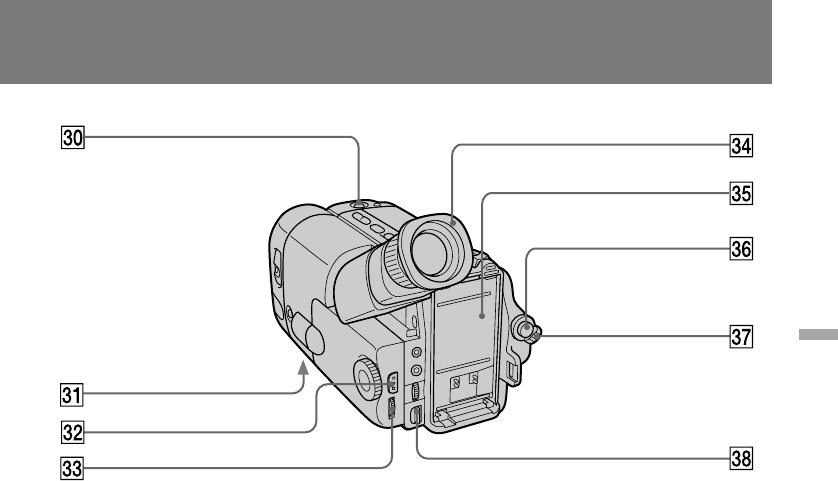

Identifying the parts............................................. 59

Warning indicators............................................... 68

Index...................................................................... 70

Table of contents

Перед началом работы

Использование данного руководства ............ 4

Проверка прилагаемых принадлежностей ... 6

Подготовка к началу работы

Зарядка и установка батарейного блока ...... 7

Вставка кассеты ........................................... 10

Основные операции

Запись с помощью видеокамеры ................ 11

Использование функции наезда

видеокамеры .............................................. 15

Съемка с помощью экрана ЖКД ................ 16

Советы для лучшей съемки ........................ 17

Проверка записанного изображения ........... 19

Воспроизведение ленты .............................. 21

Поиск конца изображения ............................ 23

Усовершенствованные операции

Использование альтернативных источников

питания......................................................... 24

Возможность для снимаемого человека

наблюдать съемку ..................................... 26

Запись с датой или временем .......................28

Съемка с задней подсветкой .......................29

Использование функции PROGRAM AE ...... 30

Выбор режима START/STOP ........................32

Наложение надписи ...................................... 33

Изменение режимных установок .................34

Просмотр на экране телевизора ..................35

Монтаж на другую ленту .............................. 37

Дополнительная информация

Замена литиевой батарейки в

видеокамере ................................................ 38

Установка даты и времени .......................... 40

Режимы воспроизведения ........................... 41

Советы по использованию батарейного

блока ............................................................ 41

Информация по уходу за аппаратом и

предосторожности ...................................... 45

Использование Вашей видеокамеры за

рубежом ....................................................... 50

Проверка неисправностей ............................ 54

Технические характеристики ........................ 58

Опознавание деталей ................................... 59

Предупрежающие индикаторы ....................68

Указатель ....................................................... 71

Оглавление

Before you begin

Using this manual Перед началом раборы

Использование данного руководства

As you read through this manual, buttons and

settings on the camcorder are shown in capital

letters.

e.g. Set the POWER switch to CAMERA.

As indicated with ≥ in the illustrations, you can

hear the beep sound to confirm your operation.

Note on TV colour systems

TV colour systems differ from country to country.

To view your recordings on a TV, you need a PAL

system-based TV.

Precaution on copyright

Television programmes, films, video tapes, and

other materials may be copyrighted.

Unauthorized recording of such materials may

be contrary to the provision of the copyright

laws.

Когда Вы будете читать руководство,

учитывайте, что кнопки и установки на

видеокамере показаны заглавными буквами.

прим. Установите выключатель POWER в

положение CAMERA.

Если на рисунках указывается знак ≥, Вы

можете слышать зуммерный звуковой

сигнал для подтверждения Вашей работы.

Примечание по системам

цветного телевидения

Системы цветного телевидения отличаются

в зависимости от страны. Для просмотра

Ваших записей по телевизору, Вам

необходимо использовать телевизор,

основанный на системе PAL.

Предостережение об авторском

праве

Телевизионные программы, кинофильмы,

видеоленты и другие материалы могут быть

защищены авторским правом.

Неправомочная запись таких материалов

может противоречить условиям закона об

авторском праве.

Before you begin Перед началом раборы

Precautions on camcorder care

• The LCD screen is manufactured using high-

precision technology. However, there may

be some tiny black points and/or bright

points (red, blue or green in colour) that

constantly appear on the LCD screen. These

points are normal in the manufacturing

process and do not affect the recorded

picture in any way.

Over 99.99% are operational for effective

use.

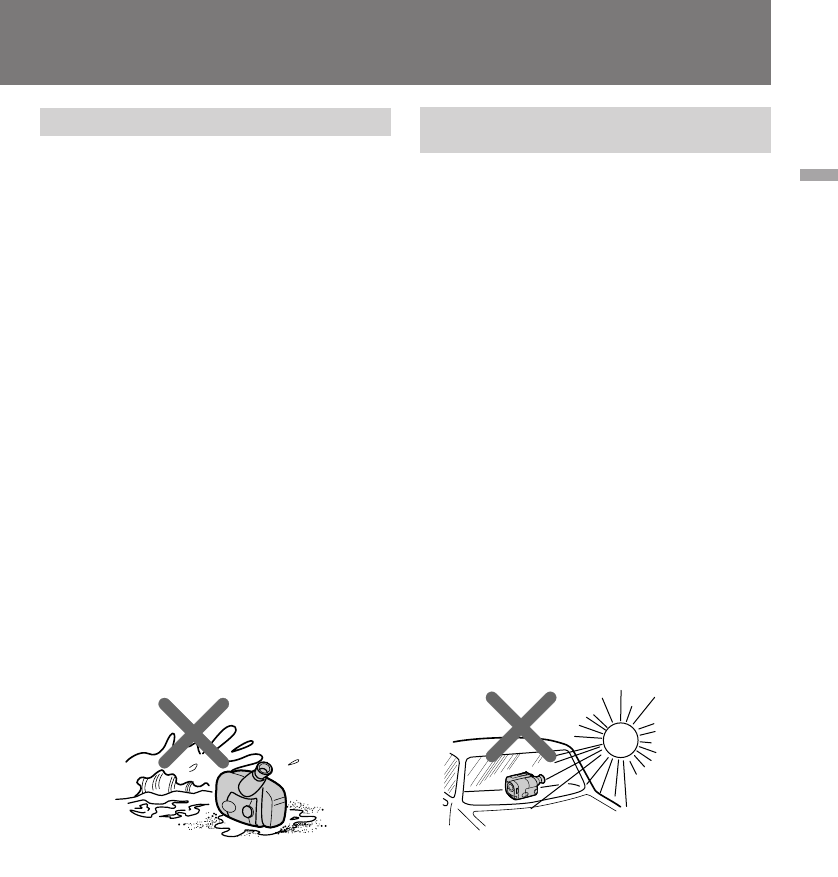

•Do not let the camcorder get wet. Keep the

camcorder away from rain and sea water. It

may cause a malfunction and sometimes the

malfunction cannot be repaired. [a]

•Never leave the camcorder under temperatures

above 60 °C (140° F), such as in a car parked in

the sun or under direct sunlight. [b]

Предосторожности по уходу за

видеокамерой

•Жидкокристаллический экран

изготовлен с применением

высокопрецизионной технологии.

Однако черные точки или яркие точки

при освещении (красном, синем или

зеленом) могут постоянно появляться

на экране ЖКД. Эти точки являются

нормальными для процесса съемки и

они никоим образом не влияют на

записываемое изображение.

Свыше 99,99% экрана используется

эффективно.

•Не допускайте, чтобы видеокамера

становилась мокрой. Держите

видеокамеру подальше от дождя и

морской воды. Это может привести к

неисправности аппарата, которая не

всегда может быть исправлена. [a]

•Никогда не оставляйте видеокамеру в

месте с температурой свыше 60°С (140°F),

как например, в автомобиле,

остановленном на солнце или под

прямыми солнечными лучами. [b]

[b]

[a]

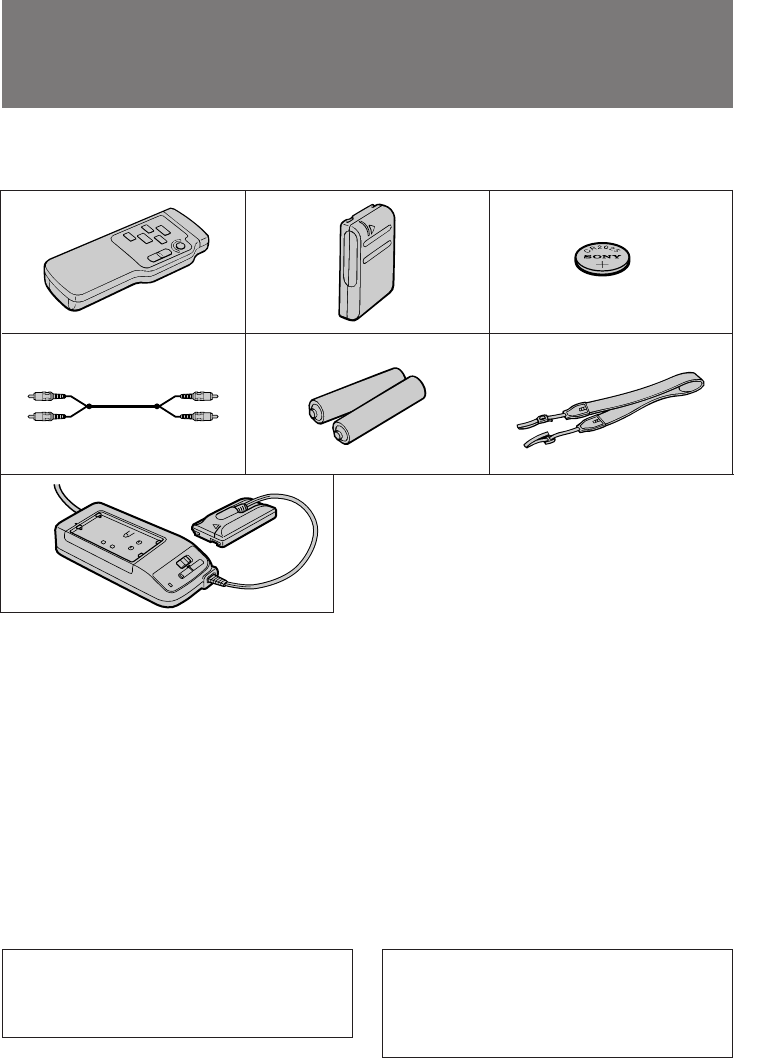

Check that the following accessories are supplied

with your camcorder.

Checking supplied

accessories

123

456

1Wireless Remote Commander (1) (p.22, 63)

2NP-33 Battery Pack (1) (p.7)

3CR2025 Lithium Battery (1) (p.38)

Already installed in the camcorder.

4A/V connecting cable (1) (p.35)

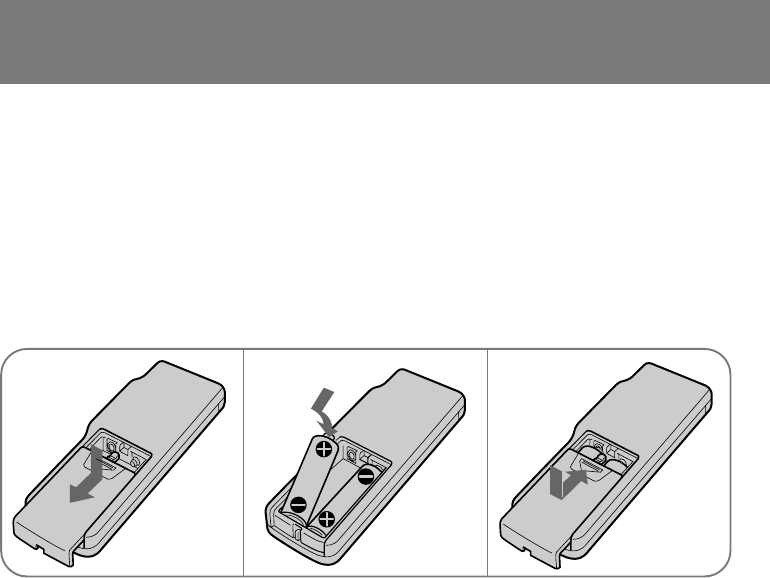

5R6 (size AA) battery for Remote

Commander (2) (p.64)

6Shoulder strap (1) (p.62)

7AC-V16/V16A/V17/V17A AC power

adaptor (1) (p.7, 25)

1Беспроводный пульт дистанционного

управления (1) (стр. 22, 63)

2Батарейный блок NP-33(1) (стр. 7)

3Литиевая батарейка CR2025 (1) (стр. 38)

Уже установлена в видеокамере.

4Соединительный кабель аудио/видео

(1) (стр. 35)

5Батарейка R6 (размером АА) для пульта

дистанционного управления (2) (стр. 64)

6Плечевой пемень (1) (стр. 62)

7Сетевой адаптер перем. тока AC-V16/

V16A/V17/V17A (1) (стр. 7, 25)

Проверьте наличие следующих

принадлежностей, прилагаемых к Вашей

видеокамере.

Проверка прилагаемых

принадлежностей

Содержимое записи не может быть

откорректировано, если запись или

воспроизведение не выполняются из-за

неисправности видеокамеры, видеоленты

и т.д.

Contents of the recording cannot be

compensated if recording or playback is not

made due to a malfunction of the camcorder,

video tape, etc.

Getting started Подготовка к началу работы

Before using your camcorder, you first need to

charge and install the battery pack. To charge the

battery pack, use the supplied AC power

adaptor.

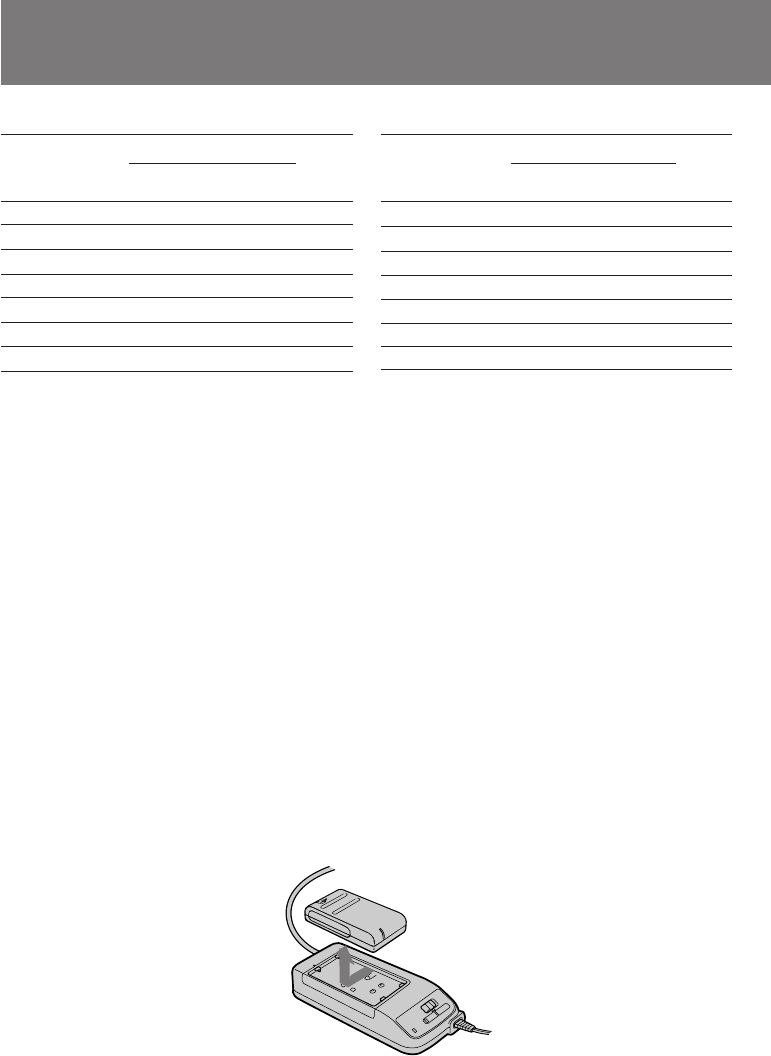

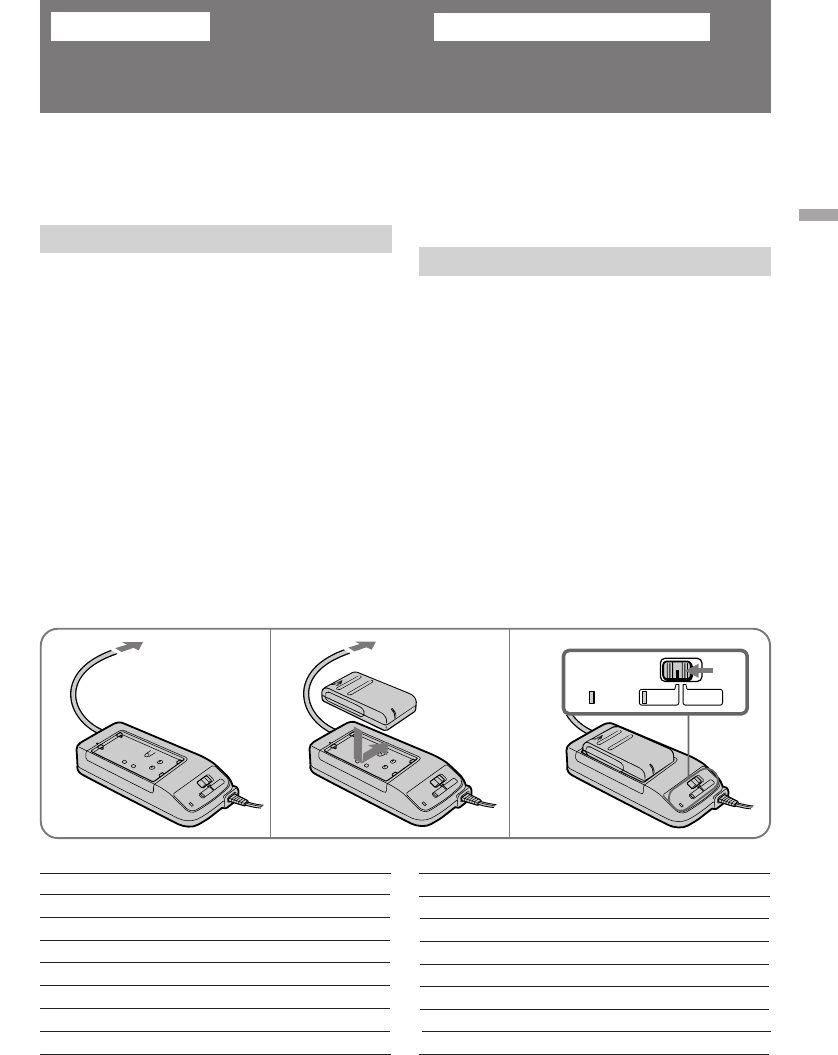

Charging the battery pack

Charge the battery pack on a flat place without

vibration.

(1) Connect the AC power adaptor to the mains.

(2) Align the right side of the battery pack with

the line on the AC power adaptor, then slide

the battery pack in the direction of the arrow.

(3) Set the selector to CHARGE. The CHARGE

lamp (orange) lights up. Charging begins.

When charging is completed, the CHARGE lamp

goes out. Unplug the unit from the mains, and

then remove the battery pack and install it on the

camcorder.

Getting started

Charging and installing

the battery pack

Перед пользованием Вашей видеокамерой

Вам следует сначала зарядить и усстановить

батарейный блок. Для зарядки батарейного

блока воспользуйтесь прилагаемым

сетевым адаптером перем. тока.

Зарядка батарейного блока

Зарядку батарейного блока производите на

ровной поверхности, не подверженной

вибрации.

(1) Подсоедините сетевой шнур адаптера

перем. тока к электрической сети.

(2) Установите правую сторону батарейного

блока на одной линии с сетевым

адаптером перем. тока, затем

передвиньте батарейный блок в

направлении стрелки.

(3) Установите селектор в положение

CHARGE. Загорится лампочка CHARGE

(оранжевая). Начнется зарядка.

Когда зарядка завершится, лампочка

CHARGE погаснет. Отключите аппарат от

электрической сети, а затем снимите

батарейный блок и установите его на

видеокамеру.

Подготовка к началу работы

Зарядка и установка

батарейного блока

12 3

POWER

CHARGE

Charging Time

Battery pack

NP-33 (supplied)

NP-55H

NP-C65/67

NP-68

NP-77H/78

NP-L90D

NP-98

Время зарядки

Батарейный блок

NP-33 (прилагается)

NP-55H

NP-C65/67

NP-68

NP-77H/78

NP-L90D

NP-98

Время зарядки*

105

125

170

150

215

Charging time*

105

125

170

150

215

*Приблизительно в минутах для зарядки

разряженного батарейного блока с

использованием прилагаемого сетевого

адаптера перем. тока. (При низких

температурах время зарядки удлиняется.)

∗Approximate minutes to charge an empty

battery pack using the supplied AC power

adaptor. (Lower temperatures require a longer

charging time.)

Charging and installing the

battery pack

Срок службы батарейного блока

Зарядка и установка

батарейного блока

Battery life

Battery pack

NP-33 (supplied)

NP-55H

NP-C65/67

NP-68

NP-77H/78

NP-L90D

NP-98

LCD close

While

playing

back on

LCD

While recording

LCD open

NP-33 (прилагается)

NP-55H

NP-C65/67

NP-68

NP-77H/78

NP-L90D

NP-98

Батарейный

блок

Во время

воспрои-

зведения

на ЖКД

120

140

185

250

225

ЖКД открыт

70 (30)

85(45)

120 (65)

140 (75)

185 (100)

250 (130)

225 (125)

ЖКД закрыт

90 (45)

110(60)

155 (85)

180 (100)

235 (130)

330 (180)

305 (170)

Во время записи1)

70 (30)

85(45)

120 (65)

140 (75)

185 (100)

250 (130)

225 (125)

90 (45)

110(60)

155 (85)

180 (100)

235 (130)

330 (180)

305 (170)

120

140

185

250

225

1) Приблизительное время непрерывной

записи внутри помещения указано вне

скобок. Приблизительная

продолжительность в минутах записи,

когда Вы повторяете начало/останов

записи, трансфокацию и включаете/

выключаете питание указана в скобках.

Реальный срок службы батарейного

блока может быть короче.

2) Приблизительное время в минутах при

использовании экрана ЖКД. При

использовании и видоискателя и экрана

ЖКД срок службы батареи будет короче.

3)Приблизительное время непрерывного

воспроизведения в помещении.

Если выключатель LCD BACK LIGHT

установлен в положение BRIGHT, когда

экран ЖКД будет открыт, срок службы

батареи приблизительно на 10% короче.

Для снятия батарейного блока

Передвиньте батарейный блок в

направлении стрелки.

1) Approximate continuous recording time

indoors is indicated outside of parentheses.

Approximate minutes when recording while

you repeat recording start/stop, zooming

and turning the power on/off are indicated

in parentheses. The actual battery life may be

shorter.

2) Approximate minutes when using the LCD

screen. When using both the viewfinder and

LCD screen, the battery life is shorter.

3) Approximate continuous playback time

indoors.

If the LCD BACK LIGHT switch is set to BRIGHT

while the LCD screen is open, the battery life is

approximately 10% shorter.

To remove the battery pack

Slide the battery pack in the direction of the

arrow.

Getting started Подготовка к началу работы

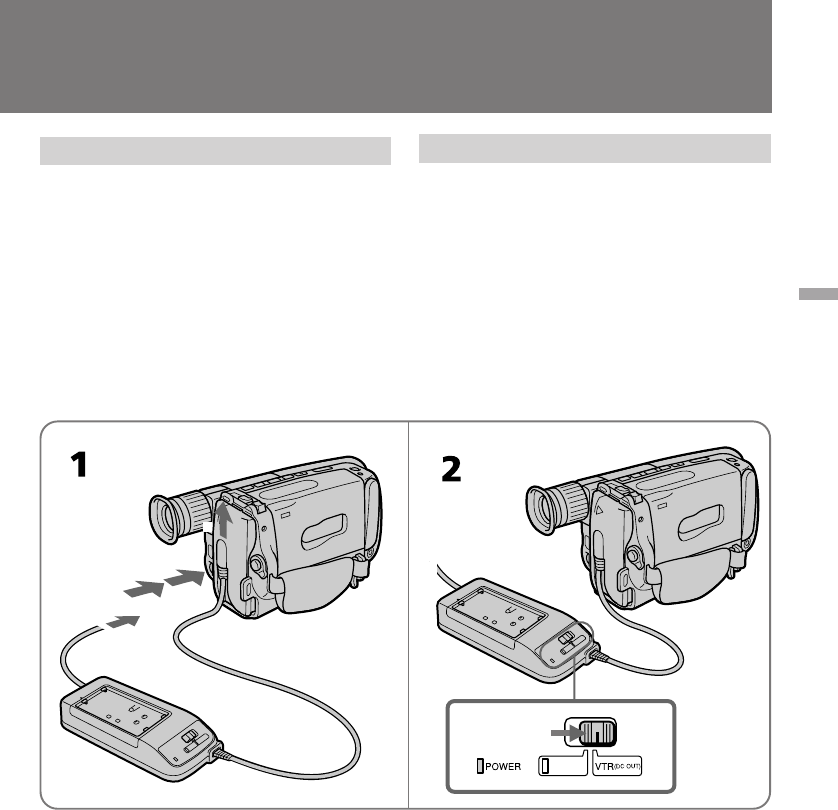

Notes on charging the battery pack

•The POWER lamp will remain lit for a while

even if the battery pack is removed and the

mains lead is unplugged after charging the

battery pack. This is normal.

•If the POWER lamp does not light, set the

selector to VTR (DC OUT) and disconnect the

mains lead. After about one minute, reconnect

the mains lead and set the selector to CHARGE

again.

•You cannot operate the camcorder using the

AC power adaptor while charging the battery

pack.

Примечания по зарядке батарейного блока

•Лампочка POWER будет некоторое время

светиться, даже если батарейный блок

снят и сетевой провод отключен после

зарядки батарейного блока. Это является

нормальным.

•Если лампочка POWER не загорается,

установите селектор в положение VTR (DC

OUT) и отсоедините сетевой провод.

Примерно через минуту вновь

подсоедините сетевой провод и опять

установите селектор в положение CHARGE.

•Вы не можете управлять видеокамерой с

использованием сетевого адаптера перем.

тока во время зарядки батарейного блока.

(1) Вставьте верхний конец батарейного

блока в верхнюю часть батарейной

установочной поверхности.

(2) Нажмите батарейный блок, так, чтобы он

был надежно присоединен. Убедитесь,

чтобы Вы услышали двойной щелчок.

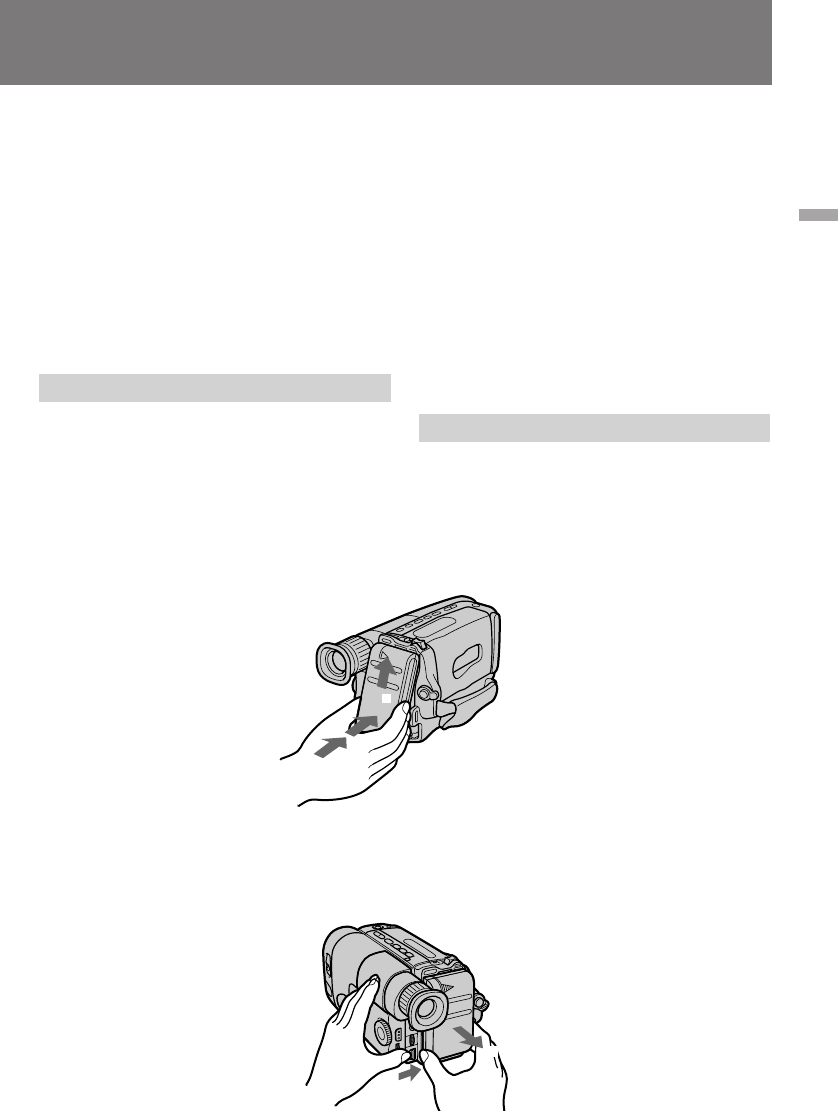

Установка батарейного блока

Длк снятия батарейного блока

Сдвиньте BATT, а затем потяните за

нижнюю часть батарейного блока.

To remove the battery pack

Slide BATT, and then pull the lower part of the

battery pack.

Installing the battery pack

(1) Insert the top of the battery pack into the top

of the battery mounting surface.

(2) Push the battery pack so that it attaches

firmly. Make sure that you hear clicks twice.

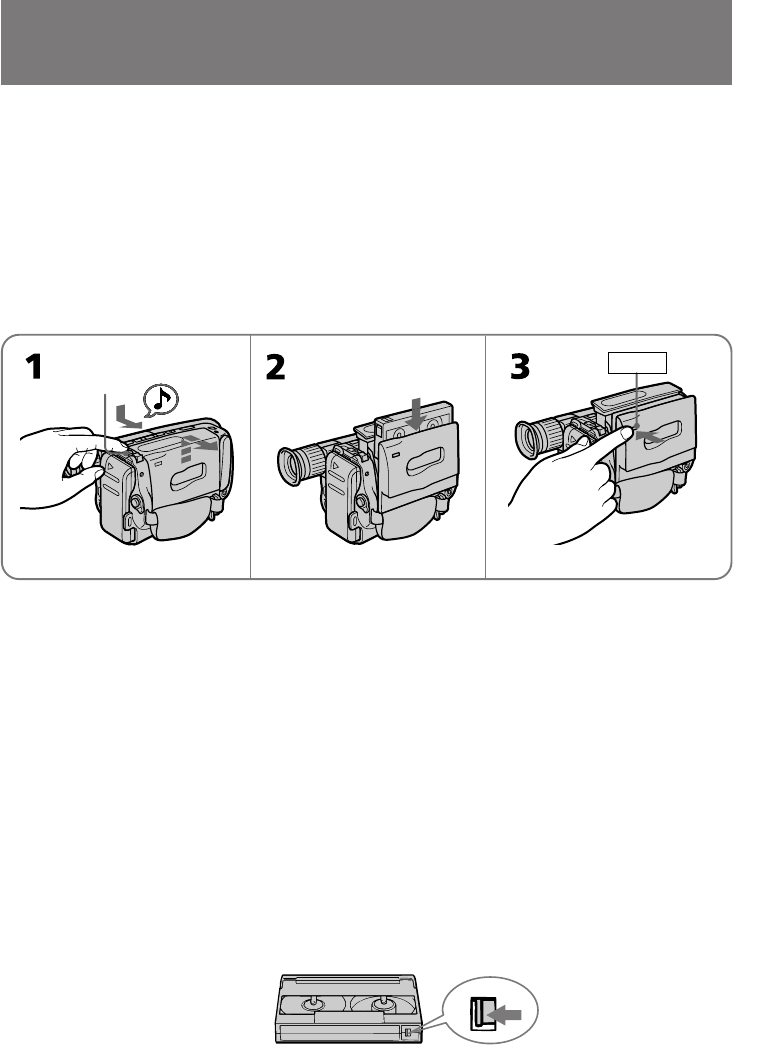

Make sure that a power source is installed.

(1) While pressing the small blue button, slide

EJECT in the direction of the arrow. The

cassette compartment automatically opens.

(2) Insert a cassette (not supplied) with the

window facing out.

(3) Press the PUSH mark on the cassette

compartment to close it. The cassette

compartment automatically closes.

To eject the cassette

While pressing the small blue button, slide EJECT

in the direction of the arrow.

To prevent accidental erasure

Slide the tab on the cassette to expose the red

mark.

If you insert the cassette with the red mark

exposed and close the cassette compartment, the

beeps sound for a while. If you try to record with

the red mark exposed, the

and 6 indicators

flash in the viewfinder, and you cannot record.

To re-record on this tape, slide the tab back out

covering the red mark.

Inserting a cassette

Убедитесь, что источник питания установлен.

(1) Нажимая маленькуую синюю кнопку,

сдвиньте EJECT в направлении стрелки.

Отсек кассеты автоматически

открывается.

(2) Вставьте кассету (не прилагается)

окошком, обращенным наружу.

(3) Нажмите метку PUSH на отсеке кассеты

для его закрытия. Отсек кассеты

автоматически закрывается.

Вставка кассеты

Для выталкивания кассеты

Нажимая маленькую синюю кнопку,

сдвиньте EJECT в направлении стрелки.

Для предотвращения случайного

стирания

Передвиньте лепесток на кассете, чтобы

появилась красная метка.

Если Вы вставите кассету при выставленной

красной метке и закроете отсек кассеты, то

зазвучит зуммерный сигнал. Если Вы

попытаетесь записывать при выставленной

красной метке, в видоискателе будут мигать

индикаторы

и 6, и Вы не сможете

призвести запись.

Для перезаписи на данную ленту

передвиньте лепесток назад, чтобы закрыть

красную метку.

EJECT

PUSH

Basic operations Основные операции

Basic operations

Camera recording

Make sure that a power source and a cassette is

inserted and that the START/STOP MODE

switch inside the LCD panel is set to .

When you use the camcorder for the first time,

power on it and reset the date and time to your

time (p. 40) before you start recording. The date

is automatically recorded for 10 seconds after

you start recording (AUTO DATE feature). This

feature works only once a day.

Before you record one-time events, you may

want to make a trial recording to make sure that

you are using the camcorder correctly.

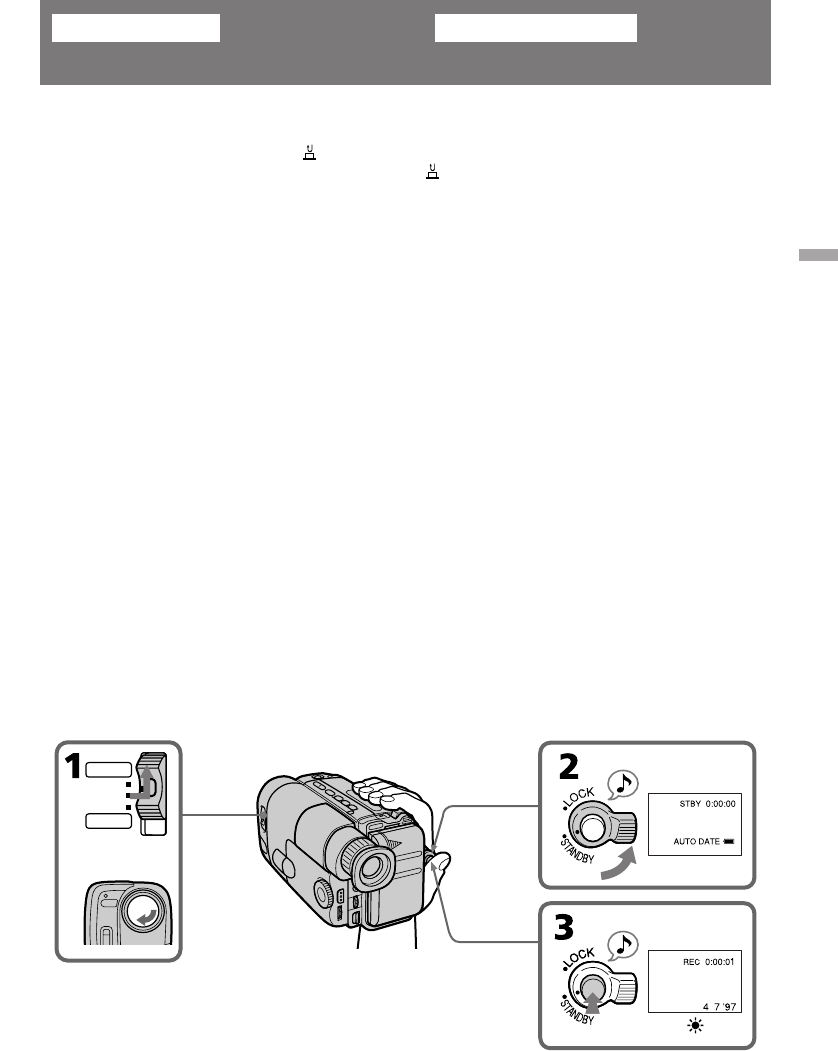

(1) While pressing the small green button on the

POWER switch, set it to CAMERA.

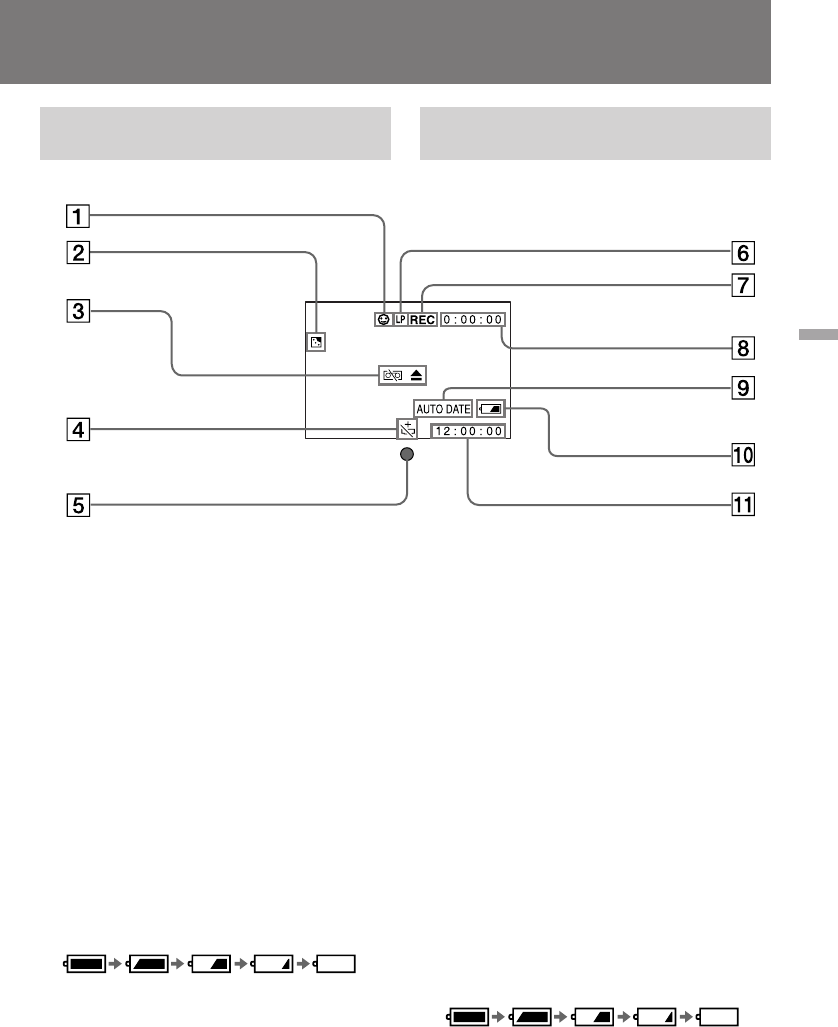

(2) Turn STANDBY up. The “STBY” indicator

appears in the viewfinder.

(3) Press START/STOP. The camcorder starts

recording and the “STBY” indicator changes

to the “REC” indicator.

You can also select Recording mode, SP

(standard play) mode or LP (long play) mode. Set

REC MODE (p. 34) according to the length of

your planned recording before you start.

CAMERA

PLAYER

OFF

Убедиться, источник питания и кассета

вставлены и, что переключатель START/

STOP MODE на панели ЖКД установлен на

Если Вы используете видеокамеру в первый

раз, то включите ее питание и установите

дату и время на Ваше время (стр. 40) перед

тем, как Вы начнете запись. Дата

автоматически будет записываться в

течение 10 секунд после начала записи

(функция AUTO DATE). Эта функция

работает только один раз в день.

Перед тем, как Вы начнете запись

одноразовых событий, Вы можете захотеть

сделать пробу для подтверждения, что Вы

используете видеокамеру правильно.

(1) Нажимая маленькую зеленую кнопку на

выключателе POWER, установите его в

положение CAMERA.

(2) Поверните STANDBY вверх: Индикатор

“STBY” появится в видоискателе.

(3) Нажмите START/STOP. Видеокамера

начинает запись, и индикатор “STBY”

изменится на индикатор “REC”.

Вы также можете выбрать режим записи,

режим SP (стандартное воспроизведение)

или режим LP (удлиненное воспроизведение).

Установите REC MODE в системе меню (стр.

34) в соответствии с длительностью

планируемой Вами записи перед началом.

Основные операции

Запись с помощью видеокамеры

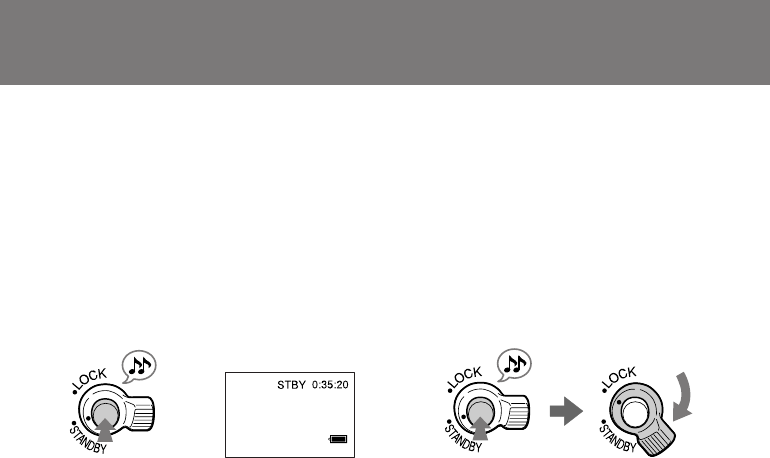

To stop recording momentarily [a]

Press START/STOP again. The “REC” indicator

in the viewfinder changes to the “STBY”

indicator (Standby mode).

To finish recording [b]

Press START/STOP. Turn STANDBY down, and

set the POWER switch to OFF.

Then, eject the cassette and remove the battery

pack.

[a] [b]

Note on standby mode

If you leave the camcorder for 5 minutes or more

with a cassette inserted in Standby mode, the

camcorder goes off automatically. This prevents

wearing down the battery and wearing out the

tape. To resume Standby mode, turn STANDBY

down once and turn it up again. To start

recording, press START/STOP.

Notes on the recording mode

• This camcorder records and plays back in SP

(standard play) mode and in LP (long play)

mode.

The playback quality in LP mode, however,

will not be as good as that in SP mode.

• When a tape recorded on this camcorder in LP

mode is played back on other types of 8 mm

camcorders or VCRs, the playback quality may

not be as good as that on this camcorder.

Для временной остановки записи [a]

Нажмите опять START/STOP. В

видоискателе индикатор “REC” изменится на

индикатор “STBY” (режим готовности).

Для окончания записи [b]

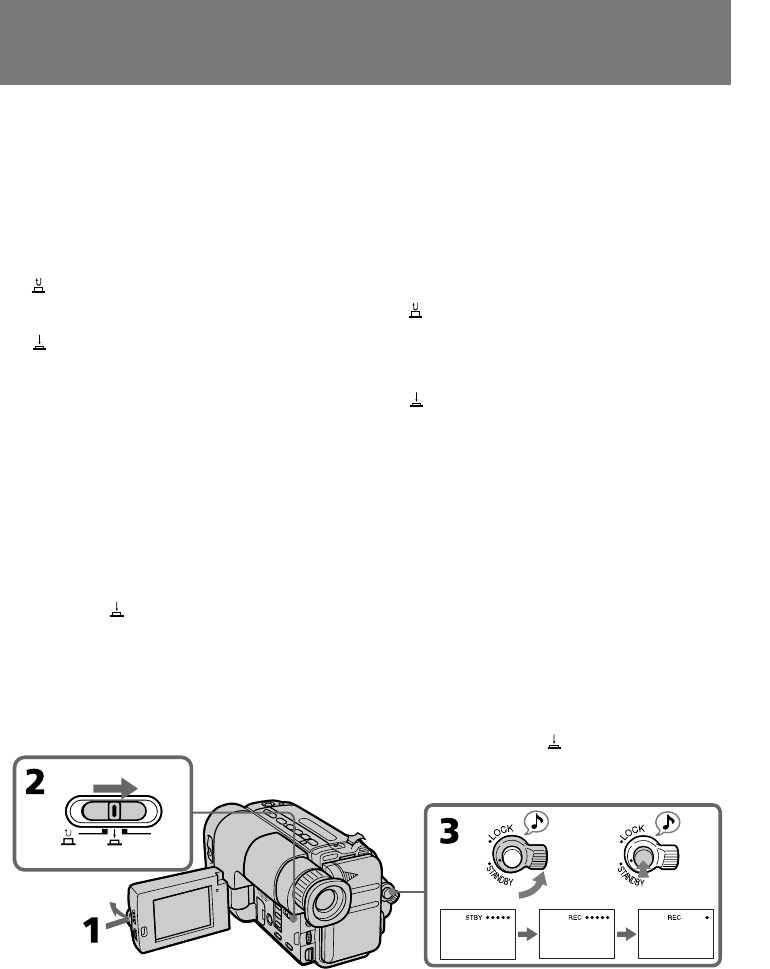

Нажмите START/STOP. Поверните STANDBY

вниз и установите выключатель POWER в

положение OFF. Затем вытолкните кассету и

удалите батарейный блок.

Примечание к режиму готовности

Если Вы оставляете видеокамеру на 5 минут

или более со вставленной кассетой в режиме

готовности, то видеокамера выключится

автоматически. Это предотвращает разрядку

батареи и износ ленты. Для возобновления

режима готовности один раз поверните

STANDBY вниз и снова поверните его вверх.

Для начала записи нажмите START/STOP.

Примечания к режимам записи

•Данная видеокамера записывает и

воспроизводит в режиме SP (стандартного

воспроизведения) или в режиме LP

(удлиненного воспроизвдения). Однако,

качество воспроизведения в режиме LP

будет не таким хорошим, как в режиме SP.

•Если лента была записана в режиме LP на

данной видеокамере и воспроизводится на

других типах 8-мм видеокамер или на КВМ,

качество воспроизведения может быть не

таким хорошим, как при воспроизведении

на данной видеокамере.

Camera recording Запись с помощью

видеокамеры

Basic operations Основные операции

To focus the viewfinder lens

If the viewfinder is not in focus at all or when

you use the camcorder after someone else has

used it, focus the viewfinder lens. Turn the

viewfinder lens adjustment ring so that the

indicators in the viewfinder come into sharp

focus.

Для фокусировки объектива

видоискателя

Если видоискатель вообще не сфокусирован,

или, если Вы используете видеокамеру

после того, как ее использовал кто-то

другой, то сфокусируйте объектив

видоискателя. Поверните регулировочное

кольцо объектива видоискателя так, чтобы

индикаторы в видоискателе были четко

сфокусированы.

Примечание к процессу записи

Если Вы производите запись с самого начала

ленты, дайте возможность ленте

переместиться около 15 секунд до начала

записи. Это предохраняет видеокамеру от

пропуска начальных сюжетов съемки, когда

Вы будете воспроизводить ленту.

START/STOP MODE START/STOP MODE

SEC

ANTI GROUND

SHOOTING

SEC

ANTI GROUND

SHOOTING

[a] [b]

Note on recording

When you record from the beginning of the tape,

run the tape for about 15 seconds before actual

recording. This prevents the camcorder from

missing any start-up scenes when you play back

the tape.

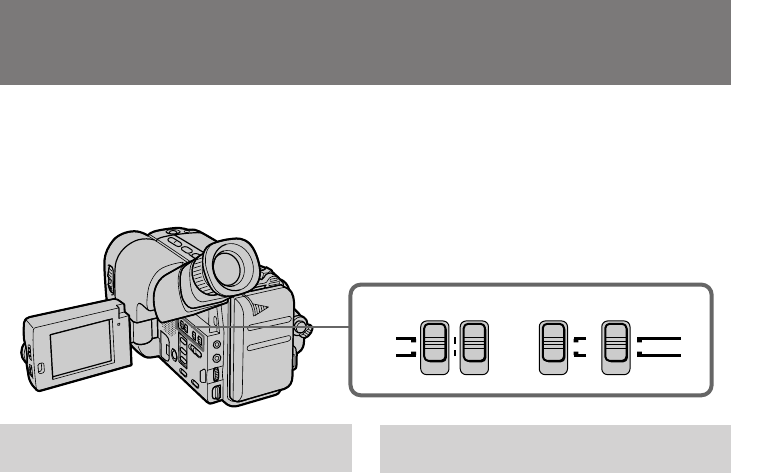

Запись при нажатой кнопке START/STOP

Вы можете также выполнить запись при

нажатой кнопке START/STOP. Чтобы кнопка

START/STOP работала таким образом,

передвиньте START/STOP MODE в

положение . [а]

Съемка пейзажа за несколько коротких

приемов

Вы можете производить автоматическуую

запись приблизительно в течение 5 секунд с

помощью режима 5 SEC (стр. 32). Для того,

чтобы кнопка START/STOP работала таким

образом, передвиньте START/STOP MODE в

положение 5 SEC. [b]

Recording with the START/STOP button

depressed

You can also make recording while pressing

down the START/STOP button. To make the

START/STOP button work this way, slide

START/STOP MODE to . [a]

Shooting scenery in several short takes

You can automatically make a recording for

about 5 seconds with the 5 SEC mode (p. 32). To

make the START/STOP button work this way,

slide START/STOP MODE to 5 SEC. [b]

Notes on the tape counter

• The tape counter indicates the recording or

playback time. Use it as a guide. There will be a

time lag of several seconds from the actual

time. To set the counter to zero, press

COUNTER RESET.

• If the tape is recorded in SP and LP modes

mixed, the tape counter shows incorrect

recording time. When you intend to edit the

tape using the tape counter as a guide, record

in same (SP or LP) mode.

Note on beep sound

As indicated with ≥ in the illustrations, a beep

sounds when you turn the power on or when

you start recording and two beeps sound when

you stop recording, confirming the operation.

Several beeps also sound as a warning of any

unusual condition of the camcorder. Note that

the beep sound is not recorded on the tape. If you

do not want to hear the beep sound, change the

BEEP setting to OFF.

Note on the AUTO DATE feature

The clock is set at the factory to Sydney time for

Australia and New Zealand models, to Tokyo

time for the models sold in Japan and Hong

Kong time for other models. You can reset the

clock.

The AUTO DATE feature shows the date

automatically once a day. However, the date may

automatically appear more than once a day

when:

– you reset the date and time.

– you eject and insert the tape again.

– you stop recording within 10 seconds.

Примечания к счетчику ленты

•Счетчик ленты указывает время записи

или время воспризведения. Используйте

его в качестве руководства. Существует

отставание по времени на несколько

секунд от фактического времени. Для

установки счетчика на нуль нажмите

кнопку COUNTER RESET.

•Если лента записана в сочетании режимов

SP и LP, счетчик ленты будет показывать

неправильное время записи. Если Вы

намереваетесь произвести монтаж ленты с

использованием счетчика времени

согласно руководству, выполняйте запись

в одном и том же режиме (SP или LP).

Примечание к зуммерному звуковому

сигналу

Как указано с помощью ≥ на рисунках,

зуммерный сигнал звучит, когда Вы

начинаете запись, и два зуммерных сигнала

звучат, когда Вы заканчиваете запись,

подтверждая тем самым работу. Несколько

зуммерныых сигналов также звучит в

качестве предупреждения какого-либо

ненормального состояния видеокамеры.

Заметьте, что зуммерный звуковой сигнал не

записывается на ленту. Если Вы не хотите

слышать зуммерный сигнал, то измените

установку BEEP на OFF.

Примечание к функции AUTO DATE

Часы установлены на заводе на время

Сиднея для австралийских и новозеландских

моделей, на время Токио для японских

моделей и на время Гонконга для других

моделей. Вы можете переустановить часы.

Функция AUTO DATE работает один раз в

день. Однако, дата может появиться более

одного раза в день, если:

– Вы переустановите дату и время.

– Вы вытолкнете ленту и вставите ее снова.

– Вы остановите запись в пределах 10

секунд.

Camera recording Запись с помощью

видеокамеры

Basic operations Основные операции

Using the zoom feature

Zooming is a recording technique that lets you

change the size of the subject in the scene. For

more professional-looking recordings, use the

zoom sparingly.

“T” side: for telephoto (subject appears closer)

“W” side: for wide-angle (subject appears farther

away)

Использование функции наезда

видеокамеры

Наезд видеокамеры является техническим

приемом записи, который позволяет Вам

изменять размер объекта в кадре. Не

злоупотребляйте этим приемом, если хотите,

чтобы Ваши записи выглядели более

профессионально.

Сторона “T”: для телефото (объект

приближается)

Сторона “W”: для широкого угла съемки

(объект удаляется)

Скорость наезда видеокамеры (наезд

с разной скоростью)

Полностью поверните рычаг пирводного

трансфокатора для быстрого наезда

видеокамеры. Поверните его слегка для

медленного наезда телекамеры.

Когда Вы снимаете объект, используя

наезд в режиме телефото

Если Вы не можете получить четкой

фокусировки во время крайнего наезда в

режиме телефото, то перемещайте рычаг

приводного трансфокатора в сторону “W” до

тех пор, пока не получите четкой

фокусировки.

Вы можете произвести съемку предмета,

который по меньшей мере находится на

расстоянии 80-см от повержности объектива

в положении телефото, или 1 см в положении

широкого угла.

Zooming speed (Variable speed

zooming)

Turn the power zoom lever fully for a high-speed

zoom. Turn it lightly for a relatively slow zoom.

When you shoot a subject using a telephoto

zoom

If you cannot get a sharp focus while in extreme

telephoto zoom, move the power zoom lever to

the “W” side until the focus is sharp.

You can shoot a subject that is at least 80 cm

away from the lens surface in the telephoto

position, or 1 cm in the wide-angle position.

90˚

210˚

BRIGHT 90˚

Shooting with the LCD screen

You can also record the picture while looking at

the LCD screen.

When using the LCD screen, the viewfinder

turns off automatically. You cannot monitor the

sound from the speaker during recording.

(1)While pressing PUSH OPEN, open the LCD

panel.

(2)Adjust the angle of the LCD panel.

The LCD panel moves about 90 degrees to

this side and about 210 degrees to the other

side.

To adjust the brightness of the LCD screen,

turn the BRIGHT dial.

The battery life is longer when the LCD panel is

closed. Use the viewfinder instead of the LCD

screen to save the battery power.

Camera recording Запись с помощью

видеокамеры

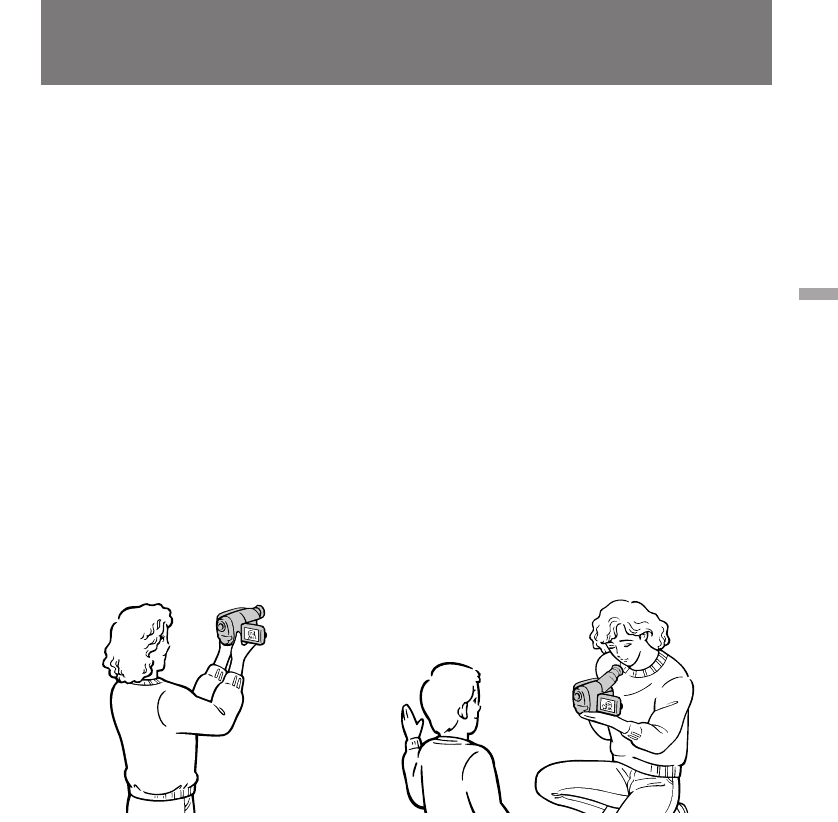

To let the subject monitor the shot

Turn the LCD panel over (p.26).

Notes on the LCD panel

•When closing the LCD panel, turn it vertically

until it clicks [a].

•When turning the LCD panel, turn it always

vertically; otherwise, the camcorder body may

be damaged or the LCD panel may not close

properly [b].

•Close the LCD panel completely when not in

use.

Для выполнения контроля съемки

Поверните панель ЖКД (стр. 26).

Примечания к панели ЖКД

•При закрывании панели ЖКД

поворачивайте ее вертикально, пока она не

защелкнется [a].

•При поворачивании панели ЖКД

поворачивайте ее всегда вертикально, или

в противном случае корпус видеокамеры

может быть поврежден, или панель ЖКД

не сможет закрыться правильно [ b].

•Полностью закройте панель ЖКД, когда

она не используется.

Съемка с помощью экрана ЖКД

Вы также можете осуществлять запись

изображения, просматривая его на экране

ЖКД.

При использовании экрана ЖКД

видоискатель выключится автоматически.

Вы не можете прослушивать звук от

громкоговорителя во время записи.

(1) Нажимая PUSH OPEN, откройте панель

ЖКД.

(2) Отрегулируйте угол панели ЖКД.

Панель ЖКД перемещается

приблизительно на 90 градусов в одну

сторону и на 210 градусов в другую

сторону.

Для регулировки яркости экрана ЖКД

вращайте диск BRIGHT.

Срок службы батареи будет длинее, если

ЖКД панель закрыта. Используйте

видоискатель вместо экрана ЖКД для

экономии мощности батареи.

[a]

[b]

Basic operations Основные операции

Hints for better

shooting

For hand-held shots, you’ll get better results by

holding the camcorder according to the following

suggestions:

•Hold the camcorder firmly and secure it with

the grip strap so that you can easily manipulate

the controls with your thumb.

•Place your right elbow against your side.

•Place your left hand under the camcorder to

support it.

•Place your eye firmly against the viewfinder

eyecup.

•Use the viewfinder frame as a guide to

determine the horizontal plane.

•You can record in a low position to get an

interesting recording angle. Lift the viewfinder

up for recording from a low position [a].

•While recording in a low position, you can use

the START/STOP button on the top of the

camcorder or the power zoom button located

on the front [b]. Note that you cannot change

zooming speed using the front power zoom

button.

•You can also record in a low position or even in

a high position using the LCD panel [c].

Для кадров при удерживании видеокамеры в

руках, Вы получите лучшие результаты,

если будете держать видеокамеру в

соответствии со следующими указаниями:

•Держите видеокамеру крепко и закрепите

ее с помощью ременного захвата так,

чтобы Вы могли легко манипулировать

регуляторами с помощью большого

пальца.

• Расположите Ваш правый локоть сбоку от

себя.

• Расположите Ваш левую руку под

видеокамерой для ее поддержки.

• Надежно прислоните Ваш глаз к окуляру

видоискателя.

• Используйте визирную рамку в качестве

руководства для определения

горизонтального плана.

• Вы можете записывать из низкого

положения для получения интересного угла

записи. Поднимите видоискатель вверх для

записи из низкого положения [a].

• При записи из низкого положения, Вы

можете использовать кнопку START/STOP,

расположенную наверху видеокамеры, или

кнопку приводного трансфокатора,

расположенную спереди. [ b]. Обратите

внимание, что Вы не можете изменять

скорость наезда с использованием

передней кнопки приводного

трасфокатора.

• Вы также можете снимать из низкого

положения или даже из высокого

положения с использованием панели ЖКД

[c].

Советы для лучшей

съемки

START / STOP

[a] [b] [c]

Place the camcorder on a flat surface or use a

tripod

Try placing the camcorder on a table top or any

other flat surface of suitable height. If you have a

tripod for a still camera, you can also use it with

the camcorder. When attaching a non-Sony

tripod, make sure that the length of the tripod

screw is less than 6.5 mm. Otherwise, the screw

may damage the inner parts of the camcorder.

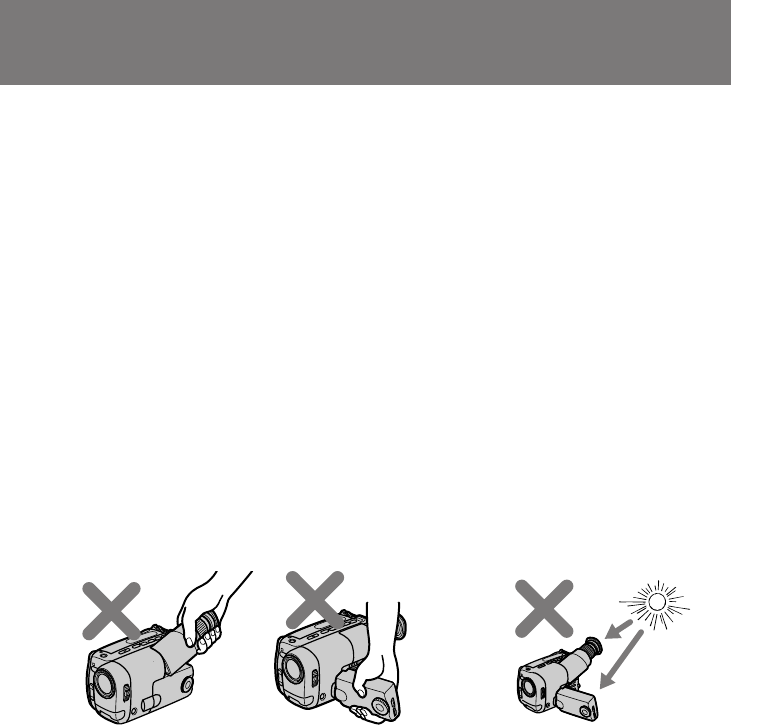

Cautions on the viewfinder and the LCD

•Do not pick up the camcorder by the

viewfinder or by the LCD panel [d].

•Do not place the camcorder so as to point the

viewfinder or the LCD screen toward the sun.

The inside of the viewfinder or the LCD panel

may be damaged. Be careful when placing the

camcorder under sunlight or by a window [e].

Hints for better shooting

Располагайте видеокамеру на плоской

поверхности или используйте треногу

Старайтесь распологать видеокамеру на

столе или любой другой плоской поверхности

на подходящей высоте. Если Вы имеете

треногу для фотоаппарата, то Вы также

можете использовать ее с видеокамерой.

При прикреплении треноги не фирмы Sony

убедитесь, что длина винта треноги менее

6,5 мм. В противном случае винт может

повредить внутренние части видеокамеры.

Предостережения к видоискателю и ЖКД

• Не поднимайте видеокамеру за

видоискатель или панель ЖКД [d].

• Не располагайте видеокамеру так, чтобы

видоискатель или экран ЖКД были

направлены прямо на солнце. Внутренние

части видоискателя или панели ЖКД могут

быть повреждены. Будьте осторожны при

расположение видеокамеры под солнцем

или возле окна [e].

Советы для лучшей съемки

[d] [e]

Note on the LCD screen

When you use the LCD screen outdoors in direct

sunlight the LCD screen may be difficult to see. If

this happens, we recommend that you use the

viewfinder.

Примечание относительно ЖКД

В случае использования экрана ЖКД вне

помещения под прямым солнечным светом

он может быть трудно различимым. В этом

случае рекомендуется использовать

видоискатель.

Basic operations Основные операции

Checking the

recorded picture

Using EDITSEARCH, you can review the last

recorded scene or check the recorded picture in

the viewfinder. You can also review the picture

on the LCD screen.

(1)While pressing the small green button on the

POWER switch, set it to CAMERA.

(2)Turn STANDBY up.

(3) Press the – (Œ) side of EDITSEARCH

momentarily; the last few seconds of the

recorded portion plays back (Rec Review).

You can also monitor the sound from the speaker

or by using an earphone (not supplied).

Hold down the – side of EDITSEARCH until the

camcorder goes back to the scene you want. The

last recorded portion is played back. To go

forward, hold down the + side (Edit Search).

Используя EDITSEARCH, Вы можете

пересмотреть последнюю записанную сцену

или проверить записанное изображение в

видоискателе. Вы также можете

пересмотреть изображение на экране ЖКД.

(1)Нажимая маленькую зеленую кнопку на

выключателе POWER, установите его в

положение CAMERA.

(2)Поверните STANDBY вверх.

(3)Ненадолго нажмите сторону - (Œ) кнопки

EDITSEARCH; последние несколько

секунд записанной части будут

воспроизведены (пересмотр записи).

Вы также можете прослушивать звук от

громкоговорителя или через наушники (не

прилагаются).

Держите сторону – кнопки EDITSEARCH до

тех пор, пока видеокамера не вернется к

желаемой сцене. Последняя записанная

часть будет воспроизведена. Для

продвижения вперед держите сторону +

(монтажный поиск).

Проверка запи-

санного изображения

EDITSEARCH

CAMERA

PLAYER

OFF

To stop playback

Release EDITSEARCH.

To go back to the last recorded point

after edit search

Press END SEARCH. The last recorded point is

played back for about 5 seconds if the tape was

recorded in SP mode, or 10 seconds if the tape

was recorded in LP mode, and stops.

Note that this function does not work once you

eject the cassette after you recorded in the tape.

To begin re-recording

Press START/STOP. Re-recording begins from

the last recorded point or the point you released

EDITSEARCH. Provided you do not eject the

tape, the transition between the last scene you

recorded and the next scene you record will be

smooth.

Checking the recorded picture

Для останова воспроизведения

Нажмите EDITSEARCH.

Для возврата к последнму

записанному месту после монтажного

поиска

Нажмите END SEARCH. Последнее

записанное место будет воспроизводиться

приблизительно в течении 5 секунд, если

лента была записана в режиме SP, или в

течение 10 секунд, если лента была

записана в режиме LP, а затем лента

остановится. Обратите внимание, что данная

функция не работает, если Вы вытолкните

кассету после записи ленты.

Для начала перезаписи

Нажмите START/STOP. Перезапись

начинается от последней записанной точки

или от точки, где Вы отпустили

EDITSEARCH. Предусмотрено, чтобы Вы не

вытолкнули кассету, и переход между

последней сценой, которую Вы записали, и

следующей сценой, которую Вы

записываете, будет плавным.

Проверка записанного

избражения

Basic operations Основные операции

Playing back a tape

You can monitor the playback picture on the

LCD screen.

(1) While pressing the small green button on the

POWER switch, set it to PLAYER.

(2) Insert the recorded tape with the window

facing out.

(3) While pressing PUSH OPEN, open the LCD

panel. Adjust the angle of the LCD panel or

the brightness of the LCD screen if necessary.

(4) Press ( to start playback.

(5) Adjust the volume using VOLUME.

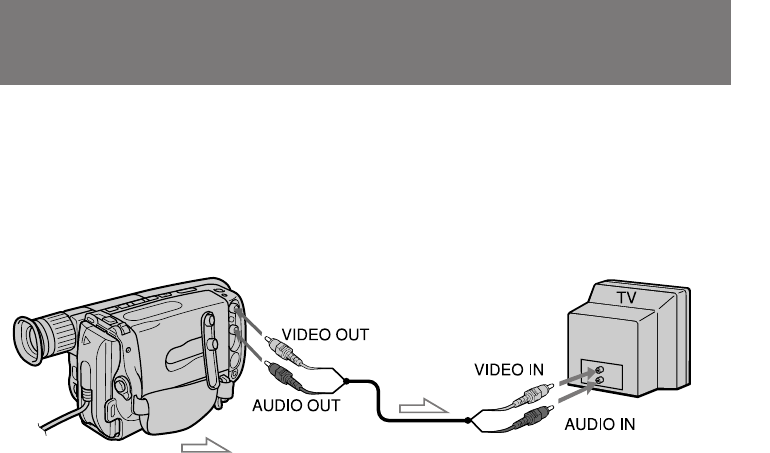

You can also monitor on the TV screen after

connecting the camcorder to the VCR/TV.

VOLUME

CAMERA

PLAYER

OFF

To stop playback, press p.

To rewind the tape, press 0.

To fast-forward the tape, press ).

Вы можете просматривать воспроизводимое

изображение на экране ЖКД.

(1)Нажимая маленькую зеленую кнопку на

выключателе POWER, передвиньте его в

положение PLAYER.

(2)Вставьте записанную кассету окошком,

обращенным наружу.

(3)Нажимая PUSH OPEN, откройте панель

ЖКД. Отрегулируйте угол панели ЖКД и

яркость экрана ЖКД, если это требуется.

(4)Нажмите ( для начала

воспроизведения.

(5)Отрегулируйте громкость с

использованием VOLUME.

Вы также можете просматривать

изображение на экране телевизора после

подсоединения видеокамеры к КВМ/

телевизору.

Воспроизведение

ленты

Для останова воспроизведения нажмите

Для ускоренной перемотки ленты назад

нажмите 0.

Для ускоренной перемотки ленты вперед

нажмите ).

When watching on the LCD screen

You can turn the LCD panel over and move back

to the camcorder with the LCD screen facing out.

[a]

You can change the angle of the LCD panel. [b]

Playing back a tape

При просмотре на экране ЖКД

Вы можете переверунуть панель ЖКД и

передвинуть назад к видеокамере с

обращенным наружу экраном ЖКД. [a]

Вы можете изменять угол наклона панели

ЖКД [b].

[a]

30˚

[b]

Воспроизведение ленты

Использование пульта дистанционного

управления

Вы можете управлять воспроизведением с

использованием прилагаемого пульта

дистанционного управления.

Перед использованием пульта

дистанционного управления вставьте

батарейки R6(размером АА).

Примечание к кнопке DISPLAY

Нажмите кнопку DISPLAY для стирания

экранных индикаторов на экране ЖКД. Для

отображения индикаторов нажмите ее снова.

Индикаторы не появляются на экране

телевизора.

Использование наушников

Подсоедините наушники (не прилагаются) к

гнезду @. Вы можете отрегулировать

громкость наушников с использованием

VOLUME.

Для просмотра воспроизводимого

изображения в видоискателе

Закройте панель ЖКД. Видоискатель

включится автоматически. При

использовании видоискателя Вы можете

прослушивать звук только через наушники.

Для просмотра на экране ЖКД снова

откройте панель ЖКД. Видоискатель

выключится автоматически.

Различные режимы воспроизведения для

просмотра неподвижного избражения

(пауза воспроизведения)

Нажмите кнопку P во время

воспроизведения. Для возобновления

воспроизведения нажмите кнопку P или (.

Для отыскания желаемого фрагмента

(поиск изображения)

Держать нажатой кнопку

или

)

во

время воспроизведения. Для возобновления

нормальнго воспроизведения отпустить

кнопку.

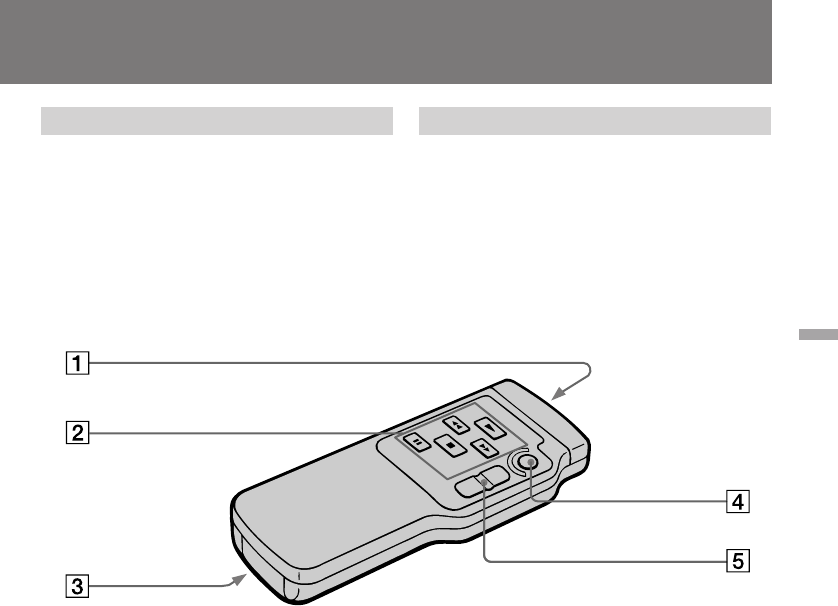

Using the Remote Commander

You can control playback using the supplied

Remote Commander.

Before using the Remote Commander, insert the

R6 (size AA) batteries.

Note on DISPLAY button

Press DISPLAY to erase the screen indicators on

the LCD screen. To display the indicators, press

again.

The indicators don't appear on the TV.

Using an earphone

Connect an earphone (not supplied) to the @

jack. You can adjust the volume of the earphone

using VOLUME.

To view the playback picture in the viewfinder

Close the LCD panel. The viewfinder turns on

automatically. When using the viewfinder, you

can monitor the sound only by using an

earphone.

To view on the LCD screen again, open the LCD

panel. The viewfinder turns off automatically.

Various playback modes

To view a still picture (playback pause)

Press P during playback. To resume playback,

press P or (.

To locate a scene (Picture Search)

Keep pressing 0 or ) during playback. To

resume normal playback, release the button.

Basic operations Основные операции

To monitor the high-speed picture while

advancing the tape or rewind (Skip Scan)

Keep pressing 0 while rewinding or ) while

advancing the tape.

To resume normal playback, press (.

Notes on playback

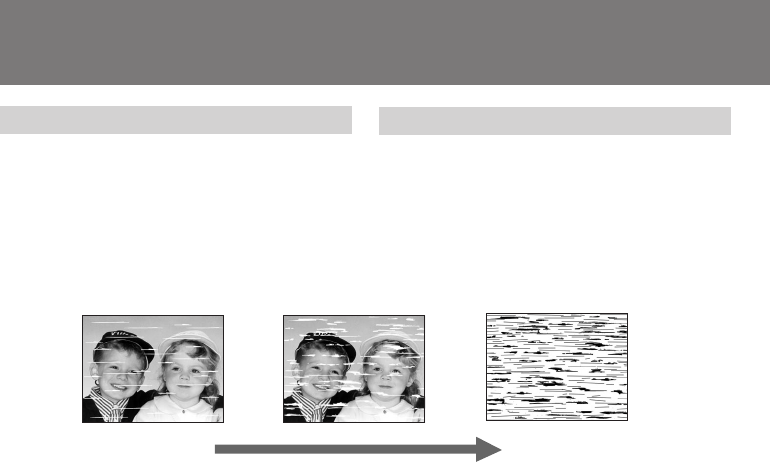

•Streaks appear and the sound is muted in the

various playback modes.

•When playback pause mode lasts for 5 minutes

more, the camcorder automatically enters stop

mode.

Для контроля изображения на высокой

скорости во время ускоренной перемотки

вперед или назад (поиск методом прогона)

Держать нажатой кнопку 0 во время

перемотки ленты назад или кнопку ) во

время перемотки ленты вперед. Для

возобновления нормального

воспроизведения нажать кнопку (.

Примечания к воспроизведениию

•В различных режимах воспроизведения на

экране могут появиться полосы и звук

будет приглушен.

•Если пауза воспроизведения продолжается

около 5 минут или больше, видеокамера

автоматически переходит в режим

останова.

Вы можете перейти к концу записанной

части после записи и воспроизведения

ленты для обеспечения плавного перехода

между последней сценой, которую Вы

записали, и следующей сценой. Лента

начинает ускоренно перематываться назад

или вперед, и последние 5 секунд будут

воспроизведены, если лента записана в

режиме SP, или последние 10 секунд будут

воспроизведены, если лента записана в

режиме LP. Затем лента останавливается в

конце записанного изображения (поиск

конца).

Обратите внимание, что функция поиска

конца не работает, если Вы вытолкнули

кассету после выполнения Вашей записи на

ленте.

(1) Нажимая PUSH OPEN, откройте панель

ЖКД.

(2) Нажмите END SEARCH.

Данная функция работает, когда

выключатель POWER установлен в любую

из позиций, СAMERA или PLAYER.

Поиск конца

изображения

Searching for the end

of the picture

You can go to the end of the recorded portion

after you record and play back the tape to make

the transition between the last scene you

recorded and the next scene smooth. The tape

starts rewinding or fast-forwarding and the last 5

seconds play back if the tape was recorded in SP

mode, or the last 10 seconds play back if the tape

was recorded in LP mode. Then the tape stops at

the end of the recorded picture (End Search).

Note that End Search function does not work

once you eject the cassette after you recorded in

the tape.

(1)While pressing PUSH OPEN, open the LCD

panel.

(2)Press END SEARCH.

This function works when the POWER switch is

set to either CAMERA or PLAYER.

END SEARCH

Advanced operations

Using alternative

power sources

Accessory to be used

Supplied AC power

adaptor

Battery pack (Ni-Cd

type)

Sony DC pack DCP-77

Place

Indoors

Outdoor

In the car

Power

source

Mains

Battery pack

12 V or 24 V

car battery

You can choose any of the following power

sources for your camcorder: battery pack, the

mains, and 12/24 V car battery. Choose the

appropriate power source depending on where

you want to use your camcorder.

Место

поме-

щении

Вне

поме-

щения

В авто-

мобиле

Используемые

принадлежности

Прилагаемый

сетевой адаптер

перем. тока

Батарейный блок

(типа Ni-Cd)

Блок пост. тока

DCP-77 Sony

Вы можете выбирать любой из следующиих

источников питания для Вашей

видеокамеры: батарейный блок, сетевое

питание и автомобильный аккумулятор 12/24

В. Выбирайте надлежащий источник питания

в зависимости от того, где Вы хотите

использовать Вашу видеокамеру.

Усовершенствованные операции

Использование альтерна-

тивных источников питания

Источник

питания

Электри-

ческая сеть

Батарейный

блок

Автомобильный

аккумулятор 12

В или 24 В

Note on power sources

Disconnecting the power source or removing the

battery pack during recording or playback may

damage the inserted tape. If this happens, restore

the power supply again immediately.

This mark indicates that this

product is a genuine accessory for

Sony video product. When

purchasing Sony video products, Sony

recommends that you purchase accessories with

this “GENUINE VIDEO ACCESSORIES” mark.

Примечание к источникам питания

Отсоединение источников питания или

снятие батарейного блока во время записи

или воспроизведения может повредить

вставленную ленту. Если такое случится,

восстановите источник питания немедленно.

Настоящий знак указывает, что

данная продукция является

подлинной принадлежностью

видеопродукции Sony. Если Вы покупаете

видеопродукцию Sony, то мы рекомендуем,

чтобы Вы покупали принадлежности со

знаком “GENUINE VIDEO ACCESSORIES.”

Advanced operations Усовершенствованные операции

Using the mains

To use the supplied AC power adaptor:

(1) Connect the mains lead to the mains. Insert

the top of the connecting plate of the AC

power adaptor into the top of the battery

mounting surface. Push the connecting plate

so that it attaches firmly. Make sure that you

hear clicks twice.

(2) Set the selector to VTR (DC OUT).

Использование электрической сети

Для использования прилагаемого сетевого

адаптера перем. тока:

(1) Подсоедините сетевой провод к сетевой

розетке. Вставьте верхний конец

соединительной пластины сетевого

адаптера перем. тока в верхнюю часть

батарейной установочной поверхности.

Нажмите на соединительную пластину,

так, чтобы она присоединилась надежно.

Убедитесь, что Вы дважды услышали

шелчок.

(2) Установите селектор в положение VTR

(DC OUT).

ПРЕДУПРЕЖДЕНИЕ

Сетевой провод следует заменять только в

мастерской квалифицированного

обслуживания.

ПРЕДОСТЕРЕЖЕНИЕ

Данный аппарат не отключается от

источника питания перем. тока, пока он

подсоединен к электрической сети, даже

если сам аппарат отключен.

Примечания к лампочке POWER

•Лампочка POWER будет оставаться

горящей какое-то время, даже если аппарат

будет отсоединен после использования.

Это является нормальным.

•Если лампочка POWER не загорается,

установите селектор в положение VTR (DC

OUT) и отсоедините сетевой провод.

Приблизительно через одну минуту снова

подсоедините сетевой провод.

WARNING

The mains lead must only be changed at

qualified service shop.

PRECAUTION

The set is not disconnected from the AC power

source (mains) as long as it is connected to the

mains, even if the set itself has been turned off.

Notes on the POWER lamp

•The POWER lamp will remain lit for a while

even if the unit is unplugged after use. This is

normal.

•If the POWER lamp does not light, set the

selector to VTR (DC OUT) and disconnect the

mains lead. After about one minute, reconnect

the mains lead.

To remove the adaptor

The adaptor is removed in the same way as the

battery pack.

Для снятия адаптера

Адаптер снимается таким же образом, как и

батарейный блок.

Using alternative power

sources Использование альтерна-

тивных источников питания

Using a car battery

Use Sony DCP-77 DC pack (not supplied).

Connect the cord of the DC pack to the cigarette

lighter socket of the car (12 V or 24 V). Connect

the DC pack to the battery mounting surface of

the camcorder.

To remove the DC pack

The DC pack is removed in the same way as the

battery pack.

Использование автомобильного

аккумулятора

Используйте блок пост. тока DCP-77 Sony (не

прилагается). Подсоедините шнур блока

пост. тока к гнезду сигаретного

прикуривателя автомобиля (12 В или 24 В).

Подсоедините блок пост. тока к

установочной поверхности батареи

видеокамеры.

Для снятия блока пост. тока

Блок пост. тока снимается таким же

способом, как и батарейный блок.

Letting the subject

monitor the shot

Возможность для снимаемого

человека наблюдать съемку

You can turn the LCD panel over so that it faces

the other way and you can let the subject monitor

the shot while shooting with the viewfinder.

Turn the LCD panel vertically first until it clicks,

then turn it over. The indicator appears on

the LCD screen (Mirror mode) and the date and

remaining battery indicators disappear.

Вы можете перевернуть панель ЖКД, так,

что она будет обращена в другую сторону и

Вы можете дать возможность снимаемому

человеку наблюдать съемку, снимая с

помощью видоискателя.

Сперва поворачивайте панель ЖКД

вертикально, пока она не защелкнется, а

затем переверните ее. Индикатор

появится на экране ЖКД (заркальный

режим), и индикаторы даты и оставшегося

заряда батареи исчезнут.

Advanced operations Усовершенствованные операции

To cancel mirror mode

Turn the LCD panel back toward the viewfinder.

Notes on mirror mode

• When you turn the LCD panel about 135

degrees to 210 degrees, the camcorder enters

mirror mode.

• Using the mirror mode, you can record

yourself while watching yourself on the LCD

[a].

• The picture on the LCD looks as a mirror-

image while recording in mirror mode [b]. The

STBY indicator appears as rP and REC as r.

• The date appears in reverse when the AUTO

DATE feature is turned on. When recorded it

will be normal.

• While recording in mirror mode, you cannot

operate the following buttons: COUNTER

RESET, TITLE, DATE(+) and TIME(NEXT).

Для отмены зеркального режима

Поверните панель ЖКД назад в направлении

видоискателя.

Примечания к зеркальному режиму

• Если Вы повернете панель ЖКД

приблизительно до диапазона от 135

градусов до 210 градусов, то видеокамера

войдет в зеркальный режим.

• Используя зеркальный режим, Вы можете

записывать себя на ленту, просматривая

свое изображение на ЖКД [a].

• Изображение на ЖКД выглядит, как

зеркальное отображение во время записи

в зеркальном режиме [b]. Индикатор STBY

появляется в виде rP и REC в виде r.

•Дата появляется в обратном порядке, если

включена функция AUTO DATE. После

записи она будет нормальной.

• Во время записи в зеркальном режиме Вы

не можете управлять следующими

кнопками: COUNTER RESET, TITLE, DATA

(+) и TIME (NEXT).

[a] [b]

Letting the subject monitor

the shot Возможность для снимаемого

человека наблюдать съемку

Before you start recording or during recording,

press DATE(+) or TIME(NEXT). You can record

the date or time displayed on the LCD screen or

in the viewfinder with the picture. You cannot

record the date and time at the same time. Except

for the date or time indicator, no indicator on the

LCD screen or in the viewfinder is recorded.

The clock is set at the factory to Sydney time for

Australia and New Zealand models, to Tokyo

time for the models sold in Japan and to Hong

Kong time for other models.

Recording with the

date or time

Перед тем, как Вы начнете зались или во

время залиси, нажмите DATE (+) или TIME

(NEXT). Вы можете записать дату или время,

отображенное на экране ЖКД или в

видоискателе, вместе с изображением. Вы

не можете записывать дату и время

одновременно. Кроме индикатора даты или

времени, никакой индикатор на экране ЖКД

или в видоискателе записываться не будет.

Часы установлены на заводе на время

Сиднея для австралийских и новозеландских

моделей, на время Токио для японских

моделей и на время Гонконга для других

моделей. Вы можете переустановить часы.

Запись с датой или

временем

Для останова записи с датой или

временем

Нажмите DATE (+) или TIME (NEXT) снова.

Индикатор даты или времени исчезнет.

Запись продолжится.

Примечаие

Вы не можете наложить надпись во время

записи даты или времени.

To stop recording with the date or

time

Press DATE(+) or TIME(NEXT) again. The date

or time indicator disappears. The recording

continues.

Note

You cannot superimpose a title during recording

the date or time.

Advanced operations Усовершенствованные операции

Shooting with

backlighting Съемка с задней

подсветкой

Если Вы снимаете объект с источником

света позади объекта или объект на светлом

фоне, используйте функциию BACK LIGHT.

Нажмите BACK LIGHT. В видоискателе или

на экране ЖКД появится индикатор .

[a] Объект является слишком темным из-за

задней подсветки.

[b] Объект становится ярким с

компенсацией задней подсветки.

После съемки

Обязательно отменить состояние такой

регулировки путем нажатия BACK LIGHT

снова. Индикатор исчезнет. В противном

случае изображение будет слишком ярким

при нормальных условиях освещения.

Эта функция также эффективна при

следующих условиях:

•На фоне снега, например, на лыжном

курорте

•На пляже сильном солнечном свете

•Объект находится рядом с источником

света или рядом с зеркалом, отражающим

свет

•Белый объект на белом фоне.

Особенно, если Вы снимаете человека,

который одет в яркую одежду, сделанную

из шелка или синтетического волокна, его

или её лицо будет становиться темным, если

Вы не будете использовать эту функцию.

[a] Subject is too dark because of backlight.

[b] Subject becomes bright with backlight

compensation.

After shooting

Be sure to release this adjustment condition by

pressing BACK LIGHT again. The indicator

disappears. Otherwise, the picture will be too

bright under normal lighting condition.

This function is also effective under following

conditions:

• On snow e.g. at the ski resort

• At the beach under strong sunshine

• A subject with a light source nearby or a mirror

reflecting light

• A white subject against a white background.

Especially when you shoot a person wearing

shiny clothes made of silk or synthetic fiber, his

or her face tends to become dark if you do not

use this function.

When you shoot a subject with the light source

behind the subject or a subject with a light

background, use the BACK LIGHT function.

Press BACK LIGHT. The indicator appears in

the viewfinder or on the LCD screen.

You can select from three PROGRAM AE (Auto

Exposure) modes to suit your shooting situation.

When you use PROGRAM AE, you can capture

high-speed action or night views.

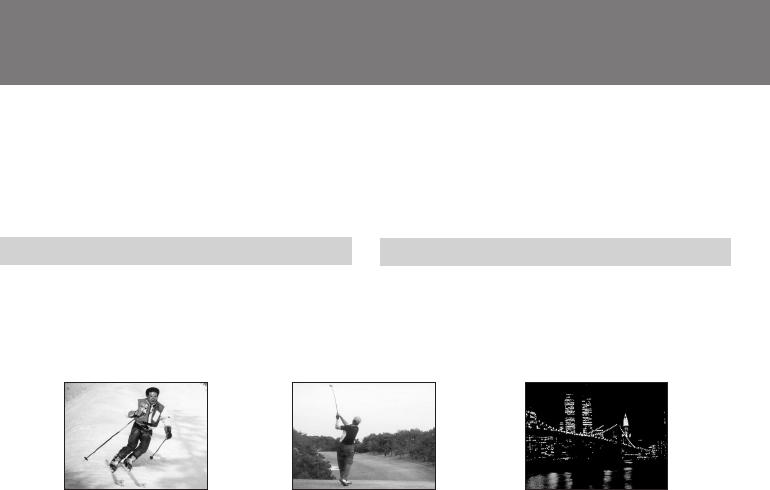

Selecting the best mode

Select the best mode by using the following

examples.

Using the PROGRAM

AE function

Aå Å

Вы можете выбрать один из трех режимов

PROGRAM AE (автоматической съемки) в

соответствии с Вашей ситуацией. Если Вы

используете PROGRAM AE, Вы можете

запечатлеть высокоскоростное действие или

ночные виды.

Выбор наилучшего режима

Выберите наилучший режим, используя

следующие примеры.

Использование

функции PROGRAM AE

å Режим спорта

•Спортивные сцены вне помещения,

например, футбол, теннис, гольф или

лыжи

•Ландшафт из движущегося автомобиля

A Режим высокоскоростного затвора

•Взмахи во время игры в гольф или теннис

в хорошую погоду с четким запечатлением

мяча

•Воспроизведение определенных сцен с

высокоскоростными движениями с

четким, резким изображением

Å Режим сумерек

•Запись ночных видов, неоновых реклам

или фейерверков

å Sports mode

• Outdoor sports scenes such as football, tennis,

golf or skiing

• A landscape in a moving car

A High-speed shutter mode

• A golf swing or a tennis match in fine weather

with the ball captured clearly

• Playing back certain scenes with high-speed

movements in clear, sharp picture

Å Twilight mode

• Recording night views, neon signs or

fireworks

Advanced operations Усовершенствованные операции

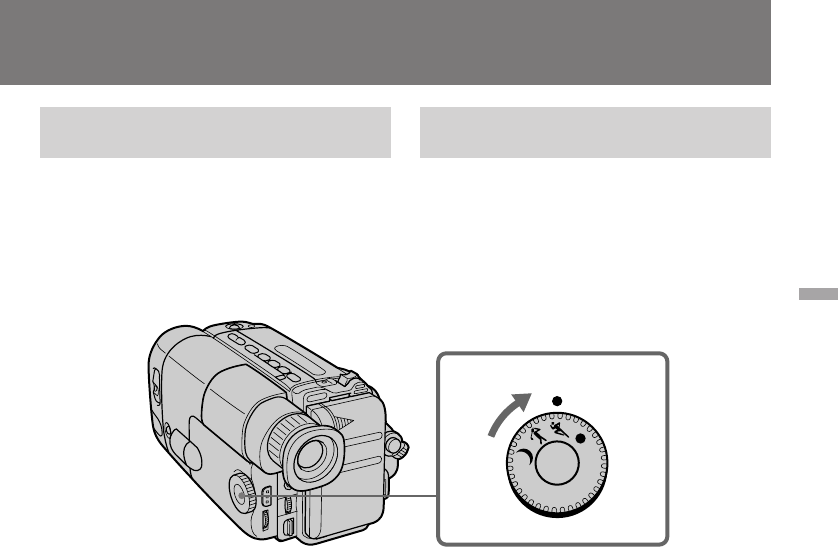

Using the PROGRAM AE

function

Set the mark of the desired mode to the r mark

above the PROGRAM AE dial.

Использование функции

PROGRAM AE

Установить знак желаемого режима на знак

r, расположенный над диском PROGRAM

AE.

Для возврата к автоматическому

режиму

Повернуть диск PROGRAM AE, так, чтобы

знак r был направлен на AUTO.

Примечание к скорости затвора

Скорость затвора в каждом режиме

PROGRAM AE является следующей:

Спортивный режим — между 1/50 и 1/500

Режим высокоскоростного затвора — 1/4000

Режим сумерек — 1/50

Режим AUTO — 1/50

To return to automatic mode

Turn the PROGRAM AE dial so that the r mark

points to AUTO.

Note on shutter speed

The shutter speed in each PROGRAM AE mode

is as follows:

Sports mode – between 1/50 to 1/500

High-speed shutter mode – 1/4000

Twilight mode – 1/50

AUTO mode – 1/50

PROGRAM

Your camcorder has two modes besides normal

start/stop mode. These modes enable you to take

a series of quick shots resulting in a lively video,

or to avoid recording unnecessary scenes

resulting from failing to turn off the camcorder.

(1) While pressing PUSH OPEN, open the LCD

panel.

(2) Set START/STOP MODE to the desired

mode.

: Recording starts when you press

START/STOP, and stops when you

press it again (normal mode).

ANTI GROUND SHOOTING: The

camcorder records only while you press

down START/STOP so that you can

avoid recording unnecessary scenes.

5 SEC : When you press START/STOP, the

camcorder records for 5 seconds and

then stops automatically.

(3) Turn STANDBY up and press START/STOP.

Recording starts.

If you selected 5 SEC, five dots appear in the

viewfinder. The dots disappear at a rate of one

per second. When five seconds elapse and all the

dots disappear, the camcorder switches to

Standby mode automatically.

If you selected , the camcorder records as long

as you hold down START/STOP.

Selecting the

START/STOP mode Выбор режима

START/STOP

Ваша видеокамера имеет еще два режима,

кроме обычного режима запуска/останова. Эти

режимы позволяют Вам снять серию

коротких кадров, создавая в результате

живую видеопрограмму или избежать записи

нежелательных эпизодов из-за несвоевремен-

ного выключения видеокамеры.

(1) Нажимая PUSH OPEN, откройте панель

ЖКД.

(2) Установите START/STOP MODE на

желаемый режим.

: Запись начинается, когда Вы

нажимаете кнопку START/STOP и

останавливается, когда Вы

нажимаете ее снова (обычный

режим).

ANTI GROUND SHOOTING:

Видеокамера производит запись

только, когда Вы держите START/

STOP в нажатом состоянии, так,

чтобы Вы могли избежать записи

нежелательных эпизодов.

5 SEC: При нажатии START/STOP

видеокамера производит запись в

течение 5 секунд, а затем

останавливается автоматически.

(3) Поверните STANDBY вверх и нажмите

START/STOP.

Запись начинается.

Если Вы выбираете режим 5 SEC, пять

точек появляются в видоискателе. Точки

исчезают из расчета по одной за секунду.

Когда пять секунд истекут и все точки

исчезнут, видеокамера автоматически

переключится на режим готовности.

Если Вы выбираете , видеокамера

производит запись, пока Вы держите START/

STOP в нажатом состоянии.

To extend the recording time in 5

SEC mode

Press START/STOP again before all the dots

disappear. Recording continues for about 5

seconds from the moment you press START/

STOP.

Note on 5 SEC recording

If you have turned off the indicators on the LCD

screen, the dots do not appear.

Для продления времени записи в

режиме записи 5 SEC

Снова нажмите START/STOP перед тем, как

все точки исчезнут. Запись продолжится еще

около 5 секунд от момента нажания START/

STOP.

Примечание к записи в режиме 5 SEC

Если Вы выключите индикаторы на экране

ЖКД, точки появляться не будут.

START/STOP MODE

SEC

ANTI GROUND

SHOOTING

Advanced operations Усовершенствованные операции

Superimposing a title

You can select from nine preset titles to

superimpose it on the picture during recording.

Each time you press TITLE, the preset titles

appear one by one.

To superimpose from the beginning

(1) Set the POWER switch to CAMERA.

(2) Turn STANDBY up.

(3) While pressing PUSH OPEN, open the LCD

panel.

(4) Press TITLE repeatedly until the desired title

appears. The title flashes.

(5) Press START/STOP to start recording.

(6) Press TITLE when you want to turn off the

title.

To superimpose on the way of

recording

(1) Press TITLE repeatedly until the desired title

appears. The title flashes.

(2) When the title stops flashing, press TITLE.

The title disappears.

(3) Press START/STOP to start recording.

(4) Press TITLE when you want superimpose the

title.

(5) Press TITLE when you want to turn off the

title.

Вы можете выбирать из девяти

предварительно установленных надписей

для наложения их на изображение во время

записи. Каждый раз, когда Вы нажимаете

TITLE, предварительно установленные

надписи появляются одна за другой.

Для наложения от начала

(1)Установите выключаталь POWER в

положение CAMERA.

(2)Поверните STANDBY вверх.

(3)Нажимая PUSH OPEN, откойте панель

ЖКД.

(4)Неоднократно нажимайте TITLE, пока не

появится желаемая надпись. Надпись

будет мигать.

(5)Нажимте START/STOP для начала записи.

(6) Нажмите TITLE, когда Вы захотите

выключить надпись.

Для наложения в процессе записи

(1) Неоднократно нажимайте TITLE, пока не

появится желаемая надпись. Надпись

будет мигать.

(2) Когда надпись перестанет мигать,

нажмите TITLE. Надпись исчезнет.

(3) Нажмите START/STOP для начала записи.

(4) Нажмите TITLE, когда Вы пожелаете

наложить надпись.

(5) Нажмите TITLE, когда Вы захотите

выключить надпись.

Наложение надписи

Note on selecting a title

You cannot select a title during recording. Примечание к выбору надписи

Вы не можете выбрать надпись во время

записи.

OFF

COMMANDER BEEP REC MODE LCD BACK LIGHT

BRIGHTSP

NORMALLP

You can change the mode settings to further

enjoy the features and functions.

(1) While pressing PUSH OPEN, open the LCD

panel. You will find the mode switches.

(2) Set the mode switches to the desired mode.

Changing the mode

settings

Изменение режимных

установок

Вы можете изменять установки режимов для

наслаждения дополнительными свойствами

и функциями.

(1)Нажимая PUSH OPEN, откройте панель

ЖКД. Вы обнаружите переключатели

режимов.

(2) Установите переключатели режимов на

желаемый режим.

Выбор установки режима по

каждому пункту

ПУЛЬТ УПРАВЛЕНИЯ <COMMANDER ON/OFF>

•Установите в положение ON, если Вы

пользуетесь прилагаемым к видеокамере

пультом дистанционного управления.

•Установите в положение OFF, если Вы не

используете пульт дистанционного

управления.

ЗУММЕРНЫЙ СИГНАЛ <BEEP ON/OFF>

•Установите в положение ON, чтобы

зуммерные звуковые сигналы звучали,

когда Вы начинаете/заканчиваете запись

и т.д.

•Установите в положение OFF, когда Вы не

хотите слышать зуммерный звуковой

сигнал.

РЕЖИМ ЗАПИСИ <REC MODE SP/LP>

•Выберите SSP для записи ленты в режиме

SP (стандартного воспроизведения).

•Выберите LP для записи ленты в режиме

LP (удлиненного воспроизведения).

ЗАДНЯЯ ПОДСВЕТКА ЖКД <LCD

BACKLIGHT BRIGHT/NORMAL>

•Выберите BRIGHT, чтобы экран ЖКД стал

более ярким при съемке/воспроизведении

вне помещения.

•Обычно выбирайте NORMAL. Срок

службы батарейного блока будет

приблизительно на 10% длинее, чем если

Вы выбираете BRIGHT.

Selecting the mode setting of

each item

COMMANDER <ON/OFF>

• Set to ON when using the supplied Remote

Commander for the camcorder.

• Set to OFF when not using the Remote

Commander.

BEEP <ON/OFF>

• Set to ON so that beeps sound when you start/

stop recording, etc.

• Set to OFF when you do not want to hear the

beep sound.

REC MODE <SP/LP>

• Select SP to record a tape in SP (standard play)

mode.

• Select LP to record a tape in LP (long play)

mode.

LCD BACK LIGHT <BRIGHT/NORMAL>

• Select BRIGHT to make the LCD screen

brighter when shooting/playing back

outdoors.

• Normally select NORMAL. The battery life

becomes about 10% longer than it is when you

select BRIGHT.

Advanced operations Усовершенствованные операции

: Signal flow/ Передача сигнала

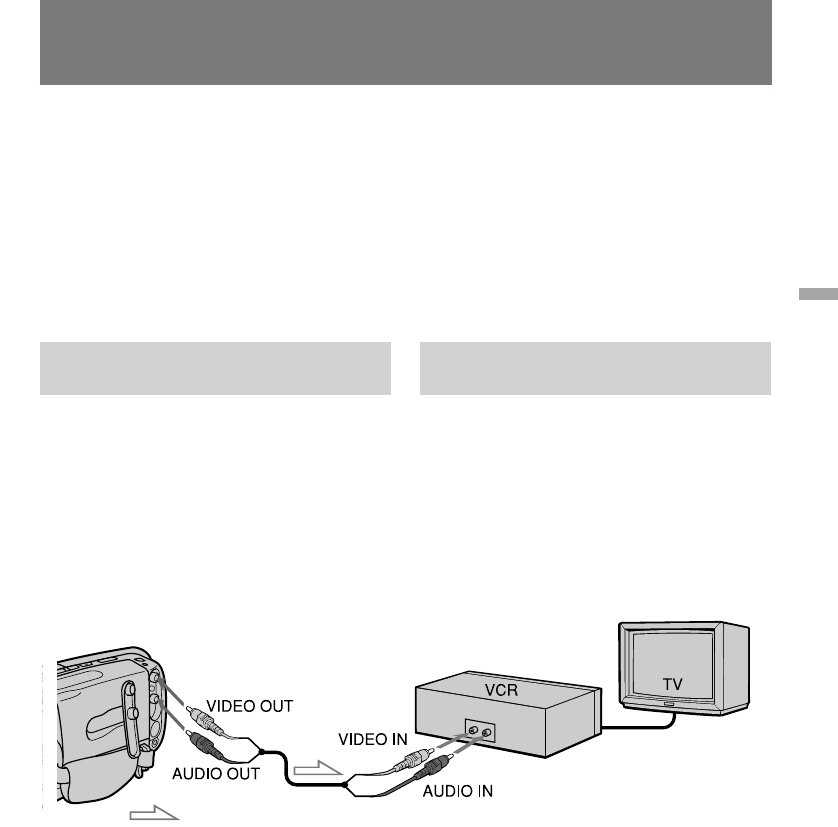

Watching on a TV

screen

Подсоедините видеокамеру к Вашему КВМ

или телевизору для просмотро

воспроизводимого изображения на

телевизионном экране.

При подсоединении видеокамеры к Вашему

телевизору мы рекомендуем Вам

использовать электрическую сеть в

качестве источника питаиня.

При воспроизведении на экране телевизора

закройте панель ЖКД. В противном случае

может произойти искажение изображения.

Просмотр на экране

телевизора

Connecting directly to a VCR / TV

with Video / Audio input jacks

If your TV is already connected to a VCR

Open the jack cover and connect the camcorder

to the LINE IN inputs on the VCR by using the

supplied A/V connecting cable. Set the input

selector on the VCR to LINE. Set the TV/VCR

selector on the TV to VCR.

Подсоединение прямо к КВМ/телевизору

с входными гнездами видео/аудио

Если Ваш телевизор уже подключен к

КВМ

Откройте крышку гнезда и подсоедините

видеокамеру к входам LINE IN на КВМ,

используя прилагаемый соединительный

кабель аудио/видео. Установите входной

селектор на КВМ в положение LINE.

Установите селектор TV/VCR на телевизоре

в положение VCR.

Connect the camcorder to your VCR or TV to

watch the playback picture on TV screen. When

monitoring the playback picture by connecting

the camcorder to your TV, we recommend you to

use mains for the power source.

While playing back on a TV screen, close the

LCD panel. Otherwise, picture distortion may

occur.

Если Вы подсоединяете прямо к

телевизору

Откройте крышку гнезда и подсоедините

видеокамеру к входам на телевизоре,

используя прилагаемый соединительный

кабель аудио/видео. Установите селектор

TV/VCR на телевизоре в положение VCR.

To connect to a VCR or TV without Video/

Audio input jacks

Use an RFU adaptor (not supplied).

: Signal flow/ Передача сигнала

Для подсоединения к КВМ или телевизору

без входных гнезд видео/аудио

Используйте адаптер RFU (не прилагается).

If you connect directly to TV

Connect the camcorder to the inputs on the TV

by using the supplied A/V connecting cable. Set

the TV/VCR selector on the TV to VCR.

Watching on a TV screen Просмотр на экране

телевизора

Advanced operations Усовершенствованные операции

Вы можете создать Вашу собственную

видеопрограмму путем монтажа с помощью

другого КВМ типа h 8 мм, H Hi8, j VHS,

k S-VHS,  VHSC, K S-VHSC или

l Betamax, который имеет входы видео/

аудио.

Уменьшите громкость видеокамеры во

время монтажа. В противном случае могут

появиться искажения.

После подсоединения видеокамеры к КВМ,

(1) Установите выключатель POWER на

PLAYER.

(2) Вставьте чистую ленту (или ленту,

которую Вы хотите перезаписать) в КВМ

и Вставьте записаннуую ленту в

видеокамеру.

(3) Воспроизводите записанную ленту в

видеокамере до тех пор, пока Вы не

обнаружите точку, в которой Вы хотите

начать монтаж, а затем нажмите P для

введения видеокамеры в режим паузы

воспроизведения.

(4) Найдите на КВМ точку начала записи и

введите КВМ в режим паузы записи.

(5) Одновременно нажмите P на

видеокамере и на КВМ для начала

монтажа.

Для монтажа других сцен

Повторяйте пункты с 3 по 5.

Для останова монтажа

Нажмите p и на видеокамере, и на КВМ.

You can create your own video programme by

editing with any other h 8 mm, H Hi8, j

VHS, k S-VHS,  VHSC, K S-VHSC,

or l Betamax VCR that has video/audio inputs.

Turn down the volume of the camcorder while

editing. Otherwise, picture distortion may occur.

After connecting the camcorder to the VCR,

(1) Set the POWER switch to PLAYER.

(2) Insert a blank tape (or a tape you want to

record over) into the VCR and insert your

recorded tape into the camcorder.

(3) Play back the recorded tape on the

camcorder until you locate the point where

you want to start editing, then press P to put

the camcorder in playback pause mode.

(4) On the VCR, locate the recording start point

and put the VCR in recording pause mode.

(5) Press P on the camcorder and VCR

simultaneously to start editing.

To edit more scenes

Repeat steps 3 to 5.

To stop editing

Press p on both the camcorder and VCR.

Editing onto another

tape Монтаж на другую

ленту

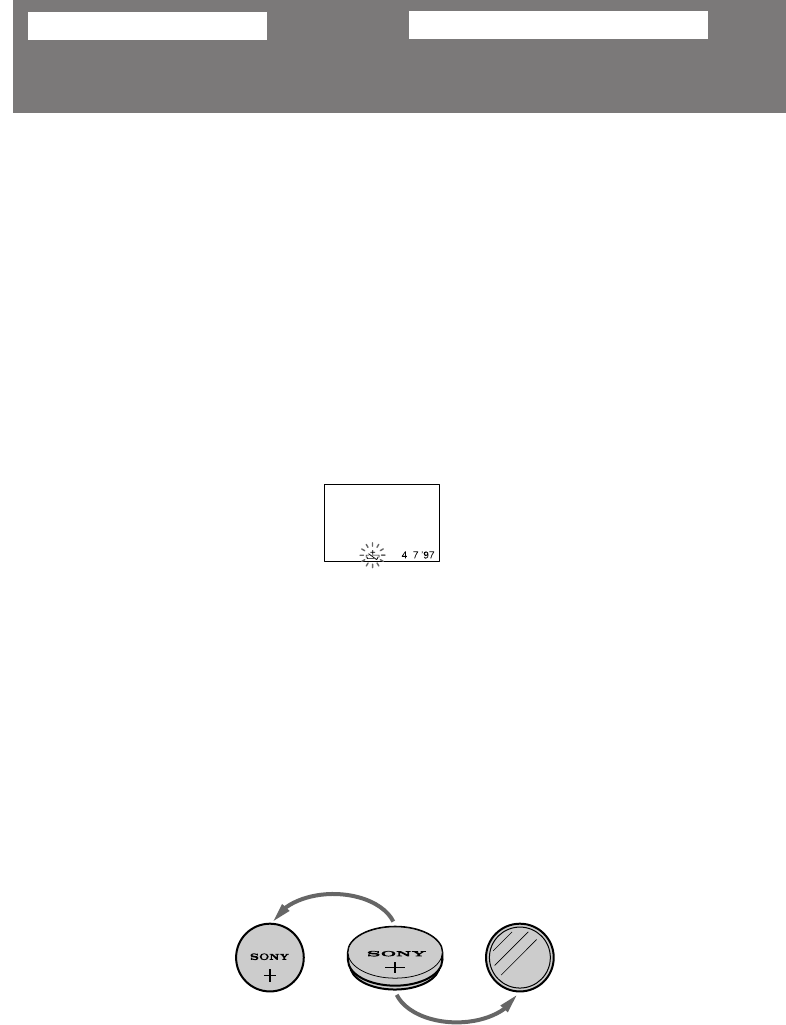

Your camcorder is supplied with a lithium

battery installed. When the battery becomes

weak or dead, the I indicator flashes in the

viewfinder or on the LCD screen for about 5

seconds when you set the POWER switch to

CAMERA. In this case, replace the battery with

a Sony CR2025 or Duracell DL-2025 lithium

battery. Use of any other battery may present

a risk of fire or explosion.

The lithium battery for the camcorder lasts for

about 1 year under normal operation. (The

lithium battery that comes installed at the factory

may not last 1 year.)

Ваша видеокамера снабжена установленной

литиевой батарейкой. Если батарейка станет

слабой или полностью разряженной,

индикатор I будет мигать в видоискателе

или на экране ЖКД приблизительно в

течение 5 секунд, когда Вы установите

выключатель POWER в положение

CAMERA. В таком случае замените

батарейку на литиевую батарейку Sony

CR2025 или Duracell DL-2025.

Использование другой батарейки может

привести к риску воспламенения или

взрыва.

Литиевая батарейка для видеокамеры

работает приблизительно в течение 1 года

при нормальных условиях эксплуатации.

(Литиевой батарейки, которая была

установлена на заводе, может не хватить на

1 год.)

ПРЕДУПРЕЖДЕНИЕ

Если с батарейкой неправильно обращаться,

она може взорваться. Не перезаряжать, не

разбирать и не бросать батарейку в огонь.

WARNING

The battery may explode if mistreated. Do not

recharge, disassemble, or dispose of in fire.

(+) (–)

Примечания к литиевой батарейке

• Храните литиевую батарейку в местах,

не доступных для детей. В случае, если

кто-либо проглотил батарейку,

немедленно обратитесь к врачу.

• Протрите батарейку сухой тканью, чтобы

обеспечить хороший контакт.

• Не держите батарейку с помощью

металлических щипцев, иначе она может

быть замкнута накоротко.

• Литиевая батарейка имеет положительный

(+) и отрицательный (–) полюсы, как

показано на рисунке. Помните, что

литиевую батарейку следует

устанавливать так, чтобы

положительный полюс был обращен

наружу.

Notes on lithium battery

•Keep the lithium battery out of the reach of

children.

Should the battery be swallowed,

immediately consult a doctor.

• Wipe the battery with a dry cloth to assure a

good contact.

• Do not hold the battery with metallic tweezers,

otherwise a short-circuit may occur.

• The lithium battery has positive (+) side and

negative (–) side as illustrated. Be sure to

insert the lithium battery with the positive

side facing out.

Additional Information

Changing the lithium

battery in the camcorder

Дополнительная информация

Замена литиевой

батарейки в видеокамере

Additional information Дополнительная информация

Changing the lithium battery

When replacing the lithium battery, keep the

battery pack or other power source attached.

Otherwise, you will need to reset the date and

time.

(1) Open the lid of the lithium battery

compartment.

(2) Push the battery in once and pull it out from

the holder.

(3) Install the new lithium battery with the

positive (+) side facing out.

(4) Close the lid.

Замена литиевой батарейки

При замене литиевой батарейки держите

батарейный блок или другой источник

питания присоединенным. Иначе Вам

придется переустанавливать дату и время.

(1) Откройте крышку отсека литиевой

батарейки.

(2) Нажмите батарейку один раз и вытащите

ее из держателя.

(3) Установите новую литиевую батарейку

положительной (+) стороной, обращенной

наружу.

(4) Закройте крышку.

Reset the date and time using the DATE(+) and

TIME(NEXT) buttons.

(1) Set the POWER switch to CAMERA.

(2) Turn STANDBY up.

(3) While pressing PUSH OPEN, open the LCD

panel.

(4) Press DATE(+) and TIME(NEXT)

simultaneously until the year indicator

flashes on the LCD screen or in the

viewfinder.

(5) Set year, month, day, time, minute by

pressing DATE(+) and TIME(NEXT). Note

that when you keep DATE(+) pressed, the

digits advance faster.

Resetting the date

and time

Установите дату и время, используя кнопки

DATE (+) и TIME (NEXT).

(1) Установите переключатель POWER в

положение CAMERA.

(2) Поверните STANDBY вверх.

(3)Нажимая PUSH OPEN, откройте панель

ЖКД.

(4) Одновременно нажимайте DATE (+) и

TIME (NEXT) до тех пор, пока индикатор

года не будет мигать на экране ЖКД или

в видоискателе.

(5) Установите год, месяц, день, часы,

минуты путем нажатия DATE (+) и TIME

(NEXT). Обратите внимание, что если Вы

держите кнопку DATE (+) нажатой, то

цифры возрастают быстрее.

Установка даты и

времени

Для корректировки установки даты и

времени

Повторите пункты с 4 по 5.

Для проверки даты и времени

Нажмите DATE для отображения индикатора

даты в видоискателе. Нажмите TIME для

отображения индикатора времени. Если

снова нажмете ту же кнопку, индикатор

погаснет.

Индикатор года изменяется

следующим образом:

To correct the date and time setting

Repeat steps 4 and 5.

To check the date and time

Press DATE(+) to display the date indicator.

Press TIME(NEXT) to display the time indicator.

When you press the same button again, the

indicator goes out.

The year indicator changes as

follows:

CAMERA

PLAYER

OFF

Additional information Дополнительная информация

The playback mode (SP/LP) is selected

automatically according to the recording system

in which the tape has been recorded. The quality

of the recorded picture in LP mode, however,

will not be as good as that in SP mode.

Recording mode

When you play back a tape recorded in LP mode,

the LP indicator lights up in the viewfinder or on

the LCD screen.

Foreign 8 mm video

You cannot play back tapes recorded on a

different TV colour system. Because the TV

colour systems differ from country to country,

you may not be able to play back foreign

prerecorded tapes. Refer to the list of “Using

your camcorder abroad” to check the TV colour

system of foreign countries.

Playback modes

Режим воспроизведения (SP/LP) выбирается

автоматически в соответствии с системой

записи, в которой была записана лента.

Однака, качество записанного избражения в

режиме LP будет не такое хорошее, как в

режиме SP.

Режим записи

Если Вы воспроизводите ленту, записанную

в режиме LP, индикатор LP высветится в

видоискателе или на экране ЖКД.

Иностранные 8 мм видеоленты

Вы не можете воспроизводить ленты,

записанные в другой системе цветного

телевидения. Так как системы цветного

телевидения отличаются в зависимости от

страны, то возможно Вы не сможете

восроизводить иностранные предварительно

записанные ленты. Смотрите список в

разделе “Использование Вашей

видеокамеры за границей” для проверки

системы цветного телевидения иностранных

государств.

Режимы

воспроизведения

This section shows you how you can get the most

out of your battery pack.

Preparing the battery pack

Always carry additional batteries

Have sufficient battery pack power to do 2 to 3

times as much recording as you have planned.

Battery life is shorter in cold

environment

Battery efficiency is decreased, and the battery

will be used up more quickly, if you are

recording in cold environment.

To save battery power

Turn the STANDBY switch on the camcorder

down when not recording to save battery power.

A smooth transition between scenes can be made

even if recording is stopped and started again.

While positioning the subject, selecting an angle,

or looking through the viewfinder lens or on the

LCD screen, the lens moves automatically and

the battery is used. The battery is also used when

a cassette is inserted or removed.

Tips for using the

battery pack

Советы по использованию

батарейного блока

В данном разделе показано, как Вы можете

использовать наилучшим образом Ваш

батарейный блок.

Подготовка батарейного блока

Всегда носите с собой

дополнительные блоки

Имейте достаточное количество заряда в

батарейных блоках, чтобы иметь

возможность выполнить съемку от 2 до 3

раз.

Срок службы батарейного блока

является более коротким в холодных

условиях

Эффективность батарейного блока

снижается и заряд будет израсходован

быстрее, если Вы производите запись в

холодных условиях.

Для сохранения заряда батарейного блока

Когда запись не производится, поверните

выключатель видеокамеры STANDBY вниз

для сохранения заряда батарейного блока.

Между сценами может быть сделан плавный

переход, даже если запись остановлена и

начата опять. Во время позиционирования

объекта, выбора угла или просмотра через

объектив видоискателя или на экране ЖКД,

оъектив передвигается автоматически и

батарейный блок используется. Батарейный

блок также используется, когда вставляется

и вынимается кассета.

When the remaining battery indicator reaches the

lowest point, the i indicator appears and starts

flashing in the viewfinder or on the LCD screen.

When the i indicator in the viewfinder or on

the LCD screen changes from slow flashing to

rapid flashing while you are recording, set the

POWER switch to OFF on the camcorder and

replace the battery pack. Leave the tape in the

camcorder to obtain smooth transition between

scenes after the battery pack has been replaced.

Note on the remaining battery indicator

The remaining battery indicator of the camcorder

may indicate a different remaining capacity from

that of the battery pack with its own indicator

(not supplied). The indicator on the battery pack

is more accurate.

Notes on the rechargeable

battery pack

CAUTION

Never leave the battery pack in temperatures

above 60°C (140°F), such as in a car parked in the

sun or under direct sunlight.

When to replace the battery

While you are using your camcorder, the

remaining battery indicator in the viewfinder or

on the LCD screen decreases gradually as battery

power is used up.

Tips for using the battery

pack

Когда следует заменять батарею

Когда Вы используете видеокамеру,

индикатор оставшегося заряда батареи в

видоискателе или на экране ЖКД

постепенно уменьшается по мере

израсходования заряда батареи.

Советы по использованию

батарейного блока

Когда индикатор оставшегося заряда

батареи достигает низшей точки, в

видоискателе или на экране ЖКД

появляется и начинает мигать индикатор i.

Если во время записи индикатор i в

видоискателе или на экране ЖКД изменяет

скорость мигания с медленной на быструю,

установите выключатель POWER в

положение OFF на видеокамере и замените

батарейный блок. Оставьте ленту в

видеокамере для получения плавного

перехода между сценами после замены

батарейного блока.

Примечание относительно индикатора

оставшегося заряда батареи

Индикатор оставшегося заряда батареи

видеокамеры может показывать

оставшуюся емкость заряда, несколько

отличающуюся от той, что показывает

батарейный блок со своим собственным

индикатором (не прилагается). Индикатор на

батарейном блоке является более точным.

Примечания относительно пере-

заряжаемого батарейного блока

ПРЕДОСТЕРЕЖЕНИЕ

Никогда не оставляйте батарейный блок при

температуре выше 60°С (140°F), как

например, в автомобиле, припаркованном на

солнце или под прямыми солнечными

лучами.

Additional information Дополнительная информация

Батарейный блок нагревается

Во время зарядки или записи батарейный

блок нагревается. Это происходит

вследствие генерируемой энергии и

химических изменений, которые происходят

внутри батарейного блока. Это не должно

быть причиной для беспокойства и является

нормальным.

Уход за батарейным блоком

•Снимите батарейный блок с видеокамеры

после пользования и храните его в

прохладном месте. Если батарейный блок

установлен на видеокамере, небольшое

количество электрического тока будет

поступать на видеокамеру, даже, если

выключатель POWER установлен в

положение OFF. Это сокращает срок

службы батареи.

•Батарейный блок всегда разряжается,

даже если он не используется после

зарядки. Поэтому Вам следует зарядить

батарейный блок непосредственно перед

использованием видеокамеры.

Как использовать переключатель на

батарейном блоке

Если батарейныый блок оснащен

переключателем ([a] на стр. 44), то Вы

можете использовать его для определения,

заряжен ли батарейный блок или нет.

Установите переключатель в позицию “без

метки”, если батарейный блок полностью

заряжен. Установите переключатель в

позицию “красной метки”, если заряд

батарейного блока израсходован (или же в

какое-либо другое положение для

напоминания).

Срок службы батарейного блока

Если индикатор заряда батареи быстро

мигает сразу после включения видеокамеры

с полностью заряженным батарейным

блоком, то батарейный блок следует

заменить на новый, полностью заряженный.

Температура зарядки

Вам следует заряжать батарейный блок при

температуре от 10°С до 30°С (от 50°F до

86°F). При более низкой температуре

требуется более длительное время зарядки.

The battery heats up

During charging or recording, the battery pack

heats up. This is caused by energy that has been

generated and a chemical change that has

occurred inside the battery pack. This is not

cause for concern and is normal.

Battery pack care

•Remove the battery pack from the

camcorder after using it, and keep it in a cool

place. When the battery pack is installed to the

camcorder, a small amount of current flows to

the camcorder even if the POWER switch is set

to OFF. This shortens battery life.

•The battery pack is always discharging even

when it is not in use after charging. Therefore,

you should charge the battery right before

using the camcorder.

How to use the switch on the battery

pack

When the switch is supplied with the battery

pack ([a] on page 44), you can use it to find

whether the battery pack is charged or not. Set

the switch to the “no mark” position when

charging is completed. Set the switch to the “red

mark” position when the battery is used up (or in

whichever direction you want to remind

yourself).

The life of the battery pack

If the battery indicator flashes rapidly just after

turning on the camcordrer with a fully charged

battery pack, the battery pack should be replaced

with a new fully charged one.

Charging temperature

You should charge batteries at temperatures

from 10°C to 30°C (from 50°F to 86°F). Lower

temperatures require a longer charging time.

Notes on charging

A brand-new battery

A brand-new battery pack is not charged. Before

using the battery pack, charge it completely.

After long storage

Recharge the battery pack after a long period of

storage. If the battery pack is charged fully but

not used for a long time (about 1 year), it

becomes discharged. Charge it again, but in this

case the battery life will be shorter than normal.

After several charging and discharging cycles,

the battery life will recover its original capacity.

Notes on the terminals

If the terminals (metal parts on the back) are

not clean, the battery charge duration will be

shortened.

When the terminals are not clean or when the

battery pack has not been used for a long time,

repeatedly install and remove the battery pack a

few times. This improves the contact condition.

Also, wipe the + and – terminals with a soft cloth

or paper.

Be sure to observe the following

• To prevent an accident caused by a short

circuit, do not allow metal objects such as a

necklace to touch the battery terminals.

When carrying the battery pack, attach to

the terminal cover. [b]

• Keep the battery pack away from fire.

• Keep the battery pack dry.

• Do not open nor try to disassemble the battery

pack.

• Do not expose the battery pack to any

mechanical shock.

Примечание по зарядке

Новый батарейный блок

Новый батарейный блок не заряжен. Перед

использованием батарейного блока

полностью зарядите его.

После длительного хранения

Перезарядите батарейныый блок после

длительного периода хранения. Если

батарейный блок был полностью заряжен,

но не использовался длительное время

(около 1 года), он разрядится. Зарядите его

снова, однако в этом случае срок службы

батарейного блока будет короче, чем

обычно. После нескольких циклов зарядки и

разрядки срок службы батарейного блока

восстановится в соответствии со своей

первоначальной емкостью.

Примечания относительно контактов

Если контакты (металлические части на

задней части) загрязнены,

продолжительность заряда батареи

сократится. Если контакты загрязнены или

если батарейный блок не использовался

длитеельное время, повторите установку и

снятие батарейного блока несколько раз.

Это улучшает состояние контактов. Протрите

также контакты + и -– мягкой тканью или

салфеткой.

Не забудьте соблюдать следующее

•Для предотвращения несчастного

случая, вызванного коротким

замыканием, не допускайте, чтобы

металлические объекты, такие, как

ожерелье, прикасались к контактам

батареи. Носите батарейный блок с

крышкой для контактов. [b]

•Храните батарейный блок вдали от огня.

•Храните батарейный блок в сухом виде.

•Не открывайте и не пытайтесь разобрать

батарейный блок.

•Не подвергайте батарейный блок каким-

либо механическим ударным воздействиям.

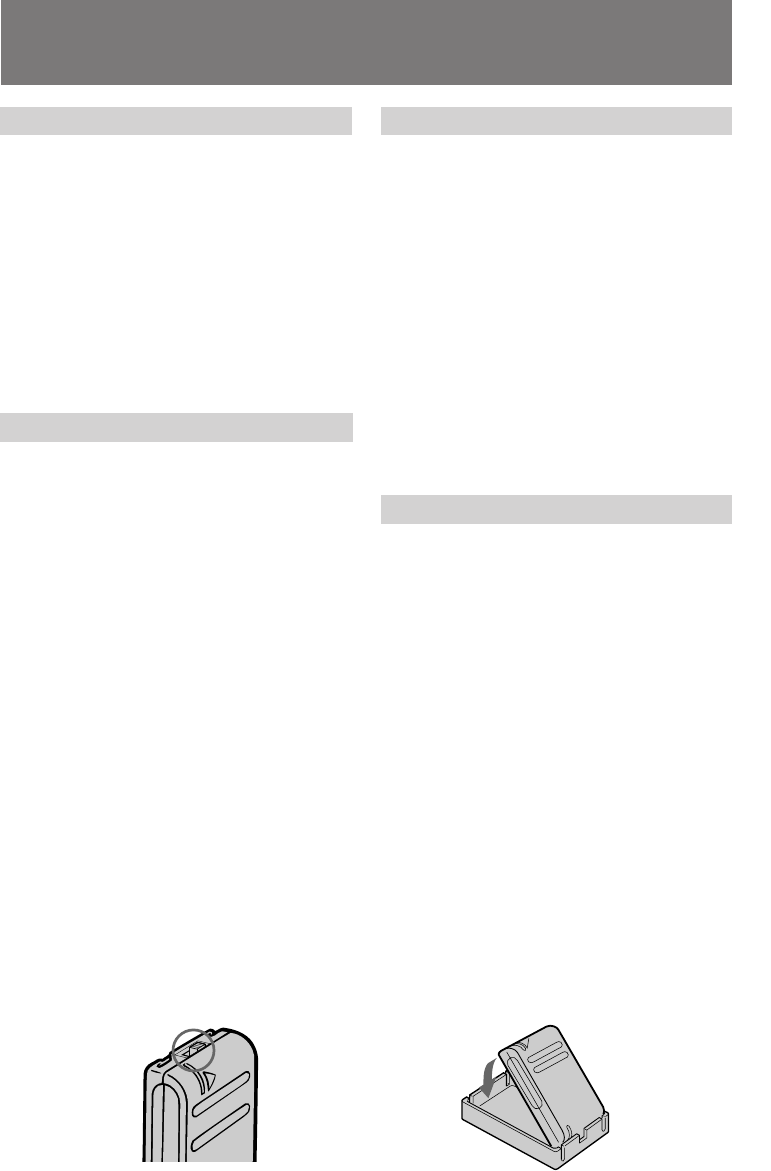

[a] [b]

Tips for using the battery

pack Советы по использованию

батарейного блока

Additional information Дополнительная информация

Moisture condensation

If the camcorder is brought directly from a cold

place to a warm place, moisture may condense

inside the camcorder, on the surface of the tape,

or on the lens. In this condition, the tape may

stick to the head drum and be damaged or the

camcorder may not operate correctly. To prevent

possible damage under these circumstances, the

camcorder is furnished with moisture sensors.

Take the following precautions.

Inside the camcorder

If there is moisture inside the camcorder, the

beep sounds and the { indicator flashes. If this

happens, none of the function except cassette

ejection will work. Open the cassette

compartment, turn off the camcorder, and leave

it about 1 hour. When 6 indicator flashes at the

same time, the cassette is inserted in the

camcorder. Eject the cassette, turn off the

camcorder, and leave also the cassette about 1

hour. The camcorder can be used again if the {

indicator does not appear when the power is

turned on again.

On the lens

If moisture condenses on the lens, no indicator

appears, but the picture becomes dim. Turn off

the power and do not use the camcorder for

about 1 hour.

How to prevent moisture

condensation

When bringing the camcorder from a cold place

to a warm place, put the camcorder in a plastic

bag and allow it to adapt to room conditions over

a period of time.

(1) Be sure to tightly seal the plastic bag

containing the camcorder.

(2) Remove the bag when the air temperature

inside it has reached the temperature

surrounding it (after about 1 hour).

Maintenance information

and precautions

Конденсация влаги

Если видеокамера внесена непосредственно

из холодного места в теплое, внутри

видеокамеры может конденсироваться

влага, а также на поверхности ленты или на

объективе. При таком условии, лента может

прилипнуть к барабану головки и будет

повреждена или же видеокамер може

работать неправильно. Для предотвращения

возможного повреждения ввиду таких

обстоятельств в видеокамеру встроены

датчики влаги. Соблюдайте следующие

предосторожности.

Внутри видеокамеры

В случае, если внутри видеокамеры

произошла конденсация влаги, раздастся

зуммерный сигнал и начнет мигать

индикатор {. В случае, если это произошло,

ни одна из функций, кроме выталкивания

кассеты, не будет работать. Откройте отсек

кассеты, выключите видеокамеру и

оставьте ее примерно на 1 час. Если в то же

время будет мигать индикатор 6, это

означает, что в видеокамеру вставлена

кассета. Выньте кассету, выключите

видеокамеру и оставьте также кассету

примерно на 1 час. Видеокамера снова может

быть использована, если нидикатор { не

появится, когда питание будет включено

опять.

На объективе

Если влага сконденсировалась на оббективе,

то никакая индикация появляться не будет,

но изображение становится тусклым.

Отключите питание и не используйте

видеокамеру в течение 1 часа.

Как предотвратить конденсацию

влаги

При внесении видеокамеры с холодного

места в теплое положите видеокамеру в

полиэтиленовый пакет и дайте ей

возможность адаптироваться к комнатным

условиям в течение определенного периода

времени.

(1) Не забдьте герметично завязать

полиэитленовый пакет, содержащий

видеокамеру.

(2) Снимите пакет, когда температура внутри

него достигнет температуры

окружающей среды (примерно спустя 1

час).

Информация по уходу за аппа-

ратом и предосторожности

Video head cleaning

To ensure normal recording and clear pictures,

clean the video heads. When v appears in the

viewfinder or on the LCD screen in CAMERA

mode or playback pictures are “noisy” or hardly

visible, the video heads may be dirty.

Maintenance information

and precautions

Очистка головок

Для обеспечения нормальной записи и

четкого изображения видеоголовки следует

очишать. Если v появляется в видоиска-

теле или на экране ЖКД в режиме CAMERA

или воспроизводимое изображение является

“зашумленным” или трудно различимым,

видеоголовки могут быть загрязнены.

[a] Slight dirty

[b] Dirty

If this happens, clean the video heads with the

Sony V8-25CLH cleaning cassette (not supplied).

After checking the picture, if it is still “noisy”,

repeat the cleaning. (Do not repeat cleaning more

than 5 times in one session.)

Caution

Do not use a commercially available wet-type

cleaning cassette. It may damage the video

heads.

Note

If the V8-25CLH cleaning cassette is not available

in your area, consult your nearest Sony dealer.

[a] [b]

[a] Слегка загрязнены

[b] Загрязнены

Если это произошло, очистите видеоголовки

с помощью очистительной кассеты V8-

25CLH (не прилагается). После проверки

изображения, если оно всё ещё “зашумлено”,

повторите очистку. (Не повторяйте очистку

более 5 раз за один прием).

Предостережение

Не используйте имеющиеся в продаже

очистительные кассеты влажного типа. Это

может повредить видеоголовки.

Примечание

Если очистительной кассеты V8-25CLH нет в

продаже в Вашей области, обратитесь в

Ваше ближайшее агентство Sony.

Информация по уходу за

аппаратом и предосторожности

Additional information Дополнительная информация

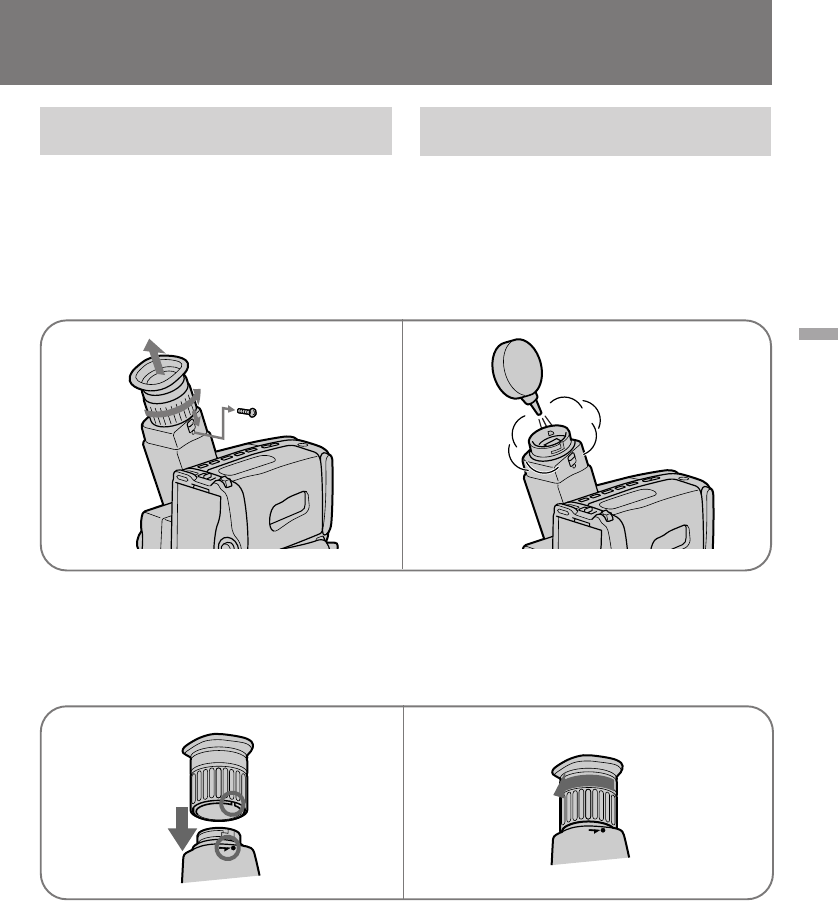

Removing dust from inside the

viewfinder

(1) Remove the screw with a screwdriver (not

supplied). Then, while sliding the RELEASE

knob, turn the eyecup in the direction of the

arrow and pull it out.

(2) Clean the surface with a commercially

available blower.

To reattach the eyecup

(1) Align the groove on the eyecup with the

• mark on the barrel.

(2) Turn the eyecup in the direction of the arrow.

Then, replace the screw.

Удаление пыли изнутри

видоискателя

(1) Снимите винт с помощью отвертки (не

прилагается). Затем передвигая ручку

RELEASE, поверните окуляр в

направлении стрелки и снимите его.

(2) Очистите поверхность продувочным

устройством, приобретенным

коммерческим способом.

Для прикрепления окуляра

(1) Совместите канавку на окуляре с меткой

• на корпусе.

(2) Поверните окуляр в направлении стрелки.

Затем установите винт.

Предостережение

Не снимите какие-либо другие винты. Вы

можете снять только винты для снятия

окуляра.

Caution

Do not remove any other screws. You may

remove only the screws to remove the eyecup.

Precautions

Camcorder operation

•Operate the camcorder using 6.0 V (battery

pack), or 7.5 V (AC power adaptor).

•For DC or AC operation, use only the

recommended accessories.

•Should any solid object or liquid fall into the

casing, unplug the camcorder and have it

checked by your nearest Sony dealer before

operating it any further.

•Avoid rough handling or mechanical shock. Be

particularly careful of the lens.

•Keep the POWER switch set to OFF when not

using the camcorder.

•Do not wrap up the camcorder and operate it

since heat may build up internally.

•Keep the camcorder away from strong

magnetic fields or mechanical vibration.

•Do not push the LCD screen.

•If the camcorder is used in a cold place, a

residual image may appear on the LCD screen.

This is not a malfunction.

•While using the camcorder, the back of the

LCD screen may heat up. This is not a

malfunction.

On handling tapes

Do not insert anything in the small holes on the

rear of the cassette. These holes are used to sense

the type of tape, thickness of tape, and if the

recording tab is out or in.

Camcorder care

•When the camcorder is not to be used for a long

time, disconnect the power source and remove

the cassette. Periodically turn on the power,

operate the camera and player sections and

play back a tape for about 3 minutes.

•Clean the lens with a soft brush to remove dust.

If there are fingerprints on the LCD screen or

lens, remove them with a soft cloth or LCD

cleaning kit (not supplied).

•Clean the camcorder body with a soft dry cloth,

or a soft cloth lightly moistened with a mild

detergent solution. Do not use any type of

solvent which may damage the finish.

• Do not let sand get into the camcorder. When

you use the camcorder on a sandy beach or in

a dusty place, protect it from the sand or dust.

Sand or dust may cause the unit to

malfunction, and sometimes this malfunction

cannot be repaired.

Maintenance information

and precautions

Предосторожности

Работа с видеокамерой

• Эксплуатируйте видеокамеру используя 6,0 В

(батарейный блок) или 7,5 В (сетевой адаптер

перем. тока).

• Для работы от пост. тока или перем. тока

используйте только рекомендуемые

принадлежности.

• В случае попадания каких-либо твердых

предметов или жидкости внутрь корпуса

камеры, отключить видеокамеру и

проверить ее в ближайшем агентстве Sony

перед дальнейшей эксплуатацией.

• Избегайте грубого обращения с видеокамерой

или механического ударного воздействия.

Будьте особенно осторожны с объективом.

• Держите выключатель POWER в положении

OFF, если видеокамера ен используется.

• Не заворачивайте видеокамеру и не

работайте таким образом с ней, поскольку

внутри камеры может подняться

температура.

• Держите видеокамеру вдали от сильных

магнитных полей или механических вибраций.

• Не нажимайте на экран ЖКД.

• Если видеокамера используется в холодном

месте, то послеизображение может

появиться на экране ЖКД. Это не является

неисправностью.

• Во время использования видеокамеры

тыльная часть экрана ЖКД может

нагереться. Это не является

неисправностью.

Относительно обращения с лентами

Не вставляйте никаких предметов в маленькие

отверстия на задней стороне кассеты. Эти

отверстия используются для определения типа

ленты, толщины ленты и наличия лепестка

записи.

Уход за видеокамерой

• Если видеокамера не будет использоваться

длительное время, отключите источник

питания и извлеките кассету. Периодически

включайте питание, производите операции с

видеокамерой и секцией плейера и

воспроизводите ленту порядка 3 минут.

• Очищайте объектив мягкой кисточкой для

удаления пыли. Если на поверхности экрана

ЖКД или объектива имеются отпечатки

пальцев, удалите их с помощью мягкой ткани

или набора для чистки ЖКД (не прилагается).

• Очищайте корпус видеокамеры мягкой сухой

тканью или же мягкой тканью, слегка

смоченной в мягком растворе моющего

средства. Не используйте никаких

растворителей, поскольку это может

повредить отделку.

• Не позволяйте песку попасть в видеокамеру.

Если Вы используете видеокамеру на

песчаном пояже или в пыльном месте, то

предохраняйте ее от песка или пыли. Песок

или пыль могут вызвать неисправность, и в

некоторых случаях неисправность не

подлежит ремонту.

Информация по уходу за

аппаратом и предосторожности

Additional information Дополнительная информация

AC power adaptor

Charging

•Attach the battery pack firmly.

•Place the battery pack on a flat surface without

vibration during charging.

Others

•Unplug the unit from the mains when not in

use for a long time. To disconnect the mains

lead, pull it out by the plug. Never pull the

cord itself.

•Do not operate the unit with a damaged cord or

if the unit has been dropped or damaged.

•Do not bend the AC power cord (mains lead)

forcibly, or put a heavy object on it. This will

damage the cord and may cause a fire or an

electrical shock.

•Be sure that nothing metallic comes into contact

with the metal parts of the connecting plate. If

this happens, a short may occur and the unit

may be damaged.

•Always keep the metal contacts clean.

•Do not disassemble the unit.

•Do not apply mechanical shock or drop the

unit.

•While the unit is in use, particularly during

charging, keep it away from AM receivers and

video equipment because it will disturb AM

reception and video operation.

•The unit becomes warm while in use. This is

normal.

•Do not place the unit in locations that are:

– Extremely hot or cold

– Dusty or dirty

– Very humid

– Vibrating

If any difficulty should arise, unplug the unit and

contact your nearest Sony dealer.

Сетевой адаптер перем. тока

Зарядка

• Присоедините надежно батарейный блок.

• Разместите батарейный блок на плоской

поверхности без вибрации во время

зарядки.

Прочее

• Отсоедините аппарат от электрической

сети, если он не используется в течение

длительного времени. Для остоединения

сетевого провода вытащите его за разъем.

Никогда не тяните за сам провод.

• Не эксплуатируйте аппарат с

поврежденным шнуром или же, если

аппарат был уронен или поврежден.

• Не сгибайте сетевой шнур перем. тока

(сетевой провод) и не кладите тяжелые

предметы на него. Это может повредить

сетевой шнур и может привести к пожару

или поражению электрическим током.

• Следите за тем, чтобы никакие

металлические предметы не приходили в

контакт с металлическими деталями

соединительной пластины. Если это

произойдет, то может возникнуть короткое

замыкание и аппарат может быть

поврежден.

• Всегда поддерживайте металлические

контакты в чистоте.

• Не разбирайте аппарат.

• Не подвергайте аппарат механическим

ударам и не роняйте его.

• Если аппарат находится в эксплуатации,

особенно в режиме зарядки, держите его

вдали от приемников АМ и

видеооборудования, потому что он может

нарушить прием АМ и работу

видеоаппаратуры.

• Аппарат становится теплым во время

использования. Это является

нормальным.

• Не размещайте аппарат в местах, которые:

— крайне горячие или холодные

— пыльные или грязные

— очень влажные

— подвержены вибрации

В случае трудностей отсоедините аппарат и

обратитесь в Ваше ближайшее агентство

Sony.

Each country or area has its own electricity and

TV colour systems. Before using your camcorder

abroad, check the following points:

Power sources

You can use your camcorder in any country or

area with the supplied AC power adaptor within

110 V to 240 V AC, 50/60 Hz.

Difference in colour systems

This camcorder is a PAL system-based

camcorder. If you want to view the playback

picture on a TV, it must be a PAL-system based

TV or a SECAM system-based TV with a PAL-

SECAM transcoder. Check the following list.

PAL system

Australia, Austria, Belgium, China, Czech

Republic, Denmark, Finland, Germany, Great

Britain, Holland, Hong Kong, Italy, Kuwait,

Malaysia, New Zealand, Norway, Portugal,

Singapore, Slovak Republic, Spain, Sweden,

Switzerland, Thailand, etc.

PAL M system

Brazil

PAL N system

Argentina, Paraguay, Uruguay

NTSC system

Bahama Islands, Bolivia, Canada, Central

America, Chile, Colombia, Ecuador, Jamaica,

Japan, Korea, Mexico, Peru, Surinam, Taiwan, the

Philippines, the U.S.A., Venezuela, etc.

SECAM system

Bulgaria, France, Guyana, Hungary, Iran, Iraq,

Monaco, Poland, Russia, Ukraine, etc.

Using your

camcorder abroad

Каждая страна или область имеет свою

собственную систему электрической сети и

систему цветного телевидения. Перед

использованием Вашей видеокамеры за

рубежом проверьте следующие пункты:

Источники питания

Вы можете использовать Вашу видеокамеру

в любой стране или области с прилагаемым

сетевым адаптером перем. тока в пределах

от 110 В до 240 В перем. тока, 50/60 Гц.

Различия в системах цветного

телевидения

Данная видеокамера основана на системе

PAL. Если Вы хотите просмотреть

воспроизводимое изображение на

телевизоре, он должен быть основан на

системе PAL или же на системе SECAM с

транскодером PAL-SECAM: Проверьте

следующий список.

Система PAL

Австралия, Австрия, Бельгия,

Великобритания, Германия, Голландия,

Гонконг, Дания, Испания, Италия, Китай,

Кувейт, Малайзия, Новая Зеландия,

Норвегия, Португалия, Сингапур, Словацкая

Республика, Таиланд, Финляндия, Чешская

Республика, Швеция, Швейцария, и др.

Система PAL-M

Бразилия

Система PAL-N

Аргентина, Парагвай, Уругвай

Система NTSC

Багамские острова, Боливия, Венесуэла,

Канада, Колумбия, Корея, Мексика, Перу,

Суринам, США, Тайвань, Филиппины,

Центральная Америка, Чили, Эквадор,

Ямайка, Япония и др.

Система SECAM

Болгария, Венгрия, Гайана, Ирак, Иран,

Монако, Польша, Россия, Украина, Франция и

др.

Использование Вашей

видеокамеры за рубежом

Additional information Дополнительная информация

If you run into any problem using the camcorder, use the following table to troubleshoot the problem.

Should the difficulty persist, disconnect the power source and contact your Sony dealer or local

authorized Sony service facility.

Camcorder

Power

Symptom Cause and/or Corrective Actions

• The battery pack is not installed.

m Attach the battery pack firmly by pushing the lower part of

the battery pack. (p.9)

• The battery is dead.

m Use a charged battery pack. (p.7)

• The AC power adaptor is not connected to mains.

m Connect the AC power adaptor to mains. (p.25)

• While being operated in CAMERA mode, the camcorder has

been in the Standby mode for more than 5 minutes.

m Turn STANDBY down once and turn it up again. (p.12)

• The battery is dead.

m Use a charged battery pack. (p.7)

• The ambient temperature is too low. (p.41)

• The battery pack has not been charged fully.

m Charge the battery pack again. (p.7)

• The battery pack is completely dead, and cannot be recharged.

m Use another battery pack. (p.43)

Operation

Symptom Cause and/or Corrective Actions

• The tape is stuck to the drum.

m Eject the cassette. (p.10)

• The tape has run out.

m Rewind the tape or use a new one. (p.21)

• The POWER switch is set to PLAYER.

m Set it to CAMERA. (p.11)

• The tab on the cassette is out (red).

m Use a new cassette or slide the tab. (p.10)

• The battery is dead.

m Use a charged battery pack or the AC power adaptor.

(p.7, 25)

• Moisture condensation has occurred.

m Remove the cassette and leave the camcorder for at least 1

hour. (p.45)

• The POWER switch is set to CAMERA or OFF.

m Set it to PLAYER. (p.21)

• The tape has run out.

m Rewind the tape or use a new one. (p.21)

• You pressed DATE and TIME together for more than 2

seconds. The camcorder is not malfunctioning.

m You may start recording. Flashing will stop soon.

• The lithium battery is weak or dead.

m Replace the lithium battery with a new one. (p.38)

English

Trouble check

The power goes off.

The battery pack is quickly

discharged.

The power is not on.

The tape does not move

when a tape transport button

is pressed.

START/STOP does not

operate.

The cassette cannot be

removed from the holder.

No function except for cassette

ejection works.

The date or time

indicator is flashing.

(to be continued)

Symptom Cause and/or Corrective Actions

• Reset the date and time. (p.40)

• START/STOP MODE switch is set to or 5 SEC.

m Set it to . (p.32)


Symptom Cause and/or Corrective Actions

• The viewfinder lens is not adjusted.

m Adjust the viewfinder lens. (p.13)

• The contrast between the subject and background is

too high. The camcorder is not malfunctioning.

m Change locations.

• The video heads may be dirty.

m Clean the heads using the Sony V8-25CLH cleaning cassette.

(p.46)

• The LCD panel is open.

m Close the LCD panel. (p.16)

• Incorporated fluorescent tube is worn out.

m Please contact your nearest Sony dealer.

• The camcorder is not malfunctioning.

• The camcorder operates in Demo mode.

m Exit the Demo mode. (p.66)

Others

Symptom Cause and/or Corrective Actions

• COMMANDER is set to OFF.

m Set it to ON. (p.34)

• Something is blocking the infrared rays.

m Remove the obstacle.

• The battery is not inserted with the correct polarity.

m Insert the battery with the correct polarity. (p.64)

• The batteries are dead.

m Insert new ones. (p.64)

• Detach the eyecup and clean the viewfinder lens. (p.47)

The date or time indicator

disappears.

Recording stops in a few

seconds.

The image on the viewfinder

screen is not clear.

A vertical band appears when

a subject such as lights or a

candle flame is shot against a

dark background.

The picture is “noisy”.

The picture does not appear

in the viewfinder.

The picture does not appear

on the LCD screen.

A vertical band appears when

shooting a very bright subject.

An unknown picture is displayed.

The supplied Remote

Commander does not work .

There is dust in the viewfinder.

Trouble check

Additional information Дополнительная информация

The CHARGE lamp flashes.

The POWER lamp does not

light.

Remove the battery pack from the

AC power adaptor. Then install the

same battery pack again.

When the CHARGE lamp flashes

again

Install another battery pack.

When the CHARGE lamp does not

flash again

If the CHARGE lamp lights up and

goes out after a while, there is no

problem.*

When the CHARGE lamp does not

flash again

If the CHARGE lamp lights up and

goes out after a while, the problem is

with the battery pack installed first.

When the CHARGE lamp flashes

again

The problem is with the AC power

adaptor.

Please contact our nearest Sony

dealer in connection with the

product with the problem.

∗If you use a battery pack which you have just bought or which has been left unused for a long

time, the CHARGE lamp may flash at the first charging. This does not indicate a problem. Repeat

again to charge with the same battery pack.

AC power adaptor

When the CHARGE lamp flashes

Check through the following chart.

Symptom Cause and/or Corrective Actions

• Set the selector to VTR (DC OUT) and disconnect the

mains lead. After about one minute, try again. (p.8)

• See the following chart.

Если у Вас возникла проблема при использовании видеокамеры, воспользуйтесь следующей

таблицей для выяснения проблемы.

Если трудности все еще остаются, то отсоедините источник питания и свяжитесь с дилером

Sony или местным уполномоченным предприятием по обслуживанию Sony.

Видеокамера

Питание

Признак Причина и/или действия по устранению

•Батарейный блок не присоединен.

mНадежно подсоединить батарейный блок путем

нажатия нижней части батарейного блока. (стр. 9)

•Разрядился батарейный блок.

mИспользуйте заряженный батарейный блок. (стр. 7)

•

Сетевой адаптер перем. тока не подсоединен к электрической сети.

mПодсоедините сетевой адаптер перем. тока к

электричесиой сети. (стр. 25)

• Во время эксплуатации в ержиме CAMERA видеокамера

была в режиме готовности более 5 минут.

mПоверните переключатель STANDBY вниз один раз и

поверните его снова вверх. (стр. 12)

•Батарейный блок разрядился.

mИспользуйте заряженный батарейный блок, (стр. 7)

•Окружающая температура слишком низкая. (стр. 41)

•Батарейный блок не полностью заряжен.

mЗарядите снова батарейный блок. (стр. 7)

•Батарейный блок полностью разрядился и не может

быть перезаряжен.

mИспользуйте другой батарейный блок. (стр. 43)

Работа

Признак Причина и/или действия по устранению

• Лента прилипла к барабану.

mВытолкните кассету. (стр. 10)

• Лента закончилась.

mПеремотайте ленту или используйте новую. (стр. 21)

•Выключатель POWER установлен в положение PLAYER.

mУстановите его в положение CAMЕRA. (стр. 11)

•На кассете нет лепестка (красного).

Используйте новую кассету или передвиньте лепесток. (стр. 10)

• Батарейный блок разрядился.

m Используйте заряженный батарейный блок или сетевой

адаптер перем. тока (стр. 7, 25)

• Произошла конденсация влаги.

m Выньте кассету и оставьте видеокамеру по крайней

мере на 1 час. (стр. 45)

•

Переключатель POWER установлен в положение CAMERA или OFF.

mУстановите в положение PLAYER. (стр. 21)

•Лента закончилась.

mПеремотайте ленту или используйте новую. (стр. 21)

•Вы нажали кнопки DATE и TIME вместе более, чем на 2

секунды. Видеокамера в исправности.

mВы можете начать запись. Мигание вскоре прекратится.

•Литиевая батарейка слабая или полностью разряжена.

mЗамените литиевую батарейку на новую. (стр. 38)

Русский

Проверка неисправностей

Не включается питание.

Мигает индикатор

даты или времени.

Лента не перемещается при

нажатии кнопки

перемещения ленты.

Не работает ни одна из функций,

кроме выталкивания кассеты.

Кассета не может быть

вынута из держателя.

Не функционирует

кнопка START/STOP.

Батарейный блок быстро

разряжается.

Выключается питание.

Additional information Дополнительная информация

Признак Причина и/или действия по устранению

•Снова установите дату и время. (стр. 40)

•Переключатель START/STOP MODE установлен в

положение или 5 SEC.

mУстановите его в положение . (стр. 32)


Признак Причина и/или действия по устранению

•Не отрегулирован объектив видоискателя.

mОтрегулируйте объектив видоискателя. (стр. 13)

•Слишком большой контраст между объектом и фоном.

Видеокамера раборает нормально.

mИзмените позицию съемки.

•Возможно загрязнены видеоголовки.

mОчистите головки, используя для этого очистительную

кассету V8-25CLH. (стр. 46)

• Открыта панель ЖКД.

m Закройте панель ЖКД. (стр. 16)

•Встроенная люминесцентная лампа вышла из строя.

mСвяжитесь, пожалуйста, с Вашим ближайшим дилером

Sony.

•Видеокамера не является неисправной.

•Видеокамера работает в демонстрационном режиме.

mВыключите демонстрационный режим. (стр. 66)

Прочее

Признак Причина и/или действия по устранению

•COMMANDER установлен в положение OFF.

mУстановите его в положение ON. (стр. 34)

•Что-то преграждает путь инфракрасным лучам.

mУстраните преграду.

•Батарейки вставлены с неправильной полярностью.

mВставьте батарейки, соблюдая правильную

полярность. (стр. 64)

•Заряд батареек израсходован.

mВставьте новые. (стр. 64)

• Отсоедините окуляр и очистите объектив видоискателя.

(стр. 47)

(продолжение следует)

Исчезает индикатор даты или

времени.

Запись останавливается

через несколько секунд.

Изображение на экране

видоискателя не четкое.

Изображение “зашумлено”.

Появляется вертикальная

полоса, если такие объекты,

как свет или пламя свечи

снимаются на темном фоне.

Изображение не появляется

в видоискателе.

Отображается незнакомое

изображение.

Вертикальная полоса появляется

при съемке очень ярких объектов.

Изображение не появляется

на экране ЖКД.

Прилагаемый пульт

дистанционного управления

не работает.

Запылился видоискатель.

Сетевой адаптер перемненного тока

Когда мигает лампочка CHARGE

Проверить по следующей таблице.

*Если Вы используете батарейный блок, который Вы только что купили, или который был

оставлен на длительное время, то лампока CHARGE может мигать при первой зарядке. Это

не указывает на проблему. Повторите процедуру зарядки с тем же самым батарейным

блоком.

Если лампочка CHARGE больше

не мигает

Если лампочка CHARGE загорится и

погаснет через некоторое время, то

проблемы больше нет.*

Снимите батарейный блок с

сетевого адаптера перем. тока.

Затем установите тот же

самый батарейный блок снова.

Проверка неисправностей

Признак Причина и/или действия по устранению

•Установите селектор в положение VTR (DC OUT) и

отсоедините сетевой провод. Через одну минуту снова

подсоедините сетевой провод. (стр. 8)

•Смотрите следующую таблицу.

Лампочка POWER не горит.

Мигает лампочка CHARGE.

Если лампочка CHARGE мигает

опять

Установите другой батарейный

блок.

Если лампочка CHARGE

мигает опять

Имеется проблема у сетевого

адаптера перем. тока.

Обратитесь, пожалуйста, к

Вашему ближайшему дилеру Sony

в связи с проблемой у изделия.

Если лампочка CHARGE больше не

мигает

Если лампочка CHARGE загорится и

погаснет через некоторое время, то

проблема имеется у батарейного блока,

который был установлен первым.

Additional information Дополнительная информация

Video camera recorder

System

Video recording system

Two rotary heads, Helical

scanning, FM system

Audio recording system

Rotary heads, FM system

Video signal

PAL colour, CCIR standards

Usable cassette

8 mm video format cassette

(standard 8 mm)

Recording/Playback time

SP mode: 1 hour and 30 minutes

(P5-90)

LP mode: 3 hours (P5-90)

Fastforward/rewind time

Approx. 5 min. (P5-90)

Image device

CCD (Charge Coupled Device)

Viewfinder

Electronic viewfinder

Black and white

Lens

Combined power zoom lens,

F1.8–2.8

Filter diameter 37 mm (1 1⁄2

inches)

13x (Optical)

Focal distance

f = 5.3 – 68.9 mm (7⁄32 – 2 5⁄8

inches)

When converted to a 35mm still

camera

38 – 494mm

(1 9⁄16 – 18 1⁄2 inches)

Colour temperature

Auto

Minimum illumination

0.5 lux at F 1.8

Illumination range

0.5 to 100,000 lux

Recommended illumination

More than 100 lux

English

Specifications

LCD screen


2.5 inches measured diagonally

50.3 x 37.4 mm

( 2 x 11⁄2 inches)

On-screen display

TN LCD/TFT active matrix

method

Total dot number

61,380 (279 x 220)

Input and Output connectors

Video output

Phono jack, 1 Vp-p, 75 ohm,

unbalanced

Audio output

Monaural, Phono jack, 327 mV,

(at load impedance 47 kilohm),

impedance less than 2.2 kilohm

RFU DC OUT

Special minijack, DC 5 V

Earphone jack

Mini-jack

LANC control jack

Stereo mini-minijack (ø 2.5 mm)

MIC jack

Minijack, 0.388 mV, low

impedance with 2.5 to 3 V DC

output, impedance 6.8 kilohm

(ø 3.5 mm)

Speaker

Dynamic-speaker

General

Power requirements

7.5 V (AC power adaptor)

Average power consumption

During camera recording using

the LCD

4.7W

During camera recording using

the viewfinder

3.6W

Operating temperature

0°C to 40°C (32°F to 104°F)

Storage temperature

–20°C to +60°C (–4°F to +140°F)

Dimensions (Approx.)

113 x 106 x 210 mm

(4 1⁄2 x 4 1⁄4 x 8 3⁄8 inches) (w/h/d)

Mass (Approx.)

850g (1 lb 13 oz)

Excluding the battery pack,

lithium battery, cassette and

shoulder strap

1.1 kg (2 lb 6 oz)

Including the battery pack NP-

33, lithium battery CR2025,

cassette P5-90 and shoulder

strap

Microphone

Electret condenser microphone,

monaural type

Supplied accessories

See page 6.

AC power adaptor

Power requirements

110 – 240 V AC, 50/60Hz

Power consumption

AC-V16/V17: 20 W

AC-V16A/V17A: 22 W

Output voltage

DC OUT in operation mode

7.5 V, 1.8 A

Battery charge terminal

10 V, 1.1 A in charge mode

Applicable battery

Sony battery pack Ni-Cd type

(6V): NP-33 (supplied), NP-55H,

NP-C65/67, NP-68, NP-77H/78,

NP-L90D, NP-98

Operating temperature

0°C to 40°C (32°F to 104°F)

Storage temperature

–20°C to +60°C (–4°F to +140°F)

Dimensions (Approx.)

166 x 43 x 75 mm (6 5⁄8 x 1 11⁄16 x

3 inches) (w/h/d)

including projecting parts and

controls

Mass (Approx.)

AC-V16: 420 g (15 oz)

AC-V16A: 450 g (16 oz)

AC-V17: 460 g (16 oz)

AC-V17A: 490 g (17 oz)

Design and specifications are

subject to change without

notice.

Видеокамера

Система

Система видеозаписи

Две вращающиеся головки,

наклонно-строчная

развертка, система ЧМ

Система аудиозаписи

Вращающиеся головки,

система ЧМ

Видеосигнал

Цветовой сигнал PAL,

стандарт по МККР

Используемые кассеты

Кассеты 8-мм видеоформата

(стандарт 8мм)

Время записи/

воспроизведения

Режим SP: 1 час и 30 минут

(Р5-90)

Режим LP: 3 часа (Р5-90)

Время перемотки вперед/

Приблиз. 5 мин. (Р5-90)

Формирователь

изображения

CCD (прибор с зарядовой

связью)

Видоискатель

Электронный видоискатель

Черно-белый

Объектив

Комбинированный объектив

с приводным

трансфокатором, F1,8-2,8

Диаметр фильтра 37 мм

13х (оптический)

Фокусное расстояние

f=5,3-68,9 мм, При

преобразовании в 35-мм

стоп-кадр

38 – 494 мм

Цветовая температура

Авто

Минимальная

освещенность

0,5 люкса при F1,8

Диапазон освещенности

От 0,5 до 100 000 люксов

Рекомендуемая

освещенность

Более 100 люксов

Экран ЖКД


2,5 дюйма по диагонали 50,3

х 37,4 мм

Информационный экран

Активно-матричная

технология TN ЖКД/TFT

(тонкопленочный

транзистор)

Общее число элементов

изображения:

61380 (279 х 220)

Входные и выходные

разъемы

Видевыход

Фоногнездо, 1В по двойной

амплитуде 75 Ом,

несимметричное

Аудиовыход

Монофонический,

Фоногнездо, 327 мВ (при

полном сопротивлении

нагрузки 47 килоом), полное

сопротивление менее, чем

2,2 килоом

RFU DC OUT

Специальное минигнездо, 5

В пост. тока

Гнездо наушников Мини-

гнездо

Гнездо управления LANC

Стереофоническое мини-

гнездо (∅ 2,5 мм)

Гнездо MIC

Мини-гнездо, 0,388 мВ,

низкое полное

сопротивление с выходом от

2,5 до 3 В пост. тока, полное

сопротивление 6,8 килоом (∅

3,5 мм)

Громкоговоритель

Динамический

громкоговоритель

Общее

Требования к питанию

7,5 В (сетевой адаптер

перем. тока)

Средняя потребляемая

мощность

Во время выполнения

записи видеокамерой с

использованием ЖКД

4,7 Вт

Во время выполнения

записи видеокамерой с

использованием

видоискателя

3,6 Вт

Рабочая температура

От 0°С до 40°С

(от 32°F до 104°F)

Температура хранения

От -20°С до +60°С

(от -4°F до +140°F)

Размеры

Приблиз. 113 х 106 х 210 мм

(ш/в/г)

Масса

850 г

Не включая батарейного блока,

литиевой батарейки, кассеты и

плечевого ремня 1,1 кг

Включая батарейный блок

NP-33, литиевую батерейку

CR2025, кассету Р5-90 и

плечевой ремень

Микрофон

Электрический

конденсорный микрофон

монофонического типа

Прилагаемые

принадлежности

См. стр 6.

Сетевой адаптер

переменного тока

Требования к источнику

питания

110-240 В перем. тока, 50/60 Гц

Потребляемая мощность

AC-V16/V17: 20 Вт

AC-V16A/V17A: 22 Вт

Выходное напряжение

DC OUT в рабочем режиме:

7,5 В, 1,8 А

Выход для зарядки батареи

10В; 1,1 А в режиме зарядки

Применимые батарейные

блоки

Батарейный блок Sony

никель-кадмиевого типа (6 В):

NP-33 (прилагаются),

NP-55H, NP-C65/67, NP-68,

NP-77H/78, NP-L90D, NP-98

Рабочая температура

От 0°С до 40°С

(от 32°F до 104°F)

Температура хранения

От -20°С до +60°С

(От -4°F до +140°)

Размеры (приблиз.)

166 х 43 х 75 мм (ш/в/г),

включая выступающие

части и регуляторы

Масса

AC-V16: Приблиз. 420 г

AC-V16A: Приблиз. 450 г

AC-V17: Приблиз. 460 г

AC-V17A: Приблиз. 490 г

Конструкция и технические

характеристики могут быть

изменены без уведомления.

Русский

Технические характеристики

Additional information Дополнительная информация

STOP REW PLAY FF PAUSE

Identifying the parts

1Tape transport buttons (p.21, 22, 23)

p STOP

0 REW (rewind)

( PLAY (playback)

) FF (fast forward)

P PAUSE

These buttons will function in PLAYER mode.

2EDITSEARCH button (p.19)

3Recording lamp

4Remote sensor (p.65)

Aim the Remote Commander here for remote

control.

5Lens cover

6Power zoom button (p.17)

Use this button when recording in a low

position.

7Built-in microphone

8POWER switch (p.11, 21)

9Power zoom lever (p.15)

0Viewfinder adjustment ring (p.13)

!¡ Viewfinder (p.13, 51, 67)

!™ PROGRAM AE dial (p.31)

!£ LCD panel (p.16)

!¢ BACK LIGHT button (p.29)

Опознавание деталей

1Кнопки перемещения ленты

(стр. 21, 22, 23)

p STOP (останов)

0 REW (ускоренная перемотка назад)

( PLAY (воспроизведение)

) FF (ускоренна перемотка вперед)

P PAUSE (пауза)

Эти кнопки функционируюут в режиме

PLAYER.

2Кнопка EDITSEARCH (стр. 19)

3Лампочка записи

4Дистанционный датчик (стр. 65)

Нацелить пульт дистанционного

управления сюда для дистанционного

контроля.

5Крышка объектива

Кнопка приводного трасфокатора (стр. 17)

Используйте данную кнопку при записи из

низкого положения.

7Встроенный микрофон

8Выключатель POWER (стр. 11, 21)

9Рычаг приводного трасфокатора (стр. 15)

0Кольцо регулировки видоискателя

(стр. 13)

!¡ Видоискатель (стр. 13, 51, 67)

!™ Диск PROGRAM AE (стр. 31)

!£ Панель ЖКД (стр. 16)

!¢ Кнопка BACK LIGHT (стр. 29)

!∞ Recording lamp

!§ DATE (+) button (p.28)

!¶ TIME (NEXT) button (p.28)

!• LCD screen (p.21, 67)

!ª Lithium battery compartment (p.39)

@º DISPLAY button (p.22)

@¡ COUNTER RESET button (p.14)

@™ END SEARCH button (p.23)

@£ Speaker

@¢ Mode switches (p.34)

@∞ LANC l control jack

l stands for Local Application Control Bus

system. The l control jack is used for

controlling the tape transport of video

equipment and peripherals connected to it.

This jack has the same function as the

connectors indicated as CONTROL L or

REMOTE.

@§ START/STOP MODE switch (p.11, 13, 32)

@¶ @ (earphone) jack (p.22)

@• TITLE button (p.33)

@ª VOLUME (speaker volume) control (p.21)

Identifying the parts

!∞ Лампочка записи

!§ Кнопка DATE (+) (стр. 28)

!¶ Кнопка TIME (NEXT) (стр. 28)

!• Экран ЖКД (стр. 21, 67)

!ª Отсек литиевой батарейки (стр. 39)

@º Кнопка DISPLAY (стр. 22)

@¡ Кнопка COUNTER RESET (стр. 14)

@™ Кнопка END SEARCH (стр. 23)

@£ Громкоговоритель

@¢ Переключатель режимов (стр. 34)

@∞ Гнездо управления LANC l

l означает систему канала местного

управления. Гнездо управления l испо-

льзуется для контроля за перемещением

ленты видеооборудования и

перефирийных устройств, подключенных

нему. Данное гнездо имеет ткую же

функцию, как и разъемы, обозначенные

как CONTROL L или REMOTE.

@§ Переключатель START/STOP MODE

(стр. 11, 13, 32)

@¶ Гнездо @ (наушников) (стр. 22)

@• Кнопка TITLE (стр. 33)

@ª Регулятор VOLUME (громкости грокого-

ворителя) (стр. 21)

Опознавание деталей

Additional information Дополнительная информация

#º START/STOP button (p.17)

Use this button when recording in a low

position.

#¡ Tripod receptacle (p.18)

#™ PUSH OPEN button (p.16, 21)

#£ LCD BRIGHT dial (p.16)

#¢ Eyecup (p.17, 47)

#∞ Battery mounting surface (p.9)

#§ START/STOP button (p.11)

#¶ STANDBY switch (p.11)

#• BATT (battery release) knob (p.9)

#º Кнопка START/STOP (стр. 17)

Используйте данную кнопку при записи из

низкого положения.

#¡ Дежатель треноги (стр. 18)

#™ Кнопка PUSH OPEN (стр. 16, 21)

#£ Диск LCD BRIGHT (стр. 16)

#¢ Окуляр (стр. 17, 47)

#∞ Поверхность установки батарейного

блока (стр. 9)

#§ Кнопка START/STOP (стр. 11)

#¶ Переключатель STANDBY (стр. 11)

#• Ручка BATT (освобождения батарейного

блока) (стр. 9)

123

Identifying the parts Опзнавание деталей

#ª Cassette compartment (p.10)

$º EJECT knob (p.10)

$¡ Eyecup release knob (p.47)

$™ Hooks for shoulder strap

$£ Grip strap (p.17)

$¢ VIDEO OUT jack (p.35, 36)

$∞ RFU DC OUT (RFU adaptor DC out) jack

$§ AUDIO OUT jack (p.35, 36)

$¶ MIC (microphone) jack

Connect an external microphone (not

supplied). This jack also accepts a “plug-in-

power” microphone.

$• Jack cover

#ª Отсек кассеты (стр. 10)

$º Ручка EJECT (стр. 10)

$¡ Ручка освобождения окуляра (стр. 47)

$™ Крючки для плсусвого ремня

$£ Ременной захват (стр. 17)

$¢ Гнездо VIDEO OUT (стр. 35, 36)

$∞ Гнездо RFU DC OUT (выход адаптера

пост. тока RFU)

$§ Гнездо AUDIO OUT (стр. 35, 36)

$¶ Гнездо MIC (микрофона)

Подсоедините внешний микрофон (не

прилагается).

К этому гнезду также можно подсоединять

микрофон с “выключателем питания”.

$• Крышка гнезда

Attaching the shoulder strap

Attach the supplied shoulder strap to the hooks

for the shoulder strap ($™).

Прикрепление плечевого ремня

Прикрепите прилагаемый плечевой ремень к

крючкам для плечевого ремня ( $™).

Additional information Дополнительная информация

Remote commander

Using the Remote Commander

Make sure that the COMMANDER mode is set to

ON (p. 34).

The buttons that have the same name on the

Remote Commander as on the camcorder

function identically.

1Передатчик

Направьте его на дистанционный датчик

для управления видеокамерой после

включения питания видеокамеры.

2Кнопки перемещения ленты (стр. 21)

3Держатель батареек R6 (размер АА)

(стр. 64)

4Кнопка START/STOP

5Кнопка приводного трансфокатора

Скорость трансфокации является

неизменной при управлении с помощью

пульта дистанционного управления.

Пульт дистанционного управления

Использование пульта

дистанционного управления

Убедитесь, что режим COMMANDER

установлен в положение ON (стр. 34).

Кнопки с одинаковыми названиями на

пульте дистанционного управления и на

видеокамере функционируют идентично.

1Transmitter

Point toward the remote sensor to control the

camcorder after turning on the camcorder.

2Tape transport buttons (p.21)

3R6 (size AA) battery holder (p.64)

4START/STOP button

5Power zoom button

The zooming speed is unchangeable on the

Remote Commander.

To prepare the remote commander

To use the Remote Commander, you must insert

two R6 (size AA) batteries. Use the supplied R6

(size AA) batteries.

(1) Remove the battery cover from the Remote

Commander.

(2) Insert both of the R6 (size AA) batteries with

correct polarity.

(3) Put the battery cover back onto the Remote

Commander.

Identifying the parts

Для подготовки пульта

дистанционного управления

Для использования пульта дистанционного

управления Вы должны вставить две

батарейки R6 (размером АА).

(1) Снимите крышку отсека батареек с

пульта дистанционного управления.

(2) Вставьте обе батарейки R6 (размером АА)

с правильной полярностью.

(3) Установите крышку на пульт

дистанционного управления.

Примечание относительно срока службы

батареек

Батареек для пульта дистанционного

управления хватает примерно на 6 месяцев

при нормальной эксплуатации. Если заряд

батареек станет слабым или израсходуется

совсем, пульт дистанционного управления

перестанет функционировать.

Во избежание повреждения вследствие

возможной утечки содержимого батареек

Удалите батарейки, если Вы не будете

использовать пульт дистанционного

управления длительное время.

123

Note on battery life

The batteries for the Remote Commander last

about 6 months under normal operation. When

the batteries become weak or dead, the Remote

Commander does not work.

To avoid damage from possible battery

leakage

Remove the batteries when you will not use the

Remote Commander for a long time.

Опозназание деталей

Additional information Дополнительная информация

Remote control direction

Aim the Remote Commander to the remote

sensor within the range as shown below.

Notes on the Remote Commander

•Keep the remote sensor away from strong light

sources such as direct sunlight or illumination.

Otherwise, the remote control may not be

effective.

•Be sure that there is no obstacle between the

remote sensor on the camcorder and the

Remote Commander.

•This camcorder works at commander mode

VTR 2. The commander modes (1, 2, and 3) are

used to distinguish this camcorder from other

Sony VCRs to avoid remote control

misoperation. If you use another Sony VCR at

commander mode VTR 2, we recommend you

change the commander mode or cover the

remote sensor of the VCR with black paper.

15˚

30˚

15˚

Направление пульта дистанционного

управления

Направьте пульт дистанционного управления

на дистанционный датчик в пределах

диапазона, показанного ниже.

Примечания относительно пульта

дистанционного управления

• Располагайте дистанционный датчик

вдали от сильных источников света, таких,

как прямой солнечный свет или

иллюминация. В противном случае

дистанционное управление может не

срабатывать.

• Убедитесь, что между дистанционным

датчиком на видеокамере и пультом

дистанционного управления нет

препятствия.

• Данная видеокамера работает в режиме

пульта управления VTR 2 (KBM 2). Режимы

пульта управления (1, 2 и 3) используются

для отличия данной видеокамеры от

других КВМ фирмы Sony, чтобы избежать

неправильного срабатывания при

дистанционном управлении. Если Вы

используете другие КВМ фирмы Sony в

режиме пульта управления VTR 2 (КВМ 2),

рекомендуется изменить режим на пульте

управления или закрыть дистанционный

датчик КВМ черной бумагой.

To watch the demonstration

You can watch a brief demonstration of pictures

with special effects.

If the demonstration appears when you turn on

the camcorder for the first time, exit the Demo

mode to use your camcorder.

To enter demo mode

(1) Eject the cassette and set the POWER switch

to OFF.

(2) Turn STANDBY up.

(3) While holding down ( set the POWER

switch to CAMERA. Demonstration starts.

The demonstration stops when you insert the

cassette.

Note that once you enter Demo mode, this mode

is retained as long as the lithium battery is in

place. Therefore, demonstration starts

automatically 10 minutes later every time you set

the POWER switch to CAMERA, or after you

eject the cassette.

To exit demo mode

(1) Set the POWER switch to OFF.

(2) Turn STANDBY up.

(3) While holding down p set the POWER

switch to CAMERA.

Identifying the parts

Для просмотра демонстрации

Вы можете просмотреть короткую

демонстрацию изображений со

специальными эффектами.

Если демонстрация появляется, когда Вы

используете видеокамеру в первый раз, то

требуется выйти из демонстрационного

режима для использования видеокамеры.

Для входа в демонстрационный режим

(1) Вытолкните кассету и установите

выключатель POWER в положение OFF.

(2) Поверните STANDBY вверх.

(3) Нажимая (, установите выключатеь

POWER в положение CAMERA.

Демонстрация начинается. Демонстрация

заканчивается, когда Вы вставите кассету.

Обратите внимание, что, если Вы ввели

демонстрационный режим, то этот режим

сохраняется до тех пор, пока установлена

литиевая батарейка. Таким образом,

демонстрация каждый раз автоматически

начинается через 10 минут после того, как

Вы установите выключатель POWER в

положение CAMERA или после

выталкивания кассеты.

Для выхода из демонстрационного

режима

(1) Установите выключатель POWER в

положение OFF.

(2) Поверните STANDBY вверх.

(3) Нажимая p, установите выключатель

POWER в положение CAMERA.

Опознавание деталей

Additional information Дополнительная информация

1Mirror mode indicator (p. 26)

2Back light indicator (p. 29)

3Warning indicator (p. 68)

4Lithium battery indicator (p. 38)

5Recording lamp/battery lamp (p. 11)

(in the viewfinder)

6Recording in LP mode (p. 11)

7Tape transport mode (p. 11)

8Tape counter (p. 14)

9AUTO DATE indicator (p. 11)

0Remaining battery indicator (p. 42)

!¡ Date, Time or Title (p. 28, 33)

In the viewfinder and on the

LCD screen В видоискателе и на экране

ЖКД

1Индикатор зеркального режима

(стр. 26)

2Индикатор задней подсветки (стр. 29)

3Предупреждающий индикатор (стр. 68)

4Индикатор литиевой батарейки (стр. 38)

5Лампочка записи/лампочка

батарейного блока (стр. 11)

(в видоискателе)

6Запись в режиме LP (стр. 11)

7Режим перемещения ленты (стр. 11)

8Счетчик ленты (стр. 14)

9Индикатор AUTO DATE (стр. 11)

!º Индикатор оставшегося заряда

батарейного блока (стр. 42)

!¡ Дата, время или надпись (стр. 28, 33)

Warning indicators

123

456

789

Предупреждающие

индикаторы

1Заряд батареи слабый или

израсходован.

Медленное мигание: заряд батареи слабый.

Быстрое мигание: заряд батареи

израсходован.

2Лента приближается к концу.

3Лента закончилась.

4Не вставлена кассета.

5На кассете отсутствует лепесток

(красный). (стр. 10)

6Произошла конденсация влаги. (стр. 45)

Индикатор 6 появляется только при

вставленной кассете.

7Возможно загрязнены видеоголовки.

(стр. 46)

Если в видоискателе или на экране ЖКД

мигают индикаторы или на видеокамере

мигает сигнальная лампочка, проверьте

следующее:

≥:Вы можете слышать зуммерный

звуковой сигнал при установке BEEP в

положение ON (стр. 34).

If indicators flash in the viewfinder or on the

LCD screen, or a caution lamp on the camcorder

flashes, check the following:

≥:You can hear the beep sound when BEEP is

set to ON (p. 34).

6Moisture condensation has occurred.

(p. 45)

6 indicator appears only when the cassette is

inserted.

7The video heads may be contaminated.

(p. 46)

1The battery is weak or dead.

Slow flashing: The battery is weak.

Fast flashing: The battery is dead.

2The tape is near the end.

3The tape has run out.

4No tape has been inserted.

5The tab on the tape is out (red). (p. 10)

Additional information Дополнительная информация

8Some other trouble has occurred.

Disconnect the power source and contact

your Sony dealer or local authorized facility.

9The lithium battery is weak or is not

installed. (p. 38)

This indicator flashes just only after

powering on.

8Имеют место другие неисправности.

Отсоедините источник питания и

обратитесь в Ваше агенстство фирмы

Sony или местное уполномоченное

ремонтное предприятие.

9Заряд литиевой батарейки является

слабым или же литиевая батарейка не

установлена. (стр. 38)

Этот индикатор мигает только после

включения питания.

Index

Adjusting viewfinder ............ 13

ANTI GROUND

SHOOTING........................... 32

AUTO DATE .......................... 14

BACK LIGHT ......................... 29

BEEP .................................. 14, 34

Camera recording .................. 11

Car battery .............................. 26

Charging battery...................... 7

Cleaning video heads............ 46

COUNTER RESET ................. 14

DATE/TIME .......................... 28

DEMO mode .......................... 66

Editing ..................................... 37

EDITSEARCH ........................ 19

EJECT....................................... 10

END SEARCH........................ 23

F, G, H

Fast-forward ........................... 21

5 sec. recording ...................... 32

High-speed shutter mode..... 30

I, J, K, L

LANC ...................................... 60

Lithium battery ...................... 38

M, N, O, P

Mains ....................................... 24

MIC (microphone) jack ......... 62

Playback on TV ...................... 21

Playback pause....................... 22

Power sources ........................ 24

Power zoom............................ 15

PROGRAM AE....................... 30

Q, R

REC MODE............................. 34

Rec. Review ............................ 19

Remote Commander ............. 63

Remote control jack (LANC) 60

Rewind .................................... 21

Shoulder strap ........................ 62

Sports mode............................ 30

STANDBY......................... 11, 12

Standby mode ........................ 12

Supplied accessories................ 6

T, U, V

Tape counter........................... 14

Title .......................................... 33

Tripod mounting ................... 61

Trouble check ......................... 51

Twilight mode........................ 30

W, X, Y, Z

Zoom ....................................... 15

Additional information Дополнительная информация

Указатель

А, Б

Автомобильный

аккумулятор...................... 25

В–З

Воспроизведение на

телевизоре ........................ 21

Гнездо дистанционного

управления (LANC) .......... 60

Гнездо MIC (микрофона) .. 62

Демонстрационный режим

DEMO .................................66

Запись с помощью

видеокамеры .................... 11

Зарядка батарейного блока ..

И–М

Источники питания ............ 24

Литиевая батарейка .......... 38

Монтаж ............................... 37

Н, О

Надпись .............................. 33

Наезд видеокамеры ......... 15

Очистка видеоголовок ...... 46

Пауза воспроизведения .... 22

Перемотка ленты вперед ..

Перемотка ленты назад ... 21

Плечевой ремень .............. 62

Приводной трансфокатор ..

Прилагаемые

принадлежности ................. 6

Проверка неисправностей ..

Просмотр записи................ 19

Пульт дистанционного

управления........................ 63

5-секундная запись ........... 32

Регулировка видоискателя ...

Режим высокоскоростного

затвора .............................. 30

Режим готовности ............. 12

Режим спорта ..................... 30

Режим сумерек .................. 30

С–У

Счетчик ленты .................. 14

Установка на треноге ....... 61

Широкоформатный

режим ................................ 34

Электрическая сеть .......... 24

ANTI GROUND SHOOTING . 32

AUTO DATE ........................ 14

BACK LIGHT ....................... 29

BEEP ............................. 14, 34

COUNTER RESET .............. 14

DATE/TIME .......................... 28

EDITSEARCH ...................... 19

EJECT .................................. 10

END SEARCH ..................... 23

LANC ...................................60

PROGRAM AE .................... 30

REC MODE ......................... 34

STANDBY ...................... 11, 12

Sony Corporation Printed in Japan

Sony Handycam Vision Ccd Trv10Ep Users Manual

CCD-TRV10EP to the manual 62b44bf2-8785-6114-8108-c27ce216d5c4

Navigation menu

Versions of this User Manual:

Views

Navigation
