4-233-502-52(1)

FM Stereo

FM-AM Receiver

STR-DE375

Operating instructions

Manual de Instruccìones

2GB

Getting Started

WARNING

To prevent fire or shock

hazard, do not expose

the unit to rain or

moisture.

To avoid electrical shock, do not open

the cabinet. Refer servicing to qualified

personnel only.

Do not install the appliance in a

confined space, such as a bookcase or

built-in cabinet.

Don’t throw a battery,

dispose it as the

injurious wastes.

Precautions

On safety

• Should any solid object or liquid fall

into the cabinet, unplug the receiver

and have it checked by qualified

personnel before operating it any

further.

• To prevent fire, do not cover the

ventilation of the receiver with

newspapers, table cloths, curtains,

etc. And don’t place lighted candles

on the receiver.

• To prevent fire or shock hazards, do

not place vases on the receiver.

On power sources

• Before operating the receiver, check

that the operating voltage is identical

with your local power supply. The

operating voltage is indicated on the

nameplate at the rear of the receiver.

• The receiver is not disconnected from

the AC power source (MAINS) as

long as it is connected to the wall

outlet, even if the receiver itself has

been turned off.

• If you are not going to use the

receiver for a long time, be sure to

disconnect the receiver from the wall

outlet. To disconnect the AC power

cord, grasp the plug itself; never pull

the cord.

• Should the AC power cord need to be

changed, have it done at a qualified

service shop only.

On placement

• Place the receiver in a location with

adequate ventilation to prevent heat

build-up and prolong the life of the

receiver.

• Do not place the receiver near heat

sources, or in a place subject to direct

sunlight, excessive dust or

mechanical shock.

• Do not place anything on top of the

cabinet that might block the

ventilation holes and cause

malfunctions.

• Although the receiver heats up during

operation, this is not a malfunction. If

you continuously use this receiver at

a large volume, the cabinet

temperature of the top, side and

bottom rises considerably. To avoid

burning yourself, do not touch the

cabinet.

On operation

• Before connecting other components,

be sure to turn off and unplug the

receiver.

On cleaning

• Clean the cabinet, panel and controls

with a soft cloth slightly moistened

with a mild detergent solution. Do

not use any type of abrasive pad,

scouring powder or solvent such as

alcohol or benzine.

If you have any question or problem

concerning your receiver, please

consult your nearest Sony dealer.

3GB

Getting Started

About This Manual

The instructions in this manual is for

model STR-DE375. Check your model

number by looking at the lower right

corner of the front panel.

Conventions

• The instructions in this manual

describe the controls on the receiver.

You can also use the controls on the

remote if they have the same or

similar names as those on the

receiver.

• A “Quick Reference Guide” is

supplied on page 27.

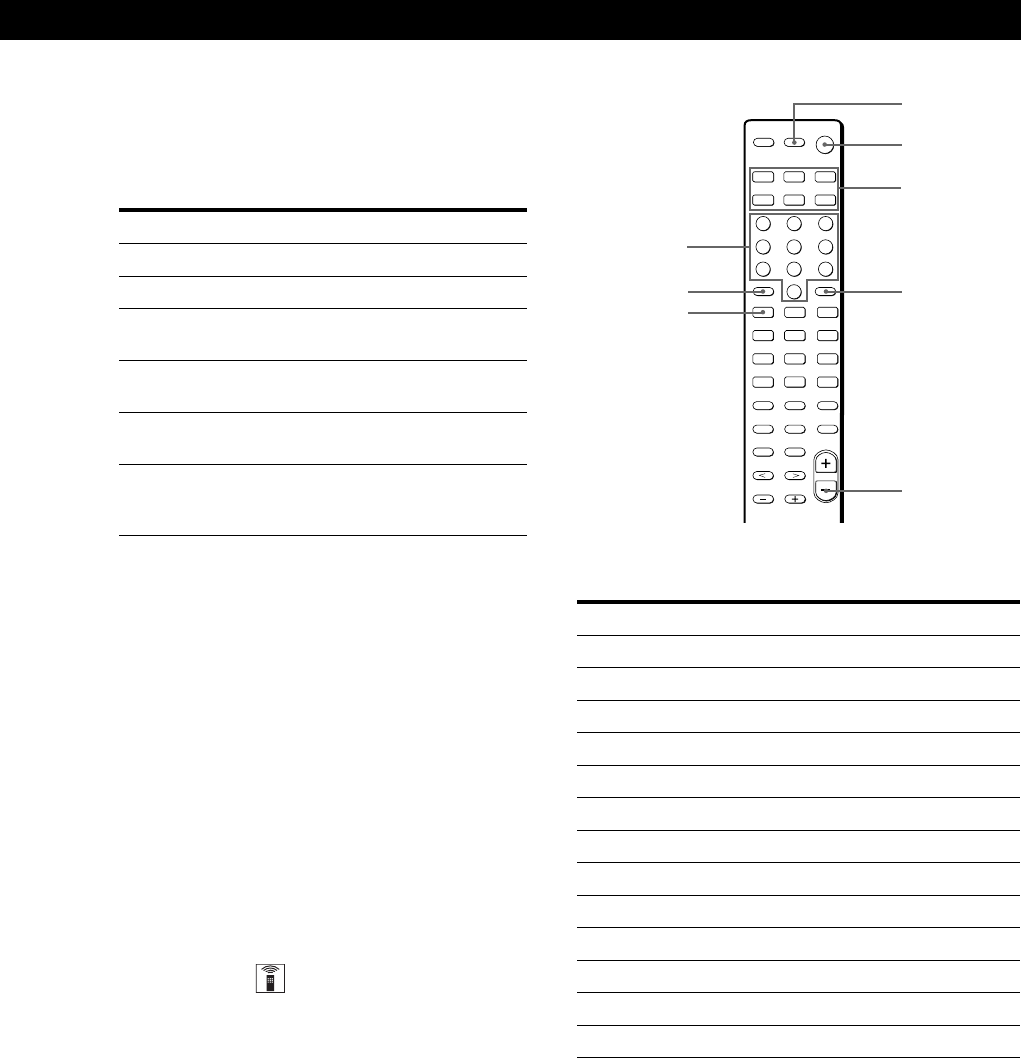

• The “Remote Button Descriptions”

section on page 25 provides an

overview of the remote buttons.

• The following icons are used in this

manual:

Indicates that you can use only the

remote to do the task.

Indicates hints and tips for making

the task easier.

This receiver contains a Dolby Pro Logic

Surround decoder.

Manufactured under license from Dolby

Laboratories.

“Dolby”, “Pro Logic” and the double-D

symbol ; are trademarks of Dolby

Laboratories.

TABLE OF CONTENTS

Getting Started

Unpacking 4

Hookup Overview 4

Antenna Hookups 5

Audio Component Hookups 5

Video Component Hookups 6

Speaker System Hookups 7

AC Hookups 9

Before You Use Your Receiver 9

Receiver Operations

Selecting a Component 10

Receiving Broadcasts 12

Presetting Radio Stations 13

Recording 14

Using the Sleep Timer 14

Using Surround Sound

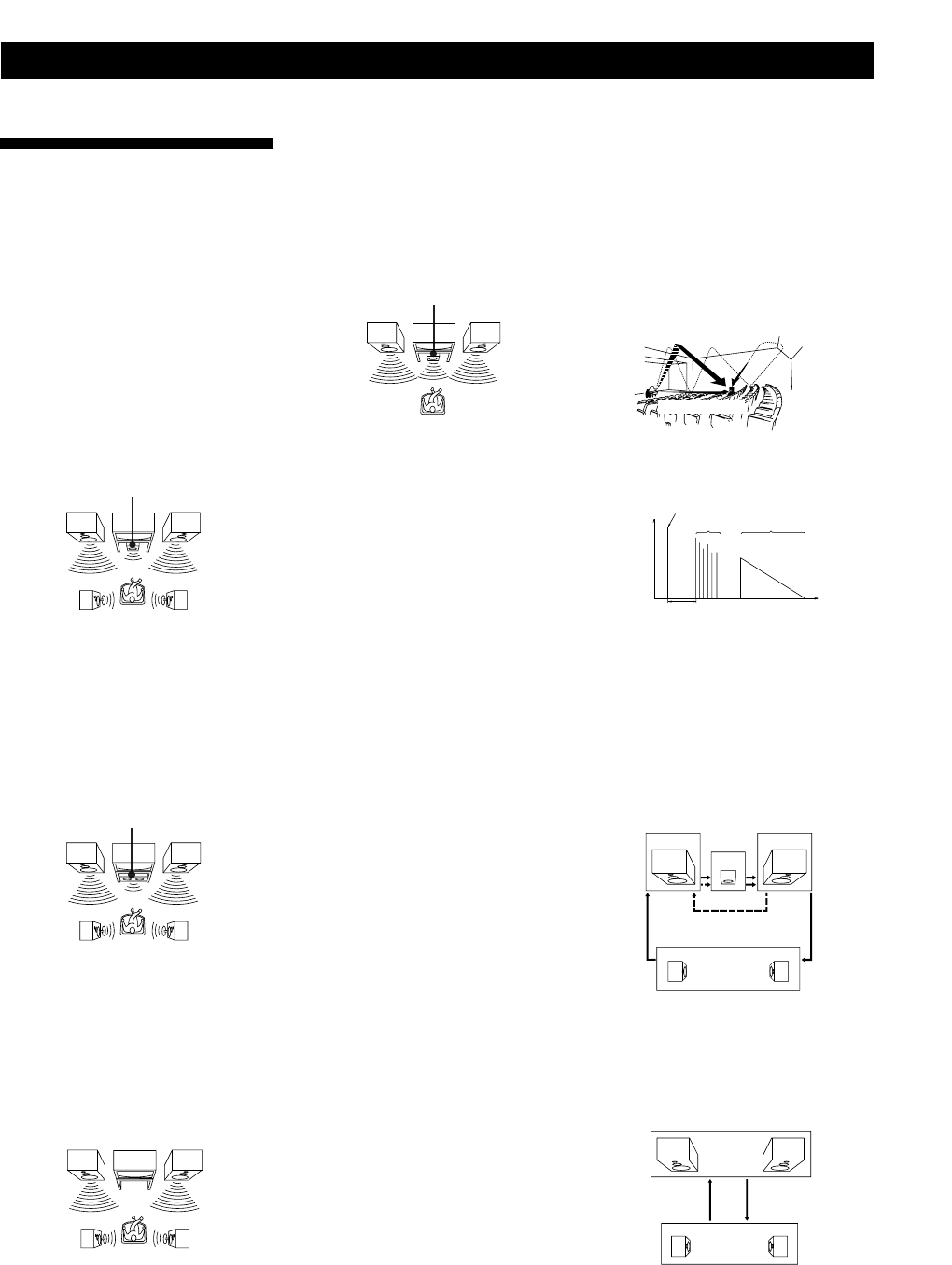

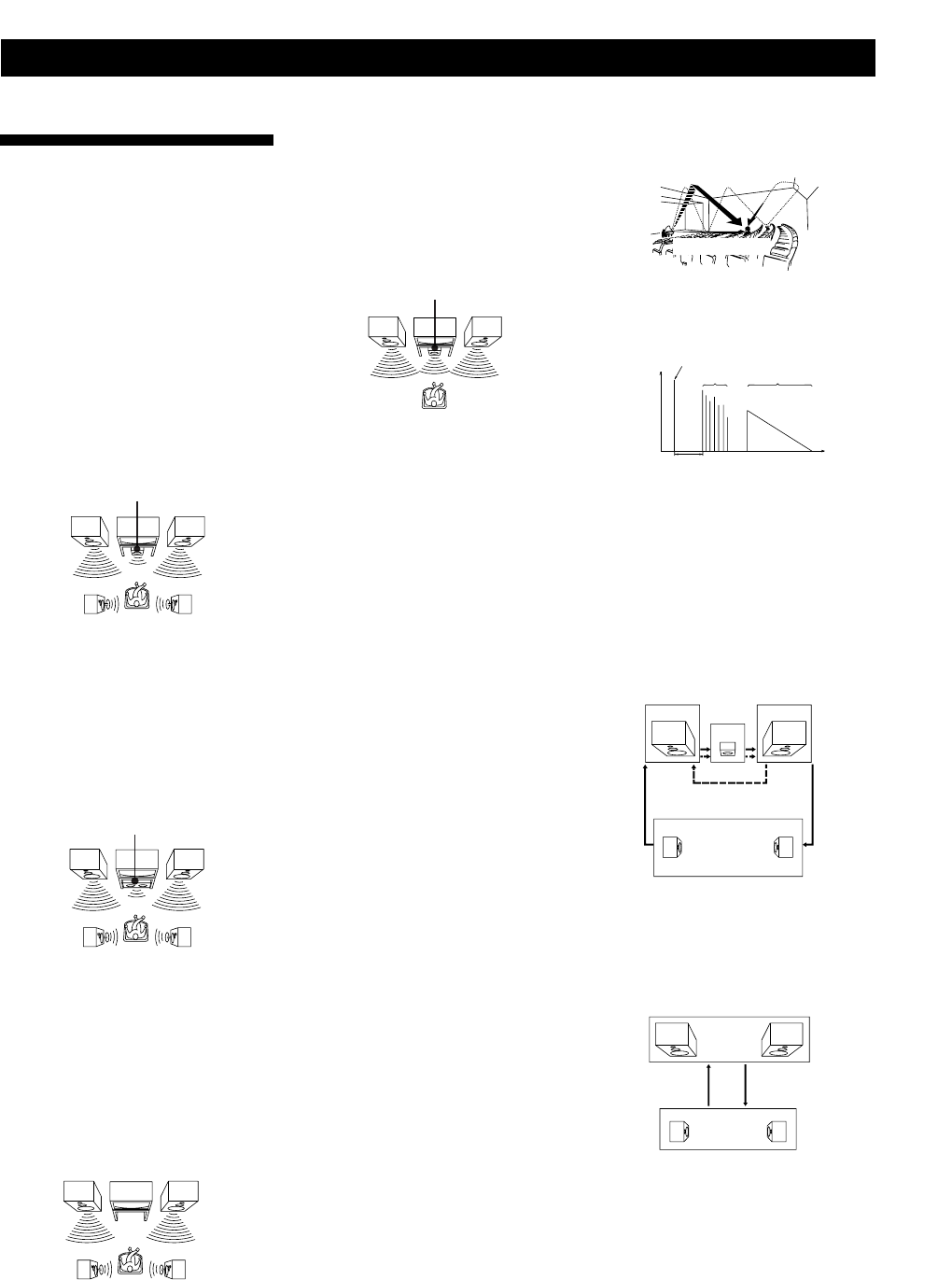

Choosing a Sound Field 15

Getting the Most Out of Dolby Pro Logic Surround Sound 16

Additional Information

Troubleshooting 19

Specifications 20

Glossary 22

Index 23

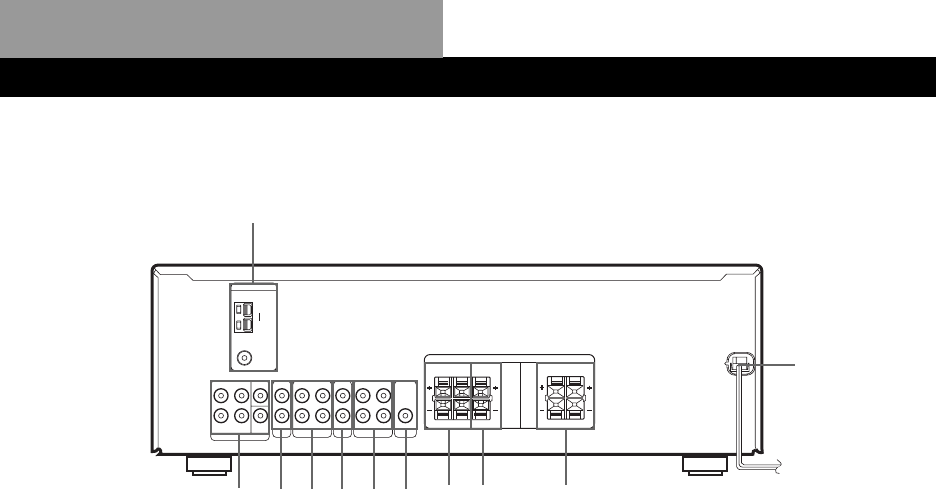

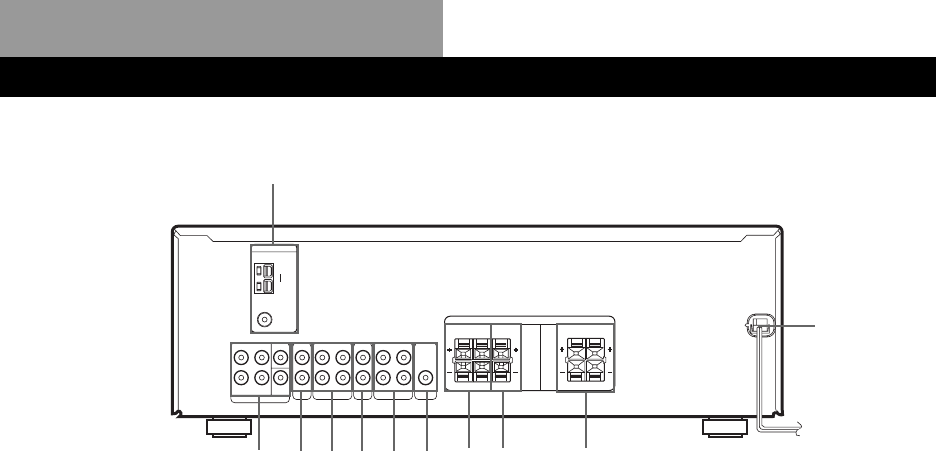

Rear Panel Descriptions 24

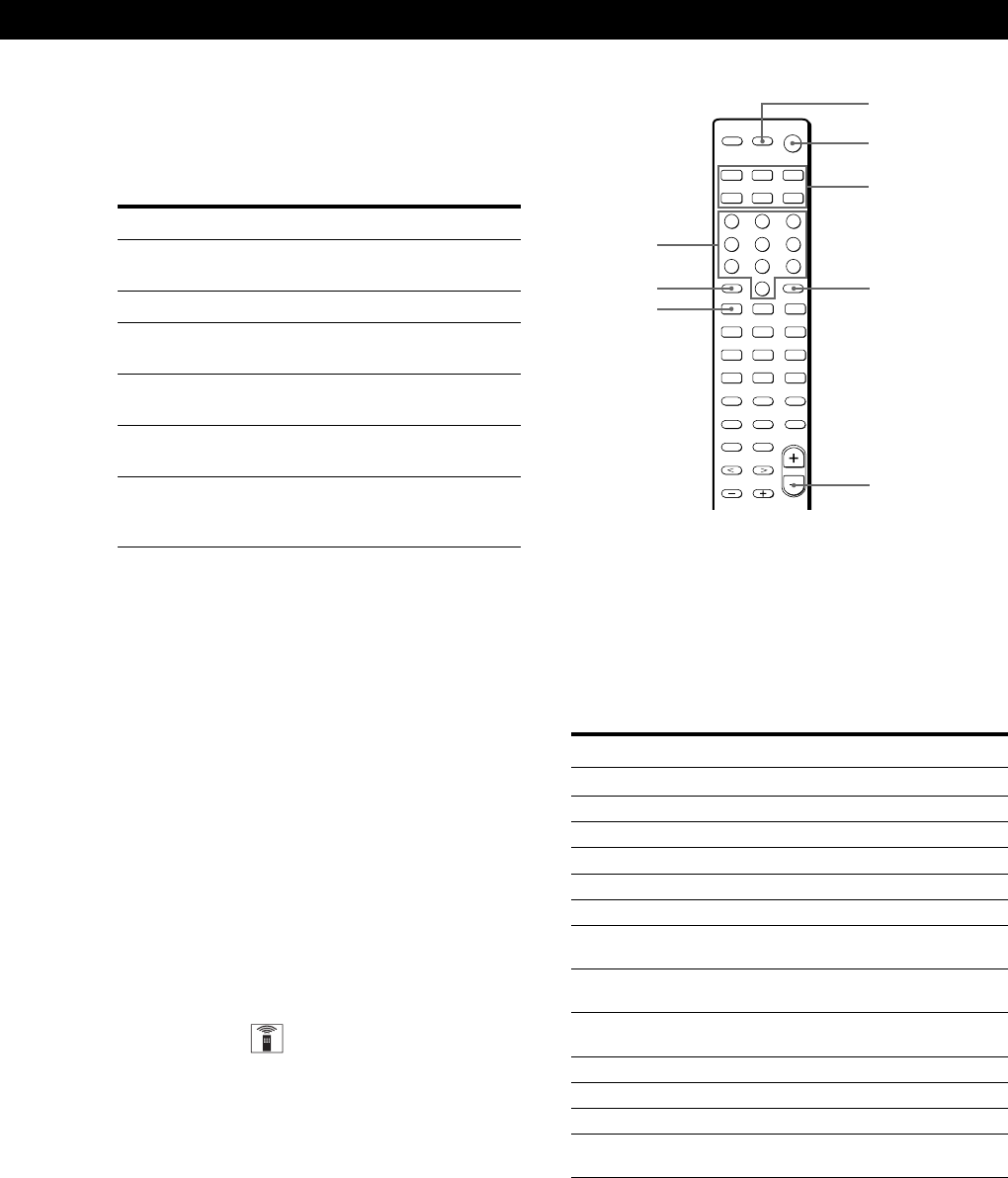

Remote Button Descriptions 25

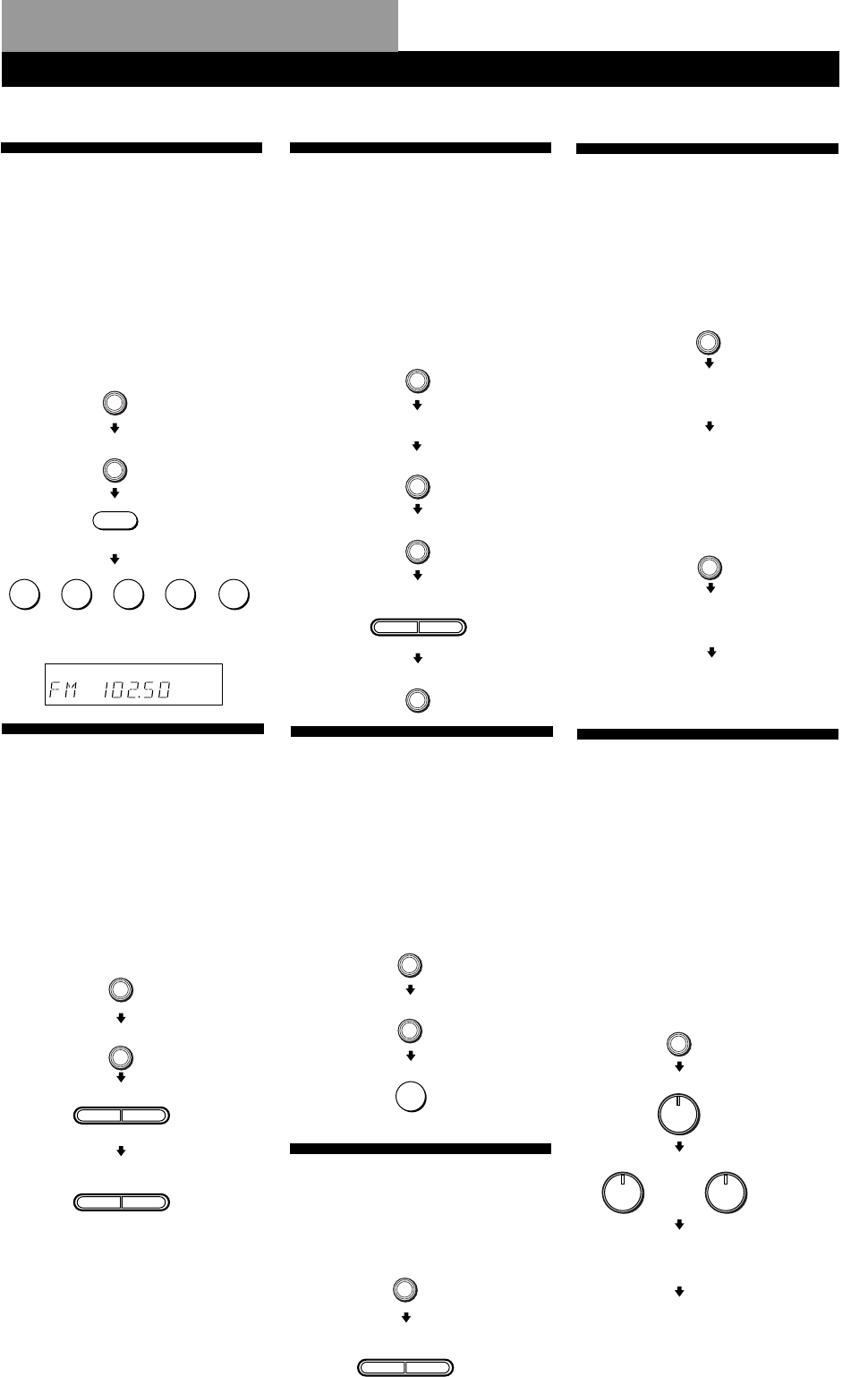

Quick Reference Guide 27

4GB

Getting Started

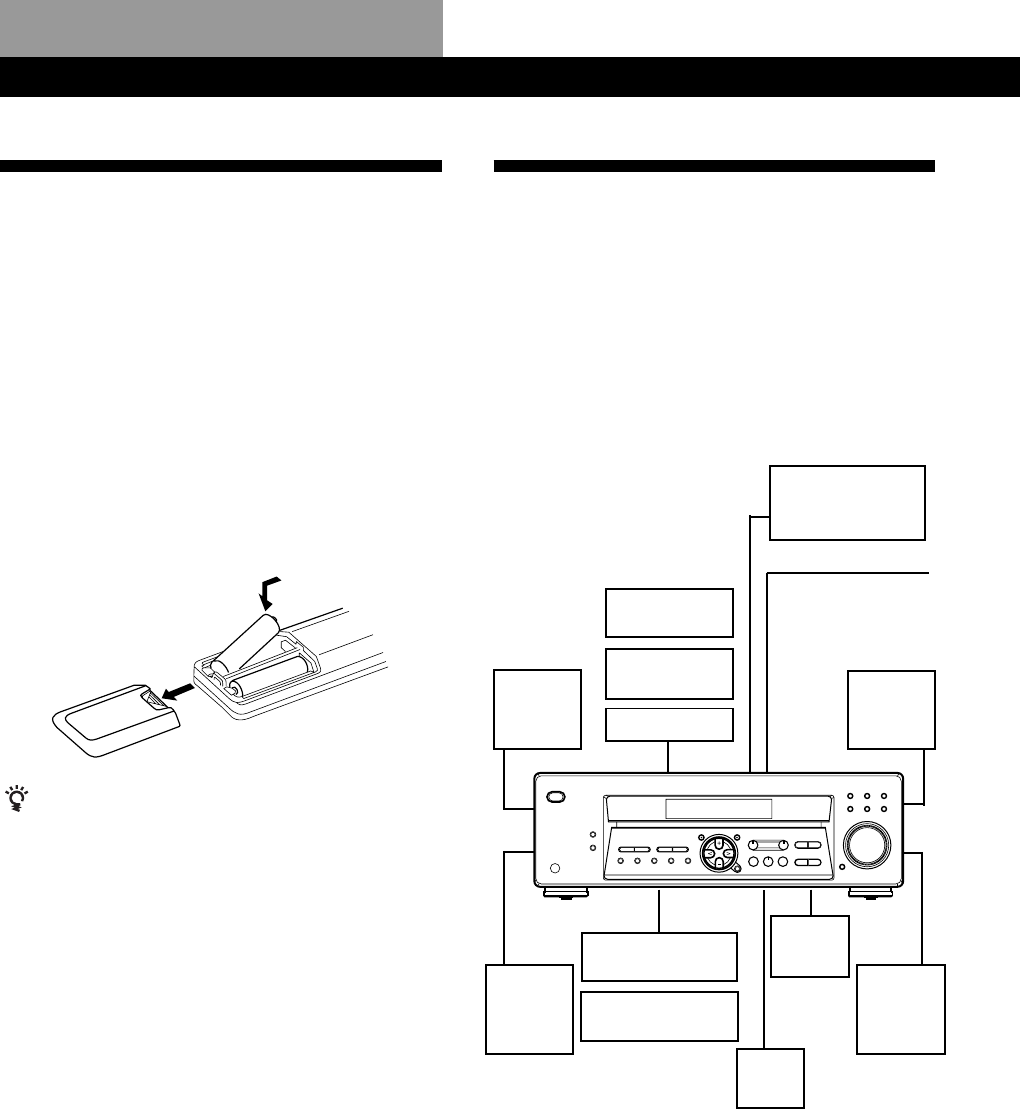

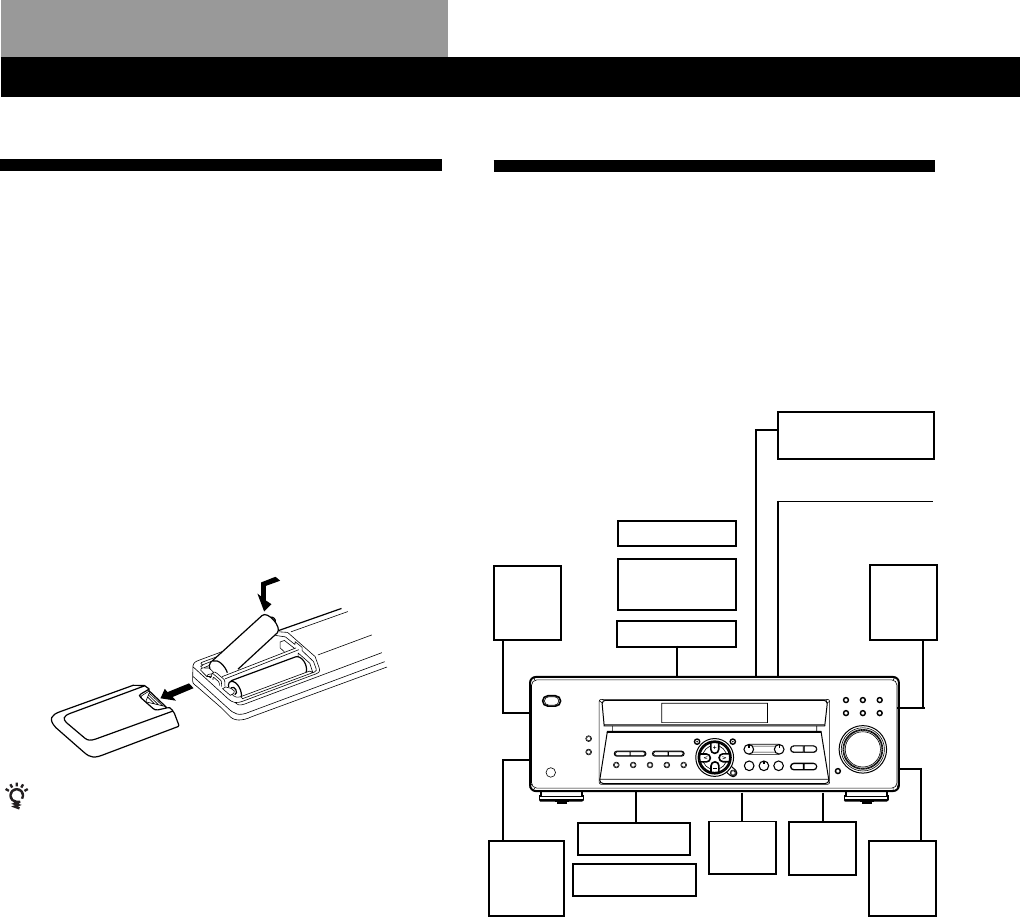

Unpacking

Check that you received the following items with the

receiver:

• FM wire antenna (1)

• AM loop antenna (1)

• Remote commander (remote) (1)

• Size AA (R6) batteries (2)

Inserting batteries into the remote

Insert two size AA (R6) batteries in accordance with

the + and – markings on the battery compartment.

When using the remote, point it at the remote sensor g

on the receiver.

When to replace batteries

Under normal use, the batteries should last for about 6

months. When the remote no longer operates the

receiver, replace both batteries with new ones.

Notes

• Do not leave the remote in an extremely hot or humid

place.

• Do not use a new battery with an old one.

• Do not expose the remote sensor to direct sunlight or

lighting apparatuses. Doing so may cause a malfunction.

• If you don’t use the remote for an extended period of time,

remove the batteries to avoid possible damage from

battery leakage and corrosion.

Hookup Overview

The receiver allows you to connect and control the

following audio/video components. Follow the

hookup procedures for the components that you want

to connect to the receiver on the pages specified. To

learn the locations and names of each jack, see “Rear

Panel Descriptions” on page 24.

Before you get started

• Turn off the power to all components before making

any connections.

• Do not connect the AC power cords until all of the

connections are completed.

• Be sure to make connections firmly to avoid hum

and noise.

• When connecting an audio cable, be sure to match

the color-coded pins to the appropriate jacks on the

components: White (left, audio) to White; and Red

(right, audio) to Red.

]

}}

AM/FM antenna

DVD player/Dolby

Digital decoder

Front

speaker

(L)

Speaker

System

Hookups (7)

Antenna Hookups (5)

Front

speaker

(R)

Surround

speaker

(L)

Surround

speaker

(R)

CD player

MD/Tape deck

Center

speaker Active

woofer

Video Component

Hookups (6)

Audio Component

Hookups (5)

TV tuner

SAT (Satellite

receiver)

VCR

Getting Started

5GB

Getting Started

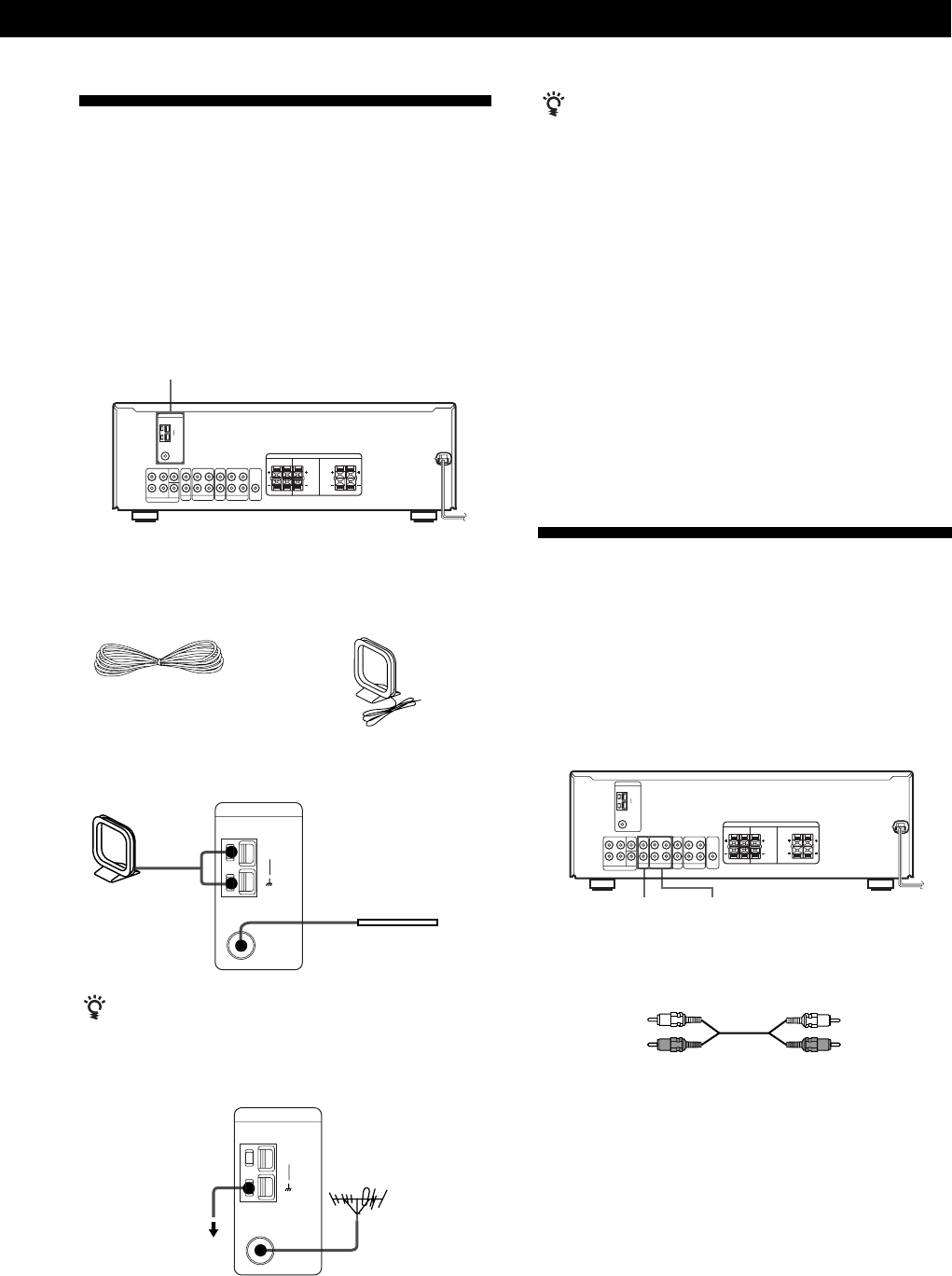

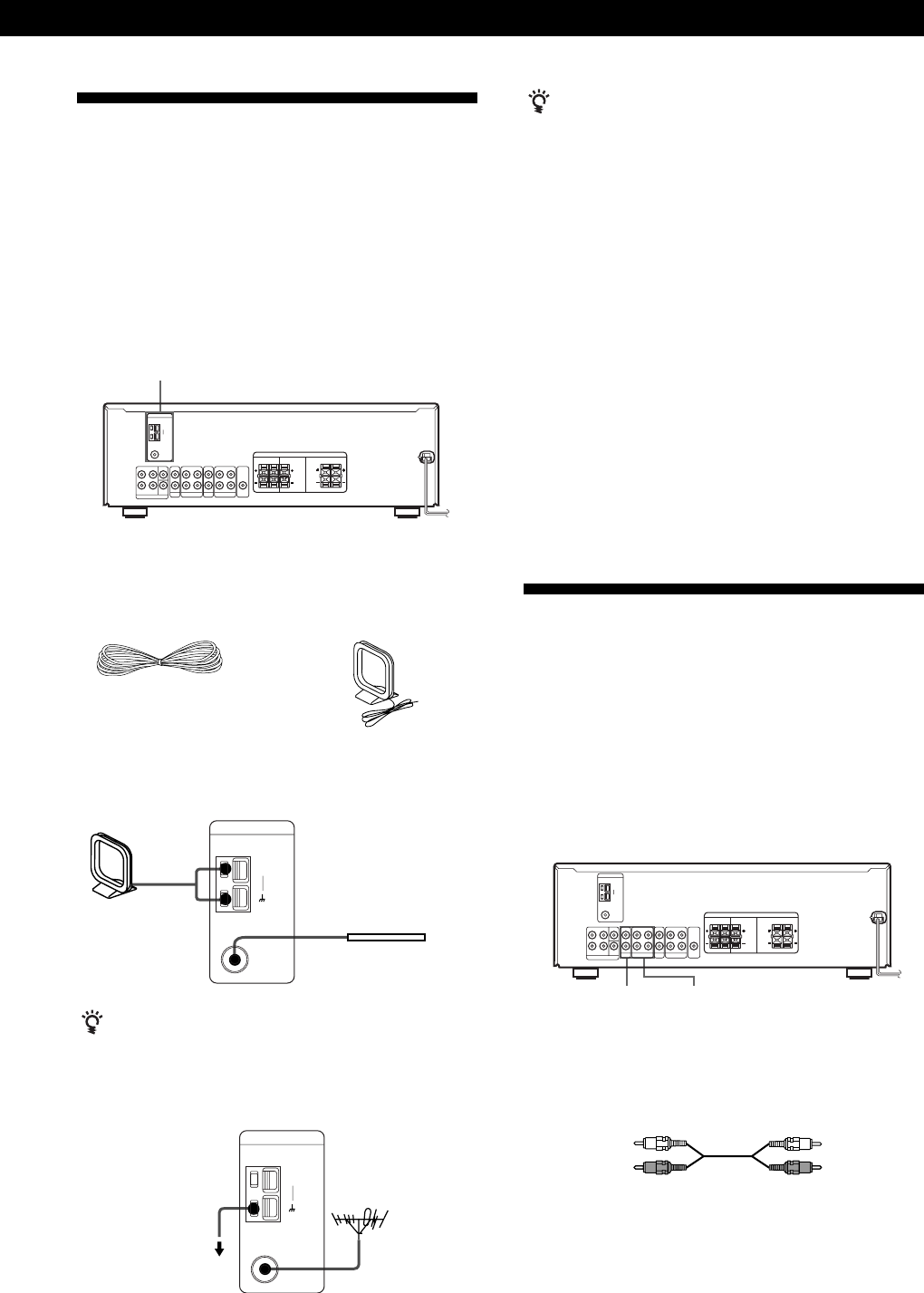

Antenna Hookups

Overview

This section describes how to connect AM and FM

antennas to the receiver. If you want to receive radio

broadcasts with the receiver, complete these

connections first, then go to the following pages.

For specific locations of the terminals, see the

illustration below.

What antennas will I need?

If you have poor AM reception

Connect a 20 to 50 ft. (6 to 15-meter) insulated wire (not

supplied) to the AM antenna terminal in addition to the

AM loop antenna. Try to extend the wire outdoors and

keep it horizontal.

Connecting a ground wire

If you connect the receiver to an outdoor antenna,

ground it against lightning as shown in the illustration

in the left column. To prevent a gas explosion, do not

connect the ground wire to a gas pipe.

Where do I go next?

If you want to connect other components, go on to the next

section. If you’re only planning to use the receiver to listen to

the radio, go to “Speaker System Hookups” on pages 7 and 8.

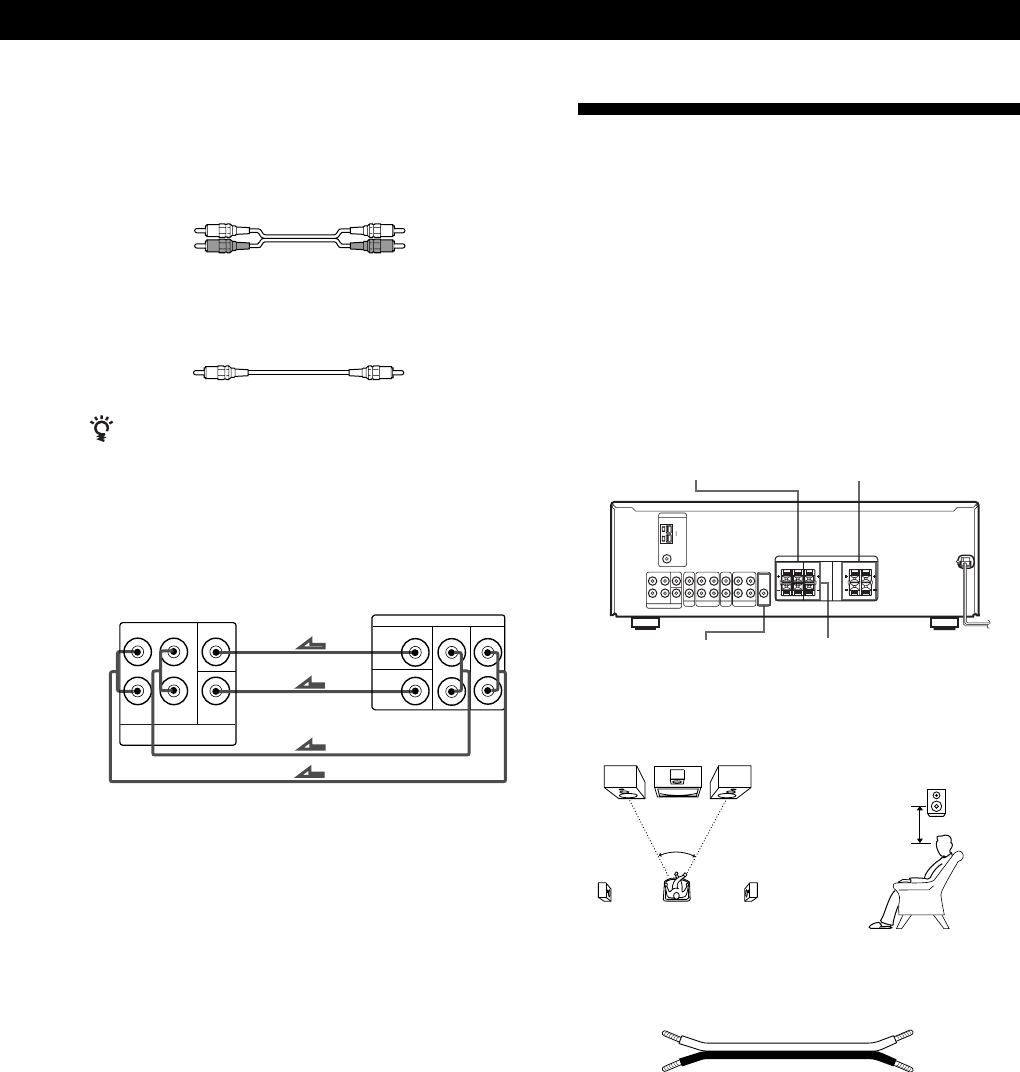

Audio Component Hookups

Overview

This section describes how to connect your audio

components to the receiver. If you want to use the

receiver as an amplifier, complete these connections.

For specific locations of the jacks, see the illustration

below.

What cables will I need?

Audio cables (not supplied) (1 for CD player; 2 for each MD

recorder or tape deck)

• AM loop antenna

(supplied) (1)

• FM wire antenna

(supplied) (1)

Hookups

If you have poor FM reception

Use a 75-ohm coaxial cable (not supplied) to connect the

receiver to an outdoor FM antenna as shown below.

FM wire antenna

After connecting

the wire antenna,

keep it as

horizontal as

possible.

AM loop antenna Receiver

(continued)

Receiver

FM outdoor antenna

Ground wire

(not supplied)

to ground

ANTENNA

Ω

COAXIAL

ANTENNA

Ω

COAXIAL

MD/TAPE

Red (R)Red (R)

White (L)

6GB

Getting Started

White (L)

Red (R) White (L)

Red (R)

Black Black

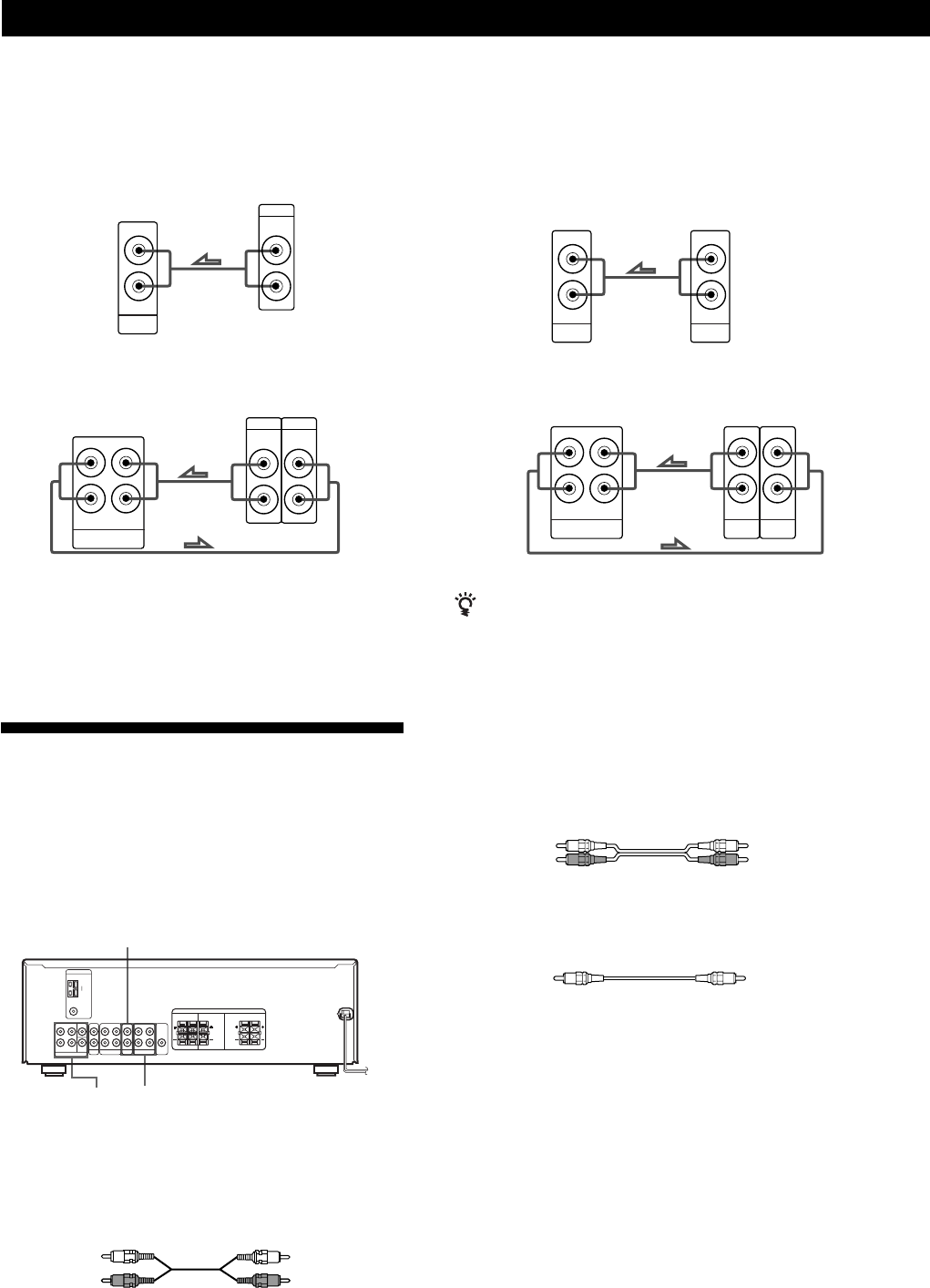

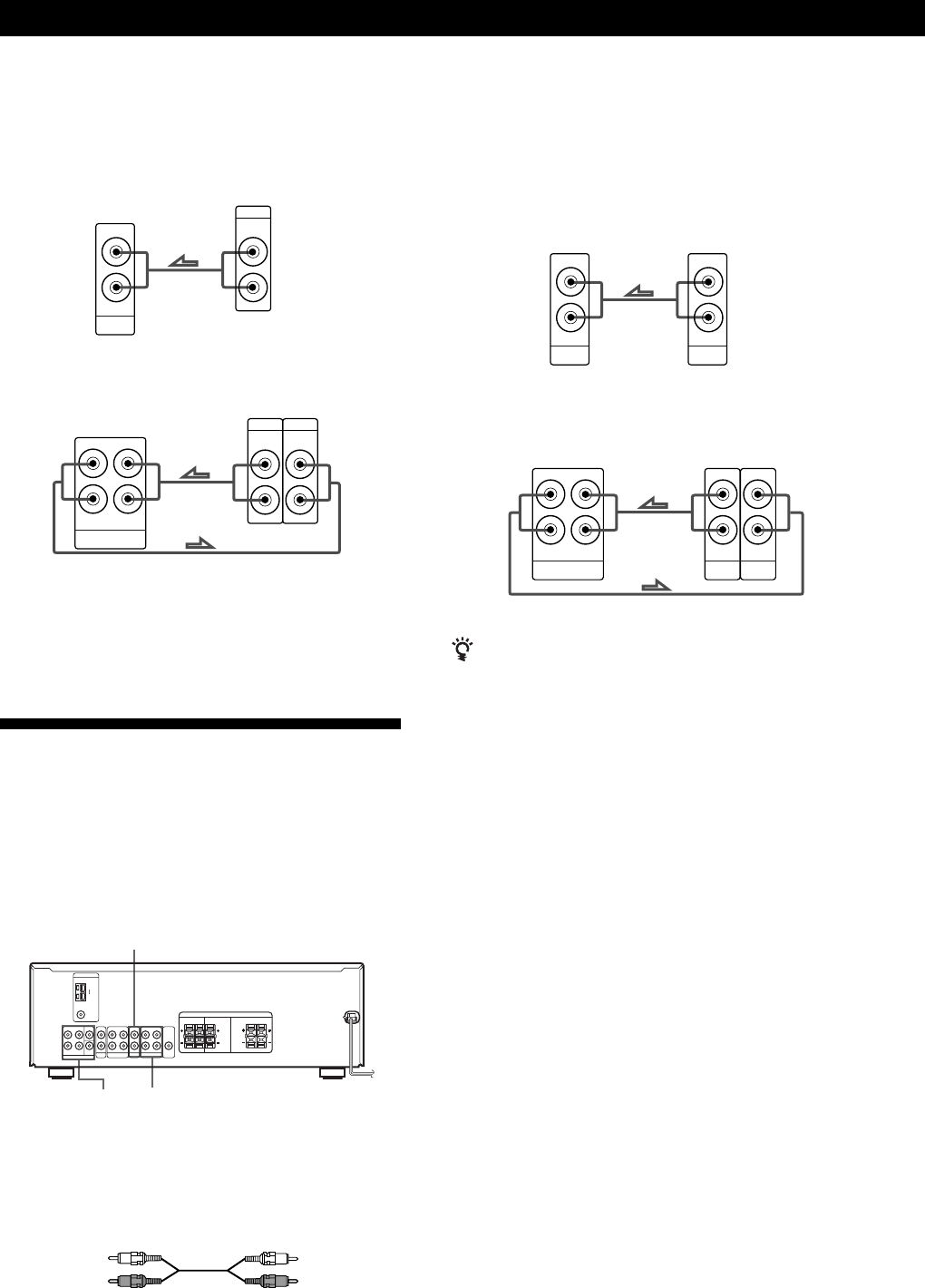

Hookups

The arrow l indicates signal flow.

CD player

MD deck or Tape deck

Where do I go next?

Go on to the next section to connect video components to

enjoy surround sound when watching/listening to TV

programs or video tapes.

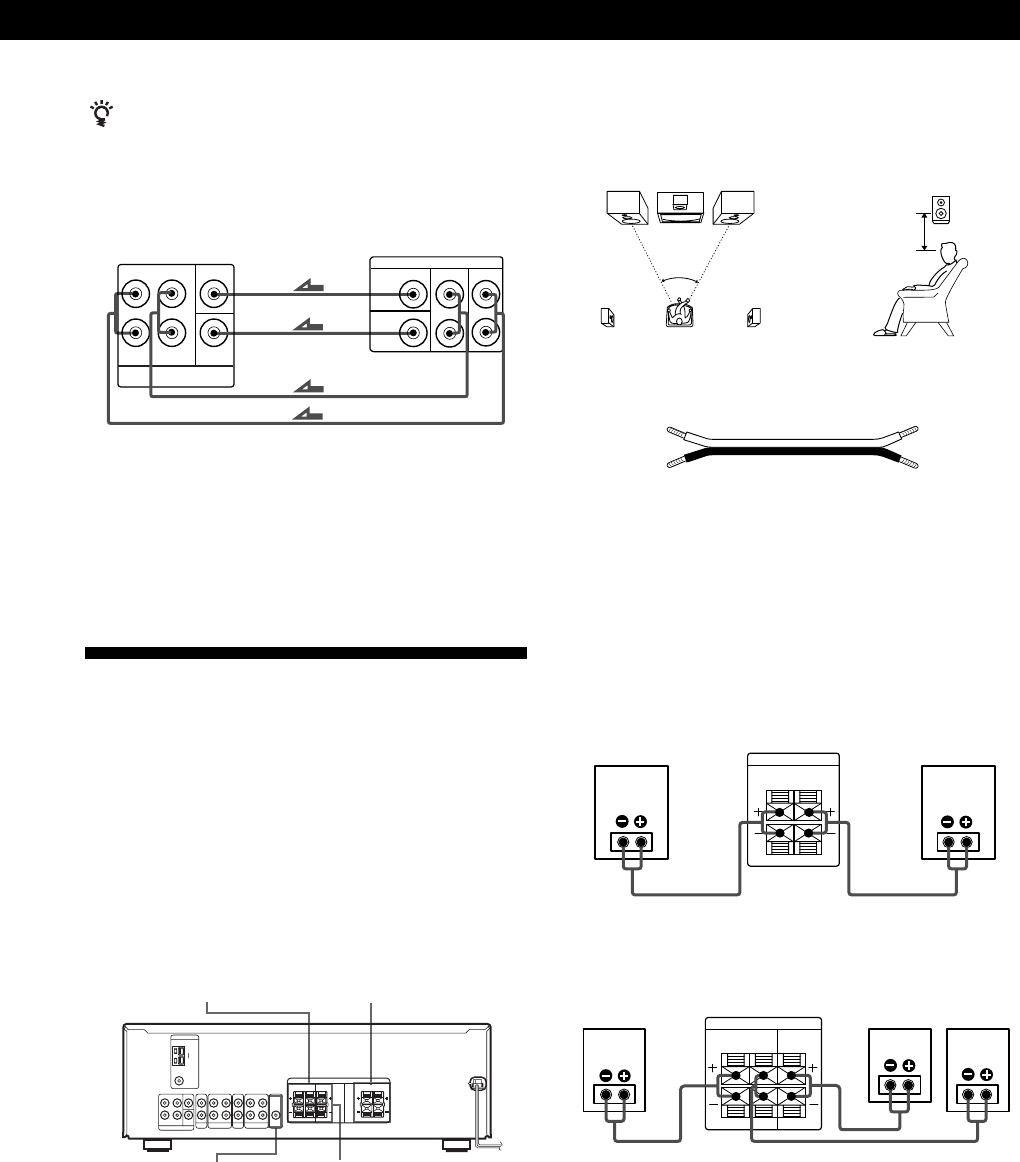

Video Component Hookups

Overview

This section describes how to connect video

components to the receiver. For specific locations of the

jacks, see the illustration below.

What cables will I need?

• Audio/video cable (not supplied) (1 for each TV tuner or

Satellite receiver; 2 for the VCR)

Receiver CD player

MD deck or Tape deckReceiver

Hookups

The arrow l indicates signal flow.

TV/SAT

VCR

Use the function buttons (TV/SAT, CD, MD/TAPE or

TUNER) to select the VIDEO AUDIO OUT signal. You

can record this audio signal by connecting a recording

component such as a cassette deck (to the VIDEO

AUDIO OUT jack).

DVD player/Dolby Digital decoder

What cables will I need?

• Audio cable (not supplied) (1 for each DVD/MULTI

CH FRONT and SURROUND jacks)

• Monaural audio cable (not supplied) (1 for each

DVD/MULTI CH CENTER and SUB WOOFER

jacks)

Receiver TV tuner or Satellite

receiver

Receiver VCR

OUTPUT

LINE

OUTPUT

MD/TAPE

LINE

INPUT

LINE

OUT

TV/SAT

DVD/MULTI CH VIDEO

Red (R)Red (R)

White (L)

AUDIO IN

TV/SAT

AUDIO

OUTPUT

OUTPUT INPUT

AUDIO IN

AUDIO OUT

VIDEO

AUDIO

7GB

Getting Started

You can play decoded Dolby Digital soundtracks through the

speakers connected to the receiver

If you have a DVD player or a Dolby Digital decoder

with 5.1 CH output, you can amplify a decoded Dolby

Digital soundtrack with the following connections.

Note

If you have a DVD player with 2 CH analog output, connect

it to another function jack.

Where do I go next?

Go on to the next section to connect the speakers.

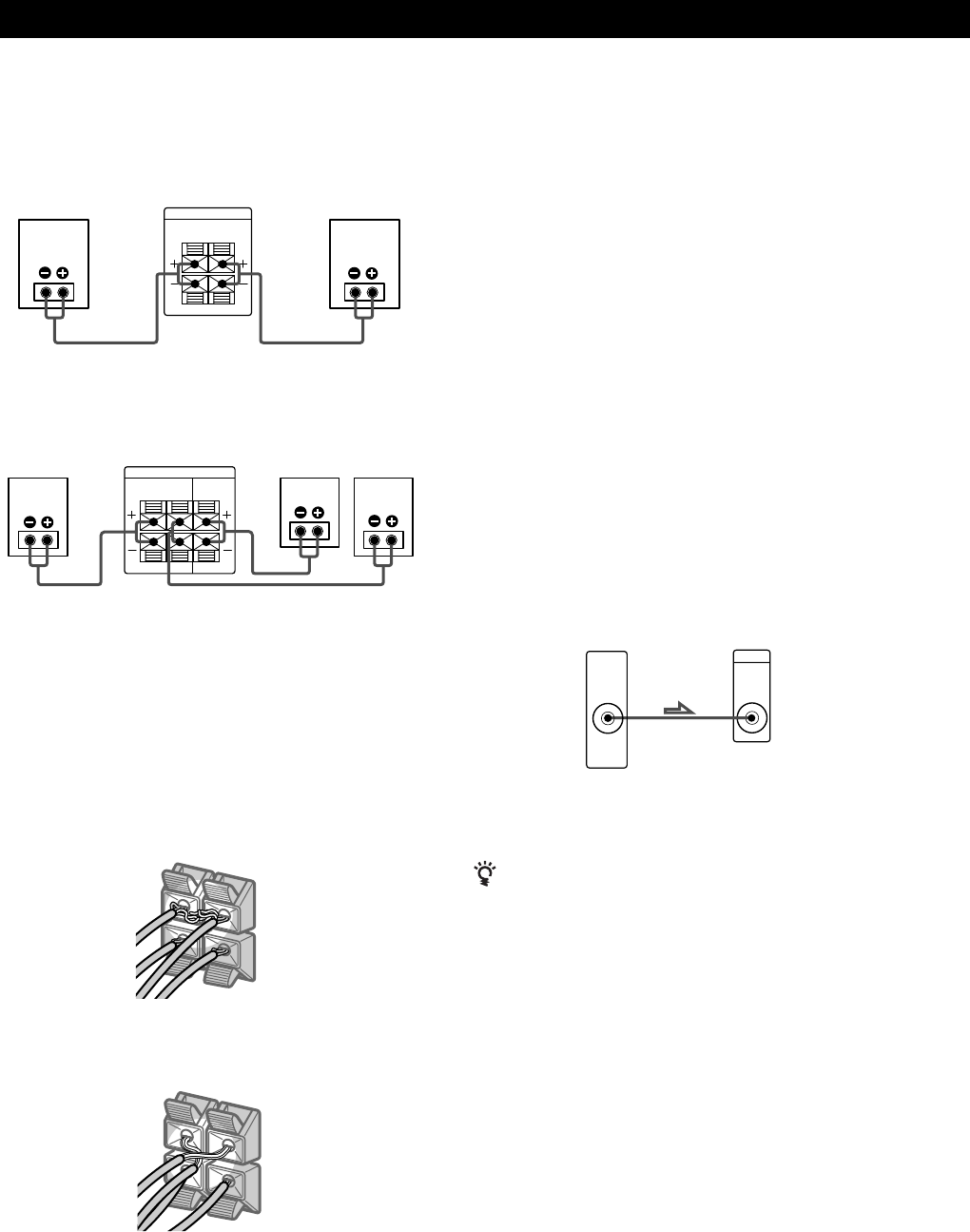

Speaker System Hookups

Overview

This section describes how to connect your speakers to

the receiver. Although front (left and right) speakers

are required, center and surround speakers are

optional. Adding center and surround speakers will

enhance the surround effects. Connecting an active

woofer will increase bass response. For specific

locations of the terminals, see the illustration below.

For optimum surround sound effect, place your

speakers as shown below.

What cords will I need?

Speaker cord (not supplied) (1 for each speaker)

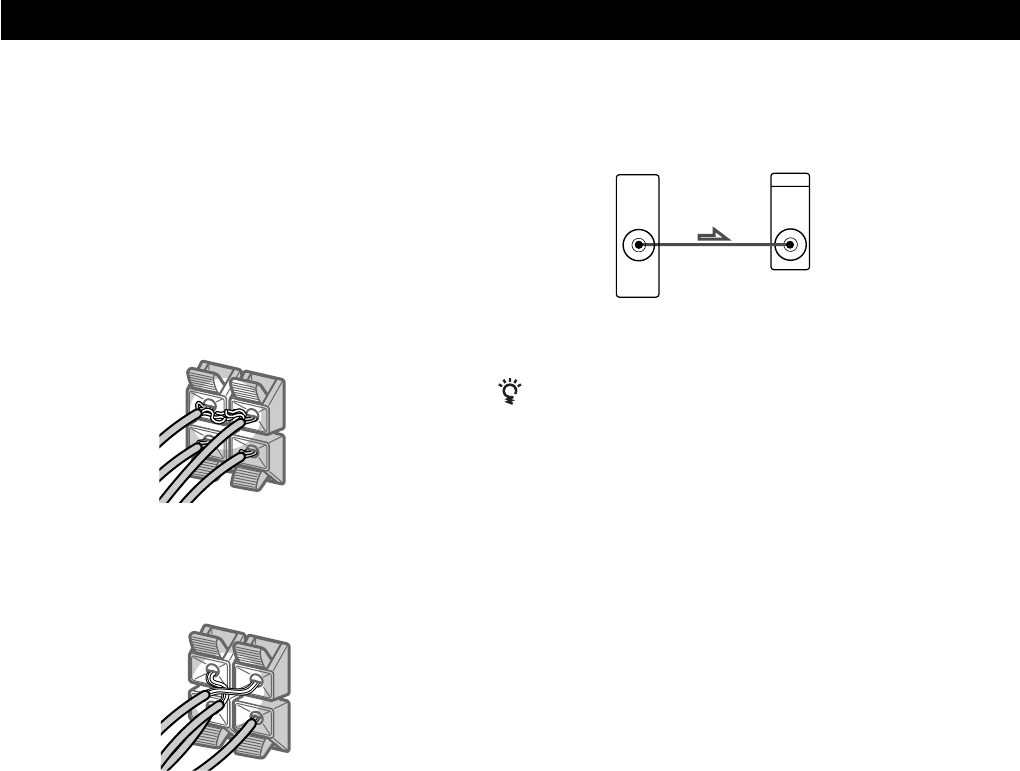

Twist the stripped ends of the cord about 2/3 inch (15 mm).

Be sure to match the speaker cord to the appropriate

terminal on the components: + to + and – to –. If the cords

are reversed, the sound will be distorted and will lack bass.

Hookups

Front Speakers

Surround and center speakers

DVD/MULTI CH

FRONT SURROUND

CENTER

SUB

WOOFER

FRONT

SURROUND

CENTER

SUB

WOOFER

PRE OUT

Receiver DVD player

SPEAKERS FRONT

SUB WOOFER

SPEAKERS SURROUND

SPEAKERS CENTER

60 - 90 cm

Surround

speaker

45°

(+)(+)

(–)

(continued)

Front speaker

(R) Front speaker

(L)

Receiver

SPEAKERS

SURROUND

CENTER

Receiver

Surround

speaker

(R)

Surround

speaker

(L)

Center speaker

SPEAKERS

FRONT

8GB

Getting Started

To avoid short-circuiting the speakers

Short-circuiting of the speakers may damage the

receiver. To prevent this, make sure to take the

following precautions when connecting the speakers.

Make sure the stripped ends of each speaker cord does

not touch another speaker terminal or the stripped end

of another speaker cord.

Examples of poor conditions of the speaker cord:

Stripped speaker cord is touching another speaker

terminal.

Stripped cords are touching each other due to excessive

removal of insulation

After connecting all the components, speakers and AC

power cord, output a test tone to check that all the

speakers are connected correctly. For details on

outputting a test tone, refer to ”Adjusting the speaker

volume”, on page 17.

If you have connected surround speakers, be sure to

press the DVD/MULTI CH button and turn off sound

field on the receiver before outputting a test tone so

that the tone is output individually from the left and

right surround speakers.

If no sound is heard from a speaker while outputting a

test tone or a test tone is output from a speaker other

than the one whose name is currently displayed on the

receiver, the speaker may be short-circuited. If this

happens, check the speaker connection again.

Receiver Active Woofer

FRONT

SPEAKERS

–

FRONT

SPEAKERS

Active woofer

Note

Do not connect any other component.

If your TV monitor uses separate speakers

You can connect one of them to the SPEAKERS

CENTER terminals for use with Dolby Pro Logic

Surround sound (see page 16).

Where do I go next?

To complete your system, go to “AC Hookups” on next

page.

SUB

WOOFER

INPUT

AUDIO OUT

9GB

Getting Started

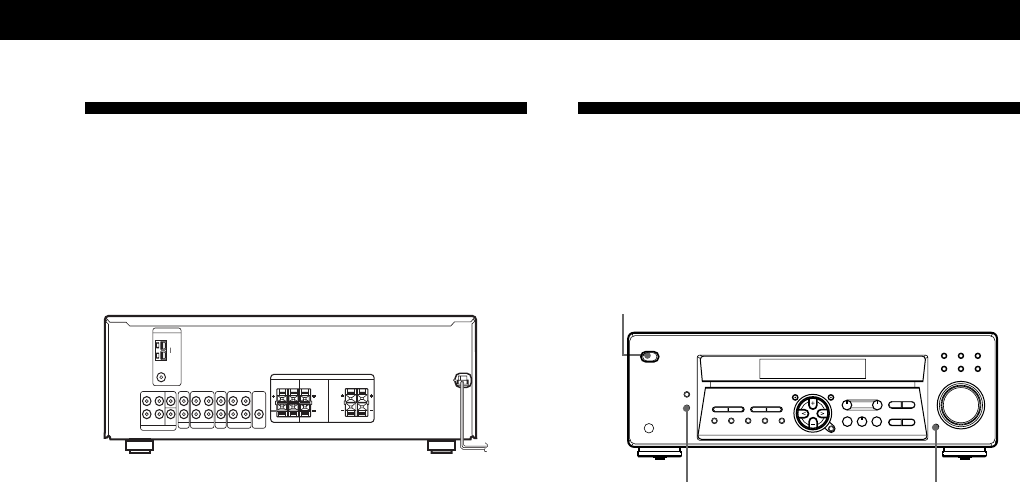

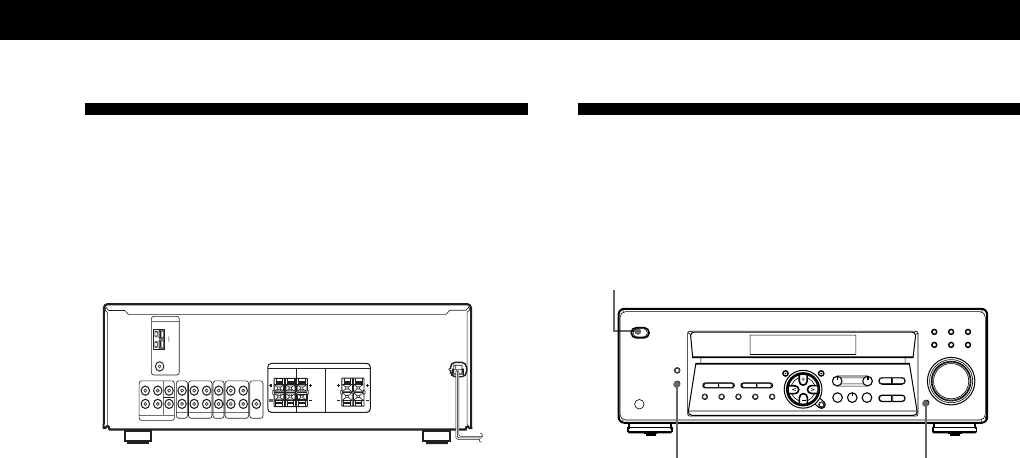

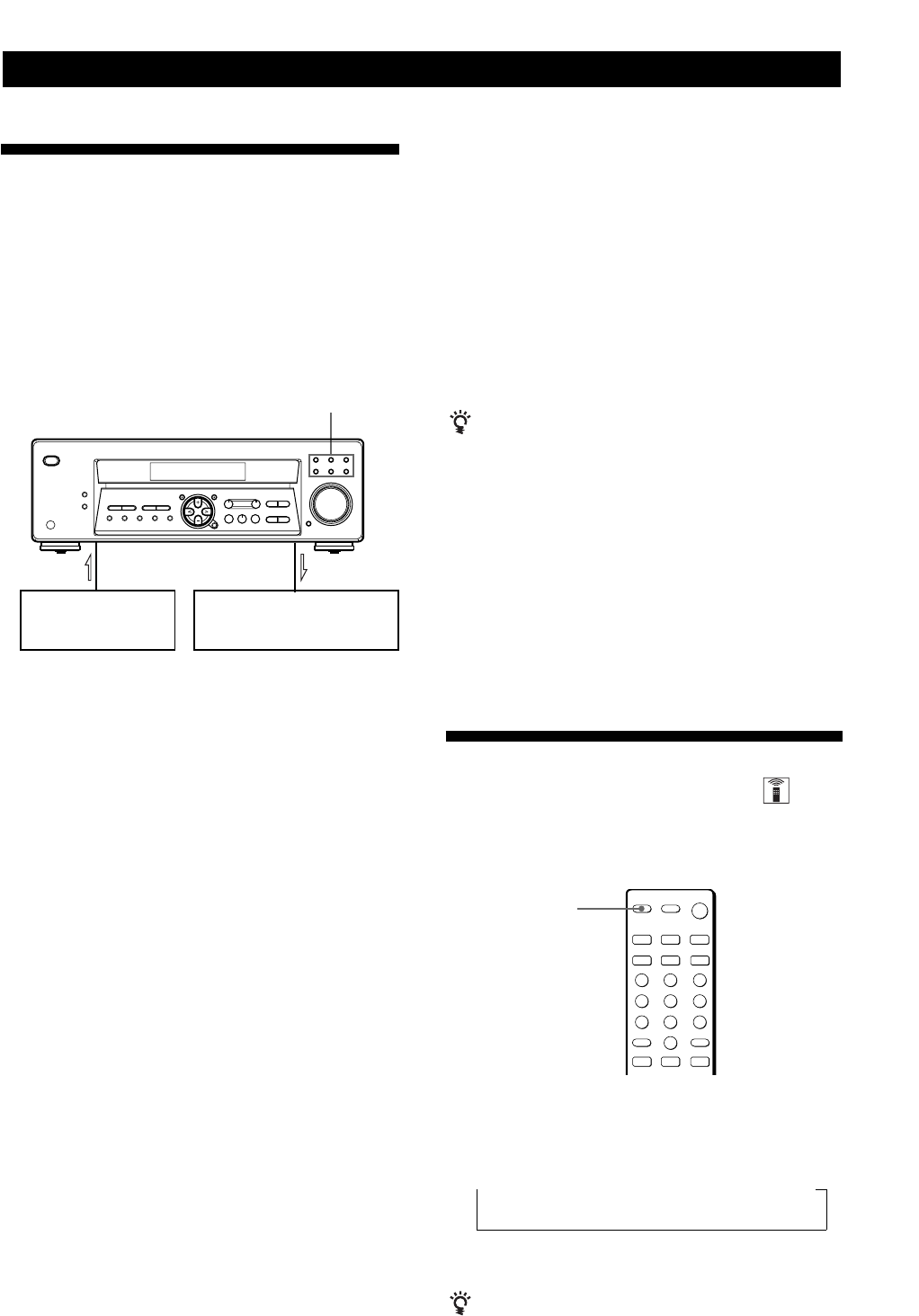

AC Hookups

Connecting the AC power cord

Connect the AC power cord from this receiver and

from your audio/video components to a wall outlet.

Where do I go next?

Before you use the receiver, go to the next section to make

sure that all the controls are set to the appropriate positions.

Before You Use Your Receiver

Before you use your receiver for the first time or when

you want to clear the receiver's memory, do the

procedure below:

1Turn off the receiver.

2Press ?/1 (power) for more than 4 seconds.

“INITIAL” appears in the display and the items

including the following are reset or cleared:

• All preset stations are reset to their factory

settings.

• All sound field parameters are reset to their

factory settings.

• All index names (of preset stations and program

sources) are cleared.

• All adjustments made with the SET UP button are

reset to their factory settings.

• The sound field memorized for each program

source and preset station is cleared.

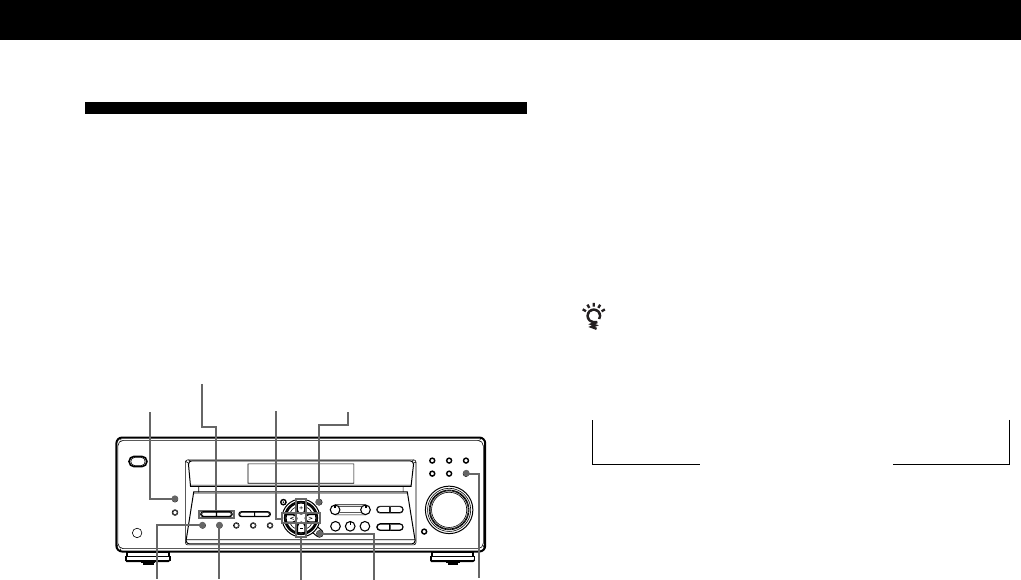

Turn on the receiver and check the following indicator.

• Press MUTING if MUTING appears on the

display.

• Press DIMMER repeatedly to set the display at any

of four levels of brightness.

DIMMER MUTING

?/1 (power)

to a wall outlet

10GB

Receiver Operations

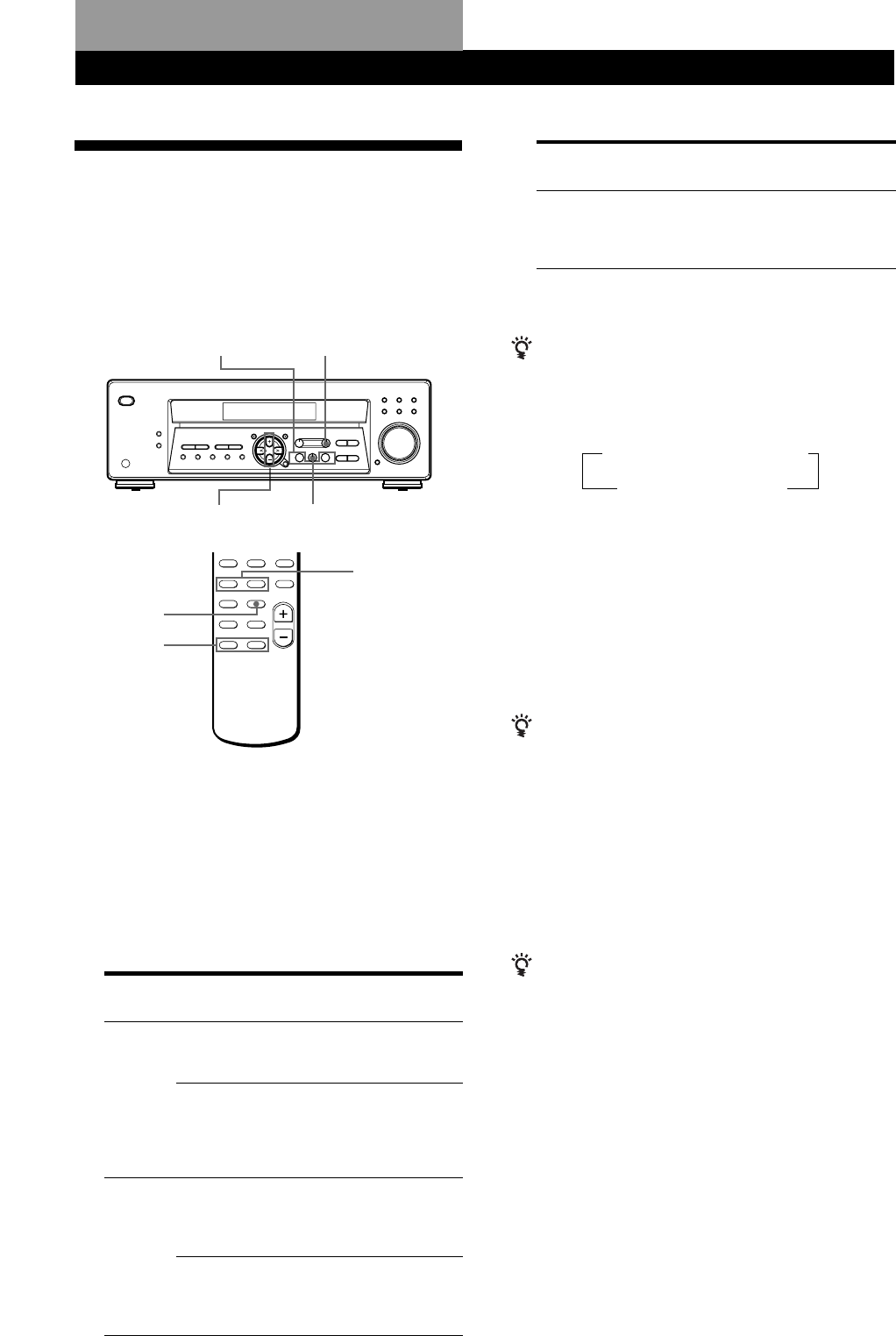

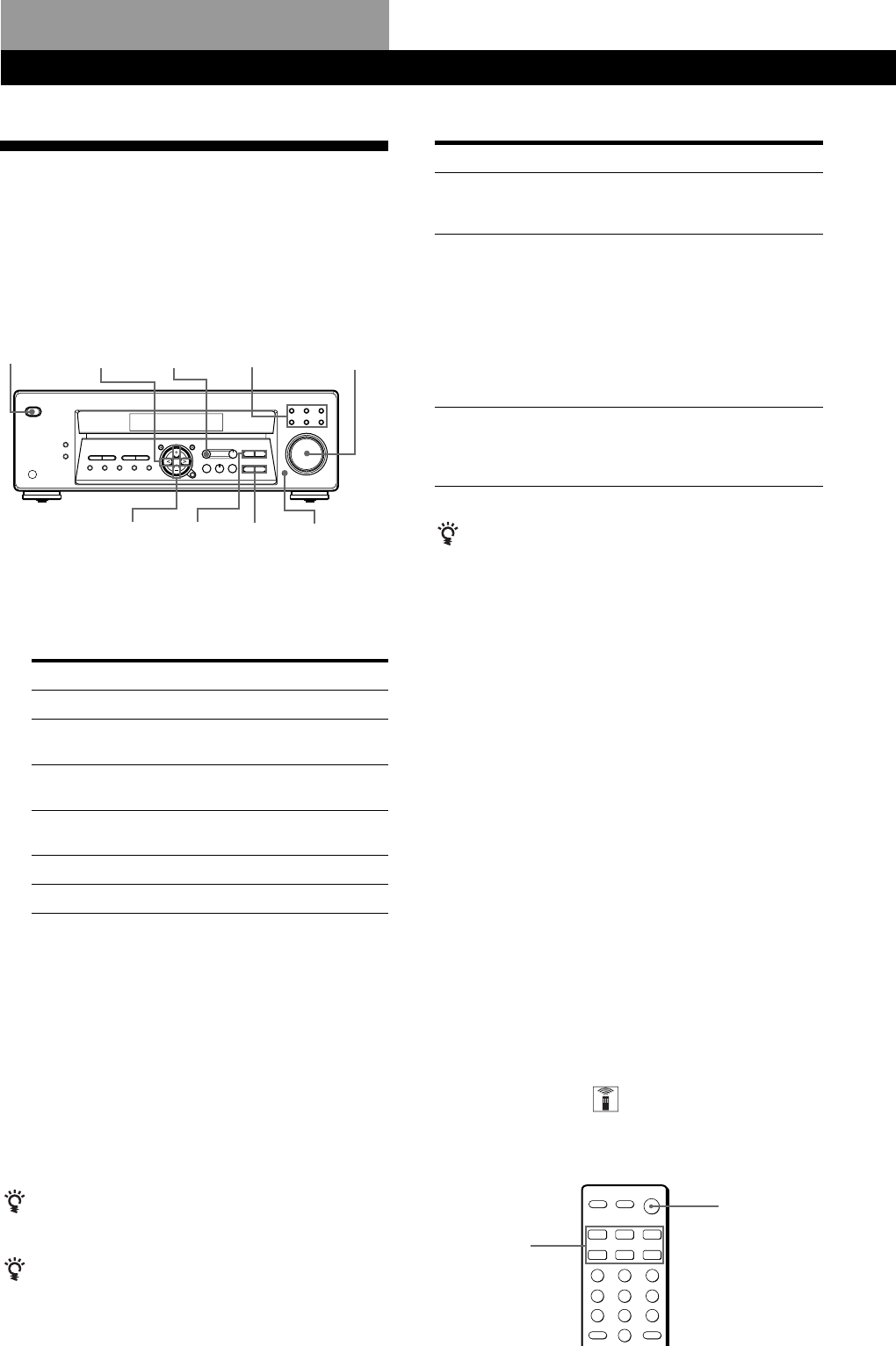

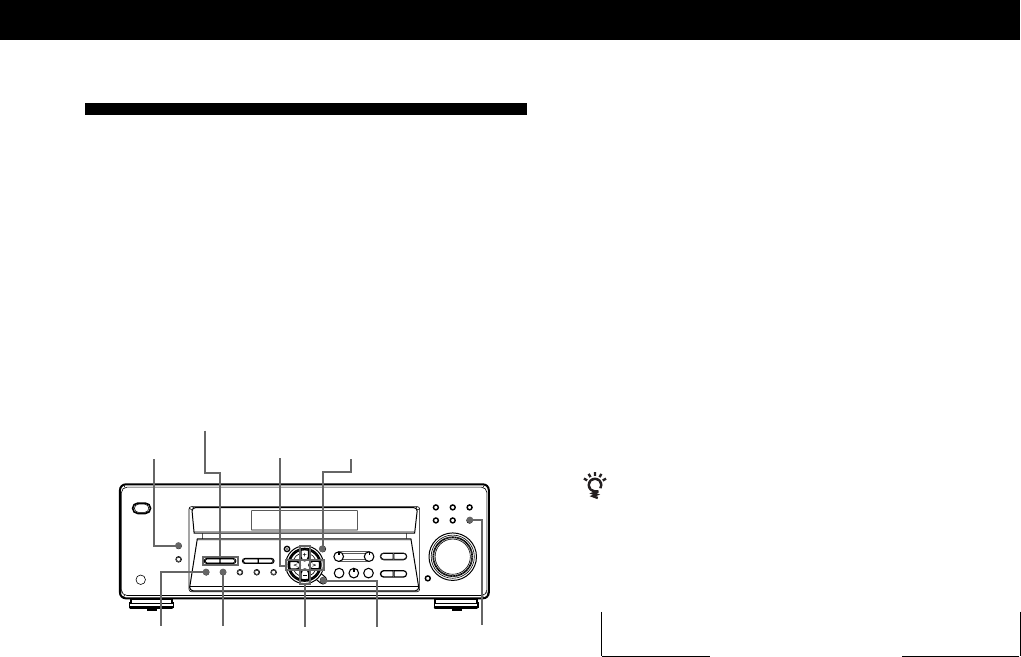

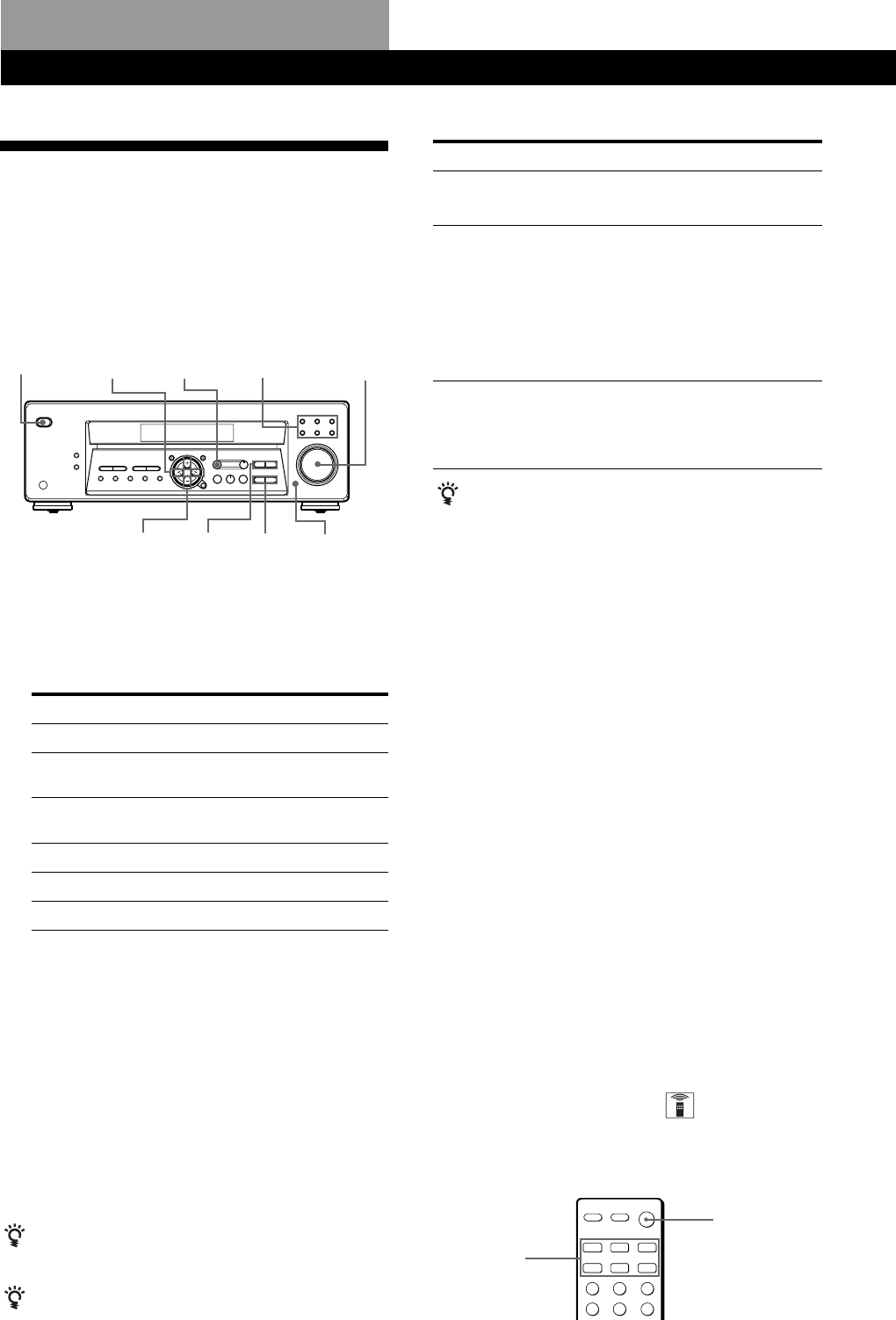

Selecting a Component

To listen to or watch a connected component, first

select the function on the receiver or with the remote.

Before you begin, make sure you have:

• Connected all components securely and correctly as

indicated on pages 5 to 9.

1Press ?/1 (power) to turn on the receiver.

2Press a function button to select the component

you want to use:

3Turn on the component, for example, a CD player,

and then start playing.

To tune in radio stations on this receiver, see

“Receiving Broadcasts” on page 12.

4Turn MASTER VOLUME to adjust the volume.

Every time you turn MASTER VOLUME, the

display changes as follows:

VOL MIN y VOL 1 y … y VOL 30 y

VOL MAX

To adjust the volume of the TV's speaker

Use the volume control on the TV.

To avoid damaging your speakers

Make sure that you turn down the volume before you

turn off the receiver. When you turn on the receiver, the

volume remains at the level you turn off the receiver.

When you listen with headphones

Connect the headphones to the PHONES jack. No

sound will come from the speakers.

Watching/listening to video programs

When you watch/listen to TV or video programs, we

recommend you play audio portion through the

receiver instead of your TV’s speaker. This lets you

take advantage of the receiver’s surround sound

effects, such as Dolby Pro Logic Surround and lets you

use the receiver’s remote to control the audio.

Turn off the speakers on your TV before you start so

you can enjoy the surround sound from your receiver.

To watch/listen to TV programs, turn on the TV, TV tuner

and the receiver and press TV/SAT on the receiver.

To watch videos, do the following:

1Press VIDEO to select the VCR.

2Turn on the TV and set the TV’s video input to

match your video component.

3Turn on the VCR, and start playback.

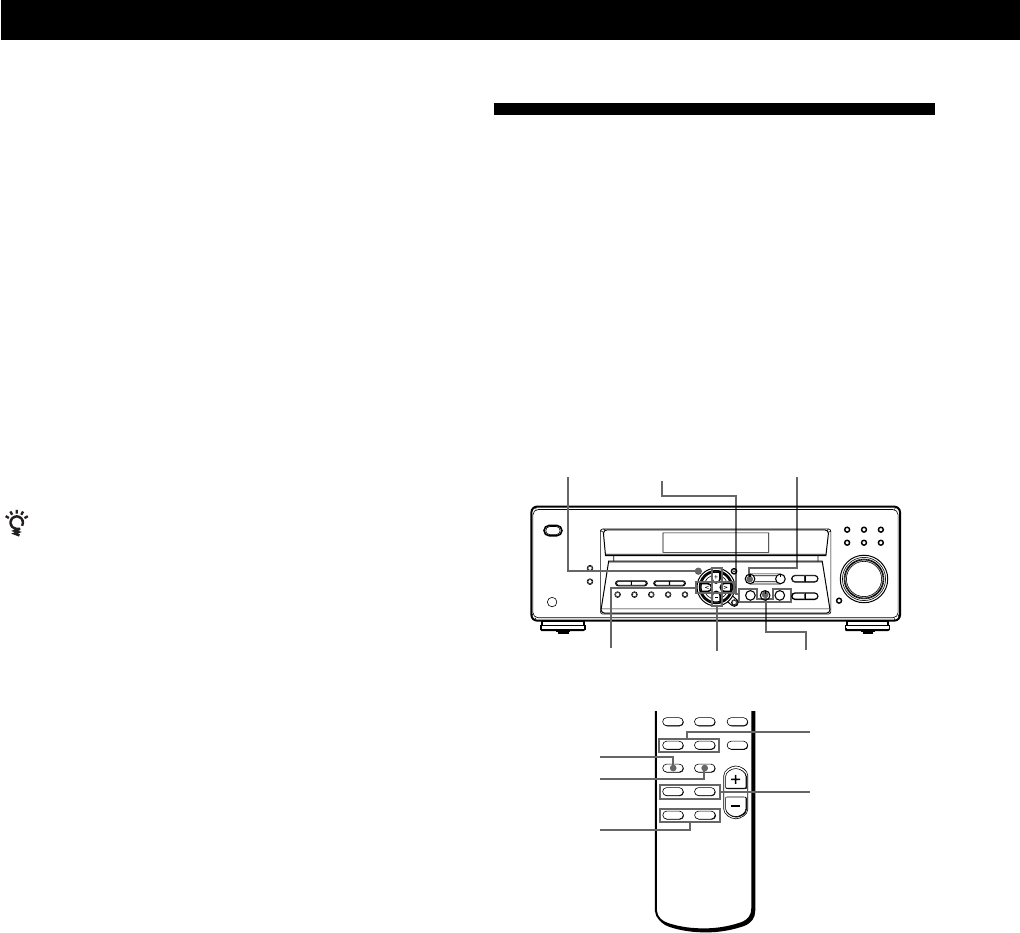

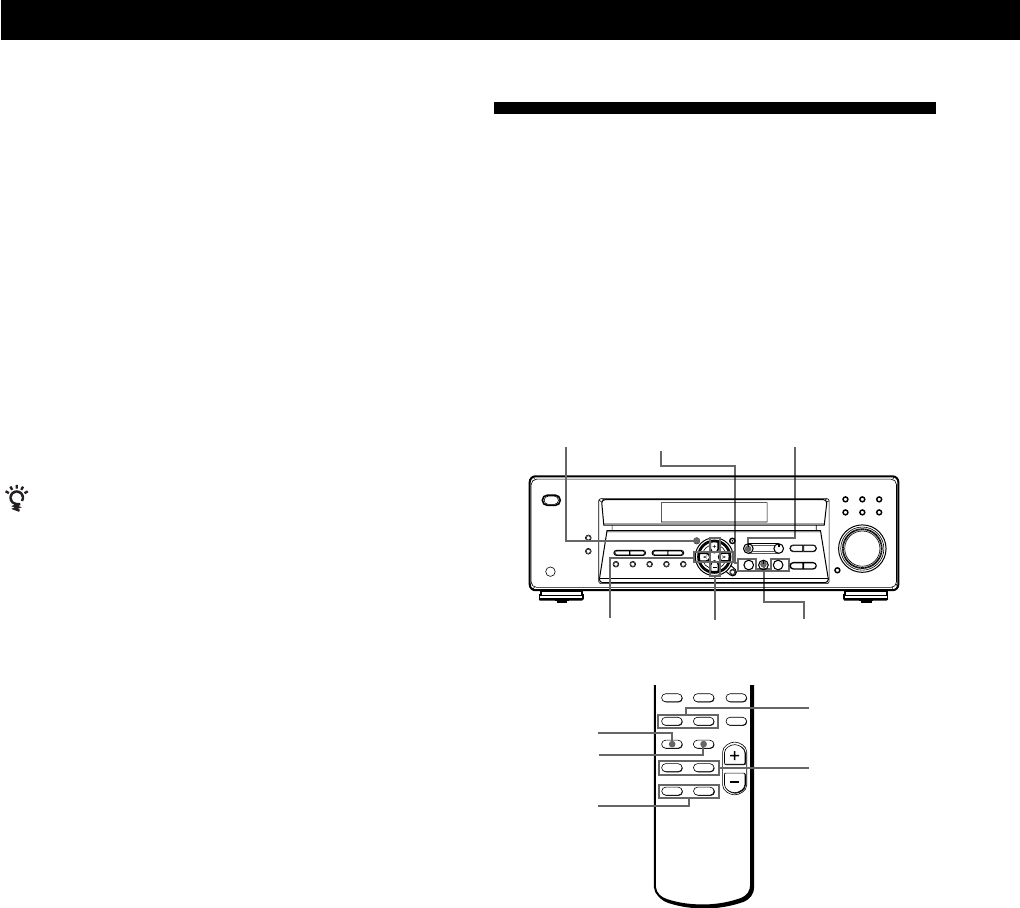

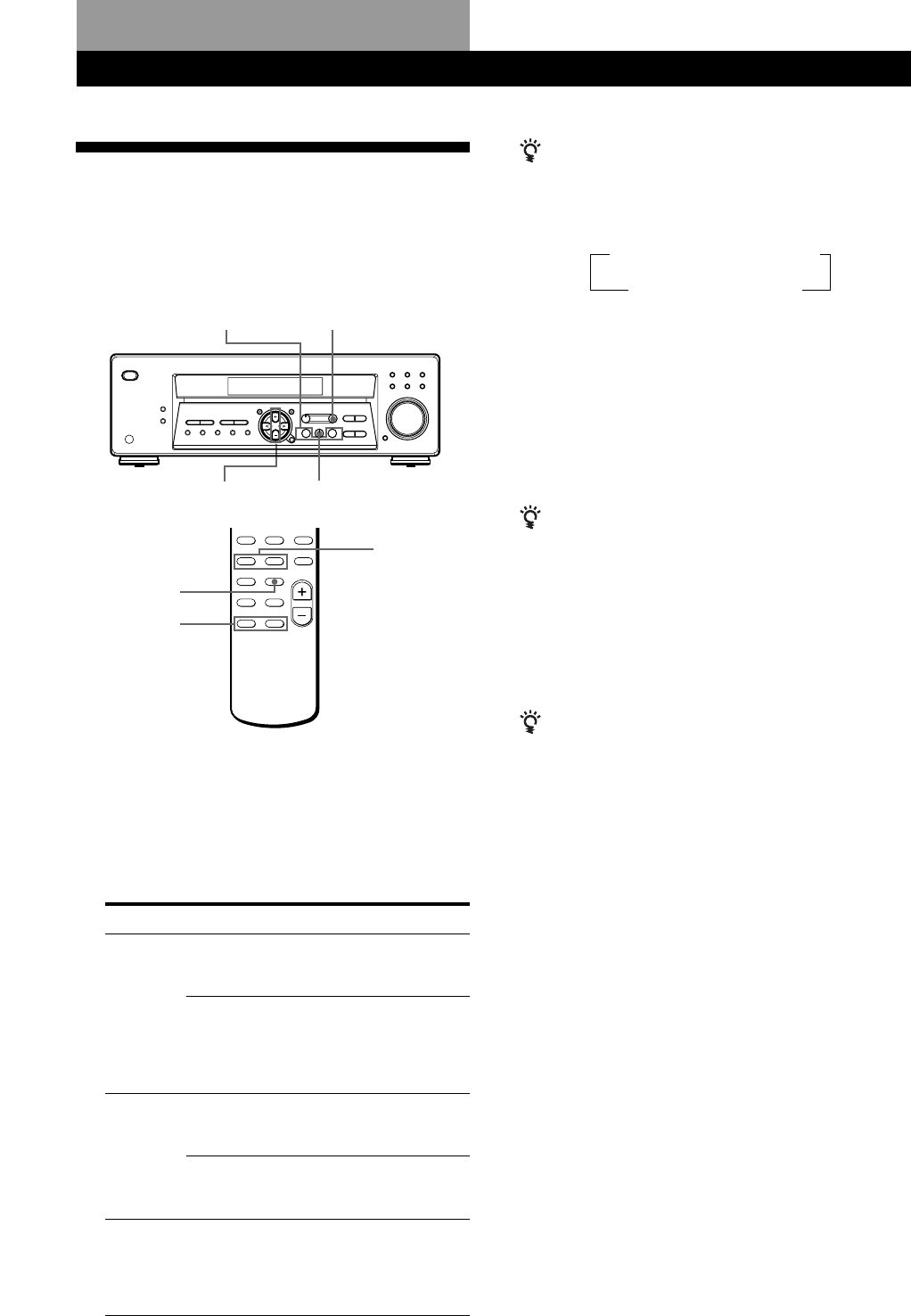

Using the remote

The remote lets you operate the receiver and the Sony

components that are connected to it.

Function buttons

MENU </> MASTER

VOLUME

LEVEL

TREBLE

+/–

+/– BASS

+/– MUTING

1/u

(power)

Function

buttons

?/1

To listen to or watch

Video tapes

TV programs or

Satellite receiver

DVD player/Dolby Digital

decoder

MiniDisc (MD) or Audio

tapes

Compact discs (CD)

Radio programs

Press

VIDEO

TV/SAT

DVD/MULTI CH

MD/TAPE

TUNER

Mute the sound

Adjust the balance

Adjust the tone quality

Do this

Press MUTING. Press again or

turn up the volume to restore

the sound.

1 Press LEVEL or MAIN

MENU on the remote

repeatedly until the LEVEL

indicator lights up.

2 Press MENU < or >

repeatedly until “BALANCE”

appears on the display.

3 Press MENU + or – to adjust

the balance right or left.

Press BASS +/– and TREBLE

+/– to adjust the tone level. You

can select a tone level of -6 dB to

+6 dB in 2-dB steps.

Receiver Operations

11GB

Receiver Operations

1Press one of the Function buttons to select the

component you want to use.

The Function buttons on the remote are factory-

set as follows:

* VIDEO 1, VIDEO 2, VIDEO 3, PHONO and

MD/TAPE function is a 2- key operation. To select

the above function, press FN SHIFT (function shift)

and the function key you want simultaneously.

For example, press FN SHIFT and CD/SACD to

select MD/TAPE function.

If you want to change the factory setting of a

button, see the next section.

The receiver and the selected component turn on.

If the component does not turn on

Press the power switch on the component.

2Start playing.

Refer to “Remote Button Descriptions” on page 25

for details.

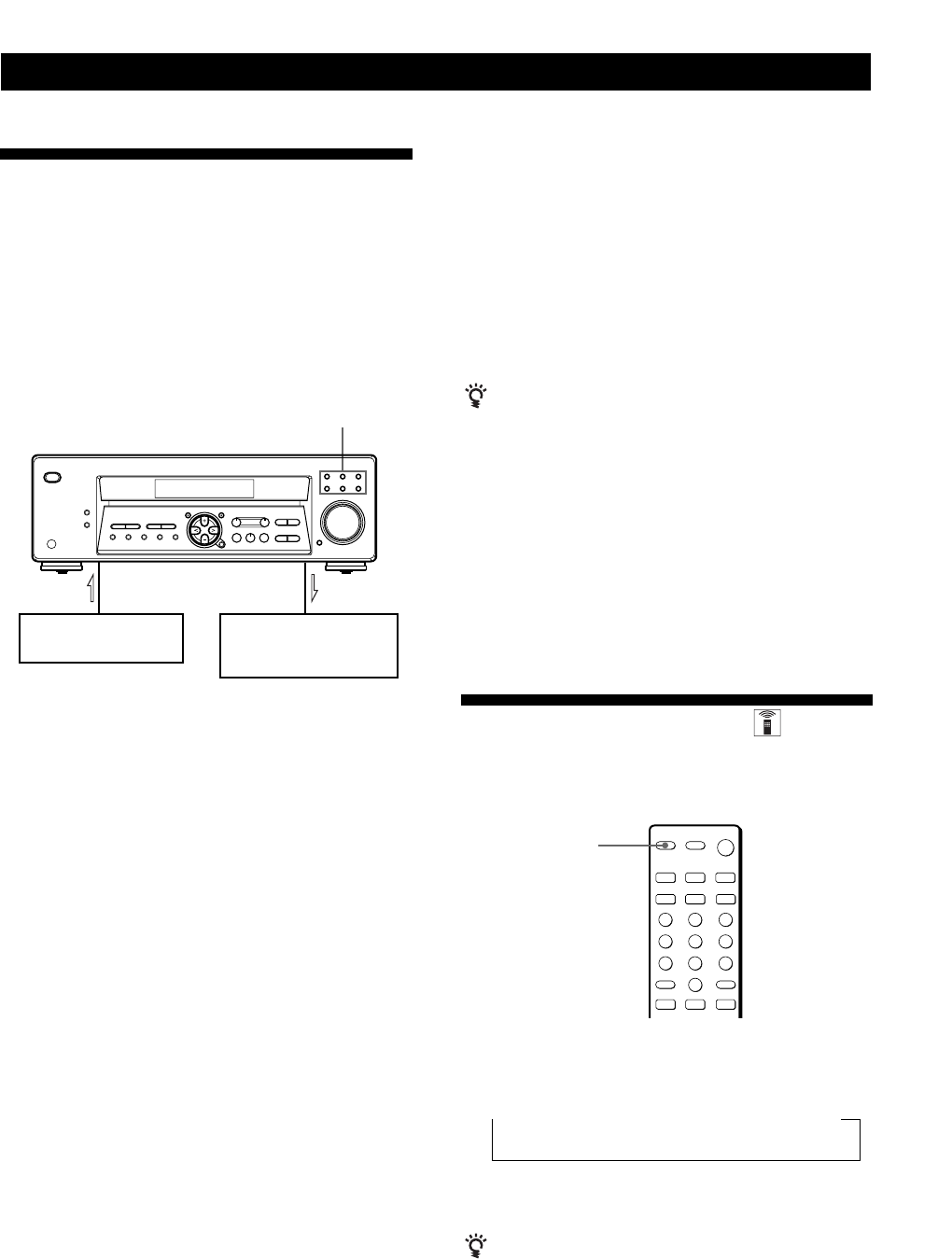

Changing the factory setting of a

function button

If the factory settings of the FUNCTION buttons don’t

match your system components, you can change them.

For example, if you have an MD player and a tape deck

and you don’t have a CD player, you can assign the

CD/SACD button to your tape deck.

Note that the settings of the TUNER and FN SHIFT

functions (VIDEO 1, VIDEO 2, VIDEO 3, PHONO and

MD/TAPE) cannot be changed.

1Hold down the Function button whose function

you want to change (for example, CD/SACD).

2Press the corresponding button of the component

you want to assign to the Function button (for

example, 4 – Tape deck).

To listen to or watch

Radio programs

Compact discs (CD)

MiniDisc (MD) or

Audio tapes

TV programs or

Satellite receiver

VHS Video tapes

(VTR-3 mode)

DVD player/

Dolby Digital decoder

with MULTI CH OUTPUT

Press

TUNER

CD/SACD

MD/TAPE and FN SHIFT*

(INITIAL-MD MODE)

TV/SAT

(INITIAL-TV MODE)

VIDEO

DVD/LD

(INITIAL-DVD MODE)

The following buttons are assigned to select the

functions:

* Sony VCRs are operated with a VTR 1, 2 or 3 setting.

These correspond to Beta, 8mm and VHS respectively.

Now you can use the CD/SACD button to control

the tape deck.

To reset a button to its factory setting

Repeat the above procedure.

To reset all the function buttons to their factory setting

Press ?/1, AV ?/1 and MASTER VOL – at the same time.

Function

buttons

Numeric

buttons

?/1

AV ?/1

MASTER VOL –

> 10

.ENTER

To operate

CD player

DAT deck

MD deck

Tape deck A

Tape deck B

LD player

VCR (remote control mode VTR 1*)

VCR (remote control mode VTR 2*)

VCR (remote control mode VTR 3*)

DSS (Digital Satellite System)

DVD

VCD player

Press

>10

ENTER

12GB

Receiver Operations

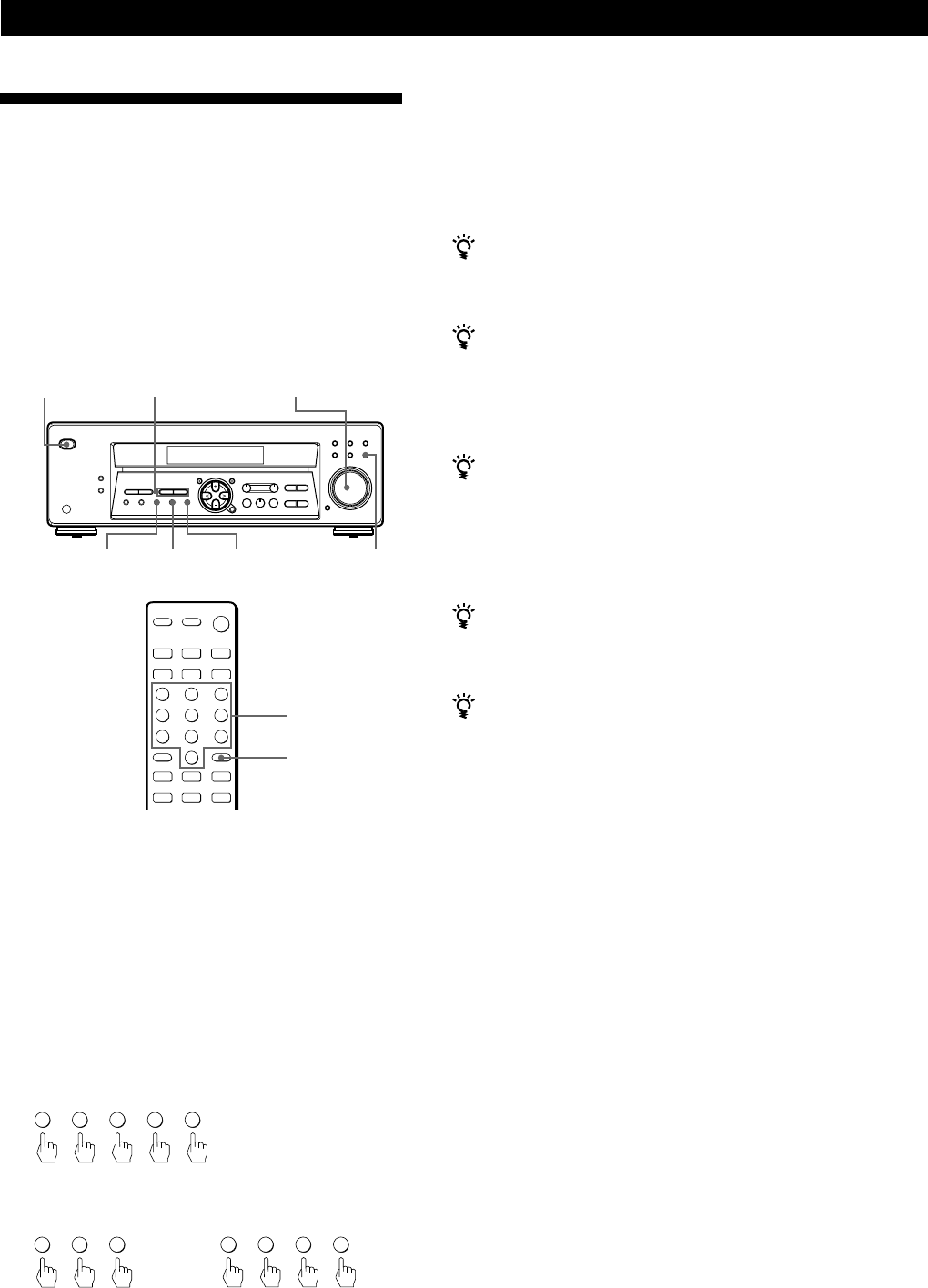

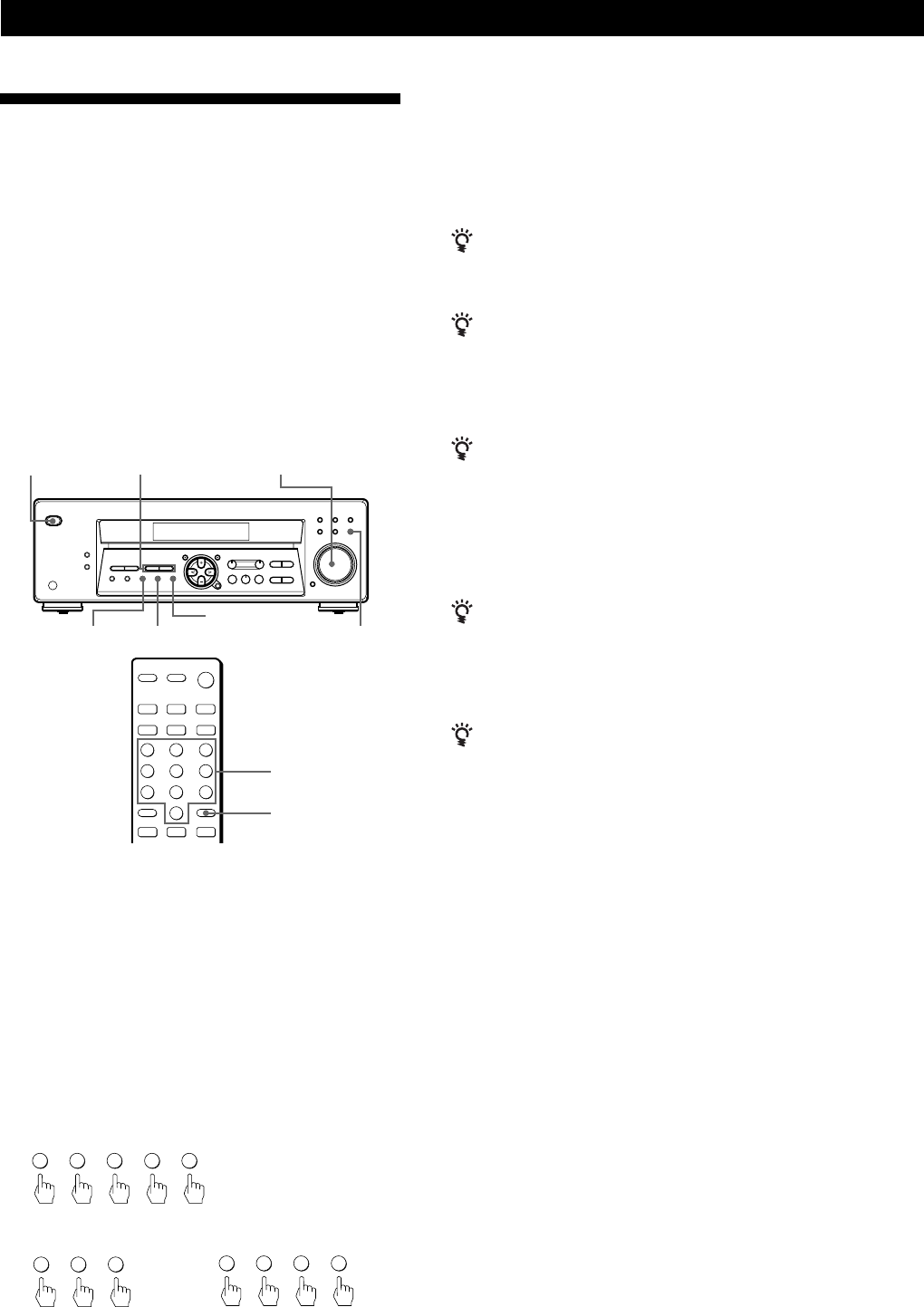

Receiving Broadcasts

This receiver lets you enter a station’s frequency

directly by using the numeric buttons on the remote

(direct tuning). If you don’t know the frequency of the

station you want, see “Receiving broadcasts by

scanning stations (automatic tuning)” on this page.

Before you begin, make sure you have:

• Connected an FM/AM antenna to the receiver as

indicated on page 5.

1Press ?/1 (power) to turn on the receiver.

2Press TUNER.

The last received station is tuned in.

3Press FM or AM to select FM or AM stations.

4Press D. TUNING on the remote.

5Press the numeric buttons on the remote to enter

the frequency.

Example 1: FM 102.50 MHz

Example 2: AM 1350 kHz

(10 kHz interval) (9 kHz interval)

?/1 (power)

MASTER VOLUMETUNING +/–

FM MODE TUNER

D. TUNING

Numeric

buttons

6When you tune in AM stations, adjust the

direction of the AM loop antenna for optimum

reception.

To receive other stations

Repeat Steps 3 to 5.

If the STEREO indicator remains off

Press FM MODE when an FM stereo broadcast is

received.

If an FM stereo program is distorted

The STEREO indicator flashes. Press FM MODE to

change to monaural (MONO). You will not have the

stereo effect but the distortion will be reduced. To

return to stereo mode, press this button again.

If you cannot tune in a station and the entered

numbers are flashing

Make sure you’ve entered the right frequency. If not,

press D. TUNING and re-enter the frequency you want

on the remote. If the entered numbers still flash, the

frequency is not used in your area.

To watch FM simulcast TV programs

Make sure that you tune in the simulcast program both

on the TV (or the VCR) and on the receiver.

If you enter a frequency not covered by the tuning

interval

The entered value is automatically rounded up or down

to the closest covered value.

Tuning intervals for direct tuning are:

FM: 50 kHz intervals

AM: 9 kHz intervals [to change to 10 kHz intervals, see

page 20]

Receiving broadcasts by scanning stations

(automatic tuning)

If you don’t know the frequency of the radio station

you want, you can have the receiver scan all the

receivable stations to locate the one you want.

1Press TUNER.

The last received station is tuned in.

2Press FM or AM to select FM or AM.

3Press TUNING + or –.

Press the + button for a higher frequency; press

the – button for a lower one. When you tune past

either end of the band, the receiver automatically

jumps to the opposite end. Every time a station is

received, the receiver stops scanning. To continue

scanning, press the button again.

02501

351

3501

13GB

Receiver Operations

Presetting Radio Stations

You’ll most likely want to preset the receiver with the

radio stations you listen to often so that you don’t have

to tune in the station every time. The receiver can store

a total of 30 FM or AM stations. You can store the

stations on preset numbers combining three characters

(A, B, C) and numbers (0 - 9). For example, you can

store a station as preset number A1, B6 or C9, etc.

1Press TUNER.

The last received station is tuned in.

2Tune in the station you want.

If you are not familiar with how to tune in a

station, see “Receiving Broadcasts” on the

previous page.

3Press MEMORY.

“MEMORY” appears for a few seconds.

Do steps 4 to 6 before “MEMORY” goes out.

4Press SHIFT to select a character (A, B or C).

Each time you press SHIFT, the letter “A,” “B” or

“C” appears in the display.

If “MEMORY” disappears, start again from step 3.

5Select a preset number by pressing PRESET

TUNING +/– or TUNING +/–.

6Press MEMORY again to store the station.

7Repeat Steps 2 to 6 to preset other stations.

To change a preset station

Preset a new station on the number you want to change.

Note

If the mains lead is disconnected for about one week, the

preset stations will be cleared from the receiver’s memory,

and you will have to preset the stations again.

Tuning preset stations (preset tuning)

You can tune directly to a preset station by entering its

preset number. If you don’t know which stations are

preset on which numbers, you can tune by scanning

the preset stations.

DISPLAY MENU </> NAME

PRESET TUNING +/–

MEMORY SHIFT ENTER TUNER

MENU +/–

1Press TUNER.

The last received station is tuned in.

2Press SHIFT to select a character (A, B or C), then

press the number on the remote.

For example, to tune in the station preset as A7,

select A and then press 7.

You can tune by scanning the preset stations

First press TUNER and then press PRESET TUNING

+ or – to select the station you want. Each time you

press the buttons, the preset numbers change as follows:

Naming preset stations

You can store names (index names), up to 8 characters

long, for your preset stations. Once you name a preset

station, the name appears in the display instead of the

frequency when you tune to that preset station. The

characters you can use include letters, numbers and

symbols.

1Tune to the preset station you want to name.

2Press NAME.

The cursor blinks in the display.

3Use MENU + or – to select the character you

desire.

4Press MENU </> to move the cursor into position

for the next character.

5Repeat steps 3 and 4 to enter up to 8 characters.

6Press ENTER to store the names.

If you make a mistake

Press MENU </> repeatedly so that the character you want

to change blinks in the display, then use MENU + or – to

select the desired character.

To display index names

Press DISPLAY repeatedly to display index names and

program source (or frequency if you select TUNER).

Notes

• You can also enter a name of up to 8 characters for

program sources. Select the program source you want and

repeat steps 2 to 6.

• To clear program source name, press NAME and then

press the same program source button. Press ENTER to

delete the name (except TUNER).

t A1 y A2 y… y A0 y B1 y B2 y … y B0 T

t C0 y … y C2 y C1 T

14GB

Receiver Operations

Recording

This receiver makes it easy to record to and from the

components connected to the receiver. You don’t have

to connect playback and recording components

directly: once you select a program source on the

receiver, you can record and edit as you normally

would using the controls on each component.

Before you begin, make sure you’ve connected all

components properly.

ç: Audio signal flow

Recording on a MiniDisc or audio tape

You can record on a MiniDisc or cassette tape using the

receiver. See the instruction manual of your MD deck

or tape deck if you need help.

1Press one of the function buttons to select the

program source.

2Set the component to be ready for playing.

For example, insert a CD into the CD player.

3Insert a blank disc or tape into the recording deck

and adjust the recording level, if necessary.

4Start recording on the recording deck and then

start playing the component.

Recording on a video tape

You can record from a TV or a satellite receiver using

the receiver. You can also add audio from a variety of

audio sources when editing a video tape. See your

VCR’s instruction manual if you need help.

1Press TV/SAT to select the program source.

2Set the component to be ready for playing.

For example, turn on the TV and TV tuner.

3Insert a blank video tape into the VCR for

recording.

4Start recording on the VCR.

You can replace audio while editing a video tape

At the point you want to start adding different sound,

press another function button (for example, CD) and

start playback. The sound from the selected component

will be recorded over the original audio.

To resume recording the original sound, press the TV/

SAT function button.

Note

You cannot record the audio signal during DVD/MULTI CH

mode.

Using the Sleep Timer

You can set the receiver to turn off automatically at a

time you specify.

Press SLEEP on the remote while the power is on.

Each time you press SLEEP, the time changes as shown

below.

The display dims after you specify the time.

You can check the time remaining before the

receiver turns off

Press SLEEP on the remote. The remaining time appears

in the display.

n 2-00-00 n 1-30-00 n 1-00-00 n 0-30-00 n OFF

Playback component

(program source)

Function buttons

Recording component

(MD deck,

Tape deck, VCR)

SLEEP

15GB

Using Surround Sound

You can take advantage of surround sound simply by

selecting one of the pre-programed sound field

according to the type of music you wish to play.

1Press SOUND FIELD ON/OFF to turn on the

sound field.

The sound field indicator lights up.

2Press SOUND FIELD MODE +/– repeatedly until

the sound field you want appears on the display.

Select the appropriate sound field as follows:

* “DOLBY PL” appears in the display.

** When using DVD/MULTI CH only.

Choosing a Sound Field

Type

CINEMA

VIRTUAL

MUSIC

MODE (Sound field)

PRO LOGIC*

C STUDIO

(Cinema Studio)

DOLBY V

V SURR**

HALL

When you use the remote

Each time you press SOUND FIELD MODE +/–, sound

field changes as follows:

When selecting program source

When using DVD/MULTI CH

* “DOLBY PL” appears in the display.

To turn off sound field

Press SOUND FIELD ON/OFF or 2CH/OFF on the remote.

The receiver memorizes the last sound field selected

for each program source (Sound Field Link)

Whenever you select a program source, the sound field

that was last applied is automatically applied again. For

example, if you listen to CD with HALL as the sound

field, change to different program source, then return to

CD, HALL will be applied again. In the case of the

tuner, the sound fields for AM or FM band and for all

the preset stations are memorized separately.

You can find Dolby Surround-encoded software by

looking at the packaging

However, some videos and laser discs may use Dolby

Surround sound even if it’s not indicated on the

package.

Effects

Decodes programs

encoded in Dolby

Surround.

Reproduces the sound

characteristics of a

movie theater. Good for

watching standard

movies.

Uses front speakers to

create surround sound

effects.

Uses front speakers and

center speaker to create

surround sound effects.

Reproduces the

acoustics of a

rectangular concert hall.

Great for soft acoustic

sounds.

Using Surround Sound

C STUDIO y V SURR

SOUND FIELD

MODE +/–

MENU +/–

SURR

SOUND FIELD

ON/OFF

SOUND FIELD

MODE +/–

MAIN

MENU +/–

t PRO LOGIC* y C STUDIO T

t HALL y DOLBY V T

(continued)

Using Surround Sound

16GB

Getting the Most Out of Dolby

Pro Logic Surround Sound

To obtain the best possible Dolby Pro Logic Surround

sound, first select the center mode according to the

speaker system you have. Then, adjust each speaker

volume and delay time.

Note that you must have at least one additional pair of

speakers and/or one center speaker to do the following

adjustments.

Selecting the center mode

The receiver offers you four center modes: Phantom,

Normal, Wide and 3 STEREO. Each mode is designed

for a different speaker configuration. Select the mode

that best suits your speaker’s system configuration:

1Press SOUND FIELD ON/OFF to turn on the

sound field.

2Press SOUND FIELD MODE +/– repeatedly to

select the Dolby surround sound field (PRO

LOGIC or C STUDIO mode).

3Press SET UP.

4Press MENU < or > repeatedly until “CTR

MODE” appears on the display.

Adjusting the Effect Level (all sound fields

except PRO LOGIC)

You can make the surround sound more prominent by

increasing the EFFECT level. This control lets you

adjust the “presence” of the surround effect in six steps

(1-6).

1Start playing a program source.

2Press SURR.

The effect level (“EFFECT 1” … “EFFECT 6”)

appears on the display.

3Press MENU +/– to select the level you prefer.

When you use the remote

Press MAIN MENU on the remote repeatedly until the

SURR indicator lights up. Each time you press

MENU +/–, the effect level changes as follows:

EFFECT 1 y EFFECT 2 y … y EFFECT 6

Note

Changing the effect level may not produce major variations

in the surround effect when used with certain playback

sources.

SOUND FIELD

MODE +/–

TEST TONE

MAIN

MENU +/–

MENU </>

SOUND FIELD

MODE +/–

SOUND FIELD

ON/OFF

SET UP LEVEL

MENU </> MENU +/–

17GB

Using Surround Sound

5Press MENU +/– repeatedly until the center

mode you want appears on the display. Select the

center mode as follows:

Adjusting the speaker volume

The test tone feature lets you set the volume of your

speakers to the same level. (If all of your speakers have

equal performance, you don’t have to adjust the

speaker volume.)

Using the controls on the remote lets you test the

speaker connection and adjust the volume level from

your listening position.

1Press SOUND FIELD ON/OFF to turn on the

sound field.

Press SOUND FIELD MODE +/– repeatedly to

select “DOLBY PL”.

2Press TEST TONE on the remote.

You will hear the test tone from each speaker

sequentially.

3Adjust the volume level so that the volume of test

tone from each speaker sounds the same when

you are in your main listening position.

• Press MENU < or > to select “CTR xxdB” or

“SURR xxdB”.

• Press MENU +/– to adjust the level.

4Press TEST TONE on the remote to turn off the

test tone.

(continued)

If you have

Front and

surround

speakers, and a

small center

speaker

Front and center

speakers, no

surround

speaker

Front and

surround

speakers, no

center speaker

Front and

surround

speakers, and a

large center

speaker

So that

The bass sound of the

centre channel is

output from the front

speakers (because a

small speaker cannot

produce enough

bass).

The sound of the

surround channel is

output from the front

speakers.

The sound of the

centre channel is

output from the front

speakers.

The centre channel

fully reproduces the

entire audio

spectrum.

Select

NORMAL

3 STEREO

(3 Channel Logic)

PHANTOM

WIDE

You can adjust all speakers at one time

Adjust MASTER VOL on the remote or MASTER

VOLUME on the receiver.

You can also adjust the volume level with the

controls on the receiver

After pressing TEST TONE on the remote:

• Press MENU < or > repeatedly to select “CTR xxdB”.

Press MENU +/– to adjust the centre speaker level.

• Press MENU < or > repeatedly to select “SURR

xxdB”.

Press MENU +/– to adjust the surround speaker

level.

You can select a volume level of -15 dB to +10 dB in

1-dB steps.

You can adjust the volume level of the sub woofer

• Press LEVEL or MAIN MENU on the remote

repeatedly until the LEVEL indicator lights up.

• Press MENU < or > repeatedly to select “SW xxdB”.

• Press MENU +/– to adjust the level.

You can select a volume level of -15 dB to +10 dB in

1-dB steps.

You can increase the output level of the surround

speakers

The adjustment range of the surround speakers is preset

from –15 to +10, but you can shift the range up 5 levels

(–10 to +15).

• Press SET UP.

• Press MENU < or > repeatedly until “SURR SET UP”

appears on the display.

• Press MENU +/– repeatedly until “NORMAL”

appears on the display.

The values for the surround level remain fixed at –15 to

+10 in the display, but you will be able to hear the

difference in the actual output level.

To reset the surround level adjustment range, repeat

this procedure to display “GAIN LOW”.

You can reset all sound field settings to initial

setting

• Turn off the receiver.

• Hold down SOUND FIELD ON/OFF and then press

?/1 (power). "SF CLR" appears on the display.

All sound field settings will be cleared and set to sound

field off.

Using Surround Sound

18GB

a) Adjustable only when the center mode is set to PHANTOM,

NORMAL or WIDE (see page 16).

b) Adjustable only when the center mode is set to 3 STEREO,

NORMAL or WIDE (see page 16).

Sound field mode

Off

Type

––

CINEMA

VIRTUAL

MUSIC

Adjustable parameters for each sound field when selecting program source

MODE

––

PRO LOGIC

C STUDIO

DOLBY V

HALL

Sound field mode

Off

Type

––

CINEMA

VIRTUAL

Adjustable parameters for each sound field when using DVD/MULTI CH

MODE

––

C STUDIO

V SURR

Test tone output

In the following order:

front (L), center, front (R),

surround (R) and surround (L)

In the following order:

front (L), center and front (R)

Adjusting the delay time (PRO LOGIC sound

field only)

You can make the surround sound more effective by

delaying the output from the surround speakers (delay

time). You can select from three delay times, S (15 mS),

M (20 mS), and L (30 mS). For example, if you’ve

placed the surround speakers in a large room or apart

from your listening position, set the delay time shorter.

1Start playing a program source encoded with

Dolby Surround sound.

2Press SURR.

The current delay time appears in the display.

3Press MENU +/– to select the level you prefer,

such as “DELAY S”, “DELAY M” or “DELAY L”.

Parameters

DELAY EFFECT

SURROUND CENTER SUB WOOFER

a) rb) r

rr r

Parameters

DELAY EFFECT

SURROUND CENTER SUB WOOFER

rr r

rrr r

rrr

Note

To adjust the speaker volume using a test tone as described

on page 17, select the PRO LOGIC sound field. The test tone

output in all other sound fields is used for verifying whether

there is output from speakers or not.

Test tone output

No sound

Depends on center mode (see

page 16)

No sound

From the front and the

surround speakers alternately

19GB

Additional Information

Troubleshooting

If you experience any of the following difficulties while

using the receiver, use this troubleshooting guide to

help you remedy the problem. Should any problem

persist, consult your nearest Sony dealer.

There’s no sound or only a very low-level sound is heard.

/Check that the speakers and components are

connected securely.

/Make sure you select the correct component

on the receiver.

/Press MUTING if MUTING appears on the

display.

/The protective device on the receiver has been

activated because of a short circuit

(“PROTECT” flashes). Turn off the receiver,

eliminate the short-circuit problem and turn

on the power again.

The left and right sounds are unbalanced or reversed.

/Check that the speakers and components are

connected correctly and securely.

/Adjust the balance (see page 10).

Severe hum or noise is heard.

/Check that the speakers and components are

connected securely.

/Check that the connecting cords are away

from a transformer or motor, and at least 10

feet (3 meters) away from a TV set or

fluorescent light.

/Place your TV away from the audio

components.

/Make sure you connect a ground wire to the

antenna ground terminal.

/The plugs and jacks are dirty. Wipe them

with a cloth slightly moistened with alcohol.

No sound is heard from the center speaker.

/Select the appropriate center mode (see page

16).

/Adjust the speaker volume appropriately (see

page 17).

No sound or only a very low-level sound is heard from

the surround speakers.

/Select the appropriate center mode (see page

16).

/Adjust the speaker volume appropriately (see

page 17).

/Make sure you turn on the sound field

surround mode function.

Radio stations cannot be tuned in.

/Check that the antennas are connected

securely. Adjust the antennas and connect an

outdoor antenna if necessary.

/The signal strength of the stations is too weak

(when you tune in with automatic tuning).

Use direct tuning.

/Make sure you set the tuning interval

correctly (when you tune in AM stations with

automatic tuning) (see pages 12 and 20).

/No stations have been preset or the preset

stations have been cleared (when you tune in

with scanning preset stations). Preset the

stations (see page 13).

Surround effect cannot be obtained.

/Make sure you turn on the sound field

function.

Recording cannot be made.

/Check that the components are connected

correctly.

/You cannot record audio from a program

source connected to the DVD/MULTI CH

jacks.

The remote does not function.

/Point the remote at the remote sensor g on

the receiver.

/Remove the obstacles in the path of the

remote and the receiver.

/Replace both batteries in the remote with new

ones if they are weak.

/Make sure you select the correct function on

the remote.

Additional Information

20GB

* You can change the AM tuning interval

between 9 kHz and 10 kHz. Turn off the

receiver and press ?/1 (power) for more

than 4 seconds until “INITIAL” appears.

1) After tuning in any AM station, turn

off the receiver.

2) Hold down PRESET TUNING +

button and press the ?/1 (power)

button. “9k STEP” appears.

To change to 10k Step, repeat step 1 and 2

until “10k STEP” appears. Note that all

preset stations, index names and sound

field are cleared after you make the

procedure above.

Specifications

Amplifier section

Rated Power

Output at Stereo

Mode

Reference Power

Output

Frequency

response

Inputs

Tuning range

Antenna terminals

Intermediate

frequency

Sensitivity

Usable sensitivity

S/N

Harmonic

distortion at

1 kHz

Separation

Frequency

response

Selectivity

+0.5

–2

Tuner section

FM stereo, FM/AM superheterodyne tuner

FM tuner section

AM tuner section

87.5 - 108.0 MHz

75 ohms, unbalanced

10.7 MHz

Mono: 18.3 dBf, 4.5 µV

Stereo: 38.3 dBf, 45 µV

11.2 dBf, 1 µV (IHF)

Mono: 76 dB

Stereo: 70 dB

Mono: 0.3 %

Stereo: 0.5 %

45 dB at 1 kHz

30 Hz - 15 kHz dB

60 dB at 400 kHz

Outputs

Muting

TONE

MD/TAPE OUT:

Voltage: 150 mV,

Impedance: 10 kilohms

VIDEO AUDIO OUT:

Voltage: 150 mV,

Impedance: 10 kilohms

SUB WOOFER:

Voltage: 2 V

Impedance: 1 kilohms

PHONES: Accepts low

and high impedance

headphones

Full mute

±6 dB at 100 Hz and

10 kHz

CD,

DVD/

MULTI CH,

MD/TAPE,

TV/SAT,

VIDEO

Sensitivity

150 mV

Impedance

kilohms

S/N

85 dB

Tuning range

Antenna

Intermediate

frequency

Usable sensitivity

S/N

Harmonic

distortion

Selectivity

530 - 1610 kHz (10 kHz

step)*

531 - 1602 kHz (9 kHz

step)*

Loop antenna

450 kHz

50 dB/m (at 999 kHz)

54 dB (at 50 mV/m)

0.5 % (50 mV/m, 400 Hz)

At 9 kHz: 35 dB

At 10 kHz: 40 dB

+0.5

–2

(8 ohms at 1 kHz, THD

0.7%)

50 W + 50 W

(8 ohms at 1 kHz, THD

10%)

Front:

60 W/ch

Center:

60 W

Surround:

60 W/ch

TV/SAT, CD, MD/TAPE,

VIDEO, DVD/MULTI

CH: 10 Hz - 50 kHz dB

21GB

Additional Information

System

Power

requirements

Power

consumption

Dimensions

Mass (Approx.)

Supplied

accessories

Tuner section: PLL

quartz-locked digital

synthesizer system

Preamplifier section:

Low-noise NF type

equalizer

Power amplifier section:

Pure-complementary

SEPP

220-230 V AC,

50/60 Hz

160 W

Standby mode: 0.5 W

430 x 145 x 298 mm

5.6 kg

See page 4

General The specification measured is under

• 230 AC 50 Hz condition (Singapore and

Malaysia models)

Design and specifications are subject to

change without notice.

Additional Information

22GB

Surround sound

Sound that consists of three elements: direct

sound, early reflected sound (early

reflections) and reverberative sound

(reverberation). The acoustics where you hear

the sound affect the way these three sound

elements are heard. These sound elements are

combined in such a way that you can actually

feel the size and the type of a concert hall.

• Types of sound

• Transition of sound from surround

speakers

Test tone

Signal given out by the receiver for adjusting

the speaker volume. The test tone will come

out as follows:

• In a system with a center speaker

(NORMAL/WIDE/3 STEREO modes)

The test tone is output from the front L

(left), center, front R (right), and surround

speakers in succession.

• In a system without a center speaker

(PHANTOM mode)

The test tone is output from the front and

the surround speakers alternately.

Glossary

Center mode

Setting of speakers to enhance Dolby Pro

Logic Surround mode. To obtain the best

possible surround sound, select one of the

following four center modes according to

your speaker system.

• NORMAL mode

Select NORMAL mode if you have front

and surround speakers and a small center

speaker. Since a small speaker cannot

produce enough bass, the bass sound of

the center channel is output from the front

speakers.

• WIDE mode

Select WIDE mode if you have front and

surround speakers and a large center

speaker. With the WIDE mode, you can

take full advantage of Dolby Surround

sound.

• PHANTOM mode

Select PHANTOM mode if you have front

and surround speakers but no center

speaker. The sound of the center channel is

output from the front speakers.

• 3 STEREO mode

Select 3 STEREO mode if you have front

and center speakers but no surround

speaker. The sound of the surround

channel is output from the front speakers

to let you experience some of the surround

sound without using surround speakers.

Delay time

Time lag between the surround sound output

from front speakers and surround speakers.

By adjusting the delay time of the surround

speakers, you can obtain the feeling of

presence. Make the delay time longer when

you have placed the surround speakers in a

small room or close to your listening position,

and make it shorter when you have placed

them in a large room or apart from your

listening position.

Direct tuning

Tuning method to let you directly enter a

station’s frequency using the numeric buttons

on the remote. Use this method if you know

the frequency of the station you want.

Dolby Pro Logic Surround

As one method of decoding Dolby Surround,

Dolby Pro Logic Surround produces four

channels from two channel sound. Compared

with the former Dolby Surround system,

Dolby Pro Logic Surround reproduces left-to

right panning more naturally and localizes

sounds more precisely. To take full

advantage of Dolby Pro Logic Surround, you

should have one pair of surround speakers

and a center speaker. The surround speakers

output monaural sound.

DVD/MULTI CH

These jacks are used to input multi channel

audio signals, allowing you to enjoy 5.1

channel surround sound. Use these jacks to

connect a Dolby Digital decoder, a DVD

player with a built-in Dolby Digital decoder

or TV satellite receiver.

Preset station

A radio broadcasting station that is stored in

memory of the receiver. Once you “preset”

stations, you no longer have to tune in the

stations. Each preset station is assigned its

own preset number, which lets you tune

them in quickly.

Center

speaker

Surround

speaker (R)

Surround

speaker (L)

Front

speaker (R)

Front

speaker (L)

Center

speaker Front

speaker (R)

Front

speaker (L)

Reverberation

Early reflections

Direct sound

Direct sound Early

reflections Reverberation

Level

Early reflection time Time

3 STEREO

Center Front (R)

Front (L)

NORMAL/WIDE

Surround

(L, R)

Surround

(L, R)

PHANTOM

Front (L, R)

Center

speaker

Surround

speaker (R)

Surround

speaker (L)

Front

speaker (R)

Front

speaker (L)

Front

speaker (L) Front

speaker (R)

Surround

speaker (R)

Surround

speaker (L)

23GB

Index

H, I, J, K, L, M

Hookups

AC power cord 9

antennas 5

audio components 5

overview 4

speakers 7

video component 6

N, O

Naming preset station 13

NORMAL mode 16, 22

PPHANTOM mode 16, 22

Preset station 13

Presetting

radio stations 13

Preset tuning 13

Program source

selecting 9

QQuick reference guide 27

RRear panel 5, 6, 7, 9, 24

Receiving broadcasts

directly 12

using preset stations 13

Recording

on a MiniDisc 14

on a tape 14

on a video tape 14

Remote buttons 10, 14, 25

A, B

Adjusting

delay time 18, 22

effect level 16

speaker volume 17

tone 10

volume 10

Antenna hookups 5

Audio component hookups

Automatic tuning 12

CCenter mode 16, 22

NORMAL mode 16, 22

PHANTOM mode 16, 22

3 STEREO mode 16, 22

WIDE mode 16, 22

Connecting. See Hookups

DDelay time 18, 22

Direct tuning 12, 22

Dolby Pro Logic

Surround 16, 22

center mode 16, 22

Dubbing. See Recording

E, F, G

Editing. See Recording

Effect level 16

SScanning

preset stations 13

radio stations 12

Selecting a program source 9

using the remote 10

Sleep Timer 14

Speakers

connection 7

placement 7

Storing radio stations. See

Presetting

Surround sound 16, 22

TTest tone 17, 22

3 STEREO mode 16, 22

Troubleshooting 19

Tuning. See Receiving

broadcasts

UUnpacking 4

VVideo component hookups 6

W, X, Y, Z

Watching/listening to video

programs 10

WIDE mode 16, 22

24GB

Rear Panel Descriptions

3456 7 9 q;

1ANTENNA (AM/FM)

2DVD/MULTI CH

3CD

4MD/TAPE

5TV/SAT

6VIDEO

7SUB WOOFER

8SPEAKERS SURROUND

9SPEAKERS CENTER

q; SPEAKERS FRONT

qa AC power cord

25GB

Remote Button Descriptions

You can use the remote to operate the components in your system. The table below shows buttons not described on

previous pages and buttons with names different from buttons on the main unit.

Remote Button

?/1

0-9

>10

ENTER

-/- -

./>

m/M

Operates

TV/VCR/

CD player/

DVD player/

MD deck/

VCD player/

LD player/

DAT deck

Receiver

CD player/

MD deck/

VCD player/

LD player/

DAT deck

TV/VCR/SAT

CD player/

MD deck/

Tape deck/

VCD player/

LD player

TV/VCR/SAT/

Tape deck/

LD player/

VCD player/

MD deck/

DAT deck

CD player/

MD deck/

DVD player/

LD player/

VCD player/

Tape deck/

VCR/

DAT deck

CD player/

DVD player/

VCD player

MD deck/

Tape deck/

VCR/

LD player/

DAT deck

Tape deck

CD player/

MD deck/Tape

deck/VCR/

DVD player/

VCD player/

LD player/

DAT deck

Function

Turns the audio and video

components on or off.

Use with “SHIFT” button

to select tuner preset

station numeric input

during DIRECT TUNING

or MEMORY mode.

Selects track numbers.

0 selects track 10.

Selects channel numbers.

Selects track numbers over

10.

After selecting a channel,

disc or track using the

numeric buttons, press to

enter the value.

Selects the channel entry

mode, either one or two

digit.

Skips tracks.

Searches tracks (forward

or backward).

Fastforwards or rewinds.

Starts play on the reverse

side.

Starts play.

Remote Button

POSITION*

SWAP*

DISC

SUB CH +/–*

D.SKIP/CH/

PRESET +/–

P IN P*

JUMP

WIDE

ANT TV/VTR

TV/VIDEO

Operates

CD player/

MD deck/Tape

deck/VCR/

DVD player/

VCD player/

LD player/

DAT deck

CD player/

MD deck/Tape

deck/VCR/

DVD player/

VCD player/

LD player/

DAT deck

CD player

Receiver

TV/VCR/SAT

CD player

VCR

TV/VCR

Function

Pauses play or record.

(Also starts recording with

components in record

standby).

Stops play.

Changes the position of

the small picture.

Swaps the small and the

large picture.

Select discs (Mega

storage CD player only).

Select preset channels for

small picture.

Scans and selects preset

stations.

Selects preset channels.

Skips discs (CD player

with multi-disc changer

only).

Activates the picture-in-

picture function.

Toggles between the

previous and the current

channels.

Selects the wide-picture

mode.

Selects output signal

from the antenna terminal:

TV signal or VCR

program.

Selects input signal: TV

input or video input.

* Only for Sony TVs with the picture-in-picture function.

26GB

Remote Button Operates Function

MENU </> Receiver Selects a menu item.

MENU +/– Receiver Makes adjustment or

change the setting.

MENU DVD player Displays DVD menu.

F/f/G/gDVD player Selects a menu item.

ENTER DVD player Enters the selection.

RETURN DVD player Returns to the previous

menu or exits the menu.

TITLE DVD player Displays DVD title.

Notes

• Some Sony equipment cannot be controlled by this remote

as shown in the table above.

• Some functions explained in this section may not work

depending on the model of the receiver.

• The above explanation is intended to serve as an example

only. Therefore, depending on the component the above

operation may not be possible or may operate differently

than described.

• The VIDEO 1, VIDEO 2, VIDEO 3, PHONO, AUX, A.F.D.

and MULTI CH/ 2CH DIRECT functions are not available

for set operation.

Remote Button Descriptions

27GB

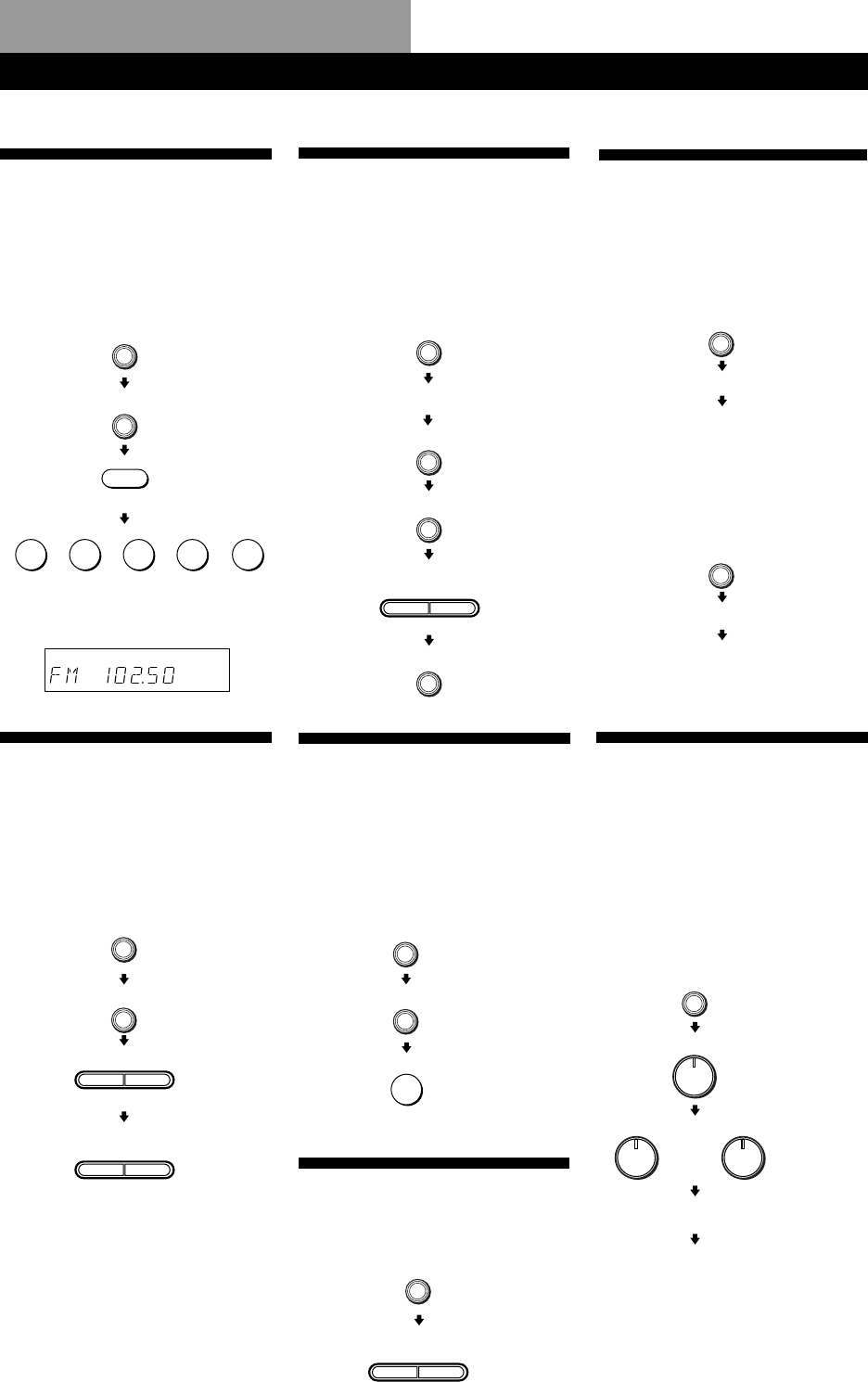

Quick Reference Guide

Receiving Broadcasts

(direct tuning)

Example: Receiving FM

102.50 MHz

Presetting Radio

Stations

Example: Presetting a

station as A7

Selecting a

Component

Example 1:Playing a CD

Example 2:Watching a video

tape

Display

Using Pre-programed

Sound Fields

Example: Watching the

video tape of a

Dolby Surround-

encoded movie

Receiving Preset

Stations

Example: Receiving the

station number A7

Scanning Radio

Stations

(automatic tuning)

Example: Scanning FM

stations

Scanning Preset

Stations

TUNER

D. TUNING

02501

Select A.

Select A7.

Tune in the station you want.

TUNER

MEMORY

SHIFT

MEMORY

–PRESET

TUNING +

Turn on the CD player.

Start playing.

Turn on the VCR.

Start playing.

VIDEO

To continue

scanning.

–TUNING +

TUNER

Select A.

(on remote)

TUNER

SHIFT

–PRESET

TUNING +

TUNER

SOUND FIELD

Turn on the VCR.

Select PRO

LOGIC.

Start playing.

VIDEO

ON/

OFF

–

MODE +

MODE

(on remote)

MHz

Preparativos

2ES

Precauciones

Seguridad

• Si dentro del receptor cae algún

objeto sólido o líquido, desenchúfelo

y haga que sea revisado por personal

cualificado.

• Para evitar el riesgo de incendios, no

cubra la ventilación del receptor con

periódicos, paños, cortinas, etc. y no

coloque velas encendidas sobre el

receptor.

• Para evitar el riego de incendios o

electrocución, no coloque jarrones

sobre el receptor.

Fuentes de alimentación

• Antes de utilizar el receptor,

compruebe si su tensión de

alimentación es idéntica a la de la red

local. La tensión de alimentación está

indicada en la placa de características

de la parte posterior del receptor.

• El receptor no se desconectará de la

fuente de alimentación de CA (red)

mientras permanezca enchufado a

una toma de la misma, incluso

aunque ponga en OFF su interruptor

de alimentación.

• Cuando no vaya a utilizar el receptor

durante mucho tiempo, desenchúfelo

de la red. Para desconectar el cable de

alimentación, tire del enchufe. No tire

nunca del propio cable.

• El cable de alimentación de CA

solamente deberá ser cambiado en un

taller de reparaciones cualificado.

Ubicación

• Coloque el receptor en un lugar

adecuadamente ventilado para evitar

el recalentamiento interior y

prolongar su duración útil.

• No coloque el receptor cerca de

fuentes térmicas, ni sometido a la luz

solar directa, polvo excesivo, ni a los

golpes.

• No coloque nada sobre el receptor, ya

que podría bloquear los orificios de

ventilación y provocar su mal

funcionamiento.

• El calentamiento del receptor durante

su uso no indica anomalía alguna. Si

utiliza este receptor a alto volumen

de forma continua, la temperatura de

la carcasa superior lateral e inferior

aumenta considerablemente. Para no

quemarse, no toque la carcasa.

ADVERTENCIA

Para evitar incendios y el

riesgo de electrocución, no

exponga la unidad a la

lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra

la unidad. En caso de avería, solicite los

servicios de personal cualificado.

No instale el receptor en un espacio

cerrado, como una estantería para libros

o un armario empotrado.

No tire las pilas más que

en lugares de recoleccíon

de artículos nocivos.

Operación

• Antes de conectar otros componentes,

cerciórese de poner en OFF el

interruptor de alimentación de este

receptor y de desconectarlo de la

toma de la red.

Limpieza

• Limpie la caja, los paneles, y los

controles con un paño suave

ligeramente humedecido en una

solución poco concentrada de

detergente. No utilice ningún tipo de

estropajos, polvos abrasivos, ni

disolventes como alcohol o bencina.

Si tiene cualquier pregunta o

problema en relación con su

receptor, consulte a su proveedor

Sony más cercano.

Preparativos

3ES

ÍNDICE

Preparativos

Desembalaje 4

Descripción general de las conexiones 4

Conexión de antenas 5

Conexión de componentes de audio 5

Conexión de componentes de video 6

Conexión de sistemas de altavoces 7

Conexión de CA 9

Antes de utilizar su receptor 9

Operaciones del receptor

Selección de un componente 10

Recepción de programas de radiodifusión 12

Memorización de emisoras de radiodifusión 13

Grabación 14

Uso del temporizador de desconexión automática 14

Utilización de sonido perimétrico

Elección de un campo de sonido 15

Disfrute al máximo de sonido Dolby Pro Logic Surround 16

Información adicional

Solución de problemas 19

Especificaciones 20

Glosario 22

Índice alfabético 23

Descripción del panel posterior 24

Descripción de las teclas del telemando 25

Guía de referencia rápida 27

Descripción de este

manual

Las instrucciones de este manual son

para el modelo STR-DE375. Compruebe

el número de su modelo en la esquina

inferior derecha del panel frontal.

Convencionalismos

• En este manual de instrucciones se

describen los controles del receptor.

Usted también podrá utilizar los

controles del telemando si poseen

nombres iguales o similares a los del

receptor.

• En la página 27 se ofrece la “Guía de

referencia rápida”.

• En la sección “Descripción de los

botones del telemando” de la página

25 se proporciona una descripción

general de los botones del telemando.

• En este manual se utilizan los iconos

siguientes:

Indica que usted podrá utilizar el

telemando para realizar la tarea.

Indica consejos y sugerencias para

facilitar las tareas.

Este receptor posee un decodificador

Dolby Pro Logic Surround.

Fabricado bajo licencia de Dolby

Laboratories.

“Dolby”, “Pro Logic”, y el símbolo de la

doble D ; son marcas de Dolby

Laboratories.

Preparativos

4ES

Desembalaje

Compruebe si ha recibido los accesorios siguientes con

el receptor:

• Antena monofilar de FM (1)

• Antena de cuadro de AM (1)

• Telemando (1)

• Pilas de tamaño AA (R6) (2)

Colocación de las pilas en el telemando

Inserte dos pilas de tamaño AA (R6) de acuerdo con las

marcas + y – del compartimiento de las mismas.

Cuando utilice el telemando, apunte con él hacia el

sensor de control remoto g del receptor.

Cuándo reemplazar las pilas

En utilización normal, las pilas durarán unos 6 meses.

Cuando el telemando no pueda controlar el receptor,

reemplace ambas pilas por otras nuevas.

Notas

• No deje el telemando en un lugar extremadamente cálido

ni húmedo.

• No utilice una pila nueva con otra vieja.

• No exponga el sensor de control remoto a la luz solar

directa ni a la de aparatos de iluminación. Si lo hiciese,

podría causar un mal funcionamiento.

• Cuando no vaya a utilizar el telemando durante mucho

tiempo, extráigale las pilas a fin de evitar el daño que

podría causar el electrólito de las mismas.

Descripción general de las

conexiones

El receptor le permitirá conectar y controlar los

componentes de audio/video siguientes. Para conectar

al receptor los componentes deseados, siga los

procedimientos de las páginas especificadas. Para

aprender la ubicación y el nombre de cada toma, con-

sulte “Descripción del panel posterior” de la página 24.

Antes de comenzar

• Antes de realizar cualquier conexión, desconecte la

alimentación de todos los componentes.

• No conecte el cable de alimentación de CA antes de

haber realizado todas las conexiones.

• Cerciórese de realizar conexiones firmes para evitar

zumbidos y ruidos.

• Cuando conecte un cable de audio, cerciórese de

hacer coincidir las clavijas codificadas en color con

las tomas apropiadas de los componentes; blanca

(canal izquierdo de audio) a blanca, y roja (canal

derecho de audio) a roja.

Antena de AM/FM

Conexión de antenas (5)

Altavoz

delantero

(izquierdo)

Conexión de

sistema de

altavoces (7)

Altavoz

delantero

(derecho)

Altavoz

de sonido

envolvente

(izquierdo)

Altavoz

de sonido

envolvente

(derecho)

Altavoz

de graves

activo

Conexión de

componentes de

audio (5)

Altavoz

central

Reproductor DVD/

decodificador

Dolby Digital

Reproductor de

discos compactos

Deck de minidiscos/

cassettes

Conexión de

componentes de

video (6)

Receptor de

televisión

SAT (Receptor

de satélite)

Videograbadora

Preparativos

5ES

Conexión de antenas

Descripción general

En esta sección se describe cómo conectar antenas de

AM y FM al receptor. Si desea recibir emisiones de

radiodifusión con este receptor, realice en primer lugar

estas conexiones, y después vaya a las páginas siguientes.

Con respecto a la ubicación específica de los

terminales, consulte la ilustración siguiente.

¿Qué antenas se necesitan?

Conexiones

Si la recepción de FM es deficiente

Utilice un cable coaxial de 75 ohmios (no incluido) para

conectar el receptor a una antena FM exterior como se

indica a continuación.

Si la recepción de AM es deficiente

Conecte un conductor aislado de 6 a 15 metros (no

suministrado) al terminal de antena de AM además de

la antena de cuadro de AM suministrada. Trate de

extender el conductor en exteriores y de mantenerlo

horizontal.

Conexión de un conductor de puesta a

tierra

Si se conecta el receptor a una antena exterior, conecte

a tierra el pararrayos como en la figura de la izquierda.

Para evitar que explote el gas, no conecte el cable a

tierra a un tubo de gas.

¿Qué hacer a continuación?

Si desea conectar otros componentes, vaya a la sección

siguiente. Si solamente tiene planeado utilizar el receptor

para escuchar la radio, vaya a “Conexión de sistemas de

altavoces” de las páginas 7 y 8.

Conexión de componentes de

audio

Descripción general

En esta sección se describe cómo conectar sus

componentes de audio al receptor. Si desea utilizar el

receptor como amplificador, realice estas conexiones.

Con respecto a la ubicación específica de los

terminales, consulte la ilustración siguiente.

¿Qué cables se necesitan?

Cables de audio (no suministrados) (1 para el reproductor de

discos compactos y otros 2 para el deck de minidiscos o el

deck de cassettes).

• Antena monofilar de FM

(suministrada) (1) • Antena de cuadro de

AM (suministrada) (1)

Después de haber

conectado la antena

monofilar de FM,

manténgala lo más

horizontalmente

posible.

Antena

monofilar de FM

(Continúa)

Receptor Blanco (canal

izquierdo)

Rojo (canal

derecho)

Blanco (canal

izquierdo)

Rojo (canal

derecho)

Antena exterior de FM

Cable a tierra

(no incluido)

A tierra

ANTENNA

Ω

COAXIAL

ANTENNA

Ω

COAXIAL

MD/TAPE

Antena de cuadro

de AM Receptor

Preparativos

6ES

Conexiones

La flecha l indica el flujo de la señal.

Reproductor de discos compactos

Deck de minidiscos o deck de cassettes

¿Qué hacer a continuación?

Pase a la siguiente sección para conectar componentes de

video con el fin de disfrutar de sonido perimétrico al ver/

escuchar programas de TV o cintas de video.

Conexión de componentes de video

Descripción general

En esta sección se describe cómo conectar componentes

de video al receptor. Con respecto a la ubicación

específica de los terminales, consulte la ilustración

siguiente.

¿Qué cables se necesitan?

• Cable de audio/video (no suministrado) (1 para el

receptor de televisión o Receptor de satélite; 2 para la

videograbadora).

Conexiones

La flecha l indica el flujo de la señal.

TV/SAT

VCR

Utilice las teclas de función (TV/SAT, CD, MD/TAPE, o

TUNER) para seleccionar la señal VIDEO AUDIO OUT.

Es posible grabar la señal de audio conectando un

equipo de grabación, como un deck de cassettes (a la

toma VIDEO AUDIO OUT).

TV/SAT

DVD/MULTI CH VIDEO

Videograbadora

Receptor

OUTPUT INPUT

AUDIO IN

AUDIO OUT

VIDEO

AUDIO

Receptor Reproductor de discos compactos

OUTPUT

LINE

Receptor

Deck de minidiscos o

deck de cassettes

OUTPUT

MD/TAPE

LINE

INPUT

LINE

OUT

Blanco (canal

izquierdo)

Rojo (canal

derecho)

Blanco (canal

izquierdo)

Rojo (canal

derecho)

Receptor de televisión o

Receptor de satélite

Receptor

AUDIO IN

TV/SAT

AUDIO

OUTPUT

Preparativos

7ES

Conexión de sistemas de altavoces

Descripción general

En esta sección se describe cómo conectar sus altavoces

al receptor. Aunque se requieren altavoces delanteros

(izquierdo y derecho), el central y los altavoz de sonido

envolvente son opcionales. La adición de un altavoz

central y de altavoces altavoz de sonido envolvente

reforzará los efectos perimétricos. La conexión de un

altavoz de graves activo aumentará la respuesta en

graves. Con respecto a la ubicación específica de los

terminales, consulte la ilustración siguiente.

Para obtener el óptimo sonido perimétrico, coloque los

altavoces como se muestra en la ilustración siguiente.

¿Qué cables se necesitan?

Cable de altavoz (no suministrado) (1 para cada altavoz)

Retuerza unos 15 mm los extremos pelados del cable.

Cerciórese de hacer coincidir el conductor del cable de

altavoz con el terminal apropiado del componente: + a +

y – a –. Si invirtiese los conductores, el sonido se oiría

distorsionado, y habría carencia de graves.

Altavoz de

sonido envolvente

60 - 90 cm

Reproductor DVD/decodificador Dolby Digital

¿Qué cables se necesitan?

• Cable de audio (no suministrado) (Uno para las

tomas DVD/MULTI CH FRONT y SURROUND)

• Cable de audio monoaural (no suministrado) (Uno

para las tomas DVD/MULTI CH CENTER y SUB

WOOFER)

A través de los altavoces conectados al receptor, es

posible reproducir pistas de sonido Dolby Digital

decodificadas.

Si dispone de un reproductor de DVD o de un

decodificador Dolby Digital con salida 5.1 CH, podrá

amplificar pistas de sonido Dolby Digital decodificadas

con las siguientes conexiones.

Nota

Si dispone de un reproductor de DVD con salida analógica 2

CH, conéctelo a otra toma de función.

¿Qué hacer a continuación?

Vaya a la sección siguiente para conectar los altavoces.

Blanco (izq.)

Rojo (der.) Blanco (izq.)

Rojo (der.)

Negro Negro

(Continúa)

SPEAKERS FRONT

SUB WOOFER

SPEAKERS SURROUND

SPEAKERS CENTER

45°

Receptor Reproductor DVD

DVD/MULTI CH

FRONT SURROUND

CENTER

SUB

WOOFER

FRONT

SURROUND

CENTER

SUB

WOOFER

PRE OUT

(+)

(–)

Preparativos

8ES

Conexiones

Altavoces delanteros

Altavoces altavoz de sonido envolvente y central

Para evitar cortocircuitar los altavoces

Si se cortocircuitan los altavoces se puede estropear el

receptor. Para impedir esto, asegúrese de tomar las

precauciones siguientes cuando conecte los altavoces.

Asegúrese de que los extremos pelados de cada cable

de altavoz no toquen otros terminales de altavoz o el

extremo pelado de otro cable de altavoz.

Ejemplos de malas condiciones de los cables de

altavoces:

El cable pelado de altavoz toca otro terminal de altavoz.

Los cables pelados se tocan entre sí debido a que se ha

quitado demasiado aislamiento.

Después de conectar todos los componentes, los

altavoces y el cable de alimentación de CA, dé salida a

un tono de prueba para verificar que todos los

altavoces estén conectados correctamente. Para conocer

detalles sobre cómo dar salida a un tono de prueba,

consulte “Ajuste del volumen de los altavoces” en la

página 17.

Si ha conectado altavoz de sonido envolvente,

asegúrese de presionar el botón DVD/MULTI CH del

receptor y desactivar el campo de sonido antes de dar

salida a un tono de prueba para que éste salga

individualmente desde los altavoz de sonido

envolvente derecho e izquierdo.

Si no se oye sonido de un altavoz mientras se da salida

a un tono de prueba, o si sale un tono de prueba desde

un altavoz que no es el que se visualiza en el receptor,

el altavoz podrá estar cortocircuitado. Si pasa esto,

compruebe de nuevo la conexión de los altavoces.

Altavoz de graves activo

Nota

No conecte otros componentes.

Si su monitor de televisión utiliza altavoces separados

Usted podrá conectar uno de ellos a los terminales

SPEAKERS CENTER para conseguir sonido perimétrico

Dolby Pro Logic Surround (consulte la página 16).

¿Qué hacer a continuación?

Para completar el sistema, proceda con el apartado

“Conexión de CA” de la página siguiente.

FRONT

SPEAKERS

–

FRONT

SPEAKERS

Altavoz de

graves activo

Receptor

SUB

WOOFER

INPUT

AUDIO OUT

Receptor Altavoz

central

SPEAKERS

SURROUND

CENTER

Altavoz

de sonido

envolvente

(derecho)

Altavoz

de sonido

envolvente

(izquierdo)

Altavoz delantero

(derecho) Altavoz delantero

(izquierdo)

Receptor

SPEAKERS

FRONT

Preparativos

9ES

Conexión de CA

Conexión del cable de alimentación de CA

Conecte el cable de alimentación de este receptor y de

los componentes de audio/video a una toma de la red.

¿Qué hacer a continuación?

Antes de utilizar el receptor, vaya a la sección siguiente para

cerciorarse de que todos los controles estén ajustados en las

posiciones apropiadas.

Antes de utilizar su receptor

Antes de utilizar el receptor por primera vez o cuando

desea borrar la memoria del mismo, realice el siguiente

procedimiento.

1Desconecte el receptor.

2Presione ?/1 (encendido) durante más de 4

segundos.

Aparece “INITIAL” en la pantalla y se reinicializan

o borran todos los puntos incluyendo los

siguientes:

• Todas las emisoras prefijadas vuelven a sus

ajustes de fábrica.

• Todos los par ámetros de campo de sonido

vuelven a sus ajustes de fábrica.

• Todos los nombres de índice (de emisoras

prefijadas y fuentes de programa) se borran.

• Todos los ajustes realizados con la tecla SET UP

vuelven a sus ajustes de fábrica.

• El campo de sonido memorizado para cada

fuente de programma y emisora prefijada queda

borrado.

Encienda el receptor y compruebe el siguiente

indicador.

• Presione MUTING si MUTING aparece en el

visualizador.

• Presione DIMMER varias veces para ajustar el

visor en cualquiera de los cuatro nivelves de brillo.

?/1 (encendido)

DIMMER MUTING

a una toma de la red

Operaciones del receptor

10ES

Selección de un componente

Para escuchar o contemplar un componente conectado,

seleccione en primer lugar la función en el receptor o

con el telemando.

Antes de comenzar, cerciórese de haber:

• Conectado todos los componentes con seguridad y

correctamente como se indica en las páginas 5 a 9.

1Presione ?/1 (encendido) para conectar la

alimentación del receptor.

2Presione una tecla de función para seleccionar el

componente que desee utilizar:

3Conecte la alimentación del componente, por

ejemplo un reproductor de discos compactos, e

inicie la reproducción.

Para sintonizar emisoras de radiodifusión en este

receptor, consulte “Recepción de programas de

radiodifusión” de la página 12.

4Gire MASTER VOLUME para ajustar el volumen.

Cada vez que gire MASTER VOLUME, la

indicación cambiará de la siguiente forma:

VOL MIN y VOL 1 y … y VOL 30 y

VOL MAX

Para ajustar el volumen del altavoz del televisor

Utilice el control de volumen del televisor.

Para evitar dañar los altavoces

Asegúrese de disminuir el volumen antes de apagar el

receptor. Al encender el receptor, el volumen se

mantendrá en el nivel que existía al apagarlo.

Para

Silenciar el sonido

Ajustar el equilibrio

Ajustar la cualidad

del tono

Para escuchar a través de auriculares

Conecte los auriculares a la toma PHONES. No se recibe

sonido por los altavoces.

Contemplación/escucha de programas de

video

Para contemplar/escuchar programas de teledifusión o

de video, recomendamos que reproduzca la parte de

audio a través del receptor en vez de utilizar el altavoz

de su televisor. Esto le permitirá aprovechar las

ventajas de los efectos de sonido perimétrico del

receptor, como Dolby Pro Logic Surround, y utilizar el

telemando del receptor para controlar el sonido.

Desconecte los altavoces de su televisor antes de

comenzar a disfrutar del sonido perimétrico del

receptor.

Para contemplar/escuchar programas de televisión,

conecte la alimentación del monitor de televisión, del

receptor de televisión y del receptor, y presione TV/SAT del

receptor.

Para contemplar videocintas, realice lo siguiente:

1Presione VIDEO para seleccionar la

videograbadora.

2Conecte la alimentación del televisor y ajuste la

entrada de video del mismo de acuerdo con su

componente de video.

3Conecte la alimentación de la videograbadora, e

inicie la reproducción.

Utilización del telemando

El telemando le permitirá controlar el receptor y los

componentes Sony a él conectados.

Haga lo siguiente

Presione MUTING. Presiónelo de

nuevo o aumente el volumen para

restaurar el sonido.

1 Presione LEVEL o MAIN MENU

en el telemando varias

veces hasta que el indicador

LEVEL se ilumine.

2 Presione MENU < o > varias

veces hasta que “BALANCE”

aparezca en el visor.

3 Presione MENU + o – para ajustar

el balance derecho o izquierdo.

Presione BASS +/– y TREBLE +/–

para ajustar el nivel de tono. Se

puede seleccionar un nivel de tono

de -6 dB a +6 dB en intervalos de 2

dB.

?/1

Teclas de

función

Para escuchar o contemplar

Videocintas

Programas de televisión o

Receptor de satélite

Reproductor DVD/

Decodificador Dolby Digital

Minidiscos o cintas de audio

Discos compactos

Programas de radiodifusión

Presione

VIDEO

TV/SAT

DVD/MULTI CH

MD/TAPE

TUNER

MENU </> MASTER

VOLUME

LEVEL

TREBLE

+/–

+/–BASS

+/–MUTING

?/1

(encendido) Teclas de función

11ES

Operaciones del receptor

1Presione una de las teclas de función para

seleccionar el componente que desee utilizar.

Las teclas de función del telemando han sido

ajustadas en fábrica de la forma siguiente:

* Las funciones VIDEO 1, VIDEO 2, VIDEO 3, PHONO

y MD/TAPE se activan con la tecla 2. Para

seleccionar la función anterior, pulse FN SHIFT

(cambio de función) y la tecla de función que desee

simultáneamente.

Por ejemplo, pulse FN SHIFT y CD/SACD para

seleccionar la función MD/TAPE.

Si desea cambiar el ajuste de fábrica de alguna

tecla, consulte la sección siguiente.

Se conectará la alimentación del receptor y del

componente seleccionado.

Si no se conecta la alimentación del componente

Presione el interruptor de alimentación del componente.

2Inicie la reproducción.

Con respecto a los detalles, consulte “Descripción

de las teclas del telemando” de la página 25.

Cambio del ajuste de fábrica de una

tecla de función

Si los ajustes de fábrica de las teclas FUNCTION no

concuerdan con los componentes de su sistema, podrá

cambiarlos. Por ejemplo, si dispone de un reproductor

de MD y de una platina de cintas y no dispone de un

reproductor de CD, podrá asignar el botón CD/SACD

a la platina de cintas.

Tenga en cuenta que los ajustes de las funciones

TUNER y FN SHIFT (VIDEO 1, VIDEO 2, VIDEO 3,

PHONO y MD/TAPE) no pueden cambiarse.

1Mantenga presionada la tecla de función cuya

función desee cambiar (por ejemplo, CD/SACD).

2Presione la tecla correspondiente del componente

que desee asignar a la tecla de función (por

ejemplo, 4 - deck de cassettes).

Las siguientes teclas están asignadas para seleccionar

las funciones:

* Las videograbadoras Sony se controlan con el ajuste

VTR 1, 2 o 3. Estos ajustes corresponden a Beta,

8 mm y VHS, respectivamente.

Ya puede utilizar el botón CD/SACD para controlar

la platina de cintas.

Para reponer una tecla al valor de fábrica

Repita el procedimiento mencionado arriba.

Para reponer todas las teclas de función a sus valores de

fábrica

Presione ?/1, AV ?/1 y MASTER VOL – simultáneamente.

Para escuchar o contemplar

Programas de

radiodifusión

Discos compactos

Minidiscos o cintas de

audio

Programas de teledifusión

o Receptor de satélite

Videocintas VHS (modo

VTR-3)

Reproductor DVD/

Decodificador Dolby Digital

con MULTI CH OUTPUT

Presione

TUNER

CD/SACD

MD/TAPE y FN SHIFT*

(INITIAL-MD MODE)

TV/SAT

(INITIAL-TV MODE)

VIDEO

DVD/LD

(INITIAL-DVD MODE)

Para utilizar

Reproductor de discos compactos

Deck de cinta audiodigital

Deck de minidiscos

Deck de cassettes A

Deck de cassettes B

Reproductor de discos láser

Videograbadora (modo VTR 1* del

telemando)

Videograbadora (modo VTR 2* del

telemando)

Videograbadora (modo VTR 3* del

telemando)

Televisor

DSS (Sistema de satélite digital)

Deck de minidiscos

Reproductor de discos compactos de

video

Presione

>10

ENTER

?/1

AV ?/1

MASTER VOL –

> 10

.ENTER

Teclas

numéricas

Teclas de

función

Operaciones del receptor

12ES

Recepción de programas de

radiodifusión

Este receptor le permitirá introducir directamente la

frecuencia de una emisora utilizando las teclas

numéricas del telemando (sintonía directa).

Si no conoce la frecuencia de la emisora deseada,

consulte “Recepción de programas de radiodifusión

explorando emisoras (sintonía automática)” de esta

página.

Antes de comenzar, cerciórese de haber:

• Conectado una antena de FM/AM al receptor como

se indica en la página 5.

1Presione 1/u (encendido) para conectar la

alimentación del receptor.

2Presione TUNER.

Se sintonizará la última emisora recibida.

3Presione FM o AM para seleccionar emisoras de

FM o de AM.

4Presione D. TUNING en el telemando.

5Presione las teclas numéricas del telemando para

introducir la frecuencia.

Ejemplo 1: FM 102,50 MHz

Ejemplo 2: AM 1350 kHz

(Intervalo de 10 kHz) (Intervalo de 9 kHz)

6Cuando sintonice emisoras de AM, ajuste la

orientación de la antena de cuadro de AM hasta

obtener la óptima recepción.

Para recibir otras emisoras

Repita los pasos 3 a 5.

Si el indicador STEREO permanece apagado

Presione FM MODE cuando reciba un programa de FM

estéreo.

Si un programa de FM estéreo se oye distorsionado

El indicador STEREO parpadeará. Presione FM MODE

para cambiar a monoaural (MONO). Usted no tendrá

efecto estéreo, pero la distorsión se reducirá. Para

volver al modo estéreo, presione de nuevo esta tecla.

Si no puede sintonizar una emisora, y los números

introducidos parpadean

Compruebe si ha introducido la frecuencia correcta. Si

no es correcta, presione D. TUNING y vuelva a

introducir la frecuencia deseada mediante el telemando.

Si los números introducidos continúan parpadeando, la

frecuencia no estará utilizándose en su zona.

Para contemplar programas de teledifusión con

emisión simultánea en FM

Cerciórese de sintonizar el programa de emisión

simultánea en el televisor (o la videograbadora) y en el

receptor.

Si introduce una frecuencia no cubierta por el

intervalo de sintonía

El valor introducido se redondeará automáticamente

por exceso o defecto hasta el valor más cercano cubierto.

Los intervalos para la sintonía directa son:

FM: Intervalo de 50 kHz

AM: Intervalo de 9 kHz (Para cambiar el intervalo a 10

kHz, consulte la página 20)

Recepción de programas de radiodifusión

explorando emisoras (sintonía automática)

Si no conoce la frecuencia de la emisora deseada, podrá

hacer que el receptor explore todas las emisoras

recibibles hasta localizar dicha emisora.

1Presione TUNER.

Se sintonizará la última emisora recibida.

2Presione FM o AM para seleccionar FM o AM.

3Presione TUNING + o –.

Presione la tecla + para obtener una frecuencia

superior o – para conseguir una menor. Cuando

llegue al final de la banda, el receptor saltará

automáticamente al extremo o puesto. Cada vez

que se reciba una emisora, el receptor parará la

exploración. Para continuar explorando, presione

de nuevo la tecla.

02501

1/u

(encendido)

MASTER VOLUMETUNING +/–

FM MODE TUNER

D. TUNING

Teclas

numéricas

351

3501

13ES

Operaciones del receptor

Memorización de emisoras de

radiodifusión

Seguramente deseará memorizar en el receptor las

emisoras que escuche más a menudo a fin de no tener

que sintonizarlas cada vez. El receptor podrá

almacenar un total de 30 emisoras de FM o de AM.

Usted podrá almacenar emisoras en números de

memorización compuestos por tres caracteres (A, B, C)

y números (0-9). Por ejemplo, podrá almacenar una

emisora en el número de memorización A1, B6, C9, etc.

1Presione TUNER.

Se sintonizará la última emisora recibida.

2Sintonice la emisora deseada.

Si no está familiarizado con la forma de sintonizar

una emisora, consulte “Recepción de programas

de radiodifusión” de la página anterior.

3Presione MEMORY.

“MEMORY” aparecerá durante algunos segundos.

Realice los pasos 4 a 6 antes de que desaparezca

“MEMORY”.

4Presione SHIFT para seleccionar un carácter

(A, B o C). Cada vez que presione SHIFT, en el

visor aparecerá la letra “A”, “B” o “C”.

Si desaparece “MEMORY”, vuelva a comenzar desde

el paso 3.

5Presione PRESET TUNING +/– o TUNING +/–

para seleccionar un número.

6Para almacenar la emisora, vuelva a presionar

MEMORY.

7Repita los pasos 2 a 6 para memorizar otras

emisoras.

Para cambiar una emisora memorizada

Almacene una nueva emisora en el número que desee

cambiar.

Nota

Si deja el cable de alimentación desconectado durante

aproximadamente una semana, las emisoras almacenadas se

borrarán de la memoria del receptor, y usted tendrá que

volver a memorizarlas.

Sintonía de emisoras memorizadas

(sintonía memorizada)

Usted podrá sintonizar directamente una emisora

introduciendo su número de memorización. Si no sabe

qué emisoras están memorizadas en los números,

podrá sintonizar explorando las emisoras

memorizadas.

1Presione TUNER.

Se recibirá la última emisora sintonizada.

2Presione SHIFT para seleccionar un carácter (A, B

o C), y después presione el número en el

telemando.

Por ejemplo, para sintonizar la emisora

memorizada como A7, seleccione A y después

presione 7.

Usted podrá sintonizar explorando las emisoras

memorizadas

Presione en primer lugar TUNER y después PRESET

TUNING + o – para seleccionar la emisora deseada.

Cada vez que presione las teclas, los números de

memorización cambiarán de la forma siguiente:

Asignación de nombres a las emisoras

memorizadas

Podrá almacenar nombres (de índice), de hasta 8

caracteres, para sus emisoras memorizadas. Después

de haber asignado un nombre a una emisora

memorizada, éste aparecerá en el visor en vez de la

frecuencia cuando sintonice tal emisora. Los caracteres

que podrá utilizar incluyen letras, números y símbolos.

1Sintonice la emisora memorizada a la que desee

asignar un nombre.

2Presione NAME.

En el visor parpadeará el cursor.

3Utilice MENU + o – para seleccionar el carácter

deseado.

4Presione MENU </> para mover el cursor hasta

la posición del carácter siguiente.

5Repita los pasos 3 y 4 para introducir hasta 8

caracteres.

6Presione ENTER para almacenar los nombres.

Si comete un error

Presione repetidamente MENU </> de forma que el carácter

que desee cambiar parpadee en el visor y después utilice

MENU + o – para seleccionar el carácter deseado.

Para mostrar nombres de índice

Presione DISPLAY varias veces para que aparezca el nombre

de índice y la fuente de programa (o la frecuencia si

selecciona TUNER).

Notas

• También puede introducir un nombre compuesto por un

máximo de 8 caracteres para una fuente de programas.

Seleccione la fuente que desee y repita los pasos 2 a 6.

• Para borrar el nombre de la fuente de programas, presione

NAME y después la tecla de la misma fuente de programas.

Presione ENTER para eliminar el nombre (excepto TUNER).

n A1 ˜ A2 ˜… ˜ A0 ˜ B1 ˜ B2 ˜ … ˜ B0 N

n C0 ˜ … ˜ C2 ˜ C1 N

DISPLAY MENU </> NAME

PRESET TUNING +/–

MEMORY SHIFT ENTER TUNER

MENU +/–

Operaciones del receptor

14ES

Grabación

Este receptor facilita la grabación en y desde los

componentes conectados al mismo. Usted no tendrá

que conectar directamente componentes de

reproducción y grabación: una vez seleccionada una

fuente de programas en el receptor, podrá grabar y

editar como lo haría normalmente utilizando los

controles de cada componente.

Antes de comenzar, cerciórese de haber conectado

adecuadamente todos los componentes.

ç: Flujo de la señal de audio

Grabación en un minidisco o en un cassette

de audio

Usted podrá grabar un minidisco o un cassette

utilizando el receptor. Si necesita ayuda, consulte el

manual de instrucciones de su deck de minidiscos o de

su deck de cassettes .

1Presione una de las teclas de función para

seleccionar la fuente de programas.

2Prepare el componente y déjelo listo para

reproducir.

Por ejemplo, inserte un disco compacto en el

reproductor de discos compactos.

3Inserte un cassette en blanco en el deck para

grabación y, si es necesario, ajuste el nivel de

grabación.

4Inicie la grabación en el deck para grabación y

después ponga en reproducción el componente.

Grabación en una cinta de video

Es posible grabar del TV o Receptor de satélite

utilizando el receptor. Tambien podra anadir audio

desde gran variedad de fuentes de audio cuando edite

una cinta de video. Si necesita ayuda, consulte el

manual de instrucciones de su videograbadora.

1Presione TV/SAT para selecctionar la fuente de

programas.

2Prepare el componente y déjelo listo para

reproducir. Por ejemplo, comecte la alimentación

del televisor y del receptor de televisión.

3Inserte un cassette de video en blanco en la

videograbadora para grabación.

4Inicie la grabación en la videograbadora.

Usted podrá reemplazar el sonido durante la copia

de un cassette de video

En el punto en el que desee iniciar la adición de sonido

diferente, presione otra tecla de función (por ejemplo,

CD) e inicie la reproducción. El sonido del componente

seleccionado se grabará sobre la parte de audio original.

Para rea nudar la grabación del sonido original,

presione la tecla de función TV/SAT.

Nota

No es posible grabar la señal de audio durante el modo

DVD/MULTI CH.

Uso del temporizador de

desconexión automática

Puede programar el receptor para que se apague

automáticamente a la hora que especifique.

Presione SLEEP en el telemando mientras la unidad se

encuentra encendida.

Cada vez que presione SLEEP, la hora cambia tal como se

muestra a continuación.

El visor se atenúa después de especificar la hora.

Es posible comprobar el tiempo restante hasta la

desconexión del receptor

Presione SLEEP en el telemando. El tiempo restante

aparece en el visor.

n 2-00-00 n 1-30-00 n 1-00-00 n 0-30-00 n OFF

Componente para

reproducción (fuente

de programas)

Teclas de función

Componente para grabación

(Deck de minidiscos, deck de

cassettes, videograbadora)

SLEEP

Utilización de sonido perimétrico

15ES

Utilización de sonido perimétrico

Elección de un campo de

sonido

Puede disfrutar de sonido perimétrico con sólo

seleccionar uno de los campos de sonido

preprogramados en función del tipo de música que

desee reproducir.

1Presione SOUND FIELD ON/OFF para activar el

campo de sonido.

El indicador de campo de sonido se iluminará.

2Presione SOUND FIELD MODE +/–

repetidamente hasta que el visor muestre el

campo de sonido que desee.

Seleccione de la siguiente forma el campo de

sonido apropiado:

Tipo

CINEMA

VIRTUAL

Efectos

Decodifica programas

codificados en Dolby

Surround.

Reproduces las

características de sonido

de una sala de cine. Ideal

para ver perlículas

normales.

Emplea los altavoces

delanteros para crear

efectos de sonido

perimétrico.

Emplea los altavoces

delanteros y el central

para crear efectos de

sonido perimétrico.

MODE (campo de

sonido)

PRO LOGIC*

C STUDIO

(Cinema Studio)

DOLBY V

V SURR**

Cuando utilice el telemando

Cada vez que presione SOUND FIELD MODE +/–, el

campo de sonido cambiará de la siguienta forma:

Al seleccionar la fuente de programas

Al emplear DVD/MULTI CH

C STUDIO ˜ V SURR

* En el visor aparecerá “DOLBY PL”.

Para desactivar el campo de sonido

Presione SOUND FIELD ON/OFF o 2CH/OFF en el

telemando.

El receptor memoriza el último campo de sonido

seleccionado para cada fuente de programas

(programación de campo de sonido)

Cuando seleccione una fuente de programas, el campo

de sonido utilizado en último lugar vuelve a activarse.

Por ejemplo si se estaba escuchando un disco compacto

con un campo de sonido HALL, al cambiar a otra fuente

de programas y después volver al disco compacto,

vuelve a activarse HALL. En el caso del sintonizador,

los campos de sonido para la banda AM o FM y para las

emisoras prefijadas se memorizan por separado.

Usted podrá encontrar software codificado con

Dolby Surround observando el paquete

Sin embargo, algunos videocassettes y discos láser

pueden utilizar sonido Dolby Surround aunque no esté

indicado en el paquete.

Tipo

MUSIC

Efectos

Reproduce la acústica de

una sala de conciertos

rectangular. Ideal para

sonidos acústicos suaves.

MODE (campo de

sonido)

HALL

* En el visor aparecerá “DOLBY PL”.

** Solamente al emplear DVD/MULTI CH.

SOUND FIELD

MODE +/–

MENU +/–

SURR

SOUND FIELD

ON/OFF

SOUND FIELD

MODE +/–

MAIN

MENU +/–

t PRO LOGIC* y C STUDIO T

t HALL y DOLBY V T

Utilización de sonido perimétrico

16ES

Disfrute al máximo de sonido

Dolby Pro Logic Surround

Para obtener el mejor sonido Dolby Pro Logic

Surround posible, seleccione en primer lugar el modo

central de acuerdo con el sistema de altavoces que haya

conectado. Después ajuste el volumen y el tiempo de

retardo de cada altavoz.

Tenga en cuenta que, para realizar los ajustes

siguientes, deberá utilizar por lo menos un par

adicional de altavoces y/o un altavoz central.

Selección del modo central

El receptor le ofrecerá cuatro modos centrales:

fantasma, normal, amplio y 3 STEREO. Cada modo ha

sido diseñado para una configuración diferente de

altavoces. Seleccione el modo que más se adecúe a su

configuración de altavoces.

1Presione SOUND FIELD ON/OFF para activar el

campo de sonido.

2Presione repetidamente SOUND FIELD MODE

+/– para seleccionar el campo de sonido

perimétrico Dolby (modo PRO LOGIC o

C STUDIO).

3Presione SET UP.

4Presione MENU < o > repetidamente hasta que

“CTR MODE” aparezca en el visor.

Ajuste del nivel del efecto (todos los

campos de sonido excepto PRO LOGIC)

Usted podrá acentuar el sonido perimétrico

aumentando el nivel de EFFECT. Este control le

permitirá ajustar la “presencia” del efecto perimétrico

en seis pasos (1-6).

1Inicie la reproducción de la fuente de programas.

2Presione SURR.

Aparece en el visor el nivel de efecto (“EFFECT

1”...”EFFECT 6").

3Presione MENU +/– para seleccionar el nivel que

desee.

Cuando utilice el telemando

Presione MAIN MENU en el telemando varias veces

hasta que el indicador SURR se ilumine. Cada vez que

presione MENU +/–, el nivel de efecto cambia de la

siguiente forma:

EFFECT 1 y EFFECT 2 y … y EFFECT 6

Nota

El cambio del nivel del efecto puede no producir variaciones

importantes en el efecto perimétrico cuando se utilice con

ciertas fuentes de reproducción.

SOUND FIELD

MODE +/–

SOUND FIELD

ON/OFF

SET UP LEVEL

MENU </> MENU +/–

SOUND FIELD

MODE +/–

TEST TONE

MAIN

MENU +/–

MENU </>

Utilización de sonido perimétrico

17ES

Usted podrá ajustar todos los altavoces a la vez

Ajuste MASTER VOL del telemando o MASTER

VOLUME del receptor.

Usted también podrá ajustar el nivel del volumen

con los controles del receptor

Después de presionar TEST TONE en el telemando:

• Presione MENU < o > varias veces para seleccionar

“CTR xxdB”.

Presione MENU +/– para ajustar el nivel del altavoz

central.

• Presione MENU < o > varias veces para seleccionar

“SURR xxdB”.

Presione MENU +/– para ajustar el nivel del altavoz

de sonido envolvente.

Se puede seleccionar un nivel de volumen de –15 dB a

+10 dB en intervalos de 1 dB.

Es posible ajustar el nivel del volumen del altavoz

potenciador de graves

• Presione LEVEL o MAIN MENU en el telemando

varias veces hasta que el indicador LEVEL se

ilumine.

• Presione MENU < o > varias veces para seleccionar

“SW xxdB”.

• Presione MENU +/– para ajustar el nivel.

Se puede seleccionar un nivel de volumen de –15 dB a

+10 dB en intervalos de 1 dB.

Usted podrá aumentar el nivel de salida de los

altavoz de sonido envolvente

El margen de ajuste de los altavoz de sonido envolvente

ha sido preajustado de –15 a +10, pero usted podrá

desplazar el margen hasta 5 niveles (–10 a +15).

• Presione SET UP.

• Presione MENU < o > varias veces hasta que el

visor muestre “SURR SET UP”.

• Presione MENU +/– repetidamente hasta que

“NORMAL” aparezca en el visor.

Los valores para el nivel de los altavoz de sonido

envolvente permanecerán fijos de –15 a +10 en el visor,

pero usted podrá oír la diferencia en el nivel de salida

real.

Para reponer el margen de ajuste del nivel de los

altavoz de sonido envolvente, repita este procedimiento

de forma que se visualice “GAIN LOW”.

Puede reponer todos los ajustes de campo de sonido

a sus valores iniciales

• Apague el receptor.

• Mantenga presionada SOUND FIELD ON/OFF y, a

continuación, ?/1 (encendido) “SF CLR” aparece en

el visualizador.

Todos los ajustes de campo de sonido se borrarán y el

campo de sonido se desactivará.

Si posee

Altavoces delanteros

y altavoz de sonido

envolvente, y un

altavoz central

pequeño

Altavoces delanteros

y central, pero no

tiene altavoces

altavoz de sonido

envolvente

Altavoces delanteros

y altavoz de sonido

envolvente, pero no

tiene altavoz central

Altavoces delanteros

y altavoz de sonido

envolvente, y un

altavoz central

grande

seleccione

NORMAL

3 STEREO

(lógico de 3

canales)

PHANTOM

WIDE

5Presione MENU +/– varias veces hasta que el

visor muestre el modo central que desee.

Seleccione dicho modo como sigue:

para que

El sonido de graves del

canal central salga a

través de los altavoces

delanteros (porque un

altavoz pequeño no

puede producir

suficientes graves).

El sonido del canal

altavoz de sonido

envolvente salga a

través de los altavoces

delanteros.

El sonido del canal

central salga a través de

los altavoces delanteros.

El canal central

reproduce plenamente

toda la gama de sonidos

Ajuste del volumen de los altavoces

La función de tono de prueba le permitirá ajustar el

volumen de sus altavoces al mismo nivel. (Si todos los

altavoces poseen las mismas características, no

necesitará ajustar su volumen.)

Con los controles del telemando, puede comprobar la

conexión de los altavoces y ajustar el nivel de volumen

desde su posición de escucha.

1Presione SOUND FIELD ON/OFF para conectar

el campo de sonido.

Presione SOUND FIELD MODE +/– varias veces

para seleccionar “DOLBY PL”.

2Presione TEST TONE del telemando.

Usted oirá secuencialmente el tono de prueba a

través de cada altavoz.

3Ajuste el nivel de volumen de forma que el

volumen del tono de prueba de cada altavoz sea

el mismo desde la posición de audición del

oyente.

• Presione MENU < o > para seleccionar “CTR

xxdB” o “SURR xxdB”.

• Presione MENU +/– para ajustar el nivel.

4Presione TEST TONE del telemando para

desactivar el tono de prueba.

(Continúa)

Utilización de sonido perimétrico

18ES

a)Se puede ajustar sólo cuando el modo central está en

PHANTOM, NORMAL o WIDE (consulte la página 16).

b) Se puede ajustar sólo cuando el modo central está en

3 STEREO, NORMAL o WIDE (consulte la página 16).

Campo de sonido

Desactivado

Activado

Tipo

––

CINEMA

VIRTUAL

MUSIC

Parámetros ajustables para cada campo de sonido al seleccionar la fuente de programas

MODE

––

PRO LOGIC

C STUDIO

DOLBY V

HALL

Salida del tono de prueba

Ausencia de sonido

Depende del modo central

(consulte la página 16)

Ausencia de sonido

De los altavoces delanteros y

altavoz de sonido envolvente

alternadamente

Parámetros que puede ajustar para cada campo de sonido cuando se utilice DVD/MULTI CH

Campo de sonido

Desactivado

Activado

Tipo

––

CINEMA

VIRTUAL

MODE

––

C STUDIO

V SURR

Salida del tono de prueba

En el siguiente orden:

delantero (izq.), central,

delantero (der.), altavoz de

sonido envolvente (der.),

altavoz de sonido envolvente

(izq.)

En el siguiente orden:

delantero (izq.), central,

delantero (der.)

Ajuste del tiempo de retardo

(sólo campo de sonido PRO LOGIC)

Usted podrá hacer que el sonido perimétrico resulte

más efectivo retardando la salida de los altavoces

altavoz de sonido envolvente (tiempo de retardo).

Usted podrá seleccionar entre tres tiempos de retardo, S

(15 ms), M (20 ms) y L (30 ms). Por ejemplo, si ha

colocado los altavoces altavoz de sonido envolvente en

una sala grande o separados de su posición de escucha,

ajuste un tiempo de retardo más corto.

1Inicie la reproducción de una fuente de programas

codificados con sonido Dolby Surround.

2Presione SURR.

Aparece el tiempo de retardo seleccionado en ese

momento.

3Presione MENU +/– para seleccionar el nivel que

prefiera, como “DELAY S”, “DELAY M” o

“DELAY L”.

Parámetros

DELAY EFFECT

SURROUND

CENTER SUB WOOFER

a) rb) r

rr r

Parámetros

DELAY EFFECT SURROUND CENTER SUB WOOFER

rr r

rr r r

rrr

Nota

Para ajustar el volumen de los altavoces con un tono de

prueba como en la página 17, seleccione el campo de sonido

PRO LOGIC. La salida del tono de prueba en los demás

campos de sonido es sólo para verificar si se escucha la

salida de los altavoces o no.

Información adicional

19ES

Solución de problemas

Si experimenta cualquiera de las dificultades siguientes

cuando utilice el receptor, use esta guía de solución de

problemas para tratar de resolver el problema. Si el

problema persiste, consulte a su proveedor Sony más

cercano.

No hay sonido, o solamente se oye sonido de nivel muy

bajo.

/Compruebe si los altavoces y los

componentes están conectados con seguridad.

/Compruebe si ha seleccionado el componente

correcto en el receptor.

/Presione MUTING si MUTING aparece en el

visualizador.

/El dispositivo protector del receptor se ha

activado debido a un cortocircuito

(“PROTECT” parpadeará). Desconecte la

alimentación del receptor, elimine el

cortocircuito, y vuelva a conectarla.

El sonido de los altavoces izquierdo y derecho está

desequilibrado o invertido.

/Compruebe si los altavoces y los

componentes están conectados correctamente

y con seguridad.

/Ajuste el equilibrio (consulte la página 10).

Se oye zumbido o ruido considerable.

/Compruebe si los altavoces y los

componentes están conectados con seguridad.

/Compruebe si los cables conectores están

alejados de un transformador o motor, y a 3

metros por lo menos de un televisor o una

lámpara fluorescente.

/Aleje su televisor de los componentes de

audio.

/Cerciórese de conectar un conductor de

puesta a tierra al terminal de tierra de antena.

/Las clavijas y las tomas están sucias. Frótelas

con un paño ligeramente humedecido en

alcohol.

No se oye sonido a través del altavoz central.

/Seleccione el modo central apropiado

(consulte la página 16).

/Ajuste apropiadamente el volumen de los

altavoces (consulte la página 17).

Información adicional

No hay sonido o solamente se oye sonido de nivel muy

bajo a través de los altavoces de sonido envolvente.

/Seleccione el modo central apropiado

(consulte la página 16).

/Ajuste apropiadamente el volumen de los

altavoces (consulte la página 17).

/Cerciórese de activar la función de modo

perimétrico de campo acústico.

No es posible sintonizar emisoras.

/Compruebe si las antenas están conectadas

con seguridad. Ajuste las antenas y, si es

necesario, conecte una antena exterior.

/La intensidad de la señal de las emisoras es

débil (cuando utilice la sintonía automática).

Use la sintonía directa.

/Compruebe que ajusta correctamente el

intervalo de sintonización (al sintonizar

emisoras de AM con la sintonización

automática) (consulte las páginas 12 y 20).

/No se han memorizado emisoras, o las

emisoras memorizadas se han borrado

(cuando sintonice con la exploración de

emisoras memorizadas). Memorice las

emisoras (consulte la página 13).

No puede obtenerse el efecto perimétrico.

/Cerciórese de activar la función de campo

acústico.

No es posible grabar.

/Compruebe si los componentes están

correctamente conectados.

/No es posible grabar audio procedente de una

fuente de programas conectada a las tomas

DVD/MULTI CH.

El telemando no funciona.

/Apunte con el telemando hacia el sensor de

control remoto g del receptor.

/Elimine los obstáculos entre el telemando y el

receptor.

/Si las pilas del telemando están débiles,

reemplace ambas por otras nuevas.

/Cerciórese de seleccionar la función correcta

en el telemando.

Información adicional

20ES

* Puede cambiar el intervalo de

sintonía de AM entre 9 kHz y 10 kHz.

Desconecte la alimentación del

receptor y presione la tecla

?/1 (encendido) durante más de 4

segundos hasta que aparezca

“INITIAL”.

1) Después de sintonizar cualquier

emisora de AM, desconecte la

alimentación del receptor.

2) Mantenga presionada la tecla

PRESET TUNING + y presione la

tecla ?/1 (encendido). Aparece “9 k

STEP”.

Para cambiar a 10k, repita los pasos 1 y 2

hasta que aparezca “10k STEP”.

Recuerde que todas las emisoras

memorizadas, nombres de índice y

campos de sonido se borrarán al realizar

el procedimiento anterior.

Especificaciones

Sección del amplificador

Salida de

potencia

nominal en el

modo estéreo

Salida de

potencia de

referencia

Respuesta en

frecuencia

Entradas

(8 ohmios a 1 kHz, 0,7%

THD)

50 W + 50 W

Otros países:

(8 ohmios a 1 kHz, 10%

THD)

Delanteros:

60 W/canal

Central:

60 W

Altavoz de sonido

envolvente:

60 W/canal

TV/SAT, CD, MD/TAPE,

VIDEO, DVD/MULTI CH:

10 Hz - 50 kHz dB

Sección del sintonizador de FM

Sección del sintonizador de AM

+0,5

–2

MD/TAPE OUT:

Tensión: 150 mV

Impedancia: 10

kiloohmios

VIDEO AUDIO OUT:

Tensión: 150 mV

Impedancia: 10

kiloohmios

SUB WOOFER:

Tensión: 2 V

Impedancia:

1 kiloohmios

PHONES: Acepta

auriculares de baja y

alta impedancia

Completo

±6 dB a 100 Hz y 10 kHz

87,5 - 108,0 MHz

75 ohmios,

desequilibrada

10,7 MHz

Monaural: 18,3 dBf, 4,5 µV

Estéreo: 38,3 dBf, 45 µV

11,2 dBf, 1 µV (IHF)

Monaural: 76 dB

Estéreo: 70 dB

Monaural: 0,3%

Estéreo: 0,5%

45 dB a 1 kHz

30 Hz - 15 kHz dB

60 dB a 400 kHz

Salidas

Silenciamiento

TONE

Gama de

sintonía

Terminales de

antena

Frecuencia

intermedia

Sensibilidad

útil

Señal/ruido

Distorsión

armónica a

1 kHz

Separación

Respuesta en

frecuencia

Selectividad

CD,

DVD/MULTI

CH,

MD/TAPE,

TV/SAT,

VIDEO

Sensi-

bilidad

150 mV

Señal/ruido

85 dB

Impedancia

kiloohmios

530 - 1610 kHz (intervalo

de 10 kHz)*

531 - 1602 kHz (intervalo

de 9 kHz)*

Antena de cuadro

450 kHz

50 dB/m (a 999 kHz)

54 dB (a 50 mV/m)

0,5% (50 mV/m, 400 Hz)

AT 9 kHz: 35 dB

AT 10 kHz: 40 dB

Gama de

sintonía

Antena

Frecuencia

intermedia

Sensibilidad

útil

Señal/ruido

Distorsión

armónica

Selectividad

+0,5

–2 Sección del sintonizador

Sintonizador superheterodino de FM/AM, FM

estéreo

Información adicional

21ES

Generales

Sistema

Alimentación

Consumo

Dimensiones

Masa (Aprox.)

Accesorios

suministrados

Sección del sintonizador:

Sistema sintetizador

digital controlado por

cuarzo con bucle de

enganche de fase

Sección del preamplificador:

Ecualizador de tipo

NF de bajo ruido

Sección del amplificador

de potencia:

SEPP complementario

puro

220 - 230 V CA,

50/60 Hz

160 W

Modo de espera:

0,5 W

430 x 145 x 298 mm

5,6 kg

Consulte la página 4

La especificación se ha medido bajo la

• Condición de 230 CA 50 Hz (modelos

para Singapur y Malasia).

Diseño y especificaciones sujetos a cambio

sin previo aviso.

Información adicional

22ES

• Tipos de sonido

• Transición del sonido desde los

altavoces

Tono de prueba

Señal ofrecida por el receptor para ajustar el

volumen de los altavoces. El tono de prueba

saldrá de la forma siguiente:

• En un sistema con un altavoz central

(modos NORMAL/WIDE/3 STEREO)

El tono de prueba saldrá sucesivamente a

través del altavoz delantero izquierdo, del

central, del delantero derecho, y de los

altavoz de sonido envolvente

•En un sistema sin altavoz central (modo

PHANTOM)

El tono de prueba saldrá alternativamente a

través de los altavoces delanteros y altavoz

de sonido envolvente.

• Modo 3 STEREO

Seleccione el modo 3 STEREO si posee

altavoces delanteros y central, pero carece

de altavoz de sonido envolvente. El sonido

del canal trasero saldrá a través de los

altavoces delanteros para permitirle

experimentar cierto sonido perimétrico sin

utilizar altavoz de sonido envolvente.

Tiempo de retardo

Tiempo entre el sonido perimétrico de salida

a través de los altavoces delanteros y altavoz

de sonido envolvente. Ajustando el tiempo de

retardo de los altavoces altavoz de sonido

envolvente podrá experimentar la sensación

de presencia. Aumente el tiempo de retardo

cuando haya colocado los altavoces en una

sala pequeña o cerca de su posición de

escucha, y acórtelo cuando los haya colocado

en una sala grande o separados de su posición

de escucha.

Sintonía directa

Método de sintonía que le permite introducir

directamente la frecuencia de una emisora

utilizando las teclas numéricas en el mando a

distancia. Utilice este método si conoce la

frecuencia de la emisora deseada.

Dolby Pro Logic Surround

Un modo de decodificación del Dolby

Surround es el Dolby Pro Logic Surround que

produce cuatro canales a partir del sonido de

dos canales. Comparado con el anterior

sistema Dolby Surround, el sistema Dolby Pro

Logic Surround reproduce la distribución de

izquierda a derecha más naturalmente,

poniendo cada sonido precisamente en su

lugar. Para disfrutar de las ventajas del Dolby

Pro Logic Surround deberá instalar un par de

altavoz de sonido envolvente y un altavoz

central. Los altavoz de sonido envolvente

producen un sonido monoaural.

DVD/MULTI CH

Estas tomas se utilizan para enviar señales de

audio multicanal que le permitirán disfrutar

del sonido envolvente de 5,1 canales. Utilice

estas tomas para conectar un decodificador

Dolby Digital, un reproductor DVD con un

decodificador Dolby Digital incorporado o un

receptor satelital de TV.

Emisora memorizada

Emisora de radiodifusión almacenada en la

memoria del receptor. Después de haber

“memorizado” emisoras, no tendrá que

sintonizarlas cada vez. Cada emisora

almacenada tiene asignado su propio número

de memorización, que le permitirá

sintonizarla rápidamente.

Sonido perimétrico

Sonido que se compone de tres elementos:

sonido directo, sonido reflejado cerca

(reflexiones cercanas), y sonido reverberativo

(reverberación). Las condiciones acústicas de

escucha del sonido afectarán la forma en la

que se oirán estos tres elementos del sonido.

Estos elementos del sonido se combinan de

forma tal que usted podrá sentir realmente el

tamaño y el tipo de una sala de conciertos.

Altavoz

central

Altavoz

delantero

izquierdo

Altavoz

delantero

derecho

Reflexiones cercanas Reverberación

Sonido directo

Glosario

Modo central

Ajuste de los altavoces para realzar el modo

Dolby Pro Logic Surround. Para obtener el

mejor sonido perimétrico posible, seleccione

uno de los cuatro modos centrales siguientes

de acuerdo con su sistema de altavoces.

• Modo NORMAL

Seleccione el modo NORMAL si posee

altavoces delanteros y altavoz de sonido

envolvente y un altavoz central pequeño.

Como un altavoz pequeño no puede

producir suficientes graves, el sonido de

graves del canal central sale a través de los

altavoces delanteros.

• Modo WIDE

Seleccione el modo WIDE si posee

altavoces delanteros y altavoz de sonido

envolvente, y un altavoz central grande.

Con el modo WIDE, podrá aprovechar

plenamente las ventajas del sonido Dolby

Surround.

• Modo PHANTOM

Seleccione el modo PHANTOM si posee

altavoces delanteros y altavoz de sonido

envolvente, pero carece de altavoz central.

El sonido del canal central saldrá a través

de los altavoces delanteros.

Altavoz

central

Altavoz de

sonido

envolvente

derecho

Altavoz de

sonido

envolvente

izquierdo

Altavoz

delantero

izquierdo

Altavoz

delantero

derecho

Altavoz

central

Altavoz de

sonido

envolvente

derecho

Altavoz de

sonido

envolvente

izquierdo

Altavoz

delantero

izquierdo

Altavoz

delantero

derecho

Altavoz de

sonido

envolvente

derecho

Altavoz de

sonido

envolvente

izquierdo

Altavoz

delantero

derecho

Altavoz

delantero

izquierdo

Nivel

Tiempo de

reflexión cercana Tiempo

Reflexiones

cercanas

Sonido

directo Reverberación

3 STEREO

NORMAL/WIDE

Delantero

izquierdo Delantero

derecho

Central

Altavoz de sonido

envolvente

(izquierdo y

derecho)

PHANTOM

Altavoz de sonido envolvente

(izquierdo y derecho)

Delanteros (izquierdo y derecho)

23ES

RRecepción de programas de

radiodifusión

directamente 12

utilizando emisoras

memorizadas 13

SSelección de una fuente de

programas 10

utilizando el telemando 10

Sintonía. Consulte Recepción

de programas de

radiodifusión

Sintonía automática 12

Sintonía de emisoras

memorizadas 13

Sintonía directa 12, 22

Solución de problemas 19

Sonido perimétrico 17, 22

T, U, V, W, X, Y, Z

Teclas del telemando 10, 14,

Temporizador de desconexión

automática 14

Tiempo de retardo 18, 22

Tono de prueba 17, 22

A, B

Ajuste

nivel del efecto 16

tiempo de retardo 18, 22

tono 10

volumen 10

volumen de los altavoces 17

Almacenamiento de emisoras

de radiodifusión. Consulte

Memorización

Altavoces

conexión 7

ubicación 7

Asignación de nombres a

emisoras memorizadas 13

CConexión de antenas 5

Conexión de componentes de

audio 5

Conexión de componentes de

video 6

Conexiones

altavoces 7

antenas 5

componentes de audio 5

cables de alimentación de

CA 9

componentes de video 6

descripción general 25

Contemplación/escucha de

programas de video 10

DDesembalaje 4

Dolby Pro Logic

modo central 16, 22

Surround 16, 22

Duplicación. Consulte

Grabación

EEdición. Consulte Grabación

Emisora memorizada 13

Exploración

emisoras de radiodifusión

emisoras memorizadas 13

FFuente de programas

selección 10

G, H, I, J, K, L

Grabación

en una cinta de audio 14

en una cinta 14

en un minidisco 14

en una cinta de video 14

Guía de referencia rápida 27

M, N, O

Memorización

emisoras de radiodifusión

Modo central

modo NORMAL 16, 22

modo PHANTOM 16, 22

modo 3 STEREO 16, 22

modo WIDE 16, 22

Nivel del efecto 16

P, Q

Panel posterior 5, 6, 7, 9, 24

Índice alfabético

24ES

Descripción del panel posterior

3456 7 9 q;

1Terminales de antena [ANTENNA

(AM/FM)]

2DVD/MULTI CH

3Tomas para reproductor de discos

compactos (CD)

4Tomas para deck de minidiscos /

deck de cassettes (MD/TAPE)

5Tomas para televisor/Receptor de

satélite (TV/SAT)

6Tomas para componente de vídeo

(VIDEO)

7Altavoz potenciador de graves (SUB

WOOFER)

8Terminales para altavoces

perimétricos [(Altavoz de sonido

envolvente) (SPEAKERS

SURROUND)]

9Terminales para altavoz perimétrico

[(central) (SPEAKERS CENTER)]

q; Terminales para altavoces delanteros

(SPEAKERS FRONT)

qa Cable de alimentación de CA

25ES

Descripción de las teclas del telemando

Puede utilizar el telemando para controlar los componentes del sistema. En la siguiente tabla se muestran las teclas

no descritas en las páginas anteriores y las que tienen nombres diferentes a las de la unidad principal.

Tecla del

telemando

?/1

0-9

>10

ENTER

-/- -

./>

m/M

Controla

Televisor/

videograbadora/

reproductor de discos

compactos/

reproductor DVD/

deck de minidiscos/

reproductor de discos

compactos de video/

reproductor de discos

láser/deck de cinta

audiodigital

Receptor

Reproductor de discos

compactos/deck de

minidiscos/

reproductor de discos

compactor de video/

reproductor de discos

láser/deck de cinta

audiodigital

Televisor/

videograbadora/

SAT

Reproductor de discos

compactos/deck de

cassettes/deck de

minidiscos/

reproductor de discos

compactor de video/

reproductor de discos

láser

Televisor/

videograbadora/

SAT/deck de

cassettes/reproductor

de discos láser/

reproductor de discos

compactos de video/

deck de minidiscos/

deck de cinta

audiodigital

Televisor

Reproductor de discos

compactos/deck de

minidiscos/

reproductor DVD/

reproductor de discos

láser/reproductor de

discos compactos de

vídeo/deck de

cassettes/

videograbadora/deck

de cinta audiodigital

Reproductor de discos

compactos/

Reproductor DVD/

reproductor de discos

compactos de video

Deck de cassettes/

deck de minidiscos/

videograbadora/

reproductor de discos

láser/deck de cinta

audiodigital

Deck de cassettes

Función

Conecta o desconecte la

alimentación.

Utilice la tecla “SHIFT” para

seleccionar el número de

emisora memorizada del

sintonizador introducido

durante el modo DIRECT

TUNING o MEMORY.

Selecciona números de

canciones (pistas).

0 selecciona la canción (pista)

10.

Selecciona números de

canales.

Selecciona números de

canciones (pistas) superiores

a 10.

Después de seleccionar un

canal, disco o pista con las

teclas numéricas, presiónela

para introducir el valor.

Selecciona el modo de

introducción de canales, uno

o dos dígitos.

Salta canciones (pistas).

Busca canciones (progresiva o

regresivamente).

Hace que la cinta avance

rápidamente o que se

rebobine.

Inicia la reproducción de la

cara posterior.

Tecla del

telemando

POSITION*

SWAP*

DISC

SUB CH +/–*

D. SKIP/CH/

PRESET +/–

P IN P*

JUMP

WIDE

ANT TV

/VTR

TV/VIDEO

Controla

Reproductor de discos

compactos/deck de

cassettes/deck de

minidiscos /

videograbadora/

Reproductor DVD/

reproductor de discos

compactos de video/

reproductor de discos

láser/deck de cinta

audiodigital

Reproductor de discos

compactos/deck de

cassettes/deck de

minidiscos /

videograbadora/

Reproductor DVD/

reproductor de discos

compactos de video/

reproductor de discos

láser/deck de cinta

audiodigital

Reproductor de

discos compactos/

deck de cassettes/

deck de minidiscos /

videograbadora/

Reproductor DVD/

reproductor de discos

compactos de video/

reproductor de discos

láser/deck de cinta

audiodigital

Televisor

Reproductor de

discos compactos

Televisor

Receptor

Televisor/

videograbadora/

SAT

Reproductor de

discos compactos

Televisor

Videograbadora

Televisor/

videograbadora

Función

Inicia la reproducción.

Realiza una pausa en la

reproducción o en la

grabación. (También inicia la

grabación con componentes

en el modo de grabación en

espera.)

Para la reproducción.

Cambia la posición de la

imagen pequeña.

Intercambia la imagen

pequeña y la grande.

Selecciona los discos

(Solamente reproductor de

CD "Mega Storage").

Selecciona los canales

memorizados para la imagen

pequeña.

Explora y selecciona

emisoras memorizadas.

Selecciona canales

memorizados.

Salta discos (reproductor de

discos compactos con

cargador multidisco

solamente).

Activa la función de imagen

en imagen.

Cambia entre los canales

anteriores y el actual.

Selecciona el modo de

imagen panorámica.

Selecciona la señal de salida

de los terminales de antena:

Señal de televisión o

programa de la videograbadora.

Selecciona la señal de

entrada: Entrada de televisor

o de componente de video.

* Solamente para televisores Sony con función de imagen en

imagen.

26ES

Tecla del

telemando

MENU </>

MENU +/–

F/f/G/g

ENTER

RETURN

TITLE

Controla

Receptor

Reproductor DVD

Función

Selecciona un elemento de menú.

ealiza o cambia ajustes.

Muestra el menú de DVD.

Selecciona un elemento de menú.

Introduce la selección.

Vuelve al menú anterior o edita

el menú.

Muestra el título del DVD.

Descripción de las teclas del telemando

Nota

• Algunos equipos Sony no podrán controlarse con este

telemando como se indica en la tabla de arriba.

• Determinadas funciones descritas en esta sección pueden

no activarse en función del modelo de receptor.

• La anterior descripción está destinada a utilizarse como

ejemplo únicamente. Por tanto, según el componente, la

anterior operación puede no ser posible o puede funcionar

de forma diferente a la descrita.

• Las funciones VIDEO 1, VIDEO 2, VIDEO 3, PHONO,

AUX, A.F.D. y MULTI CH/2CH DIRECT no se

encuentran disponibles para operaciones de ajuste.

27ES

Guía de referencia rápida

Recepción de

programas de

radiodifusión

(sintonía directa)

Ejemplo:Recepción de FM

102,50 MHz

Memorización de

emisoras de

radiodifusión

Ejemplo:Memorización de

una emisora como

Selección de un

componente

Ejemplo 1: Reproducción de

un disco compacto

Recepción de

emisoras

memorizadas

Ejemplo:Recepción de la

emisora número A7

Exploración de

emisoras de

radiodifusión

(sintonía automática)

Ejemplo:Exploración de

emisoras de FM

Utilización de

campos acústicos

preprogramados

Ejemplo:Contemplación de

una película

codificada con

Dolby Surround de

una videocinta

Visor

Ejemplo 2:Contemplación de

una videocinta

Exploración de

emisoras

memorizadas

Conecte la alimentación del

reproductor de discos compactos.

Inicie a reproducción.

Conecte la alimentación de la

videograbadora.

Inicie a reproducción.

Conecte la alimentación

de la videograbadora

TUNER

D. TUNING

02501

MHz

TUNER

MEMORY

SHIFT

MEMORY

–PRESET

PTY SELECT+

VIDEO

–TUNING +

TUNER

SHIFT

–PRESET

TUNING +

TUNER

SOUND FIELD

VIDEO

ON/

OFF

–

MODE +

MODE

Sintonice la emisora deseada.

Seleccione A.

Para continuar

la exploración.

Seleccione A.

Seleccione

PRO LOGIC.

Inicie a reproducción.

(en el

telemando)

(en el telemando)

(en el

telemando)

Seleccione

A7.

Sony Str De375 Users Manual

STR-DE375 to the manual 2bba0854-831f-4d5f-a342-02b6e949f15a

Navigation menu

Versions of this User Manual:

Views

Navigation
