SERVICE MANUAL
BA-5 CHASSIS
MODEL COMMANDER DEST CHASSIS NO.
KV-27FV16 RM-Y171 US SCC-S40K-A
KV-27FV16 RM-Y171 CND SCC-S41J-A
KV-29FV16 RM-Y171 E SCC-S38Q-A
KV-29FV16C RM-Y171 E SCC-S38R-A
KV-32FS12 RM-Y168 US SCC-S40F-A
KV-32FS12 RM-Y168 CND SCC-S41F-A
KV-32FS16 RM-Y169 US SCC-S40G-A
KV-32FS16 RM-Y169 CND SCC-S41G-A
TRINITRON® COLOR TV
RM-Y171KV-27FV16
885 Front.p65 4/17/00, 8:51 AM1
— 2 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
SPECIFICATIONS
Design and specifications are subject to change without notice.
Television system
American TV standard/NTSC
Channel coverage
VHF:2-13/UHF:14-69/CATV:1-125
Visible screen size
27” picture measured diagonally (KV-27FV16/29FV16/29FV16C ONLY)
32” picture measured diagonally (KV-32FS12/32FS16 ONLY)
Actual screen size
29” picture measured diagonally (KV-27FV16/29FV16/29FV16C ONLY)
34” picture measured diagonally (KV-32FS12/32FS16 ONLY)
Antenna
75 ohm external antenna terminal for VHF/UHF
Supplied accessories
Remote Commander RM-Y168 (KV-32FS12 ONLY )
Remote Commander RM-Y169 (KV-32FS16 ONLY )
Remote Commander RM-Y171 (KV-27FV16/29FV16/29FV16C ONLY )
Size AA (R6) batteries (2)
Optional accessories
Connecting cables: VMC-810S/820S, VMC-720M,
YC-15V/30V, RK74A
U/V mixer EAC-66
TV Stand: SU27FD3 (KV-27FV16/32FS12/32FS16 ONLY)
1) 1 Vp-p 75 ohms unbalanced, sync negative
2) Y: 1 Vp-p 75 ohms unbalanced, sync negative
C: 0.286 Vp-p (Burst signal), 75 ohms
3) 500mVrms (100% modulation), impedance: 47kilohms
4) More than 408 mVrms at the maximum volume setting (variable)
More than 408 mVrms (fix)
5) Y: 1.0 Vp-p, 75 ohms, sync negative; PB: 0.7 Vp-p, 75 ohms;
PR: Vp-p, 75 ohms
KV-27FV16
KV-29FV16
KV-29FV16C KV-32FS12 KV-32FS16
Power requirements 120V, 60 Hz 120-220V, 50/60Hz 120V, 60 Hz 120V, 60 Hz
Number of inputs/outputs
Video
1)
3333
S Video
2)
2211
Audio
3)
3333
Audio Out
4)
1111
Y,P
B
, P
R
5)
1111
Monitor Out 1 1 -- --
Speaker output(W) 15Wx2 15Wx2 5Wx2 5Wx2
Power Consumption(W)
In use(Max) 220W 220W 165W 170W
In standby 1W 1W 1W 1W
Dimensions(W/H/D)
(mm) 762 x 604 x 519 mm 762 x 604 x 519 mm 800 x 704 x 582 mm 800 x 704 x 582 mm
(in) 30 x 23
7/8
x 20
1/2
in. 30 x 23
7/8
x 20
1/2
in. 31
1/2
x 27
3/4
x 23 in. 31
1/2
x 27
3/4
x 23 in.
Mass
(kg) 49 kg. 49 kg. 74 kg. 74 kg.
(lbs) 107 lbs. 13 oz. 107 lbs. 13 oz. 162 lbs. 13 oz. 162 lbs. 13 oz.
The (=) SRS (SOUND RETREIVAL SYSTEM)
is manufactured by Sony Corporation under
license from SRS Labs, Inc. It is covered by
U.S. Patent No. 4,748,669. Other U.S. and
foreign patents pending.
The word “SRS” and the SRS symbol (=) are
registered trademarks of SRS Labs, Inc.
BBE and BBE symbol are trademarks of BBE
Sound, Inc. and are licensed by BBE Sound,
Inc. under U.S. Patent No. 4,638,258 and
4,482,866.
(=) SRS (SOUND RETREIVAL SYSTEM)
3
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
Section Title Page
Warnings and Cautions ....................................................................................................................................... 4
Self-Diagnostic Function ...................................................................................................................................... 4
Safety Check-Out Instructions.............................................................................................................................. 7
1. GENERAL ........................................................................................................................................................... 8
2. DISASSEMBLY
2-1. Rear Cover Removal ............................................................................................................................... 14
2-2. Chassis Assembly Removal ..................................................................................................................... 14
2-3. Service Position ...................................................................................................................................... 14
2-4. Picture Tube Removal ............................................................................................................................. 15
3. SET-UP ADJUSTMENTS
3-1. Beam Landing......................................................................................................................................... 16
3-2. Convergence .......................................................................................................................................... 17
3-3. Focus ...................................................................................................................................................... 18
3-4. Screen (G2) ............................................................................................................................................ 19
3-5. Method of Setting the Service Adjustment Mode ..................................................................................... 19
3-6. White Balance Adjustments .................................................................................................................... 19
4. SAFETY RELATED ADJUSTMENTS
4-1. R564 Confirmation Method (HV Hold-Down Confirmation and Readjustments) ................................. 20
4-2. B+ Voltage Confirmation and Adjustment ................................................................................................ 20
5. CIRCUIT ADJUSTMENTS
5-1. Setting the Service Adjustment Mode ...................................................................................................... 22
5-2. Memory Write Confirmation Method........................................................................................................ 22
5-3. Adjustment Buttons and Indicators.......................................................................................................... 22
5-4. MA Board Adjustments............................................................................................................................ 26
6. DIAGRAMS
6-1. Block Diagram......................................................................................................................................... 31
6-2. Circuit Board Location ............................................................................................................................. 35
6-3. Printed Wiring Boards and Schematic Diagrams..................................................................................... 35
A Board .............................................................................................................................................. 36
MA Board............................................................................................................................................ 43
CA Board ............................................................................................................................................ 49
HX Board ............................................................................................................................................ 50
D Board .............................................................................................................................................. 51
BC Board ............................................................................................................................................ 53
HA Board ............................................................................................................................................ 55
HB Board ............................................................................................................................................ 56
K Board .............................................................................................................................................. 57
VA Board ............................................................................................................................................ 58
P Board .............................................................................................................................................. 59
6-4. Semiconductors ...................................................................................................................................... 61
7. EXPLODED VIEW
7-1. Chassis (KV-27V16/29FV16/29FV16C ONLY) ...................................................................................... 62
7-2. Picture Tube (KV-27V16/29FV16/29FV16C ONLY) ............................................................................... 63
7-3. Chassis (KV-32FS12/32FS16 ONLY) ..................................................................................................... 64
7-4. Picture Tube (KV-32FS12/32FS16 ONLY) .............................................................................................. 65
8. ELECTRICAL PARTS LIST ................................................................................................................................................ 66
TABLE OF CONTENTS
4
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
WARNINGS AND CAUTIONS
CAUTION
SHORT CIRCUIT THE ANODE OF THE PICTURE TUBE
AND THE ANODE CAP TO THE METAL CHASSIS, CRT
SHIELD, OR CARBON PAINTED ON THE CRT, AFTER
REMOVING THE ANODE.
WARNING!!
AN ISOLATION TRANSFORMER SHOULD BE USED
DURING ANY SERVICE TO AVOID POSSIBLE SHOCK
HAZARD, BECAUSE OF LIVE CHASSIS. THE CHASSIS
OF THIS RECEIVER IS DIRECTLY CONNECTED TO THE
AC POWER LINE.
SAFETY-RELATED COMPONENT WARNING!!
COMPONENTS IDENTIFIED BY SHADING AND MARK
ON THE SCHEMATIC DIAGRAMS, EXPLODED VIEWS,
AND IN THE PARTS LIST ARE CRITICAL FOR SAFE
OPERATION. REPLACE THESE COMPONENTS WITH
SONY PARTS WHOSE PART NUMBERS APPEAR AS
SHOWN IN THIS MANUAL OR IN SUPPLEMENTS
PUBLISHED BY SONY. CIRCUIT ADJUSTMENTS THAT
ARE CRITICAL FOR SAFE OPERATION ARE IDENTIFIED
IN THIS MANUAL. FOLLOW THESE PROCEDURES
WHENEVER CRITICAL COMPONENTS ARE REPLACED
OR IMPROPER OPERATION IS SUSPECTED.
ATTENTION!!
APRES AVOIR DECONNECTE LE CAP DE L'ANODE, COURT-CIRCUITER
L'ANODE DU TUBE CATHODIQUE ET CELUI DE L'ANODE DU CAP AU
CHASSIS METALLIQUE DE L'APPAREIL, OU AU COUCHE DE CARBONE
PEINTE SUR LE TUBE CATHODIQUE OU AU BLINDAGE DU TUBE
CATHODIQUE.
ATTENTION!!
AFIN D'EVITER TOUT RESQUE D'ELECTROCUTION PROVENANT D'UN
CHÁSSIS SOUS TENSION, UN TRANSFORMATEUR D'ISOLEMENT DOIT ETRE
UTILISÉ LORS DE TOUT DÉPANNAGE. LE CHÁSSIS DE CE RÉCEPTEUR EST
DIRECTEMENT RACCORDÉ À L'ALIMENTATION SECTEUR.
ATTENTION AUX COMPOSANTS RELATIFS A LA SECURITE!!
LES COMPOSANTS IDENTIFIES PAR UNE TRAME ET PAR UNE MARQUE
SUR LES SCHEMAS DE PRINCIPE, LES VUES EXPLOSEES ET LES
LISTES DE PIECES SONT D'UNEIMPORTANCE CRITIQUE POUR LA
SECURITE DU FONCTIONNEMENT. NE LES REMPLACER QUE PAR DES
COMPOSANTS SONY DONT LE NUMERO DE PIECE EST INDIQUE DANS
LE PRESENT MANUEL OU DANS DES SUPPLEMENTS PUBLIES PAR SONY.
LES REGLAGES DE CIRCUIT DONT L'IMPORTANCE EST CRITIQUE POUR
LA SECURITE DU FONCTIONNEMENT SONT IDENTIFIES DANS LE
PRESENT MANUEL. SUIVRE CES PROCEDURES LORS DE CHAQUE
REMPLACEMENT DE COMPOSANTS CRITIQUES, OU LORSQU'UN
MAUVAIS FONTIONNEMENT SUSPECTE.

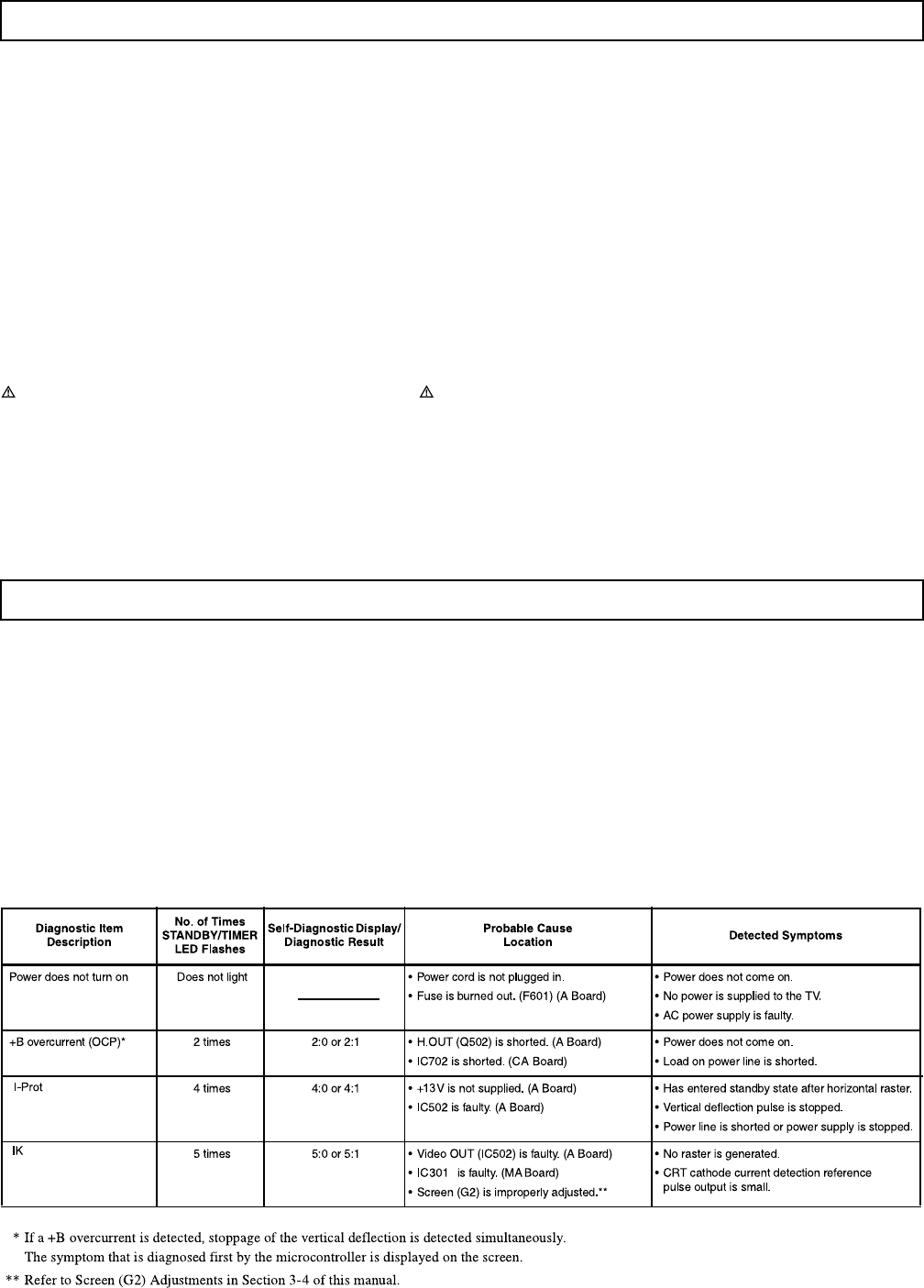

SELF-DIAGNOSTIC FUNCTION
The units in this manual contain a self-diagnostic function. If an error occurs, the STANDBY/TIMER LED will automatically begin to flash.
The number of times the LED flashes translates to a probable source of the problem. A definition of the STANDBY/TIMER LED flash
indicators is listed in the instruction manual for the users knowledge and reference. If an error symptom cannot be reproduced, the Remote
Commander can be used to review the failure occurrence data stored in memory to reveal past problems and how often these problems occur.
Diagnostic Test Indicators
When an error occurs, the STANDBY/TIMER LED will flash a set number of times to indicate the possible cause of the problem. If there is
more than one error, the LED will identify the first of the problem areas.
Results for all of the following diagnostic items are displayed on screen. No error has occurred if the screen displays a 0.
5
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
Display of Standby/Timer LED Flash Count

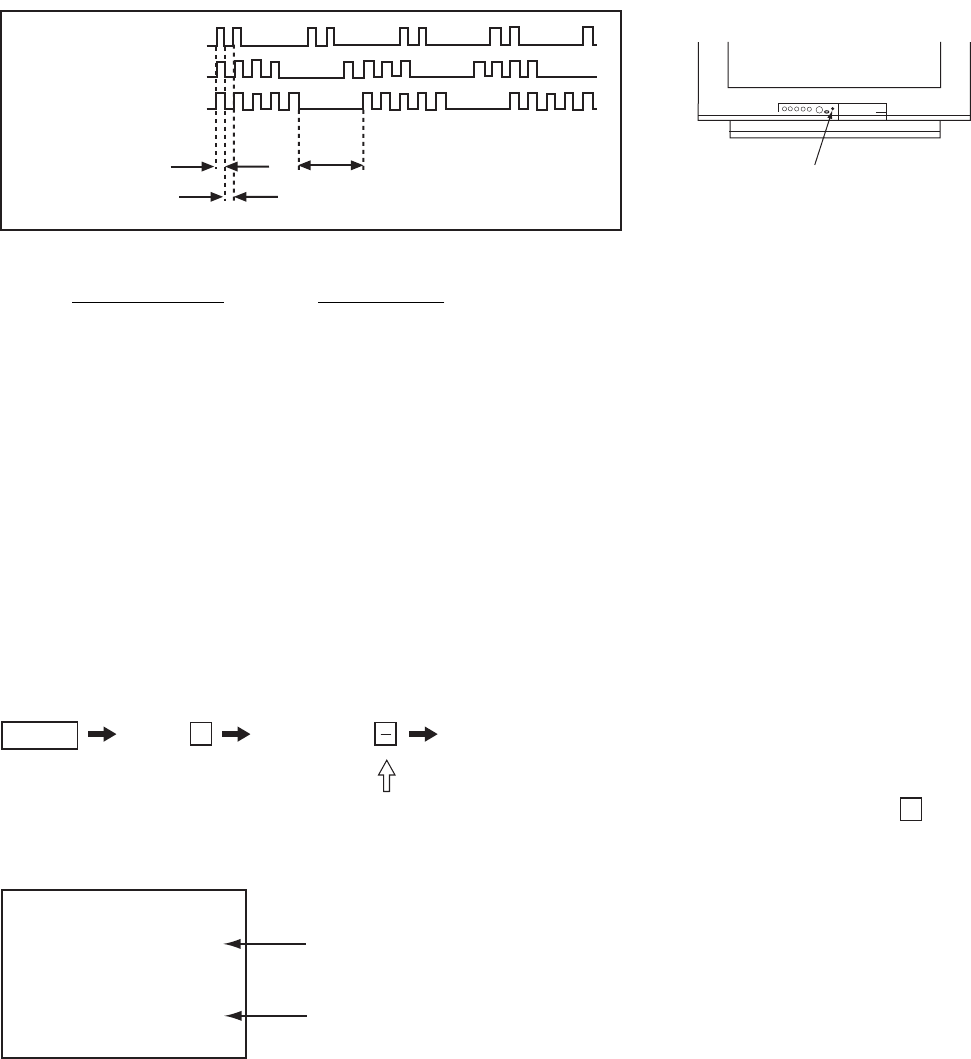

2 times
4 times
5 times
LED ON 0.3 sec.
LED OFF 0.3 sec. LED OFF
3 sec.
Diagnostic Item Flash Count*
+B overcurrent 2 times
I-Prot 4 times
IK 5 times
*One flash count is not used for self-diagnostic.
Stopping the Standby/Timer LED Flash
Turn off the power switch on the TV main unit or unplug the power cord from the outlet to stop the STANDBY/TIMER LAMP from flashing.
Self-Diagnostic Screen Display
For errors with symptoms such as power sometimes shuts off or screen sometimes goes out that cannot be confirmed, it is possible
to bring up past occurrences of failure on the screen for confirmation.
To Bring Up Screen Test
In standby mode, press buttons on the Remote Commander sequentially, in rapid succession, as shown below:
Display Channel 5Sound volume
Note that this differs from entering the service mode (sound volume ).
Power ON
+
Self-Diagnostic Screen Display
SELF DIAGNOSTIC
2: 0
3: N/A 0
4: 0
5: 1
101: N/A 0
Numeral “0” means that no fault was detected.
Numeral “1” means a fault was detected one time only.
STANDBY/TIMER LED
6
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
Handling of Self-Diagnostic Screen Display
Since the diagnostic results displayed on the screen are not automatically cleared, always check the self-diagnostic screen during repairs.
When you have completed the repairs, clear the result display to 0.
Unless the result display is cleared to 0, the self-diagnostic function will not be able to detect subsequent faults after completion of the
repairs.
Clearing the Result Display
To clear the result display to 0, press buttons on the Remote Commander sequentially when the diagnostic screen is displayed,
as shown below:
ENTERChannel 8
Quitting the Self-Diagnostic Screen
To quit the entire self-diagnostic screen, turn off the power switch on the Remote Commander or the main unit.

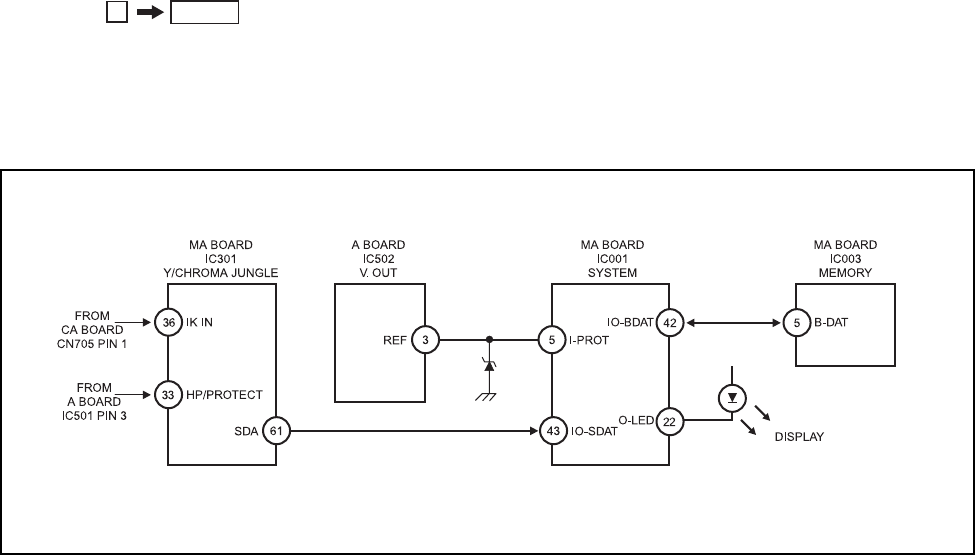

Self-Diagnostic Circuit
+B overcurrent (OCP) Occurs when an overcurrent on the +B (135V) line is detected by pin 33 of IC301 (MA Board). If
the voltage of pin 33 of IC301 (MA Board) is less than 1V when V.SYNC is more than seven
verticals in a period, the unit will automatically turn off.
I-Prot Occurs when an absence of the vertical deflection pulse is detected by pin 5 of IC001 (MA
Board). Power supply will shut down when waveform interval exceeds 2 seconds.
IK If the RGB levels* do not balance within 2 seconds after the power is turned on, this error will be
detected by IC301 (MA Board). TV will stay on, but there will be no picture.
*(Refers to the RGB levels of the AKB detection Ref pulse that detects 1K).
7
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
After correcting the original service problem, perform the
following safety checks before releasing the set to the
customer:
1. Check the area of your repair for unsoldered or poorly
soldered connections. Check the entire board surface
for solder splashes and bridges.
2. Check the interboard wiring to ensure that no wires are
pinched” or touching high-wattage resistors.
3. Check that all control knobs, shields, covers, ground
straps, and mounting hardware have been replaced.
Be absolutely certain that you have replaced all the
insulators.
4. Look for unauthorized replacement parts, particularly
transistors, that were installed during a previous repair.
Point them out to the customer and recommend their
replacement.
5. Look for parts which, though functioning, show obvious
signs of deterioration. Point them out to the customer
and recommend their replacement.
6. Check the line cords for cracks and abrasion.
Recommend the replacement of any such line cord
to the customer.
7. Check the B+ and HV to see if they are specified
values. Make sure your instruments are accurate;
be suspicious of your HV meter if sets always have
low HV.
8. Check the antenna terminals, metal trim, metallized
knobs, screws, and all other exposed metal parts for AC
leakage. Check leakage as described below.
SAFETY CHECK-OUT
Leakage Test
The AC leakage from any exposed metal part to earth
ground and from all exposed metal parts to any exposed
metal part having a return to chassis, must not exceed 0.5
mA (500 microamperes). Leakage current can be
measured by any one of three methods.
1. A commercial leakage tester, such as the Simpson 229
or RCA WT-540A. Follow the manufacturers'
instructions to use these instructions.
2. A battery-operated AC milliammeter. The Data Precision
245 digital multimeter is suitable for this job.

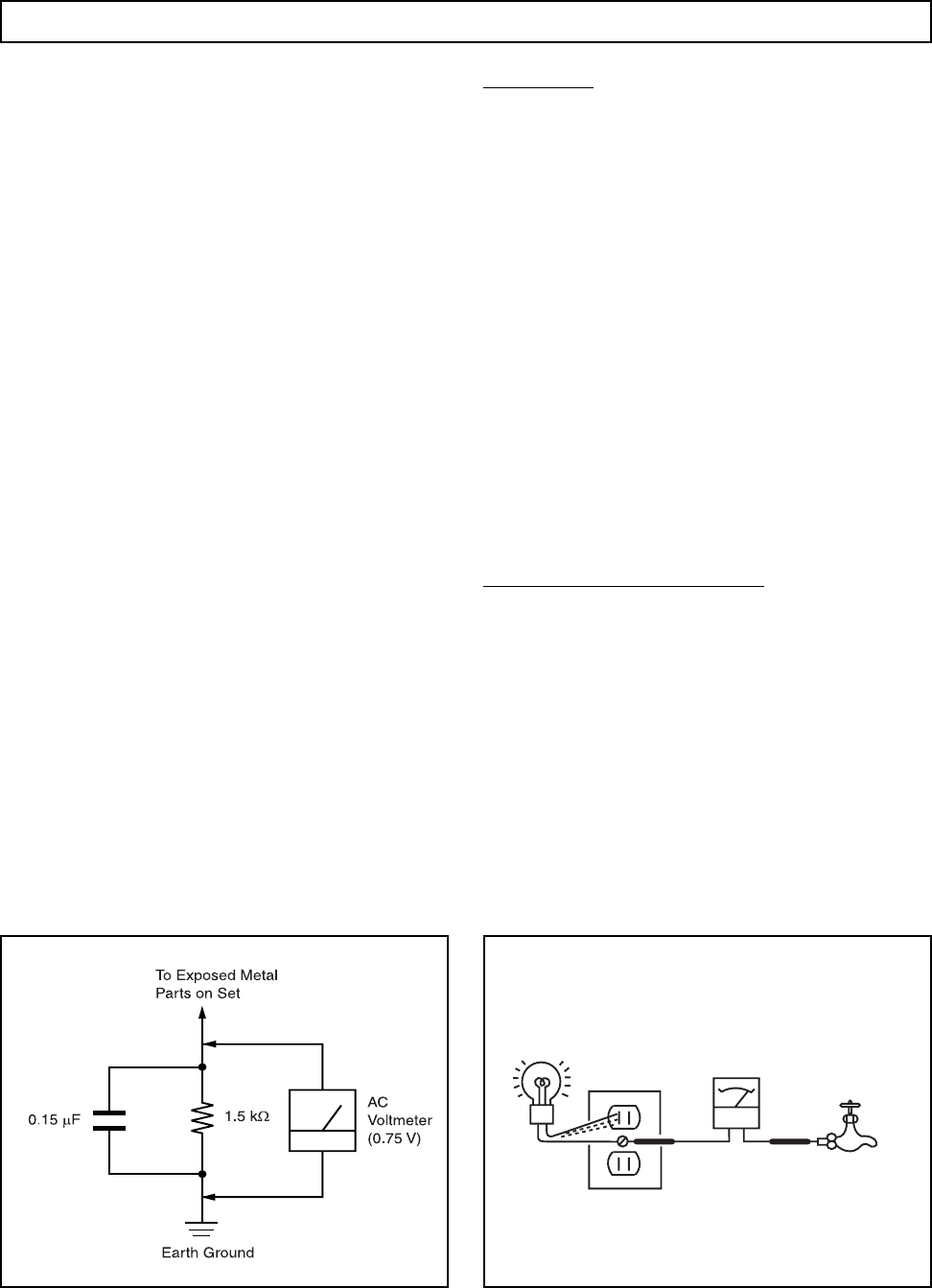

3. Measuring the voltage drop across a resistor by means
of a VOM or battery-operated AC voltmeter. The limit
indication is 0.75 V, so analog meters must have an
accurate low voltage scale. The Simpsons 250 and
Sanwa SH-63TRD are examples of passive VOMs that
are suitable. Nearly all battery-operated digital
multimeters that have a 2 VAC range are suitable
(see Figure A).
How to Find a Good Earth Ground
A cold-water pipe is a guaranteed earth ground; the cover-
plate retaining screw on most AC outlet boxes is also at earth
ground. If the retaining screw is to be used as your earth
ground, verify that it is at ground by measuring the resistance
between it and a cold-water pipe with an ohmmeter. The
reading should be zero ohms. If a cold-water pipe is not
accessible, connect a 60- to 100-watt trouble- light (not a
neon lamp) between the hot side of the receptacle and the
retaining screw. Try both slots, if necessary, to locate the hot
side on the line; the lamp should light at normal brilliance if the
screw is at ground potential (see Figure B).
Figure B. Checking for earth ground.Figure A. Using an AC voltmeter to check AC leakage.
Trouble Light
AC Outlet Box Ohmmeter
Cold-water Pipe
8
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
The instructions mentioned here are partial abstracts from the Operating Instruction Manual.
The page numbers shown reflect those of the Operating Instruction Manual.
SECTION 1 GENERAL
3
Connecting Your TV
Read this chapter before setting up your TV for the first time. This section
covers basic connections in addition to any optional equipment you may
be connecting.

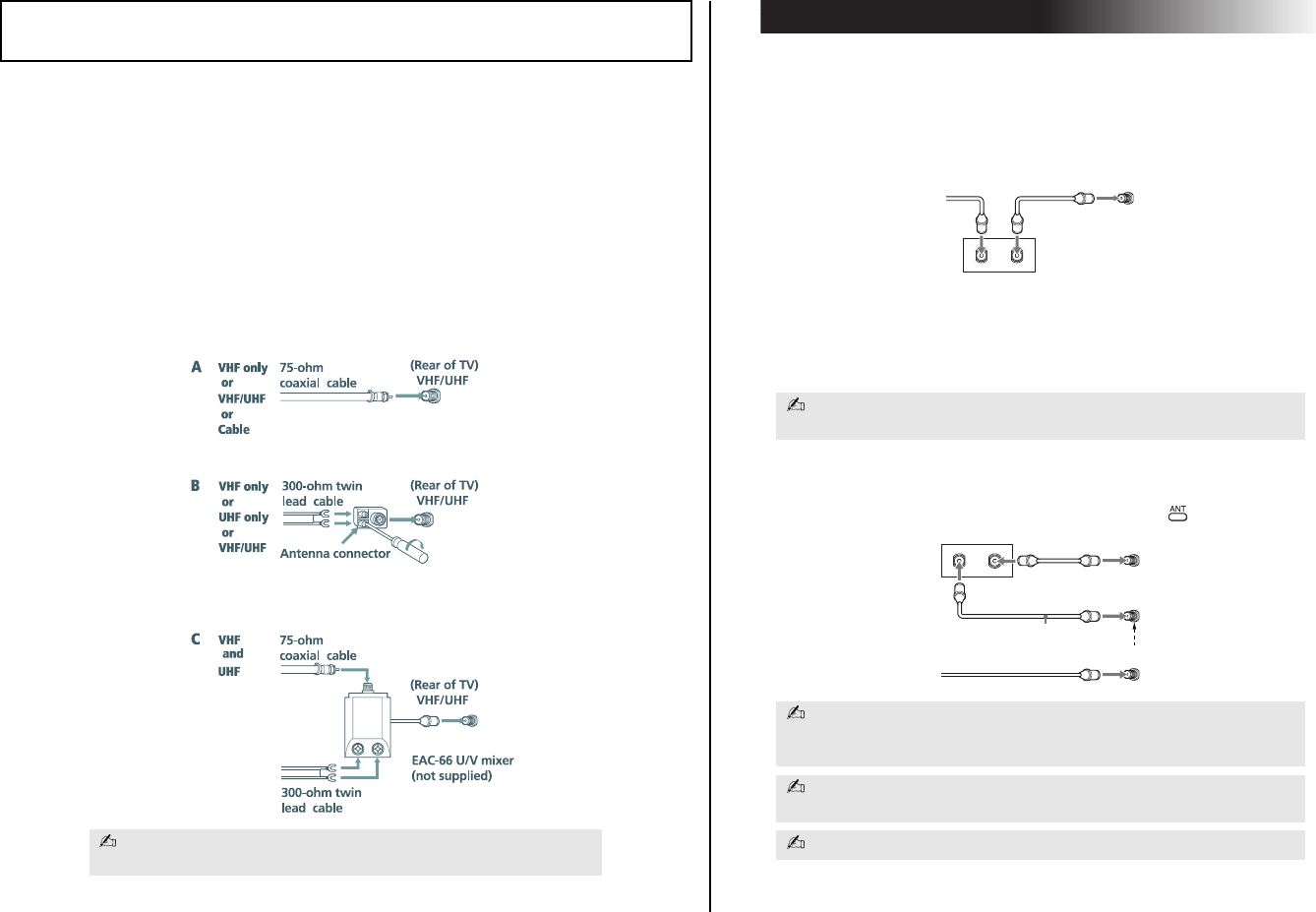

Basic Connections
TV with indoor or outdoor antenna, or CATV cable
Depending on the cable available in your home, choose one of the
connections below:
If you are connecting to an indoor or outdoor antenna, you may need to
adjust the orientation of the antenna for best reception.
4
Operating Instructions

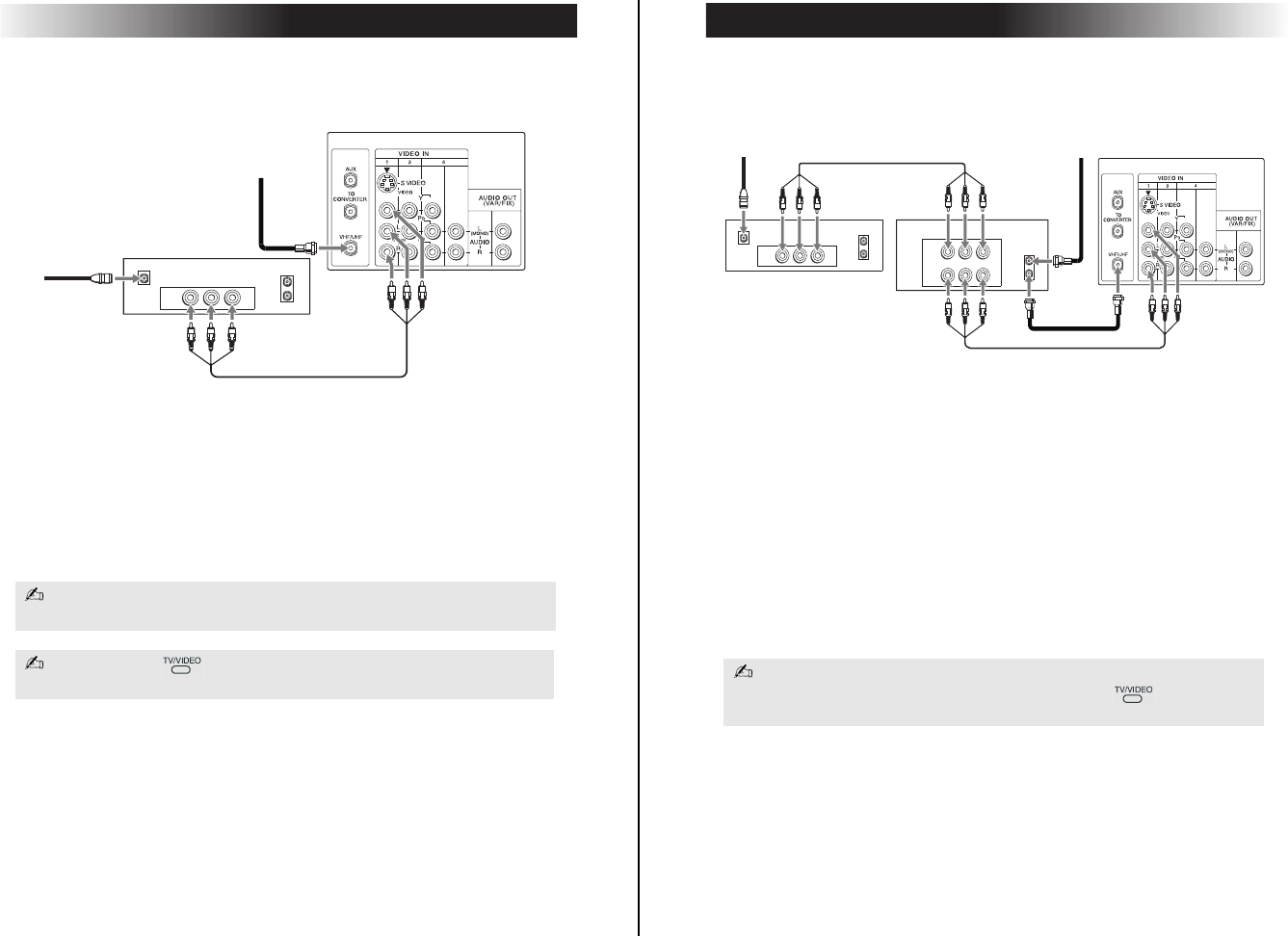

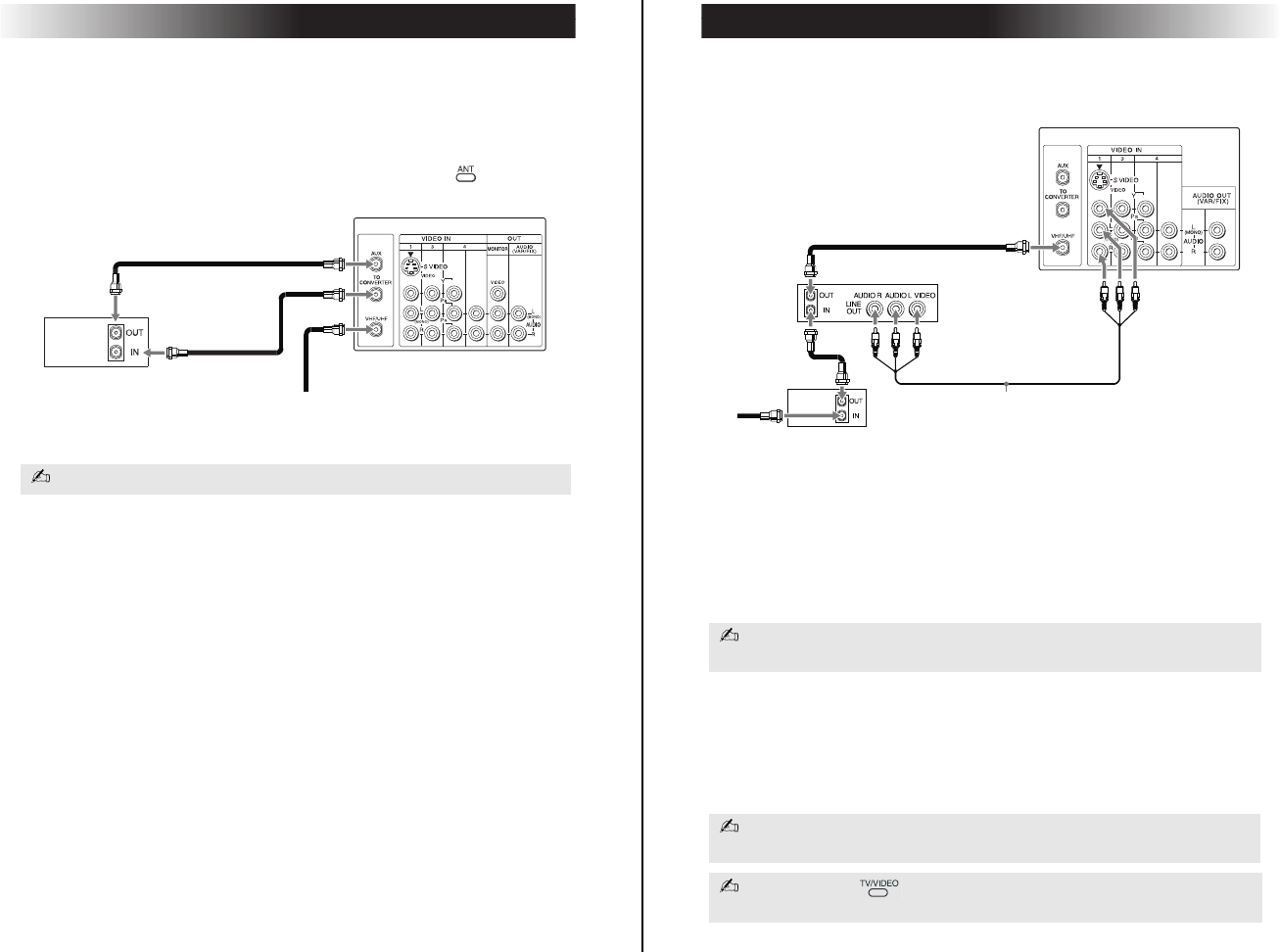

Cable Box Connections
Some pay cable TV systems to use scrambled or encoded signals that
requireacableboxtoviewallchannels.
Cable Box
1
Connect the coaxial cable from your cable service to the IN jack on
your cable box.
2
Connect a coaxial cable (not supplied) from the OUT jack on your
cable box to the VHF/UHF jack on your TV.
Cable Box and Cable
For this set up, you can switch between scramble channels (through your
cable box), and normal (CATV) channels by using the button.
If you will be controlling all channel selection through your cable box, you
should consider using the Channel Fix feature, (see page 26).
If you are connecting a cable box through the AUX input and would like to
switch between the AUX and normal (CATV) input, you should consider using
the Channel Fix feature, (see page 26).
Your Sony remote control can be programmed to operate your cable box,
(see page 36).
When using PIP, you cannot view the AUX input in the window picture.
Cable
IN OUT
(Rear of TV)
VHF/UHF
Cable Box
Cable Box (Rear of TV)
AUX
OUT
IN
TO CONVERTER
(Signal)
VHF/UHF
75-ohm coaxial cable (not supplied)
CATV cable (unscrambled channels)
9
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
Connecting Your TV
5

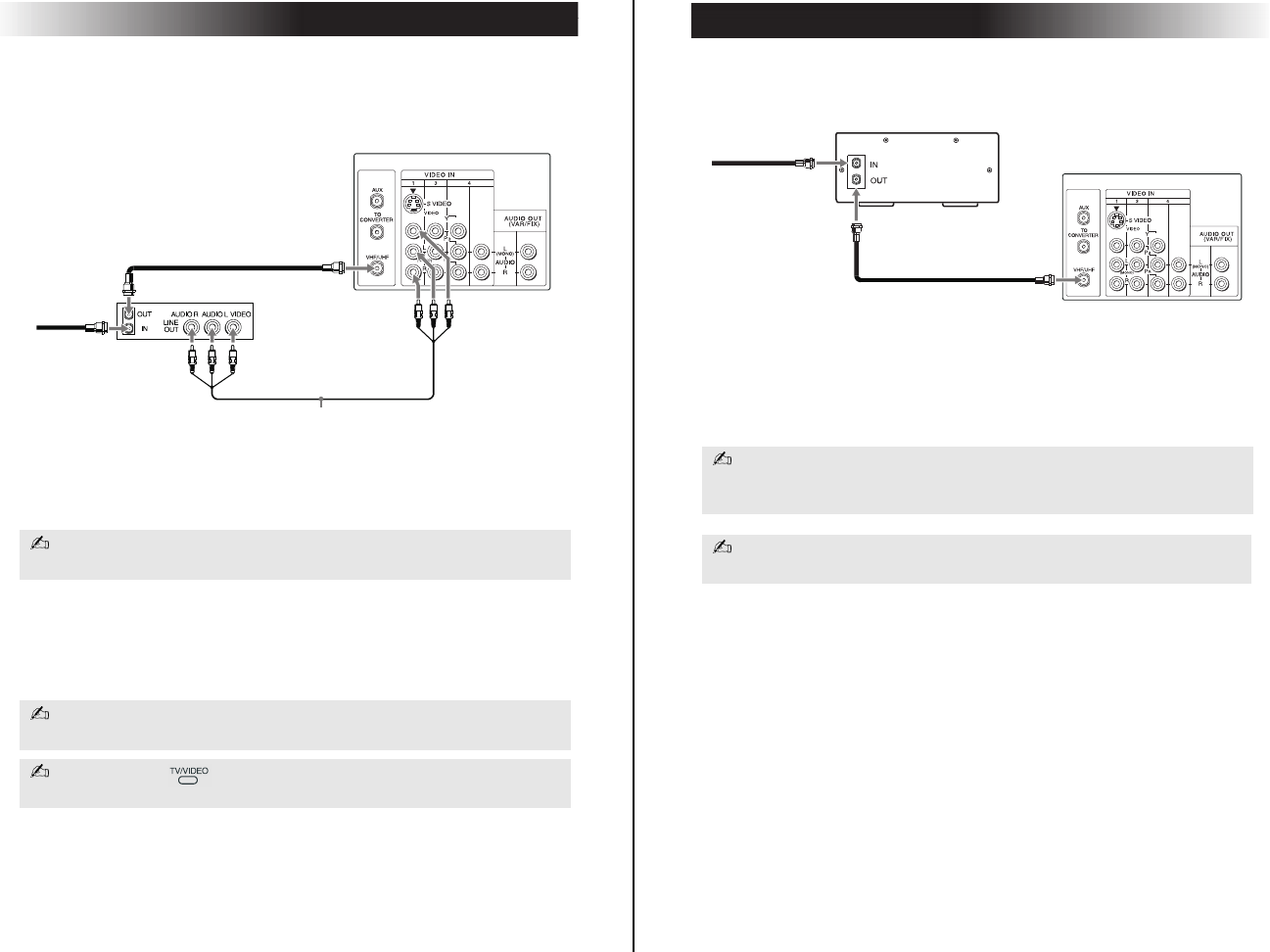

Connecting Additional Equipment
TV and VCR
1
Connect the coaxial cable from your TV antenna or cable service to
the IN jack on your VCR.
2Connect a coaxial cable (not supplied) from the OUT jack on your
VCR to the VHF/UHF jack on the TV.
(Optional connection)
3If your VCR is equipped with video outputs, you can get better
picture quality by connecting A/V cables (not supplied) from
AUDIO and VIDEO OUT on your VCR to AUDIO/VIDEO IN on
your TV.
To watch video programs from your VCR, tune your TV to channel 3 or 4 (as
set on the rear of your VCR).
For optimum picture quality, use S VIDEO instead of the yellow A/V cable.
S VIDEO does not provide sound, the audio cables must still be connected.
You can use the button to switch between the VHF/UHF and VIDEO
inputs.
(Optional connection)
From
cable/
VCR
2
1
3
antenna
Rear of TV
6
Operating Instructions
TV and Cable Box
1
Connect the coaxial cable from your cable service to the IN jack on
your cable box.
2
Connect a coaxial cable (not supplied) from the OUT jack on your
cable box to the VHF/UHF jack on the TV.
To view channels from your cable box, tune your TV to channel 3 or 4 (as set
on the rear panel of your cable box) and use the cable box’s remote control to
change channels.
If you will be controlling all channel selection through your cable box, you
should consider using the Channel Fix feature, (see page 26).
1
cable
2
Cable Box
Rear of TV
From
10
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
Connecting Your TV
7
TV, Cable box, and Cable
KV-27FS16, KV-27FV16, KV-32FS16, KV-29FV16 only
For this set up, you can switch between scrambled channels (through
your cable box) and normal (CATV) channels by pressing .
When using PIP, the AUX input cannot be viewed in the window picture.
Cable Box
From
Cable
Rear of TV (KV-27FV16 only)
8
Operating Instructions
TV, VCR, and Cable box
1Connect the coaxial cable from your cable service to the IN jack on
your cable box.
2Connect a coaxial cable (not supplied) from the OUT jack on your
cable box to the IN jack on your VCR.
3Connect a coaxial cable (not supplied) from the OUT jack on your
VCR to the VHF/UHF jack on the TV.
(Optional connection)
4If your VCR is equipped with video outputs, you can get better
picture quality by connecting A/V cables (not supplied) from
AUDIO and VIDEO OUT on your VCR to AUDIO/VIDEO IN on
your TV.
If you will be controlling all channel selection through your cable box, you
should consider using the Channel Fix feature, (see page 26).
For optimum picture quality, use S VIDEO instead of the yellow A/V cable.
S VIDEO does not provide sound, the audio cables must still be connected.
You can use the button to switch between the VHF/UHF and VIDEO
inputs.
3
Cable
4(Optional connection)
Cable box
1
VCR
2
Rear of TV
11
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
Connecting Your TV
9
TV and Satellite Receiver
1
Connect the cable from your satellite antenna to SATELLITE IN on
your satellite receiver.
2
Connect the coaxial cable from your cable or antenna to the
VHF/UHFjackonyourTV.
3
Using A/V cables, connect AUDIO and VIDEO OUT on your
satellite receiver to AUDIO and VIDEO IN on your TV.
For optimum picture quality, use S VIDEO instead of the yellow A/V cable.
S VIDEO does not provide sound, the audio cables must still be connected.
You can use the button to switch between the VHF/UHF and satellite
receiver inputs.
VHF/UHF
OUT
IN
LINE OUT
SATELLITE IN
AUDIO R AUDIO L VIDEO
Satellite receiver
Satellite
antenna
cable
1
2
3
From
cable/
antenna
Rear of TV
10
Operating Instructions
TV, Satellite Receiver, and VCR
1
Connect the cable from your satellite antenna to SATELLITE IN on
your satellite receiver.
2
Connect the coaxial cable from your cable or antenna to the
IN jack on your VCR.
3
Using a coaxial cable, connect the OUT jack on your VCR to the
VHF/UHFjackonyourTV.
4
Using A/V cables, connect AUDIO and VIDEO OUT on your
satellite receiver to AUDIO and VIDEO IN on your VCR.
5
Using A/V cables, connect AUDIO and VIDEO OUT on your VCR to
AUDIO and VIDEO IN on your TV.
To view from the satellite receiver or VCR, select the video input to which
your satellite receiver or VCR is connected by pressing on the remote
control.
AUDIO R AUDIO L VIDEO
VHF/UHF
OUT
IN
LINE OUT
LINE IN
VHF/UHF
OUT
IN
SATELLITE IN
AUDIO R AUDIO L VIDEO
LINE OUT
Satellite receiver
4
5
2
3
1
Rear of TV
VCR
Satellite
antenna
From
antenna
cable/
cable
12
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
14
Using the Remote Control and
Basic Functions
This section shows you how to use the more advanced buttons on the
remote control and how to use the on-screen menus.

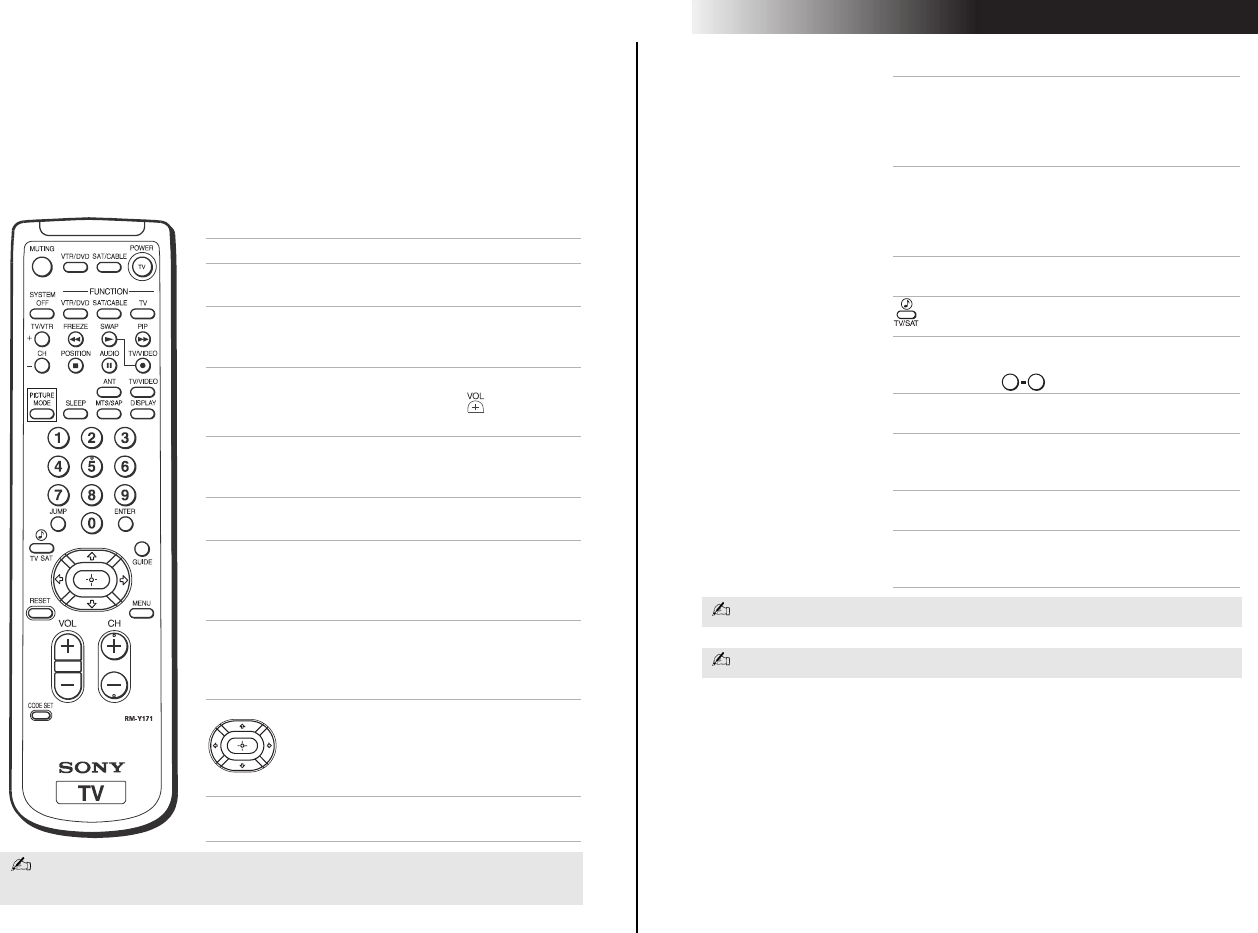

Using the Remote Control
Button Description
POWER Press when you want to turn
connectedequipmentonandoff.
FUNCTION Press when you want to control
connected equipment with your
remote control.
MUTING Instantly turns off the sound.
Press again or press to restore
sound.
SYSTEM
OFF Powers off all Sony equipment at
once, (may not work with older
equipment).
TV/VIDEO Cycles through available video
inputs.
ANT Press to change the VHF/UHF
input to the AUX input
(KV-27FS16, KV-27FV16,
KV-32FS16 only).
TV/VTR Press when you are finished
using a VCR and you want to
switch to the TV input. Your
VCR power will remain on.
Moves the cursor in the on-
screen menus. Press the arrow
buttons to move the cursor. Press
the center button to select or
access an option.
MODE Cycles through the available
Video Mode settings.
The remote control shown (RM-Y171) is for KV-27FV16. Your remote control
may not look like the one illustrated.
/
Using the Remote Control and Basic Functions
15
SLEEP Turns the TV off automatically in
approximately 15, 30, 45, 60, 90,
or 120 minutes. Cancel by
pressing until SLEEP OFF
appears.
MTS/SAP Cycles through the
Multi-channel TV Sound (MTS)
options: Stereo, Mono, and
Auto-SAP (Second Audio
Programming).
DISPLAY Press once to show current time,
(if set) and channel number.
Cycles through available Steady
Sound settings, (see page 23).
JUMP Alternates between the last two
channels selected with the
buttons.
GUIDE Brings up the custom guide of
your satellite receiver.
MENU Displays the on-screen menu.
Press again to exit the menu at
any time.
RESET Press to return to factory settings
while in an on-screen menu.
CODE SET Use to program your remote
control to operate connected
video equipment, (see page 36).
For information on Picture in Picture (PIP) operation buttons, see page 17.
If you lost your remote control, see page 40.
0 9
13
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
Other Information
39
Troubleshooting
If you are having a problem with your TV, try the suggestions below. If
the problem persists, contact your nearest Sony dealer.
No picture, no
sound Make sure the power cord is plugged in.
If red light is flashing on the front of your TV for more
than a few minutes, disconnect and reconnect the
power cord to restore the TV. If the problem continues,
call your local service center.
Check the TV/VIDEO settings: when watching TV, set
to TV; when watching video equipment, set to VIDEO
(page 14).
Make sure the batteries have been inserted correctly
into the remote control (page 2).
Try another channel, it could be station trouble.
Poor or no
picture, good
sound
Adjust Picture in the Video menu (page 22).
Adjust Brightness in the Video menu (page 22).
Check the antenna and/or cable connections (page 3).
Good picture,
no sound Press sothatMUTINGdisappearsfromthe
screen (page 14).
Check your Audio settings. Your TV may be set to
Auto-SAP (page 24).
No color Adjust Color in the Video menu (page 22).
No signal Check the Cable setting in the Channel Setup menu
(page 25).
Check the antenna and/or cable connections (page 3).
Make sure the channel selected is currently
broadcasting.
Dotted lines or
stripes Adjust the antenna.
Move the TV away from other electronic equipment.
Some electronic equipment can create electrical noise,
which can interfere with TV reception.
Double images
or ghosts Check your outdoor antenna or call your cable service.
40
Operating Instructions
If, after reading these Operating Instructions, you have additional questions related to the use of your
Sony television, please call our Direct Response Center at 1-800-222-SONY (7669) (U.S. residents
only) or (416) 499-SONY (7669) (Canadian residents only).
Cannot receive
higher number
channels (UHF)
when using an
antenna
Make sure Cable is set to OFF in the Channel Setup
menu (page 25).
Perform Auto Program to add channels that are not
presently in the memory (page 16).
Cable stations
don’t seem to
work
Make sure Cable is set to ON in the Channel Setup
menu (page 25).
Perform Auto Program to add channels that are not
presently in the memory (page 16).
Remote control
does not
operate
Batteries could be weak. Replace them (page 2).
Move the TV 3-4 feet away from fluorescent lights.
The TV needs
to be cleaned Clean the TV with a soft dry cloth. Never use strong
solvents such as thinner or benzine, which might
damage the finish of the cabinet.
Lost password
for Parental
Control
In the password screen, enter the following master
password: 4357. After using the master password, you
must create a new password, it cannot be used to
unlock currently blocked channels.
You lost your
remote control You can use the front A/V panel controls to access the
menu. Press to open the menu. Use the or
buttons on the front A/V panel instead of the
F or
buttons on the remote control. Use the button on
the front A/V panel instead of the G,g,and
buttons on the remote control. Press again when
the setting or adjustment is complete. Contact your
nearest Sony dealer to order a replacement.
Cannot access
other menus
when using the
Basic Menu
If you use the button to close the Basic menu, only
the Basic menu appears when you press again. To
have access to the other menus, use the button to
select Advance Menu (page 35).
F
F
— 14 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
3 Screws (+BVTP 4x16)
4 Screws
(+BVTP 4x16)
4 Screws
(+BVTP 4x16)
4 Screws (+BVTP 4x16)
Rear Cover
SECTION 2
DISASSEMBLY

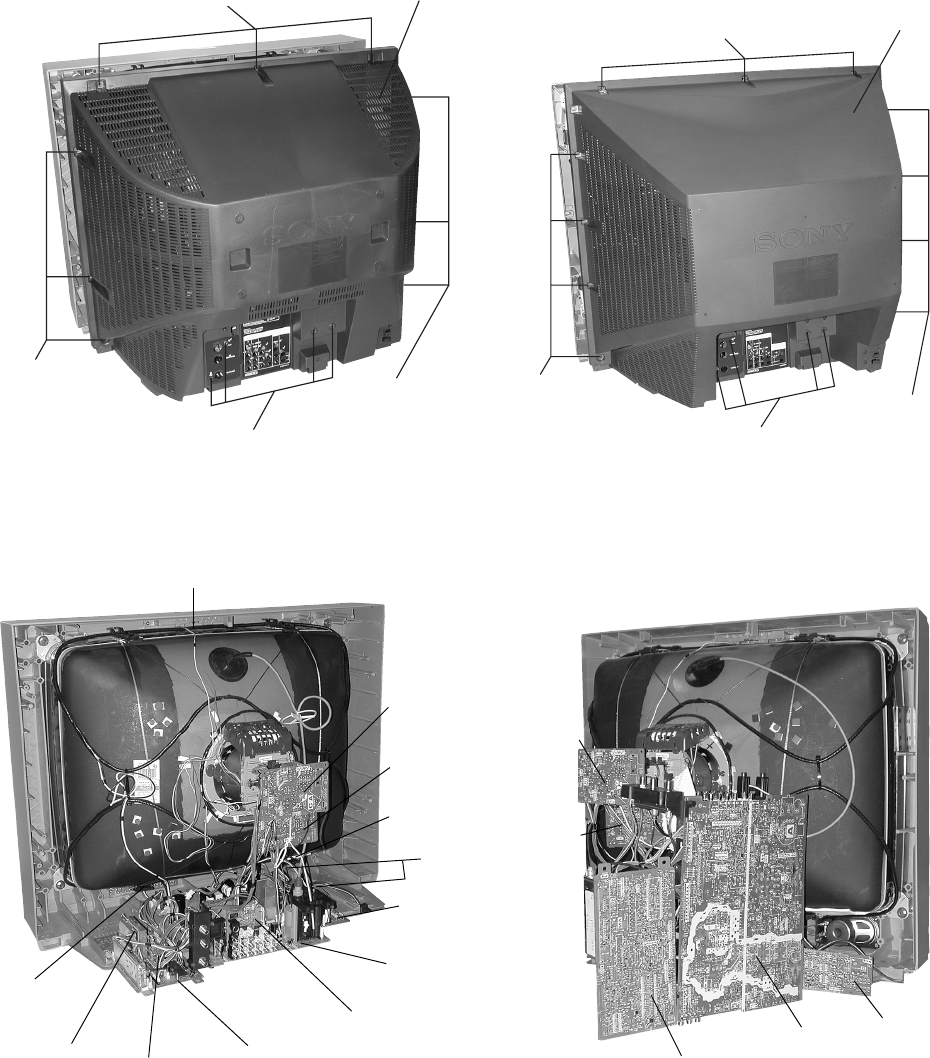

2-1. REAR COVER REMOVAL
2-2. CHASSIS ASSEMBLY REMOVAL 2-3. SERVICE POSITION
CA Board
A Board
D Board
VA Board
MA Board
VA Board
CA Board
K Board
A Board
MA Board
Claw
HX Board
P Board
D Board
BC Board
HB Board
HA Board
KV-27FV16/29FV16/29FV16C ONLY
3 Screws (+BVTP 4x16)
3 Screws
(+BVTP 4x16)
3 Screws
(+BVTP 4x16)
4 Screws (+BVTP 4x16)
Rear Cover
KV-32FS12/32FS16 ONLY
15
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
Coated
Earth
Ground
Strap
2-4. PICTURE TUBE REMOVAL
WARNING:
BEFORE REMOVING
THE ANODE CAP
High voltage remains in the CRT
even after the power is disconnected.
To avoid electric shock, discharge
CRT before attempting to remove the
anode cap. Short between anode and
CRT coated earth ground strap.
a
REMOVAL PROCEDURES

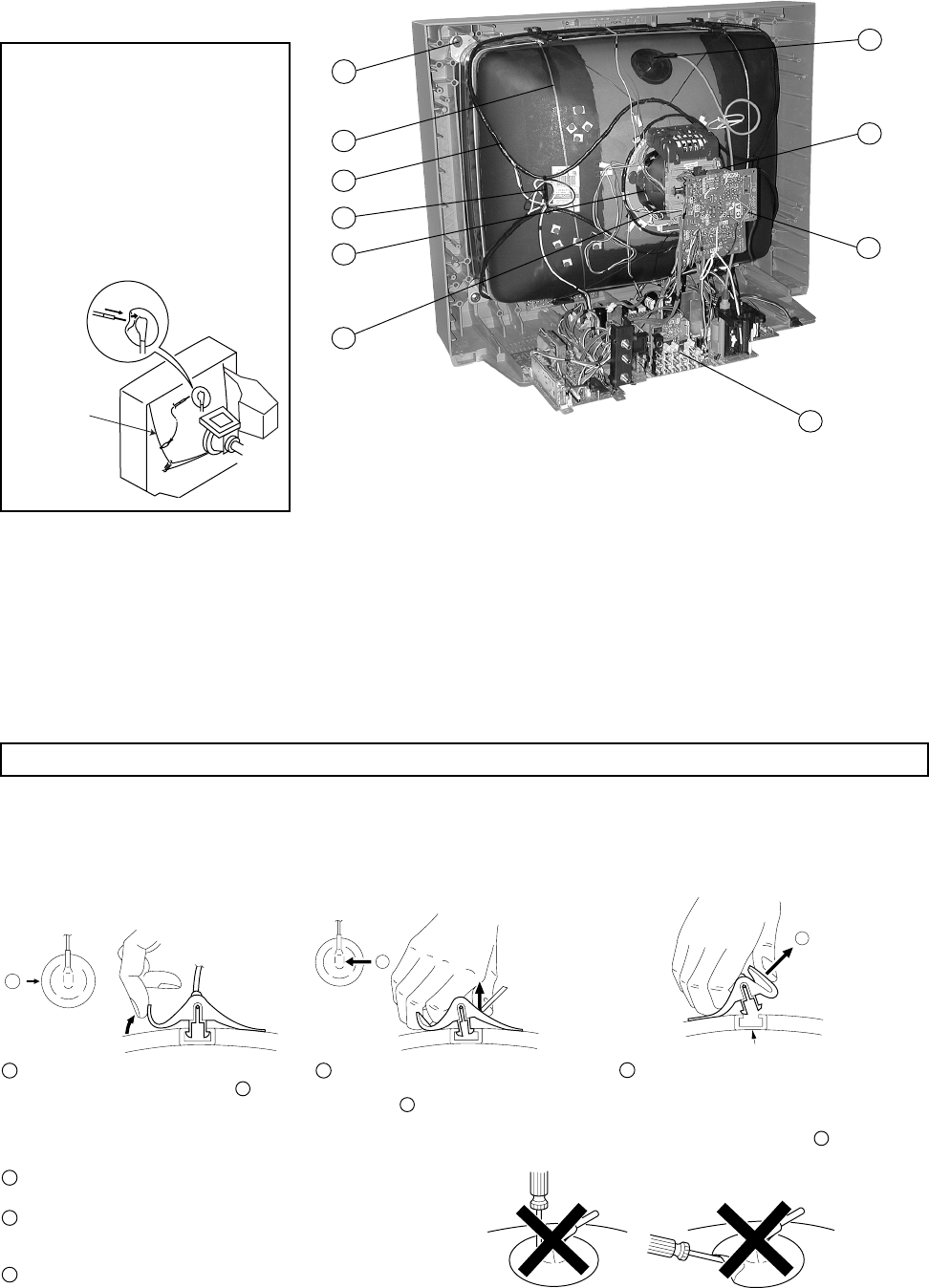

HOW TO HANDLE AN ANODE CAP
WARNING: High voltage remains in the CRT even after the power is disconnected. To avoid electrical shock, discharge the CRT before
attempting to remove the anode cap. Short between anode and coated earth ground strap of CRT.
NOTE: After removing the anode, short circuit the anode of the picture tube and the anode cap to either the metal chassis, CRT shield,
or carbon painted on the CRT.
1Do not use sharp objects which may cause damage to the
surface of the anode cap.
3Do not force turn the foot of the rubber cover. This may cause
the shatter-hook terminal to protrude and damage the rubber.
2To avoid damaging the anode cap, do not squeeze the rubber
covering too hard. A material fitting called a shatter-hook terminal
is built into the rubber.
2Use your thumb to pull the rubber
cap firmly in the direction indicated
by arrow
b .
3When one side of the rubber cap
separates from the anode button,
the anode cap can be removed by
turning the rubber cap and pulling
it in the direction of arrow
c .
1Turn up one side of the rubber cap in
the direction indicated by arrow
a .
b
Anode Button
c
ANODE CAP REMOVAL
6. Loosen the deflection yoke fixing screw and remove.
7. Place the set with the CRT face down on a cushion and remove
the degaussing coil holders.
8. Remove the degaussing coils.
9. Remove the CRT grounding strap and spring tension devices.
10. Unscrew the four CRT fixing screws [located on each CRT
corner] and remove the CRT [Take care not to handle the
CRT by the neck].
1. Discharge the anode of the CRT and remove the anode cap.
2. Unplug all interconnecting leads from the deflection yoke, neck
assembly, degaussing coils and CRT grounding strap.
3. Remove the CA Board from the CRT.
4. Remove the chassis assembly.
5. Loosen the neck assembly fixing screw and remove.
2
3
4
9
8
7
6
5
10
1
16
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
SECTION 3
SET-UP ADJUSTMENTS
3-1. BEAM LANDING
Before beginning adjustment procedure:
1. Degauss the entire screen.
2. Feed in the white pattern signal.
Adjustment Procedure

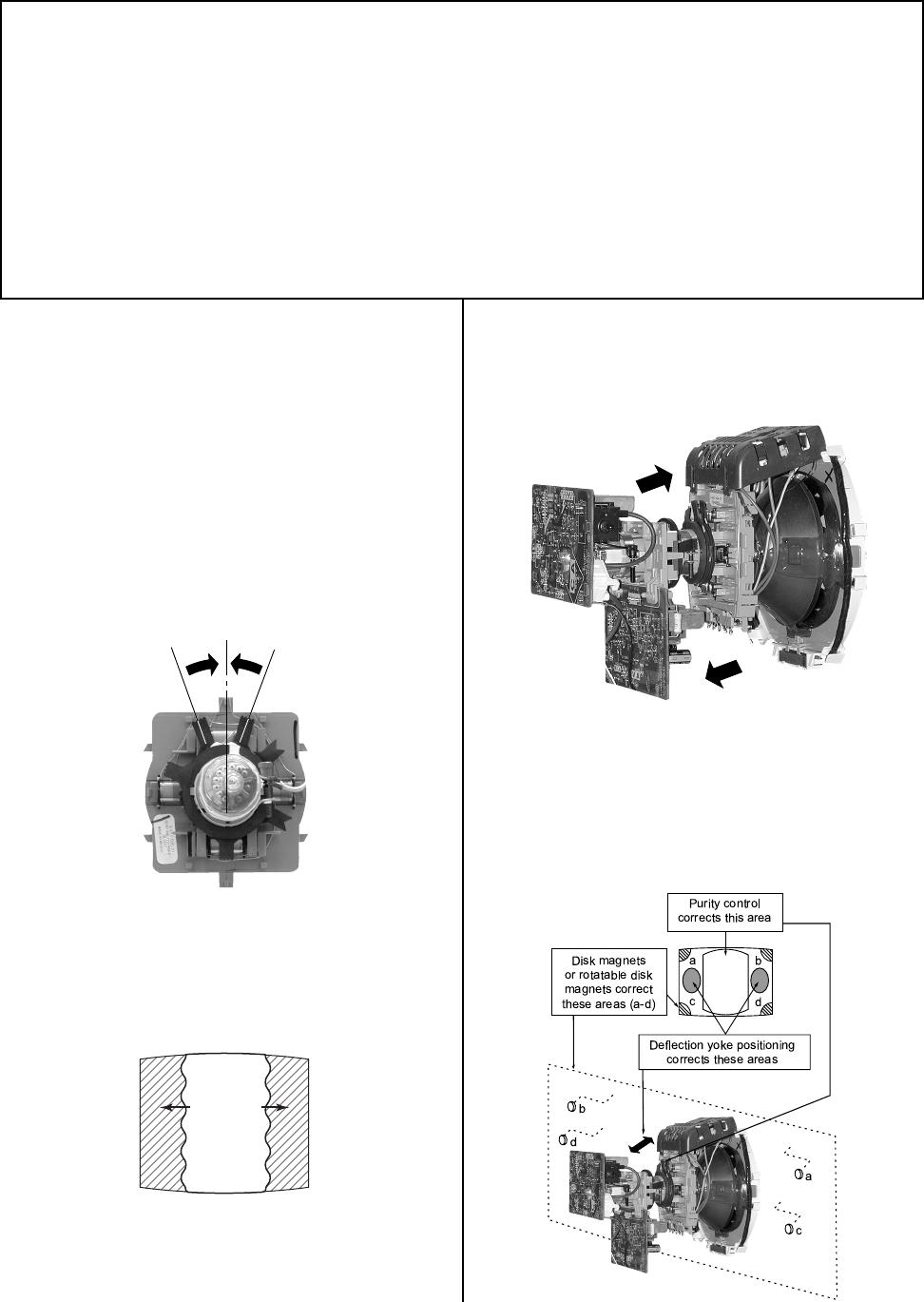

1. Input a raster signal with the pattern generator.
2. Loosen the deflection yoke mounting screw and set the purity
control to the center as shown below.
Purity Control
3. Turn the raster signal of the pattern generator to green.
4. Move the deflection yoke backward and adjust the purity
control so that green is in the center and red and blue are
at the sides evenly.
Blue Red
Green
5. Move the deflection yoke forward and adjust so that the entire
screen becomes green.
6. Switch over the raster signal to red and blue and confirm
the condition.
7. When the position of the deflection yoke is determined,
tighten it with the deflection yoke mounting screw.
8. If landing at the corner is not right, adjust by using the disk
magnets.
The following adjustments should be made when
a complete realignment is required or when a new
picture tube is installed.
These adjustments should be performed with rated
power supply voltage unless otherwise noted.
Set the controls as follows unless otherwise noted:
VIDEO MODE: STANDARD
PICTURE control: ................ Normal
BRIGHTNESS control: ........ Normal
Perform the adjustments in order as follows:
1. Beam Landing
2. Convergence
3. Focus
4. Screen (G2)
5. White Balance
Note: Test equipment required:
Color Bar Pattern Generator
Degausser
DC Power Supply
Digital Multimeter
17
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
3-2. CONVERGENCE
Before starting convergence adjustments:
1. Perform FOCUS, V.LIN AND V.SIZE adjustments.
2. Set BRIGHTNESS control to minimum.
3. Feed in dot pattern.

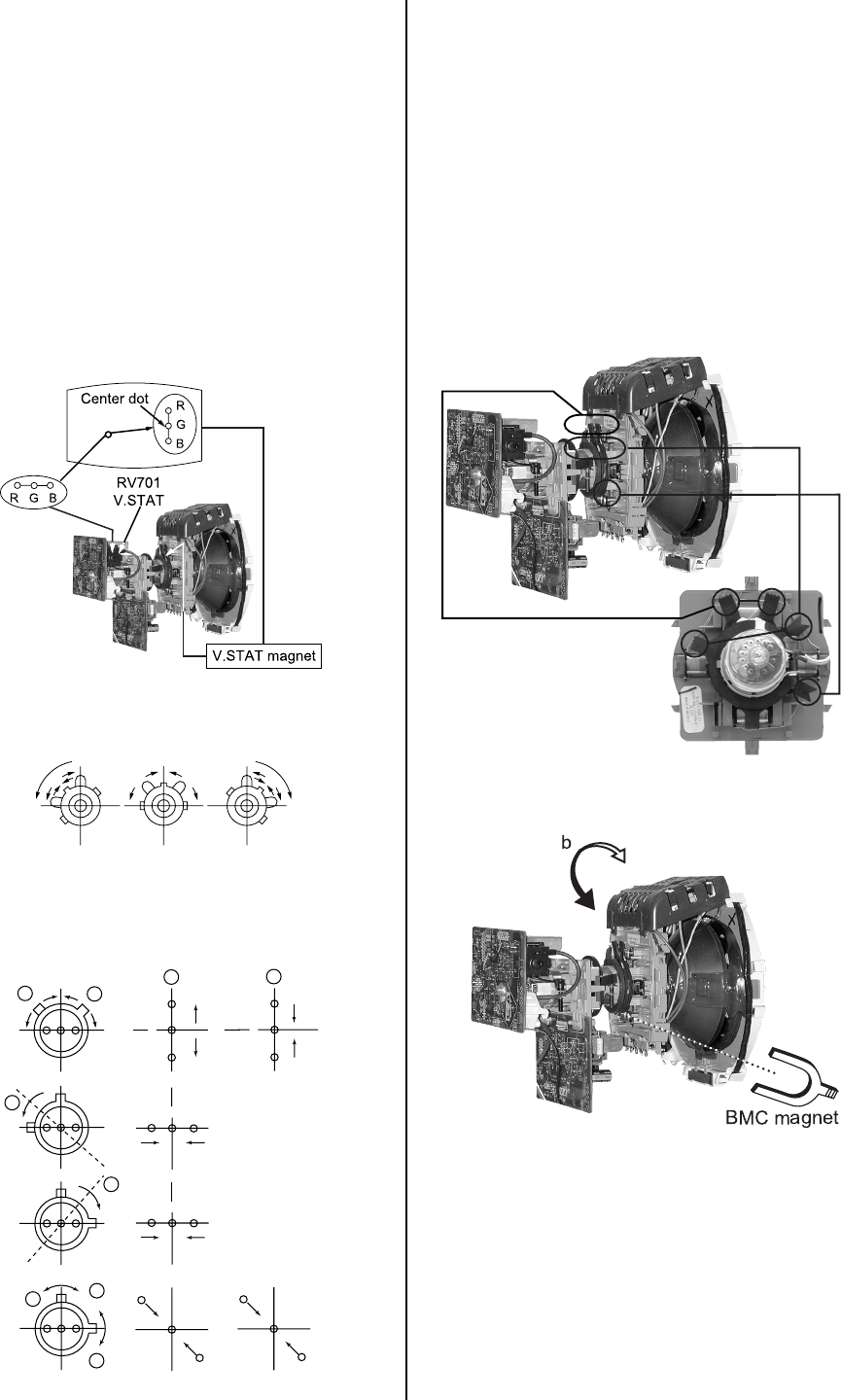

Vertical Static Convergence
1. Adjust V.STAT magnet to converge red, green and blue
dots in the center of the screen (Vertical movement adjust
V.STAT RV 701 to converge).
2. Tilt the V.STAT magnet and adjust static convergence to open
or close the V.STAT magnet.
When the V.STAT magnet is moved in the direction of arrows
a and b, red, green, and blue dots move as shown below:
a
bbB
G
R
ab
B
G
R
aBGR
RGB
b
R
G
B
b
b
a
R
G
B
(1)
(3)
(2)
Dynamic Convergence Adjustment
Before performing this adjustment, perform Horizontal
and Vertical Static Convergence Adjustment.
1. Slightly loosen deflection yoke screw.
2. Remove deflection yoke spacers.
3. Move the deflection yoke for best convergence
as shown on the following page.
Horizontal Static Convergence
If the blue dot does not converge with the red and green dots,
perform the following:
1. Move BMC magnet (a) to correct insufficient H. Static
convergence.
2. Rotate BMC magnet (b) to correct insufficient V. Static
convergence.
3. After adjusting the BMC magnet, repeat Beam Landing
Adjustment.
BMC MAGNET
PURITY
V-STAT
18
KV-27FV16/29FV16/29FV16C/32FS12/32FS16

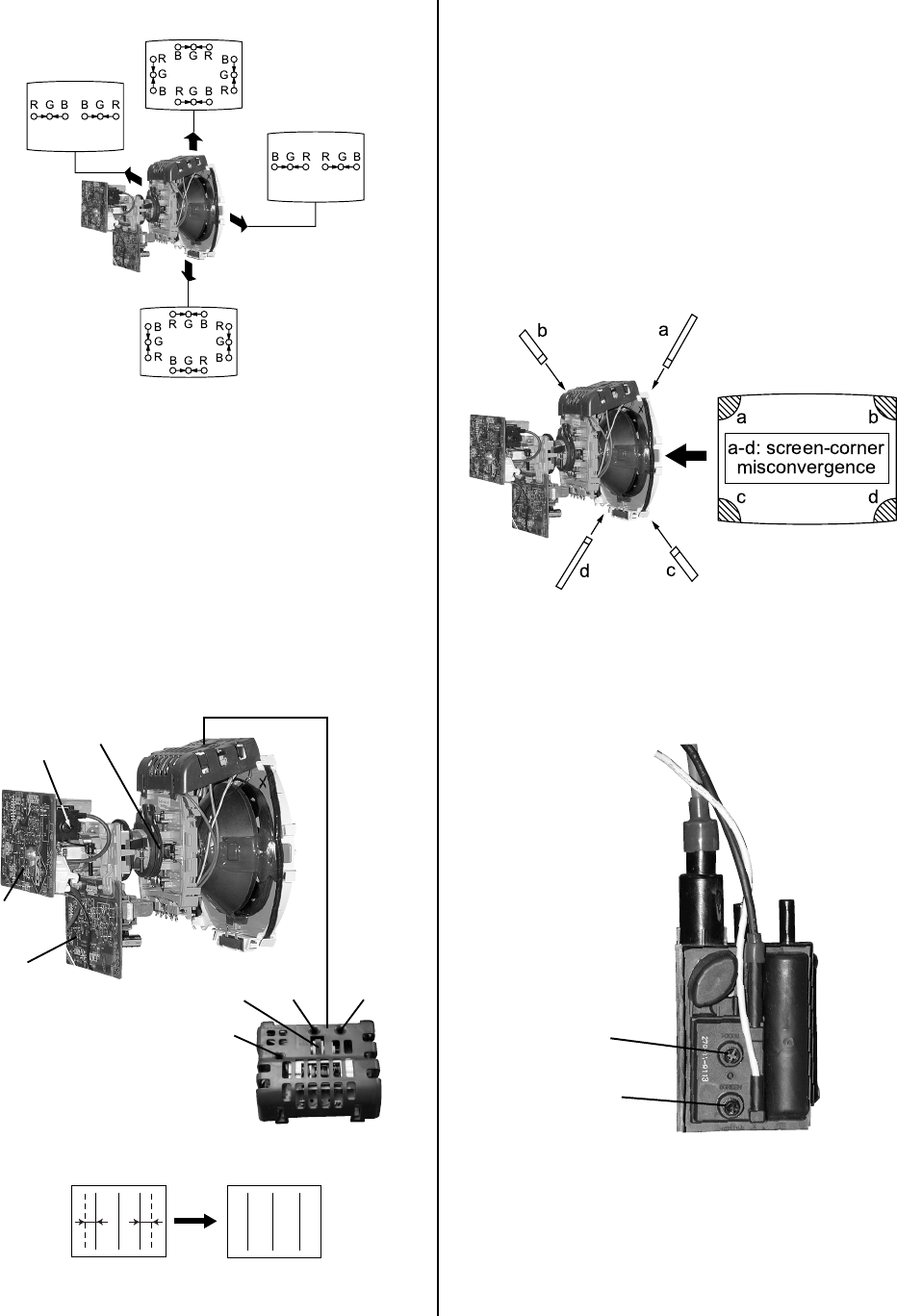

4. Tighten the deflection yoke screw.
5. Install the deflection yoke spacers.
TLH Plate Adjustment
1. Input crosshatch pattern.
2. Adjust PICTURE QUALITY to standard, PICTURE and
BRIGHTNESS to 50%, and OTHER to standard.
3. Adjust the Horizontal Convergence of red and blue dots
by tilting the TLH plate on the deflection yoke.
(TLV)
YCH
XCV TLV
CA
Board
VA
Board
RV701
V.STAT
TLH Plate
B R R B
(R)(B) (B)(R)
TLH+
TLH-
3-3. FOCUS
1. Adjust FOCUS control for best picture.
4. Adjust XCV core to balance X axis.
5. Adjust YCH VR to balance Y axis.
6. Adjust vertical red and blue convergence with V.TILT
(TLV VR).
Perform adjustments while tracking items 1 and 2.
Screen-Corner Convergence
1. Affix a permalloy assembly corresponding to the
misconverged areas.
Focus (FV)
Screen (G2)
19
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
3-5. METHOD OF SETTING THE SERVICE
ADJUSTMENT MODE

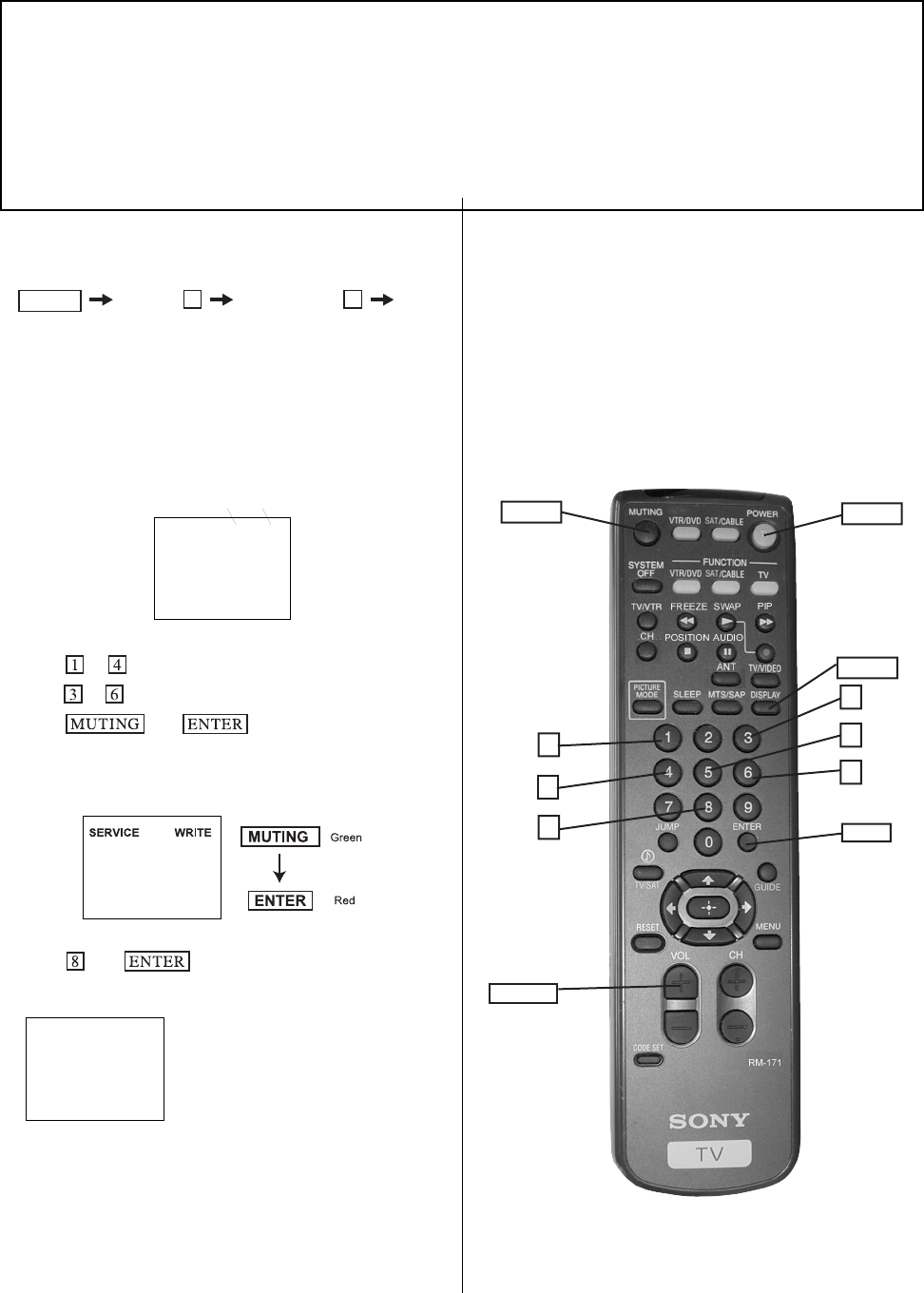

Service Mode Procedure
1. Standby mode (power off).
2.
Display Channel 5Sound volume Powe
r
+
on the Remote Commander (press each button within a
second).
Service Adjustment Mode In
1. The CRT displays the item being adjusted.
SERVICE HSIZ 0
Disp.
(Item)
Item
Data
2. Press or on the Remote Commander to select the item.
3. Press or on the Remote Commander to change the
data.
4. Press then to save into the memory.
Service Adjustment Mode Memory
Turn set off then on to exit service adjustment mode.
3-4. SCREEN (G2)
1. Input a dots pattern.
2. Set the PICTURE and BRIGHTNESS controls at minimum
and COLOR control at normal.

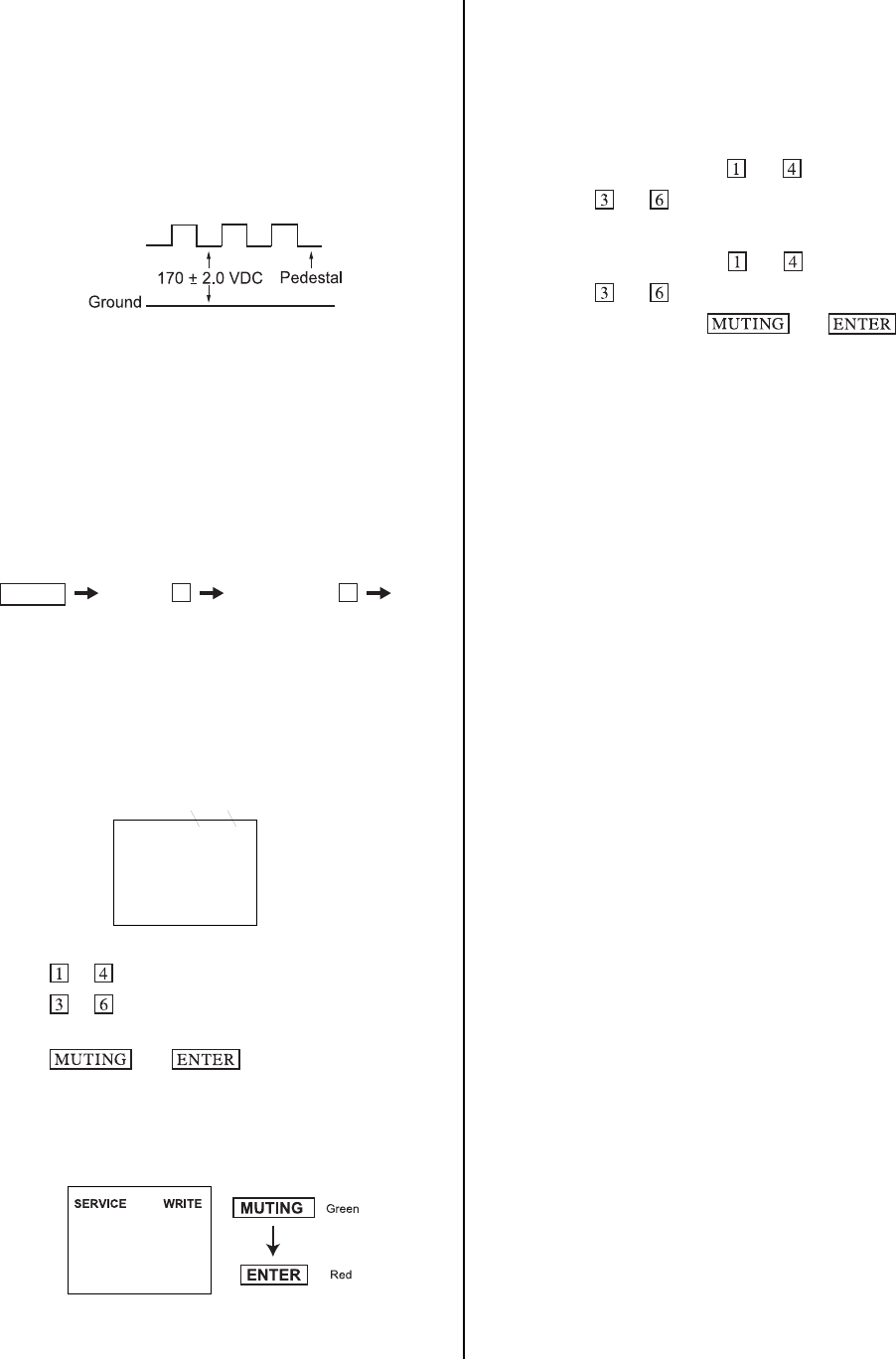

3. Adjust SBRT, GCUT, BCUT in service mode with an
oscilloscope as shown below so that voltages on the red,
green, and blue cathodes are 170 ± 2.0 VDC.
4. Observe the screen and adjust SCREEN (G2) VR in FBT
to obtain the faintly visible background of dot signal.
3-6. WHITE BALANCE ADJUSTMENTS
1. Input an entire white signal with burst.
2. Set to Service Adjustment Mode.
3. Set the PICTURE and BRIGHTNESS to minimum.
4. Adjust with SBRT if necessary.
5. Select GCUT and BCUT with and .
6. Adjust with and for the best white balance.
7. Set PICTURE and BRIGHTNESS to maximum.
8. Select GDRV and BDRV with and .
9. Adjust with and for the best white balance.
10. To write into memory, press then .
20
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
SECTION 4
SAFETY RELATED ADJUSTMENTS

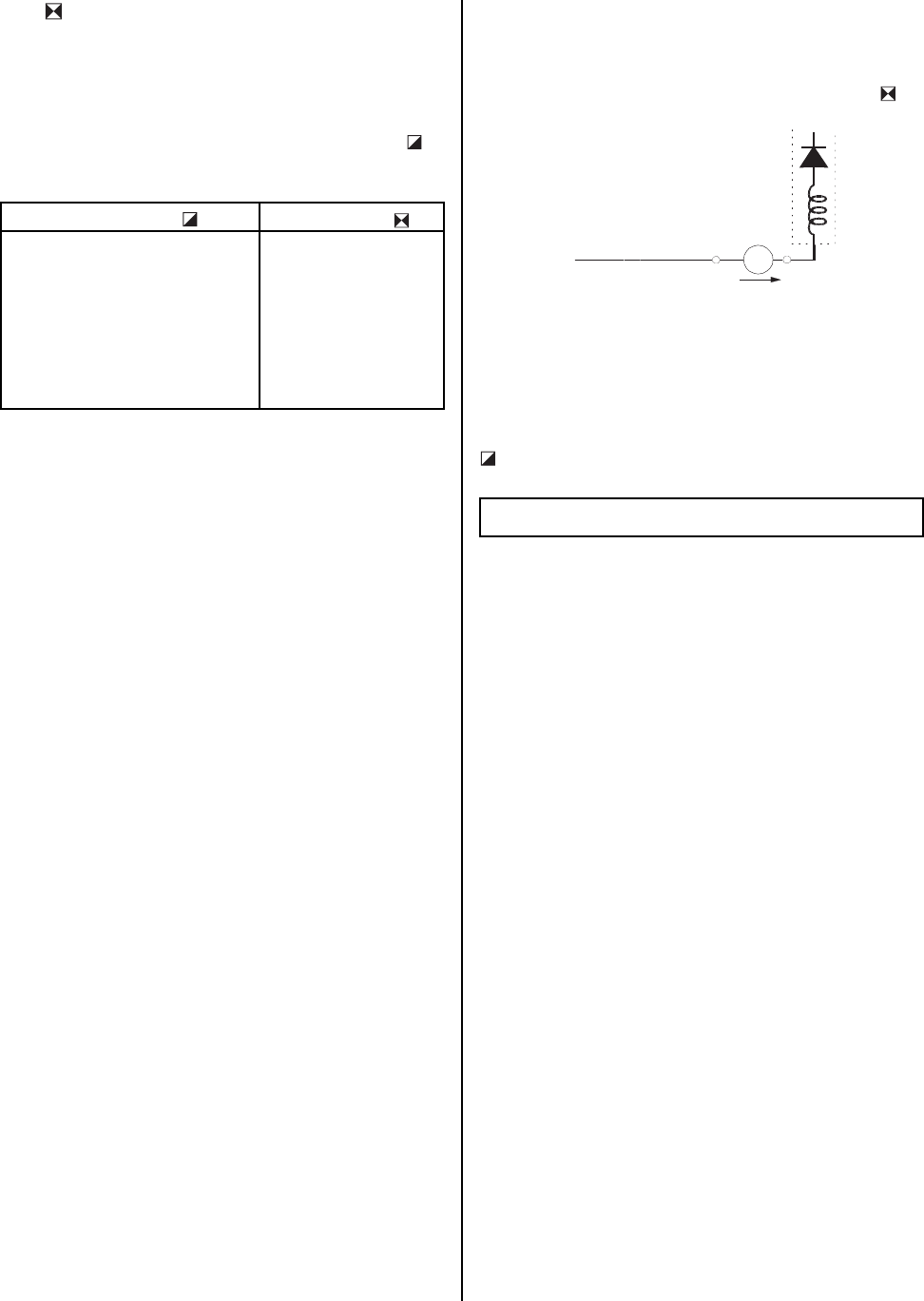

4-1.
R564 CONFIRMATION METHOD
(HV HOLD-DOWN CONFIRMATION) AND
READJUSTMENTS
The following adjustments should always be performed when
replacing the following components which are marked with on
the schematic diagram:
Preparation Before Confirmation
1. Using a Variac, apply AC input voltage: 120 ± 2 VAC.
2. Turn the POWER switch ON.
3. Input a white signal and set the PICTURE and
BRIGHTNESS controls to maximum.
4. Confirm that the voltage between C546 (+) or TP503
and ground is more than 21.0 VDC (KV-27FV16/29FV16/
29FV16C ONLY), 23.0 VDC (KV-32FS12/32FS16 ONLY).
Hold-Down Operation Confirmation

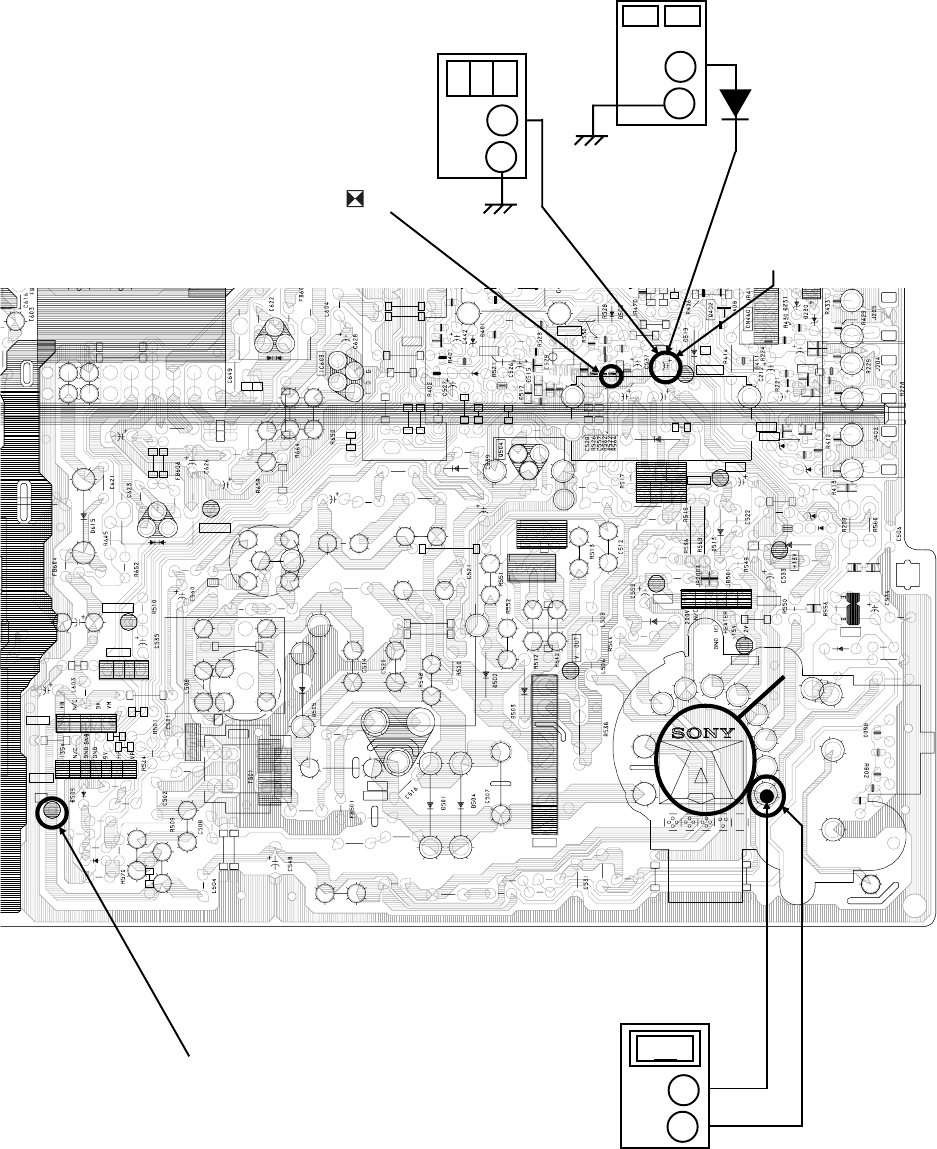

1. Connect the current meter between Pin 11 of the FBT
(T505) and the PWB land where Pin 11 would normally
attach. (See Figure 1 on the next page.)
2. Input a dot signal and set PICTURE and BRIGHTNESS
to minimum: IABL = 1730 ± 100 µA (KV-27FV16/29FV16/
29FV16C ONLY), IABL = 2175 + 100/- 325 µA (KV-
32FS12/32FS16 ONLY).
3. Confirm the voltage of A Board TP-600 is 135 ± 1.5 VDC.
4. Connect the digital voltmeter and the DC power supply
via diode 1SS119 to C546 (+) and ground. (See Figure 1
on the next page.)
5. Increase the DC power voltage gradually until the picture
blanks out.
6. Turn DC power source off immediately.
7. Read the digital voltmeter indication
(standard < 24.78 +0.0/-0.1 VDC - KV-27FV16/29FV16/
29FV16C ONLY) (standard < 27.24 + 0.0/- 0.1 VDC - KV-
32FS12/32FS16 ONLY) .
8. Input a white signal and set PICTURE and BRIGHTNESS to
maximum: IABL = 1730 ± 100 µA (KV-27FV16/29FV16/
29FV16C ONLY), IABL = 2175 + 100/- 325 µA (KV-
32FS12/32FS16 ONLY).
9. Repeat steps 4 to 7.
Hold-Down Readjustment
If the setting indicated in step 2 of Hold-Down Operation
Confirmation cannot be met, readjustment should be performed by
altering the resistance value of R564 component marked with
.
+
IABL
ABL
T505
FBT
range
-
ammeter
3.0 mA DC
A

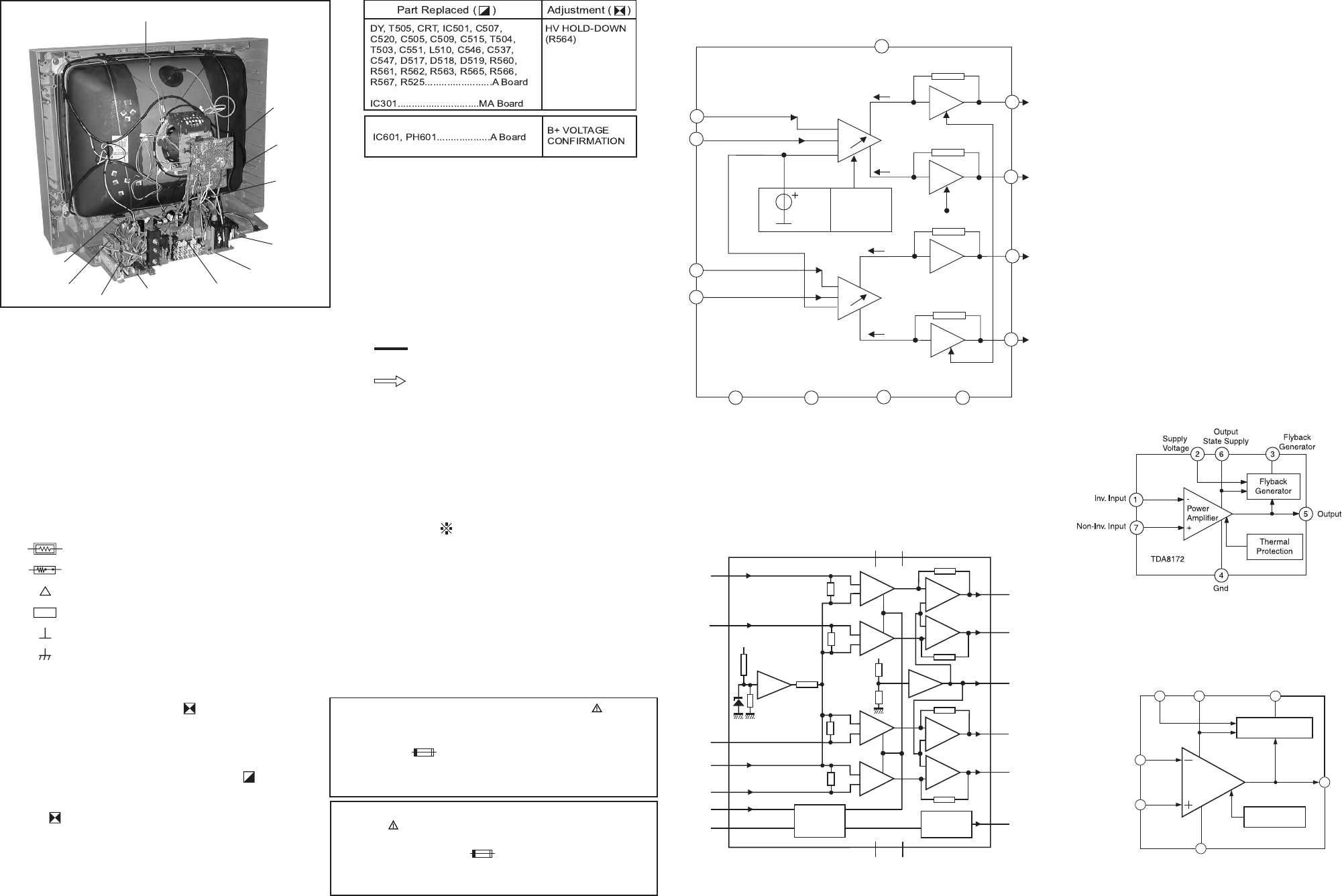

4-2. B+ VOLTAGE CONFIRMATION AND
ADJUSTMENT
Note: The following adjustments should always be performed
when replacing the following components, which are marked with
on the schematic diagram on the A Board.
A BOARD: IC601, PH601
1. Using a Variac, apply AC input voltage: 130 + 2.0/-0.0 VAC.
2. Input a monoscope pattern.
3. Set the PICTURE and BRIGHTNESS controls to minimum.
4. Confirm that the voltage of A Board TP-600 is <136.5 VDC.
5. If step 3 is not satisfied, replace the components listed above,
then repeat steps 13.
Part Replaced ( )Adjustment ( )
DY, T505, CRT, IC501, C507,
C520, C505, C509, C515, T504,
T503, C551, L510, C546, C537,
C547, D517, D518, D519, R560,
R561, R562, R563, R565, R566,
R567, R525 ....................... A Board
IC301.............................. MA Board
HV HOLD-DOWN
R564
21
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
Figure 1
C546
R438
R438R438
R438
R522
R522R522
R522
R541
R541R541
R541
R450
R450R450
R450
R445
R445R445
R445
C611
C611C611
C611
C448
C448C448
C448
R449
R449R449
R449
R454
R454R454
R454
C213
C213C213
C213
R527
R527R527
R527
R525
R525R525
R525
R514
R514R514
R514
R567
R567R567
R567
R225
R225R225
R225
R529
R529R529
R529
C530
C530C530
C530
C546
C546C546
C546
R563
R563R563
R563
R218
R218R218
R218
R227
R227R227
R227
C542
C542C542
C542
C541
C541C541
C541
C518
C518C518
C518
R231
R231R231
R231R232
R232R232
R232
R557
R557R557
R557
C552
C552C552
C552
R554
R554R554
R554
R555
R555R555
R555
R543
R543R543
R543
C532
C532C532
C532
R537
R537R537
R537
C523
C523C523
C523
R540
R540R540
R540
C543
C543C543
C543
C519
C519C519
C519
R535
R535R535
R535
CN504
CN504CN504
CN504
L507
L507L507
L507
R546
R546R546
R546
R534
R534R534
R534
R545
R545R545
R545
C551
C551C551
C551
L510
L510L510
L510 R533
R533R533
R533
R515
R515R515
R515
R516
R516R516
R516 C503
C503C503
C503
C536
C536C536
C536
C504
C504C504
C504
C513
C513C513
C513
R507
R507R507
R507
T503
T503T503
T503
T502
T502T502
T502
R659
R659
R659
R659
C629
C629C629
C629
L602
L602L602
L602
R447
R447R447
R447
D507
D507D507
D507
C659
C659
C659
C659
T504
T504T504
T504
FB610
FB610
FB610
FB610
C524
C524C524
C524
C550
C550C550
C550
R539
R539R539
R539
R518
R518R518
R518
FB502
FB502FB502
FB502
R505
R505R505
R505
L505
L505L505
L505
R506
R506R506
R506
L501
L501L501
L501
C517
C517C517
C517
L509
L509L509
L509
C510
C510C510
C510
R615
R615R615
R615
R601
R601R601
R601 IC502
IC502IC502
IC502
CN502
CN502CN502
CN502
Q411
Q411Q411
Q411
CN511
CN511CN511
CN511
CN506
CN506CN506
CN506
CN515
CN515CN515
CN515
Q501
Q501Q501
Q501
JR503
JR503JR503
JR503
JR502
JR502JR502
JR502
R573
R573R573
R573
R531
R531R531
R531
Q505
Q505Q505
Q505
C654
C654C654
C654
IC501
IC501IC501
IC501
L502
L502L502
L502
R532
R532R532
R532
D233
D233D233
D233
D232
D232D232
D232
D520
D520D520
D520
R561
R561R561
R561
D234
D234D234
D234
D235
D235D235
D235
R565
R565R565
R565
FB503
FB503FB503
FB503
R558
R558R558
R558 R559
R559R559
R559
TH501
TH501TH501
TH501
R511
R511R511
R511
R503
R503R503
R503
C554
C554C554
C554
C525
C525C525
C525
C511
C511C511
C511
D616
D616D616
D616
D521
D521D521
D521
R502
R502R502
R502
R547
R547R547
R547
R504
R504R504
R504
C505
C505C505
C505
D506
D506D506
D506
CN501
CN501
CN501
CN501
R568
R568R568
R568
T505
T505T505
T505
D511
D511D511
D511
D514
D514D514
D514 D517
D517D517
D517
D518
D518D518
D518
D516
D516D516
D516
R226
R226R226
R226
D236
D236D236
D236
D510
D510D510
D510
R407
R407R407
R407
C211
C211C211
C211
D620
D620D620
D620
R403
R403R403
R403
Q201
Q201Q201
Q201
Q503
Q503Q503
Q503
Q206
Q206Q206
Q206
Q205
Q205Q205
Q205
Q502
Q502
Q502
Q502
R553
R553R553
R553
C555
C555C555
C555
C515
C515C515
C515
C509
C509C509
C509
C624
C624C624
C624
R804
R804R804
R804
R803
R803R803
R803
R801
R801R801
R801
1
11
1
2
22
26
66
6
7
77
7
B
BB
BE
E
E
E
1
11
17
77
7
B
B
B
BE
E
E
E
1
11
19
99
9
10
1010
1018
1818
18
1
1
1
16
6
6
6
1
11
15
55
5
1
11
14
44
4
E
E
E
E
135V
135V135V
135V
+
+
+
+
1
11
1
4
44
4
5
55
5
8
88
8
C
C
C
C
B
B
B
B
2
22
26
6
6
6
4
44
4
H DY +
H DY +H DY +
H DY +
H DY -
H DY -H DY -
H DY -
V DY +
V DY +V DY +
V DY +
V DY -
V DY -V DY -
V DY -
H DY +
H DY +H DY +
H DY +
H DY -
H DY -H DY -
H DY -
1
11
1
2
22
2
3
33
3
4
44
4
5
55
5
6
66
6
H-OUT
H-OUT
H-OUT
H-OUT
H.PROT
H.PROTH.PROT
H.PROT
HEATER
HEATERHEATER
HEATER
-13V
-13V-13V
-13V
200V
200V200V
200V
H.PULSE
H.PULSEH.PULSE
H.PULSE
H.DRIVE
H.DRIVEH.DRIVE
H.DRIVE
+B
+B+B
+B
JUMPER-ID
JUMPER-IDJUMPER-ID
JUMPER-ID
T505
FBT
ABL11
AMMETER
3mA dc range
+
A
1SS119
POWER
SUPPLY
+
R564
DIGITAL
MULTIMETER
+
TP600
22
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
5-1. SETTING THE SERVICE ADJUSTMENT MODE
1. Standby mode (power off).
2.
Display Channel 5Sound volume Powe
r
+
on the Remote Commander (press each button within a
second).
Service Adjustment Mode On
1. The CRT displays the item being adjusted.
SERVICE HSIZ 0
Disp.
(Item)
Item
Data
2. Press or on the Remote Commander to select an item.
3. Press or on the Remote Commander to change the data.
4. Press then to save into the memory.
Service Adjustment Mode Memory
1. Press then on the Remote Commander to
initialize.
SERVICE RESET
2. Turn set off then on to exit service adjustment mode.
SECTION 5
CIRCUIT ADJUSTMENTS
Carry out step 1 when adjusting
IDs 04 and when replacing
and adjusting IC003.
5-2. MEMORY WRITE CONFIRMATION METHOD
1. After adjustment, remove the power plug from the AC outlet,
then plug it in again.
2. Turn the power switch ON and set to service mode.
3. Call the adjusted items again to confirm they were adjusted.
5-3. ADJUSTMENT BUTTONS AND INDICATORS
ELECTRICAL ADJUSTMENTS BY REMOTE COMMANDER
Use the Remote Commander (RM-Y168, RM-Y169 or RM-Y171) to perform the circuit adjustments in this section.
NOTE: Test Equipment Required:
Pattern generator
Frequency counter
Digital multimeter
Audio oscillator
RM-Y171
MUTING POWER
DISPLAY
1
4
8
3
5
6
ENTER
VOLUME
23
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
Reg # ITEM FUNCTION RANGE
FIX
DATA NTSC 27 PAL M PAL N VIDEO NTSC 32 RF
A
VERAGE
DATA
27FV
A
VERAGE
DATA
32FS
1 HSIZ Horizontal Size Adjustment 0-63 15 12 7 18 11 22
2 HPOS Horizontal Position Adjustment 0-63 13 8 9 13 20 22
3 VBOW Vertical Line Bowing Adj. 0-15 9 10 8 9 7 9
4 VANG Vertical Line Bowing Slant Adj. 0-15 8 10 9 3 9 7
5 VTRP TRAPEZIUM 0-31 19 14 14 18 21 17
6 HTRP Horiz. Trapezoid 0-15 6 7 5 6 0 2
7 TROT Tilt Correction 0-63 31 31 31 31 31 31
8 PAMP Horizontal PIN distortion Adj. 0-63 19 19 21 27 20 27
9 UPIN Upper PIN Distortion Adj. 0-63 34 33 36 41 37 38
10 LPIN Lower PIN Distortion Adj. 0-63 32 34 40 39 33 35
11 VSIZ Vertical Size Adjustment 0-63 32 43 29 51 33 51
12 VPOS Vertical Position Adj. 0-63 30 30 32 42 36 39
13 VLIN Vertical lineality Adj. 0-15 3 6 10 5 3 4
14 SCOR Vertical "S" Correction Adjustment 0-15 6 8 10 8 8 8
15 VZOM 16:9 CRT Z Mode on/off 0-1 0 00
16 EHT Vertical High-Voltage Compensation 0-15 5 55
17 ASP Aspect Ratio control 0-63 47 47 47
18 SCRL 16:9 CRT Z Mode Trans. Scroll 0-63 31 31 31
19 HBLK Horizontal Blanking on/off 0-1 1 11
20 LBLK Left Blanking Adjustment 0-15 13 13 13
21 RBLK Rigth Blanking Adjustment 0-15 8 78
22 HDW Horizontal Drive Pulse Width 1 11
23 EWDC "Parabola" EW, D.C. Adjustment 0-1 0 00
24 LVLN Lower Screen BTM Vertical Line Adj. 0-15 0 00
25 UVLN Uppe Screen BTM Vertical Line Adj. 0-15 0 00
26 INTL INTERLACE 0-3 0 00
27 G2SW 0-1 0 00
28 G2LV 0-7 0 00
29 HOSC Horizontal VCO Oscillation Freq. 0-15 7 77
30 VSS Vertical Sync Slice Level 0-3 0 00
31 HSS Horizontal Sync Slice Level 0-1 0 00
32 HMSK For Macro Vision 0-1 0 00
33 VTMS Select Signal VTIM Pin 0-3 0 00
34 CDMD Vertical Count Down Mode Switching 0-3 ***333
35 AFC AFC Loop Gain Switching 0-3 0 00
36 FIFR Field Frequency 0-3 ** 33
37 VBLK VBLKW 0-3 0 00
38 REFP REFP 0-1 0 00
39 JPSW JUMPSW 0-1 MENU 0 0
40 RDRV R Output Drive control 0-63 *** 31 40
41 GDRV G Output Drive control 0-63 25 22 42
42 BDRV B Output Drive control 0-63 25 21 31
43 RCUT R Output Cutoff control 0-63 31 31 31
44 GCUT G Output Cutoff control 0-63 15 13 12
45 BCUT B Output Cutoff control 0-63 12 14 15
46 SCON SUB CONT 0-15 8 11 11
47 SHUE Sub HUE adjustment 0-15 16 17 16
48 SCOL Sub COLOR adjustment 0-15 16 16 16 17 18
49 SBRT Sub BRIGHTNESS adjustment 0-31 16 15 16
50 CHUE SUB COLOR (RF) 0-31 7 66
51 CCOL SUB COLOR (RF) 0-31 7 7 7 7 4
52 UOFS YUV U OFFSET 0-15 7 77
53 VOFS YUV V OFFSET 0-15 7 77
54 RON R Output on/off 0-1 1 11
55 GON G Output on/off 0-1 1 11
56 BON B Output on/off 0-1 1 11
57 AXPL Axis PAL 0-1 0 00
58 AXNT Axis NTSC 0-1 1 11
59 CBPF Chroma BPF on/off 0-1 1 11
60 CTRP Y TRAP FILTER on/off 0-1 1 11
61 COFF Color On/off 0-1 0 00
62 KOFF Set Color Killer 0-1 0 00
63 SSHP Sub SHARPNESS 0-15 5 55
64 SHPF SHARPNESS Circuit Fo 0-3 Palette 2 2
65 PREL Pre-Shoot/ Over-Shoot 0-1 1 00
66 Y-DC DC transmition Ratio Switching 0-3 Palette 2 2
67 GAMM Gamma Correction 0-3 Palette 2 2
68 ABLM ABL Mode Switch 0-1 1 11
69 VTH ABL CD VHT Switching 0-1 1 11
70 YDEL Y Delay Time Control 0-15 7 77
71 NCOL No Color ID 0-1 1 11
72 FSC FSC Out on/off 0-1 1 11
73 K-ID Killer ID Control on/off 0-1 0 00
74 GDOF 0-31 3 33
75 BDOF 0-31 16 16 16
76 GCOF 0-31 16 16 16
77 BCOF 0-31 7 77
78 SYSC Color System 0-7 4 44
79 VENH Vertical Enhancement 0-7 Palette 5 3
Adjustment Items
24
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
Reg # ITEM FUNCTION RANGE
FIX
DATA NTSC 27 PAL M PAL N VIDEO NTSC 32 RF
A
VERAGE
DATA
27FV
AVERAGE
DATA
32FS
80 PDSO PDS OFF 0-1 0 00
81 CK CK 0-1 0 00
82 VNL VNL 0-15 3 33
83 HPK HPK 0-1 0 00
84 HPKO HPK OFF 0-1 Palette 0 0
85 CORE CORE 0-3 2 11
86 TRAP TRAP 0-1 1 11
87 CHTR CH TRAP 0-1 0 00
88 CBPF CBPF 0-1 1 11
89 ENHO ENHOFF 0-1 0 00
90 NMRD NMRD 0-3 0 00
91 YAPS YAPS 0-3 3 33
92 CLKS CLKS 0-3 0 00
93 NSTD NSTDS 0-3 0 00
94 MSS MSS 0-3 0 00
95 KILS KILS 0-3 1 11
96 ADIN ADIN 0-1 0 00
97 EXCS EXCSS 0-3 1 11
98 CPP CPP 0-3 2 22
99 HDP HDP 0-7 4 44
100 CDL CDL 0-7 4 44
101 DYCR DYCOR 0-15 2 22
102 DYGN DYGAIN 0-15 10 10 10
103 DCCR DCCOR 0-15 3 33
104 DCGN DCGAIN 0-15 6 66
105 YNRL YNRLIM 0-3 1 11
106 CNRL CNRLIM 0-3 1 11
107 WSC WSC 0-3 1 11
108 VTRH VTRH 0-3 1 11
109 VTRR VTRR 0-3 1 11
110 LDSR LDSR 0-3 2 22
111 VAPG VAPGAIN 0-7 3 33
112 VAPI VAPINV 0-31 6 66
113 TEST TEST 0-1 0 00
114 YPFT YPFT 0-3 3 33
115 YPFG YPFG 0-15 7 77
116 CC3N CC3N 0-1 0 00
117 SELD 0-1 1 11
118 D2GN D2GAIN 0-7 4 55
119 YHCR YHCOR 0-3 0 00
120 YPFC YPFCOR 0-1 0 00
121 SHT SHT 0-3 0 00
122 MVT MVT 0-1 0 00
123 OTT OTT 0-1 0 00
124 CL2D CL2D 0-1 1 11
125 CLKG CLKGGT 0-1 0 00
126 HPLL HPLLFS 0-1 1 11
127 BPLL BPLLFS 0-1 0 00
128 FSCF FSCFG 0-1 0 00
129 PLLS PLLS 0-1 1 11
130 KILR KILR 0-15 3 33
131 HSSL HSSL 0-15 12 12 12
132 VSSL VSSL 0-15 8 88
133 BGPS BGPS 0-15 4 44
134 BGPW BGPW 0-15 10 10 10
135 ADCK ADCLKS 0-3 3 33
136 NDSW NSDSW 0-1 1 11
137 PFRN FREE_RUN 0-1 0 00
138 PRVS RVS 0-1 0 00
139 PCON CONTRAST 0-127 45 45 45
140 PUCO U-DAC 0-127 16 16 16
141 PVCO V-DAC 0-127 24 24 24
142 PHUE 0-31 15 15 15
143 PKIL KILLER 1 0 00
144 PSEP EXT_SC_SEL 0-3 2 22
145 PHIM 0-1 0 00
146 PSUB 0-1 0 00
147 PBGS BG_START 0-63 14 14 14
148 PDL0 0-15 6 66
149 PDL1 0-15 13 13 13
150 PBRT Y_OFFSET 0-31 25 25 25
151 PVP1 0 00
152 PUP1 0 00
153 PVP2 0 00
154 PUP2 0 00
155 PVP3 0 00
156 PUP3 0 00
157 PACS SET_ACC 0-1 1 11
158 PSDL SYNC_DELAY 0-3 0 00
25
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
Reg # ITEM FUNCTION RANGE
FIX
DATA
NTSC
27 PAL M PAL N VIDEO
NTSC
32 RF
AVERAGE
DATA
27FV
AVERAGE
DATA
32FS
159 PDCO 0-3 0 0 0
160 PCGA C_GAIN 0-1 1 1 1
161 PAAF 0-1 0 0 0
162 PSU2 0-1 0 0 0
163 PCVF 0-1 0 0 0
164 PBIT BITSEL 0-1 0 0 0
165 PAFC AFCBITSEL 0-1 0 0 0
166 PACC ACC_LEVEL 0-63 22 22 22
167 PBUR BURST_CLK 0-1 0 0 0
168 PEVE EVENUPRA 0-1 0 0 0
169 PINW INV_WFF 0-1 0 0 0
170 PINR INV_REF 0-1 0 0 0
171 PREF RFF_FIX 0-1 0 0 0
172 PARE AUTO_REF 0-1 1 1 1
173 PAVE AVERAGE 0-1 0 0 0
174 PFRA FREE_RUN_ADJ 0-15 0 0 0
175 PPAL SUB_PALM_JUDGE 0-255 0 0 0
176 PHPO 0-31 6 7 6
177 PVPO 0-31 22 22 22
178 PHTI HT 0-15 7 9 9
179 PHAJ ADJ 0-15 1 1 1
180 PBGY BGY 0-15 0 0 0
181 PCRO CROSS_SEL 0-1 0 0 0
182 PPAR PALRY 0-63 2 2 2
183 PHPF HPFOFF 0-1 0 0 0
184 PFSC FSC_OUTPUT 0-1 0 0 0
185 PVCH SET_VCHIP 0-1 0 0 0
186 PVON VCHIP_ONLY 0-1 1 1 1
187 PVLN LINE_NUM 0-31 17 17 17
188 PVSB STB_DLY 0-255 64 64 64
189 PVLV L_LEVEL 0-255 130 130 130
190 SBAL Sub Balance 0-7 5 5 5
191 SBAS Sub Bass 0-7 0 0 0
192 STRE Sub Trebble 0-7 3 3 3
193 BBEL BBE Low 0-15 0 **** 0 0
194 BBEH BBE High 0-15 0 ***** 0 0
195 BBE BBE 0-1 0 ****** 0 0
196 AUX SRS, Simulated 0-3 0 0 0 0
197 DISP O.S.D Display position 0-127 20 32 34
198 HCLW Horizontal Count lower limit 0-255 16 16 16 16
199 HCHG Horizontal Count High limit 0-255 64 64 64 64
200 ID0 0-255 89 See ID Map
201 ID1 0-255 31 See ID Map
202 ID2 0-255 79 See ID Map
203 ID3 0-255 146 See ID Map
204 ID4 0-255 137 See ID Map
205 ID5 0-255 19 See ID Map
206 ID6 0-255 0 See ID Map
* CDMD = 3 for US & CND, CDMD = 0 for Other
** FIFR = 3 for NTSC models, FIFR = 1 for Trinorma models
*** 41 for 27FS/32FS families, 31 for 27FV family
**** BBEL = 5 for 27FV family; 6 for 29FV family and 0 for 32FS family
***** BBEH = 5 for 27FV family; 7 for 29FV family and 0 for 32FS family
****** BBE = 1 for 27FV/29FV families and 0 for 32FS family
SERVICE ID0 25
Notes:
No. 1206 show the order that each adjustment mode may be selected while in service mode. Data Range shows the range of
possible settings for each adjustment mode. Initial Data shows the standard settings for each adjustment mode.
Feature ID Map
Model Destination
ID-0 ID-1
ID-2
ID-3 ID-4 ID-5 ID-6
KV-27FV16 US 89 63 239 146 133 19 7
KV-27FV16 CND 89 63 239 178 133 19 7
KV-29FV16 E 17 63 255 130 229 19 7
KV-29FV16C E 17 63 255 130 229 19 7
KV-32FS12 US 89 31 79 146 137 19 0
KV-32FS12 CND 89 31 79 178 137 19 0
KV-32FS16 US 89 31 79 146 137 19 7
KV-32FS16 CND 89 31 79 178 137 19 7
26
KV-27FV16/29FV16/29FV16C/32FS12/32FS16

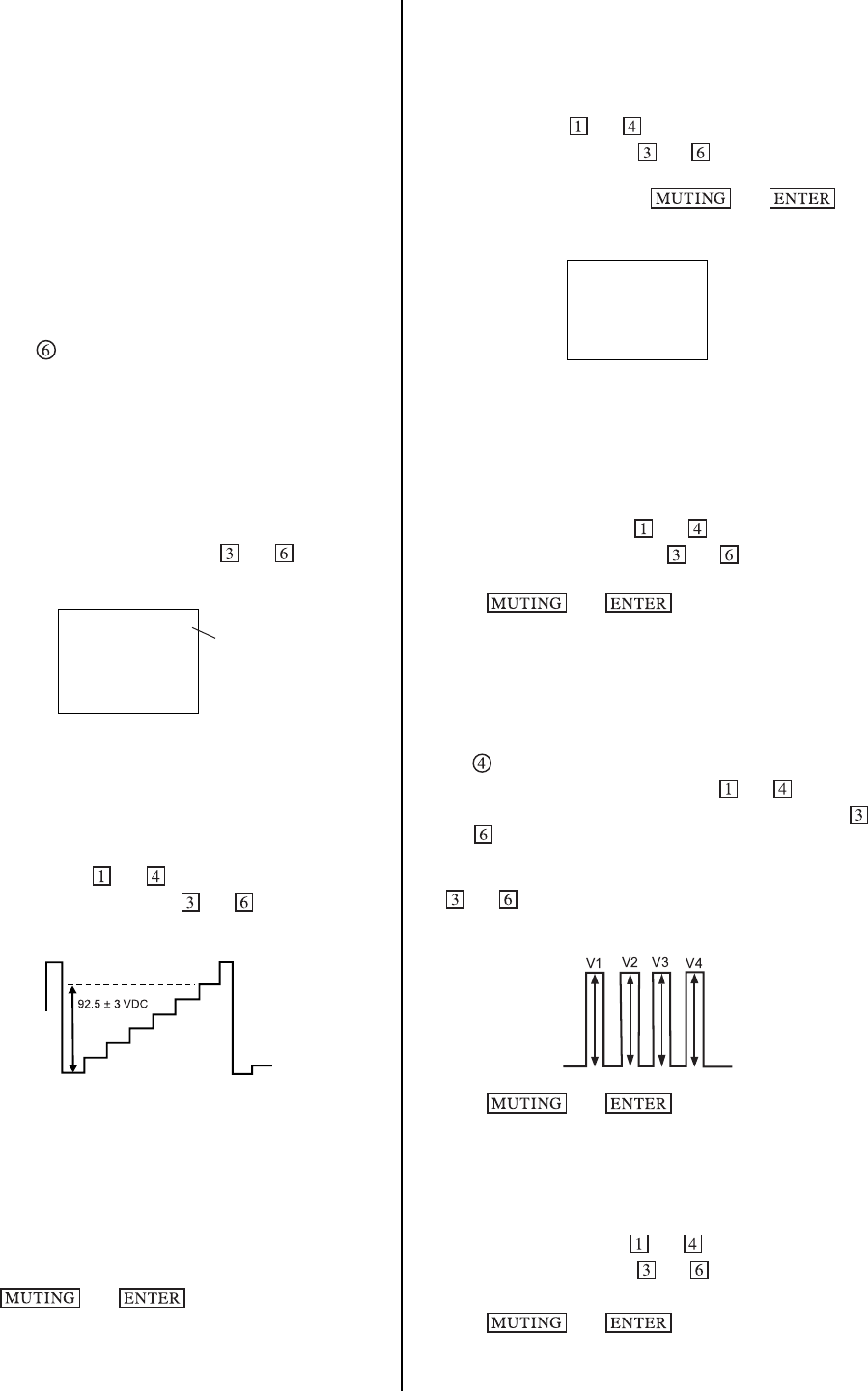

5-4. MA BOARD ADJUSTMENTS
H. Frequency (Free Run) Check
1. Input a TV mode (RF) with no signal.
2. Connect a frequency counter to base of Q501
(TP-500 H. DRIVE) on the A Board.
3. Check H. Frequency for 15735 ± 200 Hz
V. Frequency (Free Run) Check
1. Select video 1 with no signal input.
2. Set the conditions for a standard setting.
3. Connect the frequency counter to TP-508 (V OUT) or
CN501pin (V DY+) and ground on the A Board .
4. Check that V. Frequency shows 60 ± 4 Hz.
Drive (RDRV)
1. Input a color-bar signal and set the level to 75%.
2. In Standard mode, set PICTURE to maximum and COLOR
to minimum.
3. Activate the Service Adjustment Mode.
4. Set both GON and BON items. Using and ; set each to
the following values. Leave RON set to 1.
SERVICE RON 1 1: ON
0: OFF
R ON: ON (1)
G ON: OFF (0)
B ON: OFF (0)
5. Connect an oscilloscope probe to CA Board, J701 Pin 12
(KR) (Red Out) .
6. Select RDRV with and .
7. Adjust the value of RDRV with and for
92.5 ± 3 VDC.
8. Reset GON and BON values to 1.
R ON: ON (1)
G ON: ON (1)
B ON: ON (1)
9. Reset Picture and Color to normal values:
PICTURE: MAX
COLOR: CENTER
10. Press then to save into the memory.
Display Position Adjustment (DISP)
1. Input a color-bar signal.
2. Set to Service Adjustment Mode.
3. Select DISP with and .
4. Adjust values of DISP with and to adjust characters
to the center.
5. Write to memory by pressing then .
6. Check to see if the text is displayed on the screen.
SERVICE DISP 15
Sub Bright Adjustment (SBRT)
1. Input a monoscope signal.
2. Activate the Service Adjustment Mode.
3. Set the PICTURE and BRIGHTNESS to minimum.
4. Select the SBRT item with and .
5. Adjust the values of SBRT with and to obtain a faintly
visible crosshatch.
6. Press then to save into the memory.
Sub Hue, Sub Color Adjustment (CHUE, CCOL)
1. Input a color-bar signal and set level to 75%.
2. Activate the Service Adjustment Mode.
3. Connect an oscilloscope probe to CA Board, CN705
Pin .
4. Select the CHUE and CCOL item with and .
5. While showing the CHUE item, adjust the waveform with
and until the second and third bars show the same level
(V2 = V3 < 0.1 Vp-p).
6. While showing the CCOL item, adjust the waveform with
and until the first and fourth bars show the same level
(V1 = V4 < 0.1 Vp-p).
7. Press then to save into the memory.
V. Size Adjustment (VSIZ)
1. Input a crosshatch signal.
2. Activate the Service Adjustment Mode.
3. Select the VSIZ item with and .
4. Adjust value of VPOS with and for the best vertical
center.
5. Press then to save into the memory.
— 27 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16

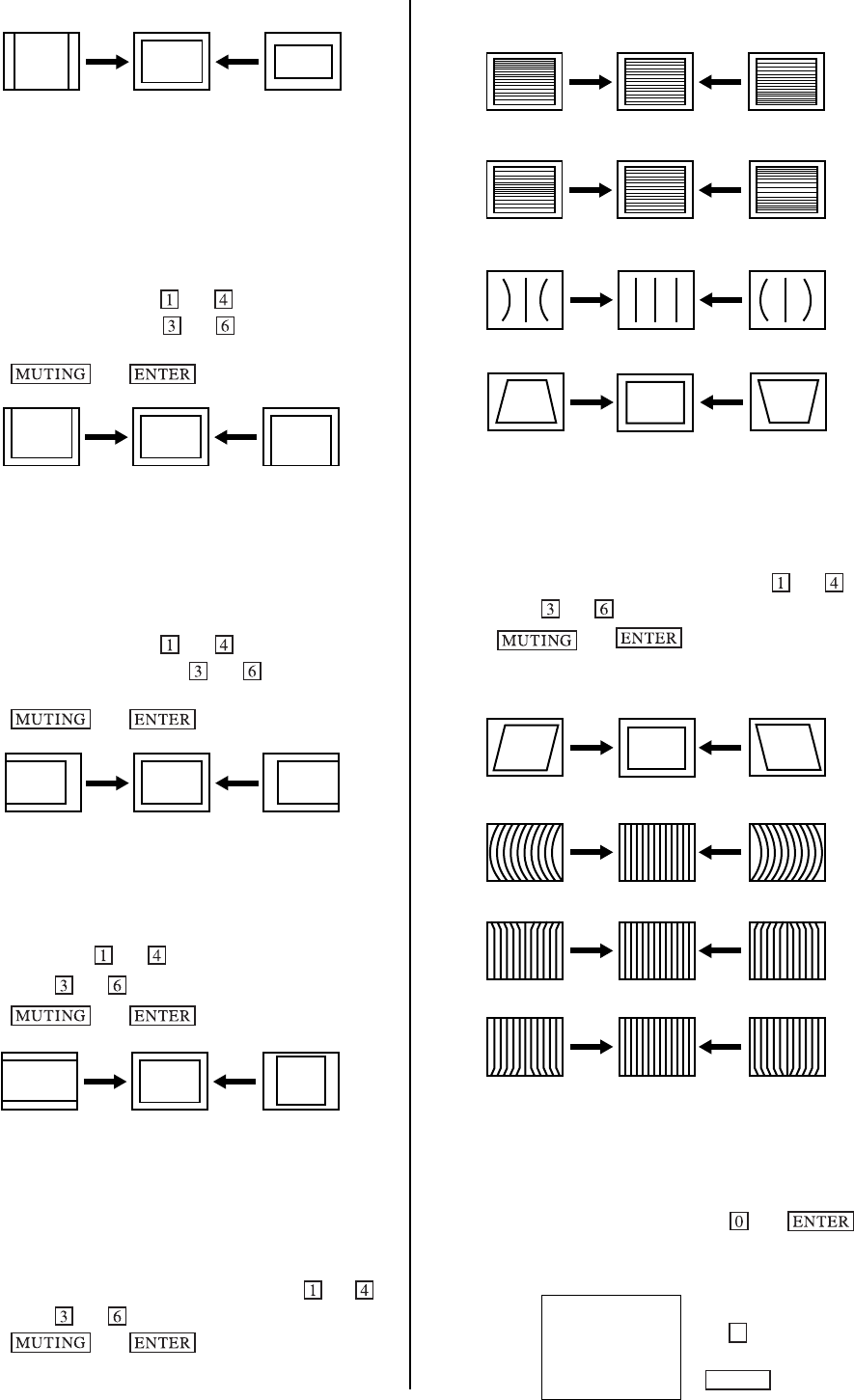

V. Center Adjustment (VPOS)
Perform this adjustment after performing H. Frequency
(Free Run) Check.
1. Input a crosshatch signal.
2. Activate the Service Adjustment Mode.
3. Select the VPOS item with and .
4. Adjust value of VPOS with and for the best vertical
center.
5. Press then to save into the memory.
H. Center Adjustment (HPOS)
Perform this adjustment after performing H. Frequency
(Free Run) Check.
1. Input a crosshatch signal.
2. Activate the Service Adjustment Mode.
3. Select the HPOS item with and .
4. Adjust the value of HPOS with and for the best
horizontal center.
5. Press then to save into the memory.
H. Size Adjustment (HSIZ)
1. Input a monoscope signal.
2. Activate the Service Adjustment Mode.
3. Select HSIZ with and .
4. Adjust with and for the best horizontal size.
5. Press then to save into the memory.
V. Linearity (VLIN), V. Correction (VSCO),
Pin Amp (PAMP), and Horizontal Trapezoid
(TRAP) Adjustments
1. Input a crosshatch signal.
2. Activate the Service Adjustment Mode.
3. Select VLIN, VSCO, PAMP, and PPHA with with and .
4. Adjust with and for the best horizontal size.
5. Press then to save into the memory.
V LINEARITY (VLIN)
V CORRECTION (VSCO)
PIN AMP (PAMP)
HORIZONTAL TRAPEZOID (TRAP)
V. Angle (VANG), V. Bow (VBOW), Upper pin
(UPIN) and Low Pin (LPIN) Adjustments
1. Input a crosshatch signal.
2. Activate the Service Adjustment Mode.
3. Select VANG, VBOW, UPIN, and LPIN with and .
4. Adjust with and for the best picture.
5. Press then to save into the memory.
V ANGLE (VANG)
V BOW (VBOW)
UPPER PIN (UPIN)
LOW PIN (LPIN)
Service Adjustment Mode Memory
1. Change the value of the DCOL item to “1”.
2. After completing all adjustments, press then .
Read From Memory
SERVICE READ Green
Red
ENTER
0
28
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
NOTES:
29
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
NOTES:
30
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
NOTES:
SECTION 6
DIAGRAMS
KV-27FV16/29FV16/29FV16C/32FS12/32FS16

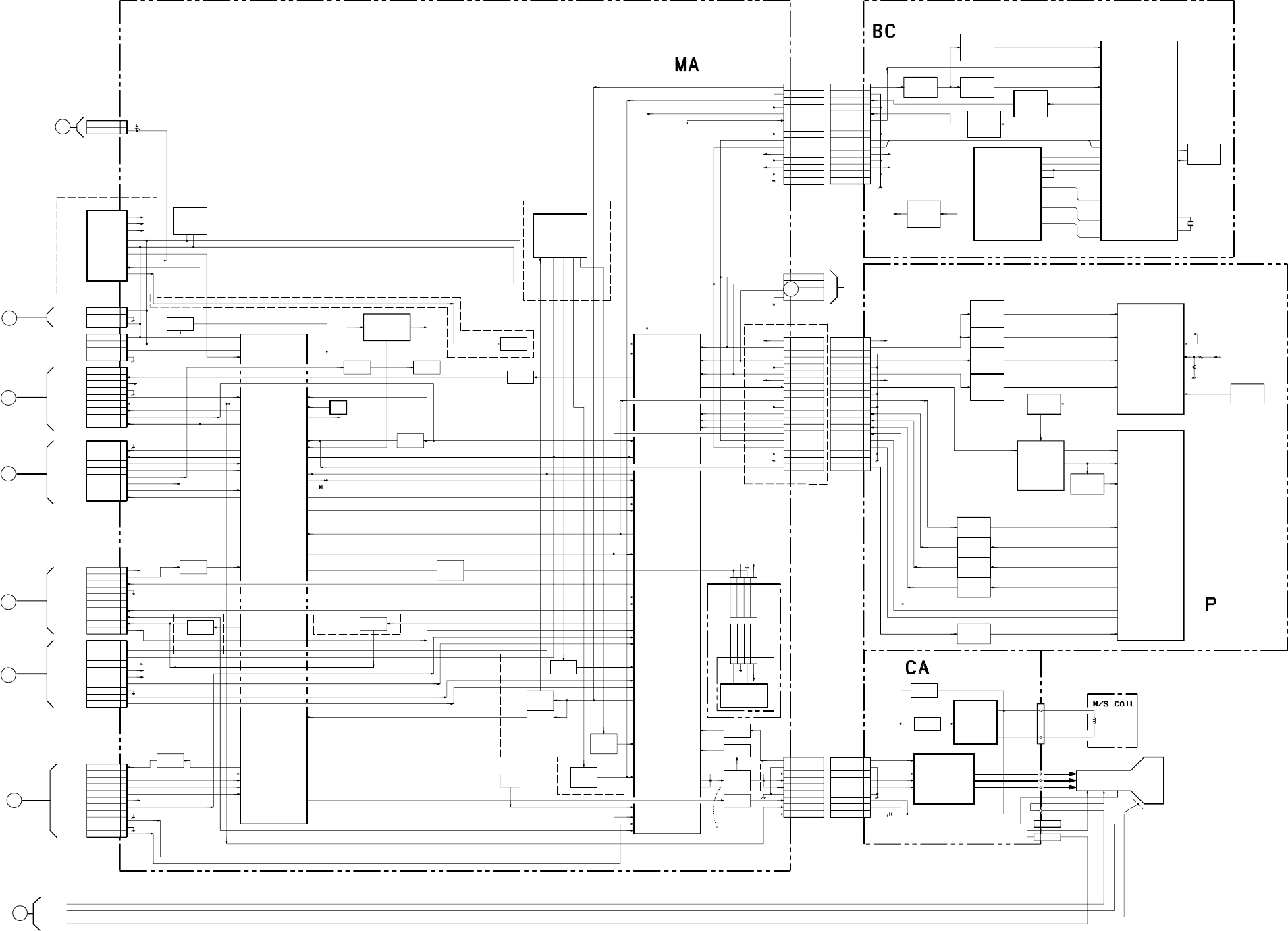

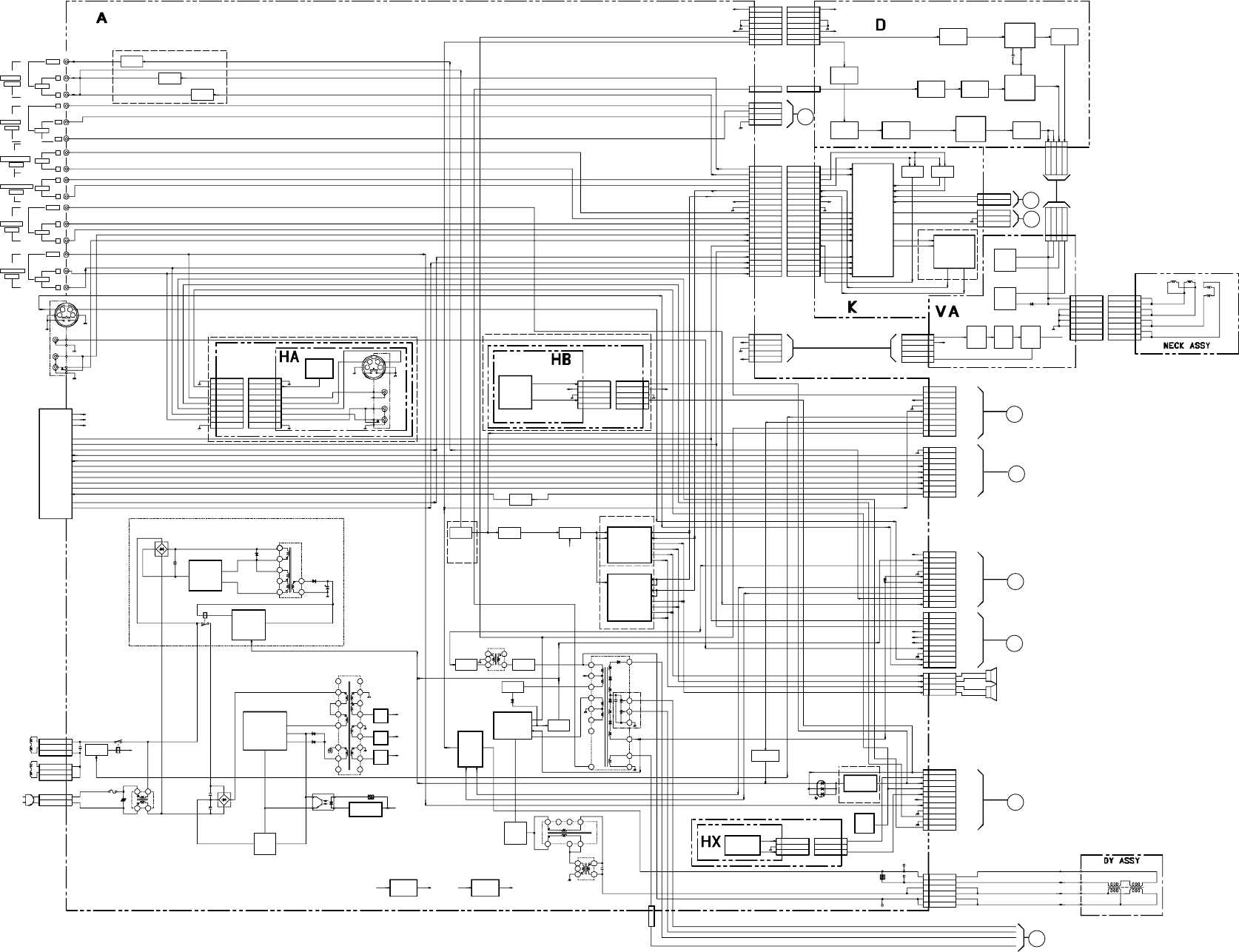

6.1 BLOCK DIAGRAM
— 32 —— 31 —
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
2
3
4
1
2
3
4
5
1
3
2
4
6
1
2
1
2
3
1
2
3
4
5
6
7
8
9
10
1
2
3
4
5
6
7
8
9
10
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
1
3
47
8
9
10
1
2
3
4
5
1
2
3
4
5
6
7
8
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
1
2
3
4
5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
2
3
12
34
V
L
R
S
1
2
3
4
1
2
3
4
5
7
8
910
11
12
14
15
16
17
13
18
1
2
4
3
1
2
3
4
5
6
1
2
3
4
5
1
2
3
1
2
3
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
1
1
2
3
4
5
6
7
1
1
2
3
4
V
L
R
S
1
2
3
4
5
6
7
8
9
10
11
1
2
3
4
5
1
2
1
2
3
CN460
J201
CN406
D2001
T604
RY601
RY602
D626
C636
D622
T602
F601
VDR601
D605
PH600
R645
T505
CN501
T603
T501
T504
CN506
CN2005
CN2006
CN2007
CN2008
CN4001CN2003
T503
CN901
CN902
CN904
CN801
CN800
CN301
CN504
CN515
CN802
CN4200
J4221
CN503
CN2001
CN450
CN451
CN402
CN4050CN2004
CN602
CN603
CN604
S-VIDEO
4P
SRT
:STAND BY
DGC RELAY
RELAY
AC POWER
D4SB60L-F
AC RECT
D4SB60L-F
AC RECT
PHOTOCOUPLER
10k
FBT
FRONT
VIDEO 2
VIDEOMAIN1
ST LEDI-STEREN
SAP LEDI-SAP
MODEO-SAP
F MONOO-MONO
GND
MAIN2
AFT OUTAFT
RF AGCAGC MUTE
AGC
Q101
9V
30V
5V
L OUT
DE-EM OUT
R OUT
MUTE
VOL-CTRL
Q410
C
Y
TV-L
TV-R
FRONT A/V
VIDEO
AUDIO
L
R
V2-L
V2-R
CLOCK
DATA
B-CLK
B-DATA
V1-R
V1-L
YUV-R
YUV-L
AUDIO
L
R
GND
9V
OUT-R
OUT-L
SPK R+
SPK R-
SPK L+
SPK L-
GND
GND
V1
VM
9V
E
NC
+B
VM
1
3
4
5
68
9
STANDBY CIRCUIT
D623
Q606
PROTECT
Q605
CONVERTER
SWITCH
Q608
STBY DRIVE
Q607
RELAY DRIVE
Q604
RELAY
DGC
DGC
DGC
DGC DRIVER
Q609
DGC
12V
RECT
LOW B
RECT
AUDIO
RECT
D
VIN
S
OCP/FB
+B
F
V
G2
ABL
H
5
6
9
8
7
2
4
1
0
0
11
DF
HV
H OUT
Q502
H DRIVE
Q501
HD
HP
IN+1
EW
IN-1
PIN DRIVE
PIN OUT
Q504
Q503
OUT1
I-HLDWN
OUT2SW
Q506,507
IN+2
VD+
DRIVE+
OUT
GND
I-PROT
REF
STBY 7.5V
VD-
DRIVE-
ABL
12V5V12V9V
POWER SUPPLY
TUNER/IF
AUDIO
MTS
DEFLECTION
DET-OUT
CONVERTER
IC601
5V REG
IC604
9V REG
IC603
ERROR AMP
IC602
IC501
V HOLD
CNTRL
V OUT
IC502
IR DETECT
IC2001
SPR
SPL
+
+
AC IN
TU101
MON-L
MON-R
VAR/FIX-R
VAR/FIX-L
HEATER6
SPSW
MONITOR
V3
9V
30V
5V
SET5V
SET9V
30V
9V
9V
+B
STBY 7.5V
CN502
AUDIO
LOW B
VCC
+B+B
V3-L
V3-R
PIP-L
IR(SENSOR)
POWER-SW
LED-TIMER
GND
V DY+
V DY-
H DY-
H DY-
H DY+
H DY+
YCBCR AUDIO
INPUT
VOL-CTRL
Q411
+B
VC1
VC2
MUTE
IN2
IN3+
IN4+
IN1
IN2+
IN1+
OUT1+
OUT1+
STANDBY
OUT3-
OUT2-
OUT4+
OUT2+
OUT2-
OUT1-
AUDIO AMP
IC401
AUDIO AMP
IC402
NC
VIDEO
AUDIO
L
R
J202
J203
REAR A/V
SET9VSET9V
J205
AUDIO
L
R
INPUT
J402
REAR VAR/FIX
KEY
POWER-SW
GND
KEY-SW
SWITCHES
FUNCTIONPOWER-SW
GND
KEY-SW
S2008
S2007
TP507
TP508
TP 506
AMP
VELOCITY
MODULATION
Q903
Q904
VM OUT
Q905
Q906
VM DRIVE
Q901
Q902
VM
VM
9V
E
NC
+B
9V
VM
VM
E
E
QP+
QP+
QP-
QP-
VM
VM
E
E
QP+
QP-
QP-
QP+
DQP DRIVE
V MOD
V MOD
9V DRIVE
QP DRIVE
Q808
QP H OUT
Q807
QPQPVM
VM
9V
V MOD
V MOD
9V DRIVE
QP DRIVE
CONVERGENCE
135V
NC
GND
GND
HP
VD+
DF
+B
9V
Q812IC803
IC802
DF-COMP
HPHP
Q811
Q801
Q803,804Q802IC801Q805,806
Q810Q809
QP DRIVE
SWBUFFER
BUFFER
SWBUFFERV MODV MOD
9V
135V
NC
GND
GND
HP
VD+
+B
9V
DF
200V
AUDIO
Y-TO-YUV
CR
CB
GND
V DY(+)
V DY(-)
H DY(-)
H DY(+)
Y
PB
PR
J206
Y,PR,PB
INPUT
INPUT
INPUT
FRONT A/V
MENU KEY
C
Y
GND
GND
NC
FRONT V
FRONT Y
FRONT C
FRONT R
FRONT L
MENU SW
FUNCTION
SWITCHES
GND
NC
FRONT V
FRONT Y
FRONT C
FRONT R
FRONT L
MENU SW
GND
Y2
GND
C2
IR DETECTOR
IR DETECTOR
IC4050GND
IR SENSOR
STBY 5V
LED-TIMER
LED-MPWR
STBY 5V
GND
IR SENSOR
STBY 5V
LED-TIMER
LED-MPWR
STBY
5V
TV-L
TV-R
V2-L
V2-R
V1-R
V1-L
YUV-R
YUV-L
GND
9V
OUT-R
OUT-L
OUT-B
OUT-A
IN5
IN5A
IN2
IN2A
IN1
IN1A
IN3A
IN3
AUDIO
MON-L
MON-R
VAR/FIX-R
VAR/FIX-L
9V
V3-L
V3-R
MONB
MONA
LINEA
LINEB
IN4A
IN4
AUDIO PROCESSOR
MUTE
NC
MUTE
Q430,431
BUFFER
Q432,433
FILTER
IC403
AUDIO
PROCESSOR
IC404
L IN
R IN
L OUTR OUT
IN6
IN6A
PIP-L
PIP-R
SCL
SDA
GND
SCL
SDA
DGC
DGC
DGC
NC
27"/29" ONLY
27"/29" ONLY
32" ONLY
32" ONLY
27"/29" ONLY
J204
MONITOR
OUTPUT
VIDEO
AUDIO
L
R
BUFFER
Q201
MUTE
Q205,206
BUFFER
BUFFER
Q402
Q401
OCP
Q505
SW
Q603
Q601,602
27"/29" ONLY
27"/29"
ONLY
27"/29"
ONLY
Y1
C1
SDAT
SET9V
30V
SET5V
SCL
STBY
+5V
V2(VIDEO2)
STBY +5V
KEY-SW
MENU-SW
A
B
C
G
I
E
F
H
D
G
B
BA5-882-BD
VD
YOUT
VOUT
VIN
CSYNCS
SDATA
SCLK
PIP
PROCESSOR
IC3301
HD
IC3302
IC3300
VIDEO SW
CHROMA DECODER
BGPS
SWM
UOUT
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
2
3
4
1
2
3
4
5
6
7
8
9
10
11
1
2
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
10
1
2
3
4
5
6
7
8
9
10
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
2
3
CN006
CN005
CN004
CN003
CN303
CN304
CN705
CN305CN3300
CN302
X3500
CN3500
CN002
CN001
CN306
CN401
CN309
20MHz
HP
CONVERG
VD-
HSYNCH SEP
BUFFER
AIN
X1001
RESET
SDA
BUFFER
SCL
BUFFER
BUFFER
BUFFER
YOUT
BUFFER
COUT
CKIN
BUFFER
VD+
EW
ABLIN
HD
VM
VM OUT
R,G,B OUT
BUFFER
IK BUFFER
IKIN
AFCFI
BUFFER
GND
STBY 7.5V
I-PROT
GND
MAIN 1
MAIN 2
AFT
AGC MUTE
Y/C/J
<TUNING CONTROL>
O-MON0
O-SAP
I-SAP
I-STEREN
MUTE
HP
RELAY
DGC
MEMORY
DIG COMB
FILTER
Y/C JUNGLE
CONTROL
TUNING SYSTEM
VM
VD-
VD+
EW
ABL
HD
SPSW
MONITOR
V3
SET5V
SET9V
30V
SET5V
SET9V
30V
STBY 7.5V
IR(SENSOR)
POWER-SW
IK
SET9VSET9V
2ND TUNER
AFT OUT
9V
30V
5V
DE-EM OUT
CLOCK
DATA
DET-OUT
9V
30V
5V
MUTE
TU150
IC003
IC001
IC301
Q002Q006
Q001
FOR JIG
IC002
STBY+5V REG
SW
Q380
Q378,379
SW
ANTENNA
Q365,082
BUFFER
BUFFER
Q004
Q389
Q387,388
Q368
Q303
Q356
X301
Q375
9V
9V
STBY+7.5VSTBY+5V
Q305
Q359
Q349,358
Q350,351
Q352,355
Q302,354
Q369,370
Q310
ANT-2
ANT-1
GND
9V
ANT-2
ANT-1
GND
9V
IK
R IN
B IN
G IN
R OUT
G OUT
B OUT
Q701
Q700
1
N/S COIL -
N/S COIL +
CN701
N/S MUTE
N/S MUTE
PICTURE TUBE
HV
1G2
FOCUS
R.G.B DRIVE
CRT DRIVE
KR 12
KB 10
KG 11
CRT DRIVE
IC702
IC1701
2
3
4
HEATER
6
H
CN706
IK
5V
DVD-Y
GND
DVD-B-Y
GDN
DVD-R-Y
9V
VIDEO
GND
GND
MAIN VP
P-B-Y
P-R-Y
P-Y
PYS
DAT
CLK
GND
MAIN SCP
MAIN HP
5V
DVDCB-IN
DVD-YIN
DVDCR-IN
9V
PIP-OUT
PIP-CB-IN
PIP-CR-IN
PIPY-IN
5V
DVD Y
DVD B-Y
DVD R-Y
9V
GND
GND
GND
GND
GND
VIDEO
MAIN VP
P BY
P RY
P Y
P YS
DAT
CLK
MAIN SCP
MAIN HP
5V
BUFFER
Q3320,3321
BUFFER
CS
Q3300,3308
Q3317
Y
U IN
BUFFER
Q3318
Q3301,3315
BUFFER
VIN
Q3302,3316
Q3319
Y+SYNCH OUT
Y+SYNCH IN
PAL/NTSC5V
BUFFER
Q3323CVBS
X3300
3.58M
9V
SYNCH SEP
Q3312
SW
Q3313,3314
EY OUT
Q3304
BUFFER
BUFFER
Q3305
Q3306
DRIVE
Q3309
CHROMA DECODER
PIP
Y-TO-YUV
CR
CB
GND
BUFFER
BUFFER
3D COMB FILTER
IC3501
MEMORY
IC3500
RESET
C IN
9V
5V
IN
GND
COMB Y
GND
COMB C
DAT
CLK
GND
GND
Y-IN
GND
Q3504,3505
(I01-I16)
(MI00-MI15)
(MA0-MA7)
(MA0-MA7)
(MA8)
(MA8)
*UCAS
*LCASMCAS
*WE
*RAS
MWE
MRAS
XO
XI
BUFFER
FSCO
FSCI
Q3500
SCL
SDA
9V
5V
BUFFER
Q3506AYI
Q3501,3502
Q3503
CSI
BUFFER
BUFFER
Q3501,3502
Q3503
Q3510,3511
Q3512,3513
AYO
ACO
3.3V REG
IC3502
5V
3.3V
Y/C SEP
AUTO WIDE
RESET
C IN
9V
5V
IN
GND
COMB Y
GND
COMB C
DAT
CLK
GND
GND
Y-IN
GND
9V
5V
IC302
ALL EXCEPT
KV-32FS12
ALL EXCEPT
KV-32FS12
Q151,152
Q003
BUFFER
Q301
BUFFER
Q304,306
Y2
GND
C2
Y2 IN
C2 IN
RSTB
PIP-L
PIP-R
ALL EXCEPT
KV-32FS12
27"/29" ONLY
32" ONLY
27"/29" ONLY
32" ONLY
27"/29" ONLY
EXCEPT Q305 (IN ALL)
ALL EXCEPT
KV-32FS12
DAT
GND
CLK
HP PROTECT
I-HP
I-VPNVTIM
O-N/S
O-MUTE
O-RELAY
I-RMCN
O-DGC
I-POWER
I-HSYNC
I-PROT
O-LED
MONOUT
I-CVIN
O-OSC
I-BSC
I-RESET
I-KEY
I-AFT
I-MENU
I-HLDWN
IO-BDAT
IO-BCLKN
SDA
SCL
O-SCLN
I-SDAT
O-YMYS2/YM
O-OSDBLCK
O-R
O-G
O-B
R2IN
G2IN
B2IN
O-AGCMUTE
I-BINT
O-MONO
I-STEREN
O-YUYSWYUYSW
O-SAP
I-SAP
Y1
COMB Y
COMB C
C1
ROUT
GOUT
BOUT
I-HLDWN
SDAT
V1
GND
Y1
C1
SCL
GND
STBY +5V
PIP-L
LED
KEY-SW
MENU-SW
V2(VIDEO2)
STBY +5V
GND
N/S
H TRAP
NS MUTE
R
B
G
GND
GND
CVBS4IN
CVBS1IN
CVBS2IN
B-DAT
B-CLK
B-INT
GND
O-ANTSW
VBSSIN
XTAL
H-VD
FSC-OUT
I-AFT2
NS IN
G2
FV
N/S DRIVE
N/S
H TRAP
NS MUTE
R
B
G
GND
GND
CVBS3IN
O-MONSWC OUT
COMBC INO-3DRESET
C
D
E
F
G
H
I
— 34 —— 33 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
A
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
6-3. PRINTED WIRING BOARDS AND
SCHEMATIC DIAGRAMS
All capacitors are in µF unless otherwise noted.
pF: µµF 50 WV or less are not indicated except for
electrolytic and tantalums.
All electrolytics are 50V unless otherwise specified.
Indication of resistance, which does not have one for
rating electrical power, is as follows:
Pitch: 5mm
Rating electrical power 1/4W (CHIP: 1/10W)
All resistors are in ohms.
K = 1000 M = 1000K
: nonflammable resistor
: fusible resistor
: internal component
: panel designation and adjustment for repair
: earth-ground
: earth-chassis
All variable and adjustable resistors have characteristic
curve B, unless otherwise noted.
The components identified by in this manual have
been carefully factory-selected for each set in order to
satisfy regulations regarding X-ray radiation. Should
replacement be required, replace only with the value
originally used.
When replacing components identified by , make the
necessary adjustments indicated. If results do not meet
the specified value, change the component identified
by and repeat the adjustment until the specified value
is achieved (refer to Safety Related Adjustments on
page 20).
When replacing parts shown in the table below, be sure
to perform the related adjustments.
6.2 CIRCUIT BOARD LOCATIONS
All voltages are in Volts
Voltage is DC with respect to ground unless otherwise
noted.
Readings are taken with a 10M digital multimeter.
Readings are taken with a color-bar signal input.
Voltage variations may be noted due to normal
production tolerance.
Circled numbers are waveform references.
* : cannot be measured
: B + Line
----- :B Line
: Signal path
Reference Information
RESISTOR : RN METAL FILM
: RC SOLID
: FPRD NON FLAMMABLE CARBON
: FUSE NON FLAMMABLE FUSIBLE
: RW NON FLAMMABLE WIREWOUND
: RS NON FLAMMABLE METAL OXIDE
: RB NON FLAMMABLE CEMENT
:ADJUSTMENT RESISTOR
COIL : LF-8L MICRO INDUCTOR
CAPACITOR : TA TANTALUM
: PS STYROL
: PP POLYPROPYLENE
: PT MYLAR
: MPS METALIZED POLYESTER
: MPP METALIZED POLYPROPYLENE
: ALB BIPOLAR
: ALT HIGH TEMPERATURE
: ALR HIGH RIPPLE
The components identified by shading and mark
are critical for safety. Replace only with the part
number specified.
The symbol (displayed on component side of
the circuit board) indicates fast operating fuse.
Replace only with fuse of the same rating as marked.
Note:
Les composants identifiés per un tramé et une
marque sont critiques pour la sécurité. Ne les
remplacer que par une piéce portant le numéro
spécifié. Le symbole indique une fusible a
action rapide. Doit etre remplacee par une fusible de
meme yaleur, comme marque.
— 36 —— 35 —
A BOARD IC BLOCK DIAGRAMS
A BOARD: IC401 TDA7057AQ/2 (KV-32FS12/32FS16 ONLY)
DC Volume Control 1
Input 1 Positive Output 1
Negative Output 1
Power
Ground 1
Signal
Ground
TEMPERATURE
PROTECTION
STABILIZER
REF
V
P
V
I + i
I – i
+
4
3
1
+
13
11
7
5
DC Volume Control 2
Input 2
I + i
I – i
1
2
Positive Output 2
Negative Output 2
10
8
2 6 12 9
Power
Ground 2n.c.
A BOARD: IC502 TDA8172
(ALL EXCEPT 32FS12/32FS16)
A BOARD: IC402 TDA8580Q/N1
(ALL EXCEPT 32FS12/32FS16)
TDA8580Q/N1
VP1
3
IN 1 7
VP2
15
IN 2 8
+
-
+
-
60
k
60
k
V/l
V/l
+
-
OA
+
-
OA
OUT 1 +
OUT 2 -
1
4
45 k
45 k
Vpx
30 k
BUFFER
IN 4
IN 5 12
+
-
60
k
60
k
V/l
+
-
OA
+
-
OA
OUT 3 -
OUT 4 +
14
17
45 k
45 k
11
BUFFER
BUFFER
45
k
45
k
Vpx
+
-
V/l
MUTE 13
STANDBY 5DIAG
6
DIAGNOSTIC
INTERFACE
IN 3 10
PGND1
2
PGND2
16
9
A BOARD: IC502 STV9379
(KV-32FS12/32FS16 ONLY)
1
2 3
4
5
6
7
SUPPLY
VOLTAGE
OUTPUT
STAGE
SUPPLY FLYBACK
GENERATOR
FLYBACK
GENERATOR
POWER
AMPLIFIER
THERMAL
PROTECTION
OUTPUT
INVERTING
INPUT
NON-INVERTING
INPUT
GND
A Board
CA Board

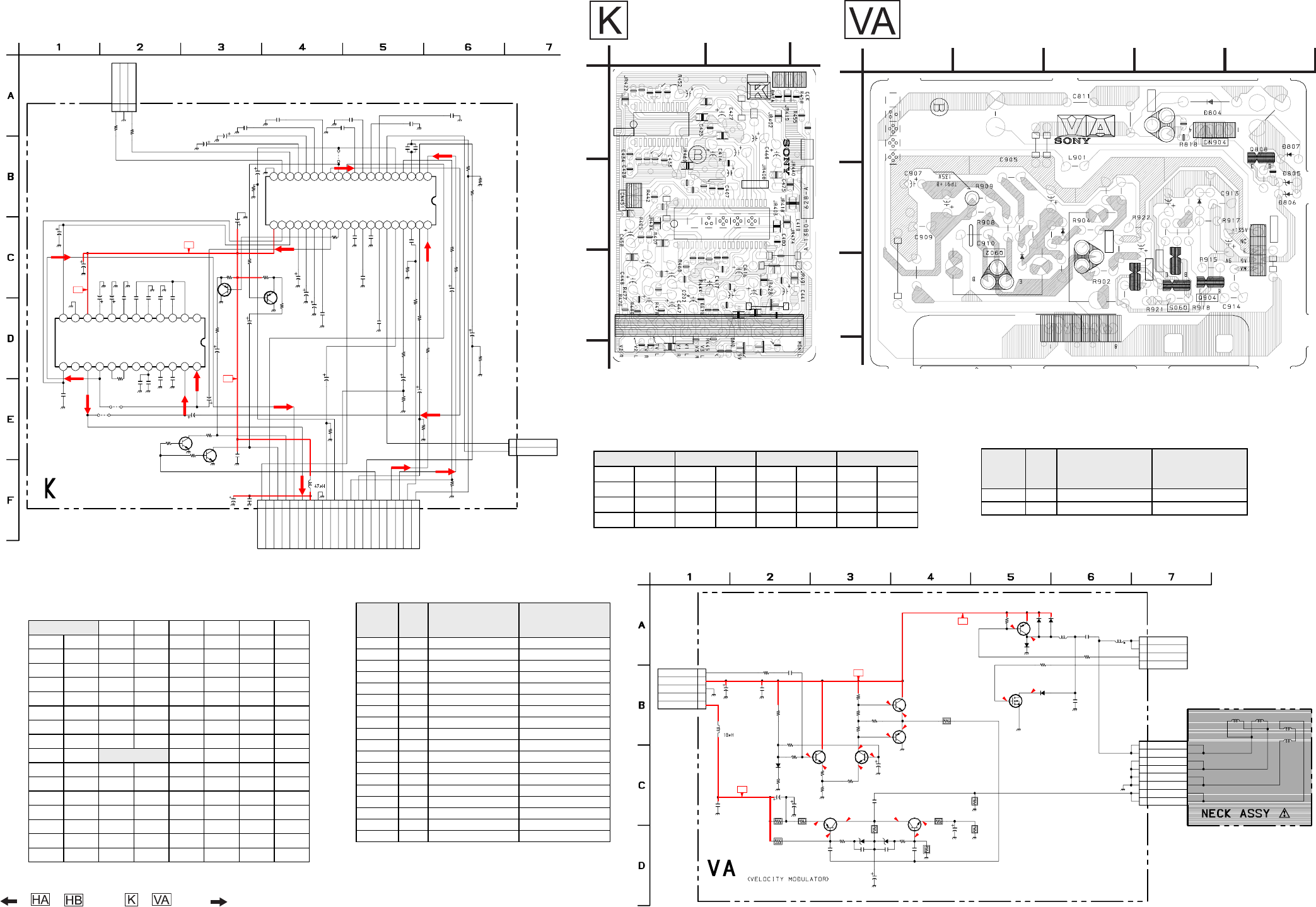

K Board

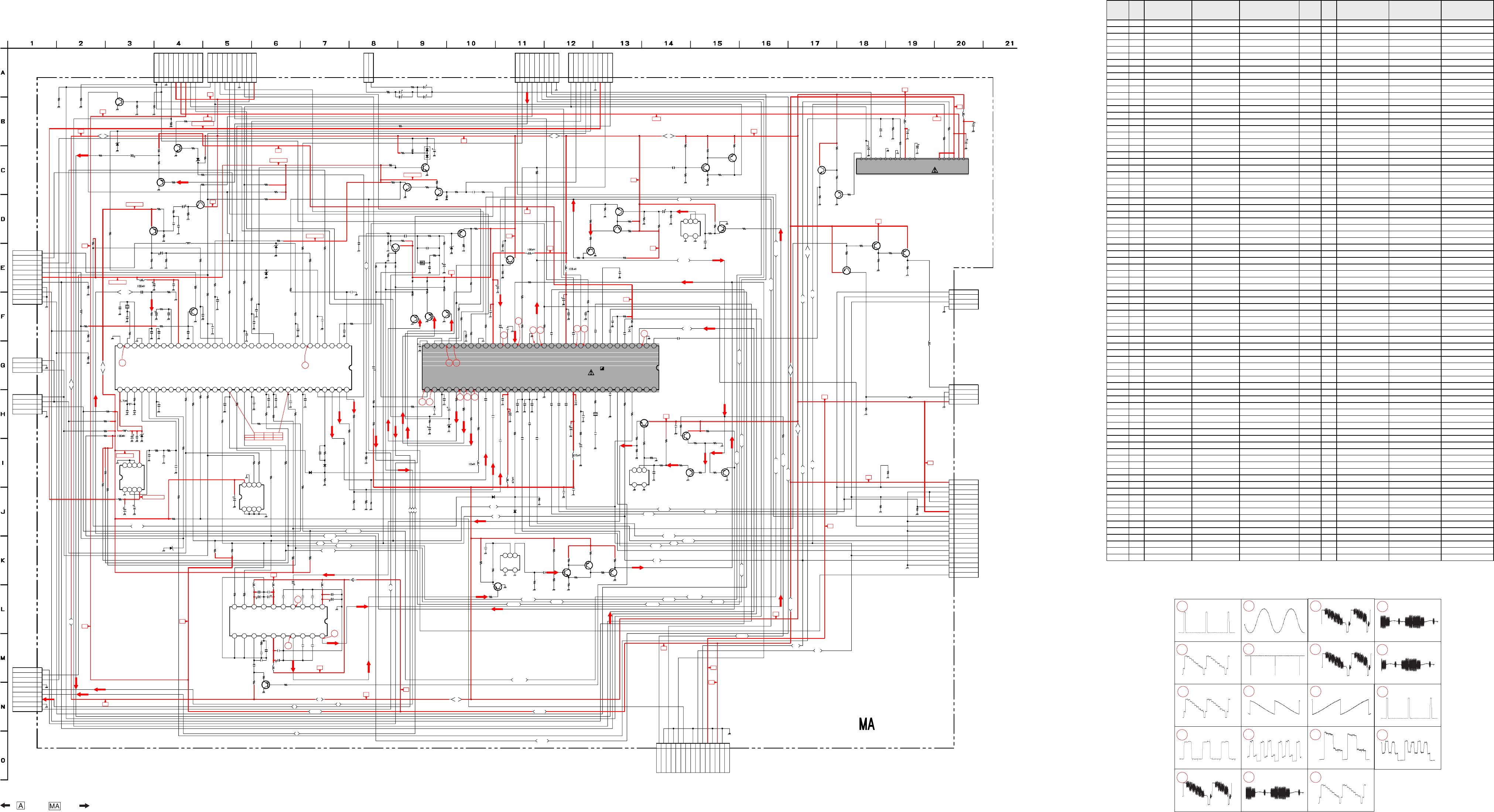

MA Board
VA Board
HX Board

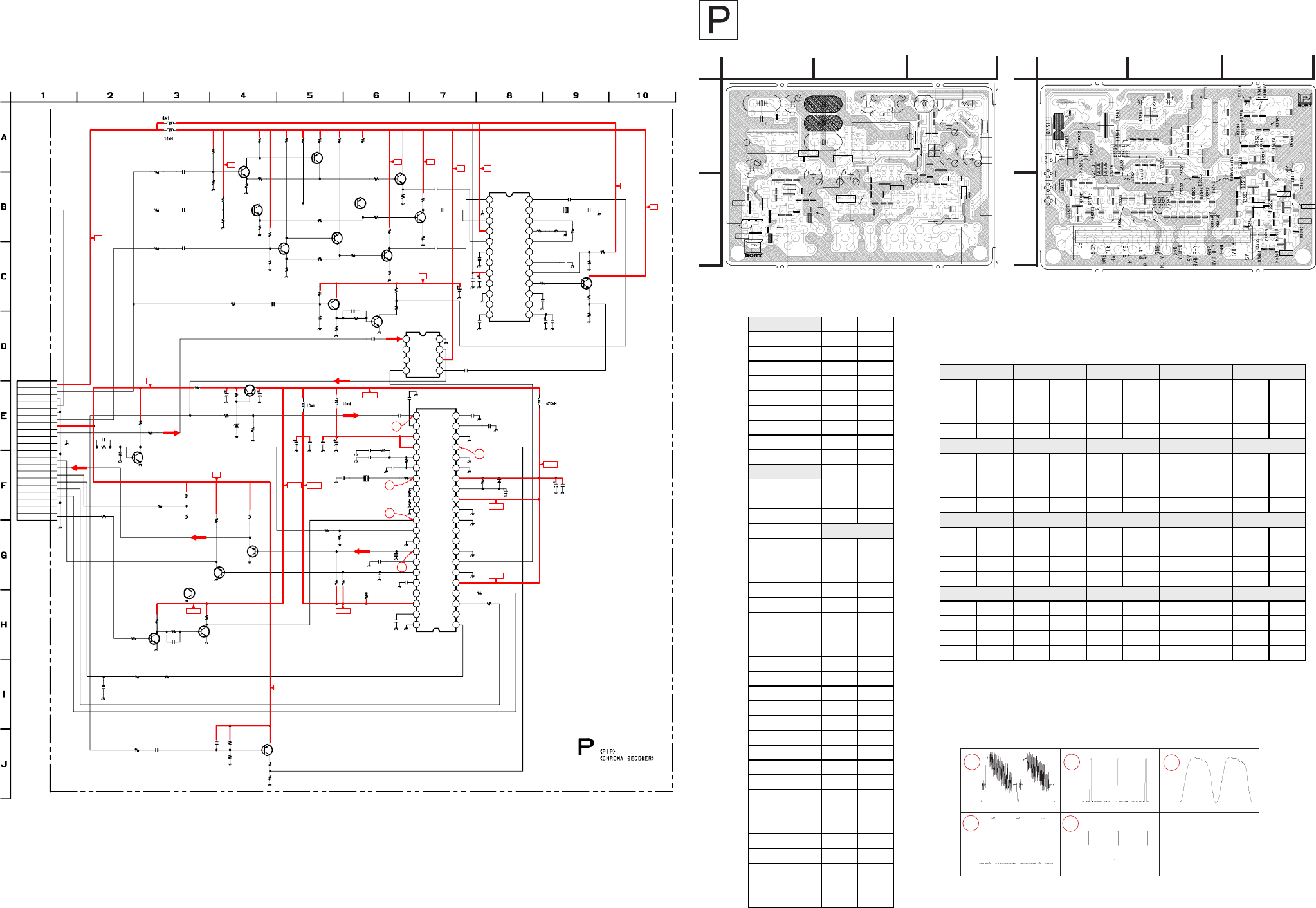

P Board
D Board
BC Board

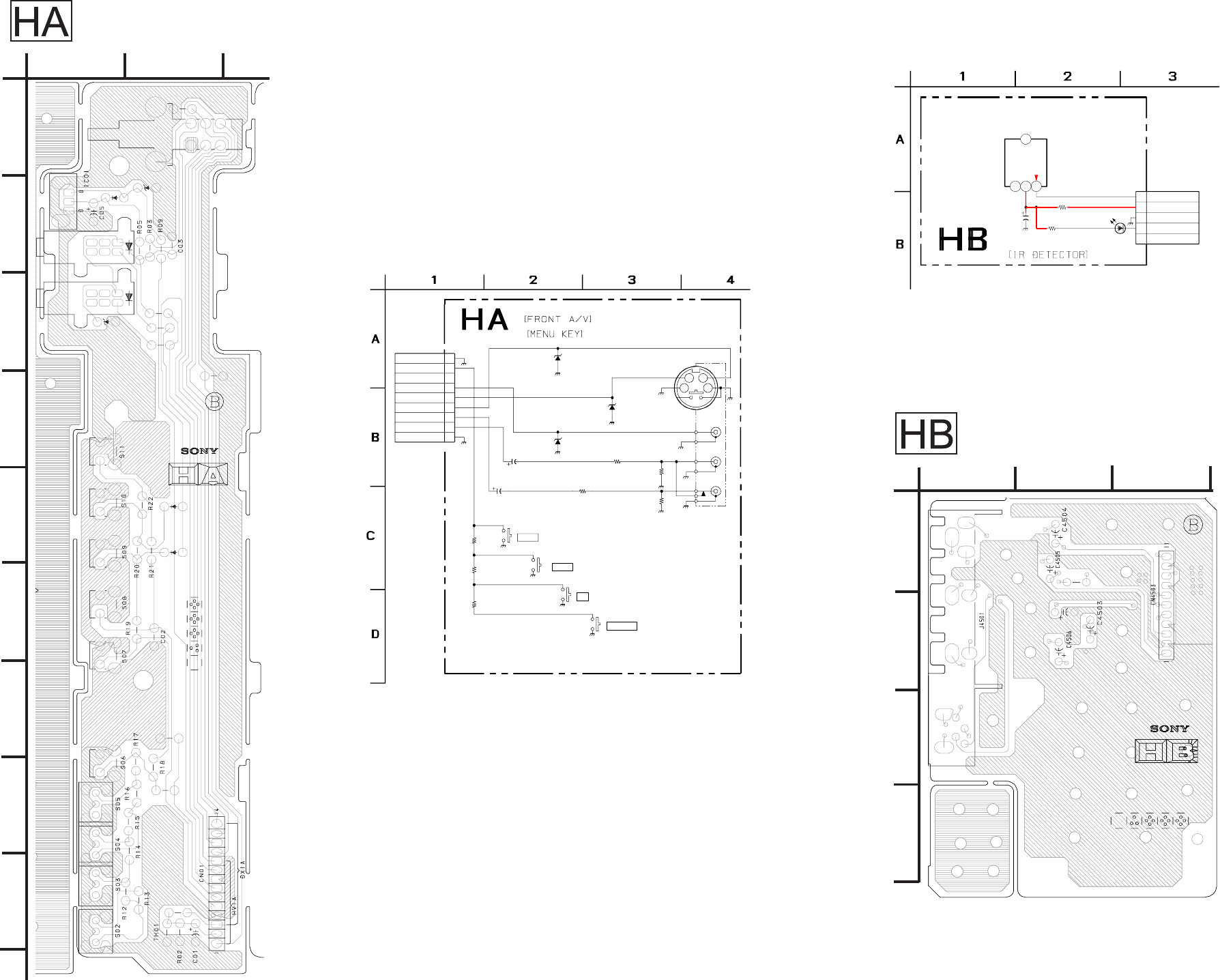

HB Board
HA Board

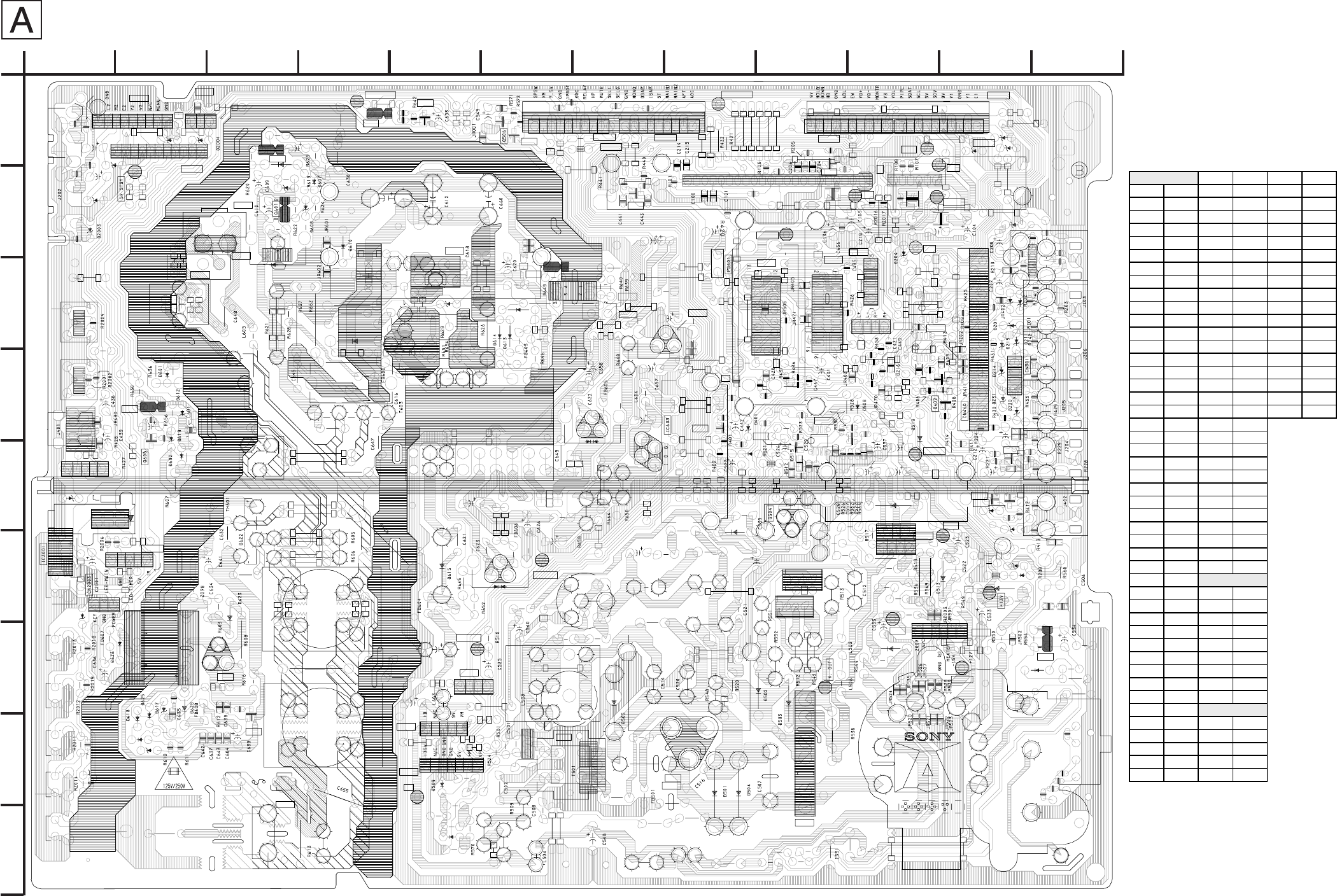

[POWER SUPPLY, DEFLECTION, TUNER/IF, AUDIO, MTS]
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
38 37
R438
R438R438
R438
R522
R522R522
R522
R541
R541R541
R541
R450
R450R450
R450
R445
R445R445
R445
C625
C625C625
C625
L601
L601L601
L601
C402
C402C402
C402
R451
R451R451
R451
R446
R446R446
R446
R439
R439R439
R439
C454
C454
C454
C454
C628
C628C628
C628
R566
R566R566
R566
C611
C611C611
C611
S2005
S2005S2005
S2005
S2001
S2001S2001
S2001
S2002
S2002S2002
S2002
R609
R609R609
R609
T604
T604T604
T604
R614
R614R614
R614
VDR601
VDR601VDR601
VDR601
T602
T602T602
T602
R617
R617R617
R617
C640
C640C640
C640
S2006
S2006S2006
S2006
R2005
R2005R2005
R2005
C633
C633
C633
C633
C605
C605C605
C605
R2003
R2003R2003
R2003
S2007
S2007S2007
S2007
S2008
S2008S2008
S2008
R2007
R2007R2007
R2007
R653
R653R653
R653
R655
R655R655
R655
C608
C608C608
C608
RY602
RY602RY602
RY602
R236
R236R236
R236
R235
R235R235
R235
R239
R239R239
R239
R238
R238R238
R238
R237
R237R237
R237
C216
C216C216
C216
C210
C210C210
C210 R651
R651R651
R651
R663
R663R663
R663
R661
R661R661
R661
R508
R508R508
R508
R634
R634R634
R634 R635
R635R635
R635
R442
R442R442
R442
R443
R443R443
R443
R444
R444R444
R444
R114
R114R114
R114
R115
R115R115
R115
R106
R106R106
R106
R204
R204R204
R204
R102
R102R102
R102 L101
L101L101
L101
L103
L103L103
L103
R105
R105R105
R105
R213
R213R213
R213
J201
J201J201
J201
C205
C205C205
C205
L102
L102L102
L102
R211
R211R211
R211
R215
R215R215
R215
C448
C448C448
C448
R449
R449R449
R449
R454
R454R454
R454
C213
C213C213
C213
R241
R241R241
R241
R240
R240R240
R240
R424
R424R424
R424
R527
R527R527
R527
R525
R525R525
R525
R514
R514R514
R514
R567
R567R567
R567
R225
R225R225
R225
R529
R529R529
R529
C530
C530C530
C530
C546
C546C546
C546
R563
R563R563
R563
R218
R218R218
R218
R227
R227R227
R227
C542
C542C542
C542
C541
C541C541
C541
C518
C518C518
C518
R231
R231R231
R231R232
R232R232
R232
R557
R557R557
R557
C552
C552C552
C552
R554
R554R554
R554
R555
R555R555
R555
R543
R543R543
R543
C532
C532C532
C532
R537
R537R537
R537
R540
R540R540
R540
C543
C543C543
C543
C519
C519C519
C519
R535
R535R535
R535
CN504
CN504CN504
CN504
L507
L507L507
L507
R546
R546R546
R546
R534
R534R534
R534
R545
R545R545
R545
C551
C551C551
C551
L510
L510L510
L510 R533
R533R533
R533
R515
R515R515
R515
R516
R516R516
R516 C503
C503C503
C503
C536
C536C536
C536
C504
C504C504
C504
C513
C513C513
C513
R507
R507R507
R507
T503
T503T503
T503
T502
T502T502
T502
R659
R659
R659
R659
C629
C629C629
C629
L602
L602L602
L602
R447
R447R447
R447
D507
D507D507
D507
C659
C659
C659
C659
T504
T504T504
T504
FB610
FB610
FB610
FB610
R643
R643R643
R643
C644
C644C644
C644
C646
C646C646
C646
R644
R644R644
R644
C652
C652C652
C652
R638
R638R638
R638
R647
R647R647
R647
RY601
RY601RY601
RY601
THP601
THP601THP601
THP601
R623
R623R623
R623
C631
C631C631
C631
D603
D603D603
D603
C613
C613C613
C613
R618
R618R618
R618
C614
C614C614
C614
R627
R627R627
R627
R660
R660R660
R660
FB601
FB601FB601
FB601
C617
C617C617
C617
FB609
FB609FB609
FB609
R632
R632R632
R632
C524
C524C524
C524
R539
R539R539
R539
R518
R518R518
R518
FB502
FB502FB502
FB502
R505
R505R505
R505
L505
L505L505
L505
R506
R506R506
R506
L501
L501L501
L501
C517
C517C517
C517
L509
L509L509
L509
C510
C510C510
C510
C606
C606C606
C606
R601
R601R601
R601
T601
T601T601
T601
CN602
CN602CN602
CN602
F601
F601F601
F601
Q605
Q605Q605
Q605
Q606
Q606Q606
Q606
Q607
Q607Q607
Q607
CN604
CN604CN604
CN604
CN601
CN601CN601
CN601
CN603
CN603CN603
CN603
CN2001
CN2001CN2001
CN2001
CN503
CN503CN503
CN503
CN402
CN402CN402
CN402
Q602
Q602Q602
Q602
Q609
Q609Q609
Q609
Q604
Q604Q604
Q604
Q603
Q603Q603
Q603
C627
C627C627
C627
Q410
Q410Q410
Q410
Q507
Q507Q507
Q507 CN2006
CN2006CN2006
CN2006
Q101
Q101Q101
Q101
CN2007
CN2007CN2007
CN2007
CN2002
CN2002CN2002
CN2002
CN2008
CN2008CN2008
CN2008
CN2005
CN2005CN2005
CN2005
CN2009
CN2009CN2009
CN2009
CN407
CN407CN407
CN407
IC405
IC405IC405
IC405
IC406
IC406IC406
IC406
IC502
IC502IC502
IC502
CN502
CN502CN502
CN502
Q411
Q411Q411
Q411
CN511
CN511CN511
CN511
CN506
CN506CN506
CN506
CN515
CN515CN515
CN515
Q501
Q501Q501
Q501
IC601
IC601IC601
IC601
C547
C547C547
C547
C403
C403C403
C403
JR503
JR503JR503
JR503
JR2001
JR2001JR2001
JR2001
R657
R657R657
R657
C603
C603C603
C603
C607
C607C607
C607
Q505
Q505Q505
Q505
C102
C102C102
C102
C602
C602C602
C602
C619
C619C619
C619
C654
C654C654
C654
C699
C699
C699
C699
IC501
IC501IC501
IC501
L502
L502L502
L502
R532
R532R532
R532
CN2004
CN2004CN2004
CN2004
JR002
JR002JR002
JR002
D233
D233D233
D233
D232
D232D232
D232
D520
D520D520
D520
R561
R561R561
R561
D234
D234D234
D234
D235
D235D235
D235
D203
D203D203
D203 D202
D202D202
D202
D209
D209D209
D209 R206
R206R206
R206
CN406
CN406CN406
CN406
C615
C615C615
C615
R565
R565R565
R565
FB503
FB503FB503
FB503
R558
R558R558
R558 R559
R559R559
R559
TH501
TH501TH501
TH501
R633
R633R633
R633
R511
R511R511
R511
R503
R503R503
R503
C554
C554C554
C554
C525
C525C525
C525
C511
C511C511
C511
R2015
R2015R2015
R2015
S2003
S2003S2003
S2003
D2002
D2002D2002
D2002
S2004
S2004S2004
S2004
D2001
D2001D2001
D2001
D400
D400D400
D400
CN408
CN408CN408
CN408
D212
D212D212
D212
D2005
D2005D2005
D2005
D604
D604D604
D604
D606
D606D606
D606
D609
D609D609
D609
D605
D605D605
D605
FB602
FB602FB602
FB602
C661
C661C661
C661
JR603
JR603JR603
JR603
JR604
JR604JR604
JR604
D616
D616D616
D616
D521
D521D521
D521
R502
R502R502
R502
R547
R547R547
R547
R504
R504R504
R504
C505
C505C505
C505
D506
D506D506
D506
CN501
CN501
CN501
CN501
R568
R568R568
R568
T505
T505T505
T505
D511
D511D511
D511
D514
D514D514
D514 D517
D517D517
D517
D518
D518D518
D518
D516
D516D516
D516
R226
R226R226
R226
D236
D236D236
D236
R2051
R2051R2051
R2051
D208
D208D208
D208
D205
D205D205
D205
D206
D206D206
D206
IC401
IC401IC401
IC401
IC604
IC604IC604
IC604
PH601
PH601PH601
PH601
D510
D510D510
D510
R404
R404R404
R404
JR409
JR409JR409
JR409
R407
R407R407
R407
D627
D627D627
D627
D624
D624D624
D624
C211
C211C211
C211
IC402
IC402IC402
IC402
R490
R490R490
R490
D620
D620D620
D620
D611
D611D611
D611
R641
R641R641
R641
D210
D210D210
D210
R403
R403R403
R403
Q401
Q401Q401
Q401
Q201
Q201Q201
Q201
Q503
Q503Q503
Q503
D631
D631D631
D631
Q206
Q206Q206
Q206
Q205
Q205Q205
Q205
Q502
Q502
Q502
Q502
R553
R553R553
R553
C555
C555C555
C555
C515
C515C515
C515
C509
C509C509
C509
C624
C624C624
C624
IC602
IC602IC602
IC602
R2020
R2020R2020
R2020
C444
C444C444
C444
R804
R804R804
R804
R803
R803R803
R803
R802
R802R802
R802
R801
R801R801
R801
R800
R800R800
R800
C550
C550C550
C550
R531
R531R531
R531 R573
R573R573
R573
R423
R423R423
R423
1
1
1
1
2
2
2
26
66
6
7
7
7
7
B
B
B
BE
E
E
E
1
11
17
77
7
B
B
B
BE
EE
E
1
11
19
99
9
10
1010
1018
1818
18
6.3A
6.3A6.3A
6.3A
1
11
1
11
11
11
11
1
1
1
16
6
6
6
1
1
1
14
44
4
1
11
15
5
5
5
1
11
15
55
5
1
11
13
33
3
1
11
1
10
10
10
10
1
11
1
10
10
10
10
1
11
19
9
9
91
1
1
19
9
9
9
1
11
15
55
5
G
GG
G
1
11
19
99
9
1
1
1
13
33
3
1
1
1
1
1
11
14
44
4
B
BB
B
E
E
E
E
RISK OF FIRE
RISK OF FIRERISK OF FIRE
RISK OF FIRE
S
S
S
S
B
B
B
B
E
E
E
E
25
2525
25
27
2727
27
23
2323
23
17
1717
17
1
1
1
16
6
6
6
E
E
E
E
135V
135V135V
135V
B
B
B
B
E
E
E
E
5
5
5
5
4
44
4
B
B
B
B
E
E
E
E
+
+
+
+-
-
-
-
1
1
1
1
2
22
2
1
11
1
4
44
4
5
55
58
88
8
1
11
1
1
11
1
4
44
4
5
55
5
8
88
8
I
II
IO
OO
O
C
CC
C
B
B
B
B
2
2
2
26
6
6
6
4
44
4
AC IN
AC INAC IN
AC IN
AC IN
AC INAC IN
AC IN
RGO
RGORGO
RGO
RBK
RBKRBK
RBK
LBK
LBKLBK
LBK
LGO
LGOLGO
LGO
GND
GNDGND
GND
1
11
1
TO MA/MB BOARD
TO MA/MB BOARDTO MA/MB BOARD
TO MA/MB BOARD
LED-TIMER
LED-TIMERLED-TIMER
LED-TIMER
POWER-SW
POWER-SWPOWER-SW
POWER-SW
MENU
MENUMENU
MENU
IR
IRIR
IR
KEY
KEYKEY
KEY
V2
V2V2
V2
C2
C2C2
C2
GND
GNDGND
GND
STBY-5V
STBY-5VSTBY-5V
STBY-5V
Y2
Y2Y2
Y2
GND
GNDGND
GND
11
11
11
11
GND
GNDGND
GND
L2
L2L2
L2
LED-MAIN
LED-MAINLED-MAIN
LED-MAIN
RBK
RBKRBK
RBK
RGO
RGORGO
RGO
LBK
LBKLBK
LBK
LGO
LGOLGO
LGO
H DY +
H DY +H DY +
H DY +
H DY -
H DY -H DY -
H DY -
V DY +
V DY +V DY +
V DY +
V DY -
V DY -V DY -
V DY -
H DY +
H DY +H DY +
H DY +
H DY -
H DY -H DY -
H DY -
1
11
1
2
22
2
3
33
3
4
44
4
5
55
5
6
66
6
B
B
B
B
C
C
C
C
13
1313
13
15
1515
15
21
2121
21
7
77
7
GND
GNDGND
GND
6
66
6
1
11
12
22
23
33
3
20
20
20
2018
18
18
18
1
1
1
1
6
6
6
6
D213
D213D213
D213
4
44
4
GND
GNDGND
GND
H-OUT
H-OUT
H-OUT
H-OUT
DET-OUT 1
DET-OUT 1DET-OUT 1
DET-OUT 1
7.5V STBY
7.5V STBY7.5V STBY
7.5V STBY
9V SET
9V SET9V SET
9V SET
SCL
SCLSCL
SCL
SDAT
SDATSDAT
SDAT
5V SET
5V SET5V SET
5V SET
30V
30V30V
30V
AGC
AGCAGC
AGC
H.PROT
H.PROTH.PROT
H.PROT
HEATER
HEATERHEATER
HEATER
-13V
-13V-13V
-13V
200V
200V200V
200V
H.PULSE
H.PULSEH.PULSE
H.PULSE
H.DRIVE
H.DRIVEH.DRIVE
H.DRIVE
+B
+B+B
+B
AS MARKED
AS MARKEDAS MARKED
AS MARKED
REPLACE FUSE
REPLACE FUSEREPLACE FUSE
REPLACE FUSE
8
88
85
55
5
JUMPER-ID
JUMPER-IDJUMPER-ID
JUMPER-ID
T6.3AL
T6.3ALT6.3AL
T6.3AL
1-677-295-22
1-677-295-221-677-295-22
1-677-295-22
1234
A
B
C
D
E
F
G
H
I
56789101112
D602 E-2 Q402 C-11
D201 C-11 D603 B-3 Q410 B-7
D202 C-11 D604 B-3 Q411 D-8
D203 C-11 D605 D-4 Q501 H-7
D204 B-10 D606 C-3 Q502 H-7
D205 A-11 D607 B-4 Q503 D-9
D206 A-11 D608 B-3 Q504 E-9
D208 A-11 D609 C-4 Q505 G-12
D209 C-11 D610 B-4 Q506 A-6
D210 B-11 D611 C-6 Q507 A-6
D211 C-11 D612 D-2 Q601 B-3
D212 B-1 D613 C-6 Q602 A-3
D213 B-1 D614 C-6 Q603 C-6
D214 D-11 D615 F-5 Q604 A-5
D215 C-11 D616 F-6 Q605 G-3
D216 C-10 D617 H-2 Q606 H-3
D230 D-11 D618 H-2 Q607 D-2
D231 D-11 D619 D-2 Q608 D-2
D232 E-11 D620 D-7 Q609 A-4
D233 E-11 D622 F-3
D234 D-11 D623 G-2
D235 D-11 D624 G-5
D236 E-11 D625 H-2
D401 D-8 D626 G-1
D501 H-8 D627 H-2
D502 G-9 D628 H-2
D503 G-9 D2001 E-2
D504 H-8 D2002 F-1
D505 G-7 D2003 B-1
D506 F-8 D2004 A-2
D507 E-8 D2005 A2
D508 D-9
D509 H-5 IC401 C-9
D510 E-10 IC402 B-9
D511 G-10 IC501 D-9
D512 E-9 IC502 F-10
D513 F-10 IC601 B-5
D514 F-11 IC602 C-7
D515 E-9 IC603 D-7
D516 G-11 IC604 C-8
D517 F-11 IC2001 E-1
D518 F-11
D519 D-10 Q101 A-9
D520 F-12 Q201 D-11
D521 I-5 Q205 E-11
D522 E-9 Q206 E-11
D601 D-2 Q401 C-11
IC
DIODE
TRANSISTOR
A BOARD LOCATOR LIST

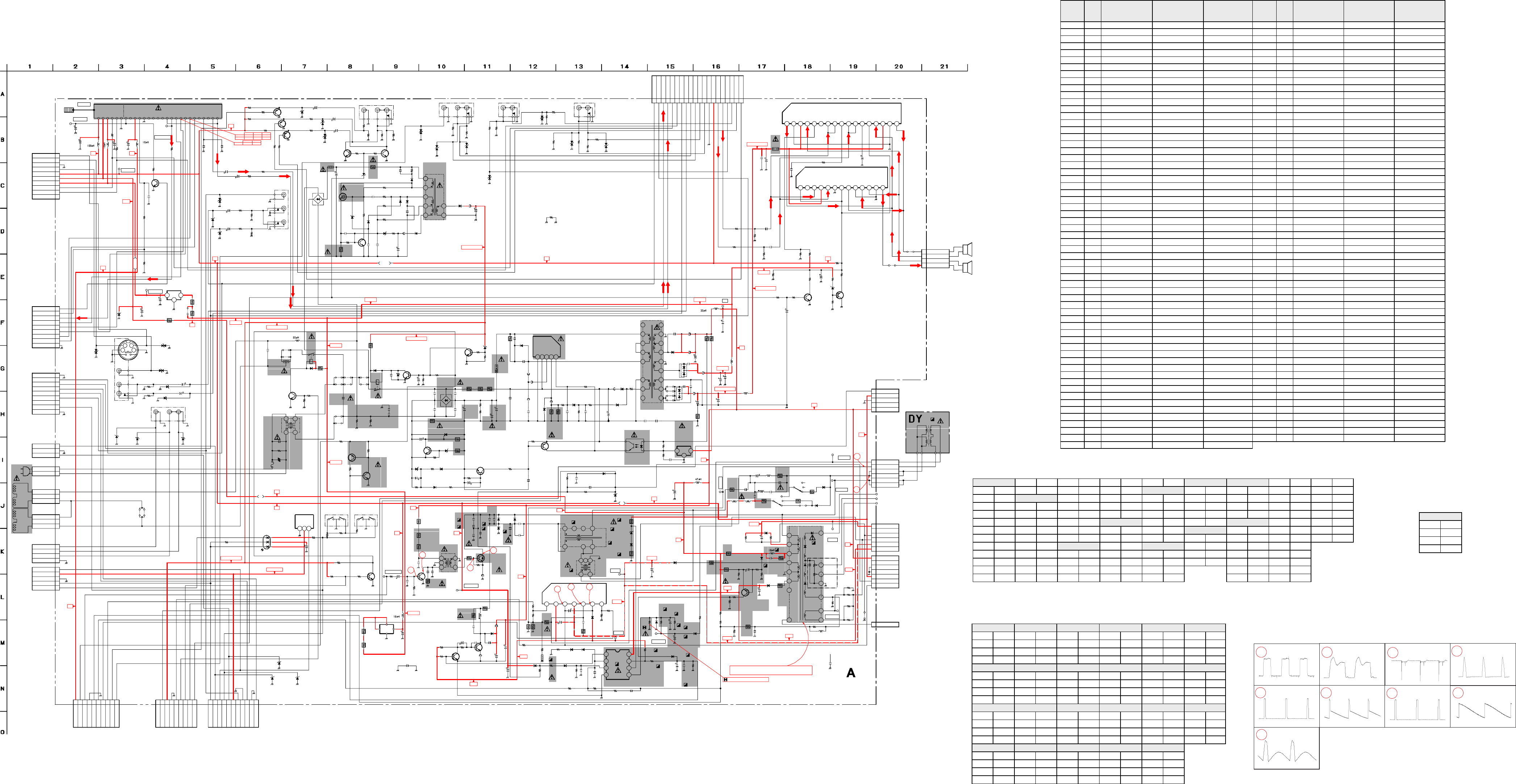

9
/
5
9
/
5
,2
*
/
5
9
/
5
6
6
      
/
5
9
/
5


&
&
&
&
&
'
'
'
)%
&
5<
5
'
'
'
'
'
5
'
5<
7
5
5
5
&
&
&
5
&
&
&
&
&
&
&
&
&
&
5
5
5
5
5
5
5
5
5
'
'
'
'
'
'
7+
/
/
/
5
&
&
/
/
'
5
5
&
'
'
'
'
/
)%
)%
&
5
&
&
5
&
&
/
5
5
5
&
&
/
/
5
5
)
&
&
5
5
5
&&
55
'
-:
-:
-:
-:
&
'
'
5
5
55
'
5
5
5
'
5
5
5
55
55
'
5
5
&
7
-:-:
''
&
5
555
&
&
&
&
5
5
5
5
5
5
5
&
'
5
5
'
5
''
&5
5
&
&
'
5
&
&
5
&
&
7
&
&
'
5
36
5
5
&
&
&
'
5
9'5
-:
-:
&
5
5
5
5
7
&
&
5
5
5
&
5
5
'
'
5
5
'
5
5
5
)%
5
&
&
&
)%
&
&
5
5
5
5
5
/
/
55
5
&
55
&
5
5
5
&
5
5
5
5
5
5
5
5
5
5
5&
5
5
&
&
&
&
&
&
&
&
&
&
'
,&
4
4
'
4
3+
,&
'
'
'
&
&
&1
-,&
5
'5
5
55
5
5
5
5
'
'
'
5
&
&
5
&
,&
&
&
-5
&
5
&1
-:
&
-:
5
4
4
-
&
-:
&
-
-:
-:
&1
7+3
-:
-:
-:
-:
&
&
&
5
&1
-:
-:
5
'
&
'5
5
5
&1
5
'
'5
&
5
'
55&
&
5
&
&1
'
&
5&
'5
5
6:
&1
6:
&
-:
5
/
'
5
,&
&
7
55
5
&75
5
&
&1
5
&
5
5
&
&1
5
&1
-5
-5
-5
-5
-:
5
&
5
5
&
5
&
5
&
&
5
'&
5
5
5
5
5
&1
5
5/
5
&
5
7+
5
5
''
&
5
&1
&1&1
5
&
5
/
4
7
5
'
&
4
'
'
5
4
5
44
5
5
5
,&
'
'
'
''
&1
&1
&1
&1
&
,&
5
,&
,&
4
'
'
'
'
&1
44
4
4
4
4
5
-
--
4
4
44
4
4
'
'
'
'
66
/
-
'
&
5
4
&
&
&
&
&
&
'
'
)%
)%
)%
)%
)%
)%
)%
)%
)%
/
5
5
55
5
5
&
5
S
9
%
9
37
9
S
N9
S
N9
*3'3.*
0
'67$
'1/8
'1/8
'1/8
667
)35'
667
5(/$<
657
67$1'%<
N
51
0
:
9
9
9
9
9
9
9
9
9
N
N
N
N
N
07=-7%
(5$73
667
667
07=-7$
'1/5
&+,3
9
:
)35'
N
:
56
667
$667
$
*3'3.*
667
$
8+
8+
9
*3'3.*
(5&6
07=-7%
8+
9
&+,3
9
9
%
N
&+,3
N
&+,3
N
N
&+,3
N
N
&+,3
N
&+,3
N
&+,3
N
&+,3
N
&+,3
9
&+,3
07=-7%
N
&+,3
667
5(/$<
$&32:(5
9
07=-7&
9
)
P+
07=-7&07=-7&
9
N
:
07=-7%
9
9
S
9
S
9
9
&+,3
&+,3
N
:
:
-:00
S
-:00
N
N
N
-:00
-:PP
-:PP
NN
N
&+,3
)
NN
%&+,3
N
N
N
N
N
&+,3
N
N
N
&+,3
N
&+,3
N
N
N
N
)35'
%&+,3
&,
S
%
S
37
'1/87$
67%<5(&7
6&$4567$
'*&'5,9(5
6'67389:
67%<'5,9(5
'6%/)
$&5(&7
3&)<
3+272&283/(5
($)
(5525$03
'/&8
$8',25(&7
58$07
%5(&7
'/&8
/2:%5(&7
S9
S
9
3
5($59$5),;
N
5'(:7N
N
NN
N
N
N
N
5'(:7
5'(:7
5'(:7
N
9
9
)
N
3
00
9
00
N
6%$
92/&75/
6'$
92/&75/
<&%&5$8',2
,1387
9
00
S
N9
69,'(2
00
00
3
00
00
00
00
9
-:PP
-:PP
N
00
00
:
5'(:7
7)0
:
N
N
3
N
07=-7%
07=-7%N
9
N
667
NNS
N
3
667
S
9
N
5*33.*N
:
:
9
00
N
P+
(5&6
:
S
N9
307
N
:
9+'7
:
:
S
9
3
9
N
S
9
3
N
00
00
00
00
00
N
S
N
:
9
N
:
S
9
S
9
N
667
N
:
:
N
:
N
:P+
N
N
0$7;0$7;
9
N
3
33
-:00
9
N
&+,3
6'$
$*&
N
5*3*3.*
6.
&219(57(5
'6%$)
$&5(&7
5*3*3.*
-:00
6'$
5(/$<'5,9(
:
56
6'$
3,1'5,9(6&(
3,1287
N
N
1-0)$
95(*
07=-7%
8'=7(%
07=-7%
5'(:75'(:7
3
3
60,&52
3
:+7
'<
3
345)
95(*
1-007(
9+2/'&21752/
+&
6$273(
2&3
58$07
07=-7&
07=-7;
7(03&255
667
+2/''2:15()
$
3
6'$3527(&7
:
5($5$9
6%$
6:
6'$
6:
6'67389:
6:
6&$
6:
6'$
6:
6$$
6:
5*3*3.*
95(*
5*3*3.*
95(*
(/=9
3527(&7
*
0$7;
P+
<&%&5
07=-7'
95(*
9
N
6&/.
+'5,9(
%&+,3
9
S)
N9
33
5'(:7
5'(:7
8+
8+
8+
8+
8+
8+
8+
8+
8+
P+
N
:
:
:
:
6(79
%
9
6(79
&219(57(5
+287
$8',2$03
$8',2$03
,5'(7(&7
)%7
9287
087(
087(
%8))(5
%8))(5
%8))(5
)5217$9
021,725
83'2:1
0(186(/
+'<
+'<
9'<
9'<
+'<
+'<
287
)9
*
+'<+'<9'<9'<
9
$%/
+
32:(56833/<
781(5,)
$8',2
076
67(5(2
'()/(&7,21
'5,9(
%2267
'5,9(
9&&
9&&
287
,1
,1
9&&
9&&
287
,1
,1
5()
1&
')
9
(
+($7(5
*1'
'
6
2&3)%
9,1
$&,1
$&,1
9
*1'
9
+3
')
287
3*1'
287
67$1'%<
,1
,1
%8))(5
,1
,1
,1
087(
287
9
3
3*1'
287
',$*
9
3
9&
1&
,1
93
,1
6*1'
9&
287
3*1'
287
287
3*1'
287
*1'
,56(1625
.(<6:
*1'
1&
*1'
<
*1'
&
<72<89
*1'
0(186:
72+;%2$5'
*1'
*1'
9
6&/
*1'
*1'
67%<9
&<
&%
&5
<&%&5
63.5
63.5
63./
63./
<
720$%2$5'
72+$%2$5'
0(186:
1&
9
&
5
/
6(79
6(79
6'$7
&
<
9
3,3/
9
021,725
9'
9'
(:
$%/
*1'
+'
,+/':1
6(79
087(
+3
5(/$<
'*&
,3527
*1'
67%<9
90
636:
$*&087(
$)7
0$,1
0$,1
,67(5(1
,6$3
26$3
20212
*1'
&/2&.
'$7$
(1$%/(
,)287
9&&9
$)7287
1&
1&
5)$*&
287
'(7287
'(7287
67/('
6$3/('
02'(
)0212
60'
087(
5287
/287
9&&9
9&&9
6287
9&&9
+9
'*&
'*&
'*&
'*&
1&
1&
/('7,0(5
32:(56:
67%<9
9
,56(1625
/('7,0(5
/('03:5
32:(56:
.(<6:
021,7/
021,75
9$5),;5
9$5),;/
287/
2875
9
*1'
<89/
<895
9/
95
9/
95
%'$7$
%&/.
79/
795
95
9/
938/6(
73
5)$*&
'(7287
73
6(79
73
73%
6(79
73
9287
73
+287
73
7390,'
73
9
73
6(79
73
+'5,9(
73
+($7(5
73
+3527
73
9
73
720$%2$5'
72+%%2$5'
720$%2$5'
720$%2$5'720$%2$5'
%$$
9
9
90
9
(
1&
%
&211(&7
723:%
72&$%2$5'
72&57
72&$%2$5'&1
)2&86
+9
*
9
'*&
'*&
78
&1
72'%2$5'&1
72'%2$5'&1
&1
&1
&1
720$%2$5'
&1
&1
&1&1&1
72&$%2$5'&1
72.%2$5'&1
63/
635
9
9
9
999
9
99
9
9
99
9
%
%
%
%
%
%
%
%
%
/2:%
/2:%
/2:%
/2:%
/2:%
/2:%
/2:%
/2:%
$8',29&&
$8',29&&
$8',29&&
67%<9
67%<9
67%<9
67%<9
67%<9
9
%
9
9
9
9
9
9
9
9
9,'(2
9,'(2
9,'(2
$8',2/
$8',2/
$8',2/
$8',2/
$8',2/
$8',25
$8',25$8',25
$8',25
$8',2/
$8',2/
$8',2/
$8',2/
$8',2/287
$8',2/287
$8',25
$8',25
$8',25
$8',25
5287
5287
5287
$8',2
/287
5287
5287
$8',2
5287
$8',2
/287
$8',2
$8',2
$8',2
$8',2
$8',2
/287
$8',2
$8',2
/287
$8',2
/287
$8',2
/287
:+(15(3/$&,1*7%(685(72&+(&.7+(92/7$*(9$/8(
$7735()(5727+(6$)(7<$'-8670(176(&7,21
56((3$*(6$1'
67(5(2
6$30212
67(5(20212
3,1
3,1
3,1
— 39 — — 40 — — 41 — — 42 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
A BOARD SCHEMATIC DIAGRAM
8
2.4 Vp-p (V)
9
201.2 Vp-p (H)
1
3.4 Vp-p (H)
2
190.5 Vp-p (H)
3
25.9 Vp-p (H)
5
27.9 Vp-p (V)
6
54.3 Vp-p (V)
7
29.0 Vp-p (V)
4
1.08 KVp-p (H)
A BOARD WAVEFORMS
pin volt
D -35.6
G 40.8
S 36.8
All voltages are in V
Q605
A BOARD TRANSISTOR VOLTAGE LIST
REF NO. LOC. KV-27FV16
KV-29FV16
KV-29FV16C
KV-32FS12
KV-32FS16 REF NO. LOC. KV-27FV16
KV-29FV16
KV-29FV16C
KV-32FS12
KV-32FS16
C211 A-7 470 16V 470
#
Q205 B-8 2SD601A-QRS-TX 2SD601A-QRS-TX #
C212 A-8 4.7 4.7
#
Q206 B-9 2SD601A-QRS-TX 2SD601A-QRS-TX #
C213 B-8 4.7 4.7
#
Q401 B-7 2SB709A-QRS-TX 2SB709A-QRS-TX #
C401 B-19 100 100 # Q402 B-6 2SB709A-QRS-TX 2SB709A-QRS-TX #
C402 B-17
1000 1000
2200 25V Q502 K-11 2SD2578-YB 2SD2578-YB 2SD2580-YB
C435 C-18
.22 25V .22 25V
#R218 A-6 100 100 #
C507 K-11
17000PF 1.2KV 17000PF 1.2KV
22000PF 1.2KV R221 A-6 220 220 #
C511 J-17
1 250V 1 250V
.82 250V R224 B-7 4.7K 4.7K #
C514 K-11
.68 250V .68 250V
.82 250V R225 B-7 4.7K 4.7K #
C517 K-11
#
#0.1
R226 B-8 75 75 #
C520 K-11
.047 630V .047 630V
.051 400V R227 B-8 470K 470K #
C530 N-14
0.0022 0.0022
0.001 R228 B-8 470K 470K #
C548 J-15
22 160V 22 160V
100 160V R229 B-9 470K 470K #
C550 J-17
.1 250V .1 250V
.47 250V R231 B-8 6.8K 6.8K #
C555 K-11
2700PF 1.2KV 2700PF 1.2KV
4700PF 1.2KV R232 B-8 6.8K 6.8K #
C607 H-7 .47 125V
.47 300V
.47 125V R235 D-6 # # 470K
C612 H-11
820 250V
# 820 250V R237 C-6 # # 220
C615 F-12
#
0.022 # R238 D-6 # # 220
C616 F-12
#
220PF # R239 D-6 # # 470K
C625 H-16
1000 1000
1000 R401 D-18 20K 20K #
C630 H-14
.0047 250V
#
.0047 250V
R402 D-18 10K 10K #
C631 H-15
.0047 250V
#
.0047 250V
R403 B-6 4.7K 4.7K #
C648 G-6
.22 125V
.22 300V
.22 125V
R404 B-6 4.7K 4.7K #
C649 H-15
.0047 500V 0.0047
#R407 B-6 100 100 #
C658 H-16
1000 1000
1000 25V R408 B-6 100 100 #
C660 H-11 # 330 400V # R420 F-17 # # 3.9K
C661 H-11 # 330 400V # R437 E-17 10K 10K 4.7K
C699 N-19 .0047 250V # .0047 250V
R439 E-17 10K 10K 4.7K
CN503 G-1 9P 9P #
R518 L-13 6.8K 6.8K 5.6K
CN604 J-1 # # 3P
R519 L-12 6.8K 6.8K 5.6K
CN2001 N-5 11P 11P 8P
R513 J-17 22 3W 22 3W 10 3W
CN2004 K-1 5P 5P #
R514 M-12 22K 22K 8.2K
D201 C-10 RD9.1EW-T1 RD9.1EW-T1 # R529 N-14 330K 330K 270K
D202 C-11 RD9.1EW-T1 RD9.1EW-T1 # R530 N-14 15K 15K 18K
D203 C-10 RD9.1EW-T1 RD9.1EW-T1 #
R533 M-16 33K 33K 22K
D212 D-5 # # MTZJ-T7710B
R534 M-16 36K 36K 33K
D213 D-5 # # MTZJ-T7710B
R564 M-14 180K 180K 56K
D216 C-8 100 100 #
R601 H-8 4.7M 1/2W # 4.7M 1/2W
D234 B-7 UDZ-TE-17-9.1B UDZ-TE-17-9.1B #
R615 I-8 # 8.2M 1W #
D235 B-7 UDZ-TE-17-9.1B UDZ-TE-17-9.1B #
R627 H-11 390K 270K 390K
D236 B-7 UDZ-TE-17-9.1B UDZ-TE-17-9.1B #
R628 H-11 # 270K 270K
D609 G-12 # RU-1P #
R631 F-12 # 100K 3W #
D2001 K-6 # # LNK0120022G
R637 H-11 # 5.6K 3W #
D2003 C-5 # # RD9.1EW-T1
R638 H-14 33 56 33
F601 I-6 6.3A/125V 6.3A/250V 6.3A/125V
R646 H-13 1.5K 1.2K 1.5K
IC401 B-18 # # TDA7057AQ/N2
R648 E-4 4.7 3W 4.7 3W 33 3W
IC402 A-17 TDA8580Q/N1 TDA8580Q/N1 #
R660 H-11 15K 3W 5.6K 15K 3W
IC502 L-12 TDA8172 TDA8172 STV9379
R662 H-11 # 5.6K 3W #
IC601 G-12 STR-F6626 STR-F6656 STR-F6626
R664 F-4 4.7 3W 4.7 3W #
IC2001 J-7 # # SBX3081-71 R2001 K-8 # # 2.2K
J202 C-6 # # 3P R2002 K-8 # # 1.5K
J204 A-8 3P 3P # R2004 J-8 # # 6.8K
JW615 G-15 # # 5MM R2005 K-5 # # 0
JW616 G-15 # # 5MM
S2007 J-7 # # 1-762-816-11
JW617 G-15 5MM 5MM #
S2008 J-8 # # 1-762-816-11
JW618 G-15 5MM 5MM #
T504 L-13
1-431-693-11
1-431-693-11 1-435-098-11
JW621 J-3 7.5MM 7.5MM #
T505 K-18
8-598-834-20
8-598-834-20 8-598-824-10
JW622 J-3 7.5MM 7.5MM #
T602 H-6
1-435-617-11
1-435-402-11 1-435-617-11
L505 J17 150UH 150UH 68UH
T603 F-14
1-435-403-11
1-435-402-11 1-435-403-11
PS401 B-17 1-532-686-21 1-532-686-21 1-576-336-21
VDR601 I-6
1-803-585-11
1-803-967-11 1-803-585-11
Q201 A-6 2SB709A-QRS-TX 2SB709A-QRS-TX #
#: Not Mounted
A BOARD MARK (*) LIST
A BOARD IC VOLTAGE LIST
12 0.0 10 4.1 4 GND 7 2.1 7 5.5 20 5.0
pin volt 13 6.9 11 4.1 5 9.5 pin volt pin volt 8 2.1 21 0.3
1 0.6 12 4.1 6 10.1 pin volt 1 13.3 1 5 9 8.9 22 0.0
2 0.0 pin volt 13 5.2 7 0.1 1 -31.8 2 8.9 2 5 10 4.1 23 0.0
3 2.4 1 6.8 14 6.8 8 14.0 2 -32.7 3 GND 3 GND 11 0.0 24 0.0
4 14.3 2 GND 15 14.1 3 53.2 4 13.3 12 N/C 25 0.0
5 2.4 3 14.1 16 GND pin volt 4 -23.8 pin volt 13 N/C 26 4.5
6 0.0 4 6.8 17 6.8 1 2.1 5 -32.7 pin volt 1 8.6 14 N/C 27 4.5
7 0.6 5 4.3 2 14.0 1 13.3 2 30.7 15 N/C
8 6.9 6 NC pin volt 3 -12.6 pin volt 2 5.0 3 5.1 16 N/C
9 0.0 7 4.1 1 0.2 4 -13.9 1 135.9 3 GND 4 4.9 17 4.7
10 6.9 8 4.1 2 3.7 5 0.2 2 123.4 5 4.9 18 4.4
11 6.9 9 6.8 3 2.5 6 14.3 3 GND 6 GND 19 5.0
IC2001
TU101
All voltages are in V
IC604
IC502
IC602IC501
IC401
IC601
IC603
IC402
pin volt pin volt pin volt pin volt pin volt pin volt
B 0.0 B 4.5 B 0.0 B 134.9 B -32.8 B 0.7
C 5.6 C GND C 93.3 C 1.8 C -23.6 C 0.1
E GND E 0.1 E GND E 135.5 E -32.9 E GND
pin volt pin volt pin volt pin volt pin volt pin volt
B 8.6 B 4.5 B -0.1 B 0.0 B -23.6 B 0.0
C GND C GND C 133.0 C 0.0 C -31.2 C 0.7
E 9.0 E 0.2 E GND E GND E -23.6 E GND
pin volt pin volt pin volt pin volt pin volt pin volt
B -0.4 B 0.0 B 0.2 B 0.0 B 0.1 B 0.0
C 0.0 C 5.2 C 3.8 C 0.0 C 4.1 C 13.9
E GND E GND E GND E 0.0 E GND E GND
pin volt pin volt pin volt pin volt pin volt
B -0.4 B 5.3 B 0.1 B -33.0 B -36.1
C 0.0 C GND C -6.5 C -33.0 C -35.3
E GND E 5.2 E 0.0 E -33.1 E -36.3
Q101 Q401 Q501 Q505
Q506 Q603
Q205 Q410 Q503 Q507 Q604
Q201 Q402 Q502
Q206 Q411 Q504 Q601 Q606
Q607
Q608
Q609
Q602
All voltages are in V
A BOARD TRANSISTOR VOLTAGE LIST
Board Board
— 43 — — 44 — — 45 —
MA BOARD SCHEMATIC DIAGRAM
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
— 46 —
1
4.7 Vp-p (H)
2
3.8 Vp-p (8 MHz)
3
0.9 Vp-p (H)
4
0.8 Vp-p (H)
5
1.0 Vp-p (H)
6
4.7 Vp-p (V)
7
3.1 Vp-p (H)
8
2.9 Vp-p (H)
9
2.2 Vp-p (H)
10
1.4 Vp-p (V)
11
1.4 Vp-p (V)
12
3.5 Vp-p (H)
13
3.6 Vp-p (H)
14
4.0 Vp-p (H)
15
3.4 Vp-p (H)
16
3.5 Vp-p (H)
17
1.4 Vp-p (H)
18
1.1 Vp-p (H)
19
1.2 Vp-p (H)
MA BOARD WAVEFORMS
REF NO. LOC.
KV-27FV16
KV-29FV16
KV-29FV16C
KV-32FS12 KV-32FS16 REF NO. LOC.
KV-27FV16
KV-29FV16
KV-29FV16C
KV-32FS12 KV-32FS16
C005 F-14 .47 25V # .47 25V
Q379 E-19 2SB709A-QRS-T
X
# 2SB709A-QRS-T
X
C151 C-18 1 # 1
Q380 E-19 2SB709A-QRS-T
X
# 2SB709A-QRS-T
X
C153 B-18 0.0047 # 0.0047
R048 J-3 100 # 100
C154 B-19 47 # 47
R069 H-6 220 # 220
C155 C-19 10 # 10
R085 J-3 4.7K # #
C156 C-20 47 25V # 47 25V
R089 H-4 220 # #
C157 B-20 100 # 100
R150 D-17 1.5K # 1.5K
C302 L-6 # 0.01 0.01
R151 D-18 100 # 100
C303 L-6 # 0.01 0.01
R154 D-17 560 # 560
C304 L-6 # 0.01 0.01
R155 C-17 560 # 560
C305 L-7 # 100 16V 100 16V
R156 B-17 33K # 33K
C306 C-14 1 16V # #
R157 C-19 22K # 22K
C307 M-5 # 10PF 10PF
R158 C-20 100 # 100
C308 M-6 # 0.01 0.01
R159 B-20 100 # 100
C309 M-6 # 100 16V 100 16V
R264 E-19 22K # 22K
C311 M-6 # 180PF 180PF
R266 H-18 22K # 22K
C314 K-10 # 15PF 15PF
R270 E-18 22K # 22K
C317 K-11 # 0.01 0.01
R271 E-18 22K # 22K
C324 F-15 # 15PF 15PF
R272 E-18 22K # 22K
C332 M-5 # 0.0012 0.0012
R275 D-14 # 22K 22K
C336 D-14 #
47 25
V
47 25
V
R277 E-9 2.2M 3.3M 3.3M
C340 L-6 #
100 16
V
100 16
V
R284 C-11 1K # #
C345 I-11 0.01 # 0.01
R285 F-11 1K # #
C346 I-11 0.01 # 0.01
R286 C-14 47K # #
C347 I-11 0.01 # 0.01
R287 C-14 100K # #
C350 L-6 # 0.47 0.47
R288 C-15 470 # #
C351 L-6 # 0.01 0.01
R289 C-15 1K # #
C354 L-6 # 100 16V 100 16V
R290 C-15 560 # #
C355 L-6 # 0.01 0.01
R291 C-15 1.5K # #
C366 H-10 # 0.01 0.01
R298 C-4 4.7K # #
C368 M-7 # 0.01 0.01
R299 C-4 220 # #
C369 L-7 # 0.01 0.01
R300 H-13 # 0 0
C380 I-11 # 0.01 #
R302 F-11 5MM # #
C381 I-11 # 0.01 #
R305 N-6 # 0 0
C382 I-11 # 0.01 #
R307 D-10 8.2K # #
C389 E-9 0.033 0.047 0.047
R311 E-12 # 100 100
C390 I-14 # 15PF 15PF
R314 E-19 22K # 22K
C391 H-14 # 100 16V 100 16V
R316 K-11 # 5.6K 5.6K
C397 M-6 # 0.01 0.01
R317 D-15 # 100 100
C451 A-9 1 16V # 1 16V
R318 K-12 # 56K 56K
C452 A-9 1 16V # 1 16V
R319 K-12 # 22K 22K
C453 A-9 1 16V # 1 16V
R320 K-11 # 100 100
C454 A-9 1 16V # 1 16V
R321 K-11 # 560 560
CN001 E-1 11P 8P 8P
R328 I-14 # 100 100
CN304 G-20 4P # 4P
R331 D-13 # 1K 1K
CN305 J-20 20P # 20P
R333 D-14 # 5.6K 5.6K
CN306 O-14 15P # # R334 I-14 # 100 100
CN401
A
-8 2P # 2P R339 D-13 # 56K 56K
D303 J-11 1SS133T-77 # 1SS133T-77 R348 F-2 75 # #
D304 C-4
MTZJ-T-77-3.3
# # R350 G-2 75 # #
FB301 L-7 # 0UH 0UH R351 I-14 # 470 470
FL301 I-13 # 1-239-847-11 1-239-847-11 R352 L-5 # 100 100
FL302 K-11 # 1-239-847-11 1-239-847-11 R353 L-5 # 100 100
FL303 D-14 # 1-239-847-11 1-239-847-11 R354 I-14 # 100 100
IC301 G-9
8-752-098-86
8-752-094-98 8-752-098-86 R355 N-5 # 1.5K 1.5K
IC302 L-5 # TC90A49P TC90A49P R359 D-14 # 2.2K 2.2K
L150 B-19 10UH # 10UH R364 D-13 # 100 100
L151 B-20
100UH
# 100UH R365 E-12 # 100 100
L303 L-5 # 10UH 10UH R366 E-12 # 1.5K 1.5K
L304 M-6 # 10UH 10UH R367 K-11 # 2.2K 2.2K
L350 L-7 # 10UH 10UH R368 D-14 # 560 560
L351 L-6 # 10UH 10UH R369 K-12 # 220 220
L356 G-19 0 # 0 R372 K-12 # 560 560
L357 H-19 0 # 0 R373 K-12 # 100 100
Q151 C-18 2SB709A-QRS-T
X
# 2SB709A-QRS-T
X
R374 K-13 # 100 100
Q152 C-17 2SD601A-QRS-T
X
# 2SD601A-QRS-T
X
R375 K-13 # 1.5K 1.5K
Q301 B-4 2SD601A-QRS-T
X
# # R377 H-13 # 2.2K 2.2K
Q302 K-12 # 2SD601A-QRS-T
X
2SD601A-QRS-T
X
R378 I-14 # 0 0
Q304 C-15 2SD601A-QRS-T
X
# # R379 K-12 # 1K 1K
Q306 C-15 2SD601A-QRS-T
X
# # R380 B-4 0 # #
Q310 N-6 # 2SB709A-QRS-T
X
2SB709A-QRS-T
X
R381 C-4 6.8K # #
Q349 I-14 # 2SD601A-QRS-T
X
2SD601A-QRS-T
X
R386 M-6 # 820 820
Q350 E-12 # 2SB709A-QRS-T
X
2SB709A-QRS-T
X
R389 I-13 # 1K 1K
Q351 D-13 # 2SB709A-QRS-T
X
2SB709A-QRS-T
X
R392 I-14 # 5.6K 5.6K
Q352 D-13 # 2SD601A-QRS-T
X
2SD601A-QRS-T
X
R394 I-14 # 560 560
Q354 K-11 # 2SB709A-QRS-T
X
2SB709A-QRS-T
X
R395 I-15 # 560 560
Q355 D-14 # 2SB709A-QRS-T
X
2SB709A-QRS-T
X
R396 N-6 # 100 100
Q358 H-13 # 2SD601A-QRS-T
X
2SD601A-QRS-T
X
R398 E-9 56K 330K 330K
Q359 I-14 # 2SB709A-QRS-T
X
2SB709A-QRS-T
X
R399 E-9 330K 39K 39K
Q369 K-12 # 2SB709A-QRS-T
X
2SB709A-QRS-T
X
R434
A
-8 4.7K # 4.7K
Q370 K-13 # 2SB709A-QRS-T
X
2SB709A-QRS-T
X
R435
A
-9 4.7K # 4.7K
Q378 E-18 2SB709A-QRS-T
X
# 2SB709A-QRS-T
X
TU150 C-18 FSS BTF-FA402 # FSS BTF-FA402
#: Not Mounted
MA BOARD MARK (*) LIST
9&&9
9&&9
9&&9
6&/
6'$
$6
5)$*&
*1'
9,)
9
$)7
287
1&
92/
&217
$)287
$),1
'((0
287
087(
'(7
287
&
&
/
&
&
&
&
&
5
5
5
555
555
5
5
/
5
&
5
5
&
&
;5
&
&&
&
&
&
55
5
&
&
5
5
5
5
5
5
&
5
5
&
'
&
5
&
&&
/
&
&
'
/
5
5
5
5
5
5
5
5
&
5
5
5
5
5
5
5
5
5
5
'
&
&
&
&
&
&&
&
&
&
&
)%
&
&
&
&
5
&
&
5)/
&
5
5
5
5
5
5
5
5
5
&
)/
5
5
&
5
&
5
5
5
5
5
)/
&
5
/
/
5
5
5
;
'
/
/
/
/
'
&
'
'
5
'
&
&
/
5
5
5
5
5
5
&
&
5
5
5
5
5
&
5
5
5
5
5
5
5
5
5
5
78
5
5
5
5
/
5
5
5
5
)%
5
&
&
5
5
5
5
5
&
&
5
5
5
5
5
5
5
5
5
5
5
5
&
5
5
5
5
5
5
5
5
5
5
5
5
5
&
&
&
&
5&
&
5
&
&
&
4
'5
5
4
5
5
4
5
4
5
5
5
5
5
&
5
5
5
5
&
&
&
&
&
&
'
&&
5
5
)%
4
4
,&
,&
4
4
4
4
4
4
4
4
4
5
,&
444
&
5
&
&
&
&
5
5
5
5
5
&
5
5
55
5
5&
4
&
5
4
4
5
4
4
4
4
4
4
4
4
4
5
5
5
5
&
&5
5&
5
5
&
&
/
4
4
5
5
5
5
5
4
4
/
5
4
'
5
5
55
5
&5
&
5
5
&&
&5
5
5
5
5
5
5
555'
/
/
'
5
5
5
5
&
&
&
&
&
5
&
&
&
&
&
5
&
&5
5
5
&
5
&
&
&&&&&
5
&
5
5
5
5
5
5
&1
&1
&1
&1
&1
&1
&1
&1
&1
&1
&1
5
5
5
&
&
5
5
5
5
&
&
&
&
&
&
&
&
&&
&1
&1
,&
,&
5
5
%&+,3
9
&+,3
&,
9
%&+,3
9
S
%&+,3
&+,3
N
&+,3N
&+,3N
&+,3
N
&+,3
N
&+,3N
&+,3
&+,3
&+,3
&+,3
0
&+,3
S
&+,3
N
&+,3
N
S
&+,3
S
&+,3
69N
&+,3
S
&+,3
9
036
&+,3
&+,3
N
&+,3
S
&+,3
N
&+,3
N
&+,3
N
&+,3
N
N
N
&+,3
&+,3
N
&+,3
S
&+,3S
&+,3
&+,3
9
'$3.
&+,3
&+,3
&+,3
&+,3
N
&+,3
S
&+,3
N
&+,3
N
&+,3
N
&+,3
&+,3
N
&+,3
N
&+,3
N
&+,3
&+,3
9
)37
8'=7(%
&+,3
&+,3
N
N
&+,3N
&+,3
9
%
N
9
%
07=-7%
07=-7&
&+,3
N&+,3
N&+,3
N
&+,3
0$7;0$7;
N
&+,3
9
8+
N
N
5.&3
N
&+,3
S
%
&+,3
N
N
N
S
&+
N
N
N
&+,3
N
N
&+,3
N
N
&+,3
%&+,3
NS
6'$
%8))(5
8'=7(%
6%$
%8))(5
6'$
%8))(5
&+,3
6%$
%8))(5
N
&+,3
N
&+,3
&+,3
N
&+,3
N&+,3
S
&+&+,3
N
N
N
&+,3
%
9
&+,3
&+,3
S
&+,3
S
&+,3
S
&+,3
8'=7(%
&+,3
S
&+,3S
&+,3
N
&+,3
&+,3
8+
6%$
6:
0&017
0(025<
6%$4567;
%8))(5
%
6%$
%8))(5
6%$
%8))(5
6%$
%8))(5
9
%
9
%
9
N
N
&+,3
-:PP
N&+,3
N&+,3N
&+,3
N
&+,3
&+,3
9
%&+,3
6'$
%8))(5
6%$,.%8))(5
6'$
90287
6&.74
&219(5*(1&(
6'$
+36'$
+3
07=-7&
%&+,3N
&+,3
S
&+,3
S
&+,3
&+,3
S
&+,3
N
&+,3
&+,3
&+,3
&+,3
&+,3
&+,3
&+,3
&+,3
&+,3
&+,3-:00
07=-7&
&+,3
&+,3
&+,3
&+,3
%
%
&+,3
9
%
9
&+,3
9
)&+,3
S
&+&+,3
N
9
9
)
&+,3
&+,3
9
%
N
9
&+,3
&+,3
9
)&+
9
)&+
9
)&+
9
)&+
&+,3
N
&+,3
N
&+,3
N
&+,3N
N
&+,3
3
3
3
3
3
3
N
N
N
N&+,3
&+,3
&+,3
&+,3
S
&+,3
&+,3
%
%
3
3
00.63
781,1*
&21752/6<67(0
00$)73
67%<95(*
:
9
9
9,'(2
999
$)7
9
9
9
9
'9'&9
'9'<'9'&5
3,3&%
3,3&5
3,3<6'$
6&/
67/(')0212
6$3/('
$*&087(
)0212
6(79
021287
6&/
6'$
6$'
6&/
702'(
021287
$*&087(
)02126$3/('
67/('
6'$
6&/
&20%<
$*&087(
6'$
6&/
6$3/('
702'(
$*&087(
6(7/(')0212
6$3/('
$*&087(
6(79
702'(
6$'
6&/
9
%
*
5
6(79
,.
6$3/('
0$,1
021287
<8<6:
5
*
%
,.
,67(5(1
&+,3
&+,3
%8))(5
',*&20%),/7(5
%8))(5
%8))(5
%8))(5
%8))(5
%8))(5
%8))(5
%8))(5
%8))(5
<&-81*/(
%8))(5
%8))(5
%8))(5
%8))(5
%8))(5
%8))(5
%8))(5
6:
6:
6:
%8))(5
*1'
%'$7
5
6*1'
&9%6,1
7&
&9%6 ,1
7&
&9%6,1
$3('
&9%6,1
$%/,1
&,1
<,1
<&/$03
&20%<,1
+9&&
+*1'
(:
,5()
+9'
90287
66&3
6'$
6&/
)6&287
$%/),/
;7$/
$3&),/
9&&
'9'&%,1
'9'&5,1
'9'<,1
*1'
3,3&%,1
3,3&5,1
3,3<,1
<896:
9&&
<6<0
5287
*287
%287
,.,1
$)&),/
+'
+33527(&7
&
&9,1
*1'
&20%<
*1'
&20%&
5(6(7
<,1
*1'
'$7
&/.
9
*1'
9
*1'
&,1
$17
$17
9
*1'
<72<89
<&5
<&%
*1'
,+3
,50&1
,3527
,+6<1&
,$)7
,0(18
216
25(/$<
2087(
2636:
,+/':1
,32:(51
2'*&
2/('
,$9&&
+/)
,9+2/'
,&9,1
,&1966
,26&
226&
966
25
2*
2%
226'%/.
2$*&087(
20212
2$176:
,67(5(1
,20$5.(5
,%,17
,6$3
2<0
26$3
26&/.1
267/('
2%&/.1
,26'$7
,2%'$7
,.(<
,$)7
,5(6(7
;226'
;,26'
9&&
'9'<
*1'
'9'%<
*1'
'9'5<
9,'(2
*1'
0$,193
*1'
3%<
35<
3<
3<6
'$7
&/.
*1'
0$,16&3
0$,1+3
9%66,1
69&&
&,1
<,1
970
021287
*1'
&287
&20%&,1
3,3287
9'3
9'1
5(*
%,1
*,1
5,1
1&
1&
<287
<,1
2<896:
+75$3
16087(
*1'
16
,.
32:(56:
0(186:
.(<6:
*1'
<
*1'
9''
%,$6
957
$,1
95%
966
9''
6'$
6&/
<287
'$95%
'$957
&287
966
9''
),/
&.,1
.,//(5
7(67
,93
9''
9
9
6(79
6&/
6'$7
9
021,725
9'
9'
(:
$%/
*1'
+'
,+/':1
6(79
$)7
0$,1
,67(5(1
20212
087(
+3
5(/$<
'*&
67%<9
90
636:
,3527
*1'
*1'
26$3
,6$3
0$,1
$*&087(
<
&
*1'
6(79
*1'
/('7,0(5
,56(1625
67%<9
9
%&/.
%,17
3,35
3,3/
29'
*1'
*1'
9287
*1'
5(6(7
&'
9,1
*
%
2'5(6(7
20216:
'$7
*1'
&/.
6'(7
781,1*&21752/
<&-
1'781(5
%$0$
72.%2$5'
&1
72$%2$5'
&1
72$%2$5'
&1
72$%2$5'
&172.%2$5'
&1
72$%2$5'
&1
72$%2$5'
&1
&1
72$%2$5'
72$17(11$6:,7&+
&1
723%2$5'
&1
72%&%2$5'
9
)25-,*
72&$%2$5'
&1
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
999
9
9
9
9
9
9
9
9
9
9
9
9
67%<9
67%<9
67%<9
67%<9
67%<9
67%<9
67%<9
67%<9
9,'(2
9,'(2
9,'(2
9,'(2
9,'(2
9,'(2
9,'(2
9,'(2
9,'(2
9,'(2
9,'(2
9,'(2
9,'(2
9,'(2
9,'(2
9,'(2
9,'(2
9,'(2
&&
&
&
&
&
&
&
<
<<
<
<
<
<
<
5
*
%
5
5
5
5
5
5
*
*
*
*
*
*
%
%
%
%
%
%
67(5(26$30212
3,1
3,1
— 47 — — 48 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
[TUNING CONTROL, 2ND TUNER, Y/C/J]
MA BOARD IC VOLTAGE LIST
19 4.3 39 NC 59 NC 3 GND 13 8.9 33 3.6 53 9.0 8 5 6 5.1
pin volt 20 0.1 40 NC 60 NC 4 GND 14 NC 34 2.3 54 5.3 9 4.9 7 NC
1 0.5 21 NC 41 NC 61 0.1 5 4.8 15 NC 35 2.3 55 1.6 10 4.9 8 NC
2 4.8 22 5.0 42 4.8 62 0.1 6 4.8 16 4.8 36 3.9 56 1.7 11 0 9 NC
3 NC 23 NC 43 4.8 63 0.1 7 GND 17 4.4 37 1.9 57 1.1 12 0 10 NC
4 5.0 24 5.0 44 NC 64 0.1 8 5.0 18 GND 38 1.9 58 7.2 13 2.5 11 7.5
5 0.0 25 2.1 45 4.8 19 NC 39 2.0 59 4.8 14 2.1 12 NC
6 0.0 26 NC 46 NC pin volt pin volt 20 6.4 40 0.0 60 4.8 15 5 13 9.0
7 2.4 27 0.3 47 4.8 1 GND 1 5.9 21 3.9 41 4.6 61 4.8 16 0 14 5.3
8 4.4 28 2.2 48 0.1 2 5.0 2 GND 22 5.6 42 4.6 62 NC 17 2.5 15 GND
9 NC 29 GND 49 0.1 3 4.9 3 5.2 23 8.9 43 4.6 63 NC 18 3.2 16 NC
10 NC 30 2.2 50 5.0 4 7.2 4 5.0 24 5.7 44 8.9 64 NC 19 1.9 17 GND
11 0.1 31 2.3 51 5.0 5 5.0 5 4.8 25 GND 45 0.2 20 2.4 18 NC
12 NC 32 GND 52 NC 6 GND 6 5.0 26 3.5 46 4.3 1 5 19 NC
13 0.5 33 5.0 53 1.0 7 GND 7 4.8 27 2.4 47 5.2 2 1.4 pin volt 20 2.0
14 NC 34 2.5 54 0.1 8 NC 8 3.4 28 3.5 48 5.2 3 3.2 1 9.0 21 0.3
15 0.1 35 2.5 55 NC 9 4.8 29 3.5 49 GND 4 2.4 2 3.0 22 4.0
16 0.1 36 5.0 56 1.0 pin volt 10 1.7 30 5.9 50 4.8 5 1.9 3 5.0
All voltages are in V
17 0.0 37 3.1 57 NC 1 GND 11 0.0 31 5.5 51 5.2 6 5 4 4.8
18 0.1 38 5.0 58 0.1 2 GND 12 4.8 32 7.6 52 5.2 7 0 5 4.8
IC001
IC003
IC302
TU150
IC002 IC301

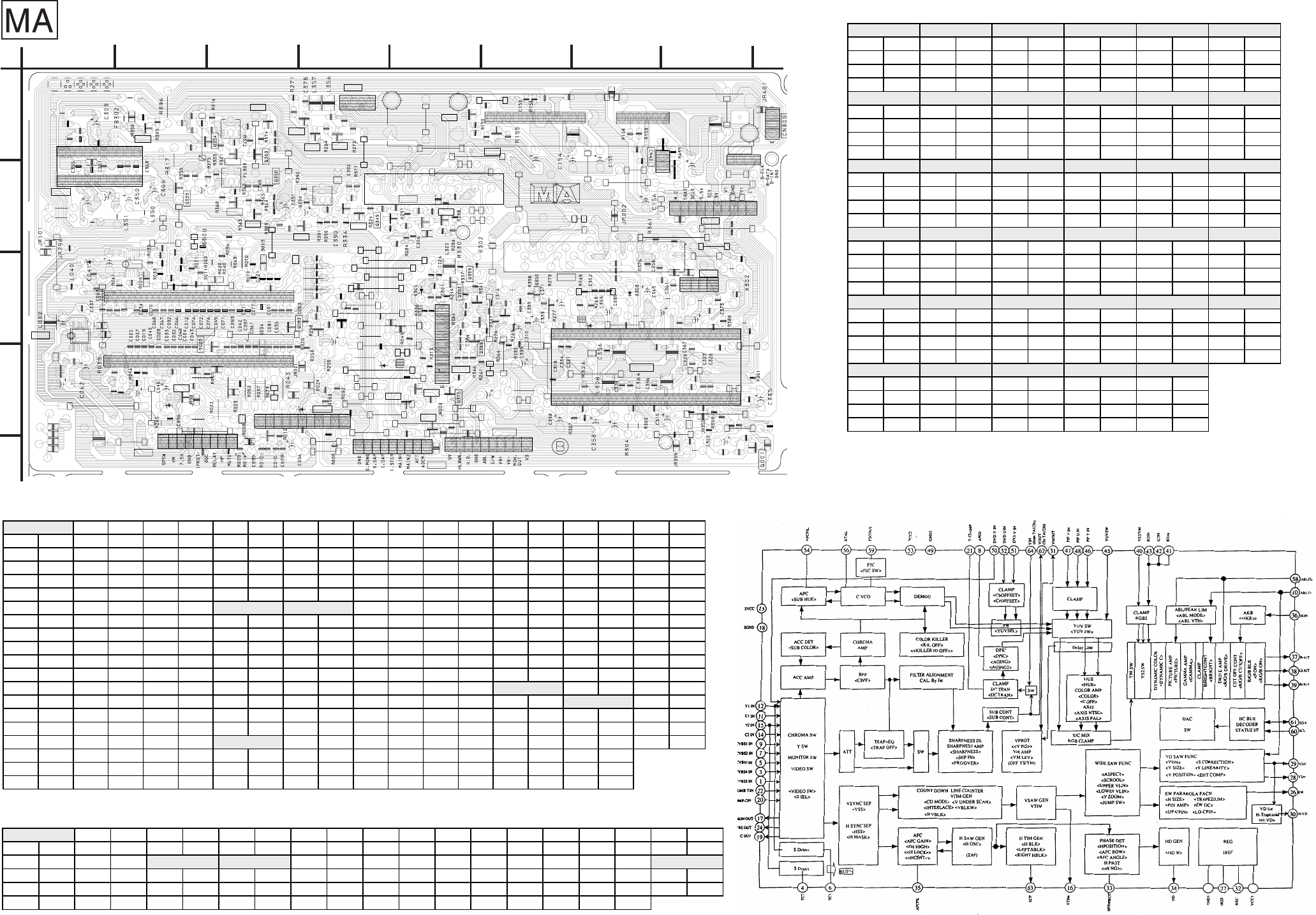

MA BOARD: IC301 CXA2154S
MA BOARD IC BLOCK DIAGRAMS
D006 C-2 D305 B-5 IC301 D-7 Q004 D-2 Q302 A-3 Q349 C-4 Q356 D-3 Q370 A-3 Q388 B-5
D001 D-2 D075 C-3 D360 B-4 IC302 B-1 Q006 D-3 Q303 C-5 Q350 B-3 Q358 B-4 Q375 B-5 Q389 C-5
D002 D-4 D301 C-7 Q082 B-3 Q304 B-5 Q351 B-3 Q359 B-4 Q378 A-3
D003 C-3 D302 C-5 IC001 C-2 Q001 D-8 Q151 A-5 Q305 B-4 Q352 B-3 Q365 C-4 Q379 A-4 X001 D-1
D004 D-3 D303 C-7 IC002 C-1 Q002 D-5 Q152 A-6 Q306 B-5 Q354 A-3 Q368 C-6 Q380 A-4 X301 C-8
D005 C-1 D304 D-4 IC003 C-2 Q003 D-5 Q301 D-4 Q310 B-3 Q355 B-2 Q369 B-3 Q387 C-5
CRYSTALIC TRANSISTOR
DIODE
MA BOARD LOCATOR LIST
pin volt pin volt pin volt pin volt pin volt pin volt
B 5.0 B 4.0 B 4.4 B 2.5 B 0.5 B 4.4
C GND C GND C GND C 7.8 C 3.8 C 5.1
E 5.6 E 4.6 E 5.0 E 1.9 E 0.0 E 5.1
pin volt pin volt pin volt pin volt pin volt pin volt
B 4.4 B 6.8 B 9.0 B 2.5 B 2.4 B 5.1
C 9.0 C 9.0 C 8.8 C GND C 9.0 C 0.0
E 3.8 E 6.2 E 9.0 E 3.2 E 2.4 E 5.1
pin volt pin volt pin volt pin volt pin volt pin volt
B 0.6 B 0.7 B 4.8 B 0.0 B 7.6 B 1.9
C 0.0 C 0.0 C GND C GND C 5.8 C GND
E GND E GND E 5.4 E 3.0 E 8.3 E 2.5
pin volt pin volt pin volt pin volt pin volt pin volt
B 4.9 B 2.5 B 4.4 B 0.5 B 5.8 B 1.9
C GND C 7.6 C 9.0 C 1.3 C GND C GND
E 3.9 E 1.9 E 3.8 E GND E 6.4 E 2.5
pin volt pin volt pin volt pin volt pin volt pin volt
B 5.2 B 3.6 B 4.0 B 2.4 B 5.0 B 2.0
C 0.7 C 0.1 C GND C 8.9 C 9.0 C GND
E 5.0 E 3.5 E 4.7 E 1.8 E 4.4 E 2.6
pin volt pin volt pin volt pin volt pin volt
B 0.6 B 8.9 B 7.8 B 2.1 B 4.3
C 0.5 C 9.0 C 4.0 C GND C 4.9
E GND E 8.8 E 8.4 E 2.7 E 5.1
Q304
Q306 Q380
Q356
Q354
Q358
Q359
Q379
Q378
Q352
Q389
All voltages are in V
Q365
Q375
Q388
Q387
Q368
Q350
Q004
Q305
Q082
Q002
Q006 Q303
Q003
Q351
Q152
Q369
Q370
Q001
Q310
Q302 Q349
Q151
Q355Q301
MA BOARD TRANSISTOR VOLTAGE LIST
C314
C314
C314
C314
R375
R375
R375
R375
C311
C311
C311
C311
R308
R308
R308
R308
R314
R314
R314
R314
R379
R379
R379
R379
R367
R367
R367
R367R373
R373
R373
R373
R306
R306
R306
R306
R001
R001
R001
R001
C025
C025
C025
C025
R088
R088
R088
R088
R369
R369
R369
R369
C023
C023
C023
C023
R086
R086
R086
R086
C024
C024
C024
C024
R026
R026
R026
R026
R025
R025
R025
R025
R027
R027
R027
R027
C333
C333
C333
C333
C397
C397
C397
C397
L302
L302
L302
L302
L301
L301
L301
L301
L310
L310
L310
L310
C319
C319
C319
C319
X301
X301
X301
X301
C360
C360
C360
C360
C363
C363
C363
C363
R157
R157
R157
R157
R270
R270
R270
R270
C150
C150
C150
C150
X001
X001
X001
X001
C015
C015
C015
C015C017
C017
C017
C017
C341
C341
C341
C341
C002
C002
C002
C002
R357
R357
R357
R357
R397
R397
R397
R397
R309
R309
R309
R309
R262
R262
R262
R262
L303
L303
L303
L303
L304
L304
L304
L304
FB301
FB301
FB301
FB301
R386
R386
R386
R386
C307
C307
C307
C307
C332
C332
C332
C332
C308
C308
C308
C308
C368
C368
C368
C368
R312
R312
R312
R312
R310
R310
R310
R310
L151
L151
L151
L151
L150
L150
L150
L150
JR001
JR001
JR001
JR001
FL302
FL302
FL302
FL302
R339
R339
R339
R339
R352
R352
R352
R352
R353
R353
R353
R353
R031
R031
R031
R031
D005
D005
D005
D005
C039
C039
C039
C039
L003
L003
L003
L003
C313
C313
C313
C313
R097
R097
R097
R097
R350
R350
R350
R350
C393
C393
C393
C393
R048
R048
R048
R048
TU150
TU150
TU150
TU150
X303
X303
X303
X303
C020
C020
C020
C020
C038
C038
C038
C038
C336
C336
C336
C336
C354
C354
C354
C354
C151
C151
C151
C151
R385
R385
R385
R385
C372
C372
C372
C372
R393
R393
R393
R393
C377
C377
C377
C377
R387
R387
R387
R387
R274
R274
R274
R274
C321
C321C321
C321
C329
C329
C329
C329
C005
C005
C005
C005
R002
R002
R002
R002
R360
R360
R360
R360
R005
R005
R005
R005
C003
C003
C003
C003
R003
R003
R003
R003
C312
C312
C312
C312
R273
R273
R273
R273
R322
R322
R322
R322
R371
R371
R371
R371
R323
R323
R323
R323
C338
C338
C338
C338R399
R399
R399
R399
R307
R307
R307
R307
C347
C347
C347
C347
C345
C345
C345
C345
C346
C346
C346
C346
R280
R280
R280
R280
D301
D301
D301
D301
C330
C330
C330
C330
CN303
CN303
CN303
CN303
R004
R004
R004
R004
R287
R287
R287
R287
CN306
CN306
CN306
CN306
Q359
Q359
Q359
Q359
R366
R366
R366
R366
R394
R394
R394
R394
FL301
FL301
FL301
FL301
C324
C324
C324
C324
CN304
CN304
CN304
CN304
C317
C317
C317
C317
R319
R319
R319
R319
R318
R318
R318
R318
C366
C366
C366
C366
IC302
IC302
IC302
IC302C340
C340
C340
C340
IC002
IC002
IC002
IC002
R054
R054
R054
R054
IC001
IC001
IC001
IC001
C052
C052
C052
C052
R019
R019
R019
R019
D099
D099
D099
D099
R050
R050
R050
R050
JR006
JR006
JR006
JR006
R013
R013
R013
R013
R074
R074
R074
R074
Q006
Q006
Q006
Q006R056
R056
R056
R056
CN003
CN003
CN003
CN003
R332
R332
R332
R332
R348
R348
R348
R348
CN004
CN004
CN004
CN004
CN005
CN005
CN005
CN005
R281
R281
R281
R281
R018
R018
R018
R018
D304
D304
D304
D304
R021
R021
R021
R021
R381
R381
R381
R381
Q368
Q368
Q368
Q368
R303
R303
R303
R303
R283
R283
R283
R283
R382
R382
R382
R382
R342
R342
R342
R342
Q003
Q003
Q003
Q003
CN305
CN305
CN305
CN305
R154
R154
R154
R154
R151
R151
R151
R151
Q152
Q152
Q152
Q152
Q151
Q151
Q151
Q151
CN006
CN006
CN006
CN006
CN302
CN302
CN302
CN302
IC301
IC301
IC301
IC301
R315
R315
R315
R315
Q379
Q379Q379
Q379
Q378
Q378
Q378
Q378
Q380
Q380
Q380
Q380
Q370
Q370
Q370
Q370
Q302
Q302
Q302
Q302
R320
R320
R320
R320
R355
R355
R355
R355
Q310
Q310
Q310
Q310
C304
C304
C304
C304
C302
C302
C302
C302
C303
C303
C303
C303
C040
C040
C040
C040R055
R055
R055
R055
R029
R029
R029
R029
R044
R044
R044
R044
R251
R251
R251
R251
R061
R061
R061
R061
C030
C030
C030
C030
C060
C060
C060
C060
C047
C047
C047
C047
R257
R257
R257
R257
R255
R255
R255
R255
R095
R095
R095
R095
R256
R256
R256
R256
JR007
JR007
JR007
JR007
CN001
CN001
CN001
CN001
D001
D001
D001
D001
Q004
Q004
Q004
Q004
R340
R340
R340
R340
C050
C050
C050
C050
R028
R028
R028
R028
R051
R051
R051
R051
R091
R091
R091
R091
D075
D075
D075
D075
R045
R045
R045
R045
R047
R047
R047
R047
R032
R032
R032
R032
R089
R089
R089
R089
R034
R034
R034
R034
R036
R036
R036
R036
R085
R085
R085
R085
R046
R046
R046
R046
R311
R311
R311
R311
R278
R278
R278
R278
JR359
JR359
JR359
JR359
Q304
Q304
Q304
Q304
JR299
JR299
JR299
JR299
Q306
Q306
Q306
Q306
R289
R289
R289
R289R290
R290
R290
R290
R285
R285
R285
R285
R328
R328
R328
R328
R329
R329
R329
R329
Q305
Q305
Q305
Q305
R378
R378
R378
R378R395
R395
R395
R395R351
R351
R351
R351
JR297
JR297
JR297
JR297
R038
R038
R038
R038
JR298
JR298
JR298
JR298
R356
R356
R356
R356
C357
C357
C357
C357
R265
R265
R265
R265C325
C325
C325
C325
C152
C152
C152
C152
JR200
JR200
JR200
JR200
JR201
JR201
JR201
JR201
JR202
JR202
JR202
JR202
JR203
JR203
JR203
JR203
JR005
JR005
JR005
JR005
R094
R094
R094
R094
JR378
JR378
JR378
JR378
JR379
JR379
JR379
JR379
R370
R370
R370
R370
R325
R325
R325
R325
C362
C362
C362
C362
C348
C348
C348
C348
Q387
Q387
Q387
Q387
C385
C385
C385
C385
R383
R383
R383
R383
C383
C383
C383
C383
C454
C454
C454
C454
C453
C453
C453
C453
R434
R434
R434
R434
C157
C157
C157
C157
R058
R058
R058
R058
C452
C452
C452
C452
C451
C451
C451
C451
CN002
CN002
CN002
CN002
R057
R057
R057
R057
R042
R042
R042
R042
R380
R380
R380
R380
R006
R006
R006
R006
Q301
Q301
Q301
Q301
Q002
Q002
Q002
Q002
Q352
Q352
Q352
Q352R331
R331
R331
R331
Q351
Q351
Q351
Q351
R300
R300
R300
R300Q358
Q358
Q358
Q358
C374
C374
C374
C374
JR402
JR402
JR402
JR402
JR391
JR391
JR391
JR391
C370
C370
C370
C370
C064
C064
C064
C064
JR010
JR010
JR010
JR010
JR011
JR011
JR011
JR011
C044
C044
C044
C044
R087
R087
R087
R087
Q365
Q365
Q365
Q365
R266
R266
R266
R266
JR503
JR503
JR503
JR503
JR502
JR502
JR502
JR502
R267
R267
R267
R267
R268
R268
R268
R268
R017
R017
R017
R017
D002
D002
D002
D002
R063
R063
R063
R063
C054
C054
C054
C054
C051
C051
C051
C051
R062
R062
R062
R062
C016
C016
C016
C016
JR100
JR100
JR100
JR100
C055
C055
C055
C055
FB001
FB001
FB001
FB001
FB002
FB002
FB002
FB002
R338
R338
R338
R338
R299
R299
R299
R299
R298
R298
R298
R298
JR355
JR355JR355
JR355
1
11
19
99
9
1
11
19
99
9
1
11
1
64
6464
64 33
3333
33
32
3232
32
1
11
1
6
66
6
11
11
11
11
22
22
22
22
1
1
1
1
1
11
1
2
22
2
14
1414
14
15
1515
15
1
11
14
44
4
10
1010
10
11
1111
1120
2020
20
1
11
1
1
11
1
10
1010
10
1
11
1
10
1010
10
1
11
1
11
11
11
11
8
88
8
4
44
4
26
2626
26
1
11
14
44
4
5
55
5
5
55
5
1
11
1
8
88
8
D871
D871
D871
D871
1
11
1
4
44
4
5
55
58
88
8
20
2020
20
1
11
1
ID JUMPERS
ID JUMPERS
ID JUMPERS
ID JUMPERS
1
11
14
44
4
PINPL
PINPL
PINPL
PINPL
PINPR
PINPR
PINPR
PINPR
64
6464
64
1-678-304-11
1-678-304-11
1-678-304-11
1-678-304-11
171857211
171857211
171857211
171857211
B
C
D
1234
A
57
68
— 49 — — 50 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
Board & Boards
B
C
D
E
123
A
C702
C702
C702
C702
R707
R707
R707
R707
IC701
IC701
IC701
IC701
R702
R702
R702
R702
R705
R705
R705
R705
C700
C700
C700
C700
R704
R704
R704
R704
R706
R706
R706
R706
R719
R719
R719
R719
R717
R717
R717
R717
R718
R718
R718
R718
R715
R715
R715
R715
D704
D704
D704
D704
R716
R716
R716
R716
RV701
RV701
RV701
RV701
R708
R708
R708
R708
D702
D702
D702
D702
R712
R712
R712
R712
D701
D701
D701
D701
R710
R710
R710
R710
R709
R709
R709
R709
R711
R711
R711
R711
D703
D703
D703
D703
R713
R713
R713
R713
CN705
CN705
CN705
CN705
R700
R700
R700
R700
Q700
Q700
Q700
Q700
CN701
CN701
CN701
CN701
CN706
CN706
CN706
CN706
CN704
CN704
CN704
CN704
CN703
CN703
CN703
CN703
R721
R721
R721
R721
Q701
Q701
Q701
Q701
GAP
GAP
GAP
GAP
SPARK
SPARK
SPARK
SPARK
GROUND
GROUND
GROUND
GROUND
GROUND
GROUND
GROUND
GROUND
GAP
GAP
GAP
GAP
GROUND
GROUND
GROUND
GROUND
1
11
19
9
9
9
1
11
16
66
6
1
11
1
2
22
24
44
4
5
55
5
E
EE
E
B
BB
B
1
11
13
33
3
E
EE
E
B
BB
B
ROUT
ROUT
ROUT
ROUTBOUT
BOUT
BOUT
BOUT
"RGB & TILT AMP."
"RGB & TILT AMP."
"RGB & TILT AMP."
"RGB & TILT AMP."
1
11
1
GND
GND
GND
GND
GOUT
GOUT
GOUT
GOUT
BOUT
BOUT
BOUT
BOUT
ROUT
ROUT
ROUT
ROUT
TP702
TP702
TP702
TP702
TP701
TP701
TP701
TP701
171857211
171857211
171857211
171857211
1-678-305-11
1-678-305-11
1-678-305-11
1-678-305-11
[RGB DRIVE, CRT DRIVE] CA BOARD WAVEFORMS
1 2 3
132.8V p-p (H) 135.9V p-p (H) 140.6V p-p (H)
[KEY]
POWR ON
POWR ON
POWR ON
POWR ON
E
E
E
E
KEY
KEY
KEY
KEY
12
A
B
3456
REF NO. LOC.
KV-27FV16
KV-29FV16
KV-29FV16C
KV-32FS12
KV-32FS16
R717 A-2 2.2 2W
#
R718 A-2 #
3.3 2W
#: Not Mounted
()
CA BOARD MARK (*) LIST
H
KG G2
CV KR G1 G4 HV
KB
1 2 3 4 5 6 7 8 9
1
1
2
3
1 2 3 4 5
1
2
3
4
5
6
7
8
9
1
1
3 5
6
7
8
9
10
11
12
13
G2
G1-1
H1
H2
G1-2
KB
KG
KR
G1-3
G4
CV
1
2
3
4
5
6
C704
L701 C705
R708
R709
R710
R711
R712 R713
D701D702 D703
R714
D704
R715
R716
C707
C702
R707
C708
C701
C703
C709
C710
R702
R701
R705
R700
R720
R721
R719
R704
R703
J701
CN702
R706
RV701
CN705
CN701
IC701
Q701
Q700
CN704
IC702
CN706
R717
R718
10
250V
100
100
100
1k
1/2W
1k
1/2W
1k
1/2W
1SS83TD1SS83TD 1SS83TD
100
1/2W
RGP10GPK23
560k
1/2W
100k
1/2W
0.0047
2kV
E
0.1
:MPS
1.5
:FPRD
0.1
:MPS
47
25V
47
25V
220
16V
10
220
10k
10k
22k
2.2k
2.2k
220
2W
2.2k
100
4.7
250V
:PIN-J
1
VSTAT CONTROL
9P
3P
LA6500-FA
N/S AMP
2SC3311A
NS MUTE
2SC3311A
NS MUTE
TDA6108JF/N1B
CRT DRIVE
6P
*
2W
*
2W
G2
TO A BOARD
B IN
G IN
R IN
GND
IK
R OUT
G OUT
B OUT
VDD
TAB (CONTACT)
TO A BOARD
200V
N.C.
GND
HEATER
IK
R
G
B
N/S
N/S MUTE
H-TRAP
GND
GND
(T505)
CRT
E
COIL+
COIL-
NC
N/S COIL
TO A BOARD
(T505)
FOCUS
TO MA BOARD
-13V
+13V
CN502
CN303
RGB DRIVE
CRT DRIVE
TP47R
TP47B
R OUT
B OUT
BA5-885-CA
R
B
G
R
B
G
200V
200V
200V
-13V
-13V
13V
13V
123
0.0V
0.3V
0.0V
1.7V
0.3V -0.6V0.3V
2.2V
2.0V
2.2V
3.6V
138.5V
134.5V
144.4V

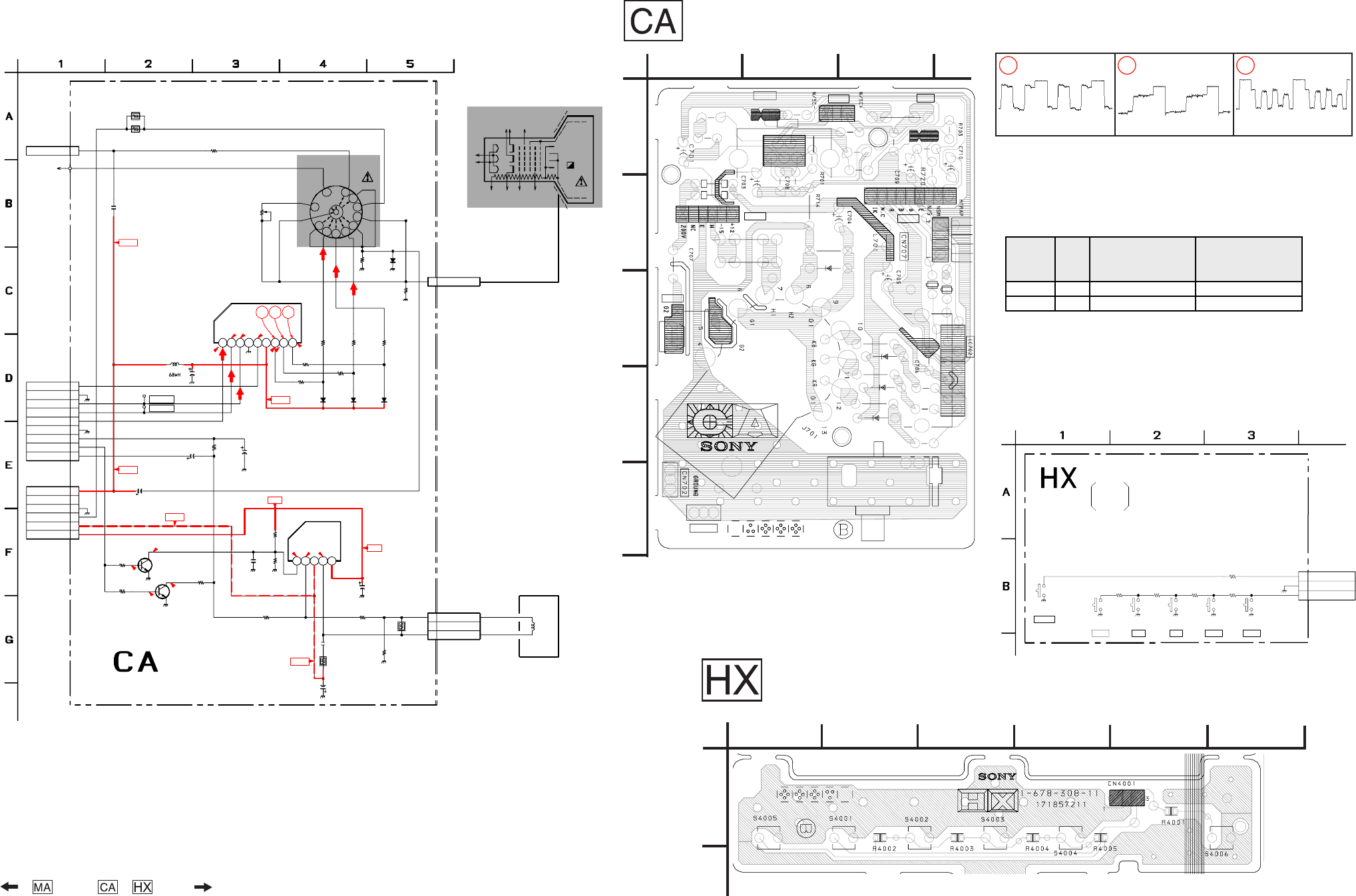

CA BOARD SCHEMATIC DIAGRAM
HX BOARD SCHEMATIC DIAGRAM
1
2
3
R4005 R4004 R4003 R4002
S4002 S4001
S4003S4004
S4005
S4006
R4001
CN4001
6.8k 2.2k 820 680
100
:CHIP
3P
WHT-L
:S-MICRO
TV/V
POWER
CH+ CH- VOL+ VOL-
KEY
POWER-SW
GND
KEY-SW
TO A BOARD
CN2003
BA5-885-HX

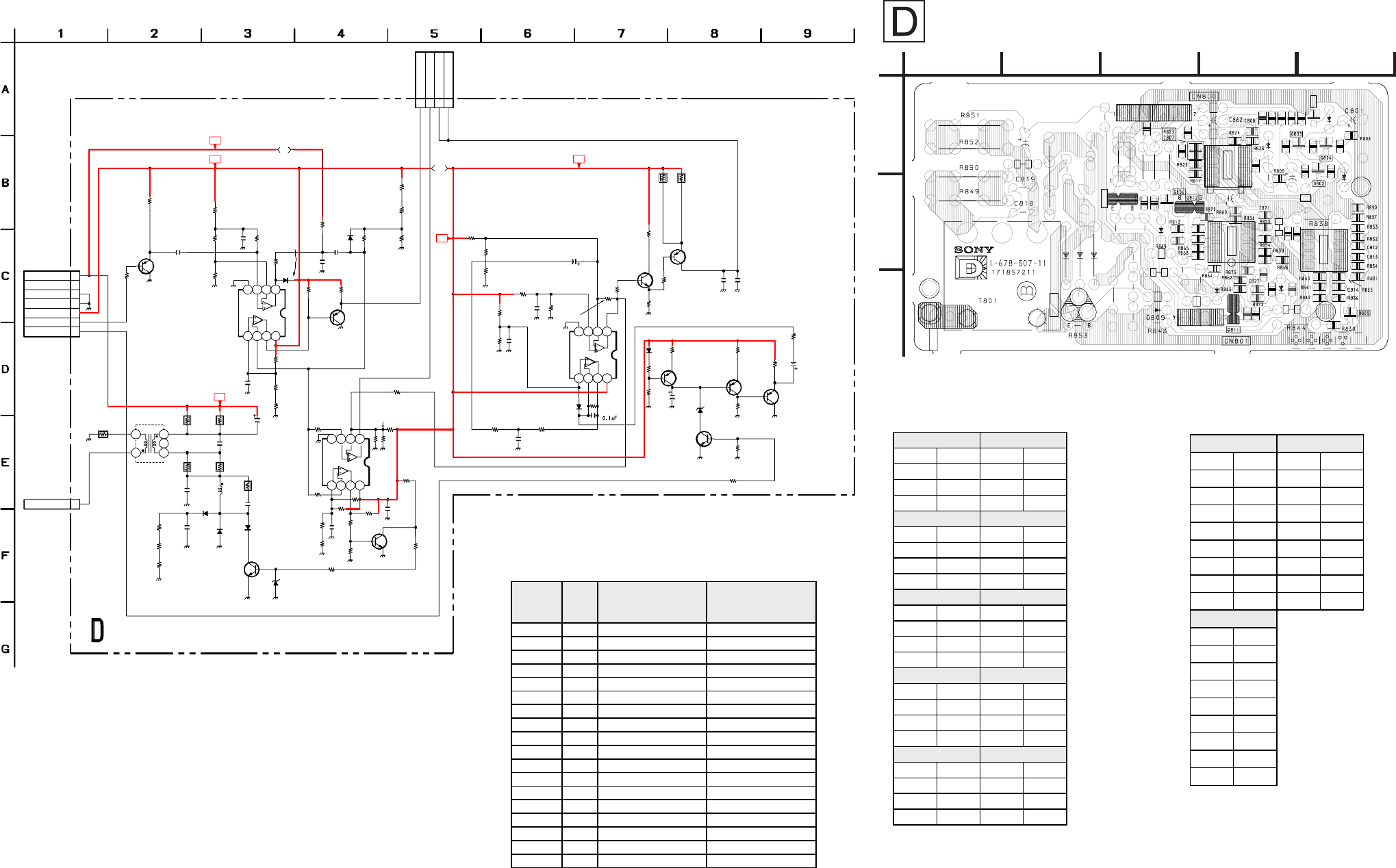

D BOARD SCHEMATIC DIAGRAM
1234
5 6 7 8 1234
5 6 7 8
1234
5 6 7 8
1
2
3
4
5
6
7
1
2
3
4
1
1
2
34
6
R801
R802
R803
R804
R805
C801
R806
R807
R808
D802
C802
R809
C803C804R811
R813
R819
R823C807
C808
R827 R828
C809
R830
R831
C812
R834 R835
C814
R836
R839
R841
T801
R860
C821
R862
R863
R864
R865
C823 C824
D813
R867
C825
R868
R869
C826
R870
R871
R872
R873
R874
R875
C815
R852
R849 R850
R848
C817
R840
R832
R833
R820
R821
C820
C816
D809
C862
R851 C810
R853
R815
R814
R822
R825
R829
C818
R817
R812
R842
R824
D814
D808R854
R855
CN801
CN800
CN802
R890
R816
R866
R838
R847
R846
R845
IC802
D812
D810
D811
D801
Q812
Q810
Q809
IC803 Q811
IC801
Q804
Q803
Q801
Q802
Q805
Q806
R844
R837
R857
L803
47k
:CHIP
10k
:CHIP
22k
:CHIP
10k
:CHIP
4.7k
:CHIP
1
22k
:CHIP
3.3k
:CHIP
10k
:CHIP
1SS133
10
22k
:CHIP
0.22
:PP
0.22
:PP
100
:CHIP
470
:CHIP
47k
:CHIP
4.7k
:CHIP
0.01
B:CHIP
0.01
:CHIP
4.7k
:CHIP 33k
:CHIP
0.33
16V
:CHIP
0
:CHIP
1k
:CHIP
0.01
:CHIP
4.7k
:CHIP 2.2k
:CHIP
0.01
B:CHIP
2.2k
:CHIP
100
:CHIP
10k
:RN-CP
0.01
:CHIP
2.2k
:CHIP
2.2k
:CHIP
220
:CHIP
100k
:CHIP
0.0027
:PP 0.047
:CHIP
1SS133
PROTECT
10k
:CHIP
0.01
:PT
10k
:CHIP
100k
:CHIP
100p
:CHIP
2.2k
:CHIP
680k
:RN
1M
:CHIP
10k
:CHIP
330
:CHIP
270
:CHIP
0.022
630V
:PP
0.47
160V
220p
500V
:B
MTZJ-15B
10
5.0MM
JW
:RS
68
1W
4.7k
:CHIP
100k
470k
3.3k
:CHIP
3.9k
DF TRANSFORMER
100k
1SS133T-77
1SS133
4P
7P
1P
100k
:CHIP
100
:CHIP
10k
:CHIP
100
:CHIP
100k
100k
100k
NJM2903D
DF-COMP
ERB44-06
CLAMP
ERA38-06
CLAMP
ERA38-06
DAMP
MTZJ-5.6C
CLAMP
2SA1309A
HP
2SC3840K
SW
2SD601A
BUFFER
NJM2903D
HP 2SA1309A
QP DRIVE
NJM2904D
V-MOD
2SB709A
SW
2SB709A
BUFFER
2SD601A
BUFFER
2SB709A
BUFFER
2SB734-T-34
V-MOD
2SD601A
V-MOD
JW(12.5MM)
12k :RN-CP
10mH
:LHL10
+9V
+B
*
*
**
*
*
*
**
*
*
:CHIP
*
:CHIP
*
:CHIP
*
:CHIP
*
*
*
:CHIP
*
:CHIP
135V
GND
H.P
VD+
DF
NC
GND
9V
TO A BOARD
(FOR DF)
QP DRIVE
9V DRIVE
V MOD
V MOD
BA5-885-D
TO A BOARD
CN515
TO V BOARD CN904
CONVERGENCE
CN504
9V
9V9V
+B
+B
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
— 52 —— 51 —
pin volt pin volt
17.312.3
24.424.3
34.534.7
4 GND 4 GND
54.557.6
64.566.7
74.576.0
89.089.0
All voltages are in V
pin volt
16.8
25.7
30.0
4 GND
56.8
66.7
73.2
89.0
IC801 IC803
IC802
D BOARD IC VOLTAGE LIST
REF NO. LOC.
KV-27FV16
KV-29FV16
KV-29FV16C
KV-32FS12
KV-32FS16
C817 E-2 .0039 630V
.0027 630V
C818 E-3 .0015 500V
680PF 500V
R814 B-8 #
68 1W
R817 C-7 56K 47K
R820 C-6
22K
33K
R821 C-5
15K
3.3K
R832 F-4 5.6K 3.3K
R833 F-4 33K 39K
R840 E-4 68K #
R841 E-4 6.8K 10K
R848 E-3 15K 1W 2.2K 2W
R849 E-3 3.3K 3W 8.2K 3W
R850 E-3 # 8.2K 3W
R851 E-3 2.2K 2W 6.8K 3W
R852 E-2 # 6.8K 3W
R854 D-3 6.8K 5.6K
R855 D-3 47K 56K
R857 D-4 # 33K
#: Not Mounted
D BOARD MARK (*) LIST
B
C
1234
A
5
[CONVERGENCE]
C823
C823
C823
C823
R848
R848
R848
R848
C816
C816
C816
C816
R874
R874
R874
R874
R872
R872
R872
R872
C824
C824
C824
C824
R845
R845
R845
R845R846
R846
R846
R846R847
R847
R847
R847
R821
R821
R821
R821
R829
R829
R829
R829
R827
R827
R827
R827
R857
R857
R857
R857
Q805
Q805
Q805
Q805
C809
C809
C809
C809
R803
R803
R803
R803
R804
R804
R804
R804
R805
R805
R805
R805
IC803
IC803
IC803
IC803IC801
IC801
IC801
IC801
IC802
IC802
IC802
IC802
R808
R808
R808
R808
C820
C820
C820
C820
C815
C815
C815
C815
C825
C825
C825
C825
R814
R814
R814
R814
R815
R815
R815
R815
L803
L803
L803
L803
D810
D810
D810
D810
D811
D811
D811
D811
Q810
Q810
Q810
Q810
C817
C817
C817
C817
D812
D812
D812
D812
D802
D802
D802
D802
D801
D801
D801
D801
R871
R871
R871
R871
R810
R810
R810
R810
R866
R866
R866
R866
R816
R816
R816
R816
R839
R839
R839
R839
C822
C822
C822
C822
R807
R807
R807
R807
R802
R802
R802
R802
Q801
Q801
Q801
Q801
R801
R801
R801
R801
R828
R828
R828
R828
C810
C810
C810
C810
R822
R822
R822
R822
R867
R867
R867
R867
R861
R861
R861
R861
C826
C826
C826
C826
D814
D814
D814
D814C802
C802
C802
C802
D808
D808
D808
D808
R819
R819
R819
R819
R811
R811
R811
R811
R812
R812
R812
R812
D803
D803
D803
D803
C804
C804
C804
C804
C803
C803
C803
C803
CN802
CN802
CN802
CN802
C828
C828
C828
C828
JR801
JR801
JR801
JR801
D813
D813
D813
D813
1
11
14
44
4
5
55
5
8
88
8
1
11
1
4
44
4
5
55
5
8
88
8
1
11
14
44
4
5
55
5
8
88
8
H.P
H.P
H.P
H.P
9V
9V
9V
9V
GND
GND
GND
GND
GND
GND
GND
GND
NC
NC
NC
NC
135V
135V
135V
135V
V.P
V.P
V.P
V.P
DF
DF
DF
DF
V MOD
V MOD
V MOD
V MOD
V MOD
V MOD
V MOD
V MOD
9V DR
9V DR
9V DR
9V DR
QP DR
QP DR
QP DR
QP DR
E
EE
EB
B
B
B
pin volt pin volt
B -2.2 B 7.3
C3.4C8.1
E GND E 6.7
pin volt pin volt
B4.3B0.3
C GND C 0.3
E 4.9 E GND
pin volt pin volt
B6.4B0.3
C4.3C1.2
E 7.0 E GND
pin volt pin volt
B7.4B6.3
C 6.4 C GND
E7.9 E6.4
pin volt pin volt
B6.7B0.0
C 0.6 C GND
E7.3 E0.6
All voltages are in V
VOLTAGE LIST
Q803 Q810
Q804 Q811
Q802 Q809
Q801 Q806
Q805 Q812
D BOARD TRANSISTOR VOLTAGE LIST
123456789
101112131415161718192021222324252627282930
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
1 2 3
46
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1 2 3 4 5 6 7 8 9
10 11 12 13 14 15 16 17 18 19 20
2122232425262728293031323334353637383940
1 3 6
7
10
2 4 5
9
12
1 3 6
7
10
2 4 5
9
12
IO
G
EMI
EMI
EMI
R3500
R3501
R3502
R3503
R3504
R3505
C3500
C3501
C3502
C3504
C3505
C3506
C3507
C3509
C3510
C3511
C3512
C3513
C3514
C3515
C3516 C3517
C3519
C3520
C3521
C3522
C3524
C3527
C3528
C3529
C3530
C3531
C3532 C3533
C3534 C3535
C3536
C3539
C3541
C3542
C3543
C3546
C3547
C3548
C3549 C3550
C3551
C3552
C3553
C3554
C3555
C3556
C3557 C3558
C3559
C3560 C3561
C3562
C3563
C3564 C3565 C3566
R3506
R3507
R3508
R3509
R3510 R3511
R3512 R3514 R3515
R3516
R3517 R3518
R3519
R3520
R3521
R3522
R3523 R3524
R3525
R3526
R3527
R3528 R3529
R3530
R3531
R3532
R3534
R3535
R3544
R3545
R3547
R3548
R3549
R3550
R3553
R3554
R3555
R3556
R3557
R3558
R3559
R3560 R3561
R3563
R3564 R3565
R3566
R3568
R3569
R3570
R3571
R3572 R3573
X3500
R3588
FL3500
C3518
C3525
FL3502
FL3503
L3500
L3501
L3502
L3503
L3504
L3505
Q3501
Q3503
Q3505
Q3511
Q3506
Q3512 Q3513
Q3515
Q3516 Q3517
Q3500
Q3504
Q3510
Q3514
Q3502
C3526 C3523
R3551
CN3500
FB3500 FB3501
FB3503
FB3504
FB3505
FB3506
FB3507
FB3508
FB3502
FL3504
FL3505
FL3506
IC3500
IC3501
IC3502
R3552
R3567
0
:CHIP
0
:CHIP
0
:CHIP
47
:CHIP
0:CHIP
0
:CHIP
0.1
F:CHIP
15p
CH:CHIP
0.1
F:CHIP
24p
CH:CHIP
24p
CH:CHIP
0.1
F:CHIP
0.1
F:CHIP
0.1
25V
F:CHIP
390p
CH:CHIP
0.1
25V
F:CHIP
0.1
F:CHIP
0
:CHIP
0.01
F:CHIP
0.1
F:CHIP
0.1
F:CHIP
330
6.3V
0.1
F:CHIP
0.1
F:CHIP
27p
CH:CHIP
47
16V
0.1
:CHIP
0.1
F:CHIP
0.1
F:CHIP
0.1
F:CHIP
47
16V
0.1
F:CHIP
10 470p
CH:CHIP
115p
CH:CHIP
1
15p
CH:CHIP
36p
CH:CHIP
10
2.2
F:CHIP
15p
CH:CHIP
47
16V
0.1
F:CHIP
47
16V 0.01
F:CHIP
47
16V
0.01
F:CHIP
0.01
F:CHIP 47
16V
47
16V
0.1
F:CHIP
0.01
F:CHIP
47
16V 0.01
F:CHIP
47
16V 0.01
F:CHIP
0.01
F:CHIP
47
16V
47
16V 0.01
F:CHIP
0.01
F:CHIP
0
:CHIP
0
:CHIP
0
:CHIP
1k
:CHIP
470
:CHIP
470
:CHIP
0
:CHIP 100
:CHIP
1.8k
:CHIP
1.8k
:CHIP
100
:CHIP
100
:CHIP
0
:CHIP
4.7k
:CHIP
470
:CHIP
470
:CHIP
1k
:CHIP
47k
:CHIP
2.2k
:CHIP
220k
:CHIP
220
:CHIP
560
:RN-CP 390
:RN-CP
5.6k
:CHIP
1k
:CHIP
100
:CHIP
1k
:CHIP
100
:CHIP
1k
:CHIP
560
:CHIP
5.6k
:CHIP
0
:CHIP
2.2k
:CHIP
820
:RN-CP
2.2k
:CHIP
820
:CHIP
12k
:CHIP
33k
:CHIP
1k
:CHIP
47
:CHIP
0
:CHIP
1k
:CHIP
560
:CHIP
0
:CHIP
0
:CHIP
5.6k
:CHIP
2.2k
:CHIP
820
:CHIP
2.2k
:CHIP
33k
:CHIP
12k
:CHIP
1k
:CHIP 47
:CHIP
20MHz
560
:CHIP
0.1
25V
F:CHIP
0.1
25V
F:CHIP
2SD601A
BUFF
2SD601A
BUFF
2SD601A
BUFF
2SD601A
BUFF
2SD601A
BUFF
2SD601A
BUFF 2SD601A
BUFF
2SD601A
BUFF 2SD601A
BUFF
2SD601A
BUFF
2SB709A
BUFF
2SB709A
BUFF
2SB709A
BUFF
2SB709A
BUFF
2SB709A
BUFF
0.1
:CHIP 0.1
F:CHIP
560
:CHIP
:CHIP
15P
0UH 0UH
0UH
0UH
0UH
0UH
0UH
0UH
0UH
37UH
37UH
37UH
MEMORY
3D COMB/HH DEC
3.3V REG
180
560
:CHIP
5V
9V
9V
9V
9V
5V
5V
5V-2
5V-2
3.3V
3.3V
3.3V-2
3.3V-2
3.3V-2
IO0
IO1
IO2
IO3
IO4
IO5
IO6
IO7
IO0
IO1
IO2
IO3
IO4
IO5
IO6
IO7
IO8
IO9
IO10
IO11
IO12
IO13
IO14
IO15
IO8
IO9
IO10
IO11
IO12
IO13
IO14
IO15
MA4
MA5
MA6
MA7
MA8
MA0
MA1
MA2
MA3
MA0
MA1
MA2
MA3
MA4
MA5
MA6
MA7
MA8
MA7
MA6
MA5
MA4
MA3
MA2
MA1
MA0
MCAS
MWE
MOE
MIO15
MIO14
MIO13
MIO12
MIO11
MIO10
MIO9
MIO8
MIO7
MIO6
MIO5
MIO4
MIO3
MIO2
MIO1
MIO0
DGND
XI
XO
DVDD
HO3
HO2
HO1
HO0
HWCK
HRCK
HRST
DGND
HI3
HI2
HI1
HI0
DVDD
AVDD
FSCO
AGND
AGND
FSC1
CPLL
RPLL
CKMD
DGND
CLK8
RSTB
SLA0
SCL
SDA
ST0
ST1
NSTD
DVDD
DYCO0
DYCO1
DYCO2
DYCO3
DYCO4
DYCO5
DYCO6
DYCO7
DYCO8
DYCO9
ALTF
CSI
TEST
LINE
KIL
DGND
AVDD
CBPC
ACO
AYO
CBPY
AGND
AGND
AYI
VCL
VRBY
VRTY
AVDD
AVDD
VRTC
VRBC
ACI
AGND
MRAS
DVDD
VCC
IO1
IO2
IO3
IO4
IO5
IO6
IO7
IO8
NC
NC
*WE
*RAS
NC
A0
A1
A2
A3
VCCGND
A4
A6
A7
A8
*OE
*UCAS
*LCAS
NC
IO9
IO10
IO11
GND
IO13
IO14
IO15
IO16
GND
DGND
A5
VCC
IO12
MA8
RESET
C IN
9V
5V
AVDD
Y/C SEP
D5V
A3.3V
D3.3V
9V
5V-2
3.3V
3.3V-2
9V
AUTO WIDE
5V
A5V
IN
GND
COMB Y
GND
COMB C
DAT
CLK
GND
GND
Y-IN
GND
BA5-885-BC
CN306
TO MA BLARD
9V
9V
9V
9V
9V
5V
5V
5V
5V
3.3V
3.3V
3.3V
3.3V
3.3-2V
3.3-2V
3.3-2V
3.3-2V
3.3-2V
3.3-2V
3.3-2V
5-2V
5-2V
5-2V
5-2V
3.3-2V
5V
9V
VIDEO
VIDEO
VIDEO
VIDEO
C
C C
C
C
Y
Y
Y
Y
Y
1
2
3
KV-27FS12/27FS16/29FS12/29FS12C
— 53 — — 54 —

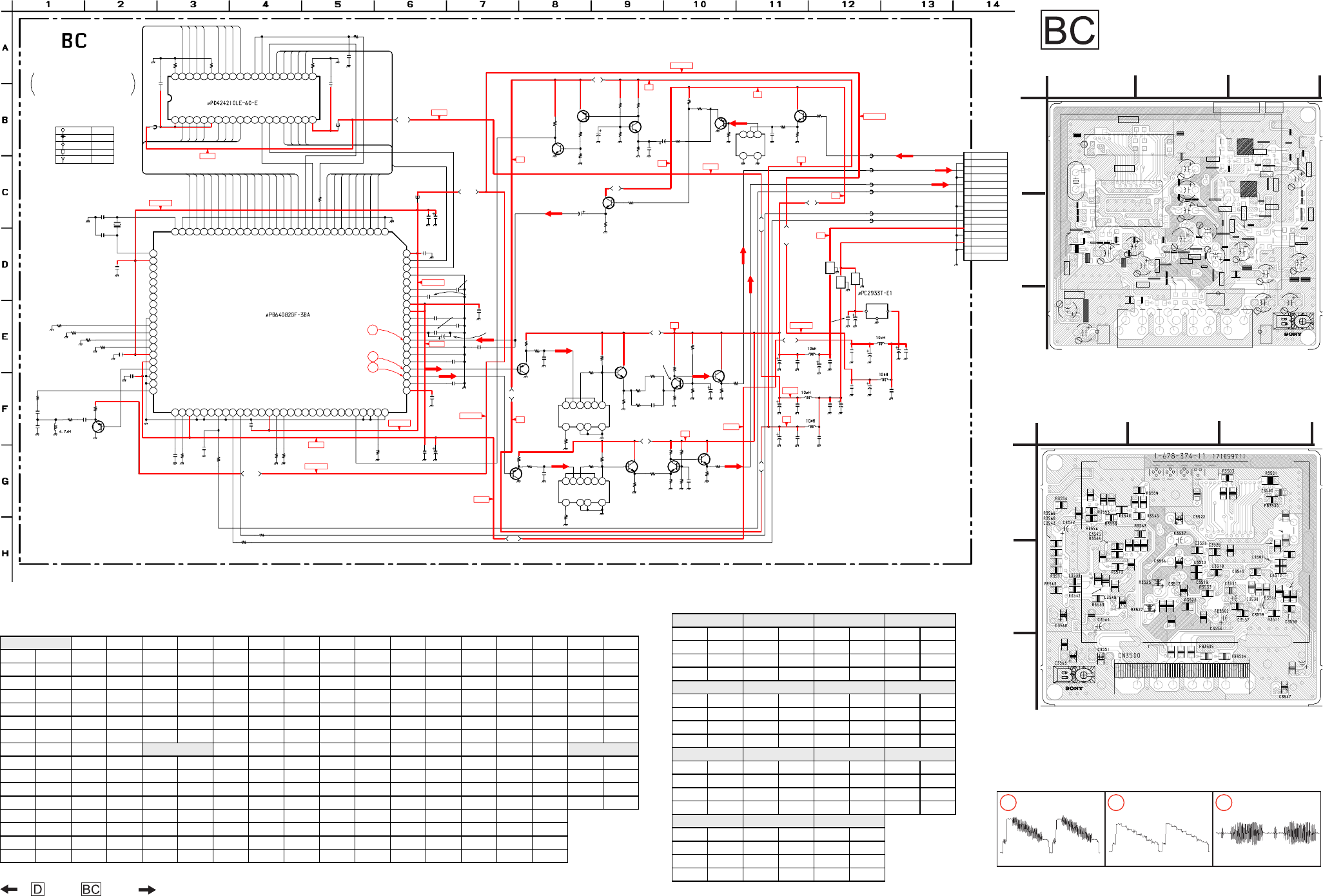

BC BOARD SCHEMATIC DIAGRAM
Board Board
16 1.5 33 1.1 8 1.5 25 0.9 42 0.0 59 4.8 76 3.3 93 3.3
pin volt 17 1.5 34 1.1 9 1.5 26 0.9 43 0.0 60 4.8 77 GND 94 3.3
1 5.0 18 1.5 35 GND 10 1.0 27 0.9 44 0.0 61 NC 78 GND 95 2.0
2 0.8 19 1.5 36 1.1 11 2.9 28 0.8 45 3.3 62 NC 79 0.0 96 NC
3 0.9 20 5.0 37 1.1 12 2.4 29 GND 46 3.3 63 NC 80 GND 97 0.0
4 0.9 21 GND 38 1.0 13 0.3 30 1.5 47 1.8 64 3.3 81 3.3 98 0.5
5 0.9 22 1.6 39 0.1 14 1.1 31 1.6 48 GND 65 0.7 82 1.1 99 1.6
6 5.0 23 1.5 40 GND 15 1.1 32 3.3 49 GND 66 1.5 83 1.7 100 3.3
7 0.8 24 1.5 16 1.1 33 NC 50 1.5 67 NC 84 1.4
8 0.7 25 1.5 pin volt 17 1.1 34 NC 51 0.0 68 NC 85 1.1 pin volt
9 1.4 26 1.5 1 GND 18 1.1 35 NC 52 0.0 69 NC 86 0.0 G GND
10 1.1 27 2.4 2 1.5 19 1.0 36 NC 53 3.3 70 NC 87 0.0 I 5.0
11 NC 28 1.1 3 1.5 20 0.1 37 NC 54 GND 71 NC 88 0.9 O 3.3
12 NC 29 1.1 4 1.5 21 1.1 38 NC 55 GND 72 NC 89 0.9
13 2.9 30 0.0 5 1.5 22 1.4 39 NC 56 NC 73 NC 90 1.0
14 0.5 31 0.3 6 1.5 23 0.7 40 GND 57 3.3 74 NC 91 1.6
15 NC 32 1.1 7 1.5 24 0.8 41 0.0 58 GND 75 NC 92 3.3
IC3500
All voltages are in V
IC3501 IC3501
BC BOARD IC VOLTAGE LIST
BC BOARD WAVEFORMS
123
1.5 Vp-p (H) 1.0 Vp-p (H) 0.8 Vp-p (H)
[Y/C SEP, AUTO WIDE]
COMPONENT SIDE
A
B
12
C
3
C3504 C3505
X3500 R3506
C3506
R3518
R3510
C3510
C3511
C3503
R3517
C3553
C3548
C3556
C3555
FB3506
FB3507
FB3508
C3552
C3516
C3521
C3523
C3502
R3504
C3501
C3535
C3533
R3526
C3534
C3550
C3565
R3569
R3540
R3570
R3572
C3546
R3560
C3532
R3561
R3562
R3546
C3539
C3540
R3557
R3549
R3555
C3561
C3566
C3562
Y IN
DAT
CLK
9V
5V
C IN
RESET
COMB C
COMB Y
GND
GND
GND
GND
GND
IN
A
B
12
C
3
CONDUCTOR SIDE
pin volt pin volt pin volt pin volt
B 1.8 B 3.9 B 3.0 B 3.0
C 0.0 C GND C 8.9 C 8.9
E 2.4 E 4.5 E 2.4 E 2.3
pin volt pin volt pin volt pin volt
B 0.2 B 5.0 B 2.3 B 2.4
C 3.3 C 8.9 C 5.5 C 6.5
E GND E 4.3 E 1.7 E 1.7
pin volt pin volt pin volt pin volt
B 4.7 B 6.3 B 5.5 B 6.5
C 0.8 C 8.9 C 8.9 C 8.9
E 5.0 E 5.7 E 4.9 E 5.8
pin volt pin volt pin volt
B 3.5 B 1.4 B 1.7
C 4.7 C GND C 0.0
E 3.7 E 2.1 E 2.4
Q3500 Q3504 Q3511 Q3515
Q3501 Q3505 Q3512 Q3516
All voltages are in V
Q3517
Q3503 Q3510 Q3514
Q3502 Q3506 Q3513
BC BOARD TRANSISTOR VOLTAGE LIST
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
515253545556575859606162636465666768697071727374757677787980
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
IC3502
IC3501
IC3500
R3505
R3507
R3508
R3509
L3500
C3509
C3513
R3512
C3514
Q3501R3520
R3588R3531
R3513R3516
C3530R3519
R3521
Q3502
Q3503
R3523
C3529
C3528
C3517
R3515
R3530
R3524
Q3504
FB3509
Q3505
C3554
R3532
FB3503
FL3500
R3529R3528
R3535
Q3506
Q3509
C3549
FL3501
Q3517
R3541
FL3503
R3565
Q3515
Q3513
R3547
R3544
Q3510
C3522
FB3501
R3502
C3537
C3527
C3524
C3536
C3532R3534
Q3514
Q3511
L3503
C3534
C3564
L3501
C3558
L3502
Q3500X3500R3500
FL3502
C3544
R3567
Q3516
R3538
C3542
Q3512
RV3500
C3541
R3550R3551
R3552
C3560
L3504
L3505
C3563
FL3505
C3551
FL3504
CN3500
C3555
C3547
FL3506
Q3508
20
21
40
1
30
31
50
51
80
81
100
1
171859711
1-678-374-11A-1131-593-A
— 55 — — 56 —
[FRONT A/V, MENU KEY]
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
HA BOARD SCHEMATIC DIAGRAM
12
34
V
L
R
1
2
3
4
5
6
7
8
9
S4217
S4218
S4219
S4220
J4221
CN4200
R4206
R4209 R4208
R4207
C4202
C4203
R4210
R4211
R4212
D4217
D4218
D4219
9P
4.7k
4.7k 470k
470k
1
1
1.5k
2.2k
6.8k
RD9.1EW-T1
RD9.1EW-T1
RD9.1EW-T1
VIDEO2
FRONT
PIN JACL(L TYPE)
C
Y
MENU
SELECT
DOWN
UP
GND
MENU SW
N.C.
FRONT V
FRONT Y
FRONT C
FRONT R
FRONT L
GND
TO A BOARD
BA5-885-HA
CN503
HB BOARD SCHEMATIC DIAGRAM
123
1
2
3
4
5
D4051
C4050
R4050
R4051
CN4050
IC4050
LNJ801LPDJA
TIMER LED
100
25V
47
1k
5P
WHT-L
:S-MICRO
SBX3071-71
IR DETECTOR
STBY 5V
IRSENSOR
GND
LED-TIMER
LED-MPWR
BA5-885-HB
TO A BOARD
CN2004
5.0V
C4508
C4507
0-555-359-01
0-555-534-01
A
B
12
[IR DETECTOR]
C
D
3
S01
D01
D02
D03
D04
D06
D05
C07
D07
R01
R10
R11
R04
R06
R07
R08
0-555-355-01
055553601
B
C
12
A
D
E
F
G
H
I
S
1
2
3
4
5
6
7
8
1
2
3
4
5
1
2
3
4
C901
C902
C903
R901
R902
R903
Q901
R904
D901D902
R905
R906C905
Q902
R907
R908
R909
C907
C908C909
C910
R910
C911
Q903
R911
R912
R913
Q904
R914
D903
R915
R916
R917
R918
R919
R920
R921
R922
C912
C914
R923
D806
D805
L802
D804
Q807
L801
D807
C913
R876
R818
R826
Q906
Q905
C906 C904
CN904
CN902
CN901
L901
Q808
C805
C811
2.2
160V
0.047
:PT
470
10V
47
:FPRD
2.7
:FPRD
560
:FPRD
2SC4793
VM.DRIVE.2
18k
MTZJ-T-77-39MTZJ-T-77-39
1k
:FPRD
18k0.047
200V
:PT
2SA1837
VM.DRIVE.1
2.7
:FPRD
560
:FPRD
47
1/2W
:FPRD
33
160V
470
10V
0.0047
500V
E
0.1
200V
:PT 180
3W
:RS
100
10V
2SC3311
AMP
68
220
68
2SC3311
AMP
270
1SS133
TEMP-CORR
1k
1k
1k
100
100
820
10k
22
:FPRD
470
25V
0.047
:PT47
1SS133T-77
1SS133T-77
10mH
RGP10GPKG23
IRF614
QP-H-OUT
10mH
ERA82-004TP5
0.001
1k
100
2.2k
2SC3311
VM OUT
2SA1309A-QRSTA
VM OUT
0.001 :PT 0.001 :PT
4P
8P
5P 2SB734
9V DRIVE
*
200V
*
200V
VM OUT
E
+B
9V
Q.P.-
Q.P.+
E
VM
Q.P.-
Q.P.+
E
VM
NC
TO A BOARD
V MOD
V MOD
9V DRIVE
QP DRIVE
CN506
TO D BOARD CN801
QP QP VM
VM
BA5-885-VA
9V
9V
+B
135.4V
134.9V
67.9V 67.9V
0.9V
0.4V
2.4V
1.8V
2.4V
5.4V
1.8V
5.4V
5.7V
5.7V
6.1V
6.8V
0.6V
6.4V
6.8V
VA BOARD SCHEMATIC DIAGRAM
REF NO. LOC.
KV-27FV16
KV-29FV16
KV-29FV16C
KV-32FS12
KV-32FS16
C424 E-2 .47 25V #
C425 C-1 1 16V #
C426 E-2 1#
C427 C-1 100 #
C428 D-2 100 #
C429 D-2 0.0047 #
C430 D-2 .22 25V #
C431 D-2 .1 25V #
C432 D-2 0.01 #
C433 D-2 1 16V #
C434 D-2 .1 25V #
C455 E-2 .4725V #
C456 E-2 0.01 #
C457 E-2 0.033 #
C458 E-3 4.7 #
C460 E-3 4.7 #
IC403 D-1 NJM2198-TE2 #
R452 E-2 10K #
#: Not Mounted
— 57 — — 58 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
K BOARD SCHEMATIC DIAGRAM
123456789
1011121314151617181920
21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
1234567
8
10
9
1112
13 14 15 16 17 18 19 20 21 22 23 24
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
2
1
2
3
JW408
JW405
C458
C434
C432C430C429C431C433
C428
C427
C425
C426
C424
C455 C456 C457
R455
R456
L410
C475
C446
C448
C447
C440
R433
C460
C490
C444
R403
R404
R408
R409
JR474
R442
R405
R410
C404
C406
R435
R434
R436
R438
C422
R437
C423
R478
R477
R432
R431
C441
C417
C416
C415
C414
C413
C202
C201
C451
R444
C450
R445
R446
C411C409
CN402
CN451
CN450
R407
C442
JW407
R452
Q431
Q430
Q432
Q433
IC403
IC404
C405
C407
C408
C410
C412
C418
C419
R443
R440
R441
5MM
100
100
0.1
100
16V
2.2
2.2
10.0MM
0.1
25V
F
0
0
0
100
100
100
100
220
220
100
100
0.0033
B:CHIP
0.0015
B:CHIP
220
4.7k
4.7k
220
4.7
220
4.7
220k
220k
10k
10k
100
4.7
4.7
4.7
4.7
4.7
4.7
4.7
4.7
220k
CHIP
4.7
220k
CHIP
220k
CHIP
0.0033
B:CHIP
0.0015 B:CHIP
3P
2P
20P
100
:CHIP
0
12.5MM
2SD601A
MUTE
2SD601A
MUTE
2SB709A
BUFFER
2SB709A
BUFFER
NJW1130G-TE2
AUDIO PROCESSOR
0.033
:CHIP0.22
:CHIP
0.22
:CHIP
0.033
:CHIP
0.1
:CHIP
0.1
:CHIP
1
:CHIP
10k
CHIP
220k
220k
*
****
*
**
*
**
*
*
*
*
*
* CHIP
* AUDIO FILTER
IN1A
IN2A
IN3A
IN4A
IN5A
IN6A
BBEA
BBEA
TONEATONEB
TONEATONEB
MONAMONB
LINEALINEB
OUTOUTB
PS
AGC
AGC
VREF
DACDAC
DACDAC
SDAAUX0
SCLAUX1
GNDVCC
IN1
IN2
IN3
IN4
IN5
IN6
BBEB
BBEB
A
TP1
FIL4
FIL5
FIL6
FIL7
FIL8
FIL9
VREF
VREF
V+
GND
MODE1
LIN
RIN
FIL1
FIL2
FIL3
TP3
VOL1
VOL2
LOUT
ROUT
TP2
MODE2
MON-L
MON-R
VAR/FIX-R
OUT-L
OUT-R
9V
GND
YUV-L
YUV-R
V3-L
V3-R
V1-L
V1-R
TV-L
TV-R
V2-R
V2-L
VAR/FIX-L
SDA
GND
SCL
BOARD
N.C.
MUTE
AUDIO PROCESSOR
PIP-L
PIP-R
BA5-885-K
TO MA BOARD
CN401
TO MA
CN402
9V
9V
AUDIO-R
AUDIO-L
AUDIO-L
AUDIO-R
AUDIO-R
AUDIO-RAUDIO-R
AUDIO-R
AUDIO-R
AUDIO-L
AUDIO-L
AUDIO-L
AUDIO-L
AUDIO-L
9V
L802
L802
L802
L802
L801
L801
L801
L801
C805
C805
C805
C805
R826
R826
R826
R826
C807
C807
C807
C807
C908
C908
C908
C908
R906
R906
R906
R906
R907
R907
R907
R907
R910
R910
R910
R910
R905
R905
R905
R905
D902
D902
D902
D902
D901
D901
D901
D901
C904
C904
C904
C904
C906
C906
C906
C906
C902
C902
C902
C902
R903
R903
R903
R903
C901
C901
C901
C901
C903
C903
C903
C903
R901
R901
R901
R901
R919
R919
R919
R919
R920
R920
R920
R920
C911
C911
C911
C911R916
R916
R916
R916
R911
R911
R911
R911
R912
R912
R912
R912
R913
R913
R913
R913
R914
R914
R914
R914
D903
D903
D903
D903
R923
R923
R923
R923
C912
C912
C912
C912
R876
R876
R876
R876
Q807
Q807
Q807
Q807
Q901
Q901
Q901
Q901
Q906
Q906
Q906
Q906
Q903
Q903
Q903
Q903
CN901
CN901
CN901
CN901
1
11
15
55
5
B
B
B
B
E
EE
E
B
BB
BE
E
E
E
E
EE
EB
B
B
B
B
BB
B
G
GG
GS
SS
S
VM
VM
VM
VM
VM
VM
VM
VM
E
E
E
E
E
E
E
E
QP+
QP+
QP+
QP+
QP+
QP+
QP+
QP+
QP-
QP-
QP-
QP-
QP-
QP-
QP-
QP-
1-678-306-11
1-678-306-11
1-678-306-11
1-678-306-11
171857211
171857211
171857211
171857211
('VELOCITY MODULATION')
('VELOCITY MODULATION')
('VELOCITY MODULATION')
('VELOCITY MODULATION')
[VELOCITY MODULATOR]
B
C
1234
A
5
12
A
B
C
[AUDIO PROCESSOR]
C201
C408
C409
C410
C411
C404 C406
C428
C426
C431
C432
C430
C424
C455
C456
C457
C450
C451
C422
C423
JR407
R410
R409 C418
C419
IC404
R404
JR429
C405
C413
C412
C415
JR427
C446
R456
JR426
JR420
R403
R479 CN450
IC403
CN402
Q433
R437
R438
R439
Q430 R433
R4
3
1
R432
Q431
C490
R435
R434
Q432
C440
R443
R436
R459
R469
1
1
21
1
13
24
S.R.S
13
12
1
20
40
20
AUDIO PROCESSOR
1
-
678
-
026
-
13
171846413
& Boards & Boards
16 4.5 7 4.7 24 1.3
pin volt 17 4.5 8 4.5 25 1.3
1 NC 18 4.5 9 4.5 26 4.4
2 4.5 19 NC 10 4.5 27 3.9
3 4.5 20 4.5 11 NC 28 4.5
4 4.5 21 4.5 12 4.5 29 4.5
5 4.5 22 4.5 13 4.5 30 NC
6 4.5 23 4.5 14 1.0 31 4.5
7 4.5 24 4.5 15 4.5 32 4.5
8 4.5 16 0.9 33 4.5
9 4.5 pin volt 17 0.9 34 4.5
10 9.0 1 4.5 18 4.8 35 NC
11 GND 2 4.5 19 4.9 36 4.5
12 0 3 4.5 20 GND 37 4.5
13 0 4 4.5 21 8.9 38 4.5
14 NC 5 4.5 22 NC 39 4.5
15 4.5 6 NC 23 NC 40 4.5
IC403
IC404
All voltages are in V
K BOARD IC VOLTAGE LIST
K BOARD MARK (*) LIST
REF NO. LOC.
KV-27FV16
KV-29FV16
KV-29FV16C
KV-32FS12
KV-32FS16
C805 B-6 .033UF 200V
.01UF 630V
C811 A-6 .047UF 200V
.082UF 200V
#: Not Mounted
VA BOARD MARK(*) LIST
pin volt pin volt pin volt pin volt
B 0.3 B 0.3 B 4.5 B 4.5
C 0.0 C 0.0 C GND C GND
E GND E GND E 5.1 E 5.2
All voltages are in V
Q433Q430 Q432Q431
K BOARD TRANSISTOR VOLTAGE LIST
— 59 — — 60 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
1
0.9 Vp-p (H)
2
3.3 Vp-p (H)
3
1.4 Vp-p (14.3 MHz)
4
3.5 Vp-p (H)
5
3.8 Vp-p (V)
P BOARD WAVEFORMS
123456789101112131415161718192021
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
2
3
4
5
6
7
8
109
11
12
131415161718192021222324
1
2
3
4
5678
C3303
C3306
R3328
R3336
R3338
C3323
C3326
L3302
L3303
C3327 C3328
D3304
C3334
R3349
R3316
R3317
L3301
R3393
L3304
C3341
C3344
C3352
C3308
C3319
C3320
C3339
C3342
C3345
C3346
C3347
C3349
C3350
C3354
C3355
C3356
C3357
R3300
R3303
R3304
R3309
R3310
R3312
R3318
R3319
R3320
R3321
R3323
R3324
R3325
R3340
R3341
R3342 R3347
R3350
R3351
R3356
R3361
R3365
R3366 R3367
R3368
R3380
R3382
R3385
R3395
R3396
R3398
R3401
X3300
C3333
C3332
R3375R3371 R3374
R3373
R3372
R3400
R3355
R3376
R3377
R3379
R3403 R3378
R3369
R3402
R3383
R3405
R3381
R3370
R3404
R3388
R3386
R3387
R3384
R3322
R3399
R3343
R3346
R3344
R3345
R3305
R3335
R3334 R3333
R3311
R3329
R3358
R3357
R3359 R3360
C3351
C3340
C3343
C3353
C3305
C3301
C3302
C3324 C3325
C3309
C3330
C3304
C3314
C3315
C3336
R3392
L3300
R3313 C3317
C3316
C3311 X3301
C3310 R3308
D3301
R3397
CN3300
C3321
IC3301
Q3300
Q3301
Q3302
Q3308 Q3315
Q3316
Q3319
Q3318
Q3317
C3331
Q3321
Q3320
IC3300
IC3302
Q3311
Q3309
Q3306
Q3305
Q3304
Q3313
Q3314
Q3312
Q3323
C3335
0
47
16V
0.1
25V
F:CHIP
47
16V
47
16V
47
16V
47
16V
0.47
25V
F:CHIP
UDZ-TE-17-3.9B
0
:CHIP
0
:CHIP
0
0
10
1W
0
:CHIP
:CHIP
0.22
25V
F:CHIP
0.22
25V
F:CHIP
0.22
25V
F:CHIP
0.47
:CHIP
470p
CHIP
0.47
:CHIP
470p
CHIP
0.022
:CHIP
1
:CHIP
1
:CHIP
1
:CHIP
0.47
:CHIP
18p
:CHIP
0.022
:CHIP
1
:CHIP
1
:CHIP
1
:CHIP
470
:CHIP
10k
:CHIP
3.3M
100 :CHIP
100
:CHIP
560
CHIP
3.3k
:CHIP
0
:CHIP
10k
CHIP
1k
CHIP
1k
:CHIP
220
:CHIP
2.2k
:CHIP
0
:CHIP
2.2k
:CHIP
0 CHIP 1k
CHIP
1k
CHIP
470
:CHIP
470k
:CHIP
680
:CHIP
10k
CHIP
1k
CHIP 10k
CHIP
1k
CHIP
560
:CHIP
560
:CHIP
560
:CHIP
39k
:CHIP
22k
:CHIP
820
:CHIP
47k
:CHIP
3.58M
1
:CHIP
1
:CHIP
100
:CHIP
1k
:CHIP
100
:CHIP
1k
:CHIP
1k
:CHIP
47k
:CHIP
1k
:CHIP
100
:CHIP
470
:CHIP
1k
:CHIP
47k
:CHIP
1k
:CHIP
1k
:CHIP
22k
:CHIP
470
:CHIP
47k
:CHIP
470
:CHIP
1k
:CHIP
22k
:CHIP
1k
:CHIP
470
:CHIP
1k
:CHIP
680
56k
680
:CHIP
4.7k
680
10k
10k
330
1k
1k 1k
330
220
39k
:CHIP
470
:CHIP
470k
:CHIP 1.2k
:CHIP
68p
CH:CHIP
47
47
47
0.01
:CHIP
0.01
F:CHIP
0.01
F:CHIP
0.01
F
0.01
F0.033
F:CHIP
10
0.01
F:CHIP
0.01 F
0.01 F
0.01
F:CHIP
150k :CHIP
:CHIP
270
CHIP
470p
CH:CHIP
470p
CH:CHIP
18p
:CHIP
14.31818
0.22
25V
F:CHIP
33k
CHIP MA111-TX
100 :CHIP
20P
0.001
CHIP
M65664FP-DS60S
PIP PROCESSOR
2SD601A
BUFFER
2SD601A
BUFFER
2SD601A
BUFFER
2SB709A
BUFFER
2SB709A
BUFFER
2SB709A
BUFFER 2SD601A
BUFFER
2SD601A
BUFFER
2SD601A
BUFFER
0.001 :CHIP
2SB709A
BUFFER 2SD601A
BUFFER
NJM2534M(TE2)
VIDEO SW
TDA8501T
CHROMA DECODER
2SD1292
3.3V REG
2SD601A
DRIVE
2SB709A
BUFFER
2SB709A
BUFFER
2SB709A
EY OUT
2SD601A
SW
2SD601A
SW
2SB709A
SYNCH SEP
2SD601A
BUFFER
0.0033
CHIP
VIN
VIN
AVDD
VRT
VRB
AVSS
AVDD CSYNCS
FILTER MCK
BIAS DVSS2
X'TAL1 DVDD2
X'TAL2 RESET
X'TAL3 SWMG
AVSS TEST6
HD TEST5
VD FSC
TESTEN BGPM
SCK
BGPS
DVSS1
YADJ DVDD1
YOUT SCLK
AVDD SDATA
ACK
SWMAVSS
UOUT
VOUT
ADJ V
ADJ U
DVD Y
GND
DVD B-Y
GND
DVD R-Y
9V
VIDEO
GND
MAIN VP
GND
P BY
P RY
P YS
DAT
CLK
GND
MAIN SCP
MAIN HP
5V
MCON
H/2
Y
RED
VCC
GREEN
VSS
BLUE
CS
OSC
Y+SYNC OUT
BURST ADJ
Y+SYNC IN
Y+SYNC OUT
NOTCH
PAL/NTSC
CVBS
FLT
CHROMA
VREF
UOFF
VOFF
VIN
UIN
P-Y
TO MA BOARD
CN305
BA5-885-P
VIDEO
VIDEO
VIDEO
VIDEO
VIDEO
VIDEO
VIDEO
5V 5V
5V 5V 5V
5V
5V
5V
5V
9V
9V
9V
3.3V
3.3V
3.3V 3.3V
3.3V
3.3V
3.3V 3.3V
1
2
3
4
5
P BOARD SCHEMATIC DIAGRAM
[PIP, CHROMA DECODER]
R3314
R3314R3314
R3314
C3334
C3334C3334
C3334
R3368
R3368
R3368
R3368
Q3314
Q3314
Q3314
Q3314
R3366
R3366
R3366
R3366
D3303
D3303D3303
D3303
D3302
D3302D3302
D3302
R3310
R3310
R3310
R3310
R3309
R3309
R3309
R3309
R3363
R3363R3363
R3363
R3364
R3364R3364
R3364
R3326
R3326R3326
R3326
R3329
R3329R3329
R3329
CN3300
CN3300CN3300
CN3300
IC3302
IC3302IC3302
IC3302
IC3300
IC3300IC3300
IC3300
R3387
R3387R3387
R3387
R3384
R3384R3384
R3384
R3404
R3404
R3404
R3404
R3372
R3372R3372
R3372
R3375
R3375
R3375
R3375
R3386
R3386
R3386
R3386
R3385
R3385
R3385
R3385
R3341
R3341
R3341
R3341
R3325
R3325R3325
R3325
Q3321
Q3321Q3321
Q3321
R3324
R3324
R3324
R3324
C3331
C3331C3331
C3331
C3320
C3320
C3320
C3320
Q3302
Q3302Q3302
Q3302
R3356
R3356R3356
R3356
C3300
C3300C3300
C3300
R3370
R3370
R3370
R3370
R3405
R3405
R3405
R3405
C3353
C3353
C3353
C3353
C3351
C3351C3351
C3351
R3393
R3393R3393
R3393
X3300
X3300X3300
X3300
C3343
C3343C3343
C3343 Q3320
Q3320Q3320
Q3320
C3347
C3347C3347
C3347
R3350
R3350R3350
R3350
Q3319
Q3319Q3319
Q3319
Q3316
Q3316Q3316
Q3316
L3300
L3300L3300
L3300
C3357
C3357C3357
C3357
R3300
R3300R3300
R3300
L3304
L3304
L3304
L3304
C3340
C3340C3340
C3340 C3326
C3326C3326
C3326
IC3301
IC3301IC3301
IC3301
R3361
R3361R3361
R3361
R3360
R3360R3360
R3360
R3359
R3359R3359
R3359
R3315
R3315R3315
R3315
R3357
R3357
R3357
R3357
C3335
C3335
C3335
C3335
R3358
R3358
R3358
R3358
R3339
R3339
R3339
R3339
R3340
R3340
R3340
R3340
R3328
R3328R3328
R3328
R3327
R3327R3327
R3327
C3321
C3321C3321
C3321
Q3303
Q3303
Q3303
Q3303
C3328
C3328C3328
C3328
Q3313
Q3313Q3313
Q3313
C3338
C3338
C3338
C3338
R3365
R3365
R3365
R3365
R3367
R3367
R3367
R3367
C3339
C3339
C3339
C3339
C3323
C3323C3323
C3323
Q3312
Q3312Q3312
Q3312
C3341
C3341C3341
C3341
X3301
X3301
X3301
X3301X3302
X3302
X3302
X3302X3303
X3303
X3303
X3303
C3303
C3303C3303
C3303 C3330
C3330C3330
C3330 L3301
L3301L3301
L3301
R3349
R3349R3349
R3349
C3329
C3329C3329
C3329
Q3311
Q3311
Q3311
Q3311
C3327
C3327C3327
C3327
R3322
R3322R3322
R3322
R3323
R3323
R3323
R3323
E
E
E
E
B
B
B
B
1
11
1
21
2121
21
22
2222
22 42
4242
42
A-XXXX- XXX-A
A-XXXX- XXX-A
A-XXXX- XXX-A
A-XXXX- XXX-A
1
11
1
12
1212
12
13
1313
13
24
2424
24
1
11
1
4
44
4
5
55
58
88
8
1-678-303-11
1-678-303-11
1-678-303-11
1-678-303-11
171857111
171857111
171857111
171857111
A
B
12
COMPONENT SIDE
3
CONDUCTOR SIDE
C3308
C3308
C3308
C3308
C3309
C3309
C3309
C3309
R3312
R3312
R3312
R3312
R3311
R3311
R3311
R3311
R3304
R3304
R3304
R3304
Q3309
Q3309
Q3309
Q3309
R3334
R3334
R3334
R3334
R3318
R3318
R3318
R3318
R3319
R3319
R3319
R3319
C3303
C3303
C3303
C3303
R3303
R3303
R3303
R3303
R3305
R3305
R3305
R3305
R3306
R3306
R3306
R3306
R3307
R3307
R3307
R3307
R3343
R3343
R3343
R3343
CN3300
CN3300
CN3300
CN3300
Q3317
Q3317
Q3317
Q3317
R3377
R3377
R3377
R3377
Q3308
Q3308
Q3308
Q3308
Q3300
Q3300
Q3300
Q3300
R3371
R3371
R3371
R3371
R3374
R3374
R3374
R3374
R3403
R3403
R3403
R3403
Q3301
Q3301
Q3301
Q3301
R3373
R3373
R3373
R3373
R3378
R3378
R3378
R3378
Q3315
Q3315
Q3315
Q3315
R3376
R3376
R3376
R3376
C3343
C3343
C3343
C3343
C3344
C3344
C3344
C3344
R3321
R3321
R3321
R3321C3346
C3346
C3346
C3346
R3369
R3369
R3369
R3369
R3402
R3402
R3402
R3402
R3381
R3381
R3381
R3381
R3388
R3388
R3388
R3388
R3391
R3391
R3391
R3391
C3311
C3311
C3311
C3311
X3301
X3301
X3301
X3301
X3302
X3302
X3302
X3302
X3303
X3303
X3303
X3303
C3301
C3301
C3301
C3301
C3302
C3302
C3302
C3302
C3353
C3353
C3353
C3353
C3350
C3350
C3350
C3350
X3300
X3300
X3300
X3300
C3312
C3312
C3312
C3312
C3319
C3319
C3319
C3319
R3344
R3344
R3344
R3344
R3345
R3345
R3345
R3345
R3331
R3331
R3331
R3331
R3351
R3351
R3351
R3351L3301
L3301
L3301
L3301
C3330
C3330
C3330
C3330C3304
C3304
C3304
C3304
R3349
R3349
R3349
R3349
R3337
R3337
R3337
R3337
R3338
R3338
R3338
R3338
C3313
C3313
C3313
C3313
R3316
R3316
R3316
R3316
C3316
C3316
C3316
C3316
R3317
R3317
R3317
R3317
1-678-303-11
1-678-303-11
1-678-303-11
1-678-303-11
171857111
171857111
171857111
171857111
A
B
123
P BOARD IC VOLTAGE LIST
29 0.0
pin volt 30 0.0
1 2.6 31 0.0
2 NC 32 0.5
3 NC 33 0.0
4 0.0 34 GND
5 2.6 35 3.1
6 5.0 36 1.1
7 1.8 37 3.0
8 GND 38 1.2
39 2.6
pin volt 40 3.5
1 0.2 41 1.0
2 GND 42 GND
3 4.7
4 4.8 pin volt
5 3.2 1 0.0
6 GND 2 GND
7 0.0 3 0.0
8 GND 4 5.0
9 NC 5 0.3
10 NC 6 2.0
11 GND 7 NC
12 GND 8 5.1
13 3.2 9 NC
14 3.2 10 GND
15 3.2 11 NC
16 GND 12 2.0
17 GND 13 2.5
18 0.3 14 NC
19 GND 15 0.8
20 0.5 16 1.7
21 1.6 17 3.3
22 1.0 18 1.7
23 0.6 19 NC
24 3.4 20 1.7
25 3.4 21 2.5
26 1.4 22 1.7
27 1.7 23 1.3
28 2.0 24 1.9
All voltages are in V
IC3302
IC3300
IC3301
pin volt pin volt pin volt pin volt pin volt
B 2.4 B 3.0 B 4.1 B 4.2 B 1.9
C4.2CGNDC7.7C2.4C3.8
E1.8 E3.7 E3.5 E4.8 E1.3
pin volt pin volt pin volt pin volt pin volt
B 1.6 B 3.1 B 8.8 B 0.0 B 0.0
C4.2CGNDC0.7C1.9C5.0
E1.0 E3.8 E9.0 E4.9 EGND
pin volt pin volt pin volt pin volt pin volt
B 1.6 B 4.2 B 0.2 B 2.9 B 4.7
C4.3C2.9C2.7C5.0C0.0
E1.0 E4.9 EGNDE2.3 E5.0
pin volt pin volt pin volt pin volt pin volt
B 2.6 B 0.7 B 0.5 B 2.4 B 1.8
CGNDC0.0C0.6C3.3C5.0
E 3.3 E GND E GND E 1.8 E 1.1
All voltages are in V
Q3304 Q3309 Q3314 Q3318
Q3302 Q3308 Q3313 Q3317
Q3319
Q3301 Q3306 Q3312 Q3316 Q3320
Q3300 Q3305 Q3311 Q3315
Q3321
Q3323
P BOARD TRANSISTOR VOLTAGE LIST
7
6
5
5
8
4
922
10
24
1
2
19
20 21
18
16
17
12
11
15
323
13
14
REF. NO. PART NO. DESCRIPTION REMARK REF. NO. PART NO. DESCRIPTION REMARK

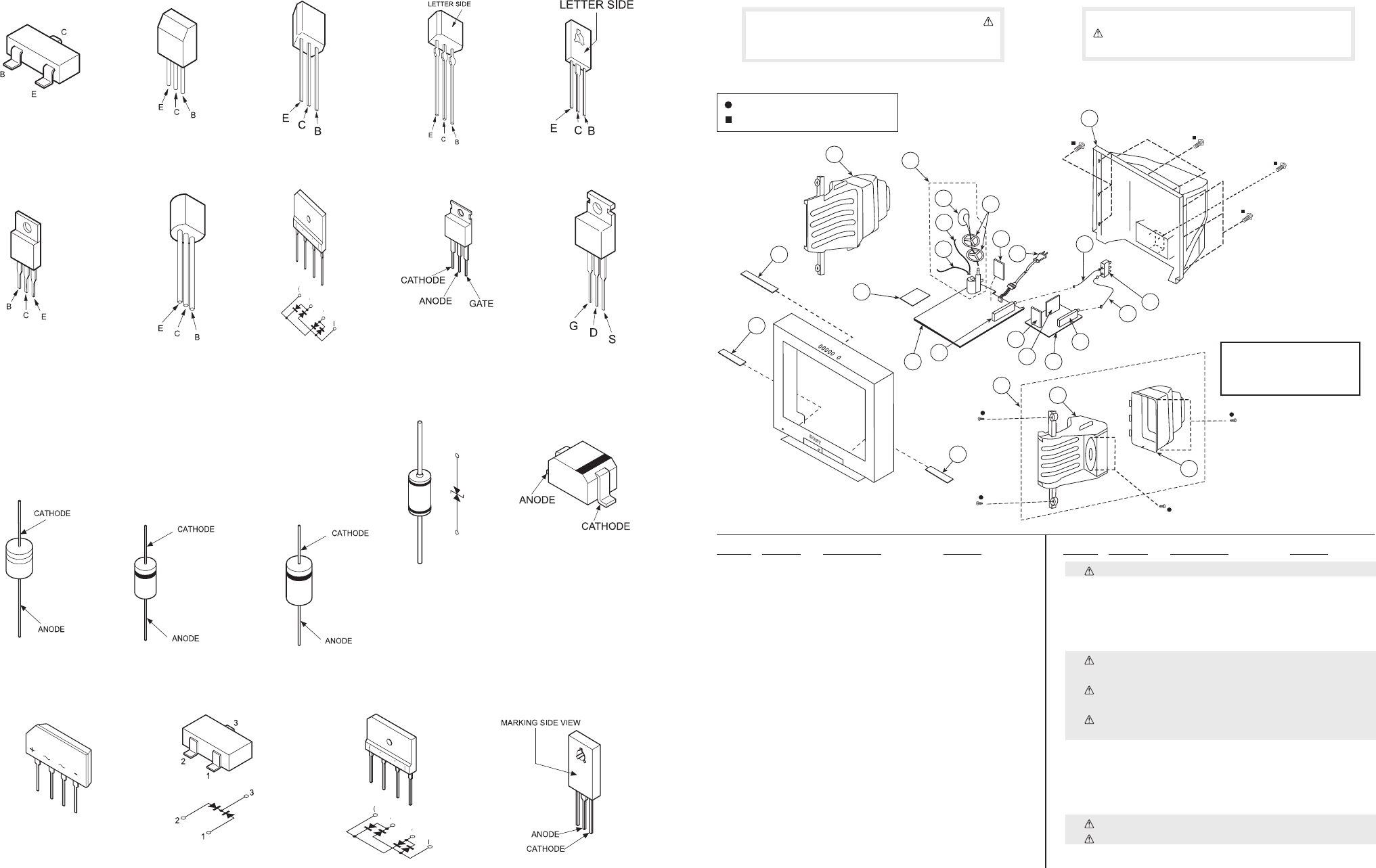

7-1. CHASSIS (KV-27FV16/29FV16/29FV16 ONLY)
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading and mark
are critical for safety. Replace only with part number
specified.
1 * A-1372-825-A HA MOUNTED PC BOARD
2 * A-1372-826-A HB (VAR) MOUNTED PC BOARD
3 * A-1299-244-A A COMPLETE PC BOARD
(KV-29FV16/29FV16C ONLY)
3 * A-1299-243-A A COMPLETE PC BOARD
(KV-27FV16 ONLY)
The high-voltage leads associated with the FBT on this board
are not included and must be ordered separately. (See 12-14)
4 * A-1343-875-A D (VAR) MOUNTED PC BOARD
5 * 1-529-336-11 BOX, 1 WAY SPEAKER (10CM) 6-7
(KV-29FV16/29FV26C ONLY)
5 * 1-529-358-11 SPEAKER, BOX (5,10CM) 6-7
(KV-27FV16 ONLY)
6 * 4-068-987-01 COVER, SPEAKER
7 4-068-988-01 BAFFLE, SPEAKER
8 * A-1304-202-A MA (VAR) MOUNTED PC BOARD
9 * A-1190-367-A P MOUNTED PC BOARD
10 * A-1131-593-A BC MOUNTED PC BOARD
11 1-453-310-11 FBT ASSY NX-4521//X4J4 12-14
12 1-251-374-13 HV CAP ASSY
13 1-900-800-82 FOCUS LEAD
14 1-900-803-22 G2 LEAD
15 3-704-372-71 HOLDER, HV CABLE
16 * A-1380-633-A K (VAR) MOUNTED PC BOARD
17 1-792-874-11 CORD, AC POWER(WITH CONNECTOR)
(KV-27FV16 ONLY)
17 1-790-316-21 CORD, AC POWER(WITH CONNECTOR)
(KV-29FV16 ONLY)
17 1-769-796-31 CORD, POWER (WITH CONNECTOR)
(KV-29FV16C ONLY)
18 4-076-875-01 COVER, REAR
19 * 1-557-056-31 CABLE, P-P
20 * 1-783-800-11 CABLE, PIN
21 8-598-414-20 CHANGER, ANTENNA AS-2F
22 8-598-501-00 TUNER, FSS BTF-FA402
23 8-598-431-30 TUNER, FSS BTF-WA411
24 * A-1372-817-A HX MOUNTED PC BOARD
SECTION 7
EXPLODED VIEW
Items with no part number and no
description are not stocked because they
are seldom required for routine service.
The component parts of an assembly are
indicated by the reference numbers in the
remarks column.
Items marked * are not stocked since they are
seldom required for routine service. Some delay
should be anticipated when ordering these items.
7-685-648-79 SCREW +BVTP 3X12
7-685-663-79 SCREW +BVTP 4X16
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
2SA1091O-TPE2
2SA993AS-QRT 2SK2845-LB102
2SA1037AK-7146-QR
2SB709A-QRS-TX
2SD601A-QRS-TX
2SC2412K-T-146-QR
2SB734-7-34
2SC3209LK-TP 2SA1309A-QRSTA
2SC3311A-QRSTA
2SD2144S-TP-UVW
ERA38-06TP1
ERA82-004TP5
1SS133T-77
D1N2OR-TA
D1NS4-TA
MTZJ-T-7712C
MTZJ-T-77-33B
MTZJ-T-77-39
RU-1P
ERC06-15S
MTZJ-T-77-5.1C
MTZJ-T-775.6C
MTZJ-T-77-7.5A
MTZJ-T-77-10B
MTZJ-T-7730D
RD10ES-T1B
RGP10-GPKG3
RGP02-17PKG23
ERB44-06TP1
1SS83TD
D1NL2OU-TA
EL1Z-V1
ERA22-08TP3
GP08DPKG23
RGP10GPKG23
RU4AM-T3
DAP202K-T-146
2SA1837
2SC4159-E
RD9.1EW-T1
D4SB60L-F D5LC20U
6-4. SEMICONDUCTORS
D2SB60A-F04
2SC1740S-QRT
MA111-TX
TF541M IRF614
2SC3840K
— 61 — — 62 —
Note:
The speaker itself is part
of the Box Speaker/1 Way
Speaker Box
— 63 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
41
36
35
39
34
38
32
40
44
30
31
26
27
33
25
37
42
43
28
29
REF. NO. PART NO. DESCRIPTION REMARK REF. NO. PART NO. DESCRIPTION REMARK

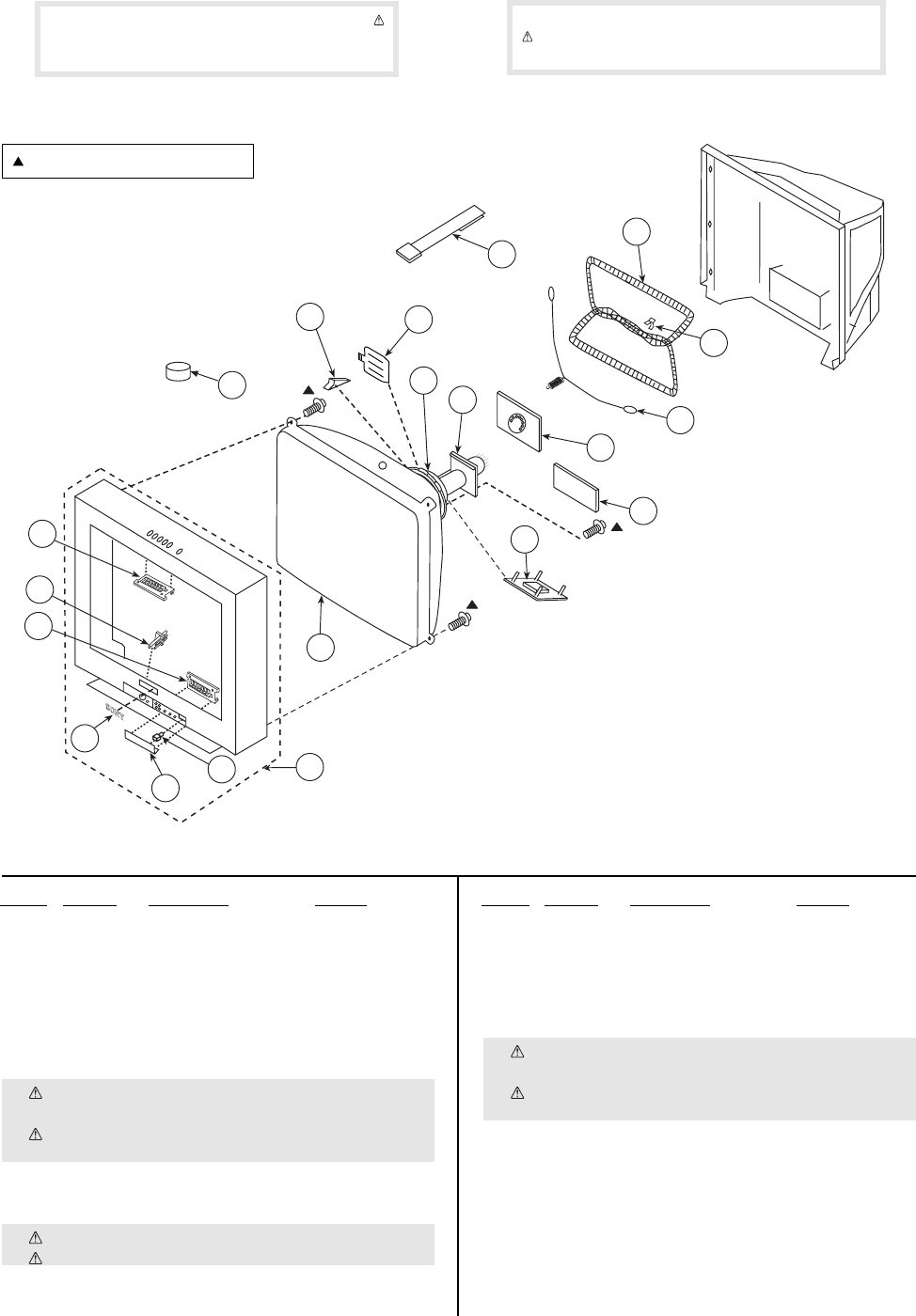

7-2. PICTURE TUBE (KV-27FV16/29FV16/29FV16 ONLY)
25 X-4037-842-1 BEZNET ASSY 26-28
26 3-704-179-31 EMBLEM (NO.9), SONY
27 4-068-985-04 DOOR
28 3-703-574-00 RETAINER, DOOR
29 4-068-986-11 GUIDE, LED
30 4-068-982-02 MULTI-BUTTON (TOP)
31 4-068-984-01 MULTI-BUTTON (BOTTOM)
32 8-735-041-05 CRT 29RSN
(KV-27FV16/29FV16 ONLY)
32 8-735-052-05 CRT 29RSN(FOR EQUATORIAL AREA)
(KV-29FV16C ONLY)
33 1-452-032-00 MAGNET,DISC
34 4-053-005-01 SPACER, DY
35 8-451-494-31 DY Y29RSA-S
36 8-453-011-11 NA299-M
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading and mark
are critical for safety. Replace only with part number
specified.
37 2-163-920-01 PLATE, TLH CORRECTION
38 1-452-896-11 COIL, NA ROTATION (RT200)
39 * A-1332-063-A CA (VAR) MOUNTED PC BOARD
40 * A-1342-550-A VA (VAR) MOUNTED PC BOARD
41 4-036-329-01 SPRING (B), TENSION
42 1-419-156-11 COIL, DEGUASSING
(KV-27FV16 ONLY)
42 1-419-523-21 COIL, DEGAUSSING
(KV-29FV16/29FV16C ONLY)
43 * 4-062-970-01 CLIP (29RSN), DGC
44 4-062-047-01 PIECE A(110), CONV CORRECT
4-046-765-12 SCREW (7) TAPPING
— 64 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
5
3
619
115
16 17
18
12
13
8
7
11
220
9
10
14
4
4
REF. NO. PART NO. DESCRIPTION REMARK REF. NO. PART NO. DESCRIPTION REMARK

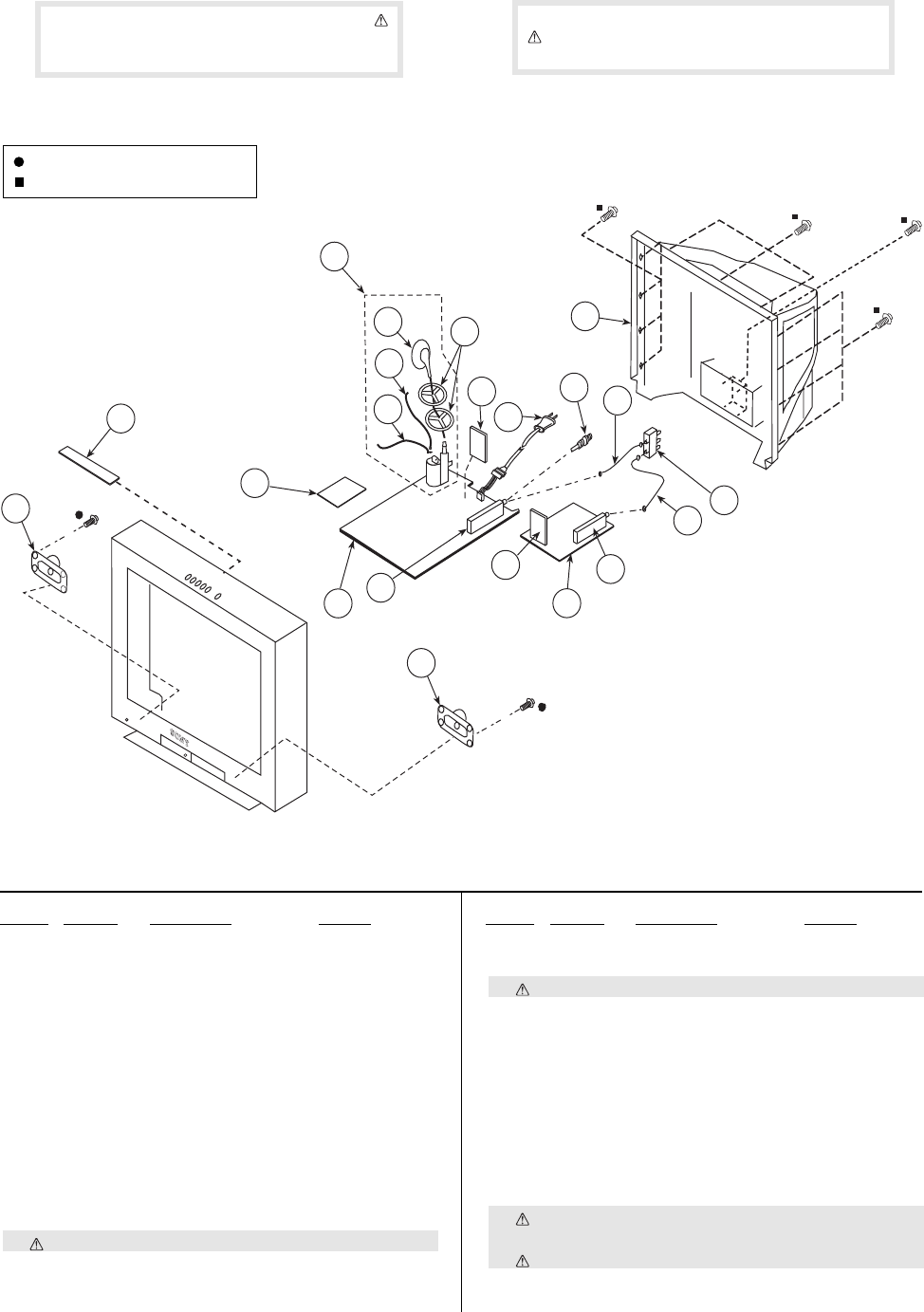

7-3. CHASSIS (KV-32FS12/32FS16 ONLY)
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading and mark
are critical for safety. Replace only with part number
specified.
7-685-648-79 SCREW +BVTP 3X12
7-685-663-79 SCREW +BVTP 4X16
1 * A-1372-817-A HX MOUNTED PC BOARD
2 * A-1299-218-A A COMPLETE PC BOARD
The high-voltage leads associated with the FBT on this board
are not included and must be ordered separately. (See 8-10)
3 * A-1343-874-A D (VAR) MOUNTED PC BOARD
4 1-529-498-11 SPEAKER (13.1X6.2CM)
5 * A-1304-203-A MA (VAR) MOUNTED PC BOARD
(KV-32FS12 ONLY)
5 * A-1304-196-A MA (VAR) MOUNTED PC BOARD
(KV-32FS16 ONLY)
6 * A-1190-367-A P MOUNTED PC BOARD
(KV-32FS16 ONLY)
71-453-338-11 FBT ASSY NX-4600//X4J4 8-10
8 1-251-374-13 HV CAP ASSY
9 1-900-800-82 FOCUS LEAD
10 1-900-803-50 G2 LEAD
11 3-704-372-71 HOLDER, HV CABLE
12 * A-1380-632-A K (VAR) MOUNTED PC BOARD
13 1-792-874-11 CORD, AC POWER(WITH CONNECTOR)
14 1-766-374-11 PLUG, F-PIN
(KV-32FS12 ONLY)
15 * 1-557-056-31 CABLE, P-P
(KV-32FS16 ONLY)
16 * 1-783-800-11 CABLE, PIN
(KV-32FS16 ONLY)
17 8-598-414-20 CHANGER, ANTENNA AS-2F
(KV-32FS16 ONLY)
18 4-075-654-11 COVER, REAR
19 8-598-501-00 TUNER, FSS BTF-FA402
(KV-32FS16 ONLY)
20 8-598-431-30 TUNER, FSS BTF-WA411
— 65 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
38
32
31
35
29
33
27
34
40
37
26
22
23
28
21
30
39
24
36
25

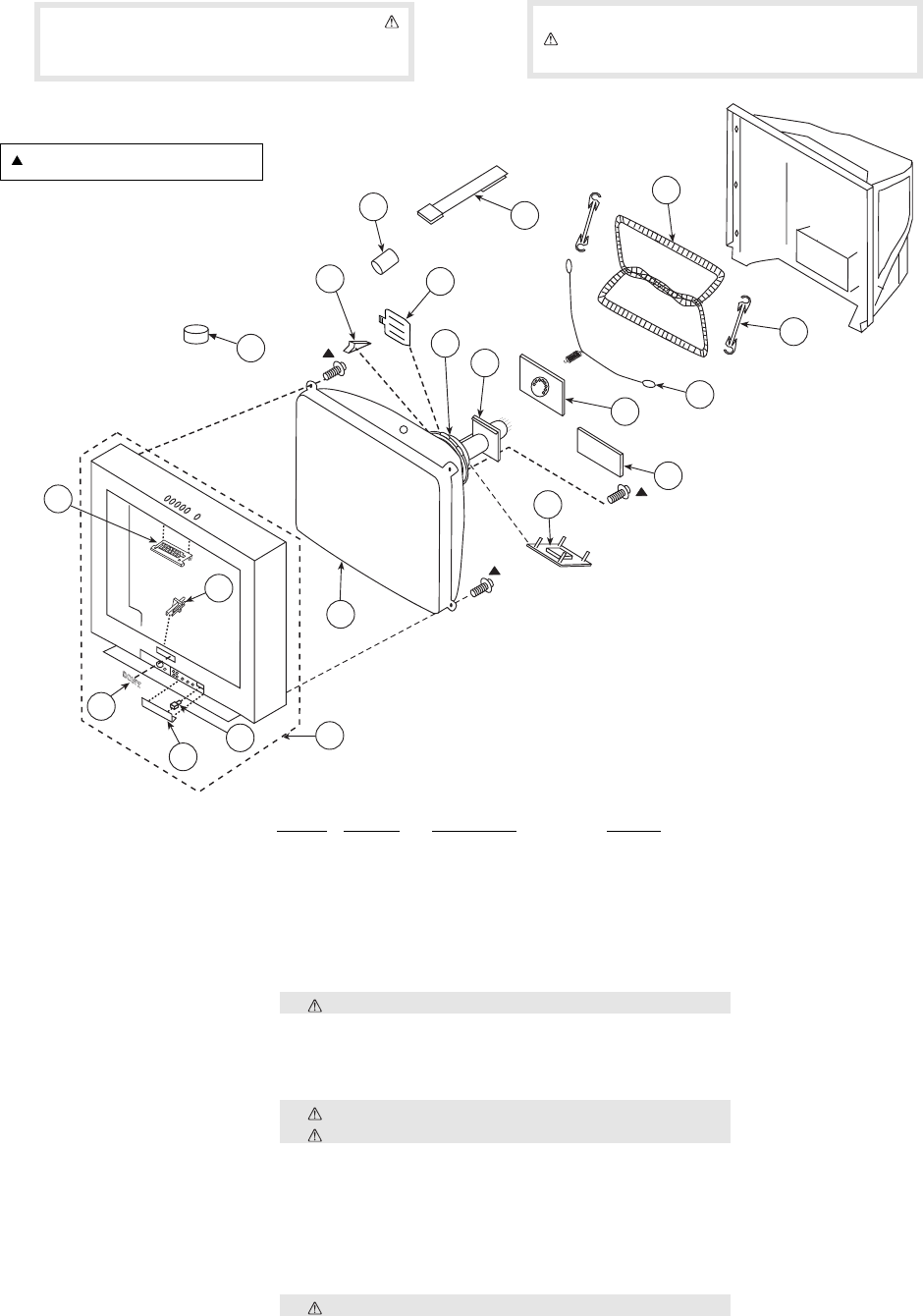

7-4. PICTURE TUBE (KV-32FS12/32FS16 ONLY)
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading and mark
are critical for safety. Replace only with part number
specified.
REF. NO. PART NO. DESCRIPTION REMARK
21 X-4037-664-1 BEZNET ASSY 22-25
22 3-704-179-31 EMBLEM (NO.9), SONY
23 4-075-658-01 DOOR
24 4-047-464-01 CATCHER, PUSH
25 4-075-657-01 GUIDE, LED
26 4-068-982-02 MULTI-BUTTON (TOP)
27 8-735-066-05 CRT 34RSN(SDP)
28 1-452-032-00 MAGNET,DISC
29 4-053-005-01 SPACER, DY
30 2-163-920-01 PLATE, TLH CORRECTION
31 8-451-499-21 DY Y34RSA-X
32 8-453-007-41 NA324-M4
33 1-452-896-11 COIL, NA ROTATION (RT200)
34 * A-1342-549-A VA (VAR) MOUNTED PC BOARD
35 * A-1332-061-A CA (VAR) MOUNTED PC BOARD
36 1-500-586-11 FILTER, CLAMP (FERRITE CORE)
37 4-062-047-01 PIECE A(110), CONV CORRECT
38 4-036-329-01 SPRING (B), TENSION
39 1-416-827-21 COIL, DEGAUSSING
40 4-065-895-03 HOLDER, DGC
4-046-765-12 SCREW (7) TAPPING
— 66 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
SECTION 8
ELECTRICAL PARTS LIST
RESISTORS
All resistors are in ohms
F : nonflammable
The components identified by in this manual have
been carefully factory-selected for each set in
order to satisfy regulations regarding X-ray
radiation. Should replacement be required, replace
only with the value originally used.
Items marked * are not stocked since they are
seldom required for routine service. Some delay
should be anticipated when ordering these items.
All variable and adjustable resistors have
characteristic curve B, unless otherwise noted.
When indicating parts by reference
number, please include the board name.
REF. NO. PART NO. DESCRIPTION REMARK REF. NO. PART NO. DESCRIPTION REMARK
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
Note:
Note:
Les composants identifies per un trame et une
marque sont critiques pour la securite. Ne
les remplacer que par une piece portant le
numero specifie.
* A-1299-243-A A COMPLETE PC BOARD
(KV-27FV16 ONLY)
* A-1299-244-A A COMPLETE PC BOARD
(KV-29FV16/29FV16C ONLY)
* A-1299-218-A A COMPLETE PC BOARD
(KV-32FS12/32FS16 ONLY)
The high voltage leads associated with the FBT on this board are not
included and must be ordered separately. Order the following leads
when requesting this A Board:
1-251-374-13 HV CAP ASSY
1-900-803-22 G2 LEAD
(All EXCEPT KV-32FS12/32FS16)
1-900-803-50 G2 LEAD
(KV-32FS12/32FS16 ONLY)
1-900-800-82 FOCUS LEAD
1-533-223-11 HOLDER, FUSE
* 4-374-846-01 COVER, CAPACITOR, CAP TYPE
4-382-854-11 SCREW (M3X10), P, SW (+)
CAPACITOR
C100 1-216-295-91 SHORT
C101 1-216-295-91 SHORT
C102 1-126-933-11 ELECT 100µF 20% 16V
C104 1-126-941-11 ELECT 470µF 20% 25V
C105 1-104-664-11 ELECT 47µF 20% 25V
C204 1-163-017-00 CERAMIC CHIP 0.0047µF 10% 50V
C205 1-126-963-11 ELECT 4.7µF 20% 50V
C210 1-126-963-11 ELECT 4.7µF 20% 50V
C211 1-126-935-11 ELECT 470µF 20% 16V
(KV-27FV16/29FV16/29FV16C ONLY)
C212 1-126-963-11 ELECT 4.7µF 20% 50V
(KV-27FV16/29FV16/29FV16C ONLY)
C213 1-126-963-11 ELECT 4.7µF 20% 50V
(KV-27FV16/29FV16/29FV16C ONLY)
C214 1-164-346-11 CERAMIC CHIP F 16V
C215 1-164-346-11 CERAMIC CHIP F 16V
C216 1-126-963-11 ELECT 4.F 20% 50V
C219 1-126-964-11 ELECT 10µF 20% 50V
C401 1-126-968-11 ELECT 100µF 20% 50V
(KV-27FV16/29FV16/29FV16C ONLY)
C402 1-126-972-11 ELECT 100F 20% 50V
(KV-27FV16/29FV16/29FV16C ONLY)
C402 1-126-943-11 ELECT 220F 20% 25V
(KV-32FS12/32FS16 ONLY)
C403 1-126-957-11 ELECT 0.22µF 20% 50V
C420 1-164-222-11 CERAMIC CHIP 0.22µF 25V
C421 1-164-222-11 CERAMIC CHIP 0.22µF 25V
C435 1-164-222-11 CERAMIC CHIP 0.22µF 25V
(KV-27FV16/29FV16/29FV16C ONLY)
C441 1-164-346-11 CERAMIC CHIP F 16V
C442 1-126-963-11 ELECT 4.F 20% 50V
C501 1-102-114-00 CERAMIC 470PF 10% 50V
C502 1-106-383-00 MYLAR 0.047µF 10% 200V
C503 1-102-228-00 CERAMIC 470PF 10% 500V
C504 1-102-228-00 CERAMIC 470PF 10% 500V
C505 1-162-116-00 CERAMIC 680PF 10% 2KV
C506 1-162-318-11 CERAMIC 0.001µF 10% 500V
C507 1-117-717-11 FILM 17000PF 3% 1.2KV
(KV-27FV16/29FV16/29FV16C ONLY)
C507 1-117-652-11 FILM 22000PF 3% 1.2KV
(KV-32FS12/32FS16 ONLY)
C508 1-137-150-11 MYLAR 0.01µF 10% 100V
C509 1-162-116-00 CERAMIC 680PF 10% 2KV
C510 1-107-649-11 ELECT 2.F 20% 250V
C511 1-115-522-11 FILM F 5% 250V
(KV-27FV16/29FV16/29FV16C ONLY)
C511 1-115-521-11 FILM 0.82µF 5% 250V
(KV-32FS12/32FS16 ONLY)
C512 1-106-387-00 MYLAR 0.068µF 10% 200V
C513 1-104-987-11 MYLAR 0.001µF 10% 100V
C514 1-109-844-11 FILM 0.68µF 5% 250V
(KV-27FV16/29FV16/29FV16C ONLY)
C514 1-115-521-11 FILM 0.82µF 5% 250V
(KV-32FS12/32FS16 ONLY)
C515 1-162-116-00 CERAMIC 680PF 10% 2KV
— 67 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
REF.NO. PART NO. DESCRIPTION REMARK REF.NO. PART NO. DESCRIPTION REMARK
C517 1-107-846-11 FILM 0.F 5% 250V
(KV-32FS12/32FS16 ONLY)
C520 1-129-722-00 FILM 0.047µF 5% 630V
(KV-27FV16/29FV16/29FV16C ONLY)
C520 1-130-118-91 FILM 0.051µF 5% 400V
(KV-32FS12/32FS16 ONLY)
C521 1-164-646-11 CERAMIC 2200PF 10% 500V
C523 1-126-941-11 ELECT 470µF 20% 25V
C524 1-102-244-00 CERAMIC 220PF 10% 500V
C525 1-107-612-11 CERAMIC 100PF 5% 500V
C526 1-126-960-11 ELECT 1µF 20% 50V
C527 1-126-965-11 ELECT 22µF 20% 50V
C528 1-164-161-11 CERAMIC CHIP 0.0022µF 10% 50V
C529 1-164-161-11 CERAMIC CHIP 0.0022µF 10% 50V
C530 1-164-161-11 CERAMIC CHIP 0.0022µF 10% 50V
(KV-27FV16/29FV16/29FV16C ONLY)
C530 1-163-009-11 CERAMIC CHIP 0.001µF 10% 50V
(KV-32FS12/32FS16 ONLY)
C531 1-106-387-00 MYLAR 0.068µF 10% 200V
C533 1-126-941-11 ELECT 470µF 20% 25V
C534 1-126-964-11 ELECT 10µF 20% 50V
C535 1-126-959-11 ELECT 0.47µF 20% 50V
C536 1-102-228-00 CERAMIC 470PF 10% 500V
C537 1-126-965-11 ELECT 22µF 20% 50V
C539 1-107-662-11 ELECT 22µF 20% 250V
C540 1-107-645-11 ELECT 22µF 20% 160V
C541 1-126-969-11 ELECT 220µF 20% 50V
C542 1-126-967-11 ELECT 47µF 20% 50V
C543 1-136-169-00 MYLAR 0.22µF 5% 50V
C546 1-126-965-11 ELECT 22µF 20% 50V
C547 1-163-031-11 CERAMIC CHIP 0.01µF 50V
C548 1-104-710-11 ELECT 22µF 160V
(KV-27FV16/29FV16/29FV16C ONLY)
C548 1-107-995-11 ELECT 100µF 160V
(KV-32FS12/32FS16 ONLY)
C549 1-126-934-11 ELECT 220µF 20% 16V
C550 1-107-846-11 FILM 0.F 5% 250V
(KV-27FV16/29FV16/29FV16C ONLY)
C550 1-117-667-11 FILM 0.47µF 5% 250V
(KV-32FS12/32FS16 ONLY)
C551 1-137-417-11 MYLAR 0.0047µF 10% 200V
C553 1-107-662-11 ELECT 22µF 20% 250V
C554 1-102-110-00 CERAMIC 220PF 10% 50V
C555 1-117-629-11 FILM 2700PF 3% 1.2KV
(KV-27FV16/29FV16/29FV16C ONLY)
C555 1-117-635-11 FILM 4700PF 3% 1.2KV
(KV-32FS12/32FS16 ONLY)
C601 1-164-004-11 CERAMIC CHIP 0.1µF 10% 25V
C602 1-126-967-11 ELECT 47µF 20% 50V
C604 1-164-182-11 CERAMIC CHIP 0.0033µF 10% 50V
C606 1-127-795-51 CERAMIC 3300PF 20% 250V
C607 1-136-311-11 MYLAR 0.47µF 20% 300V
(KV-29FV16/29FV16C ONLY)
C607 1-136-311-11 MYLAR 0.47µF 20% 125V
(ALL EXCEPT 29FV16/29FV16C)
C609 1-126-968-11 ELECT 100µF 20% 50V
C610 1-126-964-11 ELECT 10µF 20% 50V
C611 1-127-795-51 CERAMIC 3300PF 20% 250V
C612 1-113-611-11 ELECT(BLOCK) 820µF 20% 250V
(ALL EXCEPT KV-29FV16/29FV16C)
C613 1-126-964-11 ELECT 10µF 20% 50V
C614 1-130-495-00 MYLAR 0.1µF 5% 50V
C615 1-130-202-00 FILM 0.022µF 10% 400V
(KV-29FV16/29FV16C ONLY)
C616 1-107-824-11 CERAMIC 220PF 5% 1KV
(KV-29FV16/29FV16C ONLY)
C617 1-125-893-11 FILM 680PF 3% 1.5KV
C618 1-164-081-11 CERAMIC 470PF 10% 50V
C619 1-136-356-11 MYLAR 470PF 5% 50V
C620 1-104-665-11 ELECT 100µF 20% 25V
C621 1-125-772-91 CERAMIC 1500PF 10% 2KV
C622 1-164-625-11 CERAMIC 680PF 10% 500V
C623 1-164-625-11 CERAMIC 680PF 10% 500V
C624 1-131-867-51 ELECT 100µF 160V
C625 1-135-572-51 ELECT 1000µF 20% 50V
(KV-27FV16/29FV16/29FV16C ONLY)
C625 1-135-412-51 ELECT 1000µF 20% 25V
(KV-32FS12/32FS16 ONLY)
C626 1-135-573-51 ELECT 15000µF 20% 25V
C627 1-136-189-00 MYLAR 0.1µF 10% 250V
C628 1-104-665-11 ELECT 100µF 20% 25V
C630 1-113-924-11 CERAMIC 0.0047µF 20% 250V
(ALL EXCEPT KV-29FV16/29FV16C)
C631 1-113-924-11 CERAMIC 0.0047µF 20% 250V
(ALL EXCEPT KV-29FV16/29FV16C)
C634 1-137-605-11 MYLAR 0.01µF 10% 250V
C635 1-163-009-11 CERAMIC CHIP 0.001µF 10% 50V
C636 1-126-970-11 ELECT 330µF 20% 50V
C637 1-163-009-11 CERAMIC CHIP 0.001µF 10% 50V
C638 1-163-005-11 CERAMIC CHIP 470PF 10% 50V
C639 1-126-965-11 ELECT 22µF 20% 50V
C641 1-107-679-91 ELECT 10µF 20% 450V
C643 1-104-760-11 CERAMIC CHIP 0.047µF 10% 50V
C644 1-161-964-91 CERAMIC 0.0047µF 250V
C645 1-161-964-91 CERAMIC 0.0047µF 250V
C646 1-161-964-91 CERAMIC 0.0047µF 250V
C647 1-161-964-91 CERAMIC 0.0047µF 250V
C648 1-136-346-21 MYLAR 0.22µF 20% 300V
(KV-29FV16/29FV16C ONLY)
C648 1-136-346-21 MYLAR 0.22µF 20% 125V
(ALL EXCEPT 29FV16/29FV16C)
— 68 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
R
EF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
C649 1-161-830-00 CERAMIC 0.0047µF 20% 500V
(KV-27FV16/29FV16/29FV16C ONLY)
C652 1-130-471-00 MYLAR 0.001µF 5% 50V
C654 1-107-636-11 ELECT 10µF 20% 160V
C655 1-136-311-11 MYLAR 0.47µF 20% 125V
C657 1-104-664-11 ELECT 47µF 20% 25V
C658 1-135-572-51 ELECT 1000µF 20% 50V
(KV-27FV16/29FV16/29FV16C ONLY)
C658 1-135-412-51 ELECT 1000µF 20% 25V
(KV-32FS12/32FS16 ONLY)
C659 1-135-573-51 ELECT 15000µF 20% 25V
C660 1-128-714-11 ELECT 330µF 20% 400V
(KV-29FV16/29FV16C ONLY)
C661 1-128-714-11 ELECT 330µF 20% 400V
(KV-29FV16/29FV16C ONLY)
C699 1-117-703-11 CERAMIC 0.0047µF 20% 250V
(ALL EXCEPT KV-29FV16/29FV16C)
C2001 1-104-664-11 ELECT 47µF 20% 25V
CONNECTOR
CN301 * 1-564-507-11 PLUG, CONNECTOR 4P
CN406 * 1-564-507-11 PLUG, CONNECTOR 4P
CN460 1-573-298-21 CONNECTOR, BOARD TO BOARD 20P
CN501 * 1-580-798-11 CONNECTOR PIN (DY) 6P
CN502 * 1-564-509-11 PLUG, CONNECTOR 6P
CN503 * 1-564-512-11 PLUG, CONNECTOR 9P
(KV-27FV16/29FV16/29FV16C ONLY)
CN504 * 1-508-784-21 PIN, CONNECTOR (5MM PITCH) 1P
CN506 * 1-564-508-11 PLUG, CONNECTOR 5P
CN515 * 1-564-510-11 PLUG, CONNECTOR 7P
CN602 * 1-580-843-11 PIN, CONNECTOR (POWER)
CN603 * 1-573-963-11 PIN, CONNECTOR (PC BOARD) 3P
CN604 * 1-573-963-11 PIN, CONNECTOR (PC BOARD) 3P
(KV-32FS12/32FS16 ONLY)
CN2001* 1-764-334-11 PLUG, CONNECTOR 11P
(KV-27FV16/29FV16/29FV16C ONLY)
CN2001* 1-564-511-11 PLUG, CONNECTOR 8P
(KV-32FS12/32FS16 ONLY)
CN2003* 1-564-506-11 PLUG, CONNECTOR 3P
CN2004* 1-564-508-11 PLUG, CONNECTOR 5P
(KV-27FV16/29FV16/29FV16C ONLY)
CN2005* 1-764-333-11 PLUG, CONNECTOR 10P
CN2006* 1-764-333-11 PLUG, CONNECTOR 10P
CN2007* 1-564-512-11 PLUG, CONNECTOR 9P
CN2008* 1-564-512-11 PLUG, CONNECTOR 9P
DIODE
D201 8-719-108-12 DIODE RD9.1EW-T1
(KV-27FV16/29FV16/29FV16C ONLY)
D202 8-719-108-12 DIODE RD9.1EW-T1
(KV-27FV16/29FV16/29FV16C ONLY)
D203 8-719-108-12 DIODE RD9.1EW-T1
(KV-27FV16/29FV16/29FV16C ONLY)
D204 8-719-982-22 DIODE MTZJ-T-77-30D
D205 8-719-108-12 DIODE RD9.1EW-T1
D206 8-719-108-12 DIODE RD9.1EW-T1
D208 8-719-110-17 DIODE MTZJ-T-77-10B
D209 8-719-977-22 DIODE UDZ-TE-17-9.1B
D210 8-719-110-17 DIODE MTZJ-T-77-10B
D211 8-719-108-12 DIODE RD9.1EW-T1
D212 8-719-110-17 DIODE MTZJ-T-77-10B
(KV-32FS12/32FS16 ONLY)
D213 8-719-110-17 DIODE MTZJ-T-77-10B
(KV-32FS12/32FS16 ONLY)
D214 8-719-108-12 DIODE RD9.1EW-T1
D215 8-719-108-12 DIODE RD9.1EW-T1
D216 1-216-025-91 RES-CHIP 100 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
D230 8-719-108-12 DIODE RD9.1EW-T1
D231 8-719-108-12 DIODE RD9.1EW-T1
D232 8-719-108-12 DIODE RD9.1EW-T1
D233 8-719-108-12 DIODE RD9.1EW-T1
D234 8-719-977-22 DIODE UDZ-TE-17-9.1B
(KV-27FV16/29FV16/29FV16C ONLY)
D235 8-719-977-22 DIODE UDZ-TE-17-9.1B
(KV-27FV16/29FV16/29FV16C ONLY)
D236 8-719-977-22 DIODE UDZ-TE-17-9.1B
(KV-27FV16/29FV16/29FV16C ONLY)
D401 8-719-110-17 DIODE MTZJ-T-77-10B
D501 8-719-945-80 DIODE ERC06-15S
D502 8-719-908-03 DIODE GP08DPKG23
D503 8-719-908-03 DIODE GP08DPKG23
D504 8-719-945-80 DIODE ERC06-15S
D505 8-719-312-10 DIODE RU4AM-T3
D506 8-719-302-43 DIODE RGP10GPKG3
D507 8-719-991-33 DIODE 1SS133T-77
D508 8-719-991-33 DIODE 1SS133T-77
D509 8-719-109-89 DIODE MTZJ-T-77-5.6C
D510 8-719-908-03 DIODE GP08DPKG23
D511 8-719-302-43 DIODE RGP10GPKG23
D512 8-719-073-01 DIODE MA111-TX
D513 8-719-979-85 DIODE RGP15GPKG23
D514 8-719-979-85 DIODE RGP15GPKG23
D515 8-719-073-01 DIODE MA111-TX
D516 8-719-991-33 DIODE 1SS133T-77
D517 8-719-991-33 DIODE 1SS133T-77
D518 8-719-921-63 DIODE MTZJ-T-77-7.5X
D519 8-719-302-43 DIODE EL1Z-V1
D520 8-719-073-01 DIODE MA111-TX
D521 8-719-991-33 DIODE 1SS133T-77
D522 8-719-991-33 DIODE 1SS133T-77
— 69 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
REF.NO. PART NO. DESCRIPTION REMARK
D601 8-719-991-33 DIODE 1SS133T-77
D602 8-719-991-33 DIODE 1SS133T-77
D603 8-719-982-26 DIODE MTZJ-T-77-33B
D604 8-719-028-72 DIODE RGP02-17PKG23
D605 8-719-510-53 DIODE D4SB60L-F
D606 8-719-108-18 DIODE TF541M
D607 8-719-991-33 DIODE 1SS133T-77
D608 8-719-110-53 DIODE MTZJ-T-77-20B
D609 8-719-311-31 DIODE RU-1P
(KV-29FV16/29FV16C ONLY)
D610 8-719-510-02 DIODE D1NS4-TA
D611 8-719-063-70 DIODE D1NL20U-TA
D612 8-719-110-17 DIODE MTZJ-T-77-10B
D613 8-719-063-70 DIODE D1NL20U-TA
D614 8-719-063-70 DIODE D1NL20U-TA
D615 8-719-312-10 DIODE RU4AM-T3
D616 8-719-510-37 DIODE D5LC20U
D617 8-719-110-31 DIODE MTZJ-T-77-12C
D618 8-719-991-33 DIODE 1SS133T-77
D619 8-719-110-17 DIODE MTZJ-T-77-10B
D620 8-719-510-37 DIODE D5LC20U
D622 8-719-077-76 DIODE D2SB60A-F04
D623 8-719-948-45 DIODE ERA22-08TP3
D624 8-719-991-33 DIODE 1SS133T-77
D625 8-719-991-33 DIODE 1SS133T-77
D626 8-719-063-70 DIODE D1NL20U-TA
D627 8-719-110-03 DIODE MTZJ-T-77-7.5A
D628 8-719-510-48 DIODE D1N20R-TA
D2001 8-719-070-80 DIODE LNK0120022G
(KV-32FS12/32FS16 ONLY)
D2002 8-719-110-17 DIODE MTZJ-T-77-10B
D2003 8-719-108-12 DIODE RD9.1EW-T1
(KV-32FS12/32FS16 ONLY)
D2004 8-719-921-44 DIODE MTZJ-T-77-5.1C
D2005 8-719-921-44 DIODE MTZJ-T-77-5.1C
FUSE
F601 1-532-506-51 FUSE 6.3A/250V
(KV-29FV16/29FV16C ONLY)
F601 1-576-193-11 FUSE 6.3A/125V
(ALL EXCEPT KV-29FV16/29FV16C)
FERRITE BEAD
FB501 1-410-397-21 FERRITE 1.1µH
FB502 1-410-397-21 FERRITE 1.1µH
FB503 1-410-397-21 FERRITE 1.1µH
FB600 1-412-911-11 FERRITE 0µH
FB601 1-412-911-11 FERRITE 0µH
FB602 1-412-911-11 FERRITE 0µH
FB603 1-412-911-11 FERRITE 0µH
FB604 1-412-911-11 FERRITE 0µH
FB605 1-412-911-11 FERRITE 0µH
FB606 1-412-911-11 FERRITE 0µH
FB609 1-412-911-11 FERRITE 0µH
FB610 1-412-911-11 FERRITE 0µH
IC
IC401 8-759-490-17 IC TDA7057AQ/N2
(KV-32FS12/32FS16 ONLY)
IC402 8-759-573-40 IC TDA8580Q/N1
(KV-27FV16/29FV16/29FV16C ONLY)
IC501 8-759-700-07 IC NJM2903M-TE2
IC502 8-759-980-58 IC TDA8172
(KV-27FV16/29FV16/29FV16C ONLY)
IC502 8-759-192-71 IC STV9379
(KV-32FS12/32FS16 ONLY)
IC601 8-749-014-48 IC STR-F6656
(KV-29FV16\29FV16C ONLY)
IC601 8-749-015-61 IC STR-F6626
(ALL EXCEPT KV-29FV16/29FV16C)
IC602 8-749-016-47 IC EA135-F12
IC603 8-759-198-03 IC PQ09RF21
IC604 8-759-701-75 IC NJM7805FA
IC2001 8-742-212-20 HYB IC SBX3081-71
(KV-32FS12/32FS16 ONLY)
JACK
J201 1-794-119-11 TERMINAL BLOCK, S 4P
J202 1-794-267-11 JACK, PIN 3P
(KV-32FS12/32FS16 ONLY)
J203 1-794-118-11 JACK BLOCK, PIN 3P
J204 1-794-118-11 JACK BLOCK, PIN 3P
(KV-27FV16/29FV16/29FV16C ONLY)
J205 1-794-116-11 JACK BLOCK, PIN 2P
J206 1-794-117-11 JACK BLOCK, PIN 3P
J402 1-794-116-11 JACK BLOCK, PIN 2P
CHIP CONDUCTOR
JR001 1-216-295-91 SHORT
JR002 1-216-295-91 SHORT
JR402 1-216-295-91 SHORT
JR403 1-216-295-91 SHORT
JR405 1-216-295-91 SHORT
(KV-27FV16/29FV16/29FV16C ONLY)
JR411 1-216-295-91 SHORT
JR471 1-216-295-91 SHORT
(KV-27FV16/29FV16/29FV16C ONLY)
JR502 1-216-295-91 SHORT
JR503 1-216-295-91 SHORT
— 70 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
R
EF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
JR505 1-216-295-91 SHORT
JR522 1-216-295-91 SHORT
JR523 1-216-295-91 SHORT
JR526 1-216-295-91 SHORT
JR527 1-216-295-91 SHORT
COIL
L101 1-412-029-11 INDUCTOR CHIP 10µH
L102 1-412-032-11 INDUCTOR CHIP 100µH
L103 1-412-029-11 INDUCTOR CHIP 10µH
L503 1-406-677-11 INDUCTOR 10mH
L506 1-406-677-11 INDUCTOR 10mH
L604 1-412-525-31 INDUCTOR 10µH
L505 1-406-978-11 INDUCTOR 150µH
(KV-27FV16/29FV16/29FV16C ONLY)
L505 1-406-976-11 INDUCTOR 68µH
(KV-32FS12/32FS16 ONLY)
L510 1-412-528-11 INDUCTOR 18µH
L502 1-412-552-11 INDUCTOR 2.2mH
L507 1-412-552-11 INDUCTOR 2.2mH
L603 1-412-529-11 INDUCTOR 22µH
L605 1-412-529-11 INDUCTOR 22µH
L504 1-412-533-21 INDUCTOR 47µH
L501 1-409-955-11 INDUCTOR 8mH
PHOTO COUPLER
PH601 8-749-010-64 PHOTO COUPLER PC123FY2
IC LINK
PS401 1-532-686-21 LINK, IC 2.7A/150V
(KV-27FV16/29FV16/29FV16C ONLY)
PS401 1-576-336-21 LINK, IC
(KV-32FS12/32FS16 ONLY)
TRANSISTOR
Q101 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q201 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
(KV-27FV16/29FV16/29FV16C ONLY)
Q205 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
(KV-27FV16/29FV16/29FV16C ONLY)
Q206 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
(KV-27FV16/29FV16/29FV16C ONLY)
Q401 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
(KV-27FV16/29FV16/29FV16C ONLY)
Q402 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
(KV-27FV16/29FV16/29FV16C ONLY)
Q410 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q411 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q501 8-729-140-50 TRANSISTOR 2SC3209LK-TP
Q502 8-729-046-07 TRANSISTOR 2SD2578-YB
(KV-27FV16/29FV16/29FV16C ONLY)
Q502 8-729-045-26 TRANSISTOR 2SD2580-YB
(KV-32FS12/32FS16 ONLY)
Q503 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q504 8-729-809-29 TRANSISTOR 2SC4159-E
Q505 8-729-200-17 TRANSISTOR 2SA1091O-TPE2
Q506 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q507 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q601 8-729-922-37 TRANSISTOR 2SD2144S-TP-UVW
Q602 8-729-423-33 TRANSISTOR 2SC3311A-QRSTA
Q603 8-729-119-76 TRANSISTOR 2SA1309A-QRSTA
Q604 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q605 8-729-046-40 TRANSISTOR 2SK2663
Q606 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q607 8-729-922-37 TRANSISTOR 2SD2144S-TP-UVW
Q608 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q609 8-729-423-33 TRANSISTOR 2SC3311A-QRSTA
RESISTOR
R105 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R107 1-216-025-91 RES-CHIP 100 5% 1/10W
R108 1-216-025-91 RES-CHIP 100 5% 1/10W
R115 1-216-295-91 SHORT
R201 1-216-113-00 RES-CHIP 470K 5% 1/10W
R202 1-216-113-00 RES-CHIP 470K 5% 1/10W
R204 1-216-081-00 RES-CHIP 22K 5% 1/10W
R205 1-216-085-00 RES-CHIP 33K 5% 1/10W
R208 1-215-924-00 METAL OXIDE 15K 5% 3W
R214 1-216-113-00 RES-CHIP 470K 5% 1/10W
R215 1-216-113-00 RES-CHIP 470K 5% 1/10W
R218 1-216-025-91 RES-CHIP 100 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R221 1-216-033-00 RES-CHIP 220 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R224 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R225 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R226 1-216-022-00 RES-CHIP 75 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R227 1-216-113-00 RES-CHIP 470K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R228 1-216-113-00 RES-CHIP 470K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R229 1-216-113-00 RES-CHIP 470K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
— 71 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
REF.NO. PART NO. DESCRIPTION REMARK
R447 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R454 1-216-025-91 RES-CHIP 100 5% 1/10W
R501 1-249-425-11 CARBON 4.7K 5% 1/4W
R502 1-216-455-21 METAL OXIDE 560 5% 2W
R503 1-249-425-11 CARBON 4.7K 5% 1/4W
R505 1-249-401-11 CARBON 47 5% 1/4W
R506 1-215-883-11 METAL OXIDE 33 5% 2W
R507 1-260-328-11 CARBON 1K 5% 1/2W
R508 1-247-863-91 CARBON 22K 5% 1/4W
R509 1-215-891-11 METAL OXIDE 680 5% 2W
R510 1-249-411-11 CARBON 330 5% 1/4W
R511 1-249-377-11 CARBON 0.47 5% 1/4W
R512 1-215-910-00 METAL OXIDE 68 5% 3W
R513 1-215-907-11 METAL OXIDE 22 5% 3W
(KV-27FV16/29FV16/29FV16C ONLY)
R513 1-215-905-11 METAL OXIDE 10 5% 3W
(KV-32FS12/32FS16 ONLY)
R514 1-216-683-11 METAL CHIP 22K 0.50% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R514 1-216-071-00 RES-CHIP 8.2K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R516 1-249-425-11 CARBON 4.7K 5% 1/4W
R517 1-215-445-00 METAL 10K 1% 1/4W
R518 1-249-427-11 CARBON 6.8K 5% 1/4W
(KV-27FV16 ONLY)
R518 1-215-439-00 METAL 5.6K 1% 1/4W
(ALL EXCEPT KV-27FV16)
R519 1-249-427-11 CARBON 6.8K 5% 1/4W
(KV-27FV16/29FV16/29FV16C ONLY)
R519 1-215-439-00 METAL 5.6K 1% 1/4W
(KV-32FS12/32FS16 ONLY)
R520 1-215-884-11 METAL OXIDE 47 5% 2W
R521 1-249-413-11 CARBON 470 5% 1/4W
R522 1-249-417-11 CARBON 1K 5% 1/4W
R523 1-216-073-00 RES-CHIP 10K 5% 1/10W
R524 1-249-429-11 CARBON 10K 5% 1/4W
R525 1-208-804-11 METAL CHIP 8.2K 0.50% 1/10W
R526 1-208-814-91 METAL CHIP 22K 0.50% 1/10W
R528 1-215-429-00 METAL 2.2K 1% 1/4W
R529 1-216-109-00 RES-CHIP 330K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R529 1-216-107-00 RES-CHIP 270K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R530 1-216-077-91 RES-CHIP 15K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R530 1-208-812-11 METAL CHIP 18K 0.50% 1/10W
(KV-32FS12/32FS16 ONLY)
R532 1-215-437-00 METAL 4.7K 1% 1/4W
R533 1-215-457-00 METAL 33K 1% 1/4W
(KV-27FV16/29FV16/29FV16C ONLY)
R231 1-216-069-00 RES-CHIP 6.8K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R232 1-216-069-00 RES-CHIP 6.8K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R235 1-216-113-00 RES-CHIP 470K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R237 1-216-033-00 RES-CHIP 220 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R238 1-216-033-00 RES-CHIP 220 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R239 1-216-113-00 RES-CHIP 470K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R401 1-216-080-00 RES-CHIP 20K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R402 1-216-073-00 RES-CHIP 10K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R403 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R404 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R407 1-216-025-91 RES-CHIP 100 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R408 1-216-025-91 RES-CHIP 100 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R411 1-249-417-11 CARBON 1K 5% 1/4W
R412 1-216-113-00 RES-CHIP 470K 5% 1/10W
R413 1-216-113-00 RES-CHIP 470K 5% 1/10W
R414 1-249-417-11 CARBON 1K 5% 1/4W
R421 1-249-425-11 CARBON 4.7K 5% 1/4W
R420 1-208-796-11 METAL CHIP 3.9K 0.50% 1/10W
(KV-32FS12/32FS16 ONLY)
R422 1-249-389-11 CARBON 4.7 5% 1/4W
R426 1-216-009-91 RES-CHIP 22 5% 1/10W
R429 1-216-113-00 RES-CHIP 470K 5% 1/10W
R430 1-216-049-91 RES-CHIP 1K 5% 1/10W
R431 1-216-049-91 RES-CHIP 1K 5% 1/10W
R433 1-216-113-00 RES-CHIP 470K 5% 1/10W
R436 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R437 1-216-073-00 RES-CHIP 10K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R437 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R438 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R439 1-216-073-00 RES-CHIP 10K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R439 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R440 1-216-097-91 RES-CHIP 100K 5% 1/10W
R441 1-216-081-00 RES-CHIP 22K 5% 1/10W
R442 1-216-025-91 RES-CHIP 100 5% 1/10W
R445 1-216-073-00 RES-CHIP 10K 5% 1/10W
R446 1-215-457-00 METAL 33K 1% 1/4W
— 72 —
Note: Note:
The components identified by in this manual have been
carefully factory-selected for each set in order to satisfy regu-
lations regarding x-ray radiation. Should replacement be re-
quired, replace only with the value originally used.
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK REF.NO. PART NO. DESCRIPTION REMARK
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
R533 1-215-453-00 METAL 22K 1% 1/4W
(KV-32FS12/32FS16 ONLY)
R534 1-215-458-00 METAL 36K 1% 1/4W
(KV-27FV16/29FV16/29FV16C ONLY)
R534 1-215-457-00 METAL 33K 1% 1/4W
(KV-32FS12/32FS16 ONLY)
R535 1-249-441-11 CARBON 100K 5% 1/4W
R536 1-214-798-21 METAL 1.8 1% 1/2W
R537 1-249-401-11 CARBON 47 5% 1/4W
R538 1-215-889-00 METAL OXIDE 330 5% 2W
R539 1-249-385-11 CARBON 2.2 5% 1/4W
R540 1-215-445-00 METAL 10K 1% 1/4W
R541 1-249-429-11 CARBON 10K 5% 1/4W
R543 1-247-887-00 CARBON 220K 5% 1/4W
R544 1-249-377-11 CARBON 0.47 5% 1/4W
R545 1-215-873-00 METAL OXIDE 4.7K 5% 1W
R546 1-249-377-11 CARBON 0.47 5% 1/4W
R547 1-216-455-21 METAL OXIDE 560 5% 2W
R548 1-216-377-11 METAL OXIDE 4.7 5% 2W
R549 1-260-288-11 CARBON 0.47 5% 1/2W
R550 1-260-288-11 CARBON 0.47 5% 1/2W
R551 1-215-907-11 METAL OXIDE 22 5% 3W
R553 1-216-363-00 METAL OXIDE 0.33 5% 2W
R554 1-249-429-11 CARBON 10K 5% 1/4W
R555 1-247-895-91 CARBON 470K 5% 1/4W
R556 1-249-417-11 CARBON 1K 5% 1/4W
R557 1-247-895-91 CARBON 470K 5% 1/4W
R558 1-216-097-91 RES-CHIP 100K 5% 1/10W
R559 1-216-073-00 RES-CHIP 10K 5% 1/10W
R560 1-215-902-11 METAL OXIDE 47K 5% 1W
R561 1-249-406-11 CARBON 120 5% 1/4W
R562 1-208-808-11 METAL CHIP 12K 0.50% 1/10W
R563 1-247-863-91 CARBON 22K 5% 1/4W
R564 1-208-836-11 METAL CHIP 180K 0.50% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R564 1-208-824-11 METAL CHIP 56K 0.50% 1/10W
(KV-32FS12/32FS16 ONLY)
R565 1-249-429-11 CARBON 10K 5% 1/4W
R566 1-216-073-00 RES-CHIP 10K 5% 1/10W
R567 1-216-073-00 RES-CHIP 10K 5% 1/10W
R568 1-215-882-00 METAL OXIDE 22 5% 2W
R569 1-214-798-21 METAL 1.8 1% 1/2W
R570 1-247-863-91 CARBON 22K 5% 1/4W
R571 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R572 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R601 1-219-513-11 CARBON 4.7M 5% 1/2W
(ALL EXCEPT KV-29FV16/29FV16C)
R602 1-249-389-11 CARBON 4.7 5% 1/4W
R603 1-215-485-00 METAL 470K 1% 1/4W
R607 1-215-859-00 METAL OXIDE 22 5% 1W
R608 1-240-205-11 CARBON 22M 5% 1/2W
R609 1-216-049-91 RES-CHIP 1K 5% 1/10W
R610 1-216-073-00 RES-CHIP 10K 5% 1/10W
R611 1-216-089-91 RES-CHIP 47K 5% 1/10W
R612 1-216-045-00 RES-CHIP 680 5% 1/10W
R613 1-219-512-11 CARBON 2.2M 5% 1/2W
R614 1-249-413-11 CARBON 470 5% 1/4W
R615 1-218-265-11 METAL 8.2M 5% 1W
(KV-29FV16/29FV16C ONLY)
R616 1-260-302-51 CARBON 6.8 5% 1/2W
R617 1-216-009-91 RES-CHIP 22 5% 1/10W
R618 1-249-440-11 CARBON 82K 5% 1/4W
R619 1-249-437-11 CARBON 47K 5% 1/4W
R620 1-249-417-11 CARBON 1K 5% 1/4W
R621 1-240-251-11 CEMENTED 6.8 5% 10W
R622 1-249-441-11 CARBON 100K 5% 1/4W
R623 1-260-324-11 CARBON 470 5% 1/2W
R624 1-249-429-11 CARBON 10K 5% 1/4W
R625 1-249-437-11 CARBON 47K 5% 1/4W
R626 1-220-926-11 FUSIBLE 0.47 10% 1/2W
R627 1-215-479-00 METAL 270K 1% 1/4W
(KV-29FV16/29FV16C ONLY)
R627 1-215-483-00 METAL 390K 1% 1/4W
(ALL EXCEPT KV-29FV16/29FV16C)
R628 1-215-479-00 METAL 270K 1% 1/4W
(ALL EXCEPT KV-27FV16)
R630 1-249-421-11 CARBON 2.2K 5% 1/4W
R631 1-215-929-11 METAL OXIDE 100K 5% 3W
(KV-29FV16/29FV16C ONLY)
R632 1-217-611-00 METAL 0.1 10% 2W
R633 1-249-415-11 CARBON 680 5% 1/4W
R634 1-216-073-00 RES-CHIP 10K 5% 1/10W
R635 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
R637 1-216-485-11 METAL OXIDE 5.6K 5% 3W
(KV-29FV16/29FV16C ONLY)
R638 1-249-402-11 CARBON 56 5% 1/4W
(KV-29FV16/29FV16C ONLY)
R638 1-249-399-11 CARBON 33 5% 1/4W
(ALL EXCEPT KV-29FV16/29FV16C)
R639 1-249-421-11 CARBON 2.2K 5% 1/4W
R640 1-249-417-11 CARBON 1K 5% 1/4W
R641 1-216-369-00 METAL OXIDE 1 5% 2W
R642 1-216-089-91 RES-CHIP 47K 5% 1/10W
R643 1-249-419-11 CARBON 1.5K 5% 1/4W
R644 1-247-843-11 CARBON 3.3K 5% 1/4W
R645 1-215-898-11 METAL OXIDE 10K 5% 2W
R646 1-249-418-11 CARBON 1.2K 5% 1/4W
(KV-29FV16/29FV16C ONLY)
R646 1-249-419-11 CARBON 1.5K 5% 1/4W
(ALL EXCEPT KV-29FV16/29FV16C)
— 73 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
REF.NO. PART NO. DESCRIPTION REMARK REF.NO. PART NO. DESCRIPTION REMARK
R648 1-216-397-11 METAL OXIDE 4.7 5% 3W
(KV-27FV16/29FV16/29FV16C ONLY)
R648 1-215-908-00 METAL OXIDE 33 5% 3W
(KV-32FS12/32FS16 ONLY)
R649 1-249-417-11 CARBON 1K 5% 1/4W
R650 1-216-387-11 METAL OXIDE 0.68 5% 3W
R651 1-249-429-11 CARBON 10K 5% 1/4W
R653 1-216-049-91 RES-CHIP 1K 5% 1/10W
R655 1-216-049-91 RES-CHIP 1K 5% 1/10W
R656 1-249-429-11 CARBON 10K 5% 1/4W
R658 1-216-387-11 METAL OXIDE 0.68 5% 3W
R659 1-215-857-11 METAL OXIDE 10 5% 1W
R660 1-216-485-11 METAL OXIDE 5.6K 5% 3W
(KV-29FV16/29FV16C ONLY)
R660 1-215-924-00 METAL OXIDE 15K 5% 3W
(ALL EXCEPT KV-29FV16/29FV16C)
R661 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
R662 1-216-485-11 METAL OXIDE 5.6K 5% 3W
(KV-29FV16/29FV16C ONLY)
R663 1-216-081-00 RES-CHIP 22K 5% 1/10W
R664 1-216-397-11 METAL OXIDE 4.7 5% 3W
(KV-27FV16/29FV16/29FV16C ONLY)
R2001 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R2002 1-216-053-00 RES-CHIP 1.5K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R2003 1-249-425-11 CARBON 4.7K 5% 1/4W
R2004 1-216-069-00 RES-CHIP 6.8K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R2005 1-216-295-91 SHORT
(KV-32FS12/32FS16 ONLY)
RELAY
RY601 1-755-198-11 RELAY
RY602 1-755-266-11 RELAY, AC POWER
SWITCH
S2007 1-762-816-11 SWITCH, TACTILE
(KV-32FS12/32FS16 ONLY)
S2008 1-762-816-11 SWITCH, TACTILE
(KV-32FS12/32FS16 ONLY)
SWITCH
SW501 1-572-707-11 SWITCH, LEVER
SW502 1-572-707-11 SWITCH, LEVER
TRANSFORMER
T501 1-437-195-11 TRANSFORMER, HORIZONTAL DRIVE
T503 1-426-981-11 TRANSFORMER, FERRITE (PMT)
T504 1-431-693-11 TRANSFORMER, HORIZONTAL LINEAR
(KV-27FV16/29FV16/29FV16C ONLY)
T504 1-435-098-11 TRANSFORMER, HORIZONTAL LINEAR
(KV-32FS12/32FS16 ONLY)
T505 1-453-310-11 FBT ASSY NX-4521//X4J4
(KV-27FV16/29FV16/29FV16C ONLY)
T505 1-453-338-11 FBT ASSY, NX-4600//X4J4
(KV-32FS12/32FS16 ONLY)
T602 1-426-717-11 TRANSFORMER, LINE FILTER (LFT)
(KV-29FV16/29FV16C ONLY)
T602 1-435-617-11 TRANSFORMER, LINE FILTER
(ALL EXCEPT KV-29FV16/29FV16C)
T603 1-435-402-11 TRANSFORMER, CONVERTER (SRT)
(KV-29FV16/29FV16C ONLY)
T603 1-435-403-11 TRANSFORMER, CONVERTER (S.R.T)
(ALL EXCEPT KV-29FV16/29FV16C)
T604 1-431-852-11 TRANSFORMER, CONVERTER (SRT)
THERMISTOR
TH501 1-800-193-00 THERMISTOR
TH601 1-803-586-11 THERMISTOR, NTC
THERMISTOR
THP601 1-803-540-11 THERMISTOR
TUNER
TU101 8-598-431-30 TUNER, FSS BTF-WA411
VARISTOR
VDR601 1-803-967-11 VARISTOR (ENE621D-14A)
(KV-29FV16/29FV16C ONLY)
VDR601 1-803-585-11 VARISTOR ENE271D-10A
(ALL EXCEPT KV-29FV16/29FV16C)
* A-1131-593-A BC MOUNTED PC BOARD
(ALL EXCEPT KV-32FS12/32FS16)
CAPACITOR
C3500 1-165-319-11 CERAMIC CHIP 0.1µF 50V
C3501 1-163-231-11 CERAMIC CHIP 15PF 5% 50V
C3502 1-165-319-11 CERAMIC CHIP 0.1µF 50V
— 74 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
R
EF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
C3504 1-163-102-00 CERAMIC CHIP 24PF 5% 50V
C3505 1-163-102-00 CERAMIC CHIP 24PF 5% 50V
C3506 1-165-319-11 CERAMIC CHIP 0.1µF 50V
C3507 1-165-319-11 CERAMIC CHIP 0.1µF 50V
C3509 1-163-038-91 CERAMIC CHIP 0.1µF 25V
C3510 1-163-131-00 CERAMIC CHIP 390PF 5% 50V
C3511 1-163-038-91 CERAMIC CHIP 0.1µF 25V
C3512 1-165-319-11 CERAMIC CHIP 0.1µF 50V
C3513 1-216-295-91 SHORT
C3514 1-163-031-11 CERAMIC CHIP 0.01µF 50V
C3515 1-165-319-11 CERAMIC CHIP 0.1µF 50V
C3516 1-165-319-11 CERAMIC CHIP 0.1µF 50V
C3517 1-126-924-11 ELECT 330µF 20% 6.3V
C3518 1-163-038-91 CERAMIC CHIP 0.1µF 25V
C3519 1-165-319-11 CERAMIC CHIP 0.1µF 50V
C3520 1-165-319-11 CERAMIC CHIP 0.1µF 50V
C3521 1-163-237-11 CERAMIC CHIP 27PF 5% 50V
C3522 1-104-664-11 ELECT 47µF 20% 16V
C3523 1-165-319-11 CERAMIC CHIP 0.1µF 50V
C3524 1-165-319-11 CERAMIC CHIP 0.1µF 50V
C3525 1-163-038-91 CERAMIC CHIP 0.1µF 25V
C3526 1-165-319-11 CERAMIC CHIP 0.1µF 50V
C3527 1-165-319-11 CERAMIC CHIP 0.1µF 50V
C3528 1-165-319-11 CERAMIC CHIP 0.1µF 50V
C3529 1-165-319-11 CERAMIC CHIP 0.1µF 50V
C3530 1-104-664-11 ELECT 47µF 20% 16V
C3531 1-165-319-11 CERAMIC CHIP 0.1µF 50V
C3532 1-126-964-11 ELECT 10µF 20% 50V
C3533 1-163-133-00 CERAMIC CHIP 470PF 5% 50V
C3534 1-126-960-11 ELECT 1µF 20% 50V
C3535 1-163-231-11 CERAMIC CHIP 15PF 5% 50V
C3536 1-126-960-11 ELECT 1µF 20% 50V
C3539 1-163-231-11 CERAMIC CHIP 15PF 5% 50V
C3541 1-163-106-00 CERAMIC CHIP 36PF 5% 50V
C3542 1-126-964-11 ELECT 10µF 20% 50V
C3543 1-164-505-11 CERAMIC CHIP 2.2µF 16V
C3546 1-163-231-11 CERAMIC CHIP 15PF 5% 50V
C3547 1-104-664-11 ELECT 47µF 20% 16V
C3548 1-165-319-11 CERAMIC CHIP 0.1µF 50V
C3549 1-104-664-11 ELECT 47µF 20% 16V
C3550 1-163-031-11 CERAMIC CHIP 0.01µF 50V
C3551 1-104-664-11 ELECT 47µF 20% 16V
C3552 1-163-031-11 CERAMIC CHIP 0.01µF 50V
C3553 1-163-031-11 CERAMIC CHIP 0.01µF 50V
C3554 1-104-664-11 ELECT 47µF 20% 16V
C3555 1-104-664-11 ELECT 47µF 20% 16V
C3556 1-165-319-11 CERAMIC CHIP 0.1µF 50V
C3557 1-163-031-11 CERAMIC CHIP 0.01µF 50V
C3558 1-104-664-11 ELECT 47µF 20% 16V
C3559 1-163-031-11 CERAMIC CHIP 0.01µF 50V
C3560 1-104-664-11 ELECT 47µF 20% 16V
C3561 1-163-031-11 CERAMIC CHIP 0.01µF 50V
C3562 1-163-031-11 CERAMIC CHIP 0.01µF 50V
C3563 1-104-664-11 ELECT 47µF 20% 16V
C3564 1-104-664-11 ELECT 47µF 20% 16V
C3565 1-163-031-11 CERAMIC CHIP 0.01µF 50V
C3566 1-163-031-11 CERAMIC CHIP 0.01µF 50V
CONNECTOR
CN3500* 1-691-632-21 CONNECTOR, BOARD TO BOARD 15P
FERRITE BEAD
FB3500 1-414-234-22 INDUCTOR CHIP H
FB3501 1-414-234-22 INDUCTOR CHIP H
FB3502 1-414-234-22 INDUCTOR CHIP H
FB3503 1-414-234-22 INDUCTOR CHIP H
FB3504 1-414-234-22 INDUCTOR CHIP H
FB3505 1-414-234-22 INDUCTOR CHIP H
FB3506 1-414-234-22 INDUCTOR CHIP H
FB3507 1-414-234-22 INDUCTOR CHIP H
FB3508 1-414-234-22 INDUCTOR CHIP H
FILTER
FL3500 1-239-848-21 FILTER, LOW PASS
FL3502 1-239-848-21 FILTER, LOW PASS
FL3503 1-239-848-21 FILTER, LOW PASS
FL3504 1-233-512-21 FERRITE 37µH
FL3505 1-233-512-21 FERRITE 37µH
FL3506 1-233-512-21 FERRITE 37µH
IC
IC3500 8-759-568-27 IC UPD424210LE-60-E2
IC3501 8-759-594-44 IC UPD64082GF-3BA
IC3502 8-759-583-47 IC UPC2933T-E1
COIL
L3500 1-412-028-11 INDUCTOR CHIP 4.7µH
L3501 1-414-267-11 INDUCTOR 10µH
L3502 1-414-267-11 INDUCTOR 10µH
L3503 1-414-267-11 INDUCTOR 10µH
L3504 1-414-267-11 INDUCTOR 10µH
L3505 1-414-267-11 INDUCTOR 10µH
— 75 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
REF.NO. PART NO. DESCRIPTION REMARK
TRANSISTOR
Q3500 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q3501 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q3502 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q3503 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q3504 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q3505 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q3506 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q3510 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q3511 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q3512 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q3513 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q3514 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q3515 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q3516 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q3517 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
RESISTOR
R3500 1-216-296-91 SHORT
R3501 1-216-296-91 SHORT
R3502 1-216-296-91 SHORT
R3503 1-216-017-91 RES-CHIP 47 5% 1/10W
R3504 1-216-295-91 SHORT
R3505 1-216-295-91 SHORT
R3506 1-216-295-91 SHORT
R3507 1-216-295-91 SHORT
R3508 1-216-295-91 SHORT
R3509 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3510 1-216-041-00 RES-CHIP 470 5% 1/10W
R3511 1-216-041-00 RES-CHIP 470 5% 1/10W
R3512 1-216-295-91 SHORT
R3514 1-216-025-91 RES-CHIP 100 5% 1/10W
R3515 1-216-055-00 RES-CHIP 1.8K 5% 1/10W
R3516 1-216-055-00 RES-CHIP 1.8K 5% 1/10W
R3517 1-216-025-91 RES-CHIP 100 5% 1/10W
R3518 1-216-025-91 RES-CHIP 100 5% 1/10W
R3519 1-216-295-91 SHORT
R3520 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R3521 1-216-041-00 RES-CHIP 470 5% 1/10W
R3522 1-216-041-00 RES-CHIP 470 5% 1/10W
R3523 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3524 1-216-089-91 RES-CHIP 47K 5% 1/10W
R3525 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
R3526 1-216-105-91 RES-CHIP 220K 5% 1/10W
R3527 1-216-033-00 RES-CHIP 220 5% 1/10W
R3528 1-216-645-11 METAL CHIP 560 0.50% 1/10W
R3529 1-216-641-11 METAL CHIP 390 0.50% 1/10W
R3530 1-216-067-00 RES-CHIP 5.6K 5% 1/10W
R3531 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3532 1-216-025-91 RES-CHIP 100 5% 1/10W
R3534 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3535 1-216-025-91 RES-CHIP 100 5% 1/10W
R3544 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3545 1-216-043-91 RES-CHIP 560 5% 1/10W
R3547 1-216-067-00 RES-CHIP 5.6K 5% 1/10W
R3548 1-216-295-91 SHORT
R3549 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
R3550 1-216-649-11 METAL CHIP 820 0.50% 1/10W
R3551 1-208-776-11 METAL CHIP 560 0.50% 1/10W
R3552 1-208-764-11 METAL CHIP 180 0.50% 1/10W
R3553 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
R3554 1-216-047-91 RES-CHIP 820 5% 1/10W
R3555 1-216-075-00 RES-CHIP 12K 5% 1/10W
R3556 1-216-085-00 RES-CHIP 33K 5% 1/10W
R3557 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3558 1-216-017-91 RES-CHIP 47 5% 1/10W
R3559 1-216-295-91 SHORT
R3560 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3561 1-216-043-91 RES-CHIP 560 5% 1/10W
R3563 1-216-295-91 SHORT
R3564 1-216-295-91 SHORT
R3565 1-216-067-00 RES-CHIP 5.6K 5% 1/10W
R3566 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
R3567 1-216-043-91 RES-CHIP 560 5% 1/10W
R3568 1-216-047-91 RES-CHIP 820 5% 1/10W
R3569 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
R3570 1-216-085-00 RES-CHIP 33K 5% 1/10W
R3571 1-216-075-00 RES-CHIP 12K 5% 1/10W
R3572 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3573 1-216-017-91 RES-CHIP 47 5% 1/10W
R3588 1-216-043-91 RES-CHIP 560 5% 1/10W
CRYSTAL
X3500 1-767-606-11 VIBRATOR, CRYSTAL
— 76 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
R
EF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
* A-1332-063-A CA (VAR) MOUNTED PC BOARD
(KV-27FV16/29FV16/29FV16C ONLY)
* A-1332-061-A CA (VAR) MOUNTED PC BOARD
(KV-32FS12/32FS16 ONLY)
4-382-854-11 SCREW (M3X10), P, SW (+)
CAPACITOR
C701 1-104-664-11 ELECT 47µF 20% 25V
C702 1-136-165-00 MYLAR 0.1µF 5% 50V
C703 1-104-664-11 ELECT 47µF 20% 25V
C704 1-107-651-11 ELECT 4.7µF 20% 250V
C705 1-107-652-11 ELECT 10µF 20% 250V
C707 1-162-114-00 CERAMIC 0.0047µF 2KV
C708 1-136-165-00 MYLAR 0.1µF 5% 50V
C709 1-126-934-11 ELECT 220µF 20% 16V
C710 1-126-964-11 ELECT 10µF 20% 50V
CONNECTOR
CN701 * 1-564-506-11 PLUG, CONNECTOR 3P
CN702 1-695-915-11 TAB (CONTACT)
CN704 1-784-281-11 HOUSING, CONNECTOR 1P
CN706 * 1-564-509-11 PLUG, CONNECTOR 6P
DIODE
D701 8-719-901-83 DIODE 1SS83TD
D702 8-719-901-83 DIODE 1SS83TD
D703 8-719-901-83 DIODE 1SS83TD
D704 8-719-302-43 DIODE RGP10GPKG23
IC
IC701 8-759-803-42 IC LA6500-FA
IC702 8-759-562-43 IC TDA6108JF/N1B
JACK
J701 1-451-470-21 SOCKET, CRT
COIL
L701 1-408-613-31 INDUCTOR 68µH
TRANSISTOR
Q700 8-729-423-33 TRANSISTOR 2SC3311A-QRSTA
Q701 8-729-423-33 TRANSISTOR 2SC3311A-QRSTA
RESISTOR
R706 1-249-381-11 CARBON 1 5% 1/4W
R707 1-249-383-11 CARBON 1.5 5% 1/4W
R703 1-247-807-31 CARBON 100 5% 1/4W
R708 1-247-807-31 CARBON 100 5% 1/4W
R709 1-247-807-31 CARBON 100 5% 1/4W
R710 1-247-807-31 CARBON 100 5% 1/4W
R714 1-260-087-11 CARBON 100 5% 1/2W
R702 1-247-815-91 CARBON 220 5% 1/4W
R716 1-260-123-11 CARBON 100K 5% 1/2W
R701 1-249-429-11 CARBON 10K 5% 1/4W
R705 1-249-429-11 CARBON 10K 5% 1/4W
R711 1-260-099-11 CARBON 1K 5% 1/2W
R712 1-260-099-11 CARBON 1K 5% 1/2W
R713 1-260-099-11 CARBON 1K 5% 1/2W
R704 1-249-421-11 CARBON 2.2K 5% 1/4W
R720 1-249-421-11 CARBON 2.2K 5% 1/4W
R721 1-249-421-11 CARBON 2.2K 5% 1/4W
R700 1-247-863-91 CARBON 22K 5% 1/4W
R715 1-260-132-11 CARBON 560K 5% 1/2W
R717 1-216-373-11 METAL OXIDE 2.2 5% 2W
(KV-27FV16/29FV16/29FV16C ONLY)
R718 1-216-375-00 METAL OXIDE 3.3 5% 2W
(KV-32FS12/32FS16 ONLY)
R719 1-215-888-00 METAL OXIDE 220 5% 2W
VARIABLE RESISTOR
RV701 1-241-656-11 RES, ADJ, METAL FILM 110M
* A-1343-875-A D (VAR) MOUNTED PC BOARD
(KV-27FV16/29FV16/29FV16C ONLY)
* A-1343-874-A D (VAR) MOUNTED PC BOARD
(KV-32FS12/32FS16 ONLY)
CAPACITOR
C801 1-126-960-11 ELECT 1µF 20% 50V
C802 1-126-964-11 ELECT 10µF 20% 50V
C803 1-136-191-11 MYLAR 0.22µF 5% 63V
C804 1-136-191-11 MYLAR 0.22µF 5% 63V
— 77 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
REF.NO. PART NO. DESCRIPTION REMARK
C807 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
C808 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
C809 1-110-501-11 CERAMIC CHIP 0.33µF 10% 16V
C810 1-130-495-00 MYLAR 0.1µF 5% 50V
C812 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
C814 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
C815 1-129-718-00 FILM 0.022µF 5% 630V
C816 1-102-244-00 CERAMIC 220PF 10% 500V
C817 1-136-558-11 FILM 0.0039µF 5% 630V
(KV-27FV16/29FV16/29FV16C ONLY)
C817 1-129-928-00 FILM 0.0027µF 10% 630V
(KV-32FS12/32FS16 ONLY)
C818 1-164-735-51 CERAMIC 0.0015µF 10% 500V
(KV-27FV16/29FV16/29FV16C ONLY)
C818 1-164-625-11 CERAMIC 680PF 10% 500V
(KV-32FS12/32FS16 ONLY)
C820 1-109-954-11 ELECT 0.47µF 20% 160V
C821 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
C823 1-130-967-00 FILM 0.0027µF 5% 50V
C824 1-104-760-11 CERAMIC CHIP 0.047µF 10% 50V
C825 1-137-150-11 MYLAR 0.01µF 5% 50V
C826 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C862 1-126-964-11 ELECT 10µF 20% 50V
CONNECTOR
CN800 * 1-564-510-11 PLUG, CONNECTOR 7P
CN801 * 1-564-507-11 PLUG, CONNECTOR 4P
CN802 * 1-508-784-21 PIN, CONNECTOR (5MM PITCH) 1P
DIODE
D801 8-719-109-89 DIODE MTZJ-T-77-5.6C
D802 8-719-991-33 DIODE 1SS133T-77
D808 8-719-991-33 DIODE 1SS133T-77
D809 8-719-110-41 DIODE MTZJ-T-77-15B
D810 8-719-970-87 DIODE ERA38-06TP1
D811 8-719-970-87 DIODE ERA38-06TP1
D812 8-719-300-33 DIODE ERB44-06TP1
D813 8-719-991-33 DIODE 1SS133T-77
D814 8-719-991-33 DIODE 1SS133T-77
IC
IC801 8-759-700-42 IC NJM2904D
IC802 8-759-659-67 IC NJM2903D
IC803 8-759-659-67 IC NJM2903D
COIL
L803 1-406-677-11 INDUCTOR 10mH
TRANSISTOR
Q801 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q802 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q803 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q804 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q805 8-729-140-97 TRANSISTOR 2SB734-T-34
Q806 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q809 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q810 8-729-043-95 TRANSISTOR 2SC3840K
Q811 8-729-119-76 TRANSISTOR 2SA1309A-QRSTA
Q812 8-729-119-76 TRANSISTOR 2SA1309A-QRSTA
RESISTOR
R801 1-216-089-91 RES-CHIP 47K 5% 1/10W
R802 1-216-073-00 RES-CHIP 10K 5% 1/10W
R803 1-216-081-00 RES-CHIP 22K 5% 1/10W
R804 1-216-073-00 RES-CHIP 10K 5% 1/10W
R805 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R806 1-216-081-00 RES-CHIP 22K 5% 1/10W
R807 1-216-061-00 RES-CHIP 3.3K 5% 1/10W
R808 1-216-073-00 RES-CHIP 10K 5% 1/10W
R809 1-216-081-00 RES-CHIP 22K 5% 1/10W
R811 1-216-025-91 RES-CHIP 100 5% 1/10W
R812 1-216-061-00 RES-CHIP 3.3K 5% 1/10W
R813 1-216-041-00 RES-CHIP 470 5% 1/10W
R814 1-215-862-11 METAL OXIDE 68 5% 1W
(KV-32FS12/32FS16 ONLY)
R815 1-215-862-11 METAL OXIDE 68 5% 1W
R816 1-247-807-31 CARBON 100 5% 1/4W
R817 1-216-091-00 RES-CHIP 56K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R817 1-208-822-11 METAL CHIP 47K 0.50% 1/10W
(KV-32FS12/32FS16 ONLY)
R819 1-216-089-91 RES-CHIP 47K 5% 1/10W
R820 1-216-683-11 METAL CHIP 22K 0.50% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R820 1-208-818-11 METAL CHIP 33K 0.50% 1/10W
(KV-32FS12/32FS16 ONLY)
R821 1-216-077-91 RES-CHIP 15K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R821 1-216-061-00 RES-CHIP 3.3K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R822 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R823 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R824 1-208-830-11 METAL CHIP 100K 0.50% 1/10W
R825 1-208-830-11 METAL CHIP 100K 0.50% 1/10W
R827 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R828 1-216-085-00 RES-CHIP 33K 5% 1/10W
R829 1-208-846-11 METAL CHIP 470K 0.50% 1/10W
R830 1-216-295-91 SHORT
— 78 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
R
EF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
R831 1-216-049-91 RES-CHIP 1K 5% 1/10W
R832 1-216-067-00 RES-CHIP 5.6K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R832 1-216-061-00 RES-CHIP 3.3K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R833 1-216-687-11 METAL CHIP 33K 0.50% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R833 1-216-689-11 RES-CHIP 39K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R834 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R835 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
R836 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
R837 1-208-808-11 METAL CHIP 12K 0.50% 1/10W
R838 1-247-807-31 CARBON 100 5% 1/4W
R839 1-216-025-91 RES-CHIP 100 5% 1/10W
R840 1-216-093-91 RES-CHIP 68K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R841 1-208-802-11 METAL CHIP 6.8K 0.50% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R841 1-208-806-11 METAL OXIDE 10K 0.50% 1/10W
(KV-32FS12/32FS16 ONLY)
R842 1-208-796-11 METAL CHIP 3.9K 0.50% 1/10W
R845 1-249-441-11 CARBON 100K 5% 1/4W
R846 1-249-441-11 CARBON 100K 5% 1/4W
R847 1-249-441-11 CARBON 100K 5% 1/4W
R848 1-215-876-00 METAL OXIDE 15K 5% 1W
(KV-27FV16/29FV16/29FV16C ONLY)
R848 1-215-894-11 METAL OXIDE 2.2K 5% 2W
(KV-32FS12/32FS16 ONLY)
R849 1-215-920-11 METAL OXIDE 3.3K 5% 3W
(KV-27FV16/29FV16/29FV16C ONLY)
R849 1-216-486-21 METAL OXIDE 8.2K 5% 3W
(KV-32FS12/32FS16 ONLY)
R850 1-216-486-21 METAL OXIDE 8.2K 5% 3W
(KV-32FS12/32FS16 ONLY)
R851 1-215-894-11 METAL OXIDE 2.2K 5% 2W
(KV-27FV16/29FV16/29FV16C ONLY)
R851 1-215-922-11 METAL OXIDE 6.8K 5% 3W
(KV-32FS12/32FS16 ONLY)
R852 1-215-922-11 METAL OXIDE 6.8K 5% 3W
(KV-32FS12/32FS16 ONLY)
R854 1-216-069-00 RES-CHIP 6.8K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R854 1-216-067-00 RES-CHIP 5.6K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R855 1-216-089-91 RES-CHIP 47K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R855 1-216-091-00 RES-CHIP 56K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R857 1-208-818-11 METAL CHIP 33K 0.50% 1/10W
(KV-32FS12/32FS16 ONLY)
R860 1-208-806-11 METAL CHIP 10K 0.50% 1/10W
R862 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
R863 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
R864 1-216-033-00 RES-CHIP 220 5% 1/10W
R865 1-216-097-91 RES-CHIP 100K 5% 1/10W
R866 1-249-429-11 CARBON 10K 5% 1/4W
R867 1-216-073-00 RES-CHIP 10K 5% 1/10W
R868 1-216-073-00 RES-CHIP 10K 5% 1/10W
R869 1-216-097-91 RES-CHIP 100K 5% 1/10W
R870 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
R871 1-215-489-00 METAL 680K 1% 1/4W
R872 1-216-121-91 RES-CHIP 1M 5% 1/10W
R873 1-216-073-00 RES-CHIP 10K 5% 1/10W
R874 1-216-037-00 RES-CHIP 330 5% 1/10W
R875 1-216-035-00 RES-CHIP 270 5% 1/10W
R890 1-216-097-91 RES-CHIP 100K 5% 1/10W
TRANSFORMER
T801 1-424-584-11 TRANSFORMER, DYNAMIC FOCUS
* A-1372-825-A HA MOUNTED PC BOARD
(ALL EXCEPT KV-32FS12/32FS16)
CAPACITOR
C4202 1-117-534-91 ELECT 1µF 20% 100V
C4203 1-117-534-91 ELECT 1µF 20% 100V
CONNECTOR
CN4200* 1-564-512-11 PLUG, CONNECTOR 9P
DIODE
D4217 8-719-108-12 DIODE RD9.1EW-T1
D4218 8-719-108-12 DIODE RD9.1EW-T1
D4219 8-719-108-12 DIODE RD9.1EW-T1
JACK
J4221 1-770-361-11 TERMINAL BLOCK, S
RESISTOR
R4206 1-249-425-11 CARBON 4.7K 5% 1/4W
R4207 1-247-895-91 CARBON 470K 5% 1/4W
— 79 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
REF.NO. PART NO. DESCRIPTION REMARK
R4208 1-247-895-91 CARBON 470K 5% 1/4W
R4209 1-249-425-11 CARBON 4.7K 5% 1/4W
R4210 1-249-419-11 CARBON 1.5K 5% 1/4W
R4211 1-249-421-11 CARBON 2.2K 5% 1/4W
R4212 1-249-427-11 CARBON 6.8K 5% 1/4W
SWITCH
S4217 1-762-196-21 SWITCH, TACTILE
S4218 1-762-196-21 SWITCH, TACTILE
S4219 1-762-196-21 SWITCH, TACTILE
S4220 1-762-196-21 SWITCH, TACTILE
* A-1372-826-A HB (VAR) MOUNTED PC BOARD
(ALL EXCEPT KV-32FS12/32FS16)
CAPACITOR
C4050 1-104-665-11 ELECT 100µF 20% 25V
CONNECTOR
CN4050* 1-564-520-11 PLUG, CONNECTOR 5P
DIODE
D4051 8-719-057-09 DIODE LNJ801LPDJA
IC
IC4050 8-742-211-20 HYB IC SBX3071-71
RESISTOR
R4050 1-249-401-11 CARBON 47 5% 1/4W
R4051 1-249-417-11 CARBON 1K 5% 1/4W
* A-1372-817-A HX MOUNTED PC BOARD
CONNECTOR
CN4001 1-564-518-11 PLUG, CONNECTOR 3P
RESISTOR
R4001 1-216-025-91 RES-CHIP 100 5% 1/10W
R4002 1-216-045-00 RES-CHIP 680 5% 1/10W
R4003 1-216-047-91 RES-CHIP 820 5% 1/10W
R4004 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
R4005 1-216-069-00 RES-CHIP 6.8K 5% 1/10W
SWITCH
S4001 1-762-196-21 SWITCH, TACTILE
S4002 1-762-196-21 SWITCH, TACTILE
S4003 1-762-196-21 SWITCH, TACTILE
S4004 1-762-196-21 SWITCH, TACTILE
S4005 1-762-196-21 SWITCH, TACTILE
S4006 1-762-196-21 SWITCH, TACTILE
* A-1380-633-A K (VAR) MOUNTED PC BOARD
(KV-27FV16/29FV16/29FV16C ONLY)
* A-1380-632-A K (VAR) MOUNTED PC BOARD
(KV-32FS12/32FS16 ONLY)
CAPACITOR
C201 1-126-963-11 ELECT 4.7µF 20% 50V
C202 1-126-963-11 ELECT 4.7µF 20% 50V
C404 1-164-182-11 CERAMIC CHIP 0.0033µF 10% 50V
C405 1-163-034-00 CERAMIC CHIP 0.033µF 50V
C406 1-163-011-11 CERAMIC CHIP 0.0015µF 10% 50V
C407 1-164-222-11 CERAMIC CHIP 0.22µF 25V
C408 1-164-222-11 CERAMIC CHIP 0.22µF 25V
C409 1-163-011-11 CERAMIC CHIP 0.0015µF 10% 50V
C410 1-163-034-00 CERAMIC CHIP 0.033µF 50V
C411 1-164-182-11 CERAMIC CHIP 0.0033µF 10% 50V
C412 1-163-038-91 CERAMIC CHIP 0.F 25V
C413 1-126-963-11 ELECT 4.7µF 20% 50V
C414 1-126-963-11 ELECT 4.7µF 20% 50V
C415 1-126-963-11 ELECT 4.7µF 20% 50V
C416 1-126-963-11 ELECT 4.7µF 20% 50V
C417 1-126-963-11 ELECT 4.7µF 20% 50V
C418 1-163-038-91 CERAMIC CHIP 0.F 25V
C419 1-164-346-11 CERAMIC CHIP 1µF 16V
C422 1-126-963-11 ELECT 4.7µF 20% 50V
C423 1-126-963-11 ELECT 4.7µF 20% 50V
C424 1-164-005-11 CERAMIC CHIP 0.47µF 25V
(KV-27FV16/29FV16/29FV16C ONLY)
C425 1-164-346-11 CERAMIC CHIP 1µF 16V
(KV-27FV16/29FV16/29FV16C ONLY)
— 80 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
R
EF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
C426 1-126-960-11 ELECT 1µF 20% 50V
(KV-27FV16/29FV16/29FV16C ONLY)
C427 1-126-968-11 ELECT 100µF 20% 50V
(KV-27FV16/29FV16/29FV16C ONLY)
C428 1-126-968-11 ELECT 100µF 20% 50V
(KV-27FV16/29FV16/29FV16C ONLY)
C429 1-163-017-00 CERAMIC CHIP 0.0047µF 10% 50V
(KV-27FV16/29FV16/29FV16C ONLY)
C430 1-164-222-11 CERAMIC CHIP 0.22µF 25V
(KV-27FV16/29FV16/29FV16C ONLY)
C431 1-163-038-91 CERAMIC CHIP 0.1µF 25V
(KV-27FV16/29FV16/29FV16C ONLY)
C432 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
(KV-27FV16/29FV16/29FV16C ONLY)
C433 1-164-346-11 CERAMIC CHIP F 16V
(KV-27FV16/29FV16/29FV16C ONLY)
C434 1-163-038-91 CERAMIC CHIP 0.1µF 25V
(KV-27FV16/29FV16/29FV16C ONLY)
C440 1-163-038-91 CERAMIC CHIP 0.1µF 25V
C441 1-126-968-11 ELECT 100µF 20% 50V
C442 1-216-295-91 SHORT
C444 1-216-295-91 SHORT
C446 1-126-933-11 ELECT 100µF 20% 16V
C447 1-126-961-11 ELECT 2.2µF 20% 50V
C448 1-126-961-11 ELECT 2.2µF 20% 50V
C450 1-126-963-11 ELECT 4.7µF 20% 50V
C451 1-126-963-11 ELECT 4.7µF 20% 50V
C455 1-164-005-11 CERAMIC CHIP 0.47µF 25V
(KV-27FV16/29FV16/29FV16C ONLY)
C456 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
(KV-27FV16/29FV16/29FV16C ONLY)
C457 1-163-034-00 CERAMIC CHIP 0.033µF 50V
(KV-27FV16/29FV16/29FV16C ONLY)
C458 1-126-963-11 ELECT 4.7µF 20% 50V
(KV-27FV16/29FV16/29FV16C ONLY)
C460 1-126-963-11 ELECT 4.7µF 20% 50V
(KV-27FV16/29FV16/29FV16C ONLY)
C475 1-163-038-91 CERAMIC CHIP 0.1µF 25V
C490 1-216-295-91 SHORT
CONNECTOR
CN402 * 1-564-506-11 PLUG, CONNECTOR 3P
CN450 1-573-301-21 CONNECTOR, BOARD TO BOARD 20P
IC
IC403 8-759-658-19 IC NJM2198-TE2
(KV-27FV16/29FV16/29FV16C ONLY)
IC404 8-759-658-01 IC NJW1130G-TE2
CHIP CONDUCTOR
JR403 1-216-295-91 SHORT
JR404 1-216-295-91 SHORT
JR420 1-216-295-91 SHORT
JR421 1-216-295-91 SHORT
JR422 1-216-295-91 SHORT
JR423 1-216-295-91 SHORT
JR425 1-216-295-91 SHORT
JR426 1-216-295-91 SHORT
JR427 1-216-295-91 SHORT
JR428 1-216-295-91 SHORT
JR429 1-216-295-91 SHORT
JR452 1-216-295-91 SHORT
JR474 1-216-295-91 SHORT
JR477 1-216-295-91 SHORT
JR491 1-216-295-91 SHORT
COIL
L410 1-414-271-11 INDUCTOR 47µH
TRANSISTOR
Q430 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q431 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q432 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q433 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
RESISTOR
R403 1-216-025-91 RES-CHIP 100 5% 1/10W
R404 1-216-025-91 RES-CHIP 100 5% 1/10W
R405 1-216-025-91 RES-CHIP 100 5% 1/10W
R407 1-216-025-91 RES-CHIP 100 5% 1/10W
R408 1-216-025-91 RES-CHIP 100 5% 1/10W
R409 1-216-025-91 RES-CHIP 100 5% 1/10W
R410 1-216-025-91 RES-CHIP 100 5% 1/10W
R431 1-216-073-00 RES-CHIP 10K 5% 1/10W
R432 1-216-073-00 RES-CHIP 10K 5% 1/10W
R433 1-216-073-00 RES-CHIP 10K 5% 1/10W
R434 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R435 1-216-033-00 RES-CHIP 220 5% 1/10W
R436 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R437 1-216-033-00 RES-CHIP 220 5% 1/10W
R438 1-216-033-00 RES-CHIP 220 5% 1/10W
R440 1-216-105-91 RES-CHIP 220K 5% 1/10W
R441 1-216-105-91 RES-CHIP 220K 5% 1/10W
R442 1-216-033-00 RES-CHIP 220 5% 1/10W
R443 1-216-105-91 RES-CHIP 220K 5% 1/10W
R444 1-216-105-91 RES-CHIP 220K 5% 1/10W
— 81 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
REF.NO. PART NO. DESCRIPTION REMARK
R445 1-216-105-91 RES-CHIP 220K 5% 1/10W
R446 1-216-105-91 RES-CHIP 220K 5% 1/10W
R452 1-216-073-00 RES-CHIP 10K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R455 1-216-025-91 RES-CHIP 100 5% 1/10W
R456 1-216-025-91 RES-CHIP 100 5% 1/10W
R477 1-216-105-91 RES-CHIP 220K 5% 1/10W
R478 1-216-105-91 RES-CHIP 220K 5% 1/10W
* A-1304-202-A MA (VAR) MOUNTED PC BOARD
(KV-27FV16/29FV16/29FV16C ONLY)
* A-1304-203-A MA (VAR) MOUNTED PC BOARD
(KV-32FS12 ONLY)
* A-1304-196-A MA (VAR) MOUNTED PC BOARD
(KV-32FS16 ONLY)
CAPACITOR
C003 1-126-959-11 ELECT 0.47µF 20% 50V
C005 1-164-005-11 CERAMIC CHIP 0.47µF 25V
(ALL EXCEPT KV-32FS12)
C006 1-126-964-11 ELECT 10µF 20% 50V
C009 1-163-259-91 CERAMIC CHIP 220PF 5% 50V
C010 1-163-035-00 CERAMIC CHIP 0.047µF 50V
C011 1-163-259-91 CERAMIC CHIP 220PF 5% 50V
C012 1-163-009-11 CERAMIC CHIP 0.001µF 10% 50V
C015 1-163-231-11 CERAMIC CHIP 15PF 5% 50V
C016 1-163-231-11 CERAMIC CHIP 15PF 5% 50V
C017 1-126-960-11 ELECT 1µF 20% 50V
C019 1-163-259-91 CERAMIC CHIP 220PF 5% 50V
C020 1-163-038-91 CERAMIC CHIP 0.1µF 25V
C021 1-163-259-91 CERAMIC CHIP 220PF 5% 50V
C022 1-163-135-00 CERAMIC CHIP 560PF 5% 50V
C027 1-163-009-11 CERAMIC CHIP 0.001µF 10% 50V
C028 1-163-259-91 CERAMIC CHIP 220PF 5% 50V
C032 1-164-004-11 CERAMIC CHIP 0.1µF 10% 25V
C033 1-163-259-91 CERAMIC CHIP 220PF 5% 50V
C034 1-163-037-11 CERAMIC CHIP 0.022µF 10% 50V
C037 1-164-161-11 CERAMIC CHIP 0.0022µF 10% 50V
C038 1-126-935-11 ELECT 470µF 20% 16V
C039 1-126-964-11 ELECT 10µF 20% 50V
C040 1-163-229-11 CERAMIC CHIP 12PF 5% 50V
C041 1-163-229-11 CERAMIC CHIP 12PF 5% 50V
C042 1-163-259-91 CERAMIC CHIP 220PF 5% 50V
C043 1-163-009-11 CERAMIC CHIP 0.001µF 10% 50V
C044 1-163-009-11 CERAMIC CHIP 0.001µF 10% 50V
C045 1-164-161-11 CERAMIC CHIP 0.0022µF 10% 50V
C046 1-104-664-11 ELECT 47µF 20% 25V
C047 1-163-259-91 CERAMIC CHIP 220PF 5% 50V
C048 1-163-259-91 CERAMIC CHIP 220PF 5% 50V
C051 1-126-935-11 ELECT 470µF 20% 16V
C060 1-163-005-11 CERAMIC CHIP 470PF 10% 50V
C062 1-126-959-11 ELECT 0.47µF 20% 50V
C063 1-137-194-81 MYLAR 0.47µF 5% 50V
C064 1-163-017-00 CERAMIC CHIP 0.0047µF 10% 50V
C070 1-163-009-11 CERAMIC CHIP 0.001µF 10% 50V
C071 1-163-009-11 CERAMIC CHIP 0.001µF 10% 50V
C076 1-163-259-91 CERAMIC CHIP 220PF 5% 50V
C077 1-163-259-91 CERAMIC CHIP 220PF 5% 50V
C091 1-163-037-11 CERAMIC CHIP 0.022µF 10% 50V
C093 1-163-259-91 CERAMIC CHIP 220PF 5% 50V
C097 1-163-009-11 CERAMIC CHIP 0.001µF 10% 50V
C099 1-126-960-11 ELECT 1µF 20% 50V
C151 1-126-960-11 ELECT 1µF 20% 50V
(ALL EXCEPT KV-32FS12)
C153 1-163-017-00 CERAMIC CHIP 0.0047µF 10% 50V
(ALL EXCEPT KV-32FS12)
C154 1-126-967-11 ELECT 47µF 20% 50V
(ALL EXCEPT KV-32FS12)
C155 1-126-964-11 ELECT 10µF 20% 50V
(ALL EXCEPT KV-32FS12)
C156 1-104-664-11 ELECT 47µF 20% 25V
(ALL EXCEPT KV-32FS12)
C157 1-126-968-11 ELECT 100µF 20% 50V
(ALL EXCEPT KV-32FS12)
C302 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
(KV-32FS12/32FS16 ONLY)
C303 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
(KV-32FS12/32FS16 ONLY)
C304 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
(KV-32FS12/32FS16 ONLY)
C305 1-126-933-11 ELECT 100µF 20% 16V
(KV-32FS12/32FS16 ONLY)
C306 1-164-346-11 CERAMIC CHIP 1µF 16V
(KV-27FV16/29FV16/29FV16C ONLY)
C307 1-163-227-11 CERAMIC CHIP 10PF 0.50PF 50V
(KV-32FS12/32FS16 ONLY)
C308 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
(KV-32FS12/32FS16 ONLY)
C309 1-126-933-11 ELECT 100µF 20% 16V
(KV-32FS12/32FS16 ONLY)
C310 1-126-960-11 ELECT 1µF 20% 50V
C311 1-163-123-00 CERAMIC CHIP 180PF 5% 50V
(KV-32FS12/32FS16 ONLY)
C312 1-164-005-11 CERAMIC CHIP 0.47µF 25V
C313 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
C314 1-163-231-11 CERAMIC CHIP 15PF 5% 50V
(KV-32FS12/32FS16 ONLY)
— 82 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
R
EF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
C315 1-104-664-11 ELECT 47µF 20% 25V
C316 1-163-243-11 CERAMIC CHIP 47PF 5% 50V
C317 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
(KV-32FS12/32FS16 ONLY)
C318 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
C319 1-126-767-11 ELECT 1000µF 20% 16V
C320 1-164-005-11 CERAMIC CHIP 0.47µF 25V
C321 1-164-005-11 CERAMIC CHIP 0.47µF 25V
C322 1-164-005-11 CERAMIC CHIP 0.47µF 25V
C323 1-164-004-11 CERAMIC CHIP 0.1µF 10% 25V
C324 1-163-231-11 CERAMIC CHIP 15PF 5% 50V
(KV-32FS12/32FS16 ONLY)
C325 1-164-005-11 CERAMIC CHIP 0.47µF 25V
C326 1-164-004-11 CERAMIC CHIP 0.1µF 10% 25V
C328 1-164-004-11 CERAMIC CHIP 0.1µF 10% 25V
C329 1-164-004-11 CERAMIC CHIP 0.1µF 10% 25V
C330 1-126-960-11 ELECT 1µF 20% 50V
C331 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
C332 1-163-010-11 CERAMIC CHIP 0.0012µF 10% 50V
(KV-32FS12/32FS16 ONLY)
C334 1-163-003-11 CERAMIC CHIP 330PF 10% 50V
C335 1-126-963-11 ELECT 4.7µF 20% 50V
C336 1-104-664-11 ELECT 47µF 20% 25V
(KV-32FS12/32FS16 ONLY)
C338 1-164-004-11 CERAMIC CHIP 0.1µF 10% 25V
C339 1-126-960-11 ELECT 1µF 20% 50V
C340 1-126-933-11 ELECT 100µF 20% 16V
(KV-32FS12/32FS16 ONLY)
C341 1-163-233-11 CERAMIC CHIP 18PF 5% 50V
C345 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
(ALL EXCEPT KV-32FS12)
C346 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
(ALL EXCEPT KV-32FS12)
C347 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
(ALL EXCEPT KV-32FS12)
C348 1-164-005-11 CERAMIC CHIP 0.47µF 25V
C350 1-126-959-11 ELECT 0.47µF 20% 50V
(KV-32FS12/32FS16 ONLY)
C351 1-163-021-91 CERAMIC 0.01µF 10% 50V
(KV-32FS12/32FS16 ONLY)
C352 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
C353 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
C354 1-126-933-11 ELECT 100µF 20% 16V
(KV-32FS12/32FS16 ONLY)
C355 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
(KV-32FS12/32FS16 ONLY)
C356 1-164-004-11 CERAMIC CHIP 0.1µF 10% 25V
C357 1-104-664-11 ELECT 47µF 20% 25V
C358 1-104-664-11 ELECT 47µF 20% 25V
C359 1-163-038-91 CERAMIC CHIP 0.1µF 25V
C360 1-126-959-11 ELECT 0.47µF 20% 50V
C361 1-163-038-91 CERAMIC CHIP 0.1µF 25V
C362 1-104-664-11 ELECT 47µF 20% 25V
C363 1-163-038-91 CERAMIC CHIP 0.1µF 25V
C364 1-164-004-11 CERAMIC CHIP 0.1µF 10% 25V
C365 1-137-194-81 MYLAR 0.47µF 5% 50V
C366 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
(KV-32FS12/32FS16 ONLY)
C367 1-163-005-11 CERAMIC CHIP 470PF 10% 50V
C368 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
(KV-32FS12/32FS16 ONLY)
C369 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
(KV-32FS12/32FS16 ONLY)
C370 1-126-933-11 ELECT 100µF 20% 16V
C371 1-163-243-11 CERAMIC CHIP 47PF 5% 50V
C377 1-126-963-11 ELECT 4.F 20% 50V
C380 1-163-021-91 CERAMIC CHIP 0.01UF 10% 50V
(KV-32FS12 ONLY)
C381 1-163-021-91 CERAMIC CHIP 0.01UF 10% 50V
(KV-32FS12 ONLY)
C382 1-163-021-91 CERAMIC CHIP 0.01UF 10% 50V
(KV-32FS12 ONLY)
C389 1-115-185-11 CERAMIC CHIP 0.033µF 10% 50V
(KV-27FV16/29FV16/29FV16C ONLY)
C389 1-104-760-11 CERAMIC CHIP 0.047UF 10% 50V
(KV-32FS12/32FS16 ONLY)
C390 1-163-231-11 CERAMIC CHIP 15PF 5% 50V
(KV-32FS12/32FS16 ONLY)
C391 1-126-933-11 ELECT 100µF 20% 16V
(KV-32FS12/32FS16 ONLY)
C395 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
C396 1-164-004-11 CERAMIC CHIP 0.1µF 10% 25V
C397 1-163-021-91 CERAMIC CHIP 0.01µF 10% 50V
(KV-32FS12/32FS16 ONLY)
C398 1-126-964-11 ELECT 10µF 20% 50V
C451 1-164-346-11 CERAMIC CHIP F 16V
(ALL EXCEPT KV-32FS12)
C452 1-164-346-11 CERAMIC CHIP F 16V
(ALL EXCEPT KV-32FS12)
C453 1-164-346-11 CERAMIC CHIP F 16V
(ALL EXCEPT KV-32FS12)
C454 1-164-346-11 CERAMIC CHIP F 16V
(ALL EXCEPT KV-32FS12)
CONNECTOR
CN001 1-764-334-11 PLUG, CONNECTOR 11P
(KV-27FV16/29FV16/29FV16C ONLY)
CN001 * 1-564-511-11 PLUG, CONNECTOR 8P
(KV-32FS12/32FS16 ONLY)
CN002 * 1-560-124-00 PLUG, CONNECTOR (2.5MM) 4P
CN003 * 1-564-512-11 PLUG, CONNECTOR 9P
— 83 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
REF.NO. PART NO. DESCRIPTION REMARK
CN004 * 1-564-512-11 PLUG, CONNECTOR 9P
CN005 * 1-764-333-11 PLUG, CONNECTOR 10P
CN006 * 1-764-333-11 PLUG, CONNECTOR 10P
CN302 * 1-564-507-11 PLUG, CONNECTOR 4P
CN304 * 1-564-507-11 PLUG, CONNECTOR 4P
(ALL EXCEPT KV-32FS12)
CN305 1-573-298-21 CONNECTOR, BOARD TO BOARD 20P
(ALL EXCEPT KV-32FS12)
CN306 * 1-691-616-21 CONNECTOR, BOARD TO BOARD 15P
(KV-27FV16/29FV16/29FV16C ONLY)
CN309 * 1-564-506-11 PLUG, CONNECTOR 3P
CN401 * 1-564-505-11 PLUG, CONNECTOR 2P
(ALL EXCEPT KV-32FS12)
DIODE
D001 8-719-976-99 DIODE UDZ-TE-17-5.1B
D002 8-719-110-17 DIODE MTZJ-T-77-10B
D003 8-719-073-01 DIODE MA111-TX
D004 8-719-976-99 DIODE UDZ-TE-17-5.1B
D005 8-719-109-89 DIODE MTZJ-T-77-5.6C
D006 8-719-977-22 DIODE UDZ-TE-17-9.1B
D075 8-719-073-01 DIODE MA111-TX
D301 8-719-921-44 DIODE MTZJ-T-77-5.1C
D303 8-719-991-33 DIODE 1SS133T-77
(ALL EXCEPT KV-32FS12)
D304 8-719-981-99 DIODE MTZJ-T-77-3.3
(KV-27FV16/29FV16/29FV16C ONLY)
D305 8-719-921-44 DIODE MTZJ-T-77-5.1C
D360 8-719-914-44 DIODE DAP202K-T-146
FERRITE BEAD
FB001 1-414-234-22 INDUCTOR CHIP H
FB002 1-414-234-22 INDUCTOR CHIP H
FB301 1-412-911-11 FERRITE 0µH
(KV-32FS12/32FS16 ONLY)
FILTER
FL301 1-239-847-11 FILTER, LOW PASS
(KV-32FS12/32FS16 ONLY)
FL302 1-239-847-11 FILTER, LOW PASS
(KV-32FS12/32FS16 ONLY)
FL303 1-239-847-11 FILTER, LOW PASS
(KV-32FS12/32FS16 ONLY)
IC
IC001 8-759-680-52 IC M37280MK-111SP
IC002 8-759-663-29 IC MM1476AF(TP)
IC003 8-759-527-77 IC M24C16-MN6T
IC301 8-752-098-86 IC CXA2154S
(ALL EXCEPT KV-32FS12)
IC301 8-752-094-98 IC CXA2154S
(KV-32FS12 ONLY)
IC302 8-759-655-75 IC TC90A49P
(KV-32FS12/32FS16 ONLY)
CHIP CONDUCTOR
JR001 1-216-295-91 SHORT
JR002 1-216-295-91 SHORT
JR003 1-216-295-91 SHORT
JR005 1-216-295-91 SHORT
JR006 1-216-295-91 SHORT
JR007 1-216-295-91 SHORT
JR008 1-216-295-91 SHORT
JR010 1-216-295-91 SHORT
JR011 1-216-295-91 SHORT
JR090 1-216-295-91 SHORT
JR100 1-216-295-91 SHORT
JR101 1-216-295-91 SHORT
JR296 1-216-295-91 SHORT
JR297 1-216-295-91 SHORT
JR298 1-216-295-91 SHORT
JR350 1-216-295-91 SHORT
JR378 1-216-295-91 SHORT
JR379 1-216-295-91 SHORT
JR399 1-216-295-91 SHORT
JR401 1-216-295-91 SHORT
COIL
L002 1-414-273-11 INDUCTOR 100µH
L003 1-414-273-11 INDUCTOR 100µH
L040 1-408-963-11 INDUCTOR 2.7µH
L150 1-414-267-11 INDUCTOR 10µH
(ALL EXCEPT KV-32FS12)
L151 1-414-273-11 INDUCTOR 100µH
(ALL EXCEPT KV-32FS12)
L301 1-414-267-11 INDUCTOR 10µH
L302 1-414-271-11 INDUCTOR 47µH
L303 1-414-856-11 INDUCTOR 10µH
(KV-32FS12/32FS16 ONLY)
L304 1-414-856-11 INDUCTOR 10µH
(KV-32FS12/32FS16 ONLY)
L305 1-414-267-11 INDUCTOR 10µH
L308 1-414-273-11 INDUCTOR 100µH
L310 1-414-273-11 INDUCTOR 100µH
L350 1-414-856-11 INDUCTOR 10µH
(KV-32FS12/32FS16 ONLY)
L351 1-414-856-11 INDUCTOR 10µH
(KV-32FS12/32FS16 ONLY)
— 84 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
R
EF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
L356 1-216-296-91 SHORT
(ALL EXCEPT KV-32FS12)
L357 1-216-296-91 SHORT
(ALL EXCEPT KV-32FS12)
TRANSISTOR
Q001 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q002 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q003 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q004 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q006 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q082 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q151 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
(ALL EXCEPT KV-32FS12)
Q152 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
(ALL EXCEPT KV-32FS12)
Q301 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
(KV-27FV16/29FV16/29FV16C ONLY)
Q302 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
(KV-32FS12/32FS16 ONLY)
Q303 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q304 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
(KV-27FV16/29FV16/29FV16C ONLY)
Q305 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q306 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
(KV-27FV16/29FV16/29FV16C ONLY)
Q310 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
(KV-32FS12/32FS16 ONLY)
Q349 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
(KV-32FS12/32FS16 ONLY)
Q350 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
(KV-32FS12/32FS16 ONLY)
Q351 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
(KV-32FS12/32FS16 ONLY)
Q352 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
(KV-32FS12/32FS16 ONLY)
Q354 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
(KV-32FS12/32FS16 ONLY)
Q355 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
(KV-32FS12/32FS16 ONLY)
Q356 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q358 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
(KV-32FS12/32FS16 ONLY)
Q359 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
(KV-32FS12/32FS16 ONLY)
Q365 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q369 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
(KV-32FS12/32FS16 ONLY)
Q368 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q370 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
(KV-32FS12/32FS16 ONLY)
Q375 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q378 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
(ALL EXCEPT KV-32FS12)
Q379 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
(KV-27FV16/29FV16/29FV16C ONLY)
Q380 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
(KV-27FV16/29FV16/29FV16C ONLY)
Q387 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q388 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q389 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
RESISTOR
R001 1-216-043-91 RES-CHIP 560 5% 1/10W
R002 1-216-041-00 RES-CHIP 470 5% 1/10W
R003 1-247-807-31 CARBON 100 5% 1/4W
R004 1-216-061-00 RES-CHIP 3.3K 5% 1/10W
R005 1-216-295-91 SHORT
R006 1-216-025-91 RES-CHIP 100 5% 1/10W
R007 1-216-025-91 RES-CHIP 100 5% 1/10W
R008 1-216-049-91 RES-CHIP 1K 5% 1/10W
R009 1-216-121-91 RES-CHIP 1M 5% 1/10W
R010 1-216-033-00 RES-CHIP 220 5% 1/10W
R011 1-216-033-00 RES-CHIP 220 5% 1/10W
R012 1-216-045-00 RES-CHIP 680 5% 1/10W
R013 1-249-417-11 CARBON 1K 5% 1/4W
R014 1-216-073-00 RES-CHIP 10K 5% 1/10W
R015 1-216-073-00 RES-CHIP 10K 5% 1/10W
R016 1-216-041-00 RES-CHIP 470 5% 1/10W
R017 1-208-798-11 METAL CHIP 4.7K 0.50% 1/10W
R018 1-247-815-91 CARBON 220 5% 1/4W
R019 1-216-113-00 RES-CHIP 470K 5% 1/10W
R020 1-216-033-00 RES-CHIP 220 5% 1/10W
R021 1-249-429-11 CARBON 10K 5% 1/4W
R022 1-247-815-91 CARBON 220 5% 1/4W
R023 1-249-429-11 CARBON 10K 5% 1/4W
R024 1-247-815-91 CARBON 220 5% 1/4W
R025 1-249-426-11 CARBON 5.6K 5% 1/4W
R026 1-249-426-11 CARBON 5.6K 5% 1/4W
R027 1-249-426-11 CARBON 5.6K 5% 1/4W
R028 1-216-049-91 RES-CHIP 1K 5% 1/10W
R029 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R030 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R031 1-216-355-11 METAL OXIDE 3.3 5% 1W
R032 1-216-033-00 RES-CHIP 220 5% 1/10W
R033 1-216-033-00 RES-CHIP 220 5% 1/10W
R034 1-216-033-00 RES-CHIP 220 5% 1/10W
R035 1-216-033-00 RES-CHIP 220 5% 1/10W
R036 1-216-049-91 RES-CHIP 1K 5% 1/10W
R037 1-247-815-91 CARBON 220 5% 1/4W
R038 1-216-049-91 RES-CHIP 1K 5% 1/10W
85
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
REF.NO. PART NO. DESCRIPTION REMARK
R039 1-216-045-00 RES-CHIP 680 5% 1/10W
R040 1-247-815-91 CARBON 220 5% 1/4W
R041 1-216-045-00 RES-CHIP 680 5% 1/10W
R042 1-216-071-00 RES-CHIP 8.2K 5% 1/10W
R043 1-249-417-11 CARBON 1K 5% 1/4W
R044 1-216-033-00 RES-CHIP 220 5% 1/10W
R045 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R046 1-216-033-00 RES-CHIP 220 5% 1/10W
R047 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R048 1-216-025-91 RES-CHIP 100 5% 1/10W
(ALL EXCEPT KV-32FS12)
R050 1-216-033-00 RES-CHIP 220 5% 1/10W
R051 1-216-033-00 RES-CHIP 220 5% 1/10W
R052 1-249-417-11 CARBON 1K 5% 1/4W
R054 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R055 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R056 1-208-798-11 METAL CHIP 4.7K 0.50% 1/10W
R057 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R058 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R060 1-247-815-91 CARBON 220 5% 1/4W
R061 1-216-033-00 RES-CHIP 220 5% 1/10W
R064 1-216-295-91 SHORT
R069 1-247-815-91 CARBON 220 5% 1/4W
(ALL EXCEPT KV-32FS12)
R070 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R071 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R073 1-249-425-11 CARBON 4.7K 5% 1/4W
R074 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R077 1-216-097-91 RES-CHIP 100K 5% 1/10W
R085 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R086 1-216-045-00 RES-CHIP 680 5% 1/10W
R087 1-216-045-00 RES-CHIP 680 5% 1/10W
R088 1-216-045-00 RES-CHIP 680 5% 1/10W
R089 1-216-033-00 RES-CHIP 220 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R091 1-216-073-00 RES-CHIP 10K 5% 1/10W
R092 1-208-798-11 METAL CHIP 4.7K 0.50% 1/10W
R093 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R094 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R095 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R096 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R097 1-249-414-11 CARBON 560 5% 1/4W
R099 1-216-089-91 RES-CHIP 47K 5% 1/10W
R150 1-216-053-00 RES-CHIP 1.5K 5% 1/10W
(ALL EXCEPT KV-32FS12)
R151 1-216-025-91 RES-CHIP 100 5% 1/10W
(ALL EXCEPT KV-32FS12)
R154 1-216-043-91 RES-CHIP 560 5% 1/10W
(ALL EXCEPT KV-32FS12)
R155 1-216-043-91 RES-CHIP 560 5% 1/10W
(ALL EXCEPT KV-32FS12)
R156 1-216-085-00 RES-CHIP 33K 5% 1/10W
(ALL EXCEPT KV-32FS12)
R157 1-216-081-00 RES-CHIP 22K 5% 1/10W
(ALL EXCEPT KV-32FS12)
R158 1-216-025-91 RES-CHIP 100 5% 1/10W
(ALL EXCEPT KV-32FS12)
R159 1-216-025-91 RES-CHIP 100 5% 1/10W
(ALL EXCEPT KV-32FS12)
R251 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R253 1-216-049-91 RES-CHIP 1K 5% 1/10W
R256 1-216-073-00 RES-CHIP 10K 5% 1/10W
R257 1-216-049-91 RES-CHIP 1K 5% 1/10W
R258 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R259 1-249-429-11 CARBON 10K 5% 1/4W
R260 1-247-815-91 CARBON 220 5% 1/4W
R261 1-216-113-00 RES-CHIP 470K 5% 1/10W
R262 1-247-807-31 CARBON 100 5% 1/4W
R263 1-216-025-91 RES-CHIP 100 5% 1/10W
R264 1-216-081-00 RES-CHIP 22K 5% 1/10W
(ALL EXCEPT KV-32FS12)
R266 1-216-081-00 RES-CHIP 22K 5% 1/10W
(ALL EXCEPT KV-32FS12)
R267 1-216-049-91 RES-CHIP 1K 5% 1/10W
R268 1-216-045-00 RES-CHIP 680 5% 1/10W
R269 1-216-049-91 RES-CHIP 1K 5% 1/10W
R270 1-216-081-00 RES-CHIP 22K 5% 1/10W
(ALL EXCEPT KV-32FS12)
R271 1-216-081-00 RES-CHIP 22K 5% 1/10W
(ALL EXCEPT KV-32FS12)
R272 1-216-081-00 RES-CHIP 22K 5% 1/10W
(ALL EXCEPT KV-32FS12)
R273 1-216-073-00 RES-CHIP 10K 5% 1/10W
R274 1-216-295-91 SHORT
R275 1-216-081-00 RES-CHIP 22K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R276 1-216-085-00 RES-CHIP 33K 5% 1/10W
R277 1-216-129-00 RES-CHIP 2.2M 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R277 1-216-133-00 RES-CHIP 3.3M 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R278 1-216-295-91 SHORT
R279 1-247-807-31 CARBON 100 5% 1/4W
R280 1-216-069-00 RES-CHIP 6.8K 5% 1/10W
R281 1-208-798-11 METAL CHIP 4.7K 0.50% 1/10W
R282 1-208-790-11 METAL CHIP 2.2K 0.50% 1/10W
R283 1-216-689-11 RES-CHIP 39K 5% 1/10W
R284 1-216-049-91 RES-CHIP 1K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R285 1-216-049-91 RES-CHIP 1K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
— 86 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
R
EF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
R286 1-216-089-91 RES-CHIP 47K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R287 1-216-097-91 RES-CHIP 100K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R288 1-216-041-00 RES-CHIP 470 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R289 1-216-049-91 RES-CHIP 1K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R290 1-216-043-91 RES-CHIP 560 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R291 1-216-053-00 RES-CHIP 1.5K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R298 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R299 1-216-033-00 RES-CHIP 220 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R300 1-216-295-91 SHORT
(KV-32FS12/32FS16 ONLY)
R301 1-216-022-00 RES-CHIP 75 5% 1/10W
R303 1-216-073-00 RES-CHIP 10K 5% 1/10W
R304 1-247-807-31 CARBON 100 5% 1/4W
R305 1-216-295-91 SHORT
(KV-32FS12/32FS16 ONLY)
R306 1-216-025-91 RES-CHIP 100 5% 1/10W
R307 1-216-071-00 RES-CHIP 8.2K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R308 1-216-022-00 RES-CHIP 75 5% 1/10W
R309 1-216-022-00 RES-CHIP 75 5% 1/10W
R310 1-249-417-11 CARBON 1K 5% 1/4W
R311 1-216-025-91 RES-CHIP 100 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R312 1-249-417-11 CARBON 1K 5% 1/4W
R313 1-216-049-91 RES-CHIP 1K 5% 1/10W
R314 1-216-081-00 RES-CHIP 22K 5% 1/10W
(ALL EXCEPT KV-32FS12)
R315 1-216-022-00 RES-CHIP 75 5% 1/10W
R316 1-216-067-00 RES-CHIP 5.6K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R317 1-247-807-31 CARBON 100 5% 1/4W
(KV-32FS12/32FS16 ONLY)
R318 1-216-091-00 RES-CHIP 56K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R319 1-216-081-00 RES-CHIP 22K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R320 1-216-025-91 RES-CHIP 100 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R321 1-216-043-91 RES-CHIP 560 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R322 1-216-025-91 RES-CHIP 100 5% 1/10W
R323 1-216-025-91 RES-CHIP 100 5% 1/10W
R324 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R325 1-249-417-11 CARBON 1K 5% 1/4W
R326 1-208-806-11 METAL CHIP 10K 0.50% 1/10W
R327 1-216-025-91 RES-CHIP 100 5% 1/10W
R328 1-216-025-91 RES-CHIP 100 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R329 1-216-025-91 RES-CHIP 100 5% 1/10W
R331 1-216-049-91 RES-CHIP 1K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R332 1-216-022-00 RES-CHIP 75 5% 1/10W
R333 1-216-067-00 RES-CHIP 5.6K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R334 1-216-025-91 RES-CHIP 100 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R335 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
R336 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
R337 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
R338 1-216-073-00 RES-CHIP 10K 5% 1/10W
R339 1-216-091-00 RES-CHIP 56K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R340 1-216-025-91 RES-CHIP 100 5% 1/10W
R341 1-216-089-91 RES-CHIP 47K 5% 1/10W
R342 1-216-049-91 RES-CHIP 1K 5% 1/10W
R343 1-216-097-91 RES-CHIP 100K 5% 1/10W
R344 1-216-295-91 SHORT
R345 1-216-097-91 RES-CHIP 100K 5% 1/10W
R346 1-216-097-91 RES-CHIP 100K 5% 1/10W
R347 1-216-025-91 RES-CHIP 100 5% 1/10W
R348 1-216-022-00 RES-CHIP 75 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R349 1-216-025-91 RES-CHIP 100 5% 1/10W
R350 1-216-022-00 RES-CHIP 75 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R351 1-216-041-00 RES-CHIP 470 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R352 1-247-807-31 CARBON 100 5% 1/4W
(KV-32FS12/32FS16 ONLY)
R353 1-247-807-31 CARBON 100 5% 1/4W
(KV-32FS12/32FS16 ONLY)
R354 1-216-025-91 RES-CHIP 100 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R355 1-216-053-00 RES-CHIP 1.5K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R356 1-216-025-91 RES-CHIP 100 5% 1/10W
R357 1-216-022-00 RES-CHIP 75 5% 1/10W
R358 1-216-093-91 RES-CHIP 68K 5% 1/10W
R359 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R360 1-216-093-91 RES-CHIP 68K 5% 1/10W
R361 1-216-022-00 RES-CHIP 75 5% 1/10W
R362 1-216-035-00 RES-CHIP 270 5% 1/10W
R363 1-216-039-00 RES-CHIP 390 5% 1/10W
— 87 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
REF.NO. PART NO. DESCRIPTION REMARK
R364 1-216-025-91 RES-CHIP 100 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R365 1-216-025-91 RES-CHIP 100 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R366 1-216-053-00 RES-CHIP 1.5K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R367 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R368 1-216-043-91 RES-CHIP 560 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R369 1-216-033-00 RES-CHIP 220 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R370 1-249-429-11 CARBON 10K 5% 1/4W
R372 1-216-043-91 RES-CHIP 560 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R373 1-216-025-91 RES-CHIP 100 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R374 1-216-025-91 RES-CHIP 100 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R375 1-216-053-00 RES-CHIP 1.5K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R376 1-216-022-00 RES-CHIP 75 5% 1/10W
R377 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R378 1-216-295-91 SHORT
(KV-32FS12/32FS16 ONLY)
R379 1-216-049-91 RES-CHIP 1K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R380 1-216-295-91 SHORT
(KV-27FV16/29FV16/29FV16C ONLY)
R381 1-216-069-00 RES-CHIP 6.8K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R382 1-216-295-91 SHORT
R383 1-216-295-91 SHORT
R384 1-216-295-91 SHORT
R387 1-216-025-91 RES-CHIP 100 5% 1/10W
R386 1-216-047-91 RES-CHIP 820 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R388 1-216-025-91 RES-CHIP 100 5% 1/10W
R389 1-216-049-91 RES-CHIP 1K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R392 1-216-067-00 RES-CHIP 5.6K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R394 1-216-043-91 RES-CHIP 560 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R395 1-216-043-91 RES-CHIP 560 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R396 1-247-807-31 CARBON 100 5% 1/4W
(KV-32FS12/32FS16 ONLY)
R398 1-216-091-00 RES-CHIP 56K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R398 1-216-109-00 RES-CHIP 330K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R399 1-216-109-00 RES-CHIP 330K 5% 1/10W
(KV-27FV16/29FV16/29FV16C ONLY)
R399 1-216-689-11 RES-CHIP 39K 5% 1/10W
(KV-32FS12/32FS16 ONLY)
R434 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
(ALL EXCEPT KV-32FS12)
R435 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
(ALL EXCEPT KV-32FS12)
TUNER
TU150 8-598-501-00 TUNER, FSS BTF-FA402
(ALL EXCEPT KV-32FS12)
CRYSTAL
X001 1-767-487-11 VIBRATOR, CRYSTAL
X301 1-567-505-11 OSCILLATOR, CRYSTAL
* A-1190-367-A P MOUNTED PC BOARD
(ALL EXCEPT KV-32FS12)
CAPACITOR
C3301 1-163-031-11 CERAMIC CHIP 0.01µF 50V
C3302 1-163-031-11 CERAMIC CHIP 0.01µF 50V
C3303 1-104-664-11 ELECT 47µF 20% 16V
C3304 1-163-031-11 CERAMIC CHIP 0.01µF 50V
C3305 1-163-031-11 CERAMIC CHIP 0.01µF 50V
C3306 1-163-038-91 CERAMIC CHIP 0.1µF 25V
C3308 1-164-005-11 CERAMIC CHIP 0.47µF 25V
C3309 1-163-034-00 CERAMIC CHIP 0.033µF 50V
C3310 1-164-222-11 CERAMIC CHIP 0.22µF 25V
C3311 1-163-233-11 CERAMIC CHIP 18PF 5% 50V
C3314 1-163-031-11 CERAMIC CHIP 0.01µF 50V
C3315 1-163-031-11 CERAMIC CHIP 0.01µF 50V
C3316 1-163-133-00 CERAMIC CHIP 470PF 5% 50V
C3317 1-163-133-00 CERAMIC CHIP 470PF 5% 50V
C3319 1-163-133-00 CERAMIC CHIP 470PF 5% 50V
C3320 1-164-005-11 CERAMIC CHIP 0.47µF 25V
C3321 1-163-009-11 CERAMIC CHIP 0.001µF 10% 50V
C3323 1-104-664-11 ELECT 47µF 20% 16V
C3324 1-163-031-11 CERAMIC CHIP 0.01µF 50V
C3325 1-163-031-11 CERAMIC CHIP 0.01µF 50V
C3326 1-104-664-11 ELECT 47µF 20% 16V
— 88 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
R
EF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
C3327 1-104-664-11 ELECT 47µF 20% 16V
C3328 1-104-664-11 ELECT 47µF 20% 16V
C3330 1-126-964-11 ELECT 10µF 20% 50V
C3331 1-163-009-11 CERAMIC CHIP 0.001µF 10% 50V
C3332 1-164-346-11 CERAMIC CHIP F 16V
C3333 1-164-346-11 CERAMIC CHIP F 16V
C3334 1-164-005-11 CERAMIC CHIP 0.47µF 25V
C3335 1-164-182-11 CERAMIC CHIP 0.0033µF 10% 50V
C3336 1-163-031-11 CERAMIC CHIP 0.01µF 50V
C3339 1-163-005-11 CERAMIC CHIP 470PF 10% 50V
C3340 1-126-967-11 ELECT 47µF 20% 50V
C3341 1-164-222-11 CERAMIC CHIP 0.22µF 25V
C3342 1-163-037-11 CERAMIC CHIP 0.022µF 10% 50V
C3343 1-126-967-11 ELECT 47µF 20% 50V
C3344 1-164-222-11 CERAMIC CHIP 0.22µF 25V
C3345 1-164-346-11 CERAMIC CHIP F 16V
C3346 1-164-346-11 CERAMIC CHIP F 16V
C3347 1-164-346-11 CERAMIC CHIP F 16V
C3349 1-164-005-11 CERAMIC CHIP 0.47µF 25V
C3350 1-163-233-11 CERAMIC CHIP 18PF 5% 50V
C3351 1-163-113-00 CERAMIC CHIP 68PF 5% 50V
C3352 1-164-222-11 CERAMIC CHIP 0.22µF 25V
C3353 1-126-967-11 ELECT 47µF 20% 50V
C3354 1-163-037-11 CERAMIC CHIP 0.022µF 10% 50V
C3355 1-164-346-11 CERAMIC CHIP F 16V
C3356 1-164-346-11 CERAMIC CHIP F 16V
C3357 1-164-346-11 CERAMIC CHIP F 16V
CONNECTOR
CN3300 1-573-301-21 CONNECTOR, BOARD TO BOARD 20P
DIODE
D3301 8-719-073-01 DIODE MA111-TX
D3304 8-719-422-12 DIODE UDZ-TE-17-3.9B
IC
IC3300 8-759-353-00 IC NJM2534M(TE2)
IC3301 8-759-660-74 IC M65664FP-DS60S
IC3302 8-759-458-18 IC TDA8501T
COIL
L3300 1-414-267-11 INDUCTOR 10µH
L3301 1-410-682-31 INDUCTOR 470µH
L3302 1-414-267-11 INDUCTOR 10µH
L3303 1-414-267-11 INDUCTOR 10µH
L3304 1-414-267-11 INDUCTOR 10µH
TRANSISTOR
Q3300 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q3301 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q3302 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q3304 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q3305 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q3306 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q3308 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q3309 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q3311 8-729-111-55 TRANSISTOR 2SD1292
Q3312 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q3313 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q3314 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q3315 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q3316 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q3317 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q3318 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q3319 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q3320 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
Q3321 8-729-216-22 TRANSISTOR 2SB709A-QRS-TX
Q3323 8-729-422-27 TRANSISTOR 2SD601A-QRS-TX
RESISTOR
R3300 1-216-041-00 RES-CHIP 470 5% 1/10W
R3303 1-216-073-00 RES-CHIP 10K 5% 1/10W
R3304 1-216-133-00 RES-CHIP 3.3M 5% 1/10W
R3305 1-216-037-00 RES-CHIP 330 5% 1/10W
R3308 1-216-085-00 RES-CHIP 33K 5% 1/10W
R3309 1-216-025-91 RES-CHIP 100 5% 1/10W
R3310 1-216-025-91 RES-CHIP 100 5% 1/10W
R3311 1-216-037-00 RES-CHIP 330 5% 1/10W
R3312 1-216-043-91 RES-CHIP 560 5% 1/10W
R3313 1-216-035-00 RES-CHIP 270 5% 1/10W
R3316 1-216-295-91 SHORT
R3317 1-216-295-91 SHORT
R3318 1-216-061-00 RES-CHIP 3.3K 5% 1/10W
R3319 1-216-295-91 SHORT
R3320 1-216-073-00 RES-CHIP 10K 5% 1/10W
R3321 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3322 1-216-091-00 RES-CHIP 56K 5% 1/10W
R3323 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3324 1-216-033-00 RES-CHIP 220 5% 1/10W
R3325 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
R3328 1-216-295-91 SHORT
R3329 1-216-033-00 RES-CHIP 220 5% 1/10W
R3333 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3334 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3335 1-216-049-91 RES-CHIP 1K 5% 1/10W
— 89 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
REF.NO. PART NO. DESCRIPTION REMARK
R3336 1-216-295-91 SHORT
R3338 1-216-295-91 SHORT
R3340 1-216-295-91 SHORT
R3341 1-216-057-00 RES-CHIP 2.2K 5% 1/10W
R3342 1-216-295-91 SHORT
R3343 1-216-065-91 RES-CHIP 4.7K 5% 1/10W
R3344 1-216-073-00 RES-CHIP 10K 5% 1/10W
R3345 1-216-073-00 RES-CHIP 10K 5% 1/10W
R3346 1-216-045-00 RES-CHIP 680 5% 1/10W
R3347 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3349 1-215-857-11 METAL OXIDE 10 5% 1W
R3350 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3351 1-216-041-00 RES-CHIP 470 5% 1/10W
R3355 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3356 1-216-113-00 RES-CHIP 470K 5% 1/10W
R3357 1-216-041-00 RES-CHIP 470 5% 1/10W
R3358 1-216-689-11 RES-CHIP 39K 5% 1/10W
R3359 1-216-113-00 RES-CHIP 470K 5% 1/10W
R3360 1-216-051-00 RES-CHIP 1.2K 5% 1/10W
R3361 1-216-045-00 RES-CHIP 680 5% 1/10W
R3365 1-216-073-00 RES-CHIP 10K 5% 1/10W
R3366 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3367 1-216-073-00 RES-CHIP 10K 5% 1/10W
R3368 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3369 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3370 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3371 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3372 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3373 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3374 1-216-025-91 RES-CHIP 100 5% 1/10W
R3375 1-216-025-91 RES-CHIP 100 5% 1/10W
R3376 1-216-025-91 RES-CHIP 100 5% 1/10W
R3377 1-216-041-00 RES-CHIP 470 5% 1/10W
R3378 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3379 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3380 1-216-043-91 RES-CHIP 560 5% 1/10W
R3381 1-216-041-00 RES-CHIP 470 5% 1/10W
R3382 1-216-043-91 RES-CHIP 560 5% 1/10W
R3383 1-216-041-00 RES-CHIP 470 5% 1/10W
R3384 1-216-045-00 RES-CHIP 680 5% 1/10W
R3385 1-216-043-91 RES-CHIP 560 5% 1/10W
R3386 1-216-041-00 RES-CHIP 470 5% 1/10W
R3387 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3388 1-216-049-91 RES-CHIP 1K 5% 1/10W
R3392 1-208-834-11 METAL CHIP 150K 0.50% 1/10W
R3393 1-216-295-91 SHORT
R3395 1-216-689-11 RES-CHIP 39K 5% 1/10W
R3396 1-216-081-00 RES-CHIP 22K 5% 1/10W
R3397 1-216-025-91 RES-CHIP 100 5% 1/10W
R3398 1-216-047-91 RES-CHIP 820 5% 1/10W
R3399 1-216-045-00 RES-CHIP 680 5% 1/10W
R3400 1-216-089-91 RES-CHIP 47K 5% 1/10W
R3401 1-216-089-91 RES-CHIP 47K 5% 1/10W
R3402 1-216-081-00 RES-CHIP 22K 5% 1/10W
R3403 1-216-089-91 RES-CHIP 47K 5% 1/10W
R3404 1-216-081-00 RES-CHIP 22K 5% 1/10W
R3405 1-216-089-91 RES-CHIP 47K 5% 1/10W
CRYSTAL
X3300 1-567-505-11 OSCILLATOR, CRYSTAL
X3301 1-781-377-11 VIBRATOR, CRYSTAL
* A-1342-550-A VA (VAR) MOUNTED PC BOARD
(KV-27FV16/29FV16/29FV16C ONLY)
* A-1342-549-A VA (VAR) MOUNTED PC BOARD
(KV-32FS12/32FS16 ONLY)
4-382-854-11 SCREW (M3X10), P, SW (+)
CAPACITOR
C805 1-129-763-00 FILM 0.033µF 5% 200V
(KV-27FV16/29FV16/29FV16C ONLY)
C805 1-136-601-11 FILM 0.01UF 5% 630V
(KV-32FS12/32FS16 ONLY)
C811 1-129-765-00 FILM 0.047µF 5% 200V
(KV-27FV16/29FV16/29FV16C ONLY)
C811 1-129-768-51 FILM 0.082µF 5% 200V
(KV-32FS12/32FS16 ONLY)
C901 1-107-667-11 ELECT 2.2µF 20% 160V
C902 1-130-491-00 MYLAR 0.047µF 5% 50V
C903 1-126-925-11 ELECT 470µF 20% 10V
C904 1-130-471-00 MYLAR 0.001µF 5% 50V
C905 1-106-383-00 MYLAR 0.047µF 10% 200V
C906 1-130-471-00 MYLAR 0.001µF 5% 50V
C907 1-107-638-11 ELECT 33µF 20% 160V
C908 1-126-925-11 ELECT 470µF 20% 10V
C909 1-161-830-00 CERAMIC 0.0047µF 500V
C910 1-104-999-11 MYLAR 0.1µF 10% 200V
C911 1-104-665-11 ELECT 100µF 20% 10V
C912 1-126-941-11 ELECT 470µF 20% 25V
C913 1-102-074-00 CERAMIC 0.001µF 10% 50V
C914 1-130-491-00 MYLAR 0.047µF 5% 50V
— 90 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
REF.NO. PART NO. DESCRIPTION REMARK
R
EF.NO. PART NO. DESCRIPTION REMARK
Note: Note:
Les composants identifies per un trame et une marque
sont critiques pour la securite. Ne les remplacer
que par une piece portant le numero specifie.
The components identified by shading
and mark are critical for safety. Replace
only with part number specified.
CONNECTOR
CN901 * 1-564-508-11 PLUG, CONNECTOR 5P
CN902 * 1-770-723-11 CONNECTOR, BOARD TO BOARD 8P
CN904 * 1-564-507-11 PLUG, CONNECTOR 4P
DIODE
D804 8-719-302-43 DIODE RGP10GPKG23
D805 8-719-991-33 DIODE 1SS133T-77
D806 8-719-991-33 DIODE 1SS133T-77
D807 8-719-210-21 DIODE ERA82-004TP5
D901 8-719-110-88 DIODE MTZJ-T-77-39
D902 8-719-110-88 DIODE MTZJ-T-77-39
D903 8-719-991-33 DIODE 1SS133T-77
COIL
L801 1-406-989-21 INDUCTOR 10mH
L802 1-459-111-00 INDUCTOR 10mH
L901 1-412-528-11 INDUCTOR 18µH
TRANSISTOR
Q807 8-729-931-45 TRANSISTOR IRF614
Q808 8-729-140-97 TRANSISTOR 2SB734-T-34
Q901 8-729-017-06 TRANSISTOR 2SC4793
Q902 8-729-017-05 TRANSISTOR 2SA1837
Q903 8-729-423-33 TRANSISTOR 2SC3311A-QRSTA
Q904 8-729-423-33 TRANSISTOR 2SC3311A-QRSTA
Q905 8-729-119-76 TRANSISTOR 2SA1309A-QRSTA
Q906 8-729-423-33 TRANSISTOR 2SC3311A-QRSTA
RESISTOR
R818 1-216-025-91 RES-CHIP 100 5% 1/10W
R826 1-249-421-11 CARBON 2.2K 5% 1/4W
R876 1-216-049-91 RES-CHIP 1K 5% 1/10W
R901 1-249-401-11 CARBON 47 5% 1/4W
R902 1-249-386-11 CARBON 2.7 5% 1/4W
R903 1-249-414-11 CARBON 560 5% 1/4W
R904 1-249-432-11 CARBON 18K 5% 1/4W
R905 1-249-417-11 CARBON 1K 5% 1/4W
R906 1-249-432-11 CARBON 18K 5% 1/4W
R907 1-249-386-11 CARBON 2.7 5% 1/4W
R908 1-249-414-11 CARBON 560 5% 1/4W
R909 1-260-312-11 CARBON 47 5% 1/2W
R910 1-216-476-11 METAL OXIDE 180 5% 3W
R911 1-249-403-11 CARBON 68 5% 1/4W
R912 1-247-815-91 CARBON 220 5% 1/4W
R913 1-249-403-11 CARBON 68 5% 1/4W
R914 1-249-410-11 CARBON 270 5% 1/4W
R915 1-249-417-11 CARBON 1K 5% 1/4W
R916 1-249-417-11 CARBON 1K 5% 1/4W
R917 1-249-417-11 CARBON 1K 5% 1/4W
R918 1-247-807-31 CARBON 100 5% 1/4W
R919 1-247-807-31 CARBON 100 5% 1/4W
R920 1-249-416-11 CARBON 820 5% 1/4W
R921 1-249-429-11 CARBON 10K 5% 1/4W
R922 1-249-397-11 CARBON 22 5% 1/4W
R923 1-249-401-11 CARBON 47 5% 1/4W
ACCESSORIES AND PACKAGING
* 4-041-259-01 BAG, PROTECTION
(KV-32FS12/32FS16 ONLY)
* 4-041-255-01 BAG, PROTECTION
(KV-27FV16/29FV16/29FV16C ONLY)
* 4-073-714-01 CARTON, INDIVIDUAL
(KV-32FS12/32FS16 ONLY)
* 4-075-524-01 CARTON, INDIVIDUAL
(KV-29FV16/29FV16C ONLY)
* 4-075-517-01 CARTON, INDIVIDUAL
(KV-27FV16 ONLY)
* 4-075-515-01 CUSHION ASSY, UPPER
(KV-27FV16/29FV16/29FV16C ONLY)
* 4-075-516-01 CUSHION ASSY, LOWER
(KV-27FV16/29FV16/29FV16C ONLY)
* 4-073-715-01 CUSHION ASSY, UPPER
(KV-32FS12/32FS16 ONLY)
* 4-073-716-01 CUSHION ASSY, LOWER
(KV-32FS12/32FS16 ONLY)
4-075-499-41 MANUAL, INSTRUCTION
(KV-29FV16/29FV16C ONLY)
4-075-499-21 MANUAL, INSTRUCTION
(KV-27FV16/32FS12/32FS16 ONLY)
REMOTE COMMANDER
1-418-496-11 REMOTE COMMANDER (RM-Y171)
(KV-27FV16/29FV16/29FV16C ONLY)
1-418-387-11 REMOTE COMMANDER (RM-Y168)
(KV-32FS12 ONLY)
1-418-384-11 REMOTE COMMANDER (RM-Y169)
(KV-32FS16 ONLY)
4-978-977-01 BATTERY COVER
(FOR RM-Y168/RM-Y169/RM-Y171)
— 91 —
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
KV-27FV16/29FV16/29FV16C/32FS12/32FS16
Sony Corporation
Sony Technology Center
Product Quality Division
Service Promotion Dept.9-965-885-01
English
2000ES74337-1
Printed in USA
2000.5

Navigation menu
