Operating Instructions

Manual de instrucciones

Istruzioni per l’uso

4-278-421-22(1)

AV Navigation

XNV-L77BT XNV-770BT

XNV-L66BT XNV-660BT

AV Navigation

Warning

To prevent fire or shock hazard, do not

expose the unit to rain or moisture.

To avoid electrical shock, do not open the

cabinet. Refer servicing to qualified

personnel only.

CAUTION

The use of optical instruments with this product

will increase eye hazard. As the laser beam used

in this CD/DVD player is harmful to eyes, do not

attempt to disassemble the cabinet. Refer

servicing to qualified personnel only.

The nameplate indicating operating voltage, etc.,

is located on the bottom of the chassis.

Hereby, Sony Corp., declares that this XNV-

L77BT/770BT/L66BT/660BT is in compliance

with the essential requirements and other

relevant provisions of Directive 1999/5/EC.

For details, please access the following URL:

http://www.compliance.sony.de/

Italy: Use of the RLAN network is governed:

– with respect to private use, by the Legislative

Decree of 1.8.2003, no. 259 (“Code of

Electronic Communications”). In particular

Article 104 indicates when the prior

obtainment of a general authorization is

required and Art. 105 indicates when free use

is permitted;

– with respect to the supply to the public of the

RLAN access to telecom networks and

services, by the Ministerial Decree 28.5.2003,

as amended, and Art. 25 (general

authorization for electronic communications

networks and services) of the Code of

electronic communications.

Norway: Use of this radio equipment is not

allowed in the geographical area within a radius

of 20 km from the centre of Ny-Alesund,

Svalbard.

Notice for customers: the following

information is only applicable to

equipment sold in countries applying EU

directives.

The manufacturer of this product is Sony

Corporation, 1-7-1 Konan Minato-ku Tokyo,

108-0075 Japan. The Authorized Representative

for EMC and product safety is Sony Deutschland

GmbH, Hedelfinger Strasse 61, 70327 Stuttgart,

Germany. For any service or guarantee matters

please refer to the addresses given in separate

service or guarantee documents.

Be sure to install this unit in the dashboard of

the car for safety. For installation and

connections, refer to the supplied

“Installation/Connections” guide.

About this manual

• This manual contains instructions for XNV-

L77BT, 770BT, L66BT and 660BT.

• XNV-L77BT is the model representatively

used for illustration purposes.

• For details on the navigation function, refer

to the leaflet (supplied by TomTom) for the

navigation module.

This label is located on the bottom of the

chassis.

Disposal of Old Electrical &

Electronic Equipment

(Applicable in the European

Union and other European

countries with separate

collection systems)

This symbol on the product or on its

packaging indicates that this product shall not be

treated as household waste. Instead it shall be

handed over to the applicable collection point for

the recycling of electrical and electronic

equipment. By ensuring this product is disposed

of correctly, you will help prevent potential

negative consequences for the environment and

human health, which could otherwise be caused

by inappropriate waste handling of this product.

The recycling of materials will help to conserve

natural resources. For more detailed information

about recycling of this product, please contact

your local Civic Office, your household waste

disposal service or the shop where you purchased

the product.

Applicable accessories: Remote Commander,

Microphone, GPS antenna (aerial)

Disposal of waste batteries

(applicable in the European

Union and other European

countries with separate

collection systems)

This symbol on the battery or on the

packaging indicates that the battery provided

with this product shall not be treated as

household waste. On certain batteries this

symbol might be used in combination with a

chemical symbol. The chemical symbols for

mercury (Hg) or lead (Pb) are added if the

battery contains more than 0.0005% mercury or

0.004% lead. By ensuring these batteries are

disposed of correctly, you will help prevent

potentially negative consequences for the

environment and human health which could

otherwise be caused by inappropriate waste

handling of the battery. The recycling of the

materials will help to conserve natural resources.

In case of products that for safety, performance

or data integrity reasons require a permanent

connection with an incorporated battery, this

battery should be replaced by qualified service

staff only. To ensure that the battery will be

treated properly, hand over the product at end-of-

life to the applicable collection point for the

recycling of electrical and electronic equipment.

For all other batteries, please view the section on

how to remove the battery from the product

safely. Hand the battery over to the applicable

collection point for the recycling of waste

batteries. For more detailed information about

recycling of this product or battery, please

contact your local Civic Office, your household

waste disposal service or the shop where you

purchased the product.

Warning if your car’s ignition has no

ACC position

Be sure to set the Auto Off function

(page 54).

The unit will turn off automatically in the set

time when no source is selected, which

prevents battery drainage.

If you do not set the Auto Off function, press

and hold (SOURCE/OFF) until the display

disappears each time you turn the ignition off.

To cancel the demonstration (Demo) display,

see page 58.

Note on the lithium battery

Do not expose the battery to excessive heat such as

direct sunlight, fire or the like.

Table of Contents

Notes on safety. . . . . . . . . . . . . . . . . . . . . . . . . .8

Notes on installation. . . . . . . . . . . . . . . . . . . . . .8

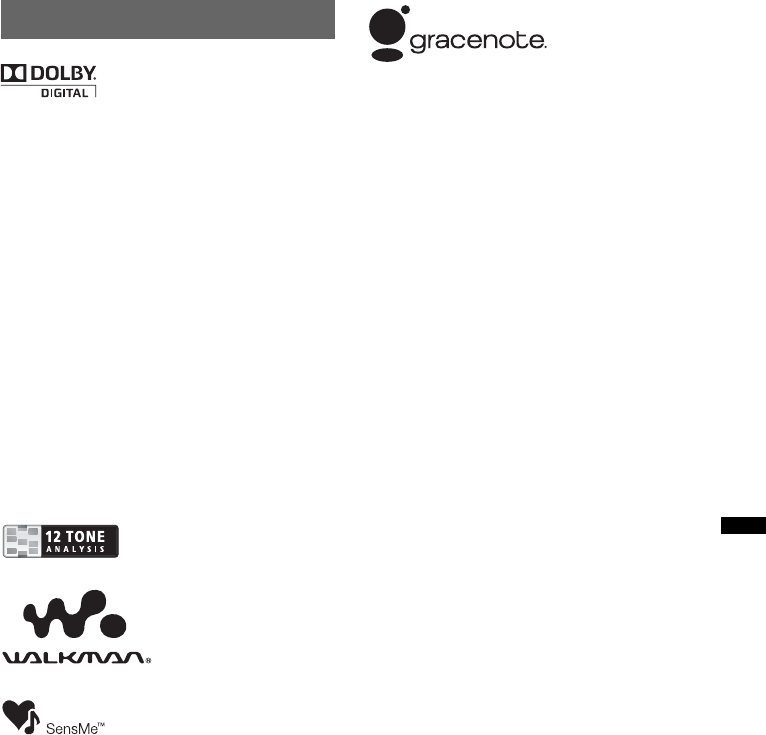

Copyrights . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Notes on Bluetooth. . . . . . . . . . . . . . . . . . . . . .10

Playable discs and symbols used in these

Operating Instructions . . . . . . . . . . . . . . . . . . .11

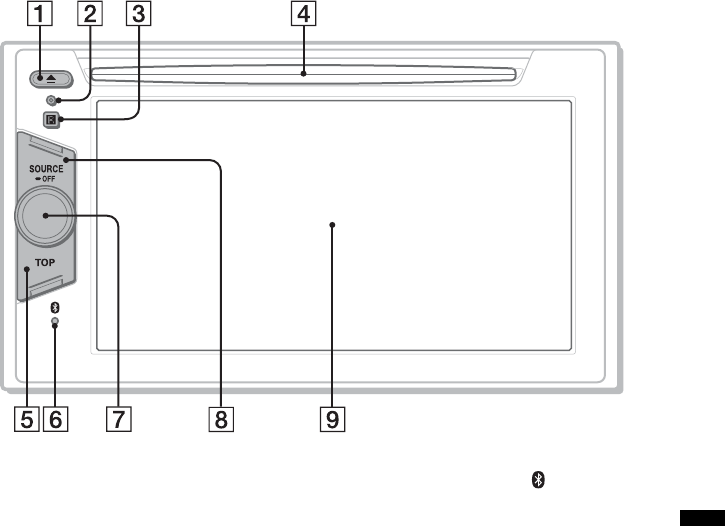

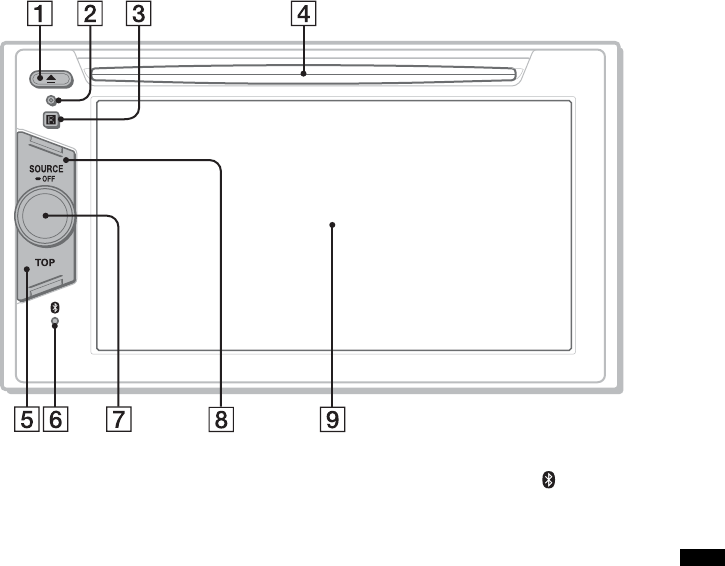

Location and function of controls . . . . . . . . . .12

Main unit . . . . . . . . . . . . . . . . . . . . . . . . . . .12

RM-X170 Remote Commander . . . . . . . . .15

Getting Started

Resetting the unit . . . . . . . . . . . . . . . . . . . . . . .17

Performing initial settings . . . . . . . . . . . . . . . .17

Preparing the remote commander . . . . . . . . . .17

Navigation

Using the navigation function . . . . . . . . . . . . .18

Radio

Listening to the radio . . . . . . . . . . . . . . . . . . . .19

Reception controls. . . . . . . . . . . . . . . . . . . .19

Reception indications . . . . . . . . . . . . . . . . .20

Storing and receiving stations . . . . . . . . . . . . .20

Storing automatically — BTM . . . . . . . . . .20

Storing manually . . . . . . . . . . . . . . . . . . . . .20

Receiving stored stations. . . . . . . . . . . . . . .20

RDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Overview . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Setting AF and TA. . . . . . . . . . . . . . . . . . . .21

Selecting PTY . . . . . . . . . . . . . . . . . . . . . . .22

Setting CT . . . . . . . . . . . . . . . . . . . . . . . . . .22

Discs

Playing discs . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Playback controls . . . . . . . . . . . . . . . . . . . . 23

Playback indications . . . . . . . . . . . . . . . . . . 24

Using PBC (playback control) functions. . . . . 25

Configuring audio settings . . . . . . . . . . . . . . . 25

Changing the audio language/format . . . . . 25

Changing the audio channel . . . . . . . . . . . . 26

Adjusting the audio output level

— Dolby D level. . . . . . . . . . . . . . . . . . . . . 26

Locking discs — Parental control . . . . . . . . . . 26

Activating parental control . . . . . . . . . . . . . 26

Changing the area and its movie rating

level. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Repeat and shuffle play . . . . . . . . . . . . . . . . . . 27

Direct search play . . . . . . . . . . . . . . . . . . . . . . 28

USB Device Operations

Playing from a USB device. . . . . . . . . . . . . . . 29

Repeat and shuffle play . . . . . . . . . . . . . . . . . . 29

Enjoying music according to your mood

— SensMe™ . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Before using the SensMe™ function . . . . . 30

Installing “SensMe™ Setup” and “Content

Transfer” on your computer . . . . . . . . . . . . 30

Registering a USB device using “SensMe™

Setup” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Transferring tracks to the USB device using

“Content Transfer” . . . . . . . . . . . . . . . . . . . 31

Playing tracks in channels

— SensMe™ channels . . . . . . . . . . . . . . . . 31

Playing tracks in mood maps

— SensMe™ mood. . . . . . . . . . . . . . . . . . . 33

iPod Operations

Playing an iPod . . . . . . . . . . . . . . . . . . . . . . . . 34

Setting the play mode . . . . . . . . . . . . . . . . . . . 34

Repeat and shuffle play . . . . . . . . . . . . . . . . . . 35

Operating an iPod directly

— Passenger control . . . . . . . . . . . . . . . . . . . . 35

Useful Functions

Listing up tracks/images/video files

— List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Selecting a track/image/video file. . . . . . . . 36

Selecting a file type. . . . . . . . . . . . . . . . . . . 36

Searching for a track by listening to track

passages — ZAPPIN™ . . . . . . . . . . . . . . . . . . 36

Using Gesture Command . . . . . . . . . . . . . . . . 37

Handsfree Calling and Audio

Streaming — Bluetooth

Before using the Bluetooth function. . . . . . . . 37

Basic procedure of the Bluetooth

function . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Bluetooth status indications . . . . . . . . . . . . 38

Installing the microphone. . . . . . . . . . . . . . 38

Pairing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Searching from this unit. . . . . . . . . . . . . . . 38

Searching from the Bluetooth device. . . . . 39

Connecting . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Handsfree calling . . . . . . . . . . . . . . . . . . . . . . 40

Making calls. . . . . . . . . . . . . . . . . . . . . . . . 40

Receiving calls . . . . . . . . . . . . . . . . . . . . . . 42

Operations during a call . . . . . . . . . . . . . . . 42

Phonebook management. . . . . . . . . . . . . . . . . 43

Storing phonebook data . . . . . . . . . . . . . . . 43

Browsing a phonebook in a cellular

phone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Deleting phonebook data . . . . . . . . . . . . . . 44

Editing a contact. . . . . . . . . . . . . . . . . . . . . 44

Call data management. . . . . . . . . . . . . . . . . . . 45

Call history. . . . . . . . . . . . . . . . . . . . . . . . . 45

Preset dial. . . . . . . . . . . . . . . . . . . . . . . . . . 45

Locking personal information . . . . . . . . . . 46

Audio streaming . . . . . . . . . . . . . . . . . . . . . . . 46

Listening to a Bluetooth device via

this unit. . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Operating a Bluetooth device with

this unit. . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Bluetooth settings . . . . . . . . . . . . . . . . . . . . . . 47

continue to next page t

Sound Adjustment

Selecting the sound quality — EQ7 . . . . . . . . .48

Customizing the equalizer curve

— EQ7 Tune . . . . . . . . . . . . . . . . . . . . . . . .48

Adjusting the sound characteristics . . . . . . . . .48

Optimizing sound for the listening position

— Intelligent Time Alignment. . . . . . . . . . . . .49

Calibrating the listening position

— Intelligent Time Alignment Tune. . . . . .49

Speaker configuration and volume setup . . . . .50

Creating a virtual center speaker

— CSO . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

Using rear speakers like subwoofers

— Rear Bass Enhancer . . . . . . . . . . . . . . . .50

Adjusting the speaker volume . . . . . . . . . . .50

Monitor Adjustment

Adjusting the monitor angle

(XNV-L77BT/770BT only) . . . . . . . . . . . . . . .51

Touch panel calibration . . . . . . . . . . . . . . . . . .51

Setting the background screen . . . . . . . . . . . . .51

Adjusting the picture — Picture EQ . . . . . . . .51

Customizing the picture. . . . . . . . . . . . . . . .52

Selecting the aspect ratio . . . . . . . . . . . . . . . . .52

Settings

Basic setting operation . . . . . . . . . . . . . . . . . . .53

General settings . . . . . . . . . . . . . . . . . . . . . . . .54

Sound settings . . . . . . . . . . . . . . . . . . . . . . . . .56

Screen settings . . . . . . . . . . . . . . . . . . . . . . . . .58

DVD and other playback settings. . . . . . . . . . .59

Setting the security code . . . . . . . . . . . . . . . . .61

Setting the clock. . . . . . . . . . . . . . . . . . . . . . . .61

Using Optional Equipment

Auxiliary audio/video equipment . . . . . . . . . . 62

Rear view camera . . . . . . . . . . . . . . . . . . . . . . 62

Rear view camera settings . . . . . . . . . . . . . 62

Additional Information

Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Notes on LCD panel . . . . . . . . . . . . . . . . . . 63

Notes on discs . . . . . . . . . . . . . . . . . . . . . . . 64

Playback order of MP3/WMA/AAC/JPEG/

Xvid/MPEG-4 files. . . . . . . . . . . . . . . . . . . 65

About MP3 files . . . . . . . . . . . . . . . . . . . . . 65

About WMA files . . . . . . . . . . . . . . . . . . . . 65

About AAC files. . . . . . . . . . . . . . . . . . . . . 65

About JPEG files . . . . . . . . . . . . . . . . . . . . 65

About MPEG-4 files . . . . . . . . . . . . . . . . . . 65

About iPod . . . . . . . . . . . . . . . . . . . . . . . . . 65

About Bluetooth function . . . . . . . . . . . . . . 66

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Removing the unit . . . . . . . . . . . . . . . . . . . . . . 67

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . 67

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . 69

Error displays/messages . . . . . . . . . . . . . . . 72

Language code/area code list. . . . . . . . . . . . . . 74

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Support site

If you have any questions or for the latest support information on this

product, please visit the web site below:

http://support.sony-europe.com/

Provides information on:

• Models and manufacturers of compatible digital audio players

• Models and manufacturers of compatible cellular phones and the FAQ

about Bluetooth function

Notes on safety

• Comply with your local traffic rules, laws and

regulations.

• While driving

– Do not watch or operate the unit, as it may lead

to distraction and cause an accident. Park your

car in a safe place to watch or operate the unit.

– Do not use the setup feature or any other

function which could divert your attention from

the road.

–When backing up your car, be sure to

look back and watch the surroundings

carefully for your safety, even if the rear

view camera is connected. Do not

depend on the rear view camera

exclusively.

• While operating

– Do not insert your hands, fingers or foreign

object into the unit, as it may cause injury or

damage to the unit.

– Keep small articles out of the reach of children.

– Be sure to fasten seatbelts to avoid injury in the

event of a sudden movement of the car.

Notes on installation

• We recommend this unit should be installed by a

qualified technician or service personnel.

– If you try to install this unit by yourself, refer to

the supplied “Installation/Connections” guide

and install the unit properly.

– Improper installation may cause battery drain or

a short circuit.

• If the unit does not work properly, check the

connections first, referring to the supplied

“Installation/Connections” guide. If everything is

in order, check the fuse.

• Protect the unit surface from damage.

– Do not expose the unit surface to chemicals,

such as insecticide, hair spray, insect repellent,

etc.

– Do not leave rubber or plastic materials in

contact with the unit for a long time. Otherwise,

the finish of the unit may be impaired, or

deformation may occur.

• When installing, be sure to fix securely.

• When installing, be sure to turn the ignition off.

Installing the unit with the ignition on may cause

battery drain or a short circuit.

• When installing, be sure not to damage any car

parts such as pipes, tubes, fuel tank or wiring by

using a drill, as it may cause a fire or an accident.

• The communication functions of the navigation

module emit radio waves in the same manner as a

cellular phone. Install the navigation module away

from other electronic devices, etc., in the car to

avoid any kind of interference (XNV-L77BT/

L66BT only).

Preventing an accident

Pictures appear only after you park the car and set

the parking brake.

If the car starts moving during video playback,

the picture is automatically switched to the

background screen after displaying the caution

below.

“Video blocked for your safety.”

The monitor connected to the REAR VIDEO

OUT is active while the car is in motion.

The picture on the display is switched to the

background screen, but audio source can be

heard.

Do not operate the unit or watch the monitor

while driving.

Copyrights

Microsoft, Windows, Windows Vista and Windows

Media and logos are trademarks or registered

trademarks of Microsoft Corporation in the United

States and/or other countries.

This product contains technology subject to certain

intellectual property rights of Microsoft. Use or

distribution of this technology outside of this

product is prohibited without the appropriate

license(s) from Microsoft.

“DVD VIDEO,” “DVD-R,” “DVD-RW,” “DVD+R,”

and “DVD+RW” are trademarks.

The Bluetooth word mark and logos are owned by

the Bluetooth SIG, Inc. and any use of such marks

by Sony Corporation is under license. Other

trademarks and trade names are those of their

respective owners.

ZAPPIN is a trademark of Sony Corporation.

12 TONE ANALYSIS and its

logo are trademarks of Sony

Corporation.

“WALKMAN” and

“WALKMAN” logo are

registered trademarks of

Sony Corporation.

SensMe and the SensMe logo are

trademarks or registered

trademarks of Sony Ericsson

Mobile Communications AB.

Music recognition technology and related data

are provided by Gracenote®. Gracenote is the

industry standard in music recognition

technology and related content delivery. For

more information, please visit

www.gracenote.com.

CD, DVD, Blu-ray Disc, and music and video-

2000 to present Gracenote. Gracenote Software,

more patents owned by Gracenote apply to this

product and service. See the Gracenote website

for a non-exhaustive list of applicable Gracenote

patents.

Gracenote, CDDB, MusicID, MediaVOCS, the

Gracenote logo and logotype, and the “Powered

by Gracenote” logo are either registered

trademarks or trademarks of Gracenote in the

United States and/or other countries.

This product uses font data which is licensed to

Sony by Monotype Imaging Inc. or its affiliates.

iPhone, iPod, iPod classic, iPod nano, and

iPod touch are trademarks of Apple Inc., registered

in the U.S. and other countries.

Apple, Macintosh and iTunes are trademarks of

Apple Inc., registered in the U.S. and other

countries.

TomTom is a trademark of TomTom N.V.

THIS PRODUCT IS LICENSED UNDER THE

MPEG-4 VISUAL PATENT PORTFOLIO

LICENSE FOR THE PERSONAL AND NON-

COMMERCIAL USE OF A CONSUMER FOR

DECODING MPEG-4 VIDEO THAT WAS

ENCODED BY A CONSUMER ENGAGED IN A

PERSONAL AND NON-COMMERCIAL

ACTIVITY AND/OR WAS OBTAINED FROM A

VIDEO PROVIDER LICENSED BY MPEG LA

TO PROVIDE MPEG-4 VIDEO. NO LICENSE IS

GRANTED OR SHALL BE IMPLIED FOR ANY

OTHER USE. ADDITIONAL INFORMATION

INCLUDING THAT RELATING TO

PROMOTIONAL, INTERNAL AND

COMMERCIAL USES AND LICENSING MAY

BE OBTAINED FROM MPEG LA, LLC. SEE

HTTP://WWW.MPEGLA.COM

All other trademarks are trademarks of their

respective owners.

Manufactured under license

from Dolby Laboratories.

“Dolby” and the double-D

symbol are trademarks of Dolby Laboratories.

Notes on Bluetooth

Caution

IN NO EVENT SHALL SONY BE LIABLE FOR

ANY INCIDENTAL, INDIRECT OR

CONSEQUENTIAL DAMAGES OR OTHER

DAMAGES INCLUDING, WITHOUT

LIMITATION, LOSS OF PROFITS, LOSS OF

REVENUE, LOSS OF DATA, LOSS OF USE OF

THE PRODUCT OR ANY ASSOCIATED

EQUIPMENT, DOWNTIME, AND

PURCHASER’S TIME RELATED TO OR

ARISING OUT OF THE USE OF THIS

PRODUCT, ITS HARDWARE AND/OR ITS

SOFTWARE.

IMPORTANT NOTICE!

Safe and efficient use

Changes or modifications to this unit not expressly

approved by Sony may void the user’s authority to

operate the equipment.

Please check for exceptions, due to national

requirement or limitations, in usage of Bluetooth

equipment before using this product.

Driving

Check the laws and regulations on the use of cellular

phones and handsfree equipment in the areas where

you drive.

Always give full attention to driving and pull off the

road and park before making or answering a call if

driving conditions so require.

Connecting to other devices

When connecting to any other device, please read its

user guide for detailed safety instructions.

Radio frequency exposure

RF signals may affect improperly installed or

inadequately shielded electronic systems in cars,

such as electronic fuel injection systems, electronic

antiskid (antilock) braking systems, electronic speed

control systems or air bag systems. For installation

or service of this device, please consult with the

manufacturer or its representative of your car. Faulty

installation or service may be dangerous and may

invalidate any warranty that may apply to this

device.

Consult with the manufacturer of your car to ensure

that the use of your cellular phone in the car will not

affect its electronic system.

Check regularly that all wireless device equipment

in your car is mounted and operating properly.

Emergency calls

This Bluetooth car handsfree and the electronic

device connected to the handsfree operate using

radio signals, cellular, and landline networks as well

as user-programmed function, which cannot

guarantee connection under all conditions.

Therefore do not rely solely upon any electronic

device for essential communications (such as

medical emergencies).

Remember, in order to make or receive calls, the

handsfree and the electronic device connected to the

handsfree must be switched on in a service area with

adequate cellular signal strength.

Emergency calls may not be possible on all cellular

phone networks or when certain network services

and/or phone features are in use.

Check with your local service provider.

Playable discs and symbols used in these Operating Instructions

This unit can play various video/audio discs.

The following chart helps you to check if a disc is supported by this unit, as well as what functions are

available for a given disc type.

*1 Audio files can also be stored.

*2 Video/image files can also be stored.

Note

“DVD” may be used in these Operating Instructions as a general term for DVD VIDEOs, DVD-Rs/DVD-RWs, and

DVD+Rs/DVD+RWs.

The following chart shows the supported file types and their symbols.

Available functions differ depending on the format, regardless of disc type. The format symbols below

appear in these Operating Instructions next to the description of functions available for their

corresponding file types.

Tip

For details on compression formats, see page 65.

Note

Even compatible discs may not be playable on this unit, depending on their recording condition.

Disc symbol in manual Disc format

VIDEO

DVD VIDEO

DVD-R*1/DVD-R DL*1/DVD-RW*1

(Video mode/VR mode)

DVD+R*1/DVD+R DL*1/DVD+RW*1

Video CD

(Ver. 1.0/1.1/2.0)

AUDIO

Audio CD

CD-ROM*2/CD-R*2/CD-RW*2

Format symbol in manual File type

MP3 audio file

WMA audio file

AAC audio file

JPEG image file

Xvid video file

MPEG-4 video file

MPEG-4

Location and function of controls

Main unit

XNV-L77BT/770BT

Refer to the pages listed for details.

ADisc slot (located behind the front panel)

page 22

BVOL (Volume) –/+* buttons

CReceptor for the remote commander

DDisplay/touch panel

EReset button page 17

F (Bluetooth) signal indicator

page 38

GTOP button

Press to open the top menu.

HSOURCE/OFF button

Press to turn on the power/change the source:

“Tuner” (Radio), “Disc,” “iPod/USB,”

“AUX” (Auxiliary equipment), “BT Audio”

(Bluetooth Audio).

Press and hold for 1 second to exit the

source.

Press and hold for more than 2 seconds to

turn off.

IZ (Open/Close) button page 22

*There is a tactile dot to the right of the VOL + button.

VOL

TOP

OFFSOURCE

2 3 4 5

6 7 8 9

XNV-L66BT/660BT

Refer to the pages listed for details.

AZ (Eject) button page 23

BReset button page 17

CReceptor for the card remote

commander

DDisc slot page 22

ETOP button

Press to open the source list.

F (Bluetooth) signal indicator

page 38

GVolume control dial

HSOURCE/OFF button

Press to turn on the power/change the source:

“Tuner” (Radio), “Disc,” “AUX” (Auxiliary

equipment), “iPod/USB,” “BT Audio”

(Bluetooth Audio).

Press for 1 second to turn off the power.

Press for more than 2 seconds to shut off

completely.

IDisplay/touch panel

continue to next page t

Screen displays A“Source List” key

Touch to open the source list.

B“Navi”/“Navigation” key

Touch to enter the navigation mode.

C“Top” key

Touch to open the top menu.

DClock page 58, 61

E (Close) key

Touch to close the menu.

F“ATT” (Attenuate) key*

Touch to attenuate the sound. To cancel,

touch again.

G (Switch view) key

Touch to select the view mode: “Navigation

Only,” “Dual Screen Navi + A/V (Large),”

“Dual Screen Navi + A/V (Small).”

H (Setting) key

Touch to open the setting menu.

I“M.OFF” (Monitor off) key

Touch to turn off the monitor and the button

illumination. To turn back on, touch

anywhere on the display.

J“AV Source” key

Touch to open the source list.

K“BT Phone” key

Touch to enter Bluetooth Phone mode.

LSource select keys

Touch to change the source: “Tuner”

(Radio), “Disc,” “AUX” (Auxiliary

equipment), “iPod/USB,” “SensMe™,” “BT

Audio” (Bluetooth Audio).

*Appears only when a source is selected.

Source List

12:00

TopNavi

132

BT PhoneAV Source

M.OFFATT

Navigation

56 879

02q

ATT

SensMe™

Top

Tuner Disc

iPod/USB

AUX

BT Audio

56 83

When no source is selected:

Top menu:

Source list:

RM-X170 Remote Commander

• The remote commander can be used to operate

the audio controls. For menu operations, use

the touch panel.

• For details, see the pages listed below.

• Remove the insulation film before use

(page 17).

AOFF button

Press to exit the source/stop the source.

Press and hold to turn off.

BMONITOR OFF button

Press to turn off the monitor and the button

illumination. To turn back on, press again.

CPOSITION button

Press to switch the listening position (“Front

L”/“Front R”/“Front”/“All”/“Custom”/

“OFF”).

DO (Return) button

Press to return to the previous display/return

to the menu on a VCD*1.

EEQ (Equalizer) button

Press to select an equalizer curve from 7

music types (“Xplod”/“Vocal”/“Edge”/

“Cruise”/“Space”/“Gravity”/“Custom”/

“OFF”).

FNumber buttons page 28

Radio:

Press to receive stored stations.

Press and hold to store stations.

Disc/USB:

Press to locate a title/chapter/track.

GCLEAR button

Press to delete an entered number.

HATT (Attenuate) button

Press to attenuate the sound. To cancel, press

again.

continue to next page t

Iu (Play/Pause) button

J.m/M> buttons

Radio:

Press to tune to stations automatically.

Press and hold to find a station manually.

Disc*2/USB:

Press to skip a chapter/track/scene/file.

Press and hold momentarily to reverse/

fast-forward video.

Press and hold to reverse/fast-forward a

track.

Bluetooth Audio*3:

Press to skip a track.

Press and hold to reverse/fast-forward a

track.

KDVD playback setting buttons

(AUDIO):

Press to change the audio language/format.

(For a VCD/CD/MP3/WMA/AAC/MPEG-

4, to change the audio channel.)

(SUBTITLE):

Press to change the subtitle language.

(ANGLE):

Press to change the viewing angle.

(TOP MENU):

Press to open the top menu on a DVD.

(MENU):

Press to open the menu on a disc.

LZAP button

Press to enter ZAPPIN™ mode.

M</M/m/, (Cursor)/ENTER buttons

page 22

Press to control the menu on a DVD.

NSRC (Source) button

Press to turn on/change the source: “Tuner”

(Radio), “Disc,” “iPod/USB,” “AUX”

(Auxiliary equipment), “BT Audio”

(Bluetooth Audio).

OMODE button

Press to select the radio band (FM/MW/LW)/

select an auxiliary device (AUX1/AUX2)*4.

PVOL (Volume) +/– buttons

*1 When playing with PBC functions.

*2 Operation differs depending on the disc (page 24).

*3 Operation differs depending on the connected

Bluetooth device.

*4 When two auxiliary devices are used.

Note

The remote commander will not operate when the unit

is turned off and the display has disappeared. Press

(SOURCE/OFF) on the main unit, or insert a disc to

activate the unit and enable operation via the remote

commander.

Getting Started

Resetting the unit

Before operating the unit for the first time, or

after replacing the car battery or changing the

connections, you must reset the unit.

Press the reset button (page 12) with a pointed

object, such as a ballpoint pen.

Note

Pressing the reset button will erase the clock setting

and some stored contents.

Performing initial settings

After resetting, the display for the initial settings

appears.

1Touch “Subwoofer” to set the

subwoofer connection status.

Set to “ON” if a subwoofer is connected, or

“OFF” if not.

2Touch “Listening Position” to set the

listening position.

Set to “Front L” if your listening position is

front left, or “Front R” if front right.

3Touch “Language” to set the display

language.

Touch repeatedly until the desired language

(English/Spanish/Russian) appears.

4Touch “OK.”

The setting is complete.

This setting can then be further configured in the

setting menu.

• For details on setting the subwoofer connection

status, see page 57.

• For details on setting the listening position, see

“Optimizing sound for the listening position —

Intelligent Time Alignment” on page 49.

• For details on setting the display language, see

page 54.

Preparing the remote

commander

Before using the remote commander for the first

time, remove the insulation film.

Initial Setting

Subwoofer

Listening Position

Language

OFF / ON

Front L / Front R

English

Navigation

Using the navigation function

1Connect the navigation module to the

car dock.

For details, see the supplied installation/

connection manual.

2Press (TOP), then touch in the top

menu.

The display to select the view mode appears.

The view mode options are as follows.

“Navigation Only”: Shows the navigation

display only.

“Dual Screen Navi + A/V (Large)”:

Shows the current audio/video source on the

navigation display.

“Dual Screen Navi + A/V (Small)”:

Shows the key of the current audio/video

source on the navigation display.

3Touch the desired view mode.

When selecting “Navigation only”

The navigation display appears, and you can

then use the navigation function.

When selecting “Dual Screen Navi + A/

V (Large)” or “Dual Screen Navi + A/V

(Small)”

The display to select the position of the audio/

video source and keys appears.

1Touch the desired position.

2Touch the display in the navigation area.

The audio/video source and keys

disappear, and you can then use the

navigation function.

For further details on navigation operation,

refer to the leaflet (supplied by TomTom) for

the navigation module.

Notes

•During navigation operation, operation sound is not

output even if “Beep” is set to “ON.”

•The navigation operation cannot be performed by

the remote commander.

•The voice guidance is output only from the front

speakers, and the volume of the voice guidance is

independent of the regular volume.

To switch to the current audio/video

source

Press and hold (TOP).

To switch back to the navigation mode, press and

hold (TOP).

When “Dual Screen Navi + A/V (Large)” or

“Dual Screen Navi + A/V (Small)” is selected

as a view mode

You can also switch to the current audio/video

source by the following method.

For “Dual Screen Navi + A/V (Large),” touch the

audio/video source area.

For “Dual Screen Navi + A/V (Small),” touch

To switch back to the navigation mode, touch

“Navi” in the reception/playback display.

To disconnect the navigation module

Press the button on the car dock to release the

navigation module, then remove.

Note

Only connect and disconnect the navigation module

while the car’s ignition is off and its power indicator is

turned off.

Navigation

Only

Dual Screen

Navi + A/V Navi + A/V

(Large)

Dual Screen

(Small)

ATT Top

Lower Left

Upper Left

Lower Right

Upper Right

Select screen position.

Back

Radio

Listening to the radio

1Touch “Source List,” then “Tuner.”

From the top menu, touch “AV Source,” then

“Tuner.”

The radio reception display appears, and the

preset list is displayed automatically.

2Touch “Band.”

The band list appears.

3Touch the desired band (“FM1,” “FM2,”

“FM3,” “MW,” or “LW”).

Touch “Band” again to close the band list.

4Perform tuning.

To tune automatically

Touch ./>.

Scanning stops when the unit receives a

station. Repeat this procedure until the

desired station is received.

To tune manually

Touch m/M repeatedly until the desired

frequency is received.

To skip frequencies continuously, touch and

hold m/M.

Reception controls

Touch the display if the reception controls are not

displayed.

ATTSource List

Band Receive

Preset

List

PTY

List

TA AF Navi Top

P1 P2 P3

BTM

Memory

P4 P5 P6

ATT

Band

FM1

Receive

Preset

List

FM2 FM3 LW

PTY

List

TA AF Navi Top

Source List

1“Source List”

Touch to open the source list. (page 14)

2“ATT”

Touch to attenuate the sound. To cancel,

touch again.

3“TA”

Touch to set TA in RDS. (page 21)

4“AF”

Touch to set AF in RDS. (page 21)

5“Navi”

Touch to enter the navigation mode.

(page 18)

6“Top”

Touch to open the top menu. (page 14)

7m/M

Touch to tune manually.

Touch and hold to continuously skip

frequencies.

8./>

Touch to tune automatically.

9“Band”

Touch to open the band list and change

the band.

continue to next page t

ATT

Band Receive

Preset

List

PTY

List

TA AF Navi Top

Source List

789

2 3 4 65

0 qa qs

Reception indications

ACurrent source icon*1

BBand name, preset number*2, frequency*3/

status

CVolume level*4

DSetting status (EQ7, RBE)

*1 Appears only when the controls are displayed.

*2 Appears only when a preset station is received.

*3 While receiving an RDS station, the program

service name appears. For details, see “RDS” on

page 21.

*4 When ATT is activated, appears.

Storing and receiving stations

Caution

When tuning to stations while driving, use Best

Tuning Memory (BTM) to prevent an accident.

Storing automatically — BTM

1Touch “Source List,” then “Tuner.”

To change the band, touch “Band,” then select

the desired band (“FM1,” “FM2,” “FM3,”

“MW,” or “LW”).

2Touch “Preset List,” then “BTM.”

The unit stores the first six available stations

in the preset list (“P1” to “P6”).

A beep sounds when the setting is stored.

Storing manually

1While receiving the station that you

want to store, touch “Preset List.”

2Touch “Memory,” then touch a number

in the list (“P1” to “P6”).

The number and the confirmation display

appear.

3Touch “Yes.”

The station is stored.

Note

If you try to store another station to the same number,

the previously stored station will be replaced.

Tip

When an RDS station is stored, the AF/TA setting is

also stored (page 21).

Receiving stored stations

1Select the band, then touch “Preset

List.”

2Touch the desired number (“P1” to

“P6”).

0“Receive Menu”

Touch to open the receive menu, which

contains the following items.

•“Mono”: Touch to activate monaural

mode if FM reception is poor. To restore

stereo reception, select “OFF.”

•“Local”: Touch to tune only to stations

with strong signals. To tune normally,

select “OFF.”

•“Regional” (page 21)

qa “Preset List”

Touch to list up stored stations, or store

stations. (page 20)

qs “PTY List”

Touch to open the PTY list. (page 22)

ATT

Band Receive

Preset

List

PTY

List

TA AF Navi Top

Source List

RDS

Overview

FM stations with Radio Data System (RDS)

service send inaudible digital information along

with the regular radio program signal.

Display items

ABand name, preset number, frequency

(program service name), RDS data, TA*1

BStereo*2, RDS*3, TP*4

CClock

*1 During traffic information.

*2 During FM reception.

*3 During RDS reception.

*4 During traffic program reception.

RDS services

This unit automatically provides RDS services as

follows:

Notes

•Depending on the country/region, not all RDS

functions may be available.

•RDS will not work if the signal strength is too weak,

or if the station you are tuned to is not transmitting

RDS data.

Setting AF and TA

1During reception/playback, touch “AF”

or “TA” to activate either function.

When activated, the key color changes.

To deactivate, touch again.

Storing RDS stations with the AF and

TA setting

You can preset RDS stations along with the AF/

TA setting. If you use the BTM function, only

RDS stations are stored using the same AF/TA

setting.

If you preset manually, you can preset both RDS

and non-RDS stations with the AF/TA setting for

each.

1Set AF/TA, then store the station with BTM or

manually.

Receiving emergency

announcements

With AF or TA on, emergency announcements

will automatically interrupt the currently selected

source.

Tip

If you adjust the volume level during a traffic

announcement, that level will be stored into memory

for subsequent traffic announcements, independently

from the regular volume level.

Staying with one regional program

— Regional

When the AF function is on, this unit’s factory

setting restricts reception to a specific region, so

you will not be switched to another regional

station with a stronger frequency.

If you leave this regional program’s reception

area, deactivate the regional function during FM

reception.

Touch “Receive Menu,” then the “Regional” box

to set to “OFF.”

Note

This function does not work in the UK and in some

other areas.

Local Link function (UK only)

This function enables you to select other local

stations in the area, even if they are not stored on

numbers.

AF (Alternative Frequencies)

Selects and retunes the station with the

strongest signal in a network. By using this

function, you can continuously listen to the

same program during a long-distance drive

without having to retune the same station

manually.

TA (Traffic Announcement)/TP (Traffic

Program)

Provides current traffic information/programs.

Any information/program received will

interrupt the currently selected source.

PTY (Program Types)

Displays the currently received program type.

Also searches for a designated program type.

CT (Clock Time)

The CT data from the RDS transmission sets

the clock.

ATT

Band Receive

Preset

List

PTY

List

TA AF Navi Top

12:00

Source List

continue to next page t

1During FM reception, touch “Preset List,” then

a number (“P1” to “P6”) to which a local

station is stored.

2Within 5 seconds, touch the number of the

local station again.

Repeat this procedure until the local station is

received.

Selecting PTY

1During FM reception, touch “PTY List.”

The PTY list appears if the station is

transmitting PTY data.

To scroll the list, touch v/V.

2Touch the desired program type.

The unit searches for a station broadcasting

the selected program type.

To close the PTY list, touch “PTY List.”

Type of programs

Note

You cannot use this function in countries/regions

where no PTY data is available.

Setting CT

1Set “CT” to “ON” in setting (page 54).

Notes

•The CT function may not work even though an RDS

station is being received.

•There may be a difference between the time set by

the CT function and the actual time.

Discs

Playing discs

Depending on the disc, some operations may be

different or restricted.

Refer to the operating instructions supplied with

your disc.

XNV-L77BT/770BT

1Press Z on the main unit.

The front panel opens automatically.

2Insert the disc (label side up).

The front panel closes automatically, then

playback starts.

XNV-L66BT/660BT

1Insert the disc (label side up).

Playback starts automatically.

If the DVD menu appears

Touch the item in the DVD menu.

You can also use the menu control panel, which

can be displayed by touching outside of the DVD

menu. Touch b/v/V/B to move the cursor, then

touch “Enter” to confirm.

If the menu control panel does not appear by

touching the display, use the remote commander.

About the DVD menu

A DVD is divided into several sections, which make up

a picture or music feature. These sections are called

“titles.” When you play a DVD that contains several

titles, you can select a desired title using the DVD’s top

menu. For DVDs that allow you to select items such as

subtitle/sound language(s), select these items using

the DVD menu.

If the disc contains JPEG files

The slide show starts automatically.

To stop playback

Press and hold (SOURCE/OFF) for 1 second.

Note

Discs in DTS format are not supported. The sound is

not output if the DTS format is selected.

To eject the disc

XNV-L77BT/770BT

1Press Z on the main unit.

The front panel opens automatically, then the

disc is ejected.

2Press Z on the main unit to close the front

panel.

Note

The front panel closes automatically after the caution

alarm sounds.

“News” (News), “Current Affairs” (Current

Affairs), “Information” (Information),

“Sport” (Sports), “Education” (Education),

“Drama” (Drama), “Cultures” (Culture),

“Science” (Science), “Varied Speech”

(Varied), “Pop Music” (Pop Music), “Rock

Music” (Rock Music), “Easy Listening”

(M.O.R. Music), “Light Classics M” (Light

classical), “Serious Classics” (Serious

classical), “Other Music” (Other Music),

“Weather & Metr” (Weather), “Finance”

(Finance), “Children’s Progs” (Children’s

program), “Social Affairs” (Social Affairs),

“Religion” (Religion), “Phone In” (Phone

In), “Travel & Touring” (Travel), “Leisure &

Hobby” (Leisure), “Jazz Music” (Jazz

Music), “Country Music” (Country Music),

“National Music” (National Music), “Oldies

Music” (Oldies Music), “Folk Music” (Folk

Music), “Documentary” (Documentary)

XNV-L66BT/660BT

Press Z on the main unit.

Playback controls

Touch the display if the playback controls are not

displayed.

ATT TA AF Top

Play Menu

SHUF

DVD

Control

Source List Navi

2 3 4 65

Common to all discs/formats

ATT TA AF Navi Top

Play Menu

SHUF

DVD

Control

Source List

ATT TA AF Navi Top

Play Menu

SHUF

PBC Panel

Source List

1“Source List”

Touch to open the source list. (page 14)

2“ATT”

Touch to attenuate the sound. To cancel,

touch again.

3“TA”

Touch to set TA in RDS. (page 21)

4“AF”

Touch to set AF in RDS. (page 21)

5“Navi”

Touch to enter the navigation mode.

(page 18)

6“Top”

Touch to open the top menu. (page 14)

continue to next page t

ATT

Album

TA AF Navi Top

Play Menu

SHUF

List

Source List

MPEG-4

ATT

Album

TA AF Navi Top

Play Menu

SHUF

List

Source List

ZAP

*1 The speed depends on the format or the recording

method.

*2 Availability depends on the disc.

*3 When the 4-digit input prompt appears, input the

language code (page 74) for the desired language.

Note

If the disc contains multiple file types, only the

selected file type (audio/video/image) can be played.

For details on how to select the file type, see

“Selecting a file type” on page 36.

Notes on JPEG playback

•If a large-sized image is rotated, it may take longer

to display.

•Progressive JPEG files cannot be displayed.

Playback indications

Touch the display if the indications are not

displayed.

For audio discs, some indications are always

displayed during playback.

ACurrent source icon

BVolume level*1

CFormat, playback status, elapsed playback

time*2, chapter/title/album (folder)/track

number*3*4, audio format*5, setting status

(CSO, EQ7, RBE)

DPlayback status, elapsed playback time*2

ETrack name, album name, artist name

FAlbum artwork display*6

7./>

Touch to skip a chapter/track/scene/

image/file.

Touch and hold momentarily to reverse/

fast-forward the video; and then

repeatedly to switch the speed (× 2 t

×12 t ×120 t ×2…)*

1. To cancel,

touch u.

Touch and hold to reverse/fast-forward

the audio track.

During pause, touch and hold down >

to play the video in slow motion. To

cancel, release the key.

Touch to pause/resume play after pause.

9“Play Menu”

Touch to open the play menu, which

contains the following items.

•“Repeat”/“Shuffle” (page 27)

•“Dolby D Level” (DVD VIDEO

playback only) (page 26)

•“Stereo” (VCD/CD/MP3/WMA/AAC

playback only) (page 26)

•“Image Turn” (JPEG playback only):

Touch to rotate an image left/right.

•“Audio” (Xvid/MPEG-4 playback

only) (page 26)

0“DVD Control”

Touch to open the DVD control menu,

which contains the following items.

•“Audio”: Touch repeatedly to select

the audio language/format. (page 25)*2

•“Subtitle”: Touch repeatedly to turn

off/select the subtitle language.*2*3

•“Angle”: Touch repeatedly to change

the viewing angle.*2

•“Top Menu”: Touch to open the top

menu on the DVD.*2

•“Menu”: Touch to open the menu on

the disc.*2

qa “PBC Panel”

Touch to display the control panel for the

PBC menu. (page 25)

qs “Album” –/+

Touch to skip an MP3/WMA/AAC/JPEG/

Xvid/MPEG-4 album (folder).

qd “List”

Touch to list up tracks/images/video files.

(page 36)

qf “ZAP”

Touch to enter ZAPPIN mode. (page 36)

ATT TA AF Navi Top

Play Menu

SHUF

DVD

Control

Source List

B C

MPEG-4

ATT

Album

TA AF Navi Top

Play Menu

SHUF

List

Source List

D E F

ZAP

GFormat, track number, album number*7,

setting status (CSO, EQ7, RBE)

*1 When ATT is activated, appears.

*2 During JPEG playback or VCD playback with PBC

functions, no indication appears.

*3 Indications differ depending on the disc/format.

*4 When playing a VCD with PBC functions

(page 25), no indication appears.

*5 DVD only.

*6 The recommended size is from 240 × 240 to 960 ×

960 pixels.

*7 MP3/WMA/AAC only.

Using PBC (playback control)

functions

The PBC menu interactively assists with

operations while a PBC-compatible VCD is

played.

1Start playing a PBC-compatible VCD.

The PBC menu appears.

2Touch “PBC Panel.”

The menu control panel appears.

3Touch the number keys to select the

desired item, then touch “Enter.”

4Follow the instructions in the menu for

interactive operations.

To return to the previous display, press O.

To hide the controls, touch “Close.”

Playing without PBC functions

1While no source is selected, touch

“Source List,” then .

2Touch “Visual.”

The visual setting menu appears.

3Touch v/V to scroll, then touch “Video

CD PBC” to set to “OFF.”

4Start playing a VCD.

The PBC menu does not appear during

playback.

Notes

•The items on the menu, and operation procedures

differ depending on the disc.

•During PBC playback, the track number, playback

item, etc., do not appear on the playback display.

•Resume playback is unavailable during playback

without PBC.

Configuring audio settings

Note

Discs in DTS format are not supported. The sound is

not output if the DTS format is selected.

Changing the audio language/

format

The audio language can be changed if the disc is

recorded with multilingual tracks. You can also

change the audio format when playing a disc

recorded in multiple audio formats (e.g., Dolby

Digital).

1During playback, touch “DVD Control.”

2Touch “Audio” repeatedly until the

desired audio language/format

appears.

The audio language switches among the

available languages.

When the 4-digit input prompt appears, input

the language code (page 74) for the desired

language.

When the same language is displayed two or

more times, the disc is recorded in multiple

audio formats.

*The format name and channel numbers appear as

follows:

Example: Dolby Digital 5.1 ch

To close the DVD control menu, touch “DVD

Control.”

ATT TA AF Navi Top

Play Menu

SHUF

DVD

Control

Source List

Audio Subtitle Angle MenuTop Menu

Audio 1: English Dolby D 3/2.1

Audio language

Audio format/channel numbers*

Dolby D 3 / 2 . 1

Rear channel × 2

Front channel × 2 +

Center channel × 1 LFE channel × 1

Changing the audio channel

When playing a VCD/CD/MP3/WMA/AAC/

Xvid/MPEG-4, you can listen to both the right

and left channel, only the right channel, or only

the left channel via both the right and left

speakers.

The options are indicated below.

“2-Ch”: Standard stereo sound (default)

“L-Ch”: Left channel sound (monaural)

“R-Ch”: Right channel sound (monaural)

For VCD/CD/MP3/WMA/AAC

1During playback, touch “Play Menu,”

then “Stereo” repeatedly until the

desired audio channel appears.

For Xvid/MPEG-4

1During playback, touch “Play Menu,”

then “Audio” repeatedly until the

desired audio channel appears.

To close the play menu, touch “Play Menu.”

Note

You may not be able to change the audio setting

depending on the disc.

Tip

Operation via the remote commander by pressing

(AUDIO) repeatedly is also available.

Adjusting the audio output level

— Dolby D level

You can adjust the audio output level for a DVD

recorded in Dolby Digital format, to reduce the

volume level differences between discs.

1During playback, touch “Play Menu.”

2Touch the “Adjust” box to set to “ON.”

3Touch –/+ repeatedly to adjust the

output level.

The output level is adjustable in single steps,

between –10 and +10.

To close the play menu, touch “Play Menu.”

Locking discs

— Parental control

*Excluding DVD-R/DVD-R DL/DVD-RW in VR mode.

You can lock a disc, or set playback restrictions

according to a predetermined level such as

viewer age. Restricted scenes can be blocked or

replaced with different scenes when a parental

control-compatible DVD is played.

Activating parental control

1While no source is selected, touch

“Source List,” then .

2Touch “Visual.”

The visual setting menu appears.

3Touch v/V to scroll, then touch “DVD

Parental Control.”

The password setting display appears.

4Touch the number keys to enter your

password, then touch “OK.”

5To confirm, touch the number keys to

reenter your password, then touch

“OK.”

The setting is complete.

To delete an entered number, touch “Clear.”

To return to the previous display, touch “Back.”

Deactivating parental control

1Follow steps 1 to 3 above.

The parental unlock display appears.

2Touch the number keys to enter your current

password.

“Parental Unlocked” appears, and the parental

control is deactivated.

Changing the password

Deactivate the parental control, then activate

again using the new password.

MPEG-4

Changing the area and its movie

rating level

The restriction levels can be set based on the area

and its movie ratings.

1While no source is selected, touch

“Source List,” then .

2Touch “Visual.”

The visual setting menu appears.

3Touch v/V to scroll, then touch “DVD

Parental Area.”

When parental control is already activated,

the display to enter your password appears.

To change the setting, enter your password.

The options appear.

4Touch the desired area to apply its

movie ratings.

When you select “Other,” enter the area code

by selecting from “Area code list” on page 74

using the number keys.

5Touch “DVD Parental Rating.”

The options appear.

The lower the number, the stricter the

restriction level.

6Touch the desired rating.

The setting is complete.

To return to the previous display, touch “Back.”

Repeat and shuffle play

1During playback, touch “Play Menu,”

then the “Repeat” or “Shuffle” box

repeatedly until the desired option

appears.

Repeat or shuffle play starts.

To close the play menu, touch “Play Menu.”

The repeat options and switching order of each

disc/format are indicated below.

Disc/format Options

“OFF”: Returns to normal play

mode.

“Chapter”: Repeats the

current chapter.

“Title”: Repeats the current

title.

*1“OFF”: Returns to normal play

mode.

“Track”: Repeats the current

track.

“OFF”: Returns to normal play

mode.

“Track”: Repeats the current

track.

“Album”: Repeats the current

album (folder).

“OFF”: Returns to normal play

mode.

“Image”: Repeats the current

image.

“Album”: Repeats the current

album.

“OFF”: Returns to normal play

mode.

“Movie”: Repeats the current

video file.

“Album”: Repeats the current

album (folder).

continue to next page t

MPEG-4

ATT TA AF Navi Top

Play Menu

SHUF

DVD

Control

Source List

Chapter OFF ON

Repeat Shuffle Adjust Dolby D Level 0

MPEG-4

The shuffle options and switching order of each

disc/format are indicated below.

*1 Available only when playing a version 1.0/1.1 VCD,

or a version 2.0 VCD without PBC functions.

*2 Excluding a DVD-R/DVD-R DL/DVD-RW in VR

mode.

Direct search play

You can directly locate a desired point by

specifying the title number, chapter number, etc.

1During playback, press the number

buttons on the remote commander to

enter an item (track, title, etc.) number,

then press (ENTER).

Playback starts from the beginning of the

selected point.

The search items for a disc/format are as follows:

DVD: Title or chapter*1

VCD*2/CD/MP3/WMA/AAC: Track

JPEG: Image

Xvid/MPEG-4: Movie

*1 The search item depends on the setting.

*2 Available only when playing a VCD without PBC

functions.

Setting the search item (DVD only)

You can set the search item (title or chapter) for

DVD playback.

1Touch “Source List,” then touch .

2Touch “Visual.”

The visual setting menu appears.

3Touch v/V to scroll, then touch “DVD

Direct Search” to set to “Chapter” or

“Title.”

The setting is complete.

To return to the previous display, touch “Back.”

Disc/format Options

“OFF”: Returns to normal play

mode.

“Title”: Plays chapters in the

current title in random order.

*1“OFF”: Returns to normal play

mode.

“Disc”: Plays tracks in the

current disc in random order.

“OFF”: Returns to normal play

mode.

“Album”: Plays tracks/images/

video files in the current album

(folder) in random order.

MPEG-4

USB Device Operations

For details on the compatibility of your USB

device, visit the support site.

• MSC (Mass Storage Class) and MTP (Media

Transfer Protocol) type USB devices compliant

with the USB standard can be used.

• Compatible codecs are MP3 (.mp3), WMA

(.wma), AAC (.m4a), JPEG (.jpg), Xvid (.avi),

and MPEG-4 (.mp4).

• Backup of data in a USB device is

recommended.

Notes

•Connect the USB device after starting the engine.

Depending on the USB device, malfunction or

damage may occur if it is connected before starting

the engine.

•A large-sized file may take time to start playing.

Playing from a USB device

1Remove the cap from the USB

connector, and connect the USB

device to the USB connector.

Playback starts automatically.

If a USB device is already connected, touch

“Source List,” then “iPod/USB” to start

playback.

For details on the location of the USB connector,

refer to the supplied “Installation/Connections”

guide.

About the playback controls and

indications

You can control USB playback in the same way

as disc playback. For details, see “Playback

controls” on page 23.

For details on playback indications, see

“Playback indications” on page 24.

To stop playback

Press and hold (SOURCE/OFF) for 1 second.

To disconnect the USB device

Stop playback, then disconnect.

Do not disconnect during playback, as data in the

USB device may be damaged.

Notes on use

•Do not use USB devices so large or heavy that they

may fall down due to vibration, or cause a loose

connection.

•Do not leave a USB device in a parked car, as

malfunction may result.

•This unit cannot recognize USB devices via a USB

hub.

•Be sure to use the USB cable supplied with the

device if a cable is needed when making a USB

connection.

Notes on playback

•If a USB device contains multiple file types, only the

selected file type (audio/video/image) can be played.

For details on how to select the file type, see

“Selecting a file type” on page 36.

•Displayed indications will differ, depending on the

USB device, recorded format and settings. For

details, visit the support site.

•The maximum number of displayable data is as

follows:

– folders (albums): 256

– files (tracks): 2,000

•It may take time for playback to begin, depending on

the amount of recorded data.

•DRM (Digital Rights Management) files may not be

played.

•During playback or reverse/fast-forward of a VBR

(Variable Bit Rate) MP3/WMA/AAC file, elapsed

playing time may not display accurately.

•Playback of a lossless compression file is not

supported.

Repeat and shuffle play

1During playback, touch “Play Menu,”

then the “Repeat” or “Shuffle” box

repeatedly until the desired option

appears.

Repeat or shuffle play starts.

The repeat options are as follows:

The shuffle options are as follows:

*1 Options depend on the file type.

*2 When two or more drives exist on the USB device.

To close the play menu, touch “Play Menu.”

Support site

http://support.sony-europe.com/

“OFF”: Returns to normal play mode.

“Track”/“Image”/“Movie”*1: Repeats the

current track/image/video file.

“Album”: Repeats the current album (folder).

“Drive”*2: Repeats the current drive.

“OFF”: Returns to normal play mode.

“Album”: Plays tracks/images/video files in the

current album (folder) in random order.

Enjoying music according to

your mood — SensMe™

Sony’s unique “SensMe™ channels” and

“SensMe™ mood” features automatically group

tracks by channel or mood, and allow you to

enjoy music intuitively.

Before using the SensMe™

function

The following is the basic procedure required to

enjoy the SensMe™ function on the unit.

1Installing “SensMe™ Setup” and

“Content Transfer” to your computer

First install “SensMe™ Setup” and “Content

Transfer” from the supplied CD-ROM.

2Registering a USB device using

“SensMe™ Setup”

Connect a USB device to your computer, and

perform registration using “SensMe™ Setup”

to enable the SensMe™ function on this unit.

Tip

Registration can be performed either along with the

installation procedure or after installation.

3Transferring tracks to the USB device

using “Content Transfer”

In order to group tracks by channel or mood,

track sound patterns need to be analyzed by 12

TONE ANALYSIS, which is loaded with

“Content Transfer.”

With the USB device connected to your

computer, drag and drop tracks from Windows

Explorer or iTunes, etc., to “Content

Transfer.”

Both analysis and transfer of tracks will be

performed by “Content Transfer.”

4Connecting the USB device and

enjoying the SensMe™ function on the

unit

Connect the set up USB device. You can then

enjoy “SensMe™ channels” or “SensMe™

mood” on this unit.

Installing “SensMe™ Setup” and

“Content Transfer” on your

computer

Use of the supplied software (“SensMe™ Setup”

and “Content Transfer”) is required to enable the

SensMe™ function on this unit.

Install the software to your computer from the

supplied CD-ROM.

1Insert the supplied CD-ROM into your

computer.

The Installation Wizard runs automatically.

2Follow the on-screen instructions to

complete the installation.

Content

Transfer

SensMe™

Setup

SensMe™

Setup

Content

Transfer

SensMe™

Registering a USB device using

“SensMe™ Setup”

USB device registration is required to enable the

SensMe™ function on the unit.

If registration is not performed along with the

installation procedure, follow the steps below.

1Start “SensMe™ Setup” on your

computer.

2Connect a USB device to your

computer.

3Complete registration following the

on-screen instructions.

Tip

If you connect a registered USB device containing

analyzed tracks, the USB device can be unregistered

again.

Transferring tracks to the USB

device using “Content Transfer”

To enable the SensMe™ function on this unit,

tracks need to be analyzed and transferred to the

registered USB device using “Content Transfer.”

1Connect the registered USB device to

your computer.

For “WALKMAN,” connect via MTP mode.

For USB devices other than “WALKMAN,”

connect via MSC mode.

“Content Transfer” starts automatically.

If a message appears, follow the on-screen

instructions to proceed.

2Drag and drop tracks from Windows

Explorer or iTunes, etc., to “Content

Transfer.”

The analysis and transfer of tracks starts.

For details on operations, refer to the Help of

“Content Transfer.”

Note

The track analysis by 12 TONE ANALYSIS may take

time, depending on the computer environment.

Tip

Not only audio files but also image or video files can

be transferred using “Content Transfer.” For details,

refer to the Help of “Content Transfer.”

Playing tracks in channels

— SensMe™ channels

“SensMe™ channels” automatically group tracks

into channels by their tunes. You can select and

play a channel that fits your mood, activity, etc.

1Connect a USB device set up for the

SensMe™ function.

2Touch “Source List,” then “SensMe™.”

3Touch “channels.”

The channel list appears.

4Touch v/V to scroll the channel list.

Playback of the first track in the current

channel starts from the track’s most melodic

or rhythmical section*.

*May not be detected correctly.

5Touch the desired channel.

Playback of tracks in the selected channel

starts.

Notes

•Depending on the track, it may not be detected

correctly or may be grouped in a channel not suited

to the track’s mood.

•If the connected USB device contains many tracks, it

may take time for “SensMe™ channels” to start, due

to data reading.

Tip

Tracks are played in random order. The order will vary

with each channel selection.

continue to next page t

Shuffle All

Relax

Energetic

ZAP

Channel list

xRecommended, Shuffle All

xBasic channels

Plays tracks according to the music type.

xIn-car channels

Plays tracks that are suitable while driving.

“SensMe™ channels” playback

controls and indications

ATo display the control keys: “Source List,”

“ATT,” “TA,” “AF,” “Navi,” “Top.” (page 23)

BTo scroll the list and select another channel.

CIndicates the current channel.

DIndicates the album artwork display*1.

EIndicates the elapsed playback time, track

name and artist name.

FTo pause/resume play after pause.

GTo skip a track.

HTo enter ZAPPIN mode. (page 36)

During ZAPPIN playback of “SensMe™

channels,” the most melodic or rhythmical

sections*2 of the tracks are played.

*1 The recommended size is from 240 × 240 to 960 ×

960 pixels.

*2 May not be detected correctly.

“Morning” (5:00 – 9:59)

“Daytime” (10:00 – 15:59)

“Evening” (16:00 – 18:59)

“Night” (19:00 – 23:59)

“Midnight” (24:00 – 4:59)

Plays tracks recommended for each time of day.

Set the clock (page 61) for the channel to be

displayed accurately.

“Shuffle All”: Plays all analyzed tracks in

random order.

“Energetic”: High-spirit tracks.

“Relax”: Calm tracks.

“Mellow”: Mellow, melancholy tracks.

“Upbeat”: Happy tracks to improve your

mood.

“Emotional”: Ballad tracks.

“Lounge”: Lounge tracks.

“Dance”: Rhythm and rap, rhythm and blues

tracks.

“Extreme”: Intense rock tracks.

“Freeway”: Speedy, high-spirit tracks.

“Chillout Drive”: Intoned, healing ballad

tracks.

“Weekend Trip”: Delightful, bright and happy

tracks.

“Midnight Cruise”: Jazz or piano-featured

tracks with a mature mood.

“Party Ride”: Up-tempo and lively tracks.

“Morning Commute”: Bright and breezy

tracks.

“Goin’ Home”: Warm and relaxing tracks.

Shuffle All

Relax

Energetic

ZAP

A C D E

HGF

Playing tracks in mood maps

— SensMe™ mood

“SensMe™ mood” distributes tracks as dots on a

two-axis mood map, based on the characteristics

of the individual tracks.

By touching the point on the map according to

your mood, a circle appears around the touched

point, and the tracks inside the circle are played.

1Connect a USB device set up for the

SensMe™ function.

2Touch “Source List,” then “SensMe™.”

3Touch “mood.”

The two-axis mood map appears.

4Touch the desired point on the map.

A circle appears around the touched point,

and playback of tracks inside the circle starts.

Playback of the first track starts from its most

melodic or rhythmical section*.

*May not be detected correctly.

Notes

•Only the 200 most recently transferred tracks using

“Content Transfer” are mapped.

•Depending on the track, it may not be detected

correctly or may be mapped in a position not suited

to the track’s mood.

•If the connected USB device contains many tracks, it

may take time for “SensMe™ mood” to start, due to

data reading.

Tips

•In the mood map, the currently played track is

indicated as a green dot.

•Tracks are played from the circle’s center outward.

“SensMe™ mood” playback controls

and indications

ATo display the control keys: “Source List,”

“ATT,” “TA,” “AF,” “Navi,” “Top.” (page 23)

BTo move the circle and regroup tracks.

CTo change the size of the circle: small,

medium, or large.

DIndicates the album artwork display*1.

EIndicates the elapsed playback time, track

name and artist name.

FTo change parameters on the horizontal axis.

GTo skip a track.

HTo pause/resume play after pause.

ITo enter ZAPPIN mode. (page 36)

During ZAPPIN playback of “SensMe™

mood,” the most melodic or rhythmical

sections*2 of the tracks are played.

*1 The recommended size is from 240 × 240 to 960 ×

960 pixels.

*2 May not be detected correctly.

Changing parameters on the

horizontal axis

In the mood map, you can change parameters on

the horizontal axis. Tracks are remapped

according to the characteristics of the

parameters.

Mood

Type

Style

Time ZAP

Fast

Slow

Sad Happy

Circle

Dots representing tracks

Do this To change parameters to

Touch “Mood” “Sad” – “Happy”

Touch “Type” “Acoustic” – “Electronic”

Touch “Style” “Soft” – “Hard”

Touch “Time” “Morning” – “Midnight”

Mood

Type

Style

Time ZAP

Fast

Slow

Sad Happy

A B C D E

IFGH

iPod Operations

For details on the compatibility of your iPod, see

“About iPod” on page 65 or visit the support site.

In these Operating Instructions, “iPod” is used as

a general reference for the iPod functions on the

iPod and iPhone, unless otherwise specified by

the text or illustrations.

Playing an iPod

1Reduce the volume on this unit.

2Remove the cap from the USB

connector, and connect the iPod to the

USB connector.

Use of the optional USB connection cable

RC-202IPV is recommended.*1

For details, refer to the supplied “Installation/

Connections” guide.

The following display appears on the iPod

screen*2, then playback starts from the item

last played.

If an iPod is already connected, to start

playback, touch “Source List,” then “iPod/

USB.”

*1 To play videos from an iPod with video, use of

the RC-202IPV is required.

*2 May not appear in the case of an iPod touch or

iPhone being connected, or when the iPod was

last played using passenger control.

3Adjust the volume on this unit.

About playback controls and

indications

You can control iPod playback in the same way

as disc playback. For details, see “Playback

controls” on page 23.

For details on playback indications, see

“Playback indications” on page 24.

To stop playback

Press and hold (SOURCE/OFF) for 1 second.

To disconnect the iPod

Stop playback, then disconnect.

Do not disconnect during playback, as data in the

iPod may be damaged.

About resuming mode

When the iPod currently playing is connected to

the dock connector, the mode of this unit changes

to resuming mode and playback starts in the

mode set by the iPod.

In resuming mode, repeat/shuffle play are not

available.

Caution for iPhone

When you connect an iPhone via USB, telephone

volume is controlled by the iPhone itself. In order to

avoid emitting sudden loud sound after a call, do not

increase the volume on the unit during a call.

Note

This unit cannot recognize an iPod via a USB hub.

Tips

•When the ignition key is turned to the ACC position

with the unit on, the iPod will be recharged.

•If the iPod is disconnected during playback, “USB

device is not connected.” appears on the display of

the unit.

Setting the play mode

You can set one of the following play modes.

For audio playback

“ALBUM,” “TRACK,” “GENRE,”

“PLAYLIST,” “ARTIST,” “MUSIC

PODCAST”*

For video playback

“MOVIE,” “RENTAL,” “TV SHOW,” “MUSIC

VIDEO,” “VIDEO PLAYLIST,” “VIDEO

PODCAST”*

*May not appear depending on iPod setting.

1During playback, touch “List.”

2Touch “MUSIC” or “VIDEO.”

3Touch the desired play mode.

To start playback, touch the desired item(s) in

the list.

To scroll the list, touch v/V.

To skip items of the selected play

mode

During playback, touch –/+ of the selected play

mode.

Support site

http://support.sony-europe.com/

Repeat and shuffle play

1During playback, touch “Play Menu,”

then the “Repeat” or “Shuffle” box

repeatedly until the desired option

appears.

Repeat or shuffle play starts.

To close the play menu, touch “Play Menu.”

The repeat options are as follows:

The shuffle options are as follows:

*Differs depending on the selected play mode.

Note

Displayed options may not conform to actual

operation.

Operating an iPod directly

— Passenger control

You can directly operate an iPod connected to

this unit.

1During playback, touch “Play Menu,”

then the “Passenger Control” box to

set to “ON.”

Deactivating the passenger control

Touch the “Passenger Control” box to set to

“OFF.”

The play mode changes to resuming mode.

To close the play menu, touch “Play Menu.”

Notes

•To output video to this unit, you need to activate the

video output of the iPod.

•The volume can be adjusted only by this unit.

•The repeat setting will be off if the passenger control

mode is canceled.

For audio playback

“OFF”: Returns to normal play mode.

“TRACK”: Repeats the current track.

“ALBUM”/“MUSIC PODCAST”/“ARTIST”/

“PLAYLIST”/“GENRE”*: Repeats the current

item of the selected play mode.

For video playback

“OFF”: Returns to normal play mode.

“TRACK”: Repeats the current video.

“RENTAL”/“TV SHOW”/“MUSIC VIDEO”/

“VIDEO PLAYLIST”/“VIDEO PODCAST”

Repeats the current item of the selected play

mode.

For audio playback

“OFF”: Returns to normal play mode.

“ALBUM”/“MUSIC PODCAST”/“ARTIST”/

“PLAYLIST”/“GENRE”*: Plays tracks of the

selected play mode in random order.

“Device”: Plays all tracks in an iPod in random

order.

Useful Functions

Listing up tracks/images/video

files — List

Selecting a track/image/video file

You can list up albums/folders/tracks/images/

video files, and select a desired one to play.

This function is convenient especially for the

disc in MP3/WMA/AAC/JPEG/Xvid/MPEG-4

format or USB device containing many albums/

tracks, etc.

1During playback, touch “List.”

The list of categories or files from the

currently played item appears.

To move to the upper level, touch .

To scroll the list, touch v/V.

To jump pages, touch the page position bar.

2Touch the desired item.

Playback starts.

Selecting a file type

If the disc/USB device contains multiple file

types, only the selected file type (audio/video/

image) can be played. The playback priority

order of file type is initially set to audio, video,

then image (e.g., if the disc contains video files

and image files, only video files are played). You

can select the file type to list up, then select the

desired file to play.

1During playback, touch “List.”

2Touch , then “Audio,” “Image,” or

“Video” to select the file type.

3Touch the desired file.

Playback of the selected file starts.

Searching for a track by

listening to track passages

— ZAPPIN™

While playing short track passages from a disc or

USB device in sequence, you can search for a

track you want to listen to.

This function is convenient, for example, when

searching for a track in shuffle or shuffle repeat

mode.

1During audio playback, touch “ZAP.”

Playback starts from a passage of the next

track.

The passage is played for the set time, and a

beep sounds before the next passage starts.

2Touch “ZAP” when a track you want to

listen to is played.

The track that you select returns to normal

play mode from the beginning.

To search for a track via ZAPPIN mode

again, repeat steps 1 and 2.

In the case of “SensMe™ channels”

or “SensMe™ mood” playback

If you enter ZAPPIN mode during “SensMe™

channels” or “SensMe™ mood” playback, the

most melodic or rhythmical sections* of tracks

are played. For details on the SensMe™

function, see “Enjoying music according to your

mood — SensMe™” on page 30.

*May not be detected correctly.

Tips

•You can change the playback time (page 60), but

cannot select the track passage to play.

•You can deactivate the beep sound between track

passages (page 60).

MPEG-4

File 01

File 02

File 03

File 05

File 06

Contents List

1/5

File 04

Page position bar

MPEG-4

“ZAP”

touched. The playback section of each

track in ZAPPIN mode.

Using Gesture Command

You can perform frequently-used operations by

drawing the following command stroke on the

reception/playback display.

To view the instructions on Gesture

Command

Touch when it is displayed in the top right

corner of the display.

Handsfree Calling and Audio

Streaming — Bluetooth

Before using the Bluetooth

function

Basic procedure of the Bluetooth

function

1Pairing

When connecting Bluetooth devices for the

first time, mutual registration is required. This

is called “pairing.” This registration (pairing)

is required only for the first time, as this unit

and the other devices will recognize each

other automatically from the next time.

Note

If you delete the device registration from this unit,

you need to perform pairing again.

2Connecting

After pairing is made, connect this unit and

the Bluetooth device. Depending on the

device, connection is automatically made

along with the pairing.

3Handsfree calling/audio streaming

You can make/receive a handsfree call, or

listen to audio through this unit.

Do this To

Draw a

horizontal line

(left to right)

Radio reception:

seek forward stations.

(The same as >.)

DVD/VCD playback:

skip forward a chapter/track.

(The same as >.)

JPEG/Xvid/MPEG-4/audio

playback:

skip forward a file/track.

(The same as >.)

Draw a

horizontal line

(right to left)

Radio reception:

seek backward stations.

(The same as ..)

DVD/VCD playback:

skip backward a chapter/track.

(The same as ..)

JPEG/Xvid/MPEG-4/audio

playback:

skip backward a file/track.

(The same as ..)

Draw a vertical

line

(upwards)

Radio reception:

receive stored stations (go

forward).

DVD/VCD/Xvid/MPEG-4

playback:

fast-forward the video.

JPEG/audio playback:

skip forward an album (folder).

(The same as “Album” +.)

Draw a vertical

line

(downwards)

Radio reception:

receive stored stations (go

backward).

DVD/VCD/Xvid/MPEG-4

playback:

reverse the video.

JPEG/audio playback:

skip backward an album

(folder).

(The same as “Album” –.)

continue to next page t

For details on the compatibility of your device,

visit the support site.

Bluetooth status indications

XNV-L77BT/770BT

XNV-L66BT/660BT

*Lights up when the Bluetooth signal is on.

Installing the microphone

To capture your voice during handsfree calling,

you need to install the microphone (supplied).

For details on how to connect the microphone,

refer to the supplied “Installation/Connections”

guide.

Pairing

Pairing is required only the first time you connect

to a Bluetooth device (cellular phone, etc.).*1

To pair this unit to a Bluetooth device, you need

to enter the same passkey*2 on this unit and on

the Bluetooth device. The passkey can be either

your own selected number or the number

determined by the Bluetooth device. For details,

refer to the manual of the Bluetooth device.

*1 If you delete the device registration from this unit,

you need to perform pairing again.

*2 Passkey may be called “passcode,” “PIN code,”

“PIN number,” “password,” etc., depending on the

Bluetooth device.

Tip

You can pair up to 9 devices.

Searching from this unit

Check that the other Bluetooth device is

discoverable (set to allow for searching)

beforehand.

1Select the Bluetooth source.

To select Bluetooth Phone, press (TOP), then

touch “BT Phone” in the top menu.

To select Bluetooth Audio, touch “Source

List,” then “BT Audio.”

2Touch “BT Menu.”

In the case of Bluetooth Audio, touch “Play

Menu,” then “BT Menu.”

The Bluetooth setting menu appears.

None: Bluetooth signal is off.

Lit: Bluetooth signal is on.

None: No device is connected for

audio streaming.

Flashing: Connection is in progress.

Lit: A device is connected.

None: No cellular phone is connected

for handsfree calling.

Flashing: Connection is in progress.

Lit: A cellular phone is connected.

Indicates the signal strength status of

the connected cellular phone.

Support site

http://support.sony-europe.com/

Bluetooth signal indicator*

ATT

Calling...

Name

0123456789

Bluetooth status indications

Indicates the remaining battery status

of the connected cellular phone.

1/2

ATTBack Top

BT Menu

Signal

Discoverable

Device Name

Device List

OFF / ON

Hide / Show

3Touch “Search.”

A search for connectable Bluetooth devices

starts.*1*2

After the search is complete, the list of

detected devices*3 appears.

*1 If the Bluetooth signal of this unit is off, it

activates automatically when searching starts.

*2 Search time varies depending on the number of

connectable devices.

*3 The name or address (if name is unavailable) of

detected devices is displayed.

4Touch the device to connect.

5Select the connection type.

Touch “Handsfree Connect” to use for

handsfree calling.

Touch “Audio Connect” to use for audio

streaming.

Pairing starts and the passkey input display

appear.

6Touch the number keys to enter the

passkey, then touch “OK.”

Also perform the required operation on the

other Bluetooth device.

Pairing is complete and this unit is connected

to the other Bluetooth device.

When connection is made successfully, or

appears at the bottom of the display.

Searching from the Bluetooth

device

The procedure to search for this unit from the

other Bluetooth device is explained below.

1Select the Bluetooth source.

To select Bluetooth Phone, press (TOP), then

touch “BT Phone” in the top menu.

To select Bluetooth Audio, touch “Source

List,” then “BT Audio.”

2Touch “BT Menu.”

In the case of Bluetooth Audio, touch “Play

Menu,” then “BT Menu.”

The Bluetooth setting menu appears.

3Touch “Signal,” then “Yes” to set

“Signal” to “ON.”

The Bluetooth signal of this unit is activated.

4Touch “Discoverable” to set to

“Show.”

This unit is ready to be detected by the other

Bluetooth device.

5Start searching for this unit from the

other Bluetooth device.

After the search is complete, this unit appears

as “Sony Automotive”* in the list of the other

Bluetooth device.

*Can be changed in the Bluetooth setting

(page 47).

After you perform the required operation on

the other Bluetooth device, the passkey input

display appears on this unit.

6Touch the number keys to enter the

passkey, then “OK.”

Pairing is complete and this unit is connected

to the other Bluetooth device.

When connection is made successfully, or

appears at the bottom of the display.

Notes

•While connecting to a Bluetooth device, this unit

cannot be detected from another device. To enable

detection, disconnect the current connection.

•Depending on the device, searching from this unit

may not be possible. In this case, search for this unit

from the other device.

•If you search from this unit and another device at the

same time, this unit will not recognize the other

device.

•It may take time to search or connect.

•Depending on the device, the connection

confirmation display may appear before inputting the

passkey.

•The time limit for inputting the passkey differs

depending on the device.

•This unit cannot be connected to a device that

supports only HSP (Head Set Profile).

XXXXXXX

DR-BT30Q

Sony

Automotive

Connecting

When the ignition is turned to on with the

Bluetooth signal activated, this unit searches for

the last-connected Bluetooth device, and

connection is made automatically if possible.

This chapter explains how to connect manually

to registered Bluetooth devices.

Before starting, be sure to activate the Bluetooth

signal both on this unit (page 47) and the other

Bluetooth device.

1Select the Bluetooth source.

To select Bluetooth Phone, press (TOP), then

touch “BT Phone” in the top menu.

To select Bluetooth Audio, touch “Source

List,” then “BT Audio.”

2Touch “BT Menu.”

In the case of Bluetooth Audio, touch “Play

Menu,” then “BT Menu.”

The Bluetooth setting menu appears.

3Touch “Device List.”

The list of registered Bluetooth devices

appears.

To scroll the list, touch v/V.

4Touch the device to connect.

5Select the connection type.

Touch “Handsfree Connect” to use for

handsfree calling.

Touch “Audio Connect” to use for audio

streaming.

Connection is complete.

When connection is made successfully, or

appears at the bottom of the display.

In the device list, the currently connected

device is indicated by the icon at the head of

its name.

To connect from the other Bluetooth

device

Operate the other Bluetooth device to connect to

this unit.

When connection is made successfully, or

appears at the bottom of the display.

To disconnect

1Follow steps 1 to 3 above.

2Touch the currently connected device, then

“Handsfree Disconnect” or “Audio

Disconnect.”

To delete all registrations

1Follow steps 1 to 3 above.

2Touch “Delete All,” then “Yes” to confirm.

To delete an individual registration

1Follow steps 1 to 3 above.

2Touch the device to delete, then touch “Delete

this device from List.”

3Touch “Yes” to confirm.

To connect to the last-connected

device from this unit (Bluetooth

Audio only)

Touch “Source List,” “BT Audio,” then

“Connect.”

Note

If connection is made during audio streaming, noise

may occur over playback sound.

Tip

You can connect a cellular phone for audio streaming

if it supports A2DP (Advanced Audio Distribution

Profile).

Handsfree calling

Once the unit is connected to the cellular phone,

you can make/receive handsfree calls by

operating this unit.

Making calls

By dialing a phone number

1Press (TOP), then touch “BT Phone”

in the top menu.

The Bluetooth Phone display appears.

2Touch “Call Menu,” then “Dial.”

The number input display appears.

ATT

Voice Dial

BT Menu

BT phone

Preset Dial

Call Menu PB Access

Top

Back Navi

ATT

1 2 3 4 5

6 7 8 9 0

Back

Dial

Please input phone number.

Top

3Touch the number keys to enter the

phone number, then touch .

To delete an entered number, touch .

The call is made and the calling display

appears until the other party answers.

By the phonebook

For details on how to manage the phonebook

data, see “Phonebook management” on page 43.

1Press (TOP), then touch “BT Phone”

in the top menu.

The Bluetooth Phone display appears.

2Touch “Call Menu,” then “Phonebook.”

The phonebook appears.

3Select the desired contact.

1In the initial list, touch the initial of the

contact.

2In the name list, touch the name of the

contact.

3In the number list, touch the phone

number.

The contact confirmation display appears.

4Touch “Call.”

The call is made and the calling display

appears until the other party answers.

Tip

You can also browse the phonebook of the connected

cellular phone on this unit and make a call (page 44).

By the call history

The unit stores the last 20 calls, allowing you to

select one quickly from the list.

1Press (TOP), then touch “BT Phone”

in the top menu.

The Bluetooth Phone display appears.

2Touch “Call Menu,” then “Recent Call.”

The call history list appears.

To scroll the list, touch v/V.

3Touch the desired item in the list.

The contact confirmation display appears.

4Touch “Call.”

The call is made and the calling display

appears until the other party answers.

By the preset dial

You can store up to 6 contacts in the preset dial.

For details on how to store, see “Preset dial” on

page 45.

1Press (TOP), then touch “BT Phone”

in the top menu.

The Bluetooth Phone display appears.

2Touch the number in the list (“P1” to

“P6”).

The contact confirmation display appears.

3Touch “Yes.”

The call is made and the calling display

appears until the other party answers.

By the voice dial function

You can make a call using the voice tag stored on

the connected cellular phone.

1Press (TOP), then touch “BT Phone”

in the top menu.

The Bluetooth Phone display appears.

2Touch “Voice Dial.”

3Say the voice tag stored on the cellular

phone.

Your voice is recognized, then the call is

made.

The calling display appears until the other

party answers.

Notes

•Say the voice tag in the same way as you stored it

on the cellular phone.

•If the voice dial function is activated on the

connected cellular phone, it may not work via this

unit.

•Do not use the voice dial function on the cellular

phone while it is connected to this unit.

•Noises such as the engine running may interfere

with sound recognition. In order to improve

recognition, operate under conditions where noise is

minimized.

•Voice dial may not work depending on the

recognition specification of the cellular phone. For

details, visit the support site.

To adjust the talker’s voice volume

Press (VOL) +/– while making a call.

The level of the talker’s voice volume will be

stored into memory, independently from the

regular volume level.

ATT

Calling...

Name

0123456789

Receiving calls

With the unit connected to the cellular phone,

you can receive a call in any status.

The following display indicates an incoming call,

along with the ringtone.

To answer the call

Touch .

To adjust the ringtone volume

Press (VOL) +/– while receiving a call.

The level of ringtone volume will be stored into

memory, independently from the regular volume

level.

To reject a call

Touch .

Note

The ringtone and talker’s voice are output only from

the front speakers.

Tips

•You can set to answer a call automatically (page 47).

•You can set to use the ringtone of the cellular phone

or this unit (page 47).

Operations during a call

The following display appears during a call.

To adjust the talker’s voice volume

Press (VOL) +/– during a call.

The level of the talker’s voice volume will be

stored into memory, independently from the

regular volume level.

To send DTMF (Dual Tone Multiple

Frequency) tones

Touch “Open Keypad,” then the required number

keys.

To transfer the current call to the

cellular phone

Touch “Handsfree OFF.”

To transfer back to the handsfree call, touch

“Handsfree ON.”

Note

Depending on the cellular phone, connection may be

cut off when call transfer is attempted.

To adjust the volume for the other

party

1Touch “BT Menu.”

2Touch v/V to scroll, then touch “MIC

Gain.”

3Touch –/+ to adjust the level.

The level is adjustable in single steps,

between –2 and +2.

4Touch “Back” repeatedly to return to

the previous displays.

To end a call

Touch .

ATT

Incoming call...

Name

0123456789

ATT

On the Line.

10:59

Name

0123456789

Open KeypadHandsfree OFF

Top

BT Menu Navi

Phonebook management

You can store up to 300 contacts in the

phonebook and up to 5 phone numbers can be

registered to each contact.

Notes

•Prior to disposal or changing ownership of your car

with this unit still installed, be sure to press the reset

button to erase all the phonebook data in this unit to

prevent possible unauthorized access.

Disconnecting the power supply lead will also erase

all the phonebook data.

•Downloaded phonebook data from a cellular phone

cannot be overwritten by subsequent data. However,

some data (name, etc.), may be duplicated as a

result.

•Phonebook data may be lost if this unit is damaged.

•When disposing of this unit, delete the phonebook

data by initializing (page 47).

Storing phonebook data

To download from a cellular phone

If the connected cellular phone supports PBAP

(Phone Book Access Profile), you can download

phonebook data and store on this unit.

1Press (TOP), then touch “BT Phone”

in the top menu.

The Bluetooth Phone display appears.

2Touch “PB Access.”

The phonebook access menu appears.

3Touch “Access” to select the memory

where phonebook data is stored.

To download the data from a cellular phone’s

internal memory, set to “Memory.”

To download the data from the SIM card, set

to “SIM.”

4Touch “Phonebook Download.”

When downloading is complete, “Complete”

appears and the phonebook data is stored on

this unit.

To receive from a cellular phone

You can send phonebook data from the

connected cellular phone and receive it on this

unit.

1Press (TOP), then touch “BT Phone”

in the top menu.

The Bluetooth Phone display appears.

2Touch “Call Menu,” then “Receive

Phonebook.”

This unit is ready for receiving phonebook

data.

3Send the phonebook data by

operating the connected cellular

phone.

When receiving is complete, “Complete”

appears and the phonebook data is stored on

this unit.

To add a contact by entering the

name and number

1Press (TOP), then touch “BT Phone”

in the top menu.

The Bluetooth Phone display appears.

2Touch “Call Menu,” then “Phonebook.”

The phonebook appears.

3Touch “Add Contact.”

The contact registration display appears.

4Touch “Empty” on the first line.

The name input display appears.

5Touch the character keys to enter the

name, then touch “OK.”

For details on how to use the keyboard, see

“About the keyboard to edit the name” on

page 45.

The contact registration display reappears.

6Touch “Empty.”

The number input display appears.

7Touch the number keys to enter the

phone number, then touch “OK.”

The phone number type selection display

appears.

8Touch the desired phone number type.

The contact registration display reappears.

To enter other phone numbers, repeat steps 6

to 8.

9Touch “Add to Phonebook?”

The contact is added to the phonebook.

To add a contact from the call history

1Press (TOP), then touch “BT Phone”

in the top menu.

The Bluetooth Phone display appears.

continue to next page t

ATTBack

Empty

Add Contact

Top

Add to Phonebook?

1/1

2Touch “Call Menu,” then “Recent Call.”

The call history list appears.

To scroll the list, touch v/V.

3Touch the item to add to the

phonebook.

The contact confirmation display appears.

4Touch “Save to Phonebook.”

The name input display appears.

5Touch the character keys to enter the

name, then touch “OK.”

For details on how to use the keyboard, see

“About the keyboard to edit the name” on

page 45.

The contact is added to the phonebook.

Browsing a phonebook in a cellular

phone

If the connected cellular phone supports PBAP

(Phone Book Access Profile), you can browse its

phonebook data on this unit.

You can also make a call to a contact or add the

contact to this unit’s phonebook.

1Press (TOP), then touch “BT Phone”

in the top menu.

The Bluetooth Phone display appears.

2Touch “PB Access.”

The phonebook access menu appears.

3Touch “Access” to select the memory

where phonebook data is stored.

To browse the data in a cellular phone’s

internal memory, set to “Memory.”

To browse the data on the SIM card, set to

“SIM.”

4Touch “Phonebook Browsing.”

The phonebook of the connected cellular

phone appears.

5Select the desired contact.

1In the initial list, touch the initial of the

contact.

2In the name list, touch the name of the

contact.

3In the number list, touch the phone

number.

The contact confirmation display appears.

To call the contact

Touch the phone number to call, then touch

“Yes” to confirm.

To add the contact to this unit’s

phonebook

Touch “Save to Phonebook,” then touch “Yes” to

confirm.

Deleting phonebook data

To delete all phonebook data on this

unit

1Press (TOP), then touch “BT Phone”

in the top menu.

The Bluetooth Phone display appears.

2Touch “Call Menu,” then “Phonebook.”

The phonebook appears.

3Touch “Delete All.”

The confirmation display appears.

4Touch “Yes.”

All phonebook data is deleted.

To delete an individual contact from

the phonebook

1Follow steps 1 to 2 above.

2Select the contact to delete.

1In the initial list, touch the initial of the

contact.

2In the name list, touch the name of the

contact.

3Touch “Delete Contact.”

The confirmation display appears.

4Touch “Yes.”

The contact is deleted from the phonebook.

Editing a contact

1Press (TOP), then touch “BT Phone”

in the top menu.

The Bluetooth Phone display appears.

2Touch “Call Menu,” then “Phonebook.”

The phonebook appears.

3Select the contact to edit.

1In the initial list, touch the initial of the

contact.

2In the name list, touch the name of the

contact.

4Touch the desired edit option.

About the keyboard to edit the name

Call data management

Call history

You can delete the items in the call history.

To delete all items in the call history

1Press (TOP), then touch “BT Phone”

in the top menu.

The Bluetooth Phone display appears.

2Touch “Call Menu,” then “Recent Call.”

The call history list appears.

3Touch “Delete All.”

The confirmation display appears.

4Touch “Yes.”

All items in the call history are deleted.

To delete an individual item in the

call history

1Follow steps 1 to 2 above.

2In the list, touch the item to delete.

The contact confirmation display appears.

3Touch “Delete Number.”

The confirmation display appears.

4Touch “Yes.”

The selected item is deleted from the call

history.

Preset dial

You can store contacts in the phonebook or call

history into the preset dials.

To store from the phonebook

1Press (TOP), then touch “BT Phone”

in the top menu.

The Bluetooth Phone display appears.

2Touch “Call Menu,” then “Phonebook.”

The phonebook appears.

3Select the contact to store in the

preset dial.

1In the initial list, touch the initial of the

contact.

2In the name list, touch the name of the

contact.

3In the number list, touch the phone

number.

The contact confirmation display appears.

Do this To

Touch “Edit

Name” edit the name of the

contact. Enter the new

name, then touch

“OK.”

Touch “Add

Number” add the phone number

to the contact. Enter the

phone number, then

touch “OK.”

Touch the phone

number in the

list

delete the selected

phone number. Touch

“Delete Number,” then

“Yes.”

Do this To

Touch “ABC” or

“abc” change the case.

Touch the desired

character key enter the character.

Touch “123” switch to the numeric

keyboard.

Touch the desired

number/symbol key enter the number/

symbol.

Touch “Space” enter a space.

Touch delete a character.

Touch “OK” complete the name edit.

ATTBack

Contact Name

Please Input Name

NAME

Q W E R T Y U I O P

A S D F G H J K

Z X C V B N M

abc 123 OKSpace

Top

continue to next page t

4Touch “Preset Memory,” then the

desired preset number (“P1” to “P6”).

The contact is stored to the selected preset

number.

To store from the call history

1Press (TOP), then touch “BT Phone”

in the top menu.

The Bluetooth Phone display appears.

2Touch “Call Menu,” then “Recent Call.”

The call history list appears.

To scroll the list, touch v/V.

3Touch the desired item in the list.

The contact confirmation display appears.

4Touch “Preset Memory,” then the

desired preset number (“P1” to “P6”).

The contact is stored to the selected preset

number.

To change the registration of the

preset dial

Follow the procedure above and overwrite a

registered preset dial.

Locking personal information

To prevent unauthorized access to personal

information, you can lock call data by setting a 4-

digit code.

Once locked, you need to enter the code to access

the items in the call menu.

1Press (TOP), then touch “BT Phone”

in the top menu.

The Bluetooth Phone display appears.

2Touch “Call Menu,” then “PIM

Security.”

The confirmation display appears.

3Touch “Yes.”

The code setting display appears.

4Touch the number keys to enter your

code, then touch “OK.”

5To confirm, touch the number keys to

reenter your code, then touch “OK.”

The setting is complete.

To delete an entered number, touch “Clear.”

To return to the previous display, touch “Back.”

Unlocking the call data

1Follow steps 1 to 2 above.

The confirmation display appears.

2Touch “Yes.”

The unlock display appears.

3Touch the number keys to enter your code.

“Complete” appears, and the call data is

unlocked.

Audio streaming

Listening to a Bluetooth device via

this unit

If the other device supports A2DP (Advanced

Audio Distribution Profile), you can listen to the

playback sound via this unit.

1Connect this unit and the Bluetooth

device (page 40).

2Reduce the volume on this unit.

3Touch “Source List,” then “BT Audio.”

The Bluetooth Audio display appears.

4Operate the other Bluetooth device to

start playback.

5Adjust the volume on this unit.

Operating a Bluetooth device with

this unit

If the other device supports AVRCP (Audio

Video Remote Control Profile), you can control

playback via this unit.

Operations can be performed in the same way as

disc playback (page 23), except for the

following:

Notes

•The available operation differs depending on the

Bluetooth device. Perform unavailable operations on

the Bluetooth device.

•Depending on the Bluetooth device, it may be

necessary to touch u twice to start/pause the

playback.

•During audio streaming, some indications such as

track name, etc., may not appear on this unit.

Do this To

Touch “Play

Menu” c “BT

Menu”

open the Bluetooth setting

menu (page 47).

Touch –/+ in the

“Level” box reduce the volume level

differences between this

unit and the other Bluetooth

device. The level is

adjustable in single steps,

between –8 and +18.

Touch

“Connect” connect to the last-

connected device from this

unit.

Bluetooth settings

The Bluetooth settings can be configured in “BT

Menu.”

1Select the Bluetooth source.

To select Bluetooth Phone, press (TOP), then

touch “BT Phone” in the top menu.

To select Bluetooth Audio, touch “Source

List,” then “BT Audio.”

2Touch “BT Menu.”

In the case of Bluetooth Audio, touch “Play

Menu,” then “BT Menu.”

The Bluetooth setting menu appears.

3Touch the desired item in the list and

configure the setting.

The items in the Bluetooth setting menu are as

follows:

*1 Cannot be configured during a handsfree call.

*2 Depending on the cellular phone, this unit’s

ringtone may be output even if set to “Cellular.”

Note

For details on the setting of other Bluetooth devices,

refer to their respective manuals.

“Signal”*1

Activates the Bluetooth signal: “ON,” “OFF.”

“Discoverable”*1 (page 39)

Allows the other Bluetooth device to search for

this unit: “Show,” “Hide.”

“Device Name”*1

Changes the name of this unit displayed on the

connected device. (Default setting: “Sony

Automotive”)

For details on basic operation of the keyboard,

see “About the keyboard to edit the name” on

page 45.

“Search”*1 (page 38)

Searches for connectable Bluetooth devices.

“Device List”*1 (page 40)

Displays the list of registered devices; connects

to a registered device; deletes all registrations.

“Auto Answer”*1

Answers an incoming call automatically.

– “Short”: to answer automatically after 3

seconds.

– “Long”: to answer automatically after 10

seconds.

– “OFF”: to not answer automatically.

“Ringtone”*1*2

Uses the ringtone of this unit or the connected

cellular phone: “Default,” “Cellular.”

“EC/NC Mode” (Echo Canceller/Noise

Canceller Mode)

Reduces echo and noise during a call.

For normal use, set to “Mode 1.”

If the outgoing sound quality is unsatisfactory,

set to “Mode 2” or “OFF.”

“MIC Gain” (page 42)

Adjust the microphone volume for the other

party: –2 ~ +2.

“Initialize”*1

Initializes all Bluetooth-related settings. Touch

“Yes” to confirm.

Sound Adjustment

Selecting the sound quality

— EQ7

You can select an equalizer curve from 7 music

types (“Xplod,” “Vocal,” “Edge,” “Cruise,”

“Space,” “Gravity,” “Custom,” or “OFF”).

1During reception/playback, touch

“Source List,” then .

2Touch “Sound.”

The sound setting menu appears.

3Touch “EQ7.”

The options appear.

4Touch the desired equalizer curve.

The setting is complete.

To cancel the equalizer curve, select “OFF.”

To return to the previous display, touch “Back.”

Customizing the equalizer curve

— EQ7 Tune

The EQ7 “Custom” curve allows you to make

your own equalizer settings. You can adjust the

level of 7 different bands: 62 Hz, 157 Hz,

396 Hz, 1 kHz, 2.5 kHz, 6.3 kHz, and 16 kHz.

1During reception/playback, touch

“Source List,” then .

2Touch “Sound,” then “EQ7.”

3Touch “Custom,” then “Tune.”

The tuning display appears.

4Touch +/– of each frequency to adjust

their levels.

The level is adjustable in single steps,

between –8 and +8.

To restore the factory-set equalizer curve,

touch “Reset.”

5Touch “OK.”

The setting is complete.

To return to the previous display, touch “Back.”

Tip

Other equalizer types are also adjustable.

Adjusting the sound

characteristics

The sound balance between left and right

speakers (“Balance”) and front and rear speakers

(“Fader”) can be adjusted to your preference.

You can also adjust the volume level of the

subwoofer if it is connected.

1During reception/playback, touch

“Source List,” then .

2Touch “Sound.”

The sound setting menu appears.

3Touch “Balance/Fader.”

The setting display appears.

4Touch B/V/v/b to adjust the balance/

fader.

The level is adjustable in single steps between

–15 and +15 (Balance)/–15 and +15 (Fader).

5Touch +/– to adjust the volume level of

the subwoofer.

This setting is adjustable only when a

subwoofer is connected and “Subwoofer” is

set to “ON” (page 57).

The level is adjustable in single steps,

between –6 and +6.

To return to the previous display, touch “Back.”

ATT

Reset OK

Back

EQ7 Tune : Custom

Top

62 Hz

0157 Hz

0396 Hz

01 kHz

02.5 kHz

06.3 kHz

016 kHz

ATTBack

Balance/Fader/Subwoofer Level Adjust

Top

Subwoofer

Fader : 0

Balance : 0

Optimizing sound for the

listening position

— Intelligent Time Alignment

The unit can change the localization of sound by

delaying the sound output from each speaker to

suit your position, and simulate a natural sound

field with the feeling of being in the center of it

wherever you sit in the car.

The options for “Listening Position” are

indicated below.

You can also set the approximate subwoofer

position from your listening position if:

– the subwoofer is connected and “Subwoofer” is

set to “ON” (page 57).

– the listening position is set to “Front L,” “Front

R,” “Front,” or “All.”

1During reception/playback, touch

“Source List,” then .

2Touch “Sound.”

The sound setting menu appears.

3Touch “Listening Position.”

The setting display appears.

4Set the listening position.

Touch “Front L,” “Front R,” “Front,” “All,” or

“Custom.”

5Set the subwoofer position.

If you select “Front L,” “Front R,” “Front,” or

“All” in step 4 above, you can set the

subwoofer position.

Touch “Near,” “Normal,” or “Far.”

The setting is complete.

To cancel Intelligent Time Alignment, select

“OFF.”

To return to the previous display, touch “Back.”

Calibrating the listening position

— Intelligent Time Alignment Tune

You can precisely calibrate your listening

position from each speaker so that the sound

delay reaches the listener more correctly.

Before starting, measure the distance between

your listening position and each speaker.

1During reception/playback, touch

“Source List,” then .

2Touch “Sound,” then “Listening

Position.”

3Touch “Custom,” then “Custom Tune.”

The setting display appears.

4Touch +/– of each speaker to set the

distance between your listening

position and the speakers.

The distance is adjustable in 2 cm (13/16 in)

steps, between 0 and 400 cm (0 and 13 1/10 ft).

To restore the default setting, touch “Reset.”

5Touch “OK.”

The setting is complete.

To return to the previous display, touch “Back.”

Note

The setting is applied only after “OK” is touched.

“Front L” (1): Front left

“Front R” (2): Front right

“Front” (3): Center front

“All” (4): In the center of

your car

“Custom”: Precisely

calibrated position (page 49)

“OFF”: No position set

ATT

Reset OK

Back

Position Tune

Top

100 100 100 100 100

(cm)

Speaker configuration and

volume setup

Creating a virtual center speaker

— CSO

To fully enjoy surround sound, it is preferable to

have 5 speakers (front left/right, rear left/right,

center) and 1 subwoofer. CSO (Center Speaker

Organizer) allows you to create a virtual center

speaker even though a real center speaker is not

connected.

1During disc/USB playback, touch

“Source List,” then .

2Touch “Sound.”

The sound setting menu appears.

3Touch “CSO.”

The options appear.

4Touch “CSO1,” “CSO2,” or “CSO3.”

The setting is complete.

To return to the previous display, touch “Back.”

Note

“CSO” is effective only when “Multi Ch Output” is set to

“Multi” (page 59), as it is effective only for playback of

multi-channel sources.

Using rear speakers like

subwoofers — Rear Bass

Enhancer

Rear Bass Enhancer enhances the bass sound by

applying the low pass filter setting (page 57) to

the rear speakers. This function allows the rear

speakers to work like a pair of subwoofers if one

is not connected.

1During reception/playback, touch

“Source List,” then .

2Touch “Sound.”

The sound setting menu appears.

3Touch v/V to scroll, then touch “RBE.”

The options appear.

4Touch “RBE1,” “RBE2,” or “RBE3.”

The setting is complete.

To return to the previous display, touch “Back.”

Adjusting the speaker volume

You can adjust the volume level of each

connected speaker.

The adjustable speakers are “Front R” (Front

Right), “Front L” (Front Left), “Surround L”

(Rear Left), “Surround R” (Rear Right) and

“Subwoofer*.”

*Adjustable only when a subwoofer is connected and

“Subwoofer” is set to “ON” (page 57).

1While no source is selected, touch

“Source List,” then .

2Touch “Sound.”

The sound setting menu appears.

3Touch v/V to scroll, then touch “4.1ch

Speaker Level.”

The setting display appears.

4Touch the speaker, then +/– to adjust

the level.

Repeat this step to adjust each speaker’s

volume.

To restore the default setting, touch “Reset.”

To return to the previous display, touch “Back.”

Front L

Surround L

Subwoofer

Front R

Surround R

ATT

Reset

Back

4.1ch Speaker Level

Top

Monitor Adjustment

Adjusting the monitor angle

(XNV-L77BT/770BT only)

You can adjust the monitor angle for best

viewing.

1Touch “Source List,” then .

2Touch “General.”

The general setting menu appears.

3Touch v/V to scroll, then touch

“Monitor Angle.”

The setting display appears.

4Touch / to adjust the angle.

The adjustment is stored.

The monitor retains the angle even after the

front panel is opened and closed.

To return to the previous display, touch “Back.”

Touch panel calibration

Touch panel calibration is required if the

touching position does not correspond with the

proper item.

1Touch “Source List,” then .

2Touch “General.”

The general setting menu appears.

3Touch v/V to scroll, then touch “Touch

Panel Adjust.”

The setting display appears.

4Touch the targets in sequence.

The calibration is complete.

To cancel calibration, touch “Cancel.”

Setting the background screen

You can select the screen theme, visualizer and

picture brightness for the background screen

according to your preference.

1Touch “Source List,” then .

2Touch “Screen.”

The screen setting menu appears.

3Touch “Screen Select.”

The options appear.

4Select the screen theme.

Touch “Screen Theme,” then the desired type.

5Select the visualizer.

Touch “Visualizer,” then the desired type.

6Select the picture brightness.

Touch “Day / Night mode,” then one of the

following options.

“Auto”: Switches the brightness

automatically when you turn the lights on.

(Available only when the illumination control

lead is connected.)

“Always Day”: Fixes the brightness suitable

for daytime use.

“Always Night”: Fixes the brightness

suitable for nighttime use.

To return to the previous display, touch “Back.”

Adjusting the picture

— Picture EQ

You can adjust the picture to suit the interior

brightness of the car.

The options are indicated below.

“Dynamic”: Vivid picture with bright, clear

colors.

“Standard”: Standard picture.

“Theater”: Brightens the monitor; suitable for

darkly-lit movies.

“Sepia”: Applies a sepia tone to the picture.

“Custom 1,” “Custom 2”: User-adjustable

settings (page 52).

1During video/image playback, touch

“Source List,” then .

2Touch “Screen.”

The screen setting menu appears.

3Touch “Picture EQ.”

The options appear.

4Touch the desired option.

To return to the previous display, touch “Back.”

Note

This setting is available only when the parking brake is

set.

Customizing the picture

The options “Custom 1” and “Custom 2” of

Picture EQ allow you to make your own picture

setting by adjusting the picture tones.

1During video/image playback, touch

“Source List,” then .

2Touch “Screen,” then “Picture EQ.”

3Touch “Custom 1” or “Custom 2,” then

“Custom Tune.”

The setting display appears.

4Touch “Warm,” “Normal,” or “Cool” to

select “Color Tone.”

5Touch +/– of “Brightness” and “Color”

to adjust their levels.

To return to the previous display, touch “Back.”

Note

The picture of the rear view camera cannot be

adjusted.

Selecting the aspect ratio

You can change the screen aspect ratio.

The options are indicated below.

1During video/image playback, touch

“Source List,” then .

2Touch “Screen.”

The screen setting menu appears.

3Touch “Aspect.”

The options appear.

4Touch the desired option.

To return to the previous display, touch “Back.”

Notes

•This setting is available only when the parking brake

is set.

•The screen aspect ratio of the rear view camera

cannot be changed.

ATTBack

Picture EQ : Custom Tune

Top

Cool

Color Tone Brightness

0Color

Normal

Warm

“Normal”: Picture with 4:3

aspect ratio (regular picture).

“Wide”: Picture with 4:3

aspect ratio enlarged to the left

and right edges of the screen,

with overflowing parts of the

top and bottom cut off to fill the

screen.

“Full”: Picture with 16:9

aspect ratio.

“Zoom”: Picture with 4:3

aspect ratio enlarged to the left

and right edges of the screen.

Settings

The setting menu includes the following

categories.

•“General”: General settings (page 54)

•“Sound”: Sound settings (page 56)

•“Screen”: Screen settings (page 58)

•“Visual”: DVD and other playback settings

(page 59)

Basic setting operation

You can set items in the menu via the following

procedure.

For example, when setting the demonstration:

1While no source is selected, touch

“Source List,” then .

From the top menu, touch .

The setting menu appears.

2Touch “Screen.”

The screen setting display appears.

3Touch “Demo” to set to “ON” or “OFF.”

The setting is complete.

To scroll the options (only when required), touch

v/V.

To return to the previous display, touch “Back.”

ATT

General Sound Screen Visual

1/4

Security Control

Clock Adjust

Auto OFF

Output Color System

Locked

OFF / ON

NTSC / PAL

Back Top

ATT

Screen Select

Picture EQ

Aspect

Clock

Demo

Dynamic

Full

OFF / ON

Back Top

General Sound Screen Visual

1/1

General settings

Touch c “General” c the desired item c the desired option. For details on this procedure, see

“Basic setting operation” on page 53.

For details, see the pages listed below. “z” indicates the default setting.

Item Option Purpose Unit status

Security Control (page 61) ––Any status

Clock Adjust (page 61) ––Any status

Auto OFF

Shuts off automatically after a

desired time when no source is

selected.

No (z)To deactivate the Auto Off

function. Any status

30sec, 30min,

60min To select the desired time.

CT (Clock Time) (page 21, 22) ON To activate the CT function.

Any status

OFF (z)To deactivate the CT

function.

Output Color System

Changes the color system

according to the connected

monitor.

(SECAM is not supported.)

PAL (z)To set to PAL.

No source

selected

NTSC To set to NTSC.

Dimmer

Changes the display

brightness.

Auto (z)To dim the display

automatically when you

turn lights on. (Available

only when the illumination

control lead is connected.)

Any status

ON To dim the display.

Dimmer Level

Sets the brightness level when

the dimmer is activated.

(–5 ~ +5)

z: 0 To select the level. Any status

Touch Panel Adjust

(page 51)

––Any status

Beep ON (z)To activate the operation

sound. Any status

OFF To deactivate the operation

sound.

Language English (z),

Español,

Русский

To select the display

language. No source

selected

Key Illumination ON (z)To turn on the button

illumination. Any status

OFF To turn off the button

illumination.

Item Option Purpose Unit status

Rotary Commander

Changes the operative

direction of rotary commander

controls.

Default (z)To use in the factory-set

position. Any status

Reverse To use on the right side of

the steering column.

AUX1 Input (page 62)

Sets the type of device

connected to the AUX1 IN

terminals to switch the

background screen

accordingly.

Video (z)To display the picture from

the connected device.

No source

selected

Audio To display this unit’s

background screen.

OFF To deactivate the AUX

input.

AUX2 Input (page 62)

Sets the type of device

connected to the AUX2 IN

terminals to switch the

background screen

accordingly.

Video (z)To display the picture from

the connected device.

No source

selected

Audio To display this unit’s

background screen.

OFF To deactivate the AUX

input.

No Signal

Changes the screen

automatically when no

external video signal is

detected.

Through To display the no signal

screen. No source

selected

Blank (z)To display the audio

playback screen with no

signal notification.

Camera Input

Activates the video input from

the connected rear view

camera.

OFF To deactivate the input.

Any status

ON (z)To display the picture from

the rear view camera when

the back lamp lights up (or

the shift lever is set to the R

(reverse) position).

Rear View Camera Setting

(page 62)

––Any status

Monitor Angle

(XNV-L77BT/770BT only)

(page 51)

––Any status

Sound settings

Touch c “Sound” c the desired item c the desired option. For details on this procedure, see “Basic

setting operation” on page 53.

For details, see the pages listed below. “z” indicates the default setting.

Item Option Purpose Unit status

EQ7 (page 48) OFF (z)To cancel the equalizer

curve.

During reception/

playback

Xplod, Vocal,

Edge, Cruise,

Space, Gravity,

Custom

To select the equalizer

curve; customize the

equalizer curve.

Balance/Fader (page 48) Balance:

(–15 ~ +15)

Fader:

(–15 ~ +15)

z: 0

To adjust the level.

During reception/

playback

Subwoofer:

(–6 ~ +6)

z: 0

To adjust the volume level

of the subwoofer.

(Available only when

“Subwoofer” is set to

“ON.”)

Listening Position (page 49)

Sets the listening position and

subwoofer position.

OFF (z)To not set the listening

position.

During reception/

playback

Front L To set to front left.

Front R To set to front right.

Front To set to center front.

All To set to the center of your

car.

Custom To precisely calibrate the

listening position

(page 49).

Subwoofer:

Near,

Normal (z),

Far

To select the subwoofer

position. (Available only

when “Subwoofer” is set to

“ON,” and the listening

position is set to “Front L,”

“Front R,” “Front,” or

“All.”)

CSO (Center Speaker

Organizer) (page 50)

Sets the virtual center speaker

mode.

OFF (z),

CSO1, CSO2,

CSO3

To select the mode. During disc/USB

playback

Item Option Purpose Unit status

Subwoofer

Sets the subwoofer connection

status.

ON (z)To set the connection status

to on. No source

selected

OFF To set the connection status

to off.

RBE (Rear Bass Enhancer)

(page 50)

Uses rear speakers like

subwoofers.

OFF (z),

RBE1, RBE2,

RBE3

To select the mode. During reception/

playback

Crossover Filter

Selects the cut-off frequency

of the front/rear speakers

(HPF) and subwoofer (LPF).

LPF: 50 Hz,

60 Hz, 80 Hz,

100 Hz (z),

120 Hz

To select the cut-off

frequency. (Available only

when “Subwoofer” is set to

“ON.”)

During reception/

playback

HPF: OFF (z)To not cut out the

frequencies.

HPF: 50 Hz,

60 Hz, 80 Hz,

100 Hz, 120 Hz

To select the cut-off

frequency.

Subwoofer

Phase:

Normal (z),

Reverse

To select the subwoofer

phase. (Available only

when “Subwoofer” is set to

“ON.”)

4.1ch Speaker Level

(page 50)

–– No source

selected

Screen settings

Touch c “Screen” c the desired item c the desired option. For details on this procedure, see “Basic

setting operation” on page 53.

For details, see the pages listed below. “z” indicates the default setting.

*This setting is available only when the parking brake is set.

Item Option Purpose Unit status

Screen Select (page 51) ––Any status

Picture EQ* (page 51) Dynamic (z),

Standard,

Theater, Sepia

To select the picture

quality. During video/

image playback

Custom 1,

Custom 2 To customize the picture

quality.

Aspect* (page 52) Full (z),

Normal,

Wide,

Zoom

To select the screen aspect

ratio. During video/

image playback

Clock

Displays/hides the clock in the

bottom right corner of the

display.

ON (z)To display the clock.

Any status

OFF To hide the clock.

Demo ON (z)To activate the

demonstration. No source

selected

OFF To deactivate the

demonstration.

DVD and other playback settings

Touch c “Visual” c the desired item c the desired option. For details on this procedure, see “Basic

setting operation” on page 53.

For details, see the pages listed below. “z” indicates the default setting.

Item Option Purpose Unit status

DVD Menu Language –To change the disc’s menu

language. No source

selected

DVD Audio Language –To change the soundtrack

language. No source

selected

DVD Subtitle Language –To change the subtitle

language recorded on the

disc.

No source

selected

Audio DRC

Makes the sound clear when

the volume is low. Only for a

DVD* conforming to Audio

DRC (Dynamic Range

Control).

*Excluding DVD-R/DVD-R DL/

DVD-RW in VR mode.

Standard (z)To select the standard

setting.

No source

selected

Wide To obtain the feeling of

being at a live performance.

Multi Ch Output

Switches the method of

outputting multi channel

sources.

Multi (z)To output in 4.1 channels. No source

selected

Stereo To downmix to 2 channels.

DVD Parental Control

(page 26)

–To lock/unlock a disc. No source

selected

DVD Parental Rating

(page 27)

–To set the restriction level

based on the selected area. No source

selected

DVD Parental Area (page 27) –To set the restriction

standard by area. No source

selected

DVD Playlist Play

(For DVD-R/DVD-R DL/

DVD-RW in VR mode only)

Original (z)To play titles as they were

originally recorded. No source

selected

Playlist To play an edited playlist.

DVD Direct Search

(page 28)

Sets the search item for DVD

direct search play.

Chapter (z)To search for a chapter.

Any status

Title To search for a title.

continue to next page t

Note

If parental control is applied, resume playback will not work. In this case, playback starts from the beginning of the

disc when it is inserted.

Item Option Purpose Unit status

Monitor Type

Selects an aspect ratio suitable

for the connected monitor.

(The screen aspect ratio of this

unit also changes.)

Depending on the disc, “4:3

Letter Box” may be selected

automatically instead of “4:3

Pan Scan,” and vice versa.

16:9 (z)To display a wide picture.

Suitable when connecting

to a wide-screen monitor or

a monitor with a wide

mode function.

No source

selected

4:3 Letter Box To display a wide picture

with bands on the upper

and lower positions of the

screen.

Suitable when connecting

to a 4:3 screen monitor.

4:3 Pan Scan To display a wide picture

on the entire screen and

automatically cut off the

portions that do not fit.

ZAPPIN Time (page 36) 6sec, 15sec

(z), 30sec To select the playback time

for the ZAPPIN function. During audio

playback

ZAPPIN Tone (page 36) ON (z)To have the beep sound

between track passages. During audio

playback

OFF To deactivate the beep

sound.

Multi Disc Resume ON (z)To store the resume settings

in memory for up to 5

video* discs.

*DVD VIDEO/VCD/Xvid/

MPEG-4 only. No source

selected

OFF To not store the resume

settings in memory.

Resume playback is

available only for the

current disc in the unit.

USB Resume ON (z)To store resume settings in

memory for Xvid/MPEG-4

files in the USB device. No source

selected

OFF To not store the resume

settings in memory.

JPEG Slide Show 5sec (z),

20sec, 60sec,

Fixed

To select the slide show

interval. No source

selected

Video CD PBC (page 25) ON (z)To play a VCD with PBC

functions. No source

selected

OFF To play a VCD without

PBC functions.

Setting the security code

This unit has a security function to discourage

theft. Enter a 4-digit number as your security

code.

Once the security function is activated, you need

to enter the security code to turn on the unit after

re-installing the unit in another car or charging

the battery.

Activating the security function

1Touch “Source List,” then .

The general setting menu appears. If not,

touch “General.”

2Touch “Security Control.”

The security code setting display appears.

3Touch the number keys to enter your

security code, then touch “OK.”

4To confirm, touch the number keys to

reenter your security code, then touch

“OK.”

The setting is complete.

To delete an entered number, touch “Clear.”

To return to the previous display, touch “Back.”

The 4-digit input prompt appears when you turn

on the unit after re-installing in another car or

charging the battery. Touch the number keys to

enter your security code.

Deactivating the security function

1Follow steps 1 to 2 above.

The security unlock display appears.

2Touch the number keys to enter your security

code.

“Unlocked” appears, and the security function

is deactivated.

Setting the clock

The clock uses a 24-hour indication.

1Touch “Source List,” then .

The general setting menu appears. If not,

touch “General.”

2Touch “Clock Adjust.”

The setting display appears.

3Set the hour and minute.

For example, to set to 8:30, touch “0830.”

4Touch “OK.”

The setting is complete.

To delete an entered number, touch “Clear.”

To return to the previous display, touch “Back.”

Note

The clock does not synchronize with the time

indication in navigation mode.

Using Optional Equipment

Auxiliary audio/video

equipment

You can connect up to 2 optional devices, such as

a portable media player, game console, etc., to

the AUX1 IN and AUX2 IN terminals on the

unit.

Selecting an auxiliary device

1Touch “Source List,” then “AUX.”

The AUX playback display appears.

2Touch “AUX1” or “AUX2” to select the

device.

Operate via the portable device itself.

Adjusting the volume level

Be sure to adjust the volume for each connected

device before playback.

The volume level is common to “AUX1” and

“AUX2.”

1Reduce the volume on the unit.

2Touch “Source List,” then “AUX.”

The AUX playback display appears.

3Start playback of the portable device

at a moderate volume.

4Set your usual listening volume on the

unit.

5Touch –/+ in the “Level” box

repeatedly to adjust the level.

The level is adjustable in single steps,

between –8 and +18.

Setting the type of device

By setting the type (video or audio) of each

connected device, the background screen can be

switched accordingly.

1While no source is selected, touch

“Source List,” then .

The general setting menu appears. If not,

touch “General.”

2Touch v/V to scroll, then touch “AUX1

Input” or “AUX2 Input.”

3Touch “Audio” or “Video.”

The setting is complete.

To deactivate the AUX input, select “OFF.”

To return to the previous display, touch “Back.”

Rear view camera

By connecting the optional rear view camera to

the CAMERA IN terminal, you can display the

picture from the rear view camera.

The picture from the rear view camera appears

when the back lamp lights up (or the shift lever is

set to the R (reverse) position).

Notes

•When backing up your car, watch the surroundings

carefully for safety. Do not depend on the rear view

camera exclusively.

•The picture from a rear view camera does not

appear in the rear monitor.

Tip

Even if a rear view camera is connected, you can set

the unit to not display the picture from a rear view

camera by deactivating the camera input (page 55).

Rear view camera settings

You can display setting items on the picture from

the rear view camera to assist operation.

This setting is available only when:

– “Camera Input” is set to “ON” (page 55).

– the parking brake is applied.

1Touch “Source List,” then .

The general setting menu appears. If not,

touch “General.”

2Touch v/V to scroll, then touch “Rear

View Camera Setting.”

The setting items appear.

Displaying marker lines

Touch “Marker.”

Touch “Marker” again to hide the marker lines.

ATT

Level 0

TA AF Navi TopSource List

AUX1 AUX2

Line Edit

Marker

Mirror

Turn off engine but keep the key in the “IGN” position.

Back

Reversing the picture

Touch “Mirror.”

A mirror-reversed picture appears.

Editing lines

1Touch “Line Edit.”

2Select the line to edit.

Touch “1 Edit,” “2 Edit,” or “3 Edit”

corresponding to the line to edit.

3Edit the line.

To increase the length, touch B b.

To reduce the length, touch bB.

To adjust the position, touch V or v.

To restore the default setting, touch “Reset.”

To return to the previous display, touch “Back.”

Additional Information

Precautions

• Cool off the unit beforehand if your car has been

parked in direct sunlight.

• Power antenna (aerial) extends automatically.

Moisture condensation

Should moisture condensation occur inside the unit,

remove the disc and wait for about an hour for it to

dry out; otherwise the unit will not operate properly.

To maintain high sound quality

Do not splash liquid onto the unit or discs.

Notes on LCD panel

•Do not wet the LCD panel or expose it to

liquids. This may cause a malfunction.

• Do not press on the LCD panel as doing so can

distort the picture or cause a malfunction (i.e., the

picture may become unclear, or the LCD panel

may be damaged).

• Do not touch other than with the finger, as it may

damage or break the LCD panel.

• Clean the LCD panel with a dry soft cloth. Do not

use solvents such as benzine, thinner,

commercially available cleaners, or antistatic

spray.

• Do not use this unit outside the temperature range

5 – 45 ºC (41 – 113 ºF).

• If your car was parked in a cold or hot place, the

picture may not be clear. However, the monitor is

not damaged, and the picture will become clear

after the temperature in your car becomes normal.

• Some stationary blue, red or green dots may

appear on the monitor. These are called “bright

spots,” and can happen with any LCD. The LCD

panel is precision-manufactured with more than

99.99% of its segments functional. However, it is

possible that a small percentage (typically 0.01%)

of the segments may not light up properly. This

will not, however, interfere with your viewing.

Back

Turn off engine but keep the key in the “IGN” position.

2 Edit

3 Edit

1 Edit

Reset

continue to next page t

Notes on discs

• Do not expose discs to direct sunlight or heat

sources such as hot air ducts, nor leave it in a car

parked in direct sunlight.

• Before playing, wipe the discs

with a cleaning cloth from the

center out. Do not use solvents

such as benzine, thinner,

commercially available

cleaners.

• This unit is designed to play

discs that conform to the

Compact Disc (CD) standard.

DualDiscs and some of the music discs encoded

with copyright protection technologies do not

conform to the Compact Disc (CD) standard,

therefore, these discs may not be playable by this

unit.

•Discs that this unit CANNOT play

– Discs with labels, stickers, or sticky tape or

paper attached. Doing so may cause a

malfunction, or may ruin the disc.

– Discs with non-standard shapes (e.g., heart,

square, star). Attempting to do so may damage

the unit.

–8 cm (3 1/4 in) discs.

Note on playback operations of DVDs

and VCDs

Some playback operations of DVDs and VCDs may

be intentionally set by software producers. Since

this unit plays DVDs and VCDs according to the

disc contents the software producers designed, some

playback features may not be available. Also, refer

to the instructions supplied with the DVDs or

VCDs.

Notes on DATA CDs and DATA DVDs

• Some DATA CDs/DATA DVDs (depending on the

equipment used for its recording, or the disc

condition) may not play on this unit.

• Finalization is required for some discs (page 64).

• The unit is compatible with the following

standards.

For DATA CDs

– ISO 9660 level 1/level 2 format, Joliet/Romeo in

the expansion format

– Multi Session

For DATA DVDs

– UDF Bridge format (combined UDF and ISO

9660)

–Multi Border

• The maximum number of:

– folders (albums): 256 (including root and empty

folders).

– files (tracks/images/videos) and folders

contained in a disc: 2,000 (if a folder/file names

contain many characters, this number may

become less than 2,000).

– displayable characters for a folder/file name: 64

(Joliet/Romeo).

Notes on finalizing discs

The following discs are required to be finalized to

play on this unit.

• DVD-R/DVD-R DL (in video mode/VR mode)

• DVD-RW in video mode

• DVD+R/DVD+R DL

•CD-R

•CD-RW

The following discs can be played without

finalization.

• DVD+RW – automatically finalized.

• DVD-RW in VR mode – finalization not required.

For details, refer to the manual supplied with the

disc.

Notes on Multi Session CDs/Multi

Border DVDs

This unit can play Multi Session CDs/Multi Border

DVDs under the following conditions. Note that the

session must be closed and the disc must be

finalized.

• When CD-DA (Compact Disc Digital Audio) is

recorded in the first session:

The unit recognizes the disc as CD-DA and only

CD-DA of the first session is played, even if

another format (e.g., MP3) is recorded in other

sessions.

• When CD-DA is recorded other than in the first

session:

The unit recognizes the disc as a DATA CD or

DATA DVD, and all CD-DA sessions are skipped.

• When an MP3/WMA/AAC/JPEG/Xvid/MPEG-4

is recorded:

Only the sessions containing the selected file type

(audio/video/image)* are played (if CD-DA or

other data exists in other sessions, they are

skipped).

*For details on how to select the file type, see

page 36.

Playback order of MP3/WMA/AAC/

JPEG/Xvid/MPEG-4 files

About MP3 files

• MP3, which stands for MPEG-1 Audio Layer-3, is

a music file compression format standard. It

compresses audio CD data to approximately 1/10

of its original size.

• ID3 tag versions 1.0, 1.1, 2.2, 2.3 and 2.4 apply to

MP3 only. ID3 tag is 15/30 characters (1.0 and

1.1), or 63/126 characters (2.2, 2.3 and 2.4).

• When naming an MP3 file, be sure to add the file

extension “.mp3” to the file name.

• During playback or fast-forward/reverse of a VBR

(Variable Bit Rate) MP3 file, elapsed playback

time may not display accurately.

Note on MP3

If you play a high-bit-rate MP3, such as 192 kbps,

sound may be intermittent.

About WMA files

• WMA, which stands for Windows Media Audio,

is a music file compression format standard. It

compresses audio CD data to approximately 1/22*

of its original size.

• WMA tag is 63 characters.

• When naming a WMA file, be sure to add the file

extension “.wma” to the file name.

• During playback or fast-forward/reverse of a VBR

(Variable Bit Rate) WMA file, elapsed playback

time may not display accurately.

*only for 64 kbps

Note on WMA

Playback of the following WMA files is not supported.

– lossless compression

– copyright-protected

About AAC files

• AAC tag is 126 characters.

• When naming an AAC file, be sure to add the file

extension “.m4a” to the file name.

About JPEG files

• JPEG, which stands for Joint Photographic

Experts Group, is an image file compression

format standard. It compresses still images

approximately 1/10 to 1/100 of original size.

• When naming a JPEG file, be sure to add the file

extension “.jpg” to the file name.

Note on JPEG

Playback of progressive JPEG files is not supported.

About MPEG-4 files

MPEG-4 files meeting the following

requirements can be played. Playback is not be

guaranteed for all MPEG-4 files meeting the

requirements.

• Profile: MPEG-4 Simple profile

• Bit rate: Max. 7 Mbps on USB FS, 10 Mbps on

DVD, 7 Mbps on CD

• Frame rate: Max. 30 fps

• Image size: Max. 720 × 480 pixels

• Audio: Max. 320 kbps (AAC-LC)

• File extension: .mp4

About iPod

• You can connect to the following iPod models.

Update your iPod devices to the latest software

before use.

Made for

– iPod touch (4th generation)

– iPod touch (3rd generation)

– iPod touch (2nd generation)

– iPod touch (1st generation)

– iPod classic

– iPod with video*

– iPod nano (6th generation)

– iPod nano (5th generation)

– iPod nano (4th generation)

– iPod nano (3rd generation)

– iPod nano (2nd generation)

– iPod nano (1st generation)*

– iPhone 4

– iPhone 3GS

– iPhone 3G

– iPhone

*Passenger control is not available for iPod nano (1st

generation) or iPod with video.

• “Made for iPod,” and “Made for iPhone” mean

that an electronic accessory has been designed to

connect specifically to iPod or iPhone,

respectively, and has been certified by the

developer to meet Apple performance standards.

Apple is not responsible for the operation of this

device or its compliance with safety and

regulatory standards. Please note that the use of

this accessory with iPod or iPhone may affect

wireless performance.

Folder

(album)

MP3/WMA/AAC/

JPEG/Xvid/

MPEG-4 file

(track/image/

video)

MP3/WMA/AAC/

JPEG/Xvid/

MPEG-4

continue to next page t

About Bluetooth function

What is Bluetooth technology?

• Bluetooth wireless technology is a short-range

wireless technology that enables wireless data

communication between digital devices, such as a

cellular phone and a headset. Bluetooth wireless

technology operates within a range of about 10 m

(about 33 feet). Connecting two devices is

common, but some devices can be connected to

multiple devices at the same time.

• You do not need to use a cable for connection

since Bluetooth technology is a wireless

technology, neither is it necessary for the devices

to face one another, such is the case with infrared

technology. For example, you can use such a

device in a bag or pocket.

• Bluetooth technology is an international standard

supported by millions of companies all over the

world, and employed by various companies

worldwide.

On Bluetooth communication

• Bluetooth wireless technology operates within a

range of about 10 m.

Maximum communication range may vary

depending on obstacles (person, metal, wall, etc.)

or electromagnetic environment.

• The following conditions may affect the

sensitivity of Bluetooth communication.

– There is an obstacle such as a person, metal, or

wall between this unit and Bluetooth device.

– A device using 2.4 GHz frequency, such as a

wireless LAN device, cordless telephone, or

microwave oven, is in use near this unit.

• Because Bluetooth devices and wireless LAN

(IEEE802.11b/g) use the same frequency,

microwave interference may occur and result in

communication speed deterioration, noise, or

invalid connection if this unit is used near a

wireless LAN device. In such as case, perform the

following.

– Use this unit at least 10 m away from the

wireless LAN device.

– If this unit is used within 10 m of a wireless

LAN device, turn off the wireless LAN device.

– Install this unit and Bluetooth device as near to

each other as possible.

• Microwaves emitting from a Bluetooth device may

affect the operation of electronic medical devices.

Turn off this unit and other Bluetooth devices in

the following locations, as it may cause an

accident.

– where inflammable gas is present, in a hospital,

train, airplane, or petrol station

– near automatic doors or a fire alarm

• This unit supports security capabilities that

comply with the Bluetooth standard to provide a

secure connection when the Bluetooth wireless

technology is used, but security may not be

enough depending on the setting. Be careful when

communicating using Bluetooth wireless

technology.

• We do not take any responsibility for the leakage

of information during Bluetooth communication.

• Connection with all Bluetooth devices cannot be

guaranteed.

– A device featuring Bluetooth function is

required to conform to the Bluetooth standard

specified by Bluetooth SIG, and be

authenticated.

– Even if the connected device conforms to the

above mentioned Bluetooth standard, some

devices may not be connected or work correctly,

depending on the features or specifications of the

device.

– While talking on the phone handsfree, noise may

occur, depending on the device or

communication environment.

• Depending on the device to be connected, it may

require some time to start communication.

Others

• Using the Bluetooth device may not function on

cellular phones, depending on radio wave

conditions and location where the equipment is

being used.

• If you experience discomfort after using the

Bluetooth device, stop using the Bluetooth device

immediately. Should any problem persist, consult

your nearest Sony dealer.

If you have any questions or problems concerning

your unit that are not covered in these Operating

Instructions, consult your nearest Sony dealer.

Maintenance

Replacing the lithium battery of the

remote commander

Under normal conditions, the battery will last

approximately 1 year. (The service life may be

shorter, depending on the conditions of use.)

When the battery becomes weak, the range of the

remote commander becomes shorter. Replace the

battery with a new CR2025 lithium battery. Use of

any other battery may present a risk of fire or

explosion.

Notes on the lithium battery

•Keep the lithium battery out of the reach of children.

Should the battery be swallowed, immediately

consult a doctor.

•Wipe the battery with a dry cloth to assure a good

contact.

•Be sure to observe the correct polarity when

installing the battery.

•Do not hold the battery with metallic tweezers,

otherwise a short-circuit may occur.

+ side up

Fuse replacement

When replacing the fuse, be

sure to use one matching the

amperage rating stated on the

original fuse. If the fuse blows,

check the power connection and

replace the fuse. If the fuse

blows again after replacement,

there may be an internal

malfunction. In such a case,

consult your nearest Sony

dealer.

Removing the unit

1Insert both release keys

simultaneously until they click.

2Pull the release keys to unseat the

unit.

3Slide the unit out of the mounting.

Specifications

Monitor section

Display type: Wide LCD color monitor

Dimensions:

XNV-L77BT/770BT: 7.0 in

XNV-L66BT/660BT: 6.1 in

System: TFT active matrix

Number of pixels:

1,152,000 pixels (800 × 3 (RGB) × 480)

Color system:

PAL/NTSC/SECAM/PAL-M automatic select

Tuner section

Tuning range: 87.5 – 108.0 MHz

Antenna (aerial) terminal:

External antenna (aerial) connector

Intermediate frequency: 150 kHz

Usable sensitivity: 10 dBf

Selectivity: 75 dB at 400 kHz

Signal-to-noise ratio: 70 dB (mono)

Separation: 40 dB at 1 kHz

Frequency response: 20 – 15,000 Hz

MW/LW

Tuning range:

MW: 531 – 1,602 kHz

LW: 153 – 279 kHz

Antenna (aerial) terminal:

External antenna (aerial) connector

Intermediate frequency: 25 kHz

Sensitivity: MW: 26 µV, LW: 45 µV

DVD/CD Player section

Signal-to-noise ratio: 120 dB

Frequency response: 10 – 20,000 Hz

Wow and flutter: Below measurable limit

Harmonic distortion: 0.01%

Region code: Labeled on the bottom of the unit

USB Player section

Interface: USB (Full-speed)

Maximum current: 500 mA

Wireless Communication

Communication System:

Bluetooth Standard version 2.0 + EDR

Output:

Bluetooth Standard Power Class 2 (Max. +4 dBm)

Maximum communication range:

Line of sight approx. 10 m (33 ft)*1

Frequency band:

2.4 GHz band (2.4000 – 2.4835 GHz)

Modulation method: FHSS

Compatible Bluetooth Profiles*2:

A2DP (Advanced Audio Distribution Profile)

AVRCP (Audio Video Remote Control Profile) 1.3

HFP (Handsfree Profile) 1.5

PBAP (Phone Book Access Profile)

OPP (Object Push Profile)

WARNING

Battery may explode if mistreated.

Do not recharge, disassemble, or dispose of

in fire.

Fuse (10A)

Hook facing

inwards.

continue to next page t

*1 The actual range will vary depending on factors

such as obstacles between devices, magnetic

fields around a microwave oven, static electricity,

reception sensitivity, antenna’s performance,

operating system, software application, etc.

*2 Bluetooth standard profiles indicate the purpose of

Bluetooth communication between devices.

Power amplifier section

Outputs: Speaker outputs

Speaker impedance: 4 – 8 ohms

Maximum power output: 52 W × 4 (at 4 ohms)

General

Outputs:

Video output terminal (rear)

Audio output terminals (front/rear)

Subwoofer output terminal

Power antenna (aerial) relay control terminal

Power amplifier control terminal

Inputs:

Telephone ATT control terminal

Illumination control terminal

Remote controller input terminal

Antenna (aerial) input terminal

Parking break control terminal

Microphone input terminal

Reverse input terminal

Camera input terminal

AUX audio input terminals

AUX video input terminals

USB signal input connector

Power requirements: 12 V DC car battery

(negative ground (earth))

Dimensions:

XNV-L77BT/770BT:

Approx. 178 × 100 × 189 mm

(7 1/8 × 4 × 7 1/2 in) (w/h/d)

XNV-L66BT/660BT:

Approx. 178 × 100 × 173 mm

(7 1/8 × 4 × 6 7/8 in) (w/h/d)

Mounting dimensions: Approx. 182 × 111 × 164 mm

(7 1/4 × 4 3/8 × 6 1/2 in) (w/h/d)

Mass:

XNV-L77BT/770BT:

Approx. 2.7 kg (5 lb 14 oz)

XNV-L66BT/660BT:

Approx. 2.4 kg (5 lb 4 oz)

Supplied accessories:

Remote Commander: RM-X170

Parts for installation and connections (1 set)

Microphone

CD-ROM (Application disc)

GPS antenna (aerial)

Navigation module*

Car dock*

Plastic stud (3)*

USB cable*

*supplied by TomTom

Optional accessories/equipment:

USB and Video connection cable for iPod:

RC-202IPV

Rear View Camera: XA-R800C

Your dealer may not handle some of the above listed

accessories. Please ask the dealer for detailed

information.

Design and specifications are subject to change

without notice.

Region code

The region system is used to protect software

copyrights.

The region code is located on the bottom of the unit,

and only DVDs labeled with an identical region code

can be played on this unit.

DVDs labeled can also be played.

If you try to play any other DVD, the message

“Playback prohibited by region code.” will appear on

the monitor screen. Depending on the DVD, no region

code may be labeled even though playing the DVD is

prohibited by area restrictions.

System requirements for the software

in the supplied CD-ROM

Computer

•CPU/RAM

– IBM PC/AT compatible machine

– CPU: Intel Pentium III Processor 450 MHz or

higher

– RAM: 256 MB or more (For Windows XP), 512

MB or more (For Windows Vista or later)

• CD-ROM drive

•USB port

Windows XP, Windows Vista, Windows 7

For details on compatible editions or Service Packs,

visit the following support site:

http://support.sony-europe.com/

Monitor

High color (16-bit) or more, 800 × 600 pixels or more

Other

Internet connection

Notes

•The following system environments are not

supported.

– Non IBM PC type computers, such as Macintosh,

etc.

– Homemade computers

– OS upgraded computers

– Multi-display environment

– Multi-boot environment

– Virtual machine environment

•Depending on the computer condition, operation

may not be possible even with the recommended

environment.

US and foreign patents licensed from Dolby

Laboratories.

MPEG Layer-3 audio coding technology and

patents licensed from Fraunhofer IIS and Thomson.

ALL

Troubleshooting

The following checklist will help you remedy

problems you may encounter with your unit.

Before going through the checklist below, check the

connection and operating procedures.

If the problem is not solved, visit the following

support site.

General

No power is being supplied to the unit.

• Check the connection or fuse.

• If the unit is turned off and the display disappears, it

cannot be operated with the remote commander.

tTurn on the unit.

The power antenna (aerial) does not extend.

The power antenna (aerial) does not have a relay box.

There is no beep sound.

• The beep sound is canceled (page 54).

• An optional power amplifier is connected and you are

not using the built-in amplifier.

The contents of the memory have been erased.

• The reset button has been pressed.

tStore again into the memory.

• The power supply lead or battery has been

disconnected or it is not connected properly.

Stored stations and correct time are erased.

The fuse has blown.

The unit makes noise when the position of the

ignition is switched.

The leads are not matched correctly with the car’s

accessory power connector.

The display disappears from/does not appear

on the monitor.

• The dimmer is set to “ON” (page 54).

• The display disappears if you press and hold

(SOURCE/OFF).

tPress (SOURCE/OFF) on the unit until the

display appears.

• “M.OFF” is set to on and the Monitor Off function is

activated (page 14).

tTouch anywhere on the display to turn the display

back on.

The display does not respond to your touch

correctly.

• Touch one part of the display at a time. If two or more

parts are touched simultaneously, the display will not

operate correctly.

• Calibrate the touch panel of the display (page 51).

The Auto Off function does not operate.

The unit is turned on. The Auto Off function activates

after turning off the unit.

tExit the source.

Support site

http://support.sony-europe.com/

Operation of the remote commander is not

possible.

If the Monitor Off function is activated (no lighting),

operation of the remote commander is not possible

(page 14).

The menu items cannot be selected.

Unavailable menu items are displayed in gray.

AUX cannot be selected as the source.

All AUX input settings are set to “OFF.”

tSet “AUX1 Input”/“AUX2 Input” to “Video” or

“Audio” (page 62).

The monitor angle cannot be adjusted.

The monitor was opened while the unit was being

reset.

tBe sure to close the front panel before you reset the

unit.

Radio reception

The stations cannot be received.

The sound is hampered by noises.

• The connection is not correct.

tConnect a power antenna (aerial) control lead

(blue) or accessory power supply lead (red) to the

power supply lead of a car’s antenna (aerial)

booster (only when your car has built-in FM/

MW/LW antenna (aerial) in the rear/side glass).

tCheck the connection of the car antenna (aerial).

tIf the auto antenna (aerial) will not extend, check

the connection of the power antenna (aerial)

control lead.

Preset tuning is not possible.

• Store the correct frequency in the memory.

• The broadcast signal is too weak.

Automatic tuning is not possible.

• Setting of the local seek mode is not correct.

tTuning stops too frequently:

Set “Local” to “ON” (page 20).

tTuning does not stop at a station:

Set “Mono” to “ON” (page 20).

• The broadcast signal is too weak.

tPerform manual tuning.

During FM reception, the “Stereo” indication

flashes.

• Tune precisely to the desired frequency.

• The broadcast signal is too weak.

tSet “Mono” to “ON” (page 20).

An FM program broadcast in stereo is heard in

monaural.

The unit is in monaural reception mode.

tSet “Mono” to “OFF” (page 20).

RDS

Seek starts after a few seconds of listening.

The station is non-TP or has weak signal.

tDeactivate TA (page 21).

continue to next page t

There are no traffic announcements.

• Activate TA (page 21).

• The station does not broadcast any traffic

announcements despite being TP.

tTune in another station.

PTY displays “None.”

• The current station is not an RDS station.

• RDS data has not been received.

• The station does not specify the program type.

The program service name flashes.

There is no alternative frequency for the current

station.

tTouch ./> while the program service name

is flashing. “PI Seek” appears and the unit starts

searching for another frequency with the same PI

(Program Identification) data.


There is no picture/picture noise occurs.

• A connection has not been made correctly.

• Check the connection to the connected equipment,

and set the input selector of the equipment to the

source corresponding to this unit.

• The disc is defective or dirty.

• Installation is not correct.

tInstall the unit at an angle of less than 45° in a

sturdy part of the car.

• The parking cord (light green) is not connected to the

parking brake switch cord, or the parking brake is not

applied.

The picture does not fit in the screen.

The aspect ratio is fixed on the DVD.

There is no picture/picture noise occurs in the

rear monitor.

• A source/mode which is not connected is selected. If

there is no input, no picture appears in the rear

monitor.

• The color system setting is incorrect.

tSet the color system to “PAL” or “NTSC”

according to the connected monitor (page 54).

• The picture of the rear view camera is displayed on

this unit.

tNo picture appears in the rear monitor if the

picture of the rear view camera is displayed on

this unit.

Sound

There is no sound/sound skips/sound cracks.

• A connection has not been made correctly.

• Check the connection to the connected equipment,

and set the input selector of the equipment to the

source corresponding to this unit.

• The disc is defective or dirty.

• Installation is not correct.

tInstall the unit at an angle of less than 45° in a

sturdy part of the car.

• The MP3 file sampling rate is not 32, 44.1, or

48 kHz.

• The WMA file sampling rate is not 32, 44.1, or

48 kHz.

• The AAC file sampling rate is not 44.1 or 48 kHz.

• The MP3 file bit rate is not 48 to 192 kbps.

• The WMA file bit rate is not 64 to 192 kbps.

• The AAC file bit rate is not 40 to 320 kbps.

• The unit is in pause/reverse/fast-forward mode.

• The settings for the outputs are not made correctly.

• The DVD output level is too low (page 26).

• The volume is too low.

• The ATT function is activated, or the Telephone ATT

function (when the interface cable of a car telephone

is connected to the ATT lead) is activated.

• The position of the fader control “Fader” is not set for

a 2-speaker system.

• The format is not supported (such as DTS).

tCheck if the format is supported by this unit

(page 11).

Sound is noisy.

Keep cords and cables away from each other.

Disc operation

The disc cannot be loaded.

• Another disc is already loaded.

• The disc has been forcibly inserted upside down or in

the wrong way.

The disc does not play.

• The disc is defective or dirty.

• The disc is not playable.

• The DVD is not playable due to the region code.

• The disc is not finalized (page 64).

• The disc format and file version are incompatible

with this unit (page 11, 64).

•Press Z to remove the disc.

MP3/WMA/AAC/JPEG/Xvid/MPEG-4 files do not

play.

• Recording was not performed according to the ISO

9660 level 1 or level 2 format or the Joliet or Romeo

expansion format (DATA CD), or the UDF Bridge

format (DATA DVD) (page 64).

• The file extension is incorrect (page 65).

• Files are not stored in MP3/WMA/AAC/JPEG/Xvid/

MPEG-4 format.

• If the disc contains multiple file types, only the

selected file type (audio/video/image) can be played.

tSelect the appropriate file type using the list

(page 36).

MP3/WMA/AAC/JPEG/Xvid/MPEG-4 files take

longer to play than others.

The following discs take a longer time to start

playback.

– a disc recorded with a complicated tree structure.

– a disc recorded in Multi Session/Multi Border.

– a disc to which data can be added.

The disc does not start playing from the

beginning.

Resume playback or multi-disc resume playback

(page 60) has taken effect.

Certain functions cannot be performed.

Depending on the disc, you may not be able to perform

operations such as stop, search, or repeat/shuffle play.

For details, refer to the manual supplied with the disc.

The soundtrack/subtitle language or angle

cannot be changed.

• Use the DVD menu instead of the direct selection

button on the remote commander (page 22).

• Multilingual tracks, multilingual subtitles, or multi-

angles are not recorded on the DVD.

• The DVD prohibits changing.

The operation buttons do not function.

The disc will not eject.

Press the reset button (page 17).

USB playback

Items cannot be played via a USB hub.

This unit cannot recognize USB devices via a USB

hub.

Items cannot be played.

Reconnect the USB device.

The USB device takes longer to play.

The USB device contains large-sized files or files with

a complicated tree structure.

A beep sounds.

During playback, the USB device has been

disconnected.

tBefore disconnecting a USB device, make sure to

stop playback first for data protection.

The sound is intermittent.

The sound may be intermittent at a high bit rate of

more than 320 kbps.

Bluetooth function

The other Bluetooth device cannot detect this

unit.

• Set “Signal” to “ON” (page 47).

• Set “Discoverable” to “Show” (page 47).

• While connecting to a Bluetooth device, this unit

cannot be detected from another device. Disconnect

the current connection and search for this unit from

the other device. The disconnected device can be

reconnected by selecting from the list of registered

devices.

This unit cannot detect the other Bluetooth

device.

Check the Bluetooth setting of the other device.

Connection is not possible.

• Depending on the other device, searching from this

unit may not be possible.

tSearch for this unit from the other device.

• Depending on the status of the other device,

searching from this unit may not be possible.

tSearch for this unit from the other device.

• Check the pairing and connection procedures in the

manual of the other device, etc., and perform the

operation again.

The name of the detected device does not

appear.

Depending on the status of the other device, it may not

be possible to obtain the name.

There is no ringtone.

• Raise the volume while receiving a call.

• Depending on the connecting device, the ringtone

may not be sent properly.

tSet “Ringtone” to “Default” (page 47).

The talker’s voice volume is low.

Raise the volume during a call.

The other party says that the volume is too low

or high.

Adjust the “MIC Gain” level (page 42).

Echo or noise occurs during call

conversations.

• Reduce the volume.

• “EC/NC Mode” is set to “OFF.”

tSet “EC/NC Mode” to “Mode 1” or “Mode 2”

(page 47).

• If ambient noise other than the phone call sound is

loud, try reducing this noise.

tShut the window if road noise is loud.

tLower the air conditioner if the air conditioner is

loud.

The phone sound quality is poor.

Phone sound quality depends on reception conditions

of the cellular phone.

tMove your car to a place where you can enhance

the cellular phone’s signal if the reception is poor.

continue to next page t

For problems with the navigation function, refer to

the leaflet (supplied by TomTom) for the navigation

module.

Error displays/messages

The volume of the connected Bluetooth device

is low or high.

Volume level will differ depending on the Bluetooth

device.

tReduce the volume level differences between this

unit and the Bluetooth device (page 46).

No sound is output during audio streaming.

The connected Bluetooth device is paused.

tCancel pause of the Bluetooth device.

The sound skips during audio streaming.

• Reduce the distance between the unit and the

Bluetooth device.

• If the Bluetooth device is stored in a case which

interrupts the signal, remove the case while using the

device.

• Several Bluetooth devices or other devices which

emit radio waves are used nearby.

tTurn off the other devices.

tIncrease the distance from the other devices.

• The playback sound stops momentarily when this

unit is connecting to a cellular phone. This is not a

malfunction.

You cannot control the connected Bluetooth

device during audio streaming.

Check that the connected Bluetooth device supports

AVR C P.

Some functions do not work.

Check that the connecting device supports the

functions in question.

The name of the other party does not appear

when a call is received.

• The other party is not stored in the phonebook.

tAdd the other party to the phonebook (page 43).

• The calling phone is not set to send the phone

number.

A call is answered unintentionally.

• The connecting phone is set to start a call

automatically.

• “Auto Answer” of this unit is set to “Short” or

“Long” (page 47).

Pairing failed due to time out.

Depending on the connecting device, the time limit for

pairing may be short. Try completing the pairing

within the time by setting a single digit passkey.

The Bluetooth function cannot be operated.

Exit the source by pressing and holding

(SOURCE/OFF) for 1 second, then turn on the unit.

No sound is output from the car speakers

during a handsfree call.

If the sound is output from the cellular phone, set the

cellular phone to output the sound from the car

speakers.

Navigation function

Nothing appears on the display when

switching to the navigation display.

Turn the ignition off and then turn to the ACC position,

or press the reset button (page 17).

Bluetooth device is not found.

The unit cannot detect a connectable Bluetooth device.

tCheck the Bluetooth setting of the connecting

device.

Busy now… Please try again.

The unit is busy.

tWait for a moment and try again.

Cannot read.

• The unit cannot read the data due to some problem.

• The data is damaged or corrupted.

• The disc is corrupted.

• The disc is incompatible with this unit.

• The disc is not finalized.

Disc Error

• The disc is dirty or inserted upside down.

tClean or insert the disc correctly.

• A blank disc has been inserted.

• The disc cannot play due to a problem.

tInsert another disc.

• The disc is not compatible with this unit.

tInsert a compatible disc.

•Press Z to remove the disc.

Disc Reading...

The unit is reading all file/album (folder) information

on the disc.

tWait until reading is complete and playback starts

automatically. Depending on the disc structure, it

may take more than a minute.

Error

• The USB device was not automatically recognized.

tReconnect it again.

• Phonebook content has changed during cellular

phone access.

tAccess the phonebook again.

• Phonebook access was disconnected by the cellular

phone.

tAccess the phonebook again.

• Phonebook download from the cellular phone failed

due to a problem.

tDownload the phonebook again (page 43).

• Phonebook browsing from the cellular phone failed

due to a problem.

tRetry browsing (page 44).

• Phonebook listing from the cellular phone failed due

to a problem.

tRetry listing (page 44).

Error - Please select ‘initialize’ from the

Bluetooth settings menu.

A memory error has occurred.

tInitialize the Bluetooth setting (page 47).

Handsfree device is not available.

A cellular phone is not connected.

tConnect a cellular phone (page 40).

Hubs not supported.

USB hubs are not supported on this unit.

If these solutions do not help improve the situation,

consult your nearest Sony dealer.

If you take the unit to be repaired because of disc

playback trouble, bring the disc that was used at the

time the problem began.

Local Seek +/Local Seek –

The local seek mode is on during automatic tuning.

No AF

There is no alternative frequency for the current

station.

No device found.

No device is in the list of registered Bluetooth device.

tPerform pairing with a Bluetooth device (page 38).

No playable data.

The disc does not contain playable data.

No SensMe™ data on device.

The connected USB device does not contain data for

the SensMe™ function, or the data has been moved to

an improper location on the USB device.

No TP

The unit will continue searching for available TP

stations.

Offset

There may be an internal malfunction.

tCheck the connection. If the error indication

remains on the display, consult your nearest Sony

dealer.

Output connection failure.

The connection of speakers/amplifiers is incorrect.

tSee the supplied “Installation/Connections” guide

to check the connection.

Overcurrent Caution on USB

The USB device is overloaded.

tDisconnect the USB device, then change the source

by pressing (SOURCE/OFF).

tIndicates that the USB device is out of order, or an

unsupported device is connected.

Playback prohibited by region code.

The DVD’s region code differs from the unit’s region

code.

Please push reset.

This unit or USB device cannot be operated due to a

problem.

tPress the reset button (page 17).

Please reset Navi.

Operation is not possible due to an error of the

navigation module.

tReset the navigation module. When resetting the

navigation module, be sure to press and hold its

reset button for more than 10 seconds; otherwise,

the navigation module will not reset.

SensMe™ data Reading...

The unit is reading all data for the SensMe™ function

in the connected USB device.

tWait until reading is complete. Depending on the

amount of data, etc., it may take time.

The connected USB device is not supported.

For details on the compatibility of your USB device,

visit the support site.

The SensMe™ data is corrupted.

The data for the SensMe™ function has a problem,

such as altered file name, information, etc.

USB device is not connected.

USB is selected as source without a USB device

connected. A USB device or a USB cable has been

disconnected during playback.

tBe sure to connect a USB device and USB cable.

USB Reading...

The unit is reading all file/album (folder) information

in the connected USB device.

tWait until reading is complete and playback starts

automatically. Depending on the structure, it may

take time.

Waiting for Navi connection.

The navigation module is not connected or recognized.

tConnect the navigation module to the car dock and

wait for a moment.

tDisconnect the navigation module from the car

dock, and connect it again. If the problem persists,

press and hold its reset button for more than 10

seconds.

“” or “”

During reverse or fast-forward, you have reached the

beginning or the end of the disc and you cannot go any

further.

“”

The character cannot be displayed with the unit.

Language code/area code list

Language code list

The language spellings conform to the ISO 639: 1988 (E/F) standard.

Area code list

Code Language Code Language Code Language Code Language

1027 Afar

1028 Abkhazian

1032 Afrikaans

1039 Amharic

1044 Arabic

1045 Assamese

1051 Aymara

1052 Azerbaijani

1053 Bashkir

1057 Byelorussian

1059 Bulgarian

1060 Bihari

1061 Bislama

1066 Bengali;

Bangla

1067 Tibetan

1070 Breton

1079 Catalan

1093 Corsican

1097 Czech

1103 Welsh

1105 Danish

1109 German

1130 Bhutani

1142 Greek

1144 English

1145 Esperanto

1149 Spanish

1150 Estonian

1151 Basque

1157 Persian

1165 Finnish

1166 Fiji

1171 Faroese

1174 French

1181 Frisian

1183 Irish

1186 Scots Gaelic

1194 Galician

1196 Guarani

1203 Gujarati

1209 Hausa

1217 Hindi

1226 Croatian

1229 Hungarian

1233 Armenian

1235 Interlingua

1239 Interlingue

1245 Inupiak

1248 Indonesian

1253 Icelandic

1254 Italian

1257 Hebrew

1261 Japanese

1269 Yiddish

1283 Javanese

1287 Georgian

1297 Kazakh

1298 Greenlandic

1299 Cambodian

1300 Kannada

1301 Korean

1305 Kashmiri

1307 Kurdish

1311 Kirghiz

1313 Latin

1326 Lingala

1327 Laothian

1332 Lithuanian

1334 Latvian;

Lettish

1345 Malagasy

1347 Maori

1349 Macedonian

1350 Malayalam

1352 Mongolian

1353 Moldavian

1356 Marathi

1357 Malay

1358 Maltese

1363 Burmese

1365 Nauru

1369 Nepali

1376 Dutch

1379 Norwegian

1393 Occitan

1403 (Afan)Oromo

1408 Oriya

1417 Punjabi

1428 Polish

1435 Pashto;

Pushto

1436 Portuguese

1463 Quechua

1481 Rhaeto-

Romance

1482 Kirundi

1483 Romanian

1489 Russian

1491 Kinyarwanda

1495 Sanskrit

1498 Sindhi

1501 Sangho

1502 Serbo-

Croatian

1503 Singhalese

1505 Slovak

1506 Slovenian

1507 Samoan

1508 Shona

1509 Somali

1511 Albanian

1512 Serbian

1513 Siswati

1514 Sesotho

1515 Sundanese

1516 Swedish

1517 Swahili

1521 Tamil

1525 Telugu

1527 Tajik

1528 Thai

1529 Tigrinya

1531 Turkmen

1532 Tagalog

1534 Setswana

1535 Tonga

1538 Turkish

1539 Tsonga

1540 Tatar

1543 Twi

1557 Ukrainian

1564 Urdu

1572 Uzbek

1581 Vietnamese

1587 Volapük

1613 Wolof

1632 Xhosa

1665 Yoruba

1684 Chinese

1697 Zulu

1703 Not specified

Code Area Code Area Code Area Code Area

2044 Argentina

2047 Australia

2046 Austria

2057 Belgium

2070 Brazil

2079 Canada

2090 Chile

2092 China

2115 Denmark

2165 Finland

2174 France

2109 Germany

2248 India

2238 Indonesia

2254 Italy

2276 Japan

2304 Korea

2363 Malaysia

2362 Mexico

2376 Netherlands

2390 New Zealand

2379 Norway

2427 Pakistan

2424 Philippines

2436 Portugal

2489 Russia

2501 Singapore

2149 Spain

2499 Sweden

2086 Switzerland

2528 Thailand

2184 United

Kingdom

Index

AAC 11, 65

Alternative Frequencies

(AF) 21

Angle (Angle) 24

Area code 74

Audio channel (Stereo) 26

Audio DRC (Audio DRC) 59

Audio format (Audio) 25

Audio streaming 46

Auto Off (Auto OFF) 54

Automatic answer

(Auto Answer) 47

Auxiliary equipment 62

Auxiliary level (Level) 62

Auxiliary settings (AUX1

Input, AUX2 Input) 55, 62

Background screen

(Screen Select) 51

Balance

(Balance/Fader) 48, 56

Best Tuning Memory

(BTM) 20

Bluetooth 37

Bluetooth setting initialization

(Initialize) 47

Bluetooth settings 47

Bluetooth signal

(Signal) 39, 47

Button illumination

(Key Illumination) 54

Center Speaker Organizer

(CSO) 50, 56

Clock (Clock) 14, 58

Clock setting

(Clock Adjust) 61

Clock Time (CT) 21, 22, 54

Crossover filter

(Crossover Filter) 57

Demonstration (Demo) 58

Dimmer level

(Dimmer Level) 54

Dimmer setting (Dimmer) 54

Discs 11

Display language

(Language) 17, 54

Dolby D level

(Dolby D Level) 26

Dolby Digital 25, 26

DVD audio language (Audio,

DVD Audio Language) 25, 59

DVD control menu

(DVD Control) 24

DVD direct search play

(DVD Direct Search) 28, 59

DVD menu 22

DVD menu language

(DVD Menu Language) 59

DVD playlist play

(DVD Playlist Play) 59

DVD’s top menu

(Top Menu) 22, 24

Dynamic Range Control

(DRC) 59

Echo Canceller/Noise

Canceller Mode

(EC/NC Mode) 47

EQ7 48, 56

Fader (Balance/Fader) 48, 56

Formats 11

Fuse 67

General settings (General) 54

Gesture Command 37

Handsfree calling 40

High Pass Filter (HPF) 57

Image rotate (Image Turn) 24

Initial settings

(Initial Setting) 17

Intelligent Time Alignment 49

iPod 34, 65

JPEG 11, 65

Language code 74

List up (List) 36

Listening position

(Listening Position) 49, 56

Local seek mode (Local) 20

Low Pass Filter (LPF) 57

Microphone gain

(MIC Gain) 42, 47

Monaural mode (Mono) 20

Monitor angle

(Monitor Angle) 51

Monitor type

(Monitor Type) 60

MP3 11, 65

MPEG-4 11, 65

Multi Border DVD 64

Multi channel output

(Multi Ch Output) 59

Multi Session CD 64

Multi-disc resume playback

(Multi Disc Resume) 60

No signal (No Signal) 55

NTSC 54

Operation sound (Beep) 54

Output color system

(Output Color System) 54

continue to next page t

PAL 54

Parental control settings

(DVD Parental Control) 26, 59

Passenger control

(Passenger Control) 35

Picture EQ 51, 58

Play menu (Play Menu) 24

Playable discs 11

Playback control

(Video CD PBC) 25, 60

Playback settings (Visual) 59

Program Types (PTY) 21, 22

Radio Data System (RDS) 21

Rear Bass Enhancer

(RBE) 50, 57

Rear view camera 62

Rear view camera input

(Camera Input) 55

Rear view camera settings

(Rear View Camera Setting)

Receive menu

(Receive Menu) 20

Regional (Regional) 21

Remote Commander

15, 17, 66

Repeat play

(Repeat) 27, 29, 35

Reset 17

Resume play 24

Ringtone (Ringtone) 47

Rotary commander

(Rotary Commander) 55

Screen aspect ratio

(Aspect) 52, 58

Screen settings (Screen) 58

Security function

(Security Control) 61

SensMe™ 30

Shuffle play

(Shuffle) 27, 29, 35

Slide show interval

(JPEG Slide Show) 60

Slow-motion play 24

Sound settings (Sound) 56

Speaker volume

(4.1ch Speaker Level) 50

Subtitle language

(Subtitle, DVD Subtitle

Language) 24, 59

Subwoofer position 49

Subwoofer setting

(Subwoofer) 17, 57

Subwoofer volume

(Balance/Fader) 48, 56

Touch panel calibration

(Touch Panel Adjust) 51

Traffic Announcement (TA) 21

Traffic Program (TP) 21

USB device 29

USB resume playback

(USB Resume) 60

Volume 12, 13

WMA 11, 65

Xvid 11

ZAPPIN beep sound

(ZAPPIN Tone) 60

ZAPPIN playback time

(ZAPPIN Time) 60

ZAPPIN™ 36

Advertencia

Para evitar el riesgo de incendio o

electrocución, no exponga la unidad a la

lluvia ni a la humedad.

Para evitar recibir descargas eléctricas,

no abra el aparato. Solicite asistencia

técnica únicamente a personal

especializado.

PRECAUCIÓN

El uso de instrumentos ópticos con este producto

aumenta el riesgo de sufrir daños oculares. No

intente desmontar la carcasa, puesto que el haz

láser utilizado en este reproductor de CD/DVD

es perjudicial para los ojos. Solicite asistencia

técnica únicamente a personal especializado.

La placa de características que indica el voltaje

de funcionamiento, etc., está situada en la parte

inferior del chasis.

Por la presente, Sony Corp. declara que este

XNV-L77BT/770BT/L66BT/660BT cumple con

los requisitos básicos y otras disposiciones

relevantes de la Directiva 1999/5/EC.

Para obtener información detallada, visite la

siguiente dirección URL:

http://www.compliance.sony.de/

Italia: La utilización de la red RLAN está regida

por:

– en lo relacionado con el uso privado, por el

decreto legislativo del 1/8/2003, n.º 259

(“Code of Electronic Communications”

(Código de comunicaciones electrónicas)).

En particular, el artículo 104 indica los casos

en los que es necesario obtener una

autorización general previa y el artículo 105

indica cuándo se permite un uso libre;

– en lo relacionado con el suministro al público

en general del acceso RLAN a redes y

servicios de telecomunicaciones, por el

decreto ministerial del 28/5/2003, enmendado

por el artículo 25 (autorización general de las

redes y servicios de comunicaciones

electrónicas) del código de comunicaciones

electrónicas.

Noruega: La utilización de este equipo de radio

no está permitida en el área geográfica situada en

un radio de 20 km desde el centro de

Ny-Alesund, Svalbard.

Aviso para los clientes: la información

siguiente resulta de aplicación solo a los

equipos comercializados en países

afectados por las directivas de la UE

El fabricante de este producto es Sony

Corporation, 1-7-1 Konan Minato-ku Tokyo,

108-0075 Japón. El representante autorizado

para EMC y seguridad en el producto es Sony

Deutschland GmbH, Hedelfinger Strasse 61,

70327 Stuttgart, Alemania. Para cualquier asunto

relacionado con servicio o garantía por favor

diríjase a la dirección indicada en los

documentos de servicio o garantía adjuntados

con el producto.

Asegúrese de instalar esta unidad en el tablero

del automóvil por razones de seguridad. Para

realizar la instalación y las conexiones,

consulte la guía “Instalación/Conexiones”

suministrada.

Acerca de este manual

• Este manual contiene las instrucciones de

los modelos XNV-L77BT, 770BT, L66BT y

660BT.

• El modelo XNV-L77BT se utiliza en este

documento para ilustrar las explicaciones.

• Para obtener más información sobre la

función de navegación, consulte el folleto

(proporcionado por TomTom) del módulo

de navegación.

Esta etiqueta está situada en la parte inferior del

chasis.

Tratamiento de los equipos

eléctricos y electrónicos al

final de su vida útil (aplicable

en la Unión Europea y en

países europeos con

sistemas de recogida

selectiva de residuos)

Este símbolo en el equipo o el embalaje indica

que el presente producto no puede ser tratado

como residuos domésticos normales, sino que

debe entregarse en el correspondiente punto de

recogida de equipos eléctricos y electrónicos. Al

asegurarse de que este producto se desecha

correctamente, Ud. ayuda a prevenir las

consecuencias negativas para el medio ambiente

y la salud humana que podrían derivarse de la

incorrecta manipulación en el momento de

deshacerse de este producto. El reciclaje de

materiales ayuda a conservar los recursos

naturales. Para recibir información detallada

sobre el reciclaje de este producto, póngase en

contacto con el ayuntamiento, el punto de

recogida más cercano o el establecimiento donde

ha adquirido el producto.

Accesorios aplicables: Mando a distancia,

Micrófono, antena GPS

Tratamiento de las baterías al

final de su vida útil (aplicable

en la Unión Europea y en

países europeos con

sistemas de recogida

selectiva de residuos)

Este símbolo en la batería o en el embalaje indica

que la batería proporcionada con este producto

no puede ser tratada como un residuo doméstico

normal. En algunas baterías este símbolo puede

utilizarse en combinación con el símbolo

químico. El símbolo químico del mercurio (Hg)

o del plomo (Pb) se añadirá si la batería contiene

más del 0,0005% de mercurio o del 0,004% de

plomo. Al asegurarse de que estas baterías se

desechan correctamente, Ud. ayuda a prevenir las

consecuencias negativas para el medio ambiente

y la salud humana que podrían derivarse de la

incorrecta manipulación en el momento de

deshacerse de la batería. El reciclaje de

materiales ayuda a conservar los recursos

naturales. En el caso de productos que por

razones de seguridad, rendimiento o

mantenimiento de datos, sea necesaria una

conexión permanente con la batería incorporada,

esta batería solo deberá ser reemplazada por

personal técnico cualificado para ello. Para

asegurarse de que la batería será tratada

correctamente, entregue el producto al final de su

vida útil en un punto de recogida para el

reciclado de aparatos eléctricos y electrónicos.

Para las demás baterías, vea la sección donde se

indica cómo quitar la batería del producto de

forma segura. Deposite la batería en el

correspondiente punto de recogida para el

reciclado. Para recibir información detallada

sobre el reciclaje de este producto o de la batería,

póngase en contacto con el ayuntamiento, el

punto de recogida más cercano o el

establecimiento donde ha adquirido el producto.

Advertencia: si el encendido del coche

no dispone de una posición ACC

Asegúrese de ajustar la función de

desconexión automática (página 57).

La unidad se apagará automáticamente a la

hora programada si no se selecciona ninguna

fuente, lo que evitará que se consuma la pila.

Si no ajusta la función de desconexión

automática, mantenga pulsado

(SOURCE/OFF) hasta que se apague la

pantalla cada vez que apague el encendido del

coche.

Para cancelar la pantalla de demostración

(Demo), consulte la página 61.

Nota sobre la pila de litio

No exponga la pila a fuentes de calor excesivo como

luz solar directa, fuego o similar.

Tabla de contenido

Notas sobre seguridad . . . . . . . . . . . . . . . . . . . .8

Notas sobre la instalación. . . . . . . . . . . . . . . . . .8

Derechos de autor. . . . . . . . . . . . . . . . . . . . . . . .8

Notas sobre Bluetooth . . . . . . . . . . . . . . . . . . .10

Discos que se pueden reproducir y símbolos

utilizados en este Manual de instrucciones . . .11

Ubicación y funcionamiento de los

controles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Unidad principal . . . . . . . . . . . . . . . . . . . . .12

RM-X170 Mando a distancia . . . . . . . . . . .15

Procedimientos iniciales

Restablecimiento de la unidad . . . . . . . . . . . . .17

Configuración de los ajustes iniciales . . . . . . .17

Preparación del mando a distancia. . . . . . . . . .17

Navegación

Uso de la función de navegación . . . . . . . . . . .18

Radio

Escuchar la radio . . . . . . . . . . . . . . . . . . . . . . .19

Controles de recepción . . . . . . . . . . . . . . . .20

Indicaciones de recepción . . . . . . . . . . . . . .20

Almacenamiento y recepción de emisoras. . . .21

Almacenamiento automático — BTM . . . .21

Almacenamiento manual. . . . . . . . . . . . . . .21

Recepción de emisoras almacenadas. . . . . .21

RDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Descripción general . . . . . . . . . . . . . . . . . . .21

Ajuste de AF y TA . . . . . . . . . . . . . . . . . . .22

Selección de PTY . . . . . . . . . . . . . . . . . . . .22

Ajuste de CT . . . . . . . . . . . . . . . . . . . . . . . .23

Discos

Reproducción de discos. . . . . . . . . . . . . . . . . . 23

Controles de reproducción . . . . . . . . . . . . . 24

Indicaciones de reproducción . . . . . . . . . . . 26

Uso de las funciones PBC (control de

reproducción). . . . . . . . . . . . . . . . . . . . . . . . . . 26

Configuración de los ajustes de audio . . . . . . . 27

Cambio del idioma/formato de audio . . . . . 27

Cambio del canal de audio . . . . . . . . . . . . . 27

Ajuste del nivel de salida de audio

— Nivel de Dolby D. . . . . . . . . . . . . . . . . . 27

Bloqueo de discos

— Bloqueo de seguridad . . . . . . . . . . . . . . . . . 28

Activación del bloqueo de seguridad . . . . . 28

Cambio de zona y de nivel de calificación de

películas . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Reproducción aleatoria y repetición . . . . . . . . 29

Reproducción de búsqueda directa . . . . . . . . . 30

Operaciones con el dispositivo

USB

Reproducción desde un dispositivo USB . . . . 30

Reproducción aleatoria y repetición . . . . . . . . 31

Disfrute de la música según su estado de ánimo

— SensMe™ . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Antes de utilizar la función SensMe™. . . . 31

Instalación de “SensMe™ Setup” y “Content

Transfer” en el ordenador . . . . . . . . . . . . . . 32

Registro de un dispositivo USB mediante

“SensMe™ Setup” . . . . . . . . . . . . . . . . . . . 32

Transferencia de pistas al dispositivo USB

mediante “Content Transfer” . . . . . . . . . . . 32

Reproducción de pistas en canales

— canales SensMe™ . . . . . . . . . . . . . . . . . 33

Reproducción de pistas en mapas de ánimo

— ánimo SensMe™ . . . . . . . . . . . . . . . . . . 34

Operaciones con el iPod

Reproducción de un iPod. . . . . . . . . . . . . . . . . 35

Ajuste del modo de reproducción . . . . . . . . . . 36

Reproducción aleatoria y repetición . . . . . . . . 36

Control directo de un iPod

— Control del pasajero . . . . . . . . . . . . . . . . . . 37

Funciones útiles

Obtención de una lista de archivos de pistas/

imágenes/vídeo — Lista . . . . . . . . . . . . . . . . . 37

Selección de un archivo de pistas/imágenes/

vídeo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Selección de un tipo de archivo . . . . . . . . . 38

Búsqueda de una pista escuchando pasajes de

pistas — ZAPPIN™ . . . . . . . . . . . . . . . . . . . . 38

Uso de Comando por movimientos . . . . . . . . . 38

Llamada por el manos libres y

transmisión de audio — Bluetooth

Antes de utilizar la función Bluetooth . . . . . . 39

Procedimiento básico de la función

Bluetooth . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Indicaciones de estado de Bluetooth . . . . . 40

Instalación del micrófono. . . . . . . . . . . . . . 40

Emparejamiento . . . . . . . . . . . . . . . . . . . . . . . 41

Búsqueda desde esta unidad. . . . . . . . . . . . 41

Búsqueda desde el dispositivo

Bluetooth . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Conexión. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Llamada por el manos libres. . . . . . . . . . . . . . 43

Realización de llamadas. . . . . . . . . . . . . . . 43

Recepción de llamadas. . . . . . . . . . . . . . . . 44

Operaciones durante una llamada . . . . . . . 45

Gestión de la agenda. . . . . . . . . . . . . . . . . . . . 45

Almacenamiento de datos de la agenda . . . 45

Exploración de una agenda en un teléfono

móvil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Eliminación de los datos de la agenda . . . . 47

Edición de un contacto. . . . . . . . . . . . . . . . 47

Gestión de los datos de llamada . . . . . . . . . . . 48

Historial de llamadas . . . . . . . . . . . . . . . . . 48

Marcación predefinida . . . . . . . . . . . . . . . . 48

Bloqueo de la información personal . . . . . 49

Transmisión de audio . . . . . . . . . . . . . . . . . . . 49

Escuchar un dispositivo Bluetooth a través de

esta unidad . . . . . . . . . . . . . . . . . . . . . . . . . 49

Control de un dispositivo Bluetooth desde esta

unidad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Ajustes de Bluetooth. . . . . . . . . . . . . . . . . . . . 50

continúa en la página siguiente t

Ajuste del sonido

Selección de la calidad de sonido — EQ7 . . . .51

Personalización de la curva de ecualizador

— Sintonía EQ7 . . . . . . . . . . . . . . . . . . . . .51

Ajuste de las características del sonido . . . . . .52

Optimización del sonido para la posición de

escucha — Alineamiento inteligente de

tiempo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

Calibración de la posición de escucha

— Ajuste de Alineamiento inteligente de

tiempo . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Configuración del altavoz y ajuste de

volumen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Creación de un altavoz central virtual

— CSO . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Uso de los altavoces posteriores como

altavoces de subgraves — Potenciador de

graves posterior . . . . . . . . . . . . . . . . . . . . . .53

Ajuste del volumen del altavoz . . . . . . . . . .54

Ajuste del monitor

Ajuste del ángulo del monitor

(sólo XNV-L77BT/770BT) . . . . . . . . . . . . . . .54

Calibración del panel táctil. . . . . . . . . . . . . . . .54

Ajuste de la pantalla de fondo . . . . . . . . . . . . .54

Ajuste de la imagen — Picture EQ . . . . . . . . .55

Personalización de la imagen . . . . . . . . . . .55

Selección de la relación de aspecto . . . . . . . . .56

Ajustes

Operación de ajuste básica . . . . . . . . . . . . . . . .56

Ajustes generales . . . . . . . . . . . . . . . . . . . . . . .57

Ajustes de sonido . . . . . . . . . . . . . . . . . . . . . . .59

Ajustes de pantalla . . . . . . . . . . . . . . . . . . . . . .61

Ajustes de DVD y de otros tipos de

reproducción. . . . . . . . . . . . . . . . . . . . . . . . . . .62

Ajuste del código de seguridad . . . . . . . . . . . .65

Ajuste del reloj . . . . . . . . . . . . . . . . . . . . . . . . .65

Uso de un equipo opcional

Equipo de audio/vídeo auxiliar . . . . . . . . . . . . 66

Cámara de visualización posterior. . . . . . . . . . 66

Ajustes de la cámara de visualización

posterior . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Información adicional

Precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Notas sobre el panel LCD. . . . . . . . . . . . . . 68

Notas sobre los discos. . . . . . . . . . . . . . . . . 68

Orden de reproducción de los archivos MP3/

WMA/AAC/JPEG/Xvid/MPEG-4 . . . . . . . 69

Acerca de los archivos MP3 . . . . . . . . . . . . 69

Acerca de los archivos WMA. . . . . . . . . . . 70

Acerca de los archivos AAC. . . . . . . . . . . . 70

Acerca de los archivos JPEG . . . . . . . . . . . 70

Acerca de los archivos MPEG-4. . . . . . . . . 70

Acerca de iPod . . . . . . . . . . . . . . . . . . . . . . 70

Acerca de la función Bluetooth . . . . . . . . . 70

Mantenimiento. . . . . . . . . . . . . . . . . . . . . . . . . 71

Extracción de la unidad . . . . . . . . . . . . . . . . . . 72

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . 72

Solución de problemas . . . . . . . . . . . . . . . . . . 74

Mensajes/indicaciones de error. . . . . . . . . . 78

Código de idioma/lista de códigos de zona . . . 80

Índice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Sitio Web de soporte técnico en línea

Para resolver cualquier duda u obtener la información más reciente

sobre el soporte técnico de este producto, visite el siguiente sitio Web:

http://support.sony-europe.com/

Proporciona información acerca de:

• Modelos y fabricantes de reproductores de audio digital compatibles

• Los modelos y fabricantes de teléfonos celulares compatibles, así como las

respuestas a las preguntas más frecuentes sobre la función Bluetooth

Notas sobre seguridad

• Cumpla con las normas, leyes y regulaciones de

tráfico locales.

• Durante la conducción

– No observe ni manipule la unidad, ya que puede

ser motivo de distracción y causar un accidente.

Estacione el vehículo en un lugar seguro para

observar o manipular la unidad.

– No utilice la función de configuración ni

ninguna otra función que pudiera desviar su

atención de la carretera.

–Cuando conduzca marcha atrás,

asegúrese de mirar atrás y de observar

los alrededores cuidadosamente para su

seguridad, incluso si la cámara de

visualización posterior está conectada.

No confíe exclusivamente en la cámara

de visualización posterior.

• Durante el funcionamiento de la unidad

– No introduzca manos, dedos ni ningún objeto

extraño en la unidad, ya que podría causar

desperfectos o daños a la unidad.

– Mantenga los elementos pequeños fuera del

alcance de los niños.

– Abróchese los cinturones de seguridad para

evitar lesiones en caso de movimiento brusco del

vehículo.

Notas sobre la instalación

• Se recomienda que un técnico o personal de

servicio cualificado instale esta unidad.

– Si intenta instalar esta unidad por su cuenta,

consulte la guía “Instalación/Conexiones”

suministrada e instale la unidad correctamente.

– Una instalación incorrecta puede causar un

cortocircuito o agotar la batería.

• Si la unidad no funciona correctamente,

compruebe las conexiones en primer lugar; para

ello, consulte la guía “Instalación/Conexiones”

suministrada. Si todo está en orden, compruebe el

fusible.

• Proteja la superficie de la unidad de posibles

daños.

– No exponga la superficie de la unidad a

productos químicos, como insecticidas, lacas,

repelentes de insectos, etc.

– No deje materiales de goma o plástico en

contacto con la unidad durante mucho tiempo.

De lo contrario, el acabado de la unidad podría

resultar dañado o deformarse.

• Durante la instalación, asegúrese de fijar la unidad

con seguridad.

• Durante la instalación, asegúrese de desactivar el

encendido. Si instala la unidad con el encendido

activado, podría causar un cortocircuito o agotar la

batería.

• Durante la instalación, asegúrese de no dañar

ninguna pieza del vehículo como, por ejemplo, los

conductos, los tubos, el depósito de combustible o

el cableado mediante el uso del taladro, ya que

podría causar un incendio o un accidente.

• Las funciones de navegación del módulo de

navegación emiten ondas de radio, del mismo

modo que un teléfono móvil. Instale el módulo de

navegación lejos de otros dispositivos electrónicos

del coche para evitar interferencias (únicamente

XNV-L77BT/L66BT).

Derechos de autor

Microsoft, Windows, Windows Vista y Windows

Media y los logotipos son marcas comerciales o

marcas comerciales registradas de Microsoft

Corporation en los Estados Unidos y en otros países.

“DVD VIDEO”, “DVD-R”, “DVD-RW”,

“DVD+R” y “DVD+RW” son marcas comerciales.

Prevención de accidentes

Las imágenes solamente aparecen cuando el

vehículo está estacionado y con el freno de mano

puesto.

Si el vehículo se mueve durante la reproducción

de vídeos, la imagen se envía automáticamente a

la pantalla de fondo tras mostrar el siguiente

mensaje de precaución.

“Video bloqueado por su seguridad.”

El monitor conectado a la salida REAR VIDEO

OUT está activo mientras el vehículo está en

movimiento.

La imagen del monitor se envía a la pantalla de

fondo, pero la fuente de audio continúa oyéndose.

No manipule la unidad ni observe el monitor

mientras conduzca.

Fabricado bajo licencia de

Dolby Laboratories.

“Dolby” y el símbolo de la

doble D son marcas comerciales de Dolby

Laboratories.

Este producto contiene tecnología sujeta a ciertos

derechos de propiedad intelectual de Microsoft. La

utilización o distribución de esta tecnología fuera

de este producto está prohibida sin la licencia(s)

apropiada de Microsoft.

La marca y los logotipos Bluetooth son propiedad de

Bluetooth SIG, Inc. y Sony Corporation dispone de

la licencia correspondiente para utilizar dichas

marcas. Las otras marcas comerciales y nombres de

marcas pertenecen a sus respectivos propietarios.

ZAPPIN es una marca comercial de Sony

Corporation.

12 TONE ANALYSIS y su

logotipo son marcas

comerciales de Sony

Corporation.

“WALKMAN” y el

logotipo de

“WALKMAN” son

marcas comerciales

registradas de Sony

Corporation.

SensMe y el logotipo SensMe

son marcas comerciales o marcas

comerciales registradas de Sony

Ericsson Mobile

Communications AB.

La tecnología de reconocimiento de música y los

datos afines son proporcionados por Gracenote®.

Gracenote es la norma de la industria en

tecnología de reconocimiento de música y

entrega de contenidos afines. Si desea más

información, visite www.gracenote.com.

Los derechos de autor de CD, DVD, discos

Blu-ray y datos relacionados con la música y los

propiedad ahora de Gracenote. Los derechos de

son propiedad ahora de Gracenote. Una o varias

patentes propiedad de Gracenote son aplicables a

este producto y servicio. Consulte el sitio web de

Gracenote para acceder a una lista no exhaustiva

de las patentes de Gracenote aplicables.

Gracenote, CDDB, MusicID, MediaVOCS, el

logotipo Gracenote y el logotipo “Powered by

Gracenote” son marcas comerciales registradas o

marcas comerciales de Gracenote en Estados

Unidos y otros países.

Este producto utiliza datos de fuente con licencia de

Sony, otorgada por Monotype Imaging Inc. o sus

filiales.

iPhone, iPod, iPod classic, iPod nano y iPod touch

son marcas comerciales de Apple Inc., registradas

en Estados Unidos y otros países.

Apple, Macintosh y iTunes son marcas comerciales

de Apple Inc., registradas en Estados Unidos y otros

países.

TomTom es una marca comercial de TomTom N.V.

ESTE PRODUCTO HA SIDO CONCEDIDO

BAJO LICENCIA DE ACUERDO CON EL

CONTRATO DE LICENCIA DE CARTERA DE

PATENTES MPEG-4 VISUAL, PARA EL USO

PERSONAL CON FINES NO COMERCIALES

POR PARTE DE UN CONSUMIDOR PARA LA

DESCODIFICACIÓN DE VÍDEOS MPEG-4 QUE

HAYAN SIDO CODIFICADOS POR UN

CONSUMIDOR QUE REALICE UNA

ACTIVIDAD PERSONAL CON FINES NO

COMERCIALES Y/O SE HAYA OBTENIDO DE

UN PROVEEDOR DE VÍDEO AL CUAL SE LE

HAYA CONCEDIDO UNA LICENCIA DE MPEG-

4, OTORGADA POR MPEG LA. NO SE

CONCEDE LICENCIA ALGUNA PARA

NINGÚN OTRO USO. PARA OBTENER MÁS

INFORMACIÓN, LO QUE INCLUYE LA

INFORMACIÓN RELACIONADA CON LA

CONCESIÓN DE LICENCIAS Y LOS USOS

PROMOCIONALES, INTERNOS Y

COMERCIALES, CONSULTE LA PÁGINA WEB

DE MPEG LA, LLC. CONSULTE

HTTP://WWW.MPEGLA.COM.

Todas las demás marcas comerciales son marcas

comerciales de sus respectivos propietarios.

Notas sobre Bluetooth

Precaución

SONY NO SE HARÁ RESPONSABLE EN

NINGÚN CASO DE DAÑOS ACCIDENTALES,

INDIRECTOS O RESULTANTES NI DE OTROS

DAÑOS, LO QUE INCLUYE, A MODO

ÚNICAMENTE ILUSTRATIVO, LA PÉRDIDA

DE BENEFICIOS, LA PÉRDIDA DE INGRESOS,

LA PÉRDIDA DE DATOS, LA IMPOSIBILIDAD

DE UTILIZAR EL PRODUCTO O CUALQUIER

EQUIPO ASOCIADO, EL TIEMPO DE

INACTIVIDAD Y LA PÉRDIDA DE TIEMPO

DEL COMPRADOR RELACIONADA CON EL

USO DE ESTE PRODUCTO, SU HARDWARE

Y/O SU SOFTWARE.

AVISO IMPORTANTE

Uso seguro y eficaz

Los cambios y modificaciones realizados en esta

unidad que no estén explícitamente aprobados por

Sony podrían invalidar la potestad del usuario para

utilizar el equipo.

Consulte las excepciones en el uso del equipo

Bluetooth motivadas por las normativas o

limitaciones nacionales antes de utilizar este

producto.

Conducción

Infórmese sobre las leyes y regulaciones relativas al

uso de teléfonos móviles y equipos de manos libres

en las zonas por las que conduce.

Preste siempre total atención a la conducción y salga

de la carretera y estacione antes de realizar o

contestar una llamada, si las condiciones de la

conducción lo requieren.

Conexión a otros dispositivos

Cuando conecte cualquier otro dispositivo, lea la

guía del usuario correspondiente para obtener

instrucciones detalladas de seguridad.

Exposición de radiofrecuencia

Las señales de radiofrecuencia pueden afectar a los

sistemas electrónicos instalados de manera

incorrecta o protegidos de forma inadecuada en los

vehículos; como los sistemas electrónicos de

inyección de combustible, los sistemas electrónicos

de frenado antideslizante (antibloqueo), los sistemas

electrónicos de control de velocidad o los sistemas

de airbag. Para instalar este dispositivo o realizar el

mantenimiento, póngase en contacto con el

fabricante de su vehículo o su representante. Una

instalación o mantenimiento defectuosos podrían ser

peligrosos e invalidar cualquier garantía que pudiera

aplicarse a este dispositivo.

Póngase en contacto con el fabricante de su vehículo

para asegurarse de que el uso del teléfono móvil no

afectará su sistema electrónico.

Compruebe regularmente que todo el equipo del

dispositivo inalámbrico de su vehículo está en su

sitio y funciona correctamente.

Llamadas de emergencia

Este manos libres Bluetooth para el automóvil y el

dispositivo electrónico conectado al manos libres

funcionan mediante señales de radio y celulares y

redes de líneas terrestres, así como la función

programada por el usuario, por lo que no pueden

garantizar la conexión en cualquier situación.

Por lo tanto, no confíe únicamente en un dispositivo

electrónico para las comunicaciones básicas (como

las emergencias médicas).

Recuerde, a fin de realizar o recibir llamadas, que el

manos libres y el dispositivo electrónico conectado

al manos libres deben estar activados en un área de

servicio con una potencia de señal de celulares

correcta.

Es posible que no se puedan realizar llamadas de

emergencia en todas las redes de telefonía móvil o

cuando se utilicen ciertos servicios de red o

funciones telefónicas.

Infórmese con su proveedor de servicios local.

Discos que se pueden reproducir y símbolos utilizados en este

Manual de instrucciones

Esta unidad puede reproducir distintos tipos de discos de vídeo o audio.

La siguiente tabla le ayudará a comprobar si un disco en particular es compatible con esta unidad, así

como las funciones disponibles para un tipo de disco determinado.

*1 Los archivos de audio también se pueden almacenar.

*2 Los archivos de vídeo/imagen también se pueden almacenar.

Nota

El término “DVD” se utiliza a veces en este Manual de instrucciones como término genérico para discos DVD

VIDEO, DVD-R/DVD-RW y DVD+R/DVD+RW.

La tabla siguiente presenta los tipos de archivo admitidos y sus símbolos.

Las funciones disponibles varían en función del formato, independientemente del tipo de disco. Los

siguientes símbolos de formato aparecen en este Manual de instrucciones junto a la descripción de las

funciones disponibles con los tipos de archivo correspondientes.

Sugerencia

Para obtener más información sobre los formatos de compresión, consulte la página 69.

Nota

Es posible que incluso los discos compatibles no puedan reproducirse en esta unidad, en función de sus

condiciones de grabación.

Símbolo del disco en el manual Formato del disco

VÍDEO

DVD VIDEO

DVD-R*1/DVD-R DL*1/DVD-RW*1

(modo vídeo/modo VR)

DVD+R*1/DVD+R DL*1/DVD+RW*1

Video CD

(Ver. 1.0/1.1/2.0)

AUDIO

Audio CD

CD-ROM*2/CD-R*2/CD-RW*2

Símbolo del formato en el manual Tipo de archivo

Archivo de audio MP3

Archivo de audio WMA

Archivo de audio AAC

Archivo de imagen JPEG

Archivo de vídeo Xvid

Archivo de vídeo MPEG-4

MPEG-4

Ubicación y funcionamiento de los controles

Unidad principal

XNV-L77BT/770BT

Para obtener más información, consulte las

páginas indicadas a continuación.

ARanura del disco (ubicada detrás del

panel frontal) página 23

BBotones VOL (Volumen) –/+*

CReceptor del mando a distancia

DPantalla/panel táctil

EBotón Restablecer página 17

FIndicador de señal (Bluetooth)

página 40

GBotón TOP

Pulse este botón para abrir el menú superior.

HBotón SOURCE/OFF

Para activar la alimentación o cambiar la

fuente pulse: “Sintonizador” (Radio),

“Disco”, “iPod/USB”, “AUX” (equipo

auxiliar), “Audio BT” (audio Bluetooth).

Mantenga el botón pulsado durante

1 segundo para salir de la fuente.

Mantenga el botón pulsado durante más de

2 segundos para apagar la unidad.

IBotón Z (Abrir/Cerrar) página 23

*Hay un punto táctil a la derecha del botón VOL +.

VOL

TOP

OFFSOURCE

2 3 4 5

6 7 8 9

XNV-L66BT/660BT

Para obtener más información, consulte las

páginas indicadas a continuación.

ABotón Z (Expulsar) página 24

BBotón Restablecer página 17

CReceptor del mando a distancia

DRanura del disco página 23

EBotón TOP

Pulse para abrir la lista de origen.

FIndicador de señales (Bluetooth)

página 40

GSelector de control de volumen

HBotón SOURCE/OFF

Para activar la alimentación o cambiar la

fuente, pulse: “Sintonizador” (Radio),

“Disco”, “AUX” (Equipo auxiliar), “iPod/

USB”, “Audio BT” (Audio Bluetooth).

Púlselo durante 1 segundo para desactivar la

alimentación.

Púlselo durante más de 2 segundos para

desconectar la alimentación por completo.

IPantalla/panel táctil

continúa en la página siguiente t

Visualizaciones de pantalla ATecla “Lista fuentes”

Toque esta tecla para abrir la lista de fuentes.

BTecla “Navi”/“Navegación”

Toque esta tecla para entrar en el modo de

navegación.

CTecla “Arriba”

Toque esta tecla para abrir el menú superior.

DReloj página 61, 65

ETecla (Cerrar)

Toque esta tecla para cerrar el menú.

FTecla “ATT” (Atenuar)*

Toque esta tecla para atenuar el sonido. Para

cancelar esta función, vuelva a tocar la tecla.

GTecla (cambio de modo de

visualización)

Toque esta tecla para seleccionar el modo de

visualización: “Sólo navegación”, “Pantalla

doble Navi + A/V (Grande)” y “Pantalla

doble Navi + A/V (Pequeña)”.

HTecla (Ajuste)

Toque esta tecla para abrir el menú de

ajustes.

ITecla “M.OFF” (Monitor desactivado)

Toque esta tecla para apagar el monitor y la

iluminación del botón. Para volver a

encenderlos, toque cualquier parte de la

pantalla.

JTecla “Fuente AV”

Toque esta tecla para abrir la lista de fuentes.

KTecla “Teléfono BT”

Toque esta tecla para acceder al modo

Teléfono Bluetooth.

LTeclas de selección de fuentes

Toque estas teclas para activar la fuente

deseada: “Sintonizador” (Radio), “Disco”,

“AUX” (equipo auxiliar), “iPod/USB”,

“SensMe™”, “Audio BT” (Audio

Bluetooth).

*Solamente aparece cuando se selecciona una

fuente.

Lista fuentes

12:00

ArribaNavi

M.OFF

Fuente AV Teléfono BT

ATT

Navegación

56 89

0qa

ATT

SensMe™

Arriba

Sintonizador

Disco

iPod/USB

AUX

Audio BT

56 83

Sin ninguna fuente seleccionada:

Menú superior:

Lista de fuentes:

RM-X170 Mando a distancia

• El mando a distancia se puede usar para utilizar

los controles de audio. Para utilizar el menú,

use el panel táctil.

• Para obtener más información, consulte las

páginas indicadas a continuación.

• Retire la película de aislamiento antes de

utilizar el mando a distancia de tarjeta

(página 17).

ABotón OFF

Pulse este botón para salir de la fuente o

detenerla.

Manténgalo pulsado para apagar la unidad.

BBotón MONITOR OFF

Pulse este botón para apagar el monitor y la

iluminación del botón. Para volver a

encenderlos, vuelva a pulsar el botón.

CBotón POSITION

Pulse este botón para cambiar la posición de

escucha (“Delant. I”/“Delant. D”/“Delant.”/

“Todo”/“Personaliz.”/“DESACT.”).

DBotón O (Volver)

Pulse este botón para volver a la pantalla

anterior o volver al menú de un VCD*1.

EBotón EQ (Ecualizador)

Puede seleccionar una curva de ecualizador

entre 7 tipos de música (“Xplod”/“Vocal”/

“Vanguar”/“Vuelo”/“Espacial”/“Gravedad”/

“Personal”/“DESACT.”).

FBotones numéricos página 30

Radio:

Pulse este botón para recibir las emisoras

almacenadas.

Manténgalo pulsado para almacenar las

emisoras.

Disc/USB:

Pulse este botón para ir a un título/capítulo/

pista.

continúa en la página siguiente t

GBotón CLEAR

Pulse este botón para eliminar un número

previamente introducido.

HBotón ATT (Atenuar)

Pulse este botón para atenuar el sonido. Para

cancelar esta función, vuelva a pulsar el

botón.

IBotón u (Reproducir/Pausa)

JBotones .m/M>

Radio:

Pulse este botón para sintonizar emisoras

automáticamente.

Manténgalo pulsado para buscar una emisora

manualmente.

Disco*2/USB:

Pulse este botón para saltar un capítulo/pista/

escena/archivo.

Manténgalo pulsado momentáneamente para

retroceder o avanzar rápidamente en el

vídeo.

Manténgalo pulsado para retroceder o

avanzar rápidamente en una pista.

Audio Bluetooth*3:

Pulse este botón para saltar una pista.

Manténgalo pulsado para retroceder o

avanzar rápidamente en una pista.

KBotones de configuración de

reproducción del DVD

(AUDIO):

Pulse este botón para cambiar el idioma/

formato de audio.

(En un VCD/CD/MP3/WMA/AAC/

MPEG-4, permite cambiar el canal de

audio.)

(SUBTITLE):

Pulse este botón para cambiar el idioma de

los subtítulos.

(ANGLE):

Pulse este botón para modificar el ángulo

de visión.

(TOP MENU):

Pulse este botón para abrir el menú

superior de un DVD.

(MENU):

Pulse este botón para abrir el menú de un

disco.

LBotón ZAP

Pulse este botón para acceder al modo

ZAPPIN™.

MBotones </M/m/, (Cursor)/ENTER

página 23

Pulse estos botones para controlar el menú

de un DVD.

NBotón SRC (Fuente)

Para activar o cambiar la fuente pulse:

“Sintonizador” (Radio), “Disco”, “iPod/

USB”, “AUX” (equipo auxiliar), “Audio

BT” (audio Bluetooth).

OBotón MODE

Pulse este botón para seleccionar la banda de

radio (FM/MW/LW) o un dispositivo

auxiliar (AUX1/AUX2)*4.

PBotones VOL (Volumen) +/–

*1 Cuando la reproducción se realiza con las

funciones PBC.

*2 El funcionamiento varía en función del tipo de

disco (página 25).

*3 El funcionamiento varía en función del dispositivo

Bluetooth conectado.

*4 Cuando se utilizan dos dispositivos auxiliares.

Nota

El mando a distancia no funciona cuando la unidad

está apagada y la pantalla ha desaparecido. Pulse

(SOURCE/OFF) en la unidad principal o inserte un

disco para activar la unidad y poder controlar su

funcionamiento mediante el mando a distancia.

Procedimientos iniciales

Restablecimiento de la unidad

Antes de utilizar la unidad por primera vez o

después de sustituir la batería del vehículo o de

cambiar las conexiones, debe restablecerla.

Pulse el botón Restablecer (página 12) con un

objeto puntiagudo como, por ejemplo, un

bolígrafo.

Nota

Si pulsa el botón Restablecer, se borrará el ajuste del

reloj y algunos contenidos almacenados.

Configuración de los ajustes

iniciales

Una vez restablecida la unidad, aparece la

pantalla de los ajustes iniciales.

1Toque “Altavoz subgraves” para

ajustar el estado de la conexión del

altavoz de subgraves.

Ajústelo en “ACTIV.” si ha conectado un

altavoz de subgraves o bien en “DESAC.” si

no lo ha conectado.

2Toque “Posición escuchar” para

ajustar la posición de escucha.

Elija “Delant. I” si su posición de escucha se

encuentra en la parte delantera izquierda o

bien “Delant. D” si se encuentra en la parte

delantera derecha.

3Toque “Idioma” para ajustar el idioma

de la pantalla.

Tóquelo varias veces hasta que aparezca el

idioma deseado (Inglés/Español/Ruso).

4Toque “OK”.

El ajuste se ha guardado.

Este ajuste se puede configurar más adelante y

con más precisión en el menú de ajustes.

• Para obtener información detallada sobre el

ajuste del estado de la conexión del altavoz de

subgraves, consulte la página 60.

• Para obtener información detallada sobre el

ajuste de la posición de escucha, consulte

“Optimización del sonido para la posición de

escucha — Alineamiento inteligente de

tiempo” en la página 52.

• Para obtener información detallada sobre el

ajuste del idioma de la pantalla, consulte la

página 57.

Preparación del mando a

distancia

Antes de utilizar por primera vez el mando a

distancia, retire la película de aislamiento.

Ajuste inicial

Altavoz subgraves

Posición escuchar

Idioma

DESAC. / ACTIV.

Delant. I / Delant. D

Español

Navegación

Uso de la función de

navegación

1Conecte el módulo de navegación al

soporte para coche.

Para obtener más información, consulte el

manual de instalación/conexión suministrado.

2Pulse (TOP) y, después, toque en

el menú de la parte superior.

Aparecerá la pantalla que le permite

seleccionar el modo de visualización.

Podrá elegir entre los siguientes modos de

visualización:

“Sólo navegación”: muestra únicamente

la pantalla de navegación.

“Pantalla doble Navi + A/V (Grande)”:

muestra la fuente de audio/vídeo actual en la

pantalla de navegación.

“Pantalla doble Navi + A/V (Pequeña)”:

muestra el código de la fuente de audio/vídeo

actual en la pantalla de navegación.

3Toque el modo de visualización

deseado.

Al seleccionar “Sólo navegación”

Aparecerá la pantalla de navegación y desde

allí podrá utilizar la función de navegación.

Al seleccionar “Pantalla doble Navi +

A/V (Grande)” o “Pantalla doble Navi +

A/V (Pequeña)”

Aparecerá la pantalla que permite seleccionar

la posición de la fuente de audio/vídeo y los

códigos.

1Toque la posición deseada.

2Toque la pantalla en la zona de

navegación.

Desaparecerán la fuente de audio/vídeo y

los códigos. Después, podrá utilizar la

función de navegación.

Para obtener más información sobre el uso de

la función de navegación, consulte el folleto

(proporcionado por TomTom) del módulo de

navegación.

Notas

•Al utilizar la función de navegación, no se emiten

sonidos aunque la opción “Pitido” se encuentre en

“ACTIV.”.

•El modo de navegación no admite el uso del mando

a distancia de tarjeta.

•La guía mediante voz se emite sólo desde los

altavoces frontales y el volumen de la guía mediante

voz es independiente del volumen normal.

Para acceder a la fuente de audio/

vídeo actual

Mantenga pulsado (TOP).

Para volver al modo de navegación, mantenga

pulsado (TOP).

Si el modo de visualización es “Pantalla doble

Navi + A/V (Grande)” o “Pantalla doble Navi

+ A/V (Pequeña)”

Para acceder a la fuente de audio/vídeo actual,

tiene las alternativas que se indican a

continuación.

En el caso de “Pantalla doble Navi + A/V

(Grande)”, toque la zona de la fuente de audio/

vídeo.

En el caso de “Pantalla doble Navi + A/V

(Pequeña)”, toque .

Para volver al modo de navegación, toque “Navi”

en la pantalla de recepción/reproducción.

Sólo navegación Pantalla doble

(Grande)

Pantalla doble

(Pequeña)

Arriba

Navi + A/V Navi + A/V

ATT

Inferior izquierda

Superior izquierda

Inferior derecha

Superior derecha

Seleccionar posición de la pantalla.

Atrás

Para desconectar el módulo de

navegación

Pulse el botón del soporte para coche que

permite retirar el módulo de navegación y,

después, extráigalo.

Nota

Conecte y desconecte el módulo de navegación sólo

cuando el automóvil y el indicador de encendido estén

apagados.

Radio

Escuchar la radio

1Toque “Lista fuentes” y, a

continuación, “Sintonizador”.

En el menú superior, toque “Fuente AV” y, a

continuación, “Sintonizador”.

Aparece la pantalla de recepción de radio y la

lista de presintonías se muestra

automáticamente.

2Toque “Banda”.

Aparecerá la lista de bandas.

3Toque la banda deseada (“FM1”,

“FM2”, “FM3”, “MW” o “LW”).

Toque “Banda” para cerrar la lista de bandas.

4Efectúe la sintonización.

Para sintonizar automáticamente

Toque ./>.

La búsqueda se detiene cuando la unidad

recibe una emisora. Repita este

procedimiento hasta recibir la emisora

deseada.

Para sintonizar manualmente

Toque m/M varias veces hasta recibir la

frecuencia deseada.

Para ir saltando frecuencias, mantenga

pulsado m/M.

ATTLista fuentes

Banda Menú re-

cepción

Lista

presint.

Lista

PTY

TA AF Arriba

P1 P2 P3

BTM

Memoria

P4 P5 P6

Navi

ATT

Banda

FM1

Menú re-

cepción

Lista

presint.

FM2 FM3 LW

Lista

PTY

TA AF Arriba

Lista fuentes Navi

Controles de recepción

Si los controles de recepción no aparecen, toque

la pantalla.

Indicaciones de recepción

AIcono de fuente actual*1

BNombre de banda, número de presintonía*2,

frecuencia*3/estado

CNivel de volumen*4

DEstado del ajuste (EQ7, RBE)

*1 Aparece solamente cuando se muestran los

controles.

*2 Aparece únicamente cuando se recibe una

emisora presintonizada.

*3 Durante la recepción de una emisora RDS,

aparece el nombre del servicio del programa. Para

obtener información detallada, consulte “RDS” en

la página 21.

*4 Si ATT está activado, aparece .

1“Lista fuentes”

Toque esta tecla para abrir la lista de

fuentes. (página 14)

2“ATT”

Toque esta tecla para atenuar el sonido.

Para cancelar esta función, vuelva a tocar

la tecla.

3“TA”

Toque esta tecla para ajustar TA en RDS.

(página 22)

4“AF”

Toque esta tecla para ajustar AF en RDS.

(página 22)

5“Navi”

Toque esta tecla para entrar en el modo de

navegación. (página 18)

6“Arriba”

Toque esta tecla para abrir el menú

superior. (página 14)

7m/M

Toque estas teclas para sintonizar

emisoras manualmente.

Manténgalas pulsadas para ir saltando las

frecuencias.

8./>

Toque estas teclas para sintonizar

emisoras automáticamente.

9“Banda”

Toque esta tecla para abrir la lista de

bandas y cambiar de banda.

ATT

Banda Menú re-

cepción

Lista

presint.

Lista

PTY

TA AF Arriba

Lista fuentes Navi

789

2 3 4 6

0 qa qs

0“Menú recepción”

Toque esta tecla para abrir el menú de

recepción, que incluye las siguientes

opciones.

•“Mono”: tóquela para activar el modo

monoaural cuando la recepción de FM

sea defectuosa. Para restaurar la

recepción en estéreo, seleccione

“DESACT.”.

•“Local”: tóquela para sintonizar

únicamente las emisoras con una señal

más intensa. Para sintonizar las

emisoras normalmente, seleccione

“DESACT.”.

•“Regional” (página 22)

qa “Lista presint.”

Toque esta tecla para obtener una lista de

las emisoras almacenadas o para

almacenar emisoras. (página 21)

qs “Lista PTY”

Toque esta tecla para abrir la lista PTY.

(página 22)

ATT

Banda Menú re-

cepción

Lista

presint.

Lista

PTY

TA AF Arriba

Lista fuentes Navi

Almacenamiento y recepción

de emisoras

Precaución

Para sintonizar emisoras mientras conduce,

utilice la función Memoria de la mejor sintonía

(BTM) para evitar accidentes.

Almacenamiento automático

— BTM

1Toque “Lista fuentes” y, a

continuación, “Sintonizador”.

Para cambiar de banda, toque “Banda” y, a

continuación, seleccione la banda que desee

(“FM1”, “FM2”, “FM3”, “MW” o “LW”).

2Toque “Lista presint.” y, a

continuación, “BTM”.

La unidad almacena las seis primeras

emisoras disponibles en la lista de emisoras

presintonizadas (“P1” - “P6”).

La unidad emite un pitido al almacenar el

ajuste.

Almacenamiento manual

1Mientras recibe la emisora que desea

almacenar, toque “Lista presint.”.

2Toque “Memoria” y, a continuación,

toque un número de la lista (“P1” -

“P6”).

Aparecerá el número y la pantalla de

confirmación.

3Toque “Sí”.

La emisora quedará almacenada.

Nota

Si intenta almacenar otra emisora en el mismo

número, se reemplazará la que estaba almacenada

previamente.

Sugerencia

Si almacena una emisora RDS, el ajuste de AF/TA

también se almacenará (página 22).

Recepción de emisoras

almacenadas

1Seleccione la banda y, a continuación,

toque “Lista presint.”.

2Toque el número deseado (“P1” -

“P6”).

RDS

Descripción general

Las emisoras FM con servicio de sistema de

datos de radio (RDS) envían información digital

inaudible junto con la señal del programa de

radio normal.

Elementos de la pantalla

ANombre de banda, número de presintonía,

frecuencia (nombre de servicio de programa),

datos RDS, TA*1

BEstéreo*2, RDS*3, TP*4

CReloj

*1 Durante la información del tráfico.

*2 Durante la recepción de FM.

*3 Durante la recepción de RDS.

*4 Durante la recepción de programas de tráfico.

Servicios RDS

Esta unidad proporciona servicios RDS

automáticamente del modo que se indica a

continuación:

AF (frecuencias alternativas)

Selecciona y vuelve a sintonizar la emisora que

tiene la señal más intensa de la red. Mediante

esta función, podrá escuchar sin interrupciones

el mismo programa durante trayectos de larga

distancia sin tener que volver a sintonizar la

misma emisora manualmente.

TA (anuncio de tráfico)/TP (programa de

tráfico)

Proporciona la información/los programas

actuales de tráfico. Cualquier información/

programa recibido interrumpirá la fuente

seleccionada en ese momento.

continúa en la página siguiente t

ATT

Banda Menú re-

cepción

Lista

presint.

Lista

PTY

TA AF Arriba

12:00

Lista fuentes Navi

Notas

•En función del país o región, no todas las funciones

del servicio RDS estarán disponibles.

•El servicio RDS no funcionará si la señal es

demasiado débil o si la emisora que sintoniza no

transmite datos RDS.

Ajuste de AF y TA

1Durante la recepción o reproducción,

pulse “AF” o “TA” para activar la

función deseada.

Cuando está activada, la tecla cambia de

color.

Para desactivar esta función, vuelva a tocar la

tecla.

Almacenamiento de emisoras RDS

con el ajuste de las funciones AF y

Es posible almacenar emisoras RDS junto con el

ajuste AF/TA. Si utiliza la función BTM, solo se

almacenan las emisoras RDS con el mismo

ajuste AF/TA.

Es posible almacenar ambos tipos de emisoras

manualmente, tanto si son RDS como si no, con

el ajuste AF/TA que corresponda.

1Ajuste AF/TA y, a continuación, almacene la

emisora con BTM o manualmente.

Recepción de anuncios de

emergencia

Con las funciones AF o TA activadas, los

anuncios de emergencia interrumpirán

automáticamente la fuente seleccionada en ese

momento.

Sugerencia

Si ajusta el nivel de volumen durante un anuncio de

tráfico, ese nivel se guardará en la memoria para los

siguientes anuncios de tráfico, independientemente

del nivel de volumen normal.

Permanencia en un programa

regional — Regional

Si la función AF está activada, la configuración

de fábrica de la unidad limita la recepción a una

región específica, por lo que no cambiará a otra

emisora regional con una frecuencia más intensa.

Si abandona la zona de recepción de dicho

programa regional, desactive la función regional

durante la recepción de FM.

Toque “Menú recepción” y, a continuación, la

casilla “Regional” para ajustarla en “DESACT.”.

Nota

Esta función no está disponible en el Reino Unido ni

en algunas otras zonas.

Función Local Link (solo en el Reino

Unido)

Esta función permite seleccionar otras emisoras

locales de la zona, aunque no estén almacenadas

en los números.

1Durante la recepción de FM, toque “Lista

presint.” y, a continuación, un número (“P1” -

“P6”) en el cual esté almacenada una emisora

local.

2Cuando hayan pasado 5 segundos, vuelva a

tocar el número de la emisora local.

Repita este procedimiento hasta recibir la

emisora local.

Selección de PTY

1Durante la recepción de FM, toque

“Lista PTY”.

La lista PTY aparecerá si la emisora transmite

datos PTY.

Para desplazarse por la lista, toque v/V.

2Toque el tipo de programa deseado.

La unidad busca emisoras que ofrezcan el tipo

de programa seleccionado.

Para cerrar la lista PTY, toque “Lista PTY”.

PTY (tipos de programa)

Muestra el tipo de programa que se recibe en

ese momento. También busca el tipo de

programa indicado.

CT (hora del reloj)

Los datos CT de la transmisión RDS ajustan la

hora del reloj.

Tipos de programas

Nota

No es posible utilizar esta función en países y

regiones en los que no estén disponibles los datos

PTY.

Ajuste de CT

1Ajuste “CT” en “ACTIV.” al configurar

esta opción (página 57).

Notas

•Es posible que la función CT no pueda utilizarse

aunque se reciba una emisora RDS.

•Puede haber alguna diferencia entre la hora de la

función CT y la hora real.

Discos

Reproducción de discos

En función del disco, es posible que algunas

operaciones sean diferentes o estén restringidas.

Consulte el manual de instrucciones

suministrado con el disco.

XNV-L77BT/770BT

1Pulse Z en la unidad principal.

El panel frontal se abre automáticamente.

2Inserte el disco (con la etiqueta hacia

arriba).

El panel frontal se cierra automáticamente y,

a continuación, se inicia la reproducción.

XNV-L66BT/660BT

1Inserte el disco (con la etiqueta hacia

arriba).

La reproducción se inicia automáticamente.

Si aparece el menú DVD

Toque la opción en el menú DVD.

Otra opción es utilizar el panel de control del

menú, que aparece al tocar fuera del menú DVD.

Toque b/v/V/B para desplazar el cursor y, a

continuación, “Enter” para confirmar.

Si el panel de control del menú no aparece al

tocar la pantalla, utilice el mando a distancia.

Acerca del menú DVD

Un DVD se divide en varias secciones, que conforman

una función de imagen o música. Estas secciones se

denominan “títulos”. Si reproduce un DVD que

contiene varios títulos, puede seleccionar el título que

desee mediante el menú superior del DVD. En los

DVD que permiten seleccionar opciones como, por

ejemplo, el idioma de los subtítulos o del sonido,

seleccione estos elementos mediante el menú DVD.

Si el disco contiene archivos JPEG

La presentación de diapositivas se inicia

automáticamente.

Para detener la reproducción

Mantenga pulsado (SOURCE/OFF) durante

1 segundo.

Nota

Los discos con formato DTS no son compatibles. El

sonido no se emitirá si el formato DTS está

seleccionado.

“News” (Noticias), “Current Affairs”

(Magazín), “Information” (Información),

“Sport” (Deportes), “Education”

(Educación), “Drama” (Arte), “Cultures”

(Cultura), “Science” (Ciencia), “Varied

Speech” (Varios), “Pop Music” (Música

pop), “Rock Music” (Música rock), “Easy

Listening” (Grandes éxitos), “Light

Classics M” (Música clásica ligera),

“Serious Classics” (Música clásica), “Other

Music” (Otros tipos de música), “Weather &

Metr” (Información meteorológica),

“Finance” (Economía), “Children’s Progs”

(Programa infantil), “Social Affairs”

(Sociedad), “Religion” (Religión), “Phone

In” (Entrada de teléfono), “Travel & Touring”

(Viajes), “Leisure & Hobby” (Ocio), “Jazz

Music” (Música jazz), “Country Music”

(Música country), “National Music” (Música

nacional), “Oldies Music” (Música

nostálgica), “Folk Music” (Música folk),

“Documentary” (Documentales)

continúa en la página siguiente t

Para expulsar el disco

XNV-L77BT/770BT

1Pulse Z en la unidad principal.

El panel frontal se abre automáticamente y, a

continuación, se expulsa el disco.

2Pulse Z en la unidad principal para cerrar el

panel frontal.

Nota

El panel frontal se cierra automáticamente después

de que suene la alarma de precaución.

XNV-L66BT/660BT

Pulse Z en la unidad principal.

Controles de reproducción

Si los controles de reproducción no aparecen,

toque la pantalla.

ATT TA AF Arriba

Menú reprod.

SHUF

Control

DVD

Lista fuentes Navi

2 3 4 6

Información común para todos los discos/

formatos

ATT TA AF Arriba

Menú reprod.

SHUF

Control

DVD

Lista fuentes Navi

1“Lista fuentes”

Toque esta tecla para abrir la lista de

fuentes. (página 14)

2“ATT”

Toque esta tecla para atenuar el sonido.

Para cancelar esta función, vuelva a tocar

la tecla.

3“TA”

Toque esta tecla para ajustar TA en RDS.

(página 22)

4“AF”

Toque esta tecla para ajustar AF en RDS.

(página 22)

ATT TA AF Arriba

Menú reprod.

SHUF

Panel PBC

Lista fuentes Navi

ATT

Álbum

TA AF Arriba

Menú reprod.

SHUF

Lista

Lista fuentes Navi

MPEG-4

ATT

Álbum

TA AF Arriba

Menú reprod.

SHUF

Lista

Lista fuentes

ZAP

Navi

*1 La velocidad depende del formato o del método de

grabación.

*2 Esta opción estará disponible o no en función del

disco.

*3 Cuando aparezca el cuadro para la introducción de

4 dígitos, introduzca el código de idioma

(página 80) del idioma deseado.

Nota

Si el disco contiene varios tipos de archivo, solamente

se puede reproducir el tipo de archivo seleccionado

(audio/vídeo/imagen). Para obtener información

detallada acerca de cómo seleccionar el tipo de

archivo, consulte “Selección de un tipo de archivo” en

la página 38.

Notas sobre la reproducción de JPEG

•Si se gira una imagen de gran tamaño, es posible

que tarde un tiempo en aparecer en pantalla.

•Los archivos JPEG progresivos no se pueden

mostrar en esta unidad.

5“Navi”

Toque esta tecla para entrar en el modo de

navegación. (página 18)

6“Arriba”

Toque esta tecla para abrir el menú

superior. (página 14)

7./>

Toque una de estas teclas para saltar un

capítulo/pista/escena/imagen/archivo.

Manténgala pulsada momentáneamente

para retroceder o avanzar rápidamente en

el vídeo; a continuación, púlsela varias

veces para cambiar la velocidad (× 2 t

×12 t × 120 t ×2…)*

1. Para

cancelar esta función, toque u.

Manténgala pulsada para retroceder o

avanzar rápidamente en una pista de

audio.

Durante una pausa, manténgala pulsada

> para reproducir el vídeo a cámara

lenta. Para cancelar esta función, suelte la

tecla.

Toque esta tecla para poner en pausa o

reanudar la reproducción tras la pausa.

9“Menú reprod.”

Toque esta tecla para abrir el menú de

reproducción, que incluye las siguientes

opciones.

•“Repetir”/“Aleatoria” (página 29)

•“Nivel de Dolby D” (solamente para

la reproducción de DVD VIDEO)

(página 27)

•“Estéreo” (solamente para la

reproducción de VCD/CD/MP3/WMA/

AAC) (página 27)

•“Giro imagen” (solamente para la

reproducción de JPEG): toque esta tecla

para girar una imagen hacia la izquierda

o la derecha.

•“Audio” (solamente para la

reproducción de Xvid/MPEG-4)

(página 27)

0“Control DVD”

Toque esta tecla para abrir el menú del

DVD, que incluye las siguientes

opciones.

•“Audio”: toque esta tecla varias veces

para seleccionar el idioma/formato de

audio. (página 27)*2

•“Subtítulo”: toque esta tecla varias

veces para desactivar/seleccionar el

idioma de los subtítulos.*2*3

•“Ángulo”: toque esta tecla varias veces

para cambiar el ángulo de visión.*2

•“Menú super.”: toque esta tecla para

abrir el menú superior del DVD.*2

•“Menú”: toque esta tecla para abrir el

menú del disco.*2

qa “Panel PBC”

Toque esta tecla para mostrar el panel de

control del menú PBC. (página 26)

qs “Álbum” –/+

Toque esta tecla para saltar un álbum

(carpeta) de MP3/WMA/AAC/JPEG/

Xvid/MPEG-4.

qd “Lista”

Toque esta tecla para ver una lista de

archivos de pistas/imágenes/vídeo.

(página 37)

qf “ZAP”

Toque esta tecla para acceder al modo

ZAPPIN. (página 38)

Indicaciones de reproducción

Si las indicaciones no aparecen, toque la

pantalla.

En el caso de los discos de audio, siempre se

muestran algunas indicaciones durante la

reproducción.

AIcono de fuente actual

BNivel de volumen*1

CFormato, estado de la reproducción, tiempo

de reproducción transcurrido*2, capítulo/

título/álbum (carpeta)/número de pista*3*4,

formato de audio*5, estado del ajuste (CSO,

EQ7, RBE)

DEstado de la reproducción, tiempo de

reproducción transcurrido*2

ENombre de la pista, nombre del álbum,

nombre del artista

FVisualización del material gráfico del

álbum*6

GFormato, número de pista, número de

álbum*7, estado del ajuste (CSO, EQ7, RBE)

*1 Si ATT está activado, aparece .

*2 Durante la reproducción de JPEG o de VCD con

las funciones PBC, no aparece ninguna indicación.

*3 Las indicaciones difieren en función del disco o

formato.

*4 Cuando se reproduce un VCD con las funciones

PBC (página 26), no aparece ninguna indicación.

*5 Solo DVD.

*6 El tamaño recomendado es de 240 × 240 a 960 ×

960 píxeles.

*7 Solamente MP3/WMA/AAC.

Uso de las funciones PBC

(control de reproducción)

El menú PBC ayuda activamente a realizar las

operaciones mientras se reproduce un VCD

compatible con PBC.

1Active la reproducción de un VCD

compatible con PBC.

Aparece el menú PBC.

2Toque “Panel PBC”.

Aparece el panel de control del menú.

3Toque una teclas del teclado numérico

para seleccionar la opción que desee

y, a continuación, toque “Enter”.

4Siga las instrucciones del menú para

realizar operaciones interactivas.

Para volver a la pantalla anterior, pulse O.

Para ocultar los controles, toque “Cerrar”.

Reproducción sin las funciones PBC

1Sin ninguna fuente seleccionada,

toque “Lista fuentes” y, a

continuación, .

2Toque “Visual”.

Aparece el menú de ajustes visual.

3Toque v/V para desplazarse por el

menú y, a continuación, toque “PBC

CD video” para ajustarlo en “DESAC.”.

4Reproduzca un VCD.

El menú PBC no aparece durante la

reproducción.

Notas

•Las opciones del menú y los procedimientos de

funcionamiento difieren en función del disco.

•Durante la reproducción PBC, el número de pista, el

elemento reproducido, etc., no aparecen en la

pantalla de reproducción.

•La función de reanudar la reproducción no está

disponible durante la reproducción sin PBC.

ATT TA AF Arriba

Menú reprod.

SHUF

Control

DVD

Lista fuentes Navi

B C

MPEG-4

ATT

Álbum

TA AF Arriba

Menú reprod.

SHUF

Lista

Lista fuentes Navi

D E F

ZAP

Configuración de los ajustes de

audio

Nota

Los discos con formato DTS no son compatibles. El

sonido no se emitirá si el formato DTS está

seleccionado.

Cambio del idioma/formato de

audio

El idioma del audio se puede cambiar si el disco

se graba con pistas multilingües. También puede

cambiar el formato de audio cuando reproduzca

un disco grabado en varios formatos de audio

(por ejemplo, Dolby Digital).

1Durante la reproducción, toque

“Control DVD”.

2Toque “Audio” varias veces hasta que

aparezca el idioma/formato de audio

deseado.

El idioma de audio se cambia entre los

idiomas disponibles.

Cuando aparezca el cuadro para la

introducción de 4 dígitos, introduzca el

código de idioma (página 80) del idioma

deseado.

Si se muestra el mismo idioma dos veces o

más, significa que el disco está grabado en

varios formatos de audio.

*El nombre del formato y los números de canal

aparecen de la manera siguiente:

Ejemplo: Dolby Digital 5.1 canales

Para cerrar el menú de control del DVD, toque

“Control DVD”.

Cambio del canal de audio

Al reproducir un VCD/CD/MP3/WMA/AAC/

Xvid/MPEG-4, puede escuchar el canal

izquierdo y derecho, solo el canal derecho o solo

el canal izquierdo a través de los altavoces

derecho e izquierdo.

Las opciones se indican a continuación.

“2-Canales”: sonido estéreo estándar

(predeterminado)

“Canal izq.”: sonido del canal izquierdo

(monoaural)

“Canal der.”: sonido del canal derecho

(monoaural)

Para VCD/CD/MP3/WMA/AAC

1Durante la reproducción, toque “Menú

reprod.” y, a continuación, “Estéreo”

varias veces hasta que aparezca el

canal de audio deseado.

Para Xvid/MPEG-4

1Durante la reproducción, toque “Menú

reprod.” y, a continuación, “Audio”

varias veces hasta que aparezca el

canal de audio deseado.

Para cerrar el menú de reproducción, toque

“Menú reprod.”.

Nota

Es posible que no pueda cambiar el ajuste de audio

en función del disco.

Sugerencia

Estas operaciones también pueden realizarse a través

del mando a distancia pulsando (AUDIO) varias

veces.

Ajuste del nivel de salida de audio

— Nivel de Dolby D

Puede ajustar el nivel de salida de audio de un

DVD grabado en formato Dolby Digital, para

reducir las diferencias de nivel de volumen entre

los discos.

1Durante la reproducción, toque “Menú

reprod.”.

2Toque la casilla “Ajustar” para

ajustarla en “ACTIVAR”.

3Toque –/+ varias veces para ajustar el

nivel de salida.

El nivel de salida se puede ajustar en pasos

individuales entre –10 y +10.

Para cerrar el menú de reproducción, toque

“Menú reprod.”.

ATT TA AF Arriba

Menú reprod.

SHUF

Control

DVD

Lista fuentes

Audio Subtítulo Ángulo MenúMenú super.

Audio 1: English Dolby D 3/2.1

Navi

Idioma de audio

Formato de audio/números de canal*

Dolby D 3 / 2 . 1

Canal posterior × 2

Canal frontal × 2 +

Canal central × 1 Canal LFE × 1

MPEG-4

Bloqueo de discos

— Bloqueo de seguridad

*Excepto DVD-R/DVD-R DL/DVD-RW en modo VR.

Puede bloquear un disco o ajustar restricciones

de reproducción en función de un nivel

predeterminado como, por ejemplo, la edad del

usuario. Las escenas restringidas se pueden

bloquear o sustituir por escenas diferentes

cuando se reproduce un DVD compatible con el

bloqueo de seguridad.

Activación del bloqueo de

seguridad

1Sin ninguna fuente seleccionada,

toque “Lista fuentes” y, a

continuación, .

2Toque “Visual”.

Aparece el menú de ajustes visual.

3Toque v/V para desplazarse por el

menú y, a continuación, toque

“Bloqueo segurid. DVD”.

Aparece la pantalla de ajuste de contraseña.

4Utilice las teclas del teclado numérico

para introducir su contraseña y, a

continuación, “OK”.

5Para confirmarla, use las teclas del

teclado numérico para volver a

introducir su contraseña y, a

continuación, toque “OK”.

El ajuste se ha guardado.

Para eliminar un número previamente

introducido, toque “Borrar”.

Para volver a la pantalla anterior, pulse “Atrás”.

Desactivación del bloqueo de

seguridad

1Siga los pasos anteriores del 1 al 3.

Aparecerá la pantalla de desbloqueo.

2Utilice las teclas del teclado numérico para

introducir su contraseña actual.

Aparecerá “Seguridad desbloqueada” y se

desactivará el bloqueo de seguridad.

Cambio de contraseña

Desactive el bloqueo de seguridad y, a

continuación, utilice la nueva contraseña para

volver a activarlo.

Cambio de zona y de nivel de

calificación de películas

Los niveles de restricción se pueden ajustar en

función de la zona y de las calificaciones de las

películas.

1Sin ninguna fuente seleccionada,

toque “Lista fuentes” y, a

continuación, .

2Toque “Visual”.

Aparece el menú de ajustes visual.

3Toque v/V para desplazarse por el

menú y, a continuación, toque “Área

padres DVD”.

Una vez activado el bloqueo de seguridad,

aparece una pantalla para introducir la

contraseña.

Para cambiar el ajuste, introduzca la

contraseña.

Aparecen las opciones.

4Toque la zona que desee para aplicar

las calificaciones de las películas.

Si selecciona “Otra”, introduzca el código de

zona que seleccione de “Lista de códigos de

zona” en la página 80 mediante las teclas del

teclado numérico.

5Toque “Calificac.padres DVD”.

Aparecen las opciones.

Cuanto más bajo sea el número, más estricto

será el nivel de restricción.

6Toque la calificación que desee.

El ajuste se ha guardado.

Para volver a la pantalla anterior, pulse “Atrás”.

Reproducción aleatoria y

repetición

1Durante la reproducción, toque “Menú

reprod.” y, a continuación, la casilla

“Repetir” o “Aleatoria” varias veces

hasta que aparezca la opción deseada.

Se inicia la reproducción aleatoria o la

repetición.

Para cerrar el menú de reproducción, toque

“Menú reprod.”.

A continuación se indican las opciones de

repetición y el orden de cambio de cada disco o

formato.

A continuación se indican las opciones de

reproducción aleatoria y el orden de cambio de

cada disco o formato.

*1 Solamente está disponible al reproducir las

versiones 1.0/1.1 de VCD o bien la versión 2.0 de

VCD sin las funciones PBC.

*2 Excepto DVD-R/DVD-R DL/DVD-RW en modo VR.

Disco/

formato Opciones

“DESACT.”: vuelve al modo

de reproducción normal.

“Capítulo”: repite el capítulo

actual.

“Título”: repite el título actual.

*1“DESACT.”: vuelve al modo

de reproducción normal.

“Pista”: repite la pista actual.

“DESACT.”: vuelve al modo

de reproducción normal.

“Pista”: repite la pista actual.

“Álbum”: repite el álbum

actual (carpeta).

“DESACT.”: vuelve al modo

de reproducción normal.

“Imagen”: repite la imagen

actual.

“Álbum”: repite el álbum

actual.

MPEG-4

ATT TA AF Arriba

Menú reprod.

SHUF

Control

DVD

Lista fuentes

Capítulo DESACT. ACTIVAR

Repetir Aleatoria Ajustar Nivel de Dolby D 0

Navi

Disco/

formato Opciones

“DESACT.”: vuelve al modo

de reproducción normal.

“Película”: repite el archivo de

vídeo actual.

“Álbum”: repite el álbum

actual (carpeta).

Disco/

formato Opciones

“DESACT.”: vuelve al modo

de reproducción normal.

“Título”: reproduce los

capítulos del título actual en

orden aleatorio.

“DESACT.”: vuelve al modo

de reproducción normal.

“Disco”: reproduce las pistas

del disco actual en orden

aleatorio.

“DESACT.”: vuelve al modo

de reproducción normal.

“Álbum”: reproduce pistas/

imágenes/archivos de vídeo del

álbum actual (carpeta) en orden

aleatorio.

MPEG-4

Reproducción de búsqueda

directa

Puede localizar directamente el punto que desee

especificando el número de título, el número de

capítulo, etc.

1Durante la reproducción, pulse los

botones numéricos del mando a

distancia para introducir el número de

un elemento (pista, título, etc.) y, a

continuación, pulse (ENTER).

La reproducción se inicia desde el principio

del punto seleccionado.

Los elementos que pueden buscarse de un disco/

formato son los siguientes.

DVD: título o capítulo*1

VCD*2/CD/MP3/WMA/AAC: pista

JPEG: imagen

Xvid/MPEG-4: película

*1 El elemento de búsqueda depende del ajuste.

*2 Solamente está disponible al reproducir un VCD

sin las funciones PBC.

Ajuste del elemento de búsqueda

(solamente DVD)

Puede ajustar el elemento de búsqueda (título o

capítulo) para la reproducción de DVD.

1Toque “Lista fuentes” y, a

continuación, toque .

2Toque “Visual”.

Aparece el menú de ajustes visual.

3Toque v/V para desplazarse por el

menú y, a continuación, toque

“Búsqueda directa DVD” para

ajustarla en “Capítulo” o “Título”.

El ajuste se ha guardado.

Para volver a la pantalla anterior, pulse “Atrás”.

Operaciones con el dispositivo USB

Para obtener información detallada sobre la

compatibilidad de su dispositivo USB, visite el

sitio web de soporte técnico.

• Se pueden utilizar los dispositivos USB de tipo

MSC (Clase de almacenamiento masivo) y

MTP (Protocolo de transferencia multimedia)

que cumplan con el estándar USB.

• Los códecs compatibles son MP3 (.mp3),

WMA (.wma), AAC (.m4a), JPEG (.jpg), Xvid

(.avi) y MPEG-4 (.mp4).

• Es recomendable realizar una copia de

seguridad de los datos en un dispositivo USB.

Notas

•Conecte el dispositivo USB después de poner en

marcha el motor.

En función del dispositivo USB, es posible que se

produzcan daños o fallos de funcionamiento si se

conecta antes de poner en marcha el motor.

•Es posible que los archivos de gran tamaño tarden

algún tiempo en iniciar la reproducción.

Reproducción desde un

dispositivo USB

1Extraiga la tapa del conector USB y

conecte el dispositivo USB al conector

USB.

La reproducción se inicia automáticamente.

Si el dispositivo USB ya está conectado,

toque “Lista fuentes” y, a continuación,

“iPod/USB” para iniciar la reproducción.

Para obtener información detallada sobre la

ubicación del conector USB, consulte la guía

“Instalación/Conexiones” suministrada.

Acerca de los controles y las

indicaciones de reproducción

Puede controlar la reproducción de USB del

mismo modo que la reproducción de discos. Para

obtener información detallada, consulte

“Controles de reproducción” en la página 24.

Para obtener información detallada sobre las

indicaciones de reproducción, consulte

“Indicaciones de reproducción” en la página 26.

Para detener la reproducción

Mantenga pulsado (SOURCE/OFF) durante

1 segundo.

MPEG-4

Sitio Web de soporte técnico en línea

http://support.sony-europe.com/

Para desconectar el dispositivo USB

Detenga la reproducción y, a continuación,

desconéctelo.

No desconecte el dispositivo USB durante la

reproducción, porque sus datos se podrían dañar.

Notas sobre el uso

•No utilice dispositivos USB tan grandes o pesados

que puedan caerse debido a la vibración o que

puedan causar una pérdida de conexión.

•No deje dispositivos USB en el interior de un

vehículo estacionado, ya que podría provocar un

fallo de funcionamiento.

•Esta unidad no reconoce dispositivos USB

conectados a través de un concentrador USB.

•Asegúrese de usar el cable USB suministrado con el

dispositivo si se necesita un cable al establecer una

conexión USB.

Notas sobre la reproducción

•Si un dispositivo USB contiene varios tipos de

archivo, solamente se puede reproducir el tipo de

archivo seleccionado (audio/vídeo/imagen). Para

obtener información detallada acerca de cómo

seleccionar el tipo de archivo, consulte “Selección

de un tipo de archivo” en la página 38.

•Las indicaciones que se muestran variarán en

función del dispositivo USB, el formato de grabación

y los ajustes. Para obtener información detallada,

visite el sitio web de soporte técnico.

•El número máximo de datos que se pueden

visualizar es:

– carpetas (álbumes): 256

– archivos (pistas): 2.000

•Es posible que la reproducción tarde algún tiempo

en empezar, en función de la cantidad de datos

grabados.

•Los archivos DRM (gestión de derechos digitales)

no siempre se reproducen.

•Durante la reproducción o el avance rápido/

retroceso de un archivo MP3/WMA/AAC grabado en

VBR (velocidad de bits variable), es posible que el

tiempo de reproducción transcurrido no coincida con

la realidad.

•No se garantiza la reproducción de archivos de

compresión sin pérdidas.

Reproducción aleatoria y

repetición

1Durante la reproducción, toque “Menú

reprod.” y, a continuación, la casilla

“Repetir” o “Aleatoria” varias veces

hasta que aparezca la opción deseada.

Se inicia la reproducción aleatoria o la

repetición.

Las opciones de repetición son:

Las opciones de reproducción aleatoria son:

*1 Las opciones dependen del tipo de archivo.

*2 Cuando existen dos unidades o más en el

dispositivo USB.

Para cerrar el menú de reproducción, toque

“Menú reprod.”.

Disfrute de la música según su

estado de ánimo — SensMe™

Las exclusivas funciones “canales SensMe™” y

“ánimo SensMe™” de Sony agrupan pistas

automáticamente en función del canal o del

estado de ánimo y le permiten disfrutar de la

música de manera intuitiva.

Antes de utilizar la función

SensMe™

A continuación se indica el procedimiento básico

necesario para disfrutar de la función SensMe™

en la unidad.

1Instalación de “SensMe™ Setup” y

“Content Transfer” en el ordenador

Para empezar, instale “SensMe™ Setup” y

“Content Transfer” desde el CD-ROM

suministrado.

“DESACT.”: vuelve al modo de reproducción

normal.

“Pista”/“Imagen”/“Película”*1: repite la

pista/la imagen/el archivo de vídeo actual.

“Álbum”: repite el álbum actual (carpeta).

“Unidad”*2: repite la unidad actual.

“DESACT.”: vuelve al modo de reproducción

normal.

“Álbum”: reproduce pistas/imágenes/archivos

de vídeo del álbum actual (carpeta) en orden

aleatorio.

continúa en la página siguiente t

Content

Transfer

SensMe™

Setup

2Registro de un dispositivo USB

mediante “SensMe™ Setup”

Conecte un dispositivo USB al ordenador y

lleve a cabo el registro mediante “SensMe™

Setup” para activar la función SensMe™ en

esta unidad.

Sugerencia

El registro se puede llevar a cabo junto con el

procedimiento de instalación o bien después de la

instalación.

3Transferencia de pistas al dispositivo

USB mediante “Content Transfer”

A fin de agrupar pistas por canal o ánimo, es

necesario analizar los patrones de sonido de

pista mediante 12 TONE ANALYSIS, que

está cargado en “Content Transfer”.

Con el dispositivo USB conectado a su

ordenador, podrá arrastrar y soltar pistas desde

el Explorador de Windows o iTunes, etc. hasta

“Content Transfer”.

Tanto los análisis como la transferencia de

pistas se llevarán a cabo mediante “Content

Transfer”.

4Conexión del dispositivo USB y uso de

la función SensMe™ en la unidad

Conecte el dispositivo USB configurado. A

continuación, puede disfrutar de “canales

SensMe™” o “ánimo SensMe™” en esta

unidad.

Instalación de “SensMe™ Setup” y

“Content Transfer” en el ordenador

Es necesario utilizar el software suministrado

(“SensMe™ Setup” y “Content Transfer”) para

activar la función SensMe™ en esta unidad.

Instale el software en el ordenador desde el CD-

ROM suministrado.

1Inserte el CD-ROM suministrado en el

ordenador.

El Asistente de instalación se ejecuta

automáticamente.

2Siga las instrucciones en pantalla para

completar la instalación.

Registro de un dispositivo USB

mediante “SensMe™ Setup”

Es necesario registrar el dispositivo USB para

activar la función SensMe™ en la unidad.

Si no se lleva a cabo el registro junto con el

procedimiento de instalación, siga los siguientes

pasos.

1Ejecute “SensMe™ Setup” en el

ordenador.

2Conecte un dispositivo USB al

ordenador.

3Siga las instrucciones en pantalla para

completar el registro.

Sugerencia

Si conecta un dispositivo USB registrado que

contenga pistas analizadas, el dispositivo USB puede

volver a eliminarse del registro.

Transferencia de pistas al

dispositivo USB mediante

“Content Transfer”

Para activar la función SensMe™ en esta unidad,

es necesario analizar y transferir las pistas al

dispositivo USB registrado mediante “Content

Transfer”.

1Conecte el dispositivo USB registrado

al ordenador.

Para “WALKMAN”, conecte el dispositivo

con el modo MTP.

Para dispositivos USB que no sean

“WALKMAN”, conecte el dispositivo con el

modo MSC.

“Content Transfer” se ejecuta

automáticamente.

Si aparece un mensaje, siga las instrucciones

en pantalla para continuar.

SensMe™

Setup

Content

Transfer

SensMe™

2Arrastre y suelte pistas desde el

Explorador de Windows o iTunes, etc.

hasta “Content Transfer”.

Se inicia el análisis y la transferencia de

pistas.

Para obtener información detallada sobre las

operaciones, consulte la ayuda de “Content

Transfer”.

Nota

Es posible que 12 TONE ANALYSIS tarde algún

tiempo en analizar las pistas, en función del entorno

informático.

Sugerencia

Con “Content Transfer”, se pueden transferir no solo

archivos de audio, sino también archivos de imagen o

de vídeo. Para obtener información detallada,

consulte la ayuda de “Content Transfer”.

Reproducción de pistas en canales

— canales SensMe™

“canales SensMe™” agrupa pistas en canales

automáticamente en función de su melodía.

Puede seleccionar y reproducir el canal que se

adapte a su estado de ánimo, actividades, etc.

1Conecte un dispositivo USB

configurado para la función

SensMe™.

2Toque “Lista fuentes” y, a

continuación, “SensMe™”.

3Toque “canales”.

Aparece la lista de canales.

4Toque v/V para desplazarse por la

lista de canales.

La reproducción de la primera pista del canal

actual se inicia desde la sección más melódica

o rítmica de la pista*.

*Es posible que no se detecte correctamente.

5Toque el canal que desee.

Se inicia la reproducción de las pistas del

canal seleccionado.

Notas

•En función de la pista, es posible que no se detecte

correctamente o que se agrupe en un canal que no

se ajuste al ánimo de la pista.

•Si el dispositivo USB conectado contiene muchas

pistas, es posible que tarde algún tiempo en iniciar

“canales SensMe™”, debido a la lectura de los

datos.

Sugerencia

Las pistas se reproducen en orden aleatorio. El orden

variará con cada selección de canal.

Lista de canales

xRecomendado, Mezclar todo

xCanales básicos

Reproduce las pistas según el tipo de música.

xCanales para conducir

Reproduce las pistas más adecuadas durante la

conducción.

Mezclar todo

Relajante

Enérgica

ZAP

“Mañana” (5:00 – 9:59)

“Día” (10:00 – 15:59)

“Tarde” (16:00 – 18:59)

“Noche” (19:00 – 23:59)

“Medianoche” (24:00 – 4:59)

Reproduce las pistas recomendadas para cada

momento del día.

Ajuste el reloj (página 65) para que el canal se

visualice correctamente.

“Mezclar todo”: reproduce todas las pistas

analizadas en orden aleatorio.

“Enérgica”: pistas alegres.

“Relajante”: pistas tranquilas.

“Suave”: pistas suaves y melancólicas.

“Optimista”: pistas positivas para levantar el

ánimo.

“Emocional”: pistas de baladas.

“De salón”: música de salón.

“Baile”: pistas de Rhythm&Rap,

Rhythm&Blues.

“Extrema”: pistas de rock intenso.

“Autopista”: pistas alegres y rápidas.

“Conducción relajada”: pistas de baladas

terapéuticas y entonadas.

“Viaje de fin de semana”: pistas positivas,

vivas y agradables.

“Recorrido nocturno”: pistas de jazz o

interpretadas al piano con un ánimo maduro.

“Fiesta”: pistas bailables y de tempo rápido.

continúa en la página siguiente t

Controles e indicaciones de

reproducción de “canales

SensMe™”

APara visualizar las teclas de control: “Lista

fuentes”, “ATT”, “TA”, “AF”, “Navi”,

“Arriba”. (página 24)

BPara desplazarse por la lista y seleccionar otro

canal.

CIndica el canal actual.

DIndica la visualización del material gráfico

del álbum*1.

EIndica el tiempo de reproducción

transcurrido, el nombre de la pista y el

nombre del artista.

FPara poner en pausa/reanudar la reproducción

tras la pausa.

GPara saltar una pista.

HPara acceder al modo ZAPPIN. (página 38)

Durante la reproducción en modo ZAPPIN de

los “canales SensMe™”, se reproducen las

secciones más melódicas o rítmicas*2 de las

pistas.

*1 El tamaño recomendado es de 240 × 240 a 960 ×

960 píxeles.

*2 Es posible que no se detecte correctamente.

Reproducción de pistas en mapas

de ánimo — ánimo SensMe™

“ánimo SensMe™” distribuye las pistas a modo

de puntos en un mapa de ánimo de dos ejes,

basado en las características de las pistas

individuales.

Al tocar el punto del mapa acorde con su estado

de ánimo, aparece un círculo alrededor del punto

que ha tocado y se reproducen las pistas que hay

en el interior del círculo.

1Conecte un dispositivo USB

configurado para la función

SensMe™.

2Toque “Lista fuentes” y, a

continuación, “SensMe™”.

3Toque “ánimo”.

Aparecen los dos ejes del mapa de ánimo.

4Toque el punto del mapa que desee.

Aparece un círculo alrededor del punto que

ha tocado y se inicia la reproducción de las

pistas del interior del círculo.

Se inicia la reproducción de la primera pista

desde la sección más melódica o rítmica*.

*Es posible que no se detecte correctamente.

Notas

•Solamente se trabaja con las últimas 200 pistas

transferidas mediante “Content Transfer”.

•En función de la pista, es posible que no se detecte

correctamente o que se sitúe en el mapa en una

posición poco adecuada para el ánimo de la pista.

•Si el dispositivo USB conectado contiene muchas

pistas, es posible que tarde algún tiempo en iniciar

“ánimo SensMe™” debido a la lectura de los datos.

Sugerencias

•En el mapa de ánimo, la pista reproducida en esos

momentos se indica con un punto verde.

•Las pistas se reproducen desde el exterior del

centro del círculo.

“Desplazam.matutino”: pistas vivas y

ligeras.

“Rumbo a casa”: pistas cálidas y relajantes.

Shuffle All

Relax

Enérgica

ZAP

A C D E

HGF

Ánimo

Tipo

Estilo

Hora ZAP

Rápido

Lento

Triste Feliz

Círculo

Puntos que representan pistas

Controles e indicaciones de

reproducción de “ánimo SensMe™”

APara visualizar las teclas de control: “Lista

fuentes”, “ATT”, “TA”, “AF”, “Navi”,

“Arriba”. (página 24)

BPara trasladar el círculo y reagrupar pistas.

CPara cambiar el tamaño del círculo: pequeño,

mediano o grande.

DIndica la visualización del material gráfico

del álbum*1.

EIndica el tiempo de reproducción

transcurrido, el nombre de la pista y el

nombre del artista.

FPara cambiar los parámetros del eje

horizontal.

GPara saltar una pista.

HPara poner en pausa/reanudar la reproducción

tras la pausa.

IPara acceder al modo ZAPPIN. (página 38)

Durante la reproducción en modo ZAPPIN de

“ánimo SensMe™”, se reproducen las

secciones más melódicas o rítmicas*2 de las

pistas.

*1 El tamaño recomendado es de 240 × 240 a

960 × 960 píxeles.

*2 Es posible que no se detecte correctamente.

Cambio de parámetros del eje

horizontal.

En el mapa de ánimo, puede cambiar los

parámetros del eje horizontal. Las pistas se

vuelven a situar en el mapa según las

características de los parámetros.

Operaciones con el iPod

Para obtener información detallada sobre la

compatibilidad de su iPod, consulte “Acerca de

iPod” en la página 70 o visite el sitio web de

soporte técnico.

En este Manual de instrucciones, el “iPod” se

utiliza como referencia general para las

funciones de iPod en el iPod y el iPhone, a

menos que se indique lo contrario en el texto o

las ilustraciones.

Reproducción de un iPod

1Baje el volumen de esta unidad.

2Extraiga la tapa del conector USB y

conecte el iPod al conector USB.

Se recomienda el uso del cable de conexión

USB opcional RC-202IPV.*1

Para obtener información detallada, consulte

la guía “Instalación/Conexiones”

suministrada.

La siguiente imagen aparece en la pantalla del

iPod*2 y, a continuación, se inicia la

reproducción desde el último elemento

reproducido.

Cuando el iPod ya esté conectado, para iniciar

la reproducción, toque “Lista fuentes” y, a

continuación, “iPod/USB”.

*1 Para reproducir vídeos desde un iPod con

vídeo, hace falta el RC-202IPV.

*2 Es posible que no aparezca con un iPod touch

o iPhone conectado o si el iPod fue

reproducido por última vez mediante el uso del

control del pasajero.

3Ajuste el volumen de esta unidad.

Haga esto Para seleccionar los

parámetros

Toque

“Ánimo” “Triste” – “Feliz”

Toque “Tipo” “Acúst.” – “Electr.”

Toque “Estilo” “Suave” – “Pesado”

Toque “Hora” “Mañana” – “Medianoche”

Ánimo

Tipo

Estilo

Hora ZAP

Rápido

Lento

Triste Feliz

A B C D E

IFGH

continúa en la página siguiente t

Sitio Web de soporte técnico en línea

http://support.sony-europe.com/

Acerca de los controles y las

indicaciones de reproducción

Puede controlar la reproducción del iPod del

mismo modo que la reproducción de discos. Para

obtener información detallada, consulte

“Controles de reproducción” en la página 24.

Para obtener información detallada sobre las

indicaciones de reproducción, consulte

“Indicaciones de reproducción” en la página 26.

Para detener la reproducción

Mantenga pulsado (SOURCE/OFF) durante

1 segundo.

Para desconectar el iPod

Detenga la reproducción y, a continuación,

desconéctelo.

No desconecte el iPod durante la reproducción,

ya que sus datos se podrían dañar.

Acerca del modo de reanudación

Cuando el iPod que se reproduce está conectado

al conector Dock, el modo de esta unidad pasa al

modo de reanudación y la reproducción se inicia

en el modo del iPod.

En el modo de reanudación, la reproducción

aleatoria/repetición no está disponible.

Advertencia para el iPhone

Al conectar un iPhone a través de USB, el volumen

del teléfono se controla a través del iPhone. A fin de

evitar sonidos altos e inesperados después de una

llamada, no aumente el volumen de la unidad durante

las llamadas telefónicas.

Nota

Esta unidad no reconoce los iPod conectados a través

de un concentrador USB.

Sugerencias

•Si la llave de encendido se coloca en la posición

ACC con la unidad activada, el iPod se recargará.

•Si se desconecta el iPod durante la reproducción,

“El dispositivo USB no está conectado.” aparece en

la pantalla de la unidad.

Ajuste del modo de

reproducción

Puede ajustar uno de los siguientes modos de

reproducción.

Para la reproducción de audio

“ALBUM”, “TRACK”, “GENRE”,

“PLAYLIST”, “ARTIST”, “MUSIC

PODCAST”*

Para la reproducción de vídeo

“MOVIE”, “RENTAL”, “TV SHOW”,

“MUSIC VIDEO”, “VIDEO PLAYLIST”,

“VIDEO PODCAST”*

*Es posible que no aparezcan en función del ajuste

del iPod.

1Durante la reproducción, toque

“Lista”.

2Toque “MUSIC” o “VIDEO”.

3Toque el modo de reproducción que

desee.

Para iniciar la reproducción, toque los

elementos que desee de la lista.

Para desplazarse por la lista, toque v/V.

Para saltar elementos del modo de

reproducción seleccionado

Durante la reproducción, toque –/+ del modo de

reproducción seleccionado.

Reproducción aleatoria y

repetición

1Durante la reproducción, toque “Menú

reprod.” y, a continuación, la casilla

“Repetir” o “Aleatoria” varias veces

hasta que aparezca la opción deseada.

Se inicia la reproducción aleatoria o la

repetición.

Para cerrar el menú de reproducción, toque

“Menú reprod.”.

Las opciones de repetición son:

Para la reproducción de audio

“DESACT.”: vuelve al modo de reproducción

normal.

“TRACK”: repite la pista actual.

“ALBUM”/“MUSIC PODCAST”/“ARTIST”/

“PLAYLIST”/“GENRE”*: repite el elemento

actual del modo de reproducción seleccionado.

Las opciones de reproducción aleatoria son:

*Varía en función del modo de reproducción

seleccionado.

Nota

Es posible que las opciones que se muestran en

pantalla no se ajusten a la operación actual.

Control directo de un iPod

— Control del pasajero

Puede controlar directamente un iPod conectado

a esta unidad.

1Durante la reproducción, toque “Menú

reprod.” y, a continuación, la casilla

“Control del pasajero” para ajustarla

en “ACTIVAR”.

Desactivación del control del

pasajero

Toque la casilla “Control del pasajero” para

ajustarla en “DESACT.”.

El modo de reproducción cambia a modo de

reanudación.

Para cerrar el menú de reproducción, toque

“Menú reprod.”.

Notas

•Para ver vídeo en esta unidad, es necesario que

active la salida de vídeo del iPod.

•El volumen solamente se puede ajustar mediante

esta unidad.

•El ajuste de la función repetir se desactivará si

cancela el modo de control del pasajero.

Funciones útiles

Obtención de una lista de

archivos de pistas/imágenes/

vídeo — Lista

Selección de un archivo de pistas/

imágenes/vídeo

Puede obtener una lista de archivos de álbumes/

carpetas/pistas/imágenes/vídeo y seleccionar el

que desee para reproducirlo.

Esta función es muy práctica, especialmente para

discos en formato MP3/WMA/AAC/JPEG/Xvid/

MPEG-4 o Dispositivo USB que contengan

varios álbumes/pistas, etc.

1Durante la reproducción, toque

“Lista”.

Aparece la lista de categorías o archivos del

elemento que se reproduce en esos

momentos.

Para trasladarse al nivel superior, toque .

Para desplazarse por la lista, toque v/V.

Para saltar páginas, toque la barra de posición

de la página.

2Toque el elemento que desee.

Se inicia la reproducción.

Para la reproducción de vídeo

“DESACT.”: vuelve al modo de reproducción

normal.

“TRACK”: repite el vídeo actual.

“RENTAL”/“TV SHOW”/“MUSIC VIDEO”/

“VIDEO PLAYLIST”/“VIDEO

PODCAST”*: repite el elemento actual del

modo de reproducción seleccionado.

Para la reproducción de audio

“DESACT.”: vuelve al modo de reproducción

normal.

“ALBUM”/“MUSIC PODCAST”/“ARTIST”/

“PLAYLIST”/“GENRE”*: reproduce pistas

del modo de reproducción seleccionado en

orden aleatorio.

“Dispositivo”: reproduce todas las pistas de

un iPod en orden aleatorio.

MPEG-4

File 01

File 02

File 03

File 04

File 05

File 06

Lista de contenidos

1/5

Barra de posición de la página

Selección de un tipo de archivo

Si el disco/dispositivo USB contiene varios tipos

de archivo, solamente se puede reproducir el tipo

de archivo seleccionado (audio/vídeo/imagen).

El orden de prioridad de reproducción de tipos de

archivo, inicialmente, se ajusta en audio, vídeo y,

a continuación, en imagen (por ejemplo, si el

disco contiene archivos de vídeo y archivos de

imagen, solamente se reproducen archivos de

vídeo). Puede seleccionar el tipo de archivo para

realizar una lista y, a continuación, seleccionar el

archivo que desee para reproducirlo.

1Durante la reproducción, toque

“Lista”.

2Toque y, a continuación, “Audio”,

“Imagen” o “Video” para seleccionar

el tipo de archivo.

3Toque el archivo que desee.

Se inicia la reproducción de los archivos

seleccionados.

Búsqueda de una pista

escuchando pasajes de pistas

— ZAPPIN™

Mientras reproduce pasajes de pista cortos de un

disco o dispositivo USB en secuencia, puede

buscar la pista que desee escuchar.

Esta función es muy práctica, por ejemplo,

cuando se busca una pista en modo aleatorio o

repetir aleatorio.

1Durante la reproducción de audio,

toque “ZAP”.

La reproducción se inicia desde un pasaje de

la pista siguiente.

El pasaje se reproduce durante un tiempo

establecido y la unidad emite un pitido antes

de iniciar el siguiente pasaje.

2Toque “ZAP” cuando se reproduzca

una pista que desee escuchar.

La pista que seleccione vuelve al modo de

reproducción normal desde el principio.

Para volver a buscar una pista mediante el

modo ZAPPIN, repita los pasos 1 y 2.

En el caso de la reproducción de

“canales SensMe™” o “ánimo

SensMe™”

Si accede al modo ZAPPIN durante la

reproducción de “canales SensMe™” o “ánimo

SensMe™”, se reproducen las secciones más

melódicas o rítmicas* de las pistas. Para obtener

información detallada sobre la función

SensMe™, consulte “Disfrute de la música según

su estado de ánimo — SensMe™” en la

página 31.

*Es posible que no se detecte correctamente.

Sugerencias

•Puede cambiar el tiempo de reproducción

(página 63), pero no podrá seleccionar el pasaje de

pista para reproducirlo.

•Puede desactivar el pitido que suena entre pasajes

de pista (página 63).

Uso de Comando por

movimientos

Para llevar a cabo las operaciones utilizadas con

más frecuencia, puede usar el siguiente grupo de

comandos en la pantalla de recepción/

reproducción.

MPEG-4

“ZAP”

tocado. La sección reproducida de

cada pista en modo ZAPPIN.

Haga esto Para

Trazar una

línea horizontal

(de izquierda a

derecha)

Recepción de radio:

búsqueda de emisoras hacia

delante.

(Funciona igual que >.)

Reproducción de DVD/

VCD:

salta un capítulo/pista hacia

delante.

(Funciona igual que >.)

Reproducción de JPEG/

Xvid/MPEG-4/audio:

salta un archivo/pista hacia

delante.

(Funciona igual que >.)

Para ver las instrucciones sobre

Comando por movimientos

Toque cuando aparezca en la esquina

superior derecha de la pantalla.

Llamada por el manos libres y

transmisión de audio — Bluetooth

Antes de utilizar la función

Bluetooth

Procedimiento básico de la función

Bluetooth

1Emparejamiento

Cuando conecte dispositivos Bluetooth por

primera vez, es necesario realizar un registro

mutuo. Este paso se denomina

“emparejamiento”. Este registro

(emparejamiento) solamente es necesario la

primera vez, porque esta unidad y los otros

dispositivos se reconocerán mutuamente de

forma automática la próxima vez.

Nota

Si elimina el registro del dispositivo desde esta

unidad, es necesario que vuelva a realizar el

emparejamiento.

2Conexión

Una vez realizado el emparejamiento, conecte

esta unidad y el dispositivo Bluetooth. En

función del dispositivo, la conexión se realiza

automáticamente junto con el

emparejamiento.

Haga esto Para

Trazar una

línea horizontal

(de derecha a

izquierda)

Recepción de radio:

búsqueda de emisoras hacia

atrás.

(Funciona igual que ..)

Reproducción de DVD/

VCD:

salta un capítulo/pista hacia

atrás.

(Funciona igual que ..)

Reproducción de JPEG/

Xvid/MPEG-4/audio:

salta un archivo/pista hacia

atrás.

(Funciona igual que ..)

Trazar una

línea vertical

(ascendente)

Recepción de radio:

recepción de emisoras

almacenadas (búsqueda hacia

delante).

Reproducción de DVD/

VCD/Xvid/MPEG-4:

avance rápido del vídeo.

Reproducción de JPEG/

audio:

salta un álbum hacia delante

(carpeta).

(Funciona igual que “Álbum”

+.)

Trazar una

línea vertical

(descendente)

Recepción de radio:

recepción de emisoras

almacenadas (búsqueda hacia

atrás).

Reproducción de DVD/

VCD/Xvid/MPEG-4:

retroceso del vídeo.

Reproducción de JPEG/

audio:

salta un álbum hacia atrás

(carpeta).

(Funciona igual que “Álbum”

–.)

continúa en la página siguiente t

3Llamada por el manos libres/

transmisión de audio

Puede realizar o recibir una llamada por el

manos libres, o bien escuchar el audio a través

de esta unidad.

Para obtener información detallada sobre la

compatibilidad de su dispositivo, visite el sitio

web de soporte técnico.

Indicaciones de estado de

Bluetooth

XNV-L77BT/770BT

XNV-L66BT/660BT

*Se ilumina cuando la señal de Bluetooth está

activada.

Instalación del micrófono

Para capturar su voz durante las llamadas por el

manos libres, es necesario que instale el

micrófono (suministrado).

Para obtener información detallada acerca de

cómo conectar el micrófono, consulte la guía

“Instalación/Conexiones” suministrada.

Sitio Web de soporte técnico en línea

http://support.sony-europe.com/

Indicador de señales de Bluetooth*

Ninguno: no se recibe señal

Bluetooth.

Iluminado: se recibe señal Bluetooth.

Ninguno: no hay ningún dispositivo

conectado para transmitir audio.

Parpadeando: hay una conexión en

curso.

Iluminado: hay un dispositivo

conectado.

Ninguno: no hay ningún teléfono

móvil conectado para llamar por el

manos libres.

Parpadeando: hay una conexión en

curso.

Iluminado: hay un teléfono móvil

conectado.

Indica la intensidad de la señal del

teléfono móvil conectado.

Indica el estado de la batería del

teléfono móvil conectado.

ATT

Llamando

Name

0123456789

Indicaciones de estado de Bluetooth

Emparejamiento

El emparejamiento solamente es necesario la

primera vez que se conecte a un dispositivo

Bluetooth (teléfono móvil, etc.).*1

Para emparejar esta unidad con un dispositivo

Bluetooth, es necesario que introduzca la misma

clave de acceso*2 en esta unidad y en el

dispositivo Bluetooth. La clave de acceso puede

ser un número que haya seleccionado usted

mismo o un número determinado por el

dispositivo Bluetooth. Para obtener información

detallada, consulte el manual del dispositivo

Bluetooth.

*1 Si elimina el registro del dispositivo desde esta

unidad, es necesario que vuelva a realizar el

emparejamiento.

*2 La clave de acceso puede recibir distintos nombres

(“código de acceso”, “código PIN”, “número PIN”,

“contraseña”, etc.) en función del dispositivo

Bluetooth.

Sugerencia

Puede emparejar hasta 9 dispositivos.

Búsqueda desde esta unidad

Compruebe primero que el otro dispositivo

Bluetooth esté ajustado para permitir la búsqueda

(es decir, que sea detectable).

1Seleccione la fuente Bluetooth.

Para seleccionar Teléfono Bluetooth, pulse

(TOP) y, a continuación, toque “Teléfono

BT” en el menú superior.

Para seleccionar Audio Bluetooth, toque

“Lista fuentes” y, a continuación, “Audio

BT”.

2Toque “Menú BT”.

En el caso de Audio Bluetooth, toque “Menú

reprod.” y, después, “Menú BT”.

Aparece el menú de ajustes Bluetooth.

3Toque “Buscar”.

Se inicia la búsqueda de dispositivos

Bluetooth con los que se pueda establecer la

conexión.*1*2

Una vez completada la búsqueda, aparece la

lista de dispositivos detectados*3.

*1 Si la señal de Bluetooth de esta unidad está

desactivada, se activará automáticamente

cuando se inicie la búsqueda.

*2 El tiempo de búsqueda variará en función del

número de dispositivos que se puedan

conectar.

*3 Se visualiza el nombre o la dirección (si el

nombre no está disponible) de los dispositivos

detectados.

4Toque el dispositivo que desee

conectar.

5Seleccione el tipo de conexión.

Toque “Conexión manos libres” para utilizar

la llamada por el manos libres.

Toque “Conexión audio” para hacer uso de la

transmisión de audio.

Se inicia el emparejamiento y aparece la

pantalla de introducción de la clave de acceso.

6Utilice las teclas del teclado numérico

para introducir la clave de acceso y, a

continuación, toque “OK”.

Es necesario que realice esta operación

también en el otro dispositivo Bluetooth.

El emparejamiento se ha completado y esta

unidad está conectada al otro dispositivo

Bluetooth.

Cuando la conexión se realiza correctamente,

aparece o en la parte inferior de la

pantalla.

Búsqueda desde el dispositivo

Bluetooth

A continuación se explica el procedimiento para

buscar esta unidad desde el otro dispositivo

Bluetooth.

1Seleccione la fuente Bluetooth.

Para seleccionar Teléfono Bluetooth, pulse

(TOP) y, a continuación, toque “Teléfono

BT” en el menú superior.

Para seleccionar Audio Bluetooth, toque

“Lista fuentes” y, a continuación, “Audio

BT”.

2Toque “Menú BT”.

En el caso de Audio Bluetooth, toque “Menú

reprod.” y, después, “Menú BT”.

Aparece el menú de ajustes Bluetooth.

3Toque “Señal” y, a continuación, “Sí”

para ajustar “Señal” en “ACTIV.”.

La señal de Bluetooth de esta unidad está

activada.

1/2

ATTAtrás Arriba

Menú BT

Señal

Detectable

Nombre del dispositivo

Buscar

Lista de dispositivos

DESAC. / ACTIV.

Ocultar / Mostrar

continúa en la página siguiente t

4Toque “Detectable” para ajustarlo en

“Mostrar”.

Esta unidad está preparada para que el otro

dispositivo Bluetooth la detecte.

5Se inicia la búsqueda de esta unidad

desde el otro dispositivo Bluetooth.

Una vez completada la búsqueda, esta unidad

aparece como “Sony Automotive”* en la lista

del otro dispositivo Bluetooth.

*Se puede cambiar en los ajustes Bluetooth

(página 50).

Tras haber realizado la operación solicitada

en el otro dispositivo Bluetooth, aparece la

pantalla de introducción de la clave de acceso

de esta unidad.

6Utilice las teclas del teclado numérico

para introducir la clave de acceso y, a

continuación, toque “OK”.

El emparejamiento se ha completado y esta

unidad está conectada al otro dispositivo

Bluetooth.

Cuando la conexión se realiza correctamente,

aparece o en la parte inferior de la

pantalla.

Notas

•Durante la conexión a un dispositivo Bluetooth, esta

unidad no se puede detectar desde otro dispositivo.

Para activar la detección, anule la conexión.

•En función del dispositivo, es posible que no pueda

realizar la búsqueda desde esta unidad. En este

caso, busque esta unidad desde el otro dispositivo.

•Si realiza la búsqueda desde esta unidad y desde

otro dispositivo al mismo tiempo, esta unidad no

reconocerá el otro dispositivo.

•Es posible que tarde algún tiempo en buscar o

conectarse.

•En función del dispositivo, la pantalla de

confirmación de conexión aparece antes de

introducir la clave de acceso.

•El tiempo límite para introducir la clave de acceso

difiere en función del dispositivo.

•Esta unidad no puede conectarse a un dispositivo

que solo admita HSP (Head Set Profile).

Conexión

Cuando el encendido se pone en marcha con la

señal de Bluetooth activada, esta unidad busca el

último dispositivo Bluetooth que se ha conectado

y, si es posible, se realiza la conexión de forma

automática.

Este capítulo explica cómo conectarse

manualmente a dispositivos Bluetooth

registrados.

Antes de empezar, asegúrese de activar la señal

de Bluetooth tanto en esta unidad (página 50)

como en el otro dispositivo Bluetooth.

1Seleccione la fuente Bluetooth.

Para seleccionar Teléfono Bluetooth, pulse

(TOP) y, a continuación, toque “Teléfono

BT” en el menú superior.

Para seleccionar Audio Bluetooth, toque

“Lista fuentes” y, a continuación, “Audio

BT”.

2Toque “Menú BT”.

En el caso de Audio Bluetooth, toque “Menú

reprod.” y, después, “Menú BT”.

Aparece el menú de ajustes Bluetooth.

3Toque “Lista de dispositivos”.

Aparece la lista de dispositivos Bluetooth

registrados.

Para desplazarse por la lista, toque v/V.

4Toque el dispositivo que desee

conectar.

5Seleccione el tipo de conexión.

Toque “Conexión manos libres” para utilizar

la llamada por el manos libres.

Toque “Conexión audio” para hacer uso de la

transmisión de audio.

La conexión se ha completado.

Cuando la conexión se realiza correctamente,

aparece o en la parte inferior de la

pantalla.

En la lista de dispositivos, el dispositivo que

está conectado actualmente se indica

mediante el icono que aparece sobre su

nombre.

Para conectarse desde el otro

dispositivo Bluetooth

Utilice el otro dispositivo Bluetooth para

conectarse a esta unidad.

Cuando la conexión se realiza correctamente,

aparece o en la parte inferior de la pantalla.

Para desconectarse

1Siga los pasos anteriores del 1 al 3.

XXXXXXX

DR-BT30Q

Sony

Automotive

2Toque el dispositivo que está conectado

actualmente y, a continuación, “Desconexión

manos libres” o “Desconexión Audio”.

Para eliminar todos los registros

1Siga los pasos anteriores del 1 al 3.

2Toque “Eliminar todo” y, a continuación, “Sí”

para confirmar la operación.

Para eliminar un registro concreto

1Siga los pasos anteriores del 1 al 3.

2Toque el dispositivo que desea eliminar y,

después, toque “Eliminar este dispositivo de la

lista”.

3Toque “Sí” para confirmar la operación.

Para conectarse al último dispositivo

con el que ha estado conectada esta

unidad (solamente Audio Bluetooth)

Toque “Lista fuentes”, “Audio BT” y, a

continuación, “Conectar”.

Nota

Si la conexión se realiza durante la transmisión de

audio, es posible que se produzcan ruidos sobre el

sonido de la reproducción.

Sugerencia

Puede conectar un teléfono móvil para la transmisión

de audio si es compatible con A2DP (Advanced Audio

Distribution Profile).

Llamada por el manos libres

Una vez que la unidad se ha conectado al

teléfono móvil, puede realizar o recibir llamadas

por el manos libres mediante la utilización de

esta unidad.

Realización de llamadas

Mediante la marcación de un número

de teléfono

1Pulse (TOP) y, a continuación, toque

“Teléfono BT” en el menú superior.

Aparece la pantalla Teléfono Bluetooth.

2Toque “MENÚ llamada” y, a

continuación, “Marcar”.

Aparece la pantalla de introducción del

número.

3Use las teclas del teclado numérico

para introducir el número de teléfono

y, a continuación, toque .

Para eliminar un número previamente

introducido, toque .

La llamada se ha realizado y aparece la

pantalla de llamada hasta que la otra parte

responde.

Mediante la agenda

Para obtener información detallada acerca de

cómo gestionar los datos de la agenda, consulte

“Gestión de la agenda” en la página 45.

1Pulse (TOP) y, a continuación, toque

“Teléfono BT” en el menú superior.

Aparece la pantalla Teléfono Bluetooth.

2Toque “MENÚ llamada” y, a

continuación, “Agenda telefónica”.

Aparece la agenda.

3Seleccione el contacto que desee.

1En la lista de iniciales, toque la inicial del

contacto.

2En la lista de nombres, toque el nombre del

contacto.

3En la lista de números, toque el número de

teléfono.

Aparece la pantalla de confirmación del

contacto.

ATT

Marcación voz

Menú BT

Teléfono BT

Marcación predefinida

Arriba

Atrás

MENÚ llamada

Acceso agend.

Navi

continúa en la página siguiente t

ATT

1 2 3 4 5

6 7 8 9 0

Atrás

Marcar

Ingrese el número de teléfono.

Arriba

ATT

Llamando

Name

0123456789

4Toque “Llamar”.

La llamada se ha realizado y aparece la

pantalla de llamada hasta que la otra parte

responde.

Sugerencia

Asimismo, puede explorar la agenda del teléfono

móvil que está conectado a esta unidad y realizar una

llamada (página 47).

Mediante el historial de llamadas

La unidad almacena las últimas 20 llamadas, lo

que le permite seleccionar una llamada de la lista

rápidamente.

1Pulse (TOP) y, a continuación, toque

“Teléfono BT” en el menú superior.

Aparece la pantalla Teléfono Bluetooth.

2Toque “MENÚ llamada” y, a

continuación, “Llamada reciente”.

Aparece la lista del historial de llamadas.

Para desplazarse por la lista, toque v/V.

3Toque el elemento que desee de la

lista.

Aparece la pantalla de confirmación del

contacto.

4Toque “Llamar”.

La llamada se ha realizado y aparece la

pantalla de llamada hasta que la otra parte

responde.

Mediante la marcación predefinida

Puede almacenar hasta 6 contactos en la

marcación predefinida. Para obtener información

detallada acerca de cómo almacenar, consulte

“Marcación predefinida” en la página 48.

1Pulse (TOP) y, a continuación, toque

“Teléfono BT” en el menú superior.

Aparece la pantalla Teléfono Bluetooth.

2Toque el número de la lista (“P1” -

“P6”).

Aparece la pantalla de confirmación del

contacto.

3Toque “Sí”.

La llamada se ha realizado y aparece la

pantalla de llamada hasta que la otra parte

responde.

Mediante la función de marcación de

voz

Puede realizar una llamada mediante el uso del

indicador de voz almacenado en el teléfono

móvil que está conectado.

1Pulse (TOP) y, a continuación, toque

“Teléfono BT” en el menú superior.

Aparece la pantalla Teléfono Bluetooth.

2Toque “Marcación voz”.

3Diga el indicador de voz que está

almacenado en el teléfono móvil.

Cuando se reconoce su voz, significa que la

llamada se ha realizado.

Aparece la pantalla de llamada hasta que la

otra parte responde.

Notas

•Diga el indicador de voz del mismo modo que lo ha

hecho para almacenarlo en el teléfono móvil.

•Si la función de marcación de voz se activa en el

teléfono móvil que está conectado, es posible que

no funcione en esta unidad.

•No utilice la función de marcación de voz en el

teléfono móvil mientras esté conectado a esta

unidad.

•Los ruidos, como el motor en funcionamiento,

pueden interferir con el reconocimiento del sonido. A

fin de mejorar el reconocimiento, intente utilizar esta

función en condiciones de ruido mínimo.

•Es posible que la marcación de voz no funcione,

dependiendo de la especificación de reconocimiento

del teléfono móvil. Para obtener información

detallada, visite el sitio web de soporte técnico.

Para ajustar el volumen de voz de la

persona que habla

Pulse (VOL) +/– durante la realización de una

llamada.

El nivel de volumen de voz de la persona que

habla se almacenará en la memoria,

independientemente del nivel de volumen

normal.

Recepción de llamadas

Con la unidad que está conectada al teléfono

móvil, puede recibir una llamada en cualquier

estado.

La siguiente pantalla indica una llamada

entrante, junto con el tono de llamada.

Para responder la llamada

Toque .

Para ajustar el volumen del tono de

llamada

Pulse (VOL) +/– durante la recepción de una

llamada.

ATT

Llamada entrante...

Name

0123456789

El nivel de volumen del tono de llamada se

almacenará en la memoria, independientemente

del nivel de volumen normal.

Para rechazar una llamada

Toque .

Nota

El tono de llamada y la voz de la persona que habla

solamente se reproducen desde los altavoces

frontales.

Sugerencias

•Puede ajustar el dispositivo para que responda una

llamada automáticamente (página 50).

•Puede ajustar el dispositivo para que utilice el tono

de llamada del teléfono móvil o el de esta unidad

(página 50).

Operaciones durante una llamada

Durante una llamada aparece la siguiente

pantalla.

Para ajustar el volumen de voz de la

persona que habla

Pulse (VOL) +/– durante una llamada.

El nivel de volumen de voz de la persona que

habla se almacenará en la memoria,

independientemente del nivel de volumen

normal.

Para enviar tonos DTMF (sistema

multifrecuencial de marcación por

tonos)

Toque “Abrir teclado” y, a continuación, las

teclas del teclado numérico que sean necesarias.

Para transferir la llamada actual al

teléfono móvil

Toque “Manos libres DESAC.”.

Para volver a transferir la llamada por el manos

libres, toque “Manos libres ACT.”.

Nota

En función del teléfono móvil, es posible que la

conexión se corte cuando se intente realizar una

transferencia de llamada.

Para ajustar el volumen de la otra

parte

1Toque “Menú BT”.

2Toque v/V para desplazarse por el

menú y, a continuación, toque “Sens.

Micrófono”.

3Toque –/+ para ajustar el nivel.

El nivel se puede ajustar en pasos individuales

entre –2 y +2.

4Toque “Atrás” varias veces para

volver a las pantallas anteriores.

Para finalizar una llamada

Toque .

Gestión de la agenda

Puede almacenar hasta 300 contactos en la

agenda y se pueden registrar hasta 5 números de

teléfono para cada contacto.

Notas

•Antes de desguazar su coche o de ceder su

propiedad con esta unidad instalada, no olvide

pulsar el botón Restablecer para eliminar todos los

datos de la agenda para evitar que alguien los

consulte sin su autorización. Si desconecta el cable

de alimentación, también se borrarán todos los

datos de la agenda.

•Los datos de la agenda descargados desde un

teléfono móvil no se pueden sobrescribir con otros

datos. Sin embargo, es posible que se dupliquen

algunos datos (nombre, etc.) como consecuencia de

esta operación.

•Si esta unidad resultara dañada, se podrían perder

los datos de la agenda.

•Cuando deseche esta unidad, elimine los datos de

la agenda mediante la inicialización (página 50).

Almacenamiento de datos de la

agenda

Para descargar datos desde un

teléfono móvil

Si el teléfono móvil que está conectado es

compatible con PBAP (Phone Book Access

Profile), puede descargar los datos de la agenda y

almacenarlos en esta unidad.

1Pulse (TOP) y, a continuación, toque

“Teléfono BT” en el menú superior.

Aparece la pantalla Teléfono Bluetooth.

2Toque “Acceso agend.”.

Aparece el menú de acceso a la agenda.

ATT

Ocupado.

10:59

Name

0123456789

Abrir teclado

Manos libres DESAC.

Arriba

Menú BT Navi

continúa en la página siguiente t

3Toque “Acceso” para seleccionar la

memoria en la que están almacenados

los datos de la agenda.

Para descargar los datos de la memoria

interna de un teléfono móvil, ajústela en

“Memoria”.

Para descargar los datos desde la tarjeta SIM,

ajústelo en “SIM”.

4Toque “Descarga de agenda

telefónica”.

Cuando la descarga se ha completado,

aparece “Finalizó” y los datos de la agenda se

han almacenado en esta unidad.

Para recibir datos desde un teléfono

móvil

Puede enviar datos de la agenda desde el teléfono

móvil que está conectado y recibirlos en esta

unidad.

1Pulse (TOP) y, a continuación, toque

“Teléfono BT” en el menú superior.

Aparece la pantalla Teléfono Bluetooth.

2Toque “MENÚ llamada” y, a

continuación, “Recibir agenda

telefónica”.

Esta unidad está preparada para recibir datos

de la agenda.

3Envíe los datos de la agenda mediante

la utilización del teléfono móvil que

está conectado.

Cuando la recepción se ha completado,

aparece “Finalizó” y los datos de la agenda se

han almacenado en esta unidad.

Para agregar un contacto mediante

la introducción del nombre y el

número

1Pulse (TOP) y, a continuación, toque

“Teléfono BT” en el menú superior.

Aparece la pantalla Teléfono Bluetooth.

2Toque “MENÚ llamada” y, a

continuación, “Agenda telefónica”.

Aparece la agenda.

3Toque “Agregar contacto”.

Aparece la pantalla de registro del contacto.

4Toque “Vacío” en la primera línea.

Aparece la pantalla de introducción del

nombre.

5Use las teclas de caracteres para

introducir el nombre y, a continuación,

toque “OK”.

Para obtener información detallada acerca de

cómo utilizar el teclado, consulte “Acerca del

teclado para editar el nombre” en la

página 48.

Vuelve a aparecer la pantalla de registro del

contacto.

6Toque “Vacío”.

Aparece la pantalla de introducción del

número.

7Use las teclas del teclado numérico

para introducir el número de teléfono

y, a continuación, toque “OK”.

Aparece la pantalla de selección de tipos de

número de teléfono.

8Toque el tipo de número de teléfono

deseado.

Vuelve a aparecer la pantalla de registro del

contacto.

Para introducir otros números de teléfono,

repita los pasos del 6 al 8.

9Toque “¿Agregar a la agenda?”

El contacto se agrega a la agenda.

Para agregar un contacto desde el

historial de llamadas

1Pulse (TOP) y, a continuación, toque

“Teléfono BT” en el menú superior.

Aparece la pantalla Teléfono Bluetooth.

2Toque “MENÚ llamada” y, a

continuación, “Llamada reciente”.

Aparece la lista del historial de llamadas.

Para desplazarse por la lista, toque v/V.

3Toque el elemento para agregarlo a la

agenda.

Aparece la pantalla de confirmación del

contacto.

4Toque “Guardar en agenda”.

Aparece la pantalla de introducción del

nombre.

5Use las teclas de caracteres para

introducir el nombre y, a continuación,

toque “OK”.

Para obtener información detallada acerca de

cómo utilizar el teclado, consulte “Acerca del

teclado para editar el nombre” en la

página 48.

El contacto se agrega a la agenda.

ATTAtrás

Agregar contacto

Arriba

¿Agregar a la agenda?

1/1

Vacío

Exploración de una agenda en un

teléfono móvil

Si el teléfono móvil que está conectado es

compatible con PBAP (Phone Book Access

Profile), puede explorar los datos de la agenda

desde esta unidad.

Asimismo, puede realizar una llamada a un

contacto o agregar el contacto a la agenda

telefónica de esta unidad.

1Pulse (TOP) y, a continuación, toque

“Teléfono BT” en el menú superior.

Aparece la pantalla Teléfono Bluetooth.

2Toque “Acceso agend.”.

Aparece el menú de acceso a la agenda.

3Toque “Acceso” para seleccionar la

memoria en la que están almacenados

los datos de la agenda.

Para explorar los datos en la memoria interna

de un teléfono móvil, ajústelo en “Memoria”.

Para explorar los datos de la tarjeta SIM,

ajústelo en “SIM”.

4Toque “Exploración de agenda

telefónica”.

Aparece la agenda del teléfono móvil que está

conectado.

5Seleccione el contacto que desee.

1En la lista de iniciales, toque la inicial del

contacto.

2En la lista de nombres, toque el nombre del

contacto.

3En la lista de números, toque el número de

teléfono.

Aparece la pantalla de confirmación del

contacto.

Para llamar al contacto

Toque el número de teléfono para llamar y, a

continuación, toque “Sí” para confirmar la

operación.

Para agregar el contacto a la agenda

de esta unidad

Toque “Guardar en agenda” y, a continuación,

toque “Sí” para confirmar la operación.

Eliminación de los datos de la

agenda

Para eliminar todos los datos de la

agenda de esta unidad

1Pulse (TOP) y, a continuación, toque

“Teléfono BT” en el menú superior.

Aparece la pantalla Teléfono Bluetooth.

2Toque “MENÚ llamada” y, a

continuación, “Agenda telefónica”.

Aparece la agenda.

3Toque “Eliminar todo”.

Aparece la pantalla de confirmación.

4Toque “Sí”.

Todos los datos de la agenda se han

eliminado.

Para eliminar un contacto individual

de la agenda

1Siga los pasos anteriores del 1 al 2.

2Seleccione el contacto que desea

eliminar.

1En la lista de iniciales, toque la inicial del

contacto.

2En la lista de nombres, toque el nombre del

contacto.

3Toque “Eliminar contacto”.

Aparece la pantalla de confirmación.

4Toque “Sí”.

El contacto se elimina de la agenda.

Edición de un contacto

1Pulse (TOP) y, a continuación, toque

“Teléfono BT” en el menú superior.

Aparece la pantalla Teléfono Bluetooth.

2Toque “MENÚ llamada” y, a

continuación, “Agenda telefónica”.

Aparece la agenda.

3Seleccione el contacto que desea

editar.

1En la lista de iniciales, toque la inicial del

contacto.

2En la lista de nombres, toque el nombre del

contacto.

4Toque la opción de edición que desee.

Haga esto Para

Toque “Editar

nombre” editar el nombre del

contacto. Introduzca el

nuevo nombre y, a

continuación, toque

“OK”.

continúa en la página siguiente t

Acerca del teclado para editar el

nombre

Gestión de los datos de

llamada

Historial de llamadas

Puede eliminar los elementos del historial de

llamadas.

Para eliminar todos los elementos

del historial de llamadas

1Pulse (TOP) y, a continuación, toque

“Teléfono BT” en el menú superior.

Aparece la pantalla Teléfono Bluetooth.

2Toque “MENÚ llamada” y, a

continuación, “Llamada reciente”.

Aparece la lista del historial de llamadas.

3Toque “Eliminar todo”.

Aparece la pantalla de confirmación.

4Toque “Sí”.

Se eliminan todos los elementos del historial

de llamadas.

Para eliminar un elemento individual

del historial de llamadas

1Siga los pasos anteriores del 1 al 2.

2En la lista, toque el elemento que

desee eliminar.

Aparece la pantalla de confirmación del

contacto.

3Toque “Eliminar número”.

Aparece la pantalla de confirmación.

4Toque “Sí”.

El elemento seleccionado se elimina del

historial de llamadas.

Marcación predefinida

Puede almacenar contactos de la agenda o del

historial de llamadas dentro de las marcaciones

predefinidas.

Para almacenar contactos desde la

agenda

1Pulse (TOP) y, a continuación, toque

“Teléfono BT” en el menú superior.

Aparece la pantalla Teléfono Bluetooth.

2Toque “MENÚ llamada” y, a

continuación, “Agenda telefónica”.

Aparece la agenda.

Toque “Agregar

número” agregar el número de

teléfono al contacto.

Introduzca el número

de teléfono y, a

continuación, toque

“OK”.

Toque el número

de teléfono de la

lista

eliminar el número de

teléfono seleccionado.

Toque “Eliminar

número” y, a

continuación, “Sí”.

Haga esto Para

Toque “ABC” o

“abc” cambiar entre

minúsculas y

mayúsculas.

Toque la tecla del

carácter que desee introducir el carácter.

Toque “123” acceder al teclado

numérico.

Toque la tecla

numérica/símbolo

que desee

introducir el número/

símbolo.

Toque “Espacio” introducir un espacio.

Toque eliminar un carácter.

Toque “OK” completar la edición

del nombre.

ATTAtrás

Nom. contacto

Ingrese el nombre

NAME

Q W E R T Y U I O P

A S D F G H J K

Z X C V B N M

abc 123 OKEspacio

Arriba

3Seleccione el contacto que desee

almacenar en la marcación

predefinida.

1En la lista de iniciales, toque la inicial del

contacto.

2En la lista de nombres, toque el nombre del

contacto.

3En la lista de números, toque el número de

teléfono.

Aparece la pantalla de confirmación del

contacto.

4Toque “Memor.predefinida” y, a

continuación, el número predefinido

que desee (“P1” - “P6”).

El contacto se almacena en el número

predefinido que ha seleccionado.

Para almacenar desde el historial de

llamadas

1Pulse (TOP) y, a continuación, toque

“Teléfono BT” en el menú superior.

Aparece la pantalla Teléfono Bluetooth.

2Toque “MENÚ llamada” y, a

continuación, “Llamada reciente”.

Aparece la lista del historial de llamadas.

Para desplazarse por la lista, toque v/V.

3Toque el elemento que desee de la

lista.

Aparece la pantalla de confirmación del

contacto.

4Toque “Memoria predefinida” y, a

continuación, el número predefinido

que desee (“P1” - “P6”).

El contacto se almacena en el número

predefinido que ha seleccionado.

Para cambiar el registro de la

marcación predefinida

Siga el procedimiento anterior y sobrescriba una

marcación predefinida registrada.

Bloqueo de la información

personal

Para evitar el acceso no autorizado a la

información personal, puede bloquear los datos

de las llamadas mediante el ajuste de un código

de 4 dígitos.

Una vez bloqueado, es necesario que introduzca

el código para acceder a los elementos del menú

de llamadas.

1Pulse (TOP) y, a continuación, toque

“Teléfono BT” en el menú superior.

Aparece la pantalla Teléfono Bluetooth.

2Toque “MENÚ llamada” y, a

continuación, “Activ. seguridad PIM”.

Aparece la pantalla de confirmación.

3Toque “Sí”.

Aparece la pantalla de ajuste de códigos.

4Use las teclas del teclado numérico

para introducir su código y, a

continuación, toque “OK”.

5Para confirmarlo, use las teclas del

teclado numérico para volver a

introducir su código y, a continuación,

toque “OK”.

El ajuste se ha guardado.

Para eliminar un número previamente

introducido, toque “Borrar”.

Para volver a la pantalla anterior, pulse “Atrás”.

Desbloqueo de los datos de llamada

1Siga los pasos anteriores del 1 al 2.

Aparece la pantalla de confirmación.

2Toque “Sí”.

Aparece la pantalla de desbloqueo.

3Toque el teclado numérico para introducir su

código.

Aparece “Finalizó” y se desbloquean los datos

de llamada.

Transmisión de audio

Escuchar un dispositivo Bluetooth

a través de esta unidad

Si el otro dispositivo es compatible con A2DP

(Advanced Audio Distribution Profile), puede

escuchar el sonido reproducido a través de esta

unidad.

1Conecte esta unidad con el dispositivo

Bluetooth (página 42).

2Baje el volumen de esta unidad.

3Toque “Lista fuentes” y, a

continuación, “Audio BT”.

Aparece la pantalla Audio Bluetooth.

4Inicie la reproducción desde el otro

dispositivo Bluetooth.

5Ajuste el volumen de esta unidad.

Control de un dispositivo

Bluetooth desde esta unidad

Si el otro dispositivo es compatible con AVRCP

(Audio Video Remote Control Profile), puede

controlar la reproducción desde esta unidad.

Las operaciones se realizan del mismo modo que

al reproducir discos (página 24), con las

diferencias indicadas a continuación:

Notas

•Las operaciones disponibles varían en función del

dispositivo Bluetooth. Las operaciones que no estén

disponibles en la unidad puede realizarlas desde el

dispositivo Bluetooth.

•En función del dispositivo Bluetooth, es posible que

sea necesario tocar u dos veces para iniciar/

poner en pausa la reproducción.

•Es posible que, en esta unidad, durante la

transmisión de audio no aparezcan algunas

indicaciones como, por ejemplo, el nombre de la

pista, etc.

Ajustes de Bluetooth

Los ajustes de Bluetooth se pueden configurar

desde “Menú BT”.

1Seleccione la fuente Bluetooth.

Para seleccionar Teléfono Bluetooth, pulse

(TOP) y, a continuación, toque “Teléfono

BT” en el menú superior.

Para seleccionar Audio Bluetooth, toque

“Lista fuentes” y, a continuación, “Audio

BT”.

2Toque “Menú BT”.

En el caso de Audio Bluetooth, toque “Menú

reprod.” y, después, “Menú BT”.

Aparece el menú de ajustes Bluetooth.

3Toque el elemento que desee de la

lista y configure los ajustes.

Las opciones del menú de ajustes de Bluetooth

son:

*1 No se puede configurar durante una llamada por el

manos libres.

Haga esto Para

Toque “Menú

reprod.” c

“Menú BT”

abrir el menú de ajustes de

Bluetooth (página 50).

Toque –/+ en la

casilla “Nivel” reducir las diferencias de

nivel de volumen entre esta

unidad y el otro dispositivo

Bluetooth. El nivel se puede

ajustar en pasos

individuales entre –8 y +18.

Toque

“Conectar” conectarse al último

dispositivo que se ha

conectado desde esta

unidad.

“Señal”*1

Activa la señal de Bluetooth: “ACTIV.”,

“DESAC.”.

“Detectable”*1 (página 41)

Permite que el otro dispositivo Bluetooth

busque esta unidad: “Mostrar”, “Ocultar”.

“Nombre del dispositivo”*1

Cambia el nombre de esta unidad que se

visualiza en el dispositivo conectado. (Ajuste

predeterminado: “Sony Automotive”)

Para obtener información detallada sobre el

funcionamiento básico del teclado, consulte

“Acerca del teclado para editar el nombre” en la

página 48.

“Buscar”*1 (página 41)

Busca dispositivos Bluetooth que se puedan

conectar.

“Lista de dispositivos”*1 (página 42)

Muestra la lista de dispositivos registrados; se

conecta a un dispositivo registrado; elimina

todos los registros.

“Resp. automática”*1

Responde automáticamente una llamada

entrante.

– “Corto”: para responder automáticamente

después de 3 segundos.

– “Largo”: para responder automáticamente

después de 10 segundos.

– “DESACT.”: para no responder

automáticamente.

“Tono de llamada”*1*2

Utiliza el tono de llamada de esta unidad o del

teléfono móvil que está conectado: “Predet.”,

“Celular”.

“Modo EC/NC” (Modo Cancelador de ecos/

Cancelador de ruidos)

Reduce el eco y el ruido durante una llamada.

En condiciones de uso normal, ajústelo en

“Modo 1”.

Si la calidad de sonido de salida no es

satisfactoria, ajústelo en “Modo 2” o en

“DESACT.”.

“Sens. Micrófono” (página 45)

Ajusta el volumen del micrófono para la otra

parte: –2 ~ +2.

“Inicializar”*1

Inicializa todos los ajustes relacionados con

Bluetooth. Toque “Sí” para confirmar la

operación.

*2 En función del teléfono móvil, es posible emitir el

tono de llamada de esta unidad incluso si se ajusta

en “Celular”.

Nota

Para obtener información detallada sobre los ajustes

de otros dispositivos Bluetooth, consulte sus

respectivos manuales.

Ajuste del sonido

Selección de la calidad de

sonido — EQ7

Puede seleccionar una curva de ecualizador entre

7 tipos de música (“Xplod”, “Vocal”, “Vanguar”,

“Vuelo”, “Espacial”, “Gravedad”, “Personal” o

“DESACT.”).

1Durante la recepción/reproducción,

toque “Lista fuentes” y, a

continuación, .

2Toque “Sonido”.

Aparece el menú de ajustes de sonido.

3Toque “EQ7”.

Aparecen las opciones.

4Toque la curva de ecualizador que

desee.

El ajuste se ha guardado.

Para cancelar la curva de ecualizador, seleccione

“DESACT.”.

Para volver a la pantalla anterior, pulse “Atrás”.

Personalización de la curva de

ecualizador — Sintonía EQ7

La curva “Personal” de EQ7 le permite realizar

sus propios ajustes en el ecualizador. Puede

ajustar el nivel de 7 bandas distintas: 62 Hz,

157Hz, 396Hz, 1kHz, 2,5kHz, 6,3kHz y

16 kHz.

1Durante la recepción/reproducción,

toque “Lista fuentes” y, a

continuación, .

2Toque “Sonido” y, a continuación,

“EQ7”.

3Toque “Personal” y, a continuación,

“Entonar”.

Aparece la pantalla de sintonización.

continúa en la página siguiente t

ATT

Restablecer OK

Atrás

Sintonía EQ7 : Personal

Arriba

62 Hz

0157 Hz

0396 Hz

01 kHz

02.5 kHz

06.3 kHz

016 kHz

4Toque +/– en cada frecuencia para

ajustar sus niveles.

El nivel se puede ajustar en pasos individuales

entre –8 y +8.

Para restaurar la curva de ecualizador

configurada de fábrica, toque “Restablecer”.

5Toque “OK”.

El ajuste se ha guardado.

Para volver a la pantalla anterior, pulse “Atrás”.

Sugerencia

También es posible ajustar otros tipos de ecualizador.

Ajuste de las características del

sonido

El balance de sonido entre los altavoces

izquierdo y derecho (“Balance”) y entre los

altavoces frontal y posterior (“Equilibrio”) se

puede ajustar de acuerdo con sus preferencias.

Asimismo, puede ajustar el volumen del altavoz

de subgraves si está conectado.

1Durante la recepción/reproducción,

toque “Lista fuentes” y, a

continuación, .

2Toque “Sonido”.

Aparece el menú de ajustes de sonido.

3Toque “Balance/Equilibrio”.

Aparece la pantalla de ajustes.

4Toque B/V/v/b para ajustar el balance/

equilibrio.

El nivel se puede ajustar en pasos individuales

entre –15 y +15 (Balance)/–15 y +15

(Equilibrio).

5Toque +/– para ajustar el nivel de

volumen del altavoz de subgraves.

Esta configuración solamente puede ajustarse

cuando el altavoz de subgraves está conectado

y “Altavoz subgraves” está ajustado en

“ACTIV.” (página 60).

El nivel se puede ajustar en pasos individuales

entre –6 y +6.

Para volver a la pantalla anterior, pulse “Atrás”.

Optimización del sonido para la

posición de escucha

— Alineamiento inteligente de

tiempo

La unidad puede cambiar la localización del

sonido mediante el retraso de la salida del sonido

desde cada altavoz para adecuarse a su posición;

asimismo, puede simular un campo de sonido

natural con la sensación de estar en el centro de

la estancia, sea cual sea su asiento en el vehículo.

Las opciones para “Posición escuchar” se

indican a continuación.

Asimismo, puede ajustar la posición aproximada

del altavoz de subgraves desde su posición de

escucha si:

– Se ha conectado el altavoz de subgraves y

“Altavoz subgraves” está ajustado en “ACTIV.”

(página 60).

– La posición de escucha está ajustada en

“Delant. I”, “Delant. D”, “Delant.” o “Todo”.

1Durante la recepción/reproducción,

toque “Lista fuentes” y, a

continuación, .

2Toque “Sonido”.

Aparece el menú de ajustes de sonido.

3Toque “Posición escuchar”.

Aparece la pantalla de ajustes.

4Ajuste la posición de escucha.

Toque “Delant. I”, “Delant. D”, “Delant.”,

“Todo” o “Personaliz.”.

5Ajuste la posición del altavoz de

subgraves.

Si selecciona “Delant. I”, “Delant. D”,

“Delant.” o “Todo” en el paso 4, podrá ajustar

la posición del altavoz de subgraves.

Toque “Cerca”, “Normal” o “Lejos”.

El ajuste se ha guardado.

ATTAtrás

Ajuste nivel Bal./Equilibrio/Subgraves

Arriba

Altav. grav.

Equilibrio : 0

Balance : 0

“Delant. I” (1): frontal

izquierdo

“Delant. D” (2): frontal

derecho

“Delant.” (3): frontal

central

“Todo” (4): en el centro del

vehículo

“Personaliz.”: posición

calibrada con precisión

(página 53)

“DESACT.”: sin posición

ajustada

Para cancelar Alineamiento inteligente de

tiempo, seleccione “DESACT.”.

Para volver a la pantalla anterior, pulse “Atrás”.

Calibración de la posición de

escucha — Ajuste de Alineamiento

inteligente de tiempo

Puede calibrar con precisión la posición de

escucha desde cada altavoz para que el retraso

del sonido alcance al oyente de manera más

correcta.

Antes de empezar, mida la distancia entre su

posición de escucha y la de cada altavoz.

1Durante la recepción/reproducción,

toque “Lista fuentes” y, a

continuación, .

2Toque “Sonido” y, a continuación,

“Posición escuchar”.

3Toque “Personaliz.” y, a continuación,

“Aj. personal”.

Aparece la pantalla de ajustes.

4Toque +/– en cada altavoz para ajustar

la distancia entre su posición de

escucha y los altavoces.

La distancia se puede ajustar en pasos de

2 cm, entre 0 y 400 cm.

Para restaurar el ajuste predeterminado, toque

“Restablecer”.

5Toque “OK”.

El ajuste se ha guardado.

Para volver a la pantalla anterior, pulse “Atrás”.

Nota

El ajuste solamente se aplica después de tocar “OK”.

Configuración del altavoz y

ajuste de volumen

Creación de un altavoz central

virtual — CSO

Para disfrutar plenamente de un sonido

envolvente, es preferible disponer de 5 altavoces

(frontal izquierdo/derecho, posterior izquierdo/

derecho y central) y de 1 altavoz de subgraves. El

Organizador del altavoz central (CSO) le permite

crear un altavoz central virtual, aunque no haya

conectado ningún altavoz central real.

1Durante la reproducción del disco/

USB, toque “Lista fuentes” y, a

continuación, .

2Toque “Sonido”.

Aparece el menú de ajustes de sonido.

3Toque “CSO”.

Aparecen las opciones.

4Toque “CSO1”, “CSO2” o “CSO3”.

El ajuste se ha guardado.

Para volver a la pantalla anterior, pulse “Atrás”.

Nota

“CSO” solamente es efectivo cuando “Salida múltip.

canales” se ajusta en “Multi” (página 62), del mismo

modo que solamente es efectivo para la reproducción

de fuentes de múltiples canales.

Uso de los altavoces posteriores

como altavoces de subgraves —

Potenciador de graves posterior

El potenciador de graves posterior potencia los

graves mediante la aplicación del ajuste de filtro

de paso bajo (página 60) a los altavoces

posteriores. Con esta función, los altavoces

posteriores actuarán como si fueran altavoces de

subgraves en caso de que no haya ninguno

conectado.

1Durante la recepción/reproducción,

toque “Lista fuentes” y, a

continuación, .

2Toque “Sonido”.

Aparece el menú de ajustes de sonido.

3Toque v/V para desplazarse por el

menú y, a continuación, toque “RBE”.

Aparecen las opciones.

4Toque “RBE1”, “RBE2” o “RBE3”.

El ajuste se ha guardado.

Para volver a la pantalla anterior, pulse “Atrás”.

ATT

Restablecer OK

Atrás

Ajuste posición

Arriba

100 100 100 100 100

(cm)

Ajuste del volumen del altavoz

Puede ajustar el nivel de volumen de cada altavoz

que esté conectado.

Los altavoces que se pueden ajustar son “Delant.

D” (Frontal derecho), “Delant. I” (Frontal

izquierdo), “Post.izq.” (Posterior izquierdo),

“Post.der.” (Posterior derecho) y “Altav. grav.*”.

*Solamente se puede ajustar cuando se ha

conectado el altavoz de subgraves y “Altavoz

subgraves” está ajustado en “ACTIV.” (página 60).

1Sin ninguna fuente seleccionada,

toque “Lista fuentes” y, a

continuación, .

2Toque “Sonido”.

Aparece el menú de ajustes de sonido.

3Toque v/V para desplazarse por el

menú y, a continuación, toque “Nivel

del altavoz 4.1ch”.

Aparece la pantalla de ajustes.

4Toque el altavoz y, a continuación, +/–

para ajustar el nivel.

Repita este paso para ajustar el volumen de

todos los altavoces.

Para restaurar el ajuste predeterminado, toque

“Restablecer”.

Para volver a la pantalla anterior, pulse “Atrás”.

Ajuste del monitor

Ajuste del ángulo del monitor

(sólo XNV-L77BT/770BT)

Puede ajustar el ángulo del monitor para obtener

una visualización mejor.

1Toque “Lista fuentes” y, a

continuación, .

2Toque “General”.

Aparece el menú de ajustes general.

3Toque v/V para desplazarse por el

menú y, a continuación, toque

“Ángulo del monitor”.

Aparece la pantalla de ajustes.

4Toque / para ajustar el ángulo.

El ajuste se ha almacenado.

El monitor retiene el ángulo, incluso después

de abrir y cerrar el panel frontal.

Para volver a la pantalla anterior, pulse “Atrás”.

Calibración del panel táctil

Es necesario calibrar el panel táctil cuando la

posición de toque no se corresponde con el

elemento apropiado.

1Toque “Lista fuentes” y, a

continuación, .

2Toque “General”.

Aparece el menú de ajustes general.

3Toque v/V para desplazarse por el

menú y, a continuación, toque “Ajuste

del panel táctil”.

Aparece la pantalla de ajustes.

4Toque los objetivos de forma

secuencial.

La calibración se ha completado.

Para cancelar la calibración, toque “Cancelar”.

Ajuste de la pantalla de fondo

Puede seleccionar el tema de pantalla, el

visualizador y el brillo de imagen para la pantalla

de fondo según sus preferencias.

1Toque “Lista fuentes” y, a

continuación, .

2Toque “Pantalla”.

Aparece el menú de ajustes de pantalla.

3Toque “Selección de pantalla”.

Aparecen las opciones.

Delant. I

Post.izq.

Altav. grav.

Delant. D

Post.der.

ATT

Restablecer

Atrás

Nivel del altavoz 4.1ch

Arriba

4Seleccione el tema de pantalla.

Toque “Tema pantalla” y, a continuación, el

tipo que desee.

5Seleccione el visualizador.

Toque “Visualizador” y, a continuación, el

tipo que desee.

6Seleccione el brillo de imagen.

Toque “Modo día/noche” y, a continuación,

una de las siguientes opciones.

“Automático”: cambia el brillo

automáticamente cuando enciende las luces.

(Solamente está disponible si el cable de

control de la iluminación está conectado.)

“Siempre día”: fija el brillo adecuado para

el uso durante el día.

“Siempre noche”: fija el brillo adecuado

para el uso durante la noche.

Para volver a la pantalla anterior, pulse “Atrás”.

Ajuste de la imagen

— Picture EQ

Puede ajustar la imagen para que se adapte lo

mejor posible al brillo del interior de su vehículo.

Las opciones se indican a continuación.

“Dinámica”: imagen viva, con colores nítidos y

brillantes.

“Estándar”: imagen estándar.

“Teatro”: ilumina el monitor; adecuada para ver

películas oscuras.

“Sepia”: aplica una tonalidad sepia a la imagen.

“Personalizada 1”, “Personalizada 2”:

configuraciones ajustables por el usuario

(página 55).

1Durante la reproducción de vídeo/

imagen, toque “Lista fuentes” y, a

continuación, .

2Toque “Pantalla”.

Aparece el menú de ajustes de pantalla.

3Toque “Picture EQ”.

Aparecen las opciones.

4Toque la opción que desee.

Para volver a la pantalla anterior, pulse “Atrás”.

Nota

Este ajuste sólo está disponible si el freno de mano

está echado.

Personalización de la imagen

Las opciones “Personalizada 1” y “Personalizada

2” de Picture EQ le permiten realizar su propio

ajuste de imagen mediante el ajuste de los tonos

de imagen.

1Durante la reproducción de vídeo/

imagen, toque “Lista fuentes” y, a

continuación, .

2Toque “Pantalla” y, después, “Picture

EQ”.

3Toque “Personalizada 1” o

“Personalizada 2” y, a continuación

“Ajuste personalizado”.

Aparece la pantalla de ajustes.

4Toque “Cálido”, “Normal” o “Frío”

para seleccionar “Tono color”.

5Toque +/– en “Brillo” y “Color” para

ajustar sus niveles.

Para volver a la pantalla anterior, pulse “Atrás”.

Nota

No se puede ajustar la imagen de la cámara de

visualización posterior.

ATTAtrás

Picture EQ: ajuste personalizado

Arriba

Frío

Tono color Brillo

0Color

Normal

Cálido

Selección de la relación de

aspecto

Puede cambiar la relación de aspecto de la

pantalla.

Las opciones se indican a continuación.

1Durante la reproducción de vídeo/

imagen, toque “Lista fuentes” y, a

continuación, .

2Toque “Pantalla”.

Aparece el menú de ajustes de pantalla.

3Toque “Aspecto”.

Aparecen las opciones.

4Toque la opción que desee.

Para volver a la pantalla anterior, pulse “Atrás”.

Notas

•Este ajuste sólo está disponible si el freno de mano

está echado.

•La relación de aspecto de la pantalla de la cámara

de visualización posterior no se puede cambiar.

Ajustes

El menú de ajustes incluye las siguientes

categorías.

•“General”: ajustes generales (página 57)

•“Sonido”: ajustes de sonido (página 59)

•“Pantalla”: ajustes de pantalla (página 61)

•“Visual”: ajustes de DVD y de otros tipos de

reproducción (página 62)

Operación de ajuste básica

Puede ajustar los elementos del menú mediante

el procedimiento siguiente.

Por ejemplo, para ajustar la demostración:

1Sin ninguna fuente seleccionada,

toque “Lista fuentes” y, a

continuación, .

Desde el menú superior, toque .

Aparece el menú de ajustes.

2Toque “Pantalla”.

Aparece la pantalla de ajustes de pantalla.

3Toque “Demostración” para ajustarla

en “ACTIV.” o “DESAC.”.

El ajuste se ha guardado.

Para desplazarse por las opciones (solamente

cuando sea necesario), toque v/V.

Para volver a la pantalla anterior, pulse “Atrás”.

“Normal”: imagen con una

relación de aspecto 4:3 (imagen

normal).

“Ancho”: imagen con una

relación de aspecto 4:3 alargada

hacia los extremos izquierdo y

derecho de la pantalla, con

partes desbordantes en la zona

de corte superior e inferior para

llenar la pantalla.

“Completa”: imagen con una

relación de aspecto 16:9.

“Zoom”: imagen con una

relación de aspecto 4:3 alargada

hacia los extremos izquierdo y

derecho de la pantalla.

ATT

General Sonido Pantalla Visual

1/4

Control de seguridad

Ajuste del reloj

APAGADO automático

Sist. de color de salida

Bloqueado

DESAC. / ACTIV.

NTSC / PAL

Atrás Arriba

ATT

Selección de pantalla

Picture EQ

Aspecto

Reloj

Demostración

Dinámica

Completa

DESAC. / ACTIV.

Atrás Arriba

General Sonido Pantalla Visual

1/1

Ajustes generales

Toque c “General” c el elemento deseado c la opción deseada. Para obtener información detallada

sobre este procedimiento, consulte “Operación de ajuste básica” en la página 56.

Para obtener información detallada, consulte las páginas indicadas. “z” indica el ajuste

predeterminado.

Elemento Opción Propósito Estado de la

unidad

Control de seguridad

(página 65)

––Cualquier estado

Ajuste del reloj (página 65) –– Cualquier estado

APAGADO automático

Apaga la alimentación

automáticamente una vez

transcurrido el período de

tiempo deseado cuando no hay

ninguna fuente seleccionada.

No (z)Desactivar la función

APAGADO automático.

Cualquier estado

30 segundos,

30 minutos,

60 minutos

Seleccionar el tiempo

deseado.

CT (hora del reloj) (página 22,

23)

ACTIV. Activar la función CT. Cualquier estado

DESAC. (z)Desactivar la función CT.

Sist. de color de salida

Cambia el sistema de colores

en función del monitor

conectado.

(SECAM no es compatible.)

PAL (z)Ajustar en PAL.

Ninguna fuente

seleccionada

NTSC Ajustar en NTSC.

Atenuador

Cambia el brillo de la pantalla.

Auto. (z)Atenuar la pantalla

automáticamente cuando

las luces se encienden.

(Solamente está disponible

si el cable de control de la

iluminación está

conectado.)

Cualquier estado

Activar Atenuar la pantalla.

Nivel del atenuador

Ajusta el nivel de brillo cuando

se activa el atenuador.

(–5 ~ +5)

z: 0 Seleccionar el nivel. Cualquier estado

Ajuste del panel táctil

(página 54)

––Cualquier estado

Pitido ACTIV. (z)Activar el sonido de

funcionamiento. Cualquier estado

DESAC. Desactivar el sonido de

funcionamiento.

Idioma English (z),

Español,

Русский

Seleccionar el idioma de la

pantalla. Ninguna fuente

seleccionada

continúa en la página siguiente t

Elemento Opción Propósito Estado de la

unidad

Iluminación de teclas ACTIV. (z)Activar la iluminación de

los botones. Cualquier estado

DESAC. Desactivar la iluminación

de los botones.

Control giratorio

Cambia la dirección de

funcionamiento de los

controles del control giratorio.

Predet. (z)Utilizarlo en la posición

configurada de fábrica.

Cualquier estado

Reversa Utilizarlo en la parte

derecha de la columna de

dirección.

Entrada AUX1 (página 66)

Ajusta el tipo de dispositivo

conectado a los terminales

AUX1 IN para activar la

pantalla de fondo adecuada.

Video (z)Mostrar la imagen del

dispositivo conectado.

Ninguna fuente

seleccionada

Audio Mostrar la pantalla de

fondo de esta unidad.

DESACT. Desactivar la entrada AUX.

Entrada AUX2 (página 66)

Ajusta el tipo de dispositivo

conectado a los terminales

AUX2 IN para activar la

pantalla de fondo adecuada.

Video (z)Mostrar la imagen del

dispositivo conectado.

Ninguna fuente

seleccionada

Audio Mostrar la pantalla de

fondo de esta unidad.

DESACT. Desactivar la entrada AUX.

No hay señal

Cambia la pantalla

automáticamente cuando no se

detecta ninguna señal de vídeo

externa.

A través Mostrar la pantalla de no

hay señal.

Ninguna fuente

seleccionada

Vacía (z)Mostrar la pantalla de

reproducción de audio que

no tiene ninguna

notificación de señal.

Entrada de la cámara

Activa la entrada de vídeo

desde la cámara de

visualización posterior que

está conectada.

DESAC. Desactivar la entrada.

Cualquier estado

ACTIV. (z)Mostrar la imagen de la

cámara de visualización

posterior cuando el faro

trasero se ilumina (o

cuando la palanca de

cambios se ajusta en la

posición R (reversa)).

Ajuste de la vista cámara

posterior (página 67)

––Cualquier estado

Ángulo del monitor

(sólo XNV-L77BT/770BT)

(página 54)

––Cualquier estado

Ajustes de sonido

Toque c “Sonido” c el elemento deseado c la opción deseada. Para obtener información detallada

sobre este procedimiento, consulte “Operación de ajuste básica” en la página 56.

Para obtener información detallada, consulte las páginas indicadas. “z” indica el ajuste

predeterminado.

Elemento Opción Propósito Estado de la

unidad

EQ7 (página 51) DESACT. (z)Cancelar la curva de

ecualizador.

Durante la

recepción/

reproducción

Xplod, Vocal,

Vanguar,

Vuelo,

Espacial,

Gravedad,

Personal

Seleccionar la curva de

ecualizador; personalizar la

curva de ecualizador.

Balance/Equilibrio

(página 52)

Balance:

(–15 ~ +15)

Equilibrio:

(–15 ~ +15)

z: 0

Ajustar el nivel.

Durante la

recepción/

reproducción

Altav. grav.

(–6 ~ +6)

z: 0

Ajustar el nivel de volumen

del altavoz de subgraves.

(Solamente está disponible

cuando “Altavoz

subgraves” está ajustado en

“ACTIV.”.)

Posición escuchar

(página 52)

Ajusta la posición de escucha

y la posición del altavoz de

subgraves.

DESACT. (z)No ajustar la posición de

escucha.

Durante la

recepción/

reproducción

Delant. I Ajustarla en frontal

izquierda.

Delant. D Ajustarla en frontal

derecha.

Delant. Ajustarla en frontal central.

Todo Ajustarla al centro del

vehículo.

Personaliz. Para calibrar con precisión

la posición de escucha

(página 53).

Altavoz

subgraves:

Cerca,

Normal (z),

Lejos

Seleccionar la posición del

altavoz de subgraves.

(Solamente está disponible

cuando “Altavoz

subgraves” está ajustado en

“ACTIV.”, y la posición de

escucha está ajustada en

“Delant. I”, “Delant. D”,

“Delant.” o “Todo”.)

continúa en la página siguiente t

Elemento Opción Propósito Estado de la

unidad

CSO (Organizador del altavoz

central) (página 53)

Ajusta el modo del altavoz

central virtual.

DESACT. (z),

CSO1, CSO2,

CSO3

Seleccionar el modo. Durante la

reproducción del

disco/USB

Altavoz subgraves

Ajusta el estado de conexión

del altavoz de subgraves.

ACTIV. (z)Ajustar el estado de

conexión en activado. Ninguna fuente

seleccionada

DESAC. Ajustar el estado de

conexión en desactivado.

RBE (Potenciador de graves

posterior) (página 53)

Utiliza los altavoces

posteriores como un altavoz de

subgraves.

DESACT. (z),

RBE1, RBE2,

RBE3

Seleccionar el modo. Durante la

recepción/

reproducción

Filtro de cruce

Selecciona la frecuencia de

corte de los altavoces

frontales/posteriores (HPF) y

del altavoz de subgraves

(LPF).

LPF: 50 Hz,

60 Hz, 80Hz,

100 Hz (z),

120 Hz

Seleccionar la frecuencia

de corte. (Solamente está

disponible cuando “Altavoz

subgraves” está ajustado en

“ACTIV.”.)

Durante la

recepción/

reproducción

HPF: DESA.

(z)No cortar las frecuencias.

HPF: 50 Hz,

60 Hz, 80Hz,

100 Hz, 120 Hz

Seleccionar la frecuencia

de corte.

Fase

subgraves:

Normal (z),

Reversa

Seleccionar la fase del

altavoz de subgraves.

(Solamente está disponible

cuando “Altavoz

subgraves” está ajustado en

“ACTIV.”.)

Nivel del altavoz 4.1ch

(página 54)

–– Ninguna fuente

seleccionada

Ajustes de pantalla

Toque c “Pantalla” c el elemento deseado c la opción deseada. Para obtener información detallada

sobre este procedimiento, consulte “Operación de ajuste básica” en la página 56.

Para obtener información detallada, consulte las páginas indicadas. “z” indica el ajuste

predeterminado.

*Este ajuste sólo está disponible si el freno de mano está echado.

Elemento Opción Propósito Estado de la

unidad

Selección de pantalla

(página 54)

––Cualquier estado

Picture EQ* (página 55) Dinámica (z),

Estándar,

Teatro, Sepia

Seleccionar la calidad de

imagen. Durante la

reproducción de

vídeo/imagen

Personalizada 1,

Personalizada 2

Personalizar la calidad de

imagen.

Aspecto* (página 56) Completa (z),

Normal,

Ancho,

Zoom

Seleccionar la relación de

aspecto de la pantalla. Durante la

reproducción de

vídeo/imagen

Reloj

Muestra/oculta el reloj en la

esquina inferior derecha de la

pantalla.

ACTIV. (z)Mostrar el reloj.

Cualquier estado

DESAC. Ocultar el reloj.

Demostración ACTIV. (z)Activar la demostración. Ninguna fuente

seleccionada

DESAC. Desactivar la demostración.

Ajustes de DVD y de otros tipos de reproducción

Toque c “Visual” c el elemento deseado c la opción deseada. Para obtener información detallada

sobre este procedimiento, consulte “Operación de ajuste básica” en la página 56.

Para obtener información detallada, consulte las páginas indicadas. “z” indica el ajuste

predeterminado.

Elemento Opción Propósito Estado de la

unidad

Idioma del menú DVD –Cambiar el idioma del

menú del disco. Ninguna fuente

seleccionada

Idioma del DVD audio –Cambiar el idioma de la

banda sonora. Ninguna fuente

seleccionada

Idioma de los DVD sub –Cambiar el idioma de los

subtítulos guardados en el

disco.

Ninguna fuente

seleccionada

DRC de audio

Consigue un sonido claro

cuando el volumen es bajo.

Solamente para los DVD* con

DRC de audio (Control de

rango dinámico).

*Excepto DVD-R/DVD-R DL/DVD-

RW en modo VR.

Estándar (z)Seleccionar el ajuste

estándar.

Ninguna fuente

seleccionada

Ancha Tener la sensación de estar

en una representación en

directo.

Salida múltip. canales

Cambia el método de emitir las

fuentes de canales múltiples.

Multi (z)Emitir en 4.1 canales. Ninguna fuente

seleccionada

Estéreo Emitir y mezclar 2 canales.

Bloqueo segurid. DVD

(página 28)

–Bloquear/desbloquear un

disco. Ninguna fuente

seleccionada

Calificac.padres DVD

(página 28)

–Ajustar el nivel de

restricción en función de la

zona seleccionada.

Ninguna fuente

seleccionada

Área padres DVD

(página 28)

–Ajustar la restricción

estándar por zona. Ninguna fuente

seleccionada

Reprod. lista repr. DVD

(Solamente para DVD-R/DVD-

R DL/DVD-RW en modo VR)

Orig. (z)Reproducir títulos tal como

fueron grabados

originalmente. Ninguna fuente

seleccionada

Lista repr. Reproducir una lista de

reproducción editada.

Búsqueda directa DVD

(página 30)

Ajusta el elemento de

búsqueda de la reproducción

de búsqueda directa DVD.

Capítulo (z)Buscar un capítulo.

Cualquier estado

Título Buscar un título.

Elemento Opción Propósito Estado de la

unidad

Tipo de monitor

Selecciona una relación de

aspecto adecuada para el

monitor que está conectado.

(La relación de aspecto de la

pantalla de esta unidad

también cambia.)

En función del disco, es

posible seleccionar

automáticamente “4:3 Tipo

buzón” en lugar de “4:3

Explor. pan.” y viceversa.

16:9 (z)Visualizar la imagen

panorámica.

Es adecuada si se conecta a

un monitor de pantalla

panorámica o a un monitor

con una función de modo

panorámico.

Ninguna fuente

seleccionada

4:3 Tipo buzón Visualizar una imagen

panorámica con bandas en

las posiciones superior e

inferior de la pantalla.

Es adecuada cuando se

conecta a un monitor de

pantalla 4:3.

4:3 Explor. pan.

Visualizar una imagen

panorámica en toda la

pantalla y,

automáticamente, cortar las

porciones que no encajen.

Tiempo para ZAPPIN

(página 38)

6 segundos,

15 segundos

(z),

30 segundos

Seleccionar el tiempo de

reproducción para la

función ZAPPIN.

Durante la

reproducción de

audio

Tono de ZAPPIN (página 38) ACTIV. (z)Tener el sonido de pitido

entre pasajes de pista. Durante la

reproducción de

audio

DESAC. Desactivar el sonido de

pitido.

Reanud. disco múltiple ACTIV. (z)Almacenar los ajustes de

reanudación en la memoria

con capacidad de hasta 5

discos de vídeo*.

*Solamente DVD VIDEO/

VCD/Xvid/MPEG-4. Ninguna fuente

seleccionada

DESAC. No almacenar los ajustes de

reanudación en la memoria.

La función de reanudar la

reproducción solamente

está disponible para el

disco de la unidad actual.

Reanudar USB ACTIV. (z)Almacenar los ajustes de

reanudación en la memoria

para los archivos Xvid/

MPEG-4 del dispositivo

USB.

Ninguna fuente

seleccionada

DESAC. No almacenar los ajustes de

reanudación en la memoria.

continúa en la página siguiente t

Nota

Si se aplica el bloqueo de seguridad, la función de reanudar la reproducción no funcionará. En este caso, la

reproducción se inicia desde el principio del disco cuando se inserta.

Elemento Opción Propósito Estado de la

unidad

Presentac. diapo. JPEG 5 segundos

(z),

20 segundos,

60 segundos,

Fija

Seleccionar el intervalo de

presentación de

diapositivas. Ninguna fuente

seleccionada

PBC CD video (página 26) ACTIV. (z)Reproducir un VCD con

funciones PBC. Ninguna fuente

seleccionada

DESAC. Reproducir un VCD sin

funciones PBC.

Ajuste del código de seguridad

Esta unidad cuenta con una función de seguridad

para desalentar el robo. Introduzca un número de

4 dígitos como código de seguridad.

Una vez que la función de seguridad está

activada, es necesario que introduzca el código

de seguridad para encender la unidad después de

volver a instalar la unidad en otro vehículo o de

cargar la batería.

Activación de la función de

seguridad

1Toque “Lista fuentes” y, a

continuación, .

Aparece el menú de ajustes general. De lo

contrario, toque “General”.

2Toque “Control de seguridad”.

Aparece la pantalla de ajuste de códigos de

seguridad.

3Use las teclas del teclado numérico

para introducir su código de

seguridad y, a continuación, toque

“OK”.

4Para confirmarlo, use las teclas del

teclado numérico para volver a

introducir su código de seguridad y, a

continuación, toque “OK”.

El ajuste se ha guardado.

Para eliminar un número previamente

introducido, toque “Borrar”.

Para volver a la pantalla anterior, pulse “Atrás”.

El cuadro para la introducción de 4 dígitos

aparece cuando se enciende la unidad después de

volverla a instalar en otro vehículo o de cargar la

batería. Utilice las teclas del teclado numérico

para introducir su código de seguridad.

Desactivación de la función de

seguridad

1Siga los pasos anteriores del 1 al 2.

Aparece la pantalla de desbloqueo de

seguridad.

2Utilice las teclas del teclado numérico para

introducir su código de seguridad.

Aparece “Desbloqueado” y se desactiva la

función de seguridad.

Ajuste del reloj

El reloj utiliza una indicación de 24 horas.

1Toque “Lista fuentes” y, a

continuación, .

Aparece el menú de ajustes general. De lo

contrario, toque “General”.

2Toque “Ajuste del reloj”.

Aparece la pantalla de ajustes.

3Ajuste la hora y los minutos.

Por ejemplo, para ajustarlo en 8:30, toque

“0830”.

4Toque “OK”.

El ajuste se ha guardado.

Para eliminar un número previamente

introducido, toque “Borrar”.

Para volver a la pantalla anterior, pulse “Atrás”.

Nota

El reloj no se sincroniza con el tiempo indicado en el

modo de navegación.

Uso de un equipo opcional

Equipo de audio/vídeo auxiliar

Puede conectar hasta 2 dispositivos opcionales,

como un reproductor multimedia portátil, una

consola de juegos, etc., a los terminales AUX1

IN y AUX2 IN de la unidad.

Selección de un dispositivo auxiliar

1Toque “Lista fuentes” y, a

continuación, “AUX”.

Aparece la pantalla de reproducción AUX.

2Toque “AUX1” o “AUX2” para

seleccionar el dispositivo.

Realice las operaciones desde el dispositivo

portátil.

Ajuste del nivel de volumen

Asegúrese de ajustar el volumen de cada

dispositivo conectado antes de la reproducción.

El nivel de volumen es común para “AUX1” y

“AUX2”.

1Baje el volumen de la unidad.

2Toque “Lista fuentes” y, a

continuación, “AUX”.

Aparece la pantalla de reproducción AUX.

3Inicie la reproducción del dispositivo

portátil a un volumen moderado.

4Ajuste el volumen acostumbrado en la

unidad.

5Toque –/+ en la casilla “Nivel” varias

veces para ajustar el nivel.

El nivel se puede ajustar en pasos individuales

entre –8 y +18.

Ajuste del tipo de dispositivo

Mediante el ajuste de tipo (vídeo o audio) de

cada dispositivo conectado, la pantalla de fondo

se puede cambiar adecuadamente.

1Sin ninguna fuente seleccionada,

toque “Lista fuentes” y, a

continuación, .

Aparece el menú de ajustes general. De lo

contrario, toque “General”.

2Toque v/V para desplazarse por el

menú y, a continuación, toque

“Entrada AUX1” o “Entrada AUX2”.

3Toque “Audio” o “Video”.

El ajuste se ha guardado.

Para desactivar la entrada AUX, seleccione

“DESACT.”.

Para volver a la pantalla anterior, pulse “Atrás”.

Cámara de visualización

posterior

Si conecta la cámara de visualización posterior

opcional al terminal CAMERA IN, podrá

reproducir la imagen de la cámara de

visualización posterior.

Aparece la imagen de la cámara de visualización

posterior cuando el faro trasero se ilumina (o

cuando la palanca de cambios se ajusta en la

posición R (reversa)).

Notas

•Cuando conduzca marcha atrás, observe los

alrededores con atención para su seguridad. No

confíe exclusivamente en la cámara de visualización

posterior.

•La imagen que se obtiene desde la cámara de

visualización posterior no aparece en el monitor

posterior.

Sugerencia

Incluso si la cámara de visualización posterior está

conectada, puede ajustar la unidad para que no

muestre la imagen de una cámara de visualización

posterior mediante la desactivación de la entrada de

la cámara (página 58).

ATT

Nivel 0

TA AF ArribaLista fuentes

AUX1 AUX2

Navi

Ajustes de la cámara de

visualización posterior

Puede mostrar los elementos de ajuste de la

imagen de la cámara de visualización posterior

para realizar las operaciones más fácilmente.

Este ajuste solamente está disponible cuando:

– “Entrada de la cámara” está ajustado en

“ACTIV.” (página 58).

– Se aplica el freno de mano.

1Toque “Lista fuentes” y, a

continuación, .

Aparece el menú de ajustes general. De lo

contrario, toque “General”.

2Toque v/V para desplazarse por el

menú y, a continuación, toque “Ajuste

de la vista cámara posterior”.

Aparecen los elementos de ajuste.

Visualización de las líneas del

marcador

Toque “Marcador”.

Vuelva a tocar “Marcador” para ocultar las líneas

del marcador.

Inversión de la imagen

Toque “Espejo”.

Aparece una imagen reversa de espejo.

Edición de líneas

1Toque “Ed. línea”.

2Seleccione la línea que desee editar.

Toque “Edición 1”, “Edición 2” o “Edición 3”,

en función de la línea que desee editar.

3Edite la línea.

Para aumentar la longitud, toque B b.

Para reducir la longitud, toque bB.

Para ajustar la posición, toque V o v.

Para restaurar el ajuste predeterminado, toque

“Restablecer”.

Para volver a la pantalla anterior, pulse “Atrás”.

Ed. línea

Marcador

Espejo

Apague el motor dejando la llave en posición “IGN”

Atrás

Apague el motor dejando la llave en posición “IGN”

Edición 2

Edición 3

Edición 1

Restablecer

Información adicional

Precauciones

• Enfríe la unidad si su vehículo está estacionado

bajo la luz directa del sol.

• La antena motorizada se extiende

automáticamente.

Condensación de humedad

En caso de condensación de humedad dentro de la

unidad, extraiga el disco y espere aproximadamente

una hora para que se seque; de otro modo, la unidad

no funcionará correctamente.

Para mantener una alta calidad de

sonido

No derrame líquidos sobre la unidad ni sobre los

discos.

Notas sobre el panel LCD

•No humedezca el panel LCD ni lo exponga

a líquidos. Si lo hace, puede provocar una

avería.

• No ejerza presión sobre el panel LCD porque, si lo

hace, puede distorsionar la imagen o causar un

fallo de funcionamiento (por ejemplo, la imagen

podría volverse borrosa, o el panel LCD podría

resultar dañado).

• Tóquelo únicamente con los dedos, ya que podría

dañar o romper el panel LCD.

• Limpie el panel LCD con un paño suave y seco.

No utilice disolventes como bencina, disolvente,

productos de limpieza disponibles en el mercado

ni aerosoles antiestáticos.

• No utilice esta unidad fuera del rango de

temperatura siguiente: 5 – 45 ºC.

• Si su vehículo está estacionado en un lugar frío o

cálido, es posible que la imagen no sea nítida. Sin

embargo, el monitor no está dañado y la imagen

volverá a ser nítida cuando la temperatura de su

vehículo vuelva a ser normal.

• Es posible que aparezcan algunos puntos estáticos

de color azul, rojo o verde en el monitor. Estos se

denominan “puntos brillantes” y le puede ocurrir

con cualquier LCD. El panel LCD se fabrica con

precisión, con más del 99,99% de sus segmentos

operativos. No obstante, es posible que un

pequeño porcentaje (habitualmente, el 0,01%) de

segmentos no se pueda iluminar correctamente.

Sin embargo, esto no interferirá en la

visualización.

Notas sobre los discos

• No exponga los discos a la luz directa del sol ni a

fuentes de calor como, por ejemplo, conductos de

aire caliente, ni los deje en un vehículo

estacionado a plena luz del sol.

• Antes de la reproducción,

limpie los discos con un paño

desde el centro hasta los bordes.

No utilice disolventes como

bencina, diluyentes ni

productos de limpieza

disponibles en el mercado.

• Esta unidad ha sido diseñada

para reproducir discos que

cumplen con el estándar Compact Disc (CD). Los

DualDisc y algunos discos de música codificados

con tecnologías de protección de los derechos de

autor no cumplen con el estándar Compact Disc

(CD), por lo que es posible que esta unidad no

pueda reproducirlos.

•Discos que esta unidad NO PUEDE

reproducir

– Discos con etiquetas, pegatinas o cinta o papel

adhesivos adheridos. Si los reproduce, puede

causar un fallo de funcionamiento o dañar el

disco.

– Discos con formas no estándar (por ejemplo, de

corazón, cuadrado o estrella). Si intenta

reproducir este tipo de discos, puede dañar la

unidad.

– Discos de 8 cm.

Nota sobre operaciones de

reproducción de DVD y VCD

Los productores de software pueden ajustar

intencionadamente algunas operaciones de

reproducción de DVD y VCD. Dado que esta unidad

reproduce DVD y VCD de acuerdo con los

contenidos del disco que han diseñado los

productores del software, es posible que algunas

funciones de reproducción no estén disponibles.

Asimismo, consulte las instrucciones suministradas

con los DVD o VCD.

Notas sobre DATA CD y DATA DVD

• Según el estado del disco o el equipo utilizado

para su grabación, es posible que algunos DATA

CD/DATA DVD no puedan reproducirse en esta

unidad.

• Es necesario finalizar algunos discos (página 69).

• La unidad es compatible con los siguientes

estándares.

Para DATA CD

– Norma ISO 9660 de formato de nivel 1/nivel 2,

norma Joliet/Romeo en cuanto al formato de

expansión

– Multi Session

Para DATA DVD

– Formato de Puente UDF (UDF e ISO 9660

combinados)

–Multi Border

• Cantidad máxima de:

– carpetas (álbumes): 256 (incluidas la carpeta raíz

y las carpetas vacías).

– archivos (pistas/imágenes/vídeos) y carpetas

contenidos en un disco: 2.000 (si un nombre de

archivo o carpeta contiene muchos caracteres,

este número podría ser inferior a 2.000).

– caracteres que se pueden visualizar en el nombre

de un archivo o carpeta: 64 (Joliet/Romeo).

Notas sobre la finalización de discos

Es necesario finalizar los siguientes discos para

poder reproducirlos en esta unidad.

• DVD-R/DVD-R DL (en modo vídeo/modo VR)

• DVD-RW en modo vídeo

• DVD+R/DVD+R DL

•CD-R

•CD-RW

Los siguientes discos se pueden reproducir sin

realizar ninguna finalización.

• DVD+RW: finalizado automáticamente.

• DVD-RW en modo VR: no es necesario realizar

ninguna finalización.

Para obtener información detallada, consulte el

manual suministrado con el disco.

Notas sobre los CD Multi Session/

DVD Multi Border

Esta unidad puede reproducir los CD Multi Session/

DVD Multi Border en las siguientes condiciones.

Tenga en cuenta que la sesión debe cerrarse y que el

disco se debe finalizar.

• Cuando se graba un CD-DA (Disco compacto de

audio digital) en la primera sesión:

La unidad reconoce el disco como CD-DA y

solamente se reproduce el CD-DA de la primera

sesión, aunque otras sesiones se haya grabado otro

tipo de formato (por ejemplo, MP3).

• Cuando el CD-DA se ha grabado en una sesión

diferente a la primera:

La unidad reconoce el disco como DATA CD o

DATA DVD y se omiten todas las sesiones CD-

DA.

• Cuando se graba un MP3/WMA/AAC/JPEG/

Xvid/MPEG-4:

Solamente se reproducen las sesiones que

contienen el tipo de archivo seleccionado (audio/

vídeo/imagen)*, esto es, si en otras sesiones

existen CD-DA u otro tipo de datos, se omiten.

*Para obtener información detallada acerca de cómo

seleccionar el tipo de archivo, consulte la página 38.

Orden de reproducción de los

archivos MP3/WMA/AAC/JPEG/

Xvid/MPEG-4

Acerca de los archivos MP3

• MP3, la forma abreviada de MPEG-1 Audio

Layer-3, es un formato estandarizado que permite

comprimir archivos de música. Comprime datos

de CD de audio a aproximadamente 1/10 de su

tamaño original.

• Las versiones 1.0, 1.1, 2.2, 2.3 y 2.4 del indicador

ID3 se aplican solamente al formato MP3. El

indicador ID3 puede tener 15/30 caracteres

(versiones 1.0 y 1.1) o 63/126 caracteres

(versiones 2.2, 2.3 y 2.4).

• Cuando ponga nombre a un archivo MP3,

asegúrese de añadir la extensión “.mp3” al nombre

de archivo.

• Durante la reproducción o el avance rápido/

retroceso de un archivo MP3 grabado en VBR

(velocidad de bits variable), es posible que el

tiempo de reproducción transcurrido no coincida

con la realidad.

Nota sobre MP3

Si reproduce un archivo MP3 con una velocidad de

bits alta como, por ejemplo, 192 kbps, es posible que

el sonido sea intermitente.

Carpeta

(álbum)

Archivo MP3/

WMA/AAC/

JPEG/Xvid/

MPEG-4 (pista/

imagen/vídeo)

MP3/WMA/AAC/

JPEG/Xvid/

MPEG-4

Acerca de los archivos WMA

• WMA, la forma abreviada de Windows Media

Audio, es un formato estandarizado que permite

comprimir archivos de música. Comprime datos

de CD de audio a aproximadamente 1/22* de su

tamaño original.

• El indicador WMA tiene 63 caracteres.

• Cuando ponga un nombre a un archivo WMA,

asegúrese de añadir la extensión “.wma” al

nombre de archivo.

• Durante la reproducción o el avance rápido/

retroceso de un archivo WMA grabado en VBR

(velocidad de bits variable), es posible que el

tiempo de reproducción transcurrido no coincida

con la realidad.

*solamente los de 64 kbps

Nota sobre WMA

La reproducción de los siguientes archivos WMA no

es compatible.

– compresión sin pérdidas

– protegidos por derechos de autor

Acerca de los archivos AAC

• El indicador AAC tiene 126 caracteres.

• Cuando ponga un nombre a un archivo AAC,

asegúrese de añadir la extensión “.m4a” al nombre

de archivo.

Acerca de los archivos JPEG

• JPEG, la forma abreviada de Joint Photographic

Experts Group, es un formato estandarizado que

permite comprimir archivos de imagen. Comprime

imágenes fijas a entre 1/10 y 1/100 de su tamaño

original.

• Cuando ponga un nombre a un archivo JPEG,

asegúrese de añadir la extensión “.jpg” al nombre

de archivo.

Nota sobre JPEG

La reproducción de los archivos JPEG progresivos no

es compatible.

Acerca de los archivos MPEG-4

Se pueden reproducir los archivos MPEG-4 que

cumplen los siguientes requisitos. No se

garantiza la reproducción de todos los archivos

MPEG-4 que cumplan los requisitos.

• Perfil: perfil simple MPEG-4

• Velocidad de bits: 7 Mbps en USB FS, 10 Mbps en

DVD y 7 Mbps en CD como máximo

• Velocidad de fotogramas: 30 fps como máximo

• Tamaño de la imagen: 720 × 480 píxeles como

máximo

• Velocidad de audio: 320 kbps (AAC-LC) como

máximo

• Extensión del archivo: .mp4

Acerca de iPod

• Puede conectarse a los siguientes modelos de

iPod. Actualice sus dispositivos iPod a la última

versión de software antes de utilizarlos.

Made for

– iPod touch (4ª generación)

– iPod touch (3ª generación)

– iPod touch (2ª generación)

– iPod touch (1ª generación)

– iPod classic

– iPod con video*

– iPod nano (6ª generación)

– iPod nano (5ª generación)

– iPod nano (4ª generación)

– iPod nano (3ª generación)

– iPod nano (2ª generación)

– iPod nano (1ª generación)*

–iPhone 4

– iPhone 3GS

– iPhone 3G

–iPhone

*El control del pasajero no está disponible para

iPod nano (1ª generación) ni para iPod con video.

• “Made for iPod” y “Made for iPhone” indican que

un accesorio electrónico se diseñó para conectarse

específicamente a los dispositivos iPod o iPhone

respectivamente, y que el fabricante obtuvo la

certificación necesaria para que cumpla con los

estándares de rendimiento de Apple. Apple no se

hace responsable del funcionamiento de este

dispositivo en cumplimiento de los estándares de

seguridad y normativa. Tenga en cuenta que el uso

de este accesorio con el iPod o el iPhone puede

afectar al rendimiento inalámbrico.

Acerca de la función Bluetooth

¿Qué es la tecnología Bluetooth?

• La tecnología inalámbrica Bluetooth es una

tecnología inalámbrica de corto alcance que

permite la comunicación de datos a través de Wi-

Fi entre dispositivos digitales, como un teléfono

móvil y unos auriculares. La tecnología

inalámbrica Bluetooth funciona dentro de un

alcance de 10 m aproximadamente. La conexión

de dos dispositivos es habitual, pero algunos

dispositivos se pueden conectar a varios

dispositivos a la vez.

• No es necesario que utilice un cable de

conexiones, dado que la tecnología Bluetooth es

una tecnología inalámbrica; tampoco es necesario

que los dispositivos se encuentren los unos frente a

los otros, gracias a la tecnología con infrarrojos.

Por ejemplo, puede utilizar un dispositivo de este

tipo y llevarlo en el bolso, o en un bolsillo.

• La tecnología Bluetooth es un estándar

internacional que integran en sus productos

millones de empresas en todo el mundo y que es

utilizado por numerosas compañías de todo el

planeta.

Acerca de la comunicación con

Bluetooth

• La tecnología inalámbrica Bluetooth funciona

dentro de un alcance de 10 m aproximadamente.

El alcance máximo de la comunicación puede

variar en función de los obstáculos (persona,

metal, pared, etc.) o del entorno electromagnético.

• Las condiciones siguientes pueden afectar a la

sensibilidad de la comunicación Bluetooth.

– Existe un obstáculo, como una persona, un

objeto metálico o una pared, entre esta unidad y

el dispositivo Bluetooth.

– Se está utilizando un dispositivo que usa la

frecuencia 2,4 GHz (como, por ejemplo, un

dispositivo LAN inalámbrico, un teléfono sin

cables o un horno microondas) cerca de esta

unidad.

• Dado que los dispositivos Bluetooth y LAN

(IEEE802.11b/g) inalámbricos utilizan la misma

frecuencia, es posible que se produzcan

interferencias de microondas y que causen una

disminución de la velocidad de comunicación,

ruidos o conexiones no válidas, en el caso de que

esta unidad se utilice cerca de un dispositivo LAN

inalámbrico. En este caso, lleve a cabo las

siguientes operaciones.

– Utilice esta unidad a 10 m de distancia, como

mínimo, del dispositivo LAN inalámbrico.

– Si utiliza esta unidad a menos de 10 m de un

dispositivo LAN inalámbrico, apague el

dispositivo LAN inalámbrico.

– Instale esta unidad y el dispositivo Bluetooth tan

cerca el uno del otro como sea posible.

• Las microondas emitidas desde un dispositivo

Bluetooth pueden afectar al funcionamiento de los

dispositivos médicos electrónicos. Apague esta

unidad y otros dispositivos Bluetooth en las

siguientes situaciones, ya que podría producirse

un accidente.

– Sitios con gases inflamables, como un hospital,

un tren, un avión o una gasolinera

– Cerca de puertas automáticas o de las alarmas de

incendios

• Esta unidad admite funcionalidades de seguridad

que cumplen con el estándar Bluetooth para

proporcionar una conexión segura al utilizar la

tecnología inalámbrica Bluetooth, pero es posible

que la seguridad no sea suficiente en función de

los ajustes. Tenga cuidado en sus comunicaciones

cuando utilice la tecnología inalámbrica de

Bluetooth.

• No asumimos responsabilidad alguna en caso de

divulgación de información durante las

comunicaciones mediante Bluetooth.

• No se puede garantizar la conexión con todos los

dispositivos Bluetooth.

– Los dispositivos con la función Bluetooth deben

cumplir con el estándar Bluetooth especificado

por Bluetooth SIG y también deben autenticarse.

– Aunque el dispositivo conectado cumpla con el

estándar Bluetooth indicado, es posible que

algunos dispositivos no se puedan conectar o que

no funcionen correctamente, según las funciones

o las especificaciones del dispositivo.

– Es posible que se produzca ruido durante una

conversación por el teléfono manos libres, en

función del dispositivo o del entorno de

comunicación.

• En función del dispositivo que desee conectar, es

posible que necesite algún tiempo para iniciar la

comunicación.

Información complementaria

• Es posible que el dispositivo Bluetooth no

funcione con teléfonos móviles, en función de las

condiciones de las ondas de radio y del sitio donde

se utiliza el equipo.

• Si experimenta alguna molestia tras el uso del

dispositivo Bluetooth, deje de utilizar

inmediatamente el dispositivo Bluetooth. Si

persistiera alguno de los problemas, póngase en

contacto con el distribuidor Sony más cercano.

Si desea realizar alguna consulta o solucionar algún

problema relativo a la unidad que no se trate en este

Manual de instrucciones, póngase en contacto con el

distribuidor Sony más cercano.

Mantenimiento

Sustitución de la pila de litio del

mando a distancia

En condiciones normales, la pila durará

aproximadamente 1 año. (La vida útil puede ser

menor dependiendo de las condiciones de uso.)

Cuando la pila está a punto de agotarse, el campo de

acción del mando a distancia es menor. Cámbiela

por una pila de litio CR2025 nueva. Si utiliza una

pila distinta, existe el riesgo de incendio o

explosión.

Notas sobre la pila de litio

•Mantenga la pila de litio fuera del alcance de los

niños. En caso de tragarse la pila, póngase en

contacto inmediatamente con el médico.

•Limpie la pila con un paño seco para garantizar un

buen contacto.

•Asegúrese de colocar la pila con la polaridad

correcta.

•No coja la pila con pinzas metálicas, ya que podría

producirse un cortocircuito.

continúa en la página siguiente t

lado + arriba

ADVERTENCIA

La pila puede explotar si no se emplea

adecuadamente.

No recargue la pila; tampoco la desmonte ni

la arroje al fuego.

Cambio del fusible

Al cambiar el fusible, asegúrese

de utilizar uno con el mismo

amperaje indicado en el fusible

original. Si se funde el fusible,

compruebe la conexión de la

alimentación y cambie el

fusible. Si el fusible se vuelve a

fundir después de cambiarlo, es

posible que haya un problema

interno. En este caso, póngase

en contacto con su distribuidor

Sony más cercano.

Extracción de la unidad

1Inserte ambas llaves de liberación al

mismo tiempo hasta que oiga un clic.

2Tire de las llaves de liberación para

extraer la unidad.

3Deslice la unidad para extraerla del

soporte de montaje.

Especificaciones

Sección del monitor

Tipo de pantalla: monitor a color LCD panorámico

Dimensiones:

XNV-L77BT/770BT: 7,0 pulgadas

XNV-L66BT/660BT: 6,1 pulgadas

Sistema: matriz TFT activa

Número de píxeles:

1.152.000 píxeles (800 × 3 (RGB) × 480)

Sistema de color:

Selección automática PAL/NTSC/SECAM/PAL-M

Sección del sintonizador

Rango de sintonización: 87,5 – 108,0 MHz

Terminal de antena:

Conector de antena externa

Frecuencia intermedia: 150 kHz

Sensibilidad útil: 10 dBf

Selectividad: 75 dB a 400 kHz

Relación señal-ruido: 70 dB (mono)

Separación: 40 dB a 1 kHz

Respuesta de frecuencia: 20 – 15.000 Hz

MW/LW

Rango de sintonización:

MW: 531 – 1.602 kHz

LW: 153 – 279 kHz

Terminal de antena:

Conector de antena externa

Frecuencia intermedia: 25 kHz

Sensibilidad: MW: 26 µV, LW: 45 µV

Sección del reproductor de DVD/CD

Relación señal-ruido: 120 dB

Respuesta de frecuencia: 10 – 20.000 Hz

Fluctuación y trémolo: inferior al límite medible

Distorsión armónica: 0,01%

Código de región: indicado en la etiqueta situada en la

parte inferior de la unidad

Sección del reproductor de USB

Interfaz: USB (a velocidad completa)

Corriente máxima: 500 mA

Comunicación inalámbrica

Sistema de comunicación:

Bluetooth Standard versión 2.0 + EDR

Salida:

Bluetooth Standard Power Class 2 (máx. +4 dBm)

Alcance máximo de la comunicación:

línea de alcance de 10 m*1 aproximadamente

Banda de frecuencia:

banda a 2,4 GHz (2,4000 – 2,4835 GHz)

Método de modulación: FHSS

Perfiles Bluetooth compatibles*2:

A2DP (Advanced Audio Distribution Profile)

AVRCP (Audio Video Remote Control Profile) 1.3

HFP (Handsfree Profile) 1.5

PBAP (Phone Book Access Profile)

OPP (Object Push Profile)

Fusible (10 A)

El gancho debe

mirar hacia

dentro.

*1 El alcance real variará en función de factores

como, por ejemplo, obstáculos entre dispositivos,

campos magnéticos alrededor de un horno

microondas, electricidad estática, sensibilidad de

recepción, rendimiento de la antena, sistema

operativo, aplicación de software, etc.

*2 Los perfiles del estándar Bluetooth indican la

finalidad de la comunicación Bluetooth entre

dispositivos.

Sección del amplificador de potencia

Salidas: salidas de altavoz

Impedancia de altavoz: 4 – 8 ohmios

Salida máxima de potencia: 52 W × 4 (a 4 ohmios)

General

Salidas:

Terminal de salida de vídeo (posterior)

Terminales de salida de audio (frontales/

posteriores)

Terminal de salida del altavoz de subgraves

Terminal de control de relé de la antena motorizada

Terminal de control del amplificador de potencia

Entradas:

Terminal de control ATT de teléfono

Terminal de control de iluminación

Terminal de entrada del mando a distancia

Terminal de entrada de la antena

Terminal de control del freno de mano

Terminal de entrada del micrófono

Terminal de entrada de la reversa

Terminal de entrada de la cámara

Terminales de entrada de audio AUX

Terminales de entrada de vídeo AUX

Conector de entrada de señal USB

Requisitos de alimentación: batería para vehículo de

12 V CC (masa negativa)

Dimensiones:

XNV-L77BT/770BT:

Aprox. 178 × 100 × 189 mm (an/al/prf)

XNV-L66BT/660BT:

Aprox. 178 × 100 × 173 mm (an/al/prf)

Dimensiones de montaje: aprox. 182 × 111 × 164 mm

(an./al./pr.)

Peso:

XNV-L77BT/770BT:

Aprox. 2,7 kg

XNV-L66BT/660BT:

Aprox. 2,4 kg

Accesorios suministrados:

Mando a distancia: RM-X170

Componentes de instalación y conexiones

(1 juego)

Micrófono

CD-ROM (disco de la aplicación)

Antena GPS

Módulo de navegación*

Base para auto*

Pernos de plástico (3)*

Cable USB*

*suministrado por TomTom

Equipo y accesorios opcionales:

Cable de conexión de vídeo y USB para iPod:

RC-202IPV

Cámara de visualización posterior: XA-R800C

Es posible que su distribuidor no comercialice

algunos de los accesorios que figuran en la lista

anterior. Para obtener más información, consulte al

distribuidor.

El diseño y las especificaciones pueden variar sin

previo aviso.

Código de región

El sistema de regiones se utiliza para proteger los

derechos de autor del software.

El código de región se ubica en la parte inferior de la

unidad y solamente se podrán reproducir en esta unidad

los DVD etiquetados con un código de región idéntica.

Los DVD con la etiqueta también se pueden

reproducir.

Si intenta reproducir cualquier otro DVD, en la pantalla

del monitor aparecerá el mensaje “Reproducción

prohibida por código región.”. En función del DVD, es

posible que no disponga de ningún código de región en

la etiqueta, incluso aunque la reproducción del DVD

esté prohibida por restricciones de zona.

Requisitos del sistema para el software

incluido en el CD-ROM suministrado

Ordenador

•CPU/RAM

– Máquina compatible con IBM PC/AT

– CPU: procesador Intel Pentium III de 450 MHz o

superior

– RAM: 256 MB o más (en Windows XP), 512 MB o

más (en Windows Vista o posterior)

• Unidad CD-ROM

• Puerto USB

Sistema operativo

Windows XP, Windows Vista, Windows 7

Para obtener información detallada sobre las ediciones

o los service packs compatibles, visite el siguiente sitio

web de soporte técnico:

http://support.sony-europe.com/

Monitor

Alta definición en color (16 bits) o más, 800 × 600

píxeles o más

Otros requisitos

Conexión a Internet

continúa en la página siguiente t

Patentes de los EE.UU. y otros países usados con

licencia de Dolby Laboratories.

Tecnología de codificación de audio MPEG

Layer-3 y patentes bajo licencia de Fraunhofer IIS

y Thomson.

ALL

Notas

•Los siguientes entornos no son compatibles.

– Los ordenadores que no son de tipo PC IBM,

como Macintosh, etc.

– Ordenadores creados por el usuario

– Ordenadores con un sistema operativo superior

– Entorno multipantalla

– Entorno multiarranque

– Entorno de máquina virtual

•En función de las condiciones del ordenador, es

posible que no pueda realizar la operación, incluso

con el entorno recomendado.

Solución de problemas

La siguiente lista de comprobación pretende facilitar

la solución de los problemas que surjan con la

unidad.

Antes de consultar la siguiente lista de

comprobación, verifique los procedimientos de

conexión y de funcionamiento.

Si el problema no se resuelve, visite el siguiente

sitio web de soporte técnico.

General

La unidad no recibe alimentación.

• Compruebe la conexión o el fusible.

• Si la unidad está apagada y la pantalla desaparece, no

se puede utilizar con el mando a distancia.

tEncienda la unidad.

La antena motorizada no se extiende.

La antena motorizada no dispone de una caja de relé.

La unidad no emite el sonido de pitido.

• El sonido de pitido está cancelado (página 57).

• Se encuentra conectado un amplificador de potencia

opcional y no está usando el amplificador integrado.

El contenido de la memoria se borró.

• Pulsó el botón Restablecer.

tVuelva a almacenar los datos en la memoria.

• El cable de fuente de alimentación o la batería se ha

desconectado o bien no se ha conectado

correctamente.

Las emisoras almacenadas y la hora correcta

se borraron.

El fusible se fundió.

La unidad hace un ruido al cambiar la posición

del interruptor de la llave de encendido.

Los cables no están bien conectados con el conector de

alimentación auxiliar del vehículo.

Las indicaciones desaparecen o no aparecen

en el monitor.

• El atenuador está ajustado en “Activar” (página 57).

• La pantalla se apaga si mantiene pulsado

(SOURCE/OFF).

tPulse (SOURCE/OFF) en la unidad hasta que

aparezca la pantalla.

• “M.OFF” ha tocado y se ha activado la función

Monitor desactivado (página 14).

tToque cualquier punto de la pantalla para volver a

encenderla.

La pantalla no responde correctamente al

tacto.

• Toque una parte de la pantalla una sola vez. Si se

tocan dos o más partes de forma simultánea, la

pantalla no funcionará correctamente.

• Calibre el panel táctil de la pantalla (página 54).

Sitio Web de soporte técnico en línea

http://support.sony-europe.com/

No funciona la desconexión automática.

La unidad está encendida. La función de desconexión

automática se activa después de apagar la unidad.

tSalga de la fuente.

No es posible utilizar el mando a distancia.

Si está activada la función Monitor desactivado (sin

iluminación), no es posible utilizar el mando a

distancia (página 14).

No se pueden seleccionar los elementos del

menú.

Los elementos del menú que no están disponibles

aparecen de color gris.

No se puede seleccionar AUX como fuente.

Todos los ajustes de entrada AUX están ajustados en

“DESACT.”.

tAjuste “Entrada AUX1”/“Entrada AUX2” en

“Video” o “Audio” (página 66).

No se puede ajustar el ángulo del monitor.

Abrió el monitor mientras se estaba restableciendo la

unidad.

tNo olvide cerrar el panel frontal antes de

restablecer la unidad.

Recepción de radio

No es posible recibir las emisoras.

Hay ruidos que obstaculizan el sonido.

• La conexión no es correcta.

tConecte un cable de control de antena motorizada

(azul) o un cable de fuente de alimentación

auxiliar (rojo) al cable de fuente de alimentación

del amplificador de antena del vehículo

(únicamente si el vehículo dispone de antena FM/

MW/LW integrada en el cristal posterior o

lateral).

tCompruebe la conexión de la antena del vehículo.

tSi la antena automática no se extiende,

compruebe la conexión del cable de control de la

antena motorizada.

No es posible utilizar la sintonización

programada.

• Almacene la frecuencia correcta en la memoria.

• La señal de emisión es demasiado débil.

No es posible utilizar la sintonización

automática.

• El ajuste del modo de búsqueda local no es correcto.

tLa sintonización se detiene con demasiada

frecuencia:

Ajuste “Local” en “ACTIVAR” (página 20).

tLa sintonización no se detiene en una emisora:

Ajuste “Mono” en “ACTIVAR” (página 20).

• La señal de emisión es demasiado débil.

tUtilice la sintonización manual.

Durante la recepción de FM, la indicación

“Estéreo” parpadea.

• Sintonice con precisión la frecuencia deseada.

• La señal de emisión es demasiado débil.

tAjuste “Mono” en “ACTIVAR” (página 20).

Un programa de FM emitido en estéreo se

escucha en monoaural.

La unidad se encuentra en el modo de recepción

monoaural.

tAjuste “Mono” en “DESACT.” (página 20).

RDS

La búsqueda comienza después de unos

segundos de escucha.

La emisora no es TP o tiene una señal débil.

tDesactive TA (página 22).

No se reciben anuncios de tráfico.

• Active TA (página 22).

• La emisora no emite información de tráfico a pesar

de ser TP.

tSintonice otra emisora.

PTY muestra “None”.

• La emisora actual no es RDS.

• No se reciben datos RDS.

• La emisora no especifica el tipo de programa.

Parpadea el nombre del servicio del programa.

No hay frecuencia alternativa para la emisora actual.

tToque ./> mientras el nombre del servicio

del programa parpadea. Aparece “PI Seek” y la

unidad empieza a buscar otra frecuencia con los

mismos datos PI (identificación de programa).

Imagen

No se muestra ninguna imagen o se registran

interferencias de imagen.

• La conexión no se ha realizado correctamente.

• Compruebe el estado de la conexión con el equipo

conectado y ajuste el selector de entrada del equipo

en la fuente correspondiente a esta unidad.

• El disco es defectuoso o está sucio.

• La instalación no es correcta.

tInstale la unidad en un ángulo inferior a 45° en

una parte firme del vehículo.

• El cable de aparcamiento (luz verde) no está

conectado al cable de cambio del freno de mano, o

bien, no se ha aplicado el freno de mano.

La imagen no cabe en la pantalla.

La relación de aspecto se fija en el DVD.

No se muestra ninguna imagen o se producen

interferencias de imagen en el monitor

posterior.

• Está seleccionada una fuente o un modo que no está

conectado. Si no hay entrada, no aparece ninguna

imagen en el monitor posterior.

• El ajuste del sistema de color no es correcto.

tAjuste el sistema de color en “PAL” o “NTSC”

en función del monitor conectado (página 57).

• La imagen de la cámara de visualización posterior se

muestra en esta unidad.

tNo aparecerá ninguna imagen en el monitor

posterior si la imagen de la cámara de

visualización posterior se muestra en esta unidad.

continúa en la página siguiente t

Sonido

No se escucha ningún sonido/se producen

saltos de sonido/el sonido se rompe.

• La conexión no se ha realizado correctamente.

• Compruebe el estado de la conexión con el equipo

conectado y ajuste el selector de entrada del equipo

en la fuente correspondiente a esta unidad.

• El disco es defectuoso o está sucio.

• La instalación no es correcta.

tInstale la unidad en un ángulo inferior a 45° en

una parte firme del vehículo.

• La velocidad de muestreo del archivo MP3 no es 32,

44,1 ni 48 kHz.

• La velocidad de muestreo del archivo WMA no es

32, 44,1 ni 48 kHz.

• La velocidad de muestreo del archivo AAC no es

44,1 ni 48 kHz.

• La velocidad de bits del archivo MP3 no se sitúa

entre 48 y 192 kbps.

• La velocidad de bits del archivo WMA no se sitúa

entre 64 y 192 kbps.

• La velocidad de bits del archivo AAC no se sitúa

entre 40 y 320 kbps.

• La unidad está en modo pausa/retroceso/avance

rápido.

• Los ajustes para las salidas no se han realizado

correctamente.

• El nivel de salida de DVD es demasiado bajo

(página 27).

• El volumen está demasiado bajo.

• Está activada la función ATT o la función ATT de

teléfono (cuando se conecta el cable de interfaz de un

teléfono para automóvil al cable ATT).

• La posición del control de equilibrio “Equilibrio” no

está ajustada para un sistema de 2 altavoces.

• El formato no es compatible (por ejemplo, DTS).

tCompruebe si el formato es compatible con esta

unidad (página 11).

El sonido es defectuoso.

Mantenga los cables eléctricos y los de audio

separados.

Utilización del disco

No es posible introducir el disco.

• Ya hay un disco insertado.

• El disco se insertó al revés por la fuerza o de forma

incorrecta.

No se inicia la reproducción del disco.

• El disco es defectuoso o está sucio.

• El disco no se puede reproducir.

• El DVD no se puede reproducir debido al código de

región.

• El disco no se ha finalizado (página 69).

• El formato del disco y la versión del archivo son

incompatibles con esta unidad (página 11, 69).

•Pulse Z para extraer el disco.

Los archivos MP3/WMA/AAC/JPEG/Xvid/

MPEG-4 no se reproducen.

• La grabación no se ha realizado de acuerdo con las

normas ISO 9660 de nivel 1 o nivel 2, en el formato

de expansión Joliet o Romeo (DATA CD) o el

formato de Puente UDF (DATA DVD) (página 69).

• La extensión del archivo no es correcta (página 69).

• Los archivos no están almacenados en formato MP3/

WMA/AAC/JPEG/Xvid/MPEG-4.

• Si el disco contiene varios tipos de archivo,

solamente se puede reproducir el tipo de archivo

seleccionado (audio/vídeo/imagen).

tSeleccione el tipo de archivo adecuado mediante

el uso de la lista (página 38).

Los archivos MP3/WMA/AAC/JPEG/Xvid/

MPEG-4 tardan más tiempo en reproducirse

que otros.

El inicio de la reproducción de los siguientes discos

tarda algo más de tiempo.

– disco grabado con una estructura de árbol

complicada.

– disco grabado en Multi Session/Multi Border.

– disco al que es posible añadir datos.

El disco no inicia la reproducción desde el

comienzo.

Se aplica la función de reanudar la reproducción o de

reanudar la reproducción del disco múltiple

(página 63).

No se pueden utilizar determinadas funciones.

En función del disco, es posible que no pueda realizar

operaciones como, por ejemplo, detener, buscar,

repetir o la reproducción aleatoria. Para obtener

información detallada, consulte el manual

suministrado con el disco.

El idioma de la banda sonora o de los

subtítulos o el ángulo no se pueden cambiar.

• Utilice el menú DVD en lugar del botón de selección

directa del mando a distancia (página 23).

• El DVD no contiene pistas multilingües, subtítulos

multilingües ni ángulos múltiples.

• El DVD no permite el cambio.

Los botones de control no funcionan.

El disco no se expulsa.

Pulse el botón Restablecer (página 17).

Reproducción USB

Los contenidos no se pueden reproducir a

través de un concentrador USB.

Esta unidad no reconoce dispositivos USB conectados

a través de un concentrador USB.

No pueden reproducirse los contenidos.

Vuelva a conectar el dispositivo USB.

El dispositivo USB tarda más tiempo en

reproducir.

El dispositivo USB contiene archivos de gran tamaño o

archivos con una estructura de árbol complicada.

Suena un pitido.

Durante la reproducción, el dispositivo USB se ha

desconectado.

tAntes de desconectar un dispositivo USB,

asegúrese antes de detener la reproducción para

proteger los datos.

El sonido es intermitente.

Es posible que el sonido sea intermitente a una

velocidad de bits alta, de más de 320 kbps.

Función Bluetooth

El otro dispositivo Bluetooth no puede

detectar esta unidad.

• Ajuste “Señal” en “ACTIV.” (página 50).

• Ajuste “Detectable” en “Mostrar” (página 50).

• Durante la conexión a un dispositivo Bluetooth, esta

unidad no se puede detectar desde otro dispositivo.

Desconecte la conexión actual y busque esta unidad

desde el otro dispositivo. El dispositivo desconectado

se puede volver a conectar seleccionándolo desde la

lista de dispositivos registrados.

Esta unidad no puede detectar al otro

dispositivo Bluetooth.

Compruebe el ajuste Bluetooth del otro dispositivo.

No se puede establecer la conexión.

• En función del otro dispositivo, es posible que no

pueda realizar la búsqueda desde esta unidad.

tBusque esta unidad desde el otro dispositivo.

• En función del estado del otro dispositivo, es posible

que no pueda realizar la búsqueda desde esta unidad.

tBusque esta unidad desde el otro dispositivo.

• Compruebe los procedimientos de emparejamiento y

conexión en el manual del otro dispositivo, etc., y

vuelva a realizar la operación.

El nombre del dispositivo detectado no

aparece.

En función del estado del otro dispositivo, es posible

que no pueda obtener el nombre.

No se escucha el tono de llamada.

• Aumente el volumen durante la recepción de una

llamada.

• En función del dispositivo de conexión, es posible

que el tono de llamada no se envíe correctamente.

tAjuste “Tono de llamada” en “Predet.”

(página 50).

El volumen de la voz de la persona que habla

es bajo.

Aumente el volumen durante la realización de una

llamada.

La otra parte dice que el volumen está

demasiado bajo o demasiado alto.

Ajuste el nivel “Sens. Micrófono” (página 45).

Se oyen ecos y ruidos durante las llamadas

telefónicas.

• Reduzca el volumen.

• “Modo EC/NC” está ajustado en “DESACT.”.

tAjuste “Modo EC/NC” en “Modo 1” o “Modo 2”

(página 50).

• Si hay mucho ruido de fondo durante la llamada, trate

de reducirlo.

tCierre la ventana si hay mucho ruido en la

carretera.

tBaje el aire acondicionado si está alto.

La calidad del sonido telefónico es defectuosa.

La calidad del sonido depende de las condiciones de

recepción del teléfono móvil.

tSi la recepción es defectuosa, desplace su vehículo

a un lugar donde la señal del teléfono móvil pueda

mejorar.

El volumen del dispositivo Bluetooth que está

conectado es alto o bajo.

El nivel de volumen variará en función del dispositivo

Bluetooth.

tReduzca las diferencias de nivel de volumen entre

esta unidad y el dispositivo Bluetooth (página 50).

No se emite ningún sonido durante la

transmisión de audio.

El dispositivo Bluetooth conectado está en pausa.

tCancele la pausa del dispositivo Bluetooth.

Se producen saltos de sonido durante la

transmisión de audio.

• Reduzca la distancia entre la unidad y el dispositivo

Bluetooth.

• Si el dispositivo Bluetooth está dentro de un estuche

que interrumpe la señal, extráigalo del estuche

cuando lo utilice.

• Cerca de esta unidad se están utilizando muchos

dispositivos Bluetooth u otros dispositivos que

emiten ondas de radio.

tApague los otros dispositivos.

tAumente la distancia respecto a los otros

dispositivos.

• El sonido de la reproducción se detiene

momentáneamente cuando esta unidad se conecta a

un teléfono móvil. No se trata de un fallo de

funcionamiento.

Durante la transmisión de audio no puede

controlar el dispositivo Bluetooth que está

conectado.

Compruebe que el dispositivo Bluetooth que está

conectado sea compatible con AVRCP.

Algunas funciones no están disponibles.

Compruebe que el dispositivo que está conectado sea

compatible con las funciones en cuestión.

El nombre de la otra parte no aparece cuando

se recibe una llamada.

• La otra parte no está almacenada en la agenda.

tAñada la otra parte a la agenda (página 45).

• La llamada telefónica no está configurada para enviar

el número de teléfono.

continúa en la página siguiente t

Para obtener más información sobre la función de

navegación, consulte el folleto (proporcionado por

TomTom) del módulo de navegación.

Mensajes/indicaciones de error

Se ha respondido una llamada sin querer.

• El teléfono en conexión está ajustado para iniciar una

llamada automáticamente.

• La “Resp. automática” de esta unidad está ajustada

en “Corto” o “Largo” (página 50).

El emparejamiento ha fallado debido a la

desconexión por tiempo.

En función del dispositivo de conexión, es posible que

el tiempo límite para realizar el emparejamiento sea

corto. Intente completar el emparejamiento en el

tiempo previsto mediante el ajuste de una clave de

acceso con un solo dígito.

La función Bluetooth no se puede utilizar.

Mantenga pulsado (SOURCE/OFF) durante 1 segundo

para salir de la fuente y, a continuación, encienda la

unidad.

No se emite ningún sonido desde los altavoces

del vehículo durante la llamada por el manos

libres.

Si el sonido se emite desde el teléfono móvil, ajústelo

para que emita el sonido desde los altavoces del

vehículo.

Función de navegación

No aparece nada en la pantalla cuando se

cambia a la pantalla de navegación.

Apague el encendido y luego cambie a la posición

ACC o presione el botón de reinicio (página 17).

No se encontró el dispositivo Bluetooth.

La unidad no detecta ningún dispositivo Bluetooth que

se pueda conectar.

tCompruebe el ajuste Bluetooth del dispositivo al

que desea conectarse.

Ocupado ahora... Vuelva a intentar.

La unidad está ocupada.

tEspere un momento y vuélvalo a intentar.

No se puede leer.

• La unidad no puede leer los datos debido a algún

problema.

• Los datos están dañados o son defectuosos.

• El disco está dañado.

• El disco es incompatible con esta unidad.

• El disco no se ha finalizado.

Error del disco

• El disco está sucio o se insertó al revés.

tLímpielo o insértelo correctamente.

• Se insertó un disco vacío.

• El disco no se puede reproducir debido a un

problema.

tInserte otro disco.

• El disco no es compatible con esta unidad.

tInserte un disco compatible.

•Pulse Z para extraer el disco.

Lectura del disco...

La unidad está leyendo toda la información de archivos

y álbumes (carpetas) del disco.

tEspere hasta que finalice la lectura y se inicie la

reproducción automáticamente. Es posible que

tarde más de un minuto en función de la estructura

del disco.

Error

• La unidad no ha reconocido automáticamente el

dispositivo USB.

tVuelva a conectarlo otra vez.

• El contenido de la agenda ha cambiado durante el

acceso al teléfono móvil.

tVuelva a acceder a la agenda.

• El teléfono móvil ha cortado el acceso a la agenda.

tVuelva a acceder a la agenda.

• Debido a un problema, la descarga de la agenda

desde el teléfono móvil ha fallado.

tVuelva a descargar la agenda (página 45).

• Debido a un problema, no se puede explorar la

agenda desde el teléfono móvil.

tVuelva a intentar la exploración (página 47).

• Debido a un problema, no se puede crear un listado

de la agenda desde el teléfono móvil.

tVuelva a intentar crear el listado (página 47).

Error - Seleccione ‘inicializar’ en el menú de

ajustes Bluetooth.

Se ha producido un error de memoria.

tInicialice el menú de ajustes de Bluetooth

(página 50).

Dispositivo manos libres no está disponible.

No se ha conectado ningún teléfono móvil.

tConecte un teléfono móvil (página 42).

Los concentradores no son compatibles.

Los concentradores USB no son compatibles con esta

unidad.

Local Seek +/Local Seek –

El modo de búsqueda local está activado durante la

sintonización automática.

No AF

No hay frecuencia alternativa para la emisora actual.

No se encontró ningún dispositivo.

No hay ningún dispositivo en la lista de dispositivos

Bluetooth registrados.

tLleve a cabo el emparejamiento con un dispositivo

Bluetooth (página 41).

No hay datos reproducibles.

El disco no contiene datos reproducibles.

No hay datos de SensMe™ en el dispositivo.

El dispositivo USB que está conectado no contiene

datos para la función SensMe™ o bien los datos se han

trasladado a una ubicación inadecuada del dispositivo

USB.

No TP

La unidad continúa buscando emisoras TP disponibles.

Compensación

Es posible que se haya producido un error interno.

tRevise la conexión. Si la indicación de error

permanece en pantalla, póngase en contacto con el

distribuidor Sony más cercano.

Si estas soluciones no le ayudan a mejorar la

situación, póngase en contacto con el distribuidor

Sony más cercano.

Si entrega la unidad para su reparación a causa de

problemas en la reproducción del disco, lleve el

disco que se utilizó cuando se produjo el problema.

Falla de la conexión de salida.

La conexión de los altavoces o de los amplificadores es

incorrecta.

tConsulte la guía “Instalación/Conexiones”

suministrada para comprobar la conexión.

Precaución de sobrecarga en USB

El dispositivo USB está sobrecargado.

tDesconecte el dispositivo USB y, a continuación,

pulse (SOURCE/OFF) para cambiar la fuente.

tIndica que el dispositivo USB está fuera de servicio

o bien que se ha conectado un dispositivo

incompatible.

Reproducción prohibida por código región.

El código de región del DVD es distinto del código de

región de la unidad.

Presione restablecer.

Esta unidad o dispositivo USB no se puede utilizar

debido a un problema.

tPulse el botón Restablecer (página 17).

Restablezca el Navegador.

No se puede utilizar el dispositivo debido a un error del

módulo de navegación.

tRestablezca el módulo de navegación. Cuando

reinicie el módulo de navegación, asegúrese de

mantener presionado el botón de reinicio durante

más de 10 segundos. De lo contrario, el módulo de

navegación no se reiniciará.

Leyendo datos SensMe™...

La unidad está leyendo todos los datos de la función

SensMe™ en el dispositivo USB que está conectado.

tEspere hasta que finalice la lectura. En función de

la cantidad de datos, etc., puede tardar algún

tiempo.

No se admite el dispositivo USB conectado.

Para obtener información detallada sobre la

compatibilidad de su dispositivo USB, visite el sitio

web de soporte técnico.

Los datos de SensMe™ están dañados.

Se ha producido un problema en los datos de la

función SensMe™, por ejemplo, se ha alterado la

información, el nombre de un archivo, etc.

El dispositivo USB no está conectado.

Se ha seleccionado USB como fuente sin disponer de

un dispositivo USB conectado. Durante la

reproducción se ha desconectado un dispositivo USB o

un cable USB.

tAsegúrese de conectar el dispositivo USB y el

cable USB.

Lectura USB...

La unidad está leyendo toda la información de archivos

y álbumes (carpetas) del dispositivo USB que está

conectado.

tEspere hasta que finalice la lectura y se inicie la

reproducción automáticamente. En función de la

estructura, esta operación puede tardar algún

tiempo.

Esperando conexión del Navegador.

El módulo de navegación no está conectado o no se lo

reconoce.

tConecte el módulo de navegación al soporte para

coche y espere un momento.

tDesconecte el módulo de navegación de la base

para auto y vuélvalo a conectar. Si el problema

continúa, mantenga presionado el botón de reinicio

durante más de 10 segundos.

“” o “”

Durante la operación de rebobinado o avance rápido,

llegó al principio o al final del disco, por lo que no es

posible continuar.

“”

No se puede mostrar el carácter con la unidad.

Código de idioma/lista de códigos de zona

Lista de códigos de idioma

La ortografía del idioma cumple con el estándar de la norma ISO 639: 1988 (E/F).

Lista de códigos de zona

Código Idioma Código Idioma Código Idioma Código Idioma

1027 Afar

1028 Abkhazian

1032 Afrikaans

1039 Amharic

1044 Arabic

1045 Assamese

1051 Aymara

1052 Azerbaijani

1053 Bashkir

1057 Byelorussian

1059 Bulgarian

1060 Bihari

1061 Bislama

1066 Bengali;

Bangla

1067 Tibetan

1070 Breton

1079 Catalan

1093 Corsican

1097 Czech

1103 Welsh

1105 Danish

1109 German

1130 Bhutani

1142 Greek

1144 English

1145 Esperanto

1149 Spanish

1150 Estonian

1151 Basque

1157 Persian

1165 Finnish

1166 Fiji

1171 Faroese

1174 French

1181 Frisian

1183 Irish

1186 Scots Gaelic

1194 Galician

1196 Guarani

1203 Gujarati

1209 Hausa

1217 Hindi

1226 Croatian

1229 Hungarian

1233 Armenian

1235 Interlingua

1239 Interlingue

1245 Inupiak

1248 Indonesian

1253 Icelandic

1254 Italian

1257 Hebrew

1261 Japanese

1269 Yiddish

1283 Javanese

1287 Georgian

1297 Kazakh

1298 Greenlandic

1299 Cambodian

1300 Kannada

1301 Korean

1305 Kashmiri

1307 Kurdish

1311 Kirghiz

1313 Latin

1326 Lingala

1327 Laothian

1332 Lithuanian

1334 Latvian;

Lettish

1345 Malagasy

1347 Maori

1349 Macedonian

1350 Malayalam

1352 Mongolian

1353 Moldavian

1356 Marathi

1357 Malay

1358 Maltese

1363 Burmese

1365 Nauru

1369 Nepali

1376 Dutch

1379 Norwegian

1393 Occitan

1403 (Afan)Oromo

1408 Oriya

1417 Punjabi

1428 Polish

1435 Pashto;

Pushto

1436 Portuguese

1463 Quechua

1481 Rhaeto-

Romance

1482 Kirundi

1483 Romanian

1489 Russian

1491 Kinyarwanda

1495 Sanskrit

1498 Sindhi

1501 Sangho

1502 Serbo-

Croatian

1503 Singhalese

1505 Slovak

1506 Slovenian

1507 Samoan

1508 Shona

1509 Somali

1511 Albanian

1512 Serbian

1513 Siswati

1514 Sesotho

1515 Sundanese

1516 Swedish

1517 Swahili

1521 Tamil

1525 Telugu

1527 Tajik

1528 Thai

1529 Tigrinya

1531 Turkmen

1532 Tagalog

1534 Setswana

1535 Tonga

1538 Turkish

1539 Tsonga

1540 Tatar

1543 Twi

1557 Ukrainian

1564 Urdu

1572 Uzbek

1581 Vietnamese

1587 Volapük

1613 Wolof

1632 Xhosa

1665 Yoruba

1684 Chinese

1697 Zulu

1703 Sin especificar

Código Zona Código Zona Código Zona Código Zona

2109 Alemania

2044 Argentina

2047 Australia

2046 Austria

2057 Bélgica

2070 Brasil

2079 Canadá

2090 Chile

2092 China

2304 Corea

2115 Dinamarca

2149 España

2424 Filipinas

2165 Finlandia

2174 Francia

2248 India

2238 Indonesia

2254 Italia

2276 Japón

2363 Malasia

2362 México

2379 Noruega

2390 Nueva Zelanda

2427 Pakistán

2376 Países Bajos

2436 Portugal

2184 Reino Unido

2489 Rusia

2501 Singapur

2499 Suecia

2086 Suiza

2528 Tailandia

Índice

AAC 11, 70

Ajuste subgraves (Altavoz

subgraves) 17, 60

Ajustes auxiliares (Entrada

AUX1, Entrada AUX2) 58, 66

Ajustes de bloqueo de

seguridad (Bloqueo segurid.

DVD) 28, 62

Ajustes de Bluetooth 50

Ajustes de la cámara de

visualización posterior

(Ajuste de la vista cámara

posterior) 67

Ajustes de pantalla

(Pantalla) 61

Ajustes de reproducción

(Visual) 62

Ajustes de sonido (Sonido) 59

Ajustes generales

(General) 57

Ajustes iniciales

(Ajuste inicial) 17

Alineamiento inteligente de

tiempo 52, 53

Ángulo (Ángulo) 25

Ángulo del monitor

(Ángulo del monitor) 54

Anuncio de tráfico (TA) 21, 22

APAGADO automático

(APAGADO automático) 57

Balance

(Balance/Equilibrio) 52, 59

Bluetooth 39

Calibración del panel táctil

(Ajuste del panel táctil) 54

Cámara de visualización

posterior 66

Canal de audio (Estéreo) 27

CD Multi Session 69

Código de idioma 80

Código de zona 80

Comando por movimientos

Configuración del atenuador

(Atenuador) 57

Configuración del reloj

(Ajuste del reloj) 65

Control de rango dinámico

(DRC) 62

Control de reproducción

(PBC CD video) 26, 64

Control del pasajero

(Control del pasajero) 37

Control giratorio

(Control giratorio) 58

Demostración

(Demostración) 61

Discos 11

Discos que se pueden

reproducir 11

Dispositivo USB 30

Dolby Digital 27

DRC de audio

(DRC de audio) 62

DVD Multi Border 69

Entrada de la cámara de

visualización posterior

(Entrada de la cámara) 58

EQ7 51, 59

Equilibrio

(Balance/Equilibrio) 52, 59

Equipo auxiliar 66

Filtro de cruce

(Filtro de cruce) 60

Filtro de paso alto (HPF) 60

Filtro de paso bajo (LPF) 60

Formato de audio (Audio) 27

Formatos 11

Frecuencias alternativas

(AF) 21, 22

Función de reanudar la

reproducción del disco

múltiple (Reanud. disco

múltiple) 63

Función de reanudar la

reproducción del USB

(Reanudar USB) 63

Función de seguridad

(Control de seguridad) 65

Fusible 72

Ganancia del micrófono

(Sens. Micrófono) 45, 50

Girar la imagen

(Giro imagen) 25

Hora del reloj (CT) 22, 23, 57

Idioma de la pantalla

(Idioma) 17, 57

Idioma de los subtítulos

(Subtítulo, Idioma de los DVD

sub) 25, 62

Idioma del DVD audio (Audio,

Idioma del DVD audio) 27, 62

Idioma del menú DVD

(Idioma del menú DVD) 62

Iluminación de botones

(Iluminación de teclas) 58

Inicialización de los ajustes

de Bluetooth (Inicializar) 50

Intervalo de presentación de

diapositivas (Presentac.

diapo. JPEG) 64

iPod 35, 70

continúa en la página siguiente

JPEG 11, 70

Llamada por el manos libres

Mando a distancia 15, 17, 71

Memoria de la mejor sintonía

(BTM) 21

Menú de control del DVD

(Control DVD) 25

Menú de recepción

(Menú recepción) 20

Menú de reproducción

(Menú reprod.) 25

Menú DVD 23

Menú superior del DVD

(Menú super.) 23, 25

Modo Cancelador de ecos/

Cancelador de ruidos

(Modo EC/NC) 50

Modo de búsqueda local

(Local) 20

Modo monoaural (Mono) 20

MP3 11, 69

MPEG-4 11, 70

Nivel auxiliar (Nivel) 66

Nivel de Dolby D

(Nivel de Dolby D) 27

Nivel del atenuador

(Nivel del atenuador) 57

No hay señal

(No hay señal) 58

NTSC 57

Obtener lista (Lista) 37

Organizador del altavoz

central (CSO) 53, 60

PAL 57

Pantalla de fondo

(Selección de pantalla) 54

Picture EQ 55, 61

Posición de escucha

(Posición escuchar) 52, 59

Posición del altavoz de

subgraves 52

Potenciador de graves

posterior (RBE) 53, 60

Programa de tráfico (TP) 21

Reanudar la reproducción 25

Regional (Regional) 22

Relación de aspecto de la

pantalla (Aspecto) 56, 61

Reloj (Reloj) 14, 61

Repetir reproducción

(Repetir) 29, 31, 36

Reproducción a cámara lenta

Reproducción aleatoria

(Aleatoria) 29, 31, 36

Reproducción de búsqueda

directa DVD (Búsqueda

directa DVD) 30, 62

Reproducción de la lista repr.

DVD

(Reprod. lista repr. DVD) 62

Respuesta automática

(Resp. automática) 50

Restablecer 17

Salida de canales múltiples

(Salida múltip. canales) 62

Señal de Bluetooth

(Señal) 41, 50

SensMe™ 31

Sistema de color de salida

(Sist. de color de salida) 57

Sistema de datos de radio

(RDS) 21

Sonido de funcionamiento

(Pitido) 57

Sonido del pitido ZAPPIN

(Tono de ZAPPIN) 63

Tiempo de reproducción para

ZAPPIN (Tiempo para

ZAPPIN) 63

Tipo de monitor

(Tipo de monitor) 63

Tipos de programa (PTY) 22

Tono de llamada

(Tono de llamada) 50

Transmisión de audio 49

Volumen 12, 13

Volumen del altavoz

(Nivel del altavoz 4.1ch) 54

Volumen del altavoz de

subgraves (Balance/

Equilibrio) 52, 59

WMA 11, 70

Xvid 11

ZAPPIN™ 38

Avvertenza

Per evitare il rischio di incendi o scosse

elettriche, non esporre l’apparecchio alla

pioggia o all’umidità.

Per evitate scosse elettriche, non aprire il

rivestimento. Per le riparazioni, rivolgersi

esclusivamente a personale qualificato.

ATTENZIONE

L’uso di strumenti ottici con il presente

apparecchio aumenta il livello di rischio per gli

occhi. Poiché il raggio laser utilizzato nel

presente lettore CD/DVD è pericoloso per gli

occhi, non tentare di smontare l’apparecchio. Per

le riparazioni, rivolgersi esclusivamente a

personale qualificato.

La targhetta con le indicazioni relative a tensione

di esercizio e informazioni simili è situata sulla

parte inferiore del telaio.

Sony Corp. dichiara che il modello XNV-L77BT/

770BT/L66BT/660BT è conforme ai requisiti

essenziali e ad altre disposizioni della Direttiva

1999/5/CE.

Per ulteriori informazioni, accedere al seguente

indirizzo URL:

http://www.compliance.sony.de/

Italia: L’uso della rete RLAN è regolato:

– relativamente all’uso privato, dal Decreto

legislativo n. 259 del 1° agosto 2003 (“Codice

delle comunicazioni elettroniche”). In

particolare, l’Articolo 104 indica i casi in cui

è necessario ottenere anticipatamente

un’autorizzazione generale e l’Articolo 105

indica i casi in cui è consentito il libero uso;

– relativamente al rilascio delle autorizzazioni

per la fornitura al pubblico dell’accesso

RLAN alle reti e ai servizi di

telecomunicazione, dal Decreto ministeriale

del 28 maggio 2003, così come emendato, e

dall’Articolo 25 (autorizzazione generale per

le reti e i servizi di comunicazione

elettronica) del Codice delle comunicazioni

elettroniche.

Norvegia: L’uso della presente stazione senza fili

è vietato nell’area geografica inclusa entro un

raggio di 20 km dal centro di Ny-Alesund,

Svalbard.

Avviso per i clienti: le seguenti

informazioni riguardano esclusivamente

gli apparecchi venduti in paesi in cui

sono applicate le direttive UE

Il fabbricante di questo prodotto è Sony

Corporation, 1-7-1 Konan Minato-ku Tokyo,

108-0075, Giappone. Il rappresentante

autorizzato ai fini della Compatibilità

Elettromagnetica e della sicurezza del prodotto è

Sony Deutschland GmbH, Hedelfinger Strasse

61, 70327, Stoccarda Germania. Per qualsiasi

problema relativo all’assistenza o alla garanzia,

si prega di fare riferimento agli indirizzi indicati

nei documenti di assistenza e garanzia forniti con

il prodotto.

Per motivi di sicurezza, installare il presente

apparecchio nel cruscotto dell’automobile.

Per l’installazione e i collegamenti, consultare

la guida “Installazione/Collegamenti” in

dotazione.

Informazioni su questo manuale

• Il presente manuale contiene istruzioni per i

modelli XNV-L77BT, 770BT, L66BT e

660BT.

• Il modello XNV-L77BT è utilizzato a scopo

illustrativo.

• Per ulteriori dettagli sulla funzione di

navigazione, fare riferimento al libretto (in

dotazione con il TomTom) per il modulo di

navigazione.

Si dichiara che l’apparecchio è stato fabbricato in

conformità all’art.2, Comma l del D.M.28.08.1995

n.548. (solo XNV-L66BT)

Questa etichetta è posta nella parte inferiore

della confezione.

Trattamento del dispositivo

elettrico o elettronico a fine

vita (applicabile in tutti i paesi

dell’Unione Europea e in altri

paesi europei con sistema di

raccolta differenziata)

Questo simbolo sul prodotto o sulla

confezione indica che il prodotto non deve essere

considerato come un normale rifiuto domestico,

ma deve invece essere consegnato ad un punto di

raccolta appropriato per il riciclo di apparecchi

elettrici ed elettronici. Assicurandovi che questo

prodotto sia smaltito correttamente, voi

contribuirete a prevenire potenziali conseguenze

negative per l’ambiente e per la salute che

potrebbero altrimenti essere causate dal suo

smaltimento inadeguato. Il riciclaggio dei

materiali aiuta a conservare le risorse naturali.

Per informazioni più dettagliate circa il

riciclaggio di questo prodotto, potete contattare

l’ufficio comunale, il servizio locale di

smaltimento rifiuti oppure il negozio dove l’avete

acquistato. In caso di smaltimento abusivo di

apparecchiature elettriche e/o elettroniche

potrebbero essere applicate le sanzioni previste

dalla normativa applicabile (valido solo per

l’Italia).

Accessori utilizzabili: Telecomando, Microfono,

antenna GPS

Trattamento delle pile esauste

(applicabile in tutti i paesi

dell’Unione Europea e in altri

paesi Europei con sistema di

raccolta differenziata)

Questo simbolo sul prodotto o sulla

confezione indica che la pila non deve essere

considerata un normale rifiuto domestico. Su

alcuni tipi di pile questo simbolo potrebbe essere

utilizzato in combinazione con un simbolo

chimico. I simboli chimici del mercurio (Hg) o

del piombo (Pb) sono aggiunti, se la batteria

contiene più dello 0,0005% di mercurio o dello

0,004% di piombo. Assicurandovi che le pile

siano smaltite correttamente, contribuirete a

prevenire potenziali conseguenze negative per

l’ambiente e per la salute che potrebbero

altrimenti essere causate dal loro inadeguato

smaltimento. Il riciclaggio dei materiali aiuta a

conservare le risorse naturali. In caso di prodotti

che per motivi di sicurezza, prestazione o

protezione dei dati richiedano un collegamento

fisso ad una pila interna, la stessa dovrà essere

sostituita solo da personale di assistenza

qualificato. Consegnare il prodotto a fine vita al

punto di raccolta idoneo allo smaltimento di

apparecchiature elettriche ed elettroniche; questo

assicura che anche la pila al suo interno venga

trattata correttamente. Per le altre pile consultate

la sezione relativa alla rimozione sicura delle

pile. Conferire le pile esauste presso i punti di

raccolta indicati per il riciclo. Per informazioni

più dettagliate circa lo smaltimento della pila

esausta o del prodotto, potete contattare il

Comune, il servizio locale di smaltimento rifiuti

oppure il negozio dove l’avete acquistato.

Avvertenza relativa all’installazione su

un’automobile non dotata della

posizione ACC (accessorio) sul

blocchetto di accensione

Accertarsi di impostare la funzione di

spegnimento automatico (pagina 59).

Quando non è selezionata una sorgente,

l’apparecchio si spegnerà automaticamente

dopo il periodo di tempo impostato per evitare

di scaricare completamente la batteria.

Se la funzione di spegnimento automatico

non viene impostata, ogni volta che il motore

viene spento tenere premuto (SOURCE/OFF)

finché il display non scompare.

Per annullare la dimostrazione (Demo),

vedere a pagina 64.

Nota sulla batteria al litio

Non esporre la batteria a fonti di calore eccessive

uali la luce solare diretta, fuoco o simili.

Indice

Note sulla sicurezza . . . . . . . . . . . . . . . . . . . . . .8

Note sull’installazione . . . . . . . . . . . . . . . . . . . .8

Diritti d’autore . . . . . . . . . . . . . . . . . . . . . . . . . .8

Note su Bluetooth. . . . . . . . . . . . . . . . . . . . . . .10

Dischi riproducibili e simboli utilizzati nelle

presenti Istruzioni per l’uso . . . . . . . . . . . . . . .11

Posizione e funzione dei comandi . . . . . . . . . .12

Unità principale . . . . . . . . . . . . . . . . . . . . . .12

RM-X170 Telecomando . . . . . . . . . . . . . . .15

Operazioni preliminari

Azzeramento dell’apparecchio. . . . . . . . . . . . .17

Impostazioni iniziali. . . . . . . . . . . . . . . . . . . . .17

Preparazione del telecomando . . . . . . . . . . . . .17

Navigazione

Utilizzo della funzione di navigazione. . . . . . .18

Radio

Ascolto della radio . . . . . . . . . . . . . . . . . . . . . .19

Comandi di ricezione. . . . . . . . . . . . . . . . . .20

Indicazioni di ricezione . . . . . . . . . . . . . . . .20

Memorizzazione e ricezione delle stazioni . . .21

Memorizzazione automatica — BTM . . . . .21

Memorizzazione manuale . . . . . . . . . . . . . .21

Ricezione delle stazioni memorizzate . . . . .21

RDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Panoramica . . . . . . . . . . . . . . . . . . . . . . . . .21

Impostazione di AF e TA . . . . . . . . . . . . . .22

Selezione di PTY . . . . . . . . . . . . . . . . . . . .22

Impostazione di CT . . . . . . . . . . . . . . . . . . .23

Dischi

Riproduzione di dischi. . . . . . . . . . . . . . . . . . . 23

Comandi di riproduzione . . . . . . . . . . . . . . 24

Indicazioni di riproduzione. . . . . . . . . . . . . 26

Uso delle funzioni PBC (controllo della

riproduzione) . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Configurazione delle impostazioni audio . . . . 27

Modifica della lingua/del formato

audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Modifica del canale audio. . . . . . . . . . . . . . 27

Regolazione del livello di uscita audio

— Livello Dolby D. . . . . . . . . . . . . . . . . . . 27

Blocco dei dischi — Protezione . . . . . . . . . . . 28

Attivazione della funzione di

protezione . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Modifica dell’area e delle relative

classificazioni dei film . . . . . . . . . . . . . . . . 28

Riproduzione ripetuta e in ordine casuale . . . . 29

Riproduzione con ricerca diretta . . . . . . . . . . . 30

Funzionamento dei dispositivi USB

Riproduzione da un dispositivo USB . . . . . . . 30

Riproduzione ripetuta e in ordine casuale . . . . 31

Ascolto personalizzato della musica

— SensMe™ . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Prima di utilizzare la funzione

SensMe™ . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Installazione di “SensMe™ Setup” e “Content

Transfer” sul computer . . . . . . . . . . . . . . . . 32

Registrazione di un dispositivo USB

utilizzando “SensMe™ Setup” . . . . . . . . . . 33

Trasferimento di brani sul dispositivo USB

utilizzando “Content Transfer”. . . . . . . . . . 33

Riproduzione di brani in canali

— SensMe™ channels . . . . . . . . . . . . . . . . 33

Riproduzione dei brani nei grafici degli stati

d’animo — SensMe™ mood . . . . . . . . . . . 35

Funzionamento con iPod

Riproduzione di un iPod . . . . . . . . . . . . . . . . . 36

Impostazione del modo di riproduzione . . . . . 36

Riproduzione ripetuta e in ordine casuale . . . . 37

Uso diretto dell’iPod

— Controllo passeggero . . . . . . . . . . . . . . . . . 37

Funzioni utili

Visualizzazione di un elenco di brani/immagini/

file video — List . . . . . . . . . . . . . . . . . . . . . . . 38

Selezione di un brano/un’immagine/un file

video . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Selezione di un tipo di file . . . . . . . . . . . . . 38

Ricerca di un brano mediante l’ascolto di porzioni

di brani — ZAPPIN™. . . . . . . . . . . . . . . . . . . 38

Uso del comando a movimento . . . . . . . . . . . . 39

Funzione vivavoce e streaming

audio — Bluetooth

Prima di utilizzare la funzione Bluetooth . . . . 40

Procedura base della funzione

Bluetooth . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Indicazioni di stato Bluetooth . . . . . . . . . . 41

Installazione del microfono . . . . . . . . . . . . 41

Associazione. . . . . . . . . . . . . . . . . . . . . . . . . . 42

Ricerca dall’apparecchio . . . . . . . . . . . . . . 42

Ricerca dal dispositivo Bluetooth . . . . . . . 42

Connessione . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Funzione vivavoce . . . . . . . . . . . . . . . . . . . . . 44

Come effettuare le chiamate. . . . . . . . . . . . 44

Ricezione di chiamate . . . . . . . . . . . . . . . . 45

Operazioni possibili durante una

chiamata . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Gestione della rubrica . . . . . . . . . . . . . . . . . . . 47

Memorizzazione dei dati della rubrica. . . . 47

Consultazione della rubrica di un telefono

cellulare . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Eliminazione dei dati della rubrica . . . . . . 49

Modifica di un contatto . . . . . . . . . . . . . . . 49

Gestione dei dati delle chiamate. . . . . . . . . . . 50

Elenco cronologico delle chiamate . . . . . . 50

Numeri preselezionati . . . . . . . . . . . . . . . . 50

Blocco delle informazioni personali . . . . . 51

Streaming audio . . . . . . . . . . . . . . . . . . . . . . . 51

Ascolto di un dispositivo Bluetooth tramite

l’apparecchio . . . . . . . . . . . . . . . . . . . . . . . 51

Uso di un dispositivo Bluetooth tramite

l’apparecchio . . . . . . . . . . . . . . . . . . . . . . . 51

Impostazioni Bluetooth. . . . . . . . . . . . . . . . . . 52

continua alla pagina successiva t

Regolazione dell’audio

Selezione della qualità audio — EQ7 . . . . . . .53

Personalizzazione della curva

dell’equalizzatore — EQ7 Tune . . . . . . . . .53

Regolazione delle caratteristiche

dell’audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Ottimizzazione dell’audio per la posizione di

ascolto — Intelligent Time Alignment . . . . . .54

Calibratura della posizione di ascolto

— Intelligent Time Alignment Tune. . . . . .54

Configurazione dei diffusori e impostazione del

volume . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

Creazione di un diffusore centrale virtuale

— CSO . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

Uso dei diffusori posteriori come subwoofer

— Rear Bass Enhancer . . . . . . . . . . . . . . . .55

Regolazione del volume del diffusore. . . . .55

Regolazione del monitor

Regolazione dell’angolo del monitor

(solo modelli XNV-L77BT/770BT) . . . . . . . .56

Calibratura del pannello a sfioramento . . . . . .56

Impostazione dello sfondo . . . . . . . . . . . . . . . .56

Regolazione dell’immagine — Picture EQ . . .56

Personalizzazione dell’immagine . . . . . . . .57

Selezione del rapporto di formato . . . . . . . . . .57

Impostazioni

Operazioni di base delle impostazioni . . . . . . .58

Impostazioni generali. . . . . . . . . . . . . . . . . . . .59

Impostazioni audio. . . . . . . . . . . . . . . . . . . . . .62

Impostazioni dello schermo . . . . . . . . . . . . . . .64

Impostazioni di riproduzione DVD e di altri tipi

di riproduzione . . . . . . . . . . . . . . . . . . . . . . . . .65

Impostazione del codice di sicurezza. . . . . . . .68

Impostazione dell’orologio . . . . . . . . . . . . . . .68

Uso di apparecchi opzionali

Apparecchi audio/video ausiliari. . . . . . . . . . . 69

Videocamera posteriore. . . . . . . . . . . . . . . . . . 69

Impostazioni della videocamera

posteriore . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Informazioni aggiuntive

Precauzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Note sul pannello LCD . . . . . . . . . . . . . . . . 71

Note sui dischi . . . . . . . . . . . . . . . . . . . . . . 71

Ordine di riproduzione dei file MP3/WMA/

AAC/JPEG/Xvid/MPEG-4. . . . . . . . . . . . . 72

Informazioni sui file MP3. . . . . . . . . . . . . . 72

Informazioni sui file WMA . . . . . . . . . . . . 73

Informazioni sui file AAC . . . . . . . . . . . . . 73

Informazioni sui file JPEG . . . . . . . . . . . . . 73

Informazioni sui file MPEG-4 . . . . . . . . . . 73

Informazioni su iPod. . . . . . . . . . . . . . . . . . 73

Informazioni sulla funzione Bluetooth . . . . 74

Manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . 75

Rimozione dell’apparecchio . . . . . . . . . . . . . . 75

Caratteristiche tecniche . . . . . . . . . . . . . . . . . . 76

Guida alla soluzione dei problemi. . . . . . . . . . 77

Messaggi e indicazioni di errore. . . . . . . . . 82

Elenco dei codici della lingua/di zona. . . . . . . 84

Indice analitico . . . . . . . . . . . . . . . . . . . . . . . . 85

Sito di assistenza clienti

In caso di domande o per le informazioni più aggiornate sul presente

prodotto, visitare il seguente sito Web:

http://support.sony-europe.com/

Nel sito sono fornite informazioni relative a:

• Modelli e produttori di lettori audio digitali compatibili

• Modelli e i produttori dei telefoni cellulari compatibili e domande frequenti

relative alla funzione Bluetooth

Note sulla sicurezza

• Rispettare i regolamenti, le norme e le leggi sul

traffico in vigore nel proprio paese.

• Durante la guida

– Non guardare né utilizzare l’apparecchio per

evitare di distrarsi e causare incidenti.

Parcheggiare l’auto in un luogo sicuro prima di

guardare o utilizzare l’apparecchio.

– Non utilizzare la funzione di impostazione né

altre funzioni che possano causare distrazione

durante la guida.

–Durante la guida in retromarcia, per una

maggiore sicurezza voltarsi e guardare in

tale direzione e osservare l’area

circostante anche se la videocamera

posteriore è collegata. Non affidarsi

esclusivamente alla videocamera

posteriore.

• Durante l’uso

– Non inserire mani, dita o corpi estranei

all’interno dell’apparecchio per evitare di ferirsi

o di danneggiare l’apparecchio stesso.

– Tenere gli oggetti di piccole dimensioni fuori

dalla portata dei bambini.

– Accertarsi di allacciare le cinture di sicurezza

per evitare lesioni in caso di un movimento

brusco dell’auto.

Note sull’installazione

• Per l’installazione del presente apparecchio,

rivolgersi a personale tecnico qualificato.

– Se si decide di installare l’apparecchio da soli,

consultare la guida “Installazione/Collegamenti”

in dotazione e installare l’apparecchio

correttamente.

– Se l’apparecchio viene installato in modo errato,

è possibile che la batteria si scarichi o che si

verifichi un corto circuito.

• Se l’apparecchio non funziona correttamente,

controllare innanzitutto i collegamenti facendo

riferimento alla guida “Installazione/

Collegamenti” in dotazione. Se questi sono

corretti, controllare il fusibile.

• Proteggere la superficie dell’apparecchio da

eventuali danni.

– Non esporre la superficie dell’apparecchio a

sostanze chimiche quali insetticidi, spray per

capelli, repellenti per insetti e così via.

– Non lasciare oggetti di gomma o di plastica a

contatto con l’apparecchio per un periodo di

tempo prolungato. Diversamente, è possibile che

il rivestimento dell’apparecchio si deteriori o si

deformi.

• Installare l’apparecchio in modo saldo.

• Durante l’installazione, accertarsi di spegnere il

motore. Diversamente, è possibile che la batteria si

scarichi o che si verifichi un corto circuito.

• Se durante l’installazione viene utilizzato un

trapano, prestare attenzione a non danneggiare

parti dell’auto quali tubi, serbatoio o cavi e a

prevenire incendi o incidenti.

• Le funzioni di comunicazione del modulo di

navigazione emettono onde radio in modo analogo

a un telefono cellulare. Installare il modulo di

navigazione lontano da altri dispositivi elettronici

ecc. presenti all’interno dell’auto per evitare

qualsiasi tipo di interferenza (solo modello

XNV-L77BT/L66BT).

Diritti d’autore

Microsoft, Windows, Windows Vista, Windows

Media e i relativi loghi sono marchi di fabbrica o

marchi di fabbrica registrati di Microsoft

Corporation negli Stati Uniti e/o in altri paesi.

“DVD VIDEO”, “DVD-R”, “DVD-RW”,

“DVD+R” e “DVD+RW” sono marchi di fabbrica.

Il termine Bluetooth e i relativi loghi sono di

proprietà di Bluetooth SIG, Inc. e l’uso di tali

marchi è concesso in licenza a Sony Corporation.

Tutti gli altri marchi di fabbrica o marchi di fabbrica

registrati appartengono ai rispettivi proprietari.

ZAPPIN è un marchio di fabbrica di Sony

Corporation.

Per evitare incidenti

Le immagini vengono visualizzate soltanto dopo

che l’auto è stata parcheggiata e che il freno a

mano è stato azionato.

Se durante la riproduzione video si aziona l’auto,

viene visualizzato il seguente avvertimento e

l’immagine viene automaticamente sostituita

dallo sfondo.

“Video blocked for your safety.”

Durante la marcia dell’auto, il monitor collegato

all’uscita REAR VIDEO OUT è attivo.

L’immagine visualizzata sul display viene

sostituita dallo sfondo, mentre la sorgente audio

continua a funzionare.

Non utilizzare l’apparecchio o il monitor durante

la guida.

Prodotto su licenza dei Dolby

Laboratories.

“Dolby” e il simbolo della

doppia D sono marchi dei Dolby Laboratories.

Questo prodotto contiene la tecnologia soggetta a

certi diritti di proprietà intellettuale della

Microsoft. L’uso o la distribuzione di questa

tecnologia al di fuori di questo prodotto è vietato

senza le licenze appropriate da Microsoft.

12 TONE ANALYSIS e il

relativo logo sono marchi di

fabbrica di Sony Corporation.

“WALKMAN” e il logo

“WALKMAN” sono

marchi di fabbrica

registrati di Sony

Corporation.

SensMe e il logo SensMe sono

marchi di fabbrica o marchi di

fabbrica registrati di Sony

Ericsson Mobile

Communications AB.

La tecnologia di riconoscimento musicale e i

relativi dati sono forniti da Gracenote®.

Gracenote è lo standard nella tecnologia di

riconoscimento e identificazione musicale e nella

diffusione dei contenuti associati. Per ulteriori

informazioni, visitare il sito

www.gracenote.com.

CD, DVD, Blu-ray Disc e dati relativi a musica e

oggi Gracenote. Gracenote Software, copyright

proprietà di Gracenote si applicano al presente

prodotto e relativo servizio. Per un elenco

indicativo dei brevetti Gracenote applicabili, fare

riferimento al sito Web di Gracenote.

Gracenote, CDDB, MusicID, MediaVOCS, il

logo e il logotipo Gracenote, nonché il logo

“Powered by Gracenote” sono marchi di fabbrica

registrati o marchi di fabbrica di Gracenote negli

Stati Uniti e/o in altri paesi.

Con il presente prodotto vengono utilizzati tipi di

carattere concessi in licenza a Sony da Monotype

Imaging Inc. o dalle relative affiliate.

iPhone, iPod, iPod classic, iPod nano e iPod touch

sono marchi di fabbrica di Apple Inc., registrati

negli Stati Uniti e in altri paesi.

Apple, Macintosh e iTunes sono marchi di fabbrica

di Apple Inc., registrati negli Stati Uniti e in altri

paesi.

TomTom è un marchio di fabbrica di TomTom N.V.

IL PRESENTE PRODOTTO È CONCESSO IN

LICENZA IN BASE AL PORTAFOGLIO DEI

BREVETTI MPEG-4 VISUAL PER L’USO

PERSONALE E NON COMMERCIALE DI UN

UTENTE PER LA DECODIFICA DI UN VIDEO

MPEG-4 CODIFICATO DA UN UTENTE PER

FINI PRIVATI E NON COMMERCIALI E/O

OTTENUTO DA UN FORNITORE VIDEO

AUTORIZZATO DA MPEG LA PER LA

DISTRIBUZIONE DI VIDEO MPEG-4. NON

VIENE GARANTITA ALCUNA LICENZA PER

ALTRI TIPI DI USO. INFORMAZIONI

AGGIUNTIVE, INCLUSE QUELLE RELATIVE

A LICENZE E UTILIZZI PROMOZIONALI,

INTERNI E COMMERCIALI, SONO

DISPONIBILI PRESSO MPEG LA, LLC. FARE

RIFERIMENTO A

HTTP://WWW.MPEGLA.COM

Tutti gli altri marchi sono di proprietà dei

rispettivi proprietari.

Note su Bluetooth

Attenzione

IN NESSUN CASO SONY POTRÀ ESSERE

RITENUTA RESPONSABILE DI DANNI

ACCIDENTALI, INDIRETTI,

CONSEQUENZIALI O DI ALTRI DANNI

INCLUSI, SENZA ALCUNA LIMITAZIONE,

PERDITE DI PROFITTI, PERDITE DI

GUADAGNO, PERDITE DI DATI, PERDITE

DELL’UTILIZZO DEL PRODOTTO O DI

QUALSIASI APPARECCHIO ASSOCIATO E

TEMPI DI FERMO DOVUTI ALL’USO DEL

PRESENTE PRODOTTO O DEI RELATIVI

COMPONENTI HARDWARE E/O SOFTWARE.

NOTA IMPORTANTE

Uso sicuro e protetto

Eventuali modifiche o cambiamenti al presente

apparecchio non esplicitamente approvati da Sony

potrebbero invalidare l’autorizzazione all’uso

dell’apparecchio.

Prima di utilizzare il presente prodotto, controllare

le eccezioni dovute a requisiti o limitazioni

nazionali relative ai dispositivi Bluetooth.

Guida

Verificare le leggi e le normative che regolano l’uso

dei telefoni cellulari e degli apparecchi vivavoce in

vigore nelle aree in cui si guida.

Se le condizioni di guida lo richiedono, prestare

sempre la totale attenzione alla guida, lasciare la

strada e parcheggiare prima di effettuare o

rispondere ad una chiamata.

Connessione ad altri dispositivi

Prima di stabilire la connessione ad altri dispositivi,

leggere accuratamente le informazioni sulla

sicurezza contenute nelle relative istruzioni per

l’uso.

Esposizione alle radiofrequenze

I segnali RF possono influire su sistemi elettronici

in automobili installati in modo errato o schermati in

modo non adeguato, quali per esempio sistemi a

iniezione diretta elettronici, sistemi ABS

antisbandamento (antiblocco) elettronici, sistemi di

controllo della velocità elettronici o sistemi con

airbag. Per informazioni sull’installazione o

l’assistenza del presente dispositivo, consultare il

produttore o i rappresentanti dell’automobile in

questione. L’installazione o interventi di

manutenzione errati potrebbero risultare pericolosi

nonché annullare la garanzia del dispositivo.

Consultare il produttore dell’automobile per

accertarsi che l’uso del telefono cellulare in

automobile non influisca sul sistema elettronico del

veicolo.

Verificare regolarmente che tutti gli apparecchi

senza fili nell’automobile siano installati e

funzionanti correttamente.

Chiamate di emergenza

Il presente apparecchio vivavoce Bluetooth per auto

e il dispositivo elettronico ad esso collegato

funzionano tramite reti di segnali radio, reti cellulari

e reti fisse, nonché tramite una funzione

programmata dall’utente. Per questo motivo non è

possibile garantire la connessione in tutte le

condizioni.

Non affidarsi esclusivamente ai dispositivi

elettronici per le comunicazioni importanti (quali le

chiamate per emergenze mediche).

Per effettuare o ricevere le chiamate è necessario

che l’apparecchio vivavoce e il dispositivo

elettronico collegato siano accesi e si trovino in

un’area con segnale di rete cellulare

sufficientemente forte.

Le chiamate di emergenza potrebbero non essere

possibili in alcune reti cellulari o durante l’uso di

determinati servizi di rete e/o funzioni del telefono.

Per ulteriori informazioni, contattare il fornitore di

servizi locale.

Dischi riproducibili e simboli utilizzati nelle presenti Istruzioni per

l’uso

Il presente apparecchio può riprodurre vari dischi video/audio.

Nella seguente tabella sono indicati i dischi supportati dall’apparecchio, nonché le funzioni disponibili

per determinati tipi di disco.

*1 Possono essere memorizzati anche file audio.

*2 Possono essere memorizzati anche file video/immagine.

Nota

Nelle presenti Istruzioni per l’uso è possibile che la dicitura “DVD” venga utilizzata come termine generale per i

dischi DVD VIDEO, DVD-R/DVD-RW e DVD+R/DVD+RW.

Nella seguente tabella sono indicati i tipi di file supportati e i relativi simboli.

Le funzioni disponibili variano in base al formato, indipendentemente dal tipo di disco. Nelle presenti

Istruzioni per l’uso i simboli del formato indicati di seguito sono riportati accanto alla descrizione delle

funzioni disponibili per i corrispondenti tipi di file.

Suggerimento

Per ulteriori informazioni sui formati di compressione, vedere a pagina 72.

Nota

Anche se compatibili, a seconda delle condizioni di registrazione potrebbe non essere possibile riprodurre i dischi

con il presente apparecchio.

Simbolo del disco nel manuale Formato del disco

VIDEO

DVD VIDEO

DVD-R*1/DVD-R DL*1/DVD-RW*1

(modo video/modo VR)

DVD+R*1/DVD+R DL*1/DVD+RW*1

Video CD

(ver. 1.0/1.1/2.0)

AUDIO

CD Audio

CD-ROM*2/CD-R*2/CD-RW*2

Simbolo del formato nel manuale Tipo di file

File audio MP3

File audio WMA

File audio AAC

File immagine JPEG

File video Xvid

File video MPEG-4

MPEG-4

Posizione e funzione dei comandi

Unità principale

XNV-L77BT/770BT

Per ulteriori informazioni fare riferimento alle

pagine elencate di seguito.

AAlloggiamento del disco (situato dietro

al pannello anteriore) pagina 23

BTasti VOL (Volume) –/+*

CRicettore del telecomando

DDisplay/pannello a sfioramento

ETasto di azzeramento pagina 17

FIndicatore di segnale (Bluetooth)

pagina 41

GTasto TOP

Premere per accedere al menu principale.

HTasto SOURCE/OFF

Premere per attivare l’alimentazione/

cambiare la sorgente: “Tuner” (radio),

“Disc”, “iPod/USB”, “AUX” (apparecchio

ausiliario), “BT Audio” (audio Bluetooth).

Tenere premuto per 1 secondo per uscire

dalla sorgente.

Tenere premuto per più 2 secondi per

spegnere.

ITasto Z (apertura/chiusura)

pagina 23

*È presente un punto tattile a destra del pulsante

VOL +.

VOL

TOP

OFFSOURCE

2 3 4 5

6 7 8 9

XNV-L66BT/660BT

Per ulteriori informazioni fare riferimento alle

pagine elencate di seguito.

ATasto Z (Espulsione) pagina 24

BTasto di azzeramento pagina 17

CRicettore del telecomando

DAlloggiamento del disco pagina 23

ETasto TOP

Premere per accedere all’elenco delle

sorgenti.

FIndicatore del segnale (Bluetooth)

pagina 41

GManopola di controllo del volume

HTasto SOURCE/OFF

Premere per attivare l’alimentazione/

cambiare la sorgente: “Tuner” (radio),

“Disc”, “AUX” (apparecchio ausiliare),

“iPod/USB”, “BT Audio” (audio Bluetooth).

Premere per 1 secondo per disattivare

l’alimentazione.

Premere per più 2 secondi per spegnere

completamente.

IDisplay/pannello a sfioramento

continua alla pagina successiva t

Indicazioni a schermo APulsante “Source List”

Toccare per accedere all’elenco delle

sorgenti.

BPulsante “Navi”/“Navigation”

Toccare per entrare nel modo di navigazione.

CPulsante “Top”

Toccare per accedere al menu principale.

DOrologio pagina 64, 68

EPulsante (chiusura)

Toccare per chiudere il menu.

FPulsante “ATT” (attenuazione audio)*

Toccare per attenuare l’audio. Per annullare

l’impostazione, toccare di nuovo.

GPulsante (Cambia visualizzazione)

Toccare per selezionare il modo di

visualizzazione: “Navigation Only,” “Dual

Screen Navi + A/V (Large),” “Dual Screen

Navi + A/V (Small).”

HPulsante (impostazione)

Toccare per accedere al menu delle

impostazioni.

IPulsante “M.OFF” (monitor

disattivato)

Toccare per disattivare il monitor e

l’illuminazione dei tasti. Per attivare di

nuovo, toccare un punto qualsiasi del

display.

JPulsante “AV Source”

Toccare per accedere all’elenco delle

sorgenti.

KPulsante “BT Phone”

Toccare per attivare il modo telefono

Bluetooth.

LPulsanti di selezione della sorgente

Toccare per cambiare la sorgente: “Tuner”

(radio), “Disc”, “AUX” (apparecchio

ausiliario), “iPod/USB”, “SensMe™”, “BT

Audio” (audio Bluetooth).

*Visualizzato solo se è selezionata una sorgente.

Source List

12:00

TopNavi

132

BT PhoneAV Source

M.OFFATT

Navigation

56 879

02qa

ATT

SensMe™

Top

Tuner Disc

iPod/USB

AUX

BT Audio

56 83

Se non è stata selezionata alcuna sorgente:

Menu principale:

Elenco delle sorgenti:

RM-X170 Telecomando

• Per controllare i comandi audio è possibile

utilizzare il telecomando. Per le operazioni di

menu, utilizzare il pannello a sfioramento.

• Per ulteriori informazioni fare riferimento alle

pagine elencate di seguito.

• Prima dell’uso, rimuovere la pellicola

protettiva (pagina 17).

ATasto OFF

Premere per uscire dalla sorgente/

interrompere la riproduzione.

Tenere premuto per spegnere.

BTasto MONITOR OFF

Premere per disattivare il monitor e

l’illuminazione dei tasti. Per attivare di

nuovo, premere nuovamente.

CTasto POSITION

Premere per modificare la posizione di

ascolto (“Front L”/“Front R”/“Front”/“All”/

“Custom”/“OFF”).

DTasto O (indietro)

Premere per tornare alla schermata

precedente/al menu di un VCD*1.

ETasto EQ (equalizzatore)

Premere per selezionare una curva

dell’equalizzatore tra 7 tipi di musica

(“Xplod”/“Vocal”/“Edge”/“Cruise”/“Space”/

“Gravity”/“Custom”/“OFF”).

FTasti numerici pagina 30

Radio:

Premere per ricevere le stazioni

memorizzate.

Tenere premuto per memorizzare stazioni.

Disco/USB:

Premere per individuare un titolo/capitolo/

brano.

GTasto CLEAR

Premere per cancellare un numero immesso.

continua alla pagina successiva t

HTasto ATT (attenuazione audio)

Premere per attenuare l’audio. Per annullare

l’impostazione, premere di nuovo il tasto.

ITasto u (riproduzione/pausa)

JTasti .m/M>

Radio:

Premere per sintonizzare le stazioni in modo

automatico.

Tenere premuto per ricercare una stazione

manualmente.

Disco*2/USB:

Premere per saltare un capitolo/un brano/una

scena/un file.

Tenere premuto brevemente per ricercare

rapidamente all’indietro/in avanti nel video.

Tenere premuto per ricercare rapidamente

all’indietro/in avanti in un brano.

Audio Bluetooth*3:

Premere per saltare un brano.

Tenere premuto per ricercare rapidamente

all’indietro/in avanti in un brano.

KTasti di impostazione della

riproduzione DVD

(AUDIO):

Premere per modificare il formato/la lingua

dell’audio.

(VCD/CD/MP3/WMA/AAC/MPEG-4: per

modificare il canale audio.)

(SUBTITLE):

Premere per cambiare la lingua dei

sottotitoli.

(ANGLE):

Premere per modificare l’angolo di

visualizzazione.

(TOP MENU):

Premere per accedere al menu principale di

un DVD.

(MENU):

Premere per accedere al menu di un disco.

LTasto ZAP

Premere per attivare il modo ZAPPIN™.

MTasti </M/m/, (cursore)/ENTER

pagina 23

Premere per controllare il menu di un DVD.

NTasto SRC (sorgente)

Premere per attivare/cambiare la sorgente:

“Tuner” (radio), “Disc”, “iPod/USB”,

“AUX” (apparecchio ausiliario), “BT

Audio” (audio Bluetooth).

OTasto MODE

Premere per selezionare la banda radio (FM/

MW/LW)/un dispositivo ausiliario (AUX1/

AUX2)*4.

PTasti VOL (volume) +/–

*1 Durante la riproduzione con funzioni PBC.

*2 Il funzionamento varia in base al disco (pagina 25).

*3 Il funzionamento varia in base al dispositivo

Bluetooth collegato.

*4 Durante l’uso di due dispositivi ausiliari.

Nota

Il telecomando non funziona quando l’apparecchio è

spento e il display è disattivato. Per attivare

l’apparecchio e utilizzare il telecomando premere

(SOURCE/OFF) sull’apparecchio principale.

Operazioni preliminari

Azzeramento dell’apparecchio

Prima di utilizzare l’apparecchio per la prima

volta, dopo la sostituzione della batteria dell’auto

o dopo avere effettuato modifiche ai

collegamenti, è necessario azzerare l’apparecchio

stesso.

Premere il tasto di azzeramento (pagina 12)

utilizzando un oggetto appuntito, per esempio

una penna a sfera.

Nota

Premendo il tasto di azzeramento verranno cancellate

le impostazioni dell’orologio e alcune funzioni

memorizzate.

Impostazioni iniziali

Dopo l’azzeramento, viene visualizzata la

schermata per le impostazioni iniziali.

1Toccare “Subwoofer” per impostare lo

stato di collegamento del subwoofer.

Impostare su “ON” se è collegato un

subwoofer, altrimenti impostare su “OFF”.

2Toccare “Listening Position” per

impostare la posizione di ascolto.

Impostare su “Front L” se la posizione di

ascolto è anteriore sinistra oppure su “Front

R” se la posizione di ascolto è anteriore

destra.

3Toccare “Language” per impostare la

lingua delle indicazioni a schermo.

Toccare più volte, finché non viene

visualizzata la lingua desiderata (inglese/

spagnolo/russo).

4Toccare “OK”.

L’impostazione è completata.

Queste impostazioni possono essere regolate

ulteriormente nel menu di impostazione.

• Per ulteriori informazioni sull’impostazione

dello stato del collegamento del subwoofer,

vedere a pagina 63.

• Per ulteriori informazioni sull’impostazione

della posizione di ascolto, fare riferimento a

“Ottimizzazione dell’audio per la posizione di

ascolto — Intelligent Time Alignment” a

pagina 54.

• Per ulteriori informazioni sull’impostazione

della lingua delle indicazioni a schermo, vedere

a pagina 60.

Preparazione del telecomando

Prima di utilizzare il telecomando per la prima

volta, rimuovere la pellicola di protezione.

Initial Setting

Subwoofer

Listening Position

Language

OFF / ON

Front L / Front R

English

Navigazione

Utilizzo della funzione di

navigazione

1Collegare il modulo di navigazione al

car dock.

Per informazioni dettagliate, vedere la guida

all’installazione e ai collegamenti in

dotazione.

2Premere (TOP), quindi toccare nel

menu principale.

Viene visualizzata la schermata per

selezionare il modo di visualizzazione.

Il modo di visualizzazione offre le seguenti

opzioni.

“Navigation Only”: mostra solo la

schermata di navigazione.

“Dual Screen Navi + A/V (Large)”:

mostra la sorgente audio/video corrente sulla

schermata di navigazione.

“Dual Screen Navi + A/V (Small)”:

mostra il pulsante della sorgente audio/video

corrente sulla schermata di navigazione.

3Toccare il modo di visualizzazione

desiderato.

Se si seleziona “Navigation only”

Viene visualizzata la schermata di

navigazione ed è possibile utilizzare la

funzione di navigazione.

Se si seleziona “Dual Screen Navi + A/

V (Large)” o “Dual Screen Navi + A/V

(Small)”

Viene visualizzata la schermata per selezionare

la posizione dei pulsanti e della sorgente audio/

video.

1Toccare la posizione desiderata.

2Toccare la schermata nell’area di

navigazione.

I pulsanti e la sorgente audio/video

scompaiono e diventa possibile utilizzare

la funzione di navigazione.

Per ulteriori dettagli sulla funzione di

navigazione, fare riferimento al libretto (in

dotazione con il TomTom) per il modulo di

navigazione.

Note

•Mentre la funzione di navigazione è attiva, il segnale

acustico di funzionamento non viene emesso anche

se “Beep” è impostato su “ON”.

•La funzione di navigazione non può essere

controllata tramite il telecomando a scheda.

•La guida vocale viene emessa solo dai diffusori

anteriori e il volume della guida vocale è

indipendente dal volume normale.

Per passare alla sorgente audio/

video corrente

Tenere premuto (TOP).

Per tornare al modo di navigazione, tenere

premuto (TOP).

Se si seleziona “Dual Screen Navi + A/V

(Large)” o “Dual Screen Navi + A/V (Small)”

come modo di visualizzazione

È possibile passare alla sorgente audio/video

corrente anche utilizzando il metodo seguente.

Per “Dual Screen Navi + A/V (Large),” toccare

l’area della sorgente audio/video.

Per “Dual Screen Navi + A/V (Small),” toccare

Per tornare al modo di navigazione, toccare

“Navi” sulla schermata di ricezione/

riproduzione.

Navigation

Only

Dual Screen

Navi + A/V Navi + A/V

(Large)

Dual Screen

(Small)

ATT Top

Lower Left

Upper Left

Lower Right

Upper Right

Select screen position.

Back

Per scollegare il modulo di

navigazione

Premere il pulsante sul car dock per rilasciare il

modulo di navigazione, quindi rimuoverlo.

Nota

Collegare e scollegare il modulo di navigazione solo

mentre il motore è spento e l’indicatore di

alimentazione è spento.

Radio

Ascolto della radio

1Toccare “Source List”, quindi “Tuner”.

Nel menu principale, toccare “AV Source”,

quindi “Tuner”.

Viene visualizzata la schermata della

ricezione radio e l’elenco di preselezione

viene visualizzato automaticamente.

2Toccare “Band”.

Viene visualizzato l’elenco delle bande.

3Toccare la banda desiderata (“FM1”,

“FM2”, “FM3”, “MW” o “LW”).

Toccare nuovamente “Band” per chiudere

l’elenco delle bande.

4Eseguire la sintonizzazione.

Per eseguire automaticamente la

sintonizzazione

Toccare ./>.

La scansione si arresta appena l’apparecchio

riceve una stazione. Ripetere questa

procedura fino alla ricezione della stazione

desiderata.

Per eseguire manualmente la

sintonizzazione

Toccare più volte m/M finché non viene

ricevuta la frequenza desiderata.

Per saltare le frequenze in modo continuo,

tenere premuto m/M.

ATTSource List

Band Receive

Preset

List

PTY

List

TA AF Navi Top

P1 P2 P3

BTM

Memory

P4 P5 P6

ATT

Band

FM1

Receive

Preset

List

FM2 FM3 LW

PTY

List

TA AF Navi Top

Source List

Comandi di ricezione

Se i comandi della ricezione non sono

visualizzati, toccare il display.

Indicazioni di ricezione

AIcona della sorgente corrente*1

BNome di banda, numero di preselezione*2,

frequenza*3/stato

CLivello di volume*4

DStato dell’impostazione (EQ7, RBE)

*1 Disponibile solo quando sono visualizzati i

comandi.

*2 Visualizzato solo quando viene ricevuta una

stazione preselezionata.

*3 Durante la ricezione di una stazione RDS, viene

visualizzato il nome del servizio dei programmi. Per

ulteriori informazioni, fare riferimento a “RDS” a

pagina 21.

*4 Se la funzione ATT è attivata, viene visualizzato il

simbolo .

1“Source List”

Toccare per accedere all’elenco delle

sorgenti. (pagina 14)

2“ATT”

Toccare per attenuare l’audio. Per

annullare l’impostazione, toccare di

nuovo.

3“TA”

Toccare per impostare TA in RDS.

(pagina 22)

4“AF”

Toccare per impostare AF in RDS.

(pagina 22)

5“Navi”

Toccare per entrare nel modo di

navigazione. (pagina 18)

6“Top”

Toccare per accedere al menu principale.

(pagina 14)

7m/M

Toccare per eseguire la sintonizzazione

manuale.

Tenere premuto per saltare le frequenze in

modo continuo.

8./>

Toccare per eseguire la sintonizzazione

automatica.

9“Band”

Toccare per accedere all’elenco delle

bande e cambiare banda.

ATT

Band Receive

Preset

List

PTY

List

TA AF Navi Top

Source List

789

2 3 4 65

0 qa qs

0“Receive Menu”

Toccare per accedere al menu di

ricezione, in cui sono disponibili le

seguenti voci.

•“Mono”: toccare per attivare il modo

monofonico se la ricezione FM non è

soddisfacente. Per ripristinare la

ricezione stereo, selezionare “OFF”.

•“Local”: toccare per sintonizzarsi solo

sulle stazioni con segnale più forte. Per

la sintonizzazione normale, selezionare

“OFF”.

•“Regional” (pagina 22)

qa “Preset List”

Toccare per visualizzare un elenco delle

stazioni memorizzate o per memorizzare

le stazioni. (pagina 21)

qs “PTY List”

Toccare per accedere all’elenco PTY.

(pagina 22)

ATT

Band Receive

Preset

List

PTY

List

TA AF Navi Top

Source List

Memorizzazione e ricezione

delle stazioni

Attenzione

Per la sintonizzazione delle stazioni durante la

guida, utilizzare la funzione BTM

(memorizzazione automatica delle emittenti con

sintonia migliore) per evitare incidenti.

Memorizzazione automatica

— BTM

1Toccare “Source List”, quindi “Tuner”.

Per cambiare banda, toccare “Band”, quindi

selezionare la banda desiderata (“FM1”,

“FM2”, “FM3”, “MW” o “LW”).

2Toccare “Preset List” e quindi “BTM”.

Vengono memorizzate le prime sei stazioni

disponibili nell’elenco di preselezione (da

“P1” a “P6”).

Quando l’impostazione è stata memorizzata,

viene emesso un segnale acustico.

Memorizzazione manuale

1Durante la ricezione della stazione che

si desidera memorizzare, toccare

“Preset List”.

2Toccare “Memory”, quindi un numero

nell’elenco (da “P1” a “P6”).

Vengono visualizzati il numero e il messaggio

di conferma.

3Toccare “Yes”.

La stazione viene memorizzata.

Nota

Se un’altra stazione viene memorizzata in

corrispondenza dello stesso numero, la stazione

memorizzata in precedenza viene sostituita.

Suggerimento

Quando si memorizza una stazione RDS, viene

memorizzata anche l’impostazione AF/TA (pagina 22).

Ricezione delle stazioni

memorizzate

1Selezionare la banda, quindi toccare

“Preset List”.

2Toccare il numero desiderato (da “P1”

a “P6”).

RDS

Panoramica

RDS (sistema dati radio) è un servizio che

consente alle stazioni radio FM di trasmettere

informazioni digitali aggiuntive oltre al normale

segnale in radiofrequenza.

Voci del display

ANome di banda, numero di preselezione,

frequenza (nome del servizio programmi),

dati RDS, TA*1

BStereo*2, RDS*3, TP*4

COrologio

*1 Durante la ricezione delle informazioni sul traffico.

*2 Durante la ricezione FM.

*3 Durante la ricezione RDS.

*4 Durante la ricezione dei programmi sul traffico.

Servizi RDS

Il presente apparecchio fornisce i servizi RDS in

modo automatico come segue:

AF (frequenze alternative)

Consente di selezionare e sintonizzare

nuovamente la stazione con il segnale più forte.

Utilizzando questa funzione, è possibile

riprodurre in modo continuo lo stesso

programma durante un viaggio di lunga durata,

senza la necessità di sintonizzare di nuovo la

stessa stazione manualmente.

TA (notiziari sul traffico)/TP (programma sul

traffico)

Fornisce le informazioni o i programmi correnti

relativi al traffico. Qualsiasi informazione o

programma ricevuto interrompe la riproduzione

della sorgente selezionata.

continua alla pagina successiva t

ATT

Band Receive

Preset

List

PTY

List

TA AF Navi Top

12:00

Source List

Note

•È possibile che non tutte le funzioni RDS siano

disponibili, a seconda del paese o della regione.

•La funzione RDS non è disponibile quando il

segnale è troppo debole o se la stazione

sintonizzata non trasmette dati RDS.

Impostazione di AF e TA

1Durante la ricezione/riproduzione,

toccare “AF” o “TA” per attivare una

delle funzioni.

Dopo l’attivazione il colore del tasto cambia.

Per disattivare, toccare di nuovo.

Memorizzazione di stazioni RDS con

impostazione AF e TA

È possibile preselezionare le stazioni RDS

insieme all’impostazione AF/TA. Se viene

utilizzata la funzione BTM, vengono

memorizzate solo le stazioni RDS con la stessa

impostazione AF/TA.

Se si utilizza la preselezione manuale, è possibile

preselezionare le stazioni RDS e non RDS con

impostazioni AF/TA distinte.

1Impostare AF/TA, quindi memorizzare la

stazione mediante la funzione BTM o

manualmente.

Ricezione dei notiziari di emergenza

Se è attivata la funzione AF o TA, gli annunci di

emergenza interrompono automaticamente la

riproduzione della sorgente selezionata.

Suggerimento

Se si regola il livello del volume durante un notiziario

sul traffico, tale livello viene memorizzato per i

successivi notiziari sul traffico, indipendentemente dal

normale livello del volume.

Mantenimento di un programma

regionale — Regional

Quando la funzione AF è attiva, le impostazioni

predefinite dell’apparecchio limitano la ricezione

a una regione specifica e la stazione sintonizzata

non sarà sostituita da una stazione regionale con

un segnale più forte.

Se si intende lasciare tale area di ricezione

regionale, disattivare la funzione di ricezione

regionale durante la ricezione FM.

Toccare “Receive Menu”, quindi la casella

“Regional” per impostare su “OFF”.

Nota

Questa funzione non è disponibile nel Regno Unito e

in altre aree.

Funzione Local Link (solo per il

Regno Unito)

Questa funzione consente di selezionare altre

stazioni locali della stessa area, anche se non

sono memorizzate in corrispondenza dei numeri.

1Durante la ricezione FM, toccare “Preset

List”, quindi un numero (da “P1” a “P6”) in

corrispondenza del quale è memorizzata una

stazione locale.

2Entro 5 secondi toccare nuovamente il numero

della stazione locale.

Ripetere questa procedura fino alla ricezione

della stazione locale.

Selezione di PTY

1Durante la ricezione FM, toccare “PTY

List”.

Se la stazione sta trasmettendo dati PTY,

viene visualizzato l’elenco PTY.

Per scorrere l’elenco, toccare v/V.

2Toccare il tipo di programma

desiderato.

L’apparecchio avvia la ricerca di una stazione

che trasmette il tipo di programma

selezionato.

Per chiudere l’elenco PTY, toccare “PTY List”.

Tipi di programmi

PTY (tipo di programma)

Consente di visualizzare il tipo di programma

in fase di ricezione, nonché di ricercare un

determinato tipo di programma.

CT (ora)

L’orologio viene regolato mediante i dati CT

della trasmissione RDS.

“News” (notiziario), “Current Affairs”

(attualità), “Information” (informazione),

“Sport” (sport), “Education” (istruzione),

“Drama” (teatro), “Cultures” (cultura),

“Science” (scienza), “Varied Speech”

(programmi vari), “Pop Music” (musica pop),

“Rock Music” (musica rock), “Easy

Listening” (musica leggera), “Light

Classics M” (classica di facile ascolto),

“Serious Classics” (classica), “Other

Music” (altri tipi di musica), “Weather &

Metr” (bollettino meteorologico), “Finance”

(finanza), “Children’s Progs” (programmi

per bambini), “Social Affairs” (società),

“Religion” (religione), “Phone In”

(telefonate in diretta), “Travel & Touring”

(viaggi), “Leisure & Hobby” (tempo libero),

“Jazz Music” (musica jazz), “Country

Music” (musica country), “National Music”

(musica nazionale), “Oldies Music” (musica

anni 50/60), “Folk Music” (musica folk),

“Documentary” (documentari)

Nota

Non è possibile utilizzare questa funzione in paesi/

regioni in cui non sono disponibili i dati PTY.

Impostazione di CT

1Impostare “CT” su “ON” nelle

impostazioni generali (pagina 59).

Note

•La funzione CT potrebbe non essere disponibile

anche durante la ricezione di una stazione RDS.

•L’ora impostata mediante la funzione CT e l’ora

corrente potrebbero non corrispondere.

Dischi

Riproduzione di dischi

A seconda del disco, alcune operazioni

potrebbero risultare differenti o limitate.

Consultare le istruzioni per l’uso in dotazione

con il disco.

XNV-L77BT/770BT

1Premere Z sull’unità principale.

Il pannello anteriore si apre automaticamente.

2Inserire il disco (con il lato

dell’etichetta verso l’alto).

Il pannello anteriore si chiude

automaticamente, quindi viene avviata la

riproduzione.

XNV-L66BT/660BT

1Inserire il disco (con il lato

dell’etichetta verso l’alto).

La riproduzione viene avviata

automaticamente.

Se viene visualizzato il menu DVD

Toccare la voce del menu DVD.

È possibile utilizzare anche il pannello di

controllo dei menu, che può essere visualizzato

toccando al di fuori del menu DVD. Toccare

b/v/V/B per spostare il cursore, quindi toccare

“Enter” per confermare.

Se toccando il display il pannello di controllo dei

menu non viene visualizzato, utilizzare il

telecomando.

Informazioni sul menu DVD

I DVD sono suddivisi in diverse sezioni, che

compongono un’immagine o una porzione musicale.

Queste sezioni vengono denominate “titoli”. Se viene

riprodotto un DVD contenente diversi titoli, è possibile

selezionare il titolo desiderato utilizzando il menu

principale del DVD stesso. Per i DVD che consentono

di selezionare voci quali lingue dei sottotitoli/

dell’audio, procedere alla selezione utilizzando il menu

DVD.

Se nel disco sono contenuti file

JPEG

Viene avviata automaticamente la

visualizzazione in serie.

Per arrestare la riproduzione

Tenere premuto (SOURCE/OFF) per 1 secondo.

Nota

I dischi in formato DTS non sono supportati. Se è

selezionato il formato DTS, l’audio non viene emesso.

continua alla pagina successiva t

Per estrarre il disco

XNV-L77BT/770BT

1Premere Z sull’unità principale.

Il pannello anteriore si apre automaticamente,

quindi il disco viene espulso.

2Premere Z sull’unità principale per chiudere il

pannello anteriore.

Nota

Il pannello anteriore si chiude automaticamente in

seguito all’emissione del segnale di avvertimento.

XNV-L66BT/660BT

Premere Z sull’unità principale.

Comandi di riproduzione

Se i comandi della riproduzione non sono

visualizzati, toccare il display.

ATT TA AF Top

Play Menu

SHUF

DVD

Control

Source List Navi

2 3 4 65

Comuni a tutti i dischi/formati

ATT TA AF Navi Top

Play Menu

SHUF

DVD

Control

Source List

1“Source List”

Toccare per accedere all’elenco delle

sorgenti. (pagina 14)

2“ATT”

Toccare per attenuare l’audio. Per

annullare l’impostazione, toccare di

nuovo.

3“TA”

Toccare per impostare TA in RDS.

(pagina 22)

4“AF”

Toccare per impostare AF in RDS.

(pagina 22)

ATT TA AF Navi Top

Play Menu

SHUF

PBC Panel

Source List

ATT

Album

TA AF Navi Top

Play Menu

SHUF

List

Source List

MPEG-4

ATT

Album

TA AF Navi Top

Play Menu

SHUF

List

Source List

ZAP

*1 La velocità dipende dal formato o dal modo di

registrazione.

*2 La disponibilità dipende dal disco.

*3 Quando viene visualizzata la richiesta di immettere

4 cifre, immettere il codice della lingua (pagina 84)

desiderata.

Nota

Se il disco contiene più tipi di file, è possibile

riprodurre solo il tipo di file selezionato (audio/video/

immagine). Per ulteriori informazioni sulle modalità di

selezione del tipo di file, fare riferimento a “Selezione

di un tipo di file” a pagina 38.

Note sulla riproduzione JPEG

•Se viene ruotata un’immagine di grandi dimensioni,

la visualizzazione può richiedere un periodo di

tempo maggiore.

•Non è possibile visualizzare i file JPEG in formato

progressivo.

5“Navi”

Toccare per entrare nel modo di

navigazione. (pagina 18)

6“Top”

Toccare per accedere al menu principale.

(pagina 14)

7./>

Toccare per saltare un capitolo/un brano/

una scena/un’immagine/un file.

Toccare e tenere premuto brevemente per

ricercare in avanti/all’indietro nel video;

quindi toccare più volte per modificare la

velocità (× 2 t ×12 t ×120 t

× 2 …)*1. Per annullare, toccare u.

Toccare e mantenere in posizione per

ricercare rapidamente all’indietro/in

avanti in un brano audio.

Durante una pausa, toccare e mantenere

in posizione > per riprodurre il video

al rallentatore. Per annullare, rilasciare il

tasto.

Toccare per mettere in pausa/riprendere la

riproduzione dopo una pausa.

9“Play Menu”

Toccare per accedere al menu di

riproduzione, in cui sono disponibili le

seguenti voci.

•“Repeat”/“Shuffle” (pagina 29)

•“Dolby D Level” (solo riproduzione

DVD VIDEO) (pagina 27)

•“Stereo” (solo riproduzione VCD/CD/

MP3/WMA/AAC) (pagina 27)

•“Image Turn” (solo riproduzione

JPEG): toccare per ruotare

un’immagine verso sinistra/destra.

•“Audio” (solo riproduzione Xvid/

MPEG-4) (pagina 27)

0“DVD Control”

Toccare per accedere al menu di controllo

DVD, in cui sono disponibili le seguenti

voci.

•“Audio”: toccare più volte per

selezionare la lingua/il formato audio.

(pagina 27)*2

•“Subtitle”: toccare più volte per

disattivare/selezionare la lingua dei

sottotitoli.*2*3

•“Angle”: toccare più volte per

modificare l’angolo di

visualizzazione.*2

•“Top Menu”: toccare per accedere al

menu principale del DVD.*2

•“Menu”: toccare per accedere al menu

del disco.*2

qa “PBC Panel”

Toccare per visualizzare il pannello di

controllo del menu PBC. (pagina 26)

qs “Album” –/+

Toccare per saltare un album (cartella) di

file in formato MP3/WMA/AAC/JPEG/

Xvid/MPEG-4.

qd “List”

Toccare per visualizzare un elenco di

brani/immagini/file video. (pagina 38)

qf “ZAP”

Toccare per attivare il modo ZAPPIN.

(pagina 38)

Indicazioni di riproduzione

Se le indicazioni non sono visualizzate, toccare il

display.

Durante la riproduzione di dischi audio alcune

indicazioni sono sempre visualizzate.

AIcona della sorgente corrente

BLivello di volume*1

CFormato, stato della riproduzione, tempo di

riproduzione trascorso*2, numero di capitolo/

titolo/album (cartella)/brano*3*4, formato

audio*5, stato di impostazione (CSO, EQ7,

RBE)

DStato della riproduzione, tempo di

riproduzione trascorso*2

ENome del brano, nome dell’album, nome

dell’artista

FCopertina dell’album*6

GFormato, numero di brano, numero di

album*7, stato di impostazione (CSO, EQ7,

RBE)

*1 Se la funzione ATT è attivata, viene visualizzato il

simbolo .

*2 Durante la riproduzione JPEG o VCD con funzioni

PBC, non viene visualizzata alcuna indicazione.

*3 Le indicazioni variano in base al disco/formato.

*4 Durante la riproduzione di VCD con la funzione

PBC (pagina 26), non viene visualizzata alcuna

indicazione.

*5 Solo DVD.

*6 Le dimensioni consigliate sono comprese tra 240 ×

240 e 960 × 960 pixel.

*7 Solo MP3/WMA/AAC.

Uso delle funzioni PBC

(controllo della riproduzione)

Il menu PBC consente di effettuare operazioni in

modo interattivo durante la riproduzione di un

VCD compatibile con le funzioni PBC.

1Avviare la riproduzione di un VCD

compatibile con le funzioni PBC.

Viene visualizzato il menu PBC.

2Toccare “PBC Panel”.

Viene visualizzato il pannello di controllo dei

menu.

3Toccare i tasti numerici per

selezionare la voce desiderata, quindi

toccare “Enter”.

4Per le operazioni interattive, attenersi

alle istruzioni dei menu.

Per tornare al display precedente, premere

Per non visualizzare più i comandi, toccare

“Close”.

Riproduzione senza funzioni PBC

1Quando non è selezionata una

sorgente, toccare “Source List” e

quindi .

2Toccare “Visual”.

Viene visualizzato il menu delle impostazioni

video.

3Toccare v/V per scorrere il menu,

quindi toccare “Video CD PBC” per

impostare su “OFF”.

4Avviare la riproduzione di un VCD.

Il menu PBC non viene visualizzato durante

la riproduzione.

Note

•Le voci del menu e le procedure di funzionamento

variano in base al disco.

•Durante la riproduzione PBC, il numero del brano, la

voce di riproduzione e così via non vengono

visualizzati sul display di riproduzione.

•La funzione di ripresa della riproduzione non è

disponibile durante il modo di riproduzione senza

PBC.

ATT TA AF Navi Top

Play Menu

SHUF

DVD

Control

Source List

B C

MPEG-4

ATT

Album

TA AF Navi Top

Play Menu

SHUF

List

Source List

D E F

ZAP

Configurazione delle

impostazioni audio

Nota

I dischi in formato DTS non sono supportati. Se è

selezionato il formato DTS, l’audio non viene emesso.

Modifica della lingua/del formato

audio

È possibile modificare la lingua dell’audio se sul

disco sono registrate tracce in più lingue. Inoltre

è possibile modificare il formato audio durante la

riproduzione di un disco registrato in più formati

audio (ad esempio Dolby Digital).

1Durante la riproduzione, toccare “DVD

Control”.

2Toccare più volte “Audio” finché non

viene visualizzata la lingua/il formato

audio desiderati.

La lingua per l’audio viene selezionata tra

quelle disponibili.

Quando viene visualizzata la richiesta di

immettere 4 cifre, immettere il codice della

lingua (pagina 84) desiderata.

Se la stessa lingua viene visualizzata due o

più volte, significa che il disco è registrato in

più formati audio.

*Il nome del formato e i numeri di canale vengono

visualizzati nel modo seguente:

Esempio: Dolby Digital 5.1 ch

Per chiudere il menu di controllo DVD, toccare

“DVD Control”.

Modifica del canale audio

Durante la riproduzione di VCD/CD/MP3/

WMA/AAC/Xvid/MPEG-4 è possibile

selezionare il canale destro e sinistro, solo il

canale destro o solo il canale sinistro per

l’ascolto tramite entrambi i diffusori destro e

sinistro.

Di seguito sono indicate le opzioni disponibili.

“2-Ch”: audio stereo standard (impostazione

predefinita)

“L-Ch”: audio del canale sinistro (monofonico)

“R-Ch”: audio del canale destro (monofonico)

Per VCD/CD/MP3/WMA/AAC

1Durante la riproduzione, toccare “Play

Menu”, quindi più volte “Stereo”

finché non viene visualizzato il canale

audio desiderato.

Per Xvid/MPEG-4

1Durante la riproduzione, toccare “Play

Menu”, quindi più volte “Audio” finché

non viene visualizzato il canale audio

desiderato.

Per chiudere il menu di riproduzione, toccare

“Play Menu”.

Nota

A seconda del disco, potrebbe non essere possibile

modificare l’impostazione audio.

Suggerimento

Per questa operazione può essere utilizzato anche il

telecomando (premendo (AUDIO) più volte).

Regolazione del livello di uscita

audio — Livello Dolby D

È possibile regolare il livello di uscita audio di un

DVD registrato nel formato Dolby Digital per

ridurre le differenze di volume tra dischi diversi.

1Durante la riproduzione, toccare “Play

Menu”.

2Toccare la casella “Adjust” per

impostare su “ON”.

3Toccare più volte –/+ per regolare il

livello di uscita.

Il livello di uscita può essere regolato in

incrementi unitari da –10 a +10.

Per chiudere il menu di riproduzione, toccare

“Play Menu”.

ATT TA AF Navi Top

Play Menu

SHUF

DVD

Control

Source List

Audio Subtitle Angle MenuTop Menu

Audio 1: English Dolby D 3/2.1

Lingua dell’audio

Formato audio/numeri di canale*

Dolby D 3 / 2 . 1

Canale posteriore × 2

Canale anteriore × 2 +

Canale centrale × 1 Canale LFE × 1

MPEG-4

Blocco dei dischi

— Protezione

*Esclusi i DVD-R/DVD-R DL/DVD-RW nel modo VR.

È possibile bloccare un disco oppure impostare

delle limitazioni per la riproduzione in base a un

livello predeterminato, per esempio l’età

dell’utente. Durante la riproduzione di un DVD

compatibile con la funzione di protezione, le

scene per le quali sono state impostate

limitazioni per la riproduzione vengono bloccate

o sostituite da altre scene.

Attivazione della funzione di

protezione

1Quando non è selezionata una

sorgente, toccare “Source List” e

quindi .

2Toccare “Visual”.

Viene visualizzato il menu delle impostazioni

video.

3Toccare v/V per scorrere il menu,

quindi toccare “DVD Parental

Control”.

Viene visualizzata la schermata di

impostazione della password.

4Toccare i tasti numerici per immettere

la password, quindi toccare “OK”.

5Per confermare, immettere di nuovo la

password toccando i tasti numerici,

quindi toccare “OK”.

L’impostazione è completata.

Per cancellare un numero immesso, toccare

“Clear”.

Per tornare alla schermata precedente, toccare

“Back”.

Disattivazione della funzione di

protezione

1Attenersi alla procedura riportata in

precedenza ai punti da 1 a 3.

Viene visualizzata la schermata di sblocco

della protezione.

2Toccare i tasti numerici per immettere la

password corrente.

Viene visualizzato il messaggio “Parental

Unlocked” (Protezione sbloccata), quindi la

protezione viene disattivata.

Modifica della password

Disattivare la protezione, quindi attivarla di

nuovo utilizzando la nuova password.

Modifica dell’area e delle relative

classificazioni dei film

È possibile impostare i livelli di limitazione in

base all’area e alle relative classificazioni dei

film.

1Quando non è selezionata una

sorgente, toccare “Source List” e

quindi .

2Toccare “Visual”.

Viene visualizzato il menu delle impostazioni

video.

3Toccare v/V per scorrere il menu,

quindi toccare “DVD Parental Area”.

Se la funzione di protezione è già stata

attivata, viene visualizzata la schermata per

l’immissione della password.

Per modificare l’impostazione, immettere la

password.

Vengono visualizzate le opzioni disponibili.

4Per applicare le relative classificazioni

dei film, toccare l’area desiderata.

Se viene selezionato “Other”, immettere il

codice di zona tramite i tasti numerici

selezionandolo nella sezione “Elenco dei

codici di zona” a pagina 84.

5Toccare “DVD Parental Rating”.

Vengono visualizzate le opzioni disponibili.

Minore è il numero, più rigido è il livello di

limitazione.

6Toccare la classificazione desiderata.

L’impostazione è completata.

Per tornare alla schermata precedente, toccare

“Back”.

Riproduzione ripetuta e in

ordine casuale

1Durante la riproduzione, toccare “Play

Menu”, quindi più volte la casella

“Repeat” o “Shuffle”, finché non viene

visualizzata l’opzione desiderata.

Viene avviata la riproduzione ripetuta o in

ordine casuale.

Per chiudere il menu di riproduzione, toccare

“Play Menu”.

Di seguito sono riportati le opzioni di ripetizione

e l’ordine di attivazione di ogni disco/formato.

Di seguito sono riportati le opzioni di

riproduzione casuale e l’ordine di attivazione di

ogni disco/formato.

*1 Disponibile solo durante la riproduzione di VCD

versione 1.0/1.1 o 2.0 senza funzioni PBC.

*2 Esclusi DVD-R/DVD-R DL/DVD-RW nel modo VR.

Disco/

formato Opzioni

“OFF”: per tornare al modo di

riproduzione normale.

“Chapter”: per ripetere il

capitolo corrente.

“Title”: per ripetere il titolo

corrente.

*1“OFF”: per tornare al modo di

riproduzione normale.

“Track”: per ripetere il brano

corrente.

“OFF”: per tornare al modo di

riproduzione normale.

“Track”: per ripetere il brano

corrente.

“Album”: per ripetere l’album

(cartella) corrente.

“OFF”: per tornare al modo di

riproduzione normale.

“Image”: per ripetere

l’immagine corrente.

“Album”: per ripetere l’album

corrente.

MPEG-4

ATT TA AF Navi Top

Play Menu

SHUF

DVD

Control

Source List

Chapter OFF ON

Repeat Shuffle Adjust Dolby D Level 0

Disco/

formato Opzioni

“OFF”: per tornare al modo di

riproduzione normale.

“Movie”: per ripetere il file

video corrente.

“Album”: per ripetere l’album

(cartella) corrente.

Disco/

formato Opzioni

“OFF”: per tornare al modo di

riproduzione normale.

“Title”: per riprodurre in

ordine casuale i capitoli inclusi

nel titolo corrente.

“OFF”: per tornare al modo di

riproduzione normale.

“Disc”: per riprodurre in

ordine casuale i brani inclusi nel

disco corrente.

“OFF”: per tornare al modo di

riproduzione normale.

“Album”: per riprodurre in

ordine casuale i brani/le

immagini/i file video inclusi

nell’album (cartella) corrente.

MPEG-4

Riproduzione con ricerca

diretta

È possibile individuare direttamente un punto

desiderato specificando il numero del titolo, del

capitolo e così via.

1Durante la riproduzione, premere i

tasti numerici sul telecomando per

immettere il numero di una voce

(brano, titolo e così via), quindi

premere (ENTER).

La riproduzione viene avviata dal punto

selezionato.

Le voci di ricerca per un disco/formato sono le

seguenti.

DVD: titolo o capitolo*1

VCD*2/CD/MP3/WMA/AAC: brano

JPEG: immagine

Xvid/MPEG-4: filmato

*1 Le voci di ricerca dipendono dall’impostazione.

*2 Disponibile solo durante la riproduzione di VCD

senza funzioni PBC.

Impostazione della voce di ricerca

(solo DVD)

È possibile impostare la voce di ricerca (titolo o

capitolo) per la riproduzione DVD.

1Toccare “Source List”, quindi toccare

2Toccare “Visual”.

Viene visualizzato il menu delle impostazioni

video.

3Toccare v/V per scorrere il menu,

quindi toccare “DVD Direct Search”

per impostare su “Chapter” o “Title”.

L’impostazione è completata.

Per tornare alla schermata precedente, toccare

“Back”.

Funzionamento dei dispositivi USB

Per ulteriori informazioni sulla compatibilità del

dispositivo USB in uso, visitare il sito Web

relativo all’assistenza.

• È possibile utilizzare dispositivi USB di tipo

MSC (Mass Storage Class) e MTP (Media

Transfer Protocol) compatibili con lo standard

USB.

• I codec compatibili sono MP3 (.mp3), WMA

(.wma), AAC (.m4a), JPEG (.jpg), Xvid (.avi) e

MPEG-4 (.mp4).

• Si consiglia di eseguire il backup dei dati

contenuti in un dispositivo USB.

Note

•Collegare il dispositivo USB dopo avere acceso il

motore.

A seconda del dispositivo USB, è possibile che si

verifichino problemi di funzionamento o danni se il

collegamento viene effettuato prima di accendere il

motore.

•Per l’avvio della riproduzione di file di grandi

dimensioni potrebbe essere necessario attendere

alcuni istanti.

Riproduzione da un dispositivo

USB

1Rimuovere il cappuccio dal connettore

USB, quindi collegarvi il dispositivo

USB.

La riproduzione viene avviata

automaticamente.

Se è già collegato un dispositivo USB, per

avviare la riproduzione toccare “Source List”

e quindi “iPod/USB”.

Per ulteriori informazioni sulla posizione del

connettore USB, consultare la guida

“Installazione/Collegamenti” in dotazione.

Informazioni sui comandi e sulle

indicazioni di riproduzione

È possibile controllare la riproduzione USB allo

stesso modo in cui viene controllata la

riproduzione dei dischi. Per ulteriori

informazioni, fare riferimento a “Comandi di

riproduzione” a pagina 24.

Per ulteriori informazioni sulle indicazioni di

riproduzione, fare riferimento a “Indicazioni di

riproduzione” a pagina 26.

MPEG-4

Sito di assistenza clienti

http://support.sony-europe.com/

Per arrestare la riproduzione

Tenere premuto (SOURCE/OFF) per 1 secondo.

Per scollegare il dispositivo USB

Arrestare la riproduzione, quindi scollegarlo.

Non scollegarlo durante la riproduzione in

quando i dati contenuti nel dispositivo USB

potrebbero danneggiarsi.

Note sull’uso

•Non utilizzare dispositivi USB di dimensioni o peso

tali che a causa delle vibrazioni potrebbero cadere o

provocare una perdita di connessione.

•Non lasciare un dispositivo USB in un’auto

parcheggiata in quanto potrebbero derivarne

problemi di funzionamento.

•Il presente apparecchio non è in grado di

riconoscere i dispositivi USB attraverso un hub USB.

•Accertarsi di utilizzare il cavo USB in dotazione con

il dispositivo, se è necessario un cavo per effettuare

il collegamento USB.

Note sulla riproduzione

•Se un dispositivo USB contiene più tipi di file, è

possibile riprodurre solo il tipo di file selezionato

(audio/video/immagine). Per ulteriori informazioni

sulle modalità di selezione del tipo di file, fare

riferimento a “Selezione di un tipo di file” a

pagina 38.

•Le indicazioni visualizzate variano a seconda del

dispositivo USB utilizzato, del formato di

registrazione e delle impostazioni. Per ulteriori

informazioni, visitare il sito Web relativo

all’assistenza.

•Di seguito è riportato il numero massimo di dati

visualizzabili:

– cartelle (album): 256

– file (brani): 2.000

•A seconda della quantità di dati registrati, è possibile

che l’avvio della riproduzione richieda del tempo.

•Non è possibile riprodurre file DRM (Digital Rights

Management).

•Durante la riproduzione o la ricerca rapida

all’indietro/in avanti di un file MP3/WMA/AAC VBR

(velocità di trasmissione variabile), è possibile che il

tempo di riproduzione trascorso non venga

visualizzato con precisione.

•Non è supportata la riproduzione di file con

compressione senza perdita di dati.

Riproduzione ripetuta e in

ordine casuale

1Durante la riproduzione, toccare “Play

Menu”, quindi più volte la casella

“Repeat” o “Shuffle”, finché non viene

visualizzata l’opzione desiderata.

Viene avviata la riproduzione ripetuta o in

ordine casuale.

Di seguito sono indicate le opzioni di ripetizione:

Di seguito sono indicate le opzioni di

riproduzione casuale:

*1 Le opzioni dipendono dal tipo di file.

*2 Se sul dispositivo USB in uso sono state create

due o più unità.

Per chiudere il menu di riproduzione, toccare

“Play Menu”.

“OFF”: per tornare al modo di riproduzione

normale.

“Track”/“Image”/“Movie”*1: per ripetere il

brano/l’immagine/il file video corrente.

“Album”: per ripetere l’album (cartella)

corrente.

“Drive”*2: per ripetere l’unità corrente.

“OFF”: per tornare al modo di riproduzione

normale.

“Album”: per riprodurre in ordine casuale i

brani/le immagini/i file video inclusi nell’album

(cartella) corrente.

Ascolto personalizzato della

musica — SensMe™

Le particolari funzioni Sony “SensMe™

channels” e “SensMe™ mood” consentono di

raggruppare automaticamente i brani in base al

canale o allo stato d’animo e di riprodurre i file

audio in modo intuitivo.

Prima di utilizzare la funzione

SensMe™

Per utilizzare la funzione SensMe™

sull’apparecchio, attenersi alla procedura di base

indicata di seguito.

1Installazione di “SensMe™ Setup” e

“Content Transfer” sul computer

Innanzitutto installare “SensMe™ Setup” e

“Content Transfer” dal CD-ROM in

dotazione.

2Registrazione di un dispositivo USB

utilizzando “SensMe™ Setup”

Collegare un dispositivo USB al computer,

quindi effettuare la registrazione tramite

“SensMe™ Setup” per attivare la funzione

SensMe™ sull’apparecchio.

Suggerimento

È possibile effettuare la registrazione sia durante la

procedura di installazione che in seguito

all’installazione.

3Trasferimento di brani sul dispositivo

USB utilizzando “Content Transfer”

Per raggruppare i brani in base al canale o allo

stato d’animo, i modelli audio dei brani

devono essere analizzati tramite 12 TONE

ANALYSIS, che viene caricato per mezzo di

“Content Transfer”.

Con il dispositivo USB collegato al computer,

trascinare i brani da Esplora risorse di

Windows o da iTunes e simili e rilasciarli in

“Content Transfer”.

Sia l’analisi che il trasferimento dei brani

vengono eseguiti da “Content Transfer”.

4Collegamento del dispositivo USB e

uso della funzione SensMe™

sull’apparecchio

Collegare il dispositivo USB. È quindi

possibile utilizzare “SensMe™ channels” o

“SensMe™ mood” sul presente apparecchio.

Installazione di “SensMe™ Setup”

e “Content Transfer” sul computer

Per attivare la funzione SensMe™

sull’apparecchio utilizzare il software in

dotazione (“SensMe™ Setup” e “Content

Transfer”).

Installare il software sul computer dal CD-ROM

in dotazione.

1Inserire il CD-ROM in dotazione

nell’unità del computer.

La procedura guidata di installazione viene

eseguita automaticamente.

2Attenersi alle istruzioni a schermo per

completare l’installazione.

Content

Transfer

SensMe™

Setup

SensMe™

Setup

Content

Transfer

SensMe™

Registrazione di un dispositivo

USB utilizzando “SensMe™ Setup”

Per attivare la funzione SensMe™

sull’apparecchio è necessario effettuare la

registrazione del dispositivo USB.

Se la registrazione non viene effettuata assieme

alla procedura di installazione, attenersi alle

istruzioni riportate di seguito.

1Avviare “SensMe™ Setup” sul

computer.

2Collegare un dispositivo USB al

computer.

3Completare la registrazione

attenendosi alle istruzioni a schermo.

Suggerimento

Se viene collegato un dispositivo USB registrato

contenente brani analizzati, sarà possibile annullare di

nuovo la registrazione del dispositivo.

Trasferimento di brani sul

dispositivo USB utilizzando

“Content Transfer”

Per attivare la funzione SensMe™

sull’apparecchio i brani devono essere analizzati

e trasferiti sul dispositivo USB registrato tramite

“Content Transfer”.

1Collegare il dispositivo USB registrato

al computer.

Se si utilizza un “WALKMAN”, effettuare il

collegamento con il modo MTP.

Se si utilizzano dispositivi USB diversi dai

“WALKMAN”, effettuare il collegamento

con il modo MSC.

“Content Transfer” si avvia automaticamente.

Se viene visualizzato un messaggio, per

procedere attenersi alle istruzioni a schermo.

2Trascinare i brani da Esplora risorse di

Windows o iTunes e simili e rilasciarli

in “Content Transfer”.

Vengono avviati l’analisi e il trasferimento

dei brani.

Per ulteriori informazioni sul funzionamento,

consultare la Guida in linea di “Content

Transfer”.

Nota

A seconda dell’ambiente operativo del computer in

uso, l’analisi dei brani tramite 12 TONE ANALYSIS

potrebbe richiedere alcuni minuti.

Suggerimento

Oltre ai file audio, “Content Transfer” consente di

trasferire file di immagini o video. Per ulteriori

informazioni, consultare la Guida in linea di “Content

Tra ns fer” .

Riproduzione di brani in canali

— SensMe™ channels

Tramite “SensMe™ channels” i brani vengono

raggruppati automaticamente in canali a seconda

della tipologia. È possibile selezionare e

riprodurre un canale in base al proprio stato

d’animo, all’attività da svolgere e così via.

1Collegare un dispositivo USB

impostato per la funzione SensMe™.

2Toccare “Source List” e quindi

“SensMe™”.

3Toccare “channels”.

Viene visualizzato l’elenco dei canali.

4Toccare v/V per scorrere l’elenco dei

canali.

La riproduzione del primo brano nel canale

corrente viene avviata dalla sezione più

melodica o ritmata del brano*.

*Potrebbero non venire rilevate correttamente.

5Toccare il canale desiderato.

Viene avviata la riproduzione dei brani

contenuti nel canale selezionato.

Note

•A seconda del brano, è possibile che non venga

rilevato correttamente o che venga inserito in un

canale non adatto al proprio stato d’animo.

•Se nel dispositivo USB collegato sono presenti molti

brani, la lettura dei dati per l’avvio di “SensMe™

channels” potrebbe richiedere alcuni istanti.

Suggerimento

I brani vengono riprodotti in ordine casuale. L’ordine

varia per ciascuna selezione di canali.

continua alla pagina successiva t

Shuffle All

Relax

Energetic

ZAP

Elenco di canali

xConsigliato, Shuffle All

xCanali base

Consente di riprodurre i brani in base al tipo di

musica.

xCanali per auto

Consente di riprodurre brani adatti all’ascolto

durante la guida.

Controlli e indicazioni di

riproduzione di “SensMe™

channels”

APer visualizzare i tasti di controllo: “Source

List”, “ATT”, “TA”, “AF”, “Navi”, “Top”.

(pagina 24)

BPer scorrere l’elenco e selezionare un altro

canale.

CIndica il canale corrente.

DIndica la copertina dell’album*1.

EIndica il tempo di riproduzione trascorso, il

nome del brano e il nome dell’artista.

FPer mettere in pausa/riprendere la

riproduzione dopo una pausa.

GPer saltare un brano.

HPer attivare il modo ZAPPIN. (pagina 38)

Durante la riproduzione ZAPPIN di

“SensMe™ channels” vengono riprodotte le

sezioni più melodiche o ritmate*2 dei brani.

*1 Le dimensioni consigliate sono comprese tra

240 × 240 e 960 × 960 pixel.

*2 Potrebbero non venire rilevate correttamente.

“Morning” (5:00 – 9:59)

“Daytime” (10:00 – 15:59)

“Evening” (16:00 – 18:59)

“Night” (19:00 – 23:59)

“Midnight” (24:00 – 4:59)

Brani consigliati per ciascun momento della

giornata.

Impostare l’orologio (pagina 68) affinché il

canale venga visualizzato correttamente.

“Shuffle All”: per riprodurre in ordine casuale

tutti i brani analizzati.

“Energetic”: brani ritmati.

“Relax”: brani rilassanti.

“Mellow”: brani malinconici.

“Upbeat”: brani allegri per migliorare lo stato

d’animo.

“Emotional”: ballate.

“Lounge”: brani lounge.

“Dance”: rap, R&B.

“Extreme”: rock intenso.

“Freeway”: brani veloci, ritmati.

“Chillout Drive”: brani melodici.

“Weekend Trip”: brani allegri, brillanti.

“Midnight Cruise”: brani jazz o al pianoforte,

ascolto impegnativo.

“Party Ride”: brani ritmati e allegri.

“Morning Commute”: brani leggeri.

“Goin’ Home”: brani rilassanti.

Shuffle All

Relax

Energetic

ZAP

A C D E

HGF

Riproduzione dei brani nei grafici

degli stati d’animo

— SensMe™ mood

Con “SensMe™ mood” i brani vengono

distribuiti come punti in un grafico degli stati

d’animo a due assi, in base alle caratteristiche dei

singoli brani.

Toccando un punto del grafico che corrisponde al

proprio stato d’animo, attorno alla parte

selezionata viene visualizzato un cerchio e i

brani al suo interno vengono riprodotti.

1Collegare un dispositivo USB

impostato per la funzione SensMe™.

2Toccare “Source List” e quindi

“SensMe™”.

3Toccare “mood”.

Viene visualizzato il grafico degli stati

d’animo a due assi.

4Toccare il punto desiderato sul

grafico.

Attorno al punto toccato viene visualizzato un

cerchio, quindi viene avviata la riproduzione

dei brani al suo interno.

La riproduzione del primo brano viene

avviata dalla relativa sezione più melodica o

ritmata*.

*Potrebbero non venire rilevate correttamente.

Note

•Vengono inseriti solo i 200 brani trasferiti più di

recente tramite “Content Transfer”.

•A seconda del brano, è possibile che non venga

rilevato correttamente o che venga inserito in una

posizione del grafico non adatta allo stato d’animo.

•Se nel dispositivo USB collegato sono presenti molti

brani, la lettura dei dati per l’avvio di “SensMe™

mood” potrebbe richiedere alcuni istanti.

Suggerimenti

•Nel grafico degli stati d’animo, il brano

correntemente riprodotto viene indicato da un punto

verde.

•I brani vengono riprodotti dal centro del cerchio

verso l’esterno.

Controlli e indicazioni di

riproduzione di “SensMe™ mood”

APer visualizzare i tasti di controllo: “Source

List”, “ATT”, “TA”, “AF”, “Navi”, “Top”.

(pagina 24)

BPer spostare il cerchio e raggruppare i brani.

CPer modificare le dimensioni del cerchio:

piccolo, medio o grande.

DIndica la copertina dell’album*1.

EIndica il tempo di riproduzione trascorso, il

nome del brano e il nome dell’artista.

FPer modificare i parametri dell’asse

orizzontale.

GPer saltare un brano.

HPer mettere in pausa/riprendere la

riproduzione dopo una pausa.

IPer attivare il modo ZAPPIN. (pagina 38)

Durante la riproduzione ZAPPIN di

“SensMe™ mood” vengono riprodotte le

sezioni più melodiche o ritmate*2 dei brani.

*1 Le dimensioni consigliate sono comprese tra

240 × 240 e 960 × 960 pixel.

*2 Potrebbero non venire rilevate correttamente.

Modifica dei parametri dell’asse

orizzontale

Nel grafico degli stati d’animo, è possibile

modificare i parametri dell’asse orizzontale. I

brani vengono riorganizzati nel grafico in base

alle caratteristiche dei parametri.

Mood

Type

Style

Time ZAP

Fast

Slow

Sad Happy

Cerchio

Punti che rappresentano i brani

Azione

richiesta Per modificare i parametri

Toccare

“Mood” “Sad” – “Happy”

Toccare

“Type” “Acoustic” – “Electronic”

Toccare

“Style” “Soft” – “Hard”

Toccare

“Time” “Morning” – “Midnight”

Mood

Type

Style

Time ZAP

Fast

Slow

Sad Happy

A B C D E

IFGH

Funzionamento con iPod

Per ulteriori informazioni sulla compatibilità

dell’iPod in uso, fare riferimento a “Informazioni

su iPod” a pagina 73 oppure visitare il sito Web

di assistenza.

Nelle presenti Istruzioni per l’uso il termine

“iPod” è utilizzato per riferirsi in generale alle

funzioni iPod presenti su iPod e iPhone, salvo

dove diversamente specificato dal testo o dalle

illustrazioni.

Riproduzione di un iPod

1Ridurre il volume sul presente

apparecchio.

2Rimuovere il cappuccio dal connettore

USB, quindi collegarvi l’iPod.

Si consiglia di utilizzare il cavo di

collegamento USB opzionale RC-202IPV.*1

Per ulteriori informazioni, consultare la guida

“Installazione/Collegamenti” in dotazione.

Sul display dell’iPod*2 viene visualizzata la

seguente schermata, quindi viene avviata la

riproduzione dall’ultima voce riprodotta.

Se è già collegato un iPod, per avviare la

riproduzione toccare “Source List”, quindi

“iPod/USB”.

*1 Per riprodurre video da un iPod con video, è

necessario utilizzare il cavo RC-202IPV.

*2 Potrebbe non essere visualizzata se viene

collegato un iPod touch o un iPhone, o se l’iPod

è stato l’ultimo dispositivo riprodotto utilizzando

la funzione di controllo passeggero.

3Regolare il volume sul presente

apparecchio.

Informazioni su comandi e

indicazioni di riproduzione

È possibile controllare la riproduzione dell’iPod

allo stesso modo in cui viene controllata la

riproduzione dei dischi. Per ulteriori

informazioni, fare riferimento a “Comandi di

riproduzione” a pagina 24.

Per ulteriori informazioni sulle indicazioni di

riproduzione, fare riferimento a “Indicazioni di

riproduzione” a pagina 26.

Per arrestare la riproduzione

Tenere premuto (SOURCE/OFF) per 1 secondo.

Per scollegare l’iPod

Arrestare la riproduzione, quindi scollegarlo.

Non scollegarlo durante la riproduzione per

evitare di danneggiare i dati contenuti nell’iPod.

Informazioni sul modo di ripresa

Se l’iPod in riproduzione viene collegato al

connettore dock, il modo dell’apparecchio passa

al modo di ripresa e la riproduzione viene avviata

nel modo impostato mediante l’iPod.

Nel modo di ripresa la riproduzione ripetuta/in

ordine casuale non è disponibile.

Avvertenza per iPhone

Se si collega un iPhone tramite USB, il volume del

telefono viene controllato dall’iPhone stesso. Per

evitare improvvisi aumenti di volume dopo una

chiamata, non aumentare il volume sull’apparecchio

durante una conversazione telefonica.

Nota

Il presente apparecchio non è in grado di riconoscere

un iPod attraverso un hub USB.

Suggerimenti

•Se la chiave di accensione viene portata in

posizione ACC (accessorio) con l’apparecchio

acceso, l’iPod verrà ricaricato.

•Se l’iPod viene scollegato durante la riproduzione,

sul display dell’apparecchio viene visualizzato il

messaggio “USB device is not connected.”

(Dispositivo USB non collegato.).

Impostazione del modo di

riproduzione

È possibile impostare uno dei seguenti modi di

riproduzione.

Per la riproduzione audio

“ALBUM”, “TRACK”, “GENRE”,

“PLAYLIST”, “ARTIST”, “MUSIC

PODCAST”*

Per la riproduzione video

“MOVIE”, “RENTAL”, “TV SHOW”,

“MUSIC VIDEO”, “VIDEO PLAYLIST”,

“VIDEO PODCAST”*

*Potrebbe non essere visualizzato a seconda delle

impostazioni dell’iPod.

1Durante la riproduzione, toccare

“List”.

2Toccare “MUSIC” o “VIDEO”.

Sito di assistenza clienti

http://support.sony-europe.com/

3Toccare il modo di riproduzione

desiderato.

Per avviare la riproduzione, toccare la voce o

le voci desiderate nell’elenco.

Per scorrere l’elenco, toccare v/V.

Per ignorare delle voci del modo di

riproduzione selezionato

Durante la riproduzione, toccare –/+ del modo di

riproduzione selezionato.

Riproduzione ripetuta e in

ordine casuale

1Durante la riproduzione, toccare “Play

Menu”, quindi più volte la casella

“Repeat” o “Shuffle”, finché non viene

visualizzata l’opzione desiderata.

Viene avviata la riproduzione ripetuta o in

ordine casuale.

Per chiudere il menu di riproduzione, toccare

“Play Menu”.

Di seguito sono indicate le opzioni di ripetizione:

Di seguito sono indicate le opzioni di

riproduzione casuale:

*Varia a seconda del modo di riproduzione

selezionato.

Nota

Le opzioni visualizzate potrebbero non essere adatte

all’operazione effettiva.

Uso diretto dell’iPod

— Controllo passeggero

È possibile utilizzare direttamente un iPod

collegato al presente apparecchio.

1Durante la riproduzione, toccare “Play

Menu”, quindi la casella “Passenger

Control” per impostare su “ON”.

Disattivazione del controllo

passeggero

Toccare la casella “Passenger Control” per

impostare su “OFF”.

Il modo di riproduzione viene convertito nel

modo di ripresa.

Per chiudere il menu di riproduzione, toccare

“Play Menu”.

Note

•Per visualizzare file video sull’apparecchio, è

necessario attivare l’uscita video dell’iPod.

•Il volume può essere regolato solo mediante il

presente apparecchio.

•L’impostazione di ripetizione viene disattivata se il

modo del controllo passeggero viene annullato.

Per la riproduzione audio

“OFF”: per tornare al modo di riproduzione

normale.

“TRACK”: per ripetere il brano corrente.

“ALBUM”/“MUSIC PODCAST”/“ARTIST”/

“PLAYLIST”/“GENRE”*: per ripetere la voce

corrente del modo di riproduzione selezionato.

Per la riproduzione video

“OFF”: per tornare al modo di riproduzione

normale.

“TRACK”: per ripetere il video corrente.

“RENTAL”/“TV SHOW”/“MUSIC VIDEO”/

“VIDEO PLAYLIST”/“VIDEO

PODCAST”*: per ripetere la voce corrente del

modo di riproduzione selezionato.

Per la riproduzione audio

“OFF”: per tornare al modo di riproduzione

normale.

“ALBUM”/“MUSIC PODCAST”/“ARTIST”/

“PLAYLIST”/“GENRE”*: per riprodurre in

ordine casuale i brani del modo di riproduzione

selezionato.

“Device”: per riprodurre in ordine casuale tutti

i brani in un iPod.

Funzioni utili

Visualizzazione di un elenco di

brani/immagini/file video

— List

Selezione di un brano/

un’immagine/un file video

È possibile visualizzare un elenco di album/

cartelle/brani/immagini/file video, quindi

selezionare quello che si desidera riprodurre.

Questa funzione è particolarmente utile qualora

vengano utilizzati dischi registrati nel formato

MP3/WMA/AAC/JPEG/Xvid/MPEG-4 o

dispositivi USB contenenti più album/brani e

così via.

1Durante la riproduzione, toccare

“List”.

Viene visualizzato l’elenco di categorie o file

della voce in fase di riproduzione.

Per passare al livello superiore, toccare .

Per scorrere l’elenco, toccare v/V.

Per passare da una pagina all’altra, toccare la

barra di posizione delle pagine.

2Toccare la voce desiderata.

Viene avviata la riproduzione.

Selezione di un tipo di file

Se il disco/dispositivo USB contiene più tipi di

file, è possibile riprodurre solo il tipo di file

selezionato (audio/video/immagine). L’ordine di

priorità di riproduzione dei tipi di file è

inizialmente impostato su audio, video, infine

immagine (per esempio, se il disco contiene file

video e file di immagine, vengono riprodotti solo

i file video). È possibile selezionare il tipo di file

da visualizzare nell’elenco, quindi selezionare il

file che si desidera riprodurre.

1Durante la riproduzione, toccare

“List”.

2Toccare e quindi “Audio”, “Image”,

o “Video” per selezionare il tipo di file.

3Toccare il file desiderato.

Viene avviata la riproduzione del file

selezionato.

Ricerca di un brano mediante

l’ascolto di porzioni di brani

— ZAPPIN™

È possibile ricercare il brano desiderato mediante

la riproduzione in sequenza di piccole porzioni

dei brani contenuti in un disco o in un dispositivo

USB.

Questa funzione è utile, per esempio, per la

ricerca di un brano nel modo di riproduzione in

ordine casuale o riproduzione ripetuta in ordine

casuale.

1Durante la riproduzione audio, toccare

“ZAP”.

La riproduzione viene avviata da una

porzione del brano successivo.

La porzione di brano viene riprodotta per il

tempo impostato, quindi viene emesso un

segnale acustico prima della porzione di

brano successiva.

MPEG-4

File 01

File 02

File 03

File 05

File 06

Contents List

1/5

File 04

Barra di posizione delle pagine

MPEG-4

“ZAP” toccato. Porzione di ciascun brano

riprodotta nel modo ZAPPIN.

2Quando viene riprodotto un brano che

si desidera ascoltare, toccare “ZAP”.

Il brano selezionato viene riprodotto

normalmente dall’inizio.

Per cercare un altro brano mediante il modo

ZAPPIN, ripetere i punti 1 e 2.

Nel caso della riproduzione

“SensMe™ channels” o “SensMe™

mood”

Se il modo ZAPPIN viene impostato durante la

riproduzione “SensMe™ channels” o

“SensMe™ mood”, vengono riprodotte le sezioni

più melodiche o ritmate* dei brani. Per ulteriori

informazioni sulla funzione SensMe™, fare

riferimento a “Ascolto personalizzato della

musica — SensMe™” a pagina 32.

*Potrebbero non venire rilevate correttamente.

Suggerimenti

•È possibile modificare il tempo di riproduzione

(pagina 66), ma non è possibile selezionare la

porzione di brano da riprodurre.

•È possibile disattivare il segnale acustico tra una

porzione di brano e l’altra (pagina 66).

Uso del comando a movimento

È possibile effettuare le operazioni più frequenti

tracciando le seguenti linee di comando nella

schermata di ricezione/riproduzione.

Azione

richiesta Per

Tracciare una

linea

orizzontale

(da sinistra

verso destra)

Ricezione radio:

ricercare le stazioni in avanti.

(Stessa funzione di >.)

Riproduzione di DVD/VCD:

ricercare le stazioni

all’indietro.

(Stessa funzione di >.)

Riproduzione JPEG/Xvid/

MPEG-4/audio:

saltare in avanti di un file/

brano.

(Stessa funzione di >.)

Tracciare una

linea

orizzontale

(da destra verso

sinistra)

Ricezione radio:

ricercare all’indietro avanti le

stazioni.

(Stessa funzione di ..)

Riproduzione di DVD/VCD:

saltare all’indietro di un

capitolo/brano.

(Stessa funzione di ..)

Riproduzione JPEG/Xvid/

MPEG-4/audio:

saltare all’indietro di un file/

brano.

(Stessa funzione di ..)

Tracciare una

linea verticale

(dal basso

verso l’alto)

Ricezione radio:

ricevere le stazioni

memorizzate (in avanti).

Riproduzione di DVD/VCD/

Xvid/MPEG-4:

ricerca rapida in avanti in un

video.

Riproduzione JPEG/audio:

saltare in avanti di un album

(cartella).

(Stessa funzione di “Album”

+.)

continua alla pagina successiva t

Per visualizzare le istruzioni relative

al comando a movimento

Toccare quando viene visualizzato

nell’angolo superiore destro del display.

Funzione vivavoce e streaming audio

— Bluetooth

Prima di utilizzare la funzione

Bluetooth

Procedura base della funzione

Bluetooth

1Associazione

Quando si stabilisce la connessione di

dispositivi Bluetooth per la prima volta, è

richiesta la registrazione reciproca. Questa

operazione è denominata “associazione”. La

registrazione (associazione) deve essere

effettuata solo la prima volta, in quanto alla

successiva connessione il presente

apparecchio e gli altri dispositivi si

riconoscono in modo automatico.

Nota

Se la registrazione dei dispositivi viene eliminata

dal presente apparecchio, occorre effettuare di

nuovo l’associazione.

2Connessione

Al termine dell’associazione, stabilire la

connessione tra l’apparecchio e il dispositivo

Bluetooth. A seconda del dispositivo, la

connessione viene effettuata automaticamente

con la procedura di associazione.

Azione

richiesta Per

Tracciare una

linea verticale

(dall’alto verso

il basso)

Ricezione radio:

ricevere le stazioni

memorizzate (all’indietro).

Riproduzione di DVD/VCD/

Xvid/MPEG-4:

ricerca rapida all’indietro in un

video.

Riproduzione JPEG/audio:

saltare all’indietro di un album

(cartella).

(Stessa funzione di “Album”

–.)

3Funzione vivavoce/streaming audio

È possibile effettuare/ricevere chiamate con la

funzione vivavoce oppure ascoltare l’audio

tramite il presente apparecchio.

Per ulteriori informazioni sulla compatibilità del

dispositivo in uso, visitare il sito Web relativo

all’assistenza.

Indicazioni di stato Bluetooth

XNV-L77BT/770BT

XNV-L66BT/660BT

*Si illumina se il segnale Bluetooth è attivo.

Installazione del microfono

Per acquisire la voce durante le chiamate con la

funzione vivavoce, è necessario installare il

microfono (in dotazione).

Per ulteriori informazioni sulle modalità di

collegamento del microfono, consultare la guida

“Installazione/Collegamenti” in dotazione.

Sito di assistenza clienti

http://support.sony-europe.com/

Indicatore del segnale Bluetooth*

Spento: segnale Bluetooth

disattivato.

Illuminato: segnale Bluetooth attivo.

Spento: nessun dispositivo connesso

per lo streaming audio.

Lampeggiante: connessione in

corso.

Illuminato: è connesso un

dispositivo.

Spento: nessun telefono cellulare

connesso per l’uso della funzione

vivavoce.

Lampeggiante: connessione in

corso.

Illuminato: è connesso un telefono

cellulare.

Indica la potenza del segnale del

telefono cellulare connesso.

Indica lo stato di batteria residua del

telefono cellulare connesso.

ATT

Calling...

Name

0123456789

Indicazioni di stato Bluetooth

Associazione

L’associazione è necessaria soltanto la prima

volta che si effettua la connessione a un

dispositivo Bluetooth (telefono cellulare e così

via).*1

Per associare il presente apparecchio con un

dispositivo Bluetooth, è necessario immettere lo

stesso codice di accesso*2 sull’apparecchio e sul

dispositivo Bluetooth. Il codice di accesso può

essere costituito da un numero selezionato

dall’utente o dal numero determinato dal

dispositivo Bluetooth. Per ulteriori informazioni,

consultare il manuale del dispositivo Bluetooth.

*1 Se la registrazione dei dispositivi viene eliminata

dal presente apparecchio, occorre effettuare di

nuovo l’associazione.

*2 Il codice di accesso può essere denominato

“codice di protezione”, “codice PIN”, “numero PIN”

o “password” e così via, a seconda del dispositivo

Bluetooth.

Suggerimento

È possibile effettuare l’associazione per un massimo

di 9 dispositivi.

Ricerca dall’apparecchio

Innanzitutto verificare che l’altro dispositivo

Bluetooth sia impostato in modo da consentire la

ricerca (individuabile).

1Selezionare la sorgente Bluetooth.

Per selezionare un telefono Bluetooth,

premere (TOP), quindi toccare “BT Phone”

nel menu principale.

Per selezionare l’audio Bluetooth, toccare

“Source List” e quindi “BT Audio”.

2Toccare “BT Menu”.

Per l’audio Bluetooth toccare “Play Menu” e

quindi “BT Menu”.

Viene visualizzato il menu di impostazione

Bluetooth.

3Toccare “Search”.

Viene avviata la ricerca dei dispositivi

Bluetooth individuabili.*1*2

Al termine della ricerca, viene visualizzato

l’elenco dei dispositivi rilevati.*3

*1 Se il segnale Bluetooth del presente

apparecchio è disattivato, all’avvio della ricerca

verrà attivato automaticamente.

*2 La durata della ricerca varia in base al numero

di dispositivi che è possibile connettere.

*3 Viene visualizzato il nome o l’indirizzo (se il

nome non è disponibile) dei dispositivi rilevati.

4Toccare il dispositivo da connettere.

5Selezionare il tipo di connessione.

Toccare “Handsfree Connect” per utilizzare la

funzione vivavoce.

Toccare “Audio Connect” per utilizzare lo

streaming audio.

L’associazione viene avviata e viene

visualizzata la schermata di immissione del

codice di accesso.

6Toccare i tasti numerici per immettere

il codice di accesso, quindi toccare

“OK”.

Effettuare l’operazione richiesta anche

sull’altro dispositivo Bluetooth.

L’associazione è completata e il presente

apparecchio è connesso all’altro dispositivo

Bluetooth.

Se la connessione è stata stabilita

correttamente, nella parte inferiore del

display vengono visualizzati o .

Ricerca dal dispositivo Bluetooth

Di seguito è descritta la procedura di ricerca del

presente apparecchio dall’altro dispositivo

Bluetooth.

1Selezionare la sorgente Bluetooth.

Per selezionare un telefono Bluetooth,

premere (TOP), quindi toccare “BT Phone”

nel menu principale.

Per selezionare l’audio Bluetooth, toccare

“Source List” e quindi “BT Audio”.

2Toccare “BT Menu”.

Per l’audio Bluetooth toccare “Play Menu” e

quindi “BT Menu”.

Viene visualizzato il menu di impostazione

Bluetooth.

3Toccare “Signal”, quindi “Yes” per

impostare “Signal” su “ON”.

Il segnale Bluetooth del presente apparecchio

viene attivato.

4Toccare “Discoverable” per impostare

su “Show”.

L’apparecchio è pronto per essere rilevato

dall’altro dispositivo Bluetooth.

5Avviare la ricerca del presente

apparecchio dall’altro dispositivo

Bluetooth.

1/2

ATTBack Top

BT Menu

Signal

Discoverable

Device Name

Device List

OFF / ON

Hide / Show

Al termine della ricerca, l’apparecchio viene

visualizzato come “Sony Automotive”*

nell’elenco dell’altro dispositivo Bluetooth.

*Il nome può essere modificato nelle impostazioni

Bluetooth (pagina 52).

Una volta effettuata l’operazione richiesta

sull’altro dispositivo Bluetooth, sul presente

apparecchio viene visualizzata la schermata

di immissione del codice di accesso.

6Toccare i tasti numerici per immettere

il codice di accesso, quindi toccare

“OK”.

L’associazione è completata e il presente

apparecchio è connesso all’altro dispositivo

Bluetooth.

Se la connessione è stata stabilita

correttamente, nella parte inferiore del

display vengono visualizzati o .

Note

•Durante la connessione a un dispositivo Bluetooth, il

presente apparecchio non può essere rilevato da un

altro dispositivo. Per consentire il rilevamento,

interrompere la connessione corrente.

•A seconda del dispositivo, potrebbe non essere

possibile effettuare la ricerca dal presente

apparecchio. In questo caso, ricercare l’apparecchio

dall’altro dispositivo.

•Se la ricerca viene effettuata contemporaneamente

dal presente apparecchio e da un altro dispositivo,

l’apparecchio non sarà in grado di riconoscere l’altro

dispositivo.

•Per la ricerca e la connessione, potrebbe essere

necessario attendere alcuni minuti.

•A seconda del dispositivo, prima dell’immissione del

codice di accesso può essere visualizzata la

schermata di conferma della connessione.

•Il limite di tempo per l’immissione del codice di

accesso varia in base al dispositivo utilizzato.

•Il presente apparecchio non può essere connesso a

un dispositivo che supporta solo HSP (Head Set

Profile).

Connessione

Quando la chiave di accensione viene attivata

con il segnale Bluetooth attivo, il presente

apparecchio ricerca l’ultimo dispositivo

Bluetooth connesso e, se possibile, la

connessione viene stabilita automaticamente.

Nel presente capitolo vengono descritte le

modalità di connessione manuale a dispositivi

Bluetooth registrati.

Prima di iniziare, accertarsi che il segnale

Bluetooth sia attivato sia sul presente

apparecchio (pagina 52) che sull’altro dispositivo

Bluetooth.

1Selezionare la sorgente Bluetooth.

Per selezionare un telefono Bluetooth,

premere (TOP), quindi toccare “BT Phone”

nel menu principale.

Per selezionare l’audio Bluetooth, toccare

“Source List” e quindi “BT Audio”.

2Toccare “BT Menu”.

Per l’audio Bluetooth toccare “Play Menu” e

quindi “BT Menu”.

Viene visualizzato il menu di impostazione

Bluetooth.

3Toccare “Device List”.

Viene visualizzato l’elenco dei dispositivi

Bluetooth registrati.

Per scorrere l’elenco, toccare v/V.

4Toccare il dispositivo da connettere.

5Selezionare il tipo di connessione.

Toccare “Handsfree Connect” per utilizzare la

funzione vivavoce.

Toccare “Audio Connect” per utilizzare lo

streaming audio.

La connessione è completata.

Se la connessione è stata stabilita

correttamente, nella parte inferiore del

display vengono visualizzati o .

Nell’elenco dei dispositivi, il dispositivo

correntemente connesso viene indicato

dall’icona all’inizio del relativo nome.

Per stabilire la connessione dall’altro

dispositivo Bluetooth

Utilizzare l’altro dispositivo Bluetooth per

stabilire una connessione al presente

apparecchio.

Se la connessione è stata stabilita correttamente,

nella parte inferiore del display vengono

visualizzati o .

Per terminare la connessione

1Attenersi alla procedura riportata in

precedenza ai punti da 1 a 3.

2Toccare il dispositivo correntemente connesso,

quindi “Handsfree Disconnect” o “Audio

Disconnect”.

Per annullare tutte le registrazioni

1Attenersi alla procedura riportata in

precedenza ai punti da 1 a 3.

XXXXXXX

DR-BT30Q

Sony

Automotive

continua alla pagina successiva t

2Toccare “Delete All” e quindi “Yes” per

confermare.

Per annullare una singola

registrazione

1Attenersi alla procedura riportata in

precedenza ai punti da 1 a 3.

2Toccare il dispositivo da cancellare e quindi

toccare “Delete this device from List”.

3Toccare “Yes” per confermare.

Per stabilire una connessione

all’ultimo dispositivo connesso

dall’apparecchio (solo audio

Bluetooth)

Toccare “Source List”, “BT Audio”, quindi

“Connect”.

Nota

Se la connessione viene stabilita durante l’uso della

funzione di streaming audio, è possibile che all’audio

di riproduzione si sovrappongano dei disturbi.

Suggerimento

Se supporta il profilo A2DP (Advanced Audio

Distribution Profile), è possibile connettere un telefono

cellulare da utilizzare per lo streaming audio.

Funzione vivavoce

Una volta che l’apparecchio è connesso al

telefono cellulare, è possibile effettuare/ricevere

chiamate con la funzione vivavoce utilizzando il

presente apparecchio.

Come effettuare le chiamate

Componendo un numero telefonico

1Premere (TOP), quindi toccare “BT

Phone” nel menu principale.

Viene visualizzata la schermata del telefono

Bluetooth.

2Toccare “Call Menu”, quindi “Dial”.

Viene visualizzata la schermata di immissione

del numero.

3Toccare i tasti numerici per comporre

il numero telefonico e quindi toccare

Per cancellare un numero immesso, toccare

La chiamata viene inviata e viene visualizzata

la schermata di chiamata finché

l’interlocutore non risponde.

Tramite la rubrica

Per ulteriori informazioni sulle modalità di

gestione dei dati della rubrica, fare riferimento a

“Gestione della rubrica” a pagina 47.

1Premere (TOP), quindi toccare “BT

Phone” nel menu principale.

Viene visualizzata la schermata del telefono

Bluetooth.

2Toccare “Call Menu”, quindi

“Phonebook”.

Viene visualizzata la rubrica.

3Selezionare il contatto desiderato.

1Nell’elenco delle iniziali, toccare l’iniziale

del contatto.

2Nell’elenco dei nomi, toccare il nome del

contatto.

3Nell’elenco dei numeri, toccare il numero

telefonico.

Viene visualizzata la schermata di conferma

del contatto.

ATT

Voice Dial

BT Menu

BT phone

Preset Dial

Call Menu PB Access

Top

Back Navi

ATT

1 2 3 4 5

6 7 8 9 0

Back

Dial

Please input phone number.

Top

ATT

Calling...

Name

0123456789

4Toccare “Call”.

La chiamata viene inviata e viene visualizzata

la schermata di chiamata finché

l’interlocutore non risponde.

Suggerimento

È inoltre possibile consultare la rubrica del telefono

cellulare connesso tramite il presente apparecchio ed

effettuare una chiamata (pagina 48).

Tramite l’elenco cronologico delle

chiamate

Poiché nell’apparecchio vengono memorizzate le

ultime 20 chiamate, è possibile selezionarne una

rapidamente dall’elenco.

1Premere (TOP), quindi toccare “BT

Phone” nel menu principale.

Viene visualizzata la schermata del telefono

Bluetooth.

2Toccare “Call Menu”, quindi “Recent

Call”.

Viene visualizzato l’elenco cronologico delle

chiamate.

Per scorrere l’elenco, toccare v/V.

3Toccare la voce desiderata nell’elenco.

Viene visualizzata la schermata di conferma

del contatto.

4Toccare “Call”.

La chiamata viene inviata e viene visualizzata

la schermata di chiamata finché

l’interlocutore non risponde.

Tramite i numeri preselezionati

Tra i numeri preselezionati, è possibile

memorizzare fino a 6 contatti. Per ulteriori

informazioni sulle modalità di memorizzazione,

fare riferimento a “Numeri preselezionati” a

pagina 50.

1Premere (TOP), quindi toccare “BT

Phone” nel menu principale.

Viene visualizzata la schermata del telefono

Bluetooth.

2Toccare il numero nell’elenco (da “P1”

a “P6”).

Viene visualizzata la schermata di conferma

del contatto.

3Toccare “Yes”.

La chiamata viene inviata e viene visualizzata

la schermata di chiamata finché

l’interlocutore non risponde.

Tramite la funzione di chiamata

vocale

È possibile effettuare una chiamata utilizzando i

tag vocali memorizzati sul telefono cellulare

connesso.

1Premere (TOP), quindi toccare “BT

Phone” nel menu principale.

Viene visualizzata la schermata del telefono

Bluetooth.

2Toccare “Voice Dial”.

3Pronunciare il tag vocale memorizzato

sul telefono cellulare.

Viene riconosciuta la voce, quindi viene

effettuata la chiamata.

Viene visualizzata la schermata di chiamata

finché l’interlocutore non risponde.

Note

•Pronunciare il tag vocale nello stesso modo in cui è

stato memorizzato nel telefono cellulare.

•Se sul telefono cellulare connesso è attiva la

funzione di chiamata vocale, è possibile che con il

presente apparecchio non funzioni.

•Non utilizzare la funzione di chiamata vocale sul

telefono cellulare mentre è connesso al presente

apparecchio.

•Rumori, quali quello del motore acceso, potrebbero

interferire con il riconoscimento vocale. Per

migliorare il riconoscimento, utilizzare la funzione in

condizioni minime di rumore.

•A seconda delle specifiche di riconoscimento del

telefono cellulare, è possibile che la funzione di

chiamata vocale non possa essere utilizzata. Per

ulteriori informazioni, visitare il sito Web relativo

all’assistenza.

Per regolare il volume della voce

dell’interlocutore

Premere (VOL) +/– durante una chiamata.

Il livello di volume della voce dell’interlocutore

viene memorizzato, indipendentemente dal

livello di volume normale.

Ricezione di chiamate

Se l’apparecchio è connesso al telefono cellulare,

è possibile ricevere le chiamate in qualsiasi stato

dell’apparecchio.

Nella schermata riportata di seguito è mostrata

una chiamata in entrata e la suoneria.

Per rispondere a una chiamata

Toccare .

continua alla pagina successiva t

ATT

Incoming call...

Name

0123456789

Per regolare il volume della suoneria

Premere (VOL) +/– durante la ricezione di una

chiamata.

Il livello di volume della suoneria viene

memorizzato, indipendentemente dal normale

livello di volume.

Per rifiutare una chiamata

Toccare .

Nota

La suoneria e la voce dell’interlocutore vengono

emessi soltanto dai diffusori anteriori.

Suggerimenti

•È possibile impostare l’apparecchio per rispondere

automaticamente alle chiamate (pagina 52).

•È possibile impostare l’apparecchio affinché utilizzi

la suoneria del telefono cellulare (pagina 52).

Operazioni possibili durante una

chiamata

Durante una chiamata viene visualizzato il

seguente display.

Per regolare il volume della voce

dell’interlocutore

Premere (VOL) +/– durante una chiamata.

Il livello di volume della voce dell’interlocutore

viene memorizzato, indipendentemente dal

livello di volume normale.

Per inviare toni DTMF (Dual Tone

Multiple Frequency)

Toccare “Open Keypad”, quindi i tasti numerici

necessari.

Per trasferire la chiamata corrente al

telefono cellulare

Toccare “Handsfree OFF”.

Per trasferire di nuovo la chiamata alla funzione

vivavoce, toccare “Handsfree ON”.

Nota

A seconda del telefono cellulare in uso, è possibile

che la connessione venga interrotta durante il

tentativo di trasferimento di chiamata.

Per regolare il volume

dell’interlocutore

1Toccare “BT Menu”.

2Toccare v/V per scorrere il menu e

quindi toccare “MIC Gain”.

3Toccare –/+ per regolare il livello.

Il livello può essere regolato in incrementi

unitari da –2 a +2.

4Toccare più volte “Back” per tornare

alla schermata precedente.

Per terminare una chiamata

Toccare .

ATT

On the Line.

10:59

Name

0123456789

Open KeypadHandsfree OFF

Top

BT Menu Navi

Gestione della rubrica

È possibile memorizzare fino a 300 contatti nella

rubrica e un massimo di 5 numeri telefonici per

ciascun contatto.

Note

•Prima di rottamare o rivendere l’auto su cui è

installato l’apparecchio, premere il tasto di

azzeramento per cancellare tutti i dati della rubrica

dell’apparecchio per prevenire un possibile accesso

non autorizzato. Tutti i dati della rubrica vengono

cancellati anche scollegando il cavo di

alimentazione.

•I dati della rubrica scaricati da un telefono cellulare

non possono essere sovrascritti da altri dati.

Tuttavia, alcuni dati (nome e così via) possono

risultare duplicati.

•Se il presente apparecchio subisce dei danni, è

possibile che i dati della rubrica vengano persi.

•Quando l’apparecchio viene smaltito, eliminare i dati

della rubrica tramite inizializzazione (pagina 52).

Memorizzazione dei dati della

rubrica

Per scaricare i dati da un telefono

cellulare

Se il telefono cellulare connesso supporta il

profilo PBAP (Phone Book Access Profile), è

possibile scaricare i dati della rubrica e

memorizzarli sul presente apparecchio.

1Premere (TOP), quindi toccare “BT

Phone” nel menu principale.

Viene visualizzata la schermata del telefono

Bluetooth.

2Toccare “PB Access”.

Viene visualizzato il menu di accesso alla

rubrica.

3Toccare “Access” per selezionare la

memoria in cui si trovano i dati della

rubrica.

Per scaricare i dati dalla memoria interna di

un telefono cellulare, impostare su

“Memory”.

Per scaricare i dati da una scheda SIM,

impostare su “SIM”.

4Toccare “Phonebook Download”.

Una volta terminato di scaricare i dati, viene

visualizzato il messaggio “Complete” e i dati

della rubrica vengono memorizzati sul

presente apparecchio.

Per ricevere i dati da un telefono

cellulare

È possibile inviare i dati della rubrica dal

telefono cellulare connesso e riceverli sul

presente apparecchio.

1Premere (TOP), quindi toccare “BT

Phone” nel menu principale.

Viene visualizzata la schermata del telefono

Bluetooth.

2Toccare “Call Menu”, quindi “Receive

Phonebook”.

L’apparecchio è pronto per ricevere i dati

della rubrica.

3Inviare i dati della rubrica utilizzando il

telefono cellulare connesso.

Al termine della ricezione, viene visualizzato

il messaggio “Complete” e i dati della rubrica

vengono memorizzati sul presente

apparecchio.

Per aggiungere un contatto

immettendone nome e numero

1Premere (TOP), quindi toccare “BT

Phone” nel menu principale.

Viene visualizzata la schermata del telefono

Bluetooth.

2Toccare “Call Menu”, quindi

“Phonebook”.

Viene visualizzata la rubrica.

3Toccare “Add Contact”.

Viene visualizzata la schermata di

registrazione del contatto.

4Toccare “Empty” sulla prima riga.

Viene visualizzata la schermata di immissione

del nome.

continua alla pagina successiva t

ATTBack

Empty

Add Contact

Top

Add to Phonebook?

1/1

5Toccare i tasti alfabetici per immettere

il nome e quindi toccare “OK”.

Per ulteriori informazioni sulle modalità

d’uso della tastiera, fare riferimento a

“Tastiera per la modifica del nome” a

pagina 49.

Viene nuovamente visualizzata la schermata

di registrazione del contatto.

6Toccare “Empty”.

Viene visualizzata la schermata di immissione

del numero.

7Toccare i tasti numerici per comporre

il numero telefonico e quindi toccare

“OK”.

Viene visualizzata la schermata di selezione

del tipo di numero telefonico.

8Toccare il tipo di numero telefonico

desiderato.

Viene nuovamente visualizzata la schermata

di registrazione del contatto.

Per immettere altri numeri telefonici, ripetere

la procedura riportata ai punti da 6 a 8.

9Toccare “Add to Phonebook?”

Il contatto viene aggiunto alla rubrica.

Per aggiungere un contatto

dall’elenco cronologico delle

chiamate

1Premere (TOP), quindi toccare “BT

Phone” nel menu principale.

Viene visualizzata la schermata del telefono

Bluetooth.

2Toccare “Call Menu”, quindi “Recent

Call”.

Viene visualizzato l’elenco cronologico delle

chiamate.

Per scorrere l’elenco, toccare v/V.

3Toccare la voce da aggiungere alla

rubrica.

Viene visualizzata la schermata di conferma

del contatto.

4Toccare “Save to Phonebook”.

Viene visualizzata la schermata di immissione

del nome.

5Toccare i tasti alfabetici per immettere

il nome e quindi toccare “OK”.

Per ulteriori informazioni sulle modalità

d’uso della tastiera, fare riferimento a

“Tastiera per la modifica del nome” a

pagina 49.

Il contatto viene aggiunto alla rubrica.

Consultazione della rubrica di un

telefono cellulare

Se il telefono cellulare connesso supporta il

profilo PBAP (Phone Book Access Profile), è

possibile consultare i dati della rubrica sul

presente apparecchio.

È inoltre possibile effettuare una chiamata a un

contatto oppure aggiungere un contatto alla

rubrica dell’apparecchio.

1Premere (TOP), quindi toccare “BT

Phone” nel menu principale.

Viene visualizzata la schermata del telefono

Bluetooth.

2Toccare “PB Access”.

Viene visualizzato il menu di accesso alla

rubrica.

3Toccare “Access” per selezionare la

memoria in cui si trovano i dati della

rubrica.

Per consultare i dati contenuti nella memoria

interna di un telefono cellulare, impostare su

“Memory”.

Per consultare i dati sulla scheda SIM,

impostare su “SIM”.

4Toccare “Phonebook Browsing”.

Viene visualizzata la rubrica del telefono

cellulare connesso.

5Selezionare il contatto desiderato.

1Nell’elenco delle iniziali, toccare l’iniziale

del contatto.

2Nell’elenco dei nomi, toccare il nome del

contatto.

3Nell’elenco dei numeri, toccare il numero

telefonico.

Viene visualizzata la schermata di conferma

del contatto.

Per chiamare il contatto

Toccare il numero telefonico da chiamare, quindi

toccare “Yes” per confermare.

Per aggiungere il contatto alla

rubrica del presente apparecchio

Toccare “Save to Phonebook”, e quindi toccare

“Yes” per confermare.

Eliminazione dei dati della rubrica

Per eliminare tutti i dati della rubrica

dal presente apparecchio

1Premere (TOP), quindi toccare “BT

Phone” nel menu principale.

Viene visualizzata la schermata del telefono

Bluetooth.

2Toccare “Call Menu”, quindi

“Phonebook”.

Viene visualizzata la rubrica.

3Toccare “Delete All”.

Viene visualizzata la schermata di conferma.

4Toccare “Yes”.

Tutti i dati della rubrica vengono eliminati.

Per eliminare un singolo contatto

dalla rubrica

1Attenersi alla procedura riportata in

precedenza ai punti 1 e 2.

2Selezionare il contatto da eliminare.

1Nell’elenco delle iniziali, toccare l’iniziale

del contatto.

2Nell’elenco dei nomi, toccare il nome del

contatto.

3Toccare “Delete Contact”.

Viene visualizzata la schermata di conferma.

4Toccare “Yes”.

Il contatto viene eliminato dalla rubrica.

Modifica di un contatto

1Premere (TOP), quindi toccare “BT

Phone” nel menu principale.

Viene visualizzata la schermata del telefono

Bluetooth.

2Toccare “Call Menu”, quindi

“Phonebook”.

Viene visualizzata la rubrica.

3Selezionare il contatto da modificare.

1Nell’elenco delle iniziali, toccare l’iniziale

del contatto.

2Nell’elenco dei nomi, toccare il nome del

contatto.

4Toccare l’opzione di modifica

desiderata.

Tastiera per la modifica del nome

Azione richiesta Per

Toccare “Edit

Name” modificare il nome del

contatto. Immettere il

nuovo nome, quindi

toccare “OK”.

Toccare “Add

Number” aggiungere un numero

telefonico al contatto.

Immettere il numero

telefonico, quindi

toccare “OK”.

Toccare il

numero

telefonico

nell’elenco

eliminare il numero

telefonico selezionato.

Toccare “Delete

Number”, quindi

“Yes”.

Azione richiesta Per

Toccare “ABC” o

“abc” passare alle lettere

maiuscole o minuscole.

Toccare il tasto

alfabetico di

interesse

immettere il carattere.

Toccare “123” attivare la tastiera

numerica.

Toccare il tasto

numerico/del

simbolo di

interesse

immettere un numero/

simbolo.

Toccare “Space” immettere uno spazio.

Toccare eliminare un carattere.

Toccare “OK” confermare la modifica

del nome.

ATTBack

Contact Name

Please Input Name

NAME

Q W E R T Y U I O P

A S D F G H J K

Z X C V B N M

abc 123 OKSpace

Top

Gestione dei dati delle

chiamate

Elenco cronologico delle chiamate

È possibile eliminare le voci contenute

nell’elenco cronologico delle chiamate.

Per eliminare tutte le voci dell’elenco

cronologico delle chiamate

1Premere (TOP), quindi toccare “BT

Phone” nel menu principale.

Viene visualizzata la schermata del telefono

Bluetooth.

2Toccare “Call Menu”, quindi “Recent

Call”.

Viene visualizzato l’elenco cronologico delle

chiamate.

3Toccare “Delete All”.

Viene visualizzata la schermata di conferma.

4Toccare “Yes”.

Tutte le voci dell’elenco cronologico delle

chiamate vengono eliminate.

Per eliminare una singola voce

dell’elenco cronologico delle

chiamate

1Attenersi alla procedura riportata in

precedenza ai punti 1 e 2.

2Nell’elenco, toccare la voce da

eliminare.

Viene visualizzata la schermata di conferma

del contatto.

3Toccare “Delete Number”.

Viene visualizzata la schermata di conferma.

4Toccare “Yes”.

La voce selezionata viene eliminata

dall’elenco cronologico delle chiamate.

Numeri preselezionati

È possibile memorizzare i contatti della rubrica o

l’elenco cronologico delle chiamate in

corrispondenza dei numeri preselezionati.

Per memorizzare dalla rubrica

1Premere (TOP), quindi toccare “BT

Phone” nel menu principale.

Viene visualizzata la schermata del telefono

Bluetooth.

2Toccare “Call Menu”, quindi

“Phonebook”.

Viene visualizzata la rubrica.

3Selezionare il contatto da memorizzare

tra i numeri preselezionati.

1Nell’elenco delle iniziali, toccare l’iniziale

del contatto.

2Nell’elenco dei nomi, toccare il nome del

contatto.

3Nell’elenco dei numeri, toccare il numero

telefonico.

Viene visualizzata la schermata di conferma

del contatto.

4Toccare “Preset Memory” e quindi il

numero di preselezione desiderato (da

“P1” a “P6”).

Il contatto viene memorizzato in

corrispondenza del numero di preselezione

selezionato.

Per memorizzare dall’elenco

cronologico delle chiamate

1Premere (TOP), quindi toccare “BT

Phone” nel menu principale.

Viene visualizzata la schermata del telefono

Bluetooth.

2Toccare “Call Menu”, quindi “Recent

Call”.

Viene visualizzato l’elenco cronologico delle

chiamate.

Per scorrere l’elenco, toccare v/V.

3Toccare la voce desiderata nell’elenco.

Viene visualizzata la schermata di conferma

del contatto.

4Toccare “Preset Memory” e quindi il

numero di preselezione desiderato (da

“P1” a “P6”).

Il contatto viene memorizzato in

corrispondenza del numero di preselezione

selezionato.

Per modificare la registrazione dei

numeri preselezionati

Attenersi alla procedura indicata in precedenza e

sovrascrivere un numero preselezionato

registrato.

Blocco delle informazioni personali

Per evitare l’accesso non autorizzato alle

informazioni personali, è possibile bloccare i dati

relativi alle chiamate impostando un codice a 4

cifre.

Una volta impostato il blocco, per accedere alle

voci del menu delle chiamate occorre immettere

il codice.

1Premere (TOP), quindi toccare “BT

Phone” nel menu principale.

Viene visualizzata la schermata del telefono

Bluetooth.

2Toccare “Call Menu”, quindi “PIM

Security”.

Viene visualizzata la schermata di conferma.

3Toccare “Yes”.

Viene visualizzata la schermata di

impostazione del codice.

4Toccare i tasti numerici per immettere

il codice e quindi toccare “OK”.

5Per confermare, immettere di nuovo il

codice toccando i tasti numerici e

quindi toccare “OK”.

L’impostazione è completata.

Per cancellare un numero immesso, toccare

“Clear”.

Per tornare alla schermata precedente, toccare

“Back”.

Sblocco dei dati relativi alle chiamate

1Attenersi alla procedura riportata in

precedenza ai punti 1 e 2.

Viene visualizzata la schermata di conferma.

2Toccare “Yes”.

Viene visualizzata la schermata di sblocco.

3Toccare i tasti numerici per immettere il

codice.

Viene visualizzato il messaggio “Complete” e

i dati delle chiamate vengono sbloccati.

Streaming audio

Ascolto di un dispositivo Bluetooth

tramite l’apparecchio

Se l’altro dispositivo supporta il profilo A2DP

(Advanced Audio Distribution Profile), è

possibile ascoltare l’audio in riproduzione

tramite il presente apparecchio.

1Stabilire la connessione tra il presente

apparecchio e il dispositivo Bluetooth

(pagina 43).

2Ridurre il volume sul presente

apparecchio.

3Toccare “Source List”, quindi “BT

Audio”.

Viene visualizzata la schermata dell’audio

Bluetooth.

4Avviare la riproduzione sull’altro

dispositivo Bluetooth.

5Regolare il volume sul presente

apparecchio.

Uso di un dispositivo Bluetooth

tramite l’apparecchio

Se l’altro dispositivo supporta il profilo AVRCP

(Audio Video Remote Control Profile), è

possibile controllare la riproduzione tramite il

presente apparecchio.

È possibile eseguire le stesse operazioni

utilizzate per la riproduzione dei dischi

(pagina 24), con le seguenti eccezioni:

Note

•Le operazioni disponibili variano in base al

dispositivo Bluetooth. Per effettuare le operazioni

non disponibili, utilizzare il dispositivo Bluetooth.

•A seconda del dispositivo Bluetooth, potrebbe

essere necessario toccare u due volte per

avviare/mettere in pausa la riproduzione.

•Durante l’uso dello streaming audio, alcune

indicazioni quali il nome del brano e così via

potrebbero non venire visualizzate sul presente

apparecchio.

Azione

richiesta Per

Toccare “Play

Menu” c “BT

Menu”

accedere al menu delle

impostazioni Bluetooth

(pagina 52).

Toccare –/+

nella casella

“Level”

ridurre le differenze di

livello di volume tra il

presente apparecchio e

l’altro dispositivo

Bluetooth. Il livello può

essere regolato in

incrementi unitari da –8 a

+18.

Toccare

“Connect” stabilire la connessione

all’ultimo dispositivo

connesso tramite

l’apparecchio.

Impostazioni Bluetooth

Le impostazioni Bluetooth possono essere

configurate nel “BT Menu”.

1Selezionare la sorgente Bluetooth.

Per selezionare un telefono Bluetooth,

premere (TOP), quindi toccare “BT Phone”

nel menu principale.

Per selezionare l’audio Bluetooth, toccare

“Source List” e quindi “BT Audio”.

2Toccare “BT Menu”.

Per l’audio Bluetooth toccare “Play Menu” e

quindi “BT Menu”.

Viene visualizzato il menu di impostazione

Bluetooth.

3Toccare la voce desiderata nell’elenco

e configurare l’impostazione.

Di seguito sono elencate le voci disponibili nel

menu delle impostazioni Bluetooth: *1 Non può essere impostato durante le chiamate con

la funzione vivavoce.

*2 A seconda del telefono cellulare, è possibile che

venga riprodotta la suoneria del presente

apparecchio anche se la voce è impostata su

“Cellular”.

Nota

Per ulteriori informazioni sulle impostazioni di altri

dispositivi Bluetooth, consultare i rispettivi manuali.

“Signal”*1

Consente di attivare il segnale Bluetooth:

“ON”, “OFF”.

“Discoverable”*1 (pagina 42)

Consente all’altro dispositivo Bluetooth di

ricercare il presente apparecchio: “Show”,

“Hide”.

“Device Name”*1

Consente di modificare il nome del presente

apparecchio visualizzato sul dispositivo

connesso (impostazione predefinita: “Sony

Automotive”).

Per ulteriori informazioni sul funzionamento di

base della tastiera, fare riferimento a “Tastiera

per la modifica del nome” a pagina 49.

“Search”*1 (pagina 42)

Consente di ricercare i dispositivi Bluetooth che

è possibile connettere.

“Device List”*1 (pagina 43)

Consente di visualizzare l’elenco dei dispositivi

registrati, di connettere un dispositivo registrato

e di eliminare tutte le registrazioni.

“Auto Answer”*1

Consente di rispondere automaticamente alle

chiamate in entrata.

– “Short”: per rispondere automaticamente

dopo 3 secondi.

– “Long”: per rispondere automaticamente

dopo 10 secondi.

– “OFF”: per non rispondere automaticamente.

“Ringtone”*1*2

Consente di utilizzare la suoneria del presente

apparecchio o del telefono cellulare connesso:

“Default”, “Cellular”.

“EC/NC Mode” (modo di cancellazione

dell’eco/cancellazione dei disturbi)

Consente di ridurre l’eco e i disturbi durante

una chiamata.

Per l’uso normale impostare su “Mode 1”.

Se la qualità audio non è soddisfacente,

impostare su “Mode 2” o “OFF”.

“MIC Gain” (pagina 46)

Consente di regolare il volume del microfono

per l’interlocutore: –2 ~ +2.

“Initialize”*1

Consente di inizializzare tutte le impostazioni

relative alle funzioni Bluetooth. Toccare “Yes”

per confermare.

Regolazione dell’audio

Selezione della qualità audio

— EQ7

È possibile selezionare una curva

dell’equalizzatore tra 7 tipi di musica (“Xplod”,

“Vocal”, “Edge”, “Cruise”, “Space”, “Gravity”,

“Custom” o “OFF”).

1Durante la ricezione/riproduzione,

toccare “Source List”, quindi .

2Toccare “Sound”.

Viene visualizzato il menu delle impostazioni

audio.

3Toccare “EQ7”.

Vengono visualizzate le opzioni disponibili.

4Toccare la curva dell’equalizzatore

desiderata.

L’impostazione è completata.

Per annullare la curva dell’equalizzatore,

selezionare “OFF”.

Per tornare alla schermata precedente, toccare

“Back”.

Personalizzazione della curva

dell’equalizzatore

— EQ7 Tune

L’impostazione “Custom” di EQ7 consente di

personalizzare le impostazioni dell’equalizzatore.

È possibile regolare il livello di 7 bande diverse:

62 Hz, 157 Hz, 396 Hz, 1 kHz, 2,5 kHz, 6,3 kHz

e 16 kHz.

1Durante la ricezione/riproduzione,

toccare “Source List”, quindi .

2Toccare “Sound” e quindi toccare

“EQ7”.

3Toccare “Custom”, quindi “Tune”.

Viene visualizzata la schermata di

sintonizzazione.

4Toccare +/– per ciascuna frequenza

per regolare i rispettivi livelli.

Il livello può essere regolato in incrementi

unitari da –8 a +8.

Per ripristinare la curva dell’equalizzatore

predefinita, toccare “Reset”.

5Toccare “OK”.

L’impostazione è completata.

Per tornare alla schermata precedente, toccare

“Back”.

Suggerimento

È possibile regolare anche altri tipi di equalizzatore.

Regolazione delle

caratteristiche dell’audio

È possibile regolare come desiderato il

bilanciamento dell’audio tra i diffusori sinistro e

destro (“Balance”) e tra i diffusori anteriore e

posteriore (“Fader”). È inoltre possibile regolare

il livello di volume del subwoofer, se collegato.

1Durante la ricezione/riproduzione,

toccare “Source List”, quindi .

2Toccare “Sound”.

Viene visualizzato il menu delle impostazioni

audio.

3Toccare “Balance/Fader”.

Viene visualizzata la schermata di

impostazione.

4Toccare B/V/v/b per regolare il

bilanciamento/l’attenuazione.

Il livello può essere regolato in incrementi

unitari da –15 a +15 (Balance)/da –15 a +15

(Fader).

5Toccare +/– per regolare il livello di

volume del subwoofer.

Questa impostazione può essere regolata solo

se è collegato un subwoofer e “Subwoofer” è

impostato su “ON” (pagina 63).

Il livello può essere regolato in incrementi

unitari da –6 a +6.

Per tornare alla schermata precedente, toccare

“Back”.

ATT

Reset OK

Back

EQ7 Tune : Custom

Top

62 Hz

0157 Hz

0396 Hz

01 kHz

02.5 kHz

06.3 kHz

016 kHz

ATTBack

Balance/Fader/Subwoofer Level Adjust

Top

Subwoofer

Fader : 0

Balance : 0

Ottimizzazione dell’audio per la

posizione di ascolto

— Intelligent Time Alignment

L’apparecchio è in grado di modificare la

localizzazione dell’audio ritardando l’uscita

audio da ogni diffusore in modo da adattarsi alla

posizione di ascolto, nonché di simulare un

campo sonoro naturale che offre la sensazione di

essere sempre al centro indipendentemente dalla

posizione in cui si trova l’utente all’interno

dell’auto.

Di seguito sono riportate le opzioni disponibili

per “Listening Position”.

È inoltre possibile impostare la posizione

approssimativa del subwoofer in base alla

posizione di ascolto se:

– il subwoofer è collegato e “Subwoofer” è

impostato su “ON” (pagina 63).

– la posizione di ascolto è impostata su “Front

L”, “Front R”, “Front” o “All”.

1Durante la ricezione/riproduzione,

toccare “Source List”, quindi .

2Toccare “Sound”.

Viene visualizzato il menu delle impostazioni

audio.

3Toccare “Listening Position”.

Viene visualizzata la schermata di

impostazione.

4Impostare la posizione di ascolto.

Toccare “Front L”, “Front R”, “Front”, “All”

o “Custom”.

5Impostare la posizione del subwoofer.

Se al punto 4 è stato selezionato “Front L”,

“Front R”, “Front” o “All”, è possibile

impostare la posizione del subwoofer.

Toccare “Near”, “Normal” o “Far”.

L’impostazione è completata.

Per annullare la funzione Intelligent Time

Alignment, selezionare “OFF”.

Per tornare alla schermata precedente, toccare

“Back”.

Calibratura della posizione di

ascolto

— Intelligent Time Alignment Tune

È possibile calibrare con precisione la posizione

di ascolto da ogni diffusore in modo che il ritardo

dell’audio raggiunga l’utente in modo corretto.

Prima di iniziare l’operazione, misurare la

distanza tra la posizione di ascolto e ciascun

diffusore.

1Durante la ricezione/riproduzione,

toccare “Source List”, quindi .

2Toccare “Sound”, quindi “Listening

Position”.

3Toccare “Custom”, quindi “Custom

Tune”.

Viene visualizzata la schermata di

impostazione.

4Toccare +/– per ciascun diffusore per

impostare la distanza tra la posizione

di ascolto e i diffusori.

La distanza è regolabile in incrementi di 2 cm

da 0 a 400 cm.

Per ripristinare l’impostazione predefinita,

toccare “Reset”.

5Toccare “OK”.

L’impostazione è completata.

Per tornare alla schermata precedente, toccare

“Back”.

Nota

L’impostazione viene applicata solo dopo avere

toccato “OK”.

“Front L” (1): anteriore

sinistro

“Front R” (2): anteriore

destro

“Front” (3): anteriore

centrale

“All” (4): al centro dell’auto

“Custom”: posizione

calibrata in modo preciso

(pagina 54)

“OFF”: nessuna posizione

impostata

ATT

Reset OK

Back

Position Tune

Top

100 100 100 100 100

(cm)

Configurazione dei diffusori e

impostazione del volume

Creazione di un diffusore centrale

virtuale — CSO

Per ottenere l’effetto di audio surround, è

consigliabile utilizzare 5 diffusori (anteriore

sinistro/anteriore destro, posteriore sinistro/

posteriore destro, centrale) e 1 subwoofer. La

funzione CSO (Center Speaker Organizer)

consente di creare un diffusore centrale virtuale

anche senza collegare un diffusore di questo tipo.

1Durante la riproduzione di un disco/

USB, toccare “Source List”, quindi .

2Toccare “Sound”.

Viene visualizzato il menu delle impostazioni

audio.

3Toccare “CSO”.

Vengono visualizzate le opzioni disponibili.

4Toccare “CSO1”, “CSO2” o “CSO3”.

L’impostazione è completata.

Per tornare alla schermata precedente, toccare

“Back”.

Nota

La funzione “CSO” è operativa solo quando “Multi Ch

Output” è impostato su “Multi” (pagina 65), in quanto

agisce solo sulla riproduzione di sorgenti multicanale.

Uso dei diffusori posteriori come

subwoofer — Rear Bass Enhancer

Rear Bass Enhancer consente di ottimizzare i

suoni bassi applicando il filtro passa basso

(pagina 63) ai diffusori posteriori. Questa

funzione consente di utilizzare i diffusori

posteriori come due subwoofer, se non è

collegato un subwoofer.

1Durante la ricezione/riproduzione,

toccare “Source List”, quindi .

2Toccare “Sound”.

Viene visualizzato il menu delle impostazioni

audio.

3Toccare v/V per scorrere il menu e

quindi toccare “RBE”.

Vengono visualizzate le opzioni disponibili.

4Toccare “RBE1”, “RBE2” o “RBE3”.

L’impostazione è completata.

Per tornare alla schermata precedente, toccare

“Back”.

Regolazione del volume del

diffusore

È possibile regolare il livello di volume di

ciascun diffusore collegato.

I diffusori che è possibile regolare sono “Front

R” (anteriore destro), “Front L” (anteriore

sinistro), “Surround L” (posteriore sinistro),

“Surround R” (posteriore destro) e

“Subwoofer”*.

*Regolabile soltanto se è collegato un subwoofer e

“Subwoofer” è impostato su “ON” (pagina 63).

1Quando non è selezionata una

sorgente, toccare “Source List” e

quindi .

2Toccare “Sound”.

Viene visualizzato il menu delle impostazioni

audio.

3Toccare v/V per scorrere il menu e

quindi toccare “4.1ch Speaker Level”.

Viene visualizzata la schermata di

impostazione.

4Toccare il diffusore, quindi +/– per

regolare il livello.

Ripetere questo punto per regolare il volume

di ciascun diffusore.

Per ripristinare l’impostazione predefinita,

toccare “Reset”.

Per tornare alla schermata precedente, toccare

“Back”.

Front L

Surround L

Subwoofer

Front R

Surround R

ATT

Reset

Back

4.1ch Speaker Level

Top

Regolazione del monitor

Regolazione dell’angolo del

monitor (solo modelli

XNV-L77BT/770BT)

Per una visualizzazione ottimale, è possibile

regolare l’angolo del monitor.

1Toccare “Source List” e quindi .

2Toccare “General”.

Viene visualizzato il menu delle impostazioni

generali.

3Toccare v/V per scorrere il menu e

quindi toccare “Monitor Angle”.

Viene visualizzata la schermata di

impostazione.

4Toccare / per regolare

l’angolo.

La regolazione viene memorizzata.

L’angolo del monitor viene mantenuto anche

dopo l’apertura o la chiusura del pannello

anteriore.

Per tornare alla schermata precedente, toccare

“Back”.

Calibratura del pannello a

sfioramento

In caso di mancata corrispondenza tra il punto da

toccare e la relativa voce, occorre effettuare la

calibratura del pannello a sfioramento.

1Toccare “Source List” e quindi .

2Toccare “General”.

Viene visualizzato il menu delle impostazioni

generali.

3Toccare v/V per scorrere il menu e

quindi toccare “Touch Panel Adjust”.

Viene visualizzata la schermata di

impostazione.

4Toccare in sequenza i punti da

calibrare.

La calibratura è completata.

Per annullare la calibratura, toccare “Cancel”.

Impostazione dello sfondo

Come sfondo, è possibile selezionare un tema, un

motivo e la luminosità dell’immagine, a seconda

delle proprie preferenze.

1Toccare “Source List” e quindi .

2Toccare “Screen”.

Viene visualizzato il menu di impostazione

dello schermo.

3Toccare “Screen Select”.

Vengono visualizzate le opzioni disponibili.

4Selezionare il tema.

Toccare “Screen Theme”, quindi il tipo di

tema desiderato.

5Selezionare il motivo.

Toccare “Visualizer”, quindi il tipo di motivo

desiderato.

6Selezionare la luminosità

dell’immagine.

Toccare “Day / Night mode”, quindi una delle

opzioni seguenti.

“Auto”: per impostare automaticamente la

luminosità quando vengono accesi i fari.

(Disponibile solo se il cavo di controllo

dell’alimentazione è collegato.)

“Always Day”: per mantenere la luminosità

adatta all’uso diurno.

“Always Night”: per mantenere la

luminosità adatta all’uso notturno.

Per tornare alla schermata precedente, toccare

“Back”.

Regolazione dell’immagine

— Picture EQ

È possibile selezionare la qualità dell’immagine

più adatta per la luminosità all’interno dell’auto.

Di seguito sono indicate le opzioni disponibili.

“Dynamic”: immagine intensa con colori vivaci

e nitidi.

“Standard”: qualità di immagine standard.

“Theater”: per aumentare la luminosità; adatto

ai film scarsamente illuminati.

“Sepia”: alle immagini viene applicato un tono

seppia.

“Custom 1”, “Custom 2”: impostazioni

regolabili dall’utente (pagina 57).

1Durante la riproduzione video/di

immagini, toccare “Source List”,

quindi .

2Toccare “Screen”.

Viene visualizzato il menu di impostazione

dello schermo.

3Toccare “Picture EQ”.

Vengono visualizzate le opzioni disponibili.

4Toccare l’opzione desiderata.

Per tornare alla schermata precedente, toccare

“Back”.

Nota

Questa impostazione è disponibile soltanto se il freno

a mano è azionato.

Personalizzazione dell’immagine

Le opzioni “Custom 1” e “Custom 2” di Picture

EQ consentono di personalizzare l’impostazione

della qualità delle immagini regolando i toni

delle immagini.

1Durante la riproduzione video/di

immagini, toccare “Source List”,

quindi .

2Toccare “Screen” e quindi “Picture

EQ”.

3Toccare “Custom 1” o “Custom 2”,

quindi “Custom Tune”.

Viene visualizzata la schermata di

impostazione.

4Toccare “Warm”, “Normal” o “Cool”

per selezionare “Color Tone”.

5Toccare +/– corrispondente a

“Brightness” e “Color” per regolare i

rispettivi livelli.

Per tornare alla schermata precedente, toccare

“Back”.

Nota

L’immagine della videocamera posteriore non può

essere regolata.

Selezione del rapporto di

formato

È possibile modificare il rapporto di formato

dello schermo.

Di seguito sono indicate le opzioni disponibili.

1Durante la riproduzione video/di

immagini, toccare “Source List”,

quindi .

2Toccare “Screen”.

Viene visualizzato il menu di impostazione

dello schermo.

3Toccare “Aspect”.

Vengono visualizzate le opzioni disponibili.

4Toccare l’opzione desiderata.

Per tornare alla schermata precedente, toccare

“Back”.

Note

•Questa impostazione è disponibile soltanto se il

freno a mano è azionato.

•Non è possibile modificare il rapporto di formato

dello schermo della videocamera posteriore.

ATTBack

Picture EQ : Custom Tune

Top

Cool

Color Tone Brightness

0Color

Normal

Warm

“Normal”: immagine con

rapporto di formato 4:3

(immagine normale).

“Wide”: immagine con

rapporto di formato 4:3 estesa

ai bordi sinistro e destro dello

schermo e tagliata nelle parti

superiore e inferiore per

adattarsi allo schermo.

“Full”: immagine con rapporto

di formato 16:9.

“Zoom”: immagine con

rapporto di formato 4:3 estesa

ai lati sinistro e destro dello

schermo.

Impostazioni

Il menu delle impostazioni include le categorie

seguenti.

•“General”: impostazioni generali (pagina 59)

•“Sound”: impostazioni audio (pagina 62)

•“Screen”: impostazioni dello schermo

(pagina 64)

•“Visual”: impostazioni di riproduzione DVD e

di altri tipi di riproduzione (pagina 65)

Operazioni di base delle

impostazioni

Per impostare le voci del menu, attenersi alla

seguente procedura.

Per esempio, per impostare il modo di

dimostrazione:

1Quando non è selezionata una

sorgente, toccare “Source List” e

quindi .

Nel menu principale, toccare .

Viene visualizzato il menu di impostazione.

2Toccare “Screen”.

Viene visualizzata la schermata di

impostazione dello schermo.

3Toccare “Demo” per impostare su

“ON” o “OFF”.

L’impostazione è completata.

Per scorrere l’elenco delle opzioni (solo se

necessario), toccare v/V.

Per tornare alla schermata precedente, toccare

“Back”.

ATT

General Sound Screen Visual

1/4

Security Control

Clock Adjust

Auto OFF

Output Color System

Locked

OFF / ON

NTSC / PAL

Back Top

ATT

Screen Select

Picture EQ

Aspect

Clock

Demo

Dynamic

Full

OFF / ON

Back Top

General Sound Screen Visual

1/1

Impostazioni generali

Toccare c “General” c voce di interesse c opzione di interesse. Per ulteriori informazioni sulla

procedura, fare riferimento a “Operazioni di base delle impostazioni” a pagina 58.

Per informazioni dettagliate, fare riferimento alle pagine indicate di seguito. “z” indica l’impostazione

predefinita.

Voce Opzione Descrizione

Stato

dell’apparecchio

Security Control (pagina 68) –– Qualsiasi stato

Clock Adjust (pagina 68) –– Qualsiasi stato

Auto OFF

Consente di spegnere

automaticamente dopo

l’intervallo di tempo

desiderato se non è selezionata

alcuna sorgente.

No (z)Consente di disattivare la

funzione di spegnimento

automatico. Qualsiasi stato

30sec, 30min,

60min Consente di selezionare

l’intervallo di tempo

desiderato.

CT (ora) (pagina 22, 23) ON Consente di attivare la

funzione CT. Qualsiasi stato

OFF (z)Consente di disattivare la

funzione CT.

Output Color System

Consente di modificare il

sistema di colore in base al

monitor collegato.

(Il sistema SECAM non è

supportato.)

PAL (z)Per impostare l’opzione

PAL. Nessuna sorgente

selezionata

NTSC Per impostare l’opzione

NTSC.

Dimmer

Consente di modificare la

luminosità del display.

Auto (z)Per attenuare il display

automaticamente

all’accensione delle luci.

(Disponibile solo se il cavo

di controllo

dell’alimentazione è

collegato.)

Qualsiasi stato

ON Consente di attenuare la

luminosità del display.

Dimmer Level

Consente di impostare il livello

di luminosità se è attivato

l’attenuatore di luminosità.

(–5 ~ +5)

z: 0 Consente di selezionare il

livello. Qualsiasi stato

Touch Panel Adjust

(pagina 56)

––Qualsiasi stato

continua alla pagina successiva t

Voce Opzione Descrizione

Stato

dell’apparecchio

Beep ON (z)Consente di attivare il

segnale acustico relativo

alle operazioni. Qualsiasi stato

OFF Consente di disattivare il

segnale acustico relativo

alle operazioni.

Language English (z),

Español,

Русский

Per selezionare la lingua

delle indicazioni a

schermo.

Nessuna sorgente

selezionata

Key Illumination ON (z)Consente di attivare

l’illuminazione dei tasti. Qualsiasi stato

OFF Consente di disattivare

l’illuminazione dei tasti.

Rotary Commander

Consente di modificare la

direzione di funzionamento dei

comandi del telecomando a

rotazione.

Default (z)Per utilizzare

l’impostazione predefinita

del telecomando a

rotazione. Qualsiasi stato

Reverse Per utilizzare il

telecomando a rotazione

sul lato destro del piantone

di guida.

AUX1 Input (pagina 69)

Consente di impostare il tipo

di dispositivo collegato ai

terminali AUX1 IN per

impostare lo sfondo in modo

appropriato.

Video (z)Per visualizzare

l’immagine proveniente dal

dispositivo collegato.

Nessuna sorgente

selezionata

Audio Per visualizzare lo sfondo

del presente apparecchio.

OFF Per disattivare l’ingresso

AUX.

AUX2 Input (pagina 69)

Consente di impostare il tipo

di dispositivo collegato ai

terminali AUX2 IN per

impostare lo sfondo in modo

appropriato.

Video (z)Per visualizzare

l’immagine proveniente dal

dispositivo collegato.

Nessuna sorgente

selezionata

Audio Per visualizzare lo sfondo

del presente apparecchio.

OFF Per disattivare l’ingresso

AUX.

No Signal

Consente di cambiare

automaticamente la

visualizzazione se non viene

rilevato alcun segnale video.

Through Per visualizzare la

schermata di assenza di

segnale. Nessuna sorgente

selezionata

Blank (z)Per visualizzare la

schermata di riproduzione

audio senza notifica di

assenza di segnale.

Voce Opzione Descrizione

Stato

dell’apparecchio

Camera Input

Consente di attivare l’ingresso

video della videocamera

posteriore collegata.

OFF Per disattivare l’ingresso.

Qualsiasi stato

ON (z)Per visualizzare

l’immagine della

videocamera posteriore

quando la spia della

retromarcia si illumina

(oppure quando la leva del

cambio viene portata in

posizione di retromarcia).

Rear View Camera Setting

(pagina 70)

––Qualsiasi stato

Monitor Angle

(solo modelli XNV-L77BT/

770BT) (pagina 56)

––Qualsiasi stato

Impostazioni audio

Toccare c “Sound” c voce di interesse c opzione di interesse. Per ulteriori informazioni sulla

procedura, fare riferimento a “Operazioni di base delle impostazioni” a pagina 58.

Per informazioni dettagliate, fare riferimento alle pagine indicate di seguito. “z” indica l’impostazione

predefinita.

Voce Opzione Descrizione

Stato

dell’apparecchio

EQ7 (pagina 53) OFF (z)Per annullare la curva

dell’equalizzatore. Durante la

ricezione/

riproduzione

Xplod, Vocal,

Edge, Cruise,

Space, Gravity,

Custom

Per selezionare la curva

dell’equalizzatore e

personalizzarla.

Balance/Fader (pagina 53) Balance:

(–15 ~ +15)

Fader:

(–15 ~ +15)

z: 0

Per regolare il livello.

Durante la

ricezione/

riproduzione

Subwoofer:

(–6 ~ +6)

z: 0

Per regolare il livello di

volume del subwoofer.

(Disponibile solo se

“Subwoofer” è impostato

su “ON”.)

Listening Position

(pagina 54)

Consente di impostare la

posizione di ascolto e la

posizione del subwoofer.

OFF (z)Per non impostare la

posizione di ascolto.

Durante la

ricezione/

riproduzione

Front L Per impostarla su anteriore

sinistra.

Front R Per impostarla su anteriore

destra.

Front Per impostarla su anteriore

centrale.

All Per impostarla al centro

dell’auto.

Custom Per calibrare in modo

preciso la posizione di

ascolto (pagina 54).

Subwoofer:

Near,

Normal (z),

Far

Per selezionare la posizione

del subwoofer. (Disponibile

solo se “Subwoofer” è

impostato su “ON” e la

posizione di ascolto su

“Front L”, “Front R”,

“Front” o “All”.)

Voce Opzione Descrizione

Stato

dell’apparecchio

CSO (Center Speaker

Organizer) (pagina 55)

Consente di selezionare il

modo del diffusore centrale

virtuale.

OFF (z),

CSO1, CSO2,

CSO3

Per selezionare il modo. Durante la

riproduzione da

disco/USB

Subwoofer

Consente di impostare lo stato

di collegamento del

subwoofer.

ON (z)Per impostare lo stato su

attivato. Nessuna sorgente

selezionata

OFF Per impostare lo stato su

disattivato.

RBE (Rear Bass Enhancer)

(pagina 55)

Consente di utilizzare i

diffusori posteriori come

subwoofer.

OFF (z),

RBE1, RBE2,

RBE3

Per selezionare il modo. Durante la

ricezione/

riproduzione

Crossover Filter

Consente di selezionare la

frequenza di taglio dei

diffusori anteriori/posteriori

(HPF) e del subwoofer (LPF).

LPF: 50 Hz,

60 Hz, 80 Hz,

100 Hz (z),

120 Hz

Per selezionare la

frequenza di taglio.

(Disponibile solo se

“Subwoofer” è impostato

su “ON”.)

Durante la

ricezione/

riproduzione

HPF: OFF (z)Per non impostare il taglio

delle frequenze.

HPF: 50 Hz,

60 Hz, 80 Hz,

100 Hz, 120 Hz

Per selezionare la

frequenza di taglio.

Subwoofer

Phase:

Normal (z),

Reverse

Per selezionare la fase del

subwoofer. (Disponibile

solo se “Subwoofer” è

impostato su “ON”.)

4.1ch Speaker Level

(pagina 55)

–– Nessuna sorgente

selezionata

Impostazioni dello schermo

Toccare c “Screen” c voce di interesse c opzione di interesse. Per ulteriori informazioni sulla

procedura, fare riferimento a “Operazioni di base delle impostazioni” a pagina 58.

Per informazioni dettagliate, fare riferimento alle pagine indicate di seguito. “z” indica l’impostazione

predefinita.

*Questa impostazione è disponibile soltanto se il freno a mano è azionato.

Voce Opzione Descrizione

Stato

dell’apparecchio

Screen Select (pagina 56) –– Qualsiasi stato

Picture EQ* (pagina 56) Dynamic (z),

Standard,

Theater, Sepia

Per selezionare la qualità

delle immagini. Durante la

riproduzione di

video/immagini

Custom 1,

Custom 2 Per personalizzare la

qualità delle immagini.

Aspect* (pagina 57) Full (z),

Normal,

Wide,

Zoom

Per selezionare il rapporto

di formato dello schermo. Durante la

riproduzione di

video/immagini

Clock

Consente di visualizzare o

meno l’orologio nell’angolo

inferiore destro del display.

ON (z)Per visualizzare l’orologio.

Qualsiasi stato

OFF Per non visualizzare

l’orologio.

Demo ON (z)Per attivare la

dimostrazione. Nessuna sorgente

selezionata

OFF Per disattivare la

dimostrazione.

Impostazioni di riproduzione DVD e di altri tipi di riproduzione

Toccare c “Visual” c voce di interesse c opzione di interesse. Per ulteriori informazioni sulla

procedura, fare riferimento a “Operazioni di base delle impostazioni” a pagina 58.

Per informazioni dettagliate, fare riferimento alle pagine indicate di seguito. “z” indica l’impostazione

predefinita.

Voce Opzione Descrizione

Stato

dell’apparecchio

DVD Menu Language –Per modificare la lingua per

il menu del disco. Nessuna sorgente

selezionata

DVD Audio Language –Per modificare la lingua

dell’audio. Nessuna sorgente

selezionata

DVD Subtitle Language –Per modificare la lingua per

i sottotitoli registrata sul

disco.

Nessuna sorgente

selezionata

Audio DRC

Consente di rendere chiaro

l’audio quando il volume è

basso. Solo per i DVD*

conformi ad Audio DRC

(controllo della gamma

dinamica).

*Esclusi i DVD-R/DVD-R DL/DVD-

RW nel modo VR.

Standard (z)Per selezionare

l’impostazione standard.

Nessuna sorgente

selezionata

Wide Per ricreare l’atmosfera di

un’esibizione dal vivo.

Multi Ch Output

Consente di impostare il

metodo di uscita delle sorgenti

multicanale.

Multi (z)Per l’uscita a 4.1 canali. Nessuna sorgente

selezionata

Stereo Per la conversione a 2

canali.

DVD Parental Control

(pagina 28)

–Per bloccare/sbloccare un

disco. Nessuna sorgente

selezionata

DVD Parental Rating

(pagina 28)

–Per impostare il livello di

limitazione in base all’area

selezionata.

Nessuna sorgente

selezionata

DVD Parental Area

(pagina 28)

–Per impostare lo standard

di limitazione in base

all’area.

Nessuna sorgente

selezionata

DVD Playlist Play

(solo per DVD-R/DVD-R DL/

DVD-RW nel modo VR)

Original (z)Per riprodurre i titoli

secondo la registrazione

originale. Nessuna sorgente

selezionata

Playlist Per riprodurre una playlist

modificata.

continua alla pagina successiva t

Voce Opzione Descrizione

Stato

dell’apparecchio

DVD Direct Search

(pagina 30)

Consente di impostare la voce

di ricerca per la riproduzione

di DVD con ricerca diretta.

Chapter (z)Per ricercare un capitolo.

Qualsiasi stato

Title Per ricercare un titolo.

Monitor Type

Consente di selezionare il

rapporto di formato adatto al

monitor collegato.

(Viene inoltre modificato il

rapporto di formato del

presente apparecchio.)

A seconda del disco, è

possibile che l’opzione “4:3

Letter Box” venga selezionata

automaticamente al posto di

“4:3 Pan Scan” e viceversa.

16:9 (z)Per visualizzare

un’immagine ampia.

Adatta per il collegamento

di un monitor a schermo

ampio o un monitor dotato

della funzione di modo

ampio.

Nessuna sorgente

selezionata

4:3 Letter Box Per visualizzare

un’immagine ampia con

bande nelle parti superiore

e inferiore dello schermo.

Adatta per il collegamento

di un monitor con rapporto

di formato dello schermo

4:3.

4:3 Pan Scan Per visualizzare

un’immagine ampia su

tutto lo schermo

eliminando

automaticamente le parti

che non rientrano nelle

dimensioni dello schermo.

ZAPPIN Time (pagina 38) 6sec, 15sec

(z), 30sec Per selezionare la durata di

riproduzione della funzione

ZAPPIN.

Durante la

riproduzione

audio

ZAPPIN Tone (pagina 38) ON (z)Per attivare il segnale

acustico tra una porzione di

brano e l’altra. Durante la

riproduzione

audio

OFF Per disattivare il segnale

acustico.

Multi Disc Resume ON (z)Per memorizzare le

impostazioni di ripresa

della riproduzione per un

massimo di 5 dischi

video*.

*Solo DVD VIDEO/VCD/Xvid/

MPEG-4. Nessuna sorgente

selezionata

OFF Per non memorizzare le

impostazioni di ripresa

della riproduzione.

La funzione di ripresa della

riproduzione è disponibile

solo per il disco

correntemente inserito

nell’apparecchio.

Nota

Se è attivata la protezione, la funzione di ripresa della riproduzione non è disponibile. In tal caso, la riproduzione

viene avviata dall’inizio del disco quando quest’ultimo viene inserito.

Voce Opzione Descrizione

Stato

dell’apparecchio

USB Resume ON (z)Per memorizzare le

impostazioni di ripresa

della riproduzione per i file

Xvid/MPEG-4 nel

dispositivo USB. Nessuna sorgente

selezionata

OFF Per non memorizzare le

impostazioni di ripresa

della riproduzione.

JPEG Slide Show 5sec (z),

20sec, 60sec,

Fixed

Per selezionare l’intervallo

temporale della

visualizzazione in serie.

Nessuna sorgente

selezionata

Video CD PBC (pagina 26) ON (z)Per riprodurre un VCD con

funzioni PBC. Nessuna sorgente

selezionata

OFF Per riprodurre un VCD

senza funzioni PBC.

Impostazione del codice di

sicurezza

Il presente apparecchio è dotato di una funzione

di sicurezza che consente di ridurre i rischi di

furto. Come codice di sicurezza, immettere un

numero a 4 cifre.

Una volta attivata la funzione di sicurezza, è

necessario immettere il codice di protezione per

attivare l’apparecchio dopo la relativa

reinstallazione in un’altra auto o dopo avere

caricato la batteria.

Attivazione della funzione di

sicurezza

1Toccare “Source List” e quindi .

Viene visualizzato il menu delle impostazioni

generali. Diversamente, toccare “General”.

2Toccare “Security Control”.

Viene visualizzata la schermata di

impostazione del codice di sicurezza.

3Toccare i tasti numerici per immettere

il codice di sicurezza e quindi toccare

“OK”.

4Per confermare, immettere di nuovo il

codice di sicurezza toccando i tasti

numerici e quindi toccare “OK”.

L’impostazione è completata.

Per cancellare un numero immesso, toccare

“Clear”.

Per tornare alla schermata precedente, toccare

“Back”.

Dopo avere reinstallato l’apparecchio in un’altra

auto o avere caricato la batteria, attivando

l’apparecchio viene visualizzata la richiesta di

immettere 4 cifre. Toccare i tasti numerici per

immettere il codice di sicurezza.

Disattivazione della funzione di

sicurezza

1Attenersi alla procedura riportata in

precedenza ai punti 1 e 2.

Viene visualizzata la schermata di sblocco

della sicurezza.

2Toccare i tasti numerici per immettere il

codice di sicurezza.

Viene visualizzato il messaggio “Unlocked” e

la funzione di sicurezza viene disattivata.

Impostazione dell’orologio

L’orologio mostra l’indicazione dell’ora in base

al sistema delle 24 ore.

1Toccare “Source List” e quindi .

Viene visualizzato il menu delle impostazioni

generali. Diversamente, toccare “General”.

2Toccare “Clock Adjust”.

Viene visualizzata la schermata di

impostazione.

3Impostare l’ora e i minuti.

per esempio, per impostare su 8:30, toccare

“0830”.

4Toccare “OK”.

L’impostazione è completata.

Per cancellare un numero immesso, toccare

“Clear”.

Per tornare alla schermata precedente, toccare

“Back”.

Nota

L’orologio non si sincronizza con l’indicazione

dell’orario nel modo di navigazione.

Uso di apparecchi opzionali

Apparecchi audio/video

ausiliari

Ai terminali AUX1 IN e AUX2 IN

dell’apparecchio possono essere collegati fino a

2 dispositivi opzionali, quali un lettore

multimediale portatile, un dispositivo di gioco e

così via.

Selezione di un dispositivo ausiliario

1Toccare “Source List” e quindi “AUX”.

Viene visualizzata la schermata di

riproduzione AUX.

2Toccare “AUX1” o “AUX2” per

selezionare il dispositivo.

Utilizzare il dispositivo portatile mediante i

relativi comandi.

Regolazione del livello del volume

Regolare il volume di ogni dispositivo collegato

prima della riproduzione.

Il livello di volume è comune per “AUX1” e

“AUX2”.

1Ridurre il volume sull’apparecchio.

2Toccare “Source List” e quindi “AUX”.

Viene visualizzata la schermata di

riproduzione AUX.

3Avviare la riproduzione del dispositivo

portatile ad un volume moderato.

4Impostare sull’apparecchio il

consueto volume di ascolto.

5Toccare più volte –/+ nella casella

“Level” per regolare il livello.

Il livello può essere regolato in incrementi

unitari da –8 a +18.

Impostazione del tipo di dispositivo

Impostando il tipo (video o audio) di ciascun

dispositivo collegato, è possibile impostare lo

sfondo in modo appropriato.

1Quando non è selezionata una

sorgente, toccare “Source List” e

quindi .

Viene visualizzato il menu delle impostazioni

generali. Diversamente, toccare “General”.

2Toccare v/V per scorrere il menu e

quindi toccare “AUX1 Input” o “AUX2

Input”.

3Toccare “Audio” o “Video”.

L’impostazione è completata.

Per disattivare l’ingresso AUX, selezionare

“OFF”.

Per tornare alla schermata precedente, toccare

“Back”.

Videocamera posteriore

Collegando la videocamera posteriore opzionale

al terminale CAMERA IN, è possibile

visualizzare l’immagine della videocamera.

L’immagine della videocamera posteriore viene

visualizzata quando la spia della retromarcia si

illumina (oppure quando la leva del cambio viene

portata in posizione di retromarcia).

Note

•Durante la guida in retromarcia, guardare

attentamente intorno per sicurezza. Non affidarsi

esclusivamente alla videocamera posteriore.

•L’immagine della videocamera posteriore non viene

visualizzata sul monitor posteriore.

Suggerimento

Anche se è collegata una videocamera posteriore, è

possibile specificare di non visualizzare la relativa

immagine disattivando l’ingresso della videocamera

(pagina 61).

ATT

Level 0

TA AF Navi TopSource List

AUX1 AUX2

Impostazioni della videocamera

posteriore

È possibile visualizzare le voci di impostazione

sull’immagine della videocamera posteriore per

supportare le operazioni.

Questa impostazione è disponibile soltanto se:

– “Camera Input” è impostato su “ON”

(pagina 61).

– il freno a mano è azionato.

1Toccare “Source List” e quindi .

Viene visualizzato il menu delle impostazioni

generali. Diversamente, toccare “General”.

2Toccare v/V per scorrere il menu e

quindi toccare “Rear View Camera

Setting”.

Vengono visualizzate la voci di impostazione.

Visualizzazione delle linee di

contrassegno

Toccare “Marker”.

Toccare di nuovo “Marker” per nascondere le

linee di contrassegno.

Inversione dell’immagine

Toccare “Mirror”.

Viene visualizzata un’immagine speculare.

Modifica delle linee

1Toccare “Line Edit”.

2Selezionare la linea da modificare.

Toccare “1 Edit”, “2 Edit” o “3 Edit” a

seconda della linea da modificare.

3Modificare la linea.

Per aumentare la lunghezza, toccare B b.

Per ridurre la lunghezza, toccare bB.

Per regolare la posizione, toccare V o v.

Per ripristinare l’impostazione predefinita,

toccare “Reset”.

Per tornare alla schermata precedente, toccare

“Back”.

Line Edit

Marker

Mirror

Turn off engine but keep the key in the “IGN” position.

Back

Turn off engine but keep the key in the “IGN” position.

2 Edit

3 Edit

1 Edit

Reset

Informazioni aggiuntive

Precauzioni

• Se l’auto è stata parcheggiata in un luogo esposto

a luce solare diretta, attendere che l’apparecchio si

raffreddi.

• L’antenna elettrica (esterna) si estende

automaticamente.

Formazione di condensa

Se si forma della condensa all’interno

dell’apparecchio, rimuovere il disco e attendere per

circa un’ora fino a quando non sia evaporata

completamente; diversamente l’apparecchio

potrebbe non funzionare correttamente.

Per mantenere una qualità audio

elevata

Non versare sostanze liquide sull’apparecchio o sui

dischi.

Note sul pannello LCD

•Non bagnare il pannello LCD né esporlo a

liquidi. Ciò potrebbe causare problemi di

funzionamento.

• Non esercitare pressione sul pannello LCD per

evitare distorsioni dell’immagine o problemi di

funzionamento (per esempio, l’immagine potrebbe

risultare non nitida oppure il pannello LCD

potrebbe danneggiarsi).

• Toccare il pannello LCD solo con le dita per

evitare di danneggiarlo o romperlo.

• Pulire il pannello LCD con un panno asciutto

morbido. Non utilizzare solventi quali benzina,

acquaragia, detergenti disponibili in commercio o

spray antistatici.

• Non utilizzare l’apparecchio a temperature non

comprese tra 5 – 45 °C.

• Se l’auto viene parcheggiata in luoghi freddi o

caldi, l’immagine potrebbe risultare non nitida.

Tuttavia, ciò non indica che il monitor sia

danneggiato; l’immagine torna ad essere nitida

non appena la temperatura all’interno dell’auto

raggiunge valori normali.

• Sul monitor potrebbero apparire alcuni punti fissi

blu, rossi o verdi. Tali punti sono detti “punti

luminosi” ed è possibile trovarli su qualsiasi

schermo LCD. Il pannello LCD è un prodotto di

elevata precisione, con oltre il 99,99% di segmenti

operativi. Tuttavia, è possibile che una piccola

percentuale (solitamente lo 0,01%) dei segmenti

non si illumini correttamente. Ad ogni modo, tale

fenomeno non influenza la visualizzazione.

Note sui dischi

• Non esporre i dischi a luce solare diretta o a fonti

di calore, per esempio condotti dell’aria. Evitare di

lasciarli all’interno di auto parcheggiate al sole.

• Prima della riproduzione, pulire

i dischi con un panno apposito

procedendo dal centro verso

l’esterno. Non utilizzare

solventi quali benzina,

acquaragia, detergenti

disponibili in commercio.

• Questo apparecchio è stato

progettato per la riproduzione

di dischi conformi allo standard CD (Compact

Disc). I dischi in formato DualDisc e alcuni dischi

codificati mediante tecnologie di protezione dei

diritti d’autore non sono conformi allo standard

CD (Compact Disc), pertanto potrebbe non essere

possibile riprodurli sul presente apparecchio.

•Dischi NON riproducibili sull’apparecchio

– Dischi su cui sono applicati etichette, adesivi,

nastro adesivo o carta, per evitare di causare

problemi di funzionamento o rovinare il disco.

– Non riprodurre dischi dalla forma irregolare (per

esempio a forma di cuore, quadrato o stella), per

evitare problemi di funzionamento

all’apparecchio stesso.

– Dischi da 8 cm.

Nota sulle operazioni di riproduzione

di DVD e VCD

È possibile che alcune operazioni di riproduzione di

DVD e VCD siano state intenzionalmente impostate

dai produttori del software. Poiché il presente

apparecchio riproduce i DVD e i VCD in base al

contenuto del disco creato dai produttori del

software, è possibile che alcune funzioni di

riproduzione non siano disponibili. Consultare le

istruzioni fornite con i DVD o i VCD.

continua alla pagina successiva t

Note sui DATA CD e DATA DVD

• Mediante il presente apparecchio, potrebbe non

essere possibile riprodurre alcuni DATA CD/

DATA DVD (a seconda dell’apparecchio utilizzato

per la registrazione o delle condizioni del disco).

• Per alcuni dischi, è necessario procedere alla

finalizzazione (pagina 72).

• Il presente apparecchio è compatibile con i

seguenti standard.

Per DATA CD

– Formato ISO 9660 livello 1/livello 2, Joliet/

Romeo nel formato di espansione

– Multisessione

Per DATA DVD

– Formato UDF Bridge (UDF combinato e ISO

9660)

– Multiborder

• Numero massimo di:

– Cartelle (album): 256 (incluse la cartella radice e

le cartelle vuote).

– File (brani/immagini/video) e cartelle contenuti

in un disco: 2.000 (se il nome di una cartella/di

un file contiene molti caratteri, è possibile che

tale numero sia inferiore a 2.000).

– Caratteri visualizzabili per il nome di una

cartella/un file: 64 (Joliet/Romeo).

Note sulla finalizzazione dei dischi

Per riprodurre sul presente apparecchio i dischi

riportati di seguito, occorre procedere alla

finalizzazione.

• DVD-R/DVD-R DL (nel modo video/modo VR)

• DVD-RW nel modo video

• DVD+R/DVD+R DL

•CD-R

•CD-RW

I seguenti dischi possono essere riprodotti senza

essere prima finalizzati.

• DVD+RW – finalizzato automaticamente.

• DVD-RW nel modo VR – finalizzazione non

richiesta.

Per ulteriori informazioni, fare riferimento alle

istruzioni per l’uso fornite con il disco.

Note su CD multisessione/DVD

Multiborder

Con il presente apparecchio, è possibile riprodurre

CD multisessione/DVD Multiborder nelle seguenti

condizioni. Si noti che la sessione deve essere

chiusa e che il disco deve essere finalizzato.

• Se un CD-DA (CD audio digitale) viene registrato

nella prima sessione:

L’apparecchio riconosce il disco come un CD-DA

e solo il CD-DA della prima sessione viene

riprodotto, anche se in altre sessione viene

registrato un altro formato (per esempio MP3).

• Se il CD-DA viene registrato in una sessione

diversa dalla prima:

L’apparecchio riconosce il disco come un DATA

CD o un DATA DVD e tutte le sessioni CD-DA

vengono saltate.

• Se un MP3/WMA/AAC/JPEG/Xvid/MPEG-4

viene registrato:

Vengono riprodotte solo le sessioni contenenti il

tipo di file selezionato (audio/video/immagine)*

(qualora dati CD-DA o altri dati siano presenti in

altre sessioni, queste vengono saltate).

*Per ulteriori informazioni sulle modalità di selezione

del tipo di file, vedere a pagina 38.

Ordine di riproduzione dei file MP3/

WMA/AAC/JPEG/Xvid/MPEG-4

Informazioni sui file MP3

• MP3, acronimo di MPEG-1 Audio Layer-3, è un

formato standard di compressione dei file

musicali. Consente di comprimere i dati audio di

un CD fino a circa 1/10 delle dimensioni originali.

• I tag ID3 versioni 1.0, 1.1, 2.2, 2.3 e 2.4 sono

relativi solo ai file MP3. I tag ID3 possono

contenere 15/30 caratteri (1.0 e 1.1) o 63/126

caratteri (2.2, 2.3 e 2.4).

• Durante l’assegnazione di un nome a un file MP3,

assicurarsi di aggiungere l’estensione “.mp3”.

• Durante la riproduzione o la ricerca rapida in

avanti/all’indietro di un file MP3 VBR (velocità di

trasmissione variabile), è possibile che il tempo di

riproduzione trascorso non venga visualizzato

correttamente.

Nota sui file MP3

Se viene riprodotto un file MP3 ad alta velocità di

trasmissione, per esempio 192 kbps, è possibile che

l’audio sia soggetto a interruzioni.

Cartella

(album)

File MP3/WMA/

AAC/JPEG/

Xvid/MPEG-4

(brano/

immagine/

video)

MP3/WMA/AAC/

JPEG/Xvid/

MPEG-4

Informazioni sui file WMA

• WMA, acronimo di Windows Media Audio, è un

formato standard di compressione dei file

musicali. Consente di comprimere i dati audio di

un CD fino a circa 1/22* delle dimensioni

originali.

• I tag WMA possono contenere 63 caratteri.

• Durante l’assegnazione di un nome a un file

WMA, assicurarsi di aggiungere l’estensione

“.wma”.

• Durante la riproduzione o la ricerca rapida in

avanti/all’indietro di un file WMA VBR (velocità

di trasmissione variabile), è possibile che il tempo

di riproduzione trascorso non venga visualizzato

correttamente.

*solo per 64 kbps

Nota sui file WMA

La riproduzione dei seguenti file WMA non è

supportata.

– compressione senza perdite

– protetto da copyright

Informazioni sui file AAC

• I tag AAC possono contenere 126 caratteri.

• Durante l’assegnazione di un nome a un file AAC,

assicurarsi di aggiungere l’estensione “.m4a”.

Informazioni sui file JPEG

• JPEG, acronimo di Joint Photographic Experts

Group, è un formato standard di compressione dei

file immagine. I fermi immagine vengono

compressi approssimativamente da 1/10 a 1/100

delle dimensioni originali.

• Durante l’assegnazione di un nome a un file JPEG,

assicurarsi di aggiungere l’estensione “.jpg”.

Nota sui file JPEG

La riproduzione dei file JPEG in formato progressivo

non è supportata.

Informazioni sui file MPEG-4

È possibile riprodurre i file MPEG-4 che

rispondono ai seguenti requisiti. La riproduzione

non può essere garantita per tutti i file MPEG-4

compatibili.

• Profilo: MPEG-4 Simple Profile

• Velocità di trasmissione: max. 7 Mbps su USB FS,

10 Mbps su DVD, 7 Mbps su CD

• Frequenza fotogrammi: max. 30 fps

• Dimensioni immagine: max. 720 × 480 pixel

• Audio: max. 320 kbps (AAC-LC)

• Estensione file: .mp4

Informazioni su iPod

• È possibile effettuare il collegamento ai modelli di

iPod riportati di seguito. Prima dell’uso,

aggiornare i dispositivi iPod all’ultima versione

del software.

Made for

– iPod touch (4ª generazione)

– iPod touch (3ª generazione)

– iPod touch (2ª generazione)

– iPod touch (1ª generazione)

– iPod classic

– iPod con video*

– iPod nano (6ª generazione)

– iPod nano (5ª generazione)

– iPod nano (4ª generazione)

– iPod nano (3ª generazione)

– iPod nano (2ª generazione)

– iPod nano (1ª generazione)*

– iPhone 4

– iPhone 3GS

– iPhone 3G

– iPhone

*Il controllo passeggero non è disponibile per

iPod nano (1a generazione) e per iPod con video.

• “Made for iPod” e “Made for iPhone” significano

che un accessorio elettronico è stato

appositamente progettato per il collegamento

all’iPod o all’iPhone, rispettivamente, ed è stato

certificato dallo sviluppatore per la conformità

agli standard Apple. Apple non può essere ritenuta

responsabile del funzionamento del presente

dispositivo o della relativa conformità agli

standard di sicurezza e normativi. Nota: l’utilizzo

di questo accessorio con l’iPod o l’iPhone

potrebbe influire sulle prestazioni wireless.

Informazioni sulla funzione

Bluetooth

Informazioni sulla tecnologia Bluetooth

• La tecnologia Bluetooth è una tecnologia senza fili

a breve raggio che consente la comunicazione di

dati senza l’ausilio di cavi di collegamento tra

dispositivi compatibili, quali un telefono cellulare

e un auricolare. La tecnologia senza fili Bluetooth

funziona entro un raggio di circa 10 m. Di solito

vengono collegati due dispositivi, sebbene alcuni

apparecchi supportino il collegamento di più

dispositivi contemporaneamente.

• Trattandosi di una tecnologia senza fili, con

Bluetooth non occorre utilizzare cavi, né disporre i

dispositivi uno di fronte all’altro come richiesto

dalla tecnologia a infrarossi: per esempio, è

possibile utilizzare questi tipi di dispositivo in una

borsa o in una tasca.

• La tecnologia Bluetooth è uno standard

internazionale supportato da milioni di aziende

che la impiegano in tutto il mondo.

Informazioni sulle comunicazioni

Bluetooth

• La tecnologia senza fili Bluetooth opera entro un

raggio di circa 10 m.

La distanza massima di comunicazione potrebbe

variare in base alla presenza di ostacoli (elementi

metallici, pareti, persone e così via) o di campi

elettromagnetici.

• Le condizioni riportate di seguito possono

compromettere la sensibilità delle comunicazioni

Bluetooth.

– Tra il presente apparecchio e il dispositivo

Bluetooth sono presenti ostacoli quali elementi

metallici, pareti o persone.

– In prossimità del presente apparecchio è in uso

un dispositivo che impiega frequenze a 2,4 GHz,

per esempio un dispositivo LAN senza fili, un

telefono cordless o un forno a microonde.

• Poiché i dispositivi Bluetooth e le reti LAN

wireless fili (IEEE802.11b/g) utilizzano le stesse

frequenze, se il presente apparecchio viene

utilizzato vicino a un dispositivo LAN wireless si

potrebbero verificare interferenze a microonde,

con conseguenti riduzione della velocità di

comunicazione, disturbi o connessione non valida.

In tal caso, effettuare quanto riportato di seguito.

– Utilizzare il presente apparecchio ad una

distanza minima di 10 m dal dispositivo LAN

senza fili.

– Se il presente apparecchio viene utilizzato entro

un raggio di 10 m da un dispositivo LAN senza

fili, spegnere quest’ultimo.

– Installare il presente apparecchio e il dispositivo

Bluetooth il più vicino possibile l’uno all’altro.

• Le microonde trasmesse da un dispositivo

Bluetooth possono influire sul funzionamento di

apparecchiature mediche elettroniche. Spegnere il

presente apparecchio e altri dispositivi Bluetooth

nei seguenti luoghi per evitare di causare incidenti.

– In presenza di gas infiammabili, all’interno di

ospedali, treni, aerei o stazioni di rifornimento

– In prossimità di porte automatiche o allarmi anti-

incendio

• Sebbene il presente apparecchio supporti funzioni

di protezione conformi allo standard Bluetooth per

garantire la connessione sicura durante l’uso della

tecnologia senza fili Bluetooth, a seconda

dell’impostazione la protezione potrebbe risultare

insufficiente. Prestare attenzione durante le

comunicazioni mediante la tecnologia senza fili

Bluetooth.

• Sony non si assumerà alcuna responsabilità in

caso di eventuali diffusioni non autorizzate di

informazioni durante le comunicazioni Bluetooth.

• Non è possibile garantire la connessione con tutti i

dispositivi Bluetooth.

– Un dispositivo dotato di funzione Bluetooth deve

essere conforme all standard Bluetooth

specificato da Bluetooth SIG e deve essere

autenticato.

– Anche se il dispositivo connesso è conforme con

lo standard Bluetooth indicato sopra, potrebbe

non essere possibile connettere alcuni dispositivi

oppure alcuni di essi potrebbero non funzionare

correttamente a causa delle rispettive funzioni o

specifiche.

– Durante le conversazioni telefoniche mediante la

funzione vivavoce, a seconda del dispositivo o

dell’ambiente di comunicazione si potrebbero

verificare disturbi.

• A seconda del dispositivo da connettere, l’avvio

della comunicazione potrebbe richiedere tempo.

Altro

• A seconda delle condizioni delle onde radio e del

luogo in cui l’apparecchio viene utilizzato,

potrebbe non essere possibile utilizzare il

dispositivo Bluetooth con i telefoni cellulari.

• Se in seguito all’uso del dispositivo Bluetooth si

avvertono dei fastidi, interrompere

immediatamente l’uso del dispositivo Bluetooth.

Se il problema persiste, rivolgersi a un rivenditore

Sony.

In caso di domande o problemi relativi

all’apparecchio non trattati nelle presenti Istruzioni

per l’uso, rivolgersi al rivenditore Sony.

Manutenzione

Sostituzione della batteria al litio del

telecomando

In condizioni normali, la batteria dura circa 1 anno

(il ciclo di vita può risultare più breve in funzione

delle condizioni di utilizzo).

Quando la batteria si scarica, il raggio d’azione del

telecomando risulta ridotto. Sostituire la batteria con

una batteria al litio CR2025 nuova. L’uso di batterie

diverse potrebbe comportare il rischio di incendi o

esplosioni.

Note sulla batteria al litio

•Tenere la batteria al litio fuori dalla portata dei

bambini. Se la batteria viene ingerita, consultare

immediatamente un medico.

•Pulire la batteria con un panno asciutto per

assicurare un perfetto contatto.

•Assicurarsi di rispettare la corretta polarità durante

l’inserimento della batteria.

•Non afferrare la batteria con pinze di metallo, in

quanto potrebbe verificarsi un corto circuito.

Sostituzione del

fusibile

Per la sostituzione del fusibile,

assicurarsi di utilizzare un

fusibile dello stesso

amperaggio di quello indicato

sull’originale. Se il fusibile si

brucia, controllare i

collegamenti

dell’alimentazione e sostituire

il fusibile. Se dopo la

sostituzione il fusibile si brucia

di nuovo, è possibile che si tratti di un problema

interno. In tal caso, rivolgersi al rivenditore Sony.

Rimozione dell’apparecchio

1Inserire contemporaneamente

entrambe le chiavi di rilascio fino a

farle scattare in posizione.

2Estrarre le chiavi di rilascio per

sbloccare l’apparecchio.

3Rimuovere l’apparecchio dalla

struttura facendolo scorrere.

Lato + verso l’alto

AVVERTENZA

La pila può esplodere se usata

scorrettamente.

Pertanto, non deve essere ricaricata,

smontata o gettata nel fuoco.

Fusibile (10 A)

Gancio rivolto

verso l’interno.

Caratteristiche tecniche

Monitor

Tipo di display: monitor LCD a colori con formato

Wide

Dimensioni:

XNV-L77BT/770BT: 7,0 pollici

XNV-L66BT/660BT: 6,1 pollici

Sistema: TFT a matrice attiva

Numero di pixel:

1.152.000 pixel (800 × 3 (RGB) × 480)

Sistema di colore:

Selezione automatica di PAL/NTSC/SECAM/

PAL-M

Sintonizzatore*

Gamma di frequenze: 87,5 – 108,0 MHz

Terminale dell’antenna (esterna):

Connettore per antenna (esterna)

Frequenza intermedia: 150 kHz

Sensibilità utilizzabile: 10 dBf

Selettività: 75 dB a 400 kHz

Rapporto segnale-rumore: 70 dB (mono)

Separazione: 40 dB a 1 kHz

Risposta in frequenza: 20 – 15.000 Hz

MW/LW

Gamma di frequenze:

MW: 531 – 1.602 kHz

LW: 153 – 279 kHz

Terminale dell’antenna (esterna):

Connettore per antenna (esterna)

Frequenza intermedia: 25 kHz

Sensibilità: MW: 26 µV, LW: 45 µV

Lettore DVD/CD

Rapporto segnale-rumore: 120 dB

Risposta in frequenza: 10 – 20.000 Hz

Wow e flutter: al di sotto del limite misurabile

Distorsione armonica: 0,01%

Codice di zona: indicato sulla parte inferiore

dell’apparecchio

Lettore USB

Interfaccia: USB (Full Speed)

Corrente massima: 500 mA

Comunicazione senza fili

Sistema di comunicazione:

Bluetooth Standard versione 2.0 + EDR

Uscita:

Bluetooth Standard Power Class 2 (max. +4 dBm)

Raggio di comunicazione massimo:

Circa 10 m a vista*1

Banda di frequenza:

Banda da 2,4 GHz (2,4000 – 2,4835 GHz)

Metodo di modulazione: FHSS

Profili Bluetooth compatibili*2:

A2DP (Advanced Audio Distribution Profile)

AVRCP (Audio Video Remote Control Profile) 1.3

HFP (Handsfree Profile) 1.5

PBAP (Phone Book Access Profile)

OPP (Object Push Profile)

*1 Il raggio effettivo varia in base a fattori quali

ostacoli tra i dispositivi, campi magnetici attorno a

un forno a microonde, elettricità statica, sensibilità

della ricezione, prestazioni dell’antenna, sistema

operativo, applicazione software e così via.

*2 I profili standard Bluetooth indicano lo scopo della

comunicazione Bluetooth tra dispositivi.

Amplificatore di potenza

Uscite: uscite diffusori

Impedenza diffusori: 4 – 8 ohm

Potenza in uscita massima: 52 W × 4 (a 4 ohm)

Caratteristiche generali

Uscite:

Terminale di uscita video (posteriore)

Terminali delle uscite audio (anteriore/posteriore)

Terminale di uscita del subwoofer

Terminale di controllo del relè dell’antenna

elettrica (esterna)

Terminale di controllo dell’amplificatore di

potenza

Ingressi:

Terminale di controllo ATT del telefono

Terminale di controllo dell’illuminazione

Terminale di ingresso del telecomando

Terminale di ingresso dell’antenna (esterna)

Terminale di controllo freno a mano

Terminale di ingresso microfono

Terminale di ingresso freno a mano

Terminale di ingresso videocamera

Terminali di ingresso audio AUX

Terminali di ingresso video AUX

Connettore di ingresso del segnale USB

Requisiti di alimentazione: batteria auto da 12 V CC

(massa negativa)

Dimensioni:

XNV-L77BT/770BT:

Circa 178 × 100 × 189 mm (l/a/p)

XNV-L66BT/660BT:

Circa 178 × 100 × 173 mm (l/a/p)

Dimensioni di montaggio: circa 182 × 111 × 164 mm

(l/a/p)

Peso:

XNV-L77BT/770BT:

Circa 2,7 kg

XNV-L66BT/660BT:

Circa 2,4 kg

Accessori in dotazione:

Telecomando: RM-X170

Componenti per l’installazione e i collegamenti

(1 set)

Microfono

CD-ROM (applicazioni)

Antenna GPS

Modulo di navigazione*

Car dock*

Vite in plastica (3)*

Cavo USB*

*in dotazione con il TomTom

di cui al par. 3 dell’Allegato A al D.M. 25/06/85 e al

par. 3 dell’Allegato 1 al D.M. 27/08/87

(solo XNV-L66BT)

Accessori/apparecchi opzionali:

Cavo di collegamento USB e video per iPod:

RC-202IPV

Videocamera posteriore: XA-R800C

Alcuni degli accessori elencati potrebbero non

essere disponibili presso il rivenditore. Richiedere

ulteriori informazioni al rivenditore.

Il design e le caratteristiche tecniche sono soggetti a

modifiche senza preavviso.

Codice di zona

Il sistema di zona viene utilizzato per garantire la

protezione dei diritti d’autore.

Il codice di zona è riportato nella parte inferiore

dell’apparecchio, con il quale è possibile riprodurre

solo DVD aventi lo stesso codice di zona indicato

sull’etichetta.

È inoltre possibile riprodurre i DVD che riportano

l’etichetta .

Se si tenta di riprodurre un altro DVD, sullo schermo

del monitor viene visualizzato il messaggio “Playback

prohibited by region code.” (Riproduzione non

consentita dal codice di zona). A seconda del DVD, è

possibile che non venga riportato alcun codice di zona,

anche se è vietato riprodurre tale DVD a causa di

restrizioni di zona.

Requisiti di sistema per il software

contenuto nel CD-ROM in dotazione

Computer

•CPU/RAM

– IBM PC/AT compatibile

– CPU: processore Intel Pentium III da 450 MHz o

superiore

– RAM: 256 MB o superiore (per Windows XP),

512 MB o superiore (per Windows Vista o versioni

successive)

•Unità CD-ROM

• Porta USB

Sistema operativo

Windows XP, Windows Vista, Windows 7

Per ulteriori informazioni sulle edizioni o Service Pack

compatibili, visitare il sito Web di assistenza

all’indirizzo:

http://support.sony-europe.com/

Monitor

High color (16 bit) o superiore, 800 × 600 pixel o

superiore

Altro

Connessione a Internet

Note

•Gli ambienti operativi riportati di seguito non sono

supportati.

– Computer di tipo diverso da PC IBM, quali

Macintosh e così via

– Computer assemblati dall’utente

– Computer con sistema operativo aggiornato

– Ambienti a display multiplo

– Ambienti ad avvio multiplo

– Ambienti con macchina virtuale

•A seconda delle condizioni del computer, non è

possibile garantire il funzionamento anche se è in

uso un ambiente consigliato.

Guida alla soluzione dei

problemi

Fare riferimento alla seguente lista di verifica per

risolvere la maggior parte dei problemi che si

potrebbero verificare durante l’uso di questo

apparecchio.

Prima di esaminare l’elenco che segue, verificare le

procedure di collegamento e d’uso dell’apparecchio.

Se il problema persiste, visitare il sito Web relativo

all’assistenza al seguente indirizzo.

Brevetti degli Stati Uniti d’America e di altri Paesi

concessi su licenza dai Dolby Laboratories.

Tecnologia di codifica audio MPEG Layer-3 e

brevetti su licenza del Fraunhofer IIS e della

Thomson.

ALL

Caratteristiche generali

L’apparecchio non riceve alimentazione.

• Verificare il collegamento o il fusibile.

• Se l’apparecchio viene spento e il display disattivato,

non è possibile utilizzarlo mediante il telecomando.

tAccendere l’apparecchio.

L’antenna elettrica (esterna) non si estende.

L’antenna elettrica (esterna) non è dotata di portarelè.

Non viene emesso alcun segnale acustico.

• Il segnale acustico è disattivato (pagina 60).

• Un amplificatore di potenza opzionale è collegato e

l’amplificatore incorporato non viene utilizzato.

Il contenuto della memoria è stato cancellato.

• È stato premuto il tasto di azzeramento.

tReinserire i dati in memoria.

• Il cavo di alimentazione o la batteria è stato

scollegato o non è collegato correttamente.

Le stazioni memorizzate e l’ora esatta sono

cancellate.

Si è bruciato il fusibile.

Quando si cambia la posizione del blocchetto

di accensione, l’apparecchio emette un

rumore.

I cavi non sono collegati correttamente al connettore di

alimentazione dell’accessorio dell’auto.

continua alla pagina successiva t

Sito di assistenza clienti

http://support.sony-europe.com/

Il display viene disattivato/non viene

visualizzato nel monitor.

• L’attenuatore di luminosità è impostato su “ON”

(pagina 59).

• Il display scompare tenendo premuto

(SOURCE/OFF).

tPremere (SOURCE/OFF) sull’apparecchio fino a

visualizzare il display.

• “M.OFF” è stato attivato e la funzione di

spegnimento del monitor è attiva (pagina 14).

tToccare un punto qualsiasi del display per

riattivarlo.

Quando viene toccato, il display non risponde

correttamente.

• Toccare un punto del display alla volta. Se vengono

toccate contemporaneamente due o più parti del

display, questo non funziona correttamente.

• Calibrare il pannello a sfioramento del display

(pagina 56).

La funzione di spegnimento automatico non è

disponibile.

L’apparecchio è acceso. La funzione di spegnimento

automatico si attiva dopo avere spento l’apparecchio.

tUscire dalla sorgente.

Il telecomando non funziona.

Se è attiva la funzione di spegnimento del monitor

(nessuna illuminazione), non è possibile utilizzare il

telecomando (pagina 14).

Non è possibile selezionare le voci di menu.

Le voci di menu non disponibili sono visualizzate in

grigio.

Non è possibile selezionare AUX come

sorgente.

Tutte le impostazioni dell’ingresso AUX sono

impostate su “OFF”.

tImpostare “AUX1 Input”/“AUX2 Input” su

“Video” o “Audio” (pagina 69).

Non è possibile regolare l’angolo del monitor.

Durante l’azzeramento dell’apparecchio il monitor era

aperto.

tAccertarsi di chiudere il pannello anteriore prima di

azzerare l’apparecchio.

Ricezione radiofonica

Non è possibile ricevere le stazioni.

L’audio è disturbato da rumori.

• Il collegamento non è corretto.

tCollegare il cavo di controllo (blu) dell’antenna

elettrica (esterna) o il cavo di alimentazione

dell’accessorio (rosso) al cavo di alimentazione di

un preamplificatore di antenne per auto (esterne)

(solo se l’auto è dotata di antenna FM/MW/LW

(esterna) incorporata sul vetro posteriore/

laterale).

tVerificare il collegamento dell’antenna (esterna)

dell’auto.

tSe l’antenna (esterna) dell’auto non si estende,

verificare il collegamento del cavo di controllo

dell’antenna elettrica (esterna).

Non è possibile effettuare la sintonizzazione

preselezionata.

• Memorizzare la frequenza corretta.

• Il segnale di trasmissione è troppo debole.

Non è possibile effettuare la sintonizzazione

automatica.

• L’impostazione del modo di ricerca locale non è stata

effettuata correttamente.

tLa sintonizzazione si arresta di frequente:

Impostare “Local” su “ON” (pagina 20).

tLa sintonizzazione non si arresta in

corrispondenza di una stazione:

Impostare “Mono” su “ON” (pagina 20).

• Il segnale di trasmissione è troppo debole.

tEseguire la sintonizzazione manuale.

Durante la ricezione FM, lampeggia

l’indicazione “Stereo”.

• Eseguire la sintonizzazione di precisione sulla

frequenza desiderata.

• Il segnale di trasmissione è troppo debole.

tImpostare “Mono” su “ON” (pagina 20).

Un programma FM trasmesso in stereofonia

viene ricevuto in monofonia.

L’apparecchio è impostato sul modo di ricezione

monofonico.

tImpostare “Mono” su “OFF” (pagina 20).

RDS

Dopo alcuni secondi di ascolto, si avvia la

funzione di ricerca.

La stazione non è TP oppure il segnale è debole.

tDisattivare il modo TA (pagina 22).

Non viene trasmesso alcun notiziario sul

traffico.

• Attivare il modo TA (pagina 22).

• La stazione non trasmette notiziari sul traffico pur

essendo una stazione TP.

tSintonizzarsi su un’altra stazione.

Per PTY è visualizzata l’indicazione “None”.

• La stazione corrente non è una stazione RDS.

• I dati RDS non vengono ricevuti.

• La stazione non specifica il tipo di programma.

Il nome del servizio programmi lampeggia.

Non è disponibile una frequenza alternativa per la

stazione corrente.

tToccare ./> durante il lampeggiamento del

nome del servizio dei programmi. Viene

visualizzata l’indicazione “PI Seek” e

l’apparecchio avvia la ricerca di un’altra frequenza

con gli stessi dati PI (identificativo programma).

Immagine

Non viene visualizzata alcuna immagine/

l’immagine è disturbata.

• Uno dei collegamenti non è stato effettuato in modo

corretto.

• Verificare il collegamento all’apparecchio collegato e

impostare il selettore di ingresso di tale apparecchio

sulla sorgente corrispondente al presente

apparecchio.

• Il disco è difettoso o sporco.

• L’installazione non è corretta.

tInstallare l’apparecchio con un’angolazione

inferiore a 45° in una parte stabile dell’auto.

• Il cavo del freno a mano (verde chiaro) non è

collegato al cavo di commutazione del freno a mano

oppure il freno a mano non è stato azionato.

L’immagine non si adatta allo schermo.

Il rapporto di formato è fisso sul DVD.

Non viene visualizzata alcuna immagine/

l’immagine è disturbata nel monitor posteriore.

• Sono stati selezionati una sorgente/modo non

collegati. In mancanza di ingresso, sul monitor

posteriore non viene visualizzata alcuna immagine.

• L’impostazione del sistema colore non è corretta.

tImpostare il sistema colore su “PAL” o “NTSC”

in base al monitor collegato (pagina 59).

• L’immagine della videocamera posteriore viene

visualizzata sul presente apparecchio.

tSe l’immagine della videocamera posteriore

viene visualizzata sul presente apparecchio, sul

monitor posteriore non viene visualizzata alcuna

immagine.

Audio

Non viene riprodotto alcun suono/l’audio salta/

l’audio si interrompe.

• Uno dei collegamenti non è stato effettuato in modo

corretto.

• Verificare il collegamento all’apparecchio collegato e

impostare il selettore di ingresso di tale apparecchio

sulla sorgente corrispondente al presente

apparecchio.

• Il disco è difettoso o sporco.

• L’installazione non è corretta.

tInstallare l’apparecchio con un’angolazione

inferiore a 45° in una parte stabile dell’auto.

• La frequenza di campionamento del file MP3 non è

32, 44,1 o 48 kHz.

• La frequenza di campionamento del file WMA non è

32, 44,1 o 48 kHz.

• La frequenza di campionamento del file AAC non è

44,1 o 48 kHz.

• La velocità di trasmissione del file MP3 non è

compresa tra 48 e 192 kbps.

• La velocità di trasmissione del file WMA non è

compresa tra 64 e 192 kbps.

• La velocità di trasmissione del file AAC non è

compresa tra 40 e 320 kbps.

• L’apparecchio è impostato sul modo di pausa/ricerca

rapida all’indietro/in avanti.

• Le impostazioni per le uscite non sono corrette.

• Il livello di uscita per i DVD è troppo basso

(pagina 27).

• Il volume è troppo basso.

• La funzione ATT o la funzione ATT del telefono è

attivata (se il cavo di interfaccia di un telefono per

auto è collegato al cavo ATT).

• La posizione del comando dell’attenuatore “Fader”

non è appropriata per un sistema a 2 diffusori.

• Il formato non è supportato (per esempio DTS).

tVerificare che il formato sia supportato dal

presente apparecchio (pagina 11).

L’audio è disturbato.

Allontanare i cavi e i fili gli uni dagli altri.

Funzionamento del disco

Non è possibile inserire un disco.

• Nell’alloggiamento è presente un altro disco.

• Il disco è stato inserito forzatamente in senso

contrario o nel modo sbagliato.

Il disco non viene riprodotto.

• Il disco è difettoso o sporco.

• Il disco non è riproducibile.

• Il DVD non è riproducibile a causa del codice di

zona.

• Il disco non è finalizzato (pagina 72).

• Il formato del disco e la versione del file non sono

compatibili con il presente apparecchio

(pagina 11, 72).

• Premere Z per rimuovere il disco.

continua alla pagina successiva t

I file MP3/WMA/AAC/JPEG/Xvid/MPEG-4 non

vengono riprodotti.

• La registrazione non è stata eseguita in base al

formato ISO 9660 livello 1 o livello 2, al formato di

espansione Joliet o Romeo (DATA CD) oppure al

formato UDF Bridge (DATA DVD) (pagina 72).

• L’estensione del file non è corretta (pagina 72).

• I file non sono memorizzati nel formato MP3/WMA/

AAC/JPEG/Xvid/MPEG-4.

• Se il disco contiene più tipi di file, è possibile

riprodurre solo il tipo di file selezionato (audio/video/

immagine).

tSelezionare il tipo di file appropriato mediante

l’elenco (pagina 38).

La riproduzione di file MP3/WMA/AAC/JPEG/

Xvid/MPEG-4 richiede un tempo maggiore

rispetto ad altri tipi di file.

Per i dischi indicati di seguito, l’avvio della

riproduzione necessita di un tempo maggiore:

– dischi registrati con una struttura ad albero

complessa.

– dischi registrati in multisessione/Multiborder.

– dischi ai quali è possibile aggiungere dati.

Il disco non viene riprodotto dall’inizio.

Si è attivata la ripresa della riproduzione o la ripresa

della riproduzione multidisco (pagina 66).

Determinate funzioni non possono essere

eseguite.

A seconda del disco, è possibile che alcune funzioni,

quali per esempio il modo di arresto, di ricerca, di

riproduzione ripetuta o di riproduzione in ordine

casuale non siano disponibili. Per ulteriori

informazioni, fare riferimento alle istruzioni per l’uso

fornite con il disco.

La lingua dell’audio/dei sottotitoli o l’angolo

non possono essere modificati.

• Utilizzare il menu DVD anziché i tasti per la

selezione diretta sul telecomando (pagina 23).

• Sul DVD non sono registrati brani o sottotitoli in più

lingue o più angoli.

• Il DVD non consente la modifica.

I tasti per le operazioni non funzionano.

Il disco non viene espulso.

Premere il tasto di azzeramento (pagina 17).

Riproduzione USB

Non è possibile riprodurre file tramite un hub

USB.

Il presente apparecchio non è in grado di riconoscere i

dispositivi USB attraverso un hub USB.

Non è possibile riprodurre i file.

Ricollegare il dispositivo USB.

L’avvio della riproduzione da dispositivo USB

richiede più tempo.

Il dispositivo USB contiene file di grandi dimensioni o

file con una struttura ad albero complessa.

Viene emesso un segnale acustico.

Durante la riproduzione, il dispositivo USB è stato

scollegato.

tPrima di scollegare un dispositivo USB, accertarsi

di arrestare la riproduzione per proteggere i dati.

L’audio è intermittente.

È possibile che l’audio risulti intermittente a velocità

di trasmissione elevate superiori a 320 kbps.

Funzione Bluetooth

L’altro dispositivo Bluetooth non rileva il

presente apparecchio.

• Impostare “Signal” su “ON” (pagina 52).

• Impostare “Discoverable” su “Show” (pagina 52).

• Durante la connessione a un dispositivo Bluetooth, il

presente apparecchio non può essere rilevato da un

altro dispositivo. Terminare la connessione corrente e

ricercare l’apparecchio dall’altro dispositivo. È

possibile connettere di nuovo il dispositivo

disconnesso selezionandolo dall’elenco dei

dispositivi registrati.

Il presente apparecchio non è in grado di

rilevare l’altro dispositivo Bluetooth.

Verificare l’impostazione Bluetooth dell’altro

dispositivo.

Non è possibile stabilire la connessione.

• A seconda dell’altro dispositivo, potrebbe non essere

possibile effettuare la ricerca dal presente

apparecchio.

tRicercare il presente apparecchio dall’altro

dispositivo.

• A seconda dello stato dell’altro dispositivo, potrebbe

non essere possibile effettuare la ricerca dal presente

apparecchio.

tRicercare il presente apparecchio dall’altro

dispositivo.

• Verificare le procedure di associazione e connessione

facendo riferimento al manuale dell’altro dispositivo

e così via, quindi eseguire di nuovo l’operazione.

Il nome del dispositivo rilevato non viene

visualizzato.

A seconda dello stato dell’altro dispositivo, è possibile

che il nome non venga visualizzato.

La suoneria non viene emessa.

• Aumentare il volume durante la ricezione di una

chiamata.

• A seconda del dispositivo di connessione, è possibile

che la suoneria non venga emessa correttamente.

tImpostare “Ringtone” su “Default” (pagina 52).

Il volume della voce dell’interlocutore è basso.

Aumentare il volume nel corso di una chiamata.

Il volume dell’interlocutore è troppo basso o

alto.

Regolare il livello di “MIC Gain” (pagina 46).

In caso di problemi con la funzione di navigazione,

fare riferimento al libretto (in dotazione con il

TomTom) per il modulo di navigazione.

Messaggi e indicazioni di errore

Durante le conversazioni telefoniche si verifica

un fenomeno di eco o un disturbo.

• Ridurre il volume.

• “EC/NC Mode” è impostato su “OFF”.

tImpostare “EC/NC Mode” su “Mode 1” o “Mode

2” (pagina 52).

• Se il livello di rumore ambientale diverso dalla

chiamata è elevato, ridurre tale rumore.

tChiudere la finestra se il rumore della strada è

elevato.

tRidurre il livello del condizionatore d’aria se

produce un rumore elevato.

La qualità audio del telefono è scarsa.

La qualità audio del telefono dipende dalle condizioni

di ricezione del telefono cellulare.

tSe la ricezione è scarsa, spostare l’auto in un luogo

in cui il segnale del telefono cellulare risulti più

forte.

Il livello di volume del dispositivo Bluetooth

connesso è basso o alto.

Il livello di volume varia in base al dispositivo

Bluetooth.

tRidurre le differenze di livello di volume tra il

presente apparecchio e il dispositivo Bluetooth

(pagina 51).

L’audio non viene trasmesso durante l’uso

della funzione di streaming audio.

Il dispositivo Bluetooth connesso è in pausa.

tAnnullare la pausa del dispositivo Bluetooth.

Durante lo streaming audio il suono salta.

• Ridurre la distanza tra l’apparecchio e il dispositivo

Bluetooth.

• Se il dispositivo Bluetooth è contenuto in una

custodia che causa l’interruzione del segnale,

rimuoverlo dalla custodia durante l’uso.

• Nelle vicinanze vengono utilizzati più dispositivi

Bluetooth o altri dispositivi che emettono onde radio.

tSpegnere gli altri dispositivi.

tAumentare la distanza dagli altri dispositivi.

• L’audio di riproduzione si arresta momentaneamente

durante la connessione del presente apparecchio a un

telefono cellulare. Non si tratta di un problema di

funzionamento.

Non è possibile controllare il dispositivo

Bluetooth connesso durante l’uso della

funzione di streaming audio.

Verificare che il dispositivo Bluetooth connesso

supporti il profilo AVRCP.

Non è possibile utilizzare alcune funzioni.

Verificare che il dispositivo di connessione supporti le

funzioni in questione.

Quando si riceve una chiamata non viene

visualizzato il nome del chiamante.

• Il nome del chiamante non è memorizzato nella

rubrica.

tAggiungere i dati del chiamante alla rubrica

(pagina 47).

• Il telefono da cui si riceve la chiamata non è

impostato in modo da inviare il numero telefonico.

Una chiamata viene accettata accidentalmente.

• Il telefono connesso è impostato in modo da

effettuare una chiamata in modo automatico.

• La funzione “Auto Answer” del presente apparecchio

è impostata su “Short” o “Long” (pagina 52).

Non è stato possibile effettuare l’associazione

poiché il tempo a disposizione non è stato

sufficiente.

A seconda del dispositivo di connessione, il limite di

tempo previsto per l’associazione potrebbe essere

breve. Tentare di completare l’associazione entro il

tempo previsto, impostando un codice di accesso di

una sola cifra.

Non è possibile utilizzare la funzione

Bluetooth.

Uscire dalla sorgente tenendo premuto

(SOURCE/OFF) per 1 secondo, quindi riaccendere

l’apparecchio.

Durante le chiamate con funzione vivavoce,

l’audio non viene trasmesso dai diffusori

dell’auto.

Se l’audio viene trasmesso dal telefono cellulare,

impostare quest’ultimo affinché l’audio venga

trasmesso dai diffusori dell’auto.

Funzione di navigazione

Se si passa alla schermata di navigazione, non

viene visualizzato niente.

Spegnere il motore, quindi passare alla posizione ACC

oppure premere il tasto di azzeramento (pagina 17).

Bluetooth device is not found.

L’apparecchio non è in grado di rilevare un dispositivo

Bluetooth che è possibile connettere.

tVerificare l’impostazione Bluetooth del dispositivo

da connettere.

Busy now… Please try again.

L’apparecchio è occupato.

tAttendere qualche istante e tentare di nuovo.

Cannot read.

• L’apparecchio non è in grado di leggere i dati a causa

di un problema non specificato.

• I dati sono danneggiati o corrotti.

• Il disco è danneggiato.

• Il disco non è compatibile con il presente

apparecchio.

• Il disco non è finalizzato.

continua alla pagina successiva t

Disc Error

• Il disco è sporco o è stato inserito in senso contrario.

tPulire il disco o inserirlo correttamente.

• È stato inserito un disco vuoto.

• Non è possibile riprodurre il disco a causa di un

problema.

tInserire un altro disco.

• Il disco non è compatibile con il presente

apparecchio.

tInserire un disco compatibile.

• Premere Z per rimuovere il disco.

Disc Reading...

È in corso la lettura di tutte le informazioni relative ai

file/album (cartella) del disco.

tUna volta terminata l’operazione, la riproduzione

viene avviata automaticamente. Potrebbe essere

necessario attendere alcuni minuti, a seconda della

struttura del disco.

Error

• Il dispositivo USB non è stato riconosciuto

automaticamente.

tRicollegarlo.

• Il contenuto della rubrica è stato modificato durante

l’accesso del telefono cellulare.

tAccedere di nuovo alla rubrica.

• L’accesso alla rubrica è stato disattivato dal telefono

cellulare.

tAccedere di nuovo alla rubrica.

• Non è stato possibile scaricare la rubrica del telefono

cellulare a causa di un problema.

tScaricare di nuovo la rubrica (pagina 47).

• Non è stato possibile consultare la rubrica del

telefono cellulare a causa di un problema.

tTentare di nuovo (pagina 48).

• Non è stato possibile accedere alla rubrica del

telefono cellulare a causa di un problema.

tTentare di nuovo (pagina 48).

Error - Please select ‘initialize’ from the

Bluetooth settings menu.

Si è verificato un errore della memoria.

tInizializzare le impostazioni Bluetooth (pagina 52).

Handsfree device is not available.

Il telefono cellulare non è connesso.

tStabilire la connessione con il telefono cellulare

(pagina 43).

Hubs not supported.

Gli hub USB non sono supportati sul presente

apparecchio.

Local Seek +/Local Seek –

Il modo di ricerca locale è attivato durante la

sintonizzazione automatica.

No AF

Non è disponibile una frequenza alternativa per la

stazione corrente.

No device found.

Nell’elenco dei dispositivi Bluetooth registrati non è

presente alcun dispositivo.

tEffettuare l’associazione con un dispositivo

Bluetooth (pagina 42).

No playable data.

Il disco non contiene dati riproducibili.

No SensMe™ data on device.

Il dispositivo USB connesso non contiene dati per la

funzione SensMe™ oppure i dati sono stati spostati in

una posizione non corretta sul dispositivo USB.

No TP

L’apparecchio continua la ricerca di stazioni TP

disponibili.

Offset

Potrebbe essersi verificato un problema interno.

tVerificare il collegamento. Se l’indicazione di

errore rimane visualizzata, rivolgersi al rivenditore

Sony.

Output connection failure.

I collegamenti di diffusori/amplificatori non sono

corretti.

tPer verificare il collegamento, consultare la guida

“Installazione/Collegamenti” in dotazione.

Overcurrent Caution on USB

Il dispositivo USB è sovraccarico.

tScollegare il dispositivo USB, quindi cambiare

sorgente premendo (SOURCE/OFF).

tIndica che il dispositivo USB non funziona oppure

che è stato collegato un dispositivo non supportato.

Playback prohibited by region code.

Il codice di zona del DVD è diverso dal codice di zona

dell’apparecchio.

Please push reset.

L’apparecchio o il dispositivo USB non funzionano a

causa di un problema.

tPremere il tasto di azzeramento (pagina 17).

Please reset Navi.

Il funzionamento non è possibile a causa di un errore

del modulo di navigazione.

tAzzerare il modulo di navigazione. Durante

l’azzeramento del modulo di navigazione,

accertarsi di tenere premuto il relativo tasto di

azzeramento per oltre 10 secondi; in caso contrario

il modulo di navigazione non sarà azzerato.

SensMe™ data Reading...

È in corso la lettura di tutti i dati per la funzione

SensMe™ sul dispositivo USB collegato.

tAttendere il completamento della lettura. A

seconda della quantità di dati e così via, la lettura

potrebbe richiedere alcuni minuti.

The connected USB device is not supported.

Per ulteriori informazioni sulla compatibilità del

dispositivo USB in uso, visitare il sito Web relativo

all’assistenza.

The SensMe™ data is corrupted.

Si è verificato un problema ai dati per la funzione

SensMe™, per esempio informazioni o nomi di file

alterati e così via.

USB device is not connected.

USB è stato selezionato come sorgente, ma non vi è

alcun dispositivo USB collegato. Un dispositivo USB o

un cavo USB è stato scollegato durante la

riproduzione.

tAccertarsi di collegare un dispositivo USB e un

cavo USB.

Se le soluzioni riportate non risolvono il problema,

rivolgersi al rivenditore Sony.

Se l’apparecchio viene portato in un centro di

assistenza a causa di un problema relativo alla

riproduzione di un disco, assicurarsi di portare

anche il disco utilizzato al momento in cui si è

verificato il problema.

USB Reading...

È in corso la lettura di tutte le informazioni relative ai

file/album (cartella) del dispositivo USB.

tUna volta terminata l’operazione, la riproduzione

viene avviata automaticamente. A seconda della

struttura, l’operazione potrebbe richiedere alcuni

minuti.

Waiting for Navi connection.

Il modulo di navigazione non è collegato o non è

riconosciuto.

tCollegare il modulo di navigazione al car dock e

attendere qualche istante.

tScollegare il modulo di navigazione dal car dock e

collegarlo nuovamente. Se il problema persiste,

tenere premuto il relativo tasto di azzeramento per

oltre 10 secondi.

“” o “”

Mentre si procede rapidamente in avanti/all’indietro,

sono stati raggiunti l’inizio o la fine del disco e non è

possibile andare oltre.

“”

L’apparecchio non supporta la visualizzazione di un

determinato carattere.

Elenco dei codici della lingua/di zona

Elenco dei codici della lingua

La redazione delle lingue è conforme allo standard ISO 639: 1988 (E/F).

Elenco dei codici di zona

Codice Lingua Codice Lingua Codice Lingua Codice Lingua

1027 Afar

1028 Abkhazian

1032 Afrikaans

1039 Amharic

1044 Arabic

1045 Assamese

1051 Aymara

1052 Azerbaijani

1053 Bashkir

1057 Byelorussian

1059 Bulgarian

1060 Bihari

1061 Bislama

1066 Bengali;

Bangla

1067 Tibetan

1070 Breton

1079 Catalan

1093 Corsican

1097 Czech

1103 Welsh

1105 Danish

1109 German

1130 Bhutani

1142 Greek

1144 English

1145 Esperanto

1149 Spanish

1150 Estonian

1151 Basque

1157 Persian

1165 Finnish

1166 Fiji

1171 Faroese

1174 French

1181 Frisian

1183 Irish

1186 Scots Gaelic

1194 Galician

1196 Guarani

1203 Gujarati

1209 Hausa

1217 Hindi

1226 Croatian

1229 Hungarian

1233 Armenian

1235 Interlingua

1239 Interlingue

1245 Inupiak

1248 Indonesian

1253 Icelandic

1254 Italian

1257 Hebrew

1261 Japanese

1269 Yiddish

1283 Javanese

1287 Georgian

1297 Kazakh

1298 Greenlandic

1299 Cambodian

1300 Kannada

1301 Korean

1305 Kashmiri

1307 Kurdish

1311 Kirghiz

1313 Latin

1326 Lingala

1327 Laothian

1332 Lithuanian

1334 Latvian;

Lettish

1345 Malagasy

1347 Maori

1349 Macedonian

1350 Malayalam

1352 Mongolian

1353 Moldavian

1356 Marathi

1357 Malay

1358 Maltese

1363 Burmese

1365 Nauru

1369 Nepali

1376 Dutch

1379 Norwegian

1393 Occitan

1403 (Afan)Oromo

1408 Oriya

1417 Punjabi

1428 Polish

1435 Pashto;

Pushto

1436 Portuguese

1463 Quechua

1481 Rhaeto-

Romance

1482 Kirundi

1483 Romanian

1489 Russian

1491 Kinyarwanda

1495 Sanskrit

1498 Sindhi

1501 Sangho

1502 Serbo-

Croatian

1503 Singhalese

1505 Slovak

1506 Slovenian

1507 Samoan

1508 Shona

1509 Somali

1511 Albanian

1512 Serbian

1513 Siswati

1514 Sesotho

1515 Sundanese

1516 Swedish

1517 Swahili

1521 Tamil

1525 Telugu

1527 Tajik

1528 Thai

1529 Tigrinya

1531 Turkmen

1532 Tagalog

1534 Setswana

1535 Tonga

1538 Turkish

1539 Tsonga

1540 Tatar

1543 Twi

1557 Ukrainian

1564 Urdu

1572 Uzbek

1581 Vietnamese

1587 Volapük

1613 Wolof

1632 Xhosa

1665 Yoruba

1684 Chinese

1697 Zulu

1703

Non specificata

Codice Zona Codice Zona Codice Zona Codice Zona

2044 Argentina

2047 Australia

2046 Austria

2057 Belgio

2070 Brasile

2079 Canada

2090 Cile

2092 Cina

2304 Corea

2115 Danimarca

2424 Filippine

2165 Finlandia

2174 Francia

2109 Germania

2276 Giappone

2248 India

2238 Indonesia

2254 Italia

2363 Malesia

2362 Messico

2390 Nuova Zelanda

2379 Norvegia

2376 Paesi Bassi

2427 Pakistan

2436 Portogallo

2184 Regno Unito

2489 Russia

2501 Singapore

2149 Spagna

2499 Svezia

2086 Svizzera

2528 Tailandia

Indice analitico

AAC 11, 73

Angolo (Angle) 25

Angolo del monitor

(Monitor Angle) 56

Annunci sul traffico (TA) 21,

Apparecchi opzionali 69

Assenza di segnali

(No Signal) 60

Attenuatore

(Balance/Fader) 53, 62

Audio DRC (Audio DRC) 65

Azzeramento 17

Bilanciamento

(Balance/Fader) 53, 62

Bluetooth 40

Calibratura del pannello a

sfioramento

(Touch Panel Adjust) 56

Canale audio (Stereo) 27

CD multisessione 72

Center Speaker Organizer

(CSO) 55, 63

Codici della lingua 84

Codici di zona 84

Comando a movimento 39

Controllo della gamma

dinamica (DRC) 65

Controllo della riproduzione

(Video CD PBC) 26, 67

Controllo passeggero

(Passenger Control) 37

Dimostrazione (Demo) 64

Dischi 11

Dischi riproducibili 11

Dispositivo USB 30

Dolby Digital 27

Durata di riproduzione

ZAPPIN (ZAPPIN Time) 66

DVD Multiborder 72

Elenco (List) 38

EQ7 53, 62

Filtro crossover

(Crossover Filter) 63

Filtro passa alto (HPF) 63

Filtro passa basso (LPF) 63

Formati 11

Formato audio (Audio) 27

Frequenze alternative (AF)

21, 22

Funzione di sicurezza

(Security Control) 68

Funzione vivavoce 44

Fusibile 75

Guadagno del microfono

(MIC Gain) 46, 52

Illuminazione dei tasti

(Key Illumination) 60

Impostazione attenuatore di

luminosità (Dimmer) 59

Impostazione del subwoofer

(Subwoofer) 17, 63

Impostazione dell’orologio

(Clock Adjust) 68

Impostazioni audio

(Sound) 62

Impostazioni Bluetooth 52

Impostazioni degli apparecchi

ausiliari (AUX1 Input, AUX2

Input) 60, 69

Impostazioni della

videocamera posteriore (Rear

View Camera Setting) 70

Impostazioni dello schermo

(Screen) 64

Impostazioni di protezione

(DVD Parental Control) 28, 65

Impostazioni di riproduzione

(Visual) 65

Impostazioni generali

(General) 59

Impostazioni iniziali

(Initial Setting) 17

Ingresso della videocamera

posteriore (Camera Input) 61

Inizializzazione delle

impostazioni Bluetooth

(Initialize) 52

Intelligent Time Alignment 54

Intervallo temporale della

visualizzazione in serie

(JPEG Slide Show) 67

iPod 36, 73

JPEG 11, 73

continua alla pagina successiva t

Lingua dei sottotitoli

(Subtitle, DVD Subtitle

Language) 25, 65

Lingua del menu DVD

(DVD Menu Language) 65

Lingua delle indicazioni a

schermo (Language) 17, 60

Lingua per l’audio del DVD

(Audio, DVD Audio Language)

27, 65

Livello ausiliario (Level) 69

Livello di attenuazione

(Dimmer Level) 59

Livello Dolby D

(Dolby D Level) 27

Memorizzazione automatica

delle emittenti con sintonia

migliore (BTM) 21

Menu di controllo DVD

(DVD Control) 25

Menu di ricezione

(Receive Menu) 20

Menu di riproduzione

(Play Menu) 25

Menu DVD 23

Menu principale del DVD

(Top Menu) 23, 25

Modo di cancellazione

dell’eco/cancellazione dei

disturbi (EC/NC Mode) 52

Modo di ricerca locale

(Local) 20

Modo monofonico (Mono) 20

MP3 11, 72

MPEG-4 11, 73

NTSC 59

Ora (CT) 22, 23, 59

Orologio (Clock) 14, 64

PAL 59

Picture EQ 56, 64

Posizione del subwoofer 54

Posizione di ascolto

(Listening Position) 54, 62

Programma sul traffico

(TP) 21

Rapporto di formato dello

schermo (Aspect) 57, 64

Rear Bass Enhancer

(RBE) 55, 63

Regionale (Regional) 22

Ripresa della riproduzione 25

Ripresa della riproduzione

multidisco (Multi Disc

Resume) 66

Ripresa della riproduzione

USB (USB Resume) 67

Riproduzione al rallentatore

Riproduzione di DVD con

ricerca diretta (DVD Direct

Search) 30, 66

Riproduzione di playlist DVD

(DVD Playlist Play) 65

Riproduzione in ordine

casuale (Shuffle) 29, 31, 37

Riproduzione ripetuta

(Repeat) 29, 31, 37

Risposta automatica

(Auto Answer) 52

Rotazione delle immagini

(Image Turn) 25

Segnale acustico relativo alle

operazioni (Beep) 60

Segnale acustico ZAPPIN

(ZAPPIN Tone) 66

Segnale Bluetooth

(Signal) 42, 52

SensMe™ 32

Sfondo (Screen Select) 56

Sistema dati radio (RDS) 21

Sistema di colore

(Output Color System) 59

Spegnimento automatico

(Auto OFF) 59

Streaming audio 51

Suoneria (Ringtone) 52

Telecomando 15, 17, 75

Telecomando a rotazione

(Rotary Commander) 60

Tipo di monitor

(Monitor Type) 66

Tipo di programma

(PTY) 22

Uscita multicanale

(Multi Ch Output) 65

Videocamera posteriore 69

Volume 12, 13

Volume dei diffusori

(4.1ch Speaker Level) 55

Volume del subwoofer

(Balance/Fader) 53, 62

WMA 11, 73

Xvid 11

ZAPPIN™ 38

Registre su producto online en:

Registra online il tuo prodotto su:

Merci d’enregister votre produit en ligne sur :

Registrieren Sie Ihr Produkt jetzt bei:

Registreer uw product nu online via:

www.sony-europe.com/myproducts

Sony Corporation

Printed in Thailand

http://www.sony.net/
