XBR-65X810C / 55X810C / 49X800C

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\010COV.fm

masterpage: Cover

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Television

Téléviseur

Reference Guide US

Manuel de référence FR

Sony Customer Support

U.S.A.:

http://www.sony.com/tvsupport

Canada:

http://www.sony.ca/support

United States Canada

1.800.222.SONY 1.877.899.SONY

Please Do Not Return the Product to

the Store

Service à la clientèle Sony

Canada :

http://support.sony.ca/fr

États-Unis :

http://www.sony.com/tvsupport

Canada États-Unis

1.877.899.SONY 1.800.222.SONY

Ne retournez pas le produit au magasin

2US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\010COVTOC_US.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Table of Contents

IMPORTANT NOTICE . . . . . . . . . . . . . . . . 2

Safety information . . . . . . . . . . . . . . . . . 2

Precautions . . . . . . . . . . . . . . . . . . . . . . . 5

Parts and Controls . . . . . . . . . . . . . . . .7

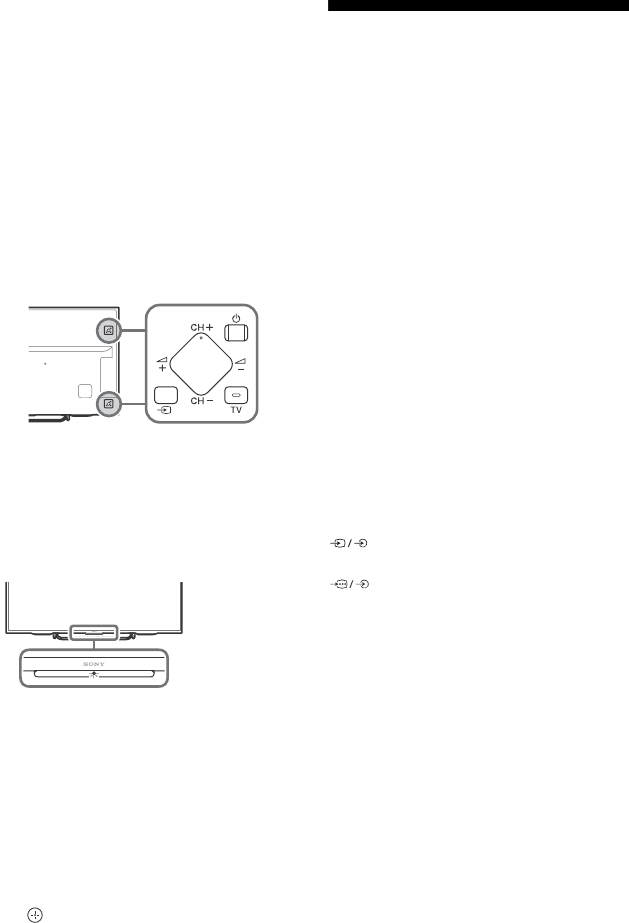

Controls and Indicators . . . . . . . . . . . . . 7

Inputs and Outputs . . . . . . . . . . . . . . . . 8

Using Remote Control . . . . . . . . . . . .10

Remote Control Parts Description. . . . 10

Connecting the TV . . . . . . . . . . . . . . . 12

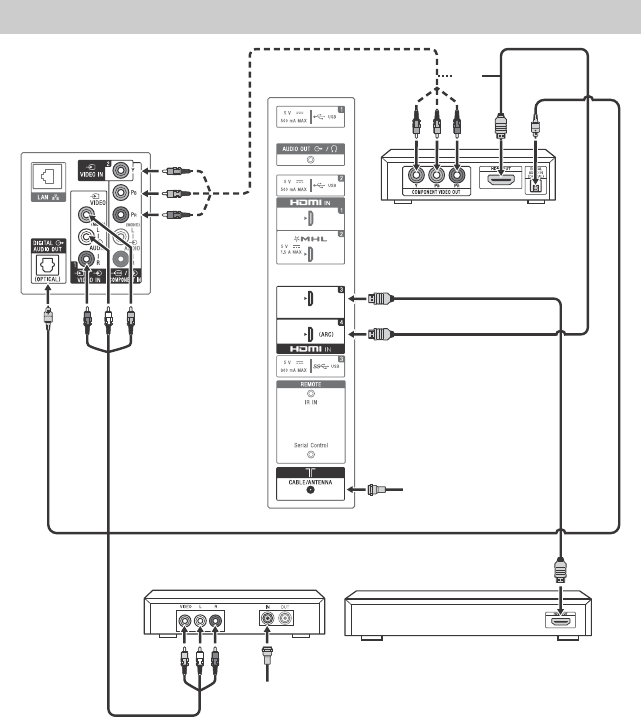

Showing a Set Top Box with HDMI

connection . . . . . . . . . . . . . . . . . . . . . . 12

Showing a Set Top Box with

Component connection . . . . . . . . . . . . 12

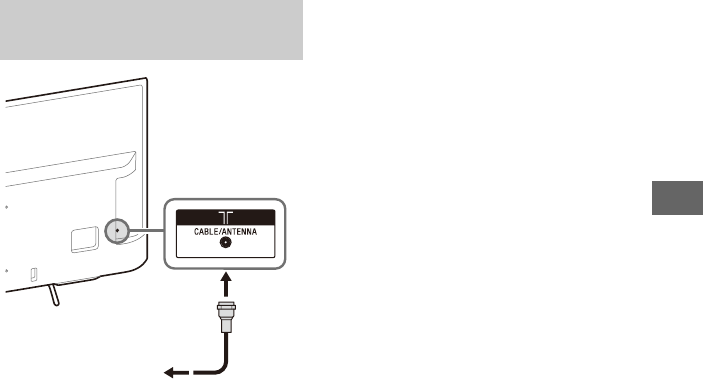

Cable System or VHF/UHF Antenna

System. . . . . . . . . . . . . . . . . . . . . . . . . . 13

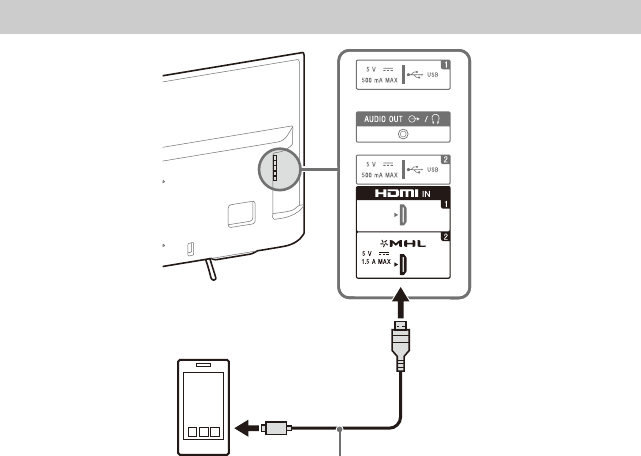

Connecting MHL Device. . . . . . . . . . . . 14

Showing HD BRAVIA® Sync™ Basic

Connection . . . . . . . . . . . . . . . . . . . . . . 15

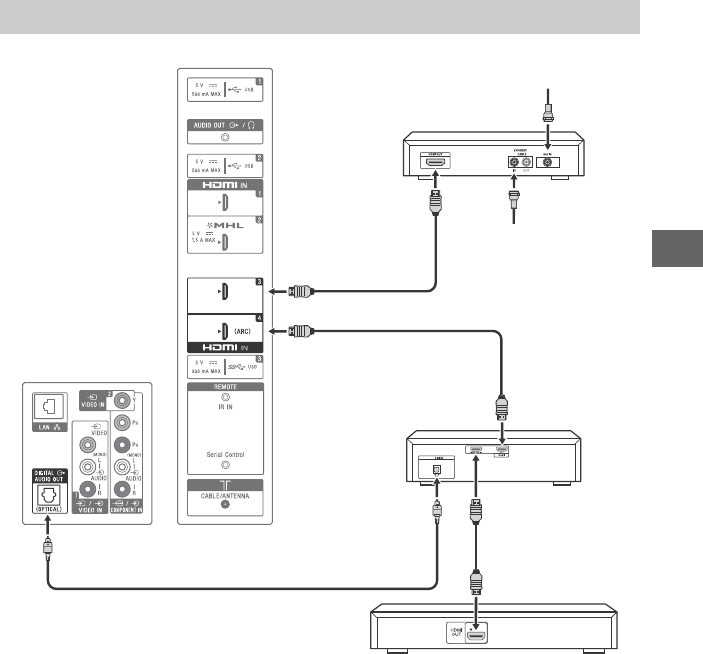

Showing HD Basic Connection with

Home Theater System . . . . . . . . . . . . . 16

Showing PC Connection with SD VCR/

DVD . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Installing the TV to the Wall . . . . . . .18

Detaching the Table-Top Stand from

the TV. . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Installing the TV against a wall or

enclosed area . . . . . . . . . . . . . . . . . . .19

Troubleshooting. . . . . . . . . . . . . . . . 20

Troubles and Solutions . . . . . . . . . . . . 20

Specifications . . . . . . . . . . . . . . . . . . . 21

Introduction

Thank you for choosing this Sony product.

Before operating the TV, please read this manual

thoroughly and retain it for future reference.

Note

• Images and illustrations used in Startup Guide and this

manual are for reference only and may differ from actual

product appearance.

Location of the identification label

Labels for the Model No. and Power Supply rating are

located on the rear of the TV.

CAUTION

To prevent electric shock and blade exposure, do not use

this AC plug with an extension cord, receptacle or other

outlet unless the blades can be fully inserted.

• Operate the TV only on 110 - 240 V AC (U.S.A./Canada 120

V AC)

The 65” class has a 64.5 inch

(163.9 cm) viewable image size,

55” class has a 54.6 inch

(138.8 cm) viewable image size

and 49” class has a 48.5 inch

(123.2 cm) viewable image size

(measured diagonally).

IMPORTANT NOTICE

Owner’s Record

The model and serial numbers are located at the side

and rear of the TV. Record these numbers in the spaces

provided below. Refer to them whenever you call upon

your Sony dealer regarding this TV.

Model Name

Serial No.

Safety information

Declaration of Conformity

Trade Name: SONY

Model: XBR-65X810C / XBR-55X810C / XBR-49X800C

Responsible Party: Sony Electronics Inc.

Address: 16535 Via Esprillo,

San Diego, CA 92127 U.S.A.

Telephone Number: 858-942-2230

This device complies with part 15 of the FCC rules.

Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) this device must accept any interference received,

including interference that may cause undesired

operation.

3US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\010COVTOC_US.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

FCC Related Information

This equipment has been tested and found to comply with

the limits for a Class B digital device, pursuant to Part 15 of

the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a

residential installation. This equipment generates, uses and

can radiate radio frequency energy and, if not installed and

used in accordance with the instructions, may cause

harmful interference to radio communications. However,

there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful

interference to radio or television reception, which can be

determined by turning the equipment off and on, the user

is encouraged to try to correct the interference by one or

more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and

receiver.

• Connect the equipment into an outlet on a circuit

different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician

for help.

Safety and Regulatory

This device complies with Industry Canada’s licence-

exempt RSSs. Operation is subject to the following two

conditions:

(1) This device may not cause interference; and

(2) This device must accept any interference, including

interference that may cause undesired operation of the

device.

To prevent radio interference to the licensed service, this

device is intended to be operated indoors and away from

windows to provide maximum shielding. Equipment (or its

transmit antenna) that is installed outdoors is subject to

licensing.

Only use Wireless LAN indoors when using it with IEEE

802.11a (5 GHz).

This equipment complies with FCC/IC radiation exposure

limits set forth for an uncontrolled environment and meets

the FCC radio frequency (RF) Exposure Guidelines and RSS-

102 of the IC radio frequency (RF) Exposure rules. This

equipment should be installed and operated keeping the

radiator at least 20 cm or more away from person's body

(excluding extremities: hands, wrists, feet and ankles).

This device and its antenna(s) must not be co-located or

operating with any other antenna or transmitter except

Grant condition.

Note

This television includes a QAM demodulator which should

allow you to receive unscrambled digital cable television

programming via subscription service to a cable service

provider. Availability of digital cable television

programming in your area depends on the type of

programming and signal provided by your cable service

provider.

WARNING

Never place a television set in an unstable location. A

television set may fall, causing serious personal injury or

death. Many injuries, particularly to children, can be

avoided by taking simple precautions such as:

Using cabinets or stands recommended by the

manufacturer of the television set.

Only using furniture that can safely support the

television set.

Ensuring the television set is not overhanging the edge

of the supporting furniture.

Not placing the television set on tall furniture (for

example, cupboards or bookcases) without anchoring

both the furniture and the television set to a suitable

support.

Not placing the television set on cloth or other materials

that may be located between the television set and

supporting furniture.

Educating children about the dangers of climbing on

furniture to reach the television set or its controls.

If your existing television set is being retained and

relocated, the same considerations as above should be

applied.

Before setting up your TV

Some TV models are packaged with a detached Table-Top

Stand so you can mount your TV to a wall right away. See

page 18 (Installing the TV to the Wall) if you want to mount

the TV to a wall. If you are not mounting the TV to a wall,

you will need to attach the Table-Top Stand. You will need a

Phillips screwdriver (not supplied) and the supplied screws

to complete the task. Look for the Startup Guide.

Be sure to consider the following while setting up your TV:

• Disconnect all cables when carrying the TV.

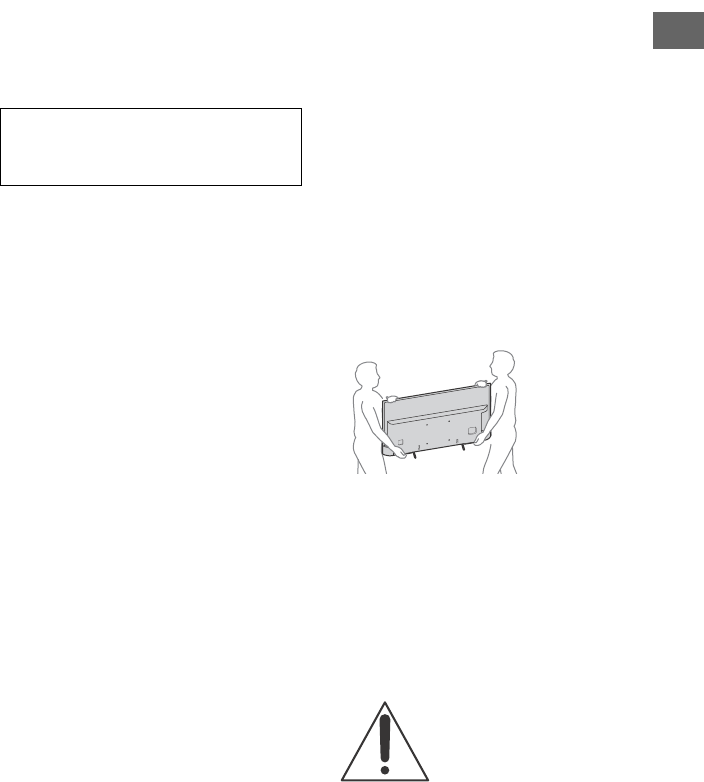

• Carry the TV with the adequate number of people; larger

size TVs require two or more people.

• Correct hand placement while carrying the TV is very

important for safety and to avoid damage.

• Ensure your TV has adequate ventilation, see page 19.

• For best picture quality, do not expose the screen to direct

illumination or sunlight.

• Avoid installing the TV in a room with reflective wall and

floor materials.

• Avoid moving the TV from a cold area to a warm area.

Sudden room temperature changes may cause moisture

condensation. This may cause the TV to show poor

picture and/or poor color. Should this occur, allow

moisture to evaporate completely before powering the TV

on.

Securing the TV

Sony strongly recommends taking

measures to prevent the TV from

toppling over.

Unsecured TVs may topple and result

in property damage, serious bodily

injury or even death.

Preventing the TV from Toppling

• Secure the TV to a wall and/or stand.

• Do not allow children to play or climb on furniture and TV

sets.

• Avoid placing or hanging items on the TV.

• Never install the TV on:

slippery, unstable and/or uneven surfaces.

furniture that can easily be used as steps, such as a

chest of drawers.

• Install the TV where it cannot be pulled, pushed, or

knocked over.

• Route all AC power cords and connecting cables so that

they are not accessible to curious children.

Pursuant to FCC regulations, you are cautioned that any

changes or modifications not expressly approved in this

manual could void your authority to operate this

equipment.

4US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\010COVTOC_US.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Recommended Measures to Secure the

Consider the following measures when securing your TV to

a Stand (not supplied).

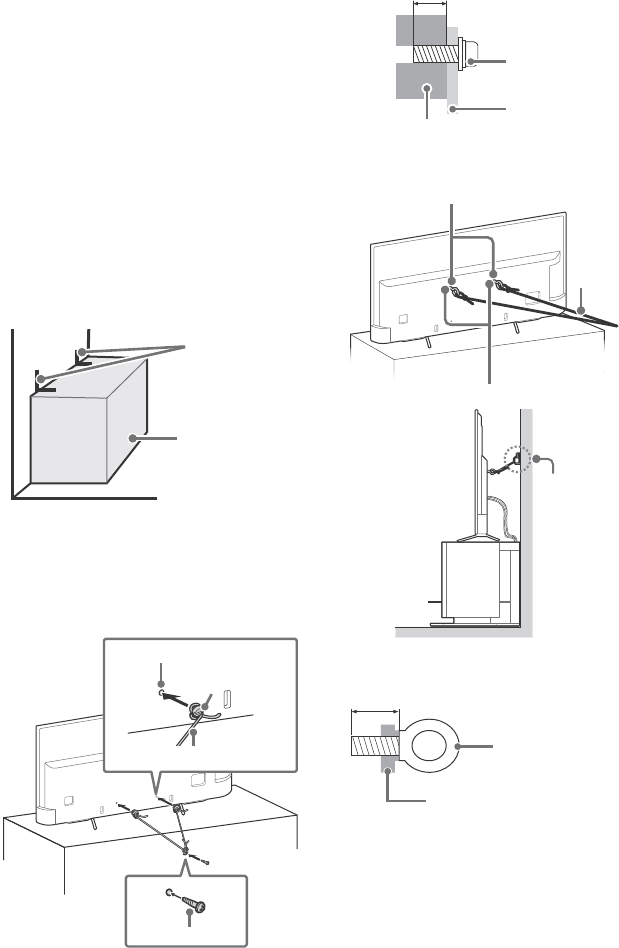

1Secure the Stand for the TV.

Make sure the Stand can adequately support the weight

of the TV. Use two angle braces (not supplied) to secure

the stand. For each angle brace use the appropriate

hardware to:

• Attach one side of the angle brace to the wall stud.

• Attach the other side to the Stand.

2Secure the TV to the Stand.

Use the optional hardware listed as follows (not

supplied):

• M6 machine screw (screwed into the TV’s rear cover)

• A screw or similar (attach it to the Stand)

• Rope or chain (strong enough to support the weight of

the TV). Make sure that there is no excess slack in the

rope or chain.

The length of the M6 machine screw differs depending

on the rope or chain diameter. Please see below

illustration.

3Anchor the TV to the wall by using bolts, wall anchor and

chain (or rope).

Please see below illustration for M6 eye bolt length.

Note

• Your TV is shipped with screws attached to the rear of the

TV depending on the TV model. (They are fastened in the

screw holes for wall mounting.) Be sure to remove the

upper two screws prior to anchoring the TV to a wall.

• Securing the TV to the stand without securing the TV and

the stand to the wall provides minimum protection

against the TV toppling over. For further protection, be

sure to follow the three measures recommended.

Angle brace

(not supplied)

Stand

Screw hole on the rear cover

M6 machine screw

(not supplied)

Rope or chain (not supplied)

Screw (not supplied)

8 - 12 mm

Screw M6

TV’s rear cover

Rope or chain

M6 eye bolts (not supplied)

Wall-mount holes

Rope or

chain (not

supplied)

Wall-anchor

(not supplied)

8 - 12 mm

M6 eye bolt

TV’s rear cover

5US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\010COVTOC_US.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

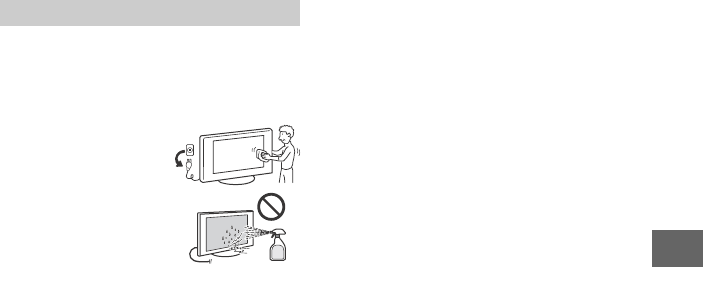

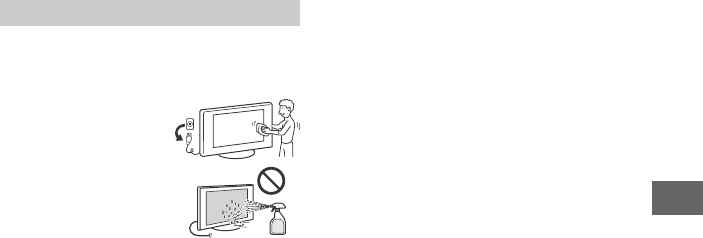

How to care for your BRAVIA TV

Safety is very important. Please read and follow the safety

documentation (Safety Booklet) separately provided.

Unplug the TV and other

connected equipment from

the wall outlet before you

begin cleaning your TV.

• Wipe the LCD screen gently

with a soft cloth.

• Stubborn stains may be

removed with a cloth

slightly moistened with a

solution of mild soap and

warm water.

• If using a chemically

pretreated cloth, please follow the instruction provided

on the package.

• Never spray water or detergent directly on the TV set. It

may drip to the bottom of the screen or exterior parts and

enter the TV set, and may cause damage to the TV set.

• Never use strong solvents such as a thinner, alcohol or

benzine for cleaning.

• Do not plug in the TV into the wall outlet until the

moisture from cleaning has evaporated.

The TV should also be placed on a stable surface to prevent

it from toppling over (see page 3). If you have young

children or pets at home, check regularly to ensure the TV is

securely fastened.

Precautions

6US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\010COVTOC_US.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

The following chart shows the high-definition (HD) and standard-definition (SD) video formats supported by your BRAVIA TV

inputs.

*1 For details of supported formats, refer to the “Specifications” in this manual.

*2 For supported PC formats refer to the Help Guide.

The BRAVIA® 4K TV Experience

Thank you for choosing Sony! Your new BRAVIA® TV

opens the door to the “4K TV Experience.” This

document will help you get the most out of your TV.

Please take a moment to register your TV at:

U.S.A.: http://productregistration.sony.com

Canada: http://www.sony.ca/registration

Four Steps to a 4K TV Experience

Set, Source, Sound, and Setup.

1Set

Now that you have made the best selection in LED

backlit LCD TV technology, be sure to remove all of the

accessories from the packaging before setting up your

TV.

2Source

To experience the stunning detail of your BRAVIA TV,

you need access to HD programming.

• Upgrade your signal or content source to high-

definition (4K) by contacting your HD service provider.

• Bring the astonishing resolution of your Sony 4K Ultra

HD TV to life with Sony 4K Ultra HD Media Player. (The

availability depends on region)

• Receive over-the-air HD broadcasts with an HD-

quality antenna connected directly to the back of your

TV.

Visit http://www.antennaweb.org for more

information on antenna selection and setup.

• Discover the wealth of entertainment now available

on super-high resolution Blu-ray Disc™ player and

other Sony HD equipment.

3Sound

Complete the high-definition experience with a BRAVIA

Sync™ surround sound system or A/V receiver from

Sony.

4Setup

Install your TV and connect your sources. See page 12

for sample connection diagrams. To help assure the

highest quality for your 4K experience, use Sony HDMI

(High-Definition Multimedia Interface) cables.

To learn more about 4K TV, visit:

U.S.A.: http://www.sony.com/HDTV

Canada: http://www.sony.ca/hdtv

This TV displays all video input signals in a resolution of 3,840 dots × 2,160 lines.

INPUT VIDEO AUDIO SUPPORTED FORMATS

4K*1

1080/

24p/30p

1080p*11080i

720/

24p/30p

720p*1480p 480i PC*2

4K/

HDMI

COMPONENT

Audio L/R

SD VIDEO Composite

video

connection

Audio L/R

7US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\020PAT_US.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Parts and Controls

Remote Control sensor* / Light

sensor* / Illumination LED

The illumination LED lights up or blinks

according to the status of the TV.

•White

When turning on the TV/picture off

mode/software update, etc.

•Cyan

When connecting with a mobile

device wirelessly.

•Amber

Timer is set.

 (Power)

CH +/- (Channel)

 +/- (Volume)

TV

Switch to a TV channel or input from

other applications.

 (Input select)

Display and select the input source.

* Do not place anything near the sensor.

Controls and Indicators

XBR-55X810C / 49X800C

XBR-65X810C

8US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\020PAT_US.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

 LAN

 DIGITAL AUDIO OUT (OPTICAL)

/ VIDEO IN 1

For a composite connection*.

 VIDEO IN 2, /

COMPONENT IN

• For a composite connection:

Use VIDEO IN 2, and  (L/R) of

/ COMPONENT IN*.

• For a component connection:

Use Y, PB, PR, and  (L/R).

 (USB 1/2), (USB 3)

• Connecting a large USB device may

interfere with other connected

devices beside it.

• When connecting a large USB device,

connect to the USB 1 jack.

AUDIO OUT /

• To listen to the TV's sound through

the connected equipment, press

HOME. Select [Settings]  [Sound]

 [Headphone/Audio out] and then

select the desired item.

HDMI IN 1/3/4

• If connecting a digital audio system

that is compatible with Audio Return

Channel (ARC) technology, use HDMI

IN 4. If not, an additional connection

with DIGITAL AUDIO OUT (OPTICAL) is

necessary.

HDMI IN 2/MHL

• You can connect your MHL (Mobile

High-definition Link) device using an

HD quality MHL cable.

Inputs and Outputs

9US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\020PAT_US.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

REMOTE IR IN

REMOTE Serial Control

• These jacks are for receiving the

external control signal. Enables

extended control of the TV using

RS232C via the IR IN and Serial Control

jacks.

IR IN : connect to the IR out terminal

of the home controller.

Serial Control : connect to the RS232C

terminal of the home controller.

• Take care to not connect to

headphones or an external audio

system.

• If [RS232C control] is set to [On],

[BRAVIA Sync settings] is not

available.

 CABLE/ANTENNA

Connect to your cable or antenna.

* When connecting mono equipment, connect to

the L (MONO) audio jack.

10US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\020PAT_US.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Using Remote Control

INPUT

Display and select the input source.

POWER/

Turn on or turn off the TV (standby

mode).

SYNC MENU

Display the BRAVIA Sync Menu.

(Twin picture/PIP)*1*2

Display two pictures simultaneously.

Number buttons

Use with the 0-9 buttons to select

digital channels.

PIC OFF

Turn the picture off, while sound

remains on.

Color buttons

Execute correspondent function at that

time.

DISPLAY

Display information about the channel/

program/input you are viewing.

NETFLIX

Access the “NETFLIX” online service.

HELP

Display Help Menu.

ACTION MENU

Display a list of contextual functions.

Switch to a TV channel or input from

other applications.

GUIDE*1

Display the digital program guide.

BACK

Return to previous screen.

HOME

Display the TV Home Menu.

DISCOVER

Bring up the Content Bar to search for

content.

//// (Item select/Enter)

VOL +/– (Volume)

Adjust the volume.

JUMP

Jump back and forth between two

channels or inputs. The TV alternates

between the current channel or input

and the last channel or input that was

selected.

MUTING

Mute the sound. Press again to restore

the sound.

CH +/–

Select the channel.

Remote Control Parts Description

IR (infrared) Remote Control

11US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\020PAT_US.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

AUDIO

Change the language for the program

currently being viewed.

CC/SUBTITLE

Turn subtitles on or off (when the

feature is available).

//////

Operate media contents on TV and

connected BRAVIA Sync-compatible

device.

WIDE

Change the screen format.

FOOTBALL

Turn Live Football Mode on or off (when

the feature is available).

*1 The location, availability and function of

remote control button may vary depending on

your country/region/TV model.

*2 Twin Picture function will be available when

software is updated, please call Sony Customer

Support number on cover page for specific

date. You will receive Twin Picture function

automatically as a network software upgrade.

Make sure your TV is connected to the Internet.

If you do not have a network connection, you

will be able to download the software from the

Sony support website using your PC. For

details on how to upgrade, please visit the

Sony support website.

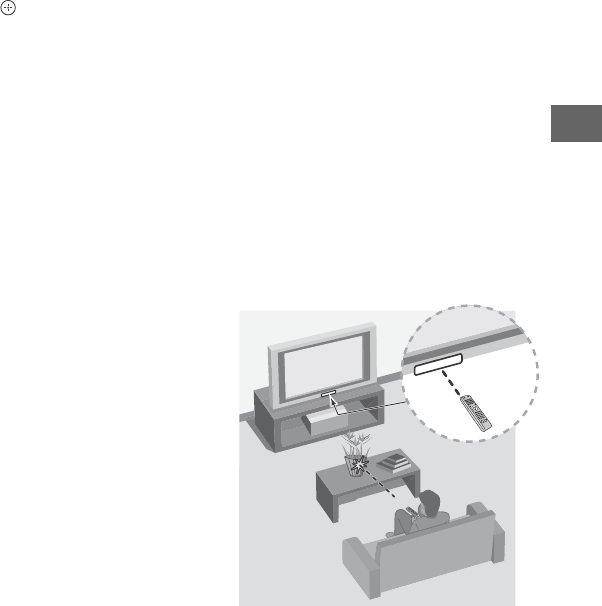

Guidelines for IR Remote Control

• Point your remote control directly at

the IR sensor located on your TV.

• Make sure that no objects are blocking

the path between the remote control

and the IR sensor on your TV.

• Fluorescent lamps can interfere with

your remote control; try turning off the

fluorescent lamps.

• If you are having problems with the

remote control, reinsert or replace your

batteries and make sure that they are

correctly inserted.

12US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\030ADD_US.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

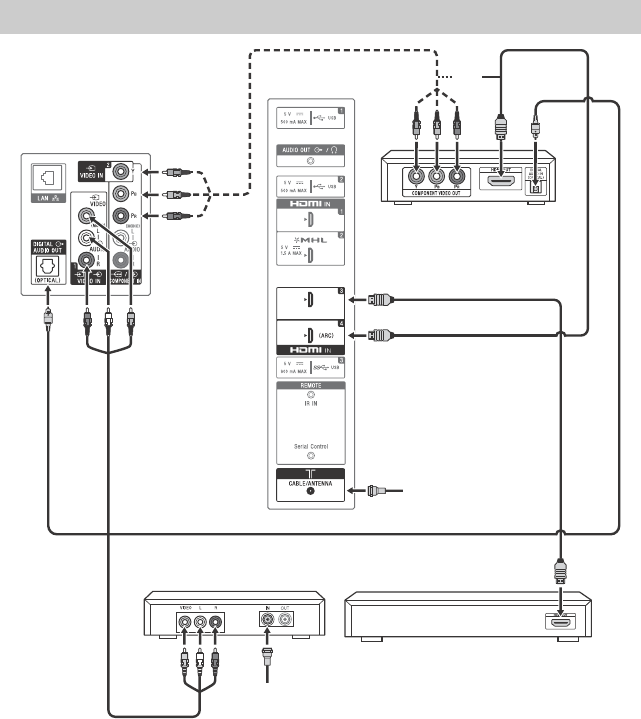

Connecting the TV

For more information on connections, refer

to the Help Guide.

Note

• When connecting the cable to the Cable/

Antenna, input finger tighten only, over

tightening the connection can damage the TV.

• To select an input device connected to the TV,

press INPUT.

Recommendation for an F type plug

Projection of the inner wire from the

connection part must be less than 1.5 mm.

Showing a Set Top Box with HDMI

connection

(Reference drawing for an F type plug)

1.5 mm max.

7 mm max.

Set Top Box

Showing a Set Top Box with

Component connection

Set Top Box

13US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\030ADD_US.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Cable System or VHF/UHF Antenna

System

Cable/Antenna

14US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\030ADD_US.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

The TV simultaneously charges the MHL-compatible connected device while playing photo/

music/video files. You can use the TV remote control to control the connected MHL-

compatible device.

Note

• If [Charge MHL during power off] is set to [On], you can continue charging the MHL-compatible device

even when the TV is in standby mode.

• Use authorized MHL 3 CABLE with MHL logo for 4K smartphone or mobile devices.

Connecting MHL Device

Use authorized MHL CABLE

with MHL logo (not supplied)

MHL device

15US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\030ADD_US.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

*1Signifies a BRAVIA Sync capable device.

*2The optical connection is only needed for A/V receivers that do not support ARC (Audio

Return Channel).

Set the speaker settings to audio out, press HOME, then select [Settings]  [Sound] 

[Speakers]  [Audio system].

Set the HDMI CEC settings on the TV and AV receiver to allow for system audio control for

ARC connections.

Showing HD BRAVIA® Sync™ Basic Connection

*1Side Panel

*1Blu-ray Disc player

*1HD Cable Box or

HD Satellite Receiver

*1A/V Receiver

SAT (Dish)

Cable/Antenna

*2Optical Connection

Rear of TV

16US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\030ADD_US.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

* The optical connection is only needed for home theater system that do not support ARC

(Audio Return Channel) when connecting with HDMI.

Set the speaker settings to audio out, press HOME, then select [Settings]  [Sound] 

[Speakers]  [Audio system].

Set the HDMI CEC settings on the TV and AV receiver to allow for system audio control for

ARC connections.

Showing HD Basic Connection with Home Theater System

Cable/Antenna

Blu-ray Disc player/

DVD player

SD Cable Box or

SD Satellite Receiver

Cable/SAT (Dish)

Home Theater System

*Optical Connection

Rear of TV

Side Panel or

17US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\030ADD_US.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

* DVI does not support audio signals. Connect the audio output of the PC to the PC speakers

or an A/V receiver to listen to sound from the PC.

Showing PC Connection with SD VCR/DVD

Rear of TV

DVD

VCR

Splitter

Cable/Antenna

VCR/DVD

Combo

Notebook PC

*DVI

Side Panel

18US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\030ADD_US.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Installing the TV to the Wall

This TV’s instruction manual only shows the steps on preparing the installation of the TV

before installing to the wall.

Your TV can be mounted on a wall using a Wall-Mount Bracket (not supplied) out of the box

as packaged. If the Table-Top Stand is attached to the TV, the TV may require detaching the

Table-Top Stand; see page 18 (Detaching the Table-Top Stand from the TV).

Prepare the TV for the Wall-Mount Bracket before making cable connections.

For product protection and safety reasons, Sony strongly recommends that installation of

your TV on the wall be performed by qualified professionals. Do not attempt to install it

yourself.

• Follow the instruction guide provided with the Wall-Mount Bracket for your model.

Sufficient expertise is required in installing this TV, especially to determine the

strength of the wall for withstanding the TV’s weight.

• The length of the screw for Wall-Mount Bracket differs depending on the Wall-Mount

Bracket thickness. Please see below illustration.

• Be sure to store the unused screws and Table-Top Stand in a safe place until you are

ready to attach the Table-Top Stand. Keep the screws away from small children.

Note

• Read the supplied Safety Booklet for additional safety information.

To detach the Table-Top Stand from the TV, remove the screws .

Note

• Do not remove the Table-Top Stand for any reason other than to install corresponding accessories on the

TV.

• Be sure the TV is vertical before turning on. To avoid uneven picture uniformity do not power on the TV

with the LCD panel facing down.

• When attaching the Table-Top Stand again, be sure to fasten the screws (previously removed) to the

original holes on the rear of the TV.

Detaching the Table-Top Stand from the TV

Wall-Mount Bracket

Screw

8 mm - 12 mm

TV’s rear cover

19US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\030ADD_US.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Installing the TV against a wall or enclosed area

Make sure that your TV has adequate ventilation. Allow enough space around the TV as

shown in the illustration.

Note

• Inadequate ventilation can lead to overheating of the TV and may cause damage to your TV or cause a

fire.

Leave at least this much space around the set.

Installed with stand

4 inches

11 7/8 inches

(30 cm)

4 inches 2 3/8 inches

(10 cm) (10 cm) (6 cm)

Installed on the wall

Leave at least this much space around the set.

4 inches

4 inches (10 cm)

4 inches

11 7/8 inches

(30 cm)

(10 cm) (10 cm)

Never install the TV set as follows:

Air circulation is blocked. Air circulation is blocked.

Wall Wall

20US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\040TRO_US.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Troubleshooting

In order to keep your TV software up-to-

date, it is necessary to download the latest

software information via the digital

broadcasting system or internet and to

update the software. Select [Update Now]

to start a software update. The illumination

LED flashes white while the software is

updating. Do not unplug the AC power cord

during the software update. If you do, the

software update may not finish completely,

and it may cause a software malfunction.

Software updates can take up to 30

minutes. If you do not wish to update the

software automatically, press HOME and

select [Help]  [System software update]

 [Automatic software download]  [Off].

When you plug in TV, the TV may not be

able to turn on for a while even if you press

the power button on the remote control or

the TV, because it takes time to initialize the

system. Wait for about one minute, then

operate it again.

When you turn on by pressing the power

button on the remote control or the TV, it

takes some time to turn on the illumination

LED and for the remote control to be

functional.

When the illumination LED is flashing red,

count how many times it flashes (interval

time is three seconds).

If the illumination LED flashes red, reset the

TV by disconnecting the AC power cord for

two minutes, then turn on the TV.

If the problem persists, contact Sony

Customer Support (information provided

on the front cover) with the number of

times the illumination LED flashes red

(interval time is three seconds). Disconnect

the AC power cord, and contact Sony

Customer Support.

When the illumination LED is not

flashing, check the items as follows.

You can also refer to [Troubleshooting] in

the Help Guide or perform self-diagnosis by

selecting [Help]  [Self diagnostics]. If the

problem persists, contact Sony Customer

Support (information provided on the front

cover).

Troubles and Solutions

There is no picture (screen is dark) and no

sound.

Check the cable/antenna connection.

Connect the TV to AC power, and press the

 button on the TV or POWER button on the

remote control.

Some programs cannot be tuned.

Check the cable/antenna connection.

The remote control does not function.

Replace the batteries.

The Parental lock password has been

forgotten.

Enter 4357 for the PIN code. (PIN code 4357 is

always accepted.)

The TV and its surroundings become

warm.

When the TV is used for an extended period

of time, the TV and its surroundings may

become warm to the touch. This is not a

malfunction of the TV.

How to reset the TV to factory settings

Turn on the TV. You can reset the TV to

factory settings by pressing HOME, then

select [Settings]  [Storage & reset] 

[Factory data reset].

WARNING: The reset will clear all of your

customized settings including the [Parental

lock] setting.

For security purposes, be sure to remove all

personal and account information before

discarding, selling or passing your TV to

someone else by: unlinking/unregistering,

signing out of and deactivating all network

services as well as factory reset the TV.

Frozen audio or video, a blank screen, or

the TV does not respond to TV or remote

control buttons.

Perform a simple reset of the TV by

unplugging the AC power cord for two

minutes, then plug it in again.

21US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\040TRO_US.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

The , CH+/–,  +/–,  and TV buttons

cannot be located on the TV.

See below illustration for location of the

buttons on the TV.

The illumination LED is turned on.

If you do not wish to light up the illumination

LED, you can turn it off.

Press HOME, then select [Settings] 

[Illumination LED]  [Off].

Cannot connect to a wireless router by

WPS (Wi-Fi Protected Setup).

If you use WEP security, select [Easy] 

[Wi-Fi]  [Connect by scan list]. Then, select

the network name (SSID) you want to

connect.

Cannot find the required network name

in network setup.

Select [[Manual entry]] and press to enter

network name.

Specifications

System

Television system

NTSC: American TV standard

ATSC (8VSB terrestrial): ATSC compliant 8VSB

QAM on cable: ANSI/SCTE 07 2000 (Does not

include CableCARD functionality)

Channel coverage

Analog terrestrial: 2 - 69 / Digital terrestrial:

2 - 69

Analog Cable: 1 - 135 / Digital Cable: 1 - 135

Panel system

LCD (Liquid Crystal Display) Panel, LED

Backlight

Speaker output

10 W + 10 W

Wireless technology

Protocol IEEE802.11ac/a/b/g/n

Bluetooth Version 4.1

Input/Output jacks

CABLE/ANTENNA

75-ohm external terminal for RF inputs

VIDEO IN 1

Video / Audio input (phono jacks)

COMPONENT IN

YPBPR (Component Video): 1080p (60 Hz),

1080i (60 Hz), 720p (60 Hz), 480p, 480i

Audio input (phono jacks)

VIDEO IN 2

Video input (common phono pin with Y

input)

HDMI IN 1/2/3/4 (Support 4K resolution)

Video:

4096 × 2160p (30, 60 Hz)*1, *2, 4096 × 2160p

(24 Hz)*2, 3840 × 2160p (60 Hz)*1,

3840 × 2160p (24, 30 Hz), 1080p (30, 60 Hz),

1080/24p, 1080i (60 Hz), 720p (30, 60 Hz),

720/24p, 480p, 480i, PC Formats

*1YCbCr 4:2:0 / 8bit only

*23840x2160p is displayed when

4096x2160p is input

Audio: 5.1 channel linear PCM: 32, 44.1, 48,

88.2, 96, 176.4 and 192 kHz, 16, 20 and 24

bits, Dolby Digital and DTS

ARC (Audio Return Channel) (HDMI IN 4 only)

Rear of TV

XBR-55X810C/

49X800C

XBR-65X810C

22US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\040TRO_US.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

MHL (HDMI IN 2)

Video:

4096 × 2160p (24 Hz)*, 3840 × 2160p (24,

30 Hz), 1080p (30, 60 Hz), 1080/24p, 1080i

(60 Hz), 720p (30, 60 Hz), 720/24p, 480p,

480i

* 3840 × 2160p is displayed when 4096 ×

2160p is input

Audio: 5.1 channel linear PCM: 32, 44.1, 48,

88.2, 96, 176.4 and 192 kHz, 16, 20 and

24 bits, Dolby Digital and DTS

DIGITAL AUDIO OUT (OPTICAL)

Digital optical jack (Two channel linear PCM,

Dolby Digital, DTS)

AUDIO OUT / (Stereo mini jack)

Headphone, Audio output, Subwoofer

1, 2, 3

USB port 1 and 2 support High Speed USB

(USB2.0).

USB port 3 supports Super Speed USB

(USB3.0).

LAN

10BASE-T/100BASE-TX connector

(Connection speed may differ depending on

the network environment. 10BASE-T/

100BASE-TX communication rate and

communication quality are not guaranteed

for this TV.)

Home Network

Refer to the Help Guide for supported

formats.

REMOTE

RS232C, Serial Control mini jack; IR IN mini

jack.

These jacks are for receiving the external

control signal.

Others

Optional accessories

Touchpad Remote Control: RMF-TX100U

Wireless Subwoofer: SWF-BR100

MHL Cable: DLC-MC20

4K Media Player: FMP-X10 (U.S.A. only)

Operating temperature

32 ºF – 104 ºF (0 ºC – 40 ºC)

Power and others

Power requirement

110 V - 240 V AC, 50/60 Hz (U.S.A./Canada

120 V AC, 60 Hz)

Power consumption

in use

XBR-65X810C: 225 W

XBR-55X810C: 196 W

XBR-49X800C: 160 W

in standby*

Less than 0.5 W with 120 V AC and less than

0.5 W with 240 V AC

Screen size (inches measured diagonally)

(Approx.)

XBR-65X810C: 64.5 inches (65” class)

XBR-55X810C: 54.6 inches (55” class)

XBR-49X800C: 48.5 inches (49” class)

Display resolution

3,840 dots (horizontal) × 2,160 lines (vertical)

Output Rating

USB 1

5 V, , 500 mA MAX

USB 2

5 V, , 500 mA MAX

USB 3

5 V, , 900 mA MAX

MHL (HDMI IN 2)

5V, 1.5 A MAX

* Standby power consumption will Increase

when network connected.

Dimensions (Approx.)

with stand

XBR-65X810C: 1,463 × 901 × 306 mm / 57 5/8

× 35 1/2 × 12 1/8 inches

XBR-55X810C: 1,245 × 770 × 246 mm / 49 1/8

× 30 3/8 × 9 3/4 inches

XBR-49X800C: 1,107 × 691 × 246 mm / 43 5/8

× 27 1/4 × 9 3/4 inches

without stand

XBR-65X810C: 1,463 × 852 × 81 mm / 57 5/8 ×

33 5/8 × 3 1/4 inches

XBR-55X810C: 1,245 × 730 × 80 mm / 49 1/8 ×

28 3/4 × 3 1/4 inches

XBR-49X800C: 1,107 × 651 × 80 mm / 43 5/8 ×

25 3/4 × 3 1/4 inches

wall-mount hole pattern

300 × 300 mm (XBR-65X810C / 55810C)

200 × 300 mm (XBR-49X800C)

wall-mount screw size (mm)

M6 (length: see diagram on page 18.)

Mass (Approx.)

with stand

XBR-65X810C: 23.3 kg / 51.4 lb.

XBR-55X810C: 18.4 kg / 40.6 lb.

XBR-49X800C: 14.3 kg / 31.5 lb.

without stand

XBR-65X810C: 21.8 kg / 48.1 lb.

XBR-55X810C: 17.3 kg / 38.2 lb.

XBR-49X800C: 13.2 kg / 29.1 lb.

23US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\040TRO_US.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Note

• Optional accessories availability depends on

countries/region/TV model/stock.

• Design and specifications are subject to change

without notice.

• This TV set incorporates MHL 3.

Licensing Information

• The terms HDMI and HDMI High-

Definition Multimedia Interface, and

the HDMI Logo are trademarks or

registered trademarks of HDMI

Licensing LLC in the United States and

other countries.

• Manufactured under license from

Dolby Laboratories. Dolby, Dolby

Audio, and the double-D symbol are

trademarks of Dolby Laboratories.

•“BRAVIA” and , Motionflow,

and are trademarks or registered

marks of Sony Corporation.

• Gracenote, Gracenote eyeQ, Gracenote

VideoID, Gracenote Video Explore,

Gracenote MusicID, the Gracenote logo

and logotype, and the “Powered by

Gracenote” logo are either registered

trademarks or trademarks of

Gracenote in the United States and/or

other countries.

•Opera® Devices SDK from Opera

Opera Software ASA. All rights

reserved.

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi

Protected Setup and Wi-Fi CERTIFIED

Logo are trademarks or registered

trademarks of Wi-Fi Alliance.

• MHL, Mobile High-Definition Link and

the MHL Logo are trademarks or

registered trademarks of MHL

Licensing, LLC.

• For DTS patents, see

http://patents.dts.com. Manufactured

under license from DTS, Inc. DTS, the

Symbol, & DTS and the Symbol

together are registered trademarks,

and DTS Digital Surround is a

trademark of DTS, Inc. © DTS, Inc. All

Rights Reserved.

• Designed with UEI Technology™ Under

License from Universal Electronics Inc.

Portions © UEI 2000 - 2014

• The Bluetooth® word mark and logos

are owned by the Bluetooth SIG, Inc.

and any use of such marks by Sony

Corporation is under license. Other

trademarks and trade names are those

of their respective owners.

• TUXERA is a registered trademark of

Tuxera Inc. in the US and other

countries.

• USB-IF SuperSpeed USB Trident logo is

a registered trademark of USB

Implementers Forum, Inc.

24US

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\040TRO_US.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

2FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\010COVTOC_FR.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Table des matières

AVIS IMPORTANT. . . . . . . . . . . . . . . . . . . 2

Consignes de sécurité . . . . . . . . . . . . . . 2

Précautions . . . . . . . . . . . . . . . . . . . . . . . 5

Pièces et commandes . . . . . . . . . . . . .7

Commandes et indicateurs . . . . . . . . . . 7

Entrées et sorties . . . . . . . . . . . . . . . . . . 8

Utilisation de la télécommande . . . .10

Description des pièces de la

télécommande . . . . . . . . . . . . . . . . . . . 10

Raccorder le téléviseur . . . . . . . . . . . 12

Illustration d’un décodeur avec

connexion HDMI . . . . . . . . . . . . . . . . . . 12

Illustré avec un décodeur avec la

connexion Component. . . . . . . . . . . . . 13

Système de câblodistribution ou

d’antenne VHF/UHF . . . . . . . . . . . . . . . 13

Raccordement d’un appareil MHL. . . . 14

Illustré avec une connexion HD

BRAVIA® Sync™ de base . . . . . . . . . . . 15

Illustré avec une connexion HD de

base avec un système de cinéma-

maison. . . . . . . . . . . . . . . . . . . . . . . . . . 16

llustré avec la connexion à un

ordinateur avec un magnétoscope ou

lecteur DVD à définition standard. . . . 17

Fixer le téléviseur au mur . . . . . . . . .18

Démonter le support de table du

téléviseur. . . . . . . . . . . . . . . . . . . . . . . . 19

Installation du téléviseur contre un

mur ou dans un endroit fermé . . . . 20

Dépannage. . . . . . . . . . . . . . . . . . . . . 21

Problèmes et solutions . . . . . . . . . . . . 21

Spécifications . . . . . . . . . . . . . . . . . . .22

Introduction

Merci d’avoir choisi ce produit Sony.

Avant de faire fonctionner le téléviseur, lisez attentivement

ce manuel et conservez-le pour toute référence ultérieure.

Remarque

• Les images et illustrations utilisées dans le Manuel de

démarrage et ce manuel sont fournies uniquement à titre

de référence et peuvent différer de l’aspect réel du

produit.

Emplacement de l’étiquette

d’identification

Les étiquettes indiquant le numéro de modèle et les

caractéristiques nominales de l’alimentation du téléviseur

se trouvent à l’arrière du téléviseur.

ATTENTION

Pour prévenir les chocs électriques et l’exposition des

broches, n’utilisez pas cette fiche CA avec une rallonge, une

prise de courant ou une autre sortie de courant, sauf si les

broches peuvent être insérées jusqu’au fond.

• Faites uniquement fonctionner le téléviseur sur un

courant de 110 - 240 V CA. (États-Unis/Canada 120 V CA)

La taille d’image visualisable de la

classe 65” est de 64,5 pouces

(163,9 cm), la taille d’image

visualisable de la classe 55” est de

54,6 pouces (138,8 cm) et la taille

d’image visualisable de la classe

49” est de 48,5 pouces (123,2 cm)

(mesurées en diagonale).

AVIS IMPORTANT

Fiche d’identification

Les numéros de modèle et de série sont indiqués à

l’arrière et sur le côté du téléviseur. Inscrivez ces

numéros dans les espaces ci-dessous. Faites-y référence

chaque fois que vous appelez votre détaillant Sony au

sujet de ce téléviseur.

N° de modèle

N° de série

Consignes de sécurité

Déclaration de conformité

Appellation commerciale : SONY

Modèle: XBR-65X810C / XBR-55X810C / XBR-49X800C

Partie responsable: Sony Electronics Inc.

Adresse : 16535 Via Esprillo, San Diego, CA 92127 U.S.A.

Numéro de téléphone : 858-942-2230

Cet appareil est conforme à la section 15 des règlements

de la FCC. L’utilisation de ce dispositif est autorisée

seulement aux conditions suivantes :

(1) Cet appareil ne doit pas provoquer des interférences

gênantes; et (2) cet appareil doit pouvoir accepter les

interférences reçues, y compris les interférences

risquant de déclencher des opérations non désirées.

3FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\010COVTOC_FR.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

AVIS

Cet appareil a été soumis à l’essai et s’est avéré conforme

aux limites pour un appareil numérique de classe B,

conformément à la section 15 des règlements de la FCC. Ces

normes sont conçues pour assurer une protection

raisonnable contre les interférences nuisibles dans un

environnement résidentiel. Cet appareil génère, utilise et

peut émettre de l’énergie radioélectrique et, s’il n’est pas

installé ou utilisé selon les directives, peut causer des

interférences nuisibles aux communications radio.

Cependant, il n’existe aucune garantie que des

interférences ne se produiront pas dans une installation

particulière. Si ce matériel est source d’interférences

nuisibles pour la réception radio ou télévisée, ce qui peut

être déterminé en mettant l’appareil hors tension, puis sous

tension, il est recommandé de tenter d’éliminer ces

interférences en appliquant l’une ou plusieurs des mesures

suivantes :

• Réorienter ou déplacer l’antenne réceptrice.

• Éloigner l’appareil du récepteur.

• Brancher l’appareil dans une prise d’un circuit différent de

celui qui alimente le récepteur.

• Consulter le détaillant ou un technicien radio ou télévision

qualifié pour obtenir de l’aide.

Sécurité et réglementation

Le présent appareil est conforme aux CNR d’Industrie

Canada applicables aux appareils radio exempts de licence.

L’exploitation est autorisée aux deux conditions suivantes :

(1) l’appareil ne doit pas produire de brouillage;

(2) l’utilisateur de l’appareil doit accepter tout brouillage

radioélectrique subi, même si le brouillage est susceptible

d’en compromettre le fonctionnement.

Pour empêcher que cet appareil cause du brouillage au

service faisant l’objet d’une licence, il doit être utilisé à

l’intérieur et devrait être placé loin des fenêtres afin de

fournir un écran de blindage maximal. Si le matériel (ou son

antenne d’émission) est installé à l’extérieur, il doit faire

l’objet d’une licence.

Utilisez uniquement le LAN sans fil à l’intérieur lorsqu’il est

utilisé avec l’IEEE 802.11a (5 GHz).

Cet équipement est conforme aux limites d'exposition aux

rayonnements énoncées pour un environnement non

contrôlé et respecte les règles les radioélectriques (RF) de la

FCC lignes directrices d'exposition et d'exposition aux

fréquences radioélectriques (RF) CNR-102 de l'IC. Cet

équipement doit être installé et utilisé en gardant une

distance de 20 cm ou plus entre le radiateur et le corps

humain (à l'exception des extrémités : mains, poignets,

pieds et chevilles).

Cet appareil et sa ou ses antennes ne doivent pas être

placés à proximité d’autres antennes ou émetteurs ni

fonctionner avec eux, sauf autorisation spéciale.

Remarque

Ce téléviseur comporte un démodulateur QAM qui devrait

vous permettre de recevoir une programmation numérique

décodée de câblodistribution par le biais d’un service

d’abonnement auprès d’un câblodistributeur. La

disponibilité d’une programmation télévisée numérique

par câblodistribution dans votre région dépend du type de

programmation et de signal fournis par votre

câblodistributeur.

AVERTISSEMENT

Ne jamais poser le téléviseur à un endroit instable. Le

téléviseur pourrait tomber, entraînant de graves blessures

voir un décès. De nombreuses blessures, en particulier chez

les enfants, peuvent être évitées en prenant de simples

précautions, par exemple :

Utiliser des meubles ou supports recommandés par le

fabricant du téléviseur.

N’utiliser que des meubles capables de soutenir en toute

sécurité le téléviseur.

S’assurer que le téléviseur ne surplombe pas le bord du

meuble support.

Ne pas placer le téléviseur sur un meuble haut (tel qu’un

placard ou une bibliothèque) sans fixer le meuble et le

téléviseur à un support adapté.

Ne pas poser le téléviseur sur du tissu ou autre matière

placée par exemple entre le téléviseur et le meuble

support.

Informer les enfants des dangers liés à l’escalade des

meubles en vue d’atteindre le téléviseur ou les

commandes du téléviseur.

Avant d’installer votre téléviseur

Avec certains modèles de téléviseur, le support de table

n’est pas fixé afin de vous permettre de monter

directement le téléviseur au mur. Reportez-vous à la page

18 (Fixer le téléviseur au mur) si vous souhaitez installer ce

téléviseur au mur. Si vous ne comptez pas installer le

téléviseur au mur, vous devez installer le support de table.

Vous aurez besoin d'un tournevis Phillips (non fourni) et des

vis fournies pour compléter cette tâche. Reportez-vous au

Manuel de démarrage.

Tenez compte de ce qui suit pendant l’installation du

téléviseur :

• Débranchez tous les câbles avant de transporter le

téléviseur.

• Transportez le téléviseur avec le nombre de personnes

approprié; un téléviseur de grande taille doit être

transporté par au moins deux personnes.

• Lors du transport du téléviseur, le bon emplacement des

mains est très important pour votre sécurité, ainsi que

pour éviter de causer des dommages.

• Assurez-vous que le téléviseur est entouré d’une

ventilation adéquate; reportez-vous à la page 20.

• Pour obtenir une qualité d’image optimale, n’exposez pas

l’écran à la lumière directe d’une lampe ou du soleil.

• Évitez d’installer le téléviseur dans une pièce dont le sol et

les murs sont d’un matériau réfléchissant.

• Évitez de déplacer le téléviseur d’un endroit froid à un

endroit chaud. Un changement soudain de température

peut provoquer de la condensation. Ce phénomène peut

affecter la qualité de l’image et/ou des couleurs affichées

par le téléviseur. Si cela se produit, laissez la condensation

s’évaporer complètement avant de mettre le téléviseur

sous tension.

Fixer le téléviseur

Sony recommande fortement de

prendre les mesures nécessaires pour

prévenir le basculement du téléviseur.

Des téléviseurs qui ne sont pas fixés

solidement peuvent basculer et

entraîner des dommages matériels,

des blessures corporelles graves ou

même mortelles.

Conformément aux règlements de la FCC, vous êtes

averti que tous les changements ou modifications non

expressément approuvés dans ce manuel pourraient

annuler tous vos droits relatifs à l’utilisation de ce

produit.

4FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\010COVTOC_FR.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Prévenir le basculement du téléviseur

• Fixer solidement le téléviseur à un mur et/ou à un

support.

• Ne pas laisser les enfants jouer ou monter sur les meubles

et les téléviseurs.

• Éviter de placer ou d’accrocher des objets sur le téléviseur.

• Ne jamais installer le téléviseur sur :

des surfaces glissantes, instables et/ou inégales.

un meuble qui peut facilement servir d’escalier, comme

une commode à tiroirs.

• Installez le téléviseur où il ne peut pas être tiré, poussé ou

renversé.

• Acheminez les cordons d’alimentation CA et les cordons

connecteurs afin qu’ils ne soient pas accessibles aux

enfants curieux.

Mesures recommandées pour fixer

solidement le téléviseur

Tenez compte des mesures suivantes lorsque vous fixez

votre téléviseur à une base (non fournie).

1Fixer solidement la base du téléviseur.

Assurez-vous que la base peut supporter adéquatement le

poids du téléviseur. Utiliser deux attaches angulaires (non

fournies) pour fixer solidement la base. Avec chaque

attache angulaire, utiliser la quincaillerie appropriée pour :

• Fixer un côté de l’attache angulaire au poteau mural.

• Fixer l’autre côté à la base.

2Fixer solidement le téléviseur à la base.

Utiliser la quincaillerie optionnelle mentionnée (non

fournie) :

• Vis à métal M6 (vissée sur le couvercle arrière du

téléviseur)

• Une vis ou l’équivalent (la fixer à la base)

• Une corde ou une chaîne (assez solide pour supporter

le poids du téléviseur). Vous assurer qu’il n’y a pas de

mou excessif dans la corde ou la chaîne.

La longueur des vis à métal M6 diffère selon le diamètre

de la corde ou de la chaîne. Reportez-vous à l’illustration

ci-dessous.

3Fixez le téléviseur au mur avec des boulons, un dispositif

d’ancrage au mur et une chaîne (ou une corde).

Veuillez consulter l’illustration ci-dessous pour connaître

la longueur du boulon à œil M6.

Remarque

• À la livraison de votre téléviseur, selon le modèle, les vis

sont fixées à l’arrière du téléviseur. (Elles sont fixées dans

les orifices servant au montage mural.) Veillez à retirer les

2 vis du haut avant de fixer le téléviseur à un mur.

• La mesure 2 fournit une protection minimale contre le

basculement du téléviseur. Pour une protection

additionnelle, suivre toutes les trois mesures

recommandées ci-dessus.

Attache

angulaire (non

fournie)

Base

Trou de vis sur le couvercle arrière

Vis à métal M6

(non fournie)

Corde ou chaîne (non fournie)

Vis (non fournie)

8 - 12 mm

Vis M6

Couvercle arrière du téléviseur

Corde ou chaîne

Boulon à œil M6 (non fourni)

Trous de montage au mur

Corde ou

chaîne

(non fournie)

Dispositif

d’ancrage au

mur

(non fourni)

8 - 12 mm

Boulon à œil M6

Couvercle arrière du téléviseur

5FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\010COVTOC_FR.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Entretien de votre téléviseur BRAVIA

La sécurité est très importante. La sécurité étant de

première importance, veuillez lire la documentation de

sécurité (Feuillet de consignes de sécurité) fournie

séparément et vous y conformer.

Débranchez le téléviseur et

les appareils raccordés de la

prise de courant avant de

nettoyer le téléviseur.

•Essuyez l’écran ACL

délicatement à l’aide d’un

chiffon doux.

• Les taches tenaces

peuvent être enlevées à

l’aide d’un chiffon

légèrement imbibé d’une

solution de savon doux et

d’eau tiède.

• Si vous utilisez un chiffon prétraité avec un produit

chimique, suivez bien les directives indiquées sur

l’emballage.

• Ne vaporisez jamais d’eau ou de détergent directement

sur le téléviseur. Le liquide pourrait couler au bas de

l’écran ou sur les parties extérieures, voire pénétrer dans

le téléviseur et l’endommager.

• N’utilisez jamais de solvants corrosifs tels qu’un diluant,

de l’alcool ou du benzène pour nettoyer l’appareil.

• Attendez que l’humidité laissée par le nettoyage se soit

évaporée avant de rebrancher le téléviseur dans la prise

de courant.

Le téléviseur doit aussi être placé sur une surface stable

afin de prévenir son basculement (consultez la 4). Si vous

avez des enfants ou des animaux domestiques, vérifiez

régulièrement que le téléviseur est fixé solidement pour

une utilisation en toute sécurité.

Précautions

6FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\010COVTOC_FR.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Le tableau ci-dessous indique les formats de haute définition (HD) et de définition standard (SD) pris en charge par les entrées

de votre téléviseur BRAVIA.

*1 Pour plus de détails sur les formats pris en charge, reportez-vous à la section « Spécifications » de ce manuel.

*2 Pour connaître les formats de signal pris en charge en provenance d’un ordinateur, reportez-vous au Manuel d’aide.

Fonctionnalités de l’expérience

télévision BRAVIAMD en 4K

Nous vous remercions d’avoir choisi Sony!

Votre nouveau téléviseur BRAVIA

est la clé d’une

« expérience télévision en 4K ».

Le présent document vous aidera à préparer votre

nouveau téléviseur pour l’utilisation.

Prenez quelques instants pour compléter

l’enregistrement de votre téléviseur à l’adresse suivante :

Canada :

http://www.sony.ca/fr/registration

États-Unis :

http://productregistration.sony.com

Les quatre éléments d’une expérience

télévision en 4K

Le téléviseur, la source, le son et la configuration.

1Téléviseur

Maintenant que vous avez choisi la meilleure

technologie qui soit en matière de téléviseurs ACL

rétro-éclairés par DEL, veillez à retirer tous les

accessoires de l’emballage avant d’installer votre

téléviseur.

2Source

Pour faire l’expérience du niveau de détail incroyable

qu’offre votre téléviseur BRAVIA, vous devez vous

abonner au service de télévision haute définition.

• Obtenez un signal ou une source en haute définition

(4K) en communiquant avec votre fournisseur de

services HD.

• Donnez vie à la résolution époustouflante de votre

téléviseur Sony Ultra HD 4K avec le Lecteur Media

Sony Ultra HD 4K. (La disponibilité dépend des

régions)

• Recevez des émissions en HD diffusées sur les ondes

par l’intermédiaire d’une antenne de qualité HD

branchée directement à l’arrière du téléviseur.

Visitez le site http://www.antennaweb.org pour

plus de renseignements sur le choix et l’installation

d’une antenne.

• Découvrez tout un monde de divertissement

maintenant offert en super-haute définition sur les

lecteurs Blu-ray DiscMC et autres appareils HD de

Sony.

3Son

Complétez l’expérience haute définition avec une

chaîne de cinéma maison ambiophonique BRAVIA

SyncMC ou un récepteur audio-vidéo de Sony.

4Configuration

Installez votre téléviseur et raccordez vos sources de

signal. Reportez-vous à la page 12 pour des exemples

de schémas de connexion. Pour vous aider à obtenir la

meilleure qualité d’image possible lors de votre

expérience 4K, utilisez des câbles HDMI (High-

Definition Multimedia Interface) de Sony.

Pour en savoir plus sur la télévision en

HD, visitez :

Canada : http://www.sony.ca/fr/hdtv

États-Unis : http://www.sony.com/HDTV

Ce téléviseur affiche tous les types de format d’image en résolution de 3 840 points × 2 160 lignes.

CONNECTEUR

VIDEO AUDIO

Formats pris en charge

4K*11080/

24p/

30p

1080p*11080i 720/

24p/

30p

720p*1480p 480i PC*2

4K/

HDMI

Composant Prise audio

L/R

(G/D)

SD Vidéo Connexion vidéo

composite

Prise audio

L/R

(G/D)

7FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\020PAT_FR.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Pièces et commandes

Capteur de télécommande* /

Capteur de lumière* / DEL

d’éclairage

La DEL d’éclairage s’allume ou clignote

en fonction de l’état du téléviseur.

•Blanc

Lors de la mise en marche du

téléviseur/l’utilisation du mode sans

image/la mise à jour du logiciel, etc.

•Cyan

Lors de la connexion sans fil avec un

appareil mobile.

•Ambre

La minuterie est réglée.

 (Alimentation)

CH +/– (Canal)

 +/– (Volume)

TV

Permet de passer à un canal ou une

entrée du téléviseur à partir des autres

applications.

 (Sélection d’entrée)

Permet d’afficher et de sélectionner la

source d’entrée.

* Ne placez aucun objet près du capteur.

Commandes et indicateurs

XBR-55X810C / 49X800C

XBR-65X810C

8FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\020PAT_FR.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

 LAN

 DIGITAL AUDIO OUT (OPTICAL)

/ VIDEO IN 1

Pour un raccordement composite*.

 VIDEO IN 2, /

 COMPONENT IN

• Pour un raccordement composite :

Utilisez VIDEO IN 2 et  (L/R) de

/ COMPONENT IN*.

• Pour un raccordement composante :

Utilisez Y, PB, PR, et  (L/R).

 (USB 1/2), (USB 3)

• Le raccordement d’un appareil USB

de grande taille pourrait interférer

avec les autres appareils raccordés à

proximité.

• Lors du raccordement d’un appareil

USB de grande taille, effectuez le

raccordement à la prise USB 1.

AUDIO OUT /

• Pour écouter le son du téléviseur à

l’aide de l’appareil raccordé, appuyez

sur HOME. Sélectionnez [Paramètres]

 [Son]  [Écouteurs/sortie audio],

puis sélectionnez l’élément souhaité.

HDMI IN 1/3/4

• Si vous raccordez un système audio

numérique compatible avec la

technologie Audio Return Channel

(ARC), utilisez la prise HDMI IN 4.

Sinon, vous devez effectuer une

connexion supplémentaire à l’aide de

la prise DIGITAL AUDIO OUT

(OPTICAL).

HDMI IN 2/MHL

• Vous pouvez raccorder votre appareil

MHL (Mobile High-definition Link) à

l’aide d’un câble MHL de qualité HD.

Entrées et sorties

9FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\020PAT_FR.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

REMOTE IR IN

REMOTE Serial Control

• Ces prises servent à recevoir le signal

de contrôle externe. Elles permettent

le contrôle étendu du téléviseur à

l’aide d’une liaison RS232C via les

prises IR IN et Serial Control.

IR IN : Raccordez à la borne de sortie

IR du contrôleur domestique.

Serial Control : Raccordez à la borne

RS232C du contrôleur domestique.

• Assurez-vous de ne pas effectuer le

raccordement à un casque d’écoute

ou un système audio externe.

• Si l’option [Commande RS232C] est

réglée à [Oui], l’option [Réglages de

BRAVIA Sync] n’est pas disponible.

 CABLE/ANTENNA

Raccordez à la câblodistribution ou une

antenne.

* Lors du raccordement d’un appareil mono,

utilisez la prise audio L (MONO).

10FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\020PAT_FR.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Utilisation de la télécommande

INPUT

Permet d’afficher et de sélectionner la

source d’entrée.

POWER/

Permet d’allumer ou éteindre le

téléviseur (mode de veille).

SYNC MENU

Affiche le menu BRAVIA Sync.

(Image jumelle/PIP)*1*2

Affiche deux images simultanément.

Touches numériques

Utilisez cette touche avec les touches

0-9 pour sélectionner des canaux

numériques.

PIC OFF

Permet de désactiver l’image tout en

maintenant le son activé.

Touches de couleur

Permet d’exécuter la fonction

correspondante à ce moment.

DISPLAY

Affiche des informations sur le canal/

l’émission/l’entrée que vous regardez.

NETFLIX

Permet d’accéder au service « NETFLIX »

en ligne.

HELP

Affiche le Help Menu.

ACTION MENU

Affiche une liste de fonctions

contextuelles.

Permet de passer à un canal ou une

entrée du TV à partir des autres

applications.

GUIDE*1

Affiche le guide des programmes

numérique.

BACK

Permet de retourner à l’écran

précédent.

Description des pièces de la télécommande

Télécommande IR (infrarouge)

11FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\020PAT_FR.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

HOME

Affiche le menu d’accueil du TV.

DISCOVER

Ouvre la Barre de contenu pour

rechercher un contenu.

//// (Item select/Enter)

VOL +/– (Volume)

Permet de régler le volume.

JUMP

Permet d’alterner entre deux canaux ou

entrées. Le téléviseur alterne entre le

canal ou l’entrée en cours et le dernier

canal ou entrée que vous avez

sélectionné.

MUTING

Permet de couper le son. Appuyez de

nouveau pour rétablir le son.

CH +/–

Permet de sélectionner le canal.

AUDIO

Permet de changer la langue de

l’émission en cours de visionnement.

CC/SUBTITLE

Active ou désactive les sous-titres

(lorsque la fonction est disponible).

//////

Permet de faire fonctionner les

contenus média sur le téléviseur et

l’appareil compatible BRAVIA Sync

raccordé.

WIDE

Permet de modifier le format d’ecran.

FOOTBALL

Active ou désactive le Mode foot direct

(lorsque la fonction est disponible).

*1 L’emplacement, la disponibilité et la fonction

des touches de la télécommande peuvent

varier selon votre pays ou région ou le modèle

de téléviseur.

*2 La fonction Image jumelle sera disponible lors

de la mise à jour du logiciel; veuillez

téléphoner au numéro du service à la clientèle

de Sony indiqué sur la page couverture pour

obtenir la date spécifique. Vous recevrez

automatiquement la fonction Image jumelle

sous forme de mise à jour du logiciel via

réseau. Assurez-vous que votre téléviseur est

connecté à Internet. Si vous ne disposez pas

d’une connexion réseau, vous pourrez

télécharger le logiciel à partir du site Web

d’assistance de Sony en utilisant votre

ordinateur. Pour plus de détails sur la manière

d’effectuer la mise à jour, veuillez visiter le site

Web d’assistance de Sony.

Directives pour la télécommande IR

• Pointez la télécommande en direction

du capteur infrarouge du téléviseur.

• Assurez-vous qu’aucun objet ne se

trouve entre la télécommande et le

capteur infrarouge.

• Les lampes fluorescentes peuvent

perturber le fonctionnement de votre

télécommande; le cas échéant,

éteignez les lampes fluorescentes

dans la pièce.

• Si vous éprouvez des difficultés avec la

télécommande, réinsérez ou

remplacez les piles et assurez-vous

qu’elles sont correctement placées

dans le logement.

12FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\030ADD_FR.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Raccorder le téléviseur

Pour plus d’informations sur les

raccordements, reportez-vous au Manuel

d’aide.

Remarque

• Lorsque vous branchez le câble au Câble /

Antenne, serrez-le à la main uniquement, car

serrer excessivement la connexion peut

endommager le téléviseur.

• Pour sélectionner un appareil d’entrée raccordé

au téléviseur, appuyez sur INPUT.

Recommandation pour une prise de type

La partie saillante de la tige centrale du

connecteur doit être de moins de 1,5 mm.

(Schéma de référence pour une prise de

type F)

1,5 mm max.

7 mm max.

Illustration d’un décodeur avec

connexion HDMI

Décodeur

13FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\030ADD_FR.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Illustré avec un décodeur avec la

connexion Component

Décodeur

Système de câblodistribution ou

d’antenne VHF/UHF

Câblodistribution/

Antenne

14FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\030ADD_FR.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Le téléviseur charge simultanément l’appareil connecté compatible MHL tout en lisant les

photos / la musique / les fichiers vidéo. La télécommande du téléviseur peut être utilisée

pour contrôler l’appareil connecté compatible avec la fonction MHL.

Remarque

• Si [Recharger l’appareil MHL à l’extinction] est réglé sur [Oui], vous pouvez continuer de charger l’appareil

compatible avec la fonction MHL, y compris lorsque le téléviseur est en mode veille.

• Utilisez le câble MHL 3 avec le logo de MHL pour des téléphones intelligents 4K ou des appareils mobiles.

Raccordement d’un appareil MHL

Utilisez un CÂBLE MHL autorisé

portant le logo MHL (non fourni)

Appareil

MHL

15FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\030ADD_FR.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

*1Indique un appareil doté de la fonctionnalité BRAVIA Sync.

*2La connexion optique est requise seulement lorsque le récepteur audio-vidéo n’est pas

compatible ARC (Audio Return Channel).

Définissez les réglages d’enceinte sur sortie audio, appuyez sur HOME, puis sélectionnez

[Paramètres]  [Son]  [Haut-parleurs]  [Système audio].

Définissez les réglages HDMI CEC sur le téléviseur et sur le récepteur audio-vidéo pour

autoriser la commande audio du système et les connexions ARC.

Illustré avec une connexion HD BRAVIA® Sync™ de base

*1Panneau latéral

*1Lecteur de disque Blu-ray

*1Décodeur de

câblodistribution HD ou

récepteur satellite HD

*1Récepteur

audio-vidéo

SAT

(antenne satellite)

Câblodistribution/

antenne

*2Connexion optique

Arrière du

téléviseu

16FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\030ADD_FR.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

* La connexion optique est requise seulement lorsque le système de cinéma-maison n’est

pas compatible ARC (Audio Return Channel) et qu’il est connecté en HDMI.

Définissez les réglages d’enceinte sur sortie audio, appuyez sur HOME, puis sélectionnez

[Paramètres]  [Son]  [Haut-parleurs]  [Système audio].

Définissez les réglages HDMI CEC sur le téléviseur et sur le récepteur audio-vidéo pour

autoriser la commande audio du système et les connexions ARC.

Illustré avec une connexion HD de base avec un système de cinéma-maison

Câblodistribution/

antenne

Lecteur de disque

Blu-ray/lecteur DVD

Décodeur de câblodistribution

SD ou récepteur satellite SD

Câblodistribution/SAT

(antenne satellite)

Système de

cinéma-maison

*Connexion optique

Arrière du téléviseu

Panneau latéral Ou

17FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\030ADD_FR.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

* La prise DVI ne prend pas en charge les signaux audio. Connecter la sortie audio de

l’ordinateur aux enceintes d’ordinateur ou à un récepteur audio-vidéo pour écouter le son

de l’ordinateur.

llustré avec la connexion à un ordinateur avec un magnétoscope ou lecteur

DVD à définition standard

Arrière du téléviseu

Ordinateur

DVD

Magnétoscope

Répartiteur

Câblodistribution/

antenne

Combiné

magnéto

scope/DVD

Ordinateur portable

*DVI

Panneau latéral

18FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\030ADD_FR.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Fixer le téléviseur au mur

Le mode d’emploi pour ce téléviseur ne montre que les étapes de préparation de

l’installation du téléviseur avant de l’installer au mur.

Votre téléviseur peut être installé au mur avec un support de fixation murale (non fourni) dès

sa sortie de l’emballage. Il se peut que le support de table soit fixé au téléviseur, dans ce cas,

vous devez d’abord démonter le support de table du téléviseur; reportez-vous à la page 19

(Démonter le support de table du téléviseur).

Préparez le téléviseur pour l’installation du support de fixation murale avant d’effectuer le

raccordement des câbles.

Pour des raisons de sécurité et de protection du produit, Sony recommande fortement

que l’installation de votre téléviseur sur le mur soit effectuée par un professionnel

qualifié. N’essayez pas de l’installer vous-même.

• Suivez le guide d’instructions fourni avec le support de fixation murale pour votre

modèle. Une certaine expertise est nécessaire pour l’installation de ce téléviseur, en

particulier en ce qui concerne la solidité du mur en relation avec le poids de l’appareil.

• La longueur des vis pour le support de fixation murale diffère selon l’épaisseur du

support de fixation murale. Reportez-vous à l’illustration ci-dessous.

• Assurez-vous de ranger les vis non utilisées et le support de table dans un endroit sûr

jusqu’à ce que vous soyez prêt à fixer le support de table. Garder les vis hors de la

portée des jeunes enfants.

Remarque

• Lisez le Feuillet de consignes d’utilisation et de sécurité fourni pour plus de renseignements sur

l’utilisation en toute sécurité.

Support de fixation murale

Vis

8 mm - 12 mm

Couvercle arrière du téléviseur

19FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\030ADD_FR.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Démonter le support de table du téléviseur, retirer les vis .

Remarque

• N’enlevez pas le support de table pour aucune raison autre que l’installation des accessoires

correspondants sur le téléviseur.

• Assurez-vous que le téléviseur est en position verticale avant de l’allumer. Pour éviter des irrégularités de

l’uniformité de l’image, ne pas allumer le téléviseur avec l’écran ACL vers le bas.

• Pour fixer de nouveau le support de table, veillez à utiliser les vis (que vous avez enlevées précédemment)

dans les mêmes orifices à l’arrière du téléviseur.

Démonter le support de table du téléviseur

20FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\030ADD_FR.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Installation du téléviseur contre un mur ou dans un endroit

fermé

Assurez-vous que l’air circule adéquatement autour du téléviseur. Tel qu’illustré, laissez

suffisamment d’espace autour du téléviseur.

Remarque

• Une ventilation inadéquate peut faire surchauffer le téléviseur et causer des dommages ou déclencher un

incendie.

Laissez au moins cet espace autour du téléviseur.

Installation sur support

10 cm

30 cm

(11

pouces)

(2 3/8 pouces)

(4 pouces)

6 cm

10 cm

(4 pouces)

Installation au mur

Laissez au moins cet espace autour du téléviseur.

10 cm

(4 pouces)

10 cm

30 cm

(11 7/8 pouces)

(4 pouces)

10 cm

(4 pouces)

N’installez jamais le téléviseur de la manière suivante :

La circulation d’air est

bloquée.

La circulation d’air est

bloquée.

Mur Mur

21FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\040TRO_FR.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Dépannage

Afin de maintenir à jour le logiciel de votre

téléviseur, il est nécessaire de télécharger

les informations de logiciel les plus

récentes via le système de diffusion

numérique ou Internet, pour ensuite mettre

à jour le logiciel. Sélectionnez [Mettre à

niveau] pour démarrer une mise à jour du

logiciel. La DEL d’éclairage clignote en

blanc pendant la mise à jour du logiciel. Ne

débranchez pas le cordon d’alimentation

CA pendant la mise à jour du logiciel. Sinon,

la mise à jour du logiciel pourrait ne pas

s’effectuer complètement, ce qui risquerait

de causer un problème de fonctionnement

du logiciel. Les mises à jour du logiciel

peuvent prendre jusqu’à 30 minutes. Si

vous ne souhaitez pas mettre à jour le

logiciel automatiquement, appuyez sur

HOME et sélectionnez [Aide]  [Mise a jour

du logiciel]  [Téléchargement auto du

logiciel]  [Non].

Lorsque vous branchez le téléviseur, le

téléviseur pourrait ne pas s’allumer

pendant un moment même si vous

appuyez sur la touche d’alimentation de la

télécommande ou du téléviseur, car

l’initialisation du système prend quelques

instants. Attendez environ une minute, puis

faites-le fonctionner de nouveau.

Lorsque vous l’allumez en appuyant sur la

touche d’alimentation de la télécommande

ou du téléviseur, il faut un certain temps

pour que la DEL d’éclairage s’allume et que

la télécommande fonctionne.

Lorsque le LED d’éclairage clignote en

rouge, comptez combien de fois il

clignote (un intervalle de 3 secondes

entre les clignotements).

Si la LED d’éclairage clignote en rouge,

réinitialisez le téléviseur en débranchant le

cordon d’alimentation CA pendant deux

minutes, puis allumez le téléviseur.

Si le problème persiste, contactez le Service

à la clientèle Sony (coordonnées indiquées

sur la couverture de ce document) en

indiquant le nombre de fois que la LED

d’éclairage clignote en rouge (l’intervalle de

temps est de 3 secondes). Débranchez le

cordon d’alimentation CA puis

communiquez avec le service à la clientèle

de Sony.

Lorsque le LED d’éclairage ne clignote

pas, vérifiez les éléments suivants.

Vous pouvez également vous reporter à la

section [Dépannage] dans le Manuel d’aide

ou effectuer l’autodiagnostic en

sélectionnant [Aide]  [Autodiagnostic]. Si

le problème persiste, communiquez avec le

service à la clientèle de Sony (coordonnées

indiquées sur la couverture de ce

document).

Problèmes et solutions

Il n’y aucune image (l’écran est noir) et

aucun son.

Vérifiez la connexion de câble/antenne.

Branchez le téléviseur à l'alimentation CA,

puis appuyez sur la touche  du téléviseur

ou POWER de la télécommande.

Impossible de syntoniser certaines

émissions.

Vérifiez la connexion de câble/antenne.

La télécommande ne fonctionne pas.

Remplacez les piles.

Vous avez oublié le mot de passe de la

fonction Verrouillage parental.

Entrez le code NIP 4357. (Le NIP 4357 est

toujours fonctionnel.)

Le téléviseur et les objets qui l’entourent

deviennent chauds au toucher.

Lorsque le téléviseur est utilisé pendant une

longue période, le téléviseur et les objets qui

l’entourent peuvent devenir chauds au

toucher. Il ne s’agit pas d’un problème de

fonctionnement du téléviseur.

Comment réinitialiser le téléviseur à ses

réglages d’usine.

Allumez le téléviseur. Vous pouvez

réinitialiser le téléviseur aux réglages d’usine

en appuyant sur HOME, puis en

sélectionnant [Paramètres]  [Stockage et

réinitialisation]  [Rétablir config. par

défaut].

AVERTISSEMENT : La réinitialisation effacera

tous vos réglages personnalisés, y compris le

réglage [Verrouillage parental].

Pour plus de sécurité, assurez-vous d’effacer

toutes les données à caractère personnel et

informations relatives à votre compte avant

de vous défaire de votre téléviseur ou de le

vendre à un tiers, en procédant à la

désynchronisation/désinscription,

déconnexion et désactivation de tous les

services de réseau et en rétablissant les

paramètres d’usine du téléviseur.

22FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\040TRO_FR.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

L’audio ou la vidéo ne répond pas, l’écran

est vide, ou le téléviseur ne répond pas

aux touches de commande du téléviseur

ni de la télécommande.

Effectuer une simple réinitialisation du

téléviseur en débranchant le cordon

d’alimentation CA pendant deux minutes,

puis en le rebranchant.

Les touches , CH+/–,  +/–,  et TV ne

peuvent pas être placées sur le

téléviseur.

Reportez-vous à l'illustration ci-dessous pour

connaître l’emplacement des touches sur le

téléviseur.

La DEL d’éclairage s’allume.

Si vous ne souhaitez pas que la DEL

d’éclairage s’allume, vous pouvez désactiver

cette dernière.

Appuyez sur HOME, puis sélectionnez

[Paramètres]  [LED d’éclairage]  [Non].

Impossible de se connecter à un routeur

sans fil par WPS (Wi-Fi Protected Setup).

Si vous utilisez la sécurité WEP, sélectionnez

[Facile]  [Wi-Fi]  [Connecter par liste de

balayage]. Ensuite, sélectionnez le nom du

réseau (SSID) auquel vous souhaitez vous

connecter.

Impossible de trouver le nom de réseau

requis dans la configuration de réseau.

Sélectionnez [[Entrée manuelle]] et appuyez

sur pour entrer le nom de réseau.

Spécifications

Système

Système de télévision

NTSC : Norme de télévision en Amérique

ATSC (8VSB terrestre) : 8VSB conforme avec

ATSC

QAM sur le câble : ANSI/SCTE 07 2000

(n’inclut pas la fonctionnalité CableCARD)

Plages de canaux

Analogique terrestre : 2 - 69 /

Numérique terrestre : 2 - 69

Câble analogique : 1 - 135 /

Câble numérique : 1 - 135

Système de l’écran

Écran ACL (affichage à cristaux liquides),

Rétroéclairage LED

Puissance des haut-parleurs

10 W + 10 W

Technologie sans fil

Protocole IEEE802.11ac/a/b/g/n

Bluetooth version 4.1

Connecteurs d’entrée et de sortie

CABLE/ANTENNA

Borne extérieure de 75 ohms pour entrées RF

VIDEO IN 1

Entrée vidéo/audio (prises phono)

COMPONENT IN

YPBPR (vidéo composante) : 1080p (60 Hz),

1080i (60 Hz), 720p (60 Hz), 480p, 480i

Entrée Audio (prises phono)

VIDEO IN 2

Entrée Vidéo (tige phono commune avec

entrée Y)

HDMI IN 1/2/3/4 (Prend en charge la

résolution 4K)

Vidéo :

4096 × 2160p (30, 60 Hz)*1*2, 4096 × 2160p

(24 Hz)*2, 3840 × 2160p (60 Hz)*1,

3840 × 2160p (24, 30 Hz), 1080p (30, 60 Hz),

1080/24p, 1080i (60 Hz), 720p (30, 60 Hz),

720/24p, 480p, 480i, formats PC

*1YCbCr 4:2:0 / 8 bits uniquement

*2 3840 × 2160p s’affiche lorsque

4096 × 2160p est reçu en entrée

Audio : 5,1 canaux lineaires PCM : 32, 44,1,

48, 88,2, 96, 176,4 et 192 kHz, 16, 20 et 24

bits, Dolby Digital et DTS

ARC (Audio Return Channel) (HDMI IN 4

seulement)

Arrière du téléviseur

XBR-55X810C/

49X800C

XBR-65X810C

23FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\040TRO_FR.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

MHL (HDMI IN 2)

Vidéo :

4096 × 2160p (24 Hz)*, 3840 × 2160p (24,

30 Hz), 1080p (30, 60 Hz), 1080/24p, 1080i

(60 Hz), 720p (30, 60 Hz), 720/24p, 480p,

480i

* 3840 × 2160p s’affiche lorsque

4096 × 2160p est reçu en entrée

Audio : 5,1 canaux lineaires PCM : 32, 44,1,

48, 88,2, 96, 176,4 et 192 kHz, 16, 20 et 24

bits, Dolby Digital et DTS

DIGITAL AUDIO OUT (OPTICAL)

Prise optique numérique (Deux canaux

linéaires PCM, Dolby Digital, DTS)

AUDIO OUT / (mini-prise stéréo)

Sortie audio, Prise casque, Infragrave sans fil

1, 2, 3

Les ports USB 1 et 2 prennent en charge la

connectivité USB haute vitesse (USB 2.0).

Le port USB 3 prend en charge la connectivité

USB super vitesse (USB 3.0).

LAN

Connecteur 10BASE-T/100BASE-TX

(La vitesse de connexion peut varier selon

l’environnement réseau. Le débit 10BASE-T/

100BASE-TX et la qualité de la

communication ne sont pas garantis pour ce

téléviseur.)

Réseau domestique

Reportez-vous au Manuel d’aide pour

connaître les formats pris en charge.

REMOTE

RS232C, mini-prise Serial Control, mini-prise

IR IN.

Ces prises permettent de recevoir le signal

de commande externe.

Autres

Accessoires en option

Télécommande à pavé tactile : RMF-TX100U

Infragrave sans fil : SWF-BR100

Câble MHL : DLC-MC20

Lecteur média 4K : FMP-X10 (États-Unis

uniquement)

Température de service

0 °C – 40 °C (32 °F – 104 °F)

Alimentation et autres

Alimentation

110 V - 240 V CA, 50/60 Hz

(États-Unis/Canada 120 V CA, 60 Hz)

Consommation d’énergie

en cours d’utilisation

XBR-65X810C : 225 W

XBR-55X810C : 196 W

XBR-49X800C : 160 W

en veille*

Moins de 0,5 W pour les modèles 120 V CA et

moins de 0,5 W pour les modèles 240 V CA

Taille de l’écran (mesurée en diagonale)

(Environ)

XBR-65X810C : 64,5 pouces (classe 65”)

XBR-55X810C : 54,6 pouces (classe 55”)

XBR-49X800C : 48,5 pouces (classe 49”)

Résolution de l’écran

3 840 points (horizontal) × 2 160 lignes

(vertical)

Puissance de sortie

USB 1

5 V, , 500 mA MAX

USB 2

5 V, , 500 mA MAX

USB 3

5 V, , 900 mA MAX

MHL (HDMI IN 2)

5V, 1,5 A MAX

* La consommation d’énergie en mode de veille

augmente lorsque votre téléviseur est connecté

au réseau.

Dimensions (Environ)

avec support

XBR-65X810C : 1 463 × 901 × 306 mm /

57 5/8 × 35 1/2 × 12 1/8 pouces

XBR-55X810C : 1 245 × 770 × 246 mm /

49 1/8 × 30 3/8 × 9 3/4 pouces

XBR-49X800C : 1 107 × 691 × 246 mm /

43 5/8 × 27 1/4 × 9 3/4 pouces

sans support

XBR-65X810C : 1 463 × 852 × 81 mm /

57 5/8 × 33 5/8 × 3 1/4 pouces

XBR-55X810C : 1 245 × 730 × 80 mm /

49 1/8 × 28 3/4 × 3 1/4 pouces

XBR-49X800C : 1 107 × 651 × 80 mm /

43 5/8 × 25 3/4 × 3 1/4 pouces

schéma des trous pour la fixation murale

300 × 300 mm (XBR-65X810C / 55810C)

200 × 300 mm (XBR-49X800C)

taille des vis de fixation murale (mm)

M6 (longueur : voir le diagramme sur

page 18.)

24FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\040TRO_FR.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

Poids (Environ)

avec support

XBR-65X810C : 23,3 kg / 51,4 lb.

XBR-55X810C : 18,4 kg / 40,6 lb.

XBR-49X800C : 14,3 kg / 31,5 lb.

sans support

XBR-65X810C : 21,8 kg / 48,1 lb.

XBR-55X810C : 17,3 kg / 38,2 lb.

XBR-49X800C : 13,2 kg / 29,1 lb.

Remarque

• La disponibilité des accessoires en option

dépend des pays/régions/modèles de

téléviseur/stocks.

• La conception des produits et les

caractéristiques techniques peuvent changer

sans préavis.

• Ce téléviseur intègre MHL 3.

Information de licence

• Les termes HDMI et HDMI High-

Definition Multimedia Interface ainsi

que le logo HDMI sont des marques de

commerce ou des marques déposées

de HDMI Licensing, LLC aux États-Unis

et dans d’autres pays ou régions.

• Fabriqué sous licence de Dolby

Laboratories. Les symboles Dolby,

Dolby Audio et double-D sont des

marques déposées de Dolby

Laboratories.

• « BRAVIA » et , Motionflow et

sont des marques de commerce ou

des marques déposées de Sony

Corporation.

• Les noms Gracenote, Gracenote eyeQ,

Gracenote VideoID, Gracenote Video

Explore, Gracenote MusicID, le logo

Gracenote et la mention « Powered by

Gracenote » sont des marques ou des

marques déposées de Gracenote aux

États-Unis et/ou dans d'autres pays.

• Opera® Devices SDK de Opera

Opera Software ASA. Tous droits

réservés.

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi

Protected Setup et le logo Wi-Fi

CERTIFIED sont des marques

commerciales ou des marques

déposées de la Wi-Fi Alliance.

• MHL, Mobile High-Definition Link et le

logo de MHL sont des marques ou des

marques déposées de MHL Licensing,

LLC.

• Pour les brevets DTS, consultez http://

patents.dts.com. Fabriqué sous licence

de DTS, Inc.

DTS, the Symbol, & DTS et the Symbol

sont des marques déposées et DTS

2.0+ Digital Out est un marque de

• Conçu avec l’UEI Technology™ sous

licence d’Universal Electronics Inc.

•

Le symbole et les logos Bluetooth® sont

la propriété de Bluetooth SIG, Inc. ;

toute utilisation de ces marques par

Sony Corporation est soumise à une

licence. Les autres marques déposées

et appellations commerciales sont la

propriété de leurs détenteurs

respectifs.

• TUXERA est une marque déposée de

Tuxera Inc. aux États-Unis et dans

d’autres pays.

• Le logo USB-IF SuperSpeed USB

Trident est une marque déposée d’USB

Implementers Forum, Inc.

25FR

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\040TRO_FR.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\040TRO_FR.fm

masterpage: Right

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

MEMO

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\02CF-

XBR65X810C\040TRO_FR.fm

masterpage: Left

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

MEMO

D:\_SONY TV\SY160040_XFLL UC2 RG (R2)\4576185131\01US-

XBR65X810C\060BCO.fm

masterpage: BCO

XBR-65X810C / 55X810C / 49X800C

4-576-185-13(1)

For Your Convenience

Online

Registration:

Be sure to register your TV.

United States

Canada

http://productregistration.sony.com

http://www.sony.ca/registration

Software

Updates:

Your TV is capable of receiving software updates. For the

latest information about software updates for your TV, visit:

United States

Canada

http://www.sony.com/tvsupport

http://www.sony.ca/support

NOTE: If your TV is connected to the Internet, you can check

for software updates by selecting [Help], [System software

update] and then [Check for a system software update].

Pour votre commodité

Enregistrement

en ligne

Faire en sorte de compléter l’enregistrement de votre

téléviseur.

Canada

États-Unis

http://www.sony.ca/fr/registration

http://productregistration.sony.com

Mise à jour du

logiciel :

Votre téléviseur est en mesure de recevoir des mises à jour

logicielles. Pour obtenir les renseignements les plus à jour

sur les mises à jour du logiciel de votre téléviseur, visitez :

Canada

États-Unis

http://support.sony.ca/fr

http://www.sony.com/tvsupport

REMARQUE : Si votre téléviseur est connecté à Internet,

vous pouvez vérifier les mises à jour du logiciel en

sélectionnant [Aide], [Mise à jour du logiciel], puis [Vérifier

les mises à jour du logiciel].

Sony XBR 49X800C 65X810C / 55X810C User Manual Reference Guide Docget

Navigation menu

Versions of this User Manual:

Views

Navigation
