User Manual
Quick Start Guide
APX Series Access Points
1
For more information about your device, scan the QR code or visit
www.sophos.com/get-started-ap
Quick Start Guide APX Series Access Points
* Please check https://community.sophos.com/kb/en-us/124444#Sophos Access Points for availablity
1. Before Deploying
Congratulations on the purchase of your Sophos APX Series access point. This Quick
Start Guide provides you with instructions to connect the access point and do the initial
configuration.
Before you begin, please make sure that you have access to one of the following
products which include the Sophos wireless controller needed to manage your Sophos
access point:
ÌSophos Wireless (Sophos Central managed)
ÌSophos SG UTM*
ÌSophos XG Firewall*
Please ensure you have a valid license for one of the above products.
To power and connect your access point you will need to have either a PoE injector
(available as an accessory from your Sophos partner) or a PoE switch plus an RJ45
Ethernet cable.
2Quick Start Guide APX Series Access Points
* Supports 15/16", 9/16", 3/8" ceiling tracks
** The displayed image is of APX 740 device. Other APX models may vary slightly.

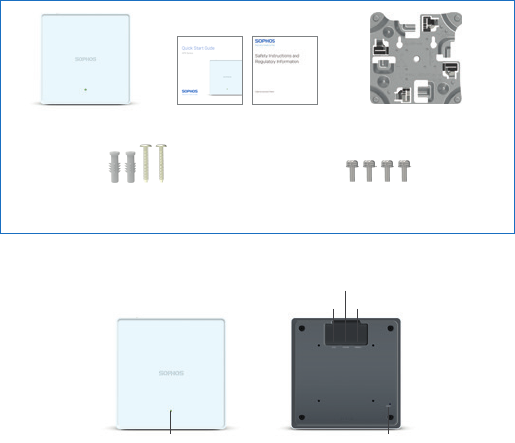

What is included in the box
Device Images*: Front and Back
LED
ETH1 Port
LAN (PoE) Port
Console (RJ45) Port
Reset button
Access Point This Quick Start Guide
and Security Notes
2 screws
2 wall anchors for wall-mount
Mounting bracket for
wall and ceiling (T-bar)*
4 screws to attach
bracket to back of AP
3
2. Mounting and Connection
For instructions on how to mount your access point, please see the Operating
Instructions under www.sophos.com/get-started-ap

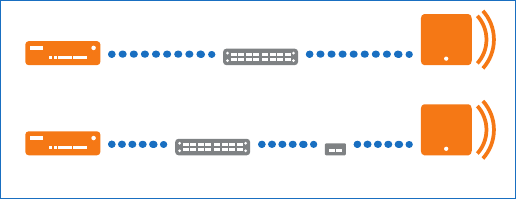

Connect the LAN (PoE) port of the access point to a PoE switch or PoE injector using an
RJ45 Ethernet cable.
PoE SwitchSophos Firewall
or Router
Access Point
SwitchSophos Firewall
or Router
Access PointPoE
Injector
The access point will now boot and try to receive an IP address via DHCP (either from the
Sophos firewall/UTM or another DHCP server in your network).
After successfully receiving an IP address, the access point attempts to communicate
with either the Sophos firewall/UTM or Sophos Central. In order to do so, the firewall
needs to either be the default gateway of the access points or be on the default route
(most likely your route to the internet).
Whilst waiting for DHCP and searching for the wireless controller, the access point status
LED will show its current state (please see the following table).
Quick Start Guide APX Series Access Points
4
3. Configuration
After successful connection to the wireless controller the status LED turns to solid green.
The access point is now ready to be managed.
Please refer to the documentation of your Sophos firewall/UTM or the Sophos Central
online help to start the configuration of your access point.
4. LED Status
Off Off AP is off or reboot started
Green Solid Normal operation
Flashing AP is booting & connecting to wireless controller*
Red Solid Error, no wireless controller found. AP will
reboot (if not yet claimed by a controller).
Check network connection if error persists.
If reset button pressed: AP preparing
configuration reset
Flashing slowly Configuration reset in progress*
Flashing fast Firmware update in progress*
Note: Do not disconnect from power
* Your AP should recover from this state after a maximum of 5 minutes.
Quick Start Guide APX Series Access Points
5
5. Access Point Reboot & Reset
Reboot with current image and configuration
1. Press reset button
2. Release reset button
3. AP reboots (LED will go off, then will turn to solid green)
Reboot with current image and clear configuration
1. Press and hold reset button
2. AP reboots (LED will go off and then switch to green briefly)
3. LED will turn solid red for 5 sec. You can still cancel the configuration clearance
process by releasing the reset button before the LED starts blinking
4. LED will blink red (configuration will be cleared)
5. Release reset button
6. AP reboots with factory default settings

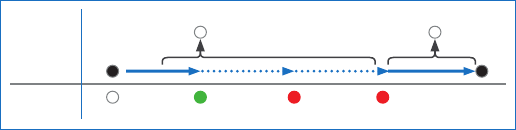

Reset
Button
Status
LED
Released
Pressed
Solid Solid Blinking
Reboot Reboot clear config
5 Sec
Off
6. Support and Documentation
For more information and technical support, please visit
www.sophos.com/en-us/support or contact your local Sophos reseller.
Quick Start Guide APX Series Access Points
6
Für weitere Informationen zu Ihrer Appliance scannen Sie den QR-Code oder gehen Sie
auf www.sophos.com/get-started-ap
* Auf der Seite https://community.sophos.com/kb/en-us/124444#Sophos Access Points finden Sie Informa-
tionen zur Verfügbarkeit der Access Points
1. Vorbereitung
Herzlichen Glückwunsch zum Kauf Ihres Sophos APX Access Points. In dieser
Schnellstartanleitung erhalten Sie Anweisungen dazu, wie Sie den Access Point
anschließen und die Anfangskonfiguration vornehmen.
Bevor Sie beginnen, stellen Sie bitte sicher, dass Sie Zugriff auf eines der folgenden
Produkte mit Sophos Wireless Controller haben. Der Controller ist für die Verwaltung
Ihres Sophos Access Points erforderlich:
ÌSophos Wireless (Verwaltung über Sophos Central)
ÌSophos SG UTM*
ÌSophos XG Firewall*
Bitte stellen Sie zudem sicher, dass Sie über eine gültige Lizenz für eines der oben
genannten Produkte verfügen.
Für die Stromversorgung und den Anschluss Ihres Access Points benötigen Sie entweder
einen PoE-Injektor (als Zubehörteil bei Ihrem Sophos Partner erhältlich) oder einen PoE-
Switch und ein RJ45-Ethernet-Kabel.
Kurzanleitung APX Serie
7
* Für Deckenschienen mit 15/16", 9/16", 3/8"
** Das Bild zeigt einen APX 740. Andere APX-Modelle können leicht abweichen.

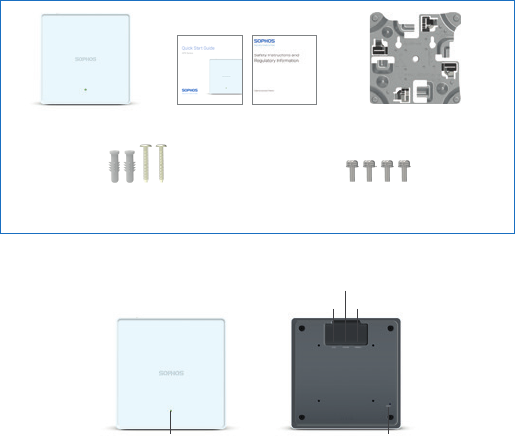

Im Paket inbegriffen
Abbildungen der Appliance*: Vorder- und Rückseite
Kurzanleitung APX Serie
LED
ETH1 Port
LAN (PoE) Port
Console (RJ45) Port
Resetknopf
Access Point Diese Kurzanleitung und
Sicherheitshinweise
2 Schrauben
2 Wandanker für die Wandmontage
Halterung für Decken
(T-bar)- und Wandmontage*
4 Schrauben zur Fixierung der
Halterung auf der Rückseite des AP
8
2. Montage und Anschluss
Informationen zur Montage Ihres Access Points finden Sie in der Betriebsanleitung unter
www.sophos.com/get-started-ap
Verbinden Sie den LAN-Anschluss (PoE) Ihres Access Points über ein RJ45-Ethernet-
Kabel mit einem PoE-Switch oder PoE-Injektor.
PoE-SwitchSophos Firewall
oder Router
Access Point
SwitchSophos Firewall
oder Router
Access PointPoE-
Injektor
Der Access Point fährt hoch und versucht, eine IP-Adresse über DHCP zu erhalten
(entweder von der Sophos Firewall/UTM oder einem anderen DHCP-Server in Ihrem
Netzwerk).
Nach erfolgreichem Erhalt einer IP-Adresse startet der Access Point einen
Kommunikationsversuch mit entweder der Sophos Firewall/UTM oder Sophos Central.
Hierfür muss die Firewall entweder der Standard-Gateway der Access Points sein
oder sich auf der Standard-Route befinden (sehr wahrscheinlich Ihre Verbindung zum
Internet).
Während der Access Point auf die Antwort des DHCP-Server wartet und nach dem
Wireless Controller sucht, zeigt die Status-LED des Access Points seinen aktuellen
Zustand an (siehe nachfolgende Tabelle).
Kurzanleitung APX Serie
9
3. Konfiguration
Nach erfolgreicher Verbindung mit dem Wireless Controller leuchtet die Status-LED
konstant grün auf. Der Access Point kann nun verwaltet werden.
Bitte lesen Sie die Dokumentation Ihrer Sophos Firewall/UTM oder die Online-Hilfe für
Sophos Central, um Ihren Access Point zu konfigurieren.
4. LED Status
Aus Aus AP ist aus oder fährt hoch
Grün Konstant Normaler Betrieb
Blinkt AP fährt hoch und stellt Verbindung
zum Wireless Controller her*
Rot Konstant Fehler, kein Wireless Controller gefunden.
AP wird neu gestartet (falls er noch
nicht einem Controller zugeordnet ist).
Überprüfen Sie die Netzwerkverbindung,
wenn der Fehler weiterhin besteht.
Bei Drücken des Resetknopfs: AP bereitet
das Zurücksetzen der Konfiguration vor
Blinkt langsam Konfiguration wird zurückgesetzt*
Blinkt schnell Firmware-Update wird durchgeführt*
Hinweis: Nicht vom Strom nehmen
* Der AP sollte maximal 5 Minuten in diesem Zustand verbleiben.
Kurzanleitung APX Serie
10
5. Neustart und Zurücksetzen des Access Points
Neustart mit und aktueller Konfiguration
1. Resetknopf drücken
2. Resetknopf loslassen
3. AP startet neu (LED schaltet sich ab und leuchtet anschließend konstant grün auf)
Neustart mit gelöschter Konfiguration
1. Resetknopf drücken und gedrückt halten
2. AP startet neu (LED schaltet sich ab und leuchtet dann kurz grün auf)
3. LED leuchtet für 5 Sek. konstant rot auf. Um das Löschen der Konfiguration vorzeitig
abzubrechen, lassen Sie den Resetknopf los, bevor die LED zu blinken beginnt.
4. LED blinkt rot auf (Konfiguration wird gelöscht)
5. Resetknopf los lassen
6. AP startet neu mit den Werkseinstellungen
Resetknopf
Status LED
Losgelassen
Gedrückt
Konstant Konstant Blinkend
Neustart Neustart gelöschte Konfig
5 Sec
Aus
6. Support und Dokumentation
Weitere Informationen und technischen Support erhalten Sie unter
www.sophos.com/de-de/support. Oder kontaktieren Sie Ihren Sophos Vertriebspartner
vor Ort.
Kurzanleitung APX Serie
Quick Start Guide APX Series Access Points
© Copyright 2016-17. Sophos Ltd. All rights reserved.
Registered in England and Wales No. 2096520,
The Pentagon, Abingdon Science Park, Abingdon, OX14 3YP, UK
Sophos is the registered trademark of Sophos Ltd. All other product and
company names mentioned are trademarks or registered trademarks of
their respective owners.
17-04-24 QSG (DD-2602)
