FOR PRODUCT WITH A HOME AREA NETWORK
(HAN) GATEWAY SYSTEM CONNECTION.
1. Please make sure you have followed all the steps in the
SmartCode Installation and Programming Manual.
4. User Code Information:
● Code or codes that are programmed before the installation of the daughter
card will be disabled.
● Code or codes that are programmed after the installation of the daughter
card will remain valid.
● Once the SmartCode lock has been included into the (HAN) system, you can
program up to 30 codes.
● We suggest you add and change codes from the system controller.
● Deleting a code can only be done from the system controller.
3. For Inclusion or Exclusion of the SmartCode lock, refer to the Home Area Network (HAN)
system instructions and note functions referred to in Figure 2 and the chart below.

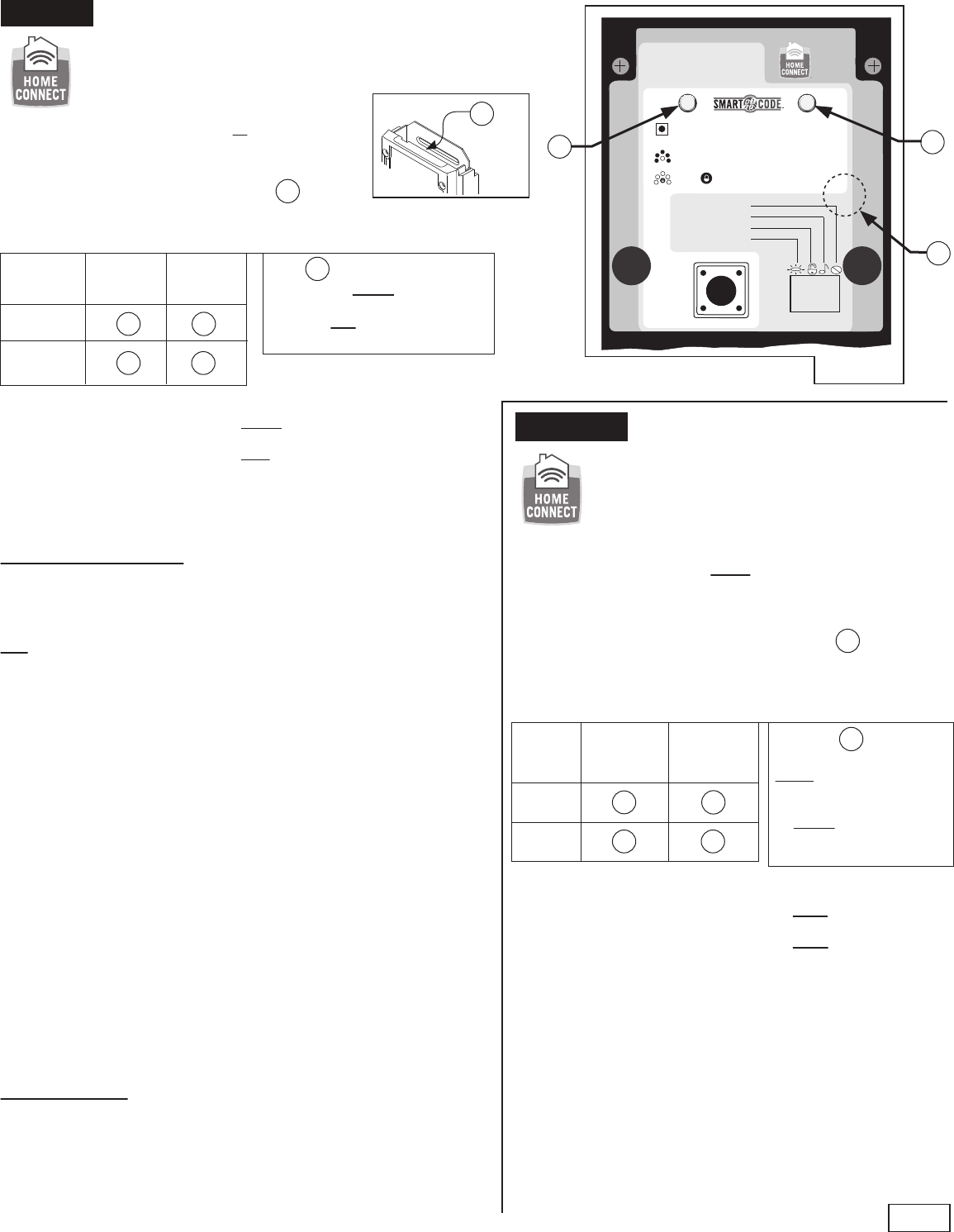

2. Make sure the RF daughter card is properly installed,
seated and connected, see Figure 1, callout .
Light (under the reference card)
will illuminate Yellow for 5 seconds
during the Inclusion process and will
illuminate Red for 5 seconds during
the Exclusion process.
POUR UN PRODUIT COMPRENANT
UNE CONNEXION À UN SYSTÈME DE
COMMUNICATION INTER-RÉSEAU
DOMESTIQUE.
1. Veuillez vous assurer de suivre toutes les étapes dans le Guide de
programmation et d'installation du SmartCode.
3. Pour inclure ou exclure le verrou SmartCode, veuillez consulter les
instructions du système de réseau domestique et prenez note des
fonctions dont on fait référence à la Figure 2 et le tableau dessous.
2. Veuillez vous assurer que la carte fille RF est correctement installée,
bien fixée et connectée, consultez la Figure 1, point .
La lumière (sous la carte
de référence) s'allumera en
Jaune pendant 5 secondes
au cours du processus
d'inclusion et elle s'allumera
en Rouge pendant 5
secondes au cours du
processus d'exclusion.
4. Information sur le code d'utilisateur:
● Le code ou les codes qui sont programmés avant l'installation de la
carte fille seront désactivés.
● Le code ou les codes qui sont programmés après l'installation de la
carte fille resteront activés.
● Une fois le verrou SmartCode inclus dans le système inter-réseau
domestique, vous pouvez programmer jusqu'à 30 codes.
● Nous vous suggérons d'ajouter et de changer les codes du
contrôleur de système.
● La suppression d'un code ne peut être effectuée qu'à partir du
contrôleur de système.
Copyright © 2009 Black & Decker Corporation
PROGRAM
BUTTON
SETTINGS
Press program button below once to enter
the 1st code & twice for the 2nd code
Enter code on exterior keypad
Press on exterior keypad to set code
PROGRAM M I NG
INSTRUCTIONS READY
Future Feature
Mute Beeper
Auto-Lock
LED Notification
Fig. 2
C
C
A
A
A
Fig. 1
RF
Protocol
Zigbee
Z-Wave
Inclusion
Process
D
B
BB
Button used in
Exclusion
Process
Button used in
Protocole
RF
Zigbee
Z-Wave
Processus
De Inclusion
D
B
BB
Bouton utilisé
pour le
Bouton utilisé
pour le
Processus
De Exclusion
B
D
C
