STIHL FC 90

Warning!

Read and follow all safety

precautions in Instruction Manual –

improper use can cause serious or

fatal injury.

Advertencia!

Lea y siga todas las precauciones

de seguridad dadas en el manual

de instrucciones – el uso incorrecto

puede causar lesiones graves o

mortales.

Instruction Manual

Manual de instrucciones

Instruction Manual

1 - 39

Manual de

instrucciones

41 - 84

Original Instruction ManualPrinted on chlorine-free paper

Printing inks contain vegetable oils, paper can be recycled.

0458-237-8621-C. M2-25.A11.CP.

0000000816_002_GB

FC 90

English

{

Contents

Allow only persons who fully understand

this manual to operate your edger.

To receive maximum performance and

satisfaction from your STIHL edger, it is

important that you read, understand and

follow the safety precautions and the

operating and maintenance instructions

in chapter "Safety Precautions and

Working Techniques" before using your

edger. For further information you can

go to www.stihlusa.com.

Contact your STIHL dealer or the STIHL

distributor for your area if you do not

understand any of the instructions in this

manual.

Make sure your unit is equipped with the

proper deflector and handle for the type

of cutting attachment being used.

Always wear proper eye protection.

Guide to Using this Manual 2

Safety Precautions and Working

Techniques 3

Using the Unit 12

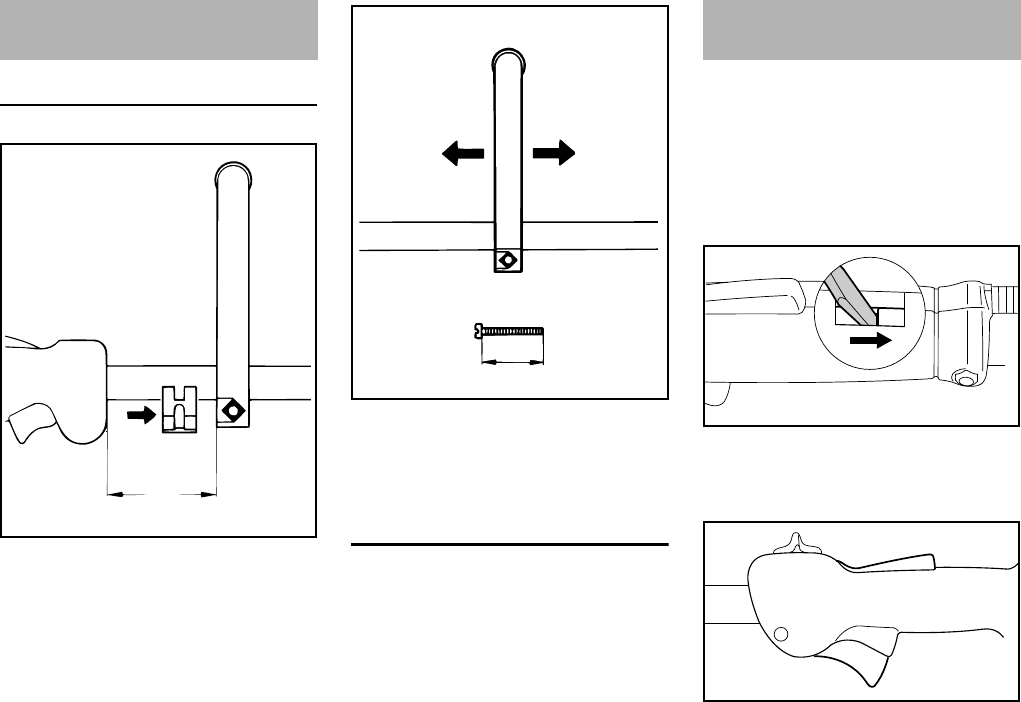

Mounting the Loop Handle 14

Adjusting the Throttle Cable 14

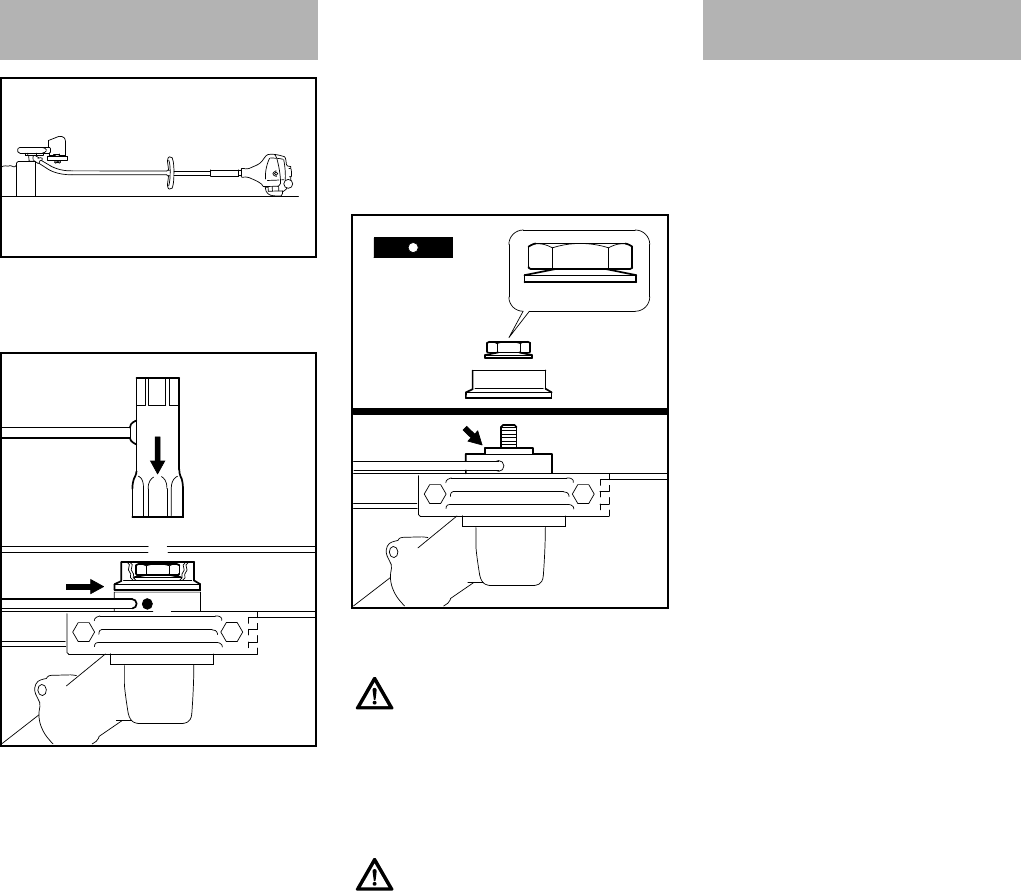

Mounting the Cutting Blade 15

4-MIX Engine 15

Fuel 16

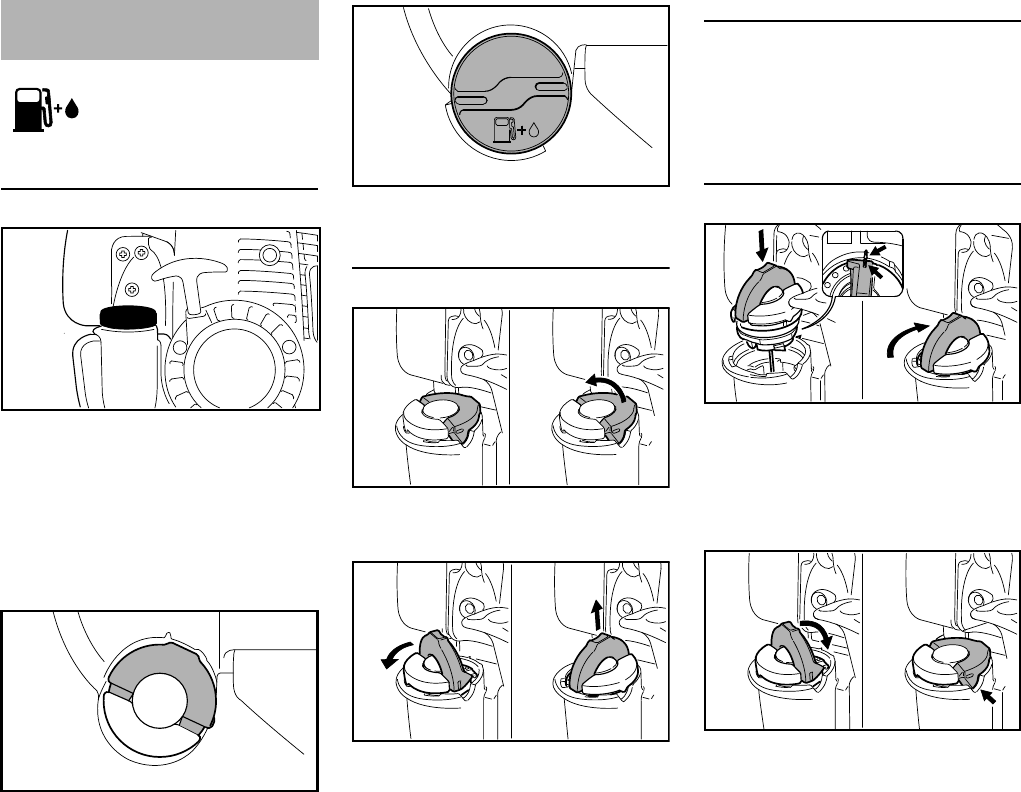

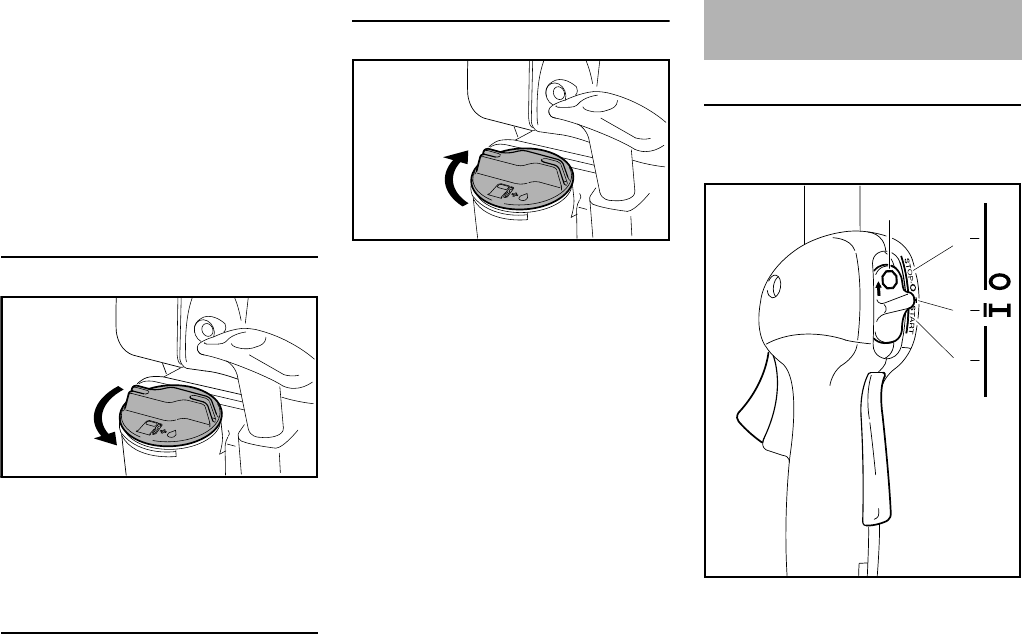

Fueling 17

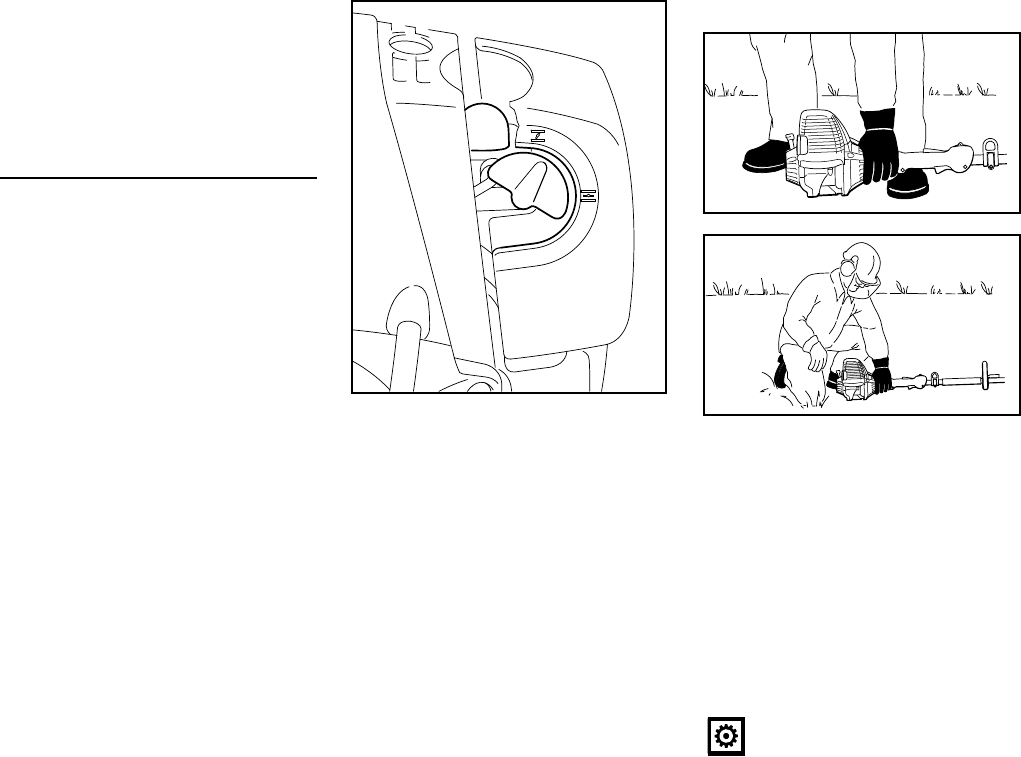

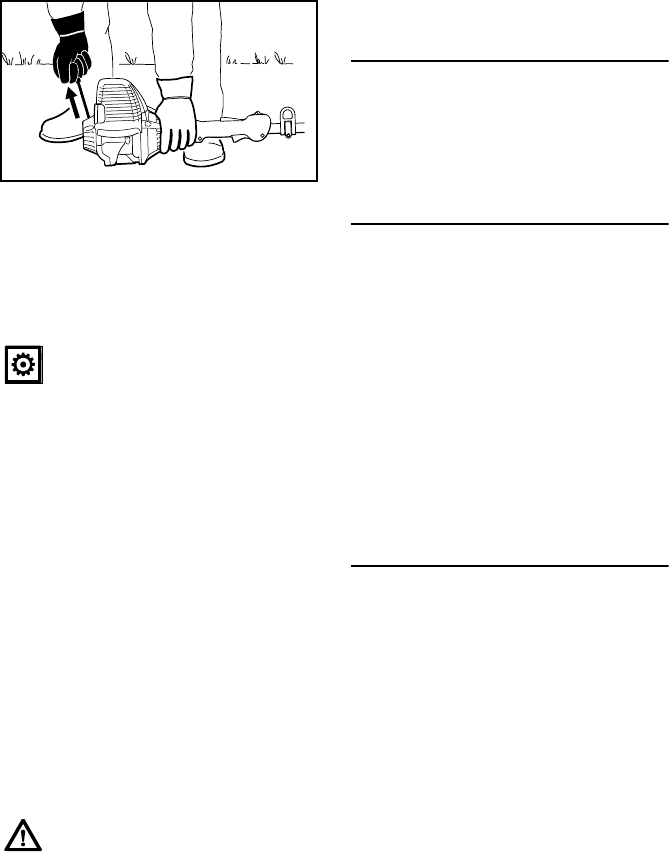

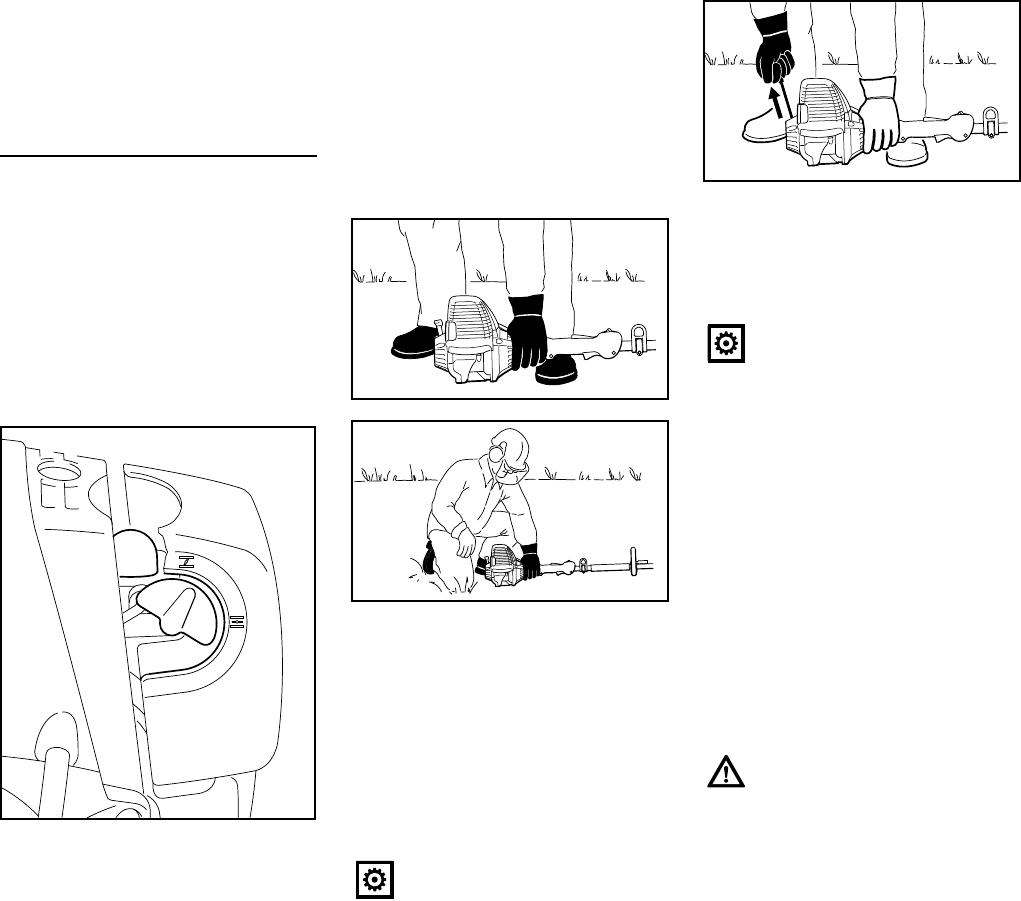

Starting / Stopping the Engine 18

Operating Instructions 20

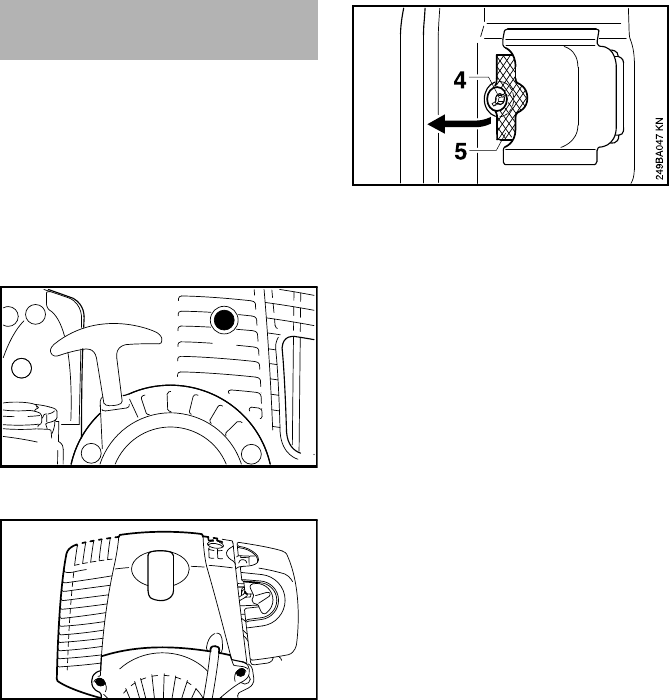

Cleaning the Air Filter 21

Engine Management 21

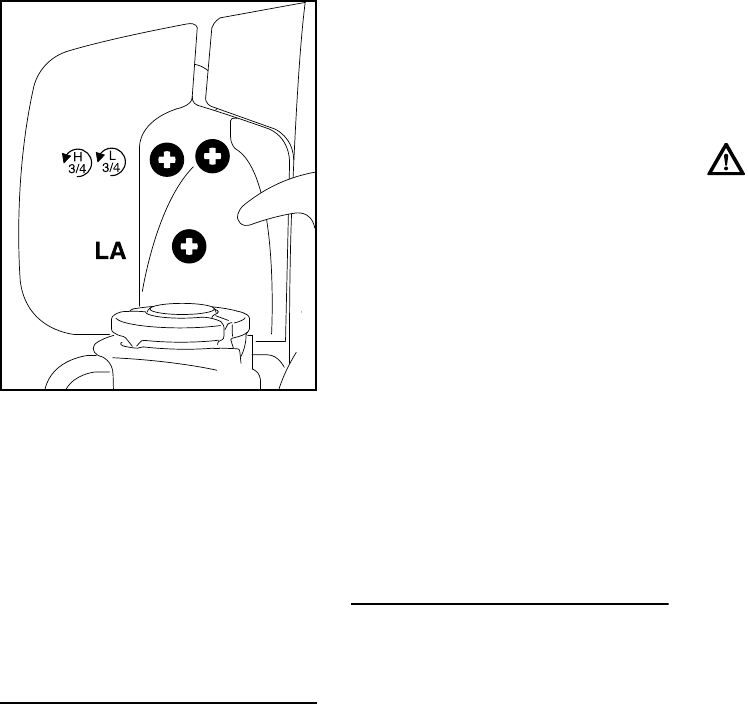

Adjusting the Carburetor 21

Spark Arresting Screen in Muffler 23

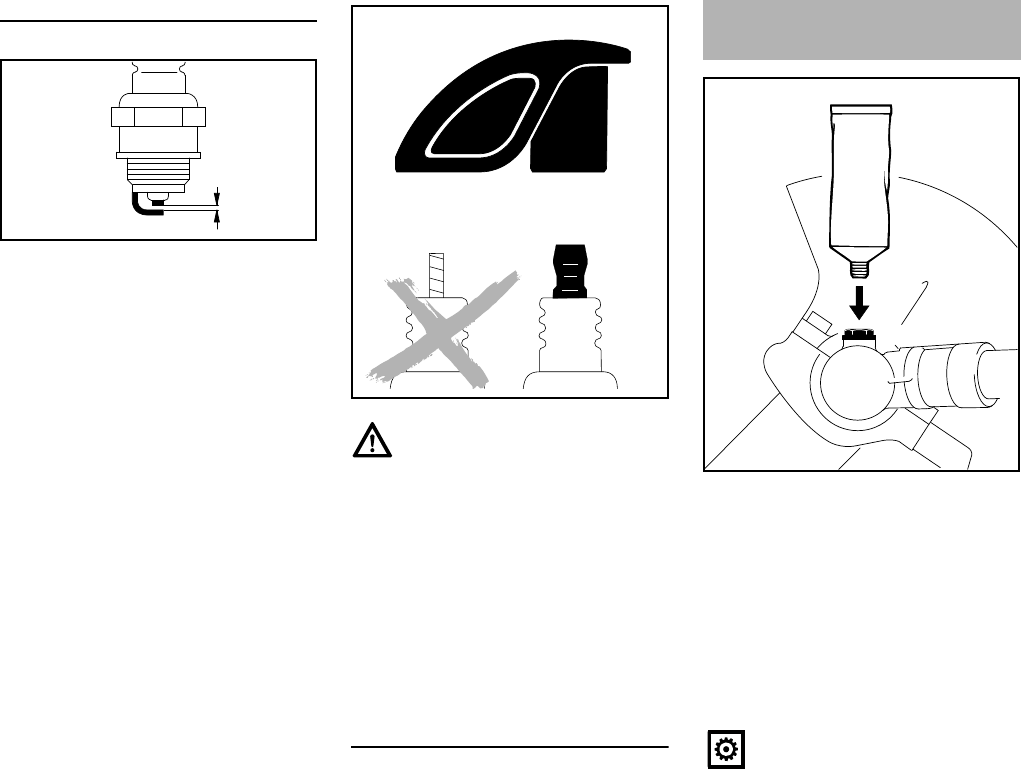

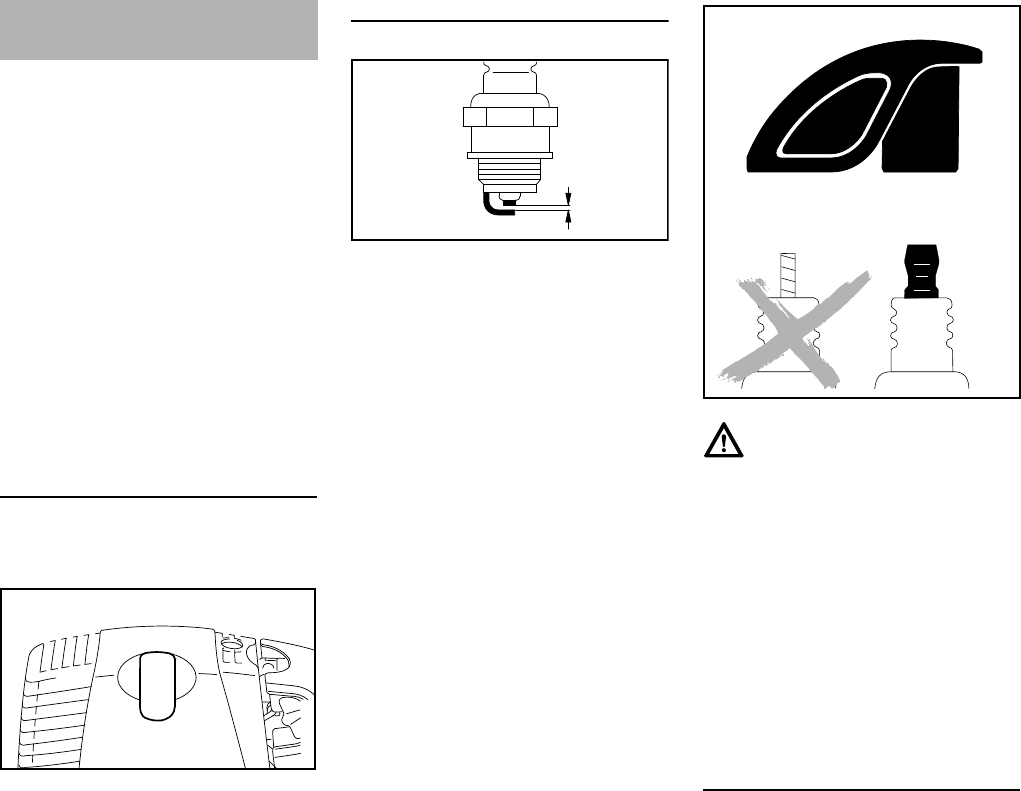

Spark Plug 23

Lubricating the Gearbox 24

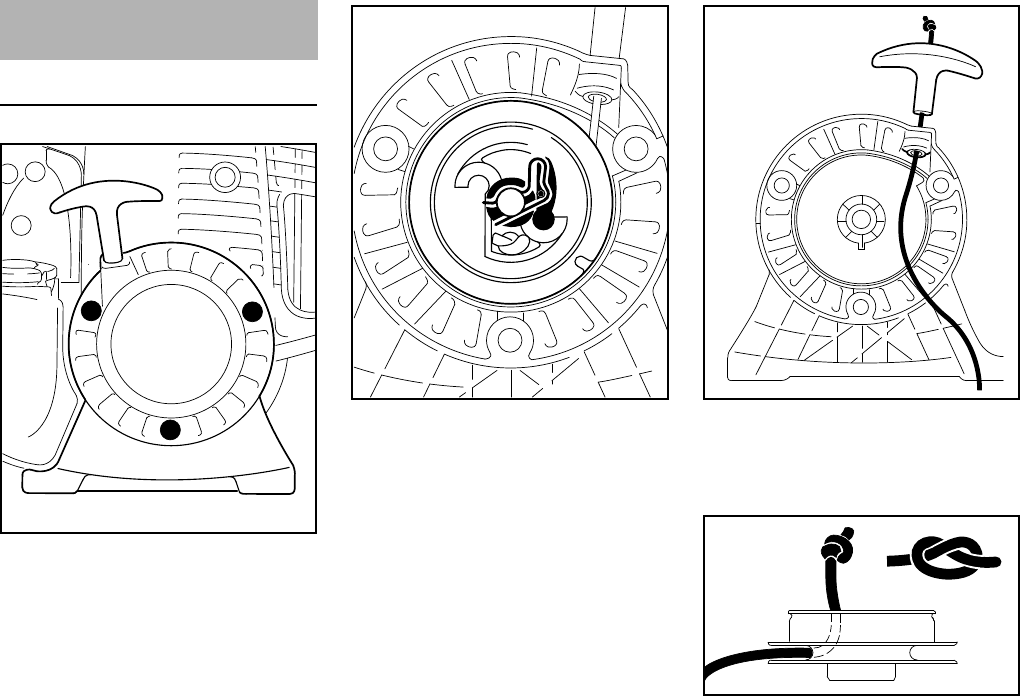

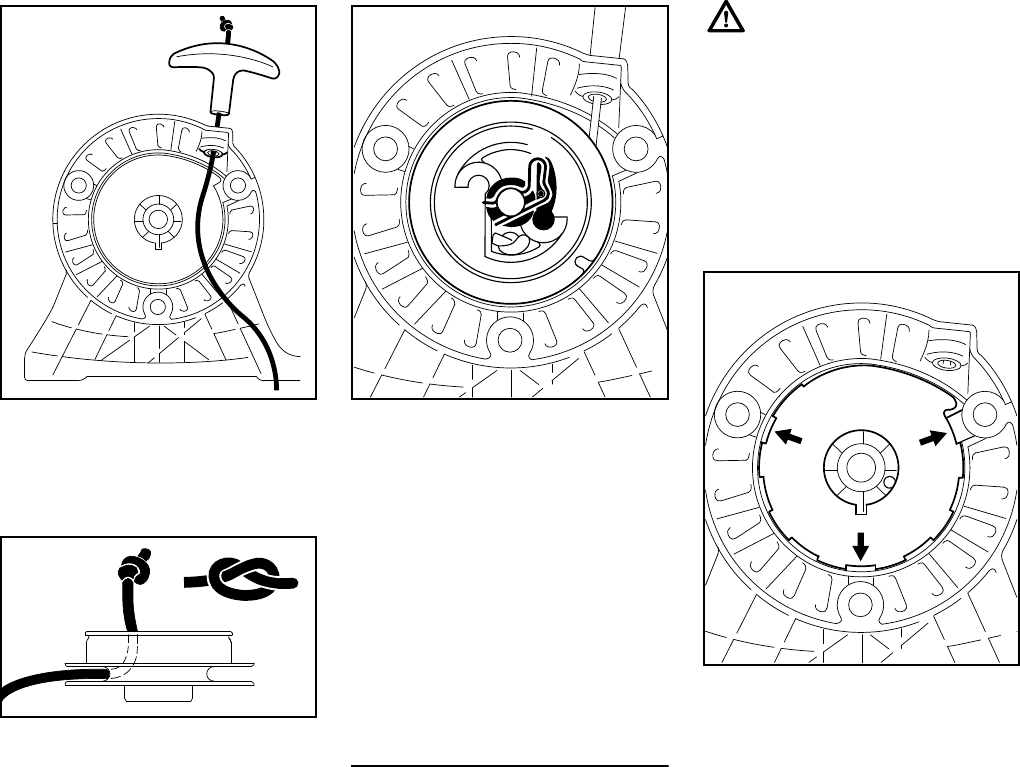

Replacing the Starter Rope and

Rewind Spring 25

Storing the Machine 27

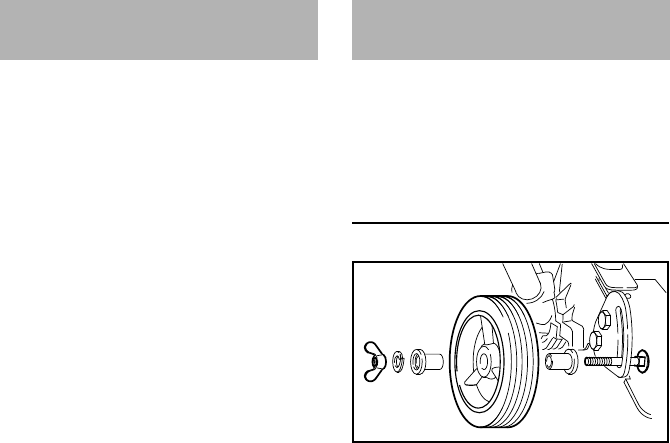

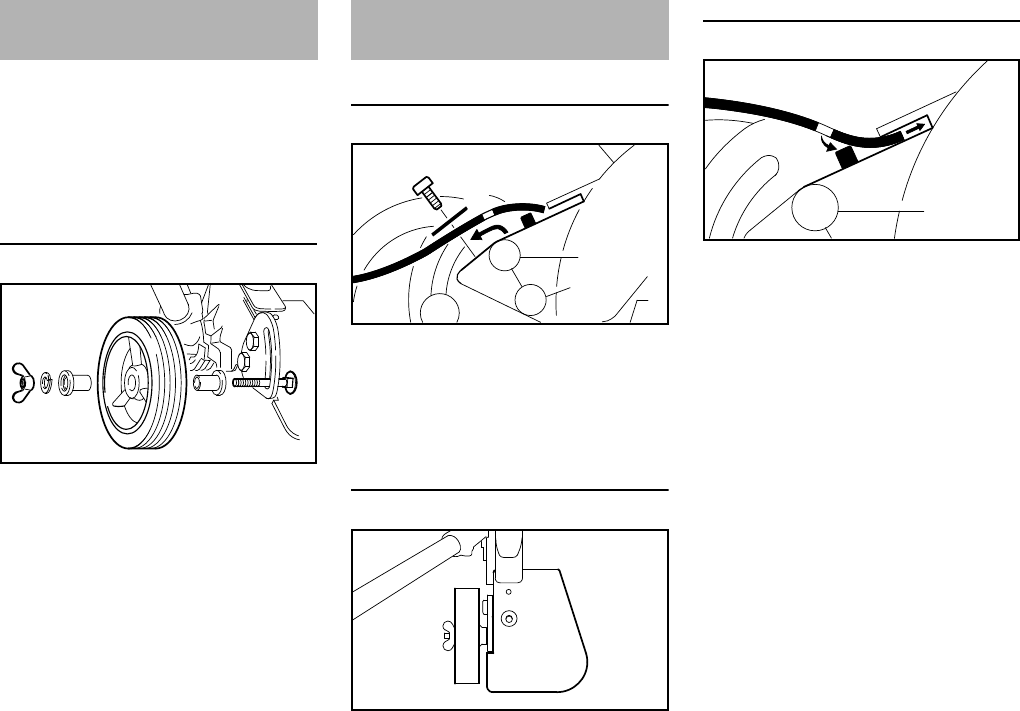

Replacing the Depth Wheel 27

Replacing the Skirt 28

Replacing the Cutting Blade 28

Maintenance and Care 29

Main Parts 31

Specifications 32

Special Accessories 33

Maintenance and Repairs 34

STIHL Incorporated Federal

Emission Control Warranty

Statement 34

STIHL Incorporated California

Exhaust and Evaporative

Emissions Control Warranty

Statement 36

Trademarks 38

Warning!

Because an edger is a high-speed cut-

ting tool some special safety

precautions must be observed to reduce

the risk of personal injury. Careless or

improper use may cause serious or

even fatal injury.

FC 90

English

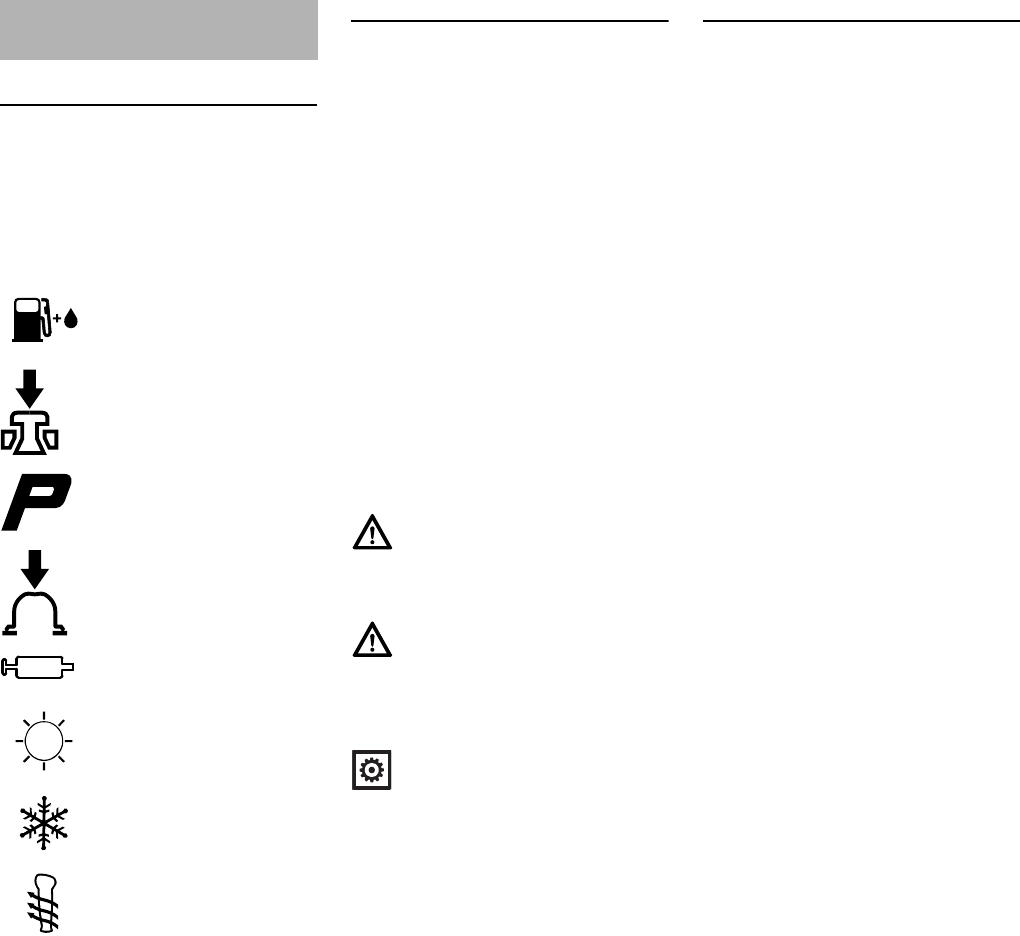

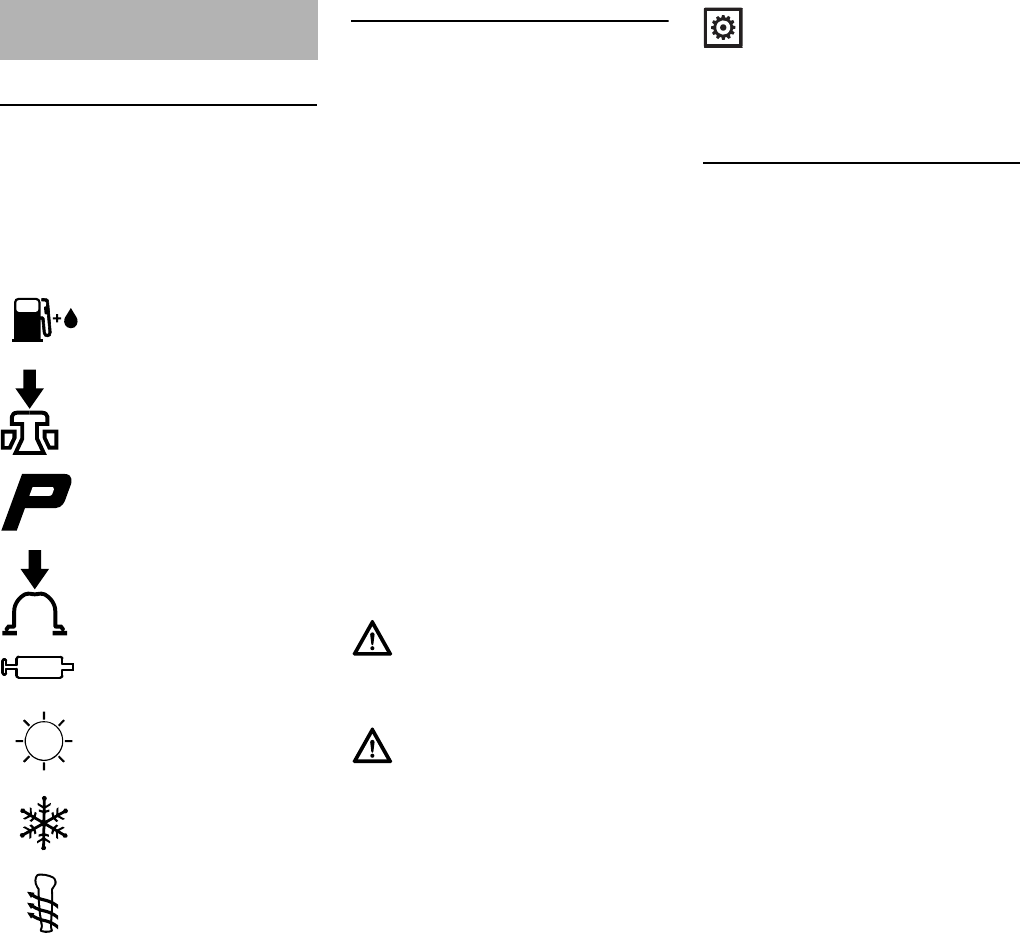

Pictograms

The meanings of the pictograms

attached to or embossed on the

machine are explained in this manual.

Depending on the model concerned, the

following pictograms may be on your

machine.

Symbols in Text

Many operating and safety instructions

are supported by illustrations.

The individual steps or procedures

described in the manual may be marked

in different ways:

NA bullet marks a step or procedure.

A description of a step or procedure that

refers directly to an illustration may

contain item numbers that appear in the

illustration. Example:

NLoosen the screw (1).

NLever (2) ...

In addition to the operating instructions,

this manual may contain paragraphs

that require your special attention. Such

paragraphs are marked with the

symbols and signal words described

below:

Engineering Improvements

STIHL’s philosophy is to continually

improve all of its products. As a result,

engineering changes and improvements

are made from time to time. Therefore,

some changes, modifications and

improvements may not be covered in

this manual. If the operating

characteristics or the appearance of

your machine differs from those

described in this manual, please contact

your STIHL dealer for assistance.

Guide to Using this Manual

Fuel tank for gasoline

and engine oil mixture

Press to operate decom-

pression valve

Manual fuel pump

Press to operate manual

fuel pump

Filler hole for gear

lubricant

Air intake summer mode

Air intake winter mode

Handle heating

Danger!

Indicates an imminent risk of severe or

fatal injury.

Warning!

Indicates a hazardous situation which, if

not avoided, could result in severe or

fatal injury.

Caution!

Indicates a risk of property damage,

including damage to the machine or its

individual components.

FC 90

English

Have your STIHL dealer show you how

to operate your power tool. Observe all

applicable local safety regulations,

standards and ordinances.

Use your edger only for edging in grass,

weeds and soft green plants.

Most of these safety precautions and

warnings apply to the use of all STIHL

edgers. Different models may have

different parts and controls. See the

appropriate section of your instruction

manual for a description of the controls

and function of the parts of your model.

Safe use of an edger involves

1. the operator

2. the power tool

3. the use of the power tool.

THE OPERATOR

Physical Condition

You must be in good physical condition

and mental health and not under the

influence of any substance (drugs,

alcohol, etc.) which might impair vision,

dexterity or judgment. Do not operate

this machine when you are fatigued.

Safety Precautions and

Working Techniques

Because an edger is a

high-speed, fast-cutting

power tool, special safety

precautions must be

observed to reduce the

risk of personal injury.

It is important that you

read, fully understand

and observe the following

safety precautions and

warnings. Read the

instruction manual and

the safety precautions

periodically. Careless or

improper use may cause

serious or fatal injury.

Warning!

As more fully explained later in these

Safety Precautions, to reduce the risk of

personal injury, make sure your unit is

equipped with the proper handle, har-

ness and deflector. Use only cutting

attachments that are specifically author-

ized by STIHL for use on your FC

model.

Warning!

Do not lend or rent your power tool with-

out the instruction manual. Be sure that

anyone using it understands the infor-

mation contained in this manual.

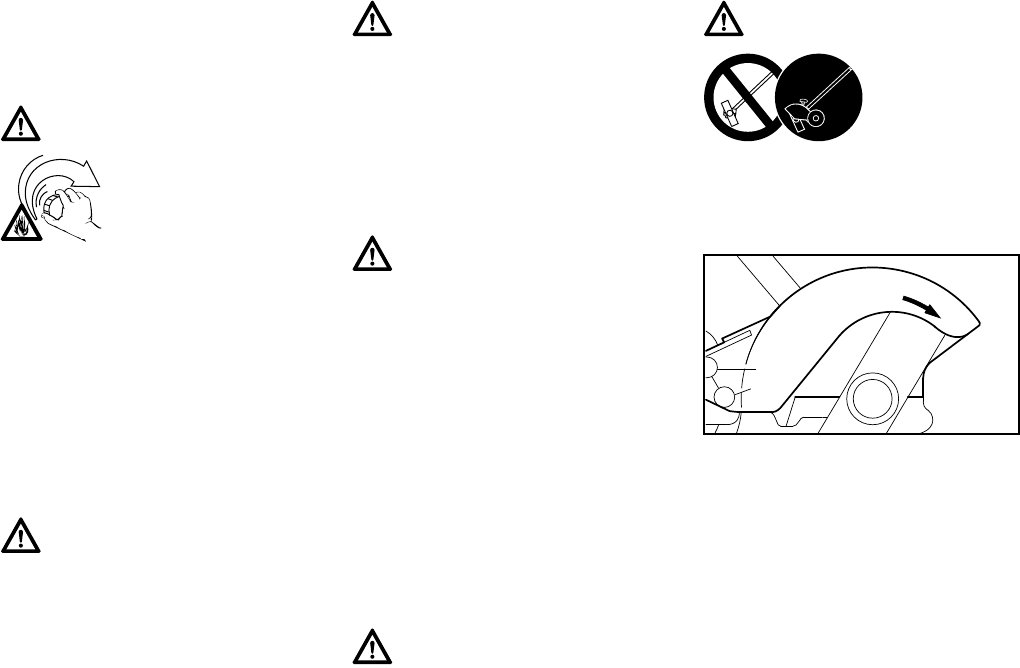

Warning!

The use of this machine may be hazard-

ous. If the rotating blade comes in

contact with your body, it will cut you.

When it comes in contact with solid for-

eign objects such as rocks or bits of

metal, it may fling them directly or by ric-

ochet in the direction of bystanders or

the operator. Striking such objects could

damage the cutting attachment and may

cause blades to crack, chip or break.

Thrown objects, including broken

blades, may result in serious or fatal

injury to the operator or bystanders.

Warning!

Do not use it for other purposes, since

misuse may result in personal injury or

property damage, including damage to

the machine.

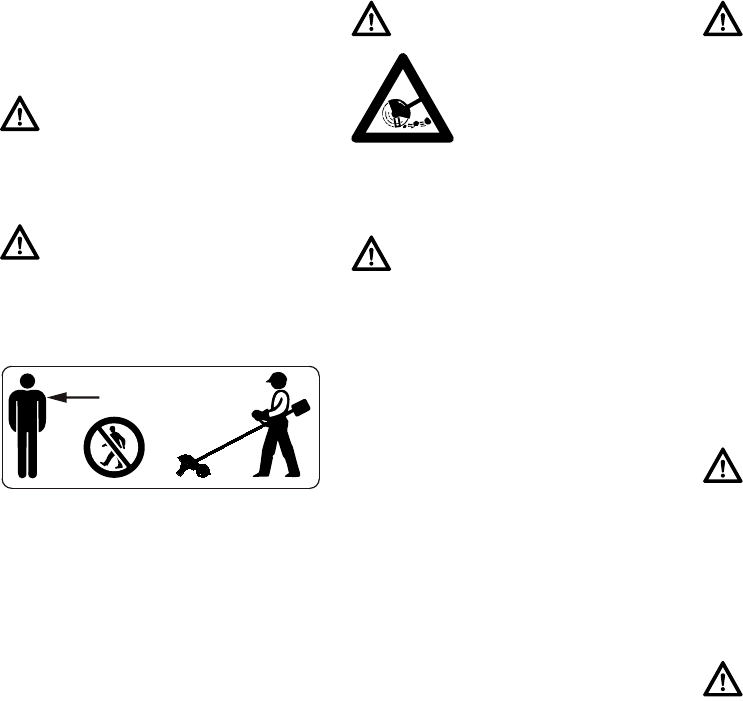

Warning!

Minors should never be allowed to use

this power tool. Bystanders, especially

children, and animals should not be

allowed in the area where it is in use.

Warning!

To reduce the risk of injury to bystand-

ers and damage to property, never let

your power tool run unattended. When it

is not in use (e.g. during a work break),

shut it off and make sure that unauthor-

ized persons do not use it.

Warning!

Be alert – if you get tired, take a break.

Tiredness may result in loss of control.

Working with any power tool can be

strenuous. If you have any condition

that might be aggravated by strenuous

work, check with your doctor before

operating this machine.

Warning!

Prolonged use of a power tool (or other

machines) exposing the operator to

vibrations may produce whitefinger dis-

ease (Raynaud's phenomenon) or

carpal tunnel syndrome.

FC 90

English

These conditions reduce the hand's

ability to feel and regulate temperature,

produce numbness and burning

sensations and may cause nerve and

circulation damage and tissue necrosis.

All factors which contribute to

whitefinger disease are not known, but

cold weather, smoking and diseases or

physical conditions that affect blood

vessels and blood transport, as well as

high vibration levels and long periods of

exposure to vibration are mentioned as

factors in the development of whitefinger

disease. In order to reduce the risk of

whitefinger disease and carpal tunnel

syndrome, please note the following:

–Most STIHL power tools are

available with an anti-vibration

("AV") system designed to reduce

the transmission of vibrations

created by the machine to the

operator's hands. An AV system is

recommended for those persons

using power tools on a regular or

sustained basis.

–Wear gloves and keep your hands

warm.

–Keep the AV system well

maintained. A power tool with loose

components or with damaged or

worn AV elements will tend to have

higher vibration levels.

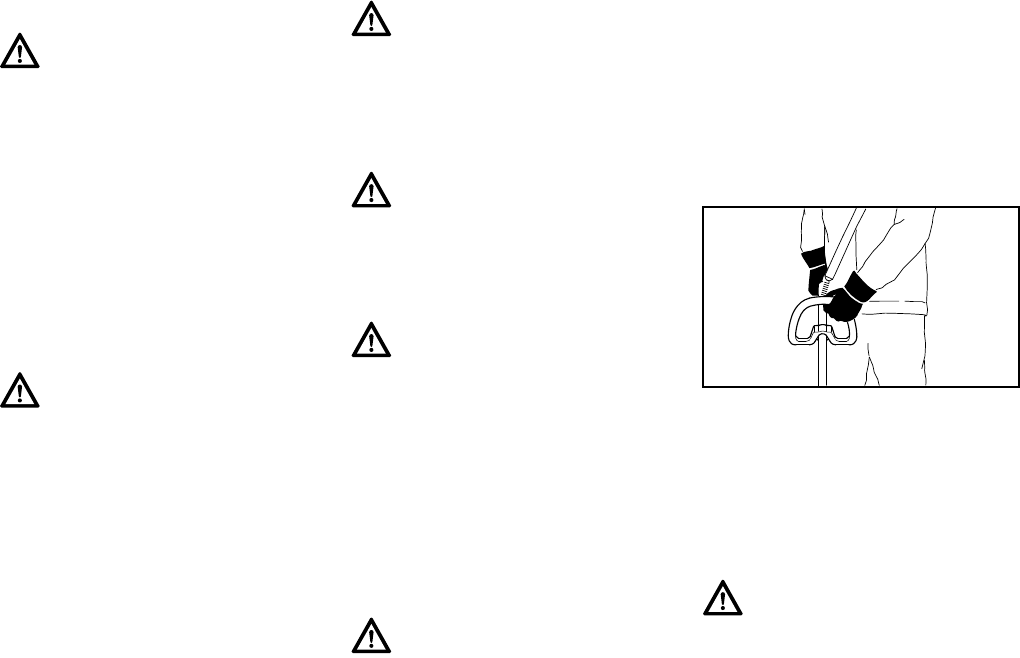

–Maintain a firm grip at all times, but

do not squeeze the handles with

constant, excessive pressure. Take

frequent breaks.

All the above-mentioned precautions do

not guarantee that you will not sustain

whitefinger disease or carpal tunnel

syndrome. Therefore, continual and

regular users should closely monitor the

condition of their hands and fingers. If

any of the above symptoms appear,

seek medical advice immediately.

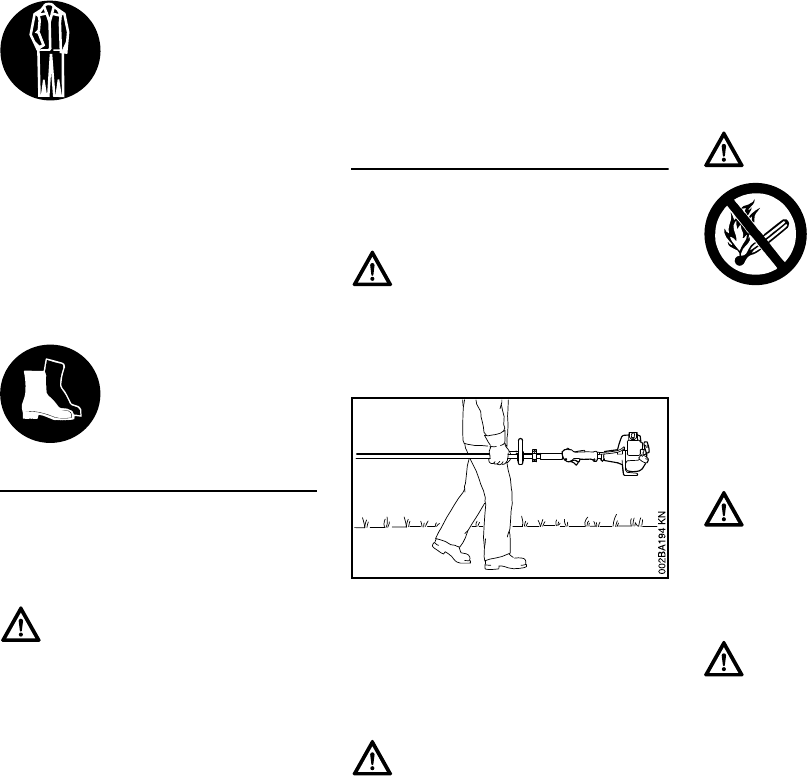

Proper Clothing

The deflector provided with your power

tool will not protect the operator from all

foreign objects (gravel, glass, wire, etc.)

thrown back by the rotating cutting

attachment. Thrown objects may also

ricochet and strike the operator.

Be particularly alert and cautious when

wearing hearing protection because

your ability to hear warnings (shouts,

alarms, etc.) is restricted.

Warning!

The ignition system of the STIHL unit

produces an electromagnetic field of a

very low intensity. This field may inter-

fere with some pacemakers. To reduce

the risk of serious or fatal injury, persons

with a pacemaker should consult their

physician and the pacemaker manufac-

turer before operating this tool.

Warning!

To reduce the risk of injury, the operator

should wear proper protective apparel.

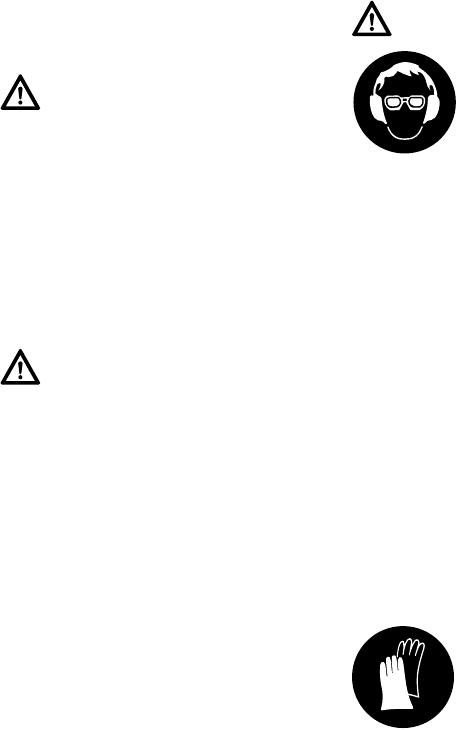

Warning!

To reduce the risk of

injury to your eyes never

operate your power tool

unless wearing goggles

or properly fitted protec-

tive glasses with

adequate top and side protection com-

plying with ANSI Z 87.1 (or your

applicable national standard). To

reduce the risk of injury to your face

STIHL recommends that you also wear

a face shield or face screen over your

goggles or protective glasses.

Power tool noise may damage your

hearing. Wear sound barriers (ear plugs

or ear mufflers) to protect your hearing.

Continual and regular users should

have their hearing checked regularly.

Wear an approved safety hard hat to

reduce the risk of injury to your head

when there is a danger of head injuries.

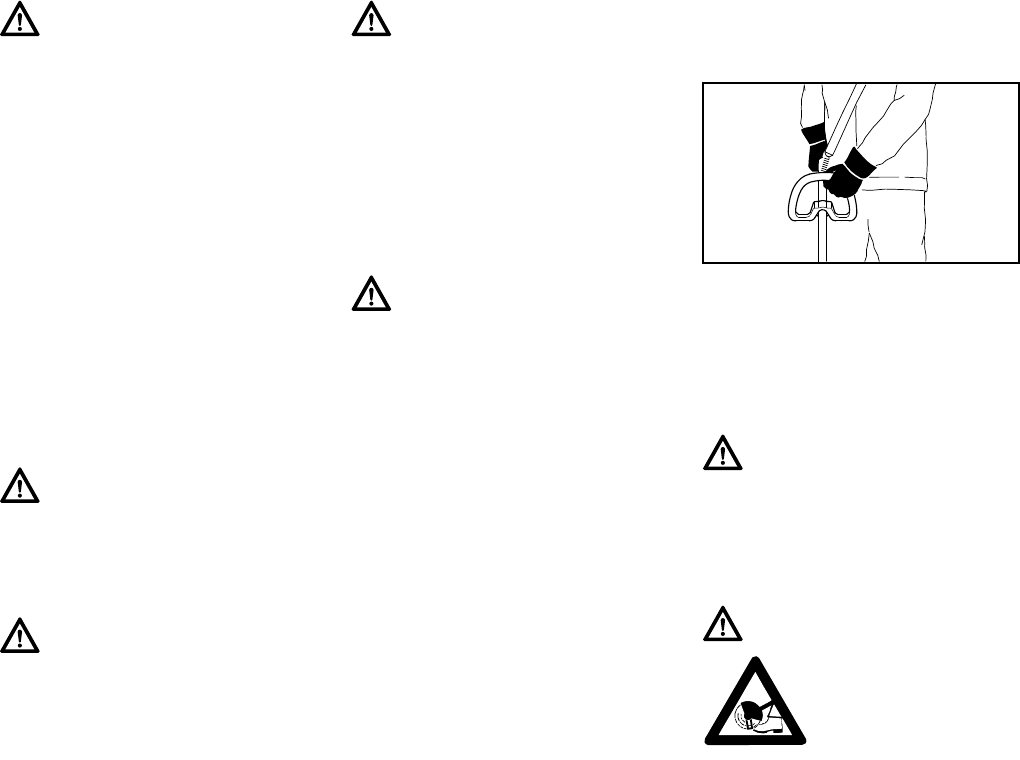

Always wear gloves

when handling the

machine and metal

blades. Heavy-duty, non-

slip gloves improve your

grip and help to protect

your hands.

FC 90

English

Avoid loose-fitting jackets, scarfs,

neckties, jewelry, flared or cuffed pants,

unconfined long hair or anything that

could become caught on branches,

brush or the moving parts of the unit.

Secure hair so it is above shoulder level.

THE POWER TOOL

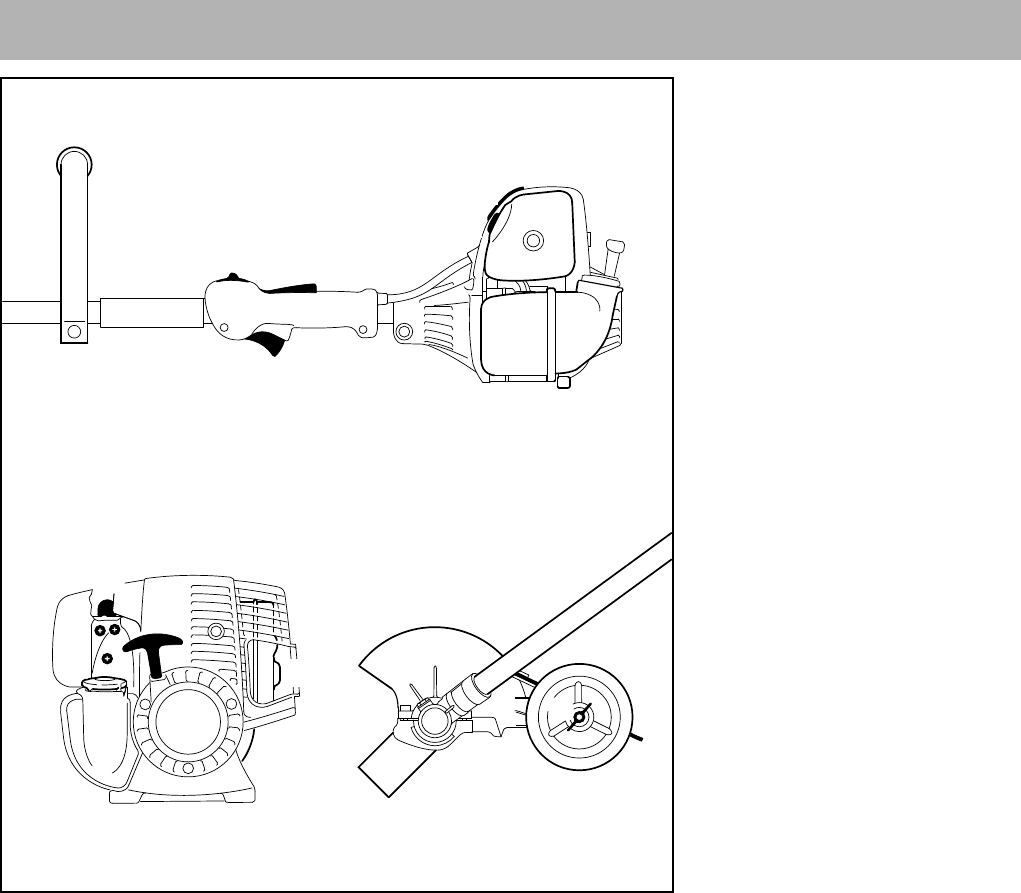

For illustrations and definitions of the

power tool parts see the chapter on

"Main Parts."

If this tool is subjected to unusually high

loads for which it was not designed (e.g.

heavy impact or a fall), always check

that it is in good condition before

continuing work. Check in particular that

the fuel system is tight (no leaks) and

that the controls and safety devices are

working properly. Do not continue

operating this machine if it is damaged.

In case of doubt, have it checked by your

STIHL servicing dealer.

THE USE OF THE POWER TOOL

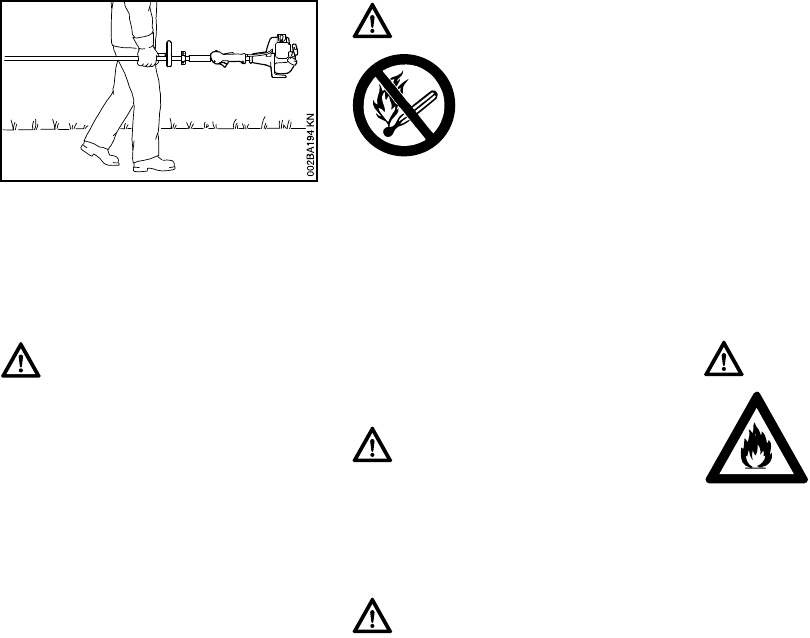

Transporting the Power Tool

It may be carried only in a horizontal

position. Grip the shaft in a manner that

the machine is balanced horizontally.

Keep the hot muffler away from your

body and the cutting attachment behind

you.

Fuel

Your STIHL power tool uses an oil-

gasoline mixture for fuel (see the

chapter on "Fuel" of your instruction

manual.)

Fueling Instructions

In order to reduce the risk of burns and

other personal injury from escaping gas

vapor and fumes, remove the fuel filler

cap on your power tool carefully so as to

Clothing must be sturdy

and snug-fitting, but allow

complete freedom of

movement. Wear long

pants made of heavy

material to help protect

your legs. Do not wear

shorts, sandals or go

barefoot.

Good footing is very

important. Wear sturdy

boots with nonslip soles.

Steel-toed safety boots

are recommended.

Warning!

Never modify this power tool in any way.

Only attachments supplied by STIHL

and expressly approved by STIHL for

use with the specific STIHL model are

authorized. Although certain unauthor-

ized attachments are useable with

STIHL power tools, their use may, in

fact, be extremely dangerous.

Warning!

To reduce the risk of injury from loss of

control and blade contact, never carry or

transport your power tool with the cut-

ting attachment moving.

Warning!

Always shut off the engine and make

sure that the cutting attachment has

stopped before putting an edger down.

When transporting it in a vehicle, prop-

erly secure it to prevent turnover, fuel

spillage and damage to the unit.

Warning!

Gasoline is an extremely

flammable fuel. If spilled

and ignited by a spark or

other ignition source, it

can cause fire and seri-

ous burn injury or

property damage. Use extreme caution

when handling gasoline or fuel mix. Do

not smoke or bring any fire or flame near

the fuel or the power tool. Note that

combustible fuel vapor may escape

from the fuel system.

Warning!

To reduce the risk of serious injury from

burns, never attempt to refuel the unit

until it has been completely removed

from the operator.

Warning!

Fuel your power tool in well-ventilated

areas, outdoors. Always shut off the

engine and allow it to cool before refu-

eling. Gasoline vapor pressure may

build up inside the fuel tank depending

on the fuel used, the weather conditions

and the tank venting system.

FC 90

English

allow any pressure build-up in the tank

to release slowly. Never remove the fuel

filler cap while the engine is running.

Select bare ground for fueling and move

at least 10 feet (3 m) from the fueling

spot before starting the engine. Wipe off

any spilled fuel before starting your

machine.

Different models may be equipped with

different fuel caps.

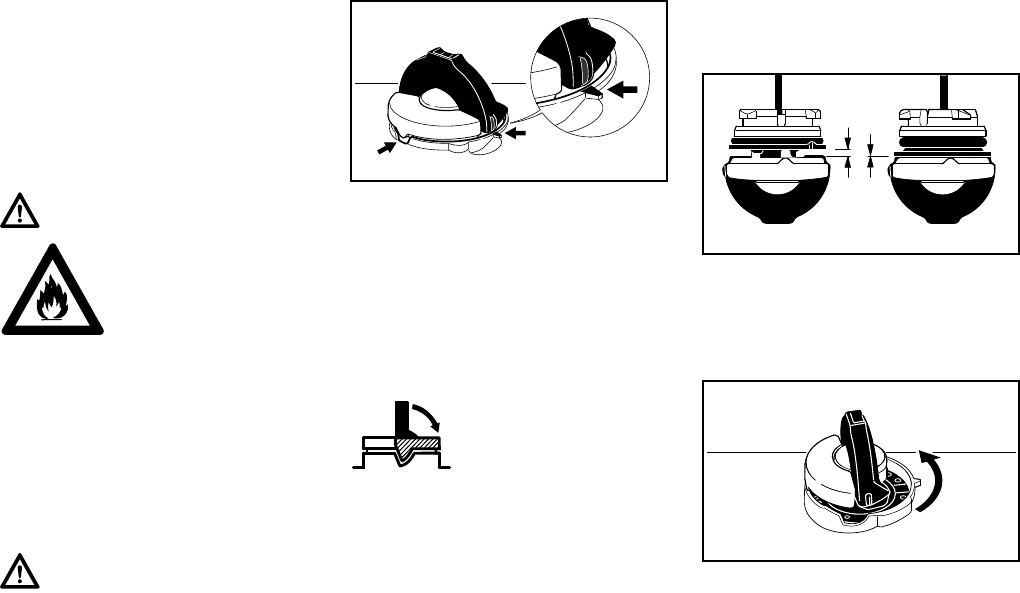

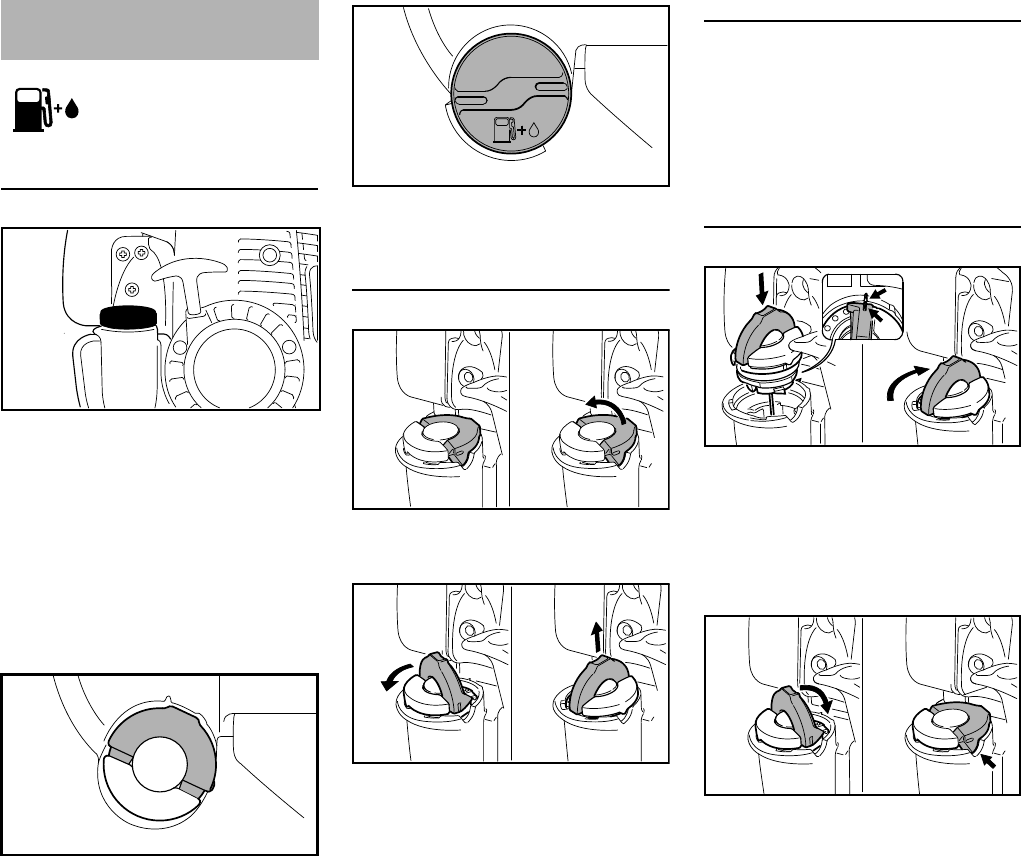

Toolless cap with grip

To do this with this STIHL cap, raise the

grip on the top of the cap until it is upright

at a 90° angle. Insert the cap in the fuel

tank opening with the raised positioning

marks on the grip of the cap and on the

fuel tank opening lining up. Using the

grip, press the cap down firmly while

turning it clockwise as far as it will go

(approx. 1/4 turn).

Misaligned, damaged or broken cap

NIf the cap does not drop fully into the

opening when the positioning marks

line up and/or if the cap does not

tighten properly when twisted, the

base of the cap may be prematurely

rotated (in relation to the top) to the

closed position. Such misalignment

can result from handling, cleaning

or an improper attempt at

tightening.

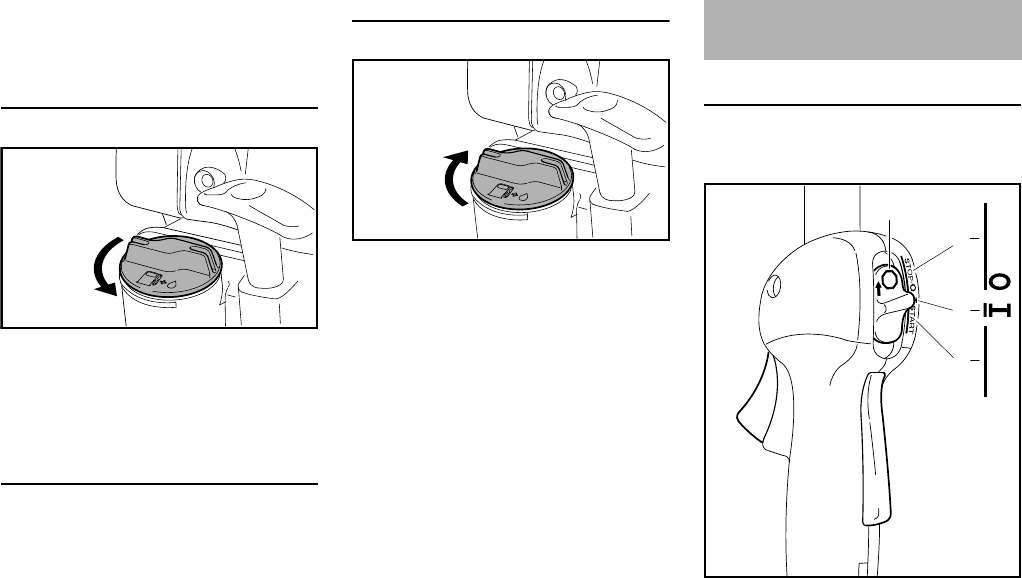

NTo return the cap to the open

position for installation, turn the cap

(with the grip up) until it drops fully

into the tank opening. Next, twist the

cap counterclockwise as far as it will

go (approx. 1/4 turn) – this will twist

the base of the cap into the correct

position. Then, twist the cap

clockwise, closing it normally.

NIf your cap still does not tighten

properly, it may be damaged or

broken; immediately stop use of the

unit and take it to your authorized

STIHL dealer for repair.

Warning!

Check for fuel leakage

while refueling and dur-

ing operation. If fuel

leakage is found, do not

start or run the engine

until the leak is fixed and

any spilled fuel has been wiped away.

Take care not to get fuel on your cloth-

ing. If this happens, change your

clothing immediately.

Warning!

In order to reduce the risk of fuel spill-

age and fire from an improperly

tightened fuel cap, correctly position

and tighten the fuel cap in the fuel tank

opening.

Fold the grip flush with

the top of the cap. Grip

the cap and check for

tightness. If the grip does

not lie completely flush

with the cap and the

detent on the grip does

not fit in the correspond-

ing recess in the filler

opening, or if the cap is

loose in the filler opening,

the cap is not properly

seated and tightened and

you must repeat the

above steps.

001BA220 KN

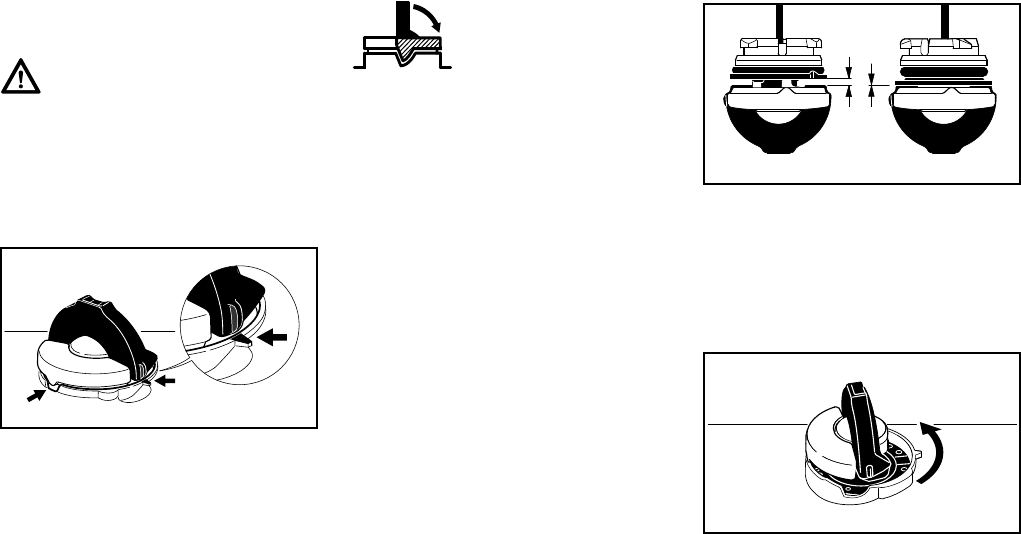

Left: Base of cap in closed posi-

tion (with open space)

Right: Base of cap correctly posi-

tioned for installation

001BA227 KN

001BA226 KN

FC 90

English

Screw Cap

See also the "Fueling" chapter in your

Instruction Manual for additional

information.

Before Starting

Keep the handles clean and dry at all

times; it is particularly important to keep

them free of moisture, pitch, oil, fuel mix,

grease or resin in order for you to

maintain a firm grip and properly control

your power tool.

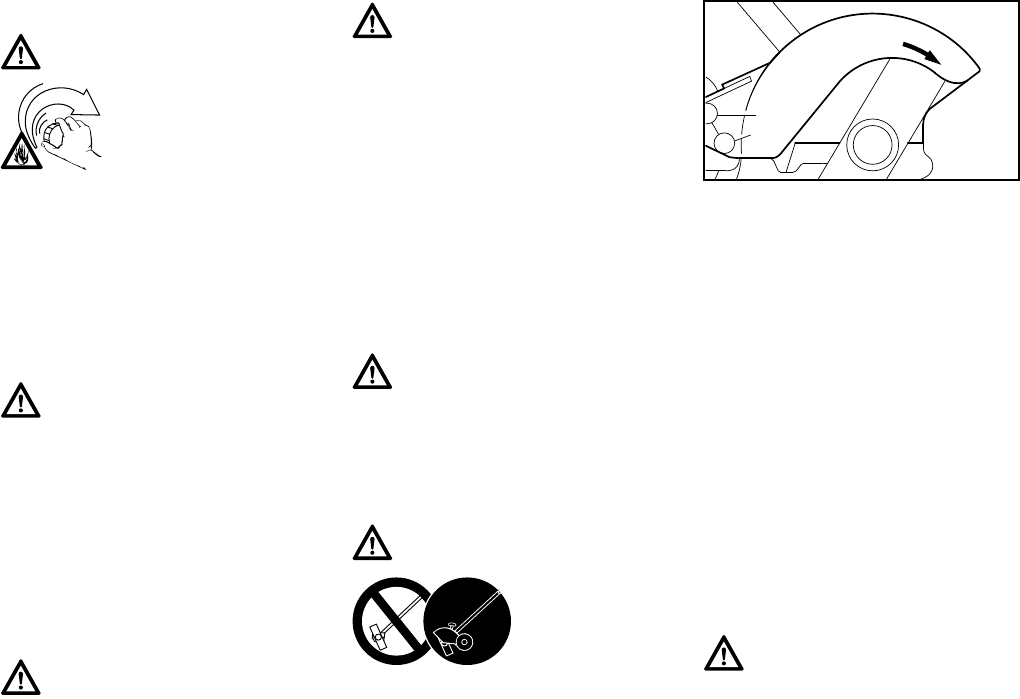

An arrow on the deflector shows the

correct direction of rotation of the cutting

blade.

The arrow on the deflector must always

face away from you, so that cuttings and

other debris will be diverted away from

the machine and your position (see

chapter "Working Techniques".)

Adjust carrying harness and hand grip to

suit your size before starting work. The

machine should be properly balanced as

specified in your instruction manual for

proper control and less fatigue in

operation. To be better prepared in case

of an emergency, practise releasing the

unit from the harness as quickly as

possible.

Starting

For specific starting instructions, see the

appropriate section of your manual.

Place the power tool on firm ground or

other solid surface in an open area.

Maintain good balance and secure

footing.

Warning!

Unit vibrations can cause

an improperly tightened

fuel filler cap to loosen or

come off and spill quanti-

ties of fuel. In order to

reduce the risk of fuel

spillage and fire, tighten the fuel filler

cap by hand as securely as possible.

Warning!

Always check your power tool for proper

condition and operation before starting,

particularly the throttle trigger, throttle

trigger lockout, stop switch, cutting

blade, deflector and harness. The throt-

tle trigger must move freely and always

spring back to the idle position. Never

attempt to modify the controls or safety

devices. Never use a power tool that is

damaged or not properly maintained.

Warning!

Do not attach any cutting attachment to

a unit without proper installation of all

required parts. Failure to use the proper

parts may cause the blade to fly off and

seriously injure the operator or

bystanders.

Warning!

The cutting attachment must be prop-

erly tightened and in safe operating

condition. Inspect for loose parts (nuts,

screws, etc.) and for cracked, bent,

warped or damaged blades. Replace

damaged blades before using the power

tool.

Warning!

Check that the spark plug boot is

securely mounted on the spark plug – a

loose boot may cause arcing that could

ignite combustible fumes and cause a

fire.

Warning!

To reduce the risk

of personal injury

to the operator

from blade con-

tact and thrown

objects, make

sure your unit is equipped with the

proper deflector, handle and harness.

Warning!

Start the engine at least 10 feet (3 m)

from the fueling spot, outdoors only.

002BA118 KN

FC 90

English

Once the engine has started,

immediately blip the throttle trigger,

which should release the starting throttle

and allow the engine to slow down to

idle.

With the engine running only at idle,

attach the power tool to the spring hook

of your harness (see appropriate

chapter of this manual.)

Important Adjustments

If you cannot set the correct idle speed,

have your STIHL dealer check your

power tool and make proper

adjustments and repairs.

During Operation

Holding and Controlling the Power

Tool

Always hold the unit firmly with both

hands on the handles while you are

working. Wrap your fingers and thumbs

around the handles.

Your right hand should grip the rear

handle. This also applies to left-handers.

Warning!

To reduce the risk of injury from blade

contact, be absolutely sure that the cut-

ting attachment is clear of you and all

other obstructions and objects, includ-

ing the ground, because when the

engine starts at starting-throttle, engine

speed will be fast enough for the clutch

to engage and move the cutting

attachment.

Warning!

Your power tool is a one-person

machine. Do not allow other persons in

the general work area, even when

starting.

Warning!

To reduce the risk of injury from loss of

control, do not attempt to "drop start"

your power tool.

Warning!

When you pull the starter grip, do not

wrap the starter rope around your hand.

Do not let the grip snap back, but guide

the starter rope to rewind it properly.

Failure to follow this procedure may

result in injury to your hand or fingers

and may damage the starter

mechanism.

Warning!

To reduce the risk of personal injury

from loss of control or contact with the

running cutting attachment, do not use

your unit with incorrect idle adjustment.

At correct idle speed, the cutting attach-

ment should not move. For directions on

how to adjust idle speed, see the appro-

priate section of your instruction

manual.

Warning!

To reduce the risk of injury from loss of

control, never work on a ladder or on

any other insecure support. Never hold

the cutting attachment above waist

height.

Warning!

Never attempt to operate

your power tool with one

hand. Loss of control of

the power tool resulting

in serious or fatal injury

may result. To reduce

the risk of cut injuries, keep hands and

feet away from the cutting attachment.

Never touch a moving cutting attach-

ment with your hand or any other part of

your body.

002BA054 KN

FC 90

English

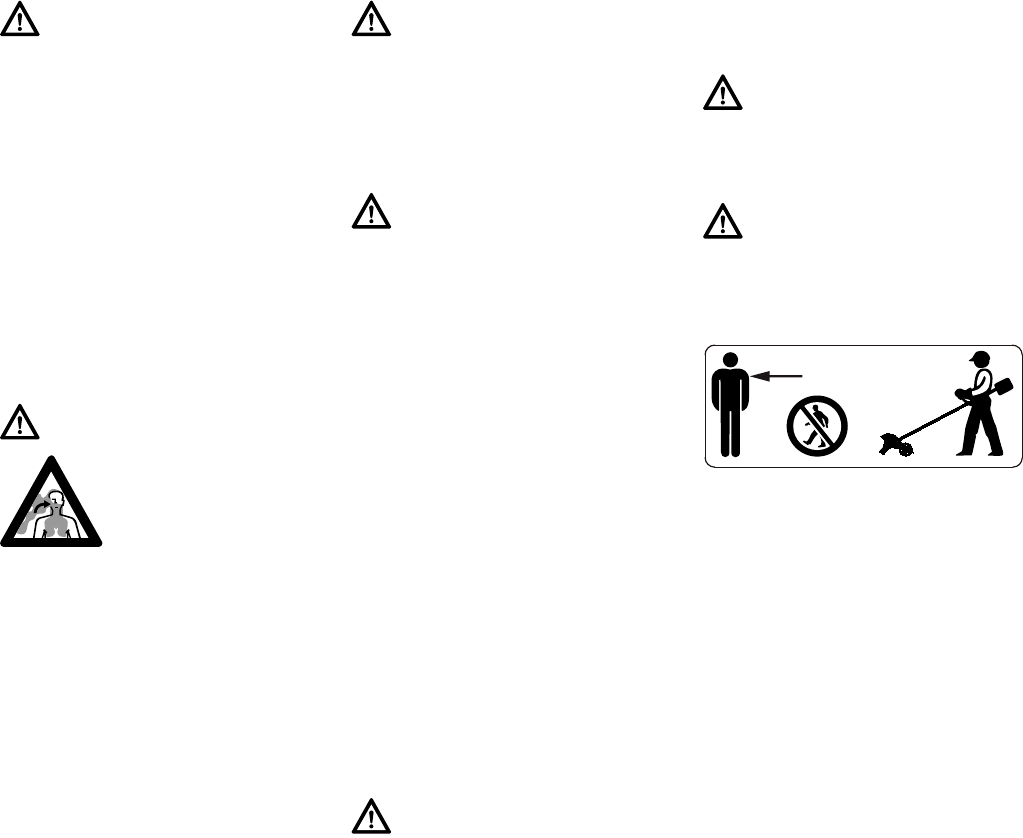

Working Conditions

Operate and start your power tool only

outdoors in a well ventilated area.

Operate it under good visibility and

daylight conditions only. Work carefully.

Operating Instructions

In the event of an emergency, switch off

the engine immediately – move the slide

control / stop switch to 0 or STOP.

To reduce the risk of eye and other injury

always wear proper eye protection (see

the chapter on "Proper Clothing") and

ensure that bystanders are at least

50 feet (15 m) away. To reduce the risk

of damage to property, also maintain this

distance from such objects as vehicles

or windows. Any coworkers who must be

in the restricted area should also wear

goggles or protective glasses. Stop the

engine immediately if you are

approached.

Warning!

Do not overreach. Keep proper footing

and balance at all times. Special care

must be taken in slippery conditions

(wet ground, snow) and in difficult, over-

grown terrain. Watch for hidden

obstacles such as tree stumps, roots

and ditches to avoid stumbling. For bet-

ter footing, clear away scrub and

cuttings. Be extremely cautious when

working on slopes or uneven ground.

Warning!

As soon as the engine is

running, this product

generates toxic exhaust

fumes containing chemi-

cals, such as unburned

hydrocarbons (including

benzene) and carbon monoxide, that

are known to cause respiratory prob-

lems, cancer, birth defects, or other

reproductive harm. Some of the gases

(e.g. carbon monoxide) may be color-

less and odorless. To reduce the risk of

serious or fatal injury / illness from inhal-

ing toxic fumes, never run the machine

indoors or in poorly ventilated locations.

Warning!

If the vegetation being cut or the sur-

rounding ground is coated with a

chemical substance (such as an active

pesticide or herbicide), read and follow

the instructions and warnings that

accompanied the substance at issue.

Warning!

Inhalation of certain dusts, especially

organic dusts such as mold or pollen,

can cause susceptible persons to have

an allergic or asthmatic reaction. Sub-

stantial or repeated inhalation of dust

and other airborne contaminants, in par-

ticular those with a smaller particle size,

may cause respiratory or other ill-

nesses. Control dust at the source

where possible. Use good work prac-

tices, such as operating the unit so that

the wind or operating process directs

any dust raised by the power tool away

from the operator. Follow the recom-

mendations of EPA / OSHA / NIOSH

and occupational and trade associa-

tions with respect to dust ("particulate

matter".) When the inhalation of dust

cannot be substantially controlled, i.e.,

kept at or near the ambient (back-

ground) level, the operator and any

bystanders should wear a respirator

approved by NIOSH / MSHA for the type

of dust encountered.

Warning!

Do not operate your power tool using

the starting throttle lock, as you do not

have control of the engine speed.

Warning!

The cutting attachment continues to

rotate for a short period after the throttle

trigger is released (flywheel effect.)

Warning!

The rotating cutting attachment may

fling foreign objects directly or by rico-

chet a great distance.

15m (50ft)

FC 90

English

USING THE CUTTING ATTACHMENT

For an illustration of the cutting

attachment and instructions on proper

mounting see the chapter on "Replacing

the Cutting Blade" in your instruction

manual.

Warning!

Before you start work,

examine the area for

stones, glass, fence wire,

metal, trash or other solid

objects. The cutting

attachment could throw

objects of this kind.

Warning!

During cutting, check the tightness and

the condition of the cutting attachment

at regular short intervals with the engine

and attachment stopped. If the behavior

of the attachment changes during use,

stop the engine immediately, wait until

the cutting attachment stops, and check

the nut securing the attachment for

tightness and the blade for cracks, wear

and damage.

Warning!

A loose blade may vibrate, crack, break

or come off the edger, which may result

in serious or fatal injury. Make sure that

the cutting attachment is properly tight-

ened. Use the wrench supplied or one of

sufficient length to obtain the proper

torque. If the blade loosens after being

properly tightened, stop work immedi-

ately. The retaining nut may be worn or

damaged and should be replaced. If the

blade continues to loosen, see your

STIHL dealer. Never use an edger with

a loose cutting attachment.

Warning!

Replace a cracked, bent, warped, dam-

aged, dull or worn out blade

immediately, even if damage is limited

to superficial cracks. Such attachments

may shatter at high speed and cause

serious or fatal injury.

Warning!

When using your edger, avoid cutting

close to fences, sides of buildings, tree

trunks, stones or other such objects that

could cause the power tool to kick out or

could cause damage to the blade.

Warning!

If the blade or deflector becomes

clogged or stuck, always shut off the

engine and make sure the cutting

attachment has stopped before clean-

ing. Grass, weeds, etc. should be

cleaned off the blade at regular

intervals.

Warning!

To reduce the risk of unintentional rota-

tion of the cutting attachment and injury,

always shut off the engine before

replacing the cutting attachment.

Warning!

The gearbox becomes hot during oper-

ation. To reduce the risk of burn injury,

do not touch the gear housing when it is

hot.

Warning!

The muffler and other parts of the

engine (e.g. fins of the cylinder, spark

plug) become hot during operation and

remain hot for a while after stopping the

engine. To reduce risk of burns do not

touch the muffler and other parts while

they are hot.

Warning!

To reduce the risk of fire and burn injury,

keep the area around the muffler clean.

Remove excess lubricant and all debris

such as pine needles, branches or

leaves. Let the engine cool down sitting

on concrete, metal, bare ground or solid

wood away from any combustible

substances.

Warning!

Never modify your muffler. The muffler

could be damaged and cause an

increase in heat radiation or sparks,

thereby increasing the risk of fire and

burn injury. You may also permanently

damage the engine. Have your muffler

serviced and repaired by your STIHL

servicing dealer only.

FC 90

English

MAINTENANCE, REPAIR AND

STORING

Maintenance, replacement, or repair

of the emission control devices and

systems may be performed by any

nonroad engine repair establishment

or individual. However, if you make a

warranty claim for a component

which has not been serviced or

maintained properly or if

nonapproved replacement parts were

used, STIHL may deny coverage.

Strictly follow the maintenance and

repair instructions in the appropriate

sections of your instruction manual.

Wear gloves when handling or

performing maintenance on blades.

Tighten all nuts, bolts and screws,

except the carburetor adjustment

screws, after each use.

Do not clean your machine with a

pressure washer. The solid jet of water

may damage parts of the machine.

Store the power tool in a dry and high or

locked location out of reach of children.

Before storing for longer than a few

days, always empty the fuel tank. See

chapter "Storing the Machine" in the

instruction manual.

Warning!

To reduce the risk of severe or fatal

injury from blade contact and / or loss of

control, never attempt to use a metal

blade on an FC model for which it is not

authorized.

Warning!

Use only identical STIHL replacement

parts for maintenance and repair. Use of

non-STIHL parts may cause serious or

fatal injury.

Warning!

Always stop the engine and make sure

that the cutting attachment is stopped

before doing any maintenance or repair

work or cleaning the power tool. Do not

attempt any maintenance or repair work

not described in your instruction man-

ual. Have such work performed by your

STIHL servicing dealer only.

Warning!

Use the specified spark plug, and make

sure it and the ignition lead are always

clean and in good condition. Always

press the spark plug boot snugly onto

the spark plug terminal of the proper

size. (Note: If the terminal has a detach-

able SAE adapter nut, it must be

securely attached.) A loose connection

between the spark plug and the ignition

wire connector in the boot may create

arcing that could ignite combustible

fumes and cause a fire.

Warning!

Never test the ignition system with the

spark plug boot removed from the spark

plug or with a removed spark plug, since

uncontained sparking may cause a fire.

Warning!

Do not operate your power tool if the

muffler is damaged, missing or modi-

fied. An improperly maintained muffler

will increase the risk of fire and hearing

loss. If your muffler was equipped with a

spark-arresting screen to reduce the

risk of fire, never operate your power

tool if the screen is missing or damaged.

Remember that the risk of forest fires is

greater in hot or dry weather.

Warning!

Never repair damaged cutting attach-

ments by welding, straightening or

modifying the shape. This may cause

parts of the cutting attachment to come

off and result in serious or fatal injuries.

FC 90

English

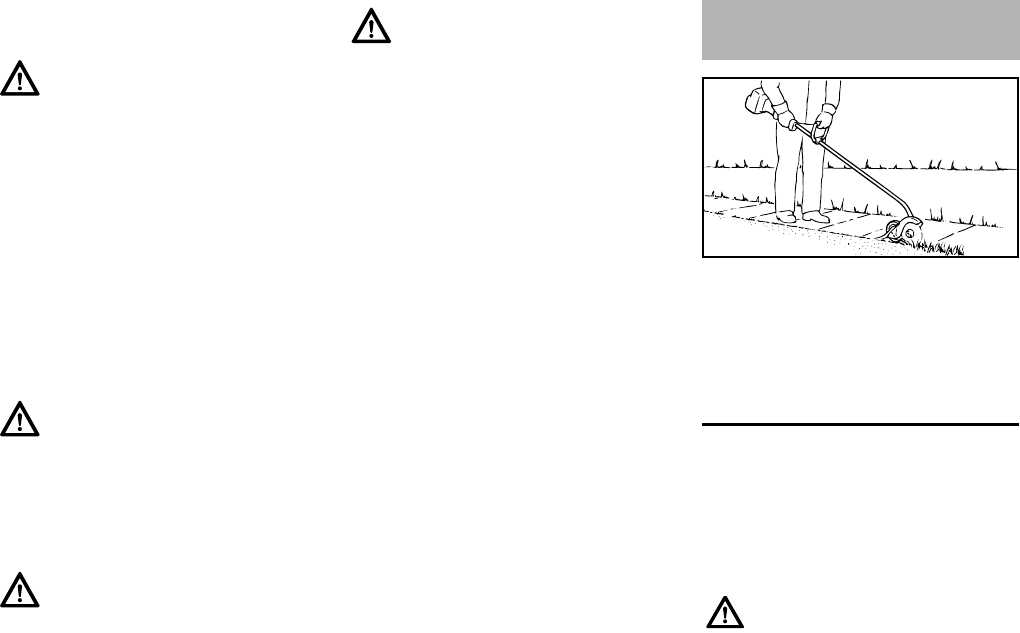

Your power edger is designed to

produce sharp contoured borders

around lawns and flower beds. It will cut

almost all types of grass, weeds and soft

green plants.

Preparations

If the soil is very dry, spray it with water

before you start work: this softens the

soil a little and also reduces the amount

of dust created. Slightly damp green

plants are easier to cut.

NPlan the best route for edging.

Always hold and operate your edger

on the right-hand side of your body.

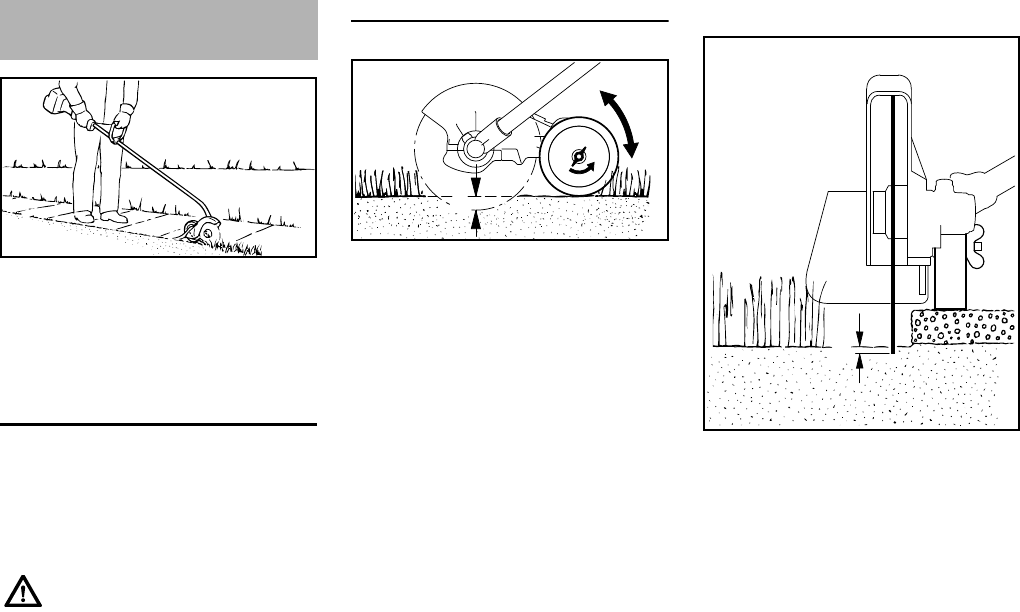

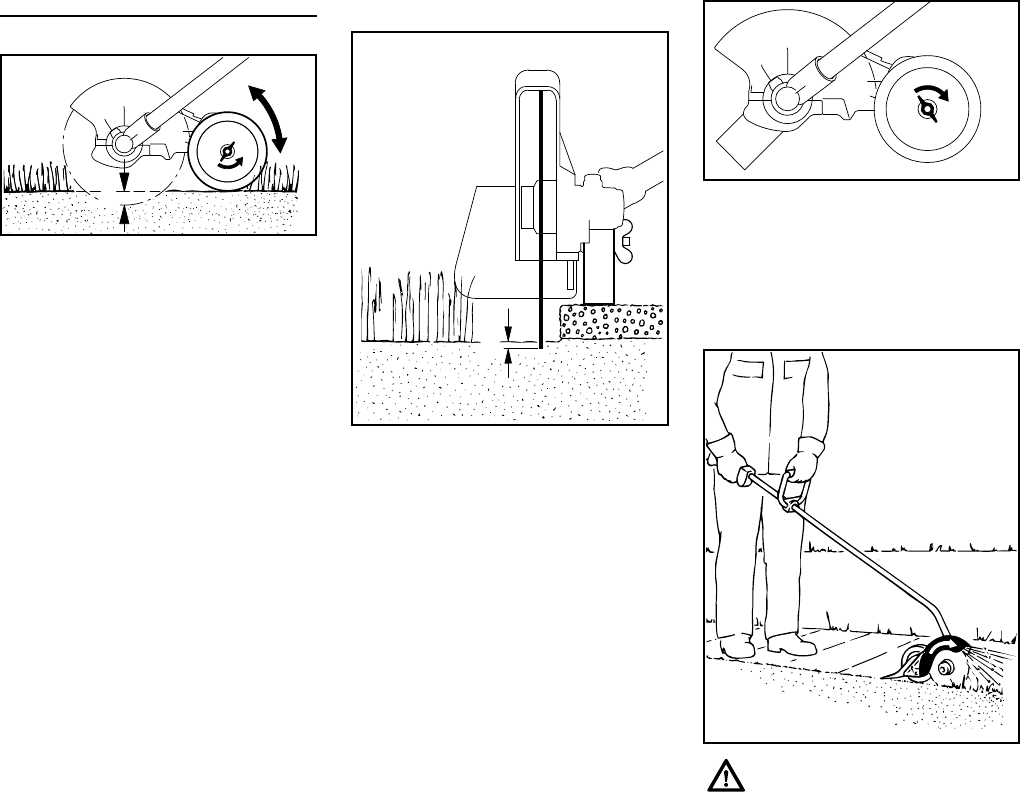

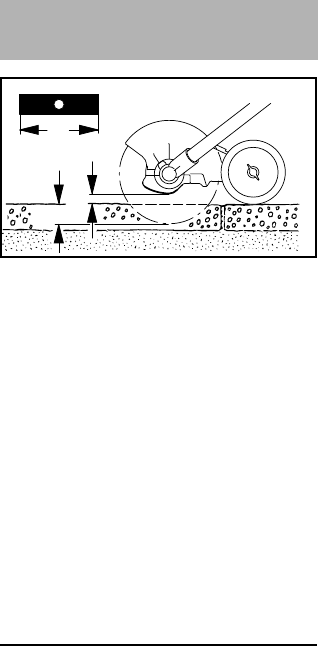

Adjusting Cutting Depth

NTo reduce the risk of injury, shut

off the engine.

NLoosen the wingnut (1)

counterclockwise.

NAdjust the wheel (2): Upwards to

increase the depth of cut (A) or

downwards to reduce the depth of

cut (A).

Adjust correctly

The depth of cut depends on the

uneveness of the ground, your height

and the way you hold the edger. Use the

following procedure:

NAdjust the depth wheel (2) so that

the blade (3) just touches the

ground or breaks the surface of the

soil by no more than 0.2 in. (5 mm)

in the normal working position.

Using the Unit

Clear away all obstacles and solid

objects from the work area.

241BA000 KN

241BA001 KN

241BA002 KN

FC 90

English

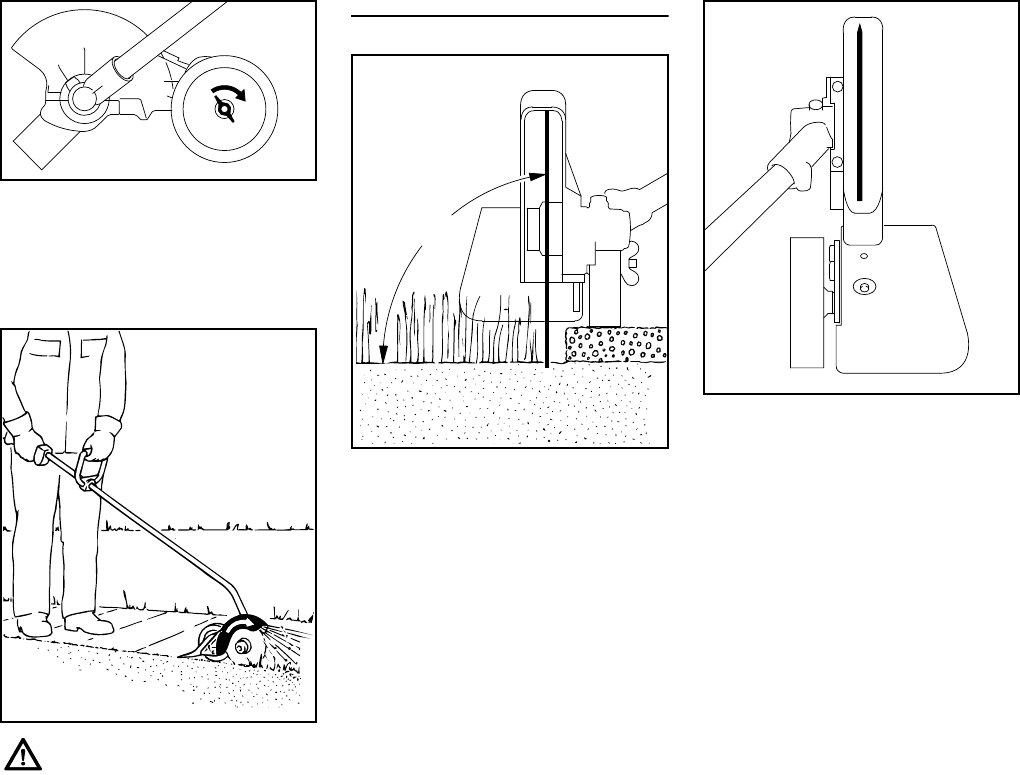

NTighten down the wingnut

clockwise.

NStanding in the normal working

position, check the depth of cut

again and correct it if necessary,

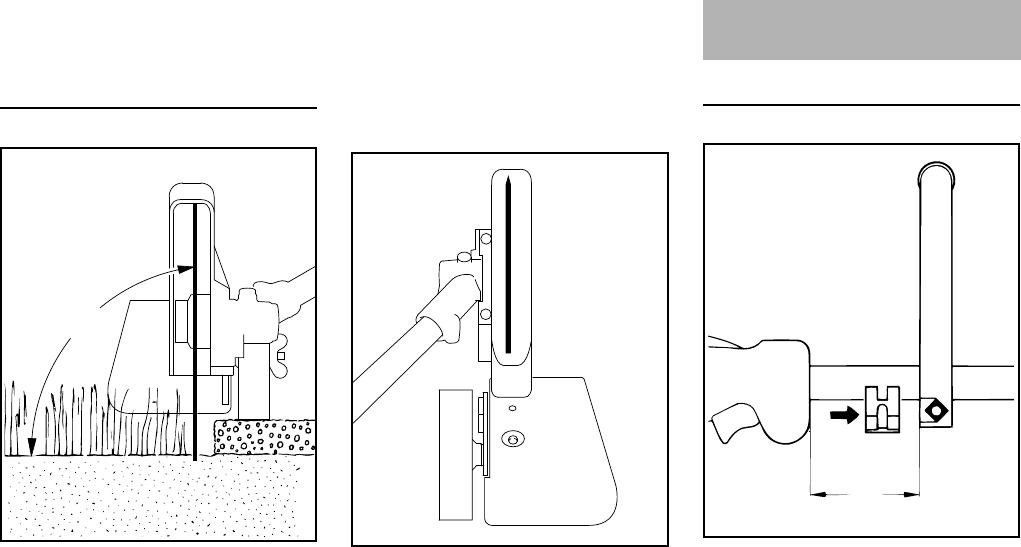

The deflector has been set at the factory

so that the arrow on the deflector and

the open side point away from the

operator. This ensures that cuttings and

other debris are directed away from the

machine and operator.

Lawn edging

NStarting the Engine

NStart the cut at no less than half

throttle and continue cutting at full

throttle.

NHold and guide your edger so that

the blade is vertical.

NCut steadily so that the engine is not

lugged down – do not apply force.

NCut at no more than a normal

walking pace.

NDo not push the blade into the

ground.

NAlways walk forwards when cutting,

do not pull the unit towards you.

NEdge at a steady pace to avoid

having to make several passes.

NUse the gunning sight (1) to line up

the blade on the edge.

Do not adjust the deflector.

241BA003 KN

350BA022 KN

241BA004 KN

90°

241BA005 KN

FC 90

English

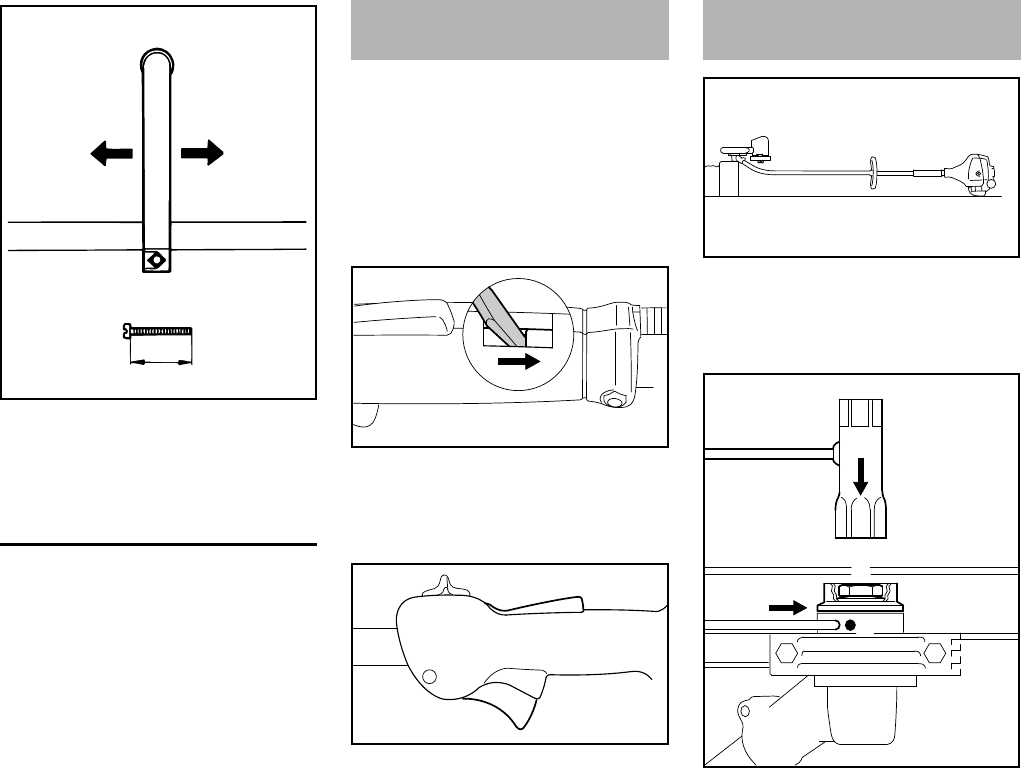

Mounting the Loop Handle

NPosition the loop handle (1) on the

drive tube, about 8 in (20 cm) (A)

forward of the control handle (2).

NPlace the clamp (3) against the

drive tube and push it into the loop

handle.

NFit the square nut (4) in the loop

handle, insert the clamp screw (5)

from the other side and tighten it

down firmly.

Adjusting the loop handle

NLine up the loop handle and move it

to the most comfortable position.

NLoosen the screw (5).

NMove the loop handle along the

drive tube as required – tighten

down the screw firmly.

A properly adjusted throttle cable is the

precondition for correct operation in the

full throttle, starting throttle and idle

positions.

NAdjust the throttle cable only when

the unit is completely and properly

assembled.

NUse a suitable tool to push the slide

to the end of the slot (see

illustration).

NPress down the throttle trigger

lockout (1) and squeeze the throttle

trigger (2) (full throttle) – this sets

the throttle cable correctly.

Mounting the Loop Handle

355BA030 KN

343BA023 KN

50 mm

( 2" )

Adjusting the Throttle

Cable

002BA163 KN

002BA161 KN

FC 90

English

NLay the power edger on its back so

that the blade mounting (1) faces

up.

NInsert the stop pin (2) or screwdriver

– see "Special Accessories" – into

the hole (3) as far as stop – apply

slight pressure and turn back and

forth together with the thrust

washer (4) until the pin slips into

position and blocks the shaft.

NFit the combination wrench (5) on

the nut (6).

NLoosen and unscrew the nut

clockwise (left-hand thread).

NRemove the thrust washer.

NPlace the blade (7) on the thrust

plate (8).

NFit the thrust washer (4) on the

shaft (9) and block the shaft.

NScrew the mounting nut (6) on to the

shaft counterclockwise and tighten

it down firmly.

The STIHL 4-MIX engine features

mixture lubrication and must be run on a

fuel mixture of gasoline and engine oil.

It operates otherwise on the 4-stroke

principle.

Mounting the Cutting Blade

241BA006 KN

241BA011 KN

Collar (see arrow) must engage

the blade's mounting hole.

If the cup spring (10) on the

nut (6) has lost its tension, fit a

new nut.

241BA012 KN

4-MIX Engine

FC 90

English

This engine is certified to operate on

unleaded gasoline and the STIHL two-

stroke engine oil at a mix ratio of 50:1.

Your engine requires a mixture of high-

quality gasoline and quality two-stroke

air cooled engine oil.

Use mid-grade unleaded gasoline with a

minimum octane rating of 89 (R+M/2). If

the octane rating of the mid-grade

gasoline in your area is lower, use

premium unleaded fuel.

Fuel with a lower octane rating may

increase engine temperatures. This, in

turn, increases the risk of piston seizure

and damage to the engine.

The chemical composition of the fuel is

also important. Some fuel additives not

only detrimentally affect elastomers

(carburetor diaphragms, oil seals, fuel

lines, etc.), but magnesium castings and

catalytic converters as well. This could

cause running problems or even

damage the engine. For this reason

STIHL recommends that you use only

high-quality unleaded gasoline!

Gasoline with an ethanol content of

more than 10% can cause running

problems and major damage in engines

with a manually adjustable carburetor

and should not be used in such engines.

Engines equipped with M-Tronic can be

run on gasoline with an ethanol content

of up to 25% (E25).

Use only STIHL two-stroke engine oil or

equivalent high-quality two-stroke

engine oils that are designed for use

only in air cooled two-cycle engines.

We recommend STIHL HP Ultra 2-Cycle

Engine Oil since it is specially

formulated for use in STIHL engines.

Do not use BIA or TCW rated (two-

stroke water cooled) mix oils or other

mix oils that state they are for use in both

water cooled and air cooled engines

(e.g., outboard motors, snowmobiles,

chain saws, mopeds, etc.).

Take care when handling gasoline.

Avoid direct contact with the skin and

avoid inhaling fuel vapor. When filling at

the pump, first remove the canister from

your vehicle and place the canister on

the ground before filling. Do not fill fuel

canisters that are sitting in or on a

vehicle.

The canister should be kept tightly

closed in order to avoid any moisture

getting into the mixture.

The machine‘s fuel tank and the canister

in which fuel mix is stored should be

cleaned as necessary.

Fuel mix ages

Only mix sufficient fuel for a few days

work, not to exceed 3 months of storage.

Store in approved fuel-canisters only.

When mixing, pour oil into the canister

first, and then add gasoline. Close the

canister and shake it vigorously by hand

to ensure proper mixing of the oil with

the fuel.

Dispose of empty mixing-oil canisters

only at authorized disposal locations.

Fuel Gaso-

line

Oil (STIHL 50:1 or equiva-

lent high-quality oils)

US gal. US fl.oz

12.6

2 1/2 6.4

5 12.8

FC 90

English

Preparations

NBefore fueling, clean the filler cap

and the area around it so that dirt

cannot fall into the tank.

NAlways position the machine so that

the filler cap is facing upwards.

One of two different filler caps is

installed as standard at the factory.

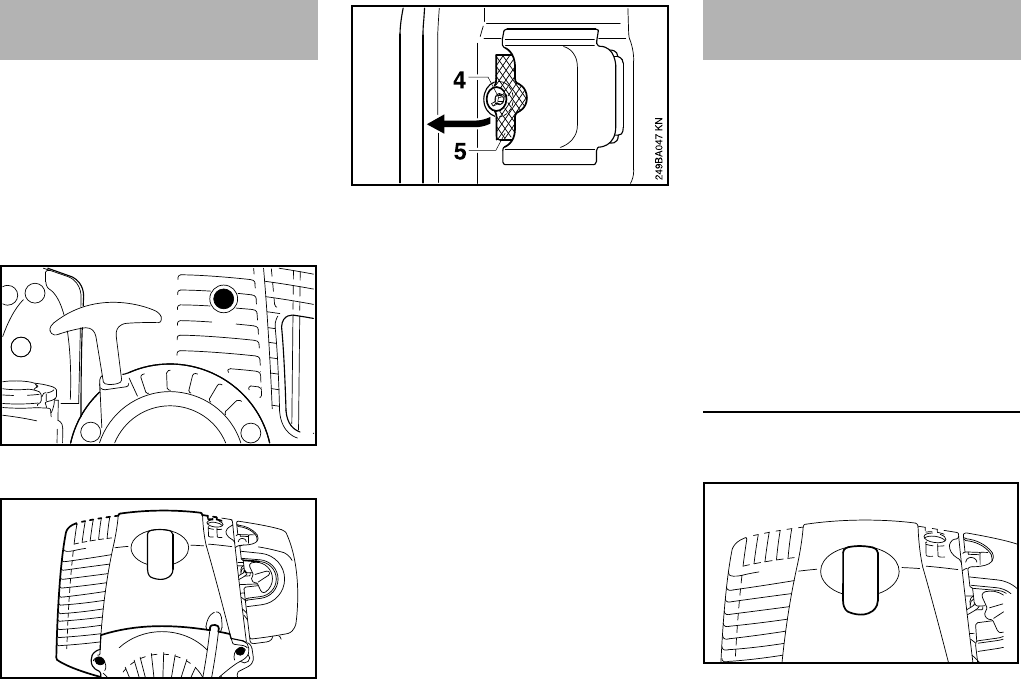

Toolless filler cap (with folding grip)

Threaded filler cap

Opening the toolless filler cap

NSwing the grip into an upright

position.

NTurn the cap counterclockwise

(approx. 1/4 turn).

NRemove the filler cap.

Refueling

Take care not to spill fuel while fueling,

and do not overfill the tank. STIHL

recommends use of the STIHL filling

system (special accessory).

Closing the toolless filler cap

NPosition the cap with the grip in an

upright position; the raised

positioning marks must line up.

NTurn cap clockwise as far as it will

go (approx. 1/4 turn).

NFold the grip down so that it is flush

with the surface.

If the grip is not flush with the surface

and the lug on the clip does not engage

entirely in the recess (arrow), the cap is

not properly closed and the steps

Fueling

002BA420 KN

002BA418 KN

002BA419 KN

249BA053 KN

249BA054 KN

249BA055 KN

249BA056 KN

FC 90

English

described above must be repeated. See

also the "Toolless cap with grip" section

in the Safety Precautions.

Opening the threaded filler cap

NTurn the cap counterclockwise until

it can be removed from the tank

opening.

NRemove the filler cap.

Refueling

Take care not to spill fuel while fueling

and do not overfill the tank. STIHL

recommends use of the STIHL filling

system (special accessory).

Closing the threaded filler cap

NPosition cap.

NTurn the cap clockwise as far as it

will go and tighten it as securely as

possible by hand.

Control handle

Controls

1Throttle trigger lockout

2Throttle trigger

3Slide control

Positions of slide control

4STOP-0 – engine off – the ignition is

switched off

5F – normal run position – the engine

is running or can start

6 START – the ignition is switched on

– the engine can start

200BA421 KN

200BA422 KN

Starting / Stopping the

Engine

STOP

002BA181 KN

START

STOP-

FC 90

English

Symbol on slide control

7h – stop symbol and arrow. To stop

the engine, push the slide control in

the direction of the arrow on the stop

symbol (h) to STOP-0.

Starting

NPress down the trigger lockout lever

and squeeze the throttle trigger.

Nand hold them in that position.

NMove the slide control to START

and hold it there.

NNow release the throttle trigger,

slide control and trigger lockout in

that order. This is the starting

throttle position.

NSet the choke knob (8)

NPress the fuel pump bulb (9) at least

five times – even if the bulb is

already filled with fuel.

Starting

NPlace the unit on the ground: It must

rest securely on the engine support

and the deflector. Check that the

blade is not touching the ground or

any other obstacles.

NMake sure you have a safe and

secure footing.

NHold the unit with your left hand and

press it down firmly – your thumb

should be under the fan housing.

NHold the starter grip with your right

hand.

NPull the starter grip slowly until you

feel it engage and then give it a brisk

strong pull.

NDo not let the starter grip snap back.

Guide it slowly back into the housing

so that the starter rope can rewind

properly.

NCrank the engine until it begins to

fire. After no more than five

attempts, turn the choke knob to

NContinue cranking.

As soon as the engine runs

NBlip the throttle trigger. The slide

control moves to the normal run

position F – and the engine settles

down to idle speed.

Your machine is now ready for

operation.

249BA057 KN

gif the engine is cold

efor warm start – also use this posi-

tion if the engine has been running

but is still cold.

Do not stand or kneel on the drive

tube.

552BA014 KN

552BA015 KN

Do not pull out the starter rope all

the way – it might otherwise

break.

Make sure the carburetor is

correctly adjusted. The cutting

blade must not rotate when the

engine is idling.

552BA016 KN

FC 90

English

Stopping the engine

NPush the slide control in the

direction of the arrow on the stop

symbol (h) to STOP-0.

At very low outside temperatures:

As soon as the engine runs:

NBlip the throttle trigger to disengage

the starting throttle position. The

slide control moves to the normal

run position (F) – and the engine

settles down to idle speed.

NOpen the throttle slightly.

NWarm up the engine for a short

period.

If the engine does not start

Choke knob

If you did not turn the choke knob to e

quickly enough after the engine began to

fire, the combustion chamber is flooded.

NTurn the choke knob to e.

NSet the slide control, lockout lever

and throttle trigger to the starting

throttle position.

NStart the engine by pulling the

starter rope briskly – 10 to 20 pulls

may be necessary.

If the engine still does not start

NMove the slide control to STOP-0.

NRemove the spark plug – see

"Spark Plug".

NDry the spark plug.

NCrank the engine several times with

the starter to clear the combustion

chamber.

NRefit the spark plug – see "Spark

Plug".

NMove the slide control to START.

NSet the choke knob to e – even if

the engine is cold.

NNow start the engine.

Throttle cable adjustment

NCheck adjustment of throttle cable –

see chapter on "Adjusting the

Throttle Cable".

Fuel tank run until completely dry

NAfter refueling, press the fuel pump

bulb at least five times – even if the

bulb is filled with fuel.

NSet the choke knob according to

engine temperature.

NStart the engine.

During break-in period

A factory-new machine should not be

run at high revs (full throttle off load) for

the first three tank fillings. This avoids

unnecessary high loads during the

break-in period. As all moving parts

have to bed in during the break-in

period, the frictional resistances in the

engine are greater during this period.

The engine develops its maximum

power after about 5 to 15 tank fillings.

During Operation

After a long period of full throttle

operation, allow the engine to run for a

short while at idle speed so that engine

heat can be dissipated by the flow of

cooling air. This protects engine-

mounted components (ignition,

carburetor) from thermal overload.

After Finishing Work

Storing for a short period: Wait for the

engine to cool down. Empty the fuel tank

and keep the machine in a dry place,

well away from sources of ignition, until

you need it again. For longer out-of-

service perionds – see "Storing the

Machine".

Operating Instructions

FC 90

English

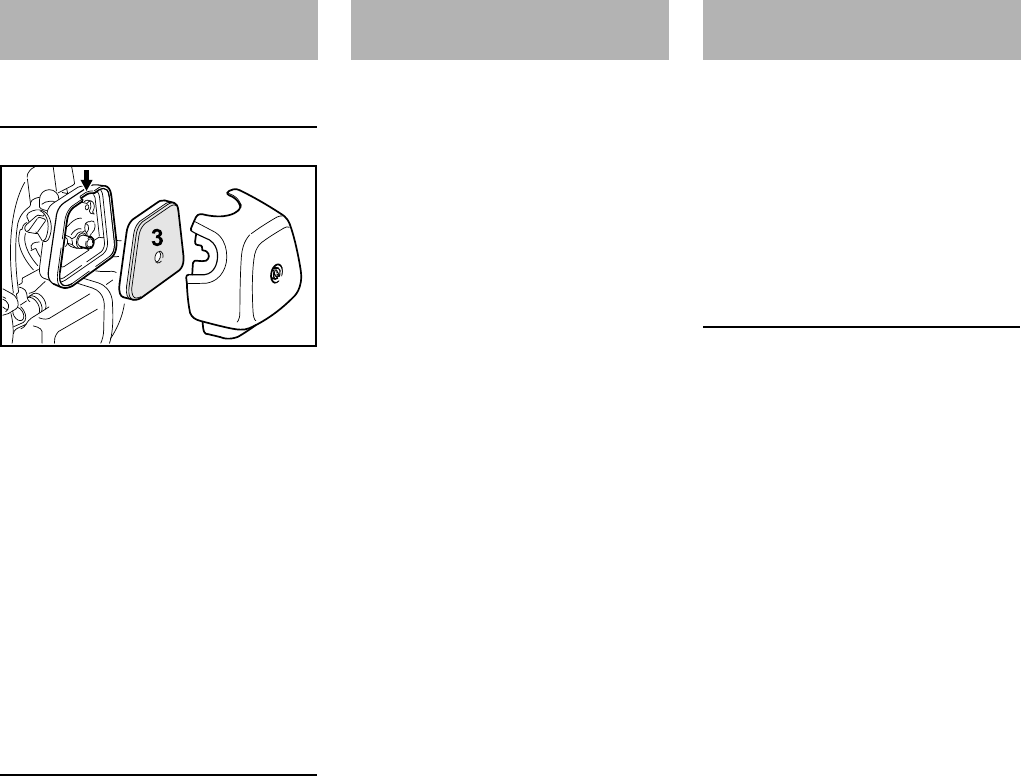

If there is a noticeable loss of engine

power

NTurn the choke knob to g

NTake out the screw (1) and remove

the filter cover (2).

NClean away loose dirt from around

the filter.

NGrip the filter element (3) at the

cutout (arrow) in the filter

housing (4) and remove it.

NFit a new filter element. As a

temporary measure you can knock it

out on the palm of your hand or blow

it out with compressed air. Do not

wash.

NReplace damaged parts.

Installing the filter

NInstall the filter element in the filter

housing and fit the cover.

NInsert the screw and tighten it down

firmly.

Exhaust emissions are controlled by the

design of the fundamental engine

parameters and components (e.g.

carburation, ignition, timing and valve or

port timing) without the addition of any

major hardware.

The carburetor comes from the factory

with a standard setting.

This setting provides an optimum fuel-air

mixture under most operating

conditions.

With this carburetor it is only possible to

adjust the high speed and low speed

screws within fine limits.

Standard Setting

NShut off the engine.

NMount the cutting blade.

NCheck the air filter and clean or

replace as necessary.

NCheck that the throttle cable is

properly adjusted – readjust if

necessary – see chapter on

"Adjusting the Throttle Cable".

NCheck the spark arresting screen

and clean or replace as necessary.

Cleaning the Air Filter

273BA006 KN

Engine Management Adjusting the Carburetor

FC 90

English

NCarefully turn both adjusting screws

counterclockwise as far as stop:

–The high speed screw (H) is 3/4 turn

open.

–The low speed screw (L) is 3/4 turn

open.

NStart and warm up the engine.

NAdjust idle speed with the idle speed

screw (LA) so that the cutting blade

does not rotate.

Fine Tuning

A slight correction of the setting of the

high speed screw (H) may be necessary

if engine power is not satisfactory when

operating at high altitude or at sea level.

Rule of thumb:

Turn the high speed screw (H) about

one quarter of a turn for every 3300 ft

(1000 m) change in altitude.

Conditions for adjustment

NCarry out the standard setting

without disturbing the high speed

screw (H).

NWarm up the engine for about 3

minutes.

NOpen the throttle wide.

At high altitude

NTurn the high speed screw (H)

clockwise (leaner), no further than

stop, until there is no further

noticeable increase in engine

speed.

At sea level

NTurn the high speed screw (H)

counterclockwise (richer), no further

than stop, until there is no further

noticeable increase in engine

speed.

It is possible that maximum engine

speed may be reached with the standard

setting in each case.

Readjust idle

It is usually necessary to change the

setting of the idle speed screw (LA) after

every correction to the low speed

screw (L).

NWarm up the engine for about 3

minutes.

Engine stops while idling

NTurn the idle speed screw (LA)

slowly clockwise until the engine

runs smoothly – the cutting blade

must not rotate.

Blade rotates when engine is idling

NTurn the idle speed screw (LA)

counterclockwise until the cutting

blade stops rotating and then turn

the screw about another 1/2 to 3/4

turn in the same direction.

Erratic idling behavior, engine stops

even though setting of LA-screw has

been corrected, poor acceleration

Idle setting is too lean:

NTurn the low speed screw (L)

counterclockwise, no further than

stop, until the engine runs and

accelerates smoothly.

Erratic idling behavior

Idle setting is too rich

NTurn the low speed screw (L)

clockwise, no further than stop, until

the engine runs and accelerates

smoothly.

249BA051 KN

If the cutting blade continues to

rotate when the engine is idling,

have your machine checked and

repaired by your servicing dealer.

FC 90

English

In some countries the muffler is

equipped with a spark arresting screen.

NIf the engine is down on power,

check the spark arresting screen in

the muffler.

NWait for the muffler to cool down.

NMove the slide control to STOP-0.

NTake out the screw (1).

NTake out the screws (2) and remove

the shroud (3).

NTake out the screw (4).

NLift the spark arresting screen (5)

and pull it out.

NClean the spark arresting screen. If

the screen is damaged or heavily

carbonized, fit a new one.

NRefit the spark arresting screen.

NInsert the screw and tighten it down

firmly.

NFit the shroud.

If engine is down on power, difficult to

start or runs poorly at idling speed, first

check the spark plug.

Fit a new spark plug after approx. 100

operating hours or earlier if the

electrodes are badly eroded.

Wrong fuel mix (too much engine oil in

the gasoline), a dirty air filter and

unfavorable running conditions (mostly

at part throttle etc.) affect the condition

of the spark plug. These factors cause

deposits to form on the insulator nose

which may result in trouble in operation.

Removing the spark plug

NMove the slide control to STOP-0.

NPull off the spark plug boot (1).

NUnscrew the spark plug.

Spark Arresting Screen in

Muffler

249BA059 KN

249BA060 KN

Spark Plug

249BA063 KN

FC 90

English

Checking the Spark Plug

NClean dirty spark plug.

NCheck electrode gap (A) and

readjust if necessary – see

"Specifications".

NUse only resistor type spark plugs of

the approved range.

Rectify problems which have caused

fouling of spark plug:

–Too much oil in fuel mix.

–Dirty air filter.

–Unfavorable running conditions,

e.g. operating at part load.

Installing the spark plug

NScrew home the spark plug, fit the

boot and press it down firmly.

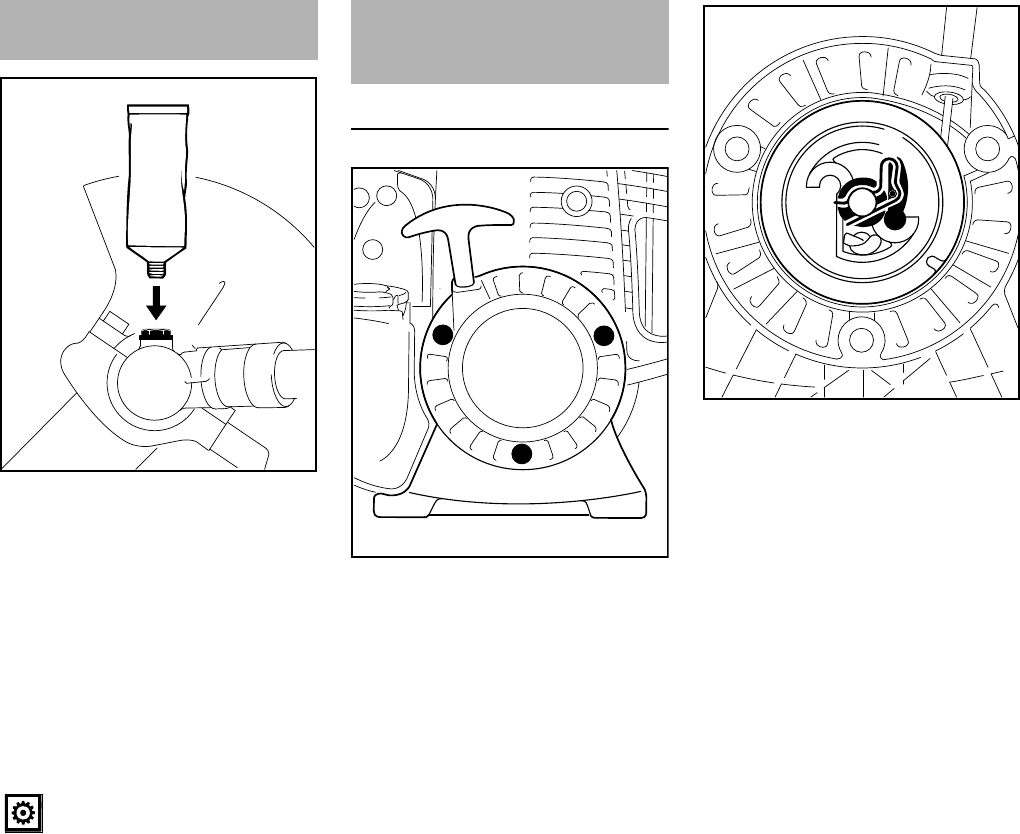

Check grease level regularly, about

every 25 hours of operation.

NUnscrew the filler plug (1). If no

grease can be seen on the inside of

the filler plug, screw the tube (2) of

STIHL gear lubricant for

brushcutters – see "Special

Accessories" – into the filler hole.

NSqueeze up to 0.2 oz (5 g) grease

into the gearbox.

NRefit the filler plug and tighten it

down firmly.

000BA039 KN

Warning!

To reduce the risk of fire and burn injury,

use only spark plugs authorized by

STIHL. Always press spark plug boot (1)

snugly onto spark plug terminal (2) of

the proper size. (Note: If terminal has

detachable SAE adapter nut, it must be

attached.) A loose connection between

spark plug boot and ignition wire con-

nector in the boot may create arcing that

could ignite combustible fumes and

cause a fire.

002BA363 KN

Lubricating the Gearbox

Do not completely fill the gearbox

with grease.

241BA018 KN

FC 90

English

Replacing the Starter Rope

NPush the slide control in direction of

arrow h – to STOP-0.

NTake out the screws (1).

NRemove the starter cover (2) from

the housing.

NEase the spring clip (3) off the

starter post.

NRemove the rope rotor with

washer (4) and pawl (5).

NRemove the remaining rope from

the rotor and starter grip.

NTie a simple overhand knot in the

new rope and then thread it through

the top of the grip and the rope

bushing (6).

NThread the rope through the rotor

and secure it with a simple

overhand knot.

NCoat the rope rotor bearing bore

with non-resinous oil.

NSlip the rotor over the starter post –

turn it back and forth to engage the

anchor loop of the rewind spring.

Replacing the Starter Rope

and Rewind Spring

249BA061 KN

249BA013 KN

249BA014 KN

249BA015 KN

FC 90

English

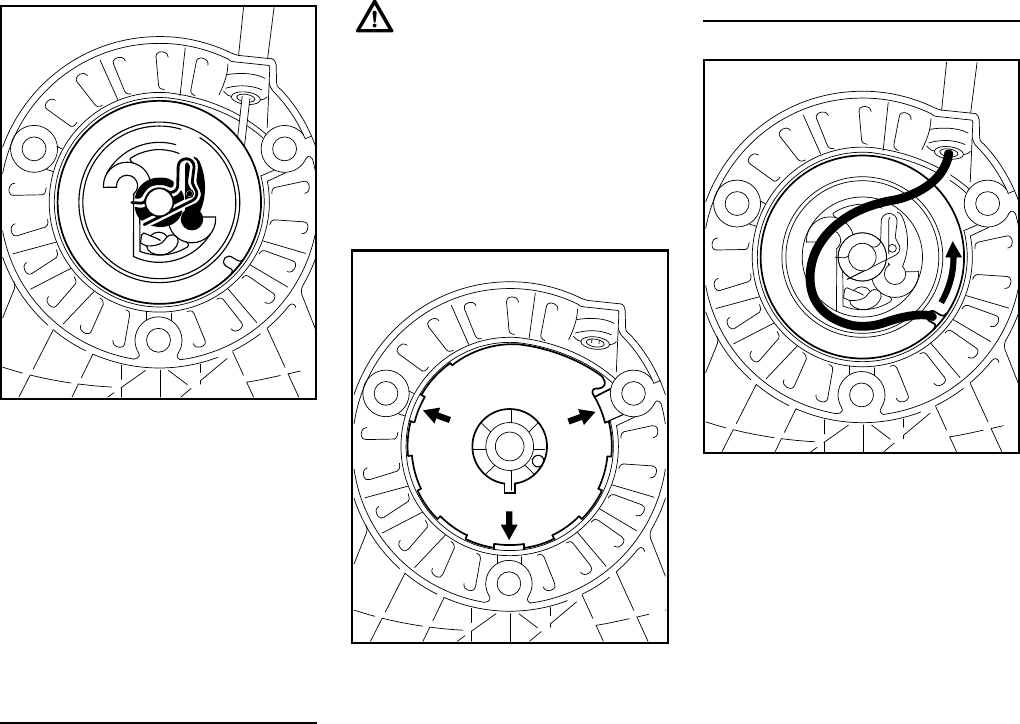

NRefit the pawl (5) in the rotor.

NFit the washer (4) on the starter

post.

NUse a screwdriver or suitable pliers

to fit the spring clip (3) on the starter

post and over the pawl's peg – the

spring clip must point

counterclockwise – as shown in the

illustration.

NGo to "Tensioning the Rewind

Spring".

Replacing a broken rewind spring

NRemove the rope rotor as described

in chapter on "Replacing the starter

rope".

NRemove the spring housing and

pieces of spring.

NLubricate the new spring with a few

drops of non-resinous oil.

NPosition the new spring housing,

bottom plate facing up, against the

cutouts (arrows).

NPush the spring housing into the

starter cover.

NReinstall the rope rotor – then go to

"Tensioning the Rewind Spring".

NIf the spring pops out of the spring

housing and uncoils: Refit it

counterclockwise, starting outside

and working inwards.

Tensioning the rewind spring

NMake a loop in the unwound starter

rope and use it to turn the rope rotor

six full revolutions in the direction of

the arrow.

NHold the rotor steady. Pull out and

straighten the twisted rope.

NLet go of the rotor.

NRelease the rope slowly so that it

winds onto the rotor. The starter grip

must locate firmly in the rope

bushing. If the grip droops to one

side: Add one more turn on the rope

rotor to increase spring tension.

NWhen the starter rope is fully

extended it must still be possible to

rotate the rotor another half turn. If

this is not the case, the spring is

overtensioned and could break.

Take one turn of the rope off the

rotor.

249BA013 KN

The bits of spring may still be

under tension and could fly apart

when you take them out of the

housing. To reduce the risk of

injury, wear face protection and

work gloves.

249BA018 KN

249BA016 KN

FC 90

English

NFit the starter cover on the housing.

NTighten down the screws firmly.

For periods of 3 months or longer

NDrain and clean the fuel tank in a

well ventilated area.

NDispose of fuel properly in

accordance with local

environmental requirements.

NRun the engine until the carburetor

is dry – this helps prevent the

carburetor diaphragms sticking

together.

NThoroughly clean the machine –

pay special attention to the cylinder

fins and air filter.

NRemove, clean and inspect the

cutting blade.

NStore the machine in a dry, high or

locked location, out of the reach of

children and other unauthorized

persons.

Have a worn depth wheel replaced by a

servicing dealer. STIHL recommends

that you have servicing and repair work

carried out exclusively by an authorized

STIHL servicing dealer.

Depth wheel

NThe end of the thread on the

screw (1) is caulked to ensure that

the wingnut (2) does not work loose

and be lost.

A very high torque has to be applied to

remove the wingnut from the screw. If

the parts are then reassembled, the

captive function is no longer

guaranteed. In such a case have the

screw and wingnut replaced by a

servicing dealer.

Storing the Machine Replacing the Depth Wheel

241BA024 KN

FC 90

English

Removing the skirt

NLoosen and remove the screw (1).

NRemove the washer (2).

NPull the skirt (3) off the lug (4) and

out of the deflector.

Position of skirt

NPosition the skirt (3) correctly in

relation to the depth wheel (5): The

wheel is on the left – the skirt must

project to the right.

Fitting the skirt

NPush the skirt (3) into the slot in the

deflector until it can be engaged on

the lug (4).

NFit the washer on the screw.

NInsert the screw and tighten it down

firmly.

Do not attempt to straighten or weld a

bent or cracked blade – it may break –

it must be replaced – see "Mounting the

Cutting Blade".

STIHL recommends you use only

original STIHL cutting blades – see

"Special Accessories".

Do not resharpen the blade.

NReplace the blade (1) if its

length (A) is no longer sufficient to

maintain the necessary ground

clearance (B) and obtain the

required depth of cut (C).

Checking out-of-balance

To avoid out-of-balance:

NHave your dealer check the blade

for out-of-balance on a STIHL

balancer (special accessory) –

STIHL recommends an authorized

STIHL servicing dealer. If blade is

out-of-balance, fit a new one – see

"Replacing the Edger Blade".

Replacing the Skirt

241BA009 KN

241BA015 KN

241BA017 KN

Replacing the Cutting

Blade

241BA019 KN

FC 90

English

Maintenance and Care

The following intervals apply to normal operating conditions only. If your daily work-

ing time is longer or operating conditions are difficult (very dusty work area, etc.),

shorten the specified intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

if required

Complete machine

Visual inspection (condition, leaks) XX

Clean X

Control handle Check operation XX

Air filter

Clean XX

Replace X

Pickup body in fuel tank

Have checked by dealer1) X

Have replaced by dealer1) XX

Fuel tank Clean XX

Carburetor

Check idle adjustment – the blade must

not turn XX

Readjust idle X

Spark plug

Readjust electrode gap X

Replace after every 100 operating hours

Cooling inlets

Visual inspection X

Clean X

Valve clearance

Check and, if necessary, have adjusted

by dealer after first 139 hours of

operation1) X

Combustion chamber Decoke after first 139 hours of opera-

tion, then every 150 hours of operation X

Spark arresting screen in muffler

Check XX

Clean or replace XX

All accessible screws and nuts (not adjust-

ing screws) Retighten X

Anti-vibration elements (rubber buffers,

springs)

Check XXX

Have replaced by dealer1) X

FC 90

English

Blade

Visual inspection XX

Replace X

Check tightness XX

Wear guard for gearbox

Check X

Replace X

Gearbox lubrication

Check X

Replenish X

Safety labels Replace X

1) STIHL recommends a STIHL servicing dealer.

The following intervals apply to normal operating conditions only. If your daily work-

ing time is longer or operating conditions are difficult (very dusty work area, etc.),

shorten the specified intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

if required

FC 90

English

1. Loop Handle

2. Slide Control

3. Throttle Trigger Lockout

4. Throttle Trigger

5. Choke Lever

6. Spark Plug Boot

7. Air Filter Cover

8. Fuel Tank

9. Machine Support

10. Fuel Filler Cap

11. Carburetor Adjusting Screws

12. Fuel Pump

13. Starter Grip

14. Muffler with Spark Arresting Screen

15. Cutting Blade

16. Deflector

17. Depth Wheel

18. Wingnut

19. Skirt

20. Drive Tube

#Serial Number

Main Parts

239BA005 KN

16 17

FC 90

English

Definitions

1. Loop Handle

For easy control of machine during

cutting work.

2. Slide Control

For starting throttle, run and stop.

Keeps the choke partially open

during starting and switches off the

ignition to stop the engine.

3. Throttle Trigger Lockout

Must be depressed before the

throttle trigger can be activated.

4. Throttle Trigger

Controls the speed of the engine.

5. Choke Lever

Eases engine starting by enriching

mixture.

6. Spark Plug Boot

Connects the spark plug with the

ignition lead.

7. Air Filter Cover

Covers and protects the air filter

element.

8. Fuel Tank

For fuel and oil mixture.

9. Machine Support

For resting machine on the ground.

10. Fuel Filler Cap

For closing the fuel tank.

11. Carburetor Adjusting Screws

For tuning the carburetor.

12. Fuel Pump

Provides additional fuel feed for a

cold start.

13. Starter Grip

The grip of the pull starter, for

starting the engine.

14. Muffler with Spark Arresting

Screen

Muffler reduces exhaust noises and

diverts exhaust gases away from

operator.

Spark arresting screen is designed

to reduce the risk of fire.

15. Cutting Blade

Metal cutting blade for cutting

weeds and soft green plants.

16. Deflector

The deflector is designed to reduce

the risk of injury from foreign objects

flung backwards toward the

operator by the cutting attachment

and from contact with the cutting

attachment.

17. Depth Wheel

Deflector-mounted depth wheel

rolls on ground and keeps edger

blade at preset height for required

depth of cut.

18. Wingnut

Must be loosened to shift the wheel

to adjust the depth of cut.

19. Skirt

Designed to reduce the risk of injury

from foreign objects flung back

towards the operator by the cutting

blade.

20. Drive Tube

Encloses and protects the drive

shaft between the coupling sleeve

and gearbox.

EPA / CEPA

The Emission Compliance Period

referred to on the Emissions

Compliance Label indicates the number

of operating hours for which the engine

has been shown to meet Federal

emission requirements.

Category

CARB

The Emission Compliance Period used

on the CARB-Air Index Label indicates

the terms:

Specifications

A = 300 hours

B = 125 hours

C = 50 hours

Extended = 300 hours

Intermediate = 125 hours

Moderate = 50 hours

FC 90

English

Engine

STIHL single cylinder four-stroke

engine with mixture lubrication

Ignition System

Electronic magneto ignition

Fuel System

All position diaphragm carburetor with

integral fuel pump

Weight

Blades

Other Special Accessories

Contact your STIHL dealer for

information regarding special

accessories that may be available for

your product.

Displacement: 1.73 cu. in.

(28.4 cm3)

Bore: 1.5 in. (38 mm)

Stroke: 0.98 in. (25 mm)

Engine power to

ISO 8893:

1.3 hp (0.95 kW) at

7,000 rpm

Idle speed: 2,800 rpm

Cut-off speed

(rated): 10,500 rpm

Max. output shaft

speed (cutting

blade): 8,500 rpm

Valve clearance:

Inlet valve: 0.004 in. (0.10 mm)

Exhaust valve: 0.004 in. (0.10 mm)

Spark plug (resistor

type): Bosch USR 7 AC

Electrode gap: 0.02 in. (0.5 mm)

Fuel tank capacity: 17.9 fl.oz (0.50 L)

dry, with deflector

and blade 13.7 lbs (6.2 kg)

Special Accessories

Length Thickness Marking

8in.

(200 mm)

3/32 in.

(2.4 mm)

4133 / 01

8in.

(200 mm)

5/32 in.

(3.8 mm)

4133 / 02

FC 90

English

Users of this unit should carry out only

the maintenance operations described

in this manual. Other repair work may be

performed only by authorized STIHL

service shops.

Warranty claims following repairs can be

accepted only if the repair has been

performed by an authorized STIHL

servicing dealer using original STIHL

replacement parts.

Original STIHL parts can be identified by

the STIHL part number, the {

logo and, in some cases, by the STIHL

parts symbol K. The symbol may

appear alone on small parts.

Not for California

Your Warranty Rights and

Obligations

The U.S. Environmental Protection

Agency (EPA) and STIHL Incorporated

are pleased to explain the Emission

Control System Warranty on your

equipment type engine. In the U.S. new

1997 and later model year small off-road

equipment engines must be designed,

built and equipped, at the time of sale, to

meet the U.S. EPA regulations for small

non road engines. The equipment

engine must be free from defects in

materials and workmanship which

cause it to fail to conform with U.S. EPA

standards for the first two years of

engine use from the date of sale to the

ultimate purchaser.

STIHL Incorporated must warrant the

emission control system on your small

off-road engine for the period of time

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road equipment engine.

Your emission control system includes

parts such as the carburetor and the

ignition system. Also included may be

hoses, and connectors and other

emission-related assemblies.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you, including diagnosis (if the

diagnostic work is performed at an

authorized dealer), parts, and labor.

Manufacturer's Warranty Coverage

In the U.S., 1997 and later model year

small off-road equipment engines are

warranted for two years. If any emission-

related part on your engine is defective,

the part will be repaired or replaced by

STIHL Incorporated free of charge.

Owner's Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for the

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduled maintenance.

Any replacement part or service that is

equivalent in performance and durability

may be used in non-warranty

maintenance or repairs, and shall not

reduce the warranty obligations of the

engine manufacturer.

As the small off-road equipment engine

owner, you should be aware, however,

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL service center as soon as a

Maintenance and Repairs STIHL Incorporated

Federal Emission Control

Warranty Statement

FC 90

English

problem exists. The warranty repairs will

be completed in a reasonable amount of

time, not to exceed 30 days.

If you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015

www.stihlusa.com

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine will be

designed, built and equipped, at the time

of sale, to meet all applicable

regulations. STIHL Incorporated also

warrants to the initial purchaser and

each subsequent purchaser that your

engine is free from defects in materials

and workmanship which cause the

engine to fail to conform with applicable

regulations for a period of two years.

Warranty Period

The warranty period will begin on the

date the utility equipment engine is

purchased by the initial purchaser and

you have signed and sent back the

warranty card to STIHL.

If any emission-related part on your

engine is defective, the part will be

replaced by STIHL Incorporated at no

cost to the owner. Any warranted part

which is not scheduled for replacement

as required maintenance, or which is

scheduled only for regular inspection to

the effect of "repair or replace as

necessary" will be warranted for the

warranty period. Any warranted part

which is scheduled for replacement as

required maintenance will be warranted

for the period of time up to the first

scheduled replacement point for that

part.

Diagnosis

You, as the owner, shall not be charged

for diagnostic labor which leads to the

determination that a warranted part is

defective. However, if you claim

warranty for a component and the

machine is tested as non-defective,

STIHL Incorporated will charge you for

the cost of the emission test. Mechanical

diagnostic work will be performed at an

authorized STIHL servicing dealer.

Emission test may be performed either

at STIHL Incorporated or at any

independent test laboratory.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective.

Any manufacturer-approved or

equivalent replacement part may be

used for any warranty maintenance or

repairs on emission-related parts and

must be provided without charge to the

owner. STIHL Incorporated is liable for

damages to other engine components

caused by the failure of a warranted part

still under warranty.

The following list specifically defines the

emission-related warranted parts:

–Air Filter

–Carburetor

–Fuel Pump

–Choke (Cold Start Enrichment

System)

–Control Linkages

–Intake Manifold

–Magneto or Electronic Ignition

System (Ignition Module)

–Spark Plug

–Catalytic Converter (if applicable)

–Fuel Tank

–Fuel Cap

–Fuel Line

–Fuel Line Fittings

–Clamps

–Fasteners

Where to make a Claim for Warranty

Service

Bring the product to any authorized

STIHL servicing dealer and present the

signed warranty card.

Maintenance Requirements

The maintenance instructions in this

manual are based on the application of

the recommended 2-stroke fuel-oil

mixture (see also instruction "Fuel").

Deviations from this recommendation

regarding quality and mixing ratio of fuel

and oil may require shorter maintenance

intervals.

FC 90

English

Limitations

This Emission Control Systems

Warranty shall not cover any of the

following:

Nrepair or replacement required

because of misuse, neglect or lack

of required maintenance,

Nrepairs improperly performed or

replacements not conforming to

STIHL Incorporated specifications

that adversely affect performance

and/or durability, and alterations or

modifications not recommended or

approved in writing by STIHL

Incorporated,

and

Nreplacement of parts and other

services and adjustments

necessary for required maintenance

at and after the first scheduled

replacement point.

For California only

Your Warranty Rights and

Obligations

The California Air Resources Board

(CARB) and STIHL Incorporated are

pleased to explain the Emission Control

System Warranty on your 2007 and later

small off-road equipment engine.

In California, new equipment that uses

small off-road engines must be

designed, built, and equipped to meet

the State's stringent anti-smog

standards. STIHL Incorporated must

warrant the emissions control system on

your small off-road engine for the period

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road engine.

Your emissions control system may

include parts such as:

Air Filter, Carburetor, Fuel Pump, Choke

(Cold Start Enrichment System), Control

Linkages, Intake Manifold, Magneto or

Electronic Ignition System (Ignition

Module), Spark Plug, Catalytic

Converter (if applicable), Fuel Tank,

Fuel Cap, Fuel Line, Fuel Line Fittings,

Clamps, Fasteners.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you including diagnosis, parts

and labor.

Manufacturer’s Warranty

Responsibilities

This emissions control system is

warranted for two years in California. If

any emissions-related part on your

equipment is defective, the part will be

repaired or replaced by STIHL

Incorporated free of charge.

Owner’s Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or your

failure to ensure the performance of all

scheduled maintenance.

As the small off-road equipment engine

owner, you should however be aware

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, or improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL servicing dealer as soon as the

problem exists. The warranty repairs

should be completed in a reasonable

amount of time, not to exceed 30 days. If

STIHL Incorporated

California Exhaust and

Evaporative Emissions

Control Warranty

Statement

FC 90

English

you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Inc., 536 Viking Drive,

P.O. Box 2015,

Virginia Beach, VA 23450-2015.

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine is designed,

built and equipped, at the time of sale, to

meet all applicable emission

regulations.

STIHL Incorporated also warrants to the

initial purchaser and each subsequent

purchaser that your engine is free from

defects in materials and workmanship

which cause the engine to fail to conform

to applicable emission regulations for a

period of two years.

Defects Warranty Period

The warranty periods will begin on the

date the utility equipment engine is

purchased by the initial purchaser. If any

emission-related part on your engine is

defective, the part will be replaced by

STIHL Incorporated at no cost to the

owner.

Add-on or modified parts that are not

exempted by CARB may not be used.

The use of any non exempted add-on or

modified parts will be grounds for

disallowing a warranty claim. STIHL

Incorporated will not be liable to warrant

failures of warranted parts caused by the

use of a non exempted add-on or

modified part.

The warranty on emissions-related parts

will be interpreted as follows:

1. Any warranted part that is not

scheduled for replacement as

required maintenance in the written

instructions required in the

Emission Warranty Parts List (see

below) must be warranted for the

warranty period defined in

Subsection COVERAGE BY STIHL

INCORPORATED, see above. If

any such part fails during the period

of warranty coverage, it must be

repaired or replaced by the

manufacturer according to

Subsection (4) below. Any such part

repaired or replaced under the

warranty must be warranted for the

remaining warranty period.

2. Any warranted part that is

scheduled only for regular

inspection in the written instructions

required by the Emission Warranty

Parts List (see below) must be

warranted for the warranty period

defined in Subsection COVERAGE

BY STIHL INCORPORATED, see

above. A statement in such written

instructions to the effect of "repair or

replace as necessary" will not

reduce the period of warranty

coverage. Any such part repaired or

replaced under warranty must be

warranted for the remaining

warranty period.

3. Any warranted part that is

scheduled for replacement as

required maintenance in the written

instructions required by the

Emission Warranty Parts List (see

below) must be warranted for the

period of time prior to the first

scheduled replacement point for

that part. If the part fails prior to the

first scheduled replacement, the

part must be repaired or replaced by

the engine manufacturer according

to Subsection (4) below. Any such

part repaired or replaced under

warranty must be warranted for the

remainder of the period prior to the

first scheduled replacement point

for the part.

4. Repair or replacement of any

warranted part under the warranty

must be performed at a warranty

station at no charge to the owner.

5. Notwithstanding the provisions of

Subsection (4) above, warranty

services or repairs will be provided

at all manufacturer distribution

centers that are authorized to

service the subject engines.

6. The owner must not be charged for

diagnostic labor that leads to the

determination that a warranted part

is in fact defective, provided that

such diagnostic work is performed

at a warranty station.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective. Any

manufacturer approved or equivalent

replacement part may be used for any

warranty maintenance or repairs on

emission-related parts and must be

provided without charge to the owner.

STIHL Incorporated is liable for

FC 90

English

damages to other engine components

caused by the failure of a warranted part

still under warranty.

Emission Warranty Parts List

Air Filter, Carburetor, Fuel Pump, Choke

(Cold Start Enrichment System), Control

Linkages, Intake Manifold, Magneto or

Electronic Ignition System (Ignition

Module), Spark Plug, Catalytic

Converter (if applicable), Fuel Tank,

Fuel Cap, Fuel Line, Fuel Line Fittings,

Clamps, Fasteners

Where to make a Claim for Warranty

Service

Bring the STIHL product to any

authorized STIHL servicing dealer and

present the signed STIHL product

registration card, or the print-out of the

electronic product registration.

Limitations

The repair or replacement of any

warranted part otherwise eligible for

warranty coverage may be excluded

from such warranty coverage if STIHL

Incorporated demonstrates that the

STIHL product has been abused,

neglected, or improperly maintained,

and that such abuse, neglect, or

improper maintenance was the direct

cause of the need for repair or

replacement of the part. That

notwithstanding, any adjustment of a

component that has a factory installed,

and properly operating, adjustment

limiting device is still eligible for warranty

coverage.

STIHL Registered Trademarks

STIHL®

{

The color combination orange-grey

(U.S. Registrations #2,821,860;

#3,010,057, #3,010,058, #3,400,477;

and #3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Some of STIHL’s Common Law

Trademarks

BioPlus™

Easy2Start™

EasySpool™

ElastoStart™

Ematic™

FixCut™

HT Plus™

IntelliCarb™

Master Control Lever™

Micro™

Pro Mark™

Quad Power™

Quiet Line™

STIHL Compact™

STIHL HomeScaper Series™

STIHL Interchangeable Attachment

Series™

STIHL M-Tronic™

STIHL Magnum™

STIHL MiniBoss™

STIHL MotoPlus 4™

STIHL Multi-Cut HomeScaper Series™

STIHL OUTFITTERS™

STIHL PICCO™

STIHL PolyCut™

STIHL PowerSweep™

Trademarks

FC 90

English

STIHL Precision Series™

STIHL Protech™

STIHL RAPID™

STIHL SuperCut™

STIHL Territory™

TapAction™

TrimCut™

This listing of trademarks is subject to

change.

Any unauthorized use of these

trademarks without the express written

consent of

ANDREAS STIHL AG & Co. KG,

Waiblingen is strictly prohibited.

FC 90

English

Manual de instrucciones originalImpreso en papel libre de cloro.

Las tintas contienen aceites vegetales, el papel es reciclable.

0458-237-8621-C. M2-25.A11.CP.

0000000816_002_EA

FC 90

español / EE.UU

{

Contenido

Permita que solamente las personas

que comprenden la materia tratada en

este manual manejen su bordeadora.

Para obtener el rendimiento y

satisfacción máximos de la bordeadora

STIHL, es importante que lea, obedezca

y comprenda las precauciones de

seguridad y las instrucciones de uso y

mantenimiento dadas en el capítulo

"Precauciones de seguridad y técnicas

de uso", antes de usar la bordeadora.

Para obtener información adicional,

visite www.stihlusa.com.

Comuníquese con su representante de

STIHL o el distribuidor de STIHL para su

zona si no se entiende alguna de las

instrucciones dadas en el presente

manual.

Asegúrese que su máquina esté

equipada con el deflector y mango

adecuados para el tipo de accesorio de

corte que se está utilizando. Siempre

protéjase adecuadamente los ojos.

Acerca de este manual de

instrucciones 42

Medidas de seguridad y técnicas

de manejo 43

Uso 53

Montaje del mango tórico 55

Ajuste del cable del acelerador 56

Montaje de la cuchilla 56

Motor 4-MIX 57

Combustible 58

Llenado de combustible 59

Arranque / parada del motor 60

Instrucciones para el uso 63

Limpieza del filtro de aire 64

Gestión del motor 64

Ajuste del carburador 64

Chispero en el silenciador 66

Bujía 67

Lubricación de la caja de

engranajes 68

Sustitución de la cuerda de

arranque y del resorte de

rebobinado 68

Almacenamiento de la máquina 70

Sustitución de la rueda 71

Sustitución de la faldilla 71

Sustitución de la cuchilla 72

Información para mantenimiento 73

Componentes importantes 75

Especificaciones 77

Accesorios especiales 78

Información de reparación 78

Declaración de garantía de STIHL

Incorporated sobre sistemas de

control de emisiones según normas

Federales 78

Declaración de garantía de STIHL

Incorporated sobre el control de

emisiones de gases de escape y

emisiones por evaporación para el

Estado de California 81

Marcas comerciales 83

Advertencia!

Dado que la bordeadora es una herra-

mienta de corte motorizada de gran

velocidad, es necesario tomar medidas

especiales de seguridad para reducir el

riesgo de lesiones. El uso descuidado o

inadecuado puede causar lesiones gra-

ves e incluso mortales.

FC 90

español / EE.UU

Pictogramas

Todos los pictogramas que se

encuentran fijados o grabados en la

máquina se explican en este manual.

Según el modelo, los pictogramas

siguientes pueden aparecer en su

máquina.

Símbolos en el texto

Muchas de las instrucciones de uso y

seguridad vienen acompañadas de

ilustraciones.

Los pasos individuales o

procedimientos descritos en el manual

pueden estar señalados en diferentes

maneras:

NSe usa un punto para denotar un

paso o procedimiento.

Una descripción de un paso o

procedimiento que se refiere

directamente a una ilustración puede

contener números de referencia que

aparecen en la ilustración. Ejemplo:

NSuelte el tornillo (1).

NPalanca (2) ...

Además de las instrucciones de uso, en

este manual pueden encontrarse

párrafos a los que usted debe prestar

atención especial. Tales párrafos están

marcados con los símbolos y las

palabras identificadoras que se

describen a continuación.

Mejoramientos técnicos

La filosofía de STIHL es mejorar

continuamente todos sus productos.

Como resultado de ello, periódicamente

se introducen cambios de diseño y

mejoras. Por lo tanto, es posible que

algunos cambios, modificaciones y

mejoras no se describen en este

manual. Si las características de

funcionamiento o la apariencia de su

máquina difieren de las descritas en

este manual, comuníquese con el

concesionario STIHL para obtener la

ayuda que requiera.

Acerca de este manual de

instrucciones

Tanque de combustible

que contiene la mezcla

de combustible y aceite

Presione para accionar la

válvula de

descompresión

Bomba de combustible

manual

Presione para accionar la

bomba manual de

combustible

Orificio de llenado para

lubricante de engranajes

Toma de aire para modo

de verano

Toma de aire para modo

de invierno

Calentador de manillar

¡Peligro!

Indica un riesgo inminente de lesiones

graves o mortales.

Advertencia!

Identifica una situación de peligro que,

al no evitarse, puede resultar en lesio-

nes graves o mortales.

¡Precaución!

Indica el riesgo de daños a la propie-

dad, incluyendo a la máquina o sus

componentes.

FC 90

español / EE.UU

Pida a su concesionario STIHL que le

enseñe el manejo de la herramienta

motorizada. Respete todas las

disposiciones, reglamentos y normas de

seguridad locales del caso.

Utilícela únicamente para bordear

zonas de pasto, malezas y plantas

verdes blandas.

La mayoría de las medidas de seguridad

y avisos contenidos en este manual se

refieren al uso de todas las bordeadoras

de STIHL. Los distintos modelos pueden

contar con piezas y controles diferentes.

Vea la sección correspondiente de su

manual de instrucciones para tener una

descripción de los controles y la función

de los componentes de su modelo.

El uso seguro de una bordeadora atañe

1. el operador

2. la herramienta motorizada

3. el uso de la herramienta

motorizada.

Medidas de seguridad y

técnicas de manejo

Dado que la bordeadora

es una herramienta de

corte motorizada que fun-

ciona a gran velocidad,

es necesario tomar medi-

das especiales de

seguridad para reducir el

riesgo de lesiones.

Es importante que usted

lea, comprenda bien y

respete las siguientes

advertencias y medidas

de seguridad. Lea el

manual de instrucciones

y las precauciones de

seguridad periódica-

mente. El uso

descuidado o inadecuado

puede causar lesiones

graves o incluso

mortales.

Advertencia!

Tal como se explicará a continuación en

estas Medidas de seguridad, para redu-

cir el riesgo de lesiones personales,

asegúrese que su máquina esté equi-

pada con el mango, arnés y deflector

adecuados. Utilice exclusivamente los

accesorios de corte autorizados especí-

ficamente por STIHL para usar en su

modelo FC.

Advertencia!

No preste ni alquile nunca su herra-

mienta motorizada sin entregar el

manual de instrucciones. Asegúrese

que todas las personas que utilicen la

máquina lean y comprendan la informa-

ción contenida en este manual.

Advertencia!

El uso de esta máquina puede ser peli-

groso. Si la cuchilla giratoria llega a

entrar en contacto con su cuerpo, le

ocasionará una cortadura. Cuando

choca con algún objeto extraño sólido

tal como rocas o pedazos de metal,

puede arrojarlo directamente o por

rebote en dirección de personas que se

encuentren en la cercanía o del opera-

dor. El contacto con dichos objetos

puede dañar los accesorios de corte y

puede hacer que las cuchillas se rom-

pan, astillen o agrieten. Los objetos

lanzados, incluso las cuchillas rotas,

pueden provocar lesiones graves o

mortales al operador o a personas que

se encuentren en su proximidad.

Advertencia!

No debe usarse para ningún otro propó-

sito ya que el uso indebido puede

resultar en lesiones personales o daños

a la propiedad, incluso daños de la

máquina.

Advertencia!

Nunca se debe permitir a los niños que

usen esta herramienta motorizada. No

se debe permitir la proximidad de otros,

especialmente niños y animales, donde

se esté utilizando la máquina.

Advertencia!

Para reducir el riesgo de ocasionar

lesiones a las personas en la cercanía y

daños a la propiedad, nunca deje la

herramienta motorizada en marcha

desatendida. Cuando no está en uso

(por ejemplo durante el descanso), apá-

guela y asegúrese de que las personas

no autorizadas no puedan usarla.

FC 90

español / EE.UU

EL OPERADOR

Condición física

Usted debe estar en buenas

condiciones físicas y psíquicas y no

encontrarse bajo la influencia de

ninguna sustancia (drogas, alcohol,

etc.) que le pueda restar visibilidad,

destreza o juicio. No maneje esta

máquina cuando está fatigado.

Estas condiciones reducen la capacidad

de las manos de sentir y regular la

temperatura, producen entumecimiento

y ardor y pueden provocar trastornos

nerviosos y circulatorios, así como

necrosis de los tejidos.

No se conocen todos los factores que

contribuyen a la enfermedad de

Raynaud, pero el clima frío, el fumar y

las enfermedades o condiciones físicas

que afectan los vasos sanguíneos y la

circulación de la sangre, como asimismo

los niveles altos de vibración y períodos

prolongados de exposición a la

vibración son mencionados como

factores en el desarrollo de la

enfermedad de Raynaud. Por lo tanto,

para reducir el riesgo de la enfermedad

de dedos blancos y del síndrome del

túnel carpiano, sírvase notar lo

–La mayor parte de las herramientas

motorizadas de STIHL se ofrecen

con un sistema antivibración ("AV")

cuyo propósito es reducir la

transmisión de las vibraciones

creadas por la máquina a las manos

del operador. Se recomienda el uso

del sistema AV a aquellas personas

que utilizan herramientas

motorizadas en forma constante y

regular.

–Use guantes y mantenga las manos

abrigadas.

–Mantenga el sistema AV en buen

estado. Una herramienta

motorizada con los componentes

flojos o con elementos AV dañados

o desgastados también tendrá

tendencia a tener niveles más altos

de vibración.

–Agarre firmemente los mangos en

todo momento, pero no los apriete

con fuerza constante y excesiva.

Tómese descansos frecuentes.

Todas las precauciones antes

mencionadas no le garantizan que va a

estar totalmente protegido contra la

enfermedad de Raynaud o el síndrome

del túnel carpiano. Por lo tanto, los

operadores constantes y regulares

deben revisar con frecuencia el estado

de sus manos y dedos. Si aparece

alguno de los síntomas arriba

mencionados, consulte inmediatamente

al médico.

Vestimenta adecuada

El deflector provisto con su herramienta

motorizada no siempre protege al

operador contra todos los objetos

extraños (gravilla, vidrio, alambre, etc.)

arrojados por el accesorio de corte

giratorio. Los objetos arrojados o

lanzados por el accesorio también

pueden rebotar y golpear al operador.

Advertencia!

Esté alerta. Si se cansa, tómese un des-

canso. El cansancio puede provocar

una pérdida del control. El uso de cual-

quier herramienta motorizada es

fatigoso. Si usted padece de alguna

dolencia que pueda ser agravada por la

fatiga, consulte a su médico antes de

utilizar esta máquina.

Advertencia!

El uso prolongado de una herramienta

motorizada (u otras máquinas) expone

al operador a vibraciones que pueden

provocar el fenómeno de Raynaud

(dedos blancos) o el síndrome del túnel

carpiano.

Advertencia!

El sistema de encendido de la máquina

STIHL produce un campo electromag-

nético de intensidad muy baja. El mismo

puede interferir con algunos tipos de

marcapasos. Para reducir el riesgo de

lesiones graves o mortales, las perso-

nas portadoras de marcapasos deben

consultar a sus médicos y al fabricante

del marcapasos antes de usar esta

máquina.

Advertencia!

Para reducir el riesgo de lesiones el

operador debe usar el equipo protector

adecuado.

FC 90

español / EE.UU

Esté especialmente alerta y tenga

cuidado cuando se usa protectores de

oídos, ya que los mismos reducen la

posibilidad de oír señales de

advertencia (gritos, alarmas, etc.).

Evite el uso de chaquetas sueltas,

bufandas, corbatas, joyas, pantalones

acampanados o con vueltas, pelo largo

suelto o cualquier cosa que pueda

engancharse en las ramas, matorrales o

piezas en movimiento de la máquina.

Sujétese el pelo de modo que quede

sobre los hombros.

LA HERRAMIENTA MOTORIZADA

Para las ilustraciones y definiciones de

los componentes de la herramienta

motorizada, vea el capítulo sobre

"Piezas principales".

Si la máquina experimenta cargas

excesivas para las cuales no fue

diseñada (por ejemplo, impactos

severos o una caída), siempre

asegúrese de que la máquina esté en

buenas condiciones antes de seguir con

el trabajo. Inspeccione específicamente

la integridad del sistema de combustible

(ausencia de fugas) y asegúrese de que

los controles y dispositivos de seguridad

funcionen como es debido. No siga

manejando esta máquina si está

dañada. En caso de dudas, pida que el

concesionario de servicio de STIHL la

revise.

USO DE LA HERRAMIENTA

MOTORIZADA

Transporte de la herramienta

motorizada

Advertencia!

Para reducir el riesgo de

lesionarse los ojos,

nunca maneje la herra-

mienta motorizada si no

tiene puestas gafas o

anteojos de seguridad

bien ajustados con una protección ade-

cuada en las partes superior y laterales

que satisfagan la norma ANSI Z 87.1 (o

la norma nacional correspondiente).

Para reducir el riesgo de lesionarse la

cara, STIHL recomienda usar también

una careta o protector facial adecuado

sobre las gafas o anteojos de

seguridad.

El ruido de la herramienta motorizada

puede dañar los oídos. Siempre use

amortiguadores del ruido (tapones u

orejeras) para protegerse los oídos. Los

usuarios constantes y regulares deben

someterse con frecuencia a un examen

o control auditivo.

Utilice un casco de seguridad aprobado

para reducir el riesgo de lesionarse la

cabeza en caso de existir tal tipo de

peligro.

Siempre use guantes al

usar la máquina y las

cuchillas metálicas. Los

guantes gruesos y anti-

deslizantes mejoran el

manejo y ayudan a prote-

ger las manos.

La ropa debe ser de con-

fección fuerte y ajustada,

pero no tanto que impida

la completa libertad de

movimiento. Use pantalo-

nes largos hechos de un

material grueso para pro-

tegerse las piernas. No

use pantalones cortos,

sandalias o pies

descalzos.

Es muy importante tener

una buena superficie de

apoyo para los pies. Pón-

gase botas gruesas con

suela antideslizante.

Recomendamos las

botas de seguridad con

puntera de acero.

Advertencia!

Nunca modifique, de ninguna manera,

esta herramienta motorizada. Utilice

únicamente los accesorios y repuestos

suministrados por STIHL y expresa-

mente autorizados por STIHL para

usarse con el modelo específico de

STIHL. Si bien es posible conectar a la

herramienta motorizada de STIHL cier-

tos accesorios no autorizados, su uso

puede ser, en la práctica, extremada-

mente peligroso.

Advertencia!

Para reducir el riesgo de sufrir lesiones

debido a la pérdida de control y al con-

tacto con la cuchilla, nunca lleve ni

transporte la herramienta motorizada

con el accesorio de corte en marcha.

FC 90

español / EE.UU

Puede acarrearse solamente en

posición horizontal. Agarre el eje de una

manera que mantenga la máquina

equilibrada horizontalmente. Mantenga

el silenciador caliente lejos de su cuerpo

y el accesorio de corte detrás de usted.

Combustible

La herramienta motorizada STIHL utiliza

una mezcla de aceite-gasolina como

combustible (vea el capítulo

"Combustible" en el manual de

instrucciones).

Instrucciones para el llenado de

combustible

Para reducir el riesgo de quemaduras,

así como otras lesiones corporales

ocasionadas por los escapes de vapor

de gasolina y otras emanaciones, quite

la tapa de llenado de combustible de la

herramienta motorizada

cuidadosamente de modo que la

presión que se pueda haber acumulado

en el tanque se disipe lentamente.

Nunca quite la tapa de llenado de

combustible mientras el motor esté

funcionando.

Elija una superficie despejada para

llenar el tanque y aléjese 3 m (10 pies)

por lo menos del lugar en que lo haya

llenado antes de arrancar el motor.

Limpie todo el combustible derramado

antes de arrancar la máquina.

El tipo de tapa de llenado difiere con los

distintos modelos.

Advertencia!

Antes de apoyar la bordeadora en el

suelo, apague el motor y asegúrese de

que el accesorio de corte ha dejado de

girar. Cuando transporte la máquina en

un vehículo, sujétela firmemente para

impedir su vuelco, el derrame de com-

bustible y el daño a la máquina.

Advertencia!

La gasolina es un com-

bustible muy inflamable.

Si se derrama y arde a

causa de una chispa u

otra fuente de ignición,

puede provocar un

incendio y quemaduras graves o daños

a la propiedad. Tenga sumo cuidado

cuando manipule gasolina o la mezcla

de combustible. No fume cerca del com-

bustible o la herramienta motorizada, ni

acerque ningún fuego o llama a ellos.

Puede escapar vapor inflamable del sis-

tema de combustible.

Advertencia!

Para reducir el riesgo de lesiones gra-

ves causadas por quemaduras, nunca

intente abastecer la máquina con com-

bustible sin que el operador se haya

despojado de la misma.

Advertencia!

Cargue de combustible su herramienta

motorizada en lugares al aire libre bien

ventilados. Siempre apague el motor y

deje que se enfríe antes de llenar de

combustible. Dependiendo del combus-

tible utilizado, de las condiciones

climáticas y del sistema de ventilación

del tanque, es posible que se forme

vapor de gasolina a presión dentro del

tanque de combustible.

Advertencia!

Compruebe que no exis-

ten fugas de

combustible mientras

llena el tanque y durante

el funcionamiento de la

máquina. Si detecta

alguna fuga de combustible, no arran-

que el motor ni lo haga funcionar sin

antes reparar la fuga y limpiar el com-

bustible derramado. Tenga cuidado de

no mancharse la ropa con combustible.

Si la mancha, cámbiesela

inmediatamente.

FC 90

español / EE.UU

Tapa sin herramientas con

empuñadura

Para hacer esto con esta tapa STIHL,

levante la empuñadura en la parte

superior de la tapa hasta dejarla vertical

a un ángulo de 90°. Inserte la tapa en la

boca de llenado del tanque, alineando

las marcas de posición en la

empuñadura de la tapa y en la boca del

tanque. Utilice la empuñadura para

oprimir la tapa firmemente hacia abajo

mientras la gira en sentido horario hasta

que tope (aprox. un cuarto de vuelta).

Tapa desalineada, dañada o rota

NSi la tapa no encaja completamente

en la abertura cuando se alinean las

marcas de posición y/o si la tapa no

se aprieta debidamente al girarla, la

base de la tapa puede haber girado

prematuramente (con relación a la

parte superior) hasta la posición

cerrada. Tal desalineación puede

ser resultado de la manipulación,

limpieza o un intento incorrecto de

apriete.

NPara volver a colocar la tapa en

posición abierta para instalarla,

gírela (con la empuñadura hacia

arriba) hasta que caiga

completamente en la abertura del

tanque. A continuación, gire la tapa

en sentido contrahorario hasta que

tope (aprox. 1/4 de vuelta) – esto

gira la base de la tapa a la posición

correcta. Luego gire la tapa en

sentido horario, cerrándola de

modo normal.

NSi aún no es posible apretar la tapa

de modo debido, la misma podría

estar averiada o rota; ponga la

máquina fuera de servicio de

Advertencia!

Para reducir el riesgo de derramar com-

bustible y provocar un incendio debido a

una tapa de combustible mal apretada,

coloque la tapa en la posición correcta y

apriétela en la boca de llenado del

tanque.

001BA220 KN

Doble la empuñadura

dejándola a ras con la

parte superior de la tapa.

Sujete la tapa y com-

pruebe que esté bien

apretada. Si la empuña-

dura no queda

completamente a ras con

la tapa y el tope de la

empuñadura no encaja

en la hendidura corres-

pondiente de la abertura

de llenado, o si la tapa

está suelta en la boca de

llenado, la tapa no está

debidamente asentada ni

apretada y es necesario

repetir los pasos previa-

mente descritos.

A izquierda: Base de la tapa en posi-

ción cerrada (con espacio

vacío)

A derecha: Base de la tapa correcta-

mente colocada para la

instalación

001BA227 KN

001BA226 KN

FC 90

español / EE.UU

inmediato y llévela a un

concesionario STIHL autorizado

para repararla.

Tapa roscada

Consulte también el capítulo

"Combustible" del Manual de

instrucciones para obtener información

adicional.

Antes de arrancar Mantenga los mangos limpios y secos

en todo momento; es particularmente

importante mantenerlos libres de

humedad, aceite, combustible, grasa o

resinas para garantizar que la máquina

pueda empuñarse firmemente para

mantenerla bajo control seguro.

Una flecha en el deflector indica el

sentido correcto de giro de la cuchilla.

La flecha del deflector siempre debe

apuntar en sentido opuesto al operador,

de modo que los materiales cortados y

la basura sean lanzados en sentido

opuesto a la máquina y al operador (vea

el capítulo "Técnicas de trabajo").

Ajuste el arnés y la empuñadura de

modo correspondiente a su estatura

antes de empezar a trabajar. La

máquina debe estar correctamente

equilibrada de la forma especificada en

el manual de instrucciones para un

control correcto y menos fatiga de

trabajo. Para prepararse para

emergencias, practique la liberación

rápida de la unidad del arnés.

Advertencia!

Las vibraciones de la

máquina pueden aflojar

una tapa de combustible

que ha quedado mal

apretada, o simplemente

soltarla y derramar com-

bustible. Para reducir el riesgo de

derrames e incendio, apriete la tapa de

llenado de combustible a mano tan fir-

memente como sea posible.

Advertencia!

Siempre revise la herramienta motori-

zada para comprobar que está en

buenas condiciones y que funciona

correctamente antes de arrancarla, en

particular el gatillo de aceleración, el

bloqueo de gatillo de aceleración, el

interruptor de parada, la cuchilla, el

deflector y el arnés. El gatillo de acele-

ración debe moverse libremente y

siempre debe regresar a la posición de

marcha en vacío por la acción de

resorte. Nunca intente modificar los

controles o los dispositivos de seguri-

dad. Nunca use una herramienta

motorizada que esté dañada o mal

cuidada.

Advertencia!

No instale ningún accesorio de corte en

una máquina sin que todas las piezas

requeridas estén correctamente instala-

das. Si no se utilizan las piezas debidas

se puede causar el desprendimiento de

la cuchilla y lesionar gravemente al ope-

rador o a las personas que encuentren

en su proximidad.

Advertencia!

El accesorio de corte debe estar correc-

tamente apretado y en buenas

condiciones de trabajo. Busque piezas

sueltas (tuercas, tornillos, etc.) y cuchi-

llas agrietadas, dobladas, deformadas o

dañadas. Sustituya las cuchillas daña-

das antes de usar la herramienta

motorizada.

Advertencia!

Asegúrese de que el casquillo de la

bujía esté firmemente colocado – un

casquillo suelto puede crear un arco

voltaico y encender los vapores del

combustible, provocando un incendio.

Advertencia!

Para reducir el

riesgo de sufrir

lesiones corpora-

les debido al

contacto con la

cuchilla y objetos

arrojados, asegúrese que su máquina

esté equipada con el deflector, mango y

arnés correctos.

002BA118 KN

FC 90

español / EE.UU

Arranque

Para las instrucciones específicas de

arranque, vea la sección

correspondiente en el manual del

usuario.

Coloque la herramienta motorizada

sobre suelo firme u otra superficie sólida

en un lugar abierto. Mantenga el

equilibrio y elija un buen punto de apoyo

para los pies.

Tan pronto arranque, accione

inmediatamente por un breve momento

el gatillo de aceleración para

desconectarlo de la posición de

arranque y permitir que el motor se

desacelere a la marcha en vacío.

Con el motor funcionando a marcha en

vacío solamente, enganche la

herramienta motorizada al gancho de

resorte de su arnés (vea el capítulo

correspondiente en este manual).

Ajustes importantes

Si no puede regular correctamente el

ralentí, pida a su concesionario STIHL

que revise la herramienta motorizada y

haga los ajustes o reparaciones

correspondientes.

Durante el trabajo

Sujeción y control de la herramienta

motorizada

Al trabajar, siempre sujete la máquina

firmemente con ambas manos en los

mangos. Cierre firmemente los dedos y

pulgares sobre los mangos.

La mano derecha debe sujetar el mango

trasero. Esto también corresponde a

personas zurdas.

Advertencia!

Arranque el motor al aire libre, por lo

menos 3 m (10 pies) del lugar en que lo

haya llenado.

Advertencia!

Para reducir el riesgo de lesiones

debido al contacto con la cuchilla, esté

absolutamente seguro que el accesorio

de corte se encuentra lejos de su

cuerpo y de todas las obstrucciones y

objetos, incluido el suelo, porque al

arrancar el motor, su velocidad será lo

suficientemente rápida para que el

embrague se engrane y haga girar el

accesorio de corte.

Advertencia!

Su herramienta motorizada es una

máquina que debe ser manejada por

solamente una persona. No deje que

otras personas estén en el lugar de tra-

bajo, aun durante el arranque.

Advertencia!

Para reducir el riesgo de sufrir lesiones

causadas por la pérdida de control, no

intente arrancar el motor de la herra-

mienta "por lanzamiento".

Advertencia!

Cuando tire del mango de arranque, no

enrolle la cuerda de arranque alrededor

de la mano. No deje que el mango retro-

ceda bruscamente, sino guíe la cuerda

de arranque para que se enrolle debida-

mente. Si no ejecuta este procedimiento

puede lastimarse la mano o los dedos y

también dañar el mecanismo de

arranque.

Advertencia!

Para reducir el riesgo de lesiones per-

sonales debido a la pérdida de control o

al contacto con el accesorio de corte en

movimiento, no use una máquina cuyo

régimen de marcha en vacío está mal

regulado. Cuando el régimen de mar-

cha en vacío está correctamente

regulado, el accesorio de corte no debe

moverse. Para instrucciones acerca de

cómo ajustar el régimen de marcha en

vacío, vea la sección correspondiente

del manual de instrucciones.

Advertencia!

Para reducir el riesgo de lesiones cau-

sadas por la pérdida del control, nunca

trabaje sobre una escalera o cualquier

otra superficie de soporte poco seguro.

Nunca mantenga el accesorio de corte

a una altura más arriba de la cintura.

002BA054 KN

FC 90

español / EE.UU

Condiciones de trabajo

Maneje y arranque su herramienta

motorizada solamente al aire libre en un

lugar bien ventilado. Manéjela

solamente en condiciones de buena

visibilidad y a la luz del día. Trabaje con

mucho cuidado.

Instrucciones de manejo

Advertencia!

Nunca intente manejar la

herramienta motorizada

con una sola mano. La

pérdida de control de la

herramienta motorizada

puede ocasionar lesio-

nes graves o mortales. Para reducir el

riesgo de lesionarse, mantenga las

manos y los pies alejados del accesorio

de corte. No toque nunca con las manos

ni con cualquier parte del cuerpo un

accesorio de corte en movimiento.

Advertencia!

No trate de alcanzar más lejos de lo

debido. Mantenga los pies bien apoya-

dos y equilibrados en todo momento. Se

debe tener cuidado especial cuando las

condiciones del suelo son resbaladizas

(suelo húmedo, nieve) y en terreno difí-

cil y con mucha vegetación. Para evitar

tropezarse, esté atento a los obstáculos

ocultos tales como tocones, raíces y

zanjas. Para obtener un punto de apoyo

seguro, quite los matorrales y el mate-

rial cortado. Sea sumamente precavido

cuando trabaje en declives o terreno

irregular.

Advertencia!

Tan pronto arranca, este

producto genera vapores

de escape tóxicos que

contienen productos quí-

micos (tales como

hidrocarburos sin que-

mar y monóxido del carbono,

incluyendo el benceno) considerados

como causantes de enfermedades res-

piratorias, cáncer, defectos de

nacimiento u otra toxicidad reproduc-

tora. Algunos de estos gases (por ej.,

monóxido de carbono) pueden ser inco-

loros e inodoros. Para reducir el riesgo

de sufrir lesiones graves o mortales por

respirar gases tóxicos, nunca haga fun-

cionar la máquina puertas adentro o en

lugares mal ventilados.

Advertencia!

Si la vegetación que se está cortando o

la tierra en el lugar está recubierta de

una sustancia química (tal como un

pesticida o herbicida activo), lea y siga

las instrucciones suministradas con la

sustancia en cuestión.

Advertencia!

La inhalación de ciertos polvos, espe-

cialmente los polvos orgánicos, tales

como el moho o polen, puede provocar

reacciones alérgicas o asmáticas en las

personas sensibles. La inhalación repe-

tida o de grandes cantidades de polvo u

otros contaminantes del aire, especial-

mente los de partículas pequeñas

puede causar enfermedades respirato-

rias o de otro tipo. Controle el polvo en

su fuente, siempre que sea posible. Uti-

lice buenas prácticas de trabajo, tal

como trabajar de manera que el viento

o el proceso de corte dirija el polvo pro-

ducido por la herramienta motorizada

en sentido opuesto del operador.

Observe las recomendaciones emitidas

por EPA/OSHA/NIOSH y las asociacio-

nes de trabajo y los sindicatos con

respecto al polvo ("materia particu-

lada"). Cuando sea imposible eliminar

significativamente la inhalación del

polvo, es decir mantener el nivel cerca

del valor ambiente, el operador y las

personas que se encuentren en la cer-

canía siempre deberán usar un

respirador aprobado por NIOSH/MSHA

para el tipo de polvo presente en el

lugar.

Advertencia!

No maneje la herramienta motorizada

usando el bloqueo de acelerador para

arranque, pues no tendrá control de la

velocidad del motor.

FC 90

español / EE.UU

En caso de emergencia, apague el

motor inmediatamente – mueva el

control deslizante / interruptor de parada

a 0 o STOP

Para reducir el riesgo de ocasionar

lesiones a los ojos u otras partes del

cuerpo (vea el capítulo "Vestimenta

adecuada"), asegúrese que las

personas estén a por lo menos 15 m

(50 pies) de distancia de la máquina.

Para reducir el riesgo de ocasionar

daños a la propiedad, mantenga esta

distancia con respecto a los vehículos y

las ventanas. Los trabajadores que

deben quedar en la zona prohibida

también deben usar gafas o protección

ocular. Apague el motor

inmediatamente si se le aproxima

alguna persona.

Advertencia!

El accesorio de corte sigue girando por

un rato después que se suelta el gatillo

de aceleración (efecto de volante).

Advertencia!

El accesorio de corte giratorio puede

arrojar objetos extraños a gran distancia

directa o indirectamente.

15m (50ft)

Advertencia!

Antes de empezar a tra-

bajar, inspeccione el

área en busca de pie-

dras, vidrio, alambre,

pedazos de metal,

basura u otros objetos

sólidos. El accesorio de corte puede

arrojar los objetos de esta clase.

Advertencia!

Durante el corte, revise frecuentemente

el apriete y la condición del accesorio

de corte en intervalos regulares con el

motor y el accesorio parados. Si nota un

cambio en el comportamiento del acce-

sorio durante el trabajo, apague el

motor inmediatamente, espere hasta

que se pare el accesorio de corte y

revise el apriete de la tuerca que sujeta

el accesorio y revise la cuchilla en

busca de grietas, desgaste y daños.

Advertencia!

Una cuchilla suelta puede vibrar, agrie-

tarse, romperse o salirse de la

bordeadora, lo que puede provocar

lesiones graves o mortales. Asegúrese

que el accesorio de corte esté correcta-

mente apretado. Utilice la llave

suministrada o cualquier otra que tenga

el largo adecuado para obtener el par

de apriete adecuado. Si la cuchilla se

suelta después de haberla apretado

correctamente, deje de manejar la

máquina inmediatamente. La tuerca de

retención puede estar desgastada o

dañada y debe ser sustituida. Si la

cuchilla continúa floja, consulte al con-

cesionario STIHL. No use nunca una

bordeadora con un accesorio de corte

suelto.

Advertencia!

Sustituya inmediatamente una cuchilla

trizada, combada, deformada, dañada,

desafilada o desgastada, incluso si

solamente hay rayas superficiales. Los

accesorios en esa condición pueden

romperse a alta velocidad y causar

lesiones graves o mortales.

Advertencia!

Cuando utilice la bordeadora, evite cor-

tar cerca de vallas, edificios, tocones,

piedras u otros objetos de ese tipo que

puedan causar contragolpe de la herra-

mienta motorizada o daños a la cuchilla.

FC 90

español / EE.UU

USO DEL ACCESORIO DE CORTE

Para una ilustración del accesorio de

corte y las instrucciones acerca del

montaje correcto, vea el capítulo sobre

"Sustitución de la cuchilla" en su manual

de instrucciones.

MANTENIMIENTO, REPARACIÓN Y

ALMACENAMIENTO

Los trabajos de mantenimiento,

reemplazo o reparación de los

dispositivos y sistemas de control de

emisiones de escape pueden ser

realizados por cualquier taller o

técnico de motores no diseñados

para vehículos. Sin embargo, si usted

está reclamando cobertura de

garantía para algún componente que

no ha sido reparado o mantenido

debidamente, o cuando se utilizan

repuestos no autorizados, STIHL

puede denegar la garantía.

Siga precisamente las instrucciones de

mantenimiento y reparación dadas en

las secciones correspondientes del

manual de instrucciones.

Advertencia!

Si la cuchilla o el deflector se atasca o

queda pegado, siempre apague el

motor y asegúrese que el accesorio de

corte está detenido antes de limpiarlo.

Limpie el pasto, las malezas, etc. de la

cuchilla en intervalos regulares.

Advertencia!

Para reducir el riesgo de la rotación

inesperada del accesorio de corte y la

posibilidad de sufrir lesiones, siempre

apague el motor antes de sustituir el

accesorio de corte.

Advertencia!

La caja de engranajes está caliente

durante el funcionamiento de la

máquina. Para reducir el riesgo de

lesiones por quemaduras, no toque la

caja de engranajes cuando está

caliente.

Advertencia!

El silenciador y otros componentes del

motor (por ej., aletas del cilindro, bujía)

se calientan durante el funcionamiento

y permanecen calientes por un buen

rato después de apagar el motor. Para

reducir el riesgo de quemaduras, no

toque el silenciador y otros componen-

tes mientras están calientes.

Advertencia!

Para reducir el riesgo de incendio y

lesiones por quemadura, mantenga lim-

pia la zona alrededor del silenciador.

Quite el lubricante excesivo y toda la

basura tal como las agujas de pinos,

ramas u hojas. Deje que el motor se

enfríe apoyado sobre una superficie de

hormigón, metal, suelo raso o madera

maciza, lejos de cualquier sustancia

combustible.

Advertencia!

Nunca modifique el silenciador. El silen-

ciador podría dañarse y causar el

aumento de la radiación de calor o chis-

pas, aumentando así el riesgo de

incendio y lesiones por quemadura.

Además, se podría dañar permanente-

mente el motor. Haga reparar el

silenciador únicamente por el concesio-

nario de servicio STIHL.

Advertencia!

Para reducir el riesgo de lesiones per-

sonales o la muerte debido al contacto

con las cuchillas y/o a la pérdida de con-

trol, nunca intente usar una cuchilla

metálica en una máquina modelo FC no

aprobada para esta aplicación.

Advertencia!

Utilice solamente piezas de repuesto de

STIHL para el mantenimiento y la repa-

ración. El uso de piezas no fabricadas

por STIHL puede causar lesiones gra-

ves o mortales.

Advertencia!

Siempre apague el motor y verifique

que el accesorio de corte está parado

antes de llevar a cabo cualquier trabajo

de mantenimiento, reparación o lim-

pieza de la herramienta motorizada. No

intente hacer ningún trabajo de mante-

nimiento o reparación que no esté

descrito en su manual de instrucciones.

Este tipo de trabajo debe ser realizado

únicamente por el concesionario de ser-

vicio de STIHL.

FC 90

español / EE.UU

Use guantes para manipular o reparar

las cuchillas.

Apriete todas las tuercas, pernos y

tornillos, excepto los tornillos de ajuste

del carburador, después de cada uso.

No limpie la máquina con una lavadora

a presión. El chorro fuerte de agua

puede dañar las piezas de la máquina.

Guarde la herramienta motorizada en un

lugar seco y elevado o con llave lejos del

alcance de los niños.

Antes de guardar la máquina durante un

período de más de algunos días,

siempre vacíe el tanque de combustible.

Consulte el capítulo "Almacenamiento

de la máquina" en el manual de

instrucciones.

La bordeadora ha sido diseñada para

formar orillas bien definidas alrededor

de prados y jardines de flores. Puede

cortar casi todo tipo de pastos, malezas

y plantas verdes blandas.

Preparaciones

Si el suelo está muy seco, humedézcalo

con agua antes de empezar a trabajar.

Esto ablanda el suelo y reduce la

cantidad de polvo que se levanta. Las

plantas verdes son más fáciles de cortar

cuando están húmedas.

NPlanifique la mejor ruta para el

bordeado. Siempre sujete y maneje

la bordeadora hacia el lado derecho

de su cuerpo.

Advertencia!

Use la bujía especificada y asegúrese

de que ella y el cable de encendido

están limpios y en buen estado. Siem-

pre inserte el casquillo de la bujía bien

apretado en el borne de la bujía del

tamaño adecuado. (Nota: Si el borne

tiene una tuerca adaptadora SAE des-

montable, tiene que ser firmemente

instalada.) Una conexión suelta entre la

bujía y el conector del cable de encen-

dido en el casquillo puede crear un arco

voltaico y encender los vapores del

combustible y provocar un incendio.

Advertencia!

No pruebe nunca el sistema de encen-

dido con el casquillo desconectado de

la bujía, o sin tener instalada la bujía, ya

que las chispas al descubierto pueden

causar un incendio.

Advertencia!

Nunca maneje su herramienta motori-

zada si el silenciador está dañado, se

ha perdido o si fue modificado. Un silen-

ciador mal cuidado aumenta el riesgo

de incendio y puede causar pérdida de

audición. Si el silenciador está equipado

con un chispero para reducir el riesgo

de incendio, no maneje nunca su herra-

mienta motorizada si le falta el chispero

o está dañado. Recuerde que el riesgo

de incendios forestales es mayor

durante las estaciones calurosas y

secas.

Advertencia!

Nunca repare los accesorios de corte

dañados aplicándoles soldadura, ende-

rezándolos o modificándoles su forma.

Esto puede causar el desprendimiento

de alguna pieza del accesorio de corte

y producir lesiones graves o mortales.

Uso

Quite todos obstáculos y objetos

sólidos de la zona de trabajo.

241BA000 KN

FC 90

español / EE.UU

Ajuste de profundidad de corte

NPara reducir la posibilidad de

lesiones, apague el motor.

NAfloje la tuerca mariposa (1) en

sentido contrahorario.

NAjuste la rueda (2): Hacia arriba

para aumentar la profundidad de

corte (A) o hacia abajo para reducir

la profundidad de corte (A).

Ajuste correcto

La profundidad de corte depende de las

irregularidades del terreno, la altura del

operador y la forma de sujetar la

bordeadora. Utilice el procedimiento

NAjuste la rueda de profundidadl (2)

de modo que la cuchilla (3) apenas

toque el suelo o penetra la

superficie del suelo por no más de

5 mm (0,2 pulg) cuando está en la

posición normal de trabajo.

NApriete la tuerca mariposa en

sentido horario.

NMientras se está parado en la

posición de trabajo normal, revise la

profundidad de corte nuevamente y

ajústela de ser necesario.

El deflector ha sido ajustado por el

fabricante de modo que su flecha y su

lado abierto apuntan en sentido opuesto

al operador. Esto asegura que el

241BA001 KN

241BA002 KN

No ajuste el deflector.

241BA003 KN

350BA022 KN

FC 90

español / EE.UU

material cortado y la basura sean

lanzados en sentido opuesto a la

máquina y al operador.

Bordeado de céspedes

NArranque del motor

NInicie el corte con el motor a media

aceleración como mínimo y

continúe el corte a aceleración

máxima.

NSujete la bordeadora y guíela de

modo que la cuchilla esté en

posición vertical.

NCorte de modo uniforme, de

manera que el motor no pierda

velocidad – no aplique fuerza.

NCamine a un paso normal mientras

se corta.

NNo empuje la cuchilla para meterla

en el suelo.

NSiempre camine hacia adelante al

cortar, nunca tire de la máquina

hacia su persona.

NCorte a un paso uniforme para

evitar tener que hacer varias

pasadas.

NUtilice la mirilla (1) para alinear la

cuchilla con el borde.

Montaje del mango tórico

NColoque el mango tórico (1) en el

tubo de mando, aprox. 20 cm

(8 pulg) (A) delante del mango de

control (2).

NColoque la abrazadera (3) contra el

tubo de mando y deslícela en el

mango tórico.

241BA004 KN

90°

241BA005 KN

Montaje del mango tórico

355BA030 KN

FC 90

español / EE.UU

NColoque la tuerca cuadrada (4) en

el mango tórico, meta el tornillo de

fijación (5) desde el lado opuesto y

apriételo firmemente.

Ajuste del mango tórico

NAlinee el mango tórico y colóquelo

en la posición más cómoda.

NAfloje el tornillo (5).

NMueva el mango tórico a lo largo del

tubo de mando según sea

necesario – apriete el tornillo

firmemente.

El ajuste correcto del cable del

acelerador es necesario para el

funcionamiento correcto en las

posiciones de máxima aceleración,

arranque y marcha en vacío.

NAjuste el cable del acelerador

solamente cuando la unidad esté

completa y correctamente armada.

NUtilice una herramienta adecuada

para empujar la pieza deslizante

hasta el extremo de la ranura (vea

la ilustración).

NPulse el bloqueo (1) y oprima el

gatillo de aceleración (2)

(aceleración máxima) – esto ajusta

el cable del acelerador

correctamente.

NApoye la bordeadora motorizada

sobre la parte trasera con el punto

de montaje de la cuchilla (1) hacia

arriba.

NIntroduzca el pasador de tope (2) o

el destornillador – vea "Accesorios

especiales" – hasta fondo en el

agujero (3) – aplique un poco de

presión y muévalo hacia adelante y

atrás junto con la arandela de

343BA023 KN

50 mm

( 2" )

Ajuste del cable del

acelerador

002BA163 KN

002BA161 KN

Montaje de la cuchilla

241BA006 KN

241BA011 KN

FC 90

español / EE.UU

empuje (4) hasta que el pasador se

deslice en su lugar para bloquear el

eje.

NColoque la llave combinada (5) en

la tuerca (6).

NAfloje la tuerca en sentido horario

(roscas izquierdas).

NQuite la arandela de empuje.

NColoque la cuchilla (7) sobre la

placa de empuje (8).

NInstale la arandela de empuje (4) en

el eje (9) y bloquee el eje.

NAtornille la tuerca de montaje (6) en

sentido contrahorario en el eje y

apriétela firmemente.

El motor STIHL 4-MIX se lubrica con

gasolina y aceite y debe funcionar con

una mezcla de gasolina y aceite para

motor.

Por lo demás, es un motor de cuatro

tiempos.

El collar (vea la flecha) debe

engancharse en el agujero de

montaje de la cuchilla.

241BA012 KN

Si el resorte acopado (10) en la

tuerca (6) ha perdido su tensión,

instale una tuerca nueva.

Motor 4-MIX

FC 90

español / EE.UU

Este motor está certificado para

funcionar con una mezcla de 50 a 1 de

gasolina sin plomo y aceite STIHL para

motores de dos tiempos.

Su motor requiere una mezcla de

gasolina de alta calidad y aceite de

calidad para motores de dos tiempos

enfriados por aire.

Use gasolina sin plomo regular con un

octanaje mínimo de 89 (R+M/2). Si el

octanaje de la gasolina regular en su

zona es más bajo, use combustible sin

plomo superior.

El combustible de octanaje bajo puede

aumentar la temperatura de

funcionamiento del motor. Esto, a su

vez, aumenta el riesgo de que se

agarrote el pistón y se dañe el motor.

La composición química del

combustible también es importante.

Algunos aditivos de combustible no

solamente tienen efectos perjudiciales

en los elastómeros (diafragmas de

carburador, sellos de aceite, tuberías de

combustible, etc.), sino también en las

piezas fundidas de magnesio y en los

convertidores catalíticos. Esto podría

causar problemas de funcionamiento e

incluso daño del motor. Por esta razón,

STIHL recomienda el uso exclusivo de

gasolina sin plomo reconocida de buena

calidad.

La gasolina con un contenido de etanol

mayor que el 10% puede causar

problemas de funcionamiento y averías

graves en motores con carburadores

manualmente ajustables, por lo cual no

debe utilizarse en este tipo de motores.

Los motores provistos con M-Tronic

pueden utilizar gasolina con un

contenido de etanol de hasta un 25%

(E25).

Use solamente el aceite STIHL para

motores de dos tiempos o un aceite de

marca equivalente para motores de dos

tiempos diseñado para usar

exclusivamente con los motores de dos

tiempos enfriados por aire.

Se recomienda usar aceite STIHL HP

Ultra para motores de 2 tiempos, puesto

que éste ha sido formulado

especialmente para uso en motores

STIHL.

No use aceites para mezclar con

designaciones BIA o TCW (para

motores de dos tiempos enfriados por

agua) ni otros aceites para mezclar

diseñados para usar en motores

enfriados por agua o por aire (por

ejemplo, en motores marinos fuera de

borda, motonieves, sierras de cadenas,

bicimotos, etc.).

Manipule la gasolina con sumo cuidado.

Evite el contacto directo con la piel y

evite inhalar los vapores de

combustible. Cuando se reabastece de

combustible, quite primero el envase del

vehículo y colóquelo en el suelo antes

de llenarlo. No llene un envase que está

en un vehículo o apoyado sobre el

mismo.

Mantenga el envase bien cerrado para

evitar la entrada de humedad a la

mezcla.

Según sea necesario, limpie el tanque

de combustible de la máquina y el

envase en que se guarda la mezcla de

combustible.

Duración de la mezcla de

combustible

Mezcle una cantidad suficiente de

combustible para trabajar unos pocos

días, no lo guarde por más de 3 meses.

Guárdelo únicamente en envases

aprobados para combustible. Para el

proceso de mezclado, vierta el aceite en

el envase primero y luego agregue la

gasolina. Cierre el envase y agítelo

vigorosamente a mano para asegurar

que se mezclen bien el aceite y la

gasolina.

Deseche los envases vacíos usados

para mezclar el aceite únicamente en

vertederos autorizados para ello.

Combustible

Gaso-

lina

Aceite (STIHL 50:1 ó aceite

de alta calidad equivalente)

gal

EE.UU.

oz fl

EE.UU.

12,6

2 1/2 6,4

5 12,8

FC 90

español / EE.UU

Preparaciones

NAntes de llenar la máquina con

combustible, limpie la tapa de

llenado y la zona alrededor del

mismo para evitar la entrada de

tierra al tanque.

NSiempre coloque la máquina de

modo que la tapa de llenado apunte

hacia arriba.

En la fábrica se instala una de dos tipos

diferentes de tapas.

Tapa de llenado sin necesidad de

herramientas (con empuñadura

plegable)

Tapa de llenado roscada

Apertura de la tapa de llenado sin

herramientas

NGire la empuñadura a la posición

vertical

NGire la tapa en sentido

contrahorario (aprox. 1/4 de vuelta).

NQuite la tapa de llenado.

Carga de combustible

Tenga cuidado de no derramar el

combustible al llenar el tanque y de

tampoco llenarlo en exceso. STIHL

recomienda el uso del sistema de

llenado STIHL (accesorio especial).

Cierre de la tapa de llenado sin

herramientas

NColoque la tapa con la empuñadura

en posición vertical; las marcas de

posición deberán quedar alineadas

entre sí.

NGire la tapa en sentido horario hasta

que tope (aprox. 1/4 de vuelta).

NPliegue la empuñadura hacia abajo

de modo que quede a ras con la

superficie.

Llenado de combustible

002BA420 KN

002BA418 KN

002BA419 KN

249BA053 KN

249BA054 KN

249BA055 KN

249BA056 KN

FC 90

español / EE.UU

Si la empuñadura no queda a ras con la

superficie y la orejeta de la pinza no se

encaja completamente en la hendidura

(flecha), la tapa no está correctamente

cerrada y será necesario repetir los

pasos previamente descritos. Consulte

también la sección "Tapa y empuñadura

sin necesidad de herramientas", entre

las Precauciones de seguridad.

Apertura de la tapa de llenado

roscada

NGire la tapa en sentido

contrahorario hasta quitarla de la

boca de llenado del tanque.

NQuite la tapa de llenado.

Carga de combustible

Tenga cuidado de no derramar el

combustible y no llene en exceso el

tanque. STIHL recomienda el uso del

sistema de llenado STIHL (accesorio

especial).

Cierre de la tapa de llenado roscada

NColoque la tapa en posición.

NGire la tapa en sentido horario hasta

que tope y apriétela hasta donde

sea posible con la mano.

Mango de control

Controles

1Bloqueo del gatillo de aceleración

2Gatillo de aceleración

3Control deslizante

Posiciones del control deslizante

4STOP-0 – motor apagado – el

encendido está apagado

5F – posición de funcionamiento

normal – el motor está en marcha o

puede arrancarse

6 START – el encendido está

conectado y es posible arrancar el

motor

200BA421 KN

200BA422 KN

Arranque / parada del

motor

STOP

002BA181 KN

START

STOP-

FC 90

español / EE.UU

Símbolo en el control deslizante

7h – símbolo de parada y flecha.

Para apagar el motor, empuje el

control deslizante en el sentido de la

flecha en el símbolo de parada (h)

a STOP-0.

Arranque

NPulse el bloqueo del gatillo y oprima

el gatillo de aceleración.

NManténgalos en esa posición.

NMueva el control deslizante a

START y manténgalo en esa

posición.

NAhora suelte el gatillo de

aceleración, el control deslizante y

el bloqueo del gatillo, en el orden

indicado. Esta es la posición de

arranque del acelerador.

NAjuste la perilla del

estrangulador (8)

NOprima el bulbo (9) de la bomba de

combustible por lo menos cinco

veces, aunque el bulbo esté lleno

de combustible.

Arranque

NColoque la máquina sobre el suelo:

Debe quedar firmemente apoyada

en el soporte del motor y el

deflector. Verifique que la cuchilla

no esté tocando el suelo ni ningún

otro obstáculo.

NAsegúrese de tener los pies

apoyados de modo seguro y firme.

NSujete la máquina con la mano

izquierda y empuje hacia abajo

firmemente – el pulgar debe estar

debajo de la caja.

gSi el motor está frío

epara arranque en caliente – tam-

bién utilice esta posición si el motor

ha estado en marcha, pero todavía

se encuentra frío.

249BA057 KN

No se pare ni se arrodille sobre el

tubo de mando.

552BA014 KN

552BA015 KN

FC 90

español / EE.UU

NSujete el mango de arranque con la

mano derecha.

NTire lentamente del mango de

arranque hasta que sienta el

enganche del mismo y en seguida

déle un tirón fuerte y rápido.

NNo deje que el mango de arranque

salte bruscamente hacia atrás.

Guíelo lentamente hacia el interior

de la caja para que la cuerda de

arranque se enrolle correctamente.

NHaga girar el motor hasta que

empiece a encenderse. Luego de

no más de cinco intentos, gire la

palanca del estrangulador a e.

NSiga intentando el arranque.

Tan pronto arranca

NAccione momentáneamente el

gatillo de aceleración. El control

deslizante se desplaza a la posición

de marcha F y el motor regresa a

aceleración de marcha en vacío.

Su máquina está lista para trabajar.

Parada del motor

NPara apagar el motor – empuje el

control deslizante en el sentido de la

flecha en el símbolo de parada (h)

a STOP-0.

A temperaturas ambiente muy bajas:

Tan pronto arranca:

NAccione momentáneamente el

gatillo de aceleración para

desconectarlo de la posición de

arranque. El control deslizante se

desplaza a la posición de

marcha (F) y el motor regresa a

aceleración de marcha en vacío.

NAbra el acelerador ligeramente.

NCaliente el motor durante un

intervalo corto.

Si el motor no arranca

Perilla de estrangulador

Si no se movió la perilla del

estrangulador a e en un tiempo

suficientemente corto después que el

motor empezó a encenderse, la cámara

de combustión se encuentra "ahogada".

NGire la perilla del estrangulador a

NPonga el control deslizante, la

palanca de bloqueo y el gatillo de

aceleración en la posición de

arranque.

NArranque el motor tirando de la

cuerda de arranque rápidamente,

pueden ser necesarios unos 10 a 20

tirones.

Si el motor todavía no arranca

NMueva el control deslizante a

STOP-0.

NQuite la bujía – vea "Bujía".

NSeque la bujía.

NHaga girar el motor varias veces

con el arrancador para despejar la

cámara de combustión.

NVuelva a colocar la bujía – vea

"Bujía".

NMueva el control deslizante a

START.

NPonga la perilla del estrangulador

en e – aun si el motor está frío.

NAhora arranque el motor.

Ajuste del cable del acelerador

NRevise el ajuste del cable del

acelerador – vea el capítulo "Ajuste

del cable del acelerador".

No tire de la cuerda de arranque

totalmente hasta fuera, se podría

romper.

Asegúrese que el carburador esté

correctamente ajustado. La

cuchilla no debe girar cuando el

motor está funcionando a marcha

en vacío.

552BA016 KN

FC 90

español / EE.UU

Se agotó completamente el

combustible en el tanque

NDespués de llenar el tanque, oprima

el bulbo de la bomba de

combustible por lo menos cinco

veces, aunque el bulbo esté lleno

de combustible.

NAjuste la perilla del estrangulador

según la temperatura del motor.

NArranque el motor.

Durante el período de rodaje

Una máquina nueva de fábrica no debe

hacerse funcionar a velocidad alta

(aceleración máxima sin carga) por el

lapso que tome llenar el tanque tres

veces. Esto evita la imposición de

cargas innecesariamente altas durante

el período de rodaje. Ya que todas las

piezas móviles deben asentarse

durante el período de rodaje inicial,

durante este tiempo la resistencia

causada por fricción en el motor es más

elevada. El motor desarrolla su potencia

máxima después de haber llenado el

tanque de 5 a 15 veces.

Durante el trabajo

Después de un período largo de

funcionamiento con el acelerador a

fondo, deje funcionar el motor por un

rato en ralentí de modo que el calor en

el motor sea disipado por la corriente de

aire de enfriamiento. Esto ayuda a evitar

que los componentes montados en el

motor (encendido, carburador) sufran

sobrecargas térmicas.

Después de terminar el trabajo

Almacenamiento por corto tiempo:

Espere hasta que el motor se enfríe.

Vacíe el tanque de combustible y

guarde la máquina en un lugar seco,

alejada de fuentes de encendido, hasta

que la vuelva a utilizar. Para los

intervalos de almacenamiento por

tiempo prolongado – vea

"Almacenamiento de la máquina".

Instrucciones para el uso

FC 90

español / EE.UU

Si se nota una pérdida considerable

de la potencia del motor

NGire la perilla del estrangulador a

NSaque el tornillo (1) y quite la

cubierta (2) del filtro.

NLimpie toda la suciedad de

alrededor del filtro.

NSujete el elemento (3)del filtro por la

muesca (flecha) de la caja del

filtro (4) y extráigalo.

NColoque un elemento nuevo en el

filtro. Como una medida provisoria,

es posible limpiarlo golpeándolo en

la palma de la mano o soplándolo

con aire comprimido. No lo lave.

NSustituya las piezas dañadas.

Instalación del filtro

NInstale el elemento en la caja del

filtro y coloque la cubierta.

NInserte el tornillo y apriételo bien

firme.

Las emisiones de gases de escape son

controladas por el diseño de parámetros

y componentes fundamentales del

motor (por ej. carburación, encendido,

regulación y regulación de las válvulas o

la lumbrera) sin la adición de ningún

equipo importante.

El carburador se ajusta en la fábrica al

ajuste estándar.

Este ajuste provee una mezcla óptima

de combustible y aire bajo la mayoría de

las condiciones de funcionamiento.

Con este carburador solamente es

posible ajustar los tornillos de

velocidades rápida y lenta dentro de una

gama pequeña.

Ajuste estándar

NApague el motor.

NInstale la cuchilla.

NRevise el filtro de aire y límpielo o

sustitúyalo de ser necesario.

NRevise que el cable del acelerador

esté debidamente ajustado –

reajústelo de ser necesario – vea el

capítulo "Ajuste del cable del

acelerador".

NRevise el chispero y límpielo o

instale uno nuevo de ser necesario.

Limpieza del filtro de aire

273BA006 KN

Gestión del motor Ajuste del carburador

FC 90

español / EE.UU

NGire los dos tornillos de ajuste

cuidadosamente en sentido

contrahorario hasta que topen:

–Abra el tornillo de velocidad alta (H)

3/4 de vuelta.

–Abra el tornillo de velocidad baja (H)

3/4 de vuelta.

NArranque el motor y caliente.

NAjuste la velocidad de marcha en

vacío con el tornillo (LA) hasta que

la cuchilla deje de girar.

Ajustes finos

Puede ser necesario efectuar un ajuste

ligero del tornillo de velocidad alta (H) si

la potencia del motor no es adecuada

para trabajar en grandes altitudes o al

nivel del mar.

Regla general:

Gire el tornillo de ajuste de velocidad

alta (H) aproximadamente un cuarto de

vuelta por cada 1000 metros

(3300 pies) de cambio de altura.

Condiciones para ajuste

NLleve a cabo el procedimiento de

ajuste estándar sin cambiar la

posición del tornillo de velocidad

alta (H).

NCaliente el motor por

aproximadamente 3 minutos.

NAbra el acelerador al máximo.

A grandes alturas

NGire el tornillo de alta velocidad (H)

en sentido horario (mezcla más

pobre) hasta que no haya un

aumento adicional de velocidad del

motor (pero no más allá del tope).

Al nivel del mar

NGire el tornillo de alta velocidad (H)

en sentido contrahorario (mezcla

más rica) hasta que no haya un

aumento de velocidad del motor

(pero no más allá del tope).

Es posible que se alcance la velocidad

máxima del motor con el ajuste normal

en cada caso.

Ajustar la marcha en vacío

Generalmente es necesario cambiar el

ajuste del tornillo de marcha en

vacío (LA) después de cada corrección

hecha al tornillo de baja velocidad (L).

NCaliente el motor por

aproximadamente 3 minutos.

El motor se para cuando funciona a

marcha en vacío

NGire el tornillo de ajuste de marcha

en vacío (LA) lentamente en

sentido horario hasta que el motor

funcione de modo suave - la cuchilla

no debe girar.

La cuchilla gira cuando el motor

funciona a marcha en vacío

NGire el tornillo de ajuste de marcha

en vacío (LA) lentamente en

sentido contrahorario hasta que la

cuchilla se detenga y luego gire el

tornillo otra 1/2 a 3/4 de vuelta en el

mismo sentido.

Funcionamiento irregular a marcha

en vacío, el motor se para aunque se

ha corregido el ajuste del tornillo LA,

aceleración inadecuada

Marcha en vacío con mezcla muy pobre

NGire el tornillo de ajuste de

velocidad baja (L) en sentido

contrahorario (sin pasar más allá

del tope) hasta que el motor

funcione y se acelere de modo

uniforme.

Funcionamiento irregular a marcha

en vacío

Marcha en vacío con mezcla muy rica

249BA051 KN

Si la cuchilla sigue girando

cuando el motor está funcionando

a marcha en vacío, pida a su

concesionario de servicio que

revise y repare la máquina.

FC 90

español / EE.UU

NGire el tornillo de ajuste de

velocidad baja (L) en sentido

horario (sin pasar más allá del tope)

hasta que el motor funcione y se

acelere de modo uniforme. En algunos países, el silenciador tiene

un chispero.

NSi el motor pierde potencia, revise el

chispero del silenciador.

NEspere hasta que el silenciador se

enfríe.

NMueva el control deslizante a

STOP-0.

NSaque el tornillo (1).

NSaque los tornillos (2) y quite la

cubierta (3).

NSaque el tornillo (4).

NLevante el chispero (5) y tire del

mismo para sacarlo.

NLimpie el chispero. Si el chispero

está dañado o con depósitos

gruesos de carbón, instale uno

nuevo.

NVuelva a instalar el chispero.

NInserte el tornillo y apriételo bien

firme.

NInstale la envuelta.

Chispero en el silenciador

249BA059 KN

249BA060 KN

FC 90

español / EE.UU

Si el motor pierde potencia, es difícil

arrancarlo o funciona de modo irregular

a ralentí, revise la bujía primero.

Instale una bujía nueva después de

aprox. 100 horas de funcionamiento,

o más temprano si los electrodos están

muy gastados.

Si la mezcla del combustible es

incorrecta (demasiado aceite en la

gasolina), el filtro de aire está sucio, y

las condiciones de trabajo no son

favorables (especialmente a

aceleraciones intermedias) se afecta la

condición de la bujía. Estos factores

permiten la formación de depósitos en la

punta aislante, los cuales pueden

perjudicar el rendimiento.

Retiro de la bujía

NMueva el control deslizante a

STOP-0.

NQuite el casquillo de la bujía (1).

NDestornille la bujía.

Revisión de la bujía

NLimpie la bujía si está sucia.

NRevise la separación entre

electrodos (A) y ajústela de ser

necesario – vea "Especificaciones".

NUtilice únicamente bujías tipo

resistencia cuyo margen de

rendimiento sea el aprobado.

Corrija los problemas que hayan

causado la contaminación de la bujía:

–Demasiado aceite en la mezcla de

combustible.

–Filtro de aire sucio.

–Condiciones desfavorables de

funcionamiento, por ejemplo,

funcionando bajo carga parcial.

Instalación de la bujía

NAtornille a fondo la bujía, coloque el

casquillo y empújelo firmemente en

su lugar.

Bujía

249BA063 KN

000BA039 KN

Advertencia!

Para reducir el riesgo de incendio y de

quemaduras, utilice solamente las

bujías autorizadas por STIHL. Siempre

empuje el casquillo (1) de la bujía firme-

mente en el borne (2) del tamaño

adecuado. (Nota: Si el borne tiene una

tuerca adaptadora SAE desmontable,

tiene que ser instalada.) Una conexión

suelta entre el casquillo de la bujía y el

conector del cable de encendido en el

casquillo puede crear un arco voltaico y

encender los vapores del combustible,

provocando un incendio.

002BA363 KN

FC 90

español / EE.UU

Revise el nivel de grasa periódicamente,

aproximadamente cada 25 horas de

funcionamiento.

NDestornille el tapón de llenado (1).

Si no se ve grasa en el interior del

tapón de llenado, atornille el

tubo (2) del lubricante para

engranajes STIHL especial para

cortadoras de matorrales – Vea

"Accesorios especiales"– en el

agujero de llenado.

NInyecte hasta 5 g (0,2 oz) de grasa

en la caja de engranajes.

NVuelva a colocar el tapón de llenado

y apriételo firmemente.

Sustitución de la cuerda de arranque

NMueva el control deslizante en el

sentido indicado por la flecha h a

STOP-0.

NSaque los tornillos (1).

NQuite la cubierta del arrancador (2)

de la caja.

NRetire la pinza de resorte (3) del

poste del arrancador.

NQuite cuidadosamente el rotor de la

cuerda con la arandela (4) y el

trinquete (5).

NQuite el resto de la cuerda del rotor

y del mango de arranque.

Lubricación de la caja de

engranajes

No llene completamente con

grasa la caja de engranajes.

241BA018 KN

Sustitución de la cuerda de

arranque y del resorte de

rebobinado

249BA061 KN

249BA013 KN

FC 90

español / EE.UU

NHaga un nudo de rizo sencillo en el

extremo de la cuerda de arranque

nueva y después pase la cuerda por

la parte superior del mango y por el

buje de la cuerda (6).

NPase la cuerda a través del rotor y

fíjela con un nudo de rizo simple.

NCubra la cavidad del cojinete del

rotor de la cuerda con aceite sin

resina.

NDeslice el rotor sobre el poste del

arrancador. Gírelo hacia uno y otro

lado para engranar la espiral

terminal del resorte de rebobinado.

NInstale el trinquete (5) en el rotor.

NInstale la arandela (4) en el poste

del arrancador.

NUse un destornillador o alicates

adecuados para instalar la pinza de

resorte (3) en el poste del

arrancador y sobre el vástago del

trinquete – la pinza de resorte debe

apuntar en sentido contrahorario

como se muestra en la ilustración.

NPase a "Tensado del resorte de

rebobinado".

Sustitución de un resorte de

rebobinado roto

NQuite el rotor de la cuerda de la

forma descrita en "Sustitución de la

cuerda de arranque".

NRetire la caja de resorte y las piezas

del resorte

NLubrique el resorte nuevo con unas

cuantas gotas de aceite sin resina.

NPosicione la caja de resorte nueva,

con la placa inferior orientada hacia

arriba, contra los rebajos (flechas).

NEmpuje la caja de resorte en la

cubierta del arrancador

249BA014 KN

249BA015 KN

249BA013 KN

Los pedazos de resorte todavía

pueden estar bajo tensión y

podrían salir lanzados cuando los

saque de la caja. Para reducir el

riesgo de lesionarse, póngase un

protector facial y guantes

gruesos.

249BA018 KN

FC 90

español / EE.UU

NVuelva a instalar el rotor de la

cuerda y luego pase a "Tensado del

resorte de rebobinado".

NSi el resorte se sale y se desenrolla:

vuélvalo a instalar en sentido

contrahorario - empiece en el

exterior y trabaje hacia el interior.

Tensado del resorte de rebobinado

NForme un bucle con la cuerda de

arranque sin enrollar y utilícelo para

girar el rotor seis revoluciones

completas en el sentido de la flecha.

NSujete firmemente el rotor. Tire y

enderece la cuerda torcida.

NSuelte el rotor.

NSuelte lentamente la cuerda para

que se enrolle en el rotor. El mango

de arranque debe quedar

firmemente en el buje para la

cuerda. Si el mango cae hacia un

lado: Déle una vuelta adicional al

rotor de la cuerda para aumentar la

tensión del resorte.

NCuando la cuerda de arranque se

extiende completamente, debe ser

posible girar el rotor media vuelta

adicional. En caso contrario, el

resorte está sobretensado y podría

romperse: Quítele una vuelta de la

cuerda al rotor.

NInstale la cubierta del arrancador en

el motor.

NApriete los tornillos firmemente.

Para intervalos de 3 meses o más

NVacíe y limpie el tanque de

combustible en una zona bien

ventilada.

NDeseche el combustible de acuerdo

con los requerimientos locales de

protección del medio ambiente.

NHaga funcionar el motor hasta que

el carburador se seque. Esto ayuda

a evitar que los diafragmas del

carburador se peguen.

NLimpie la máquina a fondo - preste

atención especial a las aletas del

cilindro y al filtro de aire.

NRetire, limpie e inspeccione la

cuchilla.

NGuarde la máquina en un lugar seco

y elevado, o bajo llave, fuera del

alcance de los niños y de otras

personas no autorizadas.

249BA016 KN

Almacenamiento de la

máquina

FC 90

español / EE.UU

Pida al concesionario que sustituya la

rueda reguladora de profundidad

desgastada. STIHL recomienda que un

concesionario STIHL autorizado efectúe

los trabajos de mantenimiento y

reparación.

Rueda reguladora de profundidad

NLas roscas de la punta del

tornillo (1) tienen pasta selladora

para que la tuerca mariposa (2)

quede apretada y no se pierda.

Es necesario aplicar una fuerza de

torsión extremadamente alta para

poder quitar la tuerca mariposa del

tornillo. No se puede garantizar la

eficacia de la pasta selladora si las

piezas se vuelven a armar. En tal caso,

pida al concesionario autorizado para

servicio que sustituya el tornillo con la

tuerca mariposa.

Retiro de la faldilla

NAfloje y quite el tornillo (1).

NQuite la arandela (2).

NQuite la faldilla (3) de la orejeta (4) y

sáquela del deflector.

Posición de la faldilla

NPosicione la faldilla (3)

correctamente con respecto a la

rueda reguladora de

profundidad (5): La rueda está a la

izquierda – la faldilla debe

extenderse a la derecha.

Montaje de la faldilla

NMeta la faldilla (3) en la ranura del

deflector hasta que pueda

engancharse en la orejeta (4).

NColoque la arandela en el tornillo.

NInserte el tornillo y apriételo bien

firme.

Sustitución de la rueda

241BA024 KN

Sustitución de la faldilla

241BA009 KN

241BA015 KN

241BA017 KN

FC 90

español / EE.UU

Nunca intente enderezar o soldar una

cuchilla doblada o agrietada – podría

despedazarse – la misma debe

sustituirse – vea "Montaje de la

cuchilla".

STIHL recomienda usar exclusivamente

las cuchillas genuinas de STIHL – vea

"Accesorios especiales".

No afile la cuchilla.

NSustituya la cuchilla (1) cuando su

largo (A) deja de ser suficiente para

mantener la altura necesaria sobre

el suelo (B) y para obtener la

profundidad de corte deseada (C).

Revisión de desequilibrio

Para evitar el desequilibrio:

NPida que un concesionario revise el

desequilibrio de la cuchilla con un

equilibrador STIHL (accesorio

especial) – STIHL recomienda

acudir a un concesionario STIHL

para servicio. Si la cuchilla está

desequilibrada, instale una nueva –

vea "Sustitución de la cuchilla de la

bordeadora".

Sustitución de la cuchilla

241BA019 KN

FC 90

español / EE.UU

Información para mantenimiento

Los intervalos dados a continuación corresponden únicamente a condiciones nor-

males de trabajo. Si el tiempo de trabajo por jornada es más largo que lo normal, o

si las condiciones son extremas (zonas polvorientas, etc.), acorte los intervalos indi-

cados de modo correspondiente.

antes de comenzar el trabajo

después de terminar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

si se requiere

Máquina completa

Inspección visual (condición general,

fugas) XX

Limpiar X

Mango de control Comprobar el funcionamiento XX

Filtro de aire

Limpiar XX

Reemplazar X

Recogedor en tanque de combustible

Solicitar al concesionario de servicio su

revisión1) X

Solicitar al concesionario de servicio su

sustitución1) XX

Tanque de combustible Limpiar XX

Carburador

Comprobar el ajuste de marcha en vacío

– la cuchilla no debe girar XX

Ajustar la marcha en vacío X

Bujía

Ajustar la distancia entre electrodos X

Cambiar después de aprox. cada 100

horas de funcionamiento

Entradas de enfriamiento

Inspección visual X

Limpiar X

Juego de las válvulas

Revisar y ajustar de ser necesario, des-

pués de las primeras 139 horas de

funcionamiento1) X

Cámara de combustión

Descarbonizar después de las primeras

139 horas de funcionamiento, y luego

cada 150 horas

Chispero en silenciador

Revisar XX

Limpiar o reemplazar XX

FC 90

español / EE.UU

Todos los tornillos y tuercas accesibles

(salvo los tornillos de ajuste) Volver a apretar X

Elementos antivibración (amortiguadores

de caucho, resortes)

Revisar XXX

Solicitar al concesionario de servicio su

sustitución1) X

Cuchilla

Inspección visual XX

Reemplazar X

Revisar el apriete XX

Protector contra desgaste de la caja de

engranajes

Revisar X

Reemplazar X

Lubricación de caja de engranajes

Revisar X

Restituir X

Etiquetas de seguridad Reemplazar X

1) STIHL recomienda acudir a un concesionario STIHL para servicio.

Los intervalos dados a continuación corresponden únicamente a condiciones nor-

males de trabajo. Si el tiempo de trabajo por jornada es más largo que lo normal, o

si las condiciones son extremas (zonas polvorientas, etc.), acorte los intervalos indi-

cados de modo correspondiente.

antes de comenzar el trabajo

después de terminar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

si se requiere

FC 90

español / EE.UU

1. Mango tórico

2. Control deslizante

3. Bloqueo de gatillo de aceleración

4. Gatillo de aceleración

5. Palanca del estrangulador

6. Casquillo de bujía

7. Tapa del filtro de aire

8. Tanque de combustible

9. Apoyo de la máquina

10. Tapa de llenado de combustible

11. Tornillos de ajuste del carburador

12. Bomba de combustible

13. Mango de arranque

14. Silenciador con chispero

15. Cuchilla

16. Deflector

17. Rueda reguladora de profundidad

18. Tuerca mariposa

19. Faldilla

20. Tubo de mando

N.º Número de serie

Componentes importantes

239BA005 KN

16 17

FC 90

español / EE.UU

Definiciones

1. Mango tórico

Para facilitar el control de la

máquina durante el proceso de

corte.

2. Control deslizante

Para aceleración de arranque,

marcha y parada. Mantiene el

estrangulador parcialmente abierto

durante el arranque y apaga el

encendido del motor para detener

su marcha.

3. Bloqueo de gatillo de aceleración

Debe ser oprimido antes de poder

activar el gatillo de aceleración.

4. Gatillo de aceleración

Regula la velocidad del motor.

5. Palanca del estrangulador

Facilita el arranque del motor al

enriquecer la mezcla.

6. Casquillo de bujía

Conecta la bujía al alambre de

encendido.

7. Tapa del filtro de aire

Cubre y protege el elemento del

filtro de aire.

8. Tanque de combustible

Contiene la mezcla de combustible

y aceite.

9. Apoyo de la máquina

Para apoyar la máquina en el suelo.

10. Tapa de llenado de combustible

Para tapar el tanque de

combustible.

11. Tornillos de ajuste del

carburador

Para afinar el carburador.

12. Bomba de combustible

Suministra alimentación adicional

de combustible para el arranque en

frío.

13. Mango de arranque

El mango del arrancador usado

para arrancar el motor.

14. Silenciador con chispero

El silenciador reduce los ruidos del

tubo de escape y desvía los gases

de escape lejos del operador.

El chispero está diseñado para

reducir el riesgo de incendios.

15. Cuchilla

Cuchilla metálica para recortar

malezas y plantas verdes blandas.

16. Deflector

El deflector tiene por objeto reducir

el riesgo de lesiones causadas por

objetos extraños arrojados contra el

operador por el accesorio de corte y

por el contacto con el accesorio de

corte.

17. Rueda reguladora de

profundidad

La rueda reguladora de profundidad

montada en el deflector rueda sobre

el suelo y mantiene la cuchilla de la

bordeadora a la altura de corte

fijada por el operador.

18. Tuerca mariposa

Es necesario soltarla para mover la

rueda para ajustar la profundidad

de corte.

19. Faldilla

Sirve para reducir el riesgo de

lesiones causadas por objetos

extraños arrojados contra el

operador por la cuchilla.

20. Tubo de mando

Encierra y protege el eje impulsor

entre el manguito de acoplamiento

y la caja de engranajes.

FC 90

español / EE.UU

EPA / CEPA

El período de cumplimiento de

emisiones indicado en la etiqueta de

cumplimiento de emisiones es la

cantidad de horas de funcionamiento

para la cual la máquina ha demostrado

la conformidad con los requerimientos

de emisiones del Gobierno federal de

los EE.UU.

Categoría

CARB

El período de cumplimiento de

emisiones empleado en la etiqueta del

índice de aire CARB tiene las siguientes

definiciones:

Motor

Motor STIHL de un cilindro, cuatro

tiempos, lubricado por una mezcla de

gasolina con aceite

Sistema de encendido

Encendido por magneto electrónico

Sistema de combustible

Carburador de diafragma de todas

posiciones con bomba de combustible

integral

Peso

Especificaciones

A = 300 horas

B = 125 horas

C = 50 horas

Extended = 300 horas

Intermediate = 125 horas

Moderate = 50 horas

Cilindrada: 28,4 cm3

(1,73 pulg³)

Diámetro: 38 mm (1,5 pulg)

Carrera: 25 mm (0,98 pulg)

Potencia del motor

según ISO 8893:

0,95 kW (1,3 hp) a

7000 rpm

Marcha en vacío: 2800 rpm

Velocidad de corte

(nominal): 10500 rpm

Velocidad máx. de

eje de salida

(cuchilla) 8500 rpm

Juego de las

válvulas:

Válvula de

admisión:

0,10 mm

(0,004 pulg)

Válvula de escape: 0,10 mm

(0,004 pulg)

Bujía(tipo

resistencia): Bosch USR 7 AC

Distancia entre

electrodos:

0,5 mm

(0,02 pulg)

Capacidad del tan-

que de combustible: 0,50 l (17,9 fl.oz)

seco, con deflector y

cuchilla 6,2 kg (13,7 lb)

FC 90

español / EE.UU

Cuchillas

Otros accesorios especiales

Comuníquese con su concesionario

STIHL para información acerca de

accesorios especiales que pueden estar

disponibles para su producto.

Los usuarios de esta máquina deben

efectuar únicamente los trabajos de

mantenimiento descritos en este

manual. Solamente los talleres

autorizados por STIHL deben llevar a

cabo los demás trabajos de reparación.

Los reclamos de garantía presentados

después de realizadas las reparaciones

serán aceptados únicamente si las

mismas fueron ejecutadas por un

concesionario de servicio autorizado

STIHL utilizando piezas de repuesto

originales de STIHL.

Es posible identificar las piezas

originales de STIHL por el número de

pieza STIHL, el logotipo de {

y, en ciertos casos, el símbolo K de

piezas STIHL. En las piezas pequeñas

el símbolo puede aparecer solo.

No para California

Sus derechos y obligaciones de

garantía

La Agencia de Protección del Medio

Ambiente (EPA) de los EE.UU. y STIHL

Incorporated se complacen en

explicarle la garantía del sistema de

control de emisiones instalado en el

motor de su equipo. En los EE.UU., los

nuevos motores pequeños para equipos

de uso fuera de carretera modelos 1997

y posteriores deben estar diseñados,

construidos y equipados, al tiempo de la

venta, de conformidad con los

reglamentos de la EPA de los EE.UU.

para los motores pequeños de uso fuera

de carretera. El motor del equipo debe

carecer de defectos en el material y la

fabricación que puedan causar el

incumplimiento de las normas de la EPA

de los EE.UU. durante los primeros dos

años de uso del motor a partir de la

fecha de compra por el último

comprador.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

Accesorios especiales

Largo Espesor Marca

200 mm

(8 pulg)

2,4 mm

(3/32 pulg)

4133 / 01

200 mm

(8 pulg)

3,8 mm

(5/32 pulg)

4133 / 02

Información de reparación Declaración de garantía de

STIHL Incorporated sobre

sistemas de control de

emisiones según normas

Federales

FC 90

español / EE.UU

El sistema de control de emisiones de

su máquina incluye piezas tales como el

carburador y el sistema de encendido.

Además puede incluir mangueras,

conectores y otros conjuntos asociados

con el control de emisiones.

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico

(si el trabajo de diagnóstico fue

realizado por un concesionario

autorizado), las piezas y la mano de

obra.

Cobertura de garantía del fabricante

En los EE.UU., los motores pequeños

para equipos de uso fuera de carretera

modelos 1997 y posteriores también

están garantizados por dos años. En el

caso de encontrarse defectos en

cualquiera de las piezas del motor

relacionadas con el sistema de control

de emisiones, la pieza será reparada o

sustituida por STIHL Incorporated sin

costo alguno.

Responsabilidades del usuario

relativas a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

recibos o del incumplimiento del

propietario de realizar todos los trabajos

de mantenimiento programados.

El uso de cualquier pieza de repuesto o

servicio cuyo comportamiento y

durabilidad sean equivalentes está

permitido en trabajos de mantenimiento

o reparación no contemplados en la

garantía, y no reducirá las obligaciones

de la garantía del fabricante del motor.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o una pieza del mismo ha

fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un centro de servicio STIHL

tan pronto surja el problema. Las

reparaciones bajo garantía serán

realizadas en un tiempo razonable, sin

exceder de 30 días.

Ante cualquier duda respecto a sus

derechos y responsabilidades bajo esta

garantía, sírvase contactar al

representante de atención al cliente

STIHL llamando al 1-800-467-8445, o si

lo prefiere puede escribir a

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

www.stihlusa.com

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos aplicables durante un

período de dos años.

Período de garantía

El período de garantía comienza en la

fecha en que el motor del equipo

utilitario es entregado a usted y usted

firma y remite la tarjeta de garantía a

STIHL.

Si cualquier componente relacionado

con el sistema de control de emisiones

está defectuoso, el mismo será

sustituido por STIHL Incorporated sin

costo alguno para el propietario.

Cualquier pieza garantizada cuyo

reemplazo no está programado como

mantenimiento requerido, o que debe

recibir únicamente inspección regular

en el sentido de "reparar o sustituir

según sea necesario", estará

garantizada por el período de garantía.

Cualquier pieza cuyo reemplazo está

programado como mantenimiento

requerido estará garantizada por el

intervalo hasta el primer punto de

reemplazo programado para esa pieza.

Diagnóstico

Como propietario, a usted no se le debe

cobrar la mano de obra por los

diagnósticos que determinen que una

pieza garantizada está defectuosa. No

obstante, si usted reclama garantía para

un componente y se comprueba que la

FC 90

español / EE.UU

máquina no está defectuosa, STIHL

Incorporated le cobrará el costo de la

prueba del sistema de control de

emisiones. El trabajo de diagnóstico

mecánico se realiza en un centro de

servicio autorizado por STIHL. La

prueba del sistema de control de

emisiones se realiza ya sea en la fábrica

de STIHL Incorporated o en un

laboratorio de ensayos independiente.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa.

Se puede usar cualquier pieza de

repuesto aprobada por el fabricante o

equivalente en las piezas relacionadas

con el sistema de control de emisiones,

y debe ser suministrada gratis al

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

La lista siguiente define

específicamente las piezas

garantizadas y relacionadas con las

emisiones:

–Filtro de aire

–Carburador

–Bomba de combustible

–Estrangulador (sistema de refuerzo

para arranque en frío)

–Varillajes de control

–Múltiple de admisión

–Magneto o sistema de encendido

electrónico (módulo de encendido)

–Bujía

–Convertidor catalítico (si lo tiene)

–Tanque de combustible

–Tapa de tanque de combustible

–Línea de combustible

–Adaptadores de línea de

combustible

–Abrazaderas

–Sujetadores/pernos

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto a cualquier centro de

servicio autorizado por STIHL y

presente la tarjeta de garantía firmada.

Requerimientos de mantenimiento

Las instrucciones presentadas en este

manual se basan en la aplicación de la

mezcla recomendada para motores de 2

tiempos (vea también la instrucción

"Combustible"). Las discrepancias de

estas recomendaciones con respecto a

la calidad y la proporción de la mezcla

de combustible y aceite pueden exigir

intervalos de mantenimiento más

cortos.

Limitaciones

Esta garantía de los sistemas de control

de emisiones no cubrirá ninguno de los

puntos siguientes:

Nreparación o sustitución requerida

debido a maltrato, negligencia o

falta del mantenimiento requerido,

Nreparaciones mal hechas o

sustituciones contrarias a las

especificaciones de STIHL

Incorporated que afecten

desfavorablemente el

funcionamiento y/o la durabilidad, y

las alteraciones o modificaciones

no recomendadas o aprobadas por

escrito por STIHL Incorporated,

Nla sustitución de piezas y otros

servicios y ajustes necesarios para

el mantenimiento requerido en y

después del primer punto de

reemplazo programado.

FC 90

español / EE.UU

Solamente para California

Sus derechos y obligaciones de

garantía

El Consejo de Recursos del Aire del

Estado de California (CARB) y STIHL

Incorporated se complacen en

explicarle la Garantía del sistema de

control de emisiones instalado en el

motor de su equipo de uso fuera de

carretera para el año 2007 y posteriores.

En California, el equipo nuevo que tiene

motores pequeños para uso fuera de

carretera debe estar diseñado,

construido y equipado de conformidad

con las rigurosas normas de

contaminación del aire del estado.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor

pequeño para uso fuera de carretera no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

El sistema de control de emisiones

puede contar con los siguientes

componentes:

Filtro de aire, carburador, bomba de

combustible, estrangulador (sistema de

enriquecimiento para arranque en frío),

varillaje de control, colector de

admisión, magneto o sistema de

encendido electrónico (módulo de

encendido), bujía, convertidor catalítico

(si lo tiene), tanque de combustible, tapa

de tanque de combustible, línea de

combustible, adaptadores de líneas de

combustible, abrazaderas y

sujetadores.

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico,

las piezas y la mano de obra.

Responsabilidades del fabricante

relativas a la garantía

El sistema de control de emisiones tiene

una garantía de dos años en California.

En el caso de encontrarse defectos en

cualquiera de los componentes del

motor relacionados con el sistema de

control de emisiones, el mismo será

reparado o sustituido por STIHL

Incorporated sin costo alguno.

Responsabilidades del propietario

relativas a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

recibos o de su incumplimiento de

realizar todos los trabajos de

mantenimiento programados.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o un componente del mismo

ha fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un concesionario de servicio

STIHL tan pronto surja el problema. Las

reparaciones bajo garantía deben

realizarse en un tiempo razonable, sin

exceder de 30 días. Ante cualquier duda

respecto a sus derechos y

responsabilidades bajo esta garantía,

sírvase contactar al representante de

atención al cliente STIHL llamando al 1-

800-467-8445, o si lo prefiere puede

escribir a

STIHL Inc., 536 Viking Drive,

P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos acerca de

emisiones aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

Declaración de garantía de

STIHL Incorporated sobre

el control de emisiones de

gases de escape y

emisiones por evaporación

para el Estado de

California

FC 90

español / EE.UU

puedan causar el incumplimiento de los

reglamentos acerca de emisiones

aplicables durante un período de dos

años.

Período de garantía contra defectos

Los períodos de garantía comenzarán el

día en que el motor de equipo utilitario

es comprado por el comprador inicial. Si

cualquier componente relacionado con

el sistema de control de emisiones está

defectuoso, el mismo será sustituido por

STIHL Incorporated sin costo alguno

para el propietario.

No se permite usar componentes

adicionales o modificados que no hayan

sido eximidos por el Consejo de

Recursos del Aire (CARB). El uso de

cualquier componente adicional o

modificado no eximido será motivo para

la denegación del reclamo bajo

garantía. STIHL Incorporated no es

responsable por las fallas de los

componentes garantizados causadas

por el uso de un componente adicional o

modificado no eximido.

La garantía de los componentes

relacionados con el control de

emisiones se interpretará de la manera

1. Cualquier componente garantizado

cuyo reemplazo no está

programado como mantenimiento

requerido en las instrucciones

escritas requeridas en la Lista de

Piezas bajo la Garantía de Control

de Emisiones (vea más abajo) debe

garantizarse por el período de

garantía definido en la subsección

COBERTURA POR STIHL

INCORPORATED, vea más arriba.

Si uno de estos componentes falla

durante el período de garantía, el

fabricante debe reparar o sustituir el

mismo de acuerdo con la

subsección (4) más abajo. Un

componente reparado o sustituido

bajo la garantía debe garantizarse

durante el resto del período de

garantía.

2. Cualquier componente garantizado

que solamente debe

inspeccionarse periódicamente de

acuerdo con las instrucciones

escritas requeridas en la Lista de

Piezas bajo la Garantía de Control

de Emisiones (vea más abajo) debe

garantizarse por el período de

garantía definido en la subsección

COBERTURA POR STIHL

INCORPORATED, vea más arriba.

Una declaración en las

instrucciones escritas tal como

"reparar o sustituir según sea

necesario" no acortará el período

de cobertura de garantía. Un

componente de este tipo reparado o

sustituido bajo la garantía debe

garantizarse durante el resto del

período de garantía.

3. Cualquier componente garantizado

que debe sustituirse como un

elemento de mantenimiento

requerido en las instrucciones

escritas requeridas por la lista de

piezas bajo la garantía de control de

emisiones (vea más abajo) debe

garantizarse por el intervalo antes

del primer punto de sustitución

programado para este componente.

Si el componente falla antes del

primer punto de sustitución

programado, el fabricante del motor

debe reparar o sustituir el mismo de

acuerdo con la subsección (4) más

abajo. Un componente de este tipo

reparado o sustituido bajo la

garantía debe garantizarse durante

el resto del período de garantía

antes del primer punto de

sustitución programado para el

componente.

4. La reparación o sustitución de

cualquier componente garantizado

debe llevarse a cabo en una

estación de reparaciones bajo

garantía sin costo alguno para el

propietario.

5. No obstante lo expuesto en la

subsección (4) de arriba, los

servicios o las reparaciones bajo

garantía pueden obtenerse en

todos los centros de distribución del

fabricante autorizados para dar

servicio a los motores en cuestión.

6. Al propietario no se le debe cobrar

el trabajo del diagnóstico que

establece que el componente

garantizado es de hecho

defectuoso, a condición de que tal

trabajo de diagnóstico se realice en

una estación de reparaciones bajo

garantía.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa. Se puede usar cualquier

pieza de repuesto aprobada por el

fabricante o equivalente para el

mantenimiento o la reparación de los

componentes relacionados con el

FC 90

español / EE.UU

sistema de control de emisiones, y la

misma debe ser suministrada gratis al

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

Lista de piezas bajo la garantía de

emisiones

Filtro de aire, carburador, bomba de

combustible, estrangulador (sistema de

enriquecimiento para arranque en frío),

varillaje de control, colector de

admisión, magneto o sistema de

encendido electrónico (módulo de

encendido), bujía, convertidor catalítico

(si lo tiene), tanque de combustible, tapa

de tanque de combustible, línea de

combustible, adaptadores de líneas de

combustible, abrazaderas y sujetadores

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto de STIHL a cualquier

concesionario de servicio autorizado por

STIHL y presente la tarjeta de registro

de producto STIHL firmado o la copia

impresa del registro electrónico del

producto.

Limitaciones

La reparación o la sustitución de

cualquier componente garantizado y

normalmente abarcado por la garantía

se puede excluir de la garantía si STIHL

Incorporated demuestra el maltrato,

negligencia o mantenimiento incorrecto

del producto de STIHL, y que tal

maltrato, negligencia, o mantenimiento

incorrecto era la causa directa de la

necesidad de reparación o sustitución

del componente. A pesar de lo anterior,

el ajuste de un componente que tiene un

dispositivo limitador instalado en fábrica

y funcionando correctamente no

perjudicará la cobertura bajo garantía.

Marcas registradas de STIHL

STIHL®

{

La combinación de colores anaranjado-

gris (Números de registro EE.UU.

2,821,860; 3,010,057, 3,010,058,

3,400,477; y 3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Marcas comerciales

FC 90

español / EE.UU

Algunos de las marcas comerciales

de STIHL por ley común

BioPlus™

Easy2Start™

EasySpool™

ElastoStart™

Ematic™

FixCut™

HT Plus™

IntelliCarb™

Master Control Lever™

Micro™

Pro Mark™

Quad Power™

Quiet Line™

STIHL Compact™

STIHL HomeScaper Series™

STIHL Interchangeable Attachment

Series™

STIHL M-Tronic™

STIHL Magnum™

STIHL MiniBoss™

STIHL MotoPlus 4™

STIHL Multi-Cut HomeScaper Series™

Stihl Outfitters™

STIHL PICCO™

STIHL PolyCut™

STIHL PowerSweep™

STIHL Precision Series™

STIHL Protech™

STIHL RAPID™

STIHL SuperCut™

STIHL Territory™

TapAction™

TrimCut™

Esta lista de marcas comerciales está

sujeta a cambios.

Queda terminantemente prohibido todo

uso de estas marcas comerciales sin el

consentimiento expreso por escrito de

ANDREAS STIHL AG & Co. KG,

Waiblingen.

www.stihl.com *04582378621C*

0458-237-8621-C

englisch / spanisch USA

G U

! WARNING!

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

! WARNING!

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

! ADVERTENCIA!

El gas de escape del motor de esta máquina

contiene productos químicos que en el estado de

California son considerados como causantes de

cáncer, defectos de nacimiento u otros efectos

nocivos para los órganos de la reproducción.

englisch / spanisch USA

Stihl Fc90 Manual FC 90 Professional Use Edger Instruction |

Navigation menu

Versions of this User Manual:

Views

Navigation
