STIHL FS 100 RX

Warning!

Read and follow all safety

precautions in Instruction Manual –

improper use can cause serious or

fatal injury.

Advertencia!

Lea y siga todas las precauciones

de seguridad dadas en el manual

de instrucciones – el uso incorrecto

puede causar lesiones graves o

mortales.

Instruction Manual

Manual de instrucciones

Instruction Manual

1 - 41

Manual de instrucciones

42 - 87

Original Instruction ManualPrinted on chlorine-free paper

Printing inks contain vegetable oils, paper can be recycled.

0458-259-8621-C. M7.H11.CP.

0000000733_003_GB

FS 100 RX

English

{

Contents

Allow only persons who fully understand

this manual to operate your trimmer.

To receive maximum performance and

satisfaction from your STIHL trimmer, it

is important that you read, understand

and follow the safety precautions and

the operating and maintenance

instructions in chapter "Safety

Precautions and Working Techniques"

before using your trimmer. For further

information you can go to

www.stihlusa.com.

Contact your STIHL dealer or the STIHL

distributor for your area if you do not

understand any of the instructions in this

manual.

Make sure your unit is equipped with the

proper deflector, handle and harness for

the type of cutting attachment being

used. Always wear proper eye

protection.

Guide to Using this Manual 2

Safety Precautions and Working

Techniques 3

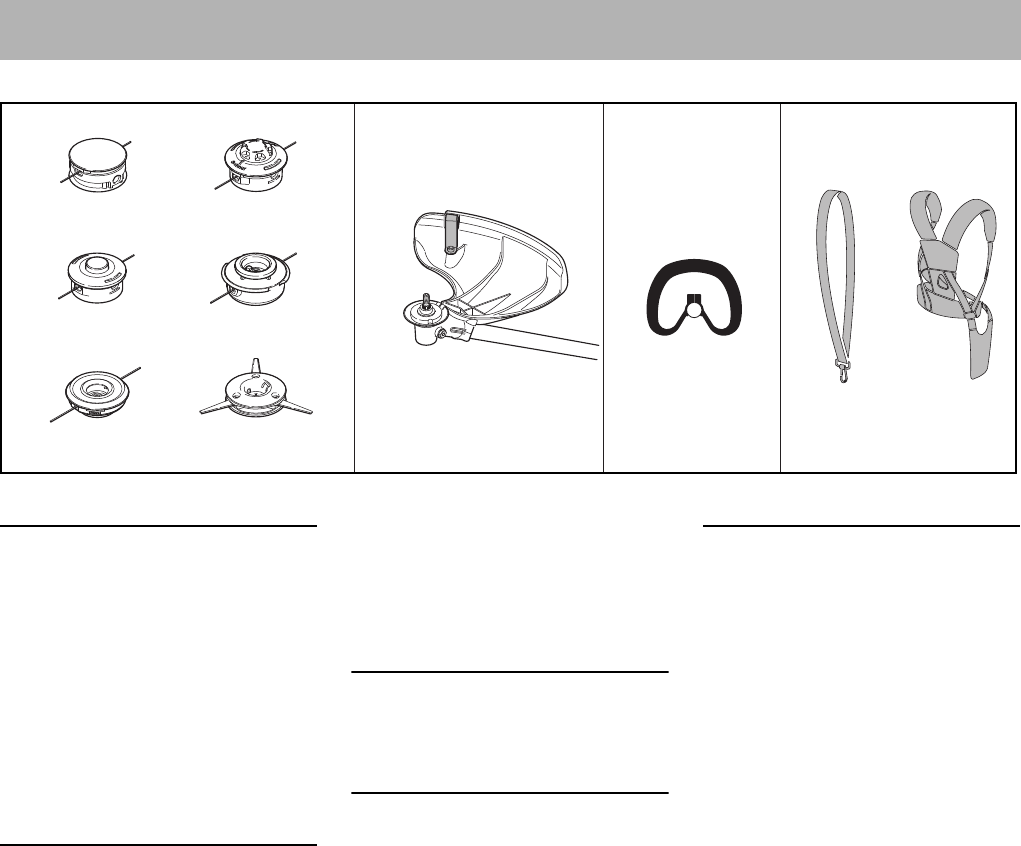

Approved Combinations of Cutting

Attachment, Deflector, Handle and

Harness 15

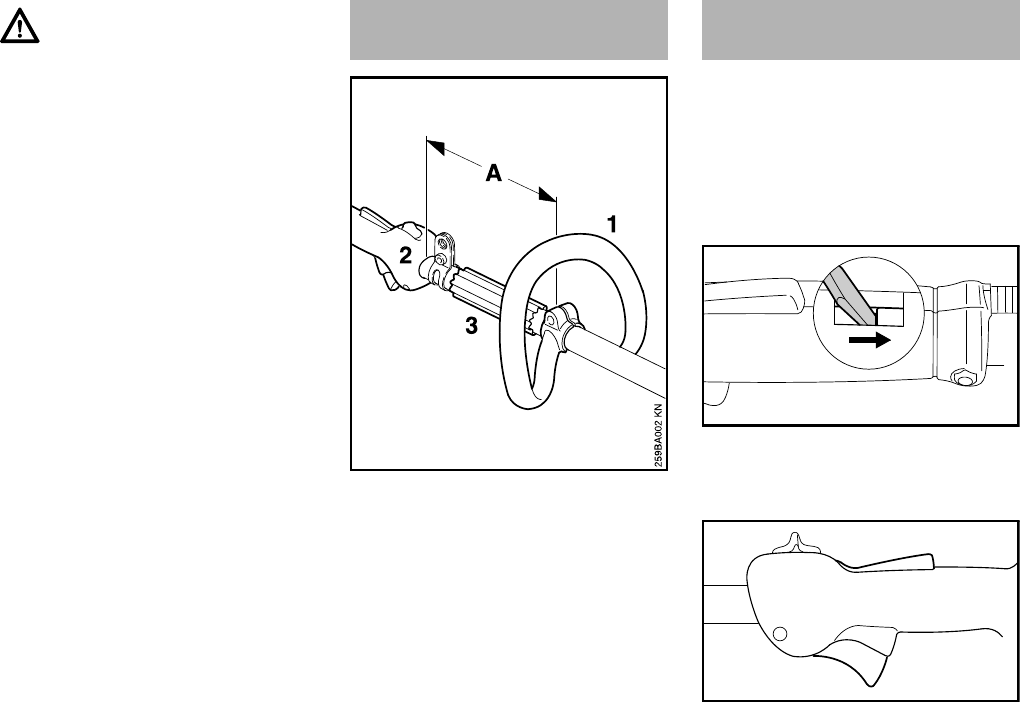

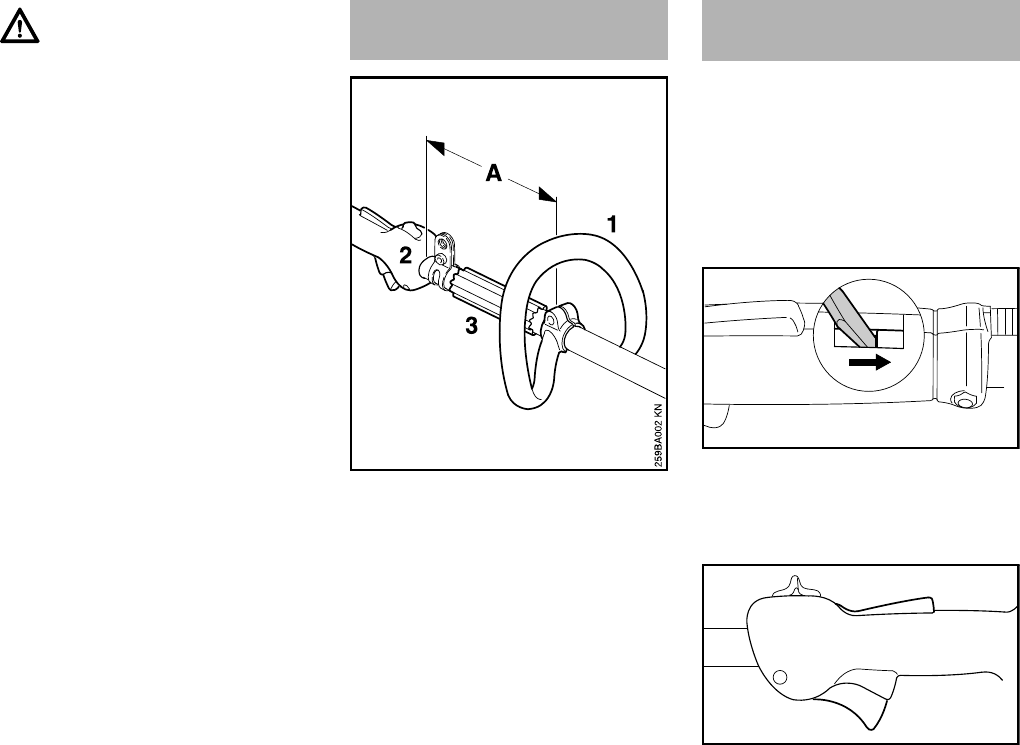

Mounting the Loop Handle 16

Adjusting the Throttle Cable 16

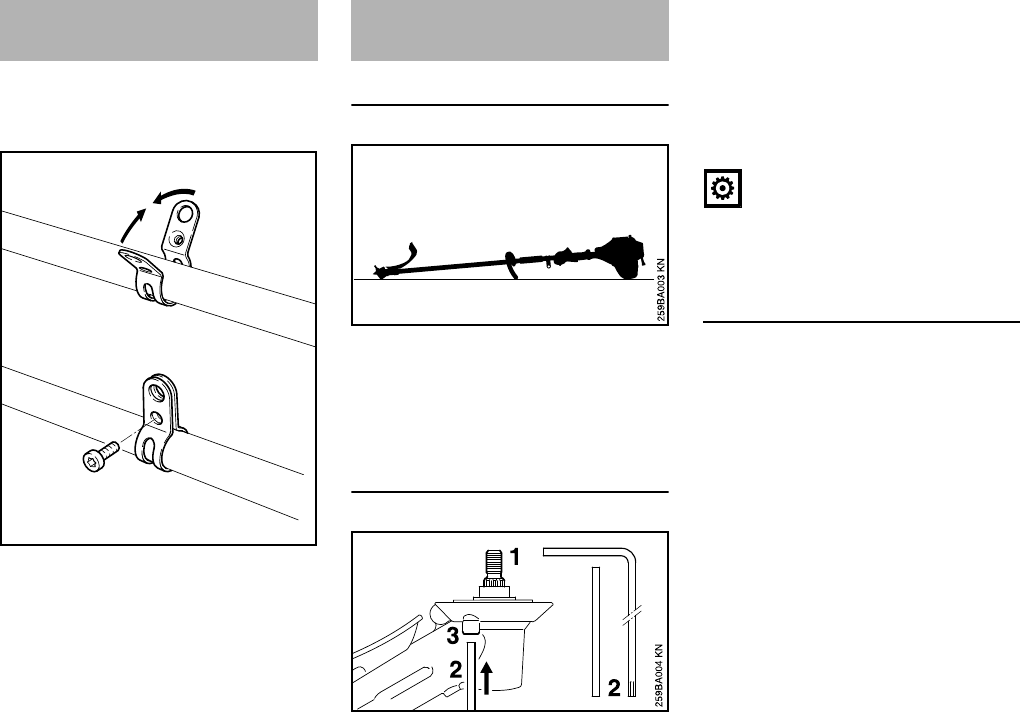

Fitting the Carrying Ring 17

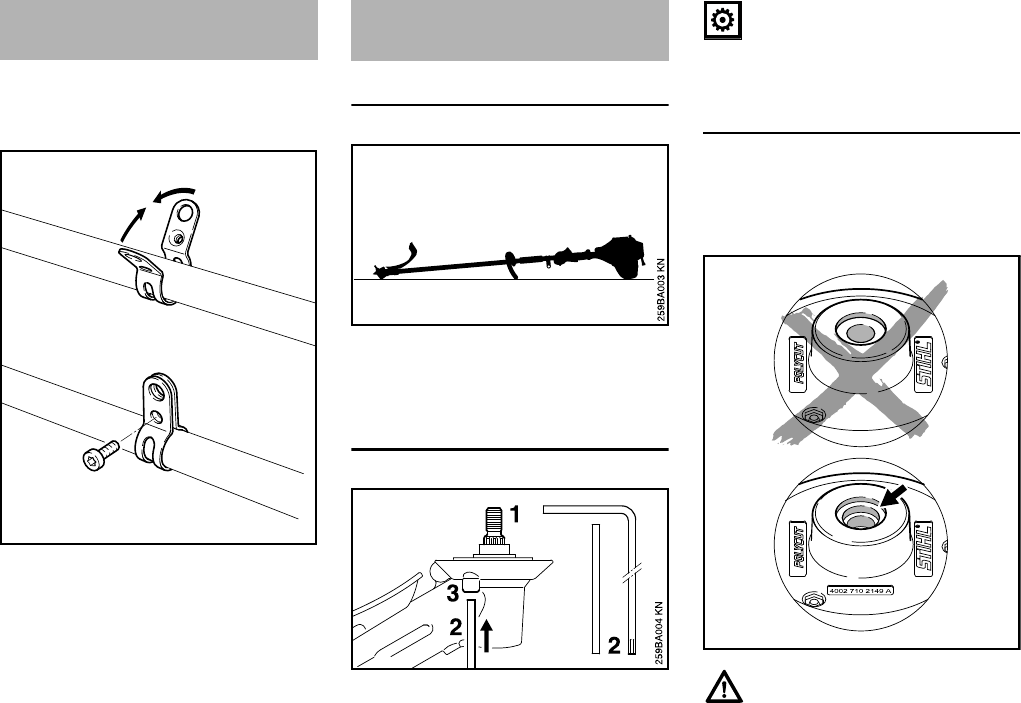

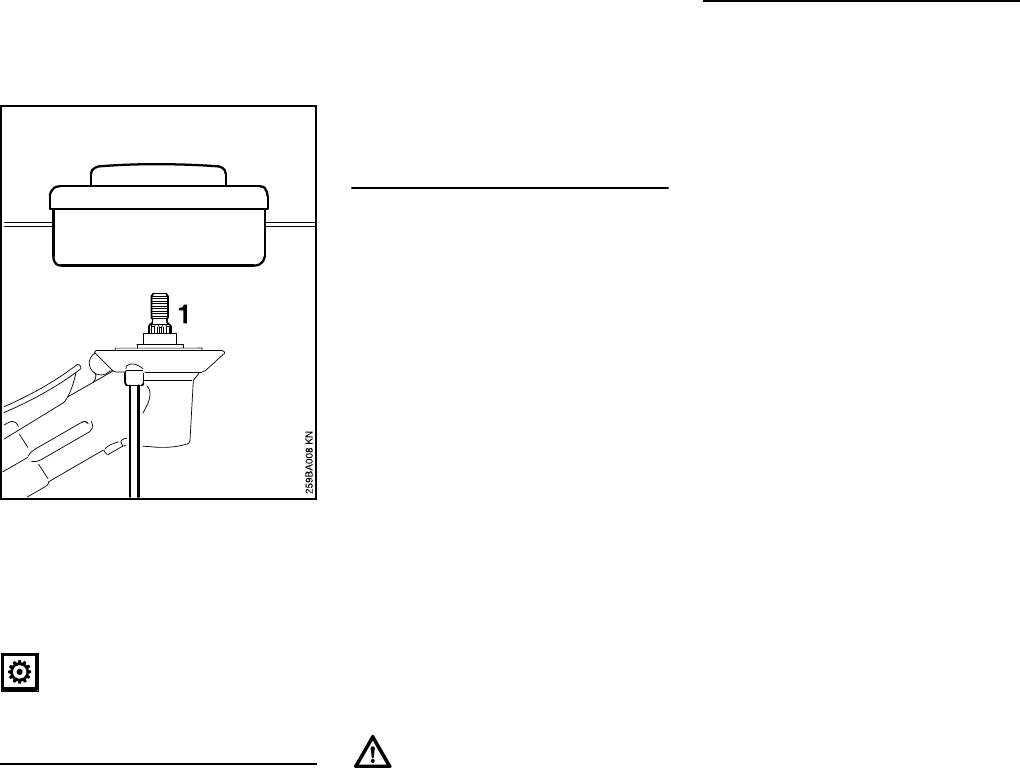

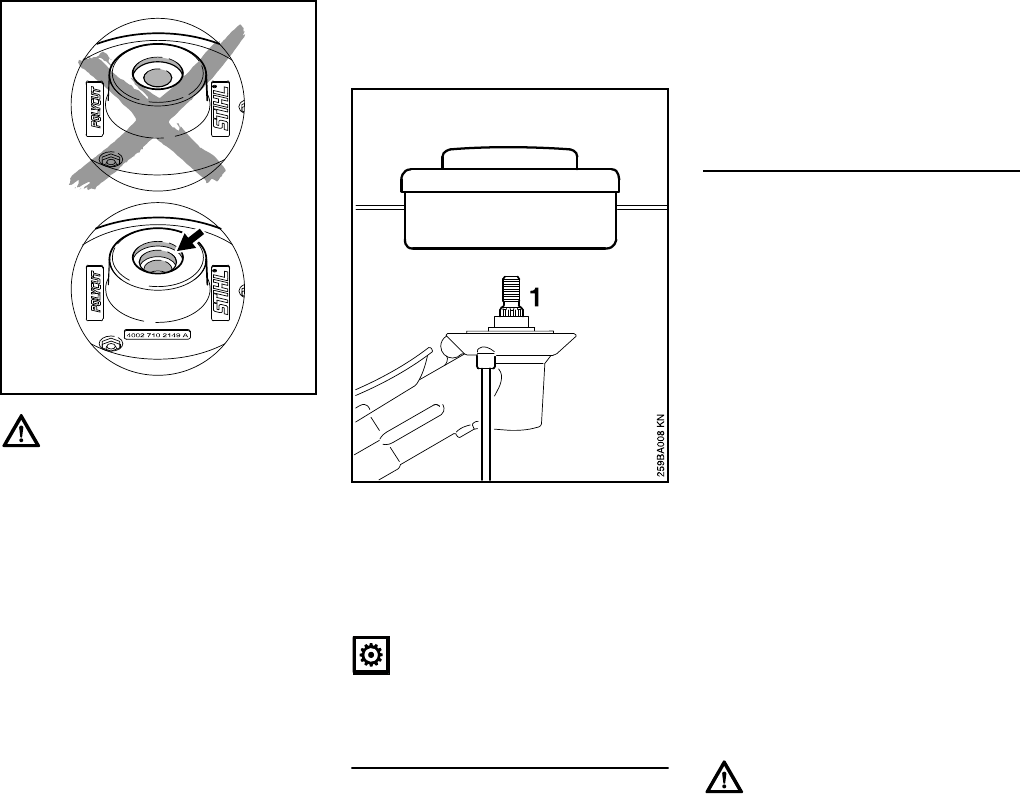

Mounting the Cutting Attachment 17

4-MIX Engine 19

Fuel 19

Fueling 20

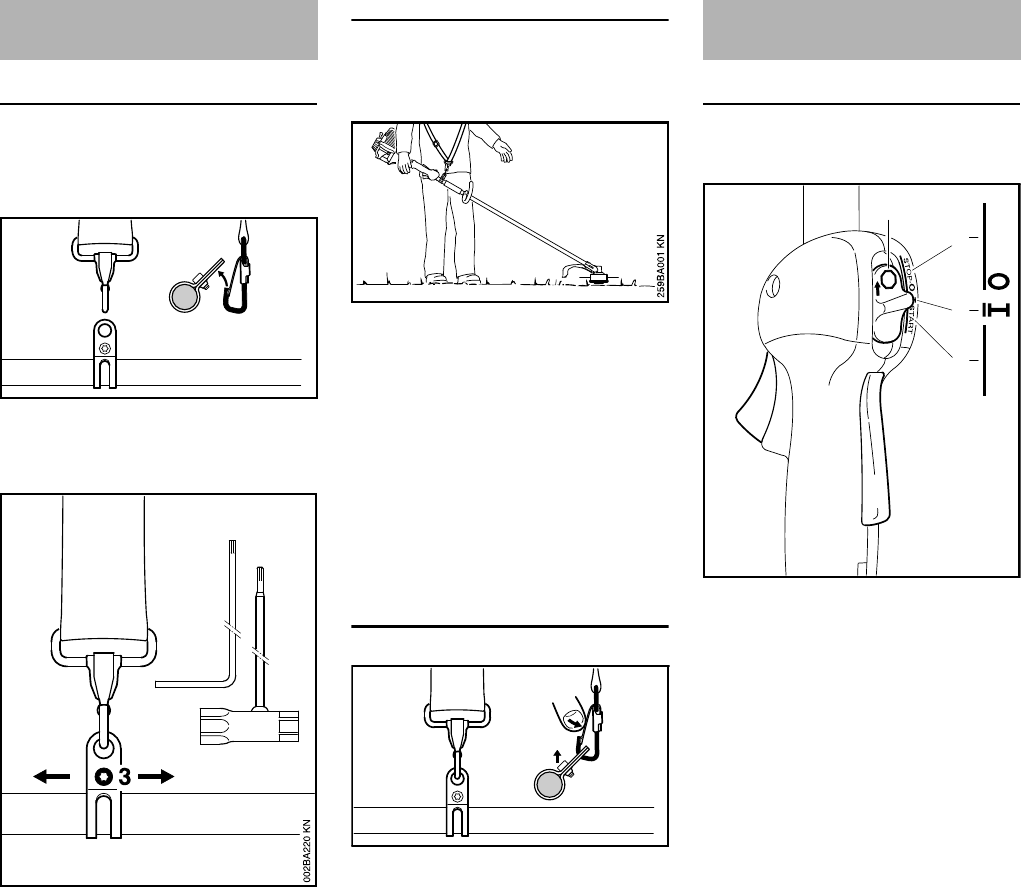

Fitting the Harness 22

Balancing the Trimmer/Brushcutter 22

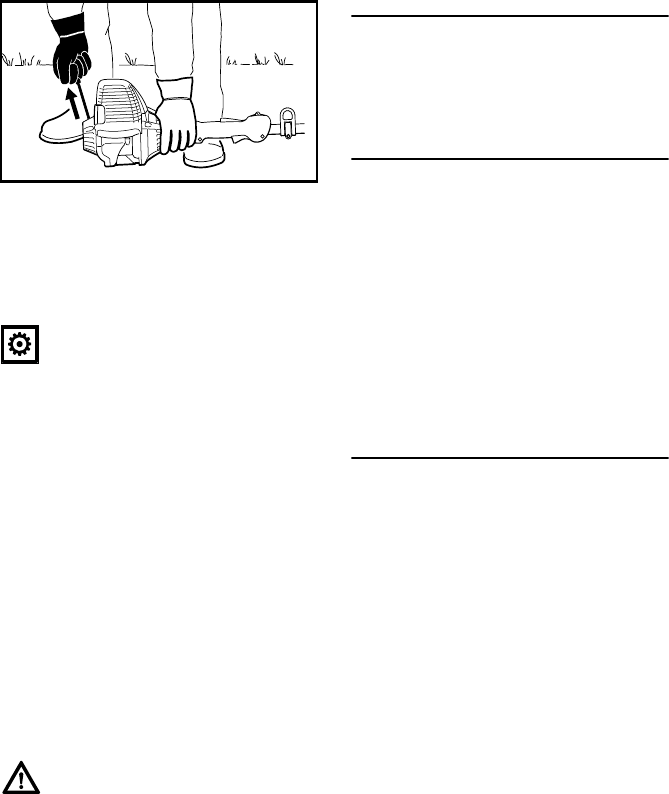

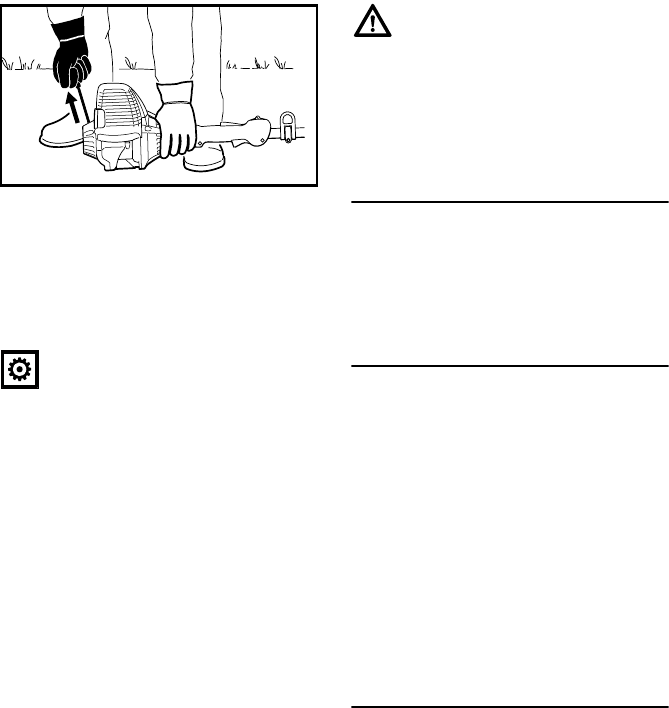

Starting / Stopping the Engine 23

Operating Instructions 25

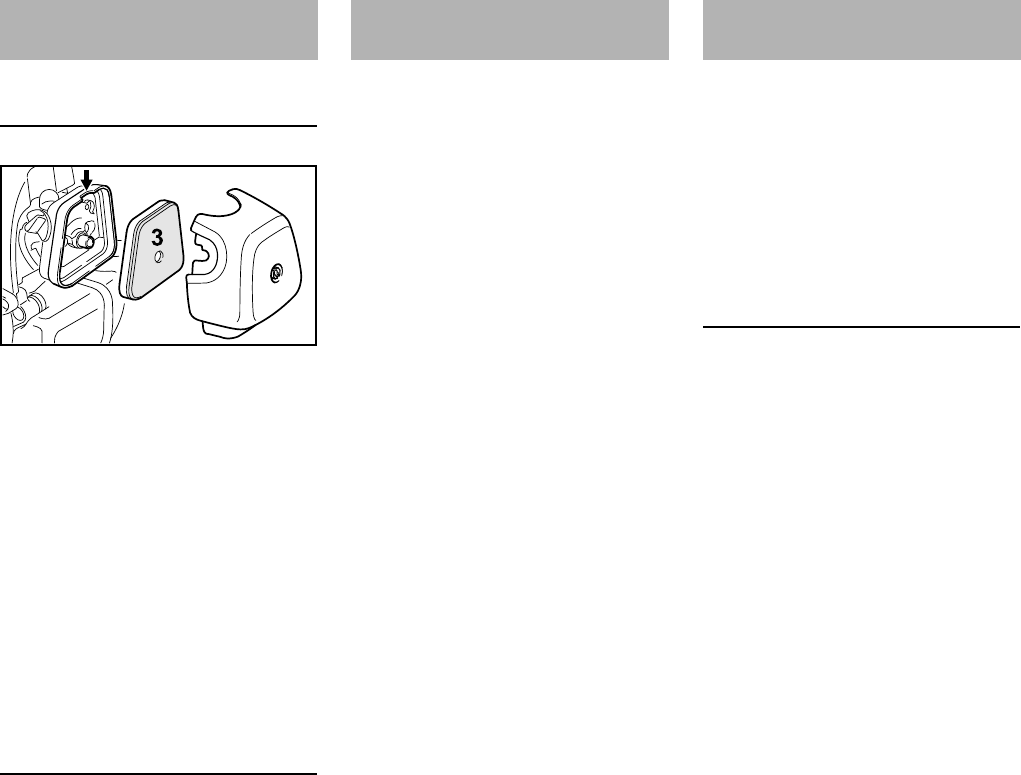

Cleaning the Air Filter 25

Engine Management 25

Adjusting the Carburetor 26

Spark Arresting Screen in Muffler 27

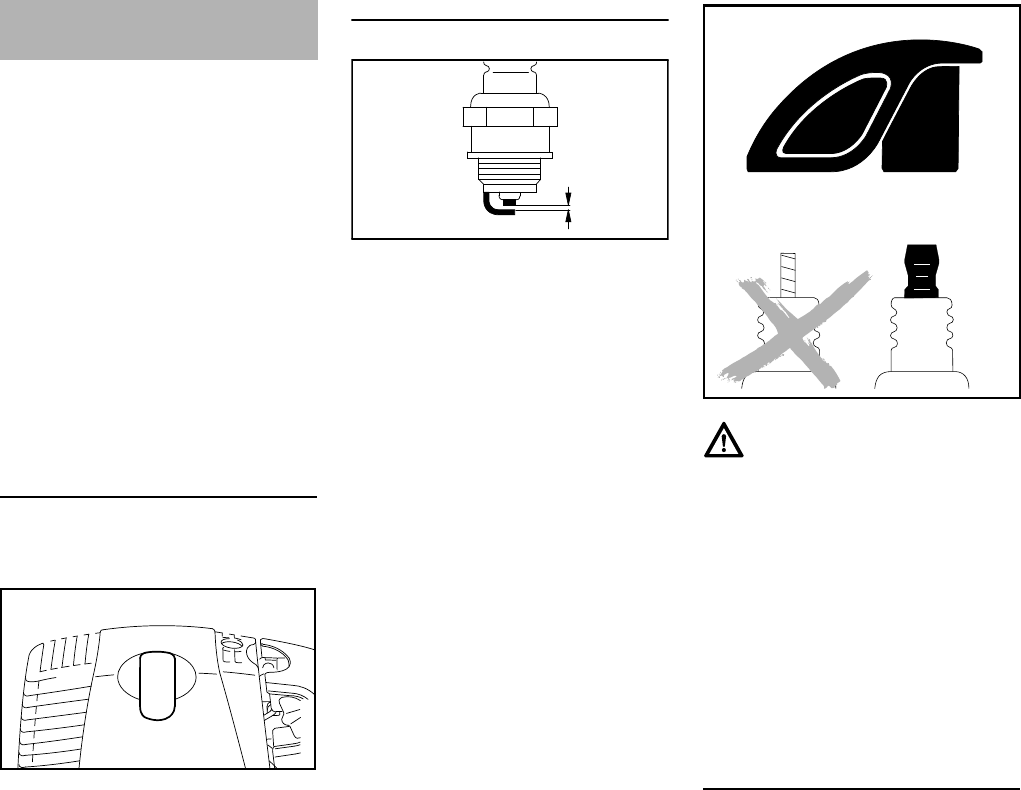

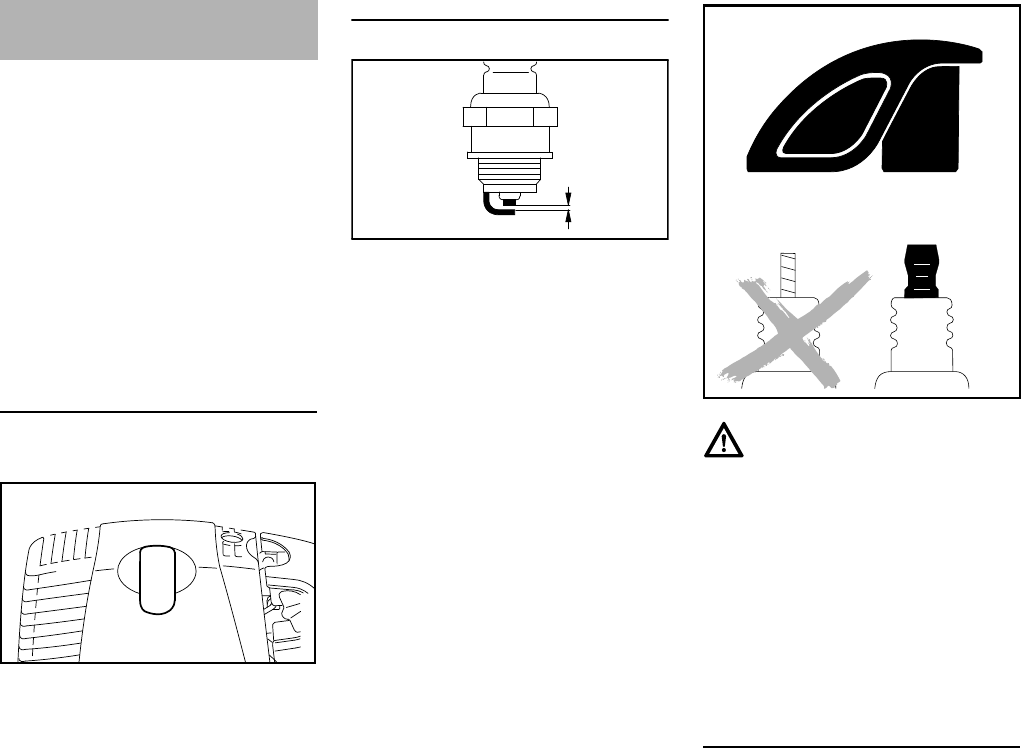

Spark Plug 28

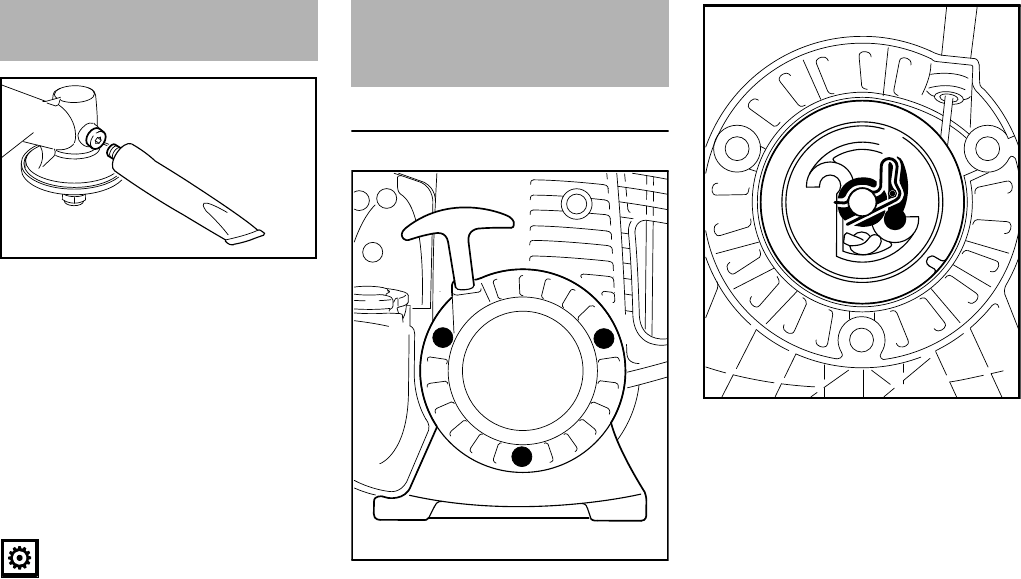

Lubricating the Gearbox 29

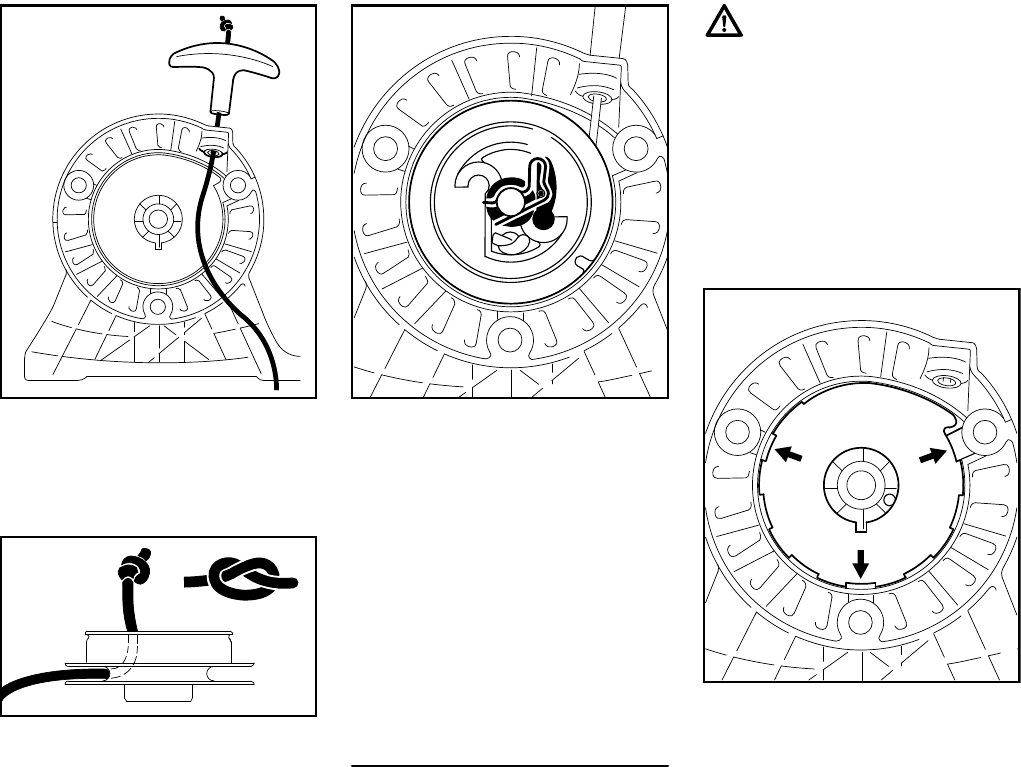

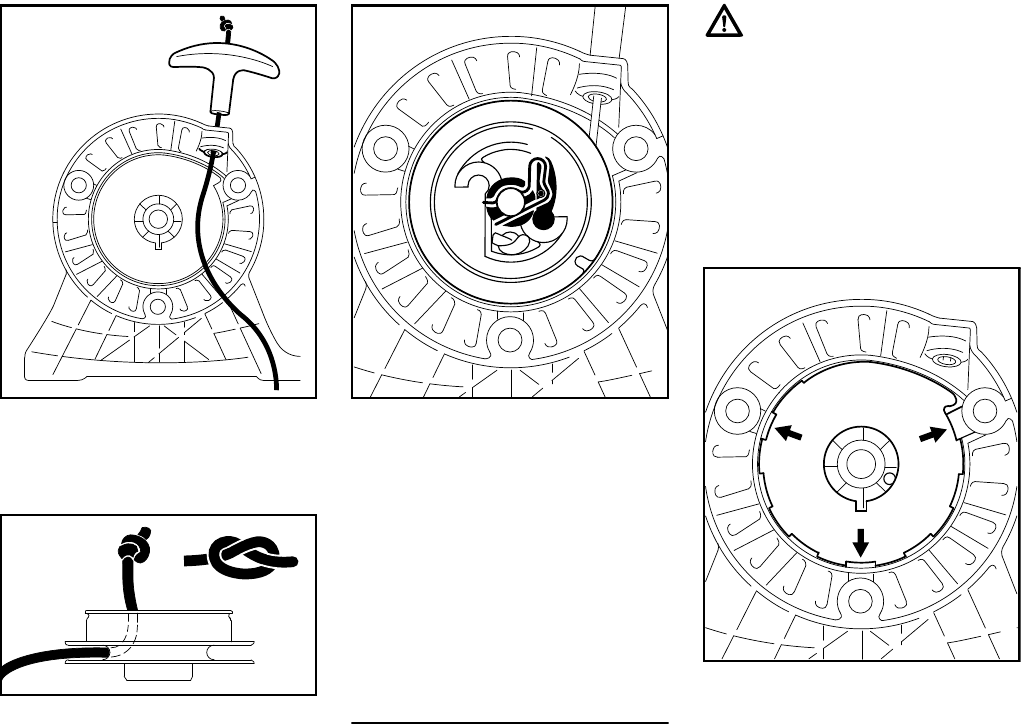

Replacing the Starter Rope and

Rewind Spring 29

Storing the Machine 31

Maintenance and Care 32

Main Parts 34

Specifications 35

Special Accessories 36

Maintenance and Repairs 36

STIHL Incorporated Federal

Emission Control Warranty

Statement 37

STIHL Incorporated California

Exhaust and Evaporative

Emissions Control Warranty

Statement 39

Trademarks 41

Warning!

Because a trimmer is a high-speed cut-

ting tool some special safety

precautions must be observed to reduce

the risk of personal injury. Careless or

improper use may cause serious or

even fatal injury.

FS 100 RX

English

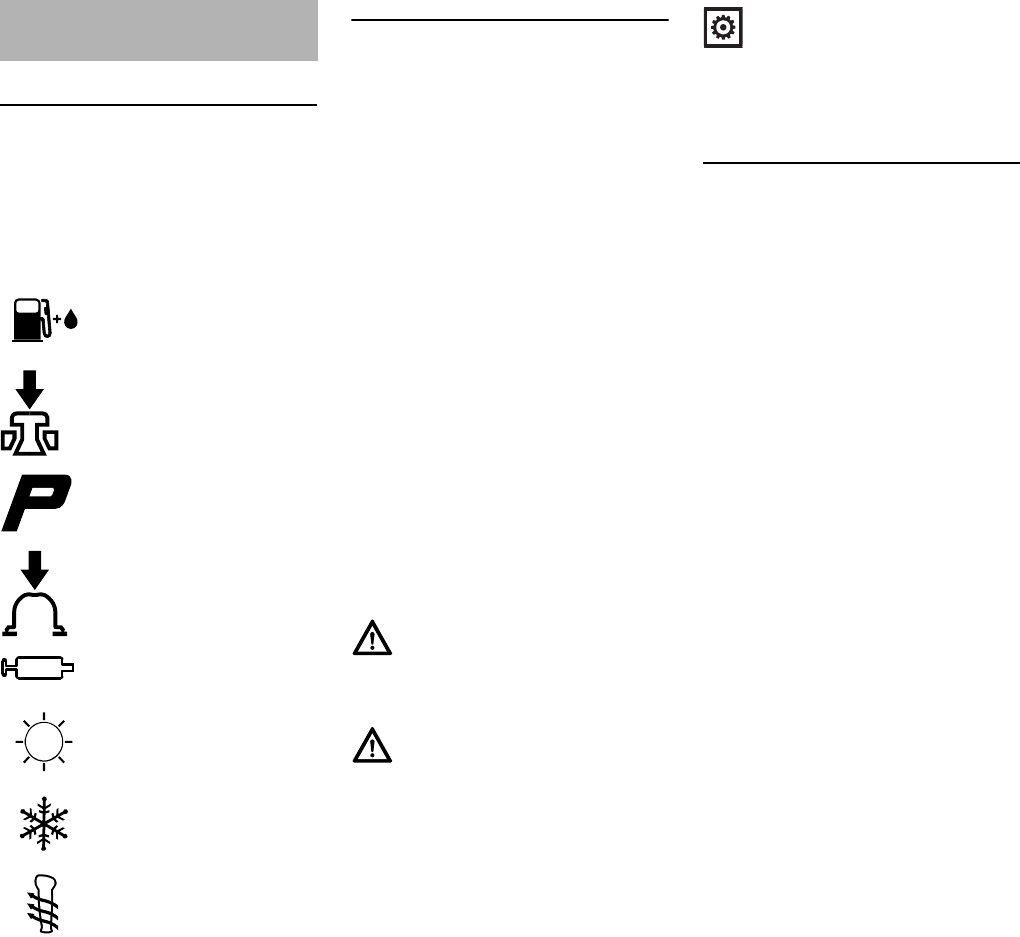

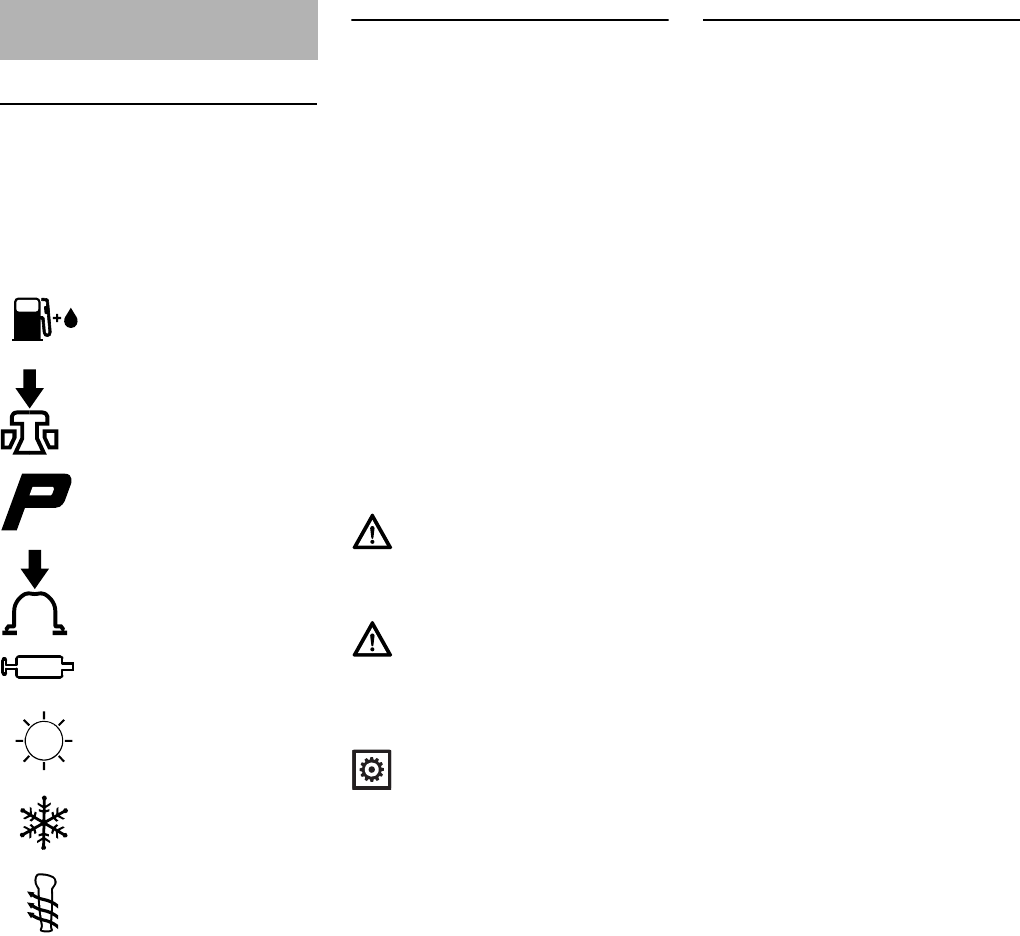

Pictograms

The meanings of the pictograms

attached to or embossed on the

machine are explained in this manual.

Depending on the model concerned, the

following pictograms may be on your

machine.

Symbols in Text

Many operating and safety instructions

are supported by illustrations.

The individual steps or procedures

described in the manual may be marked

in different ways:

NA bullet marks a step or procedure.

A description of a step or procedure that

refers directly to an illustration may

contain item numbers that appear in the

illustration. Example:

NLoosen the screw (1).

NLever (2) ...

In addition to the operating instructions,

this manual may contain paragraphs

that require your special attention. Such

paragraphs are marked with the

symbols and signal words described

below:

Engineering Improvements

STIHL’s philosophy is to continually

improve all of its products. As a result,

engineering changes and improvements

are made from time to time. Therefore,

some changes, modifications and

improvements may not be covered in

this manual. If the operating

characteristics or the appearance of

your machine differs from those

described in this manual, please contact

your STIHL dealer for assistance.

Guide to Using this Manual

Fuel tank for gasoline

and engine oil mixture

Press to operate decom-

pression valve

Manual fuel pump

Press to operate manual

fuel pump

Filler hole for gear

lubricant

Air intake summer mode

Air intake winter mode

Handle heating

Danger!

Indicates an imminent risk of severe or

fatal injury.

Warning!

Indicates a hazardous situation which, if

not avoided, could result in severe or

fatal injury.

Caution!

Indicates a risk of property damage,

including damage to the machine or its

individual components.

FS 100 RX

English

The terminology utilized in this manual

when referring to the power tool reflects

the type of cutting attachments that may

be mounted on it. The term "trimmer" is

used to designate an FS unit that is

equipped with a nylon line head or a

head with flexible plastic blades (i.e., the

PolyCut head.) FS models with an "R"

on the nameplate were originally

configured (at the time of distribution) as

a trimmer with a loop handle.

Have your STIHL dealer show you how

to operate your power tool. Observe all

applicable local safety regulations,

standards and ordinances.

Use your trimmer equipped with the

appropriate cutting attachment only for

cutting grass and similar material.

Most of these safety precautions and

warnings apply to the use of all STIHL

trimmers. Different models may have

different parts and controls. See the

appropriate section of your instruction

manual for a description of the controls

and the function of the parts of your

model.

Safe use of a trimmer involves

1. the operator

2. the power tool

3. the use of the power tool

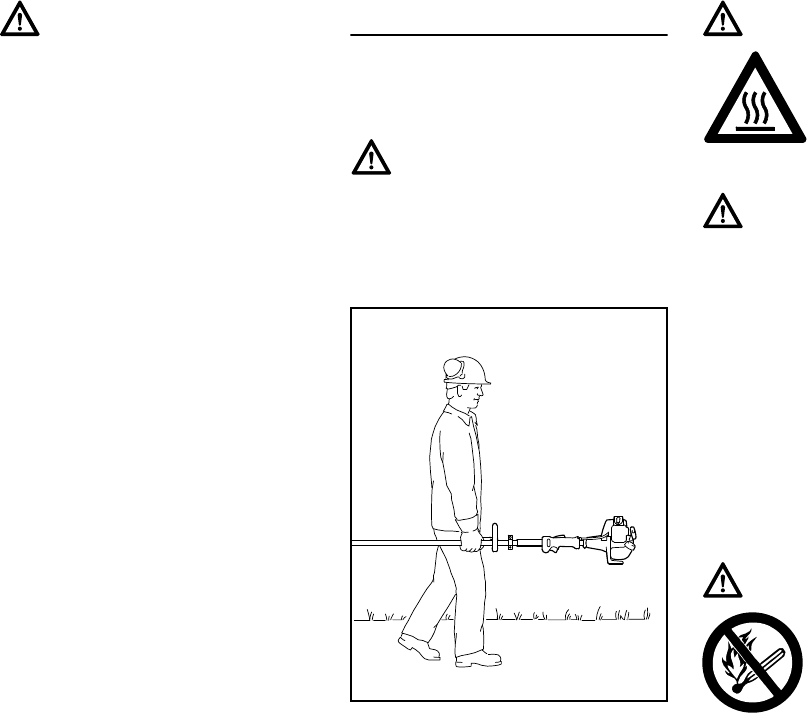

Safety Precautions and

Working Techniques

Because a trimmer is a

high-speed, fast-cutting

power tool, special safety

precautions must be

observed to reduce the

risk of personal injury.

It is important that you

read, fully understand

and observe the following

safety precautions and

warnings. Read the

instruction manual and

the safety precautions

periodically. Careless or

improper use may cause

serious or fatal injury.

Warning!

As more fully explained later in these

Safety Precautions, to reduce the risk of

personal injury, make sure your unit is

equipped with the proper handle, har-

ness and deflector for the type of cutting

attachment you are using. Use only cut-

ting attachments that are specifically

authorized by STIHL for use on your FS

model. To reduce the risk of severe or

fatal injury from blade contact and / or

loss of control, never attempt to use a

metal blade on this trimmer.

Warning!

Do not lend or rent your power tool with-

out the instruction manual. Be sure that

anyone using it understands the infor-

mation contained in this manual.

Warning!

The use of this machine may be hazard-

ous. If the rotating line or blade comes in

contact with your body, it will cut you.

When it comes in contact with solid for-

eign objects such as rocks or bits of

metal, it may fling them directly or by ric-

ochet in the direction of bystanders or

the operator. Striking such objects could

damage the cutting attachment. Thrown

objects, including broken heads or poly-

mer blades, may result in serious or

fatal injury to the operator or

bystanders.

Warning!

Do not use it for other purposes, since

misuse may result in personal injury or

property damage, including damage to

the machine.

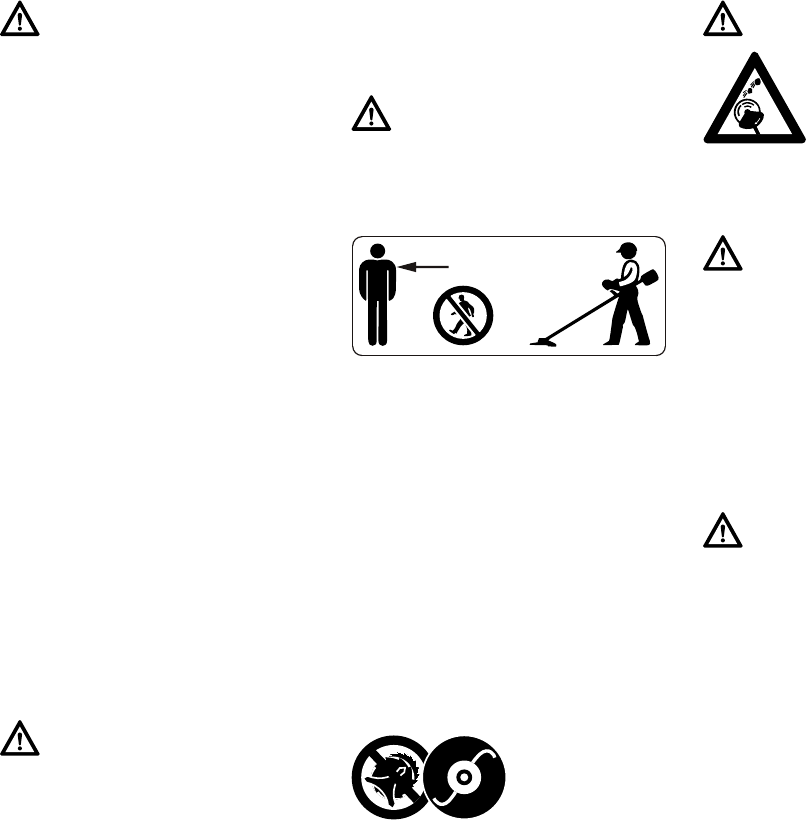

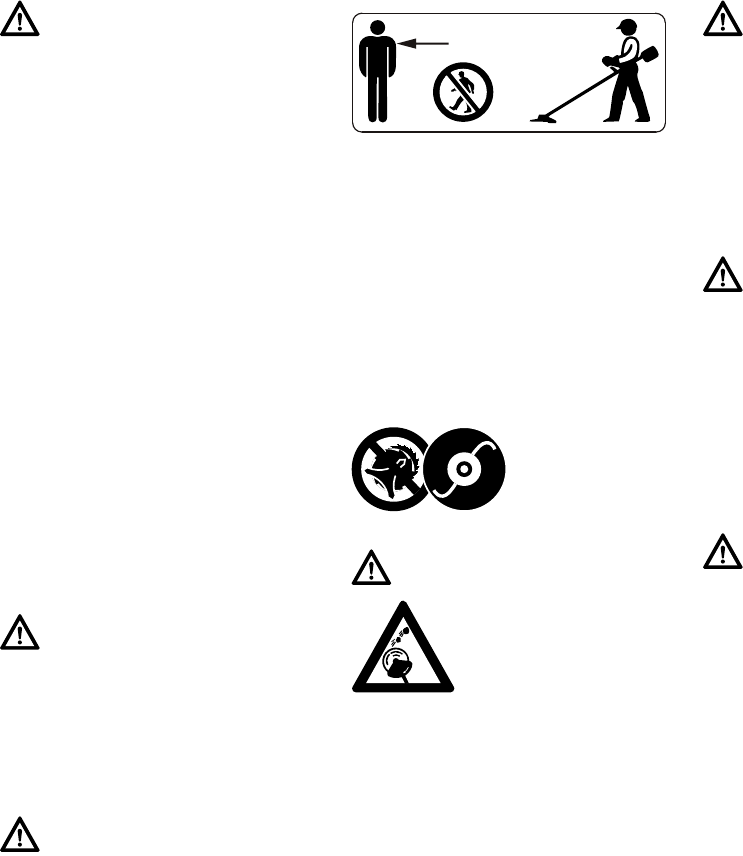

Warning!

Minors should never be allowed to use

this power tool. Bystanders, especially

children, and animals should not be

allowed in the area where it is in use.

Warning!

To reduce the risk of injury to bystand-

ers and damage to property, never let

your power tool run unattended. When it

is not in use (e.g. during a work break),

shut it off and make sure that unauthor-

ized persons do not use it.

FS 100 RX

English

THE OPERATOR

Physical Condition

You must be in good physical condition

and mental health and not under the

influence of any substance (drugs,

alcohol, etc.) which might impair vision,

dexterity or judgment. Do not operate

this machine when you are fatigued.

These conditions reduce the hand's

ability to feel and regulate temperature,

produce numbness and burning

sensations and may cause nerve and

circulation damage and tissue necrosis.

All factors which contribute to

whitefinger disease are not known, but

cold weather, smoking and diseases or

physical conditions that affect blood

vessels and blood transport, as well as

high vibration levels and long periods of

exposure to vibration are mentioned as

factors in the development of whitefinger

disease. In order to reduce the risk of

whitefinger disease and carpal tunnel

syndrome, please note the following:

–Most STIHL power tools are

available with an anti-vibration

("AV") system designed to reduce

the transmission of vibrations

created by the machine to the

operator's hands. An AV system is

recommended for those persons

using power tools on a regular or

sustained basis.

–Wear gloves and keep your hands

warm.

–Keep the AV system well

maintained. A power tool with loose

components or with damaged or

worn AV elements will tend to have

higher vibration levels.

–Maintain a firm grip at all times, but

do not squeeze the handles with

constant, excessive pressure. Take

frequent breaks.

All the above-mentioned precautions do

not guarantee that you will not sustain

whitefinger disease or carpal tunnel

syndrome. Therefore, continual and

regular users should closely monitor the

condition of their hands and fingers. If

any of the above symptoms appear,

seek medical advice immediately.

Proper Clothing

Warning!

Be alert – if you get tired, take a break.

Tiredness may result in loss of control.

Working with any power tool can be

strenuous. If you have any condition

that might be aggravated by strenuous

work, check with your doctor before

operating this machine.

Warning!

Prolonged use of a power tool (or other

machines) exposing the operator to

vibrations may produce whitefinger dis-

ease (Raynaud's phenomenon) or

carpal tunnel syndrome.

Warning!

The ignition system of the STIHL unit

produces an electromagnetic field of a

very low intensity. This field may inter-

fere with some pacemakers. To reduce

the risk of serious or fatal injury, persons

with a pacemaker should consult their

physician and the pacemaker manufac-

turer before operating this tool.

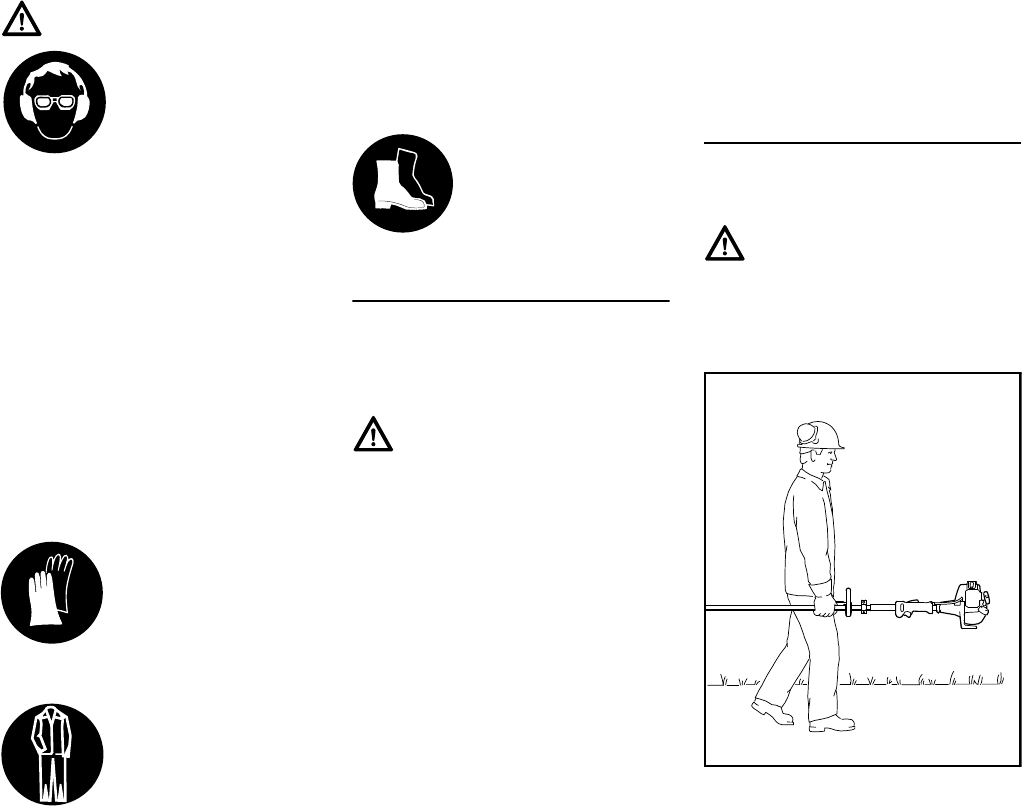

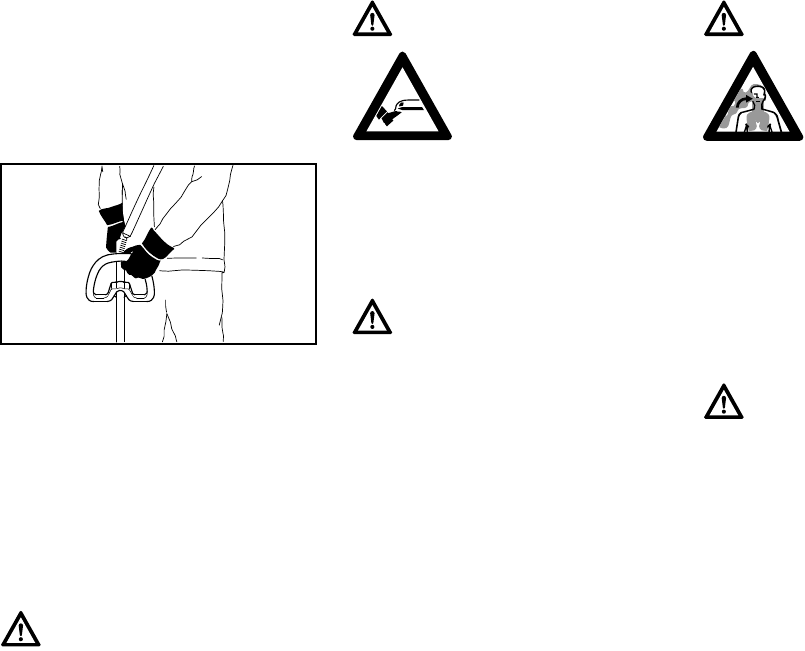

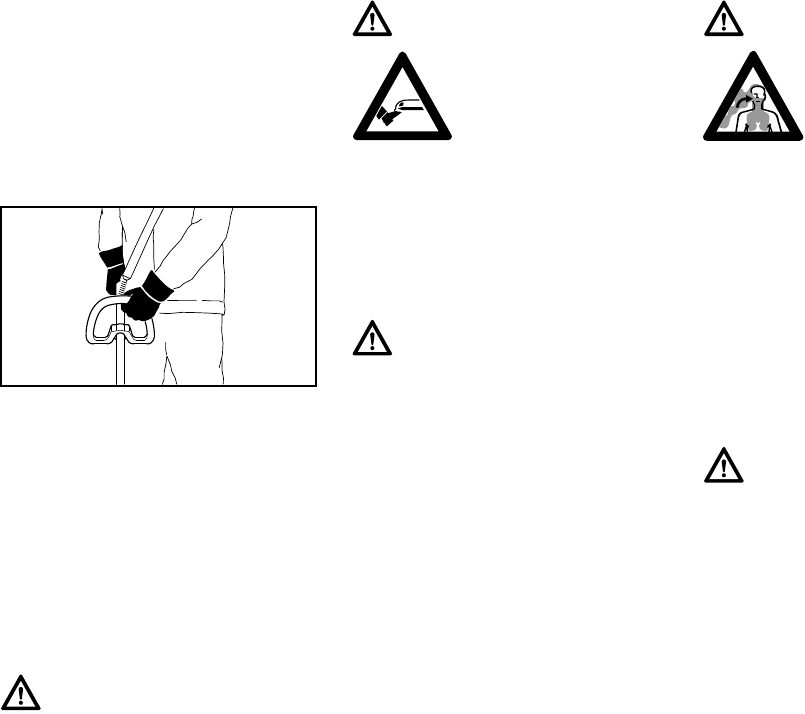

Warning!

To reduce the risk of injury, the operator

should wear proper protective apparel.

Warning!

The deflector provided with your power

tool will not protect the operator from all

foreign objects (gravel, glass, wire, etc.)

thrown back by the rotating cutting

attachment. Thrown objects may also

ricochet and strike the operator.

FS 100 RX

English

Be particularly alert and cautious when

wearing hearing protection because

your ability to hear warnings (shouts,

alarms, etc.) is restricted.

Avoid loose-fitting jackets, scarfs,

neckties, jewelry, flared or cuffed pants,

unconfined long hair or anything that

could become caught on branches,

brush or the moving parts of the unit.

Secure hair so it is above shoulder level.

THE POWER TOOL

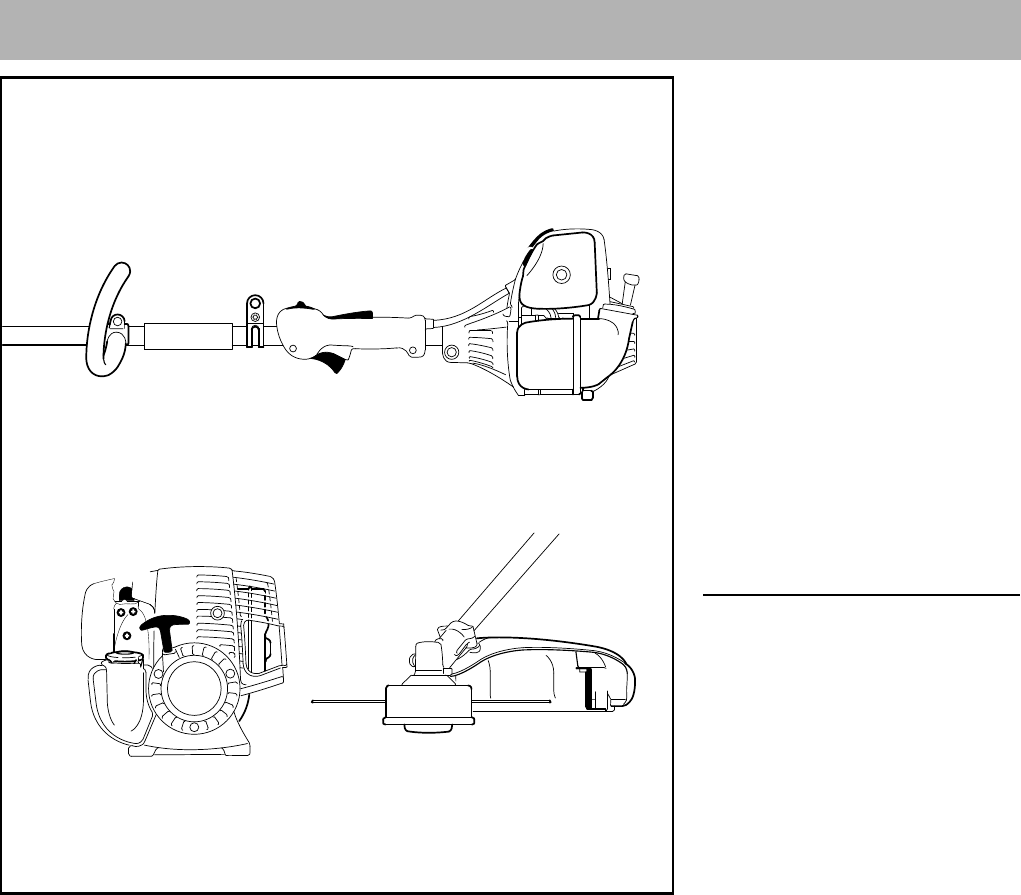

For illustrations and definitions of the

power tool parts see the chapter on

"Main Parts."

If this tool is subjected to unusually high

loads for which it was not designed (e.g.

heavy impact or a fall), always check

that it is in good condition before

continuing work. Check in particular that

the fuel system is tight (no leaks) and

that the controls and safety devices are

working properly. Do not continue

operating this machine if it is damaged.

In case of doubt, have it checked by your

STIHL servicing dealer.

THE USE OF THE POWER TOOL

Transporting the Power Tool

It may be carried only in a horizontal

position. Grip the shaft in a manner that

the machine is balanced horizontally.

Keep the hot muffler away from your

body and the cutting attachment behind

you.

Warning!

To reduce the risk of

injury to your eyes never

operate your power tool

unless wearing goggles

or properly fitted protec-

tive glasses with

adequate top and side protection com-

plying with ANSI Z 87.1 (or your

applicable national standard.) To

reduce the risk of injury to your face

STIHL recommends that you also wear

a face shield or face screen over your

goggles or protective glasses.

Power tool noise may damage your

hearing. Wear sound barriers (ear plugs

or ear mufflers) to protect your hearing.

Continual and regular users should

have their hearing checked regularly.

Always wear gloves

when handling the

machine and metal

blades. Heavy-duty, non-

slip gloves improve your

grip and help to protect

your hands.

Clothing must be sturdy

and snug-fitting, but allow

complete freedom of

movement. Wear long

pants made of heavy

material to help protect

your legs. Do not wear

shorts, sandals or go

barefoot.

Good footing is very

important. Wear sturdy

boots with nonslip soles.

Steel-toed safety boots

are recommended.

Warning!

Never modify this power tool in any way.

Only attachments supplied by STIHL

and expressly approved by STIHL for

use with the specific STIHL model are

authorized. Although certain unauthor-

ized attachments are useable with

STIHL power tools, their use may, in

fact, be extremely dangerous. For the

cutting attachments authorized by

STIHL for your unit, see the chapter

"Approved Combinations of Cutting

Attachment, Deflector, Handle and Har-

ness" in the instruction manual or the

STIHL "Power Tools and Accessories"

catalog.

Warning!

To reduce the risk of injury from loss of

control and line contact, never carry or

transport your power tool with the cut-

ting attachment moving.

389BA019 KN

FS 100 RX

English

Fuel

Your STIHL power tool uses an oil-

gasoline mixture for fuel (see the

chapter on "Fuel" of your instruction

manual.)

Fueling Instructions

In order to reduce the risk of burns and

other personal injury from escaping gas

vapor and fumes, remove the fuel filler

cap on your power tool carefully so as to

allow any pressure build-up in the tank

to release slowly. Never remove the fuel

filler cap while the engine is running.

Select bare ground for fueling and move

at least 10 feet (3 m) from the fueling

spot before starting the engine. Wipe off

any spilled fuel before starting your

machine.

Different models may be equipped with

different fuel caps.

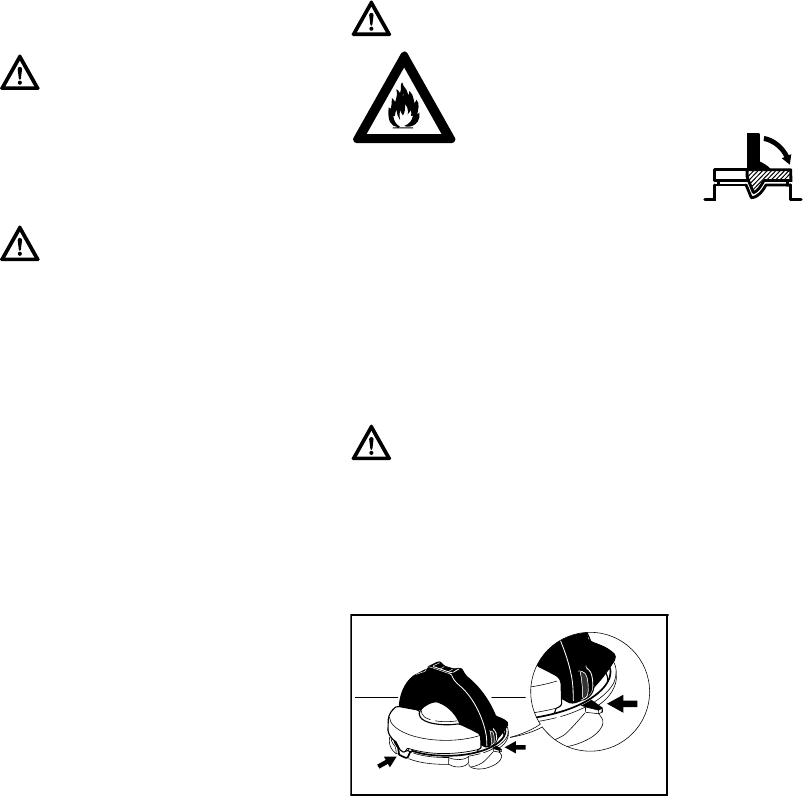

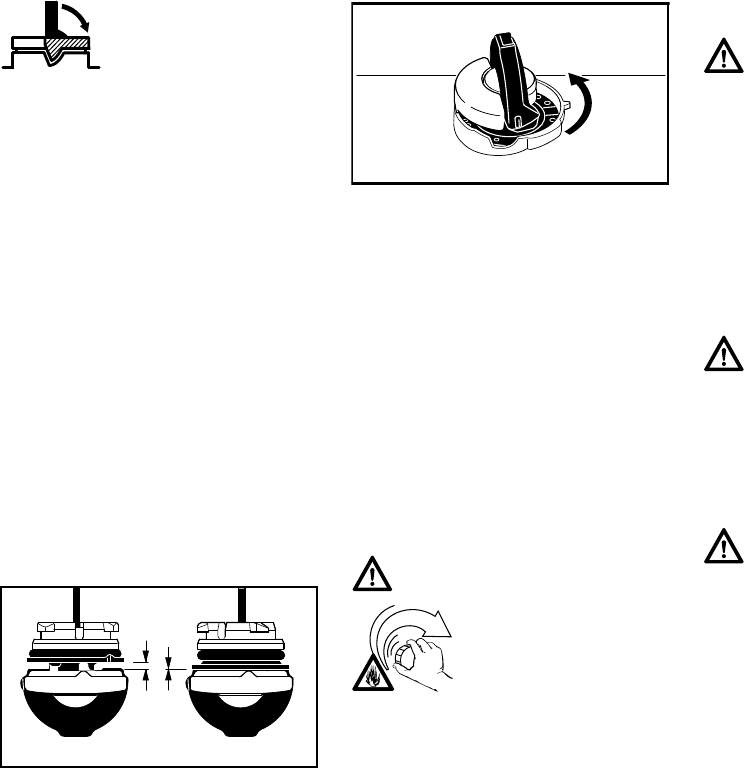

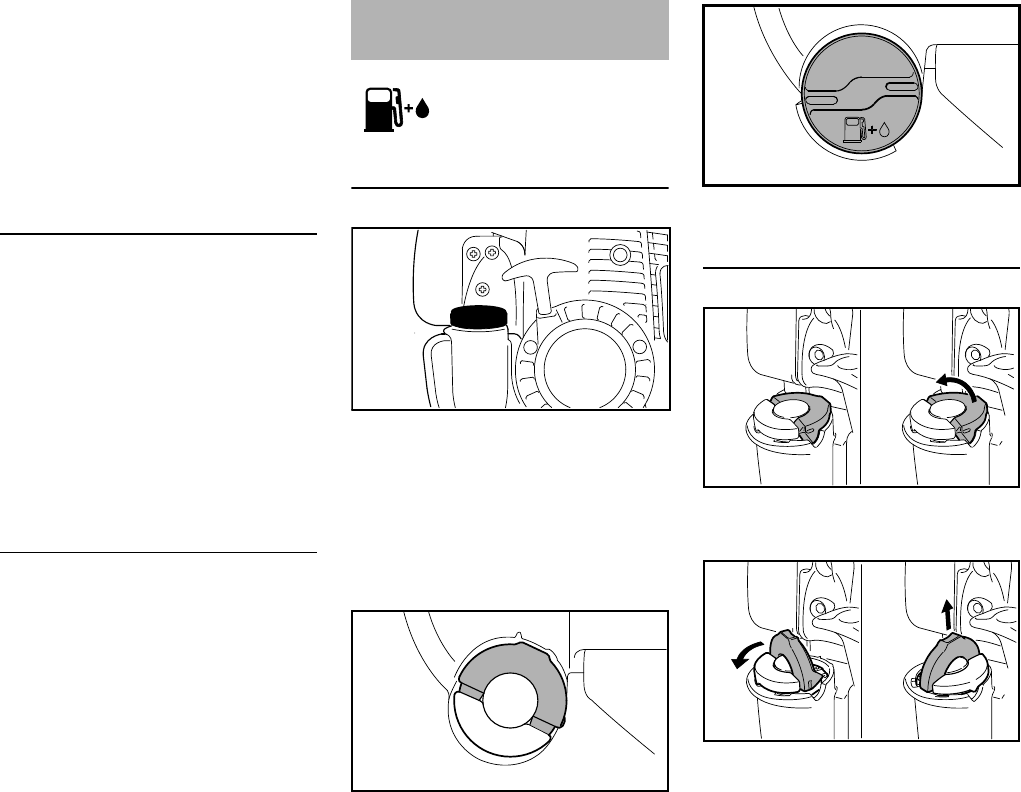

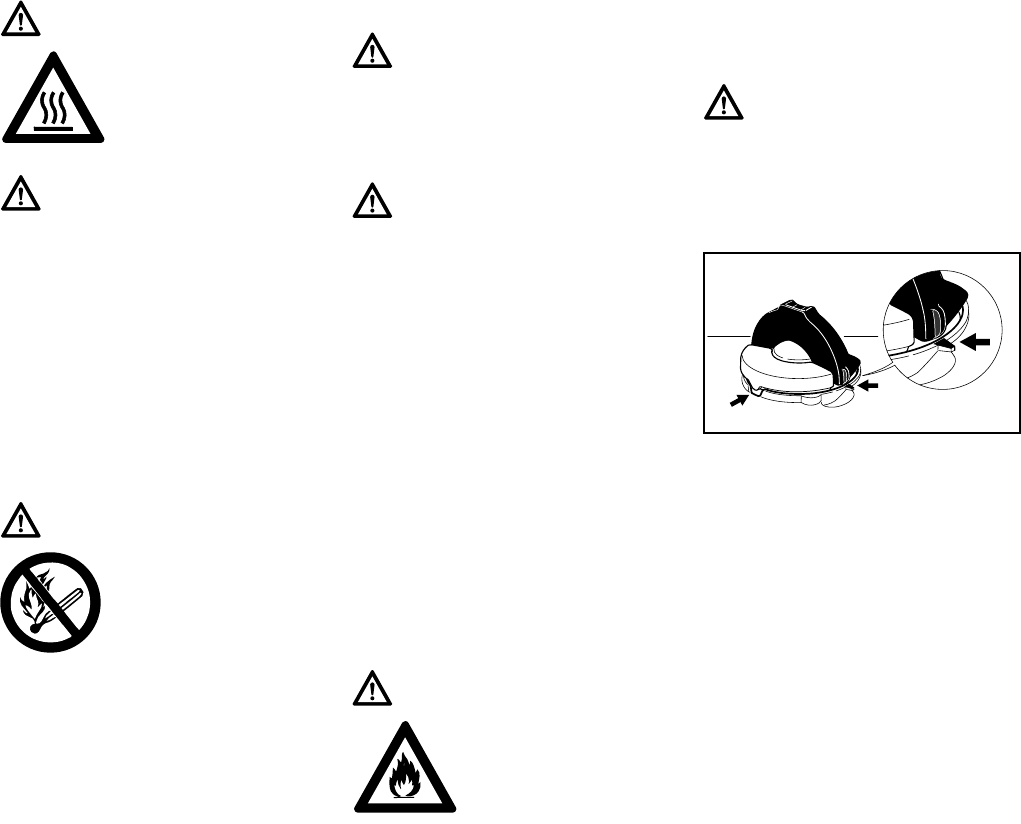

Toolless cap with grip

To do this with this STIHL cap, raise the

grip on the top of the cap until it is upright

at a 90° angle. Insert the cap in the fuel

tank opening with the raised positioning

marks on the grip of the cap and on the

fuel tank opening lining up. Using the

grip, press the cap down firmly while

turning it clockwise as far as it will go

(approx. 1/4 turn).

Warning!

To reduce the risk of

burn injury, do not touch

hot parts of the machine

and the gear housing

when they are hot.

Warning!

Always shut off the engine and make

sure the cutting attachment has stopped

before putting a trimmer down. When

transporting it in a vehicle, properly

secure it to prevent turnover, fuel spill-

age and damage to the unit.

Warning!

Gasoline is an extremely

flammable fuel. If spilled

and ignited by a spark or

other ignition source, it

can cause fire and seri-

ous burn injury or

property damage. Use extreme caution

when handling gasoline or fuel mix. Do

not smoke or bring any fire or flame near

the fuel or the power tool. Note that

combustible fuel vapor may escape

from the fuel system.

Warning!

To reduce the risk of serious injury from

burns, never attempt to refuel the unit

until it has been completely removed

from the operator.

Warning!

Fuel your power tool in well-ventilated

areas, outdoors. Always shut off the

engine and allow it to cool before refu-

eling. Gasoline vapor pressure may

build up inside the fuel tank depending

on the fuel used, the weather conditions

and the tank venting system.

Warning!

Check for fuel leakage

while refueling and dur-

ing operation. If fuel

leakage is found, do not

start or run the engine

until the leak is fixed and

any spilled fuel has been wiped away.

Take care not to get fuel on your cloth-

ing. If this happens, change your

clothing immediately.

Warning!

In order to reduce the risk of fuel spill-

age and fire from an improperly

tightened fuel cap, correctly position

and tighten the fuel cap in the fuel tank

opening.

001BA220 KN

FS 100 RX

English

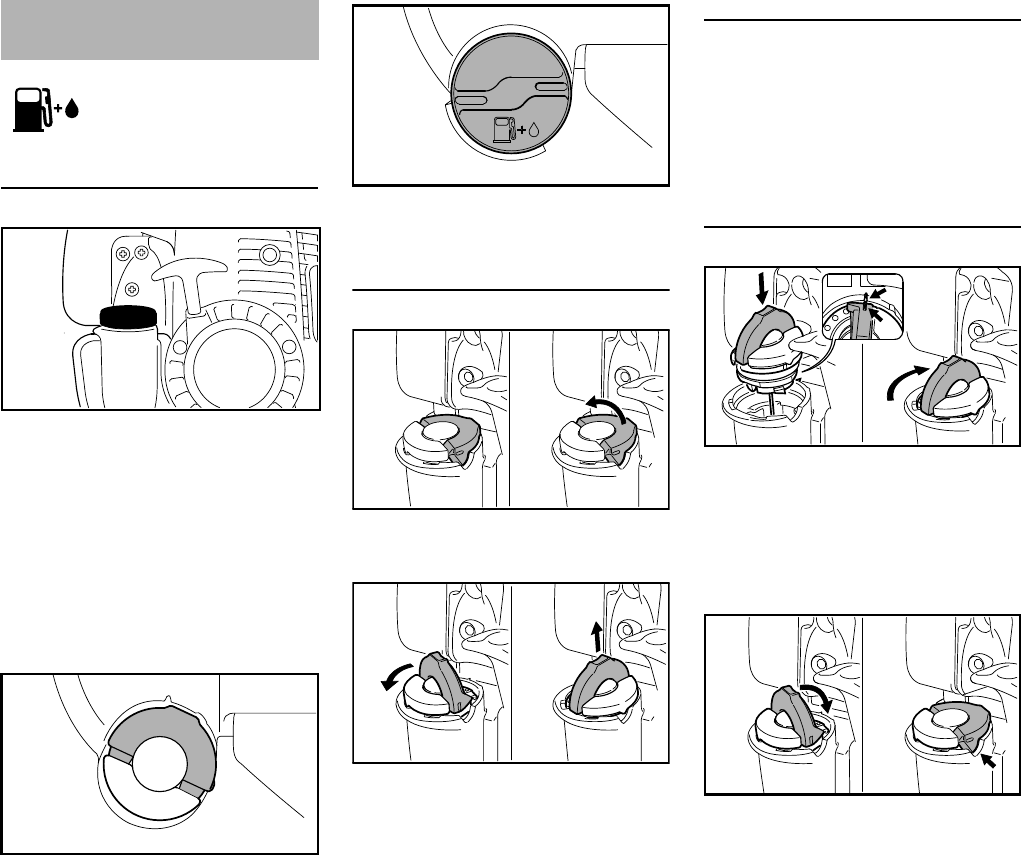

Misaligned, damaged or broken cap

NIf the cap does not drop fully into the

opening when the positioning marks

line up and/or if the cap does not

tighten properly when twisted, the

base of the cap may be prematurely

rotated (vis-à-vis the top) to the

closed position. Such misalignment

can result from handling, cleaning

or an improper attempt at

tightening.

NTo return the cap to the open

position for installation, turn the cap

(with the grip up) until it drops fully

into the tank opening. Next, twist the

cap counterclockwise as far as it will

go (approx. 1/4 turn) – this will twist

the base of the cap into the correct

position. Then, twist the cap

clockwise, closing it normally.

NIf your cap still does not tighten

properly, it may be damaged or

broken; immediately stop use of the

unit and take it to your authorized

STIHL dealer for repair.

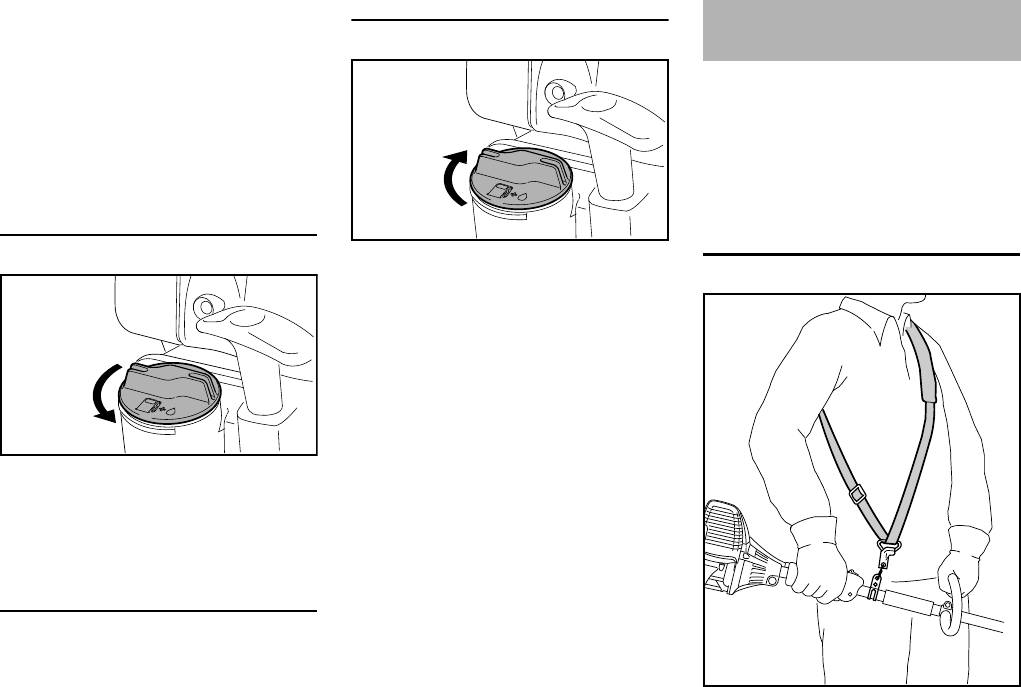

Screw Cap

See also the "Fueling" chapter in your

Instruction Manual for additional

information.

Before Starting

Keep the handles clean and dry at all

times; it is particularly important to keep

them free of moisture, pitch, oil, fuel mix,

grease or resin in order for you to

maintain a firm grip and properly control

your power tool.

Fold the grip flush with

the top of the cap. Grip

the cap and check for

tightness. If the grip does

not lie completely flush

with the cap and the

detent on the grip does

not fit in the correspond-

ing recess in the filler

opening, or if the cap is

loose in the filler opening,

the cap is not properly

seated and tightened and

you must repeat the

above steps.

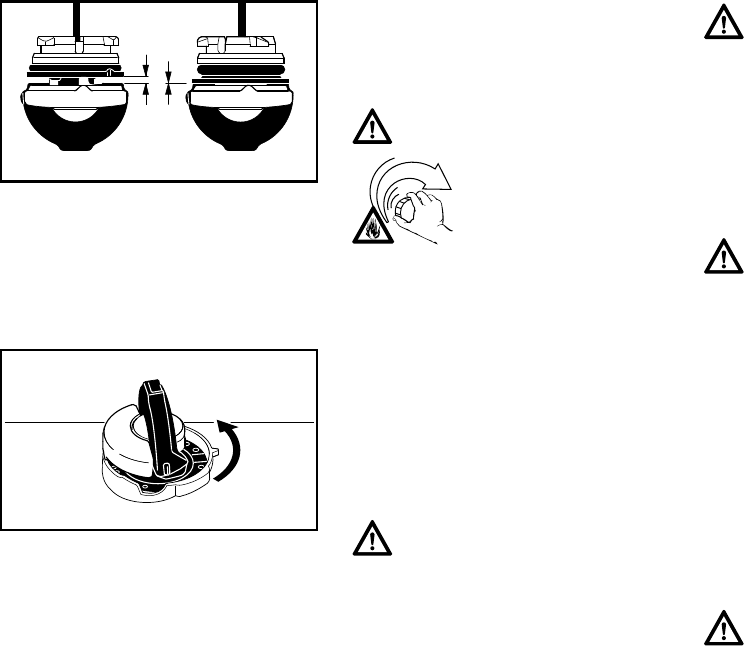

Left: Base of cap in closed posi-

tion (with open space)

Right: Base of cap correctly posi-

tioned for installation

001BA227 KN

Warning!

Unit vibrations can cause

an improperly tightened

fuel filler cap to loosen or

come off and spill quanti-

ties of fuel. In order to

reduce the risk of fuel

spillage and fire, tighten the fuel filler

cap by hand as securely as possible.

001BA226 KN

Warning!

Always check your power tool for proper

condition and operation before starting,

particularly the throttle trigger, throttle

trigger lockout, stop switch, cutting

attachment, deflector and harness. The

throttle trigger must move freely and

always spring back to the idle position.

Never attempt to modify the controls or

safety devices. Never use a power tool

that is damaged or not properly

maintained.

Warning!

Do not attach any cutting attachment to

a unit without proper installation of all

required parts. Failure to use the proper

parts may cause the blade or head to fly

off and seriously injure the operator or

bystanders.

Warning!

The cutting attachment must be prop-

erly tightened and in safe operating

condition. Inspect for loose parts (nuts,

screws, etc.) Replace damaged heads

before using the power tool.

FS 100 RX

English

Keep the deflector (and the attached

skirt where appropriate) adjusted

properly at all times (see chapters on

"Mounting the Deflector" and "Mounting

the Cutting Attachment" of your

instruction manual.)

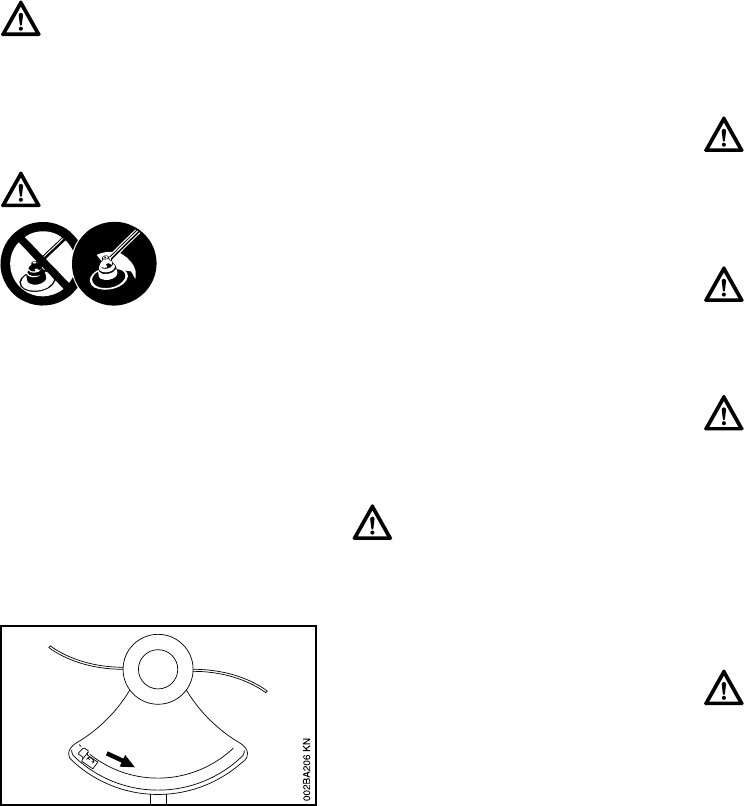

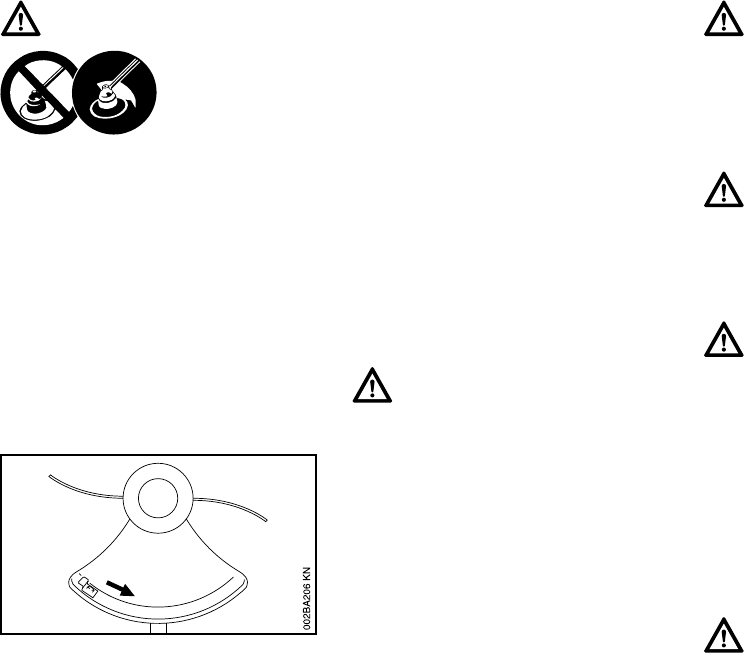

Arrows on the deflector (as seen from

the underside)show the correct direction

of rotation of the cutting attachment.

When viewed from above, however, the

cutting attachment rotates

counterclockwise.

Adjust the hand grip and harness (if you

are wearing one) to suit your size before

starting work. The machine should be

properly balanced as specified in your

instruction manual for proper control and

less fatigue in operation. To be better

prepared in case of an emergency,

practise releasing the unit from the

harness as quickly as possible.

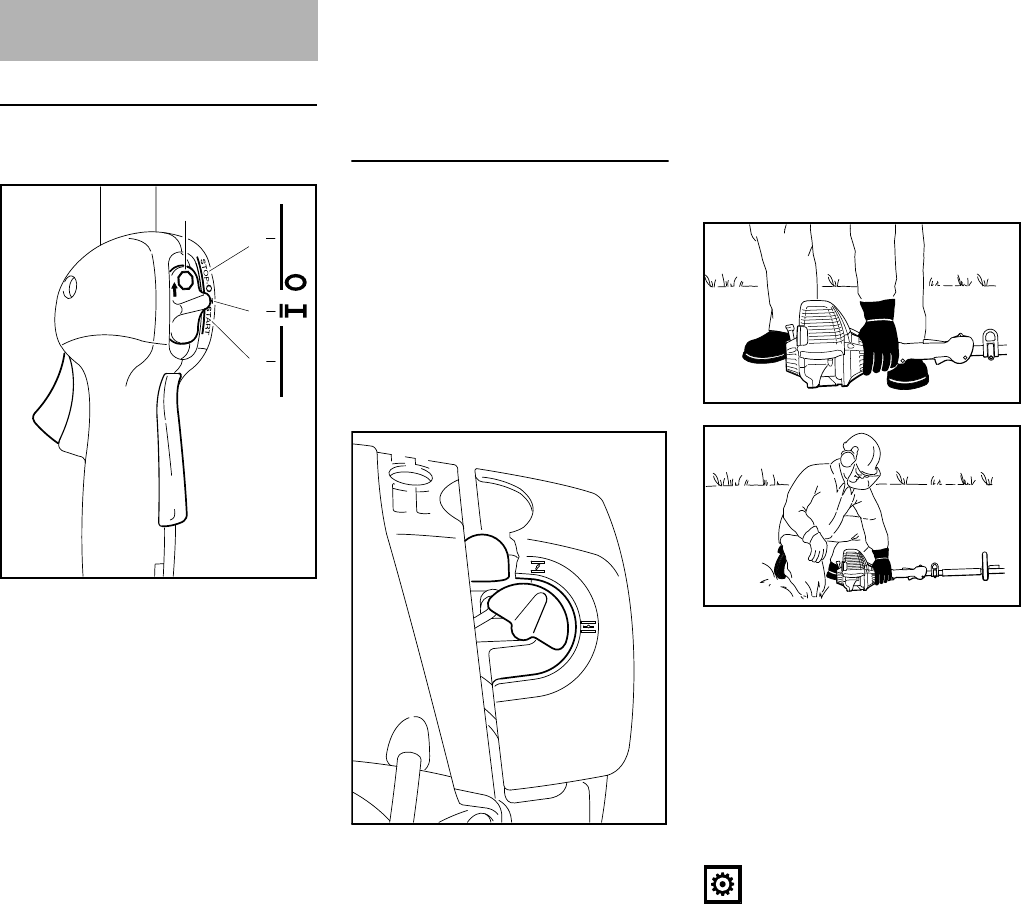

Starting

Start the engine at least 10 feet (3 m)

from the fueling spot, outdoors only.

For specific starting instructions, see the

appropriate section of your manual.

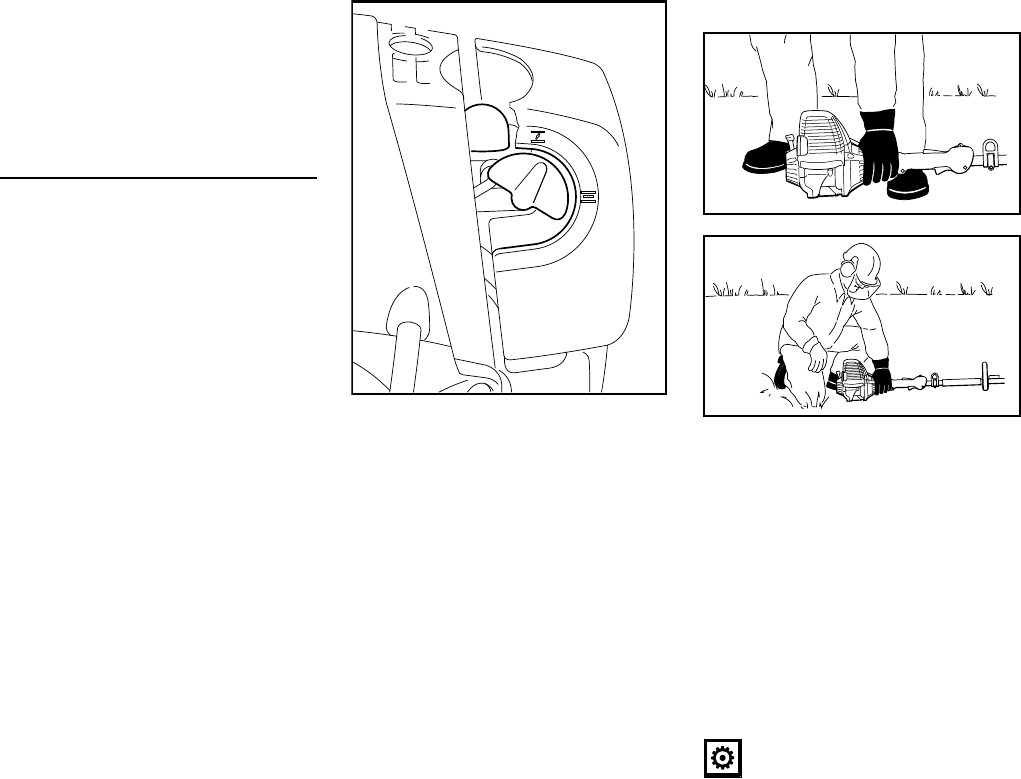

Place the power tool on firm ground or

other solid surface in an open area.

Maintain good balance and secure

footing.

Once the engine has started,

immediately blip the throttle trigger,

which should release the starting throttle

and allow the engine to slow down to

idle.

With the engine running only at idle,

attach the power tool to the spring hook

of your harness if you are using one (see

appropriate chapter of the instruction

manual.)

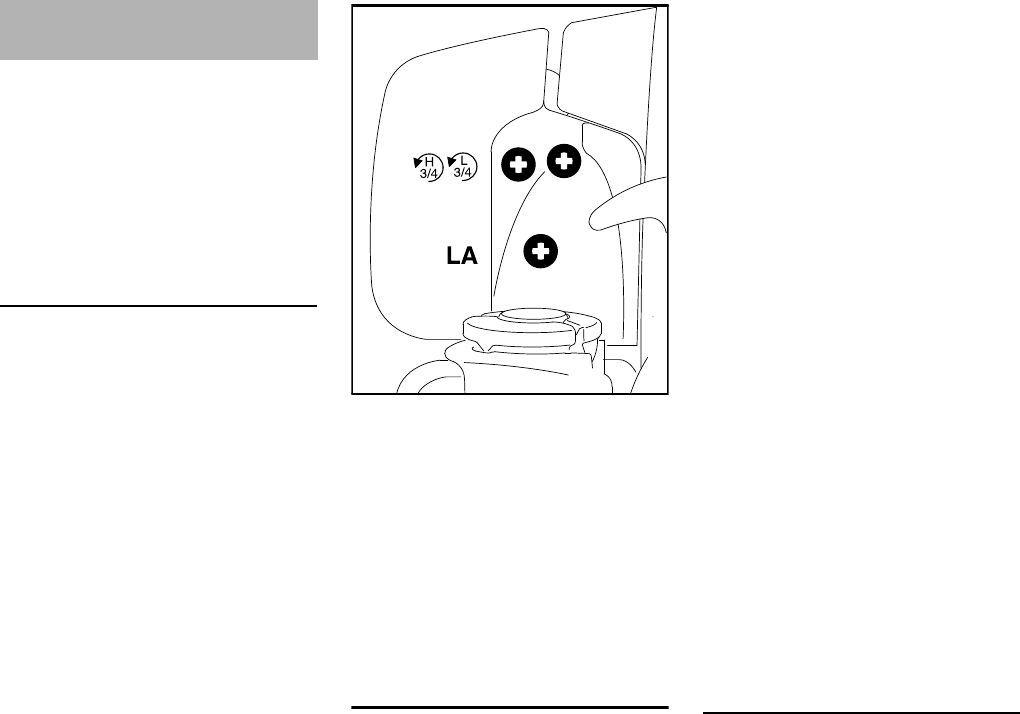

Important Adjustments

Warning!

Check that the spark plug boot is

securely mounted on the spark plug – a

loose boot may cause arcing that could

ignite combustible fumes and cause a

fire.

Warning!

To reduce the risk

of personal injury

to the operator

from blade or line

contact and

thrown objects, make sure your unit is

equipped with the proper deflector, han-

dle and harness for the type of cutting

attachment being used (see chart in the

chapter on "Approved Combinations of

Cutting Attachment, Deflector, Handle

and Harness".)

Warning!

To reduce the risk of injury from blade or

line contact, be absolutely sure that the

cutting attachment is clear of you and all

other obstructions and objects, includ-

ing the ground, because when the

engine starts at starting-throttle, engine

speed will be fast enough for the clutch

to engage and move the cutting

attachment.

Warning!

Your power tool is a one-person

machine. Do not allow other persons in

the general work area, even when

starting.

Warning!

To reduce the risk of injury from loss of

control, do not attempt to "drop start"

your power tool.

Warning!

When you pull the starter grip, do not

wrap the starter rope around your hand.

Do not let the grip snap back, but guide

the starter rope to rewind it properly.

Failure to follow this procedure may

result in injury to your hand or fingers

and may damage the starter

mechanism.

Warning!

To reduce the risk of personal injury

from loss of control or contact with the

running cutting attachment, do not use

your unit with incorrect idle adjustment.

At correct idle speed, the cutting attach-

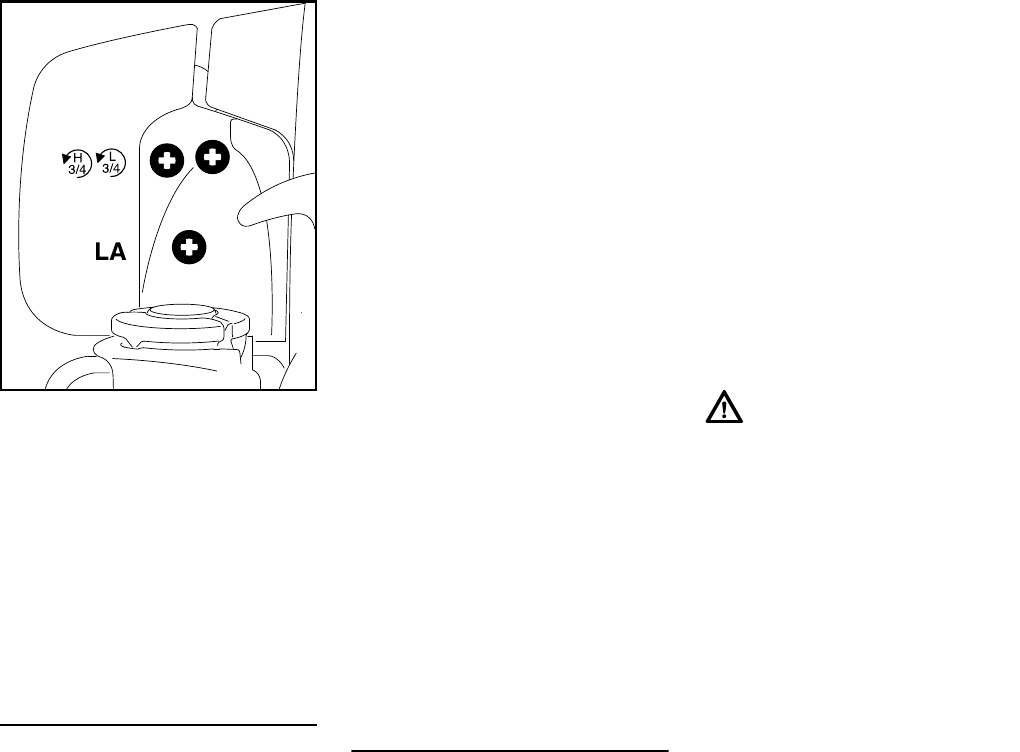

ment should not move. For directions on

how to adjust idle speed, see the appro-

priate section of your instruction

manual.

FS 100 RX

English

If you cannot set the correct idle speed,

have your STIHL dealer check your

power tool and make proper

adjustments and repairs.

During Operation

Holding and Controlling the Power Tool

Always hold the unit firmly with both

hands on the handles while you are

working. Wrap your fingers and thumbs

around the handles, keeping the

handles cradled between your thumb

and forefinger. Keep your hands in this

position to have your power tool under

control at all times. Make sure your

trimmer handles and grips are in good

condition and free of moisture, pitch, oil,

fuel mix or grease. Working Conditions

Operate and start your power tool only

outdoors in a well ventilated area.

Operate it under good visibility and

daylight conditions only. Work carefully.

Warning!

To reduce the risk of injury from loss of

control, never work on a ladder or on

any other insecure support. Never hold

the cutting attachment above waist

height.

002BA054 KN

Warning!

Never attempt to operate

your power tool with one

hand. Loss of control of

the power tool resulting in

serious or fatal injury may

result. To reduce the risk

of cut injuries, keep hands and feet

away from the cutting attachment.

Never touch a moving cutting attach-

ment with your hand or any other part of

your body.

Warning!

Do not overreach. Keep proper footing

and balance at all times. Special care

must be taken in slippery conditions

(wet ground, snow) and in difficult, over-

grown terrain. Watch for hidden

obstacles such as tree stumps, roots

and ditches to avoid stumbling. For bet-

ter footing, clear away scrub and

cuttings. Be extremely cautious when

working on slopes or uneven ground.

Warning!

As soon as the engine is

running, this product gen-

erates toxic exhaust

fumes containing chemi-

cals, such as unburned

hydrocarbons (including

benzene) and carbon monoxide, that

are known to cause respiratory prob-

lems, cancer, birth defects, or other

reproductive harm. Some of the gases

(e.g. carbon monoxide) may be color-

less and odorless. To reduce the risk of

serious or fatal injury / illness from inhal-

ing toxic fumes, never run the machine

indoors or in poorly ventilated locations.

Warning!

If the vegetation being cut or the sur-

rounding ground is coated with a

chemical substance (such as an active

pesticide or herbicide), read and follow

the instructions and warnings that

accompanied the substance at issue.

FS 100 RX

English

Operating Instructions

In the event of an emergency, shut off

the engine immediately – move the slide

control / stop switch to 0 or STOP.

To reduce the risk of eye and other injury

always wear proper eye protection (see

the chapter on "Proper Clothing") and

ensure that bystanders are at least

50 feet (15 m) away. To reduce the risk

of damage to property, also maintain this

distance from such objects as vehicles

or windows. Any coworkers who must be

in the restricted area should also wear

goggles or protective glasses.

Stop the engine and cutting tool

immediately if you are approached.

Warning!

Inhalation of certain dusts, especially

organic dusts such as mold or pollen,

can cause susceptible persons to have

an allergic or asthmatic reaction. Sub-

stantial or repeated inhalation of dust

and other airborne contaminants, in par-

ticular those with a smaller particle size,

may cause respiratory or other ill-

nesses. Control dust at the source

where possible. Use good work prac-

tices, such as operating the unit so that

the wind or operating process directs

any dust raised by the power tool away

from the operator. Follow the recom-

mendations of EPA / OSHA / NIOSH

and occupational and trade associa-

tions with respect to dust ("particulate

matter".) When the inhalation of dust

cannot be substantially controlled, i.e.,

kept at or near the ambient (back-

ground) level, the operator and any

bystanders should wear a respirator

approved by NIOSH / MSHA for the type

of dust encountered.

Warning!

Do not operate your power tool using

the starting throttle lock, as you do not

have control of the engine speed.

Warning!

The rotating cutting attachment may

fling foreign objects directly or by rico-

chet a great distance.

Never use metal

blades on this trim-

mer. Only mowing

heads are

authorized.

Warning!

Before you start work,

examine the area for

stones, glass, fence wire,

metal, trash or other solid

objects. The cutting

attachment could throw

objects of this kind.

15m (50ft)

Warning!

This trimmer is normally to be used at

ground level with the cutting attachment

parallel to the ground. Use of a trimmer

above ground level or with the cutting

attachment perpendicular to the ground

may increase the risk of injury, since the

cutting attachment is more fully exposed

and the power tool may be more difficult

to control.

Warning!

During cutting, check the tightness and

the condition of the cutting attachment

at regular short intervals with the engine

and attachment stopped. If the behavior

of the attachment changes during use,

stop the engine immediately, wait until

the cutting attachment stops, and check

the nut securing the attachment for

tightness and the head for cracks, wear

and damage.

Warning!

A loose head may vibrate, crack, break

or come off the trimmer, which may

result in serious or fatal injury. Make

sure that the cutting attachment is prop-

erly tightened. Use the wrench supplied

or one of sufficient length to obtain the

proper torque. If the head loosens after

being properly tightened, stop work

immediately. The retaining nut may be

worn or damaged and should be

replaced. If the head continues to

loosen, see your STIHL dealer. Never

use a trimmer with a loose cutting

attachment.

FS 100 RX

English

Catalytic Converter

Your catalytic converter is furnished with

screens designed to reduce the risk of

fire from the emission of hot particles.

Due to the heat from the catalytic

reaction, these screens will normally

Warning!

Replace a cracked, damaged or worn-

out head or a cracked, bent, warped,

damaged, dull or worn out blade imme-

diately, even if damage is limited to

superficial cracks. Such attachments

may shatter at high speed and cause

serious or fatal injury.

Warning!

If the head, blade or deflector becomes

clogged or stuck, always shut off the

engine and make sure the cutting

attachment has stopped before clean-

ing. Grass, weeds, etc. should be

cleaned off the blade or from around the

head at regular intervals.

Warning!

To reduce the risk of unintentional rota-

tion of the cutting attachment and injury,

always shut off the engine and remove

the spark plug boot before replacing the

cutting attachment. To reduce the risk of

injury, always shut off the engine before

adjusting the length of the nylon line on

manually adjustable mowing heads.

Warning!

The gearbox becomes

hot during operation. To

reduce the risk of burn

injury, do not touch the

gear housing when it is

hot.

Warning!

The muffler and other parts of the

engine (e.g. fins of the cylinder, spark

plug) become hot during operation and

remain hot for a while after stopping the

engine. To reduce risk of burns do not

touch the muffler and other parts while

they are hot.

Warning!

To reduce the risk of fire and burn injury,

keep the area around the muffler clean.

Remove excess lubricant and all debris

such as pine needles, branches or

leaves. Let the engine cool down sitting

on concrete, metal, bare ground or solid

wood away from any combustible

substances.

Warning!

Never modify your muffler. The muffler

could be damaged and cause an

increase in heat radiation or sparks,

thereby increasing the risk of fire and

burn injury. You may also permanently

damage the engine. Have your muffler

serviced and repaired by your STIHL

servicing dealer only.

Warning!

Some STIHL power tools

are equipped with a cata-

lytic converter, which is

designed to reduce the

exhaust emissions of the

engine by a chemical

process in the muffler. Due to this proc-

ess, the muffler does not cool down as

rapidly as conventional mufflers when

the engine returns to idle or is shut off.

To reduce the risk of fire and burn inju-

ries, the following specific safety

precautions must be observed.

Warning!

Since a muffler with a catalytic converter

cools down less rapidly than conven-

tional mufflers, always set your power

tool down in the upright position and

never locate it where the muffler is near

dry brush, grass, wood chips or other

combustible materials while it is still hot.

Warning!

An improperly mounted or damaged cyl-

inder housing or a damaged / deformed

muffler shell may interfere with the cool-

ing process of the catalytic converter.

To reduce the risk of fire or burn injury,

do not continue work with a damaged or

improperly mounted cylinder housing or

a damaged / deformed muffler shell.

FS 100 RX

English

stay clean and need no service or

maintenance. If you experience loss of

performance and you suspect a clogged

screen, have your muffler maintained by

a STIHL servicing dealer.

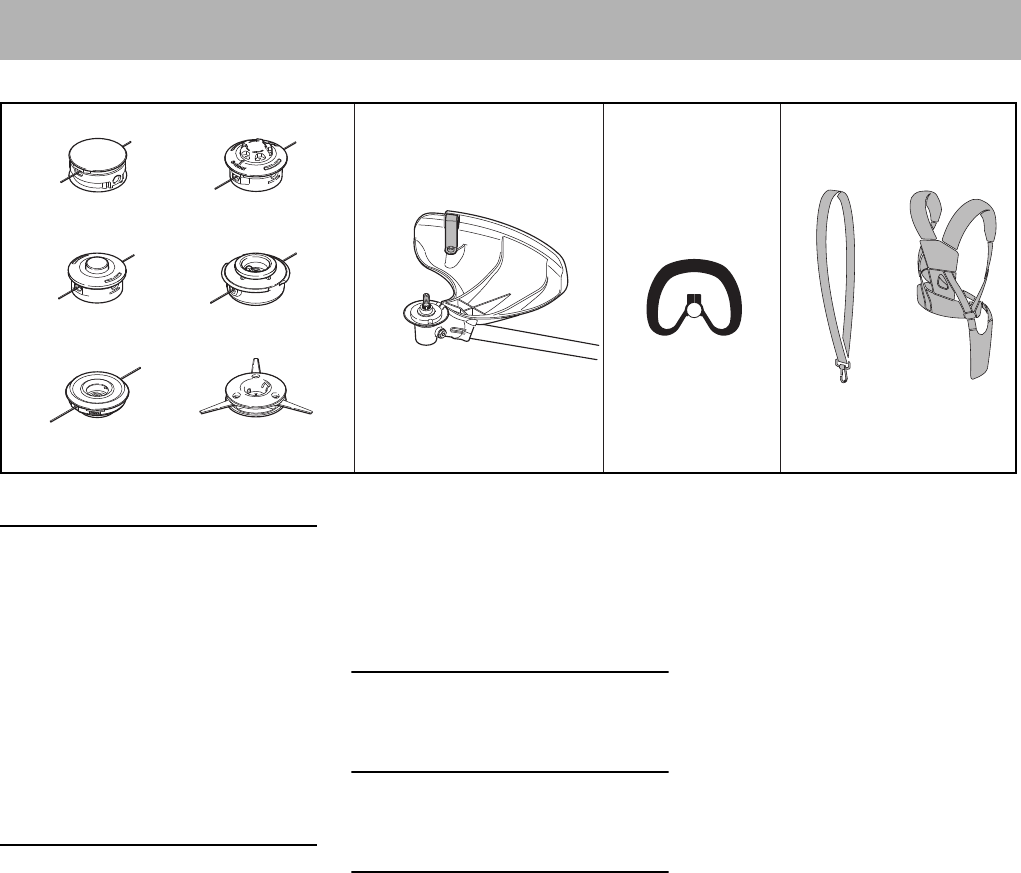

Using the Cutting Attachments

For an illustration of the various cutting

attachments and instructions on proper

mounting see the chapter on "Mounting

the Cutting Attachment" in your

instruction manual.

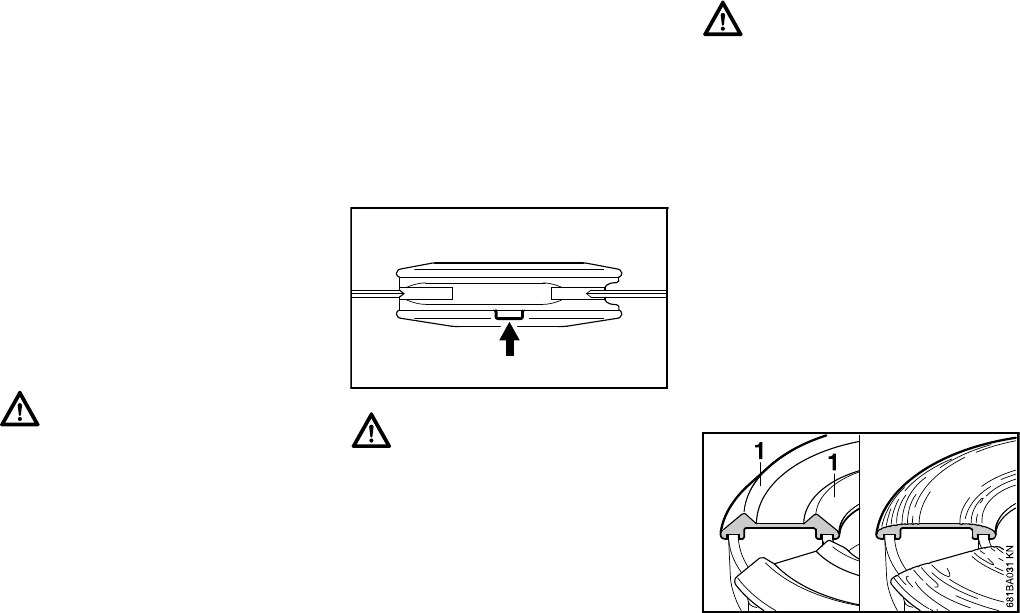

Using the Mowing Heads

Do not use with mowing line longer than

the intended length. With a properly

mounted deflector, the built-in line-

limiting blade will automatically adjust

the line to its proper length.

Using the unit with an overly long nylon

cutting line increases the load on the

engine and reduces its operating speed.

This causes the clutch to slip

continuously and results in overheating

and damage to important components

(e.g. clutch, polymer housing

components.) Such damage could,

among other things, cause the cutting

attachment to rotate at idle.

Mowing heads are to be used only on

trimmers equipped with a line-limiting

blade in the deflector in order to keep the

line at the proper length (see "Main

Parts" chapter in your instruction

manual.)

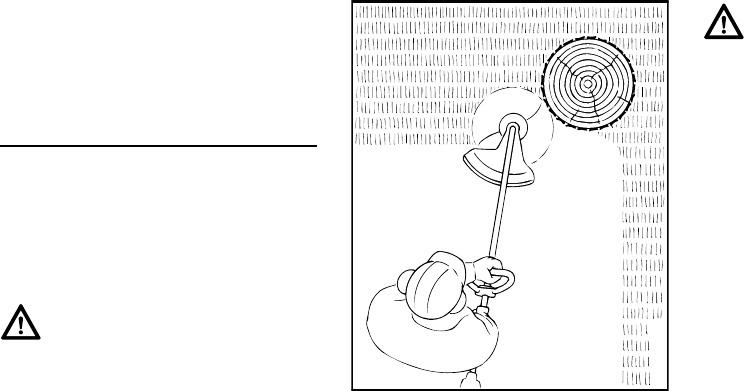

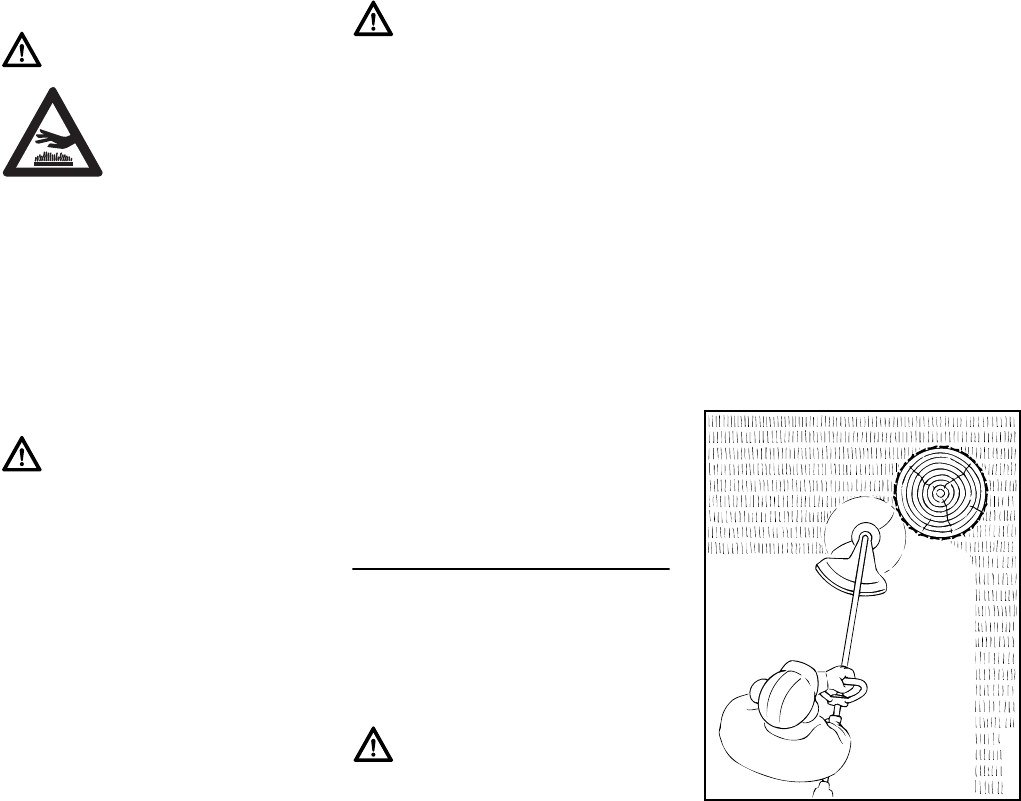

If the lawn edges are planted with trees

or bordered by a fence etc., it is best to

use a nylon line head. It achieves a

"softer" cut with less risk of damaging

tree bark etc. than polymer blades.

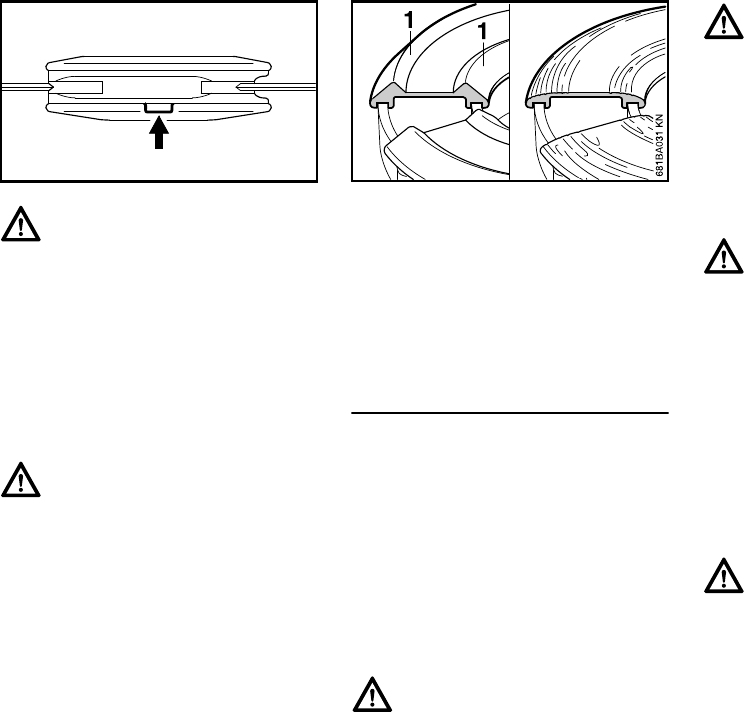

However, the polymer-bladed STIHL

PolyCut produces a better cut if there

are no plants along the edge of the lawn.

Sharpening is not necessary, and worn

polymer blades are easily replaced.

STIHL SuperCut mowing head

Fresh line is advanced automatically.

Frayed line is replaced by a simple

adjustment (see instruction sheet

supplied with mowing head).

STIHL AutoCut mowing head

Nylon cutting cord advances

automatically when tapped against the

ground (TapAction)

STIHL TrimCut mowing head

Frayed line is replaced by a simple

adjustment (see instruction sheet

supplied with mowing head).

STIHL PolyCut mowing head 20-3

Uses either nylon lines or nonrigid,

pivoting polymer blades.

Warning!

To reduce the risk of severe or fatal

injury from blade contact and / or loss of

control, never attempt to use a metal

blade on this trimmer.

000BA019 KN

Warning!

To reduce the risk of serious injury,

never use wire or metal-reinforced line

or other material in place of the nylon

cutting lines. Pieces of wire could break

off and be thrown at high speed toward

the operator or bystanders.

FS 100 RX

English

STIHL FixCut mowing head

Uses pre-cut lengths of nylon line.

Observe wear indicators.

Do not continue using the mowing head

if the raised moldings (1) on the base

are missing or worn – see right

illustration above. The mowing head

may otherwise shatter and flying objects

could result in injury to the operator or

bystanders. Install a new mowing head.

MAINTENANCE, REPAIR AND

STORING

Maintenance, replacement, or repair of

the emission control devices and

systems may be performed by any

nonroad engine repair establishment or

individual. However, if you make a

warranty claim for a component which

has not been serviced or maintained

properly or if nonapproved replacement

parts were used, STIHL may deny

coverage.

Strictly follow the maintenance and

repair instructions in the appropriate

sections of your instruction manual.

Warning!

Three rectangular wear limit marks are

applied to the base (periphery) of the

PolyCut. To reduce the risk of serious

injury from breakage of the head or

blades, the PolyCut must not be used

when it has worn as far as one of these

marks. It is important to follow the main-

tenance instructions supplied with the

head.

Warning!

If the wear limit marks are ignored, there

is a risk of the cutting attachment shat-

tering and flying parts injuring the

operator or bystanders. To reduce the

risk of accidents from shattered blades,

avoid contact with stones, metal and

similar solid objects. Check PolyCut

blades for cracks at regular intervals. If

a crack is found on one blade, always

replace all blades.

002BA177 KN

Warning!

Use only identical STIHL replacement

parts for maintenance and repair. Use of

non-STIHL parts may cause serious or

fatal injury.

Warning!

Always stop the engine and make sure

that the cutting attachment is stopped

before doing any maintenance or repair

work or cleaning the power tool. Do not

attempt any maintenance or repair work

not described in your instruction man-

ual. Have such work performed by your

STIHL servicing dealer only.

Warning!

Use the specified spark plug, and make

sure it and the ignition lead are always

clean and in good condition. Always

press the spark plug boot snugly onto

the spark plug terminal of the proper

size. (Note: If the terminal has a detach-

able SAE adapter nut, it must be

securely attached.) A loose connection

between the spark plug and the ignition

wire connector in the boot may create

arcing that could ignite combustible

fumes and cause a fire.

Warning!

Never test the ignition system with the

spark plug boot removed from the spark

plug or with a removed spark plug, since

uncontained sparking may cause a fire.

FS 100 RX

English

Tighten all nuts, bolts and screws,

except the carburetor adjustment

screws, after each use.

Do not clean your machine with a

pressure washer. The solid jet of water

may damage parts of the machine.

Store the power tool in a dry and high or

locked location out of reach of children.

Before storing for longer than a few

days, always empty the fuel tank. See

chapter "Storing the Machine" in the

instruction manual.

Warning!

Do not operate your power tool if the

muffler is damaged, missing or modi-

fied. An improperly maintained muffler

will increase the risk of fire and hearing

loss. If your muffler was equipped with a

spark-arresting screen to reduce the

risk of fire, never operate your power

tool if the screen is missing or damaged.

Remember that the risk of forest fires is

greater in hot or dry weather.

Warning!

Never repair damaged or broken heads.

This may cause parts of the cutting

attachment to come off and result in

serious or fatal injuries.

FS 100 RX

English

Approved Combinations

The complete combination includes:

–Cutting attachment

–Deflector

–Handle

–Harness

Select correct combination from the

table according to the cutting

attachment you intend to use. Read the

table horizontally from left to right.

Cutting Attachments

Mowing heads

1STIHL SuperCut 20-2

2STIHL AutoCut C 25--2

3STIHL AutoCut 25-2

4STIHL TrimCut 31-2

5STIHL FixCut 25-2

6STIHL PolyCut 20-3

Deflector

7Deflector only for mowing heads

Handles

8Loop handle

Harnesses

9Shoulder strap may be used

10 Full harness may be used

Approved Combinations of Cutting Attachment, Deflector, Handle and Harness

Cutting attachment Deflector Handle Harness

910

681BA138 KN

FS 100 RX

English

NSecure the loop handle (1)

approx. 8 in (20 cm) (A) forward of

the control handle (2).

NAdjusting the loop handle

NTighten down the screws firmly.

The sleeve (3) must be between the

loop handle and the control handle.

A properly adjusted throttle cable is the

precondition for correct operation in the

full throttle, starting throttle and idle

positions.

NAdjust the throttle cable only when

the unit is completely and properly

assembled.

NUse a suitable tool to push the slide

to the end of the slot (see

illustration).

NPress down the throttle trigger

lockout (1) and squeeze the throttle

trigger (2) (full throttle) – this sets

the throttle cable correctly.

Warning!

Based on the cutting attachment being

used:

Choose the proper deflector in order to

reduce the risk of injury from thrown

objects and contact with the cutting

attachment.

Make sure your unit is equipped with the

proper handle and harness in order to

reduce the risk of injury from loss of con-

trol and contact with the cutting

attachment.

Only mowing heads with nylon blades or

polymer blades may be used on trim-

mers with loop-handle without barrier

bar.

Do not use rigid polymer blades, metal

cutting attachments or circular saw

blades on this unit.

Mounting the Loop Handle Adjusting the Throttle Cable

002BA163 KN

002BA161 KN

FS 100 RX

English

The carrying ring comes standard with

the machine or is available as a special

accessory.

For position of carrying ring see "Main

Parts".

NPlace the clamp (1) against the

drive tube with the tapped hole on

the left (viewed from engine).

NSqueeze the two ends of the clamp

together and hold in that position.

NInsert the M6x14 screw (2).

NLine up the carrying ring.

NTighten down the screw firmly.

Preparations

NLay your brushcutter on its back so

that the cutting attachment

mounting face is facing up.

Block the drive shaft.

NInsert the stop pin (2) or screwdriver

– come standard with machine or

are available as special accessories

– in the hole (3) in the gearbox as far

as stop, and apply slight pressure.

NRotate the nut or cutting attachment

on the shaft (1) until the stop pin

slips into position and blocks the

shaft.

After mounting the cutting attachment,

remove the tool used to block the shaft.

Mounting the mowing head

Keep the instruction sheet for the

mowing head in a safe place.

STIHL PolyCut 20-3

Install only the mowing head with a

double-stepped seat as shown above.

Fitting the Carrying Ring

002BA142 KN

Mounting the Cutting

Attachment

259BA012 KN

FS 100 RX

English

STIHL SuperCut 20-2,

STIHL AutoCut 25-2,

STIHL AutoCut C 25-2,

STIHL TrimCut 31-2, STIHL FixCut 25-

2, STIHL PolyCut 20-3

NScrew the mowing head

counterclockwise on to the shaft (1)

as far as stop.

NBlock the drive shaft.

NTighten down the mowing head.

Remove the tool used to block the shaft.

Removing the mowing head

NBlock the drive shaft.

STIHL SuperCut 20-2,

STIHL AutoCut 25-2,

STIHL AutoCut C 25-2,

STIHL TrimCut 31-2, STIHL FixCut 25-

2, STIHL PolyCut 20-3

NUnscrew the mowing head

clockwise.

Adjusting Nylon Line

STIHL SuperCut

Fresh line is advanced automatically if

the remaining line is still at least 21/2in.

(6 cm) long. The blade on the deflector

trims surplus line to the correct length.

STIHL AutoCut

NHold the rotating mowing head

above the ground – tap it on the

ground once – about 11/4in (3cm)

fresh line is advanced.

The blade on the deflector trims surplus

line to the correct length – avoid tapping

the mowing head more than once at a

time.

Line feed operates only if both lines still

have a minimum length of 1 in (2.5 cm).

All other mowing heads

Refer to the instructions supplied with

the mowing head.

To reduce the risk of injury, always shut

off the engine before adjusting the

mowing line by hand.

Replacing Nylon Line or Cutting Blades

Refer to the instructions supplied with

the mowing head.

FS 100 RX

English

The STIHL 4-MIX engine features

mixture lubrication and must be run on a

fuel mixture of gasoline and engine oil.

It operates otherwise on the 4-stroke

principle.

This engine is certified to operate on

unleaded gasoline and the STIHL two-

stroke engine oil at a mix ratio of 50:1.

Your engine requires a mixture of high-

quality gasoline and two-stroke air

cooled engine oil.

Use mid-grade unleaded gasoline with a

minimum octane rating of 89 (R+M/2)

and no more than 10% ethanol content.

Fuel with a lower octane rating may

increase engine temperatures. This, in

turn, increases the risk of piston seizure

and damage to the engine.

The chemical composition of the fuel is

also important. Some fuel additives not

only detrimentally affect elastomers

(carburetor diaphragms, oil seals, fuel

lines, etc.), but magnesium castings and

catalytic converters as well. This could

cause running problems or even

damage the engine. For this reason

STIHL recommends that you use only

high-quality unleaded gasoline!

Gasoline with an ethanol content of

more than 10% can cause running

problems and major damage in engines

with a manually adjustable carburetor

and should not be used in such engines.

The ethanol content in gasoline affects

engine running speed – it may be

necessary to readjust the carburetor if

you use fuels with various ethanol

contents.

The idle speed and maximum speed of

the engine change if you switch from a

fuel with a certain ethanol content to

another fuel with a much higher or lower

ethanol content.

This problem can be avoided by always

using fuel with the same ethanol

content.

Use only STIHL two-stroke engine oil or

equivalent high-quality two-stroke

engine oils that are designed for use

only in air cooled two-cycle engines.

We recommend STIHL HP Ultra 2-Cycle

Engine Oil since it is specially

formulated for use in STIHL engines.

Do not use BIA or TCW rated (two-

stroke water cooled) mix oils or other

mix oils that state they are for use in both

water cooled and air cooled engines

(e.g., outboard motors, snowmobiles,

chain saws, mopeds, etc.).

Take care when handling gasoline.

Avoid direct contact with the skin and

avoid inhaling fuel vapor. When filling at

the pump, first remove the container

from your vehicle and place the

container on the ground before filling. To

reduce the risk of sparks from static

4-MIX Engine Fuel Warning!

To reduce the risk of personal injury

from loss of control and / or contact with

the running cutting tool, do not use your

unit with incorrect idle adjustment. At

correct idle speed, the cutting tool

should not move.

If your power tool shows an incorrect

idle adjustment, have your STIHL dealer

check your power tool and make proper

adjustments and repairs.

FS 100 RX

English

discharge and resulting fire and/or

explosion, do not fill fuel containers that

are sitting in or on a vehicle or trailer.

The container should be kept tightly

closed in order to limit the amount of

moisture that gets into the mixture.

The machine‘s fuel tank should be

cleaned as necessary.

Fuel mix ages

Only mix sufficient fuel for a few days

work, not to exceed 3 months of storage.

Store in approved fuel-containers only.

When mixing, pour oil into the container

first, and then add gasoline. Close the

container and shake it vigorously by

hand to ensure proper mixing of the oil

with the fuel.

Dispose of empty mixing-oil containers

only at authorized disposal locations.

Preparations

NBefore fueling, clean the filler cap

and the area around it so that dirt

cannot fall into the tank.

NAlways position the machine so that

the filler cap is facing upwards.

One of two different filler caps is

installed as standard at the factory.

Toolless filler cap (with folding grip)

Threaded filler cap

Opening the toolless filler cap

NSwing the grip into an upright

position.

NTurn the cap counterclockwise

(approx. 1/4 turn).

NRemove the filler cap.

Gaso-

line

Oil (STIHL 50:1 or equiva-

lent high-quality oils)

US gal. US fl.oz.

12.6

2 1/2 6.4

512.8

Fueling

002BA420 KN

002BA418 KN

002BA419 KN

249BA053 KN

249BA054 KN

FS 100 RX

English

Refueling

Take care not to spill fuel while fueling,

and do not overfill the tank. STIHL

recommends use of the STIHL filling

system (special accessory).

Closing the toolless filler cap

NPosition the cap with the grip in an

upright position; the raised

positioning marks must line up.

NTurn cap clockwise as far as it will

go (approx. 1/4 turn).

NFold the grip down so that it is flush

with the surface.

If the grip is not flush with the surface

and the lug on the clip does not engage

entirely in the recess (arrow), the cap is

not properly closed and the steps

described above must be repeated. See

also the "Toolless cap with grip" section

in the Safety Precautions.

Opening the threaded filler cap

NTurn the cap counterclockwise until

it can be removed from the tank

opening.

NRemove the filler cap.

Refueling

Take care not to spill fuel while fueling

and do not overfill the tank. STIHL

recommends use of the STIHL filling

system (special accessory).

Closing the threaded filler cap

NPosition cap.

NTurn the cap clockwise as far as it

will go and tighten it as securely as

possible by hand.

249BA055 KN

249BA056 KN

200BA421 KN

200BA422 KN

FS 100 RX

English

The type and style of the harness

depend on the market.

The use of the harness is described in

the chapter on "Approved Combinations

of Cutting Attachment, Deflector, Handle

and Harness".

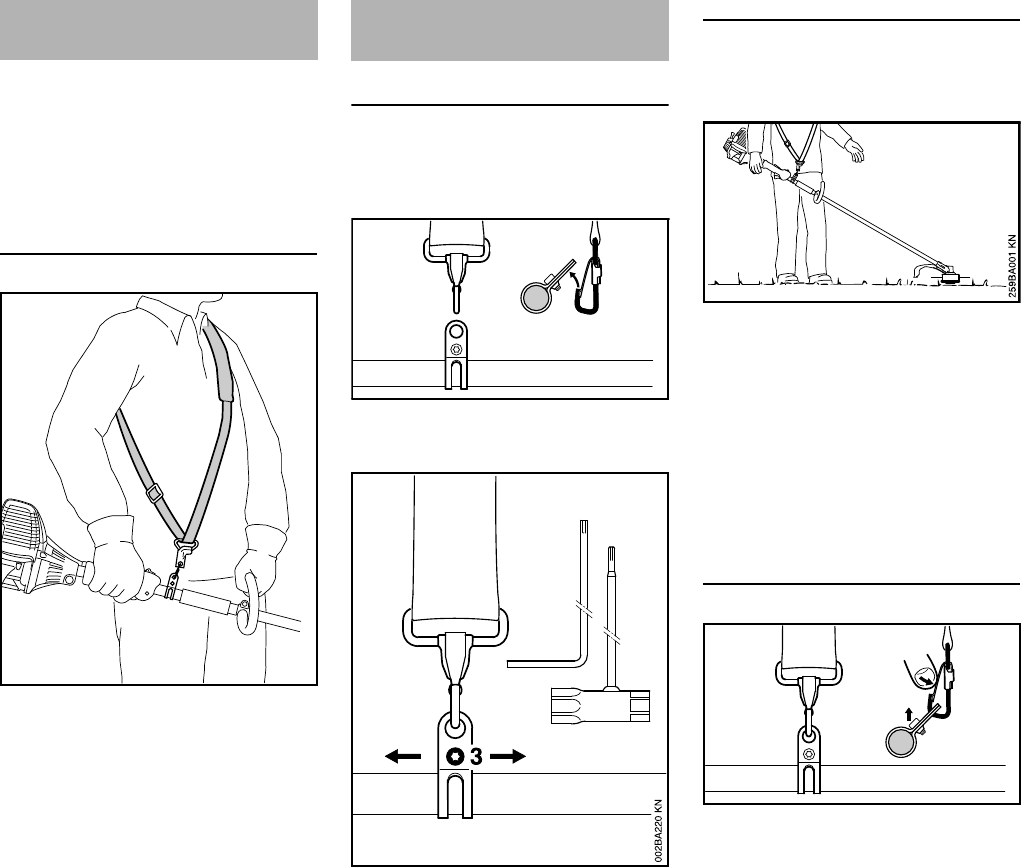

Shoulder strap

NPut on the shoulder strap (1).

NAdjust the length of the strap so that

the carabiner (2) is level with your

right hip when the machine is

attached.

NBalance the brushcutter.

Attaching the unit to the harness

The type and style of the harness and

carabiner (spring hook) depend on the

market.

NAttach the carabiner (1) to the

carrying ring (2) on the drive tube.

NLoosen the screw (3).

Balance the brushcutter.

NAdjust the carrying ring.

NTighten the screw moderately.

NLet go of the brushcutter and check

to see how it is balance – the cutting

tool should just touch the ground in

the normal working position.

NMove the carrying ring as required.

When the correct floating position has

been reached:

NTighten down the screw on the

carrying ring firmly.

Detaching the unit from the harness

NPress down the bar on the

carabiner (1) and pull the carrying

ring (2) out of the carabiner.

Fitting the Harness

259BA016 KN

Balancing the

Trimmer/Brushcutter

002BA311 KN

002BA312 KN

FS 100 RX

English

Control handle

Controls

1Throttle trigger lockout

2Throttle trigger

3Slide control

Positions of slide control

4STOP-0 – engine off – the ignition is

switched off

5F – normal run position – the engine

is running or can start

6START – the ignition is switched on

– the engine can start

Symbol on slide control

7h – stop symbol and arrow. To stop

the engine, push the slide control in

the direction of the arrow on the stop

symbol (h) to STOP-0.

Starting

NPress down the trigger lockout lever

and squeeze the throttle trigger.

Nand hold them in that position.

NMove the slide control to START

and hold it there.

NNow release the throttle trigger,

slide control and trigger lockout in

that order. This is the starting

throttle position.

NSet the choke knob (8):

NPress the fuel pump bulb (9) at least

five times – even if the bulb is filled

with fuel.

Starting

NPlace the unit on the ground: It must

rest securely on the engine support

and the deflector. Check that the

cutting attachment is not touching

the ground or any other obstacles.

NMake sure you have a safe and

secure footing.

NHold the unit with your left hand and

press it down firmly – your thumb

should be under the fan housing.

Do not stand or kneel on the drive tube.

Starting / Stopping the

Engine

STOP

002BA181 KN

START

STOP-

249BA057 KN

gif the engine is cold

efor warm start – also use this posi-

tion if the engine has been running

but is still cold.

552BA014 KN

552BA015 KN

FS 100 RX

English

NHold the starter grip with your right

hand.

NPull the starter grip slowly until you

feel it engage and then give it a brisk

strong pull.

Do not pull out the starter rope all the

way – it might otherwise break.

NDo not let the starter grip snap back.

Guide it slowly back into the housing

so that the starter rope can rewind

properly.

NCrank the engine until it begins to

fire. After no more than five

attempts, turn the choke knob to e.

NContinue cranking.

As soon as the engine runs

NBlip the throttle trigger. The slide

control moves to the normal run

position F – and the engine settles

down to idle speed.

Make sure the carburetor is correctly

adjusted. The cutting attachment must

not rotate when the engine is idling.

Your machine is now ready for

operation.

Shut off the engine.

NPush the slide control in the

direction of the arrow on the stop

symbol (h) to STOP-0.

At very low outside temperatures:

As soon as the engine runs:

NBlip the throttle trigger to disengage

the starting throttle position. The

slide control moves to the normal

run position (F) – and the engine

settles down to idle speed.

NOpen the throttle slightly.

NWarm up the engine for a short

period.

If the engine does not start

Choke knob

If you did not turn the choke knob to e

quickly enough after the engine began to

fire, the combustion chamber is flooded.

NTurn the choke knob to e.

NSet the slide control, lockout lever

and throttle trigger to the starting

throttle position.

NStart the engine by pulling the

starter rope briskly – 10 to 20 pulls

may be necessary.

If the engine still does not start

NMove the slide control to STOP-0.

NRemove the spark plug – see

"Spark Plug".

NDry the spark plug.

NCrank the engine several times with

the starter to clear the combustion

chamber.

NRefit the spark plug – see "Spark

Plug".

NMove the slide control to START.

NSet the choke knob to e – even if

the engine is cold.

NNow start the engine.

Throttle cable adjustment

NCheck adjustment of throttle cable –

see chapter on "Adjusting the

Throttle Cable".

Fuel tank run until completely dry

NAfter refueling, press the fuel pump

bulb at least five times – even if the

bulb is filled with fuel.

NSet the choke knob according to

engine temperature.

NStart the engine.

552BA016 KN

FS 100 RX

English

During break-in period

A factory-new machine should not be

run at high revs (full throttle off load) for

the first three tank fillings. This avoids

unnecessary high loads during the

break-in period. As all moving parts

have to bed in during the break-in

period, the frictional resistances in the

engine are greater during this period.

The engine develops its maximum

power after about 5 to 15 tank fillings.

During Operation

After a long period of full throttle

operation, allow the engine to run for a

short while at idle speed so that engine

heat can be dissipated by the flow of

cooling air. This protects engine-

mounted components (ignition,

carburetor) from thermal overload.

After Finishing Work

Storing for a short period: Wait for the

engine to cool down. Empty the fuel tank

and keep the machine in a dry place,

well away from sources of ignition, until

you need it again. For longer out-of-

service periods – see "Storing the

Machine".

If there is a noticeable loss of engine

power

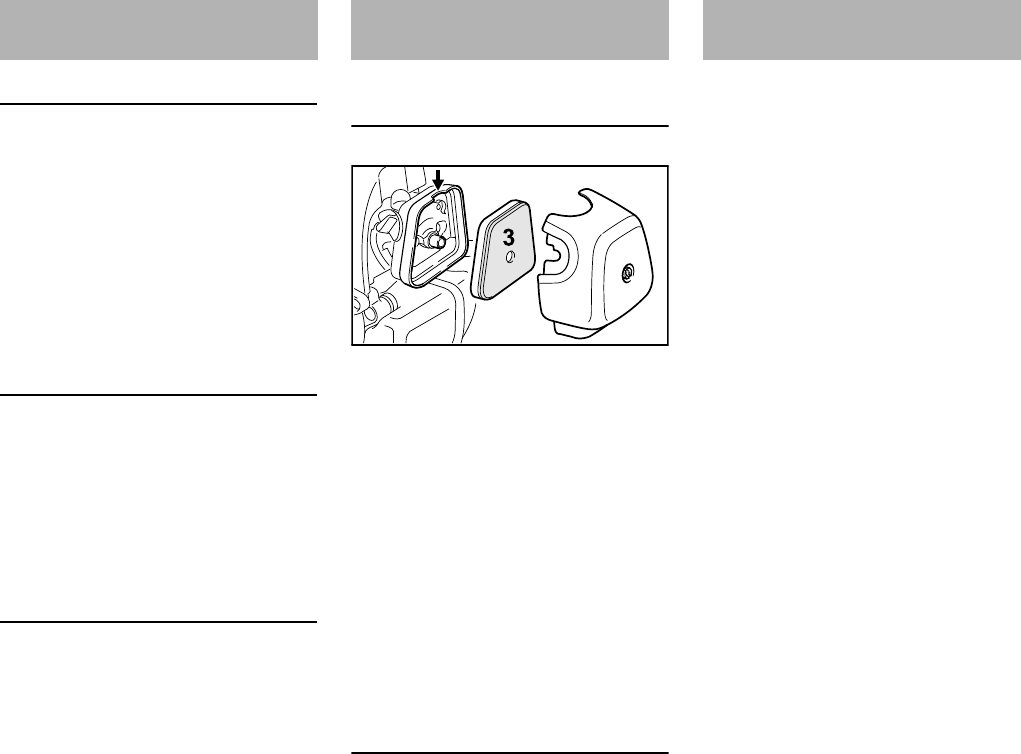

NTurn the choke knob to g

NTake out the screw (1) and remove

the filter cover (2).

NClean away loose dirt from around

the filter.

NGrip the filter element (3) at the

cutout (arrow) in the filter

housing (4) and remove it.

NFit a new filter element. As a

temporary measure you can knock it

out on the palm of your hand or blow

it out with compressed air. Do not

wash.

NReplace damaged parts.

Installing the filter

NInstall the filter element in the filter

housing and fit the cover.

NInsert the screw and tighten it down

firmly.

Exhaust emissions are controlled by the

design of the fundamental engine

parameters and components (e.g.

carburation, ignition, timing and valve or

port timing) without the addition of any

major hardware.

Operating Instructions Cleaning the Air Filter

273BA006 KN

Engine Management

FS 100 RX

English

The carburetor comes from the factory

with a standard setting.

This setting provides an optimum fuel-air

mixture under most operating

conditions.

With this carburetor it is only possible to

adjust the high speed and low speed

screws within fine limits.

Standard Setting

NShut off the engine.

NMount approved cutting tool or

attachment.

NCheck the air filter and clean or

replace as necessary.

NCheck that the throttle cable is

properly adjusted – readjust if

necessary – see chapter on

"Adjusting the Throttle Cable".

NCheck the spark arresting screen

and clean or replace as necessary.

NCarefully turn both adjusting screws

counterclockwise as far as stop:

–The high speed screw (H) is 3/4 turn

open.

–The low speed screw (H) is 3/4 turn

open.

NStart and warm up the engine.

NAdjust idle speed with the idle speed

screw (LA) so that the cutting

attachment does not move.

Fine Tuning

A slight correction of the setting of the

high speed screw (H) may be necessary

if engine power is not satisfactory when

operating at high altitude, sea level or

after changing the working tool.

Rule of thumb:

Turn the high speed screw (H) about

one quarter of a turn for every 3300 ft

(1000 m) change in altitude.

Conditions for adjustment

NCarry out the standard setting

without disturbing the high speed

screw (H).

NWarm up the engine for about 3

minutes.

NOpen the throttle wide.

At high altitude

NTurn the high speed screw (H)

clockwise (leaner), no further than

stop, until there is no further

noticeable increase in engine

speed.

At sea level

NTurn the high speed screw (H)

counterclockwise (richer), no further

than stop, until there is no further

noticeable increase in engine

speed.

It is possible that maximum engine

speed may be reached with the standard

setting in each case.

Readjust idle

It is usually necessary to change the

setting of the idle speed screw (LA) after

every correction to the low speed

screw (L).

NWarm up the engine for about 3

minutes.

Adjusting the Carburetor

249BA051 KN

FS 100 RX

English

Engine stops while idling

NTurn the idle speed screw (LA)

slowly clockwise until the engine

runs smoothly – the cutting

attachment must not move.

Cutting attachment runs when engine is

idling

NTurn the idle speed screw (LA)

counterclockwise until the cutting

attachment stops running and then

turn the screw about another 1/2 to

3/4 turn in the same direction.

If the working tool or cutting attachment

continues to run when the engine is

idling, have your machine checked and

repaired by your servicing dealer.

Erratic idling behavior, engine stops

even though setting of LA-screw has

been corrected, poor acceleration

Idle setting is too lean:

NTurn the low speed screw (L)

counterclockwise, no further than

stop, until the engine runs and

accelerates smoothly.

Erratic idling behavior

Idle setting is too rich

NTurn the low speed screw (L)

clockwise, no further than stop, until

the engine runs and accelerates

smoothly.

If the engine is down on power, check

the spark arresting screen in the muffler.

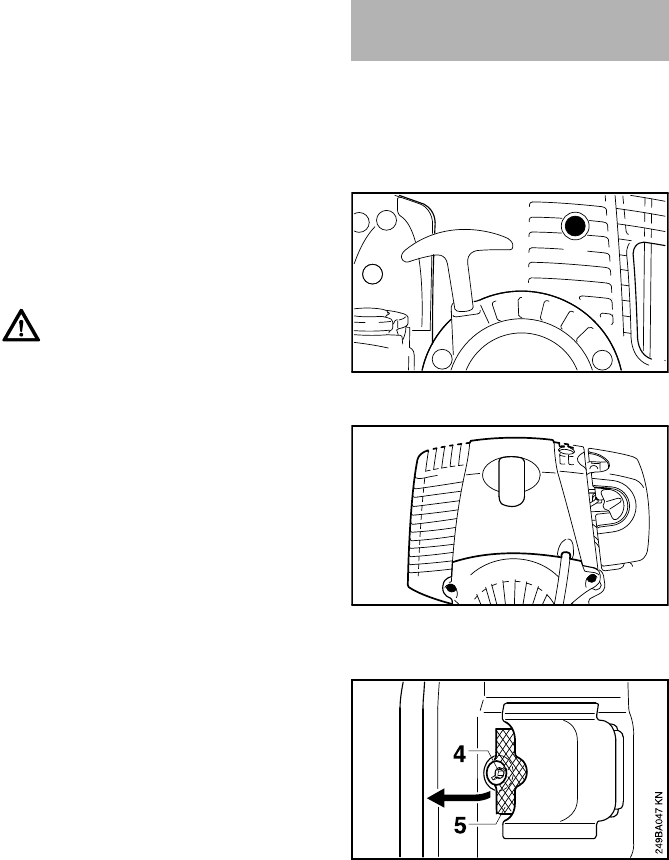

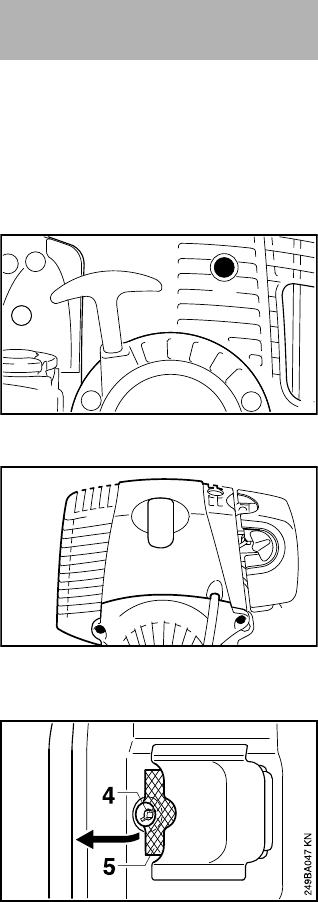

NWait for the muffler to cool down.

NMove the slide control to STOP-0.

NTake out the screw (1).

NTake out the screws (2) and remove

the shroud (3).

NTake out the screw (4).

NLift the spark arresting screen (5)

and pull it out.

NClean the spark arresting screen. If

the screen is damaged or heavily

carbonized, fit a new one.

NRefit the spark arresting screen.

NInsert the screw and tighten it down

firmly.

NFit the shroud.

Spark Arresting Screen in

Muffler

249BA059 KN

249BA060 KN

FS 100 RX

English

If engine is down on power, difficult to

start or runs poorly at idling speed, first

check the spark plug.

Fit a new spark plug after approx. 100

operating hours or earlier if the

electrodes are badly eroded.

Wrong fuel mix (too much engine oil in

the gasoline), a dirty air filter and

unfavorable running conditions (mostly

at part throttle etc.) affect the condition

of the spark plug. These factors cause

deposits to form on the insulator nose

which may result in trouble in operation.

Removing the spark plug

NMove the slide control to STOP-0.

NPull off the spark plug boot (1).

NUnscrew the spark plug.

Checking the Spark Plug

NClean dirty spark plug.

NCheck electrode gap (A) and

readjust if necessary – see

"Specifications".

NUse only resistor type spark plugs of

the approved range.

Rectify problems which have caused

fouling of spark plug:

–Too much oil in fuel mix.

–Dirty air filter.

–Unfavorable running conditions,

e.g. operating at part load.

Installing the spark plug

NScrew home the spark plug, fit the

boot and press it down firmly.

Spark Plug

249BA063 KN

000BA039 KN

Warning!

To reduce the risk of fire and burn injury,

use only spark plugs authorized by

STIHL. Always press spark plug boot (1)

snugly onto spark plug terminal (2) of

the proper size. (Note: If terminal has

detachable SAE adapter nut, it must be

attached.) A loose connection between

spark plug boot and ignition wire con-

nector in the boot may create arcing that

could ignite combustible fumes and

cause a fire.

002BA363 KN

FS 100 RX

English

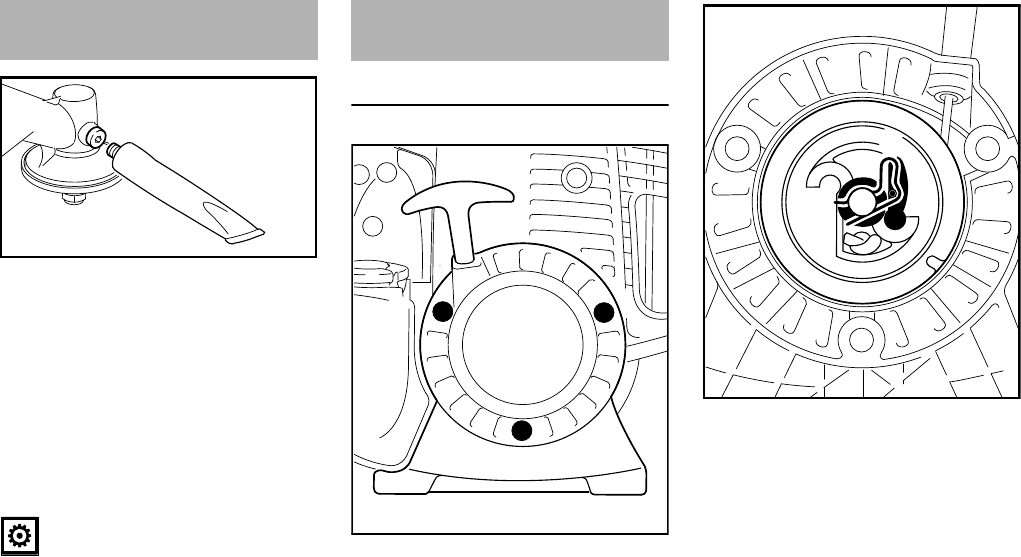

NCheck lubricant filling periodically

and after approx. every 25 hours of

operation

NUnscrew the locking screw (1) – if

no grease can be seen on the

inside, then screw in the tube (2) of

STIHL gear lubricant for

brushcutters (special accessory)

NSqueeze up to 1/5 oz (5 g) of

grease into the gear housing

Do not completely fill the gear housing

with grease.

NUnscrew lubricant tube (2)

NRefit locking screw and tighten

securely

Replacing the Starter Rope

NPush the slide control in direction of

arrow h – to STOP-0.

NTake out the screws (1).

NRemove the starter cover (2) from

the housing.

NEase the spring clip (3) off the

starter post.

NRemove the rope rotor with

washer (4) and pawl (5).

NRemove the remaining rope from

the rotor and starter grip.

Lubricating the Gearbox

233BA010 KN

Replacing the Starter Rope

and Rewind Spring

249BA061 KN

249BA013 KN

FS 100 RX

English

NTie a simple overhand knot in the

new rope and then thread it through

the top of the grip and the rope

bushing (6).

NThread the rope through the rotor

and secure it with a simple

overhand knot.

NCoat the rope rotor bearing bore

with non-resinous oil.

NSlip the rotor over the starter post –

turn it back and forth to engage the

anchor loop of the rewind spring.

NRefit the pawl (5) in the rotor.

NFit the washer (4) on the starter

post.

NUse a screwdriver or suitable pliers

to fit the spring clip (3) on the starter

post and over the pawl's peg – the

spring clip must point

counterclockwise – as shown in the

illustration.

NGo to "Tensioning the Rewind

Spring".

Replacing a broken rewind spring

NRemove the rope rotor as described

in chapter on "Replacing the starter

rope".

The bits of spring may still be under

tension and could fly apart when you

take them out of the housing. To reduce

the risk of injury, wear face protection

and work gloves.

NRemove the spring housing and

pieces of spring.

NLubricate the new spring with a few

drops of non-resinous oil.

NPosition the new spring housing,

bottom plate facing up, against the

cutouts (arrows).

NPush the spring housing into the

starter cover.

NReinstall the rope rotor – then go to

"Tensioning the Rewind Spring".

NIf the spring pops out of the spring

housing and uncoils: Refit it

counterclockwise, starting outside

and working inwards.

249BA014 KN

249BA015 KN

249BA013 KN

249BA018 KN

FS 100 RX

English

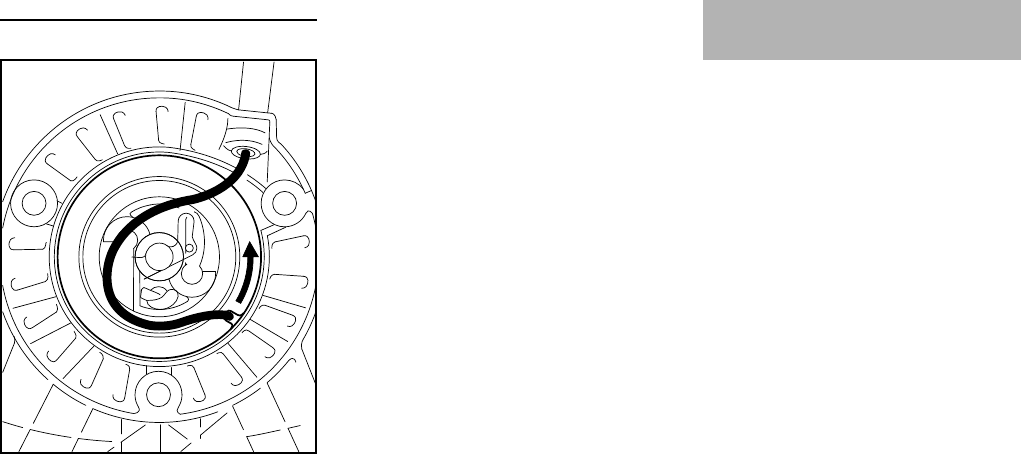

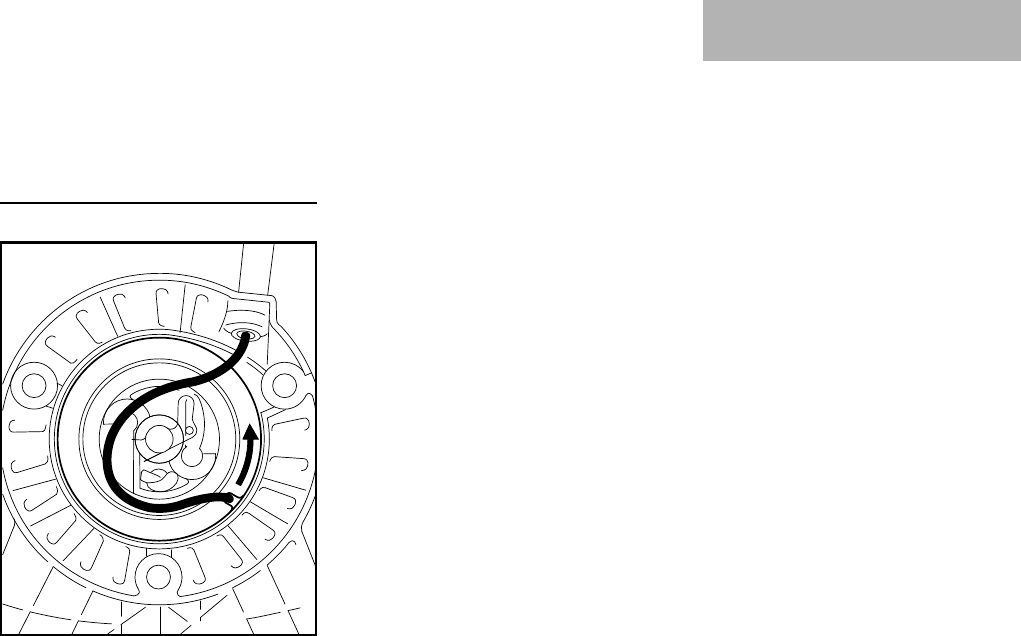

Tensioning the rewind spring

NMake a loop in the unwound starter

rope and use it to turn the rope rotor

six full revolutions in the direction of

the arrow.

NHold the rotor steady. Pull out and

straighten the twisted rope.

NLet go of the rotor.

NRelease the rope slowly so that it

winds onto the rotor. The starter grip

must locate firmly in the rope

bushing. If the grip droops to one

side: Add one more turn on the rope

rotor to increase spring tension.

NWhen the starter rope is fully

extended it must still be possible to

rotate the rotor another half turn. If

this is not the case, the spring is

overtensioned and could break.

Take one turn of the rope off the

rotor.

NFit the starter cover on the housing.

NTighten down the screws firmly.

For periods of 3 months or longer

NDrain and clean the fuel tank in a

well ventilated area.

NDispose of fuel properly in

accordance with local

environmental requirements.

NRun the engine until the carburetor

is dry – this helps prevent the

carburetor diaphragms sticking

together.

NRemove, clean and inspect the

cutting attachment.

NThoroughly clean the machine – pay

special attention to the cylinder fins

and air filter.

NStore the machine in a dry and

secure location – out of the reach of

children and other unauthorized

persons.

249BA016 KN

Storing the Machine

FS 100 RX

English

Maintenance and Care

The following intervals apply to normal operating conditions only. If your daily work-

ing time is longer or operating conditions are difficult (very dusty work area, etc.),

shorten the specified intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

if required

Complete machine Visual inspection (condition, leaks) XX

Clean X

Control handle Check operation XX

Air filter Clean XX

Replace X

Pickup body in fuel tank Have checked by dealer1) X

Have replaced by dealer1) XXX

Fuel tank Clean XX

Carburetor

Check idle adjustment – the cutting

attachment must not turn XX

Readjust idle X

Spark plug Readjust electrode gap X

Replace after every 100 operating hours

Cooling inlets Visual inspection X

Clean X

Valve clearance

Check and, if necessary, have adjusted

by dealer after first 139 hours of

operation1) X

Combustion chamber Decoke after first 139 hours of opera-

tion, then every 150 hours of operation X

Spark arresting screen in muffler Check XX

Clean or replace XX

All accessible screws and nuts (not adjust-

ing screws) Retighten X

Anti-vibration elements (rubber buffers,

springs)

Check XXX

Have replaced by dealer1) X

FS 100 RX

English

Cutting attachment

Visual inspection XX

Replace X

Check tightness XX

Gearbox lubrication Check X

Replenish X

Safety labels Replace X

1) STIHL recommends a STIHL servicing dealer.

The following intervals apply to normal operating conditions only. If your daily work-

ing time is longer or operating conditions are difficult (very dusty work area, etc.),

shorten the specified intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

if required

FS 100 RX

English

1Loop Handle

2Carrying Ring

3Slide Control

4Throttle Trigger

5Throttle Trigger Lockout

6Choke Knob

7Spark Plug Boot

8Air Filter Cover

9Fuel Tank

10 Machine Support

11 Fuel Filler Cap

12 Carburetor Adjusting Screws

13 Fuel Pump

14 Starter Grip

15 Muffler with Spark Arresting Screen

16 Mowing Head

17 Deflector for Mowing Heads

18 Line Limiting Blade

#Serial Number

Definitions

1 Loop Handle

For easy control of machine during

cutting work.

2 Carrying Ring

Connects the trimmer to the

harness.

3 Slide Control

For starting throttle, run and stop.

Keeps the choke partially open

during starting and switches off the

ignition to stop the engine.

Main Parts

259BA015 KN

FS 100 RX

English

4 Throttle Trigger

Controls the speed of the engine.

5 Throttle Trigger Lockout

Must be depressed before the

throttle trigger can be activated.

6 Choke Knob

Eases engine starting by enriching

mixture.

7 Spark Plug Boot

Connects the spark plug with the

ignition lead.

8 Air Filter Cover

Covers and protects the air filter

element.

9 Fuel Tank

For fuel and oil mixture.

10 Machine Support

For resting machine on the ground.

11 Fuel Filler Cap

For closing the fuel tank.

12 Carburetor Adjusting Screws

For tuning the carburetor.

13 Fuel Pump

Provides additional fuel feed for a

cold start.

14 Starter Grip

The grip of the pull starter, for

starting the engine.

15 Muffler with Spark Arresting Screen

Muffler reduces exhaust noises and

diverts exhaust gases away from

operator.

Spark arresting screen is designed

to reduce the risk of fire.

16 Mowing Head

The cutting attachment, i. e.

mowing head, for different

purposes.

17 Deflector for Mowing Heads

The deflector is designed to reduce

the risk of injury from foreign objects

flung backwards toward the

operator by the cutting attachment

and from contact with the cutting

attachment.

18 Line Limiting Blade

Metal blade at the deflector which

keeps the line of the mowing head

at the proper length.

EPA / CEPA

The Emission Compliance Period

referred to on the Emissions

Compliance Label indicates the number

of operating hours for which the engine

has been shown to meet Federal

emission requirements.

Category

CARB

The Emission Compliance Period used

on the CARB-Air Index Label indicates

the terms:

Engine

Single cylinder four-stroke engine with

mixture lubrication

Specifications

A = 300 hours

B = 125 hours

C= 50hours

Extended = 300 hours

Intermediate = 125 hours

Moderate = 50 hours

FS 100 RX

English

Ignition System

Electronic magneto ignition

Fuel System

All position diaphragm carburetor with

integral fuel pump

Weight

Contact your STIHL dealer for

information regarding special

accessories that may be available for

your product.

Users of this unit should carry out only

the maintenance operations described

in this manual. Other repair work may be

performed only by authorized STIHL

service shops.

Warranty claims following repairs can be

accepted only if the repair has been

performed by an authorized STIHL

servicing dealer using original STIHL

replacement parts.

Original STIHL parts can be identified by

the STIHL part number, the {

logo and, in some cases, by the STIHL

parts symbol K. The symbol may

appear alone on small parts.

Displacement: 1.92 cu. in.

(31.4 cm3)

Bore: 1.57 in. (40 mm)

Stroke: 0.98 in. (25 mm)

Engine power to

ISO 8893:

1.4 hp (1.05 kW)

at 7,000 rpm

Idle speed: 2,800 rpm

Cut-off speed (rated): 10,500 rpm

Max. output shaft

speed (cutting

attachment): 7,500 rpm

Valve clearance

Inlet valve: 0.004 in.

(0.10 mm)

Exhaust valve: 0.004 in.

(0.10 mm)

Spark plug (resistor

type): Bosch USR 7 AC

Electrode gap: 0.02 in. (0.5 mm)

Fuel tank capacity: 17.9 fl.oz

(0.53 L)

dry, without cutting attachment and

deflector

10.4 lbs (4.7 kg)

Special Accessories Maintenance and Repairs

FS 100 RX

English

Not for California

Your Warranty Rights and Obligations

The U.S. Environmental Protection

Agency (EPA) and STIHL Incorporated

are pleased to explain the Emission

Control System Warranty on your

equipment type engine. In the U.S. new

1997 and later model year small off-road

equipment engines must be designed,

built and equipped, at the time of sale, to

meet the U.S. EPA regulations for small

non road engines. The equipment

engine must be free from defects in

materials and workmanship which

cause it to fail to conform with U.S. EPA

standards for the first two years of

engine use from the date of sale to the

ultimate purchaser.

STIHL Incorporated must warrant the

emission control system on your small

off-road engine for the period of time

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road equipment engine.

Your emission control system includes

parts such as the carburetor and the

ignition system. Also included may be

hoses, and connectors and other

emission-related assemblies.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you, including diagnosis (if the

diagnostic work is performed at an

authorized dealer), parts, and labor.

Manufacturer's Warranty Coverage

In the U.S., 1997 and later model year

small off-road equipment engines are

warranted for two years. If any emission-

related part on your engine is defective,

the part will be repaired or replaced by

STIHL Incorporated free of charge.

Owner's Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for the

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduled maintenance.

Any replacement part or service that is

equivalent in performance and durability

may be used in non-warranty

maintenance or repairs, and shall not

reduce the warranty obligations of the

engine manufacturer.

As the small off-road equipment engine

owner, you should be aware, however,

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL service center as soon as a

problem exists. The warranty repairs will

be completed in a reasonable amount of

time, not to exceed 30 days.

If you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015

www.stihlusa.com

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine will be

designed, built and equipped, at the time

of sale, to meet all applicable

regulations. STIHL Incorporated also

warrants to the initial purchaser and

each subsequent purchaser that your

engine is free from defects in materials

and workmanship which cause the

engine to fail to conform with applicable

regulations for a period of two years.

Warranty Period

The warranty period will begin on the

date the utility equipment engine is

purchased by the initial purchaser and

you have signed and sent back the

warranty card to STIHL.

If any emission-related part on your

engine is defective, the part will be

replaced by STIHL Incorporated at no

cost to the owner. Any warranted part

which is not scheduled for replacement

as required maintenance, or which is

scheduled only for regular inspection to

the effect of "repair or replace as

necessary" will be warranted for the

warranty period. Any warranted part

which is scheduled for replacement as

STIHL Incorporated Federal

Emission Control Warranty

Statement

FS 100 RX

English

required maintenance will be warranted

for the period of time up to the first

scheduled replacement point for that

part.

Diagnosis

You, as the owner, shall not be charged

for diagnostic labor which leads to the

determination that a warranted part is

defective. However, if you claim

warranty for a component and the

machine is tested as non-defective,

STIHL Incorporated will charge you for

the cost of the emission test. Mechanical

diagnostic work will be performed at an

authorized STIHL servicing dealer.

Emission test may be performed either

at STIHL Incorporated or at any

independent test laboratory.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective.

Any manufacturer-approved or

equivalent replacement part may be

used for any warranty maintenance or

repairs on emission-related parts and

must be provided without charge to the

owner. STIHL Incorporated is liable for

damages to other engine components

caused by the failure of a warranted part

still under warranty.

The following list specifically defines the

emission-related warranted parts:

–Air Filter

–Carburetor

–Fuel Pump

–Choke (Cold Start Enrichment

System)

–Control Linkages

–Intake Manifold

–Magneto or Electronic Ignition

System (Ignition Module)

–Spark Plug

–Catalytic Converter (if applicable)

–Fuel Tank

–Fuel Cap

–Fuel Line

–Fuel Line Fittings

–Clamps

–Fasteners

Where to make a Claim for Warranty

Service

Bring the product to any authorized

STIHL servicing dealer and present the

signed warranty card.

Maintenance Requirements

The maintenance instructions in this

manual are based on the application of

the recommended 2-stroke fuel-oil

mixture (see also instruction "Fuel").

Deviations from this recommendation

regarding quality and mixing ratio of fuel

and oil may require shorter maintenance

intervals.

Limitations

This Emission Control Systems

Warranty shall not cover any of the

following:

Nrepair or replacement required

because of misuse, neglect or lack

of required maintenance,

Nrepairs improperly performed or

replacements not conforming to

STIHL Incorporated specifications

that adversely affect performance

and/or durability, and alterations or

modifications not recommended or

approved in writing by STIHL

Incorporated,

and

Nreplacement of parts and other

services and adjustments

necessary for required maintenance

at and after the first scheduled

replacement point.

FS 100 RX

English

For California only

Your Warranty Rights and Obligations

The California Air Resources Board

(CARB) and STIHL Incorporated are

pleased to explain the Emission Control

System Warranty on your 2007 and later

small off-road equipment engine.

In California, new equipment that uses

small off-road engines must be

designed, built, and equipped to meet

the State's stringent anti-smog

standards. STIHL Incorporated must

warrant the emissions control system on

your small off-road engine for the period

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road engine.

Your emissions control system may

include parts such as:

Air Filter, Carburetor, Fuel Pump, Choke

(Cold Start Enrichment System), Control

Linkages, Intake Manifold, Magneto or

Electronic Ignition System (Ignition

Module), Spark Plug, Catalytic

Converter (if applicable), Fuel Tank,

Fuel Cap, Fuel Line, Fuel Line Fittings,

Clamps, Fasteners.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you including diagnosis, parts

and labor.

Manufacturer’s Warranty

Responsibilities

This emissions control system is

warranted for two years in California. If

any emissions-related part on your

equipment is defective, the part will be

repaired or replaced by STIHL

Incorporated free of charge.

Owner’s Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or your

failure to ensure the performance of all

scheduled maintenance.

As the small off-road equipment engine

owner, you should however be aware

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, or improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL servicing dealer as soon as the

problem exists. The warranty repairs

should be completed in a reasonable

amount of time, not to exceed 30 days. If

you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Inc., 536 Viking Drive,

P.O. Box 2015,

Virginia Beach, VA 23450-2015.

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine is designed,

built and equipped, at the time of sale, to

meet all applicable emission

regulations.

STIHL Incorporated also warrants to the

initial purchaser and each subsequent

purchaser that your engine is free from

defects in materials and workmanship

which cause the engine to fail to conform

to applicable emission regulations for a

period of two years.

Defects Warranty Period

The warranty periods will begin on the

date the utility equipment engine is

purchased by the initial purchaser. If any

emission-related part on your engine is

defective, the part will be replaced by

STIHL Incorporated at no cost to the

owner.

Add-on or modified parts that are not

exempted by CARB may not be used.

The use of any non exempted add-on or

modified parts will be grounds for

disallowing a warranty claim. STIHL

Incorporated will not be liable to warrant

failures of warranted parts caused by the

use of a non exempted add-on or

modified part.

STIHL Incorporated

California Exhaust and

Evaporative Emissions

Control Warranty Statement

FS 100 RX

English

The warranty on emissions-related parts

will be interpreted as follows:

1. Any warranted part that is not

scheduled for replacement as

required maintenance in the written

instructions required in the

Emission Warranty Parts List (see

below) must be warranted for the

warranty period defined in

Subsection COVERAGE BY STIHL

INCORPORATED, see above. If

any such part fails during the period

of warranty coverage, it must be

repaired or replaced by the

manufacturer according to

Subsection (4) below. Any such part

repaired or replaced under the

warranty must be warranted for the

remaining warranty period.

2. Any warranted part that is

scheduled only for regular

inspection in the written instructions

required by the Emission Warranty

Parts List (see below) must be

warranted for the warranty period

defined in Subsection COVERAGE

BY STIHL INCORPORATED, see

above. A statement in such written

instructions to the effect of "repair or

replace as necessary" will not

reduce the period of warranty

coverage. Any such part repaired or

replaced under warranty must be

warranted for the remaining

warranty period.

3. Any warranted part that is

scheduled for replacement as

required maintenance in the written

instructions required by the

Emission Warranty Parts List (see

below) must be warranted for the

period of time prior to the first

scheduled replacement point for

that part. If the part fails prior to the

first scheduled replacement, the

part must be repaired or replaced by

the engine manufacturer according

to Subsection (4) below. Any such

part repaired or replaced under

warranty must be warranted for the

remainder of the period prior to the

first scheduled replacement point

for the part.

4. Repair or replacement of any

warranted part under the warranty

must be performed at a warranty

station at no charge to the owner.

5. Notwithstanding the provisions of

Subsection (4) above, warranty

services or repairs will be provided

at all manufacturer distribution

centers that are authorized to

service the subject engines.

6. The owner must not be charged for

diagnostic labor that leads to the

determination that a warranted part

is in fact defective, provided that

such diagnostic work is performed

at a warranty station.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective. Any

manufacturer approved or equivalent

replacement part may be used for any

warranty maintenance or repairs on

emission-related parts and must be

provided without charge to the owner.

STIHL Incorporated is liable for

damages to other engine components

caused by the failure of a warranted part

still under warranty.

Emission Warranty Parts List

Air Filter, Carburetor, Fuel Pump, Choke

(Cold Start Enrichment System), Control

Linkages, Intake Manifold, Magneto or

Electronic Ignition System (Ignition

Module), Spark Plug, Catalytic

Converter (if applicable), Fuel Tank,

Fuel Cap, Fuel Line, Fuel Line Fittings,

Clamps, Fasteners

Where to make a Claim for Warranty

Service

Bring the STIHL product to any

authorized STIHL servicing dealer and

present the signed STIHL product

registration card, or the print-out of the

electronic product registration.

Limitations

The repair or replacement of any

warranted part otherwise eligible for

warranty coverage may be excluded

from such warranty coverage if STIHL

Incorporated demonstrates that the

STIHL product has been abused,

neglected, or improperly maintained,

and that such abuse, neglect, or

improper maintenance was the direct

cause of the need for repair or

replacement of the part. That

notwithstanding, any adjustment of a

component that has a factory installed,

and properly operating, adjustment

limiting device is still eligible for warranty

coverage.

FS 100 RX

English

STIHL Registered Trademarks

STIHL®

{

The color combination orange-grey

(U.S. Registrations #2,821,860;

#3,010,057, #3,010,058, #3,400,477;

and #3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Some of STIHL’s Common Law

Trademarks

BioPlus ™

Easy2Start ™

EasySpool ™

ElastoStart ™

Ematic ™

FixCut ™

HT Plus ™

IntelliCarb ™

Master Control Lever ™

Micro ™

Pro Mark ™

Quad Power ™

Quiet Line ™

STIHL Compact ™

STIHL HomeScaper Series ™

STIHL Interchangeable Attachment

Series ™

STIHL M-Tronic ™

STIHL Magnum ™

STIHL MiniBoss ™

STIHL MotoPlus 4 ™

STIHL Multi-Cut HomeScaper Series ™

STIHL OUTFITTERS ™

STIHL PICCO ™

STIHL PolyCut ™

STIHL PowerSweep ™

STIHL Precision Series ™

STIHL Protech ™

STIHL RAPID ™

STIHL SuperCut ™

STIHL Territory ™

TapAction ™

TrimCut ™

This listing of trademarks is subject to

change.

Any unauthorized use of these

trademarks without the express written

consent of

ANDREAS STIHL AG & Co. KG,

Waiblingen is strictly prohibited.

Trademarks

Manual de instrucciones original Impreso en papel libre de cloro.

Las tintas contienen aceites vegetales, el papel es reciclable.

0458-259-8621-C. M7.H11.CP.

0000000733_003_EA

FS 100 RX

español / EE.UU

{

Contenido

Permita que solamente las personas

que comprenden la materia tratada en

este manual manejen su orilladora.

Para obtener el rendimiento y

satisfacción máximos de la orilladora

STIHL, es importante que lea, obedezca

y comprenda las precauciones de

seguridad y las instrucciones de uso y

mantenimiento dadas en el capítulo

"Precauciones de seguridad y técnicas

de uso", antes de usar la orilladora. Para

obtener información adicional, visite

www.stihlusa.com.

Comuníquese con su representante de

STIHL o el distribuidor de STIHL para su

zona si no se entiende alguna de las

instrucciones dadas en el presente

manual.

Asegúrese que su máquina esté

equipada con el deflector, mango y

arnés adecuados para el tipo de

accesorio de corte que se está

utilizando. Siempre protéjase

adecuadamente los ojos.

Acerca de este manual de

instrucciones 43

Medidas de seguridad y técnicas

de manejo 44

Combinaciones aprobadas de

accesorio de corte, deflector,

mango y arnés 57

Montaje del mango tórico 58

Ajuste del cable del acelerador 58

Montaje de la argolla de transporte 59

Montaje del accesorio de corte 59

Motor 4-MIX 61

Combustible 61

Llenado de combustible 63

Uso de la correa para hombro 64

Equilibro de la unidad 65

Arranque / parada del motor 65

Instrucciones para el uso 68

Limpieza del filtro de aire 69

Gestión del motor 69

Ajuste del carburador 69

Chispero en el silenciador 71

Bujía 72

Lubricación de la caja de

engranajes 73

Sustitución de la cuerda de

arranque y del resorte de

rebobinado 73

Almacenamiento de la máquina 75

Información para mantenimiento 76

Componentes importantes 78

Especificaciones 79

Accesorios especiales 80

Información de reparación 81

Declaración de garantía de STIHL

Incorporated sobre sistemas de

control de emisiones según normas

Federales 81

Declaración de garantía de STIHL

Incorporated sobre el control de

emisiones de gases de escape y

emisiones por evaporación para el

Estado de California 83

Marcas comerciales 86

Advertencia!

Dado que la orilladora es una herra-

mienta de corte motorizada de gran

velocidad, es necesario tomar medidas

especiales de seguridad para reducir el

riesgo de lesiones. El uso descuidado o

inadecuado puede causar lesiones gra-

ves e incluso mortales.

FS 100 RX

español / EE.UU

Pictogramas

Todos los pictogramas que se

encuentran fijados o grabados en la

máquina se explican en este manual.

Según el modelo, los pictogramas

siguientes pueden aparecer en su

máquina.

Símbolos en el texto

Muchas de las instrucciones de uso y

seguridad vienen acompañadas de

ilustraciones.

Los pasos individuales o

procedimientos descritos en el manual

pueden estar señalados en diferentes

maneras:

NSe usa un punto para denotar un

paso o procedimiento.

Una descripción de un paso o

procedimiento que se refiere

directamente a una ilustración puede

contener números de referencia que

aparecen en la ilustración. Ejemplo:

NSuelte el tornillo (1).

NPalanca (2) ...

Además de las instrucciones de uso, en

este manual pueden encontrarse

párrafos a los que usted debe prestar

atención especial. Tales párrafos están

marcados con los símbolos y las

palabras identificadoras que se

describen a continuación.

Mejoramientos técnicos

La filosofía de STIHL es mejorar

continuamente todos sus productos.

Como resultado de ello, periódicamente

se introducen cambios de diseño y

mejoras. Por lo tanto, es posible que

algunos cambios, modificaciones y

mejoras no se describen en este

manual. Si las características de

funcionamiento o la apariencia de su

máquina difieren de las descritas en

este manual, comuníquese con el

concesionario STIHL para obtener la

ayuda que requiera.

Acerca de este manual de

instrucciones

Tanque de combustible

que contiene la mezcla

de combustible y aceite

Presione para accionar la

válvula de

descompresión

Bomba de combustible

manual

Presione para accionar la

bomba manual de

combustible

Orificio de llenado para

lubricante de engranajes

Toma de aire para modo

de verano

Toma de aire para modo

de invierno

Calentador de manillar

¡Peligro!

Indica un riesgo inminente de lesiones

graves o mortales.

Advertencia!

Identifica una situación de peligro que,

al no evitarse, puede resultar en lesio-

nes graves o mortales.

¡Precaución!

Indica el riesgo de daños a la propie-

dad, incluyendo a la máquina o sus

componentes.

FS 100 RX

español / EE.UU

Los términos empleados en este manual

para designar la herramienta

motorizada variarán de acuerdo con los

tipos de accesorios de corte que pueden

instalarse en la misma. La palabra

"orilladora" se usa para identificar una

unidad FS equipada con un cabezal de

hilo de nilón o un cabezal con cuchillas

de plástico flexibles (tal como el cabezal

PolyCut). Los modelos FS con una "R"

en la chapa de identificación se

configuraron originalmente (en el

momento de distribución) como una

orilladora con un mango tórico.

Pida a su concesionario STIHL que le

enseñe el manejo de la herramienta

motorizada. Respete todas las

disposiciones, reglamentos y normas de

seguridad locales del caso.

Use la motoguadaña equipada con el

accesorio de corte apropiado

únicamente para cortar pasto y

materiales similares.

Medidas de seguridad y

técnicas de manejo

Dado que la orilladora es

una herramienta de corte

que funciona a gran velo-

cidad, es necesario

tomar medidas especia-

les de seguridad para

reducir el riesgo de

lesiones.

Es importante que usted

lea, comprenda bien y

respete las siguientes

advertencias y medidas

de seguridad. Lea el

manual de instrucciones

y las precauciones de

seguridad

periódicamente. El uso

descuidado o inadecuado

puede causar lesiones

graves o incluso

mortales.

Advertencia!

Tal como se explicará a continuación en

estas Medidas de seguridad, para redu-

cir el riesgo de lesiones personales,

asegúrese que su máquina esté equi-

pada con el mango, arnés y deflector

adecuados para el tipo de accesorio de

corte que se está utilizando. Utilice

exclusivamente los accesorios de corte

autorizados específicamente por STIHL

para usar en su modelo FS. Para redu-

cir el riesgo de lesiones personales o la

muerte debido al contacto con las cuchi-

llas y / o a la pérdida de control, nunca

intente usar una cuchilla metálica en

esta orilladora.

Advertencia!

No preste ni alquile nunca su herra-

mienta motorizada sin entregar el

manual de instrucciones. Asegúrese

que todas las personas que utilicen la

máquina lean y comprendan la

información contenida en este manual.

Advertencia!

El uso de esta máquina puede ser peli-

groso. Si el hilo o la cuchilla giratoria

llega a entrar en contacto con su

cuerpo, le ocasionará una cortadura.

Cuando choca con algún objeto extraño

sólido tal como rocas o pedazos de

metal, puede arrojarlo directamente o

por rebote en dirección de personas

que se encuentren en la cercanía o del

operador. El chocar contra este tipo de

objetos puede dañar el accesorio de

corte. Los objetos lanzados, incluso los

cabezales o las cuchillas de polímero

rotos, pueden provocar lesiones graves

o mortales al operador o a personas

que se encuentren en su proximidad.

Advertencia!

No debe usarse para ningún otro

propósito ya que el uso indebido puede

resultar en lesiones personales o daños

a la propiedad, incluso daños de la

máquina.

Advertencia!

Nunca se debe permitir a los niños que

usen esta herramienta motorizada. No

se debe permitir la proximidad de otros,

especialmente niños y animales, donde

se esté utilizando la máquina.

FS 100 RX

español / EE.UU

Las medidas de seguridad y avisos

contenidos en este manual se refieren al

uso de todas las motoguadañas de

STIHL. Los distintos modelos pueden

contar con piezas y controles diferentes.

Vea la sección correspondiente de su

manual de instrucciones para tener una

descripción de los controles y la función

de los componentes de su modelo.

El uso seguro de una motoguadaña

atañe a

1. el operador

2. la herramienta motorizada

3. el uso de la herramienta motorizada

EL OPERADOR

Condición física

Usted debe estar en buenas

condiciones físicas y psíquicas y no

encontrarse bajo la influencia de

ninguna sustancia (drogas, alcohol,

etc.) que le pueda restar visibilidad,

destreza o juicio. No maneje esta

máquina cuando está fatigado.

Estas condiciones reducen la capacidad

de las manos de sentir y regular la

temperatura, producen entumecimiento

y ardor y pueden provocar trastornos

nerviosos y circulatorios, así como

necrosis de los tejidos.

No se conocen todos los factores que

contribuyen a la enfermedad de

Raynaud, pero el clima frío, el fumar y

las enfermedades o condiciones físicas

que afectan los vasos sanguíneos y la

circulación de la sangre, como asimismo

los niveles altos de vibración y períodos

prolongados de exposición a la

vibración son mencionados como

factores en el desarrollo de la

enfermedad de Raynaud. Por lo tanto,

para reducir el riesgo de la enfermedad

de dedos blancos y del síndrome del

túnel carpiano, sírvase notar lo

–La mayor parte de las herramientas

motorizadas de STIHL se ofrecen

con un sistema antivibración ("AV")

cuyo propósito es reducir la

transmisión de las vibraciones

creadas por la máquina a las manos

del operador. Se recomienda el uso

del sistema AV a aquellas personas

que utilizan herramientas

motorizadas en forma constante y

regular.

–Use guantes y mantenga las manos

abrigadas.

–Mantenga el sistema AV en buen

estado. Una herramienta

motorizada con los componentes

flojos o con elementos AV dañados

o desgastados también tendrá

tendencia a tener niveles más altos

de vibración.

–Agarre firmemente los mangos en

todo momento, pero no los apriete

con fuerza constante y excesiva.

Tómese descansos frecuentes.

Todas las precauciones antes

mencionadas no le garantizan que va a

estar totalmente protegido contra la

enfermedad de Raynaud o el síndrome

del túnel carpiano. Por lo tanto, los

operadores constantes y regulares

deben revisar con frecuencia el estado

de sus manos y dedos. Si aparece

alguno de los síntomas arriba

mencionados, consulte inmediatamente

al médico.

Advertencia!

Para reducir el riesgo de ocasionar

lesiones a las personas en la cercanía y

daños a la propiedad, nunca deje la

herramienta motorizada en marcha

desatendida. Cuando no está en uso

(por ejemplo durante el descanso),

apáguela y asegúrese de que las perso-

nas no autorizadas no puedan usarla.

Advertencia!

Esté alerta. Si se cansa, tómese un des-

canso. El cansancio puede provocar

una pérdida del control. El uso de cual-

quier herramienta motorizada es

fatigoso. Si usted padece de alguna

dolencia que pueda ser agravada por la

fatiga, consulte a su médico antes de

utilizar esta máquina.

Advertencia!

El uso prolongado de una herramienta

motorizada (u otras máquinas) expone

al operador a vibraciones que pueden

provocar el fenómeno de Raynaud

(dedos blancos) o el síndrome del túnel

carpiano.

FS 100 RX

español / EE.UU

Vestimenta adecuada

Esté especialmente alerta y tenga

cuidado cuando se usa protectores de

oídos, ya que los mismos reducen la

posibilidad de oír señales de

advertencia (gritos, alarmas, etc.).

Evite el uso de chaquetas sueltas,

bufandas, corbatas, joyas, pantalones

acampanados o con vueltas, pelo largo

suelto o cualquier cosa que pueda

engancharse en las ramas, matorrales o

piezas en movimiento de la máquina.

Sujétese el pelo de modo que quede

sobre los hombros.

LA HERRAMIENTA MOTORIZADA

Para las ilustraciones y definiciones de

los componentes de la herramienta

motorizada, vea el capítulo sobre

"Piezas principales".

Advertencia!

El sistema de encendido de la máquina

STIHL produce un campo

electromagnético de intensidad muy

baja. El mismo puede interferir con

algunos tipos de marcapasos. Para

reducir el riesgo de lesiones graves o

mortales, las personas portadoras de

marcapasos deben consultar a sus

médicos y al fabricante del marcapasos

antes de usar esta máquina.

Advertencia!

Para reducir el riesgo de lesiones el

operador debe usar el equipo protector

adecuado.

Advertencia!

El deflector provisto con su herramienta

motorizada no siempre protege al ope-

rador contra todos los objetos extraños

(gravilla, vidrio, alambre, etc.) arrojados

por el accesorio de corte giratorio. Los

objetos arrojados o lanzados por el

accesorio también pueden rebotar y

golpear al operador.

Advertencia!

Para reducir el riesgo de

lesionarse los ojos,

nunca maneje la herra-

mienta motorizada si no

tiene puestas gafas o

anteojos de seguridad

bien ajustados con una protección ade-

cuada en las partes superior y laterales

que satisfagan la norma ANSI Z 87.1 (o

la norma nacional correspondiente).

Para reducir el riesgo de lesionarse la

cara, STIHL recomienda usar también

una careta o protector facial adecuado

sobre las gafas o anteojos de

seguridad.

El ruido de la herramienta motorizada

puede dañar los oídos. Siempre use

amortiguadores del ruido (tapones u

orejeras) para protegerse los oídos. Los

usuarios constantes y regulares deben

someterse con frecuencia a un examen

o control auditivo.

Siempre use guantes al

usar la máquina y las

cuchillas metálicas. Los

guantes gruesos y anti-

deslizantes mejoran el

manejo y ayudan a prote-

ger las manos.

La ropa debe ser de

confección fuerte y ajus-

tada, pero no tanto que

impida la completa liber-

tad de movimiento. Use

pantalones largos hechos

de un material grueso

para protegerse las pier-

nas. No use pantalones

cortos, sandalias o pies

descalzos.

Es muy importante tener

una buena superficie de

apoyo para los pies.

Póngase botas gruesas

con suela antideslizante.

Recomendamos las

botas de seguridad con

puntera de acero.

FS 100 RX

español / EE.UU

Si la máquina experimenta cargas

excesivas para las cuales no fue

diseñada (por ejemplo, impactos

severos o una caída), siempre

asegúrese de que la máquina esté en

buenas condiciones antes de seguir con

el trabajo. Inspeccione específicamente

la integridad del sistema de combustible

(ausencia de fugas) y asegúrese de que

los controles y dispositivos de seguridad

funcionen como es debido. No siga

manejando esta máquina si está

dañada. En caso de dudas, pida que el

concesionario de servicio de STIHL la

revise.

USO DE LA HERRAMIENTA

MOTORIZADA

Transporte de la herramienta

motorizada

Puede acarrearse solamente en

posición horizontal. Agarre el eje de una

manera que mantenga la máquina

equilibrada horizontalmente. Mantenga

el silenciador caliente lejos de su cuerpo

y el accesorio de corte detrás de usted.

Combustible

La herramienta motorizada STIHL utiliza

una mezcla de aceite-gasolina como

combustible (vea el capítulo

"Combustible" en el manual de

instrucciones).

Advertencia!

Nunca modifique, de ninguna manera,

esta herramienta motorizada. Utilice

únicamente los accesorios y repuestos

suministrados por STIHL y expresa-

mente autorizados por STIHL para

usarse con el modelo específico de

STIHL. Si bien es posible conectar a la

herramienta motorizada de STIHL cier-

tos accesorios no autorizados, su uso

puede ser, en la práctica, extremada-

mente peligroso. Para los accesorios de

corte autorizados por STIHL para su

unidad, consulte el capítulo "Combina-

ciones aprobadas de accesorio de

corte, deflector, mango y arnés", en el

manual de instrucciones o en el

catálogo STIHL "Herramientas motori-

zadas y accesorios".

Advertencia!

Para reducir el riesgo de sufrir lesiones

debido a la pérdida de control y al con-

tacto con el hilo, nunca lleve ni

transporte la herramienta motorizada

con el accesorio de corte en marcha.

389BA019 KN

Advertencia!

Para reducir el riesgo de

lesiones por quemadu-

ras, no toque las piezas

de la máquina ni la caja

de engranajes cuando

están calientes.

Advertencia!

Antes de apoyar la orilladora en el

suelo, apague el motor y asegúrese de

que el accesorio de corte ha dejado de

girar. Cuando transporte la máquina en

un vehículo, sujétela firmemente para

impedir su vuelco, el derrame de com-

bustible y el daño a la máquina.

Advertencia!

La gasolina es un com-

bustible muy inflamable.

Si se derrama y arde a

causa de una chispa u

otra fuente de ignición,

puede provocar un incen-

dio y quemaduras graves o daños a la

propiedad. Tenga sumo cuidado

cuando manipule gasolina o la mezcla

de combustible. No fume cerca del com-

bustible o la herramienta motorizada, ni

acerque ningún fuego o llama a ellos.

Puede escapar vapor inflamable del sis-

tema de combustible.

FS 100 RX

español / EE.UU

Instrucciones para el llenado de

combustible

Para reducir el riesgo de quemaduras,

así como otras lesiones corporales

ocasionadas por los escapes de vapor

de gasolina y otras emanaciones, quite

la tapa de llenado de combustible de la

herramienta motorizada

cuidadosamente de modo que la

presión que se pueda haber acumulado

en el tanque se disipe lentamente.

Nunca quite la tapa de llenado de

combustible mientras el motor esté

funcionando.

Elija una superficie despejada para

llenar el tanque y aléjese 3 m (10 pies)

por lo menos del lugar en que lo haya

llenado antes de arrancar el motor.

Limpie todo el combustible derramado

antes de arrancar la máquina.

El tipo de tapa de llenado difiere con los

distintos modelos.

Tapa sin herramientas con empuñadura

Para hacer esto con esta tapa STIHL,

levante la empuñadura en la parte

superior de la tapa hasta dejarla vertical

a un ángulo de 90°. Inserte la tapa en la

boca de llenado del tanque, alineando

las marcas de posición en la

empuñadura de la tapa y en la boca del

tanque. Utilice la empuñadura para

oprimir la tapa firmemente hacia abajo

mientras la gira en sentido horario hasta

que tope (aprox. un cuarto de vuelta).

Tapa desalineada, dañada o rota

NSi la tapa no encaja completamente

en la abertura cuando se alinean las

marcas de posición y/o si la tapa no

se aprieta debidamente al girarla, la

base de la tapa puede haber girado

prematuramente (con relación a la

parte superior) hasta la posición

cerrada. Tal desalineación puede

ser resultado de la manipulación,

limpieza o un intento incorrecto de

apriete.

Advertencia!

Para reducir el riesgo de lesiones gra-

ves causadas por quemaduras, nunca

intente abastecer la máquina con com-

bustible sin que el operador se haya

despojado de la misma.

Advertencia!

Cargue de combustible su herramienta

motorizada en lugares al aire libre bien

ventilados. Siempre apague el motor y

deje que se enfríe antes de llenar de

combustible. Dependiendo del combus-

tible utilizado, de las condiciones

climáticas y del sistema de ventilación

del tanque, es posible que se forme

vapor de gasolina a presión dentro del

tanque de combustible.

Advertencia!

Compruebe que no exis-

ten fugas de

combustible mientras

llena el tanque y durante

el funcionamiento de la

máquina. Si detecta

alguna fuga de combustible, no arran-

que el motor ni lo haga funcionar sin

antes reparar la fuga y limpiar el com-

bustible derramado. Tenga cuidado de

no mancharse la ropa con combustible.

Si la mancha, cámbiesela

inmediatamente.

Advertencia!

Para reducir el riesgo de derramar com-

bustible y provocar un incendio debido a

una tapa de combustible mal apretada,

coloque la tapa en la posición correcta y

apriétela en la boca de llenado del

tanque.

001BA220 KN

Doble la empuñadura

dejándola a ras con la

parte superior de la tapa.

Sujete la tapa y com-

pruebe que esté bien

apretada. Si la

empuñadura no queda

completamente a ras con

la tapa y el tope de la

empuñadura no encaja

en la hendidura corres-

pondiente de la abertura

de llenado, o si la tapa

está suelta en la boca de

llenado, la tapa no está

debidamente asentada ni

apretada y es necesario

repetir los pasos previa-

mente descritos.

FS 100 RX

español / EE.UU

NPara volver a colocar la tapa en

posición abierta para instalarla,

gírela (con la empuñadura hacia

arriba) hasta que caiga

completamente en la abertura del

tanque. A continuación, gire la tapa

en sentido contrahorario hasta que

tope (aprox. 1/4 de vuelta) – esto

gira la base de la tapa a la posición

correcta. Luego gire la tapa en

sentido horario, cerrándola de

modo normal.

NSi aún no es posible apretar la tapa

de modo debido, la misma podría

estar averiada o rota; ponga la

máquina fuera de servicio de

inmediato y llévela a un

concesionario STIHL autorizado

para repararla.

Tapa roscada

Consulte también el capítulo

"Combustible" del Manual de

instrucciones para obtener información

adicional.

Antes de arrancar

Mantenga los mangos limpios y secos

en todo momento; es particularmente

importante mantenerlos libres de

humedad, aceite, combustible, grasa o

resinas para garantizar que la máquina

pueda empuñarse firmemente para

mantenerla bajo control seguro.

A izquierda: Base de la tapa en

posición cerrada (con

espacio vacío)

A derecha: Base de la tapa correc-

tamente colocada para

la instalación

001BA227 KN

001BA226 KN

Advertencia!

Las vibraciones de la

máquina pueden aflojar

una tapa de combustible

que ha quedado mal

apretada, o simplemente

soltarla y derramar com-

bustible. Para reducir el riesgo de

derrames e incendio, apriete la tapa de

llenado de combustible a mano tan fir-

memente como sea posible.

Advertencia!

Siempre revise la herramienta motori-

zada para comprobar que está en

buenas condiciones y que funciona

correctamente antes de arrancarla, en

particular el gatillo de aceleración, el

bloqueo de gatillo de aceleración, el

interruptor de parada, el accesorio de

corte, el deflector y el arnés. El gatillo de

aceleración debe moverse libremente y

siempre debe regresar a la posición de

marcha en vacío por la acción de

resorte. Nunca intente modificar los

controles o los dispositivos de seguri-

dad. Nunca use una herramienta

motorizada que esté dañada o mal

cuidada.

Advertencia!

No instale ningún accesorio de corte en

una máquina sin que todas las piezas

requeridas estén correctamente instala-

das. Si no se utilizan las piezas debidas

se puede causar el desprendimiento de

la cuchilla o el cabezal y lesionar grave-

mente al operador o a las personas que

encuentren en su proximidad.

Advertencia!

El accesorio de corte debe estar correc-

tamente apretado y en buenas

condiciones de trabajo. Inspeccione en

busca de piezas flojas (tuercas, torni-

llos, etc.) Sustituya los cabezales

dañados antes de usar la herramienta

motorizada.

Advertencia!

Asegúrese de que el casquillo de la

bujía esté firmemente colocado – un

casquillo suelto puede crear un arco

voltaico y encender los vapores del

combustible, provocando un incendio.

FS 100 RX

español / EE.UU

Mantenga siempre el deflector (y la

faldilla en su caso) bien ajustado (vea en

su manual de instrucciones los capítulos

de "Montaje del deflector" y "Montaje del

accesorio de corte").

Las flechas en el deflector (vistas desde

el lado inferior)muestran el sentido

correcto de rotación del accesorio de

corte. Sin embargo, al verlo de arriba, el

accesorio de corte gira en sentido

contrahorario.

Ajuste la empuñadura y el arnés (si lo

tiene) de modo correspondiente a su

estatura antes de empezar a trabajar. La

máquina debe estar correctamente

equilibrada de la forma especificada en

el manual de instrucciones para un

control correcto y menos fatiga de

trabajo. Para prepararse para

emergencias, practique la liberación

rápida de la unidad del arnés.

Arranque

Arranque el motor al aire libre, por lo

menos 3 m (10 pies) del lugar en que lo

haya llenado.

Para las instrucciones específicas de

arranque, vea la sección

correspondiente en el manual del

usuario. Coloque la herramienta

motorizada sobre suelo firme u otra

superficie sólida en un lugar abierto.

Mantenga el equilibrio y elija un buen

punto de apoyo para los pies.

Tan pronto arranque, accione

inmediatamente por un breve momento

el gatillo de aceleración para

desconectarlo de la posición de

arranque y permitir que el motor se

desacelere a la marcha en vacío.

Con el motor funcionando a marcha en

vacío solamente, enganche la

herramienta motorizada al gancho de

resorte de su arnés, si lo tiene (vea el

capítulo correspondiente del manual de

instrucciones).

Ajustes importantes

Advertencia!

Para reducir el

riesgo de sufrir

lesiones corpora-

les debido a la

pérdida de control

y/o al contacto con la cuchilla o el hilo y

los objetos arrojados, asegúrese que su

máquina está equipada con el deflector,

mango y arnés correctos para el tipo de

accesorio de corte que está usando

(vea la tabla en el capítulo "Combina-

ciones aprobadas de accesorio de

corte, deflector, mango y arnés").

Advertencia!

Para reducir el riesgo de lesiones

debido al contacto con las cuchillas o el

hilo, esté absolutamente seguro que el

accesorio de corte se encuentra lejos

de su cuerpo y de todas las obstruccio-

nes y objetos, incluido el suelo, porque

al arrancar el motor, su velocidad será

lo suficientemente rápida para que el

embrague se engrane y haga girar el

accesorio de corte.

Advertencia!

Su herramienta motorizada es una

máquina que debe ser manejada por

solamente una persona. No deje que

otras personas estén en el lugar de tra-

bajo, aun durante el arranque.

Advertencia!

Para reducir el riesgo de sufrir lesiones

causadas por la pérdida de control, no

intente arrancar el motor de la herra-

mienta "por lanzamiento".

Advertencia!

Cuando tire del mango de arranque, no

enrolle la cuerda de arranque alrededor

de la mano. No deje que el mango retro-

ceda bruscamente, sino guíe la cuerda

de arranque para que se enrolle debida-

mente. Si no ejecuta este procedimiento

puede lastimarse la mano o los dedos y

también dañar el mecanismo de

arranque.

Advertencia!

Para reducir el riesgo de lesiones per-

sonales debido a la pérdida de control o

al contacto con el accesorio de corte en

movimiento, no use una máquina cuyo

régimen de marcha en vacío está mal

regulado. Cuando el régimen de mar-

cha en vacío está correctamente

regulado, el accesorio de corte no debe

moverse. Para instrucciones acerca de

cómo ajustar el régimen de marcha en

vacío, vea la sección correspondiente

del manual de instrucciones.

FS 100 RX

español / EE.UU

Si no puede regular correctamente el

ralentí, pida a su concesionario STIHL

que revise la herramienta motorizada y

haga los ajustes o reparaciones

correspondientes.

Durante el trabajo

Sujeción y control de la herramienta

motorizada

Al trabajar, siempre sujete la máquina

firmemente con ambas manos en los

mangos. Envuelva los dedos

firmemente en los mangos, ,

manteniéndolos sujetos entre los dedos

índice y pulgar. Mantenga las manos en

esta posición, para que siempre tenga la

herramienta motorizada bien

controlada. Asegúrese que los mangos

y las empuñaduras de la orilladora están

en buenas condiciones y sin humedad,

resina, aceite o grasa.

Condiciones de trabajo

Maneje y arranque su herramienta

motorizada solamente al aire libre en un

lugar bien ventilado. Manéjela

solamente en condiciones de buena

visibilidad y a la luz del día. Trabaje con

mucho cuidado.

Advertencia!

Para reducir el riesgo de lesiones cau-

sadas por la pérdida del control, nunca

trabaje sobre una escalera o cualquier

otra superficie de soporte poco seguro.

Nunca mantenga el accesorio de corte

a una altura más arriba de la cintura.

002BA054 KN

Advertencia!

Nunca intente manejar la

herramienta motorizada

con una sola mano. La

pérdida de control de la

herramienta motorizada

puede ocasionar lesiones

graves o mortales. Para reducir el

riesgo de lesionarse, mantenga las

manos y los pies alejados del accesorio

de corte. No toque nunca con las manos

ni con cualquier parte del cuerpo un

accesorio de corte en movimiento.

Advertencia!

No trate de alcanzar más lejos de lo

debido. Mantenga los pies bien apoya-

dos y equilibrados en todo momento. Se

debe tener cuidado especial cuando las

condiciones del suelo son resbaladizas

(suelo húmedo, nieve) y en terreno

difícil y con mucha vegetación. Para evi-

tar tropezarse, esté atento a los

obstáculos ocultos tales como tocones,

raíces y zanjas. Para obtener un punto

de apoyo seguro, quite los matorrales y

el material cortado. Sea sumamente

precavido cuando trabaje en declives o

terreno irregular.

Advertencia!

Tan pronto arranca, este

producto genera vapores

de escape tóxicos que

contienen productos

químicos (tales como

hidrocarburos sin quemar

y monóxido del carbono, incluyendo el

benceno) considerados como causan-

tes de enfermedades respiratorias,

cáncer, defectos de nacimiento u otra

toxicidad reproductora. Algunos de

estos gases (por ej., monóxido de car-

bono) pueden ser incoloros e inodoros.

Para reducir el riesgo de sufrir lesiones

graves o mortales por respirar gases

tóxicos, nunca haga funcionar la

máquina puertas adentro o en lugares

mal ventilados.

Advertencia!

Si la vegetación que se está cortando o

la tierra en el lugar está recubierta de

una sustancia química (tal como un

pesticida o herbicida activo), lea y siga

las instrucciones suministradas con la

sustancia en cuestión.

FS 100 RX

español / EE.UU

Instrucciones de manejo

En caso de emergencia, apague el

motor inmediatamente – mueva el

control deslizante / interruptor de parada

a 0 o STOP.

Para reducir el riesgo de ocasionar

lesiones a los ojos u otras partes del

cuerpo (vea el capítulo "Vestimenta

adecuada"), asegúrese que las

personas estén a por lo menos 15 m

(50 pies) de distancia de la máquina.

Para reducir el riesgo de ocasionar

daños a la propiedad, mantenga esta

distancia con respecto a los vehículos y

las ventanas. Los trabajadores que

deben quedar en la zona prohibida

también deben usar gafas o protección

ocular.

Apague el motor y la herramienta de

corte inmediatamente si se le aproxima

alguna persona.

Advertencia!

La inhalación de ciertos polvos, espe-

cialmente los polvos orgánicos, tales

como el moho o polen, puede provocar

reacciones alérgicas o asmáticas en las

personas sensibles. La inhalación repe-

tida o de grandes cantidades de polvo u

otros contaminantes del aire, especial-

mente los de partículas pequeñas

puede causar enfermedades respirato-

rias o de otro tipo. Controle el polvo en

su fuente, siempre que sea posible. Uti-

lice buenas prácticas de trabajo, tal

como trabajar de manera que el viento

o el proceso de corte dirija el polvo pro-

ducido por la herramienta motorizada

en sentido opuesto del operador.

Observe las recomendaciones emitidas

por EPA/OSHA/NIOSH y las asociacio-

nes de trabajo y los sindicatos con

respecto al polvo ("materia particu-

lada"). Cuando sea imposible eliminar

significativamente la inhalación del

polvo, es decir mantener el nivel cerca

del valor ambiente, el operador y las

personas que se encuentren en la

cercanía siempre deberán usar un res-

pirador aprobado por NIOSH/MSHA

para el tipo de polvo presente en el

lugar.

Advertencia!

No maneje la herramienta motorizada

usando el bloqueo de acelerador para

arranque, pues no tendrá control de la

velocidad del motor.

Advertencia!

El accesorio de corte giratorio puede

arrojar objetos extraños a gran distancia

directa o indirectamente.

Nunca utilice

cuchillas metálicas

en esta

motoguadaña.

Solamente se per-

mite el uso de

cabezas

segadoras.

15m (50ft)

Advertencia!

Antes de empezar a tra-

bajar, inspeccione el

área en busca de pie-

dras, vidrio, alambre,

pedazos de metal,

basura u otros objetos

sólidos. El accesorio de corte puede

arrojar los objetos de esta clase.

Advertencia!

La motoguadaña normalmente se usa a

nivel del suelo con el accesorio de corte

paralelo al suelo. El uso de la

motoguadaña sobre el nivel del suelo o

con el accesorio de corte perpendicular

al suelo puede incrementar el riesgo de

lesiones, dado que el accesorio de corte

queda casi totalmente expuesto y la

herramienta motorizada es más difícil

de controlar.

Advertencia!

Durante el corte, revise frecuentemente

el apriete y la condición del accesorio

de corte en intervalos regulares con el

motor y el accesorio parados. Si nota un

cambio en el comportamiento del acce-

sorio durante el trabajo, apague el

motor inmediatamente, espere hasta

que se pare el accesorio de corte y

revise el apriete de la tuerca que sujeta

el accesorio y revise el cabezal en

busca de grietas, desgaste y daños.

FS 100 RX

español / EE.UU

Advertencia!

Una cabeza suelta puede vibrar, agrie-

tarse, romperse o salirse de la

motoguadaña, lo que puede provocar

lesiones graves o mortales. Asegúrese

que el accesorio de corte esté correcta-

mente apretado. Utilice la llave

suministrada o cualquier otra que tenga

el largo adecuado para obtener el par

de apriete adecuado. Si la cabeza se

suelta después de haberla apretado

correctamente, deje de manejar la

máquina inmediatamente. La tuerca de

retención puede estar desgastada o

dañada y debe ser sustituida. Si la

cabeza continúa suelta, consulte al con-

cesionario STIHL. Nunca use una

motoguadaña con un accesorio de corte

suelto.

Advertencia!

Sustituya inmediatamente un cabezal

trizado, dañado o desgastado o una

cuchilla trizada, combada, deformada,

dañada, desafilada o desgastada,

incluso si solamente hay rayas superfi-

ciales. Los accesorios en esa condición

pueden romperse a alta velocidad y

causar lesiones graves o mortales.

Advertencia!

Si el cabezal, la cuchilla o el deflector se

atasca o queda pegado, siempre apa-

gue el motor y asegúrese que el

accesorio de corte está detenido antes

de limpiarlo. Quite el pasto, las male-

zas, etc. de la cuchilla o de alrededor

del cabezal en intervalos regulares.

Advertencia!

Para reducir el riesgo de la rotación

inesperada del accesorio de corte y la

posibilidad de sufrir lesiones, siempre

apague el motor y quite el casquillo de

la bujía antes de sustituir el accesorio

de corte. Para reducir el riesgo de sufrir

lesiones, siempre apague el motor

antes de ajustar el largo del hilo de nilón

en las cabezas segadoras de ajuste

manual.

Advertencia!

La caja de engranajes

está caliente durante el

funcionamiento de la

máquina. Para reducir el

riesgo de lesiones por

quemaduras, no toque la

caja de engranajes cuando está

caliente.

Advertencia!

El silenciador y otros componentes del

motor (por ej., aletas del cilindro, bujía)

se calientan durante el funcionamiento

y permanecen calientes por un buen

rato después de apagar el motor. Para

reducir el riesgo de quemaduras, no

toque el silenciador y otros componen-

tes mientras están calientes.

Advertencia!

Para reducir el riesgo de incendio y

lesiones por quemadura, mantenga lim-

pia la zona alrededor del silenciador.

Quite el lubricante excesivo y toda la

basura tal como las agujas de pinos,

ramas u hojas. Deje que el motor se

enfríe apoyado sobre una superficie de

hormigón, metal, suelo raso o madera

maciza, lejos de cualquier sustancia

combustible.

Advertencia!

Nunca modifique el silenciador. El silen-

ciador podría dañarse y causar el

aumento de la radiación de calor o chis-

pas, aumentando así el riesgo de

incendio y lesiones por quemadura.

Además, se podría dañar permanente-

mente el motor. Haga reparar el

silenciador únicamente por el concesio-

nario de servicio STIHL.

FS 100 RX

español / EE.UU

Convertidor catalítico

El convertidor catalítico está dotado de

rejillas diseñadas para reducir el riesgo

de incendio debido a la emisión de

partículas calientes. Debido al calor de

la reacción catalítica, estas rejillas

normalmente permanecen limpias y no

necesitan servicio o mantenimiento. Si

el rendimiento de su máquina comienza

a disminuir y sospecha que las rejillas

están obstruidas, haga reparar el

silenciador por un concesionario de

servicio STIHL.

Uso de los accesorios de corte

Para una ilustración de los diversos

accesorios de corte y las instrucciones

sobre el montaje correcto, vea el

capítulo sobre "Montaje del accesorio

de corte" en su manual de instrucciones.

Uso de las cabezas segadoras

No use con un hilo de segado más largo

que el deseado. Con un deflector

debidamente instalado, la cuchilla

limitadora integral automáticamente

ajusta el hilo al largo adecuado.

Al usar la máquina con un hilo de nilón

de largo excesivo se aumenta la carga

del motor y se reduce la velocidad de

funcionamiento. Esto hace que el

embrague patine continuamente y

resulta en sobrecalentamiento y daño

de los componentes importantes (por

ejemplo, el embrague y las piezas de

polímero de la caja). Un efecto de este

tipo de daño puede ser la rotación del

accesorio de corte cuando el motor está

a la velocidad de ralentí.

Las cabezas segadoras deben usarse

solamente en las motoguadañas con

una cuchilla limitadora del hilo en el

deflector para mantener el hilo al largo

Advertencia!

Algunas herramientas

motorizadas STIHL están

equipadas con un con-

vertidor catalítico, el que

está diseñado para redu-

cir las emisiones de

escape del motor mediante un proceso

químico en el silenciador. Debido a este

proceso, el silenciador no se enfría tan

rápidamente como los del tipo conven-

cional cuando el motor regresa a la

velocidad de marcha en vacío o es apa-

gado. Para reducir el riesgo de incendio

y de lesiones por quemadura, es nece-

sario respetar las siguientes medidas

de seguridad específicas.

Advertencia!

Como un silenciador con convertidor

catalítico se enfría más lentamente que

los silenciadores convencionales,

apoye siempre su herramienta motori-

zada en posición vertical y no lo coloque

nunca donde el silenciador quede cerca

de material seco como por ejemplo

matorrales, pasto o virutas de madera,

o sobre otros materiales combustibles

mientras todavía está caliente.

Advertencia!

Una caja de cilindro dañada o mal insta-

lada, o una envuelta de silenciador

dañada o deformada, puede perjudicar

el proceso de enfriamiento del converti-

dor catalítico. Para reducir el riesgo de

incendio o lesiones por quemadura, no

continúe trabajando con una caja de

cilindro dañada o mal instalada, o una

envuelta de silenciador dañada o

deformada.

Advertencia!

Para reducir el riesgo de lesiones per-

sonales o la muerte debido al contacto

con las cuchillas y / o a la pérdida de

control, nunca intente usar una cuchilla

metálica en esta orilladora.

000BA019 KN

FS 100 RX

español / EE.UU

correcto (vea el capítulo "Piezas

principales" en el manual de

instrucciones).

Si las orillas del césped tienen árboles o

están bordeadas por un cerco, etc., es

mejor usar el cabezal de hilo de nilón.

Deja un corte más "suave" con menos

riesgo de dañar la corteza de los

árboles, etc., que si se usan cuchillas de

polímero.

Sin embargo, el cabezal PolyCut de

STIHL con cuchilla de polímero produce

un mejor corte si no hay plantas a lo

largo de la orilla del césped. No es

necesario afilar y las cuchillas de

polímero desgastadas se pueden

cambiar fácilmente.

Cabeza segadora SuperCut de STIHL

El hilo se avanza automáticamente. Los

hilos deshilachados se reemplazan con

un ajuste sencillo (consulte la hoja de

instrucciones provista con la cabeza

segadora).

Cabeza segadora AutoCut de STIHL

El hilo de corte de nilón avanza

automáticamente cuando se le golpea

contra el suelo (característica

TapAction).

Cabeza segadora TrimCut de STIHL

Los hilos deshilachados se reemplazan

con un ajuste sencillo (consulte la hoja

de instrucciones provista con la cabeza

segadora).

Cabeza segadora STIHL PolyCut 20-3

Utiliza ya sea hilos de nilón o cuchillas

de polímero pivotantes no rígidas.

Cabeza segadora FixCut de STIHL

Utiliza tramos de largo fijo del hilo de

nilón.

Observe los indicadores de desgaste.

No siga trabajando con la cabeza

segadoras si le faltan las piezas

moldeadas (1) elevadas en la base o si

las mismas están desgastadas - vea la

ilustración arriba a la derecha. En este

caso, la cabeza segadora puede

astillarse y los objetos lanzados pueden

ocasionar lesiones al operador o a las

personas que se encuentren en la

cercanía. Instale una cabeza segadora

nueva.

Advertencia!

Para reducir el riesgo de lesiones gra-

ves, nunca use un hilo de alambre o

reforzado con metal ni ningún otro

material en lugar de los hilos de corte de

nilón. Es posible que unos pedazos de

alambre sean desprendidos y arrojados

a gran velocidad contra el operador o

terceros.

Advertencia!

En la base (periferia) de la PolyCut hay

tres marcas rectangulares de límite de

desgaste. Para reducir el riesgo de

lesiones graves causadas por la rotura

de la cabeza o de las cuchillas, la Poly-

Cut no debe ser utilizada cuando se ha

desgastado hasta una de estas marcas.

Es importante seguir las instrucciones

para el mantenimiento suministradas

con la cabeza segadora.

002BA177 KN

Advertencia!

Si se pasan por alto las marcas de límite

de desgaste, el accesorio de corte

puede astillarse y lanzar objetos que

puedan lesionar al operador o a terce-

ros. Para reducir el riesgo de lesiones

causadas por la rotura de la cuchilla,

evite el contacto con las piedras, el

metal u otros objetos sólidos. Revise la

condición de las cuchillas PolyCut en

intervalos regulares. Siempre sustituya

todas las cuchillas si se encuentra una

fisura en una cuchilla.

FS 100 RX

español / EE.UU

MANTENIMIENTO, REPARACIÓN Y

ALMACENAMIENTO

Los trabajos de mantenimiento,

reemplazo o reparación de los

dispositivos y sistemas de control de

emisiones de escape pueden ser

realizados por cualquier taller o técnico

de motores no diseñados para

vehículos. Sin embargo, si usted está

reclamando cobertura de garantía para

algún componente que no ha sido

reparado o mantenido debidamente, o

cuando se utilizan repuestos no

autorizados, STIHL puede denegar la

garantía.

Siga precisamente las instrucciones de

mantenimiento y reparación dadas en

las secciones correspondientes del

manual de instrucciones.

Apriete todas las tuercas, pernos y

tornillos, excepto los tornillos de ajuste

del carburador, después de cada uso.

No limpie la máquina con una lavadora

a presión. El chorro fuerte de agua

puede dañar las piezas de la máquina.

Guarde la herramienta motorizada en un

lugar seco y elevado o con llave lejos del

alcance de los niños.

Antes de guardar la máquina durante un

período de más de algunos días,

siempre vacíe el tanque de combustible.

Consulte el capítulo "Almacenamiento

de la máquina" en el manual de

instrucciones.

Advertencia!

Utilice solamente piezas de repuesto de

STIHL para el mantenimiento y la

reparación. El uso de piezas no fabrica-

das por STIHL puede causar lesiones

graves o mortales.

Advertencia!

Siempre apague el motor y verifique

que el accesorio de corte está parado

antes de llevar a cabo cualquier trabajo

de mantenimiento, reparación o lim-

pieza de la herramienta motorizada. No

intente hacer ningún trabajo de mante-

nimiento o reparación que no esté

descrito en su manual de instrucciones.

Este tipo de trabajo debe ser realizado

únicamente por el concesionario de ser-

vicio de STIHL.

Advertencia!

Use la bujía especificada y asegúrese

de que ella y el cable de encendido

están limpios y en buen estado. Siem-

pre inserte el casquillo de la bujía bien

apretado en el borne de la bujía del

tamaño adecuado. (Nota: Si el borne

tiene una tuerca adaptadora SAE des-

montable, tiene que ser firmemente

instalada.) Una conexión suelta entre la

bujía y el conector del cable de encen-

dido en el casquillo puede crear un arco

voltaico y encender los vapores del

combustible y provocar un incendio.

Advertencia!

No pruebe nunca el sistema de encen-

dido con el casquillo desconectado de

la bujía, o sin tener instalada la bujía, ya

que las chispas al descubierto pueden

causar un incendio.

Advertencia!

Nunca maneje su herramienta motori-

zada si el silenciador está dañado, se

ha perdido o si fue modificado. Un silen-

ciador mal cuidado aumenta el riesgo

de incendio y puede causar pérdida de

audición. Si el silenciador está equipado

con un chispero para reducir el riesgo

de incendio, no maneje nunca su herra-

mienta motorizada si le falta el chispero

o está dañado. Recuerde que el riesgo

de incendios forestales es mayor

durante las estaciones calurosas y

secas.

Advertencia!

Nunca repare los cabezales dañados o

rotos. Esto puede causar el desprendi-

miento de alguna pieza del accesorio de

corte y producir lesiones graves o

mortales.

FS 100 RX

español / EE.UU

Combinaciones aprobadas

La combinación completa consta de:

–Accesorio de corte

–Deflector

–Mango

–Arnés

Seleccione la combinación correcta de

la tabla según el accesorio de corte que

se desee utilizar. Lea la tabla en sentido

horizontal, de izquierda a derecha.

Accesorios de corte

Cabezas segadoras

1STIHL SuperCut 20-2

2STIHL AutoCut C 25--2

3STIHL AutoCut 25-2

4STIHL TrimCut 31-2

5STIHL FixCut 25-2

6STIHL PolyCut 20-3

Deflector

7Deflector sólo para cabezas

segadoras

Mangos

8Mango tórico

Arneses

9Se puede usar la correa para el

hombro

10 Se puede usar el arnés completo

Combinaciones aprobadas de accesorio de corte, deflector, mango y arnés

Accesorio de corte Deflector Mango Arnés

910

681BA138 KN

FS 100 RX

español / EE.UU

NSujete el mango tórico (1)

aprox. 20 cm (8 pulg) (A) delante

del mango de control (2).

NAjuste del mango tórico

NApriete los tornillos firmemente.

El manguito (3) debe quedar entre el

mango tórico y el mango de control.

El ajuste correcto del cable del

acelerador es necesario para el

funcionamiento correcto en las

posiciones de máxima aceleración,

arranque y marcha en vacío.

NAjuste el cable del acelerador

solamente cuando la unidad esté

completa y correctamente armada.

NUtilice una herramienta adecuada

para empujar la pieza deslizante

hasta el extremo de la ranura (vea

la ilustración).

NPulse el bloqueo (1) y oprima el

gatillo de aceleración (2)

(aceleración máxima) – esto ajusta

el cable del acelerador

correctamente.

Advertencia!

Basado en el accesorio de corte en uso:

Seleccione un deflector adecuado para

reducir el riesgo de lesiones causadas

por los objetos lanzados y por el con-

tacto con el accesorio de corte.

Para reducir el riesgo de sufrir lesiones

debido a la pérdida de control y al con-

tacto con el accesorio de corte,

asegúrese que su máquina está equi-

pada con el mango y arnés correctos.

Sólo se deben usar cabezas segadoras

con cuchillas de nilón o de polímero en

las orilladoras con mango tórico y sin

barra de defensa.

No utilice cuchillas de de polímero

rígido, accesorios de corte metálicos ni

discos de sierra con esta máquina.

Montaje del mango tórico Ajuste del cable del

acelerador

002BA163 KN

002BA161 KN

FS 100 RX

español / EE.UU

La argolla de transporte se suministra

como equipo estándar o puede ser

disponible como un accesorio especial.

Vea "Piezas principales" para

determinar la posición de la argolla de

transporte.

NColoque la abrazadera (1) contra el

tubo de mando con el agujero con

roscas a la izquierda (vista desde el

motor).

NApriete juntos los dos extremos de

la abrazadera y sosténgala en esa

posición.

NIntroduzca el tornillo M6x14 (2).

NAlinee la argolla de transporte

NApriete el tornillo firmemente.

Preparaciones

NApoye la cortadora de matorrales

sobre su parte trasera con la

superficie de montaje para el

accesorio de corte esté hacia

arriba.

Bloqueo del eje impulsor.

NIntroduzca hasta fondo el pasador

de tope (2) o destornillador – equipo

estándar para la máquina o

disponible como accesorio especial

– en el agujero (3) en la caja de

engranajes, y aplique una presión

ligera.

NGire la tuerca o el accesorio de

corte en el eje (1) hasta que el

pasador de tope se deslice en su

lugar y bloquee el eje.

Después de instalar la herramienta de

corte, quite la herramienta empleada

para bloquear el eje.

Montaje de la cabeza segadora

Guarde la hoja de instrucciones de la

cabeza segadora en un lugar seguro.

Montaje de la argolla de

transporte

002BA142 KN

Montaje del accesorio de

corte

FS 100 RX

español / EE.UU

STIHL PolyCut 20-3

Instale solamente la cabeza segadora

con el elemento de montaje escalonado

ilustrado más arriba.

STIHL SuperCut 20-2,

STIHL AutoCut 25-2,

STIHL AutoCut C 25-2,

STIHL TrimCut 31-2, STIHL FixCut 25-

2, STIHL PolyCut 20-3

NAtornille la cabeza segadora en

sentido contrahorario en el eje (1)

hasta donde tope.

NBloqueo del eje impulsor.

NApriete la cabeza segadora.

Quite la herramienta usada para

bloquear el eje.

Retiro de la cabeza segadora

NBloqueo del eje impulsor.

STIHL SuperCut 20-2,

STIHL AutoCut 25-2,

STIHL AutoCut C 25-2,

STIHL TrimCut 31-2, STIHL FixCut 25-

2, STIHL PolyCut 20-3

NDestornille la cabeza segadora en

sentido horario.

Ajuste del hilo de nilón

STIHL SuperCut

Un pedazo de hilo nuevo avanza

automáticamente si el hilo todavía tiene

una longitud mínima de6 cm (2,5 pulg).

La cuchilla en el deflector corta el hilo

sobrante al largo correcto.

STIHL AutoCut

NSujete la cabeza segadora sobre el

suelo mientras está girando,

golpéela contra el suelo una vez, y

se avanza aproximadamente

3 cm(1 1/4 pulg) de hilo nuevo.

La cuchilla en el deflector corta el hilo

sobrante al largo correcto. Evite golpear

la cabeza más de una vez.

El avance del hilo funciona solamente si

los dos hilos todavía tienen una longitud

mínima de 2,5 cm (1 pulg).

Todas las otras cabezas segadoras

Consulte las instrucciones que se

suministran con la cabeza segadora.

Para reducir el riesgo de sufrir lesiones,

siempre apague el motor antes de

ajustar el hilo con la mano.

259BA012 KN

FS 100 RX

español / EE.UU

Sustitución del hilo de nilón o cuchillas

segadoras

Consulte las instrucciones que se

suministran con la cabeza segadora.

El motor STIHL 4-MIX se lubrica con

gasolina y aceite y debe funcionar con

una mezcla de gasolina y aceite para

motor.

Por lo demás, es un motor de cuatro

tiempos.

Este motor está certificado para

funcionar con una mezcla de 50 a 1 de

gasolina sin plomo y aceite STIHL para

motores de dos tiempos.

Su motor requiere una mezcla de

gasolina de alta calidad y aceite para

motores de dos tiempos enfriados por

aire.

Utilice gasolina de grado intermedio con

un índice de octanaje mínimo de 89

(R+M/2) y un contenido de etanol no

mayor que 10%.

El combustible de octanaje bajo puede

aumentar la temperatura de

funcionamiento del motor. Esto, a su

vez, aumenta el riesgo de que se

agarrote el pistón y se dañe el motor.

La composición química del

combustible también es importante.

Algunos aditivos de combustible no

solamente tienen efectos perjudiciales

en los elastómeros (diafragmas de

carburador, sellos de aceite, tuberías de

combustible, etc.), sino también en las

piezas fundidas de magnesio y en los

convertidores catalíticos. Esto podría

causar problemas de funcionamiento e

incluso daño del motor. Por esta razón,

STIHL recomienda el uso exclusivo de

gasolina sin plomo reconocida de buena

calidad.

La gasolina con un contenido de etanol

mayor que el 10% puede causar

problemas de funcionamiento y averías

graves en motores con carburadores

manualmente ajustables, por lo cual no

debe utilizarse en este tipo de motores.

Motor 4-MIX Combustible

FS 100 RX

español / EE.UU

El contenido de etanol en la gasolina

afecta el régimen de marcha del motor –

podría resultar necesario reajustar el

carburador si se utilizan combustibles

con diversos niveles de contenido de

etanol.

Las velocidades de ralentí y máxima del

motor varían si se cambia el

combustible por otro con un contenido

mayor o menor de etanol.

Este problema se evita si siempre se

utiliza combustible con un mismo

contenido de etanol..

Use solamente el aceite STIHL para

motores de dos tiempos o un aceite de

marca equivalente para motores de dos

tiempos diseñado para usar

exclusivamente con los motores de dos

tiempos enfriados por aire.

Se recomienda usar aceite STIHL HP

Ultra para motores de 2 tiempos, puesto

que éste ha sido formulado

especialmente para uso en motores

STIHL.

No use aceites para mezclar con

designaciones BIA o TCW (para

motores de dos tiempos enfriados por

agua) ni otros aceites para mezclar

diseñados para usar en motores

enfriados por agua o por aire (por

ejemplo, en motores marinos fuera de

borda, motonieves, sierras de cadenas,

bicimotos, etc.).

Manipule la gasolina con sumo cuidado.

Evite el contacto directo con la piel y

evite inhalar los vapores de

combustible. Cuando se reabastece de

combustible, quite primero el envase del

vehículo y colóquelo en el suelo antes

de llenarlo. Para reducir el riesgo de la

formación de chispas causadas por la

descarga de electricidad estática y un

posible incendio y/o explosión, no llene

los envases de combustible cuando

están colocados dentro de un vehículo o

remolque.

Mantenga el envase bien cerrado para

limitar la cantidad de humedad que

penetre en la mezcla.

Limpie el tanque de combustible de la

máquina según sea necesario.

Duración de la mezcla de combustible

Mezcle una cantidad suficiente de

combustible para trabajar unos pocos

días, no lo guarde por más de 3 meses.

Guárdelo únicamente en envases

aprobados para combustible. Para el

proceso de mezclado, vierta el aceite en

el envase primero y luego agregue la

gasolina. Cierre el envase y agítelo

vigorosamente a mano para asegurar

que se mezclen bien el aceite y la

gasolina.

Deseche los envases vacíos usados

para mezclar el aceite únicamente en

vertederos autorizados para ello.

¡Advertencia!

Para reducir el riesgo de lesiones per-

sonales debido a la pérdida de control y

/ o al contacto con la herramienta de

corte en movimiento, no use una

máquina cuyo régimen de marcha en

vacío está mal regulado. Cuando el

ralentí está correctamente regulado, la

herramienta de corte no debe moverse.

Si su herramienta motorizada indica

que el régimen de marcha en vacío está

mal regulado, pida a su representante

de STIHL que revise la herramienta

motorizada y haga los ajustes o repara-

ciones correspondientes.

Gaso-

lina

Aceite (STIHL 50:1 ó aceite

de alta calidad equivalente)

gal

EE.UU.

oz fl

EE.UU.

12,6

2 1/2 6,4

5 12,8

FS 100 RX

español / EE.UU

Preparaciones

NAntes de llenar la máquina con

combustible, limpie la tapa de

llenado y la zona alrededor del

mismo para evitar la entrada de

tierra al tanque.

NSiempre coloque la máquina de

modo que la tapa de llenado apunte

hacia arriba.

En la fábrica se instala una de dos tipos

diferentes de tapas.

Tapa de llenado sin necesidad de

herramientas (con empuñadura

plegable)

Tapa de llenado roscada

Apertura de la tapa de llenado sin

herramientas

NGire la empuñadura a la posición

vertical

NGire la tapa en sentido

contrahorario (aprox. 1/4 de vuelta).

NQuite la tapa de llenado.

Carga de combustible

Tenga cuidado de no derramar el

combustible al llenar el tanque y de

tampoco llenarlo en exceso. STIHL

recomienda el uso del sistema de

llenado STIHL (accesorio especial).

Cierre de la tapa de llenado sin

herramientas

NColoque la tapa con la empuñadura

en posición vertical; las marcas de

posición deberán quedar alineadas

entre sí.

NGire la tapa en sentido horario hasta

que tope (aprox. 1/4 de vuelta).

NPliegue la empuñadura hacia abajo

de modo que quede a ras con la

superficie.

Llenado de combustible

002BA420 KN

002BA418 KN

002BA419 KN

249BA053 KN

249BA054 KN

249BA055 KN

249BA056 KN

FS 100 RX

español / EE.UU

Si la empuñadura no queda a ras con la

superficie y la orejeta de la pinza no se

encaja completamente en la hendidura

(flecha), la tapa no está correctamente

cerrada y será necesario repetir los

pasos previamente descritos. Consulte

también la sección "Tapa y empuñadura

sin necesidad de herramientas", entre

las Precauciones de seguridad.

Apertura de la tapa de llenado roscada

NGire la tapa en sentido

contrahorario hasta quitarla de la

boca de llenado del tanque.

NQuite la tapa de llenado.

Carga de combustible

Tenga cuidado de no derramar el

combustible y no llene en exceso el

tanque. STIHL recomienda el uso del

sistema de llenado STIHL (accesorio

especial).

Cierre de la tapa de llenado roscada

NColoque la tapa en posición.

NGire la tapa en sentido horario hasta

que tope y apriétela hasta donde

sea posible con la mano.

El tipo y el estilo del arnés dependen del

lugar de venta.

El uso del arnés se describe en el

capítulo "Combinaciones aprobadas de

accesorio de corte, deflector, mango y

arnés".

Correa para hombro

NColóquese la correa para

hombro (1).

NAjuste el largo de la correa de modo

que el mosquetón (2) quede al nivel

de su cadera derecha con la

máquina conectada..

NEquilibre la cortadora de

matorrales.

200BA421 KN

200BA422 KN

Uso de la correa para

hombro

259BA016 KN

FS 100 RX

español / EE.UU

Fijación de la unidad al arnés

El tipo y el estilo del arnés y mosquetón

(gancho con resorte) dependen del

lugar de venta.

NEnganche el mosquetón (1) en la

argolla para transporte (2) ubicada

en el tubo de mando.

NAfloje el tornillo (3).

Equilibre la cortadora de matorrales.

NAjuste la argolla para transporte.

NApriete el tornillo moderadamente.

NSuelte la cortadora de matorrales y

verifique si está equilibrada – en la

posición normal de trabajo la

herramienta de corte debe tocar

apenas el suelo.

NMueva la argolla de transporte

según se requiera.

Cuando se alcanza el punto de flotación

correcto:

NApriete firmemente el tornillo en la

argolla de transporte.

Desconexión de la unidad del arnés

NEmpuje la barra en el

mosquetón (1) y extraiga la argolla

de transporte (2) del gancho.

Mango de control

Controles

1Bloqueo de gatillo de aceleración

2Gatillo de aceleración

3Control deslizante

Posiciones del control deslizante

4STOP-0 – motor apagado – el

encendido está apagado

5F – posición de funcionamiento

normal – el motor está en marcha o

puede arrancarse

6START – el encendido está

conectado y es posible arrancar el

motor

Equilibro de la unidad

002BA311 KN

002BA312 KN

Arranque / parada del motor

STOP

002BA181 KN

START

STOP-

FS 100 RX

español / EE.UU

Símbolo en el control deslizante

7h – símbolo de parada y flecha.

Para apagar el motor – empuje el

control deslizante en el sentido de la

flecha en el símbolo de parada (h)

a STOP-0.

Arranque

NPulse el bloqueo del gatillo y oprima

el gatillo de aceleración.

NManténgalos en esa posición.

NMueva el control deslizante a

START y manténgalo en esa

posición.

NAhora suelte el gatillo de

aceleración, el control deslizante y

el bloqueo del gatillo, en el orden

indicado. Esta es la posición de

arranque del acelerador.

NAjuste la perilla del

estrangulador (8):

NOprima el bulbo (9) de la bomba de

combustible por lo menos cinco

veces, aunque el bulbo esté lleno

de combustible.

Arranque

NColoque la máquina sobre el suelo:

Debe quedar firmemente apoyada

en el soporte del motor y el

deflector. Verifique que la

herramienta de corte no esté

tocando el suelo ni ningún otro

obstáculo.

NAsegúrese de tener los pies

apoyados de modo seguro y firme.

NSujete la máquina con la mano

izquierda y empuje hacia abajo

firmemente – el pulgar debe estar

debajo de la caja.

No se pare ni se arrodille sobre el tubo

de mando.

gSi el motor está frío

epara arranque en caliente –

también utilice esta posición si el

motor ha estado en marcha, pero

todavía se encuentra frío.

249BA057 KN

552BA014 KN

552BA015 KN

FS 100 RX

español / EE.UU

NSujete el mango de arranque con la

mano derecha.

NTire lentamente del mango de

arranque hasta que sienta el

enganche del mismo y enseguida

dele un tirón fuerte y rápido.

No tire de la cuerda de arranque

totalmente hasta fuera, se podría

romper.

NNo deje que el mango de arranque

salte bruscamente hacia atrás.

Guíelo lentamente hacia el interior

de la caja para que la cuerda de

arranque se enrolle correctamente.

NHaga girar el motor hasta que

empiece a encenderse. Luego de

no más de cinco intentos, gire la

palanca del estrangulador a e.

NSiga intentando el arranque.

Tan pronto arranca

NAccione momentáneamente el

gatillo de aceleración. El control

deslizante se desplaza a la posición

de marcha F y el motor regresa a

aceleración de marcha en vacío.

Asegúrese de que el carburador esté

correctamente ajustado. El accesorio de

corte no debe girar cuando el motor está

funcionando a marcha en vacío.

Su máquina está lista para trabajar.

Apague el motor.

NPara apagar el motor – empuje el

control deslizante en el sentido de la

flecha en el símbolo de parada (h)

a STOP-0.

A temperaturas ambiente muy bajas:

Tan pronto arranca el motor:

NAccione momentáneamente el

gatillo de aceleración para

desconectarlo de la posición de

arranque. El control deslizante se

desplaza a la posición de

marcha (F) y el motor regresa a

aceleración de marcha en vacío.

NAbra el acelerador ligeramente.

NCaliente el motor durante un

intervalo corto.

Si el motor no arranca

Perilla de estrangulador

Si no se movió la perilla del

estrangulador a e en un tiempo

suficientemente corto después que el

motor empezó a encenderse, la cámara

de combustión se encuentra "ahogada".

NGire la perilla del estrangulador a

NPonga el control deslizante, la

palanca de bloqueo y el gatillo de

aceleración en la posición de

arranque.

NArranque el motor tirando de la

cuerda de arranque rápidamente,

pueden ser necesarios unos 10 a 20

tirones.

Si el motor todavía no arranca

NMueva el control deslizante a

STOP-0.

NQuite la bujía – vea "Bujía".

NSeque la bujía.

NHaga girar el motor varias veces

con el arrancador para despejar la

cámara de combustión.

NVuelva a colocar la bujía – vea

"Bujía".

NMueva el control deslizante a

START.

NPonga la perilla del estrangulador

en e – aun si el motor está frío.

NAhora arranque el motor.

Ajuste del cable del acelerador

NRevise el ajuste del cable del

acelerador – vea el capítulo "Ajuste

del cable del acelerador".

552BA016 KN

FS 100 RX

español / EE.UU

Se agotó completamente el combustible

en el tanque

NDespués de llenar el tanque, oprima

el bulbo de la bomba de

combustible por lo menos cinco

veces, aunque el bulbo esté lleno

de combustible.

NAjuste la perilla del estrangulador

según la temperatura del motor.

NArranque el motor.

Durante el período de rodaje

Una máquina nueva de fábrica no debe

hacerse funcionar a velocidad alta

(aceleración máxima sin carga) por el

lapso que tome llenar el tanque tres

veces. Esto evita la imposición de

cargas innecesariamente altas durante

el período de rodaje. Ya que todas las

piezas móviles deben asentarse

durante el período de rodaje inicial,

durante este tiempo la resistencia

causada por fricción en el motor es más

elevada. El motor desarrolla su potencia

máxima después de haber llenado el

tanque de 5 a 15 veces.

Durante el trabajo

Después de un período largo de

funcionamiento con el acelerador a

fondo, deje funcionar el motor por un

rato en ralentí de modo que el calor en

el motor sea disipado por la corriente de

aire de enfriamiento. Esto ayuda a evitar

que los componentes montados en el

motor (encendido, carburador) sufran

sobrecargas térmicas.

Después de terminar el trabajo

Almacenamiento por corto tiempo:

Espere hasta que el motor se enfríe.

Vacíe el tanque de combustible y

guarde la máquina en un lugar seco,

alejada de fuentes de encendido, hasta

que la vuelva a utilizar. Para los

intervalos de almacenamiento por

tiempo prolongado – vea

"Almacenamiento de la máquina".

Instrucciones para el uso

FS 100 RX

español / EE.UU

Si se nota una pérdida considerable de

la potencia del motor

NGire la perilla del estrangulador a

NSaque el tornillo (1) y quite la

cubierta (2) del filtro.

NLimpie toda la suciedad de

alrededor del filtro.

NSujete el elemento (3)del filtro por la

muesca (flecha) de la caja del

filtro (4) y extráigalo.

NColoque un elemento nuevo en el

filtro. Como una medida provisoria,

es posible limpiarlo golpeándolo en

la palma de la mano o soplándolo

con aire comprimido. No lo lave.

NSustituya las piezas dañadas.

Instalación del filtro

NInstale el elemento en la caja del

filtro y coloque la cubierta.

NInserte el tornillo y apriételo bien

firme.

Las emisiones de gases de escape son

controladas por el diseño de parámetros

y componentes fundamentales del

motor (por ej. carburación, encendido,

regulación y regulación de las válvulas o

la lumbrera) sin la adición de ningún

equipo importante.

El carburador se ajusta en la fábrica al

ajuste estándar.

Este ajuste provee una mezcla óptima

de combustible y aire bajo la mayoría de

las condiciones de funcionamiento.

Con este carburador solamente es

posible ajustar los tornillos de velocidad

alta y baja dentro de una gama

pequeña.

Ajuste estándar

NApague el motor.

NInstale el accesorio o la herramienta

de corte aprobado.

NRevise el filtro de aire y límpielo o

sustitúyalo de ser necesario.

NRevise que el cable del acelerador

esté debidamente ajustado –

reajústelo de ser necesario – vea el

capítulo "Ajuste del cable del

acelerador".

NRevise el chispero y límpielo o

instale uno nuevo de ser necesario.

Limpieza del filtro de aire

273BA006 KN

Gestión del motor Ajuste del carburador

FS 100 RX

español / EE.UU

NGire los dos tornillos de ajuste

cuidadosamente en sentido

contrahorario hasta que topen:

–Abra el tornillo de velocidad alta (H)

3/4 de vuelta.

–Abra el tornillo de velocidad baja (L)

3/4 de vuelta.

NArranque el motor y caliente.

NAjuste la velocidad de marcha en

vacío con el tornillo (LA) hasta que

el accesorio de corte deje de mover.

Ajustes finos

Puede ser necesario efectuar un ajuste

ligero del tornillo de velocidad alta (H) si

la potencia del motor no es adecuada

para trabajar en grandes altitudes, al

nivel del mar o después de cambiar la

herramienta de corte.

Regla general:

Gire el tornillo de ajuste de velocidad

alta (H) aproximadamente un cuarto de

vuelta por cada 1000 metros

(3300 pies) de cambio de altura.

Condiciones para ajuste

NLleve a cabo el procedimiento de

ajuste estándar sin cambiar la

posición del tornillo de velocidad

alta (H).

NCaliente el motor por

aproximadamente 3 minutos.

NAbra el acelerador al máximo.

A grandes alturas

NGire el tornillo de velocidad alta (H)

en sentido horario (mezcla más

pobre) hasta que no haya un

aumento adicional de velocidad del

motor (pero no más allá del tope).

Al nivel del mar

NGire el tornillo de velocidad alta (H)

en sentido contrahorario (mezcla

más rica) hasta que no haya un

aumento de velocidad del motor

(pero no más allá del tope).

Es posible que se alcance la velocidad

máxima del motor con el ajuste normal

en cada caso.

Ajustar la marcha en vacío

Generalmente es necesario cambiar el

ajuste del tornillo de marcha en

vacío (LA) después de cada corrección

hecha al tornillo de velocidad baja (L).

NCaliente el motor por

aproximadamente 3 minutos.

El motor se para cuando funciona a

marcha en vacío

NGire el tornillo de ajuste de marcha

en vacío (LA) lentamente en

sentido horario hasta que el motor

funcione de modo suave - el

accesorio de corte no debe

moverse.

El accesorio de corte funciona cuando el

motor está en marcha en vacío

NGire el tornillo de ajuste de marcha

en vacío (LA) lentamente en

sentido contrahorario hasta que el

accesorio de corte se detenga y

luego gire el tornillo otra 1/2 a 3/4 de

vuelta en el mismo sentido.

Si la herramienta o el accesorio de corte

sigue girando cuando el motor está

funcionando a marcha en vacío, pida a

su concesionario de servicio que revise

y repare la máquina.

Funcionamiento irregular a marcha en

vacío, el motor se para aunque se ha

corregido el ajuste del tornillo LA,

aceleración inadecuada

Marcha en vacío con mezcla muy pobre

NGire el tornillo de ajuste de

velocidad baja (L) en sentido

contrahorario (sin pasar más allá

del tope) hasta que el motor

funcione y se acelere de modo

uniforme.

Funcionamiento irregular a marcha en

vacío

Marcha en vacío con mezcla muy rica

249BA051 KN

FS 100 RX

español / EE.UU

NGire el tornillo de ajuste de

velocidad baja (L) en sentido

horario (sin pasar más allá del tope)

hasta que el motor funcione y se

acelere de modo uniforme. Si el motor pierde potencia, revise el

chispero del silenciador.

NEspere hasta que el silenciador se

enfríe.

NMueva el control deslizante a

STOP-0.

NSaque el tornillo (1).

NSaque los tornillos (2) y quite la

cubierta (3).

NSaque el tornillo (4).

NLevante el chispero (5) y tire del

mismo para sacarlo.

NLimpie el chispero. Si el chispero

está dañado o con depósitos

gruesos de carbón, instale uno

nuevo.

NVuelva a instalar el chispero.

NInserte el tornillo y apriételo bien

firme.

NInstale la envuelta.

Chispero en el silenciador

249BA059 KN

249BA060 KN

FS 100 RX

español / EE.UU

Si el motor pierde potencia, es difícil

arrancarlo o funciona de modo irregular

a ralentí, revise la bujía primero.

Instale una bujía nueva después de

aprox. 100 horas de funcionamiento, o

más temprano si los electrodos están

muy gastados.

Si la mezcla del combustible es

incorrecta (demasiado aceite en la

gasolina), el filtro de aire está sucio, y

las condiciones de trabajo no son

favorables (especialmente a

aceleraciones intermedias) se afecta la

condición de la bujía. Estos factores

permiten la formación de depósitos en la

punta aislante, los cuales pueden

perjudicar el rendimiento.

Retiro de la bujía

NMueva el control deslizante a

STOP-0.

NQuite el casquillo de la bujía (1).

NDestornille la bujía.

Revisión de la bujía

NLimpie la bujía si está sucia.

NRevise la separación entre

electrodos (A) y ajústela de ser

necesario – vea "Especificaciones".

NUtilice únicamente bujías tipo

resistencia cuyo margen de

rendimiento sea el aprobado.

Corrija los problemas que hayan

causado la contaminación de la bujía:

–Demasiado aceite en la mezcla de

combustible.

–Filtro de aire sucio.

–Condiciones desfavorables de

funcionamiento, por ejemplo,

funcionando bajo carga parcial.

Instalación de la bujía

NAtornille a fondo la bujía, coloque el

casquillo y empújelo firmemente en

su lugar.

Bujía

249BA063 KN

000BA039 KN

Advertencia!

Para reducir el riesgo de incendio y de

quemaduras, utilice solamente las

bujías autorizadas por STIHL. Siempre

empuje el casquillo (1) de la bujía firme-

mente en el borne (2) del tamaño

adecuado. (Nota: Si el borne tiene una

tuerca adaptadora SAE desmontable,

tiene que ser instalada.) Una conexión

suelta entre el casquillo de la bujía y el

conector del cable de encendido en el

casquillo puede crear un arco voltaico y

encender los vapores del combustible,

provocando un incendio.

002BA363 KN

FS 100 RX

español / EE.UU

NRevise el nivel de lubricante

periódicamente y después de

aprox. cada 25 horas de uso

NDestornille el tornillo de bloqueo (1)

– si no hay grasa en el interior,

atornille el tubo (2) de lubricante

STIHL para los engranajes de

cortadoras de matorrales

(accesorio especial)

NExprima hasta 5 g (1/5 oz) de grasa

en la caja de engranajes

No llene completamente con grasa la

caja de engranajes.

NDestornille el tubo de lubricante (2)

NVuelva a colocar el tornillo de

bloqueo y apriételo firmemente

Sustitución de la cuerda de arranque

NMueva el control deslizante en el

sentido indicado por la flecha h a

STOP-0.

NSaque los tornillos (1).

NQuite la cubierta del arrancador (2)

de la caja.

NRetire la pinza de resorte (3) del

poste del arrancador.

NQuite cuidadosamente el rotor de la

cuerda con la arandela (4) y el

trinquete (5).

NQuite el resto de la cuerda del rotor

y del mango de arranque.

Lubricación de la caja de

engranajes

233BA010 KN

Sustitución de la cuerda de

arranque y del resorte de

rebobinado

249BA061 KN

249BA013 KN

FS 100 RX

español / EE.UU

NHaga un nudo de rizo sencillo en el

extremo de la cuerda de arranque

nueva y después pase la cuerda por

la parte superior del mango y por el

buje de la cuerda (6).

NPase la cuerda a través del rotor y

fíjela con un nudo de rizo simple.

NCubra la cavidad del cojinete del

rotor de la cuerda con aceite sin

resina.

NDeslice el rotor sobre el poste del

arrancador. Gírelo hacia uno y otro

lado para engranar la espiral

terminal del resorte de rebobinado.

NInstale el trinquete (5) en el rotor.

NInstale la arandela (4) en el poste

del arrancador.

NUse un destornillador o alicates

adecuados para instalar la pinza de

resorte (3) en el poste del

arrancador y sobre el vástago del

trinquete – la pinza de resorte debe

apuntar en sentido contrahorario

como se muestra en la ilustración.

NPase a "Tensado del resorte de

rebobinado".

Sustitución de un resorte de rebobinado

roto

NQuite el rotor de la cuerda de la

forma descrita en "Sustitución de la

cuerda de arranque".

Los pedazos de resorte todavía pueden

estar bajo tensión y podrían salir

lanzados cuando los saque de la caja.

Para reducir el riesgo de lesionarse,

póngase un protector facial y guantes

gruesos.

NRetire la caja de resorte y las piezas

del resorte

NLubrique el resorte nuevo con unas

cuantas gotas de aceite sin resina.

NPosicione la caja de resorte nueva,

con la placa inferior orientada hacia

arriba, contra los rebajos (flechas).

NEmpuje la caja de resorte en la

cubierta del arrancador

249BA014 KN

249BA015 KN

249BA013 KN

249BA018 KN

FS 100 RX

español / EE.UU

NVuelva a instalar el rotor de la

cuerda y luego pase a "Tensado del

resorte de rebobinado".

NSi el resorte se sale y se desenrolla:

vuélvalo a instalar en sentido

contrahorario - empiece en el

exterior y trabaje hacia el interior.

Tensado del resorte de rebobinado

NForme un bucle con la cuerda de

arranque sin enrollar y utilícelo para

girar el rotor seis revoluciones

completas en el sentido de la flecha.

NSujete firmemente el rotor. Tire y

enderece la cuerda torcida.

NSuelte el rotor.

NSuelte lentamente la cuerda para

que se enrolle en el rotor. El mango

de arranque debe quedar

firmemente en el buje para la

cuerda. Si el mango cae hacia un

lado: Déle una vuelta adicional al

rotor de la cuerda para aumentar la

tensión del resorte.

NCuando la cuerda de arranque se

extiende completamente, debe ser

posible girar el rotor media vuelta

adicional. En caso contrario, el

resorte está sobretensado y podría

romperse: Quítele una vuelta de la

cuerda al rotor.

NInstale la cubierta del arrancador en

el motor.

NApriete los tornillos firmemente.

Para intervalos de 3 meses o más

NVacíe y limpie el tanque de

combustible en una zona bien

ventilada.

NDeseche el combustible de acuerdo

con los requerimientos locales de

protección del medio ambiente.

NHaga funcionar el motor hasta que

el carburador se seque. Esto ayuda

a evitar que los diafragmas del

carburador se peguen.

NRetire, limpie e inspeccione el

accesorio de corte.

NLimpie la máquina a fondo - preste

atención especial a las aletas del

cilindro y al filtro de aire.

NGuarde la máquina en un lugar seco

y bajo llave, fuera del alcance de los

niños y de otras personas no

autorizadas.

249BA016 KN

Almacenamiento de la

máquina

FS 100 RX

español / EE.UU

Información para mantenimiento

Los intervalos dados a continuación corresponden únicamente a condiciones nor-

males de trabajo. Si el tiempo de trabajo por jornada es más largo que lo normal, o

si las condiciones son extremas (zonas polvorientas, etc.), acorte los intervalos indi-

cados de modo correspondiente.

antes de comenzar el trabajo

después de terminar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

si se requiere

Máquina completa

Inspección visual (condición general,

fugas) XX

Limpiar X

Mango de control Comprobar el funcionamiento XX

Filtro de aire Limpiar XX

Reemplazar X

Recogedor en tanque de combustible

Solicitar al concesionario de servicio su

revisión1) X

Solicitar al concesionario de servicio su

sustitución1) XXX

Tanque de combustible Limpiar XX

Carburador

Comprobar el ajuste de marcha en vacío

– el accesorio de corte no debe girar XX

Ajustar la marcha en vacío X

Bujía

Ajustar la distancia entre electrodos X

Cambiar después de aprox. cada 100

horas de funcionamiento

Entradas de enfriamiento Inspección visual X

Limpiar X

Juego de las válvulas

Revisar y ajustar de ser necesario,

después de las primeras 139 horas de

funcionamiento1) X

Cámara de combustión

Descarbonizar después de las primeras

139 horas de funcionamiento, y luego

cada 150 horas

Chispero en silenciador Revisar XX

Limpiar o reemplazar XX

FS 100 RX

español / EE.UU

Todos los tornillos y tuercas accesibles

(salvo los tornillos de ajuste) Volver a apretar X

Elementos antivibración (amortiguadores

de caucho, resortes)

Revisar XXX

Solicitar al concesionario de servicio su

sustitución1) X

Accesorio de corte

Inspección visual XX

Reemplazar X

Revisar el apriete XX

Lubricación de caja de engranajes Revisar X

Restituir X

Etiquetas de seguridad Reemplazar X

1) STIHL recomienda acudir a un concesionario STIHL para servicio.

Los intervalos dados a continuación corresponden únicamente a condiciones nor-

males de trabajo. Si el tiempo de trabajo por jornada es más largo que lo normal, o

si las condiciones son extremas (zonas polvorientas, etc.), acorte los intervalos indi-

cados de modo correspondiente.

antes de comenzar el trabajo

después de terminar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

si se requiere

FS 100 RX

español / EE.UU

1Mango tórico

2Argolla de transporte

3Control deslizante

4Gatillo de aceleración

5Bloqueo de gatillo de aceleración

6Perilla de estrangulador

7Casquillo de bujía

8Tapa del filtro de aire

9Tanque de combustible

10 Apoyo de la máquina

11 Tapa de llenado de combustible

12 Tornillos de ajuste del carburador

13 Bomba de combustible

14 Mango de arranque

15 Silenciador con chispero

16 Cabeza de segado

17 Deflector para cabezas segadoras

18 Cuchilla limitadora del hilo

N.º Número de serie

Definiciones

1 Mango tórico

Para facilitar el control de la

máquina durante el proceso de

corte.

2 Argolla de transporte

Conecta la orilladora al arnés.

3 Control deslizante

Para aceleración de arranque,

marcha y parada. Mantiene el

estrangulador parcialmente abierto

durante el arranque y apaga el

encendido del motor para detener

su marcha.

Componentes importantes

259BA015 KN

FS 100 RX

español / EE.UU

4 Gatillo de aceleración

Regula la velocidad del motor.

5 Bloqueo de gatillo de aceleración

Debe ser oprimido antes de poder

activar el gatillo de aceleración.

6 Perilla de estrangulador

Facilita el arranque del motor al

enriquecer la mezcla.

7 Casquillo de bujía

Conecta la bujía al alambre de

encendido.

8 Tapa del filtro de aire

Cubre y protege el elemento del

filtro de aire.

9 Tanque de combustible

Contiene la mezcla de combustible

y aceite.

10 Apoyo de la máquina

Para apoyar la máquina en el suelo.

11 Tapa de llenado de combustible

Para tapar el tanque de

combustible.

12 Tornillos de ajuste del carburador

Para afinar el carburador.

13 Bomba de combustible

Suministra alimentación adicional

de combustible para el arranque en

frío.

14 Mango de arranque

El mango del arrancador usado

para arrancar el motor.

15 Silenciador con chispero

El silenciador reduce los ruidos del

tubo de escape y desvía los gases

de escape lejos del operador.

El chispero está diseñado para

reducir el riesgo de incendios.

16 Cabeza de segado

El accesorio de corte, por ej. una

cabeza segadora, se usa para

diferentes propósitos.

17 Deflector para cabezas segadoras

El deflector tiene por objeto reducir

el riesgo de lesiones causadas por

objetos extraños arrojados contra el

operador por el accesorio de corte y

por el contacto con el accesorio de

corte.

18 Cuchilla limitadora del hilo

Cuchilla metálica en el deflector que

mantiene el hilo de la cabeza

segadora a un largo adecuado.

EPA / CEPA

El período de cumplimiento de

emisiones indicado en la etiqueta de

cumplimiento de emisiones es la

cantidad de horas de funcionamiento

para la cual la máquina ha demostrado

la conformidad con los requerimientos

de emisiones del Gobierno federal de

los EE.UU.

Categoría

CARB

El período de cumplimiento de

emisiones empleado en la etiqueta del

índice de aire CARB tiene las siguientes

definiciones:

Motor

Motor de un cilindro, cuatro tiempos,

lubricado por una mezcla de gasolina

con aceite

Especificaciones

A = 300 horas

B = 125 horas

C= 50horas

Extended = 300 horas

Intermediate = 125 horas

Moderate = 50 horas

FS 100 RX

español / EE.UU

Sistema de encendido

Encendido por magneto electrónico

Sistema de combustible

Carburador de diafragma de todas

posiciones con bomba de combustible

integral

Peso

Comuníquese con su concesionario

STIHL para información acerca de

accesorios especiales que pueden estar

disponibles para su producto.

Cilindrada: 31,4 cm3

(1,92 pulg³)

Diámetro: 40 mm

(1,57 pulg)

Carrera: 25 mm

(0,98 pulg)

Potencia del motor

según ISO 8893:

1,05 kW (1,4 hp)

a 7000 rpm

Marcha en vacío: 2800 rpm

Velocidad de corte

(nominal): 10500 rpm

Velocidad máx. de

eje de salida (acceso-

rio de corte) 7500 rpm

Juego de las válvulas

Válvula de admisión: 0,10 mm

(0,004 pulg)

Válvula de escape: 0,10 mm

(0,004 pulg)

Bujía(tipo

resistencia): Bosch USR 7 AC

Distancia entre

electrodos:

0,5 mm

(0,02 pulg)

Capacidad del tanque

de combustible: 0,53 l (17,9 fl.oz)

seco, sin accesorio de corte y deflector

4,7 kg (10,4 lb)

Accesorios especiales

FS 100 RX

español / EE.UU

Los usuarios de esta máquina deben

efectuar únicamente los trabajos de

mantenimiento descritos en este

manual. Solamente los talleres

autorizados por STIHL deben llevar a

cabo los demás trabajos de reparación.

Los reclamos de garantía presentados

después de realizadas las reparaciones

serán aceptados únicamente si las

mismas fueron ejecutadas por un

concesionario de servicio autorizado

STIHL utilizando piezas de repuesto

originales de STIHL.

Es posible identificar las piezas

originales de STIHL por el número de

pieza STIHL, el logotipo de {

y, en ciertos casos, el símbolo K de

piezas STIHL. En las piezas pequeñas

el símbolo puede aparecer solo.

No para California

Sus derechos y obligaciones de

garantía

La Agencia de Protección del Medio

Ambiente (EPA) de los EE.UU. y STIHL

Incorporated se complacen en

explicarle la garantía del sistema de

control de emisiones instalado en el

motor de su equipo. En los EE.UU., los

nuevos motores pequeños para equipos

de uso fuera de carretera modelos 1997

y posteriores deben estar diseñados,

construidos y equipados, al tiempo de la

venta, de conformidad con los

reglamentos de la EPA de los EE.UU.

para los motores pequeños de uso fuera

de carretera. El motor del equipo debe

carecer de defectos en el material y la

fabricación que puedan causar el

incumplimiento de las normas de la EPA

de los EE.UU. durante los primeros dos

años de uso del motor a partir de la

fecha de compra por el último

comprador.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

El sistema de control de emisiones de

su máquina incluye piezas tales como el

carburador y el sistema de encendido.

Además puede incluir mangueras,

conectores y otros conjuntos asociados

con el control de emisiones.

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico

(si el trabajo de diagnóstico fue

realizado por un concesionario

autorizado), las piezas y la mano de

obra.

Cobertura de garantía del fabricante

En los EE.UU., los motores pequeños

para equipos de uso fuera de carretera

modelos 1997 y posteriores también

están garantizados por dos años. En el

caso de encontrarse defectos en

cualquiera de las piezas del motor

relacionadas con el sistema de control

de emisiones, la pieza será reparada o

sustituida por STIHL Incorporated sin

costo alguno.

Responsabilidades del usuario relativas

a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

Información de reparación Declaración de garantía de

STIHL Incorporated sobre

sistemas de control de

emisiones según normas

Federales

FS 100 RX

español / EE.UU

recibos o del incumplimiento del

propietario de realizar todos los trabajos

de mantenimiento programados.

El uso de cualquier pieza de repuesto o

servicio cuyo comportamiento y

durabilidad sean equivalentes está

permitido en trabajos de mantenimiento

o reparación no contemplados en la

garantía, y no reducirá las obligaciones

de la garantía del fabricante del motor.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o una pieza del mismo ha

fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un centro de servicio STIHL

tan pronto surja el problema. Las

reparaciones bajo garantía serán

realizadas en un tiempo razonable, sin

exceder de 30 días.

Ante cualquier duda respecto a sus

derechos y responsabilidades bajo esta

garantía, sírvase contactar al

representante de atención al cliente

STIHL llamando al 1-800-467-8445, o si

lo prefiere puede escribir a

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

www.stihlusa.com

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos aplicables durante un

período de dos años.

Período de garantía

El período de garantía comienza en la

fecha en que el motor del equipo

utilitario es entregado a usted y usted

firma y remite la tarjeta de garantía a

STIHL.

Si cualquier componente relacionado

con el sistema de control de emisiones

está defectuoso, el mismo será

sustituido por STIHL Incorporated sin

costo alguno para el propietario.

Cualquier pieza garantizada cuyo

reemplazo no está programado como

mantenimiento requerido, o que debe

recibir únicamente inspección regular

en el sentido de "reparar o sustituir

según sea necesario", estará

garantizada por el período de garantía.

Cualquier pieza cuyo reemplazo está

programado como mantenimiento

requerido estará garantizada por el

intervalo hasta el primer punto de

reemplazo programado para esa pieza.

Diagnóstico

Como propietario, a usted no se le debe

cobrar la mano de obra por los

diagnósticos que determinen que una

pieza garantizada está defectuosa. No

obstante, si usted reclama garantía para

un componente y se comprueba que la

máquina no está defectuosa, STIHL

Incorporated le cobrará el costo de la

prueba del sistema de control de

emisiones. El trabajo de diagnóstico

mecánico se realiza en un centro de

servicio autorizado por STIHL. La

prueba del sistema de control de

emisiones se realiza ya sea en la fábrica

de STIHL Incorporated o en un

laboratorio de ensayos independiente.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa.

Se puede usar cualquier pieza de

repuesto aprobada por el fabricante o

equivalente en las piezas relacionadas

con el sistema de control de emisiones,

y debe ser suministrada gratis al

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

La lista siguiente define

específicamente las piezas

garantizadas y relacionadas con las

emisiones:

–Filtro de aire

–Carburador

–Bomba de combustible

–Estrangulador (sistema de refuerzo

para arranque en frío)

–Varillajes de control

FS 100 RX

español / EE.UU

–Múltiple de admisión

–Magneto o sistema de encendido

electrónico (módulo de encendido)

–Bujía

–Convertidor catalítico (si lo tiene)

–Tanque de combustible

–Tapa de tanque de combustible

–Línea de combustible

–Adaptadores de línea de

combustible

–Abrazaderas

–Sujetadores/pernos

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto a cualquier centro de

servicio autorizado por STIHL y

presente la tarjeta de garantía firmada.

Requerimientos de mantenimiento

Las instrucciones presentadas en este

manual se basan en la aplicación de la

mezcla recomendada para motores de 2

tiempos (vea también la instrucción

"Combustible"). Las discrepancias de

estas recomendaciones con respecto a

la calidad y la proporción de la mezcla

de combustible y aceite pueden exigir

intervalos de mantenimiento más

cortos.

Limitaciones

Esta garantía de los sistemas de control

de emisiones no cubrirá ninguno de los

puntos siguientes:

Nreparación o sustitución requerida

debido a maltrato, negligencia o

falta del mantenimiento requerido,

Nreparaciones mal hechas o

sustituciones contrarias a las

especificaciones de STIHL

Incorporated que afecten

desfavorablemente el

funcionamiento y/o la durabilidad, y

las alteraciones o modificaciones

no recomendadas o aprobadas por

escrito por STIHL Incorporated,

Nla sustitución de piezas y otros

servicios y ajustes necesarios para

el mantenimiento requerido en y

después del primer punto de

reemplazo programado.

Solamente para California

Sus derechos y obligaciones de

garantía

El Consejo de Recursos del Aire del

Estado de California (CARB) y STIHL

Incorporated se complacen en

explicarle la Garantía del sistema de

control de emisiones instalado en el

motor de su equipo de uso fuera de

carretera para el año 2007 y posteriores.

En California, el equipo nuevo que tiene

motores pequeños para uso fuera de

carretera debe estar diseñado,

construido y equipado de conformidad

con las rigurosas normas de

contaminación del aire del estado.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor

pequeño para uso fuera de carretera no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

El sistema de control de emisiones

puede contar con los siguientes

componentes:

Filtro de aire, carburador, bomba de

combustible, estrangulador (sistema de

enriquecimiento para arranque en frío),

varillaje de control, colector de

Declaración de garantía de

STIHL Incorporated sobre el

control de emisiones de

gases de escape y

emisiones por evaporación

para el Estado de California

FS 100 RX

español / EE.UU

admisión, magneto o sistema de

encendido electrónico (módulo de

encendido), bujía, convertidor catalítico

(si lo tiene), tanque de combustible, tapa

de tanque de combustible, línea de

combustible, adaptadores de líneas de

combustible, abrazaderas y

sujetadores.

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico,

las piezas y la mano de obra.

Responsabilidades del fabricante

relativas a la garantía

El sistema de control de emisiones tiene

una garantía de dos años en California.

En el caso de encontrarse defectos en

cualquiera de los componentes del

motor relacionados con el sistema de

control de emisiones, el mismo será

reparado o sustituido por STIHL

Incorporated sin costo alguno.

Responsabilidades del propietario

relativas a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

recibos o de su incumplimiento de

realizar todos los trabajos de

mantenimiento programados.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o un componente del mismo

ha fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un concesionario de servicio

STIHL tan pronto surja el problema. Las

reparaciones bajo garantía deben

realizarse en un tiempo razonable, sin

exceder de 30 días. Ante cualquier duda

respecto a sus derechos y

responsabilidades bajo esta garantía,

sírvase contactar al representante de

atención al cliente STIHL llamando al 1-

800-467-8445, o si lo prefiere puede

escribir a

STIHL Inc., 536 Viking Drive,

P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos acerca de

emisiones aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos acerca de emisiones

aplicables durante un período de dos

años.

Período de garantía contra defectos

Los períodos de garantía comenzarán el

día en que el motor de equipo utilitario

es comprado por el comprador inicial. Si

cualquier componente relacionado con

el sistema de control de emisiones está

defectuoso, el mismo será sustituido por

STIHL Incorporated sin costo alguno

para el propietario.

No se permite usar componentes

adicionales o modificados que no hayan

sido eximidos por el Consejo de

Recursos del Aire (CARB). El uso de

cualquier componente adicional o

modificado no eximido será motivo para

la denegación del reclamo bajo

garantía. STIHL Incorporated no es

responsable por las fallas de los

componentes garantizados causadas

por el uso de un componente adicional o

modificado no eximido.

La garantía de los componentes

relacionados con el control de

emisiones se interpretará de la manera

1. Cualquier componente garantizado

cuyo reemplazo no está

programado como mantenimiento

requerido en las instrucciones

escritas requeridas en la Lista de

Piezas bajo la Garantía de Control

de Emisiones (vea más abajo) debe

garantizarse por el período de

garantía definido en la subsección

COBERTURA POR STIHL

INCORPORATED, vea más arriba.

Si uno de estos componentes falla

durante el período de garantía, el

FS 100 RX

español / EE.UU

fabricante debe reparar o sustituir el

mismo de acuerdo con la

subsección (4) más abajo. Un

componente reparado o sustituido

bajo la garantía debe garantizarse

durante el resto del período de

garantía.

2. Cualquier componente garantizado

que solamente debe

inspeccionarse periódicamente de

acuerdo con las instrucciones

escritas requeridas en la Lista de

Piezas bajo la Garantía de Control

de Emisiones (vea más abajo) debe

garantizarse por el período de

garantía definido en la subsección

COBERTURA POR STIHL

INCORPORATED, vea más arriba.

Una declaración en las

instrucciones escritas tal como

"reparar o sustituir según sea

necesario" no acortará el período

de cobertura de garantía. Un

componente de este tipo reparado o

sustituido bajo la garantía debe

garantizarse durante el resto del

período de garantía.

3. Cualquier componente garantizado

que debe sustituirse como un

elemento de mantenimiento

requerido en las instrucciones

escritas requeridas por la lista de

piezas bajo la garantía de control de

emisiones (vea más abajo) debe

garantizarse por el intervalo antes

del primer punto de sustitución

programado para este componente.

Si el componente falla antes del

primer punto de sustitución

programado, el fabricante del motor

debe reparar o sustituir el mismo de

acuerdo con la subsección (4) más

abajo. Un componente de este tipo

reparado o sustituido bajo la

garantía debe garantizarse durante

el resto del período de garantía

antes del primer punto de

sustitución programado para el

componente.

4. La reparación o sustitución de

cualquier componente garantizado

debe llevarse a cabo en una

estación de reparaciones bajo

garantía sin costo alguno para el

propietario.

5. No obstante lo expuesto en la

subsección (4) de arriba, los

servicios o las reparaciones bajo

garantía pueden obtenerse en

todos los centros de distribución del

fabricante autorizados para dar

servicio a los motores en cuestión.

6. Al propietario no se le debe cobrar

el trabajo del diagnóstico que

establece que el componente

garantizado es de hecho

defectuoso, a condición de que tal

trabajo de diagnóstico se realice en

una estación de reparaciones bajo

garantía.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa. Se puede usar cualquier

pieza de repuesto aprobada por el

fabricante o equivalente para el

mantenimiento o la reparación de los

componentes relacionados con el

sistema de control de emisiones, y la

misma debe ser suministrada gratis al

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

Lista de piezas bajo la garantía de

emisiones

Filtro de aire, carburador, bomba de

combustible, estrangulador (sistema de

enriquecimiento para arranque en frío),

varillaje de control, colector de

admisión, magneto o sistema de

encendido electrónico (módulo de

encendido), bujía, convertidor catalítico

(si lo tiene), tanque de combustible, tapa

de tanque de combustible, línea de

combustible, adaptadores de líneas de

combustible, abrazaderas y sujetadores

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto de STIHL a cualquier

concesionario de servicio autorizado por

STIHL y presente la tarjeta de registro

de producto STIHL firmado o la copia

impresa del registro electrónico del

producto.

Limitaciones

La reparación o la sustitución de

cualquier componente garantizado y

normalmente abarcado por la garantía

se puede excluir de la garantía si STIHL

Incorporated demuestra el maltrato,

negligencia o mantenimiento incorrecto

del producto de STIHL, y que tal

maltrato, negligencia, o mantenimiento

incorrecto era la causa directa de la

necesidad de reparación o sustitución

del componente. A pesar de lo anterior,

el ajuste de un componente que tiene un

FS 100 RX

español / EE.UU

dispositivo limitador instalado en fábrica

y funcionando correctamente no

perjudicará la cobertura bajo garantía.

Marcas registradas de STIHL

STIHL®

{

La combinación de colores anaranjado-

gris (Números de registro EE.UU.

2,821,860; 3,010,057, 3,010,058,

3,400,477; y 3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Algunos de las marcas comerciales de

STIHL por ley común

BioPlus ™

Easy2Start ™

EasySpool ™

ElastoStart ™

Ematic ™

FixCut ™

HT Plus ™

IntelliCarb ™

Master Control Lever ™

Micro ™

Pro Mark ™

Quad Power ™

Quiet Line ™

STIHL Compact ™

STIHL HomeScaper Series ™

STIHL Interchangeable Attachment

Series ™

STIHL M-Tronic ™

STIHL Magnum ™

STIHL MiniBoss ™

STIHL MotoPlus 4 ™

STIHL Multi-Cut HomeScaper Series ™

Stihl Outfitters ™

STIHL PICCO ™

STIHL PolyCut ™

STIHL PowerSweep ™

Marcas comerciales

FS 100 RX

español / EE.UU

STIHL Precision Series ™

STIHL Protech ™

STIHL RAPID ™

STIHL SuperCut ™

STIHL Territory ™

TapAction ™

TrimCut ™

Esta lista de marcas comerciales está

sujeta a cambios.

Queda terminantemente prohibido todo

uso de estas marcas comerciales sin el

consentimiento expreso por escrito de

ANDREAS STIHL AG & Co. KG,

Waiblingen.

FS 100 RX

español / EE.UU

www.stihl.com *04582598621C*

0458-259-8621-C

englisch / spanisch USA

! WARNING!

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

! WARNING!

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

! ADVERTENCIA!

El gas de escape del motor de esta máquina

contiene productos químicos que en el estado de

California son considerados como causantes de

cáncer, defectos de nacimiento u otros efectos

nocivos para los órganos de la reproducción.

englisch / spanisch USA

Stihl Fs 100 Rx Weed Grass Trimmer Instruction Manual And | USA

Navigation menu

Versions of this User Manual:

Views

Navigation
