STIHL FS 110

Warning!

Read and follow all safety

precautions in Instruction Manual –

improper use can cause serious or

fatal injury.

Advertencia!

Lea y siga todas las precauciones

de seguridad dadas en el manual

de instrucciones – el uso incorrecto

puede causar lesiones graves o

mortales.

Instruction Manual

Manual de instrucciones

Instruction Manual

1 - 54

Manual de instrucciones

55 - 112

Original Instruction ManualPrinted on chlorine-free paper

Printing inks contain vegetable oils, paper can be recycled.

0458-254-8621-C. M11.H11.CP.

0000000384_007_GB

FS 110, FS 110 R

English

{

Contents

Allow only persons who fully understand

this manual to operate your trimmer /

brushcutter.

To receive maximum performance and

satisfaction from your STIHL trimmer /

brushcutter, it is important that you read,

understand and follow the safety

precautions and the operating and

maintenance instructions in chapter

"Safety Precautions and Working

Techniques" before using your trimmer /

brushcutter. For further information you

can go to www.stihlusa.com.

Contact your STIHL dealer or the STIHL

distributor for your area if you do not

understand any of the instructions in this

manual.

Make sure your unit is equipped with the

proper deflector, handle and harness for

the type of cutting attachment being

used. Always wear proper eye

protection.

Guide to Using this Manual 2

Safety Precautions and Working

Techniques 3

Approved Combinations of Cutting

Attachment, Deflector, Handle and

Harness 18

Approved Power Tool Attachments 20

Mounting the Bike Handle 20

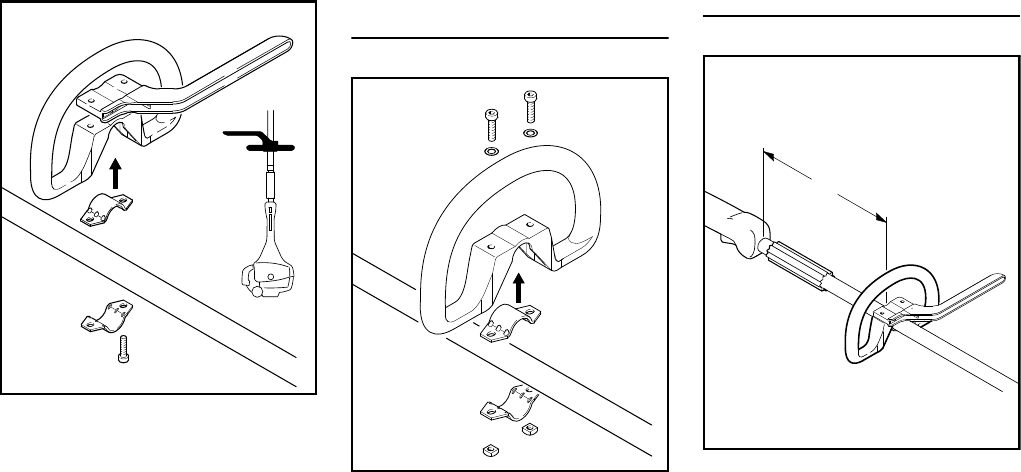

Mounting the Loop Handle 22

Adjusting the Throttle Cable 24

Fitting the Carrying Ring 24

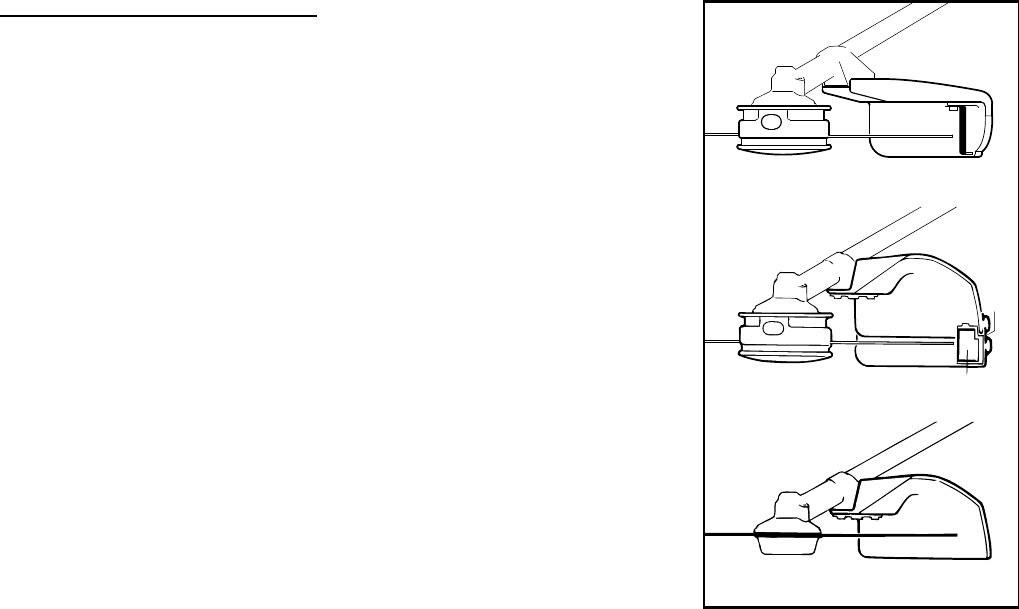

Mounting the Deflector 24

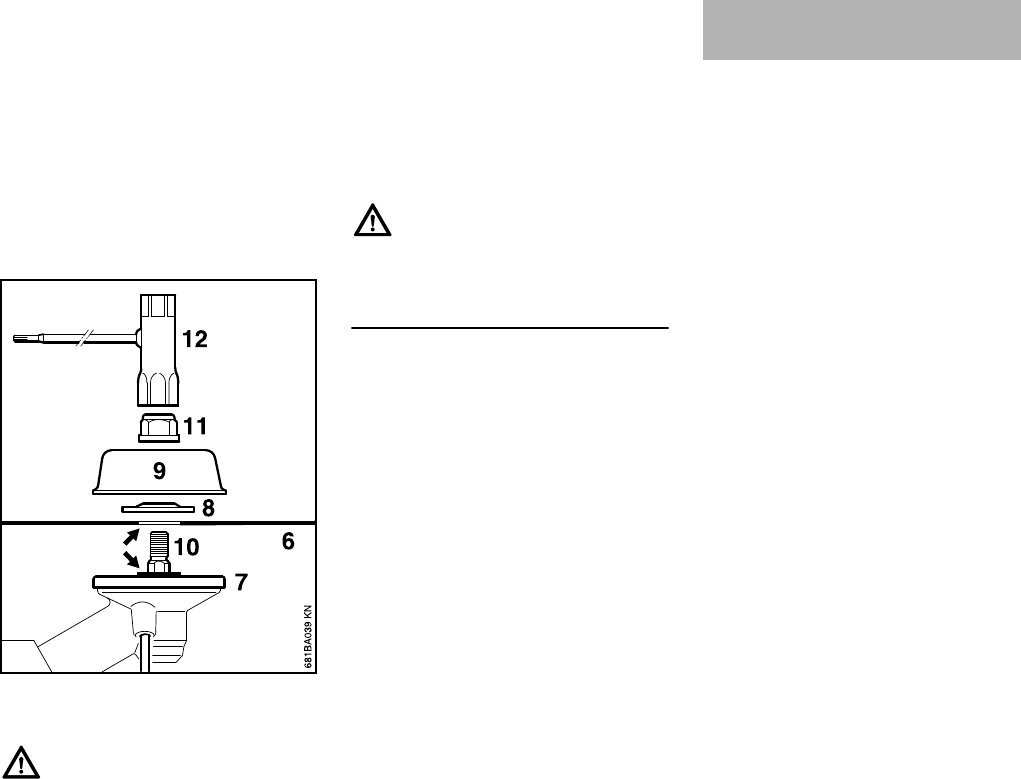

Mounting the Cutting Attachment 25

4-MIX Engine 28

Fuel 29

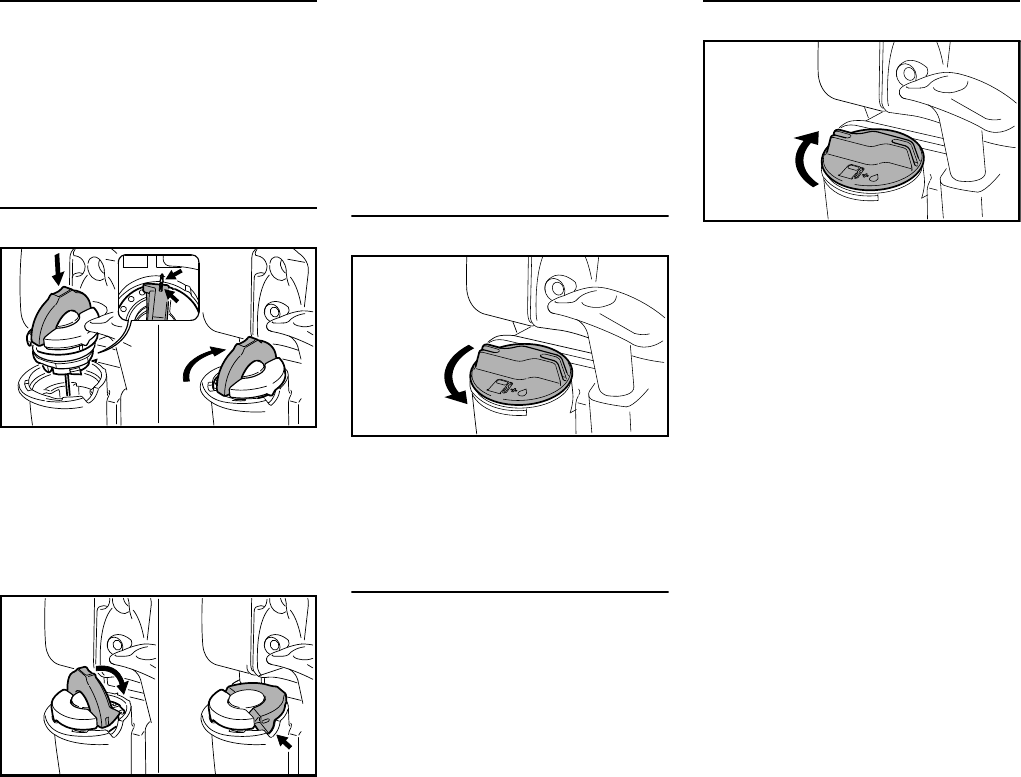

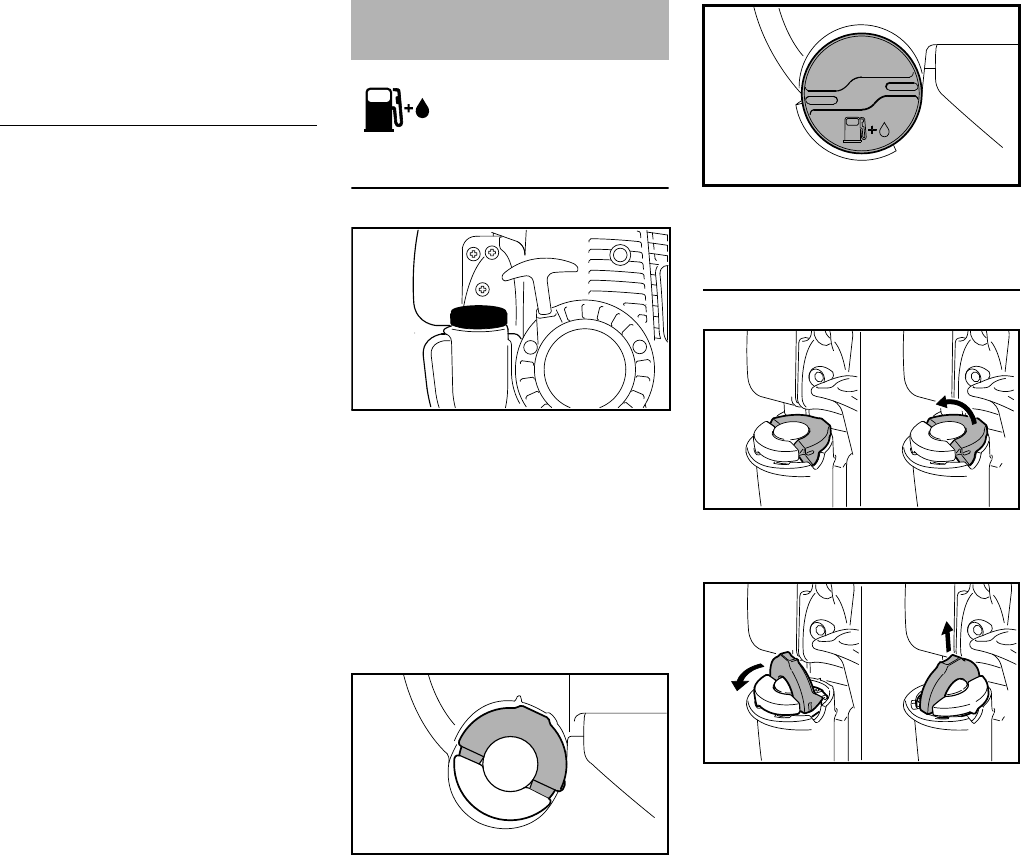

Fueling 30

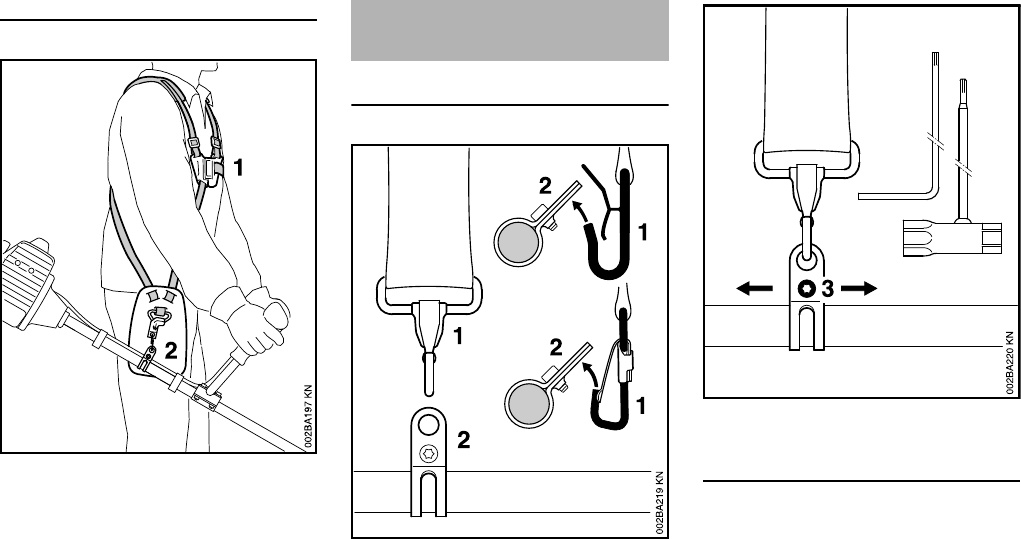

Fitting the Harness 31

Balancing the Trimmer/Brushcutter 32

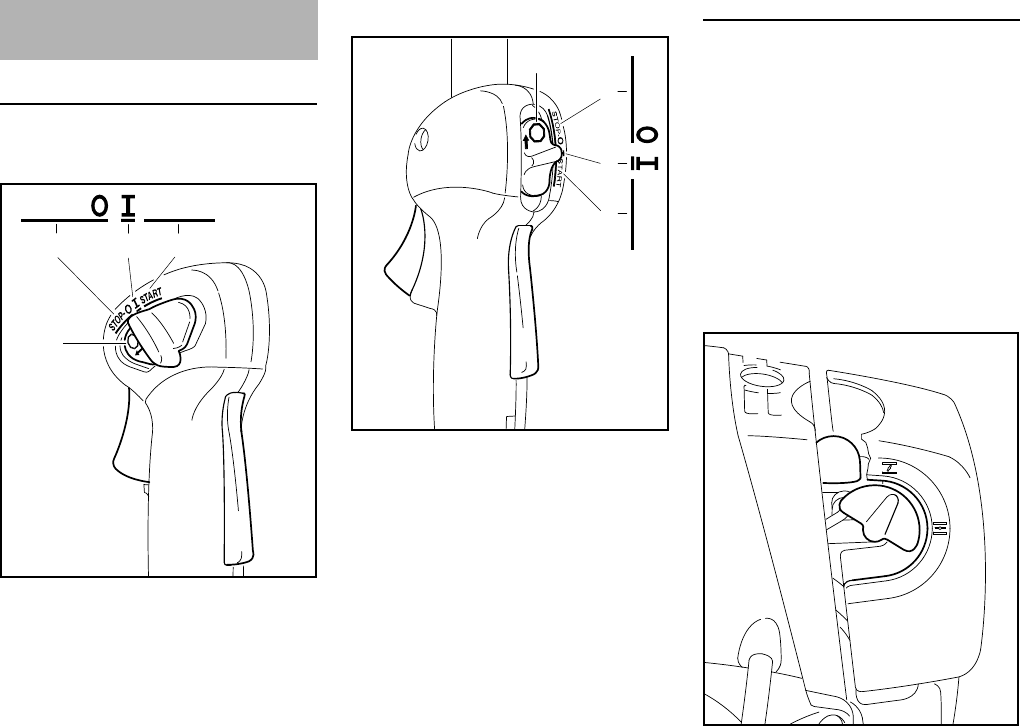

Starting / Stopping the Engine 33

Operating Instructions 36

Cleaning the Air Filter 36

Engine Management 36

Adjusting the Carburetor 37

Spark Arresting Screen in Muffler 38

Spark Plug 39

Lubricating the Gearbox 40

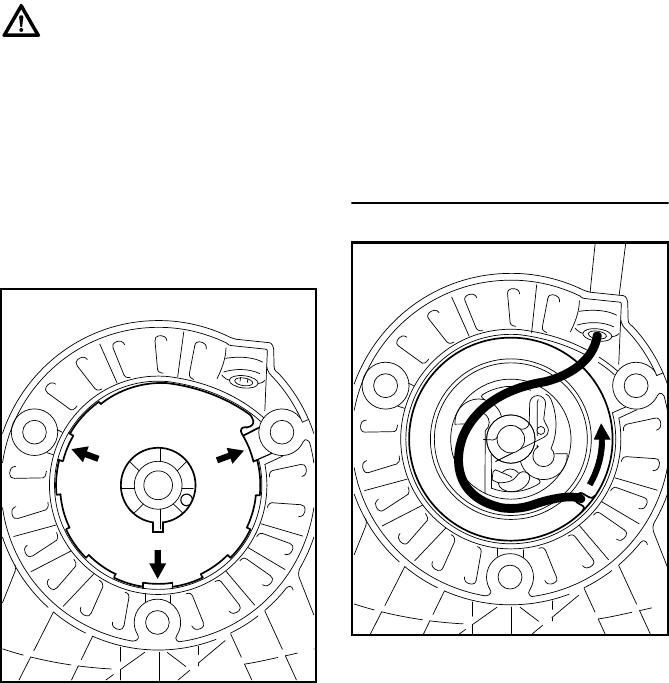

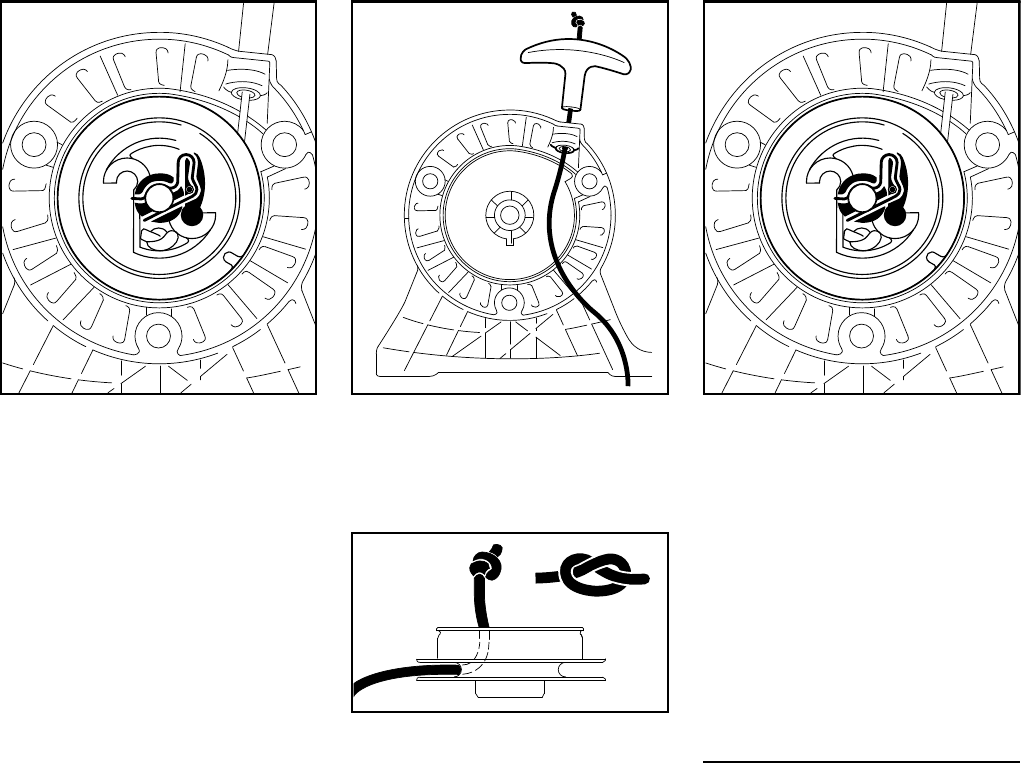

Replacing the Starter Rope and

Rewind Spring 40

Storing the Machine 42

Sharpening Metal Cutting Blades 43

Maintenance and Care 44

Main Parts 46

Specifications 48

Special Accessories 49

Maintenance and Repairs 49

STIHL Incorporated Federal

Emission Control Warranty

Statement 50

STIHL Incorporated California

Exhaust and Evaporative

Emissions Control Warranty

Statement 52

Trademarks 54

Warning!

Because a trimmer / brushcutter is a

high-speed cutting tool some special

safety precautions must be observed to

reduce the risk of personal injury. Care-

less or improper use may cause serious

or even fatal injury.

FS 110, FS 110 R

English

Pictograms

The meanings of the pictograms

attached to or embossed on the

machine are explained in this manual.

Depending on the model concerned, the

following pictograms may be on your

machine.

Symbols in Text

Many operating and safety instructions

are supported by illustrations.

The individual steps or procedures

described in the manual may be marked

in different ways:

NA bullet marks a step or procedure.

A description of a step or procedure that

refers directly to an illustration may

contain item numbers that appear in the

illustration. Example:

NLoosen the screw (1).

NLever (2) ...

In addition to the operating instructions,

this manual may contain paragraphs

that require your special attention. Such

paragraphs are marked with the

symbols and signal words described

below:

Engineering Improvements

STIHL’s philosophy is to continually

improve all of its products. As a result,

engineering changes and improvements

are made from time to time. Therefore,

some changes, modifications and

improvements may not be covered in

this manual. If the operating

characteristics or the appearance of

your machine differs from those

described in this manual, please contact

your STIHL dealer for assistance.

Guide to Using this Manual

Fuel tank for gasoline

and engine oil mixture

Press to operate decom-

pression valve

Manual fuel pump

Press to operate manual

fuel pump

Filler hole for gear

lubricant

Air intake summer mode

Air intake winter mode

Handle heating

Danger!

Indicates an imminent risk of severe or

fatal injury.

Warning!

Indicates a hazardous situation which, if

not avoided, could result in severe or

fatal injury.

Caution!

Indicates a risk of property damage,

including damage to the machine or its

individual components.

FS 110, FS 110 R

English

The terminology utilized in this manual

when referring to the power tool reflects

the fact that different types of cutting

attachments may be mounted on it. The

term "trimmer" is used to designate an

FS unit that is equipped with a nylon line

head or a head with flexible plastic

blades (i.e., the PolyCut head). A

"brushcutter" designates a unit

equipped with a rigid metal blade. Many

FS models may be used as either a

trimmer or a brushcutter – therefore, the

power tool is referred in this manual as a

"trimmer / brushcutter." Some smaller

and / or lightweight FS models may only

be used as a trimmer, i.e., they may not

be used with metal blades.

The term "clearing saw" indicates a

high-powered trimmer / brushcutter that

is particularly suited for use with a

circular saw blade to clear saplings or

small trees.

FS models with an "R" on the nameplate

were originally configured (at the time of

distribution) as a trimmer with a loop

handle.

Have your STIHL dealer show you how

to operate your power tool. Observe all

applicable local safety regulations,

standards and ordinances.

Use your trimmer / brushcutter equipped

with the appropriate cutting attachment

only for cutting grass, brush, wood and

similar material.

Safety Precautions and

Working Techniques

Because a trimmer /

brushcutter is a high-

speed, fast-cutting power

tool sometimes equipped

with sharp cutting blades,

special safety precau-

tions must be observed to

reduce the risk of per-

sonal injury.

It is important that you

read, fully understand

and observe the following

safety precautions and

warnings. Read the

instruction manual and

the safety precautions

periodically. Careless or

improper use may cause

serious or fatal injury.

Warning!

As more fully explained later in these

Safety Precautions, to reduce the risk of

personal injury, make sure your unit is

equipped with the proper handle, har-

ness and deflector for the type of cutting

attachment you are using. Use only cut-

ting attachments that are specifically

authorized by STIHL for use on your FS

model.

Warning!

Do not lend or rent your power tool with-

out the instruction manual. Be sure that

anyone using it understands the infor-

mation contained in this manual.

Warning!

The use of this machine may be hazard-

ous. If the rotating line or blade comes in

contact with your body, it will cut you.

When it comes in contact with solid for-

eign objects such as rocks or bits of

metal, it may fling them directly or by ric-

ochet in the direction of bystanders or

the operator. Striking such objects could

damage the cutting attachment and may

cause blades to crack, chip or break.

Thrown objects, including broken heads

or blades, may result in serious or fatal

injury to the operator or bystanders.

STIHL does not recommend the use of

rigid blades when cutting in stony areas.

Warning!

Do not use it for other purposes, since

misuse may result in personal injury or

property damage, including damage to

the machine.

Warning!

Minors should never be allowed to use

this power tool. Bystanders, especially

children, and animals should not be

allowed in the area where it is in use.

FS 110, FS 110 R

English

Most of these safety precautions and

warnings apply to the use of all STIHL

trimmers / brushcutters. Different

models may have different parts and

controls. See the appropriate section of

your instruction manual for a description

of the controls and the function of the

parts of your model.

Safe use of a trimmer / brushcutter

involves

1. the operator

2. the power tool

3. the use of the power tool.

THE OPERATOR

Physical Condition

You must be in good physical condition

and mental health and not under the

influence of any substance (drugs,

alcohol, etc.) which might impair vision,

dexterity or judgment. Do not operate

this machine when you are fatigued.

These conditions reduce the hand's

ability to feel and regulate temperature,

produce numbness and burning

sensations and may cause nerve and

circulation damage and tissue necrosis.

All factors which contribute to

whitefinger disease are not known, but

cold weather, smoking and diseases or

physical conditions that affect blood

vessels and blood transport, as well as

high vibration levels and long periods of

exposure to vibration are mentioned as

factors in the development of whitefinger

disease. In order to reduce the risk of

whitefinger disease and carpal tunnel

syndrome, please note the following:

–Most STIHL power tools are

available with an anti-vibration

("AV") system designed to reduce

the transmission of vibrations

created by the machine to the

operator's hands. An AV system is

recommended for those persons

using power tools on a regular or

sustained basis.

–Wear gloves and keep your hands

warm.

–Keep the AV system well

maintained. A power tool with loose

components or with damaged or

worn AV elements will tend to have

higher vibration levels.

–Maintain a firm grip at all times, but

do not squeeze the handles with

constant, excessive pressure. Take

frequent breaks.

All the above-mentioned precautions do

not guarantee that you will not sustain

whitefinger disease or carpal tunnel

syndrome. Therefore, continual and

regular users should closely monitor the

condition of their hands and fingers. If

any of the above symptoms appear,

seek medical advice immediately.

Warning!

To reduce the risk of injury to bystand-

ers and damage to property, never let

your power tool run unattended. When it

is not in use (e.g. during a work break),

shut it off and make sure that unauthor-

ized persons do not use it.

Warning!

Be alert – if you get tired, take a break.

Tiredness may result in loss of control.

Working with any power tool can be

strenuous. If you have any condition

that might be aggravated by strenuous

work, check with your doctor before

operating this machine.

Warning!

Prolonged use of a power tool (or other

machines) exposing the operator to

vibrations may produce whitefinger dis-

ease (Raynaud's phenomenon) or

carpal tunnel syndrome.

FS 110, FS 110 R

English

Proper Clothing

To reduce the risk of injury, the operator

should wear proper protective apparel.

Be particularly alert and cautious when

wearing hearing protection because

your ability to hear warnings (shouts,

alarms, etc.) is restricted.

Avoid loose-fitting jackets, scarfs,

neckties, jewelry, flared or cuffed pants,

unconfined long hair or anything that

could become caught on branches,

brush or the moving parts of the unit.

Secure hair so it is above shoulder level.

THE POWER TOOL

For illustrations and definitions of the

power tool parts see the chapter on

"Main Parts."

Warning!

The ignition system of the STIHL unit

produces an electromagnetic field of a

very low intensity. This field may inter-

fere with some pacemakers. To reduce

the risk of serious or fatal injury, persons

with a pacemaker should consult their

physician and the pacemaker manufac-

turer before operating this tool.

Warning!

The deflector provided with your power

tool will not protect the operator from all

foreign objects (gravel, glass, wire, etc.)

thrown back by the rotating cutting

attachment. Thrown objects may also

ricochet and strike the operator.

Warning!

To reduce the risk of

injury to your eyes never

operate your power tool

unless wearing goggles

or properly fitted protec-

tive glasses with

adequate top and side protection com-

plying with ANSI Z 87.1 (or your

applicable national standard). To

reduce the risk of injury to your face

STIHL recommends that you also wear

a face shield or face screen over your

goggles or protective glasses.

Wear an approved safety hard hat to

reduce the risk of injury to your head

when there is a danger of head injuries.

Power tool noise may damage your

hearing. Wear sound barriers (ear plugs

or ear mufflers) to protect your hearing.

Continual and regular users should

have their hearing checked regularly.

Always wear gloves

when handling the

machine and metal

blades. Heavy-duty, non-

slip gloves improve your

grip and help to protect

your hands.

Clothing must be sturdy

and snug-fitting, but allow

complete freedom of

movement. Wear long

pants made of heavy

material to help protect

your legs. Do not wear

shorts, sandals or go

barefoot.

Good footing is very

important. Wear sturdy

boots with nonslip soles.

Steel-toed safety boots

are recommended.

FS 110, FS 110 R

English

If this tool is subjected to unusually high

loads for which it was not designed (e.g.

heavy impact or a fall), always check

that it is in good condition before

continuing work. Check in particular that

the fuel system is tight (no leaks) and

that the controls and safety devices are

working properly. Do not continue

operating this machine if it is damaged.

In case of doubt, have it checked by your

STIHL servicing dealer.

THE USE OF THE POWER TOOL

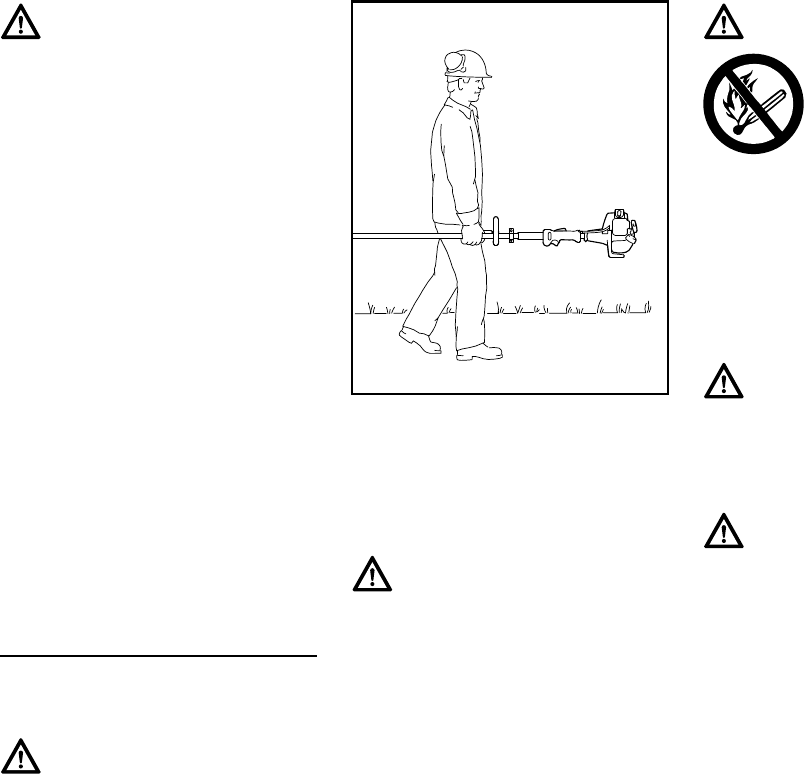

Transporting the Power Tool

It may be carried only in a horizontal

position. Grip the shaft in a manner that

the machine is balanced horizontally.

Keep the hot muffler away from your

body and the cutting attachment behind

you.

Fuel

Your STIHL power tool uses an oil-

gasoline mixture for fuel (see the

chapter on "Fuel" of your instruction

manual).

Fueling Instructions

In order to reduce the risk of burns and

other personal injury from escaping gas

vapor and fumes, remove the fuel filler

cap on your power tool carefully so as to

allow any pressure build-up in the tank

to release slowly. Never remove the fuel

filler cap while the engine is running.

Warning!

Never modify this power tool in any way.

Only attachments supplied by STIHL

and expressly approved by STIHL for

use with the specific STIHL model are

authorized. Although certain unauthor-

ized attachments are useable with

STIHL power tools, their use may, in

fact, be extremely dangerous. For the

cutting attachments authorized by

STIHL for your unit, see the chapter

"Approved Combinations of Cutting

Attachment, Deflector, Handle and Har-

ness" in the instruction manual or the

STIHL "Cutting Attachments, Parts &

Accessories" catalog.

Warning!

To reduce the risk of injury from loss of

control and blade or line contact, never

carry or transport your power tool with

the cutting attachment moving.

Warning!

Always shut off the engine and make

sure the cutting attachment has stopped

before putting a trimmer / brushcutter

down. When transporting it in a vehicle,

properly secure it to prevent turnover,

fuel spillage and damage to the unit.

STIHL recommends that you keep

metal blades covered with the transport

guard (optional accessory).

389BA019 KN

Warning!

Gasoline is an extremely

flammable fuel. If spilled

and ignited by a spark or

other ignition source, it

can cause fire and seri-

ous burn injury or

property damage. Use extreme caution

when handling gasoline or fuel mix. Do

not smoke or bring any fire or flame near

the fuel or the power tool. Note that

combustible fuel vapor may escape

from the fuel system.

Warning!

To reduce the risk of serious injury from

burns, never attempt to refuel the unit

until it has been completely removed

from the operator.

Warning!

Fuel your power tool in well-ventilated

areas, outdoors. Always shut off the

engine and allow it to cool before refu-

eling. Gasoline vapor pressure may

build up inside the fuel tank depending

on the fuel used, the weather conditions

and the tank venting system.

FS 110, FS 110 R

English

Select bare ground for fueling and move

at least 10 feet (3 m) from the fueling

spot before starting the engine. Wipe off

any spilled fuel before starting your

machine.

Different models may be equipped with

different fuel caps.

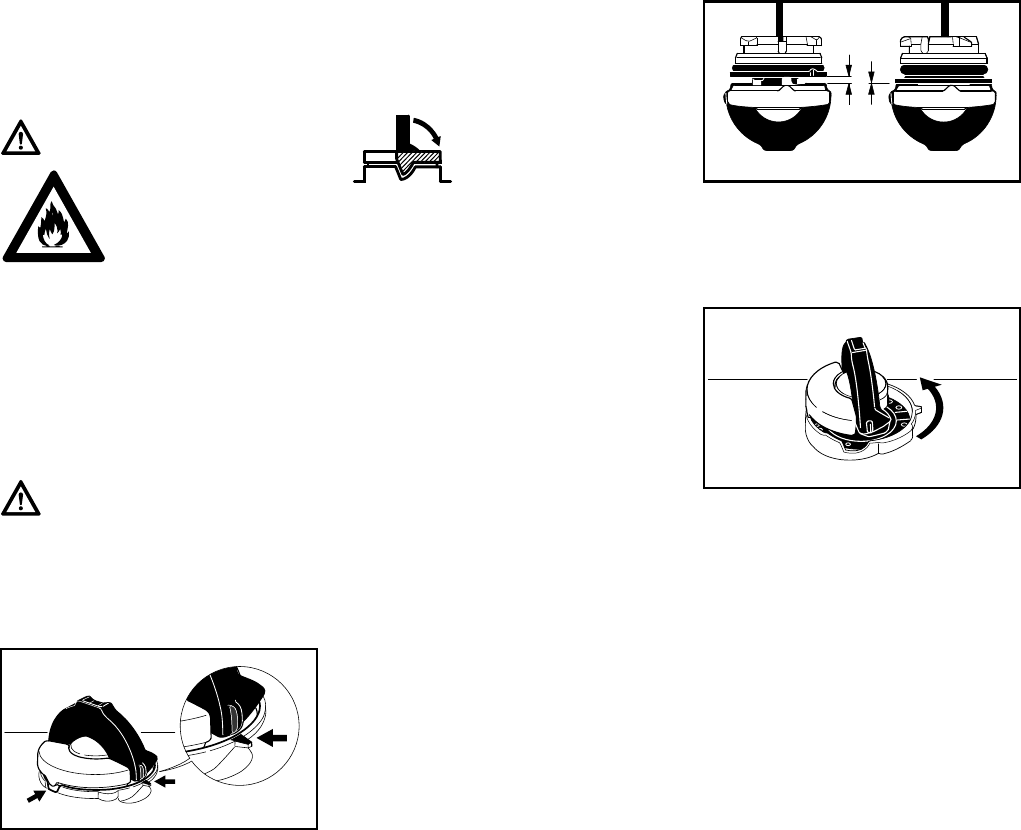

Toolless cap with grip

To do this with this STIHL cap, raise the

grip on the top of the cap until it is upright

at a 90° angle. Insert the cap in the fuel

tank opening with the raised positioning

marks on the grip of the cap and on the

fuel tank opening lining up. Using the

grip, press the cap down firmly while

turning it clockwise as far as it will go

(approx. 1/4 turn).

Misaligned, damaged or broken cap

NIf the cap does not drop fully into the

opening when the positioning marks

line up and/or if the cap does not

tighten properly when twisted, the

base of the cap may be prematurely

rotated (vis-à-vis the top) to the

closed position. Such misalignment

can result from handling, cleaning

or an improper attempt at

tightening.

NTo return the cap to the open

position for installation, turn the cap

(with the grip up) until it drops fully

into the tank opening. Next, twist the

cap counterclockwise as far as it will

go (approx. 1/4 turn) – this will twist

the base of the cap into the correct

position. Then, twist the cap

clockwise, closing it normally.

NIf your cap still does not tighten

properly, it may be damaged or

broken; immediately stop use of the

unit and take it to your authorized

STIHL dealer for repair.

Warning!

Check for fuel leakage

while refueling and dur-

ing operation. If fuel

leakage is found, do not

start or run the engine

until the leak is fixed and

any spilled fuel has been wiped away.

Take care not to get fuel on your cloth-

ing. If this happens, change your

clothing immediately.

Warning!

In order to reduce the risk of fuel spill-

age and fire from an improperly

tightened fuel cap, correctly position

and tighten the fuel cap in the fuel tank

opening.

001BA220 KN

Fold the grip flush with

the top of the cap. Grip

the cap and check for

tightness. If the grip does

not lie completely flush

with the cap and the

detent on the grip does

not fit in the correspond-

ing recess in the filler

opening, or if the cap is

loose in the filler opening,

the cap is not properly

seated and tightened and

you must repeat the

above steps.

Left: Base of cap in closed posi-

tion (with open space)

Right: Base of cap correctly posi-

tioned for installation

001BA227 KN

001BA226 KN

FS 110, FS 110 R

English

Screw Cap

See also the "Fueling" chapter in your

Instruction Manual for additional

information.

Before Starting

Keep the handles clean and dry at all

times; it is particularly important to keep

them free of moisture, pitch, oil, fuel mix,

grease or resin in order for you to

maintain a firm grip and properly control

your power tool.

As can be seen in that chart, some

cutting attachments may require you to

change your deflector, handle and / or

harness.

Keep the deflector (and the attached

skirt where appropriate) adjusted

properly at all times (see chapters on

"Mounting the Deflector" and "Mounting

the Cutting Attachment" of your

instruction manual).

Warning!

Unit vibrations can cause

an improperly tightened

fuel filler cap to loosen or

come off and spill quanti-

ties of fuel. In order to

reduce the risk of fuel

spillage and fire, tighten the fuel filler

cap by hand as securely as possible.

Warning!

Always check your power tool for proper

condition and operation before starting,

particularly the throttle trigger, throttle

trigger lockout, slide control / stop

switch, cutting attachment, deflector

and harness. The throttle trigger must

move freely and always spring back to

the idle position. Never attempt to mod-

ify the controls or safety devices.

Warning!

Never operate your power tool if it is

damaged, improperly adjusted or main-

tained, or not completely or securely

assembled.

Warning!

Do not attach any cutting attachment to

a unit without proper installation of all

required parts. Failure to use the proper

parts may cause the blade or head to fly

off and seriously injure the operator or

bystanders.

Warning!

The cutting attachment must be prop-

erly tightened and in safe operating

condition. Inspect for loose parts (nuts,

screws, etc.) and for cracked or dam-

aged heads or cracked, bent, warped or

damaged blades. Replace damaged

heads or blades before using the power

tool. Always keep blades sharp.

Warning!

Check that the spark plug boot is

securely mounted on the spark plug – a

loose boot may cause arcing that could

ignite combustible fumes and cause a

fire.

Warning!

To reduce the risk

of personal injury

to the operator

from blade or line

contact and

thrown objects, make sure your unit is

equipped with the proper deflector, han-

dle and harness for the type of cutting

attachment being used (see chart in the

chapter on "Approved Combinations of

Cutting Attachment, Deflector, Handle

and Harness").

FS 110, FS 110 R

English

Arrows on the deflector (A) and limit

stop (B) (as seen from the underside)

show the correct direction of rotation of

the cutting attachment. When viewed

from above, however, the cutting

attachment rotates counterclockwise.

Adjust carrying harness and hand grip to

suit your size before starting work. The

machine should be properly balanced as

specified in your instruction manual for

proper control and less fatigue in

operation. To be better prepared in case

of an emergency, practice releasing the

unit from the harness as quickly as

possible.

Starting

Start the engine at least 10 feet (3 m)

from the fueling spot, outdoors only.

For specific starting instructions, see the

appropriate section of your manual.

Place the power tool on firm ground or

other solid surface in an open area.

Maintain good balance and secure

footing.

Once the engine has started,

immediately blip the throttle trigger,

which should release the starting throttle

and allow the engine to slow down to

idle.

With the engine running only at idle,

attach the power tool to the spring hook

of your harness (see appropriate

chapter of this manual).

Important Adjustments

If you cannot set the correct idle speed,

have your STIHL dealer check your

power tool and make proper

adjustments and repairs.

000BA006 KN

000BA007 KN

Warning!

To reduce the risk of injury from blade or

line contact, be absolutely sure that the

cutting attachment is clear of you and all

other obstructions and objects, includ-

ing the ground, because when the

engine starts at starting-throttle, engine

speed will be fast enough for the clutch

to engage and move the cutting

attachment.

Warning!

Your power tool is a one-person

machine. Do not allow other persons in

the general work area, even when

starting.

Warning!

To reduce the risk of injury from loss of

control, do not attempt to "drop start"

your power tool.

Warning!

When you pull the starter grip, do not

wrap the starter rope around your hand.

Do not let the grip snap back, but guide

the starter rope to rewind it properly.

Failure to follow this procedure may

result in injury to your hand or fingers

and may damage the starter

mechanism.

Warning!

To reduce the risk of personal injury

from loss of control or contact with the

running cutting attachment, do not use

your unit with incorrect idle adjustment.

At correct idle speed, the cutting attach-

ment should not move. For directions on

how to adjust idle speed, see the appro-

priate section of your instruction

manual.

FS 110, FS 110 R

English

During Operation

Holding and Controlling the Power Tool

Always hold the unit firmly with both

hands on the handles while you are

working. Wrap your fingers and thumbs

around the handles, keeping the

handles cradled between your thumb

and forefinger. Keep your hands in this

position to have your power tool under

control at all times. Make sure your

trimmer handles and grips are in good

condition and free of moisture, pitch, oil,

fuel mix or grease.

Working Conditions

Operate and start your power tool only

outdoors in a well ventilated area.

Operate it under good visibility and

daylight conditions only. Work carefully.

002BA055 KN

002BA054 KN

Warning!

Never attempt to operate

your power tool with one

hand. Loss of control of

the power tool resulting in

serious or fatal injury may

result. To reduce the risk

of cut injuries, keep hands and feet

away from the cutting attachment.

Never touch a moving cutting attach-

ment with your hand or any other part of

your body.

Warning!

Do not overreach. Keep proper footing

and balance at all times. Special care

must be taken in slippery conditions

(wet ground, snow) and in difficult, over-

grown terrain. Watch for hidden

obstacles such as tree stumps, roots

and ditches to avoid stumbling. For bet-

ter footing, clear away scrub and

cuttings. Be extremely cautious when

working on slopes or uneven ground.

Warning!

To reduce the risk of injury from loss of

control, never work on a ladder or on

any other insecure support. Never hold

the cutting attachment above waist

height.

Warning!

As soon as the engine is

running, this product gen-

erates toxic exhaust

fumes containing chemi-

cals, such as unburned

hydrocarbons (including

benzene) and carbon monoxide, that

are known to cause respiratory prob-

lems, cancer, birth defects, or other

reproductive harm. Some of the gases

(e.g. carbon monoxide) may be color-

less and odorless. To reduce the risk of

serious or fatal injury / illness from inhal-

ing toxic fumes, never run the machine

indoors or in poorly ventilated locations.

Warning!

If the vegetation being cut or the sur-

rounding ground is coated with a

chemical substance (such as an active

pesticide or herbicide), read and follow

the instructions and warnings that

accompanied the substance at issue.

FS 110, FS 110 R

English

Operating Instructions

In the event of an emergency, shut off

the engine immediately – move the slide

control / stop switch to 0 or STOP.

To reduce the risk of eye and other injury

always wear proper eye protection (see

the chapter on "Proper Clothing") and

ensure that bystanders are at least

50 feet (15 m) away. To reduce the risk

of damage to property, also maintain this

distance from such objects as vehicles

or windows. Any coworkers who must be

in the restricted area should also wear

goggles or protective glasses. Stop the

engine immediately if you are

approached.

Warning!

Inhalation of certain dusts, especially

organic dusts such as mold or pollen,

can cause susceptible persons to have

an allergic or asthmatic reaction. Sub-

stantial or repeated inhalation of dust

and other airborne contaminants, in par-

ticular those with a smaller particle size,

may cause respiratory or other ill-

nesses. Control dust at the source

where possible. Use good work prac-

tices, such as operating the unit so that

the wind or operating process directs

any dust raised by the power tool away

from the operator. Follow the recom-

mendations of EPA / OSHA / NIOSH

and occupational and trade associa-

tions with respect to dust ("particulate

matter"). When the inhalation of dust

cannot be substantially controlled, i.e.,

kept at or near the ambient (back-

ground) level, the operator and any

bystanders should wear a respirator

approved by NIOSH / MSHA for the type

of dust encountered.

Warning!

Do not operate your power tool using

the starting throttle lock, as you do not

have control of the engine speed.

Warning!

The cutting attachment

continues to rotate for a

short period after the

throttle trigger is released

(flywheel effect).

Warning!

The rotating cutting attachment may

fling foreign objects directly or by rico-

chet a great distance.

Warning!

Before you start work,

examine the area for

stones, glass, fence wire,

metal, trash or other solid

objects. The cutting

attachment could throw

objects of this kind.

15m (50ft)

Warning!

This trimmer / brushcutter is normally to

be used at ground level with the cutting

attachment parallel to the ground. Use

of a trimmer / brushcutter above ground

level or with the cutting attachment per-

pendicular to the ground may increase

the risk of injury, since the cutting

attachment is more fully exposed and

the power tool may be more difficult to

control. Never use your trimmer / brush-

cutter as a hedge trimmer.

Warning!

During cutting, check the tightness and

the condition of the cutting attachment

at regular short intervals with the engine

and attachment stopped. If the behavior

of the attachment changes during use,

stop the engine immediately, wait until

the cutting attachment stops, and check

the nut securing the attachment for

tightness and the blade or head for

cracks, wear and damage.

FS 110, FS 110 R

English

Catalytic Converter

Warning!

A loose blade or head may vibrate,

crack, break or come off the trimmer /

brushcutter, which may result in serious

or fatal injury. Make sure that the cutting

attachment is properly tightened. Use

the wrench supplied or one of sufficient

length to obtain the proper torque. If the

blade or head loosens after being prop-

erly tightened, stop work immediately.

The retaining nut may be worn or dam-

aged and should be replaced. If the

blade or head continues to loosen, see

your STIHL dealer. Never use a trimmer

/ brushcutter with a loose cutting

attachment.

Warning!

Replace a cracked, damaged or worn-

out head or a cracked, bent, warped,

damaged, dull or worn out blade imme-

diately, even if damage is limited to

superficial cracks. Such attachments

may shatter at high speed and cause

serious or fatal injury.

Warning!

When using rigid blades, avoid cutting

close to fences, sides of buildings, tree

trunks, stones or other such objects that

could cause the power tool to kick out or

could cause damage to the blade.

STIHL recommends use of the nylon

line heads for such jobs. In addition, be

alert to an increased possibility of rico-

chets in such situations.

Warning!

If the head, blade or deflector becomes

clogged or stuck, always shut off the

engine and make sure the cutting

attachment has stopped before clean-

ing. Grass, weeds, etc. should be

cleaned off the blade or from around the

head at regular intervals.

Warning!

To reduce the risk of unintentional rota-

tion of the cutting attachment and injury,

always shut off the engine and remove

the spark plug boot before replacing the

cutting attachment. To reduce the risk of

injury, always shut off the engine before

adjusting the length of the nylon line on

manually adjustable mowing heads.

Warning!

The gearbox becomes hot during oper-

ation. To reduce the risk of burn injury,

do not touch the gear housing when it is

hot.

Warning!

The muffler and other parts of the

engine (e.g. fins of the cylinder, spark

plug) become hot during operation and

remain hot for a while after stopping the

engine. To reduce risk of burns do not

touch the muffler and other parts while

they are hot.

Warning!

To reduce the risk of fire and burn injury,

keep the area around the muffler clean.

Remove excess lubricant and all debris

such as pine needles, branches or

leaves. Let the engine cool down sitting

on concrete, metal, bare ground or solid

wood away from any combustible

substances.

Warning!

Never modify your muffler. The muffler

could be damaged and cause an

increase in heat radiation or sparks,

thereby increasing the risk of fire and

burn injury. You may also permanently

damage the engine. Have your muffler

serviced and repaired by your STIHL

servicing dealer only.

Warning!

Some STIHL power tools

are equipped with a cata-

lytic converter, which is

designed to reduce the

exhaust emissions of the

engine by a chemical

process in the muffler. Due to this proc-

ess, the muffler does not cool down as

rapidly as conventional mufflers when

the engine returns to idle or is shut off.

To reduce the risk of fire and burn inju-

ries, the following specific safety

precautions must be observed.

FS 110, FS 110 R

English

Your catalytic converter is furnished with

screens designed to reduce the risk of

fire from the emission of hot particles.

Due to the heat from the catalytic

reaction, these screens will normally

stay clean and need no service or

maintenance. If you experience loss of

performance and you suspect a clogged

screen, have your muffler maintained by

a STIHL servicing dealer.

USING THE CUTTING ATTACHMENT

For an illustration of the various cutting

attachments and instructions on proper

mounting see the chapter on "Mounting

the Cutting Attachment" in your

instruction manual.

Using the Mowing Heads

Do not use with mowing line longer than

the intended length. With a properly

mounted deflector, the built-in line-

limiting blade will automatically adjust

the line to its proper length.

Using the unit with an overly long nylon

cutting line increases the load on the

engine and reduces its operating speed.

This causes the clutch to slip

continuously and results in overheating

and damage to important components

(e.g. clutch, polymer housing

components). Such damage could,

among other things, cause the cutting

attachment to rotate at idle.

Mowing heads are to be used only on

trimmers / brushcutters equipped with a

line-limiting blade in the deflector in

order to keep the line at the proper

length (see "Main Parts" chapter in your

instruction manual).

If the lawn edges are planted with trees

or bordered by a fence etc., it is best to

use a nylon line head. It achieves a

"softer" cut with less risk of damaging

tree bark etc. than polymer blades.

However, the polymer-bladed STIHL

PolyCut produces a better cut if there

are no plants along the edge of the lawn.

Sharpening is not necessary, and worn

polymer blades are easily replaced.

STIHL SuperCut mowing head

Fresh line is advanced automatically.

Frayed line is replaced by a simple

adjustment (see instruction sheet

supplied with mowing head).

STIHL AutoCut mowing head

Nylon cutting line advances

automatically when tapped against the

ground (TapAction).

STIHL TrimCut mowing head

Frayed line is replaced by a simple

adjustment (see instruction sheet

supplied with mowing head).

STIHL PolyCut mowing head

Uses either nylon lines or nonrigid,

pivoting polymer blades.

Observe wear indicators.

Warning!

Since a muffler with a catalytic converter

cools down less rapidly than conven-

tional mufflers, always set your power

tool down in the upright position and

never locate it where the muffler is near

dry brush, grass, wood chips or other

combustible materials while it is still hot.

Warning!

An improperly mounted or damaged cyl-

inder housing or a damaged / deformed

muffler shell may interfere with the cool-

ing process of the catalytic converter.

To reduce the risk of fire or burn injury,

do not continue work with a damaged or

improperly mounted cylinder housing or

a damaged / deformed muffler shell.

Warning!

To reduce the risk of severe or fatal

injury from blade contact and / or loss of

control, never attempt to use a metal

blade on an FS model for which it is not

authorized.

002BA354 KN

Warning!

To reduce the risk of serious injury,

never use wire or metal-reinforced line

or other material in place of the nylon

cutting lines. Pieces of wire could break

off and be thrown at high speed toward

the operator or bystanders.

FS 110, FS 110 R

English

STIHL FixCut mowing head

Uses pre-cut lengths of nylon line.

Observe wear indicators.

Do not continue using the mowing head

if the raised moldings (1) on the base

are missing or worn – see right

illustration above. The mowing head

may otherwise shatter and flying objects

could result in injury to the operator or

bystanders. Install a new mowing head.

Risk of Kickout (Blade Thrust) with all

Rigid Cutting Blades

This kickout (blade thrust) may cause

loss of control of the power tool and may

result in serious or fatal injury to the

operator or bystanders. To reduce the

risk of injury, extreme caution should be

used when cutting with the shaded area

of any rigid blade.

Using the Grass Cutting Blade

All kinds of grass and weeds can be

easily cut with the grass cutting blade.

The power tool is swept in an arc similar

to a scythe.

The 4-tooth grass cutting blade is

intended to cut grass and weeds. It has

4 cutting knives with cutting edges on

both sides, i.e. front and rear. When the

cutting edges on one side become dull,

the blade can be turned over to utilize

the cutting edges on the other side.

The 8-tooth grass cutting blade is

recommended for cutting fern or reed.

Both types of grass cutting blade have to

be resharpened when all cutting edges

are dull.

Using the Brush Knife

When fitted to the power tool, the brush

knife is suitable for applications ranging

from cutting matted grass to clearing

weeds, wild growth and scrub.

Warning!

Three rectangular wear limit marks are

applied to the base (periphery) of the

PolyCut. To reduce the risk of serious

injury from breakage of the head or

blades, the PolyCut must not be used

when it has worn as far as one of these

marks. It is important to follow the main-

tenance instructions supplied with the

head.

002BA177 KN

Warning!

Kickout (blade thrust) is the sudden and

uncontrolled motion towards the opera-

tor's right or rear that can occur when

the shaded area (especially the darkly

shaded area) of a rotating blade comes

in contact with a solid rigid object like a

tree, rock, bush or wall. The rapid coun-

terclockwise rotation of the blade may

be stopped or slowed, and the cutting

attachment may be thrown to the right or

to the rear.

002BA135 KN

Warning!

To reduce the risk of serious or fatal

injury from blade breakage, never

attempt to use this blade to cut woody

materials.

002BA355 KN

FS 110, FS 110 R

English

To cut wild growth and scrub, lower the

rotating brush knife down onto the

growth to achieve a chopping effect –

but keep the tool below waist height at

all times.

Use the power tool like a scythe to cut

grass, i.e. sweep it to and fro in an arc.

Using the Circular Saw Blade

Circular saw blades are suitable for

thinning brush and cutting small trees up

to a diameter of 4 cm (1 1/2 in.). Do not

attempt to cut trees with larger

diameters, since the blade may catch or

jerk the trimmer / brushcutter forward.

This may cause damage to the blade or

loss of control of the power tool and

result in serious injury. Use a chain saw

for such work.

When a trimmer / brushcutter with a

circular saw blade is used to cut down

small trees, STIHL recommends that the

Warning!

Exercise extreme caution when using

this method of cutting. The higher the

cutting attachment is off the ground, the

greater the risk of loss of control and of

cuttings being thrown sideways.

Warning!

When cutting woody materials, use the

left side of the blade to avoid "kickout"

(blade thrust) situations.

Warning!

Improper use of a brush knife may

cause it to crack, chip or shatter.

Thrown blade fragments may seriously

or fatally injure the operator or bystand-

ers. To reduce the risk of injury, avoid

contact with hard or solid foreign objects

such as stones, rocks or pieces of

metal.

002BA066 KN

Warning!

When cutting young saplings or other

woody materials up to 2 cm (3/4 in.) in

diameter, use the left side of the blade

to avoid "kickout" situations (see section

on "Risk of kickout (blade thrust) with all

rigid cutting blades"). Do not attempt to

cut woody material with a larger diame-

ter, since the blade may catch or jerk the

power tool forward. This may cause

damage to the blade or power tool or

loss of control of the power tool, result-

ing in personal injury. Use a circular saw

blade for such work.

Warning!

Inspect the brush knife at regular short

intervals for signs of damage. Do not

continue working with a damaged brush

knife. Resharpen the brush knife regu-

larly (when it has dulled noticeably).

Warning!

To reduce the risk that the blade will

crack and / or break, avoid all contact

with stones, rocks or the ground.

Sharpen blades in a timely manner as

specified – dull teeth may cause the

blade to crack or shatter.

000BA016 KN

FS 110, FS 110 R

English

standard deflector be removed and

replaced by the special limit stop

deflector (see chapter on "Mounting the

Deflector"). This limit stop helps to keep

the unit positioned against the tree

during the cutting process.

Inexperienced users should place the

left side of the stop against the tree trunk

before beginning to cut. This will keep

the trimmer / brushcutter against the tree

during the cutting operation and will

reduce the risk of loss of control and

possible kickout (described above and

briefly again below).

Before starting the cut, accelerate the

engine up to full throttle. Perform cut

with uniform pressure. STIHL

recommends that the circular saw blade

be applied to the right of the tree, using

the non-shaded area of the blade, as

shown in the illustration above.

When felling small trees, maintain a

distance of at least two tree lengths from

the nearest coworker.

MAINTENANCE, REPAIR AND

STORING

Maintenance, replacement, or repair of

the emission control devices and

systems may be performed by any

nonroad engine repair establishment or

individual. However, if you make a

warranty claim for a component which

has not been serviced or maintained

properly or if nonapproved replacement

parts were used, STIHL may deny

coverage.

Strictly follow the maintenance and

repair instructions in the appropriate

sections of your instruction manual.

Wear gloves when handling or

performing maintenance on blades.

002BA214 ST

Warning!

The risk of kickout is highest when cut-

ting in the darker shaded area. To

reduce the risk of kickout and resulting

injury, do not use this area of the circular

saw blade for cutting trees or shrubs.

Special techniques using the lighter

shaded areas of the blade to cut shrubs

and trees should only be used by expe-

rienced operators with specialized

training in the use and control of the

trimmer / brushcutter.

Warning!

To reduce the risk of loss of control and

serious injury to the operator or

bystanders by a kickout, never use a cir-

cular saw blade on a trimmer /

brushcutter with a loop handle, but

rather only on one with a bicycle handle.

Warning!

In order to reduce the risk of injury from

thrown objects or operator contact with

the blade or head, be sure to remount

the standard deflector when no longer

using a circular saw blade.

002BA068 KN

Warning!

Use only identical STIHL replacement

parts for maintenance and repair. Use of

non-STIHL parts may cause serious or

fatal injury.

Warning!

Always stop the engine and make sure

that the cutting attachment is stopped

before doing any maintenance or repair

work or cleaning the power tool. Do not

attempt any maintenance or repair work

not described in your instruction man-

ual. Have such work performed by your

STIHL servicing dealer only.

FS 110, FS 110 R

English

Keep blades sharp. Tighten all nuts,

bolts and screws, except the carburetor

adjustment screws, after each use.

Do not clean your machine with a

pressure washer. The solid jet of water

may damage parts of the machine.

Store the power tool in a dry and high or

locked location out of reach of children.

Before storing for longer than a few

days, always empty the fuel tank. See

chapter "Storing the Machine" in the

instruction manual.

Warning!

Use the specified spark plug, and make

sure it and the ignition lead are always

clean and in good condition. Always

press the spark plug boot snugly onto

the spark plug terminal of the proper

size. (Note: If the terminal has a detach-

able SAE adapter nut, it must be

securely attached.) A loose connection

between the spark plug and the ignition

wire connector in the boot may create

arcing that could ignite combustible

fumes and cause a fire.

Warning!

Never test the ignition system with the

spark plug boot removed from the spark

plug or with a removed spark plug, since

uncontained sparking may cause a fire.

Warning!

Do not operate your power tool if the

muffler is damaged, missing or modi-

fied. An improperly maintained muffler

will increase the risk of fire and hearing

loss. If your muffler was equipped with a

spark-arresting screen to reduce the

risk of fire, never operate your power

tool if the screen is missing or damaged.

Remember that the risk of forest fires is

greater in hot or dry weather.

Warning!

Never repair damaged cutting attach-

ments by welding, straightening or

modifying the shape. This may cause

parts of the cutting attachment to come

off and result in serious or fatal injuries.

FS 110, FS 110 R

English

Approved Combinations of Cutting Attachment, Deflector, Handle and Harness

Cutting attachment Deflector Handle Harness

249BA064 KN

18 19

10 11

22 23

FS 110, FS 110 R

English

Permissible combinations

The complete equipment comprises:

–Cutting attachment

–Deflector

–Handle

–Harness

Choose the proper combination from the

table depending on the cutting

attachment. Read the table horizontally

from left to right.

Cutting attachments

Mowing heads

1STIHL SuperCut 20-2

2STIHL AutoCut C 25-2

3STIHL AutoCut 25-2

4STIHL TrimCut 31-2

5STIHL FixCut 25-2

6STIHL PolyCut 20-3

Metal cutting attachments

7Grass cutting blade 230-4

8Grass cutting blade 230-8

9Brush knife 250-3

10 Circular saw blade 200 scratcher

tooth

11 Circular saw blade 200 chisel tooth

Circular saw blades of other, non-metal

materials must not be used.

Deflectors, stop

12 Deflector only for mowing heads

13 Deflector with

14 Skirt and blade for all mowing heads

(see “Mounting the deflector”)

15 Deflector without skirt and blade for

all metal mowing tools and brush

knives

16 Limit stop for circular saw blades

Handles

17 Loop handle

18 Loop handle with

19 Barrier bar

20 Bike handle

Harnesses

21 Shoulder strap can be used

22 Shoulder strap must be used

23 Full harness can be used

24 Full harness must be used

Warning!

Based on the cutting attachment being

used:

Choose the proper deflector in order to

reduce the risk of injury from thrown

objects and contact with the cutting

attachment.

Make sure your unit is equipped with the

proper handle and harness in order to

reduce the risk of injury from loss of con-

trol and contact with the cutting

attachment.

Use grass cutting metal blades and

brush knifes on this unit only if equipped

with a bike handle or a loop handle with

barrier bar.

Use circular saw blades on this unit only

if equipped with a bike handle.

Do not use rigid plastic blades on this

unit.

FS 110, FS 110 R

English

The following STIHL interchangeable

attachments may be mounted on the

basic machine:

Attaching the bicycle handle with

rotating handlebar support

The machine is delivered with the

rotating handlebar support already

attached to the shaft. The clamps must

be removed in order to attach the

handlebar.

Removing the clamps

Nhold onto the lower (1) and upper

clamps (2)

NUnscrew the tommy screw (3) –

after the tommy screw has been

unscrewed, the parts are loose and

are pressed apart by the two

springs (4, 5)!

Approved Power Tool

Attachments

228BA047 KN

FCS

KB KW

Interchangeable

attachment

1) stop (barrier bar) on loop handle is

required

2) not approved for machines with

bicycle handle

3) harness need not be used

Use

BF 1) Soil cultivator

FCS 2) 3) Edger

FH 1) Scrub cutter

HL 0° 2) Hedge trimmer

HL 135° 1) 2) Hedge trimmer

HT 2) Pole pruner

KB (4601) 2) Bristle brush

KW (4601) 2) Sweeper drum

assembly

Mounting the Bike Handle

FS 110, FS 110 R

English

NRemove the tommy screw –

washer (6) remains on the tommy

screw

NSeparate clamps – springs (4, 5)

remain in the lower clamp!

Fastening the handlebar

NPosition the handlebar (7) in the

lower clamp (1) so that distance (A)

is not more than 6 in. (15 cm)

NPlace the upper clamp on top and

hold both clamps together

NInsert the tommy screw with the

washer on it through both clamps as

far as it will go – hold all parts

together and secure them

NPosition the entire secured

assembly on the handlebar

support (8) with the tommy screw

facing the motor

NPress the tommy screw into the

handlebar support as far as it will go

and then screw it in – do not tighten

it down yet

NAlign the handlebar so that it is

perpendicular to the shaft – check

distance (A)

NTighten tommy screw

Attaching the control handle

NUnscrew the bolt (9) – the nut (10)

remains in the control handle (11)

NPush the control handle with the

throttle trigger (12) facing toward

the gearbox onto the end of the

handlebar (7) until the holes (13)

align

NScrew in and tighten the bolt (9)

Fastening the throttle cable

Do not kink the throttle cable or run it in

tight radiuses – the throttle trigger must

move freely!

250BA046 KN

002BA234 KN

FS 110, FS 110 R

English

NPress throttle cable (14) into the

throttle cable support (15)

Adjusting the throttle cable

NCheck throttle cable adjustment –

see "Adjusting the throttle cable"

Swiveling the handlebar

Into the transport position

NLoosen the tommy screw (3) and

unscrew it until it is possible to

swivel the handlebar (7) clockwise

NTurn the handle bar 90° and then

swivel it downward

NTighten tommy screw (3)

Into the working position

NSwivel and turn the handlebar

counterclockwise in the opposite of

the order described above

Mounting the Loop Handle with Barrier

Bar

NFit the square nuts (1) in the barrier

bar (2); the holes must line up.

250BA002 KN

Mounting the Loop Handle

002BA098 KN

FS 110, FS 110 R

English

NPlace the clamp (3) in the loop

handle (4) and position them both

against the drive tube (5).

NPlace the clamp (6) against the

drive tube.

NPlace the barrier bar (2) in position

as shown.

NLine up the holes.

NInsert the screws (7) and tighten

them down moderately against the

barrier bar.

NGo to "Securing the Loop Handle".

Mounting the Loop Handle without

Barrier Bar

NPlace the clamp (3) in the loop

handle (4) and position them both

against the drive tube (5).

NPlace the clamp (6) against the

drive tube.

NLine up the holes.

NFit washers (7) on the screws (8)

and insert the screws in the holes.

Fit the square nuts (1) and screw

them down as far as stop.

NGo to "Securing the Loop Handle".

Securing the Loop Handle

NSecure the loop handle (4)

approx. 8 in (20 cm) (A) forward of

the control handle (9).

NLine up the loop handle.

NTighten down the screws firmly –

lock the nuts if necessary.

The sleeve (10) (not fitted on all models)

must be between the loop handle and

the control handle.

002BA099 KN

002BA136 KN

002BA147 KN

FS 110, FS 110 R

English

A properly adjusted throttle cable is the

precondition for correct operation in the

full throttle, starting throttle and idle

positions.

Adjust the throttle cable only after the

unit is fully assembled – the control

handle must be in the normal operating

position.

NUse a suitable tool to push the slide

to the end of the slot (see

illustration).

NPress down the throttle trigger

lockout (1) and squeeze the throttle

trigger (2) (full throttle) – this sets

the throttle cable correctly.

The carrying ring comes standard with

the machine or is available as a special

accessory.

For position of carrying ring see "Main

Parts".

NPlace the clamp (1) against the

drive tube with the tapped hole on

the left (viewed from engine).

NSqueeze the two ends of the clamp

together and hold in that position.

NInsert the M6x14 screw (2).

NLine up the carrying ring.

NTighten down the screw firmly.

Mounting the Deflector

1Deflector for mowing attachments

2Deflector for mowing heads

Deflectors (1) and (2) are both mounted

to the gearbox in the same way.

NPlace the deflector on the gearbox

flange.

NInsert the screws (3) and tighten

them down firmly.

Adjusting the Throttle Cable

002BA163 KN

STOP

249BA017 KN

Fitting the Carrying Ring

002BA142 KN

Mounting the Deflector

002BA380 KN

FS 110, FS 110 R

English

Fitting the Skirt and Blade

These parts must be fitted to the

deflector (1) when you use a mowing

head.

NSlide the lower guide slot of the skirt

(4) onto the deflector (1) – it must

snap into position.

NPush the blade (5) into the upper

guide slot on the skirt and line it up

with the first hole.

NInsert the screw and tighten it down

firmly.

Mounting the Limit Stop

Always fit the limit stop (6) when you use

a circular saw blade.

NPosition the limit stop (6) on the

gearbox flange.

NInsert the screws (7) and tighten

them down firmly.

Preparations

NLay your brushcutter on its back so

that the cutting attachment

mounting face is facing up.

Mounting hardware for cutting

attachments

The mounting hardware supplied

depends on the cutting attachment that

comes as original equipment with the

new machine.

Mounting hardware is not packed with

machine

Only mowing heads can be mounted.

002BA103 KN

002BA382 KN

Mounting the Cutting

Attachment

002BA104 KN

FS 110, FS 110 R

English

NPull the hose (1) (protector for

shipping) off the shaft (2).

NGo to "Mounting the mowing head".

If you want to mount a metal cutting

attachment in place of a mowing head,

you will need the following additional

parts: Nut (3), rider plate (4) and thrust

washer (5) (special accessories).

Mounting hardware is packed with

machine

Mowing heads and metal cutting

attachments may be mounted.

If the parts are packed with the machine

NPull the hose (1) (protector for

shipping) off the shaft (2).

The nut (3), rider plate (4) and thrust

wsher (5) are in the parts kit supplied

with the machine.

NGo to "Mounting the mowing head"

or "Mounting the metal cutting

attachment".

If the parts are mounted to the gearbox

NGo to "Removing the mounting

hardware".

Removing the mounting hardware

NBlock the shaft – see next chapter

on "Blocking the output shaft".

NUse the combination wrench (6) –

comes standard with machine or is

available as special accessory – to

unscrew the nut (3) clockwise (left-

hand thread) from the shaft (2).

NPull the thrust washer (5) off the

shaft (2).

The rider plate (4) is in the parts kit

supplied with the machine.

NGo to "Mounting the mowing head"

or "Mounting the metal cutting

attachment".

Blocking the output shaft

NInsert the stop pin (7) or screwdriver

– come standard with machine or

are available as special accessories

– in the hole (8) in the gearbox as far

as stop, and apply slight pressure.

NRotate the nut or cutting attachment

on the shaft (2) until the stop pin

slips into position and blocks the

shaft.

Attaching the mowing head

Keep the information sheet for the

mowing head in a safe place.

002BA164 KN

002BA166 KN

FS 110, FS 110 R

English

STIHL SuperCut 20-2,

STIHL AutoCut 25-2,

STIHL AutoCut C 25-2,

STIHL TrimCut 31-2, STIHL FixCut 25-

2, STIHL PolyCut 20-3

NTurn the mowing head

counterclockwise until it is flush

against the shaft (1)

NBlock the shaft

NTighten the mowing head

Remove the tool used to block the shaft.

Removing the mowing head

NBlock the shaft

STIHL SuperCut 20-2,

STIHL AutoCut 25-2,

STIHL AutoCut C 25-2,

STIHL TrimCut 31-2, STIHL FixCut 25-

2, STIHL PolyCut 20-3

NTurn the mowing head clockwise

Feed out mowing line

STIHL SuperCut

Line is fed out automatically if the

mowing line is at least 2 1/2 in. (6 cm)

long – the blade on the deflector

shortens excessively long mowing line

to optimum length.

STIHL AutoCut

NHold the mowing head parallel

above the surface of the lawn – tap

it on the ground – approx. 11/4in.

(3 cm) of mowing line is fed out

The blade on the deflector shortens

excessively long mowing line to

optimum length – thus repeated tapping

in succession is to be avoided!

Mowing line is only fed out if both

mowing lines are still at least 1in.

(2.5 cm) long!

For all other mowing lines

Proceed as described in the mowing

head information sheet.

Always switch off the engine to fed out

mowing line by hand – otherwise there is

a risk of injury!

Replacing mowing line and/or cutting

blade

Proceed as described in the mowing

head information sheet.

Mounting metal cutting attachments

The skirt and lne limiting blade are not

required on the deflector for grass

cutting blades 230-4 (1), 230-8(2) or the

brush knife (3) – see "Mounting the

Deflector".

Fit the approriate limit stop for circular

saw blades 200 (4, 5) – see "Mounting

the deflector".

Lay your brushcutter on its back with the

cutting attachment mounting face

pointing up: The cutting edges of (1) and

002BA081 KN

FS 110, FS 110 R

English

(3) may point in either direction. The

cutting edges of (2), (4) and (5) must

point clockwise.

Direction of rotation is indicated by an

arrow on the inside of the mowing

attachment deflector or limit stop.

NPlace the cutting attachment (6) on

the thrust plate (7).

Collar (see arrow) must engage the

mowing head's mounting hole.

NFit the thrust washer (8) and rider

plate (9) on the shaft (10).

NBlock the drive shaft.

NUse the combination wrench (12) to

screw the mounting nut (11) on to

the output shaft counterclockwise

and tighten it down firmly.

If the mounting nut turns too freely, fit a

new one.

Removing the metal cutting attachment

NBlock the drive shaft.

NUnscrew the mounting nut

clockwise.

NTake the parts off the shaft – do not

remove the thrust plate (7).

The STIHL 4-MIX engine features

mixture lubrication and must be run on a

fuel mixture of gasoline and engine oil.

It operates otherwise on the 4-stroke

principle.

4-MIX Engine

FS 110, FS 110 R

English

This engine is certified to operate on

unleaded gasoline and the STIHL two-

stroke engine oil at a mix ratio of 50:1.

Your engine requires a mixture of high-

quality gasoline and two-stroke air

cooled engine oil.

Use mid-grade unleaded gasoline with a

minimum octane rating of 89 (R+M/2)

and no more than 10% ethanol content.

Fuel with a lower octane rating may

increase engine temperatures. This, in

turn, increases the risk of piston seizure

and damage to the engine.

The chemical composition of the fuel is

also important. Some fuel additives not

only detrimentally affect elastomers

(carburetor diaphragms, oil seals, fuel

lines, etc.), but magnesium castings and

catalytic converters as well. This could

cause running problems or even

damage the engine. For this reason

STIHL recommends that you use only

high-quality unleaded gasoline!

Gasoline with an ethanol content of

more than 10% can cause running

problems and major damage in engines

with a manually adjustable carburetor

and should not be used in such engines.

The ethanol content in gasoline affects

engine running speed – it may be

necessary to readjust the carburetor if

you use fuels with various ethanol

contents.

The idle speed and maximum speed of

the engine change if you switch from a

fuel with a certain ethanol content to

another fuel with a much higher or lower

ethanol content.

This problem can be avoided by always

using fuel with the same ethanol

content.

Use only STIHL two-stroke engine oil or

equivalent high-quality two-stroke

engine oils that are designed for use

only in air cooled two-cycle engines.

We recommend STIHL HP Ultra 2-Cycle

Engine Oil since it is specially

formulated for use in STIHL engines.

Do not use BIA or TCW rated (two-

stroke water cooled) mix oils or other

mix oils that state they are for use in both

water cooled and air cooled engines

(e.g., outboard motors, snowmobiles,

chain saws, mopeds, etc.).

Take care when handling gasoline.

Avoid direct contact with the skin and

avoid inhaling fuel vapor. When filling at

the pump, first remove the container

from your vehicle and place the

container on the ground before filling. To

reduce the risk of sparks from static

discharge and resulting fire and/or

explosion, do not fill fuel containers that

are sitting in or on a vehicle or trailer.

The container should be kept tightly

closed in order to limit the amount of

moisture that gets into the mixture.

The machine‘s fuel tank should be

cleaned as necessary.

Fuel mix ages

Only mix sufficient fuel for a few days

work, not to exceed 3 months of storage.

Store in approved fuel-containers only.

When mixing, pour oil into the container

first, and then add gasoline. Close the

container and shake it vigorously by

hand to ensure proper mixing of the oil

with the fuel.

Dispose of empty mixing-oil containers

only at authorized disposal locations.

Fuel Warning!

To reduce the risk of personal injury

from loss of control and / or contact with

the running cutting tool, do not use your

unit with incorrect idle adjustment. At

correct idle speed, the cutting tool

should not move.

If your power tool shows an incorrect

idle adjustment, have your STIHL dealer

check your power tool and make proper

adjustments and repairs.

Gaso-

line

Oil (STIHL 50:1 or equiva-

lent high-quality oils)

US gal. US fl.oz.

12.6

2 1/2 6.4

5 12.8

FS 110, FS 110 R

English

Preparations

NBefore fueling, clean the filler cap

and the area around it so that dirt

cannot fall into the tank.

NAlways position the machine so that

the filler cap is facing upwards.

One of two different filler caps is

installed as standard at the factory.

Toolless filler cap (with folding grip)

Threaded filler cap

Opening the toolless filler cap

NSwing the grip into an upright

position.

NTurn the cap counterclockwise

(approx. 1/4 turn).

NRemove the filler cap.

Refueling

Take care not to spill fuel while fueling,

and do not overfill the tank. STIHL

recommends use of the STIHL filling

system (special accessory).

Closing the toolless filler cap

NPosition the cap with the grip in an

upright position; the raised

positioning marks must line up.

NTurn cap clockwise as far as it will

go (approx. 1/4 turn).

NFold the grip down so that it is flush

with the surface.

If the grip is not flush with the surface

and the lug on the clip does not engage

entirely in the recess (arrow), the cap is

not properly closed and the steps

Fueling

002BA420 KN

002BA418 KN

002BA419 KN

249BA053 KN

249BA054 KN

249BA055 KN

249BA056 KN

FS 110, FS 110 R

English

described above must be repeated. See

also the "Toolless cap with grip" section

in the Safety Precautions.

Opening the threaded filler cap

NTurn the cap counterclockwise until

it can be removed from the tank

opening.

NRemove the filler cap.

Refueling

Take care not to spill fuel while fueling

and do not overfill the tank. STIHL

recommends use of the STIHL filling

system (special accessory).

Closing the threaded filler cap

NPosition cap.

NTurn the cap clockwise as far as it

will go and tighten it as securely as

possible by hand.

The type and style of the harness

depend on the market.

The use of the shoulder strap is

described in the chapter on "Approved

Combinations of Cutting Attachment,

Deflector, Handle and Harness".

Shoulder strap

NPut on the shoulder strap (1).

NAdjust the length of the strap so that

the carabiner (2) is about a hand’s

width below your right hip.

NBalance the brushcutter.

200BA421 KN

200BA422 KN

Fitting the Harness

002BA374 KN

FS 110, FS 110 R

English

Full harness

NPut on the full harness (1).

NAdjust the length of the strap so that

the spring hook (2) is about a hand’s

width below your right hip.

NBalance the trimmer/brushcutter.

Attaching the unit to the harness

The type and style of the harness and

carabiner (spring hook) depend on the

market.

NAttach the carabiner (1) to the

carrying ring (2) on the drive tube.

NLoosen the screw (3).

Balancing the brushcutter

The unit is balanced differently,

depending on the cutting attachment

used.

Proceed as follows until the conditions

specified under "Floating positions"

have been met:

NAdjust the carrying ring.

NTighten the screw moderately.

NAllow the unit to hang freely.

NCheck the position obtained.

Balancing the

Trimmer/Brushcutter

FS 110, FS 110 R

English

Floating positions

Mowing tools (A) such as mowing

heads, grass cutting blades and brush

knives

Nshould just touch the ground.

Circular saw blades (B)

Nshould "hover" about 8 in. (20 cm)

above the ground.

When the correct floating position has

been reached:

NTighten down the screw on the

carrying ring firmly.

Detaching the unit from the harness

NPress down the bar on the

carabiner (1) and pull the carrying

ring (2) out of the carabiner.

Controls

Control handle on handlebar

1Throttle trigger lockout

2Throttle trigger

3Slide control

002BA034 KN

002BA035 KN

Starting / Stopping the

Engine

STOP

002BA182 KN

START

STOP-

FS 110, FS 110 R

English

Control handle on drive tube

1Throttle trigger lockout

2Throttle trigger

3Slide control

Positions of slide control

4STOP-0 – engine off – the ignition is

switched off

5F – normal run position – the engine

is running or can start

6START – the ignition is switched on

– the engine can start

Symbol on slide control

7h – stop symbol and arrow. To stop

the engine, push the slide control in

the direction of the arrow on the stop

symbol (h) to STOP-0.

Starting

NPress down the trigger lockout lever

and squeeze the throttle trigger.

Nand hold them in that position.

NMove the slide control to START

and hold it there.

NNow release the throttle trigger,

slide control and trigger lockout in

that order. This is the starting

throttle position.

NSet the choke knob (8):

NPress the fuel pump bulb (9) at least

five times – even if the bulb is filled

with fuel.

Starting

NPlace the unit on the ground: It must

rest securely on the engine support

and the deflector. Check that the

cutting attachment is not touching

the ground or any other obstacles.

NMake sure you have a safe and

secure footing.

NHold the unit with your left hand and

press it down firmly – your thumb

should be under the fan housing.

Do not stand or kneel on the drive tube.

STOP

002BA181 KN

START

STOP-

gif the engine is cold

efor warm start – also use this posi-

tion if the engine has been running

but is still cold.

249BA057 KN

FS 110, FS 110 R

English

NHold the starter grip with your right

hand.

NPull the starter grip slowly until you

feel it engage and then give it a brisk

strong pull.

Do not pull out the starter rope all the

way – it might otherwise break.

NDo not let the starter grip snap back.

Guide it slowly back into the housing

so that the starter rope can rewind

properly.

NCrank the engine until it begins to

fire. After no more than five

attempts, turn the choke knob to e.

NContinue cranking.

As soon as the engine runs

NBlip the throttle trigger. The slide

control moves to the normal run

position F – and the engine settles

down to idle speed.

Make sure the carburetor is correctly

adjusted. The cutting attachment must

not rotate when the engine is idling.

Your machine is now ready for

operation.

Shut off the engine.

NPush the slide control in the

direction of the arrow on the stop

symbol (h) to STOP-0.

At very low outside temperatures:

As soon as the engine runs:

NBlip the throttle trigger to disengage

the starting throttle position. The

slide control moves to the normal

run position (F) – and the engine

settles down to idle speed.

NOpen the throttle slightly.

NWarm up the engine for a short

period.

If the engine does not start

Choke knob

If you did not turn the choke knob to e

quickly enough after the engine began to

fire, the combustion chamber is flooded.

NTurn the choke knob to e.

NSet the slide control, lockout lever

and throttle trigger to the starting

throttle position.

NStart the engine by pulling the

starter rope briskly – 10 to 20 pulls

may be necessary.

If the engine still does not start

NMove the slide control to STOP-0.

NRemove the spark plug – see

"Spark Plug".

NDry the spark plug.

NCrank the engine several times with

the starter to clear the combustion

chamber.

NRefit the spark plug – see "Spark

Plug".

NMove the slide control to START.

NSet the choke knob to e – even if

the engine is cold.

NNow start the engine.

Throttle cable adjustment

NCheck adjustment of throttle cable –

see chapter on "Adjusting the

Throttle Cable".

Fuel tank run until completely dry

NAfter refueling, press the fuel pump

bulb at least five times – even if the

bulb is filled with fuel.

NSet the choke knob according to

engine temperature.

NStart the engine.

FS 110, FS 110 R

English

During break-in period

A factory-new machine should not be

run at high revs (full throttle off load) for

the first three tank fillings. This avoids

unnecessary high loads during the

break-in period. As all moving parts

have to bed in during the break-in

period, the frictional resistances in the

engine are greater during this period.

The engine develops its maximum

power after about 5 to 15 tank fillings.

During Operation

After a long period of full throttle

operation, allow the engine to run for a

short while at idle speed so that engine

heat can be dissipated by the flow of

cooling air. This protects engine-

mounted components (ignition,

carburetor) from thermal overload.

After Finishing Work

Storing for a short period: Wait for the

engine to cool down. Empty the fuel tank

and keep the machine in a dry place,

well away from sources of ignition, until

you need it again. For longer out-of-

service periods – see "Storing the

Machine".

If there is a noticeable loss of engine

power

NTurn the choke knob to g

NTake out the screw (1) and remove

the filter cover (2).

NClean away loose dirt from around

the filter.

NGrip the filter element (3) at the

cutout (arrow) in the filter

housing (4) and remove it.

NFit a new filter element. As a

temporary measure you can knock it

out on the palm of your hand or blow

it out with compressed air. Do not

wash.

NReplace damaged parts.

Installing the filter

NInstall the filter element in the filter

housing and fit the cover.

NInsert the screw and tighten it down

firmly.

Exhaust emissions are controlled by the

design of the fundamental engine

parameters and components (e.g.

carburation, ignition, timing and valve or

port timing) without the addition of any

major hardware.

Operating Instructions Cleaning the Air Filter

273BA006 KN

Engine Management

FS 110, FS 110 R

English

The carburetor comes from the factory

with a standard setting.

This setting provides an optimum fuel-air

mixture under most operating

conditions.

With this carburetor it is only possible to

adjust the high speed and low speed

screws within fine limits.

Standard Setting

NShut off the engine.

NMount approved cutting tool or

attachment.

NCheck the air filter and clean or

replace as necessary.

NCheck that the throttle cable is

properly adjusted – readjust if

necessary – see chapter on

"Adjusting the Throttle Cable".

NCheck the spark arresting screen

and clean or replace as necessary.

NCarefully turn both adjusting screws

counterclockwise as far as stop:

–The high speed screw (H) is 3/4 turn

open.

–The low speed screw (H) is 3/4 turn

open.

NStart and warm up the engine.

NAdjust idle speed with the idle speed

screw (LA) so that the cutting

attachment does not move.

Fine Tuning

A slight correction of the setting of the

high speed screw (H) may be necessary

if engine power is not satisfactory when

operating at high altitude, sea level or

after changing the working tool.

Rule of thumb:

Turn the high speed screw (H) about

one quarter of a turn for every 3300 ft

(1000 m) change in altitude.

Conditions for adjustment

NCarry out the standard setting

without disturbing the high speed

screw (H).

NWarm up the engine for about 3

minutes.

NOpen the throttle wide.

At high altitude

NTurn the high speed screw (H)

clockwise (leaner), no further than

stop, until there is no further

noticeable increase in engine

speed.

At sea level

NTurn the high speed screw (H)

counterclockwise (richer), no further

than stop, until there is no further

noticeable increase in engine

speed.

It is possible that maximum engine

speed may be reached with the standard

setting in each case.

Readjust idle

It is usually necessary to change the

setting of the idle speed screw (LA) after

every correction to the low speed

screw (L).

NWarm up the engine for about 3

minutes.

Adjusting the Carburetor

249BA051 KN

FS 110, FS 110 R

English

Engine stops while idling

NTurn the idle speed screw (LA)

slowly clockwise until the engine

runs smoothly – the cutting

attachment must not move.

Cutting attachment runs when engine is

idling

NTurn the idle speed screw (LA)

counterclockwise until the cutting

attachment stops running and then

turn the screw about another 1/2 to

3/4 turn in the same direction.

If the working tool or cutting attachment

continues to run when the engine is

idling, have your machine checked and

repaired by your servicing dealer.

Erratic idling behavior, engine stops

even though setting of LA-screw has

been corrected, poor acceleration

Idle setting is too lean:

NTurn the low speed screw (L)

counterclockwise, no further than

stop, until the engine runs and

accelerates smoothly.

Erratic idling behavior

Idle setting is too rich

NTurn the low speed screw (L)

clockwise, no further than stop, until

the engine runs and accelerates

smoothly.

If the engine is down on power, check

the spark arresting screen in the muffler.

NWait for the muffler to cool down.

NMove the slide control to STOP-0.

NTake out the screw (1).

NTake out the screws (2) and remove

the shroud (3).

NTake out the screw (4).

NLift the spark arresting screen (5)

and pull it out.

NClean the spark arresting screen. If

the screen is damaged or heavily

carbonized, fit a new one.

NRefit the spark arresting screen.

NInsert the screw and tighten it down

firmly.

NFit the shroud.

Spark Arresting Screen in

Muffler

249BA059 KN

249BA060 KN

FS 110, FS 110 R

English

If engine is down on power, difficult to

start or runs poorly at idling speed, first

check the spark plug.

Fit a new spark plug after approx. 100

operating hours or earlier if the

electrodes are badly eroded.

Wrong fuel mix (too much engine oil in

the gasoline), a dirty air filter and

unfavorable running conditions (mostly

at part throttle etc.) affect the condition

of the spark plug. These factors cause

deposits to form on the insulator nose

which may result in trouble in operation.

Removing the spark plug

NMove the slide control to STOP-0.

NPull off the spark plug boot (1).

NUnscrew the spark plug.

Checking the Spark Plug

NClean dirty spark plug.

NCheck electrode gap (A) and

readjust if necessary – see

"Specifications".

NUse only resistor type spark plugs of

the approved range.

Rectify problems which have caused

fouling of spark plug:

–Too much oil in fuel mix.

–Dirty air filter.

–Unfavorable running conditions,

e.g. operating at part load.

Installing the spark plug

NScrew home the spark plug, fit the

boot and press it down firmly.

Spark Plug

249BA063 KN

000BA039 KN

Warning!

To reduce the risk of fire and burn injury,

use only spark plugs authorized by

STIHL. Always press spark plug boot (1)

snugly onto spark plug terminal (2) of

the proper size. (Note: If terminal has

detachable SAE adapter nut, it must be

attached.) A loose connection between

spark plug boot and ignition wire con-

nector in the boot may create arcing that

could ignite combustible fumes and

cause a fire.

002BA363 KN

FS 110, FS 110 R

English

NCheck lubricant filling periodically

and after approx. every 25 hours of

operation

NUnscrew the locking screw (1) – if

no grease can be seen on the

inside, then screw in the tube (2) of

STIHL gear lubricant for

brushcutters (special accessory)

NSqueeze up to 1/5 oz (5 g) of

grease into the gear housing

Do not completely fill the gear housing

with grease.

NUnscrew lubricant tube (2)

NRefit locking screw and tighten

securely

Replacing the Starter Rope

NPush the slide control in direction of

arrow h – to STOP-0.

NTake out the screws (1).

NRemove the starter cover (2) from

the housing.

NEase the spring clip (3) off the

starter post.

NRemove the rope rotor with

washer (4) and pawl (5).

NRemove the remaining rope from

the rotor and starter grip.

Lubricating the Gearbox

233BA010 KN

Replacing the Starter Rope

and Rewind Spring

249BA061 KN

249BA013 KN

FS 110, FS 110 R

English

NTie a simple overhand knot in the

new rope and then thread it through

the top of the grip and the rope

bushing (6).

NThread the rope through the rotor

and secure it with a simple

overhand knot.

NCoat the rope rotor bearing bore

with non-resinous oil.

NSlip the rotor over the starter post –

turn it back and forth to engage the

anchor loop of the rewind spring.

NRefit the pawl (5) in the rotor.

NFit the washer (4) on the starter

post.

NUse a screwdriver or suitable pliers

to fit the spring clip (3) on the starter

post and over the pawl's peg – the

spring clip must point

counterclockwise – as shown in the

illustration.

NGo to "Tensioning the Rewind

Spring".

Replacing a broken rewind spring

NRemove the rope rotor as described

in chapter on "Replacing the starter

rope".

The bits of spring may still be under

tension and could fly apart when you

take them out of the housing. To reduce

the risk of injury, wear face protection

and work gloves.

NRemove the spring housing and

pieces of spring.

NLubricate the new spring with a few

drops of non-resinous oil.

NPosition the new spring housing,

bottom plate facing up, against the

cutouts (arrows).

NPush the spring housing into the

starter cover.

NReinstall the rope rotor – then go to

"Tensioning the Rewind Spring".

NIf the spring pops out of the spring

housing and uncoils: Refit it

counterclockwise, starting outside

and working inwards.

249BA014 KN

249BA015 KN

249BA013 KN

249BA018 KN

FS 110, FS 110 R

English

Tensioning the rewind spring

NMake a loop in the unwound starter

rope and use it to turn the rope rotor

six full revolutions in the direction of

the arrow.

NHold the rotor steady. Pull out and

straighten the twisted rope.

NLet go of the rotor.

NRelease the rope slowly so that it

winds onto the rotor. The starter grip

must locate firmly in the rope

bushing. If the grip droops to one

side: Add one more turn on the rope

rotor to increase spring tension.

NWhen the starter rope is fully

extended it must still be possible to

rotate the rotor another half turn. If

this is not the case, the spring is

overtensioned and could break.

Take one turn of the rope off the

rotor.

NFit the starter cover on the housing.

NTighten down the screws firmly.

For periods of 3 months or longer

NDrain and clean the fuel tank in a

well ventilated area.

NDispose of fuel properly in

accordance with local

environmental requirements.

NRun the engine until the carburetor

is dry – this helps prevent the

carburetor diaphragms sticking

together.

NRemove, clean and inspect the

cutting attachment.

NThoroughly clean the machine – pay

special attention to the cylinder fins

and air filter.

NStore the machine in a dry and

secure location – out of the reach of

children and other unauthorized

persons.

249BA016 KN

Storing the Machine

FS 110, FS 110 R

English

NUse a sharpening file (special

accessory) to sharpen dull cutting

attachments. In case of more

serious wear or nicks: Resharpen

with a grinder or have the work done

by a dealer – STIHL recommends a

STIHL servicing dealer.

NResharpen frequently, take away as

little material as possible: two or

three strokes of the file are usually

enough.

NResharpen the cutters (1) uniformly

– do not alter the contour or the

parent blade (2) in any way.

See cutting attachment packaging for

additional sharpening instructions.

Balancing

NAfter resharpening about 5 times,

check the cutting attachment for

out-of-balance on a STIHL balancer

(special accessory) or have it

checked by a dealer and re-

balanced as necessary – STIHL

recommends a STIHL servicing

dealer.

Sharpening Metal Cutting

Blades

002BA042 KN

FS 110, FS 110 R

English

Maintenance and Care

The following maintenance intervals apply in normal operating conditions. The spec-

ified intervals must be shortened accordingly when working for longer than normal

or under difficult cutting conditions (extensive dust, etc.).

before starting work

at the end of work and/or

daily

whenever tank is refilled

weekly

monthly

yearly

if faulty

if damaged

as required

Complete machine visual inspection (condition, leaks) XX

clean X

Control handle check operation XX

Air filter clean X

replace X

Fuel pick-up body in fuel tank

have checked by a specialist dealer 1) X

have them replaced by a specialist

dealer 1) XXX

Fuel tank clean XX

Carburetor

check idle adjustment, cutting attach-

ment must not turn XX

readjust idle speed X

Spark plug

adjust electrode gap X

replace after every 100 hours of

operation

Cooling air intakes visual inspection X

clean X

Valve clearance

check and adjust if necessary, one time

after 139 hours of operation, by servic-

ing dealer1) X

Combustion chamber

decarbonize after 139 hours of opera-

tion, subsequently after every 150 hours

of operation

Spark arresting screen in muffler check XX

clean or replace XX

All accessible screws, nuts and bolts (not

adjusting screws) retighten X

FS 110, FS 110 R

English

Antivibration elements (rubber buffers,

springs)

check XXX

have them replaced by a specialist

dealer 1) X

Cutting attachment

visual inspection XX

replace X

check for secure fit XX

Metal cutting attachment sharpen XX

Gear lubrication check X

top up X

Safety information sticker replace X

1) STIHL recommends STIHL servicing dealers

The following maintenance intervals apply in normal operating conditions. The spec-

ified intervals must be shortened accordingly when working for longer than normal

or under difficult cutting conditions (extensive dust, etc.).

before starting work

at the end of work and/or

daily

whenever tank is refilled

weekly

monthly

yearly

if faulty

if damaged

as required

FS 110, FS 110 R

English

1Fuel Filler Cap

2Carburetor Adjusting Screws

3Starter Grip

4Spark Plug Boot

5Muffler with Spark Arresting Screen

6Bike Handle

7Throttle Trigger

8Slide Control

9Throttle Trigger Lockout

10 Throttle Cable Retainer

11 Carrying Ring

12 Fuel Pump

13 Choke Knob

14 Air Filter Cover

15 Fuel Tank

16 Machine Support

17 Handle Support

18 Wing Screw

19 Loop Handle

20 Barrier Bar

#Serial Number

Main Parts

249BA062 KN

FS 110, FS 110 R

English

Definitions

1 Fuel Filler Cap

For closing the fuel tank.

2 Carburetor Adjusting Screws

For tuning the carburetor.

3 Starter Grip

The grip of the pull starter, for

starting the engine.

4 Spark Plug Boot

Connects the spark plug with the

ignition lead.

5 Muffler with Spark Arresting Screen

Muffler reduces engine exhaust

noise and diverts exhaust gases

away from operator.

Spark arresting screen is designed

to reduce the risk of fire.

6 Bike Handle

For easy control of the machine with

both hands during cutting work.

7 Throttle Trigger

Controls the speed of the engine.

8 Slide Control

For starting throttle, run and stop.

Keeps the choke partially open

during starting and switches off the

ignition to stop the engine.

9 Throttle Trigger Lockout

Must be depressed before the

throttle trigger can be activated.

10 Throttle Cable Retainer

Secures the throttle cable to the

drive tube.

11 Carrying Ring

Connects the trimmer/brushcutter to

the harness.

12 Fuel Pump

Provides additional fuel feed for a

cold start.

13 Choke Knob

Eases engine starting by enriching

mixture.

14 Air Filter Cover

Encloses and protects the air filter

element.

15 Fuel Tank

For fuel and oil mixture.

16 Machine Support

For resting machine on the ground.

17 Handle Support

Connects the shaft and bike handle.

18 Wing Screw

Locks handlebar in selected

position.

19 Loop Handle

For easy control of machine during

cutting work.

20 Barrier Bar

Helps keep user's feet and legs

clear of the cutting tool.

1Mowing Head

2Deflector for Mowing Heads

3Line Limiting Blade

4Deflector with Skirt for all Mowing

Attachments

5Skirt

6Metal Mowing Tool

002BA114 KN

FS 110, FS 110 R

English

Definitions

1 Mowing Head

The cutting attachment, i. e.

mowing head, for different

purposes.

2 Deflector for Mowing Heads

The deflector is designed to reduce

the risk of injury from foreign objects

flung backwards toward the

operator by the cutting attachment

and from contact with the cutting

attachment.

3 Line Limiting blade

Metal blade at the deflector in order

to keep the line of the mowing head

at the proper length.

4 Deflector with Skirt for all Mowing

Attachments

The deflector is designed to reduce

the risk of injury from foreign objects

flung backwards toward the

operator by the cutting attachment

and from contact with the cutting

attachment. Is not designed to

contain fragmented metal blades.

5Skirt

The skirt at the bottom of the

deflector must be utilized as

described in the chapter "Mounting

the Deflector".

6 Metal Mowing Tool

The cutting attachment, i. e. blade,

made from metal for different

purposes.

7Circular Saw Blade

8Limit Stop for Circular Saw Blade

Definitions

7 Circular Saw Blade

Cutting attachment made of metal

for cutting wood.

8 Limit Stop for Circular Saw Blade

Is designed to position the

brushcutter steady against the

wood in order to reduce the risk of

injury from loss of control from

reactive forces such as thrust out.

EPA / CEPA

The Emission Compliance Period

referred to on the Emissions

Compliance Label indicates the number

of operating hours for which the engine

has been shown to meet Federal

emission requirements.

Category

CARB

The Emission Compliance Period used

on the CARB-Air Index Label indicates

the terms:

Engine

STIHL single cylinder four-stroke engine

with mixture lubrication

002BA186 KN

Specifications

A = 300 hours

B = 125 hours

C= 50hours

Extended = 300 hours

Intermediate = 125 hours

Moderate = 50 hours

FS 110, FS 110 R

English

Ignition System

Electronic magneto ignition

Fuel System

All position diaphragm carburetor with

integral fuel pump

Weight

Contact your STIHL dealer for

information regarding special

accessories that may be available for

your product.

Users of this unit should carry out only

the maintenance operations described

in this manual. Other repair work may be

performed only by authorized STIHL

service shops.

Warranty claims following repairs can be

accepted only if the repair has been

performed by an authorized STIHL

servicing dealer using original STIHL

replacement parts.

Original STIHL parts can be identified by

the STIHL part number, the {

logo and, in some cases, by the STIHL

parts symbol K. The symbol may

appear alone on small parts.

Displacement: 1.92 cu. in.

(31.4 cm3)

Bore: 1.57 in. (40 mm)

Stroke: 0.98 in. (25 mm)

Engine power to

ISO 8893:

1.34 hp (1.05 kW)

at 7,000 rpm

Idle speed: 2,800 rpm

Cut-off speed

(rated): 10,500 rpm

Max. output shaft

speed (cutting

attachment): 7,500 rpm

Valve clearance:

Inlet valve: 0.004 in. (0.10 mm)

Exhaust valve: 0.004 in. (0.10 mm)

Spark plug (resistor

type): Bosch USR 7 AC

Electrode gap: 0.02 in. (0.5 mm)

Fuel tank capacity: 17.9 fl.oz (0.50 L)

dry, without cutting attachment and

deflector

FS 110 with bike handle: 12.8 lbs

(5.8 kg)

FS 110 R with loop handle: 12.1 lbs

(5.5 kg)

Special Accessories Maintenance and Repairs

FS 110, FS 110 R

English

Not for California

Your Warranty Rights and Obligations

The U.S. Environmental Protection

Agency (EPA) and STIHL Incorporated

are pleased to explain the Emission

Control System Warranty on your

equipment type engine. In the U.S. new

1997 and later model year small off-road

equipment engines must be designed,

built and equipped, at the time of sale, to

meet the U.S. EPA regulations for small

non road engines. The equipment

engine must be free from defects in

materials and workmanship which

cause it to fail to conform with U.S. EPA

standards for the first two years of

engine use from the date of sale to the

ultimate purchaser.

STIHL Incorporated must warrant the

emission control system on your small

off-road engine for the period of time

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road equipment engine.

Your emission control system includes

parts such as the carburetor and the

ignition system. Also included may be

hoses, and connectors and other

emission-related assemblies.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you, including diagnosis (if the

diagnostic work is performed at an

authorized dealer), parts, and labor.

Manufacturer's Warranty Coverage

In the U.S., 1997 and later model year

small off-road equipment engines are

warranted for two years. If any emission-

related part on your engine is defective,

the part will be repaired or replaced by

STIHL Incorporated free of charge.

Owner's Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for the

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduled maintenance.

Any replacement part or service that is

equivalent in performance and durability

may be used in non-warranty

maintenance or repairs, and shall not

reduce the warranty obligations of the

engine manufacturer.

As the small off-road equipment engine

owner, you should be aware, however,

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL service center as soon as a

problem exists. The warranty repairs will

be completed in a reasonable amount of

time, not to exceed 30 days.

If you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015

www.stihlusa.com

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine will be

designed, built and equipped, at the time

of sale, to meet all applicable

regulations. STIHL Incorporated also

warrants to the initial purchaser and

each subsequent purchaser that your

engine is free from defects in materials

and workmanship which cause the

engine to fail to conform with applicable

regulations for a period of two years.

Warranty Period

The warranty period will begin on the

date the utility equipment engine is

purchased by the initial purchaser and

you have signed and sent back the

warranty card to STIHL.

If any emission-related part on your

engine is defective, the part will be

replaced by STIHL Incorporated at no

cost to the owner. Any warranted part

which is not scheduled for replacement

as required maintenance, or which is

scheduled only for regular inspection to

the effect of "repair or replace as

necessary" will be warranted for the

warranty period. Any warranted part

which is scheduled for replacement as

STIHL Incorporated Federal

Emission Control Warranty

Statement

FS 110, FS 110 R

English

required maintenance will be warranted

for the period of time up to the first

scheduled replacement point for that

part.

Diagnosis

You, as the owner, shall not be charged

for diagnostic labor which leads to the

determination that a warranted part is

defective. However, if you claim

warranty for a component and the

machine is tested as non-defective,

STIHL Incorporated will charge you for

the cost of the emission test. Mechanical

diagnostic work will be performed at an

authorized STIHL servicing dealer.

Emission test may be performed either

at STIHL Incorporated or at any

independent test laboratory.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective.

Any manufacturer-approved or

equivalent replacement part may be

used for any warranty maintenance or

repairs on emission-related parts and

must be provided without charge to the

owner. STIHL Incorporated is liable for

damages to other engine components

caused by the failure of a warranted part

still under warranty.

The following list specifically defines the

emission-related warranted parts:

–Air Filter

–Carburetor

–Fuel Pump

–Choke (Cold Start Enrichment

System)

–Control Linkages

–Intake Manifold

–Magneto or Electronic Ignition

System (Ignition Module)

–Spark Plug

–Catalytic Converter (if applicable)

–Fuel Tank

–Fuel Cap

–Fuel Line

–Fuel Line Fittings

–Clamps

–Fasteners

Where to make a Claim for Warranty

Service

Bring the product to any authorized

STIHL servicing dealer and present the

signed warranty card.

Maintenance Requirements

The maintenance instructions in this

manual are based on the application of

the recommended 2-stroke fuel-oil

mixture (see also instruction "Fuel").

Deviations from this recommendation

regarding quality and mixing ratio of fuel

and oil may require shorter maintenance

intervals.

Limitations

This Emission Control Systems

Warranty shall not cover any of the

following:

Nrepair or replacement required

because of misuse, neglect or lack

of required maintenance,

Nrepairs improperly performed or

replacements not conforming to

STIHL Incorporated specifications

that adversely affect performance

and/or durability, and alterations or

modifications not recommended or

approved in writing by STIHL

Incorporated,

and

Nreplacement of parts and other

services and adjustments

necessary for required maintenance

at and after the first scheduled

replacement point.

FS 110, FS 110 R

English

For California only

Your Warranty Rights and Obligations

The California Air Resources Board

(CARB) and STIHL Incorporated are

pleased to explain the Emission Control

System Warranty on your 2007 and later

small off-road equipment engine.

In California, new equipment that uses

small off-road engines must be

designed, built, and equipped to meet

the State's stringent anti-smog

standards. STIHL Incorporated must

warrant the emissions control system on

your small off-road engine for the period

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road engine.

Your emissions control system may

include parts such as:

Air Filter, Carburetor, Fuel Pump, Choke

(Cold Start Enrichment System), Control

Linkages, Intake Manifold, Magneto or

Electronic Ignition System (Ignition

Module), Spark Plug, Catalytic

Converter (if applicable), Fuel Tank,

Fuel Cap, Fuel Line, Fuel Line Fittings,

Clamps, Fasteners.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you including diagnosis, parts

and labor.

Manufacturer’s Warranty

Responsibilities

This emissions control system is

warranted for two years in California. If

any emissions-related part on your

equipment is defective, the part will be

repaired or replaced by STIHL

Incorporated free of charge.

Owner’s Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or your

failure to ensure the performance of all

scheduled maintenance.

As the small off-road equipment engine

owner, you should however be aware

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, or improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL servicing dealer as soon as the

problem exists. The warranty repairs

should be completed in a reasonable

amount of time, not to exceed 30 days. If

you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Inc., 536 Viking Drive,

P.O. Box 2015,

Virginia Beach, VA 23450-2015.

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine is designed,

built and equipped, at the time of sale, to

meet all applicable emission

regulations.

STIHL Incorporated also warrants to the

initial purchaser and each subsequent

purchaser that your engine is free from

defects in materials and workmanship

which cause the engine to fail to conform

to applicable emission regulations for a

period of two years.

Defects Warranty Period

The warranty periods will begin on the

date the utility equipment engine is

purchased by the initial purchaser. If any

emission-related part on your engine is

defective, the part will be replaced by

STIHL Incorporated at no cost to the

owner.

Add-on or modified parts that are not

exempted by CARB may not be used.

The use of any non exempted add-on or

modified parts will be grounds for

disallowing a warranty claim. STIHL

Incorporated will not be liable to warrant

failures of warranted parts caused by the

use of a non exempted add-on or

modified part.

STIHL Incorporated

California Exhaust and

Evaporative Emissions

Control Warranty Statement

FS 110, FS 110 R

English

The warranty on emissions-related parts

will be interpreted as follows:

1. Any warranted part that is not

scheduled for replacement as

required maintenance in the written

instructions required in the

Emission Warranty Parts List (see

below) must be warranted for the

warranty period defined in

Subsection COVERAGE BY STIHL

INCORPORATED, see above. If

any such part fails during the period

of warranty coverage, it must be

repaired or replaced by the

manufacturer according to

Subsection (4) below. Any such part

repaired or replaced under the

warranty must be warranted for the

remaining warranty period.

2. Any warranted part that is

scheduled only for regular

inspection in the written instructions

required by the Emission Warranty

Parts List (see below) must be

warranted for the warranty period

defined in Subsection COVERAGE

BY STIHL INCORPORATED, see

above. A statement in such written

instructions to the effect of "repair or

replace as necessary" will not

reduce the period of warranty

coverage. Any such part repaired or

replaced under warranty must be

warranted for the remaining

warranty period.

3. Any warranted part that is

scheduled for replacement as

required maintenance in the written

instructions required by the

Emission Warranty Parts List (see

below) must be warranted for the

period of time prior to the first

scheduled replacement point for

that part. If the part fails prior to the

first scheduled replacement, the

part must be repaired or replaced by

the engine manufacturer according

to Subsection (4) below. Any such

part repaired or replaced under

warranty must be warranted for the

remainder of the period prior to the

first scheduled replacement point

for the part.

4. Repair or replacement of any

warranted part under the warranty

must be performed at a warranty

station at no charge to the owner.

5. Notwithstanding the provisions of

Subsection (4) above, warranty

services or repairs will be provided

at all manufacturer distribution

centers that are authorized to

service the subject engines.

6. The owner must not be charged for

diagnostic labor that leads to the

determination that a warranted part

is in fact defective, provided that

such diagnostic work is performed

at a warranty station.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective. Any

manufacturer approved or equivalent

replacement part may be used for any

warranty maintenance or repairs on

emission-related parts and must be

provided without charge to the owner.

STIHL Incorporated is liable for

damages to other engine components

caused by the failure of a warranted part

still under warranty.

Emission Warranty Parts List

Air Filter, Carburetor, Fuel Pump, Choke

(Cold Start Enrichment System), Control

Linkages, Intake Manifold, Magneto or

Electronic Ignition System (Ignition

Module), Spark Plug, Catalytic

Converter (if applicable), Fuel Tank,

Fuel Cap, Fuel Line, Fuel Line Fittings,

Clamps, Fasteners

Where to make a Claim for Warranty

Service

Bring the STIHL product to any

authorized STIHL servicing dealer and

present the signed STIHL product

registration card, or the print-out of the

electronic product registration.

Limitations

The repair or replacement of any

warranted part otherwise eligible for

warranty coverage may be excluded

from such warranty coverage if STIHL

Incorporated demonstrates that the

STIHL product has been abused,

neglected, or improperly maintained,

and that such abuse, neglect, or

improper maintenance was the direct

cause of the need for repair or

replacement of the part. That

notwithstanding, any adjustment of a

component that has a factory installed,

and properly operating, adjustment

limiting device is still eligible for warranty

coverage.

FS 110, FS 110 R

English

STIHL Registered Trademarks

STIHL®

{

The color combination orange-grey

(U.S. Registrations #2,821,860;

#3,010,057, #3,010,058, #3,400,477;

and #3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Some of STIHL’s Common Law

Trademarks

BioPlus ™

Easy2Start ™

EasySpool ™

ElastoStart ™

Ematic ™

FixCut ™

HT Plus ™

IntelliCarb ™

Master Control Lever ™

Micro ™

Pro Mark ™

Quad Power ™

Quiet Line ™

STIHL Compact ™

STIHL HomeScaper Series ™

STIHL Interchangeable Attachment

Series ™

STIHL M-Tronic ™

STIHL Magnum ™

STIHL MiniBoss ™

STIHL MotoPlus 4 ™

STIHL Multi-Cut HomeScaper Series ™

STIHL OUTFITTERS ™

STIHL PICCO ™

STIHL PolyCut ™

STIHL PowerSweep ™

STIHL Precision Series ™

STIHL Protech ™

STIHL RAPID ™

STIHL SuperCut ™

STIHL Territory ™

TapAction ™

TrimCut ™

This listing of trademarks is subject to

change.

Any unauthorized use of these

trademarks without the express written

consent of

ANDREAS STIHL AG & Co. KG,

Waiblingen is strictly prohibited.

Trademarks

Manual de instrucciones originalImpreso en papel libre de cloro.

Las tintas contienen aceites vegetales, el papel es reciclable.

0458-254-8621-C. M11.H11.CP.

0000000384_007_EA

FS 110, FS 110 R

español / EE.UU

{

Contenido

Permita que solamente las personas

que comprenden la materia tratada en

este manual manejen su

orilladora/cortadora de matorrales.

Para obtener el rendimiento y

satisfacción máximos de la

orilladora/cortadora de matorrales

STIHL, es importante que lea, obedezca

y comprenda las precauciones de

seguridad y las instrucciones de uso y

mantenimiento dadas en el capítulo

"Precauciones de seguridad y técnicas

de uso", antes de usar la orilladora. Para

obtener información adicional, visite

www.stihlusa.com.

Comuníquese con su representante de

STIHL o el distribuidor de STIHL para su

zona si no se entiende alguna de las

instrucciones dadas en el presente

manual.

Asegúrese que su máquina esté

equipada con el deflector, mango y

arnés adecuados para el tipo de

accesorio de corte que se está

utilizando. Siempre protéjase

adecuadamente los ojos.

Acerca de este manual de

instrucciones 56

Medidas de seguridad y técnicas

de manejo 57

Combinaciones aprobadas de

accesorio de corte, deflector,

mango y arnés 73

Accesorios aprobados para

herramientas motorizadas 75

Montaje del manillar 75

Montaje del mango tórico 77

Ajuste del cable del acelerador 79

Montaje de la argolla de transporte 79

Montaje de la barra de defensa 79

Montaje del accesorio de corte 80

Motor 4-MIX 83

Combustible 84

Llenado de combustible 85

Uso de la correa para hombro 87

Equilibro de la unidad 87

Arranque / parada del motor 89

Instrucciones para el uso 91

Limpieza del filtro de aire 92

Gestión del motor 92

Ajuste del carburador 93

Chispero en el silenciador 94

Bujía 95

Lubricación de la caja de

engranajes 96

Sustitución de la cuerda de

arranque y del resorte de

rebobinado 96

Almacenamiento de la máquina 99

Afilado de los accesorios de corte 99

Información para mantenimiento 100

Componentes importantes 102

Especificaciones 104

Accesorios especiales 105

Información de reparación 106

Declaración de garantía de STIHL

Incorporated sobre sistemas de

control de emisiones según normas

Federales 106

Declaración de garantía de STIHL

Incorporated sobre el control de

emisiones de gases de escape y

emisiones por evaporación para el

Estado de California 108

Marcas comerciales 111

Advertencia!

Dado que la orilladora/cortadora de

matorrales es una herramienta de corte

motorizada de gran velocidad, es nece-

sario tomar medidas especiales de

seguridad para reducir el riesgo de

lesiones. El uso descuidado o inade-

cuado puede causar lesiones graves e

incluso mortales.

FS 110, FS 110 R

español / EE.UU

Pictogramas

Todos los pictogramas que se

encuentran fijados o grabados en la

máquina se explican en este manual.

Según el modelo, los pictogramas

siguientes pueden aparecer en su

máquina.

Símbolos en el texto

Muchas de las instrucciones de uso y

seguridad vienen acompañadas de

ilustraciones.

Los pasos individuales o

procedimientos descritos en el manual

pueden estar señalados en diferentes

maneras:

NSe usa un punto para denotar un

paso o procedimiento.

Una descripción de un paso o

procedimiento que se refiere

directamente a una ilustración puede

contener números de referencia que

aparecen en la ilustración. Ejemplo:

NSuelte el tornillo (1).

NPalanca (2) ...

Además de las instrucciones de uso, en

este manual pueden encontrarse

párrafos a los que usted debe prestar

atención especial. Tales párrafos están

marcados con los símbolos y las

palabras identificadoras que se

describen a continuación.

Mejoramientos técnicos

La filosofía de STIHL es mejorar

continuamente todos sus productos.

Como resultado de ello, periódicamente

se introducen cambios de diseño y

mejoras. Por lo tanto, es posible que

algunos cambios, modificaciones y

mejoras no se describen en este

manual. Si las características de

funcionamiento o la apariencia de su

máquina difieren de las descritas en

este manual, comuníquese con el

concesionario STIHL para obtener la

ayuda que requiera.

Acerca de este manual de

instrucciones

Tanque de combustible

que contiene la mezcla

de combustible y aceite

Presione para accionar la

válvula de

descompresión

Bomba de combustible

manual

Presione para accionar la

bomba manual de

combustible

Orificio de llenado para

lubricante de engranajes

Toma de aire para modo

de verano

Toma de aire para modo

de invierno

Calentador de manillar

¡Peligro!

Indica un riesgo inminente de lesiones

graves o mortales.

Advertencia!

Identifica una situación de peligro que,

al no evitarse, puede resultar en lesio-

nes graves o mortales.

¡Precaución!

Indica el riesgo de daños a la propie-

dad, incluyendo a la máquina o sus

componentes.

FS 110, FS 110 R

español / EE.UU

Los términos empleados en este manual

para designar la herramienta

motorizada variarán de acuerdo con los

tipos de accesorios de corte instalados

en la misma. La palabra "orilladora" se

usa para identificar una unidad FS

equipada con un cabezal de hilo de nilón

o un cabezal con cuchillas de plástico

flexibles (tal como el cabezal PolyCut).

La designación "cortadora de

matorrales" identifica una unidad

equipada con una cuchilla de metal

rígida. Muchos de los modelos FS

pueden usarse como una orilladora o

una cortadora de matorrales – por lo

tanto, la herramienta motorizada se

designa aquí como una "orilladora /

cortadora de matorrales". Algunos de

los modelos FS pequeños y/o livianos

sólo pueden usarse como orilladoras, es

decir no pueden equiparse con cuchillas

metálicas.

El término "sierra despejadora"

identifica una orilladora / cortadora de

matorrales de alta potencia

particularmente útil para usar con una

sierra circular para cortar árboles

jóvenes o pequeños.

Los modelos FS con una "R" en la

chapa de identificación se configuraron

originalmente (en el momento de

distribución) como una orilladora con un

mango tórico.

Pida a su concesionario STIHL que le

enseñe el manejo de la herramienta

motorizada. Respete todas las

disposiciones, reglamentos y normas de

seguridad locales del caso.

Use la orilladora / cortadora de

matorrales equipada con el accesorio de

corte apropiado únicamente para cortar

pasto, matorrales, madera y materiales

similares.

Medidas de seguridad y

técnicas de manejo

Dado que la orilladora /

cortadora de matorrales

es una herramienta de

corte motorizada, con

cuchillas afiladas, que

funciona a gran veloci-

dad, es necesario tomar

medidas especiales de

seguridad para reducir el

riesgo de lesiones.

Es importante que usted

lea, comprenda bien y

respete las siguientes

advertencias y medidas

de seguridad. Lea el

manual de instrucciones

y las precauciones de

seguridad

periódicamente. El uso

descuidado o inadecuado

puede causar lesiones

graves o incluso

mortales.

Advertencia!

Tal como se explicará a continuación en

estas Medidas de seguridad, para redu-

cir el riesgo de lesiones personales,

asegúrese que su máquina esté equi-

pada con el mango, arnés y deflector

adecuados para el tipo de accesorio de

corte que se está utilizando. Utilice

exclusivamente los accesorios de corte

autorizados específicamente por STIHL

para usar en su modelo FS.

Advertencia!

No preste ni alquile nunca su herra-

mienta motorizada sin entregar el

manual de instrucciones. Asegúrese

que todas las personas que utilicen la

máquina lean y comprendan la

información contenida en este manual.

Advertencia!

El uso de esta máquina puede ser peli-

groso. Si el hilo o la cuchilla giratoria

llega a entrar en contacto con su

cuerpo, le ocasionará una cortadura.

Cuando choca con algún objeto extraño

sólido tal como rocas o pedazos de

metal, puede arrojarlo directamente o

por rebote en dirección de personas

que se encuentren en la cercanía o del

operador. El contacto con dichos obje-

tos puede dañar los accesorios de corte

y puede hacer que las cuchillas se rom-

pan, astillen o agrieten. Los objetos

lanzados, incluso los cabezales o las

cuchillas rotos, pueden provocar lesio-

nes graves o mortales al operador o a

personas que se encuentren en su

proximidad. STIHL no recomienda el

uso de cuchillas rígidas en zonas

pedregosas.

FS 110, FS 110 R

español / EE.UU

Las medidas de seguridad y avisos

contenidos en este manual se refieren al

uso de todas las orilladoras / cortadoras

de matorrales de STIHL. Los distintos

modelos pueden contar con piezas y

controles diferentes. Vea la sección

correspondiente de su manual de

instrucciones para tener una

descripción de los controles y la función

de los componentes de su modelo.

El uso seguro de una orilladora /

cortadora de matorrales atañe a

1. el operador

2. la herramienta motorizada

3. el uso de la herramienta

motorizada.

EL OPERADOR

Condición física

Usted debe estar en buenas

condiciones físicas y psíquicas y no

encontrarse bajo la influencia de

ninguna sustancia (drogas, alcohol,

etc.) que le pueda restar visibilidad,

destreza o juicio. No maneje esta

máquina cuando está fatigado.

Estas condiciones reducen la capacidad

de las manos de sentir y regular la

temperatura, producen entumecimiento

y ardor y pueden provocar trastornos

nerviosos y circulatorios, así como

necrosis de los tejidos.

No se conocen todos los factores que

contribuyen a la enfermedad de

Raynaud, pero el clima frío, el fumar y

las enfermedades o condiciones físicas

que afectan los vasos sanguíneos y la

circulación de la sangre, como asimismo

los niveles altos de vibración y períodos

prolongados de exposición a la

vibración son mencionados como

factores en el desarrollo de la

enfermedad de Raynaud. Por lo tanto,

para reducir el riesgo de la enfermedad

de dedos blancos y del síndrome del

túnel carpiano, sírvase notar lo

–La mayor parte de las herramientas

motorizadas de STIHL se ofrecen

con un sistema antivibración ("AV")

cuyo propósito es reducir la

transmisión de las vibraciones

creadas por la máquina a las manos

del operador. Se recomienda el uso

del sistema AV a aquellas personas

que utilizan herramientas

motorizadas en forma constante y

regular.

–Use guantes y mantenga las manos

abrigadas.

–Mantenga el sistema AV en buen

estado. Una herramienta

motorizada con los componentes

flojos o con elementos AV dañados

o desgastados también tendrá

tendencia a tener niveles más altos

de vibración.

–Agarre firmemente los mangos en

todo momento, pero no los apriete

con fuerza constante y excesiva.

Tómese descansos frecuentes.

Advertencia!

No debe usarse para ningún otro

propósito ya que el uso indebido puede

resultar en lesiones personales o daños

a la propiedad, incluso daños de la

máquina.

Advertencia!

Nunca se debe permitir a los niños que

usen esta herramienta motorizada. No

se debe permitir la proximidad de otros,

especialmente niños y animales, donde

se esté utilizando la máquina.

Advertencia!

Para reducir el riesgo de ocasionar

lesiones a las personas en la cercanía y

daños a la propiedad, nunca deje la

herramienta motorizada en marcha

desatendida. Cuando no está en uso

(por ejemplo durante el descanso),

apáguela y asegúrese de que las perso-

nas no autorizadas no puedan usarla.

Advertencia!

Esté alerta. Si se cansa, tómese un des-

canso. El cansancio puede provocar

una pérdida del control. El uso de cual-

quier herramienta motorizada es

fatigoso. Si usted padece de alguna

dolencia que pueda ser agravada por la

fatiga, consulte a su médico antes de

utilizar esta máquina.

Advertencia!

El uso prolongado de una herramienta

motorizada (u otras máquinas) expone

al operador a vibraciones que pueden

provocar el fenómeno de Raynaud

(dedos blancos) o el síndrome del túnel

carpiano.

FS 110, FS 110 R

español / EE.UU

Todas las precauciones antes

mencionadas no le garantizan que va a

estar totalmente protegido contra la

enfermedad de Raynaud o el síndrome

del túnel carpiano. Por lo tanto, los

operadores constantes y regulares

deben revisar con frecuencia el estado

de sus manos y dedos. Si aparece

alguno de los síntomas arriba

mencionados, consulte inmediatamente

al médico.

Vestimenta adecuada

Para reducir el riesgo de lesiones el

operador debe usar el equipo protector

adecuado.

Esté especialmente alerta y tenga

cuidado cuando se usa protectores de

oídos, ya que los mismos reducen la

posibilidad de oír señales de

advertencia (gritos, alarmas, etc.).

Evite el uso de chaquetas sueltas,

bufandas, corbatas, joyas, pantalones

acampanados o con vueltas, pelo largo

suelto o cualquier cosa que pueda

engancharse en las ramas, matorrales o

piezas en movimiento de la máquina.

Sujétese el pelo de modo que quede

sobre los hombros.

LA HERRAMIENTA MOTORIZADA

Para las ilustraciones y definiciones de

los componentes de la herramienta

motorizada, vea el capítulo sobre

"Piezas principales".

Advertencia!

El sistema de encendido de la máquina

STIHL produce un campo

electromagnético de intensidad muy

baja. El mismo puede interferir con

algunos tipos de marcapasos. Para

reducir el riesgo de lesiones graves o

mortales, las personas portadoras de

marcapasos deben consultar a sus

médicos y al fabricante del marcapasos

antes de usar esta máquina.

Advertencia!

El deflector provisto con su herramienta

motorizada no siempre protege al ope-

rador contra todos los objetos extraños

(gravilla, vidrio, alambre, etc.) arrojados

por el accesorio de corte giratorio. Los

objetos arrojados o lanzados por el

accesorio también pueden rebotar y

golpear al operador.

Advertencia!

Para reducir el riesgo de

lesionarse los ojos,

nunca maneje la herra-

mienta motorizada si no

tiene puestas gafas o

anteojos de seguridad

bien ajustados con una protección ade-

cuada en las partes superior y laterales

que satisfagan la norma ANSI Z 87.1 (o

la norma nacional correspondiente).

Para reducir el riesgo de lesionarse la

cara, STIHL recomienda usar también

una careta o protector facial adecuado

sobre las gafas o anteojos de

seguridad.

Utilice un casco de seguridad aprobado

para reducir el riesgo de lesionarse la

cabeza en caso de existir tal tipo de

peligro.

El ruido de la herramienta motorizada

puede dañar los oídos. Siempre use

amortiguadores del ruido (tapones u

orejeras) para protegerse los oídos. Los

usuarios constantes y regulares deben

someterse con frecuencia a un examen

o control auditivo.

Siempre use guantes al

usar la máquina y las

cuchillas metálicas. Los

guantes gruesos y anti-

deslizantes mejoran el

manejo y ayudan a prote-

ger las manos.

La ropa debe ser de

confección fuerte y ajus-

tada, pero no tanto que

impida la completa liber-

tad de movimiento. Use

pantalones largos hechos

de un material grueso

para protegerse las pier-

nas. No use pantalones

cortos, sandalias o pies

descalzos.

Es muy importante tener

una buena superficie de

apoyo para los pies.

Póngase botas gruesas

con suela antideslizante.

Recomendamos las

botas de seguridad con

puntera de acero.

FS 110, FS 110 R

español / EE.UU

Si la máquina experimenta cargas

excesivas para las cuales no fue

diseñada (por ejemplo, impactos

severos o una caída), siempre

asegúrese de que la máquina esté en

buenas condiciones antes de seguir con

el trabajo. Inspeccione específicamente

la integridad del sistema de combustible

(ausencia de fugas) y asegúrese de que

los controles y dispositivos de seguridad

funcionen como es debido. No siga

manejando esta máquina si está

dañada. En caso de dudas, pida que el

concesionario de servicio de STIHL la

revise.

USO DE LA HERRAMIENTA

MOTORIZADA

Transporte de la herramienta

motorizada

Puede acarrearse solamente en

posición horizontal. Agarre el eje de una

manera que mantenga la máquina

equilibrada horizontalmente. Mantenga

el silenciador caliente lejos de su cuerpo

y el accesorio de corte detrás de usted.

Combustible

La herramienta motorizada STIHL utiliza

una mezcla de aceite-gasolina como

combustible (vea el capítulo

"Combustible" en el manual del

propietario).

Advertencia!

Nunca modifique, de ninguna manera,

esta herramienta motorizada. Utilice

únicamente los accesorios y repuestos

suministrados por STIHL y expresa-

mente autorizados por STIHL para

usarse con el modelo específico de

STIHL. Si bien es posible conectar a la

herramienta motorizada de STIHL cier-

tos accesorios no autorizados, su uso

puede ser, en la práctica, extremada-

mente peligroso. Para los accesorios de

corte autorizados por STIHL para su

unidad, consulte el capítulo "Combina-

ciones aprobadas de accesorio de

corte, deflector, mango y arnés", en el

manual de instrucciones o en el

catálogo STIHL "Accesorios de corte,

piezas y accesorios".

Advertencia!

Para reducir el riesgo de sufrir lesiones

debido a la pérdida de control y al con-

tacto con las cuchillas o el hilo, nunca

lleve ni transporte la herramienta moto-

rizada con el accesorio de corte en

marcha.

389BA019 KN

Advertencia!

Antes de apoyar la orilladora / cortadora

de matorrales en el suelo, apague el

motor y asegúrese de que el accesorio

de corte ha dejado de girar. Cuando

transporte la máquina en un vehículo,

sujétela firmemente para impedir su

vuelco, el derrame de combustible y el

daño a la máquina. STIHL recomienda

mantener las cuchillas metálicas cubier-

tas con el protector para el transporte

(accesorio opcional).

Advertencia!

La gasolina es un com-

bustible muy inflamable.

Si se derrama y arde a

causa de una chispa u

otra fuente de ignición,

puede provocar un incen-

dio y quemaduras graves o daños a la

propiedad. Tenga sumo cuidado

cuando manipule gasolina o la mezcla

de combustible. No fume cerca del com-

bustible o la herramienta motorizada, ni

acerque ningún fuego o llama a ellos.

Puede escapar vapor inflamable del sis-

tema de combustible.

FS 110, FS 110 R

español / EE.UU

Instrucciones para el llenado de

combustible

Para reducir el riesgo de quemaduras,

así como otras lesiones corporales

ocasionadas por los escapes de vapor

de gasolina y otras emanaciones, quite

la tapa de llenado de combustible de la

herramienta motorizada

cuidadosamente de modo que la

presión que se pueda haber acumulado

en el tanque se disipe lentamente.

Nunca quite la tapa de llenado de

combustible mientras el motor esté

funcionando.

Elija una superficie despejada para

llenar el tanque y aléjese 3 m (10 pies)

por lo menos del lugar en que lo haya

llenado antes de arrancar el motor.

Limpie todo el combustible derramado

antes de arrancar la máquina.

El tipo de tapa de llenado difiere con los

distintos modelos.

Tapa sin herramientas con empuñadura

Para hacer esto con esta tapa STIHL,

levante la empuñadura en la parte

superior de la tapa hasta dejarla vertical

a un ángulo de 90°. Inserte la tapa en la

boca de llenado del tanque, alineando

las marcas de posición en la

empuñadura de la tapa y en la boca del

tanque. Utilice la empuñadura para

oprimir la tapa firmemente hacia abajo

mientras la gira en sentido horario hasta

que tope (aprox. un cuarto de vuelta).

Tapa desalineada, dañada o rota

NSi la tapa no encaja completamente

en la abertura cuando se alinean las

marcas de posición y/o si la tapa no

se aprieta debidamente al girarla, la

base de la tapa puede haber girado

prematuramente (con relación a la

parte superior) hasta la posición

cerrada. Tal desalineación puede

ser resultado de la manipulación,

limpieza o un intento incorrecto de

apriete.

Advertencia!

Para reducir el riesgo de lesiones gra-

ves causadas por quemaduras, nunca

intente abastecer la máquina con com-

bustible sin que el operador se haya

despojado de la misma.

Advertencia!

Cargue de combustible su herramienta

motorizada en lugares al aire libre bien

ventilados. Siempre apague el motor y

deje que se enfríe antes de llenar de

combustible. Dependiendo del combus-

tible utilizado, de las condiciones

climáticas y del sistema de ventilación

del tanque, es posible que se forme

vapor de gasolina a presión dentro del

tanque de combustible.

Advertencia!

Compruebe que no exis-

ten fugas de

combustible mientras

llena el tanque y durante

el funcionamiento de la

máquina. Si detecta

alguna fuga de combustible, no arran-

que el motor ni lo haga funcionar sin

antes reparar la fuga y limpiar el com-

bustible derramado. Tenga cuidado de

no mancharse la ropa con combustible.

Si la mancha, cámbiesela

inmediatamente.

Advertencia!

Para reducir el riesgo de derramar com-

bustible y provocar un incendio debido a

una tapa de combustible mal apretada,

coloque la tapa en la posición correcta y

apriétela en la boca de llenado del

tanque.

001BA220 KN

Doble la empuñadura

dejándola a ras con la

parte superior de la tapa.

Sujete la tapa y com-

pruebe que esté bien

apretada. Si la

empuñadura no queda

completamente a ras con

la tapa y el tope de la

empuñadura no encaja

en la hendidura corres-

pondiente de la abertura

de llenado, o si la tapa

está suelta en la boca de

llenado, la tapa no está

debidamente asentada ni

apretada y es necesario

repetir los pasos previa-

mente descritos.

FS 110, FS 110 R

español / EE.UU

NPara volver a colocar la tapa en

posición abierta para instalarla,

gírela (con la empuñadura hacia

arriba) hasta que caiga

completamente en la abertura del

tanque. A continuación, gire la tapa

en sentido contrahorario hasta que

tope (aprox. 1/4 de vuelta) – esto

gira la base de la tapa a la posición

correcta. Luego gire la tapa en

sentido horario, cerrándola de

modo normal.

NSi aún no es posible apretar la tapa

de modo debido, la misma podría

estar averiada o rota; ponga la

máquina fuera de servicio de

inmediato y llévela a un

concesionario STIHL autorizado

para repararla.

Tapa roscada

Consulte también el capítulo

"Combustible" del Manual de

instrucciones para obtener información

adicional.

Antes de arrancar

Mantenga los mangos limpios y secos

en todo momento; es particularmente

importante mantenerlos libres de

humedad, aceite, combustible, grasa o

resinas para garantizar que la máquina

pueda empuñarse firmemente para

mantenerla bajo control seguro.

A izquierda: Base de la tapa en

posición cerrada (con

espacio vacío)

A derecha: Base de la tapa correc-

tamente colocada para

la instalación

001BA227 KN

001BA226 KN

Advertencia!

Las vibraciones de la

máquina pueden aflojar

una tapa de combustible

que ha quedado mal

apretada, o simplemente

soltarla y derramar com-

bustible. Para reducir el riesgo de

derrames e incendio, apriete la tapa de

llenado de combustible a mano tan fir-

memente como sea posible.

Advertencia!

Siempre revise la herramienta motori-

zada para comprobar que está en

buenas condiciones y que funciona

correctamente antes de arrancarla, en

particular el gatillo de aceleración y su

bloqueo, el control deslizante / interrup-

tor de parada, el accesorio de corte, el

deflector y el arnés. El gatillo de

aceleración debe moverse libremente y

siempre debe regresar a la posición de

marcha en vacío por la acción de

resorte. Nunca intente modificar los

controles o los dispositivos de

seguridad.

Advertencia!

No maneje nunca una herramienta

motorizada que esté dañada, mal ajus-

tada o mantenida o que no fue armada

completa y debidamente.

Advertencia!

No instale ningún accesorio de corte en

una máquina sin que todas las piezas

requeridas estén correctamente instala-

das. Si no se utilizan las piezas debidas

se puede causar el desprendimiento de

la cuchilla o el cabezal y lesionar grave-

mente al operador o a las personas que

encuentren en su proximidad.

Advertencia!

El accesorio de corte debe estar correc-

tamente apretado y en buenas

condiciones de trabajo. Busque piezas

sueltas (tuercas, tornillos, etc.) y cabe-

zales agrietados o dañados, o cuchillas

agrietadas, combadas, deformadas o

dañadas. Sustituya los cabezales o las

cuchillas dañados antes de usar la

herramienta motorizada. Mantenga las

cuchillas siempre afiladas.

FS 110, FS 110 R

español / EE.UU

Tal como se puede ver en la tabla, para

usar algunos de los accesorios de corte

puede ser necesario cambiar el

deflector, el mango y/o el arnés.

Mantenga siempre el deflector (y la

faldilla en su caso) bien ajustado (vea en

su manual de instrucciones los capítulos

de "Montaje del deflector" y "Montaje del

accesorio de corte").

Las flechas en el deflector (A) y en el

tope limitador (B) (visto desde el lado

inferior) muestran el sentido correcto de

rotación del accesorio de corte. Sin

embargo, al verlo de arriba, el accesorio

de corte gira en sentido contrahorario.

Ajuste el arnés y la empuñadura de

modo correspondiente a su estatura

antes de empezar a trabajar. La

máquina debe estar correctamente

equilibrada de la forma especificada en

el manual de instrucciones para un

control correcto y menos fatiga de

trabajo. Para prepararse para

emergencias, practique la liberación

rápida de la unidad del arnés.

Arranque

Arranque el motor al aire libre, por lo

menos 3 m (10 pies) del lugar en que lo

haya llenado.

Para las instrucciones específicas de

arranque, vea la sección

correspondiente en el manual del

usuario. Coloque la herramienta

motorizada sobre suelo firme u otra

superficie sólida en un lugar abierto.

Mantenga el equilibrio y elija un buen

punto de apoyo para los pies.

Tan pronto arranque, accione

inmediatamente por un breve momento

el gatillo de aceleración para

desconectarlo de la posición de

arranque y permitir que el motor se

desacelere a la marcha en vacío.

Con el motor funcionando a marcha en

vacío solamente, enganche la

herramienta motorizada al gancho de

resorte de su arnés (vea el capítulo

correspondiente en este manual).

Advertencia!

Asegúrese de que el casquillo de la

bujía esté firmemente colocado – un

casquillo suelto puede crear un arco

voltaico y encender los vapores del

combustible, provocando un incendio.

Advertencia!

Para reducir el

riesgo de sufrir

lesiones corpora-

les debido a la

pérdida de control

y/o al contacto con la cuchilla o el hilo y

los objetos arrojados, asegúrese que su

máquina está equipada con el deflector,

mango y arnés correctos para el tipo de

accesorio de corte que está usando

(vea la tabla en el capítulo "Combina-

ciones aprobadas de accesorio de

corte, deflector, mango y arnés").

000BA006 KN

000BA007 KN

Advertencia!

Para reducir el riesgo de lesiones

debido al contacto con las cuchillas o el

hilo, esté absolutamente seguro que el

accesorio de corte se encuentra lejos

de su cuerpo y de todas las obstruccio-

nes y objetos, incluido el suelo, porque

al arrancar el motor, su velocidad será

lo suficientemente rápida para que el

embrague se engrane y haga girar el

accesorio de corte.

Advertencia!

Su herramienta motorizada es una

máquina que debe ser manejada por

solamente una persona. No deje que

otras personas estén en el lugar de tra-

bajo, aun durante el arranque.

FS 110, FS 110 R

español / EE.UU

Ajustes importantes

Si no puede regular correctamente el

ralentí, pida a su concesionario STIHL

que revise la herramienta motorizada y

haga los ajustes o reparaciones

correspondientes.

Durante el trabajo

Sujeción y control de la herramienta

motorizada

Al trabajar, siempre sujete la máquina

firmemente con ambas manos en los

mangos. Envuelva los dedos

firmemente en los mangos, ,

manteniéndolos sujetos entre los dedos

índice y pulgar. Mantenga las manos en

esta posición, para que siempre tenga la

herramienta motorizada bien

controlada. Asegúrese que los mangos

y las empuñaduras de la orilladora están

en buenas condiciones y sin humedad,

resina, aceite o grasa.

Advertencia!

Para reducir el riesgo de sufrir lesiones

causadas por la pérdida de control, no

intente arrancar el motor de la herra-

mienta "por lanzamiento".

Advertencia!

Cuando tire del mango de arranque, no

enrolle la cuerda de arranque alrededor

de la mano. No deje que el mango retro-

ceda bruscamente, sino guíe la cuerda

de arranque para que se enrolle debida-

mente. Si no ejecuta este procedimiento

puede lastimarse la mano o los dedos y

también dañar el mecanismo de

arranque.

Advertencia!

Para reducir el riesgo de lesiones per-

sonales debido a la pérdida de control o

al contacto con el accesorio de corte en

movimiento, no use una máquina cuyo

régimen de marcha en vacío está mal

regulado. Cuando el régimen de mar-

cha en vacío está correctamente

regulado, el accesorio de corte no debe

moverse. Para instrucciones acerca de

cómo ajustar el régimen de marcha en

vacío, vea la sección correspondiente

del manual de instrucciones.

002BA055 KN

002BA054 KN

Advertencia!

Nunca intente manejar la

herramienta motorizada

con una sola mano. La

pérdida de control de la

herramienta motorizada

puede ocasionar lesiones

graves o mortales. Para reducir el

riesgo de lesionarse, mantenga las

manos y los pies alejados del accesorio

de corte. No toque nunca con las manos

ni con cualquier parte del cuerpo un

accesorio de corte en movimiento.

Advertencia!

No trate de alcanzar más lejos de lo

debido. Mantenga los pies bien apoya-

dos y equilibrados en todo momento. Se

debe tener cuidado especial cuando las

condiciones del suelo son resbaladizas

(suelo húmedo, nieve) y en terreno

difícil y con mucha vegetación. Para evi-

tar tropezarse, esté atento a los

obstáculos ocultos tales como tocones,

raíces y zanjas. Para obtener un punto

de apoyo seguro, quite los matorrales y

el material cortado. Sea sumamente

precavido cuando trabaje en declives o

terreno irregular.

Advertencia!

Para reducir el riesgo de lesiones cau-

sadas por la pérdida del control, nunca

trabaje sobre una escalera o cualquier

otra superficie de soporte poco seguro.

Nunca mantenga el accesorio de corte

a una altura más arriba de la cintura.

FS 110, FS 110 R

español / EE.UU

Condiciones de trabajo

Maneje y arranque su herramienta

motorizada solamente al aire libre en un

lugar bien ventilado. Manéjela

solamente en condiciones de buena

visibilidad y a la luz del día. Trabaje con

mucho cuidado.

Instrucciones de manejo

En caso de emergencia, apague el

motor inmediatamente – mueva el

control deslizante / interruptor de parada

a 0 o STOP.

Para reducir el riesgo de ocasionar

lesiones a los ojos u otras partes del

cuerpo (vea el capítulo "Vestimenta

adecuada"), asegúrese que las

personas estén a por lo menos 15 m

(50 pies) de distancia de la máquina.

Para reducir el riesgo de ocasionar

daños a la propiedad, mantenga esta

distancia con respecto a los vehículos y

las ventanas. Los trabajadores que

deben quedar en la zona prohibida

también deben usar gafas o protección

ocular. Apague el motor

inmediatamente si se le aproxima

alguna persona.

Advertencia!

Tan pronto arranca, este

producto genera vapores

de escape tóxicos que

contienen productos

químicos (tales como

hidrocarburos sin quemar

y monóxido del carbono, incluyendo el

benceno) considerados como causan-

tes de enfermedades respiratorias,

cáncer, defectos de nacimiento u otra

toxicidad reproductora. Algunos de

estos gases (por ej., monóxido de car-

bono) pueden ser incoloros e inodoros.

Para reducir el riesgo de sufrir lesiones

graves o mortales por respirar gases

tóxicos, nunca haga funcionar la

máquina puertas adentro o en lugares

mal ventilados.

Advertencia!

Si la vegetación que se está cortando o

la tierra en el lugar está recubierta de

una sustancia química (tal como un

pesticida o herbicida activo), lea y siga

las instrucciones suministradas con la

sustancia en cuestión.

Advertencia!

La inhalación de ciertos polvos, espe-

cialmente los polvos orgánicos, tales

como el moho o polen, puede provocar

reacciones alérgicas o asmáticas en las

personas sensibles. La inhalación repe-

tida o de grandes cantidades de polvo u

otros contaminantes del aire, especial-

mente los de partículas pequeñas

puede causar enfermedades respirato-

rias o de otro tipo. Controle el polvo en

su fuente, siempre que sea posible. Uti-

lice buenas prácticas de trabajo, tal

como trabajar de manera que el viento

o el proceso de corte dirija el polvo pro-

ducido por la herramienta motorizada

en sentido opuesto del operador.

Observe las recomendaciones emitidas

por EPA/OSHA/NIOSH y las asociacio-

nes de trabajo y los sindicatos con

respecto al polvo ("materia particu-

lada"). Cuando sea imposible eliminar

significativamente la inhalación del

polvo, es decir mantener el nivel cerca

del valor ambiente, el operador y las

personas que se encuentren en la

cercanía siempre deberán usar un res-

pirador aprobado por NIOSH/MSHA

para el tipo de polvo presente en el

lugar.

Advertencia!

No maneje la herramienta motorizada

usando el bloqueo de acelerador para

arranque, pues no tendrá control de la

velocidad del motor.

Advertencia!

El accesorio de corte

sigue girando por un rato

después que se suelta el

gatillo de aceleración

(efecto de volante).

Advertencia!

El accesorio de corte giratorio puede

arrojar objetos extraños a gran distancia

directa o indirectamente.

15m (50ft)

FS 110, FS 110 R

español / EE.UU

Advertencia!

Antes de empezar a tra-

bajar, inspeccione el área

en busca de piedras,

vidrio, alambre, pedazos

de metal, basura u otros

objetos sólidos. El acce-

sorio de corte puede

arrojar los objetos de esta

clase.

Advertencia!

La orilladora / cortadora de matorrales

normalmente se usa a nivel del suelo

con el accesorio de corte paralelo al

suelo. El uso de la orilladora / cortadora

de matorrales sobre el nivel del suelo o

con el accesorio de corte perpendicular

al suelo puede incrementar el riesgo de

lesiones, dado que el accesorio de corte

queda casi totalmente expuesto y la

herramienta motorizada es más difícil

de controlar. No use nunca la orilladora

/ cortadora de matorrales para recortar

setos.

Advertencia!

Durante el corte, revise frecuentemente

el apriete y la condición del accesorio

de corte en intervalos regulares con el

motor y el accesorio parados. Si nota un

cambio en el comportamiento del acce-

sorio durante el trabajo, apague el

motor inmediatamente, espere hasta

que se pare el accesorio de corte y

revise el apriete de la tuerca que sujeta

el accesorio y revise la cuchilla o el

cabezal en busca de grietas, desgaste y

daños.

Advertencia!

Una cuchilla o un cabezal suelto puede

vibrar, agrietarse, romperse o salirse de

la orilladora / cortadora de matorrales,

lo que puede provocar lesiones graves

o mortales. Asegúrese que el accesorio

de corte esté correctamente apretado.

Utilice la llave suministrada o cualquier

otra que tenga el largo adecuado para

obtener el par de apriete adecuado. Si

la cuchilla o el cabezal se suelta

después de haberlo apretado correcta-

mente, deje de usar la máquina

inmediatamente. La tuerca de retención

puede estar desgastada o dañada y

debe ser sustituida. Si la cuchilla o el

cabezal continúa aflojándose, consulte

al concesionario STIHL. No use nunca

una orilladora / cortadora de matorrales

con un accesorio de corte suelto.

Advertencia!

Sustituya inmediatamente un cabezal

trizado, dañado o desgastado o una

cuchilla trizada, combada, deformada,

dañada, desafilada o desgastada,

incluso si solamente hay rayas superfi-

ciales. Los accesorios en esa condición

pueden romperse a alta velocidad y

causar lesiones graves o mortales.

Advertencia!

Cuando utilice cuchillas rígidas, evite

cortar cerca de vallas, edificios, toco-

nes, piedras u otros objetos de ese tipo

que puedan causar contragolpe de la

herramienta motorizada o daños a la

cuchilla. Para ese tipo de trabajo, STIHL

recomienda el uso de cabezas con hilo

de nilón. Además, tenga en cuenta que

en estos casos aumenta la posibilidad

de que ocurran rebotes.

Advertencia!

Si el cabezal, la cuchilla o el deflector se

atasca o queda pegado, siempre apa-

gue el motor y asegúrese que el

accesorio de corte está detenido antes

de limpiarlo. Quite el pasto, las male-

zas, etc. de la cuchilla o de alrededor

del cabezal en intervalos regulares.

Advertencia!

Para reducir el riesgo de la rotación

inesperada del accesorio de corte y la

posibilidad de sufrir lesiones, siempre

apague el motor y quite el casquillo de

la bujía antes de sustituir el accesorio

de corte. Para reducir el riesgo de sufrir

lesiones, siempre apague el motor

antes de ajustar el largo del hilo de nilón

en las cabezas segadoras de ajuste

manual.

FS 110, FS 110 R

español / EE.UU

Convertidor catalítico

El convertidor catalítico está dotado de

rejillas diseñadas para reducir el riesgo

de incendio debido a la emisión de

partículas calientes. Debido al calor de

la reacción catalítica, estas rejillas

normalmente permanecen limpias y no

necesitan servicio o mantenimiento. Si

el rendimiento de su máquina comienza

a disminuir y sospecha que las rejillas

están obstruidas, haga reparar el

silenciador por un concesionario de

servicio STIHL.

Advertencia!

La caja de engranajes está caliente

durante el funcionamiento de la

máquina. Para reducir el riesgo de

lesiones por quemaduras, no toque la

caja de engranajes cuando está

caliente.

Advertencia!

El silenciador y otros componentes del

motor (por ej., aletas del cilindro, bujía)

se calientan durante el funcionamiento

y permanecen calientes por un buen

rato después de apagar el motor. Para

reducir el riesgo de quemaduras, no

toque el silenciador y otros componen-

tes mientras están calientes.

Advertencia!

Para reducir el riesgo de incendio y

lesiones por quemadura, mantenga lim-

pia la zona alrededor del silenciador.

Quite el lubricante excesivo y toda la

basura tal como las agujas de pinos,

ramas u hojas. Deje que el motor se

enfríe apoyado sobre una superficie de

hormigón, metal, suelo raso o madera

maciza, lejos de cualquier sustancia

combustible.

Advertencia!

Nunca modifique el silenciador. El silen-

ciador podría dañarse y causar el

aumento de la radiación de calor o chis-

pas, aumentando así el riesgo de

incendio y lesiones por quemadura.

Además, se podría dañar permanente-

mente el motor. Haga reparar el

silenciador únicamente por el concesio-

nario de servicio STIHL.

Advertencia!

Algunas herramientas

motorizadas STIHL están

equipadas con un con-

vertidor catalítico, el que

está diseñado para redu-

cir las emisiones de

escape del motor mediante un proceso

químico en el silenciador. Debido a este

proceso, el silenciador no se enfría tan

rápidamente como los del tipo conven-

cional cuando el motor regresa a

marcha en vacío o es apagado. Para

reducir el riesgo de incendio y de lesio-

nes por quemadura, es necesario

respetar las siguientes medidas de

seguridad específicas.

Advertencia!

Como un silenciador con convertidor

catalítico se enfría más lentamente que

los silenciadores convencionales,

apoye siempre su herramienta motori-

zada en posición vertical y no lo coloque

nunca donde el silenciador quede cerca

de material seco como por ejemplo

matorrales, pasto o virutas de madera,

o sobre otros materiales combustibles

mientras todavía está caliente.

Advertencia!

Una caja de cilindro dañada o mal insta-

lada, o una envuelta de silenciador

dañada o deformada, puede perjudicar

el proceso de enfriamiento del converti-

dor catalítico. Para reducir el riesgo de

incendio o lesiones por quemadura, no

continúe trabajando con una caja de

cilindro dañada o mal instalada, o una

envuelta de silenciador dañada o

deformada.

FS 110, FS 110 R

español / EE.UU

USO DEL ACCESORIO DE CORTE

Para una ilustración de los diversos

accesorios de corte y las instrucciones

sobre el montaje correcto, vea el

capítulo sobre "Montaje del accesorio

de corte" en su manual de instrucciones.

Uso de las cabezas segadoras

No use con un hilo de segado más largo

que el deseado. Con un deflector

debidamente instalado, la cuchilla

limitadora integral automáticamente

ajusta el hilo al largo adecuado.

Al usar la máquina con un hilo de nilón

de largo excesivo se aumenta la carga

del motor y se reduce la velocidad de

funcionamiento. Esto hace que el

embrague patine continuamente y

resulta en sobrecalentamiento y daño

de los componentes importantes (por

ejemplo, el embrague y las piezas de

polímero de la caja). Un efecto de este

tipo de daño puede ser la rotación del

accesorio de corte cuando el motor está

a la velocidad de ralentí.

Las cabezas segadoras deben usarse

solamente en las orilladoras / cortadoras

de matorrales con una cuchilla

limitadora del hilo en el deflector para

mantener el hilo al largo correcto (vea el

capítulo "Piezas principales" en el

manual de instrucciones).

Si las orillas del césped tienen árboles o

están bordeadas por un cerco, etc., es

mejor usar el cabezal de hilo de nilón.

Deja un corte más "suave" con menos

riesgo de dañar la corteza de los

árboles, etc., que si se usan cuchillas de

polímero.

Sin embargo, el cabezal PolyCut de

STIHL con cuchilla de polímero produce

un mejor corte si no hay plantas a lo

largo de la orilla del césped. No es

necesario afilar y las cuchillas de

polímero desgastadas se pueden

cambiar fácilmente.

Cabeza segadora SuperCut de STIHL

El hilo se avanza automáticamente. Los

hilos deshilachados se reemplazan con

un ajuste sencillo (consulte la hoja de

instrucciones provista con la cabeza

segadora).

Cabeza segadora AutoCut de STIHL

El hilo de corte de nilón avanza

automáticamente cuando se le golpea

contra el suelo (característica

TapAction).

Cabeza segadora TrimCut de STIHL

Los hilos deshilachados se reemplazan

con un ajuste sencillo (consulte la hoja

de instrucciones provista con la cabeza

segadora).

Cabeza segadora PolyCut de STIHL

Utiliza ya sea hilos de nilón o cuchillas

de polímero pivotantes no rígidas.

Observe los indicadores de desgaste.

Advertencia!

Para reducir el riesgo de lesiones per-

sonales o la muerte debido al contacto

con las cuchillas y/o a la pérdida de con-

trol, nunca intente usar una cuchilla

metálica en una máquina modelo FS no

aprobada para esta aplicación.

Advertencia!

Para reducir el riesgo de lesiones gra-

ves, nunca use un hilo de alambre o

reforzado con metal ni ningún otro

material en lugar de los hilos de corte de

nilón. Es posible que unos pedazos de

alambre sean desprendidos y arrojados

a gran velocidad contra el operador o

terceros.

002BA354 KN

FS 110, FS 110 R

español / EE.UU

Cabeza segadora FixCut de STIHL

Utiliza tramos de largo fijo del hilo de

nilón.

Observe los indicadores de desgaste.

No siga trabajando con la cabeza

segadoras si le faltan las piezas

moldeadas (1) elevadas en la base o si

las mismas están desgastadas - vea la

ilustración arriba a la derecha. En este

caso, la cabeza segadora puede

astillarse y los objetos lanzados pueden

ocasionar lesiones al operador o a las

personas que se encuentren en la

cercanía. Instale una cabeza segadora

nueva.

El riesgo de expulsión (disparo de la

cuchilla) existe con todas las cuchillas

rígidas

Esta expulsión (disparo de la cuchilla)

puede ocasionar la pérdida de control

de la herramienta motorizada y provocar

lesiones graves o mortales al usuario o

a personas en su proximidad. Para

reducir el riesgo, es necesario extremar

las precauciones a la hora de cortar con

la zona sombreada de cualquier cuchilla

rígida.

Uso de la cuchilla de cortar pasto

Todos los tipos de pasto y malezas se

pueden cortar fácilmente con la cuchilla

de cortar pasto. Para ello, la

herramienta motorizada se mueve en

forma de arco, como si fuera una

guadaña.

El 4 dientes La función de la cuchilla de

4 dientes es la de cortar pasto y

malezas. Tiene 4 cuchillos con filo en los

dos lados, esto es, en las partes

delantera y trasera. Cuando los bordes

cortantes en un lado se desafilan, es

posible invertir la cuchilla para usar los

bordes cortantes en el otro lado.

El 8 dientes Recomendamos la cuchilla

de 8 dientes para los casos en que haya

que cortar helechos o cañas.

Los dos tipos de cuchillas para cortar

pasto deben ser afiladas al desgastarse

sus filos o bordes cortantes.

Advertencia!

En la base (periferia) de la PolyCut hay

tres marcas rectangulares de límite de

desgaste. Para reducir el riesgo de

lesiones graves causadas por la rotura

de la cabeza o de las cuchillas, la Poly-

Cut no debe ser utilizada cuando se ha

desgastado hasta una de estas marcas.

Es importante seguir las instrucciones

para el mantenimiento suministradas

con la cabeza segadora.

002BA177 KN

Advertencia!

La expulsión (disparo de la cuchilla) es

el movimiento repentino y no controlado

hacia el lado derecho o posterior del

operador que puede suceder cuando la

zona sombreada (especialmente la

zona muy oscura) de la cuchilla giratoria

entra en contacto con un objeto macizo

tal como un árbol, roca, arbusto o

pared. La rápida rotación en sentido

contrahorario puede ser detenida o ami-

norada y el accesorio de corte puede

salir despedido hacia la derecha o

detrás.

002BA135 KN

Advertencia!

Para reducir el riesgo de lesiones gra-

ves o mortales debido a la rotura de la

cuchilla, no intente nunca cortar madera

con esta cuchilla.

002BA355 KN

FS 110, FS 110 R

español / EE.UU

Uso de la cuchilla para matorrales

Cuando se instala la cuchilla para

matorrales en la herramienta

motorizada, es adecuada para cortar

desde pasto hasta malezas, plantas

silvestres y arbustos.

Para cortar plantas y arbustos

silvestres, baje la cuchilla giratoria para

matorrales hasta la planta para crear un

efecto de picado, pero mantener la

herramienta por debajo del nivel de la

cintura en todo momento.

Utilice la herramienta motorizada como

una guadaña para cortar pasto, es decir,

haga pasadas en uno y otro sentido,

describiendo un arco.

Uso de la sierra circular

Las sierras circulares son adecuadas

para recortar matorrales y cortar árboles

pequeños de hasta 4 cm (1-1/2 pulg) de

diámetro. No intente cortar árboles cuyo

diámetro sea mayor, puesto que la

cuchilla puede atorarse o tirar de la

orilladora / cortadora de matorrales

repentinamente hacia adelante. Esto

puede dañar la cuchilla o causar la

pérdida de control de la herramienta

motorizada, lo cual puede resultar en

lesiones personales graves. Utilice una

motosierra para estos tipos de trabajos.

Advertencia!

Tenga sumo cuidado al utilizar este

método de corte. Cuanto mayor sea la

distancia entre el accesorio de corte y el

suelo, mayor es el riesgo de perder el

control o lanzar objetos por los lados.

Advertencia!

Al cortar materiales parecidos a

madera, utilice el lado izquierdo de la

cuchilla para evitar la "expulsión" (dis-

paro de la cuchilla).

002BA066 KN

Advertencia!

El uso incorrecto de una cuchilla para

matorrales puede causar agrietaciones,

picaduras o roturas. Las piezas de

cuchilla lanzadas pueden causar lesio-

nes graves o mortales al operador o a

terceros. Para reducir el riesgo de lesio-

nes, evite el contacto con objetos duros

o macizos tales como piedras, rocas u

objetos metálicos.

Advertencia!

Al cortar árboles jóvenes y otros mate-

riales de hasta 2 cm (3/4 pulg) de

diámetro, utilice el lado izquierdo de la

cuchilla para evitar la "expulsión" de la

misma (consulte la sección "El riesgo

de expulsión (disparo de la cuchilla)

existe con todas las cuchillas rígidas").

No intente cortar materiales parecidos a

la madera cuyo diámetro sea mayor,

puesto que la cuchilla puede atorarse o

tirar de la herramienta motorizada

repentinamente hacia adelante. Esto

puede dañar la cuchilla o la herramienta

motorizada, o causar la pérdida de con-

trol de la misma, lo cual puede resultar

en lesiones personales. Utilice una sie-

rra circular para estos tipos de trabajos.

Advertencia!

Inspeccione la cuchilla para matorrales

a intervalos periódicos y cortos en

busca de daños. No continúe traba-

jando con una cuchilla para matorrales

que esté dañada. Afile la cuchilla para

matorrales periódicamente (cuando ha

perdido su filo de modo apreciable).

Advertencia!

Para reducir el riesgo de rayar y / o rom-

per la cuchilla, evite todo contacto con

piedras, rocas o el suelo. Afile las cuchi-

llas oportunamente de la manera

especificada – los dientes desafilados

pueden hacer que la cuchilla se agriete

o se rompa.

000BA016 KN

FS 110, FS 110 R

español / EE.UU

Si se usa la orilladora / cortadora de

matorrales con una sierra circular para

cortar árboles pequeños, STIHL

recomienda retirar el deflector estándar

y sustituirlo con el deflector de tope

especial (vea el capítulo "Montaje del

deflector"). Este tope ayuda a mantener

la máquina en su posición contra el

árbol durante el proceso de corte. Los

usuarios con poca experiencia deben

colocar el lado izquierdo del tope contra

el tronco del árbol antes de iniciar el

corte. Esto mantiene la orilladora /

cortadora de matorrales contra el árbol

durante la operación de corte y reduce

el riesgo de pérdida de control y posible

expulsión (descrito más arriba y

brevemente otra vez más abajo).

Antes de iniciar el corte, acelere el motor

a su velocidad máxima. Efectúe el corte

aplicando presión uniforme. STIHL

recomienda aplicar la sierra circular por

el lado derecho del árbol, usando la

zona no sombreada de la cuchilla, tal

como se muestra en la ilustración de

arriba. Durante la tala de árboles pequeños,

mantenga una distancia de por lo menos

dos veces el largo del árbol con

respecto a la persona más cercana.

MANTENIMIENTO, REPARACIÓN Y

ALMACENAMIENTO

Los trabajos de mantenimiento,

reemplazo o reparación de los

dispositivos y sistemas de control de

emisiones de escape pueden ser

realizados por cualquier taller o técnico

de motores no diseñados para

vehículos. Sin embargo, si usted está

reclamando cobertura de garantía para

algún componente que no ha sido

reparado o mantenido debidamente, o

cuando se utilizan repuestos no

autorizados, STIHL puede denegar la

garantía.

Siga precisamente las instrucciones de

mantenimiento y reparación dadas en

las secciones correspondientes del

manual de instrucciones.

002BA214 ST

Advertencia!

El riesgo de expulsión de la cuchilla es

mayor cuando se corta en la zona som-

breada oscura. Para reducir el riesgo de

expulsión y las lesiones consecuentes,

no utilice esta zona de la sierra circular

para cortar árboles ni arbustos. Las

técnicas especiales que utilizan las

zonas sombreadas más claras de la

cuchilla para cortar arbustos y árboles

sólo deben ser usadas por operadores

expertos con capacitación especiali-

zada en cuanto al uso y control de la

orilladora / cortadora de matorrales.

Advertencia!

Para reducir el riesgo de la pérdida de

control y de lesiones graves al operador

o a terceros causadas por la expulsión

de la cuchilla, utilice una sierra circular

solamente en una orilladora / cortadora

de matorrales equipada con un manillar

tipo bicicleta, no un mango tórico.

002BA068 KN

Advertencia!

Para reducir el riesgo de lesiones cau-

sadas por los objetos lanzados o por el

contacto con la cuchilla o el cabezal,

cerciórese de volver a instalar el deflec-

tor estándar cuando no está usando

una sierra circular.

Advertencia!

Utilice solamente piezas de repuesto de

STIHL para el mantenimiento y la

reparación. El uso de piezas no fabrica-

das por STIHL puede causar lesiones

graves o mortales.

FS 110, FS 110 R

español / EE.UU

Use guantes para manipular o reparar

las cuchillas.

Mantenga las cuchillas afiladas. Apriete

todas las tuercas, pernos y tornillos,

excepto los tornillos de ajuste del

carburador, después de cada uso.

No limpie la máquina con una lavadora

a presión. El chorro fuerte de agua

puede dañar las piezas de la máquina.

Guarde la herramienta motorizada en un

lugar seco y elevado o con llave lejos del

alcance de los niños.

Antes de guardar la máquina durante un

período de más de algunos días,

siempre vacíe el tanque de combustible.

Consulte el capítulo "Almacenamiento

de la máquina" en el manual de

instrucciones.

Advertencia!

Siempre apague el motor y verifique

que el accesorio de corte está parado

antes de llevar a cabo cualquier trabajo

de mantenimiento, reparación o lim-

pieza de la herramienta motorizada. No

intente hacer ningún trabajo de mante-

nimiento o reparación que no esté

descrito en su manual de instrucciones.

Este tipo de trabajo debe ser realizado

únicamente por el concesionario de ser-

vicio de STIHL.

Advertencia!

Use la bujía especificada y asegúrese

de que ella y el cable de encendido

están limpios y en buen estado. Siem-

pre inserte el casquillo de la bujía bien

apretado en el borne de la bujía del

tamaño adecuado. (Nota: Si el borne

tiene una tuerca adaptadora SAE des-

montable, tiene que ser firmemente

instalada.) Una conexión suelta entre la

bujía y el conector del cable de encen-

dido en el casquillo puede crear un arco

voltaico y encender los vapores del

combustible y provocar un incendio.

Advertencia!

No pruebe nunca el sistema de encen-

dido con el casquillo desconectado de

la bujía, o sin tener instalada la bujía, ya

que las chispas al descubierto pueden

causar un incendio.

Advertencia!

Nunca maneje su herramienta motori-

zada si el silenciador está dañado, se

ha perdido o si fue modificado. Un silen-

ciador mal cuidado aumenta el riesgo

de incendio y puede causar pérdida de

audición. Si el silenciador está equipado

con un chispero para reducir el riesgo

de incendio, no maneje nunca su herra-

mienta motorizada si le falta el chispero

o está dañado. Recuerde que el riesgo

de incendios forestales es mayor

durante las estaciones calurosas y

secas.

Advertencia!

Nunca repare los accesorios de corte

dañados aplicándoles soldadura,

enderezándolos o modificándoles su

forma. Esto puede causar el desprendi-

miento de alguna pieza del accesorio de

corte y producir lesiones graves o

mortales.

FS 110, FS 110 R

español / EE.UU

Combinaciones aprobadas de accesorio de corte, deflector, mango y arnés

Accesorio de corte Deflector Mango Arnés

249BA064 KN

18 19

10 11

22 23

FS 110, FS 110 R

español / EE.UU

Combinaciones permisibles

El conjunto completo consiste en:

–Accesorio de corte

–Deflector

–Mango

–Arnés

Elija la combinación correcta para el

accesorio de corte indicada en la tabla.

Lea la tabla en sentido horizontal, de

izquierda a derecha.

Accesorios de corte

Cabezas segadoras

1STIHL SuperCut 20-2

2STIHL AutoCut C 25-2

3STIHL AutoCut 25-2

4STIHL TrimCut 31-2

5STIHL FixCut 25-2

6STIHL PolyCut 20-3

Accesorios de corte metálicos

7Cuchilla para pasto 230-4

8Cuchilla para pasto 230-8

9Cuchilla para matorrales 250-3

10 Sierra circular 200 (dientes

raspadores)

11 Sierra circular 200 (dientes tipo

cincel)

Las sierras circulares hechas de otro

material no metálico no deben usarse.

Deflectores, tope

12 Deflector sólo para cabezas

segadoras

13 Deflector con

14 Faldilla y cuchilla para todas las

cabezas segadoras (vea “Montaje

del deflector”)

15 Deflector sin faldilla y cuchilla para

todas las herramientas de corte

metálicas y cuchillas para

matorrales

16 Tope limitador para sierras

circulares

Mangos

17 Mango tórico

18 Mango tórico con

19 Barra de defensa

20 Manillar tipo bicicleta

Arneses

21 Se puede usar la correa para el

hombro

22 Es obligatorio usar la correa para el

hombro

23 Se puede usar el arnés completo

24 Es obligatorio usar el arnés

completo

¡Advertencia!

Basado en el accesorio de corte en uso:

Seleccione un deflector adecuado para

reducir el riesgo de lesiones causadas

por los objetos lanzados y por el con-

tacto con el accesorio de corte.

Para reducir el riesgo de sufrir lesiones

debido a la pérdida de control y al con-

tacto con el accesorio de corte,

asegúrese que su máquina está equi-

pada con el mango y arnés correctos.

Utilice cuchillas metálicas para pasto y

cuchillas para matorrales solamente si

la máquina está equipada con un mani-

llar tipo bicicleta o un mango tórico con

una barra de defensa.

Utilice sierras circulares solamente si la

máquina está equipada con un manillar

tipo bicicleta.

No utilice cuchillas de plástico rígidas

con esta máquina.

FS 110, FS 110 R

español / EE.UU

Los siguientes accesorios

intercambiables de STIHL pueden

instalarse en la máquina de base:

Conexión del manillar tipo bicicleta con

soporte giratorio para manillar

La máquina viene con el soporte

giratorio para manillar instalado en el

eje. Es necesario quitar las abrazaderas

para poder conectar el manillar.

Retiro de las abrazaderas

NAgarre las abrazaderas inferior (1) y

superior (2)

NDestornille el tornillo con barra

transversal (3) – al destornillar el

tornillo se dejan las piezas sueltas y

los dos resortes (4, 5) separan las

mismas.

Accesorios aprobados para

herramientas motorizadas

228BA047 KN

FCS

KB KW

Accesorio

intercambiable

1) El tope (barra de defensa) en el

mango tórico es obligatorio

2) No aprobado para máquinas con

manillar tipo bicicleta

3) No es necesario usar el arnés

Uso

BF 1) Cultivadora

FCS 2) 3) Cortabordes

FH 1) Cortadora de

matorrales

HL 0° 2) Cortasetos

HL 135° 1) 2) Cortasetos

HT 2) Podador de varilla

KB (4601) 2) Cepillo barredor

KW (4601) 2) Conjunto de tambor

barredor

Montaje del manillar

FS 110, FS 110 R

español / EE.UU

NQuite el tornillo con barra

transversal – la arandela (6) queda

en el tornillo

NSepare las abrazaderas – los

resortes (4, 5) quedan en la

abrazadera inferior.

Sujeción del manillar

NPosicione el manillar (7) en la

abrazadera inferior (1) para que la

distancia (A) no exceda 15 cm

(6 pulg)

NColoque la abrazadera superior en

la parte superior y mantenga juntas

ambas abrazaderas

NIntroduzca hasta fondo el tornillo

con barra transversal con la

arandela a través de las dos

abrazaderas – mantenga todas las

piezas juntas y sujételas

NPosicione el conjunto sujetado

completo en el soporte del

manillar (8) con el tornillo con barra

transversal hacia el motor

NPresione hasta fondo el tornillo con

barra transversal en el soporte del

manillar y luego atorníllelo – no lo

apriete ahora

NAlinee el manillar en forma

perpendicular con respecto al eje –

revise la distancia (A)

NApriete el tornillo con barra

transversal

Fijación del mango de control

NDestornille el perno (9) – la

tuerca (10) queda en el mango de

control (11)

NEmpuje el mango de control, con el

gatillo de aceleración (12) hacia la

caja de engranajes, en el extremo

del manillar (7) hasta que los

orificios (13) queden alineados

NAtornille y apriete el perno (9)

Conexión del cable del acelerador

No tuerza el cable del acelerador y no lo

deje con curvas de radio agudo – ¡el

gatillo de aceleración debe moverse

libremente!

250BA046 KN

002BA234 KN

FS 110, FS 110 R

español / EE.UU

NPresione el cable del

acelerador (14) en el soporte del

cable del acelerador (15)

Ajuste del cable del acelerador

NRevise el ajuste del cable del

acelerador – vea "Ajuste del cable

del acelerador"

Giro del manillar

En la posición de transporte

NAfloje el tornillo con barra

transversal (3) y destorníllelo hasta

que se pueda girar el manillar (7) en

sentido horario

NGire el manillar 90° y pivoteela

hacia abajo

NApriete el tornillo con barra

transversal (3)

En la posición de trabajo

NInvierta los pasos de arriba para

girar el manillar en sentido

contrahorario

Montaje del mango tórico con barra de

defensa

NColoque las tuercas cuadradas (1)

en la barra de defensa (2) – los

orificios deben quedar alineados.

250BA002 KN

Montaje del mango tórico

002BA098 KN

FS 110, FS 110 R

español / EE.UU

NColoque la abrazadera (3) en el

mango tórico (4) y ponga los dos en

posición contra el tubo de

mando (5).

NColoque la abrazadera (6) contra el

tubo de mando.

NColoque la barra de defensa (2) en

su lugar, tal como se muestra.

NAlinee los agujeros.

NInserte los tornillos (7) y apriételos

con fuerza moderada contra la

barra de defensa.

NProsiga a "Fijación del mango

tórico".

Montaje del mango tórico sin la barra de

defensa

NColoque la abrazadera (3) en el

mango tórico (4) y ponga los dos en

posición contra el tubo de

mando (5).

NColoque la abrazadera (6) contra el

tubo de mando.

NAlinee los agujeros.

NInstale las arandelas (7) en los

tornillos (8) y meta los tornillos en

los orificios. Coloque las tuercas

cuadradas (1) y atorníllelas a fondo.

NProsiga a "Fijación del mango

tórico".

Fijación del mango tórico

NSujete el mango tórico (4)

aprox. 20 cm (8 pulg) (A) delante

del mango de control (9).

NAlinee el mango tórico.

NApriete los tornillos firmemente y, si

es necesario, trabe las tuercas.

El manguito (10) (no se usa en todos los

modelos) debe estar entre el mango

tórico y el mango de control.

002BA099 KN

002BA136 KN

002BA147 KN

FS 110, FS 110 R

español / EE.UU

Un cable del acelerador correctamente

ajustado es necesario para el

funcionamiento correcto en las

posiciones de máxima aceleración,

arranque y marcha en vacío.

Ajuste el cable del acelerador

únicamente después de haber armado

la máquina completamente – el mango

de control debe estar en la posición de

funcionamiento normal.

NUtilice una herramienta adecuada

para empujar la pieza deslizante

hasta el extremo de la ranura (vea

la ilustración).

NPulse el bloqueo (1) y oprima el

gatillo de aceleración (2)

(aceleración máxima) – esto ajusta

el cable del acelerador

correctamente.

La argolla de transporte se suministra

como equipo estándar o puede ser

disponible como un accesorio especial.

Vea "Piezas principales" para

determinar la posición de la argolla de

transporte.

NColoque la abrazadera (1) contra el

tubo de mando con el agujero con

roscas a la izquierda (vista desde el

motor).

NApriete juntos los dos extremos de

la abrazadera y sosténgala en esa

posición.

NIntroduzca el tornillo M6x14 (2).

NAlinee la argolla de transporte

NApriete el tornillo firmemente.

Montaje del deflector

1Deflector para herramientas

segadoras

2Deflector para cabezas segadoras

Los deflectores (1) y (2) se instalan en la

caja de engranajes de la misma manera.

NColoque el deflector en la brida de

la caja de engranajes.

NInserte los tornillos (3) y apriételos

bien firmes.

Ajuste del cable del

acelerador

002BA163 KN

STOP

249BA017 KN

Montaje de la argolla de

transporte

002BA142 KN

Montaje de la barra de

defensa

002BA380 KN

FS 110, FS 110 R

español / EE.UU

Instalación de la faldilla y cuchilla

Estas piezas deben instalarse en el

deflector (1) cuando se utiliza una

cabeza segadora.

NDeslice la ranura guía inferior de la

faldilla (4) en el deflector (1) – debe

encajar a presión en su lugar.

NEmpuje la cuchilla (5) dentro de la

ranura guía superior en la faldilla y

alinéela con el primer orificio.

NInserte el tornillo y apriételo bien

firme.

Montaje del tope limitador

Siempre instale el tope limitador (6)

cuando se usa una sierra circular.

NColoque el tope limitador (6) en la

brida de la caja de engranajes.

NInserte los tornillos (7) y apriételos

bien firmes.

Preparaciones

NApoye la cortadora de matorrales

sobre su parte trasera con la

superficie de montaje para el

accesorio de corte esté hacia

arriba.

Tornillería de montaje para accesorios

de corte

La tornillería de montaje suministrada

depende del accesorio de corte incluido

como equipo original con la nueva

máquina.

La tornillería de montaje no se embala

con la máquina

Solamente las cabezas segadoras

pueden montarse.

002BA103 KN

002BA382 KN

Montaje del accesorio de

corte

002BA104 KN

FS 110, FS 110 R

español / EE.UU

NRetire la manguera (1) (protección

para el transporte) del eje (2).

NPase a "Montaje de la cabeza

segadora".

Si desea instalar un accesorio de corte

metálico en lugar de una cabeza

segadora, necesitará las piezas

adicionales siguientes: Tuerca (3), placa

de refuerzo (4) y arandela de empuje (5)

(accesorios especiales).

La tornillería de montaje se embala con

la máquina

Se pueden montar cabezas segadoras y

accesorios de corte metálicos.

Si las piezas se embalan con la

máquina

NRetire la manguera (1) (protección

para el transporte) del eje (2).

La tuerca (3), placa de refuerzo (4) y

arandela de empuje (5) se encuentran

en el juego de piezas suministrado con

la máquina.

NPase a "Montaje de la cabeza

segadora" o "Montaje del accesorio

de corte metálico".

Si las piezas están montadas en la caja

de engranajes

NProceda a "Retiro de la tornillería de

montaje."

Retiro de la tornillería de montaje

NBloquee el eje – vea el capítulo

siguiente, "Bloqueo del eje de

salida".

NUse la llave combinada (6)

(suministrada con la máquina o

disponible como accesorio

especial) para destornillar la tuerca

(3) en sentido horario (rosca

izquierda) del eje (2).

NQuite la arandela de empuje (5) del

eje (2).

La placa de refuerzo (4) se encuentra en

el juego de piezas suministrado con la

máquina

NPase a "Montaje de la cabeza

segadora" o "Montaje del accesorio

de corte metálico".

Bloqueo del eje de salida

NIntroduzca hasta fondo el pasador

de tope (7) o destornillador – equipo

estándar para la máquina o

disponible como accesorio especial

– en el agujero (8) en la caja de

engranajes, y aplique una presión

ligera.

NGire la tuerca o el accesorio de

corte en el eje (2) hasta que el

pasador de tope se deslice en su

lugar y bloquee el eje.

Fijación de la cabeza segadora

Guarde la hoja de información de la

cabeza segadora en un lugar seguro.

002BA164 KN

002BA166 KN

FS 110, FS 110 R

español / EE.UU

STIHL SuperCut 20-2,

STIHL AutoCut 25-2,

STIHL AutoCut C 25-2,

STIHL TrimCut 31-2, STIHL FixCut 25-

2, STIHL PolyCut 20-3

NGire la cabeza segadora en sentido

contrahorario hasta que quede al

ras contra el eje (1)

NBloquee el eje

NApriete la cabeza segadora

Quite la herramienta usada para

bloquear el eje.

Retiro de la cabeza segadora

NBloquee el eje

STIHL SuperCut 20-2,

STIHL AutoCut 25-2,

STIHL AutoCut C 25-2,

STIHL TrimCut 31-2, STIHL FixCut 25-

2, STIHL PolyCut 20-3

NGire la cabeza segadora en sentido

horario

Avance del hilo de segado

STIHL SuperCut

El hilo avanza automáticamente si tiene

una longitud mínima de 6cm

(2-1/2 pulg) – la cuchilla en el deflector

corta el hilo sobrante a la longitud

óptima.

STIHL AutoCut

NMantenga la cabeza segadora en

forma paralela sobre la superficie

del césped – golpéela suavemente

en el suelo – avanzarán aprox. 3cm

(1/1/4 pulg) de hilo

La cuchilla en el deflector corta el hilo

sobrante a la longitud óptima – por lo

tanto, no golpee la cabeza segadora

varias veces sucesivamente.

El hilo avanza solamente si los dos hilos

de segado tengan una longitud de por lo

menos 2,5 cm (1 pulg).

Para los demás tipos de hilo de segado

Proceda de la manera descrita en la

hoja de información de la cabeza

segadora.

Siempre apague el motor antes de

avanzar el hilo con la mano ya que ¡de

lo contrario hay un riesgo de lesiones!

Sustitución del hilo de segado y/o la

cuchilla

Proceda de la manera descrita en la

hoja de información de la cabeza

segadora.

Montaje de accesorios de corte

metálicos

La faldilla y cuchilla limitadora del hilo no

son necesarios para el deflector y las

cuchillas para pasto 230-4(1) y

230-8 (2) ni la cuchilla para

matorrales (3) – ver "Montaje del

deflector".

Instale el tope limitador para discos de

sierra 200 (4, 5) – vea "Montaje del

deflector".

002BA081 KN

FS 110, FS 110 R

español / EE.UU

Coloque la cortadora de matorrales

sobre su dorso con la superficie de

montaje del accesorio de corte

orientada hacia arriba: Los bordes

cortantes de (1) y (3) pueden quedar

orientados hacia cualquiera de las dos

direcciones. Los bordes cortantes de

(2), (4) y (5) deben quedar orientados en

sentido horario.

El sentido de rotación lo indica una

flecha en el lado interior del accesorio

de corte o del tope limitador.

NColoque el accesorio de corte (6)

sobre la placa de empuje (7).

El collar (vea la flecha) debe encajar en

el agujero de montaje de la cabeza

segadora.

NInstale la arandela de empuje (8) y

la placa de refuerzo (9) en el

eje (10).

NBloqueo del eje impulsor.

NUtilice la llave combinada (12) para

atornillar la tuerca de montaje (11)

en sentido contrahorario en el eje

de salida y apriétela firmemente.

Si la tuerca de montaje está demasiado

floja, instale una nueva.

Retiro del accesorio de corte metálico

NBloqueo del eje impulsor.

NDestornille la tuerca de montaje en

sentido horario.

NQuite las piezas del eje – no retire la

placa de empuje (7).

El motor STIHL 4-MIX se lubrica con

gasolina y aceite y debe funcionar con

una mezcla de gasolina y aceite para

motor.

Por lo demás, es un motor de cuatro

tiempos.

Motor 4-MIX

FS 110, FS 110 R

español / EE.UU

Este motor está certificado para

funcionar con una mezcla de 50 a 1 de

gasolina sin plomo y aceite STIHL para

motores de dos tiempos.

Su motor requiere una mezcla de

gasolina de alta calidad y aceite para

motores de dos tiempos enfriados por

aire.

Utilice gasolina de grado intermedio con

un índice de octanaje mínimo de 89

(R+M/2) y un contenido de etanol no

mayor que 10%.

El combustible de octanaje bajo puede

aumentar la temperatura de

funcionamiento del motor. Esto, a su

vez, aumenta el riesgo de que se

agarrote el pistón y se dañe el motor.

La composición química del

combustible también es importante.

Algunos aditivos de combustible no

solamente tienen efectos perjudiciales

en los elastómeros (diafragmas de

carburador, sellos de aceite, tuberías de

combustible, etc.), sino también en las

piezas fundidas de magnesio y en los

convertidores catalíticos. Esto podría

causar problemas de funcionamiento e

incluso daño del motor. Por esta razón,

STIHL recomienda el uso exclusivo de

gasolina sin plomo reconocida de buena

calidad.

La gasolina con un contenido de etanol

mayor que el 10% puede causar

problemas de funcionamiento y averías

graves en motores con carburadores

manualmente ajustables, por lo cual no

debe utilizarse en este tipo de motores.

El contenido de etanol en la gasolina

afecta el régimen de marcha del motor –

podría resultar necesario reajustar el

carburador si se utilizan combustibles

con diversos niveles de contenido de

etanol.

Las velocidades de ralentí y máxima del

motor varían si se cambia el

combustible por otro con un contenido

mayor o menor de etanol.

Este problema se evita si siempre se

utiliza combustible con un mismo

contenido de etanol..

Use solamente el aceite STIHL para

motores de dos tiempos o un aceite de

marca equivalente para motores de dos

tiempos diseñado para usar

exclusivamente con los motores de dos

tiempos enfriados por aire.

Se recomienda usar aceite STIHL HP

Ultra para motores de 2 tiempos, puesto

que éste ha sido formulado

especialmente para uso en motores

STIHL.

No use aceites para mezclar con

designaciones BIA o TCW (para

motores de dos tiempos enfriados por

agua) ni otros aceites para mezclar

diseñados para usar en motores

enfriados por agua o por aire (por

ejemplo, en motores marinos fuera de

borda, motonieves, sierras de cadenas,

bicimotos, etc.).

Manipule la gasolina con sumo cuidado.

Evite el contacto directo con la piel y

evite inhalar los vapores de

combustible. Cuando se reabastece de

combustible, quite primero el envase del

vehículo y colóquelo en el suelo antes

de llenarlo. Para reducir el riesgo de la

formación de chispas causadas por la

descarga de electricidad estática y un

posible incendio y/o explosión, no llene

los envases de combustible cuando

están colocados dentro de un vehículo o

remolque.

Mantenga el envase bien cerrado para

limitar la cantidad de humedad que

penetre en la mezcla.

Limpie el tanque de combustible de la

máquina según sea necesario.

Duración de la mezcla de combustible

Mezcle una cantidad suficiente de

combustible para trabajar unos pocos

días, no lo guarde por más de 3 meses.

Guárdelo únicamente en envases

aprobados para combustible. Para el

proceso de mezclado, vierta el aceite en

el envase primero y luego agregue la

gasolina. Cierre el envase y agítelo

vigorosamente a mano para asegurar

que se mezclen bien el aceite y la

gasolina.

Combustible

¡Advertencia!

Para reducir el riesgo de lesiones per-

sonales debido a la pérdida de control y

/ o al contacto con la herramienta de

corte en movimiento, no use una

máquina cuyo régimen de marcha en

vacío está mal regulado. Cuando el

ralentí está correctamente regulado, la

herramienta de corte no debe moverse.

Si su herramienta motorizada indica

que el régimen de marcha en vacío está

mal regulado, pida a su representante

de STIHL que revise la herramienta

motorizada y haga los ajustes o repara-

ciones correspondientes.

FS 110, FS 110 R

español / EE.UU

Deseche los envases vacíos usados

para mezclar el aceite únicamente en

vertederos autorizados para ello.

Preparaciones

NAntes de llenar la máquina con

combustible, limpie la tapa de

llenado y la zona alrededor del

mismo para evitar la entrada de

tierra al tanque.

NSiempre coloque la máquina de

modo que la tapa de llenado apunte

hacia arriba.

En la fábrica se instala una de dos tipos

diferentes de tapas.

Tapa de llenado sin necesidad de

herramientas (con empuñadura

plegable)

Tapa de llenado roscada

Apertura de la tapa de llenado sin

herramientas

NGire la empuñadura a la posición

vertical

NGire la tapa en sentido

contrahorario (aprox. 1/4 de vuelta).

NQuite la tapa de llenado.

Gaso-

lina

Aceite (STIHL 50:1 ó aceite

de alta calidad equivalente)

gal

EE.UU.

oz fl

EE.UU.

12,6

2 1/2 6,4

512,8

Llenado de combustible

002BA420 KN

002BA418 KN

002BA419 KN

249BA053 KN

249BA054 KN

FS 110, FS 110 R

español / EE.UU

Carga de combustible

Tenga cuidado de no derramar el

combustible al llenar el tanque y de

tampoco llenarlo en exceso. STIHL

recomienda el uso del sistema de

llenado STIHL (accesorio especial).

Cierre de la tapa de llenado sin

herramientas

NColoque la tapa con la empuñadura

en posición vertical; las marcas de

posición deberán quedar alineadas

entre sí.

NGire la tapa en sentido horario hasta

que tope (aprox. 1/4 de vuelta).

NPliegue la empuñadura hacia abajo

de modo que quede a ras con la

superficie.

Si la empuñadura no queda a ras con la

superficie y la orejeta de la pinza no se

encaja completamente en la hendidura

(flecha), la tapa no está correctamente

cerrada y será necesario repetir los

pasos previamente descritos. Consulte

también la sección "Tapa y empuñadura

sin necesidad de herramientas", entre

las Precauciones de seguridad.

Apertura de la tapa de llenado roscada

NGire la tapa en sentido

contrahorario hasta quitarla de la

boca de llenado del tanque.

NQuite la tapa de llenado.

Carga de combustible

Tenga cuidado de no derramar el

combustible y no llene en exceso el

tanque. STIHL recomienda el uso del

sistema de llenado STIHL (accesorio

especial).

Cierre de la tapa de llenado roscada

NColoque la tapa en posición.

NGire la tapa en sentido horario hasta

que tope y apriétela hasta donde

sea posible con la mano.

249BA055 KN

249BA056 KN

200BA421 KN

200BA422 KN

FS 110, FS 110 R

español / EE.UU

El tipo y el estilo del arnés dependen del

lugar de venta.

El uso de la correa para el hombro se

describe en el capítulo "Combinaciones

aprobadas de accesorio de corte,

deflector, mango y arnés".

Correa para hombro

NColóquese la correa para

hombro (1).

NAjuste el largo de la correa de modo

que el mosquetón (2) quede

aproximadamente el ancho de la

mano por debajo de su cadera

derecha.

NEquilibre la cortadora de

matorrales.

Arnés completo

NPóngase el arnés completo (1).

NAjuste el largo de la correa de modo

que el gancho con resorte (2)

quede aproximadamente el ancho

de la mano por debajo de su cadera

derecha.

NEquilibre la orilladora/cortadora de

matorrales.

Fijación de la unidad al arnés

El tipo y el estilo del arnés y mosquetón

(gancho con resorte) dependen del

lugar de venta.

NEnganche el mosquetón (1) en la

argolla para transporte (2) ubicada

en el tubo de mando.

Uso de la correa para

hombro

002BA374 KN

Equilibro de la unidad

FS 110, FS 110 R

español / EE.UU

NAfloje el tornillo (3).

Equilibrio de la cortadora de matorrales

La unidad se equilibra de forma

diferente, dependiendo del accesorio de

corte empleado.

Proceda de la manera indicada hasta

que se satisfagan las condiciones

especificadas bajo "Posiciones de

flotación":

NAjuste la argolla para transporte.

NApriete el tornillo moderadamente.

NDeje que la unidad cuelgue libre.

NVerifique la posición resultante.

Posiciones de flotación

Las herramientas de segado (A), tales

como las cabezas segadoras, cuchillas

para cortar pasto y las cuchillas para

matorrales

Napenas deben tocar el suelo.

Las sierras circulares (B)

Ndeben quedar "flotando" a unos

20 cm (8 pulg) sobre el suelo.

Cuando se alcanza el punto de flotación

correcto:

NApriete firmemente el tornillo en la

argolla de transporte.

Desconexión de la unidad del arnés

NEmpuje la barra en el

mosquetón (1) y extraiga la argolla

de transporte (2) del gancho.

002BA034 KN

002BA035 KN

FS 110, FS 110 R

español / EE.UU

Controles

Mango de control en manillar

1Bloqueo de gatillo de aceleración

2Gatillo de aceleración

3Control deslizante

Mango de control en el tubo de mando

1Bloqueo de gatillo de aceleración

2Gatillo de aceleración

3Control deslizante

Posiciones del control deslizante

4STOP-0 – motor apagado – el

encendido está apagado

5F – posición de funcionamiento

normal – el motor está en marcha o

puede arrancarse

6START – el encendido está

conectado y es posible arrancar el

motor

Símbolo en el control deslizante

7h – símbolo de parada y flecha.

Para apagar el motor – empuje el

control deslizante en el sentido de la

flecha en el símbolo de parada (h)

a STOP-0.

Arranque

NPulse el bloqueo del gatillo y oprima

el gatillo de aceleración.

NManténgalos en esa posición.

NMueva el control deslizante a

START y manténgalo en esa

posición.

NAhora suelte el gatillo de

aceleración, el control deslizante y

el bloqueo del gatillo, en el orden

indicado. Esta es la posición de

arranque del acelerador.

NAjuste la perilla del

estrangulador (8):

Arranque / parada del motor

STOP

002BA182 KN

START

STOP-

STOP

002BA181 KN

START

STOP-

gSi el motor está frío

epara arranque en caliente –

también utilice esta posición si el

motor ha estado en marcha, pero

todavía se encuentra frío.

249BA057 KN

FS 110, FS 110 R

español / EE.UU

NOprima el bulbo (9) de la bomba de

combustible por lo menos cinco

veces, aunque el bulbo esté lleno

de combustible.

Arranque

NColoque la máquina sobre el suelo:

Debe quedar firmemente apoyada

en el soporte del motor y el

deflector. Verifique que la

herramienta de corte no esté

tocando el suelo ni ningún otro

obstáculo.

NAsegúrese de tener los pies

apoyados de modo seguro y firme.

NSujete la máquina con la mano

izquierda y empuje hacia abajo

firmemente – el pulgar debe estar

debajo de la caja.

No se pare ni se arrodille sobre el tubo

de mando.

NSujete el mango de arranque con la

mano derecha.

NTire lentamente del mango de

arranque hasta que sienta el

enganche del mismo y enseguida

dele un tirón fuerte y rápido.

No tire de la cuerda de arranque

totalmente hasta fuera, se podría

romper.

NNo deje que el mango de arranque

salte bruscamente hacia atrás.

Guíelo lentamente hacia el interior

de la caja para que la cuerda de

arranque se enrolle correctamente.

NHaga girar el motor hasta que

empiece a encenderse. Luego de

no más de cinco intentos, gire la

palanca del estrangulador a e.

NSiga intentando el arranque.

Tan pronto arranca

NAccione momentáneamente el

gatillo de aceleración. El control

deslizante se desplaza a la posición

de marcha F y el motor regresa a

aceleración de marcha en vacío.

Asegúrese de que el carburador esté

correctamente ajustado. El accesorio de

corte no debe girar cuando el motor está

funcionando a marcha en vacío.

Su máquina está lista para trabajar.

Apague el motor.

NPara apagar el motor – empuje el

control deslizante en el sentido de la

flecha en el símbolo de parada (h)

a STOP-0.

A temperaturas ambiente muy bajas:

Tan pronto arranca el motor:

NAccione momentáneamente el

gatillo de aceleración para

desconectarlo de la posición de

arranque. El control deslizante se

desplaza a la posición de

marcha (F) y el motor regresa a

aceleración de marcha en vacío.

NAbra el acelerador ligeramente.

NCaliente el motor durante un

intervalo corto.

Si el motor no arranca

Perilla de estrangulador

Si no se movió la perilla del

estrangulador a e en un tiempo

suficientemente corto después que el

motor empezó a encenderse, la cámara

de combustión se encuentra "ahogada".

FS 110, FS 110 R

español / EE.UU

NGire la perilla del estrangulador a

NPonga el control deslizante, la

palanca de bloqueo y el gatillo de

aceleración en la posición de

arranque.

NArranque el motor tirando de la

cuerda de arranque rápidamente,

pueden ser necesarios unos 10 a 20

tirones.

Si el motor todavía no arranca

NMueva el control deslizante a

STOP-0.

NQuite la bujía – vea "Bujía".

NSeque la bujía.

NHaga girar el motor varias veces

con el arrancador para despejar la

cámara de combustión.

NVuelva a colocar la bujía – vea

"Bujía".

NMueva el control deslizante a

START.

NPonga la perilla del estrangulador

en e – aun si el motor está frío.

NAhora arranque el motor.

Ajuste del cable del acelerador

NRevise el ajuste del cable del

acelerador – vea el capítulo "Ajuste

del cable del acelerador".

Se agotó completamente el combustible

en el tanque

NDespués de llenar el tanque, oprima

el bulbo de la bomba de

combustible por lo menos cinco

veces, aunque el bulbo esté lleno

de combustible.

NAjuste la perilla del estrangulador

según la temperatura del motor.

NArranque el motor.

Durante el período de rodaje

Una máquina nueva de fábrica no debe

hacerse funcionar a velocidad alta

(aceleración máxima sin carga) por el

lapso que tome llenar el tanque tres

veces. Esto evita la imposición de

cargas innecesariamente altas durante

el período de rodaje. Ya que todas las

piezas móviles deben asentarse

durante el período de rodaje inicial,

durante este tiempo la resistencia

causada por fricción en el motor es más

elevada. El motor desarrolla su potencia

máxima después de haber llenado el

tanque de 5 a 15 veces.

Durante el trabajo

Después de un período largo de

funcionamiento con el acelerador a

fondo, deje funcionar el motor por un

rato en ralentí de modo que el calor en

el motor sea disipado por la corriente de

aire de enfriamiento. Esto ayuda a evitar

que los componentes montados en el

motor (encendido, carburador) sufran

sobrecargas térmicas.

Después de terminar el trabajo

Almacenamiento por corto tiempo:

Espere hasta que el motor se enfríe.

Vacíe el tanque de combustible y

guarde la máquina en un lugar seco,

alejada de fuentes de encendido, hasta

que la vuelva a utilizar. Para los

Instrucciones para el uso

FS 110, FS 110 R

español / EE.UU

intervalos de almacenamiento por

tiempo prolongado – vea

"Almacenamiento de la máquina".

Si se nota una pérdida considerable de

la potencia del motor

NGire la perilla del estrangulador a

NSaque el tornillo (1) y quite la

cubierta (2) del filtro.

NLimpie toda la suciedad de

alrededor del filtro.

NSujete el elemento (3)del filtro por la

muesca (flecha) de la caja del

filtro (4) y extráigalo.

NColoque un elemento nuevo en el

filtro. Como una medida provisoria,

es posible limpiarlo golpeándolo en

la palma de la mano o soplándolo

con aire comprimido. No lo lave.

NSustituya las piezas dañadas.

Instalación del filtro

NInstale el elemento en la caja del

filtro y coloque la cubierta.

NInserte el tornillo y apriételo bien

firme.

Las emisiones de gases de escape son

controladas por el diseño de parámetros

y componentes fundamentales del

motor (por ej. carburación, encendido,

regulación y regulación de las válvulas o

la lumbrera) sin la adición de ningún

equipo importante.

Limpieza del filtro de aire

273BA006 KN

Gestión del motor

FS 110, FS 110 R

español / EE.UU

El carburador se ajusta en la fábrica al

ajuste estándar.

Este ajuste provee una mezcla óptima

de combustible y aire bajo la mayoría de

las condiciones de funcionamiento.

Con este carburador solamente es

posible ajustar los tornillos de velocidad

alta y baja dentro de una gama

pequeña.

Ajuste estándar

NApague el motor.

NInstale el accesorio o la herramienta

de corte aprobado.

NRevise el filtro de aire y límpielo o

sustitúyalo de ser necesario.

NRevise que el cable del acelerador

esté debidamente ajustado –

reajústelo de ser necesario – vea el

capítulo "Ajuste del cable del

acelerador".

NRevise el chispero y límpielo o

instale uno nuevo de ser necesario.

NGire los dos tornillos de ajuste

cuidadosamente en sentido

contrahorario hasta que topen:

–Abra el tornillo de velocidad alta (H)

3/4 de vuelta.

–Abra el tornillo de velocidad baja (L)

3/4 de vuelta.

NArranque el motor y caliente.

NAjuste la velocidad de marcha en

vacío con el tornillo (LA) hasta que

el accesorio de corte deje de mover.

Ajustes finos

Puede ser necesario efectuar un ajuste

ligero del tornillo de velocidad alta (H) si

la potencia del motor no es adecuada

para trabajar en grandes altitudes, al

nivel del mar o después de cambiar la

herramienta de corte.

Regla general:

Gire el tornillo de ajuste de velocidad

alta (H) aproximadamente un cuarto de

vuelta por cada 1000 metros

(3300 pies) de cambio de altura.

Condiciones para ajuste

NLleve a cabo el procedimiento de

ajuste estándar sin cambiar la

posición del tornillo de velocidad

alta (H).

NCaliente el motor por

aproximadamente 3 minutos.

NAbra el acelerador al máximo.

A grandes alturas

NGire el tornillo de velocidad alta (H)

en sentido horario (mezcla más

pobre) hasta que no haya un

aumento adicional de velocidad del

motor (pero no más allá del tope).

Al nivel del mar

NGire el tornillo de velocidad alta (H)

en sentido contrahorario (mezcla

más rica) hasta que no haya un

aumento de velocidad del motor

(pero no más allá del tope).

Es posible que se alcance la velocidad

máxima del motor con el ajuste normal

en cada caso.

Ajustar la marcha en vacío

Generalmente es necesario cambiar el

ajuste del tornillo de marcha en

vacío (LA) después de cada corrección

hecha al tornillo de velocidad baja (L).

NCaliente el motor por

aproximadamente 3 minutos.

Ajuste del carburador

249BA051 KN

FS 110, FS 110 R

español / EE.UU

El motor se para cuando funciona a

marcha en vacío

NGire el tornillo de ajuste de marcha

en vacío (LA) lentamente en

sentido horario hasta que el motor

funcione de modo suave - el

accesorio de corte no debe

moverse.

El accesorio de corte funciona cuando el

motor está en marcha en vacío

NGire el tornillo de ajuste de marcha

en vacío (LA) lentamente en

sentido contrahorario hasta que el

accesorio de corte se detenga y

luego gire el tornillo otra 1/2 a 3/4 de

vuelta en el mismo sentido.

Si la herramienta o el accesorio de corte

sigue girando cuando el motor está

funcionando a marcha en vacío, pida a

su concesionario de servicio que revise

y repare la máquina.

Funcionamiento irregular a marcha en

vacío, el motor se para aunque se ha

corregido el ajuste del tornillo LA,

aceleración inadecuada

Marcha en vacío con mezcla muy pobre

NGire el tornillo de ajuste de

velocidad baja (L) en sentido

contrahorario (sin pasar más allá

del tope) hasta que el motor

funcione y se acelere de modo

uniforme.

Funcionamiento irregular a marcha en

vacío

Marcha en vacío con mezcla muy rica

NGire el tornillo de ajuste de

velocidad baja (L) en sentido

horario (sin pasar más allá del tope)

hasta que el motor funcione y se

acelere de modo uniforme. Si el motor pierde potencia, revise el

chispero del silenciador.

NEspere hasta que el silenciador se

enfríe.

NMueva el control deslizante a

STOP-0.

NSaque el tornillo (1).

NSaque los tornillos (2) y quite la

cubierta (3).

NSaque el tornillo (4).

Chispero en el silenciador

249BA059 KN

249BA060 KN

FS 110, FS 110 R

español / EE.UU

NLevante el chispero (5) y tire del

mismo para sacarlo.

NLimpie el chispero. Si el chispero

está dañado o con depósitos

gruesos de carbón, instale uno

nuevo.

NVuelva a instalar el chispero.

NInserte el tornillo y apriételo bien

firme.

NInstale la envuelta.

Si el motor pierde potencia, es difícil

arrancarlo o funciona de modo irregular

a ralentí, revise la bujía primero.

Instale una bujía nueva después de

aprox. 100 horas de funcionamiento, o

más temprano si los electrodos están

muy gastados.

Si la mezcla del combustible es

incorrecta (demasiado aceite en la

gasolina), el filtro de aire está sucio, y

las condiciones de trabajo no son

favorables (especialmente a

aceleraciones intermedias) se afecta la

condición de la bujía. Estos factores

permiten la formación de depósitos en la

punta aislante, los cuales pueden

perjudicar el rendimiento.

Retiro de la bujía

NMueva el control deslizante a

STOP-0.

NQuite el casquillo de la bujía (1).

NDestornille la bujía.

Revisión de la bujía

NLimpie la bujía si está sucia.

NRevise la separación entre

electrodos (A) y ajústela de ser

necesario – vea "Especificaciones".

NUtilice únicamente bujías tipo

resistencia cuyo margen de

rendimiento sea el aprobado.

Corrija los problemas que hayan

causado la contaminación de la bujía:

–Demasiado aceite en la mezcla de

combustible.

–Filtro de aire sucio.

–Condiciones desfavorables de

funcionamiento, por ejemplo,

funcionando bajo carga parcial.

Bujía

249BA063 KN

000BA039 KN

FS 110, FS 110 R

español / EE.UU

Instalación de la bujía

NAtornille a fondo la bujía, coloque el

casquillo y empújelo firmemente en

su lugar.

NRevise el nivel de lubricante

periódicamente y después de

aprox. cada 25 horas de uso

NDestornille el tornillo de bloqueo (1)

– si no hay grasa en el interior,

atornille el tubo (2) de lubricante

STIHL para los engranajes de

cortadoras de matorrales

(accesorio especial)

NExprima hasta 5 g (1/5 oz) de grasa

en la caja de engranajes

No llene completamente con grasa la

caja de engranajes.

NDestornille el tubo de lubricante (2)

NVuelva a colocar el tornillo de

bloqueo y apriételo firmemente

Sustitución de la cuerda de arranque

NMueva el control deslizante en el

sentido indicado por la flecha h a

STOP-0.

NSaque los tornillos (1).

NQuite la cubierta del arrancador (2)

de la caja.

Advertencia!

Para reducir el riesgo de incendio y de

quemaduras, utilice solamente las

bujías autorizadas por STIHL. Siempre

empuje el casquillo (1) de la bujía firme-

mente en el borne (2) del tamaño

adecuado. (Nota: Si el borne tiene una

tuerca adaptadora SAE desmontable,

tiene que ser instalada.) Una conexión

suelta entre el casquillo de la bujía y el

conector del cable de encendido en el

casquillo puede crear un arco voltaico y

encender los vapores del combustible,

provocando un incendio.

002BA363 KN

Lubricación de la caja de

engranajes

233BA010 KN

Sustitución de la cuerda de

arranque y del resorte de

rebobinado

249BA061 KN

FS 110, FS 110 R

español / EE.UU

NRetire la pinza de resorte (3) del

poste del arrancador.

NQuite cuidadosamente el rotor de la

cuerda con la arandela (4) y el

trinquete (5).

NQuite el resto de la cuerda del rotor

y del mango de arranque.

NHaga un nudo de rizo sencillo en el

extremo de la cuerda de arranque

nueva y después pase la cuerda por

la parte superior del mango y por el

buje de la cuerda (6).

NPase la cuerda a través del rotor y

fíjela con un nudo de rizo simple.

NCubra la cavidad del cojinete del

rotor de la cuerda con aceite sin

resina.

NDeslice el rotor sobre el poste del

arrancador. Gírelo hacia uno y otro

lado para engranar la espiral

terminal del resorte de rebobinado.

NInstale el trinquete (5) en el rotor.

NInstale la arandela (4) en el poste

del arrancador.

NUse un destornillador o alicates

adecuados para instalar la pinza de

resorte (3) en el poste del

arrancador y sobre el vástago del

trinquete – la pinza de resorte debe

apuntar en sentido contrahorario

como se muestra en la ilustración.

NPase a "Tensado del resorte de

rebobinado".

Sustitución de un resorte de rebobinado

roto

NQuite el rotor de la cuerda de la

forma descrita en "Sustitución de la

cuerda de arranque".

249BA013 KN

249BA014 KN

249BA015 KN

249BA013 KN

FS 110, FS 110 R

español / EE.UU

Los pedazos de resorte todavía pueden

estar bajo tensión y podrían salir

lanzados cuando los saque de la caja.

Para reducir el riesgo de lesionarse,

póngase un protector facial y guantes

gruesos.

NRetire la caja de resorte y las piezas

del resorte

NLubrique el resorte nuevo con unas

cuantas gotas de aceite sin resina.

NPosicione la caja de resorte nueva,

con la placa inferior orientada hacia

arriba, contra los rebajos (flechas).

NEmpuje la caja de resorte en la

cubierta del arrancador

NVuelva a instalar el rotor de la

cuerda y luego pase a "Tensado del

resorte de rebobinado".

NSi el resorte se sale y se desenrolla:

vuélvalo a instalar en sentido

contrahorario - empiece en el

exterior y trabaje hacia el interior.

Tensado del resorte de rebobinado

NForme un bucle con la cuerda de

arranque sin enrollar y utilícelo para

girar el rotor seis revoluciones

completas en el sentido de la flecha.

NSujete firmemente el rotor. Tire y

enderece la cuerda torcida.

NSuelte el rotor.

NSuelte lentamente la cuerda para

que se enrolle en el rotor. El mango

de arranque debe quedar

firmemente en el buje para la

cuerda. Si el mango cae hacia un

lado: Déle una vuelta adicional al

rotor de la cuerda para aumentar la

tensión del resorte.

NCuando la cuerda de arranque se

extiende completamente, debe ser

posible girar el rotor media vuelta

adicional. En caso contrario, el

resorte está sobretensado y podría

romperse: Quítele una vuelta de la

cuerda al rotor.

NInstale la cubierta del arrancador en

el motor.

NApriete los tornillos firmemente.

249BA018 KN

249BA016 KN

FS 110, FS 110 R

español / EE.UU

Para intervalos de 3 meses o más

NVacíe y limpie el tanque de

combustible en una zona bien

ventilada.

NDeseche el combustible de acuerdo

con los requerimientos locales de

protección del medio ambiente.

NHaga funcionar el motor hasta que

el carburador se seque. Esto ayuda

a evitar que los diafragmas del

carburador se peguen.

NRetire, limpie e inspeccione el

accesorio de corte.

NLimpie la máquina a fondo - preste

atención especial a las aletas del

cilindro y al filtro de aire.

NGuarde la máquina en un lugar seco

y bajo llave, fuera del alcance de los

niños y de otras personas no

autorizadas.

NUse una lima (accesorio especial)

para afilar los accesorios de corte

romos. En el caso de desgaste o

mellas más serios: Vuelva a afilar

con una rectificadora o pida que el

trabajo se lo haga el concesionario

– STIHL recomienda acudir a un

concesionario de STIHL.

NAfile frecuentemente, quitando la

menor cantidad posible de material;

por lo general dos o tres pasadas de

la lima son suficientes.

NAfile las cuchillas (1)

uniformemente – no altere de

manera alguna el contorno de la

cuchilla matriz (2).

Vea las instrucciones en el embalaje del

accesorio de corte para información

adicional acerca del afilado.

Equilibrio

NDespués de aproximadamente 5

afiladas, revise la cuchilla con un

equilibrador STIHL (accesorio

especial) – o pida que un

concesionario la revise y vuelva a

ajustar el equilibrio según sea

necesario – STIHL recomienda

acudir a un concesionario STIHL

para servicio.

Almacenamiento de la

máquina Afilado de los accesorios de

corte

002BA042 KN

FS 110, FS 110 R

español / EE.UU

100

Información para mantenimiento

Los intervalos de mantenimiento dados a continuación corresponden a condiciones

normales de trabajo. Los intervalos especificados deberán acortarse de modo

correspondiente si se trabaja por lapsos más largos que lo normal o bajo condicio-

nes difíciles de corte (polvo excesivo, etc.).

antes de comenzar el trabajo

al final del trabajo y/o

diariamente

al volver a cargar el tanque

con combustible

semanalmente

mensualmente

anualmente

si falla

si tiene daños

según se requiera

Máquina completa

Inspección visual (condición general,

fugas) XX

Limpiar X

Mango de control Comprobar funcionamiento XX

Filtro de aire Limpiar X

Reemplazar X

Recogedor en el tanque de combustible

solicite al concesionario especializado

su revisión 1) X

solicite al concesionario especializado

su sustitución 1) XXX

Tanque de combustible Limpiar XX

Carburador

comprobar el ajuste de marcha en vacío

-la herramienta de corte no debe girar XX

volver a ajustar la velocidad de marcha

en vacío X

Bujía

ajustar la distancia entre electrodos X

sustituir después de cada 100 horas de

funcionamiento

Conductos de admisión de aire de

enfriamiento

inspección visual X

Limpiar X

Juego de las válvulas

revisión y ajuste de ser necesario, una

vez después de 139 horas de trabajo,

por el concesionario de mantenimiento1) X

Cámara de combustión descarbonizar después de 139 horas de

funcionamiento, y luego cada 150 horas X

Chispero en silenciador revisar XX

limpiar o reemplazar XX

FS 110, FS 110 R

español / EE.UU

101

Todos los tornillos, tuercas y pernos acce-

sibles (salvo los tornillos de ajuste) Volver a apretar X

Elementos antivibración (amortiguadores

de caucho, resortes)

revisar XXX

solicite al concesionario especializado

su sustitución 1) X

Accesorio de corte

inspección visual XX

Reemplazar X

revisar si está bien colocado XX

Accesorio de corte metálico afilar XX

Lubricación de los engranajes Revisar X

llenar X

Etiqueta de información de seguridad Reemplazar X

1) STIHL recomienda acudir a un concesionario STIHL para servicio

Los intervalos de mantenimiento dados a continuación corresponden a condiciones

normales de trabajo. Los intervalos especificados deberán acortarse de modo

correspondiente si se trabaja por lapsos más largos que lo normal o bajo condicio-

nes difíciles de corte (polvo excesivo, etc.).

antes de comenzar el trabajo

al final del trabajo y/o

diariamente

al volver a cargar el tanque

con combustible

semanalmente

mensualmente

anualmente

si falla

si tiene daños

según se requiera

FS 110, FS 110 R

español / EE.UU

102

1Tapa de llenado de combustible

2Tornillos de ajuste del carburador

3Mango de arranque

4Casquillo de bujía

5Silenciador con chispero

6Manillar tipo bicicleta

7Gatillo de aceleración

8Control deslizante

9Bloqueo de gatillo de aceleración

10 Retenedor del cable del acelerador

11 Argolla de transporte

12 Bomba de combustible

13 Perilla de estrangulador

14 Tapa del filtro de aire

15 Tanque de combustible

16 Apoyo de la máquina

17 Soporte del manillar

18 Tornillo mariposa

19 Mango tórico

20 Barra de defensa

#Número de serie

Componentes importantes

249BA062 KN

FS 110, FS 110 R

español / EE.UU

103

Definiciones

1 Tapa de llenado de combustible

Para tapar el tanque de

combustible.

2 Tornillos de ajuste del carburador

Para afinar el carburador.

3 Mango de arranque

El mango del arrancador usado

para arrancar el motor.

4 Casquillo de bujía

Conecta la bujía al alambre de

encendido.

5 Silenciador con chispero

El silenciador reduce los ruidos del

escape del motor y desvía los gases

de escape lejos del usuario.

El chispero está diseñado para

reducir el riesgo de incendios.

6 Manillar tipo bicicleta

Para facilitar el control de la

máquina con ambas manos durante

el proceso de corte.

7 Gatillo de aceleración

Regula la velocidad del motor.

8 Control deslizante

Para aceleración de arranque,

marcha y parada. Mantiene el

estrangulador parcialmente abierto

durante el arranque y apaga el

encendido del motor para detener

su marcha.

9 Bloqueo de gatillo de aceleración

Debe ser oprimido antes de poder

activar el gatillo de aceleración.

10 Retenedor del cable del acelerador

Sujeta el cable del acelerador al

tubo de mando.

11 Argolla de transporte

Conecta la orilladora/cortadora de

matorrales al arnés.

12 Bomba de combustible

Suministra alimentación adicional

de combustible para el arranque en

frío.

13 Perilla de estrangulador

Facilita el arranque del motor al

enriquecer la mezcla.

14 Tapa del filtro de aire

Encierra y protege el elemento del

filtro de aire.

15 Tanque de combustible

Contiene la mezcla de combustible

y aceite.

16 Apoyo de la máquina

Para apoyar la máquina en el suelo.

17 Soporte del manillar

Conecta el eje y el manillar tipo

bicicleta.

18 Tornillo mariposa

Bloquea el manillar en la posición

seleccionada.

19 Mango tórico

Para facilitar el control de la

máquina durante el proceso de

corte.

20 Barra de defensa

Ayuda a mantener los pies y piernas

del usuario lejos de la herramienta

de corte.

1Cabeza de segado

2Deflector para cabezas segadoras

3Cuchilla limitadora del hilo

4Deflector con faldilla para todos los

accesorios de segado

5Faldilla

6Herramienta segadora metálica

002BA114 KN

FS 110, FS 110 R

español / EE.UU

104

Definiciones

1 Cabeza de segado

El accesorio de corte, por ej. una

cabeza segadora, se usa para

diferentes propósitos.

2 Deflector para cabezas segadoras

El deflector tiene por objeto reducir

el riesgo de lesiones causadas por

objetos extraños arrojados contra el

operador por el accesorio de corte y

por el contacto con el accesorio de

corte.

3 Cuchilla limitadora del hilo

Una cuchilla de metal en el deflector

para mantener el hilo de la cabeza

segadora al largo adecuado.

4 Deflector con faldilla para todos los

accesorios de segado

El deflector tiene por objeto reducir

el riesgo de lesiones causadas por

objetos extraños arrojados contra el

operador por el accesorio de corte y

por el contacto con el accesorio de

corte. No está diseñado para

contener las cuchillas metálicas

fragmentadas.

5Faldilla

La faldilla en la parte inferior del

deflector debe usarse de la manera

descrita en el capítulo "Montaje del

deflector".

6 Herramienta segadora metálica

El accesorio de corte, por ejemplo la

cuchilla, hecho de metal para varios

propósitos.

7Cuchilla para sierra circular

8Tope limitador para sierras

circulares

Definiciones

7 Cuchilla para sierra circular

Un accesorio de corte hecho de

metal para cortar madera.

8 Tope limitador para sierras

circulares

Diseñado para colocar la cortadora

de matorrales firmemente contra la

madera para reducir el riesgo de

lesiones causadas por la pérdida de

control como resultado de las

fuerzas reactivas.

EPA / CEPA

El período de cumplimiento de

emisiones indicado en la etiqueta de

cumplimiento de emisiones es la

cantidad de horas de funcionamiento

para la cual la máquina ha demostrado

la conformidad con los requerimientos

de emisiones del Gobierno federal de

los EE.UU.

Categoría

CARB

El período de cumplimiento de

emisiones empleado en la etiqueta del

índice de aire CARB tiene las siguientes

definiciones:

Motor

Motor STIHL de un cilindro, cuatro

tiempos, lubricado por una mezcla de

gasolina con aceite

002BA186 KN

Especificaciones

A = 300 horas

B = 125 horas

C= 50horas

Extended = 300 horas

Intermediate = 125 horas

Moderate = 50 horas

FS 110, FS 110 R

español / EE.UU

105

Sistema de encendido

Encendido por magneto electrónico

Sistema de combustible

Carburador de diafragma de todas

posiciones con bomba de combustible

integral

Peso

Comuníquese con su concesionario

STIHL para información acerca de

accesorios especiales que pueden estar

disponibles para su producto.

Cilindrada: 31,4 cm3

(1,92pulgcúb.)

Diámetro: 40 mm (1,57 pulg)

Carrera: 25 mm (0,98 pulg)

Potencia del motor

según ISO 8893:

1,05 kW (1,34 hp a

7000 rpm

Marcha en vacío: 2800 rpm

Velocidad de corte

(nominal): 10500 rpm

Velocidad máx. de

eje de salida (acce-

sorio de corte) 7500 rpm

Juego de las

válvulas:

Válvula de

admisión:

0,10 mm

(0,004 pulg)

Válvula de escape: 0,10 mm

(0,004 pulg)

Bujía(tipo

resistencia): Bosch USR 7 AC

Distancia entre

electrodos:

0,5 mm

(0,02 pulg)

Capacidad del tan-

que de combustible: 0,50 l (17,9 fl.oz)

seco, sin accesorio de corte y deflector

FS 110 con manillar de

bicicleta:

5,8 kg

(12,8 lb)

FS 110 R con mango tórico: 5,5 kg

(12,1 lb)

Accesorios especiales

FS 110, FS 110 R

español / EE.UU

106

Los usuarios de esta máquina deben

efectuar únicamente los trabajos de

mantenimiento descritos en este

manual. Solamente los talleres

autorizados por STIHL deben llevar a

cabo los demás trabajos de reparación.

Los reclamos de garantía presentados

después de realizadas las reparaciones

serán aceptados únicamente si las

mismas fueron ejecutadas por un

concesionario de servicio autorizado

STIHL utilizando piezas de repuesto

originales de STIHL.

Es posible identificar las piezas

originales de STIHL por el número de

pieza STIHL, el logotipo de {

y, en ciertos casos, el símbolo K de

piezas STIHL. En las piezas pequeñas

el símbolo puede aparecer solo.

No para California

Sus derechos y obligaciones de

garantía

La Agencia de Protección del Medio

Ambiente (EPA) de los EE.UU. y STIHL

Incorporated se complacen en

explicarle la garantía del sistema de

control de emisiones instalado en el

motor de su equipo. En los EE.UU., los

nuevos motores pequeños para equipos

de uso fuera de carretera modelos 1997

y posteriores deben estar diseñados,

construidos y equipados, al tiempo de la

venta, de conformidad con los

reglamentos de la EPA de los EE.UU.

para los motores pequeños de uso fuera

de carretera. El motor del equipo debe

carecer de defectos en el material y la

fabricación que puedan causar el

incumplimiento de las normas de la EPA

de los EE.UU. durante los primeros dos

años de uso del motor a partir de la

fecha de compra por el último

comprador.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

El sistema de control de emisiones de

su máquina incluye piezas tales como el

carburador y el sistema de encendido.

Además puede incluir mangueras,

conectores y otros conjuntos asociados

con el control de emisiones.

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico

(si el trabajo de diagnóstico fue

realizado por un concesionario

autorizado), las piezas y la mano de

obra.

Cobertura de garantía del fabricante

En los EE.UU., los motores pequeños

para equipos de uso fuera de carretera

modelos 1997 y posteriores también

están garantizados por dos años. En el

caso de encontrarse defectos en

cualquiera de las piezas del motor

relacionadas con el sistema de control

de emisiones, la pieza será reparada o

sustituida por STIHL Incorporated sin

costo alguno.

Responsabilidades del usuario relativas

a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

Información de reparación Declaración de garantía de

STIHL Incorporated sobre

sistemas de control de

emisiones según normas

Federales

FS 110, FS 110 R

español / EE.UU

107

recibos o del incumplimiento del

propietario de realizar todos los trabajos

de mantenimiento programados.

El uso de cualquier pieza de repuesto o

servicio cuyo comportamiento y

durabilidad sean equivalentes está

permitido en trabajos de mantenimiento

o reparación no contemplados en la

garantía, y no reducirá las obligaciones

de la garantía del fabricante del motor.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o una pieza del mismo ha

fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un centro de servicio STIHL

tan pronto surja el problema. Las

reparaciones bajo garantía serán

realizadas en un tiempo razonable, sin

exceder de 30 días.

Ante cualquier duda respecto a sus

derechos y responsabilidades bajo esta

garantía, sírvase contactar al

representante de atención al cliente

STIHL llamando al 1-800-467-8445, o si

lo prefiere puede escribir a

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

www.stihlusa.com

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos aplicables durante un

período de dos años.

Período de garantía

El período de garantía comienza en la

fecha en que el motor del equipo

utilitario es entregado a usted y usted

firma y remite la tarjeta de garantía a

STIHL.

Si cualquier componente relacionado

con el sistema de control de emisiones

está defectuoso, el mismo será

sustituido por STIHL Incorporated sin

costo alguno para el propietario.

Cualquier pieza garantizada cuyo

reemplazo no está programado como

mantenimiento requerido, o que debe

recibir únicamente inspección regular

en el sentido de "reparar o sustituir

según sea necesario", estará

garantizada por el período de garantía.

Cualquier pieza cuyo reemplazo está

programado como mantenimiento

requerido estará garantizada por el

intervalo hasta el primer punto de

reemplazo programado para esa pieza.

Diagnóstico

Como propietario, a usted no se le debe

cobrar la mano de obra por los

diagnósticos que determinen que una

pieza garantizada está defectuosa. No

obstante, si usted reclama garantía para

un componente y se comprueba que la

máquina no está defectuosa, STIHL

Incorporated le cobrará el costo de la

prueba del sistema de control de

emisiones. El trabajo de diagnóstico

mecánico se realiza en un centro de

servicio autorizado por STIHL. La

prueba del sistema de control de

emisiones se realiza ya sea en la fábrica

de STIHL Incorporated o en un

laboratorio de ensayos independiente.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa.

Se puede usar cualquier pieza de

repuesto aprobada por el fabricante o

equivalente en las piezas relacionadas

con el sistema de control de emisiones,

y debe ser suministrada gratis al

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

La lista siguiente define

específicamente las piezas

garantizadas y relacionadas con las

emisiones:

–Filtro de aire

–Carburador

–Bomba de combustible

–Estrangulador (sistema de refuerzo

para arranque en frío)

–Varillajes de control

FS 110, FS 110 R

español / EE.UU

108

–Múltiple de admisión

–Magneto o sistema de encendido

electrónico (módulo de encendido)

–Bujía

–Convertidor catalítico (si lo tiene)

–Tanque de combustible

–Tapa de tanque de combustible

–Línea de combustible

–Adaptadores de línea de

combustible

–Abrazaderas

–Sujetadores/pernos

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto a cualquier centro de

servicio autorizado por STIHL y

presente la tarjeta de garantía firmada.

Requerimientos de mantenimiento

Las instrucciones presentadas en este

manual se basan en la aplicación de la

mezcla recomendada para motores de 2

tiempos (vea también la instrucción

"Combustible"). Las discrepancias de

estas recomendaciones con respecto a

la calidad y la proporción de la mezcla

de combustible y aceite pueden exigir

intervalos de mantenimiento más

cortos.

Limitaciones

Esta garantía de los sistemas de control

de emisiones no cubrirá ninguno de los

puntos siguientes:

Nreparación o sustitución requerida

debido a maltrato, negligencia o

falta del mantenimiento requerido,

Nreparaciones mal hechas o

sustituciones contrarias a las

especificaciones de STIHL

Incorporated que afecten

desfavorablemente el

funcionamiento y/o la durabilidad, y

las alteraciones o modificaciones

no recomendadas o aprobadas por

escrito por STIHL Incorporated,

Nla sustitución de piezas y otros

servicios y ajustes necesarios para

el mantenimiento requerido en y

después del primer punto de

reemplazo programado.

Solamente para California

Sus derechos y obligaciones de

garantía

El Consejo de Recursos del Aire del

Estado de California (CARB) y STIHL

Incorporated se complacen en

explicarle la Garantía del sistema de

control de emisiones instalado en el

motor de su equipo de uso fuera de

carretera para el año 2007 y posteriores.

En California, el equipo nuevo que tiene

motores pequeños para uso fuera de

carretera debe estar diseñado,

construido y equipado de conformidad

con las rigurosas normas de

contaminación del aire del estado.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor

pequeño para uso fuera de carretera no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

El sistema de control de emisiones

puede contar con los siguientes

componentes:

Filtro de aire, carburador, bomba de

combustible, estrangulador (sistema de

enriquecimiento para arranque en frío),

varillaje de control, colector de

Declaración de garantía de

STIHL Incorporated sobre el

control de emisiones de

gases de escape y

emisiones por evaporación

para el Estado de California

FS 110, FS 110 R

español / EE.UU

109

admisión, magneto o sistema de

encendido electrónico (módulo de

encendido), bujía, convertidor catalítico

(si lo tiene), tanque de combustible, tapa

de tanque de combustible, línea de

combustible, adaptadores de líneas de

combustible, abrazaderas y

sujetadores.

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico,

las piezas y la mano de obra.

Responsabilidades del fabricante

relativas a la garantía

El sistema de control de emisiones tiene

una garantía de dos años en California.

En el caso de encontrarse defectos en

cualquiera de los componentes del

motor relacionados con el sistema de

control de emisiones, el mismo será

reparado o sustituido por STIHL

Incorporated sin costo alguno.

Responsabilidades del propietario

relativas a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

recibos o de su incumplimiento de

realizar todos los trabajos de

mantenimiento programados.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o un componente del mismo

ha fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un concesionario de servicio

STIHL tan pronto surja el problema. Las

reparaciones bajo garantía deben

realizarse en un tiempo razonable, sin

exceder de 30 días. Ante cualquier duda

respecto a sus derechos y

responsabilidades bajo esta garantía,

sírvase contactar al representante de

atención al cliente STIHL llamando al 1-

800-467-8445, o si lo prefiere puede

escribir a

STIHL Inc., 536 Viking Drive,

P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos acerca de

emisiones aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos acerca de emisiones

aplicables durante un período de dos

años.

Período de garantía contra defectos

Los períodos de garantía comenzarán el

día en que el motor de equipo utilitario

es comprado por el comprador inicial. Si

cualquier componente relacionado con

el sistema de control de emisiones está

defectuoso, el mismo será sustituido por

STIHL Incorporated sin costo alguno

para el propietario.

No se permite usar componentes

adicionales o modificados que no hayan

sido eximidos por el Consejo de

Recursos del Aire (CARB). El uso de

cualquier componente adicional o

modificado no eximido será motivo para

la denegación del reclamo bajo

garantía. STIHL Incorporated no es

responsable por las fallas de los

componentes garantizados causadas

por el uso de un componente adicional o

modificado no eximido.

La garantía de los componentes

relacionados con el control de

emisiones se interpretará de la manera

1. Cualquier componente garantizado

cuyo reemplazo no está

programado como mantenimiento

requerido en las instrucciones

escritas requeridas en la Lista de

Piezas bajo la Garantía de Control

de Emisiones (vea más abajo) debe

garantizarse por el período de

garantía definido en la subsección

COBERTURA POR STIHL

INCORPORATED, vea más arriba.

Si uno de estos componentes falla

durante el período de garantía, el

FS 110, FS 110 R

español / EE.UU

110

fabricante debe reparar o sustituir el

mismo de acuerdo con la

subsección (4) más abajo. Un

componente reparado o sustituido

bajo la garantía debe garantizarse

durante el resto del período de

garantía.

2. Cualquier componente garantizado

que solamente debe

inspeccionarse periódicamente de

acuerdo con las instrucciones

escritas requeridas en la Lista de

Piezas bajo la Garantía de Control

de Emisiones (vea más abajo) debe

garantizarse por el período de

garantía definido en la subsección

COBERTURA POR STIHL

INCORPORATED, vea más arriba.

Una declaración en las

instrucciones escritas tal como

"reparar o sustituir según sea

necesario" no acortará el período

de cobertura de garantía. Un

componente de este tipo reparado o

sustituido bajo la garantía debe

garantizarse durante el resto del

período de garantía.

3. Cualquier componente garantizado

que debe sustituirse como un

elemento de mantenimiento

requerido en las instrucciones

escritas requeridas por la lista de

piezas bajo la garantía de control de

emisiones (vea más abajo) debe

garantizarse por el intervalo antes

del primer punto de sustitución

programado para este componente.

Si el componente falla antes del

primer punto de sustitución

programado, el fabricante del motor

debe reparar o sustituir el mismo de

acuerdo con la subsección (4) más

abajo. Un componente de este tipo

reparado o sustituido bajo la

garantía debe garantizarse durante

el resto del período de garantía

antes del primer punto de

sustitución programado para el

componente.

4. La reparación o sustitución de

cualquier componente garantizado

debe llevarse a cabo en una

estación de reparaciones bajo

garantía sin costo alguno para el

propietario.

5. No obstante lo expuesto en la

subsección (4) de arriba, los

servicios o las reparaciones bajo

garantía pueden obtenerse en

todos los centros de distribución del

fabricante autorizados para dar

servicio a los motores en cuestión.

6. Al propietario no se le debe cobrar

el trabajo del diagnóstico que

establece que el componente

garantizado es de hecho

defectuoso, a condición de que tal

trabajo de diagnóstico se realice en

una estación de reparaciones bajo

garantía.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa. Se puede usar cualquier

pieza de repuesto aprobada por el

fabricante o equivalente para el

mantenimiento o la reparación de los

componentes relacionados con el

sistema de control de emisiones, y la

misma debe ser suministrada gratis al

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

Lista de piezas bajo la garantía de

emisiones

Filtro de aire, carburador, bomba de

combustible, estrangulador (sistema de

enriquecimiento para arranque en frío),

varillaje de control, colector de

admisión, magneto o sistema de

encendido electrónico (módulo de

encendido), bujía, convertidor catalítico

(si lo tiene), tanque de combustible, tapa

de tanque de combustible, línea de

combustible, adaptadores de líneas de

combustible, abrazaderas y sujetadores

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto de STIHL a cualquier

concesionario de servicio autorizado por

STIHL y presente la tarjeta de registro

de producto STIHL firmado o la copia

impresa del registro electrónico del

producto.

Limitaciones

La reparación o la sustitución de

cualquier componente garantizado y

normalmente abarcado por la garantía

se puede excluir de la garantía si STIHL

Incorporated demuestra el maltrato,

negligencia o mantenimiento incorrecto

del producto de STIHL, y que tal

maltrato, negligencia, o mantenimiento

incorrecto era la causa directa de la

necesidad de reparación o sustitución

del componente. A pesar de lo anterior,

el ajuste de un componente que tiene un

FS 110, FS 110 R

español / EE.UU

111

dispositivo limitador instalado en fábrica

y funcionando correctamente no

perjudicará la cobertura bajo garantía.

Marcas registradas de STIHL

STIHL®

{

La combinación de colores anaranjado-

gris (Números de registro EE.UU.

2,821,860; 3,010,057, 3,010,058,

3,400,477; y 3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Algunos de las marcas comerciales de

STIHL por ley común

BioPlus ™

Easy2Start ™

EasySpool ™

ElastoStart ™

Ematic ™

FixCut ™

HT Plus ™

IntelliCarb ™

Master Control Lever ™

Micro ™

Pro Mark ™

Quad Power ™

Quiet Line ™

STIHL Compact ™

STIHL HomeScaper Series ™

STIHL Interchangeable Attachment

Series ™

STIHL M-Tronic ™

STIHL Magnum ™

STIHL MiniBoss ™

STIHL MotoPlus 4 ™

STIHL Multi-Cut HomeScaper Series ™

Stihl Outfitters ™

STIHL PICCO ™

STIHL PolyCut ™

STIHL PowerSweep ™

Marcas comerciales

FS 110, FS 110 R

español / EE.UU

112

STIHL Precision Series ™

STIHL Protech ™

STIHL RAPID ™

STIHL SuperCut ™

STIHL Territory ™

TapAction ™

TrimCut ™

Esta lista de marcas comerciales está

sujeta a cambios.

Queda terminantemente prohibido todo

uso de estas marcas comerciales sin el

consentimiento expreso por escrito de

ANDREAS STIHL AG & Co. KG,

Waiblingen.

www.stihl.com *04582548621C*

0458-254-8621-C

englisch / spanisch USA

! WARNING!

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

! WARNING!

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

! ADVERTENCIA!

El gas de escape del motor de esta máquina

contiene productos químicos que en el estado de

California son considerados como causantes de

cáncer, defectos de nacimiento u otros efectos

nocivos para los órganos de la reproducción.

englisch / spanisch USA

Stihl Fs 110 110R Trimmer Instruction Manual 110/110 R Lightweight | USA

Navigation menu

Versions of this User Manual:

Views

Navigation
