STIHL FS 38

WARNING

Read and follow all safety

precautions in Instruction Manual –

improper use can cause serious or

fatal injury.

ADVERTENCIA

Lea y siga todas las precauciones

de seguridad dadas en el manual

de instrucciones – el uso incorrecto

puede causar lesiones graves o

mortales.

Instruction Manual

Manual de instrucciones

Instruction Manual

1 - 41

Manual de instrucciones

42 - 87

Original Instruction ManualPrinted on chlorine-free paper

Printing inks contain vegetable oils, paper can be recycled.

0458-234-8621-B. VA0.K12.

0000006367_001_GB

FS 38

English

with electronic systems.

Contents

Allow only persons who fully understand

this manual to operate your trimmer.

To receive maximum performance and

satisfaction from your STIHL trimmer, it

is important that you read, understand

and follow the safety precautions and

the operating and maintenance

instructions in chapter "Safety

Precautions and Working Techniques"

before using your trimmer. For further

information you can go to

www.stihlusa.com.

Contact your STIHL dealer or the STIHL

distributor for your area if you do not

understand any of the instructions in this

manual.

WARNING

Because a trimmer is a high-speed

cutting tool some special safety

precautions must be observed to reduce

the risk of personal injury. Careless or

improper use may cause serious or even

fatal injury.

Make sure your unit is equipped with the

proper deflector, handle and harness for

the type of cutting attachment being

used. Always wear proper eye

protection.

Guide to Using this Manual 2

Safety Precautions and Working

Techniques 3

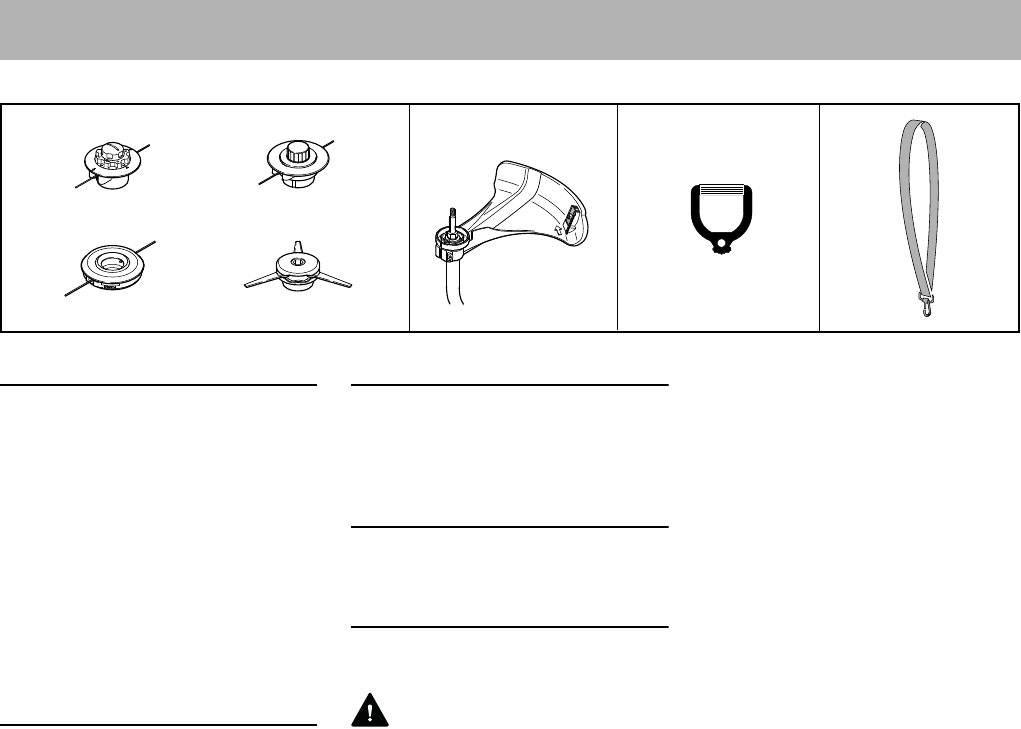

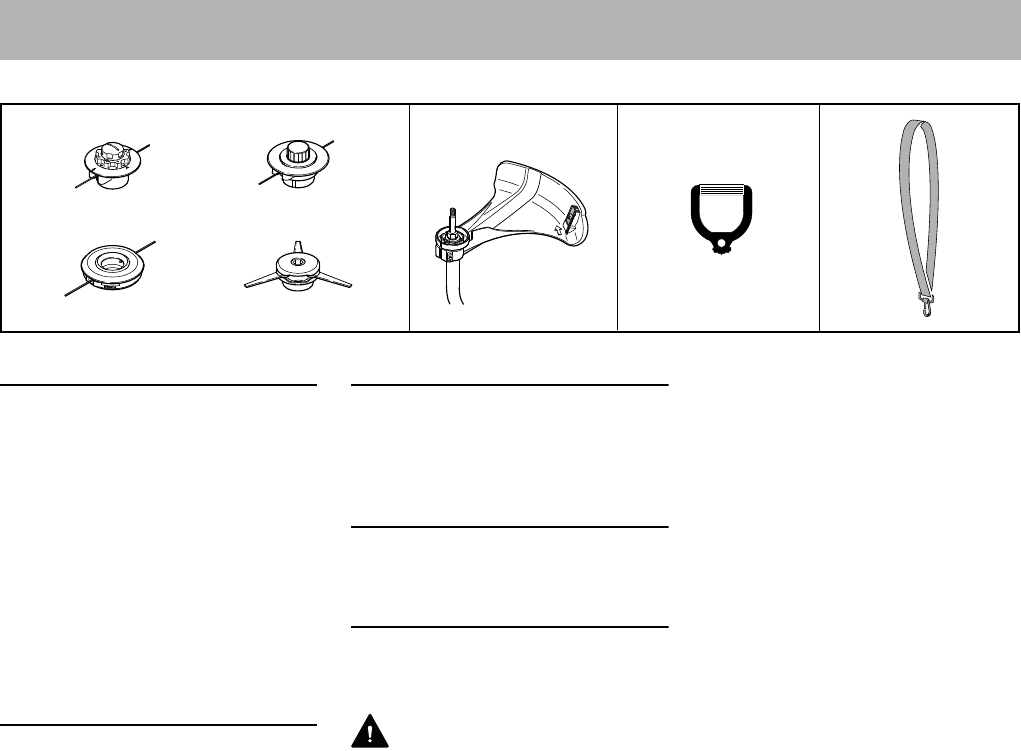

Approved Combinations of Cutting

Attachment, Deflector, Handle and

Harness 14

Mounting the Loop Handle 15

Mounting the Deflector 15

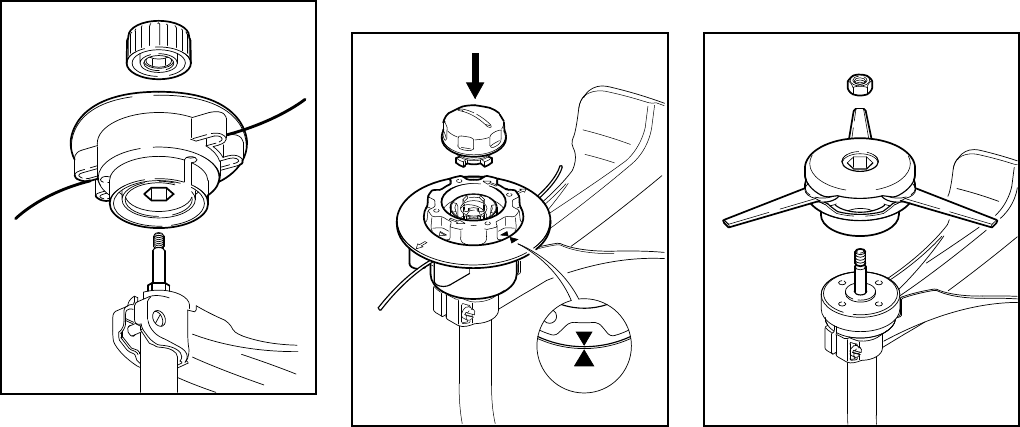

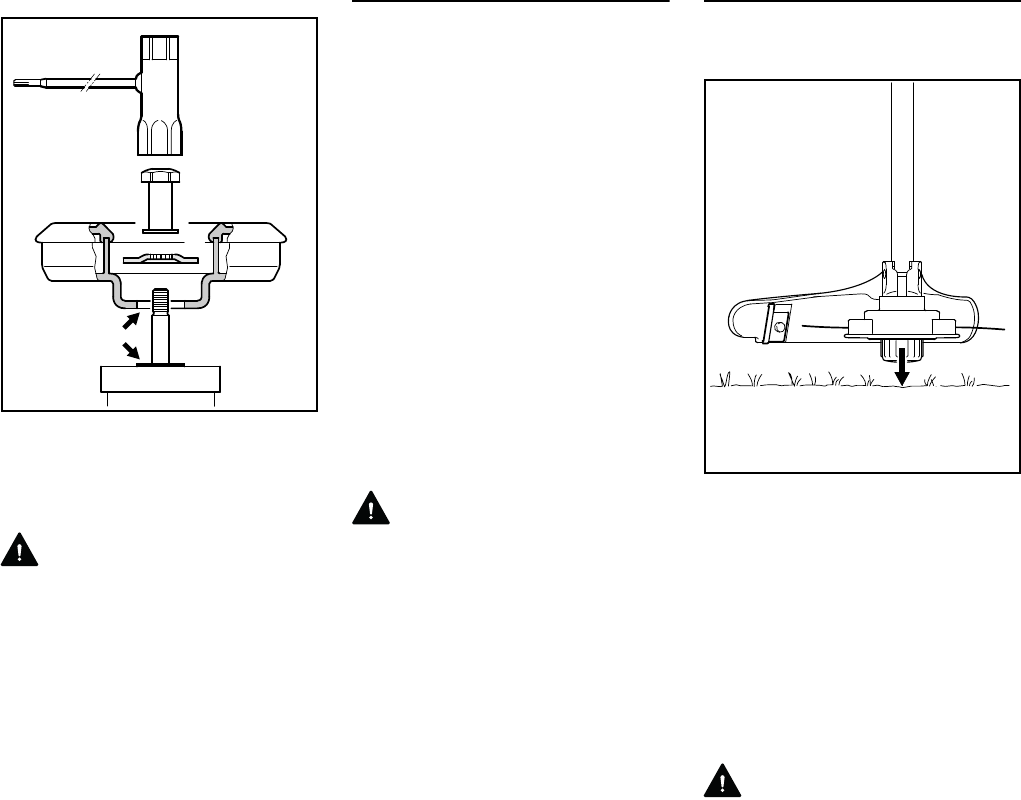

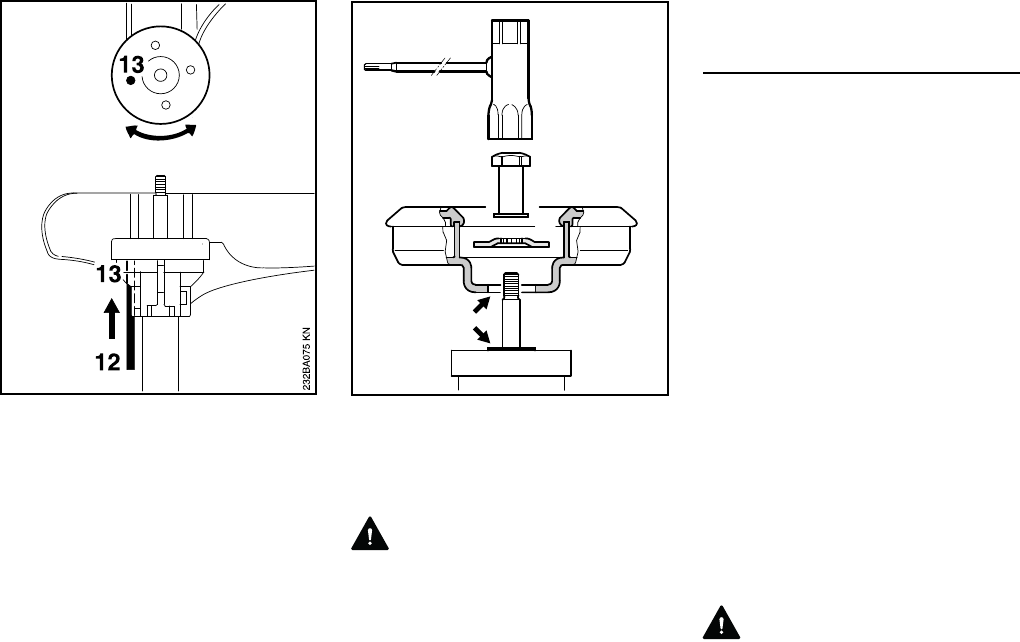

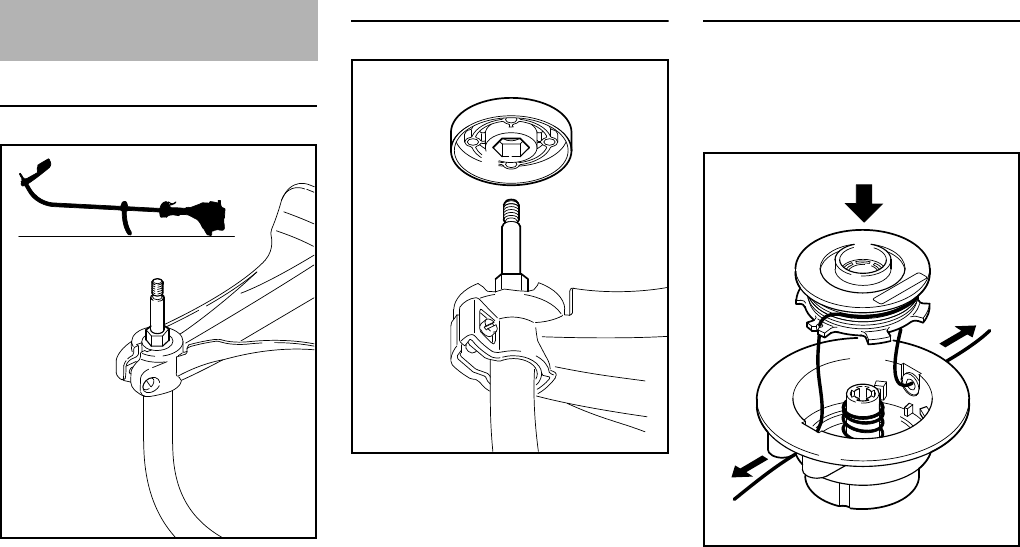

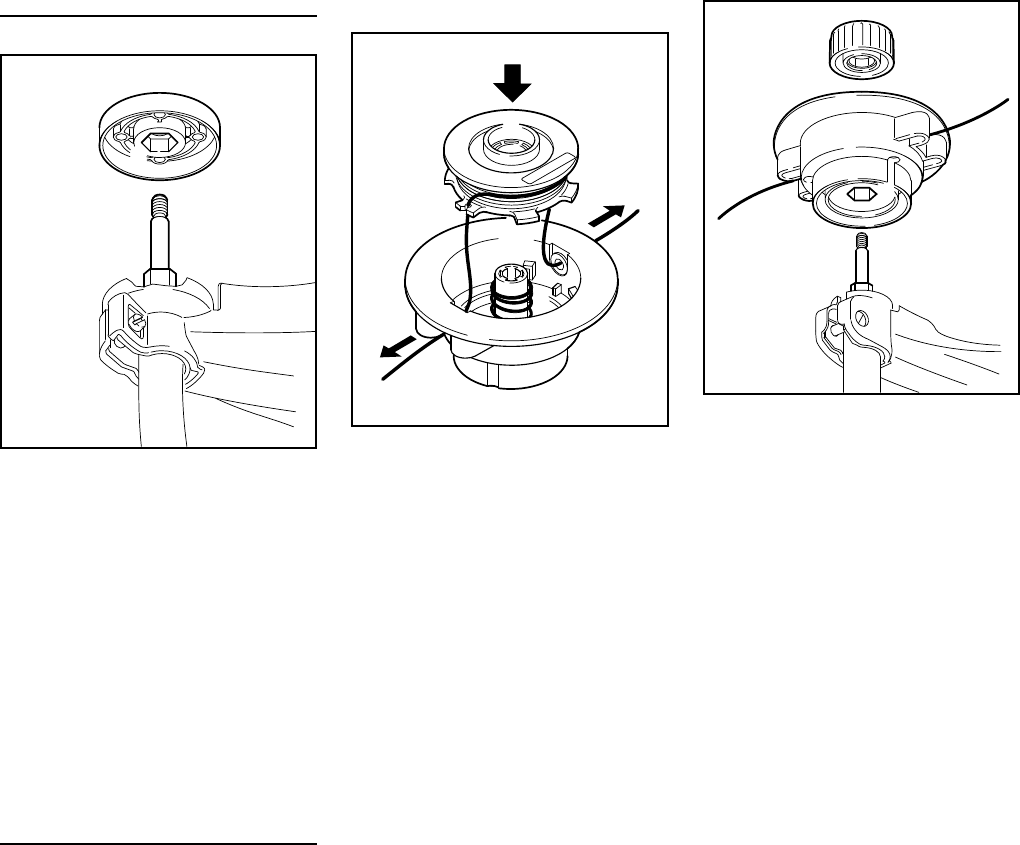

Mounting the Cutting Attachment 15

Fuel 19

Fueling 20

Starting / Stopping the Engine 20

Operating Instructions 23

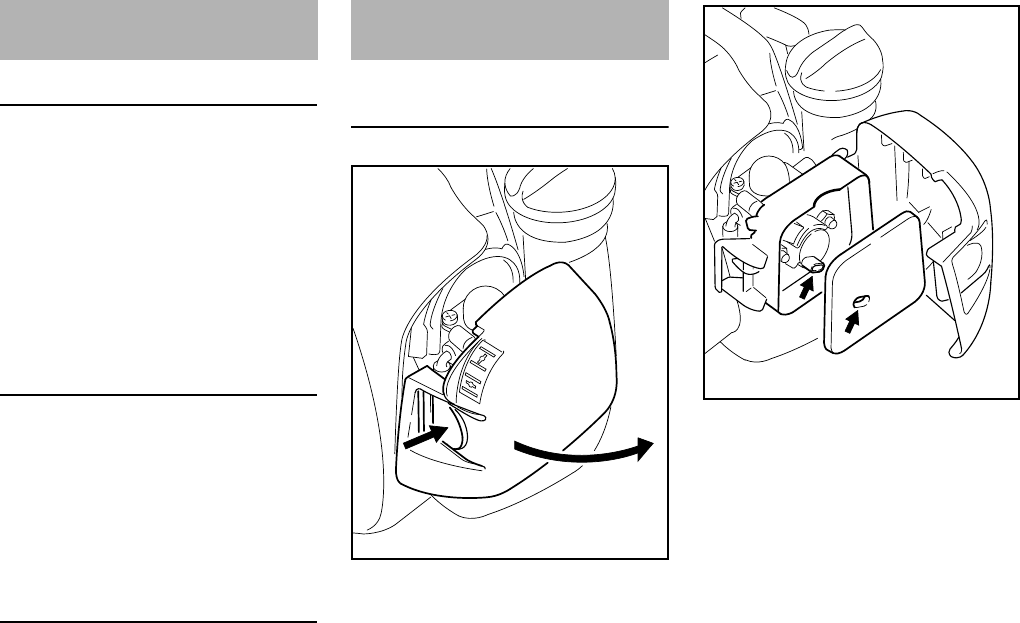

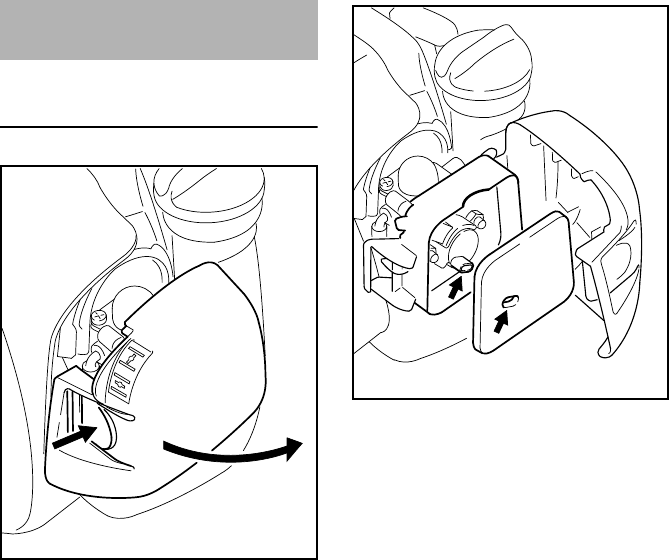

Cleaning the Air Filter 23

Engine Management 24

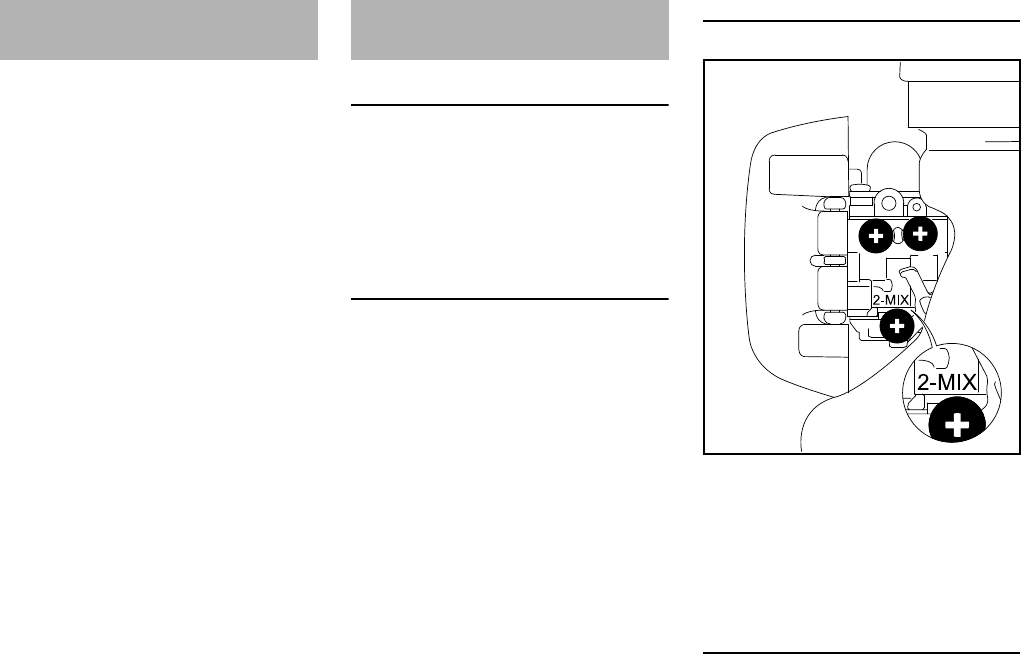

Adjusting the Carburetor 24

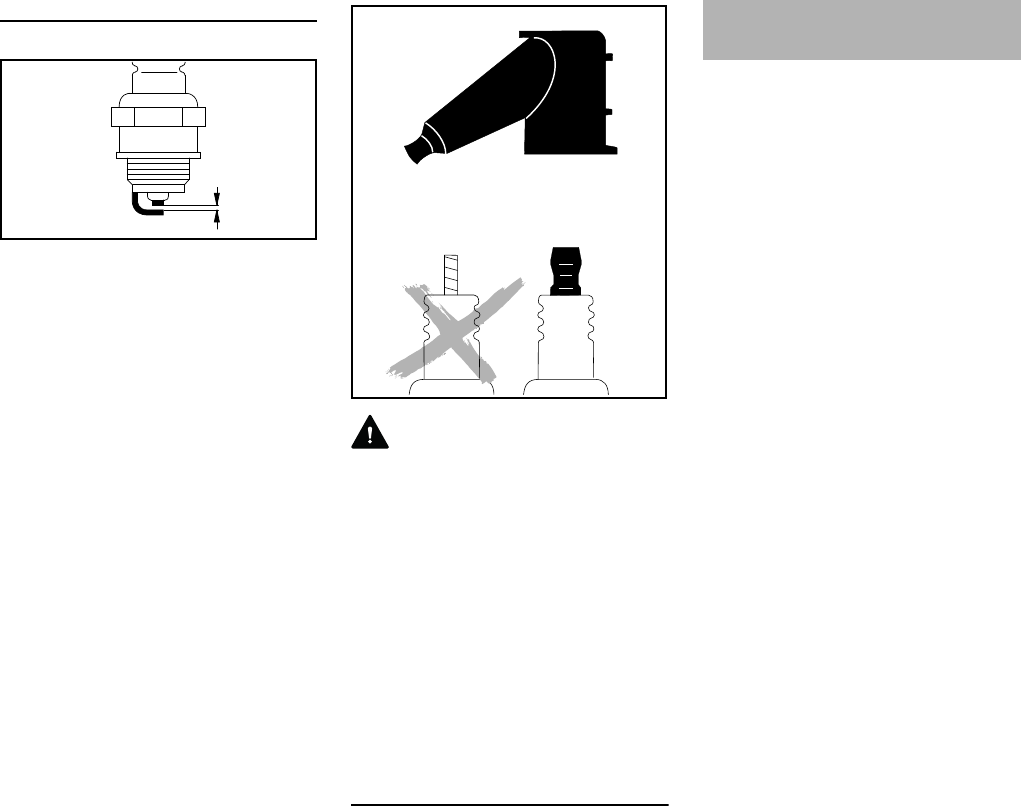

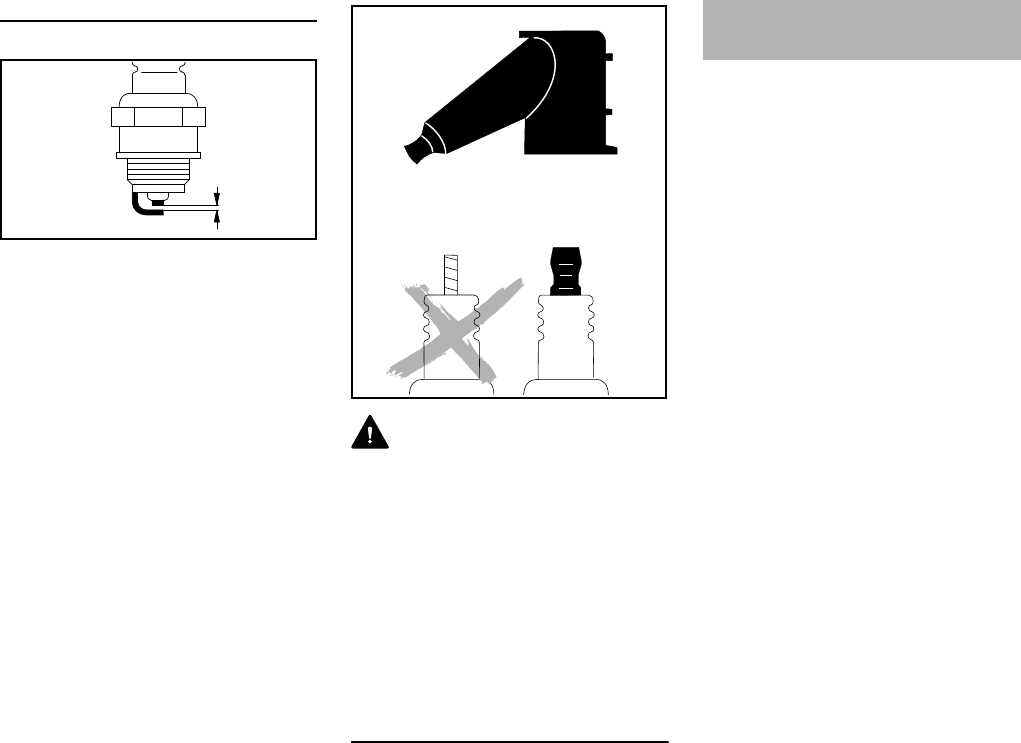

Spark Plug 25

Rewind Starter 26

Storing the Machine 27

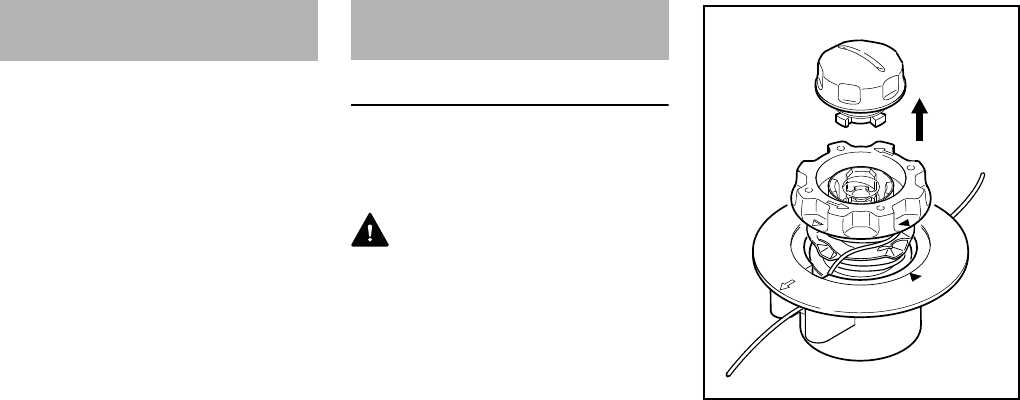

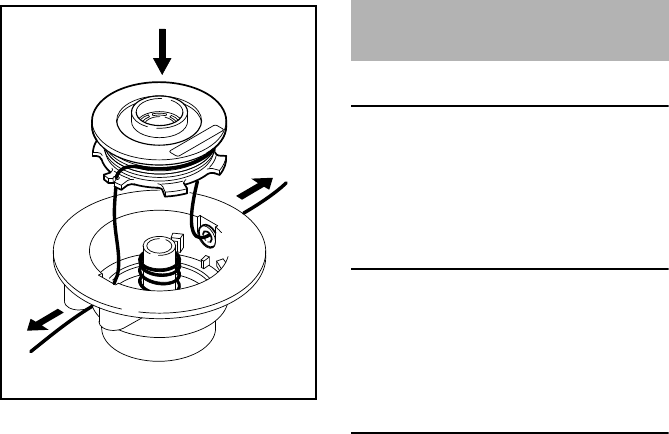

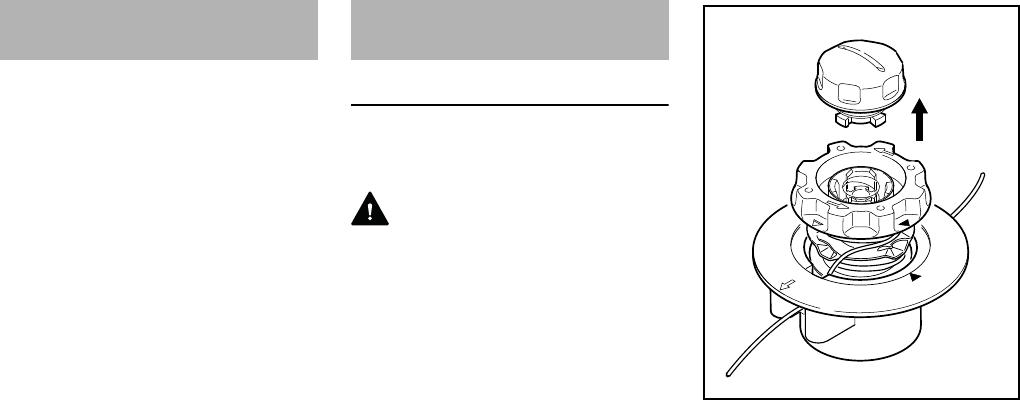

Replacing Nylon Line 27

Inspections and Maintenance by

Dealer 30

Maintenance and Care 31

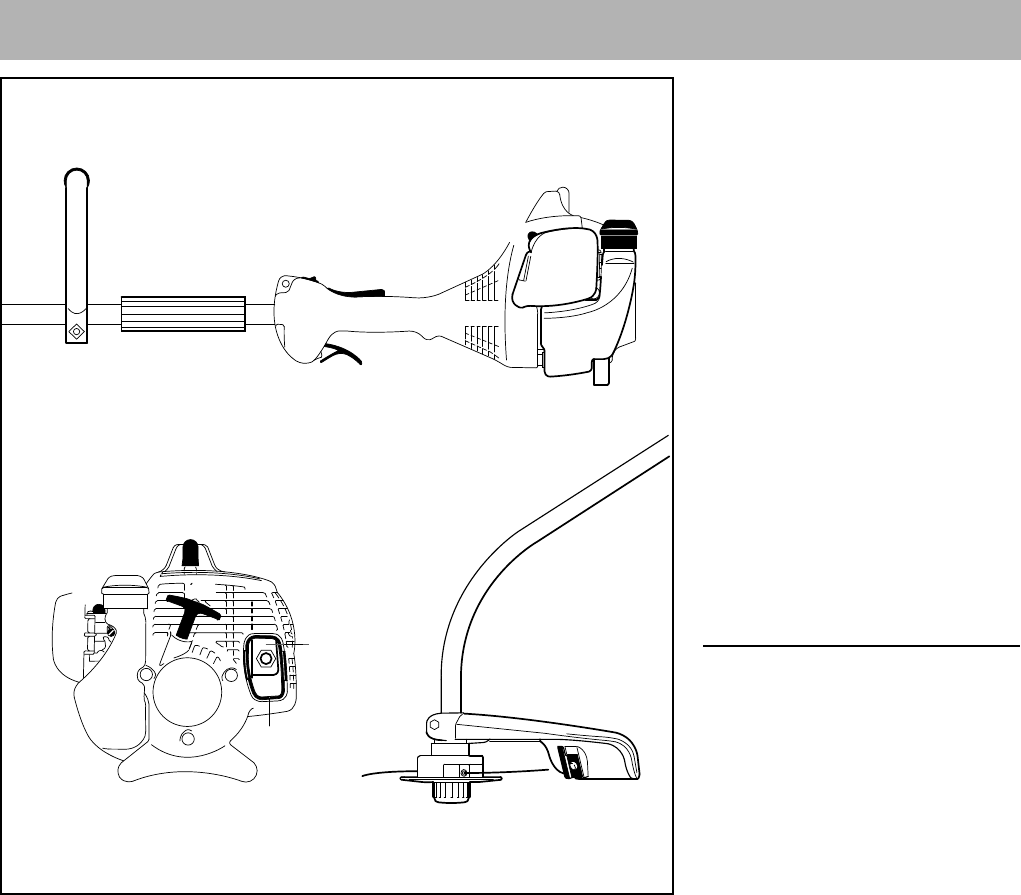

Main Parts 33

Specifications 34

Special Accessories 35

Maintenance and Repairs 35

Disposal 36

STIHL Incorporated Federal

Emission Control Warranty

Statement 36

STIHL Incorporated California

Exhaust and Evaporative

Emissions Control Warranty

Statement 38

Trademarks 40

FS 38

English

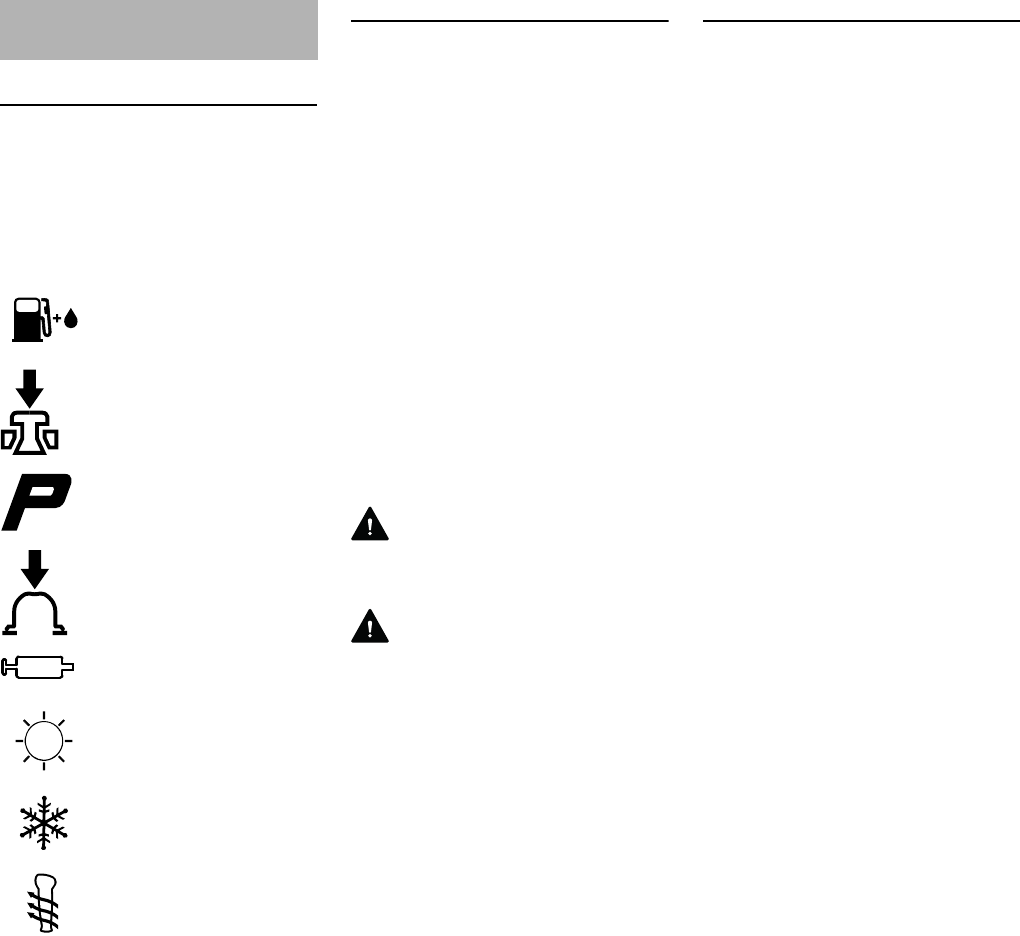

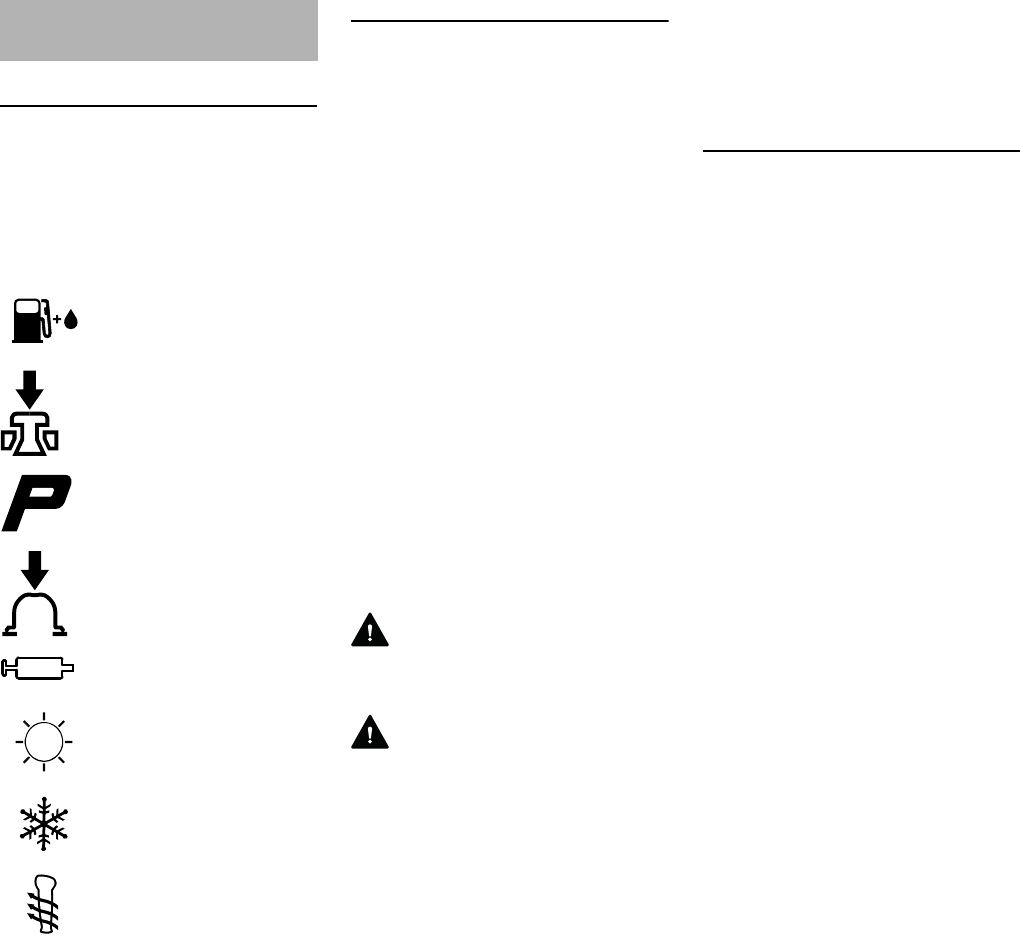

Pictograms

The meanings of the pictograms

attached to or embossed on the

machine are explained in this manual.

Depending on the model concerned, the

following pictograms may be on your

machine.

Symbols in Text

Many operating and safety instructions

are supported by illustrations.

The individual steps or procedures

described in the manual may be marked

in different ways:

NA bullet marks a step or procedure.

A description of a step or procedure that

refers directly to an illustration may

contain item numbers that appear in the

illustration. Example:

NLoosen the screw (1).

NLever (2) ...

In addition to the operating instructions,

this manual may contain paragraphs

that require your special attention. Such

paragraphs are marked with the

symbols and signal words described

below:

DANGER

Indicates an imminent risk of severe or

fatal injury.

WARNING

Indicates a hazardous situation which, if

not avoided, could result in severe or

fatal injury.

NOTICE

Indicates a risk of property damage,

including damage to the machine or its

individual components.

Engineering Improvements

STIHL’s philosophy is to continually

improve all of its products. As a result,

engineering changes and improvements

are made from time to time. Therefore,

some changes, modifications and

improvements may not be covered in

this manual. If the operating

characteristics or the appearance of

your machine differs from those

described in this manual, please contact

your STIHL dealer for assistance.

Guide to Using this Manual

Fuel tank for gasoline

and engine oil mixture

Press to operate decom-

pression valve

Manual fuel pump

Press to operate manual

fuel pump

Filler hole for gear

lubricant

Air intake summer mode

Air intake winter mode

Handle heating

FS 38

English

The terminology utilized in this manual

when referring to the power tool reflects

the type of cutting attachments that may

be mounted on it. The term "trimmer" is

used to designate an FS unit that is

equipped with a nylon line head or a

head with flexible plastic blades (i.e., the

PolyCut head.) FS models with an "R"

on the nameplate were originally

configured (at the time of distribution) as

a trimmer with a loop handle.

WARNING

As more fully explained later in these

Safety Precautions, to reduce the risk of

personal injury, make sure your unit is

equipped with the proper handle,

harness and deflector for the type of

cutting attachment you are using. Use

only cutting attachments that are

specifically authorized by STIHL for use

on your FS model. To reduce the risk of

severe or fatal injury from blade contact

and / or loss of control, never attempt to

use a metal blade on this trimmer.

Have your STIHL dealer show you how

to operate your power tool. Observe all

applicable local safety regulations,

standards and ordinances.

WARNING

Do not lend or rent your power tool

without the instruction manual. Be sure

that anyone using it understands the

information contained in this manual.

WARNING

The use of this machine may be

hazardous. If the rotating line or blade

comes in contact with your body, it will

cut you. When it comes in contact with

solid foreign objects such as rocks or

bits of metal, it may fling them directly or

by ricochet in the direction of bystanders

or the operator. Striking such objects

could damage the cutting attachment.

Thrown objects, including broken heads

or polymer blades, may result in serious

or fatal injury to the operator or

bystanders.

Use your trimmer equipped with the

appropriate cutting attachment only for

cutting grass and similar material.

WARNING

Do not use it for other purposes, since

misuse may result in personal injury or

property damage, including damage to

the machine.

WARNING

Minors should never be allowed to use

this power tool. Bystanders, especially

children, and animals should not be

allowed in the area where it is in use.

WARNING

To reduce the risk of injury to bystanders

and damage to property, never let your

power tool run unattended. When it is

not in use (e.g. during a work break),

shut it off and make sure that

unauthorized persons do not use it.

Most of these safety precautions and

warnings apply to the use of all STIHL

trimmers. Different models may have

different parts and controls. See the

appropriate section of your instruction

manual for a description of the controls

and the function of the parts of your

model.

Safe use of a trimmer involves

1. the operator

2. the power tool

3. the use of the power tool

THE OPERATOR

Physical Condition

You must be in good physical condition

and mental health and not under the

influence of any substance (drugs,

alcohol, etc.) which might impair vision,

dexterity or judgment. Do not operate

this machine when you are fatigued.

Safety Precautions and

Working Techniques

Because a trimmer is a

high-speed, fast-cutting

power tool, special safety

precautions must be

observed to reduce the

risk of personal injury.

It is important that you

read, fully understand

and observe the following

safety precautions and

warnings. Read the

instruction manual and

the safety precautions

periodically. Careless or

improper use may cause

serious or fatal injury.

FS 38

English

WARNING

Be alert – if you get tired, take a break.

Tiredness may result in loss of control.

Working with any power tool can be

strenuous. If you have any condition that

might be aggravated by strenuous work,

check with your doctor before operating

this machine.

WARNING

Prolonged use of a power tool (or other

machines) exposing the operator to

vibrations may produce whitefinger

disease (Raynaud's phenomenon) or

carpal tunnel syndrome.

These conditions reduce the hand's

ability to feel and regulate temperature,

produce numbness and burning

sensations and may cause nerve and

circulation damage and tissue necrosis.

All factors which contribute to

whitefinger disease are not known, but

cold weather, smoking and diseases or

physical conditions that affect blood

vessels and blood transport, as well as

high vibration levels and long periods of

exposure to vibration are mentioned as

factors in the development of whitefinger

disease. In order to reduce the risk of

whitefinger disease and carpal tunnel

syndrome, please note the following:

Most STIHL power tools are available

with an anti-vibration ("AV") system

designed to reduce the transmission of

vibrations created by the machine to the

operator's hands. An AV system is

recommended for those persons using

power tools on a regular or sustained

basis.

–Wear gloves and keep your hands

warm.

–Keep the AV system well

maintained. A power tool with loose

components or with damaged or

worn AV elements will tend to have

higher vibration levels.

–Maintain a firm grip at all times, but

do not squeeze the handles with

constant, excessive pressure. Take

frequent breaks.

All the above-mentioned precautions do

not guarantee that you will not sustain

whitefinger disease or carpal tunnel

syndrome. Therefore, continual and

regular users should closely monitor the

condition of their hands and fingers. If

any of the above symptoms appear,

seek medical advice immediately.

WARNING

The ignition system of the STIHL unit

produces an electromagnetic field of a

very low intensity. This field may

interfere with some pacemakers. To

reduce the risk of serious or fatal injury,

persons with a pacemaker should

consult their physician and the

pacemaker manufacturer before

operating this tool.

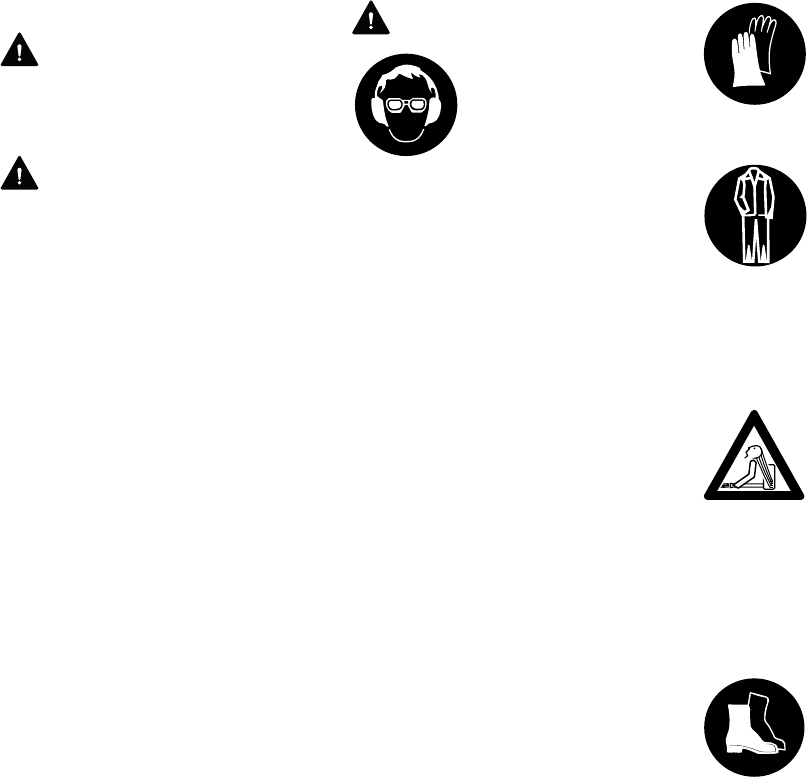

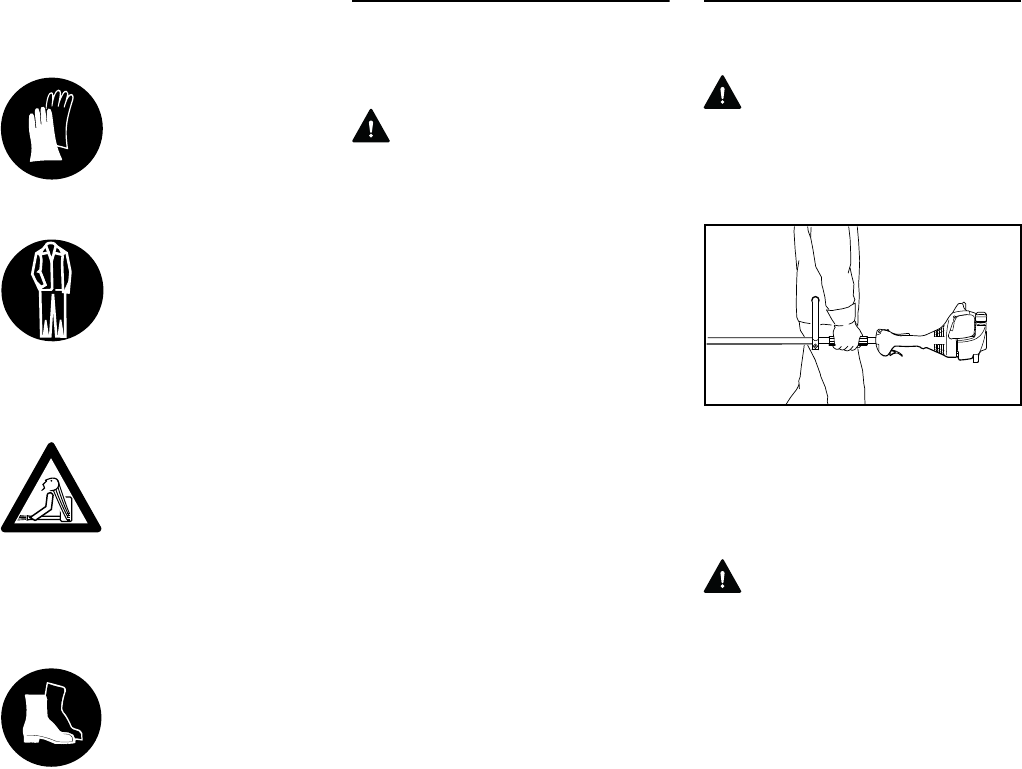

Proper Clothing

WARNING

To reduce the risk of injury, the operator

should wear proper protective apparel.

WARNING

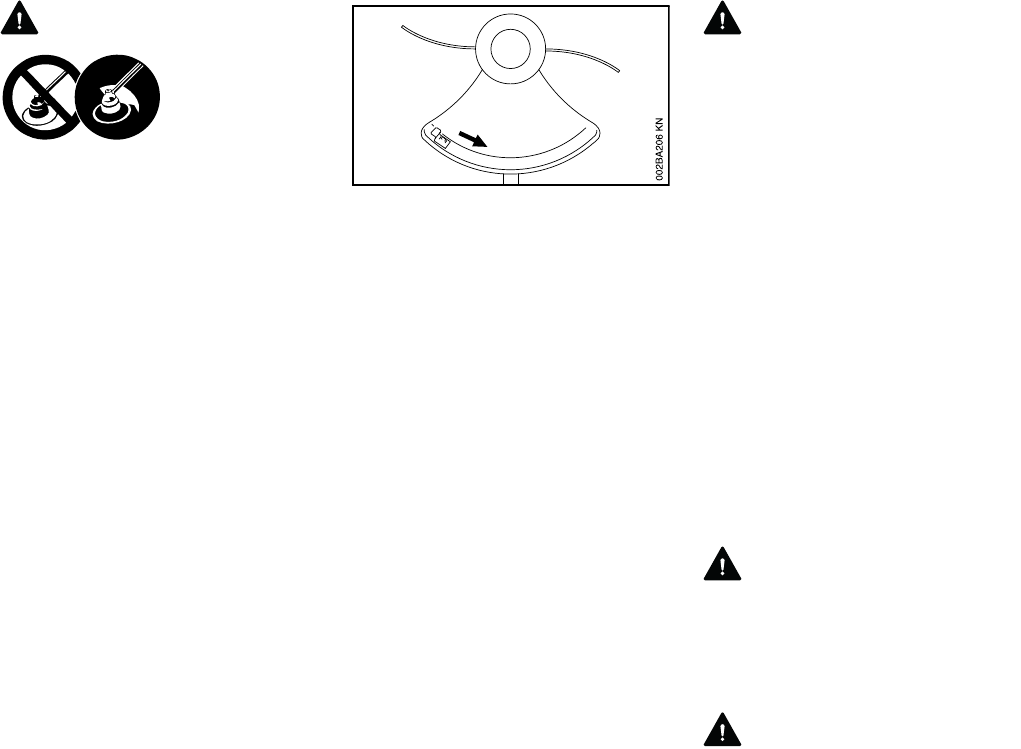

The deflector provided with your power

tool will not protect the operator from all

foreign objects (gravel, glass, wire, etc.)

thrown back by the rotating cutting

attachment. Thrown objects may also

ricochet and strike the operator.

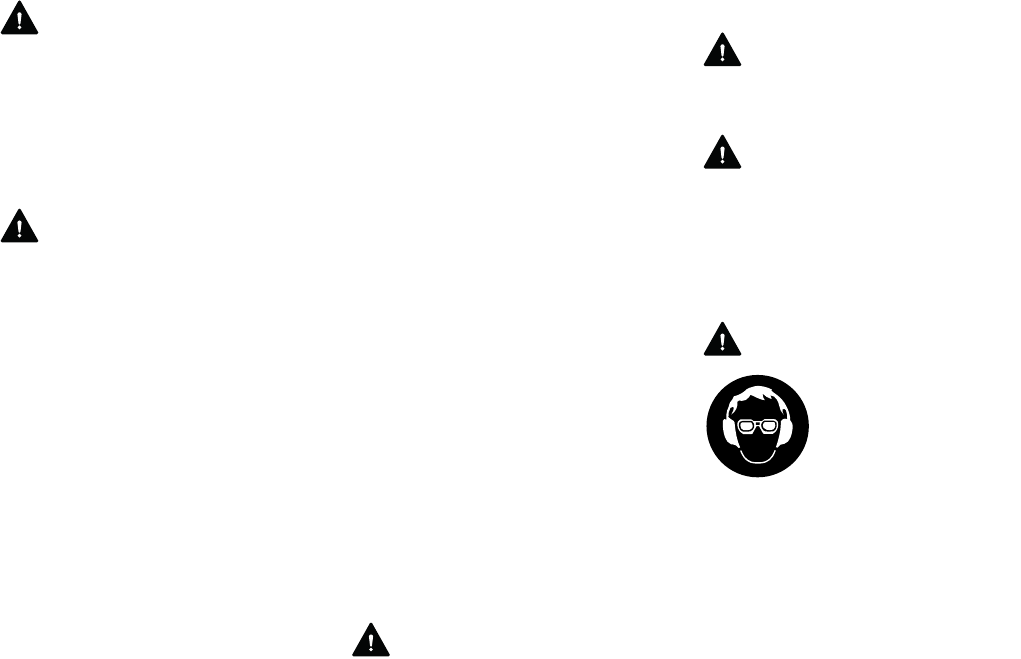

WARNING

To reduce the risk of

injury to your eyes never

operate your power tool

unless wearing goggles

or properly fitted protec-

tive glasses with

adequate top and side

protection complying with

ANSI Z 87.1 (or your

applicable national stand-

ard.) To reduce the risk of

injury to your face STIHL

recommends that you

also wear a face shield or

face screen over your

goggles or protective

glasses.

Power tool noise may

damage your hearing.

Wear sound barriers (ear

plugs or ear mufflers) to

protect your hearing.

Continual and regular

users should have their

hearing checked

regularly.

FS 38

English

Be particularly alert and cautious when

wearing hearing protection because

your ability to hear warnings (shouts,

alarms, etc.) is restricted.

THE POWER TOOL

For illustrations and definitions of the

power tool parts see the chapter on

"Main Parts."

WARNING

Never modify this power tool in any way.

Only attachments supplied by STIHL

and expressly approved by STIHL for

use with the specific STIHL model are

authorized. Although certain

unauthorized attachments are useable

with STIHL power tools, their use may,

in fact, be extremely dangerous. For the

cutting attachments authorized by

STIHL for your unit, see the chapter

"Approved Combinations of Cutting

Attachment, Deflector, Handle and

Harness" in the instruction manual or the

STIHL "Cutting Attachments, Parts &

Accessories" catalog.

If this tool is subjected to unusually high

loads for which it was not designed (e.g.

heavy impact or a fall), always check

that it is in good condition before

continuing work. Check in particular that

the fuel system is tight (no leaks) and

that the controls and safety devices are

working properly. Do not continue

operating this machine if it is damaged.

In case of doubt, have it checked by your

STIHL servicing dealer.

THE USE OF THE POWER TOOL

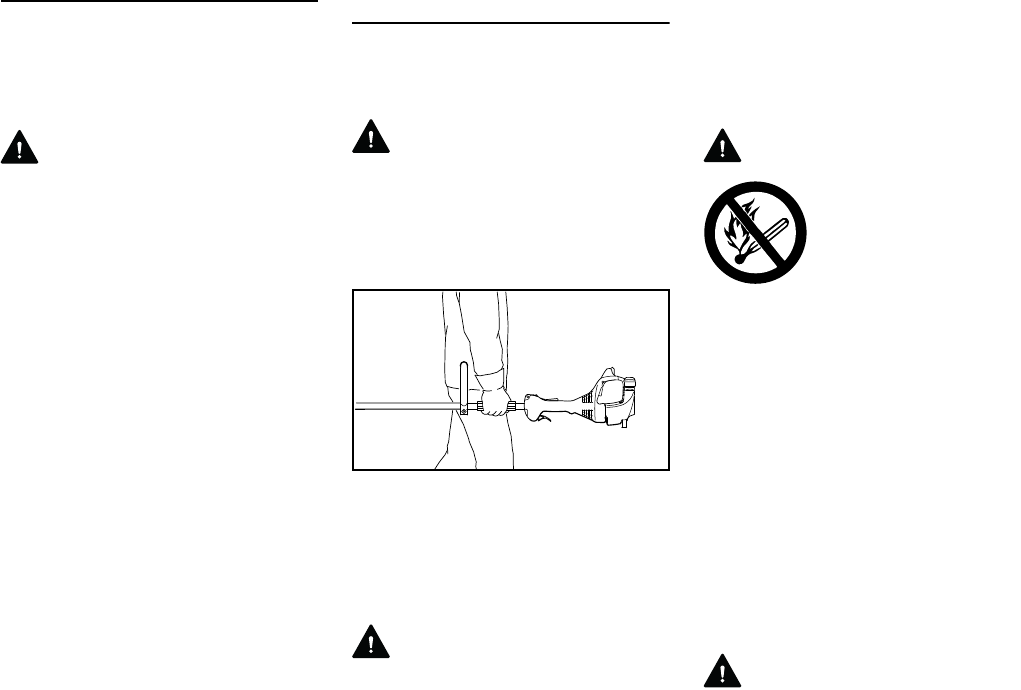

Transporting the Power Tool

WARNING

To reduce the risk of injury from loss of

control and line contact, never carry or

transport your power tool with the cutting

attachment moving.

It may be carried only in a horizontal

position. Grip the shaft in a manner that

the machine is balanced horizontally.

Keep the hot muffler away from your

body and the cutting attachment behind

you.

WARNING

Always shut off the engine and make

sure the cutting attachment has stopped

before putting a trimmer down. When

transporting it in a vehicle, properly

secure it to prevent turnover, fuel

spillage and damage to the unit.

Fuel

Your STIHL power tool uses an oil-

gasoline mixture for fuel (see the

chapter on "Fuel" of your instruction

manual.)

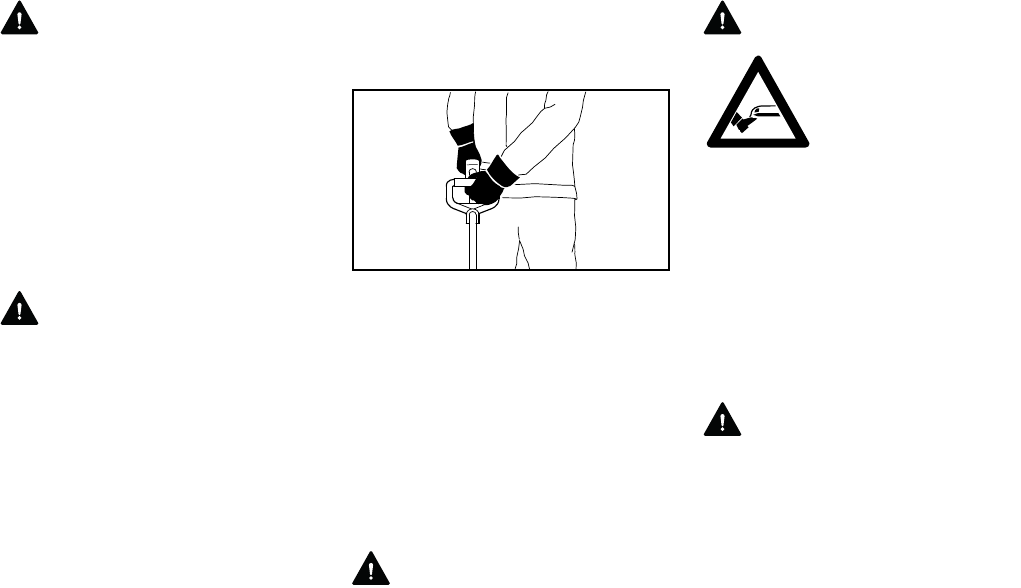

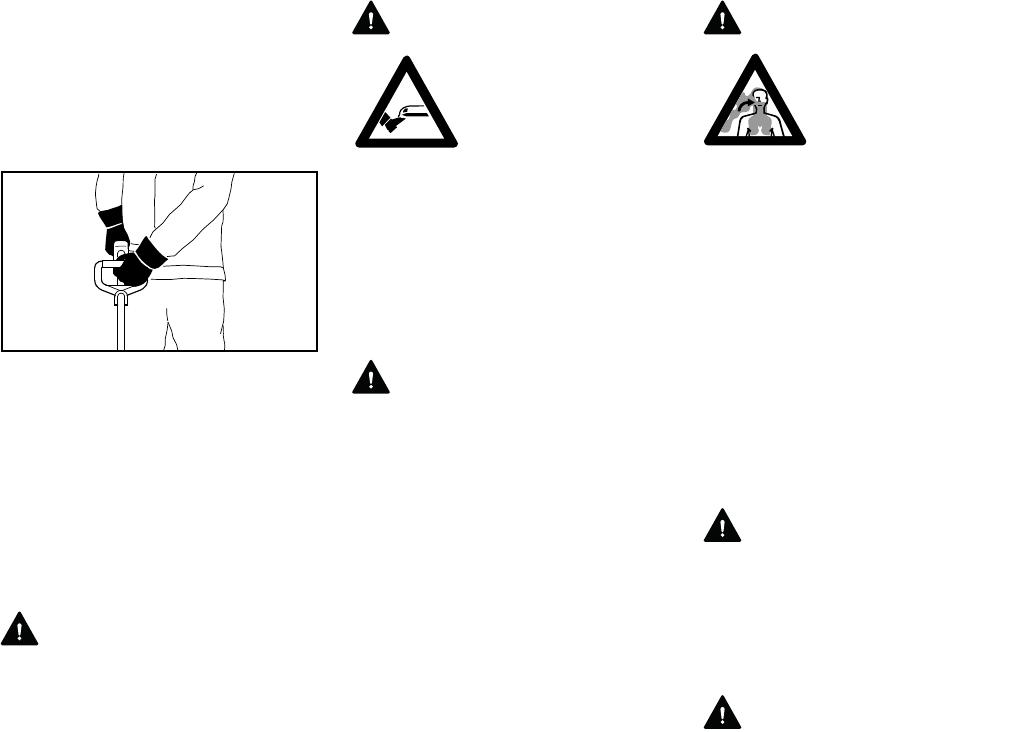

Always wear gloves

when handling the

machine and metal

blades. Heavy-duty, non-

slip gloves improve your

grip and help to protect

your hands.

Clothing must be sturdy

and snug-fitting, but allow

complete freedom of

movement. Wear long

pants made of heavy

material to help protect

your legs. Do not wear

shorts, sandals or go

barefoot.

Avoid loose-fitting jack-

ets, scarfs, neckties,

jewelry, flared or cuffed

pants, unconfined long

hair or anything that

could become caught on

branches, brush or the

moving parts of the unit.

Secure hair so it is above

shoulder level.

Good footing is very

important. Wear sturdy

boots with nonslip soles.

Steel-toed safety boots

are recommended.

234BA016 KN

FS 38

English

WARNING

Fueling Instructions

WARNING

To reduce the risk of serious injury from

burns, never attempt to refuel the unit

until it has been completely removed

from the operator.

WARNING

Fuel your power tool in well-ventilated

areas, outdoors. Always shut off the

engine and allow it to cool before

refueling. Gasoline vapor pressure may

build up inside the fuel tank depending

on the fuel used, the weather conditions

and the tank venting system.

In order to reduce the risk of burns and

other personal injury from escaping gas

vapor and fumes, remove the fuel filler

cap on your power tool carefully so as to

allow any pressure build-up in the tank

to release slowly. Never remove the fuel

filler cap while the engine is running.

Select bare ground for fueling and move

at least 10 feet (3 m) from the fueling

spot before starting the engine. Wipe off

any spilled fuel before starting your

machine.

WARNING

In order to reduce the risk of fuel spillage

and fire from an improperly tightened

fuel cap, correctly position and tighten

the fuel cap in the fuel tank opening.

Different models may be equipped with

different fuel caps.

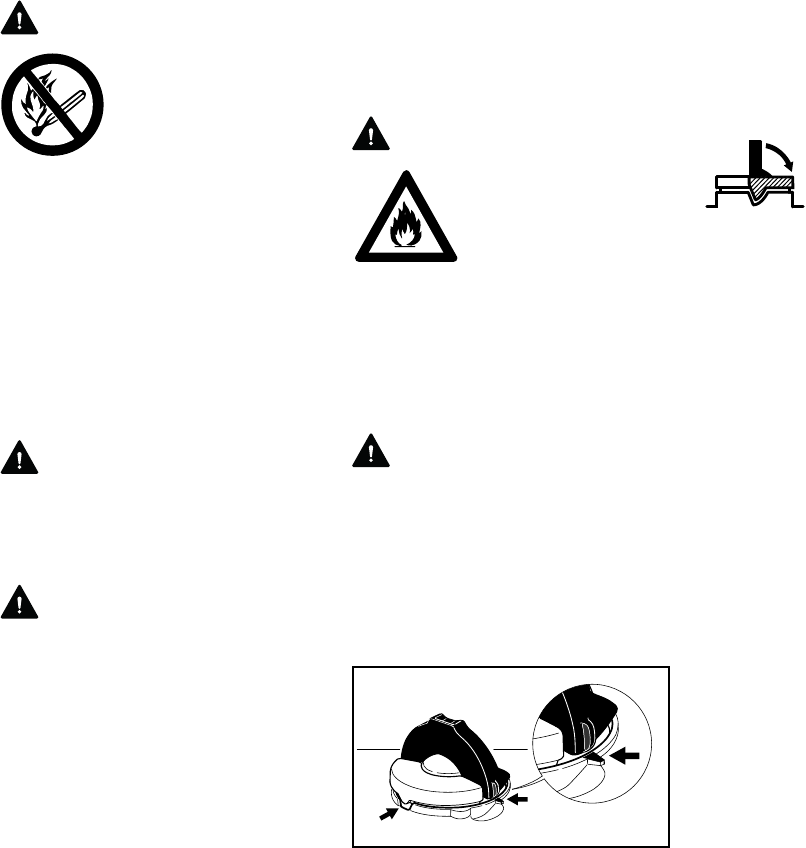

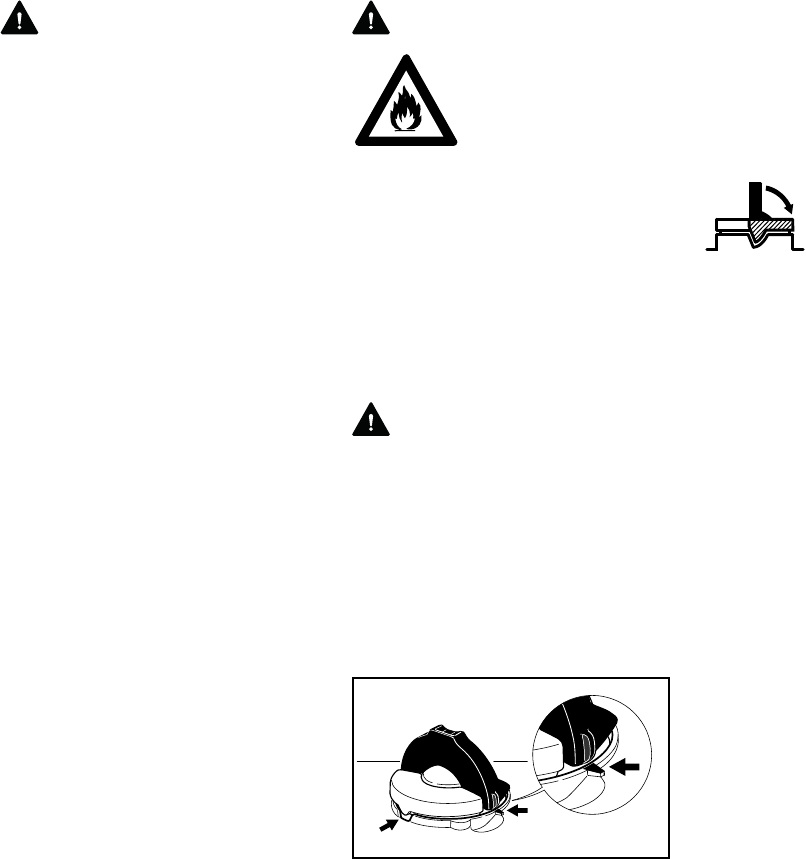

Toolless cap with grip

To do this with this STIHL cap, raise the

grip on the top of the cap until it is upright

at a 90° angle. Insert the cap in the fuel

tank opening with the raised positioning

marks on the grip of the cap and on the

fuel tank opening lining up. Using the

grip, press the cap down firmly while

turning it clockwise as far as it will go

(approx. 1/4 turn).

Misaligned, damaged or broken cap

NIf the cap does not drop fully into the

opening when the positioning marks

line up and/or if the cap does not

tighten properly when twisted, the

base of the cap may be prematurely

rotated (in relation to the top) to the

closed position. Such misalignment

can result from handling, cleaning

or an improper attempt at

tightening.

Gasoline is an extremely

flammable fuel. If spilled

and ignited by a spark or

other ignition source, it

can cause fire and seri-

ous burn injury or

property damage. Use

extreme caution when

handling gasoline or fuel

mix. Do not smoke or

bring any fire or flame

near the fuel or the power

tool. Note that combusti-

ble fuel vapor may

escape from the fuel

system.

Check for fuel leakage

while refueling and during

operation. If fuel leakage

is found, do not start or

run the engine until the

leak is fixed and any

spilled fuel has been

wiped away. Take care

not to get fuel on your

clothing. If this happens,

change your clothing

immediately.

001BA220 KN

Fold the grip flush with

the top of the cap. Grip

the cap and check for

tightness. If the grip does

not lie completely flush

with the cap and the

detent on the grip does

not fit in the correspond-

ing recess in the filler

opening, or if the cap is

loose in the filler opening,

the cap is not properly

seated and tightened and

you must repeat the

above steps.

FS 38

English

NTo return the cap to the open

position for installation, turn the cap

(with the grip up) until it drops fully

into the tank opening. Next, twist the

cap counterclockwise as far as it will

go (approx. 1/4 turn) – this will twist

the base of the cap into the correct

position. Then, twist the cap

clockwise, closing it normally.

NIf your cap still does not tighten

properly, it may be damaged or

broken; immediately stop use of the

unit and take it to your authorized

STIHL dealer for repair.

Screw Cap

WARNING

See also the "Fueling" chapter in your

Instruction Manual for additional

information.

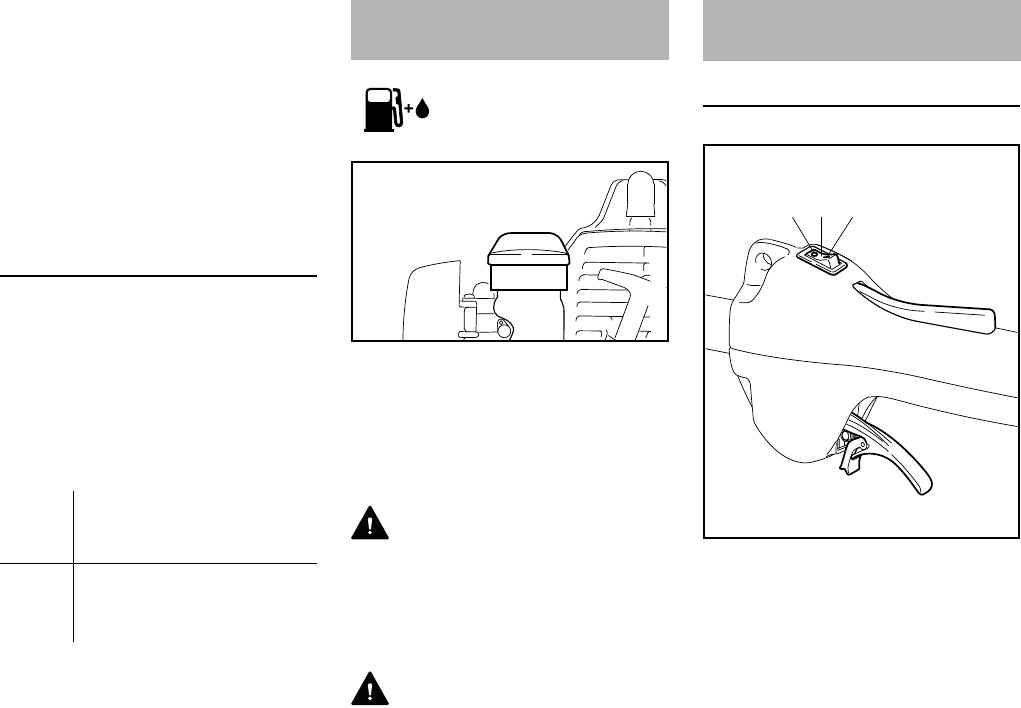

Before Starting

WARNING

Always check your power tool for proper

condition and operation before starting,

particularly the throttle trigger, throttle

trigger lockout, stop switch, cutting

attachment, deflector and harness. The

throttle trigger must move freely and

always spring back to the idle position.

Never attempt to modify the controls or

safety devices. Never use a power tool

that is damaged or not properly

maintained.

WARNING

Do not attach any cutting attachment to

a unit without proper installation of all

required parts. Failure to use the proper

parts may cause the blade or head to fly

off and seriously injure the operator or

bystanders.

WARNING

The cutting attachment must be properly

tightened and in safe operating

condition. Inspect for loose parts (nuts,

screws, etc.) Replace damaged heads

before using the power tool.

Keep the handles clean and dry at all

times; it is particularly important to keep

them free of moisture, pitch, oil, fuel mix,

grease or resin in order for you to

maintain a firm grip and properly control

your power tool.

WARNING

Check that the spark plug boot is

securely mounted on the spark plug – a

loose boot may cause arcing that could

ignite combustible fumes and cause a

fire.

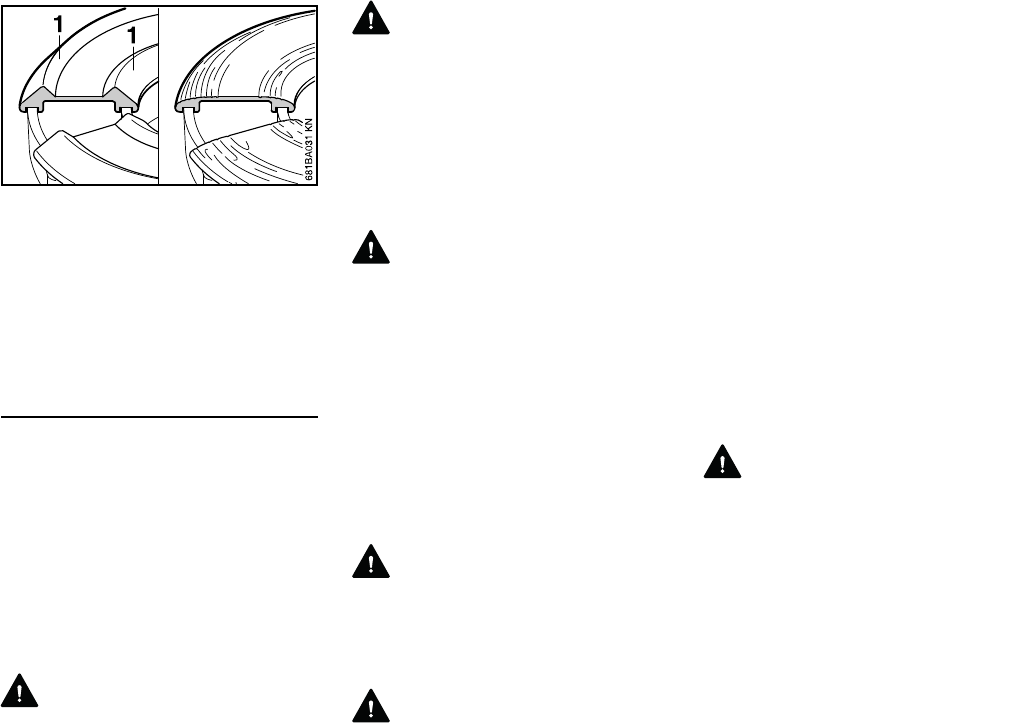

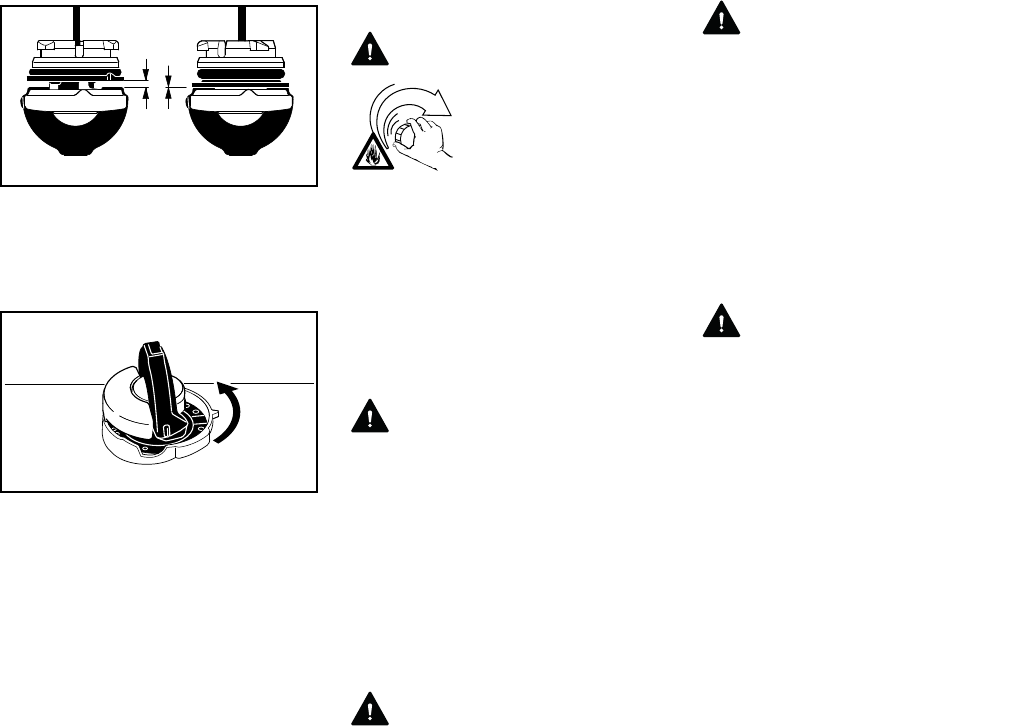

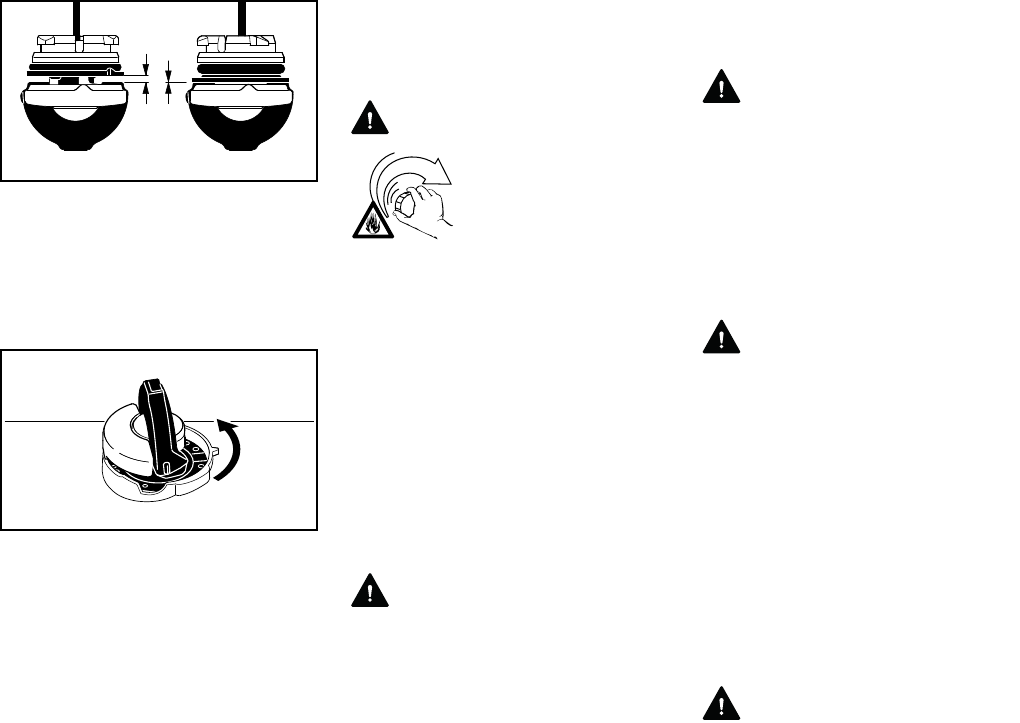

Left: Base of cap in closed posi-

tion (with open space)

Right: Base of cap correctly posi-

tioned for installation

001BA227 KN

001BA226 KN

Unit vibrations can cause

an improperly tightened

fuel filler cap to loosen or

come off and spill quanti-

ties of fuel. In order to

reduce the risk of fuel

spillage and fire, tighten

the fuel filler cap by hand

as securely as possible.

FS 38

English

WARNING

Keep the deflector (and the attached

skirt where appropriate) adjusted

properly at all times (see chapters on

"Mounting the Deflector" and "Mounting

the Cutting Attachment" of your

instruction manual.)

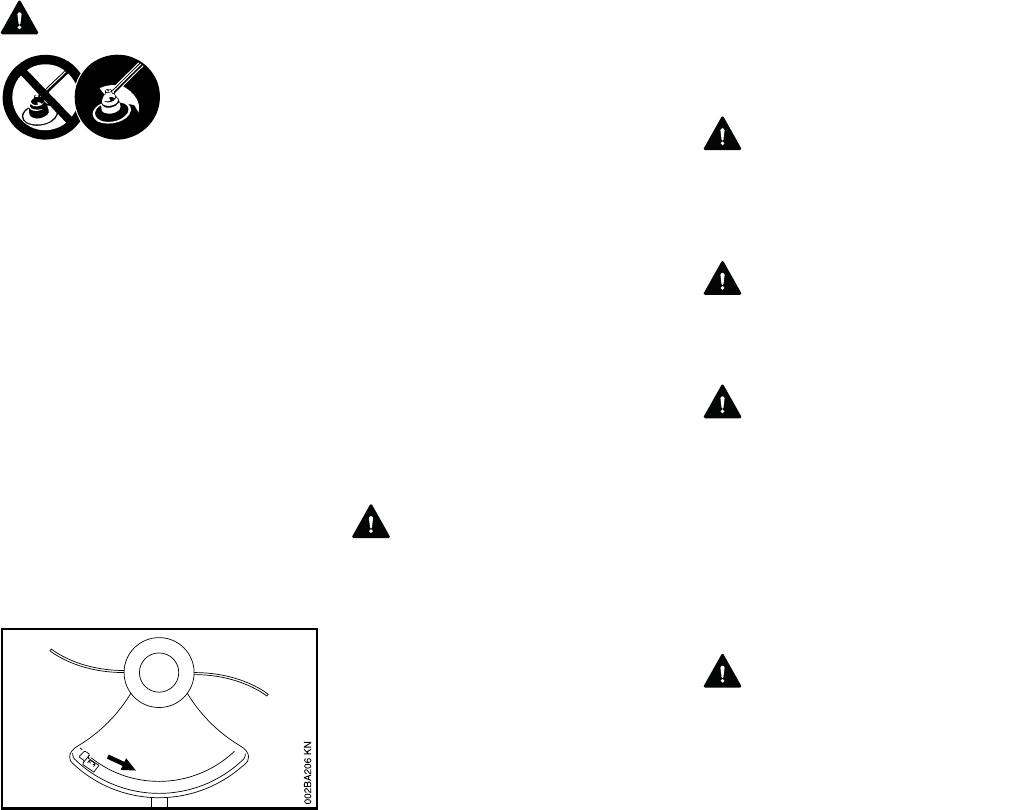

Arrows on the deflector (as seen from

the underside) show the correct

direction of rotation of the cutting

attachment. When viewed from above,

however, the cutting attachment rotates

counterclockwise.

Adjust the hand grip and harness (if you

are wearing one) to suit your size before

starting work. The machine should be

properly balanced as specified in your

instruction manual for proper control and

less fatigue in operation. To be better

prepared in case of an emergency,

practise releasing the unit from the

harness as quickly as possible.

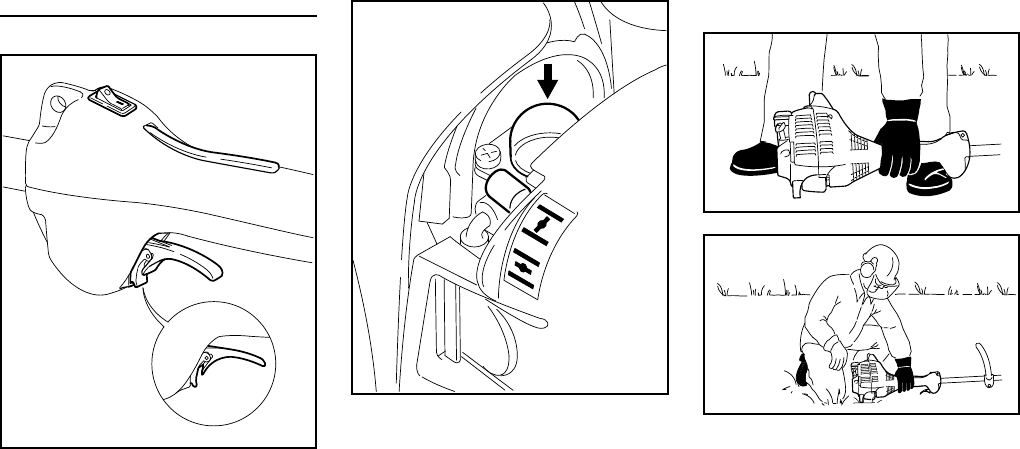

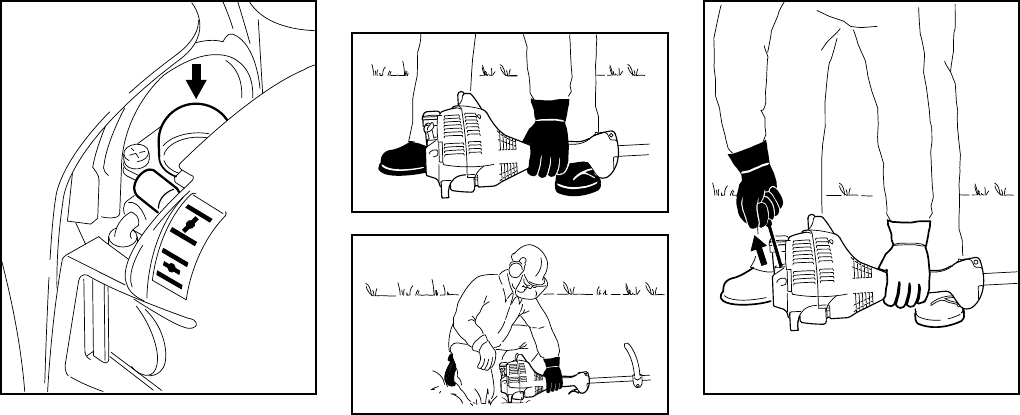

Starting

Start the engine at least 10 feet (3 m)

from the fueling spot, outdoors only.

For specific starting instructions, see the

appropriate section of your manual.

Place the power tool on firm ground or

other solid surface in an open area.

Maintain good balance and secure

footing.

WARNING

To reduce the risk of injury from blade or

line contact, be absolutely sure that the

cutting attachment is clear of you and all

other obstructions and objects, including

the ground, because when the engine

starts at starting-throttle, engine speed

will be fast enough for the clutch to

engage and move the cutting

attachment.

Once the engine has started,

immediately blip the throttle trigger,

which should release the starting throttle

and allow the engine to slow down to

idle.

With the engine running only at idle,

attach the power tool to the spring hook

of your harness if you are using one (see

appropriate chapter of the instruction

manual.)

WARNING

Your power tool is a one-person

machine. Do not allow other persons in

the general work area, even when

starting.

WARNING

To reduce the risk of injury from loss of

control, do not attempt to "drop start"

your power tool.

WARNING

When you pull the starter grip, do not

wrap the starter rope around your hand.

Do not let the grip snap back, but guide

the starter rope to rewind it properly.

Failure to follow this procedure may

result in injury to your hand or fingers

and may damage the starter

mechanism.

Important Adjustments

WARNING

To reduce the risk of personal injury

from loss of control or contact with the

running cutting attachment, do not use

your unit with incorrect idle adjustment.

At correct idle speed, the cutting

attachment should not move. For

directions on how to adjust idle speed,

see the appropriate section of your

instruction manual.

To reduce the risk

of personal injury

to the operator

from blade or line

contact and

thrown objects,

make sure your

unit is equipped

with the proper

deflector, handle

and harness for

the type of cutting

attachment being

used (see chart in

the chapter on

"Approved Combi-

nations of Cutting

Attachment,

Deflector, Handle

and Harness".)

FS 38

English

If you cannot set the correct idle speed,

have your STIHL dealer check your

power tool and make proper

adjustments and repairs.

During Operation

Holding and Controlling the Power Tool

Always hold the unit firmly with both

hands on the handles while you are

working. Wrap your fingers and thumbs

around the handles, keeping the

handles cradled between your thumb

and forefinger. Keep your hands in this

position to have your power tool under

control at all times. Make sure your

trimmer handles and grips are in good

condition and free of moisture, pitch, oil,

fuel mix or grease.

WARNING

To reduce the risk of injury from loss of

control, never work on a ladder or on any

other insecure support. Never hold the

cutting attachment above waist height.

WARNING

Do not overreach. Keep proper footing

and balance at all times. Special care

must be taken in slippery conditions (wet

ground, snow) and in difficult, overgrown

terrain. Watch for hidden obstacles such

as tree stumps, roots and ditches to

avoid stumbling. For better footing, clear

away scrub and cuttings. Be extremely

cautious when working on slopes or

uneven ground.

Working Conditions

Operate and start your power tool only

outdoors in a well ventilated area.

Operate it under good visibility and

daylight conditions only. Work carefully.

WARNING

If the vegetation being cut or the

surrounding ground is coated with a

chemical substance (such as an active

pesticide or herbicide), read and follow

the instructions and warnings that

accompanied the substance at issue.

WARNING

Inhalation of certain dusts, especially

organic dusts such as mold or pollen,

can cause susceptible persons to have

an allergic or asthmatic reaction.

Substantial or repeated inhalation of

dust and other airborne contaminants, in

particular those with a smaller particle

size, may cause respiratory or other

illnesses. Control dust at the source

002BA056 KN

Never attempt to operate

your power tool with one

hand. Loss of control of

the power tool resulting in

serious or fatal injury may

result. To reduce the risk

of cut injuries, keep

hands and feet away

from the cutting attach-

ment. Never touch a

moving cutting attach-

ment with your hand or

any other part of your

body.

As soon as the engine is

running, this product gen-

erates toxic exhaust

fumes containing chemi-

cals, such as unburned

hydrocarbons (including

benzene) and carbon

monoxide, that are

known to cause respira-

tory problems, cancer,

birth defects, or other

reproductive harm. Some

of the gases (e.g. carbon

monoxide) may be color-

less and odorless. To

reduce the risk of serious

or fatal injury / illness

from inhaling toxic fumes,

never run the machine

indoors or in poorly venti-

lated locations.

FS 38

English

where possible. Use good work

practices, such as operating the unit so

that the wind or operating process

directs any dust raised by the power tool

away from the operator. Follow the

recommendations of EPA / OSHA /

NIOSH and occupational and trade

associations with respect to dust

("particulate matter".) When the

inhalation of dust cannot be

substantially controlled, i.e., kept at or

near the ambient (background) level, the

operator and any bystanders should

wear a respirator approved by NIOSH /

MSHA for the type of dust encountered.

Operating Instructions

WARNING

Do not operate your power tool using the

starting throttle lock, as you do not have

control of the engine speed.

In the event of an emergency, shut off

the engine immediately – move the slide

control / stop switch to 0 or STOP.

WARNING

The rotating cutting attachment may

fling foreign objects directly or by

ricochet a great distance.

To reduce the risk of eye and other injury

always wear proper eye protection (see

the chapter on "Proper Clothing") and

ensure that bystanders are at least

50 feet (15 m) away. To reduce the risk

of damage to property, also maintain this

distance from such objects as vehicles

or windows. Any coworkers who must be

in the restricted area should also wear

goggles or protective glasses.

Stop the engine and cutting tool

immediately if you are approached.

WARNING

This trimmer is normally to be used at

ground level with the cutting attachment

parallel to the ground. Use of a trimmer

above ground level or with the cutting

attachment perpendicular to the ground

may increase the risk of injury, since the

cutting attachment is more fully exposed

and the power tool may be more difficult

to control.

WARNING

During cutting, check the tightness and

the condition of the cutting attachment at

regular short intervals with the engine

and attachment stopped. If the behavior

of the attachment changes during use,

stop the engine immediately, wait until

the cutting attachment stops, and check

the nut securing the attachment for

tightness and the head for cracks, wear

and damage.

WARNING

A loose head may vibrate, crack, break

or come off the trimmer, which may

result in serious or fatal injury. Make

sure that the cutting attachment is

properly tightened. Use the wrench

supplied or one of sufficient length to

obtain the proper torque. If the head

loosens after being properly tightened,

stop work immediately. The retaining nut

may be worn or damaged and should be

replaced. If the head continues to

loosen, see your STIHL dealer. Never

use a trimmer with a loose cutting

attachment.

WARNING

Replace a cracked, damaged or worn-

out head or a cracked, bent, warped,

damaged, dull or worn out blade

immediately, even if damage is limited to

superficial cracks. Such attachments

may shatter at high speed and cause

serious or fatal injury.

WARNING

If the head, blade or deflector becomes

clogged or stuck, always shut off the

engine and make sure the cutting

attachment has stopped before

cleaning. Grass, weeds, etc. should be

cleaned off the blade or from around the

head at regular intervals.

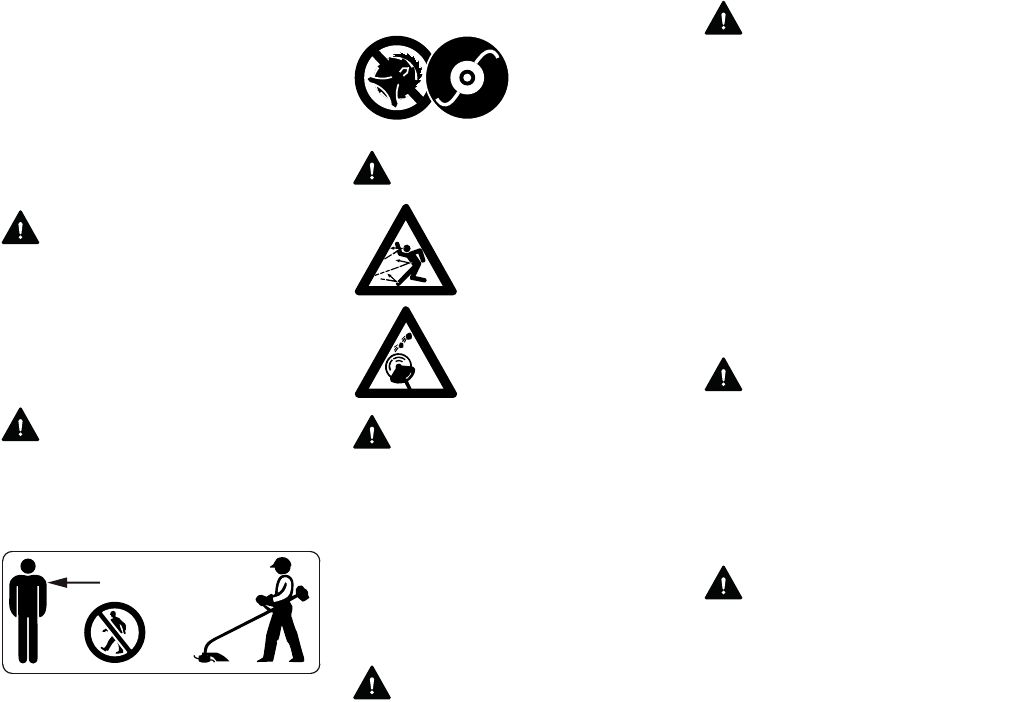

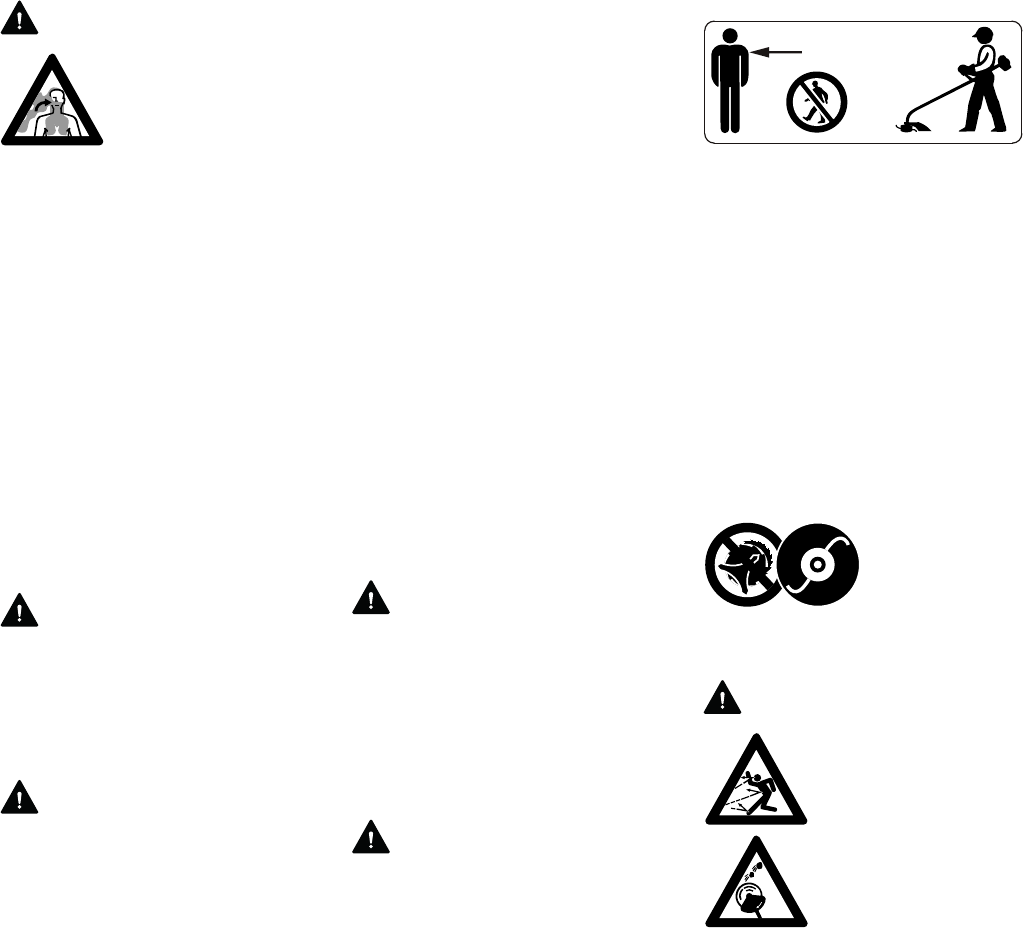

15m (50ft)

Never use metal

blades on this trim-

mer. Only mowing

heads are

authorized.

Before you start work,

examine the area for

stones, glass, fence wire,

metal, trash or other solid

objects. The cutting

attachment could throw

objects of this kind.

FS 38

English

WARNING

To reduce the risk of unintentional

rotation of the cutting attachment and

injury, always shut off the engine and

remove the spark plug boot before

replacing the cutting attachment. To

reduce the risk of injury, always shut off

the engine before adjusting the length of

the nylon line on manually adjustable

mowing heads.

WARNING

The gearbox becomes hot during

operation. To reduce the risk of burn

injury, do not touch the gear housing

when it is hot.

WARNING

Never modify your muffler. Any

modification could cause an increase in

heat radiation, sparks or sound level,

thereby increasing the risk of fire, burn

injury or hearing loss. You may also

permanently damage the engine. Have

your muffler serviced and repaired by

your STIHL servicing dealer only.

WARNING

The muffler and other parts of the engine

(e.g. fins of the cylinder, spark plug)

become hot during operation and remain

hot for a while after stopping the engine.

To reduce risk of burns, do not touch the

muffler and other parts while they are

hot. Keep the area around the muffler

clean. Remove excess lubricant and all

debris such as pine needles, branches

or leaves. Let the engine cool down

sitting on concrete, metal, bare ground

or solid wood (away from any

combustible substances.

WARNING

An improperly mounted or damaged

cylinder housing or a

damaged/deformed muffler shell may

interfere with the cooling process of the

muffler. To reduce the risk of fire or burn

injury, do not continue work with a

damaged or improperly mounted

cylinder housing or a

damaged/deformed muffler shell.

Your muffler is furnished with a spark

arresting screen designed to reduce the

risk of fire from the emission of hot

particles. Never operate your unit with a

missing or damaged spark arresting

screen. If your gas/oil mix ratio is correct

(i.e., not too rich), this screen will

normally stay clean as a result of the

heat from the muffler and need no

service or maintenance. If you

experience loss of performance and you

suspect a clogged screen, have your

muffler maintained by a STIHL servicing

dealer. Some state or federal laws or

regulations may require a properly

maintained spark arrestor for certain

uses. See the "Maintenance, Repair and

Storing" section of these Safety

Precautions. Remember that the risk of

a brush or forest fire is greater in hot or

dry conditions.

WARNING

Using the Cutting Attachments

For an illustration of the various cutting

attachments and instructions on proper

mounting see the chapter on "Mounting

the Cutting Attachment" in your

instruction manual.

WARNING

To reduce the risk of severe or fatal

injury from blade contact and / or loss of

control, never attempt to use a metal

blade on this trimmer.

Some STIHL power tools

are equipped with a cata-

lytic converter, which is

designed to reduce the

exhaust emissions of the

engine by a chemical

process in the muffler.

Due to this process, the

muffler does not cool

down as rapidly as con-

ventional mufflers when

the engine returns to idle

or is shut off. To reduce

the risk of fire and burn

injuries when using a cat-

alytic converter, always

set your power tool down

in the upright position and

never locate it where the

muffler is near dry brush,

grass, wood chips or

other combustible materi-

als while it is still hot.

FS 38

English

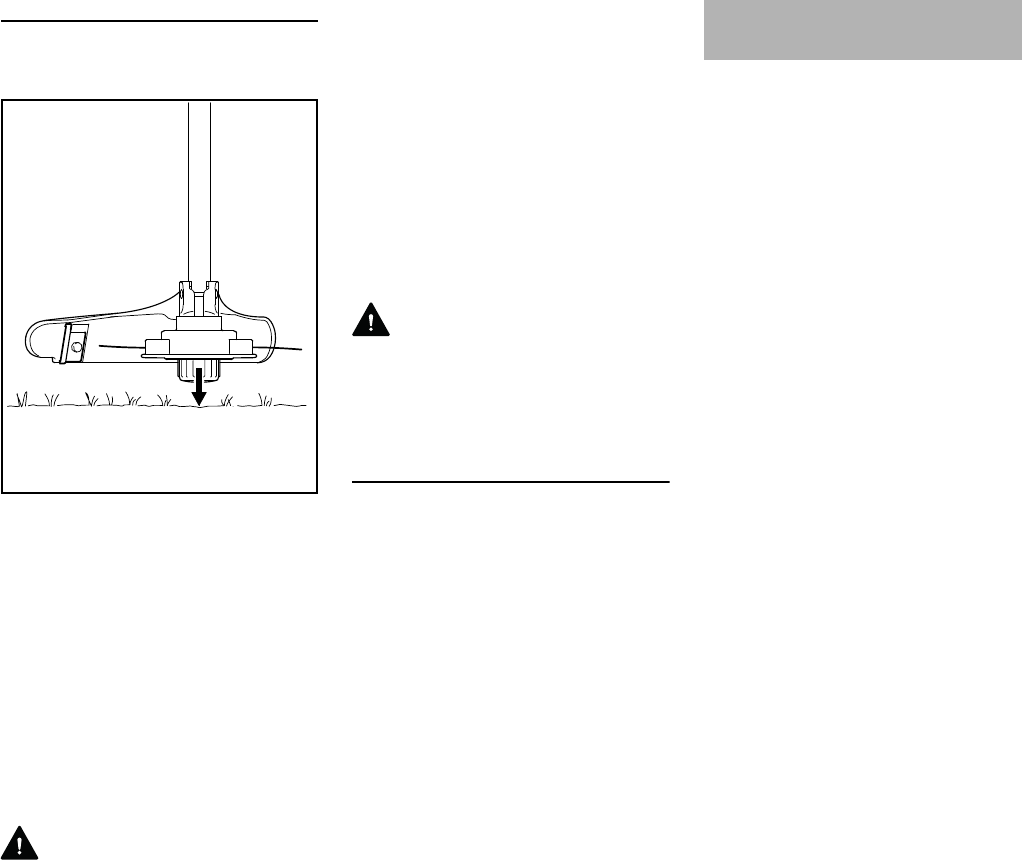

Using the Mowing Heads

Do not use with mowing line longer than

the intended length. With a properly

mounted deflector, the built-in line-

limiting blade will automatically adjust

the line to its proper length.

Using the unit with an overly long nylon

cutting line increases the load on the

engine and reduces its operating speed.

This causes the clutch to slip

continuously and results in overheating

and damage to important components

(e.g. clutch, polymer housing

components.) Such damage could,

among other things, cause the cutting

attachment to rotate at idle.

Mowing heads are to be used only on

trimmers equipped with a line-limiting

blade in the deflector in order to keep the

line at the proper length (see "Main

Parts" chapter in your instruction

manual.)

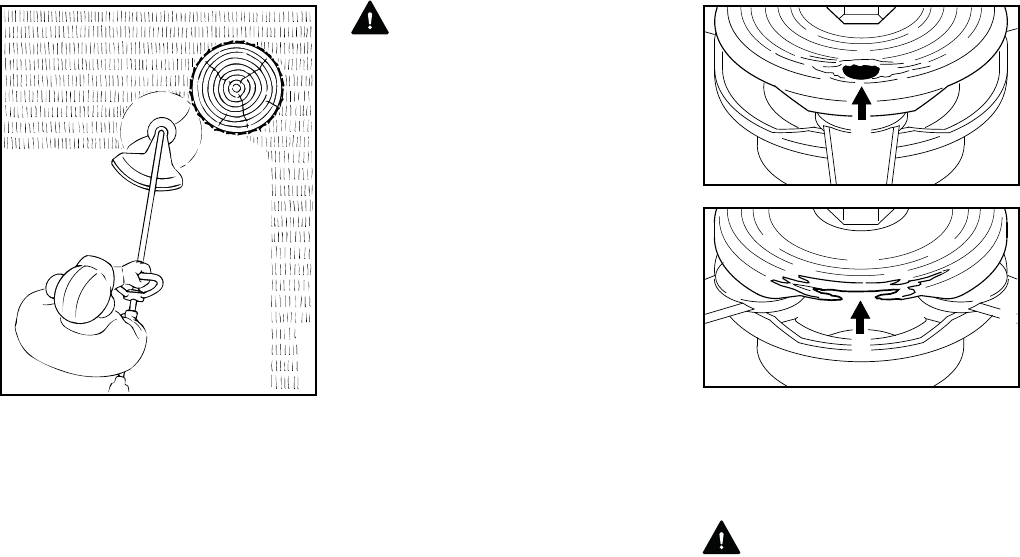

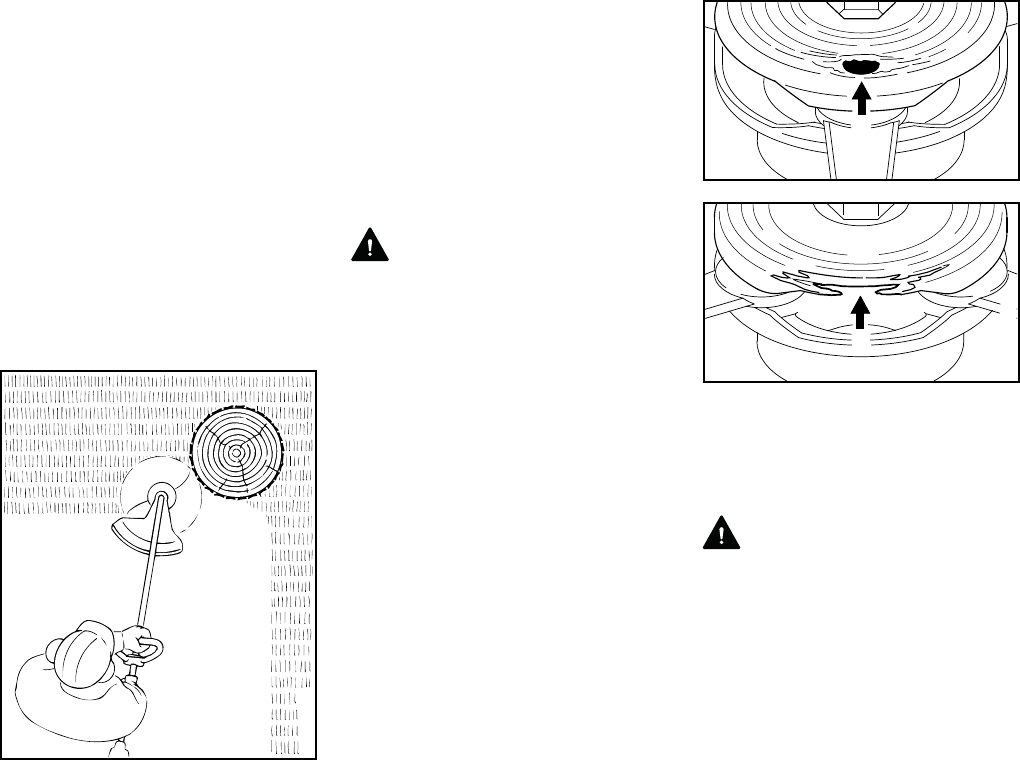

If the lawn edges are planted with trees

or bordered by a fence etc., it is best to

use a nylon line head. It achieves a

"softer" cut with less risk of damaging

tree bark etc. than polymer blades.

However, the polymer-bladed STIHL

PolyCut produces a better cut if there

are no plants along the edge of the lawn.

Sharpening is not necessary, and worn

polymer blades are easily replaced.

WARNING

To reduce the risk of serious injury,

never use wire or metal-reinforced line

or other material in place of the nylon

cutting lines. Pieces of wire could break

off and be thrown at high speed toward

the operator or bystanders.

STIHL AutoCut mowing head

Nylon cutting cord advances

automatically when tapped against the

ground (TapAction)

STIHL PolyCut mowing head 6-3

Uses nonrigid, pivoting polymer blades.

Do not continue using the PolyCut if one

of the circular holes (1; arrow) becomes

visible or if the projecting rim (2; arrow)

has worn away. Install a new mowing

head.

WARNING

If the wear limit marks are ignored, there

is a risk of the cutting attachment

shattering and flying parts injuring the

operator or bystanders. To reduce the

risk of accidents from shattered blades,

avoid contact with stones, metal and

similar solid objects. Check PolyCut

blades for cracks at regular intervals. If a

crack is found on one blade, always

replace all blades.

STIHL FixCut mowing head

Uses pre-cut lengths of nylon line.

Observe wear indicators.

000BA019 KN

002BA073 KN

002BA074 KN

FS 38

English

Do not continue using the mowing head

if the raised moldings (1) on the base

are missing or worn – see right

illustration above. The mowing head

may otherwise shatter and flying objects

could result in injury to the operator or

bystanders. Install a new mowing head.

MAINTENANCE, REPAIR AND

STORING

Maintenance, replacement, or repair of

the emission control devices and

systems may be performed by any

nonroad engine repair establishment or

individual. However, if you make a

warranty claim for a component which

has not been serviced or maintained

properly or if nonapproved replacement

parts were used, STIHL may deny

coverage.

WARNING

Use only identical STIHL replacement

parts for maintenance and repair. Use of

non-STIHL parts may cause serious or

fatal injury.

Strictly follow the maintenance and

repair instructions in the appropriate

sections of your instruction manual.

WARNING

Always stop the engine and make sure

that the cutting attachment is stopped

before doing any maintenance or repair

work or cleaning the power tool. Do not

attempt any maintenance or repair work

not described in your instruction manual.

Have such work performed by your

STIHL servicing dealer only.

WARNING

Use the specified spark plug, and make

sure it and the ignition lead are always

clean and in good condition. Always

press the spark plug boot snugly onto

the spark plug terminal of the proper

size. (Note: If the terminal has a

detachable SAE adapter nut, it must be

securely attached.) A loose connection

between the spark plug and the ignition

wire connector in the boot may create

arcing that could ignite combustible

fumes and cause a fire.

WARNING

Never test the ignition system with the

spark plug boot removed from the spark

plug or with a removed spark plug, since

uncontained sparking may cause a fire.

WARNING

Do not operate your power tool if the

muffler is damaged, missing or modified.

An improperly maintained muffler will

increase the risk of fire and hearing loss.

Your muffler is equipped with a spark-

arresting screen to reduce the risk of

fire; never operate your power tool if the

screen is missing, damaged or clogged.

Remember that the risk of a brush or

forest fire is greater in hot or dry

weather.

In California, it is a violation of § 4442 or

§ 4443 of the Public Resources Code to

use or operate gasoline-powered tools

on forest-covered, brush-covered or

grass-covered land unless the engine’s

exhaust system is equipped with a

complying spark arrester that is

maintained in effective working order.

The owner/operator of this product is

responsible for properly maintaining the

spark arrester. Other states or

governmental entities/agencies, such as

the U.S. Forest Service, may have

similar requirements. Contact your local

fire agency or forest service for the laws

or regulations relating to fire protection

requirements.

WARNING

Never repair damaged or broken heads.

This may cause parts of the cutting

attachment to come off and result in

serious or fatal injuries.

Tighten all nuts, bolts and screws,

except the carburetor adjustment

screws, after each use.

Do not clean your machine with a

pressure washer. The solid jet of water

may damage parts of the machine.

Store the power tool in a dry and high or

locked location out of reach of children.

Before storing for longer than a few

days, always empty the fuel tank. See

chapter "Storing the Machine" in the

instruction manual.

FS 38

English

Approved Combinations

Among other parts, the complete unit in

includes:

–Cutting attachment

–Deflector

–Handle

–Shoulder strap (special accessory

only)

Select correct combination from the

table according to the cutting

attachment you intend to use.

Cutting Attachments

Mowing heads

1STIHL AutoCut C 5-2

2STIHL AutoCut 5-2

3STIHL PolyCut 6-3

4STIHL FixCut 5-2

Deflector

5Deflector with blade for mowing

heads only (see "Mounting the

Deflector").

Handle

6Loop handle

Harness

7Shoulder strap may be used

WARNING

Based on the cutting attachment being

used:

Choose the proper deflector in order to

reduce the risk of injury from thrown

objects and contact with the cutting

attachment.

Make sure your unit is equipped with the

proper handle and harness in order to

reduce the risk of injury from loss of

control and contact with the cutting

attachment.

Do not use rigid polymer blades, metal

cutting attachments or circular saw

blades on this unit.

Only mowing heads may be used on

loop-handled trimmers with a curved

drive tube.

Approved Combinations of Cutting Attachment, Deflector, Handle and Harness

Cutting attachment Deflector Handle Harness

234BA014 KN

Schnur/LINE 2

Schnur/LINE 1

FS 38

English

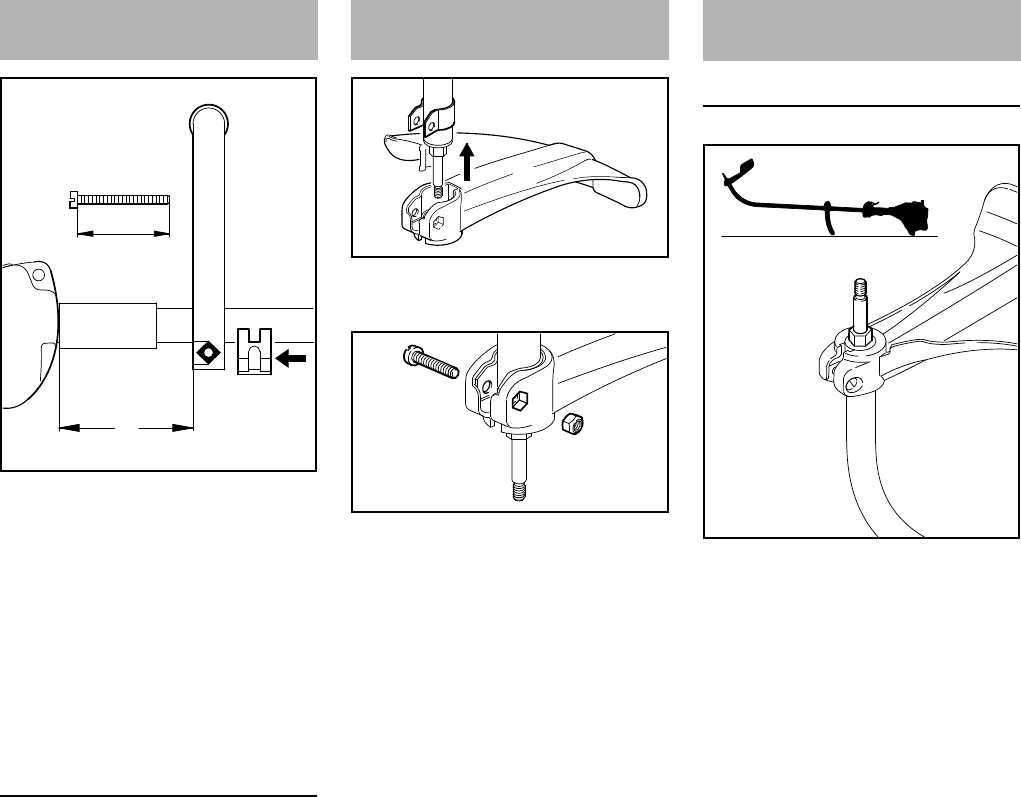

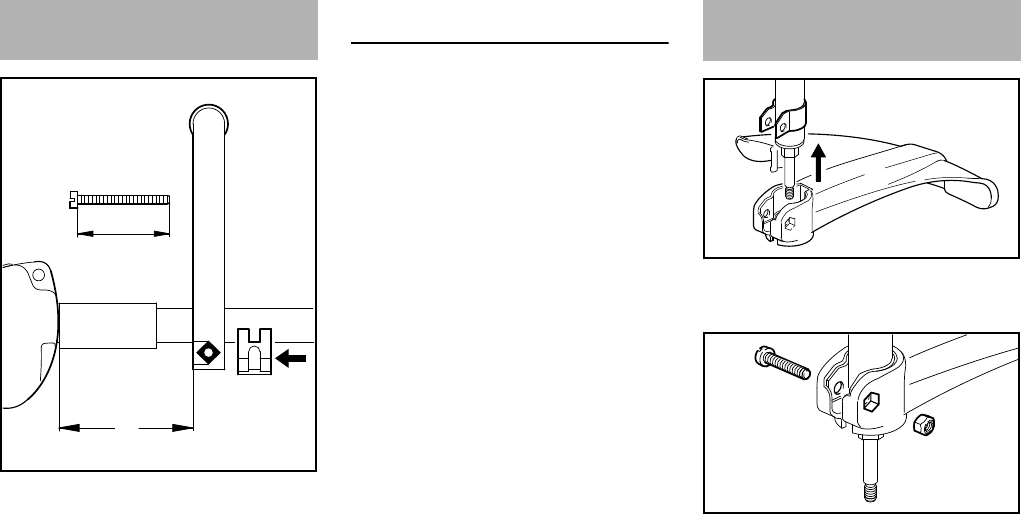

NFit the loop handle (1) on the drive

tube about 15 cm (6") (A) forward of

the control handle (2).

NPlace the clamp (3) against the

drive tube and push it into the loop

handle.

NPlace the square nut (4) in the loop

handle,

Ninsert the screw (5) from the other

side and tighten it down firmly.

Adjusting loop handle to most

comfortable position

NLoosen the screw (5).

NMove the loop handle along the

drive tube as required.

NTighten down the screw (5) firmly.

NPush the deflector (1) over the

clamp (2) as far as stop.

NInsert the nut (3) in the hex recess in

the deflector – make sure the holes

line up.

NInsert the screw (4) and tighten it

down firmly.

Preparations

NLay your trimmer on its back with

the loop handle and shroud pointing

down and the output shaft facing up.

Mounting the Loop Handle

50 mm

234BA003 KN

(2")

Mounting the Deflector

232BA066 KN

232BA067 KN

Mounting the Cutting

Attachment

232BA026 KN

FS 38

English

Thrust plate

The thrust plate is shipped with the

PolyCut 6-3 and FixCut 5-2. It is only

required for these mowing heads.

STIHL AutoCut 5-2 mowing head,

STIHL AutoCut C 5-2 mowing head

NPull the thrust plate (1), if fitted, off

the shaft (2).

STIHL PolyCut 6-3 mowing head,

STIHL FixCut 5-2 mowing head

NSlip the thrust plate (1) over the

shaft (2) and engage the hex

recess (3) on the external

hexagon (4).

Mounting the mowing head

Keep the instruction sheet for the

mowing head in a safe place.

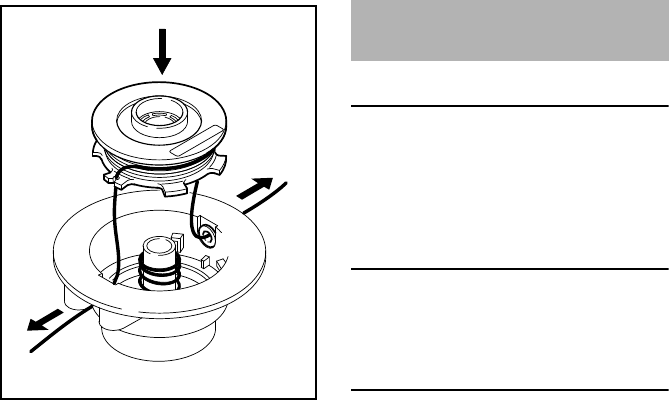

STIHL AutoCut 5-2

NFit the spring (1) in the mowing

head (2).

NWind the mowing line (3) on to the

spool (4).

NThread the nylon line through the

sleeves and fit the spool in the head.

The individual steps are described in the

instruction sheet supplied.

NSlip the mowing head (2) over the

shaft (5) and engage hex recess (7)

on the external hexagon (6).

NFit the cap (8) on the mowing head

– screw it clockwise on to the shaft

as far as stop and tighten it down

firmly.

232BA033 KN

232BA054 KN

232BA053 KN

FS 38

English

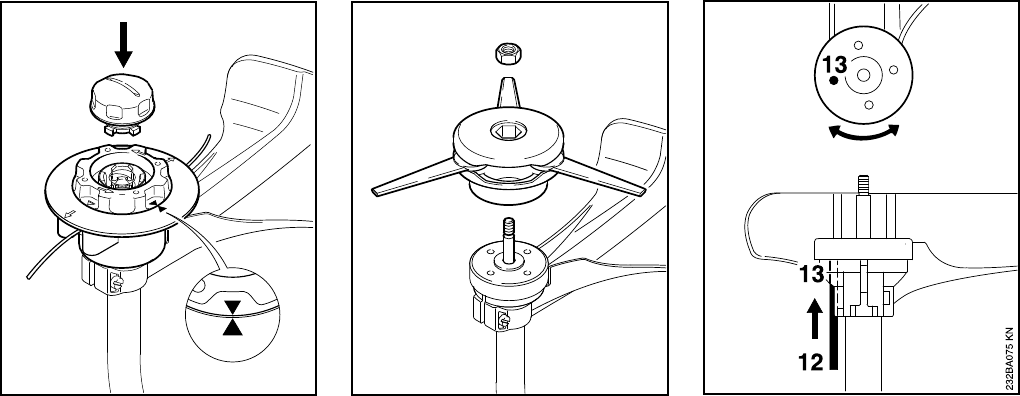

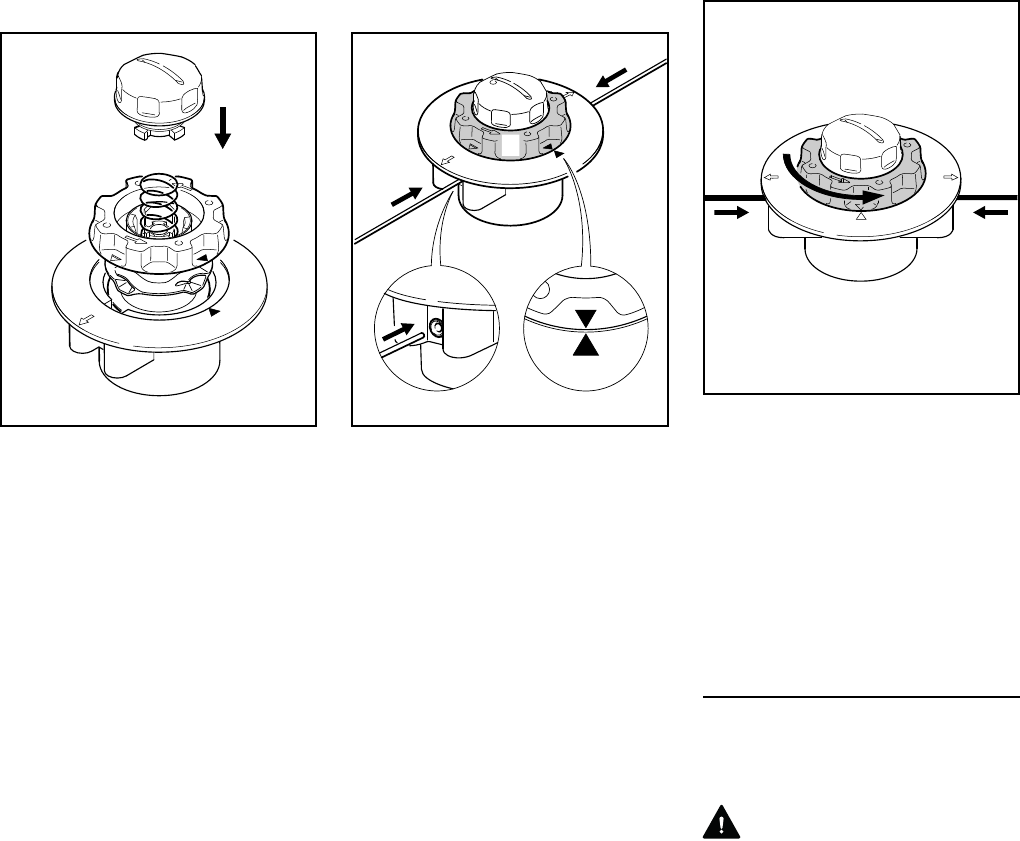

STIHL AutoCut C 5-2

NSlip the mowing head (2) on to the

shaft – as AutoCut 5-2.

NTurn the spool (9) clockwise until

the two arrow heads line up –

secure the spool in this position.

NInsert the cap (8) in the spool, press

it down as far as stop and turn it

clockwise at the same time.

NTurn the cap until you feel

resistance and then tighten it down

firmly by hand.

STIHL PolyCut 6-3

NFit the thrust plate on the shaft.

NInsert the nut (10) in the mowing

head.

NScrew the mowing head (11)

clockwise on to the shaft (5) as far

as stop.

NBlock the shaft – see "Blocking the

Shaft".

NTighten down the mowing head.

NOTICE

Remove the locking pin.

Block the shaft.

NTo block the shaft, insert a suitable

tool (12) through the holes (13) in

the deflector and thrust plate – turn

the thrust plate back and forth if

necessary.

681BA018 KN

Schnur/LINE 2

Schnur/LINE 1

681BA019 KN

FS 38

English

STIHL FixCut 5-2

NSlip the thrust plate (2) over the

shaft.

NPlace the mowing head on the

thrust plate (2).

WARNING

Collar (see arrow) must engage the

mowing head's mounting hole.

NPush the thrust washer (3) over the

shaft (1) so it is seated on the base.

NBlock the shaft – see "Blocking the

Shaft".

NUse the combination wrench (5)

(special accessory) to screw the

mounting nut (4) on to the output

shaft and tighten it down firmly.

NOTICE

Remove the locking pin.

Removing the mowing head

STIHL AutoCut

NHold the mowing head steady.

NUnscrew the cap counterclockwise.

STIHL PolyCut

NBlock the shaft – see "Blocking the

Shaft".

NUnscrew the mowing head

counterclockwise.

STIHL FixCut

NBlock the shaft – see "Blocking the

Shaft".

NUse the combination wrench

(special accessory) to loosen and

unscrew the mounting nut

counterclockwise from the output

shaft.

WARNING

If the mounting nut turns too freely, fit a

new one.

Adjusting nylon line

STIHL AutoCut

NHold the rotating mowing head

above the ground – tap it on the

ground once – about 3 cm (1.2 in) of

fresh line is advanced.

NThe blade (1) on the deflector (2)

trims surplus line to the correct

length – avoid tapping the mowing

head more than once at a time.

Line feed operates only if both lines still

have a minimum length of 2.5 cm (1 in).

If the line is shorter than 2.5 cm (1 in):

WARNING

To reduce the risk of injury, always shut

off the engine before adjusting the

mowing line by hand.

232BA074 KN

232BA007 KN

FS 38

English

NTurn the trimmer on its back.

NPress down the cap on the spool as

far as stop.

NPull the ends of the lines out of the

spool.

If the spool is empty, see "Replacing

Nylon Line".

All other mowing heads

Refer to the instructions supplied with

the mowing head.

WARNING

To reduce the risk of injury, always shut

off the engine before adjusting the

mowing line by hand.

Replacing Nylon Line / Polymer Blades

STIHL AutoCut

See chapter on "Replacing Nylon Line".

STIHL PolyCut, FixCut

Refer to the instructions supplied with

the mowing head.

This engine is certified to operate on

unleaded gasoline and the STIHL two-

stroke engine oil at a mix ratio of 50:1.

Your engine requires a mixture of high-

quality gasoline and two-stroke air

cooled engine oil.

Use mid-grade unleaded gasoline with a

minimum octane rating of 89 ((R+M)/2)

and no more than 10% ethanol content.

Fuel with a lower octane rating may

increase engine temperatures. This, in

turn, increases the risk of piston seizure

and damage to the engine.

The chemical composition of the fuel is

also important. Some fuel additives not

only detrimentally affect elastomers

(carburetor diaphragms, oil seals, fuel

lines, etc.), but magnesium castings and

catalytic converters as well. This could

cause running problems or even

damage the engine. For this reason

STIHL recommends that you use only

high-quality unleaded gasoline!

Gasoline with an ethanol content of

more than 10% can cause running

problems and major damage in engines

with a manually adjustable carburetor

and should not be used in such engines.

The ethanol content in gasoline affects

engine running speed – it may be

necessary to readjust the carburetor if

you use fuels with various ethanol

contents.

WARNING

To reduce the risk of personal injury

from loss of control and/or contact with

the running cutting tool, do not use your

unit with incorrect idle adjustment. At

correct idle speed, the cutting tool

should not move.

If your power tool shows an incorrect idle

adjustment, have your STIHL dealer

check your power tool and make proper

adjustments and repairs.

The idle speed and maximum speed of

the engine change if you switch from a

fuel with a certain ethanol content to

another fuel with a much higher or lower

ethanol content.

This problem can be avoided by always

using fuel with the same ethanol

content.

Use only STIHL two-stroke engine oil or

equivalent high-quality two-stroke

engine oils that are designed for use

only in air cooled two-cycle engines.

We recommend STIHL HP Ultra 2-Cycle

Engine Oil since it is specially

formulated for use in STIHL engines.

Do not use BIA or TCW rated (two-

stroke water cooled) mix oils or other

mix oils that state they are for use in both

water cooled and air cooled engines

(e.g., outboard motors, snowmobiles,

chain saws, mopeds, etc.).

WARNING

Take care when handling gasoline.

Avoid direct contact with the skin and

avoid inhaling fuel vapor. When filling at

the pump, first remove the container

from your vehicle and place the

Fuel

FS 38

English

container on the ground before filling. To

reduce the risk of sparks from static

discharge and resulting fire and/or

explosion, do not fill fuel containers that

are sitting in or on a vehicle or trailer.

The container should be kept tightly

closed in order to limit the amount of

moisture that gets into the mixture.

The machine‘s fuel tank should be

cleaned as necessary.

Fuel mix ages

Only mix sufficient fuel for a few days

work, not to exceed 3 months of storage.

Store in approved fuel-containers only.

When mixing, pour oil into the container

first, and then add gasoline. Close the

container and shake it vigorously by

hand to ensure proper mixing of the oil

with the fuel.

Dispose of empty mixing-oil containers

only at authorized disposal locations.

Before fueling, clean the filler cap and

the area around it to ensure that no dirt

falls into the tank.

Always thoroughly shake the mixture in

the canister before fueling your

machine.

WARNING

In order to reduce the risk of fire and

personal injury from escaping gas vapor

and fumes, remove the fuel filler cap

carefully so as to allow any pressure

build-up in the tank to release slowly.

WARNING

After fueling, tighten fuel cap as securely

as possible by hand.

Controls

1Stop switch

2Throttle trigger lockout

3Throttle trigger

4Tongue of throttle trigger

5Catch

Positions of stop switch

6I – normal run position – the engine

is running or can start

70 – Stop – engine off – the ignition is

switched off

Gaso-

line

Oil (STIHL 50:1 or equiva-

lent high-quality oils)

US gal. US fl.oz.

12.6

2 1/2 6.4

512.8

Fueling

232BA046 KN

Starting / Stopping the

Engine

232BA080 KN

FS 38

English

Starting

NMove the stop switch to I.

NPress down the throttle trigger

interlock and hold it there.

NSqueeze the throttle trigger until the

catch on the tongue (4) can be

engaged on the housing (arrow).

NNow release the throttle trigger,

tongue and trigger interlock in that

order. This is the starting throttle

position.

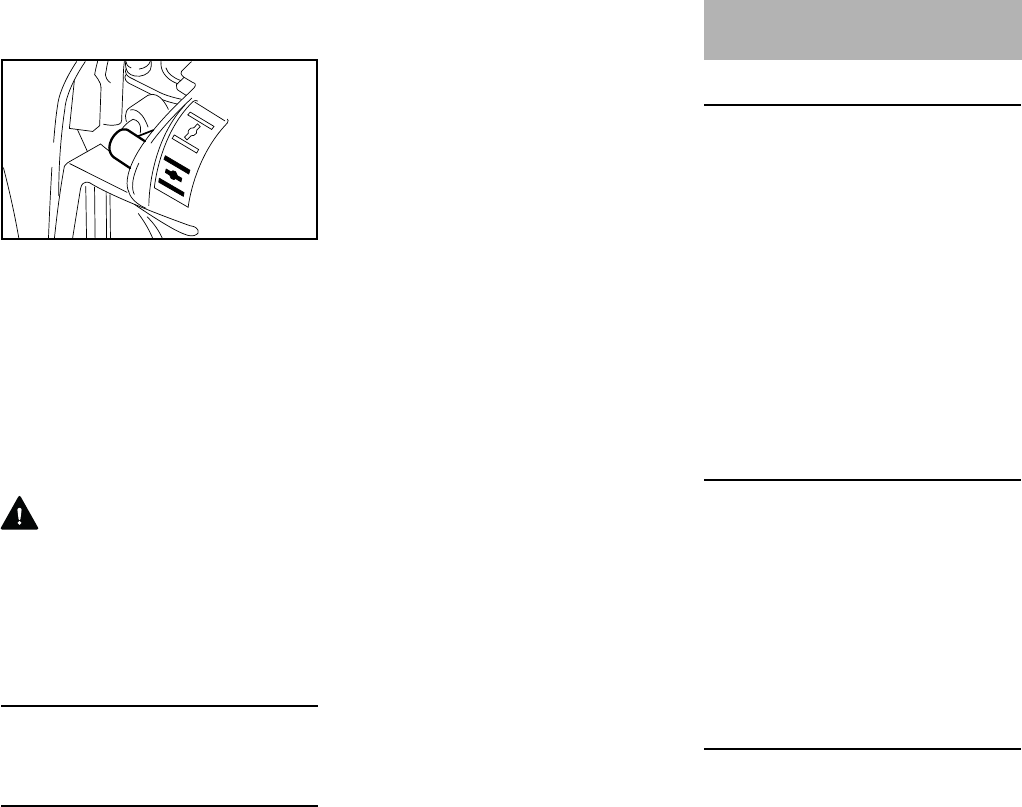

NSet the choke lever (8) to

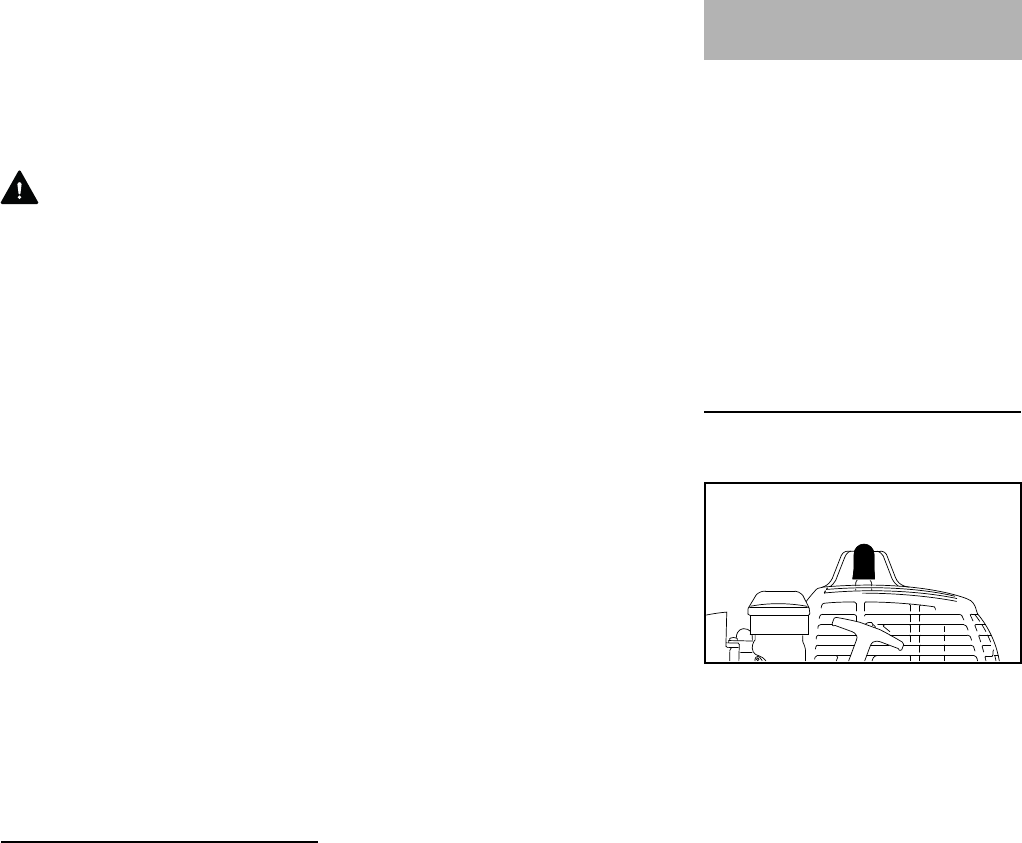

NPress the fuel pump bulb (9) at least

five times – even if the bulb is

already filled with fuel.

Starting

NPlace the unit on the ground: It must

rest securely on the engine support

and the deflector. Check that the

cutting attachment is not touching

the ground of any other obstacles.

NMake sure you have a safe and

secure footing.

NHold the unit with your left hand and

press it down firmly – your thumb

should be under the fan housing.

NOTICE

Do not stand or kneel on the drive tube.

233BA047 KN

gif the engine is cold

efor warm start – also use this posi-

tion if the engine has been running

but is still cold.

232BA011 KN

232BA012 KN

232TI013 KN

FS 38

English

NHold the starter grip with your right

hand.

NPull the starter grip slowly until you

feel it engage and then give it a brisk

strong pull.

NOTICE

Do not pull out the starter rope all the

way – it might otherwise break.

NDo not let the starter grip snap back.

Guide it slowly back into the housing

so that the starter rope can rewind

properly.

NContinue cranking.

When the engine begins to fire:

NAfter no more than five pulls, move

the choke lever (8) to e.

NContinue cranking.

As soon as the engine runs

NSqueeze the throttle trigger to

disengage the tongue – the engine

will settle down to idle speed.

WARNING

Make sure the carburetor is correctly

adjusted. The cutting attachment must

not rotate when the engine is idling.

Your machine is now ready for

operation.

Shut off the engine.

NMove the stop switch to 0.

If the engine does not start

Choke lever

If you did not move the choke lever to e

quickly enough after the engine began to

fire, the combustion chamber is flooded.

NSet the choke lever to e .

NMove the stop switch to I, interlock

lever and throttle trigger to the

starting throttle position.

NStart the engine by pulling the

starter rope briskly – 10 to 20 pulls

may be necessary.

If the engine still does not start

NMove the stop switch to 0.

NRemove the spark plug – see

"Spark Plug".

NDry the spark plug.

NCrank the engine several times with

the starter to clear the combustion

chamber.

NRefit the spark plug – see "Spark

Plug".

NMove the stop switch to I.

NSet the choke lever to e – even if

the engine is cold.

NNow start the engine.

Fuel tank run until completely dry

NAfter refueling, press the fuel pump

bulb at least five times – even if the

bulb is filled with fuel.

NSet the choke lever to suit the

engine temperature.

NStart the engine.

232BA014 KN

232TI015 KN

FS 38

English

During break-in period

A factory-new machine should not be

run at high revs (full throttle off load) for

the first three tank fillings. This avoids

unnecessary high loads during the

break-in period. As all moving parts

have to bed in during the break-in

period, the frictional resistances in the

engine are greater during this period.

The engine develops its maximum

power after about 5 to 15 tank fillings.

During Operation

After a long period of full throttle

operation, allow the engine to run for a

short while at idle speed so that engine

heat can be dissipated by the flow of

cooling air. This protects engine-

mounted components (ignition,

carburetor) from thermal overload.

After Finishing Work

Storing for a short period: Wait for the

engine to cool down. Empty the fuel tank

and keep the machine in a dry place,

well away from sources of ignition, until

you need it again. For longer out-of-

service periods – see "Storing the

Machine".

If there is a noticeable loss of engine

power

NSet the choke lever to g.

NPress in the tab (1) and swing the

filter cover (2) down.

NClean away loose dirt from around

the filter.

NRemove the felt element (3) from

the filter housing (4) and replace it –

knock out or blow out as a

temporary measure – do not wash.

NReplace damaged parts.

NFit the felt element (3) in the filter

housing (4).

NClose the filter cover so that it snaps

into position.

Operating Instructions Cleaning the Air Filter

232BA017 KN

232BA018 KN

FS 38

English

Exhaust emissions are controlled by the

design of the fundamental engine

parameters and components (e.g.

carburation, ignition, timing and valve or

port timing) without the addition of any

major hardware.

General Information

The carburetor comes from the factory

with a standard setting.

This setting provides an optimum fuel-air

mixture under most operating

conditions.

Preparations

NShut off the engine.

NMounting the Cutting Attachment

NCheck the air filter and clean or

replace if necessary.

NCheck the spark arresting screen

(not in all models, country-specific)

in the muffler and clean or replace if

necessary.

Standard Setting

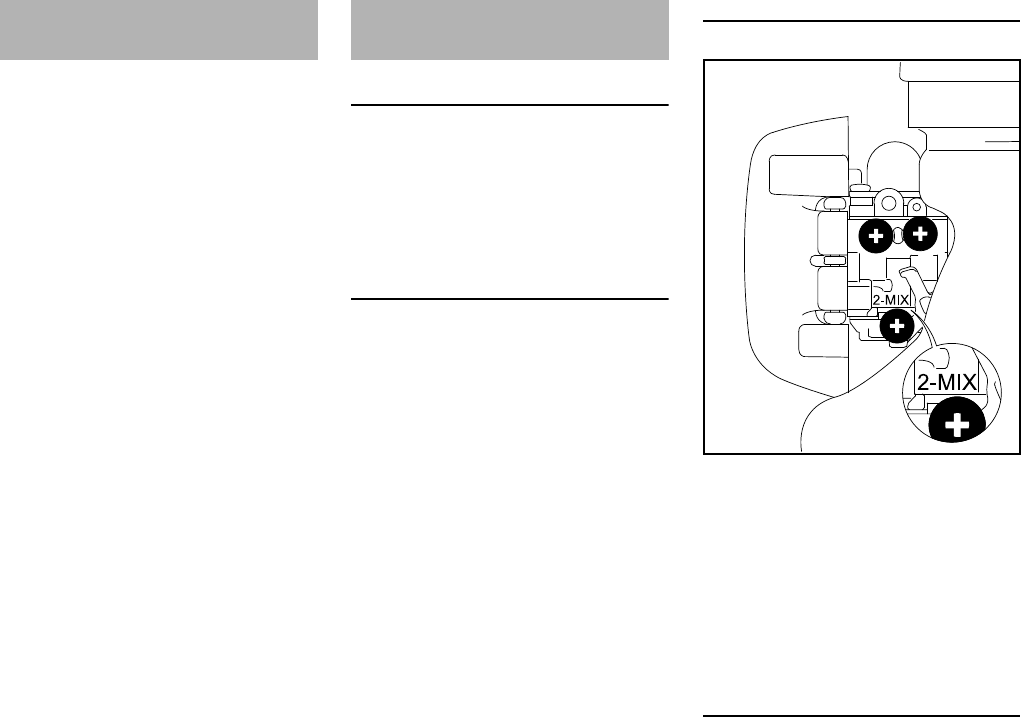

NTurn high speed screw (H)

counterclockwise as far as stop (no

more than 3/4 turn).

NTurn the low speed screw (L)

carefully clockwise until it is against

its seat, then it back it off a 3/4 turn.

Adjusting Idle Speed

NCarry out the standard setting.

NStart and warm up the engine.

Engine stops while idling

NTurn the idle speed screw (LA)

slowly clockwise until the engine

runs smoothly – the cutting

attachment must not rotate.

Engine Management Adjusting the Carburetor

233BA051 KN

FS 38

English

Cutting attachment rotates when engine

is idling

NTurn the idle speed screw (LA)

counterclockwise until the cutting

attachment stops moiving and then

turn the screw another 1/2 to 1 full

turn in the same direction.

WARNING

If the cutting attachment continues to

rotate when the engine is idling, have

your machine checked and repaired by

your servicing dealer.

Erratic idling behavior, poor acceleration

(despite correction to setting of LA

screw).

Idle setting is too lean

NTurn the low speed screw (L)

counterclockwise, no further than

stop, until the engine runs and

accelerates smoothly.

Erratic idling behavior

Idle setting is too rich

NTurn the low speed screw (L) slowly

clockwise, no further than stop, until

the engine runs and accelerates

smoothly.

It is usually necessary to change the

setting of the idle speed screw (LA) after

every correction to the low speed

screw (L).

Fine Tuning for Operation at High

Altitude

A slight correction of the setting may be

necessary if engine does not run

satisfactorily:

NCarry out the standard setting.

NWarm up the engine.

NTurn high speed screw (H) slightly

clockwise (leaner) – no further than

stop.

NOTICE

After returning from high altitude, reset

the carburetor to the standard setting.

If the setting is too lean there is a risk of

engine damage due to insufficient

lubrication and overheating.

If engine is down on power, difficult to

start or runs poorly at idling speed, first

check the spark plug.

Fit a new spark plug after approx. 100

operating hours or earlier if the

electrodes are badly eroded.

Wrong fuel mix (too much engine oil in

the gasoline), a dirty air filter and

unfavorable running conditions (mostly

at part throttle etc.) affect the condition

of the spark plug. These factors cause

deposits to form on the insulator nose

which may result in trouble in operation.

Removing the Spark Plug

NMove the stop switch to 0.

NPull off the spark plug boot (1).

NUnscrew the spark plug.

Spark Plug

232BA081 KN

FS 38

English

Checking the Spark Plug

NClean dirty spark plug.

NCheck electrode gap (A) and

readjust if necessary – see

"Specifications."

NUse only resistor type spark plugs of

the approved range.

Rectify problems that have caused

fouling of spark plug:

–too much oil in fuel mix,

–dirty air filter,

–unfavorable running conditions, e.g.

operating at part load.

WARNING

To reduce the risk of fire and burn injury,

use only spark plugs authorized by

STIHL. Always press spark plug boot (1)

snugly onto spark plug terminal (2) of the

proper size. (Note: If terminal has

detachable SAE adapter nut, it must be

securely attached.) A loose connection

between spark plug boot and ignition

wire connector in the boot may create

arcing that could ignite combustible

fumes and cause a fire.

Installing the spark plug

NScrew home the spark plug, fit the

boot and press it down firmly.

To help prolong the wear life of the

starter rope, observe the following

points:

NPull the starter rope only in the

direction specified.

NDo not pull the rope over the edge of

the guide bushing.

NDo not pull out the rope more than

specified.

NDo not allow the starter grip to snap

back, guide it back into the housing

slowly – see chapter on "Starting /

Stopping the Engine."

Have a damaged starter rope replaced

by your dealer before it breaks

completely. STIHL recommends that

you have servicing and repair work

carried out exclusively by an authorized

STIHL servicing dealer.

000BA039 KN

000BA071 KN

Rewind Starter

FS 38

English

For periods of 3 months or longer

NDrain and clean the fuel tank in a

well ventilated area.

NDispose of fuel properly in

accordance with local

environmental requirements.

NRun the engine until the carburetor

is dry – this helps prevent the

carburetor diaphragms sticking

together.

NRemove, clean and inspect the

cutting attachment.

NThoroughly clean the machine – pay

special attention to the cylinder fins

and air filter.

NStore the machine in a dry and

secure location – out of the reach of

children and other unauthorized

persons.

STIHL AutoCut C 5-2

Always check the mowing head for signs

of wear before replacing the nylon line.

WARNING

If there are signs of serious wear,

replace the complete mowing head.

Preparations

NShut off the engine.

NPut the machine on the ground with

the mowing head facing up.

Disassembling the mowing head and

removing remaining nylon line

In normal operation, the supply of nylon

line in the head is used up completely.

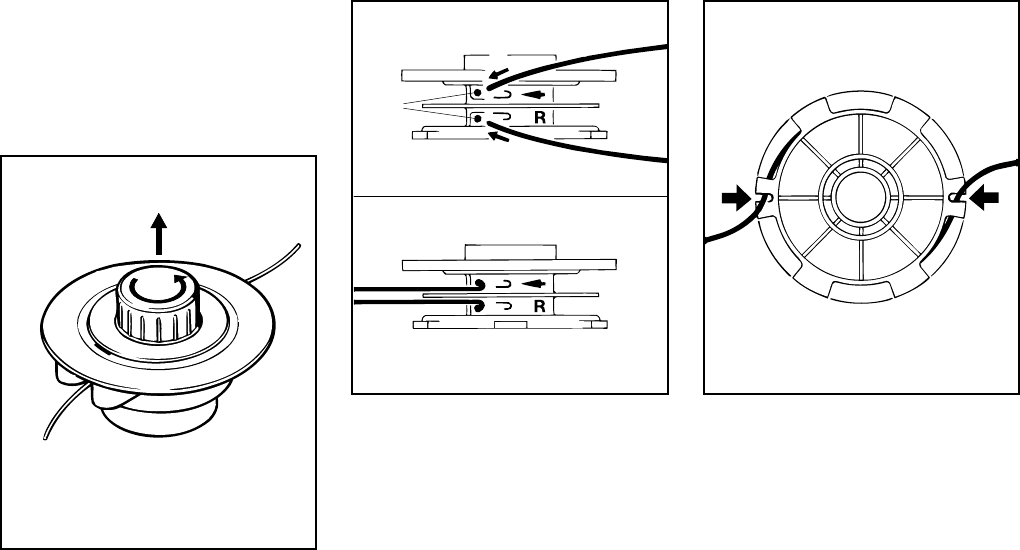

NHold the mowing head steady and

rotate the cap (1) counterclockwise

until it can be removed.

NPull the spool (2) out of the mowing

head (3) and remove the remaining

line.

Storing the Machine Replacing Nylon Line

Schnur/LINE 1

681BA021 KN

FS 38

English

Assembling the mowing head

NFit the empty spool in the mowing

head.

If the spring (4) has popped out:

Npush it into the spool (2) until it

engages in position with an audible

click.

NMount the mowing head – see

"Mounting the Mowing Head".

Winding line onto spool

NUse green-coded nylon line with a

diameter of 2.0 mm (0.08 in).

NCut two 2 m (6ft 6in) lengths of

nylon line from the reel (special

accessory).

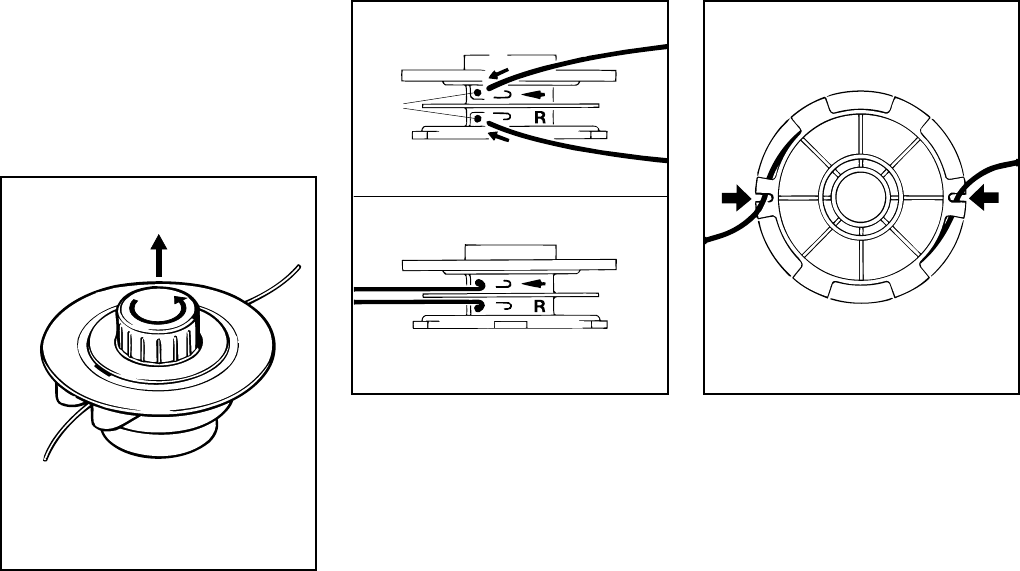

NRotate the spool (2)

counterclockwise until the two arrow

points are in alignment.

NPush the straight end of each line

through one sleeve (5) in the

mowing head (3) until you feel a

noticeable resistance – and then

continue pushing as far as stop.

NHold the mowing head steady.

NRotate the spool counterclockwise

until the shortest line is about 10 cm

(4 in).

NIf necessary, cut the longer line to a

length of about 10 cm (4 in).

The mowing head is now full.

STIHL AutoCut 5-2

Always check the mowing head for signs

of wear before replacing the nylon line.

WARNING

If there are signs of serious wear,

replace the parts concerned or install a

new mowing head.

Schnur/LINE 1

681BA022 KN

Schnur/LINE 2

681BA023 KN

Schnur/LINE 1

681BA024 KN

Schnur/LINE 2

Schnur/LINE 1

FS 38

English

Preparations

NShut off the engine.

NPut the machine on the ground with

the mowing head facing up.

Removing remaining nylon line

NOpen the mowing head – hold it

steady with one hand.

NTurn the cap (1) counterclockwise.

NDisengage the spool (2), take it out

of the mowing head and remove the

remaining line.

Winding line onto spool

A prewound spool (special accessory)

may be used as an alternative to the

following procedure.

NUse green-coded nylon line with a

diameter of 2.0 mm (0.08 in).

NCut two 3 m (10ft) lengths of nylon

line from the reel (special

accessory).

NInsert the ends of each line (3) in the

holes (4) in the spool.

NBend the ends of the lines over the

edge of the holes to form a hook.

NStraighten out the nylon lines and

wind them tightly on to the spool –

one nylon line in each chamber.

NEngage the ends of the lines in the

notches (2).

Assembling the mowing head

NOTICE

Check that the compression spring is

installed (see "Mounting the Mowing

Head").

681BA008 KN

681BA009 KN

681BA010 KN

FS 38

English

NThread the ends of the lines (6)

through the sleeves (7) and push

the spool (2) into the head so that it

snaps into position.

The nylon lines must disengage from the

notches (5) as the spool is pushed into

position.

NPull out the ends of the lines as far

as stop.

NMount the mowing head on the

machine.

Maintenance Work

STIHL recommends that you have

servicing and repair work carried out

exclusively by an authorized STIHL

servicing dealer.

Fuel Pickup Body in Tank

NHave the pickup body in the fuel

tank replaced every year.

Spark Arrestor in Muffler and Spacer

See "Main Parts" for positions of spark

arrestor and spacer.

NIf the engine is down on power,

have the spark arrestor in the

muffler checked.

NCheck spacer for damage.

NHave damaged spacer replaced

immediately.

681BA011 KN

Inspections and Maintenance

by Dealer

FS 38

English

Maintenance and Care

The following intervals apply to normal operating conditions only. If your daily work-

ing time is longer or operating conditions are difficult (very dusty work area, etc.),

shorten the specified intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

if required

Complete machine Visual inspection (condition, leaks) XX

Clean X

Control handle Check operation XX

Air filter Clean XX

Replace X

Pickup body in fuel tank Have checked by dealer1) X

Have replaced by dealer1) XXX

Fuel tank Clean XX

Carburetor

Check idle adjustment – the cutting

attachment must not turn XX

Readjust idle X

Spark plug Readjust electrode gap X

Replace after every 100 operating hours

Cooling inlets Visual inspection X

Clean X

Spark arrestor in muffler

Have checked by dealer1) XX

Have cleaned or replaced by servicing

dealer1) XX

Spacer Check X

Have replaced by dealer1) XX

All accessible screws and nuts (not adjust-

ing screws) Retighten X

FS 38

English

Cutting attachment

Visual inspection XX

Replace X

Check tightness XX

Safety labels Replace X

1) STIHL recommends a STIHL servicing dealer.

The following intervals apply to normal operating conditions only. If your daily work-

ing time is longer or operating conditions are difficult (very dusty work area, etc.),

shorten the specified intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

if required

FS 38

English

1Loop Handle

2Sleeve

3Stop Switch

4Throttle Trigger Lockout

5Throttle Trigger

6Choke Lever

7Air Filter Cover

8Fuel Filler Cap

9Fuel Tank

10 Machine Support

11 Fuel Pump

12 Carburetor Adjusting Screws

13 Starter Grip

14 Spark Plug Boot

15 Muffler (with Spark Arresting

Screen)

16 Spacer

17 Line Limiting Blade

18 Deflector

19 Mowing Head

20 Drive Tube

#Serial Number

Definitions

1 Loop Handle

For easy control of machine during

cutting work.

2Sleeve

Maintains minimum clearance

between control handle and loop

handle.

Main Parts

234BA015 KN

FS 38

English

3 Stop Switch

Switches the engine's ignition off

and stops the engine.

4 Throttle Trigger Lockout

Must be depressed before the

throttle trigger can be activated.

5 Throttle Trigger

Controls the speed of the engine.

6 Choke Lever

Eases engine starting by enriching

mixture.

7 Air Filter Cover

Covers and protects the air filter

element.

8 Fuel Filler Cap

For closing the fuel tank..

9 Fuel Tank

For fuel and oil mixture.

10 Machine Support

For resting machine on the ground.

11 Fuel Pump

Provides additional fuel feed for a

cold start.

12 Carburetor Adjusting Screws

For tuning the carburetor.

13 Starter Grip

The grip of the pull starter, for

starting the engine.

14 Spark Plug Boot

Spark plug boot connects the spark

plug with the ignition lead.

15 Muffler (with Spark Arresting

Screen)

Muffler reduces exhaust noises and

diverts exhaust gases away from

operator.

Spark arresting screen is designed

to reduce the risk of fire.

16 Spacer

Designed to reduce the risk of burns

and fire.

17 Line Limiting Blade

Metal blade on the deflector which

keeps the line of the mowing head

at the proper length.

18 Deflector

The deflector is designed to reduce

the risk of injury from foreign objects

flung backwards toward the

operator by the cutting attachment

and from contact with the cutting

attachment.

19 Mowing Head

The cutting attachment, i.e. mowing

head, for different purposes.

20 Drive Tube

Encloses and protects the drive

shaft between the engine and

gearbox.

EPA / CEPA

The Emission Compliance Period

referred to on the Emissions

Compliance Label indicates the number

of operating hours for which the engine

has been shown to meet Federal

emission requirements.

Category

CARB

The Emission Compliance Period used

on the CARB-Air Index Label indicates

the terms:

Engine

Single cylinder two-stroke engine

Specifications

A = 300 hours

B = 125 hours

C= 50hours

Extended = 300 hours

Intermediate = 125 hours

Moderate = 50 hours

FS 38

English

Ignition System

Electronic magneto ignition

Fuel System

All position diaphragm carburetor with

integral fuel pump

Weight

Contact your STIHL dealer for

information regarding special

accessories that may be available for

your product.

Users of this unit should carry out only

the maintenance operations described

in this manual. Other repair work may be

performed only by authorized STIHL

service shops.

Warranty claims following repairs can be

accepted only if the repair has been

performed by an authorized STIHL

servicing dealer using original STIHL

replacement parts.

Original STIHL parts can be identified by

the STIHL part number, the {

logo and, in some cases, by the STIHL

parts symbol K. The symbol may

appear alone on small parts.

Displacement: 27.2 cm3

(1.66 cu.in)

Bore: 34 mm (1.34 in)

Stroke: 30 mm (1.18 in)

Engine power to

ISO 8893:

0.65 kW (0.9 HP)

at 8,500 rpm

Idle speed: 2,800 rpm

Cut-off speed

(rated): 9,500 rpm

Max. output shaft

speed (cutting

attachment): 9,500 rpm

Spark plug (resistor

type):

Bosch WSR 6 F,

NGK BPMR 7 A

Electrode gap: 0.5 mm (0.02 in)

Fuel tank capacity: 0.33 L (11.2 fl.oz)

dry, without cutting

attachment and

deflector 4.2 kg (9.3 lbs)

Special Accessories Maintenance and Repairs

FS 38

English

Observe all country-specific waste

disposal rules and regulations.

STIHL products must not be thrown in

the garbage can. Take the product,

accessories and packaging to an

approved disposal site for environment-

friendly recycling.

Contact your STIHL servicing dealer for

the latest information on waste disposal.

Not for California

Your Warranty Rights and Obligations

The U.S. Environmental Protection

Agency (EPA) and STIHL Incorporated

are pleased to explain the Emission

Control System Warranty on your

equipment type engine. In the U.S. new

1997 and later model year small off-road

equipment engines must be designed,

built and equipped, at the time of sale, to

meet the U.S. EPA regulations for small

non road engines. The equipment

engine must be free from defects in

materials and workmanship which

cause it to fail to conform with U.S. EPA

standards for the first two years of

engine use from the date of sale to the

ultimate purchaser.

STIHL Incorporated must warrant the

emission control system on your small

off-road engine for the period of time

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road equipment engine.

Your emission control system includes

parts such as the carburetor and the

ignition system. Also included may be

hoses, and connectors and other

emission-related assemblies.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you, including diagnosis (if the

diagnostic work is performed at an

authorized dealer), parts, and labor.

Manufacturer's Warranty Coverage

In the U.S., 1997 and later model year

small off-road equipment engines are

warranted for two years. If any emission-

related part on your engine is defective,

the part will be repaired or replaced by

STIHL Incorporated free of charge.

Owner's Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for the

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduled maintenance.

Any replacement part or service that is

equivalent in performance and durability

may be used in non-warranty

maintenance or repairs, and shall not

reduce the warranty obligations of the

engine manufacturer.

As the small off-road equipment engine

owner, you should be aware, however,

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL service center as soon as a

problem exists. The warranty repairs will

be completed in a reasonable amount of

time, not to exceed 30 days.

Disposal

000BA073 KN

STIHL Incorporated Federal

Emission Control Warranty

Statement

FS 38

English

If you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015

www.stihlusa.com

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine will be

designed, built and equipped, at the time

of sale, to meet all applicable

regulations. STIHL Incorporated also

warrants to the initial purchaser and

each subsequent purchaser that your

engine is free from defects in materials

and workmanship which cause the

engine to fail to conform with applicable

regulations for a period of two years.

Warranty Period

The warranty period will begin on the

date the utility equipment engine is

purchased by the initial purchaser and

you have signed and sent back the

warranty card to STIHL.

If any emission-related part on your

engine is defective, the part will be

replaced by STIHL Incorporated at no

cost to the owner. Any warranted part

which is not scheduled for replacement

as required maintenance, or which is

scheduled only for regular inspection to

the effect of "repair or replace as

necessary" will be warranted for the

warranty period. Any warranted part

which is scheduled for replacement as

required maintenance will be warranted

for the period of time up to the first

scheduled replacement point for that

part.

Diagnosis

You, as the owner, shall not be charged

for diagnostic labor which leads to the

determination that a warranted part is

defective. However, if you claim

warranty for a component and the

machine is tested as non-defective,

STIHL Incorporated will charge you for

the cost of the emission test. Mechanical

diagnostic work will be performed at an

authorized STIHL servicing dealer.

Emission test may be performed either

at STIHL Incorporated or at any

independent test laboratory.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective.

Any manufacturer-approved or

equivalent replacement part may be

used for any warranty maintenance or

repairs on emission-related parts and

must be provided without charge to the

owner. STIHL Incorporated is liable for

damages to other engine components

caused by the failure of a warranted part

still under warranty.

The following list specifically defines the

emission-related warranted parts:

–Air Filter

–Carburetor (if applicable)

–Fuel Pump

–Choke (Cold Start Enrichment

System) (if applicable)

–Control Linkages

–Intake Manifold

–Magneto or Electronic Ignition

System (Ignition Module or

Electronic Control Unit)

–Fly Wheel

–Spark Plug

–Injection Valve (if applicable)

–Injection Pump (if applicable)

–Throttle Housing (if applicable)

–Cylinder

–Muffler

–Catalytic Converter (if applicable)

–Fuel Tank

–Fuel Cap

–Fuel Line

–Fuel Line Fittings

–Clamps

–Fasteners

Where to make a Claim for Warranty

Service

Bring the product to any authorized

STIHL servicing dealer and present the

signed warranty card.

Maintenance Requirements

The maintenance instructions in this

manual are based on the application of

the recommended 2-stroke fuel-oil

mixture (see also instruction "Fuel").

Deviations from this recommendation

FS 38

English

regarding quality and mixing ratio of fuel

and oil may require shorter maintenance

intervals.

Limitations

This Emission Control Systems

Warranty shall not cover any of the

following:

Nrepair or replacement required

because of misuse, neglect or lack

of required maintenance,

Nrepairs improperly performed or

replacements not conforming to

STIHL Incorporated specifications

that adversely affect performance

and/or durability, and alterations or

modifications not recommended or

approved in writing by STIHL

Incorporated,

and

Nreplacement of parts and other

services and adjustments

necessary for required maintenance

at and after the first scheduled

replacement point.

For California only

Your Warranty Rights and Obligations

The California Air Resources Board

(CARB) and STIHL Incorporated are

pleased to explain the emission control

system warranty on your 2013 and later

small off-road equipment engine.

In California, new equipment that uses

small off-road engines must be

designed, built, and equipped to meet

the State's stringent anti-smog

standards. STIHL Incorporated must

warrant the emissions control system on

your small off-road engine for the period

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road engine.

Your emissions control system may

include parts such as the carburetor or

fuel-injection system, the ignition

system, and catalytic converter. Also

included may be hoses, belts,

connectors or other emission-related

assemblies.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you including diagnosis, parts

and labor.

Manufacturer’s Warranty

Responsibilities

This emissions control system is

warranted for two years in California. If

any emissions-related part on your

equipment is defective, the part will be

repaired or replaced by STIHL

Incorporated free of charge.

Owner’s Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or your

failure to ensure the performance of all

scheduled maintenance.

As the small off-road equipment engine

owner, you should however be aware

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, or improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL servicing dealer as soon as the

problem exists. The warranty repairs

should be completed in a reasonable

amount of time, not to exceed 30 days. If

you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Incorporated

California Exhaust and

Evaporative Emissions

Control Warranty Statement

FS 38

English

STIHL Inc., 536 Viking Drive,

P.O. Box 2015,

Virginia Beach, VA 23450-2015.

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine is designed,

built and equipped, at the time of sale, to

meet all applicable emission

regulations.

STIHL Incorporated also warrants to the

initial purchaser and each subsequent

purchaser that your engine is free from

defects in materials and workmanship

which cause the engine to fail to conform

to applicable emission regulations for a

period of two years.

Defects Warranty Period

The warranty periods will begin on the

date the utility equipment engine is

purchased by the initial purchaser. If any

emission-related part on your engine is

defective, the part will be replaced by

STIHL Incorporated at no cost to the

owner.

Add-on or modified parts that are not

exempted by CARB may not be used.

The use of any non-exempted add-on or

modified parts will be grounds for

disallowing a warranty claim. STIHL

Incorporated will not be liable to warrant

failures of warranted parts caused by the

use of a non-exempted add-on or

modified part.

The warranty on emissions-related parts

will be interpreted as follows:

1. Any warranted part that is not

scheduled for replacement as

required maintenance in the written

instructions required in the

Emission Warranty Parts List (see

below) must be warranted for the

warranty period defined in

Subsection COVERAGE BY STIHL

INCORPORATED, see above. If

any such part fails during the period

of warranty coverage, it must be

repaired or replaced by the

manufacturer according to

Subsection (4) below. Any such part

repaired or replaced under the

warranty must be warranted for the

remaining warranty period.

2. Any warranted part that is

scheduled only for regular

inspection in the written instructions

required by the Emission Warranty

Parts List (see below) must be

warranted for the warranty period

defined in Subsection COVERAGE

BY STIHL INCORPORATED, see

above. A statement in such written

instructions to the effect of "repair or

replace as necessary" will not

reduce the period of warranty

coverage. Any such part repaired or

replaced under warranty must be

warranted for the remaining

warranty period.

3. Any warranted part that is

scheduled for replacement as

required maintenance in the written

instructions required by the

Emission Warranty Parts List (see

below) must be warranted for the

period of time prior to the first

scheduled replacement point for

that part. If the part fails prior to the

first scheduled replacement, the

part must be repaired or replaced by

the engine manufacturer according

to Subsection (4) below. Any such

part repaired or replaced under

warranty must be warranted for the

remainder of the period prior to the

first scheduled replacement point

for the part.

4. Repair or replacement of any

warranted part under the warranty

must be performed at a warranty

station at no charge to the owner.

5. Notwithstanding the provisions of

Subsection (4) above, warranty

services or repairs will be provided

at all manufacturer distribution

centers that are authorized to

service the subject engines.

6. The owner must not be charged for

diagnostic labor that leads to the

determination that a warranted part

is in fact defective, provided that

such diagnostic work is performed

at a warranty station.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective. Any

manufacturer approved or equivalent

replacement part may be used for any

warranty maintenance or repairs on

emission-related parts and must be

provided without charge to the owner.

STIHL Incorporated is liable for

FS 38

English

damages to other engine components

caused by the failure of a warranted part

still under warranty.

Emission Warranty Parts List

Air Filter, Carburetor (if applicable), Fuel

Pump, Choke (Cold Start Enrichment

System) (if applicable), Control

Linkages, Intake Manifold, Magneto or

Electronic Ignition System (Ignition

Module or Electronic Control Unit), Fly

Wheel, Spark Plug, Injection Valve (if

applicable), Injection Pump (if

applicable), Throttle Housing (if

applicable), Cylinder, Muffler, Catalytic

Converter (if applicable), Fuel Tank,

Fuel Cap, Fuel Line, Fuel Line Fittings,

Clamps, Fasteners.

Where to make a Claim for Warranty

Service

Bring the STIHL product to any

authorized STIHL servicing dealer and

present the signed STIHL product

registration card, or the print-out of the

electronic product registration.

Limitations

The repair or replacement of any

warranted part otherwise eligible for

warranty coverage may be excluded

from such warranty coverage if STIHL

Incorporated demonstrates that the

STIHL product has been abused,

neglected, or improperly maintained,

and that such abuse, neglect, or

improper maintenance was the direct

cause of the need for repair or

replacement of the part. That

notwithstanding, any adjustment of a

component that has a factory installed,

and properly operating, adjustment

limiting device is still eligible for warranty

coverage.

STIHL Registered Trademarks

STIHL®

{

The color combination orange-grey

(U.S. Registrations #2,821,860;

#3,010,057, #3,010,058, #3,400,477;

and #3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

MAGNUM®

MasterWrench Service®

MotoMix®

OILOMATIC®

STIHL Cutquik®

Trademarks

FS 38

English

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Some of STIHL’s Common Law

Trademarks

BioPlus ™

Easy2Start ™

EasySpool ™

ElastoStart ™

Ematic ™

FixCut ™

HT Plus ™

IntelliCarb ™

Master Control Lever ™

Micro ™

Pro Mark ™

Quad Power ™

Quiet Line ™

STIHL Arctic ™

STIHL Compact ™

STIHL HomeScaper Series ™

STIHL Interchangeable Attachment

Series ™

STIHL M-Tronic ™

STIHL MiniBoss ™

STIHL MotoPlus 4 ™

STIHL Multi-Cut HomeScaper Series ™

STIHL OUTFITTERS ™

STIHL PICCO ™

STIHL PolyCut ™

STIHL PowerSweep ™

STIHL Precision Series ™

STIHL Protech ™

STIHL RAPID ™

STIHL SuperCut ™

STIHL Territory ™

TapAction ™

TrimCut ™

This listing of trademarks is subject to

change.

Any unauthorized use of these

trademarks without the express written

consent of

ANDREAS STIHL AG & Co. KG,

Waiblingen is strictly prohibited.

STIHL

Injection

Manual de instrucciones original Impreso en papel libre de cloro.

Las tintas contienen aceites vegetales, el papel es reciclable.

0458-234-8621-B. VA0.K12.

0000006367_001_EA

FS 38

español / EE.UU

mente los derechos de reproducción, traducción y procesamiento con sistemas electrónicos.

Contenido

Permita que solamente las personas

que comprenden la materia tratada en

este manual manejen su motoguadaña.

Para obtener el rendimiento y

satisfacción máximos de la

motoguadaña STIHL, es importante que

lea, obedezca y comprenda las

precauciones de seguridad y las

instrucciones de uso y mantenimiento

dadas en el capítulo "Precauciones de

seguridad y técnicas de uso", antes de

usar la motoguadaña. Para información

adicional, puede acudir a

www.stihlusa.com.

Comuníquese con su representante de

STIHL o el distribuidor de STIHL para su

zona si no se entiende alguna de las

instrucciones dadas en el presente

manual.

ADVERTENCIA

Dado que la motoguadaña es una

herramienta de corte motorizada de

gran velocidad, es necesario tomar

medidas especiales de seguridad para

reducir el riesgo de lesiones. El uso

descuidado o inadecuado puede causar

lesiones graves e incluso mortales.

Asegúrese que su máquina esté

equipada con el deflector, mango y

arnés adecuados para el tipo de

accesorio de corte que se está

utilizando. Siempre protéjase

adecuadamente los ojos.

Acerca de este manual de

instrucciones 43

Medidas de seguridad y técnicas

de manejo 44

Combinaciones aprobadas de

accesorio de corte, deflector,

mango y arnés 58

Montaje del mango tórico 59

Montaje de la barra de defensa 59

Montaje del accesorio de corte 60

Combustible 63

Llenado de combustible 65

Arranque / parada del motor 65

Instrucciones para el uso 67

Limpieza del filtro de aire 68

Gestión del motor 69

Ajuste del carburador 69

Bujía 70

Dispositivo de arranque 71

Almacenamiento de la máquina 72

Sustitución del hilo de nilón 72

Inspección y mantenimiento por el

concesionario 75

Información para mantenimiento 76

Componentes importantes 78

Especificaciones 79

Accesorios especiales 80

Información de reparación 80

Desecho 81

Declaración de garantía de STIHL

Incorporated sobre sistemas de

control de emisiones según normas

Federales 81

Declaración de garantía de STIHL

Incorporated sobre el control de

emisiones de gases de escape y

emisiones por evaporación para el

Estado de California 83

Marcas comerciales 86

FS 38

español / EE.UU

Pictogramas

Todos los pictogramas que se

encuentran fijados o grabados en la

máquina se explican en este manual.

Según el modelo, los pictogramas

siguientes pueden aparecer en su

máquina.

Símbolos en el texto

Muchas de las instrucciones de uso y

seguridad vienen acompañadas de

ilustraciones.

Los pasos individuales o

procedimientos descritos en el manual

pueden estar señalados en diferentes

maneras:

NSe usa un punto para denotar un

paso o procedimiento.

Una descripción de un paso o

procedimiento que se refiere

directamente a una ilustración puede

contener números de referencia que

aparecen en la ilustración. Ejemplo:

NSuelte el tornillo (1).

NPalanca (2) ...

Además de las instrucciones de uso, en

este manual pueden encontrarse

párrafos a los que usted debe prestar

atención especial. Tales párrafos están

marcados con los símbolos y las

palabras identificadoras que se

describen a continuación.

PELIGRO

Indica un riesgo inminente de lesiones

graves o mortales.

ADVERTENCIA

Identifica una situación de peligro que,

al no evitarse, puede resultar en

lesiones graves o mortales.

INDICACIÓN

Indica el riesgo de daños a la propiedad,

incluyendo a la máquina o sus

componentes.

Mejoramientos técnicos

La filosofía de STIHL es mejorar

continuamente todos sus productos.

Como resultado de ello, periódicamente

se introducen cambios de diseño y

mejoras. Por lo tanto, es posible que

algunos cambios, modificaciones y

mejoras no se describen en este

manual. Si las características de

funcionamiento o la apariencia de su

máquina difieren de las descritas en

este manual, comuníquese con el

concesionario STIHL para obtener la

ayuda que requiera.

Acerca de este manual de

instrucciones

Tanque de combustible

que contiene la mezcla

de combustible y aceite

Presione para accionar la

válvula de

descompresión

Bomba de combustible

manual

Presione para accionar la

bomba manual de

combustible

Orificio de llenado para

lubricante de engranajes

Toma de aire para modo

de verano

Toma de aire para modo

de invierno

Calentador de manillar

FS 38

español / EE.UU

Los términos empleados en este manual

para designar la herramienta

motorizada variarán de acuerdo con los

tipos de accesorios de corte que pueden

instalarse en la misma. La palabra

"orilladora" se usa para identificar una

unidad FS equipada con un cabezal de

hilo de nilón o un cabezal con cuchillas

de plástico flexibles (tal como el cabezal

PolyCut). Los modelos FS con una "R"

en la chapa de identificación se

configuraron originalmente (en el

momento de distribución) como una

orilladora con un mango tórico.

ADVERTENCIA

Tal como se explicará a continuación en

estas Medidas de seguridad, para

reducir el riesgo de lesiones personales,

asegúrese que su máquina esté

equipada con el mango, arnés y

deflector adecuados para el tipo de

accesorio de corte que se está

utilizando. Utilice exclusivamente los

accesorios de corte autorizados

específicamente por STIHL para usar en

su modelo FS. Para reducir el riesgo de

lesiones personales o la muerte debido

al contacto con las cuchillas y / o a la

pérdida de control, nunca intente usar

una cuchilla metálica en esta

motoguadaña.

Pida a su concesionario STIHL que le

enseñe el manejo de la herramienta

motorizada. Respete todas las

disposiciones, reglamentos y normas de

seguridad locales del caso.

ADVERTENCIA

No preste ni alquile nunca su

herramienta motorizada sin entregar el

manual de instrucciones. Asegúrese

que todas las personas que utilicen la

máquina lean y comprendan la

información contenida en este manual.

ADVERTENCIA

El uso de esta máquina puede ser

peligroso. Si el hilo o la cuchilla giratoria

llega a entrar en contacto con su cuerpo,

le ocasionará una cortadura. Cuando

choca con algún objeto extraño sólido

tal como rocas o pedazos de metal,

puede arrojarlo directamente o por

rebote en dirección de personas que se

encuentren en la cercanía o del

operador. El chocar contra este tipo de

objetos puede dañar el accesorio de

corte. Los objetos lanzados, incluso los

cabezales o las cuchillas de polímero

rotos, pueden provocar lesiones graves

o mortales al operador o a personas que

se encuentren en su proximidad.

Use la motoguadaña equipada con el

accesorio de corte apropiado

únicamente para cortar pasto y

materiales similares.

ADVERTENCIA

No debe usarse para ningún otro

propósito ya que el uso indebido puede

resultar en lesiones personales o daños

a la propiedad, incluso daños de la

máquina.

ADVERTENCIA

Nunca se debe permitir a los niños que

usen esta herramienta motorizada. No

se debe permitir la proximidad de otros,

especialmente niños y animales, donde

se esté utilizando la máquina.

ADVERTENCIA

Para reducir el riesgo de ocasionar

lesiones a las personas en la cercanía y

daños a la propiedad, nunca deje la

herramienta motorizada en marcha

desatendida. Cuando no está en uso

(por ejemplo durante el descanso),

apáguela y asegúrese que las personas

no autorizadas no puedan usarla.

Las medidas de seguridad y avisos

contenidos en este manual se refieren al

uso de todas las motoguadañas de

STIHL. Los distintos modelos pueden

contar con piezas y controles diferentes.

Vea la sección correspondiente de su

Medidas de seguridad y

técnicas de manejo

Dado que la

motoguadaña es una

herramienta de corte que

funciona a gran veloci-

dad, es necesario tomar

medidas especiales de

seguridad para reducir el

riesgo de lesiones.

Es importante que usted

lea, comprenda bien y

respete las siguientes

advertencias y medidas

de seguridad. Lea el

manual de instrucciones

y las precauciones de

seguridad

periódicamente. El uso

descuidado o inadecuado

puede causar lesiones

graves o incluso

mortales.

FS 38

español / EE.UU

manual de instrucciones para tener una

descripción de los controles y la función

de los componentes de su modelo.

El uso seguro de una motoguadaña

atañe a

1. el operador

2. la herramienta motorizada

3. el uso de la herramienta motorizada

EL OPERADOR

Condición física

Usted debe estar en buenas

condiciones físicas y psíquicas y no

encontrarse bajo la influencia de

ninguna sustancia (drogas, alcohol,

etc.) que le pueda restar visibilidad,

destreza o juicio. No maneje esta

máquina cuando está fatigado.

ADVERTENCIA

Esté alerta. Si se cansa, tómese un

descanso. El cansancio puede provocar

una pérdida del control. El uso de

cualquier herramienta motorizada es

fatigoso. Si usted padece de alguna

dolencia que pueda ser agravada por la

fatiga, consulte a su médico antes de

utilizar esta máquina.

ADVERTENCIA

El uso prolongado de una herramienta

motorizada (u otras máquinas) expone

al operador a vibraciones que pueden

provocar el fenómeno de Raynaud

(dedos blancos) o el síndrome del túnel

carpiano.

Estas condiciones reducen la capacidad

de las manos de sentir y regular la

temperatura, producen entumecimiento

y ardor y pueden provocar trastornos

nerviosos y circulatorios, así como

necrosis de los tejidos.

No se conocen todos los factores que

contribuyen a la enfermedad de

Raynaud, pero el clima frío, el fumar y

las enfermedades o condiciones físicas

que afectan los vasos sanguíneos y la

circulación de la sangre, como asimismo

los niveles altos de vibración y períodos

prolongados de exposición a la

vibración son mencionados como

factores en el desarrollo de la

enfermedad de Raynaud. Por lo tanto,

para reducir el riesgo de la enfermedad

de dedos blancos y del síndrome del

túnel carpiano, sírvase notar lo

La mayor parte de las herramientas

motorizadas de STIHL se ofrecen con

un sistema antivibración ("AV") cuyo

propósito es reducir la transmisión de

las vibraciones creadas por la máquina

a las manos del operador. Se

recomienda el uso del sistema AV a

aquellas personas que utilizan

herramientas motorizadas en forma

constante y regular.

–Use guantes y mantenga las manos

abrigadas.

–Mantenga el sistema AV en buen

estado. Una herramienta

motorizada con los componentes

flojos o con elementos AV dañados

o desgastados también tendrá

tendencia a tener niveles más altos

de vibración.

–Agarre firmemente los mangos en

todo momento, pero no los apriete

con fuerza constante y excesiva.

Tómese descansos frecuentes.

Todas las precauciones antes

mencionadas no le garantizan que va a

estar totalmente protegido contra la

enfermedad de Raynaud o el síndrome

del túnel carpiano. Por lo tanto, los

operadores constantes y regulares

deben revisar con frecuencia el estado

de sus manos y dedos. Si aparece

alguno de los síntomas arriba

mencionados, consulte inmediatamente

al médico.

ADVERTENCIA

El sistema de encendido de la máquina

STIHL produce un campo

electromagnético de intensidad muy

baja. El mismo puede interferir con

algunos tipos de marcapasos. Para

reducir el riesgo de lesiones graves o

mortales, las personas portadoras de

marcapasos deben consultar a sus

médicos y al fabricante del marcapasos

antes de usar esta máquina.

FS 38

español / EE.UU

Vestimenta adecuada

ADVERTENCIA

Para reducir el riesgo de lesiones el

operador debe usar el equipo protector

adecuado.

ADVERTENCIA

El deflector provisto con su herramienta

motorizada no siempre protege al

operador contra todos los objetos

extraños (gravilla, vidrio, alambre, etc.)

arrojados por el accesorio de corte

giratorio. Los objetos arrojados o

lanzados por el accesorio también

pueden rebotar y golpear al operador.

ADVERTENCIA

Esté especialmente alerta y tenga

cuidado cuando se usa protectores de

oídos, ya que los mismos reducen la

posibilidad de oír señales de

advertencia (gritos, alarmas, etc.).

Para reducir el riesgo de

lesionarse los ojos,

nunca maneje la herra-

mienta motorizada si no

tiene puestas gafas o

anteojos de seguridad

bien ajustados con una

protección adecuada en

las partes superior y late-

ral que satisfagan la

norma ANSI Z 87.1 (o la

norma nacional corres-

pondiente). Para reducir

el riesgo de lesionarse la

cara, STIHL recomienda

usar también una careta

o protector facial ade-

cuado sobre las gafas o

anteojos de seguridad.

El ruido de la herramienta

motorizada puede dañar

los oídos. Siempre use

amortiguadores del ruido

(tapones u orejeras) para

protegerse los oídos. Los

usuarios constantes y

regulares deben some-

terse con frecuencia a un

examen o control

auditivo.

Siempre use guantes al

usar la máquina y las

cuchillas metálicas. Los

guantes gruesos y anti-

deslizantes mejoran el

manejo y ayudan a prote-

ger las manos.

La ropa debe ser de

confección fuerte y ajus-

tada, pero no tanto que

impida la completa liber-

tad de movimiento. Use

pantalones largos hechos

de un material grueso

para protegerse las pier-

nas. No use pantalones

cortos, sandalias o pies

descalzos.

Evite el uso de chaquetas

sueltas, bufandas, corba-

tas, joyas, pantalones

acampanados o con

vueltas, pelo largo suelto

o cualquier cosa que

pueda engancharse en

las ramas, matorrales o

piezas en movimiento de

la máquina. Sujétese el

pelo de modo que quede

sobre los hombros.

Es muy importante tener

una buena superficie de

apoyo para los pies.

Póngase botas gruesas

con suela antideslizante.

Recomendamos las

botas de seguridad con

puntera de acero.

FS 38

español / EE.UU

LA HERRAMIENTA MOTORIZADA

Para las ilustraciones y definiciones de

los componentes de la herramienta

motorizada, vea el capítulo sobre

"Piezas principales".

ADVERTENCIA

Nunca modifique, de ninguna manera,

esta herramienta motorizada. Utilice

únicamente los accesorios y repuestos

suministrados por STIHL y

expresamente autorizados por STIHL

para usarse con el modelo específico de

STIHL. Si bien es posible conectar a la

herramienta motorizada de STIHL

ciertos accesorios no autorizados, su

uso puede ser, en la práctica,

extremadamente peligroso. Para los

accesorios de corte autorizados por

STIHL para su unidad, consulte el

capítulo "Combinaciones aprobadas de

accesorio de corte, deflector, mango y

arnés", en el manual de instrucciones o

en el catálogo STIHL "Accesorios de

corte, piezas y accesorios".

Si la máquina experimenta cargas

excesivas para las cuales no fue

diseñada (por ejemplo, impactos

severos o una caída), siempre

asegúrese que la máquina está en

buenas condiciones antes de seguir con

el trabajo. Inspeccione específicamente

la integridad del sistema de combustible

(ausencia de fugas) y asegúrese que los

controles y dispositivos de seguridad

funcionan como es debido. No siga

manejando esta máquina si está

dañada. En caso de dudas, pida que el

concesionario de servicio de STIHL la

revise.

USO DE LA HERRAMIENTA

MOTORIZADA

Transporte de la herramienta

motorizada

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones

debido a la pérdida de control y al

contacto con el hilo, nunca lleve ni

transporte la herramienta motorizada

con el accesorio de corte en marcha.

Puede acarrearse solamente en

posición horizontal. Agarre el eje de una

manera que mantenga la máquina

equilibrada horizontalmente. Mantenga

el silenciador caliente lejos de su cuerpo

y el accesorio de corte detrás de usted.

ADVERTENCIA

Antes de apoyar la motoguadaña en el

suelo, apague el motor y asegúrese de

que el accesorio de corte ha dejado de

girar. Cuando transporte la máquina en

un vehículo, sujétela firmemente para

impedir su vuelco, el derrame de

combustible y el daño a la máquina.

Combustible

La herramienta motorizada STIHL utiliza

una mezcla de aceite-gasolina como

combustible (vea el capítulo

"Combustible" en el manual de

instrucciones).

ADVERTENCIA

Instrucciones para el llenado de

combustible

ADVERTENCIA

Para reducir el riesgo de lesiones

graves causadas por quemaduras,

nunca intente abastecer la máquina con

combustible sin que el operador se haya

despojado de la misma.

234BA016 KN

La gasolina es un com-

bustible muy inflamable.

Si se derrama y arde a

causa de una chispa u

otra fuente de ignición,

puede provocar un incen-

dio y quemaduras graves

o daños a la propiedad.

Tenga sumo cuidado

cuando manipule gaso-

lina o la mezcla de

combustible. No fume

cerca del combustible o

la herramienta motori-

zada, ni acerque ningún

fuego o llama a ellos.

Puede escapar vapor

inflamable del sistema de

combustible.

FS 38

español / EE.UU

ADVERTENCIA

Cargue de combustible su herramienta

motorizada en lugares al aire libre bien

ventilados. Siempre apague el motor y

deje que se enfríe antes de llenar de

combustible. Dependiendo del

combustible utilizado, de las

condiciones climáticas y del sistema de

ventilación del tanque, es posible que se

forme vapor de gasolina a presión

dentro del tanque de combustible.

Para reducir el riesgo de quemaduras,

así como otras lesiones corporales

ocasionadas por los escapes de vapor

de gasolina y otras emanaciones, quite

la tapa de llenado de combustible de la

herramienta motorizada

cuidadosamente de modo que la

presión que se pueda haber acumulado

en el tanque se disipe lentamente.

Nunca quite la tapa de llenado de

combustible mientras el motor esté

funcionando.

Elija una superficie despejada para

llenar el tanque y aléjese 3 m (10 pies)

por lo menos del lugar en que lo haya

llenado antes de arrancar el motor.

Limpie todo el combustible derramado

antes de arrancar la máquina.

ADVERTENCIA

Para reducir el riesgo de derramar

combustible y provocar un incendio

debido a una tapa de combustible mal

apretada, coloque la tapa en la posición

correcta y apriétela en la boca de

llenado del tanque.

El tipo de tapa de llenado difiere con los

distintos modelos.

Tapa sin herramientas con empuñadura

Para hacer esto con esta tapa STIHL,

levante la empuñadura en la parte

superior de la tapa hasta dejarla vertical

a un ángulo de 90°. Inserte la tapa en la

boca de llenado del tanque, alineando

las marcas de posición en la

empuñadura de la tapa y en la boca del

tanque. Utilice la empuñadura para

oprimir la tapa firmemente hacia abajo

mientras la gira en sentido horario hasta

que tope (aprox. un cuarto de vuelta).

Tapa desalineada, dañada o rota

NSi la tapa no encaja completamente

en la abertura cuando se alinean las

marcas de posición y/o si la tapa no

se aprieta debidamente al girarla, la

base de la tapa puede haber girado

prematuramente (con relación a la

parte superior) hasta la posición

cerrada. Tal desalineación puede

ser resultado de la manipulación,

limpieza o un intento incorrecto de

apriete.

Compruebe que no exis-

ten fugas de combustible

mientras llena el tanque y

durante el funciona-

miento de la máquina. Si

detecta alguna fuga de

combustible, no arran-

que el motor ni lo haga

funcionar sin antes repa-

rar la fuga y limpiar el

combustible derramado.

Tenga cuidado de no

mancharse la ropa con

combustible. Si la man-

cha, cámbiesela

inmediatamente.

001BA220 KN

Doble la empuñadura

dejándola a ras con la

parte superior de la tapa.

Sujete la tapa y com-

pruebe que esté bien

apretada. Si la

empuñadura no queda

completamente a ras con

la tapa y el tope de la

empuñadura no encaja

en la hendidura corres-

pondiente de la abertura

de llenado, o si la tapa

está suelta en la boca de

llenado, la tapa no está

debidamente asentada ni

apretada y es necesario

repetir los pasos previa-

mente descritos.

FS 38

español / EE.UU

NPara volver a colocar la tapa en

posición abierta para instalarla,

gírela (con la empuñadura hacia

arriba) hasta que caiga

completamente en la abertura del

tanque. A continuación, gire la tapa

en sentido contrahorario hasta que

tope (aprox. 1/4 de vuelta) – esto

gira la base de la tapa a la posición

correcta. Luego gire la tapa en

sentido horario, cerrándola de

modo normal.

NSi aún no es posible apretar la tapa

de modo debido, la misma podría

estar averiada o rota; ponga la

máquina fuera de servicio de

inmediato y llévela a un

concesionario STIHL autorizado

para repararla.

Tapa roscada

ADVERTENCIA

Consulte también el capítulo

"Combustible" del Manual de

instrucciones para obtener información

adicional.

Antes de arrancar

ADVERTENCIA

Siempre revise la herramienta

motorizada para comprobar que está en

buenas condiciones y que funciona

correctamente antes de arrancarla, en

particular el gatillo de aceleración, el

bloqueo de gatillo de aceleración, el

interruptor de parada, el accesorio de

corte, el deflector y el arnés. El gatillo de

aceleración debe moverse libremente y

siempre debe regresar a la posición de

marcha en vacío por la acción de

resorte. Nunca intente modificar los

controles o los dispositivos de

seguridad. Nunca use una herramienta

motorizada que esté dañada o mal

cuidada.

ADVERTENCIA

No instale ningún accesorio de corte en

una máquina sin que todas las piezas

requeridas estén correctamente

instaladas. Si no se utilizan las piezas

debidas se puede causar el

desprendimiento de la cuchilla o el

cabezal y lesionar gravemente al

operador o a las personas que

encuentren en su proximidad.

ADVERTENCIA

El accesorio de corte debe estar

correctamente apretado y en buenas

condiciones de trabajo. Inspeccione en

busca de piezas flojas (tuercas, tornillos,

etc.) Sustituya los cabezales dañados

antes de usar la herramienta

motorizada.

Mantenga los mangos limpios y secos

en todo momento; es particularmente

importante mantenerlos libres de

humedad, aceite, combustible, grasa o

resinas para garantizar que la máquina

pueda empuñarse firmemente para

mantenerla bajo control seguro.

ADVERTENCIA

Asegúrese de que el casquillo de la

bujía esté firmemente colocado – un

casquillo suelto puede crear un arco

voltaico y encender los vapores del

combustible, provocando un incendio.

izquierd

Base de la tapa en posición

cerrada (con espacio vacío)

derecha:

Base de la tapa correcta-

mente colocada para la

instalación

001BA227 KN

001BA226 KN

Las vibraciones de la

máquina pueden aflojar

una tapa de combustible

que ha quedado mal

apretada, o simplemente

soltarla y derramar com-

bustible. Para reducir el

riesgo de derrames e

incendio, apriete la tapa

de llenado de combusti-

ble a mano tan

firmemente como sea

posible.

FS 38

español / EE.UU

ADVERTENCIA

Mantenga siempre el deflector (y la

faldilla en su caso) bien ajustado (vea en

su manual de instrucciones los capítulos

de "Montaje del deflector" y "Montaje del

accesorio de corte").

Las flechas en el deflector (vista de

abajo) muestran el sentido correcto de

rotación del accesorio de corte. Sin

embargo, al verlo de arriba, el accesorio

de corte gira en sentido contrahorario.

Ajuste la empuñadura y el arnés (si lo

tiene) de modo correspondiente a su

estatura antes de empezar a trabajar. La

máquina debe estar correctamente

equilibrada de la forma especificada en

el manual de instrucciones para un

control correcto y menos fatiga de

trabajo. Para prepararse para

emergencias, practique la liberación

rápida de la unidad del arnés.

Arranque

Arranque el motor solamente al aire

libre, por lo menos 3 m (10 pies) del

lugar en que lo haya llenado.

Para las instrucciones específicas de

arranque, vea la sección

correspondiente en el manual del

usuario. Coloque la herramienta

motorizada sobre suelo firme u otra

superficie sólida en un lugar abierto.

Mantenga el equilibrio y elija un buen

punto de apoyo para los pies.

ADVERTENCIA

Para reducir el riesgo de lesiones

debido al contacto con las cuchillas o el

hilo, esté absolutamente seguro que el

accesorio de corte se encuentra lejos de

su cuerpo y de todas las obstrucciones

y objetos, incluido el suelo, porque al

arrancar el motor, su velocidad será lo

suficientemente rápida para que el

embrague se engrane y haga girar el

accesorio de corte.

Tan pronto arranque, accione

inmediatamente por un breve momento

el gatillo de aceleración para

desconectarlo de la posición de

arranque y permitir que el motor se

desacelere a la marcha en vacío.

Con el motor funcionando a marcha en

vacío solamente, enganche la

herramienta motorizada al gancho de

resorte de su arnés, si lo tiene (vea el

capítulo correspondiente del manual de

instrucciones).

ADVERTENCIA

Su herramienta motorizada es una

máquina que debe ser manejada por

solamente una persona. No deje que

otras personas estén en el lugar de

trabajo, aun durante el arranque.

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones

causadas por la pérdida de control, no

intente arrancar el motor de la

herramienta "por lanzamiento".

Para reducir el

riesgo de sufrir

lesiones corpora-

les debido a la

pérdida de control

y/o al contacto con

la cuchilla o el hilo

y los objetos arro-

jados, asegúrese

que su máquina

está equipada con

el deflector,

mango y arnés

correctos para el

tipo de accesorio

de corte que está

usando (vea la

tabla en el capítulo

"Combinaciones

aprobadas de

accesorio de

corte, deflector,

mango y arnés").

FS 38

español / EE.UU

ADVERTENCIA

Cuando tire del mango de arranque, no

enrolle la cuerda de arranque alrededor

de la mano. No deje que el mango

retroceda bruscamente, sino guíe la

cuerda de arranque para que se enrolle

debidamente. Si no ejecuta este

procedimiento puede lastimarse la

mano o los dedos y también dañar el

mecanismo de arranque.

Ajustes importantes

ADVERTENCIA

Para reducir el riesgo de lesiones

personales debido a la pérdida de

control o al contacto con el accesorio de

corte en movimiento, no use una

máquina cuyo régimen de marcha en

vacío está mal regulado. Cuando el

régimen de marcha en vacío está

correctamente regulado, el accesorio de

corte no debe moverse. Para

instrucciones acerca de cómo ajustar el

régimen de marcha en vacío, vea la

sección correspondiente del manual de

instrucciones.

Si no puede regular correctamente la

marcha en vacío, pida a su

concesionario STIHL que revise la

herramienta motorizada y haga los

ajustes o reparaciones

correspondientes.

Durante el trabajo

Sujeción y control de la herramienta

motorizada

Al trabajar, siempre sujete la máquina

firmemente con ambas manos en los

mangos. Envuelva los dedos

firmemente en los mangos, ,

manteniéndolos sujetos entre los dedos

índice y pulgar. Mantenga las manos en

esta posición, para que siempre tenga la

herramienta motorizada bien

controlada. Asegúrese que los mangos

y las empuñaduras de la motoguadaña

están en buenas condiciones y sin

humedad, resina, aceite o grasa.

ADVERTENCIA

Para reducir el riesgo de lesiones

causadas por la pérdida del control,

nunca trabaje sobre una escalera o

cualquier otra superficie de soporte

poco seguro. Nunca mantenga el

accesorio de corte a una altura más

arriba de la cintura.

ADVERTENCIA

No trate de alcanzar más lejos de lo

debido. Mantenga los pies bien

apoyados y equilibrados en todo

momento. Se debe tener cuidado

especial cuando las condiciones del

suelo son resbaladizas (suelo húmedo,

nieve) y en terreno difícil y con mucha

vegetación. Para evitar tropezarse, esté

atento a los obstáculos ocultos tales

como tocones, raíces y zanjas. Para

obtener un punto de apoyo seguro, quite

los matorrales y el material cortado. Sea

sumamente precavido cuando trabaje

en declives o terreno irregular.

Condiciones de trabajo

Maneje y arranque su herramienta

motorizada solamente al aire libre en un

lugar bien ventilado. Manéjela

solamente en condiciones de buena

visibilidad y a la luz del día. Trabaje con

mucho cuidado.

002BA056 KN

Nunca intente manejar la

herramienta motorizada

con una sola mano. La

pérdida de control de la

herramienta motorizada

puede ocasionar lesiones

graves o mortales. Para

reducir el riesgo de lesio-

narse, mantenga las

manos y los pies alejados

del accesorio de corte.

No toque nunca con las

manos ni con cualquier

parte del cuerpo un acce-

sorio de corte en

movimiento.

FS 38

español / EE.UU

ADVERTENCIA

Si la vegetación que se está cortando o

la tierra en el lugar está recubierta de

una sustancia química (tal como un

pesticida o herbicida activo), lea y siga

las instrucciones suministradas con la

sustancia en cuestión.

ADVERTENCIA

La inhalación de ciertos polvos,

especialmente los polvos orgánicos,

tales como el moho o polen, puede

provocar reacciones alérgicas o

asmáticas en las personas sensibles. La

inhalación repetida o de grandes

cantidades de polvo u otros

contaminantes del aire, especialmente

los de partículas pequeñas puede

causar enfermedades respiratorias o de

otro tipo. Controle el polvo en su fuente,

siempre que sea posible. Utilice buenas

prácticas de trabajo, tal como trabajar

de manera que el viento o el proceso de

corte dirija el polvo producido por la

herramienta motorizada en sentido

opuesto del operador. Observe las

recomendaciones emitidas por

EPA/OSHA/NIOSH y las asociaciones

de trabajo y los sindicatos con respecto

al polvo ("materia particulada"). Cuando

sea imposible eliminar

significativamente la inhalación del

polvo, es decir mantener el nivel cerca

del valor ambiente, el operador y las

personas que se encuentren en la

cercanía siempre deberán usar un

respirador aprobado por NIOSH/MSHA

para el tipo de polvo presente en el

lugar.

Instrucciones de manejo

ADVERTENCIA

No maneje la herramienta motorizada

usando el bloqueo de acelerador para

arranque, pues no tendrá control de la

velocidad del motor.

En caso de emergencia, apague el

motor inmediatamente – mueva el

control deslizante / interruptor de parada

a 0 o STOP

ADVERTENCIA

El accesorio de corte giratorio puede

arrojar objetos extraños a gran distancia

directa o indirectamente.

Para reducir el riesgo de ocasionar

lesiones a los ojos u otras partes del

cuerpo (vea el capítulo "Vestimenta

adecuada"), asegúrese que las

personas estén a por lo menos 15 m

(50 pies) de distancia de la máquina.

Para reducir el riesgo de ocasionar

daños a la propiedad, mantenga esta

distancia con respecto a los vehículos y

las ventanas. Los trabajadores que

deben quedar en la zona prohibida

también deben usar gafas o protección

ocular.

Apague el motor y la herramienta de

corte inmediatamente si se le aproxima

alguna persona.

ADVERTENCIA

Tan pronto arranca, este

producto genera vapores

de escape tóxicos que

contienen productos

químicos (tales como

hidrocarburos sin quemar

y monóxido del carbono,

incluyendo el benceno)

considerados como cau-

santes de enfermedades

respiratorias, cáncer,

defectos de nacimiento u

otra toxicidad reproduc-

tora. Algunos de estos

gases (por ej., monóxido

de carbono) pueden ser

incoloros e inodoros.

Para reducir el riesgo de

sufrir lesiones graves o

mortales por respirar

gases tóxicos, nunca

haga funcionar la

máquina puertas adentro

o en lugares mal

ventilados.

Nunca utilice

cuchillas metálicas

en esta orilladora.

Solamente se per-

mite el uso de

cabezas

segadoras.

Antes de empezar a tra-

bajar, inspeccione el área

en busca de piedras,

vidrio, alambre, pedazos

de metal, basura u otros

objetos sólidos. El acce-

sorio de corte puede

arrojar los objetos de

esta clase.

15m (50ft)

FS 38

español / EE.UU

ADVERTENCIA

La motoguadaña normalmente se usa a

nivel del suelo con el accesorio de corte

paralelo al suelo. El uso de la

motoguadaña sobre el nivel del suelo o

con el accesorio de corte perpendicular

al suelo puede incrementar el riesgo de

lesiones, dado que el accesorio de corte

queda casi totalmente expuesto y la

herramienta motorizada es más difícil de

controlar.

ADVERTENCIA

Durante el corte, revise frecuentemente

el apriete y la condición del accesorio de

corte en intervalos regulares con el

motor y el accesorio parados. Si nota un

cambio en el comportamiento del

accesorio durante el trabajo, apague el

motor inmediatamente, espere hasta

que se pare el accesorio de corte y

revise el apriete de la tuerca que sujeta

el accesorio y revise el cabezal en

busca de grietas, desgaste y daños.

ADVERTENCIA

Una cabeza suelta puede vibrar,

agrietarse, romperse o salirse de la

motoguadaña, lo que puede provocar

lesiones graves o mortales. Asegúrese

que el accesorio de corte esté

correctamente apretado. Utilice la llave

suministrada o cualquier otra que tenga

el largo adecuado para obtener el par de

apriete adecuado. Si la cabeza se suelta

después de haberla apretado

correctamente, deje de manejar la

máquina inmediatamente. La tuerca de

retención puede estar desgastada o

dañada y debe ser sustituida. Si la

cabeza continúa suelta, consulte al

concesionario STIHL. Nunca use una

motoguadaña con un accesorio de corte

suelto.

ADVERTENCIA

Sustituya inmediatamente un cabezal

trizado, dañado o desgastado o una

cuchilla trizada, combada, deformada,

dañada, desafilada o desgastada,

incluso si solamente hay rayas

superficiales. Los accesorios en esa

condición pueden romperse a velocidad

alta y causar lesiones graves o

mortales.

ADVERTENCIA

Si el cabezal, la cuchilla o el deflector se

atasca o queda pegado, siempre

apague el motor y asegúrese que el

accesorio de corte está detenido antes

de limpiarlo. Quite el pasto, las malezas,

etc. de la cuchilla o de alrededor del

cabezal en intervalos regulares.

ADVERTENCIA

Para reducir el riesgo de la rotación

inesperada del accesorio de corte y la

posibilidad de sufrir lesiones, siempre

apague el motor y quite el casquillo de la

bujía antes de sustituir el accesorio de

corte. Para reducir el riesgo de sufrir

lesiones, siempre apague el motor antes

de ajustar el largo del hilo de nilón en las

cabezas segadoras de ajuste manual.

ADVERTENCIA

La caja de engranajes está caliente

durante el funcionamiento de la

máquina. Para reducir el riesgo de

lesiones por quemaduras, no toque la

caja de engranajes cuando está

caliente.

ADVERTENCIA

Nunca modifique el silenciador. La

modificación del silenciador podría

causar el aumento del calor irradiado,

de las chispas y del nivel de ruido, lo que

aumentará el riesgo de incendios,

lesiones por quemadura o la pérdida

auditiva. Además, se podría dañar

permanentemente el motor. Haga

reparar el silenciador únicamente por el

concesionario de servicio STIHL.

ADVERTENCIA

El silenciador y otros componentes del

motor (por ej., aletas del cilindro, bujía)

se calientan durante el funcionamiento y

permanecen calientes por un buen rato

después de apagar el motor. Para

reducir el riesgo de quemaduras, no

toque el silenciador ni los otros

componentes mientras están calientes.

Mantenga limpia la zona alrededor del

silenciador. Quite el lubricante excesivo

y toda la basura tal como las agujas de

pinos, ramas u hojas. Deje que el motor

se enfríe apoyado sobre una superficie

de hormigón, metal, suelo raso o

madera maciza, lejos de toda sustancia

combustible.

ADVERTENCIA

Una caja de cilindro dañada o mal

instalada, o una envuelta del silenciador

dañada o deformada, puede perjudicar

el proceso de enfriamiento del

silenciador. Para reducir el riesgo de

incendio o lesiones por quemadura, no

continúe trabajando con una caja de

FS 38

español / EE.UU

cilindro dañada o mal instalada, o una

envuelta del silenciador dañada o

deformada.

El silenciador tiene un chispero

diseñado para reducir el riesgo de

incendio debido a la emisión de

partículas calientes. Nunca haga

funcionar la unidad sin tener instalado el

chispero. Si la mezcla de gasolina y

aceite está correcta (no es demasiado

rica), en condiciones normales el

chispero quedará limpio como resultado

del calor del silenciador y no necesitará

servicio ni mantenimiento. Si el

rendimiento de su máquina comienza a

disminuir y sospecha que las rejillas

están obstruidas, haga reparar el

silenciador por un concesionario de

servicio STIHL. Para ciertas

aplicaciones, las leyes o los

reglamentos estatales o federales

pueden requerir el uso de un chispero

en buenas condiciones. Consulte la

sección "Mantenimiento, Reparación y

Almacenamiento" de estas Medidas de

seguridad. Recuerde que el riesgo de

incendios de matorrales o forestales es

mayor durante las estaciones calurosas

y secas.

ADVERTENCIA

Uso de los accesorios de corte

Para una ilustración de los diversos

accesorios de corte y las instrucciones

sobre el montaje correcto, vea el

capítulo sobre "Montaje del accesorio

de corte" en su manual de instrucciones.

ADVERTENCIA

Para reducir el riesgo de lesiones

personales o la muerte debido al

contacto con las cuchillas y / o a la

pérdida de control, nunca intente usar

una cuchilla metálica en esta

motoguadaña.

Uso de las cabezas segadoras

No use con un hilo de segado más largo

que el deseado. Con un deflector

debidamente instalado, la cuchilla

limitadora integral automáticamente

ajusta el hilo al largo adecuado.

Al usar la máquina con un hilo de nilón

de largo excesivo se aumenta la carga

del motor y se reduce la velocidad de

funcionamiento. Esto hace que el

embrague patine continuamente y

resulta en sobrecalentamiento y daño

de los componentes importantes (por

ejemplo, el embrague y las piezas de

polímero de la caja). Un efecto de este

tipo de daño puede ser la rotación del

accesorio de corte cuando el motor está

a la velocidad de marcha en vacío.

Algunas herramientas

motorizadas STIHL están

equipadas con un con-

vertidor catalítico, el que

está diseñado para redu-

cir las emisiones de

escape del motor

mediante un proceso

químico en el silenciador.

Debido a este proceso, el

silenciador no se enfría

tan rápidamente como

los del tipo convencional

cuando el motor regresa

a marcha en vacío o es

apagado. Para reducir el

riesgo de incendios y

lesiones por quemadura

al usar un convertidor

catalítico, apoye siempre

su herramienta motori-

zada en posición vertical

y no la coloque nunca

donde el silenciador

quede cerca de material

seco como por ejemplo

matorrales, pasto, viru-

tas de madera u otros

materiales combustibles

mientras todavía está

caliente.

FS 38

español / EE.UU

Las cabezas segadoras deben usarse

solamente en las motoguadañas con

una cuchilla limitadora del hilo en el

deflector para mantener el hilo al largo

correcto (vea el capítulo "Piezas

principales" en el manual de

instrucciones).

Si las orillas del césped tienen árboles o

están bordeadas por un cerco, etc., es

mejor usar el cabezal de hilo de nilón.

Deja un corte más "suave" con menos

riesgo de dañar la corteza de los

árboles, etc., que si se usan cuchillas de

polímero.

Sin embargo, el cabezal PolyCut de

STIHL con cuchilla de polímero produce

un mejor corte si no hay plantas a lo

largo de la orilla del césped. No es

necesario afilar y las cuchillas de

polímero desgastadas se pueden

cambiar fácilmente.

ADVERTENCIA

Para reducir el riesgo de lesiones

graves, nunca use un hilo de alambre o

reforzado con metal ni ningún otro

material en lugar de los hilos de corte de

nilón. Es posible que unos pedazos de

alambre sean desprendidos y arrojados

a gran velocidad contra el operador o

terceros.

Cabeza segadora AutoCut de STIHL

El hilo de corte de nilón avanza

automáticamente cuando se le golpea

contra el suelo (característica

TapAction).

Cabeza segadora STIHL PolyCut 6-3

Utiliza cuchillas de polímero pivotantes

no rígidas. No siga usando la PolyCut si uno de los

agujeros circulares (1; flecha) está

visible o si el borde saliente (2; flecha)

está desgastado. Instale una cabeza

segadora nueva.

ADVERTENCIA

Si se pasan por alto las marcas de límite

de desgaste, el accesorio de corte

puede astillarse y lanzar objetos que

puedan lesionar al operador o a

terceros. Para reducir el riesgo de

lesiones causadas por la rotura de la

cuchilla, evite el contacto con las

piedras, el metal u otros objetos sólidos.

Revise la condición de las cuchillas

PolyCut en intervalos regulares.

Siempre sustituya todas las cuchillas si

se encuentra una fisura en una cuchilla.

Cabeza segadora FixCut de STIHL

Utiliza tramos de largo fijo del hilo de

nilón.

Observe los indicadores de desgaste.

000BA019 KN

002BA073 KN

002BA074 KN

FS 38

español / EE.UU

No siga trabajando con la cabeza

segadora si le faltan las piezas

moldeadas (1) elevadas en la base o si

las mismas están desgastadas - vea la

ilustración arriba a la derecha. En este

caso, la cabeza segadora puede

astillarse y los objetos lanzados pueden

ocasionar lesiones al operador o a las

personas que se encuentren en la

cercanía. Instale una cabeza segadora

nueva.

MANTENIMIENTO, REPARACIÓN Y

ALMACENAMIENTO

Los trabajos de mantenimiento,

reemplazo o reparación de los

dispositivos y sistemas de control de

emisiones de escape pueden ser

realizados por cualquier taller o técnico

de motores no diseñados para

vehículos. Sin embargo, si usted está

reclamando cobertura de garantía para

algún componente que no ha sido

reparado o mantenido debidamente, o

cuando se utilizan repuestos no

autorizados, STIHL puede denegar la

garantía.

ADVERTENCIA

Utilice solamente las piezas de repuesto

idénticas de STIHL para el

mantenimiento y la reparación. El uso

de piezas no fabricadas por STIHL

puede causar lesiones graves o

mortales.

Siga precisamente las instrucciones de

mantenimiento y reparación dadas en

las secciones correspondientes del

manual de instrucciones.

ADVERTENCIA

Siempre apague el motor y verifique que

el accesorio de corte está parado antes

de llevar a cabo cualquier trabajo de

mantenimiento, reparación o limpieza

de la herramienta motorizada. No

intente hacer ningún trabajo de

mantenimiento o reparación que no esté

descrito en su manual de instrucciones.

Este tipo de trabajo debe ser realizado

únicamente por el concesionario de

servicio de STIHL.

ADVERTENCIA

Use la bujía especificada y asegúrese

de que ella y el cable de encendido

están limpios y en buen estado. Siempre

inserte el casquillo de la bujía bien

apretado en el borne de la bujía del

tamaño adecuado. (Nota: Si el borne

tiene una tuerca adaptadora SAE

desmontable, tiene que ser firmemente

instalada.) Una conexión suelta entre la

bujía y el conector del cable de

encendido en el casquillo puede crear

un arco voltaico y encender los vapores

del combustible y provocar un incendio.

ADVERTENCIA

No pruebe nunca el sistema de

encendido con el casquillo

desconectado de la bujía, o sin tener

instalada la bujía, ya que las chispas al

descubierto pueden causar un incendio.

ADVERTENCIA

Nunca maneje su herramienta

motorizada si el silenciador está

dañado, se ha perdido o si fue

modificado. Un silenciador mal cuidado

aumenta el riesgo de incendio y puede

causar pérdida de audición. El

silenciador está equipado con un

chispero para reducir el riesgo de

incendio; no maneje nunca su

herramienta motorizada si le falta el

chispero o está dañado. Recuerde que

el riesgo de incendios de matorrales o

forestales es mayor durante las

estaciones calurosas y secas.

En California, es una violación de los

acápites § 4442 o § 4443 o del Código

de Recursos Públicos el uso de

herramientas con motor de gasolina en

tierras cubiertas por bosques, arbustos

o pasto a menos que el sistema de

escape del motor cuente con un

chispero que satisfaga los requisitos

legales y que reciba el mantenimiento

adecuado para estar en buenas

condiciones de funcionamiento. El

propietario/operador de este producto

es responsable del mantenimiento

adecuado del chispero. Otras

entidades/agencias estatales o

gubernamentales, tales como el

Servicio Forestal de los EE.UU., pueden

tener requisitos similares. Comuníquese

con el cuerpo de bomberos de su

FS 38

español / EE.UU

localidad o con el servicio forestal para

informarse en cuanto a las leyes y

reglamentos relacionados con los

requisitos de protección contra

incendios.

ADVERTENCIA

Nunca repare los cabezales dañados o

rotos. Esto puede causar el

desprendimiento de alguna pieza del

accesorio de corte y producir lesiones

graves o mortales.

Apriete todas las tuercas, pernos y

tornillos, excepto los tornillos de ajuste

del carburador, después de cada uso.

No limpie la máquina con una lavadora

a presión. El chorro fuerte de agua

puede dañar las piezas de la máquina.

Guarde la herramienta motorizada en un

lugar seco y elevado o con llave lejos del

alcance de los niños.

Antes de guardar la máquina durante un

período de más de algunos días,

siempre vacíe el tanque de combustible.

Consulte el capítulo "Almacenamiento

de la máquina" en el manual de

instrucciones.

FS 38

español / EE.UU

Combinaciones aprobadas

Entre otras cosas, la unidad completa

incluye:

–Accesorio de corte

–Deflector

–Mango

–Correa para hombro (accesorio

especial solamente)

Seleccione la combinación correcta de

la tabla según el accesorio de corte que

se desee utilizar.

Accesorios de corte

Cabezas segadoras

1STIHL AutoCut C 5-2

2STIHL AutoCut 5-2

3STIHL PolyCut 6-3

4STIHL FixCut 5-2

Deflector

5Deflector con cuchilla para cabezas

segadoras solamente (vea "Montaje

del deflector").

Mango

6Mango tórico

Arnés

7Se puede usar la correa para el

hombro

ADVERTENCIA

Basado en el accesorio de corte en uso:

Seleccione un deflector adecuado para

reducir el riesgo de lesiones causadas

por los objetos lanzados y por el

contacto con el accesorio de corte.

Para reducir el riesgo de sufrir lesiones

debido a la pérdida de control y al

contacto con el accesorio de corte,

asegúrese que su máquina está

equipada con el mango y arnés

correctos.

No utilice cuchillas de polímero rígido,

accesorios de corte metálicos ni discos

de sierra con esta máquina.

Solamente las cabezas segadoras

pueden usarse en las motoguadañas

con mango tórico equipadas con un tubo

de mando curvo.

Combinaciones aprobadas de accesorio de corte, deflector, mango y arnés

Accesorio de corte Deflector Mango Arnés

234BA014 KN

Schnur/LINE 2

Schnur/LINE 1

FS 38

español / EE.UU

NFije el mango tórico (1) en el tubo de

mando, a aproximadamente 15 cm

(6 pulg) (A) delante del mango de

control (2).

NColoque la abrazadera (3) contra el

tubo de mando y deslícela en el

mango tórico.

NInserte la tuerca cuadrada (4) en el

mango tórico.

NColoque el tornillo (5) por el otro

lado y apriételo bien firme.

Ajuste del mango tórico a la posición

más cómoda

NSuelte el tornillo (5).

NDeslice el mango tórico a lo largo

del tubo de mando, según se

requiera.

NApriete el tornillo (5) firmemente.

NEmpuje el deflector (1) sobre la

abrazadera (2) hasta el tope.

NInserte la tuerca (3) en el rebajo

hexagonal del deflector –

asegúrese de alinear los agujeros.

NInserte el tornillo (4) y apriételo bien

firme.

Montaje del mango tórico

50 mm

234BA003 KN

(2")

Montaje de la barra de

defensa

232BA066 KN

232BA067 KN

FS 38

español / EE.UU

Preparaciones

NApoye la orilladora sobre su parte

trasera con el mango tórico y la

cubierta orientados hacia abajo y el

eje de salida vuelto hacia arriba.

Placa de empuje

La placa de empuje se suministra con la

PolyCut 6-3 y FixCut 5-2. Es necesario

usarla solamente para con estas

cabezas segadoras.

Cabeza segadora STIHL AutoCut 5-2,

cabeza segadora STIHL AutoCut C 5-2

NSI la tiene, extraiga del eje (2) la

placa de empuje (1).

Cabeza segadora STIHL PolyCut 6-3,

cabeza segadora STIHL FixCut 5-2

NDeslice la placa de empuje (1)

sobre el eje (2) y engrane el rebajo

hexagonal (3) en el hexágono

externo (4).

Montaje de la cabeza segadora

Guarde la hoja de instrucciones de la

cabeza segadora en un lugar seguro.

STIHL AutoCut 5-2

NColoque el resorte (1) en la cabeza

segadora (2).

NEnrolle el hilo de corte (3) en el

carrete (4).

NPase la punta del hilo de nilón a

través de los manguitos y coloque el

carrete en la cabeza.

Los pasos individuales se describen en

la hoja de instrucciones suministrada.

Montaje del accesorio de

corte

232BA026 KN

232BA033 KN

232BA054 KN

FS 38

español / EE.UU

NDeslice la cabeza segadora (2) por

encima del tubo (5) y engrane el

rebajo hexagonal (7) en el

hexágono externo (6).

NColoque la tapa (8) en la cabeza

segadora y atorníllela en sentido

horario en el eje hasta donde tope.

STIHL AutoCut C 5-2

NDeslice la cabeza segadora (2)

sobre el eje, como se hace con la

AutoCut 5-2.

NEnrosque el carrete (9) en sentido

horario hasta que las dos flechas

queden alineadas entre sí - fije el

carrete en esta posición.

NColoque la tapa (8) en el carrete,

presionándola hacia abajo hasta el

tope y girándola en sentido horario

al mismo tiempo.

NGire la tapa hasta que se siente

resistencia y luego apriétela bien

firme con la mano.

STIHL PolyCut 6-3

NInstale la placa de empuje en el eje.

NInserte la tuerca (10) en la cabeza

segadora.

NAtornille la cabeza segadora (11)

en sentido horario en el eje (5)

hasta donde tope.

NBloquee el eje – vea "Bloqueo del

eje".

NApriete la cabeza segadora.

INDICACIÓN

Quite el pasador de tope.

232BA053 KN

681BA018 KN

Schnur/LINE 2

Schnur/LINE 1

681BA019 KN

FS 38

español / EE.UU

Bloquee el eje.

NPara bloquear el eje, empuje una

herramienta adecuada (12) a través

de los agujeros (13) en el deflector y

la placa de empuje – si es

necesario, gire la placa hacia uno y

otro lado.

STIHL FixCut 5-2

NDeslice la placa de empuje (2)

sobre el eje.

NColoque la cabeza segadora en la

placa de empuje (2).

ADVERTENCIA

El collar (vea la flecha) debe encajar en

el agujero de montaje de la cabeza

segadora.

NEmpuje la arandela de empuje (3)

sobre el eje (1) de modo que se

coloque contra la base.

NBloquee el eje – vea "Bloqueo del

eje".

NUtilice la llave combinada (5)

(accesorio especial) para atornillar

la tuerca de montaje (4) en el eje de

salida y apriétela firmemente.

INDICACIÓN

Quite el pasador de tope.

Retiro de la cabeza segadora

STIHL AutoCut

NSujete la cabeza segadora

firmemente.

NDestornille la tapa en sentido

contrahorario.

STIHL PolyCut

NBloquee el eje – vea "Bloqueo del

eje".

NDestornille la cabeza segadora en

sentido contrahorario.

STIHL FixCut

NBloquee el eje – vea "Bloqueo del

eje".

NUse la llave combinada (accesorio

especial) para aflojar y destornillar

la tuerca de montaje en sentido

contrahorario fuera del eje de

salida.

ADVERTENCIA

Si la tuerca de montaje está demasiado

floja, instale una nueva.

232BA074 KN

FS 38

español / EE.UU

Ajuste del hilo de nilón

STIHL AutoCut

NSujete la cabeza segadora sobre el

suelo mientras está girando,

golpéela contra el suelo una vez, y

avanzarán aproximadamente 3 cm

(1,2 pulg) de hilo nuevo.

NLa cuchilla (1) en el deflector (2)

corta el hilo sobrante al largo

correcto. Evite golpear la cabeza

más de una vez.

El avance del hilo funciona solamente si

los dos hilos todavía tienen una longitud

mínima de 2,5 cm (1 pulg).

Si el hilo mide menos de 2,5 cm (1 pulg):

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones,

siempre apague el motor antes de

ajustar el hilo con la mano.

NApoye la orilladora sobre la parte

trasera.

NEmpuje hasta el tope la tapa en el

carrete.

NExtraiga los extremos de los hilos

del carrete.

Si no hay hilo en el carrete, vea

"Sustitución del hilo de nilón".

Todas las otras cabezas segadoras

Consulte las instrucciones que se

suministran con la cabeza segadora.

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones,

siempre apague el motor antes de

ajustar el hilo con la mano.

Sustitución del hilo de nilón / cuchillas

de polímero

STIHL AutoCut

Vea el capítulo "Sustitución del hilo de

nilón".

STIHL PolyCut, FixCut

Consulte las instrucciones que se

suministran con la cabeza segadora.

Este motor está certificado para

funcionar con una mezcla de 50 a 1 de

gasolina sin plomo y aceite STIHL para

motores de dos tiempos.

Su motor requiere una mezcla de

gasolina de alta calidad y aceite para

motores de dos tiempos enfriados por

aire.

Utilice gasolina sin plomo regular con un

índice de octanaje mínimo de 89

[(R+M)/2) y un contenido de etanol no

mayor que 10%.

El combustible de octanaje bajo puede

aumentar la temperatura de

funcionamiento del motor. Esto, a su

vez, aumenta el riesgo de que se

agarrote el pistón y se dañe el motor.

La composición química del

combustible también es importante.

Algunos aditivos de combustible no

solamente tienen efectos perjudiciales

en los elastómeros (diafragmas de

carburador, sellos de aceite, tuberías de

combustible, etc.), sino también en las

piezas fundidas de magnesio y en los

convertidores catalíticos. Esto podría

causar problemas de funcionamiento e

incluso daño del motor. Por esta razón,

STIHL recomienda el uso exclusivo de

gasolina sin plomo reconocida de buena

calidad.

La gasolina con un contenido de etanol

mayor que el 10% puede causar

problemas de funcionamiento y averías

graves en motores con carburadores

manualmente ajustables, por lo cual no

debe utilizarse en este tipo de motores.

232BA007 KN

Combustible

FS 38

español / EE.UU

El contenido de etanol en la gasolina

afecta el régimen de marcha del motor –

podría resultar necesario reajustar el

carburador si se utilizan combustibles

con diversos niveles de contenido de

etanol.

ADVERTENCIA

Para reducir el riesgo de lesiones

personales debido a la pérdida de

control y/o al contacto con la

herramienta de corte en movimiento, no

use una máquina cuyo régimen de

marcha en vacío está mal regulado.

Cuando el régimen de marcha en vacío

está correctamente regulado, la

herramienta de corte no debe moverse.

Si su herramienta motorizada indica que

el régimen de marcha en vacío está mal

regulado, pida a su representante de

STIHL que revise la herramienta

motorizada y haga los ajustes o

reparaciones correspondientes.

El régimen de marcha en vacío y la

velocidad máxima del motor varían si se

cambia el combustible por otro con un

contenido mayor o menor de etanol.

Para evitar este problema, siempre se

debe utilizar combustible con un mismo

contenido de etanol.

Use solamente el aceite STIHL para

motores de dos tiempos o un aceite de

marca equivalente para motores de dos

tiempos diseñado para usar

exclusivamente con los motores de dos

tiempos enfriados por aire.

Se recomienda usar aceite STIHL HP

Ultra para motores de 2 tiempos, puesto

que este ha sido formulado

especialmente para uso en motores

STIHL.

No use aceites para mezclar con

designaciones BIA o TCW (para

motores de dos tiempos enfriados por

agua) ni otros aceites para mezclar

diseñados para usar en motores

enfriados por agua o por aire (por

ejemplo, en motores marinos fuera de

borda, motonieves, sierras de cadenas,

bicimotos, etc.).

ADVERTENCIA

Manipule la gasolina con sumo cuidado.

Evite el contacto directo con la piel y

evite inhalar los vapores de

combustible. Cuando se reabastece de

combustible, quite primero el envase del

vehículo y colóquelo en el suelo antes

de llenarlo. Para reducir el riesgo de la

formación de chispas causadas por la

descarga de electricidad estática y un

posible incendio y/o explosión, no llene

los envases de combustible cuando

están colocados dentro de un vehículo o

remolque.

Mantenga el envase bien cerrado para

limitar la cantidad de humedad que

penetre en la mezcla.

Limpie el tanque de combustible de la

máquina según sea necesario.

Duración de la mezcla de combustible

Mezcle una cantidad suficiente de

combustible para trabajar unos pocos

días, no lo guarde por más de 3 meses.

Guárdelo únicamente en envases

aprobados para combustible. Para el

proceso de mezclado, vierta el aceite en

el envase primero y luego agregue la

gasolina. Cierre el envase y agítelo

vigorosamente a mano para asegurar

que se mezclen bien el aceite y la

gasolina.

Deseche los envases vacíos usados

para mezclar el aceite únicamente en

vertederos autorizados para ello.

Gaso-

lina

Aceite (STIHL 50:1 o aceite

de alta calidad equivalente)

gal

EE. UU.

oz fl

EE. UU.

12,6

2 1/2 6,4

5 12,8

FS 38

español / EE.UU

Antes de llenar la máquina con

combustible, limpie a fondo la tapa de

llenado y la zona alrededor del mismo

para evitar la entrada de tierra al tanque.

Siempre agite bien la mezcla en el

recipiente antes de llenar la máquina

con combustible.

ADVERTENCIA

Para reducir el riesgo de quemaduras,

así como de incendios y de lesiones

corporales ocasionadas por los escapes

de vapor de gasolina y otras

emanaciones, quite la tapa de llenado

de combustible cuidadosamente de

modo que la presión que se pueda

haber acumulado en el tanque se disipe

lentamente.

ADVERTENCIA

Después de haber cargado la máquina

con combustible, apriete la tapa del

tanque tan firmemente como sea

posible con la mano.

Controles

1Interruptor de parada

2Bloqueo de gatillo de aceleración

3Gatillo de aceleración

4Pestaña del gatillo de aceleración

5Traba

Posiciones del interruptor de parada

6I – posición de funcionamiento

normal – el motor está en marcha o

puede arrancarse

70 – Stop – motor apagado – el

encendido está apagado

Arranque

NMueva el interruptor de parada a I.

NMantenga oprimido el bloqueo del

gatillo.

NOprima el gatillo de aceleración

hasta que la traba de la pestaña (4)

se enganche en la caja (flecha).

NAhora suelte el gatillo de

aceleración, la pestaña y el bloqueo

del gatillo, en el orden indicado.

Esta es la posición de arranque del

acelerador.

Llenado de combustible

232BA046 KN

Arranque / parada del motor

232BA080 KN

233BA047 KN

FS 38

español / EE.UU

NPonga la palanca del

estrangulador (8) en

NOprima el bulbo (9) de la bomba de

combustible por lo menos cinco

veces, aunque el bulbo esté lleno

de combustible.

Arranque

NColoque la máquina sobre el suelo:

Debe quedar firmemente apoyada

en el soporte del motor y el

deflector. Verifique que el accesorio

de corte no esté tocando el suelo ni

ningún otro obstáculo.

NAsegúrese de tener los pies

apoyados de modo seguro y firme.

NSujete la máquina con la mano

izquierda y empuje hacia abajo

firmemente – el pulgar debe estar

debajo de la caja.

INDICACIÓN

No se pare ni se arrodille sobre el tubo

de mando.

NSujete el mango de arranque con la

mano derecha.

NTire lentamente del mango de

arranque hasta que sienta el

enganche del mismo y enseguida

dele un tirón fuerte y rápido.

INDICACIÓN

No tire de la cuerda de arranque

totalmente hasta fuera, se podría

romper.

NNo deje que el mango de arranque

salte bruscamente hacia atrás.

Guíelo lentamente hacia el interior

de la caja para que la cuerda de

arranque se enrolle correctamente.

NSiga intentando el arranque.

gSi el motor está frío

epara arranque en caliente –

también utilice esta posición si el

motor ha estado en marcha, pero

todavía se encuentra frío.

232BA011 KN

232BA012 KN

232TI013 KN

232BA014 KN

FS 38

español / EE.UU

Cuando el motor empieza a

encenderse:

NDespués de no más que cinco

intentos, mueva la perilla del

estrangulador (8) a e.

NSiga intentando el arranque.

Tan pronto arranca

NComprima el gatillo de aceleración

para desenganchar la lengüeta – el

motor reduce su aceleración a

marcha en vacío.

ADVERTENCIA

Asegúrese de que el carburador esté

correctamente ajustado. El accesorio de

corte no debe girar cuando el motor está

funcionando a marcha en vacío.

Su máquina está lista para trabajar.

Apague el motor.

NMueva el interruptor de parada a 0.

Si el motor no arranca

Palanca del estrangulador

Si no se mueve la palanca del

estrangulador a e en un tiempo

suficientemente corto después que el

motor ha empezado a encenderse, la

cámara de combustión se encuentra

"ahogada".

NPonga la palanca del estrangulador

en e.

NMueva el interruptor de parada a I y

ponga la palanca de bloqueo y el

gatillo de aceleración en la posición

de arranque.

NArranque el motor tirando de la

cuerda de arranque rápidamente,

pueden ser necesarios unos 10 a 20

tirones.

Si el motor todavía no arranca

NMueva el interruptor de parada a 0

NQuite la bujía – vea "Bujía".

NSeque la bujía.

NHaga girar el motor varias veces

con el arrancador para despejar la

cámara de combustión.

NVuelva a colocar la bujía – vea

"Bujía".

NMueva el interruptor de parada a I.

NPonga la palanca del estrangulador

en e – incluso si el motor está frío.

NAhora arranque el motor.

Se agotó completamente el combustible

en el tanque

NDespués de llenar el tanque, oprima

el bulbo de la bomba de

combustible por lo menos cinco

veces, aunque el bulbo esté lleno

de combustible.

NAjuste la palanca del estrangulador

según la temperatura del motor.

NArranque el motor.

Durante el período de rodaje

Una máquina nueva de fábrica no debe

hacerse funcionar a velocidad alta

(aceleración máxima sin carga) por el

lapso que tome llenar el tanque tres

veces. Esto evita la imposición de

cargas innecesariamente altas durante

el período de rodaje. Ya que todas las

piezas móviles deben asentarse

durante el período de rodaje inicial,

durante este tiempo la resistencia

causada por fricción en el motor es más

elevada. El motor desarrolla su potencia

máxima después de haber llenado el

tanque de 5 a 15 veces.

Durante el trabajo

Después de un período largo de

funcionamiento con el acelerador a

fondo, deje funcionar el motor por un

rato en ralentí de modo que el calor en

el motor sea disipado por la corriente de

aire de enfriamiento. Esto ayuda a evitar

que los componentes montados en el

motor (encendido, carburador) sufran

sobrecargas térmicas.

Después de terminar el trabajo

Almacenamiento por corto tiempo:

Espere hasta que el motor se enfríe.

Vacíe el tanque de combustible y

guarde la máquina en un lugar seco,

alejada de fuentes de encendido, hasta

que la vuelva a utilizar. Para los

232TI015 KN

Instrucciones para el uso

FS 38

español / EE.UU

intervalos de almacenamiento por

tiempo prolongado – vea

"Almacenamiento de la máquina".

Si se nota una pérdida considerable de

la potencia del motor

NPonga la palanca del estrangulador

en g.

NPulse la lengüeta (1) y gire hacia

abajo la cubierta del filtro (2).

NLimpie toda la suciedad de

alrededor del filtro.

NQuite el elemento de fieltro (3) de la

caja del filtro (4) y sustitúyalo –

como medida temporal, golpéelo o

límpielo con un chorro de aire – no

lo lave.

NSustituya las piezas dañadas.

NColoque el elemento de fieltro (3) en

la caja (4) del filtro.

NCierre la cubierta del filtro de modo

que encaje en su lugar.

Limpieza del filtro de aire

232BA017 KN

232BA018 KN

FS 38

español / EE.UU

Las emisiones de gases de escape son

controladas por el diseño de parámetros

y componentes fundamentales del

motor (por ej. carburación, encendido,

regulación y regulación de las válvulas o

la lumbrera) sin la adición de ningún

equipo importante.

Información general

El carburador se ajusta en la fábrica al

ajuste estándar.

Este ajuste provee una mezcla óptima

de combustible y aire bajo la mayoría de

las condiciones de funcionamiento.

Preparaciones

NApague el motor.

NMontaje del accesorio de corte

NRevise el filtro de aire y límpielo o

sustitúyalo de ser necesario.

NRevise el chispero del silenciador

(no se usa en todos los modelos, se

usa sólo en ciertos países) y

límpielo o sustitúyalo de ser

necesario.

Ajuste estándar

NGire el tornillo de ajuste de

velocidad alta (H) en sentido

contrahorario hasta su tope (no más

que 3/4 de vuelta).

NGire el tornillo de velocidad baja (L)

cuidadosamente en sentido horario

hasta que tope contra su asiento, y

luego gírelo en sentido contrario 3/4

vueltas.

Ajuste de marcha en vacío

NLleve a cabo el ajuste normal.

NArranque el motor y caliente.

Gestión del motor Ajuste del carburador

233BA051 KN

FS 38

español / EE.UU

El motor se para durante el

funcionamiento a marcha en vacío

NGire el tornillo de marcha en vacío

(LA lentamente en sentido horario

hasta que el motor funcione de

modo uniforme – el accesorio de

corte no deberá girar.

El accesorio de corte gira cuando el

motor funciona a marcha en vacío

NGire el tornillo de ajuste de marcha

en vacío (LA) en sentido

contrahorario hasta que el

accesorio de corte se detenga y

luego gire el tornillo de 1/2 a

1 vuelta completa adicional en el

mismo sentido.

ADVERTENCIA

Si el accesorio de corte sigue girando

cuando el motor está funcionando a

ralentí, pida a su concesionario de

servicio que revise y repare la máquina.

Funcionamiento errático en marcha en

vacío, aceleración deficiente (después

de haber corregido el ajuste del tornillo

LA).

Ajuste de marcha en vacío con mezcla

muy pobre

NGire el tornillo de ajuste de

velocidad baja (L) en sentido

contrahorario, sin pasar más allá del

tope, hasta que el motor funcione y

se acelere de modo uniforme.

Funcionamiento irregular a marcha en

vacío

Marcha en vacío con mezcla muy rica

NGire el tornillo de ajuste de

velocidad baja (L) en sentido

horario, sin pasar más allá del tope,

hasta que el motor funcione y se

acelere de modo uniforme.

Generalmente es necesario cambiar el

ajuste del tornillo de marcha en

vacío (LA) después de cada corrección

hecha al tornillo de velocidad baja (L).

Ajuste fino para funcionamiento a

alturas grandes

Una corrección muy leve puede ser

necesaria si el motor no funciona

correctamente:

NLleve a cabo el ajuste normal.

NCaliente el motor.

NGire el tornillo de ajuste de

velocidad alta (H) en sentido

horario (mezcla más pobre), pero

no más allá del tope.

INDICACIÓN

Después de que la máquina haya

regresado del punto a altura grande,

devuelva el carburador al ajuste normal.

Si el ajuste es demasiado pobre existe

el riesgo de dañar el motor debido a una

lubricación insuficiente y calor excesivo.

Si el motor pierde potencia, es difícil

arrancarlo o funciona de modo irregular

a ralentí, revise la bujía primero.

Instale una bujía nueva después de

aprox. 100 horas de funcionamiento, o

más temprano si los electrodos están

muy gastados.

Si la mezcla del combustible es

incorrecta (demasiado aceite en la

gasolina), el filtro de aire está sucio, y

las condiciones de trabajo no son

favorables (especialmente a

aceleraciones intermedias) se afecta la

condición de la bujía. Estos factores

permiten la formación de depósitos en la

punta aislante, los cuales pueden

perjudicar el rendimiento.

Retiro de la bujía

NMueva el interruptor de parada a 0.

NQuite el casquillo de la bujía (1).

NDestornille la bujía.

Bujía

232BA081 KN

FS 38

español / EE.UU

Revisión de la bujía

NLimpie la bujía si está sucia.

NRevise la separación entre

electrodos (A) y ajústela de ser

necesario – vea "Especificaciones".

NUtilice únicamente bujías tipo

resistencia cuyo margen de

rendimiento sea el aprobado.

Corrija los problemas que hayan

causado la contaminación de la bujía:

–demasiado aceite en la mezcla de

combustible,

–filtro de aire sucio,

–condiciones desfavorables de

funcionamiento, por ejemplo,

funcionando bajo carga parcial.

ADVERTENCIA

Para reducir el riesgo de incendio y de

quemaduras, utilice solamente las

bujías autorizadas por STIHL. Siempre

empuje el casquillo (1) de la bujía

firmemente en el borne (2) del tamaño

adecuado. (Nota: Si el borne tiene una

tuerca adaptadora SAE desmontable,

tiene que ser firmemente instalada).

Una conexión suelta entre el casquillo

de la bujía y el conector del cable de

encendido en el casquillo puede crear

un arco voltaico y encender los vapores

del combustible, provocando un

incendio.

Instalación de la bujía

NAtornille a fondo la bujía, coloque el

casquillo y empújelo firmemente en

su lugar.

Para prolongar la vida útil de la cuerda

de arranque, siempre observe los

puntos siguientes:

NTire de la cuerda de arranque

solamente en el sentido

especificado.

NNo tire de la cuerda sobre el borde

del buje guía.

NNo tire de la cuerda más de lo

especificado.

NNo deje que el mango de arranque

retroceda bruscamente, guíelo

lentamente hacia el interior de la

caja – vea el capítulo

"Arranque/Parada del motor."

Pida que el concesionario de servicio

sustituya la cuerda de arranque dañada

oportunamente. STIHL recomienda que

un concesionario STIHL autorizado

efectúe los trabajos de mantenimiento y

reparación.

000BA039 KN

000BA071 KN

Dispositivo de arranque

FS 38

español / EE.UU

Para intervalos de 3 meses o más

NVacíe y limpie el tanque de

combustible en una zona bien

ventilada.

NDeseche el combustible de acuerdo

con los requerimientos locales de

protección del medio ambiente.

NHaga funcionar el motor hasta que

el carburador se seque. Esto ayuda

a evitar que los diafragmas del

carburador se peguen.

NRetire, limpie e inspeccione el

accesorio de corte.

NLimpie la máquina a fondo - preste

atención especial a las aletas del

cilindro y al filtro de aire.

NGuarde la máquina en un lugar seco

y bajo llave, fuera del alcance de los

niños y de otras personas no

autorizadas.

STIHL AutoCut C 5-2

Revise siempre la cabeza segadora en

busca de desgaste antes de sustituir el

hilo de nilón.

ADVERTENCIA

Si hay señales de desgaste serio,

sustituya la cabeza segadora completa.

Preparaciones

NApague el motor.

NApoye la máquina en el suelo sobre

su parte trasera con la cabeza

segadora vuelta hacia arriba.

Desarmado de la cabeza segadora y

retiro del hilo de nilón restante

Durante el funcionamiento normal, se

utiliza todo el hilo de nilón disponible en

la cabeza segadora.

NSujete bien firme la cabeza

segadora y gire la tapa (1) en

sentido contrahorario hasta que la

pueda retirar.

NExtraiga el carrete (2) de la cabeza

segadora (3) y saque el hilo

restante.

Almacenamiento de la

máquina Sustitución del hilo de nilón

Schnur/LINE 1

681BA021 KN

FS 38

español / EE.UU

Armado de la cabeza segadora

NColoque el carrete vacío en la

cabeza segadora.

Si el resorte (4) se ha salido de su lugar:

Nempújelo dentro del carrete (2)

hasta que se enganche en posición

haciendo un chasquido audible.

NInstale la cabeza segadora – vea

"Montaje de la cabeza segadora".

Enrollado del hilo en el carrete

NUse hilo de nilón codificado verde

de 2,0 mm (0,08 pulg) de diámetro.

NCorte dos trozos de hilo de nilón de

2 m (6 pies 6 pulg) de largo del

carrete (accesorio especial).

NGire el carrete (2) en sentido

contrahorario hasta que las dos

puntas de flecha estén alineadas.

NEmpuje el extremo recto de cada

hilo a través de un manguito (5) en

la cabeza segadora (3) hasta sentir

resistencia, y luego siga empujando

hasta el tope.

NSujete la cabeza segadora

firmemente.

NGire el carrete en sentido

contrahorario hasta que el hilo más

corte mida aproximadamente 10 cm

(4 pulg) de largo.

NDe ser necesario, corte el hilo más

largo a una longitud aproximada de

10 cm (4 pulg).

Ahora, la cabeza segadora está llena.

STIHL AutoCut 5-2

Revise siempre la cabeza segadora en

busca de desgaste antes de sustituir el

hilo de nilón.

ADVERTENCIA

Si hay señales de desgaste serio,

sustituya las piezas afectadas o instale

una cabeza segadora nueva.

Schnur/LINE 1

681BA022 KN

Schnur/LINE 2

681BA023 KN

Schnur/LINE 1

681BA024 KN

Schnur/LINE 2

Schnur/LINE 1

FS 38

español / EE.UU

Preparaciones

NApague el motor.

NApoye la máquina en el suelo sobre

su parte trasera con la cabeza

segadora vuelta hacia arriba.

Retiro del hilo de nilón restante

NAbra la cabeza segadora - sujétela

bien firme con una mano.

NGire la tapa (1) en sentido

contrahorario.

NDesenganche el carrete (2),

sáquelo de la cabeza segadora y

retire el hilo de nilón restante.

Enrollado del hilo en el carrete

Se puede usar un carrete preenrollado

(accesorio especial) en vez del

procedimiento siguiente.

NUse hilo de nilón codificado verde

de 2,0 mm (0,08 pulg) de diámetro.

NCorte dos trozos de hilo de nilón de

3 m (10 pies) de largo del carrete

(accesorio especial).

NInserte el extremo de cada hilo (3)

en los agujeros (4) del carrete.

NDoble los extremos de los hilos por

encima del borde de los agujeros

para formar un gancho.

NEnderece los hilos de nilón y

enróllelos bien apretados en el

carrete - un hilo en cada cámara.

NEnganche los extremos de los hilos

de nilón en las muescas (2).

Armado de la cabeza segadora

INDICACIÓN

Verifique que el resorte de compresión

esté instalado (vea "Montaje de la

cabeza segadora").

681BA008 KN

681BA009 KN

681BA010 KN

FS 38

español / EE.UU

NEnhebre los extremos de los

hilos (6) en los manguitos (7) e

inserte el carrete (2) en la cabeza

para que encaje en su lugar.

Los hilos de nilón deben

desengancharse de las muescas (5)

cuando se inserta el carrete en su lugar.

NTire de los extremos de los hilos

hasta que paren.

NInstale la cabeza segadora en la

máquina.

Trabajos de mantenimiento

STIHL recomienda que un

concesionario STIHL autorizado efectúe

los trabajos de mantenimiento y

reparación.

Captador de combustible en el tanque

NCada año, pida que le sustituyan el

captador de combustible en el

tanque.

Parachispas en el silenciador y

espaciador

Ver "Piezas principales" para ver las

posiciones del parachispas y del

espaciador.

NSi el motor pierde potencia, haga

revisar el chispero del silenciador.

NRevise el espaciador en busca de

daños.

NSolicite la sustitución de un

espaciador averiado de inmediato.

681BA011 KN

Inspección y mantenimiento

por el concesionario

FS 38

español / EE.UU

Información para mantenimiento

Los intervalos dados a continuación corresponden únicamente a condiciones nor-

males de trabajo. Si el tiempo de trabajo por jornada es más largo que lo normal, o

si las condiciones son extremas (zonas polvorientas, etc.), acorte los intervalos indi-

cados de modo correspondiente.

antes de comenzar el trabajo

después de terminar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

si se requiere

Máquina completa

Inspección visual (condición general,

fugas) XX

Limpiar X

Mango de control Comprobar el funcionamiento XX

Filtro de aire Limpiar XX

Reemplazar X

Recogedor en tanque de combustible

Solicitar al concesionario de servicio su

revisión1) X

Solicitar al concesionario de servicio su

sustitución1) XXX

Tanque de combustible Limpiar XX

Carburador

Comprobar el ajuste de marcha en vacío

– el accesorio de corte no debe girar XX

Ajustar la marcha en vacío X

Bujía

Ajustar la distancia entre electrodos X

Cambiar después de aprox. cada 100

horas de funcionamiento

Entradas de enfriamiento Inspección visual X

Limpiar X

Parachispas en el silenciador.

Solicitar al concesionario de servicio su

revisión1) XX

Solicitar al concesionario de servicio su

limpieza o sustitución1) XX

Espaciador

Revisar X

Solicitar al concesionario de servicio su

sustitución1) XX

Todos los tornillos y tuercas accesibles

(salvo los tornillos de ajuste) Volver a apretar X

FS 38

español / EE.UU

Accesorio de corte

Inspección visual XX

Reemplazar X

Revisar el apriete XX

Etiquetas de seguridad Reemplazar X

1) STIHL recomienda acudir a un concesionario STIHL para servicio.

Los intervalos dados a continuación corresponden únicamente a condiciones nor-

males de trabajo. Si el tiempo de trabajo por jornada es más largo que lo normal, o

si las condiciones son extremas (zonas polvorientas, etc.), acorte los intervalos indi-

cados de modo correspondiente.

antes de comenzar el trabajo

después de terminar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

si se requiere

FS 38

español / EE.UU

1Mango tórico

2Manguito

3Interruptor de parada

4Bloqueo de gatillo de aceleración

5Gatillo de aceleración

6Palanca del estrangulador

7Tapa del filtro de aire

8Tapa de llenado de combustible

9Tanque de combustible

10 Apoyo de la máquina

11 Bomba de combustible

12 Tornillos de ajuste del carburador

13 Mango de arranque

14 Casquillo de bujía

15 Silenciador (con chispero)

16 Espaciador

17 Cuchilla limitadora del hilo

18 Deflector

19 Cabeza segadora

20 Tubo de mando

#Número de serie

Definiciones

1 Mango tórico

Para facilitar el control de la

máquina durante el proceso de

corte.

2Manguito

Mantiene un espacio mínimo entre

el mango tórico y el mango de

control.

Componentes importantes

234BA015 KN

FS 38

español / EE.UU

3 Interruptor de parada

Apaga el sistema de encendido del

motor y para el motor.

4 Bloqueo de gatillo de aceleración

Debe ser oprimido antes de poder

activar el gatillo de aceleración.

5 Gatillo de aceleración

Regula la velocidad del motor.

6 Palanca del estrangulador

Facilita el arranque del motor al

enriquecer la mezcla.

7 Tapa del filtro de aire

Cubre y protege el elemento del

filtro de aire.

8 Tapa de llenado de combustible

Para tapar el tanque de

combustible.

9 Tanque de combustible

Contiene la mezcla de combustible

y aceite.

10 Apoyo de la máquina

Para apoyar la máquina en el suelo.

11 Bomba de combustible

Suministra alimentación adicional

de combustible para el arranque en

frío.

12 Tornillos de ajuste del carburador

Para afinar el carburador.

13 Mango de arranque

El mango del arrancador usado

para arrancar el motor.

14 Casquillo de bujía

El casquillo de la bujía conecta la

bujía al cable de encendido.

15 Silenciador (con chispero)

El silenciador reduce los ruidos del

tubo de escape y desvía los gases

de escape lejos del operador.

El chispero está diseñado para

reducir el riesgo de incendios.

16 Espaciador

Diseñado para reducir el riesgo de

quemaduras y incendios.

17 Cuchilla limitadora del hilo

Cuchilla metálica en el deflector que

mantiene el hilo de la cabeza

segadora a un largo adecuado.

18 Deflector

El deflector tiene por objeto reducir

el riesgo de lesiones causadas por

objetos extraños arrojados contra el

operador por el accesorio de corte y

por el contacto con el accesorio de

corte.

19 Cabeza segadora

El accesorio de corte, es decir la

cabeza segadora, se usa para

diferentes propósitos.

20 Tubo de mando

Encierra y protege el eje impulsor

entre el motor y el mecanismo.

EPA / CEPA

El período de cumplimiento de

emisiones indicado en la etiqueta de

cumplimiento de emisiones es la

cantidad de horas de funcionamiento

para la cual la máquina ha demostrado

la conformidad con los requerimientos

de emisiones del Gobierno federal de

los EE.UU.

Categoría

CARB

El período de cumplimiento de

emisiones empleado en la etiqueta del

índice de aire CARB tiene las siguientes

definiciones:

Motor

Motor de un cilindro, dos tiempos

Especificaciones

A = 300 horas

B = 125 horas

C= 50horas

Extended = 300 horas

Intermediate = 125 horas

Moderate = 50 horas

FS 38

español / EE.UU

Sistema de encendido

Encendido por magneto electrónico

Sistema de combustible

Carburador de diafragma de todas

posiciones con bomba de combustible

integral

Peso

Comuníquese con su concesionario

STIHL para información acerca de

accesorios especiales que pueden estar

disponibles para su producto.

Los usuarios de esta máquina deben

efectuar únicamente los trabajos de

mantenimiento descritos en este

manual. Solamente los talleres

autorizados por STIHL deben llevar a

cabo los demás trabajos de reparación.

Los reclamos de garantía presentados

después de realizadas las reparaciones

serán aceptados únicamente si las

mismas fueron ejecutadas por un

concesionario de servicio autorizado

STIHL utilizando piezas de repuesto

originales de STIHL.

Es posible identificar las piezas

originales de STIHL por el número de

pieza STIHL, el logotipo de {

y, en ciertos casos, el símbolo K de

piezas STIHL. En las piezas pequeñas

el símbolo puede aparecer solo.

Cilindrada: 27,2 cm3

(1,66 pulg³)

Diámetro: 34 mm

(1,34 pulg)

Carrera: 30 mm

(1,18 pulg)

Potencia del motor

según ISO 8893:

0,65 kW (0,9 HP)

a 8500 r/min

Marcha en vacío: 2800 r/min

Velocidad de corte

(nominal): 9500 r/min

Velocidad máx. de

eje de salida (acce-

sorio de corte) 9500 r/min

Bujía (tipo

resistencia):

Bosch WSR 6 F,

NGK BPMR 7 A

Distancia entre

electrodos:

0.5 mm

(0,02 pulg)

Capacidad del tan-

que de combustible: 0,33 l (11,2 oz fl)

seco, sin accesorio

de corte y deflector 4,2 kg (9,3 lb)

Accesorios especiales Información de reparación

FS 38

español / EE.UU

Respete todas las leyes y los

reglamentos sobre eliminación de

desechos que correspondan a su país.

No se debe botar los aparatos STIHL en

el basurero. Lleve el producto, los

accesorios y el embalaje a un vertedero

autorizado para reciclarlos y contribuir al

cuidado del medio ambiente.

Comuníquese con un concesionario de

servicio de STIHL para obtener la

información más actualizada sobre la

eliminación de desechos.

No para California

Sus derechos y obligaciones de

garantía

La Agencia de Protección del Medio

Ambiente (EPA) de los EE.UU. y STIHL

Incorporated se complacen en

explicarle la garantía del sistema de

control de emisiones instalado en el

motor de su equipo. En los EE.UU., los

nuevos motores pequeños para equipos

de uso fuera de carretera modelos 1997

y posteriores deben estar diseñados,

construidos y equipados, al tiempo de la

venta, de conformidad con los

reglamentos de la EPA de los EE.UU.

para los motores pequeños de uso fuera

de carretera. El motor del equipo debe

carecer de defectos en el material y la

fabricación que puedan causar el

incumplimiento de las normas de la EPA

de los EE.UU. durante los primeros dos

años de uso del motor a partir de la

fecha de compra por el último

comprador.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

El sistema de control de emisiones de

su máquina incluye piezas tales como el

carburador y el sistema de encendido.

Además puede incluir mangueras,

conectores y otros conjuntos asociados

con el control de emisiones.

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico

(si el trabajo de diagnóstico fue

realizado por un concesionario

autorizado), las piezas y la mano de

obra.

Cobertura de garantía del fabricante

En los EE.UU., los motores pequeños

para equipos de uso fuera de carretera

modelos 1997 y posteriores también

están garantizados por dos años. En el

caso de encontrarse defectos en

cualquiera de las piezas del motor

relacionadas con el sistema de control

de emisiones, la pieza será reparada o

sustituida por STIHL Incorporated sin

costo alguno.

Responsabilidades del usuario relativas

a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

Desecho

000BA073 KN

Declaración de garantía de

STIHL Incorporated sobre

sistemas de control de

emisiones según normas

Federales

FS 38

español / EE.UU

recibos o del incumplimiento del

propietario de realizar todos los trabajos

de mantenimiento programados.

El uso de cualquier pieza de repuesto o

servicio cuyo comportamiento y

durabilidad sean equivalentes está

permitido en trabajos de mantenimiento

o reparación no contemplados en la

garantía, y no reducirá las obligaciones

de la garantía del fabricante del motor.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o una pieza del mismo ha

fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un centro de servicio STIHL

tan pronto surja el problema. Las

reparaciones bajo garantía serán

realizadas en un tiempo razonable, sin

exceder de 30 días.

Ante cualquier duda respecto a sus

derechos y responsabilidades bajo esta

garantía, sírvase contactar al

representante de atención al cliente

STIHL llamando al 1-800-467-8445, o si

lo prefiere puede escribir a

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

www.stihlusa.com

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos aplicables durante un

período de dos años.

Período de garantía

El período de garantía comienza en la

fecha en que el motor del equipo

utilitario es entregado a usted y usted

firma y remite la tarjeta de garantía a

STIHL.

Si cualquier componente relacionado

con el sistema de control de emisiones

está defectuoso, el mismo será

sustituido por STIHL Incorporated sin

costo alguno para el propietario.

Cualquier pieza garantizada cuyo

reemplazo no está programado como

mantenimiento requerido, o que debe

recibir únicamente inspección regular

en el sentido de "reparar o sustituir

según sea necesario", estará

garantizada por el período de garantía.

Cualquier pieza cuyo reemplazo está

programado como mantenimiento

requerido estará garantizada por el

intervalo hasta el primer punto de

reemplazo programado para esa pieza.

Diagnóstico

Como propietario, a usted no se le debe

cobrar la mano de obra por los

diagnósticos que determinen que una

pieza garantizada está defectuosa. No

obstante, si usted reclama garantía para

un componente y se comprueba que la

máquina no está defectuosa, STIHL

Incorporated le cobrará el costo de la

prueba del sistema de control de

emisiones. El trabajo de diagnóstico

mecánico se realiza en un centro de

servicio autorizado por STIHL. La

prueba del sistema de control de

emisiones se realiza ya sea en la fábrica

de STIHL Incorporated o en un

laboratorio de ensayos independiente.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa.

Se puede usar cualquier pieza de

repuesto aprobada por el fabricante o

equivalente en las piezas relacionadas

con el sistema de control de emisiones,

y debe ser suministrada gratis al

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

La lista siguiente define

específicamente las piezas

garantizadas y relacionadas con las

emisiones:

–Filtro de aire

–Carburador (si corresponde)

–Bomba de combustible

–Estrangulador (sistema de

enriquecimiento de arranque en

frío) (si corresponde)

FS 38

español / EE.UU

–Varillajes de control

–Múltiple de admisión

–Sistema de encendido por magneto

o electrónico (Módulo de encendido

o unidad de control electrónica)

–Volante

–Bujía

–Válvula de inyección (si

corresponde)

–Bomba de inyección (si

corresponde)

–Carcasa del acelerador (si

corresponde)

–Cilindro

–Silenciador

–Convertidor catalítico (si lo tiene)

–Tanque de combustible

–Tapa de tanque de combustible

–Línea de combustible

–Adaptadores de línea de

combustible

–Abrazaderas

–Sujetadores/pernos

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto a cualquier centro de

servicio autorizado por STIHL y

presente la tarjeta de garantía firmada.

Requerimientos de mantenimiento

Las instrucciones presentadas en este

manual se basan en la aplicación de la

mezcla recomendada para motores de 2

tiempos (vea también la instrucción

"Combustible"). Las discrepancias de

estas recomendaciones con respecto a

la calidad y la proporción de la mezcla

de combustible y aceite pueden exigir

intervalos de mantenimiento más

cortos.

Limitaciones

Esta garantía de los sistemas de control

de emisiones no cubrirá ninguno de los

puntos siguientes:

Nreparación o sustitución requerida

debido a maltrato, negligencia o

falta del mantenimiento requerido,

Nreparaciones mal hechas o

sustituciones contrarias a las

especificaciones de STIHL

Incorporated que afecten

desfavorablemente el

funcionamiento y/o la durabilidad, y

las alteraciones o modificaciones

no recomendadas o aprobadas por

escrito por STIHL Incorporated,

Nla sustitución de piezas y otros

servicios y ajustes necesarios para

el mantenimiento requerido en y

después del primer punto de

reemplazo programado.

Solamente para California

Sus derechos y obligaciones de

garantía

El Consejo de Recursos del Aire del

Estado de California (CARB) y STIHL

Incorporated se complacen en

explicarle la Garantía del sistema de

control de emisiones instalado en el

motor de su equipo de uso fuera de

carretera para el año 2013 y posteriores.

En California, el equipo nuevo que tiene

motores pequeños para uso fuera de

carretera debe estar diseñado,

construido y equipado de conformidad

con las rigurosas normas de

contaminación del aire del estado.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor

pequeño para uso fuera de carretera no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

Su sistema de control de emisiones

puede incluir piezas tales como el

carburador y el sistema de inyección de

combustible, el sistema de encendido y

el convertidor catalítico. Además puede

incluir mangueras, correas, conectores

y otros conjuntos asociados con el

control de emisiones.

Declaración de garantía de

STIHL Incorporated sobre el

control de emisiones de

gases de escape y

emisiones por evaporación

para el Estado de California

FS 38

español / EE.UU

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico,

las piezas y la mano de obra.

Responsabilidades del fabricante

relativas a la garantía

El sistema de control de emisiones tiene

una garantía de dos años en California.

En el caso de encontrarse defectos en

cualquiera de los componentes del

motor relacionados con el sistema de

control de emisiones, el mismo será

reparado o sustituido por STIHL

Incorporated sin costo alguno.

Responsabilidades del propietario

relativas a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

recibos o de su incumplimiento de

realizar todos los trabajos de

mantenimiento programados.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o un componente del mismo

ha fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un concesionario de servicio

STIHL tan pronto surja el problema. Las

reparaciones bajo garantía deben

realizarse en un tiempo razonable, sin

exceder de 30 días. Ante cualquier duda

respecto a sus derechos y

responsabilidades bajo esta garantía,

sírvase contactar al representante de

atención al cliente STIHL llamando al 1-

800-467-8445, o si lo prefiere puede

escribir a

STIHL Inc., 536 Viking Drive,

P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos acerca de

emisiones aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos acerca de emisiones

aplicables durante un período de dos

años.

Período de garantía contra defectos

Los períodos de garantía comenzarán el

día en que el motor de equipo utilitario

es comprado por el comprador inicial. Si

cualquier componente relacionado con

el sistema de control de emisiones está

defectuoso, el mismo será sustituido por

STIHL Incorporated sin costo alguno

para el propietario.

No se permite usar componentes

adicionales o modificados que no hayan

sido eximidos por el Consejo de

Recursos del Aire (CARB). El uso de

cualquier componente adicional o

modificado no eximido será motivo para

la denegación del reclamo bajo

garantía. STIHL Incorporated no es

responsable por las fallas de los

componentes garantizados causadas

por el uso de un componente adicional o

modificado no eximido.

La garantía de los componentes

relacionados con el control de

emisiones se interpretará de la manera

1. Cualquier componente garantizado

cuyo reemplazo no está

programado como mantenimiento

requerido en las instrucciones

escritas requeridas en la Lista de

Piezas bajo la Garantía de Control

de Emisiones (vea más abajo) debe

garantizarse por el período de

garantía definido en la subsección

COBERTURA POR STIHL

INCORPORATED, vea más arriba.

Si uno de estos componentes falla

durante el período de garantía, el

fabricante debe reparar o sustituir el

mismo de acuerdo con la

FS 38

español / EE.UU

subsección (4) más abajo. Un

componente reparado o sustituido

bajo la garantía debe garantizarse

durante el resto del período de

garantía.

2. Cualquier componente garantizado

que solamente debe

inspeccionarse periódicamente de

acuerdo con las instrucciones

escritas requeridas en la Lista de

Piezas bajo la Garantía de Control

de Emisiones (vea más abajo) debe

garantizarse por el período de

garantía definido en la subsección

COBERTURA POR STIHL

INCORPORATED, vea más arriba.

Una declaración en las

instrucciones escritas tal como

"reparar o sustituir según sea

necesario" no acortará el período

de cobertura de garantía. Un

componente de este tipo reparado o

sustituido bajo la garantía debe

garantizarse durante el resto del

período de garantía.

3. Cualquier componente garantizado

que debe sustituirse como un

elemento de mantenimiento

requerido en las instrucciones

escritas requeridas por la lista de

piezas bajo la garantía de control de

emisiones (vea más abajo) debe

garantizarse por el intervalo antes

del primer punto de sustitución

programado para este componente.

Si el componente falla antes del

primer punto de sustitución

programado, el fabricante del motor

debe reparar o sustituir el mismo de

acuerdo con la subsección (4) más

abajo. Un componente de este tipo

reparado o sustituido bajo la

garantía debe garantizarse durante

el resto del período de garantía

antes del primer punto de

sustitución programado para el

componente.

4. La reparación o sustitución de

cualquier componente garantizado

debe llevarse a cabo en una

estación de reparaciones bajo

garantía sin costo alguno para el

propietario.

5. No obstante lo expuesto en la

subsección (4) de arriba, los

servicios o las reparaciones bajo

garantía pueden obtenerse en

todos los centros de distribución del

fabricante autorizados para dar

servicio a los motores en cuestión.

6. Al propietario no se le debe cobrar

el trabajo del diagnóstico que

establece que el componente

garantizado es de hecho

defectuoso, a condición de que tal

trabajo de diagnóstico se realice en

una estación de reparaciones bajo

garantía.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa. Se puede usar cualquier

pieza de repuesto aprobada por el

fabricante o equivalente para el

mantenimiento o la reparación de los

componentes relacionados con el

sistema de control de emisiones, y la

misma debe ser suministrada gratis al

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

Lista de piezas bajo la garantía de

emisiones

Filtro de aire, carburador (si

corresponde), bomba de combustible,

estrangulador (sistema de

enriquecimiento para arranque en frío)

(si corresponde), varillajes de control,

múltiple de admisión, sistema de

encendido por magneto o electrónico

(Módulo de encendido o unidad de

control electrónica), volante, bujía,

válvula de inyección (si corresponde),

bomba de inyección (si corresponde),

carcasa del acelerador (si corresponde),

cilindro, silenciador, convertidor

catalítico (si corresponde), tanque de

combustible, tapa de combustible,

tubería de combustible, adaptadores de

tubería de combustible, abrazaderas,

fijaciones.

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto de STIHL a cualquier

concesionario de servicio autorizado por

STIHL y presente la tarjeta de registro

de producto STIHL firmado o la copia

impresa del registro electrónico del

producto.

Limitaciones

La reparación o la sustitución de

cualquier componente garantizado y

normalmente abarcado por la garantía

se puede excluir de la garantía si STIHL

Incorporated demuestra el maltrato,

negligencia o mantenimiento incorrecto

FS 38

español / EE.UU

del producto de STIHL, y que tal

maltrato, negligencia, o mantenimiento

incorrecto era la causa directa de la

necesidad de reparación o sustitución

del componente. A pesar de lo anterior,

el ajuste de un componente que tiene un

dispositivo limitador instalado en fábrica

y funcionando correctamente no

perjudicará la cobertura bajo garantía.

Marcas registradas de STIHL

STIHL®

{

La combinación de colores anaranjado-

gris (Números de registro EE.UU.

2,821,860; 3,010,057, 3,010,058,

3,400,477; y 3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

MAGNUM®

MasterWrench Service®

MotoMix®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Algunos de las marcas comerciales de

STIHL por ley común

BioPlus ™

Easy2Start ™

EasySpool ™

ElastoStart ™

Ematic ™

FixCut ™

HT Plus ™

IntelliCarb ™

Master Control Lever ™

Micro ™

Pro Mark ™

Quad Power ™

Quiet Line ™

STIHL Arctic ™

STIHL Compact ™

Marcas comerciales

STIHL

Injection

FS 38

español / EE.UU

STIHL HomeScaper Series ™

STIHL Interchangeable Attachment

Series ™

STIHL M-Tronic ™

STIHL MiniBoss ™

STIHL MotoPlus 4 ™

STIHL Multi-Cut HomeScaper Series ™

Stihl Outfitters ™

STIHL PICCO ™

STIHL PolyCut ™

STIHL PowerSweep ™

STIHL Precision Series ™

STIHL Protech ™

STIHL RAPID ™

STIHL SuperCut ™

STIHL Territory ™

TapAction ™

TrimCut ™

Esta lista de marcas comerciales está

sujeta a cambios.

Queda terminantemente prohibido todo

uso de estas marcas comerciales sin el

consentimiento expreso por escrito de

ANDREAS STIHL AG & Co. KG,

Waiblingen.

FS 38

español / EE.UU

www.stihl.com *04582348621B*

0458-234-8621-B

englisch / spanisch USA

G U

WARNING

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

ADVERTENCIA

El gas de escape del motor de esta máquina

contiene productos químicos que en el estado de

California son considerados como causantes de

cáncer, defectos de nacimiento u otros efectos

nocivos para los órganos de la reproducción.

englisch / spanisch USA

Stihl Fs38 String Trimmer Instruction Manual FS 38 Lightweight

Navigation menu

Versions of this User Manual:

Views

Navigation
