Instruction Manual

Manual de instrucciones

Warning!

Read and follow all safety precautions in

Instruction Manual – improper use can cause

serious or fatal injury.

Advertencia!

Lea y siga todas las precauciones de

seguridad dadas en el manual de

instrucciones – el uso incorrecto puede

causar lesiones graves o mortales.

STIH)

STIHL FS 500, 550

BA_U1_86_02.fm Seite 0 Donnerstag, 7. September 2006 1:46 13

1FS 500, FS 550

English / USA

BA_SE_082_004_01_09.fmPrinted on chlorine-free paper.

Printing inks contain vegetable oils; paper can be recycled.

0458 398 8621. M0,4. K8. Rei. Printed in Germany

STIHl

Contents

Guide to Using this Manual .............. 2

Safety Precautions and

Working Techniques ......................... 3

Mounting the Bike Handle .............. 17

Adjusting the Throttle Cable ........... 18

Approved Combinations of

Cutting Tool and Deflector .............. 19

Mounting the Cutting Tools ............. 20

Fuel ................................................ 23

Fueling ............................................ 24

Fitting the Harness ......................... 25

Balancing the Machine ................... 26

Starting / Stopping the Engine ........ 26

Operating Instructions .................... 28

Cleaning the Air Filter ..................... 29

Motor Management ........................ 29

Adjusting the Carburetor ................ 30

Spark Arresting Screen in Muffler ... 31

Winter Operation ............................ 32

Checking the Spark Plug ................ 32

Replacing the Starter Rope

and Rewind Spring ......................... 33

Storing the Machine ........................ 35

Sharpening Metal Cutting Tools ...... 35

Maintenance Chart ......................... 37

Parts and Controls .......................... 38

Specifications ................................. 40

Special Accessories ....................... 40

Maintenance and Repairs ............... 41

STIHL Incorporated Federal

Emission Control

Warranty Statement ........................ 42

Allow only persons who understand this

manual to operate your clearing saw.

To receive maximum performance and

satisfaction from your STIHL brush-

cutter, it is important that you read and

understand the maintenance and safety

precautions, starting on page 3, before

using your clearing saw.

Contact your STIHL dealer or the STIHL

distributor for your area if you do not

understand any of the instructions in this

manual.

!Warning!

Because a clearing saw is a high-speed

cutting tool some special safety pre-

cautions must be observed to reduce

the risk of personal injury.

Careless or improper use may cause

serious or even fatal injury. Make sure

your unit is equipped with the proper

deflector, handle and harness for the

type of cutting attachment being used.

Always wear proper eye protection.

STIHL's philosophy is to continually

improve all of its products. As a result,

engineering changes and improve-

ments are made from time to time. If the

operating characteristics or the appear-

ance of your clearing saw differs from

those described in this manual, please

contact your STIHL dealer for informa-

tion and assistance.

English / USA

FS 500, FS 550

Pictograms

All the pictograms attached to the

machine are shown and explained in

this manual.

The operating and handling instructions

are supported by illustrations.

Symbols in text

The individual steps or procedures

described in the manual may be marked

in different ways:

:A bullet marks a step or procedure

without direct reference to an

illustration.

A description of a step or procedure that

refers directly to an illustration may

contain item numbers that appear in the

illustration.

Example:

Loosen the screw (1)

Lever (2) ...

In addition to the operating instructions,

this manual may contain paragraphs

that require your special attention. Such

paragraphs are marked with the

symbols described below:

Warning where there is a risk of an

accident or personal injury or

serious damage to property.

Caution where there is a risk of

damaging the machine or its

individual components.

Note or hint which is not essential

for using the machine, but may

improve the operator’s under-

standing of the situation and result

in better use of the machine.

Note or hint on correct procedure in

order to avoid damage to the

environment.

Equipment and features

This instruction manual may refer to

several models with different

features. Components that are not

installed on all models and related

applications are marked with an

asterisk (*). Such components may

be available as special accessories

from your STIHL dealer.

Engineering improvements

STIHL’s philosophy is to continually

improve all of its products. As a result,

engineering changes and improvements

are made from time to time. If the

operating characteristics or the

appearance of your machine differ from

those described in this manual, please

contact your STIHL dealer for

assistance.

Therefore some changes, modifications

and improvements may not be covered

in this manual.

Guide to Using this Manual

3FS 500, FS 550

English / USA

Warning!

Because a clearing saw is

a high-speed, fast-cutting

power tool, special safety

precautions must be

observed to reduce the risk of personal

injury.

It is important that you

read, fully understand and

observe the following

safety precautions and

warnings. Read the

owner's manual and the

safety instructions periodically. Careless

or improper use of any clearing saw may

cause serious or fatal injury.

Have your STIHL dealer show you how

to operate your clearing saw. Observe

all applicable local safety regulations,

standards and ordinances.

!Warning!

Do not lend or rent your clearing saw

without the owner's manual. Be sure that

anyone using your clearing saw

understands the information contained

in this manual.

!Warning!

The use of any clearing saw may be

hazardous. If the rotating cutting tool

comes in contact with your body, it will

cut you. When it comes in contact with

solid foreign objects such as rocks or

bits of metal, it may fling them directly or

by ricochet in the direction of bystanders

or the operator.

Striking such objects could damage the

cutting attachment and may cause

blades to crack, chip or break.

STIHL does not recommend the use of

rigid blades when cutting in stony areas.

Thrown objects or damaged blades may

result in serious or fatal injury to the

operator or bystanders.

!Warning!

Minors should never be allowed to use a

clearing saw. Bystanders, especially

children, and animals should not be

allowed in the area where a clearing saw

is in use.

Never let the clearing saw run

unattended.

Most of these safety precautions and

warnings apply to the use of all STIHL

clearing saws. Different models may

have different parts and controls. See

the appropriate section of your owner's

manual for a description of the controls

and function of the parts of your model

clearing saw.

Safe use of a clearing saw involves

1. the operator

2. the clearing saw

3. the use of the clearing saw.

THE OPERATOR

Physical Condition

You must be in good physical condition

and mental health and not under the

influence of any substance (drugs,

alcohol, etc.) which might impair vision,

dexterity or judgement. Do not operate a

clearing saw when you are fatigued.

Be alert – if you get tired while operating

your clearing saw, take a break.

Tiredness may result in loss of control.

Working with any clearing saw can be

strenuous. If you have any condition that

might be aggravated by strenuous work,

check with your doctor before operating

a clearing saw.

Safety Precautions and

Working Techniques

English / USA

FS 500, FS 550

!Warning!

Prolonged use of a clearing saw (or

other machines) exposing the operator

to vibrations may produce whitefinger

disease (Raynaud's phenomenon) or

carpal tunnel syndrome.

These conditions reduce the hand's

ability to feel and regulate temperature,

produce numbness and burning

sensations and may cause nerve and

circulation damage and tissue necrosis.

All factors which contribute to white-

finger disease are not known, but cold

weather, smoking and diseases or

physical conditions that affect blood

vessels and blood transport, as well as

high vibration levels and long periods of

exposure to vibration are mentioned as

factors in the development of whitefinger

disease. In order to reduce the risk of

whitefinger disease and carpal tunnel

syndrome, please note the following:

– Most STIHL power tools are

available with an anti-vibration

("AV") system designed to reduce

the transmission of vibrations

created by the engine to the

operator's hands. An AV system is

recommended for those persons

using power tools on a regular or

sustained basis.

– Wear gloves and keep your hands

warm.

– Keep the AV system well

maintained. A clearing saw with

loose components or with damaged

or worn AV buffers will tend to have

higher vibration levels.

– Maintain a firm grip at all times, but

do not squeeze the handles with

constant, excessive pressures and

take frequent breaks.

All the above mentioned precautions do

not guarantee that you will not sustain

whitefinger disease or carpal tunnel

syndrome. Therefore continual and

regular users should monitor closely the

condition of their hands and fingers. If

any of the above symptoms appear,

seek medical advice immediately.

!Warning!

The ignition system of your unit

produces an electromagnetic field of a

very low intensity. This field may

interfere with some pacemakers. To

reduce the risk of serious or fatal injury,

persons with pacemaker should consult

their physician and the pacemaker

manufacturer before operating this tool.

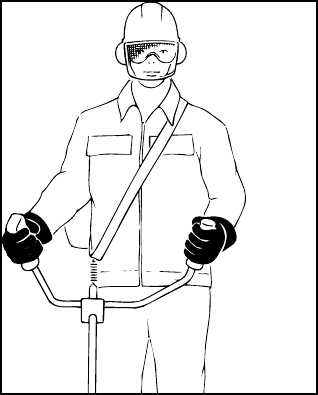

Proper Clothing

!Warning!

To reduce the risk of injury, the operator

should wear proper protective apparel.

The deflector provided with your clearing

saw may not protect the operator from

all foreign objects (gravel, glass, wire,

etc.) thrown by the rotating cutting

attachment. Thrown objects may also

ricochet and strike the operator.

5FS 500, FS 550

English / USA

!Warning!

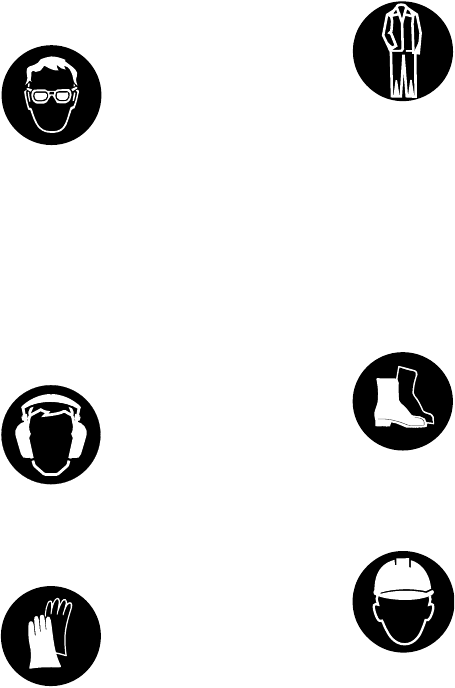

To reduce the risk of injury

to your eyes never

operate a clearing saw

unless wearing goggles or

properly fitted safety

glasses with adequate top

and side protection complying with ANSI

Z 87.1 (or your applicable national

standard). To reduce the risk of injury to

your face STIHL recommends that you

also wear a face shield or face screen

over your goggles or safety glasses.

!Warning!

Clearing saw noise may

damage your hearing.

Wear sound barriers (ear

plugs or ear mufflers) to

protect your hearing.

Continual and regular

users should have their hearing checked

regularly.

Protect your hands with

gloves when handling the

clearing saw and the

cutting tool. Heavy-duty,

nonslip gloves improve

your grip and protect your

hands.

Clothing must be sturdy

and snug-fitting, but allow

complete freedom of

movement. Avoid loose-

fitting jackets, scarfs,

neckties, jewelry, flared or

cuffed pants, unconfined longhair or

anything that could become caught on

branches, brush or moving parts of the

unit. Wear long pants made of heavy

material to protect your legs. Do not

wear shorts, pants, sandals or go bare

foot. Secure hair so it is above shoulder

level.

Good footing is most

important in clearing saw

work. Wear sturdy boots

with nonslip soles. Steel-

toed safety boots are

recommended.

Wear an approved safety

hard hat to reduce the risk

of injury to your head

when there is a danger of

head injuries.

THE CLEARING SAW

For illustrations and definitions of the

clearing saw parts see the chapter on

"Parts and Controls".

!Warning!

Never modify a clearing saw in any way.

Only attachments supplied by STIHL or

expressly approved by STIHL for use

with the specific STIHL clearing saw

models are authorized. Although certain

unauthorized attachments are useable

for the STIHL clearing saw, their use

may, in fact, be extremely dangerous.

English / USA

FS 500, FS 550

THE USE OF THE

CLEARING SAW

Transporting the clearing saw

!Warning!

Always turn off the engine and make

sure the cutting attachment has stop-

ped before putting a clearing saw down.

When transporting your clearing saw in

a vehicle, properly secure it to prevent

turnover, fuel spillage and damage to the

clearing saw. Keep metal cutting tools

covered with the transport guard

(optional accessory).

Preparation for the use of the clearing

saw

Adjust carrying harness and hand grip to

suit your size before starting work. The

machine should be properly balanced as

specified in your owner's manual for

proper control and less fatigue in

operation.

Always check your clearing saw for

proper condition and operation before

starting, particularly the throttle trigger,

throttle trigger interlock (if applicable),

stopswitch, cutting tool, deflector and

harness.

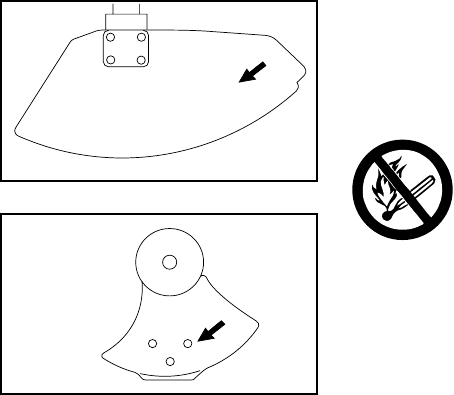

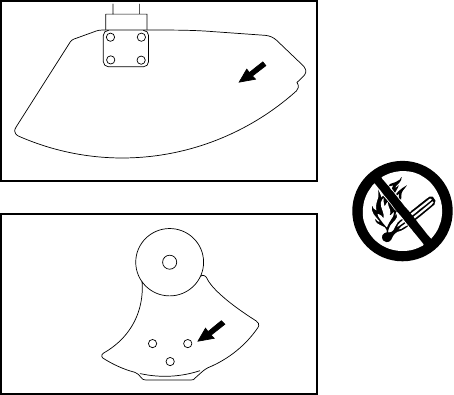

Arrows on the deflector (A) and stop (B)

show the correct direction of rotation of

the cutting tool.

The throttle trigger must move freely and

always spring back to the idle position.

The cutting tool must be properly

tightened and in safe operating

condition. Inspect for loose parts (nuts,

screws, etc.) and for cracked, bent,

warped or damaged blades.

Fueling

Your STIHL clearing saw uses an oil-

gasoline mixture for fuel (see the chap-

ter on "Fuel" of your owner's manual).

!Warning!

Gasoline is an extremely

flammable fuel. If spilled

and ignited by a spark or

other ignition source, it

can cause fire and serious

burn injury or property

damage. Use extreme caution when

handling gasoline or fuel mix.

Do not smoke or bring any fire or flame

near the fuel or clearing saw.

Fueling Instructions

!Warning!

Fuel your clearing saw in well-ventilated

areas, outdoors. Always shut off the

engine and allow it to cool before

refueling. Gasoline vapor pressure may

build up inside the fuel tank depending

on the fuel used, the weather conditions

and the tank venting system.

000BA006 KN

000BA007 KN

7FS 500, FS 550

English / USA

In order to reduce the risk of burns and

other personal injury from escaping gas

vapor and fumes, remove the fuel filler

cap on your clearing saw carefully so as

to allow any pressure build-up in the

tank to release slowly. Never remove

fuel filler cap while engine is running.

Select bare ground for fueling and move

at least 10 feet (3 m) from the fueling

spot before starting the engine. Wipe off

any spilled fuel before starting your

clearing saw and check for leakage.

!Warning!

Check for fuel leakage while refueling

and during operation. If fuel or oil

leakage is found, do not start or run the

engine until leak is fixed and spilled fuel

has been wiped away. Take care not to

get fuel on your clothing. If this happens,

change your clothing immediately.

Different models may be equipped with

different fuel caps.

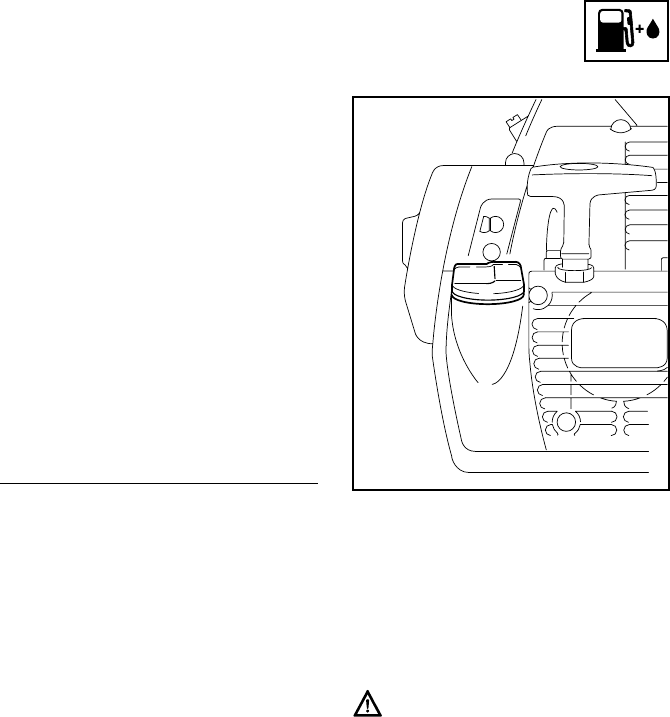

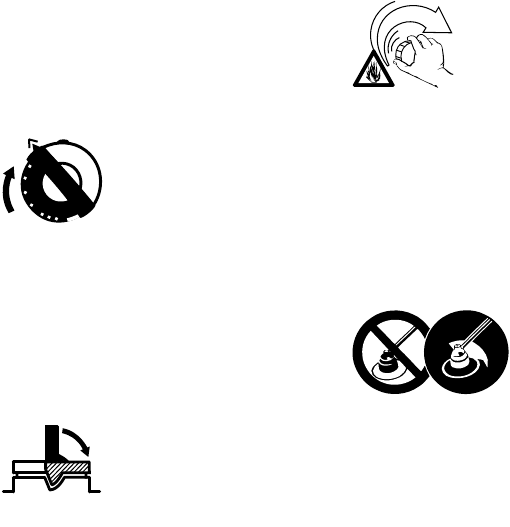

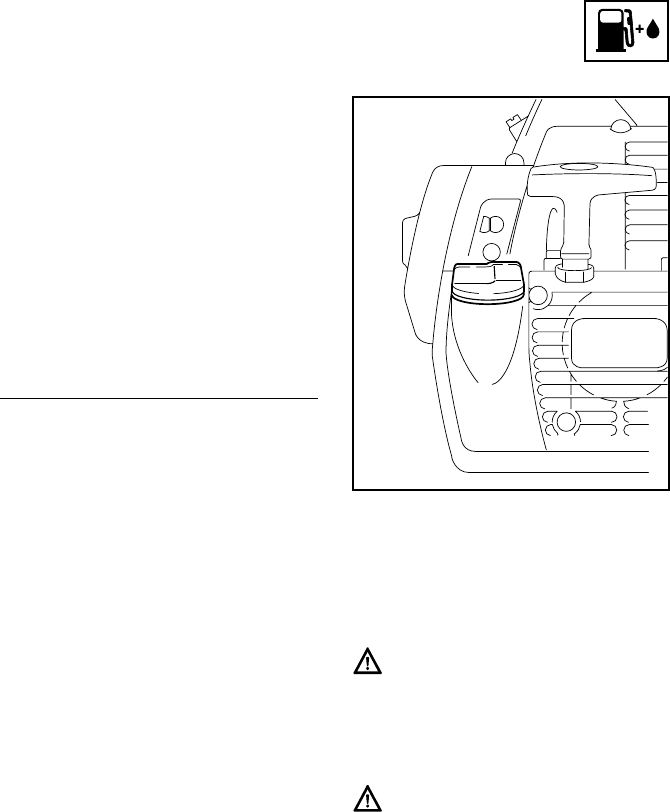

Cap with Grip

!Warning!

In order to reduce the risk of fuel spillage

and fire from an improperly tightened

fuel cap, correctly position and tighten

the fuel cap in the fuel tank opening.

To do this with this STIHL

cap, raise the grip on the

top of the cap until it is

upright at a 90° angle.

Insert the cap in the fuel

tank opening with the

triangular marks on the grip of the cap

and on the fuel tank opening lining up.

Using the grip, turn the cap firmly

clockwise as far as it will go (approx. a

quarter turn).

Fold the grip flush with the

top of the cap. If the grip

does not lie completely

flush with the cap and the

detent on the grip does

not fit in the

corresponding recess in the filler neck,

the cap is not properly seated and

tightened and you must repeat the

above steps.

Screw Cap

!Warning!

Unit vibrations can cause

an improperly tightened

fuel filler cap to loosen or

come off and spill

quantities of fuel. In order

to reduce the risk of fuel

spillage and fire, tighten the fuel filler cap

by hand with as much force as possible.

Operating instructions

! Warning!

Improper use of

any clearing saw

can cause serious

or fatal personal

injury. To reduce

the risk of personal injury to the operator

from blade contact and thrown objects,

make sure your unit is equipped with the

proper deflector, handle and harness for

the type of cutting attachment being

used (see chart in chapters on Approved

Combinations of Cutting Tool, Deflector,

Handle and Harness).

English / USA

FS 500, FS 550

Keep the deflector (and the skirt where

appropriate) adjusted properly at all

times (see chapter on mounting the

various cutting tools of your owner's

manual).

Starting

!Warning!

Your clearing saw is a one-person

machine. Once started, it may fling

foreign objects for a great distance.

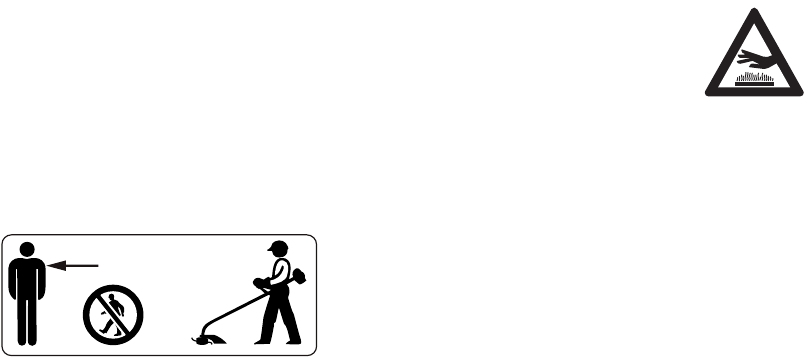

To reduce the risk of eye and other injury

insure that bystanders are at least

50 feet (15 m) away. Bystanders should

be encouraged to wear eye protection.

Stop the engine and cutting tool

immediately if you are approached. Start

and operate your clearing saw without

assistance. For specific starting

instructions, see the appropriate section

of your manual. Place the clearing saw

on firm ground or other solid surface in

an open area. Maintain a good balance

and secure footing.

!Warning!

To reduce the risk of injury from loss of

control, be absolutely sure that the

cutting tool is clear of you and all other

obstructions and objects, including the

ground, because when the engine starts

at starting-throttle, engine speed will be

fast enough for the clutch to engage and

turn the cutting tool.

!Warning!

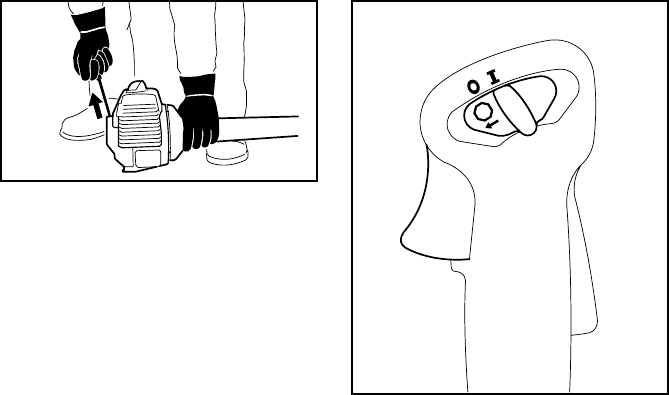

When you pull the starter grip, don't

wrap the starter rope around your hand.

Do not allow the grip to snap back, but

guide the starter rope to rewind it

properly. Failure to follow this procedure

may result in injury to hand or fingers

and may damage the starter

mechanism.

With the engine running but at idle,

attach the clearing saw to the spring

hook of your harness (see appropriate

chapter of this manual).

Catalytic converter

!Warning!

Some STIHL clearing saw

models are equipped with

a catalytic converter,

which is designed to

reduce the exhaust

emissions of the engine

by a chemical process in the muffler.

Due to this process, the muffler does not

cool down as rapidly as conventional

mufflers when the engine returns to idle

or is shut off. To reduce the risk of fire

and burn injuries, the following specific

safety precautions must be observed.

!Warning!

Since a muffler with a catalytic converter

cools down less rapidly than conven-

tional mufflers, always set your clearing

saw down in the upright position and

never locate it where the muffler is near

dry brush, grass, wood chips or other

combustible materials while it is still hot.

15m (50ft)

9FS 500, FS 550

English / USA

Let the engine cool down sitting on

concrete, metal, bare ground or solid

wood (e.g. the trunk of a felled tree)

away from any combustible substances.

!Warning!

To reduce the risk of fire or burn injury,

let the unit cool down before refueling

your clearing saw after use.

!Warning!

Never disassemble or modify your

muffler. The muffler could be damaged

and cause an increase in heat radiation

or sparks, thereby increasing the risk

of fire or burn injury. You may also

permanently damage the engine. Have

your muffler serviced and repaired by

your STIHL Servicing Dealer only.

!Warning!

To reduce the risk of fire or burn injury,

keep the area around the muffler clean.

Remove all debris such as pine needles,

branches or leaves.

!Warning!

An improperly mounted or damaged

cylinder housing or a damaged/

deformed muffler shell may interfere

with the cooling effect of the catalytic

converter. To reduce the risk of fire or

burn injury, do not continue work with a

damaged or improperly mounted

cylinder housing or a damaged/

deformed muffler shell. Your catalytic

converter is furnished with screens

designed to reduce the risk of fire from

the emission of hot particles. Due to the

heat from the catalytic reaction, these

screens will normally stay clean and

need no service or maintenance. If you

experience loss of performance and you

suspect a clogged screen, have your

muffler maintained by a STIHL Servicing

Dealer.

Working Conditions

Operate and start your clearing saw only

outdoors in a ventilated area.

Operate the clearing saw under good

visibility and daylight conditions only.

Work carefully.

!Warning!

Your clearing saw

produces toxic exhaust

fumes as soon as the

engine is running. These

gases (e.g. carbon

monoxide) may be

colorless and odorless. To reduce the

risk of serious or fatal injury from

inhaling toxic fumes, never run the

clearing saw indoors or in poorly

ventilated locations.

!Warning!

Use of this product can generate dust

and fumes containing chemicals known

to cause respiratory disease, cancer,

birth defects, or other reproductive

harm. If you are unfamiliar with the risks

associated with the particular dust or

fume at issue, consult your employer,

governmental agencies such as OSHA

and NIOSH and other sources on

hazardous materials.

English / USA

FS 500, FS 550

California and some other authorities,

for instance, have published lists of

substances known to cause cancer,

reproductive toxicity, etc.

Control dust and fumes at the source

where possible. In this regard use good

work practices and follow the

recommendations of OSHA/NIOSH and

occupational and trade associations.

When the inhalation of toxic dust and

fumes cannot be eliminated, the

operator and any bystanders should

always wear a respirator approved by

NIOSH/MSHA for the type of dust and /

or fumes encountered.

!Warning!

The muffler and other parts of the engine

(e.g. fins of the cylinder, spark plug)

become hot during operation and remain

hot for a while after stopping the engine.

To reduce risk of burns do not touch the

muffler and other parts while they are

hot.

Do not cut any material other than grass,

brush and wood. The cutting tools may

be used only for the operations

described in your manual.

Always hold the clearing saw firmly with

both hands. Wrap your fingers tightly

around the handles, keeping the

handles cradled between your thumb

and forefinger. Keep your hands in this

position to have your clearing saw under

control at all times. Make sure your

clearing saw handles and grip are in

good condition and free of moisture,

pitch, oil or grease.

!Warning!

Never attempt to operate any clearing-

saw with one hand. Loss of control of the

clearing saw resulting in serious or fatal

injury may result.

!Warning!

Do not overreach. Keep proper footing

and balance at all times. Special care

must be taken in slippery conditions (wet

ground, snow) and in difficult, overgrown

terrain. Watch for hidden obstacles such

as tree stumps, roots and ditches to

avoid stumbling. Be extremely cautious

when working on slopes or uneven

ground.

00BA014

11FS 500, FS 550

English / USA

!Warning!

Before cutting, inspect the

area for stones, glass,

pieces of metal, trash or

other solid objects. The

cutting attachment could

throw objects of this kind.

!Warning!

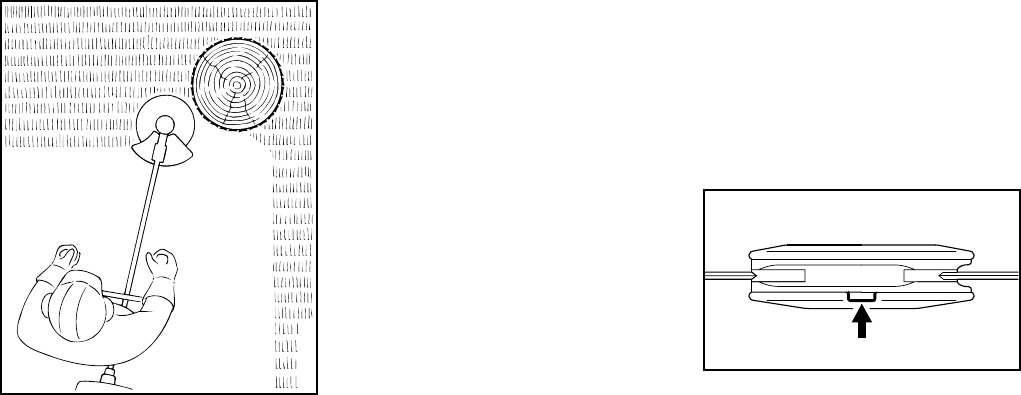

When using rigid blades, avoid cutting

close to fences, sides of buildings, tree

trunks, stones or other such objects that

could cause the clearing saw to kick out

or could cause damage to the blade.

STIHL recommends use of the nylon line

heads or PolyCut head for such jobs. In

addition, be alert to an increased

possibility of ricochets in such situations.

!Warning!

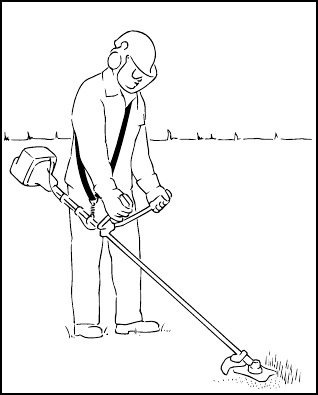

This clearing saw is normally to be used

at ground level with the cutting attach-

ment parallel to the ground. Use of a

clearing saw above ground level or with

the cutting attachment perpendicular to

the ground may increase the risk of

injury, since the cutting attachment is

more fully exposed and the clearing saw

may be more difficult to control. Never

use your clearing saw as a hedge

trimmer.

Do not operate using the starting throttle

lock as you do not have control of the

engine speed. See section of your

owner's manual on the proper use of the

slide control.

If the cutting tool or deflector becomes

clogged or stuck, always turn off the

engine and make sure the cutting tool

has stopped before cleaning. Grass,

weeds, etc. should be cleaned off the

cutting tool at regular intervals.

!Warning!

During cutting, check the tightness and

the condition of the cutting tool at regular

intervals. If the behavior of the tool

changes, stop the engine immediately,

and check the nut securing the tool for

tightness and the cutting tool for cracks

and damage. Replace cracked, bent,

warped, damaged or dull cutting tools

immediately. Such tools may shatter at

high speed and cause serious or fatal

injury.

!Warning!

A loose blade may cause the blade to

vibrate, crack, break or come off the

clearing saw, which may result in serious

or fatal injury. Make sure that the blade

is properly tightened. Use the wrench

supplied or one of sufficient length to

obtain the proper torque. If the blade

loosens after being properly tightened,

stop work immediately. The retaining nut

may be worn or damaged and should be

replaced. Never use unauthorized parts

to secure the blade. If the blade

continues to loosen, see your STIHL

dealer. Never use a clearing saw with a

loose blade.

Do not attach any blade to a unit without

proper installation of all required parts.

Never use unauthorized parts to secure

the blade. Failure to use the proper parts

may cause the blade to fly off and

seriously injure the operator or

bystanders.

English / USA

FS 500, FS 550

!Warning!

Keep hands and feet

away from cutting tool.

Never touch a rotating

cutting tool with your hand

or any part of your body. It

continues to rotate for a

short period after the throttle trigger is

released (flywheel effect).

Important adjustments

!Warning!

To reduce the risk of personal injury from

loss of control or contact with the

running cutting tool, do not use a cutting

tool with incorrect idle adjustment. At

correct idle speed, the cutting tool

should not move. For directions on how

to adjust idle speed, see the appropriate

section of your owner's manual.

If you cannot set the correct idle speed,

have your STIHL dealer check your

clearing saw and make proper

adjustments and repairs.

MAINTENANCE, REPAIR AND

STORING

Maintenance, replacement, or repair

of the emission control devices and

systems may be performed by any

nonroad engine repair establishment

or individual. However if you claim

warranty coverage for a component

which has not been serviced or

maintained properly or if

nonapproved replacement parts were

used, STIHL may deny warranty.

!Warning!

Use only identical STIHL replacement

parts for maintenance and repair. Use of

non-STIHL parts may cause serious or

fatal injury.

Follow the maintenance and repair

instructions in the appropriate section of

your owner's manual. Please refer to the

maintenance chart on the last pages of

this manual.

!Warning!

Always stop the engine and make sure

that the cutting tool is stopped before

doing any maintenance or repair work or

cleaning the clearing saw. Do not

attempt any maintenance or repair work

not described in your owner's manual.

Have such work performed at your

STIHL service shop only.

Wear gloves when handling or doing

maintenance on blade.

!Warning!

Never repair damaged cutting attach-

ments by welding, straightening or

modifying the shape. This may cause

parts of the cutting tool to come off and

result in serious or fatal injuries.

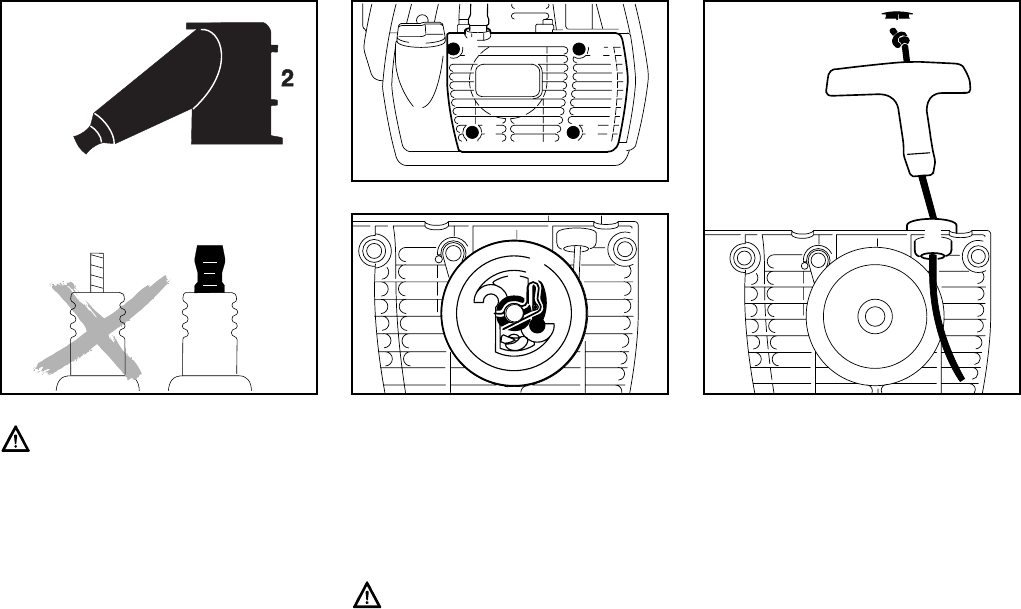

!Warning!

To reduce the risk of fire and burn

injuries, check fuel filler cap for leaks at

regular intervals. Use the specified

spark plug and make sure it and the

ignition lead are always clean and in

good condition. Always press spark plug

boot snugly onto spark plug boot of the

proper size. (Note: If boot has

detachable SAE adapter nut, it must be

attached.) A loose connection between

spark plug boot and ignition wire

connector in the boot may create arcing

that could ignite combustible fumes and

cause a fire.

13FS 500, FS 550

English / USA

!Warning!

Never test the ignition system with

ignition wire boot removed from spark

plug or with unseated spark plug, since

uncontained sparking may cause a fire.

!Warning!

Do not operate your clearing saw if the

muffler is damaged, missing or modified.

An improperly maintained muffler will

increase the risk of fire and hearing loss.

Never touch a hot muffler or burn will

result. If your muffler was equipped with

a spark-arresting screen to reduce the

risk of fire (e.g. in the USA, Canada and

Australia), never operate your clearing

saw if the screen is missing or damaged.

Do not modify or remove any part of the

muffler or spark arresting screen.

Remember that the risk of forest fires is

greater in hot or dry weather.

Keep cutting tool sharp. Tighten all nuts,

bolts and screws, except the carburetor

adjustment screws, after each use.

Additionally, the daily maintenance

schedule for your clearing saw set forth

in your STIHL Owner's Manual should

be strictly followed.

For any maintenance please refer to the

maintenance chart and to the warranty

statement near the end of this manual.

Store clearing saw in a dry, high or

locked location out of reach of children.

Before storing for longer than a few

days, always empty the fuel tank. See

chapter "Storing the machine".

USING THE CUTTING TOOLS

For an illustration of the various cutting

tools and instructions on proper

mounting see the chapter "Mounting the

cutting tools" in your owner's manual.

Using the mowing heads

Do not use with mowing line longer than

the intended diameter. With a properly

mounted guard, the built-in cutter will

automatically adjust the line to its proper

length. Overly long lines can overload

the engine, resulting in damage to the

clutch mechanism and nearby parts.

02BA018 LÄ

English / USA

FS 500, FS 550

A damaged clutch may cause a cutting

attachment to rotate at idle speed and

increase the risk of personal injury from

loss of control and from contact with the

cutting tool.

The STIHL SuperCut, TrimCut, AutoCut

and PolyCut mowing heads produce a

clean and tidy finish.

They are to be used only on brush-

cutters equipped with a limiter blade in

the deflector in order to keep the line at

the proper length (see "Parts and

Controls" chapter of this manual).

If the lawn edges are planted with trees

or bordered by a fence etc., it is best to

use a nylon line head. It achieves a

"softer" cut with less risk of damaging

tree bark etc. than with the polymer

blades.

However, the polymer bladed STIHL

"PolyCut" produces a better cut if there

are no plants along the edge of the lawn.

Sharpening is not necessary and worn

grass cutting blades are easily replaced.

!Warning!

To reduce the risk of serious injury,

never use wire or metal-reinforced line

or other material in place of the nylon

cutting lines. Pieces of wire could break

off and be thrown at high speed toward

the operator or bystanders.

STIHL "SuperCut" mowing head

Fresh line is advanced automatically.

Frayed line is replaced by a simple

adjustment (see instruction sheet

supplied with mowing head).

STIHL "TrimCut" mowing head

Frayed line is replaced by a simple

adjustment (see instruction sheet

supplied with mowing head).

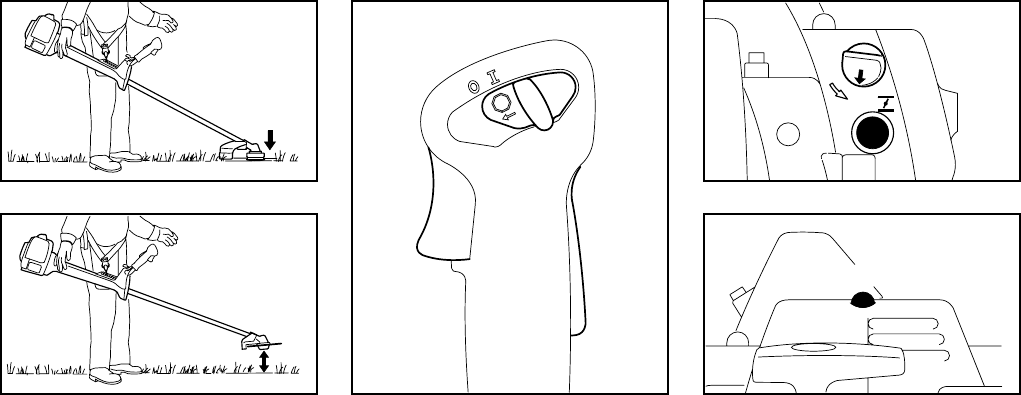

STIHL "AutoCut" mowing head

Nylon cutting cord advances

automatically when tapped against the

ground.

STIHL "PolyCut" mowing head

Uses either nylon lines or nonrigid

plastic blades.

Important!

Three rectangular wear limit marks are

applied to the base (periphery) of the

PolyCut. To reduce the risk of serious

injury from breakage of the head or

blades, the PolyCut must not be used

when it has worn as far as one of these

marks. It is important to follow the

maintenance instructions supplied with

the head!

000BA015 KN

002BA177 KN

15FS 500, FS 550

English / USA

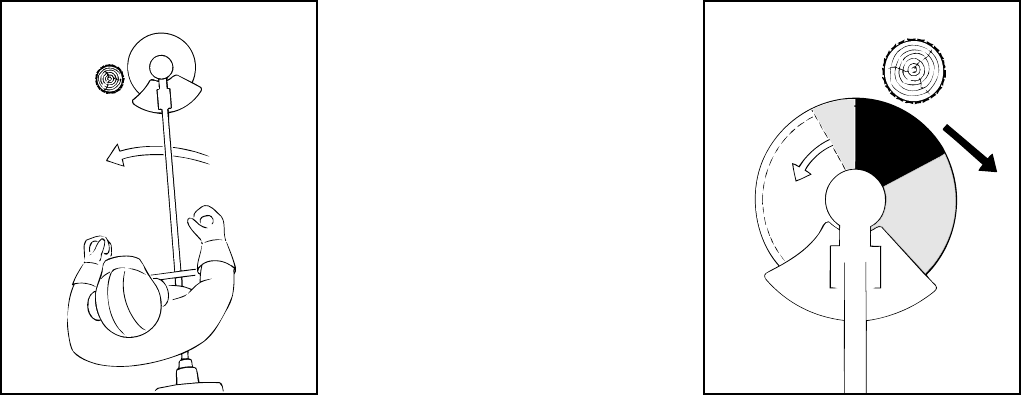

Using the grass cutting blade

All kinds of grass and weeds can be

easily cut with the grass cutting blade.

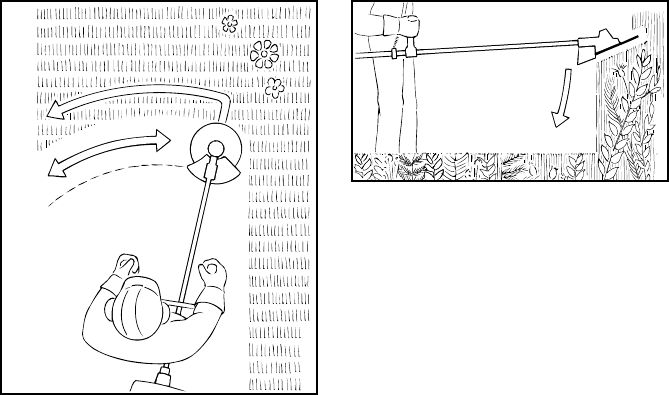

The clearing saw is swept in an arc

similar to a scythe.

!Warning!

To reduce the risk of serious or fatal

injury never attempt to cut woody

materials.

The 4-tooth grass cutting blade is

intended to cut grass and weeds. It has

4 cutting knives with cutting edges on

both sides, i.e. front and rear.

The 8-tooth grass cutting blade is

recommended for cutting fern or reed.

Both blades have to be resharpened

when all cutting edges are dull.

Using the brush knife

When fitted to the clearing saw, the

brush knife is suitable for applications

ranging from cutting matted grass to

clearing weeds, wild growth and scrub.

To cut wild growth and scrub, lower the

rotating brush knife down onto the

growth to achieve a chopping effect. Use

the clearing saw like a scythe to cut

grass, i.e. sweep it to and for in an arc.

!Warning!

When cutting woody materials, use the

left side of the blade to avoid "kickout"

(blade thrust) situations.

!Warning!

Improper use of a brush knife may cause

it to crack, chip or shatter.

Thrown parts may seriously injure the

operator or bystanders. To reduce the

risk of personal injury it is essential to

take the following precautions:

Avoid contact with hard or solid foreign

objects such as stones, rocks or pieces

of metal.

Never cut wood or shrubs with a stem

diameter of more than 2 cm (3/4") – use

a circular saw blade for such work.

Inspect the brush knife at regular short

intervals for signs of damage. Do not

continue working with a damaged brush

knife. Resharpen the brush knife

regularly (when it has dulled noticeably).

!Warning!

When cutting young saplings or other

woody materials up to 2 cm (3/4") in

diameter, use left side of the blade to

avoid "kickout" situations (see

appropriate section in this manual). Do

not attempt to cut woody material with a

larger diameter, since the blade may

catch or jerk the clearing saw forward.

This may cause damage to the blade or

clearing saw or loss of control of the

clearing saw, resulting in personal injury.

000BA020 KN

002BA066 KN

English / USA

FS 500, FS 550

Using the circular saw blade

Circular saw blades are suitable for

thinning brush and cutting small trees up

to a diameter of 7 cm (2 3/4"). Do not

attempt to cut trees with larger

diameters, since the blade may catch or

jerk the clearing saw forward. This may

cause damage to the blade or loss of

control of the clearing saw which may

result in serious injury.

When the clearing saw with circular saw

blade is used to cut down small trees,

STIHL recommends that the standard

deflector be removed and replaced by

the special "stop" (see chapter "circular

saw blade" for mounting instructions).

This stop helps to keep the clearing saw

positioned against the tree during the

cutting process. Inexperienced users

should place the left side of the stop

against the tree trunk before beginning

to cut. This will keep the clearing saw

against the tree during the cutting

operation and will reduce the risk of loss

of control and possible kickout

(described in the following section).

!Warning!

In order to reduce the risk of injury from

thrown objects or from operator contact

with the cutting tool, be sure to remount

the standard deflector for all other uses.

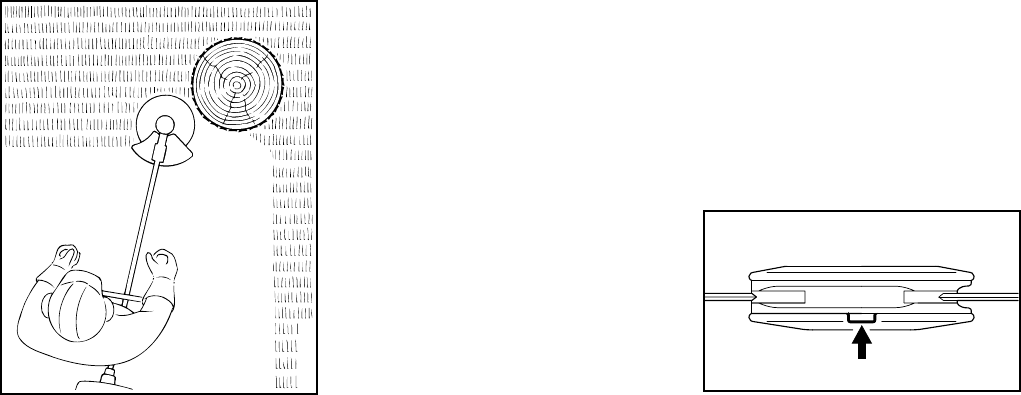

Before starting the cut, accelerate the

engine up to full throttle. Perform cut

with uniform pressure. STIHL

recommends that the circular saw blade

be applied to the right of the tree, using

the non-shaded area of the blade.

!Warning!

The risk of kickout is highest when

cutting in the darker shaded area. To

reduce the risk of kickout and resulting

injury, do not use this area of the circular

saw blade for cutting trees or shrubs.

Special techniques using the lighter

shaded areas of the blade to cut shrubs

and trees should only be used by

experienced operators with specialized

training in use and control of the clearing

saw.

000BA016 KN

000BA012 KN

17FS 500, FS 550

English / USA

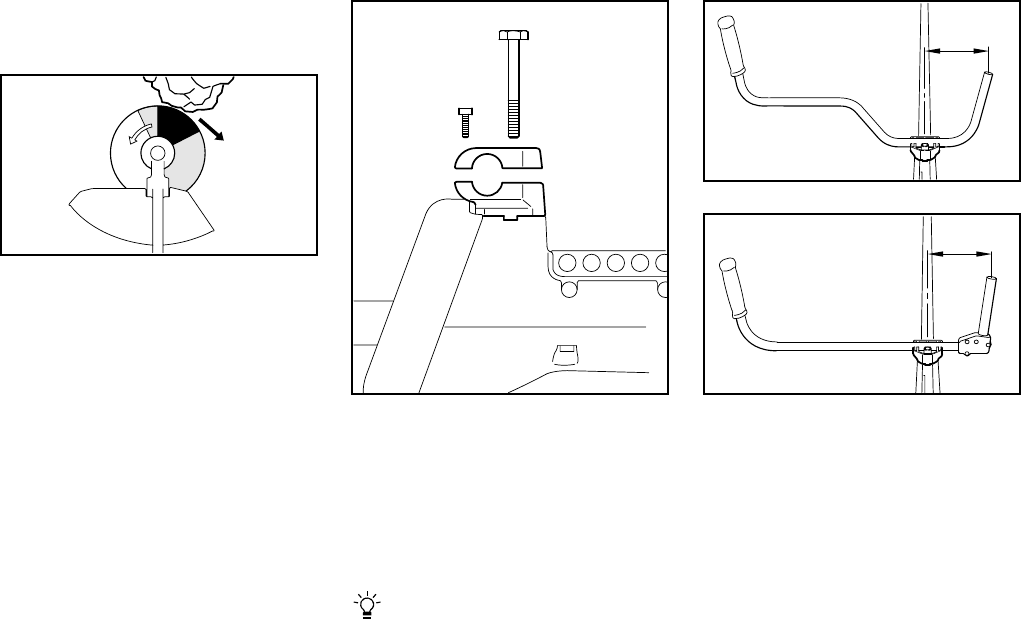

Risk of "kickout" (blade thrust)

with all rigid cutting blades

!Warning!

Kickout (blade thrust) is the sudden and

uncontrolled motion towards the

operator's right or rear that can occur

when the shaded area of the rotating

blade comes in contact with a solid

object like a tree, rock, bush or wall. The

rapid counterclockwise rotation of the

blade may be stopped or slowed, and

the cutting attachment may be thrown in

an area to the right or to the rear.

This kickout (blade thrust) may cause

loss of control of the clearing saw and

may result in serious or fatal injury to the

operator or bystanders. To reduce the

risk of injury, extreme caution should be

used when cutting with the shaded area

of any rigid blade.

:Hold lower clamp (1) steady.

:Unscrew and remove the clamp

screw (2) and the hex. head

screw (3).

:Remove the upper clamp (4) from

the lower clamp.

Upper and lower clamps are loose

once the hex. head screw has been

removed.

:Place the handlebar (5) in the lower

clamp (1) so that distance A is no

more than 6 in (15 cm).

:Place upper clamp in position and

press it down.

:Fit the clamp screw and hex. head

screw.

:Line up handlebar at right angles to

the drive tube.

:Tighten the clamp screw first, then

the hex. head screw.

002BA135 KN

Mounting the Bike Handle

398BA001 KN

398BA002 KN398BA003 KN

English / USA

FS 500, FS 550

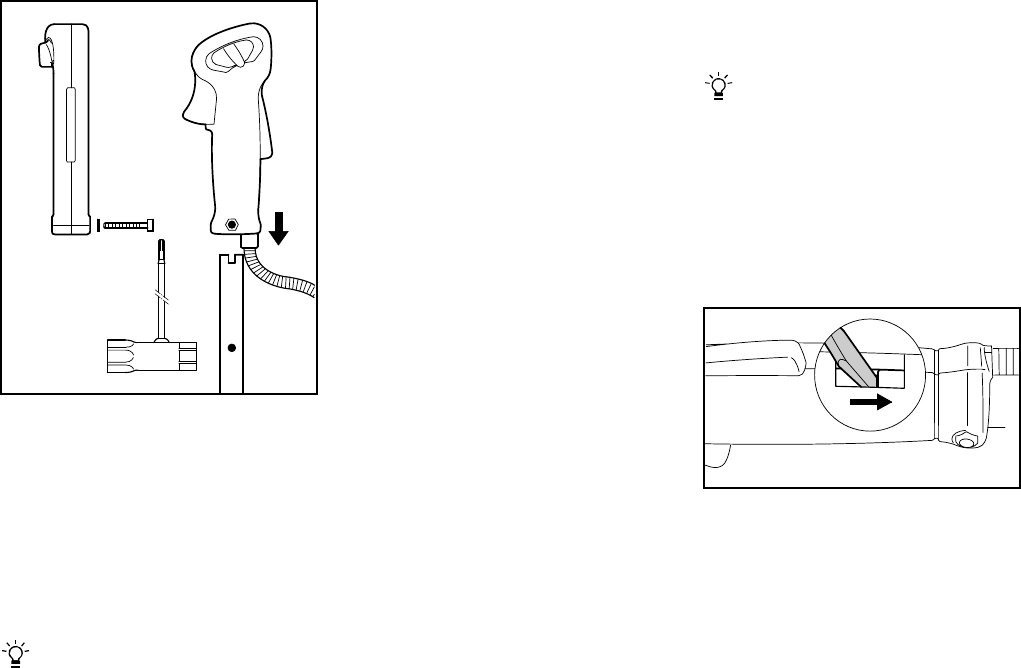

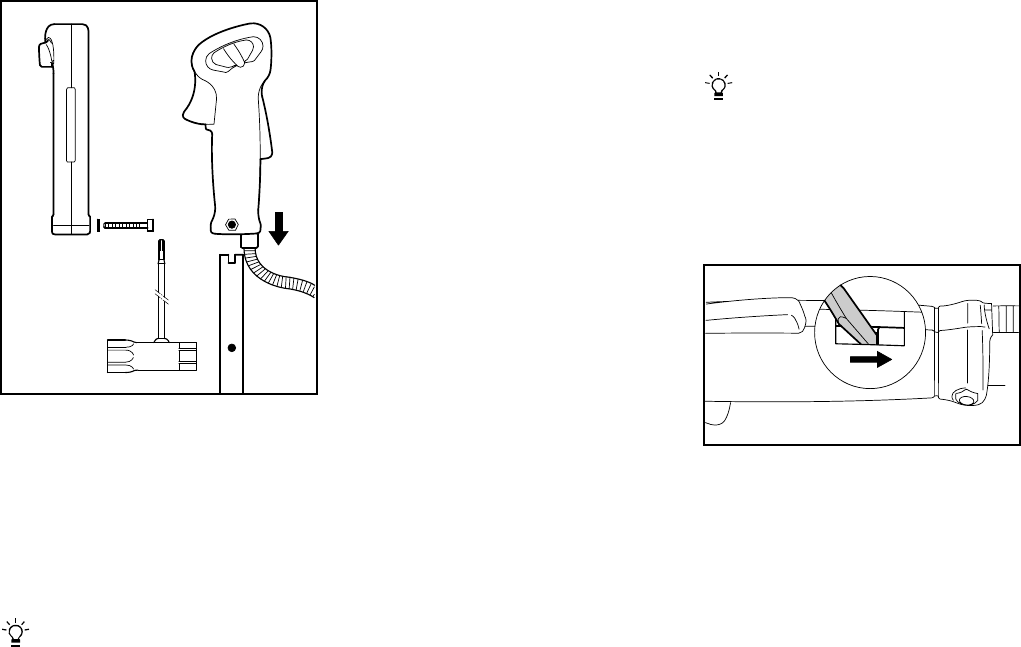

:Loosen the screw (6) and remove it

with the washer.

:Push the control handle (7) – throttle

trigger must face gearhead – on to

the handlebar (8) so that the holes

(9) line up.

:Insert screw with washer and

tighten it down firmly.

To save space when transporting or

storing the machine, loosen the

clamp screw and hex. head screw

and swing the handlebar in line with

the shaft, fold the handles down.

Throttle Cable Adjustment*

On control handles with slide*:

:Go to chapter "Adjusting the

Throttle Cable".

* see "Guide to Using this Manual"

Some machine versions are equipped

with a throttle cable adjuster in the

control handle.

A properly adjusted throttle cable is

the precondition for correct

operation in the full throttle, starting

throttle and idle positions.

Adjust the throttle cable only after

the unit is fully assembled – the

control handle must be in the normal

operating position.

:Use a suitable tool to push the slide

to the bottom of the slot (see

illustration).

398BA004 KN

7 7

Adjusting the Throttle Cable

002BA163 KN

19FS 500, FS 550

English / USA

:Press down the trigger interlock (1)

and squeeze the throttle trigger (2)

(full throttle) – this sets the throttle

cable correctly.

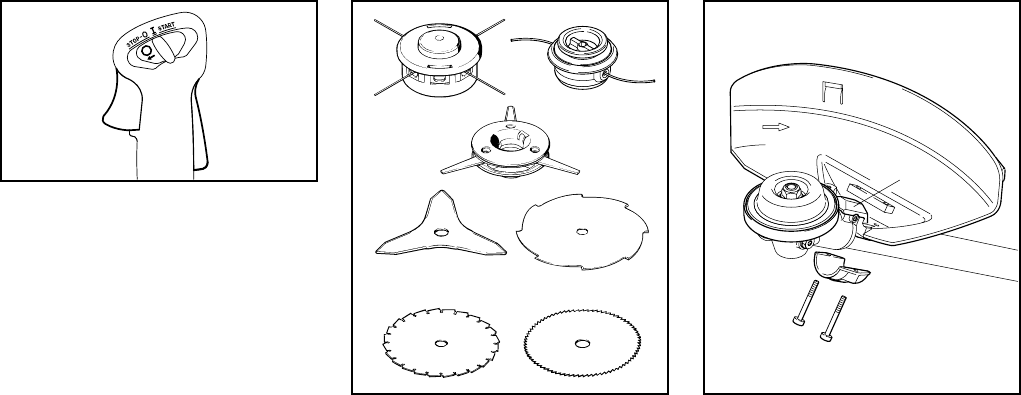

Approved Cutting Tools

1 STIHL AutoCut 40-4

2 STIHL TrimCut 50-2

3STIHL PolyCut 40-3

4Brush knife 350-3

5Brush knife 350-3 "Special"

6Grass cutting blade 255-8

7 Circular saw blade 225

(chisel tooth)

8 Circular saw blade 225

(carbide tipped)

9Circular saw blade 225

(scratcher tooth)

10 Circular saw blade 250

(scratcher tooth)

Deflector and Stops

11 Deflector for cutting tools 1 to 6

Mounting the deflector

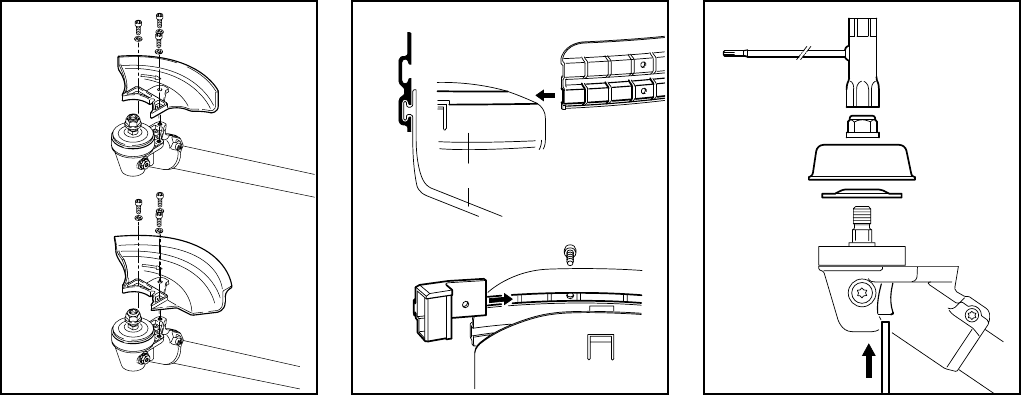

:Place deflector on the gearhead so

that the molding (12) locates around

the neck of the gearhead.

:Fit the clamp (13).

:Insert screws and tighten them

down firmly.

The grass shield (14) is used in

conjunction with some mowing

tools.

STOP

249BA017 KN

Approved Combinations of

Cutting Tool and Deflector

4+5 6

7+8 9+10

398BA046 KN

398BA048 KN

English / USA

FS 500, FS 550

15 Limit stop for circular saw

blades 225

16 Limit stop for circular saw

blades 250

Mounting the stop

:First remove the grass shield

(if fitted).

:Place limit stop 15 or 16 in position.

:Insert the screws and tighten them

down firmly.

:If you use one of the mowing heads,

note that the skirt (17) must be

attached to the deflector (11).

:Use lower guide slot (18) for

mowing heads 1 and 2. Push the

blade (19) into the upper guide slot

and line it up with the hole.

:Fit the screw and tighten it down

firmly.

:Use the skirt’s upper guide slot (20)

for mowing head 3.

Blocking the Drive Shaft

:Insert the stop pin (1) in the bore (2)

in the gearhead as far as stop, apply

slight pressure.

:Rotate the output shaft until the stop

pin slips into position.

:Use combination wrench (3) to

loosen and unscrew the nut (4)

clockwise.

:Remove the rider plate (5) and

thrust washer (6).

398BA049 KN

398BA044 KN

Mounting the Cutting Tools

398BA051 KN

21FS 500, FS 550

English / USA

Grass Shield*

:The grass shield may only be used

together with the 2.4 in (60 mm)

diameter thrust plate (A) and the

deflector for mowing heads.

* see "Guide to Using this Manual"

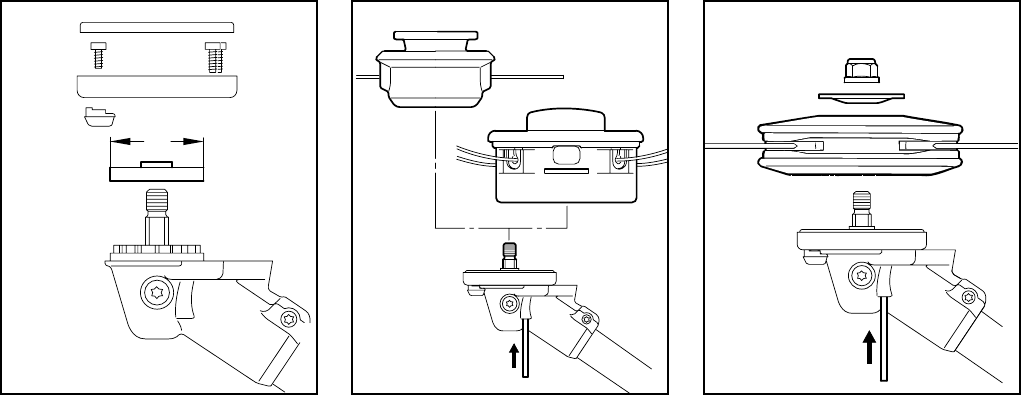

STIHL AutoCut

STIHL TrimCut

:Block the output shaft with the stop

pin.

:Screw cutting head

counterclockwise onto the output

shaft (7) and

Important: Remove the stop pin.

Removing the mowing head

:Block the output shaft.

:Unscrew the mowing head

clockwise.

STIHL PolyCut 40-3

:Block the output shaft with the stop

pin.

:Position the mowing head on the

shaft.

:Fit the 2.4 in (60 mm) diameter

thrust washer (6) –

convex side must face down.

:Screw on nut (4) counterclockwise

and tighten down firmly.

Important: Remove the stop pin.

Removing the mowing head

:Block the output shaft.

:Unscrew the nut clockwise.

If the mounting nut is too loose (cannot

be tightened properly), fit a new one.

398BA052 KN

398BA053 KN

398BA054 KN

English / USA

FS 500, FS 550

Adjusting Nylon Line

Note

A detailed description is contained in

the instruction sheet supplied with the

mowing head.

STIHL AutoCut

Hold the rotating mowing head above

the ground.

:Tap the mowing head on the ground

– fresh line is advanced and the

blade on the deflector trims surplus

line to the correct length.

Line feed operates only if both lines are

still at least 1 in (2.5 cm) long.

STIHL TrimCut

Shut off the engine and move the slide

control to 0. Hold mowing head housing

firmly and

:Pull spool up – rotate it about 1/6

turn counterclockwise and allow it to

spring back.

:Pull ends of lines outward.

Repeat the above procedure as

necessary until both lines are 5.5 in

(14 cm) long.

Rotating the spool from one stop to the

next advances about 1.6 in (4 cm) of

fresh line.

23FS 500, FS 550

English / USA

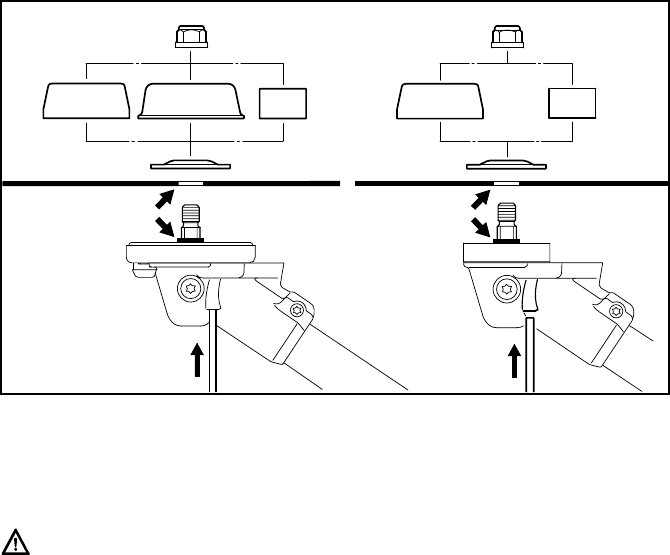

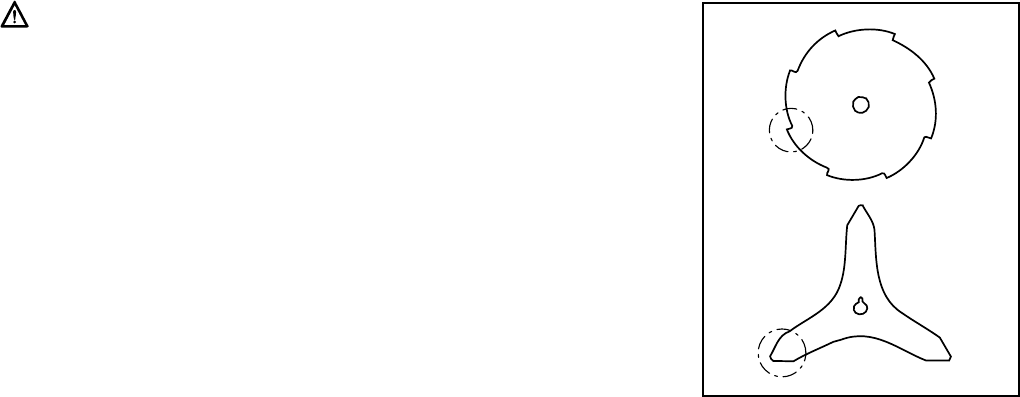

Grass cutting blade 255-8

Brush knife 350-3

Brush knife 350-3 "Special"

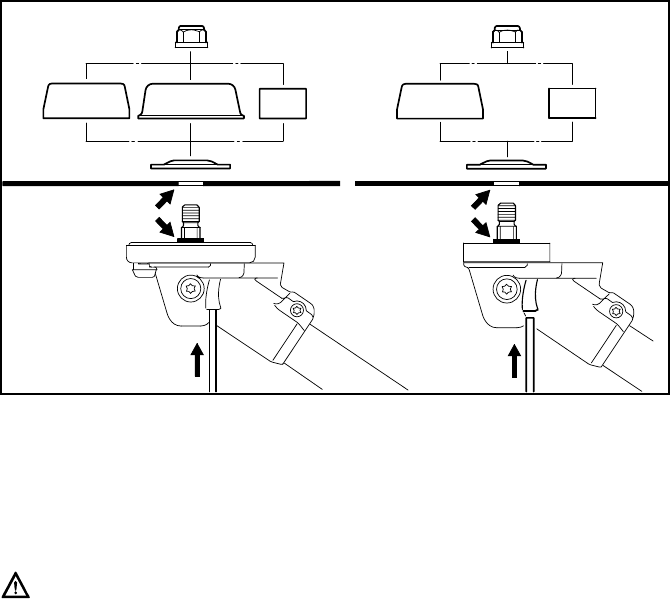

:Place the cutting tool (1) in position.

Collar (see arrow) must engage the

cutting tool’s mounting hole.

Cutting edges on grass cutting blade

255-8 and the circular saw blades must

point clockwise.

:Fit thrust washer (2) – convex side

must face up.

For mowing:

:Fit rider plate (3) for mowing.

Circular saw blades 225

Circular saw blade 230

Circular saw blade 250

For sawing:

:Fit rider plate (5) for sawing.

:Block the output shaft.

:Screw on nut (4) counterclockwise

and tighten down firmly.

Removing the cutting tool

:Block the output shaft.

:Unscrew the nut clockwise.

If the mounting nut is too loose (cannot

be tightened properly), fit a new one.

This engine is certified to operate on

unleaded gasoline and the STIHL two-

stroke engine oil at a mix ratio of 50:1.

Your engine requires a mixture of high-

quality gasoline and quality two-stroke

air cooled engine oil.

Use mid-grade unleaded gasoline with a

minimum octane rating of 89 (R+M/2). If

the octane rating of the mid-grade

gasoline in your area is lower, use

premium unleaded fuel.

Fuel with a lower octane rating may

increase engine temperatures. This, in

turn, increases the risk of piston seizure

and damage to the engine.

The chemical composition of the fuel is

also important. Some fuel additives not

only detrimentally affect elastomers

(carburetor diaphragms, oil seals, fuel

lines, etc.), but magnesium castings and

catalytic converters as well. This could

cause running problems or even

damage the engine. For this reason

STIHL recommends that you use only

nationally recognized high-quality

unleaded gasoline!

398BA050 KN

Fuel

English / USA

FS 500, FS 550

Use only STIHL two-stroke engine oil or

equivalent high-quality two-stroke

engine oils that are designed for use

only in air cooled two-cycle engines.

We recommend STIHL 50:1 two-stroke

engine oil since it is specially formulated

for use in STlHL engines.

Do not use BIA or TCW rated (two-

stroke water cooled) mix oils or other

mix oils that state they are for use in both

water cooled and air cooled engines

(e.g., outboard motors, snowmobiles,

chainsaws, mopeds, etc.).

Take care when handling gasoline.

Avoid direct contact with the skin and

avoid inhaling fuel vapor. When filling at

the pump, first remove the canister from

your vehicle and place the canister on

the ground before filling. Do not fill fuel

canisters that are sitting in or on a

vehicle.

The canister should be kept tightly

closed in order to avoid any moisture

getting into the mixture.

The machine‘s fuel tank and the canister

in which fuel mix is stored should be

cleaned as necessary.

Fuel mix ages

Only mix sufficient fuel for a few days

work, not to exceed 3 months of storage.

Store in approved fuel-canisters only.

When mixing, pour oil into the canister

first, and then add gasoline. Close the

canister and shake it vigorously by hand

to ensure proper mixing of the oil with

the fuel.

Dispose of empty mixing-oil canisters

only at authorized disposal locations.

Before fueling, clean the filler cap and

the area around it to ensure that no dirt

falls into the tank.

Always thoroughly shake the mixture in

the can before fueling your machine.

In order to reduce the risk of burns

or other personal injury from

escaping gas vapor and fumes,

remove the fuel filler cap carefully

so as to allow any pressure build-up

in the tank to release slowly.

After fueling, tighten down the filler

cap by hand as securely as

possible.

Gaso-

line

Oil (STIHL 50:1 or

equivalent high-quality oils)

US gal. US fl.oz

12.6

2 1/2 6.4

5 12.8

Fueling

398BA014 KN

25FS 500, FS 550

English / USA

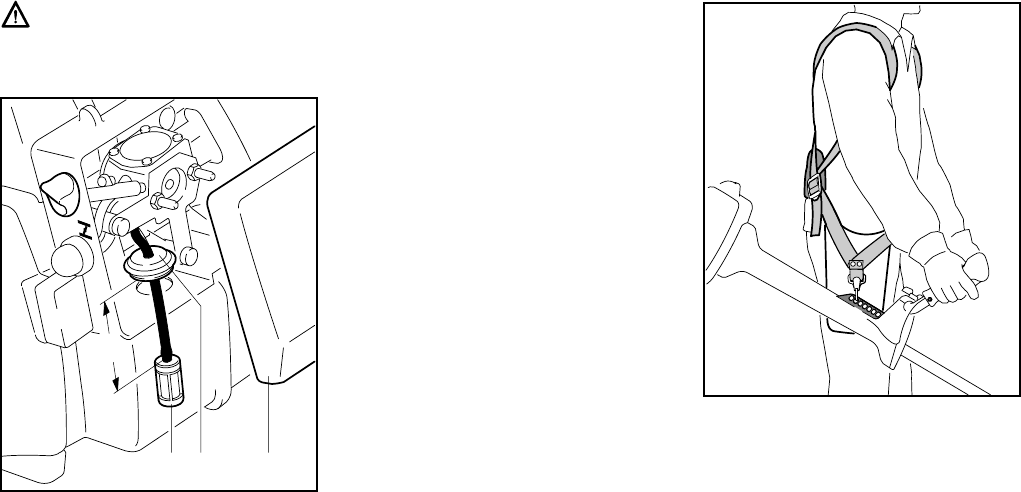

Change the fuel pickup body

once every year

:Drain the fuel tank.

:Set the choke knob to g.

:Remove carburetor box cover (1).

:Pry grommet (2) with fuel hose out

of the tank.

:Remove the fuel pickup body (3).

:Push new pickup body into the hose

and place it in the tank. The

distance between the bottom of the

grommet and the stop of the pickup

body is A = 1.6 in (40 mm).

:Push grommet home and check that

it is properly seated.

:Fit the carburetor box cover.

:Put on the full harness (1).

:Adjust length until the spring hook

(2) is about a hand’s width below

your right hip. Over-long straps can

be cut to length after making the

adjustments.

:Attach the spring hook to the

machine’s perforated strip (3).

Find the right attachment point for the

cutting tool you are using – see section

"Balancing the Machine".

398BA015 KN

Fitting the Harness

002BA240 KN

English / USA

FS 500, FS 550

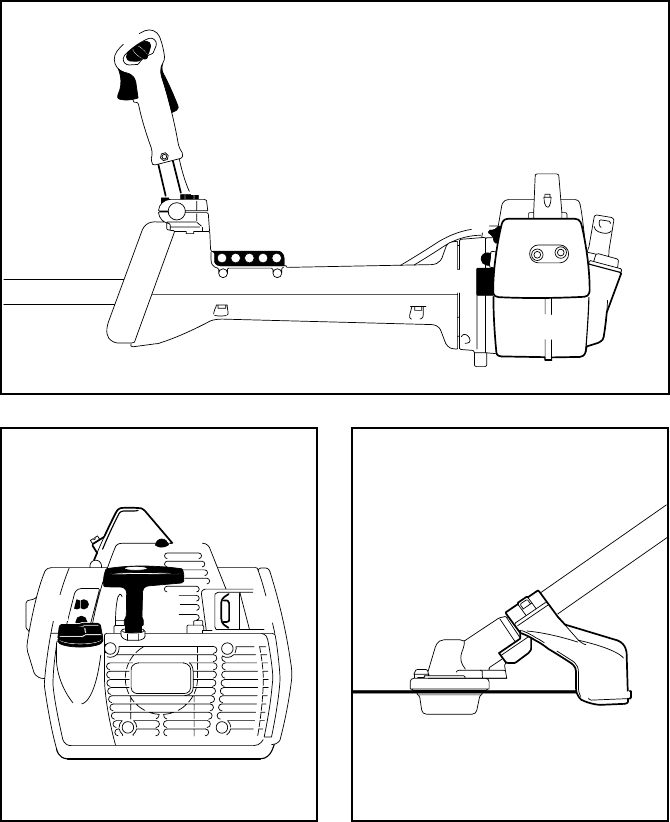

:Attach machine to the harness. Let

it go and check to see how it is

balanced – change the attachment

point of the spring hook as

necessary:

Mowing tools (mowing heads,

grass cutting blades, brush knives,

Shredder blades) should just touch

the ground (top illustration).

Circular saw blades should

"hover" about 20 cm (8 in) above

the ground (bottom illustration).

:Observe safety precautions – see

chapter "Safety Precautions and

working techniques" in this manual.

:Hold down the throttle trigger

interlock (1) and squeeze the

throttle trigger (2).

:While holding both levers in this

position, move slide control (3) to

START and hold it there.

:Now release the throttle trigger,

slide control and trigger interlock in

that order. This is the starting

throttle position.

:Set the choke knob (4):

For cold start, turn counter-

clockwise to g.

For warm start, turn clockwise

away from g (also use this setting

if engine has been running but is still

cold).

:Press the fuel pump bulb (5) at least

five times – even if the bulb is filled

with fuel.

:Press the decompression valve

button (6). Press this button before

each starting attempt.

Balancing the Machine

256BA016 KN

256BA017 KN

Starting / Stopping the

Engine

START

STOP

256BA018 KN

398BA016 KN

398BA017 KN

27FS 500, FS 550

English / USA

:Put the unit on the ground:

It must rest securely on the

underside of the engine and the

deflector. Check that the cutting tool

is not touching the ground or any

other obstacles.

:Make sure you have a firm footing:

Hold the unit with you left hand and

press it down firmly.

:Pull the starter grip slowly with your

right hand until you feel it engage –

and then give it a brisk strong pull.

Do not pull out the starter rope all

the way – it might otherwise break.

Do not let the starter grip snap back

– guide it slowly into the housing so

that the starter rope can rewind

properly.

When the engine begins to fire:

:Turn choke knob clockwise, away

from g.

:Press decompression valve button

again and continue cranking.

As soon as the engine runs:

:Blip the throttle trigger (2) –

the slide control (3) moves to the

run position # and the engine

returns to idle speed.

Make sure the carburetor is

correctly adjusted – the cutting tool

must not rotate when the engine is

idling.

Your machine is ready for operation.

To shut down the engine:

:Move the slide control to 0 c.

At very low outside temperatures:

Allow engine to warm up

As soon as the engine runs:

:Blip the throttle trigger – the slide

control moves to the run position #

and the engine returns to idle

speed.

:Open the throttle slightly. Allow

engine to warm up for a brief period.

Change over to winter mode if

necessary – see chapter "Winter

Operation".

If the engine doesn’t start:

Tank has been run until completely dry

and then refueled:

:Press fuel pump bulb at least

5 times – even if bulb is filled with

fuel.

:Now start the engine.

If you did not turn the choke knob away

from g quickly enough after the engine

began to fire, the combustion chamber is

flooded.

256BA021 KN

START

STOP

256BA022 KN

English / USA

FS 500, FS 550

:Turn the choke knob away from g.

:Set the slide control, interlock lever

and throttle trigger to the starting

throttle position.

:Start the engine by pulling the

starter rope firmly – 10 to 20 pulls

may be necessary.

If the engine still does not start:

:Move the slide control to 0 c.

:Loosen the screw (5) and swing

cover out of the way.

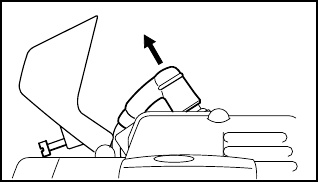

:Remove the spark plug boot (6).

:Unscrew and dry off the spark plug.

:Open the throttle fully.

:Pull the starter rope several times to

clear the combustion chamber.

:Refit the spark plug.

:Connect the spark plug boot. Close

the cover and secure it with the

screw.

:Move the slide control to START.

:Turn the choke knob away from g

even if the engine is cold.

:Now start the engine.

Throttle cable adjustment

:Check that the throttle cable is

properly adjusted – see "Adjusting

the Throttle Cable".

During break-in period

A factory new machine should not be run

at high revs (full throttle off load) for the

first three tank fillings. This avoids

unnecessary high loads during the

break-in period. As all moving parts

have to bed in during the break-in

period, the frictional resistances in the

engine are greater during this period.

The engine develops its maximum

power after about 5 to 15 tank fillings.

During operation

After a long period of full-throttle

operation, allow engine to run for a while

at idle speed so that the heat in the

engine can be dissipated by flow of

cooling air. This protects engine-

mounted components (ignition,

carburetor) from thermal overload.

After finishing work

Wait for engine to cool down. Drain the

fuel tank. Store the machine in a dry

place. Check tightness of nuts and

screws (not adjusting screws) at regular

intervals and retighten as necessary.

398BA018 KN

Operating Instructions

29FS 500, FS 550

English / USA

Dirty air filters reduce engine power,

increase fuel consumption and make

starting more difficult.

If there is a noticeable loss of engine

power

:Move the choke knob to g.

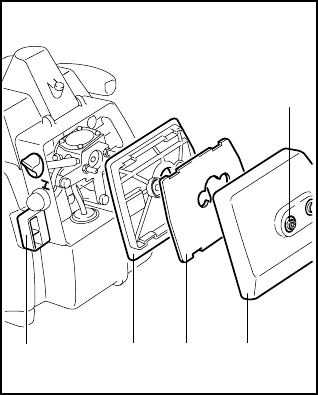

:Loosen the mounting screws (1).

:Remove the carburetor box cover

(2) with felt (3) and fabric (4) filter

elements.

:Clean away loose dirt from inside

the filter cover and around the filter.

:Remove fabric and felt filter

elements from the cover.

:Knock out the fabric filter element or

blow it clear with compressed air.

If heavily contaminated:

Wash fabric filter in STIHL universal

cleaner or a clean, non-flammable

cleaning solution (e.g. warm soapy

water) and then dry.

Always replace a damaged fabric

filter element.

:Do not wash the felt filter – it may

only be knocked out or blown out.

Replace damaged or heavily

contaminated felt filter element.

:Pull out the plug (5), clean it and

reinstall.

:Fit felt and fabric filter elements in

the carburetor box cover.

:Mount the carburetor box cover in

position.

Exhaust emissions are controlled by the

design of the fundamental engine

parameters and components (e.g.

carburation, ignition, timing and valve or

port timing) without the addition of any

major hardware.

Cleaning the Air Filter

398BA019 KN

Motor Management

English / USA

FS 500, FS 550

The carburetor comes from the factory

with a standard setting.

This setting provides an optimum fuel-air

mixture under most operating

conditions.

Standard Setting

:Shut off the engine.

:Mount approved cutting tool.

:Check the air filter and clean or

replace it if necessary.

:Check spark arresting screen* and

clean or replace if necessary.

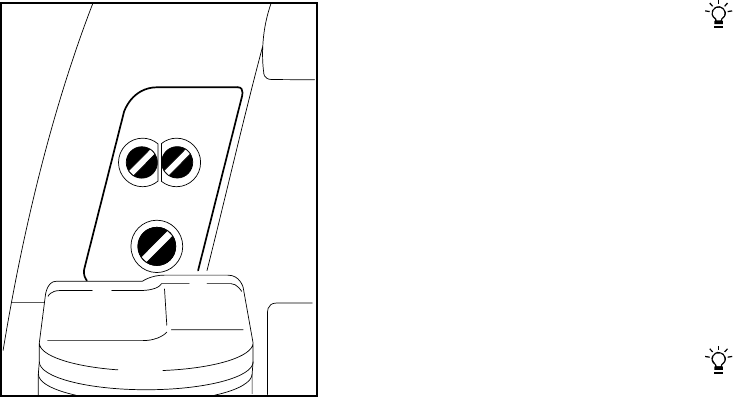

:Turn high speed screw (H)

counterclockwise as far as stop, i.e.

1/4 turn from max. lean setting.

:Turn low speed screw (L) clockwise

as far as stop – then back off the

screw one quarter of a turn.

:Start and warm up the engine.

:Adjust idle speed with the idle speed

screw (LA) so that the cutting tool

does not rotate.

Fine Tuning

A slight correction of the setting of the

high speed screw (H) may be necessary

if engine power is not satisfactory when

operating at high altitude, at sea level or

after changing the cutting tool.

* see “Guide to Using this Manual”

Rule of thumb:

Turn high speed screw (H) about 1/4

turn for every 3300 ft (1000m)

change in altitude.

At high altitude

:Turn high speed screw (H) clock-

wise (leaner) no further than stop

until there is no noticeable increase

in engine speed.

At sea level

:Turn high speed screw (H) counter-

clockwise (richer) no further than

stop until there is no noticeable

increase in engine speed.

It is possible that maximum engine

speed may be reached with the

standard setting in each case.

Adjusting Idle Speed

It is usually necessary to change the

setting of the idle speed screw (LA)

after every correction to the low speed

screw (L).

:Warm up the engine.

Engine stops while idling

:Turn idle speed screw (LA) slowly

clockwise until the engine runs

smoothly – the cutting tool must not

rotate.

Adjusting the Carburetor

398BA020 KN

31FS 500, FS 550

English / USA

Cutting tool rotates when engine is

idling

:Turn idle speed screw (LA) slowly

counterclockwise until cutting tool

stops rotating and then turn the

screw about another quarter turn in

the same direction.

Erratic idling behavior, engine stops

even though setting of LA screw is

correct, poor acceleration

Idle setting too lean:

:Turn low speed screw (L)

counterclockwise (about 1/4 turn)

until the engine runs and

accelerates smoothly.

Erratic idling behavior

Idle setting too rich:

:Turn low speed screw (L) clockwise

(about 1/4 turn) until the engine runs

and accelerates smoothly.

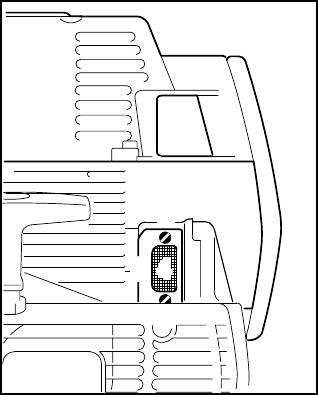

If the engine is low on power, check the

spark arresting screen in the muffler.

:Release screw.

Pull off the spark plug boot.

:Remove mounting screws from

shroud (1) and lift shroud away.

:Take out the self-tapping

screws (2).

:Remove baffle (3) and spark

arresting screen (4).

* see "Guide to Using this Manual"

:Clean spark arresting screen if

necessary.

:If screen is damaged or coked up, fit

a new one.

:Assemble in the reverse sequence.

Spark Arresting Screen*

in Muffler

398BA034 KN

English / USA

FS 500, FS 550

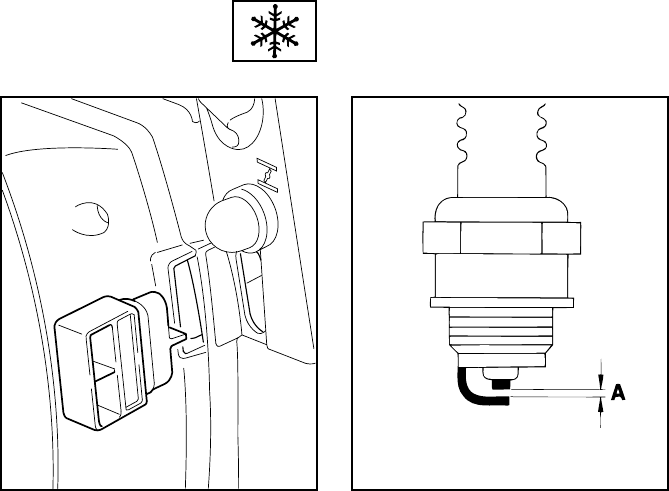

Change the air intake to the winter mode

to help prevent air filter and carburetor

icing at temperatures below 50°F

(+10°C).

:Pull out the plug, turn it around and

refit it so that the openings face the

clutch housing.

Change the air intake back to the

summer mode when the outside

temperature is above 70°F (+20°C):

:Pull out the plug, turn it around and

refit it so that the openings face

outward.

Wrong fuel mix (too much engine oil in

the gasoline), a dirty air filter and

unfavorable running conditions (mostly

at part throttle etc.) affect the condition of

the spark plug. These factors cause

deposits to form on the insulator nose

which may result in trouble in operation.

If engine is down on power, difficult to

start or runs poorly at idling speed, first

check the spark plug.

:Remove spark plug – see "Starting /

Stopping the Engine".

:Clean dirty spark plug.

:Check electrode gap (A) and

readjust if necessary – see

"Specifications".

:Use only resistor type spark plugs

of the approved range.

Rectify problems which have caused

fouling of spark plug:

:Too much oil in fuel mix.

:Dirty air filter.

:Unfavorable running conditions,

e.g. operating at part load.

Fit a new spark plug after approx.

100 operating hours

or earlier if the electrodes are badly

eroded.

Winter Operation

398BA021 KN

Checking the Spark Plug

000BA002 KN

33FS 500, FS 550

English / USA

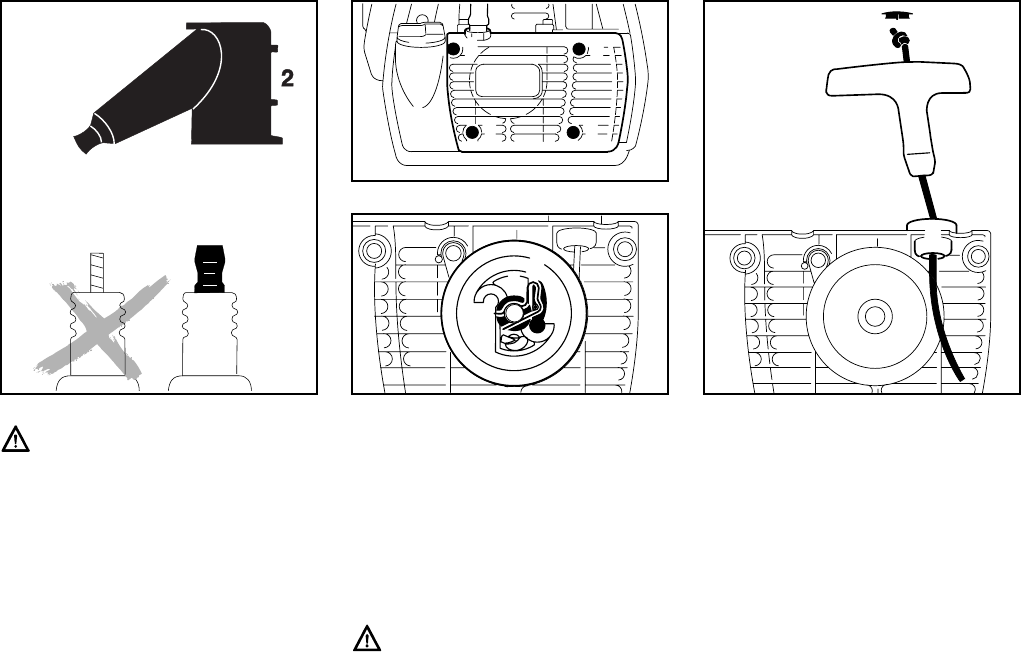

To reduce the risk of fire and burn

injury, use only spark plugs

authorized by STIHL. Always press

spark plug boot (2) snugly onto

spark plug terminal (1) of the proper

size. (Note: If terminal has

detachable SAE adapter nut, it must

be attached.)

A loose connection between spark

plug boot and ignition wire

connector in the boot may create

arcing that could ignite combustible

fumes and cause a fire.

Replacing a Broken Starter Rope

:Remove the screws (1) and lift away

the starter cover.

:Remove the spring clip (2).

:Carefully remove the rope rotor with

washer (3) and pawl (4).

The rewind spring may pop out and

uncoil during this operation. Take

care to avoid injury!

:Pry the cap (5) out of the starter

grip.

:Remove remaining rope from the

rotor and grip.

:Tie a simple overhand knot in the

new rope – see "Specifications" –

and then thread it through the top of

the grip and the rope bush (6).

:Refit the cap in the grip.

00BA036 TR

Replacing the Starter Rope

and Rewind Spring

1 1

398BA027 KN

398BA028 KN

398BA000 ST

English / USA

FS 500, FS 550

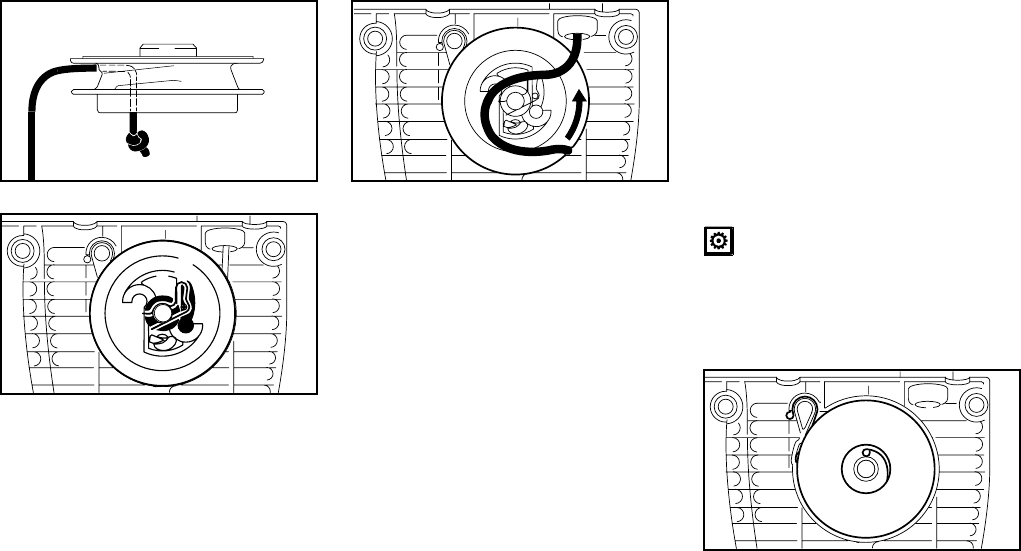

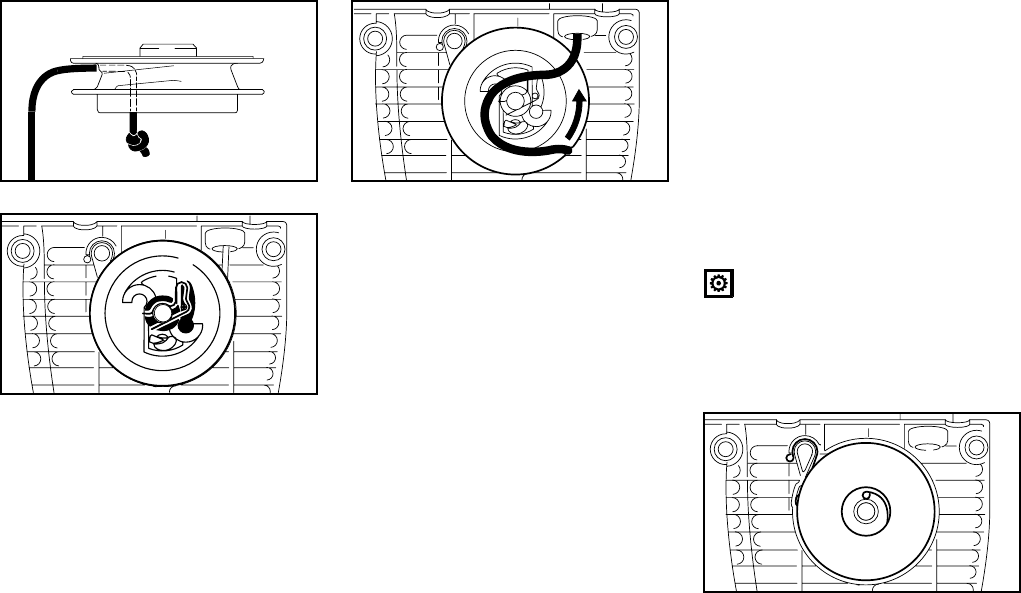

:Thread the rope through the rotor

and secure it with a simple

overhand knot.

:Coat rope rotor bearing bore with

resin-free oil**.

:Slip rotor over starter post – turn it

back and forth to engage the anchor

loop of the rewind spring.

:Refit the pawl (4).

:Fit the washer (3).

:Install the spring clip (2) on the

starter post and engage it on the

pawl's peg – the spring clip must

point counterclockwise.

** see "Special Accessories"

Tensioning the Rewind Spring

:Make a loop in the unwound

starter rope and use it to turn

the rope rotor six full revolutions

counterclockwise.

:Hold the rotor steady.

:Pull out and straighten the twisted

rope.

:Release the rope rotor.

:Let go of rope slowly so that it winds

onto the rotor.

The starter grip must locate firmly in

the rope guide bush. If the grip

droops to one side: Add one more

turn on rope rotor to increase spring

tension.

When the starter rope is fully extended

it must still be possible to rotate the rotor

another half turn.

If this is not the case, the spring is

overtensioned and could break!

:Take one turn of rope off the rotor in

such a case.

:Fit the starter cover.

Replacing a Broken Rewind

Spring

:Remove the rope rotor as described

under "Replacing a Broken Starter

Rope".

398BA030 KN

398BA028 KN

398BA031 KN

398BA033 KN

35FS 500, FS 550

English / USA

Parts of the spring may still be under

tension and could be thrown in your

direction when you remove the rope

rotor and spring housing. To reduce

the risk of injury, wear eye and

face protection and work gloves.

:Remove the spring housing and

parts of the spring.

:Lubricate the replacement spring in

the new spring housing with a few

drops of resin-free oil**.

Fit the replacement spring with housing

– bottom plate must face up. If the spring

pops out of its housing during

installation: refit it in the clockwise

direction, starting outside and working

inward.

:Fit the screws.

:Install the rope rotor – see

"Replacing a Broken Starter Rope".

:Tension the rewind spring.

:Fit the starter cover.

** see "Special Accessories"

For periods of about 3 months or longer

:Drain and clean the fuel tank in a

well ventilated area.

:Dispose fuel properly in accordance

with local environmental

requirements.

:Run engine until carburetor is dry –

this helps prevent carburetor

diaphragms sticking together.

:Remove, clean and inspect the

cutting tool.

:Thoroughly clean the machine – pay

special attention to the cylinder fins

and air filter.

:Store the machine in a dry, high or

locked location – out of the reach of

children and other unauthorized

persons.

:Never attempt to straighten or weld

a bent or cracked cutting tool – it

might shatter!

:Use a flat sharpening file** to

sharpen dull grass cutting blades

and brush knives. In case of more

serious wear or nicks: Resharpen

with a grinder or have work done by

STIHL dealer.

:Resharpen frequently, take away as

little material as possible – two or

three strokes of the file are usually

enough.

** see "Special Accessories"

Storing the Machine Sharpening

Metal Cutting Tools

398BA026 KN

English / USA

FS 500, FS 550

To avoid out-of-balance!

:Resharpen the cutters (1) uniformly

– do not alter the contour of the

parent blade (2) in any way.

:After resharpening about 5 times,

have blade checked on STIHL

balancer** and rebalanced as

necessary.

Circular Saw Blades 225, 250

Chisel tooth circular saw blade:

:Sharpen as described in the

instructions supplied or printed on

the inside of the blade's packaging.

Scratcher tooth circular saw

blade:

:Use a flat file to file the backs of the

teeth until the tips of the teeth are

restored to full sharpness.

** see "Special Accessories"

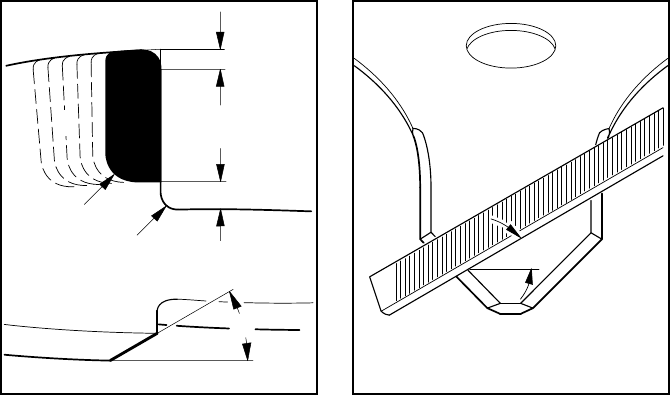

Grass cutting blade 255-8

:Resharpen when the tips of the

cutting edges (3) have worn down to

about 3/64" (1 mm) (A).

Measurements and angles for

resharpening

:Leave clearance of 1/8" (3 mm) (B)

between cutting edge and parent

blade. Radii R1 and R2 should be

7/64" (2.5 mm) and are obtained

automatically if you use the

specified file* and maintain a filing

angle of 30° (C).

:Sharpen cutting edges as shown by

the lines (D) in the illustration.

** see “Special Accessories”

Brush Knife 350

:Use the sharpening template

0457 342 2636 provided.

:Sharpen the cutting edges (3) at the

tips. Maintain a sharpening angle of

30° (A).

:File back the cutting edges parallel

to the lines on the sharpening

template.

:Do not sharpen cutting edges (4)

even if they are nicked in places.

002BA044 KN

3 3

4 4

002BA045 KN

37FS 500, FS 550

English / USA

1) STIHL recommends a STIHL servicing dealer

* see "Guide to Using this Manual"

Maintenance Chart

Please note that the following maintenance intervals apply for normal operating

conditions. If your daily working time is longer than normal or cutting conditions

are difficult (very dusty work area etc.), shorten the specified intervals

accordingly.

before

starting work

after finishing

work or daily

after each

refueling stop

weekly

monthly

every 12 months

if problem

if damaged

as required

Complete machine

Visual inspection

(condition, leaks) XX

Clean X

Control handle Check operation XX

Air filter Clean XX

Replace X

Pick up body in fuel tank Check X

Replace XXX

Fuel tank Clean XX

Carburetor

Check idle adjustment – cutting tool

must not turn XX

Readjust idle X

Spark plug Readjust electrode gap X

Replace after 100 hours of operation

Cooling inlets Inspect X

Clean X

Spark arresting screen* in muffler Inspect XX

Replace XX

All accessible screws and nuts (not

adjusting screws) Retighten X

Anti-vibration element Check XXX

Have replaced by servicing dealer 1)

Cutting tools

Visual inspection XX

Replace X

Check tightness

of cutting tool XX

Metal cutting tools Sharpen XX

Safety labels Replace X

English / USA

FS 500, FS 550

1= Handlebar

2= Throttle trigger

3= Slide control

4= Throttle trigger interlock

5= Clamp screws

6= Hexagon head screw

7= Carrying strip

8= Fuel pump

9= Choke knob

10= Air diverter for carburetor

preheating

11= Carburetor box cover

12= Fuel tank

13= Spark plug boot with cover

14= Decompression valve

15= Muffler with spark arresting screen*

16= Starter grip

17= Carburetor adjusting screws

18= Fuel filler cap

19= Machine Support

20= Cutting tool

21= Deflector

* see "Guide to Using this Manual"

Parts and Controls

398BA035 KN

398BA036 KN

398BA037 KN

39FS 500, FS 550

English / USA

Definitions

1. Handlebar

For easy control of the machine with

both hands during cutting work.

2. Throttle Trigger

Controls the speed of the engine.

3. Slide Control

For starting throttle, run and stop.

Keeps the throttle partially open

during starting, switches the

engine’s ignition off to stop the

engine.

4. Throttle Trigger Interlock

Must be depressed before the

throttle trigger can be activated.

5. Clamp Screws

Locks handlebar in selected

position.

6. Hexagon Head Screw

See item 5.

7. Carrying Strip

The device to connect the clearing

saw to the harness.

8. Fuel Pump

Provides additional fuel feed for a

cold start.

9. Choke Knob

Eases engine starting by enriching

mixture.

10. Air Diverter for Carburetor

Preheating

Prevents carburetor icing.

11. Carburetor Box Cover

Covers the air filter element.

12. Fuel Tank

For fuel and oil mixture.

13. Spark Plug Boot with Cover

Connects the spark plug to the

ignition lead.

14. Decompression Valve

To ease starting.

15. Muffler

(with spark arresting screen)

Reduces exhaust noises and

diverts exhaust gases away from

operator.

16. Starter Grip

The grip of the pull starter, which is

the device to start the engine.

17. Carburetor Adjusting Screws

For tuning the carburetor.

18. Fuel Filler Cap

For closing the fuel tank.

19. Machine Support

For resting machine on the ground.

20. Cutting Tool

The cutting attachment for different

purposes.

21. Deflector

The deflector is designed to reduce

the risk of injury from foreign objects

flung backwards toward the

operator by the cutting tool and from

contact with the cutting tool. A skirt

at the bottom of the deflector must

be adjusted as described in the

chapter on "Cutting tools and

Deflectors".

English / USA

FS 500, FS 550

Engine

EPA:

The Emission Compliance Period

referred to on the Emissions

Compliance Label indicates the number

of operating hours for which the engine

has been shown to meet Federal

emission requirements.

Category A = 300 hours, B = 125 hours,

C = 50 hours

STIHL single cylinder two-stroke engine

Displacement

FS 500: 3.15 cu.in (51.7 cm3)

FS 550: 3.45 cu.in (56.5 cm3)

Bore

FS 500: 1.73 in (44 mm)

FS 550: 1.81 in (46 mm)

Stroke

FS 500: 1.34 in (34 mm)

FS 550: 1.34 in (34 mm)

Engine power to ISO 8893

FS 500: 3.2 HP (2.4 kW)

FS 550: 3.7 HP (2.8 kW)

Max. engine speed

12,500 rpm

Idle speed

2,500 rpm

Max. output shaft speed (cutting tool)

9,400 rpm

Ignition System

with electronic speed governor

Type

electronic (breakerless) magneto

ignition

Spark plug (resistor type)

Bosch WSR 6 F, NGK BPMR 7 A

Electrode gap

0.02 in (0.5 mm)

Spark plug thread

M 14x1.25; 0.37 in (9.5 mm) long

Rewind Starter

Starter rope

0.14 in (3.5 mm) dia. x 37.8 in (960 mm)

Part No.

1113 195 8200

Carburetor

All position diaphragm carburetor with

integral fuel pump

Air filter

Fabric, felt

Fuel tank capacity

1.6 US pt (0.755 l)

Fuel mix

See chapter "Fuel"

Weight

dry, without cutting tool and deflector

FS 500, 550: 21.6 lbs (9.8 kg)

FS 550 L: 22 lbs (10.0 kg)

Contact your STIHL dealer for

information regarding special

accessories that may be available for

your product.

Specifications Special Accessories

41FS 500, FS 550

English / USA

Users of this unit should carry out only

the maintenance operations described

in this manual. Other repair work may be

performed only by authorized STIHL

service shops.

Warranty claims following repairs can be

accepted only if the repair has been

performed by an authorized STIHL

servicing dealer using original STIHL

replacement parts.

Original STlHL parts can be identified by

the STlHL part number, the

STIHl

logo and, in some cases, by the STlHL

parts symbol (. This symbol may

appear alone on small parts.

Maintenance and Repairs

English / USA

FS 500, FS 550

Your Warranty Rights and

Obligations

The U.S. Environmental Protection

Agency (EPA) and STIHL Incorporated

are pleased to explain the Emission

Control System Warranty on your equip-

ment type engine. In the U.S. new 1997

and later model year small off-road

equipment engines must be designed,

built and equipped, at the time of sale, to

meet the U.S. EPA regulations for small

non road engines. The equipment

engine must be free from defects in

materials and workmanship which

cause it to fail to conform with U.S. EPA

standards for the first two years of

engine use from the date of sale to the

ultimate purchaser.

STIHL Incorporated must warrant the

emission control system on your small

off-road engine for the period of time

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road equipment engine.

Your emission control system includes

parts such as the carburetor and the

ignition system. Also included may be

hoses, and connectors and other

emission related assemblies.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you, including diagnosis (if the

diagnostic work is performed at an

authorized dealer), parts, and labor.

Manufacturer's Warranty

Coverage:

In the U.S., 1997 and later model year

small off-road equipment engines are

warranted for two years. If any emission-

related part on your engine is defective,

the part will be repaired or replaced by

STIHL Incorporated free of charge.

Owner's Warranty

Responsibilities:

As the small off-road equipment engine

owner, you are responsible for the

performance of the required mainte-

nance listed in your owner's manual.

STIHL Incorporated recommends that

you retain all receipts covering

maintenance on your small off-road

equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduled maintenance.

Any replacement part or service that is

equivalent in performance and durability

may be used in non-warranty

maintenance or repairs, and shall not

reduce the warranty obligations of the

engine manufacturer.

As the small off-road equipment engine

owner, you should be aware, however,

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, improper mainte-

nance or unapproved modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL service center as soon as a

problem exists. The warranty repairs will

be completed in a reasonable amount of

time, not to exceed 30 days.

If you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015.

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each subse-

quent purchaser that your small off-road

equipment engine will be designed, built

and equipped, at the time of sale, to

meet all applicable regulations. STIHL

Incorporated also warrants to the initial

purchaser and each subsequent

purchaser that your engine is free from

defects in materials and workmanship

which cause the engine to fail to conform

with applicable regulations for a period

of two years.

Warranty Period

The warranty period will begin on the

date the utility equipment engine is

purchased by the initial purchaser and

you have signed and sent back the

warranty card to STIHL.

STIHL Incorporated Federal Emission Control Warranty

Statement

43FS 500, FS 550

English / USA

If any emission related part on your

engine is defective, the part will be

replaced by STIHL Incorporated at no

cost to the owner. Any warranted part

which is not scheduled for replacement

as required maintenance, or which is

scheduled only for regular inspection to

the effect of "repair or replace as

necessary" will be warranted for the

warranty period. Any warranted part

which is scheduled for replacement as

required maintenance will be warranted

for the period of time up to the first

scheduled replacement point for that

part.

Diagnosis

You, as the owner, shall not be charged

for diagnostic labor which leads to the

determination that a warranted part is

defective. However, if you claim

warranty for a component and the

machine is tested as non-defective,

STIHL Incorporated will charge you for

the cost of the emission test. Mechanical

diagnostic work will be performed at an

authorized STIHL servicing dealer.

Emission test may be performed either

at STIHL Incorporated or at any

independent test laboratory.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective.

Any manufacturer-approved or

equivalent replacement part may be

used for any warranty maintenance or

repairs on emission-related parts and

must be provided without charge to the

owner. STIHL Incorporated is liable for

damages to other engine components

caused by the failure of a warranted part

still under warranty.

The following list specifically defines the

emission-related warranted parts:

Carburetor

Choke (Cold start enrichment system)

Intake manifold

Air filter

Spark plug

Magneto or electronic ignition system

(ignition module)

Catalytic converter (if applicable)

Fasteners

Where to make a claim for

Warranty Service

Bring the product to any authorized

STIHL servicing dealer and present the

signed warranty card.

Maintenance Requirements

The maintenance instructions in this

manual are based on the application of

the recommended 2-stroke fuel-oil

mixture (see also instruction "Fuel").

Deviations from this recommendation

regarding quality and mixing ratio of fuel

and oil may require shorter maintenance

intervals.

Limitations

This Emission Control Systems

Warranty shall not cover any of the

following:

:repair or replacement required

because of misuse, neglect or lack

of required maintenance,

:repairs improperly performed or

replacements not conforming to

STIHL Incorporated specifications

that adversely affect performance

and/or durability, and alterations or

modifications not recommended or

approved in writing by STIHL

Incorporated,

and

:replacement of parts and other

services and adjustments

necessary for required maintenance

at and after the first scheduled

replacement point.

English / USA

FS 500, FS 550

45FS 500, FS 550

español / EE.UU

BA_SE_082_004_31_09.fmImpreso en papel sin cloro.

Las tintas contienen aceites vegetales,el papel es reciclable.

0458 398 8621. M0,4. K8. Rei. Printed in Germany

STIHl

Contenido

Guía para el uso de este manual ... 46

Medidas de seguridad y

técnicas de manejo ........................ 47

Montaje del manillar de bicicleta .... 61

Ajuste del cable del acelerador ...... 62

Combinaciones aprobadas de

herramienta de corte y deflector ..... 63

Montaje de las herramientas

de corte .......................................... 64

Combustible ................................... 67

Llenado de combustible ................. 68

Colocación del arnés ...................... 69

Equilibrio de la máquina ................. 70

Arranque / parada del motor ........... 70

Instrucciones de manejo ................ 72

Limpieza del filtro de aire ............... 73

Manejo del motor ............................ 73

Ajuste del carburador ..................... 74

Chispero en silenciador .................. 75

Manejo durante el invierno ............. 76

Revisión de la bujía ........................ 76

Sustitución de la cuerda

de arranque y resorte

de rebobinado ................................ 77

Almacenamiento de la máquina ..... 79

Afilado de las herramientas

de corte metálicas .......................... 79

Tabla de mantenimiento ................. 81

Piezas y controles .......................... 82

Especificaciones ............................. 84

Accesorios especiales .................... 84

Mantenimiento y reparaciones ....... 85

Declaración de garantía de

STIHL Incorporated sobre

sistemas de control de emisiones

según normas Federales ................ 86

Permita que solamente las personas

que comprenden la materia tratada en

este manual manejen su sierra despeja-

dora. Para obtener el rendimiento y

satisfacción máximos de la cortadora

de matorrales STIHL, es importante leer

y comprender las instrucciones de

mantenimiento y las precauciones de

seguridad, que empiezan en la página

47, antes de usar la sierra despejadora.

Comuníquese con el concesionario o

distribuidor de STIHL si no se entiende

alguna de las instrucciones dadas en el

presente manual.

!Advertencia

Dado que la sierra despejadora es una

herramienta de corte motorizada de

gran velocidad, es necesario tomar

medidas especiales de seguridad

para reducir el riesgo de lesiones. El

uso descuidado o inadecuado puede

causar lesiones graves e incluso morta-

les. Asegúrese que su máquina esté

equipada con el deflector, mango y

arnés adecuados para el tipo de acceso-

rio de corte que se está utilizando.

Siempre protéjase adecuadamente los

ojos. La filosofía de STIHL es mejorar

continuamente todos su productos.

Como resultado de ello, periódicamente

se introducen cambios de diseño y

mejoras. Si las características de funcio-

namiento o la apariencia de su sierra

despejadora difieren de las descritas en

este manual, comuníquese con el

concesionario STIHL para obtener la

información y ayuda que requiera.

español / EE.UU

FS 500, FS 550

Pictogramas

Todos los pictogramas que se

encuentran en la máquina se muestran

y explican en este manual.

Las instrucciones de uso y manipulación

vienen acompañadas de ilustraciones.

Símbolos en el texto

Los pasos individuales o procedimientos

descritos en el manual pueden estar

señalados en diferentes maneras:

:Un punto identifica un paso o

procedimiento sin referencia directa

a una ilustración.

Una descripción de un paso o

procedimiento que se refiere

directamente a una ilustración puede

tener números de referencia que

aparecen en la ilustración.

Ejemplo:

Suelte el tornillo (1)

Palanca (2) ...

Además de las instrucciones de uso, en

este manual pueden encontrarse

párrafos a los que usted debe prestar

atención especial. Tales párrafos están

marcados con los símbolos que se

describen a continuación.

Advertencia donde existe el riesgo

de un accidente o lesiones

personales o daños graves a la

propiedad.

Precaución donde existe el riesgo

de dañar la máquina o los

componentes individuales.

Nota o sugerencia que no es

esencial para el uso de la máquina,

pero puede ayudar al operador a

comprender mejor la situación y

mejorar su manera de manejar la

máquina.

Nota o sugerencia sobre el

procedimiento correcto con el fin de

evitar dañar el medio ambiente.

Equipo y características

Este manual de instrucciones

puede describir varios modelos con

diferentes características. Los

componentes que no se encuentran

instalados en todos los modelos y

las aplicaciones correspondientes

están marcados con un asterisco

(*). Esos componentes pueden ser

ofrecidos como accesorios

especiales por el concesionario

STIHL.

Mejoramientos técnicos

La filosofía de STIHL es mejorar

continuamente todos su productos.

Como resultado de ello, periódicamente

se introducen cambios de diseño y

mejoras. Si las características de

funcionamiento o la apariencia de su

máquina difieren de las descritas en

este manual, comuníquese con el

concesionario STIHL para obtener la

ayuda que requiera.

Por lo tanto, es posible que algunos

cambios, modificaciones y

mejoramientos no hayan sido descritos

en este manual.

Guía para el uso de este

manual

47FS 500, FS 550

español / EE.UU

Advertencia

Dado que la sierra

despejadora es una

herramienta de corte

motorizada que funciona

a gran velocidad, es necesario tomar

medidas especiales de seguridad para

reducir el riesgo de lesiones.

Es importante que usted

lea, comprenda bien y

respete las siguientes

advertencias y medidas

de seguridad. Lea el

manual del usuario y las

instrucciones de seguridad periódica-

mente. El uso descuidado o inadecuado

de cualquier sierra despejadora puede

causar lesiones graves e incluso morta-

les.

Pida a su concesionario STIHL que le

enseñe el manejo de la sierra despeja-

dora. Respete todas las disposiciones,

reglamentos y normas de seguridad

locales del caso.

!Advertencia

No preste ni alquile nunca su sierra des-

pejadora sin el manual del usuario. Ase-

gúrese que todas las personas que utili-

cen la sierra despejadora lean y

comprendan la información contenida

en este manual.

!Advertencia

El uso de cualquier sierra despejadora

puede ser peligroso. Si la herramienta

de corte giratoria llega a quedar en con-

tacto con su cuerpo, le ocasionará una

cortadura. Cuando choca con algún

objeto extraño sólido tal como rocas o

pedazos de metal, puede arrojarlo direc-

tamente o por rebote en dirección de

personas que se encuentren en la cer-

canía o del operador.

El contacto con dichos objetos puede

dañar los accesorios de corte y puede

hacer que las cuchillas se rompan, asti-

llen o agrieten.

STIHL no recomienda el uso de cuchi-

llas rígidas en zonas pedregosas. Los

objetos arrojados o las cuchillas daña-

das pueden provocar lesiones graves o

mortales al operador o a personas que

se encuentren en su proximidad.

!Advertencia

Nunca se debe permitir a los niños que

usen una sierra despejadora. No se

debe permitir la proximidad de otros,

especialmente niños y animales, donde

se esté utilizando la sierra despejadora.

Nunca deje la sierra despejadora funcio-

nando sin vigilancia.

La mayoría de las medidas de seguridad

y avisos contenidos en este manual se

refieren al uso de todas las sierras des-

pejadoras de STIHL. Los distintos

modelos pueden contar con piezas y

controles diferentes. Vea la sección

correspondiente de su manual del usua-

rio para tener una descripción de los

controles y la función de cada compo-

nente de su modelo de sierra despeja-

dora.

El uso seguro de una sierra despejadora

atañe a

1. el operador

2. la sierra despejadora

3. el uso de la sierra despejadora.

EL OPERADOR

Condición física

Usted debe estar en buenas condicio-

nes físicas y psíquicas y no encontrarse

bajo la influencia de ninguna sustancia

(drogas, alcohol, etc.) que le pueda res-

tar visibilidad, destreza o juicio. No

maneje la sierra despejadora cuando

está fatigado.

Esté alerta. Si se cansa durante el

manejo de su sierra despejadora,

tómese un descanso. El cansancio

puede provocar una pérdida del control.

El uso de cualquier sierra despejadora

puede ser fatigoso. Si usted padece de

alguna dolencia que pueda ser agra-

vada por la fatiga, consulte a su médico

antes de utilizar la sierra despejadora.

Medidas de seguridad y

técnicas de manejo

español / EE.UU

FS 500, FS 550

!Advertencia

El uso prolongado de una sierra despe-

jadora (u otras máquinas) expone al

operador a vibraciones que pueden pro-

vocar el fenómeno de Raynaud (dedos

blancos) o el síndrome del túnel del car-

pio.

Estas condiciones reducen la capacidad

manual de sentir y regular la tempera-

tura, producen entumecimiento y ardor y

pueden provocar trastornos nerviosos y

circulatorios, así como necrosis de los

tejidos.

No se conocen todos los factores que

contribuyen a la enfermedad de Rayn-

aud, pero el clima frío, el fumar y las

enfermedades o condiciones físicas que

afectan los vasos sanguíneos y la circu-

lación de la sangre, como asimismo los

niveles altos de vibración y períodos

prolongados de exposición a la vibra-

ción son mencionados como factores en

el desarrollo de la enfermedad de Rayn-

aud. Por lo tanto, para reducir el riesgo

de la enfermedad de dedos blancos y

del síndrome del túnel del carpio, sír-

vase notar lo siguiente:

– La mayor parte de las herramientas

motorizadas de STIHL se ofrecen

con un sistema antivibración ("AV")

cuyo propósito es reducir la transmi-

sión de las vibraciones creadas por

el motor a las manos del operador.

Se recomienda el uso del sistema

AV a aquellas personas que utilizan

herramientas motorizadas en forma

constante y regular.

– Use guantes y mantenga las manos

abrigadas.

– Mantenga el sistema AV en buen

estado. Una sierra despejadora con

los componentes flojos o con amor-

tiguadores AV dañados o desgasta-

dos también tendrá tendencia a

tener niveles más altos de vibra-

ción.

– Agarre firmemente los mangos en

todo momento, pero no los apriete

con fuerza constante y excesiva;

tómese descansos frecuentes.

Todas las precauciones antes mencio-

nadas no le garantizan que va a estar

totalmente protegido contra la enferme-

dad de Raynaud o el síndrome del túnel

del carpio. Por lo tanto, los operadores

constantes y regulares deben revisar

con frecuencia el estado de sus manos

y dedos. Si aparece alguno de los sínto-

mas arriba mencionados, consulte

inmediatamente al médico.

!Advertencia

El sistema de encendido de la máquina

produce un campo electromagnético de

intensidad muy baja. El mismo puede

interferir con algunos tipos de marcapa-

sos. Para reducir el riesgo de lesiones

graves o mortales, las personas porta-

doras de marcapasos deben consultar a

sus médicos y al fabricante del marca-

pasos antes de usar esta máquina.

Vestimenta adecuada

!Advertencia

Para reducir el riesgo de lesiones el

operador debe usar el equipo protector

adecuado. El deflector provisto con su

sierra despejadora no siempre protege

al operador contra todos los objetos

extraños (gravilla, vidrio, alambre, etc.)

arrojados por el accesorio de corte gira-

torio. Los objetos arrojados o lanzados

por el accesorio también pueden rebotar

y golpear al operador.

49FS 500, FS 550

español / EE.UU

!Advertencia

Para reducir el riesgo de

lesionarse los ojos, nunca

maneje la sierra despeja-

dora si no tiene puestas

gafas o anteojos de segu-

ridad bien ajustados con

una protección adecuada en las partes

superior y laterales que satisfagan la

norma ANSI Z 87.1 (o la norma nacional

correspondiente). Para reducir el riesgo

de lesionarse la cara, STIHL reco-

mienda usar también una careta o pro-

tector facial adecuado sobre las gafas o

anteojos de seguridad.

!Advertencia

El ruido de la sierra des-

pejadora puede dañar sus

oídos. Siempre use amor-

tiguadores del ruido

(tapones u orejeras) para

protegerse los oídos. Los

usuarios constantes y regulares deben

someterse con frecuencia a un examen

o control auditivo.

Protéjase las manos con

guantes cuando manipule

la sierra despejadora y la

herramienta de corte. Los

guantes gruesos y anti-

deslizantes mejoran el

manejo y protegen las

manos.

La ropa debe ser de con-

fección fuerte y ajustada,

pero no tanto que impida

la completa libertad de

movimiento. Evite el uso

de chaquetas sueltas,

bufandas, corbatas, joyas, pantalones

acampanados o con vueltas, pelo largo

suelto o cualquier cosa que pueda

engancharse en las ramas, matorrales o

piezas en movimiento de la máquina.

Use pantalones largos hechos de un

material grueso para protegerse las

piernas. No use pantalones cortos, san-

dalias o pies descalzos. Sujétese el pelo

de modo que quede sobre los hombros.

Una buena base de

apoyo es indispensable

cuando se maneja la sie-

rra despejadora. Póngase

botas gruesas con suela

antideslizante. Recomen-

damos las botas de segu-

ridad con puntera de

acero.

Utilice un casco de segu-

ridad aprobado para redu-

cir el riesgo de lesionarse

la cabeza en caso de

existir tal tipo de peligro.

LA SIERRA DESPEJADORA

Para las ilustraciones y definiciones de

los componentes de la sierra despeja-

dora, vea el capítulo sobre "Piezas y

controles".

!Advertencia

Nunca modifique, de ninguna manera,

una sierra despejadora. Utilice única-

mente los accesorios y repuestos sumi-

nistrados por STIHL o expresamente

autorizados por STIHL para usarse con

los modelos específicos de sierras des-

pejadoras de STIHL. Si bien es posible

conectar a la sierra despejadora de

STIHL ciertos accesorios no autoriza-

dos, su uso puede ser, en la práctica,

extremadamente peligroso.

español / EE.UU

FS 500, FS 550

USO DE LA SIERRA DESPEJA-

DORA

Transporte de la sierra despejadora

!Advertencia

Antes de apoyar la sierra despejadora

en el suelo, apague el motor y asegú-

rese de que el accesorio de corte ha

dejado de girar. Cuando transporte la

sierra despejadora en un vehículo, sujé-

tela firmemente para impedir su vuelco,

el derrame de combustible y el daño a la

máquina. Mantenga las herramientas de

corte metálicas cubiertas con el protec-

tor para el transporte (accesorio opcio-

nal).

Preparación para el uso de la sierra

despejadora

Ajuste el arnés y la empuñadura de

modo correspondiente a su estatura

antes de empezar a trabajar. La

máquina debe estar correctamente

equilibrada de la forma especificada en

el manual del usuario para un control

correcto y menos fatiga de trabajo.

Compruebe siempre la condición y fun-

cionamiento de su sierra despejadora

antes de ponerla en marcha, especial-

mente el gatillo de aceleración, el blo-

queo del gatillo de aceleración (si lo

tiene), el interruptor de parada, la herra-

mienta de corte, el deflector y el arnés.

Las flechas (A) en el deflector y el tope

(B) muestran el sentido correcto de rota-

ción de la herramienta de corte.

El gatillo de aceleración debe moverse

libremente y siempre debe retornar a la

posición de ralentí por la acción de

resorte. La herramienta de corte debe

estar correctamente apretada y en bue-

nas condiciones de trabajo. Busque pie-

zas sueltas (tuercas, tornillos, etc.) y

cuchillas agrietadas, dobladas, defor-

madas o dañadas.

Llenado de combustible

La sierra despejadora de STIHL utiliza

una mezcla de aceite-gasolina como

combustible (vea el capítulo "Combusti-

ble" en el manual del usuario).

!Advertencia

La gasolina es un com-

bustible muy inflamable.

Si se derrama y arde a

causa de una chispa u

otra fuente de ignición,

puede provocar un incen-

dio y quemaduras graves o daños a la

propiedad. Tenga sumo cuidado cuando

manipule gasolina o la mezcla de com-

bustible.

No fume cerca del combustible o la sie-

rra despejadora, ni acerque ningún

fuego o llama a ellos.

Instrucciones para el llenado de com-

bustible

!Advertencia

Cargue de combustible su sierra despe-

jadora en lugares al aire libre bien venti-

lados. Siempre apague el motor y deje

que se enfríe antes de llenar de com-

bustible. Dependiendo del combustible

utilizado, de las condiciones climáticas y

del sistema de ventilación del tanque, es

posible que se forme vapor de gasolina

a presión dentro del tanque de combus-

tible.

000BA006 KN

000BA007 KN

51FS 500, FS 550

español / EE.UU

Para reducir el riesgo de quemaduras,

así como otras lesiones corporales oca-

sionadas por los escapes de vapor de

gasolina y otras emanaciones, quite la

tapa de llenado de combustible de la sie-

rra despejadora cuidadosamente de

modo que la presión que se pueda

haber acumulado en el tanque se disipe

lentamente. Nunca quite la tapa de lle-

nado de combustible mientras el motor

está funcionando.

Elija una superficie despejada para lle-

nar el tanque y aléjese 3 m (10 pies) por

lo menos del lugar en que lo haya lle-

nado antes de arrancar el motor. Limpie

los derrames de combustible antes de

arrancar la sierra despejadora y com-

pruebe que no existen fugas.

!Advertencia

Compruebe que no existen fugas de

combustible mientras llena el tanque y

durante el funcionamiento de la

máquina. Si detecta alguna fuga de

combustible o aceite, no arranque el

motor ni lo haga funcionar sin antes

reparar la fuga y limpiar el combustible

derramado. Tenga cuidado de no man-

charse la ropa con combustible. En tal

caso, cámbiese la ropa inmediatamente.

El tipo de tapa de llenado difiere con los

distintos modelos.

Tapa con empuñadura

!Advertencia

Para reducir el riesgo de derramar com-

bustible y provocar un incendio debido a

una tapa de combustible mal apretada,

coloque la tapa en la posición correcta y

apriétela en la boca de llenado del tan-

que.

Para hacer esto con esta

tapa STIHL, levante la

empuñadura en la parte

superior de la tapa hasta

dejarla vertical a un

ángulo de 90°. Inserte la

tapa en la boca de llenado del tanque,

alineando las marcas triangulares en la

empuñadura de la tapa y en la boca del

tanque. Utilizando la empuñadura, gire

la tapa firmemente en sentido horario

hasta donde tope (aprox. un cuarto de

vuelta).

Doble la empuñadura

dejándola a ras con la

parte superior de la tapa.

Si no queda totalmente a

ras y el tope en la empu-

ñadura no encaja en el

hueco correspondiente en el cuello de

llenado, la tapa está mal asentada y

apretada, se deberán repetir los pasos

anteriores.

Tapa roscada

!Advertencia

Las vibraciones de la

máquina pueden aflojar

una tapa de combustible

que ha quedado mal

apretada, o simplemente

soltarla y derramar com-

bustible. Para reducir el riesgo de derra-

mes e incendio, apriete la tapa de lle-

nado de combustible a mano con la

mayor fuerza posible.

Instrucciones de manejo

! Advertencia

El uso indebido de

cualquier sierra

despejadora

puede causar

lesiones graves o

mortales. Para reducir el riesgo de sufrir

lesiones corporales debido a la pérdida

de control y/o al contacto con la cuchilla

y objetos arrojados, asegúrese que su

máquina está equipada con el deflector,

mango y arnés correctos para el tipo de

accesorio de corte que está usando (vea

el capítulo Combinaciones aprobadas

de la herramienta de corte, deflector,

mango y arnés).

español / EE.UU

FS 500, FS 550

Mantenga siempre el deflector (y la fal-

dilla en su caso) bien ajustado (vea en

su manual del usuario el capítulo sobre

montaje de las diversas herramientas de

corte).

Arranque

!Advertencia

Su sierra despejadora es una máquina

que debe ser manejada por solamente

una persona. Una vez que está funcio-

nando, puede arrojar objetos extraños a

gran distancia.

Para reducir el riesgo de ocasionar

lesiones a los ojos u otras partes del

cuerpo, asegúrese que las personas

estén a por lo menos 15 m (50 pies) de

distancia de la máquina. Se debe acon-

sejar a las personas que se encuentran

cerca de la máquina que usen protec-

ción de los ojos. Apague el motor y la

herramienta de corte inmediatamente si

se le aproxima alguna persona. Ponga

en marcha y maneje su sierra despeja-

dora sin ayuda de nadie. Para las ins-

trucciones específicas de arranque, vea

la sección correspondiente en el manual

del usuario. Coloque la sierra despeja-

dora sobre suelo firme u otra superficie

sólida en un lugar abierto. Mantenga

buen equilibrio con los pies bien apoya-

dos.

!Advertencia

Para reducir el riesgo de lesiones

debido a la pérdida de control, esté

absolutamente seguro que la herra-

mienta de corte se encuentra lejos de su

cuerpo y de todas las obstrucciones y

objetos, incluido el suelo, porque al

arrancar el motor acelerado, su veloci-

dad será lo suficientemente rápida para

que el embrague se engrane y haga

girar la herramienta de corte.

!Advertencia

Cuando tire del mango de arranque, no

enrolle la cuerda de arranque alrededor

de la mano. No deje que el mango retro-

ceda bruscamente, sino guíe la cuerda

de arranque para que se enrolle debida-

mente. Si no ejecuta este procedimiento

puede lastimarse la mano o los dedos y

también dañar el mecanismo de arran-

que.

Con el motor funcionando pero a veloci-

dad de ralentí, enganche la sierra des-

pejadora al gancho de resorte de su

arnés (vea el capítulo correspondiente

en este manual).

Convertidor catalítico

!Advertencia

Algunos modelos de sie-

rras despejadoras STIHL

están equipados con un

convertidor catalítico, el

que está diseñado para

reducir las emisiones de

escape del motor mediante un proceso

químico en el silenciador. Debido a este

proceso, el silenciador no se enfría tan

rápidamente como los del tipo conven-

cional cuando el motor regresa a ralentí

o es apagado. Para reducir el riesgo de

incendio y de lesiones por quemadura,

es necesario respetar las siguientes

medidas de seguridad específicas.

!Advertencia

Como un silenciador con convertidor

catalítico se enfría más lentamente que

los silenciadores convencionales, apoye

siempre su sierra despejadora en posi-

ción vertical y no la coloque nunca

donde el silenciador quede cerca de

material seco como por ejemplo mato-

rrales, pasto o virutas de madera, o

sobre otros materiales combustibles

mientras todavía está caliente.

15m (50ft)

53FS 500, FS 550

español / EE.UU

Deje que el motor se enfríe apoyado

sobre una superficie de hormigón,

metal, suelo raso o madera maciza (por

ej., el tronco de un árbol caído) lejos de

cualquier sustancia combustible.

!Advertencia

Para reducir el riesgo de incendio o

lesiones por quemadura, deje que la

máquina se enfríe antes de reabastecer

de combustible la sierra despejadora

después de usarla.

!Advertencia

Nunca desarme ni modifique el silencia-

dor. El silenciador podría dañarse y cau-

sar el aumento de la radiación de calor o

chispas, aumentando así el riesgo de

incendio o lesiones por quemadura.

Además, se podría dañar permanente-

mente el motor. Haga reparar el silencia-

dor únicamente por el concesionario de

servicio STIHL.

!Advertencia

Para reducir el riesgo de incendio o

lesiones por quemadura, mantenga lim-

pia la zona alrededor del silenciador.

Quite toda la basura tal como las agujas

de pinos, ramas u hojas.

!Advertencia

Una caja de cilindro dañada o mal insta-

lada, o una envuelta del silenciador

dañada o deformada, puede perjudicar

el efecto de enfriamiento del convertidor

catalítico. Para reducir el riesgo de

incendio o lesiones por quemadura, no

continúe trabajando con una caja de

cilindro dañada o mal instalada, o una

envuelta del silenciador dañada o defor-

mada. El convertidor catalítico está

dotado de rejillas diseñadas para reducir

el riesgo de incendio debido a la emisión

de partículas calientes. Debido al calor

de la reacción catalítica, estas rejillas

normalmente permanecen limpias y no

necesitan servicio o mantenimiento. Si

el rendimiento de su máquina comienza

a disminuir y sospecha que las rejillas

están obstruidas, haga reparar el silen-

ciador por un concesionario de servicio

STIHL.

Condiciones de trabajo

Maneje y arranque su sierra despeja-

dora solamente al aire libre en un lugar

bien ventilado.

Maneje la sierra despejadora solamente

en condiciones de buena visibilidad y a

la luz del día. Trabaje con mucho cui-

dado.

!Advertencia

Su sierra despejadora

emite gases de escape

tóxicos apenas el motor

empieza a funcionar.

Estos gases (por ej.,

monóxido de carbono)

pueden ser incoloros e inodoros. Para

reducir el riesgo de sufrir lesiones gra-

ves o mortales por respirar gases tóxi-

cos, nunca haga funcionar la sierra des-

pejadora puertas adentro o en lugares

mal ventilados.

!Advertencia

El uso de este producto puede generar

polvo y vapores que contienen produc-

tos químicos considerados como cau-

santes de enfermedades respiratorias,

cáncer, defectos de nacimiento u otra

toxicidad reproductora. Si usted desco-

noce los riesgos asociados con el polvo

o vapor en cuestión, consulte con su

empleador, autoridades gubernamenta-

les tales como OSHA y NIOSH y otras

fuentes de información sobre materiales

peligrosos.

español / EE.UU

FS 500, FS 550

Por ejemplo, el estado de California y

algunas otras autoridades han publi-

cado varias listas de sustancias carcinó-

genas, de toxicidad reproductora, etc.

Siempre que sea posible, controle el

polvo y los vapores en su punto de ori-

gen. Al respecto, emplee buenas prácti-

cas de trabajo y siga las recomendacio-

nes de OSHA/NIOSH y asociaciones

laborales y comerciales. Cuando sea

imposible eliminar la inhalación del

polvo o vapores tóxicos, el operador y

las personas que se encuentren en la

cercanía siempre deberán usar un respi-

rador aprobado por NIOSH/MSHA para

el tipo de polvo y/o vapores presentes

en el lugar.

!Advertencia

El silenciador y otros componentes del

motor (por ej., aletas del cilindro, bujía)

se calientan durante el funcionamiento y

permanecen calientes por un buen rato

después de apagar el motor. Para redu-

cir el riesgo de quemaduras, no toque el

silenciador y otros componentes mien-

tras están calientes.

No corte ningún tipo de material que no

sea pasto, matorrales y madera. Las

herramientas de corte pueden usarse

solamente para las operaciones descri-

tas en su manual.

Siempre sujete la sierra despejadora fir-

memente con ambas manos. Envuelva

los dedos firmemente en los mangos,

manteniéndolos sujetos entre los dedos

índice y pulgar. Mantenga las manos en

esta posición, para que siempre tenga la

sierra despejadora bien controlada.

Asegúrese que los mangos de la sierra

despejadora y el mango de arranque

están en buenas condiciones y sin

humedad, resina, aceite o grasa.

!Advertencia

Nunca intente manejar la sierra despeja-

dora con una sola mano. La pérdida de

control de la sierra despejadora puede

ocasionar lesiones graves o mortales.

!Advertencia

No trate de alcanzar más lejos de lo

debido. Mantenga los pies bien apoya-

dos y equilibrados en todo momento. Se

debe tener cuidado especial cuando las

condiciones del suelo son resbaladizas

(suelo húmedo, nieve) y en terreno difícil

y con mucha vegetación. Para evitar tro-

pezarse, esté atento a los obstáculos

ocultos tales como tocones, raíces y

zanjas. Sea precavido cuando trabaje

en declives o terreno irregular.

00BA014

55FS 500, FS 550

español / EE.UU

!Advertencia

Antes de cortar, inspec-

cione el área en busca de

piedras, vidrio, pedazos

de metal, basura u otros

objetos sólidos. El acce-

sorio de corte puede arro-

jar los objetos de esta clase.

!Advertencia

Cuando utilice cuchillas rígidas, evite

cortar cerca de vallas, edificios, tocones,

piedras u otros objetos de ese tipo que

puedan causar contragolpe de la sierra

despejadora o daños a la cuchilla. Para

ese tipo de trabajo, STIHL recomienda

el uso de cabezas con hilo de nilón o

una cabeza PolyCut. Además, tenga en

cuenta que en estos casos aumenta la

posibilidad de que ocurran rebotes.

!Advertencia

La sierra despejadora normalmente se

usa a nivel del suelo con el accesorio de

corte paralelo al suelo. El uso de la sie-

rra despejadora sobre el nivel del suelo

o con el accesorio de corte perpendicu-

lar al suelo puede incrementar el riesgo

de lesiones, dado que el accesorio de

corte queda casi totalmente expuesto y

la sierra despejadora es más difícil de

controlar. No use nunca la sierra despe-

jadora para recortar setos.

No la maneje usando el bloqueo de ace-

lerador de arranque, pues no tendrá

control de la velocidad del motor. Vea la

sección en su manual del usuario sobre

el uso correcto del control deslizante.

Si la herramienta de corte o el deflector

se atasca o queda pegado, siempre

apague el motor y asegúrese que la

herramienta de corte está detenida

antes de limpiarla. Limpie el pasto, las

malezas, etc. de la herramienta de corte

en intervalos regulares.

!Advertencia

Durante el corte, revise el apriete y la

condición de la herramienta de corte en

intervalos regulares. Si nota un cambio

en el comportamiento de la herramienta,

apague el motor inmediatamente, y

revise el apriete de la tuerca que sujeta

la herramienta y busque si hay grietas y

daños en la herramienta de corte. Cam-

bie inmediatamente las herramientas de

corte que presenten grietas, torceduras,

combadura, daños o que no tengan filo.

Las herramientas en esas condiciones

pueden romperse a alta velocidad y cau-

sar lesiones graves o mortales.

!Advertencia

Una cuchilla suelta puede vibrar, agrie-

tarse, romperse o salirse de la sierra

despejadora, lo que puede provocar

lesiones graves o mortales. Asegúrese

de que la cuchilla esté correctamente

apretada. Utilice la llave suministrada o

cualquier otra que tenga el largo ade-

cuado para obtener el par de apriete

adecuado. Si la cuchilla se suelta des-

pués de haberla apretado correcta-

mente, deje de manejar la máquina

inmediatamente. La tuerca de retención

puede estar desgastada o dañada y

debe ser sustituida. No utilice nunca pie-

zas no autorizadas para sujetar la cuchi-

lla. Si la cuchilla continúa floja, consulte

al concesionario STIHL. No use nunca

una sierra despejadora con una cuchilla

suelta.

No instale ninguna cuchilla a una

máquina sin que todas las piezas reque-

ridas estén correctamente instaladas.

No utilice nunca piezas no autorizadas

para sujetar la cuchilla. Si no se utilizan

las piezas debidas se puede causar el

desprendimiento de la cuchilla y lesionar

gravemente al operador o a las perso-

nas que encuentren en su proximidad.

español / EE.UU

FS 500, FS 550

!Advertencia

Mantenga las manos y los

pies lejos de la herra-

mienta de corte. No toque

nunca con las manos o

cualquier parte del cuerpo

una herramienta de corte

que está girando. La herramienta sigue

girando por un rato después que se

suelta el gatillo de aceleración (efecto

de volante).

Ajustes importantes

!Advertencia

Para reducir el riesgo de lesiones perso-

nales debido a la pérdida de control o al

contacto con la herramienta de corte en

movimiento, no use una herramienta

cuyo ralentí está mal regulado. Cuando

el ralentí está correctamente regulado,

la herramienta de corte no debe girar.

Para instrucciones de ajuste del ralentí,

vea la sección correspondiente en el

manual del usuario.

Si no puede regular correctamente el

ralentí, pida a su concesionario STIHL

que revise la sierra despejadora y haga

los ajustes o reparaciones correspon-

dientes.

MANTENIMIENTO, REPARACION

Y ALMACENAMIENTO

Los trabajos de mantenimiento,

reemplazo o reparación de los dispo-

sitivos y sistemas de control de emi-

siones de escape pueden ser realiza-

dos por cualquier taller o técnico de

motores no diseñados para vehícu-

los. Sin embargo, si usted está recla-

mando cobertura de garantía para

algún componente que no ha sido

reparado o mantenido debidamente,

o cuando se utilizan repuestos no

autorizados, STIHL puede denegar la

garantía.

!Advertencia

Utilice solamente piezas de repuesto de

STIHL para el mantenimiento y repara-

ción. El uso de piezas no fabricadas por

STIHL puede causar lesiones graves o

mortales.

Siga las instrucciones de mantenimiento

y reparación dadas en la sección corres-

pondiente del manual del usuario. Con-

sulte la tabla de mantenimiento en las

últimas páginas de este manual.

!Advertencia

Siempre apague el motor y asegúrese

que la herramienta de corte está dete-

nida antes de hacer cualquier trabajo de

mantenimiento, reparación o limpieza

de la sierra despejadora. No intente

hacer ningún trabajo de mantenimiento

o reparación que no esté descrito en su

manual del usuario. Este tipo de trabajo

debe realizarse únicamente en el taller

de servicio de STIHL.

Use guantes para manipular o reparar la

cuchilla.

!Advertencia

Nunca repare los accesorios de corte

dañados aplicándoles soldadura, ende-

rezándolos o modificándoles su forma.

Esto puede causar el desprendimiento

de alguna pieza de la herramienta de

corte y producir lesiones graves o mor-

tales.

!Advertencia

Para reducir el riesgo de incendio y de

quemaduras, revise si hay fugas en la

tapa de llenado de combustible en inter-

valos regulares. Use la bujía especifi-

cada y asegúrese de que ella y el cable

de encendido están limpios y en buen

estado. Siempre inserte el casquillo de

la bujía bien apretado en el borne de la

bujía del tamaño adecuado. (Nota: Si el

casquillo tiene una tuerca adaptadora

SAE desmontable, tiene que ser insta-

lada.) Una conexión suelta entre el cas-

quillo de la bujía y el conector del cable

de encendido en el casquillo puede

crear un arco voltaico y encender los

vapores del combustible, provocando

un incendio.

57FS 500, FS 550

español / EE.UU

!Advertencia

No pruebe nunca el sistema de encen-

dido con el casquillo del cable de encen-

dido desconectado de la bujía, o sin

tener bien instalada la bujía, ya que las

chispas al descubierto pueden causar

un incendio.

!Advertencia

No maneje nunca su sierra despejadora

si el silenciador está dañado, se ha per-

dido o si fue modificado. Un silenciador

mal cuidado aumenta el riesgo de incen-

dio y puede causar pérdida del oído. No

toque nunca un silenciador caliente,

puede quemarse. Si el silenciador está

equipado con un chispero para reducir

el riesgo de incendio (por ejemplo, en

EE.UU., Canadá y Australia), no maneje

nunca la sierra despejadora si le falta el

chispero o si el mismo está dañado. No

modifique ni retire ninguna pieza del

silenciador o chispero. Recuerde que el

riesgo de incendios forestales es mayor

durante las estaciones calurosas y

secas.

Mantenga la herramienta de corte bien

afilada. Apriete todas las tuercas, per-

nos y tornillos, excepto los tornillos de

ajuste del carburador, después de cada

uso.

Además, es imprescindible seguir el

programa de mantenimiento diario indi-

cado en el manual del usuario de la sie-

rra despejadora STIHL.

Para todo trabajo de mantenimiento, sír-

vase consultar la tabla de manteni-

miento y la declaración de garantía

que se encuentra al final de este

manual.

Guarde la sierra despejadora en un

lugar seco, elevado o con llave, fuera

del alcance de los niños.

Antes de guardar la máquina durante un

período de más de algunos días, siem-

pre vacíe el tanque de combustible.

Consulte el capítulo "Almacenamiento

de la máquina".

USO DE LAS HERRAMIENTAS DE

CORTE

Para una ilustración de las diversas

herramientas de corte y las

instrucciones sobre el montaje correcto,

vea el capítulo "Montaje de las

herramientas de corte" en su manual del

propietario.

Uso de las cabezas segadoras

No use un hilo de segado más largo que

el diámetro indicado. Con un protector

debidamente instalado, la cortadora

integral automáticamente ajusta el hilo

al largo adecuado. Los hilos

excesivamente largos pueden

sobrecargar al motor, dañando el

mecanismo del embrague y las piezas

relacionadas.

02BA018 LÄ

español / EE.UU

FS 500, FS 550

Un embrague dañado puede hacer que

un accesorio de corte gire con el motor

a ralentí y aumentar el riesgo de

lesiones personales causadas por la

pérdida de control y por el contacto con

la herramienta de corte.

Las cabezas segadoras SuperCut,

TrimCut, AutoCut y PolyCut de STIHL

producen una terminación limpia y

ordenada.

Se usan solamente en las cortadoras de

matorrales equipadas con una cuchilla

limitadora en el deflector para poder

mantener el hilo al largo correcto (vea el

capítulo "Piezas y controles" en este

manual).

Si las orillas del césped tienen árboles o

están bordeadas por un cerco, etc., es

mejor usar el cabezal de hilo de nilón.

Este hilo deja un corte más "suave" con

menos riesgo de dañar la corteza de los

árboles, etc., que si se usan cuchillas de

polímero.

Sin embargo, las cabezas "PolyCut" de

STIHL con cuchilla de polímero

producen un mejor corte si no hay

plantas a lo largo de la orilla del césped.

No es necesario afilar y las cuchillas de

cortar pasto desgastadas se pueden

cambiar fácilmente.

!Advertencia

Para reducir el riesgo de lesiones

graves, nunca use un hilo de alambre o

reforzado con metal ni ningún otro

material en lugar de los hilos de corte de

nilón. Es posible que unos pedazos de

alambre sean desprendidos y arrojados

a gran velocidad contra el operador o

terceros.

Cabeza segadora "SuperCut" de

STIHL

El hilo se avanza automáticamente. Los

hilos deshilachados se reemplazan con

un ajuste sencillo (consulte la hoja de

instrucciones provista con la cabeza

segadora).

Cabeza segadora "TrimCut" de STIHL

Los hilos deshilachados se reemplazan

con un ajuste sencillo (consulte la hoja

de instrucciones provista con la cabeza

segadora).

Cabeza segadora "AutoCut" de

STIHL

El hilo de corte de nilón avanza

automáticamente cuando se le golpea

contra el suelo.

Cabeza segadora "PolyCut" de STIHL

Utiliza hilos de nilón o cuchillas de

plástico no rígidas.

Importante

En la base (periferia) de la PolyCut hay

tres marcas rectangulares de límite de

desgaste. Para reducir el riesgo de

lesiones graves causadas por la rotura

de la cabeza o de las cuchillas, la

PolyCut no debe ser utilizada cuando se

ha desgastado hasta una de estas

marcas. ¡Es importante seguir las

instrucciones para el mantenimiento

suministradas con la cabeza segadora!

000BA015 KN

002BA177 KN

59FS 500, FS 550

español / EE.UU

Uso de la cuchilla de cortar pasto

Todos los tipos de pasto y malezas se

pueden cortar fácilmente con la cuchilla

de cortar pasto. Para ello, la sierra

despejadora se mueve en forma de

arco, como si fuera una guadaña.

!Advertencia

Para reducir el riesgo de lesiones

graves o mortales, no intente nunca

cortar madera con esta cuchilla.

La función de la cuchilla de 4 dientes es

la de cortar pasto y malezas. Tiene 4

cuchillos con filo en los dos lados, esto

es, en las partes delantera y trasera.

Recomendamos la cuchilla de 8 dientes

de cortar pasto para los casos en que

haya que cortar helechos o cañas.

Las dos cuchillas deben ser afiladas al

desgastarse sus filos o bordes

cortantes.

Uso de la cuchilla para matorrales

Cuando se instala la cuchilla para

matorrales en la sierra despejadora, es

adecuada para cortar desde pasto

apelotonado hasta malezas, plantas

silvestres y arbustos.

Para cortar plantas y arbustos

silvestres, baje la cuchilla giratoria para

matorrales hasta la planta para crear un

efecto de picado. Utilice la sierra

despejadora como una guadaña para

cortar pasto, es decir, haga pasadas en

uno y otro sentido, describiendo un arco.

!Advertencia

Al cortar materiales parecidos a madera,

utilice el lado izquierdo de la cuchilla

para evitar la "expulsión" (disparo de la

cuchilla).

!Advertencia

El uso incorrecto de una cuchilla para

matorrales puede causar agrietaciones,

picaduras o roturas.

Las piezas lanzadas pueden causar

lesiones graves al operador o a

terceros. Para reducir el riesgo de

lesiones personales, es esencial tomar

las precauciones siguientes:

Evite el contacto con objetos duros o

macizos tales como piedras, rocas u

objetos metálicos.

Nunca corte madera o arbustos cuyo

diámetro sea de más de 2 cm (3/4 pulg)

– utilice una sierra circular para tales

trabajos. Inspeccione la cuchilla para

matorrales a intervalos periódicos y

cortos en busca de daños. No continúe

trabajando con una cuchilla para

matorrales que esté dañada. Afile la

cuchilla para matorrales periódicamente

(cuando ha perdido su filo de modo

apreciable).

!Advertencia

Al cortar tallos jóvenes y otros

materiales de hasta 2 cm (3/4 pulg) de

diámetro, utilice el lado izquierdo de la

cuchilla para evitar que la "expulsión" de

la misma (consulte la sección

correspondiente de este manual). No

intente cortar materiales parecidos a la

madera cuyo diámetro sea mayor,

puesto que la cuchilla puede atorarse o

tirar de la sierra despejadora

repentinamente hacia adelante. Esto

puede dañar la cuchilla o la sierra

despejadora, o causar la pérdida de

control de la misma, lo cual puede

causar lesiones personales.

000BA020 KN

002BA066 KN

español / EE.UU

FS 500, FS 550

Uso de la sierra circular

Las sierras circulares son adecuadas

para recortar matorrales y cortar árboles

pequeños de hasta 7 cm (2 3/4 pulg) de

diámetro. No intente cortar árboles cuyo

diámetro sea mayor, puesto que la

cuchilla puede atorarse o tirar de la

sierra despejadora repentinamente

hacia adelante. Esto puede dañar la

cuchilla o causar la pérdida de control

de la sierra despejadora, lo cual puede

causar lesiones personales graves.

Cuando se usa la sierra despejadora

con la sierra circular, STIHL recomienda

el retiro del deflector estándar y la

instalación del "tope" especial (ver el

capítulo "Cuchilla para sierra circular"

para la instrucciones de montaje). Este

tope ayuda a mantener la sierra

despejadora en su posición contra el

árbol durante el proceso de corte. Los

usuarios con poca experiencia deben

colocar el lado izquierdo del tope contra

el tronco del árbol antes de iniciar el

corte. Esto mantiene la sierra

despejadora contra el árbol durante la

operación de corte y reduce el riesgo de

pérdida de control y posible expulsión

(descrito en la sección siguiente).

!Advertencia

Para reducir el riesgo de lesiones

causadas por los objetos lanzados o por

el contacto con la herramienta de corte,

cerciórese de volver a instalar el

deflector normal para los demás usos de

la máquina.

Antes de iniciar el corte, acelere el motor

a su velocidad máxima. Efectúe el corte

aplicando presión uniforme. STIHL

recomienda aplicar la sierra circular por

el lado derecho del árbol, usando la

zona no sombreada de la cuchilla.

!Advertencia

El riesgo de expulsión de la cuchilla es

mayor cuando se corta en la zona

sombreada oscura. Para reducir el

riesgo de expulsión y las lesiones

consecuentes, no utilice esta zona de la

sierra circular para cortar árboles ni

arbustos. Las técnicas especiales que

utilizan las zonas sombreadas más

claras de la cuchilla para cortar arbustos

y árboles sólo deben ser usadas por

operadores expertos con capacitación

especializada en cuanto al uso y control

de la sierra despejadora.

000BA016 KN

000BA012 KN

61FS 500, FS 550

español / EE.UU

Riesgo de expulsión (disparo de la

cuchilla) con todas las cuchillas

rígidas

!Advertencia

La expulsión (disparo de la cuchilla) es

el movimiento repentino y no controlado

hacia el lado derecho o posterior del

operador que puede suceder cuando la

zona sombreada de la cuchilla giratoria

entra en contacto con un objeto sólido,

como un árbol, una roca, un matorral o

una pared. La rápida rotación en sentido

contrahorario puede ser detenida o

aminorada y el accesorio puede salir

despedido hacia la derecha o detrás.

Esta expulsión (disparo de la cuchilla)

puede ocasionar la pérdida de control

de la sierra despejadora y provocar

lesiones graves o mortales al usuario o

a las personas que se encuentran en su

proximidad. Para reducir el riesgo, es

necesario extremar las precauciones a

la hora de cortar con la zona sombreada

de cualquier cuchilla rígida.

:Sujete la abrazadera inferior (1) fir-

memente.

:Destornille y quite el tornillo de la

abrazadera (2) y el tornillo de

cabeza hexagonal (3).

:Retire la abrazadera superior (4) de

la abrazadera inferior.

Las abrazaderas superior e inferior

se sueltan una vez que se saca el

tornillo de cabeza hexagonal.

:Coloque el manillar (5) en la abraza-

dera inferior (1) de manera que la

distancia A no sea de más de 15 cm

(6 pulg).

:Coloque la abrazadera superior en

posición y presiónela.

:Coloque el tornillo de la abrazadera

y el tornillo de cabeza hexagonal.

:Alinee el manillar a ángulo recto con

respecto al tubo de mando.

:Apriete el tornillo de la abrazadera

primero, luego el tornillo de cabeza

hexagonal.

002BA135 KN

Montaje del manillar de

bicicleta

398BA001 KN

398BA002 KN398BA003 KN

español / EE.UU

FS 500, FS 550

:Afloje el tornillo (6) y retírelo con la

arandela.

:Empuje el mango de control (7) – el

gatillo de aceleración debe quedar

orientado hacia el mecanismo –

sobre el manillar (8) de manera que

los agujeros (9) se alineen.

:Inserte el tornillo con la arandela y

apriételo bien firme.

Para ahorrar espacio al transportar

o almacenar la máquina, afloje el

tornillo de la abrazadera y el tornillo

de cabeza hexagonal y gire el mani-

llar hasta dejarlo en línea con el eje;

pliegue los mangos hacia abajo.

Ajuste del cable del acelerador*

En mangos con control deslizante*:

:Pase al capítulo “Ajuste del cable

del acelerador”.

* vea “Guía para el uso de este

manual”

Algunas versiones tienen un ajustador

del cable del acelerador en el mango de

control.

Un cable del acelerador correcta-

mente ajustado es necesario para el

funcionamiento correcto en las

posiciones de máxima aceleración,

arranque y ralentí.

Ajuste el cable del acelerador úni-

camente después de haber armado

la máquina completamente – el

mango de control debe estar en la

posición de funcionamiento normal.

:Utilice una herramienta adecuada

para empujar la pieza deslizante

hasta la parte inferior de la ranura

(vea la ilustración).

398BA004 KN

7 7

Ajuste del cable

del acelerador

002BA163 KN

63FS 500, FS 550

español / EE.UU

:Oprima el bloqueo (1) y oprima el

gatillo de aceleración (2) (acelera-

ción máxima) – esto ajusta el cable

del acelerador correctamente.

Herramientas de corte aprobadas

1 STIHL AutoCut 40-4

2 STIHL TrimCut 50-2

3STIHL PolyCut 40-3

4Cuchilla para matorrales 350-3

5Cuchilla para matorrales 350-3

"Special"

6Cuchilla para pasto 255-8

7 Sierra circular 225

(dientes tipo cincel)

8 Sierra circular 225

(puntas de carburo)

9Sierra circular 225

(dientes raspadores)

10 Sierra circular 250

(dientes raspadores)

Deflector y topes

11 Deflector para herramientas de

corte 1 a 6

Montaje del deflector

:Coloque el deflector en el meca-

nismo de manera que la moldura

(12) quede alrededor del cuello del

mecanismo.

:Ajuste la abrazadera (13).

:Inserte los tornillos y apriételos bien

firmes.

El escudo para pasto (14) se usa

junto con algunas herramientas

segadoras.

STOP

249BA017 KN

Combinaciones aprobadas

de herramienta de corte y

deflector

4+5 6

7+8 9+10

398BA046 KN

398BA048 KN

español / EE.UU

FS 500, FS 550

15 Tope limitador para

sierras circulares

cuchillas 225

16 Tope limitador para

sierras circulares

cuchillas 250

Montaje del tope

:Primero, retire el escudo para pasto

(si lo tiene).

:Coloque el tope limitador 15 ó 16 en

posición.

:Inserte los tornillos y apriételos bien

firmes.

:Si usa una de las cabezas segado-

ras, observe que la faldilla (17) debe

estar conectada al deflector (11).

:Use la ranura guía inferior (18) para

las cabezas segadoras 1 y 2.

Empuje la cuchilla (19) en la ranura

guía superior y alinéela con el agu-

jero.

:Coloque el tornillo y apriételo firme-

mente.

:Use la ranura guía superior de la

faldilla (20) para la cabeza sega-

dora 3.

Bloqueo del eje impulsor

:Inserte el pasador de tope (1) en la

cavidad (2) del mecanismo hasta

donde tope, aplicando una ligera

presión.

:Gire el eje de salida hasta que el

pasador de tope encaje en posición.

:Use la llave combinada (3) para

aflojar y destornillar la tuerca (4) en

sentido horario.

:Quite la placa de refuerzo (5) y la

arandela de empuje (6).

398BA049 KN

398BA044 KN

Montaje de las herramientas

de corte

398BA051 KN

65FS 500, FS 550

español / EE.UU

Escudo para pasto*

:El escudo para pasto se puede utili-

zar solamente con la placa de

empuje de 60 mm (2,4 pulg) de diá-

metro (A) y el deflector para cabe-

zas segadoras.

* vea “Guía para el uso de este

manual”

STIHL AutoCut

STIHL TrimCut

:Bloquee el eje de salida con el

pasador de tope.

:Atornille la cabeza de corte en sen-

tido contrahorario en el eje de

salida (7)

Importante: Quite el pasador de

tope.

Retiro de la cabeza segadora

:Bloquee el eje de salida.

:Destornille la cabeza segadora en

sentido horario.

STIHL PolyCut 40-3

:Bloquee el eje de salida con el

pasador de tope.

:Coloque la cabeza segadora en el

eje.

:Coloque la arandela de empuje de

60 mm (2,4 pulg) de diámetro (6) –

el lado convexo debe quedar hacia

abajo.

:Atornille la tuerca (4) en sentido

contrahorario y apriétela firme-

mente.

Importante: Quite el pasador de

tope.

398BA052 KN

398BA053 KN

398BA054 KN

español / EE.UU

FS 500, FS 550

Retiro de la cabeza segadora

:Bloquee el eje de salida.

:Destornille la tuerca en sentido

horario.

Si la tuerca de montaje está demasiado

floja (no se puede apretar correcta-

mente), instale una nueva.

Ajuste del hilo de nilón

Nota

Una descripción detallada se encuentra

en la hoja de instrucciones suministrada

con la cabeza segadora.

STIHL AutoCut

Mantenga la cabeza segadora en movi-

miento sobre el suelo.

:Golpee suavemente la cabeza

segadora en el suelo – el hilo

avanza y la cuchilla en el deflector

corta el hilo sobrante al largo

correcto.

La alimentación del hilo funciona sólo si

ambos hilos son por lo menos de 2,5 cm

(1 pulg) de largo.

STIHL TrimCut

Apague el motor y mueva el control des-

lizante a 0. Sujete la caja de la cabeza

segadora firmemente y

:Tire del carrete hacia arriba – gírelo

aproximadamente 1/6 de vuelta en

sentido contrahorario y deje que

vuelva solo.

:Tire de las puntas de los hilos hacia

afuera.

Repita el procedimiento anterior según

sea necesario, hasta que ambos hilos

tengan 14 cm (5,5 pulg) de largo.

El girar el carrete de un tope al otro hace

avanzar aproximadamente 4 cm

(1,6 pulg) de hilo.

67FS 500, FS 550

español / EE.UU

Cuchilla para pasto 255-8

Cuchilla para matorrales 350-3

"especial"

:Coloque la herramienta de corte (1)

en posición.

El collar (vea la flecha) debe enca-

jar en el agujero de montaje de la

herramienta de corte.

Los bordes cortantes de la cuchilla de

cortar pasto 255-8 y las sierras circula-

res deben apuntar en sentido horario.

:Coloque la arandela de empuje (2)

– el lado convexo debe quedar

hacia arriba.

Para segar:

:Coloque la placa de refuerzo (3) en

la posición para segar.

Sierras circulares 225

Sierra circular 230

Sierra circular 250

Para aserrar:

:Coloque la placa de refuerzo (5) en

la posición para aserrar.

:Bloquee el eje de salida.

:Atornille la tuerca (4) en sentido

contrahorario y apriétela firme-

mente.

Retiro de la herramienta de corte

:Bloquee el eje de salida.

:Destornille la tuerca en sentido

horario.

Si la tuerca de montaje está demasiado

floja (no se puede apretar correcta-

mente), instale una nueva.

Este motor está certificado para funcio-

nar con una mezcla de 50 a 1 de gaso-

lina sin plomo y aceite STIHL para moto-

res de dos tiempos.

Su motor requiere una mezcla de gaso-

lina de calidad y aceite de calidad para

motores de dos tiempos enfriados por

aire.

Use gasolina sin plomo regular con un

octanaje mínimo de 89 (R+M/2). Si el

octanaje de la gasolina regular en su

zona es más bajo, use combustible sin

plomo superior.

El combustible de octanaje bajo puede

aumentar la temperatura de funciona-

miento del motor. Esto, a su vez,

aumenta el riesgo de que se agarrote el

pistón y se dañe el motor.

La composición química del combusti-

ble también es importante. Algunos adi-

tivos de combustible no solamente tie-

nen efectos perjudiciales en los

elastómeros (diafragmas de carburador,

sellos de aceite, tuberías de combusti-

ble, etc.), sino también en las piezas

fundidas de magnesio y en los converti-

dores catalíticos. Esto podría causar

problemas de funcionamiento e incluso

daño del motor. Por esta razón, STIHL

recomienda el uso exclusivo de gasolina

sin plomo de buena calidad.

398BA050 KN

Combustible

español / EE.UU

FS 500, FS 550

Use solamente el aceite STIHL para

motores de dos tiempos o un aceite de

marca equivalente para motores de dos

tiempos diseñado para usar exclusiva-

mente con los motores de dos tiempos

enfriados por aire.

Recomendamos el aceite STIHL para

motores de dos tiempos 50:1 pues está

especialmente formulado para usarse

en motores STIHL.

No use aceites para mezclar con desig-

naciones BIA o TCW (para motores de

dos tiempos enfriados por agua) ni otros

aceites para mezclar diseñados para

usar en motores enfriados por agua o

por aire (por ejemplo, para motores

marinos fuera de borda, motonieves,

sierras de cadenas, bicimotos, etc.).

Manipule la gasolina con sumo cuidado.

Evite el contacto directo con la piel y

evite inhalar los vapores de combusti-

ble. Cuando se reabastece de combus-

tible, quite primero el envase del vehí-

culo y colóquelo en el suelo antes de

llenarlo. No llene un envase que está en

un vehículo o apoyado sobre el mismo.

Mantenga el envase bien cerrado para

evitar la entrada de humedad a la mez-

cla.

Según sea necesario, limpie el tanque

de combustible de la máquina y el

envase en que se guarda la mezcla de

combustible.

Duración de la mezcla de combusti-

ble

Mezcle una cantidad suficiente de com-

bustible para trabajar unos pocos días,

no lo guarde por más de 3 meses. Guár-

delo únicamente en envases aprobados

para combustible. Para el proceso de

mezclado, vierta el aceite en el envase

primero y luego agregue la gasolina.

Cierre el envase y agítelo vigorosa-

mente a mano para asegurar que se

mezclen bien el aceite y la gasolina.

Deseche los envases vacíos usados

para mezclar el aceite únicamente en

vertederos autorizados para ello.

Antes de llenar la máquina con combus-

tible, limpie a fondo la tapa de llenado y

la zona alrededor del mismo para evitar

la entrada de tierra al tanque.

Siempre agite la mezcla vigorosamente

en el recipiente antes de llenar la

máquina con combustible.

Para reducir el riesgo de quemadu-

ras, así como otras lesiones corpo-

rales ocasionadas por los escapes

de vapor de gasolina y otras ema-

naciones, quite la tapa de llenado

de combustible cuidadosamente de

modo que la presión que se pueda

haber acumulado en el tanque se

disipe lentamente.

Gaso-

lina

Aceite (STIHL 50:1 ó aceite

de calidad equivalente)

gal

EE.UU.

oz fl

EE.UU.

12.6

2 1/2 6.4

5 12.8

Llenado de

combustible

398BA014 KN

69FS 500, FS 550

español / EE.UU

Después de haber llenado la

máquina con combustible, apriete la

tapa del tanque tan firmemente

como sea posible con la mano.

Cambie el recogedor de combus-

tible una vez al año

:Vacíe el tanque de combustible.

:Gire la perilla del estrangulador a

:Quite la cubierta de la caja del car-

burador (1).

:Palanquee el ojal (2) con la man-

guera de combustible y sáquelo del

tanque.

:Retire el recogedor de combustible

(3).

:Empuje el recogedor nuevo en la

manguera y póngalo en el tanque.

La distancia entre la base del ojal y

el tope del recogedor es A =40 mm

(1,6 pulg).

:Empuje el ojal a su posición y

verifique que quede correctamente

asentado.

:Ponga la cubierta de la caja del

carburador.

:Póngase el arnés completo (1).

:Ajuste el largo hasta que el gancho

de resorte (2) esté a una distancia

más o menos igual al ancho de la

mano por debajo de la cadera dere-

cha. Las bandas se pueden cortar a

largo correcto después de hacer los

ajustes.

:Conecte el gancho de resorte a la

pletina perforada de la máquina (3).

Encuentre el punto de conexión correcto

para la herramienta de corte específica

– vea la sección "Equilibrio de la

máquina".

398BA015 KN

Colocación del arnés

002BA240 KN

español / EE.UU

FS 500, FS 550

:Conecte la máquina al arnés.

Déjela suelta y vea si está

equilibrada – cambie el punto de

conexión del gancho del resorte

según sea necesario:

Las herramientas segadoras

(cabezas segadoras, cuchillas para

cortar pasto, cuchillas para cortar

matorrales) apenas deben tocar el

suelo (ilustración de arriba).

Las cuchillas circulares deben

quedar flotando a unos 20 cm

(8 pulg) sobre el suelo (ilustración

de abajo).

:Respete las medidas de seguridad

– vea el capítulo "Medidas de segu-

ridad y técnicas de manejo."

:Mantenga oprimido el bloqueo del

gatillo (1) y oprima el gatillo de ace-

leración (2).

:Mientras sujeta las dos palancas en

esta posición, mueva el control des-

lizante (3) a la posición START y

manténgalo allí.

:Ahora suelte el gatillo de acelera-

ción, el control deslizante y el blo-

queo del gatillo, en el orden indi-

cado. Esta es la posición de

arranque del acelerador.

:Ajuste la perilla del estrangulador

(4):

Para arranque en frío, gire en sen-

tido contrahorario a g

Para arranque en caliente, gire en

sentido horario en sentido opuesto

a g (también use este ajuste si el

motor ha estado en marcha, pero

aún está frío).

:Oprima el bulbo (5) de la bomba de

combustible por lo menos cinco

veces, aunque el bulbo esté lleno

de combustible.

:Presione el botón de la válvula de

descompresión (6). Presione este

botón antes de cada intento de

arrancar el motor.

Equilibrio de la máquina

256BA016 KN

256BA017 KN

Arranque / parada del moto

START

STOP

256BA018 KN

398BA016 KN

398BA017 KN

71FS 500, FS 550

español / EE.UU

:Apoye la máquina en el suelo:

Debe quedar firmemente apoyada

en el lado inferior del motor y el

deflector. Verifique que la herra-

mienta de corte no esté tocando el

suelo ni ningún otro obstáculo.

:Asegúrese de tener los pies bien

apoyados:

Sujete la máquina con la mano

izquierda y presiónela firmemente.

Con la mano derecha

:tire lentamente del mango de arran-

que hasta que sienta una resisten-

cia definitiva y en seguida dele un

tirón fuerte y rápido. No tire de la

cuerda de arranque totalmente

hasta fuera, se podría cortar. No

deje que el mango de arranque

retroceda bruscamente; guíelo

lentamente hacia el interior de la

caja de modo que la cuerda se

enrolle debidamente.

Cuando el motor empieza a

encenderse:

:Gire la perilla del estrangulador en

sentido horario, lejos de g

:Presione el botón de la válvula de

descompresión de nuevo y continúe

haciendo girar el motor

Tan pronto arranca:

:Oprima el gatillo de aceleración

momentáneamente (2) – el control

deslizante (3) se desplaza a la posi-

ción de marcha #, y el motor retorna

a aceleración de ralentí. Asegúrese

que el carburador esté correcta-

mente ajustado; la herramienta de

corte no debe girar cuando el motor

está funcionando a ralentí.

Su máquina está lista para trabajar.

Para apagar el motor:

:Mueva el control deslizante a la

posición 0 c.

A temperaturas ambiente muy bajas:

Permita que el motor se caliente

Tan pronto arranca:

:Oprima el gatillo de aceleración

momentáneamente – el control des-

lizante se desplaza a la posición de

marcha #, y el motor retorna a ace-

leración de ralentí.

:Abra el acelerador ligeramente.

Deje que el motor se caliente por un

rato corto.

De ser necesario, cambie al modo de

invierno – vea el capítulo “Manejo

durante el invierno”.

Si el motor no arranca:

Se ha dejado que se agote el combusti-

ble del tanque y se ha vuelto a llenar:

:Oprima el bulbo de la bomba de

combustible por lo menos 5 veces,

aunque el bulbo esté lleno de com-

bustible.

:Ahora arranque el motor.

Si no se movió la perilla del estrangula-

dor lejos de g en un tiempo suficiente-

mente corto después que el motor

empezó a encenderse, la cámara de

combustión se encuentra "ahogada".

256BA021 KN

START

STOP

256BA022 KN

español / EE.UU

FS 500, FS 550

:Gire la perilla del estrangulador y

aléjela de g

:Ponga el control deslizante, la

palanca de bloqueo y el gatillo de

aceleración en la posición de arran-

que.

:Arranque el motor tirando de la

cuerda de arranque firmemente,

pueden ser necesarios unos 10 a

20 tirones.

Si el motor todavía no arranca:

:Mueva el control deslizante a la

posición 0 c.

:Afloje el tornillo (5) y mueva la

cubierta para quitarla del paso.

:Quite el casquillo de la bujía (6).

:Destornille y seque la bujía.

:Abra el acelerador completamente.

:Tire de la cuerda de arranque varias

veces para despejar la cámara de

combustión.

:Vuelva a instalar la bujía.

:Conecte el casquillo de la bujía.

Cierre la cubierta y asegúrela con el

tornillo.

:Mueva el control deslizante a la

posición de ARRANQUE (START)

:Gire la perilla del estrangulador y

aléjela de g – aun si el motor está

frío.

:Ahora arranque el motor.

Ajuste del cable del acelerador

:Verifique que el cable del

acelerador esté correctamente

ajustado – vea "Ajuste del cable del

acelerador"

Durante el período de rodaje

Una máquina nueva no debe hacerse

funcionar a velocidad alta (aceleración

máxima sin carga) por el lapso que tome

llenar el tanque tres veces. Esto evita la

imposición de cargas innecesariamente

altas durante el período de rodaje.

Puesto que todas las piezas móviles

necesitan un período de rodaje, las

resistencias causadas por la fricción en

el motor son mayores durante este

período. El motor desarrolla su potencia

máxima después de haber llenado el

tanque de 5 a 15 veces.

Durante el funcionamiento

Después de un período largo de funcio-

namiento con el acelerador a fondo,

deje funcionar el motor por un rato en

ralentí de modo que el calor en el motor

sea disipado por la corriente de aire de

enfriamiento. Esto ayuda a evitar que

los componentes montados en el motor

(encendido, carburador) sufran sobre-

cargas térmicas.

Después de terminar el trabajo

Espere que el motor se enfríe. Vacíe el

tanque de combustible. Almacene la

máquina en un lugar seco. Revise el

apriete de las tuercas y tornillos (no los

tornillos de ajuste) periódicamente y

vuelva a apretar según sea necesario.

398BA018 KN

Instrucciones de manejo

73FS 500, FS 550

español / EE.UU

La suciedad en el filtro de aire reduce la

potencia del motor, aumenta el consumo

de combustible y dificulta el arranque

del motor.

Si se nota una pérdida considera-

ble de la potencia del motor

:Mueva la perilla del estrangulador a

:Suelte los tornillos de montaje (1).

:Retire la cubierta de la caja del car-

burador (2) con los elementos de fil-

tro de fieltro (3) y tela (4).

:Quite la tierra suelta del interior de

la cubierta y de alrededor del filtro.

:Quite los elementos de fieltro y tela

de la cubierta.

:Golpee el elemento de tela o

sóplelo con aire comprimido.

Si está muy contaminado:

Lave el filtro de tela con un limpia-

dor universal STIHL o una solución

limpia y no inflamable (por ejemplo,

agua jabonosa tibia) y luego

séquelo.

Siempre sustituya un elemento de

filtro de tela dañado.

:No lave el filtro de fieltro – sólo se

debe golpear o soplar. Sustituya el

elemento de fieltro dañado o muy

contaminado.

:Quite el tapón (5), límpielo y vuelva

a ponerlo.

:Instale los elementos de filtro de

tela y fieltro en la cubierta de la caja

del carburador.

:Monte la cubierta de la caja del car-

burador en posición.

Las emisiones de gases de escape son

controladas por el diseño de parámetros

y componentes fundamentales del

motor (por ej. carburación, encendido,

regulación y regulación de la válvula o

lumbrera) sin la adición de ningún

equipo importante.

Limpieza del filtro de aire

398BA019 KN

Manejo del motor

español / EE.UU

FS 500, FS 550

El carburador se ajusta en la fábrica.

Este ajuste provee una mezcla óptima

de combustible y aire bajo la mayoría de

las condiciones de funcionamiento.

Ajuste normal

:Apague el motor.

:Monte la herramienta de corte apro-

bada.

:Revise el filtro de aire y límpielo o

sustitúyalo de ser necesario.

:Revise el chispero* y límpielo o

instale uno nuevo de ser necesario.

:Gire el tornillo de ajuste de veloci-

dad alta (H) en sentido contrahora-

rio hasta su tope, es decir, 1/4 de

vuelta a partir del ajuste máximo de

mezcla pobre.

:Gire el tornillo de ajuste de baja

velocidad (L) en sentido horario

hasta el tope y luego un cuarto de

vuelta en sentido contrario.

:Arranque el motor y caliéntelo.

:Ajuste la velocidad de ralentí con el

tornillo (LA) hasta que la herra-

mienta de corte deje de girar.

Ajustes finos

Puede ser necesario efectuar un ajuste

ligero del tornillo de velocidad alta (H) si

la potencia del motor no es adecuada

para trabajar en grandes altitudes, al

nivel del mar o después de cambiar la

herramienta de corte.

* vea “Guía para el uso de este

manual”

Regla general:

Gire el tornillo de ajuste de veloci-

dad alta (H) aproximadamente 1/4

de vuelta por cada 1000 metros

(3300 pies) de cambio de altura.

En alturas grandes

:Gire el tornillo de alta velocidad (H)

en sentido horario (mezcla más

pobre), pero no más allá del tope,

hasta que no haya un aumento

notable de velocidad del motor.

Al nivel del mar

:Gire el tornillo de alta velocidad (H)

en sentido contrahorario (mezcla

más rica), pero no más allá del tope,

hasta que no haya un aumento

notable de velocidad del motor.

Es posible que se alcance la veloci-

dad máxima del motor con el ajuste

normal en cada caso.

Ajuste de ralentí

Generalmente es necesario cambiar el

ajuste del tornillo de ralentí (LA) des-

pués de cada corrección hecha al torni-

llo de velocidad baja (L).

:Caliente el motor.

El motor se para durante el funciona-

miento a ralentí

:Gire lentamente el tornillo de ajuste

de ralentí (LA) en sentido horario

hasta que el motor funcione de

modo suave – la herramienta de

corte no debe girar.

Ajuste del carburador

398BA020 KN

75FS 500, FS 550

español / EE.UU

La herramienta de corte gira cuando

el motor funciona a ralentí

:Gire el tornillo de ralentí (LA) lenta-

mente en sentido contrahorario

hasta que la herramienta de corte

se detenga y luego gire el tornillo

aproximadamente otro cuarto de

vuelta en el mismo sentido.

Funcionamiento irregular a ralentí, el

motor se para aunque se ha corre-

gido el ajuste del tornillo LA, acelera-

ción inadecuada

Ajuste de ralentí con mezcla muy

pobre:

:Gire el tornillo de velocidad baja (L)

en sentido contrahorario (aprox. 1/4

de vuelta) hasta que el motor fun-

cione y se acelere de modo uni-

forme.

Funcionamiento irregular a ralentí

Ajuste de ralentí con mezcla muy

rica:

:Gire el tornillo de velocidad baja (L)

en sentido horario (aprox. 1/4 de

vuelta) hasta que el motor funcione

y se acelere de modo uniforme.

Si el motor pierde potencia, revise el

chispero del silenciador.

:Afloje el tornillo. Quite el casquillo

de la bujía.

:Retire los tornillos de montaje de la

envuelta (1) y retire la envuelta.

:Saque los tornillos autorroscantes

(2).

:Retire la rejilla deflectora (3) y el

chispero (4).

* vea “Guía para el uso de este

manual”

:Limpie el chispero, de ser

necesario.

:Si el chispero está dañado u

obstruido, instale uno nuevo.

:Arme en secuencia inversa.

Chispero* en silenciador

398BA034 KN

español / EE.UU

FS 500, FS 550

Cambie la admisión de aire al modo de

invierno para ayudar a prevenir que se

forme hielo en el filtro de aire y el carbu-

rador a temperaturas bajo +10°C (50°F).

:Retire el tapón, inviértalo y vuelva a

instalarlo de manera que las abertu-

ras queden orientadas hacia la caja

de embrague.

Cambie la admisión de aire de nuevo al

modo de verano cuando la temperatura

exterior sea sobre +20°C (70°F):

:Retire el tapón, inviértalo y vuelva a

instalarlo de manera que las abertu-

ras queden orientadas hacia afuera.

La mezcla de combustible incorrecta

(demasiado aceite de motor en la gaso-

lina), el filtro de aire sucio y condiciones

de funcionamiento desfavorables (gene-

ralmente a media aceleración, etc.)

afectan la condición de la bujía. Estos

factores causan la formación de depósi-

tos en la punta del aislador lo que puede

dificultar el funcionamiento.

Si el motor tiene poca potencia, le

cuesta arrancar o funciona deficiente-

mente a velocidad de ralentí, primero

revise la bujía.

:Saque la bujía – vea „Arranque /

parada del motor“.

:Limpie la bujía sucia.

:Mida la separación entre electrodos

de la bujía (A). Vuelva a ajustar si es

necesario. Vea “Especificaciones”.

:Use únicamente bujías de tipo

resistencia de capacidad aprobada.

Corrija la causa de la suciedad de la

bujía:

:Demasiado aceite en la mezcla de

combustible.

:Filtro de aire sucio.

:Condiciones de funcionamiento

desfavorables, por ej., funciona-

miento a media aceleración.

Coloque una bujía nueva después de

100 horas de funcionamiento, aproxi-

madamente, o más temprano si nota

que los electrodos están muy desgasta-

dos.

Manejo durante el

invierno

398BA021 KN

Revisión de la bujía

000BA002 KN

77FS 500, FS 550

español / EE.UU

Para reducir el riesgo de incendios y

lesiones por quemadura, use sola-

mente bujías autorizadas por

STIHL. Siempre encaje un casquillo

(2) del tamaño correcto bien ajus-

tado en el borne (1) de la bujía.

(Nota: Si el borne tiene una tuerca

adaptadora SAE desprendible,

colóquela.) Una conexión suelta

entre el casquillo de la bujía y el

conector del alambre de encendido

puede formar un arco eléctrico,

inflamar los vapores combustibles y

finalmente causar un incendio.

Sustitución de una cuerda de

arranque rota

:Retire los tornillos (1) y quite la

cubierta del arrancador.

:Quite la pinza de resorte (2).

:Quite cuidadosamente el rotor de la

cuerda con la arandela (3) y el trin-

quete (4).

El resorte de rebobinado puede sal-

tar y desenrollarse durante esta

operación. Tenga cuidado para evi-

tar las lesiones.

:Apalanque cuidadosamente la tapa

(5) para quitarla del mango de

arranque.

:Quite el resto de la cuerda del rotor

y del mango.

:Haga un nudo de rizo sencillo en el

extremo de la cuerda de arranque

nueva – vea “Especificaciones” – y

después pase la cuerda por la parte

superior del mango y por el buje de

la cuerda (6).

:Vuelva a instalar la tapa en el

mango.

00BA036 TR

Sustitución de la cuerda

de arranque y resorte de

rebobinado

1 1

398BA027 KN

398BA028 KN

398BA000 ST

español / EE.UU

FS 500, FS 550

:Pase la cuerda a través del rotor y

fíjela con un nudo de rizo simple.

:Cubra la cavidad del cojinete del

rotor de la cuerda con aceite sin

resina**.

:Deslice el rotor en el poste del

arrancador. Gírelo hacia uno y otro

lado para engranar la espiral termi-

nal del resorte de rebobinado.

:Vuelva a colocar el trinquete (4).

:Coloque la arandela (3).

:Instale la pinza de resorte (2) en el

poste del arrancador y engánchela

en el vástago del trinquete – la

pinza de resorte debe apuntar en

sentido contrahorario.

** vea "Accesorios especiales"

Tensado del resorte de rebobi-

nado

:Forme un bucle con la cuerda de

arranque sin envolver y utilícelo

para girar el rotor seis revoluciones

completas en sentido contrahorario.

:Sujete y mantenga el rotor inmóvil.

:Tire de la cuerda y enderécela.

:Suelte el rotor de la cuerda.

:Suelte lentamente la cuerda para

que se enrolle en el rotor. El mango

de arranque debe quedar firme-

mente en el buje guía de la cuerda.

Si el mango cae hacia un lado: Dele

una vuelta adicional al rotor de la

cuerda para aumentar la tensión del

resorte.

Cuando la cuerda de arranque se

extiende completamente, debe ser

posible girar el rotor media vuelta adi-

cional.

En caso contrario, el resorte está

sobretensado y podría romperse.

:En tal caso, quítele una vuelta de la

cuerda al rotor.

:Instale la tapa del arrancador.

Sustitución del resorte de rebobi-

nado roto

:Quite el rotor de la cuerda de la

forma descrita en "Sustitución de

una cuerda de arranque rota".

398BA030 KN

398BA028 KN

398BA031 KN

398BA033 KN

79FS 500, FS 550

español / EE.UU

Partes del resorte aún pueden estar

bajo tensión y podrían despren-

derse violentamente en su dirección

al quitar el rotor de la cuerda y la

caja del resorte. Para reducir el

riesgo de lesionarse, póngase

guantes, anteojos y protector facial.

:Retire la caja de resorte y las piezas

del resorte.

:Lubrique el resorte de repuesto en

la caja nueva con unas cuantas

gotas de aceite sin resina**.

:Coloque el resorte de repuesto con

la caja – la placa inferior debe que-

dar orientada hacia arriba.

Si el resorte se sale y se desenrolla

durante la instalación: Colóquelo nueva-

mente en sentido horario, empezando

desde el exterior y avanzando hacia

adentro

:Instale los tornillos.

:Retire el rotor de la cuerda – vea la

sección "Sustitución de una cuerda

de arranque rota".

:Tense el resorte de rebobinado.

:Instale la tapa del arrancador.

** vea "Accesorios especiales"

Para intervalos de 3 meses o más

:Vacíe y limpie el tanque de combus-

tible en una zona bien ventilada.

:Deseche los residuos de

combustible y solución de limpieza

de acuerdo con los requerimientos

locales de protección del medio

ambiente.

:Haga funcionar el motor hasta que

el carburador se seque – esto

ayuda a evitar que los diafragmas

del carburador se peguen.

:Retire, limpie e inspeccione el acce-

sorio de corte.

:Limpie la máquina a fondo - preste

atención especial a las aletas del

cilindro y al filtro de aire.

:Guarde la máquina en un lugar seco

y elevado, o bajo llave – fuera del

alcance de los niños y de otras per-

sonas no autorizadas.

:Nunca intente enderezar o soldar

una herramienta de corte doblada o

agrietada – podría despedazarse.

:Use una lima plana** para afilar las

cuchillas de cortar pasto y las cuchi-

llas de cortar matorrales desgasta-

das. En el caso de desgaste o

mellas más serios: Vuelva a afilar

con una rectificadora o pida que el

trabajo se lo haga el concesionario

STIHL.

:Afile frecuentemente, quitando la

menor cantidad posible de material;

por lo general dos o tres pasadas de

la lima son suficientes.

** vea "Accesorios especiales"

Almacenamiento de la

máquina

Afilado de las herramientas

de corte metálicas

398BA026 KN

español / EE.UU

FS 500, FS 550

Para evitar el desequilibrio

:Afile las cuchillas (1) uniforme-

mente – no altere de manera alguna

el contorno de la cuchilla matriz (2).

:Después de aproximadamente 5

afiladas, haga revisar la cuchilla en

el equilibrador** STIHL y vuelva a

ajustar el equilibrio según sea nece-

sario.

Sierras circulares 225, 250

Sierra circular con dientes tipo

cincel

:Siga las instrucciones de afilado

provistas o impresas en el lado inte-

rior del embalaje de la cuchilla.

Sierra circular con dientes raspa-

dores

:Utilice una lima plana para afilar las

partes posteriores de los dientes

hasta que sus puntas queden com-

pletamente afiladas.

** vea "Accesorios especiales"

Cuchilla para pasto 255-8

:Afile cuando las puntas de los filos

(3) se hayan desgastado hasta

aproximadamente 1 mm (3/64 pulg)

(A).

Medidas y ángulos para el afilado

:Deje un espacio de 3 mm (1/8 pulg)

(B) entre el borde cortante y la

cuchilla matriz. Los radios R1 y R2

deben ser de 2,5 mm (7/64 pulg) y

se obtienen automáticamente si se

utiliza la lima** especificada y se

mantiene un ángulo de limado de

30° (C).

:Afile los bordes de corte como lo

muestran las líneas (D) en la ilustra-

ción.

** vea “Accesorios especiales”

Cuchilla para matorrales 350

:Use la plantilla de afilado

0457 342 2636 provista.

:Afile los bordes de corte (3) en las

puntas. Mantenga un ángulo de afi-

lado de 30° (A).

:Lime los filos (3) paralelos a las

líneas de la plantilla de afilado.

:No afile los filos (4) aunque tengan

melladuras.

002BA044 KN

3 3

4 4

002BA045 KN

81FS 500, FS 550

español / EE.UU

1) STIHL recomienda acudir a un concesionario

STIHL para servicio

* vea "Guía para el uso de este manual"

Tabla de mantenimiento

Sírvase notar que los intervalos de mantenimiento siguientes son aplicables en

condiciones normales de funcionamiento. Si el tiempo de trabajo por jornada es

más largo que lo normal, o si las condiciones de corte son extremas (zonas pol-

vorientas, etc.), acorte los intervalos indicados de modo correspondiente.

antes de

comenzar

el trabajo

después

de terminar

el trabajo

después de cada

parada para

cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

según se requiera

Máquina completa Inspección (condición general, fugas) XX

Limpiar X

Mango de control Comprobar funcionamiento XX

Filtro de aire Limpiar XX

Reemplazar X

Cuerpo aspirador en el tanque de

combustible

Revisar X

Reemplazar XXX

Tanque de combustible Limpiar XX

Carburador

Comprobar el ajuste de ralentí – la

herramienta de corte no debe girar XX

Ajustar el ralentí X

Bujía Ajustar la distancia entre electrodos X

Cambiar cada 100 horas

Entradas de enfriamiento Inspeccionar X

Limpiar X

Chispero en silenciador* Inspeccionar XX

Reemplazar XX

Todos los tornillos y tuercas accesi-

bles (salvo los tornillos de ajuste) Volver a apretar X

Elemento antivibración

Revisar XXX

Solicitar al concesionario de servicio su

sustitución1)

Herramientas de corte

Inspección visual XX

Reemplazar X

Comprobar el apriete

de la herramienta de corte XX

Herramientas de corte metálicas Afilar XX

Etiquetas de seguridad Reemplazar X

español / EE.UU

FS 500, FS 550

1= Manillar

2= Gatillo de aceleración

3= Control deslizante

4= Bloqueo del gatillo de aceleración

5= Tornillos de fijación

6= Perno de cabeza hexagonal

7= Correa de transporte

8= Bomba de combustible

9= Perilla de estrangulador

10= Desviador de aire para precalenta-

miento del carburador

11= Cubierta de la caja del carburador

12= Tanque de combustible

13= Casquillo de bujía con cubierta

14= Válvula de descompresión

15= Silenciador con chispero*

16= Mango de arranque

17= Tornillos de ajuste del carburador

18= Tapa de llenado de combustible

19= Apoyo de la máquina

20= Herramienta de corte

21= Deflector

* vea “Guía para el uso de este

manual”

Piezas y controles

398BA035 KN

398BA036 KN

398BA037 KN

83FS 500, FS 550

español / EE.UU

Definiciones

1. Manillar

Para facilitar el control de la

máquina con ambas manos durante

el proceso de corte.

2. Gatillo de aceleración

Regula la velocidad del motor.

3. Control deslizante

Para aceleración de arranque, mar-

cha y parada. Mantiene el acelera-

dor parcialmente abierto durante el

arranque, apaga el encendido del

motor y detiene su marcha.

4. Bloqueo del gatillo de acelera-

ción

Debe ser oprimido antes de poder

activar el gatillo de aceleración.

5. Tornillos de fijación

Bloquea el manillar en la posición

seleccionada.

6. Perno de cabeza hexagonal

Vea el punto 5.

7. Correa de transporte

Un dispositivo para conectar la sie-

rra despejadora al arnés.

8. Bomba de combustible

Suministra alimentación adicional

de combustible para el arranque en

frío.

9. Perilla de estrangulador

Facilita el arranque del motor al

enriquecer la mezcla.

10. Desviador de aire para precalen-

tamiento del carburador

Previene el congelamiento del car-

burador.

11. Cubierta de la caja del carburador

Cubre el elemento del filtro de aire.

12. Tanque de combustible

Contiene la mezcla de combustible

y aceite.

13. Casquillo de bujía con cubierta

Conecta la bujía al alambre de

encendido.

14. Válvula de descompresión

Para facilitar el arranque.

15. Silenciador (con chispero)

Reduce los ruidos del tubo de

escape y desvía los gases de

escape lejos del operador.

16. Mango de arranque

El mango de la cuerda de arranque,

el cual es el dispositivo usado para

arrancar el motor.

17. Tornillos de ajuste del carbura-

dor

Para afinar el carburador.

18. Tapa de llenado de combustible

Para tapar el tanque de combusti-

ble.

19. Apoyo de la máquina

Para apoyar la máquina en el suelo.

20. Herramienta de corte

El accesorio de corte, que se usa

para diferentes propósitos.

21. Deflector

El deflector tiene por objeto reducir

el riesgo de lesiones causadas por

objetos extraños arrojados contra el

operador por la herramienta de

corte y por el contacto con la herra-

mienta de corte. La faldilla que se

encuentra en la parte inferior del

deflector debe ser ajustada de la

manera que se explica en el capí-

tulo "Herramientas de corte y

Deflectores".

español / EE.UU

FS 500, FS 550

Motor

EPA:

El período de cumplimiento de emisio-

nes indicado en la etiqueta de cumpli-

miento de emisiones es la cantidad de

horas de funcionamiento para la cual la

máquina ha demostrado la conformidad

con los requerimientos de emisiones del

Gobierno federal de los EE.UU.

Categoría A = 300 horas, B = 125 horas,

C = 50 horas

Motor STIHL de un cilindro, dos tiempos

Cilindrada

FS 500: 51,7 cm3 (3,15 pulg3)

FS 550: 56,5 cm3 (3,45 pulg3)

Diámetro

FS 500: 44 mm (1,73 pulg)

FS 550: 46 mm (1,81 pulg)

Carrera

FS 500: 34 mm (1,34 pulg)

FS 550: 34 mm (1,34 pulg)

Potencia del motor según ISO 8893

FS 500: 2,4 kW (3,2 hp)

FS 550: 2,8 kW (3,7 hp)

Velocidad máx. del motor

12.500 rpm

Velocidad de ralentí

2500 rpm

Velocidad máx. de eje de salida

(herramienta de corte)

9400 rpm

Sistema de encendido

con gobernador electrónico de veloci-

dad

Tipo

encendido por magneto electrónico (sin

disyuntor)

Bujía (tipo resistencia)

Bosch WSR 6 F, NGK BPMR 7 A

Distancia entre electrodos

0,5 mm (0,02 pulg)

Roscas de la bujía

M 14x1,25; 9,5 mm (0,37 pulg) de largo

Arrancador de cuerda

Cuerda de arranque

3,5 mm (0,14 pulg) de diámetro x

960 mm (37,8 pulg)

N° de pieza

1113 195 8200

Carburador

Carburador de diafragma de todas posi-

ciones con bomba de combustible inte-

gral

Filtro de aire

Tela, fieltro

Capacidad del tanque de combusti-

ble

0,755 l (1,6 pt EE.UU.)

Mezcla de combustible

Vea el capítulo “Combustible”

Peso

seco, sin herramienta de corte y deflec-

tor

FS 500, 550: 9,8 kg (21,6 lb)

FS 550 L: 10,0 kg (22 lb)

Comuníquese con su concesionario

STIHL para información acerca de los

accesorios especiales que pueden estar

disponibles para su producto.

Especificaciones Accesorios especiales

85FS 500, FS 550

español / EE.UU

Los usuarios de esta máquina deben

efectuar únicamente los trabajos de

mantenimiento descritos en este

manual. Solamente los talleres autoriza-

dos por STIHL deben llevar a cabo los

demás trabajos de reparación.

Los reclamos de garantía presentados

después de realizadas las reparaciones

serán aceptados únicamente si las mis-

mas fueron ejecutadas por un concesio-

nario de servicio autorizado STIHL utili-

zando piezas de repuesto originales de

STIHL.

Es posible identificar las piezas origina-

les de STIHL por el número de pieza

STIHl

, el logotipo de STIHL y, en

algunos casos, el símbolo ( de piezas

STIHL. En las piezas pequeñas el sím-

bolo puede aparecer solo.

Mantenimiento y

reparaciones

español / EE.UU

FS 500, FS 550

Sus derechos y obligaciones de

garantía

La Agencia de Protección del Medio

Ambiente (EPA) de los EE.UU. y STIHL

Incorporated se complacen en expli-

carle la garantía del sistema de control

de emisiones instalado en el motor de

su equipo. En los EE.UU., los nuevos

motores pequeños para equipos de uso

fuera de carretera modelos 1997 y pos-

teriores deben estar diseñados, cons-

truidos y equipados, al tiempo de la

venta, de conformidad con los regla-

mentos de la EPA de los EE.UU. para

los motores pequeños de uso fuera de

carretera. El motor del equipo debe

carecer de defectos en el material y la

fabricación que puedan causar el incum-

plimiento de las normas de la EPA de los

EE.UU. durante los primeros dos años

de uso del motor a partir de la fecha de

compra por el último comprador.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de carre-

tera por el intervalo mencionado más

arriba, siempre que dicho motor no haya

estado sujeto a maltrato, negligencia o

cuidado inapropiado.

El sistema de control de emisiones de su

máquina incluye piezas tales como el car-

burador y el sistema de encendido. Ade-

más puede incluir mangueras, conectores

y otros conjuntos relativos a emisiones.

En los casos de existir una condición

amparada bajo garantía, STIHL Incorpo-

rated reparará el motor pequeño para

equipo de uso fuera de carretera sin

costo alguno, incluido el diagnóstico (si

el trabajo de diagnóstico fue realizado

por un concesionario autorizado), las

piezas y la mano de obra.

Cobertura de garantía del fabri-

cante:

En los EE.UU., los motores pequeños

para equipos de uso fuera de carretera

modelos 1997 y posteriores también

están garantizados por dos años. En el

caso de encontrarse defectos en cual-

quiera de las piezas del motor relaciona-

das con el sistema de control de emisio-

nes, la pieza será reparada o sustituida

por STIHL Incorporated sin costo

alguno.

Responsabilidades del usuario

relativas a la garantía:

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de reali-

zar el mantenimiento requerido descrito

en su manual del usuario. STIHL Incor-

porated le recomienda guardar todos los

recibos comprobantes de los trabajos de

mantenimiento hechos a su motor

pequeño para equipo de uso fuera de

carretera, pero STIHL Incorporated no

puede negar garantía basado en el solo

hecho de faltar los recibos o del incum-

plimiento del propietario de realizar

todos los trabajos de mantenimiento

programados.

El uso de cualquier pieza de repuesto o

servicio cuyo comportamiento y durabili-

dad sean equivalentes está permitido en

trabajos de mantenimiento o reparación

no contemplados en la garantía, y no

reducirá las obligaciones de la garantía

del fabricante del motor.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe estar

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o una pieza del mismo ha

fallado debido a maltrato, descuido,

mantenimiento inadecuado o modifica-

ciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un centro de servicio STIHL

tan pronto surja el problema. Las repa-

raciones bajo garantía serán realizadas

en un tiempo razonable, sin exceder de

30 días.

Ante cualquier duda respecto a sus

derechos y responsabilidades bajo esta

garantía, sírvase contactar al represen-

tante de atención al cliente STIHL lla-

mando al 1-800-467-8445, o si lo pre-

fiere puede escribir a

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

Cobertura por

STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador subsi-

guiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos aplicables. Ade-

más, STIHL Incorporated garantiza al

comprador inicial y a cada comprador

Declaración de garantía de STIHL Incorporated sobre

sistemas de control de emisiones según normas Federales

87FS 500, FS 550

español / EE.UU

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos aplicables durante un

período de dos años.

Período de garantía

El período de garantía comienza en la

fecha en que el motor del equipo utilita-

rio es entregado a usted y usted firma y

remite la tarjeta de garantía a STIHL.

Si cualquier pieza relacionada con el

sistema de control de emisiones está

defectuosa, la pieza será sustituida por

STIHL Incorporated sin costo alguno

para el propietario. Cualquier pieza

garantizada cuyo reemplazo no está

programado como mantenimiento

requerido, o que debe recibir única-

mente inspección regular en el sentido

de "reparar o sustituir según sea nece-

sario", estará garantizada por el período

de garantía. Cualquier pieza cuyo reem-

plazo está programado como manteni-

miento requerido estará garantizada por

el intervalo hasta el primer punto de

reemplazo programado para esa pieza.

Diagnóstico

Como propietario, a usted no se le debe

cobrar la mano de obra por los diagnós-

ticos que determinen que una pieza

garantizada está defectuosa. No obs-

tante, si usted reclama garantía para un

componente y se comprueba que la

máquina no está defectuosa, STIHL

Incorporated le cobrará el costo de

la prueba del sistema de control de

emisiones.

El trabajo de diagnóstico mecánico se

realiza en un centro de servicio autori-

zado por STIHL. La prueba del sistema

de control de emisiones se realiza ya

sea en la fábrica de STIHL Incorporated

o en un laboratorio de ensayos indepen-

diente.

Trabajo bajo garantía

STIHL Incorporated reparará los defec-

tos amparados por la garantía en cual-

quier estación de garantía o centro de

servicio autorizado por STIHL. Todo tra-

bajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa. Se puede usar cualquier

pieza de repuesto aprobada por el fabri-

cante o equivalente en las piezas rela-

cionadas con el sistema de control de

emisiones, y debe ser suministrada gra-

tis al propietario. STIHL Incorporated es

responsable por daños a otros compo-

nentes del motor causados por la falla

de una pieza garantizada que todavía

está bajo garantía.

La lista siguiente define específica-

mente las piezas garantizadas y relacio-

nadas con las emisiones:

Carburador

Estrangulador (sistema de refuerzo para

arranque en frío)

Múltiple de admisión

Filtro de aire

Bujía

Magneto o sistema de encendido elec-

trónico (módulo de encendido)

Convertidor catalítico (si lo tiene)

Sujetadores/pernos

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto a cualquier centro de

servicio autorizado por STIHL y pre-

sente la tarjeta de garantía firmada.

Requerimientos de manteni-

miento

Las instrucciones presentadas en este

manual se basan en la aplicación de la

mezcla recomendada para motores de 2

tiempos (vea también la instrucción

"Combustible"). Las discrepancias de

estas recomendaciones con respecto a

la calidad y la proporción de la mezcla

de combustible y aceite pueden exigir

intervalos de mantenimiento más cortos.

Limitaciones

Esta garantía de los sistemas de control

de emisiones no cubrirá ninguno de los

puntos siguientes:

:reparación o sustitución requerida

debido a maltrato, negligencia o

falta del mantenimiento requerido,

:reparaciones mal hechas o sustitu-

ciones contrarias a las especifica-

ciones de STIHL Incorporated que

afecten desfavorablemente el fun-

cionamiento y/o la durabilidad, y las

alteraciones o modificaciones no

recomendadas o aprobadas por

escrito por STIHL Incorporated,

:la sustitución de piezas y otros ser-

vicios y ajustes necesarios para el

mantenimiento requerido en y des-

pués del primer punto de reemplazo

programado.

español / EE.UU

FS 500, FS 550

! WARNING!

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

! WARNING!

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

! ADVERTENCIA!

El gas de escape del motor de esta máquina

contiene productos químicos que en el estado de

California son considerados como causantes de

cáncer, defectos de nacimiento u otros efectos

nocivos para los órganos de la reproducción.

0458 398 8621

englisch / English USA / spanisch / español EE.UU / EPA

BA_U4_86_01.fm Seite 1 Donnerstag, 7. September 2006 1:48 13

Stihl Fs 500 550 Manual 500,

Husqvarna Brush Cutter 355FX FS_500_550_Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
