Stihl Fs94 String Trimmer Instruction Manual FS 94

2014-07-06

: Stihl Fs94-String-Trimmer-Instruction-Manual fs94-string-trimmer-instruction-manual stihl pdf

Open the PDF directly: View PDF .
Page Count: 104 [warning: Documents this large are best viewed by clicking the View PDF Link!]

{

STIHL FS 94 Instruction Manual

Manual de instrucciones

Instruction Manual

1 - 46

Manual de instrucciones

47 - 98

Original Instruction ManualPrinted on chlorine-free paper

Printing inks contain vegetable oils, paper can be recycled.

0458-593-8621-A. VA0.F13.

0000006450_001_GB

STIHL FS 94 R

English

with electronic systems.

Contents

Allow only persons who fully understand

this manual to operate your trimmer /

brushcutter.

To receive maximum performance and

satisfaction from your STIHL trimmer /

brushcutter, it is important that you read,

understand and follow the safety

precautions and the operating and

maintenance instructions in chapter

"Safety Precautions and Working

Techniques" before using your trimmer /

brushcutter. For further information you

can go to www.stihlusa.com.

Contact your STIHL dealer or the STIHL

distributor for your area if you do not

understand any of the instructions in this

manual.

WARNING

Because a trimmer / brushcutter is a

high-speed cutting tool some special

safety precautions must be observed to

reduce the risk of personal injury.

Careless or improper use may cause

serious or even fatal injury.

Make sure your unit is equipped with the

proper deflector, handle and harness for

the type of cutting attachment being

used. Always wear proper eye

protection.

Guide to Using this Manual 2

Safety Precautions and Working

Techniques 3

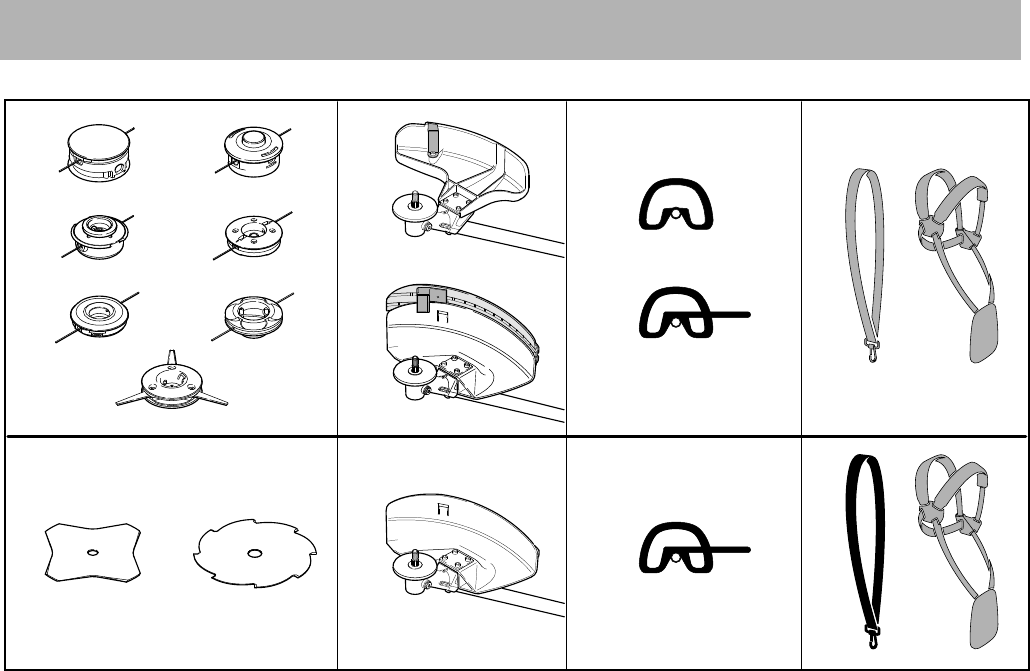

Approved Combinations of Cutting

Attachment, Deflector, Handle and

Harness 15

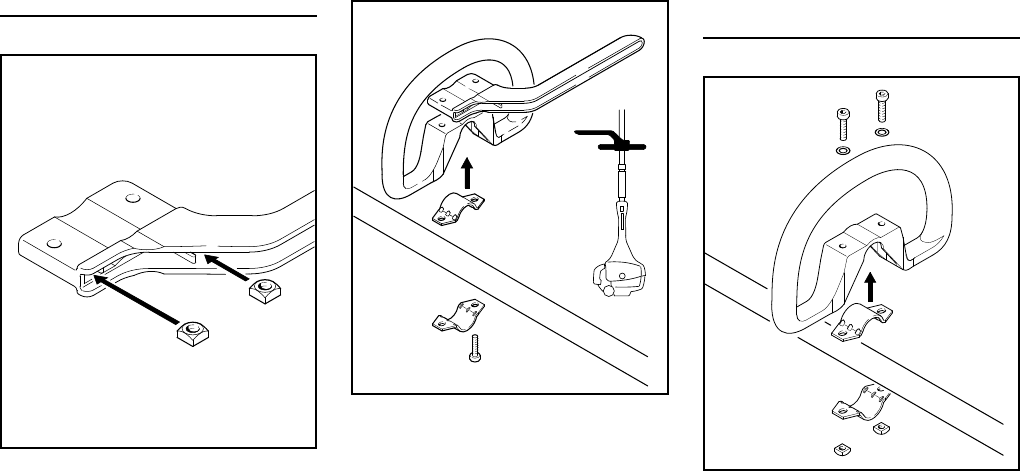

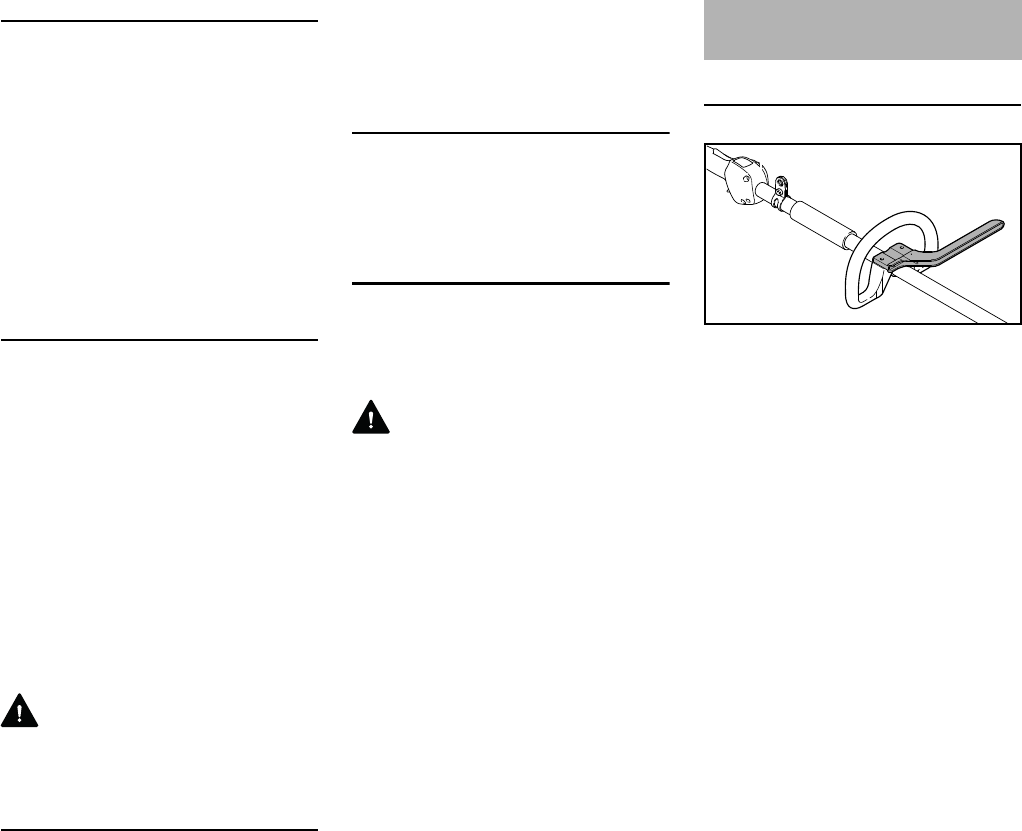

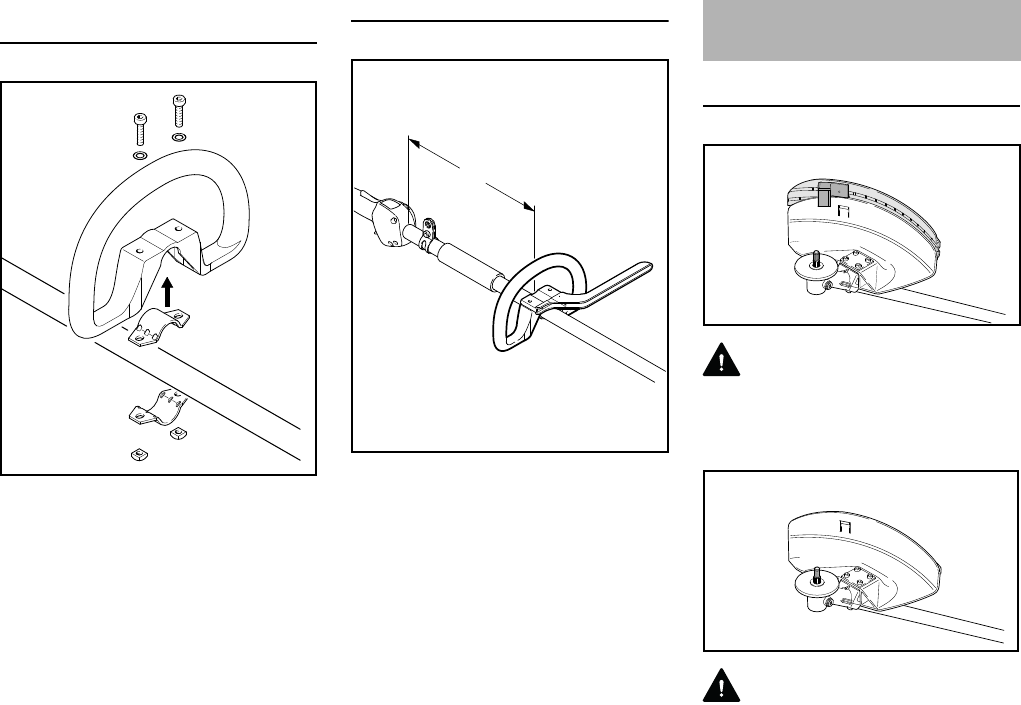

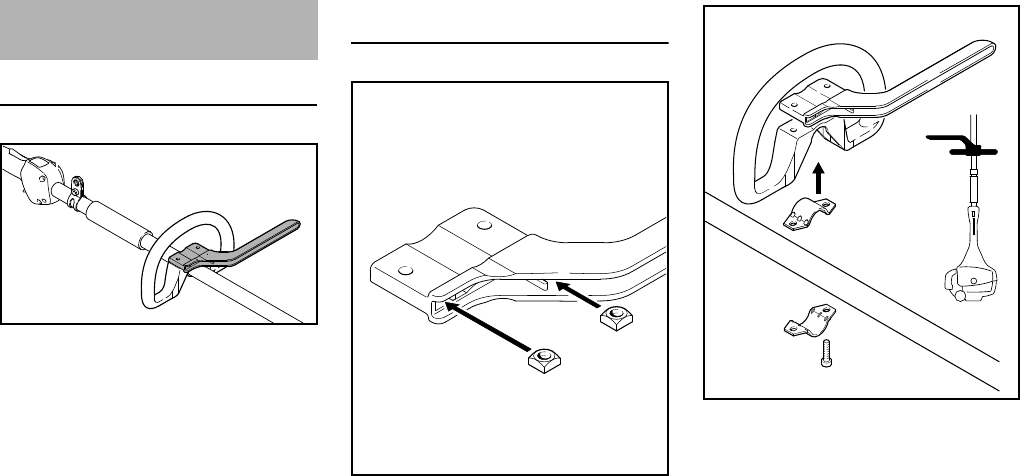

Mounting the Loop Handle 16

Mounting the Deflector 18

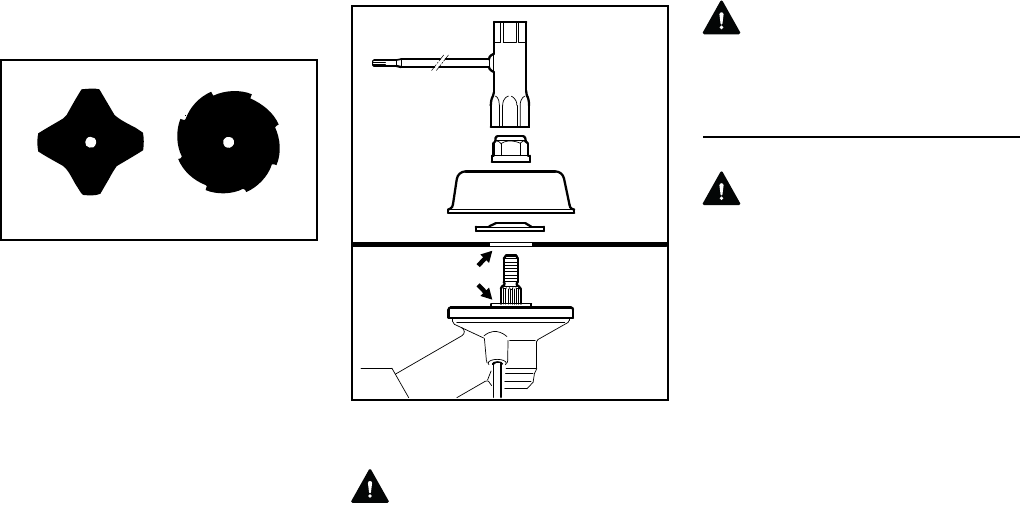

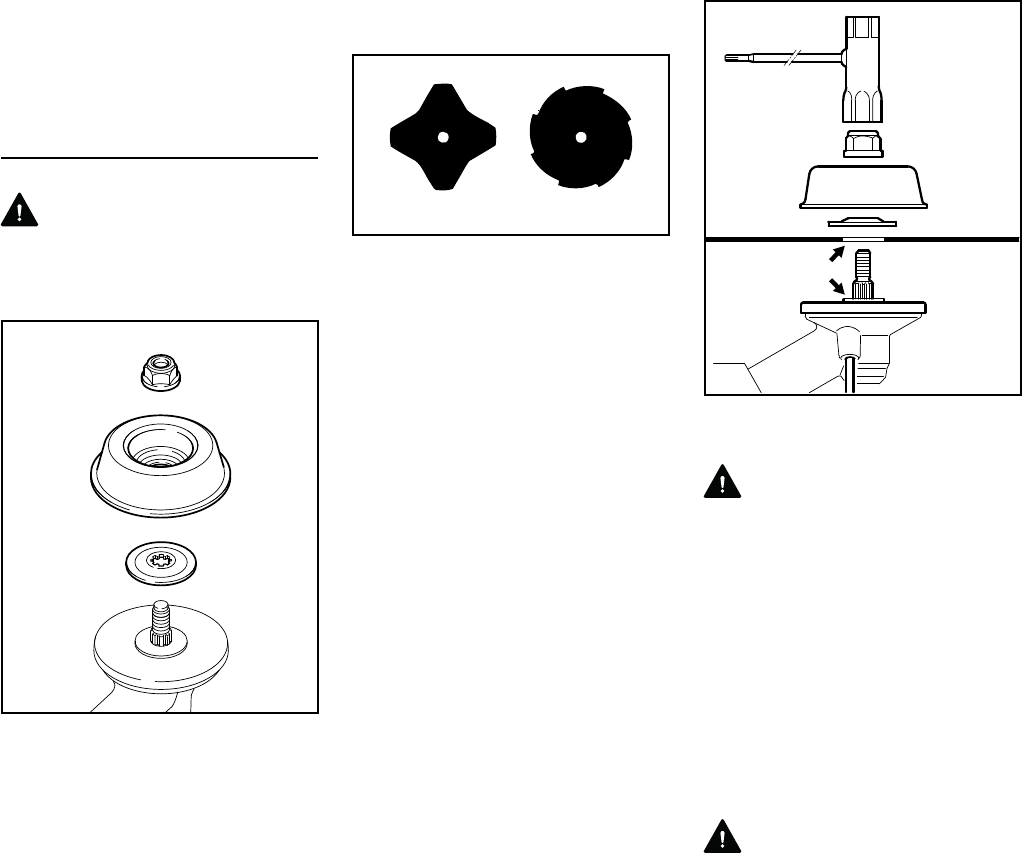

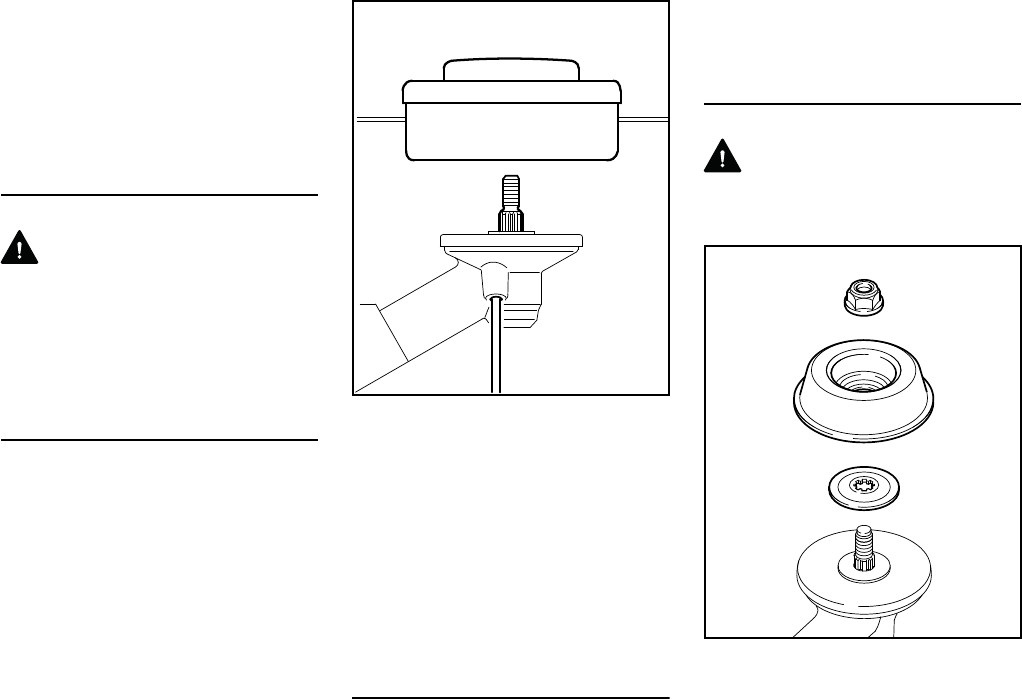

Mounting the Cutting Attachment 19

Fuel 22

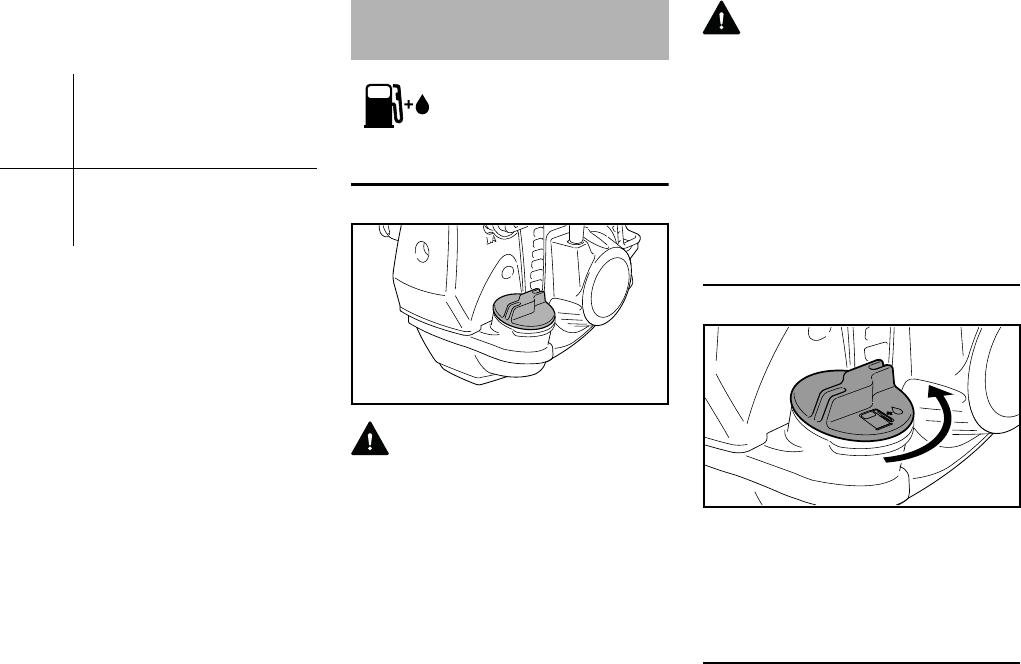

Fueling 23

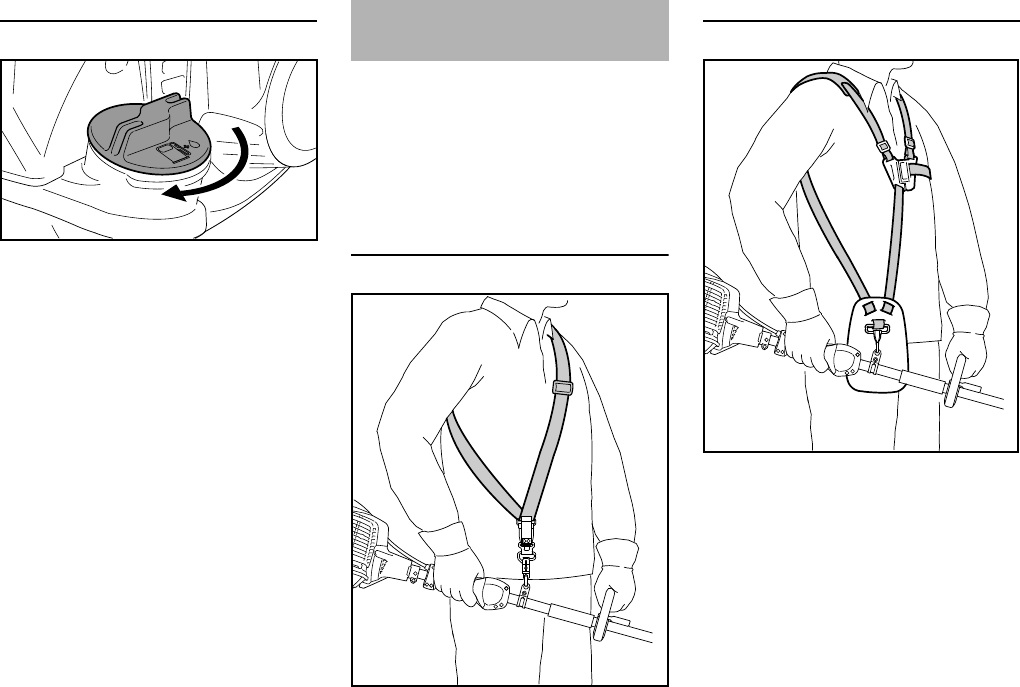

Fitting the Harness 24

Balancing the Trimmer/Brushcutter 24

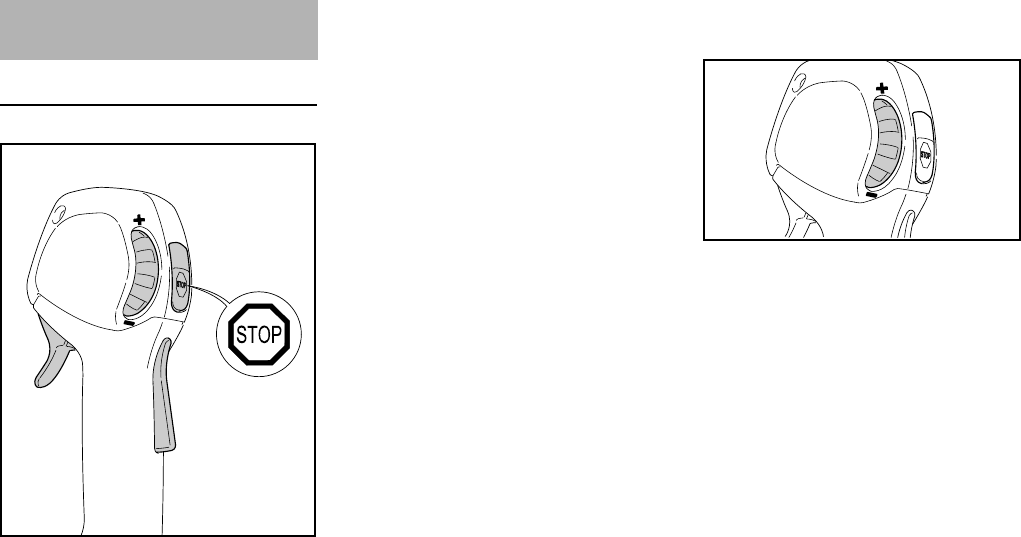

Starting / Stopping the Engine 25

Operating Instructions 27

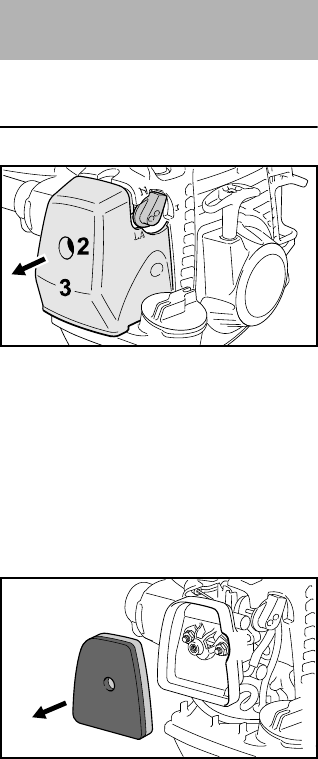

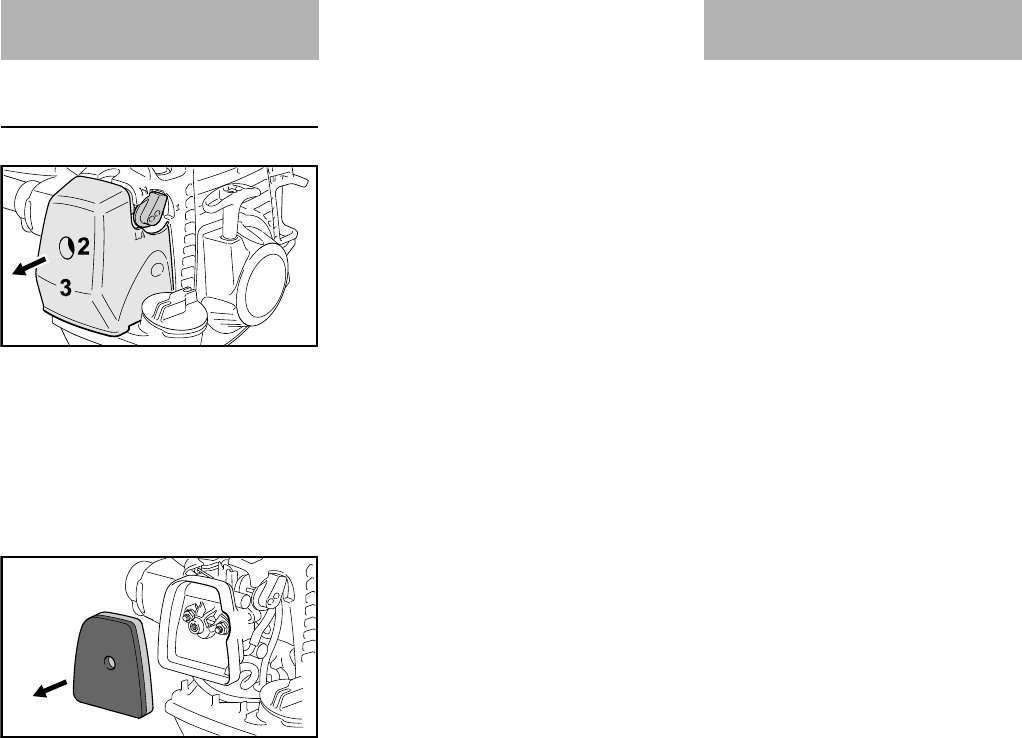

Cleaning the Air Filter 28

Engine Management 28

Adjusting the Carburetor 29

Spark Arresting Screen in Muffler 29

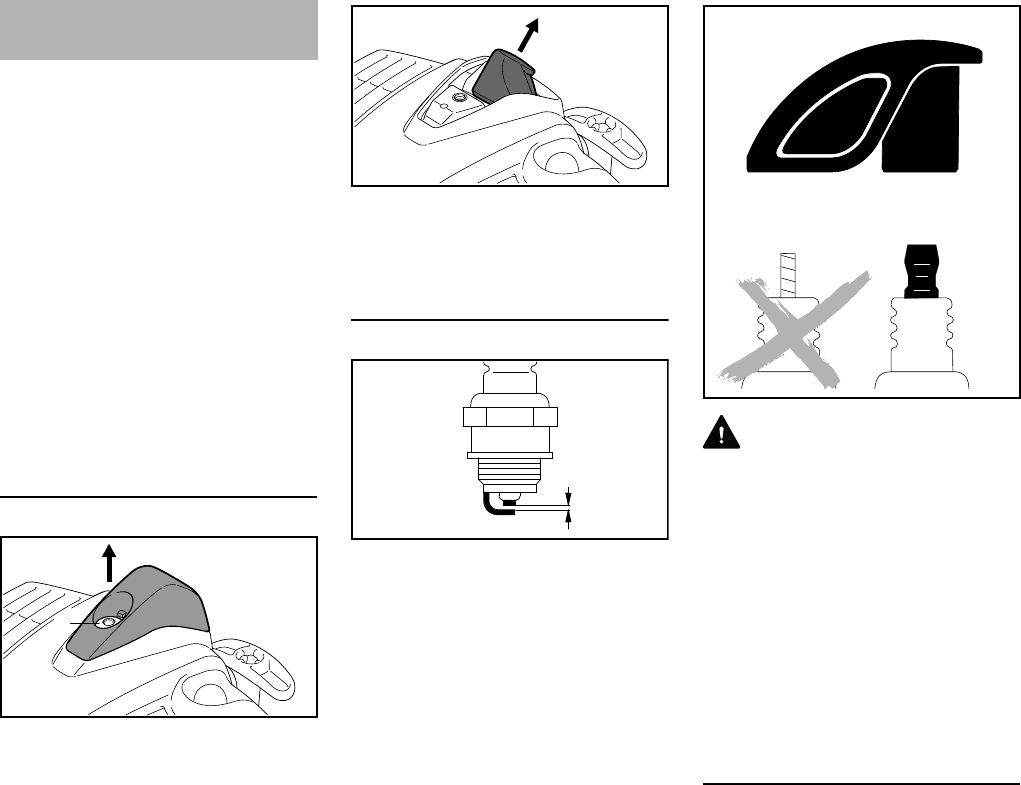

Spark Plug 29

Rewind Starter 31

Storing the Machine 31

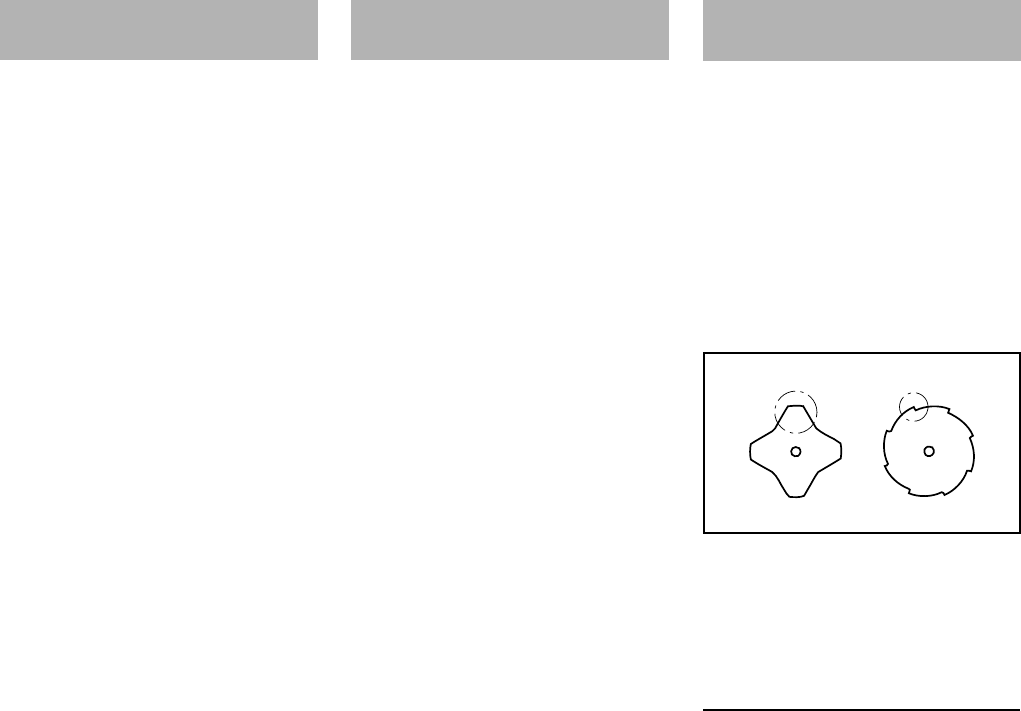

Sharpening Metal Cutting Blades 31

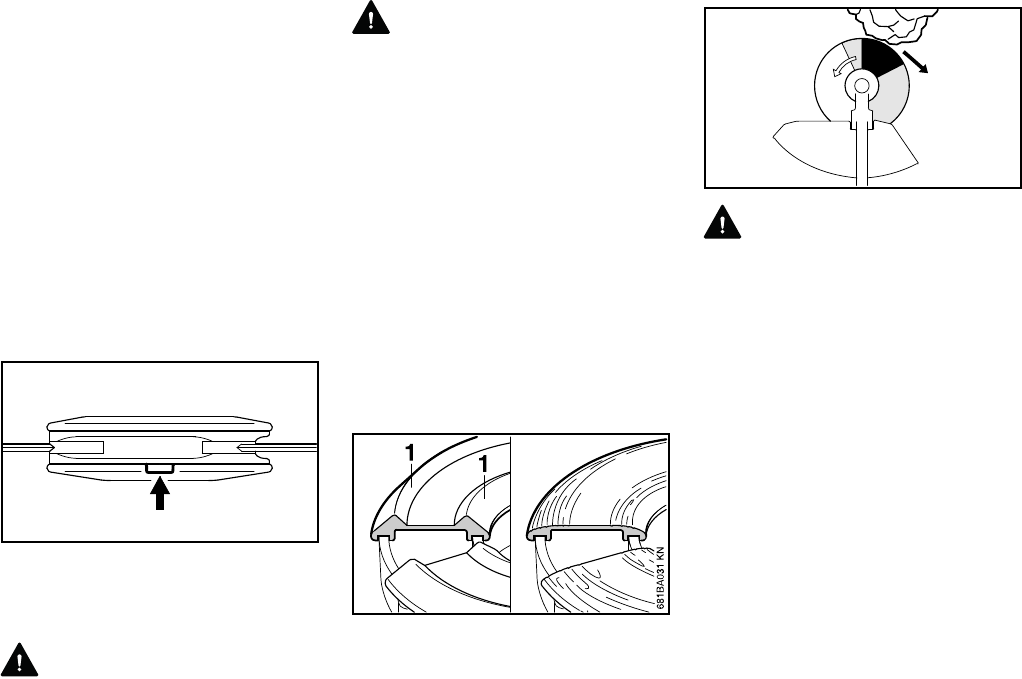

Replacing Nylon Line 32

Replacing the Cutting Blade 33

Inspection and Maintenance by

User 33

Inspections and Maintenance by

Dealer 34

Maintenance and Care 35

Main Parts 37

Specifications 39

Special Accessories 40

Maintenance and Repairs 40

Disposal 41

STIHL Incorporated Federal

Emission Control Warranty

Statement 41

STIHL Incorporated California

Exhaust and Evaporative

Emissions Control Warranty

Statement 43

Trademarks 45

STIHL FS 94 R

English

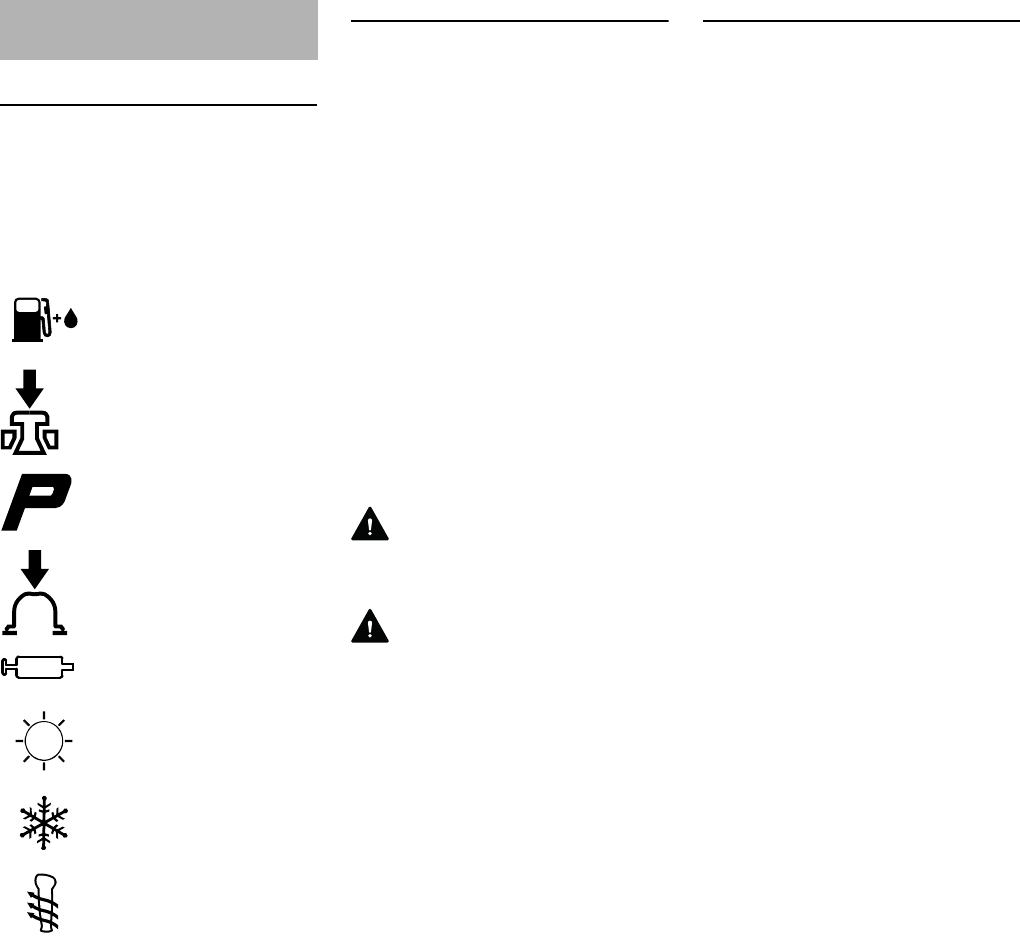

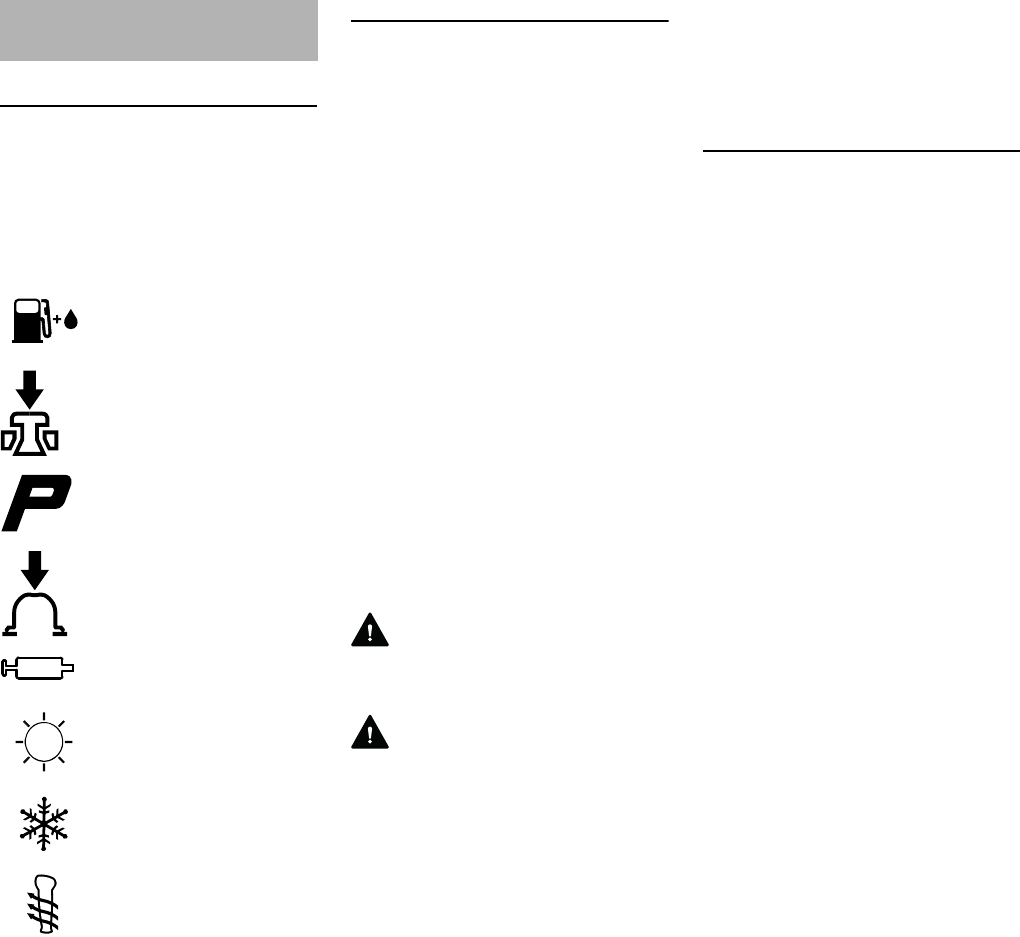

Pictograms

The meanings of the pictograms

attached to or embossed on the

machine are explained in this manual.

Depending on the model concerned, the

following pictograms may be on your

machine.

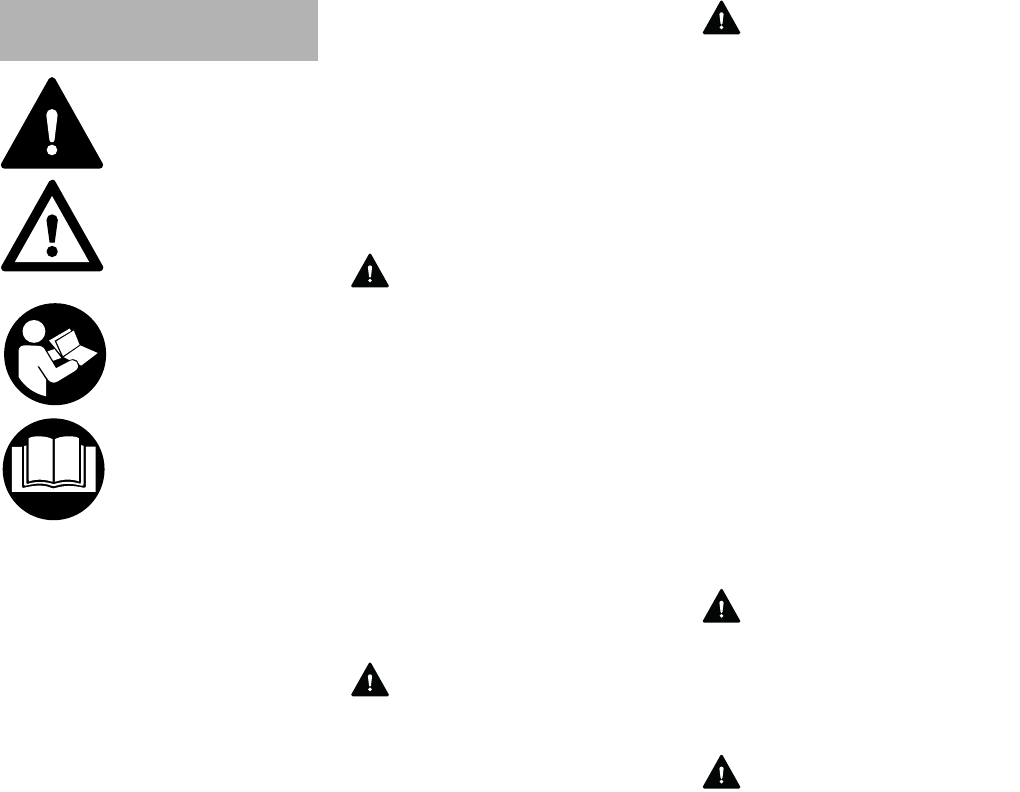

Symbols in Text

Many operating and safety instructions

are supported by illustrations.

The individual steps or procedures

described in the manual may be marked

in different ways:

NA bullet marks a step or procedure.

A description of a step or procedure that

refers directly to an illustration may

contain item numbers that appear in the

illustration. Example:

NLoosen the screw (1).

NLever (2) ...

In addition to the operating instructions,

this manual may contain paragraphs

that require your special attention. Such

paragraphs are marked with the

symbols and signal words described

below:

DANGER

Indicates an imminent risk of severe or

fatal injury.

WARNING

Indicates a hazardous situation which, if

not avoided, could result in severe or

fatal injury.

NOTICE

Indicates a risk of property damage,

including damage to the machine or its

individual components.

Engineering Improvements

STIHL’s philosophy is to continually

improve all of its products. As a result,

engineering changes and improvements

are made from time to time. Therefore,

some changes, modifications and

improvements may not be covered in

this manual. If the operating

characteristics or the appearance of

your machine differs from those

described in this manual, please contact

your STIHL dealer for assistance.

Guide to Using this Manual

Fuel tank for gasoline

and engine oil mixture

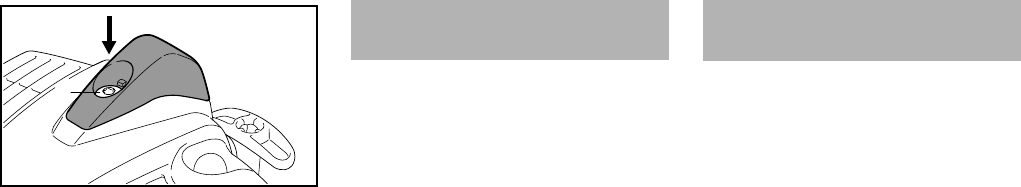

Press to operate decom-

pression valve

Manual fuel pump

Press to operate manual

fuel pump

Filler hole for gear

lubricant

Air intake summer mode

Air intake winter mode

Handle heating

STIHL FS 94 R

English

The terminology utilized in this manual

when referring to the power tool reflects

the type of cutting attachments that may

be mounted on it. The term "trimmer" is

used to designate an FS unit that is

equipped with a nylon line head or a

head with flexible plastic blades (i.e., the

PolyCut head.) A "brushcutter"

designates a unit equipped with a rigid

metal blade. Many FS models may be

used as either a trimmer or a brushcutter

– therefore, the power tool is referred in

this manual as a "trimmer / brushcutter".

Some smaller and / or lightweight FS

models may only be used as a trimmer,

i.e., they may not be used with metal

blades.

FS models with an "R" on the nameplate

were originally configured (at the time of

distribution) as a trimmer with a loop

handle.

WARNING

As more fully explained later in these

Safety Precautions, to reduce the risk of

personal injury, make sure your unit is

equipped with the proper handle,

harness and deflector for the type of

cutting attachment you are using. Use

only cutting attachments that are

specifically authorized by STIHL for use

on your FS model.

Have your STIHL dealer show you how

to operate your power tool. Observe all

applicable local safety regulations,

standards and ordinances.

WARNING

Do not lend or rent your power tool

without the instruction manual. Be sure

that anyone using it understands the

information contained in this manual.

WARNING

The use of this machine may be

hazardous. If the rotating line or blade

comes in contact with your body, it will

cut you. When it comes in contact with

solid foreign objects such as rocks or

bits of metal, it may fling them directly or

by ricochet in the direction of bystanders

or the operator. Striking such objects

could damage the cutting attachment

and may cause blades to crack, chip or

break. Thrown objects, including broken

heads or blades, may result in serious or

fatal injury to the operator or bystanders.

STIHL does not recommend the use of

rigid blades when cutting in stony areas.

Use your trimmer / brushcutter equipped

with the appropriate cutting attachment

only for cutting grass and similar

material.

WARNING

Do not use it for other purposes, since

misuse may result in personal injury or

property damage, including damage to

the machine.

WARNING

Minors should never be allowed to use

this power tool. Bystanders, especially

children, and animals should not be

allowed in the area where it is in use.

WARNING

To reduce the risk of injury to bystanders

and damage to property, never let your

power tool run unattended. When it is

not in use (e.g. during a work break),

shut it off and make sure that

unauthorized persons do not use it.

Most of these safety precautions and

warnings apply to the use of all STIHL

trimmer / brushcutters. Different models

may have different parts and controls.

See the appropriate section of your

instruction manual for a description of

the controls and the function of the parts

of your model.

Safe use of a trimmer / brushcutter

involves

1. the operator

2. the power tool

3. the use of the power tool

Safety Precautions and

Working Techniques

Because a trimmer /

brushcutter is a high-

speed, fast-cutting power

tool sometimes equipped

with sharp cutting blades,

special safety precau-

tions must be observed to

reduce the risk of per-

sonal injury.

It is important that you

read, fully understand

and observe the following

safety precautions and

warnings. Read the

instruction manual and

the safety precautions

periodically. Careless or

improper use may cause

serious or fatal injury.

STIHL FS 94 R

English

THE OPERATOR

Physical Condition

You must be in good physical condition

and mental health and not under the

influence of any substance (drugs,

alcohol, etc.) which might impair vision,

dexterity or judgment. Do not operate

this machine when you are fatigued.

WARNING

Be alert – if you get tired, take a break.

Tiredness may result in loss of control.

Working with any power tool can be

strenuous. If you have any condition that

might be aggravated by strenuous work,

check with your doctor before operating

this machine.

WARNING

Prolonged use of a power tool (or other

machines) exposing the operator to

vibrations may produce whitefinger

disease (Raynaud's phenomenon) or

carpal tunnel syndrome.

These conditions reduce the hand's

ability to feel and regulate temperature,

produce numbness and burning

sensations and may cause nerve and

circulation damage and tissue necrosis.

All factors which contribute to

whitefinger disease are not known, but

cold weather, smoking and diseases or

physical conditions that affect blood

vessels and blood transport, as well as

high vibration levels and long periods of

exposure to vibration are mentioned as

factors in the development of whitefinger

disease. In order to reduce the risk of

whitefinger disease and carpal tunnel

syndrome, please note the following:

–Most STIHL power tools are

available with an anti-vibration

("AV") system designed to reduce

the transmission of vibrations

created by the machine to the

operator's hands. An AV system is

recommended for those persons

using power tools on a regular or

sustained basis.

–Wear gloves and keep your hands

warm.

–Keep the AV system well

maintained. A power tool with loose

components or with damaged or

worn AV elements will tend to have

higher vibration levels.

–Maintain a firm grip at all times, but

do not squeeze the handles with

constant, excessive pressure. Take

frequent breaks.

All the above-mentioned precautions do

not guarantee that you will not sustain

whitefinger disease or carpal tunnel

syndrome. Therefore, continual and

regular users should closely monitor the

condition of their hands and fingers. If

any of the above symptoms appear,

seek medical advice immediately.

WARNING

The ignition system of the STIHL unit

produces an electromagnetic field of a

very low intensity. This field may

interfere with some pacemakers. To

reduce the risk of serious or fatal injury,

persons with a pacemaker should

consult their physician and the

pacemaker manufacturer before

operating this tool.

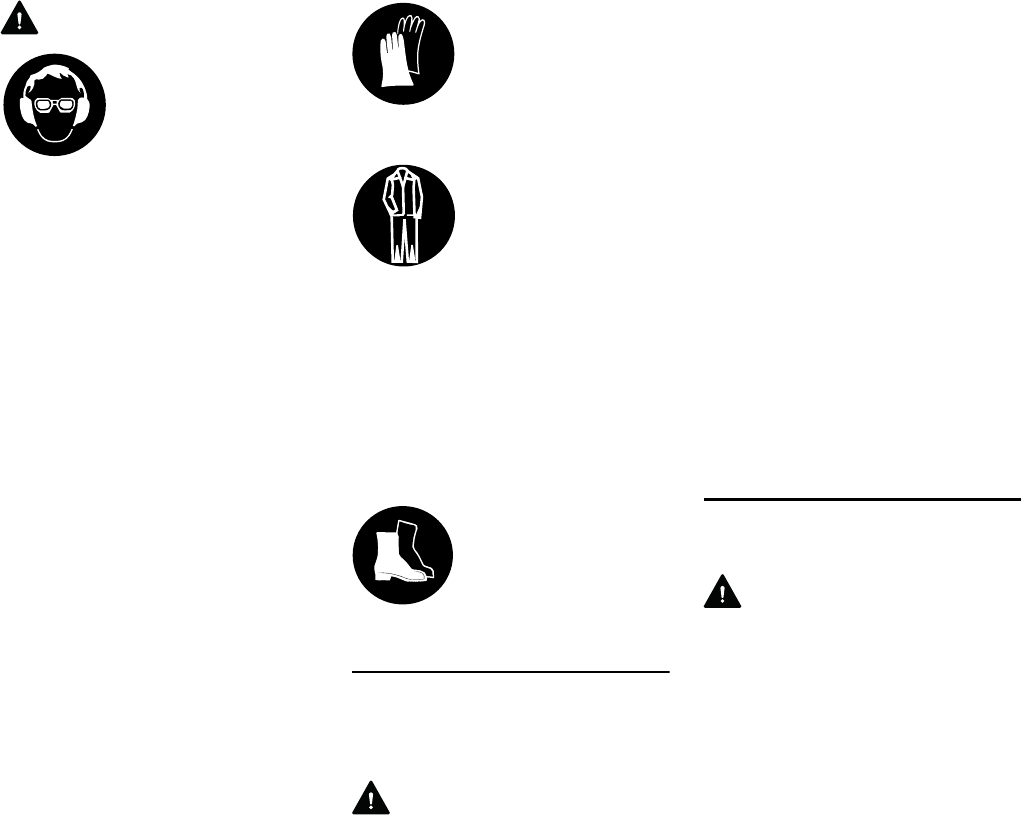

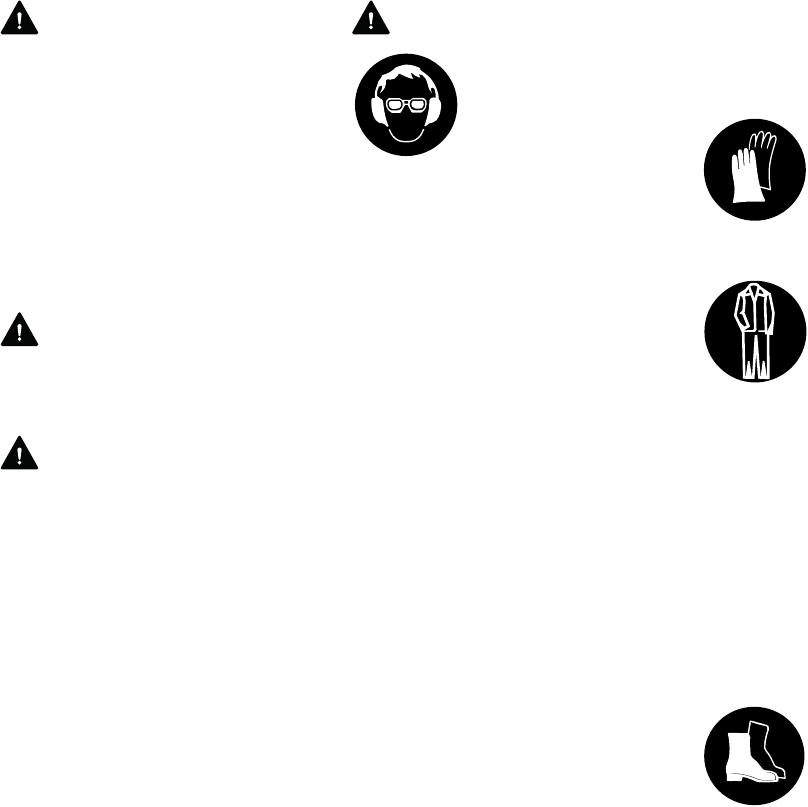

Proper Clothing

WARNING

To reduce the risk of injury, the operator

should wear proper protective apparel.

WARNING

The deflector provided with your power

tool will not protect the operator from all

foreign objects (gravel, glass, wire, etc.)

thrown back by the rotating cutting

attachment. Thrown objects may also

ricochet and strike the operator.

STIHL FS 94 R

English

WARNING

Be particularly alert and cautious when

wearing hearing protection because

your ability to hear warnings (shouts,

alarms, etc.) is restricted.

Avoid loose-fitting jackets, scarfs,

neckties, jewelry, flared or cuffed pants,

unconfined long hair or anything that

could become caught on branches,

brush or the moving parts of the unit.

Secure hair so it is above shoulder level.

THE POWER TOOL

For illustrations and definitions of the

power tool parts see the chapter on

"Main Parts."

WARNING

Never modify this power tool in any way.

Only attachments supplied by STIHL

and expressly approved by STIHL for

use with the specific STIHL model are

authorized. Although certain

unauthorized attachments are useable

with STIHL power tools, their use may,

in fact, be extremely dangerous. For the

cutting attachments authorized by

STIHL for your unit, see the chapter

"Approved Combinations of Cutting

Attachment, Deflector, Handle and

Harness" in the instruction manual or the

STIHL "Cutting Attachments, Parts &

Accessories" catalog.

If this tool is subjected to unusually high

loads for which it was not designed (e.g.

heavy impact or a fall), always check

that it is in good condition before

continuing work. Check in particular that

the fuel system is tight (no leaks) and

that the controls and safety devices are

working properly. Do not continue

operating this machine if it is damaged.

In case of doubt, have it checked by your

STIHL servicing dealer.

THE USE OF THE POWER TOOL

Transporting the Power Tool

WARNING

To reduce the risk of injury from loss of

control and blade or line contact, never

carry or transport your power tool with

the cutting attachment moving.

To reduce the risk of

injury to your eyes never

operate your power tool

unless wearing goggles

or properly fitted protec-

tive glasses with

adequate top and side

protection complying with

ANSI Z 87.1 (or your

applicable national stand-

ard.) To reduce the risk of

injury to your face STIHL

recommends that you

also wear a face shield or

face screen over your

goggles or protective

glasses.

Wear an approved safety

hard hat to reduce the

risk of injury to your head

when there is a danger of

head injuries.

Power tool noise may

damage your hearing.

Wear sound barriers (ear

plugs or ear mufflers) to

protect your hearing.

Continual and regular

users should have their

hearing checked

regularly.

Always wear gloves

when handling the

machine and metal

blades. Heavy-duty, non-

slip gloves improve your

grip and help to protect

your hands.

Clothing must be sturdy

and snug-fitting, but allow

complete freedom of

movement. Wear long

pants made of heavy

material to help protect

your legs. Do not wear

shorts, sandals or go

barefoot.

Good footing is very

important. Wear sturdy

boots with nonslip soles.

Steel-toed safety boots

are recommended.

STIHL FS 94 R

English

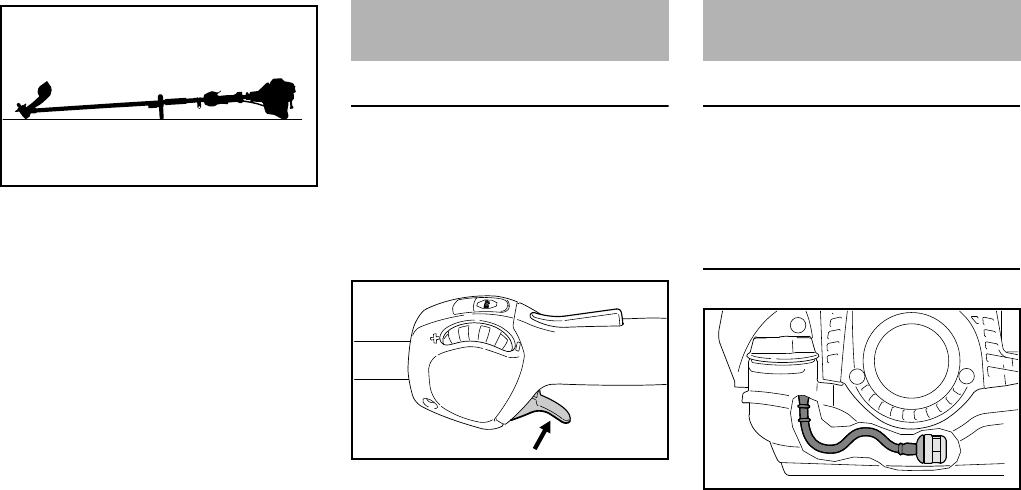

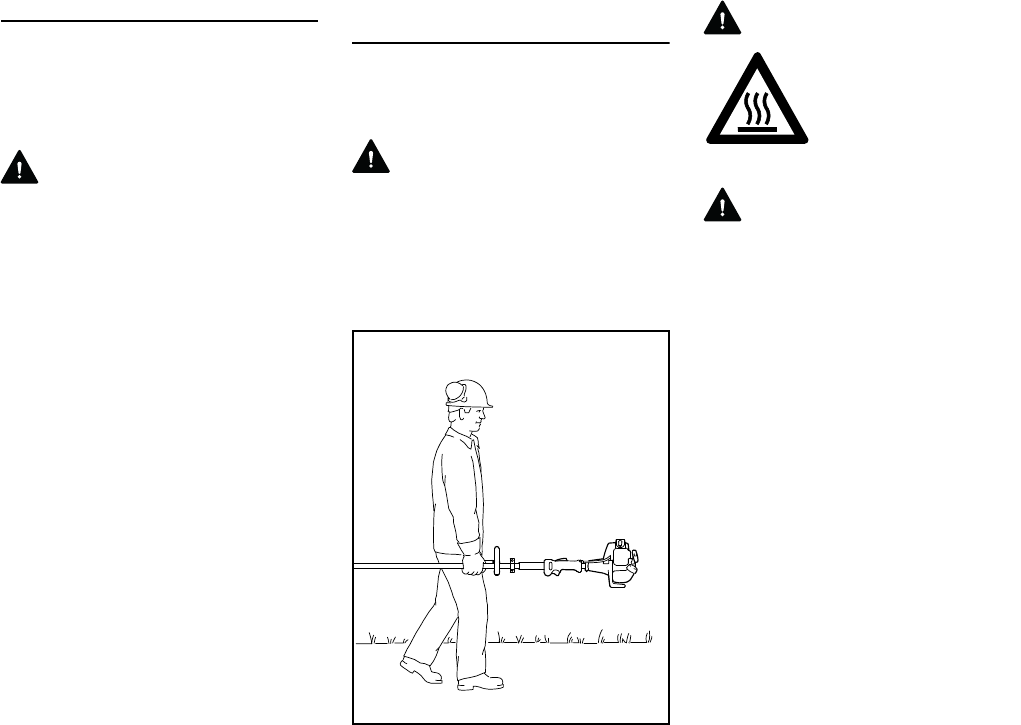

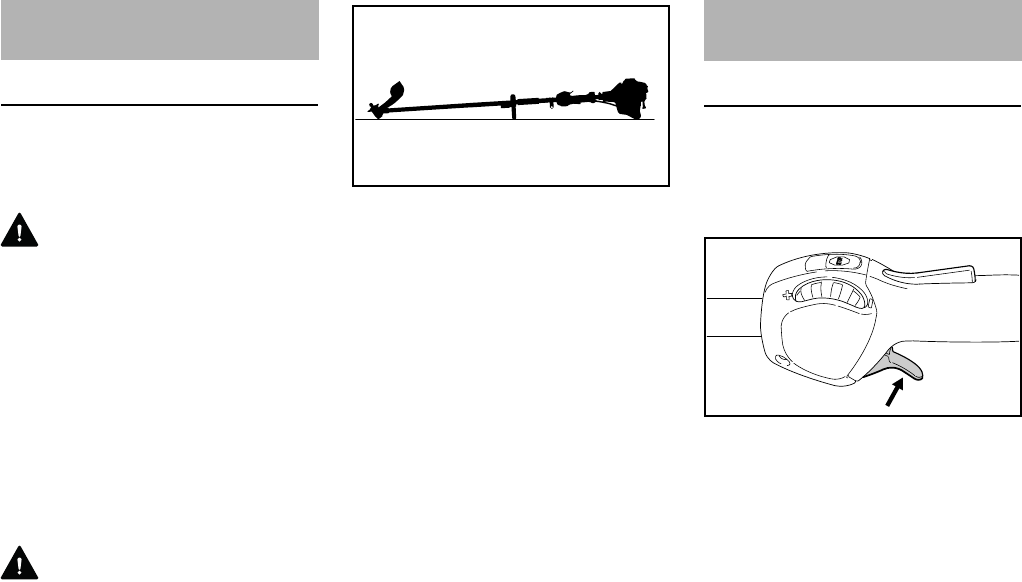

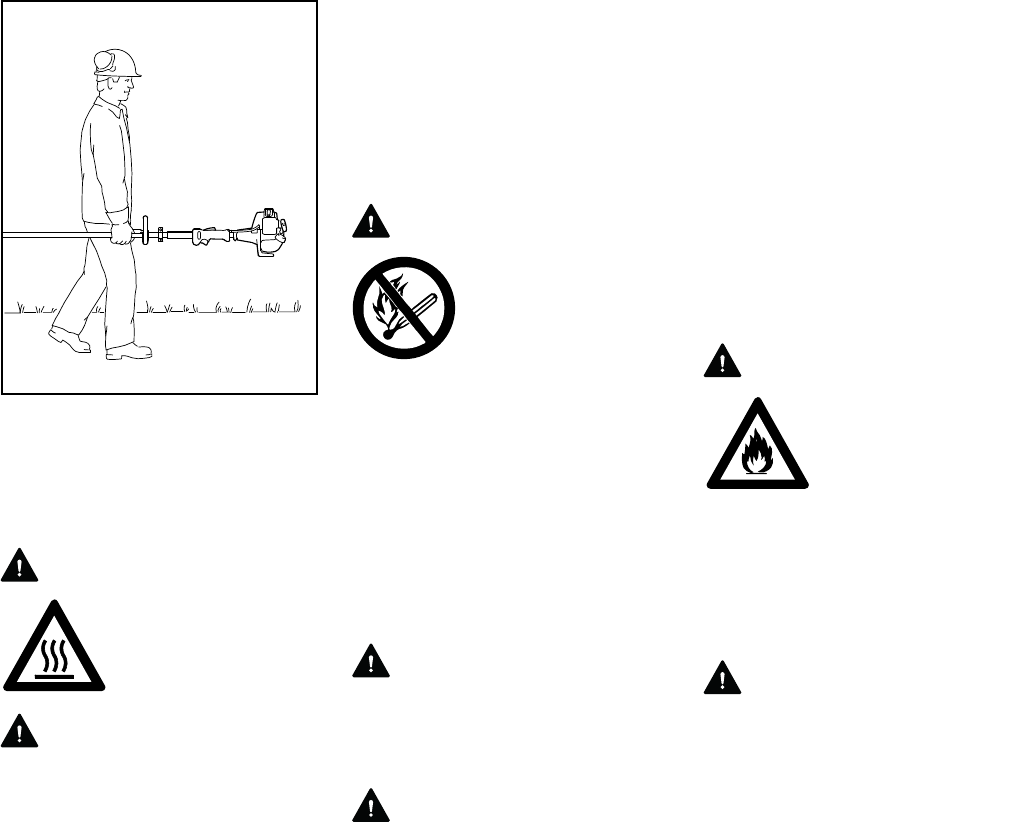

It may be carried only in a horizontal

position. Grip the shaft in a manner that

the machine is balanced horizontally.

Keep the hot muffler away from your

body and the cutting attachment behind

you.

WARNING

To reduce the risk of burn

injury, do not touch hot

parts of the machine and

the gear housing when

they are hot.

WARNING

Always shut off the engine and make

sure the cutting attachment has stopped

before putting a trimmer / brushcutter

down. When transporting it in a vehicle,

properly secure it to prevent turnover,

fuel spillage and damage to the unit.

STIHL recommends that you keep metal

blades covered with the transport guard

(optional accessory.)

Fuel

Your STIHL power tool uses an oil-

gasoline mixture for fuel (see the

chapter on "Fuel" of your instruction

manual.)

WARNING

Fueling Instructions

WARNING

To reduce the risk of serious injury from

burns, never attempt to refuel the unit

until it has been completely removed

from the operator.

WARNING

Fuel your power tool in well-ventilated

areas, outdoors. Always shut off the

engine and allow it to cool before

refueling. Gasoline vapor pressure may

build up inside the fuel tank depending

on the fuel used, the weather conditions

and the tank venting system.

In order to reduce the risk of burns and

other personal injury from escaping gas

vapor and fumes, remove the fuel filler

cap on your power tool carefully so as to

allow any pressure build-up in the tank

to release slowly. Never remove the fuel

filler cap while the engine is running.

Select bare ground for fueling and move

at least 10 feet (3 m) from the fueling

spot before starting the engine. Wipe off

any spilled fuel before starting your

machine.

WARNING

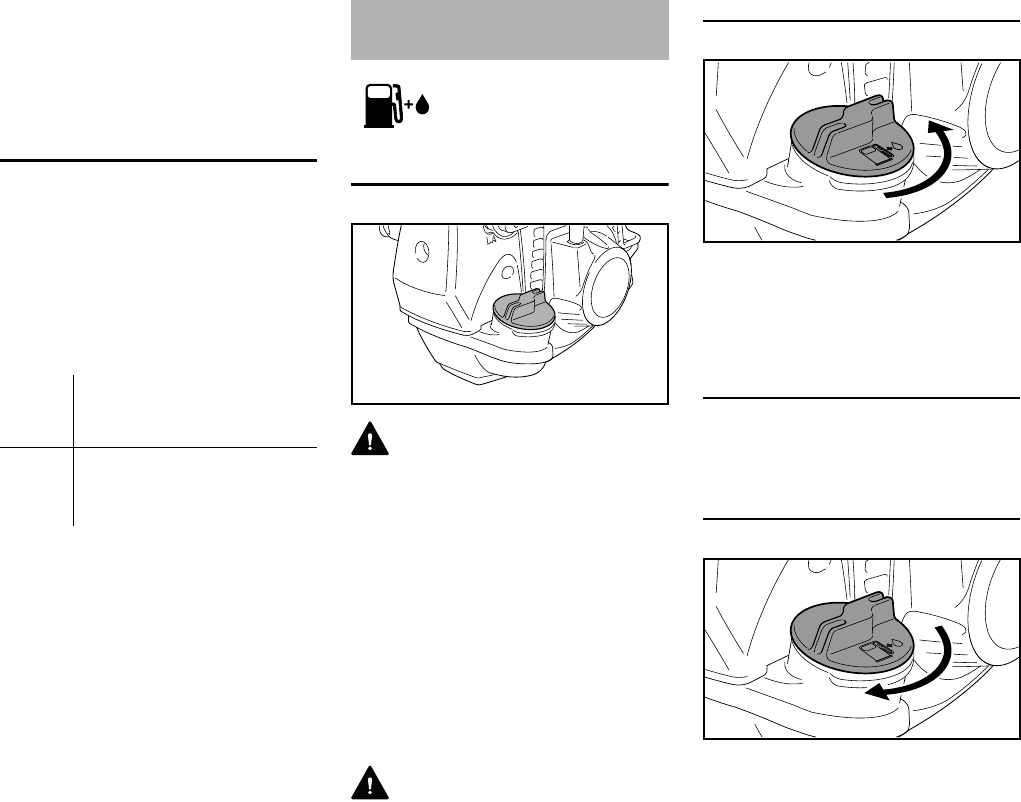

In order to reduce the risk of fuel spillage

and fire from an improperly tightened

fuel cap, correctly position and tighten

the fuel cap in the fuel tank opening.

389BA019 KN

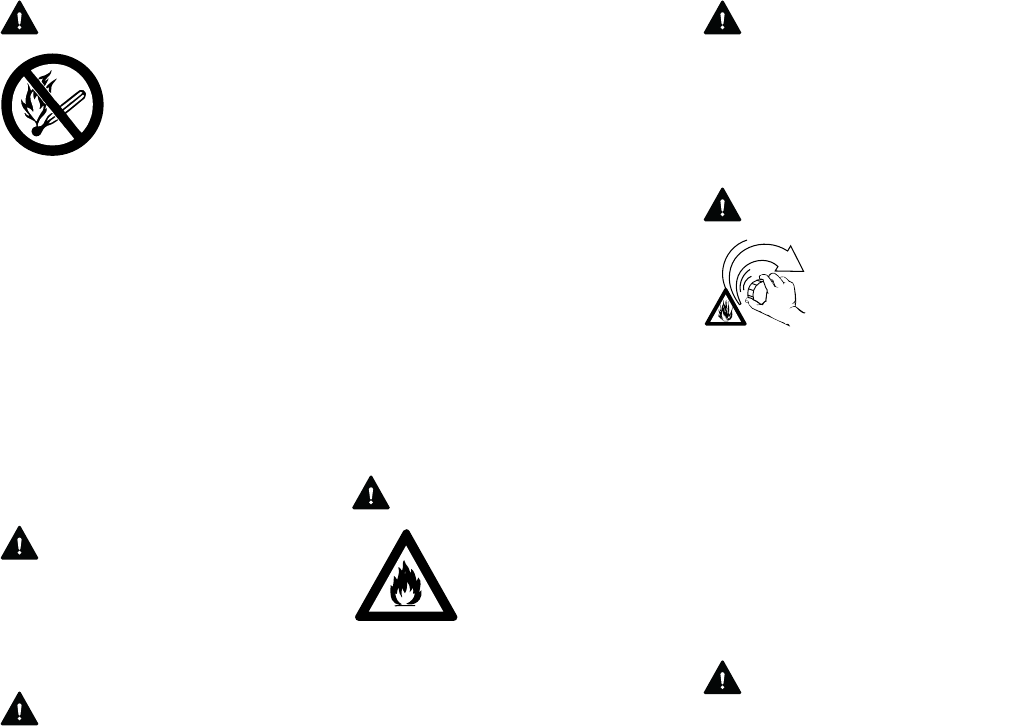

Gasoline is an extremely

flammable fuel. If spilled

and ignited by a spark or

other ignition source, it

can cause fire and seri-

ous burn injury or

property damage. Use

extreme caution when

handling gasoline or fuel

mix. Do not smoke or

bring any fire or flame

near the fuel or the power

tool. Note that combusti-

ble fuel vapor may

escape from the fuel

system.

Check for fuel leakage

while refueling and during

operation. If fuel leakage

is found, do not start or

run the engine until the

leak is fixed and any

spilled fuel has been

wiped away. Take care

not to get fuel on your

clothing. If this happens,

change your clothing

immediately.

STIHL FS 94 R

English

WARNING

See also the "Fueling" chapter in your

Instruction Manual for additional

information.

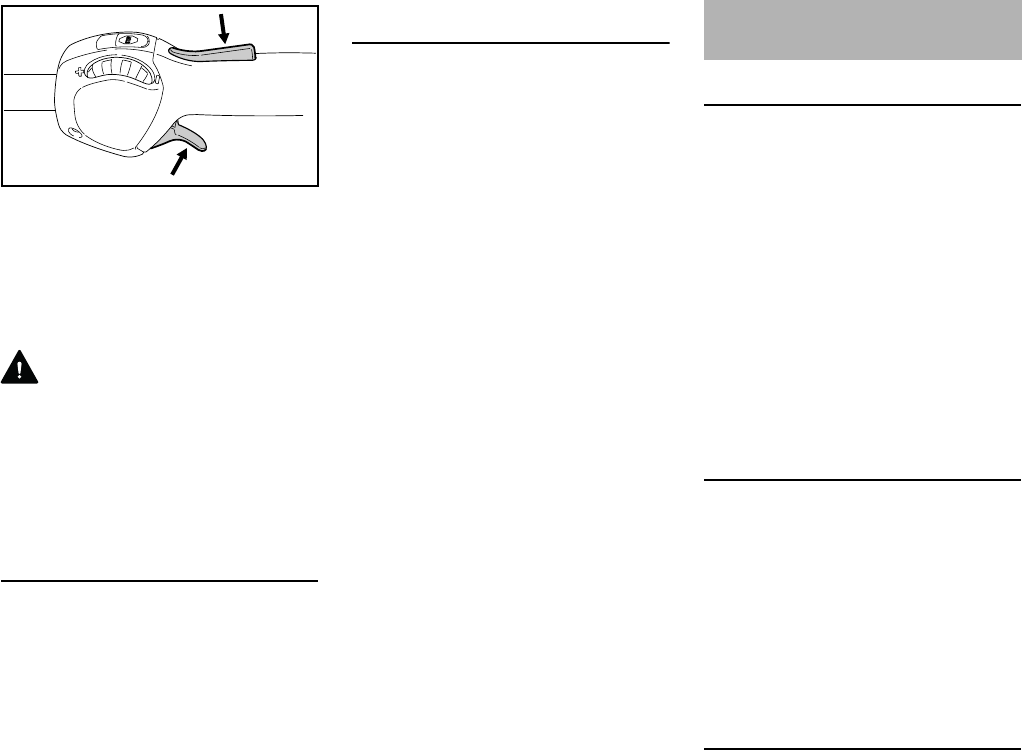

Before Starting

WARNING

Always check your power tool for proper

condition and operation before starting,

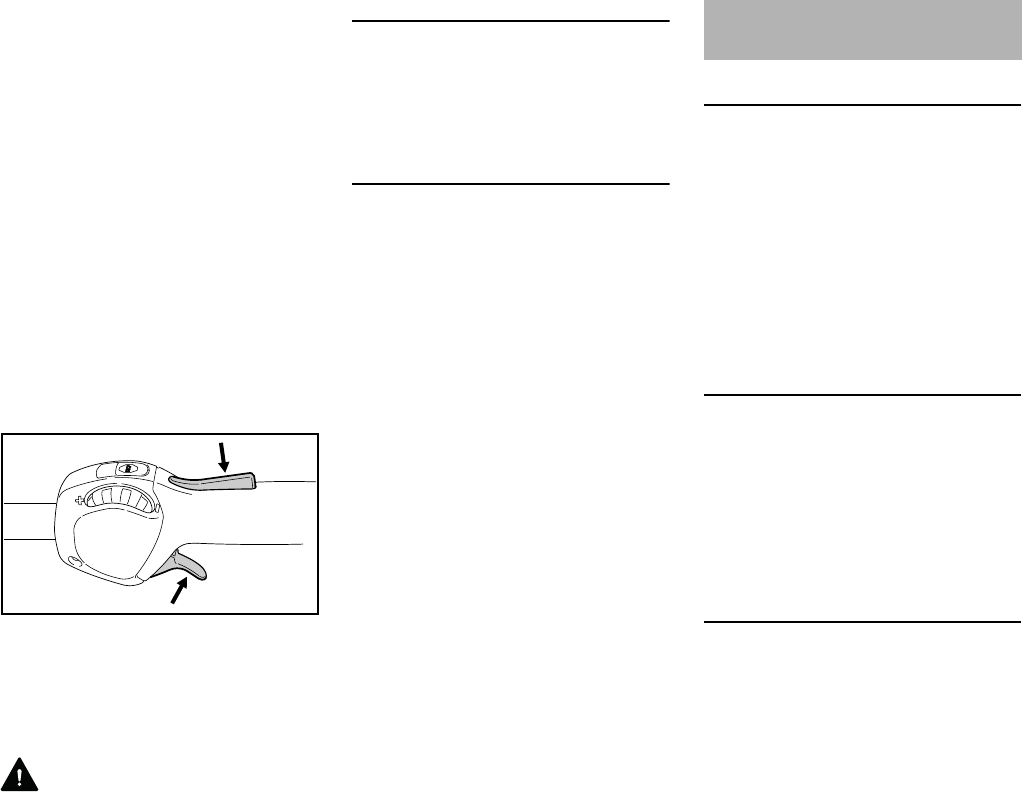

particularly the throttle trigger, throttle

trigger lockout, throttle set wheel,

momentary stop switch, cutting

attachment, deflector and harness. The

throttle trigger must move freely and

always spring back to the idle position.

Never attempt to modify the controls or

safety devices.

WARNING

Never operate your power tool if it is

damaged, improperly adjusted or

maintained, or not completely or

securely assembled.

WARNING

Do not attach any cutting attachment to

a unit without proper installation of all

required parts. Failure to use the proper

parts may cause the blade or head to fly

off and seriously injure the operator or

bystanders.

WARNING

The cutting attachment must be properly

tightened and in safe operating

condition. Inspect for loose parts (nuts,

screws, etc.) and for cracked or

damaged heads or cracked, bent,

warped or damaged blades. Replace

damaged heads or blades before using

the power tool. Always keep blades

sharp.

Keep the handles clean and dry at all

times; it is particularly important to keep

them free of moisture, pitch, oil, fuel mix,

grease or resin in order for you to

maintain a firm grip and properly control

your power tool.

WARNING

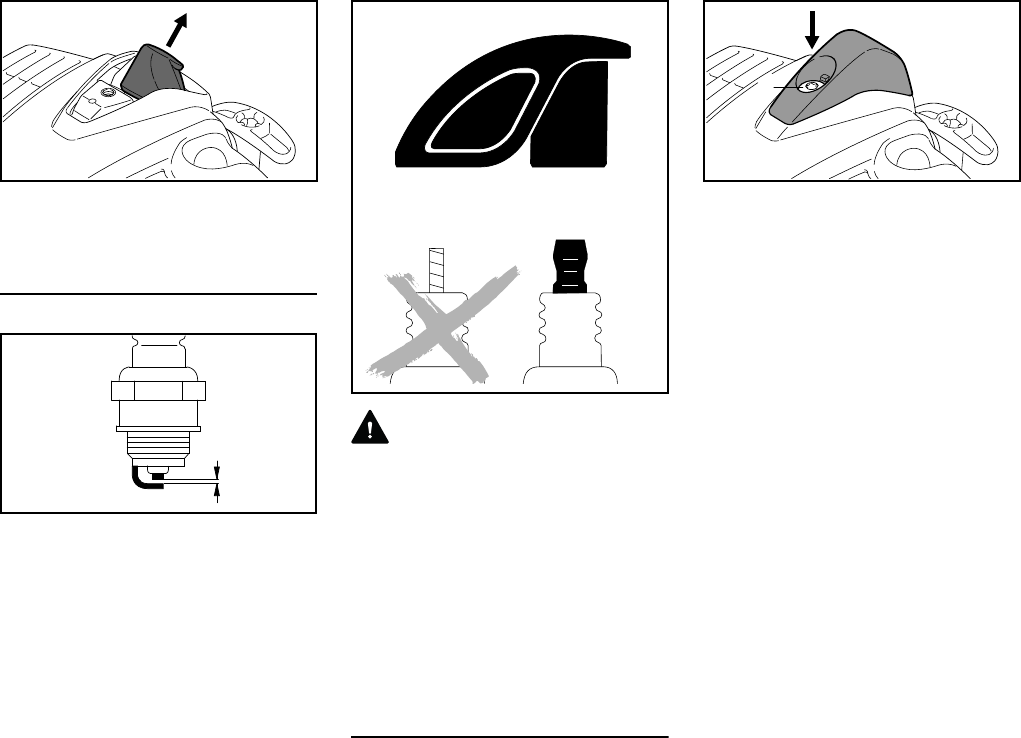

Check that the spark plug boot is

securely mounted on the spark plug – a

loose boot may cause arcing that could

ignite combustible fumes and cause a

fire.

WARNING

As can be seen in that chart, some

cutting attachments may require you to

change your deflector, handle and / or

harness.

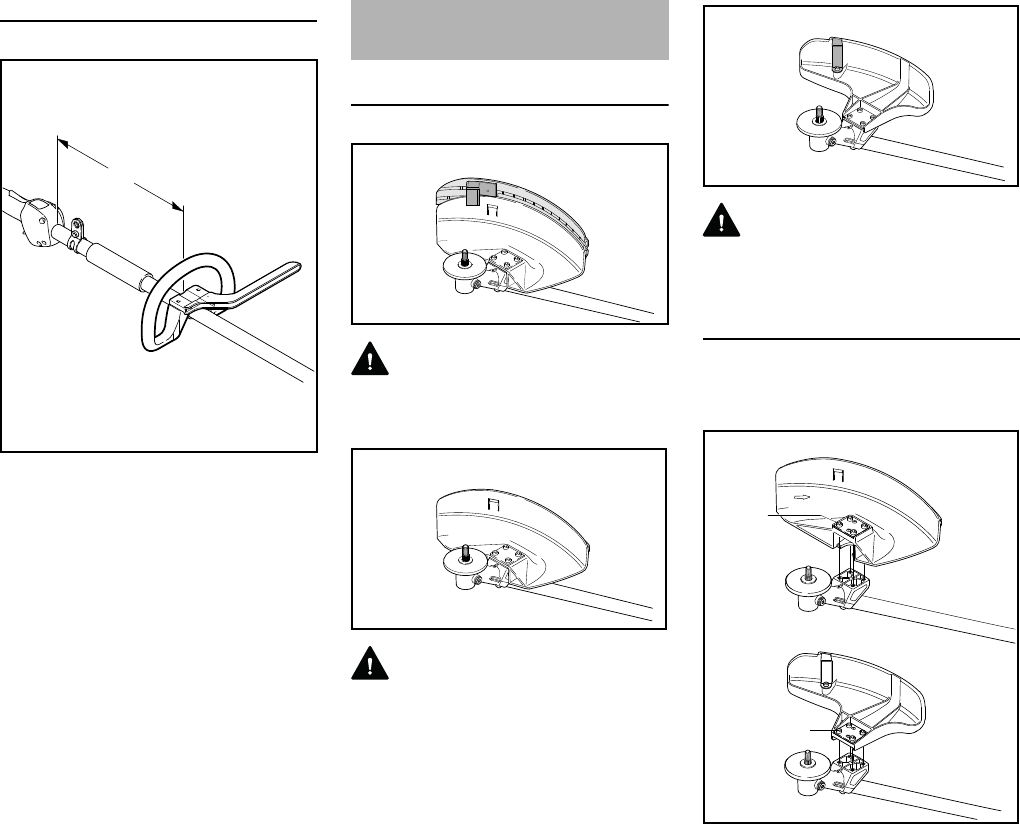

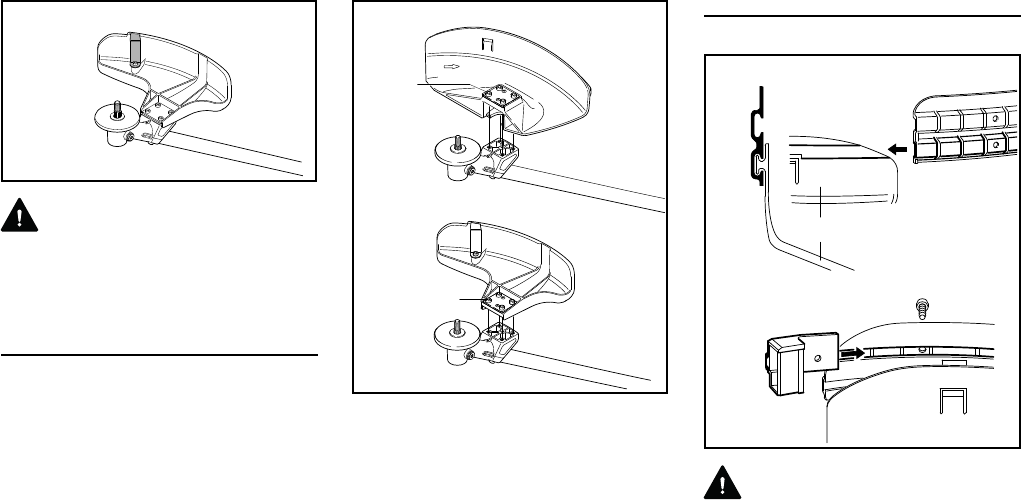

Keep the deflector (and the attached

skirt where appropriate) adjusted

properly at all times (see chapters on

"Mounting the Deflector" and "Mounting

the Cutting Attachment" of your

instruction manual.)

Unit vibrations can cause

an improperly tightened

fuel filler cap to loosen or

come off and spill quanti-

ties of fuel. In order to

reduce the risk of fuel

spillage and fire, tighten

the fuel filler cap by hand

as securely as possible.

To reduce the risk

of personal injury

to the operator

from blade or line

contact and

thrown objects,

make sure your

unit is equipped

with the proper

deflector, handle

and harness for

the type of cutting

attachment being

used (see chart in

the chapter on

"Approved Combi-

nations of Cutting

Attachment,

Deflector, Handle

and Harness".)

STIHL FS 94 R

English

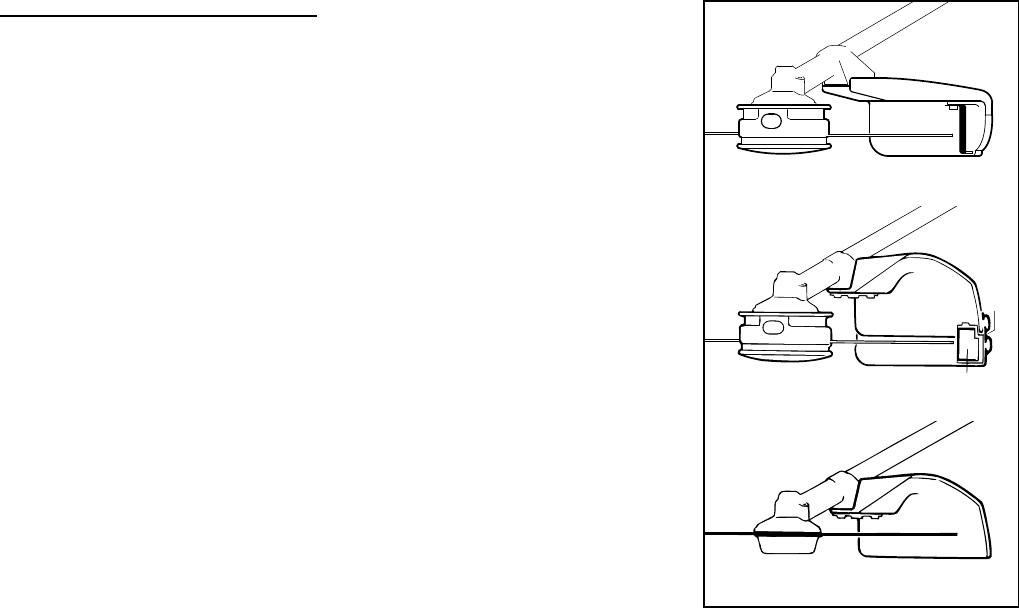

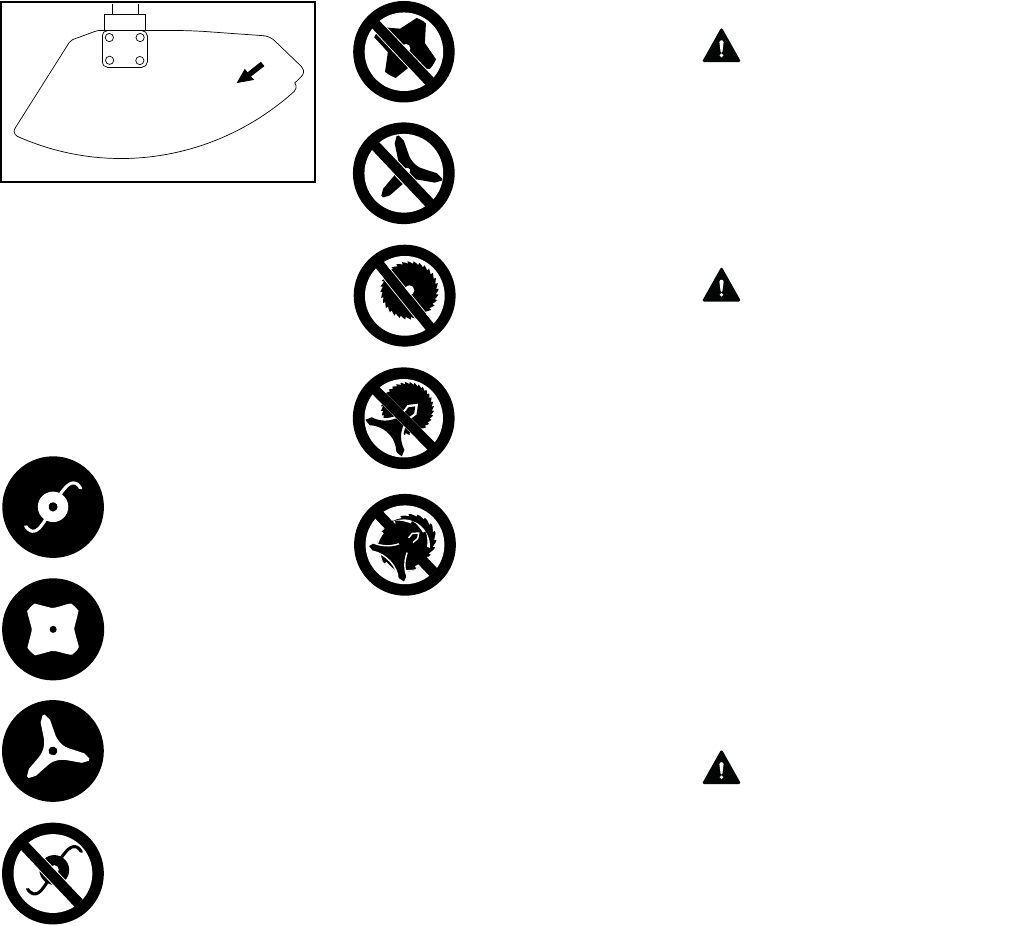

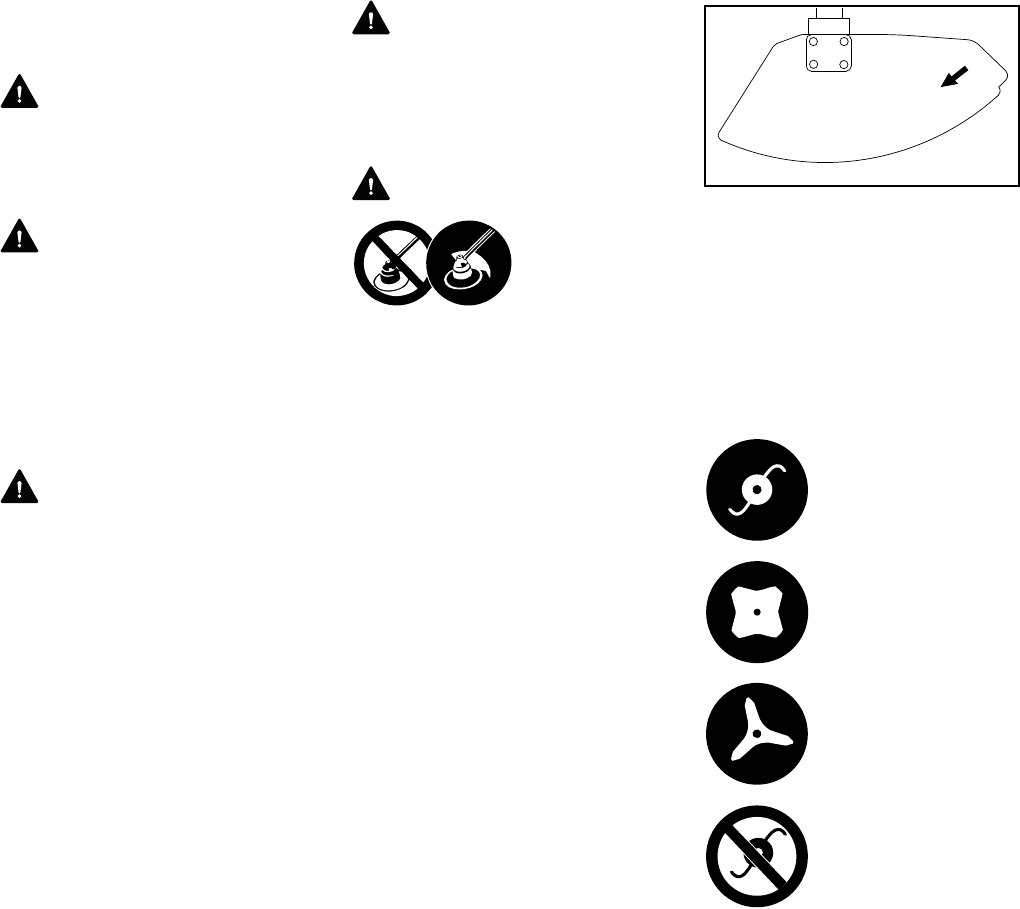

Arrows on the deflector (A) (as seen

from the underside) show the correct

direction of rotation of the cutting

attachment. When viewed from above,

however, the cutting attachment rotates

counterclockwise.

Some of the following symbols may be

embossed on the outside of the deflector

in order to indicate the approved

combination of cutting attachment and

deflector.

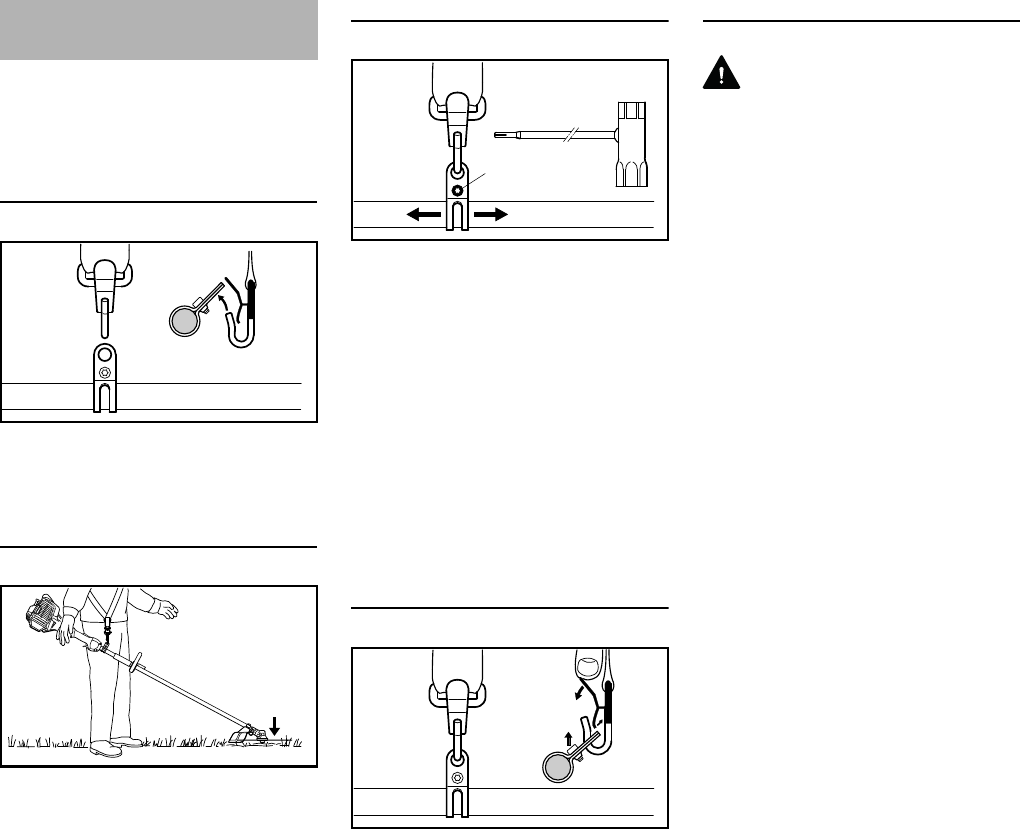

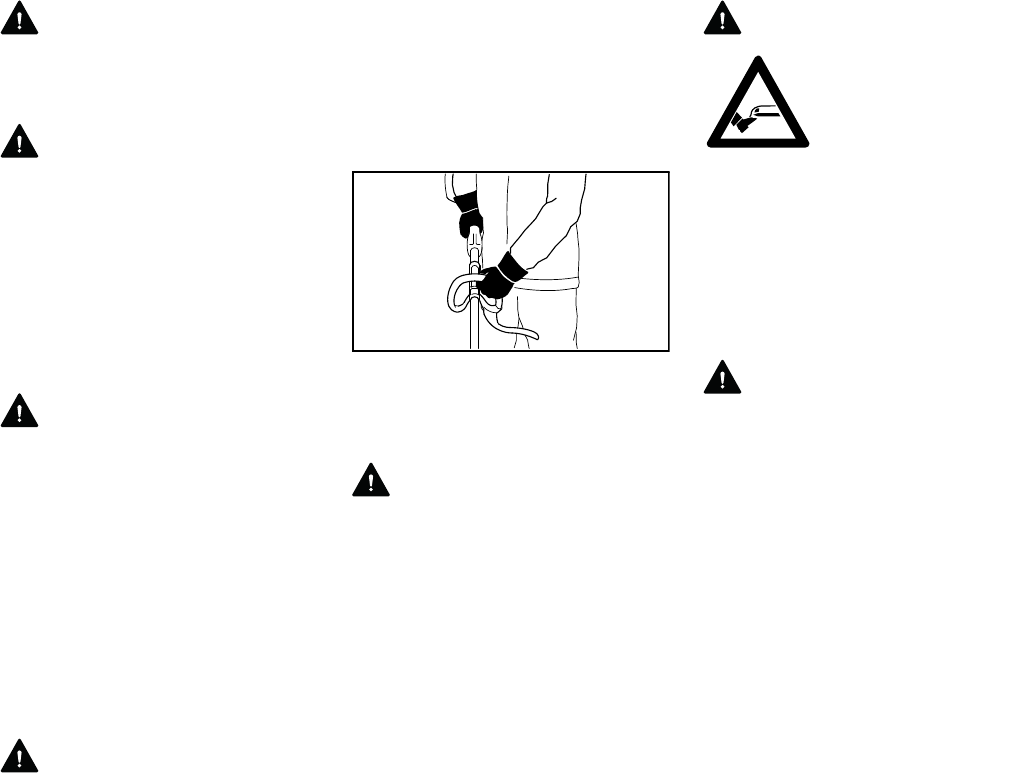

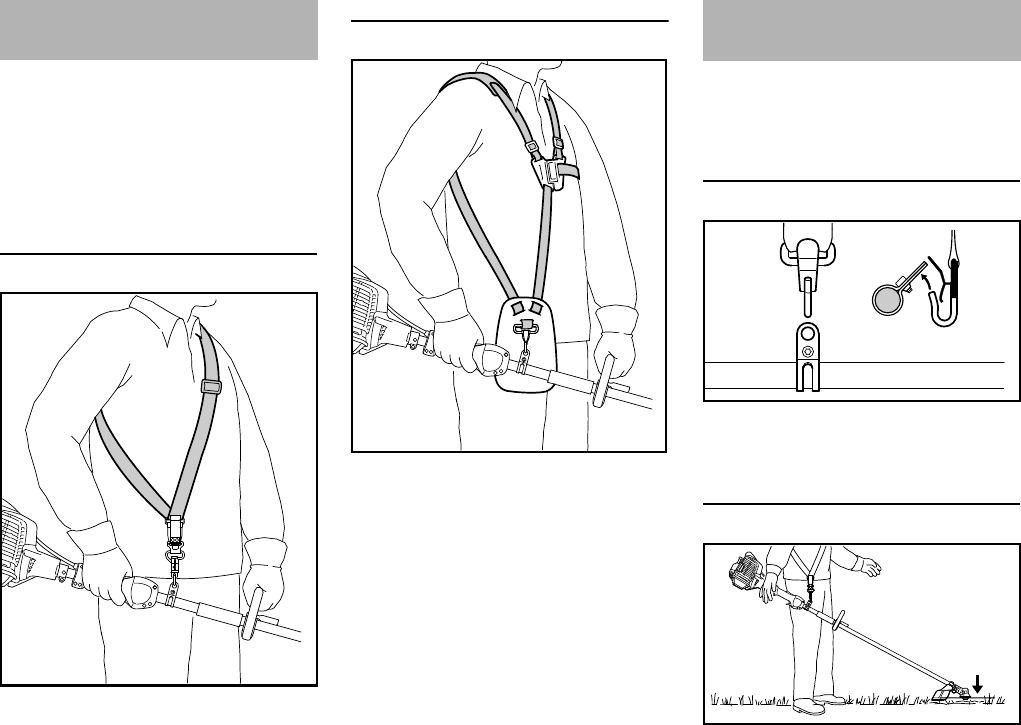

Adjust carrying harness and hand grip to

suit your size before starting work. The

machine should be properly balanced as

specified in your instruction manual for

proper control and less fatigue in

operation. To be better prepared in case

of an emergency, practice releasing the

unit from the harness as quickly as

possible.

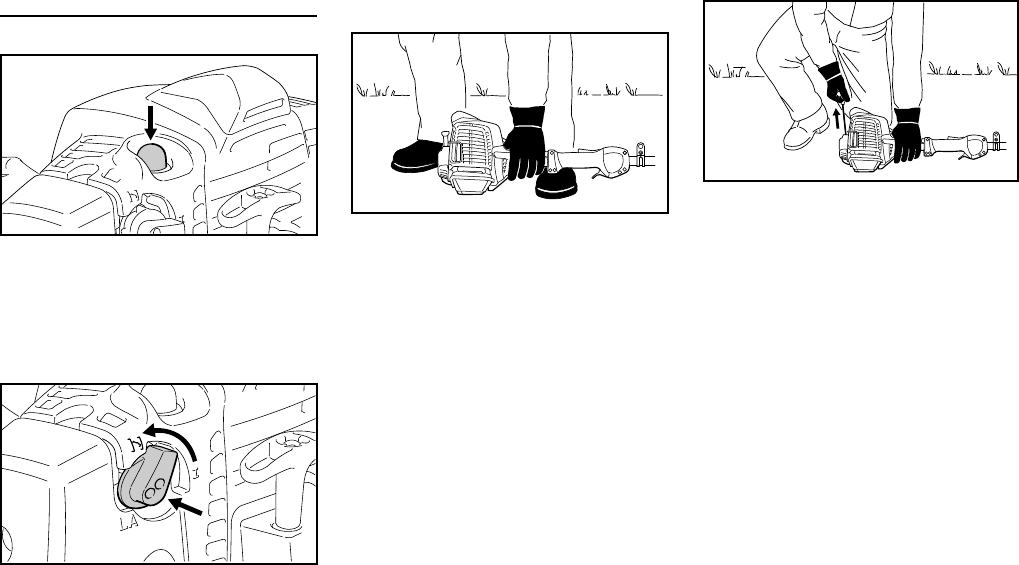

Starting

WARNING

Start the engine at least 10 feet (3 m)

from the fueling spot, outdoors only.

For specific starting instructions, see the

appropriate section of your manual.

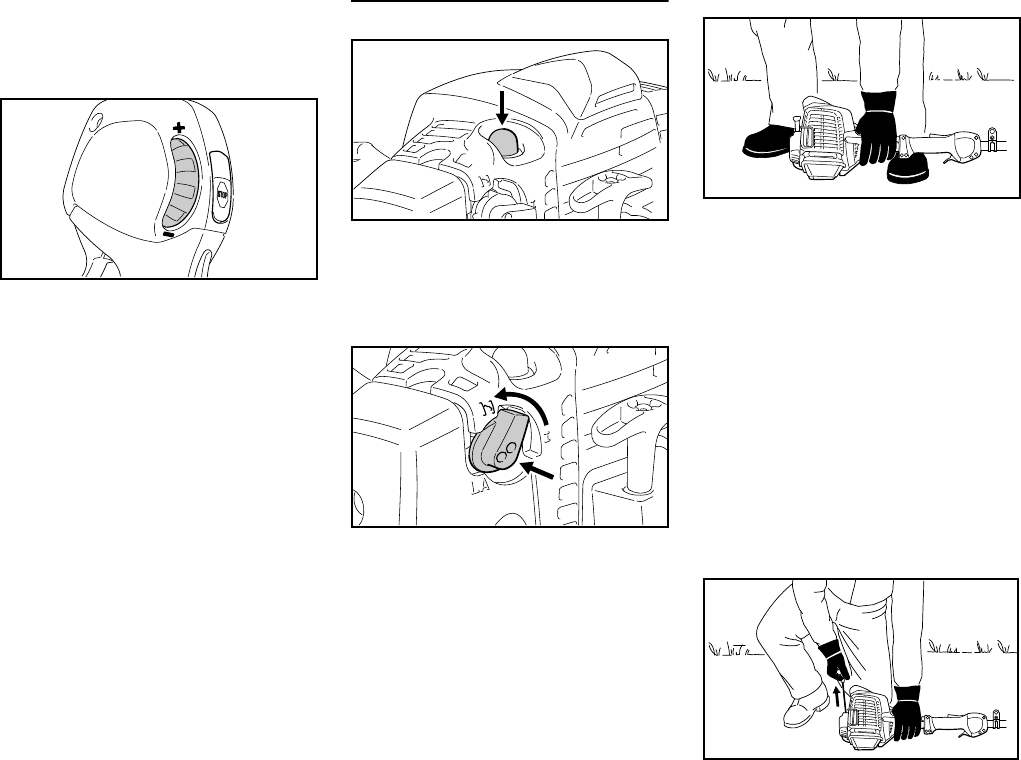

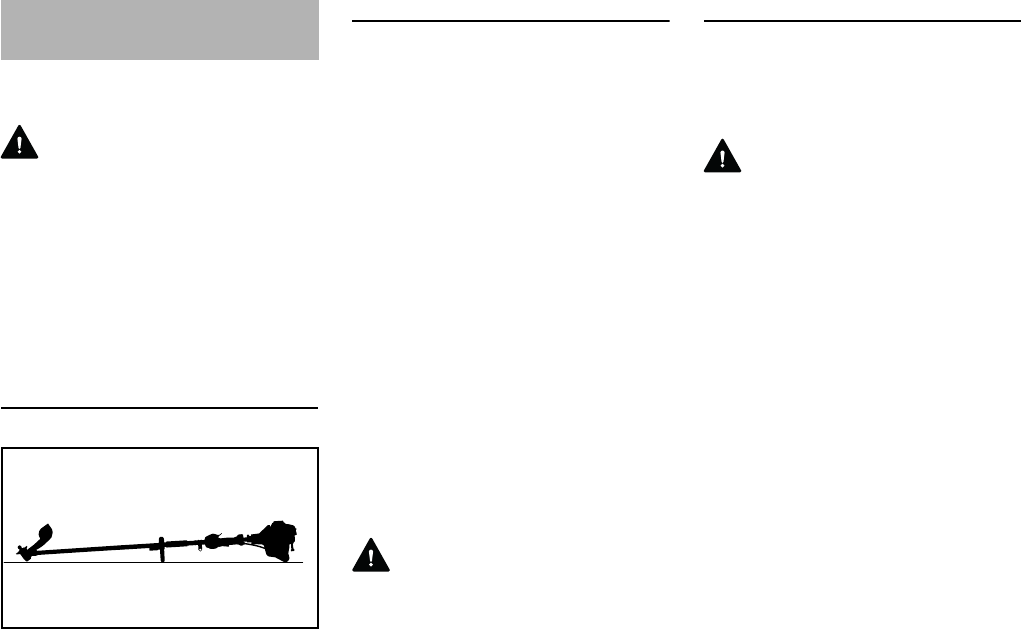

Place the power tool on firm ground or

other solid surface in an open area.

Maintain good balance and secure

footing.

WARNING

To reduce the risk of injury from blade or

line contact, be absolutely sure that the

cutting attachment is clear of you and all

other obstructions and objects, including

the ground, because when the engine

starts at starting-throttle or with the

choke knob engaged, engine speed will

be fast enough for the clutch to engage

and move the cutting attachment.

Once the engine has started,

immediately blip the throttle trigger or

choke knob, which should release the

starting throttle and allow the engine to

slow down to idle.

With the engine running only at idle,

attach the power tool to the spring hook

of your harness if you are using one (see

appropriate chapter of the instruction

manual regarding "Fitting the Harness".)

WARNING

Your power tool is a one-person

machine. Do not allow other persons in

the general work area, even when

starting.

The deflector may be

used in combination with

mowing heads.

The deflector may be

used in combination with

grass cutting blades.

The deflector may be

used in combination with

brush knives.

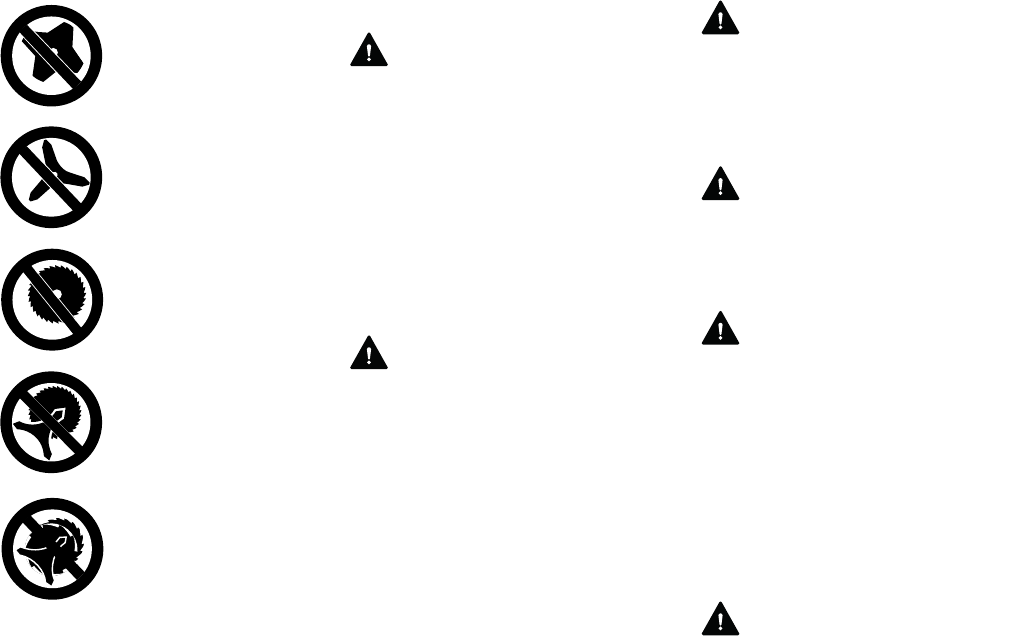

The deflector must not be

used in combination with

mowing heads.

000BA006 KN

The deflector must not be

used in combination with

grass cutting blades.

The deflector must not be

used in combination with

brush knives.

The deflector must not be

used in combination with

circular saw blades.

The deflector must not be

used in combination with

brush knives or circular

saw blades.

The deflector must not be

used in combination with

grass cutting blades,

brush knives or circular

saw blades.

STIHL FS 94 R

English

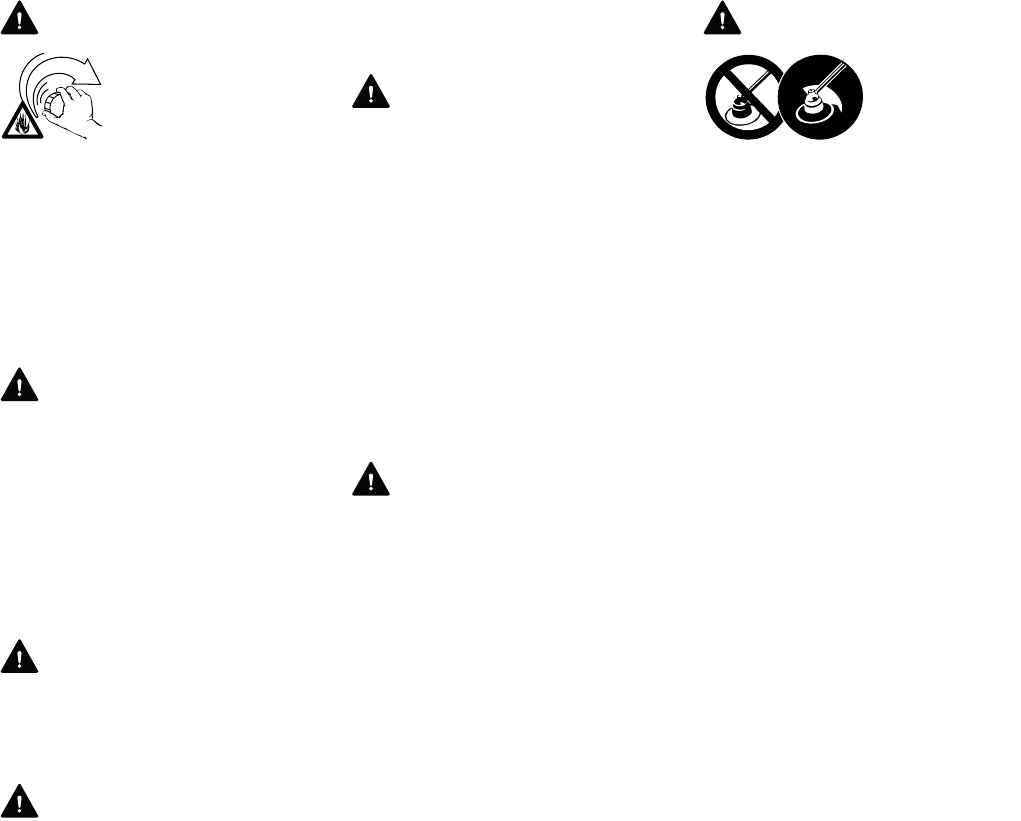

WARNING

To reduce the risk of injury from loss of

control, do not attempt to "drop start"

your power tool.

WARNING

When you pull the starter grip, do not

wrap the starter rope around your hand.

Do not let the grip snap back, but guide

the starter rope to rewind it properly.

Failure to follow this procedure may

result in injury to your hand or fingers

and may damage the starter

mechanism.

Important Adjustments

WARNING

To reduce the risk of personal injury

from loss of control or contact with the

running cutting attachment, do not use

your unit with incorrect idle adjustment.

At correct idle speed, the cutting

attachment should not move. For

directions on how to adjust idle speed,

see the appropriate section of your

instruction manual.

If you cannot set the correct idle speed,

have your STIHL dealer check your

power tool and make proper

adjustments and repairs.

WARNING

This unit is equipped with an ignition

system that is normally in operational

readiness. After the momentary stop

switch is used to stop the engine, it

automatically springs back to the "on"

position. If the engine is warm, it may be

possible to start it by simply pulling the

starter rope, with no further adjustments.

To reduce the risk of injury, be

particularly alert to keep children away

from the unit.

During Operation

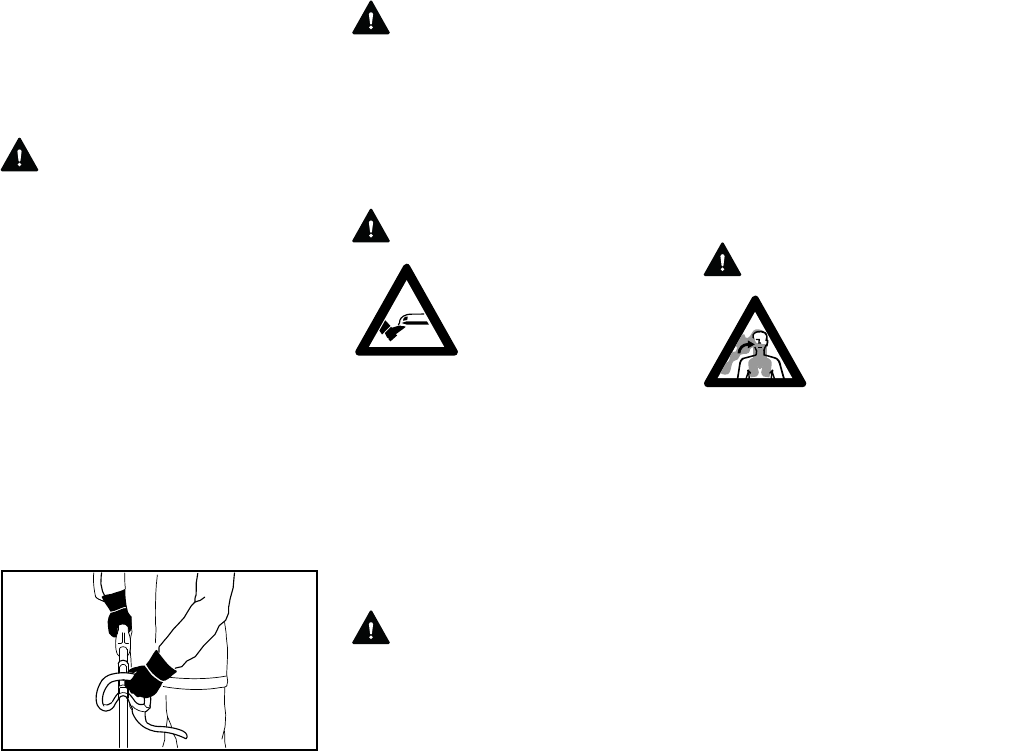

Holding and Controlling the Power Tool

Always hold the unit firmly with both

hands on the handles while you are

working. Wrap your fingers and thumbs

around the handles.

WARNING

To reduce the risk of injury from loss of

control, never work on a ladder or on any

other insecure support. Never hold the

cutting attachment above waist height.

WARNING

Do not overreach. Keep proper footing

and balance at all times. Special care

must be taken in slippery conditions (wet

ground, snow) and in difficult, overgrown

terrain. Watch for hidden obstacles such

as tree stumps, roots and ditches to

avoid stumbling. For better footing, clear

away scrub and cuttings. Be extremely

cautious when working on slopes or

uneven ground.

Working Conditions

Operate and start your power tool only

outdoors in a well ventilated area.

Operate it under good visibility and

daylight conditions only. Work carefully.

002BA273 KN

Never attempt to operate

your power tool with one

hand. Loss of control of

the power tool resulting in

serious or fatal injury may

result. To reduce the risk

of cut injuries, keep

hands and feet away

from the cutting attach-

ment. Never touch a

moving cutting attach-

ment with your hand or

any other part of your

body.

STIHL FS 94 R

English

WARNING

If the vegetation being cut or the

surrounding ground is coated with a

chemical substance (such as an active

pesticide or herbicide), read and follow

the instructions and warnings that

accompanied the substance at issue.

WARNING

Inhalation of certain dusts, especially

organic dusts such as mold or pollen,

can cause susceptible persons to have

an allergic or asthmatic reaction.

Substantial or repeated inhalation of

dust and other airborne contaminants, in

particular those with a smaller particle

size, may cause respiratory or other

illnesses. Control dust at the source

where possible. Use good work

practices, such as operating the unit so

that the wind or operating process

directs any dust raised by the power tool

away from the operator. Follow the

recommendations of EPA / OSHA /

NIOSH and occupational and trade

associations with respect to dust

("particulate matter".) When the

inhalation of dust cannot be

substantially controlled, i.e., kept at or

near the ambient (background) level, the

operator and any bystanders should

wear a respirator approved by NIOSH /

MSHA for the type of dust encountered.

Operating Instructions

WARNING

Do not operate your power tool using the

starting throttle lock or with the choke

knob engaged, as you do not have

control of the engine speed.

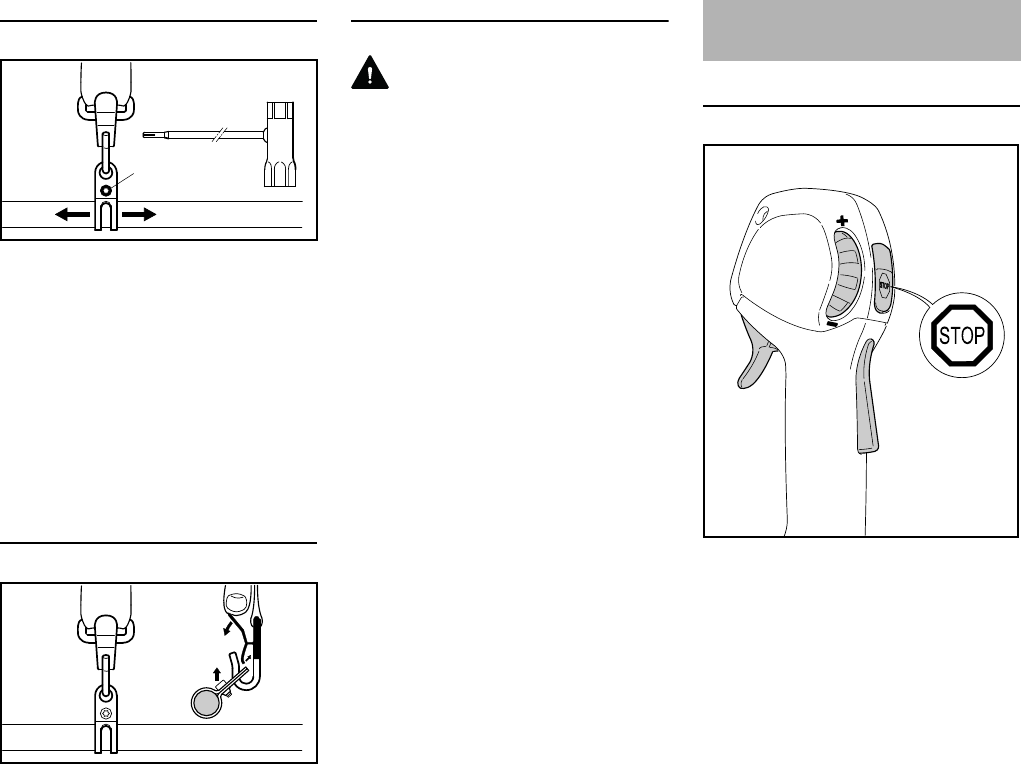

In the event of an emergency, switch off

the engine immediately – move the

momentary stop switch to 0 or STOP.

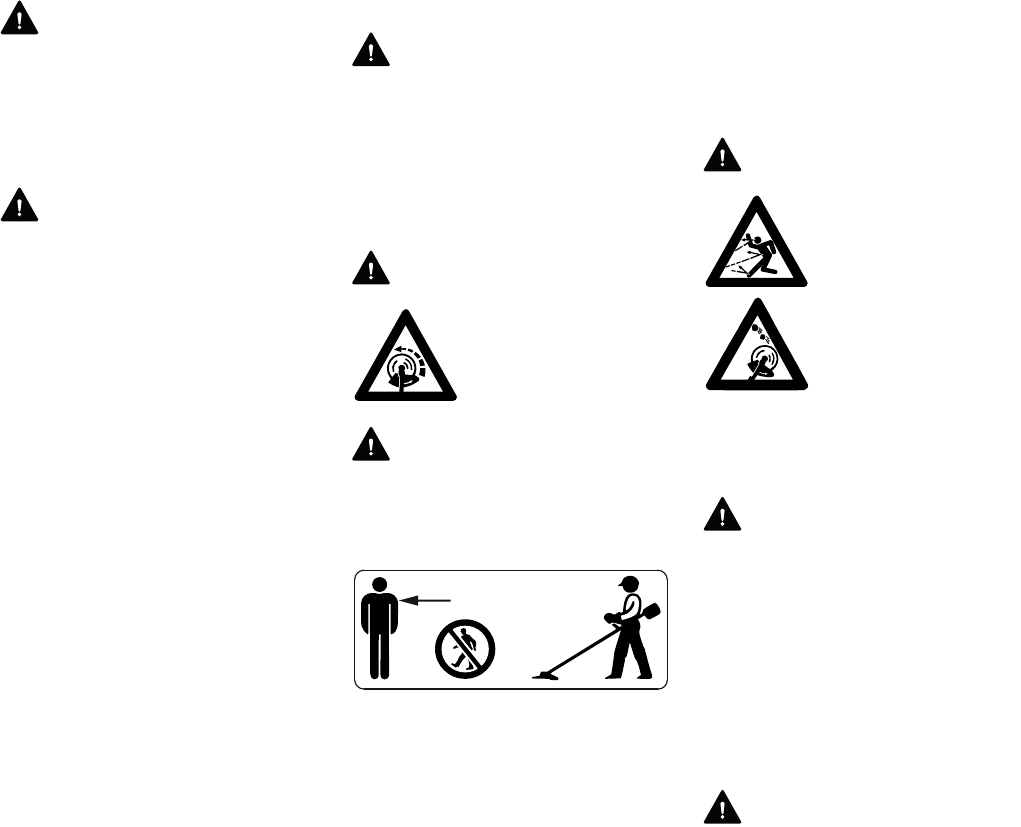

WARNING

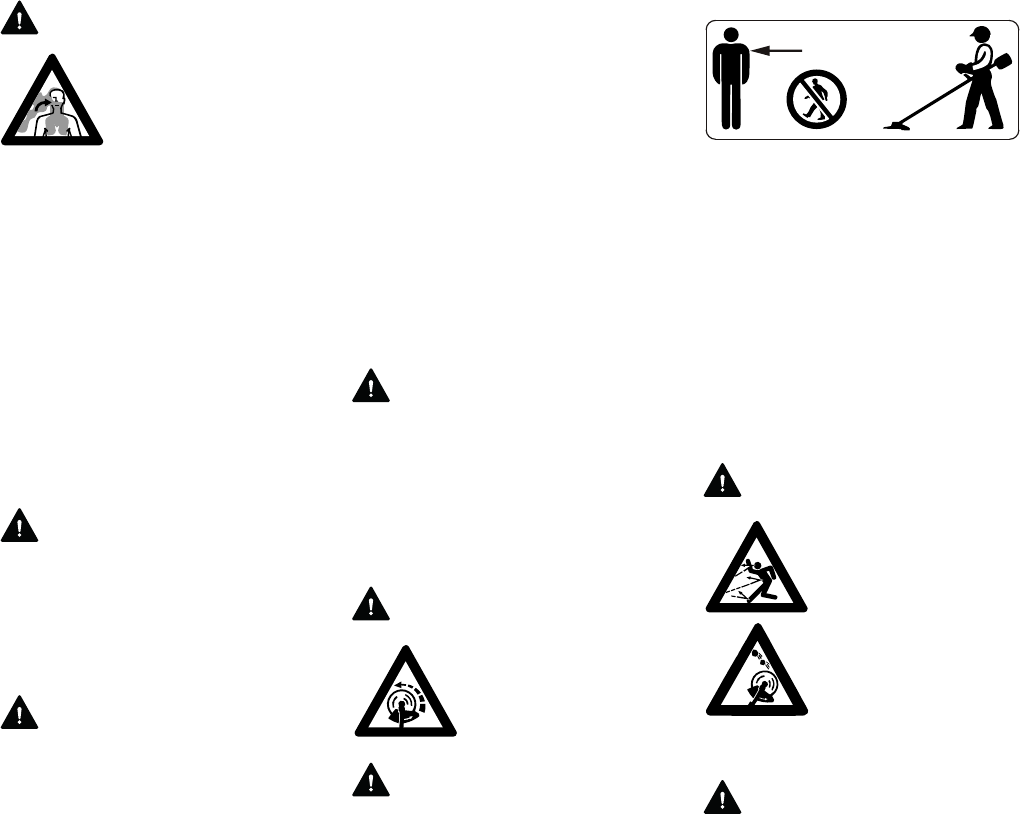

The rotating cutting attachment may

fling foreign objects directly or by

ricochet a great distance.

To reduce the risk of eye and other injury

always wear proper eye protection (see

the chapter on "Proper Clothing") and

ensure that bystanders are at least

15 meters (50 feet) away. To reduce the

risk of damage to property, also maintain

this distance from such objects as

vehicles or windows. Even maintaining a

minimum distance of 15 meters (50 feet)

cannot exclude the potential danger.

Any coworkers who must be in the

restricted area should also wear goggles

or protective glasses. Stop the engine

immediately if you are approached.

WARNING

This trimmer / brushcutter is normally to

be used at ground level with the cutting

attachment parallel to the ground. Use of

a trimmer / brushcutter above ground

level or with the cutting attachment

As soon as the engine is

running, this product gen-

erates toxic exhaust

fumes containing chemi-

cals, such as unburned

hydrocarbons (including

benzene) and carbon

monoxide, that are

known to cause respira-

tory problems, cancer,

birth defects, or other

reproductive harm. Some

of the gases (e.g. carbon

monoxide) may be color-

less and odorless. To

reduce the risk of serious

or fatal injury / illness

from inhaling toxic fumes,

never run the machine

indoors or in poorly venti-

lated locations.

The cutting attachment

continues to rotate for a

short period after the

throttle trigger is released

(flywheel effect.)

Inspect the work area: To

reduce the risk of injury,

remove stones, pieces of

metal and other solid

objects which could be

thrown 15 meters

(50 feet) or more by the

cutting attachment or

damage the cutting

attachment and property

(e.g. parked vehicles,

windows).

15m (50ft)

STIHL FS 94 R

English

perpendicular to the ground may

increase the risk of injury, since the

cutting attachment is more fully exposed

and the power tool may be more difficult

to control.

WARNING

During cutting, check the tightness and

the condition of the cutting attachment at

regular short intervals with the engine

and attachment stopped. If the behavior

of the attachment changes during use,

stop the engine immediately, wait until

the cutting attachment stops, and check

the nut securing the attachment for

tightness and the blade or head for

cracks, wear and damage.

WARNING

A loose blade or head may vibrate,

crack, break or come off the trimmer /

brushcutter, which may result in serious

or fatal injury. Make sure that the cutting

attachment is properly tightened. Use

the wrench supplied or one of sufficient

length to obtain the proper torque. If the

blade or head loosens after being

properly tightened, stop work

immediately. The retaining nut may be

worn or damaged and should be

replaced. If the blade or head continues

to loosen, see your STIHL dealer. Never

use a trimmer / brushcutter with a loose

cutting attachment.

WARNING

Replace a cracked, damaged or worn-

out head or a cracked, bent, warped,

damaged, dull or worn out blade

immediately, even if damage is limited to

superficial cracks. Such attachments

may shatter at high speed and cause

serious or fatal injury.

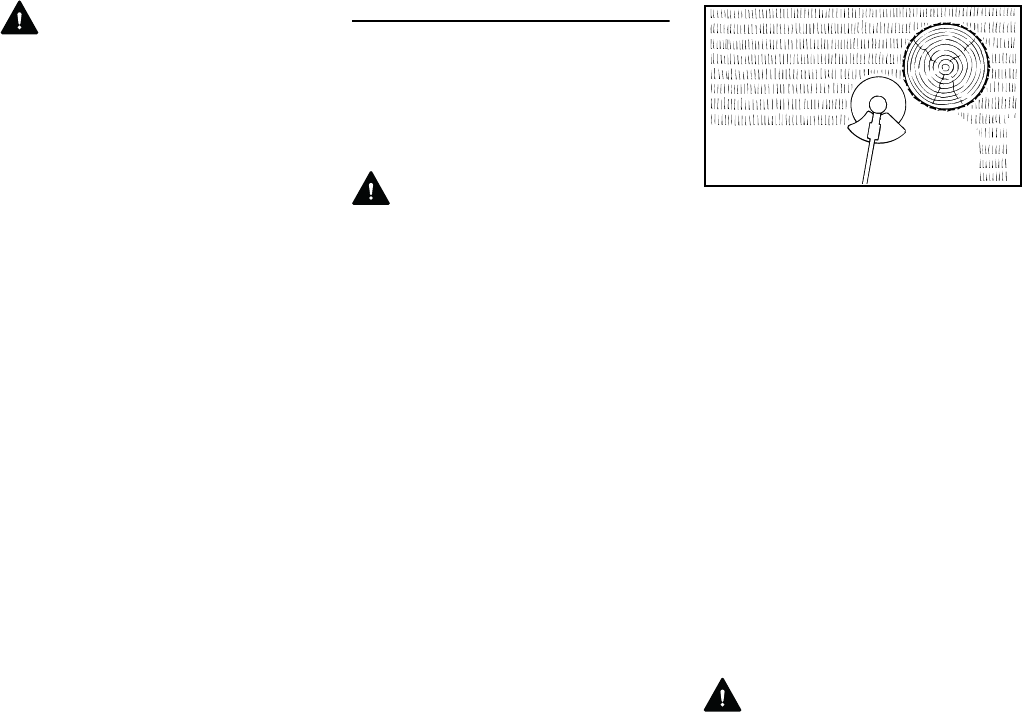

WARNING

When using rigid blades, avoid cutting

close to fences, sides of buildings, tree

trunks, stones or other such objects that

could cause the power tool to kick out or

could cause damage to the blade.

STIHL recommends use of the nylon line

heads for such jobs. In addition, be alert

to an increased possibility of ricochets in

such situations.

WARNING

If the head, blade or deflector becomes

clogged or stuck, always shut off the

engine and make sure the cutting

attachment has stopped before

cleaning. Grass, weeds, etc. should be

cleaned off the blade or from around the

head at regular intervals.

WARNING

To reduce the risk of unintentional

rotation of the cutting attachment and

injury, always shut off the engine and

remove the spark plug boot before

replacing the cutting attachment. To

reduce the risk of injury, always shut off

the engine before adjusting the length of

the nylon line on manually adjustable

mowing heads.

WARNING

Never modify your muffler. Any

modification could cause an increase in

heat radiation, sparks or sound level,

thereby increasing the risk of fire, burn

injury or hearing loss. You may also

permanently damage the engine. Have

your muffler serviced and repaired by

your STIHL servicing dealer only.

WARNING

The muffler and other parts of the engine

(e.g. fins of the cylinder, spark plug)

become hot during operation and remain

hot for a while after stopping the engine.

To reduce risk of burns, do not touch the

muffler and other parts while they are

hot. Keep the area around the muffler

clean. Remove excess lubricant and all

debris such as pine needles, branches

or leaves. Let the engine cool down in

the upright position sitting on concrete,

metal, bare ground or solid wood (away

from any combustible substances, such

as dry brush, grass or wood chips.

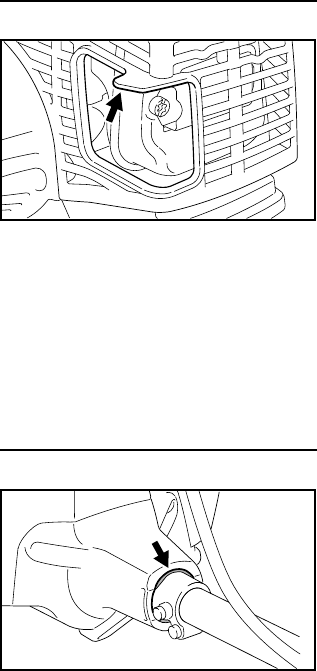

WARNING

An improperly mounted or damaged

cylinder housing or a

damaged/deformed muffler shell may

interfere with the cooling process of the

muffler. To reduce the risk of fire or burn

The gearbox becomes

hot during operation. To

reduce the risk of burn

injury, do not touch the

gear housing when it is

hot.

STIHL FS 94 R

English

injury, do not continue work with a

damaged or improperly mounted

cylinder housing or a

damaged/deformed muffler shell.

Your muffler is furnished with a spark

arresting screen designed to reduce the

risk of fire from the emission of hot

particles. Never operate your unit with a

missing or damaged spark arresting

screen. If your gas/oil mix ratio is correct

(i.e., not too rich), this screen will

normally stay clean as a result of the

heat from the muffler and need no

service or maintenance. If you

experience loss of performance and you

suspect a clogged screen, have your

muffler maintained by a STIHL servicing

dealer. Some state or federal laws or

regulations may require a properly

maintained spark arrestor for certain

uses. See the "Maintenance, Repair and

Storing" section of these Safety

Precautions. Remember that the risk of

a brush or forest fire is greater in hot or

dry conditions.

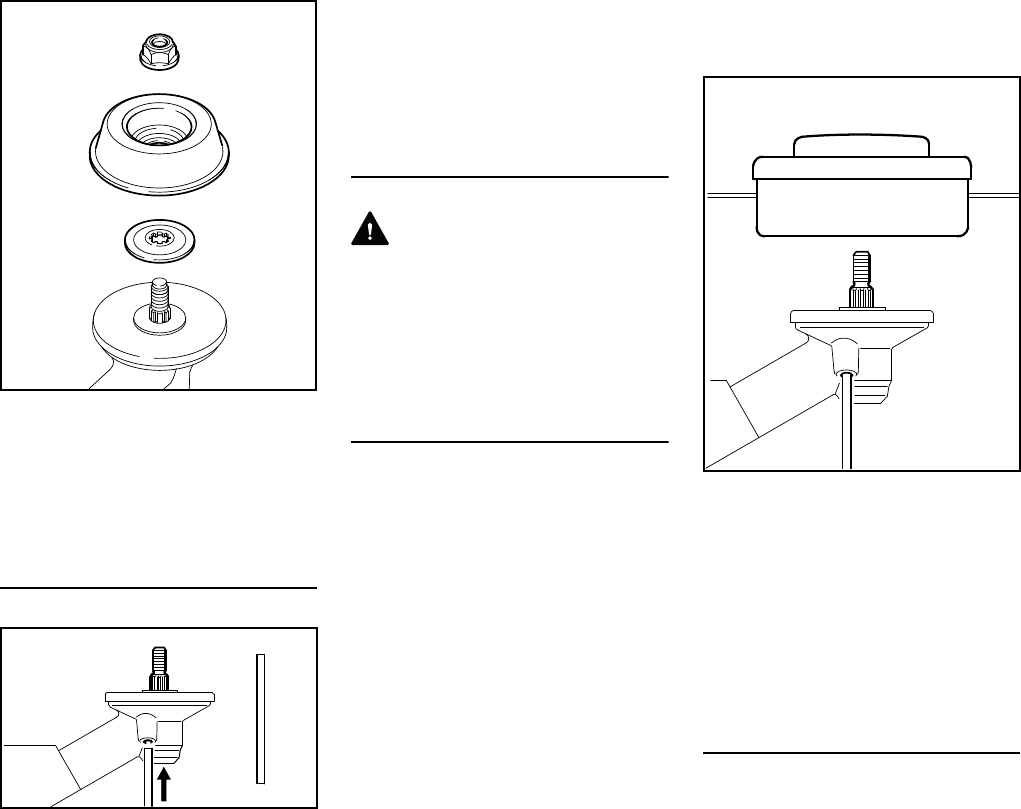

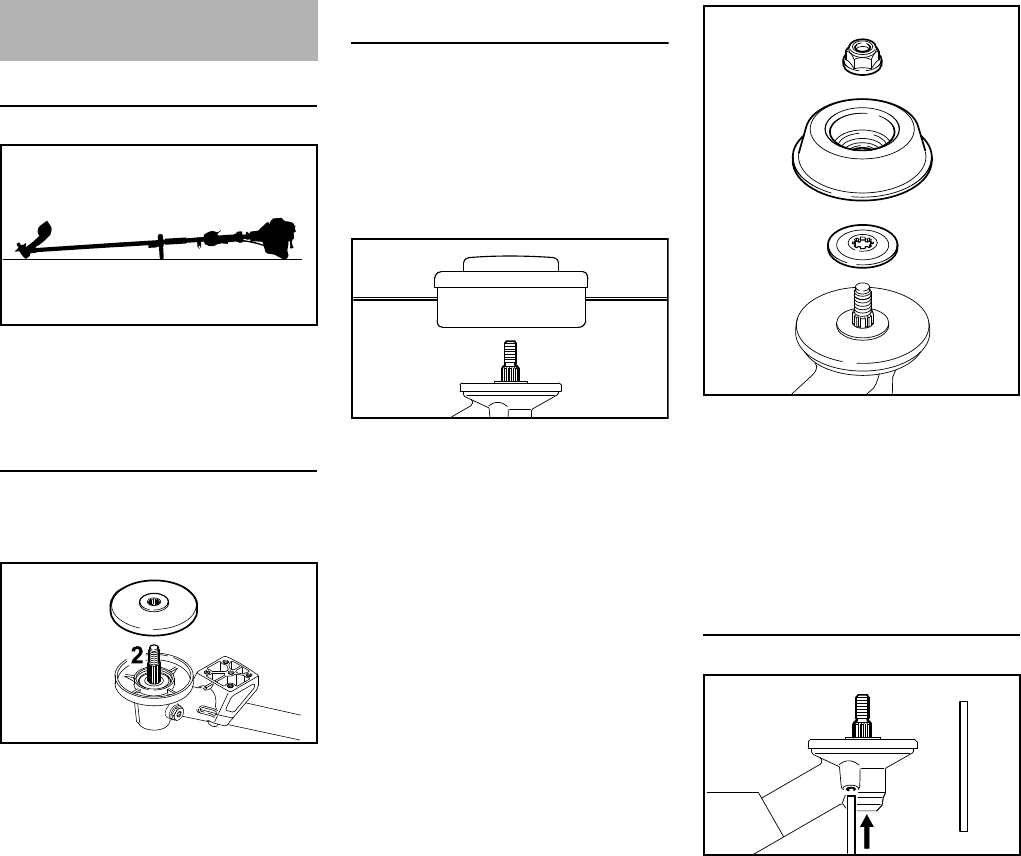

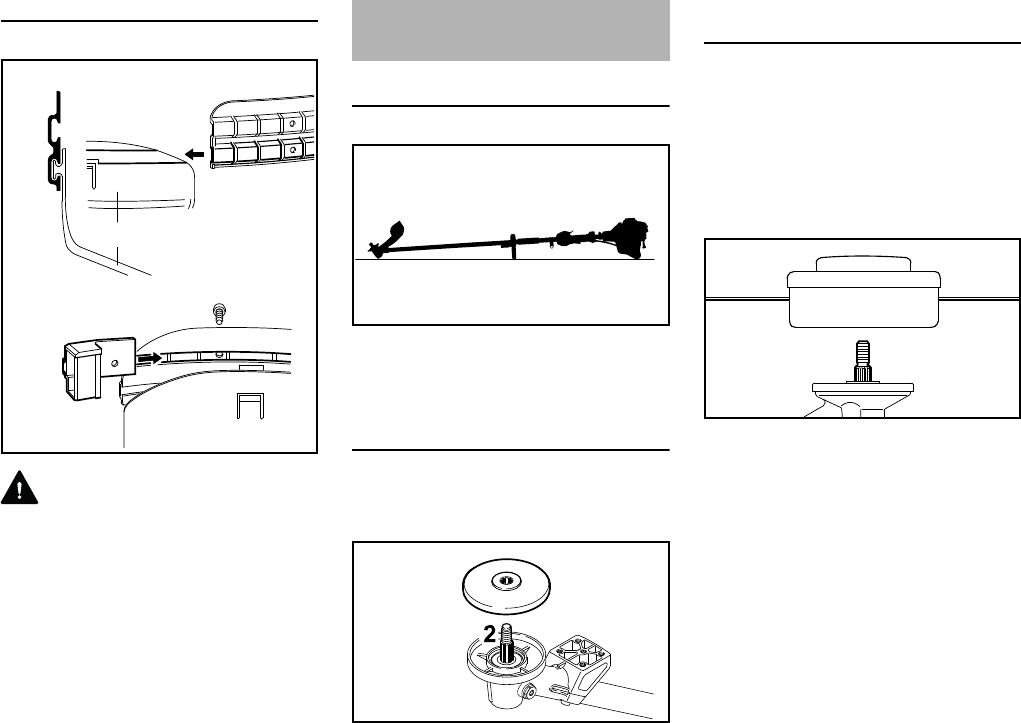

Using the Cutting Attachments

For an illustration of the various cutting

attachments and instructions on proper

mounting see the chapter on "Mounting

the Cutting Attachment" in your

instruction manual.

WARNING

To reduce the risk of severe or fatal

injury from blade contact and / or loss of

control, never attempt to use a metal

blade on an FS model for which it is not

authorized.

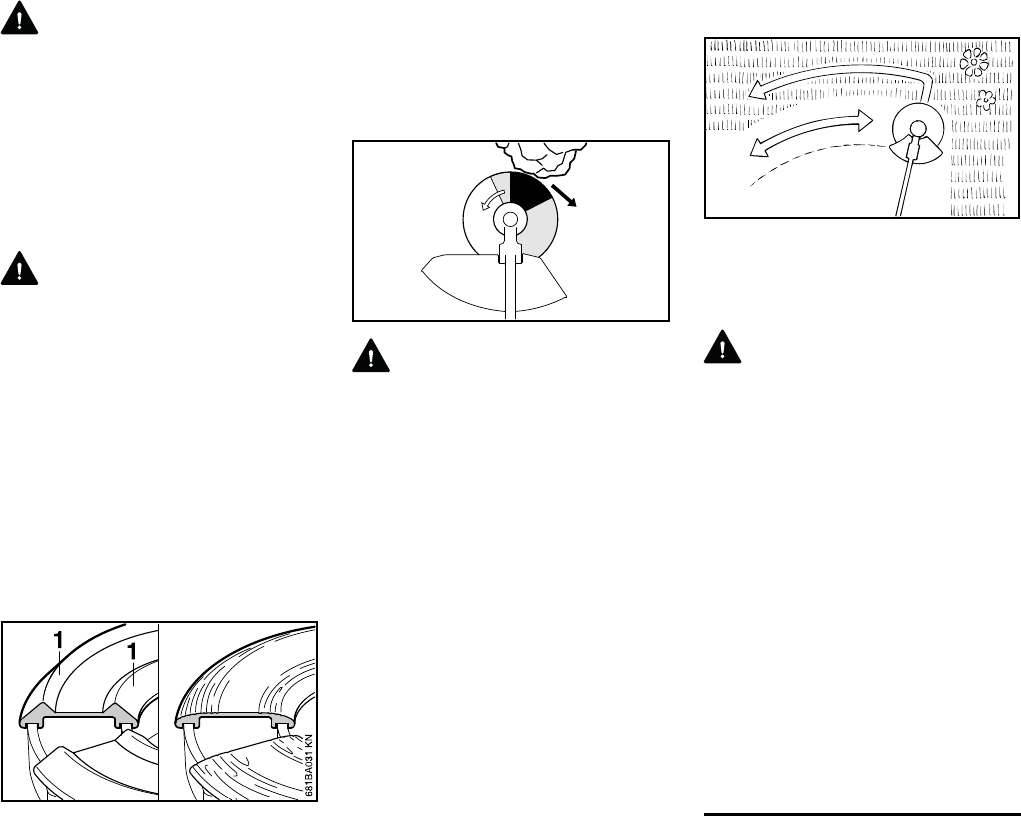

Using the Mowing Heads

Do not use with mowing line longer than

the intended length. With a properly

mounted deflector, the built-in line-

limiting blade will automatically adjust

the line to its proper length.

Using the unit with an overly long nylon

cutting line increases the load on the

engine and reduces its operating speed.

This causes the clutch to slip

continuously and results in overheating

and damage to important components

(e.g. clutch, polymer housing

components.) Such damage could,

among other things, cause the cutting

attachment to rotate at idle.

Mowing heads are to be used only on

trimmer / brushcutters equipped with a

line-limiting blade in the deflector in

order to keep the line at the proper

length (see "Main Parts" chapter in your

instruction manual.)

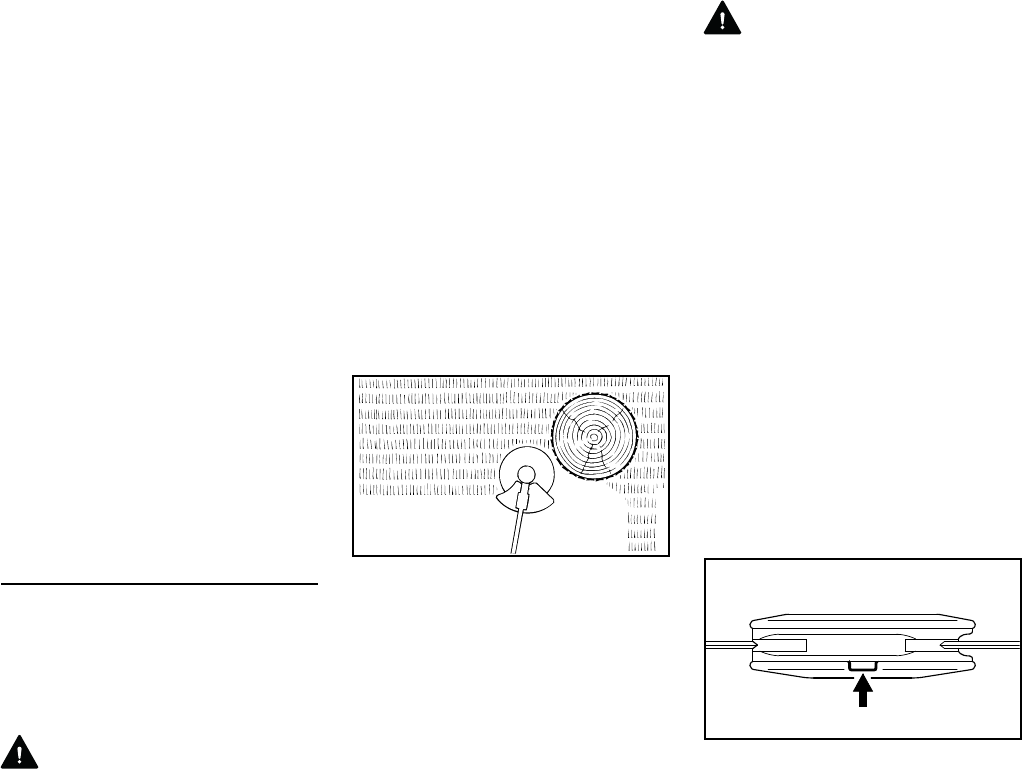

If the lawn edges are planted with trees

or bordered by a fence etc., it is best to

use a nylon line head. It achieves a

"softer" cut with less risk of damaging

tree bark etc. than polymer blades.

However, the polymer-bladed STIHL

PolyCut produces a better cut if there

are no plants along the edge of the lawn.

Sharpening is not necessary, and worn

polymer blades are easily replaced.

WARNING

To reduce the risk of serious injury,

never use wire or metal-reinforced line

or other material in place of the nylon

cutting lines. Pieces of wire could break

off and be thrown at high speed toward

the operator or bystanders.

STIHL SuperCut mowing head

Fresh line is advanced automatically.

Frayed line is replaced by a simple

adjustment (see instruction sheet

supplied with mowing head).

STIHL AutoCut mowing head

Nylon cutting line advances

automatically when tapped against the

ground (TapAction).

STIHL TrimCut mowing head

Frayed line is replaced by a simple

adjustment (see instruction sheet

supplied with mowing head).

STIHL PolyCut mowing head 20-3

Uses either nylon lines or nonrigid,

pivoting polymer blades.

Observe wear indicators.

002BA354 KN

002BA177 KN

STIHL FS 94 R

English

WARNING

Three rectangular wear limit marks are

applied to the base (periphery) of the

PolyCut. To reduce the risk of serious

injury from breakage of the head or

blades, the PolyCut must not be used

when it has worn as far as one of these

marks. It is important to follow the

maintenance instructions supplied with

the head.

WARNING

If the wear limit marks are ignored, there

is a risk of the cutting attachment

shattering and flying parts injuring the

operator or bystanders. To reduce the

risk of accidents from shattered blades,

avoid contact with stones, metal and

similar solid objects. Check PolyCut

blades for cracks at regular intervals. If a

crack is found on one blade, always

replace all blades.

STIHL FixCut mowing head

Uses pre-cut lengths of nylon line.

Observe wear indicators.

Do not continue using the mowing head

if the raised moldings (1) on the base

are missing or worn – see right

illustration above. The mowing head

may otherwise shatter and flying objects

could result in injury to the operator or

bystanders. Install a new mowing head.

Risk of Kickout (Blade Thrust) with All

Rigid Cutting Blades

WARNING

Kickout (blade thrust) is the sudden and

uncontrolled motion towards the

operator's right or rear that can occur

when the shaded area (especially the

darkly shaded area) of a rotating blade

comes in contact with a solid rigid object

like a tree, rock, bush or wall. The rapid

counterclockwise rotation of the blade

may be stopped or slowed, and the

cutting attachment may be thrown to the

right or to the rear.

This kickout (blade thrust) may cause

loss of control of the power tool and may

result in serious or fatal injury to the

operator or bystanders. To reduce the

risk of injury, extreme caution should be

used when cutting with the shaded area

of any rigid blade.

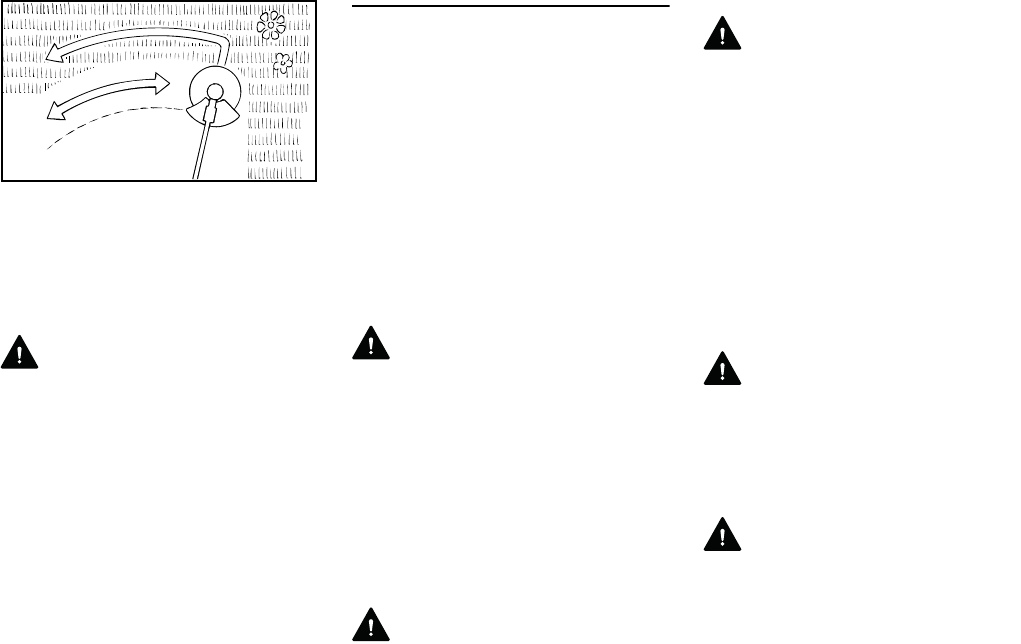

Using the Grass Cutting Blade

All kinds of grass and weeds can be

easily cut with the grass cutting blade.

The power tool is swept in an arc similar

to a scythe.

WARNING

To reduce the risk of serious or fatal

injury from blade breakage, never

attempt to use this blade to cut woody

materials.

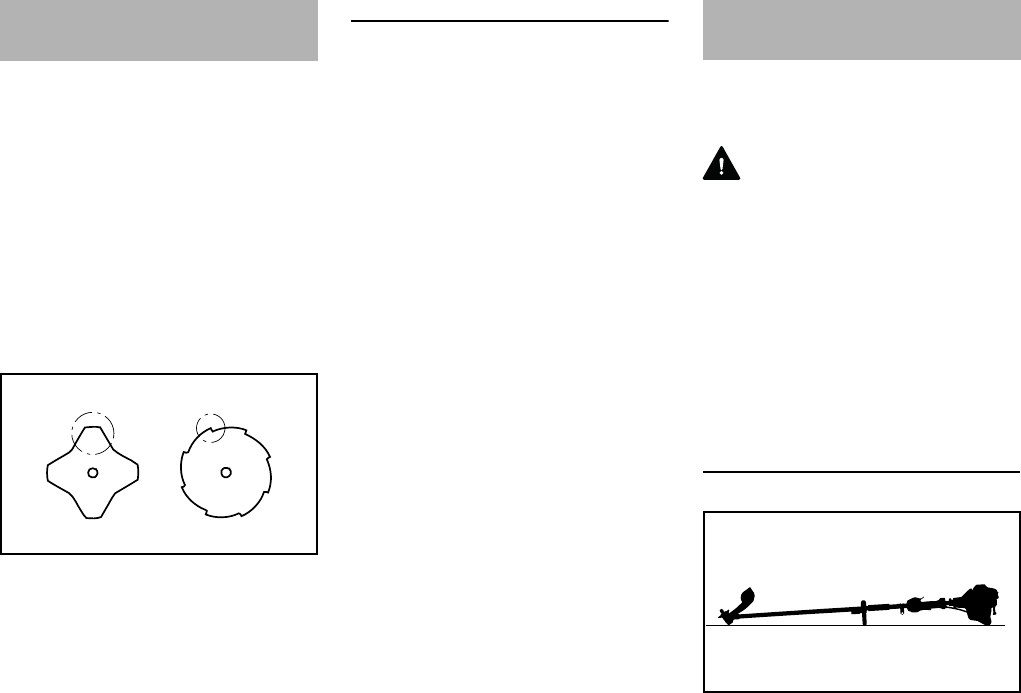

The 4-tooth grass cutting blade is

intended to cut grass and weeds. It has

4 cutting knives with cutting edges on

both sides, i.e. front and rear. When the

cutting edges on one side become dull,

the blade can be turned over to utilize

the cutting edges on the other side.

The 8-tooth grass cutting blade is

recommended for cutting fern or reed.

Both types of grass cutting blade have to

be resharpened when all cutting edges

are dull.

MAINTENANCE, REPAIR AND

STORING

Maintenance, replacement, or repair of

the emission control devices and

systems may be performed by any

nonroad engine repair establishment or

002BA135 KN

002BA355 KN

STIHL FS 94 R

English

individual. However, if you make a

warranty claim for a component which

has not been serviced or maintained

properly or if nonapproved replacement

parts were used, STIHL may deny

coverage.

WARNING

Use only identical STIHL replacement

parts for maintenance and repair. Use of

non-STIHL parts may cause serious or

fatal injury.

Strictly follow the maintenance and

repair instructions in the appropriate

sections of your instruction manual.

WARNING

Always stop the engine and make sure

that the cutting attachment is stopped

before doing any maintenance or repair

work or cleaning the power tool. Do not

attempt any maintenance or repair work

not described in your instruction manual.

Have such work performed by your

STIHL servicing dealer only.

Wear gloves when handling or

performing maintenance on blades.

WARNING

Use the specified spark plug, and make

sure it and the ignition lead are always

clean and in good condition. Always

press the spark plug boot snugly onto

the spark plug terminal of the proper

size. (Note: If the terminal has a

detachable SAE adapter nut, it must be

securely attached.) A loose connection

between the spark plug and the ignition

wire connector in the boot may create

arcing that could ignite combustible

fumes and cause a fire.

WARNING

Never test the ignition system with the

spark plug boot removed from the spark

plug or with a removed spark plug, since

uncontained sparking may cause a fire.

WARNING

Do not operate your power tool if the

muffler is damaged, missing or modified.

An improperly maintained muffler will

increase the risk of fire and hearing loss.

Your muffler is equipped with a spark-

arresting screen to reduce the risk of

fire; never operate your power tool if the

screen is missing, damaged or clogged.

Remember that the risk of a brush or

forest fire is greater in hot or dry

weather.

In California, it is a violation of § 4442 or

§ 4443 of the Public Resources Code to

use or operate gasoline-powered tools

on forest-covered, brush-covered or

grass-covered land unless the engine’s

exhaust system is equipped with a

complying spark arrester that is

maintained in effective working order.

The owner/operator of this product is

responsible for properly maintaining the

spark arrester. Other states or

governmental entities/agencies, such as

the U.S. Forest Service, may have

similar requirements. Contact your local

fire agency or forest service for the laws

or regulations relating to fire protection

requirements.

WARNING

Never repair damaged cutting

attachments by welding, straightening or

modifying the shape. This may cause

parts of the cutting attachment to come

off and result in serious or fatal injuries.

Keep blades sharp. Tighten all nuts,

bolts and screws, except the carburetor

adjustment screws, after each use.

Do not clean your machine with a

pressure washer. The solid jet of water

may damage parts of the machine.

Store the power tool in a dry and high or

locked location out of reach of children.

Before storing for longer than a few

days, always empty the fuel tank. See

chapter "Storing the Machine" in the

instruction manual.

STIHL FS 94 R

English

Approved Combinations of Cutting Attachment, Deflector, Handle and Harness

Cutting Attachment Deflector Handle Harness

15 17 19

1191BA003 KN

STIHL FS 94 R

English

Approved Combinations

The complete combination includes:

–Cutting attachment

–Deflector

–Handle

–Harness

Select correct combination from the

table according to the cutting

attachment you intend to use. Read the

table horizontally from left to right.

Cutting Attachments

Mowing heads

1STIHL SuperCut 20-2 mowing head

2STIHL AutoCut 25-2 mowing head

3STIHL TrimCut 31-2 mowing head

4STIHL DuroCut 20-2 mowing head

5STIHL FixCut 25-2 mowing head

6STIHL FixCut 30-2 mowing head

7STIHL PolyCut 20-3 mowing head

Metal cutting attachments

8Grass cutting blade 230-4

9Grass cutting blade 230-8

WARNING

Non-metal grass cutting blades are not

approved.

Deflectors

10 Deflector with blade for mowing

heads only

11 Deflector with

12 Skirt and blade for all mowing heads

(see "Mounting the Deflector")

13 Deflector without skirt and blade for

all metal mowing attachments

Handles

14 Loop handle

15 Loop handle with

16 Barrier bar

Harnesses

17 Shoulder strap may be used

18 Shoulder strap must be used

19 Full harness may be used

WARNING

Based on the cutting attachment being

used:

Choose the proper deflector in order to

reduce the risk of injury from thrown

objects and contact with the cutting

attachment.

Make sure your unit is equipped with the

proper handle and harness in order to

reduce the risk of injury from loss of

control and contact with the cutting

attachment: use grass cutting metal

blades on this unit only if equipped with

a bike handle or a loop handle with

barrier bar.

Do not use rigid plastic blades, brush

knifes or circular saw blades on this unit.

Using the Barrier Bar

A barrier bar may have to be mounted to

the loop handle to suit the market and

the cutting attachment you intend to use

– see "Approved Combinations of

Cutting Attachment, Deflector, Handle

and Harness".

The barrier bar comes standard with the

machine or is available as a special

accessory.

Mounting the Loop Handle

002BA571 KN

STIHL FS 94 R

English

Mounting Loop Handle with Barrier Bar

NFit the square nuts (1) in the barrier

bar (2); the holes must line up.

NPlace the clamp (3) in the loop

handle (4) and position them both

against the drive tube (5).

NPlace the clamp (6) against the

drive tube.

NPlace the barrier bar (2) in position

as shown.

NLine up the holes.

NInsert the screws (7) in the holes

and screw them into the barrier

bar (2) as far as stop.

NGo to "Securing the Loop Handle".

Mounting the Loop Handle without

Barrier Bar

NPlace the clamp (3) in the loop

handle (4) and position them both

against the drive tube (5).

NPlace the clamp (6) against the

drive tube.

NLine up the holes.

NFit washers (7) on the screws (8)

and insert the screws in the holes.

Fit the square nuts (1) and screw

them down as far as stop.

NGo to "Securing the Loop Handle".

002BA098 KN

002BA099 KN

002BA136 KN

STIHL FS 94 R

English

Adjusting and Securing the Loop Handle

The loop handle can be adjusted to suit

the height and reach of the operator and

the application by changing

distance (A).

Recommendation: distance (A):

about 30 cm (12 in)

NSlide the handle to the required

position.

NLine up the loop handle (4).

NTighten down the screws so that the

handle cannot be rotated on the

drive tube.

Use the Right Deflector

WARNING

Deflector (A) with skirt and blade is only

approved for mowing heads.

WARNING

Deflector (B) without skirt and blade is

only approved for grass cutting blades.

WARNING

Deflector (C) with blade is only approved

for mowing heads.

Mounting the Deflector

All deflectors are mounted to the

gearbox in the same way.

NPosition deflector (1) or (2) on the

gearbox.

NInsert the screws (3) and tighten

them down firmly.

002BA570 KN

Mounting the Deflector

002BA572 KN

002BA573 KN

002BA574 KN

002BA380 KN

STIHL FS 94 R

English

Fitting the Skirt and Blade

WARNING

These parts must be fitted to the

deflector (1) when you use a mowing

head.

NSlide the lower guide slot of the skirt

(4) onto the deflector (1) – it must

snap into position.

NPush the blade (5) into the upper

guide slot on the skirt and line it up

with the first hole.

NInsert the screw and tighten it down

firmly.

Preparations

NLay your trimmer on its back so that

the cutting attachment mounting

face is pointing up.

Fitting the Thrust Plate

The machine comes standard with the

thrust plate.

NSlip the thrust plate (1) over the

shaft (2).

NOTICE

The thrust plate (1) on the gearhead is

necessary for mounting cutting

attachments.

Mounting Hardware for Cutting

Attachments

The mounting hardware supplied

depends on the cutting attachment that

comes as original equipment with the

new machine.

If mounting hardware is not packed with

machine

Only mowing heads may be used which

mount directly to the shaft (2).

If mounting hardware is packed with

machine

Mowing heads and metal cutting

attachments may be mounted.

002BA103 KN

Mounting the Cutting

Attachment

1191BA026 KN

002BA383 KN

002BA266 KN

STIHL FS 94 R

English

Depending on the cutting attachment, it

may be necessary to use the nut (3),

rider plate (4) and thrust washer (5).

These parts are included in a kit

supplied with the machine and are also

available as special accessories.

Blocking the Shaft

The output shaft (2) must be blocked

with the stop pin (7) to mount or remove

cutting attachments. The stop pin is

included with the machine and is

available as a special accessory.

NInsert the stop pin (7) in the bore (8)

in the gearhead as far as stop, apply

slight pressure.

NRotate shaft or cutting attachment

until the stop pin slips into position

and blocks the shaft.

Mounting the Cutting Attachment

WARNING

Use a deflector that matches the cutting

attachment – see "Mounting the

Deflector".

NGo to "Mounting the Mowing Head"

or "Mounting the Metal Cutting

Attachment".

Mounting the Mowing Head

Keep the instruction leaflet for the

mowing head in a safe place.

STIHL SuperCut 20-2

STIHL AutoCut 25-2,

STIHL TrimCut 31-2,

STIHL DuroCut 20-2,

STIHL FixCut 25-2,

STIHL FixCut 30-2,

STIHL PolyCut 20-3

NScrew the mowing head

counterclockwise on to the shaft (1)

as far as stop.

NBlock the shaft.

NTighten down the mowing head

firmly.

NOTICE

Remove the tool used to block the shaft.

Removing the Mowing Head

NBlock the shaft.

STIHL SuperCut 20-2

STIHL AutoCut 25-2,

STIHL TrimCut 31-2,

STIHL DuroCut 20-2,

002BA267 KN

002BA384 KN

002BA385 KN

STIHL FS 94 R

English

STIHL FixCut 25-2,

STIHL FixCut 30-2,

STIHL PolyCut 20-3

NUnscrew the mowing head

clockwise.

Mounting Metal Cutting Attachments

WARNING

Wear protective gloves to reduce the

risk of direct contact with the sharp

cutting edges.

The nut (1), rider plate (2) and thrust

washer (3) are required to mount a

grass cutting blade. The parts are

available as special accessories.

Check direction of rotation of cutting

attachment

The skirt and line limiting blade are not

required on the deflector for grass

cutting blades 230-4 (1) and 230-8(2) or

the brush knife (3) – see "Mounting the

Deflector".

Lay your trimmer on its back with the

cutting attachment mounting face

pointing up: The cutting edges of (1)

may point in either direction. The cutting

edges of (2) must point clockwise.

Cutting edges of grass cutting blade (2)

must point clockwise.

Direction of rotation is indicated by an

arrow on the inside of the deflector.

NPlace the cutting attachment (1) on

the thrust plate (2).

WARNING

Collar (see arrow) must engage the

cutting attachment's mounting hole.

Securing the cutting attachment

NFit the thrust washer (3) and rider

plate (4) on the shaft (5).

NUse the combination wrench (7) to

screw the mounting nut (6) on to the

output shaft counterclockwise and

tighten it down firmly.

NOTICE

Remove the tool used to block the shaft.

WARNING

If the mounting nut turns too freely, fit a

new one.

002BA347 KN

681BA108 KN

681BA211 KN

STIHL FS 94 R

English

Removing the Metal Cutting Attachment

WARNING

Wear protective gloves to reduce the

risk of direct contact with the sharp

cutting edges.

NBlock the shaft.

NUnscrew the mounting nut

clockwise.

NTake the parts off the shaft – do not

remove the thrust plate (2).

NOTICE

Remove the tool used to block the shaft.

This engine is certified to operate on

unleaded gasoline and the STIHL two-

stroke engine oil at a mix ratio of 50:1.

Your engine requires a mixture of high-

quality gasoline and two-stroke air

cooled engine oil.

Use mid-grade unleaded gasoline with a

minimum octane rating of 89 ((R+M)/2)

and no more than 10% ethanol content.

Fuel with a lower octane rating may

increase engine temperatures. This, in

turn, increases the risk of piston seizure

and damage to the engine.

The chemical composition of the fuel is

also important. Some fuel additives not

only detrimentally affect elastomers

(carburetor diaphragms, oil seals, fuel

lines, etc.), but magnesium castings and

catalytic converters as well. This could

cause running problems or even

damage the engine. For this reason

STIHL recommends that you use only

high-quality unleaded gasoline!

Gasoline with an ethanol content of

more than 10% can cause running

problems and major damage in engines

and should not be used.

The ethanol content in gasoline affects

engine running speed – it may be

necessary to readjust the carburetor if

you use fuels with various ethanol

contents.

WARNING

To reduce the risk of personal injury

from loss of control and/or contact with

the running cutting tool, do not use your

unit with incorrect idle adjustment. At

correct idle speed, the cutting tool

should not move.

If your power tool shows an incorrect idle

adjustment, have your STIHL dealer

check your power tool and make proper

adjustments and repairs.

The idle speed and maximum speed of

the engine change if you switch from a

fuel with a certain ethanol content to

another fuel with a much higher or lower

ethanol content.

This problem can be avoided by always

using fuel with the same ethanol

content.

Use only STIHL two-stroke engine oil or

equivalent high-quality two-stroke

engine oils that are designed for use

only in air cooled two-cycle engines.

We recommend STIHL HP Ultra 2-Cycle

Engine Oil since it is specially

formulated for use in STIHL engines.

Do not use BIA or TCW rated (two-

stroke water cooled) mix oils or other

mix oils that state they are for use in both

water cooled and air cooled engines

(e.g., outboard motors, snowmobiles,

chain saws, mopeds, etc.).

WARNING

Take care when handling gasoline.

Avoid direct contact with the skin and

avoid inhaling fuel vapor. When filling at

the pump, first remove the container

from your vehicle and place the

container on the ground before filling. To

reduce the risk of sparks from static

discharge and resulting fire and/or

explosion, do not fill fuel containers that

are sitting in or on a vehicle or trailer.

Fuel

STIHL FS 94 R

English

The container should be kept tightly

closed in order to limit the amount of

moisture that gets into the mixture.

The machine‘s fuel tank should be

cleaned as necessary.

Fuel mix ages

Only mix sufficient fuel for a few days

work, not to exceed 3 months of storage.

Store in approved fuel-containers only.

When mixing, pour oil into the container

first, and then add gasoline. Close the

container and shake it vigorously by

hand to ensure proper mixing of the oil

with the fuel.

Dispose of empty mixing-oil containers

only at authorized disposal locations.

Preparations

WARNING

When fueling on a slope, always position

the machine so that the filler cap is

facing uphill.

NOn level ground, position the

machine so that the filler cap is

facing up.

NBefore fueling, clean the filler cap

and the area around it to ensure that

no dirt falls into the tank.

Always thoroughly shake the mixture in

the canister before fueling your

machine.

WARNING

In order to reduce the risk of fire and

personal injury from escaping gas vapor

and fumes, remove the fuel filler cap

carefully so as to allow any pressure

build-up in the tank to release slowly.

Opening the screw cap

NTurn the cap counterclockwise until

it can be removed from the tank

opening.

NRemove the filler cap.

Refueling

Take care not to spill fuel while fueling

and do not overfill the tank.

Closing the screw cap

NPosition cap.

NTurn the cap clockwise as far as it

will go and tighten it as securely as

possible by hand.

Gaso-

line

Oil (STIHL 50:1 or equiva-

lent high-quality oils)

US gal. US fl.oz.

12.6

2 1/2 6.4

512.8

Fueling

0208BA019 KN

0208BA020 KN

0208BA021 KN

STIHL FS 94 R

English

The type and style of the harness

depend on the market.

The use of the shoulder strap is

described in the chapter on "Approved

Combinations of Cutting Attachment,

Deflector, Handle and Harness".

Shoulder strap

NPut on the shoulder strap (1).

NAdjust the length of the strap so that

the carabiner (2) is about a hand’s

width below your right hip.

NBalance the machine.

Full Harness

NPut on the full harness (1).

NAdjust the length of the strap so that

the carabiner (2) is about a hand’s

width below your right hip.

NBalance the machine.

The type and style of the harness and

carabiner (spring hook) depend on the

market.

Attaching machine to shoulder strap

NAttach the carabiner (1) to the

carrying ring (2) on the drive tube.

Floating position

NMowing heads and grass cutting

blades should just touch the ground.

The correct floating position is obtained

as follows:

Fitting the Harness

1191BA012 KN

1191BA020 KN

Balancing the

Trimmer/Brushcutter

002BA387 KN

1191BA021 KN

STIHL FS 94 R

English

Balance the unit

NLoosen the screw (3).

NMove the carrying ring (2) up or

down the drive tube – tighten the

screw moderately – let the unit go

and wait until is its balanced – then

check the floating position.

When the correct floating position has

been reached:

NTighten down the screw on the

carrying ring firmly.

Detaching machine from shoulder strap

NPress down the bar on the

carabiner (1) and pull the carrying

ring (2) out of the carabiner.

Throwing off the machine

WARNING

The machine must be quickly thrown off

in the event of imminent danger. To

throw off the machine, use the

procedure described under "Detaching

Machine from Shoulder Strap". Practice

removing and putting down the power

tool as you would in an emergency. To

avoid damage, do not throw the power

tool to the ground when practicing.

Controls

1Throttle trigger lockout

2Throttle trigger

3Stop switch with Run and Stop

positions. Press the stop switch

(…) to switch off the ignition – see

"Function of stop switch and ignition

system".

4Throttle set wheel – limits travel of

throttle trigger – see "Function of

throttle set wheel".

Function of stop switch and ignition

system

The ignition is switched off and the

engine stopped when the stop switch is

pressed. The stop switch returns

automatically to the Run position when it

002BA390 KN

002BA391 KN

Starting / Stopping the

Engine

0208BA066 KN

STIHL FS 94 R

English

is released: The ignition is switched on

again after the engine stops – the engine

is then ready to start.

Function of throttle set wheel

The throttle set wheel (3) enables the

travel of the throttle trigger to preset

anywhere between idle and full throttle.

–Turn throttle set wheel (4) in

direction of – to reduce throttle

trigger travel and maximum engine

speed.

–Turn throttle set wheel (4) in

direction of + to increase throttle

trigger travel and maximum engine

speed.

–It is possible to override the preset

stop and open the throttle wide by

pulling the throttle trigger firmly – the

preset stop remains unaffected. The

original setting is restored when the

throttle trigger is released.

Starting the Engine

NPress the fuel pump bulb (5) at least

five times – even if the bulb is filled

with fuel.

Cold engine (cold start)

NTurn choke knob (6) and then push

it in at g

Also use this setting if the engine has

been running but is still cold.

–Turn throttle set wheel in direction of

+ as far as stop.

Hot engine (hot start)

NChoke knob (6) remains in F

position.

Cranking

NPlace the unit on the ground: It must

rest securely on the engine support

and the deflector. Check that the

cutting attachment is not touching

the ground or any other obstacles.

NMake sure you have a firm footing,

either standing, stooping or

kneeling.

NHold the unit firmly on the ground

with your left hand and press down

– do not touch the throttle trigger,

lockout lever or stop switch.

NOTICE

Do not stand or kneel on the drive tube.

NHold the starter grip with your right

hand.

NPull the starter grip slowly until you

feel it engage and then give it a brisk

strong pull.

0208BA067 KN

0208BA029 KN

0208BA030 KN

1191BA014 KN

1191BA015 KN

STIHL FS 94 R

English

NOTICE

Do not pull out the starter rope all the

way – it might otherwise break.

NDo not let the starter grip snap back.

Guide it slowly back into the housing

so that the starter rope can rewind

properly.

NContinue cranking until engine runs.

As soon as the engine runs

At temperatures below +10°C (+50°F)

Warm up the engine for at least

10 seconds in position g.

At temperatures below +10°C (+50°F)

Warm up the engine for at least

5 seconds in position g.

NDepress throttle trigger lockout and

pull the throttle trigger – the choke

knob moves to the Run F position.

Warm up a cold engineat varying

speeds.

WARNING

Make sure the carburetor is correctly

adjusted. The cutting attachment must

not rotate when the engine is idling.

The machine is now ready for operation.

Shut off the engine.

NDepress the momentary contact

stop switch – the engine stops –

release the stop switch – it springs

back to the run position.

Other Hints on Starting

Engine stalls in cold start position g.

NDepress throttle trigger lockout and

pull the throttle trigger – the choke

knob moves to the Run F position.

NContinue cranking in position F until

the engine runs.

Running engine stalls in cold start

position g or under acceleration.

NContinue cranking in position F until

the engine runs.

If the engine does not start

NCheck that all settings are correct.

NCheck that there is fuel in the tank

and refuel if necessary.

NCheck that the spark plug boot is

properly connected.

NRepeat the starting procedure.

Fuel tank run until completely dry

NAfter refueling, press the fuel pump

bulb at least five times – even if the

bulb is filled with fuel.

NSet the choke knob according to

engine temperature.

NStart the engine.

During break-in period

A factory-new machine should not be

run at high revs (full throttle off load) for

the first three tank fillings. This avoids

unnecessary high loads during the

break-in period. As all moving parts

have to bed in during the break-in

period, the frictional resistances in the

engine are greater during this period.

The engine develops its maximum

power after about 5 to 15 tank fillings.

During Operation

After a long period of full throttle

operation, allow the engine to run for a

short while at idle speed so that engine

heat can be dissipated by the flow of

cooling air. This protects engine-

mounted components (ignition,

carburetor) from thermal overload.

After Finishing Work

Storing for a short period: Wait for the

engine to cool down. Empty the fuel tank

and keep the machine in a dry place,

well away from sources of ignition, until

you need it again. For longer out-of-

service periods – see "Storing the

Machine".

1191BA025 KN

Operating Instructions

STIHL FS 94 R

English

If there is a noticeable loss of engine

power

NSet knob for warm start (1) to g

NTurn screw (2) in filter cover (3)

counterclockwise until the cover is

loose

NRemove filter cover (3)

NClean away loose dirt from around

the filter

NGrip into the recess (4) in the filter

housing and remove the felt filter (5)

NReplace felt filter (5) – as a

temporary measure you can knock it

out on the palm of you hand or blow

it out with compressed air – do not

wash

NOTICE

Replace any damaged parts!

NInsert felt filter (5) form-fittingly into

the filter housing

NSet knob for warm start (1) to g

NFit filter cover (3) – make sure not to

tilt the screw (2) – insert screw and

tighten

Exhaust emissions are controlled by the

design of the fundamental engine

parameters and components (e.g.

carburation, ignition, timing and valve or

port timing) without the addition of any

major hardware.

Cleaning the Air Filter

0208BA034 KN

0208BA035 KN

Engine Management

STIHL FS 94 R

English

The carburetor of the machine has been

adjusted for optimum performance and

fuel efficiency in all operating states at

the factory.

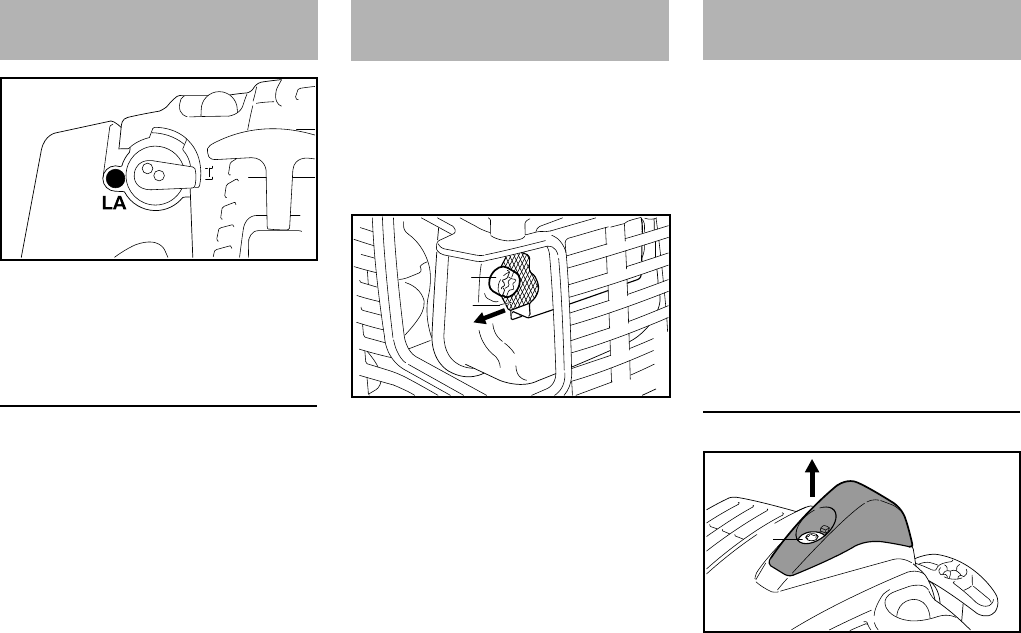

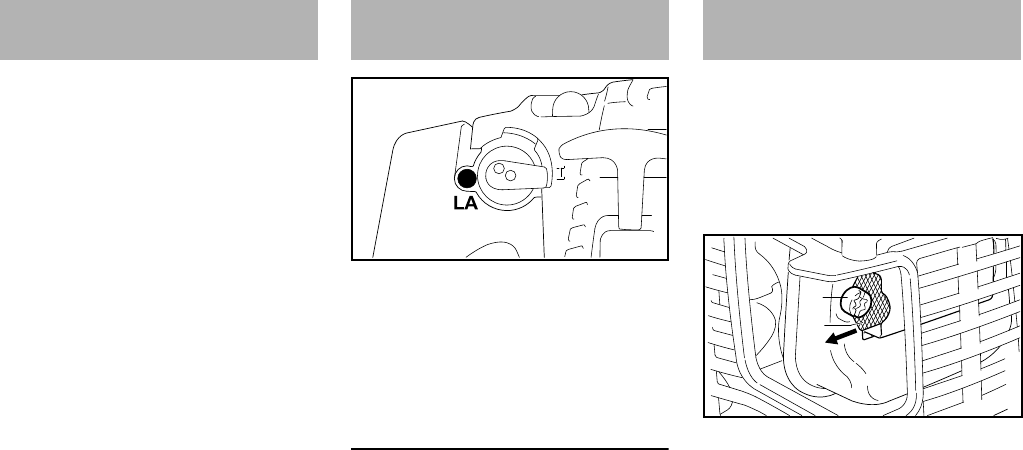

Setting idle speed

Engine stops when idling

NTurn the idle speed adjusting

screw (LA) slowly clockwise until

the engine runs smoothly.

Cutting attachment turns when idling

NTurn the idle speed adjusting

screw (LA) slowly counterclockwise

until the cutting attachment stops

turning

In some countries the muffler is

equipped with a spark arresting screen.

If the engine is down on power, check

the spark arresting screen in the muffler.

NWait for the muffler to cool down.

NTake out the screw (1).

NLift the spark arresting screen (2)

and pull it out.

NClean the spark arresting screen. If

the screen is damaged or heavily

carbonized, fit a new one.

NRefit the spark arresting screen.

NInsert screw and tighten it down

firmly.

If engine is down on power, difficult to

start or runs poorly at idling speed, first

check the spark plug.

Fit a new spark plug after approx. 100

operating hours or earlier if the

electrodes are badly eroded.

Wrong fuel mix (too much engine oil in

the gasoline), a dirty air filter and

unfavorable running conditions (mostly

at part throttle etc.) affect the condition

of the spark plug. These factors cause

deposits to form on the insulator nose

which may result in trouble in operation.

Removing the spark plug

NTurn screw (1) in cap (2) until cap

can be removed

NLay down cap

Adjusting the Carburetor

0208BA036 KN

Spark Arresting Screen in

Muffler

1191BA017 KN

Spark Plug

0208BA037 KN

STIHL FS 94 R

English

NUnplug spark plug boot (3)

NUnscrew spark plug

Checking the Spark Plug

NClean dirty spark plug.

NCheck electrode gap (A) and

readjust if necessary – see

"Specifications".

NUse only resistor type spark plugs of

the approved range.

Rectify problems which have caused

fouling of spark plug:

–Too much oil in fuel mix.

–Dirty air filter.

–Unfavorable running conditions,

e.g. operating at part load.

WARNING

To reduce the risk of fire and burn injury,

use only spark plugs authorized by

STIHL. Always press spark plug boot (1)

snugly onto spark plug terminal (2) of the

proper size. (Note: If terminal has

detachable SAE adapter nut, it must be

attached.) A loose connection between

spark plug boot and ignition wire

connector in the boot may create arcing

that could ignite combustible fumes and

cause a fire.

Installing the spark plug

NScrew in spark plug

NPress spark plug boot firmly onto

spark plug

NFit cap (1), insert and tighten

screw (2)

0208BA038 KN

000BA039 KN

002BA363 KN

0208BA039 KN

STIHL FS 94 R

English

To help prolong the wear life of the

starter rope, observe the following

points:

NPull the starter rope only in the

direction specified.

NDo not pull the rope over the edge of

the guide bushing.

NDo not pull out the rope more than

specified.

NDo not allow the starter grip to snap

back, guide it back into the housing

slowly – see chapter on "Starting /

Stopping the Engine."

Have a damaged starter rope replaced

by your dealer before it breaks

completely. STIHL recommends that

you have servicing and repair work

carried out exclusively by an authorized

STIHL servicing dealer.

For periods of 3 months or longer

NDrain and clean the fuel tank in a

well ventilated area.

NDispose of fuel properly in

accordance with local

environmental requirements.

NRun the engine until the carburetor

is dry – this helps prevent the

carburetor diaphragms sticking

together.

NRemove, clean and inspect the

cutting attachment.

NThoroughly clean the machine.

NClean the air filter

NStore the machine in a dry and

secure location – out of the reach of

children and other unauthorized

persons.

NUse a sharpening file (see "Special

Accessories") to sharpen dull

cutting attachments. In case of

more serious wear or nicks:

Resharpen with a grinder or have

the work done by a dealer – STIHL

recommends a STIHL servicing

dealer.

NResharpen frequently, take away as

little material as possible: two or

three strokes of the file are usually

enough.

NResharpen the cutters (1) uniformly

– do not alter the contour or the

parent blade (2) in any way.

See cutting attachment packaging for

additional sharpening instructions.

Balancing

NAfter resharpening about 5 times,

check the cutting tool for out-of-

balance on a STIHL balancer

(special accessory) or have it

checked by a dealer and re-

balanced as necessary – STIHL

recommends a STIHL servicing

dealer.

Rewind Starter Storing the Machine Sharpening Metal Cutting

Blades

002BA124 KN

STIHL FS 94 R

English

Always check the mowing head for signs

of wear before replacing the nylon line.

WARNING

If there are signs of serious wear,

replace the complete mowing head.

The nylon mowing line is referred to as

"nylon line" or "line" in the following.

The mowing head is supplied with

illustrated instructions for replacing the

nylon line. Keep the instructions for the

mowing head in a safe place.

Preparations

NLay your trimmer on its back so that

the cutting attachment mounting

face is pointing up.

NIf necessary, remove the mowing

head.

Adjusting Nylon Line

STIHL SuperCut

Fresh line is advanced automatically if

the remaining line is at least 6 cm long.

The blade on the deflector trims

overlong lines to the correct length.

STIHL AutoCut

NHold the rotating mowing head

above the ground – tap it on the

ground once – about 3cm fresh line

is advanced.

The blade on the deflector trims surplus

line to the correct length – avoid tapping

the mowing head more than once at a

time.

Line feed operates only if both mowing

lines still have a minimum length of

2.5 cm.

STIHL TrimCut

NShut off the engine.

WARNING

To reduce the risk of injury, always shut

off the engine before adjusting the nylon

line by hand.

NPull the spool up – rotate it about 1/6

turn counterclockwise until it

engages – and allow it to spring

back.

NPull ends of the lines outward.

Repeat the above procedure as

necessary until both lines are about

13 cm long.

Rotating the spool from one stop to the

next advances about 4 cm of fresh line.

Replacing Nylon Line

STIHL DuroCut, STIHL FixCut, STIHL

PolyCut

NShut off the engine.

WARNING

To reduce the risk of injury, always shut

off the engine before refilling the mowing

head by hand.

NFit nylon line in mowing head as

described in the instructions

supplied.

STIHL PolyCut

A length of nylon line can be fitted to the

PolyCut in place of the cutting blades.

Replacing Nylon Line

1191BA026 KN

STIHL FS 94 R

English

STIHL PolyCut Mowing Head

Always check the mowing head for signs

of wear before installing new cutting

blades.

WARNING

If there are signs of serious wear,

replace the complete mowing head.

The thermoplastic cutting blades are

referred to as "blades" in the following.

The mowing head is supplied with

illustrated instructions for replacing the

blades. Keep the instructions for the

mowing head in a safe place.

Preparing the machine for installation of

new blades

NShut off the engine.

WARNING

To reduce the risk of injury, always shut

off the engine before refilling the mowing

head by hand.

NPosition your trimmer so that the

mowing head (1) faces up.

NRemove the mowing head.

NReplace blades are shown in the

illustrated instructions.

NMount the mowing head on the

machine.

Throttle Cable

Checking adjustment of throttle cable

Error: Engine speed increases when

only the throttle trigger is depressed.

NStart the engine.

NDepress the throttle trigger (1) – do

not press down the throttle trigger

lockout (2).

If the engine speed increases or if the

cutting attachment rotates, the throttle

cable has to be adjusted.

NShut off the engine.

NHave throttle cable adjusted by your

dealer. STIHL recommends an

authorized STIHL servicing dealer.

Replacing the Cutting Blade

1191BA026 KN

Inspection and Maintenance

by User

1191BA023 KN

STIHL FS 94 R

English

Maintenance Work

STIHL recommends that you have

servicing and repair work carried out

exclusively by an authorized STIHL

servicing dealer.

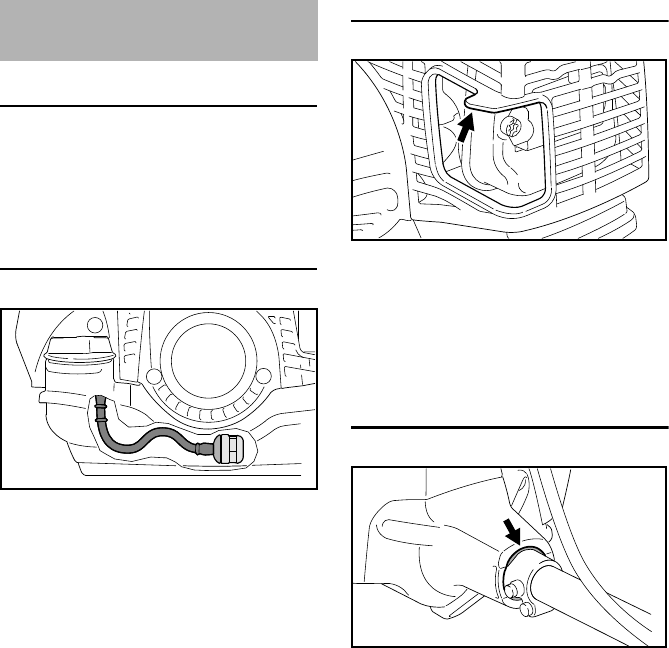

Fuel Pickup Body in Tank

NCheck the pickup body in the fuel

tank every year and have it replaced

if necessary.

The pickup body should be positioned in

the area of the tank shown in the

illustration.

Spacer

The spacer (arrow) is integrally molded

to the shroud.

NCheck spacer (1) for damage.

NIf spacer (1) is damaged, have

shroud replaced immediately.

Antivibration Element

A vibration-absorbing rubber element is

installed between the powerhead and

the drive tube. Have it checked if there

are signs of wear or a noticeable

increase in vibration levels.

Inspections and Maintenance

by Dealer

0208BA044 KN

1191BA018 KN

0208BA045 KN

STIHL FS 94 R

English

Maintenance and Care

The following intervals apply to normal operating conditions only. If your daily work-

ing time is longer or operating conditions are difficult (very dusty work area, etc.),

shorten the specified intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

as required

Complete machine

Visual inspection (condition, leaks) XX

Clean X

Replace any damaged parts X

Control handle Check operation XX

Air filter Visual inspection XX

Replace1) X

Fuel tank Clean XXX

Pickup body in fuel tank Check2) X

Replace2) XXX

Carburetor

Check idle adjustment – the cutting

attachment must not rotate XX

Readjust idle speed X

Spark plug Readjust electrode gap X

Replace after every 100 operating hours

Cooling inlets Visual inspection X

Clean X

Cylinder fins Clean 2) X

Spark arresting screen3) in muffler Check XX

Clean or replace XX

Spacer molded to shroud Check4) X

Replace shroud2) XX

Combustion chamber Decoke after first 139 hours of opera-

tion, then every 150 hours of operation X

All accessible screws and nuts (not adjust-

ing screws) Retighten X

STIHL FS 94 R

English

Antivibration elements Visual inspection5) XXX

Replace2) X

Cutting attachment

Visual inspection XX

Replace X

Check tightness XX

Metal cutting attachment Sharpen XX

Safety labels Replace X

1) Only if there is a noticeable loss of engine power

2) STIHL recommends that this work be done by a STIHL servicing dealer

3) not in all versions, market-specific

4) see chapter "Inspections and Maintenance by Dealer", section "Spacer"

5) see chapter "Inspections and Maintenance by Dealer", section "Antvibration Elements"

The following intervals apply to normal operating conditions only. If your daily work-

ing time is longer or operating conditions are difficult (very dusty work area, etc.),

shorten the specified intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

as required

STIHL FS 94 R

English

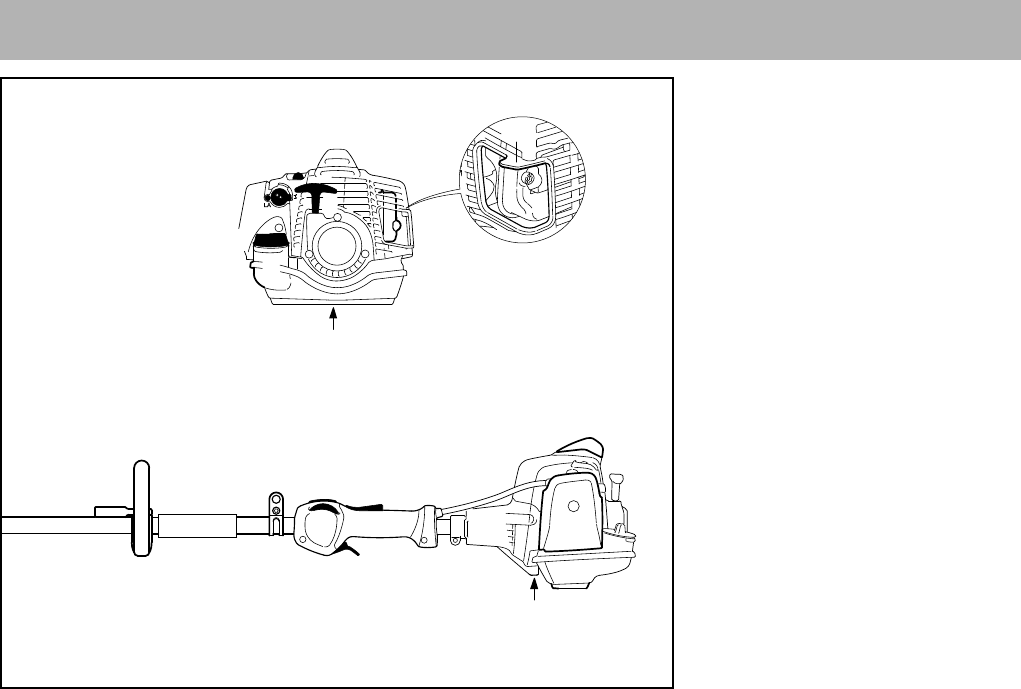

1Fuel Pump

2Choke Knob

3Carburetor Adjusting Screws

4Fuel Filler Cap

5Fuel Tank

6Starter Grip

7Muffler with Spark Arresting Screen

8Throttle Trigger

9Throttle Set Wheel

10 Momentary Stop Switch

11 Throttle Trigger Lockout

12 Carrying Ring

13 Cap with Spark Plug Boot

14 Air Filter Cover

15 Machine Support

16 Loop Handle

17 Barrier Bar

18 Drive Tube

19 Spacer at the Shroud

#Serial Number

Main Parts

17 10

1191BA024 KN

STIHL FS 94 R

English

Defintions

1. Fuel Pump

Provides additional fuel feed for a

cold start.

2. Choke Lever

Eases engine starting by enriching

mixture.

3. Carburetor Adjusting Screws

For tuning the carburetor.

4. Fuel Filler Cap

For closing the fuel tank.

5. Fuel Tank

For fuel and oil mixture.

6. Starter Grip

The grip of the pull starter, for

starting the engine.

7. Muffler with Spark Arresting Screen

Muffler reduces exhaust noises and

diverts exhaust gases away from

operator. Spark arresting screen is

designed to reduce the risk of fire.

8. Throttle Trigger

Controls the speed of the engine.

9. Throttle Set Wheel

Limits the maximum position of the

trottle trigger.

10. Momentary Stop Switch

Switches the engine's ignition off

and stops the engine.

11. Throttle Trigger Lockout

Must be depressed before the

throttle trigger can be activated.

12. Carrying Ring

Connects the trimmer/brushcutter to

the harness.

13. Cap with Spark Plug Boot

Connects the spark plug with the

ignition wire.

14. Air Filter Cover

Covers and protects the air filter

element.

15. Machine Support

For resting machine on the ground.

16. Loop Handle

For easy control of machine during

cutting work.

17. Barrier Bar

Helps keep user's feet and legs

clear of the cutting attachment.

18. Drive Tube

Encloses and protects the drive

shaft between the engine and

gearbox.

19. Spacer at the Shroud

Designed to reduce the risk of burns

and fire.

1Mowing Head

2Deflector for Mowing Heads

3Line Limiting Blade

4Deflector with Skirt for all Mowing

Attachments

5Skirt

6Metal Mowing Tool

002BA114 KN

STIHL FS 94 R

English

Definitions

1 Mowing Head

The cutting attachment, i. e.

mowing head, for different

purposes.

2 Deflector for Mowing Heads

The deflector is designed to reduce

the risk of injury from foreign objects

flung backwards toward the

operator by the cutting attachment

and from contact with the cutting

attachment.

3 Line Limiting blade

Metal blade at the deflector in order

to keep the line of the mowing head

at the proper length.

4 Deflector with Skirt for all Mowing

Attachments

The deflector is designed to reduce

the risk of injury from foreign objects

flung backwards toward the

operator by the cutting attachment

and from contact with the cutting

attachment. Is not designed to

contain fragmented metal blades.

5Skirt

The skirt at the bottom of the

deflector must be utilized as

described in the chapter "Mounting

the Deflector".

6 Metal Mowing Tool

The cutting attachment, i. e. blade,

made from metal for different

purposes.

EPA / CEPA

The Emission Compliance Period

referred to on the Emissions

Compliance Label indicates the number

of operating hours for which the engine

has been shown to meet Federal

emission requirements.

Category

CARB

The Emission Compliance Period used

on the CARB-Air Index Label indicates

the terms:

Engine

Single cylinder two-stroke engine

Ignition System

Electronic magneto ignition

Fuel System

All position rotary valve carburetor with

integral fuel pump

Weight

Specifications

A = 300 hours

B = 125 hours

C = 50 hours

Extended = 300 hours

Intermediate = 125 hours

Moderate = 50 hours

Displacement: 24.1 cc

(1.47 cu.in)

Bore: 35 mm (1.38 in)

Stroke: 25 mm (0.98 in)

Engine power to

ISO 8893:

0.9 kW (1.2 bhp)

at 8,500 rpm

Idle speed: 2,800 rpm

Cut-off speed (rated): 9,800 rpm

Max. output shaft

speed (cutting

attachment): 7,290 rpm

Max. torque / engine

speed:

1.3 Nm at

5,000 rpm

Spark plug (resistor

type): NGK CMR 6 H

Electrode gap: 0.5 mm (0.02 in)

Fuel tank capacity: 540 cc

(18.3 fl.oz)

Dry, without cutting attachment and

deflector

FS 94 RC: 4.6 kg (10.2 lbs)

STIHL FS 94 R

English

Overall length

Features

Contact your STIHL dealer for

information regarding special

accessories that may be available for

your product.

Users of this unit should carry out only

the maintenance operations described

in this manual. Other repair work may be

performed only by authorized STIHL

service shops.

Warranty claims following repairs can be

accepted only if the repair has been

performed by an authorized STIHL

servicing dealer using original STIHL

replacement parts.

Original STIHL parts can be identified by

the STIHL part number, the {

logo and, in some cases, by the STIHL

parts symbol K. The symbol may

appear alone on small parts.

without cutting

attachment

1780 mm

(70.08 in)

C Convenience features

R Loop handle

E Easy2Start

Z Fireproof equipment

Special Accessories Maintenance and Repairs

STIHL FS 94 R

English

Observe all country-specific waste

disposal rules and regulations.

STIHL products must not be thrown in

the garbage can. Take the product,

accessories and packaging to an

approved disposal site for environment-

friendly recycling.

Contact your STIHL servicing dealer for

the latest information on waste disposal.

Not for California

Your Warranty Rights and Obligations

The U.S. Environmental Protection

Agency (EPA) and STIHL Incorporated

are pleased to explain the Emission

Control System Warranty on your

equipment type engine. In the U.S. new

1997 and later model year small off-road

equipment engines must be designed,

built and equipped, at the time of sale, to

meet the U.S. EPA regulations for small

non road engines. The equipment

engine must be free from defects in

materials and workmanship which

cause it to fail to conform with U.S. EPA

standards for the first two years of

engine use from the date of sale to the

ultimate purchaser.

STIHL Incorporated must warrant the

emission control system on your small

off-road engine for the period of time

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road equipment engine.

Your emission control system includes

parts such as the carburetor and the

ignition system. Also included may be

hoses, and connectors and other

emission-related assemblies.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you, including diagnosis (if the

diagnostic work is performed at an

authorized dealer), parts, and labor.

Manufacturer's Warranty Coverage

In the U.S., 1997 and later model year

small off-road equipment engines are

warranted for two years. If any emission-

related part on your engine is defective,

the part will be repaired or replaced by

STIHL Incorporated free of charge.

Owner's Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for the

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduled maintenance.

Any replacement part or service that is

equivalent in performance and durability

may be used in non-warranty

maintenance or repairs, and shall not

reduce the warranty obligations of the

engine manufacturer.

As the small off-road equipment engine

owner, you should be aware, however,

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL service center as soon as a

problem exists. The warranty repairs will

be completed in a reasonable amount of

time, not to exceed 30 days.

Disposal

000BA073 KN

STIHL Incorporated Federal

Emission Control Warranty

Statement

STIHL FS 94 R

English

If you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015

www.stihlusa.com

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine will be

designed, built and equipped, at the time

of sale, to meet all applicable

regulations. STIHL Incorporated also

warrants to the initial purchaser and

each subsequent purchaser that your

engine is free from defects in materials

and workmanship which cause the

engine to fail to conform with applicable

regulations for a period of two years.

Warranty Period

The warranty period will begin on the

date the utility equipment engine is

purchased by the initial purchaser and

you have signed and sent back the

warranty card to STIHL.

If any emission-related part on your

engine is defective, the part will be

replaced by STIHL Incorporated at no

cost to the owner. Any warranted part

which is not scheduled for replacement

as required maintenance, or which is

scheduled only for regular inspection to

the effect of "repair or replace as

necessary" will be warranted for the

warranty period. Any warranted part

which is scheduled for replacement as

required maintenance will be warranted

for the period of time up to the first

scheduled replacement point for that

part.

Diagnosis

You, as the owner, shall not be charged

for diagnostic labor which leads to the

determination that a warranted part is

defective. However, if you claim

warranty for a component and the

machine is tested as non-defective,

STIHL Incorporated will charge you for

the cost of the emission test. Mechanical

diagnostic work will be performed at an

authorized STIHL servicing dealer.

Emission test may be performed either

at STIHL Incorporated or at any

independent test laboratory.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective.

Any manufacturer-approved or

equivalent replacement part may be

used for any warranty maintenance or

repairs on emission-related parts and

must be provided without charge to the

owner. STIHL Incorporated is liable for

damages to other engine components

caused by the failure of a warranted part

still under warranty.

The following list specifically defines the

emission-related warranted parts:

–Air Filter

–Carburetor (if applicable)

–Fuel Pump

–Choke (Cold Start Enrichment

System) (if applicable)

–Control Linkages

–Intake Manifold

–Magneto or Electronic Ignition

System (Ignition Module or

Electronic Control Unit)

–Fly Wheel

–Spark Plug

–Injection Valve (if applicable)

–Injection Pump (if applicable)

–Throttle Housing (if applicable)

–Cylinder

–Muffler

–Catalytic Converter (if applicable)

–Fuel Tank

–Fuel Cap

–Fuel Line

–Fuel Line Fittings

–Clamps

–Fasteners

Where to make a Claim for Warranty

Service

Bring the product to any authorized

STIHL servicing dealer and present the

signed warranty card.

Maintenance Requirements

The maintenance instructions in this

manual are based on the application of

the recommended 2-stroke fuel-oil

mixture (see also instruction "Fuel").

Deviations from this recommendation

STIHL FS 94 R

English

regarding quality and mixing ratio of fuel

and oil may require shorter maintenance

intervals.

Limitations

This Emission Control Systems

Warranty shall not cover any of the

following:

Nrepair or replacement required

because of misuse, neglect or lack

of required maintenance,

Nrepairs improperly performed or

replacements not conforming to

STIHL Incorporated specifications

that adversely affect performance

and/or durability, and alterations or

modifications not recommended or

approved in writing by STIHL

Incorporated,

and

Nreplacement of parts and other

services and adjustments

necessary for required maintenance

at and after the first scheduled

replacement point.

For California only

Your Warranty Rights and Obligations

The California Air Resources Board

(CARB) and STIHL Incorporated are

pleased to explain the emission control

system warranty on your 2013 and later

small off-road equipment engine.

In California, new equipment that uses

small off-road engines must be

designed, built, and equipped to meet

the State's stringent anti-smog

standards. STIHL Incorporated must

warrant the emissions control system on

your small off-road engine for the period

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road engine.

Your emissions control system may

include parts such as the carburetor or

fuel-injection system, the ignition

system, and catalytic converter. Also

included may be hoses, belts,

connectors or other emission-related

assemblies.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you including diagnosis, parts

and labor.

Manufacturer’s Warranty

Responsibilities

This emissions control system is

warranted for two years in California. If

any emissions-related part on your

equipment is defective, the part will be

repaired or replaced by STIHL

Incorporated free of charge.

Owner’s Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or your

failure to ensure the performance of all

scheduled maintenance.

As the small off-road equipment engine

owner, you should however be aware

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, or improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL servicing dealer as soon as the

problem exists. The warranty repairs

should be completed in a reasonable

amount of time, not to exceed 30 days. If

you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Incorporated

California Exhaust and

Evaporative Emissions

Control Warranty Statement

STIHL FS 94 R

English

STIHL Inc., 536 Viking Drive,

P.O. Box 2015,

Virginia Beach, VA 23450-2015.

www.stihlusa.com

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine is designed,

built and equipped, at the time of sale, to

meet all applicable emission

regulations.

STIHL Incorporated also warrants to the

initial purchaser and each subsequent

purchaser that your engine is free from

defects in materials and workmanship

which cause the engine to fail to conform

to applicable emission regulations for a

period of two years.

Defects Warranty Period

The warranty periods will begin on the

date the utility equipment engine is

purchased by the initial purchaser. If any

emission-related part on your engine is

defective, the part will be replaced by

STIHL Incorporated at no cost to the

owner.

Add-on or modified parts that are not

exempted by CARB may not be used.

The use of any non-exempted add-on or

modified parts will be grounds for

disallowing a warranty claim. STIHL

Incorporated will not be liable to warrant

failures of warranted parts caused by the

use of a non-exempted add-on or

modified part.

The warranty on emissions-related parts

will be interpreted as follows:

1. Any warranted part that is not

scheduled for replacement as

required maintenance in the written

instructions required in the

Emission Warranty Parts List (see

below) must be warranted for the

warranty period defined in

Subsection COVERAGE BY STIHL

INCORPORATED, see above. If

any such part fails during the period

of warranty coverage, it must be

repaired or replaced by the

manufacturer according to

Subsection (4) below. Any such part

repaired or replaced under the

warranty must be warranted for the

remaining warranty period.

2. Any warranted part that is

scheduled only for regular

inspection in the written instructions

required by the Emission Warranty

Parts List (see below) must be

warranted for the warranty period

defined in Subsection COVERAGE

BY STIHL INCORPORATED, see

above. A statement in such written

instructions to the effect of "repair or

replace as necessary" will not

reduce the period of warranty

coverage. Any such part repaired or

replaced under warranty must be

warranted for the remaining

warranty period.

3. Any warranted part that is

scheduled for replacement as

required maintenance in the written

instructions required by the

Emission Warranty Parts List (see

below) must be warranted for the

period of time prior to the first

scheduled replacement point for

that part. If the part fails prior to the

first scheduled replacement, the

part must be repaired or replaced by

the engine manufacturer according

to Subsection (4) below. Any such

part repaired or replaced under

warranty must be warranted for the

remainder of the period prior to the

first scheduled replacement point

for the part.

4. Repair or replacement of any

warranted part under the warranty

must be performed at a warranty

station at no charge to the owner.

5. Notwithstanding the provisions of

Subsection (4) above, warranty

services or repairs will be provided

at all manufacturer distribution

centers that are authorized to

service the subject engines.

6. The owner must not be charged for

diagnostic labor that leads to the

determination that a warranted part

is in fact defective, provided that

such diagnostic work is performed

at a warranty station.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective. Any

manufacturer approved or equivalent

replacement part may be used for any

warranty maintenance or repairs on

emission-related parts and must be

provided without charge to the owner.

STIHL Incorporated is liable for

STIHL FS 94 R

English

damages to other engine components

caused by the failure of a warranted part

still under warranty.

Emission Warranty Parts List

Air Filter, Carburetor (if applicable), Fuel

Pump, Choke (Cold Start Enrichment

System) (if applicable), Control

Linkages, Intake Manifold, Magneto or

Electronic Ignition System (Ignition

Module or Electronic Control Unit), Fly

Wheel, Spark Plug, Injection Valve (if

applicable), Injection Pump (if

applicable), Throttle Housing (if

applicable), Cylinder, Muffler, Catalytic

Converter (if applicable), Fuel Tank,

Fuel Cap, Fuel Line, Fuel Line Fittings,

Clamps, Fasteners.

Where to make a Claim for Warranty

Service

Bring the STIHL product to any

authorized STIHL servicing dealer and

present the signed STIHL product

registration card, or the print-out of the

electronic product registration.

Limitations

The repair or replacement of any

warranted part otherwise eligible for

warranty coverage may be excluded

from such warranty coverage if STIHL

Incorporated demonstrates that the

STIHL product has been abused,

neglected, or improperly maintained,

and that such abuse, neglect, or

improper maintenance was the direct

cause of the need for repair or

replacement of the part. That

notwithstanding, any adjustment of a

component that has a factory installed,

and properly operating, adjustment

limiting device is still eligible for warranty

coverage.

STIHL Registered Trademarks

STIHL®

{

The color combination orange-grey

(U.S. Registrations #2,821,860;

#3,010,057, #3,010,058, #3,400,477;

and #3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

Trademarks

STIHL FS 94 R

English

FARM BOSS®

iCademy®

MAGNUM®

MasterWrench Service®

MotoMix®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Some of STIHL’s Common Law

Trademarks

BioPlus ™

Easy2Start ™

EasySpool ™

ElastoStart ™

Ematic ™

FixCut ™

HT Plus ™

IntelliCarb ™

Master Control Lever ™

Micro ™

Pro Mark ™

Quad Power ™

Quiet Line ™

STIHL Arctic ™

STIHL Compact ™

STIHL HomeScaper Series ™

STIHL Interchangeable Attachment

Series ™

STIHL M-Tronic ™

STIHL MiniBoss ™

STIHL MotoPlus 4 ™

STIHL Multi-Cut HomeScaper Series ™

STIHL OUTFITTERS ™

STIHL PICCO ™

STIHL PolyCut ™

STIHL PowerSweep ™

STIHL Precision Series ™

STIHL Protech ™

STIHL RAPID ™

STIHL SuperCut ™

STIHL Territory ™

TapAction ™

TrimCut ™

This listing of trademarks is subject to

change.

Any unauthorized use of these

trademarks without the express written

consent of

ANDREAS STIHL AG & Co. KG,

Waiblingen is strictly prohibited.

STIHL

Injection

Manual de instrucciones originalImpreso en papel libre de cloro.

Las tintas contienen aceites vegetales, el papel es reciclable.

0458-593-8621-A. VA0.F13.

0000006450_001_EA

STIHL FS 94 R

español / EE.UU

mente los derechos de reproducción, traducción y procesamiento con sistemas electrónicos.

Contenido

Permita que solamente las personas

que comprenden la materia tratada en

este manual manejen su

orilladora/cortadora de matorrales.

Para obtener el rendimiento y

satisfacción máximos de la

orilladora/cortadora de matorrales

STIHL, es importante que lea, obedezca

y comprenda las precauciones de

seguridad y las instrucciones de uso y

mantenimiento dadas en el capítulo

"Precauciones de seguridad y técnicas

de uso", antes de usar la orilladora. Para

obtener información adicional, visite

www.stihlusa.com.

Comuníquese con su representante de

STIHL o el distribuidor de STIHL para su

zona si no se entiende alguna de las

instrucciones dadas en el presente

manual.

ADVERTENCIA

Dado que la orilladora/cortadora de

matorrales es una herramienta de corte

motorizada de gran velocidad, es

necesario tomar medidas especiales de

seguridad para reducir el riesgo de

lesiones. El uso descuidado o

inadecuado puede causar lesiones

graves e incluso mortales.

Asegúrese que su máquina esté

equipada con el deflector, mango y

arnés adecuados para el tipo de

accesorio de corte que se está

utilizando. Siempre protéjase

adecuadamente los ojos.

Acerca de este manual de

instrucciones 48

Medidas de seguridad y técnicas

de manejo 49

Combinaciones aprobadas de

accesorio de corte, deflector,

mango y arnés 63

Montaje del mango tórico 65

Montaje de la barra de defensa 66

Montaje del accesorio de corte 68

Combustible 71

Llenado de combustible 72

Uso de la correa para hombro 73

Equilibro de la unidad 74

Arranque / parada del motor 75

Instrucciones para el uso 77

Limpieza del filtro de aire 78

Gestión del motor 79

Ajuste del carburador 79

Chispero en el silenciador 79

Bujía 80

Dispositivo de arranque 81

Almacenamiento de la máquina 81

Afilado de los accesorios de corte 82

Sustitución del hilo de nilón 82

Sustitución de la cuchilla 83

Inspección y mantenimiento por el

usuario 84

Inspección y mantenimiento por el

concesionario 84

Información para mantenimiento 86

Componentes importantes 88

Especificaciones 90

Accesorios especiales 91

Información de reparación 91

Desecho 92

Declaración de garantía de STIHL

Incorporated sobre sistemas de

control de emisiones según normas

Federales 92

Declaración de garantía de STIHL

Incorporated sobre el control de

emisiones de gases de escape y

emisiones por evaporación para el

Estado de California 94

Marcas comerciales 97

STIHL FS 94 R

español / EE.UU

Pictogramas

Todos los pictogramas que se

encuentran fijados o grabados en la

máquina se explican en este manual.

Según el modelo, los pictogramas

siguientes pueden aparecer en su

máquina.

Símbolos en el texto

Muchas de las instrucciones de uso y

seguridad vienen acompañadas de

ilustraciones.

Los pasos individuales o

procedimientos descritos en el manual

pueden estar señalados en diferentes

maneras:

NSe usa un punto para denotar un

paso o procedimiento.

Una descripción de un paso o

procedimiento que se refiere

directamente a una ilustración puede

contener números de referencia que

aparecen en la ilustración. Ejemplo:

NSuelte el tornillo (1).

NPalanca (2) ...

Además de las instrucciones de uso, en

este manual pueden encontrarse

párrafos a los que usted debe prestar

atención especial. Tales párrafos están

marcados con los símbolos y las

palabras identificadoras que se

describen a continuación.

PELIGRO

Indica un riesgo inminente de lesiones

graves o mortales.

ADVERTENCIA

Identifica una situación de peligro que,

al no evitarse, puede resultar en

lesiones graves o mortales.

INDICACIÓN

Indica el riesgo de daños a la propiedad,

incluyendo a la máquina o sus

componentes.

Mejoramientos técnicos

La filosofía de STIHL es mejorar

continuamente todos sus productos.

Como resultado de ello, periódicamente

se introducen cambios de diseño y

mejoras. Por lo tanto, es posible que

algunos cambios, modificaciones y

mejoras no se describen en este

manual. Si las características de

funcionamiento o la apariencia de su

máquina difieren de las descritas en

este manual, comuníquese con el

concesionario STIHL para obtener la

ayuda que requiera.

Acerca de este manual de

instrucciones

Tanque de combustible

que contiene la mezcla

de combustible y aceite

Presione para accionar la

válvula de

descompresión

Bomba de combustible

manual

Presione para accionar la

bomba manual de

combustible

Orificio de llenado para

lubricante de engranajes

Toma de aire para modo

de verano

Toma de aire para modo

de invierno

Calentador de manillar

STIHL FS 94 R

español / EE.UU

Los términos empleados en este manual

para designar la herramienta

motorizada variarán de acuerdo con los

tipos de accesorios de corte que pueden

instalarse en la misma. La palabra

"orilladora" se usa para identificar una

unidad FS equipada con un cabezal de

hilo de nilón o un cabezal con cuchillas

de plástico flexibles (tal como el cabezal

PolyCut). La designación "cortadora de

matorrales" identifica una unidad

equipada con una cuchilla de metal

rígida. Muchos de los modelos FS

pueden usarse como una orilladora o

una cortadora de matorrales – por lo

tanto, la herramienta motorizada se

designa aquí como una "orilladora /

cortadora de matorrales". Algunos de

los modelos FS pequeños y/o livianos

sólo pueden usarse como orilladoras, es

decir no pueden equiparse con cuchillas

metálicas.

Los modelos FS con una "R" en la

chapa de identificación se configuraron

originalmente (en el momento de

distribución) como una orilladora con un

mango tórico.

ADVERTENCIA

Tal como se explicará a continuación en

estas Medidas de seguridad, para

reducir el riesgo de lesiones personales,

asegúrese que su máquina esté

equipada con el mango, arnés y

deflector adecuados para el tipo de

accesorio de corte que se está

utilizando. Utilice exclusivamente los

accesorios de corte autorizados

específicamente por STIHL para usar en

su modelo FS.

Pida a su concesionario STIHL que le

enseñe el manejo de la herramienta

motorizada. Respete todas las

disposiciones, reglamentos y normas de

seguridad locales del caso.

ADVERTENCIA

No preste ni alquile nunca su

herramienta motorizada sin entregar el

manual de instrucciones. Asegúrese

que todas las personas que utilicen la

máquina lean y comprendan la

información contenida en este manual.

ADVERTENCIA

El uso de esta máquina puede ser

peligroso. Si el hilo o la cuchilla giratoria

llega a entrar en contacto con su cuerpo,

le ocasionará una cortadura. Cuando

choca con algún objeto extraño sólido

tal como rocas o pedazos de metal,

puede arrojarlo directamente o por

rebote en dirección de personas que se

encuentren en la cercanía o del

operador. El contacto con dichos

objetos puede dañar los accesorios de

corte y puede hacer que las cuchillas se

rompan, astillen o agrieten. Los objetos

lanzados, incluso los cabezales o las

cuchillas rotos, pueden provocar

lesiones graves o mortales al operador o

a personas que se encuentren en su

proximidad.

STIHL no recomienda el uso de

cuchillas rígidas en zonas pedregosas.

Use la orilladora / cortadora de

matorrales equipada con el accesorio de

corte apropiado únicamente para cortar

pasto y materiales similares.

ADVERTENCIA

No debe usarse para ningún otro

propósito ya que el uso indebido puede

resultar en lesiones personales o daños

a la propiedad, incluso daños de la

máquina.

ADVERTENCIA

Nunca se debe permitir a los niños que

usen esta herramienta motorizada. No

se debe permitir la proximidad de otros,

especialmente niños y animales, donde

se esté utilizando la máquina.

Medidas de seguridad y

técnicas de manejo

Dado que la orilladora /

cortadora de matorrales

es una herramienta de

corte motorizada, con

cuchillas afiladas, que

funciona a gran veloci-

dad, es necesario tomar

medidas especiales de

seguridad para reducir el

riesgo de lesiones.

Es importante que usted

lea, comprenda bien y

respete las siguientes

advertencias y medidas

de seguridad. Lea el

manual de instrucciones

y las precauciones de

seguridad

periódicamente. El uso

descuidado o inadecuado

puede causar lesiones

graves o incluso la

muerte.

STIHL FS 94 R

español / EE.UU

ADVERTENCIA

Para reducir el riesgo de ocasionar

lesiones a las personas en la cercanía y

daños a la propiedad, nunca deje la

herramienta motorizada en marcha

desatendida. Cuando no está en uso

(por ejemplo durante el descanso),

apáguela y asegúrese que las personas

no autorizadas no puedan usarla.

Las medidas de seguridad y avisos

contenidos en este manual se refieren al

uso de todas las orilladoras / cortadoras

de matorrales de STIHL. Los distintos

modelos pueden contar con piezas y

controles diferentes. Vea la sección

correspondiente de su manual de

instrucciones para tener una

descripción de los controles y la función

de los componentes de su modelo.

El uso seguro de una orilladora /

cortadora de matorrales atañe a

1. el operador

2. la herramienta motorizada

3. el uso de la herramienta motorizada

EL OPERADOR

Condición física

Usted debe estar en buenas

condiciones físicas y psíquicas y no

encontrarse bajo la influencia de

ninguna sustancia (drogas, alcohol,

etc.) que le pueda restar visibilidad,

destreza o juicio. No maneje esta

máquina cuando está fatigado.

ADVERTENCIA

Esté alerta. Si se cansa, tómese un

descanso. El cansancio puede provocar

una pérdida del control. El uso de

cualquier herramienta motorizada es

fatigoso. Si usted padece de alguna

dolencia que pueda ser agravada por la

fatiga, consulte a su médico antes de

utilizar esta máquina.

ADVERTENCIA

El uso prolongado de una herramienta

motorizada (u otras máquinas) expone

al operador a vibraciones que pueden

provocar el fenómeno de Raynaud

(dedos blancos) o el síndrome del túnel

carpiano.

Estas condiciones reducen la capacidad

de las manos de sentir y regular la

temperatura, producen entumecimiento

y ardor y pueden provocar trastornos

nerviosos y circulatorios, así como

necrosis de los tejidos.

No se conocen todos los factores que

contribuyen a la enfermedad de

Raynaud, pero el clima frío, el fumar y

las enfermedades o condiciones físicas

que afectan los vasos sanguíneos y la

circulación de la sangre, como asimismo

los niveles altos de vibración y períodos

prolongados de exposición a la

vibración son mencionados como

factores en el desarrollo de la

enfermedad de Raynaud. Por lo tanto,

para reducir el riesgo de la enfermedad

de dedos blancos y del síndrome del

túnel carpiano, sírvase notar lo

–La mayor parte de las herramientas

motorizadas de STIHL se ofrecen

con un sistema antivibración ("AV")

cuyo propósito es reducir la

transmisión de las vibraciones

creadas por la máquina a las manos

del operador. Se recomienda el uso

del sistema AV a aquellas personas

que utilizan herramientas

motorizadas en forma constante y

regular.

–Use guantes y mantenga las manos

abrigadas.

–Mantenga el sistema AV en buen

estado. Una herramienta

motorizada con los componentes

flojos o con elementos AV dañados

o desgastados también tendrá

tendencia a tener niveles más altos

de vibración.

–Agarre firmemente los mangos en

todo momento, pero no los apriete

con fuerza constante y excesiva.

Tómese descansos frecuentes.

Todas las precauciones antes

mencionadas no le garantizan que va a

estar totalmente protegido contra la

enfermedad de Raynaud o el síndrome

del túnel carpiano. Por lo tanto, los

operadores constantes y regulares

deben revisar con frecuencia el estado

de sus manos y dedos. Si aparece

alguno de los síntomas arriba

mencionados, consulte inmediatamente

al médico.

STIHL FS 94 R

español / EE.UU

ADVERTENCIA

El sistema de encendido de la máquina

STIHL produce un campo

electromagnético de intensidad muy

baja. El mismo puede interferir con

algunos tipos de marcapasos. Para

reducir el riesgo de lesiones graves o

mortales, las personas portadoras de

marcapasos deben consultar a sus

médicos y al fabricante del marcapasos

antes de usar esta máquina.

Vestimenta adecuada

ADVERTENCIA

Para reducir el riesgo de lesiones el

operador debe usar el equipo protector

adecuado.

ADVERTENCIA

El deflector provisto con su herramienta

motorizada no siempre protege al

operador contra todos los objetos

extraños (gravilla, vidrio, alambre, etc.)

arrojados por el accesorio de corte

giratorio. Los objetos arrojados o

lanzados por el accesorio también

pueden rebotar y golpear al operador.

ADVERTENCIA Esté especialmente alerta y tenga

cuidado cuando se usa protectores de

oídos, ya que los mismos reducen la

posibilidad de oír señales de

advertencia (gritos, alarmas, etc.).

Evite el uso de chaquetas sueltas,

bufandas, corbatas, joyas, pantalones

acampanados o con vueltas, pelo largo

suelto o cualquier cosa que pueda

engancharse en las ramas, matorrales o

piezas en movimiento de la máquina.

Sujétese el pelo de modo que quede

sobre los hombros.

Para reducir el riesgo de

lesionarse los ojos,

nunca maneje la herra-

mienta motorizada si no

tiene puestas gafas o

anteojos de seguridad

bien ajustados con una

protección adecuada en

las partes superior y late-

ral que satisfagan la

norma ANSI Z 87.1 (o la

norma nacional corres-

pondiente). Para reducir

el riesgo de lesionarse la

cara, STIHL recomienda

usar también una careta

o protector facial ade-

cuado sobre las gafas o

anteojos de seguridad.

Utilice un casco de segu-

ridad aprobado para

reducir el riesgo de lesio-

narse la cabeza en caso

de existir tal tipo de

peligro.

El ruido de la herramienta

motorizada puede dañar

los oídos. Siempre use

amortiguadores del ruido

(tapones u orejeras) para

protegerse los oídos. Los

usuarios constantes y

regulares deben some-

terse con frecuencia a un

examen o control

auditivo.

Siempre use guantes al

usar la máquina y las

cuchillas metálicas. Los

guantes gruesos y anti-

deslizantes mejoran el

manejo y ayudan a prote-

ger las manos.

La ropa debe ser de

confección fuerte y ajus-

tada, pero no tanto que

impida la completa liber-

tad de movimiento. Use

pantalones largos hechos

de un material grueso

para protegerse las pier-

nas. No use pantalones

cortos, sandalias o pies

descalzos.

Es muy importante tener

una buena superficie de

apoyo para los pies.

Póngase botas gruesas

con suela antideslizante.

Recomendamos las

botas de seguridad con

puntera de acero.

STIHL FS 94 R

español / EE.UU

LA HERRAMIENTA MOTORIZADA

Para las ilustraciones y definiciones de

los componentes de la herramienta

motorizada, vea el capítulo sobre

"Piezas principales".

ADVERTENCIA

Nunca modifique, de ninguna manera,

esta herramienta motorizada. Utilice

únicamente los accesorios y repuestos

suministrados por STIHL y

expresamente autorizados por STIHL

para usarse con el modelo específico de

STIHL. Si bien es posible conectar a la

herramienta motorizada de STIHL

ciertos accesorios no autorizados, su

uso puede ser, en la práctica,

extremadamente peligroso. Para los

accesorios de corte autorizados por

STIHL para su unidad, consulte el

capítulo "Combinaciones aprobadas de

accesorio de corte, deflector, mango y

arnés", en el manual de instrucciones o

en el catálogo STIHL "Accesorios de

corte, piezas y accesorios".

Si la máquina experimenta cargas

excesivas para las cuales no fue

diseñada (por ejemplo, impactos

severos o una caída), siempre

asegúrese que la máquina está en

buenas condiciones antes de seguir con

el trabajo. Inspeccione específicamente

la integridad del sistema de combustible

(ausencia de fugas) y asegúrese que los

controles y dispositivos de seguridad

funcionan como es debido. No siga

manejando esta máquina si está

dañada. En caso de dudas, pida que el

concesionario de servicio de STIHL la

revise.

USO DE LA HERRAMIENTA

MOTORIZADA

Transporte de la herramienta

motorizada

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones

debido a la pérdida de control y al

contacto con las cuchillas o el hilo,

nunca lleve ni transporte la herramienta

motorizada con el accesorio de corte en

marcha.

Puede acarrearse solamente en

posición horizontal. Agarre el eje de una

manera que mantenga la máquina

equilibrada horizontalmente. Mantenga

el silenciador caliente lejos de su cuerpo

y el accesorio de corte detrás de usted.

ADVERTENCIA

Para reducir el riesgo de

lesiones por

quemaduras, no toque

las piezas de la máquina

ni la caja de engranajes

cuando están calientes.

ADVERTENCIA

Antes de apoyar la orilladora / cortadora

de matorrales en el suelo, apague el

motor y asegúrese de que el accesorio

de corte ha dejado de girar. Cuando

transporte la máquina en un vehículo,

sujétela firmemente para impedir su

vuelco, el derrame de combustible y el

daño a la máquina. STIHL recomienda

mantener las cuchillas metálicas

cubiertas con el protector para el

transporte (accesorio opcional).

Combustible

La herramienta motorizada STIHL utiliza

una mezcla de aceite-gasolina como

combustible (vea el capítulo

"Combustible" en el manual de

instrucciones).

389BA019 KN

STIHL FS 94 R

español / EE.UU

ADVERTENCIA

Instrucciones para el llenado de

combustible

ADVERTENCIA

Para reducir el riesgo de lesiones

graves causadas por quemaduras,

nunca intente abastecer la máquina con

combustible sin que el operador se haya

despojado de la misma.

ADVERTENCIA

Cargue de combustible su herramienta

motorizada en lugares al aire libre bien

ventilados. Siempre apague el motor y

deje que se enfríe antes de llenar de

combustible. Dependiendo del

combustible utilizado, de las

condiciones climáticas y del sistema de

ventilación del tanque, es posible que se

forme vapor de gasolina a presión

dentro del tanque de combustible.

Para reducir el riesgo de quemaduras,

así como otras lesiones corporales

ocasionadas por los escapes de vapor

de gasolina y otras emanaciones, quite

la tapa de llenado de combustible de la

herramienta motorizada

cuidadosamente de modo que la

presión que se pueda haber acumulado

en el tanque se disipe lentamente.

Nunca quite la tapa de llenado de

combustible mientras el motor esté

funcionando.

Elija una superficie despejada para

llenar el tanque y aléjese 3 m (10 pies)

por lo menos del lugar en que lo haya

llenado antes de arrancar el motor.

Limpie todo el combustible derramado

antes de arrancar la máquina.

ADVERTENCIA

Para reducir el riesgo de derramar

combustible y provocar un incendio

debido a una tapa de combustible mal

apretada, coloque la tapa en la posición

correcta y apriétela en la boca de

llenado del tanque.

ADVERTENCIA

Consulte también el capítulo

"Combustible" del Manual de

instrucciones para obtener información

adicional.

Antes de arrancar

ADVERTENCIA

Siempre revise que la herramienta

motorizada esté en buenas condiciones

y funcione debidamente antes de

arrancarla, en particular el gatillo de

aceleración y su bloqueo, la rueda de

ajuste del acelerador, el interruptor de

parada, el accesorio de corte, el

deflector y el arnés. El gatillo de

aceleración debe moverse libremente y

siempre debe regresar a la posición de

marcha en vacío por la acción de

La gasolina es un com-

bustible muy inflamable.

Si se derrama y arde a

causa de una chispa u

otra fuente de ignición,

puede provocar un incen-

dio y quemaduras graves

o daños a la propiedad.

Tenga sumo cuidado

cuando manipule gaso-

lina o la mezcla de

combustible. No fume

cerca del combustible o

la herramienta motori-

zada, ni acerque ningún

fuego o llama a ellos.

Puede escapar vapor

inflamable del sistema de

combustible.

Compruebe que no exis-

ten fugas de combustible

mientras llena el tanque y

durante el funciona-

miento de la máquina. Si

detecta alguna fuga de

combustible, no arran-

que el motor ni lo haga

funcionar sin antes repa-

rar la fuga y limpiar el

combustible derramado.

Tenga cuidado de no

mancharse la ropa con

combustible. Si la man-

cha, cámbiesela

inmediatamente.

Las vibraciones de la

máquina pueden aflojar

una tapa de combustible

que ha quedado mal

apretada, o simplemente

soltarla y derramar com-

bustible. Para reducir el

riesgo de derrames e

incendio, apriete la tapa

de llenado de combusti-

ble a mano tan

firmemente como sea

posible.

STIHL FS 94 R

español / EE.UU

resorte. Nunca intente modificar los

controles o los dispositivos de

seguridad.

ADVERTENCIA

No maneje nunca una herramienta

motorizada que esté dañada, mal

ajustada o mantenida o que no fue

armada completa y debidamente.

ADVERTENCIA

No instale ningún accesorio de corte en

una máquina sin que todas las piezas

requeridas estén correctamente

instaladas. Si no se utilizan las piezas

debidas se puede causar el

desprendimiento de la cuchilla o el

cabezal y lesionar gravemente al

operador o a las personas que

encuentren en su proximidad.

ADVERTENCIA

El accesorio de corte debe estar

correctamente apretado y en buenas

condiciones de trabajo. Busque piezas

sueltas (tuercas, tornillos, etc.) y

cabezales agrietados o dañados, o

cuchillas agrietadas, combadas,

deformadas o dañadas. Sustituya los

cabezales o las cuchillas dañados antes

de usar la herramienta motorizada.

Mantenga las cuchillas siempre

afiladas.

Mantenga los mangos limpios y secos

en todo momento; es particularmente

importante mantenerlos libres de

humedad, aceite, combustible, grasa o

resinas para garantizar que la máquina

pueda empuñarse firmemente para

mantenerla bajo control seguro.

ADVERTENCIA

Asegúrese de que el casquillo de la

bujía esté firmemente colocado – un

casquillo suelto puede crear un arco

voltaico y encender los vapores del

combustible, provocando un incendio.

ADVERTENCIA

Tal como se puede ver en la tabla, para

usar algunos de los accesorios de corte

puede ser necesario cambiar el

deflector, el mango y/o el arnés.

Mantenga siempre el deflector (y la

faldilla en su caso) bien ajustado (vea en

su manual de instrucciones los capítulos

de "Montaje del deflector" y "Montaje del

accesorio de corte").

Las flechas en el deflector (A) (vista de

abajo) muestran el sentido correcto de

rotación del accesorio de corte. Sin

embargo, al verlo de arriba, el accesorio

de corte gira en sentido contrahorario.

Algunos de los siguientes símbolos

pueden aparecer grabados en el

exterior del deflector para indicar una

combinación aprobada de accesorio de

corte y deflector.

Para reducir el

riesgo de sufrir

lesiones corpora-

les debido a la

pérdida de control

y/o al contacto con

la cuchilla o el hilo

y los objetos arro-

jados, asegúrese

que su máquina

está equipada con

el deflector,

mango y arnés

correctos para el

tipo de accesorio

de corte que está

usando (vea la

tabla en el capítulo

"Combinaciones

aprobadas de

accesorio de

corte, deflector,

mango y arnés").

El deflector puede usarse

en conjunto con las cabe-

zas segadoras.

El deflector puede usarse

en conjunto con las

cuchillas para cortar

pasto.

El deflector puede usarse

en conjunto con las

cuchillas para matorrales.

El deflector no debe

usarse en conjunto con

las cabezas segadoras.

000BA006 KN

STIHL FS 94 R

español / EE.UU

Ajuste el arnés y la empuñadura de

modo correspondiente a su estatura

antes de empezar a trabajar. La

máquina debe estar correctamente

equilibrada de la forma especificada en

el manual de instrucciones para un

control correcto y menos fatiga de

trabajo. Para prepararse para

emergencias, practique la liberación

rápida de la unidad del arnés.

Arranque

ADVERTENCIA

Arranque el motor solamente al aire

libre, por lo menos 3 m (10 pies) del

lugar en que lo haya llenado.

Para las instrucciones específicas de

arranque, vea la sección

correspondiente en el manual del

usuario. Coloque la herramienta

motorizada sobre suelo firme u otra

superficie sólida en un lugar abierto.

Mantenga el equilibrio y elija un buen

punto de apoyo para los pies.

ADVERTENCIA

Para reducir el riesgo de lesiones

debido al contacto con las cuchillas o el

hilo, esté absolutamente seguro que el

accesorio de corte se encuentra lejos de

su cuerpo y de todas las obstrucciones

y objetos, incluido el suelo, porque

cuando el motor arranca con

aceleración suficiente o con el

estrangulador aplicado, su velocidad

será lo suficientemente rápida para que

el embrague se engrane y haga girar el

accesorio de corte.

Tan pronto arranque, accione

inmediatamente por un breve momento

el gatillo de aceleración o la perilla del

estrangulador para desconectarlo de la

posición de arranque y permitir que el

motor se desacelere a la marcha en

vacío.

Con el motor funcionando a marcha en

vacío solamente, enganche la

herramienta motorizada al gancho de

resorte de su arnés, si lo tiene (vea el

capítulo "Colocación del arnés" del

manual de instrucciones).

ADVERTENCIA

Su herramienta motorizada es una

máquina que debe ser manejada por

solamente una persona. No deje que

otras personas estén en el lugar de

trabajo, aun durante el arranque.

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones

causadas por la pérdida de control, no

intente arrancar el motor de la

herramienta "por lanzamiento".

ADVERTENCIA

Cuando tire del mango de arranque, no

enrolle la cuerda de arranque alrededor

de la mano. No deje que el mango

retroceda bruscamente, sino guíe la

cuerda de arranque para que se enrolle

debidamente. Si no ejecuta este

procedimiento puede lastimarse la

mano o los dedos y también dañar el

mecanismo de arranque.

Ajustes importantes

ADVERTENCIA

Para reducir el riesgo de lesiones

personales debido a la pérdida de

control o al contacto con el accesorio de

corte en movimiento, no use una

máquina cuyo régimen de marcha en

vacío está mal regulado. Cuando el

régimen de marcha en vacío está

correctamente regulado, el accesorio de

corte no debe moverse. Para

instrucciones acerca de cómo ajustar el

régimen de marcha en vacío, vea la

sección correspondiente del manual de

instrucciones.

El deflector no debe

usarse en conjunto con

las cuchillas para cortar

pasto.

El deflector no debe

usarse en conjunto con

las cuchillas para

matorrales.

El deflector no debe

usarse en conjunto con

las sierras circulares.

El deflector no debe

usarse en conjunto con

cuchillas para matorrales

o sierras circulares.

El deflector no debe

usarse en conjunto con

cuchillas para pasto,

cuchillas para matorrales

o sierras circulares.

STIHL FS 94 R

español / EE.UU

Si no puede regular correctamente la

marcha en vacío, pida a su

concesionario STIHL que revise la

herramienta motorizada y haga los

ajustes o reparaciones

correspondientes.

ADVERTENCIA

Esta unidad tiene un sistema de

encendido que normalmente está listo

para usar en todo momento. Después

de usar el interruptor de parada para

detener el motor, el mismo regresa

automáticamente a la posición

"activada". Si el motor está caliente,

puede ser posible arrancarlo tirando de

la cuerda de arranque sin ajustes

adicionales. Para evitar el riesgo de

lesiones, tenga sumo cuidado y

mantenga alejados a los niños de la

máquina.

Durante el funcionamiento

Sujeción y control de la herramienta

motorizada

Al trabajar, siempre sujete la máquina

firmemente con ambas manos en los

mangos. Cierre firmemente los dedos y

pulgares sobre los mangos.

ADVERTENCIA

Para reducir el riesgo de lesiones

causadas por la pérdida del control,

nunca trabaje sobre una escalera o

cualquier otra superficie de soporte

poco seguro. Nunca mantenga el

accesorio de corte a una altura más

arriba de la cintura.

ADVERTENCIA

No trate de alcanzar más lejos de lo

debido. Mantenga los pies bien

apoyados y equilibrados en todo

momento. Se debe tener cuidado

especial cuando las condiciones del

suelo son resbaladizas (suelo húmedo,

nieve) y en terreno difícil y con mucha

vegetación. Para evitar tropezarse, esté

atento a los obstáculos ocultos tales

como tocones, raíces y zanjas. Para

obtener un punto de apoyo seguro, quite

los matorrales y el material cortado. Sea

sumamente precavido cuando trabaje

en declives o terreno irregular.

Condiciones de trabajo

Maneje y arranque su herramienta

motorizada solamente al aire libre en un

lugar bien ventilado. Manéjela

solamente en condiciones de buena

visibilidad y a la luz del día. Trabaje con

mucho cuidado.

ADVERTENCIA

002BA273 KN

Nunca intente manejar la

herramienta motorizada

con una sola mano. La

pérdida de control de la

herramienta motorizada

puede ocasionar lesiones

graves o mortales. Para

reducir el riesgo de lesio-

narse, mantenga las

manos y los pies alejados

del accesorio de corte.

No toque nunca con las

manos ni con cualquier

parte del cuerpo un acce-

sorio de corte en

movimiento.

Tan pronto arranca, este

producto genera vapores

de escape tóxicos que

contienen productos

químicos (tales como

hidrocarburos sin quemar

y monóxido del carbono,

incluyendo el benceno)

considerados como cau-

santes de enfermedades

respiratorias, cáncer,

defectos de nacimiento u

otra toxicidad reproduc-

tora. Algunos de estos

gases (por ej., monóxido

de carbono) pueden ser

incoloros e inodoros.

Para reducir el riesgo de

sufrir lesiones graves o

mortales por respirar

gases tóxicos, nunca

haga funcionar la

máquina puertas adentro

o en lugares mal

ventilados.

STIHL FS 94 R

español / EE.UU

ADVERTENCIA

Si la vegetación que se está cortando o

la tierra en el lugar está recubierta de

una sustancia química (tal como un

pesticida o herbicida activo), lea y siga

las instrucciones suministradas con la

sustancia en cuestión.

ADVERTENCIA

La inhalación de ciertos polvos,

especialmente los polvos orgánicos,

tales como el moho o polen, puede

provocar reacciones alérgicas o

asmáticas en las personas sensibles. La

inhalación repetida o de grandes

cantidades de polvo u otros

contaminantes del aire, especialmente

los de partículas pequeñas puede

causar enfermedades respiratorias o de

otro tipo. Controle el polvo en su fuente,

siempre que sea posible. Utilice buenas

prácticas de trabajo, tal como trabajar

de manera que el viento o el proceso de

corte dirija el polvo producido por la

herramienta motorizada en sentido

opuesto del operador. Observe las

recomendaciones emitidas por

EPA/OSHA/NIOSH y las asociaciones

de trabajo y los sindicatos con respecto

al polvo ("materia particulada"). Cuando

sea imposible eliminar

significativamente la inhalación del

polvo, es decir mantener el nivel cerca

del valor ambiente, el operador y las

personas que se encuentren en la

cercanía siempre deberán usar un

respirador aprobado por NIOSH/MSHA

para el tipo de polvo presente en el

lugar.

Instrucciones de manejo

ADVERTENCIA

No maneje la herramienta motorizada

con el bloqueo de acelerador o la perilla

del estrangulador aplicado, pues no

tendrá control de la velocidad del motor.

En caso de emergencia, apague el

motor inmediatamente – mueva el

interruptor de parada a 0 o STOP

ADVERTENCIA

El accesorio de corte giratorio puede

arrojar objetos extraños a gran distancia

directa o indirectamente.

Para reducir el riesgo de ocasionar

lesiones a los ojos u otras partes del

cuerpo (vea el capítulo "Vestimenta

adecuada"), asegúrese que las

personas estén a por lo menos 15 m

(50 pies) de distancia de la máquina.

Para reducir el riesgo de ocasionar

daños a la propiedad, mantenga esta

distancia con respecto a los vehículos y

las ventanas. Aun si se mantiene una

distancia mínima de 15 metros

(50 pies), esto no elimina el peligro

potencial. Los trabajadores que deben

quedar en la zona prohibida también

deben usar gafas o protección ocular.

Apague el motor inmediatamente si se

le aproxima alguna persona.

ADVERTENCIA

La orilladora / cortadora de matorrales

normalmente se usa a nivel del suelo

con el accesorio de corte paralelo al

suelo. El uso de la orilladora / cortadora

de matorrales sobre el nivel del suelo o

con el accesorio de corte perpendicular

al suelo puede incrementar el riesgo de

lesiones, dado que el accesorio de corte

queda casi totalmente expuesto y la

herramienta motorizada es más difícil de

controlar.

ADVERTENCIA

Durante el corte, revise frecuentemente

el apriete y la condición del accesorio de

corte en intervalos regulares con el

motor y el accesorio parados. Si nota un

El accesorio de corte

sigue girando por un rato

después que se suelta el

gatillo de aceleración

(efecto de volante).

15m (50ft)

Revise la zona de tra-

bajo: Para reducir el

riesgo de lesionarse,

retire las piedras, piezas

metálicas y otros objetos

sólidos que pudieran ser

lanzados a una distancia

de 15 m (50 pies) o más

por el accesorio de corte,

o que pudieran dañar el

accesorio de corte y la

propiedad (por ejemplo:

vehículos estacionados,

ventanas).

STIHL FS 94 R

español / EE.UU

cambio en el comportamiento del

accesorio durante el trabajo, apague el

motor inmediatamente, espere hasta

que se pare el accesorio de corte y

revise el apriete de la tuerca que sujeta

el accesorio y revise la cuchilla o el

cabezal en busca de grietas, desgaste y

daños.

ADVERTENCIA

Una cuchilla o un cabezal suelto puede

vibrar, agrietarse, romperse o salirse de

la orilladora / cortadora de matorrales, lo

que puede provocar lesiones graves o

mortales. Asegúrese que el accesorio

de corte esté correctamente apretado.

Utilice la llave suministrada o cualquier

otra que tenga el largo adecuado para

obtener el par de apriete adecuado. Si la

cuchilla o el cabezal se suelta después

de haberlo apretado correctamente,

deje de usar la máquina

inmediatamente. La tuerca de retención

puede estar desgastada o dañada y

debe ser sustituida. Si la cuchilla o el

cabezal continúa aflojándose, consulte

al concesionario STIHL. No use nunca

una orilladora / cortadora de matorrales

con un accesorio de corte suelto.

ADVERTENCIA

Sustituya inmediatamente un cabezal

trizado, dañado o desgastado o una

cuchilla trizada, combada, deformada,

dañada, desafilada o desgastada,

incluso si solamente hay rayas

superficiales. Los accesorios en esa

condición pueden romperse a velocidad

alta y causar lesiones graves o

mortales.

ADVERTENCIA

Cuando utilice cuchillas rígidas, evite

cortar cerca de vallas, edificios, tocones,

piedras u otros objetos de ese tipo que

puedan causar contragolpe de la

herramienta motorizada o daños a la

cuchilla. Para ese tipo de trabajo, STIHL

recomienda el uso de cabezas con hilo

de nilón. Además, tenga en cuenta que

en estos casos aumenta la posibilidad

de que ocurran rebotes.

ADVERTENCIA

Si el cabezal, la cuchilla o el deflector se

atasca o queda pegado, siempre

apague el motor y asegúrese que el

accesorio de corte está detenido antes

de limpiarlo. Quite el pasto, las malezas,

etc. de la cuchilla o de alrededor del

cabezal en intervalos regulares.

ADVERTENCIA

Para reducir el riesgo de la rotación

inesperada del accesorio de corte y la

posibilidad de sufrir lesiones, siempre

apague el motor y quite el casquillo de la

bujía antes de sustituir el accesorio de

corte. Para reducir el riesgo de sufrir

lesiones, siempre apague el motor antes

de ajustar el largo del hilo de nilón en las

cabezas segadoras de ajuste manual.

ADVERTENCIA

Nunca modifique el silenciador. La

modificación del silenciador podría

causar el aumento del calor irradiado,

de las chispas y del nivel de ruido, lo que

aumentará el riesgo de incendios,

lesiones por quemadura o la pérdida

auditiva. Además, se podría dañar

permanentemente el motor. Haga

reparar el silenciador únicamente por el

concesionario de servicio STIHL.

ADVERTENCIA

El silenciador y otros componentes del

motor (por ej., aletas del cilindro, bujía)

se calientan durante el funcionamiento y

permanecen calientes por un buen rato

después de apagar el motor. Para

reducir el riesgo de quemaduras, no

toque el silenciador ni los otros

componentes mientras están calientes.

Mantenga limpia la zona alrededor del

silenciador. Quite el lubricante excesivo

y toda la basura tal como las agujas de

pinos, ramas u hojas. Deje que el motor

se enfríe apoyado sobre una superficie

de hormigón, metal, suelo raso o

madera maciza, lejos de sustancias

combustibles tales como arbustos

secos, pasto o astillas de madera.

La caja de engranajes

está caliente durante el

funcionamiento de la

máquina. Para reducir el

riesgo de lesiones por

quemaduras, no toque la

caja de engranajes

cuando está caliente.

STIHL FS 94 R

español / EE.UU

ADVERTENCIA

Una caja de cilindro dañada o mal

instalada, o una envuelta del silenciador

dañada o deformada, puede perjudicar

el proceso de enfriamiento del

silenciador. Para reducir el riesgo de

incendio o lesiones por quemadura, no

continúe trabajando con una caja de

cilindro dañada o mal instalada, o una

envuelta del silenciador dañada o

deformada.

El silenciador tiene un chispero

diseñado para reducir el riesgo de

incendio debido a la emisión de

partículas calientes. Nunca haga

funcionar la unidad sin tener instalado el

chispero. Si la mezcla de gasolina y

aceite está correcta (no es demasiado

rica), en condiciones normales el

chispero quedará limpio como resultado

del calor del silenciador y no necesitará

servicio ni mantenimiento. Si el

rendimiento de su máquina comienza a

disminuir y sospecha que las rejillas

están obstruidas, haga reparar el

silenciador por un concesionario de

servicio STIHL. Para ciertas

aplicaciones, las leyes o los

reglamentos estatales o federales

pueden requerir el uso de un chispero

en buenas condiciones. Consulte la

sección "Mantenimiento, Reparación y

Almacenamiento" de estas Medidas de

seguridad. Recuerde que el riesgo de

incendios de matorrales o forestales es

mayor durante las estaciones calurosas

y secas.

Uso de los accesorios de corte

Para una ilustración de los diversos

accesorios de corte y las instrucciones

sobre el montaje correcto, vea el

capítulo sobre "Montaje del accesorio

de corte" en su manual de instrucciones.

ADVERTENCIA

Para reducir el riesgo de lesiones

personales o la muerte debido al

contacto con las cuchillas y/o a la

pérdida de control, nunca intente usar

una cuchilla metálica en una máquina

modelo FS no aprobada para esta

aplicación.

Uso de las cabezas segadoras

No use con un hilo de segado más largo

que el deseado. Con un deflector

debidamente instalado, la cuchilla

limitadora integral automáticamente

ajusta el hilo al largo adecuado.

Al usar la máquina con un hilo de nilón

de largo excesivo se aumenta la carga

del motor y se reduce la velocidad de

funcionamiento. Esto hace que el

embrague patine continuamente y

resulta en sobrecalentamiento y daño

de los componentes importantes (por

ejemplo, el embrague y las piezas de

polímero de la caja). Un efecto de este

tipo de daño puede ser la rotación del

accesorio de corte cuando el motor está

a la velocidad de marcha en vacío.

Las cabezas segadoras deben usarse

solamente en las orilladoras / cortadoras

de matorrales con una cuchilla

limitadora del hilo en el deflector para

mantener el hilo al largo correcto (vea el

capítulo "Piezas principales" en el

manual de instrucciones).

Si las orillas del césped tienen árboles o

están bordeadas por un cerco, etc., es

mejor usar el cabezal de hilo de nilón.

Deja un corte más "suave" con menos

riesgo de dañar la corteza de los

árboles, etc., que si se usan cuchillas de

polímero.

Sin embargo, el cabezal PolyCut de

STIHL con cuchilla de polímero produce

un mejor corte si no hay plantas a lo

largo de la orilla del césped. No es

necesario afilar y las cuchillas de

polímero desgastadas se pueden

cambiar fácilmente.

ADVERTENCIA

Para reducir el riesgo de lesiones

graves, nunca use un hilo de alambre o

reforzado con metal ni ningún otro

material en lugar de los hilos de corte de

nilón. Es posible que unos pedazos de

alambre sean desprendidos y arrojados

a gran velocidad contra el operador o

terceros.

002BA354 KN

STIHL FS 94 R

español / EE.UU

Cabeza segadora SuperCut de STIHL

El hilo se avanza automáticamente. Los

hilos deshilachados se reemplazan con

un ajuste sencillo (consulte la hoja de

instrucciones provista con la cabeza

segadora).

Cabeza segadora AutoCut de STIHL

El hilo de corte de nilón avanza

automáticamente cuando se le golpea

contra el suelo (característica

TapAction).

Cabeza segadora TrimCut de STIHL

Los hilos deshilachados se reemplazan

con un ajuste sencillo (consulte la hoja

de instrucciones provista con la cabeza

segadora).

Cabeza segadora STIHL PolyCut 20-3

Utiliza ya sea hilos de nilón o cuchillas

de polímero pivotantes no rígidas.

Observe los indicadores de desgaste.

ADVERTENCIA

En la base (periferia) de la PolyCut hay

tres marcas rectangulares de límite de

desgaste. Para reducir el riesgo de

lesiones graves causadas por la rotura

de la cabeza o de las cuchillas, la

PolyCut no debe ser utilizada cuando se

ha desgastado hasta una de estas

marcas. Es importante seguir las

instrucciones para el mantenimiento

suministradas con la cabeza segadora.

ADVERTENCIA

Si se pasan por alto las marcas de límite

de desgaste, el accesorio de corte

puede astillarse y lanzar objetos que

puedan lesionar al operador o a

terceros. Para reducir el riesgo de

lesiones causadas por la rotura de la

cuchilla, evite el contacto con las

piedras, el metal u otros objetos sólidos.

Revise la condición de las cuchillas

PolyCut en intervalos regulares.

Siempre sustituya todas las cuchillas si

se encuentra una fisura en una cuchilla.

Cabeza segadora FixCut de STIHL

Utiliza tramos de largo fijo del hilo de

nilón.

Observe los indicadores de desgaste.

No siga trabajando con la cabeza

segadora si le faltan las piezas

moldeadas (1) elevadas en la base o si

las mismas están desgastadas - vea la

ilustración arriba a la derecha. En este

caso, la cabeza segadora puede

astillarse y los objetos lanzados pueden

ocasionar lesiones al operador o a las

personas que se encuentren en la

cercanía. Instale una cabeza segadora

nueva.

El riesgo de expulsión (disparo de la

cuchilla) existe con todas las cuchillas

rígidas

ADVERTENCIA

La expulsión (disparo de la cuchilla) es

el movimiento repentino y no controlado

hacia el lado derecho o posterior del

operador que puede suceder cuando la

zona sombreada (especialmente la

zona muy oscura) de la cuchilla giratoria

entra en contacto con un objeto macizo

tal como un árbol, roca, arbusto o pared.

La rápida rotación en sentido

contrahorario puede ser detenida o

aminorada y el accesorio de corte puede

salir despedido hacia la derecha o

detrás.

Esta expulsión (disparo de la cuchilla)

puede ocasionar la pérdida de control

de la herramienta motorizada y provocar

lesiones graves o mortales al usuario o

a personas en su proximidad. Para

reducir el riesgo, es necesario extremar

las precauciones a la hora de cortar con

la zona sombreada de cualquier cuchilla

rígida.

002BA177 KN

002BA135 KN

STIHL FS 94 R

español / EE.UU

Uso de la cuchilla de cortar pasto

Todos los tipos de pasto y malezas se

pueden cortar fácilmente con la cuchilla

de cortar pasto. Para ello, la

herramienta motorizada se mueve en

forma de arco, como si fuera una

guadaña.

ADVERTENCIA

Para reducir el riesgo de lesiones

graves o mortales debido a la rotura de

la cuchilla, no intente nunca cortar

madera con esta cuchilla.

La función de la cuchilla de 4 dientes es

la de cortar pasto y malezas. Tiene 4

cuchillos con filo en los dos lados, esto

es, en las partes delantera y trasera.

Cuando los bordes cortantes en un lado

se desafilan, es posible invertir la

cuchilla para usar los bordes cortantes

en el otro lado.

Recomendamos la cuchilla de 8 dientes

para los casos en que haya que cortar

helechos o cañas.

Los dos tipos de cuchillas para cortar

pasto deben ser afiladas al desgastarse

sus filos o bordes cortantes.

MANTENIMIENTO, REPARACIÓN Y

ALMACENAMIENTO

Los trabajos de mantenimiento,

reemplazo o reparación de los

dispositivos y sistemas de control de

emisiones de escape pueden ser

realizados por cualquier taller o técnico

de motores no diseñados para

vehículos. Sin embargo, si usted está

reclamando cobertura de garantía para

algún componente que no ha sido

reparado o mantenido debidamente, o

cuando se utilizan repuestos no

autorizados, STIHL puede denegar la

garantía.

ADVERTENCIA

Utilice solamente las piezas de repuesto

idénticas de STIHL para el

mantenimiento y la reparación. El uso

de piezas no fabricadas por STIHL

puede causar lesiones graves o

mortales.

Siga precisamente las instrucciones de

mantenimiento y reparación dadas en

las secciones correspondientes del

manual de instrucciones.

ADVERTENCIA

Siempre apague el motor y verifique que

el accesorio de corte está parado antes

de llevar a cabo cualquier trabajo de

mantenimiento, reparación o limpieza

de la herramienta motorizada. No

intente hacer ningún trabajo de

mantenimiento o reparación que no esté

descrito en su manual de instrucciones.

Este tipo de trabajo debe ser realizado

únicamente por el concesionario de

servicio de STIHL.

Use guantes para manipular o reparar

las cuchillas.

ADVERTENCIA

Use la bujía especificada y asegúrese

de que ella y el cable de encendido

están limpios y en buen estado. Siempre

inserte el casquillo de la bujía bien

apretado en el borne de la bujía del

tamaño adecuado. (Nota: Si el borne

tiene una tuerca adaptadora SAE

desmontable, tiene que ser firmemente

instalada.) Una conexión suelta entre la

bujía y el conector del cable de

encendido en el casquillo puede crear

un arco voltaico y encender los vapores

del combustible y provocar un incendio.

ADVERTENCIA

No pruebe nunca el sistema de

encendido con el casquillo

desconectado de la bujía, o sin tener

instalada la bujía, ya que las chispas al

descubierto pueden causar un incendio.

ADVERTENCIA

Nunca maneje su herramienta

motorizada si el silenciador está

dañado, se ha perdido o si fue

modificado. Un silenciador mal cuidado

aumenta el riesgo de incendio y puede

causar pérdida de audición. El

silenciador está equipado con un

chispero para reducir el riesgo de

incendio; no maneje nunca su

herramienta motorizada si le falta el

chispero o está dañado. Recuerde que

el riesgo de incendios de matorrales o

forestales es mayor durante las

estaciones calurosas y secas.

002BA355 KN

STIHL FS 94 R

español / EE.UU

En California, es una violación de los

acápites § 4442 o § 4443 del Código de

Recursos Públicos el uso de

herramientas con motor de gasolina en

tierras cubiertas por bosques, arbustos

o pasto a menos que el sistema de

escape del motor cuente con un

parachispas que satisfaga los requisitos

legales y que reciba el mantenimiento

adecuado para estar en buenas

condiciones de funcionamiento. El

propietario/operador de este producto

es responsable del mantenimiento

adecuado del chispero. Otras

entidades/agencias estatales o

gubernamentales, tales como el

Servicio Forestal de los EE.UU., pueden

tener requisitos similares. Comuníquese

con el cuerpo de bomberos de su

localidad o con el servicio forestal para

informarse en cuanto a las leyes y

reglamentos relacionados con los

requisitos de protección contra

incendios.

ADVERTENCIA

Nunca repare los accesorios de corte

dañados aplicándoles soldadura,

enderezándolos o modificándoles su

forma. Esto puede causar el

desprendimiento de alguna pieza del

accesorio de corte y producir lesiones

graves o mortales.

Mantenga las cuchillas afiladas. Apriete

todas las tuercas, pernos y tornillos,

excepto los tornillos de ajuste del

carburador, después de cada uso.

No limpie la máquina con una lavadora

a presión. El chorro fuerte de agua

puede dañar las piezas de la máquina.

Guarde la herramienta motorizada en un

lugar seco y elevado o con llave lejos del

alcance de los niños.

Antes de guardar la máquina durante un

período de más de algunos días,

siempre vacíe el tanque de combustible.

Consulte el capítulo "Almacenamiento

de la máquina" en el manual de

instrucciones.

STIHL FS 94 R

español / EE.UU

Combinaciones aprobadas de accesorio de corte, deflector, mango y arnés

Accesorio de corte Deflector Mango Arnés

15 17 19

1191BA003 KN

STIHL FS 94 R

español / EE.UU

Combinaciones aprobadas

La combinación completa consta de:

–Accesorio de corte

–Deflector

–Mango

–Arnés

Seleccione la combinación correcta de

la tabla según el accesorio de corte que

se desee utilizar. Lea la tabla en sentido

horizontal, de izquierda a derecha.

Accesorios de corte

Cabezas segadoras

1. Cabeza segadora SuperCut 20-2

de STIHL

2Cabeza segadora AutoCut 25-2 de

STIHL

3Cabeza segadora TrimCut 31-2 de

STIHL

4Cabeza segadora DuroCut 20-2 de

STIHL

5Cabeza segadora FixCut 25-2 de

STIHL

6Cabeza segadora FixCut 30-2 de

STIHL

7Cabeza segadora PolyCut 20-3 de

STIHL

Accesorios de corte metálicos

8Cuchilla para pasto 230-4

9Cuchilla para pasto 230-8

ADVERTENCIA

Las cuchillas para pasto no metálicas no

son aprobadas.

Deflectores

10 Deflector con cuchilla para cabezas

segadoras solamente

11 Deflector con

12 Faldilla y cuchilla para todas las

cabezas segadoras (vea “Montaje

del deflector”)

13 Deflector sin faldilla y cuchilla para

todos los accesorios de segado

metálicos

Mangos

14 Mango tórico

15 Mango tórico con

16 Barra de defensa

Arneses

17 Se puede usar la correa para el

hombro

18 Es obligatorio usar la correa para el

hombro

19 Se puede usar el arnés completo

ADVERTENCIA

Basado en el accesorio de corte en uso:

Seleccione un deflector adecuado para

reducir el riesgo de lesiones causadas

por los objetos lanzados y por el

contacto con el accesorio de corte.

Para reducir el riesgo de sufrir lesiones

debido a la pérdida de control y al

contacto con el accesorio de corte,

asegúrese que su máquina está

equipada con el mango y arnés

correctos: Utilice cuchillas metálicas

para pasto solamente si la máquina está

equipada con un manillar o un mango

tórico con una barra de defensa.

No utilice cuchillas de plástico rígidas,

cuchillas para cortar matorrales ni

sierras circulares en esta máquina.

STIHL FS 94 R

español / EE.UU

Uso de la barra de defensa

Puede ser necesario instalar una barra

de defensa en el mango tórico adaptada

al mercado y al accesorio de corte que

se va a usar – vea "Combinaciones

aprobadas accesorio de corte, deflector,

mango y arnés".

La barra de defensa se suministra como

equipo estándar o puede ser disponible

como un accesorio especial.

Montaje del mango tórico con barra de

defensa

NColoque las tuercas cuadradas (1)

en la barra de defensa (2); los

agujeros deben quedar alineados.

NColoque la abrazadera (3) en el

mango tórico (4) y ponga los dos en

posición contra el tubo de

mando (5).

NColoque la abrazadera (6) contra el

tubo de mando.

NColoque la barra de defensa (2) en

su lugar, tal como se muestra.

NAlinee los agujeros.

NInserte los tornillos (7) en los

agujeros y atorníllelos en la barra de

defensa (2) hasta donde topen.

NProsiga a "Fijación del mango

tórico".

Montaje del mango tórico

002BA571 KN

002BA098 KN

002BA099 KN

STIHL FS 94 R

español / EE.UU

Montaje del mango tórico sin la barra de

defensa

NColoque la abrazadera (3) en el

mango tórico (4) y ponga los dos en

posición contra el tubo de

mando (5).

NColoque la abrazadera (6) contra el

tubo de mando.

NAlinee los agujeros.

NInstale las arandelas (7) en los

tornillos (8) y meta los tornillos en

los agujeros. Coloque las tuercas

cuadradas (1) y atorníllelas a fondo.

NProsiga a "Fijación del mango

tórico".

Ajuste y fijación del mango tórico

El mango tórico puede ajustarse de

acuerdo con la talla y el alcance del

operador y el uso, por medio de variar la

distancia (A).

Recomendación: la distancia (A) debe

medir aproximadamente 30 cm

(12 pulg)

NDeslice el mango a la posición

requerida.

NAlinee el mango tórico (4).

NApriete los tornillos hasta que no

sea posible girar el mango en el

tubo de mando.

Utilice el deflector correcto

ADVERTENCIA

El deflector (A) con la faldilla y cuchilla

está aprobado únicamente para uso con

cabezas segadoras.

ADVERTENCIA

El deflector (B) sin faldilla y cuchilla está

aprobado únicamente para uso con

cuchillas para pasto.

002BA136 KN

002BA570 KN

Montaje de la barra de

defensa

002BA572 KN

002BA573 KN

STIHL FS 94 R

español / EE.UU

ADVERTENCIA

El deflector (C) con la cuchilla está

aprobado únicamente para uso con

cabezas segadoras.

Montaje del deflector

Los deflectores se instalan en la caja de

engranajes de la misma manera. NColoque el deflector (1) o (2) en la

caja de engranajes.

NInserte los tornillos (3) y apriételos

bien firmes.

Instalación de la faldilla y cuchilla

ADVERTENCIA

Estas piezas deben instalarse en el

deflector (1) cuando se utiliza una

cabeza segadora.

NDeslice la ranura guía inferior de la

faldilla (4) en el deflector (1) – debe

encajar a presión en su lugar.

NEmpuje la cuchilla (5) dentro de la

ranura guía superior en la faldilla y

alinéela con el primer orificio.

NInserte el tornillo y apriételo bien

firme.

002BA574 KN

002BA380 KN

002BA103 KN

STIHL FS 94 R

español / EE.UU

Preparaciones

NApoye la orilladora sobre su parte

trasera con la superficie de montaje

para el accesorio de corte esté

hacia arriba.

Instalación de la placa de empuje

La máquina viene con la placa de

empuje como equipo estándar.

NDeslice la placa de empuje (1)

sobre el eje (2).

INDICACIÓN

Se requiere la placa de empuje (1) en la

caja de engranajes para poder instalar

los accesorios de corte.

Tornillería de montaje para accesorios

de corte

La tornillería de montaje suministrada

depende del accesorio de corte incluido

como equipo original con la nueva

máquina.

Si la tornillería de montaje no se embala

con la máquina

Sólo se pueden usar las cabezas

segadoras que se instalan directamente

en el eje (2).

Si la tornillería de montaje se embala

con la máquina

Se pueden montar cabezas segadoras y

accesorios de corte metálicos.

Según el accesorio de corte, podría ser

necesario emplear la tuerca (3), la placa

de refuerzo (4) y la arandela de empuje

(5).

Estas piezas se incluyen en un kit

suministrado con la máquina y también

están disponibles como accesorios

especiales.

Bloqueo del eje

Para instalar o quitar los accesorios de

corte, es necesario bloquear el eje de

salida (2) con el pasador de tope (7). El

Montaje del accesorio de

corte

1191BA026 KN

002BA383 KN

002BA266 KN

002BA267 KN

002BA384 KN

STIHL FS 94 R

español / EE.UU

pasador de tope se incluye con la

máquina y está disponible como

accesorio especial.

NInserte el pasador de tope (7) en la

cavidad (8) del mecanismo hasta

donde tope, aplicando una ligera

presión.

NGire el eje o el accesorio de corte

hasta que el pasador de tope se

deslice en su lugar y bloquee el eje.

Montaje del accesorio de corte

ADVERTENCIA

Utilice el deflector apropiado para la

máquina – vea "Montaje del deflector".

NPase a "Montaje de la cabeza

segadora" o "Montaje del accesorio

de corte metálico".

Montaje de la cabeza segadora

Guarde la hoja de instrucciones de la

cabeza segadora en un lugar seguro.

STIHL SuperCut 20-2

STIHL AutoCut 25-2,

STIHL TrimCut 31-2,

STIHL DuroCut 20-2,

STIHL FixCut 25-2,

STIHL FixCut 30-2,

STIHL PolyCut 20-3

NAtornille la cabeza segadora en

sentido contrahorario en el eje (1)

hasta que tope.

NBloquee el eje.

NApriete la cabeza segadora bien

firme.

INDICACIÓN

Quite la herramienta usada para

bloquear el eje.

Retiro de la cabeza segadora

NBloquee el eje.

STIHL SuperCut 20-2

STIHL AutoCut 25-2,

STIHL TrimCut 31-2,

STIHL DuroCut 20-2,

STIHL FixCut 25-2,

STIHL FixCut 30-2,

STIHL PolyCut 20-3

NDestornille la cabeza segadora en

sentido horario.

Montaje de accesorios de corte

metálicos

ADVERTENCIA

Use guantes protectores para reducir el

riesgo de contacto directo con los filos.

La tuerca (1), la placa de refuerzo (2) y

la arandela de empuje (3) son

necesarias para la instalación de la

cuchilla para pasto. Las piezas están

disponibles como accesorios

especiales.

002BA385 KN

002BA347 KN

STIHL FS 94 R

español / EE.UU

Verifique el sentido de rotación del

accesorio de corte

La faldilla y cuchilla limitadora del hilo no

son necesarias para el deflector de

cuchillas para pasto 230-4(1) y

230-8 (2) ni la cuchilla para

matorrales (3) – ver "Montaje del

deflector".

Coloque la máquina sobre su dorso con

la superficie de montaje del accesorio

de corte orientada hacia arriba: Los

bordes cortantes de (1) pueden quedar

orientados hacia cualquiera de las dos

direcciones. Los bordes cortantes de (2)

deben quedar orientados en sentido

horario.

Los bordes cortantes de la cuchilla para

pasto (2) deben apuntar en sentido

horario.

El sentido de rotación está indicado por

una flecha ubicada en la superficie

interior del deflector.

NColoque el accesorio de corte (1)

sobre la placa de empuje (2).

ADVERTENCIA

El collar (vea la flecha) debe encajar en

el agujero de montaje del accesorio de

corte.

Sujeción del accesorio de corte

NInstale la arandela de empuje (3) y

la placa de refuerzo (4) en el eje (5).

NUtilice la llave combinada (7) para

atornillar la tuerca de montaje (6) en

sentido contrahorario en el eje de

salida y apriétela firmemente.

INDICACIÓN

Quite la herramienta usada para

bloquear el eje.

ADVERTENCIA

Si la tuerca de montaje está demasiado

floja, instale una nueva.

Retiro del accesorio de corte metálico

ADVERTENCIA

Use guantes protectores para reducir el

riesgo de contacto directo con los filos.

NBloquee el eje.

NDestornille la tuerca de montaje en

sentido horario.

NQuite las piezas del eje – no retire la

placa de empuje (2).

INDICACIÓN

Quite la herramienta usada para

bloquear el eje.

681BA108 KN

681BA211 KN

STIHL FS 94 R

español / EE.UU

Este motor está certificado para

funcionar con una mezcla de 50 a 1 de

gasolina sin plomo y aceite STIHL para

motores de dos tiempos.

Su motor requiere una mezcla de

gasolina de alta calidad y aceite para

motores de dos tiempos enfriados por

aire.

Utilice gasolina sin plomo de grado

intermedio con un octanaje mínimo de

89 ((R+M)/2) y un contenido de etanol

no mayor que el 10%.

El combustible de octanaje bajo puede

aumentar la temperatura de

funcionamiento del motor. Esto, a su

vez, aumenta el riesgo de que se

agarrote el pistón y se dañe el motor.

La composición química del

combustible también es importante.

Algunos aditivos de combustible no

solamente tienen efectos perjudiciales

en los elastómeros (diafragmas de

carburador, sellos de aceite, tuberías de

combustible, etc.), sino también en las

piezas fundidas de magnesio y en los

convertidores catalíticos. Esto podría

causar problemas de funcionamiento e

incluso daño del motor. Por esta razón,

STIHL recomienda el uso exclusivo de

gasolina sin plomo reconocida de buena

calidad.

La gasolina con un contenido de etanol

mayor que el 10% puede causar

problemas de funcionamiento y averías

graves en motores, por lo cual no debe

utilizarse.

El contenido de etanol en la gasolina

afecta el régimen de marcha del motor –

podría resultar necesario reajustar el

carburador si se utilizan combustibles

con diversos niveles de contenido de

etanol.

ADVERTENCIA

Para reducir el riesgo de lesiones

personales debido a la pérdida de

control y/o al contacto con la

herramienta de corte en movimiento, no

use una máquina cuyo régimen de

marcha en vacío está mal regulado.

Cuando el marcha en vacío está

correctamente regulado, la herramienta

de corte no debe moverse.

Si su herramienta motorizada indica que

el régimen de marcha en vacío está mal

regulado, pida a su representante de

STIHL que revise la herramienta

motorizada y haga los ajustes o

reparaciones correspondientes.

Las velocidades de ralentí y máxima del

motor varían si se cambia el

combustible por otro con un contenido

mayor o menor de etanol.

Este problema se evita si siempre se

utiliza combustible con un mismo

contenido de etanol..

Use solamente el aceite STIHL para

motores de dos tiempos o un aceite de

marca equivalente para motores de dos

tiempos diseñado para usar

exclusivamente con los motores de dos

tiempos enfriados por aire.

Se recomienda usar aceite STIHL HP

Ultra para motores de 2 tiempos, puesto

que éste ha sido formulado

especialmente para uso en motores

STIHL.

No use aceites para mezclar con

designaciones BIA o TCW (para

motores de dos tiempos enfriados por

agua) ni otros aceites para mezclar

diseñados para usar en motores

enfriados por agua o por aire (por

ejemplo, en motores marinos fuera de

borda, motonieves, sierras de cadenas,

bicimotos, etc.).

ADVERTENCIA

Manipule la gasolina con sumo cuidado.

Evite el contacto directo con la piel y

evite inhalar los vapores de

combustible. Cuando se reabastece de

combustible, quite primero el envase del

vehículo y colóquelo en el suelo antes

de llenarlo. Para reducir el riesgo de la

formación de chispas causadas por la

descarga de electricidad estática y un

posible incendio y/o explosión, no llene

los envases de combustible cuando

están colocados dentro de un vehículo o

remolque.

Mantenga el envase bien cerrado para

limitar la cantidad de humedad que

penetre en la mezcla.

Limpie el tanque de combustible de la

máquina según sea necesario.

Duración de la mezcla de combustible

Mezcle una cantidad suficiente de

combustible para trabajar unos pocos

días, no lo guarde por más de 3 meses.

Guárdelo únicamente en envases

aprobados para combustible. Para el

proceso de mezclado, vierta el aceite en

el envase primero y luego agregue la

gasolina. Cierre el envase y agítelo

Combustible

STIHL FS 94 R

español / EE.UU

vigorosamente a mano para asegurar

que se mezclen bien el aceite y la

gasolina.

Deseche los envases vacíos usados

para mezclar el aceite únicamente en

vertederos autorizados para ello.

Preparaciones

ADVERTENCIA

Cuando se abastece el combustible a la

máquina cuando está sobre una

pendiente, coloque la máquina de modo

que la tapa de llenado quede cuesta

arriba.

NSobre suelo nivelado, coloque la

máquina de modo que la tapa de

llenado quede orientada hacia

arriba.

NAntes de llenar la máquina con

combustible, limpie a fondo la tapa

de llenado y la zona alrededor del

mismo para evitar la entrada de

tierra al tanque.

Siempre agite bien la mezcla en el

recipiente antes de llenar la máquina

con combustible.

ADVERTENCIA

Para reducir el riesgo de quemaduras,

así como de incendios y de lesiones

corporales ocasionadas por los escapes

de vapor de gasolina y otras

emanaciones, quite la tapa de llenado

de combustible cuidadosamente de

modo que la presión que se pueda

haber acumulado en el tanque se disipe

lentamente.

Apertura de la tapa de llenado

NGire la tapa en sentido

contrahorario hasta quitarla de la

boca de llenado del tanque.

NQuite la tapa de llenado.

Carga de combustible

Tenga cuidado de no derramar el

combustible y no llene en exceso el

tanque.

Gaso-

lina

Aceite (STIHL 50:1 ó aceite

de alta calidad equivalente)

gal

EE.UU.

oz fl

EE.UU.

12,6

2 1/2 6,4

512,8

Llenado de combustible

0208BA019 KN

0208BA020 KN

STIHL FS 94 R

español / EE.UU

Cierre de la tapa de llenado

NColoque la tapa en posición.

NGire la tapa en sentido horario hasta

que tope y apriétela hasta donde

sea posible con la mano.

El tipo y el estilo del arnés dependen del

lugar de venta.

El uso de la correa para el hombro se

describe en el capítulo "Combinaciones

aprobadas de accesorio de corte,

deflector, mango y arnés".

Correa para hombro

NColóquese la correa (1) sobre el

hombro.

NAjuste el largo de la correa de modo

que el mosquetón (2) quede

aproximadamente el ancho de la

mano por debajo de su cadera

derecha.

NEquilibre la máquina.

Arnés completo

NPóngase el arnés completo (1).

NAjuste el largo de la correa de modo

que el mosquetón (2) quede

aproximadamente el ancho de la

mano por debajo de su cadera

derecha.

NEquilibre la máquina.

0208BA021 KN

Uso de la correa para

hombro

1191BA012 KN

1191BA020 KN

STIHL FS 94 R

español / EE.UU

El tipo y el estilo del arnés y mosquetón

(gancho con resorte) dependen del

lugar de venta.

Conexión de la máquina a la correa para

hombro

NEnganche el mosquetón (1) en la

argolla para transporte (2) ubicada

en el tubo de mando.

Posición de flotación

NLas cabezas de segado y la

cuchillas para pasto apenas deben

tocar el suelo.

La posición flotante correcta se obtiene

de la manera siguiente:

Equilibre la unidad

NAfloje el tornillo (3).

NMueva la argolla de transporte (2)

hacia arriba o abajo en el tubo de

mando – apriete moderadamente el

tornillo – suelte la unidad y espere

hasta que la misma quede

equilibrada – entonces revise la

posición de flotación.

Cuando se alcanza el punto de flotación

correcto:

NApriete firmemente el tornillo en la

argolla de transporte.

Desconexión de la máquina de la correa

para hombro

NEmpuje la barra en el

mosquetón (1) y extraiga la argolla

de transporte (2) del mosquetón.

Eliminación de la máquina

ADVERTENCIA

Es necesario quitarse la máquina

rápidamente en caso de un peligro

inminente. Para lanzar la máquina,

utilice el procedimiento dado en

"Desconexión de la máquina de la

correa para el hombro". Practique

quitarse la herramienta motorizada y

colocarla en el suelo de la manera en la

cual lo haría en caso de emergencia.

Para evitar dañar la herramienta

motorizada, no la lance al suelo cuando

esté practicando.

Equilibro de la unidad

002BA387 KN

1191BA021 KN

002BA390 KN

002BA391 KN

STIHL FS 94 R

español / EE.UU

Controles

1. Bloqueo de gatillo de aceleración

2Gatillo de aceleración

3Interruptor de parada con

posiciones Run (Marcha) y Stop

(Parada). Oprima el interruptor de

parada (…) para desconectar el

encendido – vea "Funcionamiento

del interruptor de parada y sistema

de encendido".

4Rueda de ajuste del acelerador –

limita la carrera del gatillo de

aceleración – vea "Funcionamiento

de la rueda de ajuste del

acelerador".

Funcionamiento del interruptor de

parada y sistema de encendido

El encendido se desconecta y el motor

se para cuando se pulsa el interruptor

de parada. El interruptor de parada

retorna automáticamente a la posición

de Marcha al soltarlo. El encendido

vuelve a conectarse una vez que el

motor se para – el motor entonces está

listo para arrancar.

Funcionamiento de la rueda de ajuste

del acelerador

La rueda de ajuste (3) permite limitar la

carrera del gatillo de aceleración a

cualquier punto entre marcha en vacío y

aceleración máxima.

–Gire la rueda de ajuste (4) en el

sentido del símbolo – para reducir la

carrera del gatillo de aceleración y

el régimen máximo del motor.

–Gire la rueda de ajuste (4) en el

sentido del símbolo + para

aumentar la carrera del gatillo de

aceleración y el régimen máximo

del motor.

–Es posible sobrepasar el tope

limitador y mover el acelerador al

punto de régimen máximo si se

oprime el gatillo de aceleración con

firmeza – la posición del tope

permanece inalterada. El ajuste

original se restablece cuando se

suelta el gatillo de aceleración.

Arranque / parada del motor

0208BA066 KN

0208BA067 KN

STIHL FS 94 R

español / EE.UU

Arranque del motor

NOprima el bulbo (5) de la bomba de

combustible por lo menos cinco

veces, aunque el bulbo esté lleno

de combustible.

Motor frío (arranque en frío)

NGire la perilla del estrangulador (6)

y luego oprímala en la posición g

También utilice esta posición si el motor

ha estado en marcha, pero todavía se

encuentra frío.

–Gire la rueda de ajuste del

acelerador en sentido de + hasta

que tope.

Motor caliente (arranque en caliente)

NLa perilla del estrangulador (6)

permanece en la posición F.

Arranque

NColoque la máquina sobre el suelo:

Debe quedar firmemente apoyada

en el soporte del motor y el

deflector. Verifique que el accesorio

de corte no esté tocando el suelo ni

ningún otro obstáculo.

NAsegúrese de tener los pies bien

apoyados – ya sea de estar a pie,

agacharse o arrodillarse.

NSujete la máquina firmemente en el

suelo usando la mano izquierda y

empuje hacia abajo. No toque el

gatillo de aceleración, la palanca de

bloqueo ni el interruptor de parada.

INDICACIÓN

No se pare ni se arrodille sobre el tubo

de mando.

NSujete el mango de arranque con la

mano derecha.

NTire lentamente del mango de

arranque hasta que sienta el

enganche del mismo y en seguida

dele un tirón fuerte y rápido.

INDICACIÓN

No tire de la cuerda de arranque

totalmente hasta fuera, se podría

romper.

NNo deje que el mango de arranque

salte bruscamente hacia atrás.

Guíelo lentamente hacia el interior

de la caja para que la cuerda de

arranque se enrolle correctamente.

NContinúe haciendo girar el motor

hasta que arranque.

Tan pronto arranca

A temperaturas bajo +10°C (+50°F)

Caliente el motor por no menos de

10 segundos en la posición g.

A temperaturas bajo +10°C (+50°F)

Caliente el motor por no menos de

5 segundos en la posición g.

0208BA029 KN

0208BA030 KN

1191BA014 KN

1191BA015 KN

STIHL FS 94 R

español / EE.UU

NOprima el bloqueo y tire del gatillo

de aceleración – la perilla del

estrangulador se mueve a la

posición de marcha F.

Caliente el motor frío acelerándolo a

varios regímenes.

ADVERTENCIA

Asegúrese de que el carburador esté

correctamente ajustado. El accesorio de

corte no debe girar cuando el motor está

funcionando a marcha en vacío.

La máquina ahora está lista para

usarse.

Apague el motor.

NAccione el interruptor de parada – el

motor se para – suelte el interruptor

de parada – el mismo salta a la

posición de marcha.

Sugerencias adicionales para el

arranque

El motor se cala en la posición de

arranque en frío g.

NOprima el bloqueo y tire del gatillo

de aceleración – la perilla del

estrangulador se mueve a la

posición de marcha F.

NContinúe haciendo girar el motor en

la posición F hasta que arranque.

El motor se cala en la posición de

arranque en frío g o durante la

aceleración

NContinúe haciendo girar el motor en

la posición F hasta que arranque.

Si el motor no arranca

NCompruebe que todos los ajustes

sean correctos.

NVerifique que haya combustible en

el tanque y agregue combustible de

ser necesario.

NVerifique que el casquillo de la bujía

esté correctamente conectado.

NRepita el procedimiento de

arranque.

Se agotó completamente el combustible

en el tanque

NDespués de llenar el tanque, oprima

el bulbo de la bomba de

combustible por lo menos cinco

veces, aunque el bulbo esté lleno

de combustible.

NAjuste la perilla del estrangulador

según la temperatura del motor.

NArranque el motor.

Durante el período de rodaje

Una máquina nueva de fábrica no debe

hacerse funcionar a velocidad alta

(aceleración máxima sin carga) por el

lapso que tome llenar el tanque tres

veces. Esto evita la imposición de

cargas innecesariamente altas durante

el período de rodaje. Ya que todas las

piezas móviles deben asentarse

durante el período de rodaje inicial,

durante este tiempo la resistencia

causada por fricción en el motor es más

elevada. El motor desarrolla su potencia

máxima después de haber llenado el

tanque de 5 a 15 veces.

Durante el trabajo

Después de un período largo de

funcionamiento con el acelerador a

fondo, deje funcionar el motor por un

rato en ralentí de modo que el calor en

el motor sea disipado por la corriente de

aire de enfriamiento. Esto ayuda a evitar

que los componentes montados en el

motor (encendido, carburador) sufran

sobrecargas térmicas.

Después de terminar el trabajo

Almacenamiento por corto tiempo:

Espere hasta que el motor se enfríe.

Vacíe el tanque de combustible y

guarde la máquina en un lugar seco,

alejada de fuentes de encendido, hasta

1191BA025 KN

Instrucciones para el uso

STIHL FS 94 R

español / EE.UU

que la vuelva a utilizar. Para los

intervalos de almacenamiento por

tiempo prolongado – vea

"Almacenamiento de la máquina".

Si se nota una pérdida considerable de

la potencia del motor

NColoque la perilla de arranque en

caliente (1) en g

NGire el tornillo (2) en la cubierta del

filtro (3) en sentido contrahorario

hasta que la cubierta esté suelta.

NQuite la cubierta del filtro (3)

NLimpie toda la suciedad de

alrededor del filtro

NExtraiga el filtro de fieltro (5) del

rebajo (4) en la carcasa del filtro.

NSustituya el filtro de fieltro (5) –

Como una medida provisoria,

límpielo golpeándolo en la palma de

la mano o soplándolo con aire

comprimido - No lo lave

INDICACIÓN

¡Sustituya las piezas dañadas!

NInserte el filtro de fieltro (5) de

manera ajustada en la carcasa del

filtro

NColoque la perilla de arranque en

caliente (1) en g

NColoque la cubierta (3) del filtro –

asegúrese de no inclinar el

tornillo (2) – inserte el tornillo y

apriételo

Limpieza del filtro de aire

0208BA034 KN

0208BA035 KN

STIHL FS 94 R

español / EE.UU

Las emisiones de gases de escape son

controladas por el diseño de parámetros

y componentes fundamentales del

motor (por ej. carburación, encendido,

regulación y regulación de las válvulas o

la lumbrera) sin la adición de ningún

equipo importante.

El carburador de la máquina ha sido

ajustado en la fábrica para ofrecer el

rendimiento y la eficiencia de uso de

combustible óptimos en todas las

condiciones.

Ajuste de la velocidad de marcha en

vacío

El motor se para durante el

funcionamiento a marcha en vacío

NGire el tornillo de ajuste de marcha

en vacío (LA) lentamente en

sentido horario hasta que el motor

funcione de modo suave.

El accesorio de corte gira con el motor

en marcha en vacío

NGire el tornillo de ajuste de marcha

en vacío (LA) lentamente en

sentido contrahorario hasta que el

accesorio de corte deje de

moverse.

En algunos países, el silenciador tiene

un chispero.

Si el motor pierde potencia, revise el

chispero del silenciador.

NEspere hasta que el silenciador se

enfríe.

NSaque el tornillo (1).

NLevante el chispero (2) y tire del

mismo para sacarlo.

NLimpie el chispero. Si el chispero

está dañado o con depósitos

gruesos de carbón, instale uno

nuevo.

NVuelva a instalar el chispero.

NInserte el tornillo y apriételo bien

firme.

Gestión del motor Ajuste del carburador

0208BA036 KN

Chispero en el silenciador

1191BA017 KN

STIHL FS 94 R

español / EE.UU

Si el motor pierde potencia, es difícil

arrancarlo o funciona de modo irregular

a ralentí, revise la bujía primero.

Instale una bujía nueva después de

aprox. 100 horas de funcionamiento, o

más temprano si los electrodos están

muy gastados.

Si la mezcla del combustible es

incorrecta (demasiado aceite en la

gasolina), el filtro de aire está sucio, y

las condiciones de trabajo no son

favorables (especialmente a

aceleraciones intermedias) se afecta la

condición de la bujía. Estos factores

permiten la formación de depósitos en la

punta aislante, los cuales pueden

perjudicar el rendimiento.

Retiro de la bujía

NEnrosque el tornillo (1) en la

tapa (2) hasta que se pueda extraer

la tapa

NColoque la tapa a un lado

NDesconecte el casquillo de la

bujía (3)

NDestornille la bujía

Revisión de la bujía

NLimpie la bujía si está sucia.

NRevise la separación entre

electrodos (A) y ajústela de ser

necesario – vea "Especificaciones".

NUtilice únicamente bujías tipo

resistencia cuyo margen de

rendimiento sea el aprobado.

Corrija los problemas que hayan

causado la contaminación de la bujía:

–Demasiado aceite en la mezcla de

combustible.

–Filtro de aire sucio.

–Condiciones desfavorables de

funcionamiento, por ejemplo,

funcionando bajo carga parcial.

ADVERTENCIA

Para reducir el riesgo de incendio y de

quemaduras, utilice solamente las

bujías autorizadas por STIHL. Siempre

empuje el casquillo (1) de la bujía

firmemente en el borne (2) del tamaño

adecuado. (Nota: Si el borne tiene una

tuerca adaptadora SAE desmontable,

tiene que ser instalada.) Una conexión

suelta entre el casquillo de la bujía y el

conector del cable de encendido en el

casquillo puede crear un arco voltaico y

encender los vapores del combustible,

provocando un incendio.

Instalación de la bujía

NAtornille la bujía

NPresione el casquillo firmemente

sobre la bujía

Bujía

0208BA037 KN

0208BA038 KN

000BA039 KN

002BA363 KN

STIHL FS 94 R

español / EE.UU

NColoque la tapa (1), inserte el

tornillo (2) y apriételo

Para prolongar la vida útil de la cuerda

de arranque, siempre observe los

puntos siguientes:

NTire de la cuerda de arranque

solamente en el sentido

especificado.

NNo tire de la cuerda sobre el borde

del buje guía.

NNo tire de la cuerda más de lo

especificado.

NNo deje que el mango de arranque

retroceda bruscamente, guíelo

lentamente hacia el interior de la

caja – vea el capítulo

"Arranque/Parada del motor."

Pida que el concesionario de servicio

sustituya la cuerda de arranque dañada

oportunamente. STIHL recomienda que

un concesionario STIHL autorizado

efectúe los trabajos de mantenimiento y

reparación.

Para intervalos de 3 meses o más

NVacíe y limpie el tanque de

combustible en una zona bien

ventilada.

NDeseche el combustible de acuerdo

con los requerimientos locales de

protección del medio ambiente.

NHaga funcionar el motor hasta que

el carburador se seque. Esto ayuda

a evitar que los diafragmas del

carburador se peguen.

NRetire, limpie e inspeccione el

accesorio de corte.

NLimpie a fondo la máquina.

NLimpie el filtro de aire.

NGuarde la máquina en un lugar seco

y bajo llave, fuera del alcance de los

niños y de otras personas no

autorizadas.

0208BA039 KN

Dispositivo de arranque Almacenamiento de la

máquina

STIHL FS 94 R

español / EE.UU

NUse una lima (vea "Accesorios

especiales") para afilar los

accesorios de corte romos. En el

caso de desgaste o mellas más

serios: Vuelva a afilar con una

rectificadora o pida que el trabajo se

lo haga el concesionario – STIHL

recomienda acudir a un

concesionario de STIHL.

NAfile frecuentemente, quitando la

menor cantidad posible de material;

por lo general dos o tres pasadas de

la lima son suficientes.

NAfile las cuchillas (1)

uniformemente – no altere de

manera alguna el contorno de la

cuchilla matriz (2).

Vea las instrucciones en el embalaje del

accesorio de corte para información

adicional acerca del afilado.

Equilibrio

NDespués de aproximadamente 5

afiladas, revise la herramienta de

corte con un equilibrador STIHL

(accesorio especial) – o pida que un

concesionario la revise y vuelva a

ajustar el equilibrio según sea

necesario – STIHL recomienda

acudir a un concesionario STIHL

para servicio.

Revise siempre la cabeza segadora en

busca de desgaste antes de sustituir el

hilo de nilón.

ADVERTENCIA

Si hay señales de desgaste serio,

sustituya la cabeza segadora completa.

El hilo de segado de nilón se denomina

"hilo de nilón" o "hilo" en el texto

siguiente.

Con la cabeza segadora se proveen

instrucciones ilustradas para la

sustitución del hilo de nilón. Guarde las

instrucciones de la cabeza segadora en

un lugar seguro.

Preparaciones

NApoye la orilladora sobre su parte

trasera con la superficie de montaje

para el accesorio de corte esté

hacia arriba.

NDe ser necesario, retire la cabeza

segadora.

Afilado de los accesorios de

corte

002BA124 KN

Sustitución del hilo de nilón

1191BA026 KN

STIHL FS 94 R

español / EE.UU

Ajuste del hilo de nilón

STIHL SuperCut

Un tramo de hilo nuevo avanza

automáticamente si el hilo todavía tiene

una longitud mínima de 6 cm. La

cuchilla en el deflector corta el hilo

sobrante a la longitud correcta.

STIHL AutoCut

NSujete la cabeza segadora sobre el

suelo mientras está girando,

golpéela contra el suelo una vez, y

avanzarán aproximadamente 3cm

de hilo nuevo.

La cuchilla en el deflector corta el hilo

sobrante al largo correcto. Evite golpear

la cabeza más de una vez.

El avance del hilo funciona solamente si

los dos hilos tienen una longitud mínima

de 2,5 cm.

STIHL TrimCut

NApague el motor.

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones,

siempre apague el motor antes de

ajustar el hilo de nilón con la mano.

NTire del carrete hacia arriba – gírelo

aproximadamente 1/6 de vuelta en

sentido contrahorario hasta que se

encaje – y deje que vuelva solo.

NTire de las puntas de los hilos hacia

afuera.

Repita el procedimiento anterior según

sea necesario, hasta que ambos hilos

tengan un largo de aproximadamente

13 cm.

El girar el carrete de un tope al otro hace

avanzar aproximadamente 4 cm de hilo.

Sustitución del hilo de nilón

STIHL DuroCut, STIHL FixCut, STIHL

PolyCut

NApague el motor.

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones,

siempre apague el motor antes de

cargar hilo en la cabeza segadora con la

mano.

NColoque le hilo de nilón en la

cabeza segadora según se

describe en las instrucciones

provistas.

STIHL PolyCut

Un tramo del hilo de nilón puede

colocarse en la cabeza PolyCut en lugar

de las cuchillas.

Cabeza segadora PolyCut de STIHL

Revise siempre la cabeza segadora en

busca de desgaste antes de instalar las

cuchillas de corte nuevas.

ADVERTENCIA

Si hay señales de desgaste serio,

sustituya la cabeza segadora completa.

Las cuchillas de termoplástico se

denominan "cuchillas" en el texto

siguiente.

Se proveen instrucciones ilustradas

para la sustitución de cuchillas en la

cabeza segadora. Guarde las

instrucciones de la cabeza segadora en

un lugar seguro.

Preparación de la máquina para la

instalación de cuchillas nuevas

NApague el motor.

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones,

siempre apague el motor antes de

cargar hilo en la cabeza segadora con la

mano.

Sustitución de la cuchilla

STIHL FS 94 R

español / EE.UU

NColoque la motoguadaña de modo

que la cabeza de segado (1) esté

orientada hacia arriba.

NRetire la cabeza segadora.

NSustituya las cuchillas de la manera

mostrada en las instrucciones

ilustradas.

NInstale la cabeza segadora en la

máquina.

Cable del acelerador

Revisión del ajuste del cable del

acelerador

Error: El régimen del motor aumenta

cuando solamente se oprime el gatillo

de aceleración.

NArranque el motor.

NOprimir el gatillo de aceleración (1)

– no oprima el bloqueo (2) del

gatillo.

Si el régimen del motor aumenta o si el

accesorio de corte empieza a girar, es

necesario ajustar el cable del

acelerador.

NApague el motor.

NSolicite a su concesionario que

ajuste el cable del acelerador.

STIHL recomienda acudir a un

concesionario STIHL autorizado

para servicio.

Trabajos de mantenimiento

STIHL recomienda que un

concesionario STIHL autorizado efectúe

los trabajos de mantenimiento y

reparación.

Captador de combustible en el tanque

NRevise anualmente el recogedor en

el tanque de combustible y pida que

el concesionario lo sustituye de ser

necesario.

El cuerpo del recogedor debe quedar en

el tanque en la posición que se muestra

en la ilustración.

1191BA026 KN

Inspección y mantenimiento

por el usuario

1191BA023 KN

Inspección y mantenimiento

por el concesionario

0208BA044 KN

STIHL FS 94 R

español / EE.UU

Espaciador

El espaciador (flecha) está moldeado de

modo integral en la envuelta.

NRevise el espaciador (1) en busca

de daños.

NSi el espaciador (1) presenta

daños, sustituya la envuelta de

inmediato.

Elemento antivibración

Se instala un elemento de caucho que

amortigua vibraciones entre el motor y el

tubo de mando. Revíselo si halla

señales de desgaste o si se percibe un

aumento notable en los niveles de

vibración.

1191BA018 KN

0208BA045 KN

STIHL FS 94 R

español / EE.UU

Información para mantenimiento

Los intervalos que se indican a continuación corresponden únicamente a condicio-

nes normales de funcionamiento. Si la jornada diaria es más prolongada que lo

normal, o bien si las condiciones son extremas (zonas con demasiado polvo, etc.),

acorte apropiadamente los intervalos indicados.

antes de comenzar el trabajo

después de completar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problemas

si presenta daños

según se requiera

Máquina completa

Inspección visual (condición general,

fugas) XX

Limpiar X

Sustituya las piezas dañadas. X

Mango de control Comprobar el funcionamiento XX

Filtro de aire Inspección visual XX

Reemplazar1) X

Tanque de combustible Limpiar XXX

Recogedor en tanque de combustible Revisar2) X

Sustituir2) XXX

Carburador

Comprobar el ajuste de marcha en vacío

– el accesorio de corte no debe girar XX

Volver a ajustar la velocidad de marcha

en vacío X

Bujía

Ajustar la distancia entre electrodos X

Cambiar después de aprox. cada 100

horas de funcionamiento

Entradas de enfriamiento Inspección visual X

Limpiar X

Aletas del cilindro Limpiar 2) X

Chispero3) en silenciador Revisar XX

Limpiar o reemplazar XX

Espaciador moldeado en envuelta Revisar4) X

Sustituir la envuelta2) XX

STIHL FS 94 R

español / EE.UU

Cámara de combustión

Descarbonizar después de las primeras

139 horas de funcionamiento, y luego

cada 150 horas

Todos los tornillos y tuercas accesibles

(salvo los tornillos de ajuste) Volver a apretar X

Elementos antivibración Inspección visual 5) XXX

Sustituir2) X

Accesorio de corte

Inspección visual XX

Reemplazar X

Revisar el apriete XX

Accesorio de corte metálico Afilar XX

Etiquetas de seguridad Reemplazar X

1) Solamente si hay una pérdida notable de la potencia del motor

2) STIHL recomienda que un concesionario de servicio STIHL efectúe este trabajo

3) no se instala en todas las versiones, depende del mercado

4) Vea el capítulo "Inspecciones y mantenimiento por el concesionario", sección "Espaciador"

5) Vea el capítulo "Inspecciones y mantenimiento por el concesionario", sección "Elementos antivibración"

Los intervalos que se indican a continuación corresponden únicamente a condicio-

nes normales de funcionamiento. Si la jornada diaria es más prolongada que lo

normal, o bien si las condiciones son extremas (zonas con demasiado polvo, etc.),

acorte apropiadamente los intervalos indicados.

antes de comenzar el trabajo

después de completar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problemas

si presenta daños

según se requiera

STIHL FS 94 R

español / EE.UU

1. Bomba de combustible

2Perilla de estrangulador

3Tornillos de ajuste del carburador

4Tapa de llenado de combustible

5Tanque de combustible

6Mango de arranque

7Silenciador con chispero

8Gatillo de aceleración

9Rueda de ajuste del acelerador

10 Interruptor momentáneo de parada

11 Bloqueo de gatillo de aceleración

12 Argolla de transporte

13 Tapa con casquillo de bujía

14 Tapa del filtro de aire

15 Apoyo de la máquina

16 Mango tórico

17 Barra de defensa

18 Tubo de mando

19 Espaciador en la envuelta

#Número de serie

Componentes importantes

17 10

1191BA024 KN

STIHL FS 94 R

español / EE.UU

Definiciones

1. Bomba de combustible

Suministra alimentación adicional

de combustible para el arranque en

frío.

2. Palanca del estrangulador

Facilita el arranque del motor al

enriquecer la mezcla.

3. Tornillos de ajuste del carburador

Para afinar el carburador.

4. Tapa de llenado de combustible

Para tapar el tanque de

combustible.

5. Tanque de combustible

Contiene la mezcla de combustible

y aceite.

6. Mango de arranque

El mango del arrancador usado

para arrancar el motor.

7. Silenciador con chispero

El silenciador reduce los ruidos del

tubo de escape y desvía los gases

de escape lejos del operador. El

chispero está diseñado para reducir

el riesgo de incendios.

8. Gatillo de aceleración

Regula la velocidad del motor.

9. Rueda de ajuste del acelerador

Limita la posición máxima del gatillo

de aceleración.

10. Interruptor momentáneo de parada

Apaga el sistema de encendido del

motor y para el motor.

11. Bloqueo de gatillo de aceleración

Debe ser oprimido antes de poder

activar el gatillo de aceleración.

12. Argolla de transporte

Conecta la orilladora/cortadora de

matorrales al arnés.

13. Tapa con casquillo de bujía

Conecta la bujía al alambre de

encendido.

14. Tapa del filtro de aire

Cubre y protege el elemento del

filtro de aire.

15. Apoyo de la máquina

Para apoyar la máquina en el suelo.

16. Mango tórico

Para facilitar el control de la

máquina durante el proceso de

corte.

17. Barra de defensa

Ayuda a mantener los pies y piernas

del usuario lejos del accesorio de

corte.

18. Tubo de mando

Encierra y protege el eje impulsor

entre el motor y el mecanismo.

19. Espaciador en la envuelta

Diseñado para reducir el riesgo de

quemaduras y incendios. 1Cabeza de segado

2Deflector para cabezas segadoras

3Cuchilla limitadora del hilo

4Deflector con faldilla para todos los

accesorios de segado

5Faldilla

6Herramienta segadora metálica

002BA114 KN

STIHL FS 94 R

español / EE.UU

Definiciones

1 Cabeza de segado

El accesorio de corte, por ej. una

cabeza segadora, se usa para

diferentes propósitos.

2 Deflector para cabezas segadoras

El deflector tiene por objeto reducir

el riesgo de lesiones causadas por

objetos extraños arrojados contra el

operador por el accesorio de corte y

por el contacto con el accesorio de

corte.

3 Cuchilla limitadora del hilo

Una cuchilla de metal en el deflector

para mantener el hilo de la cabeza

segadora al largo adecuado.

4 Deflector con faldilla para todos los

accesorios de segado

El deflector tiene por objeto reducir

el riesgo de lesiones causadas por

objetos extraños arrojados contra el

operador por el accesorio de corte y

por el contacto con el accesorio de

corte. No está diseñado para

contener las cuchillas metálicas

fragmentadas.

5Faldilla

La faldilla en la parte inferior del

deflector debe usarse de la manera

descrita en el capítulo "Montaje del

deflector".

6 Herramienta segadora metálica

El accesorio de corte, por ejemplo la

cuchilla, hecho de metal para varios

propósitos.

EPA / CEPA

El período de cumplimiento de

emisiones indicado en la etiqueta de

cumplimiento de emisiones es la

cantidad de horas de funcionamiento

para la cual la máquina ha demostrado

la conformidad con los requerimientos

de emisiones del Gobierno federal de

los EE.UU.

Categoría

CARB

El período de cumplimiento de

emisiones empleado en la etiqueta del

índice de aire CARB tiene las siguientes

definiciones:

Motor

Motor de un cilindro, dos tiempos

Sistema de encendido

Encendido por magneto electrónico

Sistema de combustible

Carburador giratorio de todas

posiciones con bomba de combustible

integral

Especificaciones

A = 300 horas

B = 125 horas

C = 50 horas

Extended = 300 horas

Intermediate = 125 horas

Moderate = 50 horas

Cilindrada: 24,1 cm³

(1,47 pulg³)

Diámetro: 35 mm

(1,38 pulg)

Carrera: 25 mm

(0,98 pulg)

Potencia del motor

según ISO 8893:

0,9 kW (1,2 bhp)

a 8500 rpm

Marcha en vacío: 2800 rpm

Velocidad de corte

(nominal): 9800 rpm

Velocidad máx. de eje

de salida (accesorio

de corte) 7290 rpm

Par/régimen máx. del

motor:

1,3 Nm a

5000 rpm

Bujía (tipo

resistencia): NGK CMR 6 H

Distancia entre

electrodos:

0,5 mm

(0,02 pulg)

Capacidad del

depósito de

combustible:

540 cm³

(18,3 oz fl)

STIHL FS 94 R

español / EE.UU

Peso

Largo total

Características

Comuníquese con su concesionario

STIHL para información acerca de

accesorios especiales que pueden estar

disponibles para su producto.

Los usuarios de esta máquina deben

efectuar únicamente los trabajos de

mantenimiento descritos en este

manual. Solamente los talleres

autorizados por STIHL deben llevar a

cabo los demás trabajos de reparación.

Los reclamos de garantía presentados

después de realizadas las reparaciones

serán aceptados únicamente si las

mismas fueron ejecutadas por un

concesionario de servicio autorizado

STIHL utilizando piezas de repuesto

originales de STIHL.

Es posible identificar las piezas

originales de STIHL por el número de

pieza STIHL, el logotipo de {

y, en ciertos casos, el símbolo K de

piezas STIHL. En las piezas pequeñas

el símbolo puede aparecer solo.

Seco, sin accesorio de corte y deflector

FS 94 RC: 4,6 kg (10,2 lb)

sin accesorio de corte 1780 mm

(70,08 pulg)

C Características de comodidad

R Mango tórico

E Easy2Start

Z Equipo a prueba de incendios

Accesorios especiales Información de reparación

STIHL FS 94 R

español / EE.UU

Respete todas las leyes y los

reglamentos sobre eliminación de

desechos que correspondan a su país.

No se debe botar los aparatos STIHL en

el basurero. Lleve el producto, los

accesorios y el embalaje a un vertedero

autorizado para reciclarlos y contribuir al

cuidado del medio ambiente.

Comuníquese con un concesionario de

servicio de STIHL para obtener la

información más actualizada sobre la

eliminación de desechos.

No para California

Sus derechos y obligaciones de

garantía

La Agencia de Protección del Medio

Ambiente (EPA) de los EE.UU. y STIHL

Incorporated se complacen en

explicarle la garantía del sistema de

control de emisiones instalado en el

motor de su equipo. En los EE.UU., los

nuevos motores pequeños para equipos

de uso fuera de carretera modelos 1997

y posteriores deben estar diseñados,

construidos y equipados, al tiempo de la

venta, de conformidad con los

reglamentos de la EPA de los EE.UU.

para los motores pequeños de uso fuera

de carretera. El motor del equipo debe

carecer de defectos en el material y la

fabricación que puedan causar el

incumplimiento de las normas de la EPA

de los EE.UU. durante los primeros dos

años de uso del motor a partir de la

fecha de compra por el último

comprador.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

El sistema de control de emisiones de

su máquina incluye piezas tales como el

carburador y el sistema de encendido.

Además puede incluir mangueras,

conectores y otros conjuntos asociados

con el control de emisiones.

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico

(si el trabajo de diagnóstico fue

realizado por un concesionario

autorizado), las piezas y la mano de

obra.

Cobertura de garantía del fabricante

En los EE.UU., los motores pequeños

para equipos de uso fuera de carretera

modelos 1997 y posteriores también

están garantizados por dos años. En el

caso de encontrarse defectos en

cualquiera de las piezas del motor

relacionadas con el sistema de control

de emisiones, la pieza será reparada o

sustituida por STIHL Incorporated sin

costo alguno.

Responsabilidades del usuario relativas

a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

Desecho

000BA073 KN

Declaración de garantía de

STIHL Incorporated sobre

sistemas de control de

emisiones según normas

Federales

STIHL FS 94 R

español / EE.UU

recibos o del incumplimiento del

propietario de realizar todos los trabajos

de mantenimiento programados.

El uso de cualquier pieza de repuesto o

servicio cuyo comportamiento y

durabilidad sean equivalentes está

permitido en trabajos de mantenimiento

o reparación no contemplados en la

garantía, y no reducirá las obligaciones

de la garantía del fabricante del motor.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o una pieza del mismo ha

fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un centro de servicio STIHL

tan pronto surja el problema. Las

reparaciones bajo garantía serán

realizadas en un tiempo razonable, sin

exceder de 30 días.

Ante cualquier duda respecto a sus

derechos y responsabilidades bajo esta

garantía, sírvase contactar al

representante de atención al cliente

STIHL llamando al 1-800-467-8445, o si

lo prefiere puede escribir a

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

www.stihlusa.com

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos aplicables durante un

período de dos años.

Período de garantía

El período de garantía comienza en la

fecha en que el motor del equipo

utilitario es entregado a usted y usted

firma y remite la tarjeta de garantía a

STIHL.

Si cualquier componente relacionado

con el sistema de control de emisiones

está defectuoso, el mismo será

sustituido por STIHL Incorporated sin

costo alguno para el propietario.

Cualquier pieza garantizada cuyo

reemplazo no está programado como

mantenimiento requerido, o que debe

recibir únicamente inspección regular

en el sentido de "reparar o sustituir

según sea necesario", estará

garantizada por el período de garantía.

Cualquier pieza cuyo reemplazo está

programado como mantenimiento

requerido estará garantizada por el

intervalo hasta el primer punto de

reemplazo programado para esa pieza.

Diagnóstico

Como propietario, a usted no se le debe

cobrar la mano de obra por los

diagnósticos que determinen que una

pieza garantizada está defectuosa. No

obstante, si usted reclama garantía para

un componente y se comprueba que la

máquina no está defectuosa, STIHL

Incorporated le cobrará el costo de la

prueba del sistema de control de

emisiones. El trabajo de diagnóstico

mecánico se realiza en un centro de

servicio autorizado por STIHL. La

prueba del sistema de control de

emisiones se realiza ya sea en la fábrica

de STIHL Incorporated o en un

laboratorio de ensayos independiente.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa.

Se puede usar cualquier pieza de

repuesto aprobada por el fabricante o

equivalente en las piezas relacionadas

con el sistema de control de emisiones,

y debe ser suministrada gratis al

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

La lista siguiente define

específicamente las piezas

garantizadas y relacionadas con las

emisiones:

–Filtro de aire

–Carburador (si corresponde)

–Bomba de combustible

–Estrangulador (sistema de

enriquecimiento de arranque en

frío) (si corresponde)

STIHL FS 94 R

español / EE.UU

–Varillajes de control

–Múltiple de admisión

–Sistema de encendido por magneto

o electrónico (Módulo de encendido

o unidad de control electrónica)

–Volante

–Bujía

–Válvula de inyección (si

corresponde)

–Bomba de inyección (si

corresponde)

–Carcasa del acelerador (si

corresponde)

–Cilindro

–Silenciador

–Convertidor catalítico (si lo tiene)

–Tanque de combustible

–Tapa de tanque de combustible

–Línea de combustible

–Adaptadores de línea de

combustible

–Abrazaderas

–Sujetadores/pernos

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto a cualquier centro de

servicio autorizado por STIHL y

presente la tarjeta de garantía firmada.

Requerimientos de mantenimiento

Las instrucciones presentadas en este

manual se basan en la aplicación de la

mezcla recomendada para motores de 2

tiempos (vea también la instrucción

"Combustible"). Las discrepancias de

estas recomendaciones con respecto a

la calidad y la proporción de la mezcla

de combustible y aceite pueden exigir

intervalos de mantenimiento más

cortos.

Limitaciones

Esta garantía de los sistemas de control

de emisiones no cubrirá ninguno de los

puntos siguientes:

Nreparación o sustitución requerida

debido a maltrato, negligencia o

falta del mantenimiento requerido,

Nreparaciones mal hechas o

sustituciones contrarias a las

especificaciones de STIHL

Incorporated que afecten

desfavorablemente el

funcionamiento y/o la durabilidad, y

las alteraciones o modificaciones

no recomendadas o aprobadas por

escrito por STIHL Incorporated,

Nla sustitución de piezas y otros

servicios y ajustes necesarios para

el mantenimiento requerido en y

después del primer punto de

reemplazo programado.

Solamente para California

Sus derechos y obligaciones de

garantía

El Consejo de Recursos del Aire del

Estado de California (CARB) y STIHL

Incorporated se complacen en

explicarle la Garantía del sistema de

control de emisiones instalado en el

motor de su equipo de uso fuera de

carretera para el año 2013 y posteriores.

En California, el equipo nuevo que tiene

motores pequeños para uso fuera de

carretera debe estar diseñado,

construido y equipado de conformidad

con las rigurosas normas de

contaminación del aire del estado.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor

pequeño para uso fuera de carretera no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

Su sistema de control de emisiones

puede incluir piezas tales como el

carburador y el sistema de inyección de

combustible, el sistema de encendido y

el convertidor catalítico. Además puede

incluir mangueras, correas, conectores

y otros conjuntos asociados con el

control de emisiones.

Declaración de garantía de

STIHL Incorporated sobre el

control de emisiones de

gases de escape y

emisiones por evaporación

para el Estado de California

STIHL FS 94 R

español / EE.UU

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico,

las piezas y la mano de obra.

Responsabilidades del fabricante

relativas a la garantía

El sistema de control de emisiones tiene

una garantía de dos años en California.

En el caso de encontrarse defectos en

cualquiera de los componentes del

motor relacionados con el sistema de

control de emisiones, el mismo será

reparado o sustituido por STIHL

Incorporated sin costo alguno.

Responsabilidades del propietario

relativas a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

recibos o de su incumplimiento de

realizar todos los trabajos de

mantenimiento programados.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o un componente del mismo

ha fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un concesionario de servicio

STIHL tan pronto surja el problema. Las

reparaciones bajo garantía deben

realizarse en un tiempo razonable, sin

exceder de 30 días. Ante cualquier duda

respecto a sus derechos y

responsabilidades bajo esta garantía,

sírvase contactar al representante de

atención al cliente STIHL llamando al 1-

800-467-8445, o si lo prefiere puede

escribir a

STIHL Inc., 536 Viking Drive,

P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

www.stihlusa.com

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos acerca de

emisiones aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos acerca de emisiones

aplicables durante un período de dos

años.

Período de garantía contra defectos

Los períodos de garantía comenzarán el

día en que el motor de equipo utilitario

es comprado por el comprador inicial. Si

cualquier componente relacionado con

el sistema de control de emisiones está

defectuoso, el mismo será sustituido por

STIHL Incorporated sin costo alguno

para el propietario.

No se permite usar componentes

adicionales o modificados que no hayan

sido eximidos por el Consejo de

Recursos del Aire (CARB). El uso de

cualquier componente adicional o

modificado no eximido será motivo para

la denegación del reclamo bajo

garantía. STIHL Incorporated no es

responsable por las fallas de los

componentes garantizados causadas

por el uso de un componente adicional o

modificado no eximido.

La garantía de los componentes

relacionados con el control de

emisiones se interpretará de la manera

1Cualquier componente garantizado

cuyo reemplazo no está

programado como mantenimiento

requerido en las instrucciones

escritas requeridas en la Lista de

Piezas bajo la Garantía de Control

de Emisiones (vea más abajo) debe

garantizarse por el período de

garantía definido en la subsección

COBERTURA POR STIHL

INCORPORATED, vea más arriba.

Si uno de estos componentes falla

durante el período de garantía, el

fabricante debe reparar o sustituir el

mismo de acuerdo con la

STIHL FS 94 R

español / EE.UU

subsección (4) más abajo. Un

componente reparado o sustituido

bajo la garantía debe garantizarse

durante el resto del período de

garantía.

2Cualquier componente garantizado

que solamente debe

inspeccionarse periódicamente de

acuerdo con las instrucciones

escritas requeridas en la Lista de

Piezas bajo la Garantía de Control

de Emisiones (vea más abajo) debe

garantizarse por el período de

garantía definido en la subsección

COBERTURA POR STIHL

INCORPORATED, vea más arriba.

Una declaración en las

instrucciones escritas tal como

"reparar o sustituir según sea

necesario" no acortará el período

de cobertura de garantía. Un

componente de este tipo reparado o

sustituido bajo la garantía debe

garantizarse durante el resto del

período de garantía.

3Cualquier componente garantizado

que debe sustituirse como un

elemento de mantenimiento

requerido en las instrucciones

escritas requeridas por la lista de

piezas bajo la garantía de control de

emisiones (vea más abajo) debe

garantizarse por el intervalo antes

del primer punto de sustitución

programado para este componente.

Si el componente falla antes del

primer punto de sustitución

programado, el fabricante del motor

debe reparar o sustituir el mismo de

acuerdo con la subsección (4) más

abajo. Un componente de este tipo

reparado o sustituido bajo la

garantía debe garantizarse durante

el resto del período de garantía

antes del primer punto de

sustitución programado para el

componente.

4La reparación o sustitución de

cualquier componente garantizado

debe llevarse a cabo en una

estación de reparaciones bajo

garantía sin costo alguno para el

propietario.

5No obstante lo expuesto en la

subsección (4) de arriba, los

servicios o las reparaciones bajo

garantía pueden obtenerse en

todos los centros de distribución del

fabricante autorizados para dar

servicio a los motores en cuestión.

6Al propietario no se le debe cobrar

el trabajo del diagnóstico que

establece que el componente

garantizado es de hecho

defectuoso, a condición de que tal

trabajo de diagnóstico se realice en

una estación de reparaciones bajo

garantía.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa. Se puede usar cualquier

pieza de repuesto aprobada por el

fabricante o equivalente para el

mantenimiento o la reparación de los

componentes relacionados con el

sistema de control de emisiones, y la

misma debe ser suministrada gratis al

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

Lista de piezas bajo la garantía de

emisiones

Filtro de aire, carburador (si

corresponde), bomba de combustible,

estrangulador (sistema de

enriquecimiento para arranque en frío)

(si corresponde), varillajes de control,

múltiple de admisión, sistema de

encendido por magneto o electrónico

(Módulo de encendido o unidad de

control electrónica), volante, bujía,

válvula de inyección (si corresponde),

bomba de inyección (si corresponde),

carcasa del acelerador (si corresponde),

cilindro, silenciador, convertidor

catalítico (si corresponde), tanque de

combustible, tapa de combustible,

tubería de combustible, adaptadores de

tubería de combustible, abrazaderas,

fijaciones.

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto de STIHL a cualquier

concesionario de servicio autorizado por

STIHL y presente la tarjeta de registro

de producto STIHL firmado o la copia

impresa del registro electrónico del

producto.

STIHL FS 94 R

español / EE.UU

Limitaciones

La reparación o la sustitución de

cualquier componente garantizado y

normalmente abarcado por la garantía

se puede excluir de la garantía si STIHL

Incorporated demuestra el maltrato,

negligencia o mantenimiento incorrecto

del producto de STIHL, y que tal

maltrato, negligencia, o mantenimiento

incorrecto era la causa directa de la

necesidad de reparación o sustitución

del componente. A pesar de lo anterior,

el ajuste de un componente que tiene un

dispositivo limitador instalado en fábrica

y funcionando correctamente no

perjudicará la cobertura bajo garantía.

Marcas registradas de STIHL

STIHL®

{

La combinación de colores anaranjado-

gris (Números de registro EE.UU.

2,821,860; 3,010,057, 3,010,058,

3,400,477; y 3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

MAGNUM®

MasterWrench Service®

MotoMix®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Algunos de las marcas comerciales de

STIHL por ley común

BioPlus ™

Easy2Start ™

EasySpool ™

ElastoStart ™

Ematic ™

FixCut ™

HT Plus ™

IntelliCarb ™

Master Control Lever ™

Micro ™

Pro Mark ™

Quad Power ™

Quiet Line ™

STIHL Arctic ™

STIHL Compact ™

Marcas comerciales

STIHL

Injection

STIHL FS 94 R

español / EE.UU

STIHL HomeScaper Series ™

STIHL Interchangeable Attachment

Series ™

STIHL M-Tronic ™

STIHL MiniBoss ™

STIHL MotoPlus 4 ™

STIHL Multi-Cut HomeScaper Series ™

Stihl Outfitters ™

STIHL PICCO ™

STIHL PolyCut ™

STIHL PowerSweep ™

STIHL Precision Series ™

STIHL Protech ™

STIHL RAPID ™

STIHL SuperCut ™

STIHL Territory ™

TapAction ™

TrimCut ™

Esta lista de marcas comerciales está

sujeta a cambios.

Queda terminantemente prohibido todo

uso de estas marcas comerciales sin el

consentimiento expreso por escrito de

ANDREAS STIHL AG & Co. KG,

Waiblingen.

STIHL FS 94 R

español / EE.UU

STIHL FS 94 R

español / EE.UU

100

www.stihl.com *04585938621A*

0458-593-8621-A

englisch / spanisch USA

G U

WARNING

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

ADVERTENCIA

El gas de escape del motor de esta máquina

contiene productos químicos que en el estado de

California son considerados como causantes de

cáncer, defectos de nacimiento u otros efectos

nocivos para los órganos de la reproducción.

englisch / spanisch USA

Stihl Fs94 String Trimmer Instruction Manual FS 94

Navigation menu

Versions of this User Manual:

Views

Navigation
