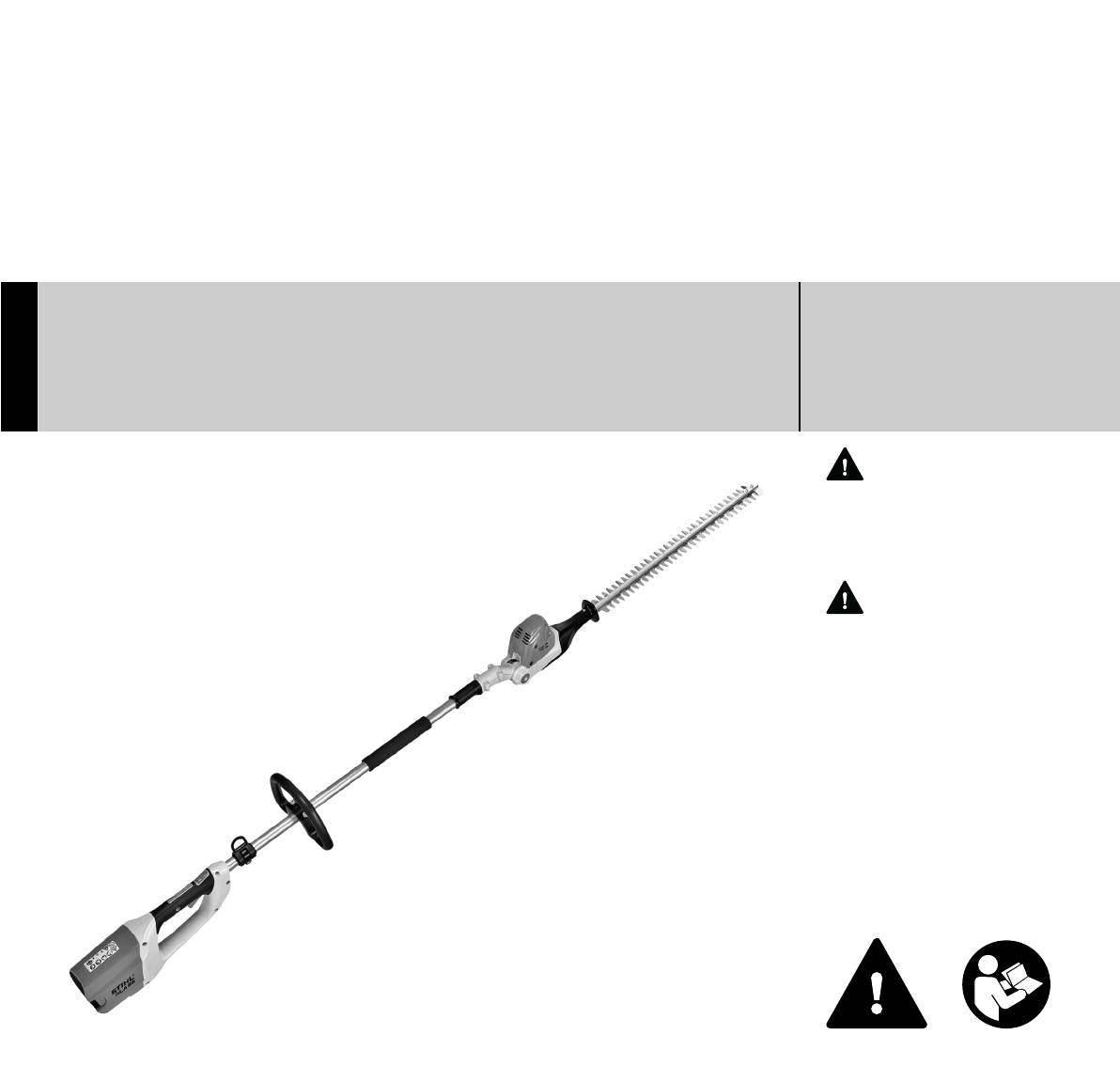

STIHL HLA 65

WARNING

Read and follow all safety

precautions in Instruction Manual –

improper use can cause serious or

fatal injury.

ADVERTENCIA

Lea y siga todas las precauciones

de seguridad dadas en el manual

de instrucciones – el uso incorrecto

puede causar lesiones graves o

mortales.

Instruction Manual

Manual de instrucciones

Instruction Manual

1 - 34

Manual de instrucciones

35 - 69

Original Instruction ManualPrinted on chlorine-free paper

Printing inks contain vegetable oils, paper can be recycled.

0458-765-8621-A. VA0.J12.

0000006326_001_GB

HLA 65

English

with electronic systems.

Contents

Allow only persons who fully understand

this manual to operate your hedge

trimmer.

To receive maximum performance and

satisfaction from your STIHL hedge

trimmer, it is important that you read,

understand and follow the safety

precautions and the operating and

maintenance instructions in chapter

"Safety Precautions and Working

Techniques" before using your hedge

trimmer. For further information you can

go to www.stihlusa.com.

Contact your STIHL dealer or the STIHL

distributor for your area if you do not

understand any of the instructions in this

manual.

WARNING

Because a hedge trimmer is a high-

speed cutting tool, some special safety

precautions must be observed to reduce

the risk of personal injury. Careless or

improper use may cause serious or even

fatal injury.

Guide to Using this Manual 2

Safety Precautions and Working

Techniques 2

General Power Tool Safety

Warnings 10

Description of Operation 13

Using the Unit 13

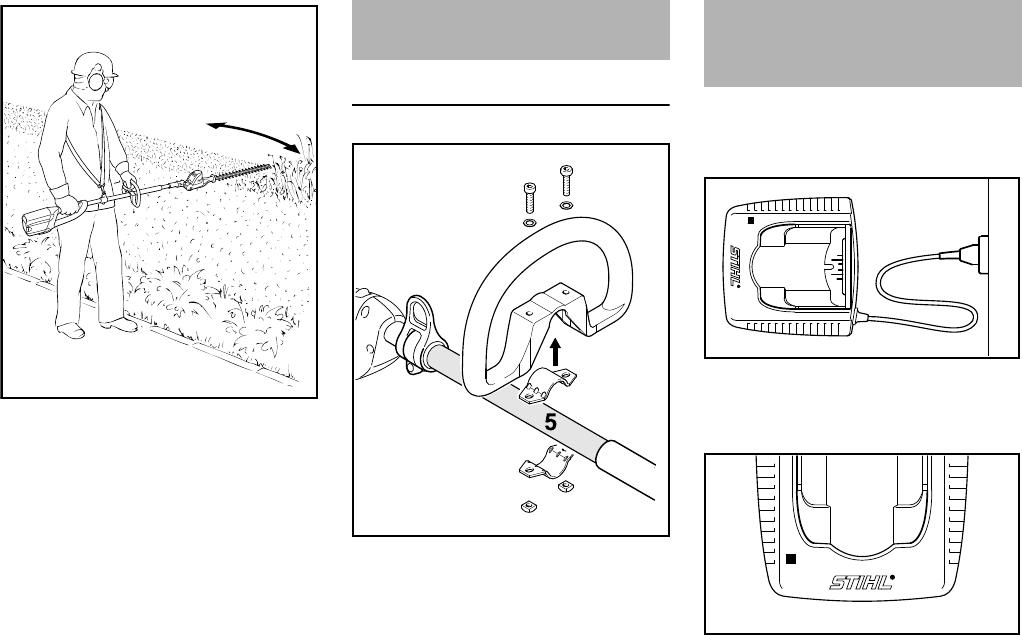

Assembling the Unit 15

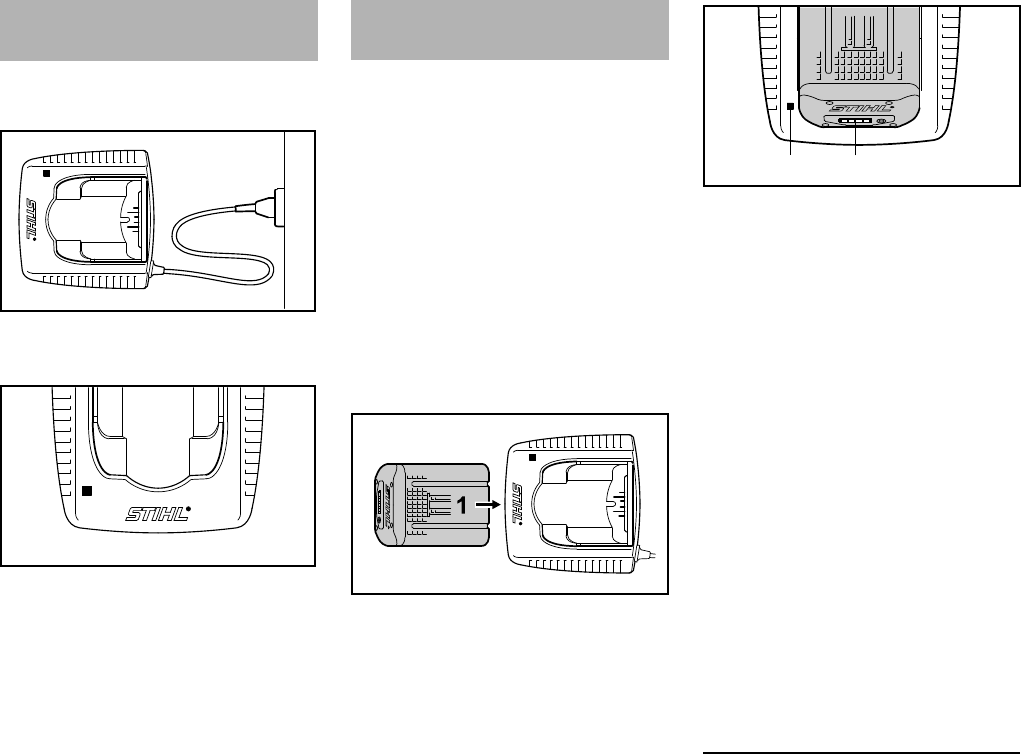

Connecting Charger to Power

Supply 16

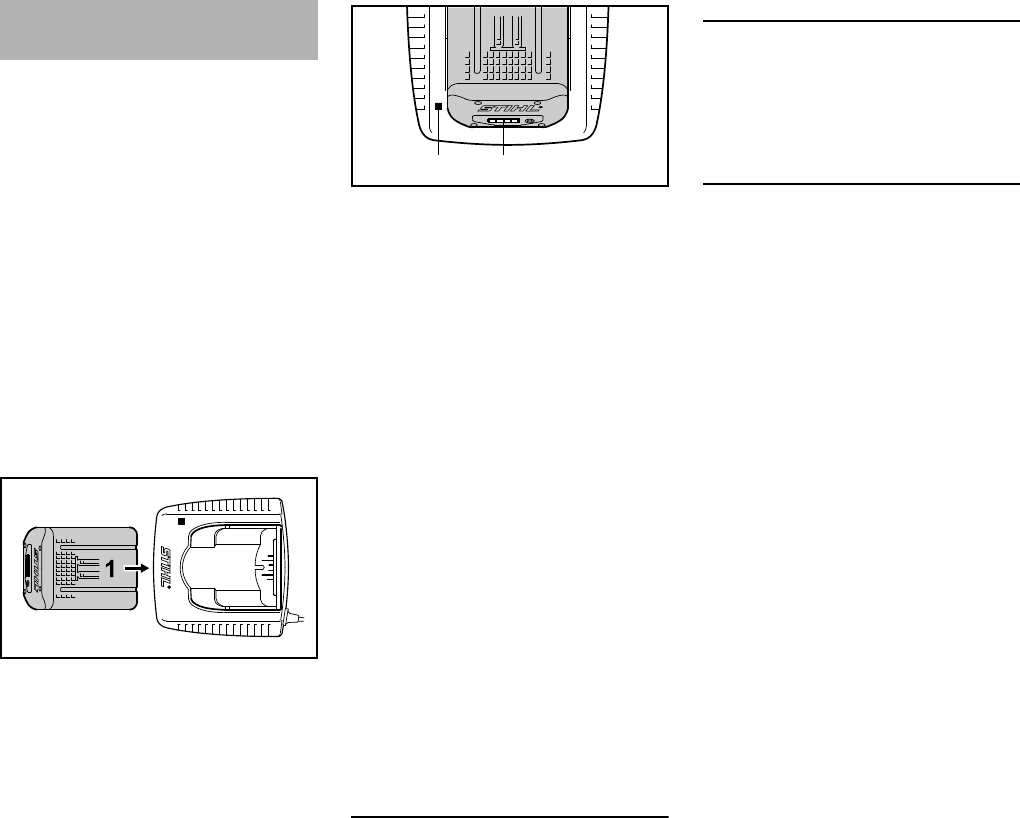

Charging the Battery 16

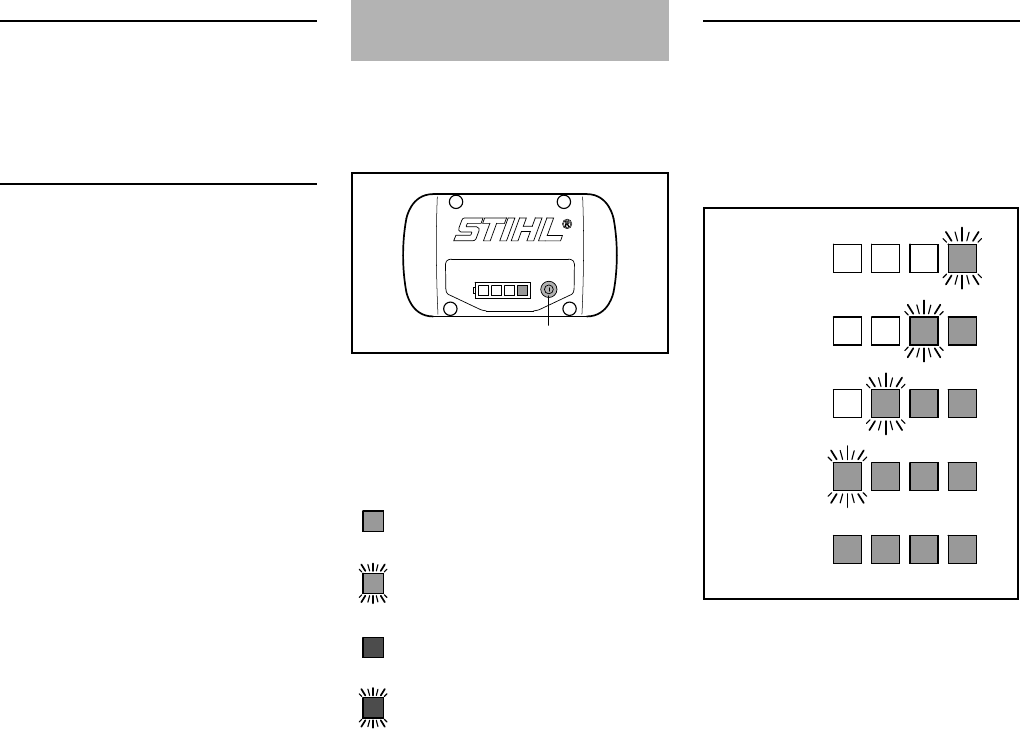

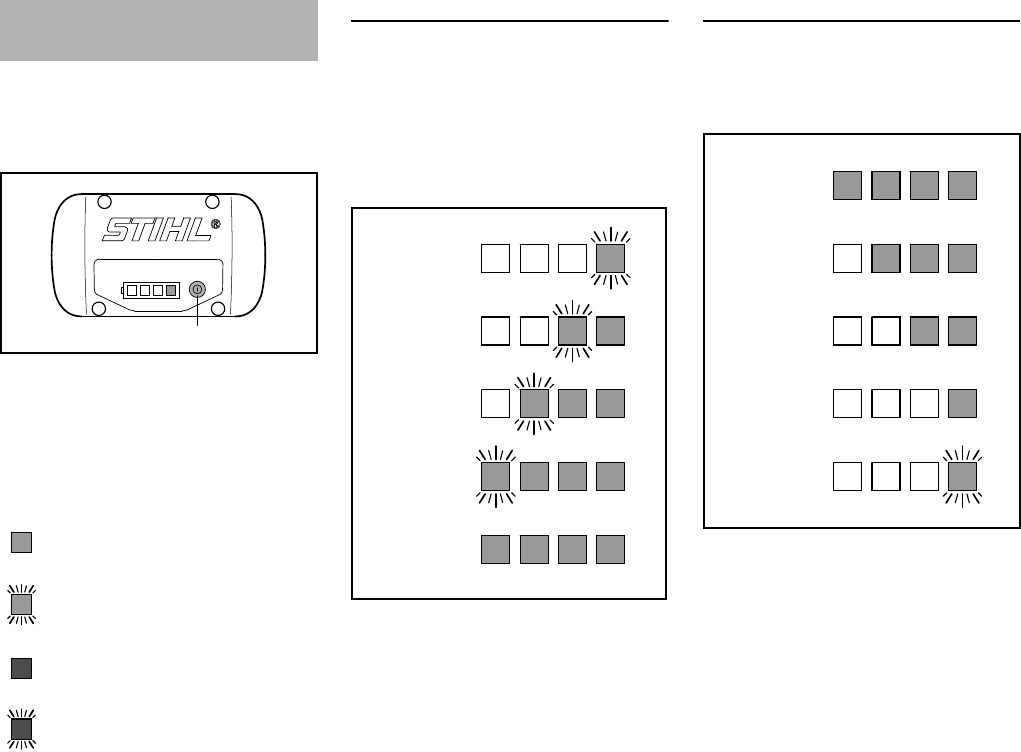

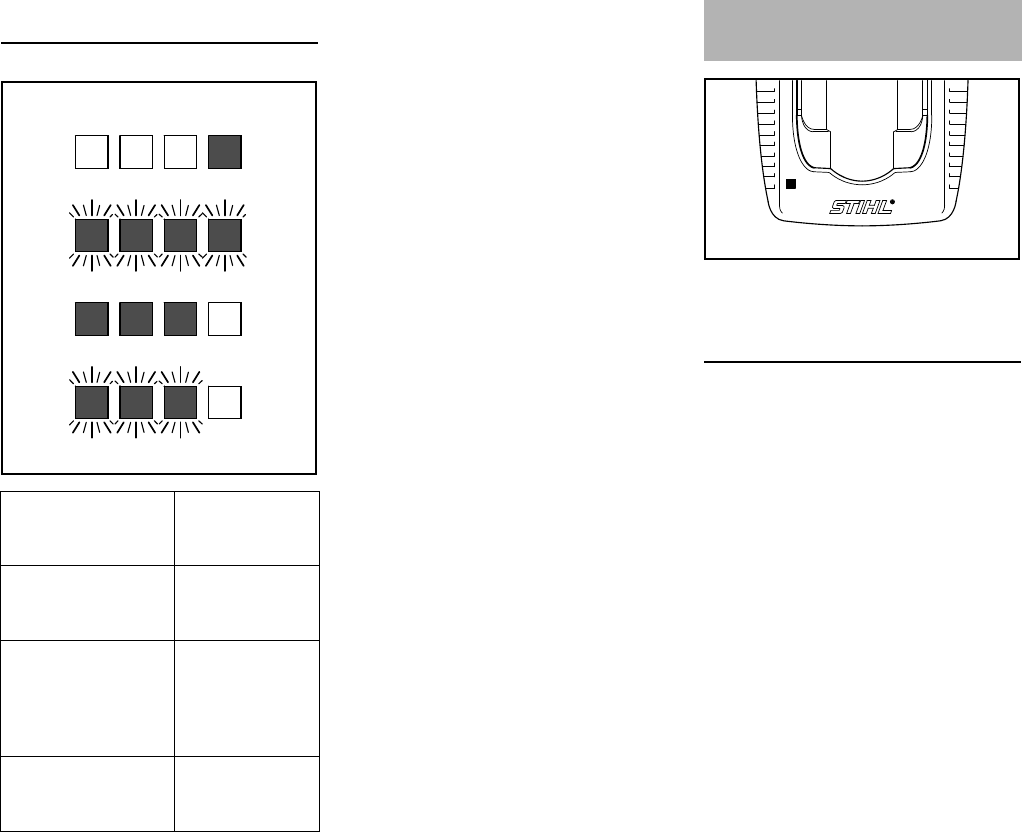

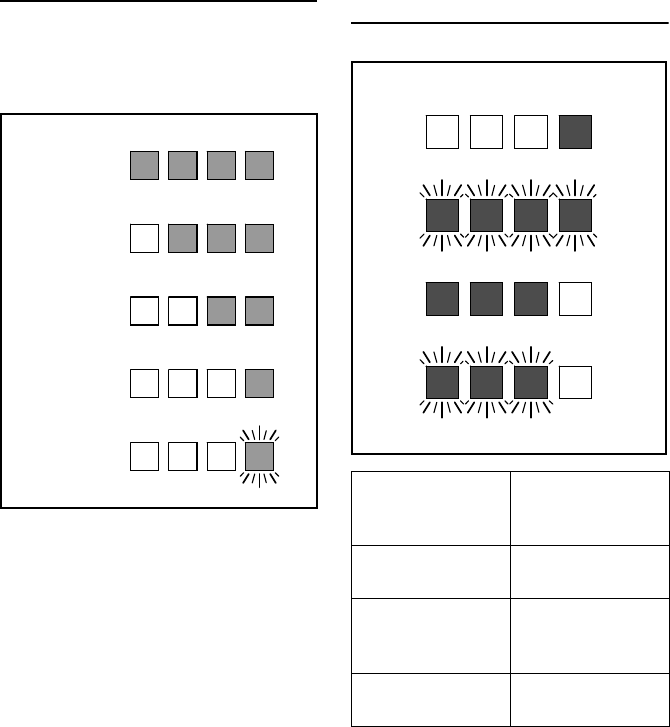

Light Emitting Diodes (LED) on

Battery 17

Light Emitting Diodes (LED) on

Charger 19

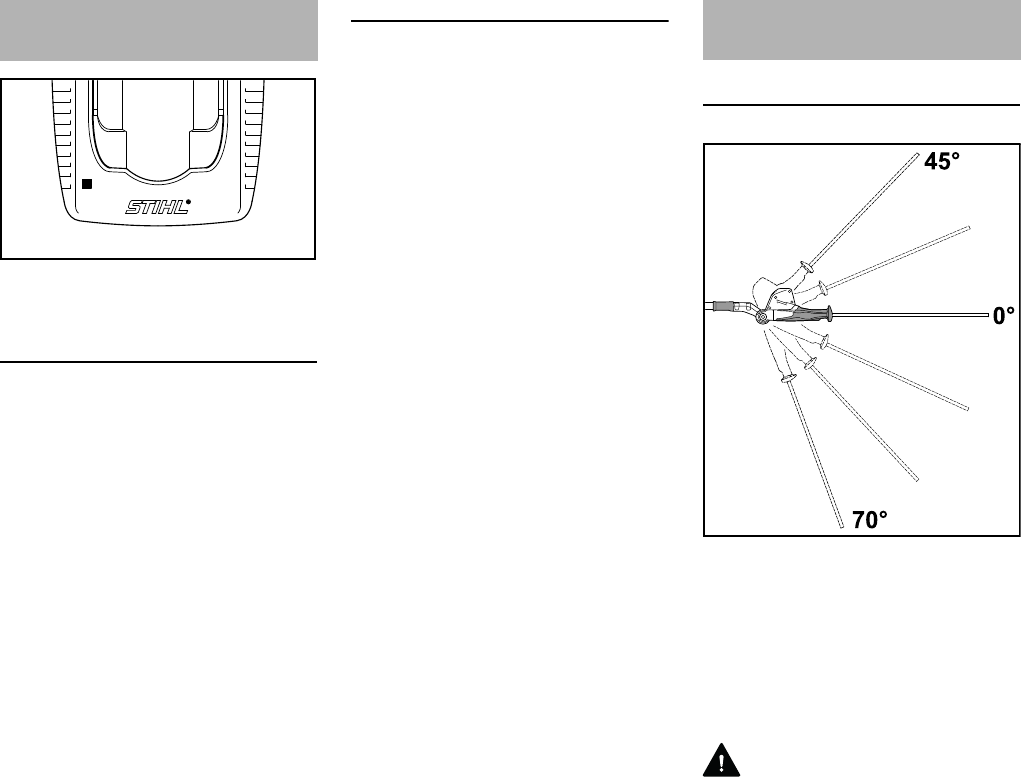

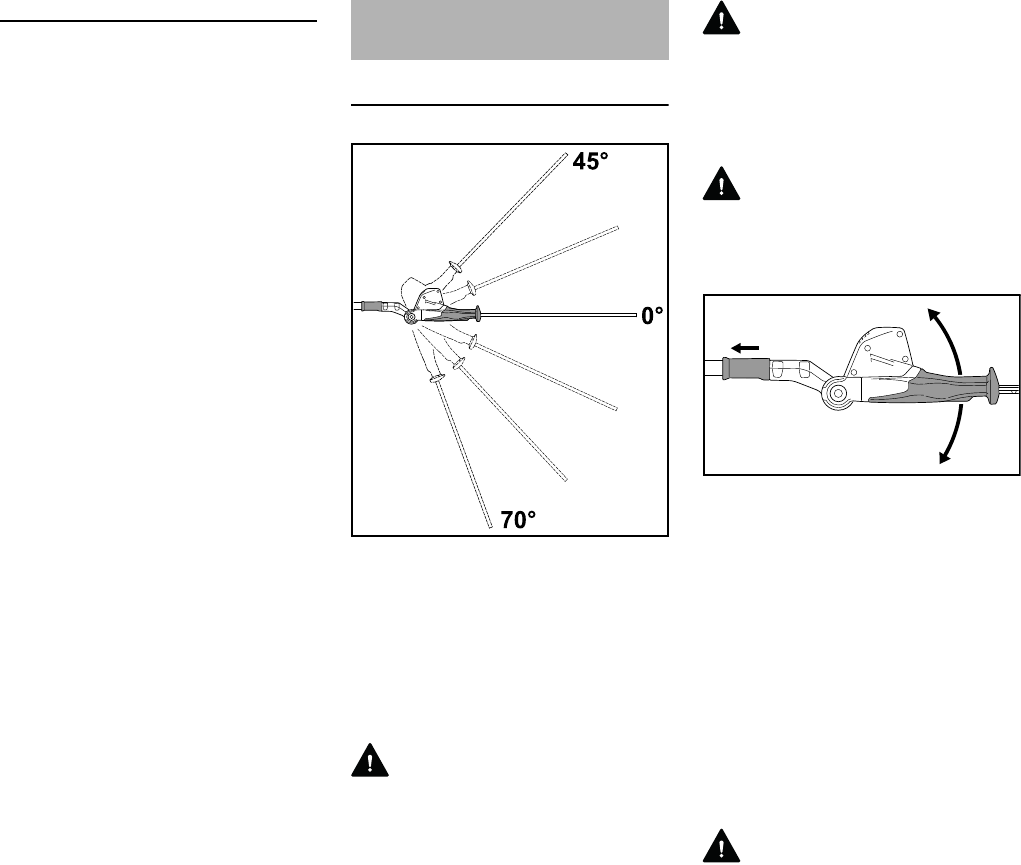

Adjusting the Cutter Bar 19

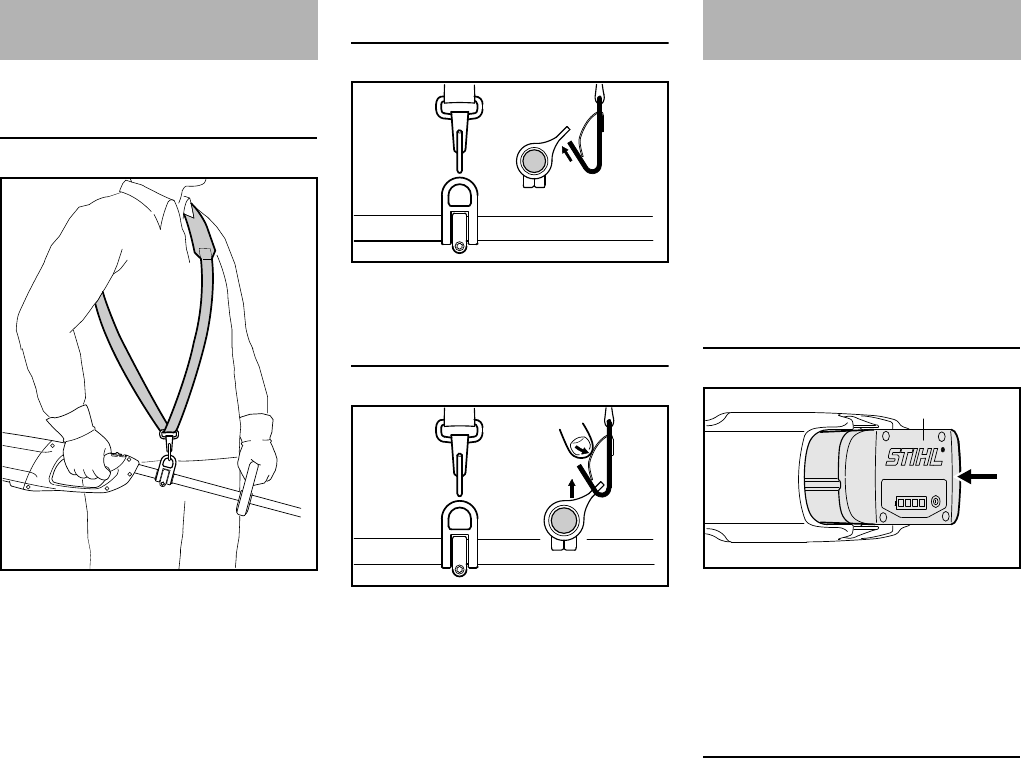

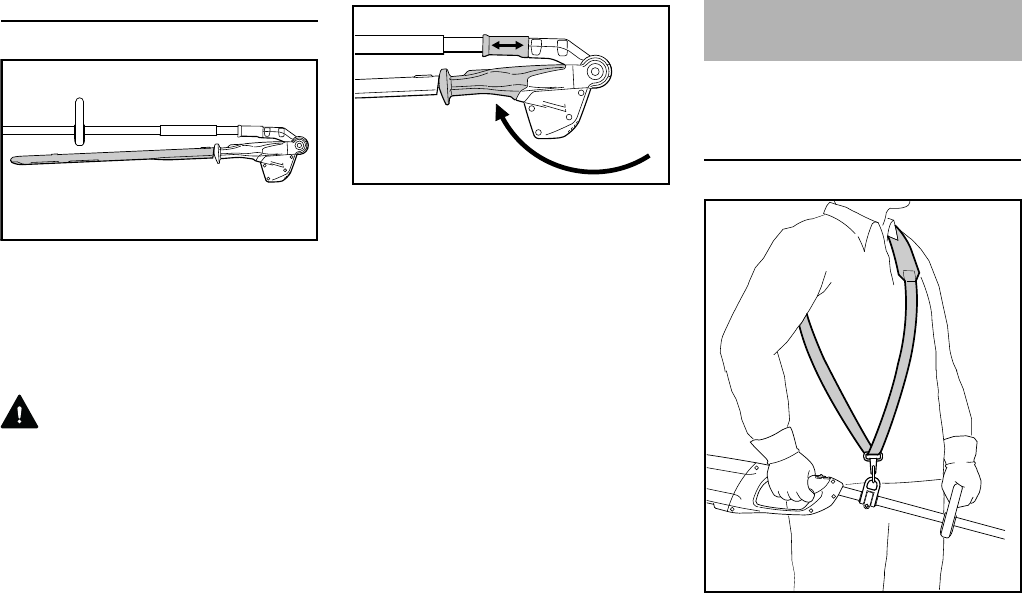

Fitting the Harness 21

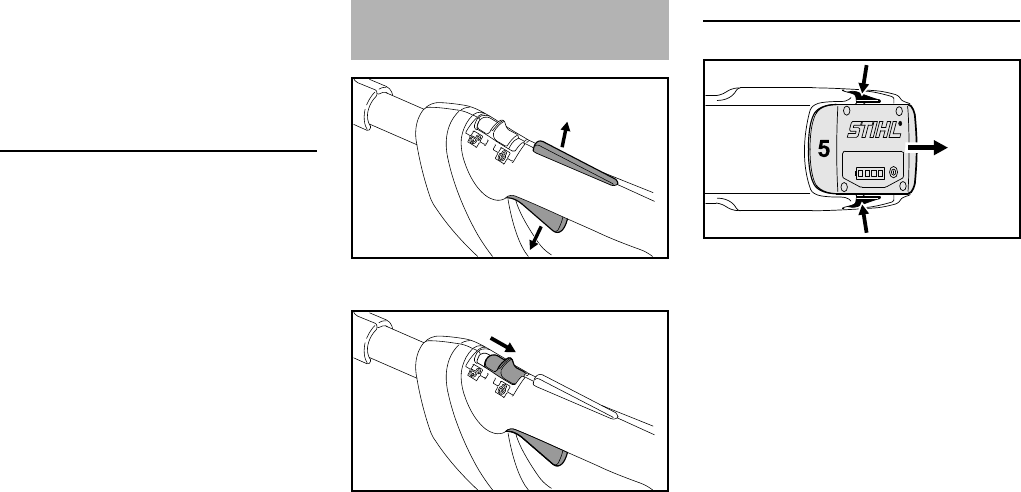

Switching On 21

Switching Off 22

Storing the Machine 23

Sharpening Instructions 24

Maintenance and Care 25

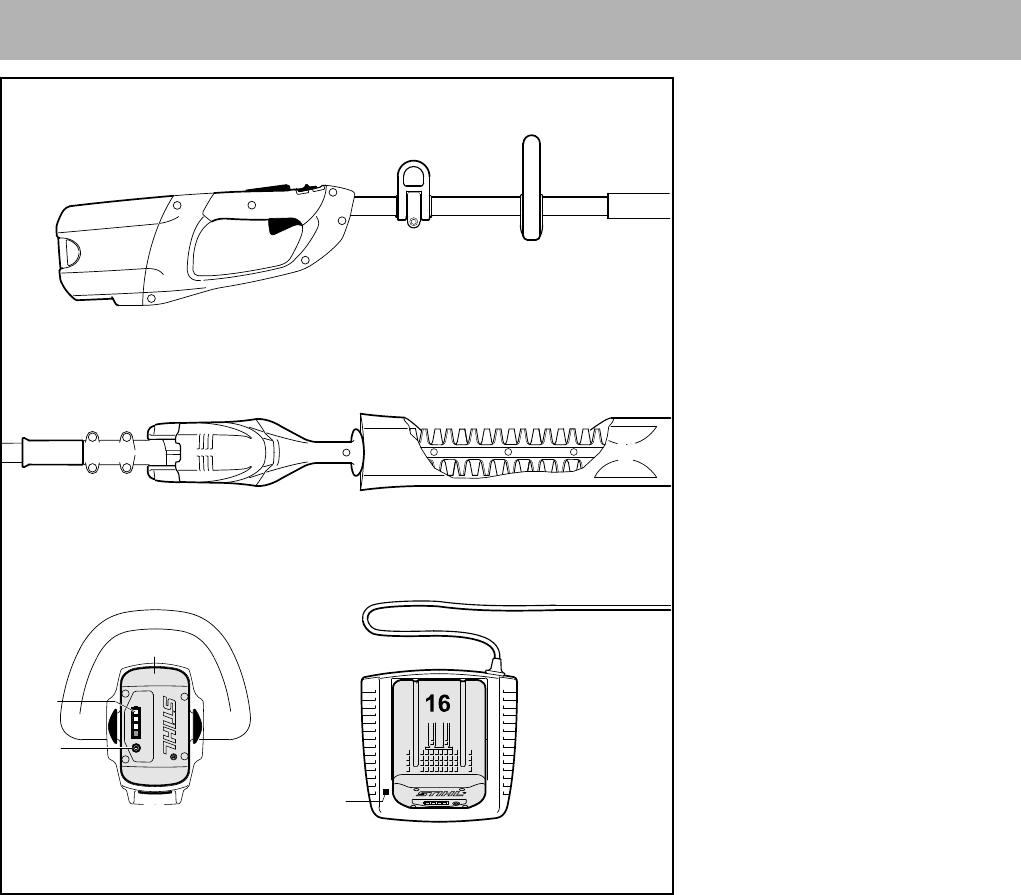

Main Parts 26

Specifications 27

Special Accessories 29

Troubleshooting 30

Maintenance and Repairs 32

Battery Recycling 32

Disposal 32

Trademarks 33

Addresses 34

HLA 65

English

Pictograms

All the pictograms attached to or

embossed on the machine are shown

and explained in this manual.

Symbols in Text

Many operating and safety instructions

are supported by illustrations.

The individual steps or procedures

described in the manual may be marked

in different ways:

NA bullet marks a step or procedure.

A description of a step or procedure that

refers directly to an illustration may

contain item numbers that appear in the

illustration. Example:

NLoosen the screw (1).

NLever (2) ...

In addition to the operating instructions,

this manual may contain paragraphs

that require your special attention. Such

paragraphs are marked with the

symbols and signal words described

below:

DANGER

Indicates an imminent risk of severe or

fatal injury.

WARNING

Indicates a hazardous situation which, if

not avoided, could result in severe or

fatal injury.

NOTICE

Indicates a risk of property damage,

including damage to the machine or its

individual components.

Engineering Improvements

STIHL’s philosophy is to continually

improve all of its products. As a result,

engineering changes and improvements

are made from time to time. Therefore,

some changes, modifications and

improvements may not be covered in

this manual. If the operating

characteristics or the appearance of

your machine differs from those

described in this manual, please contact

your STIHL dealer for assistance.

Have your STIHL dealer show you how

to operate your power tool. Observe all

applicable local safety regulations,

standards and ordinances. The use of

noise emitting power tools may be

restricted to certain times by national or

local regulations.

WARNING

Do not lend or rent your power tool

without the instruction manual. Be sure

that anyone using it understands the

information contained in this manual.

Guide to Using this Manual Safety Precautions and

Working Techniques

Because a hedge trim-

mer is a high-speed, fast-

cutting power tool with

sharp cutting blades and

is powered by electricity,

special safety precau-

tions must be observed to

reduce the risk of per-

sonal injury.

It is important that you

read, fully understand

and observe the following

safety precautions and

warnings. Read the

instruction manual and

the safety precautions

periodically. Careless or

improper use may cause

serious or fatal injury.

HLA 65

English

WARNING

The use of this machine may be

hazardous. If the cutting tool comes in

contact with your body, it will cut you.

Use your hedge trimmer only for cutting

hedges, shrubs, scrub and similar

material.

WARNING

Do not use it for other purposes, since

misuse may result in personal injury or

property damage, including damage to

the machine.

WARNING

Minors should never be allowed to use

this power tool. Bystanders, especially

children, and animals should not be

allowed in the area where it is in use.

WARNING

To reduce the risk of injury to bystanders

and damage to property, never let your

power tool run unattended. When it is

not in use (e.g. during a work break),

shut it off and make sure that

unauthorized persons do not use it. To

do this, move retaining latch to ƒ and

remove the battery from the power tool.

Most of these safety precautions and

warnings apply to the use of all STIHL

hedge trimmers. Different models may

have different parts and controls. See

the appropriate section of your

instruction manual for a description of

the controls and the function of the parts

of your model.

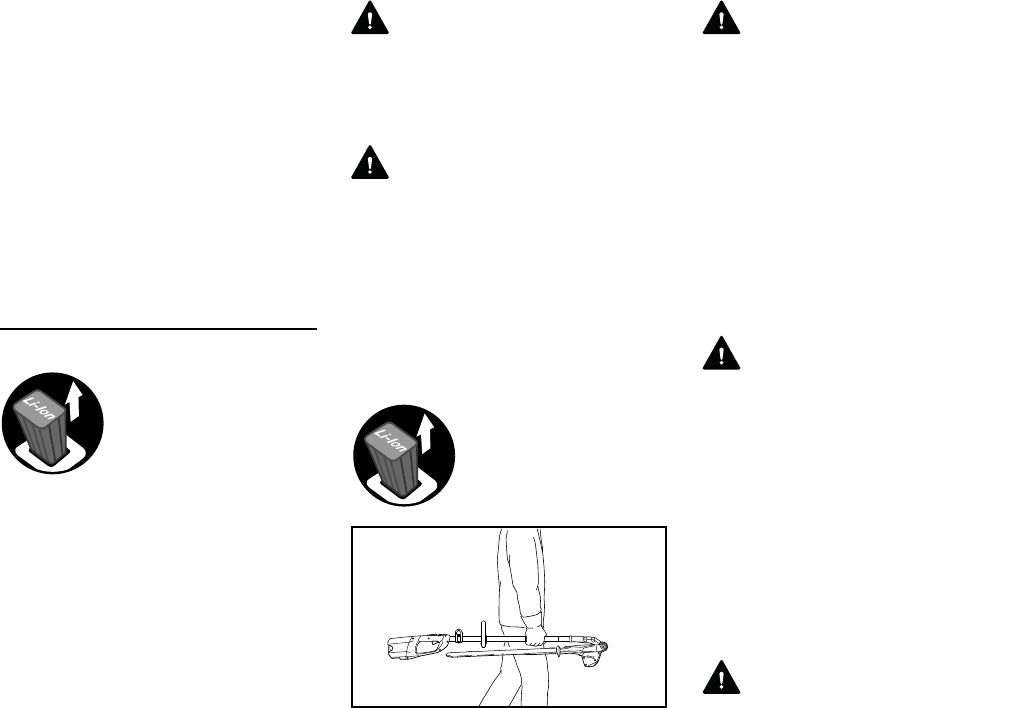

Always remove the battery and move

retaining latch to ƒ before transporting,

storing or carrying out any work on the

power tool. This avoids the risk of the

motor starting unintentionally.

STIHL recommends the use of original

STIHL replacement parts. They are

specifically designed to match your

model and meet your performance

requirements.

Safe use of a hedge trimmer involves

1. the operator

2. the power tool

3. the use of the power tool.

THE OPERATOR

Physical Condition

You must be in good physical condition

and mental health and not under the

influence of any substance (drugs,

alcohol, etc.) which might impair vision,

dexterity or judgment. Do not operate

this machine when you are fatigued.

WARNING

Be alert – if you get tired, take a break.

Tiredness may result in loss of control.

Working with any power tool can be

strenuous. If you have any condition that

might be aggravated by strenuous work,

check with your doctor before operating

this machine.

WARNING

Prolonged use of a power tool (or other

machines) exposing the operator to

vibrations may produce whitefinger

disease (Raynaud's phenomenon) or

carpal tunnel syndrome.

These conditions reduce the hand's

ability to feel and regulate temperature,

produce numbness and burning

sensations and may cause nerve and

circulation damage and tissue necrosis.

All factors which contribute to white-

finger disease are not known, but cold

weather, smoking and diseases or

physical conditions that affect blood

vessels and blood transport, as well as

high vibration levels and long periods of

exposure to vibration are mentioned as

factors in the development of whitefinger

disease. In order to reduce the risk of

whitefinger disease and carpal tunnel

syndrome, please note the following:

HLA 65

English

Most STIHL power tools are available

with an anti-vibration ("AV") system

designed to reduce the transmission of

vibrations created by the machine to the

operator's hands. An AV system is

recommended for those persons using

power tools on a regular or sustained

basis.

–Wear gloves and keep your hands

warm.

–Keep the AV system well

maintained. A power tool with loose

components or with damaged or

worn AV elements will tend to have

higher vibration levels.

–Maintain a firm grip at all times, but

do not squeeze the handles with

constant, excessive pressure. Take

frequent breaks.

All the above-mentioned precautions do

not guarantee that you will not sustain

whitefinger disease or carpal tunnel

syndrome. Therefore, continual and

regular users should closely monitor the

condition of their hands and fingers. If

any of the above symptoms appear,

seek medical advice immediately.

Proper Clothing

WARNING

To reduce the risk of injury, the operator

should wear proper protective apparel.

WARNING

To reduce the risk of

injury to your eyes never

operate your power tool

unless wearing goggles

or properly fitted

protective glasses with

adequate top and side protection

complying with ANSI Z 87.1 (or your

applicable national standard). Wear an

approved safety hard hat when there is

a risk of head injury.

STIHL recommends the use of sound

barriers (ear plugs or ear mufflers) to

protect your hearing.

Avoid loose-fitting jackets, scarfs,

neckties, jewelry, flared or cuffed pants,

unconfined long hair or anything that

could become caught on branches,

brush or the moving parts of the unit.

Secure hair so it is above shoulder level.

THE POWER TOOL

For illustrations and definitions of the

power tool parts see the chapter on

"Main Parts."

WARNING

Never modify this power tool in any way,

since this may increase the risk of

personal injury. Only attachments

supplied by STIHL or expressly

approved by STIHL for use with the

specific STIHL model are authorized.

Although certain unauthorized

attachments are useable with STIHL

power tools, their use may, in fact, be

extremely dangerous.

If your power tool is subjected to

unusually high loads for which it was not

designed (e.g. heavy impact or a fall),

always check that it is in good condition

before continuing work – see also

"Before Starting Work." Make sure the

safety devices are working properly. Do

not continue operating your power tool if

it is damaged. In case of doubt, have the

machine checked by your STIHL

servicing dealer.

Battery

WARNING

Improper use or handling

of the battery may result

in a risk of fire, explosion

and/or burns, including

chemical burns. Do not

disassemble, crush, heat

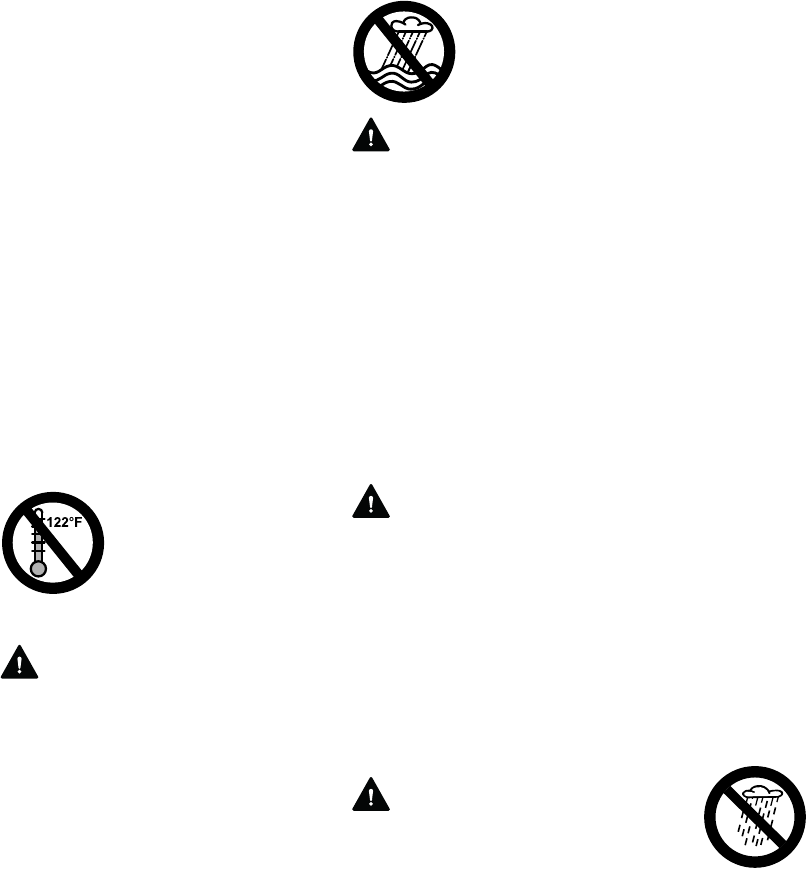

above 212 °F (100 °C), expose to fire or

incinerate. Never expose the battery to

microwaves or high pressures.

Do not place the battery on or near fires,

stoves or in other high-temperature

locations. Do not place the battery in

direct sunlight or store it inside a vehicle

in hot weather. Doing so may cause the

battery to generate heat, rupture or

Clothing must be sturdy

and snug-fitting but allow

complete freedom of

movement. Wear long

pants made of heavy

material to help protect

your legs. Do not wear

shorts.

Good footing is very

important. Wear sturdy

boots with nonslip soles.

Never wear sandals, flip-

flops or go barefoot.

Always wear gloves

when handling the

machine and the cutting

tool. Heavy-duty, nonslip

gloves improve your grip

and help to protect your

hands.

HLA 65

English

ignite. Using the batteries in this manner

may also result in a loss of performance

and a shortened battery life expectancy.

In case of fire: Stay clear of any vapors

or gases generated, taking wind

direction into account. If possible without

danger, remove battery from the vicinity

of the fire. In principle, cooling the

battery or extinguishing the fire with

water is possible. It is preferable to

extinguish the fire with a multipurpose

dry chemical fire extinguisher. As for any

fire, evacuate the area and fight the fire

from a safe distance. Once the fire has

been extinguished, the area should be

monitored (fire watch) in case of a flare-

up, until the battery has cooled

sufficiently. Restrict access to the area

until completion of clean-up. Do not

touch the burnt battery or any spilled

liquids. Use inert absorbent to absorb

spilled liquids.

WARNING

Use STIHL batteries only with STIHL

power tools and charge them only with

STIHL chargers. Replace battery with

STIHL battery only. Use only original

STIHL rechargeable batteries.

Charge the battery before use.

WARNING

Do not open, drop, hit or damage

battery. Never insert objects into the

battery's cooling slots, since they may

damage the battery. The battery

contains safety features and devices

which, if damaged, may cause the

battery to generate heat, rupture or

ignite. Never use or charge a defective,

damaged, cracked or deformed battery.

Immediately discontinue use of the

battery if, while using, charging or

storing, it emits an unusual smell, feels

hot or appears abnormal in any other

way.

WARNING

Fluid may leak from the battery if it is

damaged or is not used properly – avoid

contact with the skin! Leaking battery

fluid can cause skin irritation and

chemical burns. In the event of

accidental contact, immediately rinse

thoroughly with mild soap and water. If

fluid gets into your eye(s), do not rub

your eye(s) and rinse water over the

open eye(s) for 15 minutes at least. Also

seek medical attention immediately.

WARNING

Never bridge (short circuit) the battery

terminals with metallic objects, since this

may damage the battery and possibly

cause a fire. Keep a battery that is not in

use away from metal objects (e.g. nails,

coins, jewelry). Do not use metal

containers for transporting batteries.

Store the battery out of reach of children

in a cool and dry area away from direct

sunlight and excess heat or cold (14 °F

– 122°F (-10°C – +50°C)).

Charger

Use only original STIHL chargers.

Use only for charging geometrically

matching STIHL batteries with a

maximum capacity of 50 Ah and a

maximum voltage of 42 V.

Never charge defective, leaking or

deformed batteries.

Connect the charger only to a power

supply with the voltage and frequency

specified on the rating plate. Always

connect the charger to a properly

installed wall outlet.

Never use a charger with damaged

housing, damaged power supply cord or

damaged plug. Do not operate the

charger if it has received a sharp blow,

been dropped or otherwise damaged in

any way.

Do not open or dissassemble charger –

there are no user serviceable parts

inside.

Store charger out of the reach of

children.

Use and store the bat-

tery only within a

temperature range from

14 °F (-10 °C) up to no

more than 122 °F

(+ 50 °C). Protect the bat-

tery from direct sunlight.

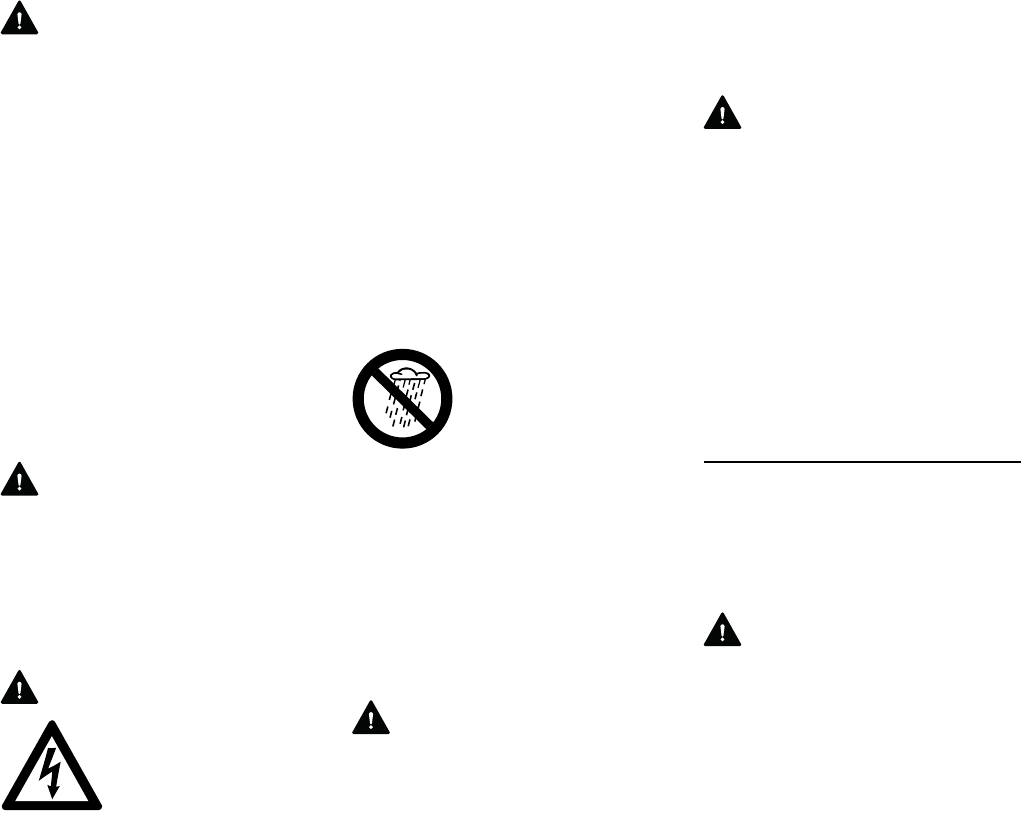

Protect from rain – do not

immerse in fluids.

Protect the charger from

rain and dampness. Keep

charger dry.

HLA 65

English

Operate charger at temperatures

between 41 °F (5 °C) and 104 °F

(40 °C).

Allow the charger to cool down normally

– do not cover it.

Never bridge the contacts of the charger

with metallic objects (e.g. nails, coins,

jewelry) – short circuit. The charger may

be damaged by a short circuit.

In the event of smoke or fire in the

charger, disconnect it from outlet

immediately.

WARNING

To reduce the risk of electric shock or

short circuit, do not insert any objects

into the charger's cooling slots.

WARNING

The charger heats up during the

charging process. Do not operate on an

easily combustible surface (e.g. paper,

texiles) or in an easily combustible

environment – risk of fire.

WARNING

Do not operate in a hazardous location,

i.e. in a location where there are

combustible liquids (fumes), vapors or

dusts. Chargers can produce sparks,

which may ignite the dust or vapors –

risk of explosion.

Never jerk the power supply cord to

disconnect it from the wall outlet. To

unplug, grasp the plug, not the cord.

Have a damaged power supply cord

repaired by an experienced electrician.

Do not use the power supply cord for

any other purpose, e.g. for carrying or

hanging up the charger.

Never use power supply cords that do

not comply with regulations.

Make sure the power supply cord is

located and/or marked so that it will not

be stepped on, tripped over, come in

contact with sharp edges or moving

parts or otherwise be subjected to

damage or stress.

An extension cord should not be used

unless absolutely necessary. If an

extension cord must be used, plug the

charger into a properly wired 16 gauge

(AWG 16) or heavier gauge extension

cord with blades that are the same

number, size and shapes as the blades

on the charger.

To reduce the risk of electric shock:

–Always connect the unit to a

properly installed wall outlet.

–Make sure the insulation of the

power supply cord and plug is in

good condition.

Unplug the power supply cord from the

outlet when charger is not in use.

Never store the battery in the charger.

THE USE OF THE POWER TOOL

–carrying out tests and adjustments

or cleaning work

–working on the cutting attachment

–leaving the power tool unattended

–transporting the power tool

–storing the power tool

–performing repairs and

maintenance work

–in the event of danger or in an

emergency

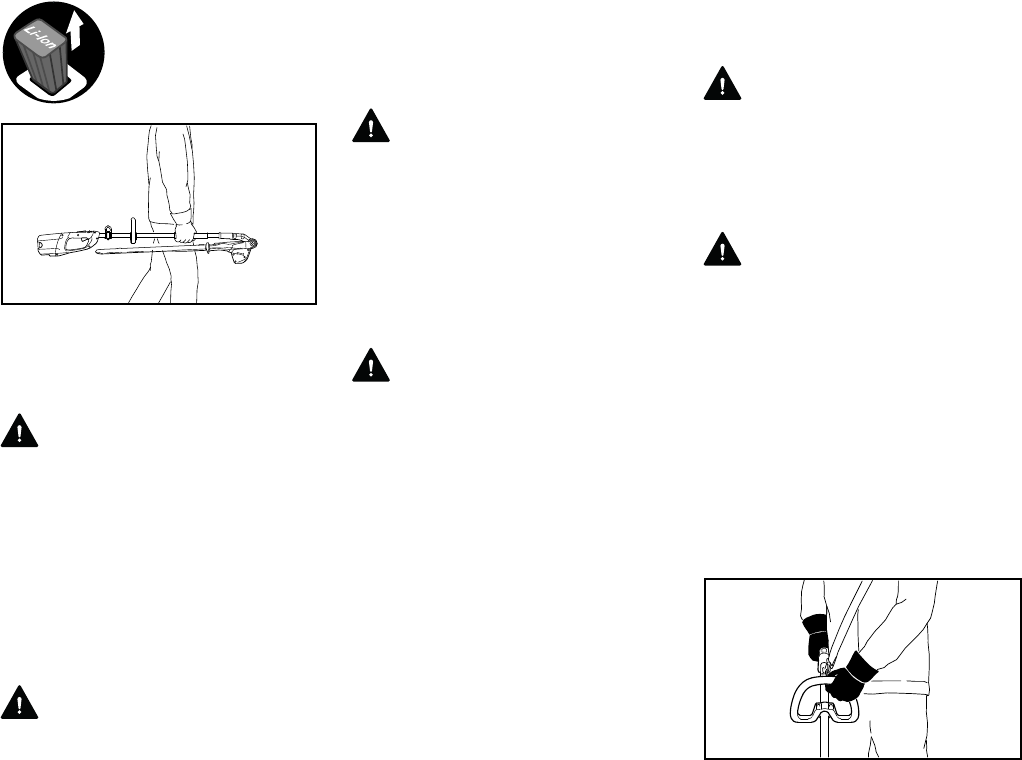

Transporting the Unit

WARNING

To reduce the risk of injury from blade

contact, never carry or transport your

power tool with the cutting blades

moving.

WARNING

Always switch off the power tool, move

retaining latch to ƒ, remove the battery

and fit the scabbard over the cutting

blades – even when you carry the unit

for short distances. When transporting it

in a vehicle, properly secure the power

tool to prevent turnover and damage.

Use and store charger

only indoors in dry rooms.

Check the charger's

power supply cord and

plug regularly for dam-

age. If the power supply

cord or plug is damaged,

immediately disconnect

the plug from the wall

outlet to avoid the risk of

electric shock. Remove the battery from

the power tool before:

HLA 65

English

Grip the shaft in a manner that the

machine is balanced horizontally.

Before Starting Work

WARNING

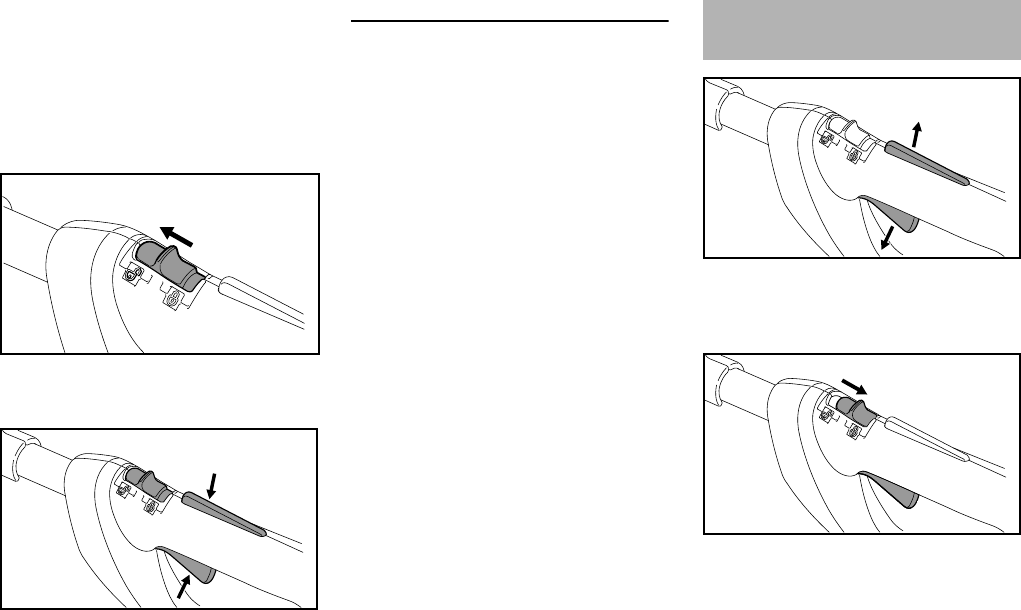

Always check your power tool for proper

condition and operation before starting,

particularly the trigger switch, trigger

switch lockout, switch lever and

retaining latch. The trigger switch,

trigger switch lockout and switch lever

must move freely and always spring

back to the idle position (retaining latch

on ‚). Never attempt to modify the

controls or safety devices.

WARNING

Your power tool is equipped with a

system designed to quickly stop the

cutting blades – they come to an

immediate standstill as soon as you

release the trigger switch and/or the

switch lever on the loop handle.

Check this function at regular short

intervals. To reduce the risk of injury, do

not operate your power tool if the cutting

blades continue to run. Contact your

servicing dealer.

WARNING

Never use a power tool that is damaged

or not properly maintained.

Keep the handles clean and dry at all

times; it is particularly important to keep

them free of moisture, pitch, oil, grease

or resin in order for you to maintain a firm

grip and properly control your power

tool.

WARNING

The cutting blades must be properly

tightened and in safe operating

condition. Inspect for loose parts (nuts,

screws, etc.) and for cracked, bent,

warped or damaged blades. Regularly

check the condition and tightness of the

cutting blades – with the motor stopped,

retaining latch on ƒ and battery

removed! Replace damaged cutting

blades before using the power tool.

Always keep blades sharp.

STIHL recommends that you always

spray the cutting blades with STIHL

resin solvent before starting work – with

the motor stopped, retaining latch on ƒ

and battery removed! You can obtain

this protective spray from your dealer.

Apply generously.

Check contacts in battery compartment

for foreign matter. Keep clean.

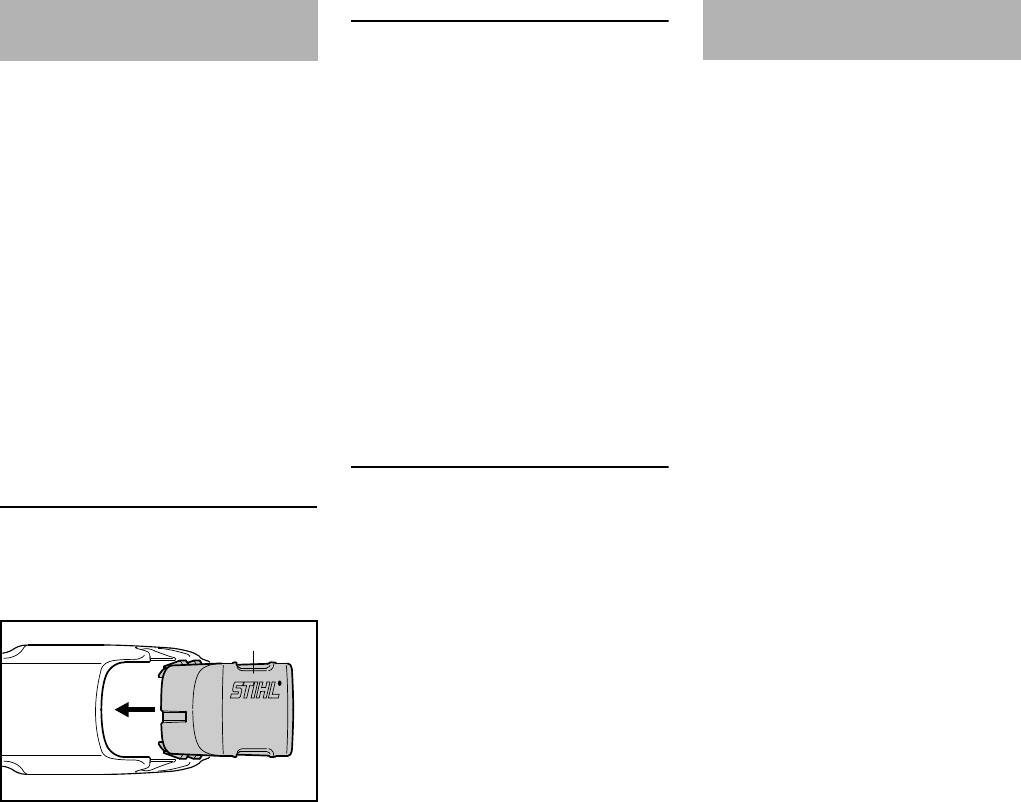

Fit the battery correctly – it must engage

audibly.

For specific starting instructions, see the

appropriate section of your instruction

manual.

WARNING

To reduce the risk of injury from blade

contact, be absolutely sure that the

cutting blades are clear of you and all

other obstructions and objects, including

the ground.

WARNING

Your power tool is a one-person

machine. Do not allow other persons in

the general work area, even when

starting.

During Operation

Holding and Controlling the Power Tool

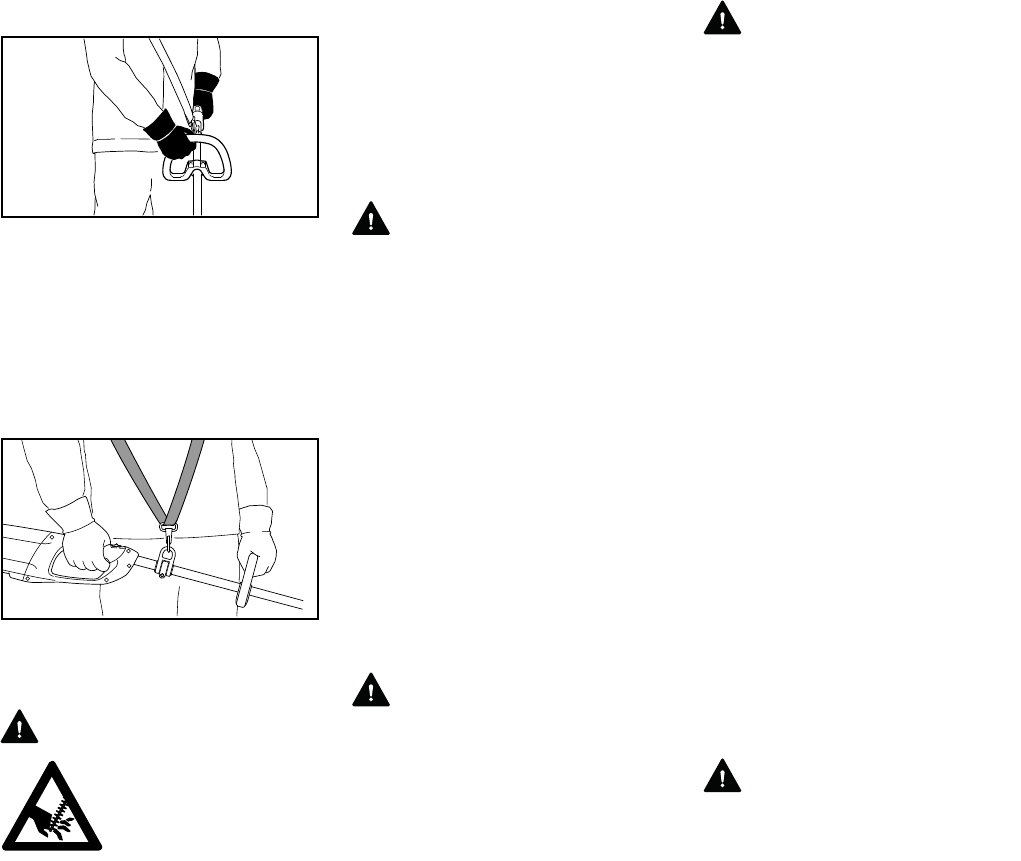

Always hold the unit firmly with both

hands on the handles while you are

working. Wrap your fingers and thumbs

around the handles.

Right-Handers

Right hand on the control handle and left

hand on the loop handle or handle hose

on the drive tube.

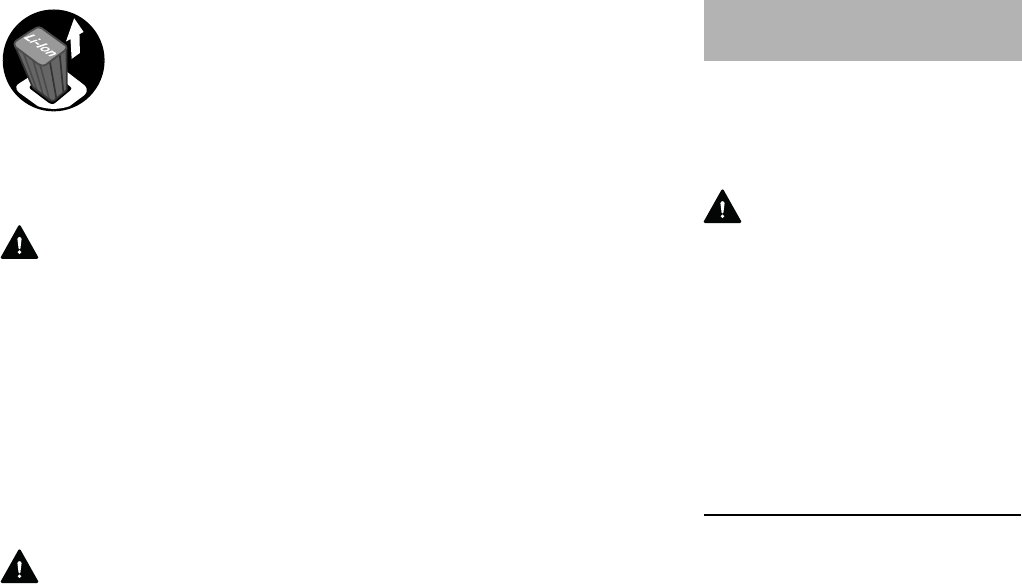

Remove the battery from

the power tool. This

avoids the risk of the

motor starting

unintentionally.

4866BA001 KN

4866BA002 KN

HLA 65

English

Left-Handers

Left hand on the control handle and right

hand on the loop handle or handle hose

on the drive tube.

Make sure you have firm and secure

footing and hold the unit so that the

cutting blades are always away from

your body.

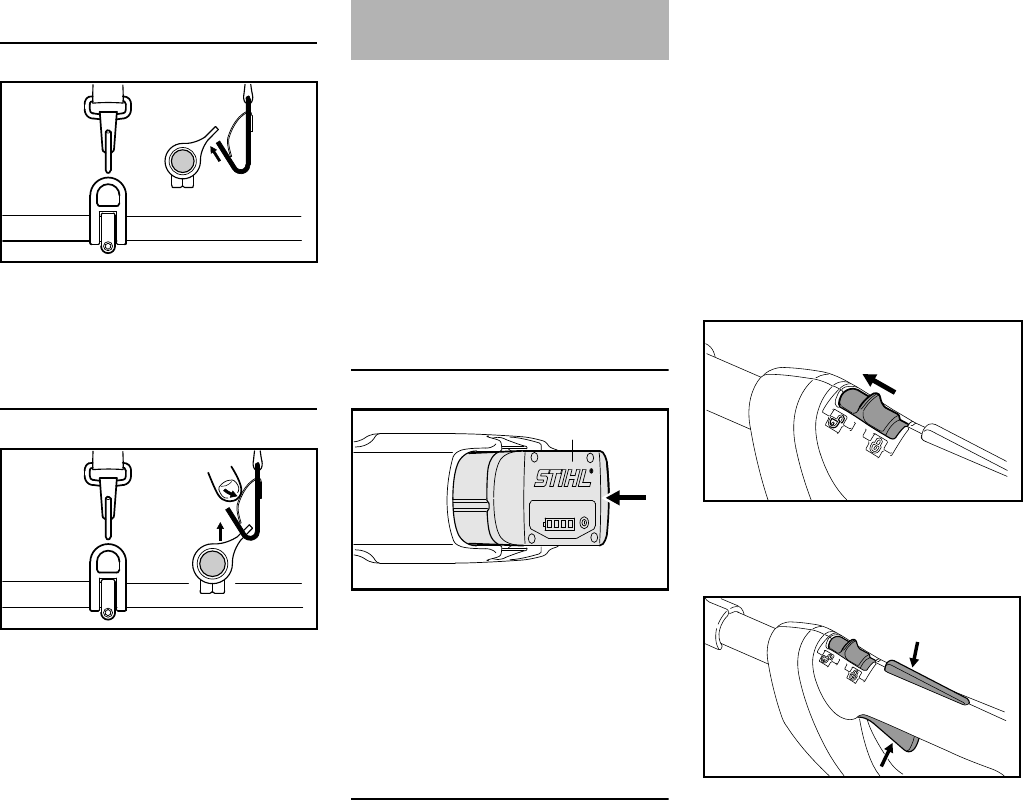

Harness

The machine can be carried on a

harness to relieve the weight on the

operator's arms.

WARNING

Never attempt to operate

your power tool with one

hand. Loss of control of

the power tool resulting in

serious or fatal injury may

result. To reduce the risk

of cut injuries, keep hands and feet away

from the cutting blades. Never touch

moving cutting blades with your hand or

any other part of your body. Do not touch

the cutting blades while the motor is

running. If the cutting blades become

jammed by thick branches or other

obstructions, switch off the motor

immediately, move retaining latch to ƒ

and remove the battery before

attempting to free the blades.

WARNING

Do not overreach. Keep proper footing

and balance at all times. Special care

must be taken in slippery conditions (wet

ground, snow) and in difficult, overgrown

terrain. Watch for hidden obstacles such

as tree stumps, roots and ditches to

avoid stumbling. For better footing, clear

away fallen branches, scrub and

cuttings. Be extremely cautious when

working on slopes or uneven ground.

Working Conditions

Operate your power tool only under

good visibility and daylight conditions

only. Work carefully.

Do not cut any material other than

hedges or similar soft vegetation. Do not

cut stems greater than 17 mm

(11/16 inch) thick.

WARNING

If the vegetation being cut or the

surrounding ground is coated with a

chemical substance (such as an active

pesticide or herbicide), read and follow

the instructions and warnings that

accompanied the substance at issue.

WARNING

Inhalation of certain dusts, especially

organic dusts such as mold or pollen,

can cause susceptible persons to have

an allergic or asthmatic reaction.

Substantial or repeated inhalation of

dust and other airborne contaminants, in

particular those with a smaller particle

size, may cause respiratory or other

illnesses. Control dust at the source

where possible. Use good work

practices, such as operating the unit so

that the wind or operating process

directs any dust raised by the power tool

away from the operator. Follow the

recommendations of EPA/OSHA

/NIOSH and occupational and trade

associations with respect to dust

("particulate matter"). When the

inhalation of dust cannot be

substantially controlled, i.e., kept at or

near the ambient (background) level, the

operator and any bystanders should

wear a respirator approved by

NIOSH/MSHA for the type of dust

encountered.

If the hedge is very dusty or dirty, spray

the blades with STIHL resin solvent from

time to time during cutting. This helps

reduce blade friction as well as the

aggressive effects of sap and the build-

up of dirt particles.

Operating Instructions

WARNING

In the event of an emergency, switch off

the motor immediately, move retaining

latch to ƒ and remove the battery.

4866BA003 KN

4866BA004 KN

HLA 65

English

WARNING

Before you start work, examine the

hedge area for stones, fence wire, metal

or other solid objects which could

damage the cutting blades.

Take particular care when cutting

hedges next to or against wire fences.

Do not touch the wire with the cutting

blades. When working close to the

ground, make sure that no sand, grit or

stones get between the cutting blades.

Striking solid foreign objects such as

stones, fence wire or metal could

damage the cutting attachment and may

cause blades to crack, chip or break.

STIHL does not recommend the use of

your power tool when cutting in areas

where the blades could contact such

objects.

WARNING

Observe the cutting blades at all times –

do not cut any areas of the hedge that

you cannot see. When cutting the top of

a taller hedge, check the other side of

the hedge frequently for bystanders,

animals and obstructions. Do not

damage the property of other persons

WARNING

Do not rely on the tool’s

insulation against electric

shock. To reduce the risk

of electrocution, never

operate this power tool in

the vicinity of any wires or

cables (power, etc.) which may be

carrying electric current.

Check the cutting blades at regular short

intervals during operation, or

immediately if there is a noticeable

change in cutting behavior:

–Switch off the motor.

–Move retaining latch to ƒ.

–Remove the battery.

–Check condition and tightness, look

for cracks.

–Check sharpness.

–Replace damaged or dull cutting

blades immediately, even if they

have only superficial cracks.

Do not leave the machine outdoors in

the rain.

Your power tool is equipped with a

system designed to quickly stop the

cutting blades – they come to an

immediate standstill as soon as you

release the trigger switch and/or the

switch lever on the loop handle.

WARNING

To reduce the risk of injury from loss of

control, never work on a ladder, in a tree

or any other insecure support. Never

hold the machine above shoulder

height.

Be particularly alert and cautious when

wearing hearing protection because

your ability to hear warnings (shouts,

alarms, etc.) is restricted.

WARNING

To reduce the risk of fire, always clean

plant residue, chips, leaves and excess

lubricant off the motor.

After Finishing Work

Always clean dust and dirt off the power

tool – do not use any grease solvents for

this purpose.

Spray the blades with STIHL resin

solvent. Run the motor briefly so that the

solvent is evenly distributed.

MAINTENANCE, REPAIR AND

STORING

If you make a warranty claim for a

component which has not been serviced

or maintained properly or if

nonapproved replacement parts were

used, STIHL may deny coverage.

WARNING

Use only identical STIHL replacement

parts for maintenance and repair. Use of

non-STIHL parts may cause serious or

fatal injury.

Strictly follow the maintenance and

repair instructions in the appropriate

section of your instruction manual.

Please also refer to the maintenance

chart in this manual.

The drive motor is not

waterproof. Never work

with the power tool in the

rain or in wet or very

damp locations.

HLA 65

English

WARNING

Always switch off the motor, move

retaining latch to ƒ, remove the battery

and make sure that the cutting tool is

stopped before doing any maintenance

or repair work or cleaning the power tool.

Do not attempt any maintenance or

repair work not described in your

instruction manual. Have such work

performed by your STIHL servicing

dealer only.

Wear gloves when handling or

performing maintenance on the blades.

WARNING

Never repair damaged cutting attach-

ments by welding, straightening or

modifying the shape. This may cause

parts of the cutting blades to come off

and result in serious or fatal injuries.

Keep the cutting blades sharp. Tighten

all nuts, bolts and screws after each use.

Regularly check the electrical contacts

and ensure that the insulation of the

power cord and plug of the charger is in

good condition and show no sign of

aging (brittleness).

Electrical components, e.g. power cord

of charger, may only be repaired or

replaced by a qualified electrician.

Clean plastic components with a cloth.

Do not use aggressive detergents. They

may damage the plastic.

Do not spray the machine with water.

Do not clean your machine with a

pressure washer. The solid jet of water

may damage parts of the machine.

Clean cooling air inlets in motor housing

as necessary.

Keep the battery guides free from

foreign matter – clean as necessary.

Store the power tool in a dry, locked

location with the retaining latch on ƒ,

the battery removed and out of reach of

children.

This chapter relays the prescribed

wording of general safety advice for

handheld motor-operated electric hedge

trimmers contained in UL 60745-1 and

UL 60745-2-15.

WARNING

Read all safety warnings and all

instructions. Failure to follow the

warnings and instructions may result in

electric shock, fire and/or serious injury.

Save all warnings and instructions for

future reference.

The term "power tool" in the warnings

refers to your mains-operated (corded)

power tool or battery-operated

(cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit.

Cluttered or dark areas invite

accidents.

b) Do not operate power tools in

explosive atmospheres, such as in

the presence of flammable liquids,

gases or dust. Power tools create

sparks which may ignite the dust or

fumes.

c) Keep children and bystanders away

while operating a power tool.

Distractions can cause you to lose

control.

Always move retaining

latch to ƒ and remove

the battery from the

power tool before carry-

ing out any repairs or

maintenance work, such

as replacing the cutting

blades. This avoids the

risk of the motor starting

unintentionally.

General Power Tool Safety

Warnings

HLA 65

English

2) Electrical safety

a) Power tool plugs must match the

outlet. Never modify the plug in any

way. Do not use any adapter plugs

with earthed (grounded) power

tools. Unmodified plugs and

matching outlets will reduce risk of

electric shock.

b) Avoid body contact with earthed or

grounded surfaces such as pipes,

radiators, ranges and refrigerators.

There is an increased risk of electric

shock if your body is earthed or

grounded.

c) Do not expose power tools to rain or

wet conditions. Water entering a

power tool will increase the risk of

electric shock.

d) Do not abuse the cord. Never use

the cord for carrying, pulling or

unplugging the power tool. Keep

cord away from heat, oil, sharp

edges or moving parts. Damaged or

entangled cords increase the risk of

electric shock.

e) When operating a power tool

outdoors, use an extension cord

suitable for outdoor use. Use of a

cord suitable for outdoor use

reduces the risk of electric shock.

f) If operating a power tool in a damp

location is unavoidable, use a

residual current device (RCD)

protected supply. Use of an RCD

reduces the risk of electric shock.

3) Personal safety

a) Stay alert, watch what you are doing

and use common sense when

operating a power tool. Do not use a

power tool while you are tired or

under the influence of drugs,

alcohol or medication. A moment of

inattention while operating power

tools may result in serious personal

injury.

b) Use personal protective equipment.

Always wear eye protection.

Protective equipment such as dust

mask, non-skid safety shoes, hard

hat, or hearing protection used for

appropriate conditions will reduce

personal injuries.

c) Prevent unintentional starting.

Ensure the switch is in the off-

position before connecting to power

source and/or battery pack, picking

up or carrying the tool. Carrying

power tools with your finger on the

switch or energizing power tools

that have the switch on invites

accidents.

d) Remove any adjusting key or

wrench before turning the power

tool on. A wrench or a key left

attached to a rotating part of the

power tool may result in personal

injury.

e) Do not overreach. Keep proper

footing and balance at all times.

This enables better control of the

power tool in unexpected situations.

f) Dress properly. Do not wear loose

clothing or jewelry. Keep your hair,

clothing and gloves away from

moving parts. Loose clothes,

jewelry or long hair can be caught in

moving parts.

g) If devices are provided for the

connection of dust extraction and

collection facilities, ensure these

are connected and properly used.

Use of dust collection can reduce

dust-related hazards.

4) Power tool use and care

a) Do not force the power tool. Use the

correct power tool for your

application. The correct power tool

will do the job better and safer at the

rate for which it was designed.

b) Do not use the power tool if the

switch does not turn it on and off.

Any power tool that cannot be

controlled with the switch is

dangerous and must be repaired.

c) Disconnect the plug from the power

source and/or the battery pack from

the power tool before making any

adjustments, changing accessories,

or storing power tools. Such

preventive safety measures reduce

the risk of starting the power tool

accidentally.

d) Store idle power tools out of the

reach of children and do not allow

persons unfamiliar with the power

tool or these instructions to operate

the power tool. Power tools are

dangerous in the hands of untrained

users.

HLA 65

English

e) Maintain power tools. Check for

misalignment or binding of moving

parts, breakage of parts and any

other condition that may affect the

power tool's operation. If damaged,

have the power tool repaired before

use. Many accidents are caused by

poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools

with sharp cutting edges are less

likely to bind and are easier to

control.

g) Use the power tool, accessories

and tool bits etc. in accordance with

these instructions, taking into

account the working conditions and

the work to be performed. Use of the

power tool for operations different

from those intended could result in a

hazardous situation.

5) Battery tool use and care

a) Recharge only with the charger

specified by the manufacturer. A

charger that is suitable for one type

of battery pack may create a risk of

fire when used with another battery

pack.

b) Use power tools only with

specifically designated battery

packs. Use of any other battery

packs may create a risk of injury and

fire.

c) When battery pack is not in use,

keep it away from other metal

objects, like paper clips, coins,

keys, nails, screws or other small

metal objects, that can make a

connection from one terminal to

another. Shorting the battery

terminals together may cause burns

or a fire.

d) Under abusive conditions, liquid

may be ejected from the battery;

avoid contact. If contact accidentally

occurs, flush with water. If liquid

contacts eyes, additionally seek

medical help. Liquid ejected from

the battery may cause irritation or

burns.

6) Service

a) Have your power tool serviced by a

qualified repair person using only

identical replacement parts. This

will ensure that the safety of the

power tool is maintained.

Hedge Trimmer Safety Warnings

–Keep all parts of the body away

from the cutter blade. Do not

remove cut material or hold material

to be cut when blades are moving.

Make sure the switch is off when

clearing jammed material. Blades

coast after turn off. A moment of

inattention while operating the

hedge trimmer may result in serious

personal injury.

–Carry the hedge trimmer by the

handle with the cutter blade

stopped. Proper handling of the

hedge trimmer will reduce possible

personal injury from the cutter

blades.

–Hold the power tool by insulated

gripping surfaces only, because the

cutter blade may contact hidden

wiring. Cutter blades contacting a

"live" wire may make exposed metal

parts of the power tool "live" and

could give the operator an electric

shock.

DANGER

–Keep hands away from blade.

Contact with blade will result in

serious personal injury.

HLA 65

English

The power tool is operated with a

rechargeable battery. Use only STIHL

chargers to recharge the battery.

Data exchange

The power tool, battery and charger

communicate with each other. The

charger charges the battery and the

battery supplies the necessary power

only if data exchange functions properly.

For this reason you should operate your

power tool only with the approved STIHL

batteries and STIHL chargers.

Cutting Season

Observe country-specific or municipal

rules and regulations for cutting hedges.

Do not use your hedge trimmer during

rest periods cutomary in the

neighborhood.

Cutting Sequence

If a radical cut is necessary, cut a little at

a time in several stages.

Use lopping shears to cut out thick

branches first.

Cut the sides of the hedge first, then the

top.

Disposal

Do not throw cuttings into the garbage

can – they can be composted.

Preparations

NAdjust angle of cutter bar – see

"Adjusting the Cutter Bar"

NRemove the blade scabbard.

NPut on the harness – see "Fitting the

Harness".

NConnect machine to harbess – see

"Fitting the Harness".

Working Technique

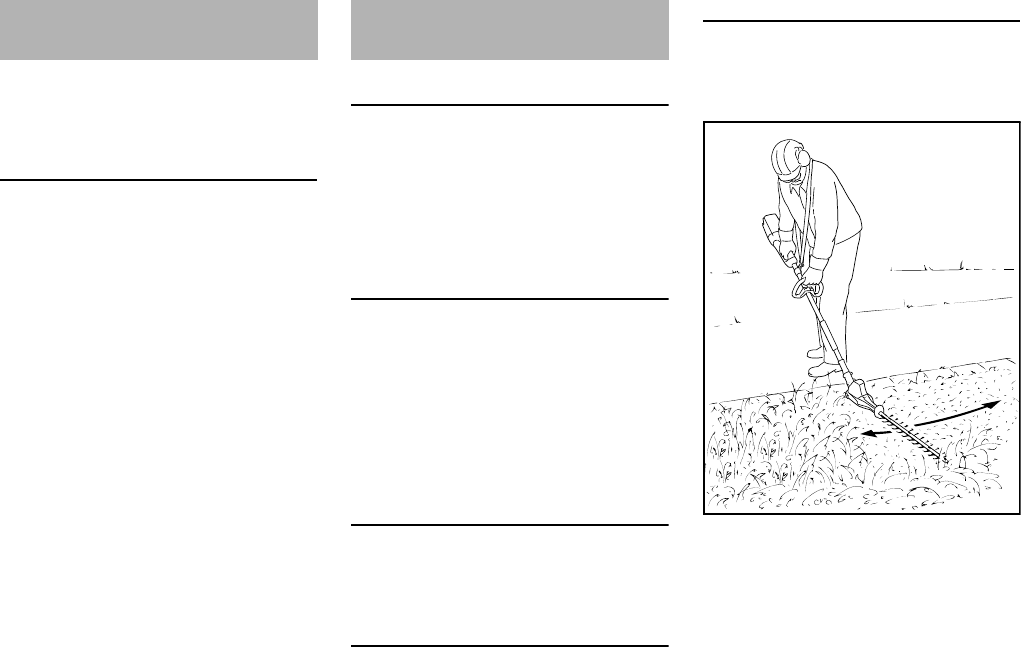

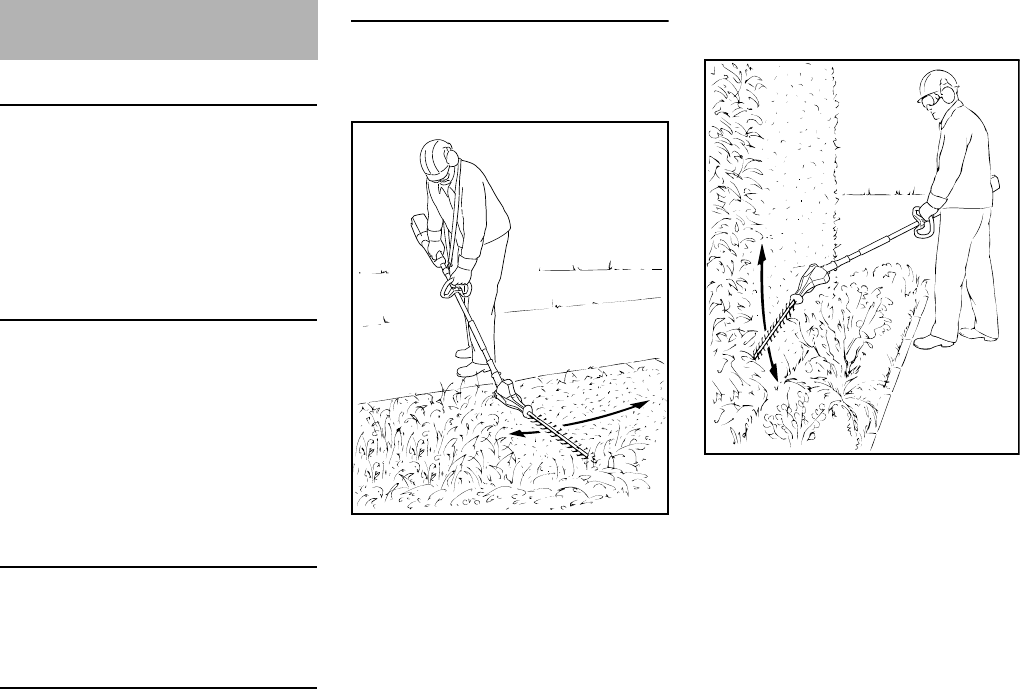

Horizontal Cut (with cutter bar at an

angle)

Cutting close to the ground from a

standing position, e.g. low shrubs.

Swing the cutter bar back and forth in an

arc as you move along – use both sides

of the cutting blades.

The hedge trimmer is unsuitable for

mowing.

Description of Operation Using the Unit

4866BA005 KN

HLA 65

English

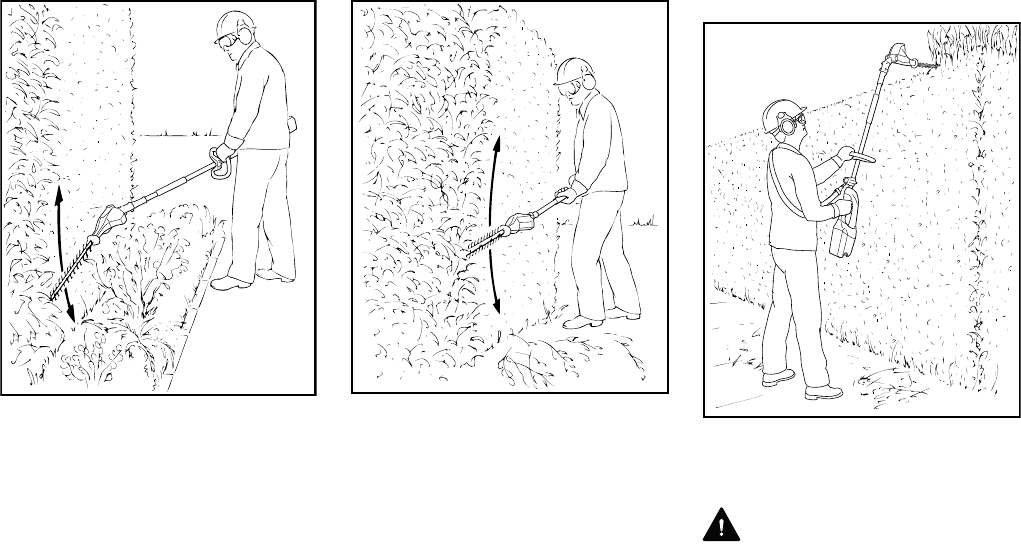

Vertical Cut (with cutter bar at an angle)

Cutting without standing directly next to

the hedge, e.g. flowerbed between

operator and hedge.

Swing the cutter bar up and down in an

arc as you move along the hedge – use

both sides of the cutting blades.

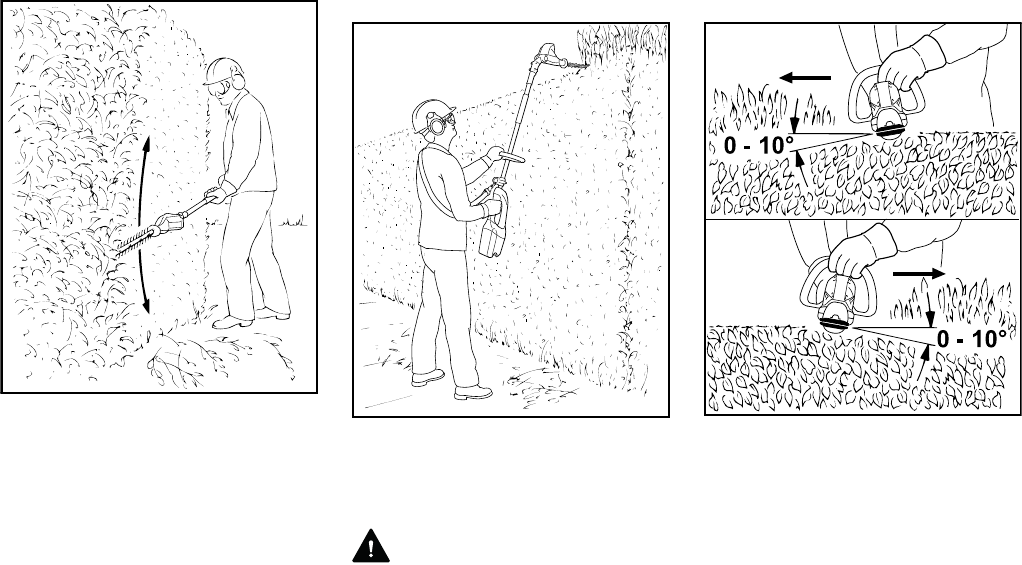

Vertical Cut (with straight cutter bar)

Extra long reach without the need for

other aids.

Swing the cutter bar up and down in an

arc as you move along the hedge – use

both sides of the cutting blades.

Overhead Cut (with cutter bar at an

angle)

Hold the hedge trimmer vertically and

swing it in an arc to make maximum use

of its reach.

WARNING

Any working position above head height

is tiring. To minimize the risk of

accidents, work in such positions for

short periods only. Set angle of

adjustable cutter bar to maximum so that

the unit can be held in a lower, less tiring

position (with shoulder strap) while still

providing adequate reach.

4866BA006 KN

4866BA007 KN

4866BA008 KN

HLA 65

English

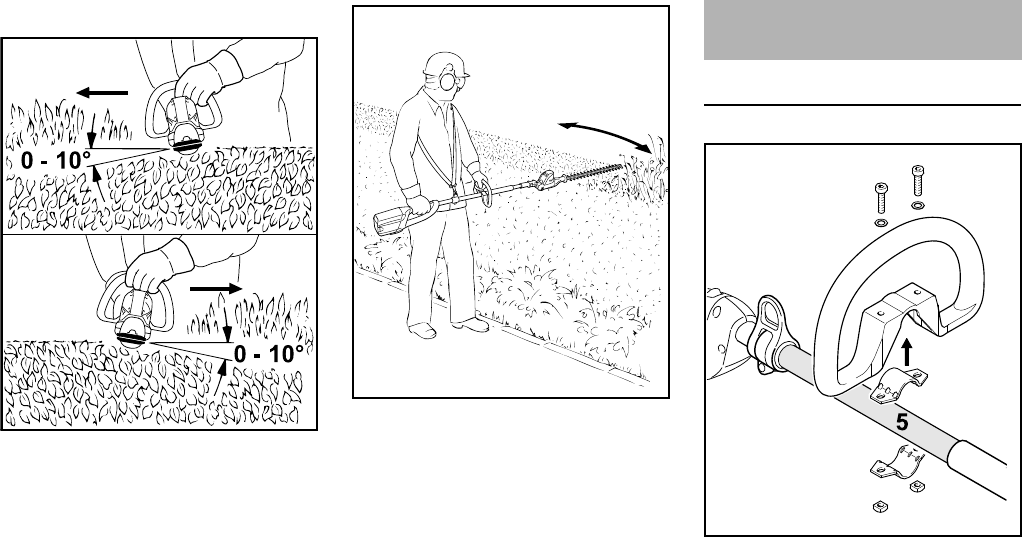

Horizontal Cut (with straight cutter bar)

Hold the cutter bar at an angle of 0° to

10° as you swing the hedge trimmer

horizontally.

Swing the cutter bar in an arc towards

the outside of the hedge so that the

cuttings are swept to the ground.

Mounting the Loop Handle

NPlace the clamp (1) in the loop

handle (2) and position them both

against the drive tube (5) between

the carrying ring (3) and handle

hose (4).

NPlace the clamp (6) against the

drive tube.

NLine up the holes.

NInsert the screws (7) with

washers (8).

NFit the square nuts (9) and screw

home the screws.

NLine up the loop handle.

NTighten down the screws firmly.

4866BA009 KN

4866BA010 KN

Assembling the Unit

4866BA016 KN

HLA 65

English

Mains voltage and operating voltage

must be the same.

NInsert the mains plug (1) in the wall

outlet (2).

A self test is performed after the charger

is connected to the power supply. During

this process the light emitting diode (1)

on the charger lights up green for about

1 second, then red and goes off again.

The battery is given a charge of about

30% before leaving the factory.

Recommendation: Fully charge the

battery before using your power tool for

the first time.

NConnect the charger to the power

supply – mains voltage and

operating voltage of the charger

must be the same – see

"Connecting Charger to Power

Supply".

Operate the charger only in enclosed

and dry rooms at ambient temperatures

between 41°F (5°C) and 104°F (40°C).

NPush the battery (1) into the

charger (2) until you feel noticeable

resistance – then push it as far as

stop.

The light emitting diode (3) on the

charger comes on when the battery is

inserted – see "Light Emitting Diodes

(LED) on Charger"

Charging begins as soon as the light

emitting diodes (4) on the battery light

up green – see "Light Emitting Diodes

(LED) on Battery".

The charge time is dependent on a

number of factors, including battery

condition, ambient temperature, etc.,

and may therefore vary from the charge

time in the "Specifications".

The battery becomes hot during

operation. If a hot battery is inserted in

the charger, it may be necessary to cool

it down before charging. The charging

process begins only after the battery has

cooled down. The time required for

cooling may prolong the charge time.

The battery and charger become warm

during the charging process.

AL 300 charger

This charger is equipped with a battery

cooling fan which is audible when it is

running.

Connecting Charger to

Power Supply

3901BA015 KN

3901BA019 KN

Charging the Battery

3901BA009 KN

3901BA014 KN

HLA 65

English

AL 100 charger

This charger waits for the battery to cool

down before starting the charging

process. The battery is cooled normally

by heat transfer to the ambient air.

End of charge

The charger switches itself off

automatically when the battery is fully

charged:

–Light emitting diodes on the battery

go off

–The light emitting diode on the

charger goes off

–The charger's fan is switched off (if

charger is so equipped)

Remove the charged battery from the

charger.

Four light emitting diodes show the

battery's state of charge and any

problems that occur on the battery or

power tool.

NPress button (1) to activate the

display – the display goes off

automatically after 5 seconds.

The light emitting diodes can glow or

flash green or red.

During Charging Process

The light emitting diodes glow

continuously or flash to indicate the

progress of charge.

During charging the capacity that is

currently being charged is indicated by a

green flashing light emitting diode.

When the charging process is

completed, the light emitting diodes on

the battery go off automatically.

If the light emitting diodes on the battery

flash or glow red – see "If the red light

emitting diodes glow continuously /

flash".

Light Emitting Diodes (LED)

on Battery

Light emitting diode glows con-

tinuously green.

Light emitting diode flashes

green.

Light emitting diode glows con-

tinuously red.

Light emitting diode flashes red.

3901BA010 KN

3901BA016 KN

80 - 100 %

60 - 80 %

40 - 60 %

20 - 40 %

0 - 20 %

HLA 65

English

During Operation

The green light emitting diodes glow

continuously or flash to indicate the state

of charge.

If the light emitting diodes on the battery

flash or glow red – see "If the red light

emitting diodes glow continuously /

flash".

If the red light emitting diodes glow

continuously / flash

3901BA016 KN

80 - 100 %

60 - 80 %

40 - 60 %

20 - 40 %

0 - 20 %

1 light emitting

diode glows con-

tinuously red:

Battery is too hot1)

2)/cold1)

1) During charging process: Charging

process starts automatically after

the battery has cooled down /

warmed up.

4 light emitting

diodes flash red:

Fault in battery 3)

3 light emitting

diodes glow con-

tinuously red:

Power tool is too

hot – allow it to cool

down.

3 light emitting

diodes flash red:

Fault in power tool

3901BA017 KN

2) During operation: Power tool cuts

out – allow battery to cool down; it

may be necessary to take the

battery out of the power tool for this

purpose.

3) Electromagnetic interference or

fault. Take the battery out of the

power tool and refit it. Switch on the

power tool – if the light emitting

diodes still flash, the battery is

faulty and must be replaced.

4) Electromagnetic interference or

fault. Take the battery out of the

power tool and refit it. Switch on the

power tool – if the light emitting

diodes still flash, the power tool is

faulty and must be checked by a

servicing dealer – STIHL

recommends an authorized STIHL

servicing dealer.

HLA 65

English

The light emitting diode (1) lights up

green or flashes red.

Green continuous light ...

... means the following:

The battery

–is being charged

–is too hot and must cool down

before it is charged

See also "Light Emitting Diodes (LED)

on Battery".

The green light emitting diode on the

charger goes off as soon as the battery

is fully charged.

Red flashing light ...

... means the following:

–No electrical contact between

battery and charger – remove and

refit the battery

–Faulty battery – see also "Light

Emitting Diodes (LED) on Battery".

–Charger faulty – have checked by a

servicing dealer. STIHL

recommends a STIHL servicing

dealer.

Angle Adjuster - 115°

The angle of th cutter bar can be

adjusted upwards in 2 stages from 0°

(straight) to 45°, and downwards in 3

stages from 0° to 70°. There are

therefore 6 possible working positions.

There is also a special transport position

for the cutter bar – see section on

"Transport Position".

WARNING

To reduce the risk of injury, make

adjustment only with cutting blades at a

standstill – machine switched off,

retaining latch set to ƒ.

Light Emitting Diodes (LED)

on Charger

3901BA019 KN

Adjusting the Cutter Bar

4866BA011 KN

HLA 65

English

WARNING

The gearbox becomes hot during

operation. To reduce the risk of burn

injury, do not touch the gear housing.

WARNING

To reduce the risk of injury, never touch

the blades while making adjustments.

NSwitch off the machine and set the

retaining latch to ƒ.

NPull back the sliding sleeve (1) and

use the swivel handler (2) to adjust

the joint by one or several holes.

NRelease the sliding sleeve (1) and

make sure the lock pin engages the

quadrant.

The sliding sleeve butts against the

housing when the pin is properly

engaged (after making adjustment).

WARNING

Never use the swivel handle for normal

cutting operations – risk of injury.

Transport Position

The cutter bar can be folded flat against

the drive tube and locked in position to

save space during transportation. Your

machine cannot be switch on while it is

in the transport position.

WARNING

To reduce the risk of injury, always

switch off the machine – retaining latch

to ƒ – remove the battery and fit the

blade scabbard before moving the cutter

blade into the transport position or from

the transport position to the normal

operating position.

NSwitch off the machine, move the

retaining latch to ƒ and remove the

battery.

NFit the blade scabbard.

NPull back the sliding sleeve (1) and

use the swivel handle (2) to swing

the joint downwards – in direction of

drive tube – until the cutter bar is flat

against the drive tube.

NRelease the sliding sleeve (1) and

allow lock pin to engage the hole in

the housing.

The sliding sleeve butts against the

housing when the pin is properly

engaged (after making adjustment).

4866BA012 KN

4866BA013 KN

4866BA014 KN

HLA 65

English

The type of harness is market-specific.

Shoulder strap

NPut on the shoulder strap (1).

NAdjust the length of the strap so that

the carabiner (2) is about a hand’s

width below your right hip.

Attach the machine to the shoulder

strap.

NAttach the carabiner (1) to the

carrying ring (2) on the drive tube.

Detaching machine from shoulder strap

NPress down the bar on the

carabiner (1) and pull the carrying

ring (2) out of the carabiner.

The battery is given a charge of about

30% before leaving the factory.

Recommendation: Fully charge the

battery before using your power tool for

the first time.

NIf necessary, remove the cover from

the battery compartment before

fitting the battery, i.e. depress both

locking tabs to unlock and remove

the cover.

Fitting the Battery

NInsert the battery (1) in the power

tool – the battery slides into the

compartment – press it down

carefully until it snaps into position –

the battery must be flush with the

top of the housing.

Switching on the Machine

Your machine cannot be switch on while

it is in the transport position.

NMake sure you have a secure and

balanced footing.

NStand upright – hold the power tool

in a relaxed position.

Fitting the Harness

4866BA017 KN

002BA320 KN

002BA321 KN

Switching On

3905BA011 KN

HLA 65

English

NMake sure the cutting blades are not

touching the ground or any other

objects.

NHold your trimmer with both hands –

one hand on the control handle – the

other hand on the loop handle or

handle hose.

NUnlock the power tool by moving the

retaining latch (2) to ‚.

NPush down the trigger switch

lockout (3) and depress the trigger

switch (4) and hold them in that

position.

The motor runs only if the retaining

latch (2) is on ‚ and the trigger switch

lockout (3) and trigger switch (4) are

operated simultaneously.

Trigger

Motor speed can be controlled with the

trigger switch. Depress the trigger switch

to accelerate the motor.

NRelease the trigger switch

lockout (1) and the trigger

switch (2).

NMove the retaining latch (3) to ƒ –

the trigger switch (2) cannot be

operated – the power tool is locked

to prevent start-up.

Always remove the battery from the

power tool during work breaks and after

finishing work.

3905BA012 KN

3905BA013 KN

Switching Off

3905BA014 KN

3905BA015 KN

HLA 65

English

Removing the battery

NPress in both locking tabs (4) at the

same time to unlock the battery (5).

NTake the battery (5) out of the

housing.

When the power tool is not in use, shut it

off so that it does not endanger others.

Secure it against unauthorized use.

NSet locking lever to ƒ

NRemoving the battery

NClean the cutting blades, check

condition and spray with STIHL

resin solvent

NFit blade guard over the blades

NThoroughly clean the machine,

especially the ventilation slots

NStore machine in a safe and dry

place. Protect against unauthorized

use (e. g., by children)

Battery compartment cover (special

accessory)

The cover protects the empty battery

compartment against dirt.

NAfter work, insert the cover (1) in the

compartment until the cover audibly

snaps into place

Battery storage

NRemove the battery from the

machine or charger

NStore in a closed, dry space and

keep in a secure location. Protect

against unauthorized use (e. g., by

children) and dirt

NDo not store backup batteries

unused – use them in alternation

For optimum service life:

Nstore at temperatures of

+ 10 °C (50°F) to + 20 °C (68°F)

NStore at a charge state of

approx. 30 %

Storing the charger

NRemoving the battery

NDisconnect the power plug

NStore charger in a closed, dry space

and keep in a secure location.

Protect against unauthorized use

(e. g., by children) and dirt

3905BA016 KN

Storing the Machine

3905BA027 KN

HLA 65

English

When cutting performance and behavior

begin to deteriorate, i.e. blades

frequently snag on branches:

Resharpen the cutting blades.

It is best to have the cutting blades

resharpened by a dealer on a workshop

sharpener. STIHL recommends a STIHL

servicing dealer.

It is also possible to use a flat crosscut

sharpening file. Hold the sharpening file

at the prescribed angle (see

"Specifications").

NOnly sharpen the cutting edge – do

not file blunt projecting parts of the

cutting blade or the cutting blade

guard (see "Main Parts and

Controls")

NAlways file towards the cutting

edge.

NThe file only sharpens on the

forward stroke – lift it off the blade

on the backstroke.

NUse a whetstone to remove burr

from cutting edge.

NRemove as little material as

possible.

NAfter sharpening, clean away filing

or grinding dust and then spray the

cutting blades with STIHL resin

solvent.

NOTICE

Do not operate your machine with dull or

damaged cutting blades. This may

cause overload and will give

unsatisfactory cutting results.

Sharpening Instructions

HLA 65

English

Maintenance and Care

The following maintenance intervals apply in normal operating conditions. The spec-

ified intervals must be shortened accordingly when working for longer than normal

or under difficult cutting conditions (extensive dust, etc.).

Always set the locking lever to ƒ and remove the battery before starting any work

on the machine.

before starting work

at the end of work and/or

daily

weekly

monthly

yearly

if faulty

if damaged

as required

Complete machine visual inspection (condition) X

clean X

Control handles (locking lever, trigger

switch lockout and trigger switch)

Checking operation X

clean XX

Intake port for cooling air visual inspection X

clean X

All accessible screws, nuts and bolts retighten X

Battery visual inspection XXX

Battery compartment clean XX

Check operation (battery ejection) XX

Cutting blades

visual inspection XXX

clean1) X

sharpen XX

Gearbox and con-rod

inspection by a specialist dealer after

every 50 hours of operation2)

topping up of STIHL gear lubricant by a

specialist dealer after every 50 hours of

operation2)

Safety information labels replace X

1) Afterwards spray the blades with STIHL resin solvent

2) STIHL recommends STIHL servicing dealers

HLA 65

English

1Battery Compartment

2Control Handle

3Trigger Switch Lockout

4Trigger Switch

5Retaining Latch

6Carrying Ring

7Loop Handle

8Drive Tube with Handle Hose

9Blade Scabbard

10 Cutting Blades

11 Adjusting Grip

12 Blade Drive Gear

13 Cutter Bar Adjusting Mechanism

14 Sliding Sleeve

15 Battery Locking Tabs

16 Battery

17 Light Emitting Diodes (LED) on

Battery

18 Push Button

19 Charger

20 Light Emitting Diode (LED) on

Charger

21 Power Supply Cord

#Serial Number

Main Parts

4866BA015 KN

HLA 65

English

Definitions

1. Battery Compartment

Accommodates the battery in the

unit.

2. Control Handle

The handle of the trimmer held by

the rear hand.

3. Trigger Switch Lockout

Must be depressed before the

trigger switch can be activated.

4. Trigger Switch

Switches the motor on and off and

controls the speed of the motor.

5. Retaining Latch

Locks or unlocks the trigger switch.

6. Loop Handle

For easy control of machine during

cutting work.

7. Carrying Ring

Connects the unit to the harness.

8. Drive Tube with Handle Hose

Encloses and protects the cables

between the motor and control

handle. For holding and controlling

the unit with the hand during

operation.

9. Blade Scabbard

Covers cutting blades when hedge

trimmer is not in use.

10. Cutting Blades

Steel blades for cutting hedges and

shrubs.

11. Adjusting Grip

Used to set cutter bar to the

required angle.

12. Blade Drive Gear

Converts rotary movement of motor

into reciprocating movement of

cutting blades.

13. Cutter Bar Adjusting Mechanism

For adjusting the angle of the cutter

bar and cutting blades.

14. Sliding Sleeve

Locks and unlocks the cutter bar

adjusting mechanism.

15. Battery Locking Tabs

Secure the battery in the unit.

16. Battery

Supplies the motor with electrical

power.

17. Light Emitting Diodes (LED) on

Battery

Indicate the state of charge and

operating condition of the battery.

18. Push Button

For activating light emitting diodes

(LED) on battery.

19. Charger

Charges the battery.

20. Light Emitting Diode (LED) on

Charger

Indicates charger operating mode

and certain problems.

21. Power Supply Cord

Supplies electric current to charger.

Battery

The unit can be operated only with

original STIHL rechargeable batteries.

Running time is dependent on the

energy content of the battery.

Charger

Specifications

Model: Lithium-ion

AL 100

Mains voltage: 120 V

Rated current: 1.3 A

Frequency: 60 Hz

Power consumption: 75 W

Charging current: 1.6 A

Protection class: II, E (double

insulated)

AL 300

Mains voltage: 120 V

Rated current: 4.7 A

Frequency: 60 Hz

Power consumption: 330 W

Charging current: 6.5 A

Protection class: II, E (double

insulated)

HLA 65

English

Charging times

Cutting blades

Weight

Transporting

STIHL batteries comply with the

requirements laid down in UN-Manual

ST/SG/AC.10/11/Rev.5/Part III,

Subsection 38.3.

No further condition have to be fulfilled

by the user to transport STIHL batteries

by road to the power's tool operating

site.

Country-specific regulations must be

observed for transport by air or sea.

For further notes on transportation see

www.stihl.com/safety-data-sheets

FCC 15 Compliance Statement for

power tool and charger

This device complies with part 15 of the

FCC Rules. Operation is subject to the

following two conditions:

–this device may not cause harmful

interference

–this device must accept any

interference received, including

interference that may cause

undesired operation

Note: This equipment has been tested

and found to comply with the limits for a

Class B digital device, pursuant to part

15 of the FCC Rules. These limits are

designed to provide reasonable

protection against harmful interference

in a residential installation. This

equipment generates, uses and can

radiate radio frequency energy and, if

not installed and used in accordance

with the instructions, may cause harmful

interference to radio communications.

However, there is no guarantee that

interference will not occur in a particular

installation. If this equipment does cause

harmful interference to radio or

television reception, which can be

determined by turning the equipment off

and on, the user is encouraged to try to

correct the interference by one or more

of the following measures:

–reorient or relocate the receiving

antenna

–increase the separation between

the equipment and receiver

–connect the equipment into an

outlet on a circuit different from that

to which the receiver is connected

–consult the dealer or an

experienced radio/TV technician for

help

Do not change or modify this product in

any way unless specifically allowed in

this manual, since this could void your

autority to operate it.

AL 100

with AP 80:

– up to 80 % capacity: 70 min

– up to 100 % capacity: 100 min

with AP 160:

– up to 80 % capacity: 150 min

– up to 100 % capacity: 165 min

AL 300

with AP 80:

– up to 80 % capacity: 25 min

– up to 100 % capacity: 50 min

with AP 160:

– up to 80 % capacity: 35 min

– up to 100 % capacity: 60 min

Cutting length: 500 mm

(20 in.)

Tooth spacing: 33 mm

(1.3 in.)

Stroke rate: 3000 rpm

Sharpening angle rela-

tive to horizontal: 45°

without battery, with cut-

ting blade, without blade

guard

3.5 kg

(7.7 lbs)

HLA 65

English

Contact your STIHL dealer for

information regarding special

accessories that may be available for

your product.

Special Accessories

HLA 65

English

Troubleshooting

Always remove the battery from the machine before starting any work on the machine.

Fault Cause Remedy

Machine does not start when switched on

Adjustable cutter is in transport position Swing adjustable cutter into area of

operation

No electrical contact between machine

and battery

Remove battery, visually inspect the

contacts and reinsert the battery

Battery discharged

(1 LED on battery flashes green)

Charge battery

Battery too hot / too cold

(1 LED on battery is red)

Let the battery cool down / let the battery

warm up gradually at temperatures of

approx. 15 °C - 20 °C (59°F - 68°F)

Battery fault

(4 LED on battery flashes red)

Remove battery from the machine and

reinsert it. Turn on the machine – if the

LEDs still flash, the battery is faulty and

must be replaced

Unit too hot

(3 LEDs on battery are red)

Let the machine cool off

Electromagnetic malfunction or fault in

machine

(3 LED on battery flashes red)

Remove battery from the machine and

reinsert it. Turn on machine – if the LEDs

still flash, the machine is faulty and must

be checked by a servicing dealer 1)

Moisture in the machine and/or battery Let the machine/battery dry

Machine switches off in operation

Battery or machine electronics too hot Remove battery from the machine, let

battery and machine cool off

Electrical or electromagnetic malfunction Remove battery and reinsert it

HLA 65

English

Running time is too short

Battery is not completely charged Charge battery

Service life of battery has been reached

or exceeded

Check battery1) and replace

Blade clogged/dirty Clean blades, spray with STIHL resin

solvent

Blade bent Have blade checked by a servicing

dealer1)

Battery gets stuck during insertion in the

machine/charger

Guides dirty Carefully clean guides

Battery does not charge although the LEDs

on the charger are green

Battery too hot / too cold

(1 LED on battery is red)

Let the battery cool down / let the battery

warm up gradually at temperatures of

approx. 15 °C - 20 °C (59°F - 68°F)

Operate the charger only in a closed, dry

space at ambient temperatures of +5 °C

to +40 °C (41°F - 104°F)

LED on charger flashes red

No electrical contact between charger

and battery

Remove battery and reinsert it

Battery fault

(4 LEDs on battery flash red for

approx. 5 seconds)

Remove battery from the machine and

reinsert it. Turn on the machine – if the

LEDs still flash, the battery is faulty and

must be replaced

Fault in charger Have charger checked by a servicing

dealer1)

1) STIHL recommends STIHL servicing dealers

Always remove the battery from the machine before starting any work on the machine.

Fault Cause Remedy

HLA 65

English

Users of this unit should carry out only

the maintenance operations described

in this manual. Other repair work may be

performed only by authorized STIHL

service shops.

Warranty claims following repairs can be

accepted only if the repair has been

performed by an authorized STIHL

servicing dealer using original STIHL

replacement parts.

Original STIHL parts can be identified by

the STIHL part number, the {

logo and, in some cases, by the STIHL

parts symbol K. The symbol may

appear alone on small parts.

Battery Recycling Information

STIHL is committed to the development

of products that are environmentally

responsible. This commitment does not

stop when the product leaves the STIHL

dealer. STIHL has partnered with the

RBRC (Rechargeable Battery Recycling

Corporation) to promote the collection

and recycling of spent STIHL lithium ion

batteries in the United States and

Canada. The RBRC seal can be found

on every STIHL rechargeable battery

and indicates that STIHL has prepaid for

recycling the battery. The seal has a toll

free phone number (1-800-822-8837)

that connects you to information on

battery recycling locations and

information on battery disposal bans or

restrictions in your area. You can also

return your spent battery to any STIHL

authorized servicing dealer for recycling

free of charge.

Observe all country-specific waste

disposal rules and regulations.

STIHL products must not be thrown in

the garbage can. Take the product,

accessories and packaging to an

approved disposal site for environment-

friendly recycling.

Contact your STIHL servicing dealer for

the latest information on waste disposal.

Maintenance and Repairs Battery Recycling Disposal

000BA073 KN

HLA 65

English

STIHL Registered Trademarks

STIHL®

{

The color combination orange-grey

(U.S. Registrations #2,821,860;

#3,010,057, #3,010,058, #3,400,477;

and #3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

MAGNUM®

MasterWrench Service®

MotoMix®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Some of STIHL’s Common Law

Trademarks

BioPlus ™

Easy2Start ™

EasySpool ™

ElastoStart ™

Ematic ™

FixCut ™

HT Plus ™

IntelliCarb ™

Master Control Lever ™

Micro ™

Pro Mark ™

Quad Power ™

Quiet Line ™

STIHL Arctic ™

STIHL Compact ™

STIHL HomeScaper Series ™

STIHL Interchangeable Attachment

Series ™

STIHL M-Tronic ™

STIHL MiniBoss ™

STIHL MotoPlus 4 ™

STIHL Multi-Cut HomeScaper Series ™

STIHL OUTFITTERS ™

STIHL PICCO ™

STIHL PolyCut ™

STIHL PowerSweep ™

STIHL Precision Series ™

STIHL Protech ™

STIHL RAPID ™

STIHL SuperCut ™

STIHL Territory ™

TapAction ™

TrimCut ™

This listing of trademarks is subject to

change.

Any unauthorized use of these

trademarks without the express written

consent of

ANDREAS STIHL AG & Co. KG,

Waiblingen is strictly prohibited.

Trademarks

STIHL

Injection

HLA 65

English

STIHL Inc.

536 Viking Drive

P.O. Box 2015

Virginia Beach

VA 23452-2015

Addresses

Manual de instrucciones originalImpreso en papel libre de cloro.

Las tintas contienen aceites vegetales, el papel es reciclable.

0458-765-8621-A. VA0.J12.

0000006326_001_EA

HLA 65

español / EE.UU

mente los derechos de reproducción, traducción y procesamiento con sistemas electrónicos.

Contenido

Permita que solamente las personas

que comprenden la materia tratada en

este manual manejen su cortasetos.

Para obtener el rendimiento y

satisfacción máximos del cortasetos

STIHL, es importante que lea,

comprenda y respete las medidas de

seguridad y las instrucciones de uso y

mantenimiento dadas en el capítulo

"Medidas de seguridad y técnicas de

uso", antes de usar su cortasetos. Para

obtener información adicional, visite

www.stihlusa.com.

Comuníquese con su representante de

STIHL o el distribuidor de STIHL para su

zona si no se entiende alguna de las

instrucciones dadas en el presente

manual.

ADVERTENCIA

Dado que el cortasetos es una

herramienta de corte de gran velocidad,

es necesario tomar medidas especiales

de seguridad para reducir el riesgo de

lesiones. El uso descuidado o

inadecuado puede causar lesiones

graves e incluso mortales.

Acerca de este manual de

instrucciones 36

Medidas de seguridad y técnicas

de manejo 36

Advertencias generales de

seguridad para herramientas

motorizadas 45

Descripción del funcionamiento 48

Uso 49

Armado de la máquina 51

Conexión del cargador al

suministro de energía eléctrica 51

Carga de la batería 52

Diodos fotoemisores (LED) de la

batería 53

Diodos fotoemisores (LED) del

cargador 54

Ajuste de la barra de corte 55

Uso de la correa para hombro 56

Encendido de la máquina 57

Apagado de la máquina 58

Almacenamiento de la máquina 59

Instrucciones de afilado 59

Información para mantenimiento 60

Componentes importantes 61

Especificaciones 62

Accesorios especiales 64

Localización de averías 65

Información de reparación 67

Reciclado de las baterías 67

Desecho 67

Marcas comerciales 68

Direcciones 69

HLA 65

español / EE.UU

Pictogramas

Todos los pictogramas que se

encuentran fijados o grabados en la

máquina se muestran y explican en este

manual.

Símbolos en el texto

Muchas de las instrucciones de uso y

seguridad vienen acompañadas de

ilustraciones.

Los pasos individuales o

procedimientos descritos en el manual

pueden estar señalados en diferentes

maneras:

NSe usa un punto para denotar un

paso o procedimiento.

Una descripción de un paso o

procedimiento que se refiere

directamente a una ilustración puede

contener números de referencia que

aparecen en la ilustración. Ejemplo:

NSuelte el tornillo (1).

NPalanca (2) ...

Además de las instrucciones de uso, en

este manual pueden encontrarse

párrafos a los que usted debe prestar

atención especial. Tales párrafos están

marcados con los símbolos y las

palabras identificadoras que se

describen a continuación.

PELIGRO

Indica un riesgo inminente de lesiones

graves o mortales.

ADVERTENCIA

Identifica una situación de peligro que,

al no evitarse, puede resultar en

lesiones graves o mortales.

INDICACIÓN

Indica el riesgo de daños a la propiedad,

incluyendo a la máquina o sus

componentes.

Mejoramientos técnicos

La filosofía de STIHL es mejorar

continuamente todos sus productos.

Como resultado de ello, periódicamente

se introducen cambios de diseño y

mejoras. Por lo tanto, es posible que

algunos cambios, modificaciones y

mejoras no se describen en este

manual. Si las características de

funcionamiento o la apariencia de su

máquina difieren de las descritas en

este manual, comuníquese con el

concesionario STIHL para obtener la

ayuda que requiera.

Pida a su concesionario STIHL que le

enseñe el manejo de la herramienta

motorizada. Respete todas las

disposiciones, reglamentos y normas de

seguridad locales del caso. Es posible

que el uso de herramientas motorizadas

que producen ruido esté restringido a

determinados horarios por reglamentos

nacionales y locales.

ADVERTENCIA

No preste ni alquile nunca su

herramienta motorizada sin entregar el

manual de instrucciones. Asegúrese

Acerca de este manual de

instrucciones Medidas de seguridad y

técnicas de manejo

Dado que el cortasetos

es una herramienta de

corte motorizada, con

cuchillas afiladas, que

funciona con electrici-

dad, es necesario tomar

medidas especiales de

seguridad para reducir el

riesgo de lesiones.

Es importante que usted

lea, comprenda bien y

respete las siguientes

advertencias y medidas

de seguridad. Lea el

manual de instrucciones

y las precauciones de

seguridad

periódicamente. El uso

descuidado o inadecuado

puede causar lesiones

graves o incluso

mortales.

HLA 65

español / EE.UU

que todas las personas que utilicen la

máquina lean y comprendan la

información contenida en este manual.

ADVERTENCIA

El uso de esta máquina puede ser

peligroso. Si la herramienta de corte

llega a tener contacto con parte alguna

de su cuerpo, le causará cortaduras.

Use el cortasetos únicamente para

cortar setos, arbustos, matorrales y

materiales similares.

ADVERTENCIA

No debe usarse para ningún otro

propósito ya que el uso indebido puede

resultar en lesiones personales o daños

a la propiedad, incluso daños de la

máquina.

ADVERTENCIA

Nunca se debe permitir a los niños que

usen esta herramienta motorizada. No

se debe permitir la proximidad de otros,

especialmente niños y animales, donde

se esté utilizando la máquina.

ADVERTENCIA

Para reducir el riesgo de ocasionar

lesiones a las personas en la cercanía y

daños a la propiedad, nunca deje la

herramienta motorizada en marcha

desatendida. Cuando no está en uso

(por ejemplo durante el descanso),

apáguela y asegúrese de que las

personas no autorizadas no puedan

usarla. Para ello, mueva el pestillo de

retención a la posición ƒ y extraiga la

batería de la herramienta motorizada.

Las medidas de seguridad y avisos

contenidos en este manual se refieren al

uso de todos los cortasetos STIHL. Los

distintos modelos pueden contar con

piezas y controles diferentes. Vea la

sección correspondiente de su manual

de instrucciones para tener una

descripción de los controles y la función

de los componentes de su modelo.

Siempre retire la batería y mueva el

pestillo de retención a la posición ƒ

antes de trasladar o guardar la

herramienta motorizada o realizar

alguna tarea sobre ésta. Esto evita el

riesgo de que el motor arranque

inesperadamente.

STIHL recomienda el uso de piezas de

repuesto originales de STIHL. Éstas han

sido diseñadas específicamente para

usar con su modelo y satisfacen sus

necesidades de rendimiento.

El uso seguro de un cortasetos atañe a

1. el operador

2. la herramienta motorizada

3. el uso de la herramienta

motorizada.

EL OPERADOR

Condición física

Usted debe estar en buenas

condiciones físicas y psíquicas y no

encontrarse bajo la influencia de

ninguna sustancia (drogas, alcohol,

etc.) que le pueda restar visibilidad,

destreza o juicio. No maneje esta

máquina cuando está fatigado.

ADVERTENCIA

Esté alerta. Si se cansa, tómese un

descanso. El cansancio puede provocar

una pérdida del control. El uso de

cualquier herramienta motorizada es

fatigoso. Si usted padece de alguna

dolencia que pueda ser agravada por la

fatiga, consulte a su médico antes de

utilizar esta máquina.

ADVERTENCIA

El uso prolongado de una herramienta

motorizada (u otras máquinas) expone

al operador a vibraciones que pueden

provocar el fenómeno de Raynaud

(dedos blancos) o el síndrome del túnel

carpiano.

Estas condiciones reducen la capacidad

de las manos de sentir y regular la

temperatura, producen entumecimiento

y ardor y pueden provocar trastornos

nerviosos y circulatorios, así como

necrosis de los tejidos.

No se conocen todos los factores que

contribuyen a la enfermedad de

Raynaud, pero se mencionan el clima

frío, el fumar y las enfermedades o

condiciones físicas que afectan los

vasos sanguíneos y la circulación de la

sangre, como asimismo los niveles altos

de vibración.por períodos largos. Por lo

tanto, para reducir el riesgo de la

enfermedad de dedos blancos y del

síndrome del túnel carpiano, sírvase

notar lo siguiente:

La mayor parte de las herramientas

motorizadas de STIHL se ofrecen con

un sistema antivibración ("AV") cuyo

propósito es reducir la transmisión de

las vibraciones creadas por la máquina

HLA 65

español / EE.UU

a las manos del operador. Se

recomienda el uso del sistema AV a

aquellas personas que utilizan

herramientas motorizadas en forma

constante y regular.

–Use guantes y mantenga las manos

abrigadas.

–Mantenga el sistema AV en buen

estado. Una herramienta

motorizada con los componentes

flojos o con elementos AV dañados

o desgastados también tendrá

tendencia a tener niveles más altos

de vibración.

–Agarre firmemente los mangos en

todo momento, pero no los apriete

con fuerza constante y excesiva.

Tómese descansos frecuentes.

Todas las precauciones antes

mencionadas no le garantizan que va a

estar totalmente protegido contra la

enfermedad de Raynaud o el síndrome

del túnel carpiano. Por lo tanto, los

operadores constantes y regulares

deben revisar con frecuencia el estado

de sus manos y dedos. Si aparece

alguno de los síntomas arriba

mencionados, consulte inmediatamente

al médico.

Vestimenta adecuada

ADVERTENCIA

Para reducir el riesgo de lesiones el

operador debe usar el equipo protector

adecuado.

ADVERTENCIA

Para reducir el riesgo de

lesionarse los ojos,

nunca maneje la

herramienta motorizada

si no tiene puestas gafas

o anteojos de seguridad

bien ajustados con una protección

adecuada en las partes superior y lateral

que satisfagan la norma ANSI Z 87.1 (o

la norma nacional correspondiente).

Use un casco de seguridad aprobado

cuando exista el riesgo de lesionarse la

cabeza.

STIHL recomienda el uso de protectores

en los oídos (tapones o amortiguadores

sonoros) para protegerlos.

Evite el uso de chaquetas sueltas,

bufandas, corbatas, joyas, pantalones

acampanados o con vueltas, pelo largo

suelto o cualquier cosa que pueda

engancharse en las ramas, matorrales o

piezas en movimiento de la máquina.

Sujétese el pelo de modo que quede

sobre los hombros.

LA HERRAMIENTA MOTORIZADA

Para las ilustraciones y definiciones de

los componentes de la herramienta

motorizada, vea el capítulo sobre

"Piezas principales".

ADVERTENCIA

Nunca modifique la herramienta

motorizada de ninguna manera porque

puede aumentar el riesgo de lesiones

personales. Utilice únicamente los

accesorios y repuestos suministrados

por STIHL o expresamente autorizados

por STIHL para usarse con el modelo

específico de STIHL. Si bien es posible

conectar a la herramienta motorizada de

STIHL ciertos accesorios no

autorizados, su uso puede ser, en la

práctica, extremadamente peligroso.

Si la herramienta motorizada

experimenta cargas excesivas para las

cuales no fue diseñada (por ejemplo,

impactos severos o una caída), siempre

asegúrese de que la máquina esté en

buenas condiciones antes de seguir con

el trabajo – vea también "Antes de

empezar a trabajar". Compruebe que

los dispositivos de seguridad funcionen

correctamente. No utilice la herramienta

motorizada si tiene daños. En caso de

dudas, pida al concesionario de servicio

de STIHL que revise la máquina.

La ropa debe ser de

confección fuerte y ajus-

tada, pero permitir la

completa libertad de

movimiento. Use pantalo-

nes largos hechos de un

material grueso para pro-

tegerse las piernas. No

vista pantalones cortos.

Es muy importante tener

una buena superficie de

apoyo para los pies.

Póngase botas gruesas

con suela antideslizante.

Nunca use sandalias,

ojotas ni ande descalzo.

Siempre use guantes

cuando manipule la

máquina y la herramienta

de corte. Los guantes

gruesos y antideslizan-

tes mejoran el manejo y

ayudan a proteger las

manos.

HLA 65

español / EE.UU

Batería

ADVERTENCIA

El uso o manejo indebido

de la batería puede

exponerle a riesgo de

incendios, explosiones

y/o quemaduras,

incluyendo quemaduras

de tipo químico. No la desarme, aplaste,

caliente a más de 100 °C (212 °F),

exponga a incendios ni la incinere.

Nunca la exponga a microondas o altas

presiones.

No la coloque sobre o cerca del fuego,

estufas u otros sitios con altas

temperaturas. No la exponga a la luz

solar directa ni la guarde dentro de un

vehículo en climas calurosos. De lo

contrario, la batería puede generar

calor, reventarse o incendiarse. El uso

de las baterías de esta manera también

puede perjudicar su rendimiento y su

vida útil.

En caso de incendio: Manténgase

alejado de los vapores y los gases,

teniendo en cuenta la dirección del

viento. Si es posible hacerlo sin

exponerse a ningún riesgo, retire la

batería de las inmediaciones del

incendio. En principio, es posible enfriar

la batería o extinguir un incendio con

agua. Es preferible extinguir los

incendios con un extinguidor universal

con agente químico seco. Para

cualquier tipo de incendio, evacue el

área y extinga el fuego desde una

distancia segura. Una vez apagado,

controle la zona (vigilancia contra

incendios) hasta que la batería se haya

enfriado lo suficiente para actuar en

caso de que el fuego vuelva a

encenderse. Restrinja el acceso al área

hasta terminar de limpiar. No toque la

batería quemada ni ningún líquido

derramado. Use un absorbente inerte

para absorber los líquidos derramadas.

ADVERTENCIA

Utilice baterías STIHL sólo con

herramientas motorizadas STIHL y

cárguelas únicamente con cargadores

STIHL. Sustituya la batería únicamente

con la batería STIHL. Use sólo baterías

recargables STIHL originales.

Cargue la batería antes de utilizarla.

ADVERTENCIA

No abra, arroje, golpee ni dañe la

batería. Nunca inserte objetos en las

ranuras de enfriamiento de la batería

porque podría dañarla. La batería posee

características y dispositivos de

seguridad que, de dañarse, pueden

provocar que ésta genere calor, se

reviente o se incendie. Nunca utilice ni

cargue una batería defectuosa, dañada,

agrietada o deformada.

Suspenda su uso si mientras la usa, la

carga o la guarda, emana un olor poco

habitual, está caliente al tacto o tiene un

aspecto anormal.

ADVERTENCIA

Puede haber fuga de líquido si la batería

está dañada o se utiliza incorrectamente

– ¡evite el contacto con la piel! El líquido

que se escapa de la batería puede irritar

de la piel y causar quemaduras. En caso

de contacto inadvertido, lávese

inmediatamente con agua y un jabón

suave. Si el líquido penetra en los ojos,

no los restriegue, láveselos con agua

durante al menos 15 minutos

manteniéndolos abiertos. También

busque atención médica de inmediato.

ADVERTENCIA

Nunca cree un puente (cortocircuito)

entre los bornes de la batería con

objetos metálicos porque se puede

dañar la batería y posiblemente generar

un incendio. Mantenga las baterías en

desuso alejadas de objetos metálicos

(por ejemplo, clavos, monedas, joyas).

No emplee recipientes metálicos para

transportar baterías.

Guarde la batería fuera del alcance de

niños, en un lugar fresco y seco, alejado

de la luz solar directa y de temperaturas

extremadamente calientes o frías [-

10 °C – +50 °C (14 °F – 122 °F)].

Cargador

Utilice sólo cargadores STIHL

originales.

Utilice y almacene la

batería únicamente en un

intervalo de temperaturas

de 10 °C (14 °F) a no

más de + 50 °C (122 °F).

Proteja la batería de la

luz solar directa.

Protéjala de la lluvia – no

la sumerja en líquidos.

HLA 65

español / EE.UU

Utilícelo únicamente para cargar

baterías con forma geométrica

correspondiente STIHL, con una

capacidad máxima de 50 Ah y un voltaje

máximo de 42 V.

Nunca cargue baterías defectuosas,

deformadas o que pierdan líquido.

Conecte el cargador únicamente a un

suministro de energía eléctrica que

brinde el voltaje y la frecuencia

indicados en la chapa de

especificaciones. Siempre conecte el

cargador a un tomacorriente de pared

instalado correctamente.

Nunca use un cargador que tenga la

caja, el cordón eléctrico o el enchufe

dañado. No opere el cargador si éste

hubiera recibido un fuerte golpe, o se

hubiera caído o dañado de cualquier

otro modo.

No abra ni desarme el cargador – no

contiene piezas reparables por el

usuario.

Guarde el cargador fuera del alcance de

los niños.

Utilice el cargador a temperaturas de

5°C (41°F) a 40°C (104°F).

Deje que se enfríe por sí solo – no lo

cubra.

Nunca cree un puente entre los

contactos del cargador con objetos

metálicos (por ejemplo, clavos,

monedas, joyas) – cortocircuito. El

cargador podría dañarse debido a un

cortocircuito.

En caso de producirse humo o fuego en

el cargador, desconéctelo del

tomacorriente inmediatamente.

ADVERTENCIA

Para reducir el riesgo de choque

eléctrico o cortocircuito, no inserte

ningún objeto en las ranuras de

enfriamiento del cargador.

ADVERTENCIA

El cargador se calienta durante el

proceso de carga. No lo manipule sobre

superficies que puedan incendiarse con

facilidad (por ejemplo, papel o telas) o

en un entorno altamente combustible –

peligro de incendio.

ADVERTENCIA

No trabaje en un lugar peligroso, por

ejemplo, en un lugar donde haya

líquidos combustibles (gases), vapores

o polvo. Los cargadores pueden

producir chispas, las cuales son

capaces de encender el polvo o los

vapores - riesgo de explosión.

Nunca tire del cordón eléctrico para

desconectarlo del tomacorriente de la

pared. Para desenchufarlo, sujete el

enchufe y no el cordón. El cordón

eléctrico dañado debe ser reparado por

un electricista experimentado.

No use el cordón eléctrico para ningún

otro fin, por ejemplo, para transportar o

sostener el cargador.

Nunca use cordones eléctricos que no

cumplan con los reglamentos.

Asegúrese que el cordón eléctrico esté

ubicado y/o marcado como para que no

se lo pise, se lo lleve por delante, esté

en contacto con bordes cortantes o

partes móviles o, de otro modo sujeto, a

daño o esfuerzo.

No debería usarse un alargador a

menos que sea absolutamente

necesario. Si es imprescindible

utilizarlo, enchufe el cargador en un

cordón de extensión calibre 16

(AWG 16) o de mayor calibre, con

clavijas que sean del mismo número,

tamaño y forma que las del cargador.

Protéjalo de la lluvia y la

humedad. Mantenga el

cargador seco.

Úselo y guárdelo bajo

techo y en un recinto

seco.

Revise regularmente el

cordón eléctrico y el

enchufe del cargador en

busca de daños. Si

alguno de los dos está

dañado, desconecte de

inmediato el enchufe del

tomacorriente de la pared

para evitar el riesgo de

choque eléctrico.

HLA 65

español / EE.UU

Para reducir el riesgo de choque

eléctrico:

–Siempre conecte la unidad a un

tomacorriente de pared instalado

correctamente.

–Asegúrese de que el aislamiento

del cordón eléctrico y del enchufe

esté en buenas condiciones.

Desenchufe el cordón eléctrico del

tomacorriente cuando el cargador esté

en desuso.

Nunca guarde la batería en el cargador.

USO DE LA HERRAMIENTA

MOTORIZADA

–llevar a cabo pruebas y ajustes o de

limpiarla

–intervenir en el accesorio de corte

–dejar la herramienta motorizada

desatendida

–trasladar la herramienta motorizada

–guardar la herramienta motorizada

–llevar a cabo tareas de reparación o

mantenimiento

–en caso de un peligro o una

emergencia

Traslado de la unidad

ADVERTENCIA

Para reducir el riesgo lesiones debido al

contacto con las cuchillas, nunca

transporte la herramienta motorizada

con las cuchillas en marcha.

ADVERTENCIA

Siempre apague la herramienta

motorizada, mueva el pestillo de

retención a la posición ƒ, extraiga la

batería y coloque la funda sobre las

cuchillas – incluso cuando traslade la

unidad por una distancia corta. Cuando

transporte la herramienta motorizada en

un vehículo, sujétela firmemente para

evitar que se vuelque y se dañe.

Agarre el eje de una manera que

mantenga la máquina equilibrada

horizontalmente.

Antes de empezar a trabajar

ADVERTENCIA

Antes de empezar a trabajar, siempre

revise que la herramienta motorizada

esté en buenas condiciones y funcione

correctamente, particularmente el

gatillo, el bloqueo del gatillo, la palanca

de cambio y el pestillo de retención. El

gatillo, el bloqueo del gatillo, la palanca

de cambio deben moverse libremente y

siempre regresar a la posición de ralentí

(el pestillo de retención debe estar en la

posición ‚). Nunca intente modificar los

controles o los dispositivos de

seguridad.

ADVERTENCIA

La herramienta motorizada está

equipada con un sistema diseñado para

detener rápidamente las cuchillas –

éstas se paran apenas usted suelta el

gatillo y/o la palanca de cambio del

mango tórico.

Revise esta función a intervalos cortos

regulares. Para reducir el riesgo de

lesiones, no opere la herramienta

motorizada si las cuchillas siguen

funcionando. Comuníquese con el

concesionario de servicio.

ADVERTENCIA

Nunca use una herramienta motorizada

que esté dañada o mal cuidada.

Mantenga los mangos limpios y secos

en todo momento; es particularmente

importante mantenerlos libres de

humedad, aceite, grasa o resinas para

garantizar que la máquina pueda

empuñarse firmemente para mantenerla

bajo control seguro.

Retire la batería de la

herramienta motorizada

antes de: Retire la batería de la

herramienta motorizada.

Esto evita el riesgo de

que el motor arranque

inesperadamente.

4866BA001 KN

HLA 65

español / EE.UU

ADVERTENCIA

Las cuchillas deben estar

correctamente apretadas y en

condiciones de funcionamiento seguro.

Busque piezas sueltas (tuercas,

tornillos, etc.) y cuchillas agrietadas,

dobladas, deformadas o dañadas.

Revise el estado y el apriete de las

cuchillas regularmente, con el motor

detenido, el pestillo de retención en la

posición ƒ y sin la batería. Sustituya las

cuchillas dañadas antes de usar la

herramienta motorizada. Mantenga las

cuchillas siempre afiladas.

STIHL recomienda que, antes de

empezar a trabajar, siempre rocíe las

cuchillas con disolvente de resina

STIHL, con el motor detenido, el pestillo

de retención en la posición ƒ y sin la

batería. Este producto protector puede

obtenerse a través del concesionario.

Aplique cantidades abundantes.

Revise los contactos del compartimiento

de la batería en busca de materia

extraña. Manténgalos limpios.

Coloque la batería correctamente – se

debe escuchar un ruido cuando encaja.

Para las instrucciones específicas de

arranque, vea la sección

correspondiente en el manual de

instrucciones.

ADVERTENCIA

Para reducir el riesgo de lesiones

producidas por el contacto con las

cuchillas, asegúrese de que éstas estén

alejadas de su persona y de todas las

obstrucciones y los objetos, incluido el

suelo.

ADVERTENCIA

Su herramienta motorizada es una

máquina que debe ser manejada por

solamente una persona. No deje que

otras personas estén en el lugar de

trabajo, aun durante el arranque.

Durante el trabajo

Sujeción y control de la herramienta

motorizada

Al trabajar, siempre sujete la máquina

firmemente con ambas manos en los

mangos. Cierre firmemente los dedos y

pulgares sobre los mangos.

Personas diestras

Coloque su mano derecha en el mango

de control y su mano izquierda en el

mango tórico o la manguera de mango

del tubo de mando.

Personas zurdas

Coloque su mano izquierda en el mango

de control y su mano derecha en el

mango tórico o la manguera de mango

del tubo de mando.

Asegúrese de que la superficie de

apoyo para los pies sea firme y segura y

sujete la unidad de modo que las

cuchillas siempre estén alejadas de su

cuerpo

Arnés

La máquina puede llevarse con un arnés

para aliviar el peso de sobre los brazos

del operador.

ADVERTENCIA

Nunca intente manejar la

herramienta motorizada

con una sola mano. La

pérdida de control de la

herramienta motorizada

puede ocasionar lesiones

4866BA002 KN

4866BA003 KN

4866BA004 KN

HLA 65

español / EE.UU

graves o mortales. Para reducir el riesgo

de lesionarse, mantenga las manos y

los pies alejados de las cuchillas. Nunca

toque cuchillas en movimiento con las

manos ni con cualquier otra parte del

cuerpo. No toque las cuchillas mientras

el motor está en funcionando. Si las

cuchillas se atascan con ramas gruesas

o se obstruyen por otro motivo, apague

el motor inmediatamente, mueva el

pestillo de retención a la posición ƒ y

extraiga la batería antes de intentar

liberarlas.

ADVERTENCIA

No trate de alcanzar más lejos de lo

debido. Mantenga los pies bien

apoyados y equilibrados en todo

momento. Se debe tener cuidado

especial cuando las condiciones del

suelo son resbaladizas (suelo húmedo,

nieve) y en terreno difícil y con mucha

vegetación. Para evitar tropezarse, esté

atento a los obstáculos ocultos tales

como tocones, raíces y zanjas. Para

obtener un punto de apoyo seguro, quite

las ramas caídas, los matorrales y el

material cortado. Sea sumamente

precavido cuando trabaje en declives o

terreno irregular.

Condiciones de trabajo

Maneje la herramienta motorizada

solamente en condiciones de buena

visibilidad y a la luz del día. Trabaje con

mucho cuidado.

No corte ningún material que no sea un

seto o vegetación blanda similar. No

corte tallos de más de 17 mm

(11/16 pulg) de espesor.

ADVERTENCIA

Si la vegetación que se está cortando o

la tierra en el lugar está recubierta de

una sustancia química (tal como un

pesticida o herbicida activo), lea y siga

las instrucciones suministradas con la

sustancia en cuestión.

ADVERTENCIA

La inhalación de ciertos polvos,

especialmente los polvos orgánicos,

tales como el moho o polen, puede

provocar reacciones alérgicas o

asmáticas en las personas sensibles. La

inhalación repetida o de grandes

cantidades de polvo u otros

contaminantes del aire, especialmente

los de partículas pequeñas puede

causar enfermedades respiratorias o de

otro tipo. Controle el polvo en su fuente,

siempre que sea posible. Utilice buenas

prácticas de trabajo, tal como trabajar

de manera que el viento o el proceso de

corte dirija el polvo producido por la

herramienta motorizada en sentido

opuesto del operador. Observe las

recomendaciones emitidas por

EPA/OSHA/NIOSH y las asociaciones

de trabajo y los sindicatos con respecto

al polvo ("materia particulada"). Cuando

sea imposible eliminar

significativamente la inhalación del

polvo, es decir mantener el nivel cerca

del valor ambiente, el operador y las

personas que se encuentren en la

cercanía siempre deberán usar un

respirador aprobado por NIOSH/MSHA

para el tipo de polvo presente en el

lugar.

Si el cortasetos está muy polvoriento o

sucio, rocíe la cuchillas con disolvente

de resina STIHL de vez en cuando

durante el corte. Esto ayuda a reducir la

fricción de las cuchillas, los efectos

dañinos de la savia y la formación de

partículas de polvo.

Instrucciones de manejo

ADVERTENCIA

En caso de emergencia, apague el

motor inmediatamente, mueva el

pestillo de retención a la posición ƒ y

extraiga la batería.

ADVERTENCIA

Antes de empezar a trabajar, examine la

zona alrededor del seto en busca de

piedras, alambres, piezas metálicas u

otros objetos macizos que pudieran

dañar las cuchillas.

Tenga cuidado especial al cortar setos

cerca de vallas de alambre. No toque el

alambre con las cuchillas. Cuando se

trabaje cerca del suelo, compruebe que

no entre arena, grava o piedras entre las

cuchillas de corte.

El choque con objetos extraños tales

como piedras, alambres o piezas

metálicas puede dañar el accesorio de

corte y puede hacer que las cuchillas se

agrieten, se piquen o se rompan. STIHL

no recomienda usar la herramienta

motorizada en zonas en las cuales las

cuchillas pudieran entrar en contacto

con tales objetos.

HLA 65

español / EE.UU

ADVERTENCIA

Observe las cuchillas en todo momento

–no corte las zonas del seto imposibles

de ver. Cuando pode la parte superior

de un seto más alto, inspeccione

frecuentemente el otro lado del seto

para cerciorarse que no haya personas,

animales ni obstrucciones. No dañe la

propiedad de terceros.

ADVERTENCIA

No confíe en el

aislamiento contra

choques eléctricos de la

herramienta. Para reducir

el riesgo de electrocución,

nunca utilice esta

herramienta motorizada cerca de

alambres o cables (de alimentación,

etc.) que puedan tener corriente

eléctrica.

Revise las cuchillas frecuente y

periódicamente durante el trabajo, o

inmediatamente si hay cambios

importantes de las características de

corte:

–Apague el motor.

–Mueva el pestillo de retención a la

posición ƒ.

–Retire la batería.

–Revise la condición y el apriete,

busque grietas.

–Revise el afilado.

–Sustituya las cuchillas dañadas o

desafiladas inmediatamente,

incluso si tienen sólo algunas

grietas superficiales.

No deje la máquina al aire libre bajo la

lluvia.

La herramienta motorizada está

equipada con un sistema diseñado para

detener rápidamente las cuchillas –

éstas se paran apenas usted suelta el

gatillo y/o la palanca de cambio del

mango tórico.

ADVERTENCIA

Para reducir el riesgo de lesiones

causadas por la pérdida del control,

nunca trabaje sobre una escalera, un

árbol o cualquier otra superficie de

soporte poco seguro. Nunca mantenga

la máquina a una altura más arriba de

los hombros.

Esté especialmente alerta y tenga

cuidado cuando se usa protectores de

oídos, ya que los mismos reducen la

posibilidad de oír señales de

advertencia (gritos, alarmas, etc.).

ADVERTENCIA

Para reducir el riesgo de incendios,

siempre limpie los residuos de las

plantas, las partículas, las hojas y el

excedente de lubricante que queden en

el motor.

Después de terminar el trabajo

Siempre limpie el polvo y la suciedad de

la herramienta motorizada – no utilice

disolventes de grasa para este

propósito.

Rocíe las cuchillas con disolvente de

resina STIHL. Ponga en marcha el

motor por un rato para que el disolvente

se distribuya uniformemente.

MANTENIMIENTO, REPARACIÓN Y

ALMACENAMIENTO

Si usted está reclamando cobertura de

garantía para algún componente que no

ha sido reparado o mantenido

debidamente, o cuando se utilizan

repuestos no autorizados, STIHL puede

denegar la garantía.

ADVERTENCIA

Utilice solamente piezas de repuesto de

STIHL para el mantenimiento y la

reparación. El uso de piezas no

fabricadas por STIHL puede causar

lesiones graves o mortales.

Siga precisamente las instrucciones de

mantenimiento y reparación dadas en la

sección correspondiente del manual de

instrucciones. Consulte también la tabla

de mantenimiento en este manual.

El motor propulsor no es

a prueba de agua. Nunca

trabaje con una herra-

mienta motorizada bajo

la lluvia o en lugares muy

húmedos o mojados.

HLA 65

español / EE.UU

ADVERTENCIA

Siempre apague el motor, mueva el

pestillo de retención a la posición ƒ,

extraiga la batería y asegúrese de que la

herramienta de corte se detenga antes

de realizar algún trabajo de

mantenimiento o reparación o de limpiar

la herramienta motorizada. No intente

hacer ningún trabajo de mantenimiento

o reparación que no esté descrito en su

manual de instrucciones. Este tipo de

trabajo debe ser realizado únicamente

por el concesionario de servicio de

STIHL.

Use guantes para manipular o efectuar

trabajos de mantenimiento en las

cuchillas.

ADVERTENCIA

Nunca repare los accesorios de corte

dañados aplicándoles soldadura,

enderezándolos o modificándoles su

forma. Esto puede causar el

desprendimiento de alguna pieza de las

cuchillas y producir lesiones graves o

mortales.

Mantenga las cuchillas bien afilada.

Apriete todas las tuercas, pernos y

tornillos después de haber usado la

máquina.

Revise regularmente los contactos

eléctricos y asegúrese de que el

aislamiento del cordón eléctrico y del

enchufe del cargador estén en buenas

condiciones y no muestren signos de

deterioro (fragilidad).

Es posible que los componentes

eléctricos, como el cordón eléctrico del

cargador, sólo puedan ser reparados o

sustituidos por un electricista calificado.

Limpie los componentes de plástico con

un trapo. No use detergentes abrasivos.

Éstos pueden dañar el plástico.

No rocíe agua sobre la máquina.

No limpie la máquina con una lavadora

a presión. El chorro fuerte de agua

puede dañar las piezas de la máquina.

Limpie las entradas de aire de

enfriamiento de la caja del motor según

sea necesario.

Mantenga las ranuras de la batería

libres de materia extraña – límpielas

según sea necesario.

Guarde la herramienta motorizada en un

lugar seco y bajo llave, con el pestillo de

retención en la posición ƒ, sin la batería

y fuera del alcance de los niños.

Este capítulo comunica el texto prescrito

de la notificación general de seguridad

para cortasetos de mano con motor

eléctrico contenido en las normas in

UL 607451 and UL 60745215.

ADVERTENCIA

Lea todas las advertencias de seguridad

y todas las instrucciones. Si no se

siguen todas las advertencias e

instrucciones se podrían producir

sacudidas eléctricas, incendios y/o

lesiones graves.

Conserve todas las advertencias e

instrucciones para referencia en el

futuro.

El término "herramienta motorizada"

que aparece en las advertencias se

refiere a su herramienta alimentada por

cordón eléctrico o por batería

(inalámbrica).

Siempre mueva el pesti-

llo de retención a la

posición ƒ y extraiga la

batería de la herramienta

motorizada antes de rea-

lizar algún trabajo de

reparación o manteni-

miento, por ejemplo, el

reemplazo de las cuchi-

llas. Esto evita el riesgo

de que el motor arran-

que inesperadamente.

Advertencias generales de

seguridad para herramientas

motorizadas

HLA 65

español / EE.UU

1) Seguridad en la zona de trabajo

a) Mantenga la zona de trabajo limpia

y bien iluminada. Las zonas

desordenadas y oscuras son

propensas a accidentes.

b) No utilice las herramientas

mecánicas en entornos explosivos,

tales como cuando hay líquidos,

gases o polvos inflamables

presentes. Las herramientas

mecánicas producen chispas que

podrían encender el polvo o los

vapores.

c) Mantenga a los niños y a terceros

alejados de la herramienta

motorizada al usarla. Las

distracciones podrían hacerle

perder el control.

2) Seguridad eléctrica

a) El enchufe de la herramienta

motorizada debe corresponder con

el tomacorriente. Nunca modifique

el enchufe en modo alguno. No

utilice enchufes adaptadores con

herramientas mecánicas que

tengan clavija de puesta a tierra. El

uso de enchufes no modificados

con tomacorrientes

correspondientes reduce el riesgo

de sacudidas eléctricas.

b) Evite el contacto entre su cuerpo y

superficies puestas a tierra tales

como tubos, radiadores, estufas y

refrigeradores. Existe un riesgo

mayor de sufrir sacudidas eléctricas

si su cuerpo está conectado con

tierra.

c) No exponga las herramientas

mecánicas a la lluvia ni a

condiciones húmedas. Si entra

agua a una herramienta motorizada

se aumenta el riesgo de sufrir

sacudidas eléctricas.

d) No maltrate el cordón eléctrico.

Nunca utilice el cordón eléctrico

para sostener, arrastrar o

desenchufar la herramienta

motorizada. Mantenga el cordón

alejado del calor, aceite, bordes

afilados y piezas móviles. Los

cordones averiados o retorcidos

aumentan el riesgo de sacudidas

eléctricas.

e) Cuando se usa una herramienta

motorizada a la intemperie, utilice

un cordón de extensión adecuado

para uso a la intemperie. Un cordón

adecuado para uso a la intemperie

reduce el riesgo de sacudidas

eléctricas.

f) Si resulta ineludible el uso de una

herramienta motorizada en un lugar

húmedo, utilice un suministro de

energía eléctrica con dispositivo de

corriente residual (RCD). El uso de

un RCD reduce el riesgo de

sacudidas eléctricas.

3) Seguridad personal

a) Manténgase alerta, observe lo que

hace y utilice buen criterio al usar

una herramienta motorizada. No

utilice una herramienta motorizada

si está bajo la influencia de drogas,

alcohol o medicamentos. Un

descuido momentáneo durante el

uso de una herramienta motorizada

puede causar una lesión personal

grave.

b) Utilice equipos de protección

personal. Siempre protéjase los

ojos. El uso de equipos protectores

tales como mascarillas, zapatos de

seguridad antirresbalones, casco y

protectores de oídos en

condiciones apropiadas reduce las

lesiones personales.

c) Evite los arranques accidentales.

Verifique que el interruptor se

encuentre en posición de apagado

antes de conectar la máquina a la

fuente de energía y/o a la batería,

antes de levantar o de acarrear la

herramienta. Acarrear herramientas

mecánicas con un dedo sobre el

interruptor de encendido, o

conectarle la alimentación a

herramientas cuyo interruptor está

en posición de encendido es buscar

un accidente.

d) Quite todas las llaves o

herramientas de ajuste antes de

encender la herramienta

motorizada. Una herramienta o

llave que se deje colocada en un

componente giratorio de la

herramienta motorizada podría

causar lesiones personales.

e) No trate de alcanzar más lejos de lo

debido. Mantenga los pies bien

apoyados y equilibrados en todo

momento. Esto brinda un mejor

control de la herramienta

motorizada si sucede alguna

situación inesperada.

HLA 65

español / EE.UU

f) Use vestimenta adecuada. No

utilice ropa suelta ni artículos de

joyería. Mantenga su cabello,

vestimenta y guantes alejados de

las piezas móviles. La ropa suelta,

los artículos de joyería o el cabello

largo pueden ser atrapados por los

componentes en movimiento.

g) Si se tienen dispositivos para la

conexión de aparatos extractores y

recogedores de polvo, verifique que

los mismos estén conectados y que

se usen debidamente. El uso de un

recogedor de polvo puede reducir

los peligros relacionados con el

polvo.

4) Uso y cuidado de herramienta

motorizada

a) No fuerce la herramienta

motorizada. Utilice la herramienta

motorizada correcta para su

situación. La herramienta

motorizada correcta lleva a cabo la

tarea de modo mejor y más seguro,

y al ritmo para la cual fue diseñada.

b) No utilice la herramienta motorizada

si su interruptor no la enciende y la

apaga. Toda herramienta

motorizada que no pueda

controlarse con su interruptor es

peligrosa y deberá ser reparada.

c) Desconecte el enchufe de la fuente

de energía y/o la batería de la

herramienta motorizada antes de

hacer ajustes, cambiar accesorios o

almacenar la herramienta. Estas

medidas preventivas de seguridad

reducen el riesgo de arrancar la

herramienta motorizada por

accidente.

d) Guarde las herramientas

mecánicas fuera del alcance de los

niños y no permita que personas no

familiarizadas con la herramienta

motorizada o con sus instrucciones

utilicen la herramienta. Las

herramientas mecánicas en manos

de personas no capacitadas para

usarlas son peligrosas.

e) Dele mantenimiento a las

herramientas motorizadas. Revise

si hay desalineación o

agarrotamiento de los

componentes móviles, roturas en

componentes y otras condiciones

que pudieran afectar el

funcionamiento de la herramienta

motorizada. Si hay daños, envíe la

herramienta motorizada a ser

reparada antes de usarla. Muchos

accidentes son causados por el

mantenimiento deficiente de las

herramientas mecánicas.

f) Mantenga las herramientas

mecánicas afiladas y limpias. Las

herramientas de corte debidamente

mantenidas y afiladas son menos

propensas a atascarse y son más

fáciles de controlar.

g) Utilice la herramienta motorizada,

accesorios, brocas, etc. según lo

indicado en estas instrucciones,

tomando en cuenta las condiciones

de trabajo y el tipo de tarea a

realizarse. El uso de una

herramienta motorizada para

trabajos diferentes al propósito para

el cual fue diseñada puede producir

una situación peligrosa.

5) Uso y cuidado de herramienta de

baterías

a) Recárguela únicamente con el

cargador especificado por el

fabricante. Un cargador adecuado

para un tipo de baterías puede crear

un riesgo de incendios si se lo utiliza

con un tipo de baterías diferente.

b) Utilice las herramientas

motorizadas únicamente con las

baterías designadas para ellas. El

uso de otras baterías puede crear

riesgos de lesiones o incendio.

c) Cuando no se utilizan las baterías,

manténgalas alejadas de objetos

metálicos tales como presillas de

papel, monedas, llaves, clavos,

tornillos u otros objetos pequeños

que pudieran formar una conexión

entre los terminales de las baterías.

Un cortocircuito entre los terminales

de batería puede causar

quemaduras o un incendio.

d) En condiciones de maltrato, se

podría expulsar líquido de la

batería; evite el contacto con el

mismo. Si ocurre el contacto

accidental, lave la zona con agua.

Si el líquido entra en contacto con

los ojos, buscar atención médica. El

líquido despedido por la batería

puede causar irritación o

quemaduras.

HLA 65

español / EE.UU

6) Mantenimiento

a) El mantenimiento deberá efectuarlo

únicamente un técnico calificado,

utilizando piezas de repuesto

genuinas. Esto asegura que se

mantenga la seguridad de la

herramienta.

Advertencias de seguridad del

cortasetos

–Mantenga los miembros del cuerpo

alejados de la cuchilla. No quite el

material cortado ni sujete el material

a ser cortado cuando las cuchillas

están en marcha. Verifique que el

interruptor esté en posición de

apagado antes de despejar

materiales atorados. Las cuchillas

giran por cierto tiempo después de

haber apagado la máquina. Un

descuido momentáneo durante el

uso de un cortasetos puede causar

una lesión personal grave.

–Transporte el cortasetos

sujetándolo por el mango con la

cuchilla detenida. El manejo

adecuado del cortasetos reduce las

probabilidades de sufrir lesiones

personales causadas por las

cuchillas.

–Sujete la herramienta motorizada

por los asideros aislados

solamente, porque la cuchilla

podría entrar en contacto con

cables ocultos. Si la cuchilla entra

en contacto con un cable con

corriente, esto podría hacer que los

componentes metálicos de la

herramienta motorizada tengan

corriente y darle una sacudida

eléctrica al operador.

PELIGRO

–Mantenga las manos alejadas de la

cuchilla. El contacto con la cuchilla

causará lesiones personales

graves.

La herramienta motorizada funciona con

una batería recargable. Utilice

únicamente cargadores STIHL para

recargar la batería.

Intercambio de datos

La herramienta motorizada, la batería y

el cargador se comunican entre sí. El

cargador carga la batería y ésta

suministra la potencia necesaria sólo si

el intercambio de datos funciona

correctamente. Por tal motivo, debe

hacer funcionar la herramienta

motorizada únicamente con baterías y

cargadores STIHL apropiados.

Descripción del

funcionamiento

HLA 65

español / EE.UU

Temporada de corte

Respete las leyes y los reglamentos

nacionales o municipales en cuanto al

corte de setos.

No utilice el cortasetos durante los

períodos acostumbrados de descanso

en el vecindario.

Secuencia de corte

Si es necesario hacer un corte radical,

corte poco a poco haciendo varias

pasadas.

Utilice tijeras para cortar las ramas

gruesas primero.

Corte los lados del seto primero, y

después la parte superior.

Desecho

No tire los recortes al basurero – pueden

usarse para abono.

Preparaciones

NAjuste el ángulo de la barra de corte

– vea "Ajuste de la barra de corte"

NSaque la funda de la cuchilla.

NPóngase el arnés – vea "Colocación

del arnés".

NConecte la máquina al arnés – vea

"Colocación del arnés".

Técnica de trabajo

Corte horizontal (con barra de corte

orientada angularmente)

Corte cerca del suelo, estando de pie,

por ejemplo, matorrales de poca altura.

Gire la barra de corte de lado a lado

describiendo un arco al cortar – utilice

ambos lados de las cuchillas de corte.

El cortasetos no es adecuado para

cortar césped.

Corte vertical (con barra de corte

orientada angularmente)

Corte sin pararse directamente junto al

seto, por ejemplo, si hay flores entre el

operador y el seto.

Gire la barra de corte hacia arriba y

hacia abajo describiendo un arco al

cortar el seto – utilice ambos lados de la

cuchilla de corte.

Uso

4866BA005 KN

4866BA006 KN

HLA 65

español / EE.UU

Corte vertical (con barra de corte recta)

Alcance máximo sin la necesidad de

otros accesorios

Gire la barra de corte hacia arriba y

hacia abajo describiendo un arco al

cortar el seto – utilice ambos lados de la

cuchilla de corte.

Corte elevado (con barra de corte

orientada angularmente)

Sostenga el cortasetos en posición

vertical y muévalo describiendo un arco

para obtener el aprovechamiento

máximo de su alcance.

ADVERTENCIA

Toda posición de trabajo elevada sobre

el nivel de la cabeza produce cansancio.

Para reducir el riesgo de accidentes,

trabaje en estas posiciones sólo por

períodos breves. Ajuste el ángulo de la

barra de corte ajustable al máximo, de

modo que se pueda sostener la

máquina en una posición más baja para

producir menos cansancio (con la

correa para el hombro), pero que provea

un alcance adecuado.

Corte horizontal (con barra de corte

recta)

Sujete la barra de corte a un ángulo de

0° a 10° al desplazar el cortasetos en

sentido horizontal.

4866BA007 KN

4866BA008 KN

4866BA009 KN

HLA 65

español / EE.UU

Desplace la barra de corte describiendo

un arco hacia el exterior del seto, de

modo que los trozos cortados caigan al

suelo.

Montaje del mango tórico

NColoque la abrazadera (1) en el

mango tórico (2) y coloque estas

dos piezas contra el tubo de

mando (5) entre la argolla de

transporte (3) y la manguera (4).

NColoque la abrazadera (6) contra el

tubo de mando.

NAlinee los agujeros.

NInserte los tornillos (7) con

arandelas (8).

NInstale las tuercas cuadradas (9) y

atornille a fondo los tornillos.

NAlinee el mango tórico.

NApriete los tornillos firmemente.

El voltaje de la red de electricidad y el

voltaje operacional deben ser iguales

entre sí.

NInserte el enchufe de

alimentación (1) en el tomacorriente

de pared (2).

Se realiza una prueba de error luego de

que el cargador se conecta al suministro

de energía eléctrica. Durante este

proceso el diodo fotoemisor (1) del

cargador se ilumina de verde durante 1

segundo aproximadamente, luego de

rojo y luego se apaga otra vez.

4866BA010 KN

Armado de la máquina

4866BA016 KN

Conexión del cargador al

suministro de energía

eléctrica

3901BA015 KN

3901BA019 KN

HLA 65

español / EE.UU

La batería se carga aproximadamente

un 30% de su capacidad en la fábrica.

Recomendación: Cargue la batería

completamente antes de usar la

herramienta motorizada por primera

vez.

NConecte el cargador al suministro

de energía eléctrica – el voltaje de la

red de electricidad y el voltaje

operacional del cargador deben ser

iguales – vea "Conexión de la

unidad al suministro de energía

eléctrica".

Use el cargador sólo en recintos

cerrados y secos, a temperaturas

ambiente de entre 5 °C y 40 °C (41°F-

104 °F).

NColoque la batería (1) en el

cargador (2) hasta que perciba una

resistencia notable – luego presione

hasta el tope.

El diodo fotoemisor (3) del cargador se

enciende cuando se inserta la batería –

vea "Diodos fotoemisores (LED) del

cargador"

La batería comienza a cargarse cuando

los diodos fotoemisores (4) se

encienden de verde – vea "Diodos

fotoemisores (LED) de la batería".

El tiempo de carga depende de varios

factores, que incluyen el estado de la

batería, la temperatura ambiente, etc.;

por lo tanto, pueden variar con respecto

al tiempo de carga indicado en

"Especificaciones".

La batería se calienta durante el

funcionamiento de la máquina. Si se

coloca una batería caliente dentro del

cargador, es posible que deba enfriarse

antes de cargarla. El proceso de carga

comienza únicamente cuando la batería

se enfría. El tiempo que la batería

necesita para enfriarse puede prolongar

el tiempo de carga.

La batería y el cargador se calientan

durante el proceso de carga.

Cargador AL 300

Este cargador está equipado con un

ventilador para enfriar la batería, que

emite un sonido cuando está

funcionando.

Cargador AL 100

Este cargador espera a que la batería se

enfríe para iniciar el proceso de carga.

La batería se enfría normalmente por

medio de transferir el calor al aire.

Culminación del proceso de carga

El cargador se apaga automáticamente

cuando la batería está completamente

cargada:

–Los diodos fotoemisores de la

baterías se apagan.

–El diodo fotoemisor del cargador se

apaga.

–El ventilador del cargador se apaga

(si viene con el cargador)

Retire la batería del cargador.

Carga de la batería

3901BA009 KN

3901BA014 KN

HLA 65

español / EE.UU

Cuatro diodos fotoemisores indican el

estado de carga de la batería y cualquier

problema que pueda ocurrir en ésta o en

la herramienta motorizada.

NPresione el botón (1) para activar la

pantalla – la pantalla se apaga

automáticamente después de 5

segundos.

Los diodos fotoemisores pueden

encenderse o destellar en verde o rojo.

Durante el proceso de carga

Los diodos fotoemisores se encienden

continuamente o destellan para indicar

el progreso de la carga.

Durante la carga, la capacidad que se

está cargando se indica con un diodo

fotoemisor verde destellante.

Cuando se completa el proceso de

carga, los diodos fotoemisores de la

batería se apagan en forma automática.

Si los diodos fotoemisores de la batería

destellan o se encienden en rojo – vea

"Si los diodos fotoemisores rojos se

encienden / destellan".

Durante el trabajo

Los diodos fotoemisores verdes se

encienden continuamente o destellan

para indicar el estado de la carga.

Si los diodos fotoemisores de la batería

destellan o se encienden en rojo – vea

"Si los diodos fotoemisores rojos se

encienden / destellan".

Diodos fotoemisores (LED)

de la batería

El diodo fotoemisor se enciende

en verde continuamente.

El diodo fotoemisor destella en

verde.

El diodo fotoemisor se enciende

en rojo continuamente.

El diodo fotoemisor destella en

rojo.

3901BA010 KN

3901BA016 KN

80 - 100 %

60 - 80 %

40 - 60 %

20 - 40 %

0 - 20 %

3901BA016 KN

80 - 100 %

60 - 80 %

40 - 60 %

20 - 40 %

0 - 20 %

HLA 65

español / EE.UU

Si los diodos fotoemisores rojos se

encienden continuamente/destellan

El diodo fotoemisor (1) se enciende de

verde o destella en rojo.

Luz verde continua...

... significa lo siguiente:

La batería

–se está cargando

–está muy caliente y debe enfriarse

antes de cargarse

Vea también "Diodos fotoemisores

(LED) de la batería".

El diodo fotoemisor verde del cargador

se apaga cuando la batería está

completamente cargada.

El diodo fotoemisor

se enciende en rojo

continuamente:

Si la batería está

muy caliente1) 2)

/ fría1)

1) Durante el proceso de carga: El

proceso de carga se inicia

automáticamente una vez que la

batería se enfría / calienta.

4 los diodos fotoemi-

sores destellan en

rojo:

Defecto en la

batería 3)

3 los diodos fotoemi-

sores se iluminan

continuamente en

rojo:

La herramienta

motorizada está

muy caliente –

deje que se

enfríe.

3 los diodos fotoemi-

sores destellan en

rojo:

Defecto en

herramienta

motorizada 4)

3901BA017 KN

2) Durante el trabajo: Si la

herramienta motorizada se apaga,

deje que la batería se enfríe; puede

ser necesario extraer la batería de

la herramienta motorizada para

este fin.

3) Interferencias electromagnéticas o

defecto. Saque la batería de la

herramienta y vuélvala a colocar en

su lugar. Encienda la herramienta

mecánica - si los diodos

fotoemisores continúan

destellando, la batería está

averiada y es necesario

reemplazarla.

4) Interferencias electromagnéticas o

defecto. Saque la batería de la

herramienta y vuélvala a colocar en

su lugar. Encienda la herramienta -

si los diodos fotoemisores

continúan destellando, la

herramienta está averiada y deberá

ser revisada por un concesionario

de servicio - STIHL recomienda

acudir a un concesionario

autorizado de STIHL.

Diodos fotoemisores (LED)

del cargador

3901BA019 KN

HLA 65

español / EE.UU

Luz roja destellante ...

... significa lo siguiente:

–No existe ningún contacto eléctrico

entre la batería y el cargador – quite

la batería y vuelva a colocarla.

–Batería averiada – vea también

"Diodos fotoemisores (LED) de la

batería".

–Cargador averiado – solicite a un

concesionario de servicio que lo

revise. STIHL recomienda acudir a

un concesionario STIHL para

servicio.

Ajustador de ángulo - 115°

El ángulo de la barra de corte puede

ajustarse hacia arriba en 2 etapas de 0°

(recta) a 45°, y hacia abajo en 3 etapas

de 0° a 70°. Por lo tanto, hay 6

posiciones posibles de trabajo.

También hay una posición especial de

transporte para la barra de corte – vea la

sección "Posición de transporte".

ADVERTENCIA

Para reducir el riesgo de lesionarse,

haga los ajustes únicamente con las

cuchillas detenidas, la máquina

apagada y el pestillo de retención en la

posición ƒ.

ADVERTENCIA

La caja de engranajes está caliente

durante el funcionamiento de la

máquina. Para reducir el riesgo de

lesiones por quemaduras, no toque la

caja de engranajes.

ADVERTENCIA

Para reducir el riesgo de lesionarse,

nunca toque las cuchillas al hacer

ajustes.

NApague la máquina y coloque el

pestillo de retención en la posición

ƒ.

NTire hacia atrás del manguito

deslizante (1) y use el mango

giratorio (2) para ajustar la unión en

uno o varios agujeros.

NSuelte el manguito deslizante (1) y

asegúrese que el pasador se

enganche en el cuadrante.

El manguito deslizante queda a tope

contra la caja cuando el pasador está

correctamente enganchado (después

de hacer el ajuste).

ADVERTENCIA

Nunca use el mango giratorio para

trabajos normales de corte – riesgo de

lesionarse.

Ajuste de la barra de corte

4866BA011 KN

4866BA012 KN

HLA 65

español / EE.UU

Posición de transporte

La barra de corte puede plegarse contra

el tubo de mando y fijarse en esa

posición para reducir el espacio

requerido para transporte. La máquina

no puede encenderse mientras está en

posición de transporte.

ADVERTENCIA

Para reducir el riesgo de lesionarse,

siempre apague la máquina, coloque el

pestillo de retención en ƒ, retire la

batería y coloque la funda en la cuchilla

antes de mover la cuchilla a la posición

de transporte o de la posición de

transporte a la de funcionamiento

normal.

NApague la máquina, mueva el

pestillo de retención a la posición ƒ

y retire la batería.

NColoque la funda de la cuchilla.

NTire hacia atrás del manguito

deslizante (1) y use el mango

giratorio (2) para girar la unión hacia

arriba – hacia el tubo de mando –

hasta que la barra de corte esté al

ras contra el tubo de mando.

NSuelte el manguito deslizante (1) y

permita que el pasador de bloqueo

se inserte en el agujero de la caja.

El manguito deslizante queda a tope

contra la caja cuando el pasador está

correctamente enganchado (después

de hacer el ajuste).

El tipo de arnés usado depende del

mercado.

Correa para hombro

NColóquese la correa (1) sobre el

hombro.

NAjuste el largo de la correa de modo

que el mosquetón (2) quede

aproximadamente el ancho de la

mano por debajo de su cadera

derecha.

4866BA013 KN

4866BA014 KN

Uso de la correa para

hombro

4866BA017 KN

HLA 65

español / EE.UU

Enganche la máquina a la correa para el

hombro.

NEnganche el mosquetón (1) en la

argolla para transporte (2) ubicada

en el tubo de mando.

Desconexión de la máquina de la correa

para hombro

NEmpuje la barra en el

mosquetón (1) y extraiga la argolla

de transporte (2) del mosquetón.

La batería se carga aproximadamente

un 30% de su capacidad en la fábrica.

Recomendación: Cargue la batería

completamente antes de usar la

herramienta motorizada por primera

vez.

NDe ser necesario, quite la tapa del

compartimiento de la batería antes

de instalar la batería, es decir,

oprima las dos pestañas de traba

para soltarlas y quitar la tapa.

Instalación de la batería

NColoque la batería (1) en la

herramienta motorizada – la batería

se desliza por el compartimiento –

presiónela hacia abajo

cuidadosamente hasta que encaje

en su lugar – la batería debe estar a

ras con la parte superior de la caja.

Encendido de la máquina

La máquina no puede encenderse

mientras está en posición de transporte.

NAsegúrese de tener los pies bien

apoyados y de estar bien

equilibrado.

NPárese bien derecho – sujete la

herramienta motorizada en una

posición relajada.

NAsegúrese de que las cuchillas de

corte no toquen el suelo ni ningún

otro objeto.

NSujete la máquina con ambas

manos – una en el mango de control

y la otra en el mango tórico o mango

de manguera.

NDesbloquee la herramienta

motorizada moviendo el pestillo de

retención (2) a la posición ‚.

NEmpuje el bloqueo (3) hacia abajo,

oprima el gatillo (4) y mantenga

ambos en dichas posiciones.

002BA320 KN

002BA321 KN

Encendido de la máquina

3905BA011 KN

3905BA012 KN

3905BA013 KN

HLA 65

español / EE.UU

El motor funciona únicamente si el

pestillo de retención (2) está en la

posición ‚ y el bloqueo (3) y el

gatillo (4) se accionan

simultáneamente.

Gatillo

La velocidad del motor se controla con

el gatillo. Oprima el gatillo para acelerar

el motor.

NSuelte el bloqueo (1) y el gatillo (2).

NMueva el pestillo de retención (3) a

la posición ƒ – el gatillo (2) no

puede accionarse – la herramienta

motorizada está bloqueada para

evitar que arranque.

Siempre retire la batería de la

herramienta motorizada durante los

descansos y después de terminar el

trabajo.

Extracción de la batería

NPresione ambas lengüetas de

traba (4) al mismo tiempo para

desbloquear la batería.

NExtraiga la batería (5) de la caja.

Cuando la herramienta motorizada no

está en uso, apáguela para no poner en

peligro a terceros.

Tome medidas para proteger la

máquina contra el uso no autorizado.

Apagado de la máquina

3905BA014 KN

3905BA015 KN

3905BA016 KN

HLA 65

español / EE.UU

NColoque la palanca de bloqueo en

NExtracción de la batería

NLimpie las cuchillas, revise la

condición de las mismas y rocíelas

con el disolvente de resina STIHL

NColoque el protector sobre las

cuchillas

NLimpie la máquina a fondo,

especialmente las ranuras de

ventilación

NAlmacene la máquina en un lugar

seguro y seco. Proteja contra el uso

desautorizado (por ejemplo, por los

niños)

Cubierta del compartimiento de la

batería (accesorio especial)

La cubierta protege al compartimiento

de la batería contra la tierra cuando está

vacío.

NDespués de concluir el trabajo,

inserte la cubierta (1) en el

compartimiento hasta que se

escuche que se engancha en su

lugar

Almacenamiento de la batería

NRetire la batería de la máquina o del

cargador

NGuárdela en un lugar cerrado y

seco, y manténgala en un lugar

seguro. Proteja contra el uso

desautorizado (por ejemplo, por los

niños)

NNo guarde baterías de respaldo sin

usarlas - utilícelas de modo

alternado

Para una vida útil óptima:

NAlmacénela a temperaturas de

+ 10 °C (50°F) a + 20 °C (68°F)

NAlmacénela con un estado de carga

de aprox. 30 %

Almacenamiento del cargador

NExtracción de la batería

NDesconecte el enchufe de

alimentación

NGuarde el cargador en un lugar

cerrado y seco, y manténgalo en un

lugar seguro. Proteja contra el uso

desautorizado (por ejemplo, por los

niños)

Si el rendimiento del corte y la respuesta

de la máquina comienzan a deteriorar

(por ejemplo, si las cuchillas se

enganchan frecuentemente en las

ramas): Vuelva a afilar las cuchillas.

Es mejor que las cuchillas las afile el

concesionario usando un afilador de

taller. STIHL recomienda acudir a un

concesionario STIHL para servicio.

También es posible usar una lima plana

de corte diagonal para afilar. Mantenga

la lima afiladora en el ángulo descrito

(vea "Especificaciones").

NAfile el filo solamente - no afile las

partes romas de la cuchilla ni el

protector de la cuchilla (vea "Piezas

principales y controles')

NSiempre desplace la lima hacia el

filo.

NLa lima afila únicamente en la

pasada de ida – quite la lima de la

cuchilla para la pasada de retorno.

NUtilice una piedra de amolar para

quitar las rebabas del filo.

NQuite la menor cantidad posible de

material.

NDespués del afilado, limpie las

partículas y polvo de las cuchillas

de corte y rocíelas con disolvente

de resina STIHL.

INDICACIÓN

No utilice la máquina con cuchillas

romas o dañadas. Esto puede causar

sobrecargas y produce cortes

insatisfactorios.

Almacenamiento de la

máquina

3905BA027 KN

Instrucciones de afilado

HLA 65

español / EE.UU

Información para mantenimiento

Los intervalos de mantenimiento dados a continuación corresponden a condiciones

normales de trabajo. Los intervalos especificados deberán acortarse de modo

correspondiente si se trabaja por lapsos más largos que lo normal o bajo condicio-

nes difíciles de corte (polvo excesivo, etc.).

Siempre coloque la palanca de bloqueo en la posición ƒ y retire la batería antes

de intervenir en la máquina.

antes de comenzar el trabajo

al final del trabajo y/o

diariamente

semanalmente

mensualmente

anualmente

si falla

si tiene daños

según se requiera

Máquina completa Inspección visual (condición general) X

Limpiar X

Mangos de control (palanca de bloqueo,

bloqueo del gatillo y gatillo)

Revisión funcional X

Limpiar XX

Lumbrera de admisión de aire de

enfriamiento

inspección visual X

Limpiar X

Todos los tornillos, tuercas y pernos

accesibles Volver a apretar X

Batería inspección visual XXX

Compartimiento para la batería

Limpiar XX

Revise el funcionamiento (expulsión de

batería) XX

Cuchillas de corte

inspección visual XXX

Limpiar1) X

afilar XX

Caja de engranajes y biela

Solicite la inspección por un concesio-

nario especializado cada 50 horas de

funcionamiento2)

Solicite a un concesionario especiali-

zado que llene con lubricante para

engranajes STIHL cada 50 horas de

funcionamiento2)

Etiquetas de información de seguridad Reemplazar X

1) Después, rocíe las cuchillas con disolvente de resina STIHL.

2) STIHL recomienda acudir a un concesionario STIHL para servicio

HLA 65

español / EE.UU

1Compartimiento para la batería

2Mango de control

3Bloqueo del gatillo

4Gatillo

5Pestillo de retención

6Argolla de transporte

7Mango tórico

8Tubo de mando con manguera de

mango

9Funda para cuchilla

10 Cuchillas de corte

11 Ajuste del mango

12 Engranaje impulsor de cuchillas

13 Mecanismo de ajuste de barra de

corte

14 Manguito deslizante

15 Lengüetas de traba de la batería

16 Batería

17 Diodos fotoemisores (LED) de la

batería

18 Pulsador

19 Cargador

20 Diodo fotoemisor (LED) del

cargador

21 Cordón eléctrico

#Número de serie

Componentes importantes

4866BA015 KN

HLA 65

español / EE.UU

Definiciones

1. Compartimiento para la batería

Aloja la batería en la unidad.

2. Mango de control

Mango de la máquina sujetado con

la mano que se coloca atrás.

3. Bloqueo del gatillo

Hay que oprimirlo antes de poder

activar el gatillo.

4. Gatillo

Apaga y enciende el motor y

controla su velocidad.

5. Pestillo de retención

Boquea o desbloquea el gatillo.

6. Mango tórico

Para facilitar el control de la

máquina durante el proceso de

corte.

7. Argolla de transporte

Conecta la unidad al arnés.

8. Tubo de mando con manguera de

mango

Aloja y protege los cables tendidos

entre el motor y el mango de

control. Para agarrar con la mano

para manejar y controlar la máquina

durante los trabajos.

9. Funda para cuchilla

Cubre las cuchillas cuando el

cortasetos no está en uso.

10. Cuchillas de corte

Cuchillas de acero para cortar setos

y arbustos.

11. Ajuste del mango

Se usa para fijar la barra de corte al

ángulo deseado.

12. Engranaje impulsor de cuchillas

Convierte el movimiento giratorio

del motor en el movimiento de

vaivén de las cuchillas.

13. Mecanismo de ajuste de barra de

corte

Permite ajustar el ángulo de la barra

de corte y de las cuchillas.

14. Manguito deslizante

Bloquea y desbloquea el

mecanismo de ajuste de la barra de

corte.

15. Lengüetas de traba de la batería

Fija la batería en la unidad.

16. Batería

Suministra energía eléctrica al

motor.

17. Diodos fotoemisores (LED) de la

batería

Indican el estado de la carga y la

condición de funcionamiento de la

batería.

18. Pulsador

Se usa para activar los diodos

fotoemisores (LED) de la batería.

19. Cargador

Carga la batería.

20. Diodo fotoemisor (LED) del

cargador

Indica el modo de funcionamiento

del cargador y determinados

problemas.

21. Cordón eléctrico

Suministra corriente eléctrica al

cargador.

Batería

La máquina puede usarse únicamente

con baterías recargables STIHL

originales.

El tiempo de uso depende del contenido

energético de la batería.

Cargador

Especificaciones

Modelo: Iones de litio

AL 100

Voltaje de alimentación: 120 V

Corriente nominal: 1,3 A

Frecuencia: 60 Hz

Consumo de potencia: 75 W

Corriente de carga: 1,6 A

Categoría de protección: II, E (aisla-

miento doble)

AL 300

Voltaje de alimentación: 120 V

Corriente nominal: 4,7 A

Frecuencia: 60 Hz

Consumo de potencia: 330 W

Corriente de carga: 6,5 A

Categoría de protección: II, E (aisla-

miento doble)

HLA 65

español / EE.UU

Tiempos de carga

Cuchillas de corte

Peso

Transporte

Las baterías STIHL satisfacen los

requisitos descritos en el Manual UN

ST/SG/AC.10/11/Rev.5/Parte III,

Subsección 38.3.

El usuario no necesita satisfacer

ninguna condición adicional para poder

transportar baterías STIHL por

carretera hasta el sitio donde se

encuentra la herramienta motorizada.

Respete los reglamentos del país

específico referentes al transporte por

vía aérea o marítima.

Para más indicaciones sobre el

transporte, vea

www.stihl.com/safetydatasheets

Declaración de cumplimiento con norma

FCC 15 para la herramienta motorizada

y el cargador

Este dispositivo cumple con la parte 15

del reglamento de la FCC Rules. El

funcionamiento está sujeto a las dos

condiciones dadas a continuación:

–este dispositivo no deberá causar

interferencias nocivas

–este dispositivo deberá aceptar

todas las interferencias que reciba,

incluso las interferencias que

pudieran causar un funcionamiento

no deseado

Nota: Este equipo ha sido probado y se

ha hallado que satisface los límites

correspondientes a un dispositivo digital

Categoría B, según la parte 15 del

reglamento de la FCC. Estos límites

están diseñados para ofrecer protección

razonable contra las interferencias

nocivas en una instalación residencial.

Este equipo genera, utiliza y puede

irradiar energía a radiofrecuencias y, si

no se lo instala y utiliza conforme a las

presentes instrucciones, podría causar

interferencias nocivas para las

comunicaciones por radio. No obstante,

no se ofrece garantía alguna de que la

interferencia no ocurrirá en una

instalación particular. Si este equipo

llega a causar interferencias nocivas

para la recepción de señales de radio o

televisión, lo cual puede determinarse

por medio de encender y apagar el

equipo, se recomienda al usuario a

corregir las interferencias por medio de

tomar una o más de las medidas

siguientes:

–reoriente o cambie la ubicación de

la antena de recepción

–aumente la separación entre el

equipo y el receptor

–conecte el equipo a un

tomacorriente que forme parte de

un circuito diferente al cual se ha

conectado el receptor

–consulte al concesionario o a un

técnico de radio/TV experto para

recibir ayuda

No cambie ni modifique este producto

en modo alguno, a menos que se le

indique específicamente hacerlo en este

manual, puesto que el hacerlo podría

anular la autoridad de usarlo.

AL 100

con AP 80:

– hasta 80 % de la

capacidad: 70 min

– hasta 100 % de la

capacidad: 100 min

con AP 160:

– hasta 80 % de la

capacidad: 150 min

– hasta 100 % de la

capacidad: 165 min

AL 300

con AP 80:

– hasta 80 % de la

capacidad: 25 min

– hasta 100 % de la

capacidad: 50 min

con AP 160:

– hasta 80 % de la

capacidad: 35 min

– hasta 100 % de la

capacidad: 60 min

Largo de corte: 500 mm

(20 pulg)

Espacio entre dientes: 33 mm

(1,3 pulg)

Régimen de carreras: 3000 r/min

Ángulo de afilado con

respecto a la horizontal: 45°

sin batería, con cuchilla,

sin protector de cuchilla 3,5 kg (7,7 lb)

HLA 65

español / EE.UU

Comuníquese con su concesionario

STIHL para información acerca de

accesorios especiales que pueden estar

disponibles para su producto.

Accesorios especiales

HLA 65

español / EE.UU

Localización de averías

Siempre retire la batería de la máquina antes de intervenir en ella.

Falla Causa Solución

La máquina no arranca cuando se la

enciende.

La cuchilla ajustable está en posición de

transporte

Gire la cuchilla ajustable a una posición

de trabajo

No hay contacto eléctrico entre la

máquina y la batería

Retire la batería, inspeccione los contac-

tos visualmente y vuelva a insertar la

batería

La batería está descargada

(El LED 1 de la batería destella verde)

Cargar la batería

La batería está muy caliente/fría

(1 LED de la batería se ilumina rojo)

Permita que la batería se enfríe/permita

que la batería se caliente gradualmente

a una temperatura de aprox. 15 °C -

20 °C (59°F - 68°F)

Falla de la batería

(4 LED de la batería destellan rojo)

Retire la batería de la máquina y

vuélvala a insertar. Encienda la máquina

– si los LED continúan destellando, la

batería está averiada y hay que

reemplazarla

Máquina excesivamente caliente

(3 LED de la batería destellan rojo)

Permita que la máquina se enfríe

Avería electromagnética o falla en la

máquina

(3 LED de la batería destellan rojo)

Retire la batería de la máquina y

vuélvala a insertar. Encienda la máquina

– si los LED continúan destellando, la

máquina está averiada y deberá ser revi-

sada por un concesionario de servicio 1)

Humedad en la máquina y/o en la

batería

Permita que la máquina/batería se

seque

La máquina se apaga durante el uso

La batería o los circuitos electrónicos de

la máquina están excesivamente

calientes

Retire la batería de la máquina y permita

que la batería y la máquina se enfríen

Avería de tipo eléctrico o

electromagnético

Retire la batería y vuélvala a insertar

HLA 65

español / EE.UU

El tiempo de funcionamiento es muy corto

La batería no está completamente

cargada

Cargue la batería

Se alcanzó o se superó la vida útil de la

batería

Revise la batería1) y sustitúyala

Cuchilla obturada/sucia Limpie las cuchillas, aplíqueles disol-

vente de resinas STIHL

Cuchilla deformada Solicite al concesionario de servicio1)

que revise la cuchilla

La batería se atora al insertarla en la

máquina/cargador

Las guías están sucias Limpie las guías cuidadosamente

La batería no se carga aunque los LED del

cargador se iluminan verdes

La batería está muy caliente/fría

(1 LED de la batería se ilumina rojo)

Permita que la batería se enfríe/permita

que la batería se caliente gradualmente

a una temperatura de aprox. 15 °C -

20 °C (59°F - 68°F)

Utilice el cargador únicamente en un

lugar cerrado y seco, con una tempera-

tura ambiente de +5 °C a +40 °C (41°F -

104°F)

El LED del cargador destella rojo

No hay contacto eléctrico entre el carga-

dor y la batería

Retire la batería y vuélvala a insertar

Falla de la batería

(4 LED en la batería destellan rojo por

aprox. 5 segundos)

Retire la batería de la máquina y

vuélvala a insertar. Encienda la máquina

– si los LED continúan destellando, la

batería está averiada y hay que

reemplazarla

Defecto en el cargador Solicite al concesionario de servicio1)

que revise el cargador

1) STIHL recomienda acudir a un concesionario STIHL para servicio

Siempre retire la batería de la máquina antes de intervenir en ella.

Falla Causa Solución

HLA 65

español / EE.UU

Los usuarios de esta máquina deben

efectuar únicamente los trabajos de

mantenimiento descritos en este

manual. Solamente los talleres

autorizados por STIHL deben llevar a

cabo los demás trabajos de reparación.

Los reclamos de garantía presentados

después de realizadas las reparaciones

serán aceptados únicamente si las

mismas fueron ejecutadas por un

concesionario de servicio autorizado

STIHL utilizando piezas de repuesto

originales de STIHL.

Es posible identificar las piezas

originales de STIHL por el número de

pieza STIHL, el logotipo de {

y, en ciertos casos, el símbolo K de

piezas STIHL. En las piezas pequeñas

el símbolo puede aparecer solo.

Información sobre reciclado de baterías

STIHL está comprometida con el

desarrollo de productos que protejan el

medio ambiente. Este compromiso no

termina cuando el producto sale del

concesionario STIHL. STIHL se asoció

con la RBRC (Corporación de Reciclaje

de Baterías Recargables) para fomentar

la recolección y el reciclado de baterías

de ion de litio STIHL en los Estados

Unidos y Canadá. En todas las baterías

recargables STIHL se puede encontrar

el sello de la RBRC, que indica que la

empresa aportó dinero para financiar el

reciclado de dicha batería. El sello lleva

impreso un número telefónico gratuito

(1-800-822-8837) que le permite

acceder a información sobre lugares de

reciclaje de baterías y prohibiciones o

restricciones respecto del reciclado de

baterías en su zona. También puede

devolver las baterías a cualquier

concesionario STIHL autorizado para

reciclarlas gratuitamente.

Respete todas las leyes y los

reglamentos sobre eliminación de

desechos que correspondan a su país.

No se debe botar los aparatos STIHL en

el basurero. Lleve el producto, los

accesorios y el embalaje a un vertedero

autorizado para reciclarlos y contribuir al

cuidado del medio ambiente.

Comuníquese con un concesionario de

servicio de STIHL para obtener la

información más actualizada sobre la

eliminación de desechos.

Información de reparación Reciclado de las baterías Desecho

000BA073 KN

HLA 65

español / EE.UU

Marcas registradas de STIHL

STIHL®

{

La combinación de colores anaranjado-

gris (Números de registro EE.UU.

2,821,860; 3,010,057, 3,010,058,

3,400,477; y 3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

MAGNUM®

MasterWrench Service®

MotoMix®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Algunos de las marcas comerciales de

STIHL por ley común

BioPlus ™

Easy2Start ™

EasySpool ™

ElastoStart ™

Ematic ™

FixCut ™

HT Plus ™

IntelliCarb ™

Master Control Lever ™

Micro ™

Pro Mark ™

Quad Power ™

Quiet Line ™

STIHL Arctic ™

STIHL Compact ™

STIHL HomeScaper Series ™

STIHL Interchangeable Attachment

Series ™

STIHL M-Tronic ™

STIHL MiniBoss ™

STIHL MotoPlus 4 ™

STIHL Multi-Cut HomeScaper Series ™

Stihl Outfitters ™

STIHL PICCO ™

STIHL PolyCut ™

STIHL PowerSweep ™

STIHL Precision Series ™

STIHL Protech ™

STIHL RAPID ™

STIHL SuperCut ™

STIHL Territory ™

TapAction ™

TrimCut ™

Esta lista de marcas comerciales está

sujeta a cambios.

Queda terminantemente prohibido todo

uso de estas marcas comerciales sin el

consentimiento expreso por escrito de

ANDREAS STIHL AG & Co. KG,

Waiblingen.

Marcas comerciales

STIHL

Injection

HLA 65

español / EE.UU

STIHL Inc.

536 Viking Drive

P.O. Box 2015

Virginia Beach

VA 23452-2015 EE.UU.

Direcciones

www.stihl.com *04587658621A*

0458-765-8621-A

englisch / spanisch USA

G U

englisch / spanisch USA

WARNING

This product contains chemicals

known to the State of California to cause

cancer, birth defects

or other reproductive harm.

ADVERTENCIA

Este producto contiene sustancias químicas

consideradas por el Estado de California

como causantes de cáncer, defectos de

nacimiento u otra toxicidad reproductora.

Stihl Hla65 Extended Hedge Trimmer Instruction Manual HLA 65

Navigation menu

Versions of this User Manual:

Views

Navigation
