STIHL HT 250

Warning!

Read and follow all safety

precautions in Instruction Manual –

improper use can cause serious or

fatal injury.

Advertencia!

Lea y siga todas las precauciones

de seguridad dadas en el manual

de instrucciones – el uso incorrecto

puede causar lesiones graves o

mortales.

Instruction Manual

Manual de instrucciones

Instruction Manual

1 - 44

Manual de

instrucciones

45 - 92

Original Instruction ManualPrinted on chlorine-free paper

Printing inks contain vegetable oils, paper can be recycled.

0458-275-8621-A. M0-55.E11.PM.

0000000847_004_GB

HT 250

English

{

Contents

Allow only persons who fully understand

this manual to operate your pole pruner.

To receive maximum performance and

satisfaction from your STIHL pole

pruner, it is important that you read,

understand and follow the safety

precautions and the operating and

maintenance instructions in chapter

"Safety Precautions and Working

Techniques" before using your pole

pruner. For further information you can

go to www.stihlusa.com.

Contact your STIHL dealer or the STIHL

distributor for your area if you do not

understand any of the instructions in this

manual.

Guide to Using this Manual 2

Safety Precautions and Working

Techniques 2

Using the Unit 14

Mounting the Bar and Chain 16

Tensioning the Chain 17

Checking Chain Tension 17

Adjusting the Throttle Cable 17

Fuel 18

Fueling 19

Chain Lubricant 19

Filling Chain Oil Tank 20

Checking Chain Lubrication 21

Fitting the Harness 21

Starting / Stopping the Engine 21

Operating Instructions 23

Taking Care of the Guide Bar 24

Replacing the Air Filter 25

Engine Management 25

Adjusting the Carburetor 25

Spark Plug 27

Engine Running Behavior 28

Replacing the Starter Rope and

Rewind Spring 28

Storing the Machine 30

Checking and Replacing the Chain

Sprocket 30

Maintaining and Sharpening the

Saw Chain 31

Inspections and Maintenance by

Dealer 35

Maintenance and Care 36

Main Parts 38

Specifications 40

Special Accessories 41

Maintenance and Repairs 41

STIHL Incorporated Federal

Emission Control Warranty

Statement 41

Trademarks 43

Warning!

Because a pole pruner is a high-speed,

fast-cutting power tool with a very long

reach, special safety precautions must

be observed to reduce the risk of per-

sonal injury. Careless or improper use

may cause serious or even fatal injury.

HT 250

English

Pictograms

All the pictograms attached to or

embossed on the machine are shown

and explained in this manual.

Symbols in Text

Many operating and safety instructions

are supported by illustrations.

The individual steps or procedures

described in the manual may be marked

in different ways:

NA bullet marks a step or procedure.

A description of a step or procedure that

refers directly to an illustration may

contain item numbers that appear in the

illustration. Example:

NLoosen the screw (1).

NLever (2) ...

In addition to the operating instructions,

this manual may contain paragraphs

that require your special attention. Such

paragraphs are marked with the

symbols and signal words described

below:

Engineering Improvements

STIHL’s philosophy is to continually

improve all of its products. As a result,

engineering changes and improvements

are made from time to time. Therefore,

some changes, modifications and

improvements may not be covered in

this manual. If the operating

characteristics or the appearance of

your machine differ from those

described in this manual, please contact

your STIHL dealer for assistance.

Have your STIHL dealer show you how

to operate your power tool. Observe all

applicable local safety regulations,

standards and ordinances.

Do not cut any material other than wood

or wooden objects. Use your pole pruner

for limbing only.

Guide to Using this Manual

Danger!

Indicates an imminent risk of severe or

fatal injury.

Warning!

Indicates a hazardous situation which, if

not avoided, could result in severe or

fatal injury.

Caution!

Indicates a risk of property damage,

including damage to the machine or its

individual components.

Safety Precautions and

Working Techniques

Because a pole pruner is

a high-speed, fast-cut-

ting power tool with a

very long reach, special

safety precautions must

be observed to reduce

the risk of personal injury.

It is important that you

read, fully understand

and observe the following

safety precautions and

warnings. Read the

instruction manual and

the safety precautions

periodically. Careless or

improper use may cause

serious or fatal injury.

Warning!

Do not lend or rent your power tool with-

out the instruction manual. Be sure that

anyone using it understands the infor-

mation contained in this manual.

Warning!

The use of this machine may be hazard-

ous. The pole pruner chain has many

sharp cutters. If the cutters contact your

flesh, they will cut you, even if the chain

is not moving.

HT 250

English

Most of these safety precautions and

warnings apply to the use of all STIHL

pole pruners. Different models may have

different parts and controls. See the

appropriate section of your instruction

manual for a description of the controls

and the function of the parts of your

model.

Safe use of a pole pruner involves

1. the operator

2. the power tool

3. the use of the power tool.

THE OPERATOR

Physical Condition

You must be in good physical condition

and mental health and not under the

influence of any substance (drugs,

alcohol, etc.) which might impair vision,

dexterity or judgment. Do not operate

this machine when you are fatigued.

These conditions reduce the hand's

ability to feel and regulate temperature,

produce numbness and burning

sensations and may cause nerve and

circulation damage and tissue necrosis.

All factors which contribute to

whitefinger disease are not known, but

cold weather, smoking and diseases or

physical conditions that affect blood

vessels and blood transport, as well as

high vibration levels and long periods of

exposure to vibration are mentioned as

factors in the development of whitefinger

disease. In order to reduce the risk of

whitefinger disease and carpal tunnel

syndrome, please note the following:

–Most STIHL power tools are

available with an anti-vibration

("AV") system designed to reduce

the transmission of vibrations

created by the machine to the

operator's hands. An AV system is

recommended for those persons

using power tools on a regular or

sustained basis.

–Wear gloves and keep your hands

warm.

–Keep the AV system well

maintained. A power tool with loose

components or with damaged or

worn AV elements will tend to have

higher vibration levels.

–Maintain a firm grip at all times, but

do not squeeze the handles with

constant, excessive pressure. Take

frequent breaks.

All the above-mentioned precautions do

not guarantee that you will not sustain

whitefinger disease or carpal tunnel

syndrome. Therefore, continual and

regular users should closely monitor the

condition of their hands and fingers. If

any of the above symptoms appear,

seek medical advice immediately.

Warning!

Do not use it for other purposes, since

misuse may result in personal injury or

property damage, including damage to

the machine.

Warning!

Minors should never be allowed to use

this power tool. Bystanders, especially

children, and animals should not be

allowed in the area where it is in use.

Warning!

To reduce the risk of injury to bystand-

ers and damage to property, never let

your power tool run unattended. When it

is not in use (e. g. during a work break),

shut it off and make sure that unauthor-

ized persons do not use it.

Warning!

Be alert – if you get tired, take a break.

Tiredness may result in loss of control.

Working with any power tool can be

strenuous. If you have any condition

that might be aggravated by strenuous

work, check with your doctor before

operating this machine.

Warning!

Prolonged use of a power tool (or other

machines) exposing the operator to

vibrations may produce whitefinger dis-

ease (Raynaud's phenomenon) or

carpal tunnel syndrome.

HT 250

English

Proper Clothing

Be particularly alert and cautious when

wearing hearing protection because

your ability to hear warnings (shouts,

alarms, etc.) is restricted.

Avoid loose-fitting jackets, scarfs,

neckties, jewelry, flared or cuffed pants,

unconfined long hair or anything that

could become caught on branches,

brush or the moving parts of the unit.

Secure hair so it is above shoulder level.

THE POWER TOOL

For illustrations and definitions of the

power tool parts see the chapter on

"Main Parts".

If this tool is subjected to unusually high

loads for which it was not designed (e. g.

heavy impact or a fall), always check

that it is in good condition before

continuing work. Check in particular that

the fuel system is tight (no leaks) and

that the controls and safety devices are

working properly. Do not continue

operating this machine if it is damaged.

In case of doubt, have it checked by your

STIHL servicing dealer.

THE USE OF THE POWER TOOL

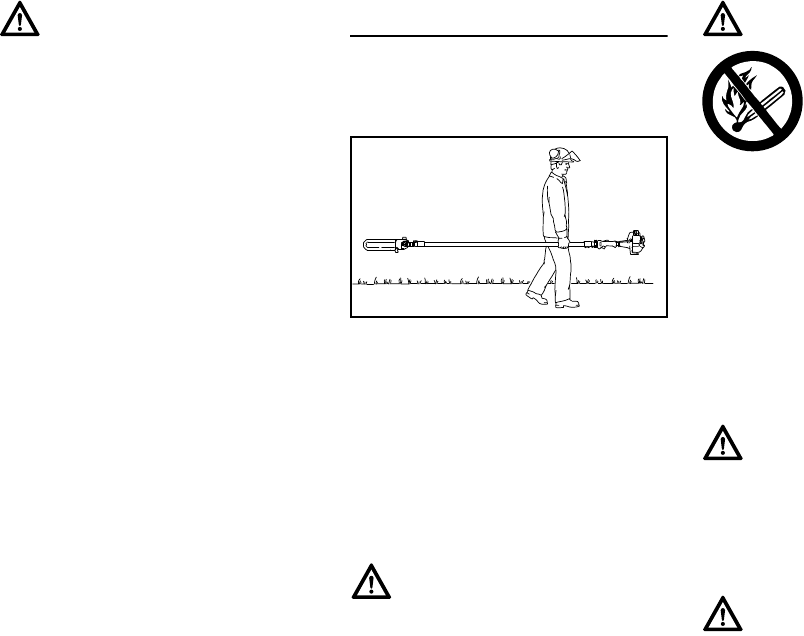

Transporting the Power Tool

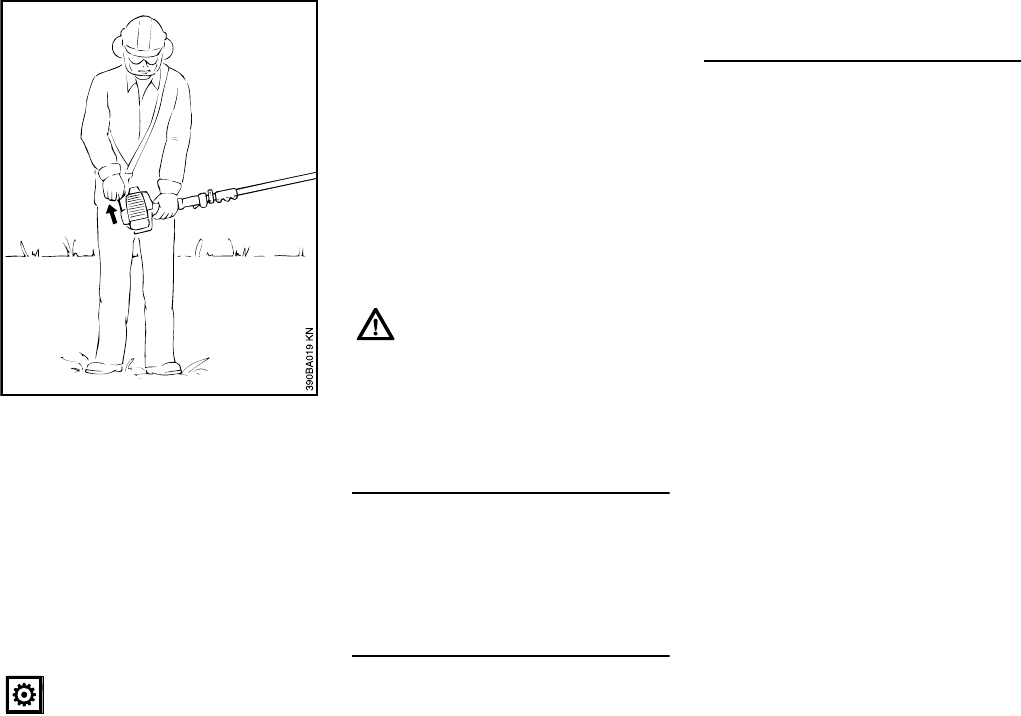

This power tool should be carried only in

a horizontal position. Grip the shaft in a

manner that the machine is balanced

horizontally. Keep the hot muffler away

from your body and the cutting

attachment behind you. Accidental

Warning!

The ignition system of the STIHL unit

produces an electromagnetic field of a

very low intensity. This field may inter-

fere with some pacemakers. To reduce

the risk of serious or fatal injury, persons

with a pacemaker should consult their

physician and the pacemaker manufac-

turer before operating this tool.

Warning!

To reduce the risk of injury, the operator

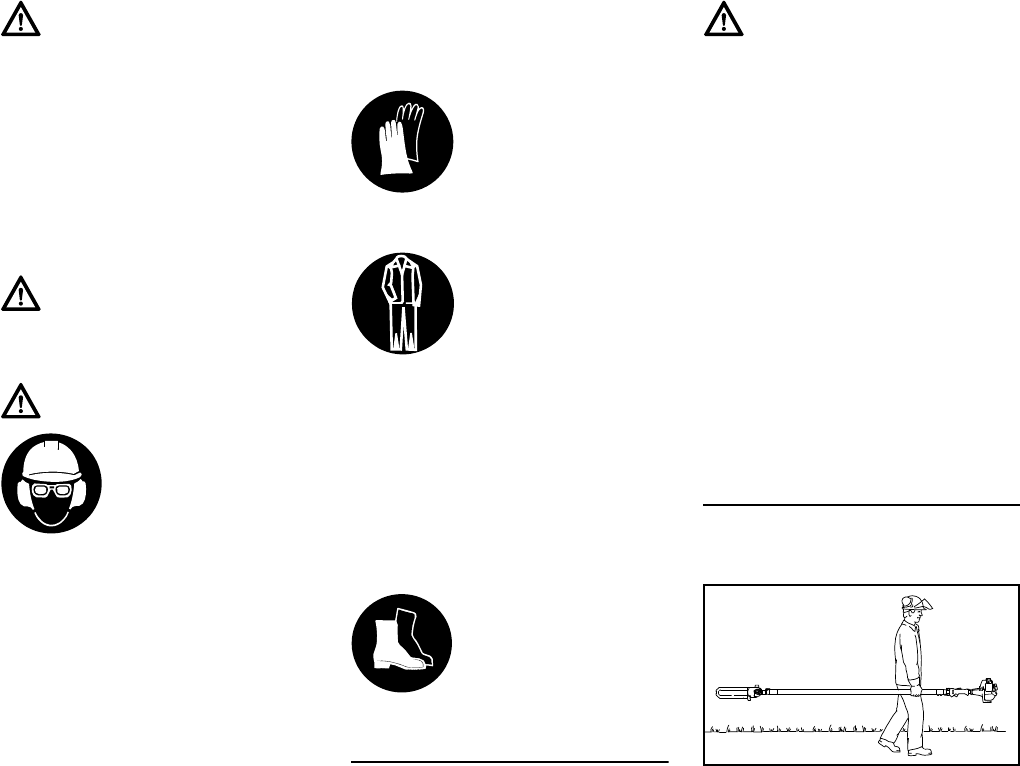

should wear proper protective apparel.

Warning!

To reduce the risk of

injury to your eyes never

operate your power tool

unless wearing goggles

or properly fitted protec-

tive glasses with

adequate top and side protection com-

plying with ANSI Z 87.1 (or your

applicable national standard). To

reduce the risk of injury to your face

STIHL recommends that you also wear

a face shield or face screen over your

goggles or protective glasses.

Wear an approved safety hard hat to

reduce the risk of injury to your head.

Power tool noise may damage your

hearing. Wear sound barriers (ear plugs

or ear mufflers) to protect your hearing.

Continual and regular users should

have their hearing checked regularly.

Always wear gloves

when handling the

machine and the cutting

tool. Heavy-duty, nonslip

gloves improve your grip

and help to protect your

hands.

Clothing must be sturdy

and snug-fitting, but allow

complete freedom of

movement. Wear long

pants made of heavy

material to help protect

your legs. Do not wear

shorts, sandals or go

barefoot.

Good footing is very

important. Wear sturdy

boots with nonslip soles.

Steel-toed safety boots

with cut retardant inserts

are recommended.

Warning!

Never modify this power tool in any way.

Only attachments supplied by STIHL or

expressly approved by STIHL for use

with the specific STIHL model are

authorized. Although certain unauthor-

ized attachments are useable with

STIHL power tools, their use may, in

fact, be extremely dangerous.

390BA000 KN

HT 250

English

acceleration of the engine can cause the

chain to rotate and cause serious

injuries.

Fuel

Your STIHL power tool uses an oil-

gasoline mixture for fuel (see the

chapter on "Fuel" of your instruction

manual).

Fueling Instructions

In order to reduce the risk of burns and

other personal injury from escaping gas

vapor and fumes, remove the fuel filler

cap on your power tool carefully so as to

allow any pressure build-up in the tank

to release slowly. Never remove the fuel

filler cap while the engine is running.

Select bare ground for fueling and move

at least 10 feet (3 m) from the fueling

spot before starting the engine. Wipe off

any spilled fuel before starting your

machine.

Different models may be equipped with

different fuel caps.

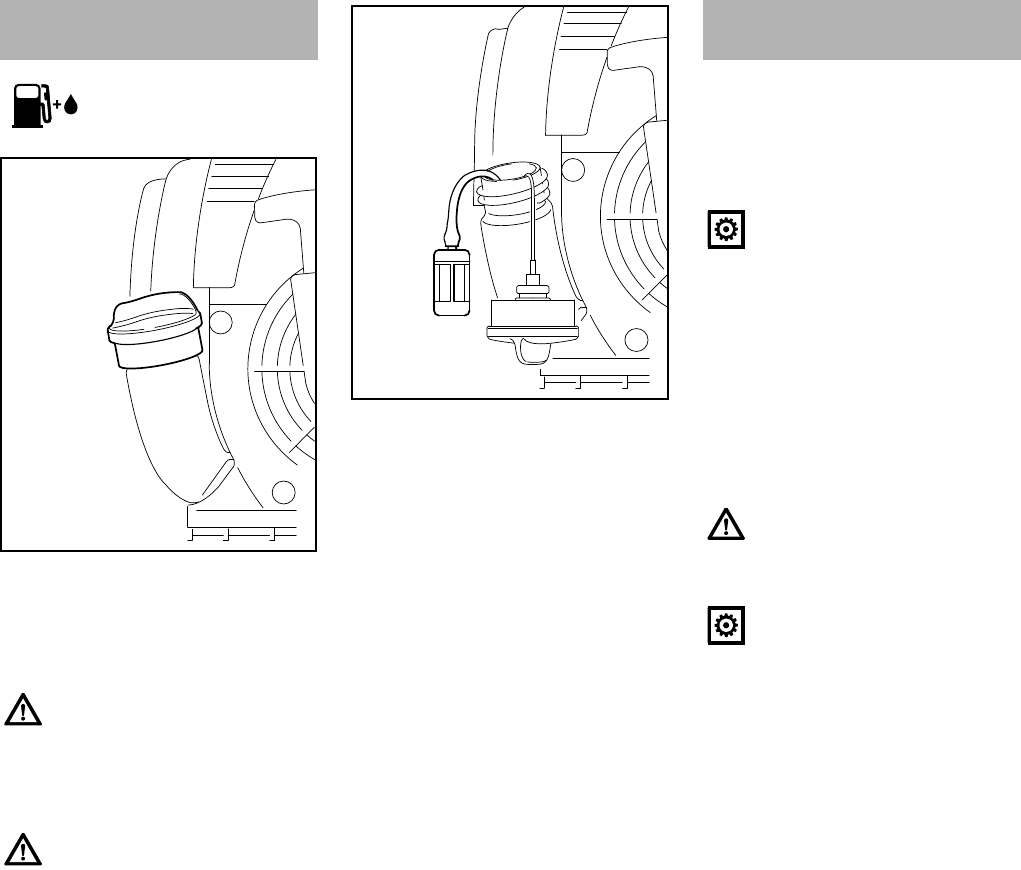

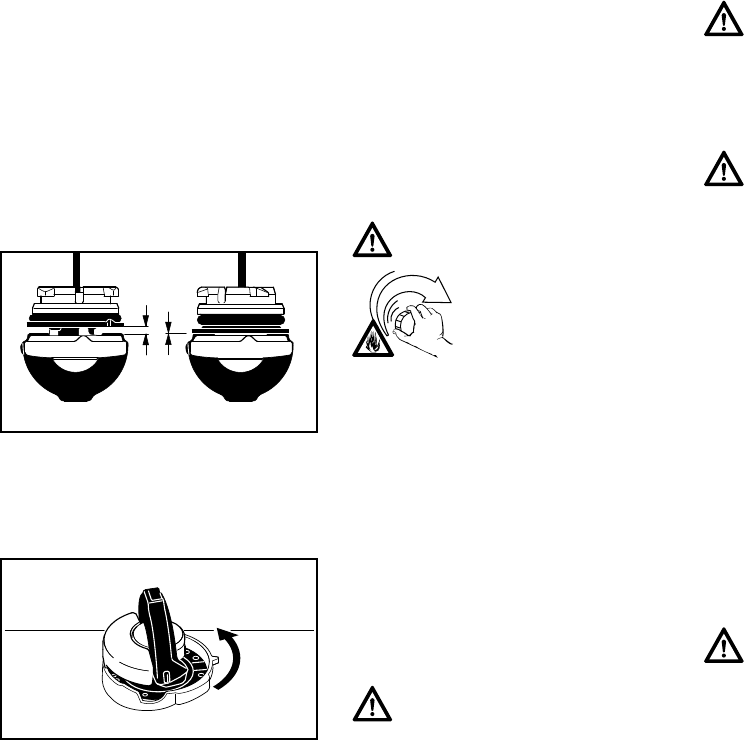

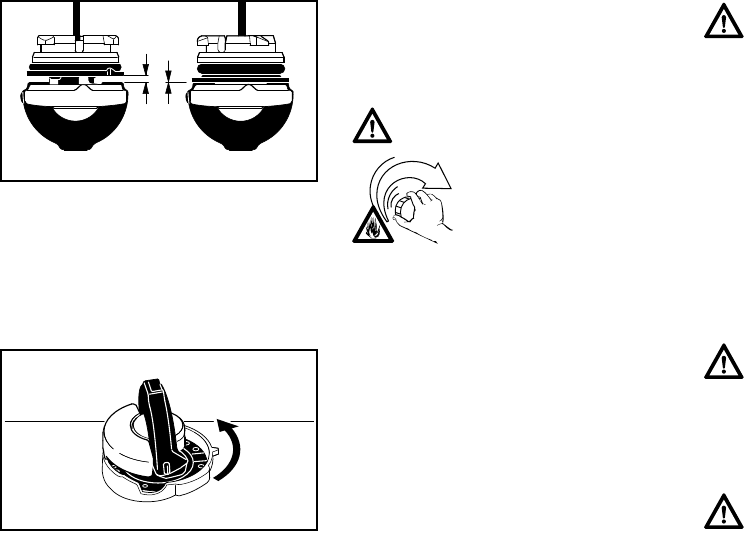

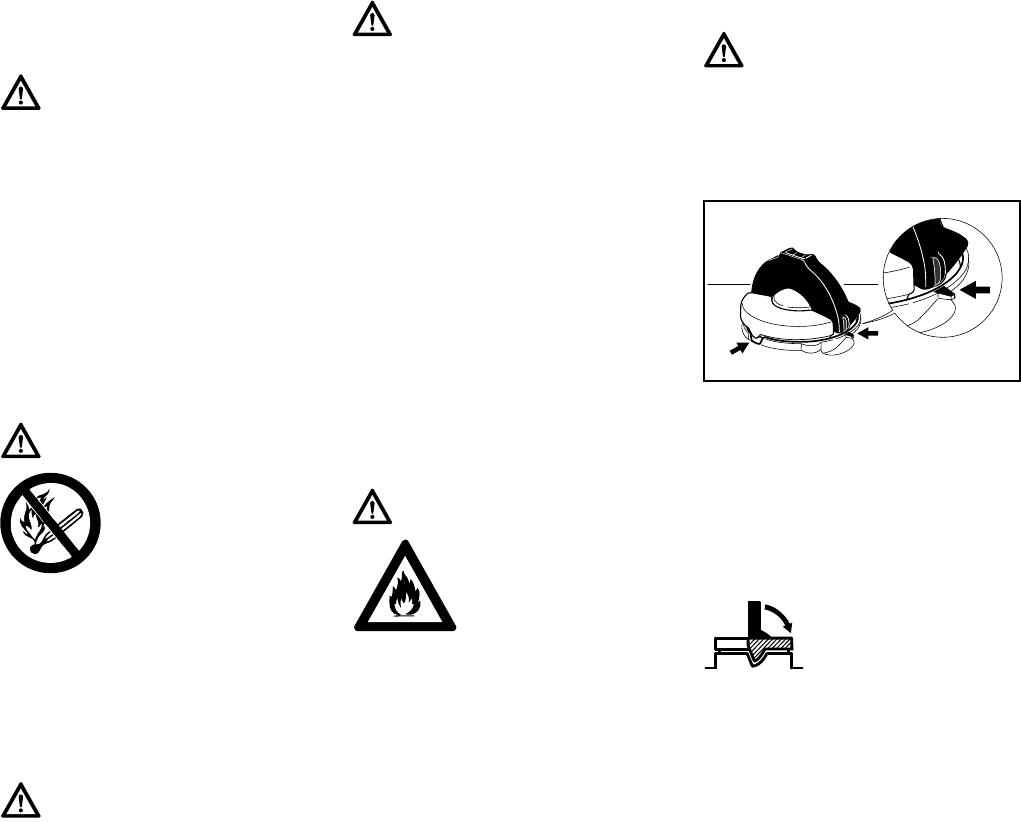

Toolless cap with grip

To do this with this STIHL cap, raise the

grip on the top of the cap until it is upright

at a 90° angle. Insert the cap in the fuel

tank opening with the raised positioning

marks on the grip of the cap and on the

fuel tank opening lining up. Using the

grip, press the cap down firmly while

turning it clockwise as far as it will go

(approx. 1/4 turn).

Warning!

Always switch off the engine and fit the

scabbard over the cutting attachment

before transporting the power tool over

long distances. When transporting it in a

vehicle, properly secure it to prevent

turnover, fuel spillage and damage to

the unit.

Warning!

Gasoline is an extremely

flammable fuel. If spilled

and ignited by a spark or

other ignition source, it

can cause fire and seri-

ous burn injury or

property damage. Use extreme caution

when handling gasoline or fuel mix. Do

not smoke or bring any fire or flame near

the fuel or the power tool. Note that

combustible fuel vapor may escape

from the fuel system.

Warning!

To reduce the risk of serious injury from

burns, never attempt to refuel the unit

until it has been completely removed

from the operator.

Warning!

Fuel your power tool in well-ventilated

areas, outdoors. Always shut off the

engine and allow it to cool before refu-

eling. Gasoline vapor pressure may

build up inside the fuel tank depending

on the fuel used, the weather conditions

and the tank venting system.

Warning!

Check for fuel leakage

while refueling and dur-

ing operation. If fuel

leakage is found, do not

start or run the engine

until the leak is fixed and

any spilled fuel has been wiped away.

Take care not to get fuel on your cloth-

ing. If this happens, change your

clothing immediately.

Warning!

In order to reduce the risk of fuel spill-

age and fire from an improperly

tightened fuel cap, correctly position

and tighten the fuel cap in the fuel tank

opening.

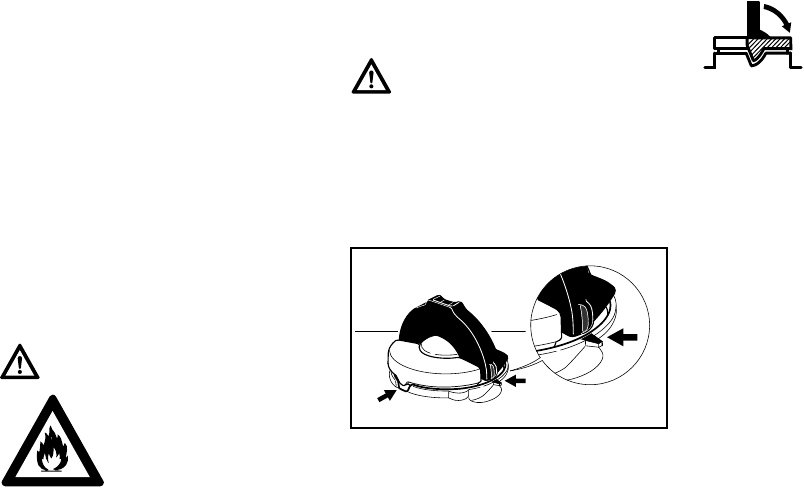

Fold the grip flush with

the top of the cap. Grip

the cap and check for

tightness. If the grip does

not lie completely flush

with the cap and the

detent on the grip does

not fit in the correspond-

ing recess in the filler

opening, or if the cap is

loose in the filler opening,

the cap is not properly

seated and tightened and

you must repeat the

above steps.

001BA220 KN

HT 250

English

Misaligned, damaged or broken cap

NIf the cap does not drop fully into the

opening when the positioning marks

line up and/or if the cap does not

tighten properly when twisted, the

base of the cap may be prematurely

rotated (in relation to the top) to the

closed position. Such misalignment

can result from handling, cleaning

or an improper attempt at

tightening.

NTo return the cap to the open

position for installation, turn the cap

(with the grip up) until it drops fully

into the tank opening. Next, twist the

cap counterclockwise as far as it will

go (approx. 1/4 turn) – this will twist

the base of the cap into the correct

position. Then, twist the cap

clockwise, closing it normally.

NIf your cap still does not tighten

properly, it may be damaged or

broken; immediately stop use of the

unit and take it to your authorized

STIHL dealer for repair.

Screw Cap

See also the "Fueling" chapter in your

Instruction Manual for additional

information.

Before Starting

Take off the chain guard (scabbard) and

inspect the pole pruner for proper

condition and operation. (See the

maintenance chart near the end of the

instruction manual.)

Keep the handles clean and dry at all

times; it is particularly important to keep

them free of moisture, pitch, oil, fuel mix,

grease or resin in order for you to

maintain a firm grip and properly control

your power tool.

For proper assembly of the bar and

chain follow the procedure described in

the chapter "Mounting the Bar and

Chain" of your instruction manual.

STIHL Oilomatic chain, guide bar and

sprocket must match each other in

gauge and pitch.

Left: Base of cap in closed posi-

tion (with open space)

Right: Base of cap correctly posi-

tioned for installation

001BA227 KN

001BA226 KN

Warning!

Unit vibrations can cause

an improperly tightened

fuel filler cap to loosen or

come off and spill quanti-

ties of fuel. In order to

reduce the risk of fuel

spillage and fire, tighten the fuel filler

cap by hand as securely as possible.

Warning!

Always check your power tool for proper

condition and operation before starting,

particularly the throttle trigger, throttle

trigger lockout, stop switch and cutting

attachment. The throttle trigger must

move freely and always spring back to

the idle position. Never attempt to mod-

ify the controls or safety devices.

Warning!

Never operate your power tool if it is

damaged, improperly adjusted or main-

tained, or not completely or securely

assembled.

Warning!

Check that the spark plug boot is

securely mounted on the spark plug – a

loose boot may cause arcing that could

ignite combustible fumes and cause a

fire.

Warning!

Proper chain tension is extremely

important. In order to avoid improper

setting, the tensioning procedure must

be followed as described in your man-

ual. Always make sure the hex nut(s) for

the sprocket cover is (are) tightened

securely after tensioning the chain.

Check chain tension once more after

having tightened the nut(s). Never start

the pole pruner with the sprocket cover

loose.

HT 250

English

Adjust carrying harness and hand grip to

suit your size before starting work.

Starting

To reduce the risk of fire and burn

injuries, start the engine at least 10 feet

(3 m) from the fueling spot, outdoors

only.

Start and operate your pole pruner

without assistance.

For specific starting instructions, see the

appropriate section of your manual.

Proper starting methods reduce the risk

of injury.

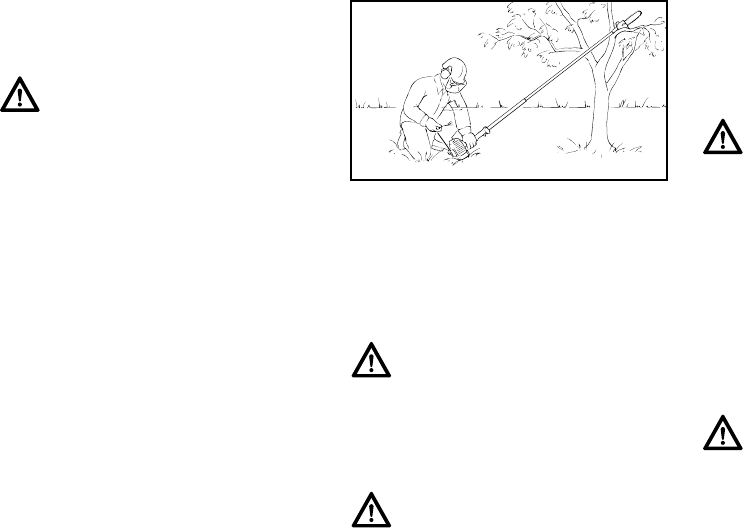

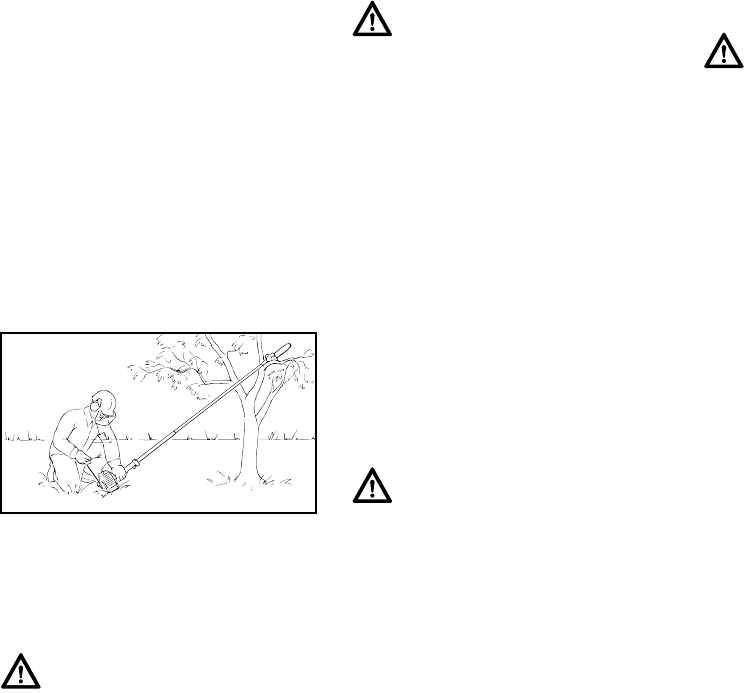

Place the pole pruner on firm ground or

other solid surface in an open area or, in

the alternative, as shown in the above

picture. Maintain good balance and

secure footing.

Once the engine has started,

immediately blip the throttle trigger,

which should release the starting throttle

and allow the engine to slow down to

idle.

With the engine running only at idle,

attach the power tool to the spring hook

of your harness (see appropriate

chapter of this manual).

Important Adjustments

If you cannot set the correct idle speed,

have your STIHL dealer check your

power tool and make proper

adjustments and repairs.

Proper chain tension is very important at

all times. Check it at regular intervals

(whenever the pole pruner is shut off). If

the chain becomes loose while cutting,

switch off the engine and then tighten.

Never try to tighten the chain while the

engine is running.

During Operation

Holding and Controlling the Power

Tool

Always hold the unit firmly with both

hands on the handles while you are

working. Wrap your fingers and thumbs

around the handles.

Warning!

To reduce the risk of injury from loss of

control, do not attempt to "drop start"

your power tool.

275BA006 KN

Warning!

To reduce the risk of injury from loss of

control be absolutely sure that the guide

bar and chain are clear of you and all

other obstructions and objects, includ-

ing the ground, because when the

engine starts at starting-throttle, engine

speed will be fast enough for the clutch

to engage the sprocket and turn the

chain.

Warning!

When you pull the starter grip, do not

wrap the starter rope around your hand.

Do not let the grip snap back, but guide

the starter rope to rewind it properly.

Failure to follow this procedure may

result in injury to your hand or fingers

and may damage the starter

mechanism.

Warning!

To reduce the risk of personal injury

from loss of control or contact with the

running cutting tool, do not use your unit

with incorrect idle adjustment. At correct

idle speed, the saw chain should not

move. For directions on how to adjust

idle speed, see the appropriate section

of your instruction manual.

HT 250

English

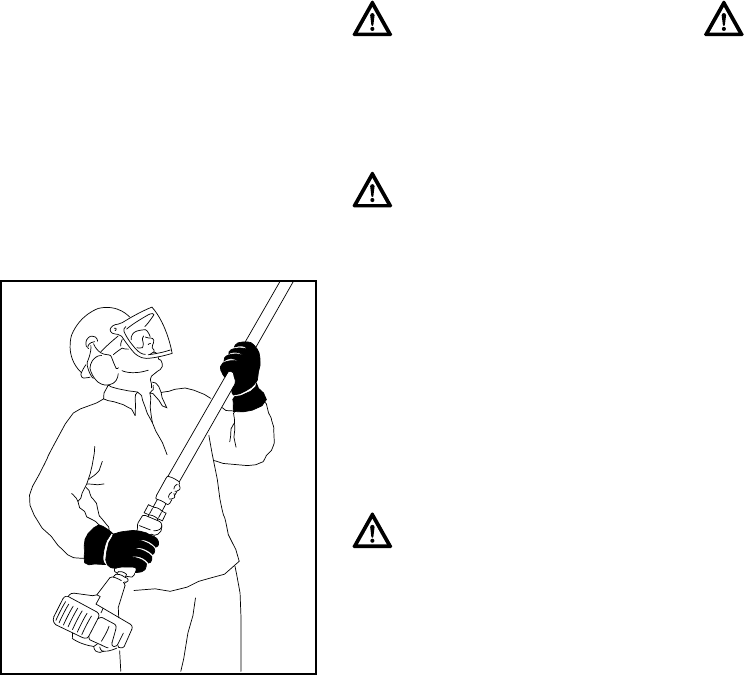

Place your left hand on the shaft and

your right hand on rear grip and throttle

trigger. Left-handers should follow these

instructions, too. Keep your hands in this

position to have your pole pruner under

control at all times.

Working Conditions

Operate and start your power tool only

outdoors in a well-ventilated area.

Operate it under good visibility and

daylight conditions only. Work carefully.

Warning!

Never attempt to operate your power

tool with one hand. Loss of control of the

power tool resulting in serious or fatal

injury may result.

390BA026 KN

Warning!

In order to properly control your pole

pruner, always maintain good balance

and a firm foothold. Never work on a

ladder, in a tree or on any other insecure

support. Never hold the machine above

shoulder height. Do not overreach.

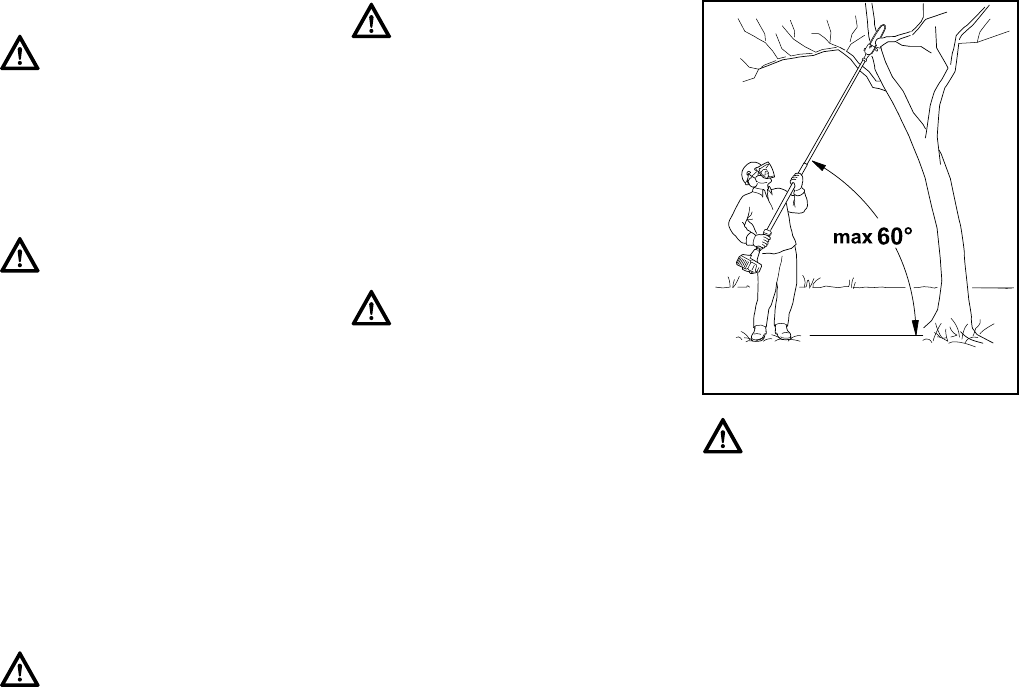

When working at a height above 15 feet

(4.5 m) use a lift bucket. For pole pruner

with adjustable shaft, expand the shaft

only as far as necessary for the

intended application.

Warning!

Special care must be taken in slippery

conditions (wet ground, snow) and in

difficult, overgrown terrain. Watch for

hidden obstacles such as tree stumps,

roots, rocks, holes and ditches to avoid

stumbling. For better footing, clear away

fallen branches, scrub and cuttings. Be

extremely cautious when working on

slopes or uneven ground.

Warning!

Take extreme care in wet and freezing

weather (rain, snow, ice). Put off the

work when the weather is windy, stormy

or rainfall is heavy.

Warning!

As soon as the engine is

running, this product gen-

erates toxic exhaust

fumes containing chemi-

cals, such as unburned

hydrocarbons (including

benzene) and carbon monoxide, that

are known to cause respiratory prob-

lems, cancer, birth defects, or other

reproductive harm. Some of the gases

(e. g. carbon monoxide) may be color-

less and odorless. To reduce the risk of

serious or fatal injury / illness from inhal-

ing toxic fumes, never run the machine

indoors or in poorly ventilated locations.

If exhaust fumes become concentrated

due to insufficient ventilation, clear

obstructions from work area to permit

proper ventilation before proceeding

and / or take frequent breaks to allow

fumes to dissipate before they become

concentrated.

HT 250

English

Stop the engine immediately if you are

approached.

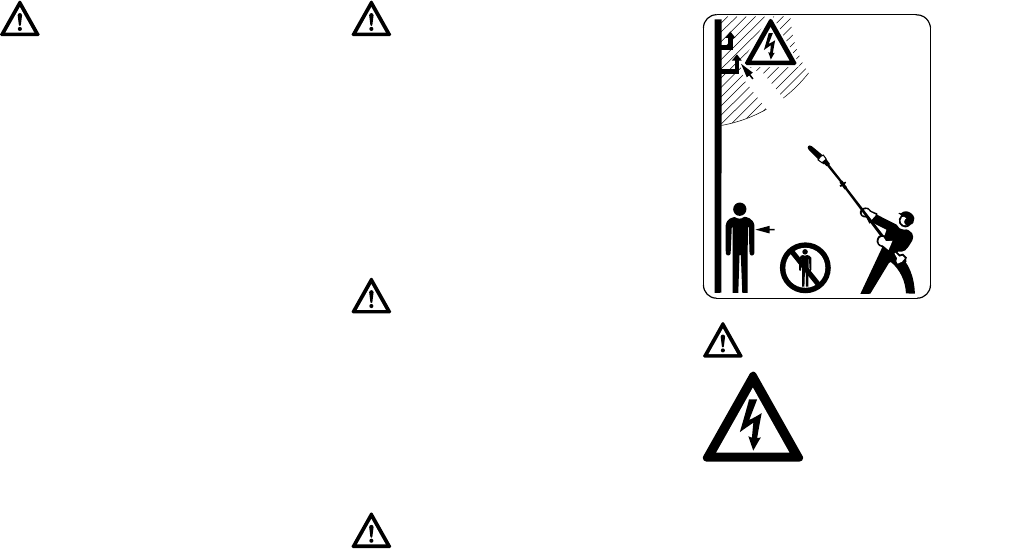

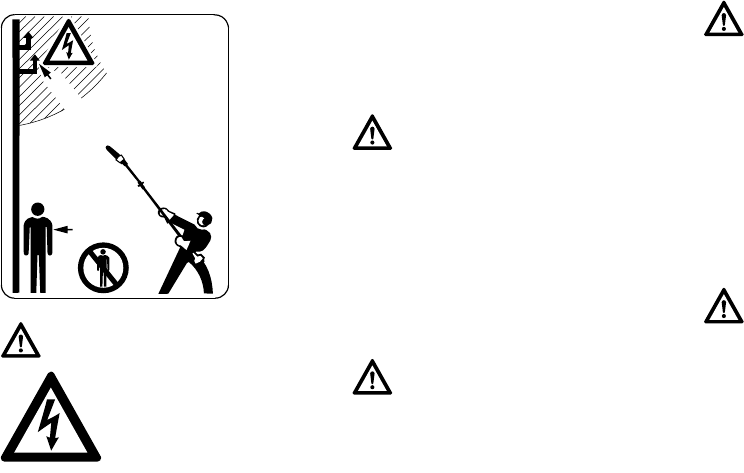

Electricity can jump from one point to

another by means of arcing. Higher

voltage increases the distance electricity

can arc. Electricity can also move

through branches, especially if they are

wet. Maintain a clearance of at least

50 feet (15 m) between the pole pruner

(including any branches it is contacting)

and any electrical line carrying live

current. Before working with less

clearance, contact your electric utility

and make sure the current is turned off.

Warning!

Inhalation of certain dusts, especially

organic dusts such as mold or pollen,

can cause susceptible persons to have

an allergic or asthmatic reaction. Sub-

stantial or repeated inhalation of dust

and other airborne contaminants, in par-

ticular those with a smaller particle size,

may cause respiratory or other ill-

nesses. This includes wood dust,

especially from hardwoods, but also

from some softwoods such as Western

Red Cedar. Control dust at the source

where possible. Use good work prac-

tices, such as such as always cutting

with a properly sharpened chain (which

produces wood chips rather than fine

dust) and operating the unit so that the

wind or operating process directs any

dust raised by the power tool away from

the operator. Follow the recommenda-

tions of EPA / OSHA / NIOSH and

occupational and trade associations

with respect to dust ("particulate mat-

ter"). When the inhalation of dust cannot

be substantially controlled, i.e., kept at

or near the ambient (background) level,

the operator and any bystanders should

wear a respirator approved by NIOSH /

MSHA for the type of dust encountered.

Warning!

Breathing asbestos dust is dangerous

and can cause severe or fatal injury,

respiratory illness or cancer. The use

and disposal of asbestos-containing

products have been strictly regulated by

OSHA and the Environmental Protec-

tion Agency. If you have any reason to

believe that you might be cutting asbes-

tos, immediately contact your employer

or a local OSHA representative.

Warning!

This power tool has a large range. In

order to reduce the risk of personal or

even fatal injury to bystanders from fall-

ing objects or inadvertent contact with

the moving chain of your power tool

always keep bystanders at least 50 feet

(15 m) away when the power tool is

running.

Warning!

Even though bystanders should be kept

away from the running saw, never work

alone. Keep within calling distance of

others in case help is needed.

Danger!

Your power tool is not

insulated against electric

shock. To reduce the risk

of electrocution, never

operate this power tool in

the vicinity of any wires or

cables (power, etc.) which may be car-

rying electric current.

15m (50ft)

HT 250

English

Operating Instructions

In the event of an emergency, switch off

the engine immediately – move the slide

control / stop switch to 0 or STOP.

Accelerating the engine while the chain

is blocked increases the load and will

cause the clutch to slip continuously.

This may result in overheating and

damage to important components (e. g.

clutch, polymer housing components) –

which can then increase the risk of injury

from the chain moving while the engine

is idling.

Make sure that the saw chain does not

touch any foreign materials such as

rocks, fences, nails and the like. Such

objects may be flung off and injure the

operator or bystanders, or damage the

saw chain.

Keep work area clear – move away

fallen limbs. Place all tools and

equipment at a safe distance from the

branches being limbed, but not in the

escape area.

Watch for falling wood! As soon as the

limbed branch starts to fall, step aside

and keep a sufficient distance away from

the falling wood.

Warning!

Do not operate your power tool using

the starting throttle position, as you do

not have control of the engine speed.

Warning!

To reduce the risk of cut injuries, keep

hands and feet away from the saw

chain. Never touch a moving chain with

your hand or any other part of your

body. The saw chain continues to move

for a short period after the throttle trigger

is released (inertia effect).

Warning!

If the chain becomes clogged, always

turn off the engine and make sure the

chain has stopped before cleaning.

Warning!

Prior to limbing, clear the working area

from interfering limbs and brush. Then,

establish an escape area away from

where the cut limbs can fall, and remove

all obstacles.

Warning!

Always observe the general condition of

the tree. Look for decay and rot in the

trunk and branches. If it is rotted inside,

it could snap and fall toward the opera-

tor while being cut. Also look for broken

or dead branches which could vibrate

loose and fall on the operator. If branch

is thick or heavy, make a shallow relief

cut on the bottom of the branch before

cutting down from the top to help pre-

vent splitting of the branch.

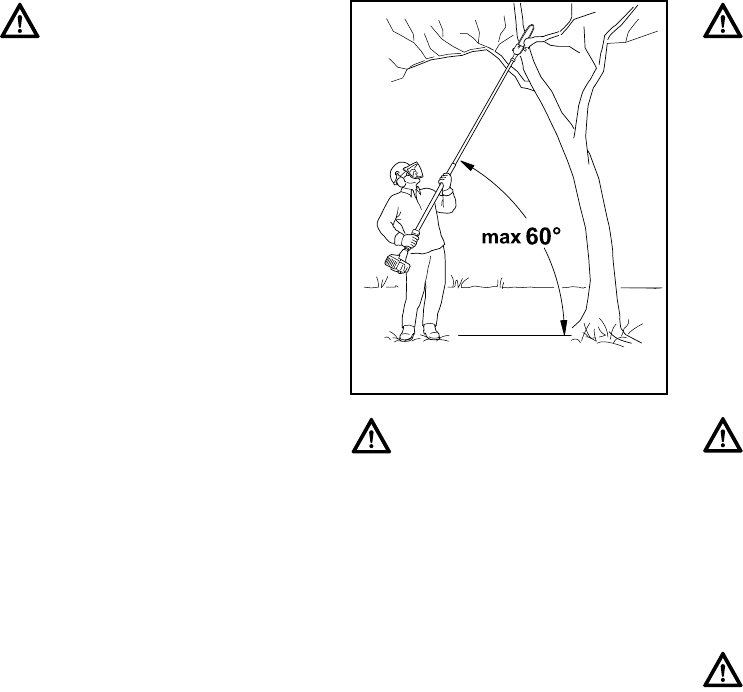

Warning!

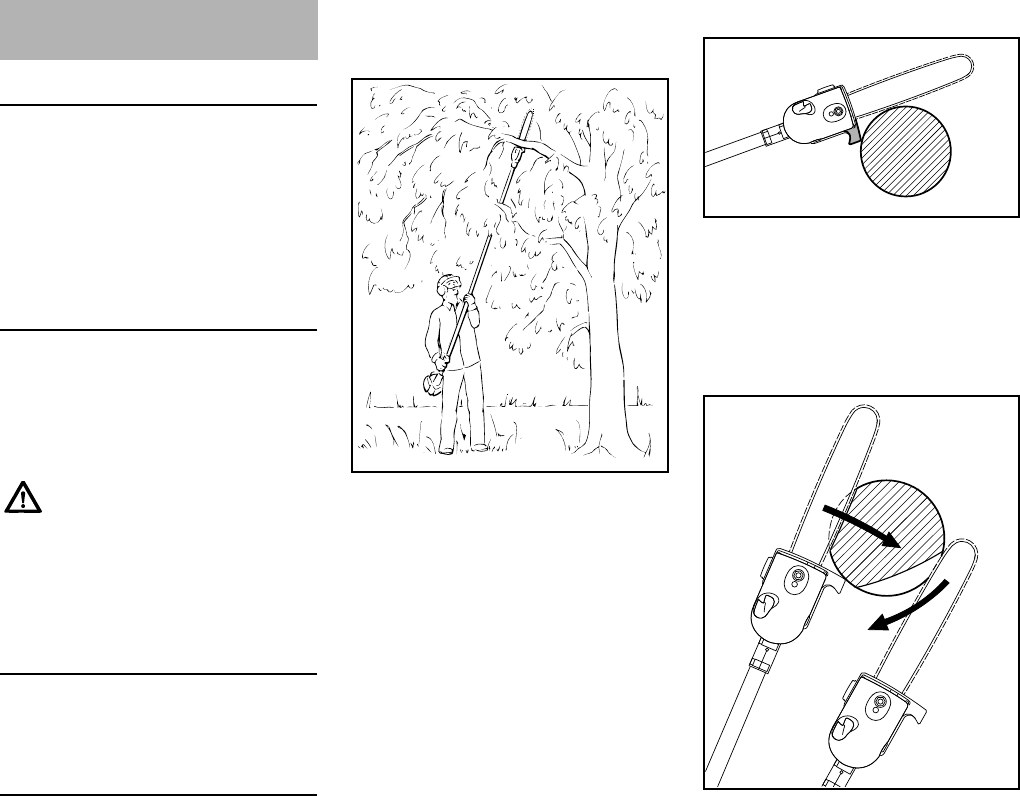

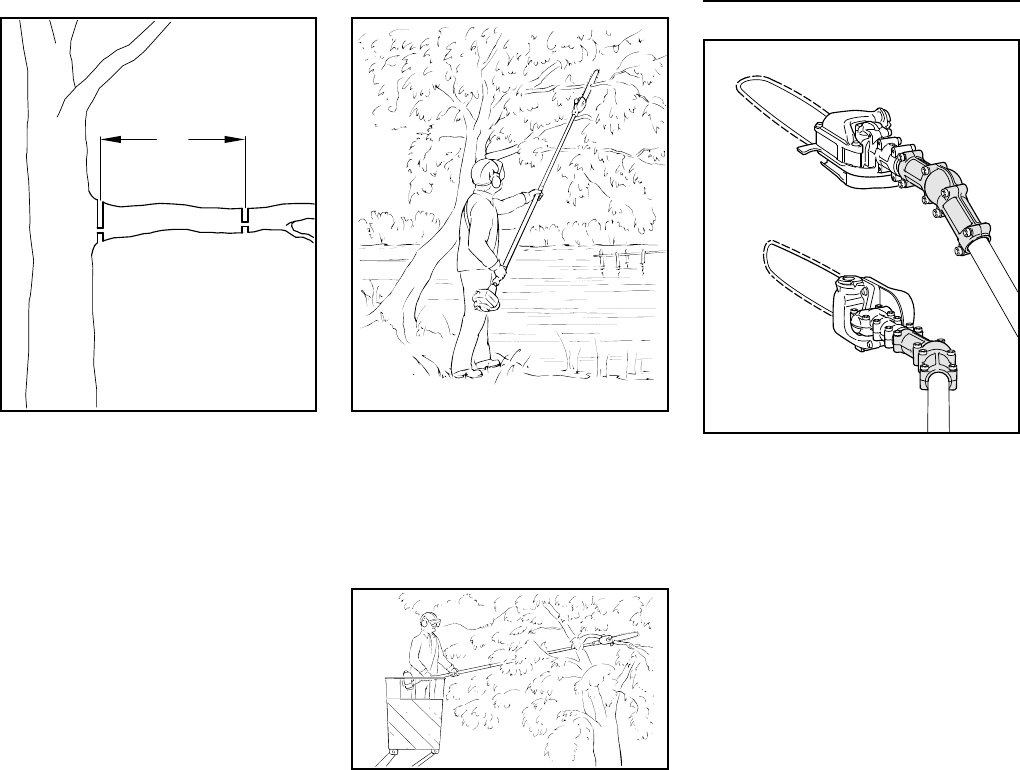

To reduce the risk of severe or even

fatal injury from falling objects do not cut

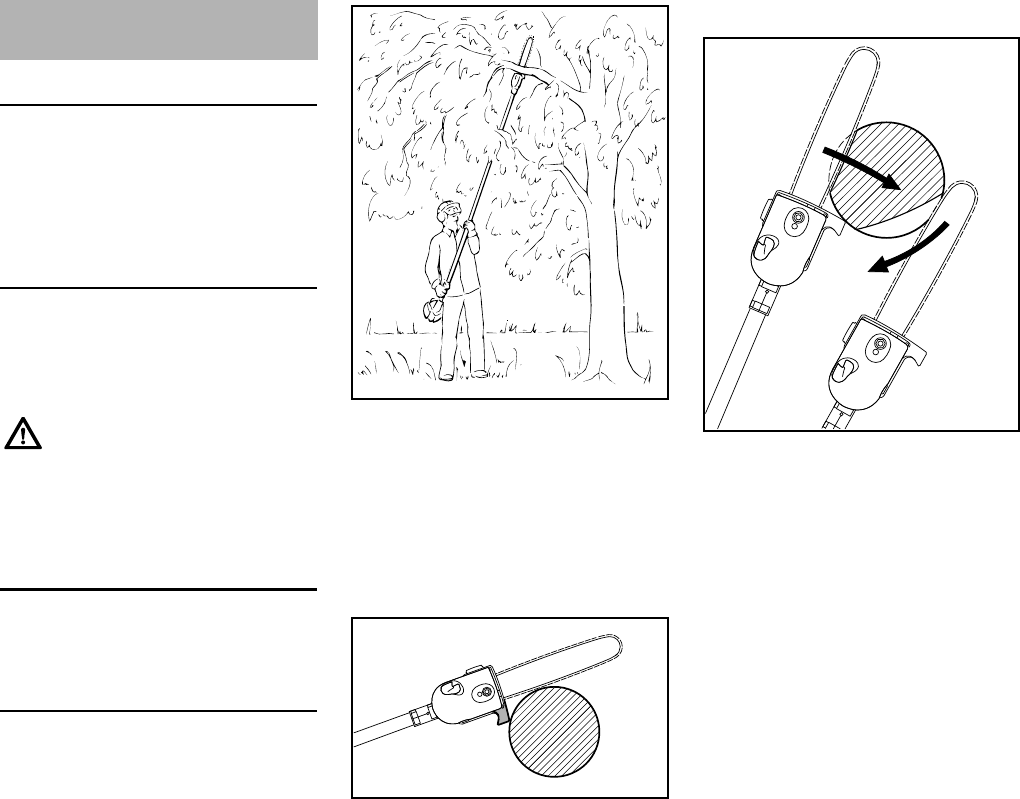

vertically above your body. Hold the

pole pruner at an angle of not more than

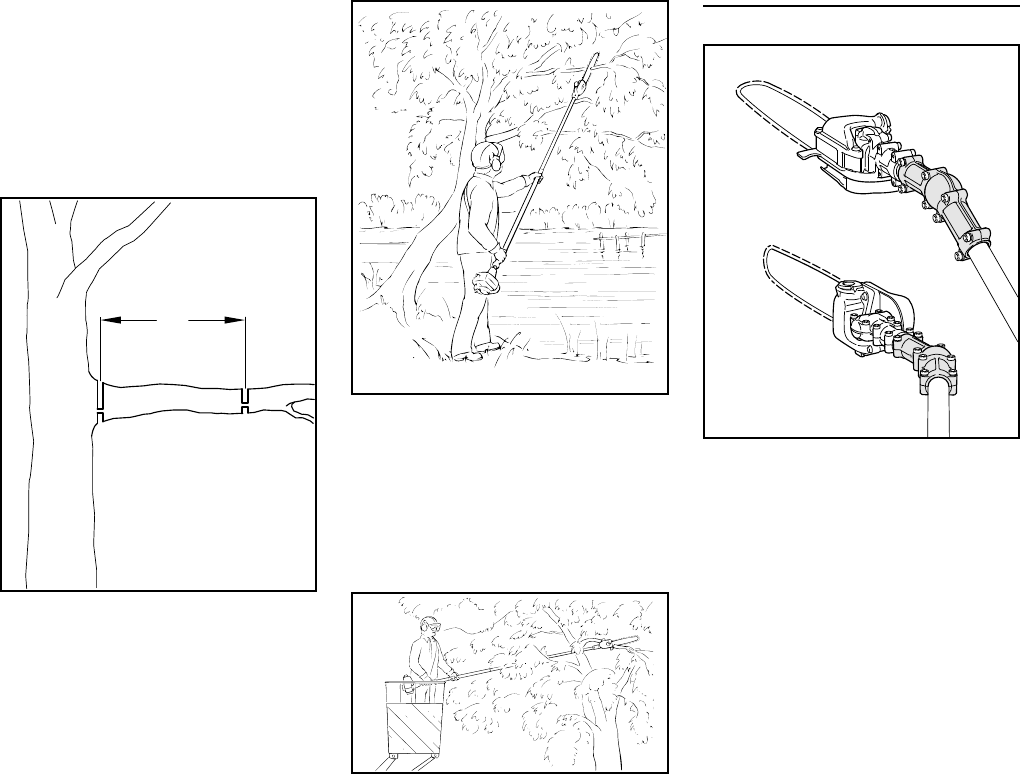

60° from the horizontal level (see pic-

ture). Objects may fall in unexpected

directions. Do not stand directly under-

neath the limb being cut!

275BA005 KN

HT 250

English

If the bar becomes pinched and caught

in the branch so that the chain can no

longer move, shut off the pole pruner

and carefully move the branch to open

the pinch and release the bar.

Catalytic Converter Your catalytic converter is furnished with

screens designed to reduce the risk of

fire from the emission of hot particles.

Due to the heat from the catalytic

reaction, these screens will normally

stay clean and need no service or

maintenance. If you experience loss of

performance and you suspect a clogged

screen, have your muffler maintained by

a STIHL servicing dealer.

Reactive Forces

Because of the design of the pole

pruner, the reactive forces experienced

when working with it are generally not as

severe as those encountered with a

chainsaw. Nevertheless, you should

Warning!

Always pull the unit out of the cut with

the chain running to reduce the possibil-

ity of pinching the cutting attachment.

Don't put pressure on the pole pruner

when reaching the end of a cut. The

pressure may cause the bar and rotat-

ing chain to pop out of the cut or kerf, go

out of control and strike some other

object.

Warning!

The muffler and other parts of the

engine (e. g. fins of the cylinder, spark

plug) become hot during operation and

remain hot for a while after stopping the

engine. To reduce risk of burns do not

touch the muffler and other parts while

they are hot.

Warning!

To reduce the risk of fire and burn injury,

keep the area around the muffler clean.

Remove excess lubricant and all debris

such as pine needles, branches or

leaves. Let the engine cool down sitting

on concrete, metal, bare ground or solid

wood (e. g. the trunk of a felled tree)

away from any combustible substances.

Warning!

Never modify your muffler. The muffler

could be damaged and cause an

increase in heat radiation or sparks,

thereby increasing the risk of fire and

burn injury. You may also permanently

damage the engine. Have your muffler

serviced and repaired by your STIHL

servicing dealer only.

Warning!

Some STIHL power tools

are equipped with a cata-

lytic converter, which is

designed to reduce the

exhaust emissions of the

engine by a chemical

process in the muffler. Due to this proc-

ess, the muffler does not cool down as

rapidly as conventional mufflers when

the engine returns to idle or is shut off.

To reduce the risk of fire and burn inju-

ries, the following specific safety

precautions must be observed.

Warning!

Since a muffler with a catalytic converter

cools down less rapidly than conven-

tional mufflers, always set your power

tool down in the upright position and

never locate it where the muffler is near

dry brush, grass, wood chips or other

combustible materials while it is still hot.

Warning!

An improperly mounted or damaged cyl-

inder housing or a damaged / deformed

muffler shell may interfere with the cool-

ing process of the catalytic converter.

To reduce the risk of fire or burn injury,

do not continue work with a damaged or

improperly mounted cylinder housing or

a damaged / deformed muffler shell.

Warning!

Reactive forces may occur any time the

chain is rotating.The force used to cut

wood can be reversed and work against

the operator. If the rotating chain is sud-

denly stopped by contact with any solid

object such as a branch or is pinched,

the reactive forces may occur instantly.

These reactive forces may result in loss

of control, which, in turn, may cause

personal injury. An understanding of the

causes of these reactive forces may

help you avoid the element of surprise

and loss of control.

HT 250

English

always maintain a proper grip and good

footing to control the power tool when

you experience such forces.

The most common reactive forces are:

–kickback,

–pushback,

–pull-in.

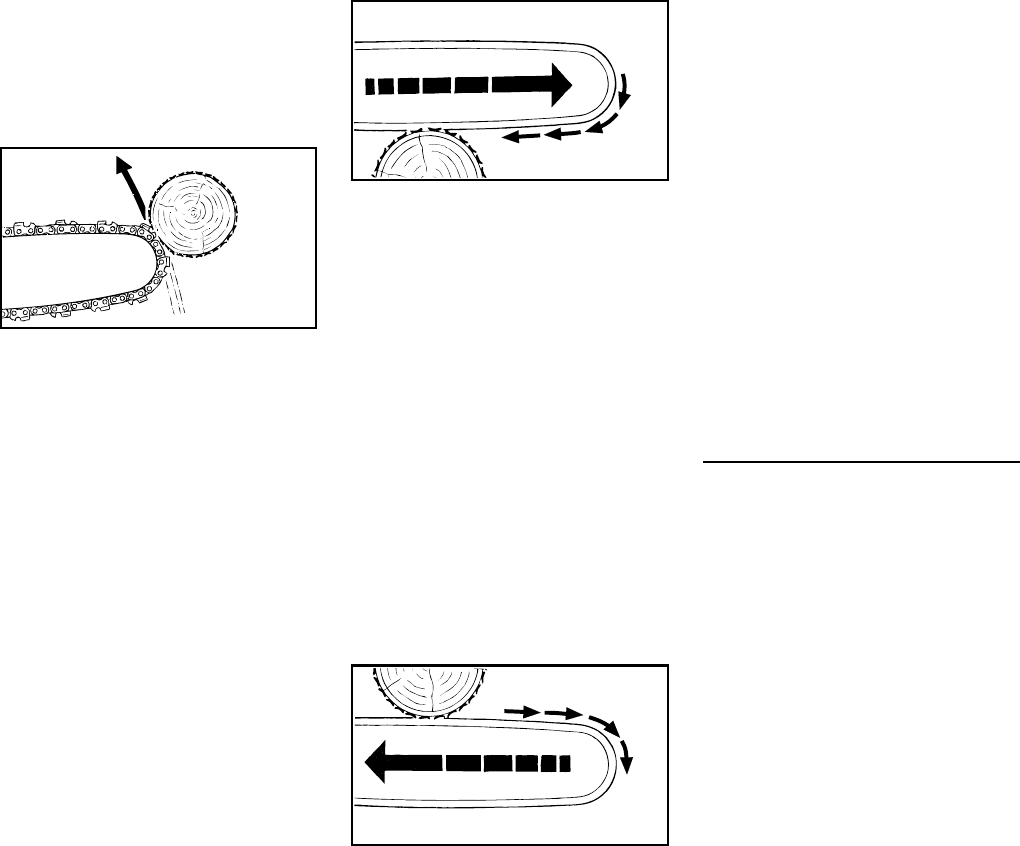

Kickback

Kickback may occur when the moving

saw chain near the upper quadrant of

the bar nose contacts a solid object or is

pinched.

The reaction of the cutting force of the

chain causes a rotational force on the

chainsaw in the direction opposite to the

chain movement. This may cause the

bar to move upward.

To Avoid Kickback

The best protection from kickback is to

avoid kickback situations:

1. Be aware of the location of the guide

bar nose at all times.

2. Never let the nose of the guide bar

contact any object. Do not cut limbs

with the nose of the guide bar. Be

especially careful near wire fences

and when cutting small, tough

limbs, which may easily catch the

chain.

3. Cut only one limb at a time.

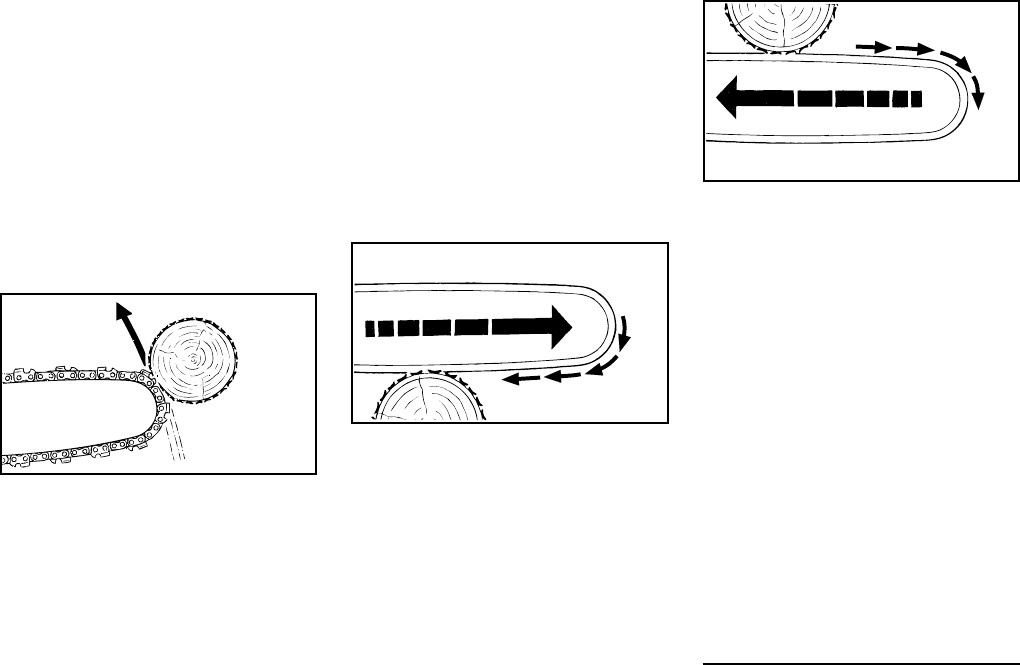

A = Pull-in

Pull-in occurs when the chain on the

bottom of the bar is suddenly stopped

when it is pinched, caught or encounters

a foreign object in the wood. The

reaction of the chain pulls the saw

forward.

Pull-in frequently occurs when the chain

is not rotating at full speed before it

contacts the wood.

To Avoid Pull-in

1. Be alert to forces or situations that

may cause material to pinch the

chain at the bottom of the bar.

2. Always start a cut with the chain

rotating at full speed.

B = Pushback

Pushback occurs when the chain on the

top of the bar is suddenly stopped when

it is pinched, caught or encounters a

foreign object in the wood. The reaction

of the chain may drive the saw rapidly

straight back toward the operator.

Pushback frequently occurs when the

top of the bar is used for cutting.

To Avoid Pushback

1. Be alert to forces or situations that

may cause material to pinch the

chain at the top of the bar.

2. Do not cut more than one limb at a

time.

3. Do not twist the bar when

withdrawing it from an underbuck

cut because the chain can pinch.

MAINTENANCE, REPAIR AND

STORING

Maintenance, replacement, or repair

of the emission control devices and

systems may be performed by any

nonroad engine repair establishment

or individual. However, if you make a

warranty claim for a component

which has not been serviced or

002BA230 KN

001BA037 KN

001BA038 KN

HT 250

English

maintained properly or if

nonapproved replacement parts were

used, STIHL may deny coverage.

Strictly follow the maintenance and

repair instructions in the appropriate

sections of your instruction manual.

Please refer to the maintenance chart in

this manual.

Wear gloves when handling or

performing maintenance on the cutting

attachment.

Tighten all nuts, bolts and screws except

the carburetor adjustment screws after

each use.

For maintenance items please also refer

to the maintenance chart in this manual.

Do not clean your machine with a

pressure washer. The solid jet of water

may damage parts of the machine.

Store the power tool in a dry and high or

locked location out of reach of children.

Before storing for longer than a few

days, always empty the fuel tank. See

chapter "Storing the machine" in this

manual.

Store fuel and chain oil in approved and

properly labeled safety-type canisters

only. Take care when handling gasoline!

Avoid direct contact with the skin and

avoid inhaling fuel vapor!

Warning!

Use only identical STIHL replacement

parts for maintenance and repair. Use of

non-STIHL parts may cause serious or

fatal injury.

Warning!

Always stop the engine and make sure

that the chain is stopped before doing

any maintenance or repair work or

cleaning the power tool. Do not attempt

any maintenance or repair work not

described in your instruction manual.

Have such work performed by your

STIHL servicing dealer only.

Warning!

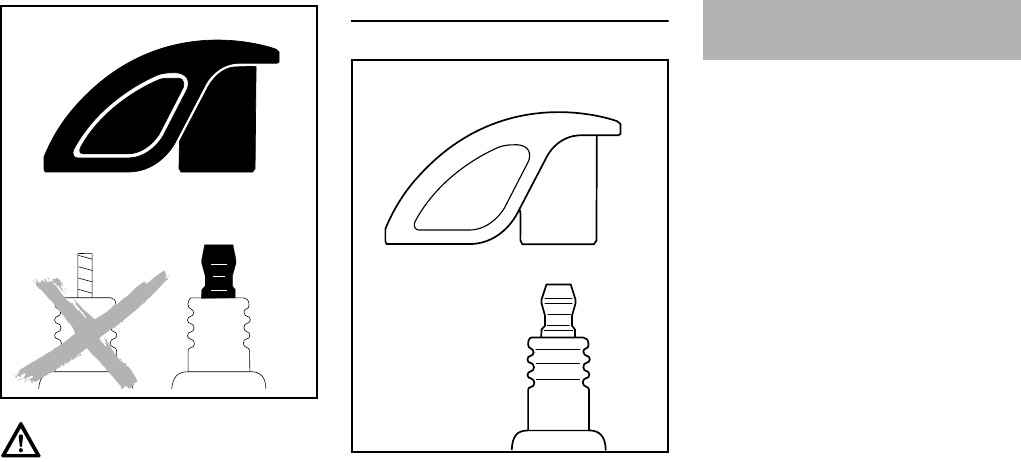

Use the specified spark plug and make

sure it and the ignition lead are always

clean and in good condition. Always

press spark plug boot snugly onto spark

plug terminal of the proper size. (Note: If

terminal has detachable SAE adapter

nut, it must be securely attached.) A

loose connection between spark plug

terminal and the ignition wire connector

in the boot may create arcing that could

ignite combustible fumes and cause a

fire.

Warning!

Never test the ignition system with the

ignition wire boot removed from the

spark plug or with a removed spark

plug, since uncontained sparking may

cause a fire.

Warning!

Do not operate your power tool if the

muffler is damaged, missing or modi-

fied. An improperly maintained muffler

will increase the risk of fire and hearing

loss. If your muffler was equipped with a

spark-arresting screen to reduce the

risk of fire, never operate your power

tool if the screen is missing or damaged.

Remember that the risk of forest fires is

greater in hot or dry weather.

Warning!

Keep the chain, bar and sprocket clean;

replace worn sprockets or chains. Keep

the chain sharp. You can spot a dull

chain when easy-to-cut wood becomes

hard to cut or burn marks appear on the

wood. Keep chain at proper tension.

HT 250

English

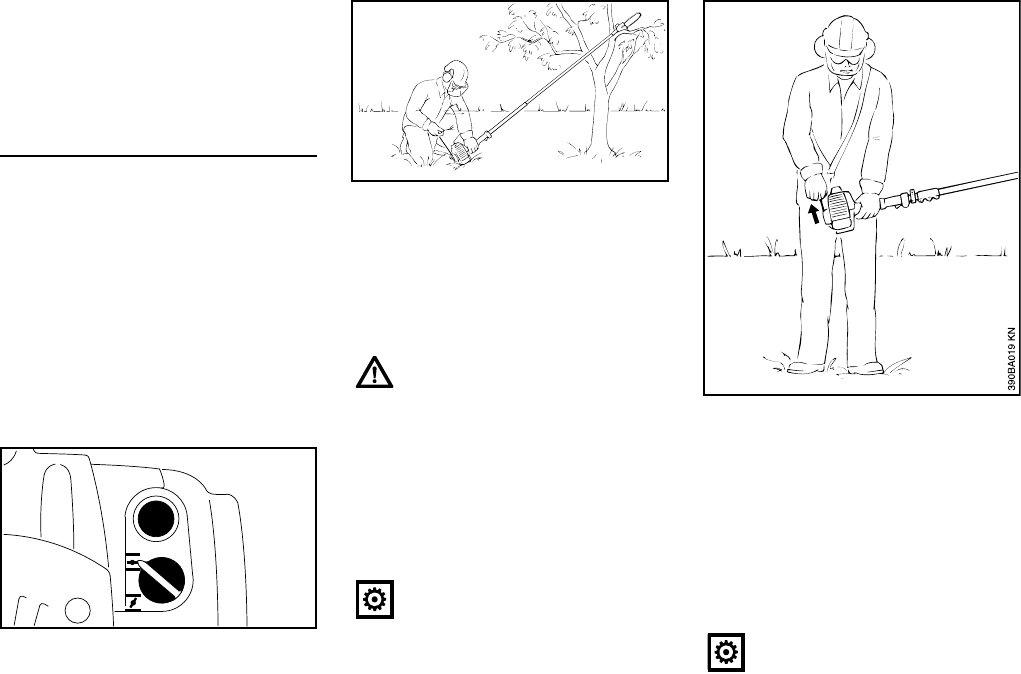

Preparations

NWear suitable protective clothing,

observe safety precautions.

NStarting the engine

NPut on the shoulder strap.

Cutting Sequence

To allow branches a free fall, always cut

the lower branches first. Prune heavy

branches (large diameter) in several

controllable pieces.

Disposal

Do not throw cuttings into the garbage

can – they can be composted.

Working Techniques

Hold the control handle with your right

hand, and the shaft with your left hand.

Your left arm should be extended to the

most comfortable position.

Always hold the shaft with your left hand

in the area of the handle hose.

The shaft should always be held at an

angle of 60° or less.

The least tiring working position is a tool

angle of 60°.

Any lesser angle may be used to suit the

situation concerned.

Cross-cut

To avoid pinching the bar in the cut,

position the cutting attachment with the

hook against the branch and then

perform the cross-cut from the top

downwards.

Relieving cut

To avoid tearing the bark on thick

branches, always start by performing a

relieving cut (1) on the underside of the

branch.

NTo do this, apply the cutting

attachment and pull it across the

bottom of the branch in an arc as far

as the bar nose.

NThen position the bar with the hook

against the branch and perform the

cross-cut (2).

Using the Unit

Never stand directly underneath

the branch you are cutting – be

wary of falling branches. Note that

a branch may spring back at you

after it hits the ground – risk of

injury.

275BA002 KN

390BA052 KN

390BA041 KN

HT 250

English

Flush-cutting thick branches

If branch diameter is more than

4in(10cm), first

Nperform an initial cut (3), with

relieving cut and cross-cut at

distance (A) of about 8 in (20 cm)

from the final cut, then carry out the

flush-cut (4), starting with a relieving

cut and finishing with a cross-cut.

Cutting above obstacles

The unit's long reach makes it possible

to prune branches that are overhanging

obstacles, such as rivers or lakes. The

tool angle in this case depends on the

position of the branch.

Cutting from a lift bucket

The unit's long reach enables cutting to

be performed next to the trunk without

the risk of the lift bucket damaging other

branches. The tool angle in this case

depends on the position of the branch.

30° angle drive (special accessory)

The angle drive keeps the cutting

attachment at an angle of 30° to the

drive tube.

The angle drive may be adjusted on the

drive tube to the following positions only:

1For cross-cutting vertical branches

and bushes.

2For a better view of the cutting

attachment.

390BA024 KN

275BA003 KN

275BA008 KN

390BA053 KN

HT 250

English

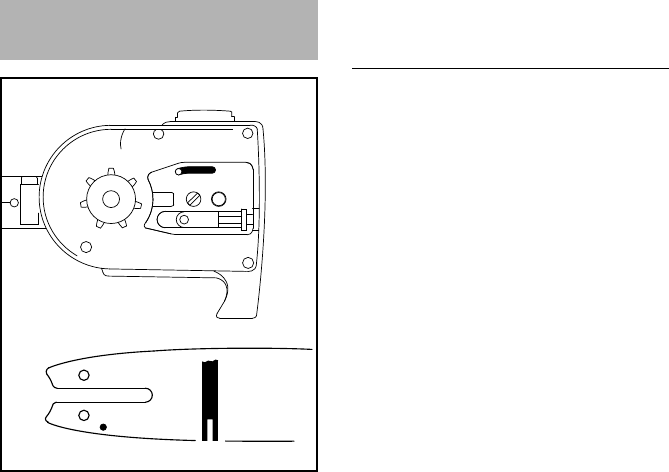

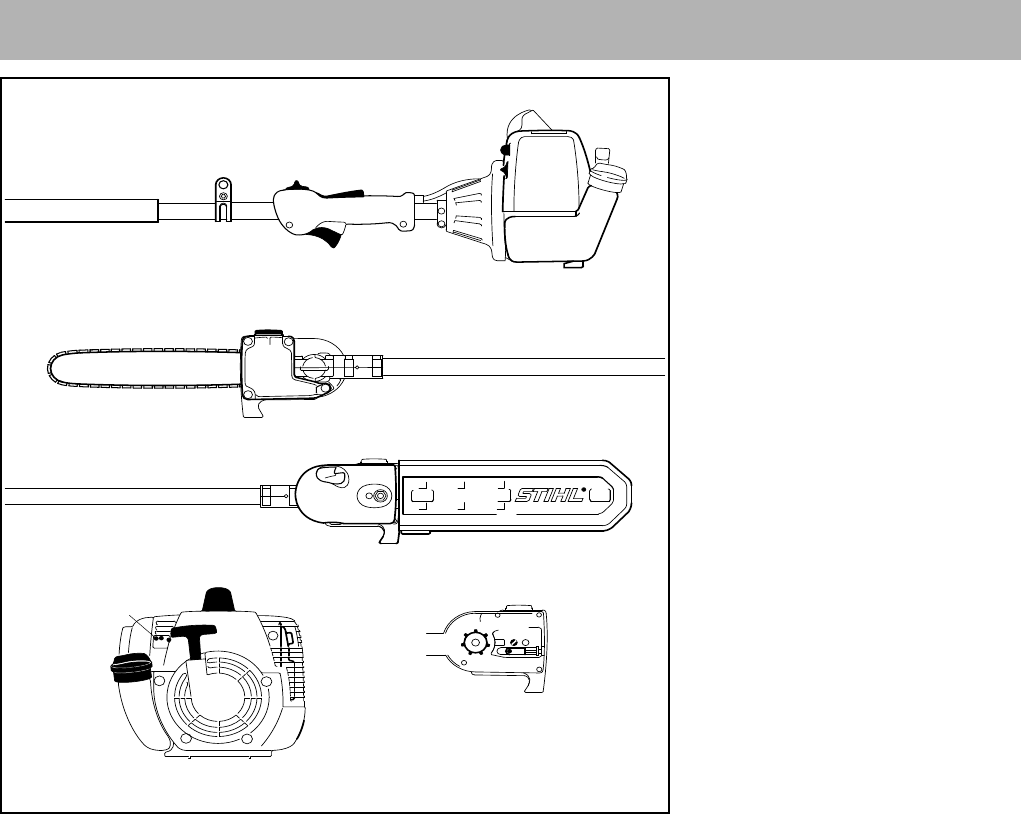

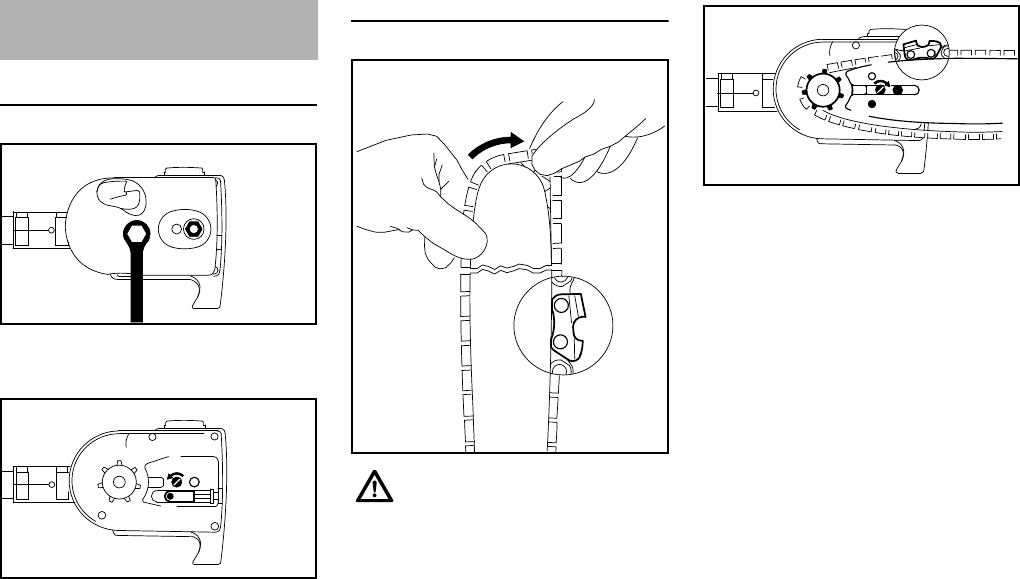

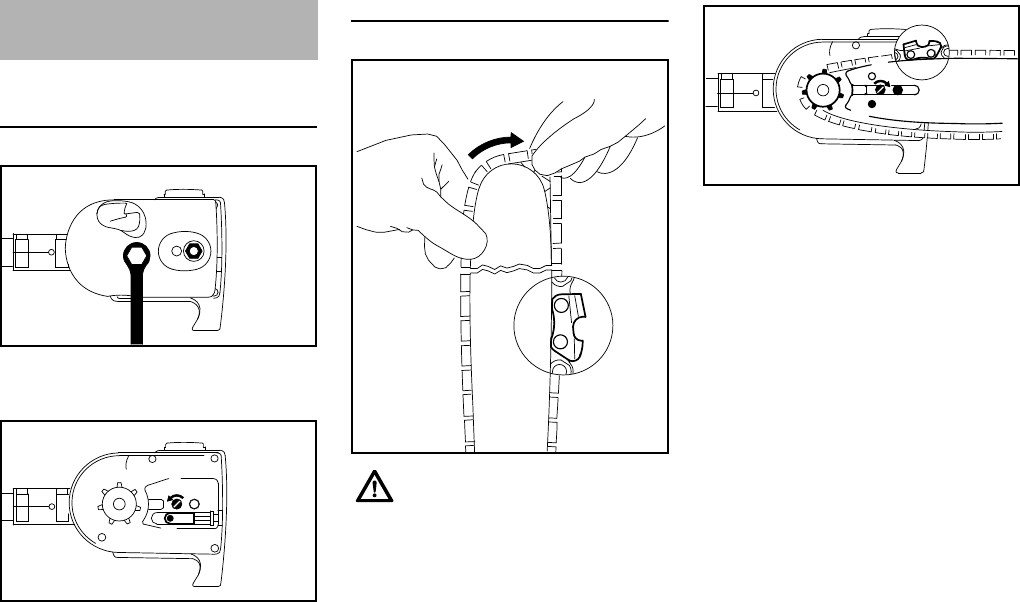

Removing the chain sprocket cover

NUnscrew the nut and remove the

cover.

NTurn the screw (1)

counterclockwise until the tensioner

slide (2) butts against the left end of

the housing slot, then back it off 5

full turns.

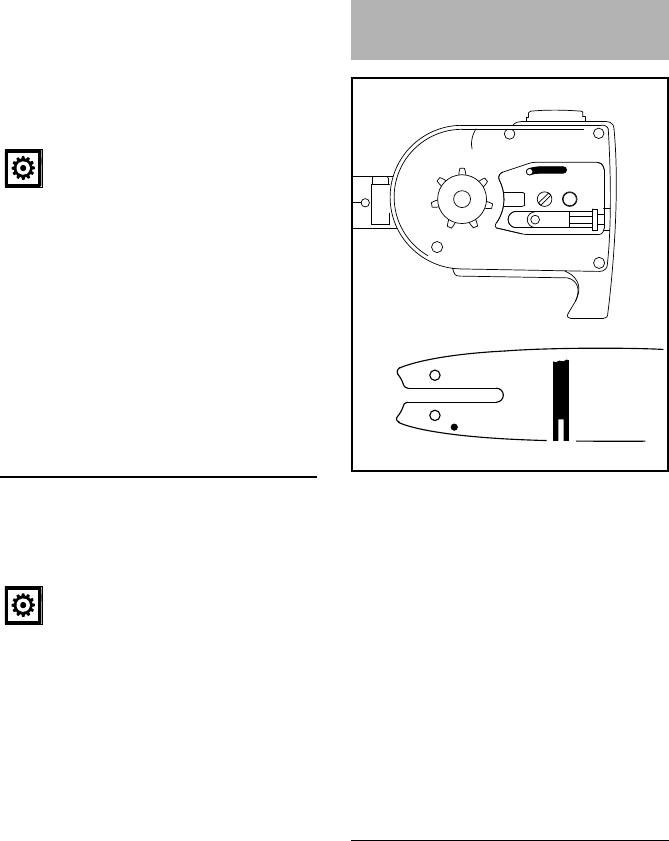

Fitting the chain

NFit the chain – start at the bar nose.

NFit the guide bar over the screw (3)

and engage peg of tensioner slide in

the hole (4) – place the chain over

the sprocket (5) at the same time.

NTurn the tensioning screw (1)

clockwise until there is very little

chain sag on the underside of the

bar – and the drive link tangs are

engaged in the bar groove.

NRefit the cover and screw on the nut

fingertight.

NGo to chapter on "Tensioning the

Saw Chain"

Mounting the Bar and

Chain

390BA042 KN

390BA043 KN

Wear work gloves to protect your

hands from the sharp cutters.

390BA003 KN

390BA044 KN

HT 250

English

Retensioning during cutting work:

NStopping the engine

NLoosen the nut.

NHold the bar nose up.

NUse a screwdriver to turn the

tensioning screw (1) clockwise until

the chain fits snugly against the

underside of the bar.

NWhile still holding the bar nose up,

tighten down the nut firmly.

NGo to "Checking Chain Tension".

A new chain has to be retensioned more

often than one that has been in use for

some time.

NCheck chain tension frequently –

see chapter on "Operating

Instructions".

NShut off the engine

NWear work gloves to protect your

hands.

NThe chain must fit snugly against

the underside of the bar and it must

still be possible to pull the chain

along the bar by hand.

NIf necessary, retension the chain.

A new chain has to be retensioned more

often than one that has been in use for

some time.

NCheck chain tension frequently –

see chapter on "Operating

Instructions".

A properly adjusted throttle cable is the

precondition for correct operation in the

full throttle, starting throttle and idle

positions.

NAdjust the throttle cable only when

the unit is completely and properly

assembled.

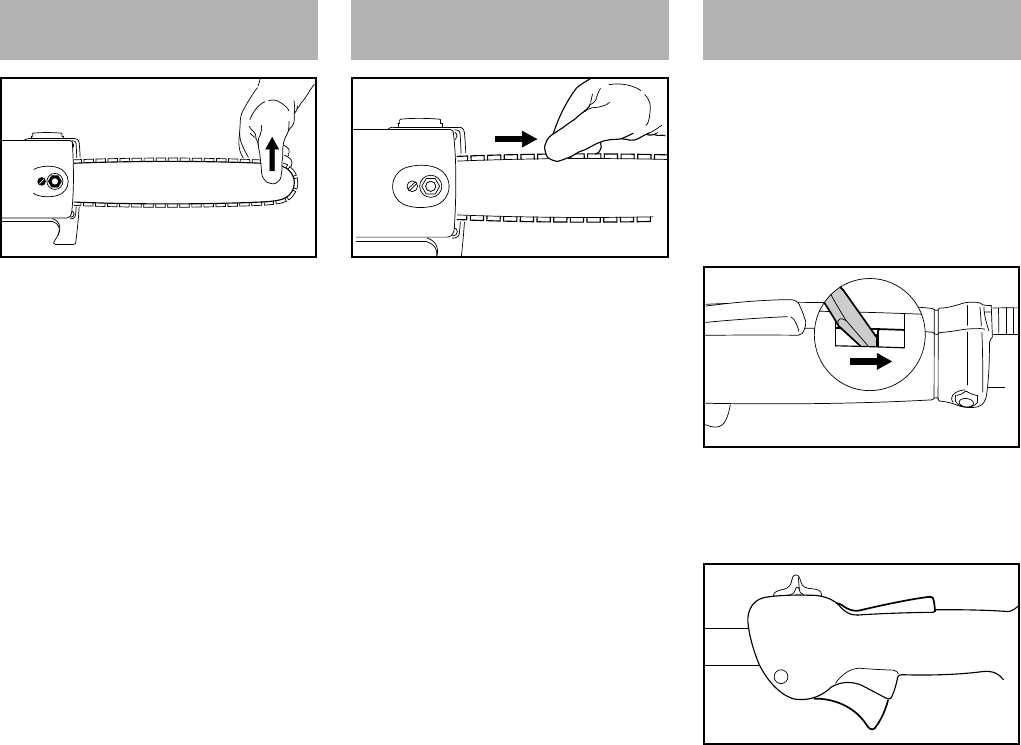

NUse a suitable tool to push the slide

to the end of the slot (see

illustration).

NPress down the throttle trigger

lockout (1) and squeeze the throttle

trigger (2) (full throttle) – this sets

the throttle cable correctly.

Tensioning the Chain

390BA045 KN

Checking Chain Tension

390BA046 KN

Adjusting the Throttle

Cable

002BA163 KN

002BA161 KN

HT 250

English

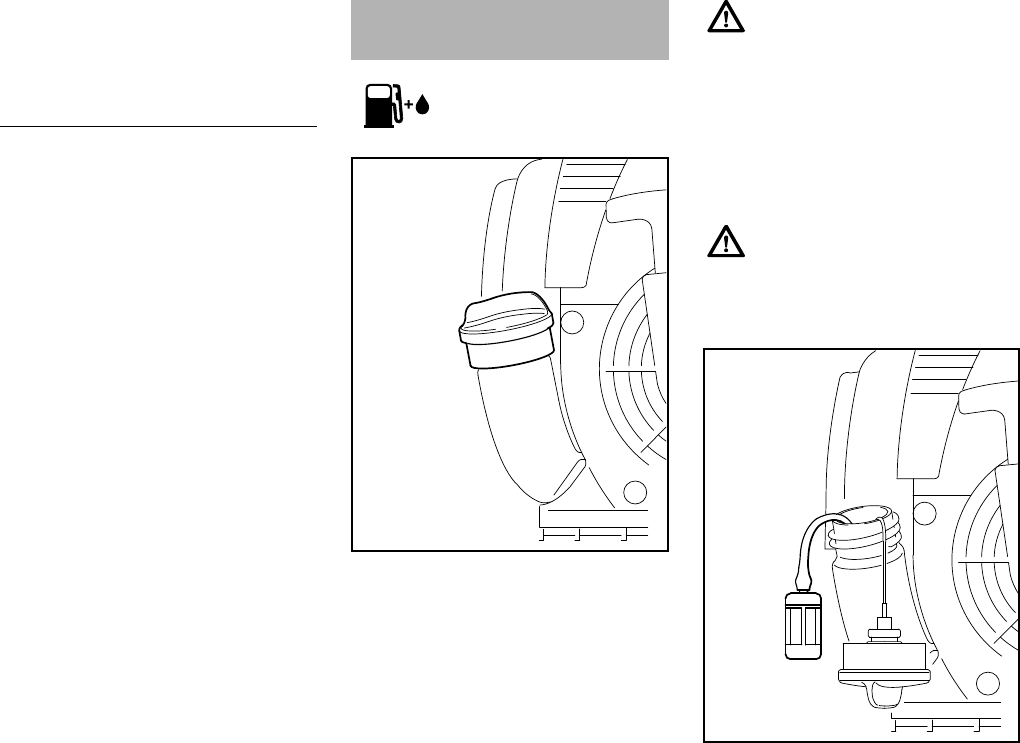

This engine is certified to operate on

unleaded gasoline and the STIHL two-

stroke engine oil at a mix ratio of 50:1.

Your engine requires a mixture of high-

quality gasoline and two-stroke air

cooled engine oil.

Use mid-grade unleaded gasoline with a

minimum octane rating of 89 (R+M/2)

and no more than 10% ethanol content.

Fuel with a lower octane rating may

increase engine temperatures. This, in

turn, increases the risk of piston seizure

and damage to the engine.

The chemical composition of the fuel is

also important. Some fuel additives not

only detrimentally affect elastomers

(carburetor diaphragms, oil seals, fuel

lines, etc.), but magnesium castings and

catalytic converters as well. This could

cause running problems or even

damage the engine. For this reason

STIHL recommends that you use only

high-quality unleaded gasoline!

Gasoline with an ethanol content of

more than 10% can cause running

problems and major damage in engines

with a manually adjustable carburetor

and should not be used in such engines.

The ethanol content in gasoline affects

engine running speed – it may be

necessary to readjust the carburetor if

you use fuels with various ethanol

contents.

The idle speed and maximum speed of

the engine change if you switch from a

fuel with a certain ethanol content to

another fuel with a much higher or lower

ethanol content.

This problem can be avoided by always

using fuel with the same ethanol

content.

Use only STIHL two-stroke engine oil or

equivalent high-quality two-stroke

engine oils that are designed for use

only in air cooled two-cycle engines.

We recommend STIHL HP Ultra 2-Cycle

Engine Oil since it is specially

formulated for use in STIHL engines.

Do not use BIA or TCW rated (two-

stroke water cooled) mix oils or other

mix oils that state they are for use in both

water cooled and air cooled engines

(e.g., outboard motors, snowmobiles,

chain saws, mopeds, etc.).

Take care when handling gasoline.

Avoid direct contact with the skin and

avoid inhaling fuel vapor. When filling at

the pump, first remove the container

from your vehicle and place the

container on the ground before filling. To

reduce the risk of sparks from static

discharge and resulting fire and/or

explosion, do not fill fuel containers that

are sitting in or on a vehicle or trailer.

The container should be kept tightly

closed in order to limit the amount of

moisture that gets into the mixture.

The machine‘s fuel tank should be

cleaned as necessary.

Fuel mix ages

Only mix sufficient fuel for a few days

work, not to exceed 3 months of storage.

Store in approved fuel-containers only.

When mixing, pour oil into the container

first, and then add gasoline. Close the

container and shake it vigorously by

hand to ensure proper mixing of the oil

with the fuel.

Dispose of empty mixing-oil containers

only at authorized disposal locations.

Fuel Warning!

To reduce the risk of personal injury

from loss of control and / or contact with

the running cutting tool, do not use your

unit with incorrect idle adjustment. At

correct idle speed, the cutting tool

should not move.

If your power tool shows an incorrect

idle adjustment, have your STIHL dealer

check your power tool and make proper

adjustments and repairs.

Gaso-

line

Oil (STIHL 50:1 or equiva-

lent high-quality oils)

US gal. US fl.oz.

12.6

2 1/2 6.4

5 12.8

HT 250

English

Before fueling, clean the filler cap and

the area around it to ensure that no dirt

falls into the tank.

Always thoroughly shake the mixture in

the can before fueling your machine.

Change the fuel pickup body every

year.

Before storing your machine for a long

period, drain and clean the fuel tank.

Run the engine until the carburetor is

dry.

For automatic and reliable lubrication of

the chain and guide bar – use only an

environmentally compatible quality

chain and bar lubricant. Rapidly

biodegradable STIHL Bioplus is

recommended.

The service life of the chain and guide

bar depends on the quality of the

lubricant. It is therefore essential to use

only a specially formulated chain

lubricant.

Fueling

In order to reduce the risk of burns

or other personal injury from

escaping gas vapor and fumes,

remove the fuel filler cap carefully

so as to allow any pressure build-

up in the tank to release slowly.

After fueling, tighten down the

filler cap by hand as securely as

possible.

256BA060 KN

250BA051 KN

Chain Lubricant

Biological chain oil must be

resistant to aging (e.g. STIHL

Bioplus) since it will otherwise

quickly turn to resin. This results

in hard deposits that are difficult to

remove, especially in the area of

the chain drive and chain. It may

even cause the oil pump to seize.

Do not use waste oil. Renewed

contact with waste oil can cause

skin cancer. Moreover, waste oil is

environmentally harmful.

Waste oil does not have the

necessary lubricating properties

and is unsuitable for chain

lubrication.

HT 250

English

Preparations

NThoroughly clean the oil filler cap

and the area around it to ensure that

no dirt falls into the tank.

NPosition the machine so that the

filler cap is facing up.

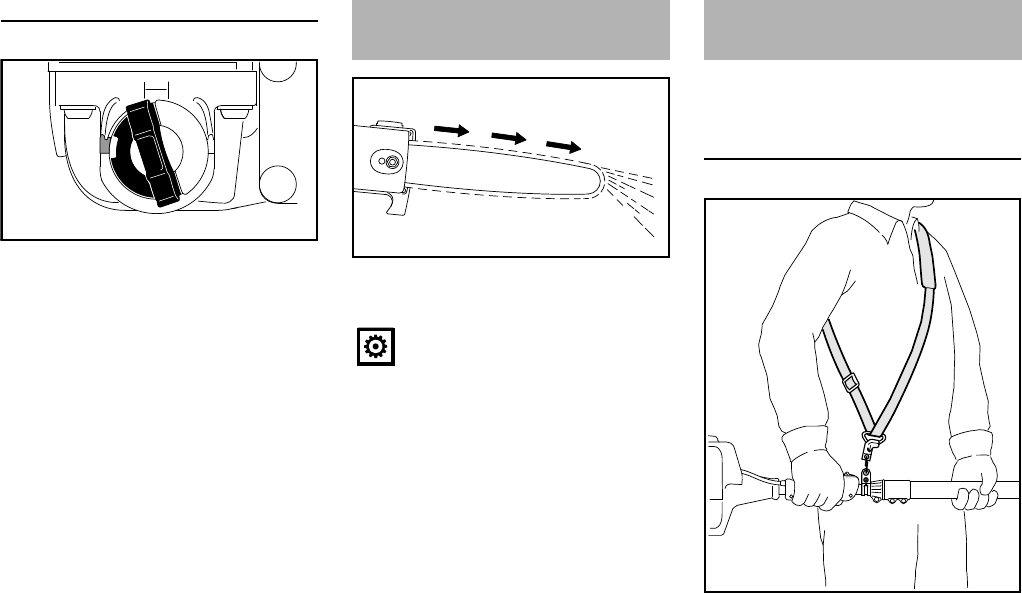

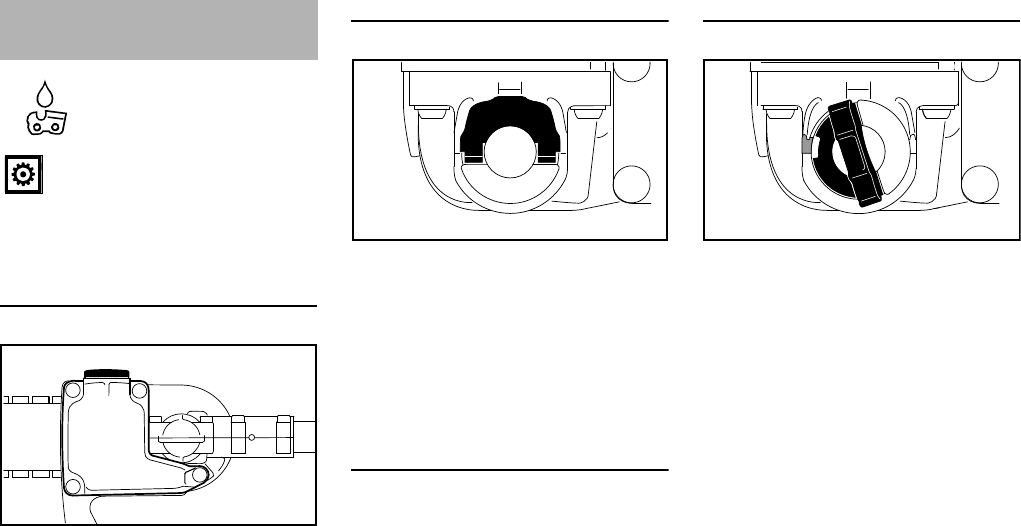

Opening the filler cap

The bayonet-type oil tank filler cap with

hinged grip can be opened and closed

without tools.

NTo open the tank, swing the grip to

the vertical position.

NTurn the filler cap counterclockwise

as far as stop and remove.

Filling up with chain oil

NFilling up with chain oil

Take care not to spill chain oil while

refilling and do not overfill the tank.

Closing the filler cap

NTo close the oil tank, place the filler

cap in position with the grip upright,

making sure the recesses are in

alignment.

NTurn the filler cap clockwise as far

as stop.

NFold the grip down so that it is flush

with the top of the cap.

If the oil level in the tank does not go

down, the reason may be a fault in the oil

supply system: Check chain lubrication,

clean the oilways, contact your dealer

for assistance if necessary STIHL

recommends that you have servicing

and repair work carried out exclusively

by an authorized STIHL servicing

dealer.

Filling Chain Oil Tank

A full chain oil tank is sufficient for

only half a tankful of fuel. Check

the oil level regularly during

cutting work. Never allow the oil

tank to run dry.

390BA047 KN

402BA036 KN

402BA037 KN

HT 250

English

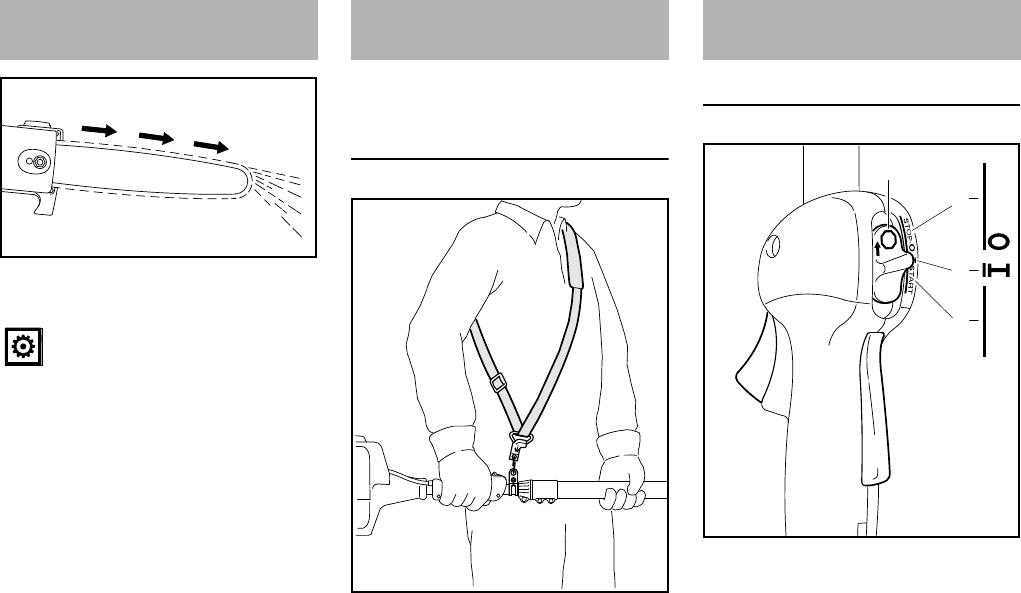

The saw chain must always throw off a

small amount of oil.

Every new chain has to be broken in for

about 2 to 3 minutes.

After breaking in the chain, check chain

tension and adjust if necessary – see

"Checking Chain Tension".

The type and style of the harness

depend on the market.

Shoulder strap

NPut on the shoulder strap (1).

NAdjust the length of the strap.

NWith the power tool attached, the

carabiner (2) must be at about the

same height as your right hip.

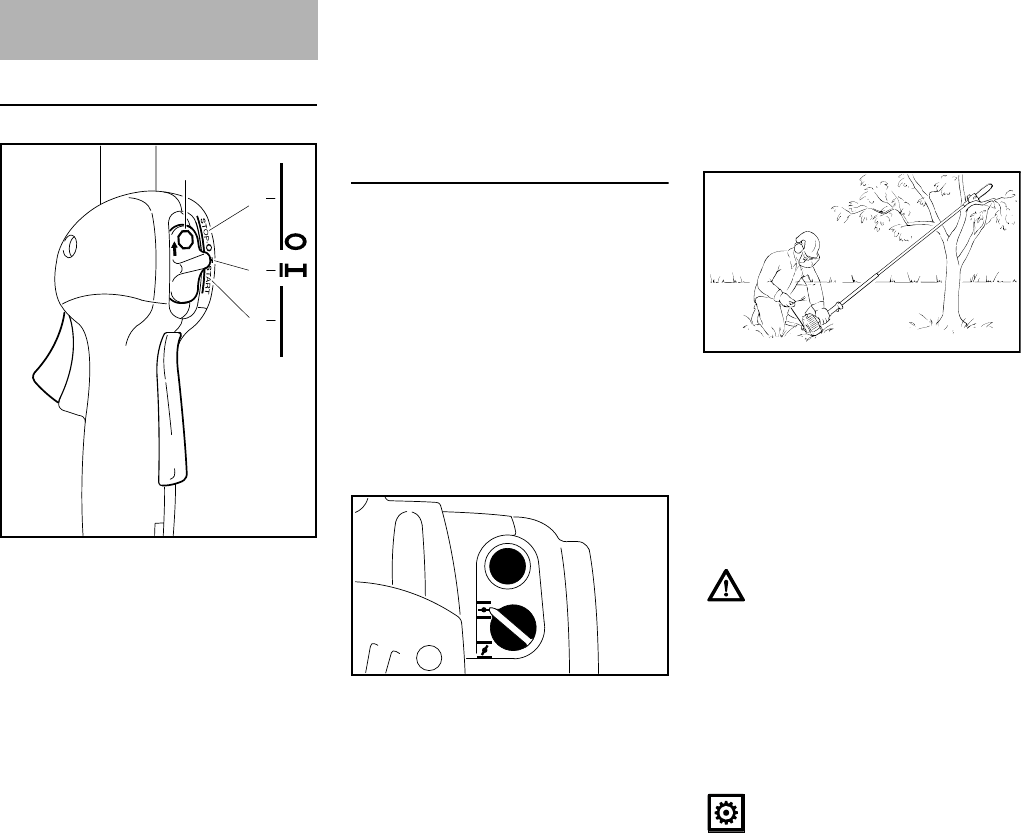

Controls

1Throttle trigger lockout

2Throttle lever

3Slide control

Positions of slide control

4STOP-0 – engine off – the ignition is

switched off

5F – normal run position – the engine

is running or can start

6 START – the ignition is switched on

– the engine can start

Checking Chain

Lubrication

Never operate your saw without

chain lubrication. If the chain runs

dry, the whole cutting attachment

will be irretrievably damaged

within a very short time. Always

check chain lubrication and the oil

level in the tank before starting

work.

390BA048 KN

Fitting the Harness

390BA040 KN

Starting / Stopping the

Engine

STOP

002BA181 KN

START

STOP-

HT 250

English

Symbol on slide control

7h – stop symbol and arrow. To stop

the engine, push the slide control in

the direction of the arrow on the stop

symbol (h) to STOP-0.

Starting

NPress down the throttle trigger

lockout lever and squeeze the

throttle trigger.

Nand hold them in that position.

NMove the slide control to START

and hold it there.

NNow release the throttle trigger,

slide control and throttle trigger

lockout in that order. This is the

starting throttle position.

NSet the choke knob (8):

NPress the fuel pump bulb (9) at least

five times – even if the bulb is

already filled with fuel.

Starting

NRemove the chain guard.

NPlace the unit on the ground: It must

rest securely on the engine support

and the hook. If necessary, rest the

hook on a raised support (e.g. a

branch, mound or something

similar). Check that the chain is not

touching any object or the ground.

NMake sure you have a safe and

secure footing.

NHold the unit with your left hand on

the fan housing and press it down

firmly – your thumb should be

under the fan housing.

Alternative method:

NRemove the chain guard. Position

the shaft on a branch so that it is

held by the hook – check that the

chain is not touching any object or

the ground.

NHold the unit firmly with your left

hand on the fan housing – your

thumb should be under the fan

housing.

NHold the starter grip with your right

hand.

NPull the starter grip slowly until you

feel it engage and then give it a brisk

strong pull.

NDo not let the starter grip snap back.

Guide it slowly back into the housing

so that the starter rope can rewind

properly.

NCrank the engine until it begins to

fire. After no more than five

attempts, turn the choke knob to e.

When the engine begins to fire:

NContinue cranking.

gIf the engine is cold

efor warm start – also use this posi-

tion if the engine has been running

but is still cold.

250BA018 KN

Check that nobody is standing

within the working range of the

pruner.

Do not stand or kneel on the drive

tube.

275BA007 KN

Do not pull out the starter rope all

the way – it might otherwise

break.

HT 250

English

As soon as the engine runs

NBlip the throttle trigger. The slide

control moves to the normal run

position F – and the engine settles

down to idle speed.

Your machine is now ready for

operation.

Stopping the engine

NPush the slide control in the

direction of the arrow on the stop

symbol (h) to STOP-0.

At very low outside temperatures:

As soon as the engine runs:

NBlip the throttle trigger to disengage

the starting throttle position. The

slide control moves to the normal

run position F – and the engine

settles down to idle speed.

NOpen the throttle slightly.

NWarm up the engine for a short

period.

If the engine does not start

Choke knob

If you did not turn the choke knob to e

quickly enough after the engine began to

fire, the combustion chamber is flooded.

NTurn the choke knob to e

NSet the slide control, throttle trigge

lockout lever and throttle trigger to

the starting throttle position.

NStart the engine by pulling the

starter rope briskly – 10 to 20 pulls

may be necessary.

If the engine still does not start

NMove the slide control to STOP-0.

NRemove the spark plug – see

"Spark Plug".

NDry the spark plug.

NOpen the throttle wide.

NCrank the engine several times with

the starter to clear the combustion

chamber.

NRefit the spark plug – see "Spark

Plug".

NMove the slide control to START.

NSet the choke knob to e – even if

the engine is cold.

NNow start the engine.

Throttle cable adjustment

NCheck adjustment of throttle cable –

see chapter on "Adjusting the

Throttle Cable".

Fuel tank run until completely dry

NAfter refueling, press the fuel pump

bulb at least five times – even if the

bulb is filled with fuel.

NSet the choke knob according to

engine temperature.

NStart the engine.

During break-in period

A factory-new machine should not be

run at high revs (full throttle off load) for

the first three tank fillings. This avoids

unnecessary high loads during the

break-in period. As all moving parts

have to bed in during the break-in

period, the frictional resistances in the

engine are greater during this period.

The engine develops its maximum

power after about 5 to 15 tank fillings.

During Operation

Check chain tension frequently

A new chain has to be retensioned more

often than one that has been in use for

some time.

Chain cold

Tension is correct when the chain fits

snugly against the underside of the bar

and can still be pulled along the bar by

hand. Retension if necessary – see

"Tensioning the Saw Chain".

Make sure the carburetor is

correctly adjusted. The saw chain

must not rotate when the engine is

idling.

Operating Instructions

Do not make the mixture leaner to

achieve an apparent increase in

power – this could damage the

engine – see "Adjusting the

Carburetor".

HT 250

English

Chain at operating temperature

The chain stretches and begins to sag.

The drive links must not come out of the

bar groove – the chain may otherwise

jump off the bar. Retension the chain –

see "Tensioning the Saw Chain".

After long period of full-throttle

operation

Allow engine to run for a short while at

idle speed so that engine heat can be

dissipated by the flow of cooling air. This

protects engine-mounted components

(ignition, carburetor) from thermal

overload.

After Finishing Work

NSlacken off the chain if you have

retensioned it at operating

temperature during cutting work.

Storing your saw for a short period

Wait for the engine to cool down. Drain

the fuel tank. Store the machine in a dry

location. Check the tightness of all

accessible screws and nuts (not

adjusting screws) at regular intervals

and retighten if necessary.

Storing for a long period

See chapter on "Storing the Machine"

NTurn the bar over – every time you

sharpen the chain and every time

you replace the chain – this helps

avoid one-sided wear, especially at

the nose and underside of the bar.

NRegularly clean the oil inlet hole (1),

the oilway (2) and the bar

groove (3).

NMeasure the groove depth – with

the scale on the filing gauge (special

accessory) – in the area used most

for cutting.

If groove depth is less than specified:

NReplace the guide bar.

The drive link tangs will otherwise

scrape along the bottom of the groove –

the cutters and tie straps will not ride on

the bar rails.

The chain contracts as it cools

down. If it is not slackened off, it

can damage the gear shaft and

bearings.

Always slacken off the chain after

finishing work. The chain

contracts as it cools down. If it is

not slackened off, it can damage

the gear shaft and bearings.

Taking Care of the Guide

Bar

Chain type Chain pitch Minimum

groove

depth

Picco 3/8" P 0.20"

(5.0 mm)

Rapid 1/4" 0.16"

(4.0 mm)

390BA050 KN

HT 250

English

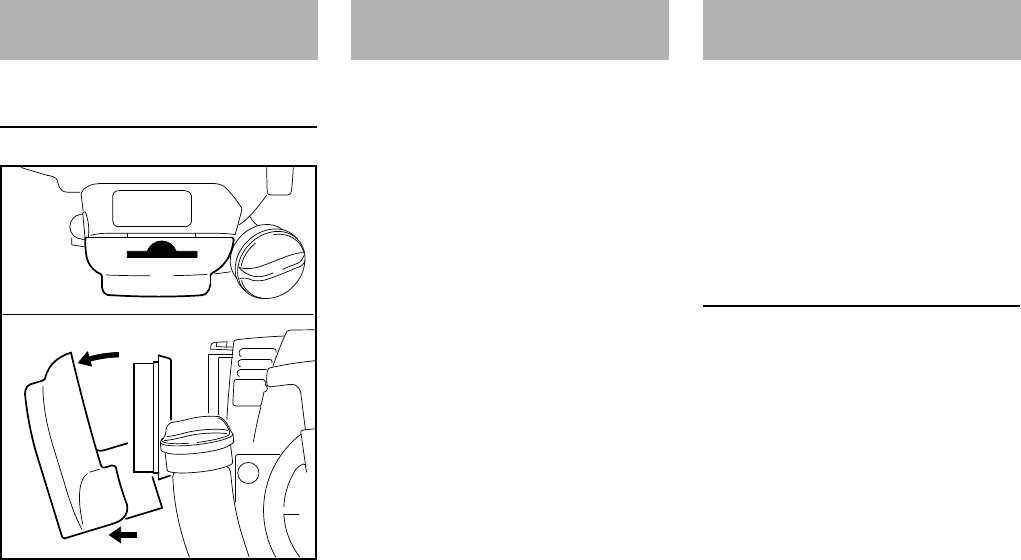

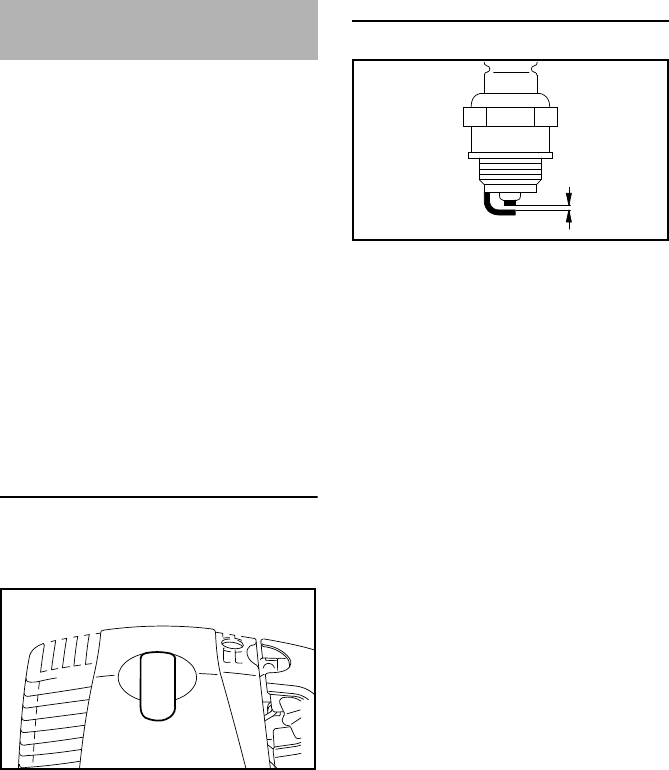

If there is a noticeable loss of engine

power

NTurn the choke knob to g

NPress in the tab (1) and remove the

filter cover (2).

NClean away loose dirt from around

the air filter (3) and inside the filter

cover.

NRemove the filter element and

check it – replace if dirty or

damaged.

NInstall the filter element in the filter

housing.

NFit the filter cover.

Exhaust emissions are controlled by the

design of the fundamental engine

parameters and components (e.g.

carburation, ignition, timing and valve or

port timing) without the addition of any

major hardware.

The carburetor comes from the factory

with a standard setting.

This setting provides an optimum fuel-air

mixture under most operating

conditions.

With this carburetor it is only possible to

adjust the high speed screw within fine

limits.

Standard Setting

NStopping the engine

NCheck chain tension

NCheck the air filter and replace it if

necessary.

NCheck that the throttle cable is

properly adjusted – readjust if

necessary – see chapter on

"Adjusting the Throttle Cable".

NHave the spark arresting screen

(not fitted in all markets) checked,

and cleaned or replaced if

necessary – see “Inspection and

Maintenance by Dealer"

Replacing the Air Filter

250BA022 KN

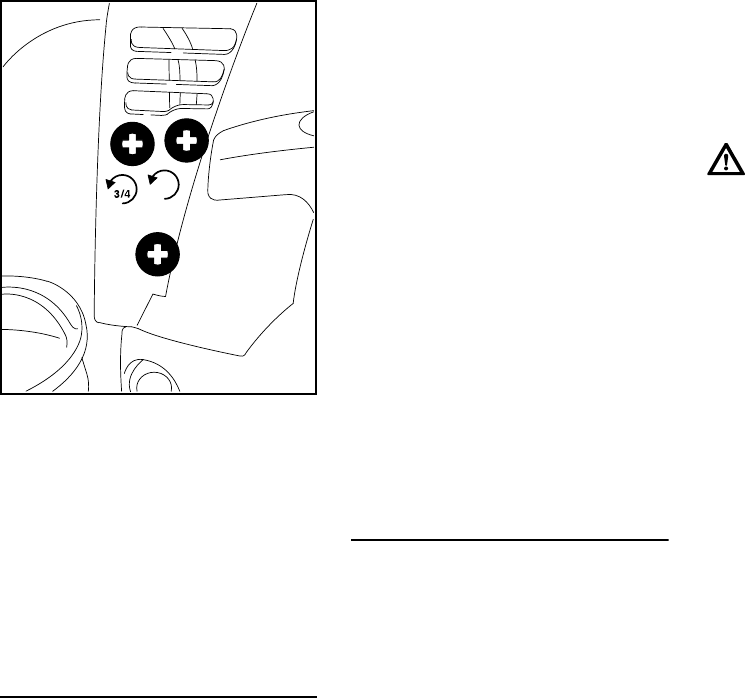

Engine Management Adjusting the Carburetor

HT 250

English

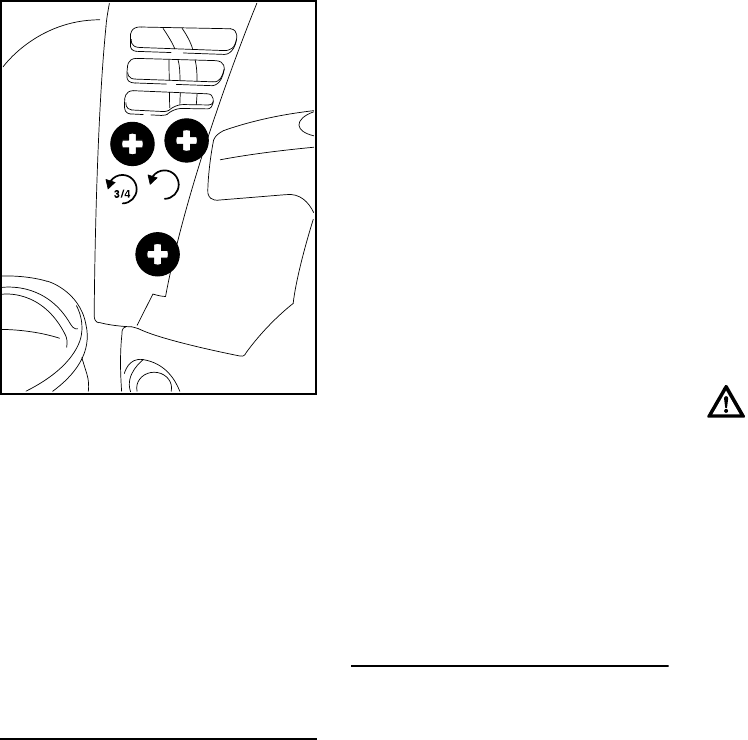

NTurn high speed screw (H)

counterclockwise as far as stop (no

more than 3/4 turn).

NTurn the low speed screw (L)

carefully clockwise as far as stop,

then turn it back 1 turn.

NStart and warm up the engine.

NAdjust idle speed with the idle speed

screw (LA) so that the saw chain

does not rotate.

Fine Tuning

A slight correction of the setting of the

high speed screw (H) may be necessary

if engine power is not satisfactory when

operating at high altitude or at sea level.

Rule of thumb:

Turn the high speed screw (H) about

one eighth of a turn for every 3300 ft

(1000 m) change in altitude.

Conditions for adjustment

NCarry out the standard setting.

NWarm up the engine.

NOpen the throttle wide.

At high altitude

NTurn the high speed screw (H)

clockwise (leaner), no further than

stop, until there is no further

noticeable increase in engine

speed.

At sea level

NTurn the high speed screw (H)

counterclockwise (richer), no further

than stop, until there is no

noticeable increase in engine

speed.

It is possible that maximum engine

speed may be reached with the standard

setting in each case.

Readjust idle

It is usually necessary to change the

setting of the idle speed screw (LA) after

every correction to the low speed

screw (L).

NWarm up the engine.

Engine stops while idling

NTurn the idle speed screw (LA)

slowly clockwise until the engine

runs smoothly – the saw chain must

not rotate.

Chain runs when engine is idling

NTurn the idle speed screw (LA)

counterclockwise until the saw

chain stops moving and then rotate

the screw another 1/2 to 1 turn in

the same direction.

Erratic idling behavior, engine stops

even though setting of LA-screw has

been corrected, poor acceleration

Idle setting is too lean:

NIdle setting is too lean: Rotate the

low speed screw (L) about 1/4 turn

counterclockwise until the engine

runs and accelerates smoothly.

Erratic idling behavior

Idle setting is too rich

NRotate the low speed screw (L)

about 1/4 turn clockwise until the

engine runs and accelerates

smoothly.

250BA039 KN

If the chain continues moving

when the engine is idling, have

your power tool checked and

repaired by your servicing dealer.

HT 250

English

If engine is down on power, difficult to

start or runs poorly at idling speed, first

check the spark plug.

Fit a new spark plug after approx. 100

operating hours or earlier if the

electrodes are badly eroded.

Wrong fuel mix (too much engine oil in

the gasoline), a dirty air filter and

unfavorable running conditions (mostly

at part throttle etc.) affect the condition

of the spark plug. These factors cause

deposits to form on the insulator nose

which may result in trouble in operation.

Removing the spark plug

NMove the slide control to STOP-0.

NPull off the spark plug boot (1).

NUnscrew the spark plug.

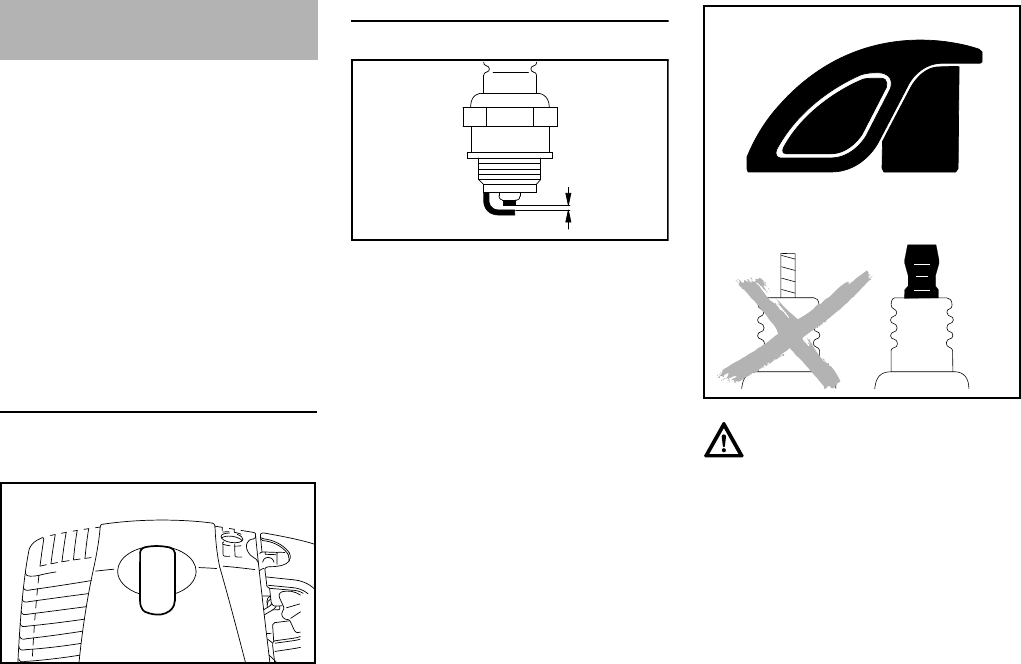

Checking the Spark Plug

NClean dirty spark plug.

NCheck electrode gap (A) and

readjust if necessary – see

"Specifications".

NUse only resistor type spark plugs of

the approved range.

Rectify problems which have caused

fouling of spark plug:

–Too much oil in fuel mix.

–Dirty air filter.

–Unfavorable running conditions,

e.g. operating at part load.

Spark Plug

249BA063 KN

000BA039 KN

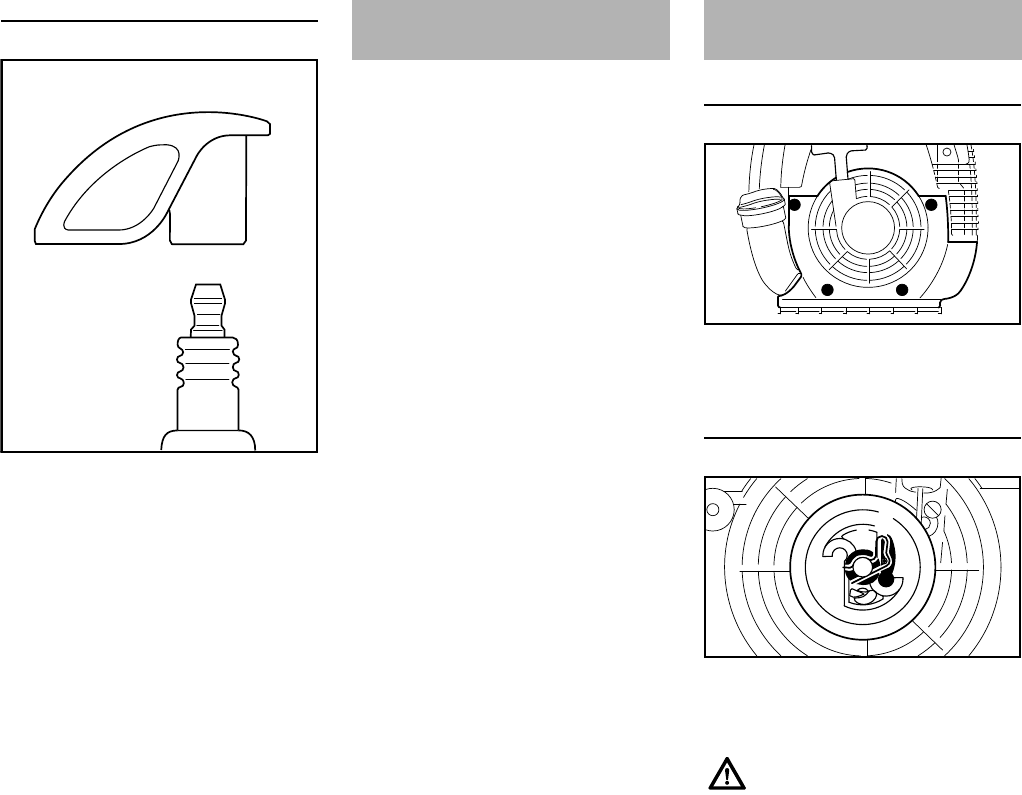

Warning!

To reduce the risk of fire and burn injury,

use only spark plugs authorized by

STIHL. Always press spark plug boot (1)

snugly onto spark plug terminal (2) of

the proper size. (Note: If terminal has

detachable SAE adapter nut, it must be

attached.) A loose connection between

spark plug boot and ignition wire con-

nector in the boot may create arcing that

could ignite combustible fumes and

cause a fire.

002BA363 KN

HT 250

English

Installing the spark plug

NScrew the spark plug (3) into the

cylinder and fit the boot (2) (press it

down firmly).

If engine running behavior is

unsatisfactory even though the air filter

is clean and the carburetor and throttle

cable are properly adjusted, the cause

may be the muffler.

Have the muffler checked by a servicing

dealer for contamination

(carbonization).

STIHL recommends that you have

servicing and repair work carried out

exclusively by an authorized STIHL

servicing dealer.

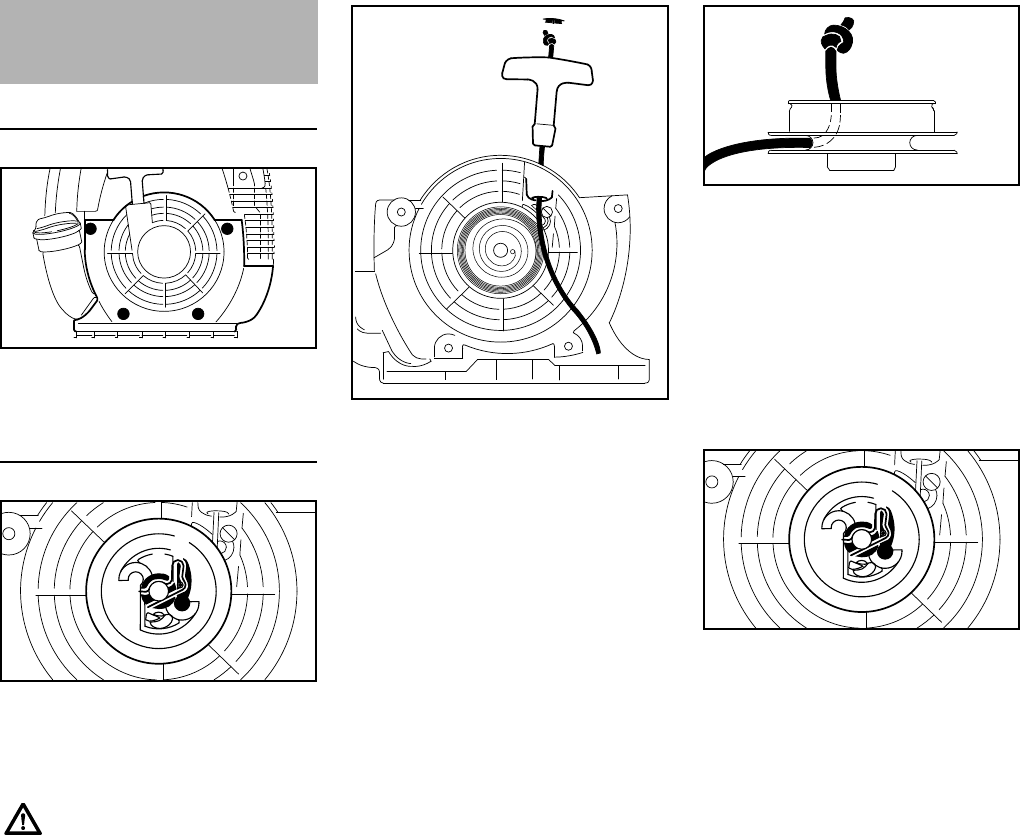

Removing the Fan Housing

NTake out the screws (1).

NRemove the fan housing.

Replacing the Starter Rope

NRemove the spring clip (2).

NCarefully remove the rope rotor with

washer (3) and pawl (4).

002BA178 KN

Engine Running Behavior Replacing the Starter Rope

and Rewind Spring

The rewind spring may pop out

and uncoil during this operation –

take care to avoid the risk of

injury.

256BA075 KN

256BA032 KN

HT 250

English

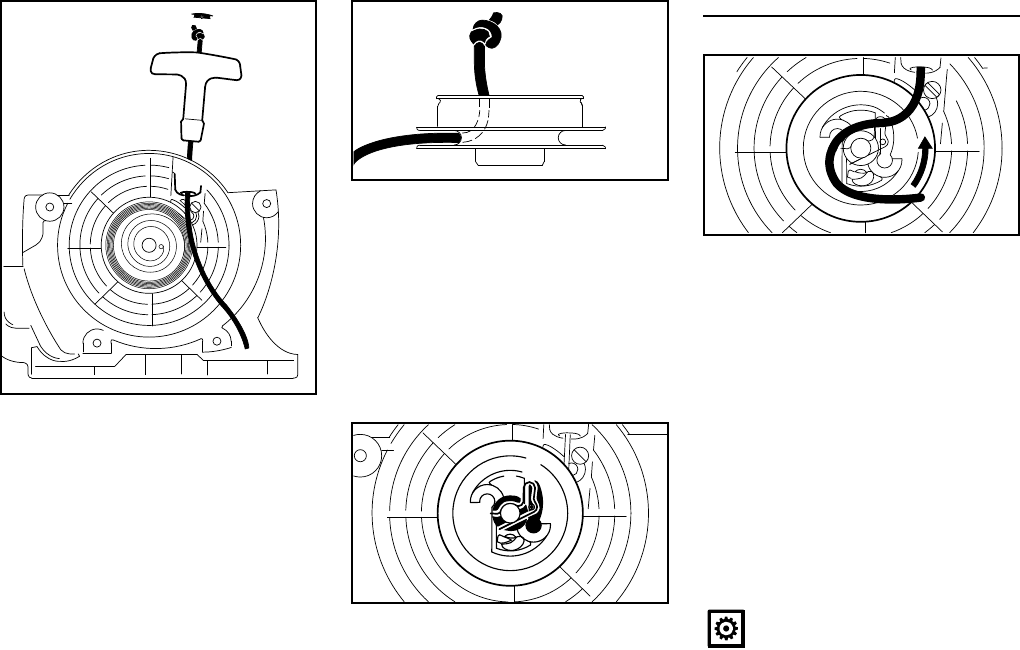

NPry the cap (5) out of the grip.

NRemove the remaining rope from

the rotor and starter grip.

NTie a simple overhand knot in the

new rope and then thread it through

the top of the grip and the rope

bushing (6).

NRefit the cap in the grip.

NPull the rope through the rotor and

secure it with a simple overhand

knot.

NCoat rope rotor bearing bore with

non-resinous oil – see "Special

Accessories".

NSlip the rotor over the starter post –

turn it back and forth to engage the

anchor loop of the rewind spring.

NFit the pawl (4).

NFit the washer (3).

NPush the spring clip (2) into position

– it must point counterclockwise as

shown and engage the pawl's peg.

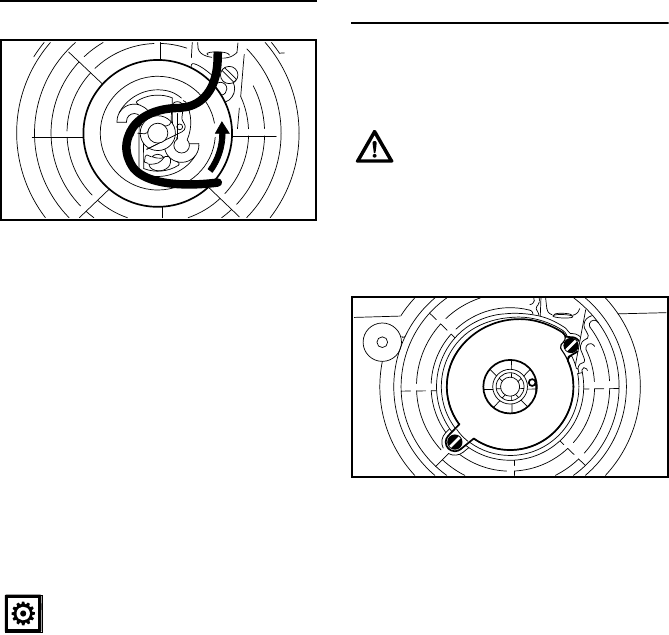

Tensioning the Rewind Spring

NMake a loop in the unwound starter

rope and use it to turn the rope rotor

six full revolutions

counterclockwise.

NHold the rotor steady.

NPull out and straighten the twisted

rope.

NLet go of the rotor.

NRelease the rope slowly so that it

winds onto the rotor.

The starter grip must sit firmly in the rope

bushing. If the grip droops to one side:

Add one more turn on the rope rotor to

increase spring tension.

NTake one turn of the rope off the

rotor.

NFit the fan housing.

256BA033 KN

256BA034 KN

256BA032 KN

When the starter rope is fully

extended it must still be possible

to rotate the rotor another one and

a half turns. If this is not the case,

the spring is overtensioned and

could break.

427BA016 KN

HT 250

English

Replacing a Broken Rewind Spring

NRemove the rope rotor as described

in "Replacing the Starter Rope".

NTake out the screws (7).

NRemove the spring housing and

pieces of spring.

NLubricate the new, ready-to-fit

replacement spring in the new

spring housing with a few drops of

resin-free oil – see "Special

Accessories".

NPlace the replacement spring with

spring housing in position – bottom

plate facing up.

If the spring pops out of the housing

during installation: Refit it clockwise,

starting outside and working inwards.

NFit the screws.

NRefit the rope rotor as described in

"Replacing the Starter Rope".

NTension the rewind spring.

NFit the fan housing.

For periods of 3 months or longer

NDrain and clean the fuel tank in a

well ventilated area.

NDispose of fuel properly in

accordance with local

environmental requirements.

NRun the engine until the carburetor

is dry – this helps prevent the

carburetor diaphragms sticking

together.

NRemove the saw chain and guide

bar, clean them and spray with

corrosion inhibiting oil.

NThoroughly clean the machine –

pay special attention to the cylinder

fins and air filter.

NIf you use a biological chain and bar

lubricant, e.g. STIHL BioPlus,

completely fill the chain oil tank.

NStore the machine in a dry, high or

locked location, out of the reach of

children and other unauthorized

persons.

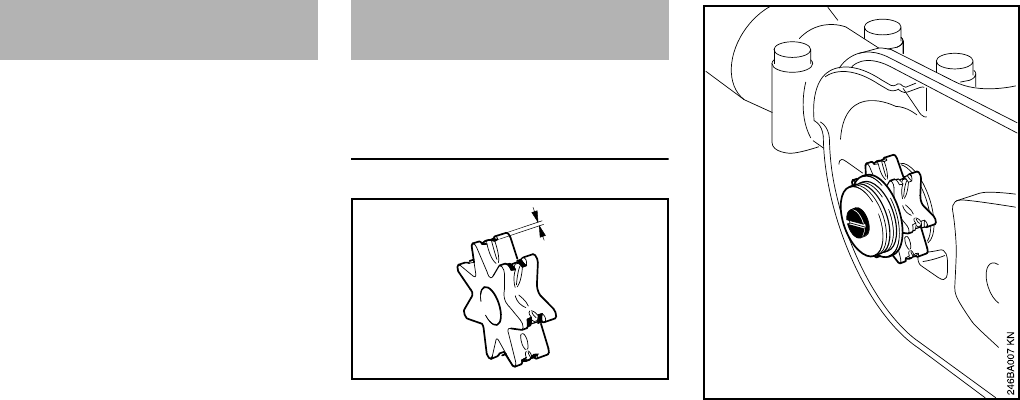

NRemove the chain sprocket cover,

chain and guide bar.

Replace the chain sprocket

–after using two saw chains or

sooner

–if the wear marks (a) are deeper

than 0.02 in (0.5 mm) since this

would reduce the life of the chain.

Use a gauge (special accessory) to

check the depth of the wear marks.

It is best to use two saw chains in

rotation with one sprocket.

STIHL recommends the use of original

STIHL chain sprockets.

The bits of the spring may still be

under tension and could fly apart

when you remove the rope rotor

and spring housing. To reduce

the risk of injury, wear face

protection and work gloves.

271BA053 KN

Storing the Machine Checking and Replacing

the Chain Sprocket

000BA054 KN

HT 250

English

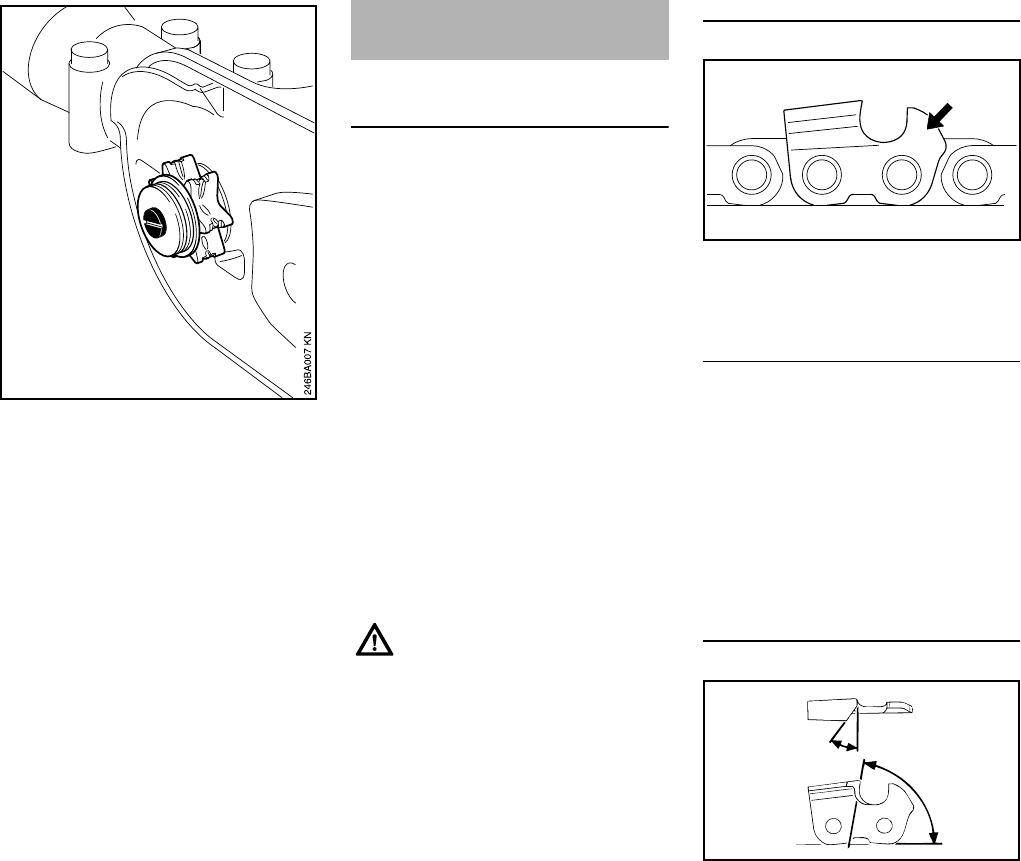

The chain sprocket is driven via a friction

clutch. Have the chain sprocket replaced

by a servicing dealer.

STIHL recommends that you have

servicing and repair work carried out

exclusively by an authorized STIHL

servicing dealer.

Cutting effortlessly with a correctly

sharpened chain

A properly sharpened chain slices

through wood effortlessly and requires

very little feed pressure.

Do not work with a dull or damaged

chain as it will increase the physical

effort required, produce unsatisfactory

results and a higher rate of wear.

NClean the chain.

NCheck the chain for cracks in the

links and damaged rivets.

NReplace any damaged or worn

parts of the chain and match the

new parts to the shape and size of

the original parts.

Carbide-tipped saw chains (Duro) are

particularly wear resistant. STIHL

recommends you have your chain

resharpened by a STIHL servicing

dealer.

The saw chain cannot be locked in place

on the guide bar. Therefore, it is best to

remove the chain from the bar and

resharpen it on a workshop sharpening

tool (FG 2, HOS, USG).

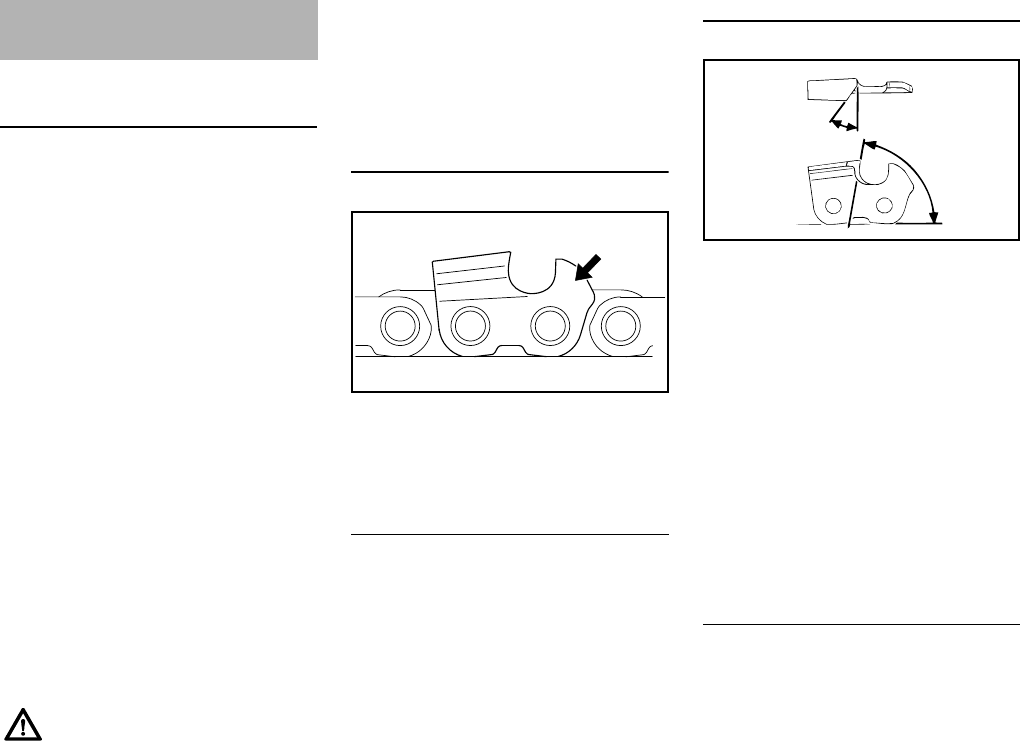

Chain Pitch

The chain pitch (a) is marked on the

depth gauge end of each cutter.

Select file diameter according to chain

pitch – see table “Sharpening Tools”.

You must observe certain angles when

resharpening the chain cutter.

Filing and side plate angles

AFiling angle

Maintaining and

Sharpening the Saw Chain

It is absolutely essential to comply

with the angles and dimensions

specified below. If the saw chain is

incorrectly sharpened – and in

particular if the depth gauge is set

too low – there is an increased

risk of kickback, with resulting risk

of injury.

Mark (a)Chain Pitch

inch mm

7 1/4 P 6,35

1 or 1/4 1/4 6,35

6, P or PM 3/8 P 9,32

2 or 325 0.325 8,25

3 or 3/8 3/8 9,32

689BA027 KN

689BA021 KN

HT 250

English

STIHL saw chains are sharpened to a

filing angle of 30°. Exceptions are

ripping chains with a filing angle of 10°.

Ripping chains have an X in their

designations.

BSide plate angle

The correct side plate angle is obtained

automatically if you use the prescribed

file holder and file diameter.

The angles must be the same on all

cutters. If the angles are uneven: Chain

will run roughly, not in a straight line,

wear quickly and finally break.

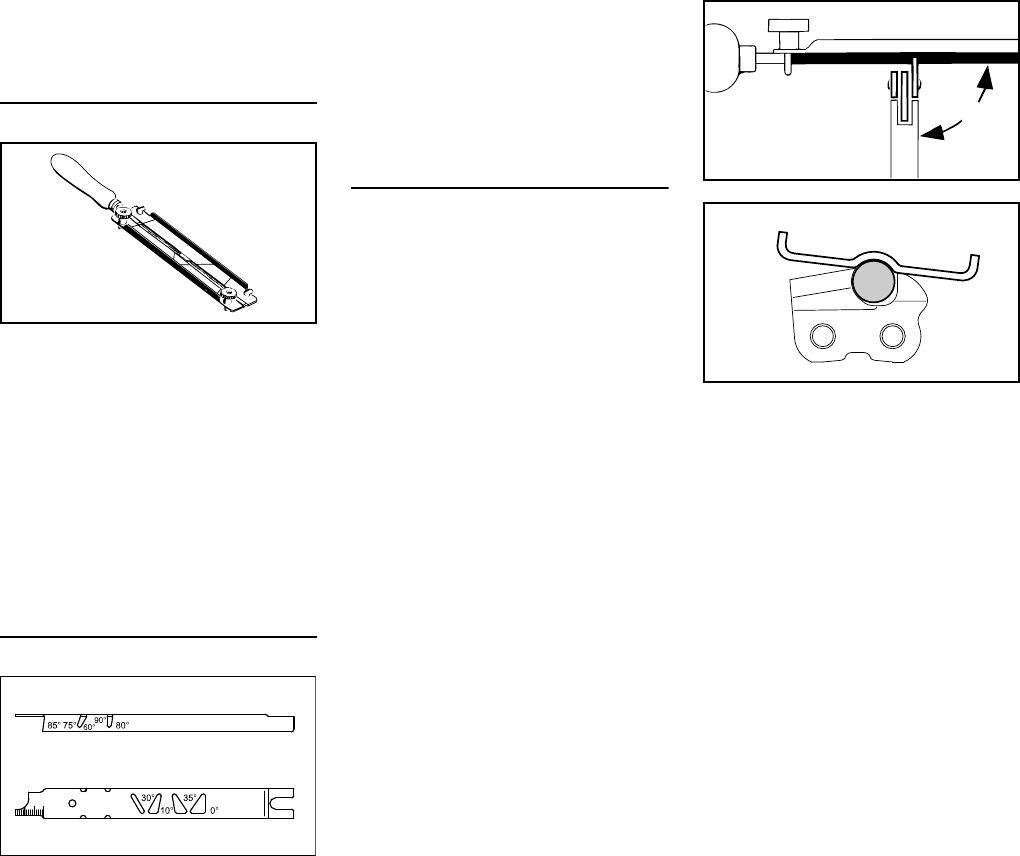

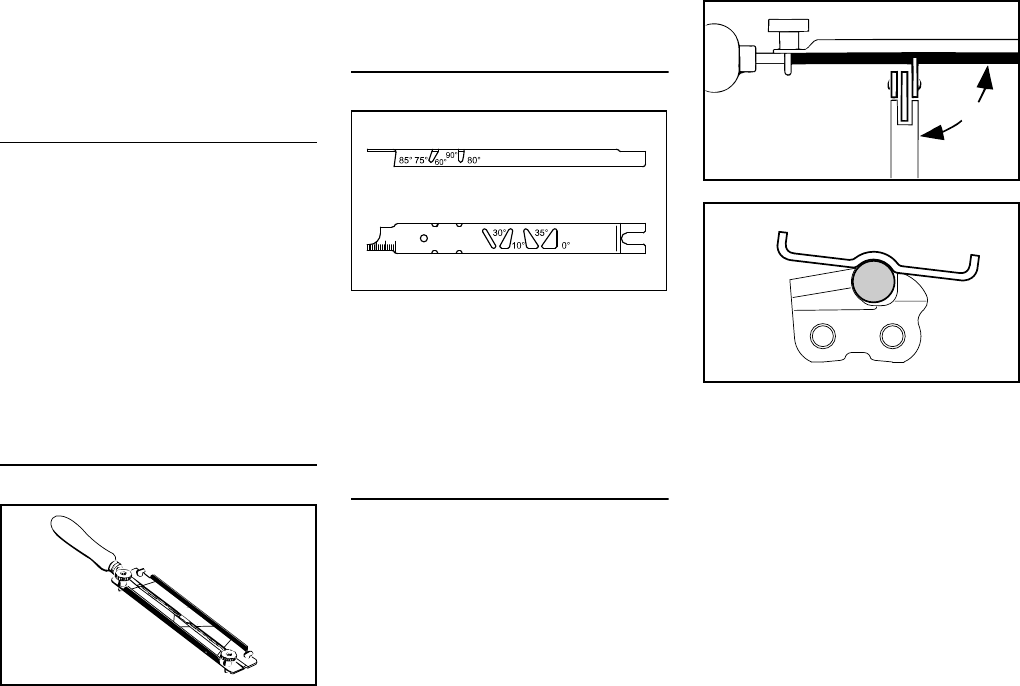

File holder

NUse a file holder

A file holder must be used for manual

resharpening (see table "Sharpening

Tools"). The correct filing angles are

marked on the file holder.

Use only special saw chain

sharpening files. Other files have the

wrong shape and cut.

For checking angles

Use a STlHL filing gauge (special

accessory, see table "Sharpening

Tools"). This is a universal tool for

checking the filing and side plate angles,

depth gauge setting, cutter length and

groove depth. It also cleans the guide

bar groove and oil inlet holes.

File correctly

NSelect sharpening tools according

to chain pitch.

NIf you use an FG 2, HOS or USG

sharpener: Remove the chain from

the bar and sharpen according to

the instructions supplied with the

tool.

NClamp the bar in a vise if necessary.

NSharpen the chain frequently, take

away as little metal as possible –

two or three strokes of the file are

usually enough.

NHold the file horizontally (at a right

angle to the side of the guide bar)

and file according to the angles

marked on the file holder. Rest the

file holder on the top plate and depth

gauge.

NAlways file from the inside to the

outside of the cutter.

NThe file only sharpens on the

forward stroke – lift the file off the

cutter on the backstroke.

NAvoid touching the tie straps and

drive links with the file.

NRotate the file at regular intervals

while filing to avoid one-sided wear.

Cutter shapes Angle (°)

Micro = semi-chisel chain,

e.g. 63 PMC3, 26 RMC3,

36 RMC

30 75

Super = full chisel chain,

e.g. 63 PS3, 26 RSC,

36 RSC3

30 60

Ripping chain, e.g.

63 PMX, 36 RMX

10 75

689BA025 KN

001BA203 KN

689BA018 KN

90°

689BA043 KN

HT 250

English

NUse a piece of hardwood to remove

burrs from the cutting edge.

NCheck angles with the filing gauge.

All cutters must be the same length.

If the cutters are not the same length,

they will have different heights. This

makes the chain run roughly and can

cause it to break.

NFind the shortest cutter and then file

all other cutters back to the same

length. It is best to have this work

done by a servicing dealer on an

electric grinder.

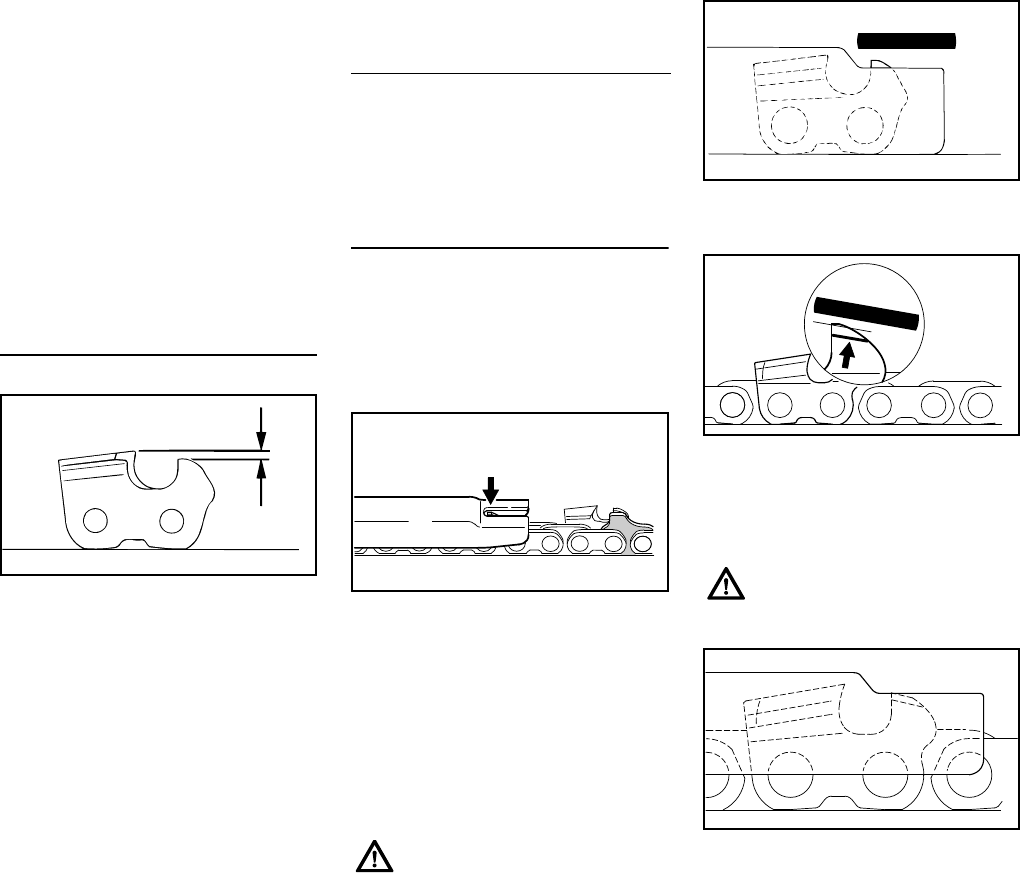

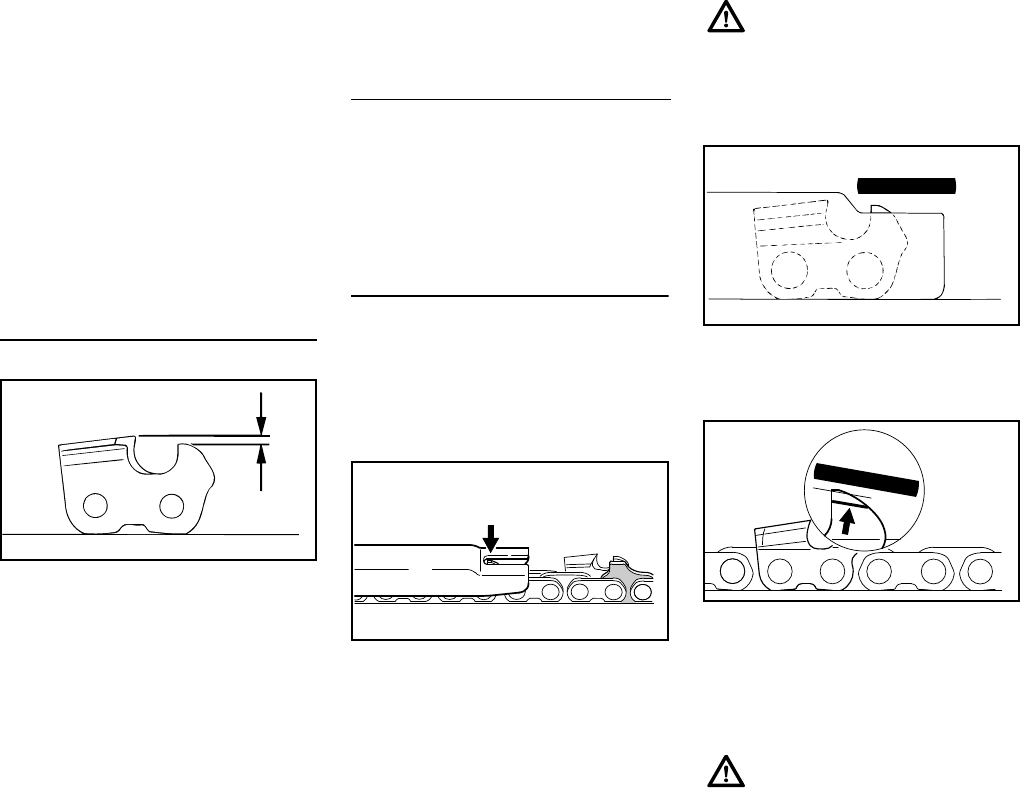

Depth gauge setting

The depth gauge determines the height

at which the cutter enters the wood and

thus the thickness of the chip removed.

aSpecified distance or setting

between depth gauge and cutting

edge.

This setting may be increased by

0.2 mm (0.008") for cutting softwood in

the mild weather season – no frost.

Lowering depth gauges

The depth gauge setting is reduced

when the chain is sharpened.

NUse a filing gauge to check the

setting every time you sharpen the

chain.

NPlace a filing gauge (1) that

matches the chain pitch on the

chain and press it against the cutter

– if the depth gauge projects from

the filing gauge, the depth gauge

has to be lowered.

Saw chains with humped drive link (2) –

upper part of humped drive link (2) (with

service mark) is lowered along with the

depth gauge.

NFile down the depth gauge until it is

level with the filing gauge.

NFile the top of the depth gauge

parallel to the stamped service

marking (see arrow) – but do not

lower the highest point of the depth

gauge in this process.

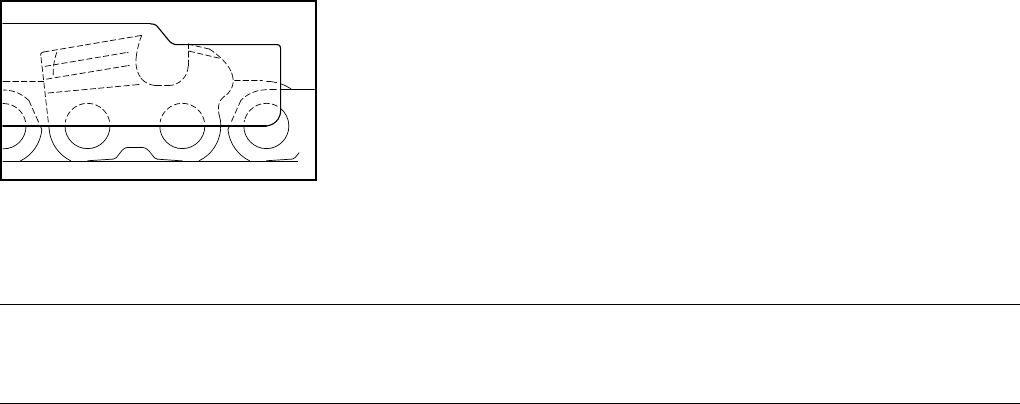

NPlace the filing gauge on the chain –

the highest point of the depth gauge

must be level with the filing gauge.

689BA023 KN

Chain Pitch Depth gauge

setting (a)

inch (mm) mm (inch)

1/4 P (6,35) 0,45 (0.018)

1/4 (6,35) 0,65 (0.026)

3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026)

3/8 (9,32) 0,65 (0.026)

The other parts of the humped

drive link must not be filed since

this may increase the kickback

tendency of the power tool.

689BA061 KN

The kickback tendency of the

machine is increased if the depth

gauges are too low.

689BA051 KN

689BA044 KN

689BA052 KN

HT 250

English

NAfter sharpening, clean the chain

thoroughly, remove filings or

grinding dust – lubricate the chain

thoroughly.

NBefore a long out-of-service period,

clean the chain and store it in a well-

oiled condition.

Sharpening Tools (special accessories)

Chain Pitch Round file ^Round file File holder Filing gauge Flat file Sharpening kit 1)

inch (mm) mm (inch) Part No. Part No. Part No. Part No. Part No.

1/4 P (6,35) 3,2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 - - -

1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

0.325 (8,25) 4,8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028

3/8 (9,32) 5,2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029

1) consisting of file holder with round file, flat file and filing gauge

HT 250

English

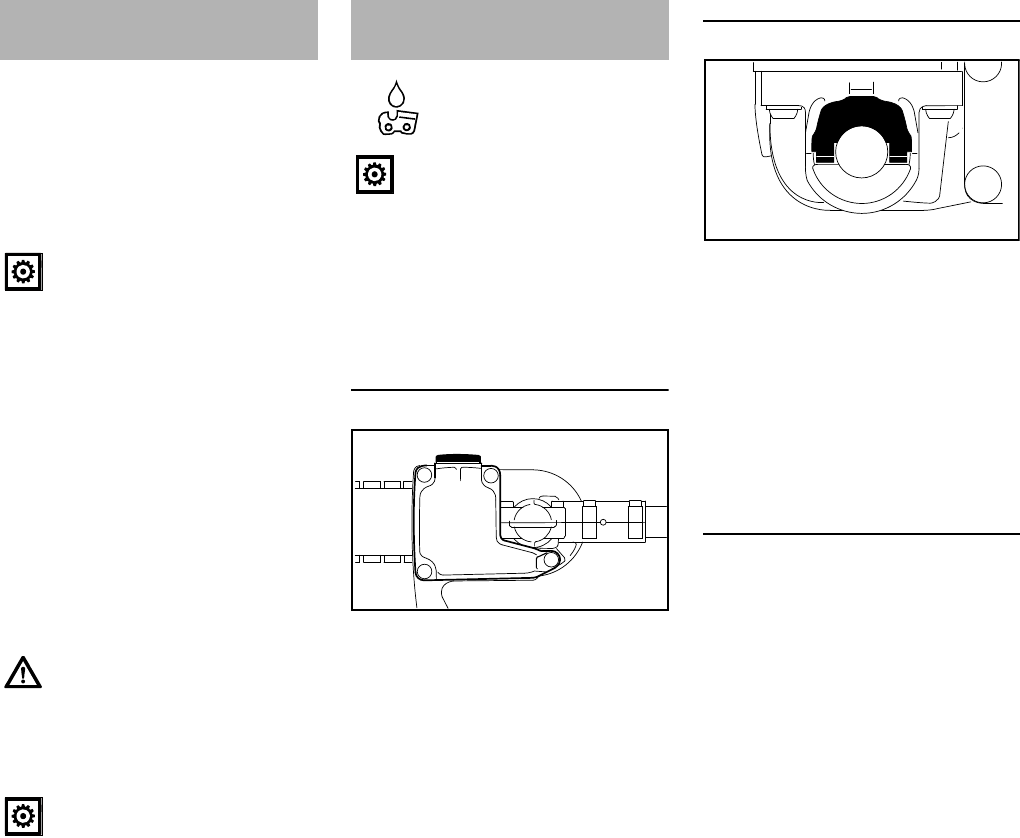

Spark Arresting Screen in Muffler

Spark arresting screen in muffler (not all

markets)

NIf the engine is down on power,

check the spark arresting screen in

the muffler.

STIHL recommends that you have

servicing and repair work carried out

exclusively by an authorized STIHL

servicing dealer.

Inspections and

Maintenance by Dealer

HT 250

English

Maintenance and Care

The following intervals apply to normal operating conditions only. If your daily work-

ing time is longer or operating conditions are difficult (very dusty work area, etc.),

shorten the specified intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

if required

Complete machine Visual inspection (condition, leaks) XX

Clean X

Control handle Check operation XX

Air filter Replace X

Pickup body in fuel tank Check X

Replace XXX

Fuel tank Clean XX

Carburetor

Check idle adjustment – chain must not

rotate XX

Readjust idle X

Spark plug Adjust electrode gap X

Replace after every 100 operating hours

Cooling inlets Visual inspection X

Clean X

Spark arresting screen2) in muffler Check1) XX

Have replaced by dealer1) X

All accessible screws and nuts (not adjust-

ing screws) Retighten X

Antivibration elements Check X

Have replaced by dealer1) X

Chain lubrication Check X

Saw chain

Inspect, also check sharpness XX

Check chain tension XX

Sharpen X

HT 250

English

Guide bar

Check (wear, damage) X

Clean and turn over XX

Deburr X

Replace XX

Chain sprocket Check X

Have replaced by dealer1) X

Drive shaft

Have STIHL multipurpose grease

replenished every 25 hours of operation

by servicing dealer1)

Safety labels Replace X

1) STIHL recommends a STIHL servicing dealer.

2) not in all versions, market-specific

The following intervals apply to normal operating conditions only. If your daily work-

ing time is longer or operating conditions are difficult (very dusty work area, etc.),

shorten the specified intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

if required

HT 250

English

1Handle Hose

2Fixed Drive Tube

3Carrying Ring

4Slide Control

5Throttle Trigger Lockout

6Throttle Trigger

7Choke Knob

8Fuel Pump

9Air Filter Cover

10 Fuel Tank

11 Machine Support

12 Oilomatic Saw Chain

13 Guide Bar

14 Oil Tank

15 Oil Filler Cap

16 Chain Sprocket Cover

17 Hook

18 Chain Guard (Scabbard)

19 Chain Sprocket

20 Chain Tensioner

21 Fuel Filler Cap

22 Carburetor Adjusting Screws

23 Starter Grip

24 Spark Plug Boot

25 Muffler (with Spark Arresting

Screen)

#Serial Number

Main Parts

275BA001 KN

HT 250

English

Definitions

1 Handle Hose

For holding and controlling the unit

with the hand during operation.

2 Fixed Drive Tube

Encloses and protects the drive

shaft between the engine and

gearbox.

3 Carrying Ring

Connects the unit to the harness.

4 Slide Control

For starting throttle, run and stop.

Keeps the choke partially open

during starting and switches off the

ignition to stop the engine.

5 Throttle Trigger Lockout

Must be depressed before the

throttle trigger can be activated.

6 Throttle Trigger

Controls the speed of the engine.

7 Choke Knob

Eases engine starting by enriching

mixture.

8Fuel Pump

Provides additional fuel feed for a

cold start.

9 Air Filter Cover

Covers and protects the air filter

element.

10 Fuel Tank

For fuel and oil mixture.

11 Machine Support

For resting machine on the ground.

12 Oilomatic Saw Chain

A loop consisting of cutters, tie

straps and drive links.

13 Guide Bar

Supports and guides the saw chain.

14 Oil Tank

Tank for chain lubricating oil.

15 Oil Filler Cap

For closing the oil tank.

16 Chain Sprocket Cover

Covers the clutch and chain

sprocket.

17 Hook

For hooking the machine to a

branch and pulling branches away.

18 Chain Guard (Scabbard)

To protect the operator from

touching the chain.

19 Chain Sprocket

The toothed wheel that drives the

saw chain.

20 Chain Tensioner

Permits precise adjustment of chain

tension.

21 Fuel Filler Cap

For closing the fuel tank.

22 Carburetor Adjusting Screws

For tuning the carburetor.

23 Starter Grip

The grip of the pull starter, for

starting the engine.

24 Spark Plug Boot

Connects the spark plug with the

ignition lead.

25 Muffler (with Spark Arresting

Screen)

Muffler reduces exhaust noises and

diverts exhaust gases away from

operator.

Spark arresting screen is designed

to reduce the risk of fire.

#Serial Number

HT 250

English

EPA / CEPA

The Emission Compliance Period

referred to on the Emissions

Compliance Label indicates the number

of operating hours for which the engine

has been shown to meet Federal

emission requirements.

Category

Engine

STIHL single cylinder four-stroke engine

with mixture lubrication

Ignition System

Electronic magneto ignition

(breakerless)

Fuel System

All position diaphragm carburetor with

integral fuel pump

Chain lubrication

Fully automatic, speed-controlled oil

pump with rotary piston

Weight

Cutting Attachment

Rollomatic guide bars

3/8" Picco chain

Chain sprocket

Please ask your STIHL dealer for the

latest recommendations on new

bar/chain combinations developed after

publication of this instruction manual.

Specifications

A = 300 hours

B = 125 hours

C = 50 hours

Displacement: 2.45 cu. in.

(40.2 cm3)

Bore: 1.57 in. (40 mm)

Stroke: 1.26 in. (32 mm)

Engine power to

ISO 8893:

2.1 hp (1.6 kW)

at 9,000 rpm

Idle speed: 2,800 rpm

Max. output shaft

speed (chain

sprocket): 12,300 rpm

Cut-off speed (rated): 12,300 rpm

Spark plug (resistor

type): NGK BPMR 7 A

Electrode gap: 0.02 in. (0.5 mm)

Fuel tank capacity: 21.6 fl.oz

(0.640 l)

Oil tank capacity: 7.4 fl.oz (0.22 L)

dry, without bar and chain:

HT 250: 13.4 lbs (6.1 kg)

Cutting length: 12, 14 in. (30,

35 cm)

Pitch: 3/8" (9.32 mm)

Groove width: 0.043" (1.1 mm)

Nose sprocket: 7-teeth

Picco Micro Mini Comfort 3

(61 PMMC3)

Pitch: 3/8" P

(9.32 mm)

Drive link gauge: 0.043" (1.1 mm)

6-tooth for 3/8" (rim sprocket)

7-tooth for 3/8" (rim sprocket)

HT 250

English

Contact your STIHL dealer for

information regarding special

accessories that may be available for

your product.

Users of this unit should carry out only

the maintenance operations described

in this manual. Other repair work may be

performed only by authorized STIHL

service shops.

Warranty claims following repairs can be

accepted only if the repair has been

performed by an authorized STIHL

servicing dealer using original STIHL

replacement parts.

Original STIHL parts can be identified by

the STIHL part number, the {

logo and, in some cases, by the STIHL

parts symbol K. The symbol may

appear alone on small parts.

Your Warranty Rights and

Obligations

The U.S. Environmental Protection

Agency (EPA) and STIHL Incorporated

are pleased to explain the Emission

Control System Warranty on your

equipment type engine. In the U.S. new

1997 and later model year small off-road

equipment engines must be designed,

built and equipped, at the time of sale, to

meet the U.S. EPA regulations for small

non road engines. The equipment

engine must be free from defects in

materials and workmanship which

cause it to fail to conform with U.S. EPA

standards for the first two years of

engine use from the date of sale to the

ultimate purchaser.

STIHL Incorporated must warrant the

emission control system on your small

off-road engine for the period of time

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road equipment engine.

Your emission control system includes

parts such as the carburetor and the

ignition system. Also included may be

hoses, and connectors and other

emission-related assemblies.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you including diagnosis (if the

diagnostic work is performed at an

authorized dealer), parts and labor.

Special Accessories Maintenance and Repairs STIHL Incorporated

Federal Emission Control

Warranty Statement

HT 250

English

Manufacturer's Warranty Coverage

In the U.S., 1997 and later model year

small off-road equipment engines are

warranted for two years. If any emission-

related part on your engine is defective,

the part will be repaired or replaced by

STIHL Incorporated free of charge.

Owner's Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for the

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduled maintenance.

Any replacement part or service that is

equivalent in performance and durability

may be used in non-warranty

maintenance or repairs, and shall not

reduce the warranty obligations of the

engine manufacturer.

As the small off-road equipment engine

owner, you should be aware, however,

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL service center as soon as a

problem exists. The warranty repairs will

be completed in a reasonable amount of

time, not to exceed 30 days.

If you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015

www.stihlusa.com

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine will be

designed, built and equipped, at the time

of sale, to meet all applicable

regulations. STIHL Incorporated also

warrants to the initial purchaser and

each subsequent purchaser that your

engine is free from defects in materials

and workmanship which cause the

engine to fail to conform with applicable

regulations for a period of two years.

Warranty Period

The warranty period will begin on the

date the utility equipment engine is

purchased by the initial purchaser and

you have signed and sent back the

warranty card to STIHL.

If any emission-related part on your

engine is defective, the part will be

replaced by STIHL Incorporated at no

cost to the owner. Any warranted part

which is not scheduled for replacement

as required maintenance, or which is

scheduled only for regular inspection to

the effect of "repair or replace as

necessary" will be warranted for the

warranty period. Any warranted part

which is scheduled for replacement as

required maintenance will be warranted

for the period of time up to the first

scheduled replacement point for that

part.

Diagnosis

You, as the owner, shall not be charged

for diagnostic labor which leads to the

determination that a warranted part is

defective. However, if you claim

warranty for a component and the

machine is tested as non-defective,

STIHL Incorporated will charge you for

the cost of the emission test. Mechanical

diagnostic work will be performed at an

authorized STIHL servicing dealer.

Emission test may be performed either

at STIHL Incorporated or at any

independent test laboratory.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective.

Any manufacturer-approved or

equivalent replacement part may be

used for any warranty maintenance or

repairs on emission-related parts and

must be provided without charge to the

owner. STIHL Incorporated is liable for

HT 250

English

damages to other engine components

caused by the failure of a warranted part

still under warranty.

The following list specifically defines the

emission-related warranted parts:

–Air Filter

–Carburetor

–Fuel Pump

–Choke (Cold Start Enrichment

System)

–Control Linkages

–Intake Manifold

–Magneto or Electronic Ignition

System (Ignition Module)

–Spark Plug

–Catalytic Converter (if applicable)

–Fuel Tank

–Fuel Cap

–Fuel Line

–Fuel Line Fittings

–Clamps

–Fasteners

Where to make a Claim for Warranty

Service

Bring the product to any authorized

STIHL servicing dealer and present the

signed warranty card.

Maintenance Requirements

The maintenance instructions in this

manual are based on the application of

the recommended 2-stroke fuel-oil

mixture (see also instruction "Fuel").

Deviations from this recommendation

regarding quality and mixing ratio of fuel

and oil may require shorter maintenance

intervals.

Limitations

This Emission Control Systems

Warranty shall not cover any of the

following:

Nrepair or replacement required

because of misuse, neglect or lack

of required maintenance,

Nrepairs improperly performed or

replacements not conforming to

STIHL Incorporated specifications

that adversely affect performance

and/or durability, and alterations or

modifications not recommended or

approved in writing by STIHL

Incorporated,

and

Nreplacement of parts and other

services and adjustments

necessary for required maintenance

at and after the first scheduled

replacement point.

STIHL Registered Trademarks

STIHL®

{

The color combination orange-grey

(U.S. Registrations #2,821,860;

#3,010,057, #3,010,058, #3,400,477;

and #3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Trademarks

HT 250

English

Some of STIHL’s Common Law

Trademarks

BioPlus™

Easy2Start™

EasySpool™

ElastoStart™

Ematic™

FixCut™

HT Plus™

IntelliCarb™

Master Control Lever™

Micro™

Pro Mark™

Quad Power™

Quiet Line™

STIHL Compact™

STIHL HomeScaper Series™

STIHL Interchangeable Attachment

Series™

STIHL M-Tronic™

STIHL Magnum™

STIHL MiniBoss™

STIHL MotoPlus 4™

STIHL Multi-Cut HomeScaper Series™

STIHL OUTFITTERS™

STIHL PICCO™

STIHL PolyCut™

STIHL PowerSweep™

STIHL Precision Series™

STIHL Protech™

STIHL RAPID™

STIHL SuperCut™

STIHL Territory™

TapAction™

TrimCut™

This listing of trademarks is subject to

change.

Any unauthorized use of these

trademarks without the express written

consent of

ANDREAS STIHL AG & Co. KG,

Waiblingen is strictly prohibited.

Manual de instrucciones originalImpreso en papel libre de cloro.

Las tintas contienen aceites vegetales, el papel es reciclable.

0458-275-8621-A. M0-55.E11.PM.

0000000847_004_EA

HT 250

español / EE.UU

{

Contenido

El manejo de este podador de varilla

sólo debe permitirse a personas que

comprendan el contenido de este

manual.

Para obtener el rendimiento y

satisfacción máximos del podador de

varilla STIHL, es importante que lea,

comprenda y respete las medidas de

seguridad y las instrucciones de uso y

mantenimiento dadas en el capítulo

"Medidas de seguridad y técnicas de

uso", antes de usar su podador de

varilla. Para obtener información

adicional, visite www.stihlusa.com.

Comuníquese con su representante de

STIHL o el distribuidor de STIHL para su

zona si no se entiende alguna de las

instrucciones dadas en el presente

manual.

Acerca de este manual de

instrucciones 46

Medidas de seguridad y técnicas

de manejo 46

Uso 60

Montaje de la espada y la cadena 62

Tensado de la cadena 63

Revisión de tensión de la cadena 63

Ajuste del cable del acelerador 63

Combustible 64

Llenado de combustible 65

Lubricante de cadena 66

Llenado del tanque de aceite de la

cadena 66

Revisión de lubricación de la

cadena 67

Uso de la correa para hombro 67

Arranque / parada del motor 68

Instrucciones para el uso 70

Cuidado de la espada 71

Sustitución del filtro de aire 72

Gestión del motor 72

Ajuste del carburador 72

Bujía 74

Funcionamiento del motor 75

Sustitución de la cuerda de

arranque y del resorte de

rebobinado 76

Almacenamiento de la máquina 78

Revisión y sustitución del piñón de

cadena 78

Mantenimiento y afilado de la

cadena de aserrado 79

Inspección y mantenimiento por el

concesionario 83

Información para mantenimiento 84

Componentes importantes 86

Especificaciones 88

Accesorios especiales 89

Información de reparación 89

Declaración de garantía de STIHL

Incorporated sobre sistemas de

control de emisiones según normas

Federales 89

Marcas comerciales 92

Advertencia!

Dado que el podador de varilla es una

herramienta de corte motorizada de

gran velocidad y de alcance largo, es

necesario tomar medidas especiales de

seguridad para reducir el riesgo de

lesiones. El uso descuidado o inade-

cuado puede causar lesiones graves e

incluso mortales.

HT 250

español / EE.UU

Pictogramas

Todos los pictogramas que se

encuentran fijados o grabados en la

máquina se muestran y explican en este

manual.

Símbolos en el texto

Muchas de las instrucciones de uso y

seguridad vienen acompañadas de

ilustraciones.

Los pasos individuales o

procedimientos descritos en el manual

pueden estar señalados en diferentes

maneras:

NSe usa un punto para denotar un

paso o procedimiento.

Una descripción de un paso o

procedimiento que se refiere

directamente a una ilustración puede

contener números de referencia que

aparecen en la ilustración. Ejemplo:

NSuelte el tornillo (1).

NPalanca (2) ...

Además de las instrucciones de uso, en

este manual pueden encontrarse

párrafos a los que usted debe prestar

atención especial. Tales párrafos están

marcados con los símbolos y las

palabras identificadoras que se

describen a continuación.

Mejoramientos técnicos

La filosofía de STIHL es mejorar

continuamente todos sus productos.

Como resultado de ello, periódicamente

se introducen cambios de diseño y

mejoras. Por lo tanto, es posible que

algunos cambios, modificaciones y

mejoras no se describen en este

manual. Si las características de

funcionamiento o la apariencia de su

máquina difieren de las descritas en

este manual, comuníquese con el

concesionario STIHL para obtener la

ayuda que requiera.

Pida a su concesionario STIHL que le

enseñe el manejo de la herramienta

motorizada. Respete todas las

disposiciones, reglamentos y normas de

seguridad locales del caso.

Acerca de este manual de

instrucciones

¡Peligro!

Indica un riesgo inminente de lesiones

graves o mortales.

Advertencia!

Identifica una situación de peligro que,

al no evitarse, puede resultar en lesio-

nes graves o mortales.

¡Precaución!

Indica el riesgo de daños a la propie-

dad, incluyendo a la máquina o sus

componentes.

Medidas de seguridad y

técnicas de manejo

Dado que el podador de

varilla es una herra-

mienta de corte

motorizada de gran velo-

cidad y de alcance largo,

es necesario tomar medi-

das especiales de

seguridad para reducir el

riesgo de lesiones.

Es importante que usted

lea, comprenda bien y

respete las siguientes

advertencias y medidas

de seguridad. Lea el

manual de instrucciones

y las precauciones de

seguridad periódica-

mente. El uso

descuidado o inadecuado

puede causar lesiones

graves o incluso

mortales.

Advertencia!

No preste ni alquile nunca su herra-

mienta motorizada sin entregar el

manual de instrucciones. Asegúrese

que todas las personas que utilicen la

máquina lean y comprendan la informa-

ción contenida en este manual.

HT 250

español / EE.UU

No corte ningún material que no sea

madera u objetos de madera. Utilice el

podador solamente para recortar ramas.

Las medidas de seguridad y avisos

contenidos en este manual se refieren al

uso de todos los podadores de varilla

STIHL. Los distintos modelos pueden

contar con piezas y controles diferentes.

Vea la sección correspondiente de su

manual de instrucciones para tener una

descripción de los controles y la función

de los componentes de su modelo.

El uso seguro de un podador de varilla

atañe a

1. el operador

2. la herramienta motorizada

3. el uso de la herramienta

motorizada.

EL OPERADOR

Condición física

Usted debe estar en buenas

condiciones físicas y psíquicas y no

encontrarse bajo la influencia de

ninguna sustancia (drogas, alcohol,

etc.) que le pueda restar visibilidad,

destreza o juicio. No maneje esta

máquina cuando está fatigado.

Estas condiciones reducen la capacidad

de las manos de sentir y regular la

temperatura, producen entumecimiento

y ardor y pueden provocar trastornos

nerviosos y circulatorios, así como

necrosis de los tejidos.

No se conocen todos los factores que

contribuyen a la enfermedad de

Raynaud, pero el clima frío, el fumar y

las enfermedades o condiciones físicas

que afectan los vasos sanguíneos y la

circulación de la sangre, como asimismo

los niveles altos de vibración y períodos

prolongados de exposición a la

vibración son mencionados como

factores en el desarrollo de la

enfermedad de Raynaud. Por lo tanto,

para reducir el riesgo de la enfermedad

de dedos blancos y del síndrome del

túnel carpiano, sírvase notar lo

–La mayor parte de las herramientas

motorizadas de STIHL se ofrecen

con un sistema antivibración ("AV")

cuyo propósito es reducir la

transmisión de las vibraciones

creadas por la máquina a las manos

del operador. Se recomienda el uso

del sistema AV a aquellas personas

que utilizan herramientas

motorizadas en forma constante y

regular.

–Use guantes y mantenga las manos

abrigadas.

Advertencia!

El uso de esta máquina puede ser peli-

groso. La cadena del podador tiene

muchos cortadores afilados. Si los cor-

tadores entran en contacto con alguna

parte del cuerpo del operador, le causa-

rán una herida, aunque la cadena esté

detenida.

Advertencia!

No debe usarse para ningún otro propó-

sito ya que el uso indebido puede

resultar en lesiones personales o daños

a la propiedad, incluso daños de la

máquina.

Advertencia!

Nunca se debe permitir a los niños que

usen esta herramienta motorizada. No

se debe permitir la proximidad de otros,

especialmente niños y animales, donde

se esté utilizando la máquina.

Advertencia!

Para reducir el riesgo de ocasionar

lesiones a las personas en la cercanía y

daños a la propiedad, nunca deje la

herramienta motorizada en marcha

desatendida. Cuando no está en uso

(por ejemplo durante el descanso), apá-

guela y asegúrese que las personas no

autorizadas no puedan usarla.

Advertencia!

Esté alerta. Si se cansa, tómese un des-

canso. El cansancio puede provocar

una pérdida del control. El uso de cual-

quier herramienta motorizada es

fatigoso. Si usted padece de alguna

dolencia que pueda ser agravada por la

fatiga, consulte a su médico antes de

utilizar esta máquina.

Advertencia!

El uso prolongado de una herramienta

motorizada (u otras máquinas) expone

al operador a vibraciones que pueden

provocar el fenómeno de Raynaud

(dedos blancos) o el síndrome del túnel

carpiano.

HT 250

español / EE.UU

–Mantenga el sistema AV en buen

estado. Una herramienta

motorizada con los componentes

flojos o con elementos AV dañados

o desgastados también tendrá

tendencia a tener niveles más altos

de vibración.

–Agarre firmemente los mangos en

todo momento, pero no los apriete

con fuerza constante y excesiva.

Tómese descansos frecuentes.

Todas las precauciones antes

mencionadas no le garantizan que va a

estar totalmente protegido contra la

enfermedad de Raynaud o el síndrome

del túnel carpiano. Por lo tanto, los

operadores constantes y regulares

deben revisar con frecuencia el estado

de sus manos y dedos. Si aparece

alguno de los síntomas arriba

mencionados, consulte inmediatamente

al médico.

Vestimenta adecuada

Esté especialmente alerta y tenga

cuidado cuando se usa protectores de

oídos, ya que los mismos reducen la

posibilidad de oír señales de

advertencia (gritos, alarmas, etc.).

Evite el uso de chaquetas sueltas,

bufandas, corbatas, joyas, pantalones

acampanados o con vueltas, pelo largo

suelto o cualquier cosa que pueda

engancharse en las ramas, matorrales o

piezas en movimiento de la máquina.

Sujétese el pelo de modo que quede

sobre los hombros.

LA HERRAMIENTA MOTORIZADA

Para las ilustraciones y definiciones de

los componentes de la herramienta

motorizada, vea el capítulo sobre

"Piezas principales".

Advertencia!

El sistema de encendido de la máquina

STIHL produce un campo electromag-

nético de intensidad muy baja. El mismo

puede interferir con algunos tipos de

marcapasos. Para reducir el riesgo de

lesiones graves o mortales, las perso-

nas portadoras de marcapasos deben

consultar a sus médicos y al fabricante

del marcapasos antes de usar esta

máquina.

Advertencia!

Para reducir el riesgo de lesiones el

operador debe usar el equipo protector

adecuado.

Advertencia!

Para reducir el riesgo de

lesionarse los ojos,

nunca maneje la herra-

mienta motorizada si no

tiene puestas gafas o

anteojos de seguridad

bien ajustados con una protección ade-

cuada en las partes superior y laterales

que satisfagan la norma ANSI Z 87.1 (o

la norma nacional correspondiente).

Para reducir el riesgo de lesionarse la

cara, STIHL recomienda usar también

una careta o protector facial adecuado

sobre las gafas o anteojos de

seguridad.

Use un casco aprobado para reducir el

riesgo de lesionarse la cabeza.

El ruido de la herramienta motorizada

puede dañar los oídos. Siempre use

amortiguadores del ruido (tapones u

orejeras) para protegerse los oídos. Los

usuarios constantes y regulares deben

someterse con frecuencia a un examen

o control auditivo.

Siempre use guantes

cuando manipule la

máquina y la herra-

mienta de corte. Los

guantes gruesos y anti-

deslizantes mejoran el

manejo y ayudan a prote-

ger las manos.

La ropa debe ser de con-

fección fuerte y ajustada,

pero no tanto que impida

la completa libertad de

movimiento. Use pantalo-

nes largos hechos de un

material grueso para pro-

tegerse las piernas. No

use pantalones cortos,

sandalias o pies

descalzos.

Es muy importante tener

una buena superficie de

apoyo para los pies. Pón-

gase botas gruesas con

suela antideslizante.

Recomendamos las

botas de seguridad con

puntera de acero con

insertos reforzados resis-

tentes a cortaduras.

HT 250

español / EE.UU

Si la máquina experimenta cargas

excesivas para las cuales no fue

diseñada (por ejemplo, impactos

severos o una caída), siempre

asegúrese que la máquina está en

buenas condiciones antes de seguir con

el trabajo. Inspeccione específicamente

la integridad del sistema de combustible

(ausencia de fugas) y asegúrese de que

los controles y dispositivos de seguridad

funcionen como es debido. No siga

manejando esta máquina si está

dañada. En caso de dudas, pida que el

concesionario de servicio de STIHL la

revise.

USO DE LA HERRAMIENTA

MOTORIZADA

Transporte de la herramienta

motorizada

Esta herramienta motorizada puede

acarrearse solamente en posición

horizontal. Agarre el eje de una manera

que mantenga la máquina equilibrada

horizontalmente. Mantenga el

silenciador caliente lejos de su cuerpo y

el accesorio de corte detrás de usted. La

aceleración accidental del motor puede

causar la rotación de la cadena y

lesiones graves.

Combustible

La herramienta motorizada STIHL utiliza

una mezcla de aceite-gasolina como

combustible (vea el capítulo

"Combustible" en el manual del

propietario).

Instrucciones para el llenado de

combustible

Para reducir el riesgo de quemaduras,

así como otras lesiones corporales

ocasionadas por los escapes de vapor

Advertencia!

Nunca modifique, de ninguna manera,

esta herramienta motorizada. Utilice

únicamente los accesorios y repuestos

suministrados por STIHL o expresa-

mente autorizados por STIHL para

usarse con el modelo específico de

STIHL. Si bien es posible conectar a la

herramienta motorizada de STIHL cier-

tos accesorios no autorizados, su uso

puede ser, en la práctica, extremada-

mente peligroso.

Advertencia!

Siempre apague el motor y coloque la

funda sobre el accesorio de corte antes

de transportar la herramienta motori-

zada por una distancia considerable.

Cuando transporte la máquina en un

vehículo, sujétela firmemente para

impedir su vuelco, el derrame de com-

bustible y el daño a la máquina.

390BA000 KN

Advertencia!

La gasolina es un com-

bustible muy inflamable.

Si se derrama y arde a

causa de una chispa u

otra fuente de ignición,

puede provocar un incen-

dio y quemaduras graves o daños a la

propiedad. Tenga sumo cuidado

cuando manipule gasolina o la mezcla

de combustible. No fume cerca del com-

bustible o la herramienta motorizada, ni

acerque ningún fuego o llama a ellos.

Puede escapar vapor inflamable del sis-

tema de combustible.

Advertencia!

Para reducir el riesgo de lesiones gra-

ves causadas por quemaduras, nunca

intente abastecer la máquina con com-

bustible sin que el operador se haya

despojado de la misma.

Advertencia!

Cargue de combustible su herramienta

motorizada en lugares al aire libre bien

ventilados. Siempre apague el motor y

deje que se enfríe antes de llenar de

combustible. Dependiendo del combus-

tible utilizado, de las condiciones

climáticas y del sistema de ventilación

del tanque, es posible que se forme

vapor de gasolina a presión dentro del

tanque de combustible.

HT 250

español / EE.UU

de gasolina y otras emanaciones, quite

la tapa de llenado de combustible de la

herramienta motorizada

cuidadosamente de modo que la

presión que se pueda haber acumulado

en el tanque se disipe lentamente.

Nunca quite la tapa de llenado de

combustible mientras el motor esté

funcionando.

Elija una superficie despejada para

llenar el tanque y aléjese 3 m (10 pies)

por lo menos del lugar en que lo haya

llenado antes de arrancar el motor.

Limpie todo el combustible derramado

antes de arrancar la máquina.

El tipo de tapa de llenado difiere con los

distintos modelos.

Tapa sin herramientas con

empuñadura

Para hacer esto con esta tapa STIHL,

levante la empuñadura en la parte

superior de la tapa hasta dejarla vertical

a un ángulo de 90°. Inserte la tapa en la

boca de llenado del tanque, alineando

las marcas de posición en la

empuñadura de la tapa y en la boca del

tanque. Utilice la empuñadura para

oprimir la tapa firmemente hacia abajo

mientras la gira en sentido horario hasta

que tope (aprox. un cuarto de vuelta).

Tapa desalineada, dañada o rota

NSi la tapa no encaja completamente

en la abertura cuando se alinean las

marcas de posición y/o si la tapa no

se aprieta debidamente al girarla, la

base de la tapa puede haber girado

prematuramente (con relación a la

parte superior) hasta la posición

cerrada. Tal desalineación puede

ser resultado de la manipulación,

limpieza o un intento incorrecto de

apriete.

Advertencia!

Compruebe que no exis-

ten fugas de

combustible mientras

llena el tanque y durante

el funcionamiento de la

máquina. Si detecta

alguna fuga de combustible, no arran-

que el motor ni lo haga funcionar sin

antes reparar la fuga y limpiar el com-

bustible derramado. Tenga cuidado de

no mancharse la ropa con combustible.

Si la mancha, cámbiesela

inmediatamente.

Advertencia!

Para reducir el riesgo de derramar com-

bustible y provocar un incendio debido a

una tapa de combustible mal apretada,

coloque la tapa en la posición correcta y

apriétela en la boca de llenado del

tanque.

001BA220 KN

Doble la empuñadura

dejándola a ras con la

parte superior de la tapa.

Sujete la tapa y com-

pruebe que esté bien

apretada. Si la empuña-

dura no queda

completamente a ras con

la tapa y el tope de la

empuñadura no encaja

en la hendidura corres-

pondiente de la abertura

de llenado, o si la tapa

está suelta en la boca de

llenado, la tapa no está

debidamente asentada ni

apretada y es necesario

repetir los pasos previa-

mente descritos.

HT 250

español / EE.UU

NPara volver a colocar la tapa en

posición abierta para instalarla,

gírela (con la empuñadura hacia

arriba) hasta que caiga

completamente en la abertura del

tanque. A continuación, gire la tapa

en sentido contrahorario hasta que

tope (aprox. 1/4 de vuelta) – esto

gira la base de la tapa a la posición

correcta. Luego gire la tapa en

sentido horario, cerrándola de

modo normal.

NSi aún no es posible apretar la tapa

de modo debido, la misma podría

estar averiada o rota; ponga la

máquina fuera de servicio de

inmediato y llévela a un

concesionario STIHL autorizado

para repararla.

Tapa roscada

Consulte también el capítulo

"Combustible" del Manual de

instrucciones para obtener información

adicional.

Antes de arrancar

Quite el protector de la cadena (la

funda) e inspeccione el podador de

varilla para verificar que está en buenas

condiciones de funcionamiento.

(Consulte la tabla de mantenimiento

cerca del final de este manual de

instrucciones.) Mantenga los mangos limpios y secos

en todo momento; es particularmente

importante mantenerlos libres de

humedad, aceite, combustible, grasa o

resinas para garantizar que la máquina

pueda empuñarse firmemente para

mantenerla bajo control seguro.

Para el armado de la espada y la

cadena, siga el procedimiento descrito

en el capítulo "Montaje de la espada y la

cadena" del manual de instrucciones.

A izquierda: Base de la tapa en posi-

ción cerrada (con espacio

vacío)

A derecha: Base de la tapa correcta-

mente colocada para la

instalación

001BA227 KN

001BA226 KN

Advertencia!

Las vibraciones de la

máquina pueden aflojar

una tapa de combustible

que ha quedado mal

apretada, o simplemente

soltarla y derramar com-

bustible. Para reducir el riesgo de

derrames e incendio, apriete la tapa de

llenado de combustible a mano tan fir-

memente como sea posible.

Advertencia!

Siempre revise la herramienta motori-

zada para comprobar que está en

buenas condiciones y que funciona

correctamente antes de arrancarla, en

particular el gatillo de aceleración y su

bloqueo, el interruptor de parada y la

herramienta de corte. El gatillo de ace-

leración debe moverse libremente y

siempre debe regresar a la posición de

marcha en vacío por la acción de

resorte. Nunca intente modificar los

controles o los dispositivos de

seguridad.

Advertencia!

No maneje nunca una herramienta

motorizada que esté dañada, mal ajus-

tada o mantenida o que no fue armada

completa y debidamente.

Advertencia!

Asegúrese de que el casquillo de la

bujía esté firmemente colocado – un

casquillo suelto puede crear un arco

voltaico y encender los vapores del

combustible, provocando un incendio.

HT 250

español / EE.UU

La cadena Oilomatic, la espada y la

rueda dentada STIHL deben coincidir

entre sí en cuanto a calibre y paso.

Ajuste el arnés y la empuñadura de

modo correspondiente a su estatura

antes de empezar a trabajar.

Arranque

Para reducir la posibilidad de incendios

y lesiones por quemaduras, arranque el

motor al aire libre, por lo menos 3 m

(10 pies) del lugar en que lo haya

llenado.

Ponga en marcha y maneje el podador

de varilla sin ayuda de nadie.

Para las instrucciones específicas de

arranque, vea la sección

correspondiente en el manual del

usuario. Los métodos correctos de

arranque reducen el riesgo de sufrir

lesiones.

Coloque el podador de varilla sobre

suelo firme u otra superficie dura en una

zona despejada, o en la posición

alternativa mostrada en la ilustración

anterior. Mantenga el equilibrio y elija un

buen punto de apoyo para los pies.

Tan pronto arranque, accione

inmediatamente por un breve momento

el gatillo de aceleración para

desconectarlo de la posición de

arranque y permitir que el motor se

desacelere a la marcha en vacío.

Con el motor funcionando a marcha en

vacío solamente, enganche la

herramienta motorizada al gancho de

resorte de su arnés (vea el capítulo

correspondiente en este manual).

Ajustes importantes

Si no puede regular correctamente el

ralentí, pida a su concesionario STIHL

que revise la herramienta motorizada y

haga los ajustes o reparaciones

correspondientes.

Es importante mantener la cadena

correctamente tensada. Revísela

periódicamente (cada vez que se

apague el podador de varilla). Si durante

Advertencia!

La tensión adecuada de la cadena es

extremadamente importante. Para evi-

tar el ajuste inadecuado, ejecute los

procedimientos de tensado tal como se

describen en su manual. Siempre ase-

gúrese que la tuerca o tuercas

hexagonales para la cubierta del piñón

quedan firmemente apretadas después

de tensar la cadena. Compruebe la ten-

sión de la cadena una vez más después

de apretar la tuerca o las tuercas.

Nunca arranque el podador de varilla

mientras la cubierta del piñón está

suelta.

Advertencia!

Para reducir el riesgo de sufrir lesiones

causadas por la pérdida de control, no

intente arrancar el motor de la herra-

mienta "por lanzamiento".

Advertencia!

Para reducir el riesgo de lesiones

debido a la pérdida de control, esté

absolutamente seguro de que la

espada y la cadena se encuentran lejos

de su cuerpo y de todas las obstruccio-

nes y objetos, incluido el suelo, porque

al arrancar el motor acelerado, su velo-

cidad será lo suficientemente rápida

para que el embrague engrane el piñón

y haga girar la cadena.

275BA006 KN

Advertencia!

Cuando tire del mango de arranque, no

enrolle la cuerda de arranque alrededor

de la mano. No deje que el mango retro-

ceda bruscamente, sino guíe la cuerda

de arranque para que se enrolle debida-

mente. Si no ejecuta este procedimiento

puede lastimarse la mano o los dedos y

también dañar el mecanismo de

arranque.

Advertencia!

Para reducir el riesgo de lesiones per-

sonales debido a la pérdida de control o

al contacto con la herramienta de corte

en movimiento, no use una máquina

cuyo régimen de marcha en vacío está

mal regulado. Cuando el régimen de

marcha en vacío está correctamente

regulado, la cadena de aserrado no

debe moverse. Para instrucciones

acerca de cómo ajustar el régimen de

marcha en vacío, vea la sección corres-

pondiente del manual de instrucciones.

HT 250

español / EE.UU

el corte la cadena llega a aflojarse,

apague el motor y ajuste la tensión.

Nunca trate de tensar la cadena

mientras el motor está funcionando.

Durante el trabajo

Sujeción y control de la herramienta

motorizada

Al trabajar, siempre sujete la máquina

firmemente con ambas manos en los

mangos. Cierre firmemente los dedos y

pulgares sobre los mangos.

Coloque la mano izquierda sobre el eje

y la derecha sobre la empuñadura

trasera y el gatillo de aceleración. Las

personas que trabajan con la mano

izquierda (zurdos) también deben seguir

estas instrucciones. Mantenga las

manos en esta posición para guardar el

control del podador de varilla en todo

momento.

Condiciones de trabajo

Maneje y arranque su herramienta

motorizada solamente al aire libre en un

lugar bien ventilado. Manéjela

solamente en condiciones de buena

visibilidad y a la luz del día. Trabaje con

mucho cuidado.

390BA026 KN

Advertencia!

Nunca intente manejar la herramienta

motorizada con una sola mano. La pér-

dida de control de la herramienta

motorizada puede ocasionar lesiones

graves o mortales.

Advertencia!

Para mantener el control del podador de

varilla, siempre tenga bien apoyados y

equilibrados los pies. No trabaje sobre

una escalera, en un árbol o cualquier

otro punto de apoyo que no sea seguro.

Nunca mantenga la máquina a una

altura más arriba de los hombros. No

trate de alcanzar más lejos de lo debido.

Si se va a trabajar a una altura de más

de 4,5 m (15 pies), utilice un canasto

elevador. En el podador de varilla con

eje ajustable, alargar el eje sólo lo nece-

sario para el trabajo deseado.

Advertencia!

Se debe tener cuidado especial cuando

las condiciones del suelo son resbaladi-

zas (suelo húmedo, nieve) y en terreno

difícil y con mucha vegetación. Para evi-

tar tropezarse, esté atento a los

obstáculos ocultos tales como tocones,

raíces, hoyos y zanjas. Para obtener un

punto de apoyo seguro, quite las ramas

caídas, los matorrales y el material cor-

tado. Sea sumamente precavido

cuando trabaje en declives o terreno

irregular.

Advertencia!

Proceda con sumo cuidado cuando tra-

baje en condiciones climáticas

húmedas o frías (lluvia, nieve, hielo).

Interrumpa el trabajo cuando hay condi-

ciones de mucho viento, tormenta o

lluvia intensa.

HT 250

español / EE.UU

Apague el motor inmediatamente si se

le aproxima alguna persona.

Advertencia!

Tan pronto arranca, este

producto genera vapores

de escape tóxicos que

contienen productos quí-

micos (tales como

hidrocarburos sin quemar

y monóxido del carbono, incluyendo el

benceno) considerados como causan-

tes de enfermedades respiratorias,

cáncer, defectos de nacimiento u otra

toxicidad reproductora. Algunos de

estos gases (por ej., monóxido de car-

bono) pueden ser incoloros e inodoros.

Para reducir el riesgo de sufrir lesiones

graves o mortales por respirar gases

tóxicos, nunca haga funcionar la

máquina puertas adentro o en lugares

mal ventilados. Si debido a la falta de

ventilación adecuada los gases de

escape se concentran, elimine los obs-

táculos de la zona de trabajo para

obtener ventilación adecuada antes de

proceder y/o tome descansos frecuen-

tes para permitir la disipación de los

gases antes de que se puedan

concentrarse.

Advertencia!

La inhalación de ciertos polvos, espe-

cialmente los polvos orgánicos, tales

como el moho o polen, puede provocar

reacciones alérgicas o asmáticas en las

personas sensibles. La inhalación repe-

tida o de grandes cantidades de polvo u

otros contaminantes del aire, especial-

mente los de partículas pequeñas

puede causar enfermedades respirato-

rias o de otro tipo. Esto incluye el polvo,

especialmente de las maderas duras,

pero también de algunas maderas blan-

das, tales como el cedro rojo occidental.

Controle el polvo en su fuente, siempre

que sea posible. Utilice buenas prácti-

cas de trabajo, tal como siempre cortar

con una cadena bien afilada (que pro-

duce virutas de madera en vez de polvo

fino) y trabajar de manera que el viento

o el proceso de corte dirija el polvo pro-

ducido por la herramienta motorizado

en sentido opuesto del operador.

Observe las recomendaciones emitidas

por EPA/OSHA/NIOSH y las asociacio-

nes de trabajo y los sindicatos con

respecto al polvo ("materia particu-

lada"). Cuando sea imposible eliminar

significativamente la inhalación del

polvo, es decir mantener el nivel cerca

del valor ambiente, el operador y las

personas que se encuentren en la cer-

canía siempre deberán usar un

respirador aprobado por NIOSH/MSHA

para el tipo de polvo presente en el

lugar.

Advertencia!

La aspiración del polvo de asbesto es

peligrosa y puede causar lesiones gra-

ves o mortales, enfermedades de las

vías respiratorias o cáncer. El uso y la

eliminación de los productos que contie-

nen asbesto están estrictamente

reglamentados por OSHA y el Orga-

nismo para la Protección del Medio

Ambiente (EPA) de los EE.UU. Si por

cualquier motivo cree que está cortando

asbesto, póngase en contacto inmedia-

tamente con su empleador o un

representante de OSHA local.

Advertencia!

La herramienta motorizada tiene

alcance largo. Para reducir el riesgo de

que otras personas sufran lesiones gra-

ves o mortales causadas por la caída de

objetos, o el contacto inesperado con la

cadena en movimiento de la herra-

mienta motorizada, siempre mantenga

a las demás personas a una distancia

no menor de 15 m (50 pies) de la herra-

mienta motorizada cuando se

encuentre en marcha.

Advertencia!

Si bien es necesario mantener los terce-

ros lejos de la motosierra en marcha,

nunca trabaje solo. Manténgase a una

distancia que le permita comunicarse

con otras personas en caso de necesi-

tar ayuda.

HT 250

español / EE.UU

La electricidad puede saltar de un punto

a otro al formar arcos en el aire. Los

niveles altos de voltaje aumentan la

distancia sobre la cual la electricidad

puede formar arcos. La electricidad

también puede conducirse por las

ramas de un árbol, especialmente si

éstas están húmedas. Guarde una

distancia no menor de 15 m (50 pies)

entre el podador de varilla (incluyendo

las ramas con las cuales tenga

contacto) y todas las líneas que

conduzcan corriente eléctrica. Antes de

trabajar a una distancia menor,

comuníquese con la empresa de

servicio eléctrico y comprobar que se

haya interrumpido el suministro

eléctrico.

Instrucciones de manejo

En caso de emergencia, apague el

motor inmediatamente – mueva el

control deslizante / interruptor de parada

a 0 o STOP.

Al aumentar la velocidad del motor con

la cadena bloqueada se aumenta la

carga y se provoca el patinaje continuo

del embrague. Esto puede causar

sobrecalentamiento y daño de los

componentes importantes (por ejemplo,

el embrague y las piezas de plástico

polimérico de la caja) que, a su vez,

aumenta el riesgo de lesiones causadas

por el movimiento de la cadena cuando

el motor está en marcha a vacío.

Asegúrese que la cadena de aserrado

no toque ninguna materia extraña como

por ejemplo rocas, cercas, clavos y

cosas por el estilo. Tales objetos

pueden ser lanzados y lesionar al

operador o a terceros y dañar la cadena

de aserrado.

Mantenga despejada la zona de trabajo

– quite las ramas caídas. Coloque todas

las herramientas y el equipo a una

distancia prudente de las ramas

recortadas, pero no en la zona de

escape.

¡Peligro!

Su herramienta motori-

zada no está aislada

contra las sacudidas

eléctricas. Para reducir el

riesgo de electrocución,

nunca utilice esta herra-

mienta motorizada cerca de alambres o

cables (de alimentación, etc.) que pue-

dan tener corriente eléctrica.

15m (50ft)

Advertencia!

No maneje su herramienta motorizada

usando la posición de arranque del ace-

lerador, dado que usted no puede

controlar la velocidad del motor.

Advertencia!

Para reducir el riesgo de lesionarse,

mantenga las manos y los pies alejados

de la cadena de aserrado. No toque

nunca con las manos o cualquier parte

del cuerpo la cadena que está en movi-

miento. La cadena de aserrado sigue en

marcha por un rato después que se

suelta el gatillo de aceleración (efecto

de inercia).

Advertencia!

Si la cadena se atasca, siempre apague

el motor y asegúrese que la cadena

está detenida antes de limpiarla.

Advertencia!

Antes de recortar las ramas, despeje de

zona de trabajo las ramas y matorrales

que puedan causar interferencia. Des-

pués, establezca un lugar de escape de

la zona de caída de las ramas y retire

todos los obstáculos.

HT 250

español / EE.UU

Esté atento a la caída de las ramas. Tan

pronto la rama recortada empieza a

caer, apártese y guarde una distancia

adecuada de la rama.

Si la espada queda aprisionada en la

rama de modo que la cadena ya no

pueda moverse, apague el podador de

varilla y mueva la rama con cuidado

para aflojar la estricción y liberar la

espada.

Advertencia!

Siempre observe la condición general

del árbol. Busque evidencia de dete-

rioro y pudrición en el tronco y en las

ramas. Si está podrido en su interior,

podría romperse repentinamente y caer

hacia el operador cuando está siendo

recortado. Siempre busque las ramas

quebradas o muertas que puedan sol-

tarse con la vibración y caerle encima.

Si la rama es gruesa o pesada, haga un

corte de distensión no muy profundo en

la parte inferior de la rama antes de cor-

tarla por su parte superior para evitar

que la rama se parta.

Advertencia!

Para reducir el riesgo de lesiones gra-

ves o mortales causadas por la caída de

objetos, no haga cortes directamente

sobre su cuerpo. Sostenga el podador

de varilla a un ángulo no mayor que 60°

respecto a la horizontal (vea la ilustra-

ción). Los objetos pueden caer en

direcciones no anticipadas. No se pare

directamente debajo de la rama que es

está recortando!

275BA005 KN

Advertencia!

Siempre saque la máquina del corte con

la cadena todavía en marcha para redu-

cir la posibilidad de atrapar el accesorio

de corte. No ejerza presión sobre el

podador de varilla cuando llegue al final

del corte. La presión puede hacer que la

espada y la cadena en movimiento sal-

ten fuera de la ranura de corte o entalla,

perdiéndose el control y golpeando otro

objeto.

Advertencia!

El silenciador y otros componentes del

motor (por ej., aletas del cilindro, bujía)

se calientan durante el funcionamiento

y permanecen calientes por un buen

rato después de apagar el motor. Para

reducir el riesgo de quemaduras, no

toque el silenciador y otros componen-

tes mientras están calientes.

Advertencia!

Para reducir el riesgo de incendio y

lesiones por quemadura, mantenga lim-

pia la zona alrededor del silenciador.

Quite el lubricante excesivo y toda la

basura tal como las agujas de pinos,

ramas u hojas. Deje que el motor se

enfríe apoyado sobre una superficie de

hormigón, metal, suelo raso o madera

maciza (por ej., el tronco de un árbol

caído) lejos de cualquier sustancia

combustible.

HT 250

español / EE.UU

Convertidor catalítico

El convertidor catalítico está dotado de

rejillas diseñadas para reducir el riesgo

de incendio debido a la emisión de

partículas calientes. Debido al calor de

la reacción catalítica, estas rejillas

normalmente permanecen limpias y no

necesitan servicio o mantenimiento. Si

el rendimiento de su máquina comienza

a disminuir y sospecha que las rejillas

están obstruidas, haga reparar el

silenciador por un concesionario de

servicio STIHL.

Fuerzas reactivas

Debido a su diseño, las fuerzas

reactivas producidas al trabajar con el

podador de varilla, por lo general, no

son tan severas como las producidas

por una motosierra. No obstante,

siempre agarre firmemente la

herramienta motorizada y tenga buen

apoyo para los pies para mantener el

control cuando se producen tales

fuerzas.

Las fuerzas reactivas más comunes

son:

–contragolpe,

–rechazo,

–tirón.

Advertencia!

Nunca modifique el silenciador. El silen-

ciador podría dañarse y causar el

aumento de la radiación de calor o chis-

pas, aumentando así el riesgo de

incendio y lesiones por quemadura.

Además, se podría dañar permanente-

mente el motor. Haga reparar el

silenciador únicamente por el concesio-

nario de servicio STIHL.

Advertencia!

Algunas herramientas

motorizadas STIHL están

equipadas con un con-

vertidor catalítico, el que

está diseñado para redu-

cir las emisiones de

escape del motor mediante un proceso

químico en el silenciador. Debido a este

proceso, el silenciador no se enfría tan

rápidamente como los del tipo conven-

cional cuando el motor regresa a

marcha en vacío o es apagado. Para

reducir el riesgo de incendio y de lesio-

nes por quemadura, es necesario

respetar las siguientes medidas de

seguridad específicas.

Advertencia!

Como un silenciador con convertidor

catalítico se enfría más lentamente que

los silenciadores convencionales,

apoye siempre su herramienta motori-

zada en posición vertical y no lo coloque

nunca donde el silenciador quede cerca

de material seco como por ejemplo

matorrales, pasto o virutas de madera,

o sobre otros materiales combustibles

mientras todavía está caliente.

Advertencia!

Una caja de cilindro dañada o mal insta-

lada, o una envuelta de silenciador

dañada o deformada, puede perjudicar

el proceso de enfriamiento del converti-

dor catalítico. Para reducir el riesgo de

incendio o lesiones por quemadura, no

continúe trabajando con una caja de

cilindro dañada o mal instalada, o una

envuelta de silenciador dañada o

deformada.

Advertencia!

Las fuerzas reactivas pueden ocurrir en

cualquier momento mientras la cadena

está girando. La fuerza utilizada para

cortar madera puede cambiar de sen-

tido y actuar contra el operador. Si una

cadena en movimiento se detiene

repentinamente al tocar un objeto sólido

como por ejemplo una rama, o bien

queda aprisionada, pueden presentarse

de inmediato las fuerzas reactivas.

Esas fuerzas reactivas pueden causar

la pérdida del control, lo que a su vez

puede causar lesiones personales. Una

buena comprensión de las causas de

estas fuerzas reactivas puede ayudarle

a evitar el elemento de sorpresa y la

pérdida del control.

HT 250

español / EE.UU

Contragolpe

El contragolpe puede ocurrir cuando la

cadena en movimiento cerca del

cuadrante superior de la punta de la

espada toca un objeto sólido o queda

aprisionada.

La reacción de la fuerza de corte de la

cadena causa una fuerza de rotación en

la motosierra en sentido contrario al

movimiento de la cadena. Esto puede

causar el movimiento hacia arriba de la

espada.

Para evitar el contragolpe

La mejor protección contra un

contragolpe es evitar las situaciones de

contragolpe:

1. Sea consciente de la ubicación de

la punta de la espada en todo

momento.

2. Nunca deje que la punta de la

espada haga contacto con ningún

objeto. No corte ramas con la punta

de la espada. Preste especial

atención al trabajar cerca de vallas

de alambre y cuando corte ramas

pequeñas y duras que pueden

fácilmente quedar enredados en la

cadena.

3. Corte solamente una rama a la vez.

A = Tirón

El tirón ocurre cuando la cadena en la

parte inferior de la espada se detiene

repentinamente cuando queda

aprisionada, retenida o choca con algún

objeto extraño en la madera. La

reacción de la cadena tire la motosierra

hacia adelante.

A menudo, el tirón ocurre cuando la

cadena no está a plena velocidad antes

de quedar en contacto con la madera.

Para evitar los tirones

1. Esté alerta a las fuerzas o

situaciones que pueden permitir

que el material aprisione la cadena

en la parte inferior de la espada.

2. Siempre empiece el corte con la

cadena girando a velocidad

máxima.

B = Rechazo

El rechazo ocurre cuando la cadena en

la parte superior de la espada se detiene

repentinamente cuando queda

aprisionada, retenida o choca con algún

objeto extraño en la madera. La

reacción de la cadena puede impulsar

repentinamente la sierra hacia atrás

contra el operador. El rechazo

frecuentemente ocurre cuando se utiliza

la parte superior de la espada para

hacer los cortes.

Para evitar el rechazo

1. Esté alerta a las fuerzas o

situaciones que pueden permitir

que el material aprisione la cadena

en la parte superior de la espada.

2. No corte más de una rama a la vez.

3. No tuerza la espada al retirarla de

un corte por debajo, porque la

cadena puede quedar aprisionada.

MANTENIMIENTO, REPARACION Y

ALMACENAMIENTO

Los trabajos de mantenimiento,

reemplazo o reparación de los

dispositivos y sistemas de control de

emisiones de escape pueden ser

realizados por cualquier taller o

técnico de motores no diseñados

para vehículos. Sin embargo, si usted

está reclamando cobertura de

garantía para algún componente que

no ha sido reparado o mantenido

debidamente, o cuando se utilizan

repuestos no autorizados, STIHL

puede denegar la garantía.

002BA230 KN

001BA037 KN

001BA038 KN

HT 250

español / EE.UU

Siga precisamente las instrucciones de

mantenimiento y reparación dadas en

las secciones correspondientes del

manual de instrucciones. Consulte la

tabla de mantenimiento en este manual.

Use guantes para manipular o efectuar

trabajos de mantenimiento de la

herramienta de corte.

Apriete todas las tuercas, pernos y

tornillos, excepto los tornillos de ajuste

del carburador, después de cada uso.

Para mayor información, consulte

también la tabla de mantenimiento en

este manual.

No limpie la máquina con una lavadora

a presión. El chorro fuerte de agua

puede dañar las piezas de la máquina.

Guarde la herramienta motorizada en un

lugar seco y elevado o con llave lejos del

alcance de los niños.

Antes de guardar la máquina durante un

período de más de algunos días,

siempre vacíe el tanque de combustible.

Consulte el capítulo "Almacenamiento

de la máquina" en este manual.

Guarde el combustible y el aceite de la

cadena solamente en envases de

seguridad debidamente aprobados para

tal uso. Manipule la gasolina con sumo

cuidado. Evite el contacto directo con la

piel y evite inhalar los vapores de

combustible!

Advertencia!

Utilice solamente piezas de repuesto de

STIHL para el mantenimiento y la repa-

ración. El uso de piezas no fabricadas

por STIHL puede causar lesiones gra-

ves o mortales.

Advertencia!

Siempre apague el motor y verifique

que la cadena está parada antes de lle-

var a cabo cualquier trabajo de

mantenimiento, reparación o limpieza

de la herramienta motorizada. No

intente hacer ningún trabajo de mante-

nimiento o reparación que no esté

descrito en su manual de instrucciones.

Este tipo de trabajo debe ser realizado

únicamente por el concesionario de ser-

vicio de STIHL.

Advertencia!

Use la bujía especificada y asegúrese

de que ella y el cable de encendido

estén limpios y en buen estado. Siem-

pre inserte el casquillo de la bujía bien

apretado en el borne de la bujía del

tamaño adecuado. (Nota: Si el borne

tiene una tuerca adaptadora SAE des-

montable, tiene que ser firmemente

instalada). Una conexión suelta entre el

borne de la bujía y el conector del cable

de encendido en el casquillo puede

crear un arco voltaico y encender los

vapores del combustible, provocando

un incendio.

Advertencia!

No pruebe nunca el sistema de encen-

dido con el casquillo del cable de

encendido desconectado de la bujía, o

sin tener instalada la bujía, ya que las

chispas al descubierto pueden causar

un incendio.

Advertencia!

Nunca maneje su herramienta motori-

zada si el silenciador está dañado, se

ha perdido o si fue modificado. Un silen-

ciador mal cuidado aumenta el riesgo

de incendio y puede causar pérdida de

audición. Si el silenciador está equipado

con un chispero para reducir el riesgo

de incendio, no maneje nunca su herra-

mienta motorizada si le falta el chispero

o está dañado. Recuerde que el riesgo

de incendios forestales es mayor

durante las estaciones calurosas y

secas.

Advertencia!

Mantenga limpias la cadena, la espada

y el piñón; sustituya las ruedas o cade-

nas desgastadas. Mantenga afilada la

cadena. Podrá notar que la cadena está

desafilada cuando la madera fácil de

cortar exige gran esfuerzo y cuando

aparecen marcas de quemaduras en la

madera. Mantenga la cadena correcta-

mente tensada.

HT 250

español / EE.UU

Preparaciones

NUse vestimenta protectora

adecuada y respete las medidas de

seguridad.

NArranque del motor

NColóquese la correa sobre el

hombro.

Secuencia de corte

Para permitir que las ramas caigan

libremente, siempre corte las ramas

más bajas primero. Recorte las ramas

pesadas (de diámetro grande) en varios

trozos fáciles de manejar.

Desecho

No tire los recortes al basurero – pueden

usarse para abono.

Técnicas de trabajo

Sujete el mango de control con la mano

derecha y el eje con la izquierda.

Extienda el brazo izquierdo a la posición

que le resulte más cómoda.

Siempre sujete el eje con la mano

izquierda, colocándola en la zona de la

manguera del mango.

El eje siempre deberá mantenerse a un

ángulo de 60° o menos.

La posición de trabajo que menos

cansancio provoca es la que forma un

ángulo de 60° con respecto a la

herramienta.

Cualquier ángulo menor satisface la

situación en cuestión.

Corte transversal

Para evitar aprisionar la espada en el

corte, coloque el accesorio de corte con

su gancho contra la rama y después

lleve a cabo el corte transversal de

arriba hacia abajo.

Corte de distensión

Para evitar arrancar la corteza al

recortar ramas gruesas, siempre haga

primero un corte de distensión (1) en el

lado inferior de la rama.

Uso

Nunca se pare directamente

debajo de la rama que se está

cortando – esté atento a la caída

de las ramas. Obsérvese que una

rama puede rebotar hacia usted

después de haber caído al suelo –

riesgo de lesiones.

275BA002 KN

390BA052 KN

390BA041 KN

HT 250

español / EE.UU

NPara hacer esto, coloque el

accesorio de corte y tire del mismo

a lo ancho de la parte inferior de la

rama en forma de arco, hasta llegar

a la punta de la espada.

NLuego, ubique la espada con el

gancho contra la rama y lleve a

cabo el corte transversal (2).

Corte a ras de ramas gruesas

Si el diámetro de la rama es mayor que

10 cm (4 pulg ), primero

Nhaga un corte inicial (3) en el cual el

corte de distensión y el corte

transversal queden a una

distancia (A) de aproximadamente

20 cm (8 pulg) del corte final, y

luego realice el corte a ras (4)

comenzando con un corte de

distensión y terminando con un

corte transversal.

Corte sobre obstáculos

El largo alcance de la máquina posibilita

el recorte de ramas que se proyectan

sobre obstáculos, tales como los ríos y

lagos. El ángulo de la herramienta en

este caso depende de la posición de la

rama.

Corte desde un canasto elevado

El largo alcance de la máquina permite

cortar junto al tronco sin el riesgo de que

el canasto dañe otras ramas. El ángulo

de la herramienta en este caso depende

de la posición de la rama.

Transmisión angular de 30°

(accesorio especial)

La transmisión angular mantiene al

accesorio de corte a un ángulo de 30°

respecto al tubo de mando.

La transmisión angular puede ajustarse

en el tubo de mando solamente en las

posiciones siguientes:

1Para el corte transversal de ramas

verticales y arbustos

2Para tener una mejor vista del

accesorio de corte.

390BA024 KN

275BA003 KN

275BA008 KN

390BA053 KN

HT 250

español / EE.UU

Retiro de la cubierta del piñón de la

cadena

NDestornille la tuerca y quite la

cubierta.

NGire el tornillo (1) en sentido

contrahorario hasta que el tensor

deslizante (2) tope contra el

extremo izquierdo de la ranura de la

caja, después gírelo 5 vueltas en

sentido contrario.

Instalación de la cadena

NColoque la cadena – empiece por la

punta de la espada.

NColoque la espada sobre el

tornillo (3) y enganche la espiga del

tensor deslizante en el agujero (4) –

coloque la cadena sobre el

piñón (5) al mismo tiempo.

NGire el tornillo tensor (1) en sentido

horario hasta que la cadena tenga

muy poco huelgo por el lado inferior

de la espada – y las pestañas de los

eslabones impulsores se

enganchen en la ranura de la

espada.

NVuelva a colocar la cubierta y

apriete la tuerca con los dedos.

NPase al capítulo "Tensado de la

cadena de aserrado"

Montaje de la espada y la

cadena

390BA042 KN

390BA043 KN

Use guantes para proteger las

manos de los cortadores afilados.

390BA003 KN

390BA044 KN

HT 250

español / EE.UU

Tensado durante el trabajo de corte:

NParada del motor

NSuelte la tuerca.

NSostenga la punta de la espada

hacia arriba.

NUtilice un destornillador para girar el

tornillo tensor (1) en sentido horario

hasta que la cadena quede

ajustada contra el lado inferior de la

espada.

NMientras aún sujeta la punta de la

espada hacia arriba, apriete

firmemente la tuerca.

NPase a "Revisión de la tensión de la

cadena".

Es necesario volver a tensar las

cadenas nuevas con mayor frecuencia

que las que han estado en uso por algún

tiempo.

NRevise la tensión de la cadena

frecuentemente – vea el capítulo

"Instrucciones de manejo".

NApague el motor

NUse guantes de trabajo para

protegerse las manos.

NLa cadena debe quedar ajustada

contra el lado inferior de la espada,

pero debe ser posible tirar de la

cadena a lo largo de la espada con

la mano.

NDe ser necesario, vuelva a tensar la

cadena.

Es necesario volver a tensar las

cadenas nuevas con mayor frecuencia

que las que han estado en uso por algún

tiempo.

NRevise la tensión de la cadena

frecuentemente – vea el capítulo

"Instrucciones de manejo".

El ajuste correcto del cable del

acelerador es necesario para el

funcionamiento correcto en las

posiciones de máxima aceleración,

arranque y marcha en vacío.

NAjuste el cable del acelerador

solamente cuando la unidad esté

completa y correctamente armada.

NUtilice una herramienta adecuada

para empujar la pieza deslizante

hasta el extremo de la ranura (vea

la ilustración).

NPulse el bloqueo (1) y oprima el

gatillo de aceleración (2)

(aceleración máxima) – esto ajusta

el cable del acelerador

correctamente.

Tensado de la cadena

390BA045 KN

Revisión de tensión de la

cadena

390BA046 KN

Ajuste del cable del

acelerador

002BA163 KN

002BA161 KN

HT 250

español / EE.UU

Este motor está certificado para

funcionar con una mezcla de 50 a 1 de

gasolina sin plomo y aceite STIHL para

motores de dos tiempos.

Su motor requiere una mezcla de

gasolina de alta calidad y aceite para

motores de dos tiempos enfriados por

aire.

Utilice gasolina de grado intermedio con

un índice de octanaje mínimo de 89

(R+M/2) y un contenido de etanol no

mayor que 10%.

El combustible de octanaje bajo puede

aumentar la temperatura de

funcionamiento del motor. Esto, a su

vez, aumenta el riesgo de que se

agarrote el pistón y se dañe el motor.

La composición química del

combustible también es importante.

Algunos aditivos de combustible no

solamente tienen efectos perjudiciales

en los elastómeros (diafragmas de

carburador, sellos de aceite, tuberías de

combustible, etc.), sino también en las

piezas fundidas de magnesio y en los

convertidores catalíticos. Esto podría

causar problemas de funcionamiento e

incluso daño del motor. Por esta razón,

STIHL recomienda el uso exclusivo de

gasolina sin plomo reconocida de buena

calidad.

La gasolina con un contenido de etanol

mayor que el 10% puede causar

problemas de funcionamiento y averías

graves en motores con carburadores

manualmente ajustables, por lo cual no

debe utilizarse en este tipo de motores.

El contenido de etanol en la gasolina

afecta el régimen de marcha del motor –

podría resultar necesario reajustar el

carburador si se utilizan combustibles

con diversos niveles de contenido de

etanol.

Las velocidades de ralentí y máxima del

motor varían si se cambia el

combustible por otro con un contenido

mayor o menor de etanol.

Este problema se evita si siempre se

utiliza combustible con un mismo

contenido de etanol..

Use solamente el aceite STIHL para

motores de dos tiempos o un aceite de

marca equivalente para motores de dos

tiempos diseñado para usar

exclusivamente con los motores de dos

tiempos enfriados por aire.

Se recomienda usar aceite STIHL HP

Ultra para motores de 2 tiempos, puesto

que éste ha sido formulado

especialmente para uso en motores

STIHL.

No use aceites para mezclar con

designaciones BIA o TCW (para

motores de dos tiempos enfriados por

agua) ni otros aceites para mezclar

diseñados para usar en motores

enfriados por agua o por aire (por

ejemplo, en motores marinos fuera de

borda, motonieves, sierras de cadenas,

bicimotos, etc.).

Manipule la gasolina con sumo cuidado.

Evite el contacto directo con la piel y

evite inhalar los vapores de

combustible. Cuando se reabastece de

combustible, quite primero el envase del

vehículo y colóquelo en el suelo antes

de llenarlo. Para reducir el riesgo de la

formación de chispas causadas por la

descarga de electricidad estática y un

posible incendio y/o explosión, no llene

los envases de combustible cuando

están colocados dentro de un vehículo o

remolque.

Mantenga el envase bien cerrado para

limitar la cantidad de humedad que

penetre en la mezcla.

Limpie el tanque de combustible de la

máquina según sea necesario.

Duración de la mezcla de

combustible

Mezcle una cantidad suficiente de

combustible para trabajar unos pocos

días, no lo guarde por más de 3 meses.

Guárdelo únicamente en envases

aprobados para combustible. Para el

proceso de mezclado, vierta el aceite en

el envase primero y luego agregue la

gasolina. Cierre el envase y agítelo

vigorosamente a mano para asegurar

que se mezclen bien el aceite y la

gasolina.

Combustible

¡Advertencia!

Para reducir el riesgo de lesiones per-

sonales debido a la pérdida de control y

/ o al contacto con la herramienta de

corte en movimiento, no use una

máquina cuyo régimen de marcha en

vacío está mal regulado. Cuando el

ralentí está correctamente regulado, la

herramienta de corte no debe moverse.

Si su herramienta motorizada indica

que el régimen de marcha en vacío está

mal regulado, pida a su representante

de STIHL que revise la herramienta

motorizada y haga los ajustes o repara-

ciones correspondientes.

HT 250

español / EE.UU

Deseche los envases vacíos usados

para mezclar el aceite únicamente en

vertederos autorizados para ello.

Antes de llenar la máquina con

combustible, limpie a fondo la tapa de

llenado y la zona alrededor del mismo

para evitar la entrada de tierra al tanque.

Siempre agite la mezcla vigorosamente

en el recipiente antes de llenar la

máquina con combustible.

Cambie el recogedor de combustible

una vez al año.

Antes de guardar la máquina por un

período prolongado, vacíe y limpie el

tanque de combustible. Haga funcionar

el motor hasta que el carburador se

seque.

Gaso-

lina

Aceite (STIHL 50:1 ó aceite

de alta calidad equivalente)

gal

EE.UU.

oz fl

EE.UU.

12,6

2 1/2 6,4

512,8

Llenado de combustible

256BA060 KN

Para reducir el riesgo de

quemaduras, así como otras

lesiones corporales ocasionadas

por los escapes de vapor de

gasolina y otras emanaciones,

quite la tapa de llenado de

combustible cuidadosamente de

modo que la presión que se

pueda haber acumulado en el

tanque se disipe lentamente.

Después de haber llenado la

máquina con combustible, apriete

la tapa del tanque tan

firmemente como sea posible

con la mano.

250BA051 KN

HT 250

español / EE.UU

Para la lubricación automática y

confiable de la cadena y espada – utilice

exclusivamente un lubricante de

calidad, compatible con el medio

ambiente, diseñado para uso con

cadenas y espadas. Se recomienda el

aceite STIHL Bioplus, el cual es

rápidamente biodegradable.

La vida útil de la cadena y de la espada

depende de la calidad del lubricante.

Por lo tanto, es esencial usar un

lubricante de cadena de formulación

especial.

Preparaciones

NLimpie a fondo la tapa de llenado de

aceite y la zona alrededor de la

misma para evitar la entrada de

suciedad al tanque.

NColoque la máquina de modo que la

tapa de llenado quede orientada

hacia arriba.

Apertura de la tapa de llenado

La tapa de llenado tipo bayoneta del

tanque de aceite, con empuñadura

articulada, puede abrirse y cerrarse sin

necesidad de herramientas.

NPara abrir el tanque, gire la

empuñadura a la posición vertical.

NGire la tapa de llenado en sentido

contrahorario hasta el tope y

quítela.

Llene el tanque con el aceite de la

cadena.

NLlene el tanque con el aceite de la

cadena.

Tenga cuidado de no derramar el aceite

de la cadena y no llene en exceso el

tanque.

Lubricante de cadena

El aceite de cadena

biodegradable debe ser resistente

al envejecimiento (por ejemplo,

STIHL Bioplus), pues de lo

contrario se convertiría

rápidamente en resina. Esto

produce como resultado

depósitos sólidos difíciles de

quitar, especialmente en las

zonas del mando de la cadena y

la cadena misma. Hasta puede

causar el agarrotamiento de la

bomba de aceite.

No use aceite de desecho. El

contacto repetido con aceite de

desecho puede causar cáncer en

la piel. Además, el aceite de

desecho es dañino para el

ambiente.

El aceite de desecho no tiene las

propiedades lubricantes

necesarias y no es adecuado para

la lubricación de cadenas.

Llenado del tanque de

aceite de la cadena

El tanque de aceite de cadena

lleno tiene suficiente aceite para

el tiempo de funcionamiento de la

máquina con el tanque de

combustible medio lleno. Revise

el nivel de aceite periódicamente

durante los trabajos de corte.

Nunca permita que se agote el

aceite del tanque.

390BA047 KN

402BA036 KN

HT 250

español / EE.UU

Cierre de la tapa de llenado

NPara cerrar el tanque de aceite,

coloque la tapa de llenado en su

posición, con la empuñadura

vertical, asegurándose que las

partes hendidas queden alineadas.

NGire la tapa de llenado en sentido

horario hasta que tope.

NPliegue hacia abajo la empuñadura

de tal modo que quede al ras con la

parte superior de la tapa.

Si el nivel de aceite en el tanque no se

baja, es posible que existe un problema

en el suministro de aceite. Revise la

lubricación de la cadena, limpie los

conductos de aceite y comuníquese con

el concesionario para obtener ayuda.

STIHL recomienda que un

concesionario STIHL autorizado efectúe

los trabajos de mantenimiento y

reparación.

La cadena de aserrado siempre debe

lanzar una pequeña cantidad de aceite.

Es necesario someter las cadenas

nuevas a un período de rodaje de 2 a 3

minutos.

Después del rodaje inicial de la cadena,

revise su tensión y ajústela de ser

necesario – vea el capítulo "Revisión de

la tensión de la cadena".

El tipo y el estilo del arnés dependen del

lugar de venta.

Correa para hombro

NColóquese la correa para

hombro (1).

NAjuste el largo de la correa.

NCon la herramienta motorizada

sujetada, el mosquetón (2) debe

estar a aproximadamente la misma

altura que su cadera derecha.

402BA037 KN

Revisión de lubricación de

la cadena

Nunca haga funcionar la sierra si

la cadena no está lubricada. Si la

cadena funciona sin lubricación,

todo el accesorio de corte sufrirá

daños permanentes en un lapso

muy breve. Siempre revise la

lubricación de la cadena y el nivel

de aceite en el tanque antes de

empezar a trabajar.

390BA048 KN

Uso de la correa para

hombro

390BA040 KN

HT 250

español / EE.UU

Controles

1Bloqueo del gatillo de aceleración

2Palanca del acelerador

3Control deslizante

Posiciones del control deslizante

4STOP-0 – motor apagado – el

encendido está apagado

5F – posición de funcionamiento

normal – el motor está en marcha o

puede arrancarse

6START – el encendido está

conectado y es posible arrancar el

motor

Símbolo en el control deslizante

7h – símbolo de parada y flecha.

Para apagar el motor – empuje el

control deslizante en el sentido de la

flecha en el símbolo de parada (h)

a STOP-0.

Arranque

NPulse el bloqueo del gatillo y oprima

el gatillo de aceleración.

NManténgalos en esa posición.

NMueva el control deslizante a

START y manténgalo en esa

posición.

NAhora suelte el gatillo de

aceleración, el control deslizante y

el bloqueo del gatillo, en el orden

indicado. Esta es la posición de

arranque del acelerador.

NAjuste la perilla del

estrangulador (8):

NOprima el bulbo (9) de la bomba de

combustible por lo menos cinco

veces, aunque el bulbo esté lleno

de combustible.

Arranque

NQuite el protector de la cadena.

NColoque la máquina sobre el suelo:

Apóyela de modo firme sobre el

soporte del motor y el gancho. De

ser necesario, apoye el gancho

sobre un soporte elevado (por

ejemplo, una rama, montículo u

objeto similar). Verifique que la

cadena no esté en contacto con

ningún objeto ni con el suelo.

NAsegúrese de tener los pies

apoyados de modo seguro y firme.

NSujete la máquina con la mano

izquierda sobre la caja del

ventilador y empuje hacia abajo

firmemente - el pulgar debe estar

debajo de la caja del ventilador.

Arranque / parada del

motor

STOP

002BA181 KN

START

STOP-

gSi el motor está frío

epara arranque en caliente – tam-

bién utilice esta posición si el motor

ha estado en marcha, pero todavía

se encuentra frío.

250BA018 KN

Compruebe que no haya nadie

dentro del alcance del podador.

No se pare ni se arrodille sobre el

tubo de mando.

275BA007 KN

HT 250

español / EE.UU

Método alternativo:

NQuite el protector de la cadena.

Coloque la varilla en una rama de

modo que penda del gancho -

Compruebe que la cadena no toque

objeto alguno en el suelo.

NSostenga la máquina firmemente

colocando la mano izquierda en la

caja del ventilador – el dedo pulgar

debe quedar debajo de la caja del

ventilador.

NSujete el mango de arranque con la

mano derecha.

NTire lentamente del mango de

arranque hasta que sienta el

enganche del mismo y en seguida

déle un tirón fuerte y rápido.

NNo deje que el mango de arranque

salte bruscamente hacia atrás.

Guíelo lentamente hacia el interior

de la caja para que la cuerda de

arranque se enrolle correctamente.

NHaga girar el motor hasta que

empiece a encenderse. Luego de

no más de cinco intentos, gire la

palanca del estrangulador a e.

Cuando el motor empieza a

encenderse:

NSiga intentando el arranque.

Tan pronto arranca

NAccione momentáneamente el

gatillo de aceleración. El control

deslizante se desplaza a la posición

de marcha F y el motor regresa a

aceleración de marcha en vacío.

Su máquina está lista para trabajar.

Parada del motor

NPara apagar el motor – empuje el

control deslizante en el sentido de la

flecha en el símbolo de parada (h)

a STOP-0.

A temperaturas ambiente muy bajas:

Tan pronto arranca:

NAccione momentáneamente el

gatillo de aceleración para

desconectarlo de la posición de

arranque. El control deslizante se

desplaza a la posición de marcha F

y el motor regresa a aceleración de

marcha en vacío.

NAbra el acelerador ligeramente.

NCaliente el motor durante un

intervalo corto.

Si el motor no arranca

Perilla de estrangulador

Si no se movió la perilla del

estrangulador a e en un tiempo

suficientemente corto después que el

motor empezó a encenderse, la cámara

de combustión se encuentra "ahogada".

NGire la perilla del estrangulador a

NPonga el control deslizante, la

palanca de bloqueo y el gatillo de

aceleración en la posición de

arranque.

NArranque el motor tirando de la

cuerda de arranque rápidamente,

pueden ser necesarios unos 10 a 20

tirones.

Si el motor todavía no arranca

NMueva el control deslizante a

STOP-0.

NQuite la bujía – vea "Bujía".

NSeque la bujía.

NAbra el acelerador al máximo.

NHaga girar el motor varias veces

con el arrancador para despejar la

cámara de combustión.

NVuelva a colocar la bujía – vea

"Bujía".

No tire de la cuerda de arranque

totalmente hasta fuera, se podría

romper.

Asegúrese que el carburador esté

correctamente ajustado. La

cadena de aserrado no debe girar

cuando el motor está funcionando

a marcha en vacío.

HT 250

español / EE.UU

NMueva el control deslizante a

START.

NPonga la perilla del estrangulador

en e – aun si el motor está frío.

NAhora arranque el motor.

Ajuste del cable del acelerador

NRevise el ajuste del cable del

acelerador – vea el capítulo "Ajuste

del cable del acelerador".

Se agotó completamente el

combustible en el tanque

NDespués de llenar el tanque, oprima

el bulbo de la bomba de

combustible por lo menos cinco

veces, aunque el bulbo esté lleno

de combustible.

NAjuste la perilla del estrangulador

según la temperatura del motor.

NArranque el motor.

Durante el período de rodaje

Una máquina nueva de fábrica no debe

hacerse funcionar a velocidad alta

(aceleración máxima sin carga) por el

lapso que tome llenar el tanque tres

veces. Esto evita la imposición de

cargas innecesariamente altas durante

el período de rodaje. Ya que todas las

piezas móviles deben asentarse

durante el período de rodaje inicial,

durante este tiempo la resistencia

causada por fricción en el motor es más

elevada. El motor desarrolla su potencia

máxima después de haber llenado el

tanque de 5 a 15 veces.

Durante el trabajo

Revise frecuentemente la tensión de

la cadena

Es necesario volver a tensar las

cadenas nuevas con mayor frecuencia

que las que han estado en uso por algún

tiempo.

Cadena fría

La tensión es correcta cuando la cadena

encaja ajustadamente contra la parte

inferior de la espada y todavía puede ser

tirada a lo largo de la espada con la

mano. Ténsela nuevamente de ser

necesario – Vea "Tensado de la cadena

de aserrado".

Cadena a temperatura de

funcionamiento

La cadena se estira y empieza a colgar

con soltura. Los eslabones impulsores

no deben salirse de la ranura de la

espada; la cadena podría salirse de la

espada. Vuelva a tensar la cadena –

Vea "Tensado de la cadena de

aserrado".

Después de un período prolongado

de aceleración máxima

Permita que el motor funcione por un

lapso breve a velocidad de marcha en

vacío para que disipe el calor por la

acción del aire de enfriamiento. Esto

ayuda a evitar que los componentes

montados en el motor (encendido,

carburador) sufran sobrecargas

térmicas.

Después de terminar el trabajo

NAfloje la cadena si se ha vuelto a

tensar la cadena cuando está a

temperatura de funcionamiento

durante los trabajos de corte.

Instrucciones para el uso

No empobrezca la mezcla para

obtener un aumento aparente de

potencia – esto puede dañar el

motor – vea "Ajuste del

carburador" -

La cadena se contrae al enfriarse.

Si no se suelta la tensión, se

podría dañar el eje del engranaje

y los cojinetes.

Suelte siempre la tensión de la

cadena después de terminar los

trabajos. La cadena se contrae al

enfriarse. Si no se suelta la

tensión, se podría dañar el eje del

engranaje y los cojinetes.

HT 250

español / EE.UU

Antes de guardar la sierra por un

período corto

Espere hasta que el motor se enfríe.

Vacíe el tanque de combustible. Guarde

la máquina en un lugar seco. Revise el

apriete de todos los tornillos y las

tuercas accesibles (no los tornillos de

ajuste) en intervalos regulares y vuelva

a apretarlos, de ser necesario.

Almacenamiento por largo tiempo

Consulte el capítulo "Almacenamiento

de la máquina".

NDé vuelta a la espada – cada vez

que afile la cadena – y cada vez que

sustituya la cadena – con ello

ayudará a evitar que se produzca

desgaste por un solo lado,

especialmente en la punta y la cara

inferior de la espada.

NLimpie regularmente el orificio de

entrada de aceite (1), el conducto

de aceite (2) y la ranura de la

espada (3).

NMida la profundidad de la ranura,

con el calibrador de rectificación

(accesorio especial), en la zona

utilizada para la mayoría de los

cortes.

Si la profundidad de la ranura es menor

que la especificada:

NSustituya la espada.

De lo contrario las pestañas de los

eslabones impulsores rasparán la parte

inferior de la ranura – los cortadores y

las amarras no viajarán sobre los rieles

de la espada.

Cuidado de la espada

390BA050 KN

Tipo de

cadena

Paso de

cadena

Profundidad

mínima de

ranura

Picco 3/8 pulg P 5,0 mm

(0,20 pulg)

Rapid 1/4" 4,0 mm

(0,16 pulg)

HT 250

español / EE.UU

Si se nota una pérdida considerable

de la potencia del motor

NGire la perilla del estrangulador a

NPulse la lengüeta (1) y quite la

cubierta del filtro (2).

NQuite la tierra suelta de alrededor

del filtro de aire (3) y del interior de

la cubierta del filtro.

NSaque el elemento del filtro y

revíselo – Reemplácelo si está

sucio o dañado.

NInstale el elemento del filtro en su

caja.

NColoque la cubierta del filtro.

Las emisiones de gases de escape son

controladas por el diseño de parámetros

y componentes fundamentales del

motor (por ej. carburación, encendido,

regulación y regulación de las válvulas o

la lumbrera) sin la adición de ningún

equipo importante.

El carburador se ajusta en la fábrica al

ajuste estándar.

Este ajuste provee una mezcla óptima

de combustible y aire bajo la mayoría de

las condiciones de funcionamiento.

Con este carburador es posible ajustar

el tornillo de velocidad rápida dentro de

una gama pequeña.

Ajuste estándar

NParada del motor

NRevisar la tensión de la cadena

NRevise el filtro de aire y sustitúyalo

de ser necesario.

NRevise que el cable del acelerador

esté debidamente ajustado –

reajústelo de ser necesario – vea el

capítulo "Ajuste del cable del

acelerador".

NSolicite la revisión del chispero (no

se instala en todos los mercados) y

su limpieza o sustitución, de ser

necesario – consulte “Inspección y

mantenimiento por el

concesionario".

Sustitución del filtro de

aire

250BA022 KN

Gestión del motor Ajuste del carburador

HT 250

español / EE.UU

NGire el tornillo de alta velocidad (H)

en sentido contrahorario hasta su

tope (no más que 3/4 de vuelta).

NGire el tornillo de baja velocidad (L)

cuidadosamente en sentido horario

hasta su tope y luego 1 vuelta en

sentido contrario.

NArranque el motor y caliente.

NAjuste el régimen de marcha en

vacío con el tornillo de ajuste de

marcha en vacíoí (LA) hasta que la

cadena de aserrado deje de girar.

Ajustes finos

Puede ser necesario efectuar un ajuste

ligero del tornillo de velocidad alta (H) si

la potencia del motor no es adecuada

para trabajar en grandes altitudes o al

nivel del mar.

Regla general:

Gire el tornillo de alta velocidad (H)

aproximadamente un octavo de vuelta

por cada 1000 metros (3300 pies) de

cambio de altura.

Condiciones para ajuste

NLleve a cabo el ajuste normal.

NCaliente el motor.

NAbra el acelerador al máximo.

A grandes alturas

NGire el tornillo de alta velocidad (H)

en sentido horario (mezcla más

pobre) hasta que no haya un

aumento adicional de velocidad del

motor (pero no más allá del tope).

Al nivel del mar

NGire el tornillo de alta velocidad (H)

en sentido contrahorario (mezcla

más rica) hasta que no haya un

aumento de velocidad del motor

(pero no más allá del tope).

Es posible que se alcance la velocidad

máxima del motor con el ajuste normal

en cada caso.

Ajustar la marcha en vacío

Generalmente es necesario cambiar el

ajuste del tornillo de marcha en

vacío (LA) después de cada corrección

hecha al tornillo de baja velocidad (L).

NCaliente el motor.

El motor se para cuando funciona a

marcha en vacío

NGire el tornillo de ajuste de marcha

en vacío (LA) lentamente en

sentido horario hasta que el motor

funcione de modo suave – la

cadena no debe girar.

La cadena funciona con el motor a

marcha en vacío

NGire el tornillo de ajuste de marcha

en vacío (LA) en sentido

contrahorario hasta que el

accesorio de corte deje de girar y

luego gire el tornillo otra media

vuelta a vuelta completa en el

mismo sentido.

Funcionamiento irregular a marcha

en vacío, el motor se para aunque se

ha corregido el ajuste del tornillo LA,

aceleración inadecuada

Marcha en vacío con mezcla muy pobre

NMarcha en vacío con mezcla muy

pobre Gire el tornillo de baja

velocidad (L) aprox. 1/4 de vuelta

en sentido contrahorario hasta que

el motor funcione y se acelere de

modo uniforme.

Funcionamiento irregular a marcha

en vacío

Marcha en vacío con mezcla muy rica

250BA039 KN

Si la cadena sigue en marcha

cuando el motor está funcionando

a marcha en vacío, pida a su

concesionario de servicio que

revise y repare la herramienta

mecánica.

HT 250

español / EE.UU

NGire el tornillo de baja velocidad (L)

aprox. 1/4 de vuelta en sentido

horario hasta que el motor funcione

y se acelere de modo uniforme. Si el motor pierde potencia, es difícil

arrancarlo o funciona de modo irregular

a ralentí, revise la bujía primero.

Instale una bujía nueva después de

aprox. 100 horas de funcionamiento,

o más temprano si los electrodos están

muy gastados.

Si la mezcla del combustible es

incorrecta (demasiado aceite en la

gasolina), el filtro de aire está sucio, y

las condiciones de trabajo no son

favorables (especialmente a

aceleraciones intermedias) se afecta la

condición de la bujía. Estos factores

permiten la formación de depósitos en la

punta aislante, los cuales pueden

perjudicar el rendimiento.

Retiro de la bujía

NMueva el control deslizante a

STOP-0.

NQuite el casquillo de la bujía (1).

NDestornille la bujía.

Revisión de la bujía

NLimpie la bujía si está sucia.

NRevise la separación entre

electrodos (A) y ajústela de ser

necesario – vea "Especificaciones".

NUtilice únicamente bujías tipo

resistencia cuyo margen de

rendimiento sea el aprobado.

Corrija los problemas que hayan

causado la contaminación de la bujía:

–Demasiado aceite en la mezcla de

combustible.

–Filtro de aire sucio.

–Condiciones desfavorables de

funcionamiento, por ejemplo,

funcionando bajo carga parcial.

Bujía

249BA063 KN

000BA039 KN

HT 250

español / EE.UU

Instalación de la bujía

NAtornille la bujía (3) en el cilindro y

coloque el casquillo (2) (empújelo

firmemente).

Si el funcionamiento del motor es

insatisfactorio aunque el filtro de aire

está limpio y el carburador y el cable del

acelerador han sido debidamente

ajustados, la causa puede hallarse en el

silenciador.

Solicite al concesionario que revise si

hay contaminación (coquización) en el

silenciador.

STIHL recomienda que un

concesionario STIHL autorizado efectúe

los trabajos de mantenimiento y

reparación.

Advertencia!

Para reducir el riesgo de incendio y de

quemaduras, utilice solamente las

bujías autorizadas por STIHL. Siempre

empuje el casquillo (1) de la bujía firme-

mente en el borne (2) del tamaño

adecuado. (Nota: Si el borne tiene una

tuerca adaptadora SAE desmontable,

tiene que ser instalada.) Una conexión

suelta entre el casquillo de la bujía y el

conector del cable de encendido en el

casquillo puede crear un arco voltaico y

encender los vapores del combustible,

provocando un incendio.

002BA363 KN

002BA178 KN

Funcionamiento del motor

HT 250

español / EE.UU

Retiro de la caja del ventilador

NSaque los tornillos (1).

NRetire la caja del ventilador.

Sustitución de la cuerda de arranque

NQuite la pinza de resorte (2).

NQuite cuidadosamente el rotor de la

cuerda con la arandela (3) y el

trinquete (4).

NApalanque cuidadosamente la

tapa (5) para quitarla del mango.

NQuite el resto de la cuerda del rotor

y del mango de arranque.

NHaga un nudo de rizo sencillo en el

extremo de la cuerda de arranque

nueva y después pase la cuerda por

la parte superior del mango y por el

buje de la cuerda (6).

NVuelva a instalar la tapa en el

mango.

NTire de la cuerda a través del rotor y

fíjela con un nudo de rizo simple.

NCubra la cavidad del cojinete del

rotor de la cuerda con aceite sin

resina – vea "Accesorios

especiales".

NDeslice el rotor sobre el poste del

arrancador. Gírelo hacia uno y otro

lado para engranar la espiral

terminal del resorte de rebobinado.

NInstale el trinquete (4).

NInstale la arandela (3).

NEmpuje la pinza de resorte (2) en su

lugar – el mismo debe apuntar en

sentido contrahorario, tal como se

muestra, y debe encajarse en la

espiga del trinquete.

Sustitución de la cuerda de

arranque y del resorte de

rebobinado

El resorte de rebobinado puede

saltarse y desenrollarse durante

esta operación – tome medidas

para evitar lesiones.

256BA075 KN

256BA032 KN

256BA033 KN

256BA034 KN

256BA032 KN

HT 250

español / EE.UU

Tensado del resorte de rebobinado

NForme un bucle con la cuerda de

arranque sin envolver y utilícelo

para girar el rotor seis revoluciones

completas en sentido contrahorario.

NSujete firmemente el rotor.

NTire y enderece la cuerda torcida.

NSuelte el rotor.

NSuelte lentamente la cuerda para

que se enrolle en el rotor.

El mango de arranque debe quedar

firmemente en el buje para la cuerda. Si

el mango cae hacia un lado: Déle una

vuelta adicional al rotor de la cuerda

para aumentar la tensión del resorte.

NQuítele una vuelta de la cuerda al

rotor.

NInstale la caja del ventilador.

Sustitución del resorte de

rebobinado roto

NQuite el rotor de la cuerda de la

forma descrita en "Sustitución de la

cuerda de arranque".

NSaque los tornillos (7).

NRetire la caja de resorte y las piezas

del resorte

NLubrique el resorte de repuesto

nuevo listo para instalar en la caja

nueva con unas cuantas gotas de

aceite sin resina – vea "Accesorios

especiales".

NColoque el resorte de repuesto con

la caja de resorte en su posición – la

placa inferior debe quedar

orientada hacia arriba.

Si el resorte se sale de la caja durante la

instalación: vuélvalo a instalar en

sentido horario - empiece en el exterior

y trabaje hacia el interior.

NInstale los tornillos.

NVuelva a instalar el rotor de la

cuerda de la forma descrita en

"Sustitución de la cuerda de

arranque".

NTense el resorte de rebobinado.

NInstale la caja del ventilador.

Cuando la cuerda de arranque

está completamente extendida,

debe ser posible girar el rotor en

una y media vuelta adicional. En

caso contrario, el resorte está

sobretensado y podría romperse:

427BA016 KN

Las partes del resorte aún pueden

estar bajo tensión y podrían

desprenderse al quitar el rotor de

la cuerda y la caja del resorte.

Para reducir el riesgo de

lesionarse, póngase un protector

facial y guantes gruesos.

271BA053 KN

HT 250

español / EE.UU

Para intervalos de 3 meses o más

NVacíe y limpie el tanque de

combustible en una zona bien

ventilada.

NDeseche el combustible de acuerdo

con los requerimientos locales de

protección del medio ambiente.

NHaga funcionar el motor hasta que

el carburador se seque. Esto ayuda

a evitar que los diafragmas del

carburador se peguen.

NQuite la cadena y la espada,

límpielas y rocíelas con aceite

inhibidor de corrosión.

NLimpie la máquina a fondo - preste

atención especial a las aletas del

cilindro y al filtro de aire.

NSi se usa lubricante biodegradable

para cadenas y espadas, tal como

STIHL BioPlus, llene

completamente el tanque de aceite

de la cadena.

NGuarde la máquina en un lugar seco

y elevado, o bajo llave, fuera del

alcance de los niños y de otras

personas no autorizadas.

NQuite la cubierta del piñón, la

cadena y la espada.

Cambie el piñón

–después de usar dos cadenas de

aserrado o más a menudo

–si las marcas de desgaste (a) tienen

una profundidad mayor que 0,5 mm

(0,02 pulg), ya que esta condición

acorta la vida útil de la cadena.

Utilice un calibrador (accesorio

especial) para comprobar la

profundidad de las marcas de

desgaste.

Es mejor usar dos cadenas en rotación

con una rueda dentada.

STIHL recomienda el uso de piñones de

cadena originales de STIHL.

El piñón de la cadena es impulsado por

medio de un embrague de fricción. Pida

a un concesionario de servicio que

sustituya el piñón de la cadena.

STIHL recomienda que un

concesionario STIHL autorizado efectúe

los trabajos de mantenimiento y

reparación.

Almacenamiento de la

máquina

Revisión y sustitución del

piñón de cadena

000BA054 KN

HT 250

español / EE.UU

Corte sin esfuerzo usando una

cadena correctamente afilada

Una cadena debidamente afilada corta

la madera con poco esfuerzo y requiere

aplicar muy poca presión.

No trabaje con una cadena desafilada o

dañada, ya que esto aumenta el

esfuerzo físico requerido, produce

resultados no satisfactorios y acelera el

desgaste.

NLimpie la cadena.

NRevise la cadena en busca de

roturas en sus eslabones y daños

en sus remaches.

NSustituya todas las piezas dañadas

o desgastadas de la cadena e

instale piezas nuevas que tengan la

misma forma y tamaño que las

originales.

Las cadenas de aserrado con picas de

carburo (Duro) son especialmente

resistentes al desgaste. STIHL

recomienda que un concesionario de

servicio STIHL efectúe el afilado de la

cadena de aserrado.

La cadena de aserrado no puede

trabarse en su lugar en la espada. Por lo

tanto, es mejor quitar la cadena de la

espada y afilarla colocándola en una

herramienta de afilado de taller (FG 2,

HOS, USG).

Paso de cadena

El paso de la cadena (a) está marcado

en el extremo de calibrador de

profundidad de cada cortador.

Seleccione el diámetro de la lima según

el paso de la cadena – consulte la tabla

de "Herramientas de afilado".

Debe respetar ciertos ángulos cuando

afile el cortador de la cadena.

Afilado y ángulos de placa lateral

AAngulo de limado

Las cadenas de aserrado STIHL se

afilan a un ángulo de 30°. Las

excepciones son las cadenas

desgarradoras, las cuales se afilan a un

ángulo de 10°. Las cadenas

desgarradoras se identifican con una

"X" en sus designaciones.

BÁngulo de placa lateral

El ángulo correcto de la placa lateral se

obtiene de modo automático si se utiliza

el portalimas y el diámetro de lima

indicados.

Los ángulos deben ser iguales en todos

los cortadores. Si los ángulos son

desiguales: La cadena funcionará

Mantenimiento y afilado de

la cadena de aserrado

Es absolutamente esencial

cumplir con los ángulos y

dimensiones abajo especificados.

Si la cadena se afila de modo

incorrecto – y en particular si los

calibradores de profundidad se

fijan demasiado bajo – se

aumenta el riesgo de

contragolpes y de las lesiones

resultantes de los mismos.

Marca (a) Paso de cadena

pulg mm

71/4P6,35

1 ó 1/4 1/4 6,35

6, P o PM 3/8 P 9,32

2 ó 325 0,325 8,25

3 ó 3/8 3/8 9,32

689BA027 KN

Formas de cortadores Ángulo (°)

Micro = cadena de semicin-

celes, ej.: 63 PMC3,

26 RMC3, 36 RMC

30 75

Micro = cadena de cinceles

completos, ej.: 63 PS3,

26 RSC, 36 RSC3

30 60

Cadena desgarradora, ej.:

63 PMX, 36 RMX

10 75

689BA021 KN

HT 250

español / EE.UU

irregularmente, no en línea recta, se

desgastará rápidamente y, por último,

se romperá.

Portalima

NUse un portalima

Se debe usar un portalima para afilar

manualmente la cadena (vea la tabla

"Herramientas de afilado"). Los ángulos

de rectificación correctos están

marcados en el portalima.

Utilice únicamente limas de afilado

especiales para cadenas de

aserrado. Las limas de otros tipos

tienen forma y patrón de corte

incorrectos.

Para comprobar los ángulos

Utilice un calibrador de rectificación

STIHL (accesorio especial – vea la tabla

"Herramientas de afilado"). Esta es una

herramienta universal para revisar los

ángulos de rectificación y de la placa

lateral, el ajuste de los calibradores de

profundidad, el largo de los cortadores y

la profundidad de la ranura. Además,

limpia la ranura de la espada y los

agujeros de entrada de aceite.

Rectificación correcta

NElija las herramientas de afilado

según el paso de la cadena.

NSi se usa la herramienta FG 2, HOS

o USG para afilar: Quite la cadena

de la espada y afílela según las

instrucciones incluidas con la

herramienta.

NSujete la espada en un tornillo de

banco, de ser necesario.

NAfile la cadena con frecuencia;

rebaje tan poco metal como sea

posible – dos o tres pasadas de la

lima generalmente son suficientes.

NSostenga la lima en posición

horizontal (perpendicular al lado

de la espada) y pásela a los ángulos

indicados en el portalima. Apoye el

portalima sobre la placa superior y

el calibrador de profundidad.

NSiempre pase la lima desde el

interior hacia el exterior del

cortador.

NLa lima afila únicamente en la

pasada de ida – quite la lima del

cortador para la pasada de retorno.

NEvite tocar las amarras y eslabones

impulsores con la lima.

NGire la lima a intervalos regulares al

limar para evitar desgastar uno de

sus lados solamente.

NUtilice un trozo de madera dura

para quitar las rebabas del borde

cortante.

NCompruebe el ángulo con el

calibrador de rectificación.

689BA025 KN

001BA203 KN

689BA018 KN

90°

689BA043 KN

HT 250

español / EE.UU

Todos los cortadores deben tener el

mismo largo.

Si los cortadores no tienen el mismo

largo, sus alturas serán diferentes. Esto

hace que la cadena funcione

irregularmente y podría causar su

rotura.

NIdentifique el cortador más corto y

rectifique los demás cortadores

para que tengan el mismo largo. Lo

mejor es solicitar a un taller que

lleve a cabo esta tarea con un

rectificador eléctrico.

Ajuste de calibrador de profundidad

El calibrador de profundidad determina

la altura a la cual el cortador penetra en

la madera y por lo tanto determina el

espesor de la viruta que se quita.

aLa distancia o el ajuste especificado

entre el calibrador de profundidad y

el borde de corte.

Este ajuste puede aumentarse en

0,2 mm (0,008 pulg) para cortar

maderas blandas cuando el tiempo está

templado – sin escarcha.

Reducción de calibradores de

profundidad

El ajuste del calibrador de profundidad

se reduce cuando se afila la cadena.

NCada vez que afile la cadena, use

un calibrador de rectificación para

verificar el ajuste.

NColoque un calibrador de

rectificación (1) que iguale el paso

en la cadena y empújelo contra el

cortador – si el calibrador de

profundidad sobresale del

calibrador de rectificación, entonces

se debe bajar el de profundidad.

Cadenas de aserrado con eslabón

impulsor con saliente (2) – la parte

superior de eslabón impulsor con

saliente (2) (con marca para

mantenimiento) se baja junto con el

calibrador de profundidad.

NLime el calibrador de profundidad

hasta que esté a nivel con el de

rectificación.

NLime la parte superior del calibrador

de profundidad en sentido paralelo

a la marca de servicio estampada

(vea la flecha) – pero no baje el

punto más alto del calibrador de

profundidad en este proceso.

689BA023 KN

Paso de cadena Calibrador de

profundidad

Posición (a)

pulg (mm) mm (pulg)

1/4 P (6,35) 0,45 (0,018)

1/4 (6,35) 0,65 (0,026)

3/8 P (9,32) 0,65 (0,026)

0,325 (8,25) 0,65 (0,026)

3/8 (9,32) 0,65 (0,026)

689BA061 KN

Las otras partes de la pletina de

amarre con saliente no deben

afilarse ya que eso podría

aumentar la tendencia de la

herramienta motorizada a dar

contragolpes.

La tendencia de la máquina a dar

contragolpes aumenta si los

calibradores de profundidad están

demasiado bajos.

689BA051 KN

689BA044 KN

HT 250

español / EE.UU

NColoque el calibrador de

rectificación en la cadena – el punto

más alto del calibrador de

profundidad debe estar a nivel con

el de rectificación.

NDespués del afilado, limpie a fondo

la cadena, quite las limaduras o

polvo del rectificado y lubrique

completamente la cadena.

NAntes de un período largo fuera de

servicio, limpie la cadena y guárdela

en condición bien aceitada.

689BA052 KN

Herramientas de afilado (accesorios especiales)

Paso de cadena Lima redonda

Lima redonda Portalima Calibrador de

rectificación

Lima plana Kit de afilar 1)

pulg (mm) mm (pulg) N° de pieza N° de pieza N° de pieza N° de pieza N° de pieza

1/4 P (6,35) 3,2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 - - -

1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

0,325 (8,25) 4,8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028

3/8 (9,32) 5,2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029

1) compuesto de un portalima con lima redonda, lima plana y calibrador de rectificación

HT 250

español / EE.UU

Chispero en el silenciador

Chispero en silenciador (no en todos los

mercados)

NSi el motor pierde potencia, revise el

chispero del silenciador.

STIHL recomienda que un

concesionario STIHL autorizado efectúe

los trabajos de mantenimiento y

reparación.

Inspección y

mantenimiento por el

concesionario

HT 250

español / EE.UU

Información para mantenimiento

Los intervalos dados a continuación corresponden únicamente a condiciones nor-

males de trabajo. Si el tiempo de trabajo por jornada es más largo que lo normal, o

si las condiciones son extremas (zonas polvorientas, etc.), acorte los intervalos indi-

cados de modo correspondiente.

antes de comenzar el trabajo

después de terminar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

si se requiere

Máquina completa

Inspección visual (condición general,

fugas) XX

Limpiar X

Mango de control Comprobar el funcionamiento XX

Filtro de aire Reemplazar X

Recogedor en tanque de combustible Revisar X

Reemplazar XXX

Tanque de combustible Limpiar XX

Carburador

Comprobar el ajuste de marcha en vacío

– la cadena no debe girar XX

Ajustar la marcha en vacío X

Bujía

Ajustar la distancia entre electrodos X

Cambiar después de aprox. cada 100

horas de funcionamiento

Entradas de enfriamiento Inspección visual X

Limpiar X

Chispero en silenciador2)

Revisar 1) XX

Solicitar al concesionario de servicio su

sustitución1) X

Todos los tornillos y tuercas accesibles

(salvo los tornillos de ajuste) Volver a apretar X

Elementos antivibración

Revisar X

Solicitar al concesionario de servicio su

sustitución1) X

Lubricación de la cadena Revisar X

HT 250

español / EE.UU

Cadena de aserrado

Inspeccionar, revisar afilado XX

Revisar la tensión de la cadena XX

Afilar X

Espada

Revisar (desgaste, daño) X

Limpiar e invertir XX

Quitar las rebabas X

Reemplazar XX

Piñón de la cadena

Revisar X

Solicitar al concesionario de servicio su

sustitución1) X

Eje impulsor

Solicite al concesionario que cambie la

grasa universal STIHL cada 25 horas de

funcionamiento1)

Etiquetas de seguridad Reemplazar X

1) STIHL recomienda acudir a un concesionario STIHL para servicio.

2) no se instala en todas las versiones, depende del mercado

Los intervalos dados a continuación corresponden únicamente a condiciones nor-

males de trabajo. Si el tiempo de trabajo por jornada es más largo que lo normal, o

si las condiciones son extremas (zonas polvorientas, etc.), acorte los intervalos indi-

cados de modo correspondiente.

antes de comenzar el trabajo

después de terminar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

si se requiere

HT 250

español / EE.UU

1Manguera de mango

2Tubo de mando fijo

3Argolla de transporte

4Control deslizante

5Bloqueo de gatillo de aceleración

6Gatillo de aceleración

7Perilla de estrangulador

8Bomba de combustible

9Tapa del filtro de aire

10 Tanque de combustible

11 Apoyo de la máquina

12 Cadena de aserrado Oilomatic

13 Espada

14 Tanque de aceite

15 Tapa de llenado de aceite

16 Cubierta del piñón de la cadena

17 Gancho

18 Protector de cadena (funda)

19 Rueda dentada de la cadena

20 Tensor de cadena

21 Tapa de llenado de combustible

22 Tornillos de ajuste del carburador

23 Mango de arranque

24 Casquillo de bujía

25 Silenciador (con chispero)

#Número de serie

Componentes importantes

275BA001 KN

HT 250

español / EE.UU

Definiciones

1 Manguera de mango

Para agarrar con la mano para

manejar y controlar la máquina

durante los trabajos.

2 Tubo de mando fijo

Encierra y protege el eje impulsor

entre el motor y la caja de

engranajes.

3 Argolla de transporte

Conecta la unidad al arnés.

4 Control deslizante

Para aceleración de arranque,

marcha y parada. Mantiene el

estrangulador parcialmente abierto

durante el arranque y apaga el

encendido del motor para detener

su marcha.

5 Bloqueo de gatillo de aceleración

Debe ser oprimido antes de poder

activar el gatillo de aceleración.

6 Gatillo de aceleración

Regula la velocidad del motor.

7 Perilla de estrangulador

Facilita el arranque del motor al

enriquecer la mezcla.

8 Bomba de combustible

Suministra alimentación adicional

de combustible para el arranque en

frío.

9 Tapa del filtro de aire

Cubre y proteja el elemento del filtro

de aire.

10 Tanque de combustible

Contiene la mezcla de combustible

y aceite.

11 Apoyo de la máquina

Para apoyar la máquina en el suelo.

12 Cadena de aserrado Oilomatic

Cadena cerrada formada por

cortadores, amarras y eslabones

impulsores.

13 Espada

Sirve de soporte y de guía de la

cadena de aserrado.

14 Tanque de aceite

Tanque que contiene el aceite

lubricante de la cadena.

15 Tapa de llenado de aceite

Para tapar el tanque de aceite.

16 Cubierta del piñón de la cadena

Cubre el embrague y el piñón.

17 Gancho

Para enganchar ramas con la

máquina con el fin de apartarlas del

camino.

18 Protector de cadena (funda)

Evita que el operador toque la

cadena.

19 Rueda dentada de la cadena

La rueda dentada que impulsa la

cadena de aserrado.

20 Tensor de cadena

Permite el ajuste preciso de la

tensión de la cadena.

21 Tapa de llenado de combustible

Para tapar el tanque de

combustible.

22 Tornillos de ajuste del

carburador

Para afinar el carburador.

23 Mango de arranque

El mango del arrancador usado

para arrancar el motor.

24 Casquillo de bujía

Conecta la bujía al alambre de

encendido.

25 Silenciador (con chispero)

El silenciador reduce los ruidos del

tubo de escape y desvía los gases

de escape lejos del operador.

El chispero está diseñado para

reducir el riesgo de incendios.

#Número de serie

HT 250

español / EE.UU

EPA / CEPA

El período de cumplimiento de

emisiones indicado en la etiqueta de

cumplimiento de emisiones es la

cantidad de horas de funcionamiento

para la cual la máquina ha demostrado

la conformidad con los requerimientos

de emisiones del Gobierno federal de

los EE.UU.

Categoría

Motor

Motor STIHL de un cilindro, cuatro

tiempos, lubricado por una mezcla de

gasolina con aceite

Sistema de encendido

Encendido por magneto electrónico (sin

disyuntor)

Sistema de combustible

Carburador de diafragma de todas

posiciones con bomba de combustible

integral

Lubricación de la cadena

Bomba de aceite de émbolo giratorio

controlada por velocidad y plenamente

automática

Peso

Accesorio de corte

Espadas Rollomatic

Cadena Picco de 3/8 pulg

Piñón de la cadena

Comuníquese con su concesionario

STIHL para obtener las

recomendaciones más recientes acerca

de nuevas combinaciones de

espada/cadena desarrolladas después

de la publicación de este manual.

Especificaciones

A = 300 horas

B = 125 horas

C = 50 horas

Cilindrada: 40,2 cm3

(2,45pulgcúb.)

Diámetro: 40 mm

(1,57 pulg)

Carrera: 32 mm

(1,26 pulg)

Potencia del motor

según ISO 8893:

1,6 kW (2,1 hp) a

9000 rpm

Marcha en vacío: 2800 rpm

Velocidad máx. del

eje de salida (piñón

de cadena): 12 300 rpm

Velocidad de corte

(nominal): 12 300 rpm

Bujía(tipo

resistencia): NGK BPMR 7 A

Distancia entre

electrodos:

0,5 mm

(0,02 pulg)

Capacidad del tan-

que de combustible:

0,640 l

(21,6 fl oz)

Capacidad del tan-

que de aceite: 0,22 l (7,4 fl.oz)

seco, sin espada y cadena:

HT 250: 6,1 kg (13,4 lb)

Largo de corte: 30, 35 cm

(12, 14 pulg)

Paso: 9,32 mm

(3/8 pulg)

Ancho de ranura:

1,1 mm

(0,043 pulg)

Piñón de punta: 7 dientes

Picco Micro Mini Comfort 3

(61 PMMC3)

Paso: Paso de

9,32 mm

(3/8 pulg)

Grueso de eslabón

impulsor:

1,1 mm

(0,043 pulg)

6 dientes para 3/8 pulg (piñón flotante)

7 dientes para 3/8 pulg (piñón flotante)

HT 250

español / EE.UU

Comuníquese con su concesionario

STIHL para información acerca de

accesorios especiales que pueden estar

disponibles para su producto.

Los usuarios de esta máquina deben

efectuar únicamente los trabajos de

mantenimiento descritos en este

manual. Solamente los talleres

autorizados por STIHL deben llevar a

cabo los demás trabajos de reparación.

Los reclamos de garantía presentados

después de realizadas las reparaciones

serán aceptados únicamente si las

mismas fueron ejecutadas por un

concesionario de servicio autorizado

STIHL utilizando piezas de repuesto

originales de STIHL.

Es posible identificar las piezas

originales de STIHL por el número de

pieza STIHL, el logotipo de {

y, en ciertos casos, el símbolo K de

piezas STIHL. En las piezas pequeñas

el símbolo puede aparecer solo.

Sus derechos y obligaciones de

garantía

La Agencia de Protección del Medio

Ambiente (EPA) de los EE.UU. y STIHL

Incorporated se complacen en

explicarle la garantía del sistema de

control de emisiones instalado en el

motor de su equipo. En los EE.UU., los

nuevos motores pequeños para equipos

de uso fuera de carretera modelos 1997

y posteriores deben estar diseñados,

construidos y equipados, al tiempo de la

venta, de conformidad con los

reglamentos de la EPA de los EE.UU.

para los motores pequeños de uso fuera

de carretera. El motor del equipo debe

carecer de defectos en el material y la

fabricación que puedan causar el

incumplimiento de las normas de la EPA

de los EE.UU. durante los primeros dos

años de uso del motor a partir de la

fecha de compra por el último

comprador.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

El sistema de control de emisiones de

su máquina incluye piezas tales como el

carburador y el sistema de encendido.

Accesorios especiales Información de reparación Declaración de garantía de

STIHL Incorporated sobre

sistemas de control de

emisiones según normas

Federales

HT 250

español / EE.UU

Además puede incluir mangueras,

conectores y otros conjuntos asociados

con el control de emisiones.

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico

(si el trabajo de diagnóstico fue

realizado por un concesionario

autorizado), las piezas y la mano de

obra.

Cobertura de garantía del fabricante

En los EE.UU., los motores pequeños

para equipos de uso fuera de carretera

modelos 1997 y posteriores también

están garantizados por dos años. En el

caso de encontrarse defectos en

cualquiera de las piezas del motor

relacionadas con el sistema de control

de emisiones, la pieza será reparada o

sustituida por STIHL Incorporated sin

costo alguno.

Responsabilidades del usuario

relativas a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

recibos o del incumplimiento del

propietario de realizar todos los trabajos

de mantenimiento programados.

El uso de cualquier pieza de repuesto o

servicio cuyo comportamiento y

durabilidad sean equivalentes está

permitido en trabajos de mantenimiento

o reparación no contemplados en la

garantía, y no reducirá las obligaciones

de la garantía del fabricante del motor.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o una pieza del mismo ha

fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un centro de servicio STIHL

tan pronto surja el problema. Las

reparaciones bajo garantía serán

realizadas en un tiempo razonable, sin

exceder de 30 días.

Ante cualquier duda respecto a sus

derechos y responsabilidades bajo esta

garantía, sírvase contactar al

representante de atención al cliente

STIHL llamando al 1-800-467-8445, o si

lo prefiere puede escribir a

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

www.stihlusa.com

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos aplicables durante un

período de dos años.

Período de garantía

El período de garantía comienza en la

fecha en que el motor del equipo

utilitario es entregado a usted y usted

firma y remite la tarjeta de garantía a

STIHL.

Si cualquier componente relacionado

con el sistema de control de emisiones

está defectuoso, el mismo será

sustituido por STIHL Incorporated sin

costo alguno para el propietario.

Cualquier pieza garantizada cuyo

reemplazo no está programado como

mantenimiento requerido, o que debe

recibir únicamente inspección regular

en el sentido de "reparar o sustituir

según sea necesario", estará

garantizada por el período de garantía.

Cualquier pieza cuyo reemplazo está

programado como mantenimiento

requerido estará garantizada por el

intervalo hasta el primer punto de

reemplazo programado para esa pieza.

HT 250

español / EE.UU

Diagnóstico

Como propietario, a usted no se le debe

cobrar la mano de obra por los

diagnósticos que determinen que una

pieza garantizada está defectuosa. No

obstante, si usted reclama garantía para

un componente y se comprueba que la

máquina no está defectuosa, STIHL

Incorporated le cobrará el costo de la

prueba del sistema de control de

emisiones. El trabajo de diagnóstico

mecánico se realiza en un centro de

servicio autorizado por STIHL. La

prueba del sistema de control de

emisiones se realiza ya sea en la fábrica

de STIHL Incorporated o en un

laboratorio de ensayos independiente.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa.

Se puede usar cualquier pieza de

repuesto aprobada por el fabricante o

equivalente en las piezas relacionadas

con el sistema de control de emisiones,

y debe ser suministrada gratis al

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

La lista siguiente define

específicamente las piezas

garantizadas y relacionadas con las

emisiones:

–Filtro de aire

–Carburador

–Bomba de combustible

–Estrangulador (sistema de refuerzo

para arranque en frío)

–Varillajes de control

–Múltiple de admisión

–Magneto o sistema de encendido

electrónico (módulo de encendido)

–Bujía

–Convertidor catalítico (si lo tiene)

–Tanque de combustible

–Tapa de tanque de combustible

–Línea de combustible

–Adaptadores de línea de

combustible

–Abrazaderas

–Sujetadores/pernos

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto a cualquier centro de

servicio autorizado por STIHL y

presente la tarjeta de garantía firmada.

Requerimientos de mantenimiento

Las instrucciones presentadas en este

manual se basan en la aplicación de la

mezcla recomendada para motores de 2

tiempos (vea también la instrucción

"Combustible"). Las discrepancias de

estas recomendaciones con respecto a

la calidad y la proporción de la mezcla

de combustible y aceite pueden exigir

intervalos de mantenimiento más

cortos.

Limitaciones

Esta garantía de los sistemas de control

de emisiones no cubrirá ninguno de los

puntos siguientes:

Nreparación o sustitución requerida

debido a maltrato, negligencia o

falta del mantenimiento requerido,

Nreparaciones mal hechas o

sustituciones contrarias a las

especificaciones de STIHL

Incorporated que afecten

desfavorablemente el

funcionamiento y/o la durabilidad, y

las alteraciones o modificaciones

no recomendadas o aprobadas por

escrito por STIHL Incorporated,

Nla sustitución de piezas y otros

servicios y ajustes necesarios para

el mantenimiento requerido en y

después del primer punto de

reemplazo programado.

HT 250

español / EE.UU

Marcas registradas de STIHL

STIHL®

{

La combinación de colores anaranjado-

gris (Números de registro EE.UU.

2,821,860; 3,010,057, 3,010,058,

3,400,477; y 3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Algunos de las marcas comerciales

de STIHL por ley común

BioPlus™

Easy2Start™

EasySpool™

ElastoStart™

Ematic™

FixCut™

HT Plus™

IntelliCarb™

Master Control Lever™

Micro™

Pro Mark™

Quad Power™

Quiet Line™

STIHL Compact™

STIHL HomeScaper Series™

STIHL Interchangeable Attachment

Series™

STIHL M-Tronic™

STIHL Magnum™

STIHL MiniBoss™

STIHL MotoPlus 4™

STIHL Multi-Cut HomeScaper Series™

Stihl Outfitters™

STIHL PICCO™

STIHL PolyCut™

STIHL PowerSweep™

STIHL Precision Series™

STIHL Protech™

STIHL RAPID™

STIHL SuperCut™

STIHL Territory™

TapAction™

TrimCut™

Esta lista de marcas comerciales está

sujeta a cambios.

Queda terminantemente prohibido todo

uso de estas marcas comerciales sin el

consentimiento expreso por escrito de

ANDREAS STIHL AG & Co. KG,

Waiblingen.

Marcas comerciales

www.stihl.com *04582758621A*

0458-275-8621-A

englisch / spanisch USA

G U

! WARNING!

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

! WARNING!

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

! ADVERTENCIA!

El gas de escape del motor de esta máquina

contiene productos químicos que en el estado de

California son considerados como causantes de

cáncer, defectos de nacimiento u otros efectos

nocivos para los órganos de la reproducción.

englisch / spanisch USA

Stihl Ht 250 Pole Pruner Instruction Manual Fixed Length | USA

Navigation menu

Versions of this User Manual:

Views

Navigation
