STIHL HT

Warning!

Read and follow all safety

precautions in Instruction Manual –

improper use can cause serious or

fatal injury.

Advertencia!

Lea y siga todas las precauciones

de seguridad dadas en el manual

de instrucciones – el uso incorrecto

puede causar lesiones graves o

mortales.

Instruction Manual

Manual de instrucciones

Instruction Manual

1 - 30

Manual de

instrucciones

31 - 62

Original Instruction ManualPrinted on chlorine-free paper

Printing inks contain vegetable oils, paper can be recycled.

0458-402-8621-A. M2-4.F11.PM.

0000000244_001_GB

English

{

Contents

Allow only persons who fully understand

the manuals of the basic power tool and

your pole pruner attachment to operate

this power tool combination.

To receive maximum performance and

satisfaction from your STIHL pole pruner

attachment, it is important that you read,

understand and follow the safety

precautions and the operating and

maintenance instructions in chapter

"Safety Precautions and Working

Techniques" before using your pole

pruner attachment. For further

information you can go to

www.stihlusa.com.

Contact your STIHL dealer or the STIHL

distributor for your area if you do not

understand any of the instructions in the

two manuals.

Interchangeable Attachments 2

Guide to Using this Manual 2

Safety Precautions and Working

Techniques 3

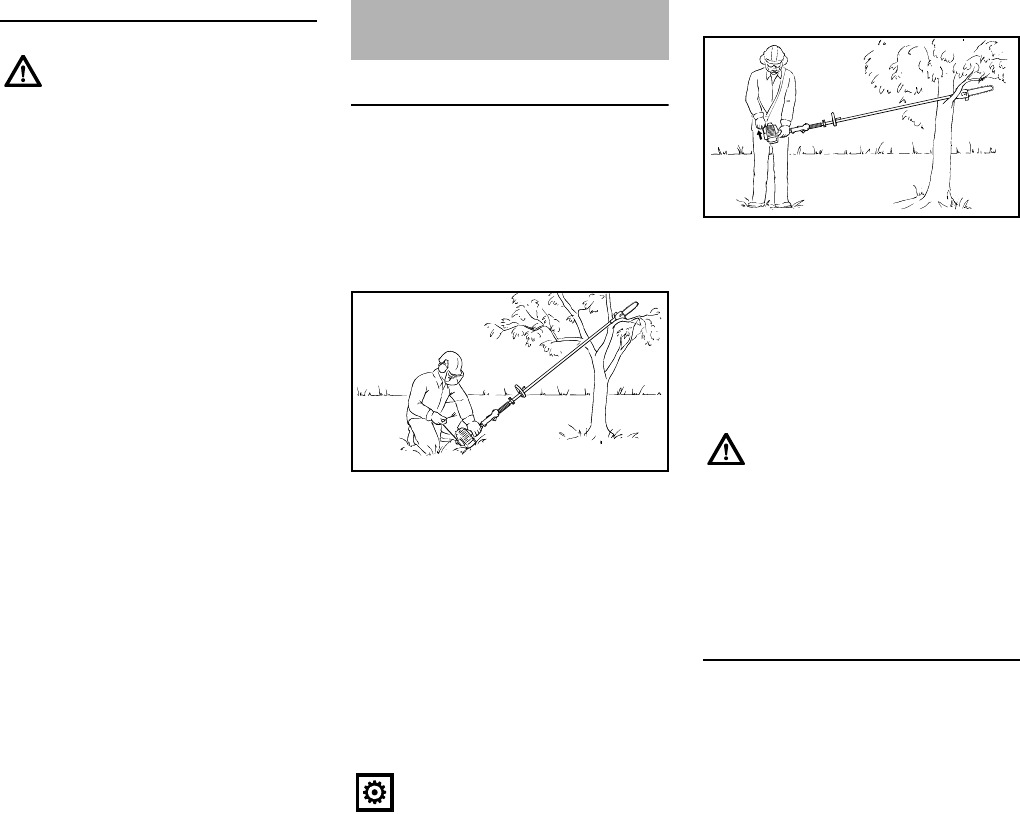

Using the Unit 11

Approved Basic Power Tools 13

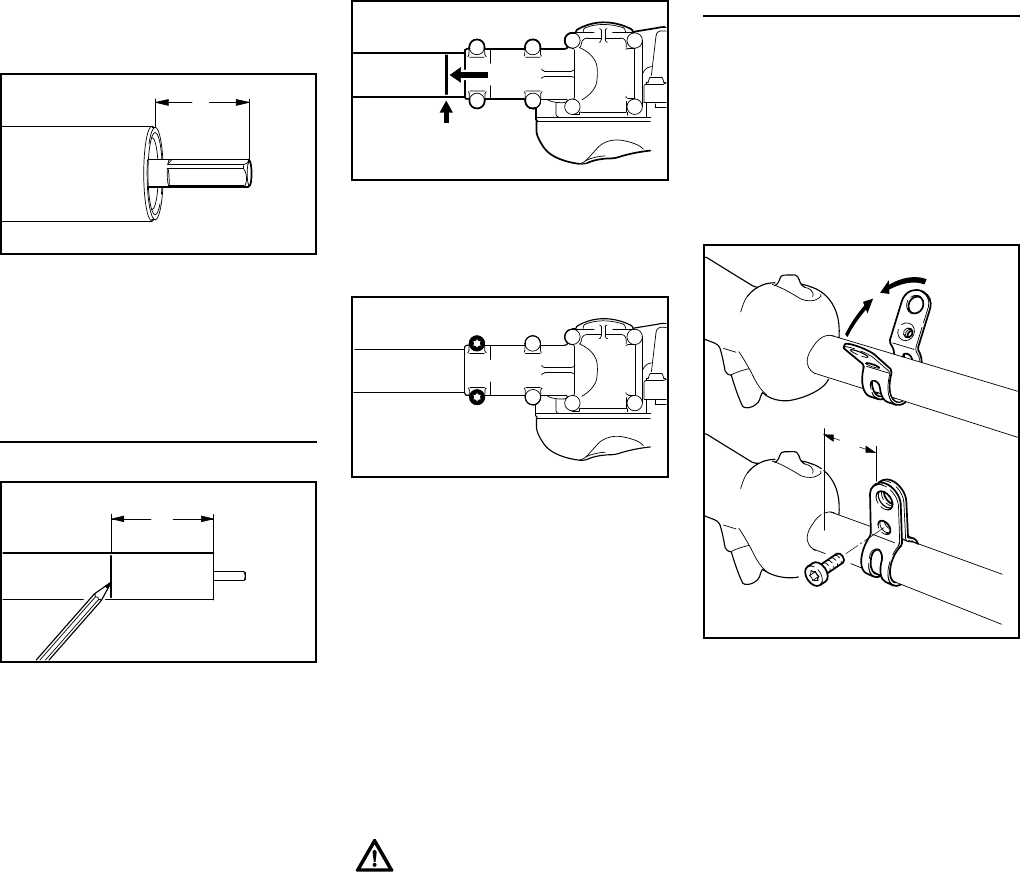

Mounting the Attachment 13

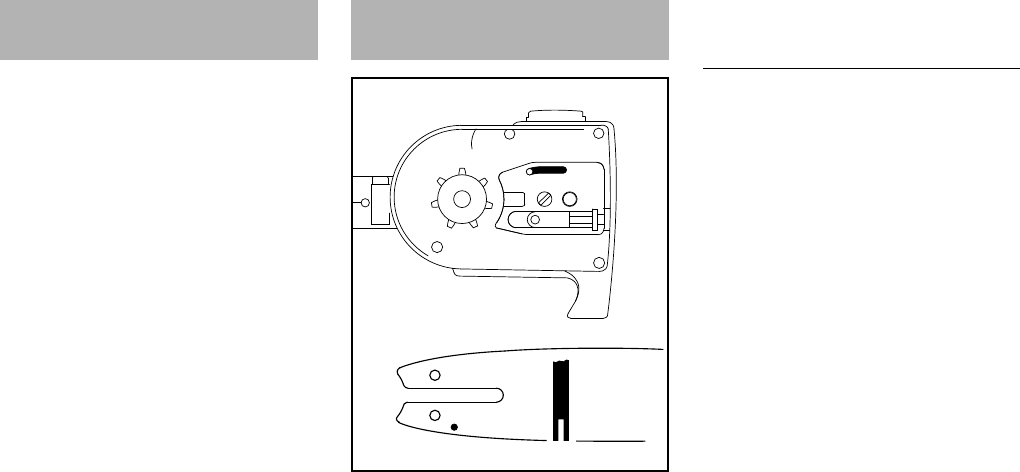

Mounting the Bar and Chain 15

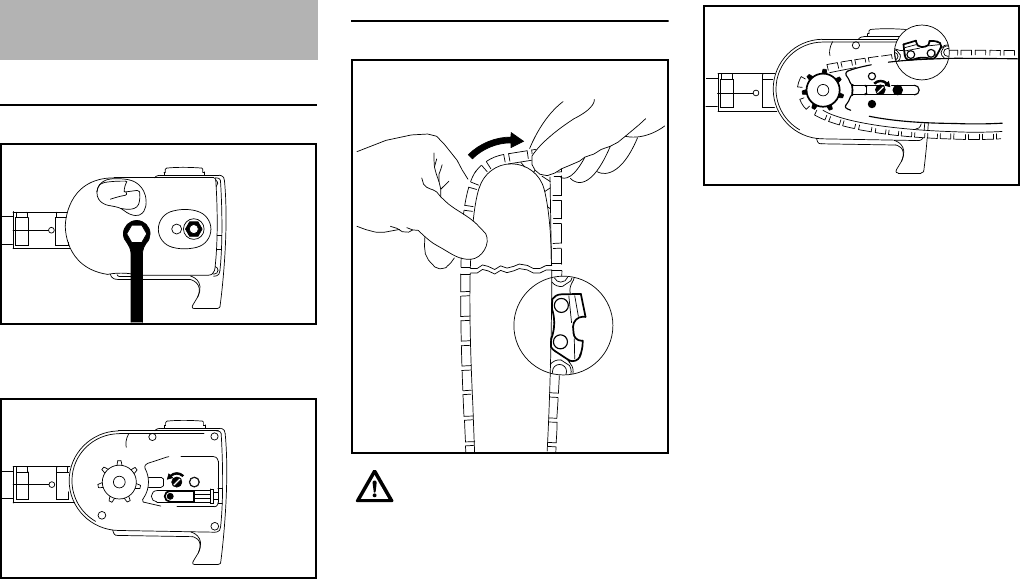

Tensioning the Chain 16

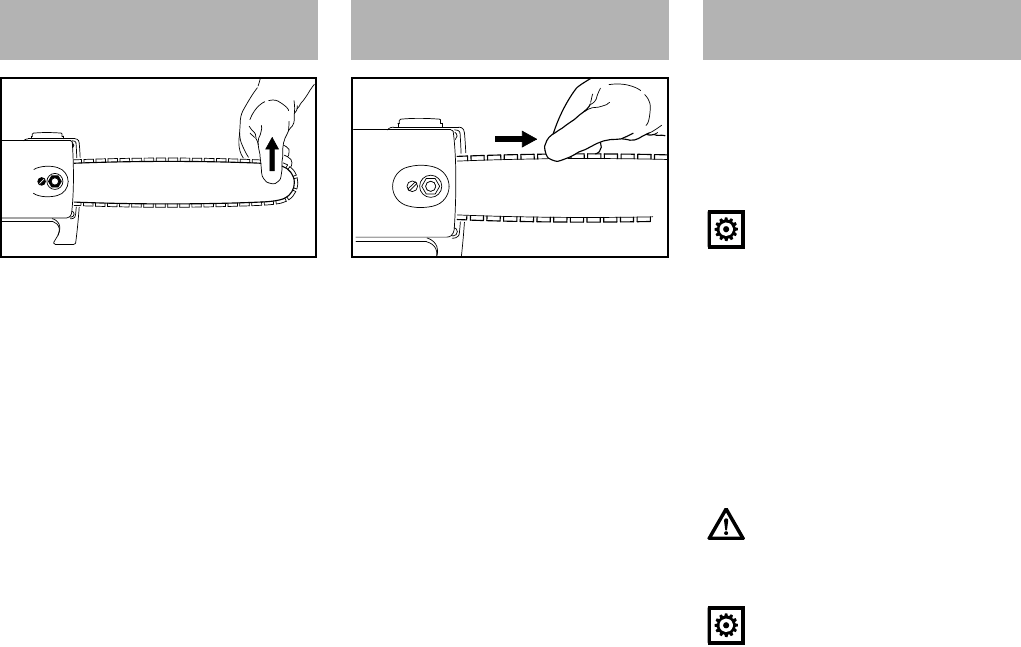

Checking Chain Tension 16

Chain Lubricant 16

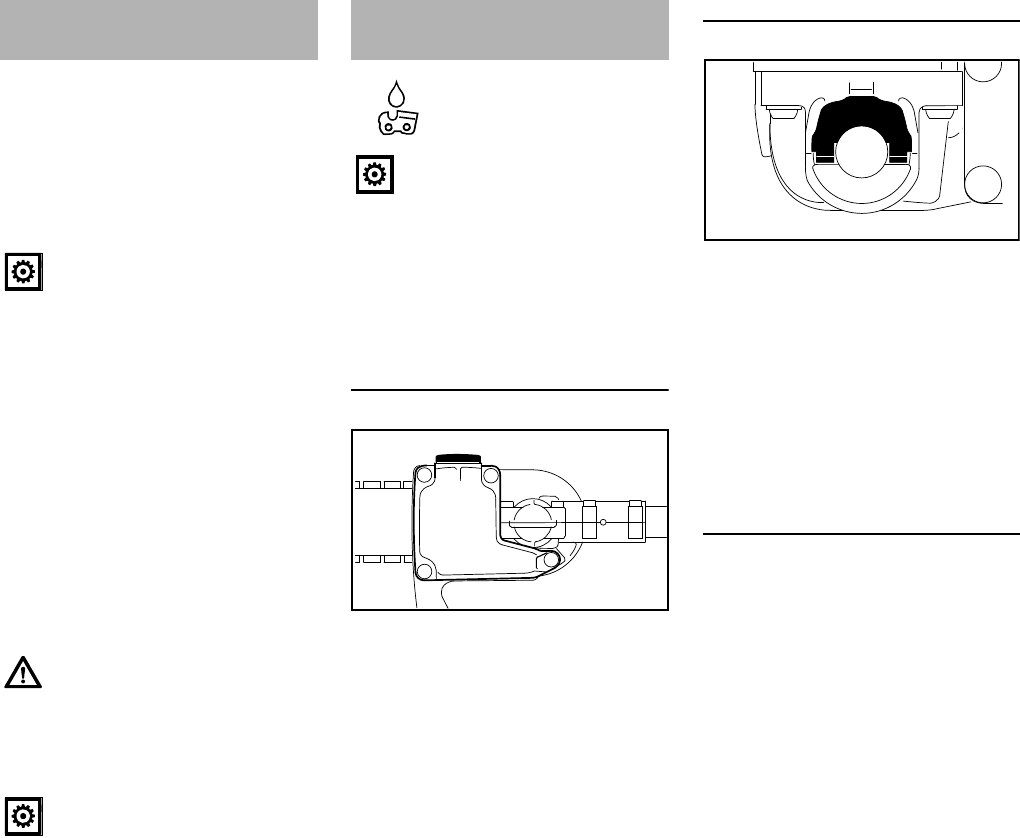

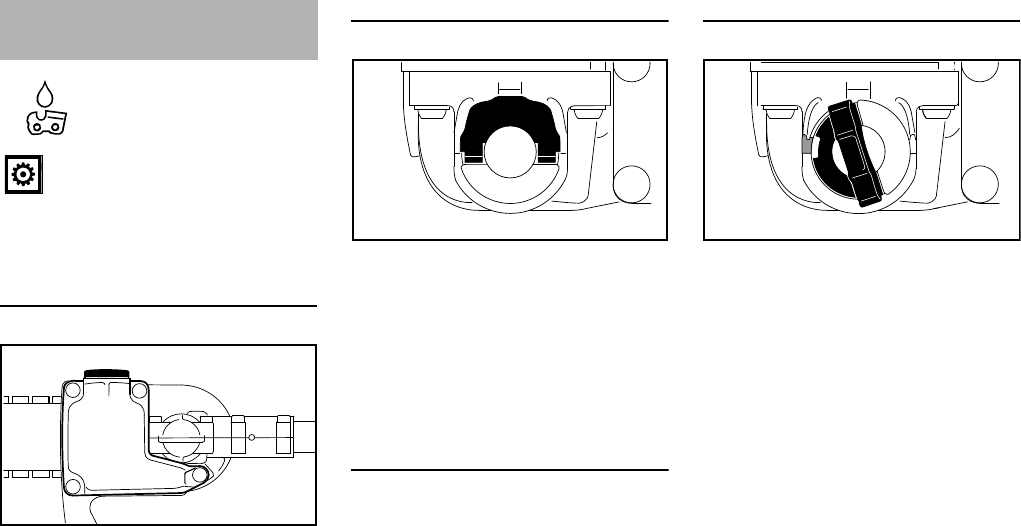

Filling Chain Oil Tank 17

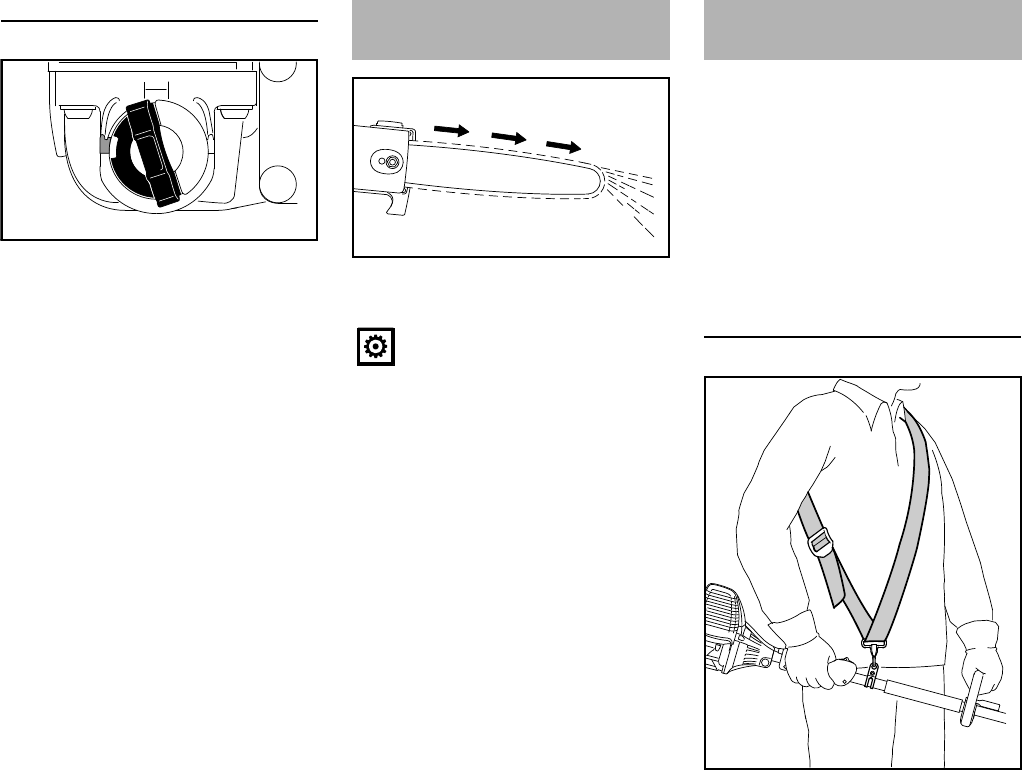

Checking Chain Lubrication 18

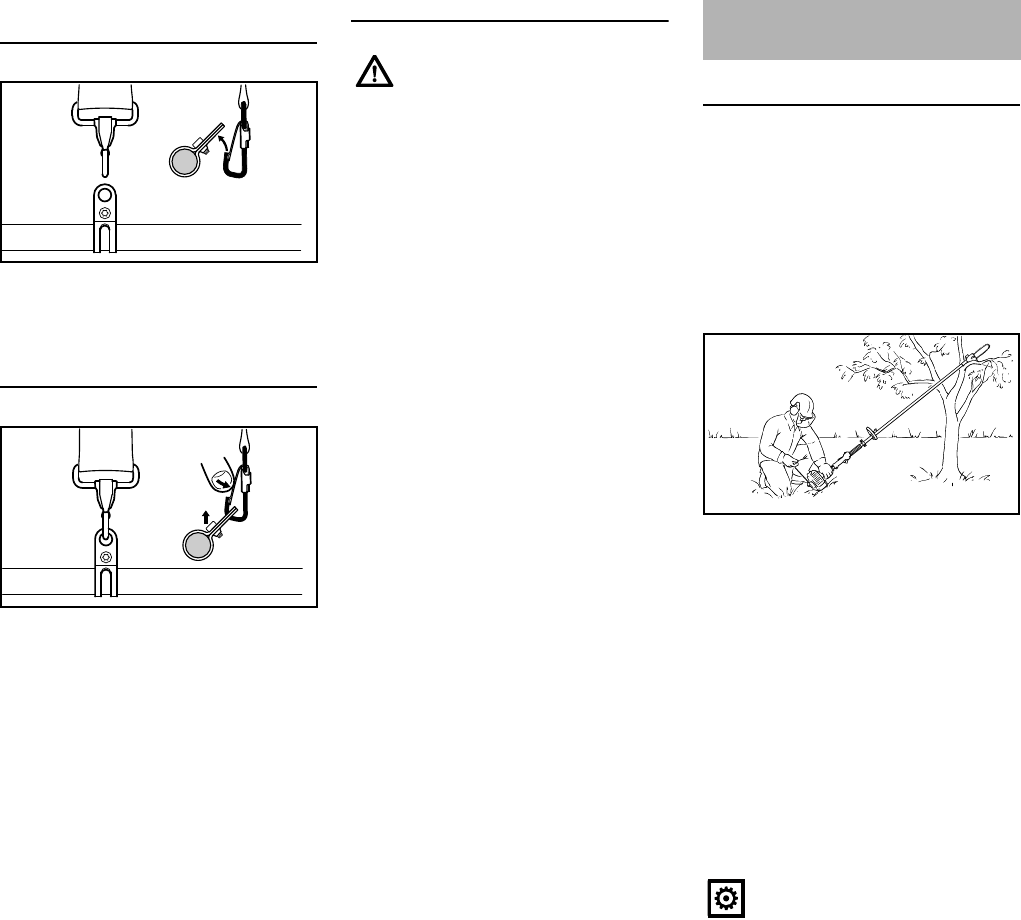

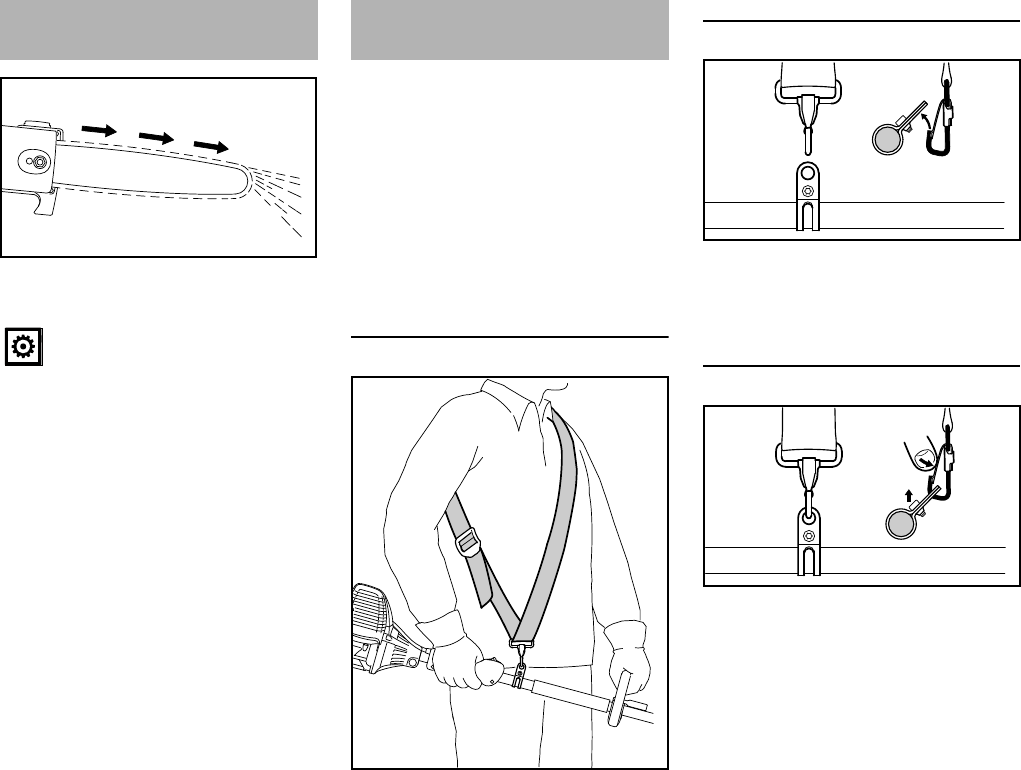

Fitting the Harness 18

Starting / Stopping the Engine 19

Operating Instructions 20

Storing the Machine 20

Taking Care of the Guide Bar 21

Checking and Replacing the Chain

Sprocket 21

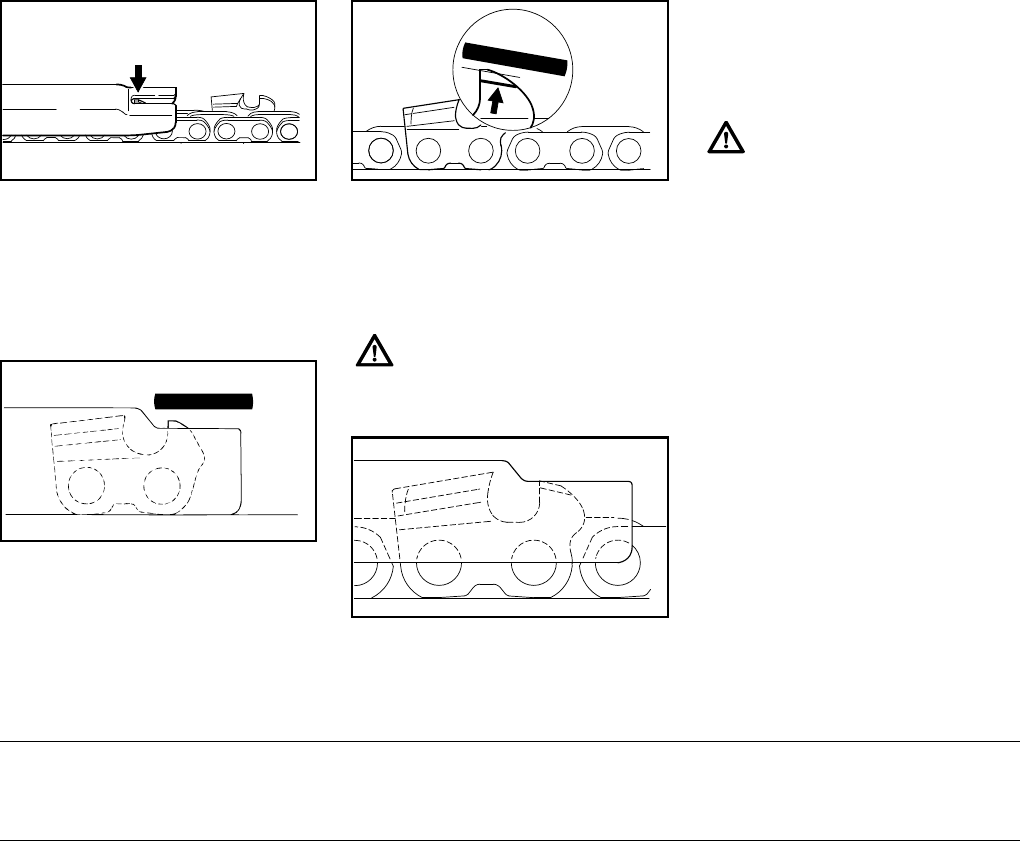

Maintaining and Sharpening the

Saw Chain 22

Maintenance and Care 26

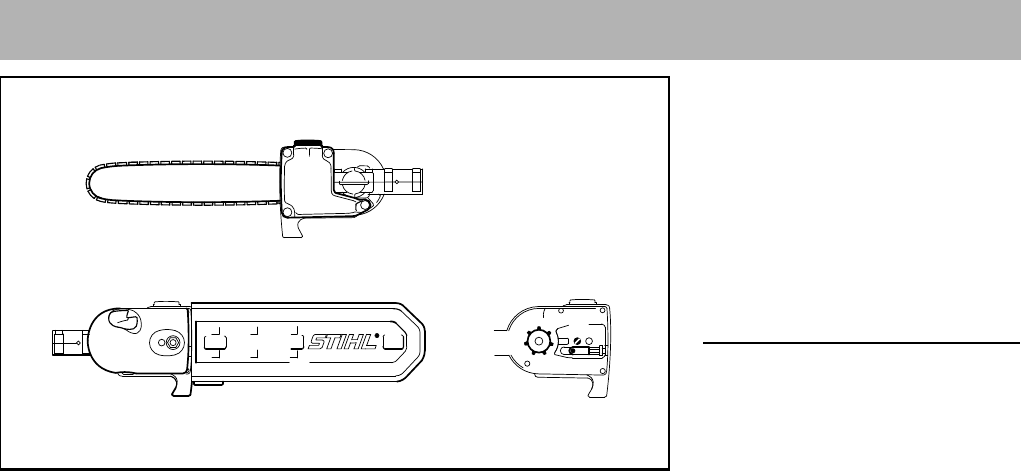

Main Parts 27

Specifications 28

Special Accessories 29

Maintenance and Repairs 29

Trademarks 29

Warning!

Because a power tool power head and

shaft equipped with a pole pruner

attachment is a power tool, some spe-

cial safety precautions must be

observed to reduce the risk of personal

injury. Careless or improper use may

cause serious or even fatal injury.

English

The STIHL attachment may be mounted

to different STIHL power tools.

The approved power tool models are

listed in the chapter on "Approved Basic

Power Tools".

In this instruction manual the functional

unit formed by the basic power tool

power head and shaft and attachment is

referred to as the power tool.

Therefore, the separate instruction

manuals for the basic power tool and

attachment should be used together for

the power tool.

Always read and and make sure you

understand both instruction manuals

before using your power tool for the first

time and keep them in a safe place for

future reference.

Pictograms

All the pictograms attached to or

embossed on the machine are shown

and explained in this manual.

Symbols in Text

Many operating and safety instructions

are supported by illustrations.

The individual steps or procedures

described in the manual may be marked

in different ways:

NA bullet marks a step or procedure.

A description of a step or procedure that

refers directly to an illustration may

contain item numbers that appear in the

illustration. Example:

NLoosen the screw (1).

NLever (2) ...

In addition to the operating instructions,

this manual may contain paragraphs

that require your special attention. Such

paragraphs are marked with the

symbols and signal words described

below:

Engineering Improvements

STIHL’s philosophy is to continually

improve all of its products. As a result,

engineering changes and improvements

are made from time to time. Therefore,

some changes, modifications and

improvements may not be covered in

this manual. If the operating

characteristics or the appearance of

your machine differ from those

described in this manual, please contact

your STIHL dealer for assistance.

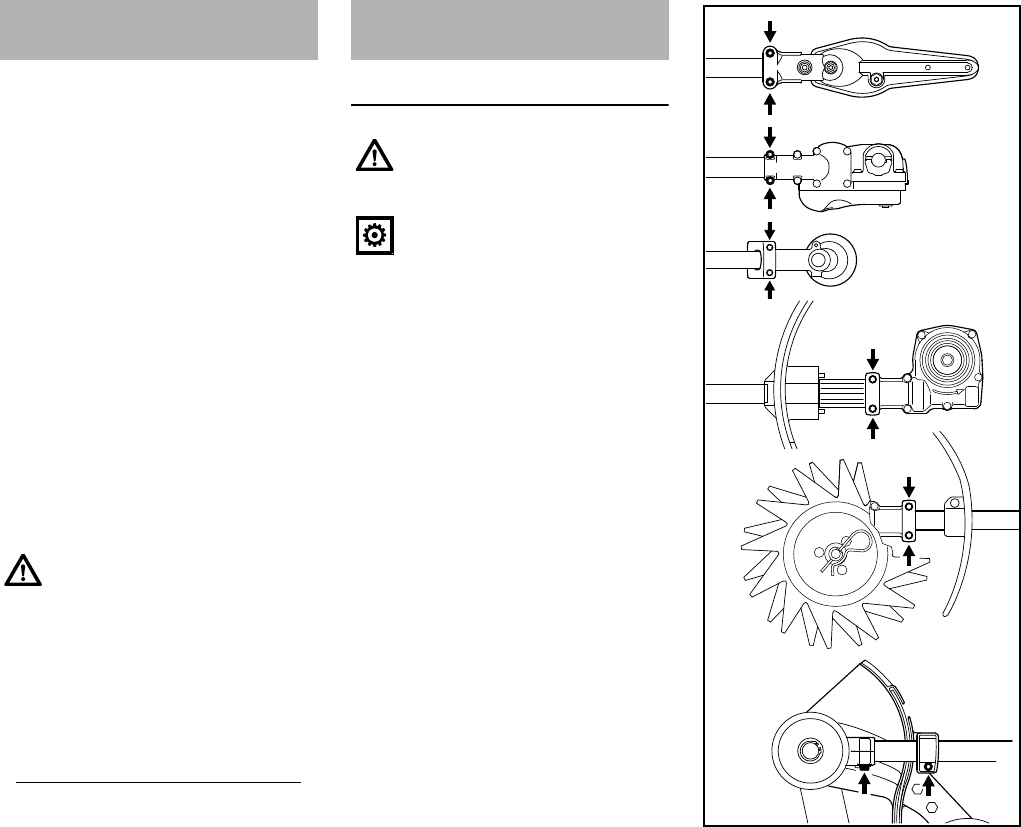

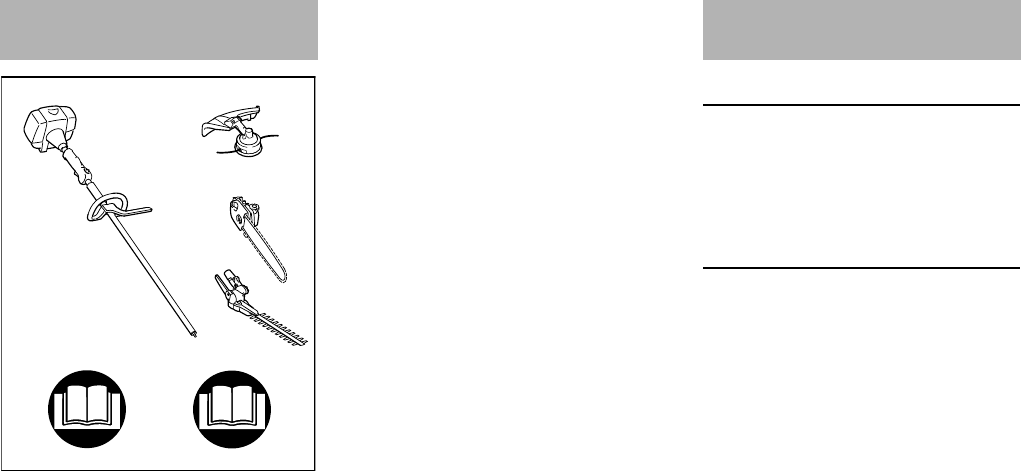

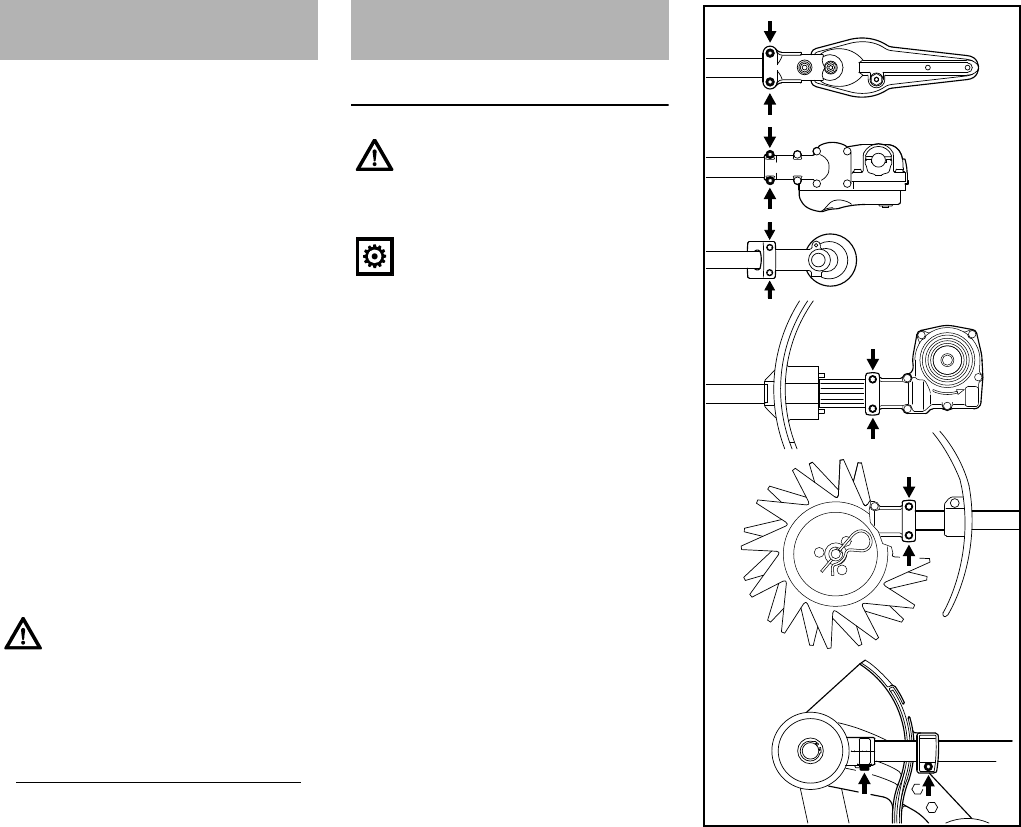

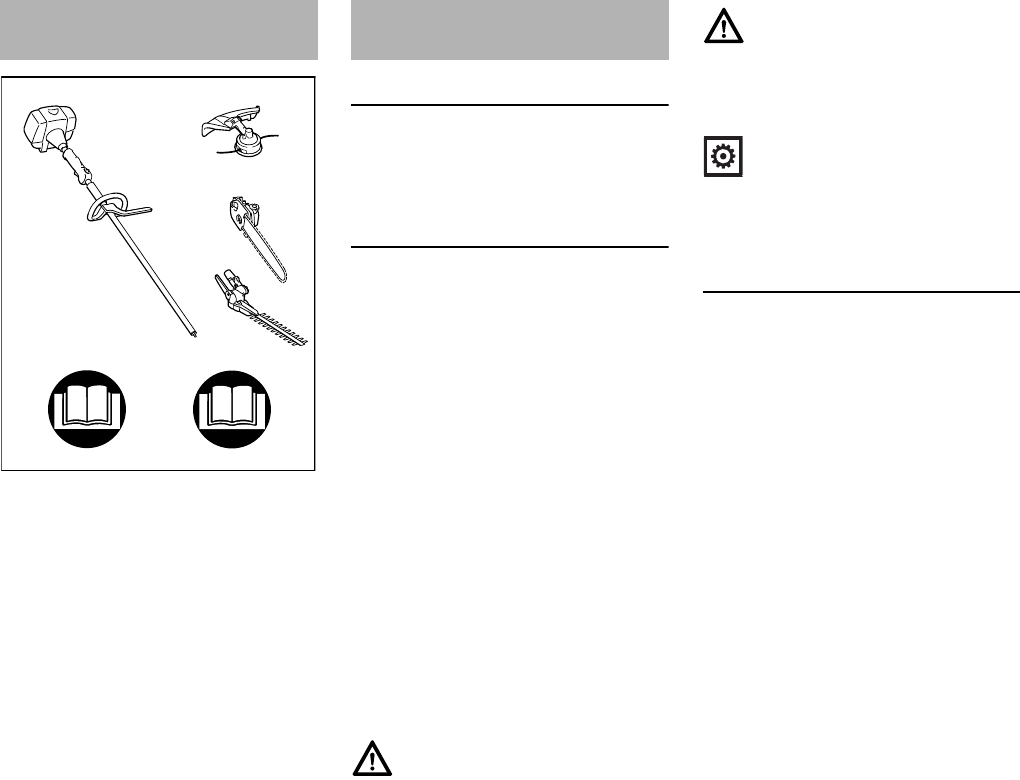

Interchangeable

Attachments

002BA322 KN

Guide to Using this Manual

Danger!

Indicates an imminent risk of severe or

fatal injury.

Warning!

Indicates a hazardous situation which, if

not avoided, could result in severe or

fatal injury.

Caution!

Indicates a risk of property damage,

including damage to the machine or its

individual components.

English

Have your STIHL dealer show you how

to operate your power tool. Observe all

applicable local safety regulations,

standards and ordinances.

Do not cut any material other than wood

or wooden objects. Use your power tool

power head and shaft equipped with a

pole pruner attachment for limbing only.

Most of these safety precautions and

warnings apply to the use of all STIHL

pole pruners. Different models may have

different parts and controls. See the

appropriate section of your basic power

tool and your pole pruner attachment

instruction manuals for a description of

the controls and the function of the parts

of your model.

Safe use of a power tool involves

1. the operator

2. the power tool

3. the use of the power tool.

THE OPERATOR

Physical Condition

You must be in good physical condition

and mental health and not under the

influence of any substance (drugs,

alcohol, etc.) which might impair vision,

dexterity or judgment. Do not operate

this machine when you are fatigued.

Proper Clothing

Safety Precautions and

Working Techniques

Because a power tool

power head and shaft

equipped with a pole

pruner attachment is a

high-speed, fast-cutting

power tool with a very

long reach, special safety

precautions must be

observed to reduce the

risk of personal injury.

It is important that you

read, fully understand

and observe the following

safety precautions and

warnings. Read the

instruction manuals and

the safety precautions for

your basic power tool and

pole your pruner attach-

ment periodically.

Careless or improper use

may cause serious or

fatal injury.

Warning!

Do not lend or rent your power tool with-

out the instruction manuals for your

basic power tool and your pole pruner

attachment. Be sure that anyone using it

understands the information contained

in these manuals.

Warning!

The use of this machine may be hazard-

ous. The pole pruner chain has many

sharp cutters. If the cutters contact your

flesh, they will cut you, even if the chain

is not moving.

Warning!

Do not use it for other purposes, since

misuse may result in personal injury or

property damage, including damage to

the machine.

Warning!

Minors should never be allowed to use

this power tool. Bystanders, especially

children, and animals should not be

allowed in the area where it is in use.

Warning!

To reduce the risk of injury to bystand-

ers and damage to property, never let

your power tool run unattended. When it

is not in use (e.g. during a work break),

shut it off and make sure that unauthor-

ized persons do not use it.

Warning!

Be alert – if you get tired, take a break.

Tiredness may result in loss of control.

Working with any power tool can be

strenuous. If you have any condition

that might be aggravated by strenuous

work, check with your doctor before

operating this machine.

Warning!

To reduce the risk of injury, the operator

should wear proper protective apparel.

English

Be particularly alert and cautious when

wearing hearing protection because

your ability to hear warnings (shouts,

alarms, etc.) is restricted.

Avoid loose-fitting jackets, scarfs,

neckties, jewelry, flared or cuffed pants,

unconfined long hair or anything that

could become caught on branches,

brush or the moving parts of the unit.

Secure hair so it is above shoulder level.

For further instructions on proper

clothing see the safety precautions in

the instruction manual of the basic

power tool.

THE POWER TOOL

For illustrations and definitions of the

power tool parts see the chapter on

"Main Parts."

If this tool is subjected to unusually high

loads for which it was not designed (e.g.

heavy impact or a fall), always check

that it is in good condition before

continuing work. Check in particular that

the fuel system is tight (no leaks) and

that the controls and safety devices are

working properly. Do not continue

operating this machine if it is damaged.

In case of doubt, have it checked by your

STIHL servicing dealer.

THE USE OF THE POWER TOOL

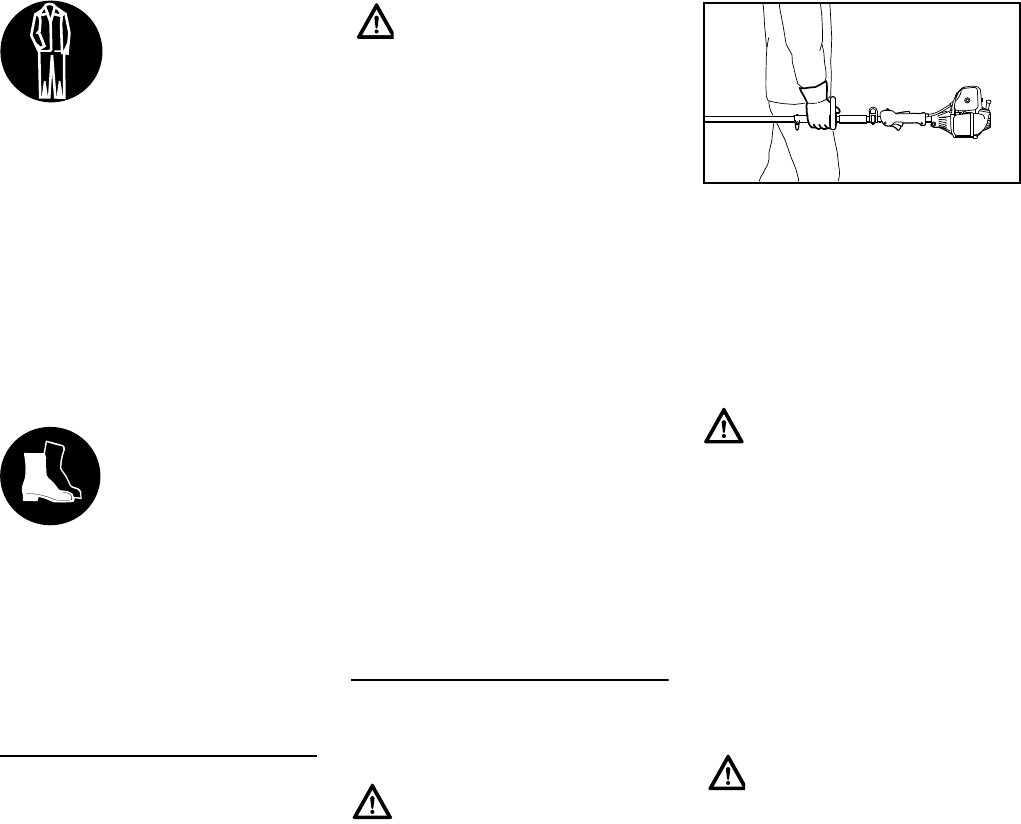

Transporting the Power Tool

It may be carried only in a horizontal

position. Grip the shaft in a manner that

the machine is balanced horizontally.

Keep the hot muffler away from your

body and the cutting attachment behind

you. Accidental acceleration of the

engine can cause the chain to rotate and

cause serious injuries.

Warning!

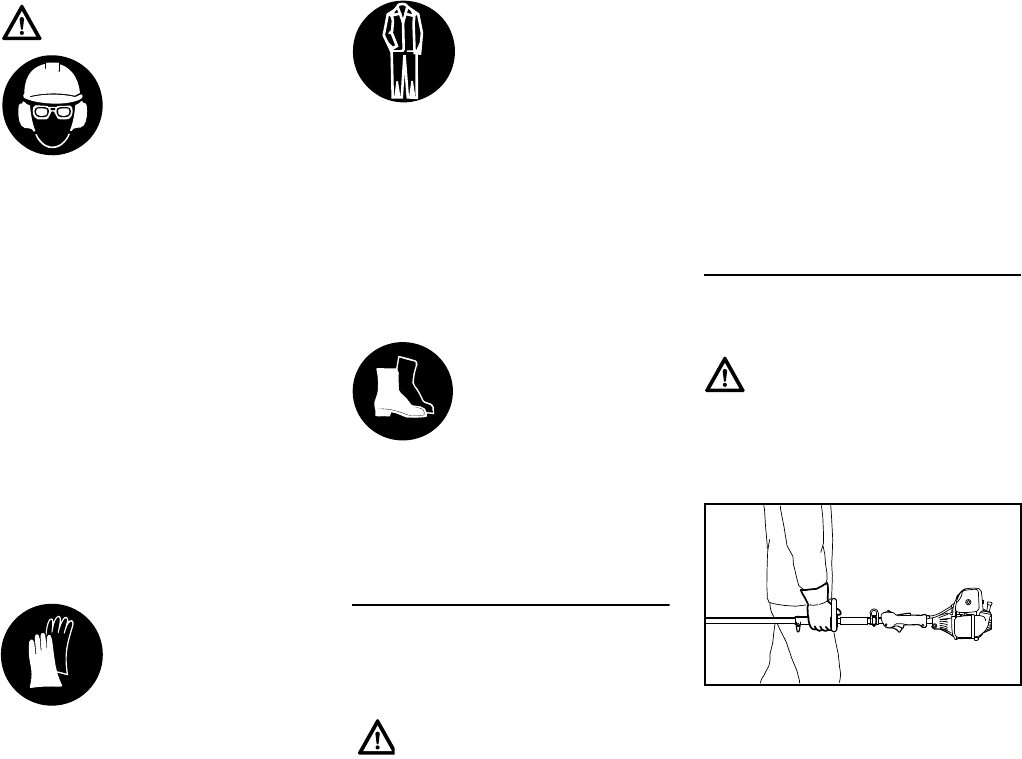

To reduce the risk of

injury to your eyes never

operate your power tool

unless wearing goggles

or properly fitted protec-

tive glasses with

adequate top and side protection com-

plying with ANSI Z 87.1 (or your

applicable national standard). To

reduce the risk of injury to your face

STIHL recommends that you also wear

a face shield or face screen over your

goggles or protective glasses.

Wear an approved safety hard hat to

reduce the risk of injury to your head.

Power tool noise may damage your

hearing. Wear sound barriers (ear plugs

or ear mufflers) to protect your hearing.

Continual and regular users should

have their hearing checked regularly.

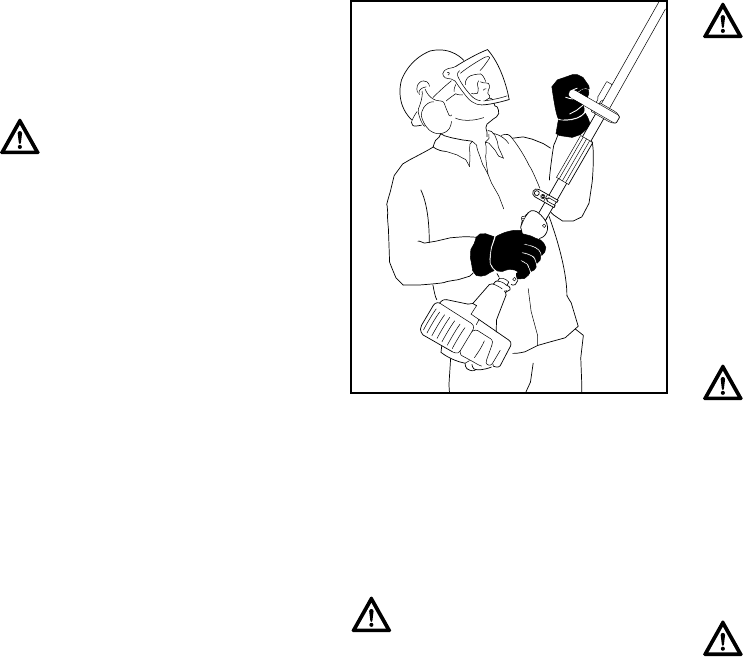

Always wear gloves

when handling the

machine and the cutting

tool. Heavy-duty, nonslip

gloves improve your grip

and help to protect your

hands.

Clothing must be sturdy

and snug-fitting, but allow

complete freedom of

movement. Wear long

pants made of heavy

material to help protect

your legs. Do not wear

shorts, sandals or go

barefoot.

Good footing is very

important. Wear sturdy

boots with nonslip soles.

Steel-toed safety boots

are recommended.

Warning!

Never modify this power tool in any way.

Only attachments supplied by STIHL or

expressly approved by STIHL for use

with the specific STIHL basic power tool

model are authorized. Although certain

unauthorized attachments are useable

with STIHL power tools, their use may,

in fact, be extremely dangerous.

Warning!

Always switch off the engine and fit the

scabbard over the cutting attachment

before transporting the power tool over

long distances.

002BA254 KN

English

Before Starting

Take off the chain guard (scabbard) and

inspect the pole pruner for proper

condition and operation. (See the

maintenance chart near the end of the

instruction manuals.)

Keep the handles clean and dry at all

times; it is particularly important to keep

them free of moisture, pitch, oil, fuel mix,

grease or resin in order for you to

maintain a firm grip and properly control

your power tool.

For proper assembly of the bar and

chain follow the procedure described in

the chapter "Mounting the Bar and

Chain" of your instruction manual.

STIHL Oilomatic chain, guide bar and

sprocket must match each other in

gauge and pitch.

Adjust harness and hand grip to suit

your size before starting work. To be

better prepared in case of an

emergency, practice releasing the unit

from the harness as quickly as possible.

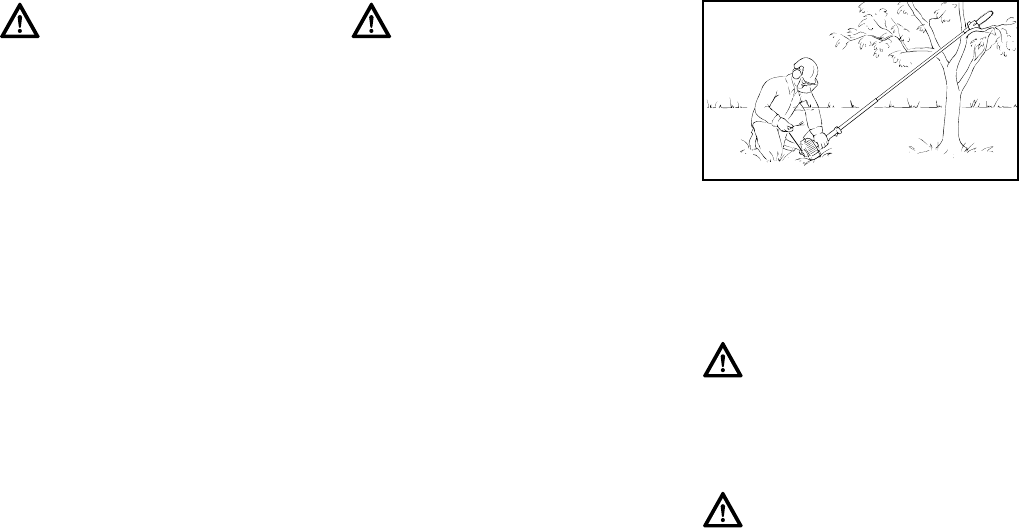

Starting

Start the engine at least 10 feet (3 m)

from the fueling spot, outdoors only.

For specific starting instructions, see the

appropriate section of your basic power

tool and your pole pruner attachment

manuals.

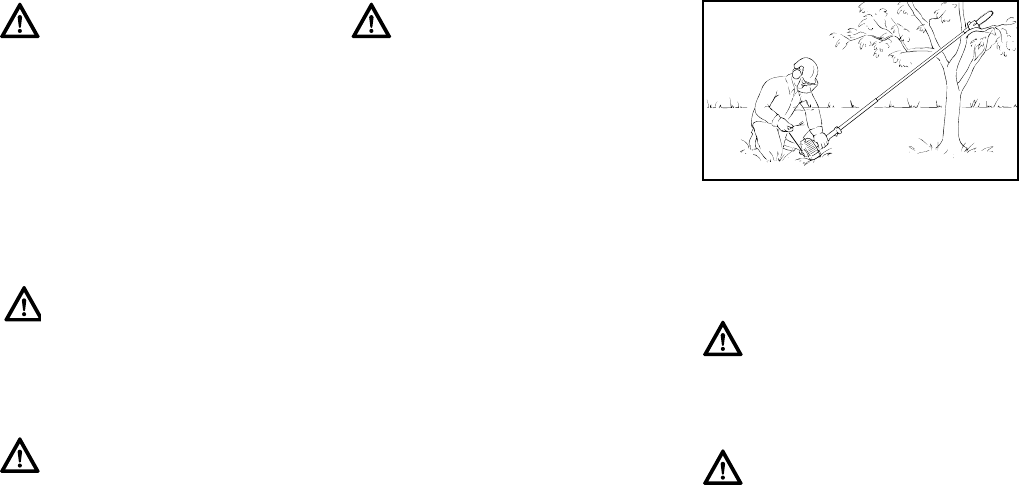

Place the pole pruner on firm ground or

other solid surface in an open area or, in

the alternative, as shown in the above

picture. Maintain good balance and

secure footing.

Once the engine has started,

immediately blip the throttle trigger,

which should release the starting throttle

and allow the engine to slow down to

idle.

With the engine running only at idle,

attach the power tool to the spring hook

of your harness (see appropriate

chapter of this manual).

Warning!

When transporting it in a vehicle, prop-

erly secure it to prevent turnover, fuel

spillage and damage to the unit.

Warning!

Always check your power tool for proper

condition and operation before starting.

Never attempt to modify the controls or

safety devices.

Warning!

Never operate your power tool if it is

damaged, improperly adjusted or main-

tained, or not completely or securely

assembled.

Warning!

Proper tension of the chain is extremely

important. In order to avoid improper

setting, the tensioning procedure must

be followed as described in your man-

ual. Always make sure the hexagonal

nut(s) for the sprocket cover is (are)

tightened securely after tensioning the

chain in order to secure the bar. Never

start the pole pruner with the sprocket

cover loose. Check chain tension once

more after having tightened the nut(s)

and thereafter at regular intervals

(whenever the pole pruner is shut off). If

the chain becomes loose while cutting,

shut off the engine and then tighten.

Never try to adjust the chain while the

engine is running!

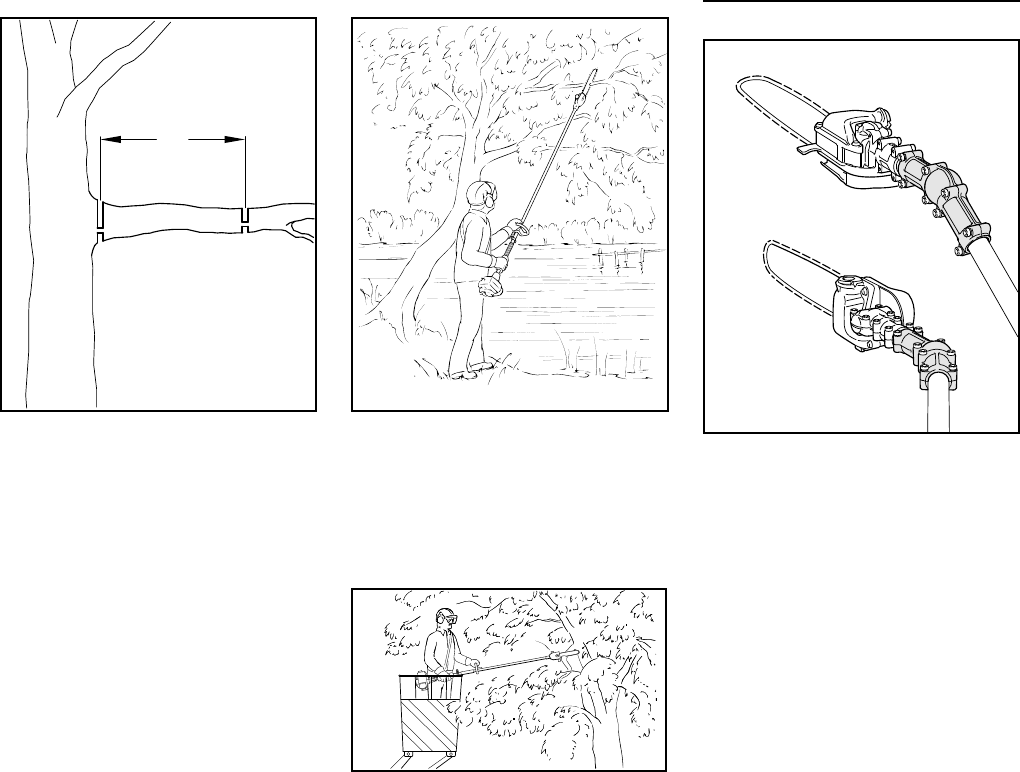

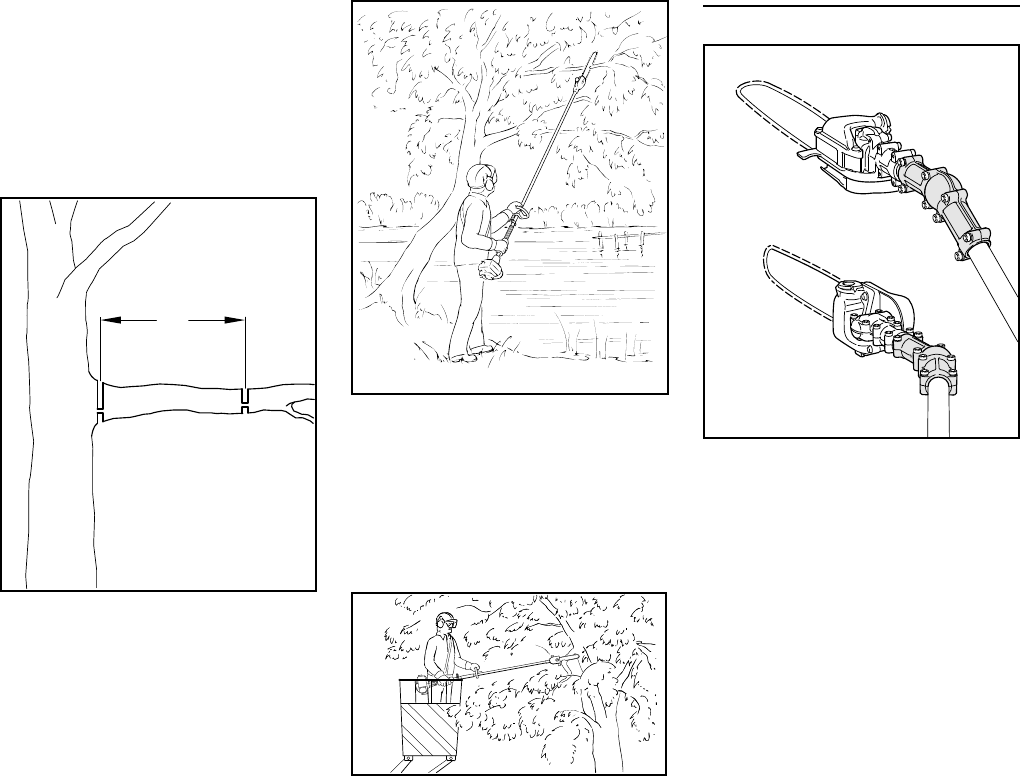

Warning!

To reduce the risk of injury from loss of

control, do not attempt to "drop start"

your power tool.

Warning!

To reduce the risk of injury from loss of

control be absolutely sure that the guide

bar and chain are clear of you and all

other obstructions and objects, includ-

ing the ground, because when the

engine starts at starting-throttle, engine

speed will be fast enough for the clutch

to engage the sprocket and move the

chain.

275BA006 KN

English

See also the Safety Precautions on

Starting in the instruction manual for

your basic power tool.

During Operation

Holding and Controlling the Power

Tool

Always hold the unit firmly with both

hands on the handles while you are

working. Wrap your fingers and thumbs

around the handles.

Place your left hand on the front handle

and your right hand on the rear grip and

throttle trigger. This also applies to left-

handers. Keep your hands in this

position to have your pole pruner under

control at all times.

Working Conditions

Operate and start your power tool only

outdoors in a well-ventilated area.

Operate it under good visibility and

daylight conditions only. Work carefully.

Warning!

Your power tool is a one-person

machine. Do not allow other persons in

the general work area, even when

starting.

402BA030 KN

Warning!

Never attempt to operate your power

tool with one hand. Loss of control of the

power tool resulting in serious or fatal

injury may result.

Warning!

Do not overreach. Keep proper footing

and balance at all times. Special care

must be taken in slippery conditions

(wet ground, snow) and in difficult, over-

grown terrain. Watch for hidden

obstacles such as tree stumps, roots

and ditches to avoid stumbling. For bet-

ter footing, clear away fallen branches,

scrub and cuttings. Be extremely cau-

tious when working on slopes or uneven

ground.

Warning!

To reduce the risk of injury from loss of

control, never work on a ladder, in a tree

or any other insecure support. Never

hold the machine above shoulder

height. When working at a height above

15 feet (4.5 m) use a lift bucket.

Warning!

Take extreme care in wet and freezing

weather (rain, snow, ice). Put off the

work when the weather is windy, stormy

or rainfall is heavy.

Warning!

If the vegetation being cut or the sur-

rounding ground is coated with a

chemical substance (such as an active

pesticide or herbicide), read and follow

the instructions and warnings that

accompanied the substance at issue.

English

Electricity can jump from one point to

another by means of arcing. Higher

voltage increases the distance electricity

can arc. Electricity can also move

through branches, especially if they are

wet. Maintain a clearance of at least

50 feet (15 m) between the pole pruner

(including any branches it is contacting)

and any electrical line carrying live

current. Before working with less

clearance, contact your electric utility

and make sure the current is turned off.

Stop the engine immediately if you are

approached.

Make sure that the saw chain does not

touch any foreign materials such as

rocks, fences, nails and the like. Such

objects may be flung off and injure the

operator or bystanders, or damage the

saw chain.

Warning!

Inhalation of certain

dusts, especially organic

dusts such as mold or

pollen, can cause sus-

ceptible persons to have

an allergic or asthmatic

reaction. Substantial or repeated inhala-

tion of dust and other airborne

contaminants, in particular those with a

smaller particle size, may cause respira-

tory or other illnesses. This includes

wood dust, especially from hardwoods,

but also from some softwoods such as

Western Red Cedar. Control dust at the

source where possible. Use good work

practices, such as always cutting with a

properly sharpened chain (which pro-

duces wood chips rather than fine dust)

and operating the unit so that the wind

or operating process directs any dust

raised by the power tool away from the

operator. Follow the recommendations

of EPA / OSHA / NIOSH and occupa-

tional and trade associations with

respect to dust ("particulate matter").

When the inhalation of dust cannot be

substantially controlled, i.e., kept at or

near the ambient (background) level,

the operator and any bystanders should

wear a respirator approved by NIOSH /

MSHA for the type of dust encountered.

Warning!

Breathing asbestos dust is dangerous

and can cause severe or fatal illness,

respiratory illness or cancer. The use

and disposal of asbestos-containing

products have been strictly regulated by

OSHA and the Environmental Protec-

tion Agency. If you have any reason to

believe that you might be cutting asbes-

tos, immediately contact your employer

or a local OSHA representative.

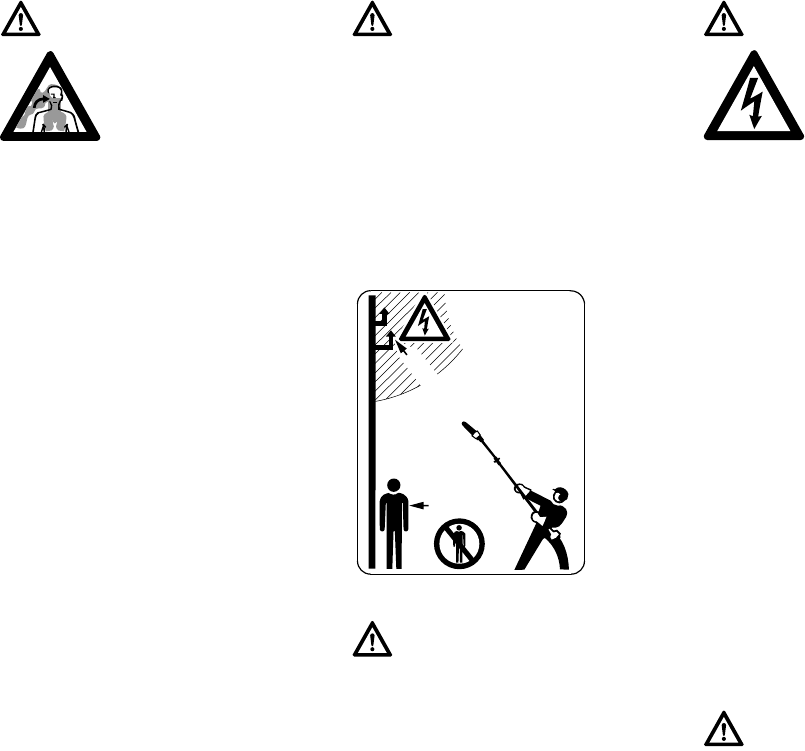

Warning!

This power tool has a large range. In

order to reduce the risk of personal or

even fatal injury to bystanders from fall-

ing objects or inadvertent contact with

the moving chain of your power tool

always keep bystanders at least 50 feet

(15 m) away when the power tool is

running.

15m (50ft)

Danger!

Your power tool is not

insulated against elec-

tric shock. To reduce

the risk of electrocu-

tion, never operate this

power tool in the vicin-

ity of any wires or cables (power,

etc.) which may be carrying electric

current.

Warning!

Even though bystanders should be kept

away from the running power tool, never

work alone. Keep within calling distance

of others in case help is needed.

English

Operating Instructions

In the event of an emergency, switch off

the engine immediately – move the slide

control / stop switch / momentary stop

switch to 0 or STOP.

See section of your basic power tool

instruction manual on the proper use of

the slide control / stop switch /

momentary stop switch.

Accelerating the engine while the chain

is blocked increases the load and will

cause the clutch to slip continuously.

This may result in overheating and

damage to important components (e.g.

clutch, polymer housing components) –

which can then increase the risk of injury

from the chain moving while the engine

is idling.

Keep work area clear – move away

fallen limbs. Place all tools and

equipment at a safe distance from the

branches being limbed, but not in the

escape area.

Watch for falling wood! As soon as the

limbed branch starts to fall, step aside

and keep a sufficient distance away from

the falling wood.

Warning!

Do not operate your power tool using

the starting throttle lock, as you do not

have control of the engine speed.

Warning!

To reduce the risk of cut injuries, keep

hands and feet away from the saw

chain. Never touch a moving chain with

your hand or any other part of your

body. The saw chain continues to move

for a short period after the throttle trigger

is released (inertia effect).

Warning!

If the chain becomes clogged, always

shut off the engine and make sure the

chain has stopped before cleaning.

Warning!

Prior to limbing, clear the working area

from interfering limbs and brush. Then,

establish an escape area away from

where the cut limbs can fall, and remove

all obstacles.

Warning!

Always observe the general condition of

the tree. Look for decay and rot in the

trunk and branches. If it is rotted inside,

it could snap and fall toward the opera-

tor while being cut. Also look for broken

or dead branches which could vibrate

loose and fall on the operator. If the

branch is thick or heavy, make a shallow

relief cut on the bottom of the branch

before cutting down from the top to help

prevent splitting of the branch.

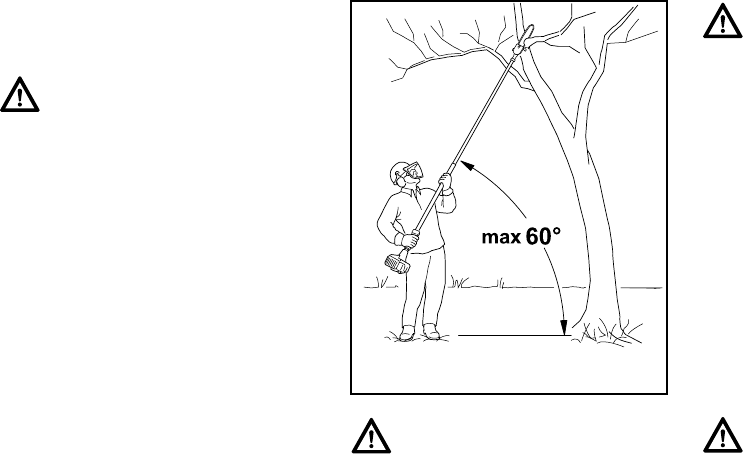

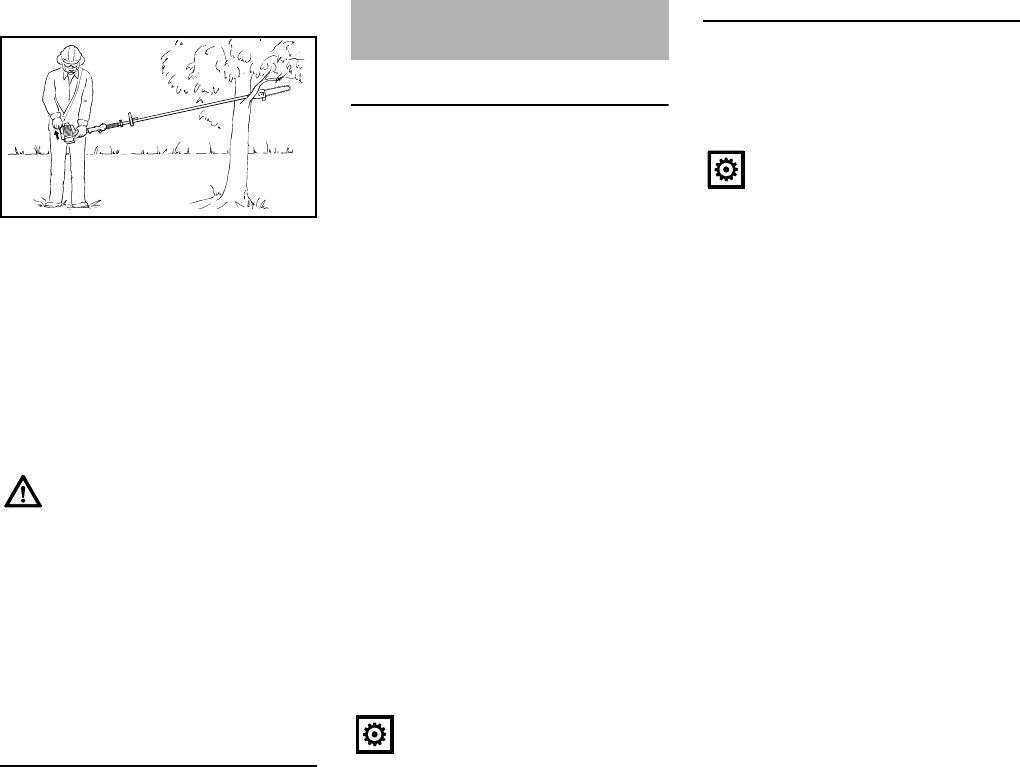

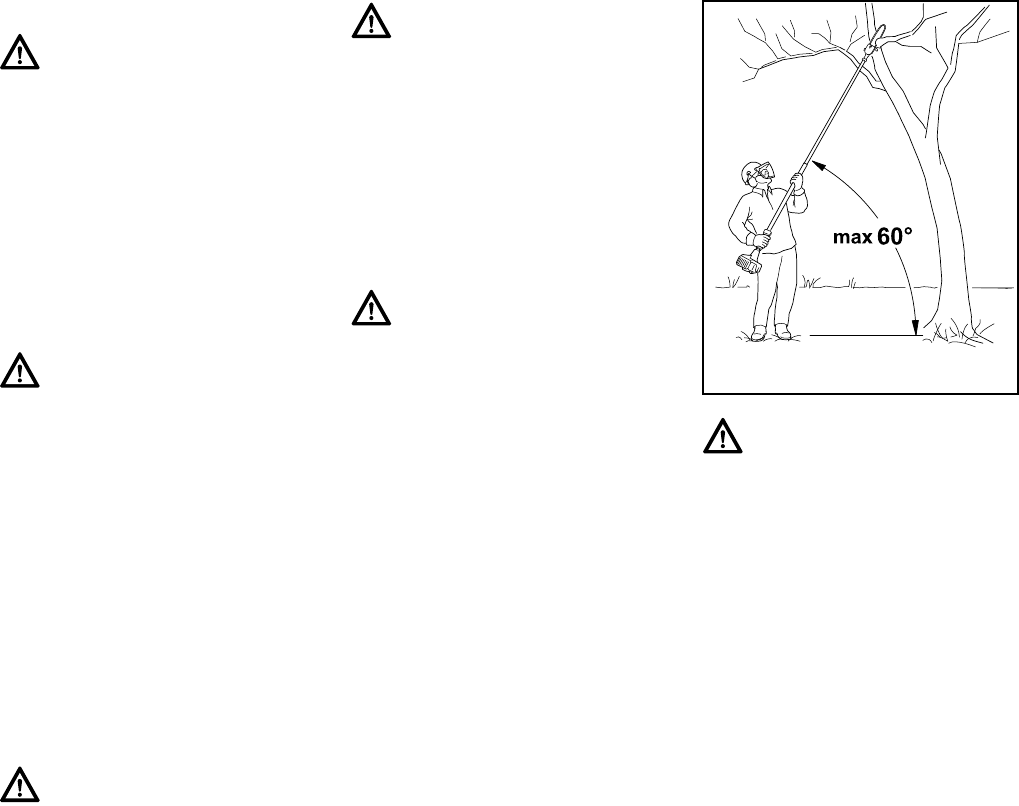

Warning!

To reduce the risk of severe or even

fatal injury from falling objects do not cut

vertically above your body. Hold the

pole pruner at an angle of not more than

60° from the horizontal level (see pic-

ture). Objects may fall in unexpected

directions. Do not stand directly under-

neath the limb being cut!

275BA005 KN

English

If the bar becomes pinched and caught

in the branch so that the chain can no

longer move, shut off the pole pruner

and carefully move the branch to open

the pinch and release the bar.

Reactive Forces

Because of the design of the pole

pruner, the reactive forces experienced

when working with it are generally not as

severe as those encountered with a

chain saw. Nevertheless, you should

always maintain a proper grip and good

footing to control the power tool when

you experience such forces.

The most common reactive forces are:

–kickback,

–pushback,

–pull-in.

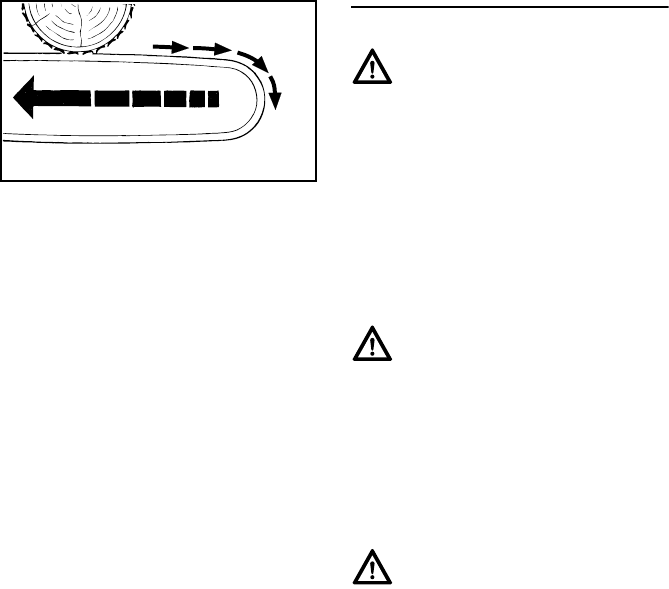

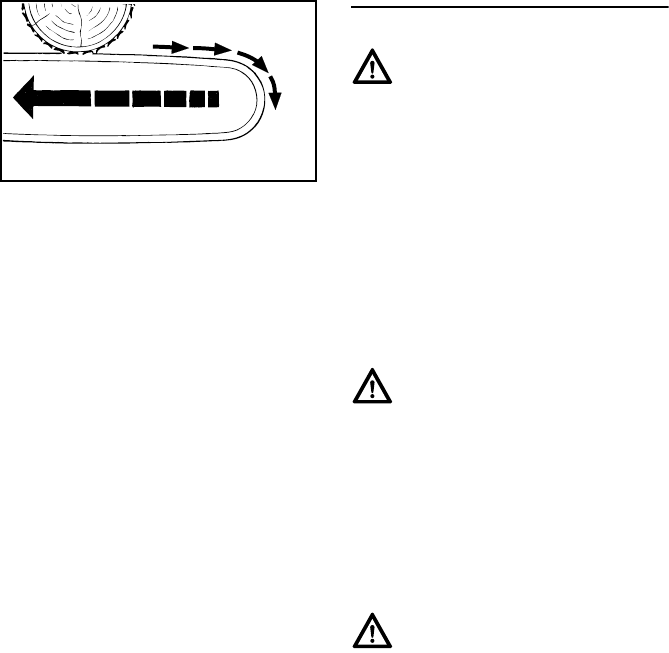

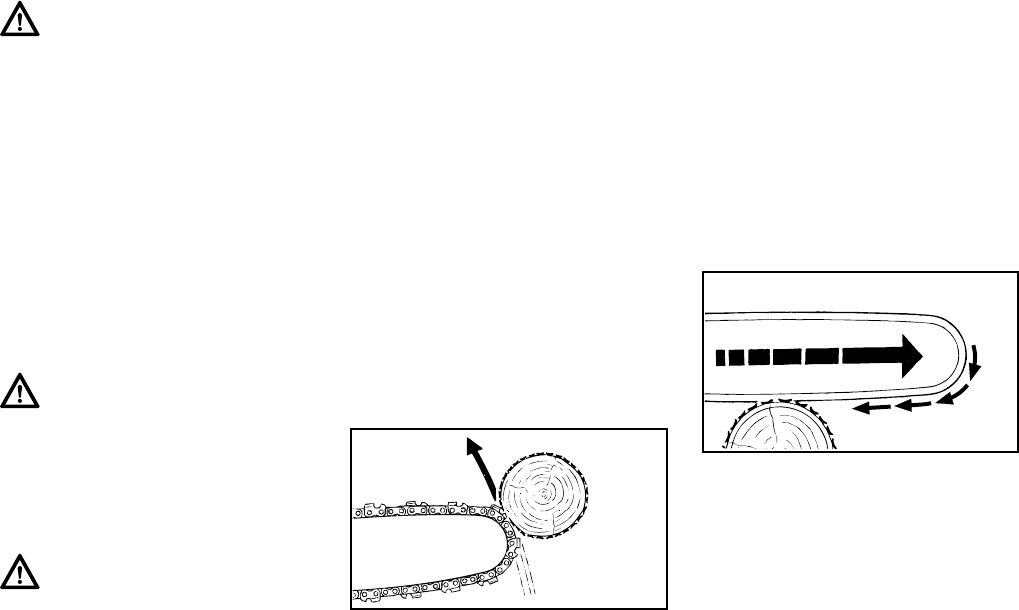

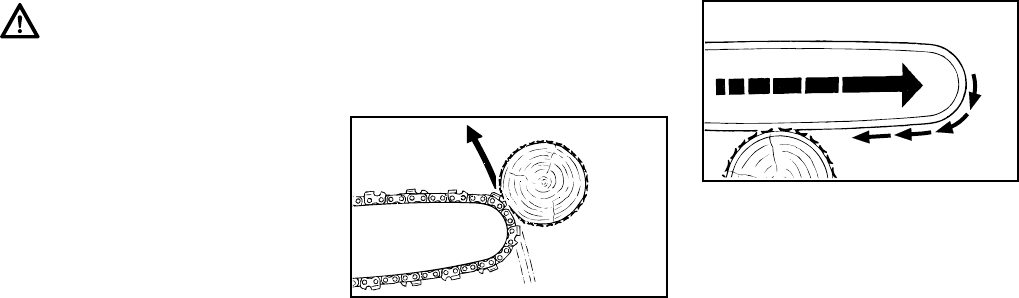

Kickback

Kickback may occur when the moving

saw chain near the upper quadrant of

the bar nose contacts a solid object or is

pinched.

The reaction of the cutting force of the

chain causes a rotational force on the

pole pruner in the direction opposite to

the chain movement. This may cause

the bar to move upward.

To Avoid Kickback

The best protection from kickback is to

avoid kickback situations:

1. Be aware of the location of the guide

bar nose at all times

2. Never let the nose of the guide bar

contact any object. Do not cut limbs

with the nose of the guide bar. Be

especially careful near wire fences

and when cutting small, tough

limbs, which may easily catch the

chain.

3. Cut only one limb at a time.

A = Pull-in

Pull-in occurs when the chain on the

bottom of the bar is suddenly stopped

when it is pinched, caught or encounters

a foreign object in the wood. The

reaction of the chain pulls the saw

forward.

Pull-in frequently occurs when the chain

is not rotating at full speed before it

contacts the wood.

To Avoid Pull-in

1. Be alert to forces or situations that

may cause material to pinch the

chain at the bottom of the bar.

2. Always start a cut with the chain

rotating at full speed.

Warning!

Always pull the unit out of the cut with

the chain running to reduce the possibil-

ity of pinching the cutting attachment.

Don't put pressure on the pole pruner

when reaching the end of a cut. The

pressure may cause the bar and rotat-

ing chain to pop out of the cut or kerf, go

out of control and strike some other

object.

Warning!

The gearbox becomes hot during oper-

ation. To reduce the risk of burn injury,

do not touch the gear housing when it is

hot.

Warning!

Reactive forces may occur any time the

chain is rotating.The force used to cut

wood can be reversed and work against

the operator. If the rotating chain is sud-

denly stopped by contact with any solid

object such as a branch or is pinched,

the reactive forces may occur instantly.

These reactive forces may result in loss

of control, which, in turn, may cause

personal injury. An understanding of the

causes of these reactive forces may

help you avoid the element of surprise

and loss of control.

002BA230 KN

001BA037 KN

English

B = Pushback

Pushback occurs when the chain on the

top of the bar is suddenly stopped when

it is pinched, caught or encounters a

foreign object in the wood. The reaction

of the chain may drive the saw rapidly

straight back toward the operator.

Pushback frequently occurs when the

top of the bar is used for cutting.

To Avoid Pushback

1. Be alert to forces or situations that

may cause material to pinch the

chain at the top of the bar.

2. Do not cut more than one limb at a

time.

3. Do not twist the bar when

withdrawing it from an underbuck

cut because the chain can pinch.

MAINTENANCE, REPAIR AND

STORING

Wear gloves when handling or

performing maintenance on the cutting

attachment.

Tighten all nuts, bolts and screws except

the carburetor adjustment screws after

each use.

Do not clean your machine with a

pressure washer. The solid jet of water

may damage parts of the machine.

Store the power tool in a dry and high or

locked location out of reach of children.

Store chain oil in approved and properly

labeled safety-type canisters only. Avoid

direct contact with the skin!

001BA038 KN

Warning!

Always stop the engine and make sure

that the chain is stopped before doing

any maintenance or repair work or

cleaning the power tool. Do not attempt

any maintenance or repair work not

described in the instruction manuals for

your basic power tool and your pole

pruner attachment. Have such work per-

formed at your STIHL servicing dealer

only.

Warning!

Use only identical STIHL replacement

parts for maintenance and repair. Use of

non-STIHL parts may cause serious or

fatal injury.

Warning!

Keep the chain, bar and sprocket clean;

replace worn sprockets or chains. Keep

the chain sharp. You can spot a dull

chain when easy-to-cut wood becomes

hard to cut or burn marks appear on the

wood.

English

Preparations

NWear suitable protective clothing,

observe safety precautions.

NStarting the engine

NPut on the shoulder strap.

Cutting sequence

To allow branches a free fall, always cut

the lower branches first. Prune heavy

branches (large diameter) in several

controllable pieces.

Disposal

Do not throw cuttings into the garbage

can – they can be composted.

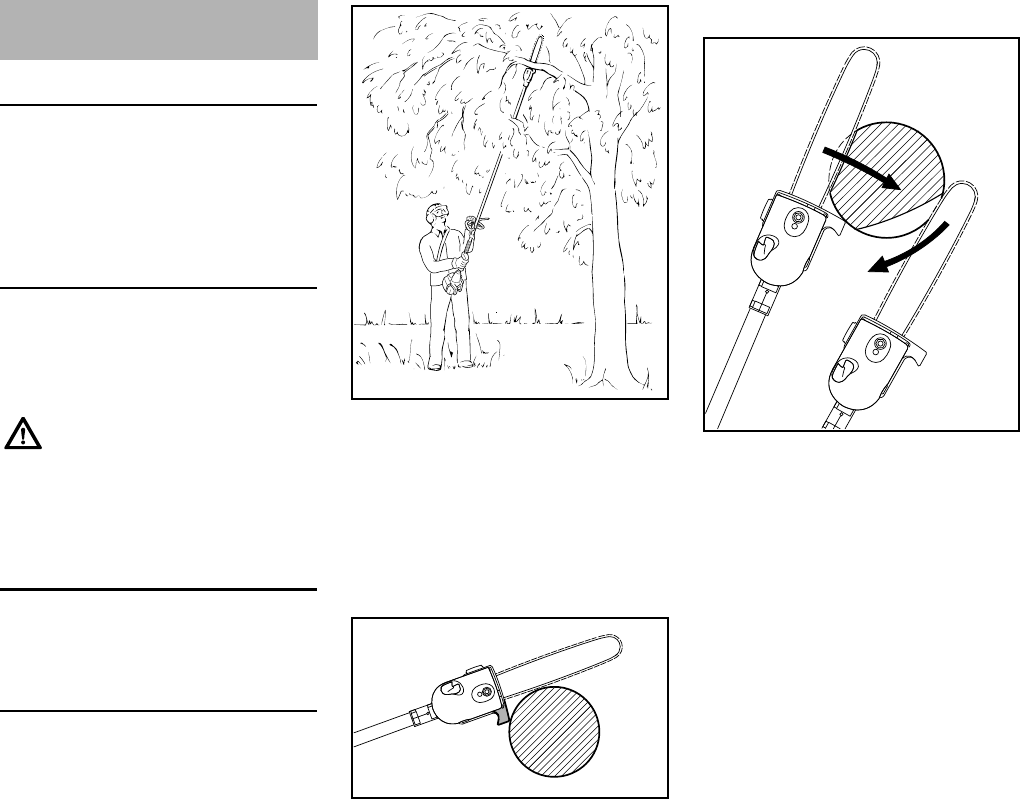

Working Technique

Hold the control handle with your right

hand, and the loop handle with your left

hand. Your left arm should be extended

to the most comfortable position.

The shaft should always be held at an

angle of 60° or less.

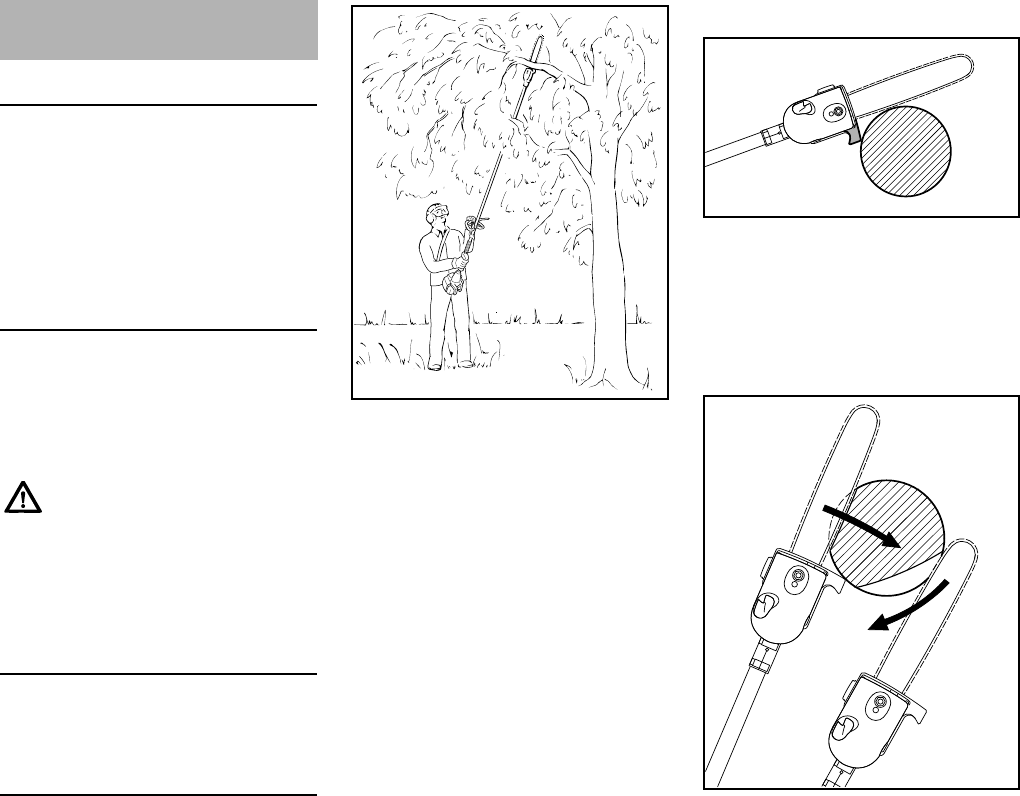

The least tiring working position is a tool

angle of 60°.

Any lesser angle may be used to suit the

situation concerned.

Cross-cut

To avoid pinching the bar in the cut,

position the cutting attachment with the

hook against the branch and then

perform the cross-cut from the top

downwards.

Relieving cut

To avoid tearing the bark on thick

branches, always start by performing a

relieving cut (1) on the underside of the

branch.

NTo do this, apply the cutting

attachment and pull it across the

bottom of the branch in an arc as far

as the bar nose.

NThen position the bar with the hook

against the branch and perform the

cross-cut (2).

Using the Unit

Never stand directly underneath

the branch you are cutting – be

wary of falling branches. Note that

a branch may spring back at you

after it hits the ground – risk of

injury.

402BA012 KN

390BA052 KN

390BA041 KN

English

Flush-cutting thick branches

If branch diameter is more than

4in(10cm), first

Nperform an initial cut (3), with

relieving cut and cross-cut at

distance (A) of about 8 in (20 cm)

from the final cut, then carry out the

flush-cut (4), starting with a relieving

cut and finishing with a cross-cut.

Cutting above obstacles

The unit's long reach makes it possible

to prune branches that are overhanging

obstacles, such as rivers or lakes. The

tool angle in this case depends on the

position of the branch.

Cutting from a lift bucket

The unit's long reach enables cutting to

be performed next to the trunk without

the risk of the lift bucket damaging other

branches. The tool angle in this case

depends on the position of the branch.

30° angle drive (special accessory)

The angle drive keeps the cutting

attachment at an angle of 30° to the

drive tube.

The angle drive may be adjusted on the

drive tube to the following positions only:

1For cross-cutting vertical branches

and bushes.

2For a better view of the cutting

attachment.

390BA024 KN

402BA013 KN

402BA032 KN

390BA053 KN

English

Operation of this interchangeable

attachment is permitted only with the

following basic power tools:

STIHLFS83R, FS85R

1) 2), FS 90 R,

FS 110 R2), FS 130 R

STIHL FH 75

STIHL FC 83, FC 85, FC 95, FC 110

STIHLHL73

2), HL 752), HL 1002)

STIHL HT 56, HT 70, HT 73, HT 75,

HT 100, HT 101, HT 130, HT 131,

HT 250

STIHL KW 85

The HT attachment is not approved for

use on bike-handled machines.

The optional 30° angle drive must not be

mounted to the following models:

STIHL HT 73, HT 75, HT 101, models

with short drive tube (K versions).

Preparations

Remove any existing gearhead or

interchangeable attachment from the

basic power tool.

NTo do this, loosen the clamp screws

on the gearhead (arrows) and pull

the gearhead off the drive tube.

Approved Basic Power

Tools

1) Not approved for FS 85 R with serial

numbers from 2 49 848 196 up to

253552820

2) Not approved for models FS 85 RX,

FS 110 RX, HL 73 K, HL 75 K and

HL 100 K

Other combinations of the

attachment and non-approved

basic power tools are not

permitted since they may result

in accidents or serious

personal injury.

Mounting the Attachment

To reduce the risk of injury,

always shut off the engine before

converting the basic power tool.

Make sure the work area is clean

before mounting or removing the

attachment.

228BA048 KN

FCS

HL/FH

KB/KW

English

The drive shaft may slip out of the tube

in this process. If this happens, push the

drive shaft back into the tube.

The drive shaft must not project from the

tube more than L = 7/8 in (22 mm ). If

this dimension is not correct, apply slight

pressure to the drive shaft and rotate it

slowly at the same time until it can be

pushed in to the required length.

Mounting the Cutting Attachment

NApply a mark (with pencil or felt-tip

pen) at distance A (2 in/50 mm)

from the end of the drive tube.

–Loosen the clamp screws on the

gearhead – do not remove them.

NPush the gearbox (1) onto the drive

tube (2) – turn the gearbox back and

forth until the square end of the

shaft engages.

NInsert the clamp screws (3) as far as

stop.

NLine up the gearbox (1) on the drive

tube so that the machine support on

the engine and the clamp screws

face up and the chain sprocket

cover is exactly vertical.

NTighten down the clamp screws (3)

in the following sequence:

–tighten the left screw moderately

–tighten the right screw moderately

–tighten down the left screw firmly

–tighten down the right screw firmly

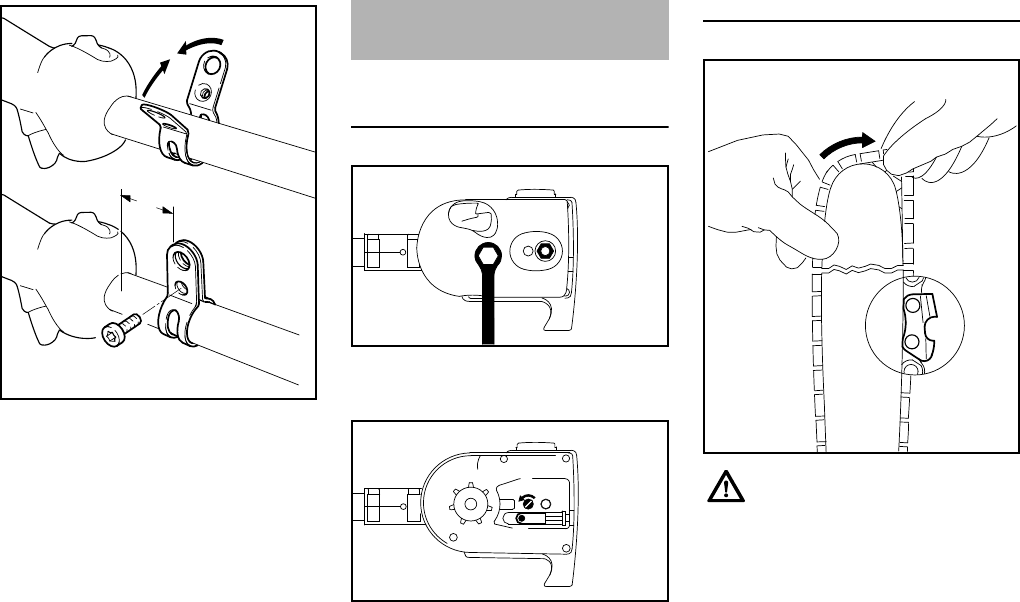

Fitting the Carrying Ring

A carrying ring is necessary if the power

tool is to be used with a shoulder

strap/harness. Not all versions of basic

power tools are equipped with a carrying

ring.

A carrying ring is available as a special

accessory and is mounted as described

below.

NMount the carrying ring (1) at

distance A = about 2 in (5 cm) in

front of the control handle (2).

NPlace the open carrying ring (1)

against the drive tube with the

tapped hole on the left (viewed

from engine).

NSqueeze the ends of the carrying

ring together and insert the M6x14

screw (3).

NLine up the carrying ring and tighten

down the screw firmly.

381BA015 KN

402BA002 KN

It must not be possible to rotate

the gearbox on the drive tube.

402BA023 KN

402BA024 KN

413BA012 KN

English

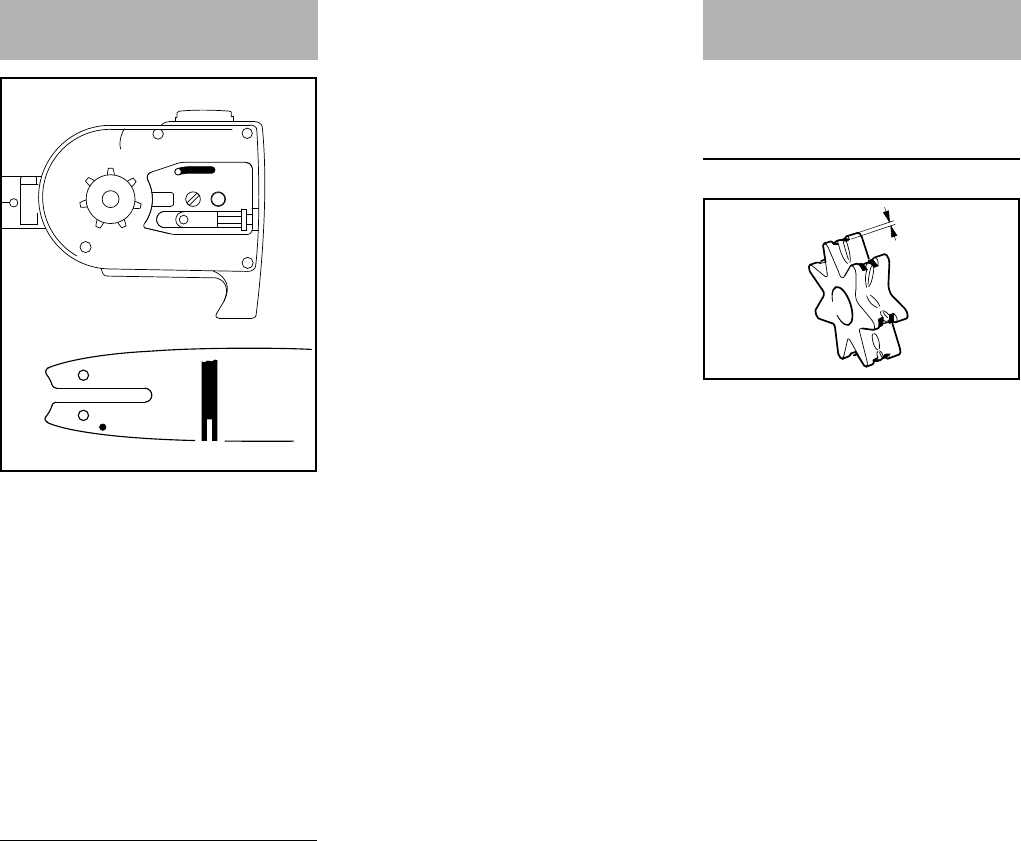

Removing the chain sprocket cover

NUnscrew the nut and remove the

cover.

NTurn the screw (1)

counterclockwise until the tensioner

slide (2) butts against the left end of

the housing slot, then back it off 5

full turns.

Fitting the chain

NFit the chain – start at the bar nose.

NFit the guide bar over the screw (3)

and engage peg of tensioner slide in

the hole (4) – place the chain over

the sprocket (5) at the same time.

NTurn the tensioning screw (1)

clockwise until there is very little

chain sag on the underside of the

bar – and the drive link tangs are

engaged in the bar groove.

NRefit the cover and screw on the nut

fingertight.

NGo to chapter on "Tensioning the

Saw Chain"

Mounting the Bar and

Chain

390BA042 KN

390BA043 KN

Wear work gloves to protect your

hands from the sharp cutters.

390BA003 KN

390BA044 KN

English

Retensioning during cutting work:

NStopping the engine

NLoosen the nut.

NHold the bar nose up.

NUse a screwdriver to turn the

tensioning screw (1) clockwise until

the chain fits snugly against the

underside of the bar.

NWhile still holding the bar nose up,

tighten down the nut firmly.

NGo to "Checking Chain Tension".

A new chain has to be retensioned more

often than one that has been in use for

some time.

NCheck chain tension frequently –

see chapter on "Operating

Instructions".

NShut off the engine

NWear work gloves to protect your

hands.

NThe chain must fit snugly against

the underside of the bar and it must

still be possible to pull the chain

along the bar by hand.

NIf necessary, retension the chain.

A new chain has to be retensioned more

often than one that has been in use for

some time.

NCheck chain tension frequently –

see chapter on "Operating

Instructions".

For automatic and reliable lubrication of

the chain and guide bar – use only an

environmentally compatible quality

chain and bar lubricant. Rapidly

biodegradable STIHL Bioplus is

recommended.

The service life of the chain and guide

bar depends on the quality of the

lubricant. It is therefore essential to use

only a specially formulated chain

lubricant.

Tensioning the Chain

390BA045 KN

Checking Chain Tension

390BA046 KN

Chain Lubricant

Biological chain oil must be

resistant to aging (e.g. STIHL

Bioplus) since it will otherwise

quickly turn to resin. This results

in hard deposits that are difficult to

remove, especially in the area of

the chain drive and chain. It may

even cause the oil pump to seize.

Do not use waste oil. Renewed

contact with waste oil can cause

skin cancer. Moreover, waste oil is

environmentally harmful.

Waste oil does not have the

necessary lubricating properties

and is unsuitable for chain

lubrication.

English

Preparations

NThoroughly clean the oil filler cap

and the area around it to ensure that

no dirt falls into the tank.

NPosition the machine so that the

filler cap is facing up.

Opening the filler cap

The bayonet-type oil tank filler cap with

hinged grip can be opened and closed

without tools.

NTo open the tank, swing the grip to

the vertical position.

NTurn the filler cap counterclockwise

as far as stop and remove.

Filling up with chain oil

NFilling up with chain oil

Take care not to spill chain oil while

refilling and do not overfill the tank.

Closing the filler cap

NTo close the oil tank, place the filler

cap in position with the grip upright,

making sure the recesses are in

alignment.

NTurn the filler cap clockwise as far

as stop.

NFold the grip down so that it is flush

with the top of the cap.

If the oil level in the tank does not go

down, the reason may be a fault in the oil

supply system: Check chain lubrication,

clean the oilways, contact your dealer

for assistance if necessary STIHL

recommends that you have servicing

and repair work carried out exclusively

by an authorized STIHL servicing

dealer.

Filling Chain Oil Tank

A full chain oil tank is sufficient for

only half a tankful of fuel. Check

the oil level regularly during

cutting work. Never allow the oil

tank to run dry.

390BA047 KN

402BA036 KN

402BA037 KN

English

The saw chain must always throw off a

small amount of oil.

Every new chain has to be broken in for

about 2 to 3 minutes.

After breaking in the chain, check chain

tension and adjust if necessary – see

"Checking Chain Tension".

Not all basic power tools are equipped

with a harness and carrying ring.

NFit the carrying ring – see "Mounting

the Attachment".

The harness is available as a special

accessory.

The type of carrying ring, harness and

carabiner depends on the market and

the basic power tool.

Shoulder strap

NPut on the shoulder strap (1).

NAdjust the length of the strap – with

the machine attached, the

carabiner (3) must be about a

hand's width below your right hip.

Attach the unit to the shoulder strap.

NAttach the carabiner (1) to the

carrying ring (2) on the drive tube.

Detaching the machine from the

harness

NPress down the bar on the

carabiner (1) and pull the carrying

ring (2) out of the carabiner.

Checking Chain

Lubrication

Never operate your saw without

chain lubrication. If the chain runs

dry, the whole cutting attachment

will be irretrievably damaged

within a very short time. Always

check chain lubrication and the oil

level in the tank before starting

work.

390BA048 KN

Fitting the Harness

002BA441 KN

002BA311 KN

002BA312 KN

English

Throwing Off Backpack

Starting the Engine

Always follow the starting procedure

described in the basic power tool

instruction manual.

NRemove the blade scabbard. Check

that the chain is not touching the

ground or any other obstacles.

NPosition the unit securely for

starting: Put the powerhead on the

ground so that it rests on the engine

support. Rest the hook on the

cutting attachment on a raised

support, e.g. a mound or branch.

NMake sure you have a safe and

secure footing.

NHold the unit with your left hand on

the fan housing and press it down

firmly – your thumb should be under

the fan housing.

Alternative method of starting

NHang the cutting attachment on the

branch so that it is held by the hook.

NMake sure you have a safe and

secure footing.

NHold the unit firmly with your left

hand on the fan housing – your

thumb should be under the fan

housing.

Now follow the starting procedure

described in the basic power tool

instruction manual.

Shut off the engine.

NSee basic power tool instruction

manual.

The machine must be quickly

thrown off in the event of imminent

danger. To throw off the machine,

use the procedure described

under "Detaching the machine

from the harness". Practice

removing and putting down the

machine as you would in an

emergency. To avoid damage, do

not throw the machine to the

ground when practicing.

Starting / Stopping the

Engine

Do not stand or kneel on the drive

tube.

402BA028 KN

The saw chain may begin run as

soon as the engine starts. For this

reason, blip the throttle after

starting – the engine returns to

idling speed.

402BA029 KN

English

During Operation

Check chain tension frequently

A new chain has to be retensioned more

often than one that has been in use for

some time.

Chain cold

Tension is correct when the chain fits

snugly against the underside of the bar

and can still be pulled along the bar by

hand. Retension if necessary – see

"Tensioning the Saw Chain".

Chain at operating temperature

The chain stretches and begins to sag.

The drive links must not come out of the

bar groove – the chain may otherwise

jump off the bar. Retension the chain –

see "Tensioning the Saw Chain".

After Finishing Work

NSlacken off the chain if you have

retensioned it at operating

temperature during cutting work.

Storing for a long period

See chapter on "Storing the Machine"

For periods of 3 months or longer

NRemove the saw chain and guide

bar, clean them and spray with

corrosion inhibiting oil.

NIf you use a biological chain and bar

lubricant, e.g. STIHL BioPlus,

completely fill the chain oil tank.

NStore the machine in a dry, high or

locked location – out of the reach of

children and other unauthorized

persons.

Operating Instructions

The chain contracts as it cools

down. If it is not slackened off, it

can damage the gear shaft and

bearings.

Always slacken off the chain after

finishing work. The chain

contracts as it cools down. If it is

not slackened off, it can damage

the gear shaft and bearings.

Storing the Machine

English

NTurn the bar over – every time you

sharpen the chain and every time

you replace the chain – this helps

avoid one-sided wear, especially at

the nose and underside of the bar.

NRegularly clean the oil inlet hole (1),

the oilway (2) and the bar

groove (3).

NMeasure the groove depth – with

the scale on the filing gauge (special

accessory) – in the area used most

for cutting.

If groove depth is less than specified:

NReplace the guide bar.

The drive link tangs will otherwise

scrape along the bottom of the groove –

the cutters and tie straps will not ride on

the bar rails.

NRemove the chain sprocket cover,

chain and guide bar.

Replace the chain sprocket

–after using two saw chains or

sooner

–if the wear marks (a) are deeper

than 0.02 in (0.5 mm) since this

would reduce the life of the chain.

Use a gauge (special accessory) to

check the depth of the wear marks.

It is best to use two saw chains in

rotation with one sprocket.

STIHL recommends the use of original

STIHL chain sprockets.

Taking Care of the Guide

Bar

Chain type Chain pitch Minimum

groove

depth

Picco 3/8" P 0.20"

(5.0 mm)

Rapid 1/4" 0.16"

(4.0 mm)

390BA050 KN

Checking and Replacing

the Chain Sprocket

000BA054 KN

English

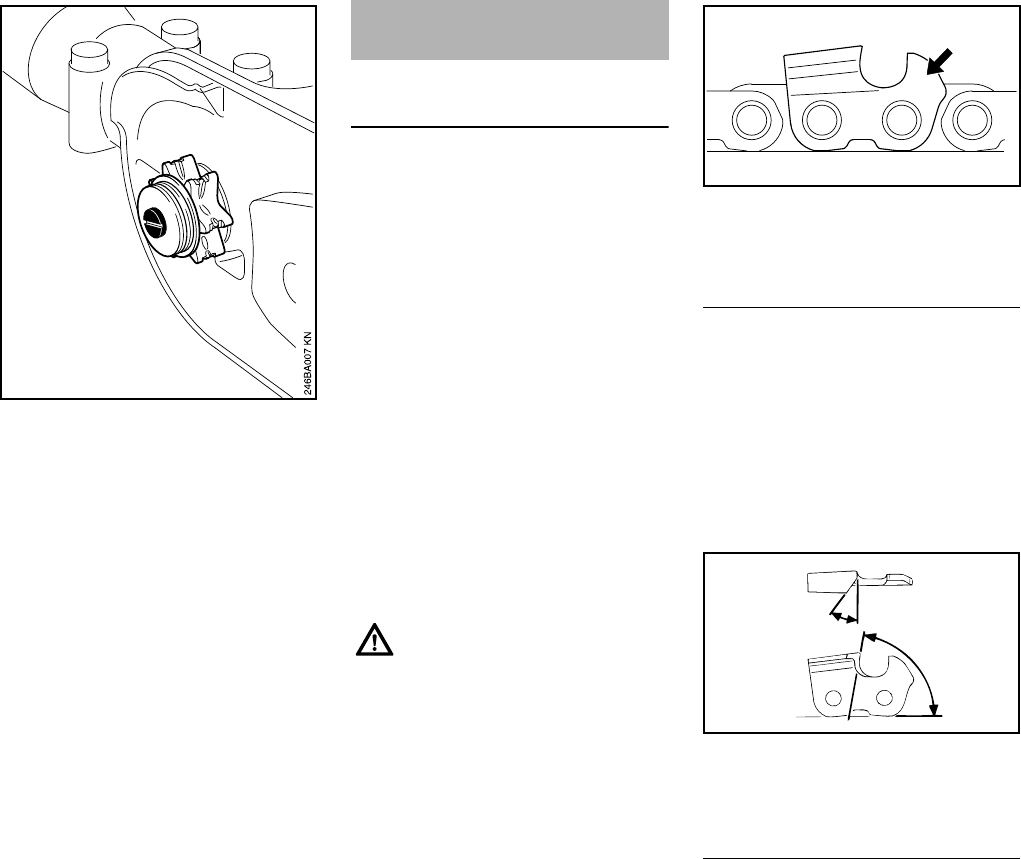

The chain sprocket is driven via a friction

clutch. Have the chain sprocket replaced

by a servicing dealer.

STIHL recommends that you have

servicing and repair work carried out

exclusively by an authorized STIHL

servicing dealer.

Cutting effortlessly with a correctly

sharpened chain

A properly sharpened chain slices

through wood effortlessly and requires

very little feed pressure.

Do not work with a dull or damaged

chain as it will increase the physical

effort required, produce unsatisfactory

results and a higher rate of wear.

NClean the chain.

NCheck the chain for cracks in the

links and damaged rivets.

NReplace any damaged or worn

parts of the chain and match the

new parts to the shape and size of

the original parts.

Carbide-tipped saw chains (Duro) are

particularly wear resistant. STIHL

recommends you have your chain

resharpened by a STIHL servicing

dealer.

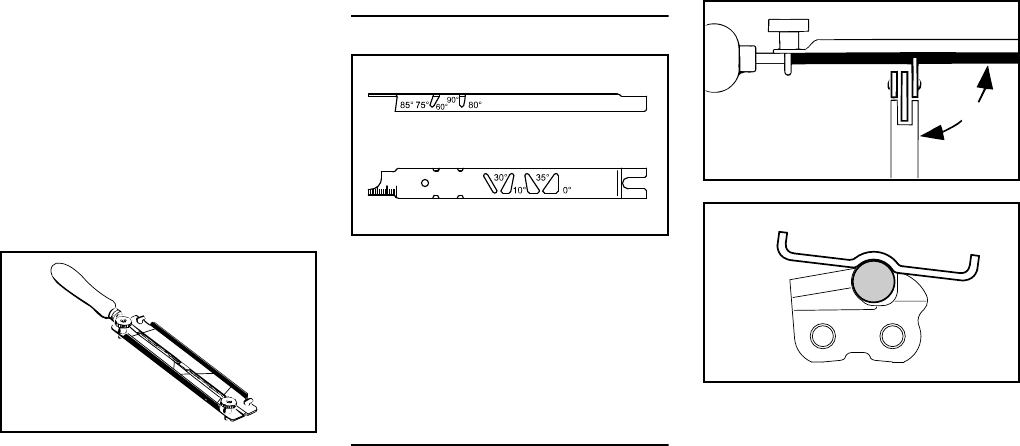

The saw chain cannot be locked in place

on the guide bar. Therefore, it is best to

remove the chain from the bar and

resharpen it on a workshop sharpening

tool (FG 2, HOS, USG).

The chain pitch (a) is marked on the

depth gauge end of each cutter.

Use only special saw chain

sharpening files. Other files have the

wrong shape and cut.

Select file diameter according to chain

pitch – see table “Sharpening Tools”.

You must observe certain angles when

resharpening the chain cutter.

AFiling angle

BSide plate angle

Maintaining and

Sharpening the Saw Chain

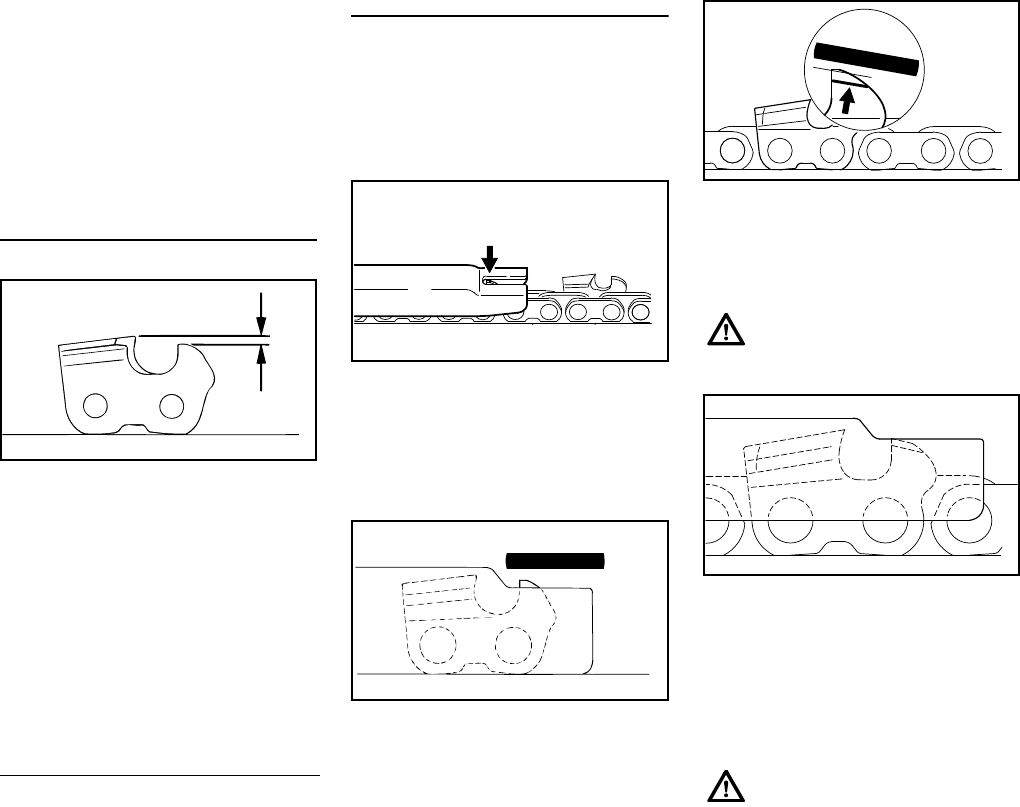

It is absolutely essential to comply

with the angles and dimensions

specified below. If the saw chain is

incorrectly sharpened – and in

particular if the depth gauge is set

too low – there is an increased

risk of kickback, with resulting risk

of injury.

Mark (a) Chain pitch

inch mm

1/4 or 1 1/4 6,35

P, PM or 6 3/8 P 9,32

Chain type Angle (°)

Rapid Micro (RM) 30 75

Picco Micro (PM) 30 75

689BA027 KN

689BA021 KN

English

The specified angles A and B are

obtained automatically if the

recommended files or sharpening tools

and correct settings are used.

The angles must be the same on all

cutters. If the angles are uneven: Chain

will run roughly, not in a straight line,

wear quickly and finally break.

As these requirements can be met only

after sufficient and constant practice:

NUse a file holder

A file holder must be used for manual

resharpening (see table "Sharpening

Tools"). The correct filing angles are

marked on the file holder.

For checking angles

Use a STlHL filing gauge (special

accessory, see table "Sharpening

Tools"). This is a universal tool for

checking the filing and side plate angles,

depth gauge setting, cutter length and

groove depth. It also cleans the guide

bar groove and oil inlet holes.

File correctly

NSelect sharpening tools according

to chain pitch.

NIf you use an FG 2, HOS or USG

sharpener: Remove the chain from

the bar and sharpen according to

the instructions supplied with the

tool.

NClamp the bar in a vise if necessary.

NSharpen the chain frequently, take

away as little metal as possible –

two or three strokes of the file are

usually enough.

NHold the file horizontally (at a right

angle to the side of the guide bar)

and file according to the angles

marked on the file holder. Rest the

file holder on the top plate and depth

gauge.

NAlways file from the inside to the

outside of the cutter.

NThe file only sharpens on the

forward stroke – lift the file off the

cutter on the backstroke.

NAvoid touching the tie straps and

drive links with the file.

NRotate the file at regular intervals

while filing to avoid one-sided wear.

NUse a piece of hardwood to remove

burrs from the cutting edge.

NCheck angles with the filing gauge.

All cutters must be the same length.

Cutter shapes

Micro = Semi-chisel

689BA025 KN

001BA203 KN

689BA018 KN

90°

689BA043 KN

English

If the cutters are not the same length,

they will have different heights. This

makes the chain run roughly and can

cause it to break.

NFind the shortest cutter and then file

all other cutters back to the same

length. It is best to have this work

done in the workshop on an electric

grinder.

Depth gauge setting

The depth gauge determines the height

at which the cutter enters the wood and

thus the thickness of the chip removed.

aSpecified distance or setting

between depth gauge and cutting

edge.

This setting may be increased by

0.2 mm (0.008 in.) for cutting softwood

in the mild weather season – no frost.

Lowering depth gauges

The depth gauge setting is reduced

when the chain is sharpened.

NUse a filing gauge to check the

setting every time you sharpen the

chain.

NPlace a filing gauge (1) that

matches the chain pitch on the

chain and press it against the cutter

– if the depth gauge projects from

the filing gauge, the depth gauge

has to be lowered.

NFile down the depth gauge until it is

level with the filing gauge.

NFile the top of the depth gauge

parallel to the stamped service

marking (see arrow) – but do not

lower the highest point of the depth

gauge in this process.

NPlace the filing gauge on the chain –

the highest point of the depth gauge

must be level with the filing gauge.

PMC3, PMMC3

The upper part of the humped drive link

(with service marking) is lowered along

with the depth gauge.

Chain pitch Depth gauge

setting (a)

inch (mm) mm (inch)

1/4 (6,35) 0,65 (0,026)

3/8 P (9,32) 0,65 (0,026)

689BA023 KN

689BA047 KN

689BA051 KN

The kickback tendency of the

machine is increased if the depth

gauges are too low.

The other parts of the humped

drive link must not be filed since

this may increase the kickback

tendency of the power tool.

689BA044 KN

689BA052 KN

English

NAfter sharpening, clean the chain

thoroughly, remove filings or

grinding dust – lubricate the chain

thoroughly.

NBefore a long out-of-service period,

clean the chain and store it in a well-

oiled condition.

Sharpening Tools (special accessories)

Chain pitch Round file ^Round file File holder Filing gauge Flat file Sharpening kit 1)

inch (mm) mm (inch) Part No. Part No. Part No. Part No. Part No.

1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

1) consisting of file holder with round file, flat file and filing gauge

English

Maintenance and Care

The following intervals apply to normal operating conditions only. If your daily work-

ing time is longer or operating conditions are difficult (very dusty work area, resin-

rich wood, tropical wood, etc.), shorten the specified intervals accordingly. If you only

use the saw occasionally, extend the intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

if required

All accessible screws and nuts (not adjust-

ing screws) Retighten X

Chain lubrication Check X

Saw chain

Inspect, also check sharpness XX

Check chain tension XX

Sharpen X

Guide bar

Check (wear, damage) X

Clean and turn over XX

Deburr X

Replace XX

Chain sprocket

Check X

Have replaced by dealer1) X

Safety labels Replace X

1) STIHL recommends a STIHL servicing dealer.

English

1Oilomatic Saw Chain

2Guide Bar

3Oil Tank

4Oil Filler Cap

5Chain Sprocket Cover

6Hook

7Chain Guard (Scabbard)

8Chain Sprocket

9Chain Tensioner

Definitions

1 Oilomatic Saw Chain

A loop consisting of cutters, tie

straps and drive links.

2Guide Bar

Supports and guides the saw chain.

3 Oil Tank

Tank for chain lubricating oil.

4 Oil Filler Cap

For closing the oil tank.

5 Chain Sprocket Cover

Covers the sprocket.

6Hook

For hooking machine to a branch

and pulling branches away.

7 Chain Guard (Scabbard)

To protect the operator from

touching the chain.

8 Chain Sprocket

The toothed wheel that drives the

saw chain.

Main Parts

402BA025 KN

English

9 Chain Tensioner

Permits precise adjustment of chain

tension.

Chain Lubrication

Fully automatic, speed-controlled oil

pump with rotary piston

Weight

Cutting Attachment

Rollomatic E guide bars

3/8" Picco chain

Chain sprocket

Please ask your STIHL dealer for the

latest recommendations on new

bar/chain combinations developed after

publication of this instruction manual.

Specifications

Oil tank capacity: 7.4 fl.oz (0.22 L)

Cutting Attachment: 2.9 lbs (1.3 kg)

Reduced kickback STIHL guide bar

(with green label)

Cutting lengths: 12 in. (30 cm)

Pitch: 3/8" P (9.32 mm)

Groove width: 0.043 in.

(1.1 mm)

Nose sprocket: 7-teeth

Reduced kickback STIHL saw chain

(with green label)

Picco Micro Mini Comfort 3

(61 PMMC3)

Pitch: 3/8" P (9.32 mm)

Drive link gauge: 0.043 in.

(1.1 mm)

6-tooth for 3/8" P (spur sprocket)

English

Contact your STIHL dealer for

information regarding special

accessories that may be available for

your product.

Users of this unit should carry out only

the maintenance operations described

in this manual. Other repair work may be

performed only by authorized STIHL

service shops.

Warranty claims following repairs can be

accepted only if the repair has been

performed by an authorized STIHL

servicing dealer using original STIHL

replacement parts.

Original STIHL parts can be identified by

the STIHL part number, the {

logo and, in some cases, by the STIHL

parts symbol K. The symbol may

appear alone on small parts.

STIHL Registered Trademarks

STIHL®

{

The color combination orange-grey

(U.S. Registrations #2,821,860;

#3,010,057, #3,010,058, #3,400,477;

and #3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Special Accessories Maintenance and Repairs Trademarks

English

Some of STIHL’s Common Law

Trademarks

BioPlus™

Easy2Start™

EasySpool™

ElastoStart™

Ematic™

FixCut™

HT Plus™

IntelliCarb™

Master Control Lever™

Micro™

Pro Mark™

Quad Power™

Quiet Line™

STIHL Compact™

STIHL HomeScaper Series™

STIHL Interchangeable Attachment

Series™

STIHL M-Tronic™

STIHL Magnum™

STIHL MiniBoss™

STIHL MotoPlus 4™

STIHL Multi-Cut HomeScaper Series™

STIHL OUTFITTERS™

STIHL PICCO™

STIHL PolyCut™

STIHL PowerSweep™

STIHL Precision Series™

STIHL Protech™

STIHL RAPID™

STIHL SuperCut™

STIHL Territory™

TapAction™

TrimCut™

This listing of trademarks is subject to

change.

Any unauthorized use of these

trademarks without the express written

consent of

ANDREAS STIHL AG & Co. KG,

Waiblingen is strictly prohibited.

Manual de instrucciones originalImpreso en papel libre de cloro.

Las tintas contienen aceites vegetales, el papel es reciclable.

0458-402-8621-A. M2-4.F11.PM.

0000000244_001_EA

español / EE.UU

{

Contenido

Permita que solamente las personas

que comprenden la materia tratada en

los manuales de la herramienta

motorizada y del accesorio podador de

varilla manejen esta herramienta

motorizada.

Para obtener el rendimiento y

satisfacción máximos del podador de

varilla STIHL, es importante que lea,

comprenda y respete las medidas de

seguridad y las instrucciones de uso y

mantenimiento dadas en el capítulo

"Medidas de seguridad y técnicas de

uso", antes de usar su podador de

varilla. Para obtener información

adicional, visite www.stihlusa.com.

Comuníquese con el concesionario o

distribuidor de STIHL si no se entiende

alguna de las instrucciones dadas en los

dos manuales.

Accesorios intercambiables 32

Acerca de este manual de

instrucciones 32

Medidas de seguridad y técnicas

de manejo 33

Uso 43

Herramientas motorizadas básicas

aprobadas 45

Montaje del accesorio 45

Montaje de la espada y la cadena 47

Tensado de la cadena 48

Revisión de tensión de la cadena 48

Lubricante de cadena 49

Llenado del tanque de aceite de la

cadena 49

Revisión de lubricación de la

cadena 50

Uso de la correa para hombro 50

Arranque / parada del motor 51

Instrucciones para el uso 52

Almacenamiento de la máquina 53

Cuidado de la espada 53

Revisión y sustitución del piñón de

cadena 54

Mantenimiento y afilado de la

cadena de aserrado 54

Información para mantenimiento 58

Componentes importantes 59

Especificaciones 60

Accesorios especiales 61

Información de reparación 61

Marcas comerciales 61

¡Advertencia!

Dado que el motor y varilla de la herra-

mienta motorizada equipada con un

accesorio podador es una herramienta

poderosa, es necesario tomar medidas

especiales de seguridad para reducir el

riesgo de lesiones personales. El uso

descuidado o inadecuado puede causar

lesiones graves e incluso mortales.

español / EE.UU

El accesorio STIHL puede instalarse en

diferentes herramientas motorizadas de

STIHL.

Los modelos aprobados de

herramientas motorizadas se listan en el

capítulo "Herramientas motorizadas

básicas aprobadas".

En el presente manual de instrucciones

la unidad funcional formada por el motor

de la herramienta básica y su varilla y el

accesorio se denomina como la

herramienta motorizada.

Por lo tanto, para esta herramienta

motorizada es necesario usar juntos los

manuales de instrucciones de la

herramienta básica y del accesorio.

Siempre lea y entienda los dos

manuales de instrucciones antes de

usar la herramienta motorizada por

primera vez y guarde los mismos en un

lugar seguro para referencia futura. Pictogramas

Todos los pictogramas que se

encuentran fijados o grabados en la

máquina se muestran y explican en este

manual.

Símbolos en el texto

Muchas de las instrucciones de uso y

seguridad vienen acompañadas de

ilustraciones.

Los pasos individuales o

procedimientos descritos en el manual

pueden estar señalados en diferentes

maneras:

NSe usa un punto para denotar un

paso o procedimiento.

Una descripción de un paso o

procedimiento que se refiere

directamente a una ilustración puede

contener números de referencia que

aparecen en la ilustración. Ejemplo:

NSuelte el tornillo (1).

NPalanca (2) ...

Además de las instrucciones de uso, en

este manual pueden encontrarse

párrafos a los que usted debe prestar

atención especial. Tales párrafos están

marcados con los símbolos y las

palabras identificadoras que se

describen a continuación.

Accesorios

intercambiables

002BA322 KN

Acerca de este manual de

instrucciones

español / EE.UU

Mejoramientos técnicos

La filosofía de STIHL es mejorar

continuamente todos sus productos.

Como resultado de ello, periódicamente

se introducen cambios de diseño y

mejoras. Por lo tanto, es posible que

algunos cambios, modificaciones y

mejoras no se describen en este

manual. Si las características de

funcionamiento o la apariencia de su

máquina difieren de las descritas en

este manual, comuníquese con el

concesionario STIHL para obtener la

ayuda que requiera.

Pida a su concesionario STIHL que le

enseñe el manejo de la herramienta

motorizada. Respete todas las

disposiciones, reglamentos y normas de

seguridad locales del caso.

No corte ningún material que no sea

madera u objetos de madera. Utilice el

motor y varilla con accesorio podador

únicamente para cortar ramas.

¡Peligro!

Indica un riesgo inminente de lesiones

graves o mortales.

Advertencia!

Identifica una situación de peligro que,

al no evitarse, puede resultar en lesio-

nes graves o mortales.

¡Precaución!

Indica el riesgo de daños a la propie-

dad, incluyendo a la máquina o sus

componentes.

Medidas de seguridad y

técnicas de manejo

Dado que una motor

equipado con un acceso-

rio podador de varilla es

una herramienta de corte

motorizada de gran velo-

cidad y de alcance muy

largo, es necesario tomar

medidas especiales de

seguridad para reducir el

riesgo de lesiones.

Es importante que usted

lea, comprenda bien y

respete las siguientes

advertencias y medidas

de seguridad. Lea los

manuales de instruccio-

nes y las precauciones

de seguridad de la herra-

mienta básica y del

accesorio podador de

varilla periódicamente. El

uso descuidado o inade-

cuado puede causar

lesiones graves o incluso

mortales.

¡Advertencia!

No preste ni alquile la herramienta

mecánica sin proporcionar los manua-

les de instrucciones de la herramienta

básica, y del accesorio podador de vari-

lla. Asegúrese que todas las personas

que utilicen la máquina lean y compren-

dan la información contenida en estos

manuales.

¡Advertencia!

El uso de esta máquina puede ser peli-

groso. La cadena del podador tiene

muchos cortadores afilados. Si los cor-

tadores entran en contacto con alguna

parte del cuerpo del operador, le causa-

rán una herida, aunque la cadena esté

detenida.

¡Advertencia!

No debe usarse para ningún otro propó-

sito ya que el uso indebido puede

resultar en lesiones personales o daños

a la propiedad, incluso daños de la

máquina.

¡Advertencia!

Nunca se debe permitir a los niños que

usen esta herramienta motorizada. No

se debe permitir la proximidad de otros,

especialmente niños y animales, donde

se esté utilizando la máquina.

español / EE.UU

Las medidas de seguridad y avisos

contenidos en este manual se refieren al

uso de todos los podadores de varilla

STIHL. Los distintos modelos pueden

contar con piezas y controles diferentes.

Vea la sección correspondiente de los

manuales de instrucciones de la

herramienta motorizada y del accesorio

podador de varilla para tener una

descripción de los controles y la función

de los componentes de su modelo.

El uso seguro de una herramienta

motorizada atañe a

1. el operador

2. la herramienta motorizada

3. el uso de la herramienta

motorizada.

EL OPERADOR

Condición física

Usted debe estar en buenas

condiciones físicas y psíquicas y no

encontrarse bajo la influencia de

ninguna sustancia (drogas, alcohol,

etc.) que le pueda restar visibilidad,

destreza o juicio. No maneje esta

máquina cuando está fatigado.

Vestimenta adecuada

Esté especialmente alerta y tenga

cuidado cuando se usa protectores de

oídos, ya que los mismos reducen la

posibilidad de oír señales de

advertencia (gritos, alarmas, etc.).

¡Advertencia!

Para reducir el riesgo de ocasionar

lesiones a las personas en la cercanía y

daños a la propiedad, nunca deje la

herramienta motorizada en marcha

desatendida. Cuando no está en uso

(por ejemplo durante el descanso), apá-

guela y asegúrese de que las personas

no autorizadas no puedan usarla.

¡Advertencia!

Esté alerta. Si se cansa, tómese un des-

canso. El cansancio puede provocar

una pérdida del control. El uso de cual-

quier herramienta motorizada es

fatigoso. Si usted padece de alguna

dolencia que pueda ser agravada por la

fatiga, consulte a su médico antes de

utilizar esta máquina.

¡Advertencia!

Para reducir el riesgo de lesiones el

operador debe usar el equipo protector

adecuado.

¡Advertencia!

Para reducir el riesgo de

lesionarse los ojos,

nunca maneje la herra-

mienta motorizada si no

tiene puestas gafas o

anteojos de seguridad

bien ajustados con una protección ade-

cuada en las partes superior y laterales

que satisfagan la norma ANSI Z 87.1 (o

la norma nacional correspondiente).

Para reducir el riesgo de lesionarse la

cara, STIHL recomienda usar también

una careta o protector facial adecuado

sobre las gafas o anteojos de

seguridad.

Use un casco aprobado para reducir el

riesgo de lesionarse la cabeza.

El ruido de la herramienta motorizada

puede dañar los oídos. Siempre use

amortiguadores del ruido (tapones u

orejeras) para protegerse los oídos. Los

usuarios constantes y regulares deben

someterse con frecuencia a un examen

o control auditivo.

Siempre use guantes

cuando manipule la

máquina y la herra-

mienta de corte. Los

guantes gruesos y anti-

deslizantes mejoran el

manejo y ayudan a prote-

ger las manos.

español / EE.UU

Evite el uso de chaquetas sueltas,

bufandas, corbatas, joyas, pantalones

acampanados o con vueltas, pelo largo

suelto o cualquier cosa que pueda

engancharse en las ramas, matorrales o

piezas en movimiento de la máquina.

Sujétese el pelo de modo que quede

sobre los hombros.

Para instrucciones adicionales acerca

de la ropa adecuada, vea las

precauciones de seguridad, en el

manual de instrucciones de la

herramienta básica.

LA HERRAMIENTA MOTORIZADA

Para las ilustraciones y definiciones de

los componentes de la herramienta

motorizada, vea el capítulo sobre

"Piezas principales".

Si la máquina experimenta cargas

excesivas para las cuales no fue

diseñada (por ejemplo, impactos

severos o una caída), siempre

asegúrese de que la máquina esté en

buenas condiciones antes de seguir con

el trabajo. Inspeccione específicamente

la integridad del sistema de combustible

(ausencia de fugas) y asegúrese de que

los controles y dispositivos de seguridad

funcionen como es debido. No siga

manejando esta máquina si está

dañada. En caso de dudas, pida que el

concesionario de servicio de STIHL la

revise.

USO DE LA HERRAMIENTA

MOTORIZADA

Transporte de la herramienta

motorizada

Puede acarrearse solamente en

posición horizontal. Agarre el eje de una

manera que mantenga la máquina

equilibrada horizontalmente. Mantenga

el silenciador caliente lejos de su cuerpo

y el accesorio de corte detrás de usted.

La aceleración accidental del motor

puede causar la rotación de la cadena y

lesiones graves.

Antes de arrancar

Quite el protector de la cadena (la

funda) e inspeccione el podador de

varilla para verificar que está en buenas

condiciones de funcionamiento.

(Consulte la tabla de mantenimiento

cerca del final de los manuales de

instrucciones.)

La ropa debe ser de con-

fección fuerte y ajustada,

pero no tanto que impida

la completa libertad de

movimiento. Use pantalo-

nes largos hechos de un

material grueso para pro-

tegerse las piernas. No

use pantalones cortos,

sandalias o pies

descalzos.

Es muy importante tener

una buena superficie de

apoyo para los pies. Pón-

gase botas gruesas con

suela antideslizante.

Recomendamos las

botas de seguridad con

puntera de acero

¡Advertencia!

Nunca modifique, de ninguna manera,

esta herramienta motorizada. Utilice

únicamente los accesorios suministra-

dos por STIHL y expresamente

autorizados por STIHL para usarse con

el modelo básico de la herramienta

motorizada de STIHL. Si bien es posible

conectar a la herramienta motorizada

de STIHL ciertos accesorios no autori-

zados, su uso puede ser, en la práctica,

extremadamente peligroso.

¡Advertencia!

Siempre apague el motor y coloque la

funda sobre el accesorio de corte antes

de transportar la herramienta motori-

zada por una distancia considerable.

¡Advertencia!

Cuando transporte la máquina en un

vehículo, sujétela firmemente para

impedir su vuelco, el derrame de com-

bustible y el daño a la máquina.

¡Advertencia!

Siempre revise que la herramienta

motorizada esté en buenas condiciones

y funcione correctamente antes de

arrancarla. Nunca intente modificar los

controles o los dispositivos de

seguridad.

002BA254 KN

español / EE.UU

Mantenga los mangos limpios y secos

en todo momento; es particularmente

importante mantenerlos libres de

humedad, aceite, combustible, grasa o

resinas para garantizar que la máquina

pueda empuñarse firmemente para

mantenerla bajo control seguro.

Para el armado de la espada y la

cadena, siga el procedimiento descrito

en el capítulo "Montaje de la espada y la

cadena" del manual de instrucciones.

La cadena Oilomatic, la espada y la

rueda dentada STIHL deben coincidir

entre sí en cuanto a calibre y paso.

Ajuste el arnés y la empuñadura de

modo correspondiente a su estatura

antes de empezar a trabajar. Para

prepararse para emergencias, practique

la liberación rápida de la unidad del

arnés.

Arranque

Arranque el motor al aire libre, por lo

menos 3 m (10 pies) del lugar en que lo

haya llenado.

Para las instrucciones de arranque,

consulte la sección correspondiente de

los manuales de la herramienta básica y

del accesorio podador de varilla.

Coloque el podador de varilla sobre

suelo firme u otra superficie dura en una

zona despejada, o en la posición

alternativa mostrada en la ilustración

anterior. Mantenga el equilibrio y elija un

buen punto de apoyo para los pies.

Tan pronto arranque, accione

inmediatamente por un breve momento

el gatillo de aceleración para

desconectarlo de la posición de

arranque y permitir que el motor se

desacelere a la marcha en vacío.

¡Advertencia!

No maneje nunca una herramienta

motorizada que esté dañada, mal ajus-

tada o mantenida o que no fue armada

completa y debidamente.

¡Advertencia!

La tensión adecuada de la cadena es

extremadamente importante. Para evi-

tar el ajuste inadecuado, ejecute los

procedimientos de tensado tal como se

describen en su manual. Para fijar la

espada en su lugar, siempre asegúrese

que la tuerca o tuercas hexagonales

para la cubierta del piñón quedan firme-

mente apretadas después de tensar la

cadena. Nunca arranque el podador de

varilla mientras la cubierta del piñón

está suelta. Compruebe la tensión de la

cadena una vez más después de apre-

tar la tuerca o tuercas y de allí en

adelante en intervalos regulares (cada

vez que se apague el podador de vari-

lla). Si durante el corte la cadena llega a

aflojarse, apague el motor y ajuste la

tensión. ¡Nunca trate de ajustar la

cadena mientras el motor está

funcionando!

¡Advertencia!

Para reducir el riesgo de sufrir lesiones

causadas por la pérdida de control, no

intente arrancar el motor de la herra-

mienta "por lanzamiento".

¡Advertencia!

Para reducir el riesgo de lesiones

debido a la pérdida de control, esté

absolutamente seguro de que la

espada y la cadena se encuentran lejos

de su cuerpo y de todas las obstruccio-

nes y objetos, incluido el suelo, porque

al arrancar el motor acelerado, su velo-

cidad será lo suficientemente rápida

para que el embrague engrane el piñón

y mueva la cadena.

275BA006 KN

español / EE.UU

Con el motor funcionando a marcha en

vacío solamente, enganche la

herramienta motorizada al gancho de

resorte de su arnés (vea el capítulo

correspondiente en este manual).

Vea también las Precauciones de

seguridad de arranque en el manual de

instrucciones de la herramienta

motorizada básica.

Durante el trabajo

Sujeción y control de la herramienta

motorizada

Al trabajar, siempre sujete la máquina

firmemente con ambas manos en los

mangos. Cierre firmemente los dedos y

pulgares sobre los mangos.

Coloque la mano izquierda en el mango

delantero y la derecha sobre la

empuñadura trasero y el gatillo de

aceleración. Esto también corresponde

a personas zurdas. Mantenga las

manos en esta posición para guardar el

control del podador de varilla en todo

momento.

Condiciones de trabajo

Maneje y arranque su herramienta

motorizada solamente al aire libre en un

lugar bien ventilado. Manéjela

¡Advertencia!

Su herramienta motorizada es una

máquina que debe ser manejada por

solamente una persona. No deje que

otras personas estén en el lugar de tra-

bajo, aun durante el arranque.

¡Advertencia!

Nunca intente manejar la herramienta

motorizada con una sola mano. La pér-

dida de control de la herramienta

motorizada puede ocasionar lesiones

graves o mortales.

402BA030 KN

¡Advertencia!

No trate de alcanzar más lejos de lo

debido. Mantenga los pies bien apoya-

dos y equilibrados en todo momento. Se

debe tener cuidado especial cuando las

condiciones del suelo son resbaladizas

(suelo húmedo, nieve) y en terreno difí-

cil y con mucha vegetación. Para evitar

tropezarse, esté atento a los obstáculos

ocultos tales como tocones, raíces y

zanjas. Para obtener un punto de apoyo

seguro, quite las ramas caídas, los

matorrales y el material cortado. Sea

sumamente precavido cuando trabaje

en declives o terreno irregular.

¡Advertencia!

Para reducir el riesgo de lesiones cau-

sadas por la pérdida del control, nunca

trabaje sobre una escalera, un árbol o

cualquier otra superficie de soporte

poco seguro. Nunca mantenga la

máquina a una altura más arriba de los

hombros. Si se va a trabajar a una

altura de más de 4,5 m (15 pies), utilice

un canasto elevador.

¡Advertencia!

Proceda con sumo cuidado cuando tra-

baje en condiciones climáticas

húmedas o frías (lluvia, nieve, hielo).

Interrumpa el trabajo cuando hay condi-

ciones de mucho viento, tormenta o

lluvia intensa.

español / EE.UU

solamente en condiciones de buena

visibilidad y a la luz del día. Trabaje con

mucho cuidado.

¡Advertencia!

Si la vegetación que se está cortando o

la tierra en el lugar está recubierta de

una sustancia química (tal como un

pesticida o herbicida activo), lea y siga

las instrucciones suministradas con la

sustancia en cuestión.

¡Advertencia!

La inhalación de ciertos

polvos, especialmente

los polvos orgánicos,

tales como el moho o

polen, puede provocar

reacciones alérgicas o

asmáticas en las personas sensibles.

La inhalación repetida o de grandes

cantidades de polvo u otros contami-

nantes del aire, especialmente los de

partículas pequeñas puede causar

enfermedades respiratorias o de otro

tipo. Esto incluye el polvo, especial-

mente de las maderas duras, pero

también de algunas maderas blandas,

tales como el cedro rojo occidental.

Controle el polvo en su fuente, siempre

que sea posible. Utilice buenas prácti-

cas de trabajo, tal como siempre cortar

con una cadena bien afilada (que pro-

duce virutas de madera en vez de polvo

fino) y trabajar de manera que el viento

o el proceso de corte dirige el polvo pro-

ducido por la herramienta motorizado

en sentido opuesto del operador.

Observe las recomendaciones emitidas

por EPA/OSHA/NIOSH y las asociacio-

nes de trabajo y los sindicatos con

respecto al polvo ("materia particu-

lada"). Cuando sea imposible eliminar

significativamente la inhalación del

polvo, es decir mantener el nivel cerca

del valor ambiente, el operador y las

personas que se encuentren en la cer-

canía siempre deberán usar un

respirador aprobado por NIOSH/MSHA

para el tipo de polvo presente en el

lugar.

¡Advertencia!

La aspiración del polvo de asbesto es

peligrosa y puede causar lesiones gra-

ves o mortales, enfermedades de las

vías respiratorias o cáncer. El uso y la

eliminación de los productos que contie-

nen asbesto están estrictamente

reglamentados por OSHA y el Orga-

nismo para la Protección del Medio

Ambiente (EPA) de los EE.UU. Si por

cualquier motivo cree que está cortando

asbesto, póngase en contacto inmedia-

tamente con su empleador o un

representante de OSHA local.

15m (50ft)

español / EE.UU

La electricidad puede saltar de un punto

a otro al formar arcos en el aire. Los

niveles altos de voltaje aumentan la

distancia sobre la cual la electricidad

puede formar arcos. La electricidad

también puede conducirse por las

ramas de un árbol, especialmente si

éstas están húmedas. Guarde una

distancia no menor de 15 m (50 pies)

entre el podador de varilla (incluyendo

las ramas con las cuales tenga

contacto) y todas las líneas que

conduzcan corriente eléctrica. Antes de

trabajar a una distancia menor,

comuníquese con la empresa de

servicio eléctrico y comprobar que se

haya interrumpido el suministro

eléctrico.

Apague el motor inmediatamente si se

le aproxima alguna persona.

Asegúrese que la cadena de aserrado

no toque ninguna materia extraña como

por ejemplo rocas, cercas, clavos y

cosas por el estilo. Tales objetos

pueden ser lanzados y lesionar al

operador o a terceros y dañar la cadena

de aserrado.

Instrucciones de manejo

En caso de emergencia, apague el

motor inmediatamente – mueva el

control deslizante / interruptor

momentáneo de parada a 0 o STOP

Consulte la sección del manual de

instrucciones de la herramienta

motorizada básica que describe el uso

del control deslizante / interruptor de

parada / interruptor momentáneo de

parada.

Al aumentar la velocidad del motor con

la cadena bloqueada se aumenta la

carga y se provoca el patinaje continuo

del embrague. Esto puede causar

sobrecalentamiento y daño de los

componentes importantes (por ejemplo,

el embrague y las piezas de plástico

polimérico de la caja) – esto a su vez

aumenta el riesgo de lesiones causadas

por el movimiento de la cadena cuando

el motor está a velocidad de ralentí.

Mantenga despejada la zona de trabajo

– quite las ramas caídas. Coloque todas

las herramientas y el equipo a una

¡Advertencia!

La herramienta motorizada tiene

alcance largo. Para reducir el riesgo de

que otras personas sufran lesiones gra-

ves o mortales causadas por la caída de

objetos, o el contacto inesperado con la

cadena en movimiento de la herra-

mienta motorizada, siempre mantenga

a las demás personas a una distancia

no menor de 15 m (50 pies) de la herra-

mienta motorizada cuando se

encuentre en marcha.

¡Peligro!

Su herramienta motori-

zada no está aislada

contra las sacudidas

eléctricas. Para reducir

el riesgo de electrocu-

ción, nunca utilice esta

herramienta motorizada cerca de

alambres o cables (de alimentación,

etc.) que puedan tener corriente

eléctrica.

¡Advertencia!

Si bien es necesario mantener los terce-

ros lejos de la herramienta motorizada

en marcha, nunca trabaje solo. Mantén-

gase a una distancia que le permita

comunicarse con otras personas en

caso de necesitar ayuda.

¡Advertencia!

No maneje la herramienta motorizada

usando el bloqueo de acelerador para

arranque, pues no tendrá control de la

velocidad del motor.

¡Advertencia!

Para reducir el riesgo de lesionarse,

mantenga las manos y los pies alejados

de la cadena de aserrado. No toque

nunca con las manos o cualquier parte

del cuerpo la cadena que está en movi-

miento. La cadena de aserrado sigue en

marcha por un rato después que se

suelta el gatillo de aceleración (efecto

de inercia).

¡Advertencia!

Si la cadena se atasca, siempre apague

el motor y asegúrese que la cadena

está detenida antes de limpiarla.

¡Advertencia!

Antes de recortar las ramas, despeje de

zona de trabajo las ramas y matorrales

que puedan causar interferencia. Des-

pués, establezca un lugar de escape de

la zona de caída de las ramas y retire

todos los obstáculos.

español / EE.UU

distancia prudente de las ramas

recortadas, pero no en la zona de

escape.

Esté atento a la caída de las ramas. Tan

pronto la rama recortada empieza a

caer, apártese y guarde una distancia

adecuada de la rama.

Si la espada queda aprisionada en la

rama de modo que la cadena ya no

pueda moverse, apague el podador de

varilla y mueva la rama con cuidado

para aflojar la estricción y liberar la

espada.

¡Advertencia!

Siempre observe la condición general

del árbol. Busque evidencia de dete-

rioro y pudrición en el tronco y en las

ramas. Si está podrido en su interior,

podría romperse repentinamente y caer

hacia el operador cuando está siendo

recortado. Siempre busque las ramas

quebradas o muertas que puedan sol-

tarse con la vibración y caerle encima.

Si la rama es gruesa o pesada, haga un

corte de distensión no muy profundo en

la parte inferior de la rama antes de cor-

tarla por su parte superior para evitar

que la rama se parta. ¡Advertencia!

Para reducir el riesgo de lesiones gra-

ves o mortales causadas por la caída de

objetos, no haga cortes directamente

sobre su cuerpo. Sostenga el podador

de varilla a un ángulo no mayor que 60°

respecto a la horizontal (vea la ilustra-

ción). Los objetos pueden caer en

direcciones no anticipadas. No se pare

directamente debajo de la rama que es

está recortando!

275BA005 KN

¡Advertencia!

Siempre saque la máquina del corte con

la cadena todavía en marcha para redu-

cir la posibilidad de atrapar el accesorio

de corte. No ejerza presión sobre el

podador de varilla cuando llegue al final

del corte. La presión puede hacer que la

espada y la cadena en movimiento sal-

ten fuera de la ranura de corte o entalla,

perdiéndose el control y golpeando otro

objeto.

¡Advertencia!

La caja de engranajes está caliente

durante el funcionamiento de la

máquina. Para reducir el riesgo de

lesiones por quemaduras, no toque la

caja de engranajes cuando está

caliente.

español / EE.UU

Fuerzas reactivas

Debido a su diseño, las fuerzas

reactivas producidas al trabajar con el

podador de varilla, por lo general, no

son tan severas como las producidas

por una motosierra. No obstante,

siempre agarre firmemente la

herramienta motorizada y tenga buen

apoyo para los pies para mantener el

control cuando se producen tales

fuerzas.

Las fuerzas reactivas más comunes

son:

–contragolpe,

–rechazo,

–tirón.

Contragolpe

El contragolpe puede ocurrir cuando la

cadena en movimiento cerca del

cuadrante superior de la punta de la

espada toca un objeto sólido o queda

aprisionada.

La reacción de la fuerza de corte de la

cadena causa una fuerza de rotación en

el podador de varilla en sentido contrario

al movimiento de la cadena. Esto puede

causar el movimiento hacia arriba de la

espada.

Para evitar el contragolpe

La mejor protección contra un

contragolpe es evitar las situaciones de

contragolpe:

1. Sea consciente de la ubicación de

la punta de la espada en todo

momento.

2. Nunca deje que la punta de la

espada haga contacto con ningún

objeto. No corte ramas con la punta

de la espada. Preste especial

atención al trabajar cerca de vallas

de alambre y cuando corte ramas

pequeñas y duras que pueden

fácilmente quedar enredados en la

cadena.

3. Corte solamente una rama a la vez.

A = Tirón

El tirón ocurre cuando la cadena en la

parte inferior de la espada se detiene

repentinamente cuando queda

aprisionada, retenida o choca con algún

objeto extraño en la madera. La

reacción de la cadena tire la motosierra

hacia adelante.

A menudo, el tirón ocurre cuando la

cadena no está a plena velocidad antes

de quedar en contacto con la madera.

Para evitar los tirones

1. Esté alerta a las fuerzas o

situaciones que pueden permitir

que el material aprisione la cadena

en la parte inferior de la espada.

2. Siempre empiece el corte con la

cadena girando a velocidad

máxima.

¡Advertencia!

Las fuerzas reactivas pueden ocurrir en

cualquier momento mientras la cadena

está girando. La fuerza utilizada para

cortar madera puede cambiar de sen-

tido y actuar contra el operador. Si una

cadena en movimiento se detiene

repentinamente al tocar un objeto sólido

como por ejemplo una rama, o bien

queda aprisionada, pueden presentarse

de inmediato las fuerzas reactivas.

Esas fuerzas reactivas pueden causar

la pérdida del control, lo que a su vez

puede causar lesiones personales. Una

buena comprensión de las causas de

estas fuerzas reactivas puede ayudarle

a evitar el elemento de sorpresa y la

pérdida del control.

002BA230 KN

001BA037 KN

español / EE.UU

B = Rechazo

El rechazo ocurre cuando la cadena en

la parte superior de la espada se detiene

repentinamente cuando queda

aprisionada, retenida o choca con algún

objeto extraño en la madera. La

reacción de la cadena puede impulsar

repentinamente la sierra hacia atrás

contra el operador. El rechazo

frecuentemente ocurre cuando se utiliza

la parte superior de la espada para

hacer los cortes.

Para evitar el rechazo

1. Esté alerta a las fuerzas o

situaciones que pueden permitir

que el material aprisione la cadena

en la parte superior de la espada.

2. No corte más de una rama a la vez.

3. No tuerza la espada al retirarla de

un corte por debajo, porque la

cadena puede quedar aprisionada.

MANTENIMIENTO, REPARACIÓN Y

ALMACENAMIENTO

Use guantes para manipular o efectuar

trabajos de mantenimiento de la

herramienta de corte.

Apriete todas las tuercas, pernos y

tornillos, excepto los tornillos de ajuste

del carburador, después de cada uso.

No limpie la máquina con una lavadora

a presión. El chorro fuerte de agua

puede dañar las piezas de la máquina.

Guarde la herramienta motorizada en un

lugar seco y elevado o con llave lejos del

alcance de los niños.

Guarde el aceite de la cadena

solamente en envases de seguridad

debidamente aprobados para tal uso.

¡Evítese el contacto directo con la piel!

001BA038 KN

¡Advertencia!

Siempre apague el motor y verifique

que la cadena está parada antes de lle-

var a cabo cualquier trabajo de

mantenimiento, reparación o limpieza

de la herramienta motorizada. No

intente efectuar trabajos de manteni-

miento o reparación que no se hayan

descrito en los manuales de instruccio-

nes de la herramienta básica o del

accesorio podador de varilla. Este tipo

de trabajo debe realizarse únicamente

en el taller de servicio de STIHL.

¡Advertencia!

Utilice solamente piezas de repuesto de

STIHL para el mantenimiento y la repa-

ración. El uso de piezas no fabricadas

por STIHL puede causar lesiones gra-

ves o mortales.

¡Advertencia!

Mantenga limpias la cadena, la barra y

el piñón; sustituya las ruedas o cadenas

desgastadas. Mantenga afilada la

cadena. Podrá notar que la cadena está

desafilada cuando la madera fácil de

cortar exige gran esfuerzo y cuando

aparecen marcas de quemaduras en la

madera.

español / EE.UU

Preparaciones

NUse vestimenta protectora

adecuada y respete las medidas de

seguridad.

NArranque del motor

NColóquese la correa sobre el

hombro.

Secuencia de corte

Para permitir que las ramas caigan

libremente, siempre corte las ramas

más bajas primero. Recorte las ramas

pesadas (de diámetro grande) en varios

trozos fáciles de manejar.

Desecho

No tire los recortes al basurero – pueden

usarse para abono.

Técnica de trabajo

Sujete el mango de control con la mano

derecha y el mango tórico con la

izquierda. Extienda el brazo izquierdo a

la posición que le resulte más cómoda.

El eje siempre deberá mantenerse a un

ángulo de 60° o menos.

La posición de trabajo que menos

cansancio provoca es la que forma un

ángulo de 60° con respecto a la

herramienta.

Cualquier ángulo menor satisface la

situación en cuestión.

Corte transversal

Para evitar aprisionar la espada en el

corte, coloque el accesorio de corte con

su gancho contra la rama y después

lleve a cabo el corte transversal de

arriba hacia abajo.

Corte de distensión

Para evitar arrancar la corteza al

recortar ramas gruesas, siempre haga

primero un corte de distensión (1) en el

lado inferior de la rama.

Uso

Nunca se pare directamente

debajo de la rama que se está

cortando – esté atento a la caída

de las ramas. Obsérvese que una

rama puede rebotar hacia usted

después de haber caído al suelo –

riesgo de lesiones.

402BA012 KN

390BA052 KN

390BA041 KN

español / EE.UU

NPara hacer esto, coloque el

accesorio de corte y tire del mismo

a lo ancho de la parte inferior de la

rama en forma de arco, hasta llegar

a la punta de la espada.

NLuego, ubique la espada con el

gancho contra la rama y lleve a

cabo el corte transversal (2).

Corte a ras de ramas gruesas

Si el diámetro de la rama es mayor que

10 cm (4 pulg ), primero

Nhaga un corte inicial (3) en el cual el

corte de distensión y el corte

transversal queden a una

distancia (A) de aproximadamente

20 cm (8 pulg) del corte final, y

luego realice el corte a ras (4)

comenzando con un corte de

distensión y terminando con un

corte transversal.

Corte sobre obstáculos

El largo alcance de la máquina posibilita

el recorte de ramas que se proyectan

sobre obstáculos, tales como los ríos y

lagos. El ángulo de la herramienta en

este caso depende de la posición de la

rama.

Corte desde un canasto elevado

El largo alcance de la máquina permite

cortar junto al tronco sin el riesgo de que

el canasto dañe otras ramas. El ángulo

de la herramienta en este caso depende

de la posición de la rama.

Transmisión angular de 30°

(accesorio especial)

La transmisión angular mantiene al

accesorio de corte a un ángulo de 30°

respecto al tubo de mando.

La transmisión angular puede ajustarse

en el tubo de mando solamente en las

posiciones siguientes:

1Para el corte transversal de ramas

verticales y arbustos

2Para tener una mejor vista del

accesorio de corte.

390BA024 KN

402BA013 KN

402BA032 KN

390BA053 KN

español / EE.UU

Se permite el uso de este accesorio

intercambiable solamente con las

siguientes herramientas motorizadas

básicas:

STIHLFS83R, FS85R

1) 2), FS 90 R,

FS 110 R2), FS 130 R

STIHL FH 75

STIHL FC 83, FC 85, FC 95, FC 110

STIHLHL73

2), HL 752), HL 1002)

STIHL HT 56, HT 70, HT 73, HT 75,

HT 100, HT 101, HT 130, HT 131,

HT 250

STIHL KW 85

El accesorio HT no está aprobado para

usarse en máquinas con manillar tipo

bicicleta.

La transmisión de 30° opcional no debe

montarse en los modelos indicados a

continuación:

STIHL HT 73, HT 75, HT 101, modelos

con tubo de mando corto (versiones K).

Preparaciones

Retire el mecanismo o accesorio

intercambiable de la herramienta

motorizada básica.

NPara hacer esto, suelte los tornillos

de fijación del mecanismo (flechas)

y tire del mecanismo para quitarlo

del tubo de mando.

Herramientas motorizadas

básicas aprobadas

1) No aprobado para uso en FS 85 R

con números de serie de

2 49 848 196 a 2 53 552 820

2) No aprobado para uso en los

modelos FS 85 RX, FS 110 RX,

HL 73 K, HL 75 K y HL 100 K

No se permite ninguna otra

combinación de accesorio y

herramienta motorizada básica no

aprobada debido al riesgo de que

pueda causar accidentes o

lesiones personales graves.

Montaje del accesorio

Para reducir el riesgo de

lesionarse, siempre pare el motor

antes de efectuar la conversión

de la herramienta básica.

Compruebe que la zona de

trabajo esté limpia antes de

montar o quitar el accesorio.

228BA048 KN

FCS

HL/FH

KB/KW

español / EE.UU

El eje impulsor puede deslizarse fuera

del tubo durante este procedimiento. Si

esto sucede, empuje el eje impulsor de

vuelta en el tubo.

El eje impulsor no debe sobresalir del

tubo más de L = 22 mm (7/8 pulg). Si

esta dimensión no es la correcta,

aplique una ligera presión en el eje

impulsor y al mismo tiempo gírelo

lentamente hasta que se pueda

empujarlo hasta el largo requerido.

Montaje del accesorio de corte

NHaga una marca (con un lápiz o

marcador de fieltro) a una distancia

A (50 mm/2 pulg) del extremo del

tubo de mando.

–Suelte los tornillos de fijación del

mecanismo – no los saque.

NEmpuje la caja de engranajes (1)

sobre el tubo de mando (2) – gire la

caja de engranajes en uno y otro

sentido hasta que se encaje el

extremo cuadrado de la varilla.

NInserte los tornillos de fijación (3)

hasta el tope.

NAlinee la caja de engranajes (1) en

el tubo de mando de modo que el

soporte de la máquina en el motor y

los tornillos de fijación queden

orientados hacia arriba, y el piñón

de la cadena quede precisamente

en posición vertical.

NApriete los tornillos de fijación (3) en

el orden siguiente:

–apriete el tornillo izquierdo

moderadamente

–apriete el tornillo derecho

moderadamente

–apriete el tornillo izquierdo

firmemente

–apriete el tornillo derecho

firmemente

Colocación de la argolla de

transporte

Es necesario usar la argolla de

transporte si la herramienta motorizada

será utilizada con una correa para el

hombro o arnés. No todas las versiones

de herramientas básicas tienen argolla

de transporte.

La argolla de transporte se ofrece como

accesorio especial y se monta de la

manera descrita a continuación.

381BA015 KN

402BA002 KN

402BA023 KN

402BA024 KN

No debe ser posible girar la caja

de engranajes en el tubo de

mando.

español / EE.UU

NMonte la argolla de transporte (1) a

una distancia de

A = aproximadamente 5 cm

(2 pulg) delante del mango de

control (2).

NColoque la argolla de transporte (1)

abierta contra el tubo de mando con

el agujero con roscas a la

izquierda (vista desde el motor).

NComprima los extremos de la

argolla de transporte para unirlos e

insérteles el tornillo M6x14 (3).

NAlinee la argolla de transporte y

apriete el tornillo bien firme.

Retiro de la cubierta del piñón de la

cadena

NDestornille la tuerca y quite la

cubierta.

NGire el tornillo (1) en sentido

contrahorario hasta que el tensor

deslizante (2) tope contra el

extremo izquierdo de la ranura de la

caja, después gírelo 5 vueltas en

sentido contrario.

Instalación de la cadena

NColoque la cadena – empiece por la

punta de la espada.

413BA012 KN

Montaje de la espada y la

cadena

390BA042 KN

390BA043 KN

Use guantes para proteger las

manos de los cortadores afilados.

390BA003 KN

español / EE.UU

NColoque la espada sobre el

tornillo (3) y enganche la espiga del

tensor deslizante en el agujero (4) –

coloque la cadena sobre el

piñón (5) al mismo tiempo.

NGire el tornillo tensor (1) en sentido

horario hasta que la cadena tenga

muy poco huelgo por el lado inferior

de la espada – y las pestañas de los

eslabones impulsores se

enganchen en la ranura de la

espada.

NVuelva a colocar la cubierta y

apriete la tuerca con los dedos.

NPase al capítulo "Tensado de la

cadena de aserrado"

Tensado durante el trabajo de corte:

NParada del motor

NSuelte la tuerca.

NSostenga la punta de la espada

hacia arriba.

NUtilice un destornillador para girar el

tornillo tensor (1) en sentido horario

hasta que la cadena quede

ajustada contra el lado inferior de la

espada.

NMientras aún sujeta la punta de la

espada hacia arriba, apriete

firmemente la tuerca.

NPase a "Revisión de la tensión de la

cadena".

Es necesario volver a tensar las

cadenas nuevas con mayor frecuencia

que las que han estado en uso por algún

tiempo.

NRevise la tensión de la cadena

frecuentemente – vea el capítulo

"Instrucciones de manejo".

NApague el motor

NUse guantes de trabajo para

protegerse las manos.

NLa cadena debe quedar ajustada

contra el lado inferior de la espada,

pero debe ser posible tirar de la

cadena a lo largo de la espada con

la mano.

NDe ser necesario, vuelva a tensar la

cadena.

Es necesario volver a tensar las

cadenas nuevas con mayor frecuencia

que las que han estado en uso por algún

tiempo.

NRevise la tensión de la cadena

frecuentemente – vea el capítulo

"Instrucciones de manejo".

390BA044 KN

Tensado de la cadena

390BA045 KN

Revisión de tensión de la

cadena

390BA046 KN

español / EE.UU

Para la lubricación automática y

confiable de la cadena y espada – utilice

exclusivamente un lubricante de

calidad, compatible con el medio

ambiente, diseñado para uso con

cadenas y espadas. Se recomienda el

aceite STIHL Bioplus, el cual es

rápidamente biodegradable.

La vida útil de la cadena y de la espada

depende de la calidad del lubricante.

Por lo tanto, es esencial usar un

lubricante de cadena de formulación

especial.

Preparaciones

NLimpie a fondo la tapa de llenado de

aceite y la zona alrededor de la

misma para evitar la entrada de

suciedad al tanque.

NColoque la máquina de modo que la

tapa de llenado quede orientada

hacia arriba.

Apertura de la tapa de llenado

La tapa de llenado tipo bayoneta del

tanque de aceite, con empuñadura

articulada, puede abrirse y cerrarse sin

necesidad de herramientas.

NPara abrir el tanque, gire la

empuñadura a la posición vertical.

NGire la tapa de llenado en sentido

contrahorario hasta el tope y

quítela.

Llene el tanque con el aceite de la

cadena.

NLlene el tanque con el aceite de la

cadena.

Tenga cuidado de no derramar el aceite

de la cadena y no llene en exceso el

tanque.

Lubricante de cadena

El aceite de cadena

biodegradable debe ser resistente

al envejecimiento (por ejemplo,

STIHL Bioplus), pues de lo

contrario se convertiría

rápidamente en resina. Esto

produce como resultado

depósitos sólidos difíciles de

quitar, especialmente en las

zonas del mando de la cadena y

la cadena misma. Hasta puede

causar el agarrotamiento de la

bomba de aceite.

No use aceite de desecho. El

contacto repetido con aceite de

desecho puede causar cáncer en

la piel. Además, el aceite de

desecho es dañino para el

ambiente.

El aceite de desecho no tiene las

propiedades lubricantes

necesarias y no es adecuado para

la lubricación de cadenas.

Llenado del tanque de

aceite de la cadena

El tanque de aceite de cadena

lleno tiene suficiente aceite para

el tiempo de funcionamiento de la

máquina con el tanque de

combustible medio lleno. Revise

el nivel de aceite periódicamente

durante los trabajos de corte.

Nunca permita que se agote el

aceite del tanque.

390BA047 KN

402BA036 KN

español / EE.UU

Cierre de la tapa de llenado

NPara cerrar el tanque de aceite,

coloque la tapa de llenado en su

posición, con la empuñadura

vertical, asegurándose que las

partes hendidas queden alineadas.

NGire la tapa de llenado en sentido

horario hasta que tope.

NPliegue hacia abajo la empuñadura

de tal modo que quede al ras con la

parte superior de la tapa.

Si el nivel de aceite en el tanque no se

baja, es posible que existe un problema

en el suministro de aceite. Revise la

lubricación de la cadena, limpie los

conductos de aceite y comuníquese con

el concesionario para obtener ayuda.

STIHL recomienda que un

concesionario STIHL autorizado efectúe

los trabajos de mantenimiento y

reparación.

La cadena de aserrado siempre debe

lanzar una pequeña cantidad de aceite.

Es necesario someter las cadenas

nuevas a un período de rodaje de 2 a 3

minutos.

Después del rodaje inicial de la cadena,

revise su tensión y ajústela de ser

necesario – vea el capítulo "Revisión de

la tensión de la cadena".

No todas las herramientas básicas

tienen arnés y argolla de transporte.

NColoque la argolla de transporte –

consulte "Montaje del accesorio".

El arnés se suministra como un

accesorio especial.

El tipo de argolla de transporte, arnés y

mosquetón depende del mercado y del

tipo de herramienta básica.

Correa para hombro

NColóquese la correa para

hombro (1).

NAjuste el largo de la correa – con la

máquina conectada, el

mosquetón (3) debe quedar

aproximadamente a un palmo por

debajo de su cadera derecha.

402BA037 KN

Revisión de lubricación de

la cadena

Nunca haga funcionar la sierra si

la cadena no está lubricada. Si la

cadena funciona sin lubricación,

todo el accesorio de corte sufrirá

daños permanentes en un lapso

muy breve. Siempre revise la

lubricación de la cadena y el nivel

de aceite en el tanque antes de

empezar a trabajar.

390BA048 KN

Uso de la correa para

hombro

002BA441 KN

español / EE.UU

Enganche la máquina a la correa para

el hombro.

NEnganche el mosquetón (1) en la

argolla para transporte (2) ubicada

en el tubo de mando.

Desconexión de la máquina del arnés

NEmpuje la barra en el

mosquetón (1) y extraiga la argolla

de transporte (2) del gancho.

Retiro rápido de la mochila

Arranque del motor

Siempre siga el procedimiento de

arranque descrito en el manual de

instrucciones de la herramienta

motorizada básica.

NSaque la funda de la cuchilla.

Verifique que la cadena no esté

tocando el suelo ni ningún otro

obstáculo.

NColoque la máquina en una

posición segura para arrancarla:

Coloque el motor sobre el suelo de

modo que quede apoyado en el

soporte del motor. Coloque el

gancho del accesorio de corte

sobre un soporte elevado, es decir,

un montículo o rama.

NAsegúrese de tener los pies

apoyados de modo seguro y firme.

NSujete la máquina con la mano

izquierda sobre la caja del

ventilador y empuje hacia abajo

firmemente - el pulgar debe estar

debajo de la caja del ventilador.

002BA311 KN

002BA312 KN

Es necesario quitarse la máquina

rápidamente en caso de un

peligro inminente. Para lanzar la

máquina, utilice el procedimiento

dado en "Desconexión de la

máquina del arnés". Practique

quitarse la máquina y colocarla en

el suelo de la manera en la cual lo

haría en caso de emergencia.

Para evitar dañar la máquina, no

la lance al suelo cuando esté

practicando.

Arranque / parada del

motor

No se pare ni se arrodille sobre el

tubo de mando.

402BA028 KN

español / EE.UU

Método alternativo de arranque:

NColoque el accesorio de corte sobre

una rama, de modo que quede

sujeto por el gancho.

NAsegúrese de tener los pies

apoyados de modo seguro y firme.

NSostenga la máquina firmemente

colocando la mano izquierda en la

caja del ventilador – el dedo pulgar

debe quedar debajo de la caja del

ventilador.

Siga el procedimiento de arranque

descrito en el manual de instrucciones

de la herramienta motorizada básica.

Apague el motor.

NConsulte el manual de

instrucciones de la herramienta

básica.

Durante el trabajo

Revise frecuentemente la tensión de

la cadena

Es necesario volver a tensar las

cadenas nuevas con mayor frecuencia

que las que han estado en uso por algún

tiempo.

Cadena fría

La tensión es correcta cuando la cadena

encaja ajustadamente contra la parte

inferior de la espada y todavía puede ser

tirada a lo largo de la espada con la

mano. Ténsela nuevamente de ser

necesario – Vea "Tensado de la cadena

de aserrado".

Cadena a temperatura de

funcionamiento

La cadena se estira y empieza a colgar

con soltura. Los eslabones impulsores

no deben salirse de la ranura de la

espada; la cadena podría salirse de la

espada. Vuelva a tensar la cadena –

Vea "Tensado de la cadena de

aserrado".

Después de terminar el trabajo

NAfloje la cadena si se ha vuelto a

tensar la cadena cuando está a

temperatura de funcionamiento

durante los trabajos de corte.

Almacenamiento por largo tiempo

Consulte el capítulo "Almacenamiento

de la máquina".

La cadena de aserrado puede

empezar a moverse tan pronto

como el motor arranque. Por esta

razón, accione

momentáneamente el gatillo de

aceleración – el motor reduce su

aceleración al régimen de marcha

en vacío.

402BA029 KN

Instrucciones para el uso

La cadena se contrae al enfriarse.

Si no se suelta la tensión, se

podría dañar el eje del engranaje

y los cojinetes.

Suelte siempre la tensión de la

cadena después de terminar los

trabajos. La cadena se contrae al

enfriarse. Si no se suelta la

tensión, se podría dañar el eje del

engranaje y los cojinetes.

español / EE.UU

Para intervalos de 3 meses o más

NQuite la cadena y la espada,

límpielas y rocíelas con aceite

inhibidor de corrosión.

NSi se usa lubricante biodegradable

para cadenas y espadas, tal como

STIHL BioPlus, llene

completamente el tanque de aceite

de la cadena.

NGuarde la máquina en un lugar seco

y elevado, o bajo llave – fuera del

alcance de los niños y de otras

personas no autorizadas.

NDé vuelta a la espada – cada vez

que afile la cadena – y cada vez que

sustituya la cadena – con ello

ayudará a evitar que se produzca

desgaste por un solo lado,

especialmente en la punta y la cara

inferior de la espada.

NLimpie regularmente el orificio de

entrada de aceite (1), el conducto

de aceite (2) y la ranura de la

espada (3).

NMida la profundidad de la ranura,

con el calibrador de rectificación

(accesorio especial), en la zona

utilizada para la mayoría de los

cortes.

Si la profundidad de la ranura es menor

que la especificada:

NSustituya la espada.

De lo contrario las pestañas de los

eslabones impulsores rasparán la parte

inferior de la ranura – los cortadores y

las amarras no viajarán sobre los rieles

de la espada.

Almacenamiento de la

máquina Cuidado de la espada

390BA050 KN

Tipo de

cadena

Paso de

cadena

Profundidad

mínima de

ranura

Picco 3/8 pulg P 5,0 mm

(0,20 pulg)

Rapid 1/4" 4,0 mm

(0,16 pulg)

español / EE.UU

NQuite la cubierta del piñón, la

cadena y la espada.

Cambie el piñón

–después de usar dos cadenas de

aserrado o más a menudo

–si las marcas de desgaste (a) tienen

una profundidad mayor que 0,5 mm

(0,02 pulg), ya que esta condición

acorta la vida útil de la cadena.

Utilice un calibrador (accesorio

especial) para comprobar la

profundidad de las marcas de

desgaste.

Es mejor usar dos cadenas en rotación

con una rueda dentada.

STIHL recomienda el uso de piñones de

cadena originales de STIHL.

El piñón de la cadena es impulsado por

medio de un embrague de fricción. Pida

a un concesionario de servicio que

sustituya el piñón de la cadena.

STIHL recomienda que un

concesionario STIHL autorizado efectúe

los trabajos de mantenimiento y

reparación.

Corte sin esfuerzo usando una

cadena correctamente afilada

Una cadena debidamente afilada corta

la madera con poco esfuerzo y requiere

aplicar muy poca presión.

No trabaje con una cadena desafilada o

dañada, ya que esto aumenta el

esfuerzo físico requerido, produce

resultados no satisfactorios y acelera el

desgaste.

NLimpie la cadena.

NRevise la cadena en busca de

roturas en sus eslabones y daños

en sus remaches.

NSustituya todas las piezas dañadas

o desgastadas de la cadena e

instale piezas nuevas que tengan la

misma forma y tamaño que las

originales.

Las cadenas de aserrado con picas de

carburo (Duro) son especialmente

resistentes al desgaste. STIHL

recomienda que un concesionario de

servicio STIHL efectúe el afilado de la

cadena de aserrado.

Revisión y sustitución del

piñón de cadena

000BA054 KN

Mantenimiento y afilado de

la cadena de aserrado

Es absolutamente esencial

cumplir con los ángulos y

dimensiones abajo especificados.

Si la cadena se afila de modo

incorrecto – y en particular si los

calibradores de profundidad se

fijan demasiado bajo – se

aumenta el riesgo de

contragolpes y de las lesiones

resultantes de los mismos.

español / EE.UU

La cadena de aserrado no puede

trabarse en su lugar en la espada. Por lo

tanto, es mejor quitar la cadena de la

espada y afilarla colocándola en una

herramienta de afilado de taller (FG 2,

HOS, USG).

El paso de la cadena (a) está marcado

en el extremo de calibrador de

profundidad de cada cortador.

Utilice únicamente limas de afilado

especiales para cadenas de

aserrado. Las limas de otros tipos

tienen forma y patrón de corte

incorrectos.

Seleccione el diámetro de la lima según

el paso de la cadena – consulte la tabla

de "Herramientas de afilado".

Debe respetar ciertos ángulos cuando

afile el cortador de la cadena.

AAngulo de limado

BAngulo de placa lateral

Los ángulos A y B que se especifican se

obtienen automáticamente si se usan

las limas o herramientas afiladoras que

se recomiendan y si se usan los ajustes

correctos.

Los ángulos deben ser iguales en todos

los cortadores. Si los ángulos son

desiguales: La cadena funcionará

irregularmente, no en línea recta, se

desgastará rápidamente y, por último,

se romperá.

Como estos requisitos pueden

cumplirse solamente después de una

práctica constante y suficiente:

NUse un portalima

Se debe usar un portalima para afilar

manualmente la cadena (vea la tabla

"Herramientas de afilado"). Los ángulos

de rectificación correctos están

marcados en el portalima.

Para comprobar los ángulos

Utilice un calibrador de rectificación

STIHL (accesorio especial – vea la tabla

"Herramientas de afilado"). Esta es una

herramienta universal para revisar los

ángulos de rectificación y de la placa

lateral, el ajuste de los calibradores de

profundidad, el largo de los cortadores y

la profundidad de la ranura. Además,

limpia la ranura de la espada y los

agujeros de entrada de aceite.

Marca (a) Paso de cadena

pulg mm

1/4 ó 1 1/4 6,35

P, PM ó 6 3/8 P 9,32

689BA027 KN

Tipo de cadena Angulo (°)

Rapid Micro (RM) 30 75

Picco Micro (PM) 30 75

Formas de cortadores

Micro = Semicincelado

689BA021 KN

689BA025 KN

001BA203 KN

español / EE.UU

Rectificación correcta

NElija las herramientas de afilado

según el paso de la cadena.

NSi se usa la herramienta FG 2, HOS

o USG: Quite la cadena de la

espada y afílela según las

instrucciones incluidas con la

herramienta.

NSujete la espada en un tornillo de

banco, de ser necesario.

NAfile la cadena con frecuencia;

rebaje tan poco metal como sea

posible – dos o tres pasadas de la

lima generalmente son suficientes.

NSostenga la lima en posición

horizontal (perpendicular al lado

de la espada) y pásela a los ángulos

indicados en el portalima. Apoye el

portalima sobre la placa superior y

el calibrador de profundidad.

NSiempre pase la lima desde el

interior hacia el exterior del

cortador.

NLa lima afila únicamente en la

pasada de ida – quite la lima del

cortador para la pasada de retorno.

NEvite tocar las amarras y eslabones

impulsores con la lima.

NGire la lima a intervalos regulares al

limar para evitar desgastar uno de

sus lados solamente.

NUtilice un trozo de madera dura

para quitar las rebabas del borde

cortante.

NCompruebe el ángulo con el

calibrador de rectificación.

Todos los cortadores deben tener el

mismo largo.

Si los cortadores no tienen el mismo

largo, sus alturas serán diferentes. Esto

hace que la cadena funcione

irregularmente y podría causar su

rotura.

NIdentifique el cortador más corto y

rectifique los demás cortadores

para que tengan el mismo largo. Es

mejor hacer este trabajo en un

taller, con un esmeril eléctrico.

Ajuste de calibrador de profundidad

El calibrador de profundidad determina

la altura a la cual el cortador penetra en

la madera y por lo tanto determina el

espesor de la viruta que se quita.

aLa distancia o el ajuste especificado

entre el calibrador de profundidad y

el borde de corte.

Este ajuste puede aumentarse en

0,2 mm (0,008 pulg) para cortar

maderas blandas cuando el tiempo está

templado – sin escarcha.

Reducción de calibradores de

profundidad

El ajuste del calibrador de profundidad

se reduce cuando se afila la cadena.

NCada vez que afile la cadena, use

un calibrador de rectificación para

verificar el ajuste.

689BA018 KN

90°

689BA043 KN

Paso de cadena Calibrador de

profundidad

Posición (a)

pulg (mm) mm (pulg)

1/4 (6,35) 0,65 (0,026)

3/8 P (9,32) 0,65 (0,026)

689BA023 KN

español / EE.UU

NColoque un calibrador de

rectificación (1) que iguale el paso

en la cadena y empújelo contra el

cortador – si el calibrador de

profundidad sobresale del

calibrador de rectificación, entonces

se debe bajar el de profundidad.

NLime el calibrador de profundidad

hasta que esté a nivel con el de

rectificación.

NLime la parte superior del calibrador

de profundidad en sentido paralelo

a la marca de servicio estampada

(vea la flecha) – pero no baje el

punto más alto del calibrador de

profundidad en este proceso.

NColoque el calibrador de

rectificación en la cadena – el punto

más alto del calibrador de

profundidad debe estar a nivel con

el de rectificación.

PMC3, PMMC3

La parte superior del eslabón impulsor

con saliente (con la marca de servicio)

se baja junto con el calibrador de

profundidad.

NDespués del afilado, limpie a fondo

la cadena, quite las limaduras o

polvo del rectificado y lubrique

completamente la cadena.

NAntes de un período largo fuera de

servicio, limpie la cadena y guárdela

en condición bien aceitada.

689BA047 KN

689BA051 KN

La tendencia de la máquina a dar

contragolpes aumenta si los

calibradores de profundidad están

demasiado bajos.

689BA044 KN

689BA052 KN

Las otras partes de la pletina de

amarre con saliente no deben

afilarse ya que eso podría

aumentar la tendencia de la

herramienta motorizada a dar

contragolpes.

Herramientas de afilado (accesorios especiales)

Paso de cadena Lima redonda

Lima redonda Portalima Calibrador de

rectificación

Lima plana Kit de afilar 1)

pulg (mm) mm (pulg) N° de pieza N° de pieza N° de pieza N° de pieza N° de pieza

1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

1) compuesto de un portalima con lima redonda, lima plana y calibrador de rectificación

español / EE.UU

Información para mantenimiento

Los intervalos dados a continuación corresponden únicamente a condiciones nor-

males de trabajo. Si el tiempo de trabajo por jornada es más largo que lo normal, o

si las condiciones de trabajo son extremas (zonas muy polvorientas, maderas ricas

en resina, bosques tropicales, etc.), acorte los intervalos indicados de modo corres-

pondiente. Si sólo usa la sierra ocasionalmente, extienda los intervalos como

corresponde.

antes de comenzar el trabajo

después de terminar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

si se requiere

Todos los tornillos y tuercas accesibles

(salvo los tornillos de ajuste) Volver a apretar X

Lubricación de la cadena Revisar X

Cadena de aserrado

Inspeccionar, revisar afilado XX

Revisar la tensión de la cadena XX

Afilar X

Espada

Revisar (desgaste, daño) X

Limpiar e invertir XX

Quitar las rebabas X

Reemplazar XX

Piñón de la cadena

Revisar X

Solicitar al concesionario de servicio su

sustitución1) X

Etiquetas de seguridad Reemplazar X

1) STIHL recomienda acudir a un concesionario STIHL para servicio.

español / EE.UU

1Cadena de aserrado Oilomatic

2Espada

3Tanque de aceite

4Tapa de llenado de aceite

5Cubierta del piñón de la cadena

6Gancho

7Protector de cadena (funda)

8Rueda dentada de la cadena

9Tensor de cadena

Definiciones

1 Cadena de aserrado Oilomatic

Cadena cerrada formada por

cortadores, amarras y eslabones

impulsores.

2Espada

Sirve de soporte y de guía de la

cadena de aserrado.

3 Tanque de aceite

Tanque que contiene el aceite

lubricante de la cadena.

4 Tapa de llenado de aceite

Para tapar el tanque de aceite.

5 Cubierta del piñón de la cadena

Cubre el piñón.

6 Gancho

Para enganchar ramas con la

máquina con el fin de apartarlas del

camino.

7 Protector de cadena (funda)

Evita que el operador toque la

cadena.

Componentes importantes

402BA025 KN

español / EE.UU

8 Rueda dentada de la cadena

La rueda dentada que impulsa la

cadena de aserrado.

9 Tensor de cadena

Permite el ajuste preciso de la

tensión de la cadena.

Lubricación de la cadena

Bomba de aceite de émbolo giratorio

controlada por velocidad y plenamente

automática

Peso

Accesorio de corte

Espadas Rollomatic E

Cadena Picco de 3/8 pulg

Piñón de la cadena

Comuníquese con su concesionario

STIHL para obtener las

recomendaciones más recientes acerca

de nuevas combinaciones de

espada/cadena desarrolladas después

de la publicación de este manual.

Especificaciones

Capacidad del tan-

que de aceite: 0,22 l (7,4 fl.oz)

Accesorio de corte: 1,3 kg (2,9 lb)

Espada STIHL de contragolpe reducido

(con etiqueta verde)

Largos de corte: 30 cm (12 pulg)

Paso: P de 3/8 pulg

(9,32 mm)

Ancho de ranura: 1,1 mm

(0,043 pulg)

Piñón de punta: 7 dientes

Cadena de aserrado STIHL de contra-

golpe reducido (con etiqueta verde)

Picco Micro Mini Comfort 3

(61 PMMC3)

Paso: P de 3/8 pulg

(9,32 mm)

Grueso de eslabón

impulsor:

1,1 mm

(0,043 pulg)

6 dientes para P = 3/8 pulg (piñón de

dientes rectos)

español / EE.UU

Comuníquese con su concesionario

STIHL para información acerca de

accesorios especiales que pueden estar

disponibles para su producto.

Los usuarios de esta máquina deben

efectuar únicamente los trabajos de

mantenimiento descritos en este

manual. Solamente los talleres

autorizados por STIHL deben llevar a

cabo los demás trabajos de reparación.

Los reclamos de garantía presentados

después de realizadas las reparaciones

serán aceptados únicamente si las

mismas fueron ejecutadas por un

concesionario de servicio autorizado

STIHL utilizando piezas de repuesto

originales de STIHL.

Es posible identificar las piezas

originales de STIHL por el número de

pieza STIHL, el logotipo de {

y, en ciertos casos, el símbolo K de

piezas STIHL. En las piezas pequeñas

el símbolo puede aparecer solo.

Marcas registradas de STIHL

STIHL®

{

La combinación de colores anaranjado-

gris (Números de registro EE.UU.

2,821,860; 3,010,057, 3,010,058,

3,400,477; y 3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Accesorios especiales Información de reparación Marcas comerciales

español / EE.UU

Algunos de las marcas comerciales

de STIHL por ley común

BioPlus™

Easy2Start™

EasySpool™

ElastoStart™

Ematic™

FixCut™

HT Plus™

IntelliCarb™

Master Control Lever™

Micro™

Pro Mark™

Quad Power™

Quiet Line™

STIHL Compact™

STIHL HomeScaper Series™

STIHL Interchangeable Attachment

Series™

STIHL M-Tronic™

STIHL Magnum™

STIHL MiniBoss™

STIHL MotoPlus 4™

STIHL Multi-Cut HomeScaper Series™

Stihl Outfitters™

STIHL PICCO™

STIHL PolyCut™

STIHL PowerSweep™

STIHL Precision Series™

STIHL Protech™

STIHL RAPID™

STIHL SuperCut™

STIHL Territory™

TapAction™

TrimCut™

Esta lista de marcas comerciales está

sujeta a cambios.

Queda terminantemente prohibido todo

uso de estas marcas comerciales sin el

consentimiento expreso por escrito de

ANDREAS STIHL AG & Co. KG,

Waiblingen.

español / EE.UU

www.stihl.com *04584028621A*

0458-402-8621-A

englisch / spanisch USA

G U

englisch / spanisch USA

Stihl Ht Pole Pruner Instruction Manual Professional Use | USA

Navigation menu

Versions of this User Manual:

Views

Navigation
