STIHL KM 130 R

WARNING

Read and follow all safety

precautions in Instruction Manual –

improper use can cause serious or

fatal injury.

ADVERTENCIA

Lea y siga todas las precauciones

de seguridad dadas en el manual

de instrucciones – el uso incorrecto

puede causar lesiones graves o

mortales.

Instruction Manual

Manual de instrucciones

Instruction Manual

1 - 34

Manual de instrucciones

35 - 71

Original Instruction ManualPrinted on chlorine-free paper

Printing inks contain vegetable oils, paper can be recycled.

0458-466-8621-A. VA2.E13.

0000006266_003_GB

KM 130 R

English

with electronic systems.

Contents

Allow only persons who fully understand

the manuals of the KombiEngine and the

KombiTool to operate this power tool

combination.

To receive maximum performance and

satisfaction from your STIHL power tool,

it is important that you read, understand

and follow the safety precautions and

the operating and maintenance

instructions in chapter "Safety

Precautions and Working Techniques"

before using your power tool. For further

information you can go to

www.stihlusa.com.

Contact your STIHL dealer or the STIHL

distributor for your area if you do not

understand any of the instructions in the

two manuals.

WARNING

Because this KombiEngine is the engine

for a high-speed power tool, some

special safety precautions must be

observed to reduce the risk of personal

injury. Careless or improper use may

cause serious or even fatal injury.

KombiSystem 2

Guide to Using this Manual 2

Safety Precautions and Working

Techniques 3

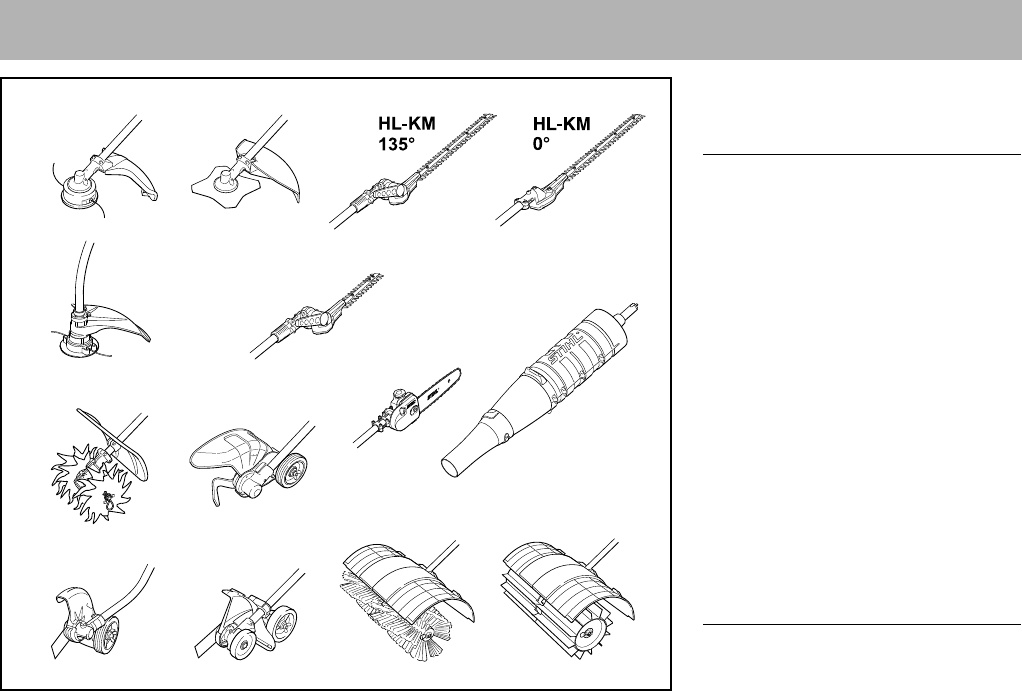

Approved KombiTools 11

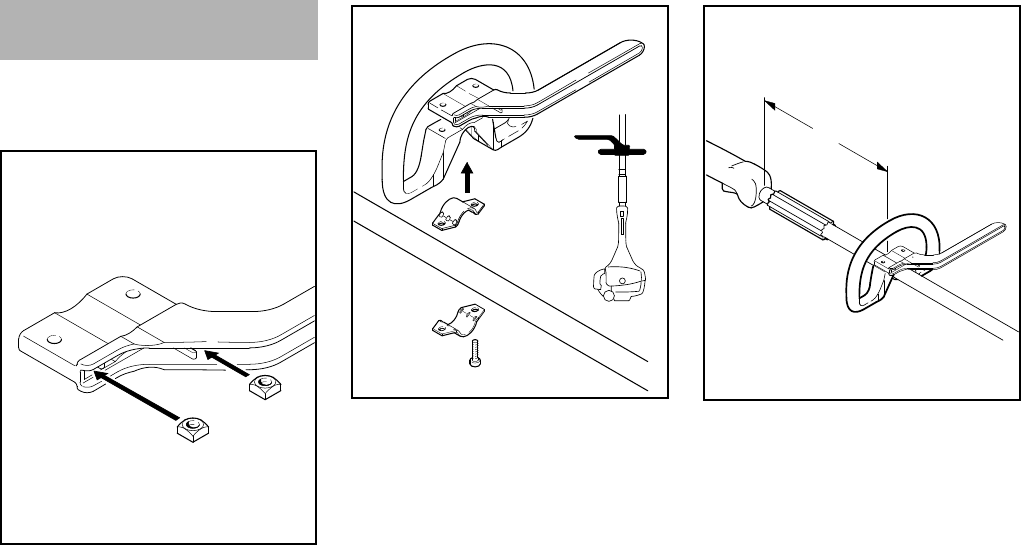

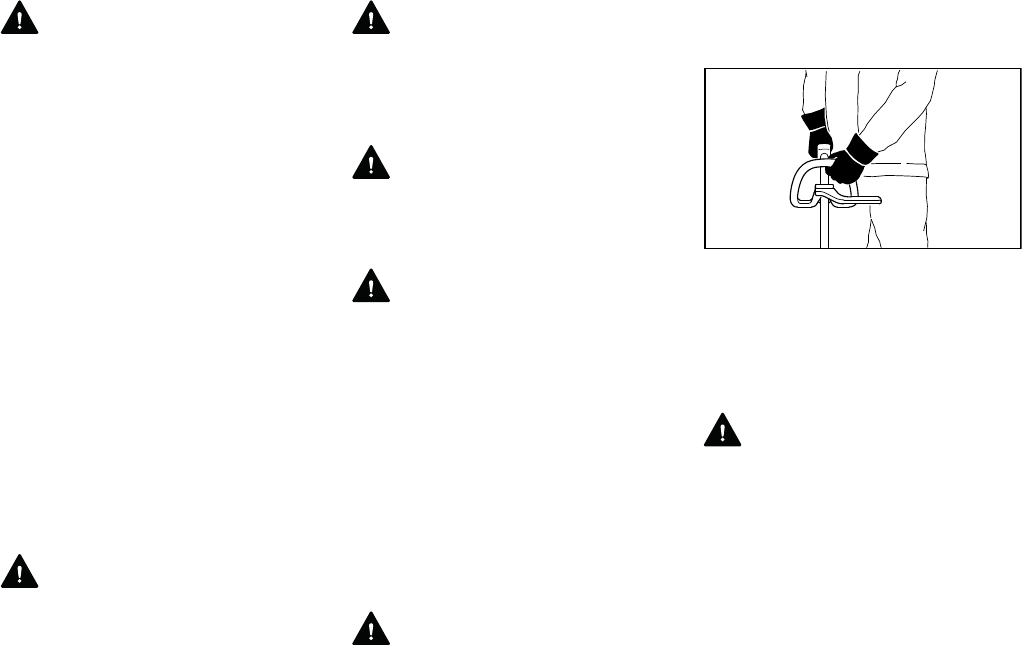

Mounting the Loop Handle 12

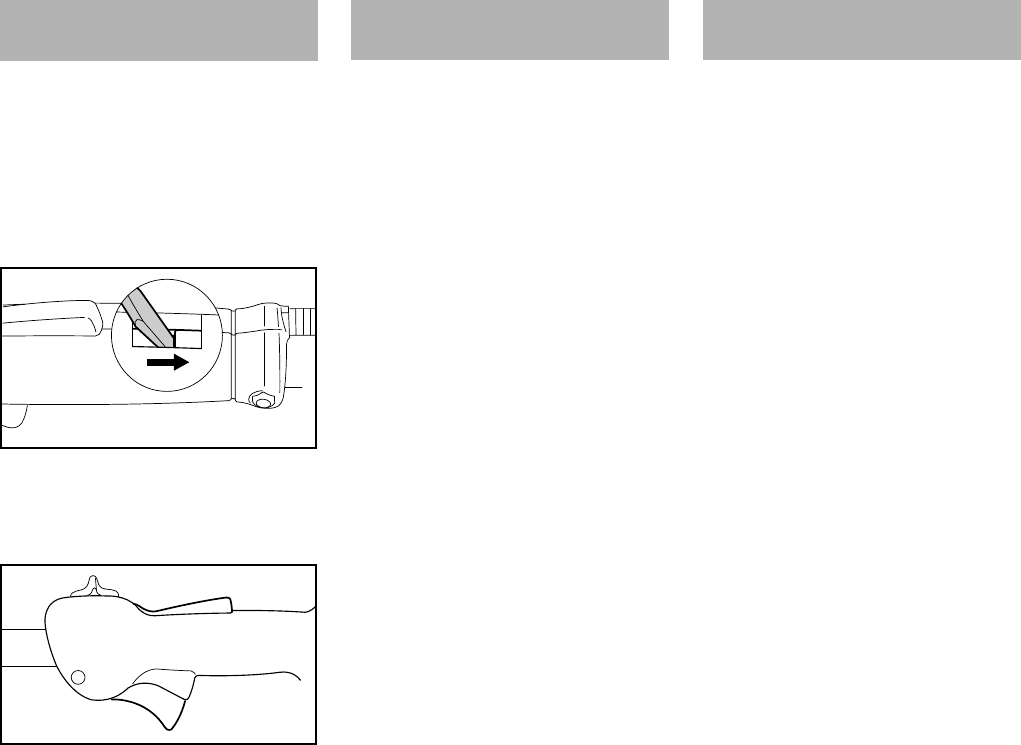

Adjusting the Throttle Cable 13

4-MIX Engine 13

Fuel 13

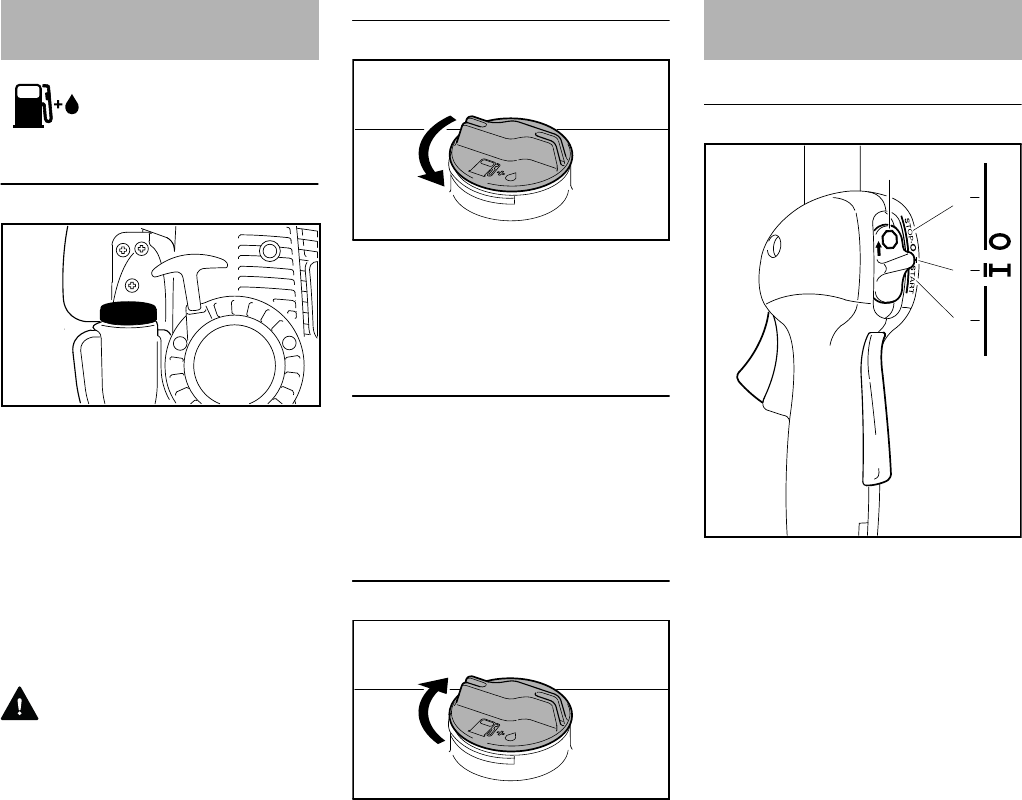

Fueling 14

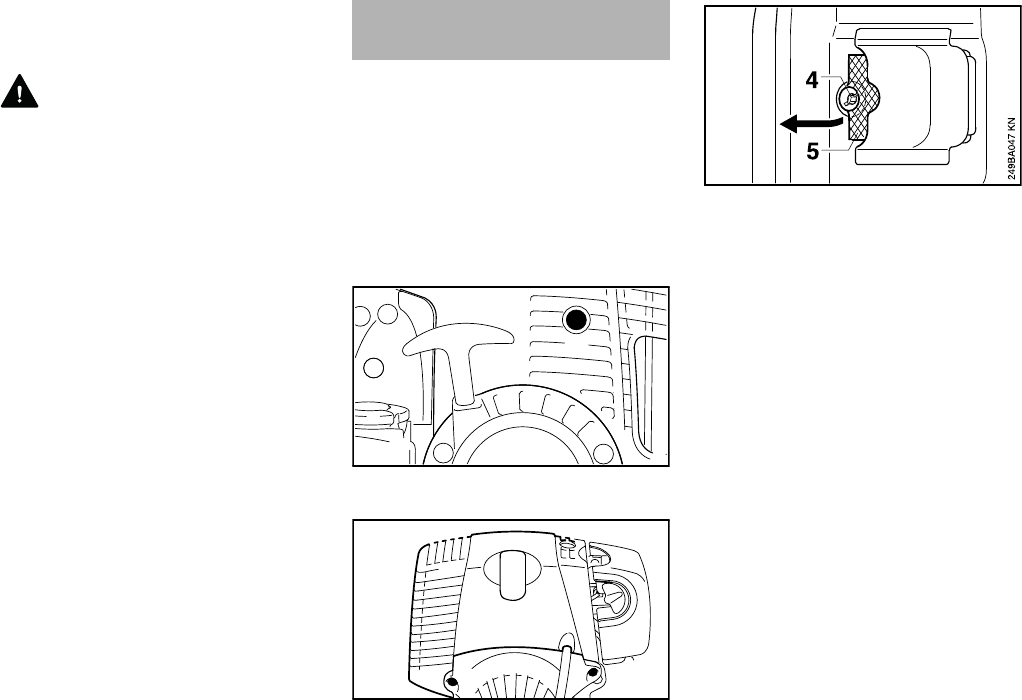

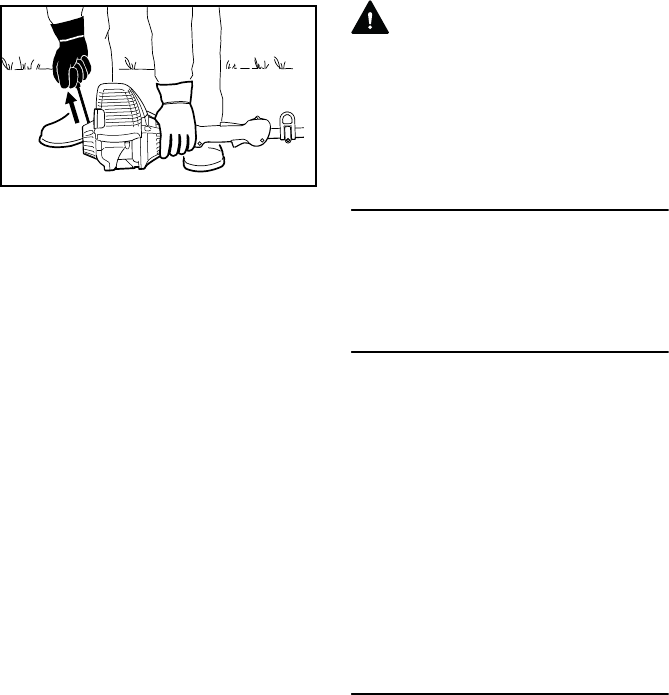

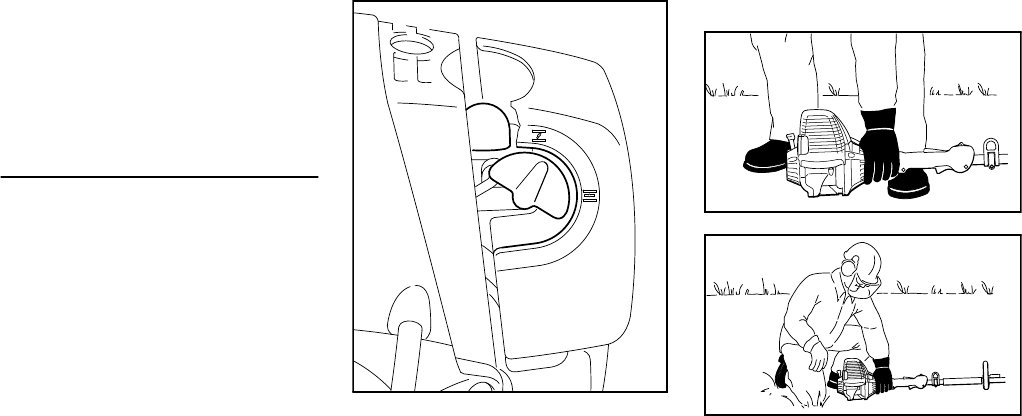

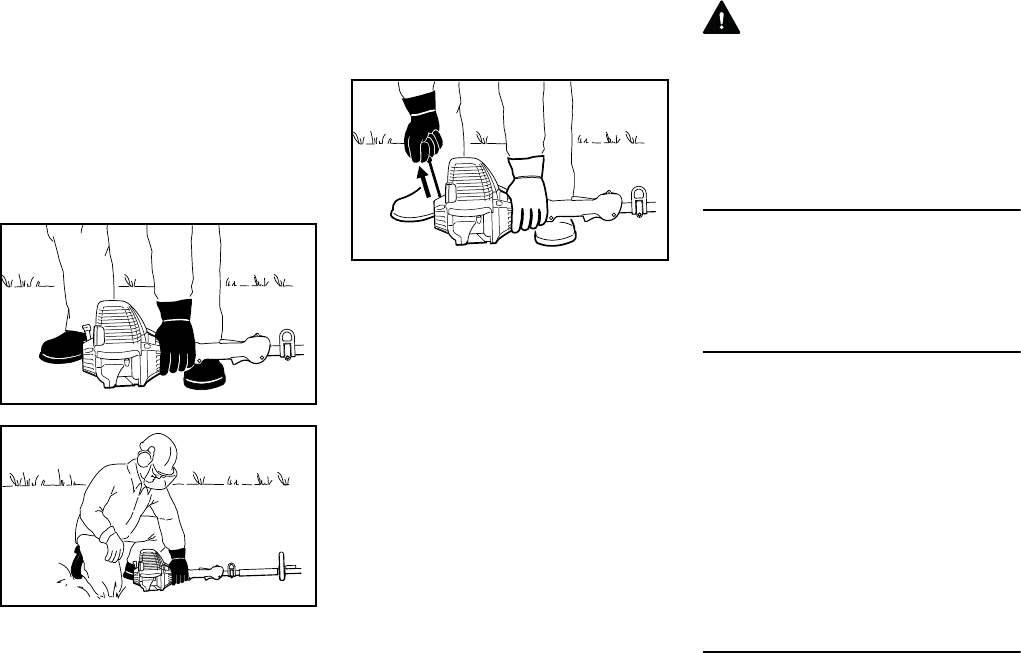

Starting / Stopping the Engine 15

Operating Instructions 17

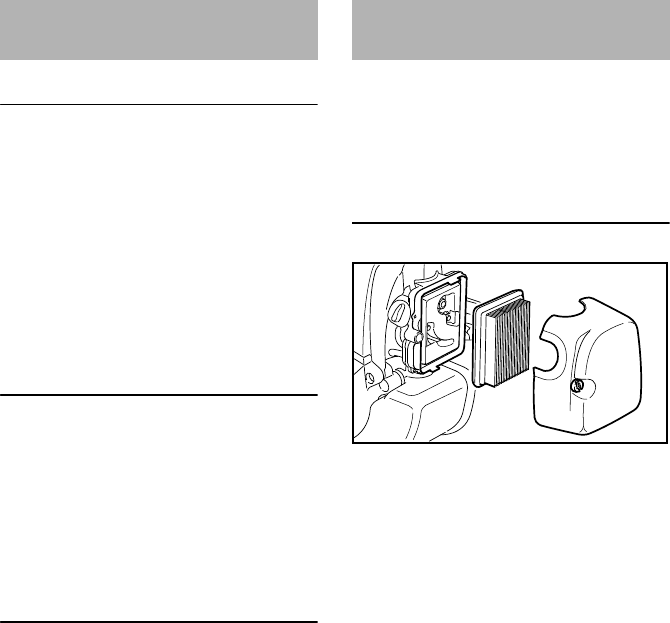

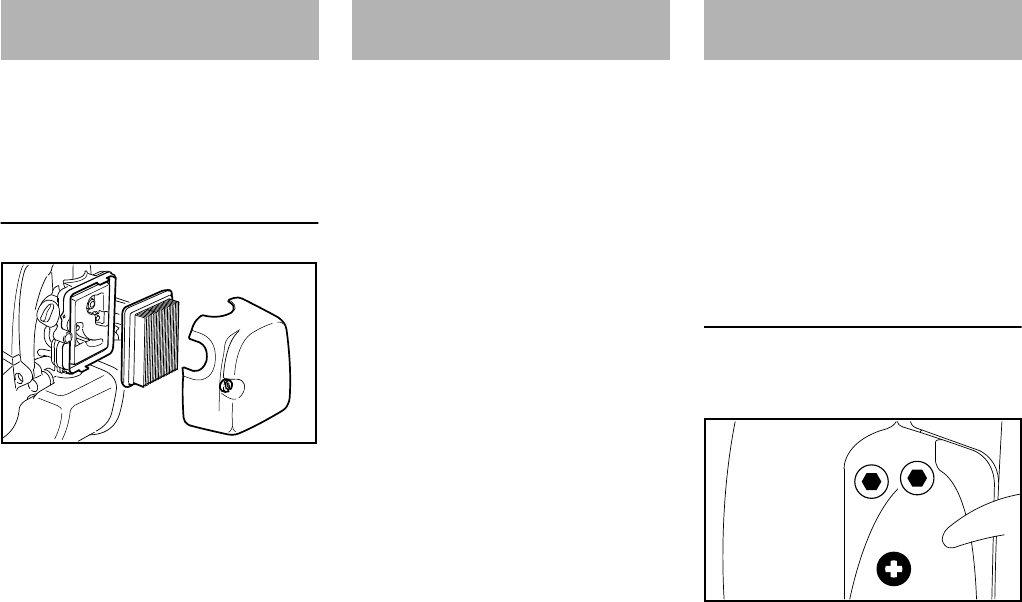

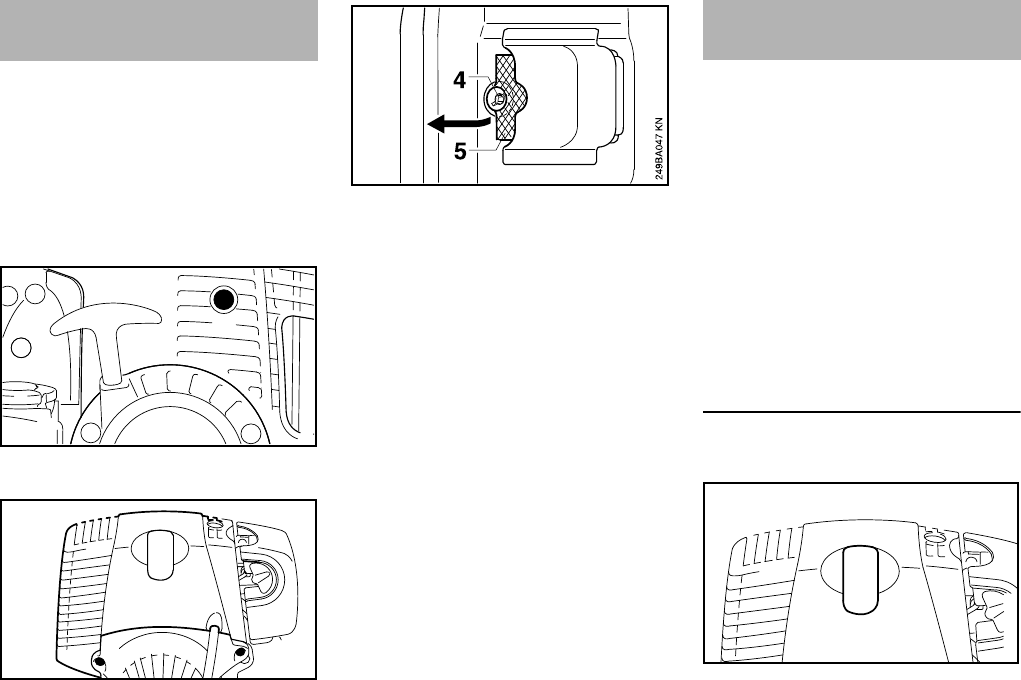

Replacing the Air Filter 17

Engine Management 18

Adjusting the Carburetor 18

Spark Arresting Screen in Muffler 19

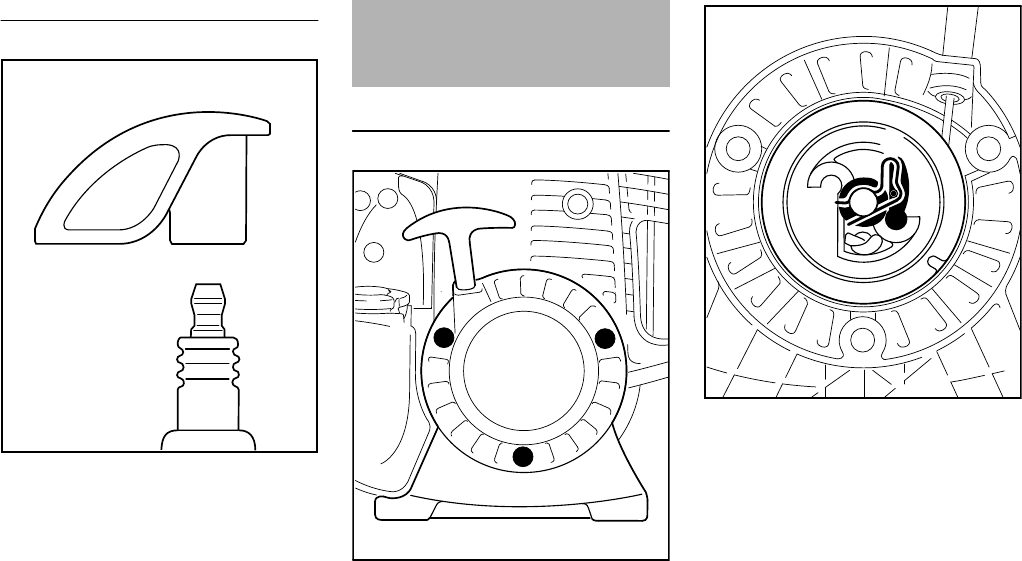

Spark Plug 19

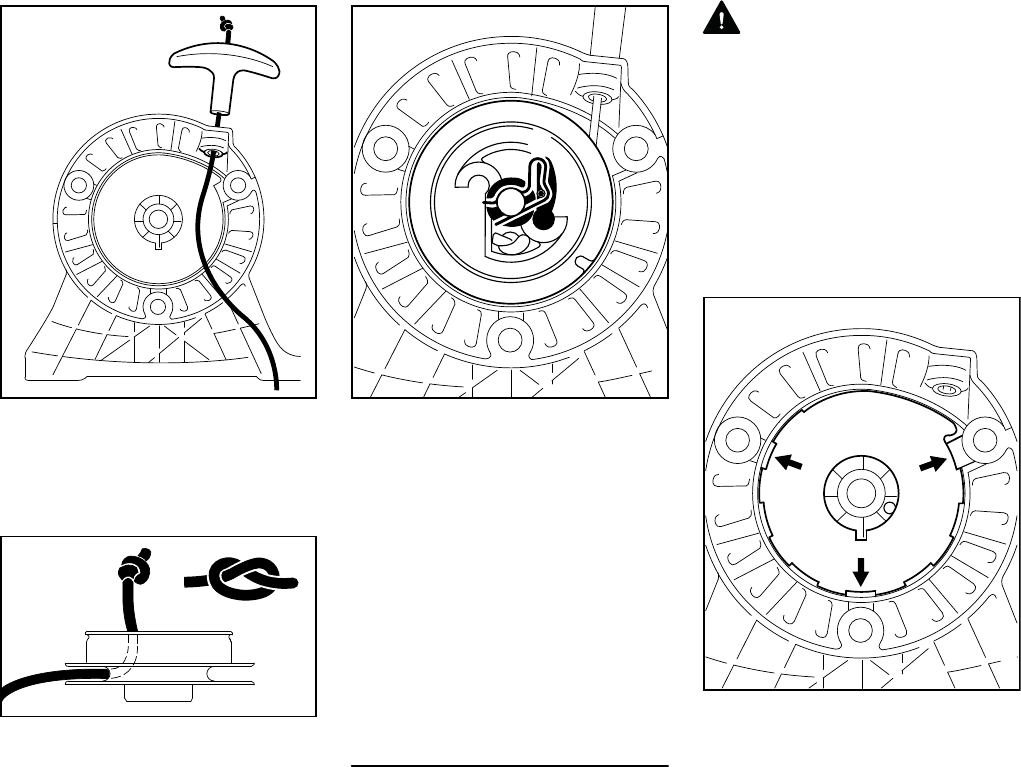

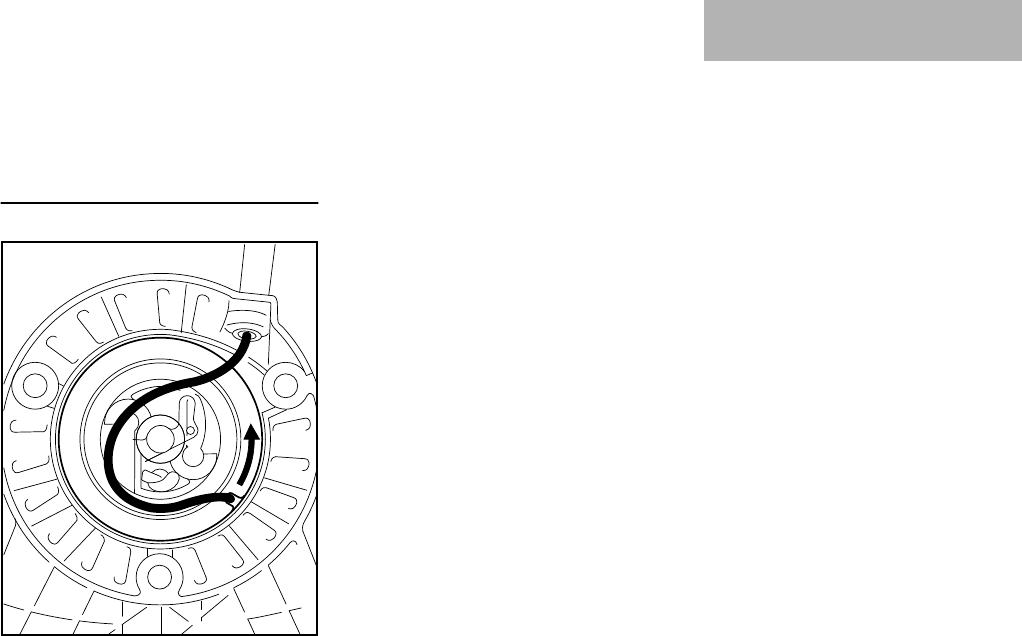

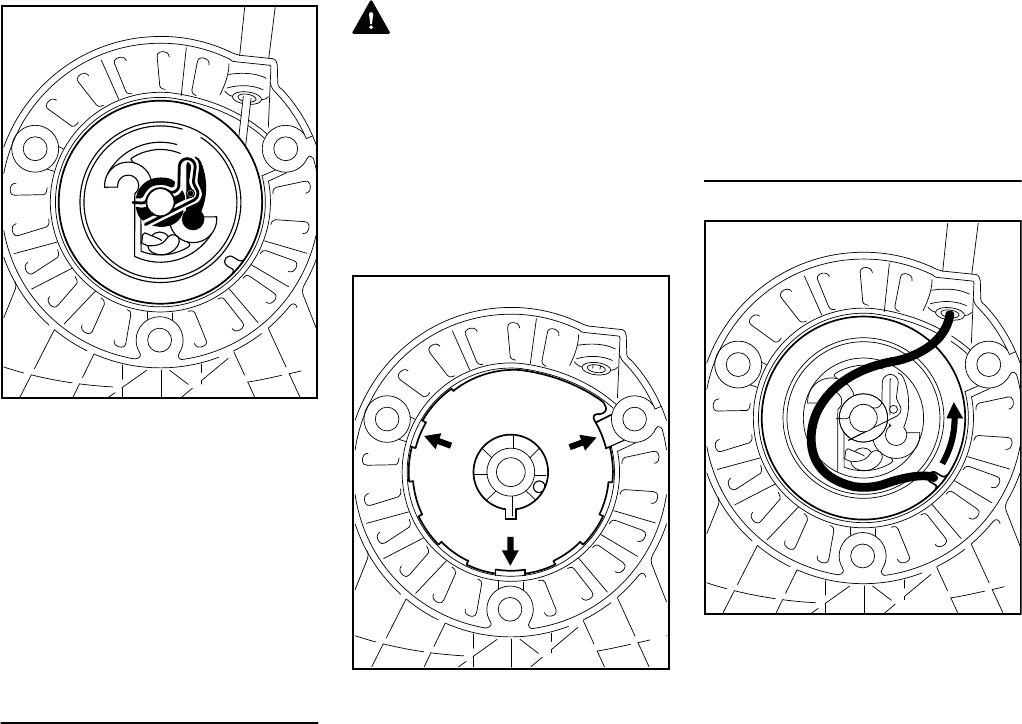

Replacing the Starter Rope and

Rewind Spring 21

Storing the Machine 23

Maintenance and Care 24

Main Parts 26

Specifications 27

Special Accessories 28

Maintenance and Repairs 28

Disposal 29

STIHL Incorporated Federal

Emission Control Warranty

Statement 29

STIHL Incorporated California

Exhaust and Evaporative

Emissions Control Warranty

Statement 31

Trademarks 33

KM 130 R

English

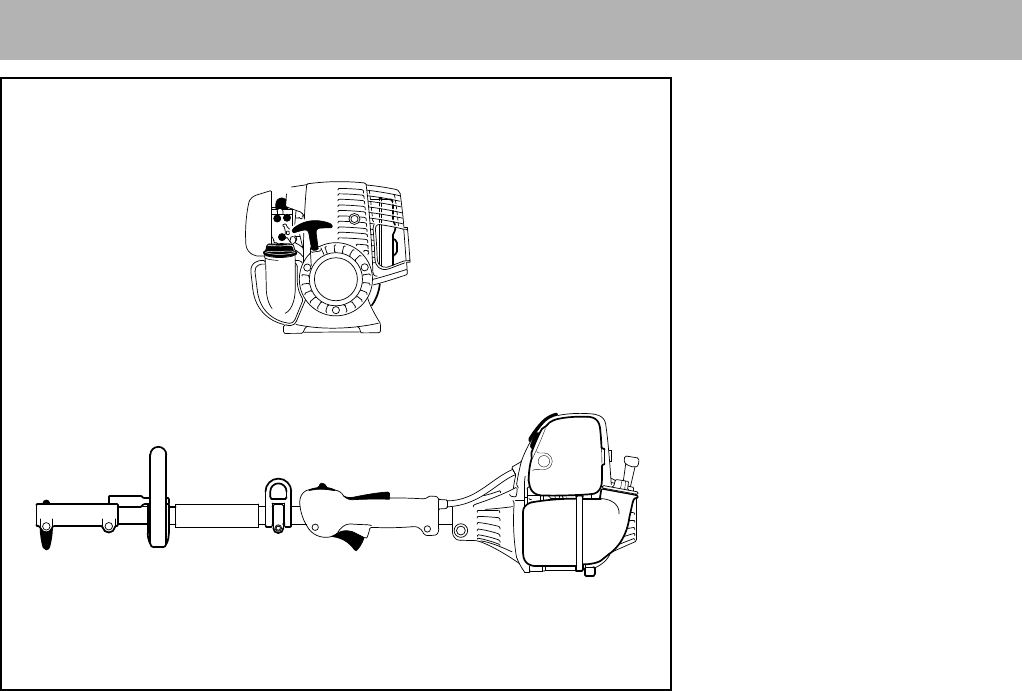

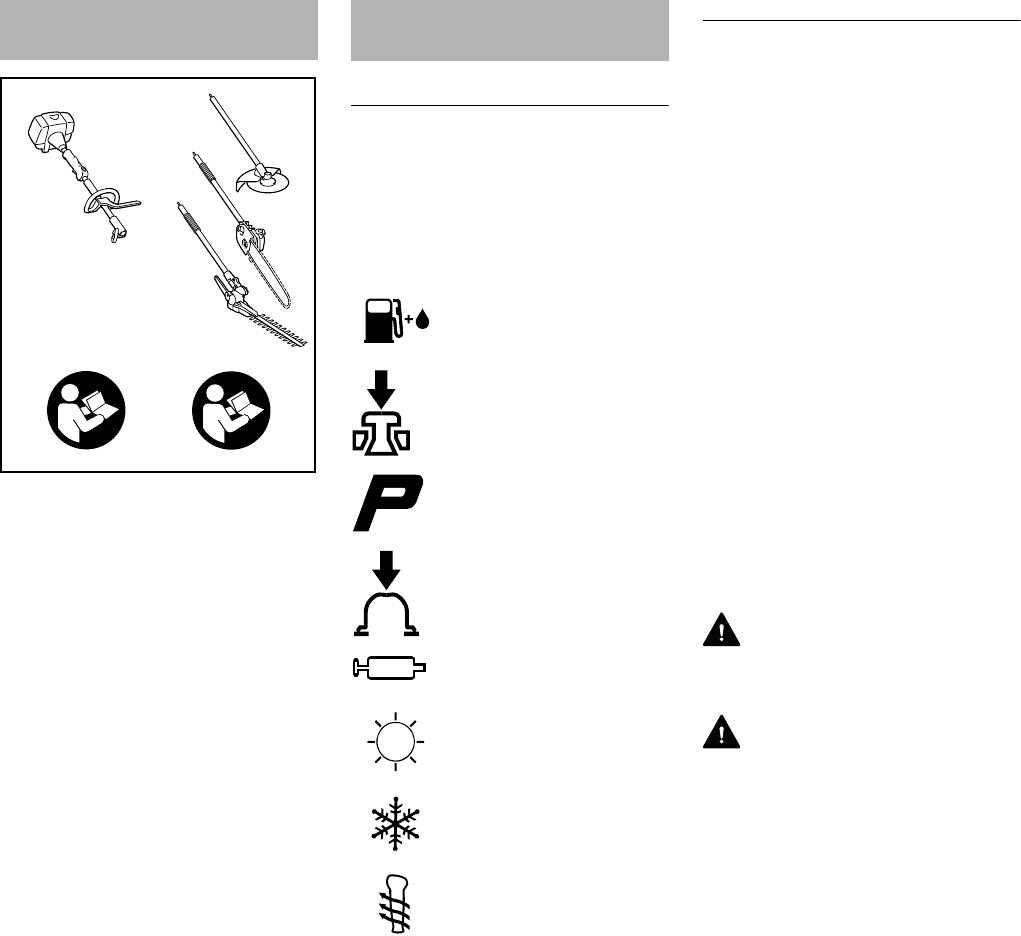

In the STIHL KombiSystem a number of

different KombiEngines and KombiTools

can be combined to produce a power

tool. In this instruction manual the

functional unit formed by the

KombiEngine and KombiTools is

referred to as the power tool.

Therefore, the separate instruction

manuals for the KombiEngine and

KombiTool should be used together for

the power tool.

Always read and and make sure you

understand both instruction manuals

before using your power tool for the first

time and keep them in a safe place for

future reference.

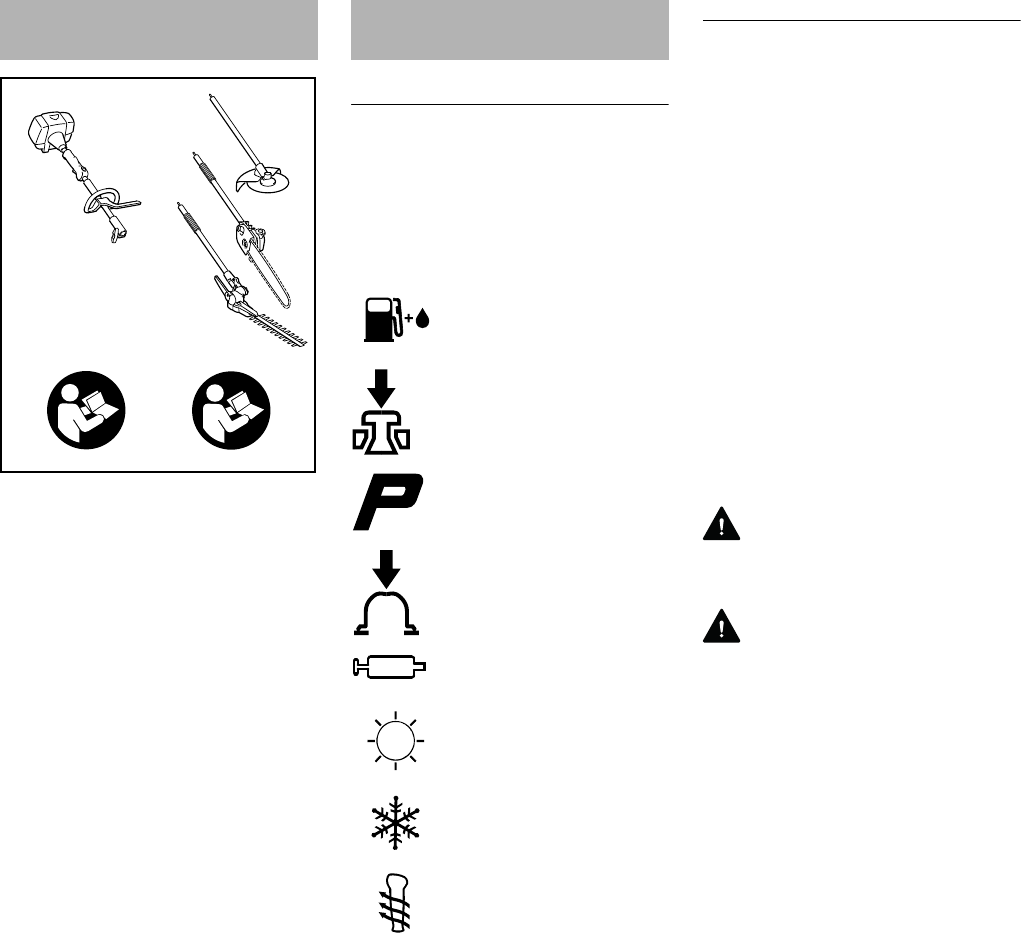

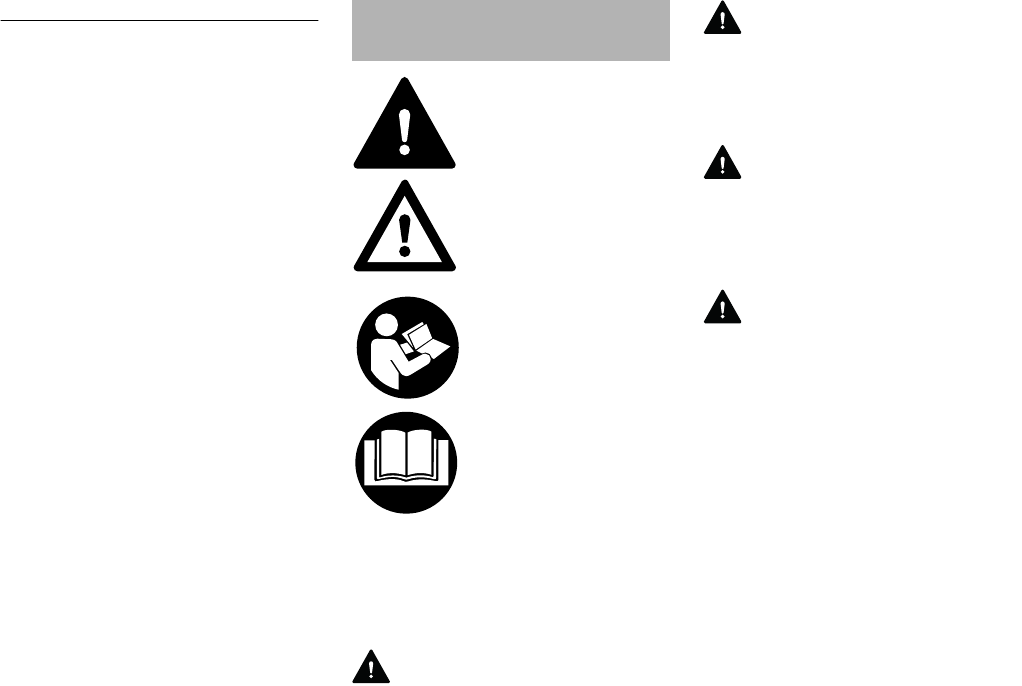

Pictograms

The meanings of the pictograms

attached to or embossed on the

machine are explained in this manual.

Depending on the model concerned, the

following pictograms may be on your

machine.

Symbols in Text

Many operating and safety instructions

are supported by illustrations.

The individual steps or procedures

described in the manual may be marked

in different ways:

NA bullet marks a step or procedure.

A description of a step or procedure that

refers directly to an illustration may

contain item numbers that appear in the

illustration. Example:

NLoosen the screw (1).

NLever (2) ...

In addition to the operating instructions,

this manual may contain paragraphs

that require your special attention. Such

paragraphs are marked with the

symbols and signal words described

below:

DANGER

Indicates an imminent risk of severe or

fatal injury.

WARNING

Indicates a hazardous situation which, if

not avoided, could result in severe or

fatal injury.

NOTICE

Indicates a risk of property damage,

including damage to the machine or its

individual components.

KombiSystem

002BA530 KN

Guide to Using this Manual

Fuel tank for gasoline

and engine oil mixture

Press to operate decom-

pression valve

Manual fuel pump

Press to operate manual

fuel pump

Filler hole for gear

lubricant

Air intake summer mode

Air intake winter mode

Handle heating

KM 130 R

English

Engineering Improvements

STIHL’s philosophy is to continually

improve all of its products. As a result,

engineering changes and improvements

are made from time to time. Therefore,

some changes, modifications and

improvements may not be covered in

this manual. If the operating

characteristics or the appearance of

your machine differs from those

described in this manual, please contact

your STIHL dealer for assistance.

Have your STIHL dealer show you how

to operate your power tool. Observe all

applicable local safety regulations,

standards and ordinances.

WARNING

Do not lend or rent your power tool

without the instruction manuals. Be sure

that anyone using it understands the

information contained in these manuals.

Use your power tool only for the

applications described in the instruction

manual of the KombiTool you are using.

WARNING

Do not use it for other purposes, since

misuse may result in personal injury or

property damage, including damage to

the machine.

WARNING

Minors should never be allowed to use

this power tool. Bystanders, especially

children, and animals should not be

allowed in the area where it is in use.

WARNING

To reduce the risk of injury to bystanders

and damage to property, never let your

power tool run unattended. When it is

not in use (e.g. during a work break),

shut it off and make sure that

unauthorized persons do not use it.

Most of these safety precautions and

warnings apply to the use of all STIHL

power tools. Different models may have

different parts and controls. See the

appropriate section of your

KombiEngine and KombiTool instruction

manuals for a description of the controls

and the function of the parts of your

model.

Do not clean your machine with a

pressure washer. The solid jet of water

may damage parts of the machine.

Safe use of a KombiEngine involves

1. the operator

2. the power tool

3. the use of the power tool

Safety Precautions and

Working Techniques

Because this KombiEn-

gine is the engine for a

high-speed power tool,

special safety precau-

tions must be observed to

reduce the risk of per-

sonal injury.

It is important that you

read, fully understand

and observe the following

safety precautions and

warnings. Read the

instruction manuals and

the safety precautions of

your KombiEngine and

KombiTool periodically.

Careless or improper use

may cause serious or

fatal injury.

KM 130 R

English

THE OPERATOR

Physical Condition

You must be in good physical condition

and mental health and not under the

influence of any substance (drugs,

alcohol, etc.) which might impair vision,

dexterity or judgment. Do not operate

this machine when you are fatigued.

WARNING

Be alert – if you get tired, take a break.

Tiredness may result in loss of control.

Working with any power tool can be

strenuous. If you have any condition that

might be aggravated by strenuous work,

check with your doctor before operating

this machine.

WARNING

Prolonged use of a power tool (or other

machines) exposing the operator to

vibrations may produce whitefinger

disease (Raynaud's phenomenon) or

carpal tunnel syndrome.

These conditions reduce the hand's

ability to feel and regulate temperature,

produce numbness and burning

sensations and may cause nerve and

circulation damage and tissue necrosis.

All factors which contribute to

whitefinger disease are not known, but

cold weather, smoking and diseases or

physical conditions that affect blood

vessels and blood transport, as well as

high vibration levels and long periods of

exposure to vibration are mentioned as

factors in the development of whitefinger

disease. In order to reduce the risk of

whitefinger disease and carpal tunnel

syndrome, please note the following:

–Most STIHL power tools are

available with an anti-vibration

("AV") system designed to reduce

the transmission of vibrations

created by the machine to the

operator's hands. An AV system is

recommended for those persons

using power tools on a regular or

sustained basis.

–Wear gloves – not while using

KombiTool BG-KM – and keep your

hands warm.

–Keep the AV system well

maintained. A power tool with loose

components or with damaged or

worn AV elements will tend to have

higher vibration levels.

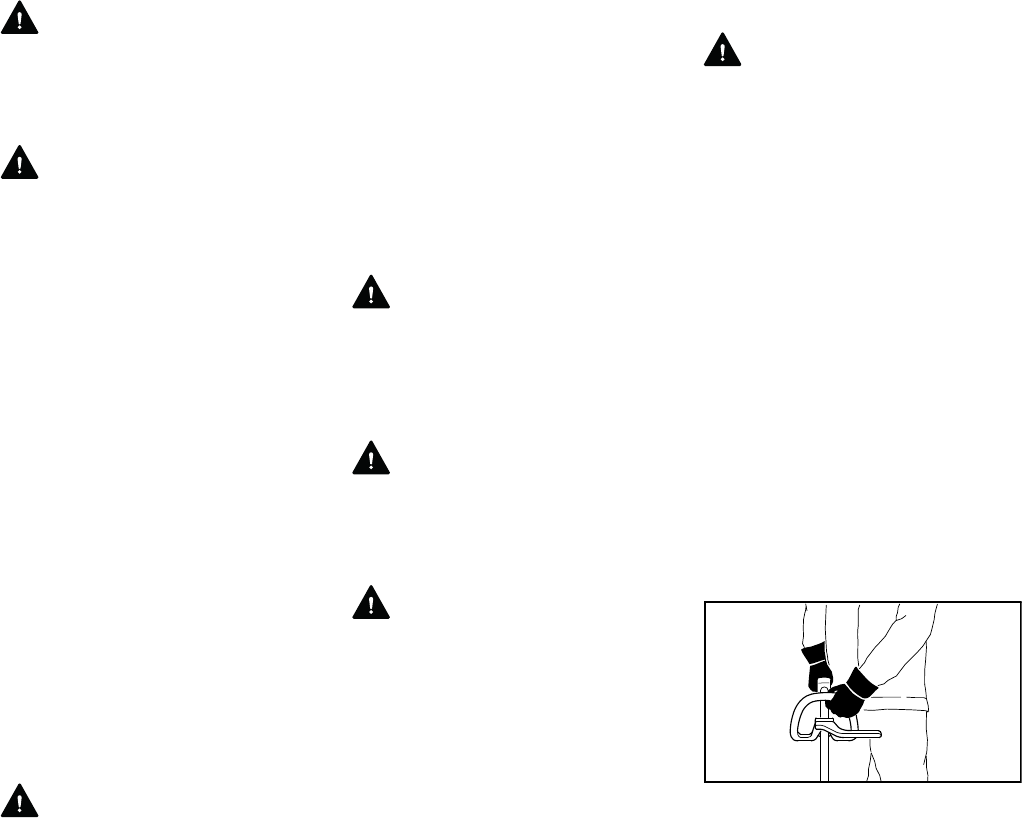

–Maintain a firm grip at all times, but

do not squeeze the handles with

constant, excessive pressure. Take

frequent breaks.

All the above-mentioned precautions do

not guarantee that you will not sustain

whitefinger disease or carpal tunnel

syndrome. Therefore, continual and

regular users should closely monitor the

condition of their hands and fingers. If

any of the above symptoms appear,

seek medical advice immediately.

WARNING

The ignition system of the STIHL unit

produces an electromagnetic field of a

very low intensity. This field may

interfere with some pacemakers. To

reduce the risk of serious or fatal injury,

persons with a pacemaker should

consult their physician and the

pacemaker manufacturer before

operating this tool.

Proper Clothing

WARNING

To reduce the risk of injury, the operator

should wear proper protective apparel.

WARNING

Be particularly alert and cautious when

wearing hearing protection because

your ability to hear warnings (shouts,

alarms, etc.) is restricted.

For further instructions on proper

clothing see the safety precautions in

the instruction manual of the KombiTool

you are using.

Power tool noise may

damage your hearing.

Wear sound barriers (ear

plugs or ear mufflers) to

protect your hearing.

Continual and regular

users should have their

hearing checked

regularly.

Avoid loose-fitting jack-

ets, scarfs, neckties,

jewelry, flared or cuffed

pants, unconfined long

hair or anything that

could become caught on

branches, brush or the

moving parts of the unit.

Secure hair so it is above

shoulder level.

KM 130 R

English

THE POWER TOOL

For illustrations and definitions of the

power tool parts see the chapter on

"Main Parts."

WARNING

Never modify this power tool in any way.

Only attachments supplied by STIHL or

expressly approved by STIHL for use

with the specific STIHL KombiEngine

model are authorized. Although certain

unauthorized attachments are useable

with STIHL power tools, their use may,

in fact, be extremely dangerous.

If this tool is subjected to unusually high

loads for which it was not designed (e.g.

heavy impact or a fall), always check

that it is in good condition before

continuing work. Check in particular that

the fuel system is tight (no leaks) and

that the controls and safety devices are

working properly. Do not continue

operating this machine if it is damaged.

In case of doubt, have it checked by your

STIHL servicing dealer.

THE USE OF THE POWER TOOL

Transporting the Power Tool

WARNING

Always switch off the engine and make

sure the working tool has stopped before

putting a power tool down. When

transporting your power tool in a vehicle,

properly secure it to prevent turnover,

fuel spillage and damage to the power

tool.

Fuel

Your STIHL power tool uses an oil-

gasoline mixture for fuel (see the

chapter on "Fuel" of your instruction

manual).

WARNING

Fueling Instructions

WARNING

To reduce the risk of serious injury from

burns, never attempt to refuel the unit

until it has been completely removed

from the operator.

WARNING

Fuel your power tool in well-ventilated

areas, outdoors. Always shut off the

engine and allow it to cool before

refueling. Gasoline vapor pressure may

build up inside the fuel tank depending

on the fuel used, the weather conditions

and the tank venting system.

In order to reduce the risk of burns and

other personal injury from escaping gas

vapor and fumes, remove the fuel filler

cap on your power tool carefully so as to

allow any pressure build-up in the tank

to release slowly. Never remove the fuel

filler cap while the engine is running.

Select bare ground for fueling and move

at least 10 feet (3 m) from the fueling

spot before starting the engine. Wipe off

any spilled fuel before starting your

machine.

WARNING

In order to reduce the risk of fuel spillage

and fire from an improperly tightened

fuel cap, correctly position and tighten

the fuel cap in the fuel tank opening.

Different models may be equipped with

different fuel caps.

Gasoline is an extremely

flammable fuel. If spilled

and ignited by a spark or

other ignition source, it

can cause fire and seri-

ous burn injury or

property damage. Use

extreme caution when

handling gasoline or fuel

mix. Do not smoke or

bring any fire or flame

near the fuel or the power

tool. Note that combusti-

ble fuel vapor may

escape from the fuel

system.

Check for fuel leakage

while refueling and during

operation. If fuel leakage

is found, do not start or

run the engine until the

leak is fixed and any

spilled fuel has been

wiped away. Take care

not to get fuel on your

clothing. If this happens,

change your clothing

immediately.

KM 130 R

English

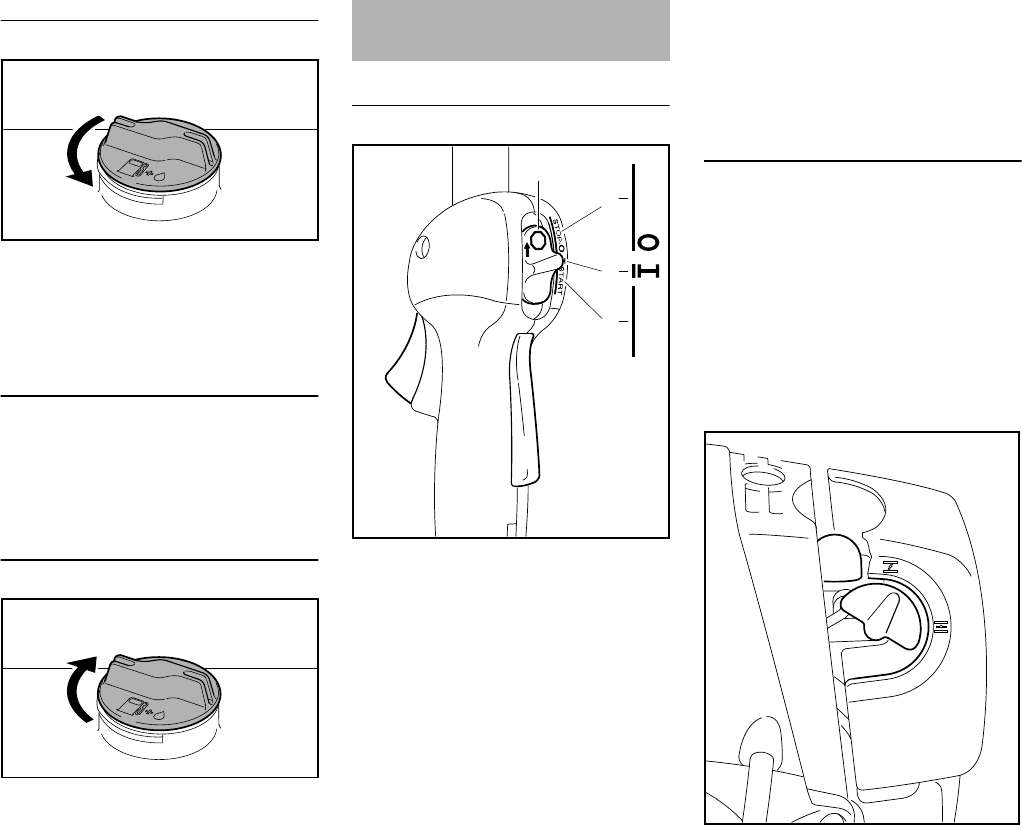

Toolless cap with grip

To do this with this STIHL cap, raise the

grip on the top of the cap until it is upright

at a 90° angle. Insert the cap in the fuel

tank opening with the raised positioning

marks on the grip of the cap and on the

fuel tank opening lining up. Using the

grip, press the cap down firmly while

turning it clockwise as far as it will go

(approx. 1/4 turn).

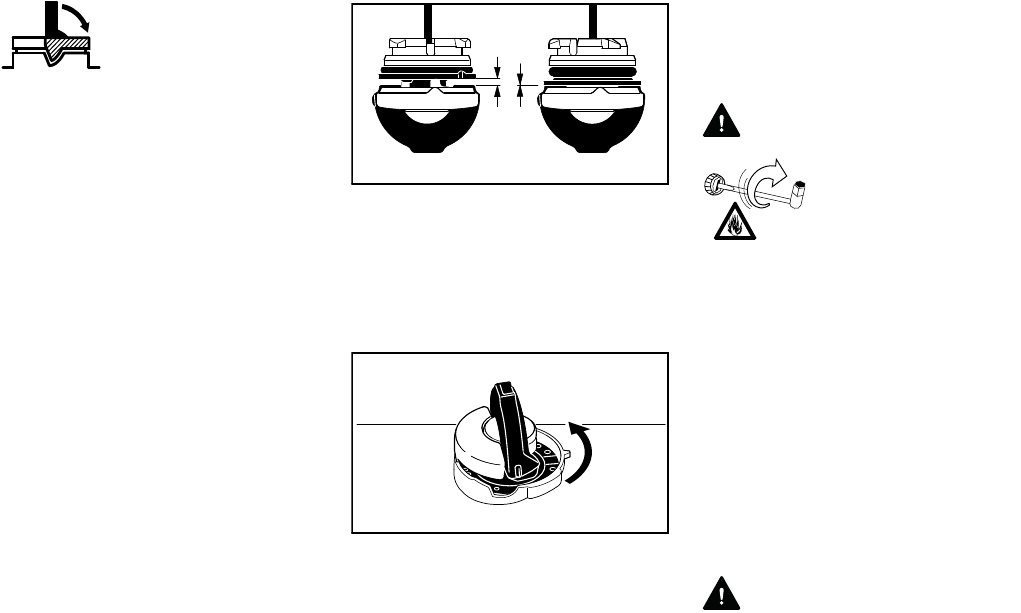

Misaligned, damaged or broken cap

NIf the cap does not drop fully into the

opening when the positioning marks

line up and/or if the cap does not

tighten properly when twisted, the

base of the cap may be prematurely

rotated (in relation to the top) to the

closed position. Such misalignment

can result from handling, cleaning

or an improper attempt at

tightening.

NTo return the cap to the open

position for installation, turn the cap

(with the grip up) until it drops fully

into the tank opening. Next, twist the

cap counterclockwise as far as it will

go (approx. 1/4 turn) – this will twist

the base of the cap into the correct

position. Then, twist the cap

clockwise, closing it normally.

NIf your cap still does not tighten

properly, it may be damaged or

broken; immediately stop use of the

unit and take it to your authorized

STIHL dealer for repair.

Screw Cap

WARNING

See also the safety precautions on

Starting in the instruction manual of the

KombiTool.

Important Adjustments

WARNING

To reduce the risk of personal injury

from loss of control or contact with the

running working tool, do not use a power

tool with incorrect idle adjustment. At

correct idle speed, the working tool

should not move. For directions on how

to adjust idle speed, see the appropriate

section of your instruction manual.

If you cannot set the correct idle speed,

have your STIHL dealer check your

power tool and make proper

adjustments and repairs.

During Operation

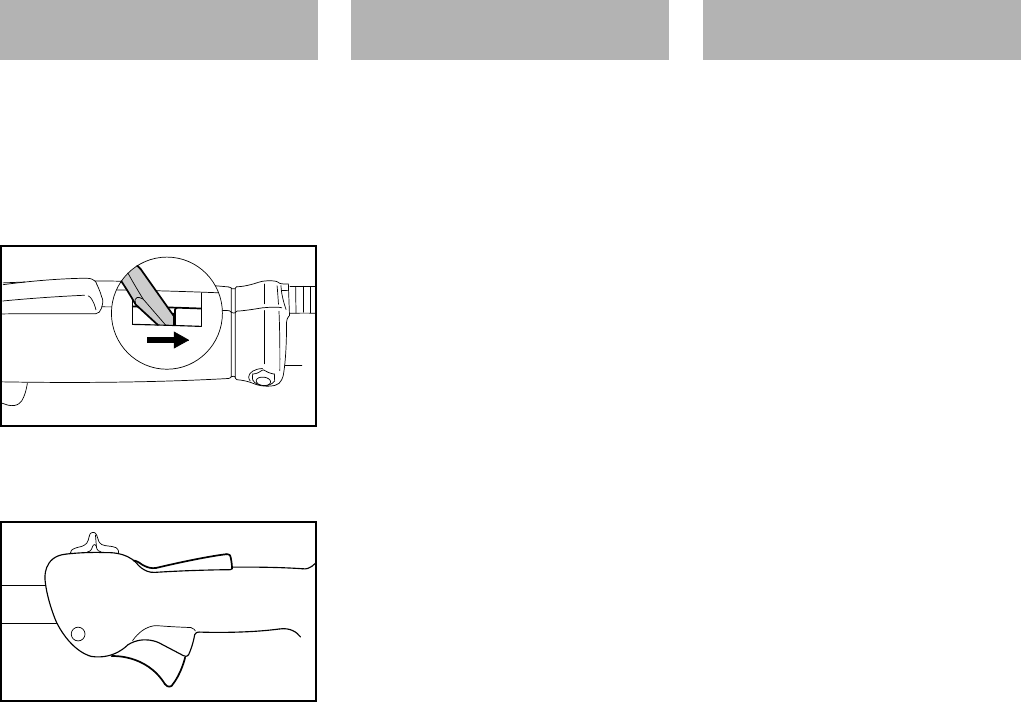

Holding and Controlling the Power Tool

Always hold the unit firmly with both

hands on the handles while you are

working. Wrap your fingers and thumbs

around the handles.

Your right hand should grip the rear

handle. This also applies to left-handers.

WARNING

To reduce the risk of injury from loss of

control, never work on a ladder or on any

other insecure support.

Working Conditions

Operate and start your power tool only

outdoors in a well ventilated area.

Operate it under good visibility and

daylight conditions only. Work carefully.

002BA057 KN

KM 130 R

English

WARNING

Inhalation of certain dusts, especially

organic dusts such as mold or pollen,

can cause susceptible persons to have

an allergic or asthmatic reaction.

Substantial or repeated inhalation of

dust and other airborne contaminants, in

particular those with a smaller particle

size, may cause respiratory or other

illnesses. Control dust at the source

where possible. Use good work

practices, such as operating the unit so

that the wind or operating process

directs any dust raised by the power tool

away from the operator. Follow the

recommendations of

EPA/OSHA/NIOSH and occupational

and trade associations with respect to

dust ("particulate matter"). When the

inhalation of dust cannot be

substantially controlled, i.e., kept at or

near the ambient (background) level, the

operator and any bystanders should

wear a respirator approved by

NIOSH/MSHA for the type of dust

encountered.

Operating Instructions

WARNING

Do not operate your power tool using the

starting throttle lock, as you do not have

control of the engine speed.

In the event of an emergency, switch off

the engine immediately – move the slide

control / stop switch to 0 or STOP.

WARNING

Never modify your muffler. Any

modification could cause an increase in

heat radiation, sparks or sound level,

thereby increasing the risk of fire, burn

injury or hearing loss. You may also

permanently damage the engine. Have

your muffler serviced and repaired by

your STIHL servicing dealer only.

WARNING

The muffler and other parts of the engine

(e.g. fins of the cylinder, spark plug)

become hot during operation and remain

hot for a while after stopping the engine.

To reduce risk of burns, do not touch the

muffler and other parts while they are

hot. Keep the area around the muffler

clean. Remove excess lubricant and all

debris such as pine needles, branches

or leaves. Let the engine cool down

sitting on concrete, metal, bare ground

or solid wood away from any

combustible substances.

WARNING

An improperly mounted or damaged

cylinder housing or a

damaged/deformed muffler shell may

interfere with the cooling process of the

muffler. To reduce the risk of fire or burn

injury, do not continue work with a

damaged or improperly mounted

cylinder housing or a

damaged/deformed muffler shell.

Your muffler is furnished with a spark

arresting screen designed to reduce the

risk of fire from the emission of hot

particles. Never operate your unit with a

missing or damaged spark arresting

screen. If your gas/oil mix ratio is correct

(i.e., not too rich), this screen will

normally stay clean as a result of the

heat from the muffler and need no

service or maintenance. If you

experience loss of performance and you

suspect a clogged screen, have your

muffler maintained by a STIHL servicing

dealer. Some state or federal laws or

regulations may require a properly

maintained spark arrestor for certain

uses. See the "Maintenance, Repair and

Storing" section of these Safety

Precautions. Remember that the risk of

a brush or forest fire is greater in hot or

dry conditions.

As soon as the engine is

running, this product gen-

erates toxic exhaust

fumes containing chemi-

cals, such as unburned

hydrocarbons (including

benzene) and carbon

monoxide, that are

known to cause respira-

tory problems, cancer,

birth defects, or other

reproductive harm. Some

of the gases (e.g. carbon

monoxide) may be color-

less and odorless. To

reduce the risk of serious

or fatal injury/illness from

inhaling toxic fumes,

never run the machine

indoors or in poorly venti-

lated locations.

KM 130 R

English

WARNING

MAINTENANCE, REPAIR AND

STORING

Maintenance, replacement, or repair of

the emission control devices and

systems may be performed by any

nonroad engine repair establishment or

individual. However, if you make a

warranty claim for a component which

has not been serviced or maintained

properly or if nonapproved replacement

parts were used, STIHL may deny

coverage.

WARNING

Use only identical STIHL replacement

parts for maintenance and repair. Use of

non-STIHL parts may cause serious or

fatal injury.

Strictly follow the maintenance and

repair instructions in the appropriate

section of your KombiEngine and

KombiTool instruction manuals. Please

refer to the maintenance charts

respectively the maintenance notes in

these manuals.

WARNING

Always stop the engine and make sure

that the working tool is stopped before

doing any maintenance or repair work or

cleaning the power tool. Do not attempt

any maintenance or repair work not

described in your KombiEngine and

KombiTool instruction manuals. Have

such work performed by your STIHL

servicing dealer only.

WARNING

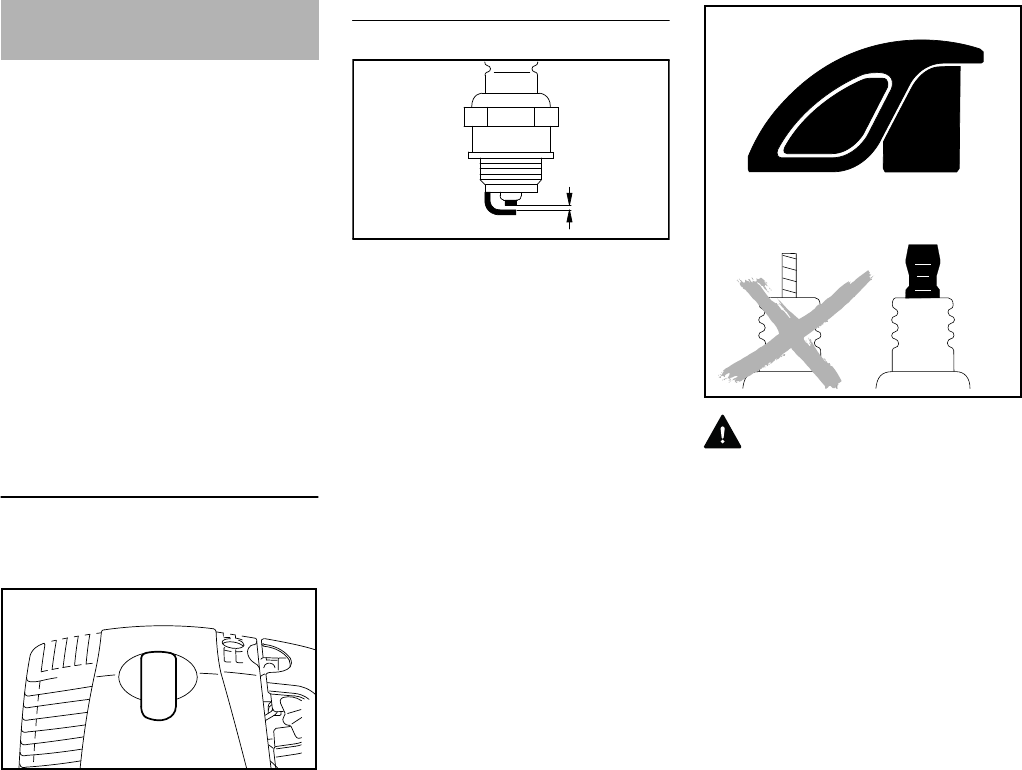

Use the specified spark plug and make

sure it and the ignition lead are always

clean and in good condition. Always

press spark plug boot snugly onto spark

plug terminal of the proper size. (Note: If

terminal has detachable SAE adapter

nut, it must be attached.) A loose

connection between spark plug boot and

the ignition wire connector in the boot

may create arcing that could ignite

combustible fumes and cause a fire.

WARNING

Never test the ignition system with the

ignition wire boot removed from the

spark plug or with a removed spark plug,

since uncontained sparking may cause

a fire.

WARNING

Do not operate your power tool if the

muffler is damaged, missing or modified.

An improperly maintained muffler will

increase the risk of fire and hearing loss.

Your muffler is equipped with a spark-

arresting screen to reduce the risk of

fire; never operate your power tool if the

screen is missing, damaged or clogged.

Remember that the risk of a brush or

forest fire is greater in hot or dry

weather.

In California, it is a violation of § 4442 or

§ 4443 of the Public Resources Code to

use or operate gasoline-powered tools

on forest-covered, brush-covered or

grass-covered land unless the engine’s

exhaust system is equipped with a

complying spark arrester that is

maintained in effective working order.

The owner/operator of this product is

responsible for properly maintaining the

spark arrester. Other states or

governmental entities/agencies, such as

the U.S. Forest Service, may have

similar requirements. Contact your local

fire agency or forest service for the laws

or regulations relating to fire protection

requirements.

Store the power tool in a dry and high or

locked location out of reach of children.

Some STIHL power tools

are equipped with a cata-

lytic converter, which is

designed to reduce the

exhaust emissions of the

engine by a chemical

process in the muffler.

Due to this process, the

muffler does not cool

down as rapidly as con-

ventional mufflers when

the engine returns to idle

or is shut off. To reduce

the risk of fire and burn

injuries when using a cat-

alytic converter, always

set your power tool down

in the upright position and

never locate it where the

muffler is near dry brush,

grass, wood chips or

other combustible materi-

als while it is still hot.

KM 130 R

English

Before storing for longer than a few

days, always empty the fuel tank. See

chapter "Storing the machine" in this

manual.

KM 130 R

English

The following STIHL KombiTools may

be mounted on the KombiEngine:

The barrier bar supplied with the

machine must be mounted to the loop

handle – see also "Mounting the Loop

Handle".

Approved KombiTools

HT-KM

BF-KM

464BA002 KN

FCS-KM

FCB-KM

KW-KM

KB-KM

FH-KM

FS-KM FS-KM

FSB-KM BG-KM

FBD-KM

KombiTool Application

FS-KM Brushcutter with

mowing head

FS-KM Brushcutter with

grass cutting blade

FSB-KM Brushcutter with

mowing head

HL-KM 135° Hedge trimmer,

adjustable

HL-KM 0° Hedge trimmer

FH-KM 135° Power scythe

BG-KM Blower

HT-KM Pole pruner

BF-KM Pick tines

FBD-KM Redefining bed

edges

FCB-KM Lawn edging

FCS-KM Lawn edging

KB-KM Bristle brush

KW-KM PowerSweep

KM 130 R

English

A barrier bar is supplied with the

machine. Attach the barrier bar to the

loop handle.

NInsert square nuts (1) in the barrier

bar (2) – the holes must line up

NInsert the clamp (3) in the loop

handle (4) and position them

together on the shaft (5)

NPosition clamp (6)

NPosition barrier bar (2) – note

position!

NLine up the holes

NInsert bolts (7) in the holes – and

screw them into the barrier bar as

far as possible

NFit the loop handle (4) at a distance

of (A) approx. 20 cm (8 in) forward

of the control handle (8)

NOrient the loop handle

NTighten the bolts – lock the nuts if

necessary

The sleeve (9) is present depending on

the country and must be located

between the loop handle and control

handle.

Always leave the barrier bar attached.

Mounting the Loop Handle

002BA098 KN

002BA099 KN

002BA353 KN

KM 130 R

English

A properly adjusted throttle cable is the

precondition for correct operation in the

full throttle, starting throttle and idle

positions.

NAdjust the throttle cable only when

the unit is completely and properly

assembled.

NUse a suitable tool to push the slide

to the end of the slot (see

illustration).

NPress down the throttle trigger

lockout (1) and squeeze the throttle

trigger (2) (full throttle) – this sets

the throttle cable correctly.

The STIHL 4-MIX engine features

mixture lubrication and must be run on a

fuel mixture of gasoline and engine oil.

It operates otherwise on the 4-stroke

principle.

This engine is certified to operate on

unleaded gasoline and the STIHL two-

stroke engine oil at a mix ratio of 50:1.

Your engine requires a mixture of high-

quality gasoline and two-stroke air

cooled engine oil.

Use mid-grade unleaded gasoline with a

minimum octane rating of 89 ((R+M)/2)

and no more than 10% ethanol content.

Fuel with a lower octane rating may

increase engine temperatures. This, in

turn, increases the risk of piston seizure

and damage to the engine.

The chemical composition of the fuel is

also important. Some fuel additives not

only detrimentally affect elastomers

(carburetor diaphragms, oil seals, fuel

lines, etc.), but magnesium castings and

catalytic converters as well. This could

cause running problems or even

damage the engine. For this reason

STIHL recommends that you use only

high-quality unleaded gasoline!

Gasoline with an ethanol content of

more than 10% can cause running

problems and major damage in engines

with a manually adjustable carburetor

and should not be used in such engines.

The ethanol content in gasoline affects

engine running speed – it may be

necessary to readjust the carburetor if

you use fuels with various ethanol

contents.

Adjusting the Throttle Cable

002BA163 KN

002BA161 KN

4-MIX Engine Fuel

KM 130 R

English

WARNING

To reduce the risk of personal injury

from loss of control and / or contact with

the running cutting tool, do not use your

unit with incorrect idle adjustment. At

correct idle speed, the cutting tool

should not move.

If your power tool shows an incorrect idle

adjustment, have your STIHL dealer

check your power tool and make proper

adjustments and repairs.

The idle speed and maximum speed of

the engine change if you switch from a

fuel with a certain ethanol content to

another fuel with a much higher or lower

ethanol content.

This problem can be avoided by always

using fuel with the same ethanol

content.

Use STIHL HP Ultra oil or ask your

dealer for an equivalent high quality oil

to ensure the maximum performance of

the product for the full lifetime.

To meet the requirements of EPA

40CFR90/1054 we recommend to use

STIHL HP Ultra oil.

Do not use BIA or TCW rated (two-

stroke water cooled) mix oils or other

mix oils that state they are for use in both

water cooled and air cooled engines

(e.g., outboard motors, snowmobiles,

chain saws, mopeds, etc.).

Take care when handling gasoline.

Avoid direct contact with the skin and

avoid inhaling fuel vapor. When filling at

the pump, first remove the container

from your vehicle and place the

container on the ground before filling. To

reduce the risk of sparks from static

discharge and resulting fire and/or

explosion, do not fill fuel containers that

are sitting in or on a vehicle or trailer.

The container should be kept tightly

closed in order to limit the amount of

moisture that gets into the mixture.

The machine’s fuel tank should be

cleaned as necessary.

Fuel mix ages

Only mix sufficient fuel for a few days

work, not to exceed 3 months of storage.

Store in approved fuel-containers only.

When mixing, pour oil into the container

first, and then add gasoline. Close the

container and shake it vigorously by

hand to ensure proper mixing of the oil

with the fuel.

Dispose of empty mixing-oil containers

only at authorized disposal locations.

Preparations

NBefore fueling, clean the filler cap

and the area around it to ensure that

no dirt falls into the tank.

Always thoroughly shake the mixture in

the canister before fueling your

machine.

NPosition the machine so that the

filler cap is facing up.

WARNING

In order to reduce the risk of fire and

personal injury from escaping gas vapor

and fumes, remove the fuel filler cap

carefully so as to allow any pressure

build-up in the tank to release slowly.

Gasoline Oil (STIHL 50:1 or equiva-

lent high-quality oils)

Liters Liters (ml)

1 0.02 (20)

5 0.10 (100)

10 0.20 (200)

20 0.40 (400)

US gal. US fl.oz.

12.6

2 1/2 6.4

5 12.8

Fueling

002BA420 KN

KM 130 R

English

Opening the threaded filler cap

NTurn the cap counterclockwise until

it can be removed from the tank

opening.

NRemove the filler cap.

Refueling

Take care not to spill fuel while fueling

and do not overfill the tank. STIHL

recommends use of the STIHL filling

system (special accessory).

Closing the threaded filler cap

NPosition cap.

NTurn the cap clockwise as far as it

will go and tighten it as securely as

possible by hand.

Controls

1Throttle trigger lockout

2Throttle trigger

3Slide control

Positions of slide control

4STOP-0 – engine off – the ignition is

switched off

5F – normal run position – the engine

is running or can start

6START – the ignition is switched on

– the engine can start

Symbol on slide control

7h – stop symbol and arrow. To stop

the engine, push the slide control in

the direction of the arrow on the stop

symbol (h) to STOP-0.

Starting

NPress down the trigger lockout lever

and squeeze the throttle trigger.

Nand hold them in that position.

NMove the slide control to START

and hold it there.

NNow release the throttle trigger,

slide control and trigger lockout in

that order. This is the starting

throttle position.

NSet the choke knob (8)

002BA447 KN

002BA448 KN

Starting / Stopping the

Engine

STOP

002BA181 KN

START

STOP-

249BA057 KN

KM 130 R

English

NPress the fuel pump bulb (9) at least

five times – even if the bulb is filled

with fuel.

Starting

NPlace the power tool on the ground

so that it rests on the machine

support: Check that the working tool

is not touching the ground or any

other obstacles – see also

"Starting / Stopping the Engine" in

the KombiTool instruction manual.

NMake sure you have a safe and

secure footing.

NHold the unit with your left hand and

press it down firmly – your thumb

should be under the fan housing.

NOTICE

Do not stand or kneel on the drive tube.

NHold the starter grip with your right

hand.

NPull the starter grip slowly until you

feel it engage and then give it a brisk

strong pull.

NOTICE

Do not pull out the starter rope all the

way – it might otherwise break.

NDo not let the starter grip snap back.

Guide it slowly back into the housing

so that the starter rope can rewind

properly.

NCrank the engine until it begins to

fire. After no more than five

attempts, turn the choke knob to e.

NContinue cranking.

As soon as the engine runs

NBlip the throttle trigger. The slide

control moves to the normal run

position F – and the engine settles

down to idle speed.

WARNING

Make sure the carburetor is correctly

adjusted. The working tool must not

rotate when the engine is idling.

Your machine is now ready for

operation.

Stopping the engine

NPush the slide control in the

direction of the arrow on the stop

symbol (h) to STOP-0.

At very low outside temperatures:

As soon as the engine runs:

NBlip the throttle trigger to disengage

the starting throttle position. The

slide control moves to the normal

run position (F) – and the engine

settles down to idle speed.

NOpen the throttle slightly.

NWarm up the engine for a short

period.

If the engine does not start

Choke knob

If you did not turn the choke knob to e

quickly enough after the engine began to

fire, the combustion chamber is flooded.

gif the engine is cold

efor warm start – also use this posi-

tion if the engine has been running

but is still cold.

552BA014 KN

552BA015 KN

552BA016 KN

KM 130 R

English

NTurn the choke knob to e.

NSet the slide control, lockout lever

and throttle trigger to the starting

throttle position.

NStart the engine by pulling the

starter rope briskly – 10 to 20 pulls

may be necessary.

If the engine still does not start

NMove the slide control to STOP-0.

NRemove the spark plug – see

"Spark Plug".

NDry the spark plug.

NCrank the engine several times with

the starter to clear the combustion

chamber.

NRefit the spark plug – see "Spark

Plug".

NMove the slide control to START.

NSet the choke knob to e – even if

the engine is cold.

NNow start the engine.

Throttle cable adjustment

NCheck adjustment of throttle cable –

see chapter on "Adjusting the

Throttle Cable".

Fuel tank run until completely dry

NAfter refueling, press the fuel pump

bulb at least five times – even if the

bulb is filled with fuel.

NSet the choke knob according to

engine temperature.

NStart the engine.

During break-in period

A factory-new machine should not be

run at high revs (full throttle off load) for

the first three tank fillings. This avoids

unnecessary high loads during the

break-in period. As all moving parts

have to bed in during the break-in

period, the frictional resistances in the

engine are greater during this period.

The engine develops its maximum

power after about 5 to 15 tank fillings.

During Operation

After a long period of full throttle

operation, allow the engine to run for a

short while at idle speed so that engine

heat can be dissipated by the flow of

cooling air. This protects engine-

mounted components (ignition,

carburetor) from thermal overload.

After Finishing Work

Storing for a short period: Wait for the

engine to cool down. Empty the fuel tank

and keep the machine in a dry place,

well away from sources of ignition, until

you need it again. For longer out-of-

service periods – see "Storing the

Machine".

Filters have an average life of more than

a year. Do not remove the filter cover or

replace the air filter as long as there is no

noticeable loss of power.

If there is a noticeable loss of engine

power

NTurn the choke knob to g.

NTake out the screw (1).

NRemove the filter cover (2).

NClean away loose dirt from around

the filter.

NRemove the filter element (3).

NReplace dirty or damaged filters.

NReplace any damaged parts.

NFit the new air filter in the filter

housing (4).

NFit the filter cover.

NInsert the screw and tighten it down

firmly.

Operating Instructions Replacing the Air Filter

273BA005 KN

KM 130 R

English

Exhaust emissions are controlled by the

design of the fundamental engine

parameters and components (e.g.

carburation, ignition, timing and valve or

port timing) without the addition of any

major hardware.

The carburetor comes from the factory

with a standard setting.

On this machine it is no longer

necessary to adjust the carburetor.

It has been set at the factory to provide

an optimum fuel-air mixture in all

locations and operating conditions.

Adjusting Idle Speed

Engine stops while idling

NWarm up the engine for about

3minutes.

NTurn the idle speed screw (LA)

slowly clockwise until the engine

runs smoothly – the cutting

attachment must not move.

Cutting attachment runs when engine is

idling

NTurn the idle speed screw (LA)

counterclockwise until the cutting

attachment stops running and then

turn the screw about another 1/2 to

3/4 turn in the same direction.

WARNING

If the working tool or cutting attachment

continues to run when the engine is

idling, have your machine checked and

repaired by your servicing dealer.

Engine Management Adjusting the Carburetor

249BA066 KN

H L

KM 130 R

English

In some countries the muffler is

equipped with a spark arresting screen.

NIf the engine is down on power,

check the spark arresting screen in

the muffler.

NWait for the muffler to cool down.

NMove the slide control to STOP-0.

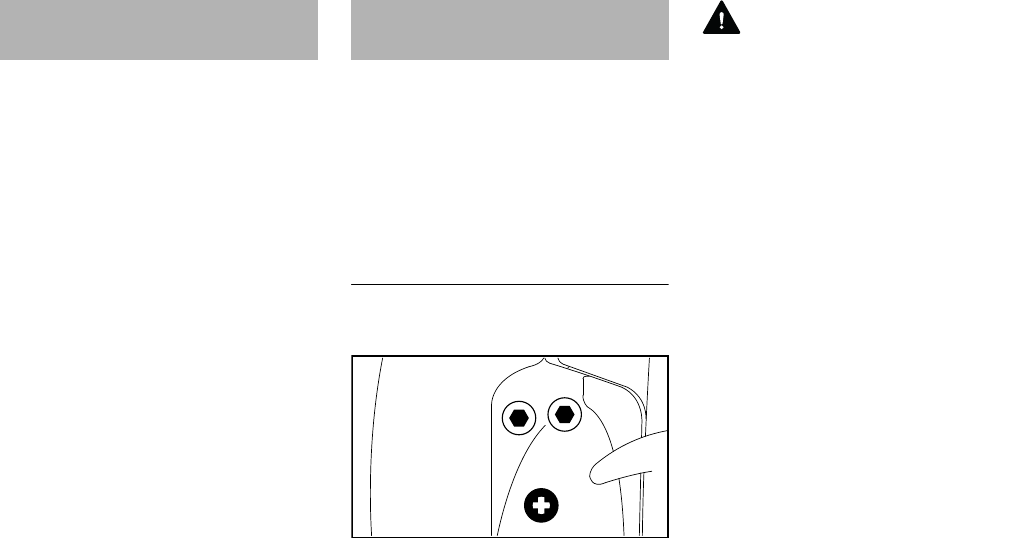

NTake out the screw (1).

NTake out the screws (2) and remove

the shroud (3).

NTake out the screw (4).

NLift the spark arresting screen (5)

and pull it out.

NClean the spark arresting screen. If

the screen is damaged or heavily

carbonized, fit a new one.

NRefit the spark arresting screen.

NInsert the screw and tighten it down

firmly.

NFit the shroud.

If engine is down on power, difficult to

start or runs poorly at idling speed, first

check the spark plug.

Fit a new spark plug after approx. 100

operating hours or earlier if the

electrodes are badly eroded.

Wrong fuel mix (too much engine oil in

the gasoline), a dirty air filter and

unfavorable running conditions (mostly

at part throttle etc.) affect the condition

of the spark plug. These factors cause

deposits to form on the insulator nose

which may result in trouble in operation.

Removing the spark plug

NMove the slide control to STOP-0.

NPull off the spark plug boot (1).

NUnscrew the spark plug.

Spark Arresting Screen in

Muffler

249BA059 KN

249BA060 KN

Spark Plug

249BA063 KN

KM 130 R

English

Checking the Spark Plug

NClean dirty spark plug.

NCheck electrode gap (A) and

readjust if necessary – see

"Specifications".

NUse only resistor type spark plugs of

the approved range.

Rectify problems which have caused

fouling of spark plug:

–Too much oil in fuel mix.

–Dirty air filter.

–Unfavorable running conditions,

e.g. operating at part load.

WARNING

To reduce the risk of fire and burn injury,

use only spark plugs authorized by

STIHL. Always press spark plug boot (1)

snugly onto spark plug terminal (2) of the

proper size. (Note: If terminal has

detachable SAE adapter nut, it must be

attached.) A loose connection between

spark plug boot and ignition wire

connector in the boot may create arcing

that could ignite combustible fumes and

cause a fire.

Installing the spark plug

NScrew the spark plug (3) into the

cylinder and fit the boot (2) (press it

down firmly).

000BA039 KN

002BA363 KN

002BA178 KN

KM 130 R

English

Replacing the Starter Rope

NPush the slide control in direction of

arrow h – to STOP-0.

NTake out the screws (1).

NRemove the starter cover (2) from

the housing.

NEase the spring clip (3) off the

starter post.

NRemove the rope rotor with

washer (4) and pawl (5).

NRemove the remaining rope from

the rotor and starter grip.

NTie a simple overhand knot in the

new rope and then thread it through

the top of the grip and the rope

bushing (6).

NThread the rope through the rotor

and secure it with a simple

overhand knot.

NCoat the rope rotor bearing bore

with non-resinous oil.

NSlip the rotor over the starter post –

turn it back and forth to engage the

anchor loop of the rewind spring.

Replacing the Starter Rope

and Rewind Spring

249BA061 KN

249BA013 KN

249BA014 KN

249BA015 KN

KM 130 R

English

NRefit the pawl (5) in the rotor.

NFit the washer (4) on the starter

post.

NUse a screwdriver or suitable pliers

to fit the spring clip (3) on the starter

post and over the pawl's peg – the

spring clip must point

counterclockwise – as shown in the

illustration.

NGo to "Tensioning the Rewind

Spring".

Replacing a broken rewind spring

NRemove the rope rotor as described

in chapter on "Replacing the starter

rope".

WARNING

The bits of spring may still be under

tension and could fly apart when you

take them out of the housing. To reduce

the risk of injury, wear face protection

and work gloves.

NRemove the spring housing and

pieces of spring.

NLubricate the new spring with a few

drops of non-resinous oil.

NPosition the new spring housing,

bottom plate facing up, against the

cutouts (arrows).

NPush the spring housing into the

starter cover.

NReinstall the rope rotor – then go to

"Tensioning the Rewind Spring".

NIf the spring pops out of the spring

housing and uncoils: Refit it

counterclockwise, starting outside

and working inwards.

Tensioning the rewind spring

NMake a loop in the unwound starter

rope and use it to turn the rope rotor

six full revolutions in the direction of

the arrow.

NHold the rotor steady. Pull out and

straighten the twisted rope.

NLet go of the rotor.

NRelease the rope slowly so that it

winds onto the rotor. The starter grip

must locate firmly in the rope

bushing. If the grip droops to one

side: Add one more turn on the rope

rotor to increase spring tension.

249BA013 KN

249BA018 KN

249BA016 KN

KM 130 R

English

NWhen the starter rope is fully

extended it must still be possible to

rotate the rotor another half turn. If

this is not the case, the spring is

overtensioned and could break.

Take one turn of the rope off the

rotor.

NFit the starter cover on the housing.

NTighten down the screws firmly.

For periods of 3 months or longer

NDrain and clean the fuel tank in a

well ventilated area.

NDispose of fuel properly in

accordance with local

environmental requirements.

NRun the engine until the carburetor

is dry – this helps prevent the

carburetor diaphragms sticking

together.

NThoroughly clean the machine – pay

special attention to the cylinder fins

and air filter.

NRemove, clean and inspect the

working tool.

NStore the machine in a dry, high or

locked location, out of the reach of

children and other unauthorized

persons.

Storing the Machine

KM 130 R

English

Maintenance and Care

The following intervals apply to normal operating conditions only. If your daily work-

ing time is longer or operating conditions are difficult (very dusty work area, etc.),

shorten the specified intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

if required

Complete machine Visual inspection (condition, leaks) XX

Clean X

Control handle Check operation XX

Air filter Clean XX

Replace X

Pickup body in fuel tank Have checked by dealer1) X

Have replaced by dealer1) XXX

Fuel tank Clean XX

Carburetor

Check idle adjustment – the working tool

must not move XX

Adjusting Idle Speed X

Spark plug Readjust electrode gap X

Replace after every 100 operating hours

Cooling inlets Visual inspection X

Clean X

Valve clearance1) Check and, if necessary, have adjusted

by dealer after first 139 hours of

operation

Combustion chamber1) 2) Decoke after first 139 hours of opera-

tion, then every 150 hours of operation X

Spark arresting screen in muffler Check XX

Clean or replace XX

KM 130 R

English

All accessible screws and nuts (not adjust-

ing screws) Retighten X

Antivibration elements Check XXX

Have replaced by dealer1) X

Safety labels Replace X

1) STIHL recommends a STIHL servicing dealer.

2) CARB licensed engines only

The following intervals apply to normal operating conditions only. If your daily work-

ing time is longer or operating conditions are difficult (very dusty work area, etc.),

shorten the specified intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

if required

KM 130 R

English

1Fuel Filler Cap

2Carburetor Adjusting Screws

3Fuel Pump

4Starter Grip

5Muffler with Spark Arresting Screen

6Coupling Sleeve

7Wing Screw

8Loop Handle

9Barrier Bar

10 Carrying Ring

11 Slide Control

12 Throttle Trigger Lockout

13 Throttle Trigger

14 Spark Plug Boot

15 Choke Knob

16 Air Filter Cover

17 Fuel Tank

18 Machine Support

#Serial Number

Main Parts

11 16

466BA003 KN

612

KM 130 R

English

Definitions

1 Fuel Filler Cap

For closing the fuel tank.

2 Carburetor Adjusting Screws

For tuning the carburetor.

3Fuel Pump

Provides additional fuel feed for a

cold start.

4 Starter Grip

The grip of the pull starter, for

starting the engine.

5 Muffler with Spark Arresting Screen

Muffler reduces exhaust noises and

diverts exhaust gases away from

operator.

Spark arresting screen is designed

to reduce the risk of fire.

6 Coupling Sleeve

Connects drive tube to lower part of

drive tube (stub shaft).

7Wing Screw

Secures lower part of the drive tube

(stub shaft).

8 Loop Handle

For easy control of machine during

cutting work.

9 Barrier Bar

Helps keep user's feet and legs

clear of the cutting attachment.

10 Carrying Ring

Connects the unit to the harness.

11 Slide Control

For starting throttle, run and stop.

Keeps the choke partially open

during starting and switches off the

ignition to stop the engine.

12 Throttle Trigger Lockout

Must be depressed before the

throttle trigger can be activated.

13 Throttle Trigger

Controls the speed of the engine.

14 Spark Plug Boot

Connects the spark plug with the

ignition lead.

15 Choke Knob

Eases engine starting by enriching

mixture.

16 Air Filter Cover

Covers and protects the air filter

element.

17 Fuel Tank

For fuel and oil mixture.

18 Machine Support

For resting machine on the ground.

EPA / CEPA

The Emission Compliance Period

referred to on the Emissions

Compliance Label indicates the number

of operating hours for which the engine

has been shown to meet Federal

emission requirements.

Category

CARB

The Emission Compliance Period used

on the CARB-Air Index Label indicates

the terms:

Engine

Single cylinder four-stroke engine with

mixture lubrication

Specifications

A = 300 hours

B = 125 hours

C = 50 hours

Extended = 300 hours

Intermediate = 125 hours

Moderate = 50 hours

KM 130 R

English

Ignition System

Electronic magneto ignition

Fuel System

All position diaphragm carburetor with

integral fuel pump

Weight

Contact your STIHL dealer for

information regarding special

accessories that may be available for

your product.

Users of this unit should carry out only

the maintenance operations described

in this manual. Other repair work may be

performed only by authorized STIHL

service shops.

Warranty claims following repairs can be

accepted only if the repair has been

performed by an authorized STIHL

servicing dealer using original STIHL

replacement parts.

Original STIHL parts can be identified by

the STIHL part number, the {

logo and, in some cases, by the STIHL

parts symbol K. The symbol may

appear alone on small parts.

Displacement: 36.3 cm3

(2.22 cu.in)

Bore: 43 mm (1.69 in)

Stroke: 25 mm (0.98 in)

Engine power to

ISO 8893:

1.4kW (1.90HP)

at 7,000 rpm

Idle speed: 2,800 rpm

Cut-off speed (rated): 9,500 rpm

Spark plug (resistor

type): NKG CMR 6H

Electrode gap: 0.5 mm (0.02 in)

Fuel tank capacity: 0.53 L

(17.9 fl.oz)

dry, without KombiTool: 4.6 kg

(10.1 lbs)

Special Accessories Maintenance and Repairs

KM 130 R

English

Observe all country-specific waste

disposal rules and regulations.

STIHL products must not be thrown in

the garbage can. Take the product,

accessories and packaging to an

approved disposal site for environment-

friendly recycling.

Contact your STIHL servicing dealer for

the latest information on waste disposal.

Not for California

Your Warranty Rights and Obligations

The U.S. Environmental Protection

Agency (EPA) and STIHL Incorporated

are pleased to explain the Emission

Control System Warranty on your

equipment type engine. In the U.S. new

1997 and later model year small off-road

equipment engines must be designed,

built and equipped, at the time of sale, to

meet the U.S. EPA regulations for small

non road engines. The equipment

engine must be free from defects in

materials and workmanship which

cause it to fail to conform with U.S. EPA

standards for the first two years of

engine use from the date of sale to the

ultimate purchaser.

STIHL Incorporated must warrant the

emission control system on your small

off-road engine for the period of time

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road equipment engine.

Your emission control system includes

parts such as the carburetor and the

ignition system. Also included may be

hoses, and connectors and other

emission-related assemblies.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you, including diagnosis (if the

diagnostic work is performed at an

authorized dealer), parts, and labor.

Manufacturer's Warranty Coverage

In the U.S., 1997 and later model year

small off-road equipment engines are

warranted for two years. If any emission-

related part on your engine is defective,

the part will be repaired or replaced by

STIHL Incorporated free of charge.

Owner's Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for the

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduled maintenance.

Any replacement part or service that is

equivalent in performance and durability

may be used in non-warranty

maintenance or repairs, and shall not

reduce the warranty obligations of the

engine manufacturer.

As the small off-road equipment engine

owner, you should be aware, however,

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL service center as soon as a

problem exists. The warranty repairs will

be completed in a reasonable amount of

time, not to exceed 30 days.

Disposal

000BA073 KN

STIHL Incorporated Federal

Emission Control Warranty

Statement

KM 130 R

English

If you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015

www.stihlusa.com

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine will be

designed, built and equipped, at the time

of sale, to meet all applicable

regulations. STIHL Incorporated also

warrants to the initial purchaser and

each subsequent purchaser that your

engine is free from defects in materials

and workmanship which cause the

engine to fail to conform with applicable

regulations for a period of two years.

Warranty Period

The warranty period will begin on the

date the utility equipment engine is

purchased by the initial purchaser and

you have signed and sent back the

warranty card to STIHL.

If any emission-related part on your

engine is defective, the part will be

replaced by STIHL Incorporated at no

cost to the owner. Any warranted part

which is not scheduled for replacement

as required maintenance, or which is

scheduled only for regular inspection to

the effect of "repair or replace as

necessary" will be warranted for the

warranty period. Any warranted part

which is scheduled for replacement as

required maintenance will be warranted

for the period of time up to the first

scheduled replacement point for that

part.

Diagnosis

You, as the owner, shall not be charged

for diagnostic labor which leads to the

determination that a warranted part is

defective. However, if you claim

warranty for a component and the

machine is tested as non-defective,

STIHL Incorporated will charge you for

the cost of the emission test. Mechanical

diagnostic work will be performed at an

authorized STIHL servicing dealer.

Emission test may be performed either

at STIHL Incorporated or at any

independent test laboratory.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective.

Any manufacturer-approved or

equivalent replacement part may be

used for any warranty maintenance or

repairs on emission-related parts and

must be provided without charge to the

owner. STIHL Incorporated is liable for

damages to other engine components

caused by the failure of a warranted part

still under warranty.

The following list specifically defines the

emission-related warranted parts:

–Air Filter

–Carburetor (if applicable)

–Fuel Pump

–Choke (Cold Start Enrichment

System) (if applicable)

–Control Linkages

–Intake Manifold

–Magneto or Electronic Ignition

System (Ignition Module or

Electronic Control Unit)

–Fly Wheel

–Spark Plug

–Injection Valve (if applicable)

–Injection Pump (if applicable)

–Throttle Housing (if applicable)

–Cylinder

–Muffler

–Catalytic Converter (if applicable)

–Fuel Tank

–Fuel Cap

–Fuel Line

–Fuel Line Fittings

–Clamps

–Fasteners

Where to make a Claim for Warranty

Service

Bring the product to any authorized

STIHL servicing dealer and present the

signed warranty card.

Maintenance Requirements

The maintenance instructions in this

manual are based on the application of

the recommended 2-stroke fuel-oil

mixture (see also instruction "Fuel").

Deviations from this recommendation

KM 130 R

English

regarding quality and mixing ratio of fuel

and oil may require shorter maintenance

intervals.

Limitations

This Emission Control Systems

Warranty shall not cover any of the

following:

Nrepair or replacement required

because of misuse, neglect or lack

of required maintenance,

Nrepairs improperly performed or

replacements not conforming to

STIHL Incorporated specifications

that adversely affect performance

and/or durability, and alterations or

modifications not recommended or

approved in writing by STIHL

Incorporated,

and

Nreplacement of parts and other

services and adjustments

necessary for required maintenance

at and after the first scheduled

replacement point.

For California only

Your Warranty Rights and Obligations

The California Air Resources Board

(CARB) and STIHL Incorporated are

pleased to explain the emission control

system warranty on your 2013 and later

small off-road equipment engine.

In California, new equipment that uses

small off-road engines must be

designed, built, and equipped to meet

the State's stringent anti-smog

standards. STIHL Incorporated must

warrant the emissions control system on

your small off-road engine for the period

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road engine.

Your emissions control system may

include parts such as the carburetor or

fuel-injection system, the ignition

system, and catalytic converter. Also

included may be hoses, belts,

connectors or other emission-related

assemblies.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you including diagnosis, parts

and labor.

Manufacturer’s Warranty

Responsibilities

This emissions control system is

warranted for two years in California. If

any emissions-related part on your

equipment is defective, the part will be

repaired or replaced by STIHL

Incorporated free of charge.

Owner’s Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or your

failure to ensure the performance of all

scheduled maintenance.

As the small off-road equipment engine

owner, you should however be aware

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, or improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL servicing dealer as soon as the

problem exists. The warranty repairs

should be completed in a reasonable

amount of time, not to exceed 30 days. If

you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Incorporated

California Exhaust and

Evaporative Emissions

Control Warranty Statement

KM 130 R

English

STIHL Inc., 536 Viking Drive,

P.O. Box 2015,

Virginia Beach, VA 23450-2015.

www.stihlusa.com

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine is designed,

built and equipped, at the time of sale, to

meet all applicable emission

regulations.

STIHL Incorporated also warrants to the

initial purchaser and each subsequent

purchaser that your engine is free from

defects in materials and workmanship

which cause the engine to fail to conform

to applicable emission regulations for a

period of two years.

Defects Warranty Period

The warranty periods will begin on the

date the utility equipment engine is

purchased by the initial purchaser. If any

emission-related part on your engine is

defective, the part will be replaced by

STIHL Incorporated at no cost to the

owner.

Add-on or modified parts that are not

exempted by CARB may not be used.

The use of any non-exempted add-on or

modified parts will be grounds for

disallowing a warranty claim. STIHL

Incorporated will not be liable to warrant

failures of warranted parts caused by the

use of a non-exempted add-on or

modified part.

The warranty on emissions-related parts

will be interpreted as follows:

1. Any warranted part that is not

scheduled for replacement as

required maintenance in the written

instructions required in the

Emission Warranty Parts List (see

below) must be warranted for the

warranty period defined in

Subsection COVERAGE BY STIHL

INCORPORATED, see above. If

any such part fails during the period

of warranty coverage, it must be

repaired or replaced by the

manufacturer according to

Subsection (4) below. Any such part

repaired or replaced under the

warranty must be warranted for the

remaining warranty period.

2. Any warranted part that is

scheduled only for regular

inspection in the written instructions

required by the Emission Warranty

Parts List (see below) must be

warranted for the warranty period

defined in Subsection COVERAGE

BY STIHL INCORPORATED, see

above. A statement in such written

instructions to the effect of "repair or

replace as necessary" will not

reduce the period of warranty

coverage. Any such part repaired or

replaced under warranty must be

warranted for the remaining

warranty period.

3. Any warranted part that is

scheduled for replacement as

required maintenance in the written

instructions required by the

Emission Warranty Parts List (see

below) must be warranted for the

period of time prior to the first

scheduled replacement point for

that part. If the part fails prior to the

first scheduled replacement, the

part must be repaired or replaced by

the engine manufacturer according

to Subsection (4) below. Any such

part repaired or replaced under

warranty must be warranted for the

remainder of the period prior to the

first scheduled replacement point

for the part.

4. Repair or replacement of any

warranted part under the warranty

must be performed at a warranty

station at no charge to the owner.

5. Notwithstanding the provisions of

Subsection (4) above, warranty

services or repairs will be provided

at all manufacturer distribution

centers that are authorized to

service the subject engines.

6. The owner must not be charged for

diagnostic labor that leads to the

determination that a warranted part

is in fact defective, provided that

such diagnostic work is performed

at a warranty station.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective. Any

manufacturer approved or equivalent

replacement part may be used for any

warranty maintenance or repairs on

emission-related parts and must be

provided without charge to the owner.

STIHL Incorporated is liable for

KM 130 R

English

damages to other engine components

caused by the failure of a warranted part

still under warranty.

Emission Warranty Parts List

Air Filter, Carburetor (if applicable), Fuel

Pump, Choke (Cold Start Enrichment

System) (if applicable), Control

Linkages, Intake Manifold, Magneto or

Electronic Ignition System (Ignition

Module or Electronic Control Unit), Fly

Wheel, Spark Plug, Injection Valve (if

applicable), Injection Pump (if

applicable), Throttle Housing (if

applicable), Cylinder, Muffler, Catalytic

Converter (if applicable), Fuel Tank,

Fuel Cap, Fuel Line, Fuel Line Fittings,

Clamps, Fasteners.

Where to make a Claim for Warranty

Service

Bring the STIHL product to any

authorized STIHL servicing dealer and

present the signed STIHL product

registration card, or the print-out of the

electronic product registration.

Limitations

The repair or replacement of any

warranted part otherwise eligible for

warranty coverage may be excluded

from such warranty coverage if STIHL

Incorporated demonstrates that the

STIHL product has been abused,

neglected, or improperly maintained,

and that such abuse, neglect, or

improper maintenance was the direct

cause of the need for repair or

replacement of the part. That

notwithstanding, any adjustment of a

component that has a factory installed,

and properly operating, adjustment

limiting device is still eligible for warranty

coverage.

STIHL Registered Trademarks

STIHL®

{

The color combination orange-grey

(U.S. Registrations #2,821,860;

#3,010,057, #3,010,058, #3,400,477;

and #3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

MAGNUM®

MasterWrench Service®

MotoMix®

OILOMATIC®

STIHL Cutquik®

Trademarks

KM 130 R

English

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Some of STIHL’s Common Law

Trademarks

BioPlus ™

Easy2Start ™

EasySpool ™

ElastoStart ™

Ematic ™

FixCut ™

HT Plus ™

IntelliCarb ™

Master Control Lever ™

Micro ™

Pro Mark ™

Quad Power ™

Quiet Line ™

STIHL Arctic ™

STIHL Compact ™

STIHL HomeScaper Series ™

STIHL Interchangeable Attachment

Series ™

STIHL M-Tronic ™

STIHL MiniBoss ™

STIHL MotoPlus 4 ™

STIHL Multi-Cut HomeScaper Series ™

STIHL OUTFITTERS ™

STIHL PICCO ™

STIHL PolyCut ™

STIHL PowerSweep ™

STIHL Precision Series ™

STIHL Protech ™

STIHL RAPID ™

STIHL SuperCut ™

STIHL Territory ™

TapAction ™

TrimCut ™

This listing of trademarks is subject to

change.

Any unauthorized use of these

trademarks without the express written

consent of

ANDREAS STIHL AG & Co. KG,

Waiblingen is strictly prohibited.

STIHL

Injection

Manual de instrucciones originalImpreso en papel libre de cloro.

Las tintas contienen aceites vegetales, el papel es reciclable.

0458-466-8621-A. VA2.E13.

0000006266_003_EA

KM 130 R

español / EE.UU

mente los derechos de reproducción, traducción y procesamiento con sistemas electrónicos.

Contenido

Permita que solamente las personas

que comprenden la materia tratada en

los manuales del motor KombiEngine y

del accesorio KombiTool manejen esta

herramienta motorizada combinada.

Para obtener el rendimiento y

satisfacción máximos de la herramienta

motorizada STIHL, es importante que

lea, comprenda y respete las medidas

de seguridad y las instrucciones de uso

y mantenimiento dadas en el capítulo

"Medidas de seguridad y técnicas de

uso", antes de usar su herramienta

motorizada. Para obtener información

adicional, visite www.stihlusa.com.

Comuníquese con el concesionario o

distribuidor de STIHL si no se entiende

alguna de las instrucciones dadas en los

dos manuales.

ADVERTENCIA

Dado que este motor KombiEngine es el

motor para una herramienta motorizada

que funciona a gran velocidad, es

necesario tomar algunas medidas

especiales de seguridad para reducir el

riesgo de lesiones personales. El uso

descuidado o inadecuado puede causar

lesiones graves e incluso mortales.

Sistema KombiSystem 36

Acerca de este manual de

instrucciones 36

Medidas de seguridad y técnicas

de manejo 37

Herramientas KombiTool

aprobadas 46

Montaje del mango tórico 47

Ajuste del cable del acelerador 48

Motor 4-MIX 48

Combustible 48

Llenado de combustible 50

Arranque / parada del motor 50

Instrucciones para el uso 53

Sustitución del filtro de aire 54

Gestión del motor 54

Ajuste del carburador 54

Chispero en el silenciador 55

Bujía 56

Sustitución de la cuerda de

arranque y del resorte de

rebobinado 57

Almacenamiento de la máquina 59

Información para mantenimiento 60

Componentes importantes 62

Especificaciones 63

Accesorios especiales 64

Información de reparación 64

Desecho 65

Declaración de garantía de STIHL

Incorporated sobre sistemas de

control de emisiones según normas

Federales 65

Declaración de garantía de STIHL

Incorporated sobre el control de

emisiones de gases de escape y

emisiones por evaporación para el

Estado de California 67

Marcas comerciales 70

KM 130 R

español / EE.UU

Con el sistema KombiSystem de STIHL,

varios motores KombiEngine y

accesorios KombiTool pueden

combinarse para formar una

herramienta motorizada. En este

manual de instrucciones la unidad

formada por el motor KombiEngine y la

herramienta KombiTool se identifica

como la herramienta motorizada.

Por lo tanto, para esta herramienta

motorizada es necesario usar juntos los

manuales de instrucciones para el motor

KombiEngine y la herramienta

KombiTool.

Siempre lea y entienda los dos

manuales de instrucciones antes de

usar la herramienta motorizada por

primera vez y guarde los mismos en un

lugar seguro para referencia futura.

Pictogramas

Todos los pictogramas que se

encuentran fijados o grabados en la

máquina se explican en este manual.

Según el modelo, los pictogramas

siguientes pueden aparecer en su

máquina.

Símbolos en el texto

Muchas de las instrucciones de uso y

seguridad vienen acompañadas de

ilustraciones.

Los pasos individuales o

procedimientos descritos en el manual

pueden estar señalados en diferentes

maneras:

NSe usa un punto para denotar un

paso o procedimiento.

Una descripción de un paso o

procedimiento que se refiere

directamente a una ilustración puede

contener números de referencia que

aparecen en la ilustración. Ejemplo:

NSuelte el tornillo (1).

NPalanca (2) ...

Además de las instrucciones de uso, en

este manual pueden encontrarse

párrafos a los que usted debe prestar

atención especial. Tales párrafos están

marcados con los símbolos y las

palabras identificadoras que se

describen a continuación.

PELIGRO

Indica un riesgo inminente de lesiones

graves o mortales.

ADVERTENCIA

Identifica una situación de peligro que,

al no evitarse, puede resultar en

lesiones graves o mortales.

Sistema KombiSystem

002BA530 KN

Acerca de este manual de

instrucciones

Tanque de combustible

que contiene la mezcla

de combustible y aceite

Presione para accionar la

válvula de

descompresión

Bomba de combustible

manual

Presione para accionar la

bomba manual de

combustible

Orificio de llenado para

lubricante de engranajes

Toma de aire para modo

de verano

Toma de aire para modo

de invierno

Calentador de manillar

KM 130 R

español / EE.UU

INDICACIÓN

Indica el riesgo de daños a la propiedad,

incluyendo a la máquina o sus

componentes.

Mejoramientos técnicos

La filosofía de STIHL es mejorar

continuamente todos sus productos.

Como resultado de ello, periódicamente

se introducen cambios de diseño y

mejoras. Por lo tanto, es posible que

algunos cambios, modificaciones y

mejoras no se describen en este

manual. Si las características de

funcionamiento o la apariencia de su

máquina difieren de las descritas en

este manual, comuníquese con el

concesionario STIHL para obtener la

ayuda que requiera.

Pida a su concesionario STIHL que le

enseñe el manejo de la herramienta

motorizada. Respete todas las

disposiciones, reglamentos y normas de

seguridad locales del caso.

ADVERTENCIA

No preste ni alquile nunca su

herramienta motorizada sin entregar los

manuales de instrucciones. Asegúrese

que todas las personas que utilicen la

máquina lean y comprendan la

información contenida en estos

manuales.

Utilice su herramienta motorizada

solamente para las aplicaciones

descritas en el manual de instrucciones

del accesorio KombiTool que está

usando.

ADVERTENCIA

No debe usarse para ningún otro

propósito ya que el uso indebido puede

resultar en lesiones personales o daños

a la propiedad, incluso daños de la

máquina.

ADVERTENCIA

Nunca se debe permitir a los niños que

usen esta herramienta motorizada. No

se debe permitir la proximidad de otros,

especialmente niños y animales, donde

se esté utilizando la máquina.

ADVERTENCIA

Para reducir el riesgo de ocasionar

lesiones a las personas en la cercanía y

daños a la propiedad, nunca deje la

herramienta motorizada en marcha

desatendida. Cuando no está en uso

(por ejemplo durante el descanso),

apáguela y asegúrese que las personas

no autorizadas no puedan usarla.

Las medidas de seguridad y avisos

contenidos en este manual se refieren al

uso de todas las herramientas

motorizadas STIHL. Los distintos

modelos pueden contar con piezas y

controles diferentes. Vea la sección

correspondiente de sus manuales de

instrucciones del motor KombiEngine y

accesorio KombiTool para tener una

descripción de los controles y la función

de los componentes de su modelo.

Medidas de seguridad y

técnicas de manejo

Dado que este motor

KombiEngine es el motor

para una herramienta

motorizada que funciona

a gran velocidad, es

necesario tomar medi-

das especiales de

seguridad para reducir el

riesgo de lesiones

personales.

Es importante que usted

lea, comprenda bien y

respete las siguientes

advertencias y medidas

de seguridad. Lea

periódicamente los

manuales de instruccio-

nes y las precauciones

de seguridad de su motor

KombiEngine y acceso-

rio KombiTool. El uso

descuidado o inadecuado

puede causar lesiones

graves o incluso

mortales.

KM 130 R

español / EE.UU

No limpie la máquina con una lavadora

a presión. El chorro fuerte de agua

puede dañar las piezas de la máquina.

El uso seguro de un motor KombiEngine

atañe a

1. el operador

2. la herramienta motorizada

3. el uso de la herramienta motorizada

EL OPERADOR

Condición física

Usted debe estar en buenas

condiciones físicas y psíquicas y no

encontrarse bajo la influencia de

ninguna sustancia (drogas, alcohol,

etc.) que le pueda restar visibilidad,

destreza o juicio. No maneje esta

máquina cuando está fatigado.

ADVERTENCIA

Esté alerta. Si se cansa, tómese un

descanso. El cansancio puede provocar

una pérdida del control. El uso de

cualquier herramienta motorizada es

fatigoso. Si usted padece de alguna

dolencia que pueda ser agravada por la

fatiga, consulte a su médico antes de

utilizar esta máquina.

ADVERTENCIA

El uso prolongado de una herramienta

motorizada (u otras máquinas) expone

al operador a vibraciones que pueden

provocar el fenómeno de Raynaud

(dedos blancos) o el síndrome del túnel

carpiano.

Estas condiciones reducen la capacidad

de las manos de sentir y regular la

temperatura, producen entumecimiento

y ardor y pueden provocar trastornos

nerviosos y circulatorios, así como

necrosis de los tejidos.

No se conocen todos los factores que

contribuyen a la enfermedad de

Raynaud, pero el clima frío, el fumar y

las enfermedades o condiciones físicas

que afectan los vasos sanguíneos y la

circulación de la sangre, como asimismo

los niveles altos de vibración y períodos

prolongados de exposición a la

vibración son mencionados como

factores en el desarrollo de la

enfermedad de Raynaud. Por lo tanto,

para reducir el riesgo de la enfermedad

de dedos blancos y del síndrome del

túnel carpiano, sírvase notar lo

–La mayor parte de las herramientas

motorizadas de STIHL se ofrecen

con un sistema antivibración ("AV")

cuyo propósito es reducir la

transmisión de las vibraciones

creadas por la máquina a las manos

del operador. Se recomienda el uso

del sistema AV a aquellas personas

que utilizan herramientas

motorizadas en forma constante y

regular.

–Use guantes – no durante el uso del

la herramienta KombiTool BG-KM –

y mantenga las manos abrigadas.

–Mantenga el sistema AV en buen

estado. Una herramienta

motorizada con los componentes

flojos o con elementos AV dañados

o desgastados también tendrá

tendencia a tener niveles más altos

de vibración.

–Agarre firmemente los mangos en

todo momento, pero no los apriete

con fuerza constante y excesiva.

Tómese descansos frecuentes.

Todas las precauciones antes

mencionadas no le garantizan que va a

estar totalmente protegido contra la

enfermedad de Raynaud o el síndrome

del túnel carpiano. Por lo tanto, los

operadores constantes y regulares

deben revisar con frecuencia el estado

de sus manos y dedos. Si aparece

alguno de los síntomas arriba

mencionados, consulte inmediatamente

al médico.

ADVERTENCIA

El sistema de encendido de la máquina

STIHL produce un campo

electromagnético de intensidad muy

baja. El mismo puede interferir con

algunos tipos de marcapasos. Para

reducir el riesgo de lesiones graves o

mortales, las personas portadoras de

marcapasos deben consultar a sus

médicos y al fabricante del marcapasos

antes de usar esta máquina.

KM 130 R

español / EE.UU

Vestimenta adecuada

ADVERTENCIA

Para reducir el riesgo de lesiones el

operador debe usar el equipo protector

adecuado.

ADVERTENCIA

Esté especialmente alerta y tenga

cuidado cuando se usa protectores de

oídos, ya que los mismos reducen la

posibilidad de oír señales de

advertencia (gritos, alarmas, etc.).

Para instrucciones adicionales acerca

de la ropa adecuada, vea las

precauciones de seguridad, en el

manual de instrucciones del accesorio

KombiTool que está usando.

LA HERRAMIENTA MOTORIZADA

Para las ilustraciones y definiciones de

los componentes de la herramienta

motorizada, vea el capítulo sobre

"Piezas principales".

ADVERTENCIA

Nunca modifique, de ninguna manera,

esta herramienta motorizada. Utilice

únicamente los accesorios

suministrados por STIHL o

expresamente autorizados por STIHL

para usarse con el modelo específico de

motor KombiEngine de STIHL. Si bien

es posible conectar a la herramienta

motorizada de STIHL ciertos accesorios

no autorizados, su uso puede ser, en la

práctica, extremadamente peligroso.

Si la máquina experimenta cargas

excesivas para las cuales no fue

diseñada (por ejemplo, impactos

severos o una caída), siempre

asegúrese que la máquina está en

buenas condiciones antes de seguir con

el trabajo. Inspeccione específicamente

la integridad del sistema de combustible

(ausencia de fugas) y asegúrese que los

controles y dispositivos de seguridad

funcionan como es debido. No siga

manejando esta máquina si está

dañada. En caso de dudas, pida que el

concesionario de servicio de STIHL la

revise.

USO DE LA HERRAMIENTA

MOTORIZADA

Transporte de la herramienta

motorizada

ADVERTENCIA

Antes de apoyar la herramienta

motorizada en el suelo, siempre apague

el motor y asegúrese de que el

accesorio ha dejado de girar. Cuando

transporte la herramienta motorizada en

un vehículo, sujétela firmemente para

impedir su vuelco, el derrame de

combustible y el daño a la herramienta

motorizada.

Combustible

La herramienta motorizada STIHL utiliza

una mezcla de aceite-gasolina como

combustible (vea el capítulo

"Combustible" en el manual del

propietario).

El ruido de la herramienta

motorizada puede dañar

los oídos. Siempre use

amortiguadores del ruido

(tapones u orejeras) para

protegerse los oídos. Los

usuarios constantes y

regulares deben some-

terse con frecuencia a un

examen o control

auditivo.

Evite el uso de chaquetas

sueltas, bufandas, corba-

tas, joyas, pantalones

acampanados o con

vueltas, pelo largo suelto

o cualquier cosa que

pueda engancharse en

las ramas, matorrales o

piezas en movimiento de

la máquina. Sujétese el

pelo de modo que quede

sobre los hombros.

KM 130 R

español / EE.UU

ADVERTENCIA

Instrucciones para el llenado de

combustible

ADVERTENCIA

Para reducir el riesgo de lesiones

graves causadas por quemaduras,

nunca intente abastecer la máquina con

combustible sin que el operador se haya

despojado de la misma.

ADVERTENCIA

Cargue de combustible su herramienta

motorizada en lugares al aire libre bien

ventilados. Siempre apague el motor y

deje que se enfríe antes de llenar de

combustible. Dependiendo del

combustible utilizado, de las

condiciones climáticas y del sistema de

ventilación del tanque, es posible que se

forme vapor de gasolina a presión

dentro del tanque de combustible.

Para reducir el riesgo de quemaduras,

así como otras lesiones corporales

ocasionadas por los escapes de vapor

de gasolina y otras emanaciones, quite

la tapa de llenado de combustible de la

herramienta motorizada

cuidadosamente de modo que la

presión que se pueda haber acumulado

en el tanque se disipe lentamente.

Nunca quite la tapa de llenado de

combustible mientras el motor esté

funcionando.

Elija una superficie despejada para

llenar el tanque y aléjese 3 m (10 pies)

por lo menos del lugar en que lo haya

llenado antes de arrancar el motor.

Limpie todo el combustible derramado

antes de arrancar la máquina.

ADVERTENCIA

Para reducir el riesgo de derramar

combustible y provocar un incendio

debido a una tapa de combustible mal

apretada, coloque la tapa en la posición

correcta y apriétela en la boca de

llenado del tanque.

El tipo de tapa de llenado difiere con los

distintos modelos.

Tapa sin herramientas con empuñadura

Para hacer esto con esta tapa STIHL,

levante la empuñadura en la parte

superior de la tapa hasta dejarla vertical

a un ángulo de 90°. Inserte la tapa en la

boca de llenado del tanque, alineando

las marcas de posición en la

empuñadura de la tapa y en la boca del

tanque. Utilice la empuñadura para

oprimir la tapa firmemente hacia abajo

mientras la gira en sentido horario hasta

que tope (aprox. un cuarto de vuelta).

La gasolina es un com-

bustible muy inflamable.

Si se derrama y arde a

causa de una chispa u

otra fuente de ignición,

puede provocar un incen-

dio y quemaduras graves

o daños a la propiedad.

Tenga sumo cuidado

cuando manipule gaso-

lina o la mezcla de

combustible. No fume

cerca del combustible o

la herramienta motori-

zada, ni acerque ningún

fuego o llama a ellos.

Puede escapar vapor

inflamable del sistema de

combustible.

Compruebe que no exis-

ten fugas de combustible

mientras llena el tanque y

durante el funciona-

miento de la máquina. Si

detecta alguna fuga de

combustible, no arran-

que el motor ni lo haga

funcionar sin antes repa-

rar la fuga y limpiar el

combustible derramado.

Tenga cuidado de no

mancharse la ropa con

combustible. Si la man-

cha, cámbiesela

inmediatamente.

001BA220 KN

KM 130 R

español / EE.UU

Tapa desalineada, dañada o rota

NSi la tapa no encaja completamente

en la abertura cuando se alinean las

marcas de posición y/o si la tapa no

se aprieta debidamente al girarla, la

base de la tapa puede haber girado

prematuramente (con relación a la

parte superior) hasta la posición

cerrada. Tal desalineación puede

ser resultado de la manipulación,

limpieza o un intento incorrecto de

apriete.

NPara volver a colocar la tapa en

posición abierta para instalarla,

gírela (con la empuñadura hacia

arriba) hasta que caiga

completamente en la abertura del

tanque. A continuación, gire la tapa

en sentido contrahorario hasta que

tope (aprox. 1/4 de vuelta) – esto

gira la base de la tapa a la posición

correcta. Luego gire la tapa en

sentido horario, cerrándola de

modo normal.

NSi aún no es posible apretar la tapa

de modo debido, la misma podría

estar averiada o rota; ponga la

máquina fuera de servicio de

inmediato y llévela a un

concesionario STIHL autorizado

para repararla.

Tapa roscada

ADVERTENCIA

Consulte también el capítulo

"Combustible" del Manual de

instrucciones para obtener información

adicional.

Antes de arrancar

ADVERTENCIA

Siempre revise la herramienta

motorizada para comprobar que está en

buenas condiciones y que funciona

correctamente antes de arrancarla, en

particular el gatillo de aceleración, el

bloqueo de gatillo de aceleración, el

interruptor de parada, el accesorio de

corte, el deflector y el arnés. El gatillo de

aceleración debe moverse libremente y

siempre debe regresar a la posición de

marcha en vacío por la acción de

resorte. Nunca intente modificar los

controles o los dispositivos de

seguridad.

Doble la empuñadura

dejándola a ras con la

parte superior de la tapa.

Sujete la tapa y com-

pruebe que esté bien

apretada. Si la

empuñadura no queda

completamente a ras con

la tapa y el tope de la

empuñadura no encaja

en la hendidura corres-

pondiente de la abertura

de llenado, o si la tapa

está suelta en la boca de

llenado, la tapa no está

debidamente asentada ni

apretada y es necesario

repetir los pasos previa-

mente descritos.

A izquierda: Base de la tapa en

posición cerrada (con

espacio vacío)

A derecha: Base de la tapa correcta-

mente colocada para la

instalación

001BA227 KN

001BA226 KN

Las vibraciones de la

máquina pueden aflojar

una tapa de combustible

que ha quedado mal

apretada, o simplemente

soltarla y derramar com-

bustible. Para reducir el

riesgo de derrames e

incendio, apriete la tapa

de llenado de combusti-

ble a mano tan

firmemente como sea

posible.

KM 130 R

español / EE.UU

ADVERTENCIA

No maneje nunca una herramienta

motorizada que esté dañada, mal

ajustada o mantenida o que no fue

armada completa y debidamente.

ADVERTENCIA

Asegúrese de que el casquillo de la

bujía esté firmemente colocado – un

casquillo suelto puede crear un arco

voltaico y encender los vapores del

combustible, provocando un incendio.

Mantenga los mangos limpios y secos

en todo momento; es particularmente

importante mantenerlos libres de

humedad, aceite, combustible, grasa o

resinas para garantizar que la máquina

pueda empuñarse firmemente para

mantenerla bajo control seguro.

Arranque

Arranque el motor solamente al aire

libre, por lo menos 3 m (10 pies) del

lugar en que lo haya llenado.

Para las instrucciones específicas de

arranque, vea la sección

correspondiente de los manuales del

motor KombiEngine y accesorio

KombiTool. Coloque la herramienta

motorizada sobre suelo firme u otra

superficie sólida en un lugar abierto.

Mantenga el equilibrio y elija un buen

punto de apoyo para los pies.

ADVERTENCIA

Para reducir el riesgo de lesiones

debido a la pérdida de control, esté

absolutamente seguro que la

herramienta motorizada se encuentra

lejos de su cuerpo y de todas las

obstrucciones y objetos, incluido el

suelo, porque al arrancar el motor

acelerado, su velocidad será lo

suficientemente rápida para que el

embrague se engrane y haga funcionar

la herramienta motorizada.

Tan pronto arranque, accione

inmediatamente por un breve momento

el gatillo de aceleración para

desconectarlo de la posición de

arranque y permitir que el motor se

desacelere a la marcha en vacío.

ADVERTENCIA

Su herramienta motorizada es una

máquina que debe ser manejada por

solamente una persona. No deje que

otras personas estén en el lugar de

trabajo, aun durante el arranque.

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones

causadas por la pérdida de control, no

intente arrancar el motor de la

herramienta "por lanzamiento".

ADVERTENCIA

Cuando tire del mango de arranque, no

enrolle la cuerda de arranque alrededor

de la mano. No deje que el mango

retroceda bruscamente, sino guíe la

cuerda de arranque para que se enrolle

debidamente. Si no ejecuta este

procedimiento puede lastimarse la

mano o los dedos y también dañar el

mecanismo de arranque.

Vea también las precauciones de

seguridad de arranque en el manual de

instrucciones del accesorio KombiTool.

Ajustes importantes

ADVERTENCIA

Para reducir el riesgo de lesiones

personales debido a la pérdida de

control o al contacto con la herramienta

motorizada en movimiento, no use una

herramienta cuyo ajuste de marcha en

vacío está mal regulado. Cuando la

velocidad de marcha en vacío está

correctamente regulada, la herramienta

no debe girar. Para instrucciones acerca

de cómo ajustar el régimen de marcha

en vacío, vea la sección

correspondiente del manual de

instrucciones.

Si no puede regular correctamente la

marcha en vacío, pida a su

concesionario STIHL que revise la

herramienta motorizada y haga los

ajustes o reparaciones

correspondientes.

Durante el trabajo

Sujeción y control de la herramienta

motorizada

Al trabajar, siempre sujete la máquina

firmemente con ambas manos en los

mangos. Cierre firmemente los dedos y

pulgares sobre los mangos.

002BA057 KN

KM 130 R

español / EE.UU

La mano derecha debe sujetar el mango

trasero. Esto también corresponde a

personas zurdas.

ADVERTENCIA

Para reducir el riesgo de lesiones

causadas por la pérdida del control,

nunca trabaje sobre una escalera o

cualquier otra superficie de soporte

poco seguro.

Condiciones de trabajo

Maneje y arranque su herramienta

motorizada solamente al aire libre en un

lugar bien ventilado. Manéjela

solamente en condiciones de buena

visibilidad y a la luz del día. Trabaje con

mucho cuidado.

ADVERTENCIA

La inhalación de ciertos polvos,

especialmente los polvos orgánicos,

tales como el moho o polen, puede

provocar reacciones alérgicas o

asmáticas en las personas sensibles.

La inhalación repetida o de grandes

cantidades de polvo u otros

contaminantes del aire, especialmente

los de partículas pequeñas puede

causar enfermedades respiratorias o de

otro tipo. Controle el polvo en su fuente,

siempre que sea posible. Utilice buenas

prácticas de trabajo, tal como trabajar

de manera que el viento o el proceso de

corte dirija el polvo producido por la

herramienta motorizada en sentido

opuesto del operador. Observe las

recomendaciones emitidas por

EPA/OSHA/NIOSH y las asociaciones

de trabajo y los sindicatos con respecto

al polvo ("materia particulada"). Cuando

sea imposible eliminar

significativamente la inhalación del

polvo, es decir mantener el nivel cerca

del valor ambiente, el operador y las

personas que se encuentren en la

cercanía siempre deberán usar un

respirador aprobado por NIOSH/MSHA

para el tipo de polvo presente en el

lugar.

Instrucciones de manejo

ADVERTENCIA

No maneje la herramienta motorizada

usando el bloqueo de acelerador para

arranque, pues no tendrá control de la

velocidad del motor.

En caso de emergencia, apague el

motor inmediatamente – mueva el

control deslizante / interruptor de parada

a 0 o STOP

ADVERTENCIA

Nunca modifique el silenciador. La

modificación del silenciador podría

causar el aumento del calor irradiado,

de las chispas y del nivel de ruido, lo que

aumentará el riesgo de incendios,

lesiones por quemadura o la pérdida

auditiva. Además, se podría dañar

permanentemente el motor. Haga

reparar el silenciador únicamente por el

concesionario de servicio STIHL.

Tan pronto arranca, este

producto genera vapores

de escape tóxicos que

contienen productos

químicos (tales como

hidrocarburos sin quemar

y monóxido del carbono,

incluyendo el benceno)

considerados como cau-

santes de enfermedades

respiratorias, cáncer,

defectos de nacimiento u

otra toxicidad reproduc-

tora. Algunos de estos

gases (por ej., monóxido

de carbono) pueden ser

incoloros e inodoros.

Para reducir el riesgo de

sufrir lesiones graves o

mortales por respirar

gases tóxicos, nunca

haga funcionar la

máquina puertas adentro

o en lugares mal

ventilados.

KM 130 R

español / EE.UU

ADVERTENCIA

El silenciador y otros componentes del

motor (por ej., aletas del cilindro, bujía)

se calientan durante el funcionamiento y

permanecen calientes por un buen rato

después de apagar el motor. Para

reducir el riesgo de quemaduras, no

toque el silenciador ni los otros

componentes mientras están calientes.

Mantenga limpia la zona alrededor del

silenciador. Quite el lubricante excesivo

y toda la basura tal como las agujas de

pinos, ramas u hojas. Deje que el motor

se enfríe apoyado sobre una superficie

de hormigón, metal, suelo raso o

madera maciza, lejos de toda sustancia

combustible.

ADVERTENCIA

Una caja de cilindro dañada o mal

instalada, o una envuelta del silenciador

dañada o deformada, puede perjudicar

el proceso de enfriamiento del

silenciador. Para reducir el riesgo de

incendio o lesiones por quemadura, no

continúe trabajando con una caja de

cilindro dañada o mal instalada, o una

envuelta del silenciador dañada o

deformada.

El silenciador tiene un chispero

diseñado para reducir el riesgo de

incendio debido a la emisión de

partículas calientes. Nunca haga

funcionar la unidad sin tener instalado el

chispero. Si la mezcla de gasolina y

aceite está correcta (no es demasiado

rica), en condiciones normales el

chispero quedará limpio como resultado

del calor del silenciador y no necesitará

servicio ni mantenimiento. Si el

rendimiento de su máquina comienza a

disminuir y sospecha que las rejillas

están obstruidas, haga reparar el

silenciador por un concesionario de

servicio STIHL. Para ciertas

aplicaciones, las leyes o los

reglamentos estatales o federales

pueden requerir el uso de un chispero

en buenas condiciones. Consulte la

sección "Mantenimiento, Reparación y

Almacenamiento" de estas Medidas de

seguridad. Recuerde que el riesgo de

incendios de matorrales o forestales es

mayor durante las estaciones calurosas

y secas.

ADVERTENCIA

MANTENIMIENTO, REPARACIÓN Y

ALMACENAMIENTO

Los trabajos de mantenimiento,

reemplazo o reparación de los

dispositivos y sistemas de control de

emisiones de escape pueden ser

realizados por cualquier taller o técnico

de motores no diseñados para

Algunas herramientas

motorizadas STIHL están

equipadas con un con-

vertidor catalítico, el que

está diseñado para redu-

cir las emisiones de

escape del motor

mediante un proceso

químico en el silenciador.

Debido a este proceso, el

silenciador no se enfría

tan rápidamente como

los del tipo convencional

cuando el motor regresa

a marcha en vacío o es

apagado. Para reducir el

riesgo de incendios y

lesiones por quemadura

al usar un convertidor

catalítico, apoye siempre

su herramienta motori-

zada en posición vertical

y no la coloque nunca

donde el silenciador

quede cerca de material

seco como por ejemplo

matorrales, pasto, viru-

tas de madera u otros

materiales combustibles

mientras todavía está

caliente.

KM 130 R

español / EE.UU

vehículos. Sin embargo, si usted está

reclamando cobertura de garantía para

algún componente que no ha sido

reparado o mantenido debidamente, o

cuando se utilizan repuestos no

autorizados, STIHL puede denegar la

garantía.

ADVERTENCIA

Utilice solamente piezas de repuesto de

STIHL para el mantenimiento y la

reparación. El uso de piezas no

fabricadas por STIHL puede causar

lesiones graves o mortales.

Siga precisamente las instrucciones de

mantenimiento y reparación dadas en la

sección correspondiente de los

manuales de instrucciones del motor

KombiEngine y del accesorio

KombiTool. Consulte las tablas de

mantenimiento y las notas de

mantenimiento en estos manuales.

ADVERTENCIA

Siempre apague el motor y verifique que

el accesorio está parado antes de llevar

a cabo cualquier trabajo de

mantenimiento, reparación o limpieza

del accesorio motorizado. No intente

hacer ningún trabajo de mantenimiento

o reparación que no esté descrito en su

manual de instrucciones del motor

KombiEngine o del accesorio

KombiTool. Este tipo de trabajo debe

ser realizado únicamente por el

concesionario de servicio de STIHL.

ADVERTENCIA

Use la bujía especificada y asegúrese

de que ella y el cable de encendido

estén limpios y en buen estado. Siempre

inserte el casquillo de la bujía bien

apretado en el borne de la bujía del

tamaño adecuado. (Nota: Si el borne

tiene una tuerca adaptadora SAE

desmontable, tiene que ser instalada.)

Una conexión suelta entre el casquillo

de la bujía y el conector del cable de

encendido en el casquillo puede crear

un arco voltaico y encender los vapores

del combustible, provocando un

incendio.

ADVERTENCIA

No pruebe nunca el sistema de

encendido con el casquillo del cable de

encendido desconectado de la bujía, o

sin tener instalada la bujía, ya que las

chispas al descubierto pueden causar

un incendio.

ADVERTENCIA

Nunca maneje su herramienta

motorizada si el silenciador está

dañado, se ha perdido o si fue

modificado. Un silenciador mal cuidado

aumenta el riesgo de incendio y puede

causar pérdida de audición. El

silenciador está equipado con un

chispero para reducir el riesgo de

incendio; no maneje nunca su

herramienta motorizada si le falta el

chispero o está dañado. Recuerde que

el riesgo de incendios de matorrales o

forestales es mayor durante las

estaciones calurosas y secas.

En California, es una violación de los

acápites § 4442 o § 4443 o del Código

de Recursos Públicos el uso de

herramientas con motor de gasolina en

tierras cubiertas por bosques, arbustos

o pasto a menos que el sistema de

escape del motor cuente con un

chispero que satisfaga los requisitos

legales y que reciba el mantenimiento

adecuado para estar en buenas

condiciones de funcionamiento. El

propietario/operador de este producto

es responsable del mantenimiento

adecuado del chispero. Otras

entidades/agencias estatales o

gubernamentales, tales como el

Servicio Forestal de los EE.UU., pueden

tener requisitos similares. Comuníquese

con el cuerpo de bomberos de su

localidad o con el servicio forestal para

informarse en cuanto a las leyes y

reglamentos relacionados con los

requisitos de protección contra

incendios.

Guarde la herramienta motorizada en un

lugar seco y elevado o con llave lejos del

alcance de los niños.

Antes de guardar la máquina durante un

período de más de algunos días,

siempre vacíe el tanque de combustible.

Consulte el capítulo "Almacenamiento

de la máquina" en este manual.

KM 130 R

español / EE.UU

Los siguientes accesorios KombiTool de

STIHL pueden instalarse en el motor

KombiEngine:

La barra de defensa suministrada con la

máquina debe instalarse en el mango

tórico – vea "Instalación del mango

tórico".

Herramientas KombiTool aprobadas

HT-KM

BF-KM

464BA002 KN

FCS-KM

FCB-KM

KW-KM

KB-KM

FH-KM

FS-KM FS-KM

FSB-KM BG-KM

FBD-KM

Accesorio

KombiTool Aplicación

FS-KM Cortadora de mato-

rrales con cabeza

segadora

FS-KM Cortadora de mato-

rrales con cuchilla

para recortar pasto

FSB-KM Cortadora de mato-

rrales con cabeza

segadora

HL-KM 135° Cortasetos ajustable

HL-KM 0° Cortasetos

FH-KM 135° Motoguadaña

BG-KM Soplador

HT-KM Podador de varilla

BF-KM Púas ganzúas

FBD-KM Redefinición de bor-

des en macizos

FCB-KM Bordeado de

céspedes

FCS-KM Bordeado de

céspedes

KB-KM Cepillo barredor

KW-KM Barredora

PowerSweep

KM 130 R

español / EE.UU

Se suministra una barra de defensa con

la máquina. Fije la barra de defensa al

mango tórico.

NIntroduzca las tuercas

cuadradas (1) en la barra de

defensa (2) – los orificios deben

quedar alineados

NIntroduzca la abrazadera (3) en el

mango tórico (4) y colóquelos

juntos en el eje (5)

NPosicione la abrazadera (6)

NPosicione la barra de defensa (2) –

¡observe la posición!

NAlinee los orificios

NIntroduzca los pernos (7) en los

orificios – y atorníllelos a fondo en la

barra de defensa

NInstale el mango tórico (4) a una

distancia de (A) aprox. 20 cm (8 in)

delante del mango de control (8)

NPosicione el mango tórico

NApriete los pernos – bloquee las

tuercas de ser necesario

El uso del manguito (9) depende del

país, y el mismo debe colocarse entre el

mango tórico y el mango de control.

Siempre deje la barra de defensa

conectada.

Montaje del mango tórico

002BA098 KN

002BA099 KN

002BA353 KN

KM 130 R

español / EE.UU

El ajuste correcto del cable del

acelerador es necesario para el

funcionamiento correcto en las

posiciones de máxima aceleración,

arranque y marcha en vacío.

NAjuste el cable del acelerador

solamente cuando la unidad esté

completa y correctamente armada.

NUtilice una herramienta adecuada

para empujar la pieza deslizante

hasta el extremo de la ranura (vea

la ilustración).

NPulse el bloqueo (1) y oprima el

gatillo de aceleración (2)

(aceleración máxima) – esto ajusta

el cable del acelerador

correctamente.

El motor STIHL 4-MIX se lubrica con

gasolina y aceite y debe funcionar con

una mezcla de gasolina y aceite para

motor.

Por lo demás, es un motor de cuatro

tiempos.

Este motor está certificado para

funcionar con una mezcla de 50 a 1 de

gasolina sin plomo y aceite STIHL para

motores de dos tiempos.

Su motor requiere una mezcla de

gasolina de alta calidad y aceite para

motores de dos tiempos enfriados por

aire.

Utilice gasolina sin plomo de grado

intermedio con un índice de octanaje

mínimo de 89 ((R+M)/2) y un contenido

de etanol no mayor que 10%.

El combustible de octanaje bajo puede

aumentar la temperatura de

funcionamiento del motor. Esto, a su

vez, aumenta el riesgo de que se

agarrote el pistón y se dañe el motor.

La composición química del

combustible también es importante.

Algunos aditivos de combustible no

solamente tienen efectos perjudiciales

en los elastómeros (diafragmas de

carburador, sellos de aceite, tuberías de

combustible, etc.), sino también en las

piezas fundidas de magnesio y en los

convertidores catalíticos. Esto podría

causar problemas de funcionamiento e

incluso daño del motor. Por esta razón,

STIHL recomienda el uso exclusivo de

gasolina sin plomo reconocida de buena

calidad.

La gasolina con un contenido de etanol

mayor que el 10% puede causar

problemas de funcionamiento y averías

graves en motores con carburadores

manualmente ajustables, por lo cual no

debe utilizarse en este tipo de motores.

Ajuste del cable del

acelerador

002BA163 KN

002BA161 KN

Motor 4-MIX Combustible

KM 130 R

español / EE.UU

El contenido de etanol en la gasolina

afecta el régimen de marcha del motor –

podría resultar necesario reajustar el

carburador si se utilizan combustibles

con diversos niveles de contenido de

etanol.

ADVERTENCIA

Para reducir el riesgo de lesiones

personales debido a la pérdida de

control y / o al contacto con la

herramienta de corte en movimiento, no

use una máquina cuyo régimen de

marcha en vacío está mal regulado.

Cuando el ralentí está correctamente

regulado, la herramienta de corte no

debe moverse.

Si su herramienta motorizada indica que

el régimen de marcha en vacío está mal

regulado, pida a su representante de

STIHL que revise la herramienta

motorizada y haga los ajustes o

reparaciones correspondientes.

Las velocidades de ralentí y máxima del

motor varían si se cambia el

combustible por otro con un contenido

mayor o menor de etanol.

Este problema se evita si siempre se

utiliza combustible con un mismo

contenido de etanol.

Utilice aceite STIHL HP Ultra o consulte

con su concesionario para obtener un

aceite equivalente de alta calidad que

asegure el rendimiento y la vida útil

plena del producto.

Para satisfacer los requisitos de la

norma EPA 40CFR90/1054

recomendamos el uso del aceite STIHL

HP Ultra.

No use aceites para mezclar con

designaciones BIA o TCW (para

motores de dos tiempos enfriados por

agua) ni otros aceites para mezclar

diseñados para usar en motores

enfriados por agua o por aire (por

ejemplo, en motores marinos fuera de

borda, motonieves, sierras de cadenas,

bicimotos, etc.).

Manipule la gasolina con sumo cuidado.

Evite el contacto directo con la piel y

evite inhalar los vapores de

combustible. Cuando se reabastece de

combustible, quite primero el envase del

vehículo y colóquelo en el suelo antes

de llenarlo. Para reducir el riesgo de la

formación de chispas causadas por la

descarga de electricidad estática y un

posible incendio y/o explosión, no llene

los envases de combustible cuando

están colocados dentro de un vehículo o

remolque.

Mantenga el envase bien cerrado para

limitar la cantidad de humedad que

penetre en la mezcla.

Limpie el tanque de combustible de la

máquina según sea necesario.

Duración de la mezcla de combustible

Mezcle una cantidad suficiente de

combustible para trabajar unos pocos

días, no lo guarde por más de 3 meses.

Guárdelo únicamente en envases

aprobados para combustible. Para el

proceso de mezclado, vierta el aceite en

el envase primero y luego agregue la

gasolina. Cierre el envase y agítelo

vigorosamente a mano para garantizar

que se mezclen bien el aceite y la

gasolina.

Deseche los envases vacíos usados

para mezclar el aceite únicamente en

vertederos autorizados para ello.

Gasolina Aceite (STIHL 50:1 ó

aceite de alta calidad equi-

valente)

Litros Litros (ml)

10,0220

5 0,10 100

10 0,20 (200)

20 0,40 (400)

gal EE.UU. oz fl EE.UU.

12,6

2 1/2 6,4

5 12,8

KM 130 R

español / EE.UU

Preparaciones

NAntes de llenar la máquina con

combustible, limpie a fondo la tapa

de llenado y la zona alrededor del

mismo para evitar la entrada de

tierra al tanque.

Siempre agite bien la mezcla en el

recipiente antes de llenar la máquina

con combustible.

NColoque la máquina de modo que la

tapa de llenado quede orientada

hacia arriba.

ADVERTENCIA

Para reducir el riesgo de quemaduras,

así como de incendios y de lesiones

corporales ocasionadas por los escapes

de vapor de gasolina y otras

emanaciones, quite la tapa de llenado

de combustible cuidadosamente de

modo que la presión que se pueda

haber acumulado en el tanque se disipe

lentamente.

Apertura de la tapa de llenado roscada

NGire la tapa en sentido

contrahorario hasta quitarla de la

boca de llenado del tanque.

NQuite la tapa de llenado.

Carga de combustible

Tenga cuidado de no derramar el

combustible y no llene en exceso el

tanque. STIHL recomienda el uso del

sistema de llenado STIHL (accesorio

especial).

Cierre de la tapa de llenado roscada

NColoque la tapa en posición.

NGire la tapa en sentido horario hasta

que tope y apriétela hasta donde

sea posible con la mano.

Controles

1Bloqueo de gatillo de aceleración

2Gatillo de aceleración

3Control deslizante

Posiciones del control deslizante

4STOP-0 – motor apagado – el

encendido está apagado

5F – posición de funcionamiento

normal – el motor está en marcha o

puede arrancarse

6START – el encendido está

conectado y es posible arrancar el

motor

Llenado de combustible

002BA420 KN

002BA447 KN

002BA448 KN

Arranque / parada del motor

STOP

002BA181 KN

START

STOP-

KM 130 R

español / EE.UU

Símbolo en el control deslizante

7h – símbolo de parada y flecha.

Para apagar el motor – empuje el

control deslizante en el sentido de la

flecha en el símbolo de parada (h)

a STOP-0.

Arranque

NPulse el bloqueo del gatillo y oprima

el gatillo de aceleración.

NManténgalos en esa posición.

NMueva el control deslizante a

START y manténgalo en esa

posición.

NAhora suelte el gatillo de

aceleración, el control deslizante y

el bloqueo del gatillo, en el orden

indicado. Esta es la posición de

arranque del acelerador.

NAjuste la perilla del

estrangulador (8)

NOprima el bulbo (9) de la bomba de

combustible por lo menos cinco

veces, aunque el bulbo esté lleno

de combustible.

Arranque

NColoque la herramienta motorizada

sobre el suelo de modo que quede

apoyada en el soporte de la

máquina. Asegúrese que la

herramienta no está tocando el

suelo ni otros obstáculos. Vea

también el capítulo

"Arranque / parada del motor" en el

manual de instrucciones del

accesorio KombiTool.

NAsegúrese de tener los pies

apoyados de modo seguro y firme.

NSujete la máquina con la mano

izquierda y empuje hacia abajo

firmemente – el pulgar debe estar

debajo de la caja.

INDICACIÓN

No se pare ni se arrodille sobre el tubo

de mando.

gSi el motor está frío

epara arranque en caliente –

también utilice esta posición si el

motor ha estado en marcha, pero

todavía se encuentra frío.

249BA057 KN

552BA014 KN

552BA015 KN

KM 130 R

español / EE.UU

NSujete el mango de arranque con la

mano derecha.

NTire lentamente del mango de

arranque hasta que sienta el

enganche del mismo y enseguida

dele un tirón fuerte y rápido.

INDICACIÓN

No tire de la cuerda de arranque

totalmente hasta fuera, se podría

romper.

NNo deje que el mango de arranque

salte bruscamente hacia atrás.

Guíelo lentamente hacia el interior

de la caja para que la cuerda de

arranque se enrolle correctamente.

NHaga girar el motor hasta que

empiece a encenderse. Luego de

no más de cinco intentos, gire la

palanca del estrangulador a e.

NSiga intentando el arranque.

Tan pronto arranca

NAccione momentáneamente el

gatillo de aceleración. El control

deslizante se desplaza a la posición

de marcha F y el motor regresa a

aceleración de marcha en vacío.

ADVERTENCIA

Asegúrese de que el carburador esté

correctamente ajustado. La herramienta

no debe girar cuando el motor está

funcionando a marcha en vacío.

Su máquina está lista para trabajar.

Parada del motor

NEmpuje el control deslizante en el

sentido de la flecha en el símbolo de

parada (h) a STOP-0.

A temperaturas ambiente muy bajas:

Tan pronto arranca el motor:

NAccione momentáneamente el

gatillo de aceleración para

desconectarlo de la posición de

arranque. El control deslizante se

desplaza a la posición de

marcha (F) y el motor regresa a

aceleración de marcha en vacío.

NAbra el acelerador ligeramente.

NCaliente el motor durante un

intervalo corto.

Si el motor no arranca

Perilla de estrangulador

Si no se movió la perilla del

estrangulador a e en un tiempo

suficientemente corto después que el

motor empezó a encenderse, la cámara

de combustión se encuentra "ahogada".

NGire la perilla del estrangulador a

NPonga el control deslizante, la

palanca de bloqueo y el gatillo de

aceleración en la posición de

arranque.

NArranque el motor tirando de la

cuerda de arranque rápidamente,

pueden ser necesarios unos 10 a 20

tirones.

Si el motor todavía no arranca

NMueva el control deslizante a

STOP-0.

NQuite la bujía – vea "Bujía".

NSeque la bujía.

NHaga girar el motor varias veces

con el arrancador para despejar la

cámara de combustión.

NVuelva a colocar la bujía – vea

"Bujía".

NMueva el control deslizante a

START.

NPonga la perilla del estrangulador

en e – aun si el motor está frío.

NAhora arranque el motor.

Ajuste del cable del acelerador

NRevise el ajuste del cable del

acelerador – vea el capítulo "Ajuste

del cable del acelerador".

552BA016 KN

KM 130 R

español / EE.UU

Se agotó completamente el combustible

en el tanque

NDespués de llenar el tanque, oprima

el bulbo de la bomba de

combustible por lo menos cinco

veces, aunque el bulbo esté lleno

de combustible.

NAjuste la perilla del estrangulador

según la temperatura del motor.

NArranque el motor.

Durante el período de rodaje

Una máquina nueva de fábrica no debe

hacerse funcionar a velocidad alta

(aceleración máxima sin carga) por el

lapso que tome llenar el tanque tres

veces. Esto evita la imposición de

cargas innecesariamente altas durante

el período de rodaje. Ya que todas las

piezas móviles deben asentarse

durante el período de rodaje inicial,

durante este tiempo la resistencia

causada por fricción en el motor es más

elevada. El motor desarrolla su potencia

máxima después de haber llenado el

tanque de 5 a 15 veces.

Durante el trabajo

Después de un período largo de

funcionamiento con el acelerador a

fondo, deje funcionar el motor por un

rato en ralentí de modo que el calor en

el motor sea disipado por la corriente de

aire de enfriamiento. Esto ayuda a evitar

que los componentes montados en el

motor (encendido, carburador) sufran

sobrecargas térmicas.

Después de terminar el trabajo

Almacenamiento por corto tiempo:

Espere hasta que el motor se enfríe.

Vacíe el tanque de combustible y

guarde la máquina en un lugar seco,

alejada de fuentes de encendido, hasta

que la vuelva a utilizar. Para los

intervalos de almacenamiento por

tiempo prolongado – vea

"Almacenamiento de la máquina".

Instrucciones para el uso

KM 130 R

español / EE.UU

La vida útil promedio de los filtros es

más de 1 año. No quite la cubierta del

filtro a menos que se produzca una

pérdida notable de potencia del motor.

Si se nota una pérdida considerable de

la potencia del motor

NGire la perilla del estrangulador a

NSaque el tornillo (1).

NQuite la cubierta del filtro (2).

NLimpie toda la suciedad de

alrededor del filtro.

NQuite el elemento del filtro (3).

NSustituya los filtros sucios o

dañados.

NSustituya las piezas dañadas.

NColoque el nuevo filtro de aire en la

caja del filtro (4).

NColoque la cubierta del filtro.

NInserte el tornillo y apriételo bien

firme.

Las emisiones de gases de escape son

controladas por el diseño de parámetros

y componentes fundamentales del

motor (por ej. carburación, encendido,

regulación y regulación de las válvulas o

la lumbrera) sin la adición de ningún

equipo importante.

El carburador se ajusta en la fábrica al

ajuste estándar.

En esta máquina ya no es necesario

ajustar el carburador,

ya que se lo ha ajustado en fábrica para

garantizar una mezcla óptima de

combustible/aire en todas las

ubicaciones y condiciones de

funcionamiento.

Ajuste de marcha en vacío

El motor se para cuando funciona a

marcha en vacío

NCaliente el motor por

aproximadamente 3 minutos.

NGire el tornillo de ajuste de marcha

en vacío (LA) lentamente en

sentido horario hasta que el motor

funcione de modo suave - el

accesorio de corte no debe

moverse.

El accesorio de corte funciona cuando el

motor está en marcha en vacío

NGire el tornillo de ajuste de marcha

en vacío (LA) en sentido

contrahorario hasta que el

Sustitución del filtro de aire

273BA005 KN

Gestión del motor Ajuste del carburador

249BA066 KN

H L

KM 130 R

español / EE.UU

accesorio de corte se detenga, y

luego vuelva a girar el tornillo de 1/2

a 3/4 de vuelta en el mismo sentido.

ADVERTENCIA

Si la herramienta o el accesorio de corte

siguen girando cuando el motor está

funcionando a marcha en vacío, pida a

su concesionario de servicio que revise

y repare la máquina.

En algunos países, el silenciador tiene

un chispero.

NSi el motor pierde potencia, revise el

chispero del silenciador.

NEspere hasta que el silenciador se

enfríe.

NMueva el control deslizante a

STOP-0.

NSaque el tornillo (1).

NSaque los tornillos (2) y quite la

cubierta (3).

NSaque el tornillo (4).

NLevante el chispero (5) y tire del

mismo para sacarlo.

NLimpie el chispero. Si el chispero

está dañado o con depósitos

gruesos de carbón, instale uno

nuevo.

NVuelva a instalar el chispero.

NInserte el tornillo y apriételo bien

firme.

NInstale la envuelta.

Chispero en el silenciador

249BA059 KN

249BA060 KN

KM 130 R

español / EE.UU

Si el motor pierde potencia, es difícil

arrancarlo o funciona de modo irregular

a ralentí, revise la bujía primero.

Instale una bujía nueva después de

aprox. 100 horas de funcionamiento, o

más temprano si los electrodos están

muy gastados.

Si la mezcla del combustible es

incorrecta (demasiado aceite en la

gasolina), el filtro de aire está sucio, y

las condiciones de trabajo no son

favorables (especialmente a

aceleraciones intermedias) se afecta la

condición de la bujía. Estos factores

permiten la formación de depósitos en la

punta aislante, los cuales pueden

perjudicar el rendimiento.

Retiro de la bujía

NMueva el control deslizante a

STOP-0.

NQuite el casquillo de la bujía (1).

NDestornille la bujía.

Revisión de la bujía

NLimpie la bujía si está sucia.

NRevise la separación entre

electrodos (A) y ajústela de ser

necesario – vea "Especificaciones".

NUtilice únicamente bujías tipo

resistencia cuyo margen de

rendimiento sea el aprobado.

Corrija los problemas que hayan

causado la contaminación de la bujía:

–Demasiado aceite en la mezcla de

combustible.

–Filtro de aire sucio.

–Condiciones desfavorables de

funcionamiento, por ejemplo,

funcionando bajo carga parcial.

ADVERTENCIA

Para reducir el riesgo de incendio y de

quemaduras, utilice solamente las

bujías autorizadas por STIHL. Siempre

empuje el casquillo (1) de la bujía

firmemente en el borne (2) del tamaño

adecuado. (Nota: Si el borne tiene una

tuerca adaptadora SAE desmontable,

tiene que ser instalada.) Una conexión

suelta entre el casquillo de la bujía y el

conector del cable de encendido en el

casquillo puede crear un arco voltaico y

encender los vapores del combustible,

provocando un incendio.

Bujía

249BA063 KN

000BA039 KN

002BA363 KN

KM 130 R

español / EE.UU

Instalación de la bujía

NAtornille la bujía (3) en el cilindro y

coloque el casquillo (2) (empújelo

firmemente).

Sustitución de la cuerda de arranque

NMueva el control deslizante en el

sentido indicado por la flecha h a

STOP-0.

NSaque los tornillos (1).

NQuite la cubierta del arrancador (2)

de la caja.

NRetire la pinza de resorte (3) del

poste del arrancador.

NQuite cuidadosamente el rotor de la

cuerda con la arandela (4) y el

trinquete (5).

NQuite el resto de la cuerda del rotor

y del mango de arranque.

002BA178 KN

Sustitución de la cuerda de

arranque y del resorte de

rebobinado

249BA061 KN

249BA013 KN

KM 130 R

español / EE.UU

NHaga un nudo de rizo sencillo en el

extremo de la cuerda de arranque

nueva y después pase la cuerda por

la parte superior del mango y por el

buje de la cuerda (6).

NPase la cuerda a través del rotor y

fíjela con un nudo de rizo simple.

NCubra la cavidad del cojinete del

rotor de la cuerda con aceite sin

resina.

NDeslice el rotor sobre el poste del

arrancador. Gírelo hacia uno y otro

lado para engranar la espiral

terminal del resorte de rebobinado.

NInstale el trinquete (5) en el rotor.

NInstale la arandela (4) en el poste

del arrancador.

NUse un destornillador o alicates

adecuados para instalar la pinza de

resorte (3) en el poste del

arrancador y sobre el vástago del

trinquete – la pinza de resorte debe

apuntar en sentido contrahorario

como se muestra en la ilustración.

NPase a "Tensado del resorte de

rebobinado".

Sustitución de un resorte de rebobinado

roto

NQuite el rotor de la cuerda de la

forma descrita en "Sustitución de la

cuerda de arranque".

ADVERTENCIA

Los pedazos de resorte todavía pueden

estar bajo tensión y podrían salir

lanzados cuando los saque de la caja.

Para reducir el riesgo de lesionarse,

póngase un protector facial y guantes

gruesos.

NRetire la caja de resorte y las piezas

del resorte

NLubrique el resorte nuevo con unas

cuantas gotas de aceite sin resina.

NPosicione la caja de resorte nueva,

con la placa inferior orientada hacia

arriba, contra los rebajos (flechas).

NEmpuje la caja de resorte en la

cubierta del arrancador

249BA014 KN

249BA015 KN

249BA013 KN

249BA018 KN

KM 130 R

español / EE.UU

NVuelva a instalar el rotor de la

cuerda y luego pase a "Tensado del

resorte de rebobinado".

NSi el resorte se sale y se desenrolla:

vuélvalo a instalar en sentido

contrahorario - empiece en el

exterior y trabaje hacia el interior.

Tensado del resorte de rebobinado

NForme un bucle con la cuerda de

arranque sin enrollar y utilícelo para

girar el rotor seis revoluciones

completas en el sentido de la flecha.

NSujete firmemente el rotor. Tire y

enderece la cuerda torcida.

NSuelte el rotor.

NSuelte lentamente la cuerda para

que se enrolle en el rotor. El mango

de arranque debe quedar

firmemente en el buje para la

cuerda. Si el mango cae hacia un

lado: Déle una vuelta adicional al

rotor de la cuerda para aumentar la

tensión del resorte.

NCuando la cuerda de arranque se

extiende completamente, debe ser

posible girar el rotor media vuelta

adicional. En caso contrario, el

resorte está sobretensado y podría

romperse: Quítele una vuelta de la

cuerda al rotor.

NInstale la cubierta del arrancador en

el motor.

NApriete los tornillos firmemente.

Para intervalos de 3 meses o más

NVacíe y limpie el tanque de

combustible en una zona bien

ventilada.

NDeseche el combustible de acuerdo

con los requerimientos locales de

protección del medio ambiente.

NHaga funcionar el motor hasta que

el carburador se seque. Esto ayuda

a evitar que los diafragmas del

carburador se peguen.

NLimpie la máquina a fondo - preste

atención especial a las aletas del

cilindro y al filtro de aire.

NRetire, limpie e inspeccione la

herramienta.

NGuarde la máquina en un lugar seco

y elevado, o bajo llave, fuera del

alcance de los niños y de otras

personas no autorizadas.

249BA016 KN

Almacenamiento de la

máquina

KM 130 R

español / EE.UU

Información para mantenimiento

Los intervalos dados a continuación corresponden únicamente a condiciones nor-

males de trabajo. Si el tiempo de trabajo por jornada es más largo que lo normal, o

si las condiciones son extremas (zonas polvorientas, etc.), acorte los intervalos indi-

cados de modo correspondiente.

antes de comenzar el trabajo

después de terminar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

si se requiere

Máquina completa

Inspección visual (condición general,

fugas) XX

Limpiar X

Mango de control Comprobar el funcionamiento XX

Filtro de aire Limpiar XX

Reemplazar X

Recogedor en tanque de combustible

Solicitar al concesionario de servicio su

revisión1) X

Solicitar al concesionario de servicio su

sustitución1) XXX

Tanque de combustible Limpiar XX

Carburador

Comprobar ajuste de marcha en vacío –

la herramienta no debe moverse XX

Ajuste de marcha en vacío X

Bujía

Ajustar la distancia entre electrodos X

Cambiar después de aprox. cada 100

horas de funcionamiento

Entradas de enfriamiento Inspección visual X

Limpiar X

Juego libre de válvulas1) Revisar y ajustar de ser necesario,

después de las primeras 139 horas de

funcionamiento

Cámara de combustión1) 2) Descarbonizar después de las primeras

139 horas de funcionamiento, y luego

cada 150 horas

Chispero en silenciador Revisar XX

Limpiar o reemplazar XX

KM 130 R

español / EE.UU

Todos los tornillos y tuercas accesibles

(salvo los tornillos de ajuste) Volver a apretar X

Elementos antivibración

Revisar XXX

Solicitar al concesionario de servicio su

sustitución1) X

Etiquetas de seguridad Reemplazar X

1) STIHL recomienda acudir a un concesionario STIHL para servicio.

2) Sólo motores con licencia según CARB

Los intervalos dados a continuación corresponden únicamente a condiciones nor-

males de trabajo. Si el tiempo de trabajo por jornada es más largo que lo normal, o

si las condiciones son extremas (zonas polvorientas, etc.), acorte los intervalos indi-

cados de modo correspondiente.

antes de comenzar el trabajo

después de terminar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

si se requiere

KM 130 R

español / EE.UU

1Tapa de llenado de combustible

2Tornillos de ajuste del carburador

3Bomba de combustible

4Mango de arranque

5Silenciador con chispero

6Manguito de acoplamiento

7Tornillo mariposa

8Mango tórico

9Barra de defensa

10 Argolla de transporte

11 Control deslizante

12 Bloqueo de gatillo de aceleración

13 Gatillo de aceleración

14 Casquillo de bujía

15 Perilla de estrangulador

16 Tapa del filtro de aire

17 Tanque de combustible

18 Apoyo de la máquina

#Número de serie

Componentes importantes

11 16

466BA003 KN

612

KM 130 R

español / EE.UU

Definiciones

1 Tapa de llenado de combustible

Para tapar el tanque de

combustible.

2 Tornillos de ajuste del carburador

Para afinar el carburador.

3 Bomba de combustible

Suministra alimentación adicional

de combustible para el arranque en

frío.

4 Mango de arranque

El mango del arrancador usado

para arrancar el motor.

5 Silenciador con chispero

El silenciador reduce los ruidos del

tubo de escape y desvía los gases

de escape lejos del operador.

El chispero está diseñado para

reducir el riesgo de incendios.

6 Manguito de acoplamiento

Conecta el tubo de mando a la

parte inferior del tubo de mando (eje

corto).

7 Tornillo mariposa

Sujeta la parte inferior del tubo de

mando (eje corto).

8 Mango tórico

Para facilitar el control de la

máquina durante el proceso de

corte.

9 Barra de defensa

Ayuda a mantener los pies y piernas

del usuario lejos del accesorio de

corte.

10 Argolla de transporte

Conecta la unidad al arnés.

11 Control deslizante

Para aceleración de arranque,

marcha y parada. Mantiene el

estrangulador parcialmente abierto

durante el arranque y apaga el

encendido del motor para detener

su marcha.

12 Bloqueo de gatillo de aceleración

Debe ser oprimido antes de poder

activar el gatillo de aceleración.

13 Gatillo de aceleración

Regula la velocidad del motor.

14 Casquillo de bujía

Conecta la bujía al alambre de

encendido.

15 Perilla de estrangulador

Facilita el arranque del motor al

enriquecer la mezcla.

16 Tapa del filtro de aire

Cubre y protege el elemento del

filtro de aire.

17 Tanque de combustible

Contiene la mezcla de combustible

y aceite.

18 Apoyo de la máquina

Para apoyar la máquina en el suelo.

EPA / CEPA

El período de cumplimiento de

emisiones indicado en la etiqueta de

cumplimiento de emisiones es la

cantidad de horas de funcionamiento

para la cual la máquina ha demostrado

la conformidad con los requerimientos

de emisiones del Gobierno federal de

los EE.UU.

Categoría

CARB

El período de cumplimiento de

emisiones empleado en la etiqueta del

índice de aire CARB tiene las siguientes

definiciones:

Motor

Motor de un cilindro, cuatro tiempos,

lubricado por una mezcla de gasolina

con aceite

Especificaciones

A = 300 horas

B = 125 horas

C = 50 horas

Extended = 300 horas

Intermediate = 125 horas

Moderate = 50 horas

KM 130 R

español / EE.UU

Sistema de encendido

Encendido por magneto electrónico

Sistema de combustible

Carburador de diafragma de todas

posiciones con bomba de combustible

integral

Peso

Comuníquese con su concesionario

STIHL para información acerca de

accesorios especiales que pueden estar

disponibles para su producto.

Los usuarios de esta máquina deben

efectuar únicamente los trabajos de

mantenimiento descritos en este

manual. Solamente los talleres

autorizados por STIHL deben llevar a

cabo los demás trabajos de reparación.

Los reclamos de garantía presentados

después de realizadas las reparaciones

serán aceptados únicamente si las

mismas fueron ejecutadas por un

concesionario de servicio autorizado

STIHL utilizando piezas de repuesto

originales de STIHL.

Es posible identificar las piezas

originales de STIHL por el número de

pieza STIHL, el logotipo de {

y, en ciertos casos, el símbolo K de

piezas STIHL. En las piezas pequeñas

el símbolo puede aparecer solo.

Cilindrada: 36,3 cm3

(2,22 pulg³)

Diámetro: 43 mm

(1,69 pulg)

Carrera: 25 mm

(0,98 pulg)

Potencia del motor

según ISO 8893:

1,4kW (1,90hp)

a 7000 r/min

Marcha en vacío: 2800 r/min

Velocidad de corte

(nominal): 9500 r/min

Bujía (tipo

resistencia): NKG CMR 6H

Distancia entre

electrodos:

0,5 mm

(0,02 pulg)

Capacidad del tanque de

combustible:

0,53 l

(17,9 oz. fl.)

seco, sin accesorio

KombiTool:

4,6 kg

(10,1 lb)

Accesorios especiales Información de reparación

KM 130 R

español / EE.UU

Respete todas las leyes y los

reglamentos sobre eliminación de

desechos que correspondan a su país.

No se debe botar los aparatos STIHL en

el basurero. Lleve el producto, los

accesorios y el embalaje a un vertedero

autorizado para reciclarlos y contribuir al

cuidado del medio ambiente.

Comuníquese con un concesionario de

servicio de STIHL para obtener la

información más actualizada sobre la

eliminación de desechos.

No para California

Sus derechos y obligaciones de

garantía

La Agencia de Protección del Medio

Ambiente (EPA) de los EE.UU. y STIHL

Incorporated se complacen en

explicarle la garantía del sistema de

control de emisiones instalado en el

motor de su equipo. En los EE.UU., los

nuevos motores pequeños para equipos

de uso fuera de carretera modelos 1997

y posteriores deben estar diseñados,

construidos y equipados, al tiempo de la

venta, de conformidad con los

reglamentos de la EPA de los EE.UU.

para los motores pequeños de uso fuera

de carretera. El motor del equipo debe

carecer de defectos en el material y la

fabricación que puedan causar el

incumplimiento de las normas de la EPA

de los EE.UU. durante los primeros dos

años de uso del motor a partir de la

fecha de compra por el último

comprador.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

El sistema de control de emisiones de

su máquina incluye piezas tales como el

carburador y el sistema de encendido.

Además puede incluir mangueras,

conectores y otros conjuntos asociados

con el control de emisiones.

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico

(si el trabajo de diagnóstico fue

realizado por un concesionario

autorizado), las piezas y la mano de

obra.

Cobertura de garantía del fabricante

En los EE.UU., los motores pequeños

para equipos de uso fuera de carretera

modelos 1997 y posteriores también

están garantizados por dos años. En el

caso de encontrarse defectos en

cualquiera de las piezas del motor

relacionadas con el sistema de control

de emisiones, la pieza será reparada o

sustituida por STIHL Incorporated sin

costo alguno.

Responsabilidades del usuario relativas

a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

Desecho

000BA073 KN

Declaración de garantía de

STIHL Incorporated sobre

sistemas de control de

emisiones según normas

Federales

KM 130 R

español / EE.UU

recibos o del incumplimiento del

propietario de realizar todos los trabajos

de mantenimiento programados.

El uso de cualquier pieza de repuesto o

servicio cuyo comportamiento y

durabilidad sean equivalentes está

permitido en trabajos de mantenimiento

o reparación no contemplados en la

garantía, y no reducirá las obligaciones

de la garantía del fabricante del motor.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o una pieza del mismo ha

fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un centro de servicio STIHL

tan pronto surja el problema. Las

reparaciones bajo garantía serán

realizadas en un tiempo razonable, sin

exceder de 30 días.

Ante cualquier duda respecto a sus

derechos y responsabilidades bajo esta

garantía, sírvase contactar al

representante de atención al cliente

STIHL llamando al 1-800-467-8445, o si

lo prefiere puede escribir a

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

www.stihlusa.com

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos aplicables durante un

período de dos años.

Período de garantía

El período de garantía comienza en la

fecha en que el motor del equipo

utilitario es entregado a usted y usted

firma y remite la tarjeta de garantía a

STIHL.

Si cualquier componente relacionado

con el sistema de control de emisiones

está defectuoso, el mismo será

sustituido por STIHL Incorporated sin

costo alguno para el propietario.

Cualquier pieza garantizada cuyo

reemplazo no está programado como

mantenimiento requerido, o que debe

recibir únicamente inspección regular

en el sentido de "reparar o sustituir

según sea necesario", estará

garantizada por el período de garantía.

Cualquier pieza cuyo reemplazo está

programado como mantenimiento

requerido estará garantizada por el

intervalo hasta el primer punto de

reemplazo programado para esa pieza.

Diagnóstico

Como propietario, a usted no se le debe

cobrar la mano de obra por los

diagnósticos que determinen que una

pieza garantizada está defectuosa. No

obstante, si usted reclama garantía para

un componente y se comprueba que la

máquina no está defectuosa, STIHL

Incorporated le cobrará el costo de la

prueba del sistema de control de

emisiones. El trabajo de diagnóstico

mecánico se realiza en un centro de

servicio autorizado por STIHL. La

prueba del sistema de control de

emisiones se realiza ya sea en la fábrica

de STIHL Incorporated o en un

laboratorio de ensayos independiente.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa.

Se puede usar cualquier pieza de

repuesto aprobada por el fabricante o

equivalente en las piezas relacionadas

con el sistema de control de emisiones,

y debe ser suministrada gratis al

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

La lista siguiente define

específicamente las piezas

garantizadas y relacionadas con las

emisiones:

–Filtro de aire

–Carburador (si corresponde)

–Bomba de combustible

–Estrangulador (sistema de

enriquecimiento de arranque en

frío) (si corresponde)

KM 130 R

español / EE.UU

–Varillajes de control

–Múltiple de admisión

–Sistema de encendido por magneto

o electrónico (Módulo de encendido

o unidad de control electrónica)

–Volante

–Bujía

–Válvula de inyección (si

corresponde)

–Bomba de inyección (si

corresponde)

–Carcasa del acelerador (si

corresponde)

–Cilindro

–Silenciador

–Convertidor catalítico (si lo tiene)

–Tanque de combustible

–Tapa de tanque de combustible

–Línea de combustible

–Adaptadores de línea de

combustible

–Abrazaderas

–Sujetadores/pernos

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto a cualquier centro de

servicio autorizado por STIHL y

presente la tarjeta de garantía firmada.

Requerimientos de mantenimiento

Las instrucciones presentadas en este

manual se basan en la aplicación de la

mezcla recomendada para motores de 2

tiempos (vea también la instrucción

"Combustible"). Las discrepancias de

estas recomendaciones con respecto a

la calidad y la proporción de la mezcla

de combustible y aceite pueden exigir

intervalos de mantenimiento más

cortos.

Limitaciones

Esta garantía de los sistemas de control

de emisiones no cubrirá ninguno de los

puntos siguientes:

Nreparación o sustitución requerida

debido a maltrato, negligencia o

falta del mantenimiento requerido,

Nreparaciones mal hechas o

sustituciones contrarias a las

especificaciones de STIHL

Incorporated que afecten

desfavorablemente el

funcionamiento y/o la durabilidad, y

las alteraciones o modificaciones

no recomendadas o aprobadas por

escrito por STIHL Incorporated,

Nla sustitución de piezas y otros

servicios y ajustes necesarios para

el mantenimiento requerido en y

después del primer punto de

reemplazo programado.

Solamente para California

Sus derechos y obligaciones de

garantía

El Consejo de Recursos del Aire del

Estado de California (CARB) y STIHL

Incorporated se complacen en

explicarle la Garantía del sistema de

control de emisiones instalado en el

motor de su equipo de uso fuera de

carretera para el año 2013 y posteriores.

En California, el equipo nuevo que tiene

motores pequeños para uso fuera de

carretera debe estar diseñado,

construido y equipado de conformidad

con las rigurosas normas de

contaminación del aire del estado.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor

pequeño para uso fuera de carretera no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

Su sistema de control de emisiones

puede incluir piezas tales como el

carburador y el sistema de inyección de

combustible, el sistema de encendido y

el convertidor catalítico. Además puede

incluir mangueras, correas, conectores

y otros conjuntos asociados con el

control de emisiones.

Declaración de garantía de

STIHL Incorporated sobre el

control de emisiones de

gases de escape y

emisiones por evaporación

para el Estado de California

KM 130 R

español / EE.UU

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico,

las piezas y la mano de obra.

Responsabilidades del fabricante

relativas a la garantía

El sistema de control de emisiones tiene

una garantía de dos años en California.

En el caso de encontrarse defectos en

cualquiera de los componentes del

motor relacionados con el sistema de

control de emisiones, el mismo será

reparado o sustituido por STIHL

Incorporated sin costo alguno.

Responsabilidades del propietario

relativas a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

recibos o de su incumplimiento de

realizar todos los trabajos de

mantenimiento programados.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o un componente del mismo

ha fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un concesionario de servicio

STIHL tan pronto surja el problema. Las

reparaciones bajo garantía deben

realizarse en un tiempo razonable, sin

exceder de 30 días. Ante cualquier duda

respecto a sus derechos y

responsabilidades bajo esta garantía,

sírvase contactar al representante de

atención al cliente STIHL llamando al 1-

800-467-8445, o si lo prefiere puede

escribir a

STIHL Inc., 536 Viking Drive,

P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

www.stihlusa.com

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos acerca de

emisiones aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos acerca de emisiones

aplicables durante un período de dos

años.

Período de garantía contra defectos

Los períodos de garantía comenzarán el

día en que el motor de equipo utilitario

es comprado por el comprador inicial. Si

cualquier componente relacionado con

el sistema de control de emisiones está

defectuoso, el mismo será sustituido por

STIHL Incorporated sin costo alguno

para el propietario.

No se permite usar componentes

adicionales o modificados que no hayan

sido eximidos por el Consejo de

Recursos del Aire (CARB). El uso de

cualquier componente adicional o

modificado no eximido será motivo para

la denegación del reclamo bajo

garantía. STIHL Incorporated no es

responsable por las fallas de los

componentes garantizados causadas

por el uso de un componente adicional o

modificado no eximido.

La garantía de los componentes

relacionados con el control de

emisiones se interpretará de la manera

1Cualquier componente garantizado

cuyo reemplazo no está

programado como mantenimiento

requerido en las instrucciones

escritas requeridas en la Lista de

Piezas bajo la Garantía de Control

de Emisiones (vea más abajo) debe

garantizarse por el período de

garantía definido en la subsección

COBERTURA POR STIHL

INCORPORATED, vea más arriba.

Si uno de estos componentes falla

durante el período de garantía, el

fabricante debe reparar o sustituir el

mismo de acuerdo con la

KM 130 R

español / EE.UU

subsección (4) más abajo. Un

componente reparado o sustituido

bajo la garantía debe garantizarse

durante el resto del período de

garantía.

2Cualquier componente garantizado

que solamente debe

inspeccionarse periódicamente de

acuerdo con las instrucciones

escritas requeridas en la Lista de

Piezas bajo la Garantía de Control

de Emisiones (vea más abajo) debe

garantizarse por el período de

garantía definido en la subsección

COBERTURA POR STIHL

INCORPORATED, vea más arriba.

Una declaración en las

instrucciones escritas tal como

"reparar o sustituir según sea

necesario" no acortará el período

de cobertura de garantía. Un

componente de este tipo reparado o

sustituido bajo la garantía debe

garantizarse durante el resto del

período de garantía.

3Cualquier componente garantizado

que debe sustituirse como un

elemento de mantenimiento

requerido en las instrucciones

escritas requeridas por la lista de

piezas bajo la garantía de control de

emisiones (vea más abajo) debe

garantizarse por el intervalo antes

del primer punto de sustitución

programado para este componente.

Si el componente falla antes del

primer punto de sustitución

programado, el fabricante del motor

debe reparar o sustituir el mismo de

acuerdo con la subsección (4) más

abajo. Un componente de este tipo

reparado o sustituido bajo la

garantía debe garantizarse durante

el resto del período de garantía

antes del primer punto de

sustitución programado para el

componente.

4La reparación o sustitución de

cualquier componente garantizado

debe llevarse a cabo en una

estación de reparaciones bajo

garantía sin costo alguno para el

propietario.

5No obstante lo expuesto en la

subsección (4) de arriba, los

servicios o las reparaciones bajo

garantía pueden obtenerse en

todos los centros de distribución del

fabricante autorizados para dar

servicio a los motores en cuestión.

6Al propietario no se le debe cobrar

el trabajo del diagnóstico que

establece que el componente

garantizado es de hecho

defectuoso, a condición de que tal

trabajo de diagnóstico se realice en

una estación de reparaciones bajo

garantía.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa. Se puede usar cualquier

pieza de repuesto aprobada por el

fabricante o equivalente para el

mantenimiento o la reparación de los

componentes relacionados con el

sistema de control de emisiones, y la

misma debe ser suministrada gratis al

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

Lista de piezas bajo la garantía de

emisiones

Filtro de aire, carburador (si

corresponde), bomba de combustible,

estrangulador (sistema de

enriquecimiento para arranque en frío)

(si corresponde), varillajes de control,

múltiple de admisión, sistema de

encendido por magneto o electrónico

(Módulo de encendido o unidad de

control electrónica), volante, bujía,

válvula de inyección (si corresponde),

bomba de inyección (si corresponde),

carcasa del acelerador (si corresponde),

cilindro, silenciador, convertidor

catalítico (si corresponde), tanque de

combustible, tapa de combustible,

tubería de combustible, adaptadores de

tubería de combustible, abrazaderas,

fijaciones.

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto de STIHL a cualquier

concesionario de servicio autorizado por

STIHL y presente la tarjeta de registro

de producto STIHL firmado o la copia

impresa del registro electrónico del

producto.

Limitaciones

La reparación o la sustitución de

cualquier componente garantizado y

normalmente abarcado por la garantía

se puede excluir de la garantía si STIHL

Incorporated demuestra el maltrato,

negligencia o mantenimiento incorrecto

KM 130 R

español / EE.UU

del producto de STIHL, y que tal

maltrato, negligencia, o mantenimiento

incorrecto era la causa directa de la

necesidad de reparación o sustitución

del componente. A pesar de lo anterior,

el ajuste de un componente que tiene un

dispositivo limitador instalado en fábrica

y funcionando correctamente no

perjudicará la cobertura bajo garantía.

Marcas registradas de STIHL

STIHL®

{

La combinación de colores anaranjado-

gris (Números de registro EE.UU.

2,821,860; 3,010,057, 3,010,058,

3,400,477; y 3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

MAGNUM®

MasterWrench Service®

MotoMix®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Algunos de las marcas comerciales de

STIHL por ley común

BioPlus ™

Easy2Start ™

EasySpool ™

ElastoStart ™

Ematic ™

FixCut ™

HT Plus ™

IntelliCarb ™

Master Control Lever ™

Micro ™

Pro Mark ™

Quad Power ™

Quiet Line ™

STIHL Arctic ™

STIHL Compact ™

Marcas comerciales

STIHL

Injection

KM 130 R

español / EE.UU

STIHL HomeScaper Series ™

STIHL Interchangeable Attachment

Series ™

STIHL M-Tronic ™

STIHL MiniBoss ™

STIHL MotoPlus 4 ™

STIHL Multi-Cut HomeScaper Series ™

Stihl Outfitters ™

STIHL PICCO ™

STIHL PolyCut ™

STIHL PowerSweep ™

STIHL Precision Series ™

STIHL Protech ™

STIHL RAPID ™

STIHL SuperCut ™

STIHL Territory ™

TapAction ™

TrimCut ™

Esta lista de marcas comerciales está

sujeta a cambios.

Queda terminantemente prohibido todo

uso de estas marcas comerciales sin el

consentimiento expreso por escrito de

ANDREAS STIHL AG & Co. KG,

Waiblingen.

KM 130 R

español / EE.UU

www.stihl.com *04584668621A*

0458-466-8621-A

englisch / spanisch USA

G U

WARNING

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

ADVERTENCIA

El gas de escape del motor de esta máquina

contiene productos químicos que en el estado de

California son considerados como causantes de

cáncer, defectos de nacimiento u otros efectos

nocivos para los órganos de la reproducción.

englisch / spanisch USA

Stihl Km130R Kombimotor Instruction Manual KM 130 R

Navigation menu

Versions of this User Manual:

Views

Navigation
