Instruction Manual

Manual de instrucciones

Warning!

For safe operation follow all safety

precautions in Instruction Manual - improper

use can cause serious injury.

Advertencia!

Para su seguridad durante el manejo de este

producto, siga siempre las precauciones de

seguridad dadas en el manual de

instrucciones - el uso indebido puede causar

lesiones graves.

STIH)

STIHL RL-MM

BA_U1_86_01.fm Seite 0 Montag, 30. Juni 2003 11:52 11

1RL-MM

English / USA

BA_SE_142_003_01_03.fmPrinted on chlorine-free paper.

Printing inks contain vegetable oils; paper can be recycled.

0458 482 8621. M0,2. L5. PM. Printed in USA

STIHl

Contents

MultiSystem ...................................... 2

Guide to Using this Manual .............. 2

Safety Precautions and

Working Techniques ......................... 3

Using the Aerator ........................... 11

Permissible MultiEngines ............... 13

Mounting the MultiTool ................... 13

Starting / Stopping the Engine ........ 15

Main Parts ...................................... 16

Specifications ................................. 16

Maintenance and Repairs ............... 17

Ensure that your power tool combination

is only used by persons who have read

the owner's manuals for the MultiEngine

and the related MM-attachments.

The maintenance and safety

instructions from page 3 onwards must

be read and understood before using the

power tool in order to obtain maximum

performance and satisfaction from your

STIHL MultiTool.

Consult your STIHL dealer or the STIHL

wholesaler responsible for your area if

you do not understand any of the

instructions in this manual.

! Important!

A number of special safety precautions

must be observed in order to reduce the

risk of injury due to the high-speed tool

used in this power tool. Negligence or

incorrect use can cause serious or even

fatal injuries.

It is the philosophy of STIHL constantly

to improve all our products. Design

changes and improvements are

therefore regularly implemented.

Please contact your STIHL dealer for

information and advice if the operating

properties or appearance of your

attachment differ from those described

in this manual.

English / USA

RL-MM

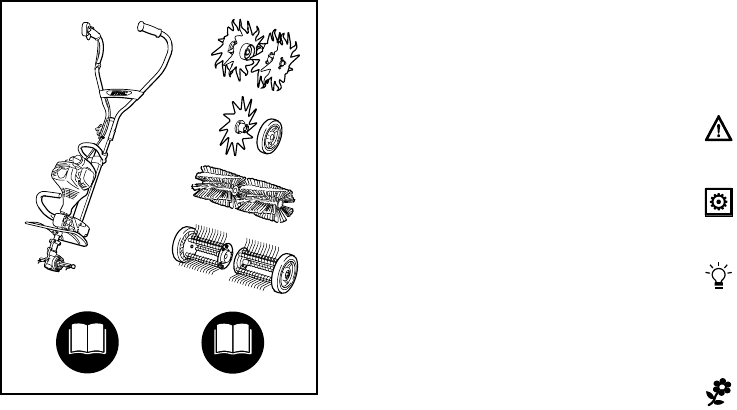

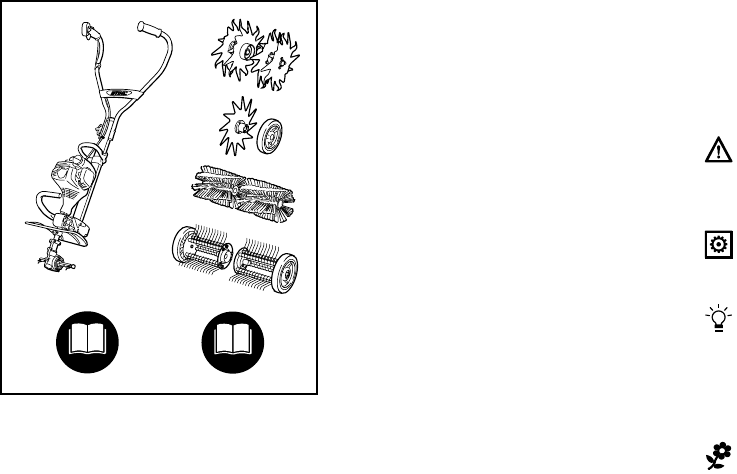

In the STIHL MultiSystem the

MultiEngine can be combined with a

number of different MultiTools to

produce a power tool. In this instruction

manual the functional unit formed by the

MultiEngine and MultiTool is referred to

as the power tool.

The MultiEngine and MultiTool come

with separate instruction manuals.

Always read and make sure you

understand both instruction manuals

before starting and using your machine.

Keep the manuals in a safe place for

later reference.

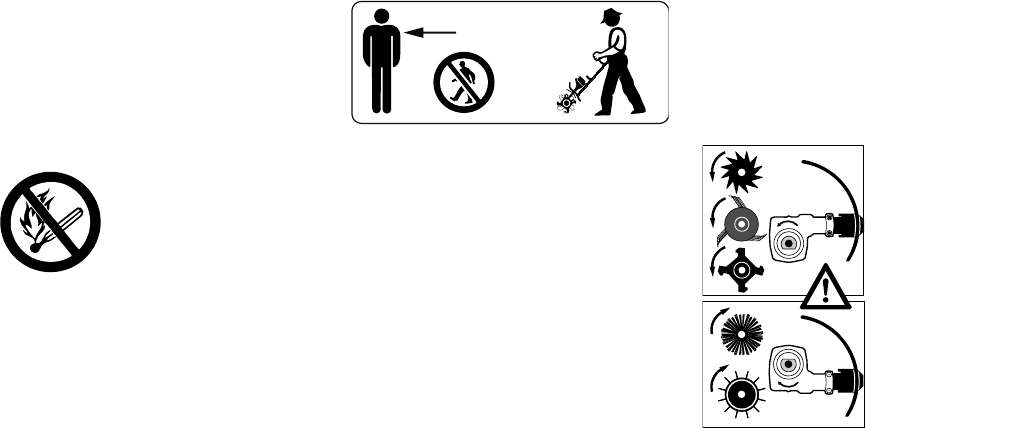

Pictograms

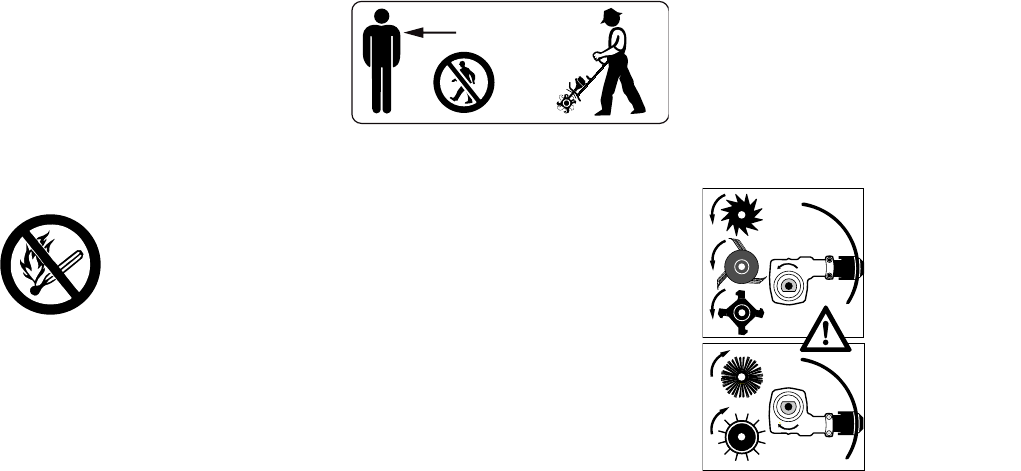

All the pictograms attached to the

machine are shown and explained in

this manual.

The operating and handling instructions

are supported by illustrations.

Symbols in text

The individual steps or procedures

described in the manual may be marked

in different ways:

:A bullet marks a step or procedure

without direct reference to an

illustration.

A description of a step or procedure that

refers directly to an illustration may

contain item numbers that appear in the

illustration.

Example:

Loosen the screw (1)

Lever (2) ...

In addition to the operating instructions,

this manual may contain paragraphs

that require your special attention. Such

paragraphs are marked with the

symbols described below:

Warning where there is a risk of an

accident or personal injury or

serious damage to property.

Caution where there is a risk of

damaging the machine or its

individual components.

Note or hint which is not essential

for using the machine, but may

improve the operator’s under-

standing of the situation and result

in better use of the machine.

Note or hint on correct procedure in

order to avoid damage to the

environment.

MultiSystem

469BA028 KN

Guide to Using this Manual

3RL-MM

English / USA

Equipment and features

This instruction manual may refer to

several models with different

features. Components that are not

installed on all models and related

applications are marked with an

asterisk (*). Such components may

be available as special accessories

from your STIHL dealer.

Engineering improvements

STIHL’s philosophy is to continually

improve all of its products. As a result,

engineering changes and improvements

are made from time to time. If the

operating characteristics or the

appearance of your machine differ from

those described in this manual, please

contact your STIHL dealer for

assistance.

Therefore some changes, modifications

and improvements may not be covered

in this manual.

Warning!

Because a MultiEngine

equipped with an aerator

MultiTool is a high-speed,

fast-cutting power tool,

special safety precautions

must be observed to

reduce the risk of personal injury.

It is important that you

read, fully understand and

observe the following

safety precautions and

warnings. Read the

owner's manuals and the

safety instructions of your MultiEngine

and MultiTool periodically. Careless or

improper use of any power tool may

cause serious or fatal injury.

Have your STIHL dealer show you how

to operate your power tool. Observe all

applicable local safety regulations,

standards and ordinances.

!Warning!

Do not lend or rent your power tool

without the instruction manuals. Be sure

that anyone using your power tool

understands the information contained

in these manuals.

!Warning!

The use of any power tool may be

hazardous. If the rotating cutting tool

comes in contact with your body, it will

cut you. When it comes in contact with

solid foreign objects such as rocks or

bits of metal, it may fling them directly or

by ricochet in the direction of bystanders

or the operator.

Striking such objects could damage the

cutting attachment and may cause

blades to crack, chip or break.

STIHL does not recommend the use of

cultivator in stony areas.

!Warning!

Minors should never be allowed to use a

power tool. Bystanders, especially

children, and animals should not be

allowed in the area where a power tool is

in use!

Never let the machine run unattended.

Safety Precautions and

Working Techniques

English / USA

RL-MM

Most of these safety precautions and

warnings apply to the use of all STIHL

tools. Different models may have

different parts and controls. See the

appropriate sections of your MultiEngine

and MultiTool instruction manuals for a

description of the controls and function

of the parts of your power tool model.

Safe use of a power tool involves

1. the operator

2. the power tool

3. the use of the power tool.

THE OPERATOR

Physical Condition

You must be in good physical condition

and mental health and not under the

influence of any substance (drugs,

alcohol, etc.) which might impair vision,

dexterity or judgment. Do not operate a

power tool when you are fatigued.

Be alert – if you get tired while operating

your power tool, take a break. Tiredness

may result in loss of control. Working

with any power tool can be strenuous. If

you have any condition that might be

aggravated by strenuous work, check

with your doctor before operating an

aerator.

!Warning!

Prolonged use of a power tool (or other

machines) exposing the operator to

vibrations may produce whitefinger

disease (Raynaud's phenomenon) or

carpal tunnel syndrome.

These conditions reduce the hand's

ability to feel and regulate temperature,

produce numbness and burning

sensations and may cause nerve and

circulation damage and tissue necrosis.

All factors which contribute to white-

finger disease are not known, but cold

weather, smoking and diseases or

physical conditions that affect blood

vessels and blood transport, as well as

high vibration levels and long periods of

exposure to vibration are mentioned as

factors in the development of whitefinger

disease. In order to reduce the risk of

whitefinger disease and carpal tunnel

syndrome, please note the following:

– Wear gloves and keep your hands

warm.

– Maintain a firm grip at all times, but

do not squeeze the handles with

constant, excessive pressure and

take frequent breaks.

All the above mentioned precautions do

not guarantee that you will not sustain

whitefinger disease or carpal tunnel

syndrome. Therefore continual and

regular users should monitor closely the

condition of their hands and fingers. If

any of the above symptoms appear,

seek medical advice immediately.

Proper Clothing

!Warning!

To reduce the risk of injury, the operator

should wear proper protective apparel.

!Warning!

To reduce the risk of injury

to your eyes never

operate power tool unless

wearing goggles or

properly fitted protective

glasses with adequate top

and side protection complying with

ANSI Z 87.1 (or your applicable national

standard).

5RL-MM

English / USA

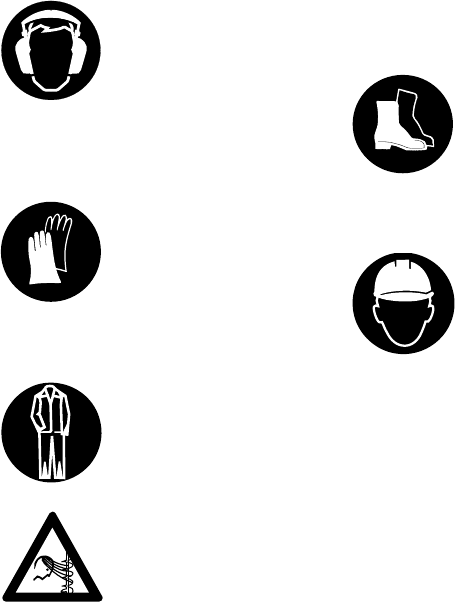

!Warning!

Power tool noise may

damage your hearing.

Wear sound barriers (ear

plugs or ear mufflers) to

protect your hearing.

Continual and regular

users should have their hearing checked

regularly.

Protect your hands with

gloves when handling the

power tool and the cutting

attachment. Heavy-duty,

nonslip gloves improve

your grip and protect your

hands.

Clothing must be sturdy

and snug-fitting, but allow

complete freedom of

movement.

Avoid loose-fitting jackets,

scarves, neckties, jewelry,

flared or cuffed pants,

unconfined long hair or

anything that could

become caught on

branches, brush or moving parts of the

unit.

Wear long pants made of heavy material

to protect your legs. Do not wear short

pants, sandals or go bare foot. Secure

hair so it is above shoulder level.

Good footing is most

important. Wear sturdy

boots with nonslip soles.

Steel-toed safety boots

are recommended.

Wear an approved safety

hard hat to reduce the risk

of injury to your head

when there is a danger of

head injuries.

THE AERATOR MULTITOOL

For illustrations and definitions of the

aerator MultiTool parts see the chapter

on "Main Parts".

!Warning!

Never modify a MultiTool in any way.

Only attachments supplied by STIHL or

expressly approved by STIHL for use

with the specific STIHL power tool

models are authorized. Although certain

unauthorized attachments may fit on the

STIHL power tool, their use may, in fact,

be extremely dangerous.

THE USE OF THE AERATOR

Transporting the aerator

!Warning!

Always turn off the engine and make

sure the rotating attachment has

stopped before putting an aerator down.

When transporting your power tool in a

vehicle, properly secure it to prevent

turnover, fuel spillage and damage to the

aerator.

Preparations before using the power

tool

Before starting work, set the handlebar

to the normal working position and

tighten it down firmly with the rotary

knob. See chapter on "Adjusting the

Handlebar" in the MultiEngine

instruction manual.

Always check your power tool for proper

condition and operation before starting,

particularly the throttle trigger, throttle

trigger interlock (and if applicable stop

switch, cutting tool and deflector).

The throttle trigger must move freely and

always spring back into the idle position.

The cutting tool must be properly

tightened and in safe operating

condition. Inspect for loose parts (nuts,

screws, etc.) and for cracked, bent,

warped or damaged parts.

English / USA

RL-MM

Fueling

Your STIHL power tool uses an oil-

gasoline mixture for fuel. For further

instructions see the safety precautions

and the chapter on "Fuel" in the

MultiEngine instruction manual.

!Warning!

Gasoline and its vapor is

an extremely flammable

fuel. If spilled and ignited

by a spark or other ignition

source, it can cause fire

and serious burn injury or

property damage. Use extreme caution

when handling gasoline or fuel mix.

Do not smoke or bring any fire or flame

near the fuel or machine.

Operating notes

The power tool may only be used for the

jobs described in the owner's manual.

!Warning!

Your power tool is a one-person

machine.

To reduce the risk of eye and other injury

insure that bystanders are at least 16 ft

(5 m) away. Bystanders should be

encouraged to wear eye protection. Stop

the engine and tool immediately if you

are approached. Start and operate your

machine without assistance. For specific

starting instructions, see the appropriate

section of the MultiEngine instruction

manual. Place the power tool on firm

ground or other solid surface in an open

area. Maintain a good balance and

secure footing.

Before Starting

Always check your power tool for proper

condition and operation before starting –

refer to appropriate sections in the

instruction manuals.

!Warning!

To reduce risk of injury from MultiTool

rotating in the wrong direction, check

that the position of the gearbox is correct

and change it if necessary.

On metal tools (top illustration), position

the gearbox so that the shaft is below

the drive tube.

On sweeping tools (bottom illustration),

position the gearbox so that the shaft is

above the drive tube.

Also see notes on "Before Starting" in

the MultiEngine instruction manual.

5m (16ft)

7RL-MM

English / USA

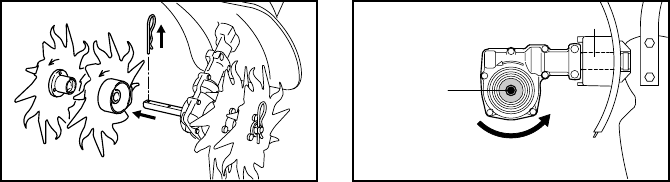

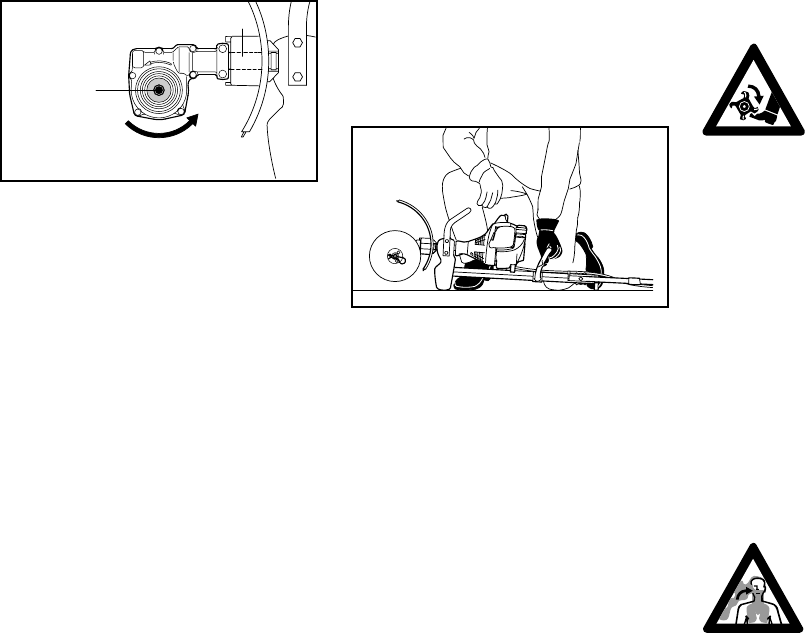

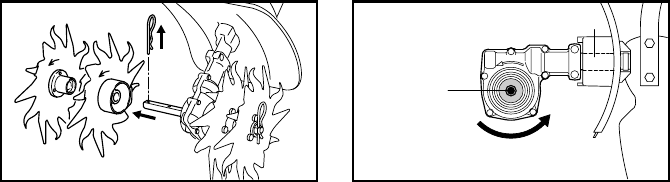

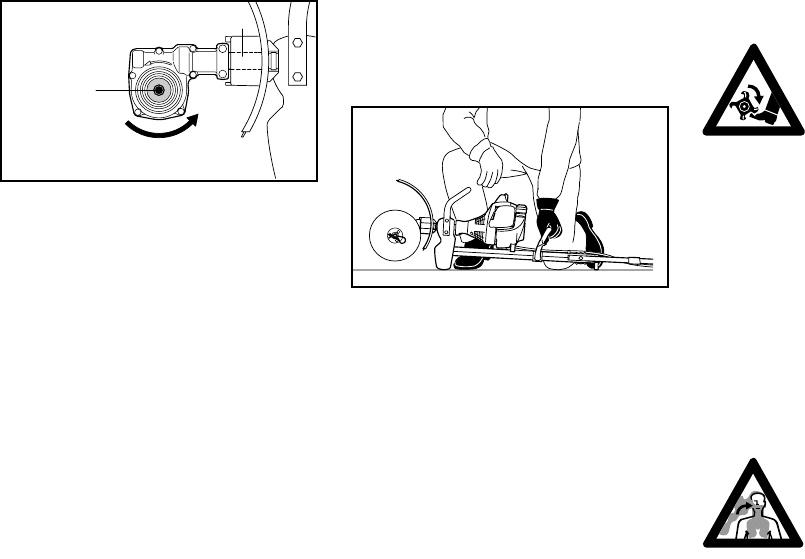

Correct Position of Gearbox:

(using the aerator)

The gearbox output shaft (1) must be

below the drive tube (2) – the arrow (3)

shows the correct direction of rotation of

the MultiTool.

See chapter on "Mounting the

MultiTool".

Check the owner´s manual for the

MultiTool to ensure you are using the

appropriate deflector for that MultiTool.

Starting the engine

Details on starting the engine can be

found in the appropriate chapter of the

owner's manual for the MultiEngine.

Place the unit on firm ground in an open

area. The attachments must be clear of

the ground and all other obstructions.

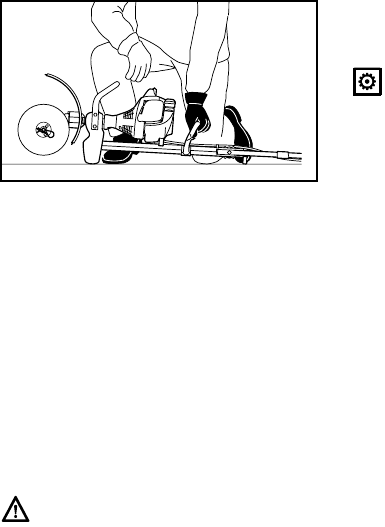

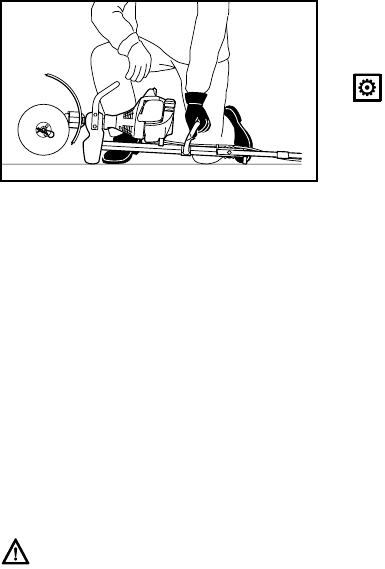

!Warning!

When starting, make sure you have a

firm footing - as shown; always stand to

one side of the machine to avoid risk of

injury from contact with rotating tool.

!Warning!

To reduce the risk of injury

from loss of control, be

absolutely sure that the

cutting tool can turn freely

when the engine is

started. When the engine

is started in the START position, engine

speed will be fast enough for the clutch

to engage and turn the tool.

Working Conditions

Start and operate your power tool only

outdoors in a ventilated area.

Operate the machine under good

visibility and daylight conditions only.

Work carefully.

!Warning!

Your power tool produces

toxic exhaust fumes as

soon as the engine is

running. These gases

(e.g. carbon monoxide)

may be colorless and

odorless. To reduce the risk of serious or

fatal injury from inhaling toxic fumes,

never run the engine indoors or in poorly

ventilated locations.

469BA043 KN

469BA027 KN

English / USA

RL-MM

!Warning!

Use of this product can generate dust

and fumes containing chemicals known

to cause respiratory disease, cancer,

birth defects, or other reproductive

harm. If you are unfamiliar with the risks

associated with the particular dust or

fume at issue, consult your employer,

governmental agencies such as OSHA

and NIOSH and other sources on

hazardous materials. The State of

California and some other authorities,

for instance, have published lists of

substances known to cause cancer,

reproductive toxicity, etc.

Control dust and fumes at the source

where possible. In this regard use good

work practices and follow the

recommendations of OSHA/NIOSH and

occupational and trade associations.

When the inhalation of toxic dust and

fumes cannot be eliminated, the

operator and any bystanders should

always wear a respirator approved by

NIOSH/MSHA for the type of dust and /

or fumes encountered.

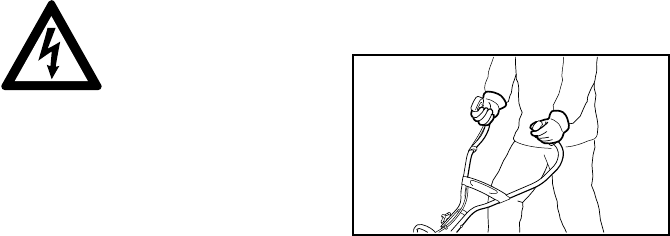

Danger

The power tool is not

insulated. Before starting

work, ensure that there

are no power cables near

or in the working area. Damaging such

cables with the tool can cause electric

shocks with serious or fatal

consequences. Information on the

routing of cables can be obtained from

public utilities and such service

providers as "Miss Utility" or "One Call".

!Warning!

Never divert discharge of material

toward bystanders nor allow anyone

near the area of operation. Use care in

directing discharge to avoid damage to

surfaces, automobiles, and the like.

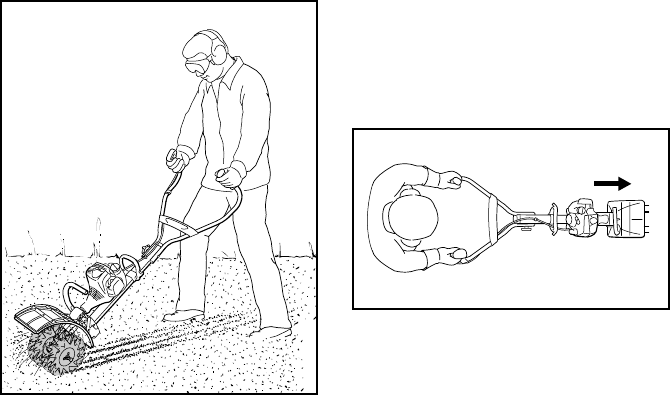

Holding and Controlling the

Power Tool

Always hold the power tool firmly with

both hands. Wrap your fingers tightly

around the handles, keeping the

handles cradled between your thumb

and forefinger. Keep your hands in this

position to have your power tool under

control at all times. Make sure the

handles and grips are in good condition

and free of moisture, pitch, oil or grease.

!Warning!

Never attempt to operate any power tool

with one hand. Loss of control may

result in serious or fatal injury.

469BA045 KN

9RL-MM

English / USA

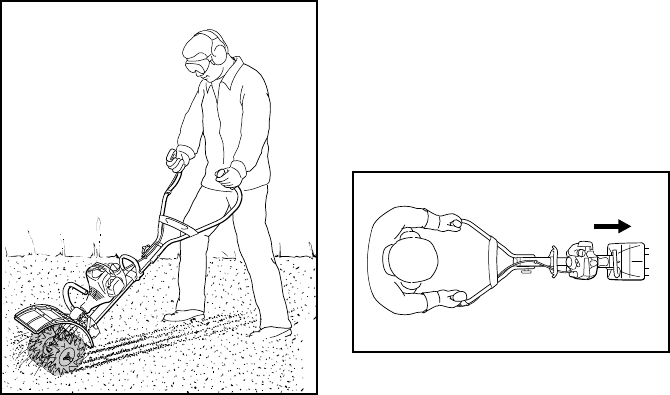

!Warning!

Do not overreach. Keep proper footing

and balance at all times. Special care

must be taken in slippery conditions (wet

ground, snow) and in difficult, overgrown

terrain. Watch for hidden obstacles such

as tree stumps, roots and ditches to

avoid stumbling. Be extremely cautious

when working on slopes or uneven

ground.

Operate the power tool only at a normal

walking pace.

!Warning!

Be extremely cautious when pulling the

power tool towards you because of the

risk of injury from contact with the

rotating blades.

Be extremely cautious when changing

direction with the aerator – especially on

slopes.

!Warning!

Never work on steep slopes because of

the risk of injury through loss of control

of the power tool.

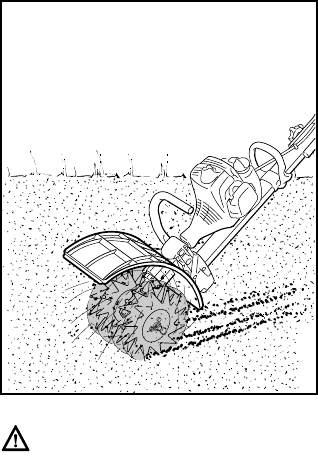

Before starting work,

inspect and clear the area

of stones, glass, pieces of

metal, rubbish or other

solid objects. Such

objects could be hurled

aside by the cutting tool and directly or

indirectly strike the operator or

bystanders. Such objects may also

damage the cutting tool. Blades may

shatter, splinter or break. Flying objects

or damaged blades may cause serious

or fatal injuries to the operator and

bystanders.

Use only for cutting grass, weeds and

soft green plants.

Do not use the power tool on gravel

surfaces.

!Warning!

To reduce the risk of injury from thrown

objects and blade contact, never

operate an power tool without a properly

mounted deflector.

To reduce the risk of injury

from blade contact, keep

hands and feet away from

cutting area.

!Warning!

Never touch a rotating cutting tool with

your hand or any part of your body. The

cutting tool continues to rotate for a short

period after the throttle trigger is

released (flywheel effect).

!Warning!

When using your power tool, avoid

getting close to fences, sides of

buildings, tree trunks, stones or other

such objects that could cause the

aerator to kick out or could cause

damage to the blades. In addition, be

alert to an increased risk of ricochets in

such situations.

If the power tool strikes a foreign object,

follow these steps: stop the engine,

disconnect spark plug lead, inspect for

damage and repair any damage before

restarting and operating the product.

English / USA

RL-MM

Do not operate using the starting throttle

lock as you do not have control of the

engine speed. See section of your

MultiEngine instruction manual on the

proper use of the slide control.

If the cutting tool or deflector becomes

clogged or stuck, always turn off the

engine and make sure the cutting tool

has stopped before cleaning. Grass,

weeds, etc. should be cleaned off the

cutting tool at regular intervals.

!Warning!

During work, check the tightness and the

condition of the cutting tool at regular

intervals. If the behavior of the cutting

tool changes, stop the engine

immediately, and check the cutting tool

for cracks and damage. Replace

cracked, bent, warped, damaged or dull

cutting tools immediately. Such cutting

tools may shatter at high speed and

cause serious or fatal injury.

Do not attach any blade to a unit without

proper installation of all required parts.

Never use unauthorized parts to secure

the blades. Failure to use the proper

parts may cause the blades to fly off and

seriously injure the operator or

bystanders.

Important adjustments

!Warning!

To reduce the risk of personal injury from

loss of control or contact with the

running cutting tool, do not use a cutting

tool with incorrect idle adjustment. At

correct idle speed, the cutting tool

should not move. For directions on how

to adjust idle speed, see the appropriate

section of the MultiEngine instruction

manual.

If you cannot set the correct idle speed,

have your STIHL dealer check your

engine and make proper adjustments

and repairs.

MAINTENANCE, REPAIR AND

STORING

If you claim warranty coverage for a

component which has not been

serviced or maintained properly or if

nonapproved replacement parts were

used, STIHL may deny warranty

coverage.

! Warning!

Use only original STIHL replacement

parts for maintenance and repair. Use of

non-STIHL parts may cause serious or

fatal injury.

Follow the maintenance and repair

instructions in the appropriate section of

your owner's manual. Please refer to the

maintenance chart on the last pages of

this manual.

Additionally, the daily maintenance

schedule for your power tool set forth in

your STIHL instruction manual should

be strictly followed.

11RL-MM

English / USA

!Warning!

Always stop the engine and make sure

that the cutting tool is stopped before

doing any maintenance or repair work or

cleaning the power tool. Do not attempt

any maintenance or repair work not

described in your instruction manual.

Have such work performed at your

STIHL service shop only.

Wear gloves when handling or

performing maintenance on attachment.

!Warning!

Never repair damaged cutting attach-

ments by welding, straightening or

modifying the shape. This may cause

parts of the cutting tool to come off and

result in serious or fatal injuries.

Keep the cutting tool sharp. Tighten all

nuts, bolts and screws, except the

carburetor adjustment screws, after

each use.

Store the MultiTool in a dry and high or

locked location out of reach of children.

Before storing for longer than a few

days, always empty the fuel tank. See

chapter “Storing the Machine” in the

MultiEngine manual.

Your RL-MM MultiTool is designed for

aerating lawns to keep them in better

condition.

Preparations

If the soil is very dry, spray it with water

before you start work: this softens the

soil a little and also reduces the amount

of dust created.

:Inspect the work area and clear

away any solid objects to reduce the

risk of injury.

:Plan the the best route for aerating.

Operate the MultiEngine with RL-MM

aerator in the forward direction only.

The blades may only be mounted and

operated in one position. Arrows on the

blades indicate the correct direction of

rotation – see "Mounting the MultiTool".

Using the Aerator

482BA001 KN

482BA002 KN

English / USA

RL-MM

Never work without the deflector!

The deflector is designed to direct debris

away from the machine and operator.

Aerating the Lawn

:Start the engine.

:Operate the aerator at no less than

half throttle, or at full throttle.

:Choose a working speed that

produces the required aerating

depth without lugging down the

engine.

:Do not operate the machine at a

speed faster than normal walking

pace.

:Do not push the blades into the

ground.

Cleaning the blades

Pieces of grass or roots may become

tightly wound around the tool mounting

during aerating work.

Clean the blades as follows:

– Shut off the engine.

– Wear protective gloves.

– Pull the spring clips out of the shaft.

– Pull the blades off the shaft.

– Clean residue of roots, plants and

soil off the blades and mounting.

Refit the blades as described in chapter

"Mounting the MultiTool".

Always stop the engine and

disconnect the spark plug boot before

doing any maintenance, repair or

cleaning work on the machine.

482BA003 KN

13RL-MM

English / USA

Only MultiEngines which have been

supplied by STIHL or specially approved

for use with this MultiTool may be used.

This MultiTool may only be used in

combination with STIHL MM 55.

Removing existing MultiTools

:Wear work gloves.

:Remove the hitch pin and pull the

MultiTool (if fitted) off the shaft.

:Clean the outside of the gearbox if

necessary.

Also refer to chapter "Mounting the

MultiTool" in the MultiTool instruction

manual.

Checking Position of Gearbox

To reduce risk of injury from MultiTool

rotating in the wrong direction, check

that position of gearbox is correct and

adjust if necessary.

The shaft (1) must be below the drive

tube (2) so that the MultiTool rotates in

the direction of the arrow (3).

Permissible MultiEngines Mounting the MultiTool

481BA008 KN

469BA043 KN

English / USA

RL-MM

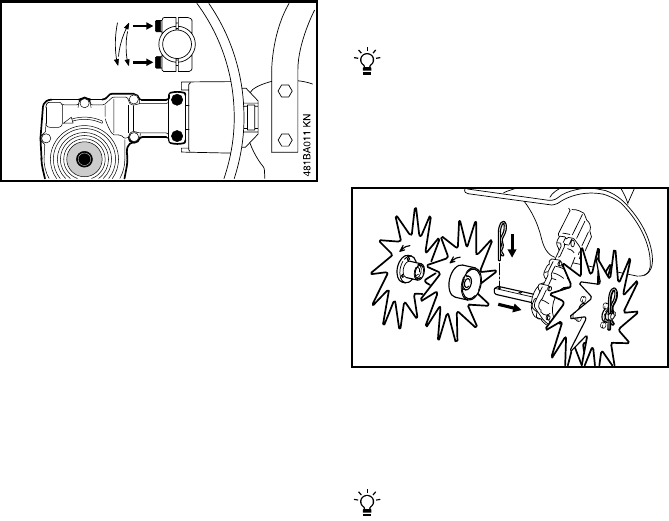

Adjusting Position of Gearbox

:Loosen clamp screws on gearbox.

:Turn gearbox 180°.

:Line up the gearbox in the correct

position.

:Tighten down the two clamp screws

on the gearbox in the following

sequence:

– Tighten first screw moderately.

– Tighten second screw moderately.

– Tighten down first screw firmly.

– Tighten down second screw firmly.

Mounting the MultiTool

:Arrange the blades in the order they

will be fitted on the shaft, noting the

following points:

Left-hand and right-hand blades are

different. The direction of rotation is

marked with arrows on the gearbox

and blades. Make sure the arrows

point in the same direction.

:Rotate the inner, right-hand blade

(4) on the shaft until it can be

pushed into position – check the

direction of rotation again (arrows).

The hub of the inner blade is larger

than that of the outer blade.

:Rotate the outer, right-hand blade

(5) on the shaft until it can be

pushed into position – check the

direction of rotation again (arrows).

:Insert and engage spring clip (6) in

the hole in the shaft – fold the spring

clip flat against the blade.

:Use the same procedure to mount

the blades on the left-hand side.

482BA004 KN

15RL-MM

English / USA

Starting

:Secure the handlebar in the

operating position.

:Retract the wheels, if fitted – see

notes on "Wheels" in the

MultiEngine instruction manual.

:Place the unit on a patch of clear

ground. It must rest securely on the

engine flange and the support on

the frame. Check that the working

tools are not touching the ground or

any other obstacles.

Make sure you have good balance

and secure footing – as shown in

the illustration. To reduce the risk of

injury from contact with rotating

attachments, always stand to the

side of the power tool, never in front

of or near the attachments.

:With your left hand on the loop

handle, press the unit firmly against

the ground.

Do not stand or kneel on the

handlebar or frame.

The starting procedure is now as

described in the MultiEngine instruction

manual.

To shut down the engine

:Push slide control in direction of

arrow ( h ) to STOP – $.

Starting / Stopping the

Engine

469BA027 KN

English / USA

RL-MM

1Outer, right-hand blade

2Inner, right-hand blade

3Inner, left-hand blade

Definitions

1. Outer, right-hand blade

Metal cutting blade for cutting

weeds, grass and soft green plants.

2. Inner, right-hand blade

Metal cutting blade for cutting

weeds, grass and soft green plants.

4Outer, left-hand blade

5Spring clip

3. Inner, left-hand blade

Metal cutting blade for cutting

weeds, grass and soft green plants.

4. Outer, left-hand blade

Metal cutting blade for cutting

weeds, grass and soft green plants.

5. Spring clip

Secures the cutting blade and

simplifies blade replacement.

Working tool

Weight

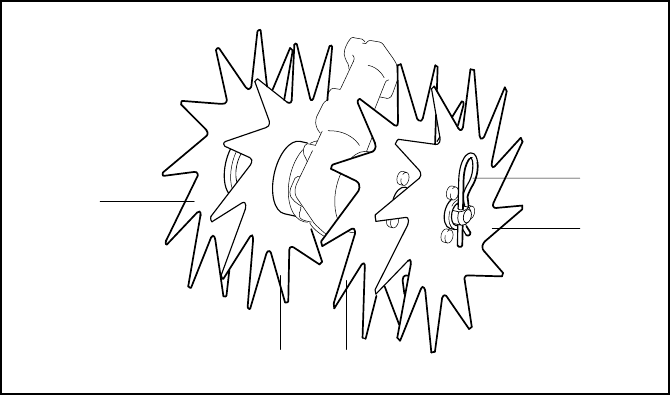

Main Parts

482BA005 KN

4 blades

Diameter: 9.1 in (230 mm)

Working width: 7.9 in (200 mm)

4 blades

with hub 4.4 lbs (2.0 kg)

Specifications

17RL-MM

English / USA

Users of this unit should carry out only

the maintenance operations described

in this manual. Other repair work may be

performed only by authorized STIHL

service shops.

Warranty claims following repairs can be

accepted only if the repair has been

performed by an authorized STIHL

servicing dealer using original STIHL

replacement parts.

Original STlHL parts can be identified by

the STlHL part number, the

STIHl

logo and, in some cases, by the STlHL

parts symbol (. This symbol may

appear alone on small parts.

Maintenance and Repairs

English / USA

RL-MM

19RL-MM

español / EE.UU

BA_SE_142_003_31_03.fmImpreso en papel sin cloro.

Las tintas contienen aceites vegetales,el papel es reciclable.

0458 482 8621. M0,2. L5. PM. Printed in USA

STIHl

Contenido

Sistema MultiSystem ...................... 20

Guía para el uso de este manual ... 20

Medidas de seguridad

y técnicas de manejo ...................... 21

Uso del aireador ............................. 29

Montaje de la MultiHerramienta ...... 31

Arranque / parada del motor ........... 33

Piezas principales ........................... 34

Especificaciones ............................. 34

Mantenimiento y reparaciones ....... 35

Asegúrese que solamente las personas

que han leído los manuales del usuario

de los motores MultiEngine y MultiTool

trabajen con la herramienta motorizada.

Para obtener el rendimiento máximo de

la herramienta MultiTool de STIHL, es

necesario leer y entender las instruccio-

nes de mantenimiento y seguridad indi-

cadas a partir de la página 21.

Comuníquese con el concesionario o

distribuidor de STIHL local si no se

entiende alguna de las instrucciones

dadas en este manual.

!Importante

Es necesario observar varias precaucio-

nes de seguridad especiales para redu-

cir la posibilidad de lesiones causadas

por el accesorio de alta velocidad

empleado en esta herramienta motori-

zada. El descuido o el uso incorrecto

puede resultar en lesiones graves o

mortales.

La filosofía de STIHL es una de mejora-

miento constante de todos nuestros pro-

ductos. Por lo tanto, se realizan regular-

mente modificaciones y mejoramientos

de diseños. Comuníquese con su con-

cesionario STIHL para información y

sugerencias si las características opera-

cionales o la apariencia de su accesorio

difieren de las descripciones dadas en

este manual.

español / EE.UU

RL-MM

Con el sistema MultiSystem de STIHL,

es posible combinar un motor Multi-

Engine con diferentes accesorios Multi-

Tool para formar una herramienta moto-

rizada. En este manual de instrucciones,

la unidad funcional formada por el motor

MultiEngine y el accesorio MultiTool se

denomina herramienta motorizada.

El motor MultiEngine y el accesorio

MultiTool tienen distintos manuales de

instrucciones.

Siempre lea y asegúrese que com-

prenda bien ambos manuales de ins-

trucciones antes de arrancar y usar la

máquina. Guarde los manuales en un

lugar seguro para referencia futura.

Pictogramas

Todos los pictogramas que se

encuentran en la máquina se muestran

y explican en este manual.

Las instrucciones de uso y manipulación

vienen acompañadas de ilustraciones.

Símbolos en el texto

Los pasos individuales o procedimientos

descritos en el manual pueden estar

señalados en diferentes maneras:

:Un punto identifica un paso o

procedimiento sin referencia directa

a una ilustración.

Una descripción de un paso o

procedimiento que se refiere

directamente a una ilustración puede

tener números de referencia que

aparecen en la ilustración.

Ejemplo:

Suelte el tornillo (1)

Palanca (2) ...

Además de las instrucciones de uso, en

este manual pueden encontrarse

párrafos a los que usted debe prestar

atención especial. Tales párrafos están

marcados con los símbolos que se

describen a continuación.

Advertencia donde existe el riesgo

de un accidente o lesiones

personales o daños graves a la

propiedad.

Precaución donde existe el riesgo

de dañar la máquina o los

componentes individuales.

Nota o sugerencia que no es

esencial para el uso de la máquina,

pero puede ayudar al operador a

comprender mejor la situación y

mejorar su manera de manejar la

máquina.

Nota o sugerencia sobre el

procedimiento correcto con el fin de

evitar dañar el medio ambiente.

Sistema MultiSystem

469BA028 KN

Guía para el uso de este

manual

21RL-MM

español / EE.UU

Equipo y características

Este manual de instrucciones

puede describir varios modelos con

diferentes características. Los

componentes que no se encuentran

instalados en todos los modelos y

las aplicaciones correspondientes

están marcados con un asterisco

(*). Esos componentes pueden ser

ofrecidos como accesorios

especiales por el concesionario

STIHL.

Mejoramientos técnicos

La filosofía de STIHL es mejorar

continuamente todos su productos.

Como resultado de ello, periódicamente

se introducen cambios de diseño y

mejoras. Si las características de

funcionamiento o la apariencia de su

máquina difieren de las descritas en

este manual, comuníquese con el

concesionario STIHL para obtener la

ayuda que requiera.

Por lo tanto, es posible que algunos

cambios, modificaciones y

mejoramientos no hayan sido descritos

en este manual.

Advertencia

Dado que el motor Mul-

tiEngine equipado con un

aireador MultiTool es una

herramienta de corte que

funciona a velocidad

rápida, es necesario

tomar medidas especiales de seguridad

para reducir el riesgo de lesiones.

Es importante que usted

lea, comprenda bien y

respete las siguientes

advertencias y medidas

de seguridad. Lea los

manuales del propietario

y las instrucciones de seguridad del

motor MultiEngine y de la herramienta

MultiTool periódicamente. El uso descui-

dado o inadecuado de cualquier herra-

mienta motorizada puede causar lesio-

nes graves e incluso mortales.

Pida a su concesionario STIHL que le

enseñe el manejo de la herramienta

motorizada. Respete todas las disposi-

ciones, reglamentos y normas de segu-

ridad locales del caso.

!Advertencia

No preste ni alquile nunca su herra-

mienta motorizada sin entregar los

manuales de instrucciones. Asegúrese

que todas las personas que utilicen la

herramienta motorizada lean y com-

prendan la información contenida en

estos manuales.

!Advertencia

El uso de cualquier herramienta motori-

zada puede ser peligroso. Si la herra-

mienta de corte giratoria llega a quedar

en contacto con su cuerpo, le ocasio-

nará una cortadura. Cuando choca con

algún objeto extraño sólido tal como

rocas o pedazos de metal, puede arro-

jarlo directamente o por rebote en direc-

ción de personas que se encuentren en

la cercanía o del operador.

El contacto con dichos objetos puede

dañar los accesorios de corte y puede

hacer que las cuchillas se rompan, asti-

llen o agrieten.

STIHL no recomienda el uso de la culti-

vadora en zonas pedregosas.

!Advertencia

Nunca se debe permitir a los niños que

usen una herramienta motorizada. ¡No

se debe permitir la proximidad de otros,

especialmente niños y animales, donde

se esté utilizando la herramienta motori-

zada!

Nunca deje la máquina funcionando sin

vigilancia.

Medidas de seguridad

y técnicas de manejo

español / EE.UU

RL-MM

La mayoría de las medidas de seguridad

y avisos contenidos en este manual se

refieren al uso de todas las herramien-

tas de STIHL. Los distintos modelos

pueden contar con piezas y controles

diferentes. Vea las secciones corres-

pondientes de los manuales de instruc-

ciones del MultiEngine y la MultiTool

para tener una descripción de los con-

troles y la función de cada componente

de su herramienta motorizada.

El uso seguro de una herramienta moto-

rizada atañe a

1. el operador

2. la herramienta motorizada

3. el uso de la herramienta motori-

zada.

EL OPERADOR

Condición física

Usted debe estar en buenas condicio-

nes físicas y psíquicas y no encontrarse

bajo la influencia de ninguna sustancia

(drogas, alcohol, etc.) que le pueda res-

tar visibilidad, destreza o juicio.) No

maneje una herramienta motorizada

cuando está fatigado.

Esté alerta. Si se cansa durante el

manejo de la herramienta motorizada,

tómese un descanso. El cansancio

puede provocar una pérdida del control.

El uso de cualquier herramienta motori-

zada es fatigoso. Si usted padece de

alguna dolencia que pueda ser agra-

vada por la fatiga, consulte a su médico

antes de utilizar el aireador.

!Advertencia

El uso prolongado de una herramienta

motorizada (u otras máquinas) expone

al operador a vibraciones que pueden

provocar el fenómeno de Raynaud

(dedos blancos) o el síndrome del túnel

del carpio.

Estas condiciones reducen la capacidad

de las manos de sentir y regular la tem-

peratura, producen entumecimiento y

ardor y pueden provocar trastornos ner-

viosos y circulatorios, así como necrosis

de los tejidos.

No se conocen todos los factores que

contribuyen a la enfermedad de Rayn-

aud, pero el clima frío, el fumar y las

enfermedades o condiciones físicas que

afectan los vasos sanguíneos y la circu-

lación de la sangre, como asimismo los

niveles altos de vibración. Por lo tanto,

para reducir el riesgo de la enfermedad

de dedos blancos y del síndrome del

túnel del carpio, sírvase notar lo

– Use guantes y mantenga las manos

abrigadas.

– Agarre firmemente los mangos en

todo momento, pero no los apriete

con fuerza constante y excesiva;

tómese descansos frecuentes.

Todas las precauciones antes mencio-

nadas no le garantizan que va a estar

totalmente protegido contra la enferme-

dad de Raynaud o el síndrome del túnel

del carpio. Por lo tanto, los operadores

constantes y regulares deben revisar

con frecuencia el estado de sus manos

y dedos. Si aparece alguno de los sínto-

mas arriba mencionados, consulte

inmediatamente al médico.

Vestimenta adecuada

!Advertencia

Para reducir el riesgo de lesiones el

operador debe usar el equipo protector

adecuado.

!Advertencia

Para reducir el riesgo de

lesionarse los ojos, nunca

maneje la herramienta

motorizada si no tiene

puestas gafas o anteojos

de seguridad bien ajusta-

dos con una protección adecuada en las

partes superior y laterales que satisfa-

gan la norma

ANSI Z 87.1 (o la norma nacional

correspondiente).

23RL-MM

español / EE.UU

!Advertencia

El ruido de la herramienta

motorizado puede dañar

los oídos. Siempre use

amortiguadores del ruido

(tapones u orejeras) para

protegerse los oídos. Los

usuarios constantes y regulares deben

someterse con frecuencia a un examen

o control auditivo.

Protéjase las manos con

guantes cuando manipule

la herramienta motori-

zada y el accesorio de

corte. Los guantes grue-

sos y antideslizantes

mejoran el manejo y pro-

tegen las manos.

La ropa debe ser de con-

fección fuerte y ajustada,

pero no tanto que impida

la completa libertad de

movimiento.

Evite el uso de chaquetas

sueltas, bufandas, corba-

tas, joyas, pantalones

acampanados o con vuel-

tas, pelo largo suelto o

cualquier cosa que pueda

engancharse en las ramas, matorrales o

piezas en movimiento de la máquina.

Use pantalones largos hechos de un

material grueso para protegerse las

piernas. No use pantalones cortos, san-

dalias o pies descalzos. Sujétese el pelo

de modo que quede sobre los hombros.

Es sumamente impor-

tante tener una buena

superficie de apoyo para

los pies. Póngase botas

gruesas con suela anti-

deslizante. Recomenda-

mos las botas de seguridad con puntera

de acero.

Utilice un casco de segu-

ridad aprobado para redu-

cir el riesgo de lesionarse

la cabeza en caso de

existir tal tipo de peligro.

EL AIREADOR MULTITOOL

Para las ilustraciones y definiciones de

los componentes del aireador MultiTool,

vea el capítulo sobre "Piezas principa-

les".

!Advertencia

Nunca modifique, de ninguna manera,

una herramienta MultiTool. Utilice única-

mente los accesorios suministrados por

STIHL o expresamente autorizados por

STIHL para usarse con los modelos

específicos de herramientas motoriza-

das de STIHL. Si bien es posible conec-

tar ciertos accesorios no autorizados a

la herramienta motorizada de STIHL, su

uso puede ser, en la práctica, extrema-

damente peligroso.

USO DEL AIREADOR

Transporte del aireador

!Advertencia

Antes de apoyar el aireador en el suelo,

apague el motor y asegúrese de que el

accesorio giratorio ha dejado de girar.

Cuando transporte la herramienta moto-

rizada en un vehículo, sujétela firme-

mente para impedir su vuelco, el

derrame de combustible y el daño al

aireador.

Preparaciones para el uso de la herra-

mienta motorizada

Antes de empezar el trabajo, coloque el

manillar en la posición de trabajo normal

y apriételo firmemente con la perilla gira-

toria. Vea el capítulo "Ajuste del mani-

llar", en el manual de instrucciones del

MultiMotor.

Siempre revise la condición y funcion-

amiento de su herramienta motorizada

antes de ponerla en marcha, especial-

mente el gatillo de aceleración, el blo-

queo del gatillo de aceleración (y si lo

tiene, el interruptor de parada, la her-

ramienta de corte y el deflector).

El gatillo de aceleración debe moverse

libremente y siempre debe retornar a la

posición de ralentí por la acción de

resorte. La herramienta de corte debe

estar correctamente apretada y en bue-

nas condiciones de trabajo. Busque pie-

zas sueltas (tuercas, tornillos, etc.) y

piezas agrietadas, dobladas, deforma-

das o dañadas.

español / EE.UU

RL-MM

Llenado de combustible

La herramienta motorizada de STIHL

utiliza una mezcla de aceite y gasolina

como combustible. Para más instruccio-

nes, consulte las precauciones de segu-

ridad y el capítulo "Combustible" del

manual de instrucciones del motor Mul-

tiEngine.

!Advertencia

La gasolina, con sus

vapores, es un combusti-

ble muy inflamable. Si se

derrama y arde a causa

de una chispa u otra

fuente de ignición, puede

provocar un incendio y quemaduras gra-

ves o daños a la propiedad. Tenga sumo

cuidado cuando manipule gasolina o la

mezcla de combustible.

No fume cerca del combustible o la

máquina, ni acerque ningún fuego o

llama a ellos.

Instrucciones de manejo

Use la herramienta motorizada sola-

mente para las operaciones descritas en

el manual.

!Advertencia

Su herramienta motorizada es una

máquina que debe ser manejada por

solamente una persona.

Para reducir el riesgo de ocasionar

lesiones a los ojos u otras partes del

cuerpo, asegúrese que las personas

estén a por lo menos 5 m (16 pies) de

distancia de la máquina. Se debe acon-

sejar a las personas que se encuentran

cerca de la máquina que usen protec-

ción de los ojos. Apague el motor y la

herramienta inmediatamente si se le

aproxima alguna persona. Ponga en

marcha y maneje su máquina sin ayuda

de nadie.

Antes de arrancar

Siempre revise la condición y

funcionamiento de su herramienta

motorizada antes de ponerla en marcha

– consulte las secciones apropiadas de

los manuales de instrucciones.

!Advertencia

Para reducir el riesgo de lesiones

causadas por la MultiHerramienta

girando en el sentido incorrecto, revise

la posición de la caja de engranajes y

cámbiela a la posición correcta si fuese

necesario.

Para las herramientas metálicas

(ilustración superior), coloque la caja de

engranajes de modo que el eje esté

debajo del tubo de mando.

Para las herramientas barredoras

(ilustración inferior), coloque la caja de

engranajes de modo que el eje esté

encima del tubo de mando.

Vea también las notas en el capítulo

"Antes del arranque" del manual de ins-

trucciones del MultiMotor.

5m (16ft)

25RL-MM

español / EE.UU

Posición correcta de la caja de engra-

najes: (uso del aireador)

El eje de salida de la caja de engranajes

(1) debe estar debajo del tubo de mando

(2) – la flecha (3) ilustra el sentido de

giro correcto de la MultiHerramienta.

Vea el capítulo de "Instalación de la

MultiHerramienta".

Repase el manual del propietario de la

MultiHerramienta para asegurarse que

se está usando el deflector apropiado

para la MultiHerramienta.

Arranque

Para las instrucciones específicas de

arranque, vea la sección correspondi-

ente en el manual de instrucciones del

MultiMotor.

Coloque la unidad en suelo firme en un

lugar sin obstrucciones. Los accesorios

debe estar lejos del suelo y las demás

obstrucciones.

!Advertencia

Al arrancar la máquina asegúrese de

tener los pies bien apoyados - tal como

se ilustra; siempre sitúese a un lado de

la máquina para evitar el riesgo de

lesiones causadas por contacto con

la herramienta giratoria.

!Advertencia

Para reducir el riesgo de

lesiones debido a la pérd-

ida de control de la

máquina, esté absoluta-

mente seguro que la

herramienta de corte

pueda girar libremente cuando se

arranca el motor. Cuando se arranca el

motor en posición de ARRANQUE, la

velocidad del motor será suficiente-

mente alta para que el motor se

embrague y gire la herramienta de corte.

Condiciones de trabajo

Arranque y maneje su herramienta

motorizada solamente al aire libre en un

lugar bien ventilado.

Maneje la máquina solamente cuando

tenga buena visibilidad y a la luz del día.

Trabaje con mucho cuidado.

!Advertencia

Su herramienta motori-

zada emite gases de

escape tóxicos apenas el

motor empieza a funcio-

nar. Estos gases (por ej.,

monóxido de carbono)

pueden ser incoloros e inodoros. Para

reducir el riesgo de sufrir lesiones gra-

ves o mortales por respirar gases tóxi-

cos, nunca haga funcionar el motor

puertas adentro o en lugares mal venti-

lados.

469BA043 KN

469BA027 KN

español / EE.UU

RL-MM

!Advertencia

El uso de este producto puede generar

polvo y vapores que contienen produc-

tos químicos considerados como cau-

santes de enfermedades respiratorias,

cáncer, defectos de nacimiento u otra

toxicidad reproductora. Si usted desco-

noce los riesgos asociados con el polvo

o vapor en cuestión, consulte con su

empleador, autoridades gubernamenta-

les tales como OSHA y NIOSH y otras

fuentes de información sobre materiales

peligrosos. El estado de California y

algunas otras autoridades han publi-

cado varias listas de sustancias carcinó-

genas, de toxicidad reproductora, etc.

Siempre que sea posible, controle el

polvo y los vapores en su punto de ori-

gen. Al respecto, emplee buenas prácti-

cas de trabajo y siga las recomendacio-

nes de OSHA/NIOSH y asociaciones

laborales y comerciales. Cuando sea

imposible eliminar la inhalación del

polvo o vapores tóxicos, el operador y

las personas que se encuentren en la

cercanía siempre deberán usar un respi-

rador aprobado por NIOSH/MSHA para

el tipo de polvo y/o vapores presentes

en el lugar.

Peligro

La herramienta motori-

zada no está eléctrica-

mente aislada. Antes de

empezar a trabajar, ase-

gúrese que no hayan cables eléctricos

en la zona de trabajo o cerca de la

misma. El cortar tales cables con la

herramienta puede resultar en choques

eléctricos y la posibilidad de lesiones

graves o la muerte. La información

acerca de la ubicación de cables eléctri-

cos puede obtenerse de las empresas

de servicio eléctrico locales o de un ser-

vicio de localización de líneas eléctricas,

tal como "Miss Utility" o "One Call".

!Advertencia

Nunca desvíe la descarga del material

hacia otras personas, ni permita que

persona alguna se acerque a la zona de

trabajo. Tenga sumo cuidado al dirigir la

descarga del material para evitar dañar

las superficies, los automóviles y obje-

tos similares.

Sujeción y control de la herra-

mienta motorizada

Siempre sujete la herramienta motori-

zada firmemente con ambas manos.

Envuelva los dedos firmemente en los

mangos, manteniéndolos sujetos entre

los dedos índice y pulgar. Mantenga las

manos en esta posición, para que siem-

pre tenga la herramienta motorizada

bien controlada. Asegúrese que los

mangos y empuñaduras estén en bue-

nas condiciones y sin humedad, resina,

aceite o grasa.

!Advertencia

Nunca intente manejar una herramienta

motorizada con una sola mano. La pér-

dida de control puede ocasionar lesio-

nes graves o mortales.

469BA045 KN

27RL-MM

español / EE.UU

!Advertencia

No trate de alcanzar más lejos de lo

debido. Mantenga los pies bien apoya-

dos y equilibrados en todo momento. Se

debe tener cuidado especial cuando las

condiciones del suelo son resbaladizas

(suelo húmedo, nieve) y en terreno difícil

y con mucha vegetación. Para evitar tro-

pezarse, esté atento a los obstáculos

ocultos tales como tocones, raíces y

zanjas. Sea precavido cuando trabaje

en declives o terreno irregular.

Camine a un paso normal mientras se

use la herramienta motorizada.

!Advertencia

Sea precavido cuando tire de la herra-

mienta motorizada hacia usted debido al

riesgo de lesiones causadas por el con-

tacto con las cuchillas giratorias.

Sea precavido al cambiar el sentido de

trabajo del aireador – especialmente en

declives.

!Advertencia

Nunca trabajar en pendientes muy incli-

nadas debido al riesgo de lesiones cau-

sadas por la pérdida de control de la

herramienta motorizada.

Antes de empezar a tra-

bajar, inspeccione el área

en busca de piedras,

vidrio, pedazos de metal,

basura u otros objetos

sólidos y retírelos. Estos

objetos pueden salir lanzados por la

herramienta directamente o por rebote

hacia personas que se encuentren en la

cercanía o hacia el operador. Estos

objetos también pueden dañar la herra-

mienta de corte. Las cuchillas pueden

astillarse o romperse. Los objetos lan-

zados o las cuchillas dañadas pueden

causar lesiones graves o la muerte del

operador o de las personas en la cerca-

nía.

Utilícela únicamente para cortar pasto,

malezas y plantas verdes blandas.

No utilice la herramienta motorizada en

superficies con grava.

!Advertencia

Para reducir el riesgo de lesiones cau-

sadas por objetos arrojados y contacto

con la cuchilla, nunca maneje una herra-

mienta motorizada sin que tenga insta-

lado debidamente el deflector.

Para reducir el riesgo de

lesionarse por el contacto

con la cuchilla, mantenga

las manos y los pies ale-

jados de la zona de corte.

!Advertencia

No toque nunca con las manos o cual-

quier parte del cuerpo una herramienta

de corte que está girando. La herra-

mienta de corte sigue girando por un

rato después que se suelta el gatillo de

aceleración (efecto de volante).

!Advertencia

Cuando utilice la herramienta motori-

zada, evite cortar cerca de vallas, edifi-

cios, tocones, piedras u otros objetos de

ese tipo que puedan causar contragolpe

del aireador o daños a las cuchillas.

Además, tenga cuenta que en estos

casos aumenta el riesgo de que ocurran

rebotes.

Si la herramienta motorizada choca con-

tra un objeto extraño, siga los pasos

dados a continuación: Apague el motor,

desconecte el cable de la bujía, busque

daños en la máquina y repárelos antes

de volver a arrancar y usar este pro-

ducto.

español / EE.UU

RL-MM

No la maneje usando el bloqueo de ace-

lerador de arranque, pues no tendrá

control de la velocidad del motor. Vea la

sección en el manual de instrucciones

del motor MultiEngine sobre el uso

correcto del control deslizante.

Si la herramienta de corte o el deflector

se atasca o queda pegado, siempre

apague el motor y asegúrese que la

herramienta de corte está detenida

antes de limpiarla. Limpie el pasto, las

malezas, etc. de la herramienta de corte

en intervalos regulares.

!Advertencia

Durante el corte, revise el apriete y la

condición de la herramienta de corte en

intervalos regulares. Si nota un cambio

en el comportamiento de la herramienta

de corte, apague el motor inmediata-

mente, y revise el apriete de la tuerca

que sujeta la herramienta y busque si

hay grietas y daños en la herramienta de

corte. Cambie inmediatamente las her-

ramientas de corte que presenten grie-

tas, torceduras, combadura, daños o

que no tengan filo. Las herramientas de

corte en esas condiciones pueden

romperse a alta velocidad y causar

lesiones graves o mortales.

No instale ninguna cuchilla a una

máquina sin que todas las piezas reque-

ridas estén correctamente instaladas.

No utilice nunca piezas no autorizadas

para sujetar las cuchillas. Si no se utili-

zan las piezas debidas se puede causar

el desprendimiento de las cuchillas y

lesionar gravemente al operador o a las

personas que encuentren en su proximi-

dad.

Ajustes importantes

!Advertencia

Para reducir el riesgo de lesiones perso-

nales debido a la pérdida de control o al

contacto con la herramienta de corte en

movimiento, no use una herramienta

cuyo ralentí está mal regulado. Cuando

el ralentí está correctamente regulado,

la herramienta de corte no debe

moverse. Para instrucciones acerca de

cómo ajustar la velocidad de ralentí, vea

la sección correspondiente en el manual

de instrucciones del motor MultiEngine.

Si no puede regular correctamente el

ralentí, pida a su concesionario STIHL

que revise el motor y haga los ajustes o

reparaciones correspondientes.

MANTENIMIENTO, REPARACION

Y ALMACENAMIENTO

Sin embargo, si usted está recla-

mando cobertura de garantía para

algún componente que no ha sido

reparado o mantenido debidamente,

o cuando se utilizan repuestos no

autorizados, STIHL puede denegar la

garantía.

! Advertencia

Utilice solamente piezas de repuesto de

STIHL para el mantenimiento y repara-

ción. El uso de piezas no fabricadas por

STIHL puede causar lesiones graves o

mortales.

Siga las instrucciones de mantenimiento

y reparación dadas en la sección corres-

pondiente del manual del propietario.

Consulte la tabla de mantenimiento en

las últimas páginas de este manual.

Además, es imprescindible seguir el

programa de mantenimiento diario indi-

cado en el manual de instrucciones de la

herramienta motorizada STIHL.

29RL-MM

español / EE.UU

!Advertencia

Siempre apague el motor y asegúrese

que la herramienta de corte está dete-

nida antes de hacer cualquier trabajo de

mantenimiento, reparación o limpieza

de la herramienta motorizada. No

intente hacer ningún trabajo de manteni-

miento o reparación que no esté des-

crito en su manual de instrucciones.

Este tipo de trabajo debe realizarse úni-

camente en el taller de servicio de

STIHL.

Use guantes para manipular o reparar la

cuchilla.

!Advertencia

Nunca repare los accesorios de corte

dañados aplicándoles soldadura, ende-

rezándolos o modificándoles su forma.

Esto puede causar el desprendimiento

de alguna pieza de la herramienta de

corte y producir lesiones graves o mor-

tales.

Mantenga la herramienta de corte bien

afilada. Apriete todas las tuercas, per-

nos y tornillos, excepto los tornillos de

ajuste del carburador, después de cada

uso.

Guarde la herramienta MultiTool en un

lugar seco, elevado o con llave lejos del

alcance de los niños.

Antes de guardar la máquina durante un

período de más de algunos días, siem-

pre vacíe el tanque de combustible.

Consulte el capítulo "Almacenamiento

de la máquina" en el manual del motor

MultiEngine.

La herramienta MultiTool RL-MM está

diseñada para airear los prados y man-

tenerlos en mejores condiciones.

Preparaciones

Si el suelo está muy seco, humedézcalo

con agua antes de empezar a trabajar.

Esto ablanda el suelo y reduce la canti-

dad de polvo que se levanta.

:Inspeccione la zona de trabajo y

bote los objetos sólidos encontra-

dos para reducir el riesgo de lesio-

nes.

:Planifique la mejor ruta para la

aireación.

Trabaje moviendo el motor MultiEngine

con el aireador RL-MM en el sentido de

avance solamente.

Las cuchillas sólo puede instalarse y

accionarse en una posición. Las flechas

en la cuchillas indican el sentido de giro

de las mismas, consulte la sección

"Montaje de la herramienta MultiTool".

Uso del aireador

482BA001 KN

482BA002 KN

español / EE.UU

RL-MM

¡Nunca trabaje sin el deflector!

El deflector ha sido diseñado para dirigir

las piezas recortadas y otros objetos

lejos de la máquina y del operador.

Aireación del prado

:Arranque el motor.

:Haga funcionar el aireador a media

aceleración como mínimo, o a ace-

leración máxima.

:Elija una velocidad de trabajo que

produce la profundidad deseada sin

sobrecargar el motor.

:Camine a un paso normal mientras

se use la máquina.

:No empuje la cuchillas para meter-

las en el suelo.

Limpieza de las cuchillas

Los pedazos de pasto o las raíces pue-

den quedar enredados firmemente alre-

dedor del soporte de la herramienta

durante los trabajo de aireación.

Limpie las cuchillas de la manera

– Apague el motor.

– Use guantes protectores.

– Extraiga las pinzas de resorte del

eje.

– Extraiga las cuchillas del eje.

– Limpie los restos de raíces, plantas

y tierra de las cuchillas y del

soporte.

Vuelva a colocar las cuchillas de la

manera indicada en "Montaje de la

herramienta MultiTool".

Siempre apague el motor y desco-

necte el casquillo de la bujía antes de

hacer trabajos de mantenimiento, de

reparación o de limpieza en la máquina.

482BA003 KN

31RL-MM

español / EE.UU

Los únicos motores MultiEngine que

deben usarse con esta herramienta

MultiTool son los suministrados por

STIHL o los aprobados específicamente

para tal uso.

Esta herramienta MultiTool puede

usarse únicamente con STIHL MM 55.

Retiro de herramientas MultiTool

existentes

:Póngase guantes de trabajo.

:Quite el pasador de enganche y

extraiga la MultiHerramienta (si la

tiene) del eje.

:De ser necesario, limpie la parte

exterior de la caja de engranajes.

Vea también el capítulo "Montaje de la

MultiHerramienta" en el manual de

instrucciones de la MultiHerramienta.

Revisión de la posición de la caja de

engranajes

Para reducir el riesgo de lesiones

causadas por la MultiHerramienta

girando en el sentido incorrecto, revise

la posición de la caja de engranajes y

ajústela según se requiera.

El eje de salida (1) debe estar debajo del

tubo de mando (2) para que la

MultiHerramienta gire en el sentido

indicado por la flecha (3).

Modelos admisibles

de MultiEngine

Montaje de la

MultiHerramienta

481BA008 KN

469BA043 KN

español / EE.UU

RL-MM

Ajuste de la posición de la caja de

engranajes

:Afloje los tornillos de fijación en la

caja de engranajes.

:Gire la caja de engranajes en 180°.

:Alinee la caja de engranajes en la

posición correcta.

:Apriete los dos tornillos de fijación

en la caja de engranajes en la

siguiente secuencia:

– Apriete el primer tornillo

moderadamente.

– Apriete el segundo tornillo

moderadamente.

– Apriete el primer tornillo

firmemente.

– Apriete el segundo tornillo

firmemente.

Montaje de la MultiHerramienta

:Arregle las cuchillas en la secuencia

de instalación en el eje, observando

los siguientes puntos:

Las cuchillas izquierdas y derechas

son diferentes. El sentido de giro

está marcado con flechas en la caja

de engranajes y en las cuchillas.

Asegúrese que las flechas están

apuntando en el mismo sentido.

:Gire la cuchilla derecha interior (4)

en el eje hasta que sea posible

empujarla sobre el eje – Verifique

otra vez el sentido de giro (flechas).

La cuchilla giratoria interior tiene un

cubo más grande que el de la

cuchilla exterior.

:Gire la cuchilla derecha exterior (5)

en el eje hasta que sea posible

empujarla sobre el eje – Verifique

otra vez el sentido de giro (flechas).

:Coloque y enganche la pinza de

resorte (6) en el agujero del eje –

doble la pinza de resorte hasta que

esté plano contra la cuchilla.

:Utilice el mismo procedimiento para

colocar las cuchillas en el lado

izquierdo.

482BA004 KN

33RL-MM

español / EE.UU

Arranque

:Fije el manillar en la posición de

funcionamiento.

:Si las tiene, retraiga las ruedas –

vea las notas acerca de "Ruedas"

en el manual de instrucciones del

MultiMotor.

:Coloque la máquina en suelo

despejado. Debe quedar

firmemente apoyada en la pestaña

del motor y en el soporte del

bastidor. Verifique que los

accesorios no estén tocando el

suelo ni ningún otro obstáculo.

Mantenga el equilibrio y elija un

buen punto de apoyo para los pies –

tal como se muestra en la

ilustración. Para reducir el riesgo

del contacto con accesorios

giratorios, siempre sitúese a un

lado de la herramienta motorizada,

nunca delante de los accesorios ni

cerca a los mismos.

:Con la mano izquierda en el mango

tórico, presione la máquina

firmemente contra el suelo.

No se pare ni se arrodille sobre el

manillar.

El procedimiento de arranque siguiente

corresponde al descrito en el manual de

instrucciones del MultiMotor.

Para apagar el motor

:Mueva el control deslizante en el

sentido indicado por la flecha (h) a

STOP – $

Arranque / parada del moto

469BA027 KN

español / EE.UU

RL-MM

1Cuchilla exterior derecha

2Cuchilla interior derecha

3Cuchilla interior izquierda

Definiciones

1. Cuchilla exterior derecha

Cuchilla metálica para recortar

malezas, pasto y plantas verdes

blandas.

2. Cuchilla interior derecha

Cuchilla metálica para recortar

malezas, pasto y plantas verdes

blandas.

3. Cuchilla interior izquierda

Cuchilla metálica para recortar

malezas, pasto y plantas verdes

blandas.

4Cuchilla exterior izquierda

5Pinza de resorte

4. Cuchilla exterior izquierda

Cuchilla metálica para recortar

malezas, pasto y plantas verdes

blandas.

5. Pinza de resorte

Sujeta la cuchilla y facilita la sustitu-

ción de cuchillas.

Herramienta

Peso

Piezas principales

482BA005 KN

4 cuchillas

Diámetro: 230 mm (9,1 pulg)

Ancho de trabajo: 200 mm (7,9 pulg)

4 cuchillas

con cubo 2,0 kg (4,4 lb)

Especificaciones

35RL-MM

español / EE.UU

Los usuarios de esta máquina deben

efectuar únicamente los trabajos de

mantenimiento descritos en este

manual. Solamente los talleres autoriza-

dos por STIHL deben llevar a cabo los

demás trabajos de reparación.

Los reclamos de garantía presentados

después de realizadas las reparaciones

serán aceptados únicamente si las mis-

mas fueron ejecutadas por un concesio-

nario de servicio autorizado STIHL utili-

zando piezas de repuesto originales de

STIHL.

Es posible identificar las piezas origina-

les de STIHL por el número de pieza

STIHl

, el logotipo de STIHL y, en

algunos casos, el símbolo ( de piezas

STIHL. En las piezas pequeñas el sím-

bolo puede aparecer solo.

Mantenimiento y

reparaciones

español / EE.UU

RL-MM

0458 482 8621

englisch / English USA / spanisch / español EE.UU

BA_U4_86_01.fm Seite 1 Montag, 30. Juni 2003 11:43 11

Stihl Mm55 Rl Aerator Manual BA_SE_142_003_01_03

Navigation menu

Versions of this User Manual:

Views

Navigation
