STIHL MS 201 T Instruction Manual

Manual de instrucciones

Warning!

To reduce the risk of kickback injury use

STIHL reduced kickback bar and STIHL

PMC3, PS3 or PD3 (3/8" Picco) chain

depending on sprocket pitch or other available

low kickback components.

Advertencia!

Para reducir el riesgo de lesionarse como

resultado de un culatazo, utilice la barra de

contragolpe reducido y la cadena PMC3, PS3

o PD3 (Picco de 3/8 pulg) de STIHL,

dependiendo de la rueda dentada usada y de

otros componentes reductores de

contragolpe.

Read and follow all safety precautions in

Instruction Manual – improper use can cause

serious or fatal injury.

Lea y siga todas las precauciones de

seguridad dadas en el manual de

instrucciones – el uso incorrecto puede causar

lesiones graves o mortales.

Instruction Manual

1 - 55

Manual de

instrucciones

57 - 116

Original Instruction ManualPrinted on chlorine-free paper

Printing inks contain vegetable oils, paper can be recycled.

0458-578-8621-A. M6-75.G11.FST.

0000004976_001_GB

MS 201 T

English

{

Contents

This manual contains operating and

safety instructions for all STIHL

Professional Tree Service Chain Saws.

A professional tree service chain saw is

designed especially for in-tree

maintenance, tree surgery and other

cutting work in confined spaces such as

a lift-bucket.

Allow only persons who fully understand

this manual to operate your chain saw.

To receive maximum performance and

satisfaction from your STIHL chain saw,

it is important that you read, understand

and follow the safety precautions and

the operating and maintenance

instructions in chapter "Safety

Precautions for Chain saw Users" and

"Safety Precautions" before using your

chain saw. For further information you

can go to www.stihlusa.com.

Contact your STIHL dealer or the STIHL

distributor for your area if you do not

understand any of the instructions in this

manual.

Guide to Using this Manual 2

Safety Precautions and Working

Techniques 3

Cutting Attachment 19

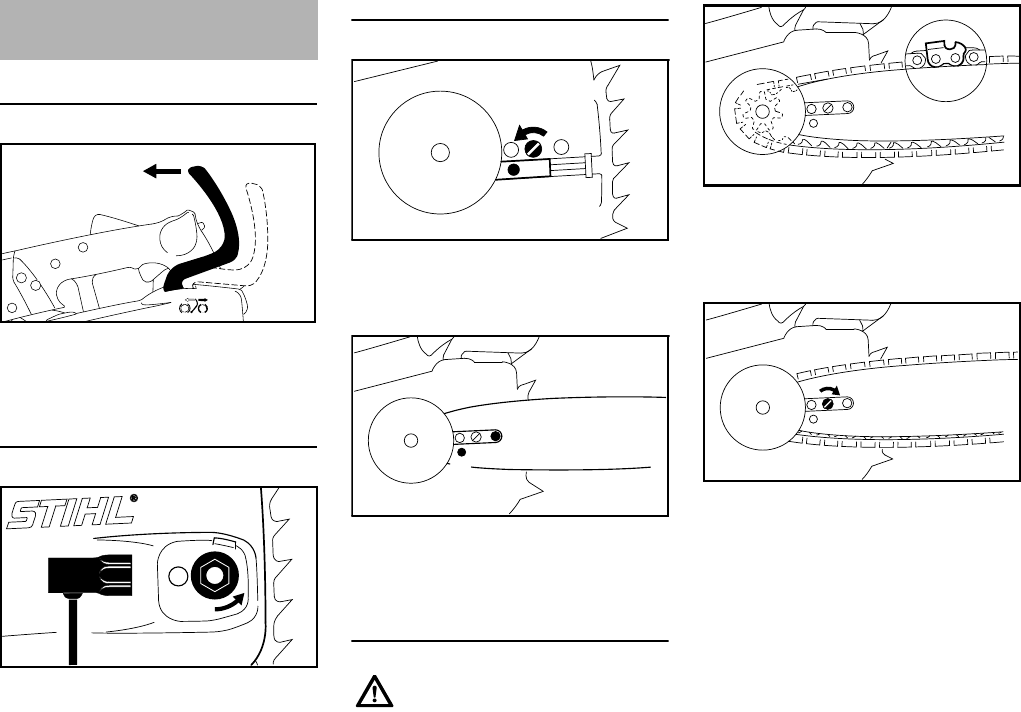

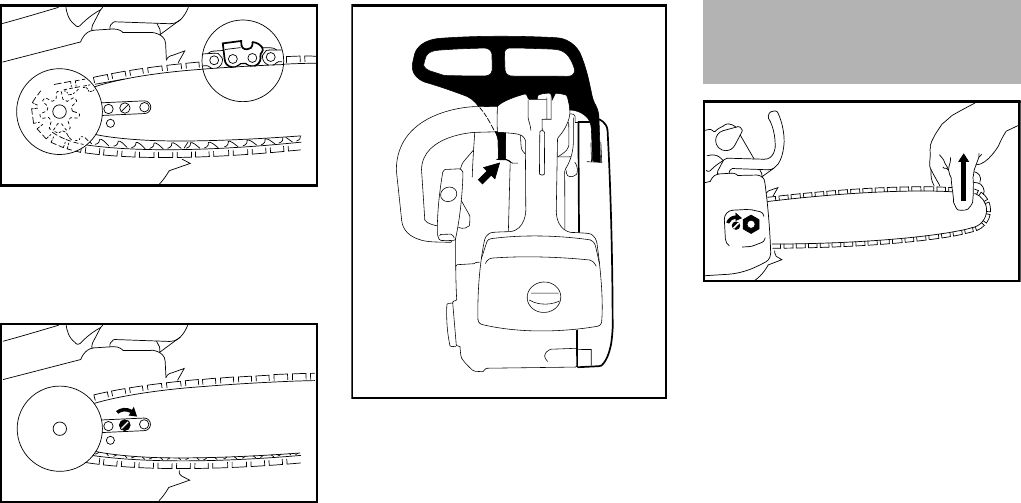

Mounting the Bar and Chain 20

Tensioning the Saw Chain (side

chain tensioner) 21

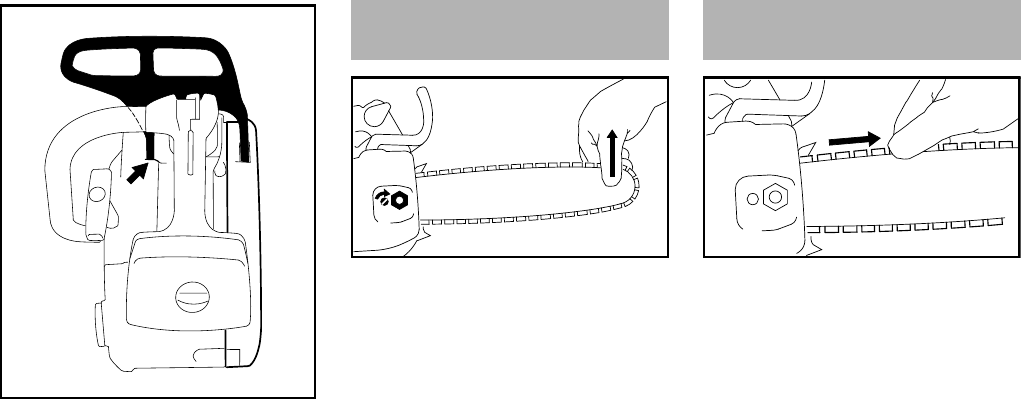

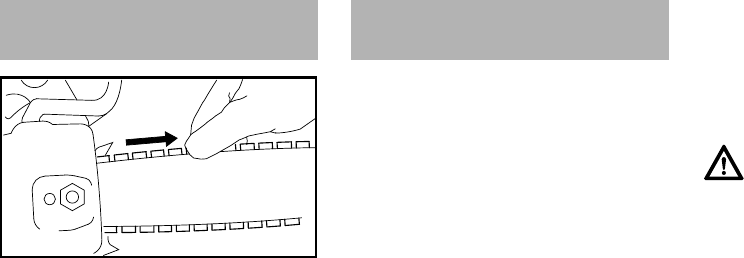

Checking Chain Tension 21

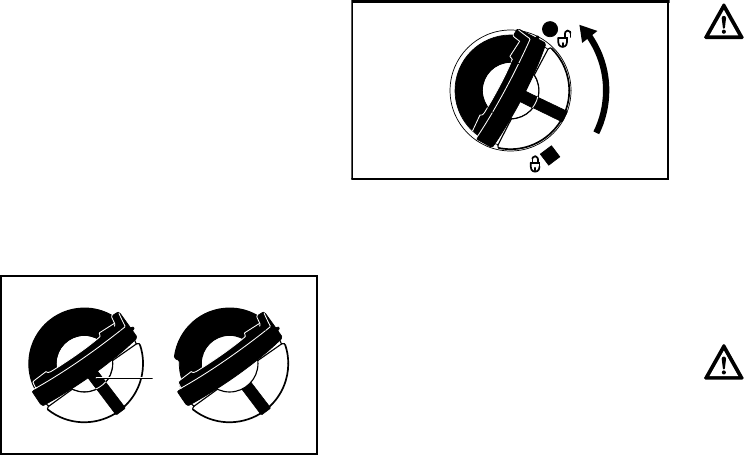

Fuel 22

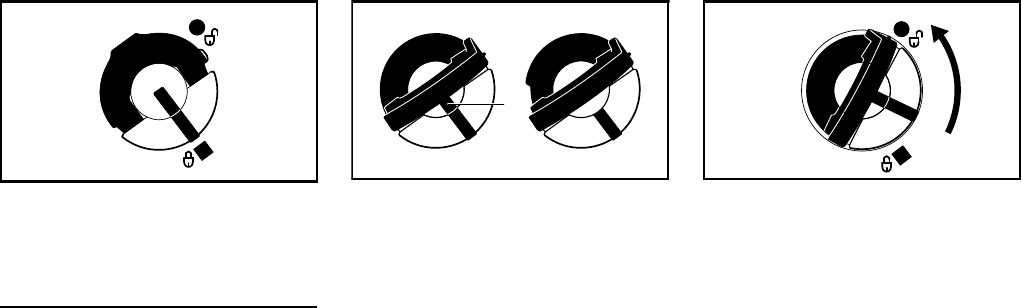

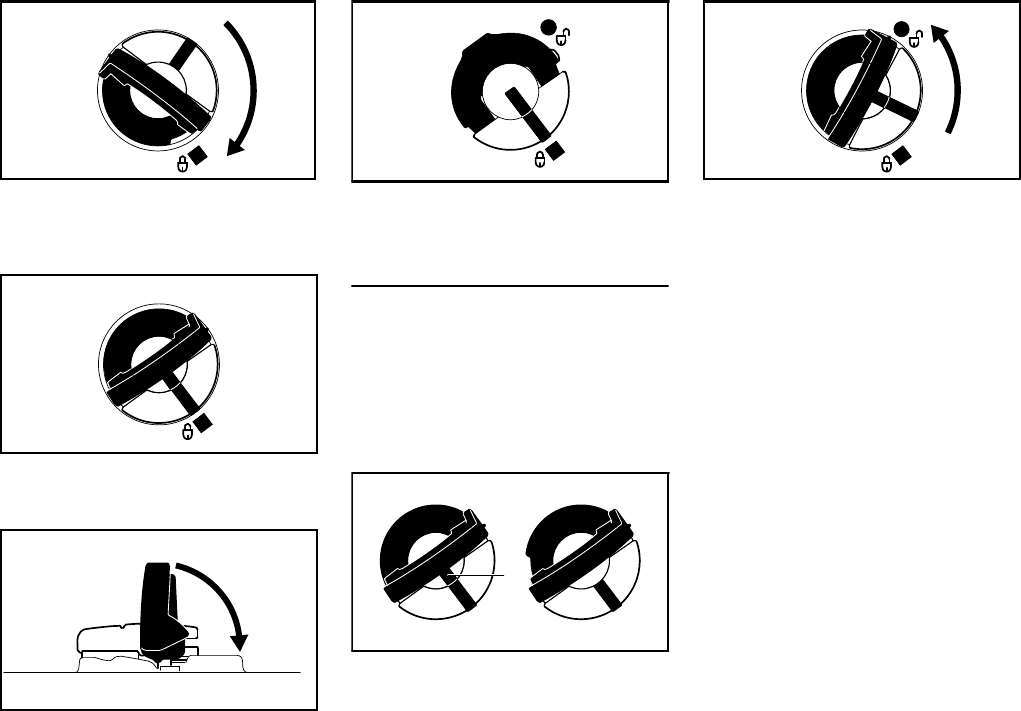

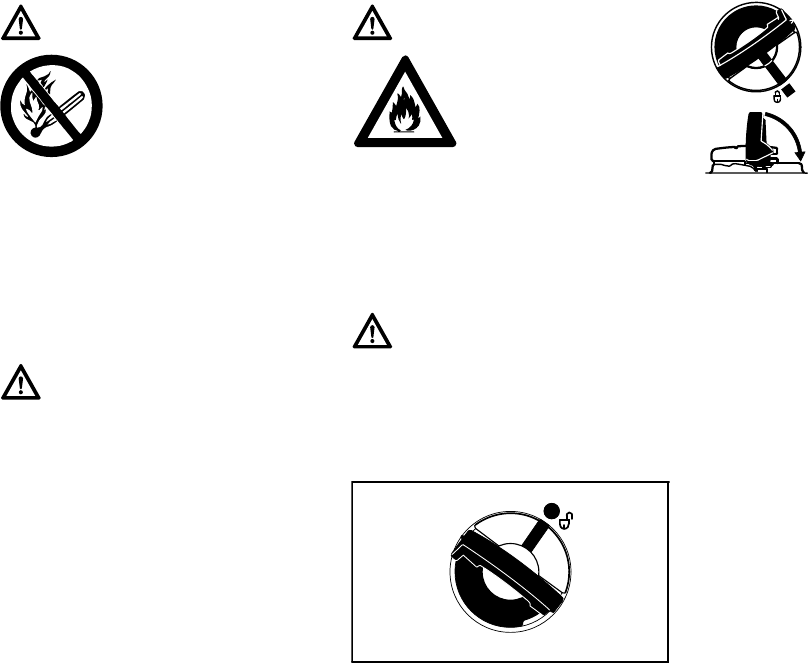

Fueling 23

Chain Lubricant 25

Filling Chain Oil Tank 25

Checking Chain Lubrication 26

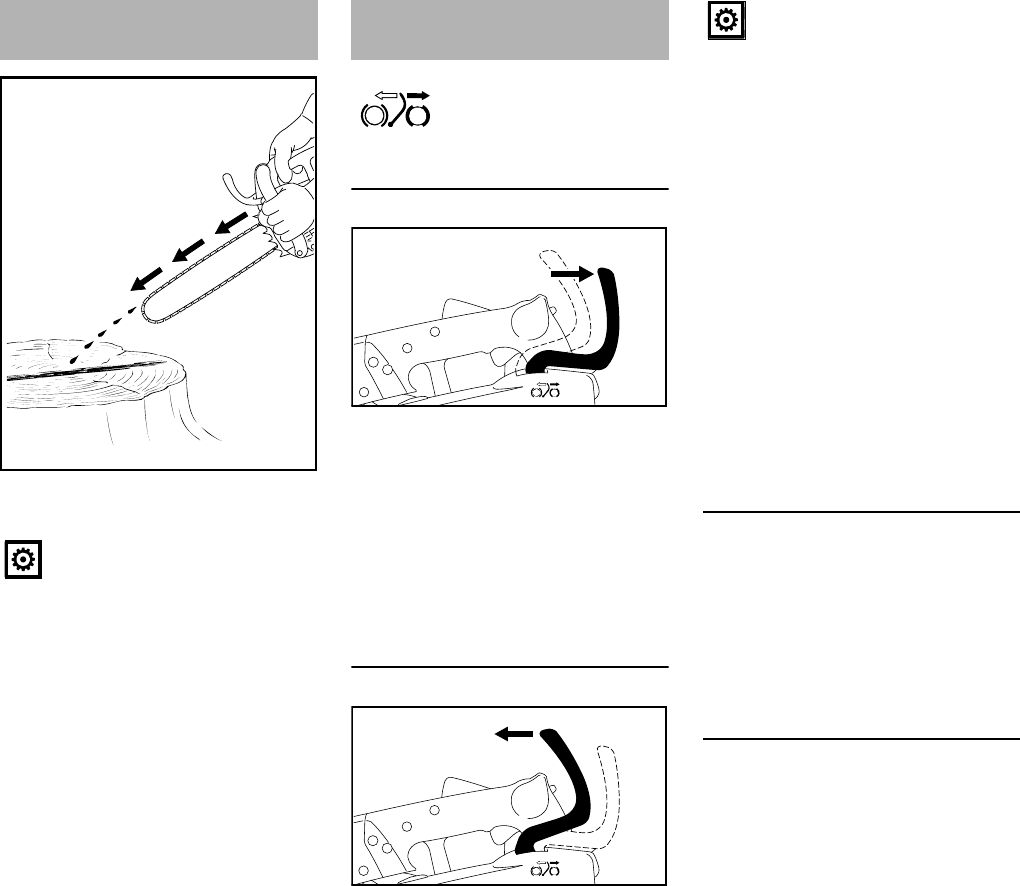

Chain Brake 26

Winter Operation 27

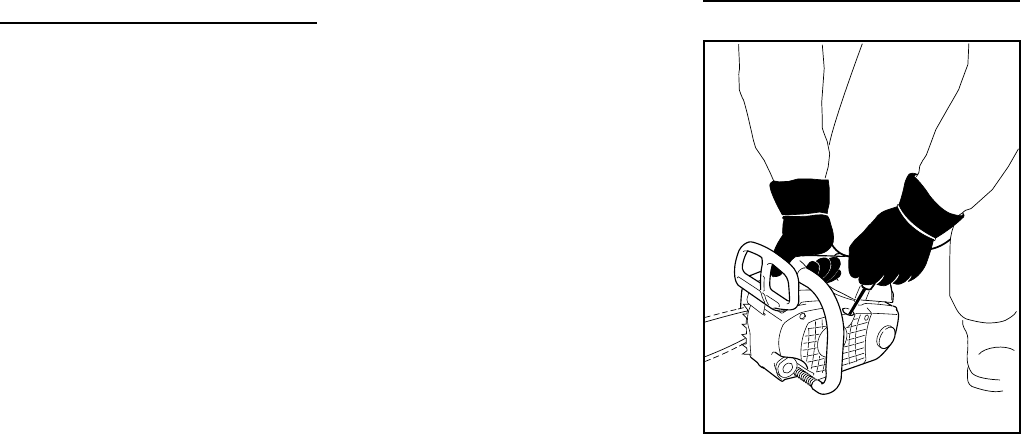

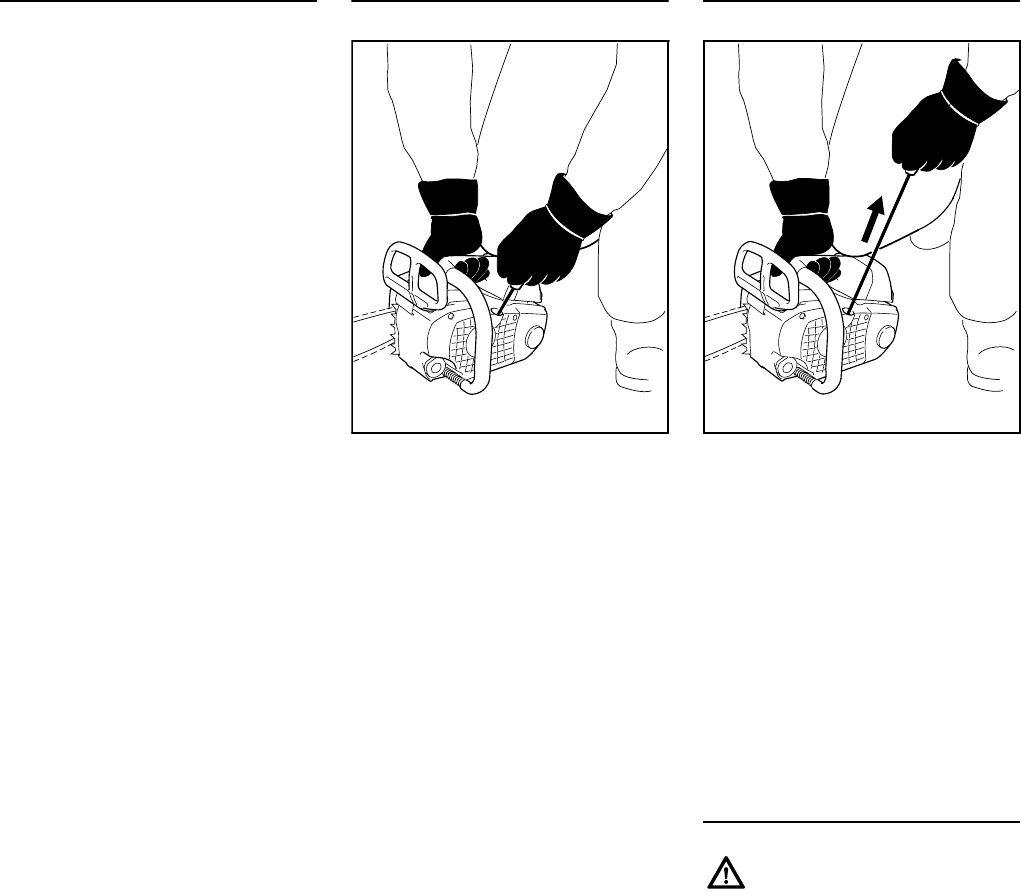

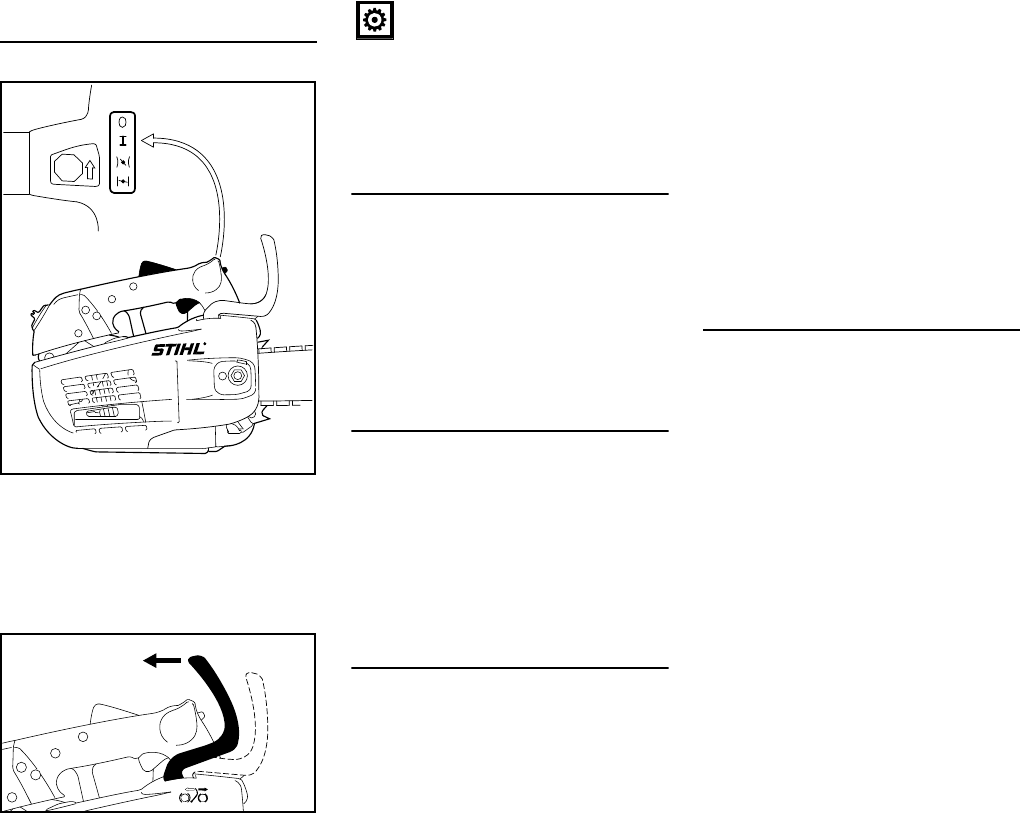

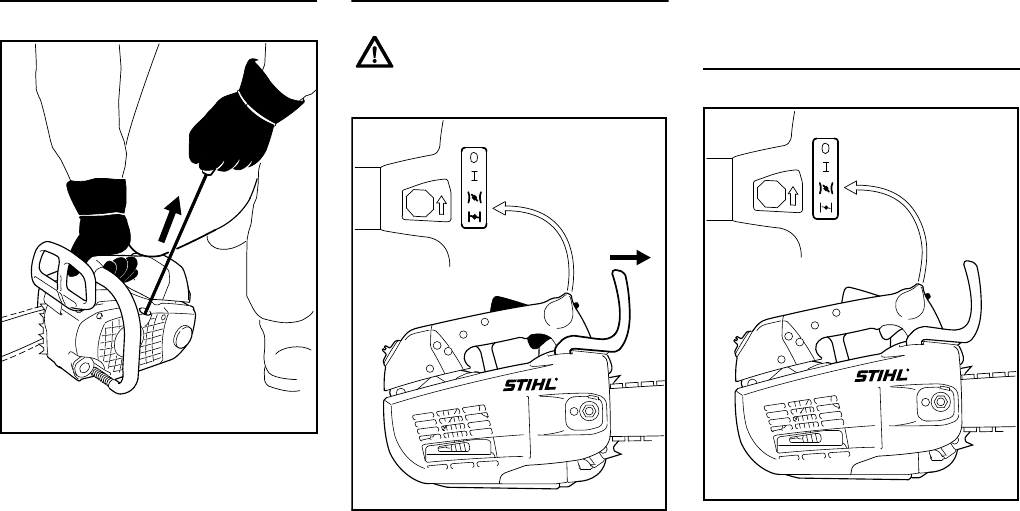

Starting / Stopping the Engine 27

Operating Instructions 30

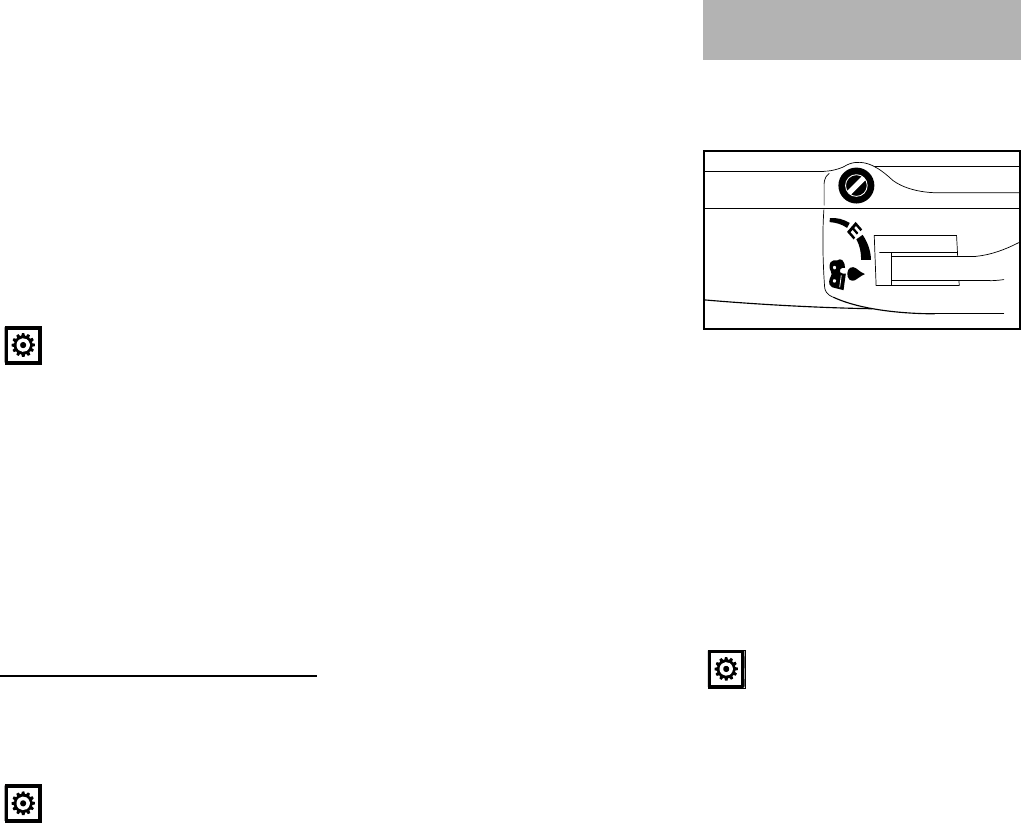

Oil Quantity Control 31

Taking Care of the Guide Bar 32

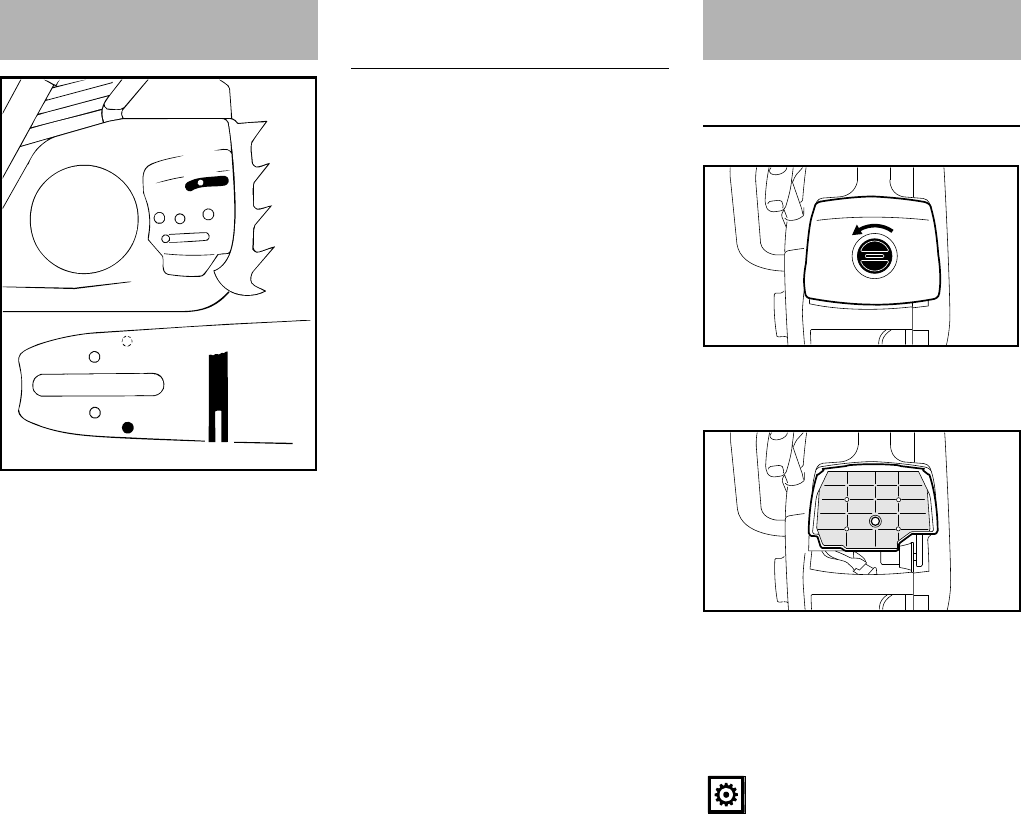

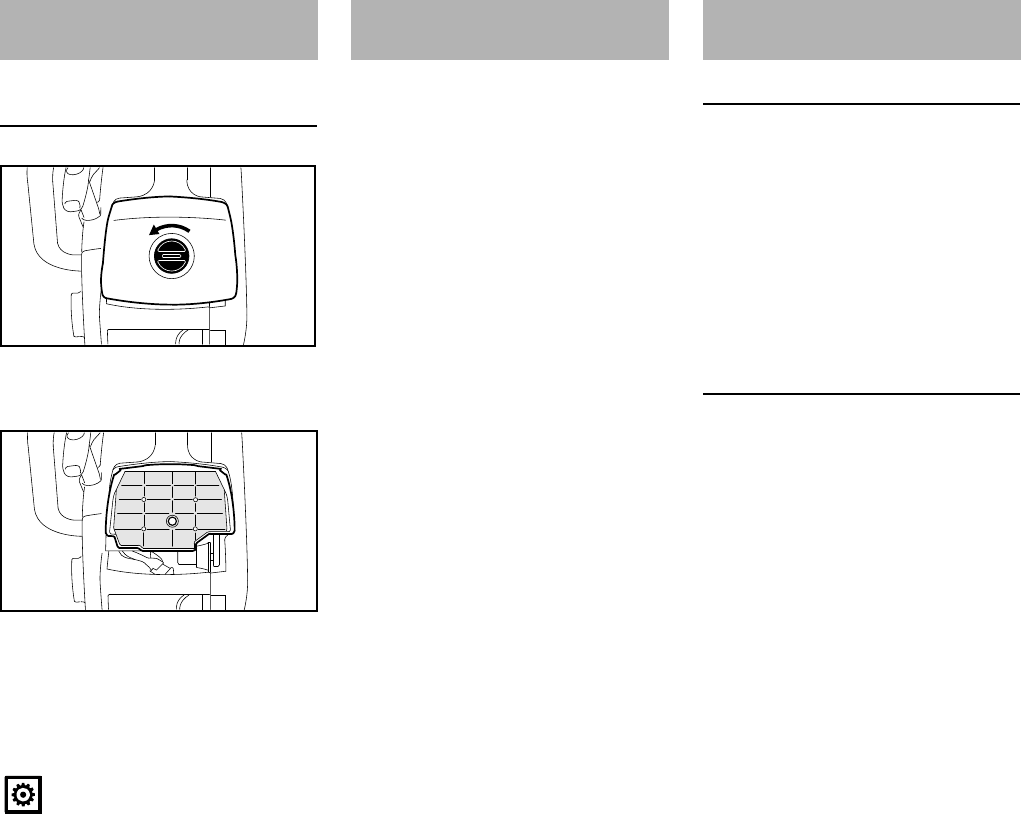

Cleaning the Air Filter 32

Engine Management 33

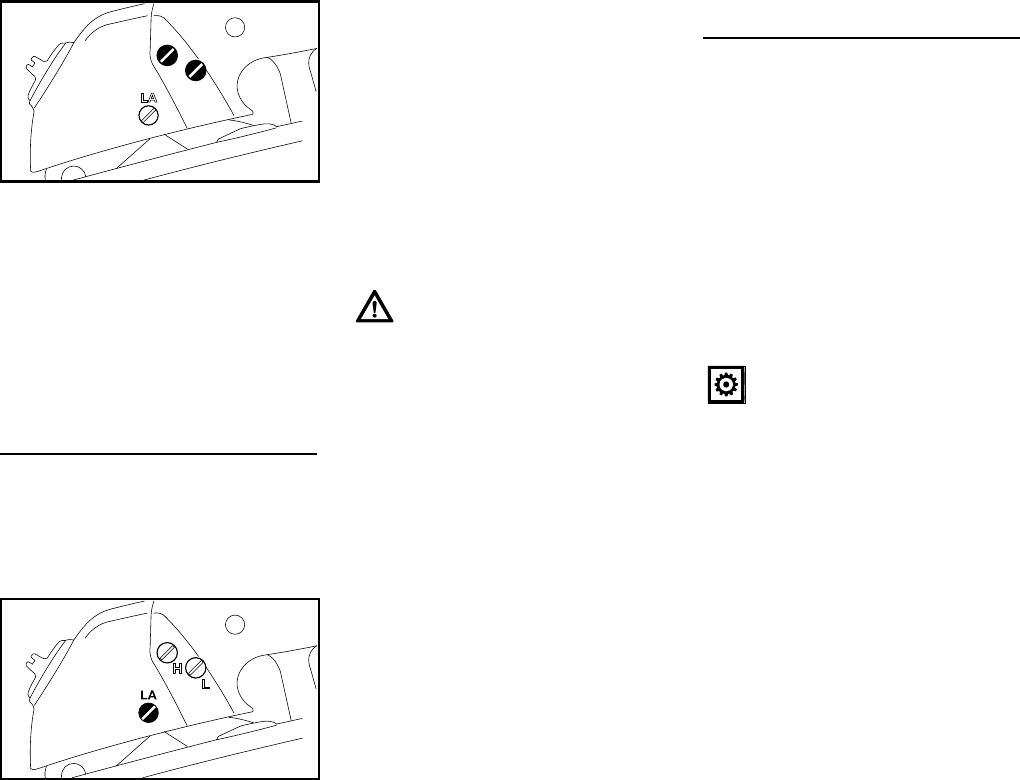

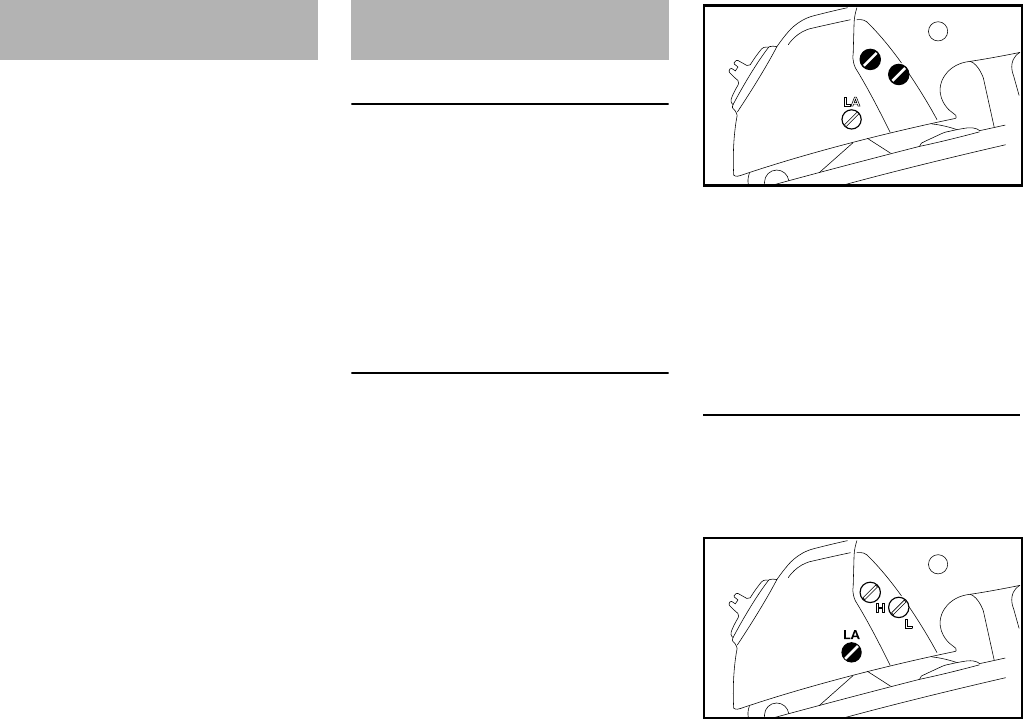

Adjusting the Carburetor 33

Spark Arresting Screen in Muffler 34

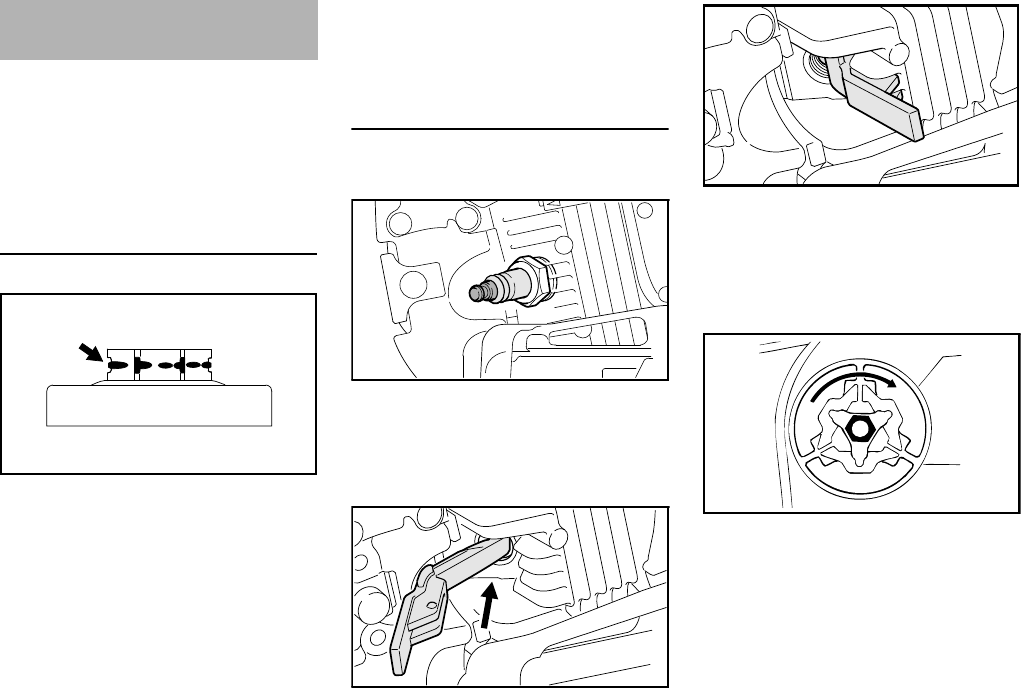

Spark Plug 35

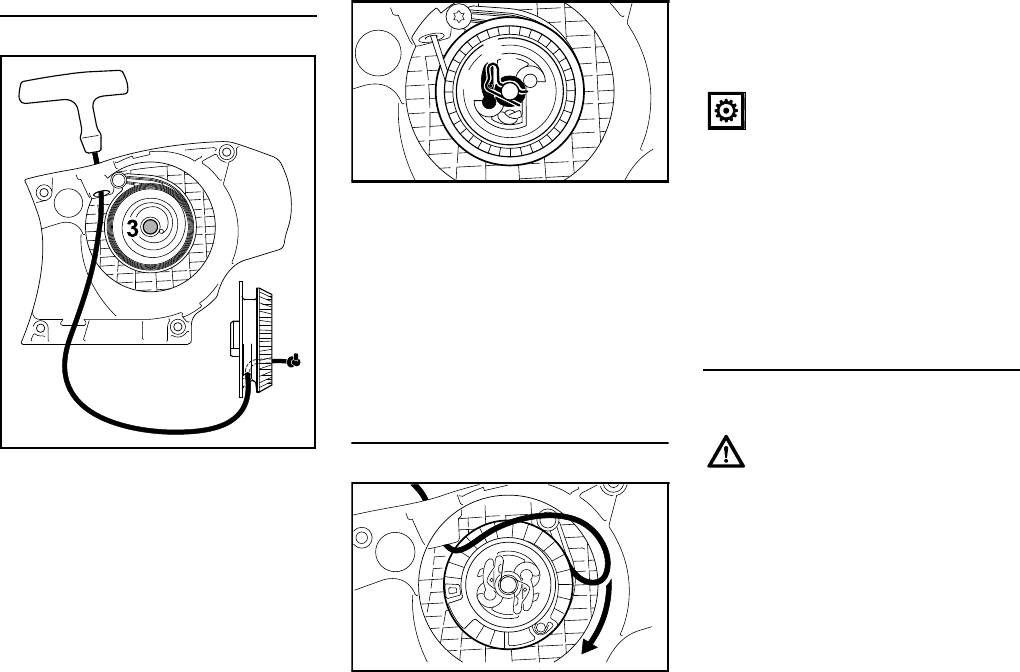

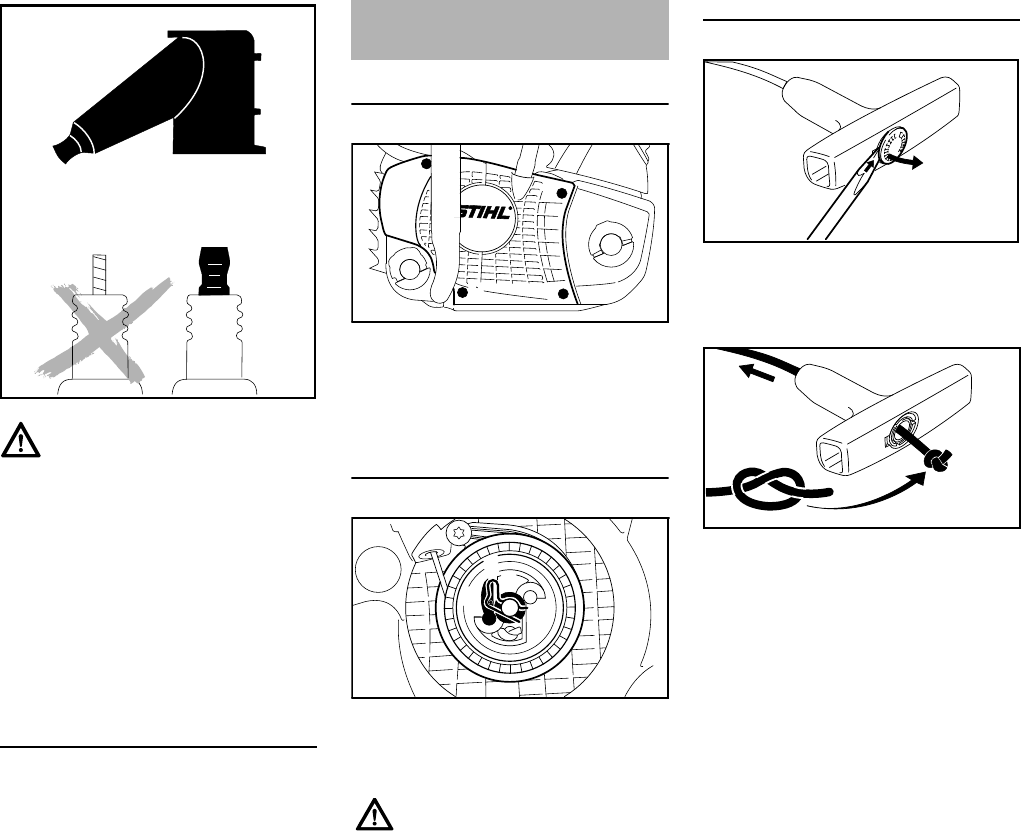

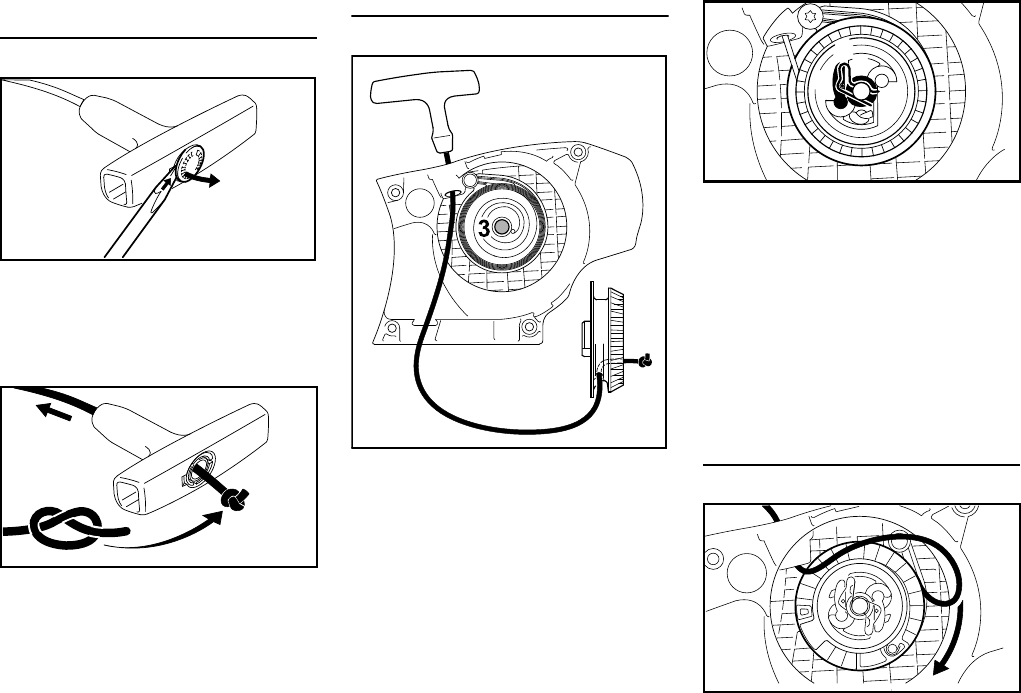

Replacing the Starter Rope and

Rewind Spring 36

Storing the Machine 38

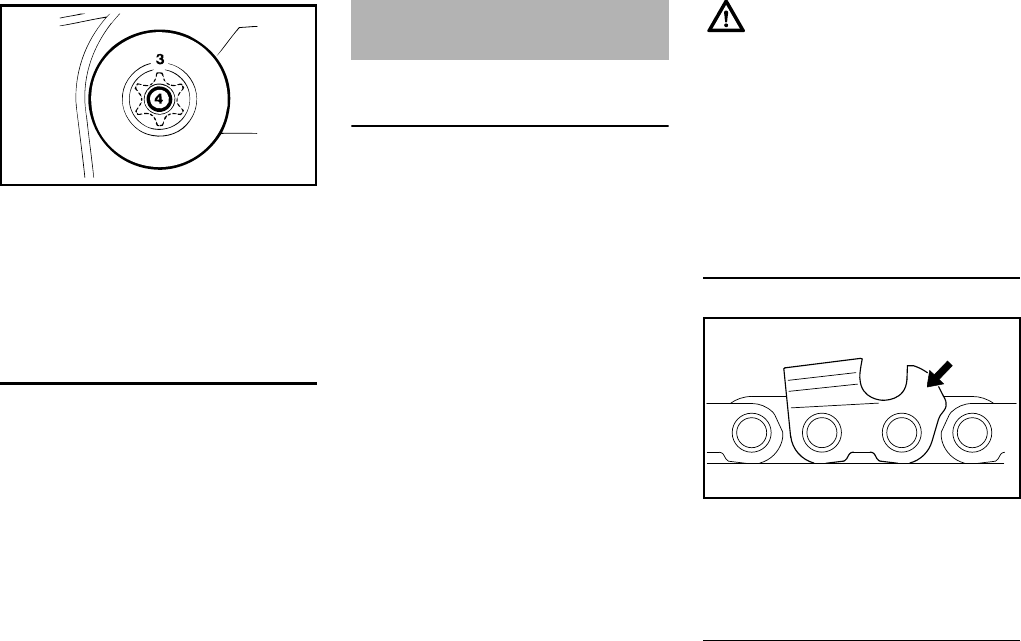

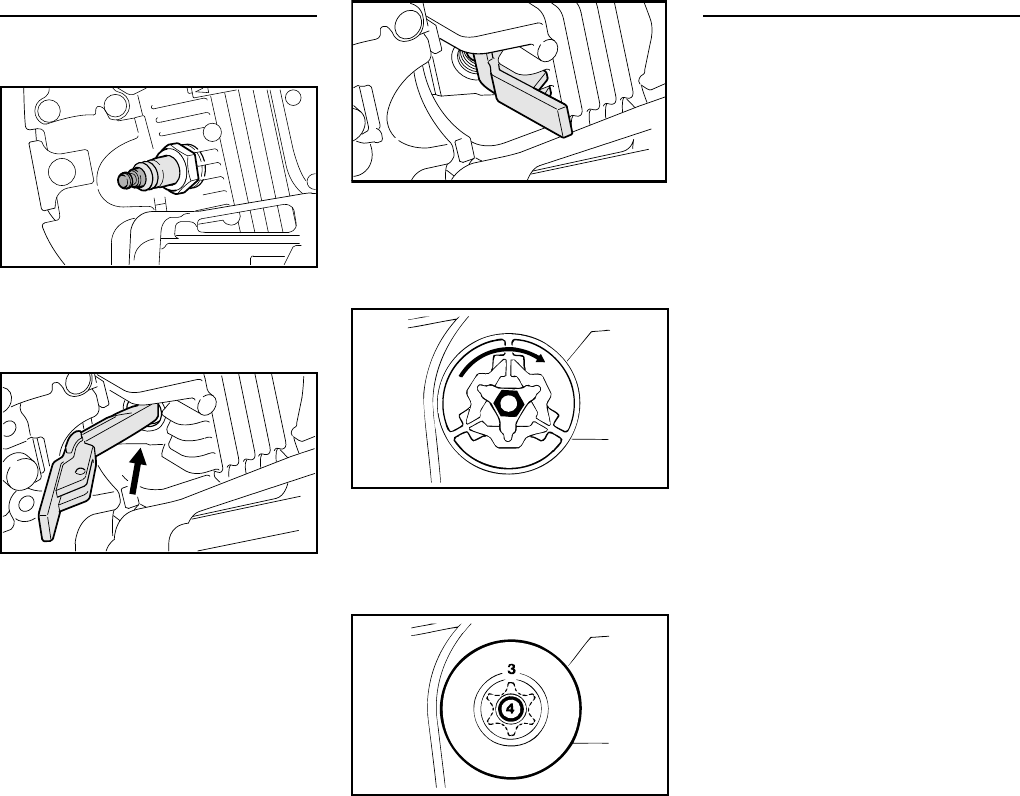

Checking and Replacing the Chain

Sprocket 38

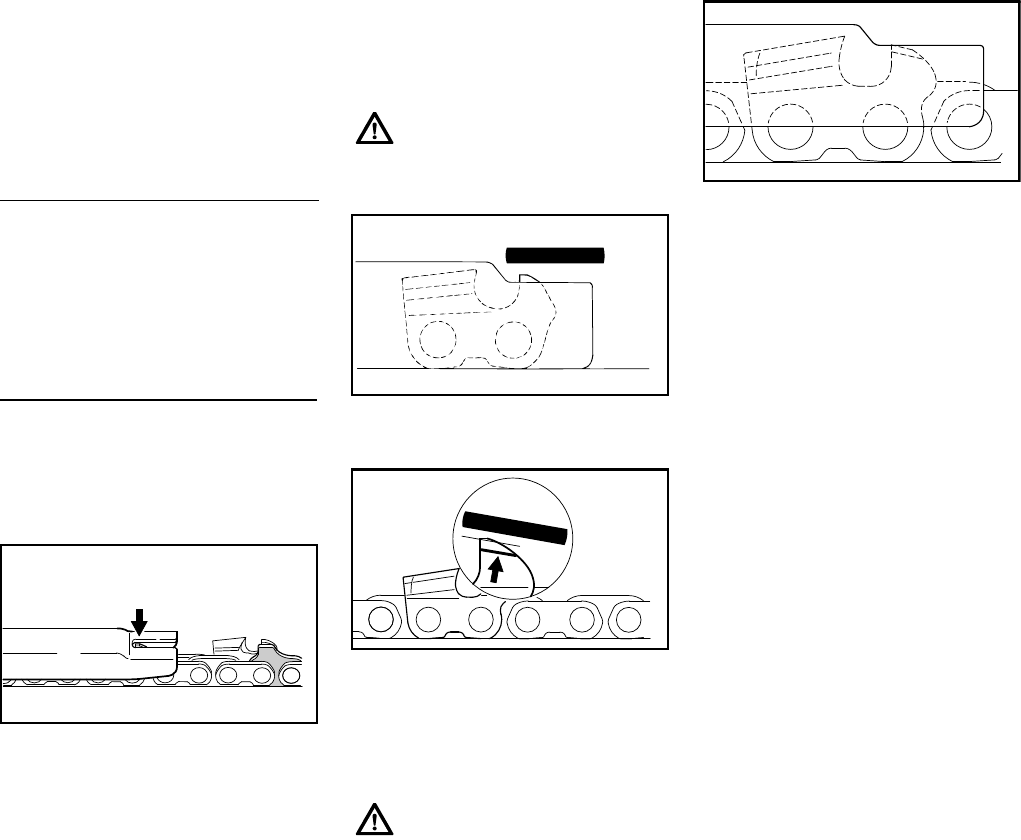

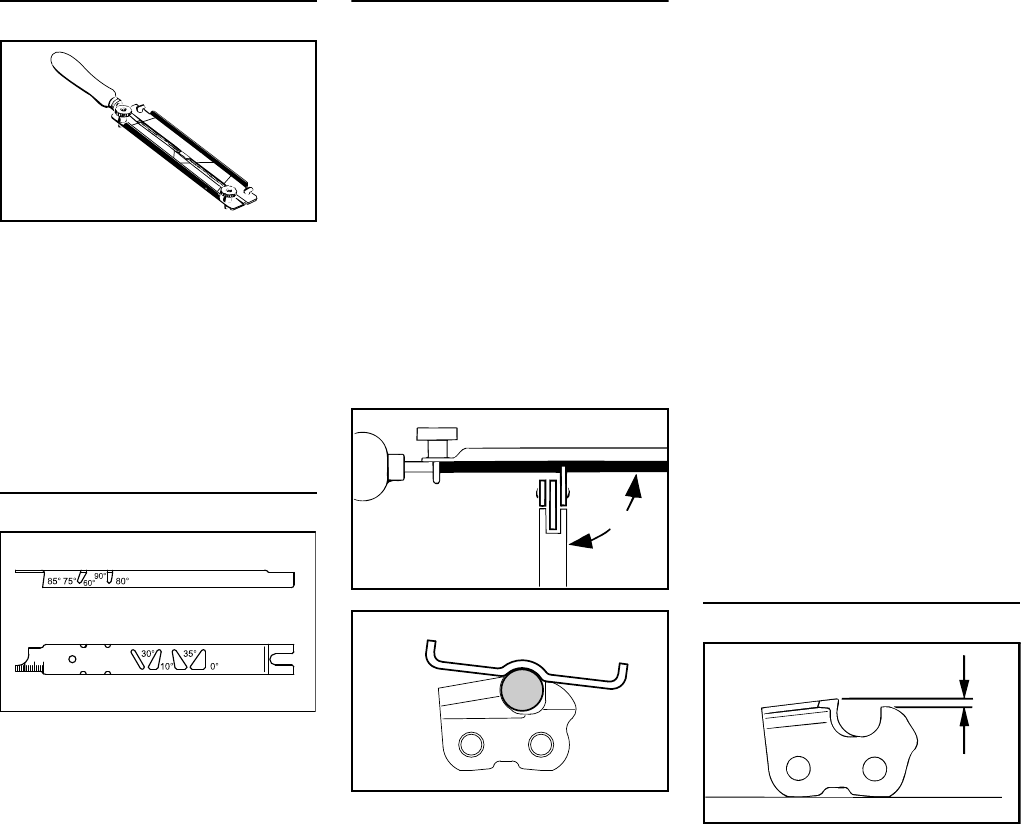

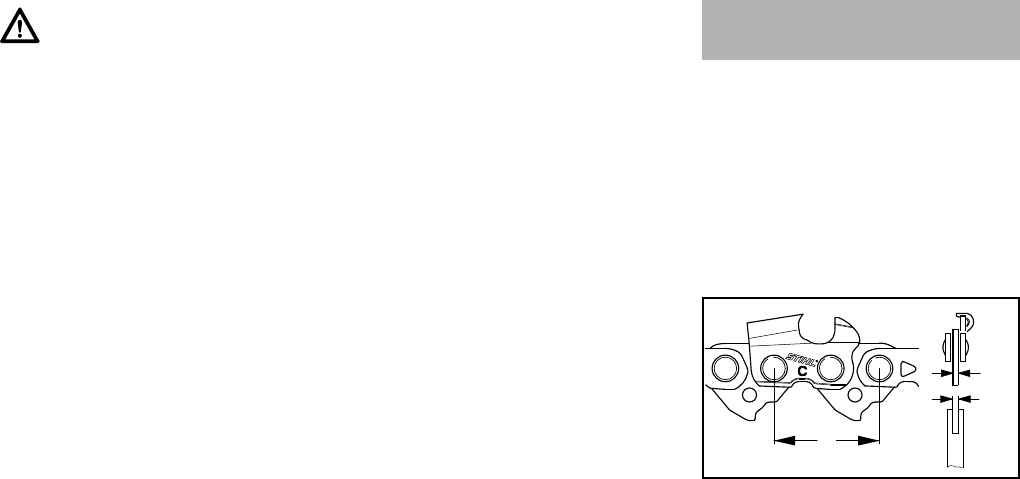

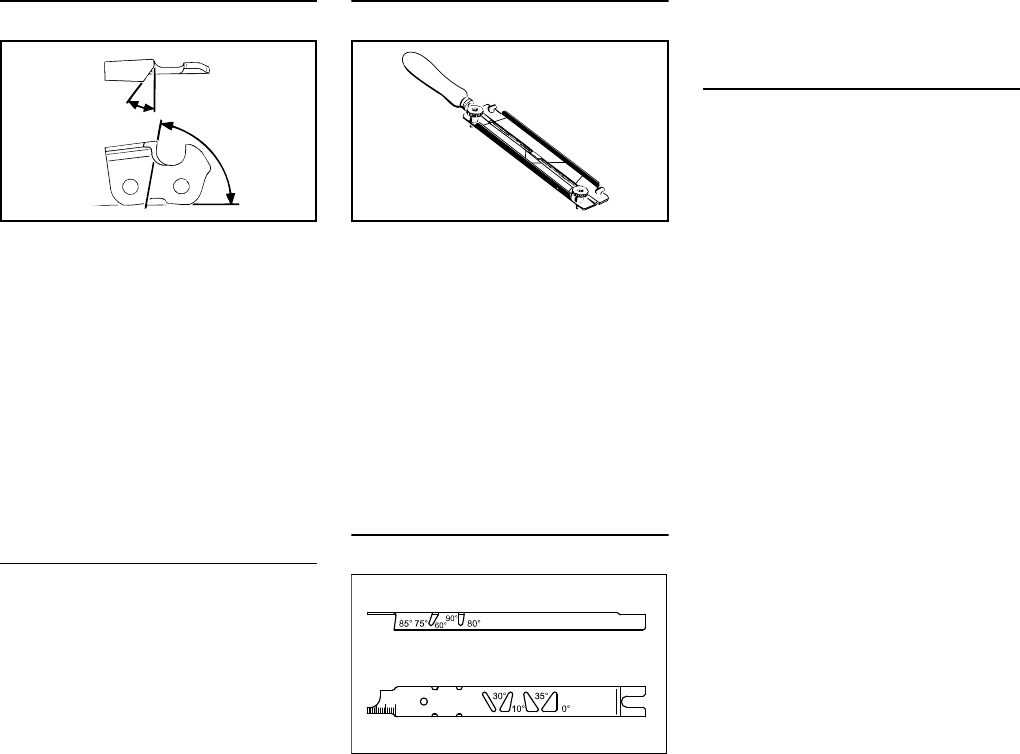

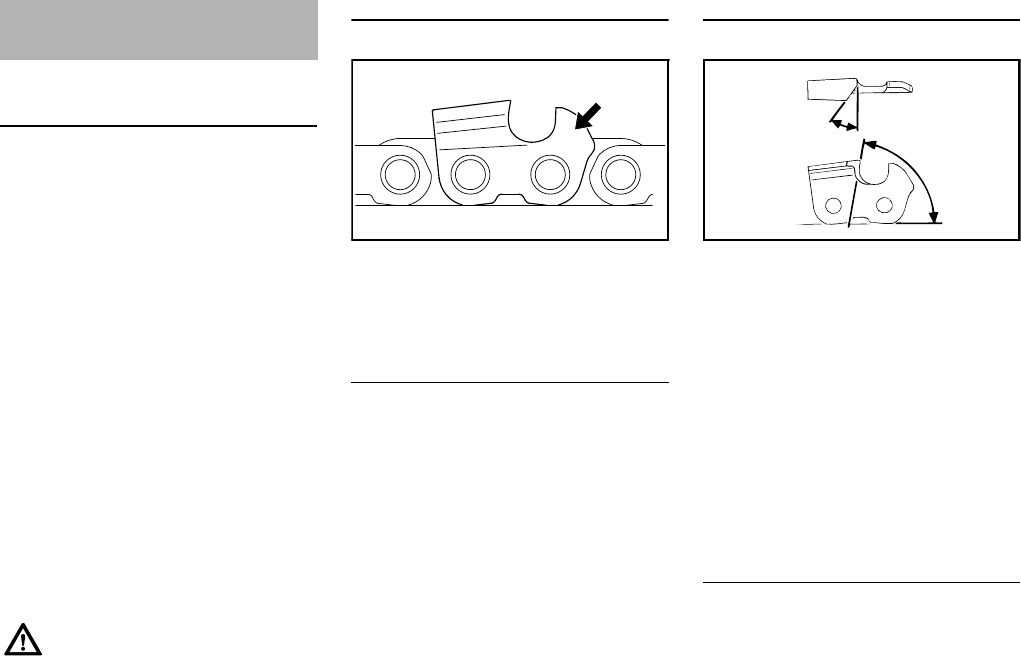

Maintaining and Sharpening the

Saw Chain 40

Maintenance and Care 44

Main Parts 46

Specifications 48

Special Accessories 49

Ordering Spare Parts 50

Maintenance and Repairs 50

STIHL Incorporated Federal

Emission Control Warranty

Statement 50

STIHL Incorporated California

Exhaust and Evaporative

Emissions Control Warranty

Statement 52

Trademarks 54

Warning!

Because a chain saw is a high-speed

wood-cutting tool, some special safety

precautions must be observed as with

any other power saw to reduce the risk

of personal injury. Careless or improper

use may cause serious or even fatal

injury.

MS 201 T

English

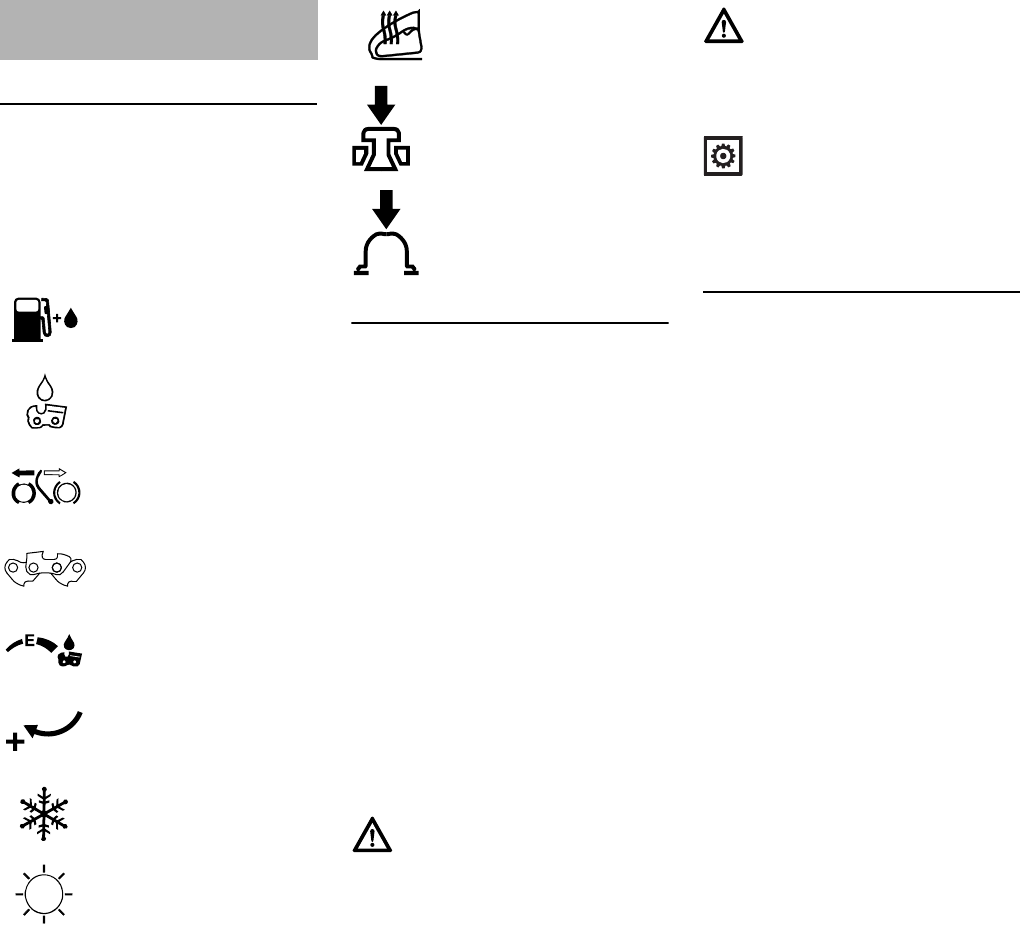

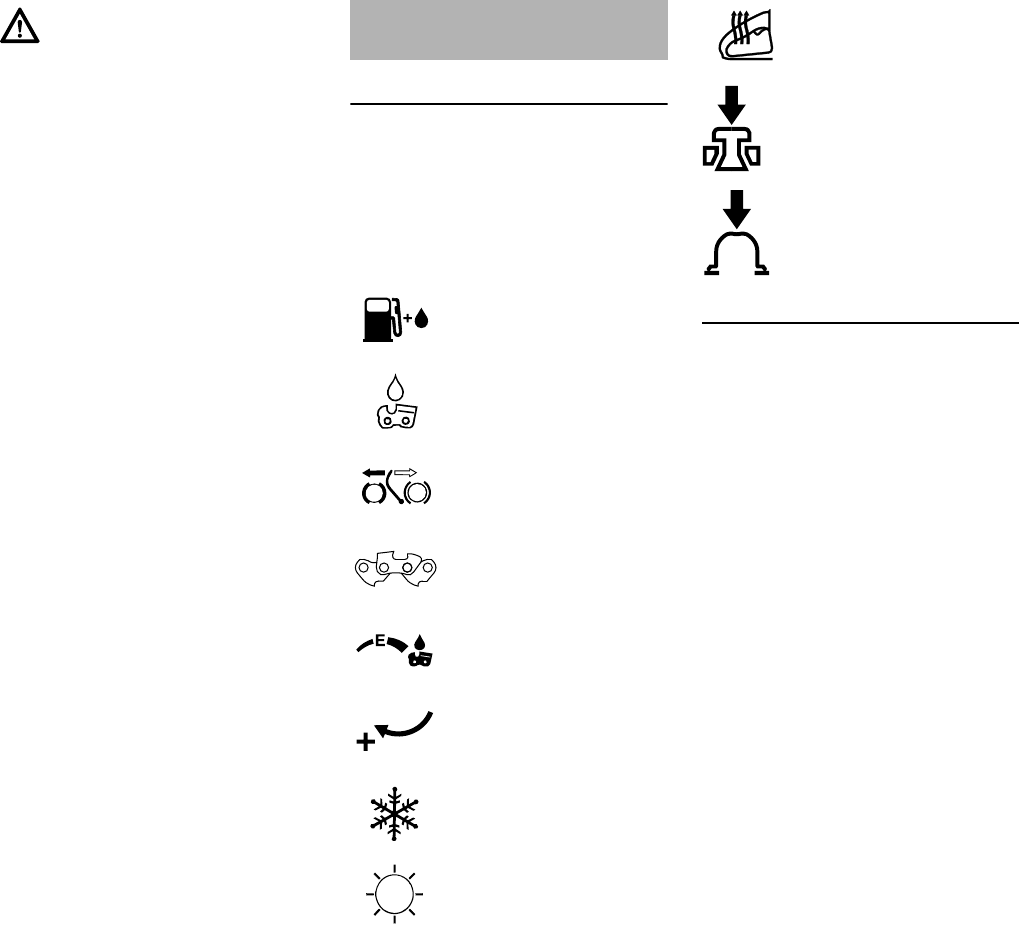

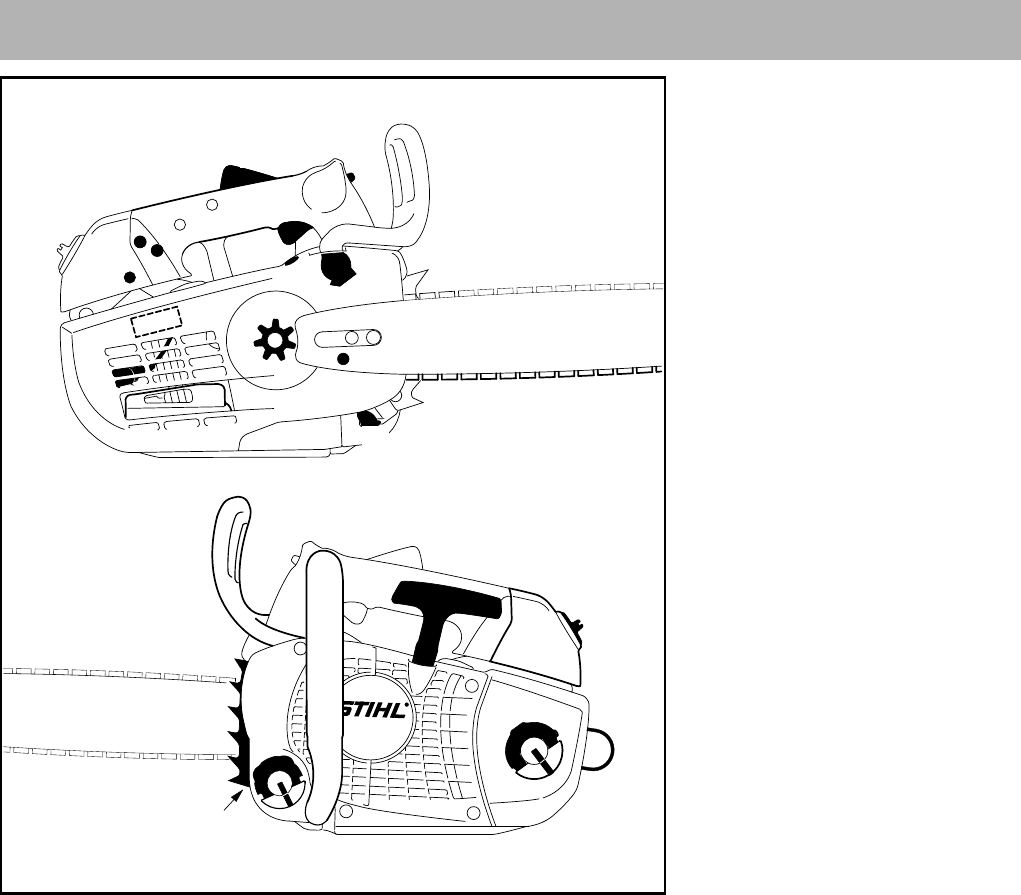

Pictograms

The meanings of the pictograms

attached to or embossed on the

machine are explained in this manual.

Depending on the model concerned, the

following pictograms may be on your

machine.

Symbols in Text

Many operating and safety instructions

are supported by illustrations.

The individual steps or procedures

described in the manual may be marked

in different ways:

NA bullet marks a step or procedure.

A description of a step or procedure that

refers directly to an illustration may

contain item numbers that appear in the

illustration. Example:

NLoosen the screw (1).

NLever (2) ...

In addition to the operating instructions,

this manual may contain paragraphs

that require your special attention. Such

paragraphs are marked with the

symbols and signal words described

below:

Engineering Improvements

STIHL’s philosophy is to continually

improve all of its products. As a result,

engineering changes and improvements

are made from time to time. Therefore,

some changes, modifications and

improvements may not be covered in

this manual. If the operating

characteristics or the appearance of

your machine differs from those

described in this manual, please contact

your STIHL dealer for assistance.

Guide to Using this Manual

Fuel tank; fuel mixture of

gasoline and engine oil

Chain oil tank; chain oil

Engaging and disengag-

ing the STIHL Quickstop

chain brake

Direction of chain rotation

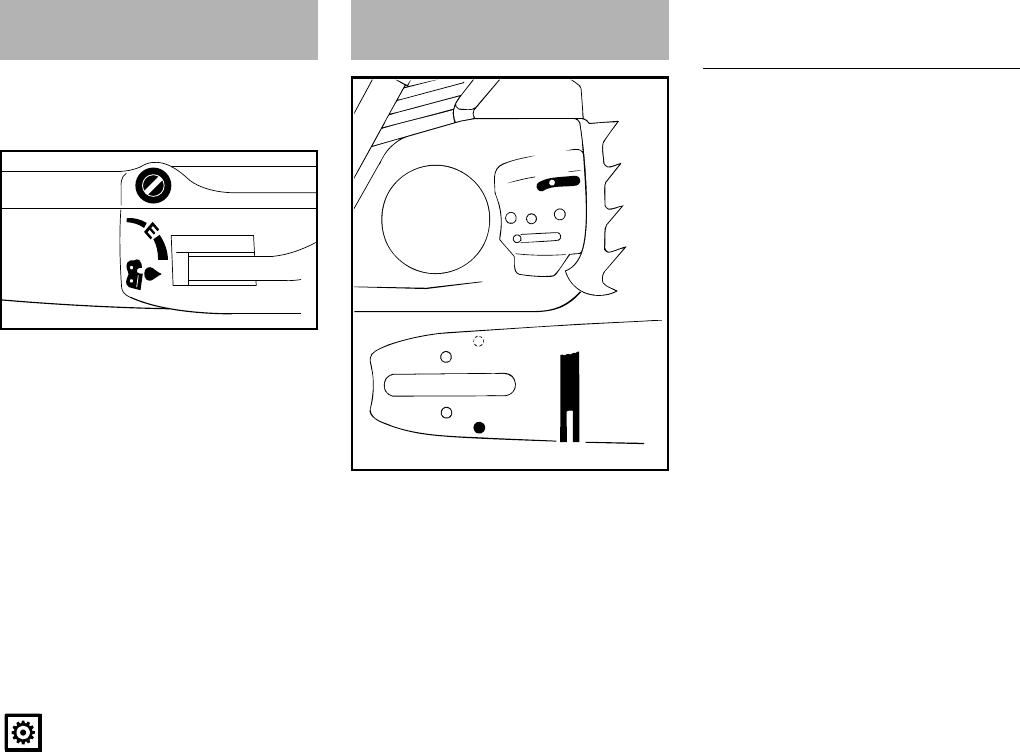

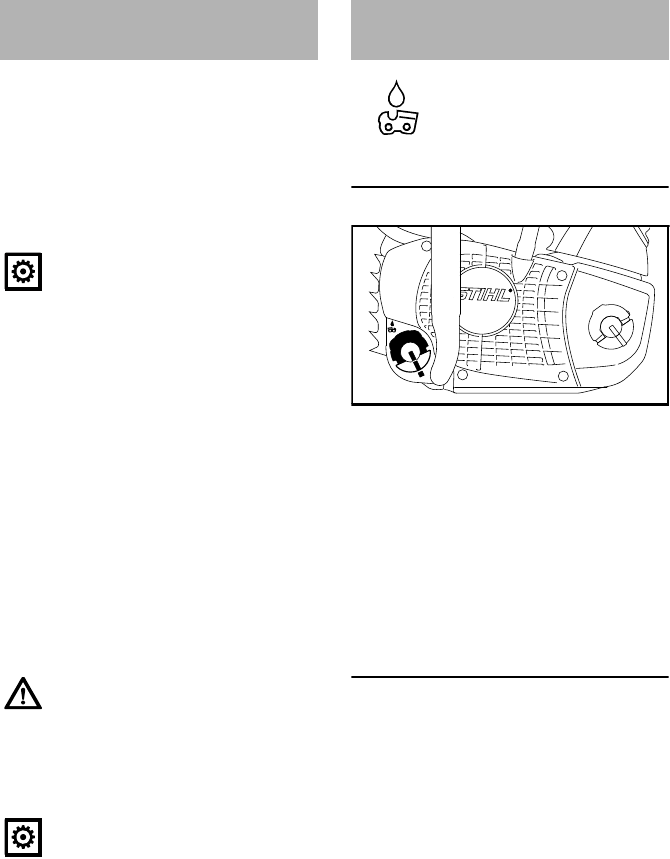

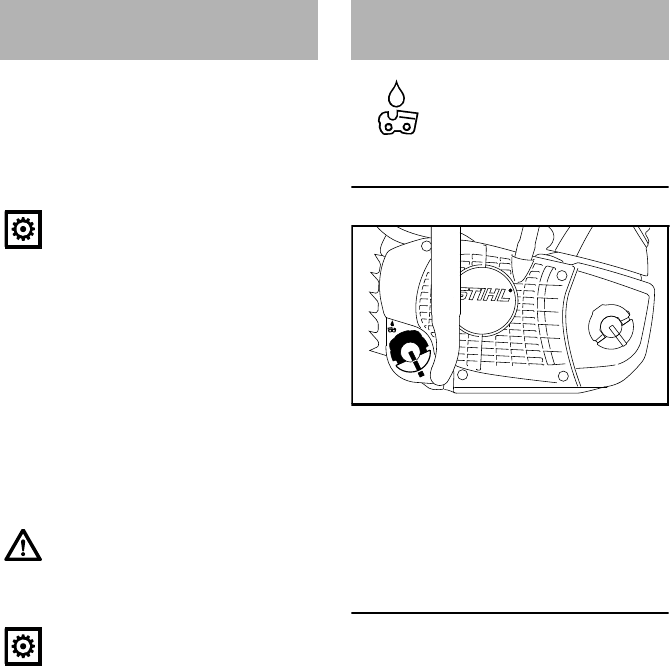

Ematic; chain oil quantity

control

Tension the chain

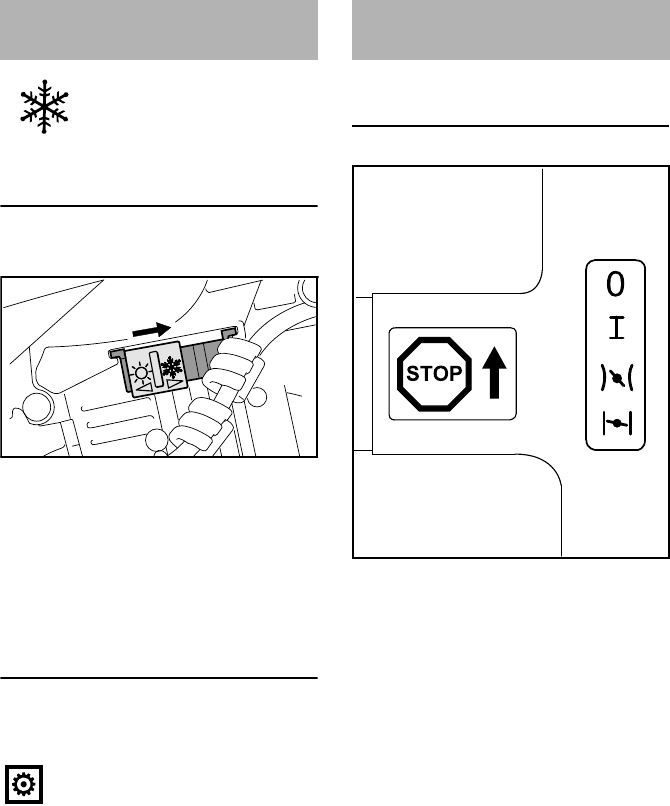

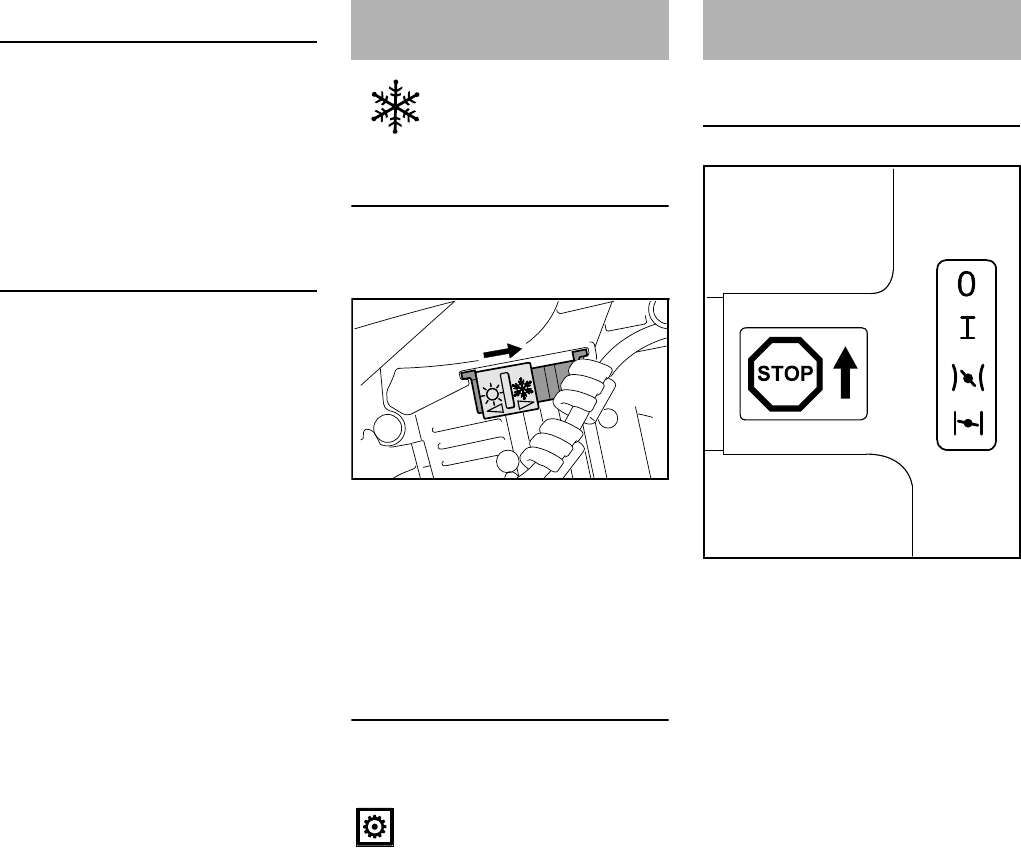

Intake air preheating for

winter operation

Intake air for summer

operation

Handle heating

Operate decompression

valve

Operate manual fuel

pump

Danger!

Indicates an imminent risk of severe or

fatal injury.

Warning!

Indicates a hazardous situation which, if

not avoided, could result in severe or

fatal injury.

Caution!

Indicates a risk of property damage,

including damage to the machine or its

individual components.

MS 201 T

English

This top handle chain saw is

designed specifically for tree surgery

and maintenance in the tree.

The increased risk includes injuries due

to uncontrolled reactive forces of the

chain saw or leg injuries due to the saw

"dropping" at the end of the cut.

Regular chain saws (with wider spaced

handles) are recommended for all other

cutting work at ground level.

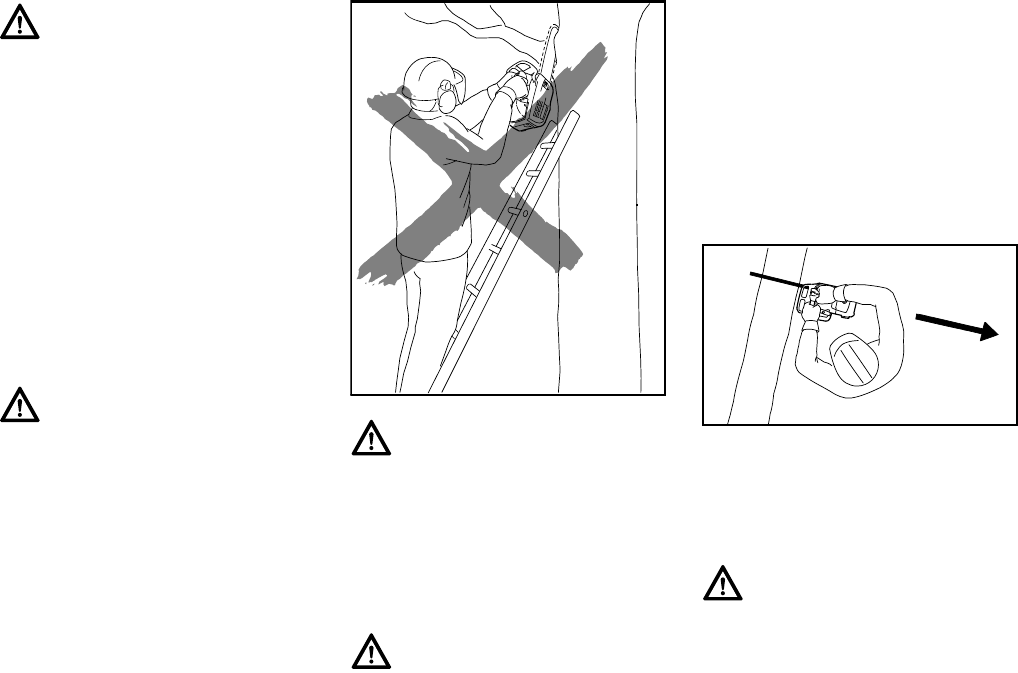

Never work in a tree unless you have

received specific, professional training

for such work, including training in the

use of the safety and other climbing

equipment, such as harnesses, ropes,

belts, climbing irons, snap hooks,

carabiners, etc.

Have your STIHL dealer show you how

to operate your power tool. All safety

precautions that are generally observed

when working with an axe or a hand saw

also apply to the operation of chain

saws. Observe all applicable federal,

state and local safety regulations,

standards and ordinances.

Use your chain saw only for cutting

wooden objects.

Most of these safety precautions and

warnings apply to the use of all STIHL

chain saws. Different models may have

different parts and controls. See the

appropriate section of your instruction

manual for a description of the controls

and the function of the parts of your

model.

Safe use of a chain saw involves

1the operator

2the power tool

3the use of the power tool.

Safety Precautions and

Working Techniques

Due to the special com-

pact handle design

(closely spaced han-

dles), there is an

increased risk of injury

from loss of control.

For this reason

these special

chain saws should

be used only for

work in a tree by

persons who are

trained in special

cutting and work-

ing techniques and

who are properly

secured (lift

bucket, ropes,

safety harness)

Warning!

Working in a tree requires the use of

special cutting and working techniques

which must be observed in order to

reduce the increased risk of personal

injury.

The use of any chain saw

may be hazardous. The

saw chain has many

sharp cutters. If the cut-

ters contact your flesh,

they will cut you, even if

the chain is not moving.

It is important that you

read, fully understand

and observe the following

safety precautions and

warnings. Read the

instruction manual and

the safety instructions

periodically. Careless or

improper use may cause

serious or fatal injury.

Warning!

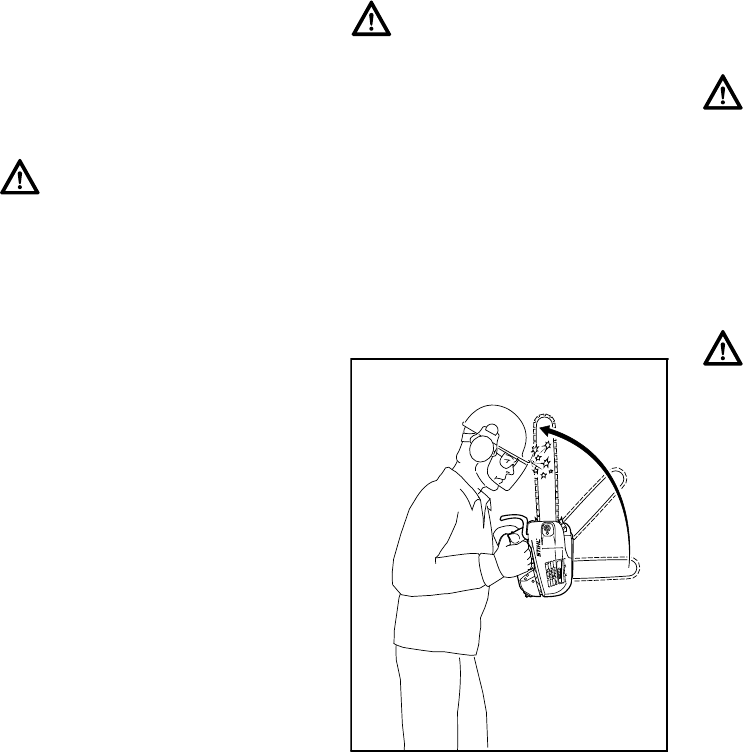

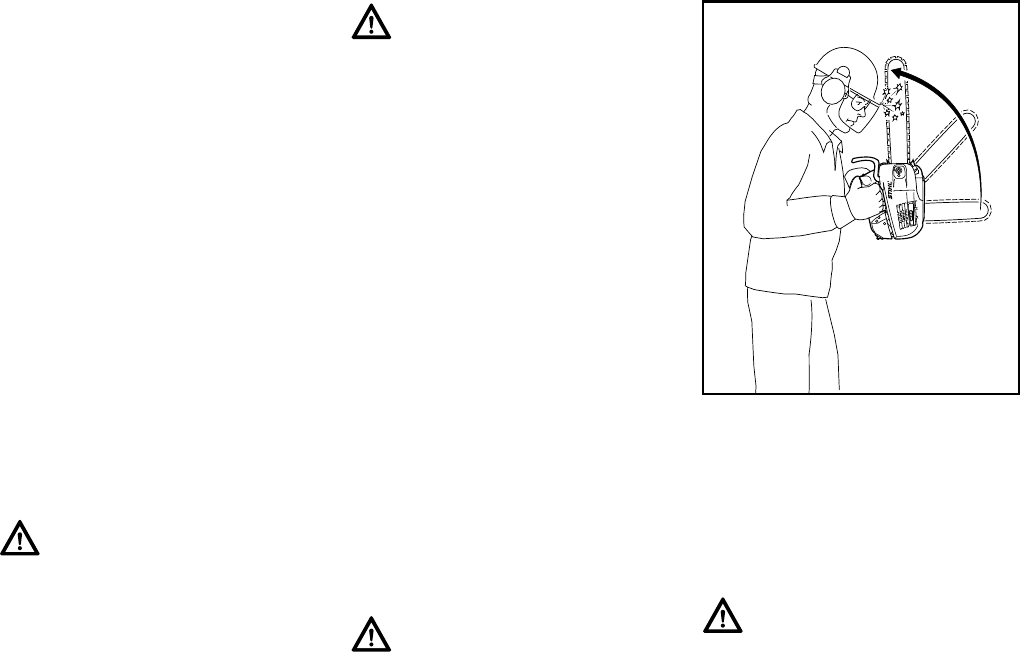

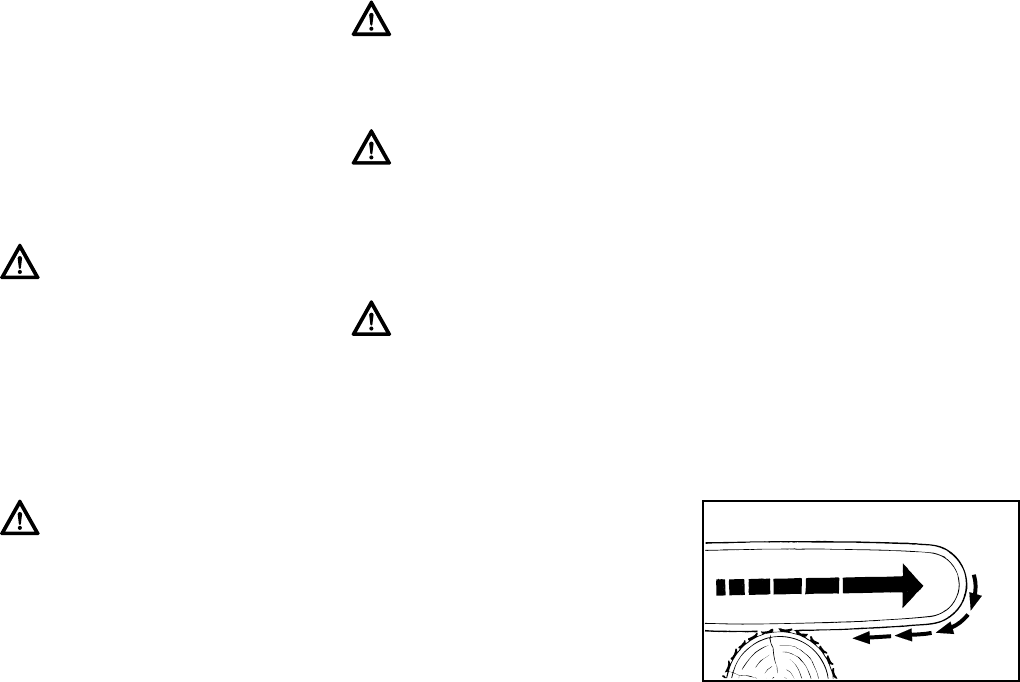

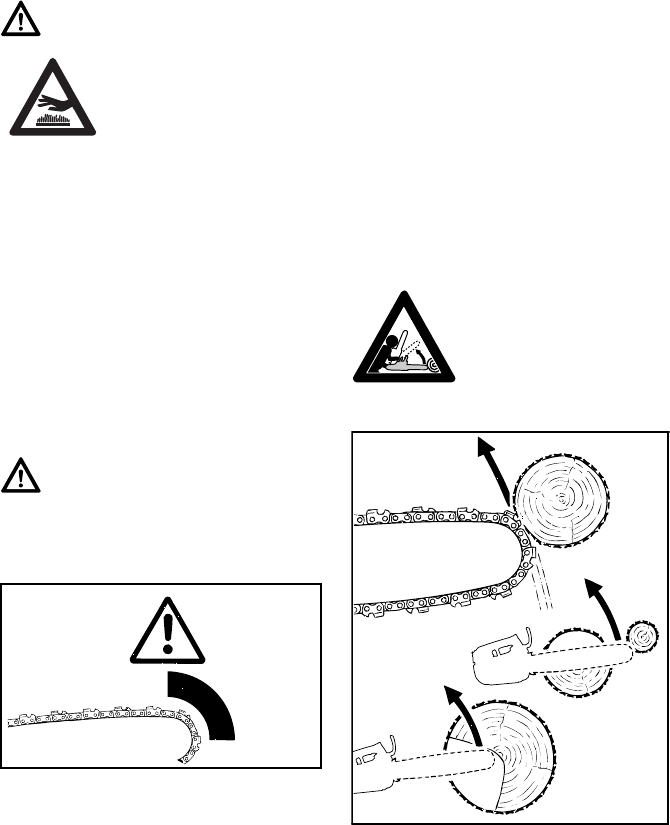

Reactive forces, including kickback, can

be dangerous. Pay special attention to

the section on reactive forces.

Warning!

Do not lend or rent your power tool with-

out the instruction manual. Be sure that

anyone using it understands the infor-

mation contained in this manual.

Warning!

Do not use it for other purposes, since

misuse may result in personal injury or

property damage, including damage to

the machine.

Warning!

Minors should never be allowed to use

this power tool. Bystanders, especially

children, and animals should not be

allowed in the area where it is in use.

MS 201 T

English

THE OPERATOR

Physical Condition

You must be in good physical condition

and mental health and not under the

influence of any substance (drugs,

alcohol, etc.) which might impair vision,

dexterity or judgment. Do not operate

this machine when you are fatigued.

These conditions reduce the hand's

ability to feel and regulate temperature,

produce numbness and burning

sensations and may cause nerve and

circulation damage and tissue necrosis.

All factors which contribute to

whitefinger disease are not known, but

cold weather, smoking and diseases or

physical conditions that affect blood

vessels and blood transport, as well as

high vibration levels and long periods of

exposure to vibration are mentioned as

factors in the development of whitefinger

disease. In order to reduce the risk of

whitefinger disease and carpal tunnel

syndrome, please note the following:

–Most STIHL power tools are

available with an anti-vibration

("AV") system designed to reduce

the transmission of vibrations

created by the machine to the

operator's hands. An AV system is

recommended for those persons

using power tools on a regular or

sustained basis.

–Wear gloves and keep your hands

warm. Heated handles, which are

available on some STIHL

powerheads, are recommended for

cold weather use.

–Keep the AV system well

maintained. A power tool with loose

components or with damaged or

worn AV elements will tend to have

higher vibration levels. Keep the

saw chain sharp. A dull chain will

increase cutting time, and pressing

a dull chain through wood will

increase the vibrations transmitted

to your hands.

–Maintain a firm grip at all times, but

do not squeeze the handles with

constant, excessive pressure. Take

frequent breaks.

All the above-mentioned precautions do

not guarantee that you will not sustain

whitefinger disease or carpal tunnel

syndrome. Therefore, continual and

regular users should closely monitor the

condition of their hands and fingers. If

any of the above symptoms appear,

seek medical advice immediately.

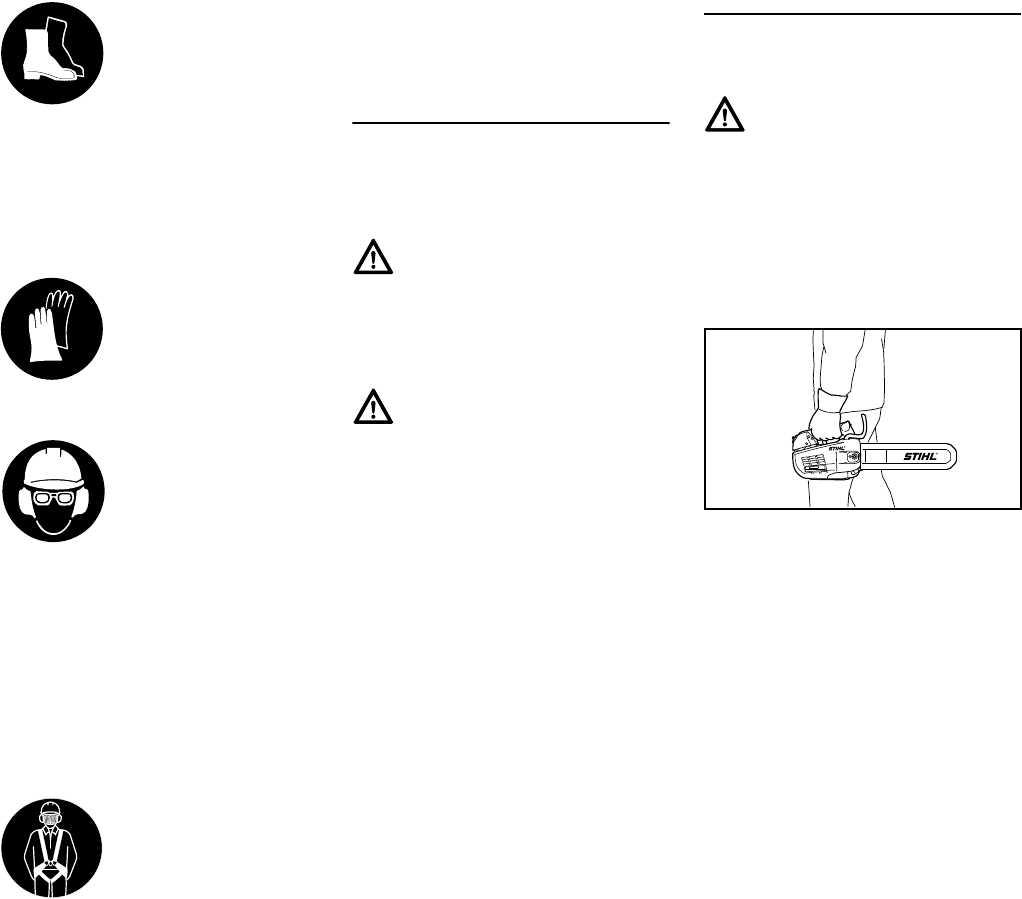

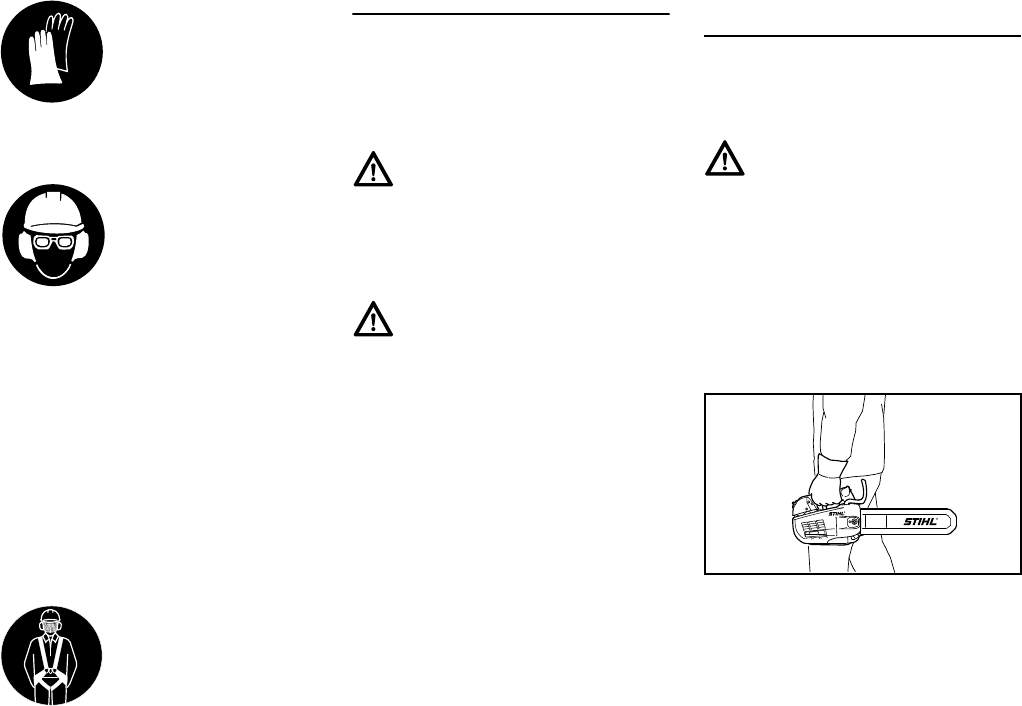

Proper Clothing

Warning!

Be alert – if you get tired, take a break.

Tiredness may result in loss of control.

Working with any power tool can be

strenuous. If you have any condition

that might be aggravated by strenuous

work, check with your doctor before

operating this machine.

Warning!

Prolonged use of a power tool (or other

machines) exposing the operator to

vibrations may produce whitefinger dis-

ease (Raynaud's phenomenon) or

carpal tunnel syndrome.

Warning!

The ignition system of the STIHL unit

produces an electromagnetic field of a

very low intensity. This field may inter-

fere with some pacemakers. To reduce

the risk of serious or fatal injury, persons

with a pacemaker should consult their

physician and the pacemaker manufac-

turer before operating this tool.

Warning!

To reduce the risk of injury, the operator

should wear proper protective apparel.

Clothing must be sturdy

and snug-fitting, but allow

complete freedom of

movement. To reduce the

risk of cut injuries, wear

overalls, long pants or

chaps that contain pads

of cut-retardant material,

depending on the indidi-

vidual application. Avoid

loose-fitting jackets,

scarfs, neckties, jewelry,

flared or cuffed pants,

unconfined long hair or

anything that could

become caught on

branches, brush or the

moving parts of the unit.

Secure hair so it is above

shoulder level.

MS 201 T

English

Never operate your power tool unless

wearing goggles or properly fitted

protective glasses with adequate top

and side protection complying with ANSI

Z 87.1 (or your applicable national

standard).

Be particularly alert and cautious when

wearing hearing protection because

your ability to hear warnings (shouts,

alarms, etc.) is restricted.

Any crew member in the cutting area

should also wear proper protective

clothing, especially hard hats, to protect

their heads.

THE POWER TOOL

For illustrations and definitions of the

power tool parts see the chapter on

"Main Parts".

THE USE OF THE POWER TOOL

Transporting the Power Tool

By hand: When carrying your saw by

hand, the engine must be switched off

and the saw must be in the proper

position. Grip the top handle and place

the muffler away from the body. The

chain guard (scabbard) should be over

the chain and guide bar, which should

point backwards.

By vehicle: When transporting in a

vehicle, keep chain and bar covered with

the chain guard. Properly secure your

saw to prevent turnover, fuel spillage

and damage to the saw.

Fuel

Your STIHL power tool uses an oil-

gasoline mixture for fuel (see chapter on

"Fuel" of your instruction manual).

Good footing is very

important. Wear sturdy

boots with nonslip soles.

Steel-toed safety boots

suitable for climbing in

trees are recommended.

Always wear gloves

when handling the

machine and the cutting

tool. Heavy-duty, nonslip

gloves improve your grip

and help to protect your

hands.

Wear an approved safety

hard hat to reduce the

risk of injury to your head.

Chain saw noise may

damage your hearing.

Wear sound barriers (ear

plugs or ear mufflers) to

help protect your hearing.

Continual and regular

users should have their

hearing checked

regularly.

Use proper equipment at

all times to protect your-

self from falling.

Warning!

Never operate your power tool if it is

damaged, improperly adjusted or main-

tained, or not completely or securely

assembled.

Warning!

Never modify this power tool in any way.

Only attachments supplied by STIHL or

expressly approved by STIHL for use

with the specific STIHL model are

authorized. Although certain unauthor-

ized attachments are useable with

STIHL powerhead, their use may, in

fact, be extremely dangerous.

Warning!

Always stop the engine before putting a

chain saw down or carrying it. Carrying

a chain saw with the engine running is

extremely dangerous. Accidental accel-

eration of the engine can cause the

chain to rotate. Always engage the

chain brake when taking more than a

few steps.

0012BA024 KN

MS 201 T

English

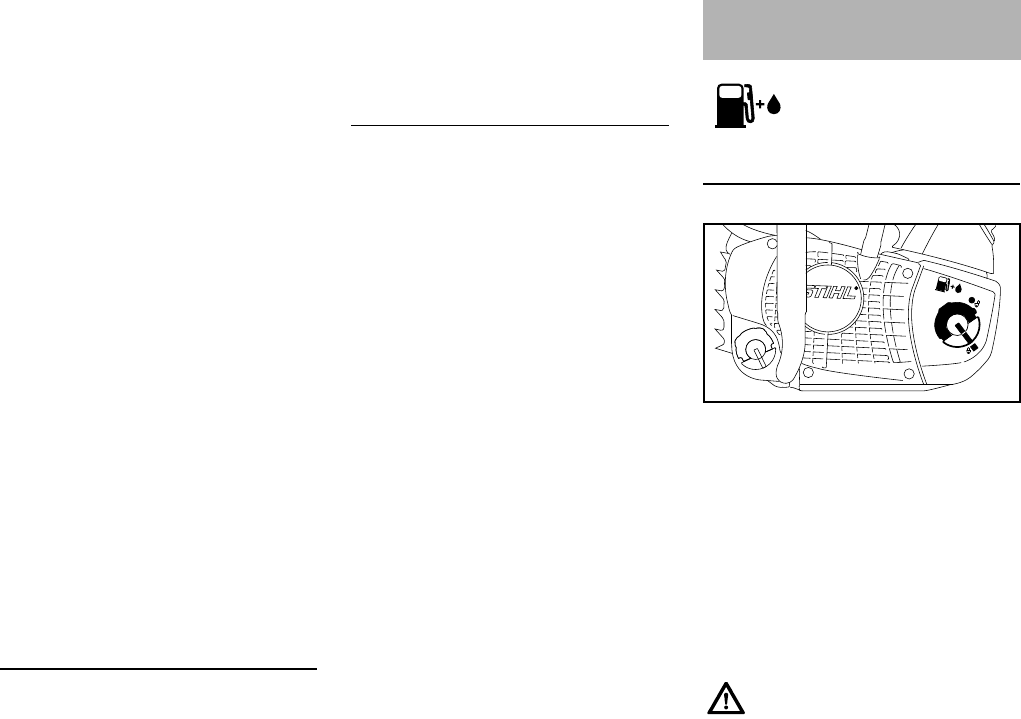

Fueling Instructions

In order to reduce the risk of burns and

other personal injury from escaping gas

vapor and fumes, remove the fuel filler

cap on your power tool carefully so as to

allow any pressure build-up in the tank

to release slowly. Never remove the fuel

filler cap while the engine is running.

Select bare ground for fueling and move

at least 10 feet (3 m) from the fueling

spot before starting the engine. Wipe off

any spilled fuel before starting your

machine.

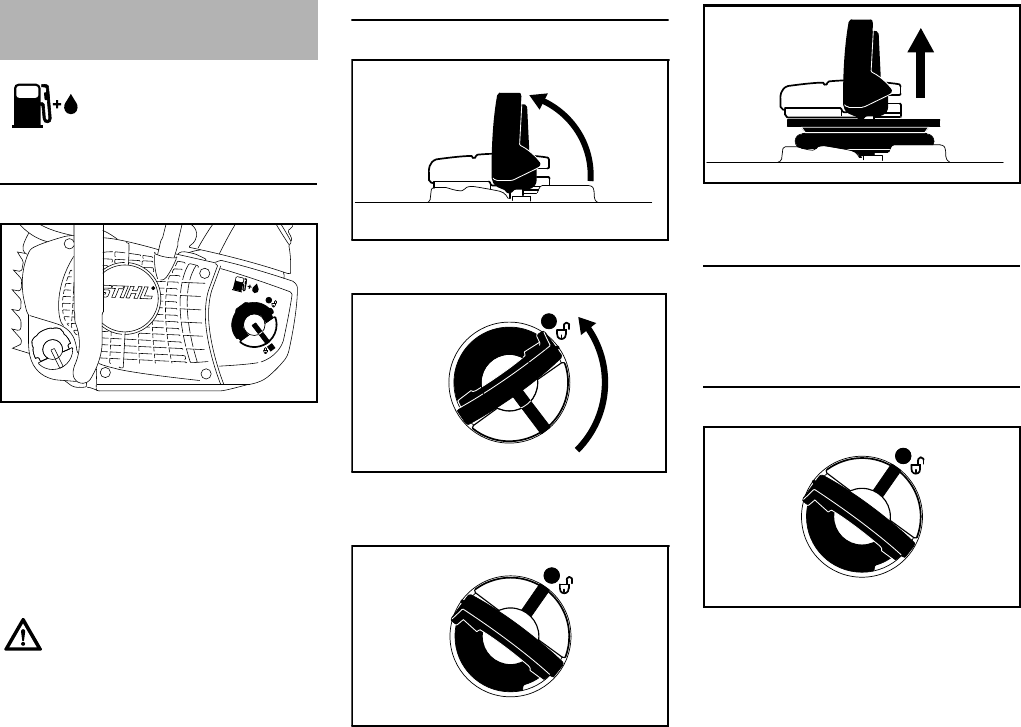

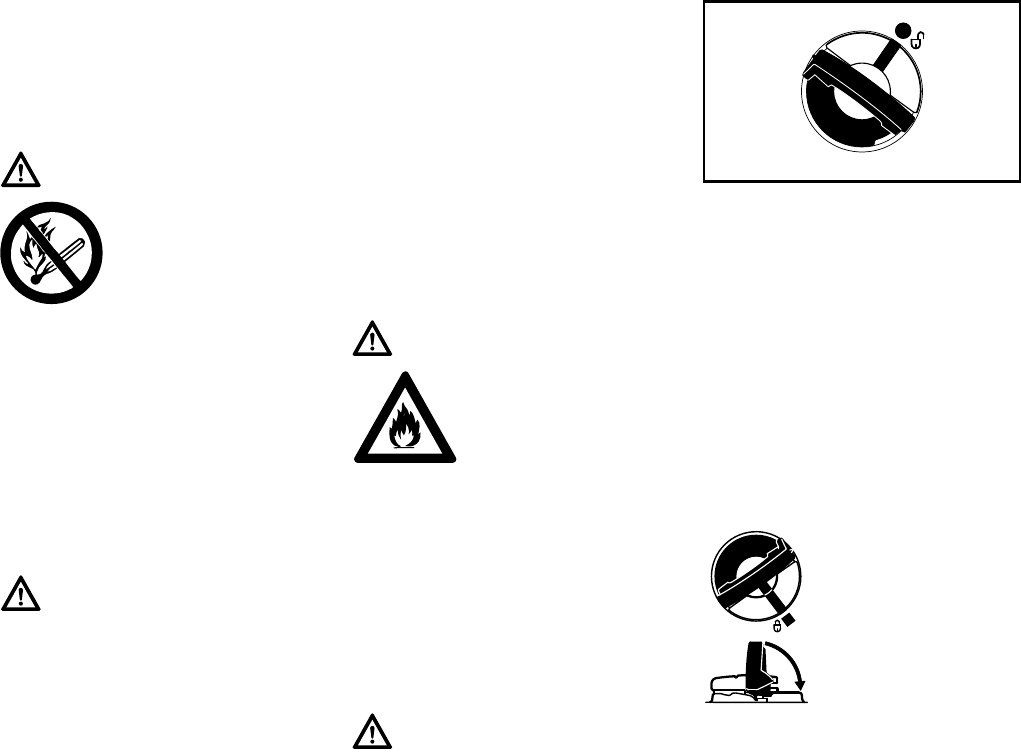

Toolless cap with grip

To do this with this STIHL cap, raise the

grip on the top of the cap until it is upright

at a 90° angle. Insert the cap in the fuel

tank with the positioning mark on the

grip of the cap and the "open" mark on

the fuel tank opening lining up. Using the

grip, press the cap down firmly while

turning it clockwise as far as it will go

(approx. 1/4 turn). The positioning mark

on the cap should now line up with the

"cosed" mark on the tank.

Misaligned, damaged or broken cap

NIf the cap does not drop fully into the

opening when the positioning marks

line up and/or if the cap does not

tighten properly when twisted, the

base of the cap may be prematurely

rotated (in relation to the top) to the

closed position. Such misalignment

can result from handling, cleaning

or an improper attempt at

tightening.

Warning!

Gasoline is an extremely

flammable fuel. If spilled

and ignited by a spark or

other ignition source, it

can cause fire and seri-

ous burn injury or

property damage. Use extreme caution

when handling gasoline or fuel mix. Do

not smoke or bring any fire or flame near

the fuel or the power tool. Note that

combustible fuel vapor may escape

from the fuel system.

Warning!

Fuel your power tool in well-ventilated

areas, outdoors. Always shut off the

engine and allow it to cool before refu-

eling. Gasoline vapor pressure may

build up inside the fuel tank depending

on the fuel used, the weather conditions

and the tank venting system.

Warning!

Check for fuel leakage

while refueling and dur-

ing operation. If fuel

leakage is found, do not

start or run the engine

until the leak is fixed and

any spilled fuel has been wiped away.

Take care not to get fuel on your cloth-

ing. If this happens, change your

clothing immediately.

Warning!

In order to reduce the risk of fuel spill-

age and fire from an improperly

tightened fuel cap, correctly position

and tighten the fuel cap in the fuel tank

opening.

001BA234 KN

Fold the grip flush with

the top of the cap. Grip

the cap and check for

tightness. If the grip does

not lie completely flush

with the cap and the

detent on the grip does

not fit in the correspond-

ing recess in the filler

opening, or if the cap is

loose in the filler opening,

the cap is not properly

seated and tightened and

you must repeat the

above steps.

MS 201 T

English

NTo return the cap to the open

position for installation, turn the cap

(with the grip up) until it drops fully

into the tank opening. Next, twist the

cap counterclockwise as far as it will

go (approx. 1/4 turn) – this will twist

the base of the cap into the correct

position for installation. Then, twist

the cap clockwise, closing it

normally.

NIf your cap still does not tighten

properly, it may be damaged or

broken; immediately stop use of the

unit and take it to your authorized

STIHL dealer for repair.

See also the "Fueling" chapter in your

Instruction Manual for additional

information.

Before Starting

Take off the chain guard (scabbard) and

inspect the saw for proper condition and

operation. (See the maintenance chart

near the end of the instruction manual.)

For proper assembly of the bar and

chain follow the procedure described in

the chapter "Mounting the Bar and

Chain" of your instruction manual.

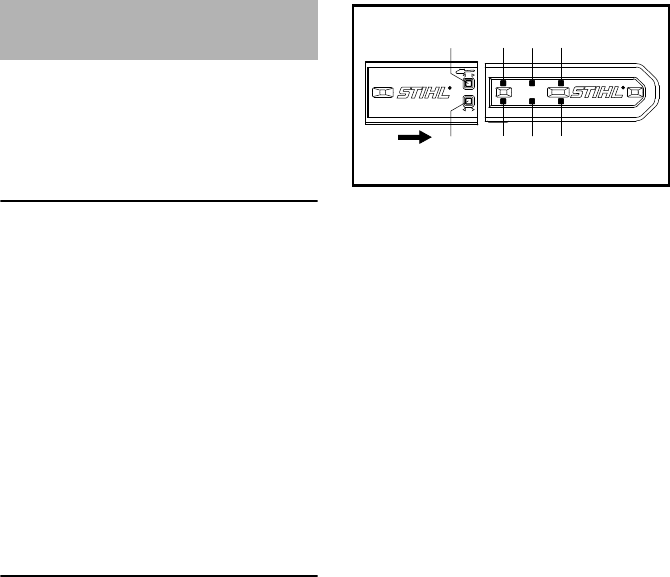

STIHL Oilomatic chain, guide bar and

sprocket must match each other in

gauge and pitch. Before replacing any

bar and chain, see the chapter entitled

"Specifications" in the instruction

manual and the section "Kickback" and

the "ANSI B 175.1-2000 chain saw

kickback standard" below.

Since longer bars add weight and may

be more difficult to control, select the

shortest bar that will meet your cutting

needs. Check the throttle trigger and

throttle trigger lockout for smooth action

– throttle trigger must return

automatically to idle position. The

Master Control lever / stop switch must

move easily to STOP and 0.

Keep the handles clean and dry at all

times; it is particularly important to keep

them free of moisture, pitch, oil, fuel mix,

grease or resin in order for you to

maintain a firm grip and properly control

your power tool.

Starting

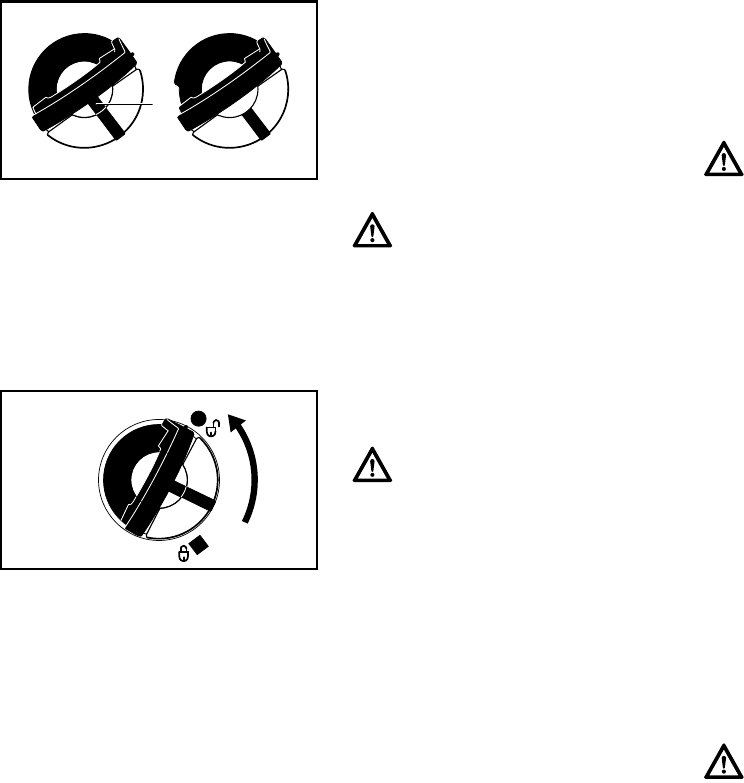

Left: Bottom of cap in closed posi-

tion – inner mark (1) in line

with outer mark.

Right: Bottom of cap in correct posi-

tion for installation – inner

mark is under the grip and

not in line with the outer

mark.

001BA238 KN

001BA239 KN

Warning!

Always check your power tool for proper

condition and operation before starting,

particularly the throttle trigger, throttle

trigger lockout, stop switch and cutting

attachment. The throttle trigger must

move freely and always spring back to

the idle position. Never attempt to mod-

ify the controls or safety devices.

Warning!

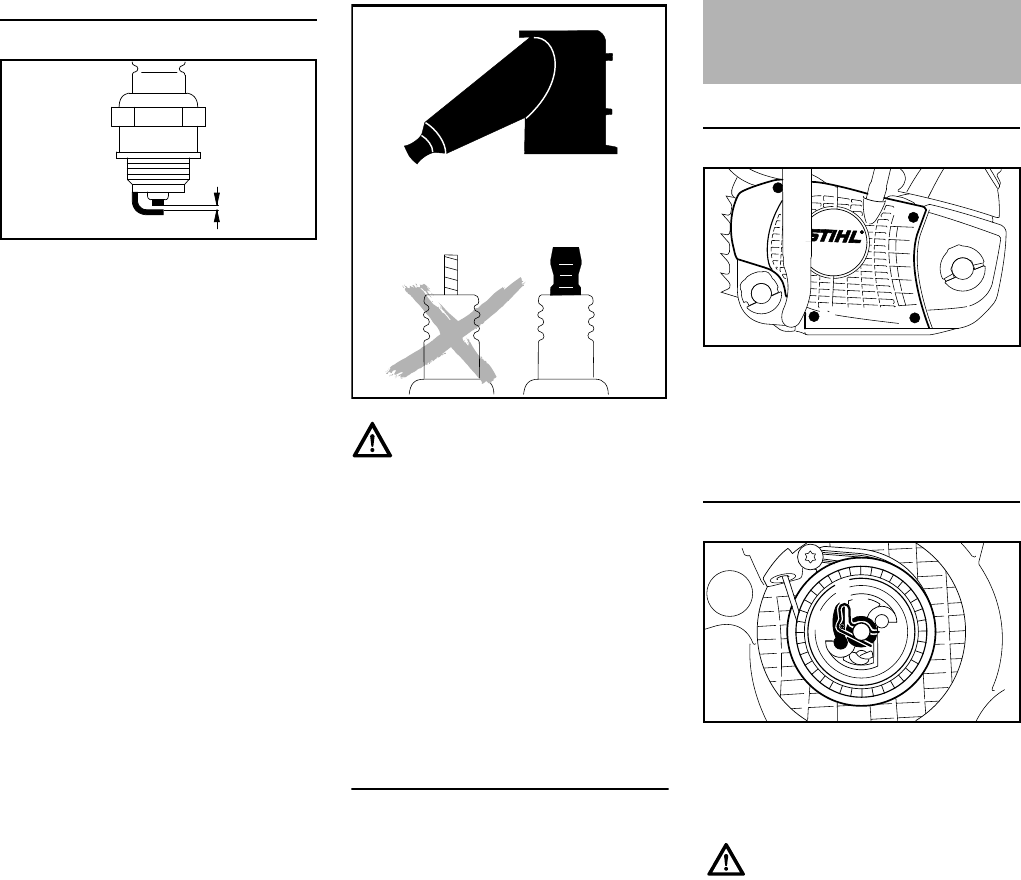

Check that the spark plug boot is

securely mounted on the spark plug – a

loose boot may cause arcing that could

ignite combustible fumes and cause a

fire.

Warning!

Proper tension of the chain is extremely

important. In order to avoid improper

setting, the tensioning procedure must

be followed as described in your man-

ual. Always make sure the hexagonal

nut(s) for the sprocket cover is (are)

tightened securely after tensioning the

chain in order to secure the bar. Never

start the saw with the sprocket cover

loose. Check chain tension once more

after having tightened the nut(s) and

thereafter at regular intervals (whenever

the saw is shut off). If the chain

becomes loose while cutting, shut off

the engine and then tighten. Never try to

adjust the chain while the engine is

running!

Warning!

To reduce the risk of fire and burn inju-

ries, start the engine at least 10 feet

(3 m) from the fueling spot, outdoors

only.

MS 201 T

English

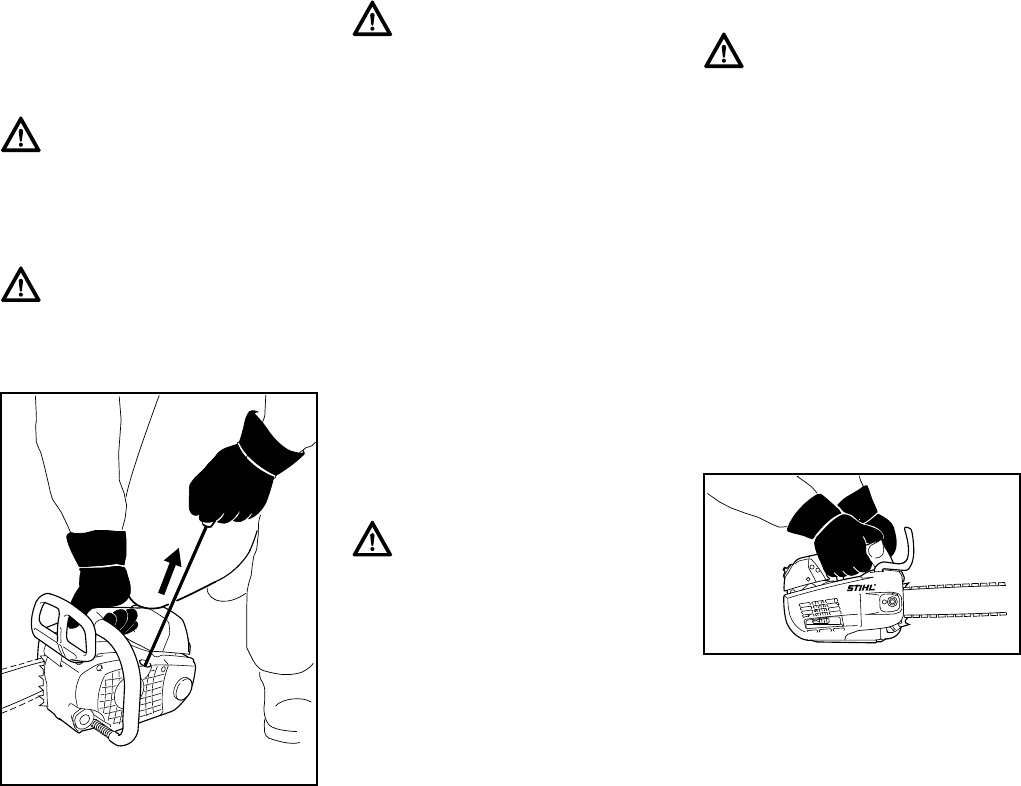

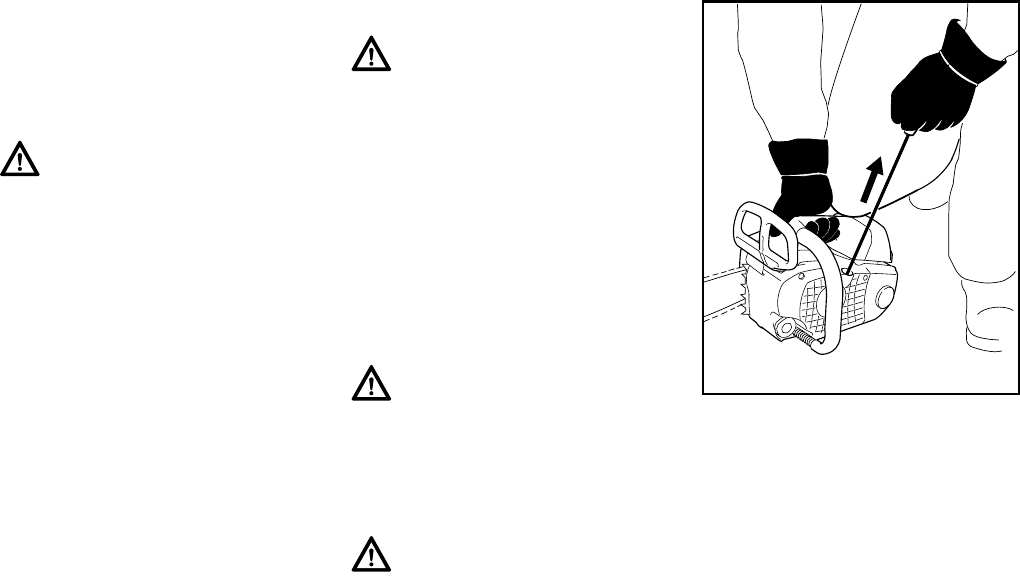

Start and operate your saw without

assistance. For specific starting

instructions, see the appropriate section

of the instruction manual. Proper starting

methods reduce the risk of injury.

Place the chain saw on firm ground or

other solid surface in an open area.

Maintain good balance and secure

footing.

Once the engine has started,

immediately blip the throttle trigger,

which should release the Master Control

lever to the run position and allow the

engine to slow down to idle.

Important Adjustments

If you cannot set the correct idle speed,

have your STIHL dealer check your

power tool and make proper

adjustments and repairs.

During Operation

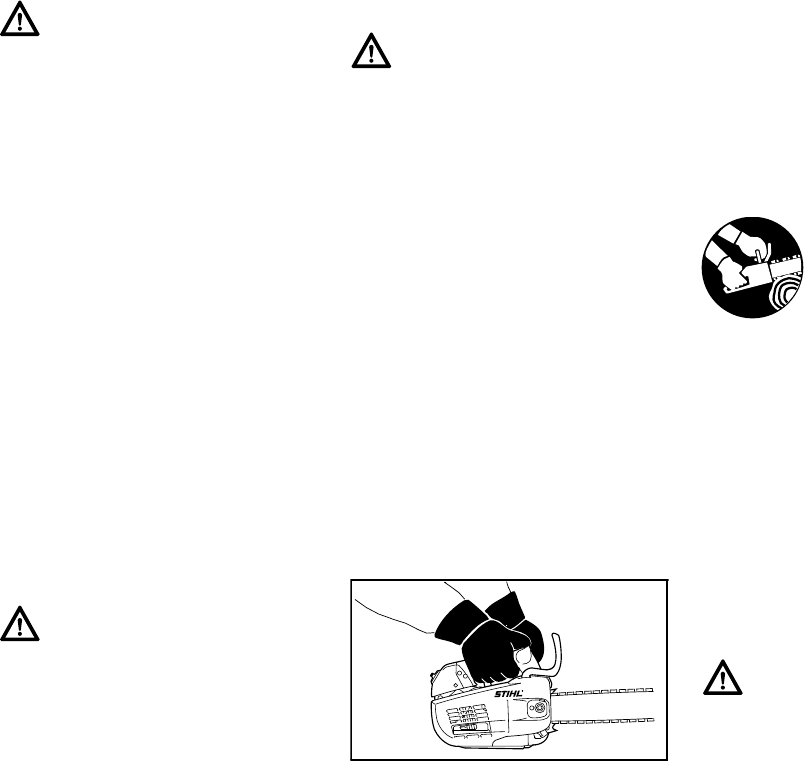

Holding and Controlling the Power

Tool

Always hold the saw firmly with both

hands when the engine is running. Place

your left hand on the front handle bar

and your right hand on the control

handle and throttle trigger. Left-handers

should follow these instructions too.

Wrap your fingers tightly around the

handles, keeping the handles cradled

between your thumb and forefinger.

With your hands in this position, you can

best oppose and absorb the push, pull

Warning!

To reduce the risk of injury from chain

contact and/or reactive forces, the chain

brake must be engaged when starting

the saw.

Warning!

Do not drop start. This method is very

dangerous because you may lose con-

trol of the saw.

0012BA008 KN

Warning!

Be sure that the guide bar and chain are

clear of you and all other obstructions

and objects, including the ground. When

the engine is started, the engine speed

with the starting throttle lock engaged

will be fast enough for the clutch to

engage the sprocket and, if the chain

brake is not activated, turn the chain. If

the running chain near the upper quad-

rant of the tip of the bar touches any

object, it may cause kickback to occur

(see section on reactive forces). To

reduce this risk, always engage the

chain brake before starting. Never

attempt to start the chain saw when the

guide bar is in a cut or kerf.

Warning!

When you pull the starter grip, do not

wrap the starter rope around your hand.

Do not let the grip snap back, but guide

the starter rope to rewind it properly.

Failure to follow this procedure may

result in injury to your hand or fingers

and may damage the starter

mechanism.

Warning!

To reduce the risk of personal injury

from loss of control and/or contact with

the running cutting attachment, do not

use your unit with incorrect idle adjust-

ment. At correct idle speed, the cutting

attachment should not move. For direc-

tions on how to adjust idle speed, see

the appropriate section of your instruc-

tion manual.

0012BA019 KN

MS 201 T

English

and kickback forces of your saw without

losing control (see section on reactive

forces).

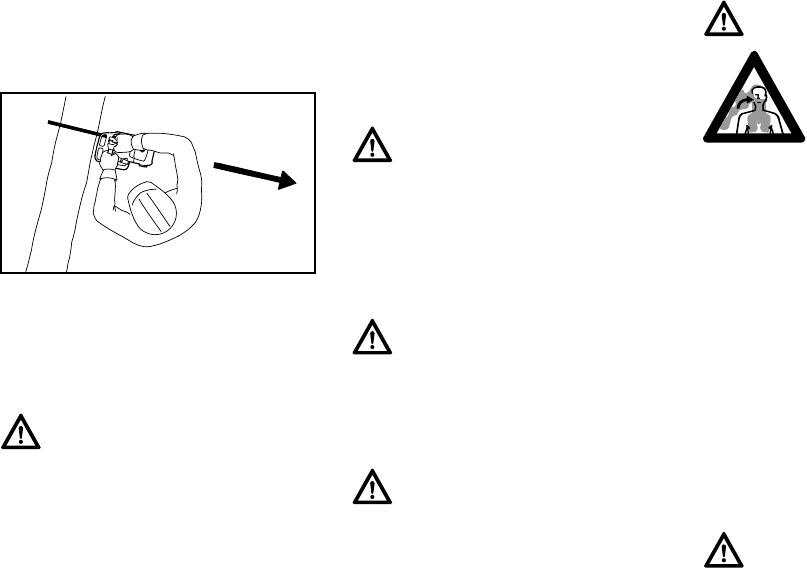

The use of climbing aids, such as spikes

or climbing irons, also require special

training. Always secure the chain saw

with a rope (tie to hinged ring) and attach

To reduce the risk of seri-

ous or fatal injury to the

operator or bystanders

from loss of control,

never use the saw with

one hand. It is more diffi-

cult for you to control

reactive forces and to

prevent the bar and chain

from skating or bouncing

along the limb or log.

Even for those compact

saws designed for use in

confined spaces, one-

handed operation is dan-

gerous because the

operator may lose

control.

Warning!

To reduce the risk of cut injuries, keep

hands and feet away from the cutting

attachment. Never touch a moving cut-

ting attachment with your hand or any

other part of your body.

Warning!

Keep proper footing and balance at all

times. Special care must be taken in

slippery conditions (wet ground, snow)

and in difficult, overgrown terrain. Watch

for hidden obstacles such as tree

stumps, roots, rocks, holes and ditches

to avoid stumbling. There is increased

danger of slipping on freshly debarked

logs. For better footing, clear away

fallen branches, scrub and cuttings. Be

extremely cautious when working on

slopes or uneven ground.

Warning!

Take extreme care in wet and freezing

weather (rain, snow, ice). Put off the

work when the weather is windy, stormy

or rainfall is heavy. Warning!

To reduce the risk of injury from loss of

control, never work on a ladder or any

other insecure support. Never hold the

machine above shoulder height. Do not

overreach.

Warning!

Never work in a tree unless you have

received specific, professional training

for such work, are properly secured

(such as tackle and harness system or a

lift bucket), have both hands free for

operating the chain saw in a cramped

environment and have taken proper pre-

cautions to avoid injury from falling

limbs or branches.

0012BA025 KN

MS 201 T

English

it to the lifeline. Cordon off the work area

in order to reduce the risk of injuries and

damage to bystanders or property (e. g.

motor vehicles) from falling branches.

Position the chain saw in such a way

that your body is clear of the cutting

attachment whenever the engine is

running. Stand to the left of cut while

bucking.

Check condition of harness, belts and

ropes at regular frequent intervals.

Always pull the saw out of the cut with

the chain running.

After finishing a cut, activate the chain

brake to lock the chain or shut down the

engine before moving the saw to

another position in the tree.

Never put pressure on the saw when

reaching the end of a cut. The pressure

may cause the bar and rotating chain to

pop out of the cut or kerf, go out of

control and strike the operator or some

other object. If the rotating chain strikes

some other object, a reactive force may

cause the moving chain to strike the

operator.

Working Conditions

Operate and start your power tool only

outdoors in a well-ventilated area.

Operate it under good visibility and

daylight conditions only. Work carefully.

Warning!

To reduce the risk of falls, keep rotating

saw chain well clear of harness and life-

lines to avoid them being severed. It is

essential to use a double lifeline.

0012BA020 KN

Warning!

Your chain saw is a one-person

machine. Do not allow other persons in

the general work area, even when start-

ing. They should stand well clear of the

branches being cut. Stop the engine

immediately if you are approached.

Warning!

Even though bystanders should be kept

away from the running saw, never work

alone. Keep within calling distance of

others in case help is needed.

Warning!

To reduce the risk of injury to bystand-

ers and damage to property, never let

your power tool run unattended. When it

is not in use (e. g. during a work break),

shut it off and make sure that unauthor-

ized persons do not use it.

Warning!

As soon as the engine is

running, this product

generates toxic exhaust

fumes containing chemi-

cals, such as unburned

hydrocarbons (including

benzene) and carbon monoxide, that

are known to cause respiratory prob-

lems, cancer, birth defects, or other

reproductive harm. Some of the gases

(e. g. carbon monoxide) may be color-

less and odorless. To reduce the risk of

serious or fatal injury/illness from inhal-

ing toxic fumes, never run the machine

indoors or in poorly ventilated locations.

If exhaust fumes become concentrated

due to insufficient ventilation, clear

obstructions from work area to permit

proper ventilation before proceeding

and/or take frequent breaks to allow

fumes to dissipate before they become

concentrated.

Warning!

Operate your chain saw so that it pro-

duces a minimum of noise and

emissions – do not run engine unneces-

sarily and accelerate the engine only for

cutting.

MS 201 T

English

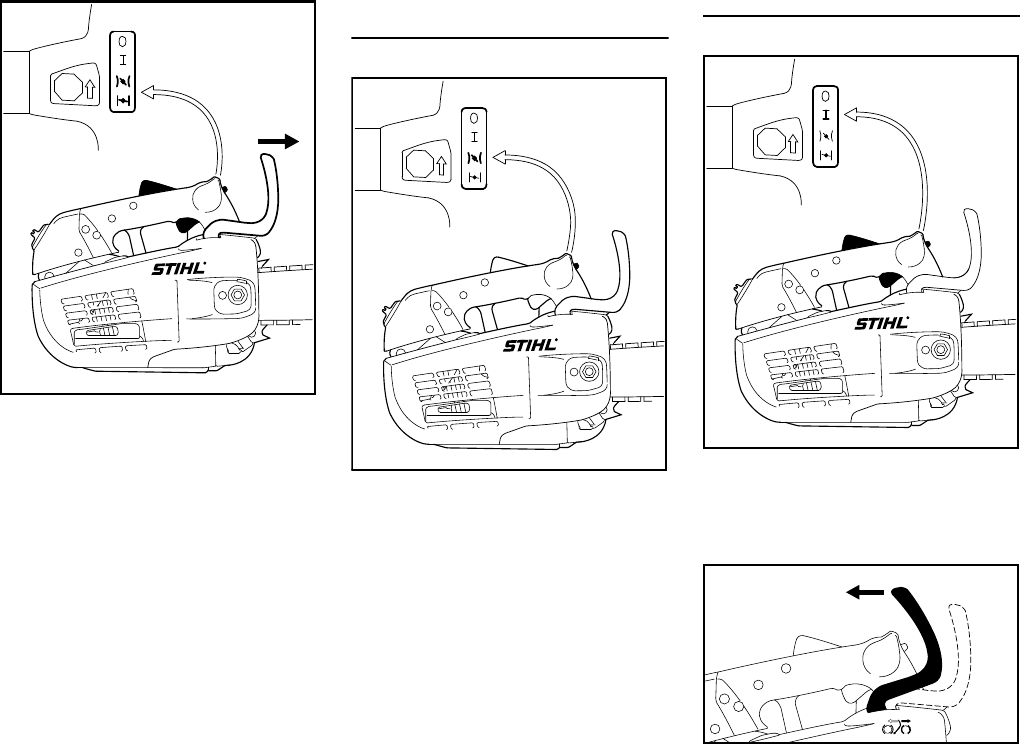

Operating Instructions

In the event of an emergency, switch off

the engine immediately – move the

master control lever to 0 or STOP.

Accelerating the engine while the saw

chain is blocked increases the load and

will cause the clutch to slip continuously.

This may occur if the throttle is

depressed for more than a few seconds

when the chain is pinched in the cut or

the chain brake is engaged. It can result

in overheating and damage to important

components (e. g. clutch, polymer

housing components) – which can then

increase the risk of injury, e. g., from the

saw chain moving while the engine is

idling.

Warning!

Inhalation of certain dusts, especially

organic dusts such as mold or pollen,

can cause susceptible persons to have

an allergic or asthmatic reaction. Sub-

stantial or repeated inhalation of dust

and other airborne contaminants, in par-

ticular those with a smaller particle size,

may cause respiratory or other ill-

nesses. This includes wood dust,

especially from hardwoods, but also

from some softwoods such as Western

Red Cedar. Control dust at the source

where possible. Use good work prac-

tices, such as always cutting with a

properly sharpened chain (which pro-

duces wood chips rather than fine dust)

and operating the unit so that the wind

or operating process directs any dust

raised by the power tool away from the

operator. Follow the recommendations

of EPA/OSHA/NIOSH and occupational

and trade associations with respect to

dust ("particulate matter"). When the

inhalation of dust cannot be substan-

tially controlled, i.e., kept at or near the

ambient (background) level, the opera-

tor and any bystanders should wear a

respirator approved by NIOSH/MSHA

for the type of dust encountered.

Warning!

Breathing asbestos dust is dangerous

and can cause severe or fatal illness,

respiratory illness or cancer. The use

and disposal of asbestos-containing

products have been strictly regulated by

OSHA and the Environmental Protec-

tion Agency. If you have any reason to

believe that you might be cutting asbes-

tos, immediately contact your employer

or a local OSHA representative.

Warning!

To reduce risk of elec-

trocution, take extra

precautions when cutting

near power lines. Have

the power switched off

before starting cutting

work in the immediate vicinity of power

lines.

Warning!

Do not operate your chain saw with the

starting throttle lock engaged. Cutting

with the starting throttle lock engaged

does not permit the operator proper

control of the saw or chain speed. Begin

cutting with the saw at full throttle,

engage the bumper spike firmly in the

wood (if possible) and then continue

cutting. Always work with the bumper

spike so that you have better control of

the saw. If you work without the bumper

spike the saw may pull you forwards

suddenly.

Warning!

Never touch a chain with your hand or

any part of your body when the engine

is running, even when the chain is not

rotating.

Warning!

Always stop the engine before putting a

chain saw down.

Warning!

The saw chain continues to move for a

short period after the throttle trigger is

released (flywheel effect).

MS 201 T

English

If this tool is subjected to unusually high

loads for which it was not designed (e. g.

heavy impact or a fall), always check

that it is in good condition before

continuing work. Check in particular that

the fuel system is tight (no leaks) and

that the controls and safety devices are

working properly. Do not continue

operating this machine if it is damaged.

In case of doubt, have it checked by your

STIHL servicing dealer.

Your saw is not designed for prying or

shoveling away limbs, roots or other

objects. Such use could damage the

cutting attachment or AV system.

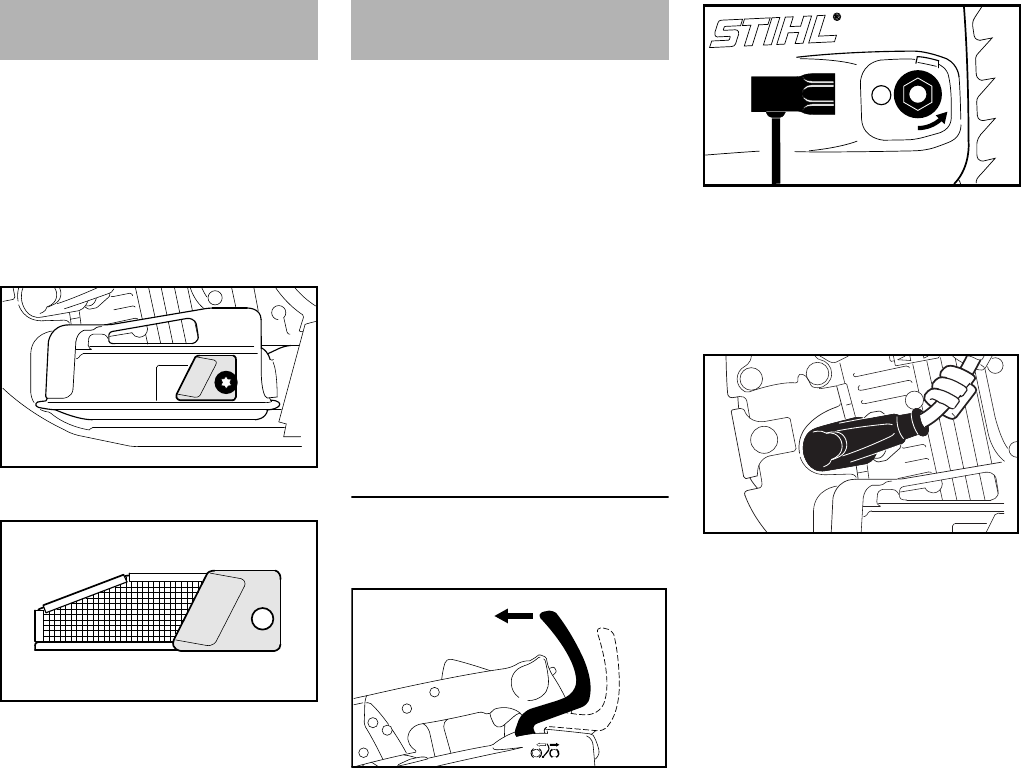

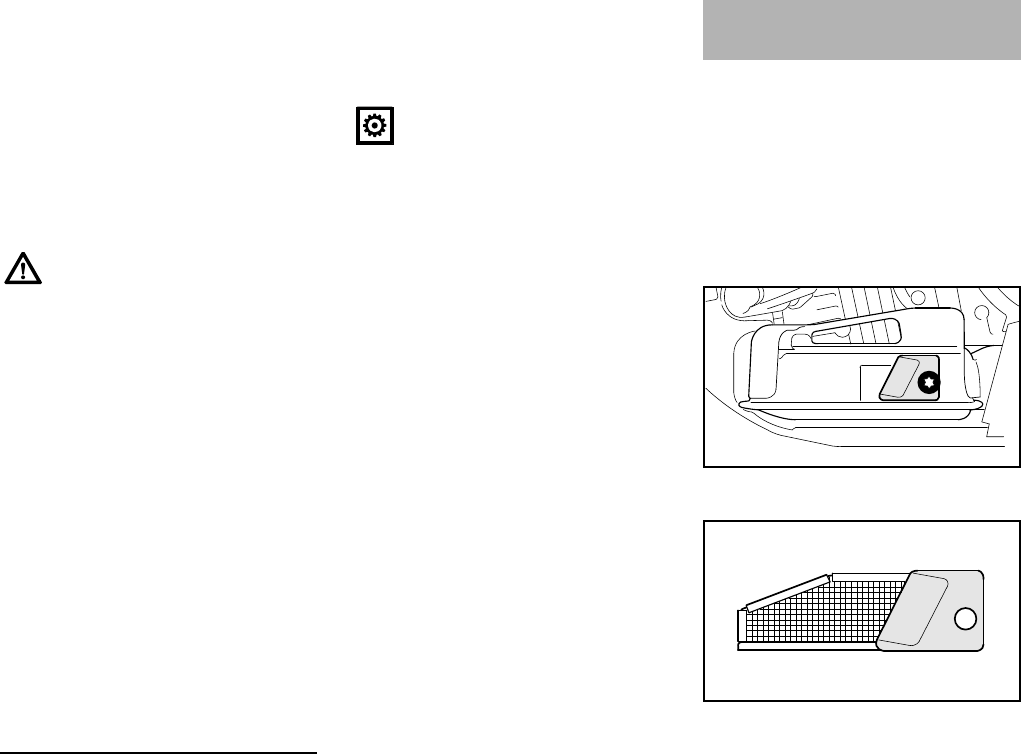

Your muffler is furnished with a spark

arresting screen designed to reduce the

risk of fire from the emission of hot

particles. Never operate your unit with a

missing or damaged spark arresting

screen. If your gas/oil mix ratio is correct

(i.e., not too rich), this screen will

normally stay clean as a result of the

heat from the muffler and need no

service or maintenance. If you

experience loss of performance and you

suspect a clogged screen, have your

muffler maintained by a STIHL servicing

dealer. Some state or federal laws or

regulations may require a properly

maintained spark arrestor for certain

uses. See the "Maintenance, Repair and

Storing" section of these Safety

Precautions. Remember that the risk of

a brush or forest fire is greater in hot or

dry conditions.

Warning!

Your chain saw is equipped with a chain

catcher. It is designed to reduce the risk

of personal injury in the event of a

thrown or broken chain. From time to

time, the catcher may be damaged or

removed. To reduce the risk of personal

injury, do not operate a chain saw with a

damaged or missing chain catcher.

Warning!

Inspect antivibration elements periodi-

cally. Replace damaged, broken or

excessively worn antivibration elements

immediately, since they may result in

loss of control of the saw. A "spongi-

ness" in the feel of the saw, increased

vibration or increased "bottoming" dur-

ing normal operation may indicate

damage, breakage or excessive wear.

Antivibration elements should always

be replaced in sets. If you have any

questions as to whether the antivibra-

tion elements should be replaced,

consult your STIHL servicing dealer.

Warning!

When sawing, make sure that the saw

chain does not touch any foreign mate-

rials such as rocks, fences, nails and the

like. Such objects may be flung off,

damage the saw chain or cause the saw

to kickback.

Warning!

Take special care when cutting shat-

tered wood because of the risk of injury

from slivers being caught and thrown in

your direction.

Warning!

Never modify your muffler. Any modifi-

cation could cause an increase in heat

radiation, sparks or sound level, thereby

increasing the risk of fire, burn injury or

hearing loss. You may also permanently

damage the engine. Have your muffler

serviced and repaired by your STIHL

servicing dealer only.

Warning!

The muffler and other parts of the

engine (e.g. fins of the cylinder, spark

plug) become hot during operation and

remain hot for a while after stopping the

engine. To reduce risk of burns, do not

touch the muffler and other parts while

they are hot. Keep the area around the

muffler clean. Remove excess lubricant

and all debris such as pine needles,

branches or leaves. Let the engine cool

down sitting on concrete, metal, bare

ground or solid wood (e.g. the trunk of a

felled tree) away from any combustible

substances.

Warning!

An improperly mounted or damaged cyl-

inder housing or a damaged/deformed

muffler shell may interfere with the cool-

ing process of the muffler. To reduce the

risk of fire or burn injury, do not continue

work with a damaged or improperly

mounted cylinder housing or a dam-

aged/deformed muffler shell.

MS 201 T

English

Reactive Forces Including Kickback

The powerful force used to cut wood can

be reversed and work against the

operator. If the rotating chain is suddenly

stopped by contact with any solid object

such as a log or branch or is pinched, the

reactive forces may occur instantly.

These reactive forces may result in loss

of control, which, in turn, may cause

serious or fatal injury. An understanding

of the causes of these reactive forces

may help you avoid the element of

surprise and loss of control. Surprise

contributes to accidents.

The most common reactive forces are:

–kickback,

–pushback,

–pull-in.

Kickback

The reaction of the cutting force of the

chain causes a rotational force on the

chain saw in the direction opposite to the

chain movement. This may fling the bar

up and back in a lightning fast reaction in

an uncontrolled arc mainly in the plane

of the bar. Under some cutting

circumstances the bar moves towards

the operator, who may suffer severe or

fatal injury.

Kickback may occur, for example, when

the chain near the upper quadrant of the

bar nose contacts the wood or is

pinched during limbing or when it is

incorrectly used to begin a plunge or

boring cut.

The greater the force of the kickback

reaction, the more difficult it becomes for

the operator to control the saw. Many

factors influence the occurrence and

force of the kickback reaction. These

include chain speed, the speed at which

the bar and chain contact the object, the

angle of contact, the condition of the

chain and other factors.

The type of bar and saw chain you use

is an important factor in the occurrence

and force of the kickback reaction. Some

STIHL bar and chain types are designed

to reduce kickback forces. STIHL

recommends the use of reduced

kickback bars and low kickback chains.

ANSI B 175.1-2000 Chain Saw

Kickback Standard

§ 5.11 of ANSI standard B 175.1-2000,

sets certain performance and design

criteria related to chain saw kickback.

To comply with § 5.11 of

ANSI B 175.1-2000:

a) Saws with a displacement of less

than 3.8 cubic inches (62 cm³)

Warning!

Some STIHL power tools

are equipped with a cata-

lytic converter, which is

designed to reduce the

exhaust emissions of the

engine by a chemical

process in the muffler. Due to this proc-

ess, the muffler does not cool down as

rapidly as conventional mufflers when

the engine returns to idle or is shut off.

To reduce the risk of fire and burn inju-

ries when using a catalytic converter,

always set your power tool down in the

upright position and never locate it

where the muffler is near dry brush,

grass, wood chips or other combustible

materials while it is still hot.

Warning!

Reactive forces may occur any time the

chain is rotating. Reactive forces can

cause serious personal injury.

001BA093 LÄ

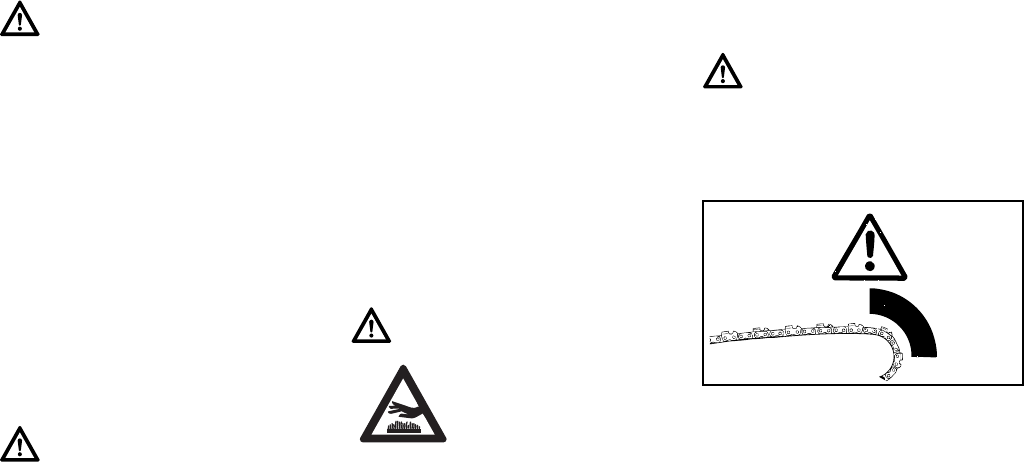

Kickback may occur

when the moving saw

chain near the upper

quadrant of the bar nose

contacts a solid object or

is pinched.

0012BA021 KN

MS 201 T

English

–must, in their original condition,

meet a 45° computer-derived

kickback angle when equipped with

certain cutting attachments,

–and must be equipped with at least

two devices to reduce the risk of

kickback injury, such as a chain

brake, low kickback chain, reduced

kickback bar, etc.

b) Saws with a displacement of

3.8 cubic inches (62 cm³) and

above

–must be equipped with at least one

device designed to reduce the risk

of kickback injury, such as a chain

brake, low kickback chain, reduced

kickback bar, etc.

The computer-derived angles for saws

below 3.8 cubic inches (62 cm³)

displacement are measured by applying

a computer program to test results from

a kickback test machine.

In addition, features designed to reduce

kickback injuries may lose some of their

effectiveness when they are no longer in

their original condition, especially if they

have been improperly maintained.

Compliance with § 5.11 of ANSI

B 175.1-2000 does not automatically

mean that in a real life kickback the bar

and chain will rotate at most 45°.

–bar and chain combinations listed

as complying in the "Specifications"

section of the instruction manual or

–other replacement bar and chain

combinations marked in

accordance with the standard for

use on the powerhead or

–replacement chain designated "low

kickback saw chain".

See the section on "Low kickback saw

chain and reduced kickback bars".

Devices for Reducing the Risk of

Kickback Injury

STIHL recommends the use of the

STIHL Quickstop chain brake on your

powerhead with green labeled reduced

kickback bars and low kickback chains.

STIHL Quickstop Chain Brake

STIHL has developed a chain stopping

system designed to reduce the risk of

injury in certain kickback situations. It is

called a Quickstop chain brake.

All STIHL chain saws are equipped with

a Quickstop chain brake which can be

activated by inertia. If the forces of an

occurring kickback are sufficiently high,

the hand guard is accelerated towards

the bar nose even without hand contact.

See the chapter entitled "Chain Brake"

of your instruction manual.

Warning!

The computer-derived angles of § 5.11

of ANSI B 175.1-2000 may bear no rela-

tionship to actual kickback bar rotation

angles that may occur in real life cutting

situations.

Warning!

In order for powerheads below 3.8 cubic

inches (62 cm³) displacement to comply

with the computed kickback angle

requirements of § 5.11 of

ANSI B 175.1-2000 use only the follow-

ing cutting attachments:

Warning!

To reduce the risk of injury, never use a

saw if the chain brake does not function

properly. Take the saw to your local

STIHL servicing dealer. Do not use the

saw until the problem has been rectified.

Warning!

Never operate your chain saw without a

front hand guard. In a kickback situation

this guard helps protect your left hand

and other parts of your body. In addition,

removal of the hand guard on a saw

equipped with a Quickstop chain brake

will deactivate the chain brake.

0012BA022 KN

MS 201 T

English

Low Kickback Saw Chain and

Reduced Kickback Bars

STIHL offers a variety of bars and

chains. STIHL reduced kickback bars

and low kickback chains are designed to

reduce the risk of kickback injury. Other

chains are designed to obtain higher

cutting efficiency or sharpening ease but

may result in higher kickback tendency.

STIHL has developed a color code

system to help you identify the STIHL

reduced kickback bars and low kickback

chains. Cutting attachments with green

warning decals or green labels on the

packaging are designed to reduce the

risk of kickback injury. The matching of

green decaled powerheads under

3.8 cubic inches (62 cm³) displacement

with green labeled bars and green

labeled chains gives compliance with

the computed kickback angle

requirements of ANSI B 175.1-2000

when the products are in their original

condition. Products with yellow decals or

labels are for users with extraordinary

cutting needs and experience and

specialized training for dealing with

kickback.

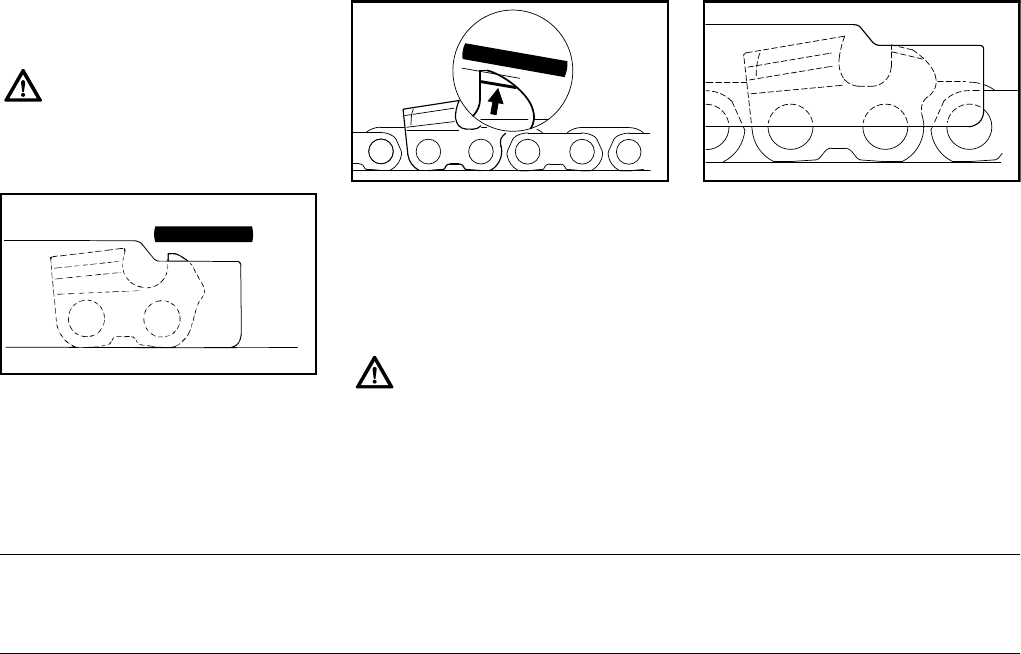

Low Kickback Chain

Some types of saw chains have

specially designed components to

reduce the force of nose contact

kickback. STIHL has developed low

kickback chain for your powerhead.

Warning!

No Quickstop or other chain brake

device prevents kickback. These

devices are designed to reduce the risk

of kickback injury, if activated, in certain

kickback situations. In order for the

Quickstop to reduce the risk of kickback

injury, it must be properly maintained

and in good working order. See the

chapter of your instruction manual enti-

tled "Chain Brake" and the section

"Maintenance, Repair and Storing" at

the end of these Safety Precautions and

Working Techniques. In addition, there

must be enough distance between the

bar and the operator to ensure that the

Quickstop has sufficient time to activate

and stop the chain before potential con-

tact with the operator.

Warning!

An improperly maintained chain brake

may increase the time needed to stop

the chain after activation, or may not

activate at all.

Warning!

Never run the chain saw above idle

speed for more than 3 seconds when

the chain brake is engaged or when the

chain is pinched or otherwise caught in

the cut. Clutch slippage can cause

excessive heat, leading to severe dam-

age of the motor housing, clutch and

oiler component and may interfere with

the operation of the chain brake. If

clutch slippage in excess of 3 seconds

has occurred, allow the motor housing

to cool before proceeding and check the

operation of your chain brake as

described in the chapter entitled "Chain

Brake" of your instruction manual. Also

make sure that the chain is not turning

at idle speed (see above at "Important

Adjustments").

Warning!

Use of other, non-listed bar/chain com-

binations may increase kickback forces

and the risk of kickback injury. New

bar/chain combinations may be devel-

oped after publication of this literature,

which will, in combination with certain

powerheads, comply with § 5.11 of

ANSI B 175.1-2000. Check with your

STIHL dealer for such combinations.

Warning!

Reduced kickback bars and low kick-

back chains do not prevent kickback,

but they are designed to reduce the risk

of kickback injury. They are available

from your STIHL dealer.

Warning!

Even if your saw is equipped with a

Quickstop chain brake, a reduced kick-

back bar and/or low kickback chain, this

does not eliminate the risk of injury by

kickback. Therefore, always observe all

safety precautions to avoid kickback

situations.

MS 201 T

English

"Low kickback saw chain" is a chain

which has met the kickback

performance requirements of § 5.11.2.4

of ANSI B 175.1-2000 (Gasoline-

Powered Chain Saws–Safety

Requirements) when tested in its

original condition on a selected

representative sample of chain saws

below 3.8 cubic inches (62 cm³)

displacement specified in ANSI

B 175.1-2000.

Reduced Kickback Bars

STIHL green labeled reduced kickback

bars are designed to reduce the risk of

kickback injury when used with STIHL

green labeled low kickback chains.

To Avoid Kickback

The best protection from personal injury

that may result from kickback is to avoid

kickback situations:

1. Hold the chain saw firmly with both

hands and maintain a secure grip.

Don’t let go.

2. Be aware of the location of the guide

bar nose at all times.

3. Never let the nose of the guide bar

contact any object. Do not cut limbs

with the nose of the guide bar. Be

especially careful near wire fences

and when cutting small, tough

limbs, small size brush and saplings

which may easily catch the chain.

4. Don't overreach.

5. Don't cut above shoulder height.

6. Begin cutting and continue at full

throttle.

7. Cut only one log at a time.

8. Use extreme caution when

reentering a previous cut.

9. Do not attempt to plunge cut if you

are not experienced with these

cutting techniques.

10. Be alert for shifting of the log or

other forces that may cause the cut

to close and pinch the chain.

11. Maintain saw chain properly. Cut

with a correctly sharpened, properly

tensioned chain at all times.

12. Stand to the side of the cutting path

of the chain saw.

A = Pull-in

Pull-in occurs when the chain on the

bottom of the bar is suddenly stopped

when it is pinched, caught or encounters

a foreign object in the wood. The

reaction of the chain pulls the saw

forward and may cause the operator to

lose control.

Warning!

There are potential powerhead and bar

combinations with which low kickback

saw chains can be used which have not

been specifically certified to comply with

the 45° computer derived kickback

angle of § 5.11 of ANSI B 175.1-2000.

Some low kickback chains have not

been tested with all powerhead and bar

combinations.

Warning!

A dull or improperly sharpened chain

may reduce or negate the effects of the

design features intended to reduce kick-

back energy. Improper lowering or

sharpening of the depth gauges or

shaping of the cutters may increase the

chance and the potential energy of a

kickback. Always cut with a properly

sharpened chain.

Warning!

When used with other, more aggressive

chains, these bars may be less effective

in reducing kickback.

Warning!

For a properly balanced saw and in

order to comply with § 5.12.1 of ANSI

B 175.1-2000, use only bar lengths

listed in the specifications chapter of the

instruction manual for your powerhead.

Warning!

Do not mount a bow guide on any

STIHL chain saw. Any chain saw

equipped with a bow guide is potentially

very dangerous. The risk of kickback is

increased with a bow guide because of

the increased kickback contact area.

Low kickback chain will not significantly

reduce the risk of kickback injury when

used on a bow guide.

001BA037 KN

MS 201 T

English

Pull-in frequently occurs when the

bumper spike of the saw is not held

securely against the tree or limb and

when the chain is not rotating at full

speed before it contacts the wood.

To Avoid Pull-in

1. Always start a cut with the chain

rotating at full speed and the

bumper spike in contact with the

wood.

2. The risk of pull-in may also be

reduced by using wedges to open

the kerf or cut.

B = Pushback

Pushback occurs when the chain on the

top of the bar is suddenly stopped when

it is pinched, caught or encounters a

foreign object in the wood. The reaction

of the chain may drive the saw rapidly

straight back toward the operator and

may cause loss of saw control.

Pushback frequently occurs when the

top of the bar is used for cutting.

To Avoid Pushback

1. Be alert to forces or situations that

may cause material to pinch the top

of the chain.

2. Do not cut more than one log at a

time.

3. Do not twist the saw when

withdrawing the bar from a plunge

cut or underbuck cut because the

chain can pinch.

4. Do not underbuck freely hanging

limbs because the chain may get

pinched and cause pushback and

loss of control.

For this reason this special chain saw

should be used only for work in a tree by

persons trained in special cutting and

working techniques. This type of chain

saw is not designed for cutting work on

the ground, such as felling and bucking.

Because this chain saw is not intended

for use on the ground, this manual does

not contain instructions for felling or for

limbing and bucking felled trees. For

instructions on these techniques when

using other STIHL chain saw models,

see the instruction manuals for these

saws or the STIHL Chain Saw Safety

Manual, which is available free from

your STIHL servicing dealer.

Cutting Techniques

Logs under strain:

Risk of pinching! Always start relieving

cut (1) at compression side. Then make

bucking cut (2) at tension side. If the saw

pinches, stop the engine and remove it

from the log.

Only properly trained professionals

should work in an area where the logs,

limbs and roots are tangled. Working in

"blow down" areas is extremely

hazardous. Drag the logs into a clear

area before cutting. Pull out exposed

and cleared logs first.

If conditions allow, work from a lift

bucket.

Warning!

Use extreme caution when cutting small

size brush and saplings which may eas-

ily catch the chain, be whipped towards

you or pull you off balance.

001BA038 KN

Warning!

This chain saw equipped with a top han-

dle is designed specifically for tree

surgery and maintenance. Due to the

special handle design (closely spaced

handles), there is an increased risk of

injury from loss of control.

001BA151 KN

001BA152 KN

MS 201 T

English

MAINTENANCE, REPAIR AND

STORING

Maintenance, replacement, or repair

of the emission control devices and

systems may be performed by any

nonroad engine repair establishment

or individual. However, if you make a

warranty claim for a component

which has not been serviced or

maintained properly or if

nonapproved replacement parts were

used, STIHL may deny coverage.

Strictly follow the maintenance and

repair instructions in the appropriate

section of your instruction manual.

Please refer to the maintenance chart in

this manual.

Wear gloves when handling or

performing maintenance on saw chains.

In California, it is a violation of § 4442 or

§ 4443 or the Public Resources Code to

use or operate gasoline-powered tools

on forest-covered, brush-covered or

grass-covered land unless the engine’s

exhaust system is equipped with a

complying spark arrester that is

maintained in effective working order.

The owner/operator of this product is

responsible for properly maintaining the

spark arrester. Other states or

governmental entities/agencies, such as

the U.S. Forest Service, may have

similar requirements. Contact your local

fire agency or forest service for the laws

or regulations relating to fire protection

requirements.

Keep the chain, bar and sprocket clean;

replace worn sprockets or chains. Keep

the chain sharp. You can spot a dull

chain when easy-to-cut wood becomes

hard to cut and burn marks appear on

the wood. Keep the chain at proper

tension.

Tighten all nuts, bolts and screws except

the carburetor adjustment screws after

each use.

Warning!

Be extremely cautious when cutting

limbs under tension (spring poles). The

limbs could spring back toward the

operator and cause loss of control of the

saw and severe or fatal injury to the

operator.

Warning!

Use only identical STIHL replacement

parts for maintenance and repair. Use of

non-STIHL parts may cause serious or

fatal injury.

Warning!

Always stop the engine and make sure

that the cutting tool is stopped before

doing any maintenance or repair work or

cleaning the power tool.

Warning!

Do not attempt any maintenance or

repair work not described in your

instruction manual. Have such work per-

formed by your STIHL servicing dealer

only. For example, if improper tools are

used to remove the flywheel or if an

improper tool is used to hold the fly-

wheel in order to remove the clutch,

structural damage to the flywheel could

occur and could subsequently cause the

flywheel to burst.

Warning!

Use the specified spark plug and make

sure it and the ignition lead are always

clean and in good condition. Always

press spark plug boot snugly onto spark

plug terminal of the proper size. (Note: If

terminal has detachable SAE adapter

nut, it must be securely attached.) A

loose connection between spark plug

terminal and the ignition wire connector

in the boot may create arcing that could

ignite combustible fumes and cause a

fire.

Warning!

Never test the ignition system with the

spark plug boot removed from the spark

plug or with a removed spark plug, since

uncontained sparking may cause a fire.

Warning!

Do not operate your power tool if the

muffler is damaged, missing or modi-

fied. An improperly maintained muffler

will increase the risk of fire and hearing

loss. Your muffler is equipped with a

spark-arresting screen to reduce the

risk of fire; never operate your power

tool if the screen is missing, damaged or

clogged. Remember that the risk of a

brush or forest fire is greater in hot or dry

weather.

MS 201 T

English

The amount of wear will vary depending

upon usage, conditions under which the

saw is used and other factors. Excessive

wear will reduce the effectiveness of the

chain brake and can render it

inoperable.

For the proper and effective operation of

the chain brake, the brake band and

clutch drum must be kept free of dirt,

grease and other foreign matter which

may reduce friction of the band on the

drum.

For these reasons, each STIHL chain

saw should be returned to trained

personnel such as your STIHL servicing

dealer for periodic inspection and

servicing of the brake system according

to the following schedule:

Heavy usage – every three months,

Moderate usage – twice a year,

Occasional usage – annually.

The chain saw should also be returned

immediately for maintenance whenever

the brake system cannot be thoroughly

cleaned or there is a change in its

operating characteristics.

For any maintenance of the emission

control system please refer to the

maintenance chart and to the limited

warranty statement near the end of the

instruction manual.

Do not clean your machine with a

pressure washer. The solid jet of water

may damage parts of the machine.

Store chain saw in a dry place and away

from children. Before storing for longer

than a few days, always empty the fuel

tank (see chapter "Storing the Machine"

in the instruction manual).

STIHL is the only manufacturer in the

industry to produce its own chain saws,

guide bars, saw chains and chain

sprockets.

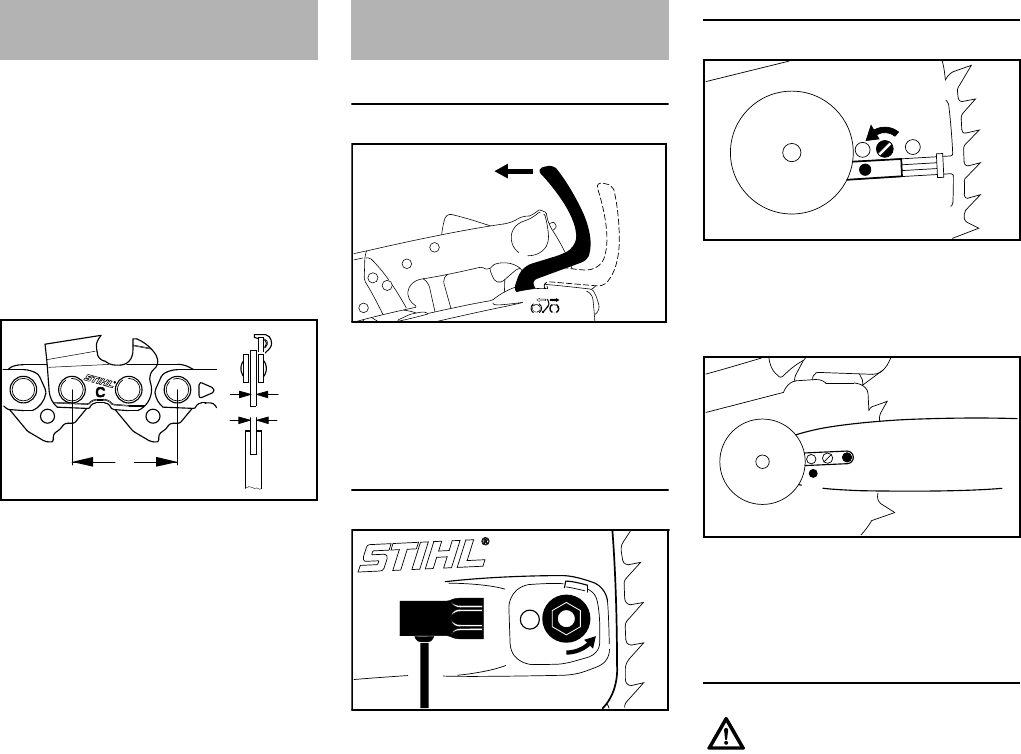

A cutting attachment consists of the saw

chain, guide bar and chain sprocket.

The cutting attachment that comes

standard is designed to exactly match

the chain saw.

–The pitch (t) of the saw chain (1),

chain sprocket and the nose

sprocket of the Rollomatic guide bar

must match.

–The drive link gauge (2) of the saw

chain (1) must match the groove

width of the guide bar (3).

If non-matching components are used,

the cutting attachment may be damaged

beyond repair after a short period of

operation.

Warning!

In order for the chain brake on your

STIHL chain saw to properly perform its

function of reducing the risk of kickback

and other injuries, it must be properly

maintained. Like an automobile brake, a

chain saw chain brake incurs wear each

time it is engaged.

Cutting Attachment

001BA191 KN

t = a : 2

MS 201 T

English

Releasing the chain brake

NPull hand guard towards the front

handle until it engages audibly –

chain brake is released

Removing the chain sprocket cover

NTurn the captive nut (1) to the left

until it hangs loosely in the chain

sprocket cover

NRemove the chain sprocket

cover (2) with captive nut

Fitting the guide bar

NTurn screw (1) to the left until the

tensioner slide (2) butts against the

left end of the housing slot

NFit the guide bar over the screw (3)

and engage the peg of the tensioner

slide in the locating hole (4)

Fitting the saw chain

NFit saw chain around the sprocket

wheel (1) and over the guide bar –

the cutting edges of the teeth must

point to the right

NTurn screw (2) to the right until there

is very little chain sag on the

underside of the bar – and the drive

link tangs engage in the bar groove

Mounting the Bar and

Chain

0012BA002 KN

0011BA002 KN

Put on protective gloves – risk of

injury by the sharp cutters!

161BA027 KN

161BA028 KN

161BA029 KN

161BA030 KN

MS 201 T

English

NRefit the chain sprocket cover –

the pivot pin on the hand guard must

engage in the sleeve – and then

screw on the nut by hand until it is

fingertight

NGo to chapter "Tensioning the Saw

Chain"

Retensioning during cutting work:

NSwitch off the engine.

NLoosen the nut.

NHold the bar nose up.

NUse a screwdriver to turn the

tensioning screw (1) clockwise until

the chain fits snugly against the

underside of the bar.

NWhile still holding the bar nose up,

tighten down the nut firmly.

NGo to "Checking Chain Tension".

A new chain has to be retensioned more

often than one that has been in use for

some time.

NCheck chain tension frequently –

see chapter on "Operating

Instructions".

NShut off the engine.

NWear work gloves to protect your

hands.

NThe chain must fit snugly against

the underside of the bar and it must

still be possible to pull the chain

along the bar by hand when the

chain brake is released.

NIf necessary, retension the chain.

A new chain has to be retensioned more

often than one that has been in use for

some time.

NCheck chain tension frequently –

see chapter on "Operating

Instructions".

0012BA003 KN

Tensioning the Saw Chain

(side chain tensioner)

142BA063 KN

Checking Chain Tension

142BA064 KN

MS 201 T

English

This engine is certified to operate on

unleaded gasoline and the STIHL two-

stroke engine oil at a mix ratio of 50:1.

Your engine requires a mixture of high-

quality gasoline and two-stroke air

cooled engine oil.

Use mid-grade unleaded gasoline with a

minimum octane rating of 89 (R+M/2)

and no more than 10% ethanol content.

Fuel with a lower octane rating may

increase engine temperatures. This, in

turn, increases the risk of piston seizure

and damage to the engine.

The chemical composition of the fuel is

also important. Some fuel additives not

only detrimentally affect elastomers

(carburetor diaphragms, oil seals, fuel

lines, etc.), but magnesium castings and

catalytic converters as well. This could

cause running problems or even

damage the engine. For this reason

STIHL recommends that you use only

high-quality unleaded gasoline!

Gasoline with an ethanol content of

more than 10% can cause running

problems and major damage in engines

with a manually adjustable carburetor

and should not be used in such engines.

The ethanol content in gasoline affects

engine running speed – it may be

necessary to readjust the carburetor if

you use fuels with various ethanol

contents.

The idle speed and maximum speed of

the engine change if you switch from a

fuel with a certain ethanol content to

another fuel with a much higher or lower

ethanol content.

This problem can be avoided by always

using fuel with the same ethanol

content.

Use only STIHL two-stroke engine oil or

equivalent high-quality two-stroke

engine oils that are designed for use

only in air cooled two-cycle engines.

We recommend STIHL HP Ultra 2-Cycle

Engine Oil since it is specially

formulated for use in STIHL engines.

Do not use BIA or TCW rated (two-

stroke water cooled) mix oils or other

mix oils that state they are for use in both

water cooled and air cooled engines

(e.g., outboard motors, snowmobiles,

chain saws, mopeds, etc.).

Take care when handling gasoline.

Avoid direct contact with the skin and

avoid inhaling fuel vapor. When filling at

the pump, first remove the container

from your vehicle and place the

container on the ground before filling. To

reduce the risk of sparks from static

discharge and resulting fire and/or

explosion, do not fill fuel containers that

are sitting in or on a vehicle or trailer.

The container should be kept tightly

closed in order to limit the amount of

moisture that gets into the mixture.

The machine‘s fuel tank should be

cleaned as necessary.

Fuel mix ages

Only mix sufficient fuel for a few days

work, not to exceed 3 months of storage.

Store in approved fuel-containers only.

When mixing, pour oil into the container

first, and then add gasoline. Close the

container and shake it vigorously by

hand to ensure proper mixing of the oil

with the fuel.

Dispose of empty mixing-oil containers

only at authorized disposal locations.

Fuel Warning!

To reduce the risk of personal injury

from loss of control and / or contact with

the running cutting tool, do not use your

unit with incorrect idle adjustment. At

correct idle speed, the cutting tool

should not move.

If your power tool shows an incorrect

idle adjustment, have your STIHL dealer

check your power tool and make proper

adjustments and repairs.

Gaso-

line

Oil (STIHL 50:1 or equiva-

lent high-quality oils)

US gal. US fl.oz.

12.6

2 1/2 6.4

5 12.8

MS 201 T

English

Preparations

NBefore fueling, clean the filler cap

and the area around it to ensure that

no dirt falls into the tank.

Always thoroughly shake the mixture in

the canister before fueling your

machine.

NPosition the machine so that the

filler cap is facing up.

Opening

NRaise the grip until it is upright.

NTurn the cap counterclockwise

(about 1/4 turn).

Marks on tank cap and fuel tank must

line up.

NRemove the cap.

Filling up with fuel

Take care not to spill fuel while fueling

and do not overfill the tank.

Closing

Grip must be upright:

NFit the cap – marks on tank cap and

fuel tank must line up.

NPush the cap into opening until it is

fully seated.

Fueling

In order to reduce the risk of burns

or other personal injury from

escaping gas vapor and fumes,

remove the fuel filler cap carefully

so as to allow any pressure build-

up in the tank to release slowly.

0012BA004 KN

001BA236 KN

001BA232 KN

001BA234 KN

001BA237 KN

001BA234 KN

MS 201 T

English

NWhile pushing down on the cap, turn

it clockwise about 1/4 turn until it

comes to a stop.

The marks on the tank cap and fuel tank

must line up.

NFold the grip down so that it is flush

with the top of the cap.

Tank cap should be properly tightened.

If the tank cap cannot be locked in the

fuel tank opening

Check cap for tightness. If it can be

moved, the bottom of cap may be

twisted out of the correct position for

installation in relation to top.

NRemove the cap from the fuel tank

and check it from above.

NPlace the cap in the fuel tank

opening and rotate it

counterclockwise until it drops fully

into the opening.

NContinue rotating the cap

counterclockwise (about 1/4 turn

until it stops) – this causes the

bottom of the cap to be turned to the

correct position for installation.

NTurn the cap clockwise for closing –

see section on "Closing."

001BA233 KN

001BA231 KN

001BA235 KN

Left: Bottom of cap is twisted out

of the correct position for

installation – inner mark (1)

in line with outer mark.

Right: Bottom of cap in correct posi-

tion for installation – inner

mark is under the grip. It is

not in line with the outer mark

on the cap.

001BA241 KN

001BA238 KN

001BA239 KN

MS 201 T

English

For automatic and reliable lubrication of

the chain and guide bar – use only an

environmentally compatible quality

chain and bar lubricant. Rapidly

biodegradable STIHL Bioplus is

recommended.

The service life of the chain and guide

bar depends on the quality of the

lubricant. It is therefore essential to use

only a specially formulated chain

lubricant.

Preparing the machine

NThoroughly clean the filler cap and

the area around it to ensure that no

dirt falls into the tank

NAlways position the machine so that

the filler cap is facing upwards

NOpen the filler cap

Filling chain oil tank

NRefill the chain oil tank every time

you refuel

Take care not to spill chain oil during

refilling and do not overfill the tank.

NClose the filler cap

There must still be a small amount of

chain oil in the oil tank when the fuel tank

is empty.

If the oil tank is still partly full, the reason

may be a problem in the oil supply

system: Check chain lubrication, clean

the oil passages, contact your servicing

dealer for assistance if necessary.

STIHL recommends that maintenance

and repair work be carried out only by

authorized STIHL dealers.

Chain Lubricant

Biological chain oil must be

resistant to aging (e.g. STIHL

Bioplus) since it will otherwise

quickly turn to resin. This results

in hard deposits that are difficult to

remove, especially in the area of

the chain drive, clutch and chain.

It may even cause the oil pump to

seize.

Do not use waste oil. Renewed

contact with waste oil can cause

skin cancer. Moreover, waste oil is

environmentally harmful.

Waste oil does not have the

necessary lubricating properties

and is unsuitable for chain

lubrication.

Filling Chain Oil Tank

0012BA005 KN

MS 201 T

English

The saw chain must always throw off a

small amount of oil.

Every new chain has to be broken in for

about 2 to 3 minutes.

After breaking in the chain, check chain

tension and adjust if necessary – see

"Checking Chain Tension".

Locking chain with chain brake

–in an emergency

–when starting

–at idling speed

The chain is stopped and locked when

the hand guard is pushed toward the bar

nose by the left hand – or when brake is

activated by inertia in certain kickback

situations.

Releasing the chain brake

NPull the hand guard back toward the

front handle.

The chain brake is designed to be

activated also by the inertia of the

front hand guard if the forces are

sufficiently high. The hand guard is

accelerated toward the bar nose - even

if your left hand is not behind the hand

guard, e.g. during a felling cut. The chain

brake will operate only if it has been

properly maintained and the hand guard

has not been modified in any way.

Check operation of chain brake

Before starting work: Run engine at idle

speed, engage the chain brake (push

hand guard toward bar nose).

Accelerate up to full throttle for no more

than 3 seconds – the chain must not

rotate. The hand guard must be free

from dirt and move freely.

Chain brake maintenance

The chain brake is subject to normal

wear. It is necessary to have it serviced

and maintained regularly by trained

personnel, such as your STIHL servicing

dealer, at the following intervals:

Checking Chain

Lubrication

Never operate your saw without

chain lubrication. If the chain runs

dry, the whole cutting attachment

will be irretrievably damaged

within a very short time. Always

check chain lubrication and the oil

level in the tank before starting

work.

142BA069 KN

Chain Brake

0012BA006 KN

0012BA002 KN

Always disengage chain brake

before accelerating engine and

before starting cutting work. The

only exception to this rule is when

you check operation of the chain

brake.

High revs with the chain brake

engaged (chain locked) will

quickly damage the powerhead

and chain drive (clutch, chain

brake).

MS 201 T

English

At temperatures below

approx. +50 °F (+10 °C)

NRemoving the chain sprocket cover

NSet shutter (1) to "winter operation"

In the "winter operation" setting, heated

air is drawn in from around the cylinder

and mixed with cold air. This prevents air

filter and carburetor icing.

At temperatures above

approx. +50 °F (+10 °C)

NAlways return the shutter to the

position for "summer operation" s

The four positions of the Master

Control lever

Stop 0 – engine off – ignition is switched

off

Run F – engine is running or can start

Warm start n – this position is for

starting the warm engine – the master

control lever returns to run when the

throttle trigger is squeezed

Cold start l – this position is for

starting the cold engine

Full-time usage: every 3

months

Part-time usage: every 6

months

Occasional usage: every 12

months

Winter Operation

Risk of engine malfunction –

overheating!

0011BA006 KN

Starting / Stopping the

Engine

162BA003 KN

MS 201 T

English

Adjusting the Master Control lever

To adjust the Master Control lever from

run F to cold start l, press and hold

down the throttle trigger lockout and

throttle trigger simultaneously – set

master control lever.

To set the master control lever to warm

start n, first set it to cold start l, then

push the master control lever into the

warm start n position.

Switching to the warm start n position

is only possible from the cold start l

position.

Simultaneously pressing the throttle

trigger lockout and blipping the throttle

trigger causes the master control lever

to jump from the warm start n position

to run F.

To switch off the engine, set the master

control lever to Stop 0.

Position cold start l

–if the engine is cold

–if the engine stalls during opening of

throttle after starting

–If the fuel tank has run empty

(engine stalled out)

Position warm start n

–If engine is warm (once the engine

has been running for approx. one

minute)

–When the engine has turned over

for the first time

–After ventilation of the combustion

chamber, if the engine was flooded

Holding the chain saw

NPlace the chain saw securely on the

ground – assume a steady stance –

the saw chain must not touch any

objects and also must not touch the

ground

NHold the control handle of the chain

saw firmly in the right hand

NSupport the right knee on the

carburetor cover

Starting

NWith the right hand, pull the starter

grip slowly until you feel it engage –

and then give it a brisk strong pull –

simultaneously press down on the

handlebar – do not pull the starter

rope out all the way – risk of

breakage! Do not let the starter grip

snap back – guide it vertically back

into the housing so that the starter

rope can rewind properly

With a new engine or after a long period

of disuse, with machines without an

additional manual fuel pump, it may be

necessary to pull the starter rope several

times – to prime the fuel line.

Starting the chain saw

217BA007 KN

There must not be anyone within

the swivel range of the chain saw.

0012BA008 KN

MS 201 T

English

NPush the hand guard (1) forwards –

the chain is blocked

NSimultaneously press the throttle

trigger lockout (2) and throttle

trigger (3) – set master control

lever (4)

Position cold start l

–If engine is cold (even if the engine

has stalled during opening of

throttle after starting)

Position warm start n

–If engine is warm (once the engine

has been running for approx. one

minute)

NHold and start the chain saw

When the engine has turned over for

the first time

NMove the Master Control lever (1) to

the position warm start n

NHold and start the chain saw

Once the engine is running

NPress the throttle trigger lockout and

blip the throttle trigger (2); the

master control lever (1) jumps to

run F and the engine begins to idle

NPull the hand guard toward the

handlebar

The chain brake is released – the chain

saw is ready for use.

0012BA009 KN

STOP

0012BA010 KN

STOP

0012BA011 KN

STOP

0012BA002 KN

MS 201 T

English

At very low temperatures

NLet the engine warm up briefly with

the throttle slightly open

NIf necessary, configure for winter

operation – see "Winter Operation"

Switching off the engine

NMove the master control lever to the

stop position 0

If the Master Control lever was moved

from the position warm start n to stop 0

– afterwards simultaneously press the

throttle trigger lockout and the throttle

trigger.

If the engine does not start

The master control lever was not

returned from the position cold start l

to warm start n in time, the engine may

be flooded.

NMove the master control lever to the

stop position 0

NRemove the spark plug – see

"Spark plug"

NDry spark plug

NCrank the engine several times with

the starter – to clear the combustion

chamber

NReplace the spark plug – see

"Spark plug"

NSet the master control lever to warm

start n – even if the engine is cold

NRestart the engine

When the fuel tank has run

completely empty and then been

refueled

NPull the starter rope several times to

prime the fuel line

NRestart the engine

During the break-in period

A factory new machine should not be run

at high revs (full throttle off load) for the

first three tank fillings. This avoids

unnecessarily high loads during the

break-in period. As all moving parts

have to bed in during the break-in

period, the frictional resistances in the

shortblock are greater during this period.

The engine develops its maximum

power after about 5 to 15 tank fillings.

During work

Check chain tension frequently

A new saw chain must be retensioned

more frequently than one that has been

in use already for an extended period.

Open the throttle only when the

chain brake is off. Increased

engine speeds with the chain

brake on (saw chain is stationary)

will quickly damage the clutch and

chain brake.

Operating Instructions

Do not make the mixture leaner to

achieve an apparent increase in

power – this could damage the

engine – see "Adjusting the

Carburetor".

Open the throttle only when the

chain brake is off. Running the

engine at high revs with the chain

brake engaged (chain locked) will

quickly damage the shortblock

and chain drive (clutch, chain

brake).

MS 201 T

English

Chain cold

Tension is correct when the chain fits

snugly against the underside of the bar

but can still be pulled along the bar by

hand. Retension if necessary – see

"Tensioning the Saw Chain".

Chain at operating temperature

The chain stretches and begins to sag.

The drive links must not come out of the

bar groove on the underside of the bar –

the chain may otherwise jump off the

bar. Retension the chain – see

"Tensioning the Saw Chain".

After a long period of full-throttle

operation

After a long period of full-throttle

operation, allow engine to run for a while

at idle speed so that the heat in the

engine can be dissipated by flow of

cooling air. This protects engine-

mounted components (ignition,

carburetor) from thermal overload.

After finishing work

NSlacken off the chain if you have

retensioned it at operating

temperature during work.

Short-term storage

Wait for engine to cool down. Keep the

machine with a full tank of fuel in a dry

place, well away from sources of

ignition, until you need it again.

Long-term storage

See "Storing the machine"

Varying cutting lengths, types of wood

and work techniques require varying

amounts of oil.

The oil flow can be adjusted as needed

using the adjusting screw (1) on the top

of the machine.

Ematic position (E), medium oil flow –

NTurn adjusting screw to "E" (Ematic

position)

To increase oil flow –

Nturn the adjusting screw clockwise

To reduce oil flow –

Nturn the adjusting screw

counterclockwise

The chain contracts as it cools

down. If it is not slackened off, it

can damage the crankshaft and

bearings.

Always slacken off the chain again

after finishing work. The chain

contracts as it cools down. If it is

not slackened off, it can damage

the crankshaft and bearings.

Oil Quantity Control

The chain must always be coated

with oil.

0011BA034 KN

MS 201 T

English

NTurn the bar over – every time you

sharpen the chain and every time

you replace the chain – this helps

avoid one-sided wear, especially at

the nose and underside of the bar.

NRegularly clean the oil inlet hole (1),

the oilway (2) and the bar

groove (3).

NMeasure the groove depth – with

the scale on the filing gauge (special

accessory) – in the area used most

for cutting.

If groove depth is less than specified:

NReplace the guide bar.

The drive link tangs will otherwise

scrape along the bottom of the groove –

the cutters and tie straps will not ride on

the bar rails.

If there is a noticeable loss of engine

power:

NTurn cap 90° to the left

NLift off the shroud

NLift off the air filter

NWash the filter with STIHL special-

purpose cleaner (special

accessories) or a clean, non-

flammable cleaning liquid (e.g.,

warm soapy water) and dry it

Always replace a damaged filter.

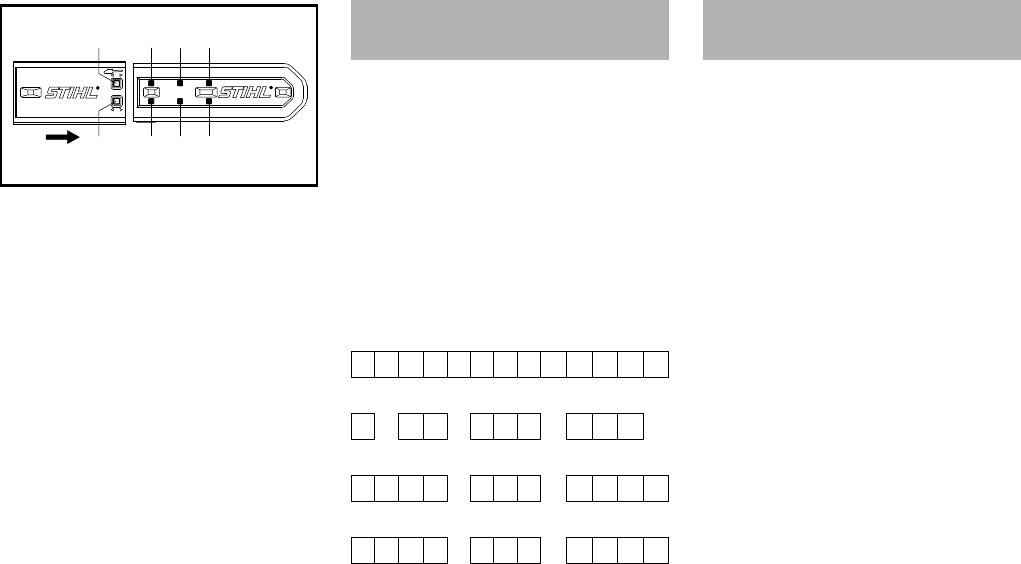

Taking Care of the Guide

Bar

143BA026 KN

Chain type Pitch Minimum

groove

depth

Picco 3/8" P 0.20"

(5.0 mm)

Rapid 1/4" 0.16"

(4.0 mm)

Rapid 3/8"; 0.325" 0.24"

(6.0 mm)

Rapid 0.404" 0.28"

(7.0 mm)

Cleaning the Air Filter

Do not clean fleece filters

(depending on version) with a

brush.

0012BA012 KN

0012BA013 KN

MS 201 T

English

Exhaust emissions are controlled by the

design of the fundamental engine

parameters and components (e.g.

carburation, ignition, timing and valve or

port timing) without the addition of any

major hardware.

Basic information

The carburetor comes from the factory

with a standard setting.

The carburetor has been adjusted for

optimum performance and fuel

efficiency in all operating states.

The high speed adjusting screw on this

carburetor can only be set within narrow

limits.

Standard setting

NSwitching off the engine

NCheck the air filter – clean or

replace it if necessary

NCheck the spark arresting screen in

the muffler (present only in some

countries) – clean or replace it if

necessary

NTurn the high speed screw (H)

counterclockwise as far as possible

(max. 3/4 turn)

NTurn the low speed screw (L) gently

clockwise until it is firmly in its seat.

NOpen the low speed screw (L) 1 full

turn

Setting the idle speed

Engine stops when idling

NSet low speed screw (L) to standard

setting

NTurn the idle speed adjusting

screw (LA) clockwise until the saw

chain begins to rotate – then turn it

back 1 1/2 turns

Engine Management Adjusting the Carburetor

0012BA014 KN

0012BA015 KN

MS 201 T

English

Saw chain rotates at idle speed

NBefore adjustment, let the machine

idle for 20 seconds

NSet low speed screw (L) to standard

setting

NTurn the idle speed screw (LA)

counterclockwise until the saw

chain stops turning – then turn

another 1 1/2 turns in the same

direction

Speed erratic when idling; poor

acceleration

NBefore adjustment, let the machine

idle for 20 seconds

NSet low speed screw (L) to standard

setting

NIdle speed setting is too lean – turn

the low speed screw (L)

counterclockwise until the engine

runs and accelerates smoothly

Whenever the low speed screw (L) has

been adjusted, it is usually also

necessary to adjust the idle speed

adjusting screw (LA).

Adjustment for use in the mountains

or at sea level

A marginal adjustment may be

necessary if the engine does not run

satisfactorily in the mountains or at sea

level:

NCheck the standard setting

NLet the engine warm up

In the mountains

NTurn the high speed screw (H)

slightly clockwise (leaner) – max. up

to the stop

At sea level

NTurn the high speed screw (H)

slightly counterclockwise (richer) –

max. up to the stop

In some countries, the muffler is fitted

with a spark arresting screen.

NIf engine performance deteriorates,

check the spark arresting screen in

the muffler

NLet the muffler cool down

NRemove chain sprocket cover – see

"Mounting the bar and chain"

NRemove screw (1)

NPull out spark arresting screen (2)

NClean the dirty spark arresting

screen, replace if damaged or

heavily carbonized

NReinsert spark arresting screen

NFit screw

NRefit the chain sprocket cover

If the saw chain continues to keep

rotating in idle even after

adjustment, have the chain saw

checked by a servicing dealer.

If you make the setting too lean it

will increase the risk of engine

damage through lack of

lubrication and overheating.

Spark Arresting Screen in

Muffler

0011BA018 KN

0011BA019 KN

MS 201 T

English

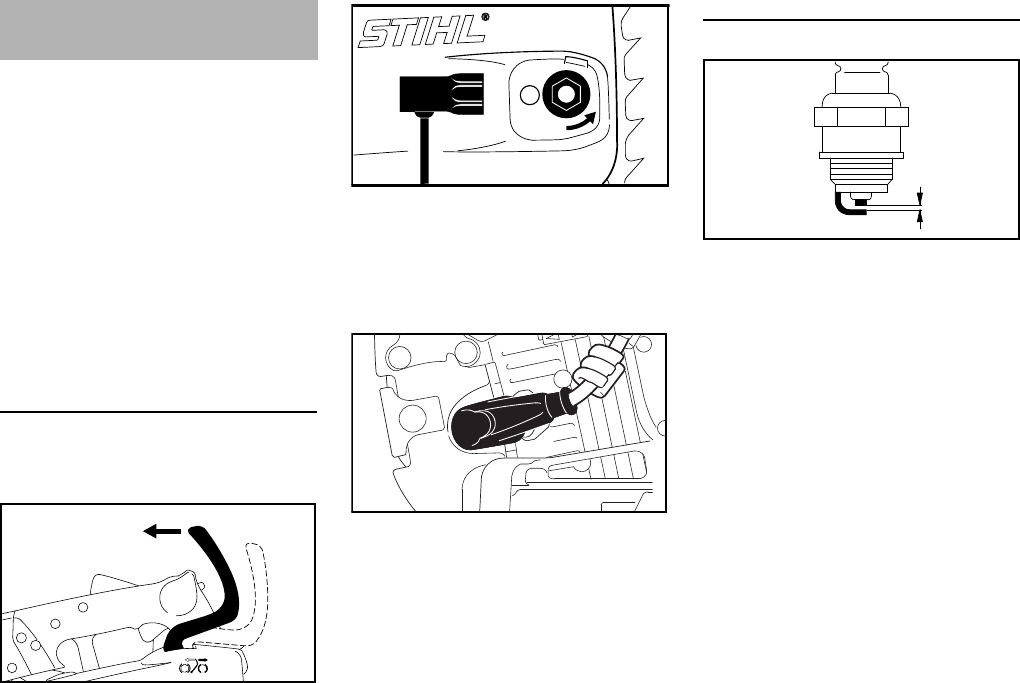

If engine is down on power, difficult to

start or runs poorly at idling speed, first

check the spark plug.

Fit a new spark plug after approx. 100

operating hours or earlier if the

electrodes are badly eroded.

Wrong fuel mix (too much engine oil in

the gasoline), a dirty air filter and

unfavorable running conditions (mostly

at part throttle etc.) affect the condition

of the spark plug. These factors cause

deposits to form on the insulator nose

which may result in trouble in operation.

Removing the spark plug

NMove the master control lever to the

stop position 0

NReleasing the chain brake

NTurn the captive nut (1) to the left

until it hangs loosely in the chain

sprocket cover

NRemove the chain sprocket

cover (2) with captive nut

NPull off the spark plug boot

NUnscrew spark plug

Checking the Spark Plug

NClean dirty spark plug.

NCheck electrode gap (A) and

readjust if necessary – see

"Specifications".

NUse only resistor type spark plugs of

the approved range.

Rectify problems which have caused

fouling of spark plug:

–Too much oil in fuel mix.

–Dirty air filter.

–Unfavorable running conditions,

e.g. operating at part load.

Spark Plug

0012BA002 KN

0011BA002 KN

0011BA020 KN

000BA039 KN

MS 201 T

English

Installing the spark plug

NInstall the spark plug and connect

the spark plug boot (press it down

firmly) – reassembly all other parts

in the reverse sequence.

Removing the starter

NRemove screws (1)

NLift the fan housing off of the

crankcase and pull it away to the

side

Removing the rope rotor

NRemove the spring clip (1)

NCarefully remove the rope rotor

with washer (2) and pawl (3)

Replacing a torn starter rope

NPry the cap out of the starter grip

NRemove remaining rope from the

rotor and starter grip

NThread the new starter rope through

the starter handle and secure it by

making a simple overhand knot

NPull the knot into the starter grip

NRefit the cap in the grip

Warning!

To reduce the risk of fire and burn injury,

use only spark plugs authorized by

STIHL. Always press spark plug boot (1)

snugly onto spark plug terminal (2) of

the proper size. (Note: If terminal has

detachable SAE adapter nut, it must be

attached.) A loose connection between

spark plug boot and ignition wire con-

nector in the boot may create arcing that

could ignite combustible fumes and

cause a fire.

000BA071 KN

Replacing the Starter Rope

and Rewind Spring

The rewind spring can jump out –

risk of injury!

0012BA016 KN

0011BA022 KN

5902BA019 KN

146BA018 KN

MS 201 T

English

Installing the rope rotor

NThread the rope from above through

the rope guide bush (1) and rope

rotor (2) and secure with a simple

overhand knot

NCoat the bearing bore in the rope

rotor with non-resinous oil

NSlip the rope rotor onto the starter

post (3) – turn it back and forth a

little until the anchor loop of the

rewind spring engages

NRefit the pawl (4) in the rotor and

slip the washer (5) over the starter

post

NPress the spring clip (6) on to the

starter post and over the pegs of the

pawl with a screwdriver or suitable

pliers – the spring clip must point in

the clockwise direction – as shown

in the picture

Tensioning the rewind spring

NMake a loop in the unwound starter

rope and use it to turn the rope rotor

six full revolutions in the direction of

the arrow

NHold the rope rotor tight – pull out

the twisted rope and untangle it

NRelease the rope rotor

NSlowly let go of starter rope so that

it winds onto the rotor

The starter grip must be drawn firmly

into the rope guide bush. If it tips

sideways: increase the spring tension by

another turn.

NRemove one turn of the rope from

the rotor

NMount the fan housing on the

crankcase

Replacing broken rewind spring

NRemove the rope rotor

NCarefully remove broken pieces of

spring

NApply a few drops of non-resinous

oil to the new replacement spring

NPosition the replacement spring

with frame in the fan housing – the

anchor loop must be located over

the retaining lug in the fan housing

NApply suitable tools (screwdriver,

punch, etc.) to the recesses and

push the spring into its seat in the

fan cover – the spring slides out of

the frame

NRemove the frame from the fan

housing

0011BA025 KN

0011BA026 KN

0011BA030 KN

When the starter rope is fully

extended it must be possible to

rotate the rotor at least another

half turn. If not, the spring has

been tensioned too tightly and

may break!

The broken pieces of spring may

still be under tension and can

spring apart unexpectedly on

removal from the housing – risk of

injury! Wear face shield and

protective gloves

MS 201 T

English

NFasten spring with screw

NReinstall rope rotor, tension rewind

spring and mount fan housing on

the crankcase

For periods of 3 months or longer

NDrain and clean the fuel tank in a

well ventilated area.

NDispose of fuel properly in

accordance with local

environmental requirements.

NRun the engine until the carburetor

is dry – this helps prevent the

carburetor diaphragms sticking

together.

NRemove the saw chain and guide

bar, clean them and spray with

corrosion inhibiting oil.

NThoroughly clean the machine –

pay special attention to the cylinder

fins and air filter.

NIf you use a biological chain and bar

lubricant, e.g. STIHL BioPlus,

completely fill the chain oil tank.

NStore the machine in a dry, high or

locked location, out of the reach of

children and other unauthorized

persons.

NRemove chain sprocket cover, saw

chain and guide bar

NRelease chain brake – pull hand

guard against the front handle

Fitting a new chain sprocket

–after use of two saw chains or

earlier

–if the wear marks (arrows) are

deeper than 0.02 in (0.5 mm) –

otherwise the service life of the saw

chain is reduced – use check gauge

(special accessory) to test

Using two saw chains in alternation

helps preserve the chain sprocket.

For the removal and installation of chain

sprocket and clutch described in the

following, a locking strip is required to

immobilize the piston in the cylinder. The

locking strip is included with the

replacement chain sprocket.

STIHL recommends use of original

STIHL chain sprockets in order to

ensure optimal functioning of the chain

brake.

0011BA035 KN

Storing the Machine Checking and Replacing

the Chain Sprocket

001BA120 KN

MS 201 T

English

Removal

NPull off the spark plug boot

NUnscrew spark plug (1)

NTurn the clutch until the piston is in

the lower part of the cylinder

NInsert the locking strip (2) through

the opening as far as it will go into

the cylinder

NFasten the locking strip (2) on the

cylinder fin

NTurn the clutch clockwise until the

piston rests against the locking strip

NLoosen the hexagon of the clutch

counterclockwise (left-handed

thread)

NUnscrew clutch

NRemove chain sprocket (3) and

needle cage (4) from the crankshaft

NClean crankshaft stub and needle

cage and lubricate with STIHL

lubricant (special accessory)

Assembly

NFit needle cage and chain sprocket

on the crankshaft

NScrew the clutch counterclockwise

onto the crankshaft

NTighten the clutch with a torque of

25 Nm

NRemove the locking strip from the

cylinder, screw in and tighten the

spark plug

NPush the spark plug boot onto the

spark plug

0011BA031 KN

0011BA037 KN

0011BA032 KN

144BA017 LÄ

144BA018 LÄ

MS 201 T

English

Sawing effortlessly with a properly

sharpened saw chain

A properly sharpened saw chain cuts

through wood effortlessly even with very

little pushing.

Never use a dull or damaged saw chain

– this leads to increased physical strain,

increased vibration load, unsatisfactory

cutting results and increased wear.

NClean the saw chain

NCheck the saw chain for cracks and

damaged rivets

NReplace damaged or worn chain

components and adapt these parts

to the remaining parts in terms of

shape and level of wear – rework

accordingly

Carbide-tipped (Duro) saw chains are

especially wear-resistant. For an optimal

sharpening result, STIHL recommends

STIHL servicing dealers.

Chain pitch

The chain pitch marking (a) is embossed

in the area of the depth gauge of each

cutter.

The diameter of file to be used depends

on the chain pitch – see table

"Sharpening tools".

The angles of the cutter must be

maintained during resharpening.

Sharpening and side plate angles

ASharpening angle

STIHL saw chains are sharpened with a

30° sharpening angle. Ripping chains,

which are sharpened with a 10°

sharpening angle, are exceptions.

Ripping chains have an X in the

designation.

BSide plate angle

The correct side plate angle results

automatically when the specified file

holder and file diameter are used.

The angles must be identical for all

cutters in the saw chain. Varying angles:

Rough, uneven running of the saw

chain, increased wear – even to the

point of saw chain breakage.

Maintaining and

Sharpening the Saw Chain

Compliance with the angles and

dimensions listed below is

absolutely necessary. An

improperly sharpened saw chain –

especially depth gauges that are

too low – can lead to increased

kickback tendency of the chain

saw – risk of injury!

Marking (a)Chain pitch

Inches mm

71/4P6.35

1 or 1/4 1/4 6.35

6, P or PM 3/8 P 9.32

2 or 325 0.325 8.25

3 or 3/8 3/8 9.32

4 or 404 0.404 10.26

689BA027 KN

Tooth shapes Angle (°)

Micro = semi-chisel, e. g.,

63 PMC3, 26 RMC3,

36 RMC

30 75

Micro = full chisel, e. g.,

63 PS3, 26 RSC, 36 RSC3

30 60

Ripping chain, e. g.,

63 PMX, 36 RMX

10 75

689BA021 KN

MS 201 T

English

File holder

NUse a file holder

Always use a file holder (special

accessory, see table "Sharpening tools")

when sharpening saw chains by hand.

File holders have markings for the

sharpening angle.

Use only special saw chain files!

Other files are unsuitable in terms of

shape and type of cutting.

To check the angles

STIHL filing gauge (special accessory,

see table "Sharpening tools") – a

universal tool for checking sharpening

and side plate angles, depth gauge

setting, and tooth length, as well as

cleaning grooves and oil inlet holes.

Proper sharpening

NSelect sharpening tools in

accordance with chain pitch

NClamp guide bar if necessary

NBlock saw chain – push the hand

guard forward

NTo advance the saw chain, pull the

hand guard toward the handlebar:

The chain brake is disengaged.

With the Quickstop Plus chain brake

system, additionally press the

throttle trigger lockout

NSharpen frequently, removing little

material – two or three strokes of the

file are usually sufficient for simple

resharpening

NGuide the file: horizontally (at a

right angle to the side surface of the

guide bar) in accordance with the

specified angle – according to the

markings on the file holder – rest the

file holder on the tooth head and the

depth gauge

NFile only from the inside outward

NThe file only sharpens on the

forward stroke – lift the file on the

backstroke

NDo not file tie straps and drive links

NRotate the file a little periodically in

order to avoid uneven wear

NTo remove file burr, use a piece of

hardwood

NCheck angle with file gauge

All cutters must be equally long.

With varying cutter lengths, the cutter

heights also vary and cause rough

running of the saw chain and chain

breakage.

NAll cutters must be filed down equal

to the length of the shortest cutter –

ideally, one should have this done

by a servicing dealer using an

electric sharpener

Depth gauge setting

The depth gauge determines the depth

to which the cutter penetrates the wood

and thus the chip thickness.

689BA025 KN

001BA203 KN

689BA018 KN

90°

689BA043 KN

689BA023 KN

MS 201 T

English

aRequired distance between depth

gauge and cutting edge

When cutting softwood outside of the

frost season, the distance can be

increased by up to 0.2 mm (0.008").

Lowering the depth gauges

The depth gauge setting is lowered

when the cutter is sharpened.

NCheck the depth gauge setting after

each sharpening

NLay the appropriate file gauge (1)

for the chain pitch on the saw chain

and press it against the cutter to be

checked – if the depth gauge

protrudes past the file gauge, the

depth gauge must be reworked

Saw chains with humped drive link (2) –

upper part of the humped drive link (2)

(with service mark) is lowered at the

same time as the depth gauge of the

cutter.

NRework the depth gauge so that it is

flush with the file gauge

NAfterwards, dress the leading edge

of the depth gauge parallel to the

service mark (see arrow) – when

doing this, be careful not to further

lower the highest point of the depth

gauge

NLay the file gauge on the saw chain

– the highest point of the depth

gauge must be flush with the file

gauge

NAfter sharpening, clean the saw

chain thoroughly, removing any

filings or grinding dust – lubricate

the saw chain thoroughly

NIn the event of extended periods of

disuse, store saw chains in cleaned

and oiled condition

Chain pitch Depth gauge

Distance (a)

Inches (mm) mm (Inches)

1/4 P (6.35) 0.45 (0.018)

1/4 (6.35) 0.65 (0.026)

3/8 P (9.32) 0.65 (0.026)

0.325 (8.25) 0.65 (0.026)

3/8 (9.32) 0.65 (0.026)

0.404 (10.26) 0.80 (0.031)

689BA061 KN

The rest of the humped drive link

must not be filed; otherwise, this

could increase the tendency of the

chain saw to kick back.

Depth gauges that are too low

increase the kickback tendency of

the chain saw.

689BA051 KN

689BA044 KN

689BA052 KN

MS 201 T

English

Sharpening tools (special accessories)

Chain pitch Round file ^Round file File holder File gauge Taper square file Sharpening set1)

Inches (mm) mm (Inches) Part number Part number Part number Part number Part number

1/4 P (6.35) 3.2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 - - -

1/4 (6.35) 4.0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

3/8 P (9.32) 4.0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

0.325 (8.25) 4.8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028

3/8 (9.32) 5.2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029

0.404 (10.26) 5.5 (7/32) 5605 772 5506 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030

1) consisting of file holder with round file, taper square file and file gauge

MS 201 T

English

Maintenance and Care

The following maintenance intervals apply for normal operating conditions only. If your daily working

time is longer or operating conditions are difficult (very dusty work area, resin-rich wood, tropical

wood, etc.), shorten the specified intervals accordingly. If you only use the saw occasionally, extend

the intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

if required

Complete machine Visual inspection (condition, leaks) XX

Clean X

Throttle trigger, throttle trigger lockout, choke

lever, stop switch, Master Control lever (depending

on version)

Check operation XX

Chain brake Check operation XX

Have checked by dealer1) X

Pickup body/filter in fuel tank

Check X

Clean, replace filter element XX

Replace XXX

Fuel tank Clean X

Chain oil tank Clean X

Chain Lubrication Check X

Saw chain

Inspect, also check sharpness XX

Check chain tension XX

Sharpen X

Guide bar

Check (wear, damage) X

Clean and turn over X

Deburr X

Replace XX

Chain sprocket Check X

Air filter Clean XX

Replace X

Anti-vibration elements Check XX

Have replaced by dealer1) X

MS 201 T

English

Cooling inlets Clean X

Cylinder fins Clean XX

Carburetor Check idle adjustment – chain must not rotate XX

Adjusting Idle Speed X

Spark plug Readjust electrode gap X

Replace after 100 hours of operation

All accessible screws and nuts (not adjusting

screws) 2) Retighten X

Spark arresting screen in muffler (not all markets) Check1) X

Clean, replace if necessary1) X

Chain catcher Check X

Replace X

Safety labels Replace X

1) STIHL recommends a STIHL servicing dealer.

2) Firmly tighten down the cylinder base screws of professional saws (3.4 kW or more) after 10 to 20 hours of operation.

The following maintenance intervals apply for normal operating conditions only. If your daily working

time is longer or operating conditions are difficult (very dusty work area, resin-rich wood, tropical

wood, etc.), shorten the specified intervals accordingly. If you only use the saw occasionally, extend

the intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

if required

MS 201 T

English

1Control Handle

2Throttle Trigger Lockout

3Master Control Lever

4Throttle Trigger

5Carburetor Adjusting Screws

6Shutter (Summer and Winter

Operation)

7Spark Plug Boot

8Muffler (with Spark Arresting

Screen)

9Chain Sprocket Cover

10 Chain Sprocket

11 Oil Delivery Control

12 Chain Brake

13 Chain Tensioner

14 Chain Catcher

15 Guide Bar

16 Oilomatic Saw Chain

17 Bumper Spike

18 Oil Filler Cap

19 Hand Guard

20 Front Handle (Handlebar)

21 Starter Grip

22 Carburetor Box Cover

23 Carburetor Box Cover Twist Lock

24 Fuel Filler Cap

25 Ring for Rope

#Serial Number

Main Parts

610

0012BA023 KN

22 23

MS 201 T

English

Definitions

1 Control Handle

The support handle for the right

hand, located on the top of the saw.

2 Throttle Trigger Lockout

Must be depressed before the

throttle trigger can be activated.

3 Master Control Lever

Lever for choke control, starting

throttle, run and stop switch

position.

4 Throttle Trigger

Controls the speed of the engine.

5 Carburetor Adjusting Screws

For tuning the carburetor.

6 Shutter (Summer and Winter

Operation)

With summer and winter positions.

Carburetor is heated in winter

position.

7 Spark Plug Boot

Connects the spark plug with the

ignition lead.

8 Muffler (with Spark Arresting

Screen)

Muffler reduces engine exhaust

noise and diverts exhaust gases

away from operator.

Spark arresting screen is designed

to reduce the risk of fire.

9 Chain Sprocket Cover

Covers the clutch and chain

sprocket.

10 Chain Sprocket

The toothed wheel that drives the

saw chain.

11 Oil Delivery Control

Permits adjustment of the oil

delivery rate.

12 Chain Brake

A device to stop the rotation of the

chain. Is activated in a kickback

situation by the operator's hand or

by inertia.

13 Chain Tensioner

Permits precise adjustment of chain

tension.

14 Chain Catcher

Helps to reduce the risk of operator

contact by a chain when it breaks or

comes off the bar.

15 Guide Bar

Supports and guides the saw chain.

16 Oilomatic Saw Chain

A loop consisting of cutters, tie

straps and drive links.

17 Bumper Spike

Toothed stop for holding saw steady

against wood.

18 Oil Filler Cap

For closing the oil tank.

19 Hand Guard

Provides protection against

projecting branches and helps

prevent left hand from touching the

chain if it slips off the handlebar.

20 Front Handle (Handlebar)

Handlebar for the left hand at the

front of the saw.

21 Starter Grip

The grip of the pull starter, for

starting the engine.

22 Carburetor Box Cover

Covers the air filter and the

carburetor.

23 Carburetor Box Cover Twist Lock

Lock for carburetor box cover.

24 Fuel Filler Cap

For closing the fuel tank.

25 Ring for Rope

Pull-out ring for attaching rope.

Guide Bar Nose

The exposed end of the guide bar.

(not illustrated, see chapter

"Tensioning the Saw Chain")

Clutch

Couples engine to chain sprocket

when engine is accelerated beyond

idle speed. (not illustrated)

Anti-Vibration System

The anti-vibration system includes a

number of anti-vibration elements

designed to reduce the

transmission of vibrations created

by the engine and cutting

attachment to the operator's hands.

(not illustrated)

MS 201 T

English

EPA / CEPA

The Emission Compliance Period

referred to on the Emissions

Compliance Label indicates the number

of operating hours for which the engine

has been shown to meet Federal

emission requirements.

Category

CARB

The Emission Compliance Period used

on the CARB-Air Index Label indicates

the terms:

Engine

Single cylinder two-stroke engine

Ignition system

Electronic magneto ignition

Fuel system

All position diaphragm carburetor with

integral fuel pump

Chain lubrication

Fully automatic, speed-controlled oil

pump, additional manual oil flow control

Weight

Cutting attachment

Recommended cutting attachments in

compliance with Sec. 5.11 of ANSI

standard B 175.1-2000

Observe the information about ANSI

standard B 175.1-2000 as well as the

definition "low-kickback saw chain" in

the section "Safety Precautions and

Working Techniques".

Rollomatic E guide bars

Saw chains 3/8" P

Chain sprocket

Specifications

A = 300 hours

B = 125 hours

C = 50 hours

Extended = 300 hours

Intermediate = 125 hours

Moderate = 50 hours

Displacement: 2.15 cu. in.

(35.2 cm3)

Bore: 1.60 in (40 mm)

Stroke: 1.10 in (28 mm)

Engine power to

ISO 7293:

2.4 hp (1.8 kW)

at 9,500 rpm

Idle speed: 3,000 rpm

Maximum permissi-

ble speed with bar

and chain: 14,000 rpm

Spark plug

(suppressed): NGK CMR 6 H

Electrode gap: 0.02 in (0.5 mm)

Fuel tank capacity: 10.5 fl.oz (0.31 l)

Oil tank capacity: 7.4 fl.oz (0.22 l)

dry, without bar and

chain: 8.2 lbs. (3.7 kg)

STIHL reduced kickback guide bars

(with green label)

Bar lengths: 12, 14, 16 in.

(30, 35, 40 cm)

Pitch: 3/8" P (9.32 mm)

Groove width: 0.50 in. (1.3 mm)

Sprocket nose: 9-tooth

STIHL reduced kickback saw chain

(with green label)

Picco Micro Comfort 3 (63 PMC3)

Pitch: 3/8" P (9.32 mm)

Drive link gauge: 0.050 in. (1.3 mm)

Picco Super 3 (63 PS3)

Pitch: 3/8"P (9.32 mm)

Drive link gauge: 0.050 in. (1.3 mm)

Picco Duro 3 (63 PD3)

Pitch: 3/8"P (9.32 mm)

Drive link gauge: 0.050 in. (1.3 mm)

6-tooth for 3/8"P (spur chain sprocket)

MS 201 T

English

In order to comply with the kickback

performance requirements of Sec. 5.11

of ANSI standard B 175.1-2000, do not

use replacement saw chains unless they

have been designated as meeting the

ANSI Sec. 5.11 requirements on this

specific powerhead, or have been

designated as "low kickback" saw

chains in accordance with the ANSI

B 175.1-2000 standard.

Since new bar/chain combinations may

be developed after publication of this

Manual, ask your STIHL dealer for the

latest STIHL recommendations.

Contact your STIHL dealer for

information regarding special

accessories that may be available for

your product.

Chain scabbard

If you use guide bars of different lengths

on the saw, the length of the chain

scabbard must be matched to the guide

bar to help reduce the risk of injury.

If the chain scabbard does not cover the

full length of the guide bar, a suitable

chain scabbard or a scabbard extension

is necessary.

Depending on the model, the scabbard

extension either comes standard with

the saw or is available as a special

accessory.

Fitting the chain scabbard extension

onto the scabbard

The scabbard extension has two square

cut-outs (1) that fit onto one of several

sets of locking tabs (2, 3, 4) located on

the scabbard. Each set of locking tabs is

marked with the lenght of the bar to

which they correspond, given in

centimeters on one tab and in inches on

the other.

NDetermine the appropriate set of

tabs to be used based on the length

the bar

NPush the scabbard extension over

the scabbard until the cut-outs align

with desired set of tabs, and let

them lock together

Special Accessories

432

001BA209 KN

INCH

MS 201 T

English

Please enter your saw model, serial

number as well as the part numbers of

the guide bar and saw chain in the

spaces provided. This will make re-

ordering simpler.

The guide bar and saw chain are subject

to normal wear and tear. When

purchasing these parts, always quote

the saw model, the part numbers and

names of the parts.

See "Specifications" in this manual for

the recommended reduced kickback

cutting attachments.

Users of this unit should carry out only

the maintenance operations described

in this manual. Other repair work may be

performed only by authorized STIHL

service shops.

Warranty claims following repairs can be

accepted only if the repair has been

performed by an authorized STIHL

servicing dealer using original STIHL

replacement parts.

Original STIHL parts can be identified by

the STIHL part number, the {

logo and, in some cases, by the STIHL

parts symbol K. The symbol may

appear alone on small parts.

Not for California

Your Warranty Rights and

Obligations

The U.S. Environmental Protection

Agency (EPA) and STIHL Incorporated

are pleased to explain the Emission

Control System Warranty on your

equipment type engine. In the U.S. new

1997 and later model year small off-road

equipment engines must be designed,

built and equipped, at the time of sale, to

meet the U.S. EPA regulations for small

non road engines. The equipment

engine must be free from defects in

materials and workmanship which

cause it to fail to conform with U.S. EPA

standards for the first two years of

engine use from the date of sale to the

ultimate purchaser.

STIHL Incorporated must warrant the

emission control system on your small

off-road engine for the period of time

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road equipment engine.

Your emission control system includes

parts such as the carburetor and the

ignition system. Also included may be

hoses, and connectors and other

emission-related assemblies.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

Ordering Spare Parts

Model

Serial number

Guide bar part number

Chain part number

Maintenance and Repairs STIHL Incorporated

Federal Emission Control

Warranty Statement

MS 201 T

English

cost to you, including diagnosis (if the

diagnostic work is performed at an

authorized dealer), parts, and labor.

Manufacturer's Warranty Coverage

In the U.S., 1997 and later model year

small off-road equipment engines are

warranted for two years. If any emission-

related part on your engine is defective,

the part will be repaired or replaced by

STIHL Incorporated free of charge.

Owner's Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for the

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduled maintenance.

Any replacement part or service that is

equivalent in performance and durability

may be used in non-warranty

maintenance or repairs, and shall not

reduce the warranty obligations of the

engine manufacturer.

As the small off-road equipment engine

owner, you should be aware, however,

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL service center as soon as a

problem exists. The warranty repairs will

be completed in a reasonable amount of

time, not to exceed 30 days.

If you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015

www.stihlusa.com

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine will be

designed, built and equipped, at the time

of sale, to meet all applicable

regulations. STIHL Incorporated also

warrants to the initial purchaser and

each subsequent purchaser that your

engine is free from defects in materials

and workmanship which cause the

engine to fail to conform with applicable

regulations for a period of two years.

Warranty Period

The warranty period will begin on the

date the utility equipment engine is

purchased by the initial purchaser and

you have signed and sent back the

warranty card to STIHL.

If any emission-related part on your

engine is defective, the part will be

replaced by STIHL Incorporated at no

cost to the owner. Any warranted part

which is not scheduled for replacement

as required maintenance, or which is

scheduled only for regular inspection to

the effect of "repair or replace as

necessary" will be warranted for the

warranty period. Any warranted part

which is scheduled for replacement as

required maintenance will be warranted

for the period of time up to the first

scheduled replacement point for that

part.

Diagnosis

You, as the owner, shall not be charged

for diagnostic labor which leads to the

determination that a warranted part is

defective. However, if you claim

warranty for a component and the

machine is tested as non-defective,

STIHL Incorporated will charge you for

the cost of the emission test. Mechanical

diagnostic work will be performed at an

authorized STIHL servicing dealer.

Emission test may be performed either

at STIHL Incorporated or at any

independent test laboratory.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective.

Any manufacturer-approved or

equivalent replacement part may be

used for any warranty maintenance or

repairs on emission-related parts and

must be provided without charge to the

owner. STIHL Incorporated is liable for

damages to other engine components

caused by the failure of a warranted part

still under warranty.

The following list specifically defines the

emission-related warranted parts:

MS 201 T

English

–Air Filter

–Carburetor

–Fuel Pump

–Choke (Cold Start Enrichment

System)

–Control Linkages

–Intake Manifold

–Magneto or Electronic Ignition

System (Ignition Module)

–Spark Plug

–Catalytic Converter (if applicable)

–Fuel Tank

–Fuel Cap

–Fuel Line

–Fuel Line Fittings

–Clamps

–Fasteners

Where to make a Claim for Warranty

Service

Bring the product to any authorized

STIHL servicing dealer and present the

signed warranty card.

Maintenance Requirements

The maintenance instructions in this

manual are based on the application of

the recommended 2-stroke fuel-oil

mixture (see also instruction "Fuel").

Deviations from this recommendation

regarding quality and mixing ratio of fuel

and oil may require shorter maintenance

intervals.

Limitations

This Emission Control Systems

Warranty shall not cover any of the

following:

Nrepair or replacement required

because of misuse, neglect or lack

of required maintenance,

Nrepairs improperly performed or

replacements not conforming to

STIHL Incorporated specifications

that adversely affect performance

and/or durability, and alterations or

modifications not recommended or

approved in writing by STIHL

Incorporated,

and

Nreplacement of parts and other

services and adjustments

necessary for required maintenance

at and after the first scheduled

replacement point.

For California only

Your Warranty Rights and

Obligations

The California Air Resources Board

(CARB) and STIHL Incorporated are

pleased to explain the Emission Control

System Warranty on your 2007 and later

small off-road equipment engine.

In California, new equipment that uses

small off-road engines must be

designed, built, and equipped to meet

the State's stringent anti-smog

standards. STIHL Incorporated must

warrant the emissions control system on

your small off-road engine for the period

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road engine.

Your emissions control system may

include parts such as:

Air Filter, Carburetor, Fuel Pump, Choke

(Cold Start Enrichment System), Control

Linkages, Intake Manifold, Magneto or

Electronic Ignition System (Ignition

Module), Spark Plug, Catalytic

Converter (if applicable), Fuel Tank,

Fuel Cap, Fuel Line, Fuel Line Fittings,

Clamps, Fasteners.

STIHL Incorporated

California Exhaust and

Evaporative Emissions

Control Warranty

Statement

MS 201 T

English

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you including diagnosis, parts

and labor.

Manufacturer’s Warranty

Responsibilities

This emissions control system is

warranted for two years in California. If

any emissions-related part on your

equipment is defective, the part will be

repaired or replaced by STIHL

Incorporated free of charge.

Owner’s Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or your

failure to ensure the performance of all

scheduled maintenance.

As the small off-road equipment engine

owner, you should however be aware

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, or improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL servicing dealer as soon as the

problem exists. The warranty repairs

should be completed in a reasonable

amount of time, not to exceed 30 days. If

you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Inc., 536 Viking Drive,

P.O. Box 2015,

Virginia Beach, VA 23450-2015.

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine is designed,

built and equipped, at the time of sale, to

meet all applicable emission

regulations.

STIHL Incorporated also warrants to the

initial purchaser and each subsequent

purchaser that your engine is free from

defects in materials and workmanship

which cause the engine to fail to conform

to applicable emission regulations for a

period of two years.

Defects Warranty Period

The warranty periods will begin on the

date the utility equipment engine is

purchased by the initial purchaser. If any

emission-related part on your engine is

defective, the part will be replaced by

STIHL Incorporated at no cost to the

owner.

Add-on or modified parts that are not

exempted by CARB may not be used.

The use of any non exempted add-on or

modified parts will be grounds for

disallowing a warranty claim. STIHL

Incorporated will not be liable to warrant

failures of warranted parts caused by the

use of a non exempted add-on or

modified part.

The warranty on emissions-related parts

will be interpreted as follows:

1. Any warranted part that is not

scheduled for replacement as

required maintenance in the written

instructions required in the

Emission Warranty Parts List (see

below) must be warranted for the

warranty period defined in

Subsection COVERAGE BY STIHL

INCORPORATED, see above. If

any such part fails during the period

of warranty coverage, it must be

repaired or replaced by the

manufacturer according to

Subsection (4) below. Any such part

repaired or replaced under the

warranty must be warranted for the

remaining warranty period.

2. Any warranted part that is

scheduled only for regular

inspection in the written instructions

required by the Emission Warranty

Parts List (see below) must be

warranted for the warranty period

defined in Subsection COVERAGE

BY STIHL INCORPORATED, see

above. A statement in such written

instructions to the effect of "repair or

replace as necessary" will not

reduce the period of warranty

coverage. Any such part repaired or

replaced under warranty must be

warranted for the remaining

warranty period.

3. Any warranted part that is

scheduled for replacement as

required maintenance in the written

instructions required by the

Emission Warranty Parts List (see

below) must be warranted for the

period of time prior to the first

scheduled replacement point for

MS 201 T

English

that part. If the part fails prior to the

first scheduled replacement, the

part must be repaired or replaced by

the engine manufacturer according

to Subsection (4) below. Any such

part repaired or replaced under

warranty must be warranted for the

remainder of the period prior to the

first scheduled replacement point

for the part.

4. Repair or replacement of any

warranted part under the warranty

must be performed at a warranty

station at no charge to the owner.

5. Notwithstanding the provisions of

Subsection (4) above, warranty

services or repairs will be provided

at all manufacturer distribution

centers that are authorized to

service the subject engines.

6. The owner must not be charged for

diagnostic labor that leads to the

determination that a warranted part

is in fact defective, provided that

such diagnostic work is performed

at a warranty station.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective. Any

manufacturer approved or equivalent

replacement part may be used for any

warranty maintenance or repairs on

emission-related parts and must be

provided without charge to the owner.

STIHL Incorporated is liable for

damages to other engine components

caused by the failure of a warranted part

still under warranty.

Emission Warranty Parts List

Air Filter, Carburetor, Fuel Pump, Choke

(Cold Start Enrichment System), Control

Linkages, Intake Manifold, Magneto or

Electronic Ignition System (Ignition

Module), Spark Plug, Catalytic

Converter (if applicable), Fuel Tank,

Fuel Cap, Fuel Line, Fuel Line Fittings,

Clamps, Fasteners

Where to make a Claim for Warranty

Service

Bring the STIHL product to any

authorized STIHL servicing dealer and

present the signed STIHL product

registration card, or the print-out of the

electronic product registration.

Limitations

The repair or replacement of any

warranted part otherwise eligible for

warranty coverage may be excluded

from such warranty coverage if STIHL

Incorporated demonstrates that the

STIHL product has been abused,

neglected, or improperly maintained,

and that such abuse, neglect, or

improper maintenance was the direct

cause of the need for repair or

replacement of the part. That

notwithstanding, any adjustment of a

component that has a factory installed,

and properly operating, adjustment

limiting device is still eligible for warranty

coverage.

STIHL Registered Trademarks

STIHL®

{

The color combination orange-grey

(U.S. Registrations #2,821,860;

#3,010,057, #3,010,058, #3,400,477;

and #3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Trademarks

MS 201 T

English

Some of STIHL’s Common Law

Trademarks

BioPlus™

Easy2Start™

EasySpool™

ElastoStart™

Ematic™

FixCut™

HT Plus™

IntelliCarb™

Master Control Lever™

Micro™

Pro Mark™

Quad Power™

Quiet Line™

STIHL Compact™

STIHL HomeScaper Series™

STIHL Interchangeable Attachment

Series™

STIHL M-Tronic™

STIHL Magnum™

STIHL MiniBoss™

STIHL MotoPlus 4™

STIHL Multi-Cut HomeScaper Series™

STIHL OUTFITTERS™

STIHL PICCO™

STIHL PolyCut™

STIHL PowerSweep™

STIHL Precision Series™

STIHL Protech™

STIHL RAPID™

STIHL SuperCut™

STIHL Territory™

TapAction™

TrimCut™

This listing of trademarks is subject to

change.

Any unauthorized use of these

trademarks without the express written

consent of

ANDREAS STIHL AG & Co. KG,

Waiblingen is strictly prohibited.

MS 201 T

English

Manual de instrucciones originalImpreso en papel libre de cloro.

Las tintas contienen aceites vegetales, el papel es reciclable.

0458-578-8621-A. M6-75.G11.FST.

0000004976_001_EA

MS 201 T

español / EE.UU

{

Contenido

Este manual contiene las instrucciones

de funcionamiento y de seguridad para

todas las motosierras profesionales de

mantenimiento de árboles.

Las motosierras profesionales están

diseñadas para el mantenimiento y

cirugía de árboles, y otros trabajos de

corte en espacios confinados tales

como un canasto elevador..

Permita que solamente las personas

que comprenden la materia tratada en

este manual manejen su motosierra.

Para recibir el rendimiento y satisfacción

máximos de su motosierra STIHL, es

importante que lea, comprenda y

respete la precauciones de uso y

mantenimiento, en los capítulos

"Medidas de seguridad para usuarios de

motosierras" y "Medidas de seguridad",

antes de usar la motosierra. Para

obtener información adicional, visite

www.stihlusa.com.

Comuníquese con su representante de

STIHL o el distribuidor de STIHL para su

zona si no se entiende alguna de las

instrucciones dadas en el presente

manual.

Acerca de este manual de

instrucciones 58

Medidas de seguridad y técnicas

de manejo 59

Accesorio de corte 79

Montaje de la espada y la cadena 79

Tensado de la cadena de aserrado

(tensor lateral de la cadena) 80

Revisión de tensión de la cadena 81

Combustible 81

Llenado de combustible 82

Lubricante de cadena 85

Llenado del tanque de aceite de la

cadena 85

Revisión de lubricación de la

cadena 86

Freno de la cadena 86

Manejo durante el invierno 87

Arranque / parada del motor 87

Instrucciones para el uso 91

Control de cantidad de aceite 92

Cuidado de la espada 92

Limpieza del filtro de aire 93

Gestión del motor 93

Ajuste del carburador 93

Chispero en el silenciador 95

Bujía 95

Sustitución de la cuerda de

arranque y del resorte de

rebobinado 96

Almacenamiento de la máquina 98

Revisión y sustitución del piñón de

cadena 99

Mantenimiento y afilado de la

cadena de aserrado 100

Información para mantenimiento 104

Componentes importantes 106

Especificaciones 108

Accesorios especiales 109

Pedido de piezas de repuesto 110

Información de reparación 110

Declaración de garantía de STIHL

Incorporated sobre sistemas de

control de emisiones según normas

Federales 111

Declaración de garantía de STIHL

Incorporated sobre el control de

emisiones de gases de escape y

emisiones por evaporación para el

Estado de California 113

Marcas comerciales 116

MS 201 T

español / EE.UU

Pictogramas

Todos los pictogramas que se

encuentran fijados o grabados en la

máquina se explican en este manual.

Según el modelo, los pictogramas

siguientes pueden aparecer en su

máquina.

Símbolos en el texto

Muchas de las instrucciones de uso y

seguridad vienen acompañadas de

ilustraciones.

Los pasos individuales o

procedimientos descritos en el manual

pueden estar señalados en diferentes

maneras:

NSe usa un punto para denotar un

paso o procedimiento.

Una descripción de un paso o

procedimiento que se refiere

directamente a una ilustración puede

contener números de referencia que

aparecen en la ilustración. Ejemplo:

NSuelte el tornillo (1).

NPalanca (2) ...

Además de las instrucciones de uso, en

este manual pueden encontrarse

párrafos a los que usted debe prestar

atención especial. Tales párrafos están

marcados con los símbolos y las

palabras identificadoras que se

describen a continuación.

Advertencia!

Dado que la motosierra es una herra-

mienta para cortar madera que funciona

a gran velocidad, es necesario tomar

medidas especiales de seguridad igual

que con cualquier sierra motorizada,

para reducir el riesgo de lesiones. El

uso descuidado o inadecuado puede

causar lesiones graves e incluso

mortales.

Acerca de este manual de

instrucciones

Tanque de combustible;

mezcla de gasolina y

aceite de motor

Depósito de aceite de

cadena; aceite de

cadena

Aplicación y soltado del

freno de la cadena STIHL

Quickstop

Sentido de rotación de la

cadena

Ematic; control de canti-

dad de aceite de cadena

Tensión de la cadena

Precalentamiento del aire

de admisión para funcio-

namiento en invierno

Aire de admisión para

funcionamiento en

verano

Calentador de manillar

Uso de válvula de

descompresión

Uso de bomba manual de

combustible

MS 201 T

español / EE.UU

Mejoramientos técnicos

La filosofía de STIHL es mejorar

continuamente todos sus productos.

Como resultado de ello, periódicamente

se introducen cambios de diseño y

mejoras. Por lo tanto, es posible que

algunos cambios, modificaciones y

mejoras no se describen en este

manual. Si las características de

funcionamiento o la apariencia de su

máquina difieren de las descritas en

este manual, comuníquese con el

concesionario STIHL para obtener la

ayuda que requiera.

Esta motosierra equipada con un

mango superior está diseñada

específicamente para los trabajos de

arboricultura y el cuidado de árboles.

Este riesgo mayor incluye las lesiones

debidas a fuerzas de reacción

incontroladas de la motosierra, o

lesiones en las piernas debido a la caída

de la sierra al finalizar el corte.

Las motosierras normales (con mangos

más separados) se recomiendan para

los demás trabajos de corte al nivel del

suelo.

Nunca trabaje en un árbol a menos que

tenga enseñanza profesional

específica, incluyendo instrucción en el

uso del equipo de trepar y de seguridad,

tal como los arneses, cordones, correas,

herramientas de trepar, ganchos,

mosquetones, etc.

¡Peligro!

Indica un riesgo inminente de lesiones

graves o mortales.

Advertencia!

Identifica una situación de peligro que,

al no evitarse, puede resultar en lesio-

nes graves o mortales.

¡Precaución!

Indica el riesgo de daños a la propie-

dad, incluyendo a la máquina o sus

componentes.

Medidas de seguridad y

técnicas de manejo

Debido al mango com-

pacto de diseño

especial (los compo-

nentes tienen muy

poco espacio libre

entre sí), existe una

posibilidad de lesiones

causadas por la pér-

dida de control.

Por esta razón,

solamente las per-

sonas calificadas

para llevar a cabo

las técnicas espe-

ciales de corte y

de trabajo en los

árboles deben

emplear estas

motosierras espe-

ciales. Estas

personas también

deben emplear el

equipo de seguri-

dad apropiado (tal

como los cucharo-

nes elevadores,

cordones y arne-

ses de seguridad).

¡Advertencia!

Los trabajos en árboles requieren el

empleo de técnicas especiales de corte

que deben observarse para reducir el

riesgo aumentado de lesiones

personales.

El uso de cualquier moto-

sierra puede ser

peligroso. La cadena de

aserrado tiene muchos

cortadores afilados. Si los

cortadores entran en con-

tacto con alguna parte

del cuerpo del operador,

le causarán una herida,

aunque la cadena esté

detenida.

MS 201 T

español / EE.UU

Pida a su concesionario STIHL que le

enseñe el manejo de la herramienta

motorizada. Todas las medidas de

seguridad que por lo general se toman

cuando se trabaja con un hacha o sierra

manual también son aplicables al

manejo de las motosierras. Respete

todas las disposiciones, reglamentos y

normas de seguridad federales,

estatales y locales del caso.

Use la motosierra solamente para cortar

objetos de madera.

La mayoría de las medidas de seguridad

y avisos contenidos en este manual se

refieren al uso de todas las motosierras

de STIHL. Los distintos modelos pueden

contar con piezas y controles diferentes.

Vea la sección correspondiente de su

manual de instrucciones para tener una

descripción de los controles y la función

de los componentes de su modelo.

El uso seguro de una motosierra atañe a

1el operador

2la herramienta motorizada

3el uso de la herramienta

motorizada.

EL OPERADOR

Condición física

Usted debe estar en buenas

condiciones físicas y psíquicas y no

encontrarse bajo la influencia de

ninguna sustancia (drogas, alcohol,

etc.) que le pueda restar visibilidad,

destreza o juicio. No maneje esta

máquina cuando está fatigado.

Estas condiciones reducen la capacidad

de las manos de sentir y regular la

temperatura, producen entumecimiento

y ardor y pueden provocar trastornos

nerviosos y circulatorios, así como

necrosis de los tejidos.

No se conocen todos los factores que

contribuyen a la enfermedad de

Raynaud, pero el clima frío, el fumar y

las enfermedades o condiciones físicas

que afectan los vasos sanguíneos y la

circulación de la sangre, como asimismo

los niveles altos de vibración y períodos

prolongados de exposición a la

vibración son mencionados como

factores en el desarrollo de la

enfermedad de Raynaud. Por lo tanto,

para reducir el riesgo de la enfermedad

Es importante que usted

lea, comprenda bien y

respete las siguientes

advertencias y medidas

de seguridad. Lea el

manual de instrucciones

y las instrucciones de

seguridad periódica-

mente. El uso

descuidado o inadecuado

puede causar lesiones

graves o incluso

mortales.

¡Advertencia!

Las fuerzas reactivas, incluido el contra-

golpe, pueden ser peligrosas. Preste

especial atención a la sección en la que

se habla de las fuerzas reactivas.

¡Advertencia!

No preste ni alquile nunca su herra-

mienta motorizada sin entregar el

manual de instrucciones. Asegúrese

que todas las personas que utilicen la

máquina lean y comprendan la informa-

ción contenida en este manual.

¡Advertencia!

No debe usarse para ningún otro propó-

sito ya que el uso indebido puede

resultar en lesiones personales o daños

a la propiedad, incluso daños de la

máquina.

¡Advertencia!

Nunca se debe permitir a los niños que

usen esta herramienta motorizada. No

se debe permitir la proximidad de otros,

especialmente niños y animales, donde

se esté utilizando la máquina.

¡Advertencia!

Esté alerta. Si se cansa, tómese un des-

canso. El cansancio puede provocar

una pérdida del control. El uso de cual-

quier herramienta motorizada es

fatigoso. Si usted padece de alguna

dolencia que pueda ser agravada por la

fatiga, consulte a su médico antes de

utilizar esta máquina.

¡Advertencia!

El uso prolongado de una herramienta

motorizada (u otras máquinas) expone

al operador a vibraciones que pueden

provocar el fenómeno de Raynaud

(dedos blancos) o el síndrome del túnel

carpiano.

MS 201 T

español / EE.UU

de dedos blancos y del síndrome del

túnel carpiano, sírvase notar lo

–La mayor parte de las herramientas

motorizadas de STIHL se ofrecen

con un sistema antivibración ("AV")

cuyo propósito es reducir la

transmisión de las vibraciones

creadas por la máquina a las manos

del operador. Se recomienda el uso

del sistema AV a aquellas personas

que utilizan herramientas

motorizadas en forma constante y

regular.

–Use guantes y mantenga las manos

abrigadas. Para climas fríos se

recomienda usar mangos

calefaccionados, ofrecidos para

algunos de los motores de STIHL.

–Mantenga el sistema AV en buen

estado. Una herramienta

motorizada con los componentes

flojos o con elementos AV dañados

o desgastados también tendrá

tendencia a tener niveles más altos

de vibración. Mantenga afilada la

cadena de la sierra. Una cadena sin

filo aumentará el tiempo de corte, y

el presionar una cadena roma a

través de la madera aumentará las

vibraciones transmitidas a las

manos.

–Agarre firmemente los mangos en

todo momento, pero no los apriete

con fuerza constante y excesiva.

Tómese descansos frecuentes.

Todas las precauciones antes

mencionadas no le garantizan que va a

estar totalmente protegido contra la

enfermedad de Raynaud o el síndrome

del túnel carpiano. Por lo tanto, los

operadores constantes y regulares

deben revisar con frecuencia el estado

de sus manos y dedos. Si aparece

alguno de los síntomas arriba

mencionados, consulte inmediatamente

al médico.

Vestimenta adecuada

Nunca use una herramienta motorizada

a menos que se usen gafas de

seguridad bien colocadas con

protección superior y lateral adecuada,

que satisfagan la norma ANSI Z 87.1 (o

la norma nacional correspondiente).

¡Advertencia!

El sistema de encendido de la máquina

STIHL produce un campo electromag-

nético de intensidad muy baja. El mismo

puede interferir con algunos tipos de

marcapasos. Para reducir el riesgo de

lesiones graves o mortales, las perso-

nas portadoras de marcapasos deben

consultar a sus médicos y al fabricante

del marcapasos antes de usar esta

máquina.

¡Advertencia!

Para reducir el riesgo de lesiones el

operador debe usar el equipo protector

adecuado.

La ropa debe ser de con-

fección fuerte y ajustada,

pero permitir la completa

libertad de movimiento.

Para reducir el riesgo de

sufrir cortaduras, vista

con monos, pantalones

largos o perneras que

tengan almohadillas de

material resistente a cor-

taduras, según la

situación individual. Evite

el uso de chaquetas suel-

tas, bufandas, corbatas,

joyas, pantalones acam-

panados o con vueltas,

pelo largo suelto o cual-

quier cosa que pueda

engancharse en las

ramas, matorrales o pie-

zas en movimiento de la

máquina. Sujétese el

pelo de modo que quede

sobre los hombros.

Es muy importante tener

una buena superficie de

apoyo para los pies. Pón-

gase botas gruesas con

suela antideslizante.

Recomendamos las

botas de seguridad con

puntera de acero diseña-

das para trepar árboles.

MS 201 T

español / EE.UU

Esté especialmente alerta y tenga

cuidado cuando se usa protectores de

oídos, ya que los mismos reducen la

posibilidad de oír señales de

advertencia (gritos, alarmas, etc.).

Los trabajadores en el lugar de corte

también deben llevar equipo protector

adecuado, especialmente los cascos

para la protección de la cabeza.

LA HERRAMIENTA MOTORIZADA

Para las ilustraciones y definiciones de

los componentes de la herramienta

motorizada, vea el capítulo sobre

"Piezas principales".

USO DE LA HERRAMIENTA

MOTORIZADA

Transporte de la herramienta

motorizada

Por mano: Cuando acarree la sierra por

mano, apague el motor y colóquela en la

posición correcta. Agarre el mango

superior y coloque el silenciador

apartado de su cuerpo. El protector de la

cadena (funda) debe estar cubriendo la

cadena y la espada, la cual debe estar

apuntando hacia atrás.

Por vehículo: Cuando transporte la

máquina en un vehículo, mantenga la

cadena y la espada cubiertas con la

funda de la cadena. Sujete la motosierra

debidamente para impedir que se

vuelque, derrame combustible y dañe la

sierra.

Siempre use guantes

cuando manipule la

máquina y la herra-

mienta de corte. Los

guantes gruesos y anti-

deslizantes mejoran el

manejo y ayudan a prote-

ger las manos.

Use un casco aprobado

para reducir el riesgo de

lesionarse la cabeza. El

ruido de la motosierra

puede dañar sus oídos.

Siempre use amortigua-

dores del ruido (tapones

u orejeras) para prote-

gerse los oídos. Los

usuarios constantes y

regulares deben some-

terse con frecuencia a un

examen o control

auditivo.

Utilice equipos adecua-

dos en todo momento

para protegerse contra

las caídas.

¡Advertencia!

No maneje nunca una herramienta

motorizada que esté dañada, mal ajus-

tada o mantenida o que no fue armada

completa y debidamente.

¡Advertencia!

Nunca modifique, de ninguna manera,

esta herramienta motorizada. Utilice

únicamente los accesorios y repuestos

suministrados por STIHL o expresa-

mente autorizados por STIHL para

usarse con el modelo específico de

STIHL. Si bien es posible conectar al

motor de STIHL ciertos accesorios no

autorizados, su uso puede ser, en la

práctica, extremadamente peligroso.

¡Advertencia!

Antes de apoyar la motosierra en el

suelo o de acarrearla, apague el motor.

El acarrear la motosierra con el motor

funcionando es extremadamente peli-

groso. La aceleración accidental del

motor puede causar la rotación de la

cadena. Siempre aplique el freno de la

cadena al llevar la motosierra por más

de unos pocos pasos.

0012BA024 KN

MS 201 T

español / EE.UU

Combustible

La herramienta motorizada STIHL utiliza

una mezcla de aceite-gasolina como

combustible (vea el capítulo

"Combustible" en el manual del

propietario).

Instrucciones para el llenado de

combustible

Para reducir el riesgo de quemaduras,

así como otras lesiones corporales

ocasionadas por los escapes de vapor

de gasolina y otras emanaciones, quite

la tapa de llenado de combustible de la

herramienta motorizada

cuidadosamente de modo que la

presión que se pueda haber acumulado

en el tanque se disipe lentamente.

Nunca quite la tapa de llenado de

combustible mientras el motor esté

funcionando.

Elija una superficie despejada para

llenar el tanque y aléjese 3 m (10 pies)

por lo menos del lugar en que lo haya

llenado antes de arrancar el motor.

Limpie todo el combustible derramado

antes de arrancar la máquina.

Tapa sin herramientas con

empuñadura

Para hacer esto con esta tapa STIHL,

levante la empuñadura en la parte

superior de la tapa hasta dejarla vertical

a un ángulo de 90°. Inserte la tapa en la

boca de llenado del tanque, alineando

las marcas de posición en la

empuñadura de la tapa con la marca de

"abierto" en la boca del tanque. Utilice la

empuñadura para oprimir la tapa

firmemente hacia abajo mientras la gira

en sentido horario hasta que tope

(aprox. un cuarto de vuelta). La marca

de posición de la tapa ahora deberá

estar alineada con la marca de "cerrado"

en el tanque.

¡Advertencia!

La gasolina es un com-

bustible muy inflamable.

Si se derrama y arde a

causa de una chispa u

otra fuente de ignición,

puede provocar un

incendio y quemaduras graves o daños

a la propiedad. Tenga sumo cuidado

cuando manipule gasolina o la mezcla

de combustible. No fume cerca del com-

bustible o la herramienta motorizada, ni

acerque ningún fuego o llama a ellos.

Puede escapar vapor inflamable del sis-

tema de combustible.

¡Advertencia!

Cargue de combustible su herramienta

motorizada en lugares al aire libre bien

ventilados. Siempre apague el motor y

deje que se enfríe antes de llenar de

combustible. Dependiendo del combus-

tible utilizado, de las condiciones

climáticas y del sistema de ventilación

del tanque, es posible que se forme

vapor de gasolina a presión dentro del

tanque de combustible.

¡Advertencia!

Compruebe que no exis-

ten fugas de

combustible mientras

llena el tanque y durante

el funcionamiento de la

máquina. Si detecta

alguna fuga de combustible, no arran-

que el motor ni lo haga funcionar sin

antes reparar la fuga y limpiar el com-

bustible derramado. Tenga cuidado de

no mancharse la ropa con combustible.

Si la mancha, cámbiesela

inmediatamente.

¡Advertencia!

Para reducir el riesgo de derramar com-

bustible y provocar un incendio debido a

una tapa de combustible mal apretada,

coloque la tapa en la posición correcta y

apriétela en la boca de llenado del

tanque.

Doble la empuñadura

dejándola a ras con la

parte superior de la tapa.

Sujete la tapa y com-

pruebe que esté bien

apretada. Si la empuña-

dura no queda

completamente a ras con

la tapa y el tope de la

empuñadura no encaja

en la hendidura corres-

pondiente de la abertura

de llenado, o si la tapa

está suelta en la boca de

llenado, la tapa no está

debidamente asentada ni

apretada y es necesario

repetir los pasos previa-

mente descritos.

001BA234 KN

MS 201 T

español / EE.UU

Tapa desalineada, dañada o rota

NSi la tapa no encaja completamente

en la abertura cuando se alinean las

marcas de posición y/o si la tapa no

se aprieta debidamente al girarla, la

base de la tapa puede haber girado

prematuramente (con relación a la

parte superior) hasta la posición

cerrada. Tal desalineación puede

ser resultado de la manipulación,

limpieza o un intento incorrecto de

apriete.

NPara volver a colocar la tapa en

posición abierta para instalarla,

gírela (con la empuñadura hacia

arriba) hasta que caiga

completamente en la abertura del

tanque. A continuación, gire la tapa

en sentido contrahorario hasta que

tope (aprox. 1/4 de vuelta) – esto

gira la base de la tapa a la posición

correcta para la instalación. Luego

gire la tapa en sentido horario,

cerrándola de modo normal.

NSi aún no es posible apretar la tapa

de modo debido, la misma podría

estar averiada o rota; ponga la

máquina fuera de servicio de

inmediato y llévela a un

concesionario STIHL autorizado

para repararla.

Consulte también el capítulo

"Combustible" del Manual de

instrucciones para obtener información

adicional.

Antes de arrancar

Quite el protector de la cadena (la

funda) e inspeccione la motosierra para

verificar que está en buenas

condiciones de funcionamiento.

(Consulte la tabla de mantenimiento

cerca del final de este manual de

instrucciones.)

Para el armado de la espada y la

cadena, siga el procedimiento descrito

en el capítulo "Montaje de la espada y la

cadena" del manual de instrucciones. La

cadena Oilomatic, la espada y la rueda

dentada STIHL deben coincidir entre sí

en cuanto a calibre y paso. Antes de

cambiar la espada y la cadena, consulte

el capítulo "Especificaciones" en el

manual de instrucciones y la sección

"Contragolpe" y la "norma ANSI

B 175.1-2000 relativa a contragolpes de

las motosierras" más abajo.

Ya que las espadas más largas son

pesadas y pueden ser más difíciles de

manejar, seleccione la espada más

corta que satisfaga sus necesidades de

corte. Revise el funcionamiento del

gatillo de aceleración y su bloqueo -

izquierd

Parte inferior de tapa en

posición cerrada – la marca

interior (1) está alineada con

la exterior.

derecha:

Parte inferior de tapa en

posición correcta para la ins-

talación – la marca interior

está bajo el mango y no ali-

neada con la marca exterior.

001BA238 KN

001BA239 KN

¡Advertencia!

Siempre revise la herramienta motori-

zada para comprobar que está en

buenas condiciones y que funciona

correctamente antes de arrancarla, en

particular el gatillo de aceleración y su

bloqueo, el interruptor de parada y la

herramienta de corte. El gatillo de ace-

leración debe moverse libremente y

siempre debe regresar a la posición de

marcha en vacío por la acción de

resorte. Nunca intente modificar los

controles o los dispositivos de

seguridad.

¡Advertencia!

Asegúrese de que el casquillo de la

bujía esté firmemente colocado – un

casquillo suelto puede crear un arco

voltaico y encender los vapores del

combustible, provocando un incendio.

MS 201 T

español / EE.UU

deben funcionar suavemente y el gatillo

debe regresar automáticamente a la

posición de marcha en vacío. La

palanca de control maestro/interruptor

de parada deben moverse fácilmente a

las posiciones de parada y 0.

Mantenga los mangos limpios y secos

en todo momento; es particularmente

importante mantenerlos libres de

humedad, aceite, combustible, grasa o

resinas para garantizar que la máquina

pueda empuñarse firmemente para

mantenerla bajo control seguro.

Arranque

Ponga en marcha y maneje su

motosierra sin ayuda de nadie. Para las

instrucciones específicas de arranque,

vea la sección correspondiente del

manual de instrucciones. Los métodos

correctos de arranque reducen el riesgo

de sufrir lesiones.

Coloque la motosierra sobre suelo firme

u otra superficie sólida en un lugar

despejado. Mantenga el equilibrio y elija

un buen punto de apoyo para los pies.

¡Advertencia!

La tensión adecuada de la cadena es

extremadamente importante. Para evi-

tar el ajuste inadecuado, ejecute los

procedimientos de tensado tal como se

describen en su manual. Para fijar la

espada en su lugar, siempre asegúrese

que la tuerca o tuercas hexagonales

para la cubierta del piñón quedan firme-

mente apretadas después de tensar la

cadena. Nunca arranque la sierra mien-

tras la cubierta del piñón está suelta.

Compruebe la tensión de la cadena una

vez más después de apretar la tuerca o

tuercas y de allí en adelante en interva-

los regulares (cada vez que se apague

la sierra). Si durante el corte la cadena

llega a aflojarse, apague el motor y

ajuste la tensión. ¡Nunca trate de ajus-

tar la cadena mientras el motor está

funcionando!

¡Advertencia!

Para reducir la posibilidad de incendios

y lesiones por quemaduras, arranque el

motor al aire libre, por lo menos 3 m

(10 pies) del lugar en que lo haya

llenado.

¡Advertencia!

Para reducir el riesgo de sufrir lesiones

debido a las fuerzas de reacción y/o al

contacto con la cadena de aserrado,

aplique el freno de la cadena antes de

arrancar la motosierra.

¡Advertencia!

Nunca arranque el motor por lanza-

miento de la máquina. Este método es

muy peligroso porque usted puede per-

der el control de la motosierra.

0012BA008 KN

MS 201 T

español / EE.UU

Tan pronto arranque, accione

inmediatamente por un breve momento

el gatillo de aceleración para desplazar

la palanca de control maestro a la

posición de marcha y permitir que el

motor se desacelere a marcha en vacío.

Ajustes importantes

Si no puede regular correctamente el

ralentí, pida a su concesionario STIHL

que revise la herramienta motorizada y

haga los ajustes o reparaciones

correspondientes.

Durante el trabajo

Sujeción y control de la herramienta

motorizada

Siempre sujete la sierra firmemente con

ambas manos mientras el motor está

funcionando. Coloque la mano izquierda

en el mango delantero y la derecha

sobre el mango de control y el gatillo de

aceleración. Las personas que trabajan

con la mano izquierda (zurdos) también

deben seguir estas instrucciones.

Envuelva los dedos firmemente en los

mangos, manteniéndolos sujetos entre

los dedos índice y pulgar. Con las

manos en esta posición, puede oponer y

amortiguar mejor las fuerzas de empuje

y tirones, así como las fuerzas de

contragolpe de la sierra, sin perder el

control (vea la sección sobre fuerzas

reactivas).

¡Advertencia!

Asegúrese que la espada y la cadena

estén alejadas de su persona y de las

demás obstrucciones y objetos, inclu-

yendo el suelo. Después de arrancar, la

velocidad del motor con el bloqueo de

aceleración de arranque activado será

lo suficientemente rápida para que el

embrague engrane el piñón y, si el freno

de la cadena no está activado, hará que

gire la cadena. Si la cadena en marcha

cerca del cuadrante superior de la punta

de la espada choca contra algún objeto,

se puede producir un contragolpe (vea

la sección sobre fuerzas reactivas).

Para reducir el riesgo, siempre active el

freno de la cadena antes de arrancar el

motor. Nunca intente arrancar la moto-

sierra mientras la espada está dentro de

una ranura de corte o entalla.

¡Advertencia!

Cuando tire del mango de arranque, no

enrolle la cuerda de arranque alrededor

de la mano. No deje que el mango retro-

ceda bruscamente, sino guíe la cuerda

de arranque para que se enrolle debida-

mente. Si no ejecuta este procedimiento

puede lastimarse la mano o los dedos y

también dañar el mecanismo de

arranque.

¡Advertencia!

Para reducir el riesgo de lesiones per-

sonales debido a la pérdida de control

y/o al contacto con la herramienta de

corte en movimiento, no use una

máquina cuyo régimen de marcha en

vacío está mal regulado. Cuando el

régimen de marcha en vacío está

correctamente regulado, el accesorio

de corte no debe moverse. Para instruc-

ciones acerca de cómo ajustar el

régimen de marcha en vacío, vea la

sección correspondiente del manual de

instrucciones.

0012BA019 KN

Para reducir el riesgo de

lesiones graves o morta-

les para usted o los

espectadores debido a la

pérdida de control, nunca

maneje la sierra con una

sola mano. Es más difícil

controlar las fuerzas

reactivas y evitar el pati-

naje o rebote de la

espada y la cadena sobre

la rama o tronco. Incluso

en el caso de sierras

compactas diseñadas

para usarse en espacios

estrechos, el manejo con

una sola mano es peli-

groso porque el operador

puede perder el control

de la máquina.

¡Advertencia!

Para reducir el riesgo de lesionarse,

mantenga las manos y los pies alejados

del accesorio de corte. No toque nunca

con las manos ni con cualquier parte del

cuerpo un accesorio de corte en

movimiento.

MS 201 T

español / EE.UU

Para el uso de accesorios de trepar,

tales como las púas o soportes, también

se necesita enseñanza especial.

Siempre fije la motosierra con una

cuerda (atada a un anillo abisagrado) y

engánchela en la línea de seguridad.

Marque la zona de trabajo con barreras

adecuadas para reducir el riesgo de

lesiones y daños a las personas o a la

propiedad (tal como los automóviles)

causados por las ramas que caen.

Coloque la motosierra en una posición

tal que el cuerpo esté lejos del accesorio

de corte cuando el motor está

funcionando. Sitúese a la izquierda del

corte mientras está tronzando.

Revise la condición del arnés, de las

correas y de las cuerdas en intervalos

frecuentes y regulares. Siempre saque

la motosierra del corte con la cadena en

marcha.

¡Advertencia!

Mantenga los pies bien apoyados y

equilibrados en todo momento. Se debe

tener cuidado especial cuando las con-

diciones del suelo son resbaladizas

(suelo húmedo, nieve) y en terreno difí-

cil y con mucha vegetación. Para evitar

tropezarse, esté atento a los obstáculos

ocultos tales como tocones, raíces,

hoyos y zanjas. Existe un peligro mayor

de resbalarse en los troncos recién des-

cortezados. Para obtener un punto de

apoyo seguro, quite las ramas caídas,

los matorrales y el material cortado. Sea

sumamente precavido cuando trabaje

en declives o terreno irregular.

¡Advertencia!

Proceda con sumo cuidado cuando tra-

baje en condiciones climáticas

húmedas o frías (lluvia, nieve, hielo).

Interrumpa el trabajo cuando hay condi-

ciones de mucho viento, tormenta o

lluvia intensa.

¡Advertencia!

Para reducir el riesgo de lesiones cau-

sadas por la pérdida del control, nunca

trabaje sobre una escalera o cualquier

otra superficie de soporte poco seguro.

Nunca mantenga la máquina a una

altura más arriba de los hombros. No

trate de alcanzar más lejos de lo debido.

¡Advertencia!

Nunca trabaje en un árbol a menos que

tenga la capacitación profesional para

ese tipo de trabajo, disponga de la

seguridad adecuada (tal como un sis-

tema de aparejos y correas o una

plataforma aérea de trabajo), tenga las

dos manos libres para manejar la moto-

sierra en un espacio estrecho y haya

tomado las medidas de precaución para

evitar ser lesionado por las ramas que

caen.

0012BA025 KN

¡Advertencia!

Para reducir el riesgo de caídas, man-

tenga la motosierra en marcha bien

lejos del arnés y de las líneas de segu-

ridad para evitar cortar los mismos. Es

crítico usar una línea de seguridad

doble.

0012BA020 KN

MS 201 T

español / EE.UU

Después de terminar un corte, active el

freno de la cadena para bloquear la

cadena o apague el motor antes de

mover la sierra a otra posición en los

árboles.

Nunca ejerza presión sobre la sierra

cuando llegue al final del corte. La

presión puede hacer que la espada y la

cadena en movimiento salten fuera de la

ranura de corte o entalla, perdiéndose el

control y golpeando al operador o algún

otro objeto. Si la cadena en movimiento

golpea contra otro objeto, una fuerza

reactiva puede hacer que la cadena

golpee al operador.

Condiciones de trabajo

Maneje y arranque su herramienta

motorizada solamente al aire libre en un

lugar bien ventilado. Manéjela

solamente en condiciones de buena

visibilidad y a la luz del día. Trabaje con

mucho cuidado.

¡Advertencia!

La motosierra es una máquina para una

sola persona. No deje que otras perso-

nas estén en el lugar de trabajo, aun

durante el arranque. Éstas deberán

guardar una distancia prudente de las

ramas que se están cortando. Apague

el motor inmediatamente si se le

aproxima alguna persona.

¡Advertencia!

Si bien es necesario mantener los terce-

ros lejos de la motosierra en marcha,

nunca trabaje solo. Manténgase a una

distancia que le permita comunicarse

con otras personas en caso de necesi-

tar ayuda.

¡Advertencia!

Para reducir el riesgo de ocasionar

lesiones a las personas en la cercanía y

daños a la propiedad, nunca deje la

herramienta motorizada en marcha

desatendida. Cuando no está en uso

(por ejemplo durante el descanso), apá-

guela y asegúrese que las personas no

autorizadas no puedan usarla.

¡Advertencia!

Tan pronto arranca, este

producto genera vapores

de escape tóxicos que

contienen productos quí-

micos (tales como

hidrocarburos sin que-

mar y monóxido del carbono,

incluyendo el benceno) considerados

como causantes de enfermedades res-

piratorias, cáncer, defectos de

nacimiento u otra toxicidad reproduc-

tora. Algunos de estos gases (por ej.,

monóxido de carbono) pueden ser inco-

loros e inodoros. Para reducir el riesgo

de sufrir lesiones graves o mortales por

respirar gases tóxicos, nunca haga fun-

cionar la máquina puertas adentro o en

lugares mal ventilados. Si, debido a la

falta de ventilación adecuada, los gases

de escape se concentran, elimine los

obstáculos de la zona de trabajo para

obtener ventilación adecuada antes de

proceder y/o tome descansos frecuen-

tes para permitir la disipación de los

gases antes de que se puedan

concentrarse.

¡Advertencia!

Haga funcionar la motosierra de modo

que produzca un mínimo de ruido y emi-

siones - no haga funcionar el motor sin

necesidad y acelérelo solamente para

cortar.

MS 201 T

español / EE.UU

Instrucciones de manejo

En caso de emergencia, apague el

motor inmediatamente – mueva la

palanca de ajuste a 0 o parada.

¡Advertencia!

La inhalación de ciertos polvos, espe-

cialmente los polvos orgánicos, tales

como el moho o polen, puede provocar

reacciones alérgicas o asmáticas en las

personas sensibles. La inhalación repe-

tida o de grandes cantidades de polvo u

otros contaminantes del aire, especial-

mente los de partículas pequeñas

puede causar enfermedades respirato-

rias o de otro tipo. Esto incluye el polvo,

especialmente de las maderas duras,

pero también de algunas maderas blan-

das, tales como el cedro rojo occidental.

Controle el polvo en su fuente, siempre

que sea posible. Utilice buenas prácti-

cas de trabajo, tal como siempre cortar

con una cadena bien afilada (que pro-

duce virutas de madera en vez de polvo

fino) y trabajar de manera que el viento

o el proceso de corte dirige el polvo pro-

ducido por la herramienta motorizado

en sentido opuesto del operador.

Observe las recomendaciones emitidas

por EPA/OSHA/NIOSH y las asociacio-

nes de trabajo y los sindicatos con

respecto al polvo ("materia particu-

lada"). Cuando sea imposible eliminar

significativamente la inhalación del

polvo, es decir mantener el nivel cerca

del valor ambiente, el operador y las

personas que se encuentren en la cer-

canía siempre deberán usar un

respirador aprobado por NIOSH/MSHA

para el tipo de polvo presente en el

lugar.

¡Advertencia!

La aspiración del polvo de asbesto es

peligrosa y puede causar lesiones gra-

ves o mortales, enfermedades de las

vías respiratorias o cáncer. El uso y la

eliminación de los productos que contie-

nen asbesto están estrictamente

reglamentados por OSHA y el Orga-

nismo para la Protección del Medio

Ambiente (EPA) de los EE.UU. Si por

cualquier motivo cree que está cortando

asbesto, póngase en contacto inmedia-

tamente con su empleador o un

representante de OSHA local.

¡Advertencia!

Para reducir el riesgo de

electrocución, tome

precauciones adiciona-

les cuando corte cerca

de las líneas eléctricas.

Pida que se corte la

energía eléctrica antes de empezar a

trabajar cerca de líneas eléctricas.

¡Advertencia!

No maneje la motosierra con el bloqueo

del gatillo de aceleración activado. La

operación de corte con el bloqueo del

gatillo de aceleración activado no per-

mite al operador tener control adecuado

de la velocidad de la cadena o la sierra.

Empiece el corte con la motosierra a

máxima aceleración, encaje la púa de

tope firmemente en la madera (de ser

posible) y siga cortando. Para mejorar

el control de la motosierra, siempre tra-

baje con la púa de tope. Si se trabaja sin

usar la púa de tope, es posible que la

motosierra lo tire bruscamente hacia

adelante.

¡Advertencia!

No toque la cadena con la mano u otra

parte del cuerpo cuando el motor está

funcionando, aunque la cadena no esté

girando.

¡Advertencia!

Siempre apague el motor antes de apo-

yar la motosierra en el suelo.

¡Advertencia!

La cadena de aserrado sigue en mar-

cha por un rato después que se suelta

el gatillo de aceleración (efecto de

volante).

MS 201 T

español / EE.UU

Al aumentar la velocidad del motor con

la cadena de aserrado bloqueada se

aumenta la carga y se provoca el

patinaje continuo del embrague. Esto

puede ocurrir si se acciona el acelerador

por más de unos pocos segundos con la

cadena aprisionada en la ranura de

corte o cuando el freno de la cadena

está aplicado. Esto puede causar

sobrecalentamiento y daño de los

componentes importantes (por ejemplo,

el embrague y las piezas de plástico

polimérico de la caja) – lo que a su vez

aumenta el riesgo de lesiones causadas

por el movimiento de la cadena de sierra

cuando el motor está a régimen de

marcha en vacío.

Si la máquina experimenta cargas

excesivas para las cuales no fue

diseñada (por ejemplo, impactos

severos o una caída), siempre

asegúrese que la máquina está en

buenas condiciones antes de seguir con

el trabajo. Inspeccione específicamente

la integridad del sistema de combustible

(ausencia de fugas) y asegúrese de que

los controles y dispositivos de seguridad

funcionen como es debido. No siga

manejando esta máquina si está

dañada. En caso de dudas, pida que el

concesionario de servicio de STIHL la

revise.

La motosierra no está diseñada para ser

utilizada como palanca o pala en las

ramas, raíces u otros objetos. El chocar

contra este tipo de objetos puede dañar

el accesorio de corte o el sistema AV.

¡Advertencia!

Su motosierra está equipada con un

gancho retenedor para la cadena. Está

diseñado para reducir el riesgo de lesio-

nes personales en el caso de que la

cadena se desprenda o corte. De vez

en cuando el gancho puede dañarse o

salirse. Para reducir el riesgo de lesio-

nes personales, no maneje la

motosierra si el gancho de la cadena

está dañado o se ha perdido.

¡Advertencia!

Inspeccione los elementos antivibración

periódicamente. Sustituya de inmediato

los que estén dañados, rotos o muy

desgastados, ya que pueden causar la

pérdida del control de la sierra. Si usted

siente una "esponjosidad" en la sierra,

aumento de la vibración o de tendencia

al "hundimiento" durante el manejo nor-

mal, puede indicar algún daño, rotura o

exceso de desgaste. Los elementos

antivibración siempre deben sustituirse

en juegos. Ante cualquier duda acerca

de la sustitución de los elementos anti-

vibración, consulte a su concesionario

de servicio STIHL.

¡Advertencia!

Mientras está cortando con la sierra,

asegúrese que la cadena no toque nin-

guna materia extraña como por ejemplo

rocas, cercas, clavos y cosas por el

estilo. Estos objetos pueden salir lanza-

dos al aire y dañar la cadena de la sierra

o hacer que ésta retroceda o rebote.

¡Advertencia!

Tome precauciones especiales al cortar

madera astillada debido al riesgo de

lesiones causadas por las astillas afila-

das que pueden atraparse y salir

lanzadas.

¡Advertencia!

Nunca modifique el silenciador. La

modificación del silenciador podría cau-

sar el aumento del calor irradiado, de

las chispas y del nivel de ruido, lo que

aumentará el riesgo de incendios, lesio-

nes por quemadura o la pérdida

auditiva. Además, se podría dañar per-

manentemente el motor. Haga reparar

el silenciador únicamente por el conce-

sionario de servicio STIHL.

MS 201 T

español / EE.UU

El silenciador tiene un chispero

diseñado para reducir el riesgo de

incendio debido a la emisión de

partículas calientes. Nunca haga

funcionar la unidad sin tener instalado el

chispero. Si la mezcla de gasolina y

aceite está correcta (no es demasiado

rica), en condiciones normales el

chispero quedará limpio como resultado

del calor del silenciador y no necesitará

servicio ni mantenimiento. Si el

rendimiento de su máquina comienza a

disminuir y sospecha que las rejillas

están obstruidas, haga reparar el

silenciador por un concesionario de

servicio STIHL. Para ciertas

aplicaciones, las leyes o los

reglamentos estatales o federales

pueden requerir el uso de un chispero

en buenas condiciones. Consulte la

sección "Mantenimiento, Reparación y

Almacenamiento" de estas Medidas de

seguridad. Recuerde que el riesgo de

incendios de matorrales o forestales es

mayor durante las estaciones calurosas

y secas.

Fuerzas reactivas, incluido el

contragolpe

La gran fuerza utilizada para cortar

madera puede cambiar de sentido y

actuar contra el operador. Si una

cadena en movimiento se detiene

repentinamente al tocar un objeto sólido

como por ejemplo un tronco o rama, o

bien queda aprisionada, pueden

presentarse de inmediato las fuerzas

reactivas. Esas fuerzas reactivas

pueden causar la pérdida del control, lo

que a su vez puede causar lesiones

graves o mortales. Una buena

comprensión de las causas de estas

fuerzas reactivas puede ayudarle a

evitar el elemento de sorpresa y la

pérdida del control. Las sorpresas

repentinas contribuyen a los accidentes.

Las fuerzas reactivas más comunes

son:

–contragolpe,

–rechazo,

–tirón.

¡Advertencia!

El silenciador y otros componentes del

motor (por ej., aletas del cilindro, bujía)

se calientan durante el funcionamiento

y permanecen calientes por un buen

rato después de apagar el motor. Para

reducir el riesgo de quemaduras, no

toque el silenciador ni los otros compo-

nentes mientras están calientes.

Mantenga limpia la zona alrededor del

silenciador. Quite el lubricante excesivo

y toda la basura tal como las agujas de

pinos, ramas u hojas. Deje que el motor

se enfríe apoyado sobre una superficie

de hormigón, metal, suelo raso o

madera maciza (por ej., el tronco de un

árbol caído) lejos de cualquier sustancia

combustible.

¡Advertencia!

Una caja de cilindro dañada o mal insta-

lada, o una envuelta del silenciador

dañada o deformada, puede perjudicar

el proceso de enfriamiento del silencia-

dor. Para reducir el riesgo de incendio o

lesiones por quemadura, no continúe

trabajando con una caja de cilindro

dañada o mal instalada, o una envuelta

del silenciador dañada o deformada.

¡Advertencia!

Algunas herramientas

motorizadas STIHL están

equipadas con un con-

vertidor catalítico, el que

está diseñado para redu-

cir las emisiones de

escape del motor mediante un proceso

químico en el silenciador. Debido a este

proceso, el silenciador no se enfría tan

rápidamente como los del tipo conven-

cional cuando el motor regresa a

marcha en vacío o es apagado. Para

reducir el riesgo de incendios y lesiones

por quemadura al usar un convertidor

catalítico, apoye siempre su herra-

mienta motorizada en posición vertical y

no la coloque nunca donde el silencia-

dor quede cerca de material seco como

por ejemplo matorrales, pasto, virutas

de madera u otros materiales combusti-

bles mientras todavía está caliente.

¡Advertencia!

Las fuerzas reactivas pueden ocurrir en

cualquier momento mientras la cadena

está girando. Las fuerzas reactivas pue-

den causar lesiones graves.

001BA093 LÄ

MS 201 T

español / EE.UU

Contragolpe

La reacción de la fuerza de corte de la

cadena causa una fuerza de rotación en

la motosierra en sentido contrario al

movimiento de la cadena. Esto puede

lanzar repentinamente la espada hacia

arriba y hacia atrás describiendo un arco

descontrolado, principalmente en el

plano de la espada. En algunas

circunstancias de corte, la espada se

desplaza hacia el operador causándole

lesiones graves o mortales.

Puede ocurrir un contragolpe, por

ejemplo,cuando la cadena cerca del

cuadrante superior de la punta de la

espada choca contra la madera o queda

aprisionada al cortar una rama, o si se la

usa incorrectamente al comenzar a

penetrar o avanzar en el corte.

Cuanto mayor la fuerza de la reacción

de rebote, tanto más difícil para el

operador controlar la sierra. Son

muchos los factores que afectan la

producción de contragolpes, así como

su intensidad. Estos incluyen la

velocidad de la cadena, la velocidad a la

que la espada y la cadena tocan el

objeto, el ángulo de contacto, la

condición de la cadena y otros factores.

El tipo de espada y de cadena de la

sierra es un factor importante en la

ocurrencia y la fuerza del contragolpe.

Algunos tipos de cadenas y espadas de

STIHL están diseñados para reducir las

fuerzas de contragolpe. STIHL

recomienda el uso de espadas de

contragolpe reducido y cadenas de bajo

contragolpe.

Norma ANSI B 175.1-2000 relativa al

contragolpe de las motosierras

La sección 5.11 de la norma ANSI

B 175.1-2000 establece ciertos criterios

de comportamiento y diseño con

respecto al contragolpe de las

motosierras.

Para cumplir con lo estipulado en la

sección 5.11 de la norma de ANSI

B 175.1-2000:

a) las sierras con una cilindrada

inferior a 62 cm³ (3,8 pulg³)

–deben tener, en su condición

original, un ángulo de contragolpe

de 45° calculado por computadora

cuando están equipadas con ciertos

accesorios de corte,

–y deben tener por lo menos dos

dispositivos para reducir el riesgo

de lesiones por contragolpe, tales

como un freno de la cadena,

cadena de bajo contragolpe,

espada de contragolpe reducido,

etc.

b) las sierras con una cilindrada de

62 cm³ (3,8 pulg³) y más

–deben tener por lo menos un

dispositivo para reducir el riesgo de

lesiones por contragolpe, tal como

un freno de la cadena, cadena de

bajo contragolpe leve, espada de

contragolpe reducido, etc.

Los ángulos calculados por

computadora para las sierras con

cilindrada inferior a 62 cm³ (3,8 pulg³) se

miden aplicando un programa

informático para probar los resultados

de una máquina experimental de

contragolpes.

Además, las características diseñadas

para reducir la posibilidad de lesiones

causadas por contragolpes pueden

perder algo de su eficiencia cuando no

están en sus condiciones originales,

El contragolpe puede

ocurrir cuando la cadena

en movimiento cerca del

cuadrante superior de la

punta de la espada toca

un objeto sólido o queda

aprisionada.

0012BA021 KN

¡Advertencia!

Los ángulos calculados por computa-

dora indicados en la sección 5.11 de la

norma ANSI B 175.1-2000 pueden no

tener ninguna relación con los ángulos

reales de rotación de contragolpe de la

espada que pueden ocurrir en situacio-

nes reales de corte.

MS 201 T

español / EE.UU

especialmente si no han sido

mantenidas correctamente. El

cumplimiento de la sección 5.11 de la

norma ANSI B 175.1-2000 no significa

automáticamente que en el caso real de

contragolpe la espada y la cadena

girarán en un ángulo no mayor que 45°.

–las combinaciones de espadas y

cadenas que aparecen en la

sección "Especificaciones" del

manual de instrucciones u

–otras combinaciones de espadas y

cadenas de repuesto marcadas de

acuerdo con la norma para usarse

con el motor o

–una cadena de repuesto designada

como "cadena de aserrado de bajo

contragolpe".

Consulte la sección sobre "Cadena de

aserrado de bajo contragolpe y espadas

de contragolpe reducido"

Dispositivos para reducir el riesgo de

lesiones por contragolpe

STIHL recomienda el uso del freno

rápido de cadena Quickstop STIHL en

las motosierras con espadas de

contragolpe reducido y cadenas de bajo

contragolpe con etiquetas verdes.

Freno rápido de la cadena Quickstop

de STIHL

STIHL ha desarrollado un sistema de

parada de la cadena para reducir el

riesgo de lesiones en ciertas situaciones

de contragolpe. Se llama freno rápido de

la cadena Quickstop.

Todas las motosierras STIHL están

provistas de un freno de cadena

Quickstop que puede activarse por

inercia. Si las fuerzas de contragolpe

son suficientemente altas, el protector

de mano se acelera hacia la punta de la

espada aun sin contacto con la mano.

Vea el capítulo titulado "Freno de la

cadena" en el manual de instrucciones.

¡Advertencia!

Para que los motores con una cilindrada

inferior a 62 cm³ (3,8 pulg³) cumplan

con los requisitos de ángulo calculado

por computadora de contragolpe indica-

dos en la sección 5.11 de la norma

ANSI B 175.1-2000, se deben utilizar

únicamente los accesorios de corte

siguientes:

¡Advertencia!

Para reducir el riesgo de lesionarse, no

usar la motosierra si el freno de la

cadena no funciona correctamente.

Lleve la motosierra a un centro de servi-

cio de STIHL en su localidad. No use la

sierra hasta haber corregido la avería.

0012BA022 KN

¡Advertencia!

Nunca maneje la motosierra sin tener

instalado el protector delantero de la

mano. En una situación de contragolpe

este protector ayuda a proteger la mano

izquierda y otras partes del cuerpo.

Además, al quitar el protector de la

mano en una sierra equipada con freno

de la cadena Quickstop éste quedará

desactivado.

¡Advertencia!

Ni el freno Quickstop ni ningún otro dis-

positivo de freno de la cadena impide el

contragolpe. Estos dispositivos están

diseñados para reducir el riesgo de

lesiones por contragolpe, si se activan,

en ciertas situaciones de contragolpe.

Para que el freno Quickstop reduzca el

riesgo de lesiones por contragolpe,

debe estar bien cuidado y en buenas

condiciones de funcionamiento. Vea el

capítulo del manual de instrucciones

intitulado "Freno de la cadena" y la sec-

ción "Mantenimiento, reparación y

almacenamiento" al final de estas pre-

cauciones de seguridad y técnicas de

trabajo. Además, debe haber distancia

suficiente entre la espada y el operador

para que el freno Quickstop tenga

tiempo suficiente para activarse y dete-

ner la cadena antes del posible contacto

con el operador.

MS 201 T

español / EE.UU

Cadena de aserrado de bajo

contragolpe y espadas de

contragolpe reducido

STIHL ofrece una variedad de espadas

y cadenas. Las espadas de contragolpe

reducido y las cadenas de bajo

contragolpe de STIHL están diseñadas

para reducir el riesgo de lesiones

causadas por contragolpe. Otras

cadenas están diseñadas para obtener

un rendimiento de corte mayor o para

facilitar el afilado, pero pueden producir

una mayor tendencia a los contragolpes.

STIHL desarrolló un sistema de

codificación por color para ayudar a

identificar las espadas de contragolpe

reducido y las cadenas de bajo

contragolpe. Los accesorios de corte

con etiquetas de aviso verdes o

etiquetas de color verde en el

empaquetado están diseñados para

reducir el riesgo de lesiones por

contragolpe. Al combinar motores

dotados de etiquetas verdes con una

cilindrada inferior a 62 cm³ (3,8 pulg³)

con espadas y cadenas con etiquetas

verdes se cumple con los

requerimientos de ángulo de

contragolpe calculado por computadora

estipulados en la norma ANSI B 175.1-

2000, cuando los productos se

encuentran en su condición original. Los

productos con etiquetas amarillas son

para los usuarios que tienen

necesidades de corte extraordinarias,

además de experiencia y capacitación

especializada para hacer frente a los

contragolpes.

Cadena de bajo contragolpe

Algunos tipos cadenas de aserrado

tienen componentes especialmente

diseñados para reducir la fuerza de

¡Advertencia!

Un freno de la cadena mal cuidado

puede aumentar el tiempo necesario

para detener la cadena después de la

activación, o simplemente puede no

activarse.

¡Advertencia!

Nunca maneje la motosierra sobre la

velocidad de marcha en vacío durante

más de 3 segundos cuando el freno de

la cadena está activado, o si la cadena

está aprisionada o atrapada de otra

manera en la ranura de corte. El pati-

naje del embrague puede causar calor

excesivo, con el consiguiente daño de

la caja del motor, embrague y compo-

nente lubricador, y puede obstaculizar

el funcionamiento del freno de la

cadena. Si el embrague ha patinado por

más de 3 segundos, deje que la caja del

motor se enfríe antes de proceder, y

pruebe el funcionamiento del freno de la

cadena tal como se describe en el capí-

tulo "freno de la cadena" del manual de

instrucciones. Asegúrese también que

la cadena no gira a la velocidad de mar-

cha en vacío (vea las instrucciones

anteriores "Ajustes importantes").

¡Advertencia!

El uso de otras combinaciones de espa-

das/cadenas no indicadas puede

aumentar las fuerzas de contragolpe y

como consecuencia el riesgo de lesio-

nes por contragolpe. Existe la

posibilidad de que después de la publi-

cación de esta información se

desarrollen nuevas combinaciones de

espadas y cadenas, las que, en combi-

nación con ciertos motores, cumplirán

con lo estipulado en § 5.11 de la norma

ANSI B 175.1-2000. Consulte a su con-

cesionario STIHL sobre dichas

combinaciones.

¡Advertencia!

Las espadas de contragolpe reducido y

las cadenas de bajo contragolpe no

impiden el contragolpe, sino están dise-

ñadas para reducir el riesgo de lesiones

por contragolpe. Las puede adquirir a

través de su concesionario STIHL.

¡Advertencia!

Aunque su sierra esté equipada con un

freno de la cadena Quickstop, una

espada de contragolpe reducido y/o

una cadena de bajo contragolpe, eso no

elimina el riesgo de lesionarse por con-

tragolpe. Por lo tanto, respete siempre

todas las medidas de seguridad para

evitar situaciones de contragolpe.

MS 201 T

español / EE.UU

contragolpe por contacto de la punta.

STIHL ha desarrollado una cadena de

bajo contragolpe para su motosierra.

Una "cadena de bajo contragolpe" es

una cadena que satisface los

requerimientos de funcionamiento

referentes al contragolpe estipulados en

la § 5.11.2.4 de la norma ANSI B 175.1-

2000 (requerimientos de seguridad para

las motosierras de gasolina) cuando se

prueba en un grupo representativo de

motosierras con cilindrada inferior a 62

cm³ (3,8 pulg³), como se especifica en la

norma ANSI B 175.1-2000.

Espadas de contragolpe reducido

Las espadas de contragolpe reducido

STIHL con etiqueta verde están

diseñadas para reducir el riesgo de

lesiones por contragolpe cuando se

usan con las cadenas de bajo

contragolpe STIHL con etiqueta verde.

Para evitar el contragolpe

La mejor protección contra lesiones

personales como resultado de un

contragolpe es evitar las situaciones de

contragolpe:

1. Sujete la motosierra firmemente

con ambas manos. No la suelte.

2. Sea consciente de la ubicación de

la punta de la espada en todo

momento.

3. Nunca deje que la punta de la

espada haga contacto con ningún

objeto. No corte ramas con la punta

de la espada. Preste especial

atención al trabajar cerca de vallas

de alambre y cuando corte ramas

pequeñas y duras, matorrales

pequeños y arbolitos que pueden

fácilmente quedar enredados en la

cadena.

4. No extienda los brazos más allá de

lo necesario.

5. No corte más arriba de la altura de

los hombros.

6. Empiece a cortar y continúe

trabajando a máxima aceleración.

7. Corte solamente un tronco a la vez.

8. Tenga sumo cuidado cuando

vuelva a entrar a un corte

previamente iniciado.

9. No intente cortar por penetración de

la sierra si no tiene experiencia en

ese tipo de corte.

10. Esté alerta al desplazamiento del

tronco o a otras fuerzas que puedan

causar el cierre del corte y el

aprisionamiento de la cadena.

¡Advertencia!

Existen combinaciones posibles de

motor y espada con las que se puede

usar cadenas de aserrado de bajo con-

tragolpe y que no han sido

específicamente certificadas como

satisfactorias con respecto al ángulo de

contragolpe de 45° calculado por com-

putadora indicado en la sección 5.11 de

la norma ANSI B 175.1-2000. Algunas

cadenas de bajo contragolpe no han

sido probadas con todas las combina-

ciones de motor y espada posibles.

¡Advertencia!

Una cadena roma o mal afilada puede

reducir o anular los efectos de las

características del diseño que deben

reducir la fuerza de contragolpe. Una

reducción o afilado incorrecto de los

calibradores de profundidad o la altera-

ción de la forma de las cuchillas puede

aumentar la posibilidad y la fuerza

potencial de un contragolpe. Siempre

corte con una cadena bien afilada.

¡Advertencia!

Cuando se usan con otras cadenas más

agresivas, estas espadas pueden ser

menos eficaces en reducir el

contragolpe.

¡Advertencia!

Para tener una motosierra debidamente

equilibrada y cumplir con los requisitos

de la sección 5.12.1 de la norma de

ANSI B 175.1-2000, utilice espadas con

las longitudes indicadas en el capítulo

de especificaciones del manual de ins-

trucciones del motor.

¡Advertencia!

No instale una guía en forma de arco en

ninguna de las motosierras de STIHL.

Toda motosierra equipada con una guía

en forma de arco es potencialmente una

herramienta muy peligrosa. El riesgo de

contragolpe aumenta con una guía en

forma de arco debido a la mayor super-

ficie de contacto de contragolpe.

Cuando se usa una guía en forma de

arco, la cadena de bajo contragolpe no

reducirá significativamente el riesgo de

lesiones por contragolpe.

MS 201 T

español / EE.UU

11. Cuide bien la cadena de la sierra.

Siempre corte con una cadena bien

afilada y correctamente tensada.

12. Sitúese a un lado de la trayectoria

de corte de la motosierra.

A = Tirón

El tirón ocurre cuando la cadena en la

parte inferior de la espada se detiene

repentinamente cuando queda

aprisionada, retenida o choca con algún

objeto extraño en la madera. Como

reacción, la cadena tira de la sierra

hacia adelante haciendo que el

operador pierda el control de la

máquina.

El tirón frecuentemente ocurre cuando

la púa de tope de la sierra no está

firmemente sujeta contra el árbol o

rama, y cuando la cadena no está

girando a velocidad máxima antes de

hacer contacto con la madera.

Para evitar los tirones

1. Siempre empiece el corte con la

cadena girando a velocidad máxima

y la púa de tope en contacto con la

madera.

2. El tirón también se puede reducir

colocando cuñas para abrir la

entalla o el corte.

B = Rechazo

El rechazo ocurre cuando la cadena en

la parte superior de la espada se detiene

repentinamente cuando queda

aprisionada, retenida o choca con algún

objeto extraño en la madera. Como

reacción, la cadena impulsa

repentinamente la sierra hacia atrás

contra el operador y puede causar la

pérdida del control de la sierra. El

rechazo frecuentemente ocurre cuando

se utiliza la parte superior de la espada

para hacer los cortes.

Para evitar el rechazo

1. Esté alerta a las fuerzas o

situaciones que pueden permitir

que el material aprisione la parte

superior de la cadena.

2. No corte más de un tronco a la vez.

3. No tuerza la sierra cuando retire la

espada de un corte con penetración

o un corte por debajo, porque la

cadena puede quedar aprisionada.

4. No corte de abajo hacia arriba las

ramas que están en el aire, ya que

la sierra puede quedar aprisionada

causando un contragolpe y la

pérdida del control de la máquina.

Por esta razón, solamente las personas

calificadas para llevar a cabo en los

árboles las técnicas especiales de corte

y de trabajo deben emplear esta

motosierra especial. Este tipo de

motosierra no está diseñada para

trabajos de corte en el suelo, tales como

la tala de árboles. Debido al hecho de

que esta motosierra no está diseñada

para usarse en el suelo, este manual no

contiene instrucciones acerca de la tala

de árboles, ni acerca del desrame de un

árbol caído. Para mayor información

acerca del empleo de estas técnicas con

otras motosierras STIHL, consulte los

manuales del propietario asociados o el

Manual de seguridad de motosierras

STIHL, disponible gratis de su

concesionario STIHL.

¡Advertencia!

Tenga sumo cuidado cuando corte

arbolitos y matorrales pequeños que

pueden enredarse fácilmente en la

cadena, ser lanzados contra usted o

hacerle perder el equilibrio.

001BA037 KN

001BA038 KN

¡Advertencia!

Esta motosierra equipada con un

mango superior está diseñada específi-

camente para los trabajos de

arboricultura y el cuidado de árboles.

Debido al mango de diseño especial

(los componentes tienen muy poco

espacio libre entre sí), existe una mayor

posibilidad de lesiones causadas por la

pérdida de control.

MS 201 T

español / EE.UU

Técnicas de corte

Troncos bajo tensión:

¡Riesgo de aprisionamiento! Siempre

comience con un corte de distensión (1)

en el lado de compresión. Después

haga un corte de tronzado (2) en el lado

de tensión. Si la sierra queda

aprisionada, apague el motor y retírela

del tronco.

Únicamente los profesionales

capacitados deben trabajar en una zona

en que los troncos, ramas y raíces se

encuentran enredados. El trabajo en

zonas en las cuales se encuentran

árboles caídos por el viento es muy

arriesgado. Arrastre los troncos hasta

una zona despejada antes de comenzar

a cortar. Retire de la zona primero los

troncos aislados y despejados.

Si las condiciones lo permiten, trabaje

desde un cucharón elevador.

MANTENIMIENTO, REPARACIÓN Y

ALMACENAMIENTO

Los trabajos de mantenimiento,

reemplazo o reparación de los

dispositivos y sistemas de control de

emisiones de escape pueden ser

realizados por cualquier taller o

técnico de motores no diseñados

para vehículos. Sin embargo, si usted

está reclamando cobertura de

garantía para algún componente que

no ha sido reparado o mantenido

debidamente, o cuando se utilizan

repuestos no autorizados, STIHL

puede denegar la garantía.

Siga precisamente las instrucciones de

mantenimiento y reparación dadas en la

sección correspondiente del manual de

instrucciones. Consulte la tabla de

mantenimiento en este manual.

Use guantes para manipular o mantener

las cadenas de aserrado.

001BA151 KN

001BA152 KN

¡Advertencia!

Sea precavido cuando corte ramas que

están bajo tensión (como pértigas de

salto). Las ramas podrían saltar hacia el

operador y causar la pérdida de control

de la sierra y lesiones graves o

mortales.

¡Advertencia!

Utilice solamente piezas de repuesto de

STIHL para el mantenimiento y la repa-

ración. El uso de piezas no fabricadas

por STIHL puede causar lesiones gra-

ves o mortales.

¡Advertencia!

Siempre apague el motor y asegúrese

que la herramienta de corte está dete-

nida antes de hacer cualquier trabajo de

mantenimiento, reparación o limpieza

de la herramienta motorizada.

¡Advertencia!

No intente hacer ningún trabajo de man-

tenimiento o reparación que no esté

descrito en su manual de instrucciones.

Este tipo de trabajo debe ser realizado

únicamente por el concesionario de ser-

vicio de STIHL. Por ejemplo, si se

utilizan herramientas inadecuadas para

retirar el volante del motor o para suje-

tar el volante para retirar el embrague,

se puede causar daños estructurales en

el volante y, como consecuencia, el

mismo puede romperse durante el uso.

¡Advertencia!

Use la bujía especificada y asegúrese

de que ella y el cable de encendido

estén limpios y en buen estado. Siem-

pre inserte el casquillo de la bujía bien

apretado en el borne de la bujía del

tamaño adecuado. (Nota: Si el borne

tiene una tuerca adaptadora SAE des-

montable, tiene que ser firmemente

instalada). Una conexión suelta entre el

borne de la bujía y el conector del cable

de encendido en el casquillo puede

crear un arco voltaico y encender los

vapores del combustible, provocando

un incendio.

MS 201 T

español / EE.UU

En California, es una violación de los

acápites § 4442 o § 4443 o de Código

de Recursos Públicos el uso de

herramientas con motor de gasolina en

tierras cubiertas por bosques, arbustos

o pasto a menos que el sistema de

escape del motor cuente con un

chispero que satisfaga los requisitos

legales y que reciba el mantenimiento

adecuado para estar en buenas

condiciones de funcionamiento. El

propietario/operador de este producto

es responsable del mantenimiento

adecuado del chispero. Otras

entidades/agencias estatales o

gubernamentales, tales como el

Servicio Forestal de los EE.UU., pueden

tener requisitos similares. Comuníquese

con el cuerpo de bomberos de su

localidad o con el servicio forestal para

informarse en cuanto a las leyes y

reglamentos relacionados con los

requisitos de protección contra

incendios.

Mantenga limpias la cadena, la barra y

el piñón; sustituya las ruedas o cadenas

desgastadas. Mantenga afilada la

cadena. Podrá notar que la cadena está

desafilada cuando la madera fácil de

cortar exige gran esfuerzo y cuando

aparecen marcas de quemaduras en la

madera. Mantenga la cadena

correctamente tensada.

Apriete todas las tuercas, pernos y

tornillos, excepto los tornillos de ajuste

del carburador, después de cada uso.

La cantidad de desgaste variará

dependiendo del uso, las condiciones

en que se utiliza la sierra y otros

factores. El desgaste excesivo reducirá

la eficacia del freno de la cadena y lo

puede dejar inoperante.

Para el funcionamiento correcto y eficaz

del freno de la cadena, tanto la banda de

freno como el tambor del embrague

deben mantenerse limpios, sin tierra,

grasa u otra materia extraña que pueda

reducir la fricción de la banda sobre el

tambor.

Por estas razones, toda motosierra de

STIHL deberá ser entregada a personal

experto, tal como el personal del

concesionario de servicio STIHL, para la

inspección y servicio periódicos del

sistema de freno de acuerdo a los

intervalos indicados a continuación:

Uso intenso – cada tres meses, uso

moderado – dos veces al año, uso

ocasional – anualmente.

La motosierra deberá también llevarse

inmediatamente al taller cada vez que el

sistema de freno no pueda ser limpiado

a fondo o se produzca un cambio en sus

características de funcionamiento.

Para el mantenimiento del sistema de

control de emisiones, consulte la tabla

de mantenimiento y la declaración de

garantía limitada que se encuentran

cerca del final de este manual.

No limpie la máquina con una lavadora

a presión. El chorro fuerte de agua

puede dañar las piezas de la máquina.

Guarde la motosierra en un lugar seco y

lejos del alcance de los niños. Antes de

guardar la máquina por más de unos

pocos días, siempre vacíe el tanque de

combustible (vea el capítulo

"Almacenamiento de la máquina" en el

manual de instrucciones).

¡Advertencia!

No pruebe nunca el sistema de encen-

dido con el casquillo desconectado de

la bujía, o sin tener instalada la bujía, ya

que las chispas al descubierto pueden

causar un incendio.

¡Advertencia!

Nunca maneje su herramienta motori-

zada si el silenciador está dañado, se

ha perdido o si fue modificado. Un silen-

ciador mal cuidado aumenta el riesgo

de incendio y puede causar pérdida de

audición. El silenciador está equipado

con un chispero para reducir el riesgo

de incendio; no maneje nunca su herra-

mienta motorizada si le falta el chispero

o está dañado. Recuerde que el riesgo

de incendios de matorrales o forestales

es mayor durante las estaciones caluro-

sas y secas.

¡Advertencia!

Para que el freno de la cadena de su

motosierra STIHL ejecute correcta-

mente su función de reducir el riesgo de

contragolpe y otras lesiones, tiene que

estar bien cuidado. Igual que el freno de

un automóvil, el freno de la cadena de

una motosierra se desgasta cada vez

que se accione.

MS 201 T

español / EE.UU

STIHL es el único fabricante en la

industria que produce sus propios

motosierras, espadas, cadenas de

aserrado y piñones.

Un accesorio de corte consta de la

cadena de aserrado, la espada y el

piñón.

El accesorio de corte estándar ha sido

diseñado para usar específicamente

con esta motosierra.

–El paso (t) de la cadena de

aserrado (1), el piñón impulsor y el

piñón de la espada Rollomatic

deben corresponderse.

–El grueso del eslabón impulsor (2)

de la cadena de aserrado (1) debe

corresponder con el ancho de la

ranura de la espada (3).

El uso de componentes no apareados

puede resultar en daños permanentes

del accesorio de corte dentro de poco

tiempo de uso.

Soltado del freno de la cadena

NTire del protector de la mano hacia

el mango delantero hasta que se

escuche que se engancha - el freno

de la cadena está suelto

Retiro de la cubierta del piñón de la

cadena

NGire la tuerca prisionera (1) hacia la

izquierda hasta que cuelgue suelta

en la cubierta del piñón de la

cadena

NQuite la cubierta (2) del piñón de la

cadena con la tuerca prisionera

Colocación de la espada

NGire el tornillo (1) a la izquierda

hasta que el tensor deslizante (2)

esté contra el extremo izquierdo de

la ranura en la caja

NColoque la espada sobre el

tornillo (3) y enganche el vástago

del tensor deslizante en el agujero

localizador (4)

Instalación de la cadena de aserrado

Accesorio de corte

001BA191 KN

t = a : 2

Montaje de la espada y la

cadena

0012BA002 KN

0011BA002 KN

Póngase guantes protectores –

¡riesgo de lesiones causadas por

las cortadoras afiladas!

161BA027 KN

161BA028 KN

MS 201 T

español / EE.UU

NColoque la cadena de aserrado

alrededor del piñón (1) y sobre la

espada – los bordes cortantes de

los dientes deben apuntar hacia la

derecha

NGire el tornillo (2) a la derecha hasta

que la cadena tenga muy poco

huelgo por el lado inferior de la

espada y las pestañas de los

eslabones impulsores se

enganchen en la ranura de la

espada

NVuelva a colocar la cubierta del

piñón –

el pasador de pivote en el protector

de la mano debe engancharse en el

manguito – luego, atornille a mano

la tuerca

NPase al capítulo "Tensado de la

cadena de aserrado"

Tensado durante el trabajo de corte:

NApague el motor.

NSuelte la tuerca.

NSostenga la punta de la espada

hacia arriba.

NUtilice un destornillador para girar el

tornillo tensor (1) en sentido horario

hasta que la cadena quede

ajustada contra el lado inferior de la

espada.

NMientras aún sujeta la punta de la

barra hacia arriba, apriete

firmemente la tuerca.

NPase a "Revisión de la tensión de la

cadena".

Es necesario volver a tensar las

cadenas nuevas con mayor frecuencia

que las que han estado en uso por algún

tiempo.

NRevise la tensión de la cadena

frecuentemente – vea el capítulo

"Instrucciones de manejo".

161BA029 KN

161BA030 KN

0012BA003 KN

Tensado de la cadena de

aserrado (tensor lateral de

la cadena)

142BA063 KN

MS 201 T

español / EE.UU

NApague el motor.

NUse guantes de trabajo para

protegerse las manos.

NLa cadena debe quedar ajustada

firmemente contra el lado inferior de

la espada, pero debe ser posible

tirar de la cadena a lo largo de la

espada con la mano cuando se

suelta el freno de la cadena.

NDe ser necesario, vuelva a tensar la

cadena.

Es necesario volver a tensar las

cadenas nuevas con mayor frecuencia

que las que han estado en uso por algún

tiempo.

NRevise la tensión de la cadena

frecuentemente – vea el capítulo

"Instrucciones de manejo".

Este motor está certificado para

funcionar con una mezcla de 50 a 1 de

gasolina sin plomo y aceite STIHL para

motores de dos tiempos.

Su motor requiere una mezcla de

gasolina de alta calidad y aceite para

motores de dos tiempos enfriados por

aire.

Utilice gasolina de grado intermedio con

un índice de octanaje mínimo de 89

(R+M/2) y un contenido de etanol no

mayor que 10%.

El combustible de octanaje bajo puede

aumentar la temperatura de

funcionamiento del motor. Esto, a su

vez, aumenta el riesgo de que se

agarrote el pistón y se dañe el motor.

La composición química del

combustible también es importante.

Algunos aditivos de combustible no

solamente tienen efectos perjudiciales

en los elastómeros (diafragmas de

carburador, sellos de aceite, tuberías de

combustible, etc.), sino también en las

piezas fundidas de magnesio y en los

convertidores catalíticos. Esto podría

causar problemas de funcionamiento e

incluso daño del motor. Por esta razón,

STIHL recomienda el uso exclusivo de

gasolina sin plomo reconocida de buena

calidad.

La gasolina con un contenido de etanol

mayor que el 10% puede causar

problemas de funcionamiento y averías

graves en motores con carburadores

manualmente ajustables, por lo cual no

debe utilizarse en este tipo de motores.

El contenido de etanol en la gasolina

afecta el régimen de marcha del motor –

podría resultar necesario reajustar el

carburador si se utilizan combustibles

con diversos niveles de contenido de

etanol.

Las velocidades de ralentí y máxima del

motor varían si se cambia el

combustible por otro con un contenido

mayor o menor de etanol.

Este problema se evita si siempre se

utiliza combustible con un mismo

contenido de etanol..

Use solamente el aceite STIHL para

motores de dos tiempos o un aceite de

marca equivalente para motores de dos

tiempos diseñado para usar

exclusivamente con los motores de dos

tiempos enfriados por aire.

Se recomienda usar aceite STIHL HP

Ultra para motores de 2 tiempos, puesto

que éste ha sido formulado

especialmente para uso en motores

STIHL.

Revisión de tensión de la

cadena

142BA064 KN

Combustible

¡Advertencia!

Para reducir el riesgo de lesiones per-

sonales debido a la pérdida de control y

/ o al contacto con la herramienta de

corte en movimiento, no use una

máquina cuyo régimen de marcha en

vacío está mal regulado. Cuando el

ralentí está correctamente regulado, la

herramienta de corte no debe moverse.

Si su herramienta motorizada indica

que el régimen de marcha en vacío está

mal regulado, pida a su representante

de STIHL que revise la herramienta

motorizada y haga los ajustes o repara-

ciones correspondientes.

MS 201 T

español / EE.UU

No use aceites para mezclar con

designaciones BIA o TCW (para

motores de dos tiempos enfriados por

agua) ni otros aceites para mezclar

diseñados para usar en motores

enfriados por agua o por aire (por

ejemplo, en motores marinos fuera de

borda, motonieves, sierras de cadenas,

bicimotos, etc.).

Manipule la gasolina con sumo cuidado.

Evite el contacto directo con la piel y

evite inhalar los vapores de

combustible. Cuando se reabastece de

combustible, quite primero el envase del

vehículo y colóquelo en el suelo antes

de llenarlo. Para reducir el riesgo de la

formación de chispas causadas por la

descarga de electricidad estática y un

posible incendio y/o explosión, no llene

los envases de combustible cuando

están colocados dentro de un vehículo o

remolque.

Mantenga el envase bien cerrado para

limitar la cantidad de humedad que

penetre en la mezcla.

Limpie el tanque de combustible de la

máquina según sea necesario.

Duración de la mezcla de

combustible

Mezcle una cantidad suficiente de

combustible para trabajar unos pocos

días, no lo guarde por más de 3 meses.

Guárdelo únicamente en envases

aprobados para combustible. Para el

proceso de mezclado, vierta el aceite en

el envase primero y luego agregue la

gasolina. Cierre el envase y agítelo

vigorosamente a mano para asegurar

que se mezclen bien el aceite y la

gasolina.

Deseche los envases vacíos usados

para mezclar el aceite únicamente en

vertederos autorizados para ello.

Preparaciones

NAntes de llenar la máquina con

combustible, limpie a fondo la tapa

de llenado y la zona alrededor del

mismo para evitar la entrada de

tierra al tanque.

Siempre agite bien la mezcla en el

recipiente antes de llenar la máquina

con combustible.

NColoque la máquina de modo que la

tapa de llenado quede orientada

hacia arriba.

Gaso-

lina

Aceite (STIHL 50:1 ó aceite

de alta calidad equivalente)

gal

EE.UU.

oz fl

EE.UU.

12,6

2 1/2 6,4

5 12,8

Llenado de combustible

Para reducir el riesgo de

quemaduras, así como otras

lesiones corporales ocasionadas

por los escapes de vapor de

gasolina y otras emanaciones,

quite la tapa de llenado de

combustible cuidadosamente de

modo que la presión que se

pueda haber acumulado en el

tanque se disipe lentamente.

0012BA004 KN

MS 201 T

español / EE.UU

Apertura

NLevante la empuñadura hasta que

esté vertical.

NGire la tapa en sentido

contrahorario (aprox. 1/4 de vuelta).

Las marcas en la tapa y en el tanque de

combustible deberán quedar alineadas.

NSaque la tapa.

Llenado con combustible

Tenga cuidado de no derramar el

combustible y no llene en exceso el

tanque.

Cierre

La empuñadura debe quedar vertical:

NColoque la tapa – las marcas en la

tapa y en el tanque de combustible

deben quedar alineadas.

NEmpuje la tapa hacia la abertura

hasta que quede plenamente

asentada.

NMientras empuja la tapa hacia

abajo, gírela en sentido horario

aproximadamente 1/4 de vuelta

hasta que tope.

Las marcas en la tapa y en el tanque de

combustible deberán quedar alineadas.

NPliegue hacia abajo la empuñadura

de tal modo que quede al ras con la

parte superior de la tapa.

001BA236 KN

001BA232 KN

001BA234 KN

001BA237 KN

001BA234 KN

001BA233 KN

001BA231 KN

001BA235 KN

MS 201 T

español / EE.UU

La tapa del tanque debe estar

debidamente apretada.

Si no es posible atrancar la tapa en la

abertura del tanque de combustible

Revisar el apriete de la tapa. Si es

posible mover la tapa, su parte inferior

puede haberse retorcido y salido de la

posición correcta, con respecto a la

parte superior.

NSaque la tapa del tanque de

combustible y revísela desde arriba.

NColoque la tapa en la abertura del

tanque de combustible y gírela en

sentido contrahorario hasta que

caiga por completo en la abertura.

NContinúe girando la tapa en sentido

contrahorario (aprox. 1/4 de vuelta

hasta que tope) – esto gira la parte

inferior de la tapa a la posición

correcta de instalación.

NGire la tapa en sentido horario para

cerrarla – vea la sección "Cierre."

001BA241 KN

izquierda:

La parte inferior de la tapa

se ha retorcido y salido de

la posición correcta de ins-

talación – la marca

interior (1) está alineada

con la exterior.

derecha:

La parte inferior de la tapa

está en posición correcta

de instalación – la marca

interior está debajo de la

empuñadura. No está ali-

neada con la marca

exterior de la tapa.

001BA238 KN

001BA239 KN

MS 201 T

español / EE.UU

Para la lubricación automática y

confiable de la cadena y espada – utilice

exclusivamente un lubricante de

calidad, compatible con el medio

ambiente, diseñado para uso con

cadenas y espadas. Se recomienda el

aceite STIHL Bioplus, el cual es

rápidamente biodegradable.

La vida útil de la cadena y de la espada

depende de la calidad del lubricante.

Por lo tanto, es esencial usar un

lubricante de cadena de formulación

especial.

Preparación de la máquina

NLimpie a fondo la tapa de llenado y

la zona alrededor de la misma para

evitar la entrada de suciedad al

tanque.

NSiempre coloque la máquina de

modo que la tapa de llenado apunte

hacia arriba.

NAbra la tapa de llenado

Llenado del tanque de aceite de la

cadena

NLlene el tanque de aceite de la

cadena cada vez que se llene con

combustible la máquina

Tenga cuidado de no derramar el aceite

de la cadena y no llene en exceso el

tanque.

NCierre la tapa de llenado

Todavía debe quedar un poco de aceite

de la cadena en el tanque de aceite

cuando el tanque de combustible está

vacío.

Si el tanque de aceite todavía está

parcialmente lleno, la razón podría ser

una avería en el sistema de suministro

de aceite: Revise la lubricación de la

cadena y limpie los conductos de aceite;

comuníquese con el concesionario de

servicio, de ser necesario. STIHL

recomienda que solamente los

concesionarios STIHL autorizados

efectúen los trabajos de mantenimiento

y reparación.

Lubricante de cadena

El aceite de cadena

biodegradable debe ser resistente

al envejecimiento (por ejemplo,

STIHL Bioplus), pues de lo

contrario se convertiría

rápidamente en resina. Esto

produce como resultado

depósitos sólidos difíciles de

quitar, especialmente en las

zonas del mando de la cadena, el

embrague y la cadena misma.

Hasta puede causar el

agarrotamiento de la bomba de

aceite.

No use aceite de desecho. El

contacto repetido con aceite de

desecho puede causar cáncer en

la piel. Además, el aceite de

desecho es dañino para el

ambiente.

El aceite de desecho no tiene las

propiedades lubricantes

necesarias y no es adecuado para

la lubricación de cadenas.

Llenado del tanque de

aceite de la cadena

0012BA005 KN

MS 201 T

español / EE.UU

La cadena de aserrado siempre debe

lanzar una pequeña cantidad de aceite.

Es necesario someter las cadenas

nuevas a un período de rodaje por 2 a 3

minutos.

Después del rodaje inicial de la cadena,

revise su tensión y ajústela de ser

necesario – vea el capítulo "Revisión de

la tensión de la cadena".

Inmovilización de la cadena con el

freno de la cadena

–en caso de emergencia

–durante el arranque

–a marcha en vacío

La cadena está parada y bloqueada

cuando la mano izquierda del operador

empuja el protector de mano hacia la

punta de la espada – o cuando el freno

se activa por inercia en ciertas

situaciones de contragolpe.

Soltado del freno de la cadena

NTire del protector de la mano hacia

el mango delantero.

El freno de la cadena está diseñado

para ser activado también por la

inercia del protector delantero de la

mano si las fuerzas son suficientes. El

protector es empujado a gran velocidad

hacia la punta de la espada, aunque

usted no tenga la mano izquierda detrás

del protector, por ejemplo, durante un

corte de tala. El freno de la cadena

funcionará únicamente si ha recibido el

mantenimiento adecuado y el protector

de la mano no ha sido modificado de

manera alguna.

Revisión de lubricación de

la cadena

Nunca haga funcionar la sierra si

la cadena no está lubricada. Si la

cadena funciona sin lubricación,

todo el accesorio de corte sufrirá

daños permanentes en un lapso

muy breve. Siempre revise la

lubricación de la cadena y el nivel

de aceite en el tanque antes de

empezar a trabajar.

142BA069 KN

Freno de la cadena

0012BA006 KN

Siempre desconecte el freno de la

cadena antes de acelerar el motor

y antes de iniciar el trabajo de

corte. La única excepción a esta

regla es cuando se está probando

el funcionamiento del freno de la

cadena.

El funcionamiento a velocidad alta

con el freno de la cadena aplicado

(cadena trabada) dañará

rápidamente el motor y el mando

de la cadena (embrague, freno de

la cadena).

0012BA002 KN

MS 201 T

español / EE.UU

Prueba del funcionamiento del freno

de la cadena

Antes de empezar a trabajar: Haga

funcionar el motor a ralentí y aplique el

freno de cadena (empuje el protector de

la mano hacia la punta de la barra).

Acelere a fondo por no más de 3

segundos – la cadena no debe girar. El

protector de la mano debe estar limpio y

moverse libremente.

Mantenimiento del freno de la cadena

El freno de la cadena está expuesto a

desgaste normal. Es necesario hacerlo

revisar en un lugar con personal

competente, como el concesionario

STIHL, cada vez que se cumplan los

siguientes intervalos:

A temperaturas menores que aprox.

+10 °C (+50 °F)

NRetiro de la cubierta del piñón de la

cadena

NFije el obturador (1) en posición de

invierno r

En la "posición de invierno", el aire

caliente es aspirado de alrededor del

cilindro para mezclarlo con el aire frío.

Esto evita la formación de escarcha en

el carburador y filtro de aire.

A temperaturas mayores que aprox.

+10 °C (+50 °F)

NSiempre devuelva el obturador a la

posición de verano s

Las cuatro posiciones de la palanca

de control maestro

Stop 0 – motor apagado – el encendido

está desconectado

Marcha F – el motor está en marcha o

puede arrancar

Arranque en caliente n – esta

posición se usa para arrancar el motor

caliente – la palanca de control maestro

regresa a la posición de marcha cuando

se oprima el gatillo de aceleración

Arranque en frío l – esta posición se

usa para arrancar el motor frío

Uso continuo: cada 3

meses

Uso a tiempo parcial: cada 6

meses

Uso esporádico: cada 12

meses

Manejo durante el invierno

¡Riesgo de daños del motor por

calor excesivo!

0011BA006 KN

Arranque / parada del

motor

162BA003 KN

MS 201 T

español / EE.UU

Ajustando la palanca de control

maestro

Para mover la palanca de control

maestro de la posición de marcha F a la

de arranque en frío l, pulse

simultáneamente sin soltar el bloqueo

del gatillo de aceleración y el gatillo de

aceleración – ajuste la posición de la

palanca de control maestro.

Para poner la palanca de control

maestro en la posición de arranque en

caliente n, póngala primero en la

posición de arranque en frío l, y luego

empújela a la posición de arranque en

calientet n.

Sólo es posible cambiar a la posición de

arranque en caliente n desde la

posición de arranque en frío l.

Cuando se pulsa el bloqueo del gatillo

de aceleración y se acciona

simultáneamente el gatillo de

aceleración, la palanca de control

maestra salta de la posición de arranque

en caliente n a la posición de

marcha F.

Para apagar el motor, mueva la palanca

de control maestro a Stop 0.

Posición de arranque en frío l

–Si el motor está frío

–si el motor se cala al accionar el

acelerador

–si se ha dejado que se agote el

combustible (el motor se para)

Posición de arranque en caliente n

–Si el motor está caliente (ha estado

en marcha durante aprox. un

minuto)

–Después de hacer girar el motor por

primera vez

–Después de la ventilación de la

cámara de combustión, si el motor

está "ahogado"

Sujeción de la motosierra

NApoye la motosierra firmemente en

el suelo y asegúrese de tener los

pies bien apoyados; la cadena de

aserrado no debe tocar ningún

objeto ni el suelo

NSujete el mango de control de la

motosierra firmemente con la mano

derecha

NApoye su rodilla derecha en la tapa

del carburador

217BA007 KN

MS 201 T

español / EE.UU

Arranque

NCon la mano derecha tire

lentamente del mango de arranque

hasta que sienta una resistencia

definitiva y en seguida dele un tirón

fuerte y rápido y, al mismo tiempo,

empuje hacia abajo la barra de

empuñadura – no tire de la cuerda

de arranque totalmente hasta fuera

– ¡se podría romper! No deje que

el mango de arranque retroceda

bruscamente – guíelo verticalmente

hacia el interior de la caja de modo

que la cuerda de arranque se

enrolle debidamente.

En las máquinas sin una bomba de

combustible de mano adicional, si el

motor es nuevo o después de un

período prolongado sin uso, puede ser

necesario tirar de la cuerda de arranque

varias veces para cebar la línea de

combustible.

Arranque de la motosierra

NEmpuje el protector de la mano (1)

hacia adelante – la cadena está

bloqueada

NOprima simultáneamente el

bloqueo (2) y el gatillo de

aceleración (3) – ajuste la palanca

de control maestro (4)

Posición de arranque en frío l

–Si el motor está frío (incluso si el

motor frío se cala al accionar el

acelerador después del arranque)

Posición de arranque en caliente n

–Si el motor está caliente (ha estado

en marcha durante aprox. un

minuto)

NSujete y arranque la motosierra

Después de hacer girar el motor por

primera vez

NMueva la palanca de control

maestro (1) a la posición de

aceleración de arranque

caliente n

NSujete y arranque la motosierra

0012BA008 KN

Asegúrese que no haya nadie

dentro del alcance de la

motosierra.

0012BA009 KN

STOP

0012BA010 KN

STOP

MS 201 T

español / EE.UU

Cuando el motor se encuentre en

marcha

NPresione el bloqueo y oprima

levemente el gatillo de

aceleración (2); la palanca de

control maestro (1) salta a la

posición de marcha F y el motor

funciona a ralentí

NTire del protector de la mano hacia

la barra de empuñadura

El freno de la cadena está suelto – la

motosierra está lista para trabajar.

A temperaturas ambiente muy bajas

NCaliente el motor por un período

breve con el acelerador un poco

abierto

NDe ser necesario, configure la

máquina para uso durante el

invierno – vea "Manejo durante el

invierno"

Apagado del motor

NMueva la palanca de control

maestro a la posición de parada 0

Si se movió la palanca de control

maestro de la posición de arranque

caliente n a la de parada 0 – después

presione simultáneamente el bloqueo

del gatillo de aceleración y el gatillo.

Si el motor no arranca

Si la palanca de control maestro no se

movió de la posición de arranque en

frío la la posición de arranque tibio n

en un tiempo suficiente, el motor puede

quedar "ahogado".

NMueva la palanca de control

maestro a la posición de parada 0

NQuite la bujía – vea "Bujía"

NSeque la bujía

NHaga girar el motor varias veces

con el arrancador para despejar la

cámara de combustión

NVuelva a colocar la bujía – vea

"Bujía".

NColoque la palanca de control

maestro en la posición de arranque

tibio n – incluso si el motor está

frío

NVuelva a arrancar el motor

Si se ha dejado que se agote el

combustible y se ha vuelto a llenar el

tanque

NTire de la cuerda de arranque varias

veces para cebar la línea de

combustible

NVuelva a arrancar el motor

0012BA011 KN

STOP

0012BA002 KN

Abra el acelerador sólo cuando el

freno de la cadena está suelto. Al

aumentar la velocidad del motor

con el freno de la cadena aplicado

(la cadena de aserrado está

parada) se dañará rápidamente el

embrague y el freno de la cadena.

MS 201 T

español / EE.UU

Durante el período de rodaje

Una máquina nueva no debe hacerse

funcionar a velocidad alta (aceleración

máxima sin carga) por el lapso que tome

llenar el tanque tres veces. Esto evita la

imposición de cargas innecesariamente

altas durante el período de rodaje. Ya

que todas las piezas móviles deben

asentarse durante el período de rodaje

inicial, durante este tiempo la resistencia

causada por fricción en el bloque de

motor es más elevada. El motor

desarrolla su potencia máxima después

de haber llenado el tanque de 5 a 15

veces.

Durante el trabajo

Revise frecuentemente la tensión de

la cadena

Es necesario tensar una cadena de

aserrado nueva con mayor frecuencia

que una que ha estado en uso por un

período prolongado.

Cadena fría

La tensión es correcta cuando la cadena

encaja ajustadamente contra la parte

inferior de la espada pero todavía puede

ser tirada a lo largo de la espada con la

mano. Ténsela nuevamente de ser

necesario – Vea "Tensado de la cadena

de aserrado".

Cadena a temperatura de

funcionamiento

La cadena se estira y empieza a colgar

con soltura. Los eslabones impulsores

no deben salirse de la ranura en la parte

inferior de la espada – de lo contrario la

cadena puede saltarse de la espada.

Vuelva a tensar la cadena – Vea

"Tensado de la cadena de aserrado".

Después de un período prolongado a

aceleración máxima

Después de un período largo de

funcionamiento con el acelerador a

fondo, deje funcionar el motor por un

rato en ralentí de modo que el calor en

el motor sea disipado por la corriente de

aire de enfriamiento. Esto ayuda a evitar

que los componentes montados en el

motor (encendido, carburador) sufran

sobrecargas térmicas.

Después de terminar el trabajo

NAfloje la cadena si se ha vuelto a

tensar la cadena cuando está a

temperatura de funcionamiento

durante el trabajo.

Almacenamiento por corto tiempo

Espere que el motor se enfríe. Guarde la

máquina con el tanque de combustible

lleno en un lugar seco, alejada de

fuentes de encendido, hasta que la

vuelva a utilizar.

Almacenamiento por largo tiempo

Consulte "Almacenamiento de la

máquina".

Instrucciones para el uso

No empobrezca la mezcla para

obtener un aumento aparente de

potencia – esto puede dañar el

motor – vea "Ajuste del

carburador" -

Abra el acelerador sólo cuando el

freno de la cadena está suelto. El

funcionamiento del motor a

velocidad alta con el freno de la

cadena aplicado (cadena

bloqueada) dañará rápidamente

el bloque de motor y el mando de

la cadena (embrague, freno de la

cadena).

La cadena se contrae al enfriarse.

Si no se suelta la tensión, se

podría dañar el cigüeñal y los

cojinetes.

Suelte siempre la tensión de la

cadena después de terminar los

trabajos. La cadena se contrae al

enfriarse. Si no se suelta la

tensión, se podría dañar el

cigüeñal y los cojinetes.

MS 201 T

español / EE.UU

Se necesitan diferentes cantidades de

aceite para los distintos largos de corte,

tipos de madera y técnicas de trabajo.

El caudal de aceite puede ajustarse

según sea necesario usando el tornillo

de ajuste (1) (en la parte superior de la

máquina).

Posición Ematic (E), caudal de aceite

mediano –

NGire el tornillo de ajuste a "E"

(posición Ematic).

Para aumentar el caudal de aceite –

Ngire el tornillo de ajuste en sentido

horario

Para reducir el caudal de aceite –

Ngire el tornillo de ajuste en sentido

contrahorario

NDé vuelta a la espada – cada vez

que afile la cadena – y cada vez que

sustituya la cadena – con ello

ayudará a evitar que se produzca

desgaste por un solo lado,

especialmente en la punta y la cara

inferior de la espada.

NLimpie regularmente el orificio de

entrada de aceite (1), el conducto

de aceite (2) y la ranura de la

espada (3).

NMida la profundidad de la ranura,

con el calibrador de rectificación

(accesorio especial), en la zona

utilizada para la mayoría de los

cortes.

Si la profundidad de la ranura es menor

que la especificada:

NSustituya la espada.

De lo contrario las pestañas de los

eslabones impulsores rasparán la parte

inferior de la ranura – los cortadores y

las amarras no viajarán sobre los rieles

de la espada.

Control de cantidad de

aceite

La cadena siempre debe tener

una capa de aceite.

0011BA034 KN

Cuidado de la espada

143BA026 KN

Tipo de

cadena

Paso Profundidad

mínima de

ranura

Picco 3/8 pulg P 5,0 mm

(0,20 pulg)

Rapid 1/4" 4,0 mm

(0,16 pulg)

Rapid 3/8"; 0.325" 6,0 mm

(0,24 pulg)

Rapid 0.404" 7,0 mm

(0,28 pulg)

MS 201 T

español / EE.UU

Si se produce una pérdida notable de

potencia del motor:

NGire la tapa 90° a la izquierda

NLevante la envuelta

NLevante el filtro de aire para quitarlo

NLave el filtro en el limpiador especial

STIHL (accesorio especial) o un

líquido limpio y no inflamable (por

ejemplo, agua jabonosa tibia) y

séquelo.

Un filtro dañado siempre debe

sustituirse.

Las emisiones de gases de escape son

controladas por el diseño de parámetros

y componentes fundamentales del

motor (por ej. carburación, encendido,

regulación y regulación de las válvulas o

la lumbrera) sin la adición de ningún

equipo importante.

Información básica

El carburador se ajusta en la fábrica al

ajuste estándar.

El carburador ha sido ajustado para el

rendimiento y la eficiencia de uso de

combustible óptimos en todas las

condiciones de funcionamiento.

El tornillo de ajuste de velocidad alta de

este carburador tienen una gama de

ajuste muy limitada.

Ajuste estándar

NApagado del motor

NRevise el filtro de aire y límpielo o

sustitúyalo de ser necesario.

NRevise el chispero del silenciador

(depende del país) y límpielo o

sustitúyalo de ser necesario

Limpieza del filtro de aire

No limpie los filtros de tela (según

la versión) con un cepillo.

0012BA012 KN

0012BA013 KN

Gestión del motor Ajuste del carburador

MS 201 T

español / EE.UU

NGire el tornillo de velocidad alta (H)

en sentido contrahorario hasta su

tope (no más de 3/4 de vuelta).

NGire ligeramente en sentido horario

el tornillo de velocidad baja (L)

hasta que quede en su asiento.

NAbra el tornillo de velocidad baja (L)

una vuelta completa

Ajuste de la velocidad de marcha en

vacío

El motor se para durante el

funcionamiento a marcha en vacío

NGire el tornillo de velocidad baja (L)

a la posición estándar

NAtornille el tornillo de ajuste de

ralentí (LA) en sentido horario hasta

que la cadena de aserrado empiece

a moverse y luego destorníllelo en

1 1/2 de vuelta.

La cadena de aserrado gira a marcha

en vacío

NAntes de ajustar, deje que la

máquina funcione a marcha en

vacío por 20 segundos

NGire el tornillo de velocidad baja (L)

a la posición estándar

NGire el tornillo de marcha en

vacíoí (LA) en sentido contrahorario

hasta que la cadena se detenga y

luego 1 1/2 vuelta adicional en el

mismo sentido.

La velocidad de marcha en vacío es

errática, aceleración pobre

NAntes de ajustar, deje que la

máquina funcione a marcha en

vacío por 20 segundos

NGire el tornillo de velocidad baja (L)

a la posición estándar

NEl ajuste de marcha en vacío es

demasiado pobre – gire el tornillo de

velocidad baja (L) en sentido

contrahorario hasta que el motor

funcione y acelere suavemente

Cuando se ajusta el tornillo de baja

velocidad (L), normalmente es

necesario ajustar también el tornillo de

ajuste de ralentí (LA).

Ajuste para trabajo en montañas o a

nivel del mar

Puede ser necesario establecer un

ajuste marginal si el motor no funciona

correctamente en las montañas o al

nivel del mar:

NRevise el ajuste estándar

NPermita que el motor se caliente

En las montañas

NAtornille el tornillo de velocidad

alta (H) ligeramente en sentido

horario (mezcla más pobre) – pero

no más allá del tope

Al nivel del mar

NGire ligeramente el tornillo de

velocidad alta (H) en sentido

contrahorario (mezcla más rica) –

hasta su tope como máximo

0012BA014 KN

0012BA015 KN

Si, después del ajuste, la cadena

de aserrado sigue girando cuando

el motor está funcionando a

marcha en vacío, pida a su

concesionario de servicio que

revise la motosierra.

Si el ajuste es demasiado pobre,

existe riesgo de dañar el motor

debido a una lubricación

insuficiente y sobrecalentamiento.

MS 201 T

español / EE.UU

En algunos países, el silenciador tiene

un chispero.

NSi el motor pierde potencia, revise el

chispero en el silenciador.

NDeje que el silenciador se enfríe

NQuite la cubierta del piñón de la

cadena – vea "Montaje de la

espada y cadena"

NQuite el tornillo (1)

NExtraiga el chispero (2)

NLimpie el chispero si está sucio; si

está dañado o recubierto de carbón,

instale uno nuevo

NVuelva a colocar el chispero

NInstale el tornillo

NQuite la cubierta del piñón de la

cadena

Si el motor pierde potencia, es difícil

arrancarlo o funciona de modo irregular

a ralentí, revise la bujía primero.

Instale una bujía nueva después de

aprox. 100 horas de funcionamiento,

o más temprano si los electrodos están

muy gastados.

Si la mezcla del combustible es

incorrecta (demasiado aceite en la

gasolina), el filtro de aire está sucio, y

las condiciones de trabajo no son

favorables (especialmente a

aceleraciones intermedias) se afecta la

condición de la bujía. Estos factores

permiten la formación de depósitos en la

punta aislante, los cuales pueden

perjudicar el rendimiento.

Retiro de la bujía

NMueva la palanca de control

maestro a la posición de parada 0

NSoltado del freno de la cadena

NGire la tuerca prisionera (1) hacia la

izquierda hasta que cuelgue suelta

en la cubierta del piñón de la

cadena

NQuite la cubierta (2) del piñón de la

cadena con la tuerca prisionera

NQuite el casquillo de la bujía

NDestornille la bujía

Chispero en el silenciador

0011BA018 KN

0011BA019 KN

Bujía

0012BA002 KN

0011BA002 KN

0011BA020 KN

MS 201 T

español / EE.UU

Revisión de la bujía

NLimpie la bujía si está sucia.

NRevise la separación entre

electrodos (A) y ajústela de ser

necesario – vea "Especificaciones".

NUtilice únicamente bujías tipo

resistencia cuyo margen de

rendimiento sea el aprobado.

Corrija los problemas que hayan

causado la contaminación de la bujía:

–Demasiado aceite en la mezcla de

combustible.

–Filtro de aire sucio.

–Condiciones desfavorables de

funcionamiento, por ejemplo,

funcionando bajo carga parcial.

Instalación de la bujía

NInstale la bujía y conéctele su

casquillo (presiónelo con firmeza);

instale las piezas restantes

invirtiendo el orden de los pasos de

retiro.

Retiro del arrancador

NQuite los tornillos (1)

NLevante la caja del ventilador fuera

del cárter y muévala hacia un lado

para quitarla.

Retiro del rotor de la cuerda

NQuite la pinza de resorte (1)

NQuite cuidadosamente el rotor de

la cuerda con la arandela (2) y el

trinquete (3)

000BA039 KN

Advertencia!

Para reducir el riesgo de incendio y de

quemaduras, utilice solamente las

bujías autorizadas por STIHL. Siempre

empuje el casquillo (1) de la bujía firme-

mente en el borne (2) del tamaño

adecuado. (Nota: Si el borne tiene una

tuerca adaptadora SAE desmontable,

tiene que ser instalada.) Una conexión

suelta entre el casquillo de la bujía y el

conector del cable de encendido en el

casquillo puede crear un arco voltaico y

encender los vapores del combustible,

provocando un incendio.

000BA071 KN

Sustitución de la cuerda de

arranque y del resorte de

rebobinado

El resorte de rebobinado puede

saltarse y desenrollarse – riesgo

de lesiones.

0012BA016 KN

0011BA022 KN

MS 201 T

español / EE.UU

Sustitución de una cuerda de

arranque rota

NApalanque la tapa para quitarla del

mango de arranque.

NQuite el resto de la cuerda del rotor

y del mango de arranque.

NPase la nueva cuerda de arranque a

través del mango de arranque y

fíjela con un nudo de rizo sencillo

NTire del nudo de vuelta en el mango

de arranque.

NVuelva a instalar la tapa en el

mango

Instalación del rotor de la cuerda

NDesde arriba, pase la cuerda por el

buje guía (1) y el rotor (2) y fíjela

con un nudo de rizo sencillo

NLubrique la cavidad del cojinete del

rotor de la cuerda con aceite sin

resina

NDeslice el rotor en el poste del

arrancador (3) – gírelo hacia uno y

otro lado hasta que la espiral del

resorte de rebobinado se enganche

NColoque los trinquetes (4) en el

rotor e instale la arandela (5) sobre

el poste del arrancador.

NPresione la pinza de resorte (6) en

el poste del arrancador y deslícela

sobre las espigas del trinquete con

un destornillador o alicates – la

pinza de resorte debe apuntar en

sentido horario – tal como se

muestra en la foto

Tensado del resorte de rebobinado

NForme un bucle con la cuerda de

arranque sin enrollar y utilícelo para

girar el rotor seis revoluciones

completas en el sentido de la flecha

NMantenga el rotor inmóvil. Tire de la

cuerda retorcida y enderécela

5902BA019 KN

146BA018 KN

0011BA025 KN

0011BA026 KN

0011BA030 KN

MS 201 T

español / EE.UU

NSuelte el rotor de la cuerda

NSuelte lentamente la cuerda de

arranque para que se enrolle en el

rotor

El mango de arranque debe quedar

firmemente sentado en el buje guía de la

cuerda. Si cae a un lado: aumente la

tensión del resorte en una vuelta

adicional.

NQuítele una vuelta de la cuerda al

rotor

NInstale la caja del ventilador en el

cárter

Sustitución del resorte de

rebobinado roto

NQuite el rotor de la cuerda

NRetire cuidadosamente los trozos

del resorte roto

NLubrique el resorte de repuesto

nuevo con unas cuantas gotas de

aceite sin resina

NColoque el resorte de repuesto con

su marco en la caja del ventilador –

la espiral terminal debe estar

encima de la orejeta de retención en

la caja del ventilador

NAplique las herramientas

adecuadas (destornillador, punzón,

etc.) a las cavidades y empuje el

resorte hasta su asiento en la tapa

del ventilador– el resorte se sale del

marco

NRetire el marco de la caja del

ventilador

NFije el resorte con un tornillo

NVuelva a instalar el rotor de la

cuerda, tense el resorte de

rebobinado y monte la caja del

ventilador en la caja del cigüeñal

Para intervalos de 3 meses o más

NVacíe y limpie el tanque de

combustible en una zona bien

ventilada.

NDeseche el combustible de acuerdo

con los requerimientos locales de

protección del medio ambiente.

NHaga funcionar el motor hasta que

el carburador se seque. Esto ayuda

a evitar que los diafragmas del

carburador se peguen.

NQuite la cadena y la espada,

límpielas y rocíelas con aceite

inhibidor de corrosión.

NLimpie la máquina a fondo - preste

atención especial a las aletas del

cilindro y al filtro de aire.

NSi se usa lubricante biodegradable

para cadenas y espadas, tal como

STIHL BioPlus, llene

completamente el tanque de aceite

de la cadena.

NGuarde la máquina en un lugar seco

y elevado, o bajo llave, fuera del

alcance de los niños y de otras

personas no autorizadas.

Cuando la cuerda de arranque se

extiende completamente, debe

ser posible girar el rotor por lo

menos media vuelta adicional. En

caso contrario, el resorte está

sobretensado ¡y podría

romperse!

Las piezas del resorte roto

pueden estar tensadas y pueden

lanzarse inesperadamente

cuando que quita el rotor de la

caja – ¡riesgo de lesionarse!

Póngase un protector facial y

guantes protectores

0011BA035 KN

Almacenamiento de la

máquina

MS 201 T

español / EE.UU

NQuite la tapa del piñón, la cadena

de aserrado y la espada

NSuelte el freno de la cadena tirando

del protector de la mano hacia el

mango delantero

Instalación de un piñón de cadena

nuevo

–después de cambiar dos cadenas

de aserrado o más temprano

–si las marcas de desgaste (flechas)

tienen una profundidad mayor que

aproximadamente 0,5 mm

(0,02 pulg) – ya que esta condición

acorta la vida útil de la cadena –

utilice un calibrador (accesorio

especial) para comprobar

Al usar dos cadenas de aserrado en

forma alternada se ayuda a conservar el

piñón.

Para los procedimientos de retiro e

instalación del piñón de cadena y

embrague que se describen a

continuación, hay que usar una tira de

bloqueo para inmovilizar el pistón en el

cilindro. La tira de bloqueo se incluye

con el piñón de cadena de repuesto.

STIHL recomienda el uso de piñones de

cadena originales de STIHL para

asegurar un rendimiento óptimo del

freno de cadena.

Retiro

NQuite el casquillo de la bujía

NDesenrosque la bujía (1).

NGire el embrague hasta que el

pistón se encuentre en la parte más

baja del cilindro

NInserte la tira de bloqueo (2) a

través de la abertura hasta donde

llegue dentro del cilindro

NFije la tira de bloqueo (2) a la aleta

del cilindro

NGire el embrague en sentido horario

hasta que el pistón repose contra la

tira de bloqueo

NSuelte la parte hexagonal del

embrague girándola en sentido

contrahorario (roscas izquierdas)

NDesenrosque el embrague

Revisión y sustitución del

piñón de cadena

001BA120 KN

0011BA031 KN

0011BA037 KN

0011BA032 KN

144BA017 LÄ

MS 201 T

español / EE.UU

100

NQuite el piñón de la cadena (3) y la

caja de cojinetes de aguja (4) del

cigüeñal

NLimpie la punta del cigüeñal y la

jaula de agujas y lubrique con grasa

STIHL (accesorio especial)

Armado

NEmpuje la caja de cojinetes de

aguja y el piñón de la cadena sobre

el cigüeñal

NAtornille el embrague en sentido

contrahorario en el cigüeñal

NApriete el embrague a un par de

25 Nm

NRetire la tira de bloqueo del cilindro,

atornille la bujía en su lugar y

apriétela

NVuelva a conectar el casquillo a la

bujía

Aserrado sin esfuerzos con una

cadena debidamente afilada

Una cadena de aserrado debidamente

afilada corta la madera sin esfuerzo, con

empujarla muy poco.

Nunca utilice una cadena de aserrado

desafilada o dañada – esto causa un

aumento en el esfuerzo físico, un

aumento en las vibraciones, cortes no

satisfactorios y un aumento en el

desgaste.

NLimpie la cadena de aserrado

NRevise la cadena de aserrado en

busca de roturas y daños en sus

remaches

NSustituya los componentes

dañados o averiados de la cadena y

adapte estas piezas a las piezas

restantes en lo que respecta a la

forma y nivel del desgaste –

modifique según corresponda

Las cadenas de aserrado con picas de

carburo (Duro) son particularmente

resistentes al desgaste. Para obtener

los mejores resultados en el afilado,

STIHL recomienda acudir a los

concesionarios de servicio STIHL.

Paso de cadena

La marca (a) de paso de la cadena está

trabada en la zona del calibrador de

profundidad de cada cortador.

El diámetro de la lima a utilizarse

depende del paso de la cadena – vea la

tabla de "Herramientas de afilado".

Es necesario mantener los ángulos de

los cortadores durante el afilado.

144BA018 LÄ

Mantenimiento y afilado de

la cadena de aserrado

El cumplimiento con los ángulos y

dimensiones que se indican a

continuación es absolutamente

necesario. Una cadena de

aserrado mal afilada –

especialmente si tiene

calibradores de profundidad muy

bajos – puede aumentar la

propensidad a contragolpes de la

motosierra – ¡riesgo de

lesionarse!

Marca (a) Paso de cadena

pulg mm

7 1/4 P 6,35

1 ó 1/4 1/4 6,35

6, P o PM 3/8 P 9,32

2 ó 325 0,325 8,25

3 ó 3/8 3/8 9,32

4 ó 404 0,404 10,26

689BA027 KN

MS 201 T

español / EE.UU

101

Afilado y ángulos de placa lateral

AAngulo de afilado

Las cadenas de aserrado STIHL se

afilan con un ángulo de 30°. Las

cadenas desgarradoras, que se afilan

con un ángulo de 10°, son la excepción.

las cadenas desgarradoras tienen una X

en su designación.

BÁngulo de placa lateral

El ángulo correcto de la placa lateral se

obtiene automáticamente cuando se

utilizan el portalima y la lima correctos.

Los ángulos deberán ser idénticos para

todos los cortadores de la cadena de

aserrado. Ángulos con variaciones:

Movimiento áspero y desigual de la

cadena de aserrado, aumento en el

desgaste – hasta el punto de causar la

rotura de la cadena.

Portalima

NUse un portalima

Siempre utilice un portalima (accesorio

especial, vea la tabla de "Herramientas

de afilado") al afilar las cadenas de

aserrado a mano. Los portalimas tienen

marcas que designan el ángulo de

afilado.

Utilice únicamente limas especiales

para cadenas de aserrado. Los otros

tipos de limas no son adecuados para

dar la forma y el tipo de corte.

Comprobación de los ángulos

El calibrador de afilado STIHL

(accesorio especial, consulte la tabla

"Herramientas de afilado") – una

herramienta universal para revisar el

afilado y ángulo de las placas laterales,

el ajuste del calibrador de profundidad y

la longitud de las picas, al igual que para

limpiar las ranuras y agujeros de aceite.

Afilado correcto

NSeleccione las herramientas de

afilado según el paso de la cadena

NFije la espada en un tornillo de

banco de ser necesario

NBloquee la cadena de aserrado –

empuje el protector hacia delante

NPara avanzar la cadena de

aserrado, tire del protector hacia el

manillar: Esto suelta el freno de la

cadena. Con el freno de cadena

Quickstop Plus, también hay que

oprimir el bloqueo del gatillo de

aceleración

NAfile con frecuencia, quitando poco

material – dos o tres pasadas de la

lima usualmente son suficientes

para un afilado sencillo

Formas de dientes Ángulo (°)

Micro = semicincel, ej.:

63 PMC3, 26 RMC3,

36 RMC

30 75

Micro = cincel completo,

ej.: 63 PS3, 26 RSC,

36 RSC3

30 60

Cadena desgarradora, ej.:

63 PMX, 36 RMX

10 75

689BA021 KN

689BA025 KN

001BA203 KN

MS 201 T

español / EE.UU

102

NGuíe la lima: horizontalmente (a

un ángulo recto con respecto a la

superficie lateral de la espada)

según el ángulo especificado –

según las marcas del portalima –

apoye el portalima en la cabeza de

la pica y en el calibrador de

profundidad

NLime únicamente de dentro hacia

fuera

NLa lima afila únicamente en la

pasada de ida – levante la lima para

la pasada de retorno.

NNo lime las tiras ni los eslabones

impulsores

NGire la lima levemente con

regularidad para evitar desgastarla

de modo desigual

NPara eliminar las rebabas de

afilado, utilice un trozo de madera

maciza

NRevise el ángulo con un calibrador

Todos los cortadores deberán tener

longitud igual.

Si hay variaciones en la longitud o altura

de los cortadores, se causa el

movimiento irregular de la cadena de

aserrado y hasta su rotura.

NTodos los cortadores deberán

limarse a una longitud igual a la del

cortador más corto – en el caso

ideal, se solicita a un concesionario

que haga este trabajo con un

afilador eléctrico

Ajuste de calibrador de profundidad

El calibrador determina la profundidad a

la cual el cortador penetra la madera, y

por lo tanto regula el grosor de las

astillas.

aDistancia especificada entre el

calibrador de profundidad y el borde

cortante

Cuando se cortan maderas blandas en

temporada no helada, la distancia

puede aumentarse por hasta 0,2 mm

(0.008").

Reducción de calibradores de

profundidad

El ajuste del calibrador de profundidad

se reduce cuando se afila la cadena.

NRevise el ajuste del calibrador de

profundidad después del afilado

NColoque el calibrador de afilado (1)

adecuado para el paso en la cadena

de aserrado y presiónelo contra el

cortador que se desea revisar – si el

calibrador de profundidad sobresale

más allá del calibrador de afilado,

será necesario modificar el

calibrador de profundidad

Cadenas de aserrado con eslabón

impulsor con saliente (2) – la parte

superior del eslabón impulsor con

689BA018 KN

90°

689BA043 KN

689BA023 KN

Paso de cadena Calibrador de

profundidad

Distancia (a)

pulg (mm) mm (pulg)

1/4 P (6,35) 0,45 (0,018)

1/4 (6,35) 0,65 (0,026)

3/8 P (9,32) 0,65 (0,026)

0,325 (8,25) 0,65 (0,026)

3/8 (9,32) 0,65 (0,026)

0,404 (10,26) 0,80 (0,031)

689BA061 KN

MS 201 T

español / EE.UU

103

saliente (2) (con marca de servicio) se

baja al mismo tiempo que el calibrador

de profundidad del cortador.

NModifique el calibrador de

profundidad de modo que quede a

ras con el calibrador de afilado

NDespués rectifique el borde anterior

del calibrador de profundidad hasta

dejarlo paralelo con respecto a la

marca de servicio (vea la flecha) –

al hacer esto, tenga cuidado de no

bajar el punto más alto del

calibrador de profundidad

NColoque el calibrador de afilado

sobre la cadena de aserrado – el

punto más alto del calibrador de

profundidad deberá estar a aras

con el calibrador de afilado

NDespués del afilado, limpie la

cadena de aserrado

completamente, quitándole las

partículas metálicas y el polvo –

lubrique la cadena de aserrado

completamente

NEn caso de que la cadena de

aserrado pasará por un período

prolongado sin usarse, guárdela en

condición limpia y lubricada

El resto del eslabón impulsor con

saliente no debe limarse; de lo

contrario esto puede aumentar la

propensidad de culatazos con la

motosierra.

689BA051 KN

Si los calibradores de profundidad

quedan muy bajos, se aumenta la

propensidad a culatazos en la

motosierra.

689BA044 KN

689BA052 KN

Herramientas de afilado (accesorios especiales)

Paso de cadena Lima redonda

Lima redonda Portalima Calibrador de

afilado

Lima cuadrada

ahusada

Juego de

afilado1)

pulg (mm) mm (pulg) Número de pieza Número de pieza Número de pieza Número de pieza Número de pieza

1/4 P (6,35) 3,2 (1,8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 - - -

1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

0,325 (8,25) 4,8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028

3/8 (9,32) 5,2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029

0,404 (10,26) 5,5 (7/32) 5605 772 5506 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030

1) consiste de un portalima con lima redonda, una lima cuadrada ahusada y el calibrador de afilado

MS 201 T

español / EE.UU

104

Información para mantenimiento

Los intervalos de mantenimiento dados a continuación corresponden únicamente a condiciones nor-

males de trabajo. Si el tiempo de trabajo por jornada es más largo que lo normal, o si las condiciones

de trabajo son extremas (zonas muy polvorientas, maderas ricas en resina, bosques tropicales, etc.),

acorte los intervalos indicados de modo correspondiente. Si sólo usa la sierra ocasionalmente,

extienda los intervalos como corresponde.

antes de comenzar el trabajo

después de terminar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

si se requiere

Máquina completa Inspección visual (condición general, fugas) XX

Limpiar X

Gatillo de aceleración, bloqueo de gatillo de acele-

ración, palanca del estrangulador, interruptor de

parada, palanca de control maestro (dependiendo

de la versión)

Comprobar funcionamiento XX

Freno de la cadena Comprobar funcionamiento XX

Solicitar al concesionario su revisión1) X

Recogedor/filtro en tanque de combustible

Revisar X

Limpiar, cambiar el elemento de filtro XX

Reemplazar XXX

Tanque de combustible Limpiar X

Depósito de aceite de la cadena Limpiar X

Lubricación de la cadena Revisar X

Cadena de aserrado

Inspeccionar, revisar afilado XX

Revisar la tensión de la cadena XX

Afilar X

Espada

Revisar (desgaste, daño) X

Limpiar e invertir X

Quitar las rebabas X

Reemplazar XX

Piñón de la cadena Revisar X

Filtro de aire Limpiar XX

Reemplazar X

MS 201 T

español / EE.UU

105

Elementos antivibración Revisar XX

Solicitar al concesionario su sustitución1) X

Entradas de enfriamiento Limpiar X

Aletas del cilindro Limpiar XX

Carburador

Comprobar el ajuste de ralentí – la cadena no

debe girar XX

Ajuste de ralentí X

Bujía

Ajustar la distancia entre electrodos X

Cambiar después de cada 100 horas de

funcionamiento

Todos los tornillos y tuercas accesibles(salvo los

tornillos de ajuste) 2) Volver a apretar X

Chispero en silenciador (no en todos los

mercados)

Revisar1) X

Limpiar, sustituir de ser necesario1) X

Gancho retenedor de la cadena Revisar X

Reemplazar X

Etiquetas de seguridad Reemplazar X

1) STIHL recomienda acudir a un concesionario STIHL para servicio.

2) Apriete firmemente los tornillos de la base del cilindro de sierras profesionales (3,4 kW o más) después de 10 a 20 horas de funcionamiento.

Los intervalos de mantenimiento dados a continuación corresponden únicamente a condiciones nor-

males de trabajo. Si el tiempo de trabajo por jornada es más largo que lo normal, o si las condiciones

de trabajo son extremas (zonas muy polvorientas, maderas ricas en resina, bosques tropicales, etc.),

acorte los intervalos indicados de modo correspondiente. Si sólo usa la sierra ocasionalmente,

extienda los intervalos como corresponde.

antes de comenzar el trabajo

después de terminar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

si se requiere

MS 201 T

español / EE.UU

106

1Mango de control

2Bloqueo de gatillo de aceleración

3Palanca de control maestro

4Gatillo de aceleración

5Tornillos de ajuste del carburador

6Obturador (para funcionamiento en

verano e invierno)

7Casquillo de bujía

8Silenciador (con chispero)

9Cubierta del piñón de la cadena

10 Rueda dentada de la cadena

11 Control de suministro de aceite

12 Freno de la cadena

13 Tensor de cadena

14 Gancho retenedor de la cadena

15 Espada

16 Cadena de aserrado Oilomatic

17 Púa de tope

18 Tapa de llenado de aceite

19 Protector de la mano

20 Mango delantero (manillar)

21 Mango de arranque

22 Tapa de la caja del carburador

23 Bloqueo giratorio de la cubierta de

la caja del carburador

24 Tapa de llenado de combustible

25 Aro para atar la cuerda

N.º Número de serie

Componentes importantes

610

0012BA023 KN

22 23

MS 201 T

español / EE.UU

107

Definiciones

1 Mango de control

El mango para apoyar la mano

derecha ubicado en la parte

superior de la sierra.

2 Bloqueo de gatillo de aceleración

Debe ser oprimido antes de poder

activar el gatillo de aceleración.

3 Palanca de control maestro

Palanca para controlar el

estrangulador, acelerador de

arranque, posiciones del interruptor

de funcionamiento y parada.

4 Gatillo de aceleración

Regula la velocidad del motor.

5 Tornillos de ajuste del

carburador

Para afinar el carburador.

6 Obturador (para funcionamiento

en verano e invierno)

Con posiciones para invierno y

verano. El carburador se calienta en

la posición de invierno.

7 Casquillo de bujía

Conecta la bujía al alambre de

encendido.

8 Silenciador (con chispero)

El silenciador reduce los ruidos del

escape del motor y desvía los gases

de escape lejos del usuario.

El chispero está diseñado para

reducir el riesgo de incendios.

9 Cubierta del piñón de la cadena

Cubre el embrague y el piñón.

10 Rueda dentada de la cadena

La rueda dentada que impulsa la

cadena de aserrado.

11 Control de suministro de aceite

Permite ajustar el caudal de entrega

de aceite.

12 Freno de la cadena

Un dispositivo para interrumpir la

rotación de la cadena. Es activado

manualmente por el operador o por

inercia en una situación de

contragolpe.

13 Tensor de cadena

Permite el ajuste preciso de la

tensión de la cadena.

14 Gancho retenedor de la cadena

Ayuda a reducir el riesgo de que el

operador sea golpeado por la

cadena si llega a romperse o salirse

de la espada.

15 Espada

Sirve de soporte y de guía de la

cadena de aserrado.

16 Cadena de aserrado Oilomatic

Cadena cerrada formada por

cortadores, amarras y eslabones

impulsores.

17 Púa de tope

Un tope dentado para retener

firmemente la sierra contra la

madera.

18 Tapa de llenado de aceite

Para tapar el tanque de aceite.

19 Protector de la mano

Protege contra las ramas

sobresalientes y ayuda a impedir

que la mano izquierda toque la

cadena si llega a deslizarse fuera

del mango.

20 Mango delantero (manillar)

Barra de empuñadura para la mano

izquierda ubicada en la parte

delantera de la sierra.

21 Mango de arranque

El mango del arrancador usado

para arrancar el motor.

22 Tapa de la caja del carburador

Cubre el filtro de aire y el

carburador.

23 Bloqueo giratorio de la cubierta

de la caja del carburador

Traba para la cubierta de la caja del

carburador.

24 Tapa de llenado de combustible

Para tapar el tanque de

combustible.

25 Aro para atar la cuerda

Aro retirable para atar la cuerda.

Punta de la espada

El extremo expuesto de la espada

(No se muestra; vea el capítulo

"Tensado de la cadena de

aserrado")

Embrague

Acopla el motor al piñón de la

cadena cuando se acelera el motor

sobre la velocidad de marcha en

vacío. (no se muestra)

MS 201 T

español / EE.UU

108

Sistema antivibración

El sistema antivibración incluye

varios elementos antivibración

diseñados para reducir la

transmisión de las vibraciones del

motor y del accesorio de corte a las

manos del operador. (no se

muestra)

EPA / CEPA

El período de cumplimiento de

emisiones indicado en la etiqueta de

cumplimiento de emisiones es la

cantidad de horas de funcionamiento

para la cual la máquina ha demostrado

la conformidad con los requerimientos

de emisiones del Gobierno federal de

los EE.UU.

Categoría

CARB

El período de cumplimiento de

emisiones empleado en la etiqueta del

índice de aire CARB tiene las siguientes

definiciones:

Motor

Motor de un cilindro, dos tiempos

Sistema de encendido

Encendido por magneto electrónico

Sistema de combustible

Carburador de diafragma de todas

posiciones con bomba de combustible

integral

Lubricación de la cadena

Completamente automática, bomba de

aceite regulada por la velocidad del

motor, control manual adicional de

caudal de aceite

Especificaciones

A = 300 horas

B = 125 horas

C = 50 horas

Extended = 300 horas

Intermediate = 125 horas

Moderate = 50 horas

Cilindrada: 35,2 cm3

(2,15 pulg cúb.)

Diámetro: 40 mm

(1,60 pulg)

Carrera: 28 mm

(1,10 pulg)

Potencia del motor

según ISO 7293:

1,8 kW (2,4 hp) a

9500 rpm

Marcha en vacío: 3000 rpm

Velocidad máx. per-

mitida del motor con

espada y cadena: 14000 rpm

Bujía (con

supresión): NGK CMR 6 H

Distancia entre

electrodos:

0,5 mm

(0,02 pulg)

Capacidad del tan-

que de combustible:

0,31 l (10,5 fl.oz)

Capacidad del tan-

que de aceite: 0,22 l (7,4 fl.oz)

MS 201 T

español / EE.UU

109

Peso

Accesorio de corte

Accesorios de corte recomendados de

conformidad con Sección 5.11 de la

norma B 175.1-2000 de ANSI

Observe la información acerca de la

norma ANSI B 175.1-2000, así como la

definición de "cadena de aserrado de

bajo contragolpe", en la sección

"Medidas de seguridad y técnicas de

trabajo".

Espadas Rollomatic E

Cadenas de aserrado con paso de

3/8 pulg

Piñón de la cadena

Para cumplir con los requerimientos de

funcionamiento referentes al

contragolpe estipulados en la

Sección 5.11 de la norma ANSI B 175.1-

2000, no use cadenas de aserrado de

repuesto a menos que se haya

determinado que satisfacen los

requerimientos de la Sección 5.11 de la

norma ANSI para este motor específico

o hayan sido designadas como cadenas

de aserrado de "bajo contragolpe"

según la norma ANSI B 175.1-2000.

Debido a la posibilidad de que nuevas

combinaciones de barra/cadena hayan

sido desarrolladas después de la

publicación de este manual, consulte

con su concesionario STIHL acerca de

las recomendaciones más recientes de

STIHL.

Comuníquese con su concesionario

STIHL para información acerca de

accesorios especiales que pueden estar

disponibles para su producto.

Funda de la cadena

Para reducir el riesgo de lesiones al usar

espadas de largos diferentes en la

misma motosierra, asegúrese que el

largo de la funda sea apropiado para la

espada.

Si la funda no cubre toda la espada, es

necesario usar una funda adecuada o

una extensión de funda para la espada.

Dependiendo del modelo, la extensión

de funda puede ser equipo normal o

disponible como un accesorio especial.

Instalación de la extensión de funda

en la funda

La extensión de la funda de espada

tiene dos zonas cuadradas

recortadas (1) que caben en una de los

grupos de lengüetas de traba (2, 3, 4) en

la funda. Cada grupo de lengüetas de

traba tiene marcas para indicar el largo

de la espada correspondiente, en

centímetros en una lengüeta y en

pulgadas en la otra.

seco, sin espada y

cadena: 3,7 kg (8,2 lb)

Espadas STIHL de contragolpe redu-

cido (con etiqueta verde)

Largos de espada: 30, 35, 40 cm

(12, 14, 16 pulg)

Paso: P de 3/8 pulg

(9,32 mm)

Ancho de ranura: 1,3 mm (0,50 pulg)

Punta de piñón: 9 dientes

Cadena de aserrado STIHL de contra-

golpe reducido (con etiqueta verde)

Picco Micro Comfort 3 (63 PMC3)

Paso: P de 3/8 pulg

(9,32 mm)

Grueso de esla-

bón impulsor: 1,3 mm (0,050 pulg)

Picco Super 3 (63 PS3)

Paso: Paso de 9,32 mm

(3/8 pulg)

Grueso de esla-

bón impulsor: 1,3 mm (0,050 pulg)

Picco Duro 3 (63 PD3)

Paso: Paso de 9,32 mm

(3/8 pulg)

Grueso de esla-

bón impulsor: 1,3 mm (0,050 pulg)

6 dientes para P = 3/8 pulg (piñón de

dientes rectos)

Accesorios especiales

MS 201 T

español / EE.UU

110

NDetermine el grupo de lengüetas

correcto para usar basado en el

largo de la espada

NEmpuje la extensión de funda sobre

la funda hasta que las zonas

recortadas estén alineadas con el

grupo de lengüetas deseado y

permita que se enganchen

Sírvase anotar el modelo de su

motosierra, el número de serie, como

también los números de pieza de la

espada y la cadena de aserrado en los

espacios provistos. Con ello se facilitará

el pedido.

La espada y la cadena de aserrado

están expuestas a desgaste normal. Al

comprar estas piezas, indique siempre

el modelo de la sierra y los números y

nombres de las piezas.

Vea "Especificaciones", en este manual,

para los accesorios de corte de

contragolpe reducido recomendados.

Los usuarios de esta máquina deben

efectuar únicamente los trabajos de

mantenimiento descritos en este

manual. Solamente los talleres

autorizados por STIHL deben llevar a

cabo los demás trabajos de reparación.

Los reclamos de garantía presentados

después de realizadas las reparaciones

serán aceptados únicamente si las

mismas fueron ejecutadas por un

concesionario de servicio autorizado

STIHL utilizando piezas de repuesto

originales de STIHL.

Es posible identificar las piezas

originales de STIHL por el número de

pieza STIHL, el logotipo de {

y, en ciertos casos, el símbolo K de

piezas STIHL. En las piezas pequeñas

el símbolo puede aparecer solo.

432

001BA209 KN

INCH

Pedido de piezas de

repuesto

Modelo

Número de serie

Número de pieza de la espada

Número de pieza de la cadena

Información de reparación

MS 201 T

español / EE.UU

111

No para California

Sus derechos y obligaciones de

garantía

La Agencia de Protección del Medio

Ambiente (EPA) de los EE.UU. y STIHL

Incorporated se complacen en

explicarle la garantía del sistema de

control de emisiones instalado en el

motor de su equipo. En los EE.UU., los

nuevos motores pequeños para equipos

de uso fuera de carretera modelos 1997

y posteriores deben estar diseñados,

construidos y equipados, al tiempo de la

venta, de conformidad con los

reglamentos de la EPA de los EE.UU.

para los motores pequeños de uso fuera

de carretera. El motor del equipo debe

carecer de defectos en el material y la

fabricación que puedan causar el

incumplimiento de las normas de la EPA

de los EE.UU. durante los primeros dos

años de uso del motor a partir de la

fecha de compra por el último

comprador.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

El sistema de control de emisiones de

su máquina incluye piezas tales como el

carburador y el sistema de encendido.

Además puede incluir mangueras,

conectores y otros conjuntos asociados

con el control de emisiones.

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico

(si el trabajo de diagnóstico fue

realizado por un concesionario

autorizado), las piezas y la mano de

obra.

Cobertura de garantía del fabricante

En los EE.UU., los motores pequeños

para equipos de uso fuera de carretera

modelos 1997 y posteriores también

están garantizados por dos años. En el

caso de encontrarse defectos en

cualquiera de las piezas del motor

relacionadas con el sistema de control

de emisiones, la pieza será reparada o

sustituida por STIHL Incorporated sin

costo alguno.

Responsabilidades del usuario

relativas a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

recibos o del incumplimiento del

propietario de realizar todos los trabajos

de mantenimiento programados.

El uso de cualquier pieza de repuesto o

servicio cuyo comportamiento y

durabilidad sean equivalentes está

permitido en trabajos de mantenimiento

o reparación no contemplados en la

garantía, y no reducirá las obligaciones

de la garantía del fabricante del motor.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o una pieza del mismo ha

fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un centro de servicio STIHL

tan pronto surja el problema. Las

reparaciones bajo garantía serán

realizadas en un tiempo razonable, sin

exceder de 30 días.

Ante cualquier duda respecto a sus

derechos y responsabilidades bajo esta

garantía, sírvase contactar al

representante de atención al cliente

STIHL llamando al 1-800-467-8445, o si

lo prefiere puede escribir a

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

www.stihlusa.com

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

Declaración de garantía de

STIHL Incorporated sobre

sistemas de control de

emisiones según normas

Federales

MS 201 T

español / EE.UU

112

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos aplicables durante un

período de dos años.

Período de garantía

El período de garantía comienza en la

fecha en que el motor del equipo

utilitario es entregado a usted y usted

firma y remite la tarjeta de garantía a

STIHL.

Si cualquier componente relacionado

con el sistema de control de emisiones

está defectuoso, el mismo será

sustituido por STIHL Incorporated sin

costo alguno para el propietario.

Cualquier pieza garantizada cuyo

reemplazo no está programado como

mantenimiento requerido, o que debe

recibir únicamente inspección regular

en el sentido de "reparar o sustituir

según sea necesario", estará

garantizada por el período de garantía.

Cualquier pieza cuyo reemplazo está

programado como mantenimiento

requerido estará garantizada por el

intervalo hasta el primer punto de

reemplazo programado para esa pieza.

Diagnóstico

Como propietario, a usted no se le debe

cobrar la mano de obra por los

diagnósticos que determinen que una

pieza garantizada está defectuosa. No

obstante, si usted reclama garantía para

un componente y se comprueba que la

máquina no está defectuosa, STIHL

Incorporated le cobrará el costo de la

prueba del sistema de control de

emisiones. El trabajo de diagnóstico

mecánico se realiza en un centro de

servicio autorizado por STIHL. La

prueba del sistema de control de

emisiones se realiza ya sea en la fábrica

de STIHL Incorporated o en un

laboratorio de ensayos independiente.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa.

Se puede usar cualquier pieza de

repuesto aprobada por el fabricante o

equivalente en las piezas relacionadas

con el sistema de control de emisiones,

y debe ser suministrada gratis al

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

La lista siguiente define

específicamente las piezas

garantizadas y relacionadas con las

emisiones:

–Filtro de aire

–Carburador

–Bomba de combustible

–Estrangulador (sistema de refuerzo

para arranque en frío)

–Varillajes de control

–Múltiple de admisión

–Magneto o sistema de encendido

electrónico (módulo de encendido)

–Bujía

–Convertidor catalítico (si lo tiene)

–Tanque de combustible

–Tapa de tanque de combustible

–Línea de combustible

–Adaptadores de línea de

combustible

–Abrazaderas

–Sujetadores/pernos

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto a cualquier centro de

servicio autorizado por STIHL y

presente la tarjeta de garantía firmada.

Requerimientos de mantenimiento

Las instrucciones presentadas en este

manual se basan en la aplicación de la

mezcla recomendada para motores de 2

tiempos (vea también la instrucción

"Combustible"). Las discrepancias de

estas recomendaciones con respecto a

la calidad y la proporción de la mezcla

de combustible y aceite pueden exigir

intervalos de mantenimiento más

cortos.

Limitaciones

Esta garantía de los sistemas de control

de emisiones no cubrirá ninguno de los

puntos siguientes:

MS 201 T

español / EE.UU

113

Nreparación o sustitución requerida

debido a maltrato, negligencia o

falta del mantenimiento requerido,

Nreparaciones mal hechas o

sustituciones contrarias a las

especificaciones de STIHL

Incorporated que afecten

desfavorablemente el

funcionamiento y/o la durabilidad, y

las alteraciones o modificaciones

no recomendadas o aprobadas por

escrito por STIHL Incorporated,

Nla sustitución de piezas y otros

servicios y ajustes necesarios para

el mantenimiento requerido en y

después del primer punto de

reemplazo programado.

Solamente para California

Sus derechos y obligaciones de

garantía

El Consejo de Recursos del Aire del

Estado de California (CARB) y STIHL

Incorporated se complacen en

explicarle la Garantía del sistema de

control de emisiones instalado en el

motor de su equipo de uso fuera de

carretera para el año 2007 y posteriores.

En California, el equipo nuevo que tiene

motores pequeños para uso fuera de

carretera debe estar diseñado,

construido y equipado de conformidad

con las rigurosas normas de

contaminación del aire del estado.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor

pequeño para uso fuera de carretera no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

El sistema de control de emisiones

puede contar con los siguientes

componentes:

Filtro de aire, carburador, bomba de

combustible, estrangulador (sistema de

enriquecimiento para arranque en frío),

varillaje de control, colector de

admisión, magneto o sistema de

encendido electrónico (módulo de

encendido), bujía, convertidor catalítico

(si lo tiene), tanque de combustible, tapa

de tanque de combustible, línea de

combustible, adaptadores de líneas de

combustible, abrazaderas y

sujetadores.

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico,

las piezas y la mano de obra.

Responsabilidades del fabricante

relativas a la garantía

El sistema de control de emisiones tiene

una garantía de dos años en California.

En el caso de encontrarse defectos en

cualquiera de los componentes del

motor relacionados con el sistema de

control de emisiones, el mismo será

reparado o sustituido por STIHL

Incorporated sin costo alguno.

Responsabilidades del propietario

relativas a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

Declaración de garantía de

STIHL Incorporated sobre

el control de emisiones de

gases de escape y

emisiones por evaporación

para el Estado de

California

MS 201 T

español / EE.UU

114

recibos o de su incumplimiento de

realizar todos los trabajos de

mantenimiento programados.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o un componente del mismo

ha fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un concesionario de servicio

STIHL tan pronto surja el problema. Las

reparaciones bajo garantía deben

realizarse en un tiempo razonable, sin

exceder de 30 días. Ante cualquier duda

respecto a sus derechos y

responsabilidades bajo esta garantía,

sírvase contactar al representante de

atención al cliente STIHL llamando al 1-

800-467-8445, o si lo prefiere puede

escribir a

STIHL Inc., 536 Viking Drive,

P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos acerca de

emisiones aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos acerca de emisiones

aplicables durante un período de dos

años.

Período de garantía contra defectos

Los períodos de garantía comenzarán el

día en que el motor de equipo utilitario

es comprado por el comprador inicial. Si

cualquier componente relacionado con

el sistema de control de emisiones está

defectuoso, el mismo será sustituido por

STIHL Incorporated sin costo alguno

para el propietario.

No se permite usar componentes

adicionales o modificados que no hayan

sido eximidos por el Consejo de

Recursos del Aire (CARB). El uso de

cualquier componente adicional o

modificado no eximido será motivo para

la denegación del reclamo bajo

garantía. STIHL Incorporated no es

responsable por las fallas de los

componentes garantizados causadas

por el uso de un componente adicional o

modificado no eximido.

La garantía de los componentes

relacionados con el control de

emisiones se interpretará de la manera

1. Cualquier componente garantizado

cuyo reemplazo no está

programado como mantenimiento

requerido en las instrucciones

escritas requeridas en la Lista de

Piezas bajo la Garantía de Control

de Emisiones (vea más abajo) debe

garantizarse por el período de

garantía definido en la subsección

COBERTURA POR STIHL

INCORPORATED, vea más arriba.

Si uno de estos componentes falla

durante el período de garantía, el

fabricante debe reparar o sustituir el

mismo de acuerdo con la

subsección (4) más abajo. Un

componente reparado o sustituido

bajo la garantía debe garantizarse

durante el resto del período de

garantía.

2. Cualquier componente garantizado

que solamente debe

inspeccionarse periódicamente de

acuerdo con las instrucciones

escritas requeridas en la Lista de

Piezas bajo la Garantía de Control

de Emisiones (vea más abajo) debe

garantizarse por el período de

garantía definido en la subsección

COBERTURA POR STIHL

INCORPORATED, vea más arriba.

Una declaración en las

instrucciones escritas tal como

"reparar o sustituir según sea

necesario" no acortará el período

de cobertura de garantía. Un

componente de este tipo reparado o

sustituido bajo la garantía debe

garantizarse durante el resto del

período de garantía.

3. Cualquier componente garantizado

que debe sustituirse como un

elemento de mantenimiento

requerido en las instrucciones

escritas requeridas por la lista de

piezas bajo la garantía de control de

emisiones (vea más abajo) debe

garantizarse por el intervalo antes

del primer punto de sustitución

programado para este componente.

Si el componente falla antes del

primer punto de sustitución

programado, el fabricante del motor

debe reparar o sustituir el mismo de

acuerdo con la subsección (4) más

MS 201 T

español / EE.UU

115

abajo. Un componente de este tipo

reparado o sustituido bajo la

garantía debe garantizarse durante

el resto del período de garantía

antes del primer punto de

sustitución programado para el

componente.

4. La reparación o sustitución de

cualquier componente garantizado

debe llevarse a cabo en una

estación de reparaciones bajo

garantía sin costo alguno para el

propietario.

5. No obstante lo expuesto en la

subsección (4) de arriba, los

servicios o las reparaciones bajo

garantía pueden obtenerse en

todos los centros de distribución del

fabricante autorizados para dar

servicio a los motores en cuestión.

6. Al propietario no se le debe cobrar

el trabajo del diagnóstico que

establece que el componente

garantizado es de hecho

defectuoso, a condición de que tal

trabajo de diagnóstico se realice en

una estación de reparaciones bajo

garantía.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa. Se puede usar cualquier

pieza de repuesto aprobada por el

fabricante o equivalente para el

mantenimiento o la reparación de los

componentes relacionados con el

sistema de control de emisiones, y la

misma debe ser suministrada gratis al

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

Lista de piezas bajo la garantía de

emisiones

Filtro de aire, carburador, bomba de

combustible, estrangulador (sistema de

enriquecimiento para arranque en frío),

varillaje de control, colector de

admisión, magneto o sistema de

encendido electrónico (módulo de

encendido), bujía, convertidor catalítico

(si lo tiene), tanque de combustible, tapa

de tanque de combustible, línea de

combustible, adaptadores de líneas de

combustible, abrazaderas y sujetadores

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto de STIHL a cualquier

concesionario de servicio autorizado por

STIHL y presente la tarjeta de registro

de producto STIHL firmado o la copia

impresa del registro electrónico del

producto.

Limitaciones

La reparación o la sustitución de

cualquier componente garantizado y

normalmente abarcado por la garantía

se puede excluir de la garantía si STIHL

Incorporated demuestra el maltrato,

negligencia o mantenimiento incorrecto

del producto de STIHL, y que tal

maltrato, negligencia, o mantenimiento

incorrecto era la causa directa de la

necesidad de reparación o sustitución

del componente. A pesar de lo anterior,

el ajuste de un componente que tiene un

dispositivo limitador instalado en fábrica

y funcionando correctamente no

perjudicará la cobertura bajo garantía.

MS 201 T

español / EE.UU

116

Marcas registradas de STIHL

STIHL®

{

La combinación de colores anaranjado-

gris (Números de registro EE.UU.

2,821,860; 3,010,057, 3,010,058,

3,400,477; y 3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Algunos de las marcas comerciales

de STIHL por ley común

BioPlus™

Easy2Start™

EasySpool™

ElastoStart™

Ematic™

FixCut™

HT Plus™

IntelliCarb™

Master Control Lever™

Micro™

Pro Mark™

Quad Power™

Quiet Line™

STIHL Compact™

STIHL HomeScaper Series™

STIHL Interchangeable Attachment

Series™

STIHL M-Tronic™

STIHL Magnum™

STIHL MiniBoss™

STIHL MotoPlus 4™

STIHL Multi-Cut HomeScaper Series™

Stihl Outfitters™

STIHL PICCO™

STIHL PolyCut™

STIHL PowerSweep™

STIHL Precision Series™

STIHL Protech™

STIHL RAPID™

STIHL SuperCut™

STIHL Territory™

TapAction™

TrimCut™

Esta lista de marcas comerciales está

sujeta a cambios.

Queda terminantemente prohibido todo

uso de estas marcas comerciales sin el

consentimiento expreso por escrito de

ANDREAS STIHL AG & Co. KG,

Waiblingen.

Marcas comerciales

www.stihl.com *04585788621A*

0458-578-8621-A

englisch / spanisch USA

! WARNING!

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

! WARNING!

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

! ADVERTENCIA!

El gas de escape del motor de esta máquina

contiene productos químicos que en el estado de

California son considerados como causantes de

cáncer, defectos de nacimiento u otros efectos

nocivos para los órganos de la reproducción.

englisch / spanisch USA

Stihl Ms 201T Chain Saw Instruction Manual 201 T Arborist | USA

Navigation menu

Versions of this User Manual:

Views

Navigation
