STIHL FC 70

WARNING

Read and follow all safety

precautions in Instruction Manual –

improper use can cause serious or

fatal injury.

ADVERTENCIA

Lea y siga todas las precauciones

de seguridad dadas en el manual

de instrucciones – el uso incorrecto

puede causar lesiones graves o

mortales.

Instruction Manual

Manual de instrucciones

Instruction Manual

1 - 38

Manual de instrucciones

39 - 80

Original Instruction ManualPrinted on chlorine-free paper

Printing inks contain vegetable oils, paper can be recycled.

0458-571-8621-C. VA0.J12.

0000001663_009_GB

FC 70 C

English

with electronic systems.

Contents

Allow only persons who fully understand

this manual to operate your edger.

To receive maximum performance and

satisfaction from your STIHL edger, it is

important that you read, understand and

follow the safety precautions and the

operating and maintenance instructions

in chapter "Safety Precautions and

Working Techniques" before using your

edger. For further information you can

go to www.stihlusa.com.

Contact your STIHL dealer or the STIHL

distributor for your area if you do not

understand any of the instructions in this

manual.

WARNING

Because an edger is a high-speed

cutting tool some special safety

precautions must be observed to reduce

the risk of personal injury. Careless or

improper use may cause serious or even

fatal injury.

Make sure your unit is equipped with the

proper deflector and handle for the type

of cutting attachment being used.

Always wear proper eye protection.

Guide to Using this Manual 2

Safety Precautions and Working

Techniques 3

Using the Unit 12

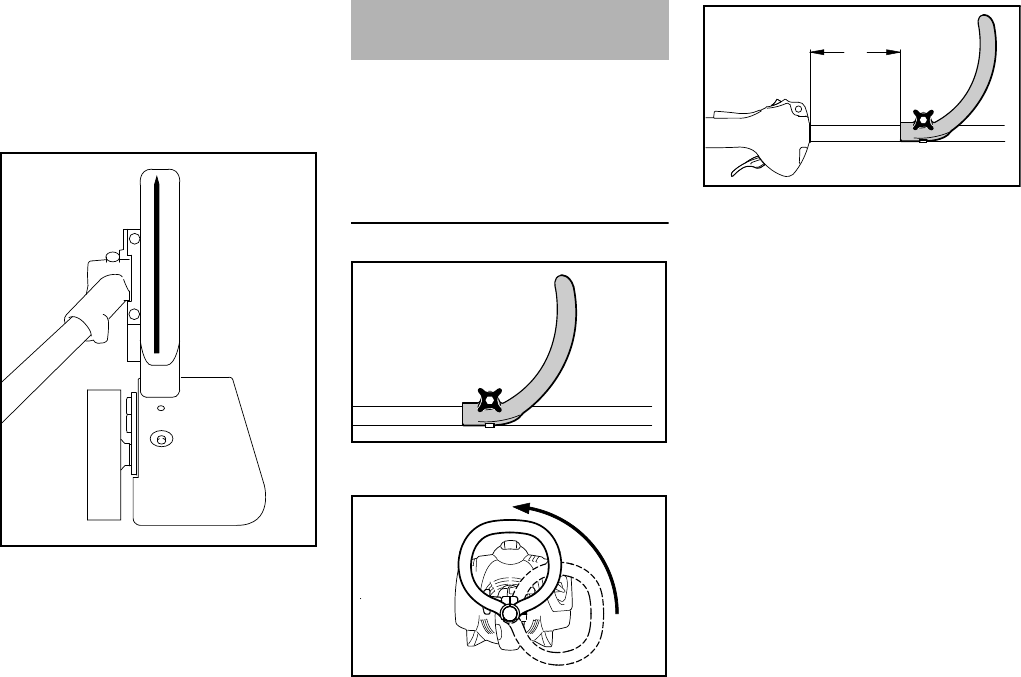

Mounting the Loop Handle 14

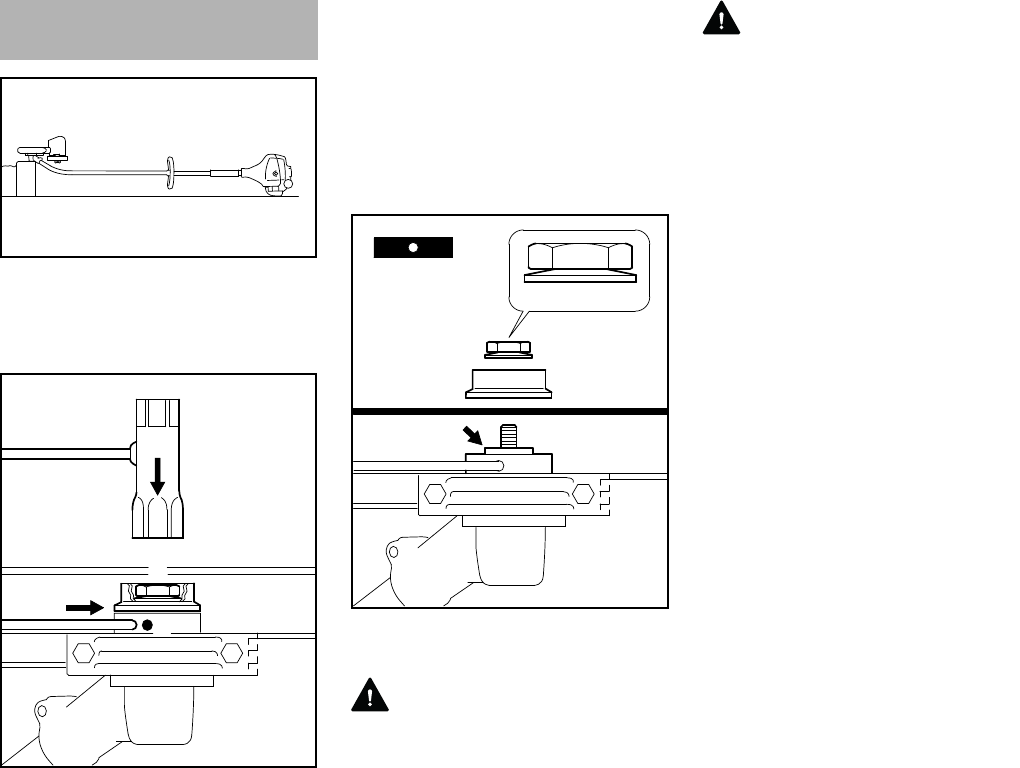

Mounting the Cutting Blade 15

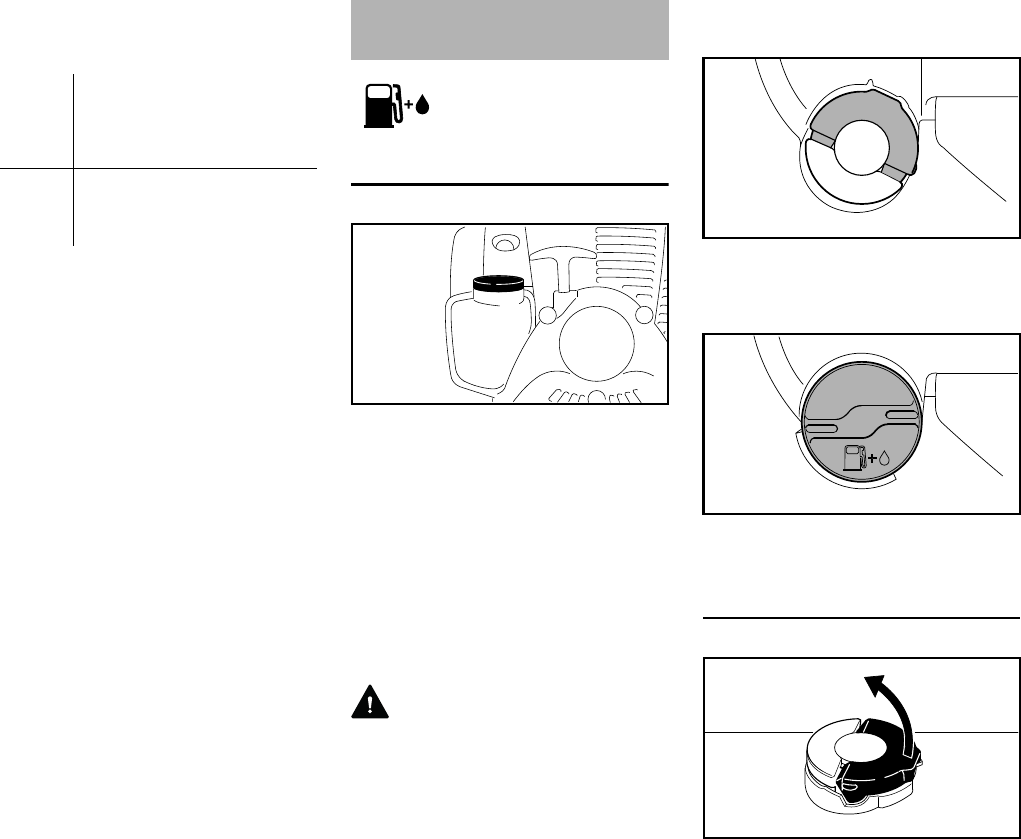

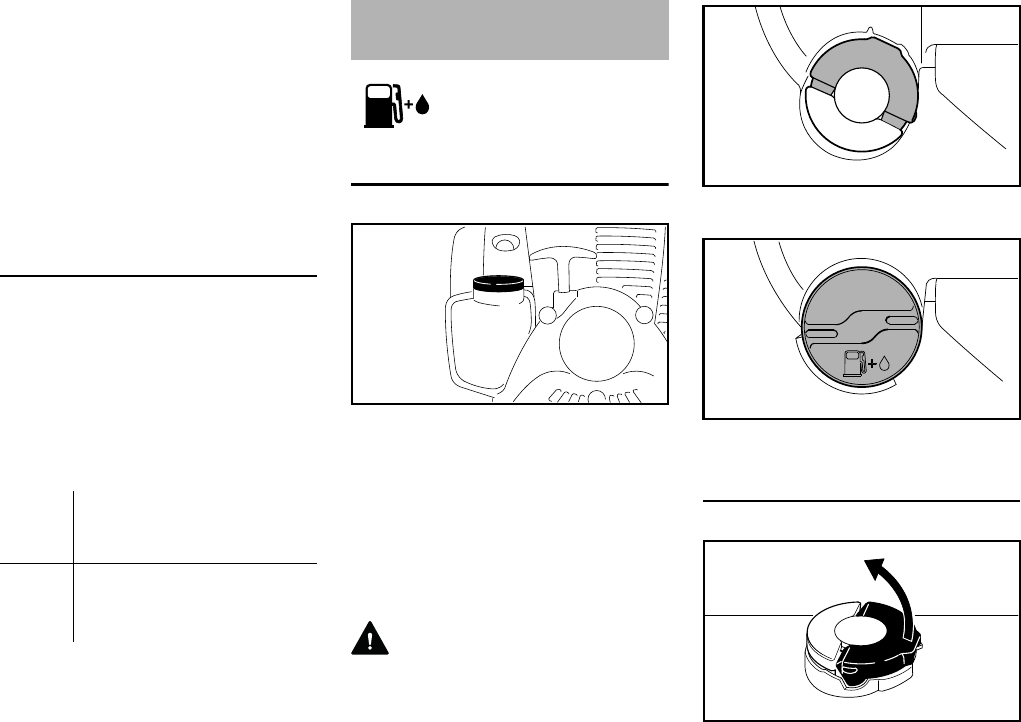

Fuel 16

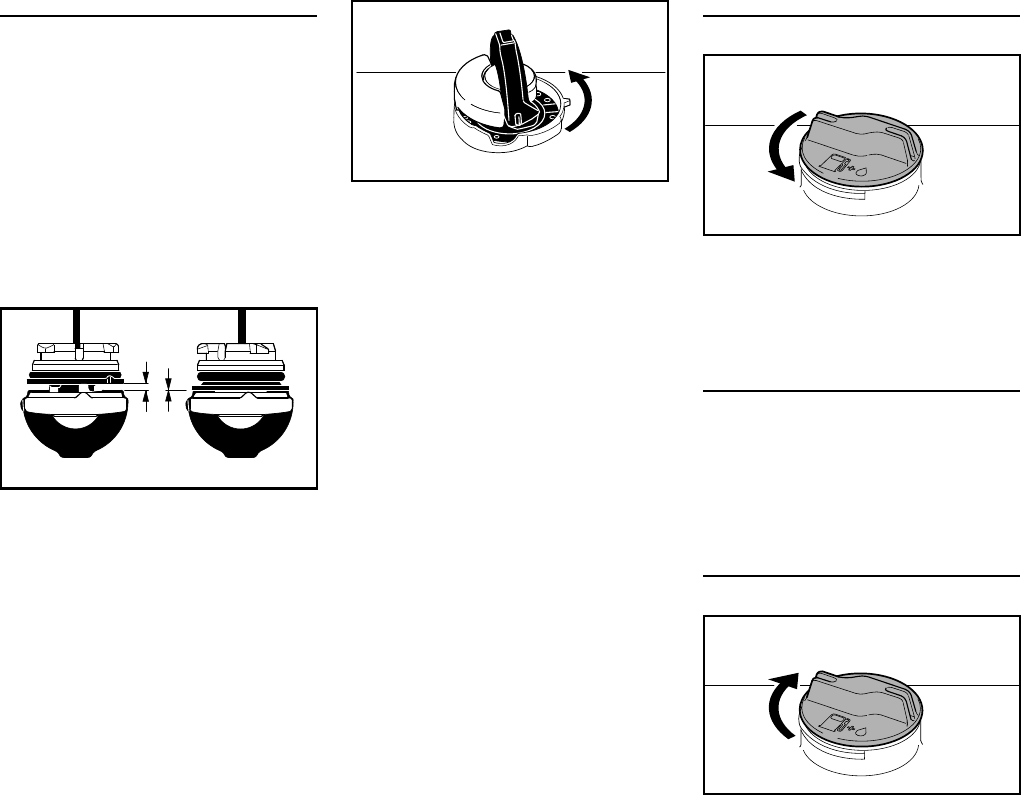

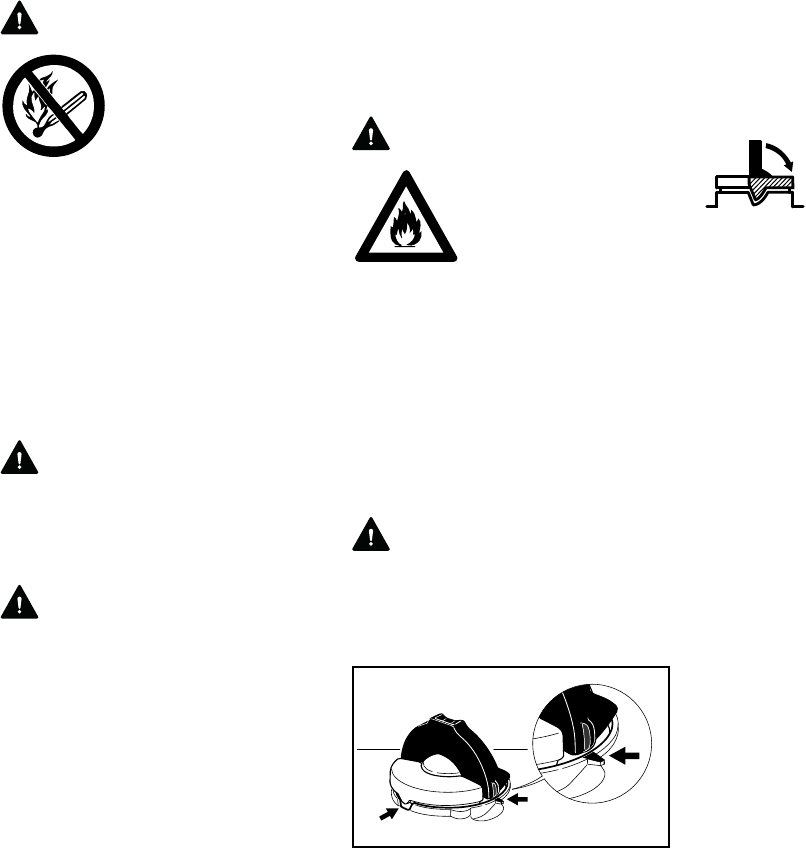

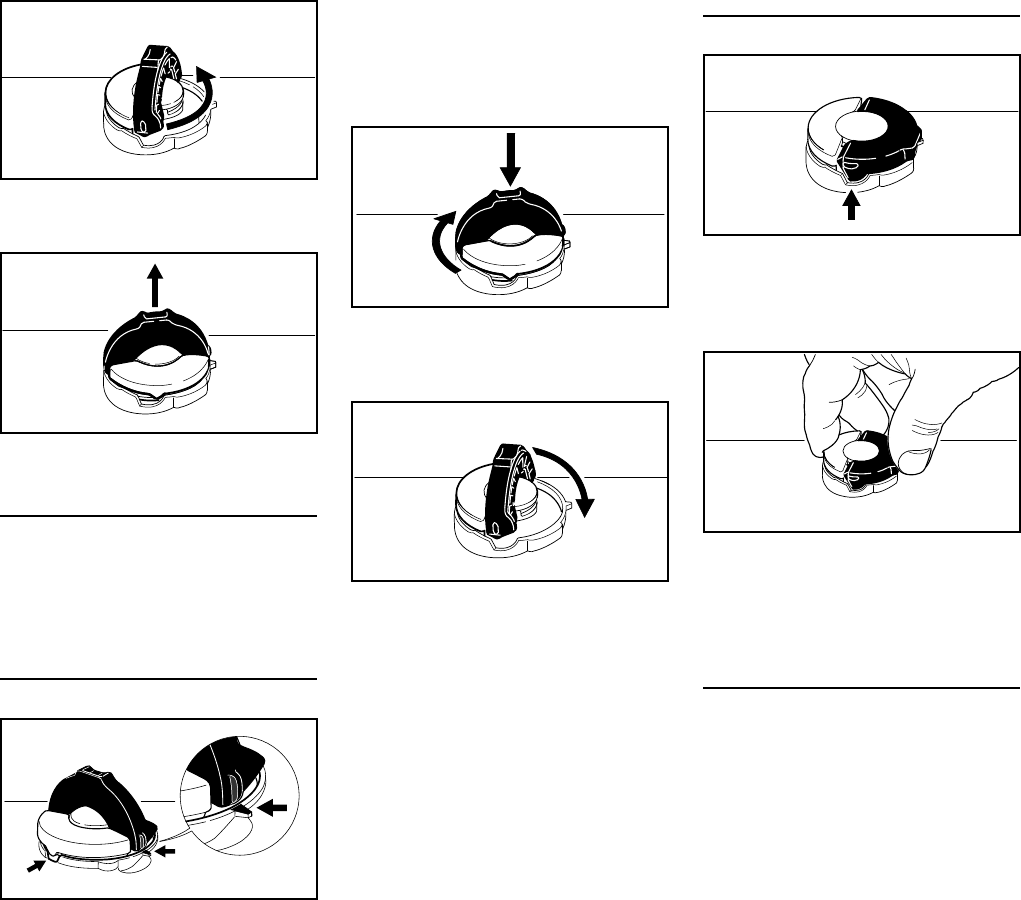

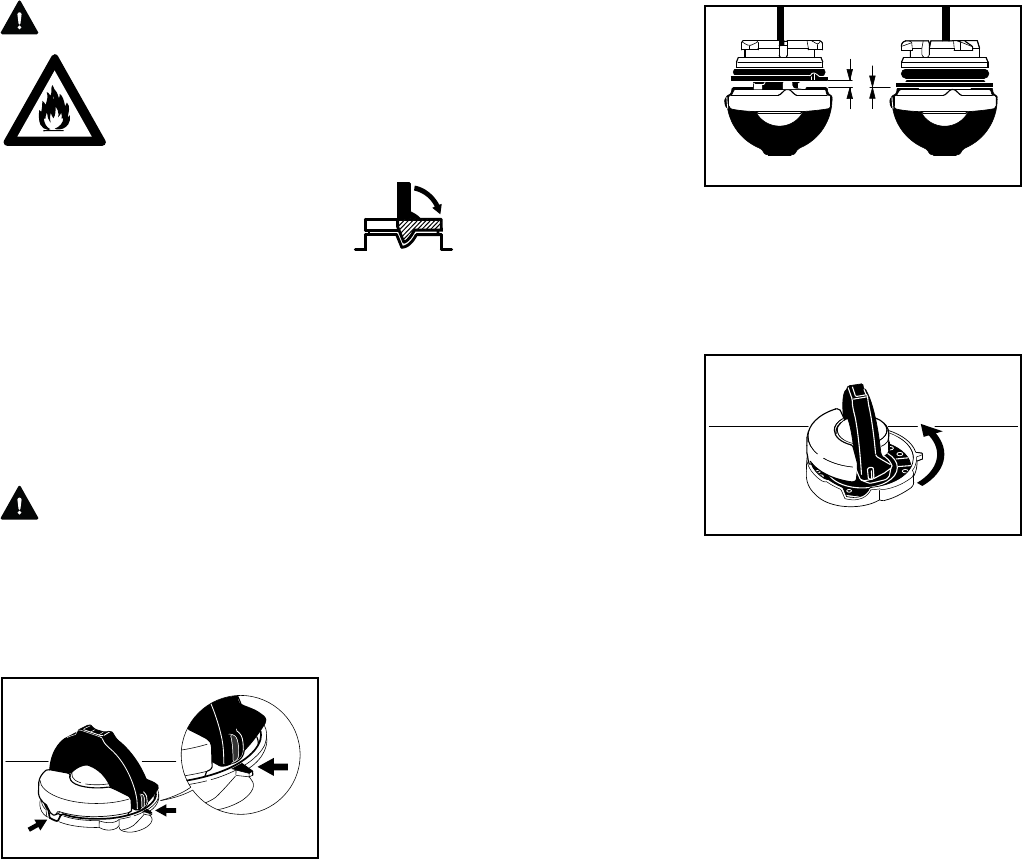

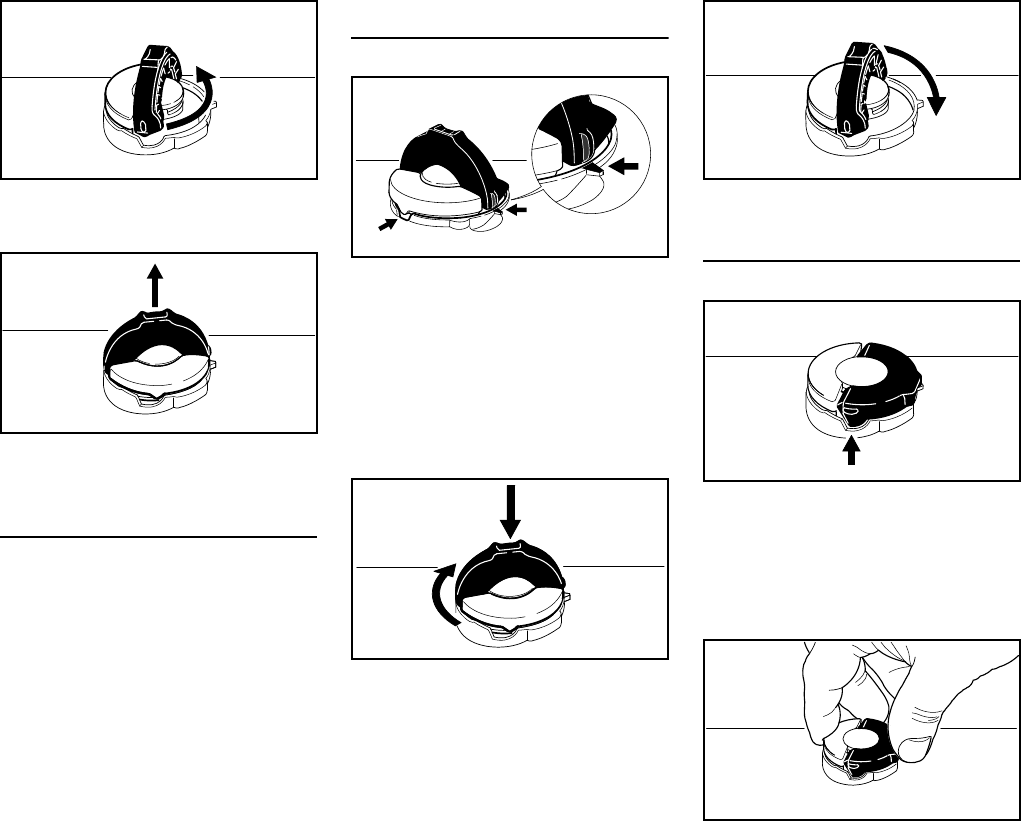

Fueling 17

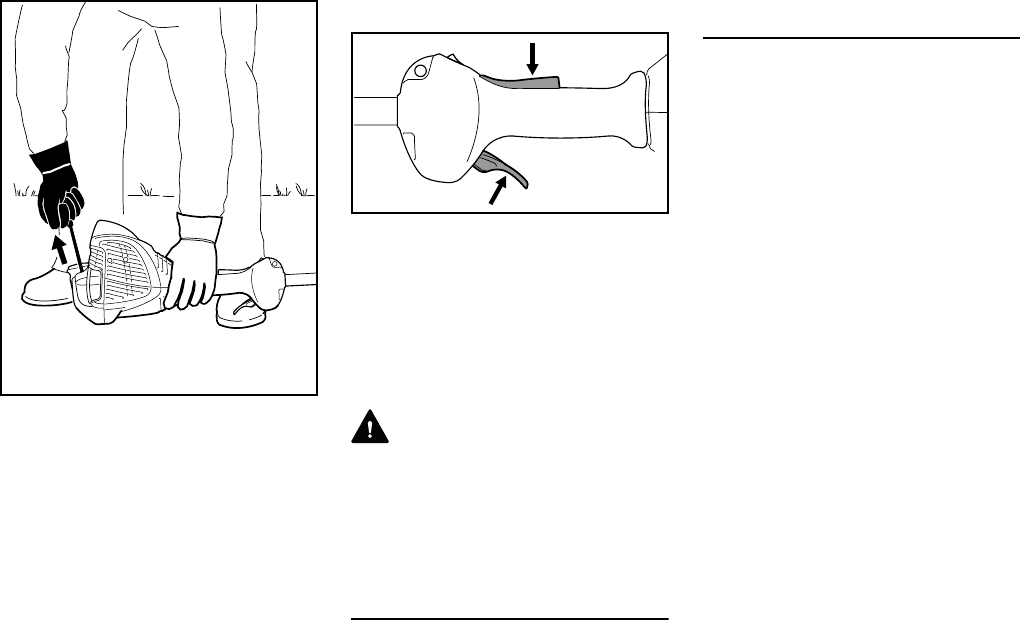

Starting / Stopping the Engine 19

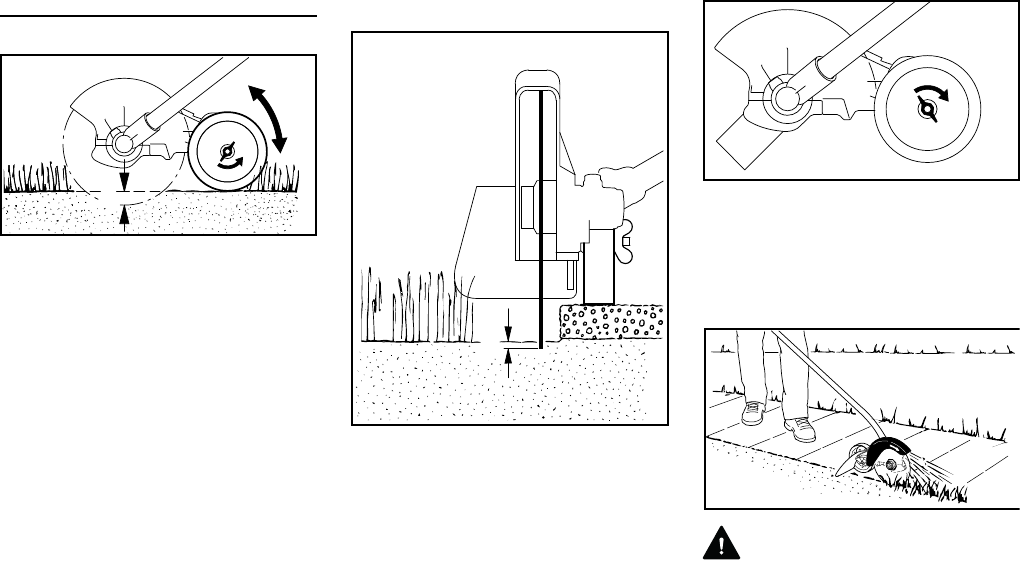

Operating Instructions 21

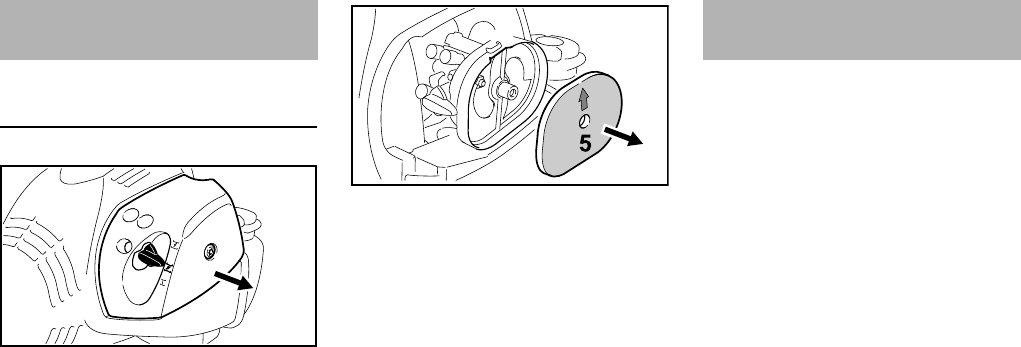

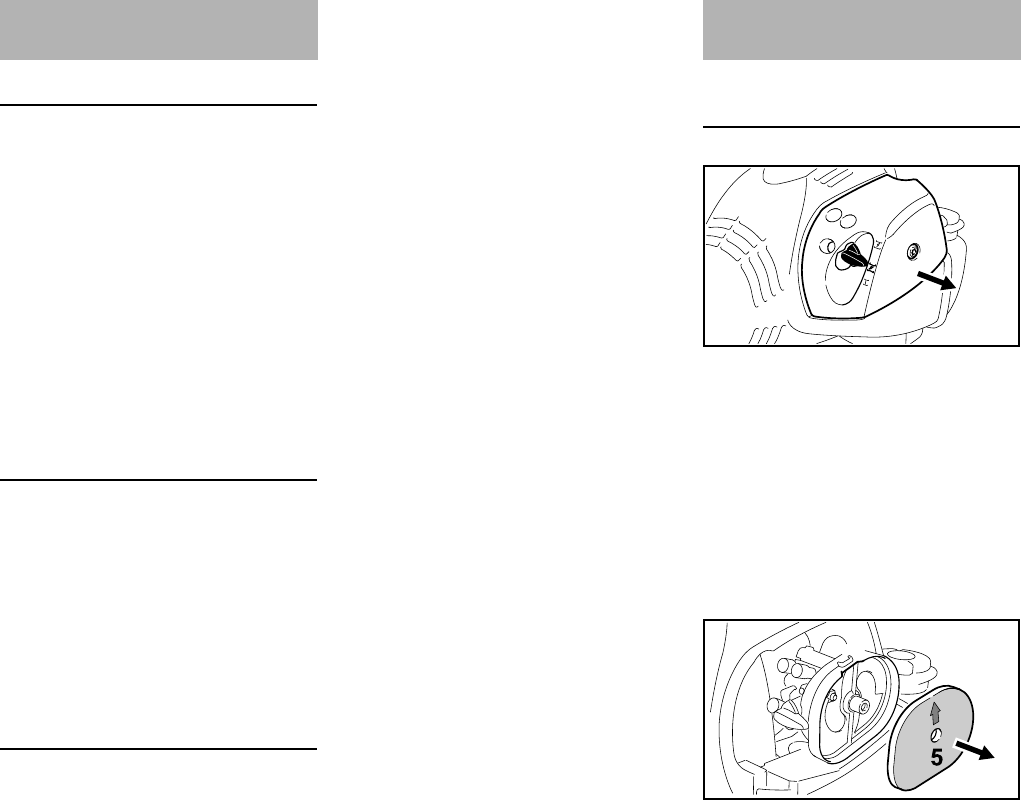

Cleaning the Air Filter 22

Engine Management 22

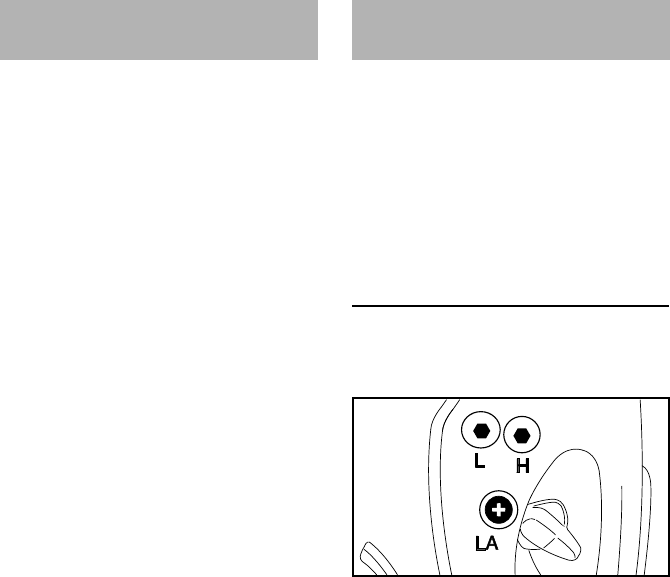

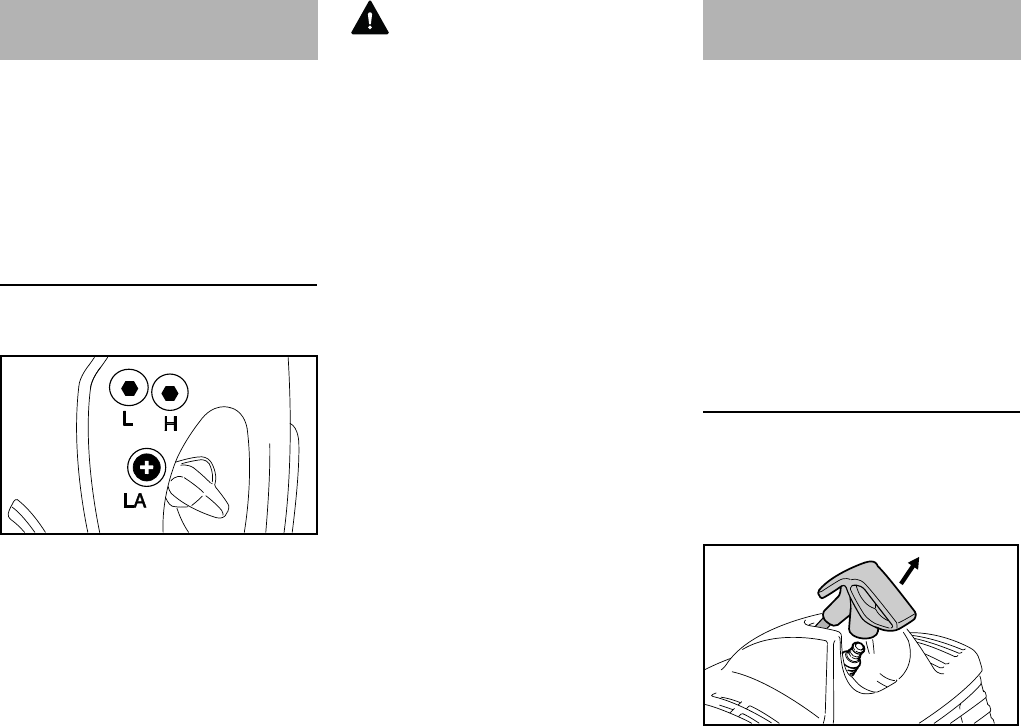

Adjusting the Carburetor 23

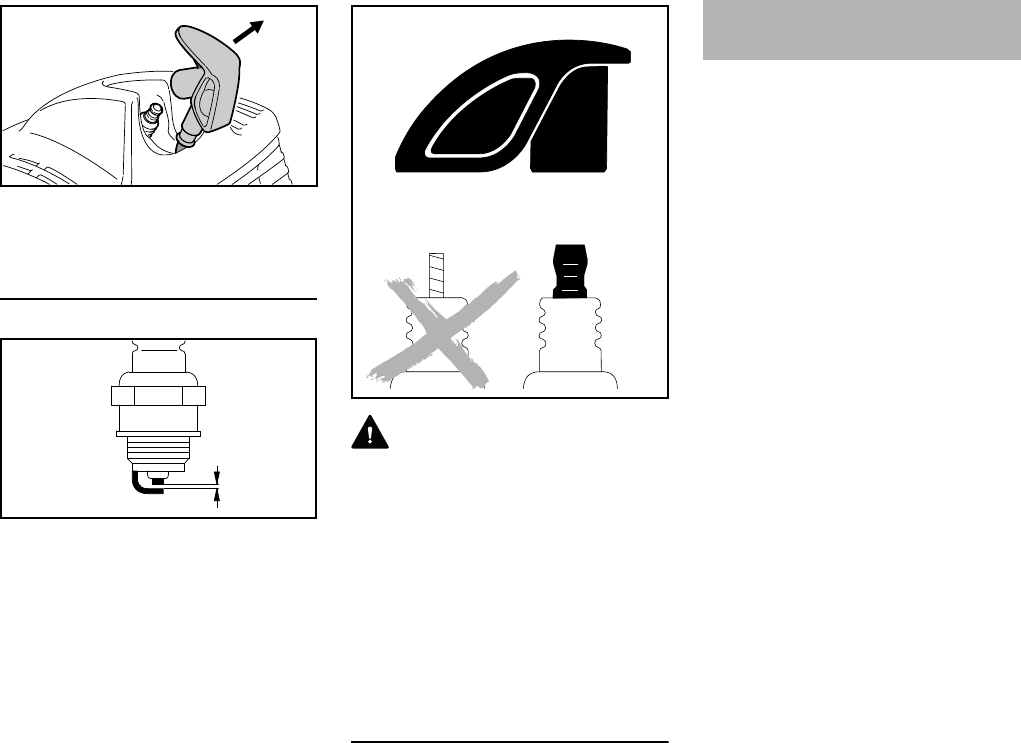

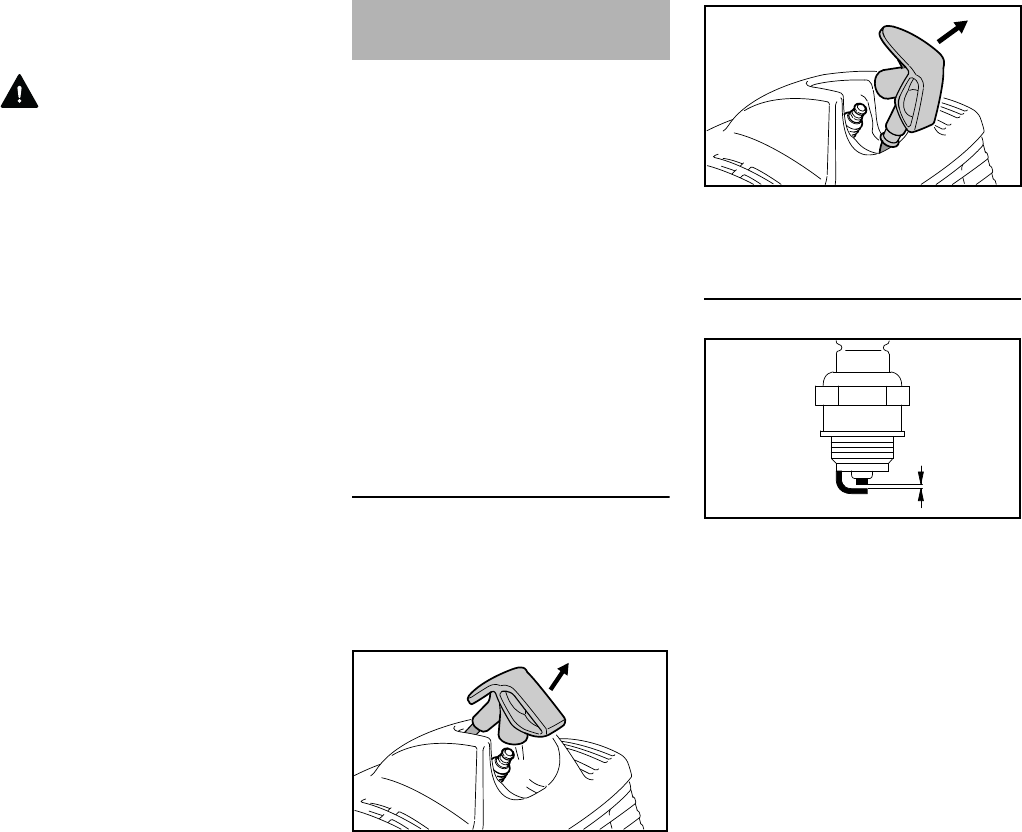

Spark Plug 23

Engine Running Behavior 24

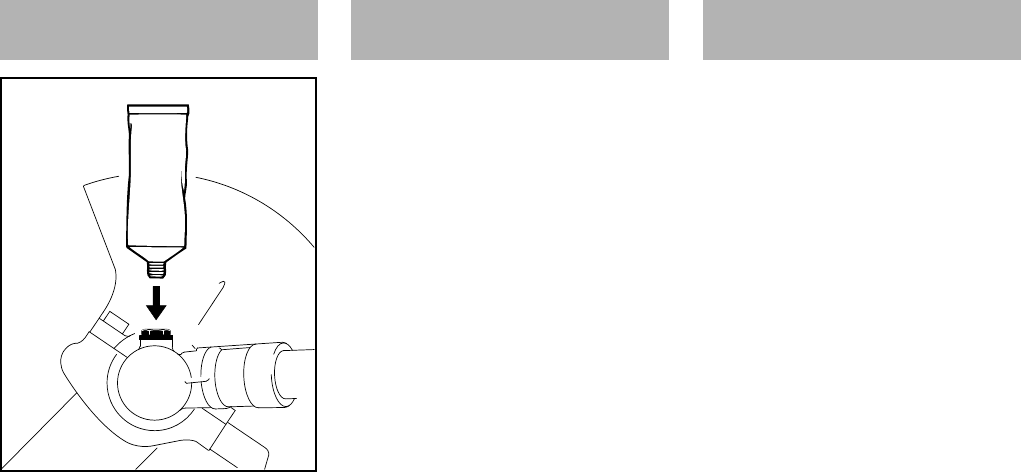

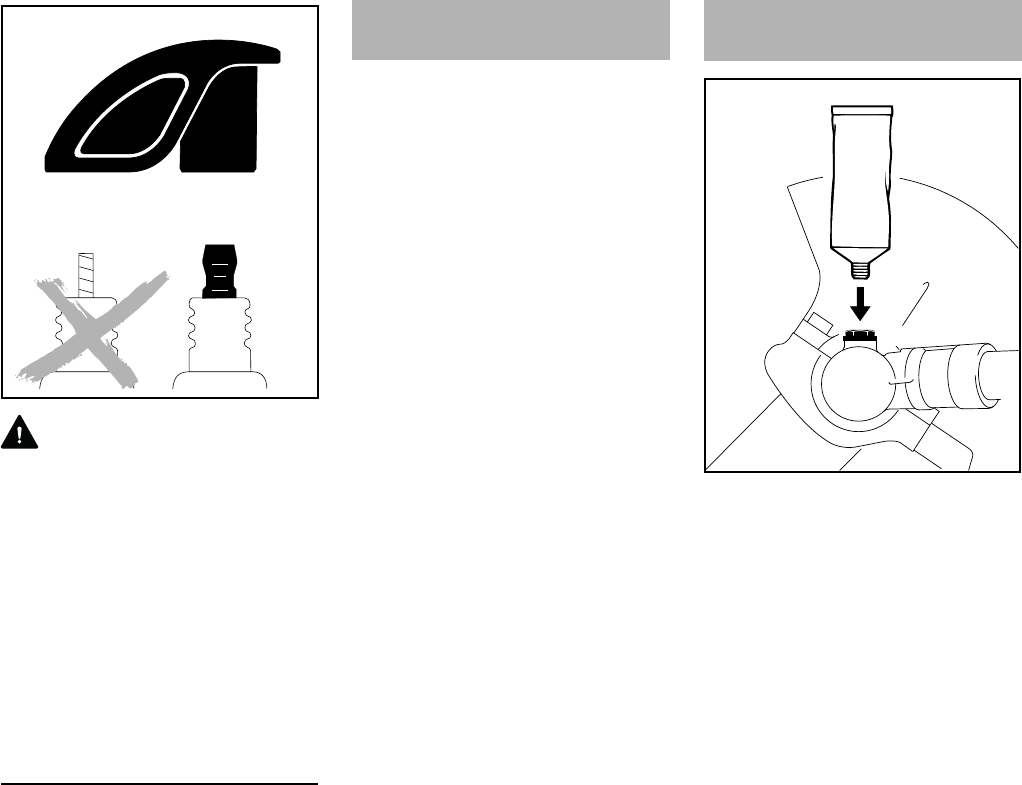

Lubricating the Gearbox 25

Rewind Starter 25

Storing the Machine 25

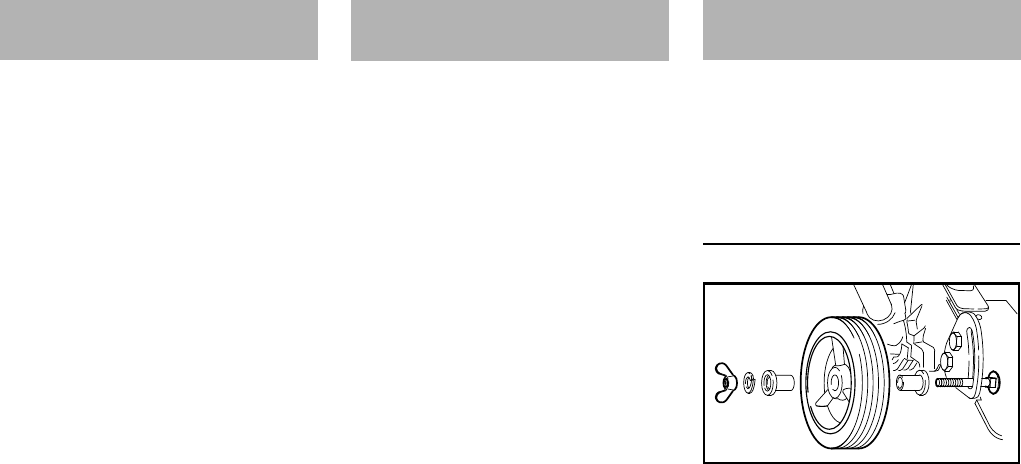

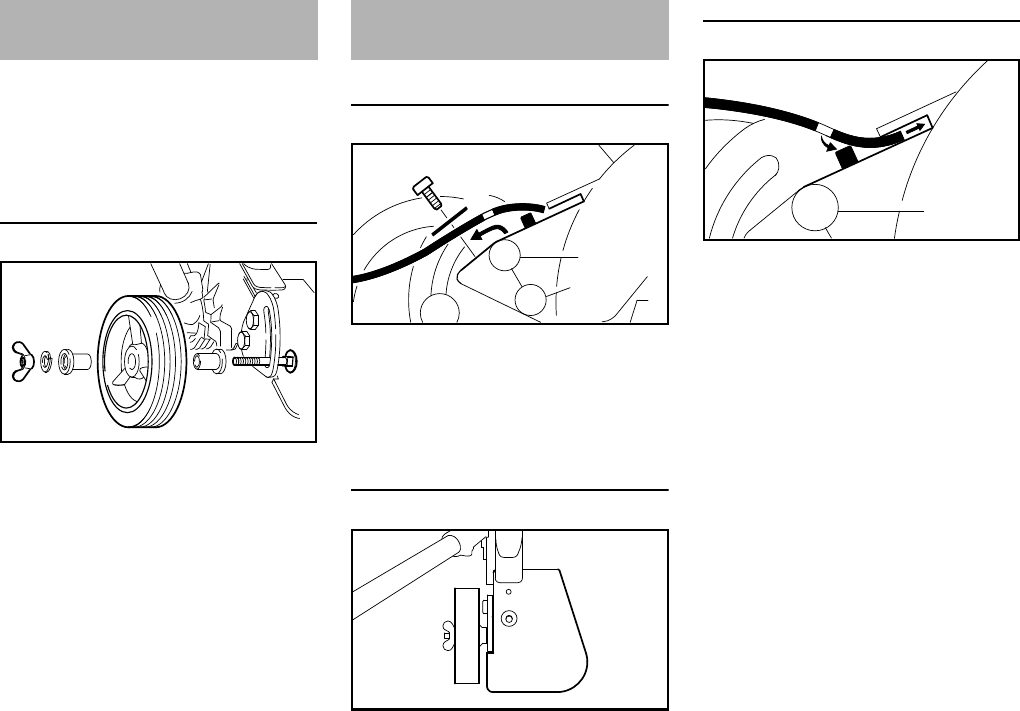

Replacing the Depth Wheel 26

Replacing the Skirt 26

Replacing the Cutting Blade 27

Inspections and Maintenance by

Dealer 27

Maintenance and Care 28

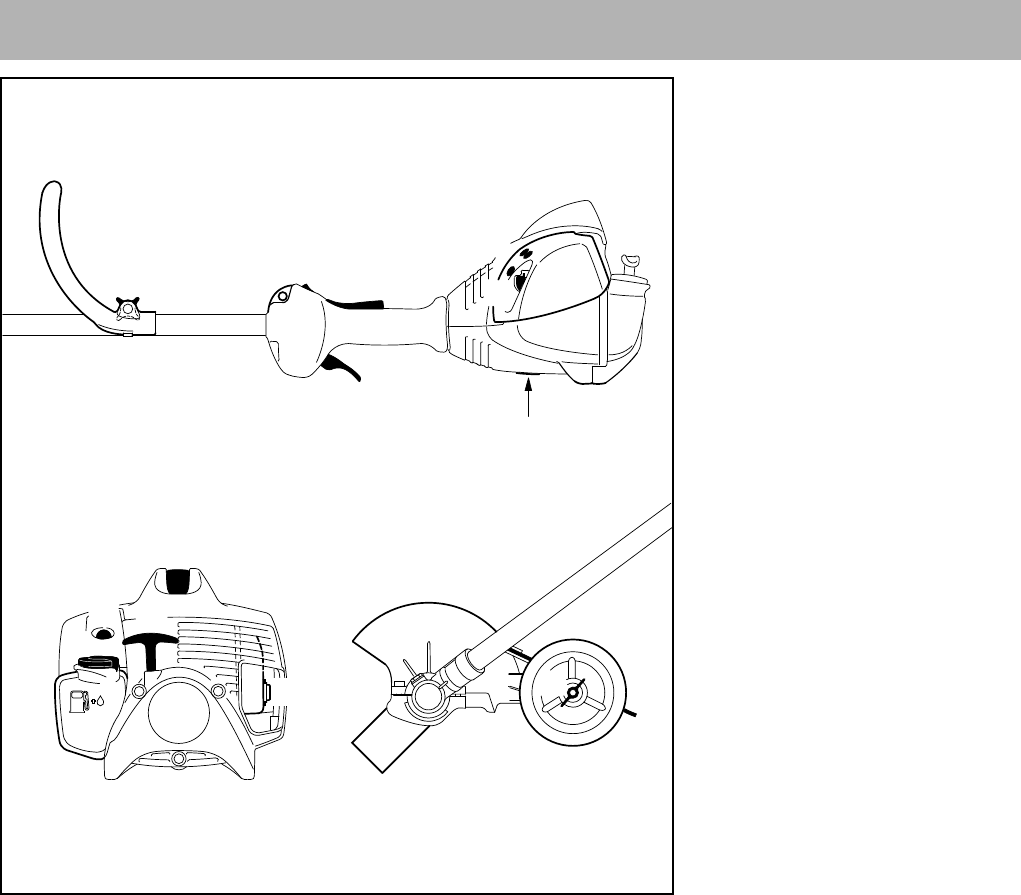

Main Parts 30

Specifications 31

Special Accessories 32

Maintenance and Repairs 32

Disposal 33

STIHL Incorporated Federal

Emission Control Warranty

Statement 33

STIHL Incorporated California

Exhaust and Evaporative

Emissions Control Warranty

Statement 35

Trademarks 37

FC 70 C

English

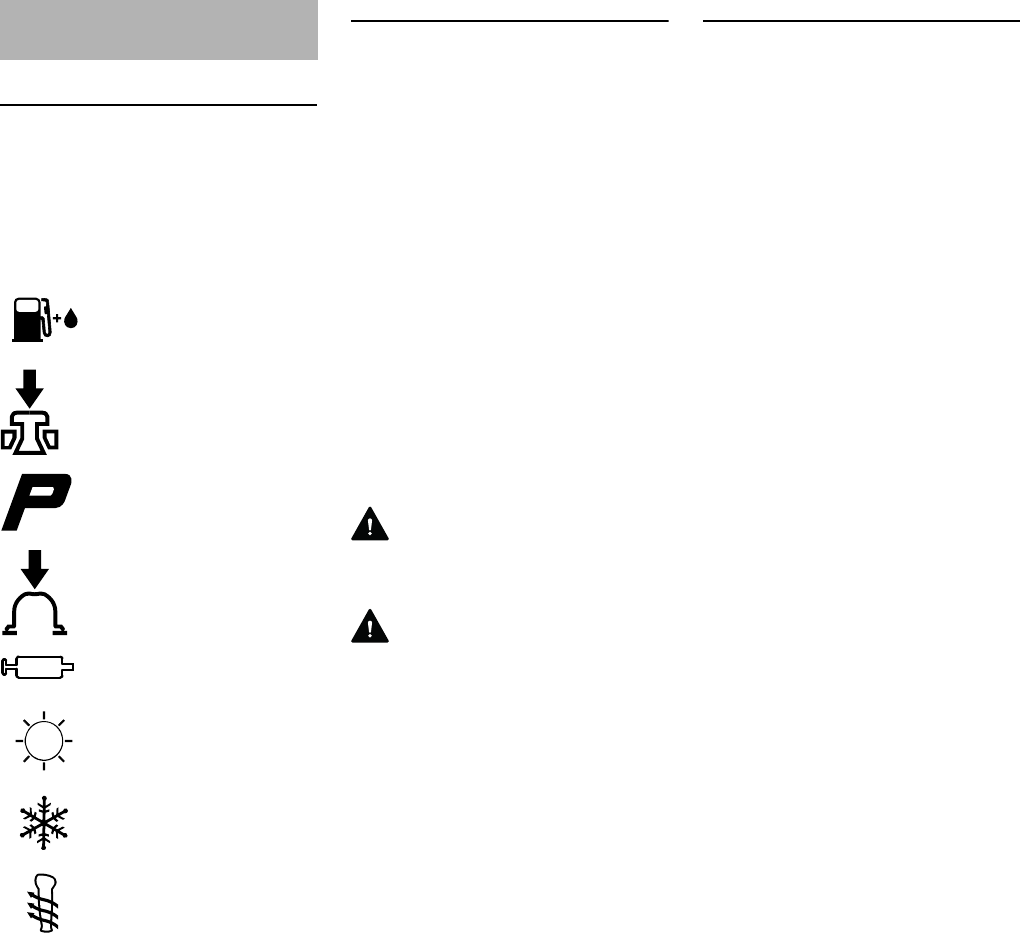

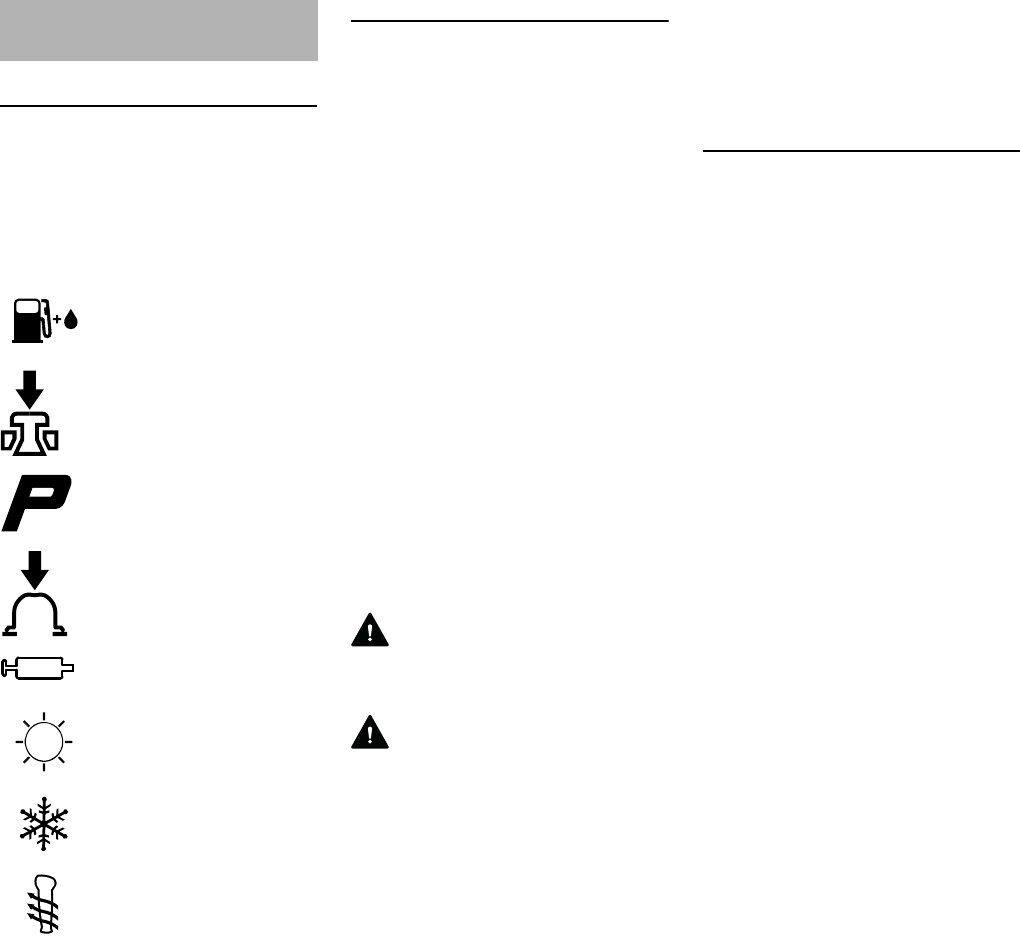

Pictograms

The meanings of the pictograms

attached to or embossed on the

machine are explained in this manual.

Depending on the model concerned, the

following pictograms may be on your

machine.

Symbols in Text

Many operating and safety instructions

are supported by illustrations.

The individual steps or procedures

described in the manual may be marked

in different ways:

NA bullet marks a step or procedure.

A description of a step or procedure that

refers directly to an illustration may

contain item numbers that appear in the

illustration. Example:

NLoosen the screw (1).

NLever (2) ...

In addition to the operating instructions,

this manual may contain paragraphs

that require your special attention. Such

paragraphs are marked with the

symbols and signal words described

below:

DANGER

Indicates an imminent risk of severe or

fatal injury.

WARNING

Indicates a hazardous situation which, if

not avoided, could result in severe or

fatal injury.

NOTICE

Indicates a risk of property damage,

including damage to the machine or its

individual components.

Engineering Improvements

STIHL’s philosophy is to continually

improve all of its products. As a result,

engineering changes and improvements

are made from time to time. Therefore,

some changes, modifications and

improvements may not be covered in

this manual. If the operating

characteristics or the appearance of

your machine differs from those

described in this manual, please contact

your STIHL dealer for assistance.

Guide to Using this Manual

Fuel tank for gasoline

and engine oil mixture

Press to operate decom-

pression valve

Manual fuel pump

Press to operate manual

fuel pump

Filler hole for gear

lubricant

Air intake summer mode

Air intake winter mode

Handle heating

FC 70 C

English

WARNING

As more fully explained later in these

Safety Precautions, to reduce the risk of

personal injury, make sure your unit is

equipped with the proper handle,

harness and deflector. Use only cutting

attachments that are specifically

authorized by STIHL for use on your FC

model.

Have your STIHL dealer show you how

to operate your power tool. Observe all

applicable local safety regulations,

standards and ordinances.

WARNING

Do not lend or rent your power tool

without the instruction manual. Be sure

that anyone using it understands the

information contained in this manual.

WARNING

The use of this machine may be

hazardous. If the rotating blade comes in

contact with your body, it will cut you.

When it comes in contact with solid

foreign objects such as rocks or bits of

metal, it may fling them directly or by

ricochet in the direction of bystanders or

the operator. Striking such objects could

damage the cutting attachment and may

cause blades to crack, chip or break.

Thrown objects, including broken

blades, may result in serious or fatal

injury to the operator or bystanders.

Use your edger only for edging in grass,

weeds and soft green plants.

WARNING

Do not use it for other purposes, since

misuse may result in personal injury or

property damage, including damage to

the machine.

WARNING

Minors should never be allowed to use

this power tool. Bystanders, especially

children, and animals should not be

allowed in the area where it is in use.

WARNING

To reduce the risk of injury to bystanders

and damage to property, never let your

power tool run unattended. When it is

not in use (e.g. during a work break),

shut it off and make sure that

unauthorized persons do not use it.

Most of these safety precautions and

warnings apply to the use of all STIHL

edgers. Different models may have

different parts and controls. See the

appropriate section of your instruction

manual for a description of the controls

and function of the parts of your model.

Safe use of an edger involves

1. the operator

2. the power tool

3. the use of the power tool.

THE OPERATOR

Physical Condition

You must be in good physical condition

and mental health and not under the

influence of any substance (drugs,

alcohol, etc.) which might impair vision,

dexterity or judgment. Do not operate

this machine when you are fatigued.

WARNING

Be alert – if you get tired, take a break.

Tiredness may result in loss of control.

Working with any power tool can be

strenuous. If you have any condition that

might be aggravated by strenuous work,

check with your doctor before operating

this machine.

Safety Precautions and

Working Techniques

Because an edger is a

high-speed, fast-cutting

power tool, special safety

precautions must be

observed to reduce the

risk of personal injury.

It is important that you

read, fully understand

and observe the following

safety precautions and

warnings. Read the

instruction manual and

the safety precautions

periodically. Careless or

improper use may cause

serious or fatal injury.

FC 70 C

English

WARNING

Prolonged use of a power tool (or other

machines) exposing the operator to

vibrations may produce whitefinger

disease (Raynaud's phenomenon) or

carpal tunnel syndrome.

These conditions reduce the hand's

ability to feel and regulate temperature,

produce numbness and burning

sensations and may cause nerve and

circulation damage and tissue necrosis.

All factors which contribute to

whitefinger disease are not known, but

cold weather, smoking and diseases or

physical conditions that affect blood

vessels and blood transport, as well as

high vibration levels and long periods of

exposure to vibration are mentioned as

factors in the development of whitefinger

disease. In order to reduce the risk of

whitefinger disease and carpal tunnel

syndrome, please note the following:

–Most STIHL power tools are

available with an anti-vibration

("AV") system designed to reduce

the transmission of vibrations

created by the machine to the

operator's hands. An AV system is

recommended for those persons

using power tools on a regular or

sustained basis.

–Wear gloves and keep your hands

warm.

–Keep the AV system well

maintained. A power tool with loose

components or with damaged or

worn AV elements will tend to have

higher vibration levels.

–Maintain a firm grip at all times, but

do not squeeze the handles with

constant, excessive pressure. Take

frequent breaks.

All the above-mentioned precautions do

not guarantee that you will not sustain

whitefinger disease or carpal tunnel

syndrome. Therefore, continual and

regular users should closely monitor the

condition of their hands and fingers. If

any of the above symptoms appear,

seek medical advice immediately.

WARNING

The ignition system of the STIHL unit

produces an electromagnetic field of a

very low intensity. This field may

interfere with some pacemakers. To

reduce the risk of serious or fatal injury,

persons with a pacemaker should

consult their physician and the

pacemaker manufacturer before

operating this tool.

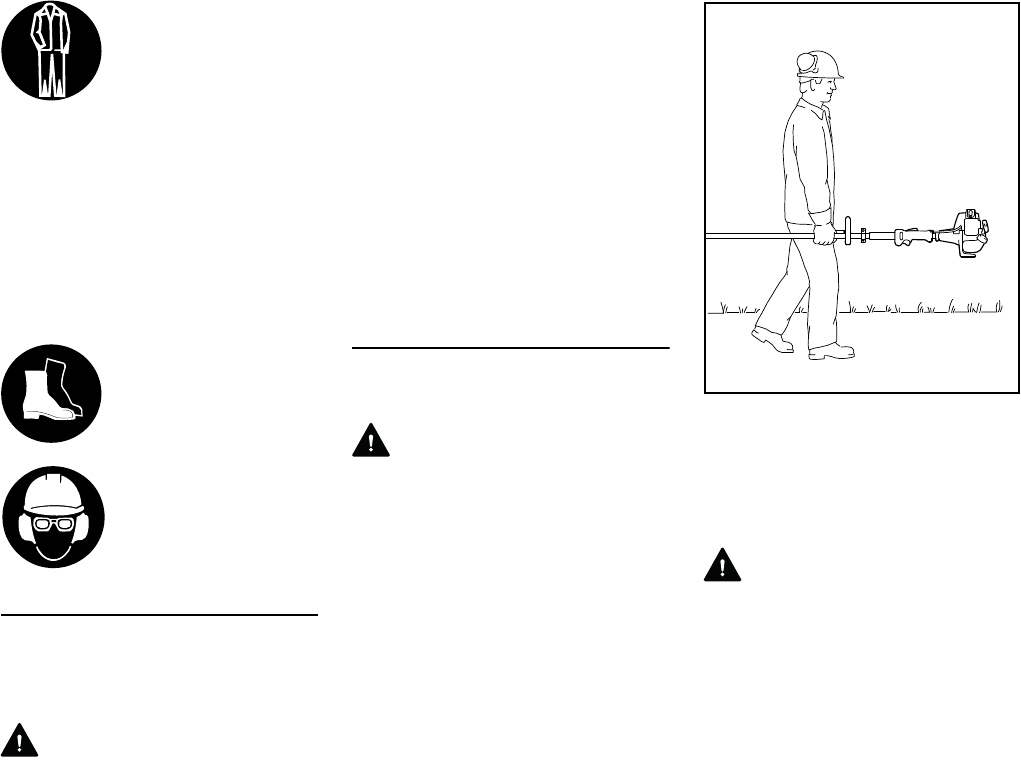

Proper Clothing

WARNING

To reduce the risk of injury, the operator

should wear proper protective apparel.

The deflector provided with your power

tool will not protect the operator from all

foreign objects (gravel, glass, wire, etc.)

thrown back by the rotating cutting

attachment. Thrown objects may also

ricochet and strike the operator.

WARNING

Be particularly alert and cautious when

wearing hearing protection because

your ability to hear warnings (shouts,

alarms, etc.) is restricted.

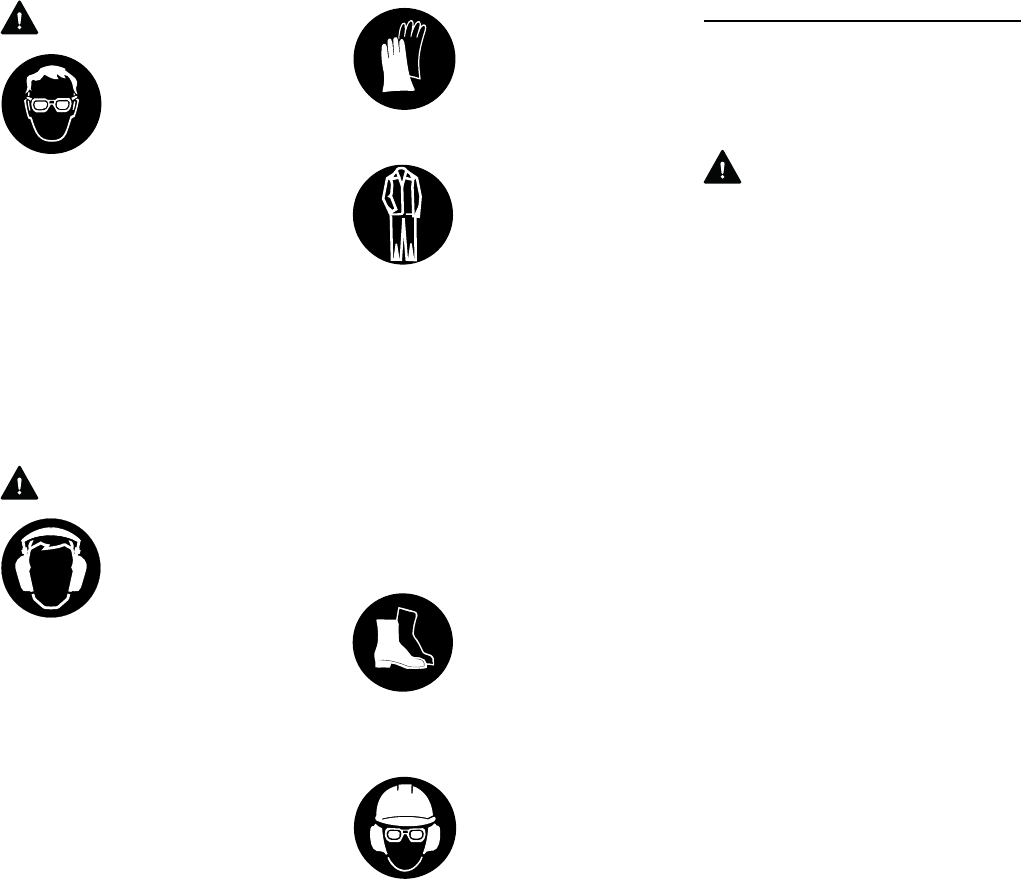

To reduce the risk of

injury to your eyes never

operate your power tool

unless wearing goggles

or properly fitted protec-

tive glasses with

adequate top and side

protection complying with

ANSI Z 87.1 (or your

applicable national stand-

ard). To reduce the risk of

injury to your face STIHL

recommends that you

also wear a face shield or

face screen over your

goggles or protective

glasses.

Power tool noise may

damage your hearing.

Wear sound barriers (ear

plugs or ear mufflers) to

protect your hearing.

Continual and regular

users should have their

hearing checked

regularly.

Always wear gloves

when handling the

machine and metal

blades. Heavy-duty, non-

slip gloves improve your

grip and help to protect

your hands.

FC 70 C

English

Avoid loose-fitting jackets, scarfs,

neckties, jewelry, flared or cuffed pants,

unconfined long hair or anything that

could become caught on branches,

brush or the moving parts of the unit.

Secure hair so it is above shoulder level.

THE POWER TOOL

For illustrations and definitions of the

power tool parts see the chapter on

"Main Parts."

WARNING

Never modify this power tool in any way.

Only attachments supplied by STIHL

and expressly approved by STIHL for

use with the specific STIHL model are

authorized. Although certain

unauthorized attachments are useable

with STIHL power tools, their use may,

in fact, be extremely dangerous.

If this tool is subjected to unusually high

loads for which it was not designed (e.g.

heavy impact or a fall), always check

that it is in good condition before

continuing work. Check in particular that

the fuel system is tight (no leaks) and

that the controls and safety devices are

working properly. Do not continue

operating this machine if it is damaged.

In case of doubt, have it checked by your

STIHL servicing dealer.

THE USE OF THE POWER TOOL

Transporting the Power Tool

WARNING

To reduce the risk of injury from loss of

control and blade contact, never carry or

transport your power tool with the cutting

attachment moving.

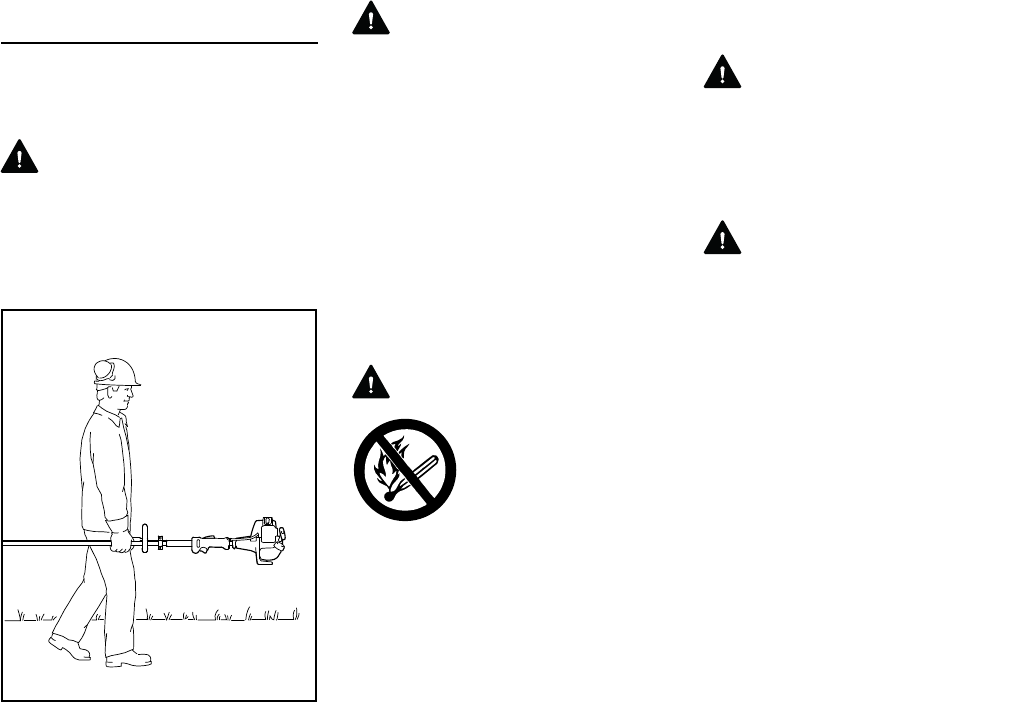

It may be carried only in a horizontal

position. Grip the shaft in a manner that

the machine is balanced horizontally.

Keep the hot muffler away from your

body and the cutting attachment behind

you.

WARNING

Always shut off the engine and make

sure that the cutting attachment has

stopped before putting an edger down.

When transporting it in a vehicle,

properly secure it to prevent turnover,

fuel spillage and damage to the unit.

Fuel

Your STIHL power tool uses an oil-

gasoline mixture for fuel (see the

chapter on "Fuel" of your instruction

manual.)

Clothing must be sturdy

and snug-fitting, but allow

complete freedom of

movement. Wear long

pants made of heavy

material to help protect

your legs. Do not wear

shorts, sandals or go

barefoot.

Good footing is very

important. Wear sturdy

boots with nonslip soles.

Steel-toed safety boots

are recommended.

Wear an approved safety

hard hat to reduce the

risk of injury to your head

when there is a danger of

head injuries.

389BA019 KN

FC 70 C

English

WARNING

Fueling Instructions

WARNING

To reduce the risk of serious injury from

burns, never attempt to refuel the unit

until it has been completely removed

from the operator.

WARNING

Fuel your power tool in well-ventilated

areas, outdoors. Always shut off the

engine and allow it to cool before

refueling. Gasoline vapor pressure may

build up inside the fuel tank depending

on the fuel used, the weather conditions

and the tank venting system.

In order to reduce the risk of burns and

other personal injury from escaping gas

vapor and fumes, remove the fuel filler

cap on your power tool carefully so as to

allow any pressure build-up in the tank

to release slowly. Never remove the fuel

filler cap while the engine is running.

Select bare ground for fueling and move

at least 10 feet (3 m) from the fueling

spot before starting the engine. Wipe off

any spilled fuel before starting your

machine.

WARNING

Different models may be equipped with

different fuel caps.

Toolless cap with grip

WARNING

In order to reduce the risk of fuel spillage

and fire from an improperly tightened

fuel cap, correctly position and tighten

the fuel cap in the fuel tank opening.

To do this with this STIHL cap, raise the

grip on the top of the cap until it is upright

at a 90° angle. Insert the cap in the fuel

tank opening with the raised positioning

marks on the grip of the cap and on the

fuel tank opening lining up. Using the

grip, press the cap down firmly while

turning it clockwise as far as it will go

(approx. 1/4 turn).

Misaligned, damaged or broken cap

NIf the cap does not drop fully into the

opening when the positioning marks

line up and/or if the cap does not

tighten properly when twisted, the

base of the cap may be prematurely

rotated (vis-à-vis the top) to the

closed position. Such misalignment

can result from handling, cleaning

or an improper attempt at

tightening.

Gasoline is an extremely

flammable fuel. If spilled

and ignited by a spark or

other ignition source, it

can cause fire and seri-

ous burn injury or

property damage. Use

extreme caution when

handling gasoline or fuel

mix. Do not smoke or

bring any fire or flame

near the fuel or the power

tool. Note that combusti-

ble fuel vapor may

escape from the fuel

system.

Check for fuel leakage

while refueling and during

operation. If fuel leakage

is found, do not start or

run the engine until the

leak is fixed and any

spilled fuel has been

wiped away. Take care

not to get fuel on your

clothing. If this happens,

change your clothing

immediately.

001BA220 KN

Fold the grip flush with

the top of the cap. Grip

the cap and check for

tightness. If the grip does

not lie completely flush

with the cap and the

detent on the grip does

not fit in the correspond-

ing recess in the filler

opening, or if the cap is

loose in the filler opening,

the cap is not properly

seated and tightened and

you must repeat the

above steps.

FC 70 C

English

NTo return the cap to the open

position for installation, turn the cap

(with the grip up) until it drops fully

into the tank opening. Next, twist the

cap counterclockwise as far as it will

go (approx. 1/4 turn) – this will twist

the base of the cap into the correct

position. Then, twist the cap

clockwise, closing it normally.

NIf your cap still does not tighten

properly, it may be damaged or

broken; immediately stop use of the

unit and take it to your authorized

STIHL dealer for repair.

Screw Cap

WARNING

See also the "Fueling" chapter in your

Instruction Manual for additional

information.

Before Starting

WARNING

Always check your power tool for proper

condition and operation before starting,

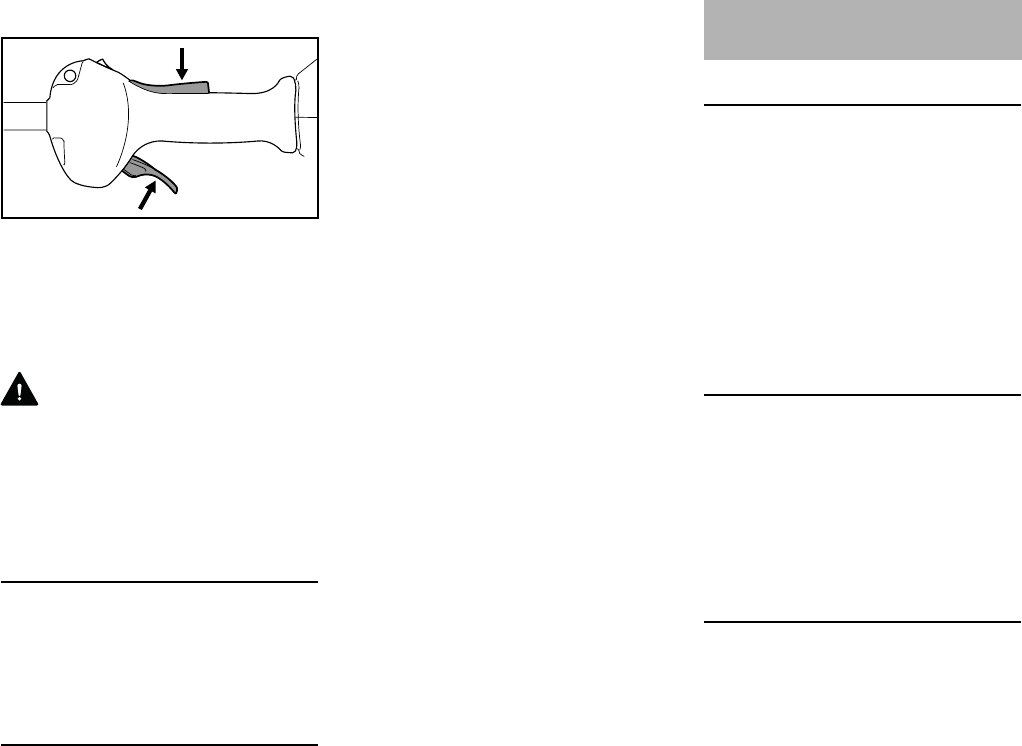

particularly the throttle trigger, throttle

trigger lockout, momentary stop switch,

cutting blade, deflector and harness.

The throttle trigger must move freely and

always spring back to the idle position.

Never attempt to modify the controls or

safety devices. Never use a power tool

that is damaged or not properly

maintained.

WARNING

Do not attach any cutting attachment to

a unit without proper installation of all

required parts. Failure to use the proper

parts may cause the blade to fly off and

seriously injure the operator or

bystanders.

WARNING

The cutting attachment must be properly

tightened and in safe operating

condition. Inspect for loose parts (nuts,

screws, etc.) and for cracked, bent,

warped or damaged blades. Replace

damaged blades before using the power

tool.

Keep the handles clean and dry at all

times; it is particularly important to keep

them free of moisture, pitch, oil, fuel mix,

grease or resin in order for you to

maintain a firm grip and properly control

your power tool.

WARNING

Check that the spark plug boot is

securely mounted on the spark plug – a

loose boot may cause arcing that could

ignite combustible fumes and cause a

fire.

WARNING

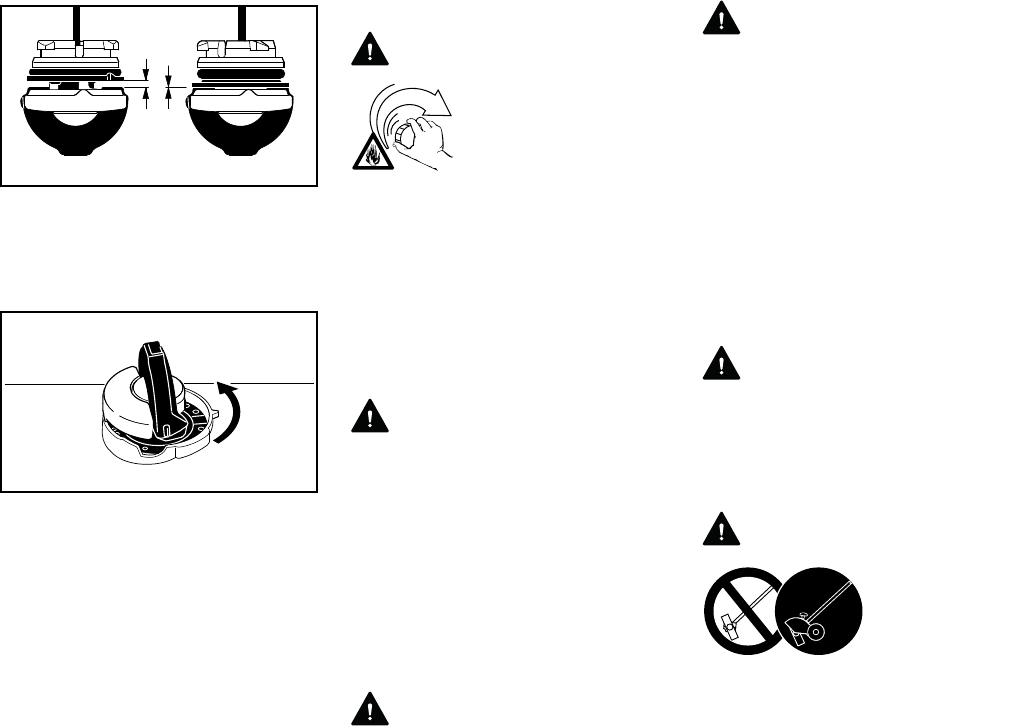

Left: Base of cap in closed posi-

tion (with open space)

Right: Base of cap correctly posi-

tioned for installation

001BA227 KN

001BA226 KN

Unit vibrations can cause

an improperly tightened

fuel filler cap to loosen or

come off and spill quanti-

ties of fuel. In order to

reduce the risk of fuel

spillage and fire, tighten

the fuel filler cap by hand

as securely as possible.

To reduce the risk

of personal injury

to the operator

from blade con-

tact and thrown

objects, make sure

your unit is

equipped with the

proper deflector,

handle and

harness.

FC 70 C

English

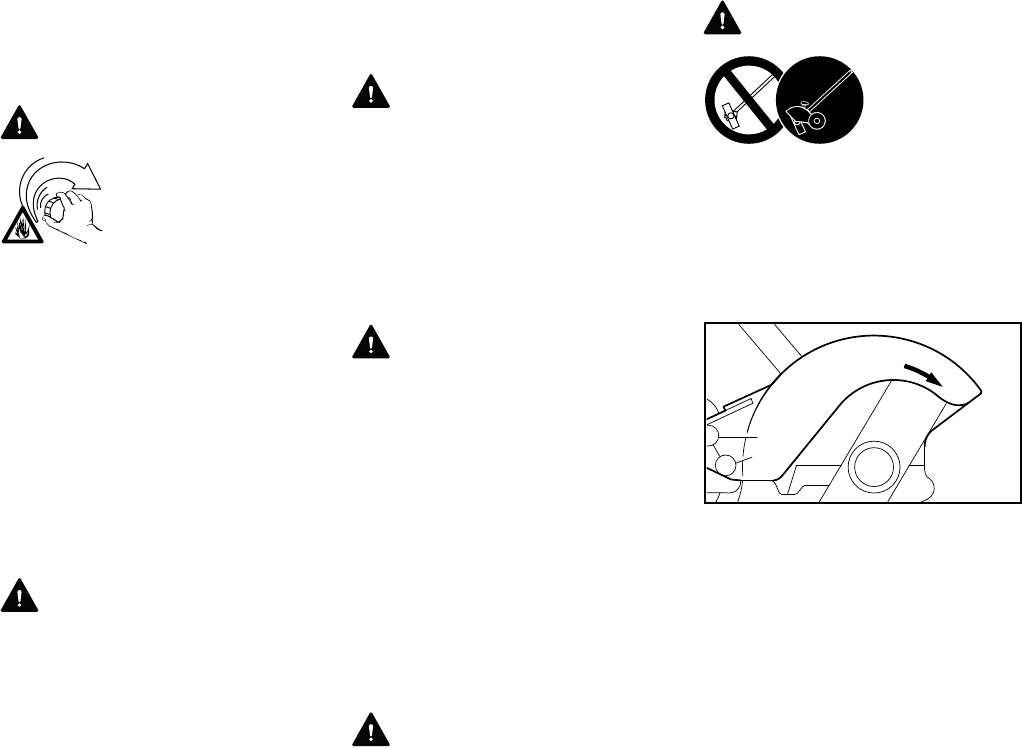

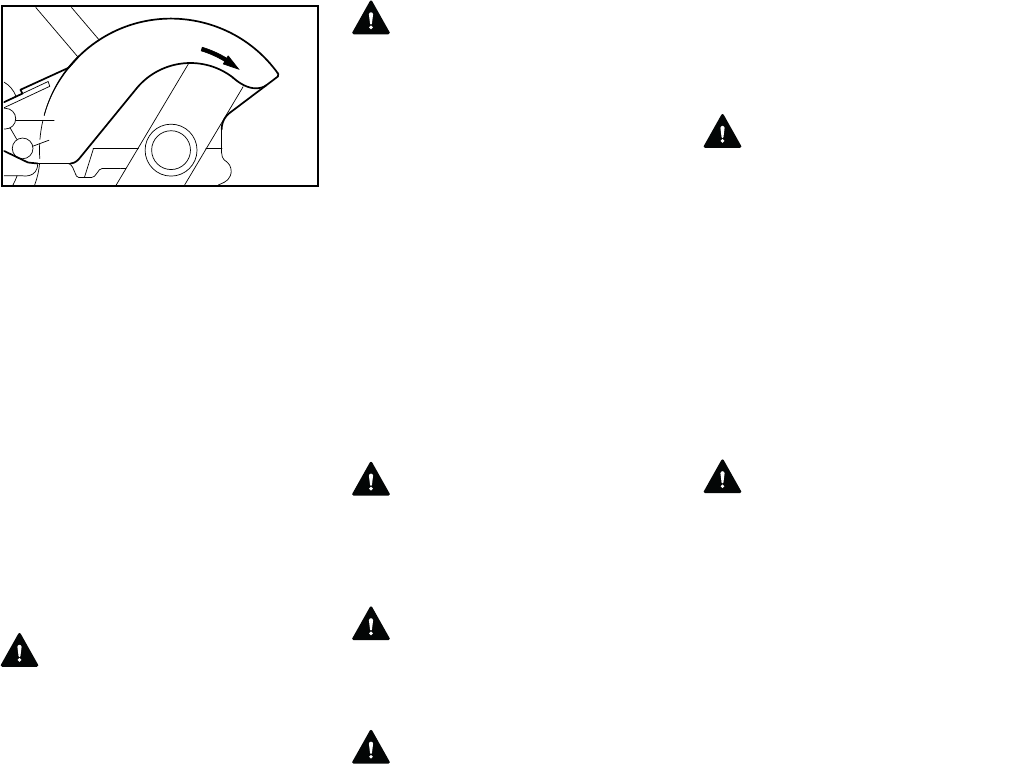

An arrow on the deflector shows the

correct direction of rotation of the cutting

blade.

The arrow on the deflector must always

face away from you, so that cuttings and

other debris will be diverted away from

the machine and your position (see

chapter "Working Techniques".)

Adjust carrying harness and hand grip to

suit your size before starting work. The

machine should be properly balanced as

specified in your instruction manual for

proper control and less fatigue in

operation. To be better prepared in case

of an emergency, practise releasing the

unit from the harness as quickly as

possible.

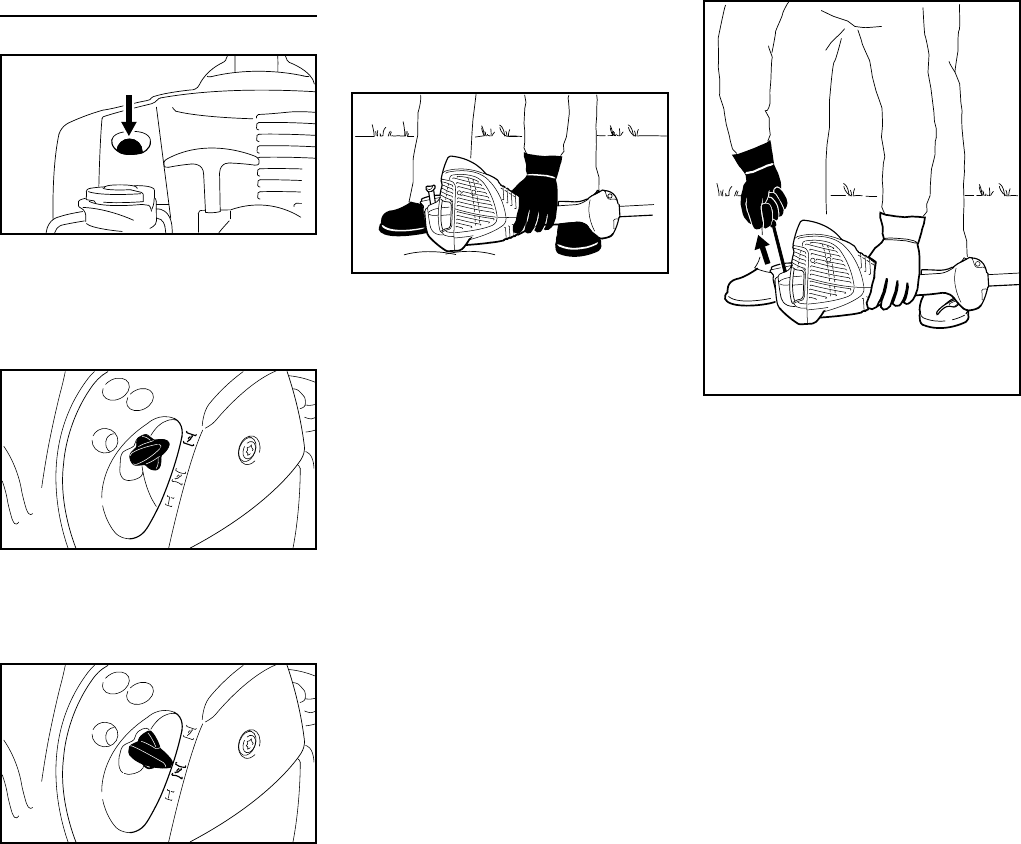

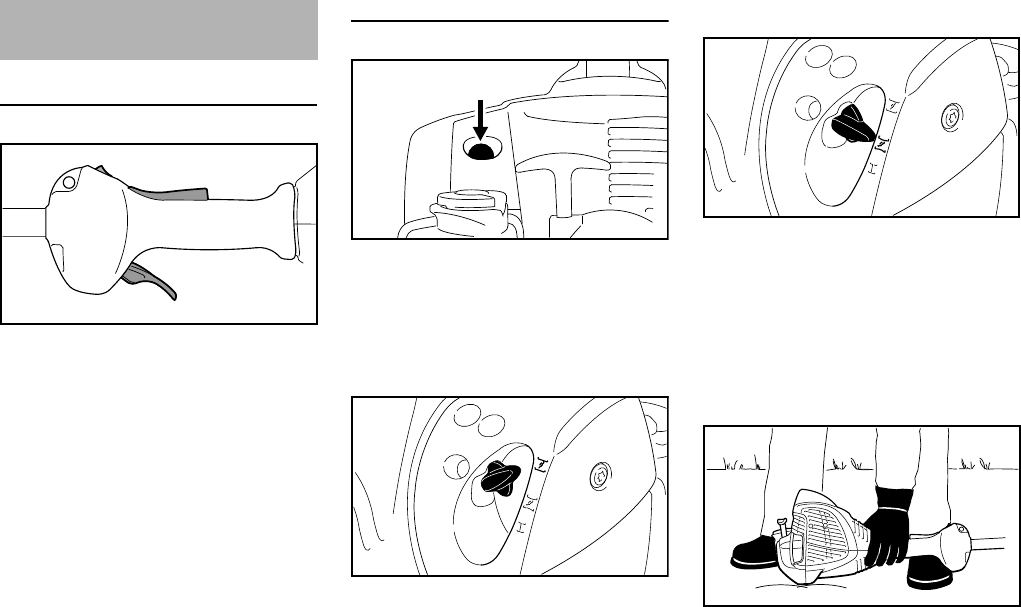

Starting

WARNING

Start the engine at least 10 feet (3 m)

from the fueling spot, outdoors only.

For specific starting instructions, see the

appropriate section of your manual.

Place the power tool on firm ground or

other solid surface in an open area.

Maintain good balance and secure

footing.

WARNING

To reduce the risk of injury from blade

contact, be absolutely sure that the

cutting attachment is clear of you and all

other obstructions and objects, including

the ground, because when the engine

starts at starting-throttle, engine speed

will be fast enough for the clutch to

engage and move the cutting

attachment.

Once the engine has started,

immediately blip the throttle trigger,

which should release the starting throttle

and allow the engine to slow down to

idle.

With the engine running only at idle,

attach the power tool to the spring hook

of your harness (see appropriate

chapter of this manual.)

WARNING

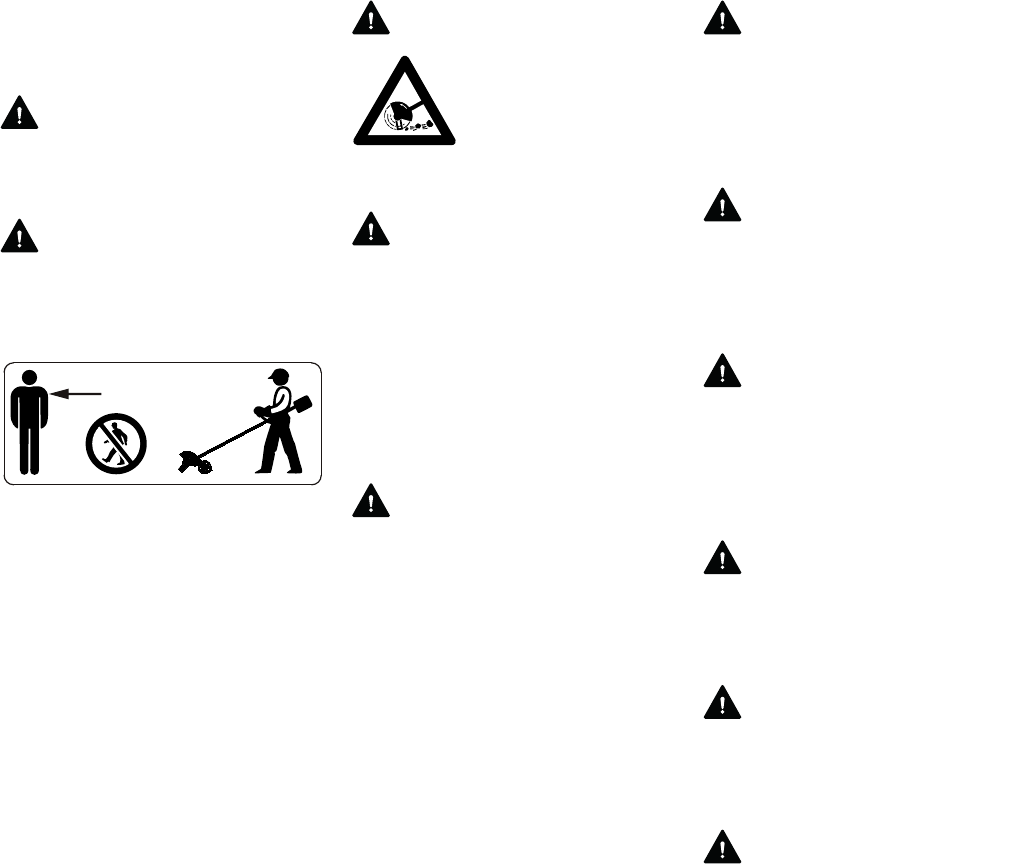

Your power tool is a one-person

machine. Do not allow other persons in

the general work area, even when

starting.

WARNING

To reduce the risk of injury from loss of

control, do not attempt to "drop start"

your power tool.

WARNING

When you pull the starter grip, do not

wrap the starter rope around your hand.

Do not let the grip snap back, but guide

the starter rope to rewind it properly.

Failure to follow this procedure may

result in injury to your hand or fingers

and may damage the starter

mechanism.

Important Adjustments

WARNING

To reduce the risk of personal injury

from loss of control or contact with the

running cutting attachment, do not use

your unit with incorrect idle adjustment.

At correct idle speed, the cutting

attachment should not move. For

directions on how to adjust idle speed,

see the appropriate section of your

instruction manual.

If you cannot set the correct idle speed,

have your STIHL dealer check your

power tool and make proper

adjustments and repairs.

WARNING

This unit is equipped with an ignition

system that is normally in operational

readiness. After the setting lever is used

to stop the engine, it automatically

springs back to the "on" position. If the

engine is warm, it may be possible to

start it by simply pulling the starter rope,

with no further adjustments. To reduce

the risk of injury, be particularly alert to

keep children away from the unit.

002BA118 KN

FC 70 C

English

During Operation

Holding and Controlling the Power Tool

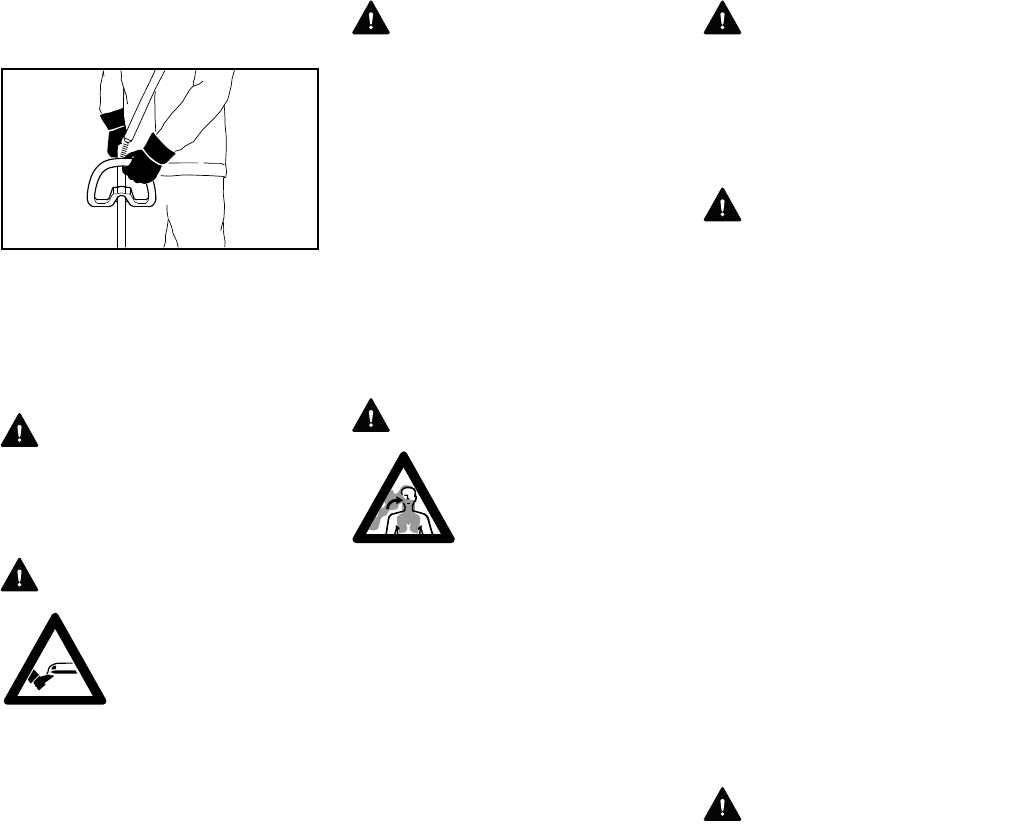

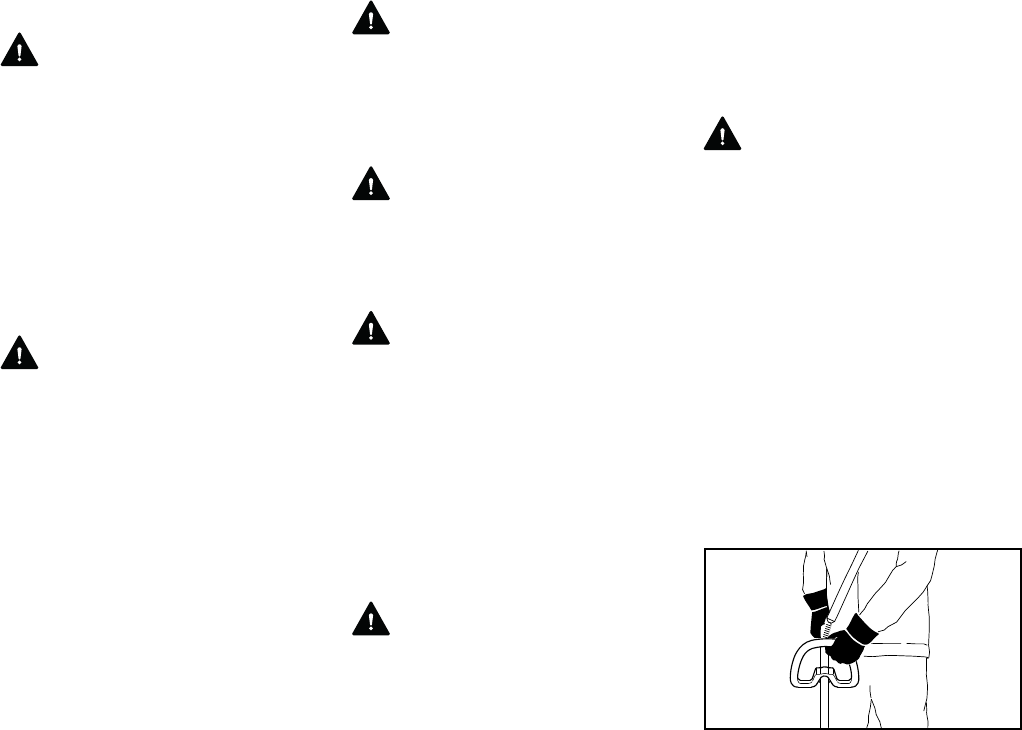

Always hold the unit firmly with both

hands on the handles while you are

working. Wrap your fingers and thumbs

around the handles.

Your right hand should grip the rear

handle. This also applies to left-handers.

WARNING

To reduce the risk of injury from loss of

control, never work on a ladder or on any

other insecure support. Never hold the

cutting attachment above waist height.

WARNING

Do not overreach. Keep proper footing

and balance at all times. Special care

must be taken in slippery conditions (wet

ground, snow) and in difficult, overgrown

terrain. Watch for hidden obstacles such

as tree stumps, roots and ditches to

avoid stumbling. For better footing, clear

away scrub and cuttings. Be extremely

cautious when working on slopes or

uneven ground.

Working Conditions

Operate and start your power tool only

outdoors in a well ventilated area.

Operate it under good visibility and

daylight conditions only. Work carefully.

WARNING

If the vegetation being cut or the

surrounding ground is coated with a

chemical substance (such as an active

pesticide or herbicide), read and follow

the instructions and warnings that

accompanied the substance at issue.

WARNING

Inhalation of certain dusts, especially

organic dusts such as mold or pollen,

can cause susceptible persons to have

an allergic or asthmatic reaction.

Substantial or repeated inhalation of

dust and other airborne contaminants, in

particular those with a smaller particle

size, may cause respiratory or other

illnesses. Control dust at the source

where possible. Use good work

practices, such as operating the unit so

that the wind or operating process

directs any dust raised by the power tool

away from the operator. Follow the

recommendations of EPA / OSHA /

NIOSH and occupational and trade

associations with respect to dust

("particulate matter".) When the

inhalation of dust cannot be

substantially controlled, i.e., kept at or

near the ambient (background) level, the

operator and any bystanders should

wear a respirator approved by NIOSH /

MSHA for the type of dust encountered.

Operating Instructions

WARNING

Do not operate your power tool using the

starting throttle lock, as you do not have

control of the engine speed.

Never attempt to operate

your power tool with one

hand. Loss of control of

the power tool resulting in

serious or fatal injury may

result. To reduce the risk

of cut injuries, keep

hands and feet away

from the cutting attach-

ment. Never touch a

moving cutting attach-

ment with your hand or

any other part of your

body.

002BA054 KN

As soon as the engine is

running, this product gen-

erates toxic exhaust

fumes containing chemi-

cals, such as unburned

hydrocarbons (including

benzene) and carbon

monoxide, that are

known to cause respira-

tory problems, cancer,

birth defects, or other

reproductive harm. Some

of the gases (e.g. carbon

monoxide) may be color-

less and odorless. To

reduce the risk of serious

or fatal injury / illness

from inhaling toxic fumes,

never run the machine

indoors or in poorly venti-

lated locations.

FC 70 C

English

In the event of an emergency, switch off

the engine immediately – move the slide

control / momentary stop switch to 0 or

STOP.

WARNING

The cutting attachment continues to

rotate for a short period after the throttle

trigger is released (flywheel effect.)

WARNING

The rotating cutting attachment may

fling foreign objects directly or by

ricochet a great distance.

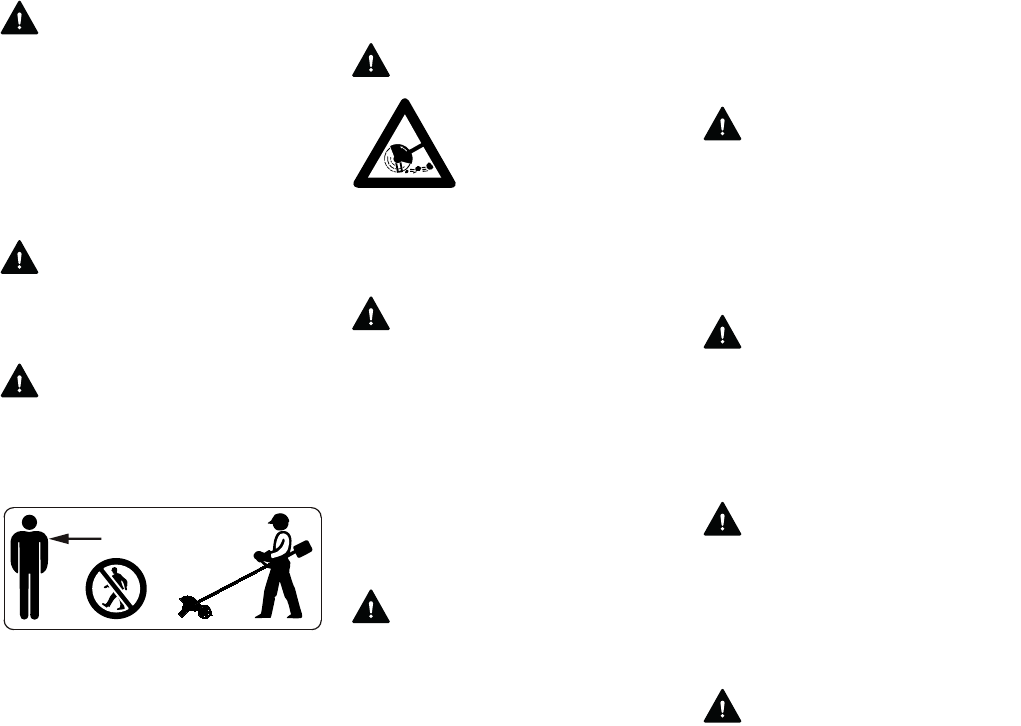

To reduce the risk of eye and other injury

always wear proper eye protection (see

the chapter on "Proper Clothing") and

ensure that bystanders are at least

50 feet (15 m) away. To reduce the risk

of damage to property, also maintain this

distance from such objects as vehicles

or windows. Any coworkers who must be

in the restricted area should also wear

goggles or protective glasses. Stop the

engine immediately if you are

approached.

WARNING

During cutting, check the tightness and

the condition of the cutting attachment at

regular short intervals with the engine

and attachment stopped. If the behavior

of the attachment changes during use,

stop the engine immediately, wait until

the cutting attachment stops, and check

the nut securing the attachment for

tightness and the blade for cracks, wear

and damage.

WARNING

A loose blade may vibrate, crack, break

or come off the edger, which may result

in serious or fatal injury. Make sure that

the cutting attachment is properly

tightened. Use the wrench supplied or

one of sufficient length to obtain the

proper torque. If the blade loosens after

being properly tightened, stop work

immediately. The retaining nut may be

worn or damaged and should be

replaced. If the blade continues to

loosen, see your STIHL dealer. Never

use an edger with a loose cutting

attachment.

WARNING

Replace a cracked, bent, warped,

damaged, dull or worn out blade

immediately, even if damage is limited to

superficial cracks. Such attachments

may shatter at high speed and cause

serious or fatal injury.

WARNING

When using your edger, avoid cutting

close to fences, sides of buildings, tree

trunks, stones or other such objects that

could cause the power tool to kick out or

could cause damage to the blade.

WARNING

If the blade or deflector becomes

clogged or stuck, always shut off the

engine and make sure the cutting

attachment has stopped before

cleaning. Grass, weeds, etc. should be

cleaned off the blade at regular intervals.

WARNING

To reduce the risk of unintentional

rotation of the cutting attachment and

injury, always shut off the engine before

replacing the cutting attachment.

WARNING

The gearbox becomes hot during

operation. To reduce the risk of burn

injury, do not touch the gear housing

when it is hot.

WARNING

Never modify your muffler. Any

modification could cause an increase in

heat radiation, sparks or sound level,

15m (50ft)

Before you start work,

examine the area for

stones, glass, fence wire,

metal, trash or other solid

objects. The cutting

attachment could throw

objects of this kind.

FC 70 C

English

thereby increasing the risk of fire, burn

injury or hearing loss. You may also

permanently damage the engine. Have

your muffler serviced and repaired by

your STIHL servicing dealer only.

WARNING

The muffler and other parts of the engine

(e.g. fins of the cylinder, spark plug)

become hot during operation and remain

hot for a while after stopping the engine.

To reduce risk of burns, do not touch the

muffler and other parts while they are

hot. Keep the area around the muffler

clean. Remove excess lubricant and all

debris such as pine needles, branches

or leaves. Let the engine cool down

sitting on concrete, metal, bare ground

or solid wood away from any

combustible substances.

WARNING

An improperly mounted or damaged

cylinder housing or a

damaged/deformed muffler shell may

interfere with the cooling process of the

muffler. To reduce the risk of fire or burn

injury, do not continue work with a

damaged or improperly mounted

cylinder housing or a

damaged/deformed muffler shell.

Your muffler is furnished with a spark

arresting screen designed to reduce the

risk of fire from the emission of hot

particles. Never operate your unit with a

missing or damaged spark arresting

screen. If your gas/oil mix ratio is correct

(i.e., not too rich), this screen will

normally stay clean as a result of the

heat from the muffler and need no

service or maintenance. If you

experience loss of performance and you

suspect a clogged screen, have your

muffler maintained by a STIHL servicing

dealer. Some state or federal laws or

regulations may require a properly

maintained spark arrestor for certain

uses. See the "Maintenance, Repair and

Storing" section of these Safety

Precautions. Remember that the risk of

a brush or forest fire is greater in hot or

dry conditions.

WARNING

USING THE CUTTING ATTACHMENT

For an illustration of the cutting

attachment and instructions on proper

mounting see the chapter on "Replacing

the Cutting Blade" in your instruction

manual.

WARNING

To reduce the risk of severe or fatal

injury from blade contact and / or loss of

control, never attempt to use a metal

blade on an FC model for which it is not

authorized.

MAINTENANCE, REPAIR AND

STORING

Maintenance, replacement, or repair of

the emission control devices and

systems may be performed by any

nonroad engine repair establishment or

individual. However, if you make a

warranty claim for a component which

has not been serviced or maintained

properly or if nonapproved replacement

parts were used, STIHL may deny

coverage.

WARNING

Use only identical STIHL replacement

parts for maintenance and repair. Use of

non-STIHL parts may cause serious or

fatal injury.

Strictly follow the maintenance and

repair instructions in the appropriate

sections of your instruction manual.

Some STIHL power tools

are equipped with a cata-

lytic converter, which is

designed to reduce the

exhaust emissions of the

engine by a chemical

process in the muffler.

Due to this process, the

muffler does not cool

down as rapidly as con-

ventional mufflers when

the engine returns to idle

or is shut off. To reduce

the risk of fire and burn

injuries when using a cat-

alytic converter, always

set your power tool down

in the upright position and

never locate it where the

muffler is near dry brush,

grass, wood chips or

other combustible materi-

als while it is still hot.

FC 70 C

English

WARNING

Always stop the engine and make sure

that the cutting attachment is stopped

before doing any maintenance or repair

work or cleaning the power tool. Do not

attempt any maintenance or repair work

not described in your instruction manual.

Have such work performed by your

STIHL servicing dealer only.

Wear gloves when handling or

performing maintenance on blades.

WARNING

Use the specified spark plug, and make

sure it and the ignition lead are always

clean and in good condition. Always

press the spark plug boot snugly onto

the spark plug terminal of the proper

size. (Note: If the terminal has a

detachable SAE adapter nut, it must be

securely attached.) A loose connection

between the spark plug and the ignition

wire connector in the boot may create

arcing that could ignite combustible

fumes and cause a fire.

WARNING

Never test the ignition system with the

spark plug boot removed from the spark

plug or with a removed spark plug, since

uncontained sparking may cause a fire.

WARNING

Do not operate your power tool if the

muffler is damaged, missing or modified.

An improperly maintained muffler will

increase the risk of fire and hearing loss.

Your muffler is equipped with a spark-

arresting screen to reduce the risk of

fire; never operate your power tool if the

screen is missing, damaged or clogged.

Remember that the risk of a brush or

forest fire is greater in hot or dry

weather.

In California, it is a violation of § 4442 or

§ 4443 of the Public Resources Code to

use or operate gasoline-powered tools

on forest-covered, brush-covered or

grass-covered land unless the engine’s

exhaust system is equipped with a

complying spark arrester that is

maintained in effective working order.

The owner/operator of this product is

responsible for properly maintaining the

spark arrester. Other states or

governmental entities/agencies, such as

the U.S. Forest Service, may have

similar requirements. Contact your local

fire agency or forest service for the laws

or regulations relating to fire protection

requirements.

WARNING

Never repair damaged cutting

attachments by welding, straightening or

modifying the shape. This may cause

parts of the cutting attachment to come

off and result in serious or fatal injuries.

Tighten all nuts, bolts and screws,

except the carburetor adjustment

screws, after each use.

Do not clean your machine with a

pressure washer. The solid jet of water

may damage parts of the machine.

Store the power tool in a dry and high or

locked location out of reach of children.

Before storing for longer than a few

days, always empty the fuel tank. See

chapter "Storing the Machine" in the

instruction manual.

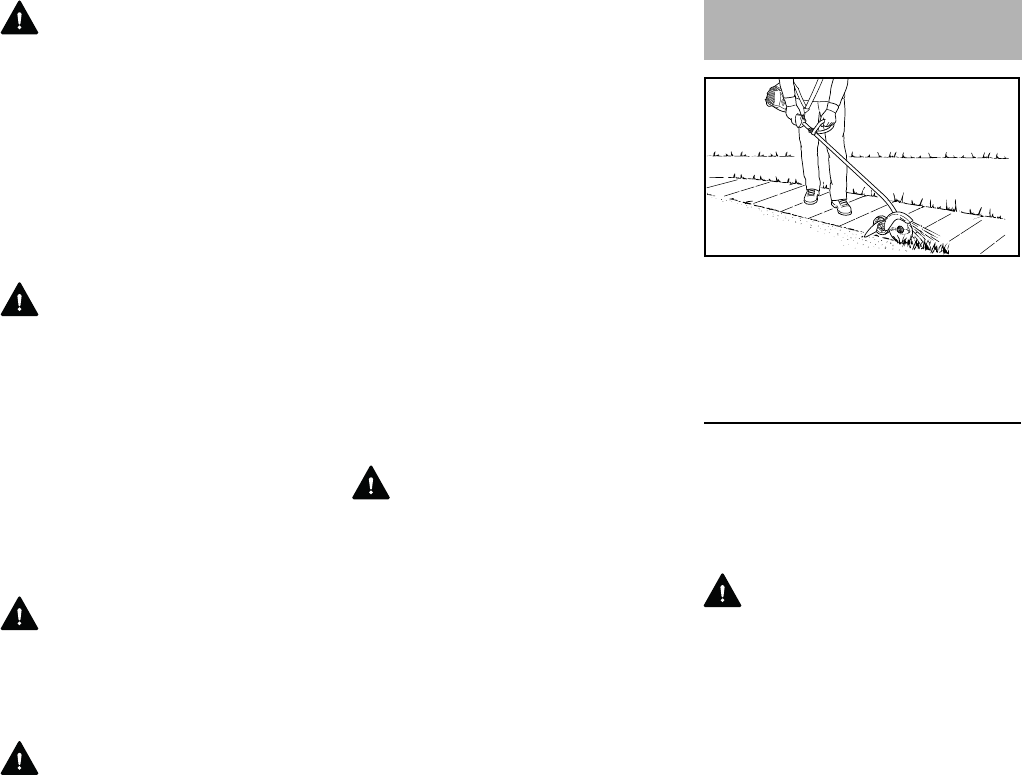

Your power edger is designed to

produce sharp contoured borders

around lawns and flower beds. It will cut

almost all types of grass, weeds and soft

green plants.

Preparations

If the soil is very dry, spray it with water

before you start work: this softens the

soil a little and also reduces the amount

of dust created. Slightly damp green

plants are easier to cut.

WARNING

Clear away all obstacles and solid

objects from the work area.

NPlan the best route for edging.

Always hold and operate your edger

on the right-hand side of your body.

Using the Unit

0815BA003 KN

FC 70 C

English

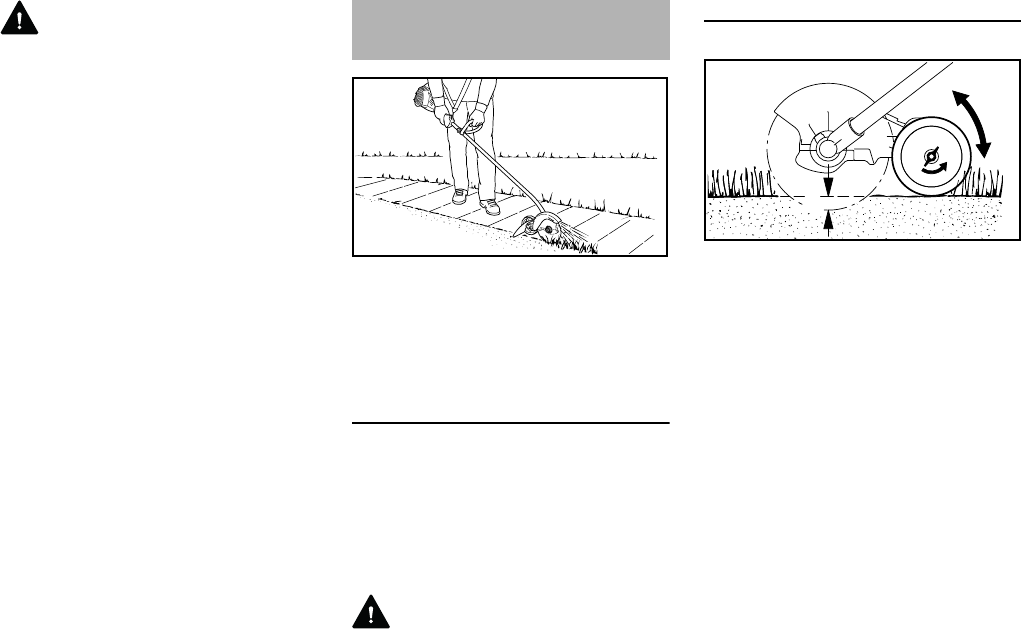

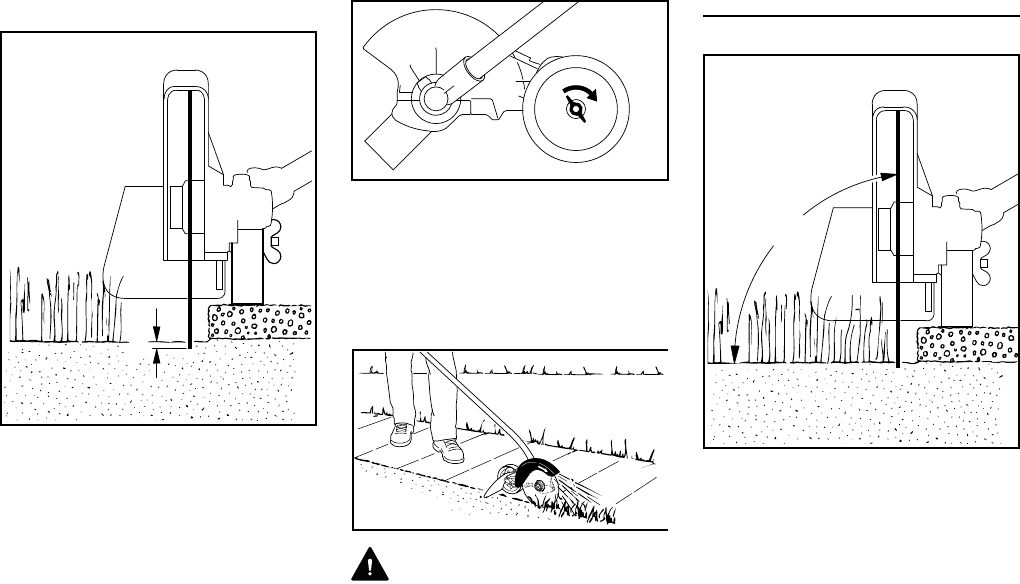

Adjusting Depth of Cut

NTo reduce the risk of injury, shut off

the engine.

NLoosen the wingnut (1)

counterclockwise.

NAdjust the wheel (2): Upwards to

increase the depth of cut (A) or

downwards to reduce the depth of

cut (A).

Adjust correctly

The depth of cut depends on the

uneveness of the ground, your height

and the way you hold the edger. Use the

following procedure:

NAdjust the depth wheel (2) so that

the blade (3) just touches the

ground or breaks the surface of the

soil by no more than 0.2 in

(5 mm) (B) in the normal working

position.

NTighten down the wingnut

clockwise.

NStanding in the normal working

position, check the depth of cut

again and correct it if necessary,

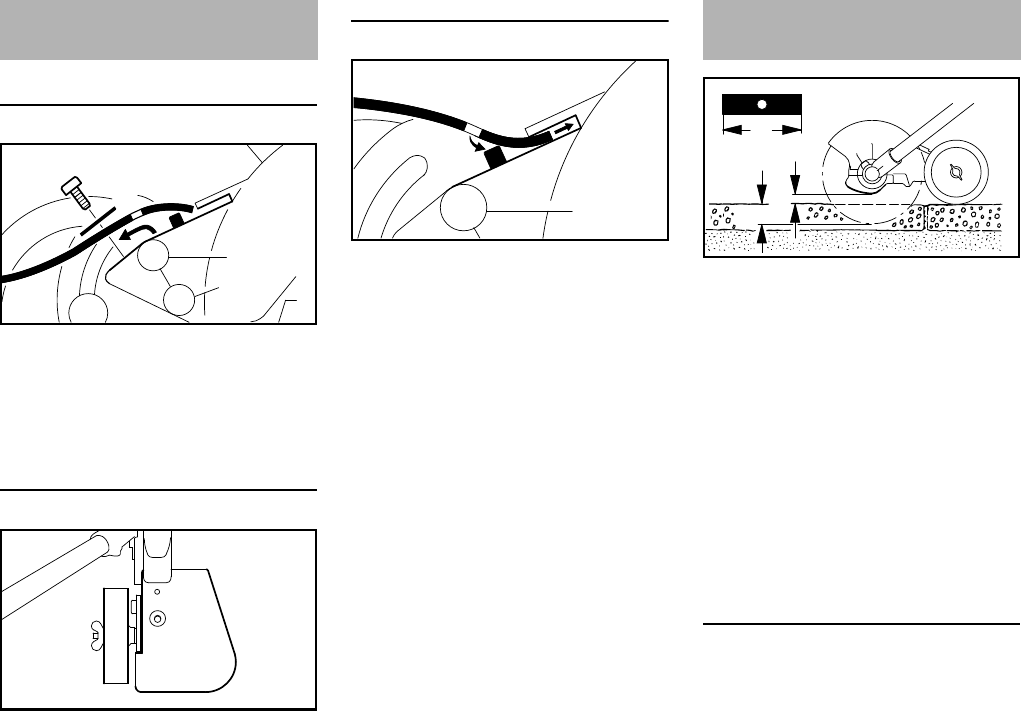

WARNING

Do not adjust the deflector.

The deflector has been set at the factory

so that the arrow on the deflector and

the open side point away from the

operator. This ensures that cuttings and

other debris are directed away from the

machine and operator.

241BA001 KN

241BA002 KN

241BA003 KN

0815BA004 KN

FC 70 C

English

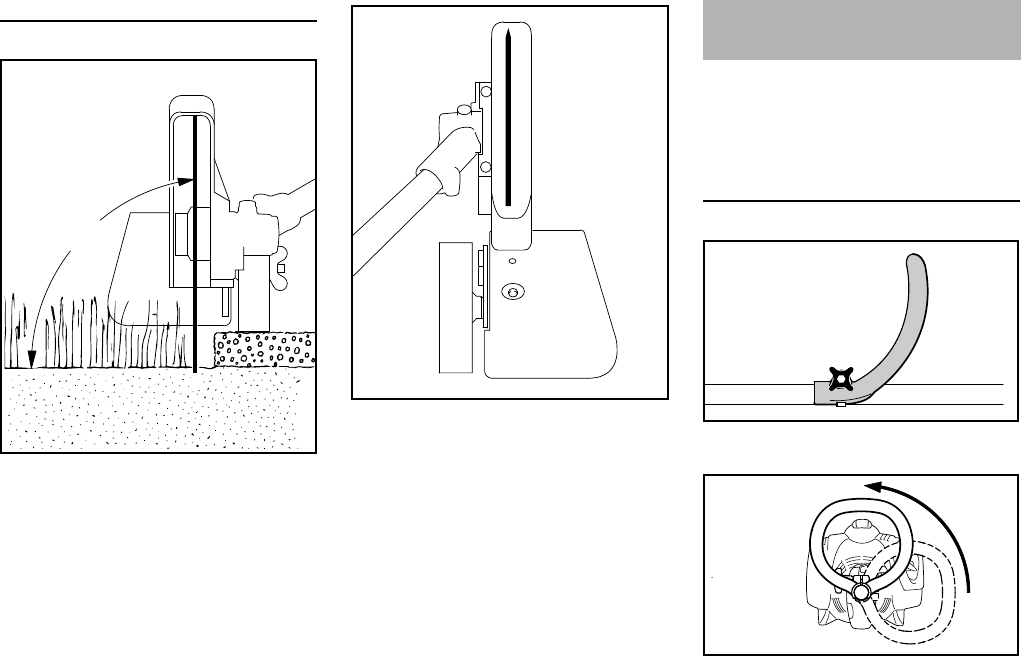

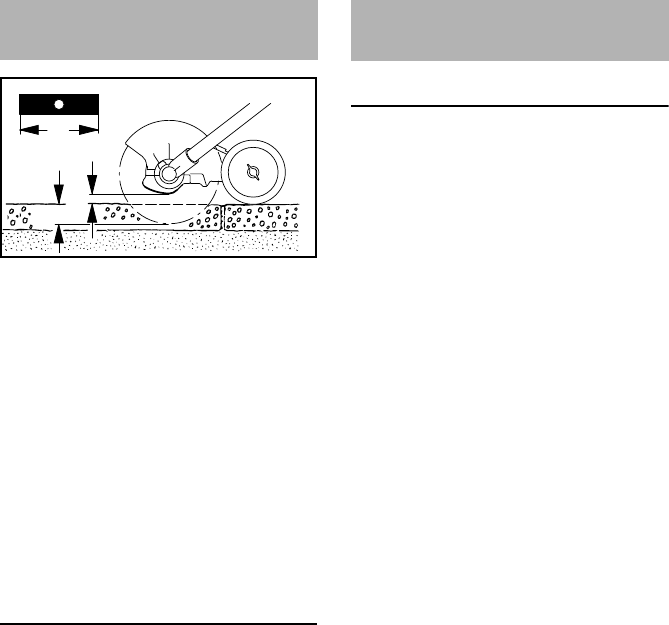

Lawn edging

NStarting the engine

NStart the cut at no less than half

throttle and continue cutting at full

throttle.

NHold and guide your edger so that

the blade is vertical.

NCut steadily so that the engine is not

lugged down – do not apply force.

NCut at no more than a normal

walking pace.

NDo not push the blade into the

ground.

NAlways walk forwards when cutting,

do not pull the unit towards you.

NEdge at a steady pace to avoid

having to make several passes.

NUse the gunning sight (1) to line up

the blade on the edge.

Your new power tool comes with the

loop handle mounted on the drive tube,

but it must be turned and lined up to suit

your requirements.

Adjusting the Loop Handle

NLoosen the star knob (1).

NTurn the handle to the vertical

position.

241BA004 KN

90°

241BA005 KN

Mounting the Loop Handle

546BA010 KN

545BA004 KN

FC 70 C

English

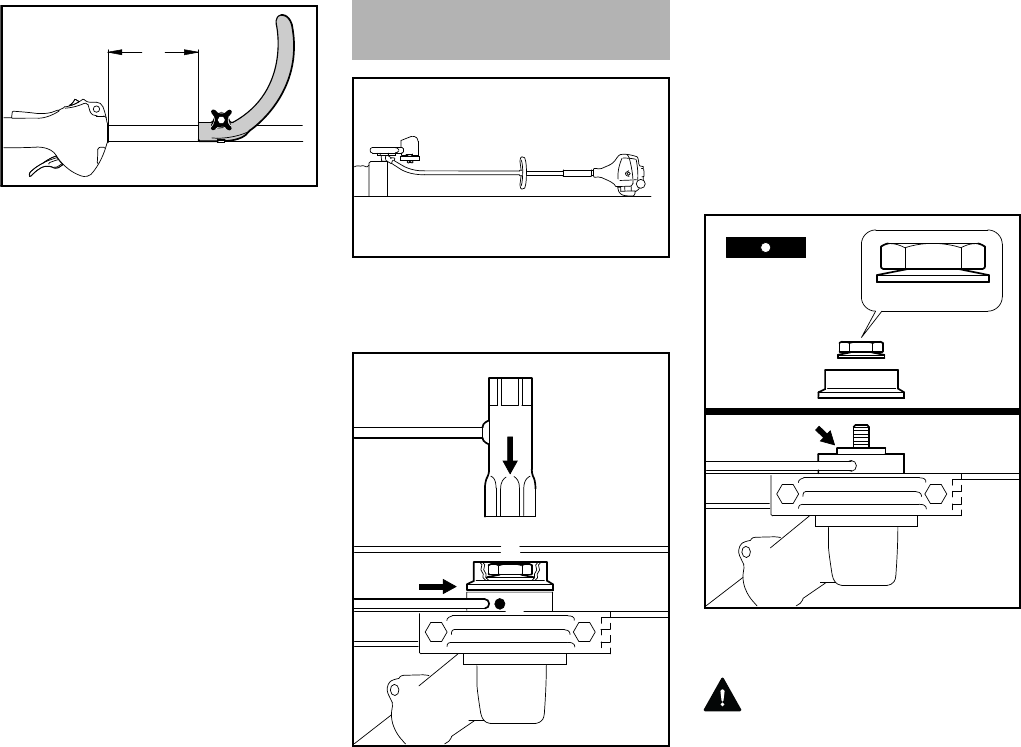

The loop handle can be adjusted to suit

the height and reach of the operator and

the application by changing

distance (A).

Recommended distance (A): about 6 in

(15 cm)

NSlide the handle to the required

position.

NTighten down the star knob so that

the handle cannot be rotated on the

drive tube.

NLay the power edger on its back so

that the blade mounting (1) faces

up.

NInsert the stop pin (2) or screwdriver

– see "Special Accessories" – into

the hole (3) as far as stop – apply

slight pressure and turn back and

forth together with the thrust

washer (4) until the pin slips into

position and blocks the shaft.

NFit the combination wrench (5) on

the nut (6).

NLoosen and unscrew the nut

clockwise (left-hand thread).

NRemove the thrust washer.

NPlace the blade (7) on the thrust

plate (8).

WARNING

Collar (see arrow) must engage the

blade's mounting hole.

NFit the thrust washer (4) on the

shaft (9) and block the shaft.

NScrew the mounting nut (6) on to the

shaft counterclockwise and tighten

it down firmly.

546BA011 KN

Mounting the Cutting Blade

241BA006 KN

241BA011 KN

241BA012 KN

FC 70 C

English

WARNING

If the cup spring (10) on the nut (6) has

lost its tension, fit a new nut. This engine is certified to operate on

unleaded gasoline and the STIHL two-

stroke engine oil at a mix ratio of 50:1.

Your engine requires a mixture of high-

quality gasoline and two-stroke air

cooled engine oil.

Use mid-grade unleaded gasoline with a

minimum octane rating of 89 ((R+M)/2)

and no more than 10% ethanol content.

Fuel with a lower octane rating may

increase engine temperatures. This, in

turn, increases the risk of piston seizure

and damage to the engine.

The chemical composition of the fuel is

also important. Some fuel additives not

only detrimentally affect elastomers

(carburetor diaphragms, oil seals, fuel

lines, etc.), but magnesium castings and

catalytic converters as well. This could

cause running problems or even

damage the engine. For this reason

STIHL recommends that you use only

high-quality unleaded gasoline!

Gasoline with an ethanol content of

more than 10% can cause running

problems and major damage in engines

with a manually adjustable carburetor

and should not be used in such engines.

The ethanol content in gasoline affects

engine running speed – it may be

necessary to readjust the carburetor if

you use fuels with various ethanol

contents.

WARNING

To reduce the risk of personal injury

from loss of control and/or contact with

the running cutting tool, do not use your

unit with incorrect idle adjustment. At

correct idle speed, the cutting tool

should not move.

If your power tool shows an incorrect idle

adjustment, have your STIHL dealer

check your power tool and make proper

adjustments and repairs.

The idle speed and maximum speed of

the engine change if you switch from a

fuel with a certain ethanol content to

another fuel with a much higher or lower

ethanol content.

This problem can be avoided by always

using fuel with the same ethanol

content.

Use only STIHL two-stroke engine oil or

equivalent high-quality two-stroke

engine oils that are designed for use

only in air cooled two-cycle engines.

We recommend STIHL HP Ultra 2-Cycle

Engine Oil since it is specially

formulated for use in STIHL engines.

Do not use BIA or TCW rated (two-

stroke water cooled) mix oils or other

mix oils that state they are for use in both

water cooled and air cooled engines

(e.g., outboard motors, snowmobiles,

chain saws, mopeds, etc.).

WARNING

Take care when handling gasoline.

Avoid direct contact with the skin and

avoid inhaling fuel vapor. When filling at

the pump, first remove the container

from your vehicle and place the

Fuel

FC 70 C

English

container on the ground before filling. To

reduce the risk of sparks from static

discharge and resulting fire and/or

explosion, do not fill fuel containers that

are sitting in or on a vehicle or trailer.

The container should be kept tightly

closed in order to limit the amount of

moisture that gets into the mixture.

The machine‘s fuel tank should be

cleaned as necessary.

Fuel mix ages

Only mix sufficient fuel for a few days

work, not to exceed 3 months of storage.

Store in approved fuel-containers only.

When mixing, pour oil into the container

first, and then add gasoline. Close the

container and shake it vigorously by

hand to ensure proper mixing of the oil

with the fuel.

Dispose of empty mixing-oil containers

only at authorized disposal locations.

Preparations

NBefore fueling, clean the filler cap

and the area around it to ensure that

no dirt falls into the tank.

Always thoroughly shake the mixture in

the canister before fueling your

machine.

NPosition the machine so that the

filler cap is facing up.

WARNING

In order to reduce the risk of fire and

personal injury from escaping gas vapor

and fumes, remove the fuel filler cap

carefully so as to allow any pressure

build-up in the tank to release slowly.

One of two different filler caps is

installed as standard at the factory.

Toolless filler cap (with folding grip)

Threaded filler cap

Opening the toolless filler cap

NRaise the grip into an upright

position.

Gaso-

line

Oil (STIHL 50:1 or equiva-

lent high-quality oils)

US gal. US fl.oz.

12.6

2 1/2 6.4

512.8

Fueling

002BA456 KN

002BA418 KN

002BA419 KN

001BA218 KN

FC 70 C

English

NTurn the cap counterclockwise

(approx. 1/4 turn).

NRemove fuel filler cap.

Refueling

Take care not to spill fuel while fueling

and do not overfill the tank. STIHL

recommends use of the STIHL filling

system (special accessory).

Closing the toolless filler cap

With grip in an upright position:

NInsert the cap – positioning marks

on the cap and the fuel tank opening

must line up.

NThe cap should drop fully into the

opening in this position.

NWhile pressing the cap down, twist it

firmly clockwise as far as it will go

(approx. 1/4 turn).

NFold down the grip.

Checking for proper closure

NThe lug on the grip must engage

entirely in the recess (arrow), and

the grip must lie completely flush

with the top of the cap.

NGrip the cap and check for

tightness.

NIf the cap can be moved, it is not

properly installed.

Misalignment of the cap parts

NIf the cap does not drop fully into the

opening when the positioning marks

line up and/or if the cap does not

tighten properly when twisted, the

base of the cap may be rotated out

of position vis-à-vis the top.

NSuch misalignment can result from

handling, cleaning or an improper

attempt at tightening.

001BA219 KN

001BA224 KN

001BA220 KN

001BA221 KN

001BA222 KN

001BA223 KN

001BA225 KN

FC 70 C

English

NTo correct a misalignment, turn the

cap (with the grip up) until it drops

fully into the tank opening.

NTwist the cap counterclockwise as

far as it will go (approx. 1/4 turn) –

this will twist the base of the cap into

the correct position.

NTwist the cap clockwise, closing it

normally – see the sections

"Closing" and "Checking for proper

closure."

NIf your cap still does not tighten

properly, it may be damaged or

broken; immediately stop use of the

unit and take it to your authorized

STIHL dealer for repair.

Opening the threaded filler cap

NTurn the cap counterclockwise until

it can be removed from the tank

opening.

NRemove the filler cap.

Refueling

Take care not to spill fuel while fueling

and do not overfill the tank. STIHL

recommends use of the STIHL filling

system (special accessory).

Closing the threaded filler cap

NPosition cap.

NTurn the cap clockwise as far as it

will go and tighten it as securely as

possible by hand.

Controls

1Throttle trigger lockout

2Throttle trigger

3Stop switch with Run and 0=Stop

positions.

Function of Stop Switch and Ignition

System

The stop switch is normally in the Run

position: Ignition is on in this position –

the engine is ready to start and may be

started. If the stop switch is moved to

the 0 position, the ignition is switched

off. It is automatically switched on again

after the engine comes to a standstill.

Left: Base of improperly aligned

cap (with open space)

Right: Base of cap correctly posi-

tioned for installation

001BA227 KN

001BA226 KN

002BA447 KN

002BA448 KN

Starting / Stopping the

Engine

0815BA001 KN

FC 70 C

English

Starting the Engine

NPress the fuel pump bulb (4) at least

five times – even if the bulb is filled

with fuel.

Cold Engine (cold start)

NPress in the choke lever (5) and turn

it to g at the same time.

Warm Engine (warm start)

NPress in the choke lever (5) and turn

it to < at the same time.

Also use this setting if the engine has

been running but is still cold.

Cranking

NPlace the unit on the ground: Check

that the cutting blade is not touching

the ground of any other obstacles.

NMake sure you have a safe and

secure footing.

NHold the unit firmly on the ground

with your left hand and press down

– do not touch the throttle trigger or

interlock lever.

NOTICE

Do not stand or kneel on the drive tube.

NPull the starter grip slowly with your

right hand until you feel it engage

and then give it a brisk strong pull.

NOTICE

Do not pull out the starter rope all the

way – it might otherwise break.

NDo not let the starter grip snap back.

Guide it slowly back into the housing

so that the starter rope can rewind

properly.

NContinue cranking until the engine

runs.

547BA015 KN

547BA016 KN

547BA017 KN

0414BA012 KN

0414BA013 KN

FC 70 C

English

As Soon as Engine Runs

NPress down the throttle trigger

lockout and open the throttle – the

choke knob moves to the run

position F. After a cold start, warm

up the engine by opening the

throttle several times.

WARNING

Make sure the carburetor is correctly

adjusted. The cutting blade must not

rotate when the engine is idling.

Your machine is now ready for

operation.

Shut off the engine.

NMove the stop switch in the direction

of 0 – the engine stops – release

the stop switch – it springs back to

the run position.

Other Hints on Starting

Engine stalls in cold start position g or

under acceleration

NMove the choke lever to < and

continue cranking until the engine

runs.

Engine does not start in warm start

position <

NMove the choke lever to g and

continue cranking until the engine

runs.

If the engine does not start

NCheck that choke lever is in correct

position.

NCheck that there is fuel in the tank

and refuel if necessary.

NCheck that the spark plug boot is

properly connected.

NRepeat the starting procedure.

Fuel tank run until completely dry

NAfter refueling, press the fuel pump

bulb at least five times – even if the

bulb is filled with fuel.

NSet the choke lever to suit the

engine temperature.

NStart the engine.

During break-in period

A factory-new machine should not be

run at high revs (full throttle off load) for

the first three tank fillings. This avoids

unnecessary high loads during the

break-in period. As all moving parts

have to bed in during the break-in

period, the frictional resistances in the

engine are greater during this period.

The engine develops its maximum

power after about 5 to 15 tank fillings.

During Operation

After a long period of full throttle

operation, allow the engine to run for a

short while at idle speed so that engine

heat can be dissipated by the flow of

cooling air. This protects engine-

mounted components (ignition,

carburetor) from thermal overload.

After Finishing Work

Storing for a short period: Wait for the

engine to cool down. Empty the fuel tank

and keep the machine in a dry place,

well away from sources of ignition, until

you need it again. For longer out-of-

service periods – see "Storing the

Machine".

0414BA014 KN

Operating Instructions

FC 70 C

English

If there is a noticeable loss of engine

power

NMove the choke lever (1) to <.

NTurn the screw (2) in the filter

cover (3) counterclockwise until the

cover is loose.

NEase the filter cover (3) over the

choke lever and lift it away.

NClean away loose dirt from around

the filter.

NReach into the recess (4) in the filter

housing and take out the felt

filter (5).

NFit a new felt filter element (5). As a

temporary measure you can knock it

out on the palm of your hand or blow

it out with compressed air. Do not

wash.

NOTICE

Replace damaged parts.

NFit the felt filter (5) in the filter

housing, make sure it is properly

seated – the arrow points to the

recess.

NMove the choke lever (1) to <.

NFit the filter cover in position,

making sure the screw is square.

Tighten down the screw.

Exhaust emissions are controlled by the

design of the fundamental engine

parameters and components (e.g.

carburation, ignition, timing and valve or

port timing) without the addition of any

major hardware.

Cleaning the Air Filter

547BA022 KN

547BA023 KN

Engine Management

FC 70 C

English

The carburetor comes from the factory

with a standard setting.

On this machine it is no longer

necessary to adjust the carburetor.

It has been set at the factory to provide

an optimum fuel-air mixture in all

locations and operating conditions.

Adjusting Idle Speed

Engine stops while idling

NWarm up the engine for about

3 minutes.

NTurn the idle speed screw (LA)

slowly clockwise until the engine

runs smoothly – the cutting

attachment must not move.

Cutting attachment runs when engine is

idling

NTurn the idle speed screw (LA)

counterclockwise until the cutting

attachment stops running and then

turn the screw about another 1/2 to

3/4 turn in the same direction.

WARNING

If the working tool or cutting attachment

continues to run when the engine is

idling, have your machine checked and

repaired by your servicing dealer.

If engine is down on power, difficult to

start or runs poorly at idling speed, first

check the spark plug.

Fit a new spark plug after approx. 100

operating hours or earlier if the

electrodes are badly eroded.

Wrong fuel mix (too much engine oil in

the gasoline), a dirty air filter and

unfavorable running conditions (mostly

at part throttle etc.) affect the condition

of the spark plug. These factors cause

deposits to form on the insulator nose

which may result in trouble in operation.

Removing the Spark Plug

NShut off the engine.

There are two versions:

–Ignition lead on clutch side.

–Ignition lead on starter side.

Adjusting the Carburetor

0815BA006 KN

Spark Plug

0414BA015 KN

FC 70 C

English

NRemove the spark plug boot (1).

NUnscrew the spark plug (2).

Checking the Spark Plug

NClean dirty spark plug.

NCheck electrode gap (A) and

readjust if necessary – see

"Specifications".

NUse only resistor type spark plugs of

the approved range.

Rectify problems which have caused

fouling of spark plug:

–Too much oil in fuel mix.

–Dirty air filter.

–Unfavorable running conditions,

e.g. operating at part load.

WARNING

To reduce the risk of fire and burn injury,

use only spark plugs authorized by

STIHL. Always press spark plug boot (1)

snugly onto spark plug terminal (2) of the

proper size. (Note: If terminal has

detachable SAE adapter nut, it must be

attached.) A loose connection between

spark plug boot and ignition wire

connector in the boot may create arcing

that could ignite combustible fumes and

cause a fire.

Installing the spark plug

NScrew home the spark plug, fit the

boot and press it down firmly.

If engine running behavior is

unsatisfactory even though the air filter

is clean and the carburetor is properly

adjusted, the cause may be the muffler.

Have the muffler checked for

contamination (carbonization) by your

servicing dealer.

STIHL recommends that you have

servicing and repair work carried out

exclusively by an authorized STIHL

servicing dealer.

0141BA020 KN

000BA039 KN

002BA363 KN

Engine Running Behavior

FC 70 C

English

Check grease level regularly, about

every 25 hours of operation.

NUnscrew the filler plug (1). If no

grease can be seen on the inside of

the filler plug, screw the tube (2) of

STIHL gear lubricant for

brushcutters – see "Special

Accessories" – into the filler hole.

NSqueeze up to 0.2 oz (5 g) grease

into the gearbox.

NOTICE

Do not completely fill the gearbox with

grease.

NRefit the filler plug and tighten it

down firmly.

To help prolong the wear life of the

starter rope, observe the following

points:

NPull the starter rope only in the

direction specified.

NDo not pull the rope over the edge of

the guide bushing.

NDo not pull out the rope more than

specified.

NDo not allow the starter grip to snap

back, guide it back into the housing

slowly – see chapter on "Starting /

Stopping the Engine."

Have a damaged starter rope replaced

by your dealer before it breaks

completely. STIHL recommends that

you have servicing and repair work

carried out exclusively by an authorized

STIHL servicing dealer.

For periods of 3 months or longer

NDrain and clean the fuel tank in a

well ventilated area.

NDispose of fuel properly in

accordance with local

environmental requirements.

NRun the engine until the carburetor

is dry – this helps prevent the

carburetor diaphragms sticking

together.

NThoroughly clean the machine – pay

special attention to the cylinder fins

and air filter.

NRemove, clean and inspect the

cutting blade.

NStore the machine in a dry, high or

locked location, out of the reach of

children and other unauthorized

persons.

Lubricating the Gearbox

241BA018 KN

Rewind Starter Storing the Machine

FC 70 C

English

Have a worn depth wheel replaced by a

servicing dealer. STIHL recommends

that you have servicing and repair work

carried out exclusively by an authorized

STIHL servicing dealer.

Depth wheel

NThe end of the thread on the

screw (1) is caulked to ensure that

the wingnut (2) does not work loose

and be lost.

A very high torque has to be applied to

remove the wingnut from the screw. If

the parts are then reassembled, the

captive function is no longer

guaranteed. In such a case have the

screw and wingnut replaced by a

servicing dealer.

Removing the skirt

NLoosen and remove the screw (1).

NRemove the washer (2).

NPull the skirt (3) off the lug (4) and

out of the deflector.

Position of skirt

NPosition the skirt (3) correctly in

relation to the depth wheel (5): The

wheel is on the left – the skirt must

project to the right.

Fitting the skirt

NPush the skirt (3) into the slot in the

deflector until it can be engaged on

the lug (4).

NFit the washer on the screw.

NInsert the screw and tighten it down

firmly.

Replacing the Depth Wheel

241BA024 KN

Replacing the Skirt

241BA009 KN

241BA015 KN

241BA017 KN

FC 70 C

English

Do not attempt to straighten or weld a

bent or cracked blade – it may break – it

must be replaced – see "Mounting the

Cutting Blade".

STIHL recommends you use only

original STIHL cutting blades – see

"Special Accessories".

Do not resharpen the blade.

NReplace the blade (1) if its

length (A) is no longer sufficient to

maintain the necessary ground

clearance (B) and obtain the

required depth of cut (C).

Checking out-of-balance

To avoid out-of-balance:

NHave your dealer check the blade

for out-of-balance on a STIHL

balancer (special accessory) –

STIHL recommends an authorized

STIHL servicing dealer. If blade is

out-of-balance, fit a new one – see

"Replacing the Edger Blade".

Spark Arresting Screen in Muffler

Spark arresting screen in muffler (not all

markets)

NIf the engine is down on power,

check the spark arresting screen in

the muffler.

STIHL recommends that you have

servicing and repair work carried out

exclusively by an authorized STIHL

servicing dealer.

Replacing the Cutting Blade

241BA019 KN

Inspections and Maintenance

by Dealer

FC 70 C

English

Maintenance and Care

The following intervals apply to normal operating conditions only. If your daily work-

ing time is longer or operating conditions are difficult (very dusty work area, etc.),

shorten the specified intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

if required

Complete machine Visual inspection (condition, leaks) XX

Clean X

Control handle Check operation XX

Air filter Clean XX

Replace X

Pickup body in fuel tank Check X

Replace XXX

Fuel tank Clean XX

Carburetor

Check idle adjustment – the blade must

not turn XX

Readjust idle X

Spark plug Readjust electrode gap X

Replace after every 100 operating hours

Cooling inlets Visual inspection X

Clean X

Sparl arresting screen2) in muffler

Have checked by servicing dealer1) X

Have cleaned or replaced by servicing

dealer1) XX

All accessible screws and nuts (not adjust-

ing screws) Retighten X

FC 70 C

English

Blade

Visual inspection XX

Replace X

Check tightness of blade XX

Safety labels Replace X

1) STIHL recommends that this work be done by a STIHL servicing dealer.

2) Not in all versions, country-specific

The following intervals apply to normal operating conditions only. If your daily work-

ing time is longer or operating conditions are difficult (very dusty work area, etc.),

shorten the specified intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

if required

FC 70 C

English

1Loop Handle

2Wing Screw

3Carrying Ring

4Momentary Stop Switch

5Throttle Trigger Lockout

6Throttle Trigger

7Carburetor Adjusting Screws

8Choke Lever

9Air Filter Cover

10 Machine Support

11 Fuel Tank

12 Fuel Filler Cap

13 Fuel Pump

14 Starter Grip

15 Spark Plug Boot

16 Muffler with Spark Arresting Screen

17 Cutting Blade

18 Deflector

19 Wingnut

20 Wheel

21 Skirt

#Serial Number

Main Parts

18 20

0815BA002 KN

FC 70 C

English

Definitions

1. Loop Handle

For easy control of machine during

cutting work.

2. Wing Screw

Locks loop handle in selected

position.

3. Carrying Ring

Connects the edger to the harness.

4. Momentary Stop Switch

Switches the engine's ignition off

and stops the engine.

5. Throttle Trigger Lockout

Must be depressed before the

throttle trigger can be activated.

6. Throttle Trigger

Controls the speed of the engine.

7. Carburetor Adjusting Screws

For tuning the carburetor.

8. Choke Lever

Eases engine starting by enriching

mixture.

9. Air Filter Cover

Covers and protects the air filter

element.

10. Machine Support

For resting machine on the ground.

11. Fuel Tank

For fuel and oil mixture.

12. Fuel Filler Cap

For closing the fuel tank.

13. Fuel Pump

Provides additional fuel feed for a

cold start.

14. Starter Grip

The grip of the pull starter, for

starting the engine.

15. Spark Plug Boot

Connects the spark plug with the

ignition lead.

16. Muffler with Spark Arresting Screen

Muffler reduces exhaust noises and

diverts exhaust gases away from

operator. Spark arresting screen is

designed to reduce the risk of fire.

17. Cutting Blade

Metal cutting blade for cutting

weeds and soft green plants.

18. Deflector

The deflector is designed to reduce

the risk of injury from flying objects

hurled aside by the cutting blade

and from contact with the cutting

blade.

19. Wingnut

Must be loosened to move the

wheel for setting the cutting depth.

20. Wheel

The wheel mounted on the deflector

guides the cutting blade of the edger

over the ground at a preset height.

21. Skirt

The skirt is designed to reduce the

risk and injury from flying objects

hurled aside by the cutting blade.

EPA / CEPA

The Emission Compliance Period

referred to on the Emissions

Compliance Label indicates the number

of operating hours for which the engine

has been shown to meet Federal

emission requirements.

Category

CARB

The Emission Compliance Period used

on the CARB-Air Index Label indicates

the terms:

Specifications

A = 300 hours

B = 125 hours

C= 50hours

Extended = 300 hours

Intermediate = 125 hours

Moderate = 50 hours

FC 70 C

English

Engine

Ignition System

Electronic magneto ignition

Fuel System

All position diaphragm carburetor with

integral fuel pump

Weight

Contact your STIHL dealer for

information regarding special

accessories that may be available for

your product.

Users of this unit should carry out only

the maintenance operations described

in this manual. Other repair work may be

performed only by authorized STIHL

service shops.

Warranty claims following repairs can be

accepted only if the repair has been

performed by an authorized STIHL

servicing dealer using original STIHL

replacement parts.

Original STIHL parts can be identified by

the STIHL part number, the {

logo and, in some cases, by the STIHL

parts symbol K. The symbol may

appear alone on small parts.

Single cylinder two-stroke engine

Displacement: 27.2 cm3

(1.66 cu.in)

Bore: 34 mm (1.34 in)

Stroke: 30 mm (1.18 in)

Engine power to

ISO 8893:

0.9 kW (1.2 HP)

at 8,500 rpm

Idle speed: 2,800 rpm

Cut-off speed (rated): 10,000 rpm

Max. output shaft

speed (cutting blade): 8,100 rpm

Spark plug (resistor

type): NGK CMR 6 H

Electrode gap: 0.5 mm (0.02 in)

Fuel tank capacity: 0.34 L

(11.5 fl.oz)

dry, with deflector and

blade 6.1 kg (13.4 lbs)

Special Accessories Maintenance and Repairs

FC 70 C

English

Observe all country-specific waste

disposal rules and regulations.

STIHL products must not be thrown in

the garbage can. Take the product,

accessories and packaging to an

approved disposal site for environment-

friendly recycling.

Contact your STIHL servicing dealer for

the latest information on waste disposal.

Not for California

Your Warranty Rights and Obligations

The U.S. Environmental Protection

Agency (EPA) and STIHL Incorporated

are pleased to explain the Emission

Control System Warranty on your

equipment type engine. In the U.S. new

1997 and later model year small off-road

equipment engines must be designed,

built and equipped, at the time of sale, to

meet the U.S. EPA regulations for small

non road engines. The equipment

engine must be free from defects in

materials and workmanship which

cause it to fail to conform with U.S. EPA

standards for the first two years of

engine use from the date of sale to the

ultimate purchaser.

STIHL Incorporated must warrant the

emission control system on your small

off-road engine for the period of time

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road equipment engine.

Your emission control system includes

parts such as the carburetor and the

ignition system. Also included may be

hoses, and connectors and other

emission-related assemblies.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you, including diagnosis (if the

diagnostic work is performed at an

authorized dealer), parts, and labor.

Manufacturer's Warranty Coverage

In the U.S., 1997 and later model year

small off-road equipment engines are

warranted for two years. If any emission-

related part on your engine is defective,

the part will be repaired or replaced by

STIHL Incorporated free of charge.

Owner's Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for the

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduled maintenance.

Any replacement part or service that is

equivalent in performance and durability

may be used in non-warranty

maintenance or repairs, and shall not

reduce the warranty obligations of the

engine manufacturer.

As the small off-road equipment engine

owner, you should be aware, however,

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL service center as soon as a

problem exists. The warranty repairs will

be completed in a reasonable amount of

time, not to exceed 30 days.

Disposal

000BA073 KN

STIHL Incorporated Federal

Emission Control Warranty

Statement

FC 70 C

English

If you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015

www.stihlusa.com

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine will be

designed, built and equipped, at the time

of sale, to meet all applicable

regulations. STIHL Incorporated also

warrants to the initial purchaser and

each subsequent purchaser that your

engine is free from defects in materials

and workmanship which cause the

engine to fail to conform with applicable

regulations for a period of two years.

Warranty Period

The warranty period will begin on the

date the utility equipment engine is

purchased by the initial purchaser and

you have signed and sent back the

warranty card to STIHL.

If any emission-related part on your

engine is defective, the part will be

replaced by STIHL Incorporated at no

cost to the owner. Any warranted part

which is not scheduled for replacement

as required maintenance, or which is

scheduled only for regular inspection to

the effect of "repair or replace as

necessary" will be warranted for the

warranty period. Any warranted part

which is scheduled for replacement as

required maintenance will be warranted

for the period of time up to the first

scheduled replacement point for that

part.

Diagnosis

You, as the owner, shall not be charged

for diagnostic labor which leads to the

determination that a warranted part is

defective. However, if you claim

warranty for a component and the

machine is tested as non-defective,

STIHL Incorporated will charge you for

the cost of the emission test. Mechanical

diagnostic work will be performed at an

authorized STIHL servicing dealer.

Emission test may be performed either

at STIHL Incorporated or at any

independent test laboratory.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective.

Any manufacturer-approved or

equivalent replacement part may be

used for any warranty maintenance or

repairs on emission-related parts and

must be provided without charge to the

owner. STIHL Incorporated is liable for

damages to other engine components

caused by the failure of a warranted part

still under warranty.

The following list specifically defines the

emission-related warranted parts:

–Air Filter

–Carburetor (if applicable)

–Fuel Pump

–Choke (Cold Start Enrichment

System) (if applicable)

–Control Linkages

–Intake Manifold

–Magneto or Electronic Ignition

System (Ignition Module or

Electronic Control Unit)

–Fly Wheel

–Spark Plug

–Injection Valve (if applicable)

–Injection Pump (if applicable)

–Throttle Housing (if applicable)

–Cylinder

–Muffler

–Catalytic Converter (if applicable)

–Fuel Tank

–Fuel Cap

–Fuel Line

–Fuel Line Fittings

–Clamps

–Fasteners

Where to make a Claim for Warranty

Service

Bring the product to any authorized

STIHL servicing dealer and present the

signed warranty card.

Maintenance Requirements

The maintenance instructions in this

manual are based on the application of

the recommended 2-stroke fuel-oil

mixture (see also instruction "Fuel").

Deviations from this recommendation

FC 70 C

English

regarding quality and mixing ratio of fuel

and oil may require shorter maintenance

intervals.

Limitations

This Emission Control Systems

Warranty shall not cover any of the

following:

Nrepair or replacement required

because of misuse, neglect or lack

of required maintenance,

Nrepairs improperly performed or

replacements not conforming to

STIHL Incorporated specifications

that adversely affect performance

and/or durability, and alterations or

modifications not recommended or

approved in writing by STIHL

Incorporated,

and

Nreplacement of parts and other

services and adjustments

necessary for required maintenance

at and after the first scheduled

replacement point.

For California only

Your Warranty Rights and Obligations

The California Air Resources Board

(CARB) and STIHL Incorporated are

pleased to explain the Emission Control

System Warranty on your 2007 and later

small off-road equipment engine.

In California, new equipment that uses

small off-road engines must be

designed, built, and equipped to meet

the State's stringent anti-smog

standards. STIHL Incorporated must

warrant the emissions control system on

your small off-road engine for the period

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road engine.

Your emissions control system may

include parts such as:

Air Filter, Carburetor, Fuel Pump, Choke

(Cold Start Enrichment System), Control

Linkages, Intake Manifold, Magneto or

Electronic Ignition System (Ignition

Module), Spark Plug, Catalytic

Converter (if applicable), Fuel Tank,

Fuel Cap, Fuel Line, Fuel Line Fittings,

Clamps, Fasteners.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you including diagnosis, parts

and labor.

Manufacturer’s Warranty

Responsibilities

This emissions control system is

warranted for two years in California. If

any emissions-related part on your

equipment is defective, the part will be

repaired or replaced by STIHL

Incorporated free of charge.

Owner’s Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or your

failure to ensure the performance of all

scheduled maintenance.

As the small off-road equipment engine

owner, you should however be aware

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, or improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL servicing dealer as soon as the

problem exists. The warranty repairs

should be completed in a reasonable

amount of time, not to exceed 30 days. If

you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Incorporated

California Exhaust and

Evaporative Emissions

Control Warranty Statement

FC 70 C

English

STIHL Inc., 536 Viking Drive,

P.O. Box 2015,

Virginia Beach, VA 23450-2015.

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine is designed,

built and equipped, at the time of sale, to

meet all applicable emission

regulations.

STIHL Incorporated also warrants to the

initial purchaser and each subsequent

purchaser that your engine is free from

defects in materials and workmanship

which cause the engine to fail to conform

to applicable emission regulations for a

period of two years.

Defects Warranty Period

The warranty periods will begin on the

date the utility equipment engine is

purchased by the initial purchaser. If any

emission-related part on your engine is

defective, the part will be replaced by

STIHL Incorporated at no cost to the

owner.

Add-on or modified parts that are not

exempted by CARB may not be used.

The use of any non exempted add-on or

modified parts will be grounds for

disallowing a warranty claim. STIHL

Incorporated will not be liable to warrant

failures of warranted parts caused by the

use of a non exempted add-on or

modified part.

The warranty on emissions-related parts

will be interpreted as follows:

1. Any warranted part that is not

scheduled for replacement as

required maintenance in the written

instructions required in the

Emission Warranty Parts List (see

below) must be warranted for the

warranty period defined in

Subsection COVERAGE BY STIHL

INCORPORATED, see above. If

any such part fails during the period

of warranty coverage, it must be

repaired or replaced by the

manufacturer according to

Subsection (4) below. Any such part

repaired or replaced under the

warranty must be warranted for the

remaining warranty period.

2. Any warranted part that is

scheduled only for regular

inspection in the written instructions

required by the Emission Warranty

Parts List (see below) must be

warranted for the warranty period

defined in Subsection COVERAGE

BY STIHL INCORPORATED, see

above. A statement in such written

instructions to the effect of "repair or

replace as necessary" will not

reduce the period of warranty

coverage. Any such part repaired or

replaced under warranty must be

warranted for the remaining

warranty period.

3. Any warranted part that is

scheduled for replacement as

required maintenance in the written

instructions required by the

Emission Warranty Parts List (see

below) must be warranted for the

period of time prior to the first

scheduled replacement point for

that part. If the part fails prior to the

first scheduled replacement, the

part must be repaired or replaced by

the engine manufacturer according

to Subsection (4) below. Any such

part repaired or replaced under

warranty must be warranted for the

remainder of the period prior to the

first scheduled replacement point

for the part.

4. Repair or replacement of any

warranted part under the warranty

must be performed at a warranty

station at no charge to the owner.

5. Notwithstanding the provisions of

Subsection (4) above, warranty

services or repairs will be provided

at all manufacturer distribution

centers that are authorized to

service the subject engines.

6. The owner must not be charged for

diagnostic labor that leads to the

determination that a warranted part

is in fact defective, provided that

such diagnostic work is performed

at a warranty station.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective. Any

manufacturer approved or equivalent

replacement part may be used for any

warranty maintenance or repairs on

emission-related parts and must be

provided without charge to the owner.

STIHL Incorporated is liable for

FC 70 C

English

damages to other engine components

caused by the failure of a warranted part

still under warranty.

Emission Warranty Parts List

Air Filter, Carburetor (if applicable), Fuel

Pump, Choke (Cold Start Enrichment

System) (if applicable), Control

Linkages, Intake Manifold, Magneto or

Electronic Ignition System (Ignition

Module or Electronic Control Unit), Fly

Wheel, Spark Plug, Injection Valve (if

applicable), Injection Pump (if

applicable), Throttle Housing (if

applicable), Cylinder, Muffler, Catalytic

Converter (if applicable), Fuel Tank,

Fuel Cap, Fuel Line, Fuel Line Fittings,

Clamps, Fasteners.

Where to make a Claim for Warranty

Service

Bring the STIHL product to any

authorized STIHL servicing dealer and

present the signed STIHL product

registration card, or the print-out of the

electronic product registration.

Limitations

The repair or replacement of any

warranted part otherwise eligible for

warranty coverage may be excluded

from such warranty coverage if STIHL

Incorporated demonstrates that the

STIHL product has been abused,

neglected, or improperly maintained,

and that such abuse, neglect, or

improper maintenance was the direct

cause of the need for repair or

replacement of the part. That

notwithstanding, any adjustment of a

component that has a factory installed,

and properly operating, adjustment

limiting device is still eligible for warranty

coverage.

STIHL Registered Trademarks

STIHL®

{

The color combination orange-grey

(U.S. Registrations #2,821,860;

#3,010,057, #3,010,058, #3,400,477;

and #3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

MAGNUM®

MasterWrench Service®

MotoMix®

OILOMATIC®

STIHL Cutquik®

Trademarks

FC 70 C

English

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Some of STIHL’s Common Law

Trademarks

BioPlus ™

Easy2Start ™

EasySpool ™

ElastoStart ™

Ematic ™

FixCut ™

HT Plus ™

IntelliCarb ™

Master Control Lever ™

Micro ™

Pro Mark ™

Quad Power ™

Quiet Line ™

STIHL Arctic ™

STIHL Compact ™

STIHL HomeScaper Series ™

STIHL Interchangeable Attachment

Series ™

STIHL M-Tronic ™

STIHL MiniBoss ™

STIHL MotoPlus 4 ™

STIHL Multi-Cut HomeScaper Series ™

STIHL OUTFITTERS ™

STIHL PICCO ™

STIHL PolyCut ™

STIHL PowerSweep ™

STIHL Precision Series ™

STIHL Protech ™

STIHL RAPID ™

STIHL SuperCut ™

STIHL Territory ™

TapAction ™

TrimCut ™

This listing of trademarks is subject to

change.

Any unauthorized use of these

trademarks without the express written

consent of

ANDREAS STIHL AG & Co. KG,

Waiblingen is strictly prohibited.

STIHL

Injection

Manual de instrucciones originalImpreso en papel libre de cloro.

Las tintas contienen aceites vegetales, el papel es reciclable.

0458-571-8621-C. VA0.J12.

0000001663_009_EA

FC 70 C

español / EE.UU

mente los derechos de reproducción, traducción y procesamiento con sistemas electrónicos.

Contenido

Permita que solamente las personas

que comprenden la materia tratada en

este manual manejen su bordeadora.

Para obtener el rendimiento y

satisfacción máximos de la bordeadora

STIHL, es importante que lea, obedezca

y comprenda las precauciones de

seguridad y las instrucciones de uso y

mantenimiento dadas en el capítulo

"Precauciones de seguridad y técnicas

de uso", antes de usar la bordeadora.

Para obtener información adicional,

visite www.stihlusa.com.

Comuníquese con su representante de

STIHL o el distribuidor de STIHL para su

zona si no se entiende alguna de las

instrucciones dadas en el presente

manual.

ADVERTENCIA

Dado que la bordeadora es una

herramienta de corte motorizada de

gran velocidad, es necesario tomar

medidas especiales de seguridad para

reducir el riesgo de lesiones. El uso

descuidado o inadecuado puede causar

lesiones graves e incluso mortales.

Asegúrese que su máquina esté

equipada con el deflector y mango

adecuados para el tipo de accesorio de

corte que se está utilizando. Siempre

protéjase adecuadamente los ojos.

Acerca de este manual de

instrucciones 40

Medidas de seguridad y técnicas

de manejo 41

Uso 52

Montaje del mango tórico 54

Montaje de la cuchilla 55

Combustible 56

Llenado de combustible 57

Arranque / parada del motor 60

Instrucciones para el uso 62

Limpieza del filtro de aire 62

Gestión del motor 63

Ajuste del carburador 63

Bujía 64

Funcionamiento del motor 65

Lubricación de la caja de

engranajes 65

Dispositivo de arranque 66

Almacenamiento de la máquina 66

Sustitución de la rueda 66

Sustitución de la faldilla 67

Sustitución de la cuchilla 67

Inspección y mantenimiento por el

concesionario 68

Información para mantenimiento 69

Componentes importantes 71

Especificaciones 72

Accesorios especiales 73

Información de reparación 73

Desecho 74

Declaración de garantía de STIHL

Incorporated sobre sistemas de

control de emisiones según normas

Federales 74

Declaración de garantía de STIHL

Incorporated sobre el control de

emisiones de gases de escape y

emisiones por evaporación para el

Estado de California 76

Marcas comerciales 79

FC 70 C

español / EE.UU

Pictogramas

Todos los pictogramas que se

encuentran fijados o grabados en la

máquina se explican en este manual.

Según el modelo, los pictogramas

siguientes pueden aparecer en su

máquina.

Símbolos en el texto

Muchas de las instrucciones de uso y

seguridad vienen acompañadas de

ilustraciones.

Los pasos individuales o

procedimientos descritos en el manual

pueden estar señalados en diferentes

maneras:

NSe usa un punto para denotar un

paso o procedimiento.

Una descripción de un paso o

procedimiento que se refiere

directamente a una ilustración puede

contener números de referencia que

aparecen en la ilustración. Ejemplo:

NSuelte el tornillo (1).

NPalanca (2) ...

Además de las instrucciones de uso, en

este manual pueden encontrarse

párrafos a los que usted debe prestar

atención especial. Tales párrafos están

marcados con los símbolos y las

palabras identificadoras que se

describen a continuación.

PELIGRO

Indica un riesgo inminente de lesiones

graves o mortales.

ADVERTENCIA

Identifica una situación de peligro que,

al no evitarse, puede resultar en

lesiones graves o mortales.

INDICACIÓN

Indica el riesgo de daños a la propiedad,

incluyendo a la máquina o sus

componentes.

Mejoramientos técnicos

La filosofía de STIHL es mejorar

continuamente todos sus productos.

Como resultado de ello, periódicamente

se introducen cambios de diseño y

mejoras. Por lo tanto, es posible que

algunos cambios, modificaciones y

mejoras no se describen en este

manual. Si las características de

funcionamiento o la apariencia de su

máquina difieren de las descritas en

este manual, comuníquese con el

concesionario STIHL para obtener la

ayuda que requiera.

Acerca de este manual de

instrucciones

Tanque de combustible

que contiene la mezcla

de combustible y aceite

Presione para accionar la

válvula de

descompresión

Bomba de combustible

manual

Presione para accionar la

bomba manual de

combustible

Orificio de llenado para

lubricante de engranajes

Toma de aire para modo

de verano

Toma de aire para modo

de invierno

Calentador de manillar

FC 70 C

español / EE.UU

ADVERTENCIA

Tal como se explicará a continuación en

estas Medidas de seguridad, para

reducir el riesgo de lesiones personales,

asegúrese que su máquina esté

equipada con el mango, arnés y

deflector adecuados. Utilice

exclusivamente los accesorios de corte

autorizados específicamente por STIHL

para usar en su modelo FC.

Pida a su concesionario STIHL que le

enseñe el manejo de la herramienta

motorizada. Respete todas las

disposiciones, reglamentos y normas de

seguridad locales del caso.

ADVERTENCIA

No preste ni alquile nunca su

herramienta motorizada sin entregar el

manual de instrucciones. Asegúrese

que todas las personas que utilicen la

máquina lean y comprendan la

información contenida en este manual.

ADVERTENCIA

El uso de esta máquina puede ser

peligroso. Si la cuchilla giratoria llega a

entrar en contacto con su cuerpo, le

ocasionará una cortadura. Cuando

choca con algún objeto extraño sólido

tal como rocas o pedazos de metal,

puede arrojarlo directamente o por

rebote en dirección de personas que se

encuentren en la cercanía o del

operador. El contacto con dichos

objetos puede dañar los accesorios de

corte y puede hacer que las cuchillas se

rompan, astillen o agrieten. Los objetos

lanzados, incluso las cuchillas rotas,

pueden provocar lesiones graves o

mortales al operador o a personas que

se encuentren en su proximidad.

Utilícela únicamente para bordear

zonas de pasto, malezas y plantas

verdes blandas.

ADVERTENCIA

No debe usarse para ningún otro

propósito ya que el uso indebido puede

resultar en lesiones personales o daños

a la propiedad, incluso daños de la

máquina.

ADVERTENCIA

Nunca se debe permitir a los niños que

usen esta herramienta motorizada. No

se debe permitir la proximidad de otros,

especialmente niños y animales, donde

se esté utilizando la máquina.

ADVERTENCIA

Para reducir el riesgo de ocasionar

lesiones a las personas en la cercanía y

daños a la propiedad, nunca deje la

herramienta motorizada en marcha

desatendida. Cuando no está en uso

(por ejemplo durante el descanso),

apáguela y asegúrese de que las

personas no autorizadas no puedan

usarla.

La mayoría de las medidas de seguridad

y avisos contenidos en este manual se

refieren al uso de todas las bordeadoras

de STIHL. Los distintos modelos pueden

contar con piezas y controles diferentes.

Vea la sección correspondiente de su

manual de instrucciones para tener una

descripción de los controles y la función

de los componentes de su modelo.

El uso seguro de una bordeadora atañe

1. el operador

2. la herramienta motorizada

3. el uso de la herramienta

motorizada.

Medidas de seguridad y

técnicas de manejo

Dado que la bordeadora

es una herramienta de

corte motorizada que fun-

ciona a gran velocidad,

es necesario tomar medi-

das especiales de

seguridad para reducir el

riesgo de lesiones.

Es importante que usted

lea, comprenda bien y

respete las siguientes

advertencias y medidas

de seguridad. Lea el

manual de instrucciones

y las precauciones de

seguridad

periódicamente. El uso

descuidado o inadecuado

puede causar lesiones

graves o incluso

mortales.

FC 70 C

español / EE.UU

EL OPERADOR

Condición física

Usted debe estar en buenas

condiciones físicas y psíquicas y no

encontrarse bajo la influencia de

ninguna sustancia (drogas, alcohol,

etc.) que le pueda restar visibilidad,

destreza o juicio. No maneje esta

máquina cuando está fatigado.

ADVERTENCIA

Esté alerta. Si se cansa, tómese un

descanso. El cansancio puede provocar

una pérdida del control. El uso de

cualquier herramienta motorizada es

fatigoso. Si usted padece de alguna

dolencia que pueda ser agravada por la

fatiga, consulte a su médico antes de

utilizar esta máquina.

ADVERTENCIA

El uso prolongado de una herramienta

motorizada (u otras máquinas) expone

al operador a vibraciones que pueden

provocar el fenómeno de Raynaud

(dedos blancos) o el síndrome del túnel

carpiano.

Estas condiciones reducen la capacidad

de las manos de sentir y regular la

temperatura, producen entumecimiento

y ardor y pueden provocar trastornos

nerviosos y circulatorios, así como

necrosis de los tejidos.

No se conocen todos los factores que

contribuyen a la enfermedad de

Raynaud, pero el clima frío, el fumar y

las enfermedades o condiciones físicas

que afectan los vasos sanguíneos y la

circulación de la sangre, como asimismo

los niveles altos de vibración y períodos

prolongados de exposición a la

vibración son mencionados como

factores en el desarrollo de la

enfermedad de Raynaud. Por lo tanto,

para reducir el riesgo de la enfermedad

de dedos blancos y del síndrome del

túnel carpiano, sírvase notar lo

–La mayor parte de las herramientas

motorizadas de STIHL se ofrecen

con un sistema antivibración ("AV")

cuyo propósito es reducir la

transmisión de las vibraciones

creadas por la máquina a las manos

del operador. Se recomienda el uso

del sistema AV a aquellas personas

que utilizan herramientas

motorizadas en forma constante y

regular.

–Use guantes y mantenga las manos

abrigadas.

–Mantenga el sistema AV en buen

estado. Una herramienta

motorizada con los componentes

flojos o con elementos AV dañados

o desgastados también tendrá

tendencia a tener niveles más altos

de vibración.

–Agarre firmemente los mangos en

todo momento, pero no los apriete

con fuerza constante y excesiva.

Tómese descansos frecuentes.

Todas las precauciones antes

mencionadas no le garantizan que va a

estar totalmente protegido contra la

enfermedad de Raynaud o el síndrome

del túnel carpiano. Por lo tanto, los

operadores constantes y regulares

deben revisar con frecuencia el estado

de sus manos y dedos. Si aparece

alguno de los síntomas arriba

mencionados, consulte inmediatamente

al médico.

ADVERTENCIA

El sistema de encendido de la máquina

STIHL produce un campo

electromagnético de intensidad muy

baja. El mismo puede interferir con

algunos tipos de marcapasos. Para

reducir el riesgo de lesiones graves o

mortales, las personas portadoras de

marcapasos deben consultar a sus

médicos y al fabricante del marcapasos

antes de usar esta máquina.

Vestimenta adecuada

ADVERTENCIA

Para reducir el riesgo de lesiones el

operador debe usar el equipo protector

adecuado.

El deflector provisto con su herramienta

motorizada no siempre protege al

operador contra todos los objetos

extraños (gravilla, vidrio, alambre, etc.)

arrojados por el accesorio de corte

giratorio. Los objetos arrojados o

lanzados por el accesorio también

pueden rebotar y golpear al operador.

FC 70 C

español / EE.UU

ADVERTENCIA

Esté especialmente alerta y tenga

cuidado cuando se usa protectores de

oídos, ya que los mismos reducen la

posibilidad de oír señales de

advertencia (gritos, alarmas, etc.).

Evite el uso de chaquetas sueltas,

bufandas, corbatas, joyas, pantalones

acampanados o con vueltas, pelo largo

suelto o cualquier cosa que pueda

engancharse en las ramas, matorrales o

piezas en movimiento de la máquina.

Sujétese el pelo de modo que quede

sobre los hombros.

LA HERRAMIENTA MOTORIZADA

Para las ilustraciones y definiciones de

los componentes de la herramienta

motorizada, vea el capítulo sobre

"Piezas principales".

ADVERTENCIA

Nunca modifique, de ninguna manera,

esta herramienta motorizada. Utilice

únicamente los accesorios y repuestos

suministrados por STIHL y

expresamente autorizados por STIHL

para usarse con el modelo específico de

STIHL. Si bien es posible conectar a la

herramienta motorizada de STIHL

ciertos accesorios no autorizados, su

uso puede ser, en la práctica,

extremadamente peligroso.

Si la máquina experimenta cargas

excesivas para las cuales no fue

diseñada (por ejemplo, impactos

severos o una caída), siempre

asegúrese de que la máquina esté en

buenas condiciones antes de seguir con

el trabajo. Inspeccione específicamente

la integridad del sistema de combustible

(ausencia de fugas) y asegúrese de que

los controles y dispositivos de seguridad

funcionen como es debido. No siga

manejando esta máquina si está

dañada. En caso de dudas, pida que el

concesionario de servicio de STIHL la

revise.

Para reducir el riesgo de

lesionarse los ojos,

nunca maneje la herra-

mienta motorizada si no

tiene puestas gafas o

anteojos de seguridad

bien ajustados con una

protección adecuada en

las partes superior y late-

ral que satisfagan la

norma ANSI Z 87.1 (o la

norma nacional corres-

pondiente). Para reducir

el riesgo de lesionarse la

cara, STIHL recomienda

usar también una careta

o protector facial ade-

cuado sobre las gafas o

anteojos de seguridad.

El ruido de la herramienta

motorizada puede dañar

los oídos. Siempre use

amortiguadores del ruido

(tapones u orejeras) para

protegerse los oídos. Los

usuarios constantes y

regulares deben some-

terse con frecuencia a un

examen o control

auditivo.

Siempre use guantes al

usar la máquina y las

cuchillas metálicas. Los

guantes gruesos y anti-

deslizantes mejoran el

manejo y ayudan a prote-

ger las manos.

La ropa debe ser de

confección fuerte y ajus-

tada, pero no tanto que

impida la completa liber-

tad de movimiento. Use

pantalones largos hechos

de un material grueso

para protegerse las pier-

nas. No use pantalones

cortos, sandalias o pies

descalzos.

Es muy importante tener

una buena superficie de

apoyo para los pies.

Póngase botas gruesas

con suela antideslizante.

Recomendamos las

botas de seguridad con

puntera de acero

Utilice un casco de segu-

ridad aprobado para

reducir el riesgo de lesio-

narse la cabeza en caso

de existir tal tipo de

peligro.

FC 70 C

español / EE.UU

USO DE LA HERRAMIENTA

MOTORIZADA

Transporte de la herramienta

motorizada

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones

debido a la pérdida de control y al

contacto con la cuchilla, nunca lleve ni

transporte la herramienta motorizada

con el accesorio de corte en marcha.

Puede acarrearse solamente en

posición horizontal. Agarre el eje de una

manera que mantenga la máquina

equilibrada horizontalmente. Mantenga

el silenciador caliente lejos de su cuerpo

y el accesorio de corte detrás de usted.

ADVERTENCIA

Antes de apoyar la bordeadora en el

suelo, apague el motor y asegúrese de

que el accesorio de corte ha dejado de

girar. Cuando transporte la máquina en

un vehículo, sujétela firmemente para

impedir su vuelco, el derrame de

combustible y el daño a la máquina.

Combustible

La herramienta motorizada STIHL utiliza

una mezcla de aceite-gasolina como

combustible (vea el capítulo

"Combustible" en el manual de

instrucciones).

ADVERTENCIA

Instrucciones para el llenado de

combustible

ADVERTENCIA

Para reducir el riesgo de lesiones

graves causadas por quemaduras,

nunca intente abastecer la máquina con

combustible sin que el operador se haya

despojado de la misma.

ADVERTENCIA

Cargue de combustible su herramienta

motorizada en lugares al aire libre bien

ventilados. Siempre apague el motor y

deje que se enfríe antes de llenar de

combustible. Dependiendo del

combustible utilizado, de las

condiciones climáticas y del sistema de

ventilación del tanque, es posible que se

forme vapor de gasolina a presión

dentro del tanque de combustible.

Para reducir el riesgo de quemaduras,

así como otras lesiones corporales

ocasionadas por los escapes de vapor

de gasolina y otras emanaciones, quite

la tapa de llenado de combustible de la

herramienta motorizada

cuidadosamente de modo que la

presión que se pueda haber acumulado

en el tanque se disipe lentamente.

Nunca quite la tapa de llenado de

combustible mientras el motor esté

funcionando.

Elija una superficie despejada para

llenar el tanque y aléjese 3 m (10 pies)

por lo menos del lugar en que lo haya

llenado antes de arrancar el motor.

Limpie todo el combustible derramado

antes de arrancar la máquina.

389BA019 KN

La gasolina es un com-

bustible muy inflamable.

Si se derrama y arde a

causa de una chispa u

otra fuente de ignición,

puede provocar un incen-

dio y quemaduras graves

o daños a la propiedad.

Tenga sumo cuidado

cuando manipule gaso-

lina o la mezcla de

combustible. No fume

cerca del combustible o

la herramienta motori-

zada, ni acerque ningún

fuego o llama a ellos.

Puede escapar vapor

inflamable del sistema de

combustible.

FC 70 C

español / EE.UU

ADVERTENCIA

El tipo de tapa de llenado difiere con los

distintos modelos.

Tapa sin herramientas con empuñadura

ADVERTENCIA

Para reducir el riesgo de derramar

combustible y provocar un incendio

debido a una tapa de combustible mal

apretada, coloque la tapa en la posición

correcta y apriétela en la boca de

llenado del tanque.

Para hacer esto con esta tapa STIHL,

levante la empuñadura en la parte

superior de la tapa hasta dejarla vertical

a un ángulo de 90°. Inserte la tapa en la

boca de llenado del tanque, alineando

las marcas de posición en la

empuñadura de la tapa y en la boca del

tanque. Utilice la empuñadura para

oprimir la tapa firmemente hacia abajo

mientras la gira en sentido horario hasta

que tope (aprox. un cuarto de vuelta).

Tapa desalineada, dañada o rota

NSi la tapa no encaja completamente

en la abertura cuando se alinean las

marcas de posición y/o si la tapa no

se aprieta debidamente al girarla, la

base de la tapa puede haber girado

prematuramente (con relación a la

parte superior) hasta la posición

cerrada. Tal desalineación puede

ser resultado de la manipulación,

limpieza o un intento incorrecto de

apriete.

NPara volver a colocar la tapa en

posición abierta para instalarla,

gírela (con la empuñadura hacia

arriba) hasta que caiga

completamente en la abertura del

tanque. A continuación, gire la tapa

en sentido contrahorario hasta que

tope (aprox. 1/4 de vuelta) – esto

gira la base de la tapa a la posición

correcta. Luego gire la tapa en

sentido horario, cerrándola de

modo normal.

NSi aún no es posible apretar la tapa

de modo debido, la misma podría

estar averiada o rota; ponga la

máquina fuera de servicio de

Compruebe que no exis-

ten fugas de combustible

mientras llena el tanque y

durante el funciona-

miento de la máquina. Si

detecta alguna fuga de

combustible, no arran-

que el motor ni lo haga

funcionar sin antes repa-

rar la fuga y limpiar el

combustible derramado.

Tenga cuidado de no

mancharse la ropa con

combustible. Si la man-

cha, cámbiesela

inmediatamente.

001BA220 KN

Doble la empuñadura

dejándola a ras con la

parte superior de la tapa.

Sujete la tapa y com-

pruebe que esté bien

apretada. Si la

empuñadura no queda

completamente a ras con

la tapa y el tope de la

empuñadura no encaja

en la hendidura corres-

pondiente de la abertura

de llenado, o si la tapa

está suelta en la boca de

llenado, la tapa no está

debidamente asentada ni

apretada y es necesario

repetir los pasos previa-

mente descritos.

A izquierda: Base de la tapa en

posición cerrada (con

espacio vacío)

A derecha: Base de la tapa correcta-

mente colocada para la

instalación

001BA227 KN

001BA226 KN

FC 70 C

español / EE.UU

inmediato y llévela a un

concesionario STIHL autorizado

para repararla.

Tapa roscada

ADVERTENCIA

Consulte también el capítulo

"Combustible" del Manual de

instrucciones para obtener información

adicional.

Antes de arrancar

ADVERTENCIA

Siempre revise la herramienta

motorizada para comprobar que está en

buenas condiciones y que funciona

correctamente antes de arrancarla, en

particular el gatillo de aceleración y su

bloqueo, el interruptor momentáneo de

parada, la cuchilla, el deflector y el

arnés. El gatillo de aceleración debe

moverse libremente y siempre debe

regresar a la posición de marcha en

vacío por la acción de resorte. Nunca

intente modificar los controles o los

dispositivos de seguridad. Nunca use

una herramienta motorizada que esté

dañada o mal cuidada.

ADVERTENCIA

No instale ningún accesorio de corte en

una máquina sin que todas las piezas

requeridas estén correctamente

instaladas. Si no se utilizan las piezas

debidas se puede causar el

desprendimiento de la cuchilla y lesionar

gravemente al operador o a las

personas que encuentren en su

proximidad.

ADVERTENCIA

El accesorio de corte debe estar

correctamente apretado y en buenas

condiciones de trabajo. Busque piezas

sueltas (tuercas, tornillos, etc.) y

cuchillas agrietadas, dobladas,

deformadas o dañadas. Sustituya las

cuchillas dañadas antes de usar la

herramienta motorizada.

Mantenga los mangos limpios y secos

en todo momento; es particularmente

importante mantenerlos libres de

humedad, aceite, combustible, grasa o

resinas para garantizar que la máquina

pueda empuñarse firmemente para

mantenerla bajo control seguro.

ADVERTENCIA

Asegúrese de que el casquillo de la

bujía esté firmemente colocado – un

casquillo suelto puede crear un arco

voltaico y encender los vapores del

combustible, provocando un incendio.

ADVERTENCIA

Una flecha en el deflector indica el

sentido correcto de giro de la cuchilla.

La flecha del deflector siempre debe

apuntar en sentido opuesto al operador,

de modo que los materiales cortados y

la basura sean lanzados en sentido

opuesto a la máquina y al operador (vea

el capítulo "Técnicas de trabajo").

Ajuste el arnés y la empuñadura de

modo correspondiente a su estatura

antes de empezar a trabajar. La

máquina debe estar correctamente

equilibrada de la forma especificada en

el manual de instrucciones para un

control correcto y menos fatiga de

trabajo. Para prepararse para

emergencias, practique la liberación

rápida de la unidad del arnés.

Las vibraciones de la

máquina pueden aflojar

una tapa de combustible

que ha quedado mal

apretada, o simplemente

soltarla y derramar com-

bustible. Para reducir el

riesgo de derrames e

incendio, apriete la tapa

de llenado de combusti-

ble a mano tan

firmemente como sea

posible.

Para reducir el

riesgo de sufrir

lesiones corpora-

les debido al

contacto con la

cuchilla y objetos

arrojados,

asegúrese que su

máquina esté

equipada con el

deflector, mango y

arnés correctos.

002BA118 KN

FC 70 C

español / EE.UU

Arranque

ADVERTENCIA

Arranque el motor al aire libre, por lo

menos 3 m (10 pies) del lugar en que lo

haya llenado.

Para las instrucciones específicas de

arranque, vea la sección

correspondiente en el manual del

usuario. Coloque la herramienta

motorizada sobre suelo firme u otra

superficie sólida en un lugar abierto.

Mantenga el equilibrio y elija un buen

punto de apoyo para los pies.

ADVERTENCIA

Para reducir el riesgo de lesiones

debido al contacto con la cuchilla, esté

absolutamente seguro que el accesorio

de corte se encuentra lejos de su cuerpo

y de todas las obstrucciones y objetos,

incluido el suelo, porque al arrancar el

motor, su velocidad será lo

suficientemente rápida para que el

embrague se engrane y haga girar el

accesorio de corte.

Tan pronto arranque, accione

inmediatamente por un breve momento

el gatillo de aceleración para

desconectarlo de la posición de

arranque y permitir que el motor se

desacelere a la marcha en vacío.

Con el motor funcionando a marcha en

vacío solamente, enganche la

herramienta motorizada al gancho de

resorte de su arnés (vea el capítulo

correspondiente en este manual).

ADVERTENCIA

Su herramienta motorizada es una

máquina que debe ser manejada por

solamente una persona. No deje que

otras personas estén en el lugar de

trabajo, aun durante el arranque.

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones

causadas por la pérdida de control, no

intente arrancar el motor de la

herramienta "por lanzamiento".

ADVERTENCIA

Cuando tire del mango de arranque, no

enrolle la cuerda de arranque alrededor

de la mano. No deje que el mango

retroceda bruscamente, sino guíe la

cuerda de arranque para que se enrolle

debidamente. Si no ejecuta este

procedimiento puede lastimarse la

mano o los dedos y también dañar el

mecanismo de arranque.

Ajustes importantes

ADVERTENCIA

Para reducir el riesgo de lesiones

personales debido a la pérdida de

control o al contacto con el accesorio de

corte en movimiento, no use una

máquina cuyo régimen de marcha en

vacío está mal regulado. Cuando el

régimen de marcha en vacío está

correctamente regulado, el accesorio de

corte no debe moverse. Para

instrucciones acerca de cómo ajustar el

régimen de marcha en vacío, vea la

sección correspondiente del manual de

instrucciones.

Si no puede regular correctamente el

ralentí, pida a su concesionario STIHL

que revise la herramienta motorizada y

haga los ajustes o reparaciones

correspondientes.

ADVERTENCIA

Esta unidad tiene un sistema de

encendido que normalmente está listo

para usar en todo momento. Después

de usar la palanca de ajuste para

detener el motor, la misma regresa

automáticamente a la posición

"activada". Si el motor está caliente,

puede ser posible arrancarlo tirando de

la cuerda de arranque sin ajustes

adicionales. Para evitar el riesgo de

lesiones, tenga sumo cuidado y

mantenga alejados a los niños de la

máquina.

Durante el trabajo

Sujeción y control de la herramienta

motorizada

Al trabajar, siempre sujete la máquina

firmemente con ambas manos en los

mangos. Cierre firmemente los dedos y

pulgares sobre los mangos.

La mano derecha debe sujetar el mango

trasero. Esto también corresponde a

personas zurdas.

002BA054 KN

FC 70 C

español / EE.UU

ADVERTENCIA

Para reducir el riesgo de lesiones

causadas por la pérdida del control,

nunca trabaje sobre una escalera o

cualquier otra superficie de soporte

poco seguro. Nunca mantenga el

accesorio de corte a una altura más

arriba de la cintura.

ADVERTENCIA

No trate de alcanzar más lejos de lo

debido. Mantenga los pies bien

apoyados y equilibrados en todo

momento. Se debe tener cuidado

especial cuando las condiciones del

suelo son resbaladizas (suelo húmedo,

nieve) y en terreno difícil y con mucha

vegetación. Para evitar tropezarse, esté

atento a los obstáculos ocultos tales

como tocones, raíces y zanjas. Para

obtener un punto de apoyo seguro, quite

los matorrales y el material cortado. Sea

sumamente precavido cuando trabaje

en declives o terreno irregular.

Condiciones de trabajo

Maneje y arranque su herramienta

motorizada solamente al aire libre en un

lugar bien ventilado. Manéjela

solamente en condiciones de buena

visibilidad y a la luz del día. Trabaje con

mucho cuidado.

ADVERTENCIA

Si la vegetación que se está cortando o

la tierra en el lugar está recubierta de

una sustancia química (tal como un

pesticida o herbicida activo), lea y siga

las instrucciones suministradas con la

sustancia en cuestión.

ADVERTENCIA

La inhalación de ciertos polvos,

especialmente los polvos orgánicos,

tales como el moho o polen, puede

provocar reacciones alérgicas o

asmáticas en las personas sensibles. La

inhalación repetida o de grandes

cantidades de polvo u otros

contaminantes del aire, especialmente

los de partículas pequeñas puede

causar enfermedades respiratorias o de

otro tipo. Controle el polvo en su fuente,

siempre que sea posible. Utilice buenas

prácticas de trabajo, tal como trabajar

de manera que el viento o el proceso de

corte dirija el polvo producido por la

herramienta motorizada en sentido

opuesto del operador. Observe las

recomendaciones emitidas por

EPA/OSHA/NIOSH y las asociaciones

de trabajo y los sindicatos con respecto

al polvo ("materia particulada"). Cuando

sea imposible eliminar

significativamente la inhalación del

polvo, es decir mantener el nivel cerca

del valor ambiente, el operador y las

personas que se encuentren en la

cercanía siempre deberán usar un

respirador aprobado por NIOSH/MSHA

para el tipo de polvo presente en el

lugar.

Nunca intente manejar la

herramienta motorizada

con una sola mano. La

pérdida de control de la

herramienta motorizada

puede ocasionar lesiones

graves o mortales. Para

reducir el riesgo de lesio-

narse, mantenga las

manos y los pies alejados

del accesorio de corte.

No toque nunca con las

manos ni con cualquier

parte del cuerpo un acce-

sorio de corte en

movimiento.

Tan pronto arranca, este

producto genera vapores

de escape tóxicos que

contienen productos

químicos (tales como

hidrocarburos sin quemar

y monóxido del carbono,

incluyendo el benceno)

considerados como cau-

santes de enfermedades

respiratorias, cáncer,

defectos de nacimiento u

otra toxicidad reproduc-

tora. Algunos de estos

gases (por ej., monóxido

de carbono) pueden ser

incoloros e inodoros.

Para reducir el riesgo de

sufrir lesiones graves o

mortales por respirar

gases tóxicos, nunca

haga funcionar la

máquina puertas adentro

o en lugares mal

ventilados.

FC 70 C

español / EE.UU

Instrucciones de manejo

ADVERTENCIA

No maneje la herramienta motorizada

usando el bloqueo de acelerador para

arranque, pues no tendrá control de la

velocidad del motor.

En caso de emergencia, apague el

motor inmediatamente – mueva el

control deslizante / interruptor de parada

a 0 o STOP.

ADVERTENCIA

El accesorio de corte sigue girando por

un rato después que se suelte el gatillo

de aceleración (efecto de volante).

ADVERTENCIA

El accesorio de corte giratorio puede

arrojar objetos extraños a gran distancia

directa o indirectamente.

Para reducir el riesgo de ocasionar

lesiones a los ojos u otras partes del

cuerpo (vea el capítulo "Vestimenta

adecuada"), asegúrese que las

personas estén a por lo menos 15 m

(50 pies) de distancia de la máquina.

Para reducir el riesgo de ocasionar

daños a la propiedad, mantenga esta

distancia con respecto a los vehículos y

las ventanas. Los trabajadores que

deben quedar en la zona prohibida

también deben usar gafas o protección

ocular. Apague el motor

inmediatamente si se le aproxima

alguna persona.

ADVERTENCIA

Durante el corte, revise frecuentemente

el apriete y la condición del accesorio de

corte en intervalos regulares con el

motor y el accesorio parados. Si nota un

cambio en el comportamiento del

accesorio durante el trabajo, apague el

motor inmediatamente, espere hasta

que se pare el accesorio de corte y

revise el apriete de la tuerca que sujeta

el accesorio y revise la cuchilla en busca

de grietas, desgaste y daños.

ADVERTENCIA

Una cuchilla suelta puede vibrar,

agrietarse, romperse o salirse de la

bordeadora, lo que puede provocar

lesiones graves o mortales. Asegúrese

que el accesorio de corte esté

correctamente apretado. Utilice la llave

suministrada o cualquier otra que tenga

el largo adecuado para obtener el par de

apriete adecuado. Si la cuchilla se

suelta después de haberla apretado

correctamente, deje de manejar la

máquina inmediatamente. La tuerca de

retención puede estar desgastada o

dañada y debe ser sustituida. Si la

cuchilla continúa floja, consulte al

concesionario STIHL. No use nunca una

bordeadora con un accesorio de corte

suelto.

ADVERTENCIA

Sustituya inmediatamente una cuchilla

trizada, combada, deformada, dañada,

desafilada o desgastada, incluso si

solamente hay rayas superficiales. Los

accesorios en esa condición pueden

romperse a alta velocidad y causar

lesiones graves o mortales.

ADVERTENCIA

Cuando utilice la bordeadora, evite

cortar cerca de vallas, edificios, tocones,

piedras u otros objetos de ese tipo que

puedan causar contragolpe de la

herramienta motorizada o daños a la

cuchilla.

ADVERTENCIA

Si la cuchilla o el deflector se atasca o

queda pegado, siempre apague el

motor y asegúrese que el accesorio de

corte está detenido antes de limpiarlo.

Limpie el pasto, las malezas, etc. de la

cuchilla en intervalos regulares.

ADVERTENCIA

Para reducir el riesgo de la rotación

inesperada del accesorio de corte y la

posibilidad de sufrir lesiones, siempre

apague el motor antes de sustituir el

accesorio de corte.

15m (50ft)

Antes de empezar a tra-

bajar, inspeccione el área

en busca de piedras,

vidrio, alambre, pedazos

de metal, basura u otros

objetos sólidos. El acce-

sorio de corte puede

arrojar los objetos de

esta clase.

FC 70 C

español / EE.UU

ADVERTENCIA

La caja de engranajes está caliente

durante el funcionamiento de la

máquina. Para reducir el riesgo de

lesiones por quemaduras, no toque la

caja de engranajes cuando está

caliente.

ADVERTENCIA

Nunca modifique el silenciador. La

modificación del silenciador podría

causar el aumento del calor irradiado,

de las chispas y del nivel de ruido, lo que

aumentará el riesgo de incendios,

lesiones por quemadura o la pérdida

auditiva. Además, se podría dañar

permanentemente el motor. Haga

reparar el silenciador únicamente por el

concesionario de servicio STIHL.

ADVERTENCIA

El silenciador y otros componentes del

motor (por ej., aletas del cilindro, bujía)

se calientan durante el funcionamiento y

permanecen calientes por un buen rato

después de apagar el motor. Para

reducir el riesgo de quemaduras, no

toque el silenciador ni los otros

componentes mientras están calientes.

Mantenga limpia la zona alrededor del

silenciador. Quite el lubricante excesivo

y toda la basura tal como las agujas de

pinos, ramas u hojas. Deje que el motor

se enfríe apoyado sobre una superficie

de hormigón, metal, suelo raso o

madera maciza, lejos de cualquier

sustancia combustible.

ADVERTENCIA

Una caja de cilindro dañada o mal

instalada, o una envuelta del silenciador

dañada o deformada, puede perjudicar

el proceso de enfriamiento del

silenciador. Para reducir el riesgo de

incendio o lesiones por quemadura, no

continúe trabajando con una caja de

cilindro dañada o mal instalada, o una

envuelta del silenciador dañada o

deformada.

El silenciador tiene un chispero

diseñado para reducir el riesgo de

incendio debido a la emisión de

partículas calientes. Nunca haga

funcionar la unidad sin tener instalado el

chispero. Si la mezcla de gasolina y

aceite está correcta (no es demasiado

rica), en condiciones normales el

chispero quedará limpio como resultado

del calor del silenciador y no necesitará

servicio ni mantenimiento. Si el

rendimiento de su máquina comienza a

disminuir y sospecha que las rejillas

están obstruidas, haga reparar el

silenciador por un concesionario de

servicio STIHL. Para ciertas

aplicaciones, las leyes o los

reglamentos estatales o federales

pueden requerir el uso de un chispero

en buenas condiciones. Consulte la

sección "Mantenimiento, Reparación y

Almacenamiento" de estas Medidas de

seguridad. Recuerde que el riesgo de

incendios de matorrales o forestales es

mayor durante las estaciones calurosas

y secas.

ADVERTENCIA

USO DEL ACCESORIO DE CORTE

Para una ilustración del accesorio de

corte y las instrucciones acerca del

montaje correcto, vea el capítulo sobre

"Sustitución de la cuchilla" en su manual

de instrucciones.

Algunas herramientas

motorizadas STIHL están

equipadas con un con-

vertidor catalítico, el que

está diseñado para redu-

cir las emisiones de

escape del motor

mediante un proceso

químico en el silenciador.

Debido a este proceso, el

silenciador no se enfría

tan rápidamente como

los del tipo convencional

cuando el motor regresa

a marcha en vacío o es

apagado. Para reducir el

riesgo de incendios y

lesiones por quemadura

al usar un convertidor

catalítico, apoye siempre

su herramienta motori-

zada en posición vertical

y no la coloque nunca

donde el silenciador

quede cerca de material

seco como por ejemplo

matorrales, pasto, viru-

tas de madera u otros

materiales combustibles

mientras todavía está

caliente.

FC 70 C

español / EE.UU

ADVERTENCIA

Para reducir el riesgo de lesiones

personales o la muerte debido al

contacto con las cuchillas y/o a la

pérdida de control, nunca intente usar

una cuchilla metálica en una máquina

modelo FC no aprobada para esta

aplicación.

MANTENIMIENTO, REPARACIÓN Y

ALMACENAMIENTO

Los trabajos de mantenimiento,

reemplazo o reparación de los

dispositivos y sistemas de control de

emisiones de escape pueden ser

realizados por cualquier taller o técnico

de motores no diseñados para

vehículos. Sin embargo, si usted está

reclamando cobertura de garantía para

algún componente que no ha sido

reparado o mantenido debidamente, o

cuando se utilizan repuestos no

autorizados, STIHL puede denegar la

garantía.

ADVERTENCIA

Utilice solamente piezas de repuesto de

STIHL para el mantenimiento y la

reparación. El uso de piezas no

fabricadas por STIHL puede causar

lesiones graves o mortales.

Siga precisamente las instrucciones de

mantenimiento y reparación dadas en

las secciones correspondientes del

manual de instrucciones.

ADVERTENCIA

Siempre apague el motor y verifique que

el accesorio de corte está parado antes

de llevar a cabo cualquier trabajo de

mantenimiento, reparación o limpieza

de la herramienta motorizada. No

intente hacer ningún trabajo de

mantenimiento o reparación que no esté

descrito en su manual de instrucciones.

Este tipo de trabajo debe ser realizado

únicamente por el concesionario de

servicio de STIHL.

Use guantes para manipular o reparar

las cuchillas.

ADVERTENCIA

Use la bujía especificada y asegúrese

de que ella y el cable de encendido

están limpios y en buen estado. Siempre

inserte el casquillo de la bujía bien

apretado en el borne de la bujía del

tamaño adecuado. (Nota: Si el borne

tiene una tuerca adaptadora SAE

desmontable, tiene que ser firmemente

instalada.) Una conexión suelta entre la

bujía y el conector del cable de

encendido en el casquillo puede crear

un arco voltaico y encender los vapores

del combustible y provocar un incendio.

ADVERTENCIA

No pruebe nunca el sistema de

encendido con el casquillo

desconectado de la bujía, o sin tener

instalada la bujía, ya que las chispas al

descubierto pueden causar un incendio.

ADVERTENCIA

Nunca maneje su herramienta

motorizada si el silenciador está

dañado, se ha perdido o si fue

modificado. Un silenciador mal cuidado

aumenta el riesgo de incendio y puede

causar pérdida de audición. El

silenciador está equipado con un

chispero para reducir el riesgo de

incendio; no maneje nunca su

herramienta motorizada si le falta el

chispero o está dañado. Recuerde que

el riesgo de incendios de matorrales o

forestales es mayor durante las

estaciones calurosas y secas.

En California, es una violación de los

acápites § 4442 o § 4443 o del Código

de Recursos Públicos el uso de

herramientas con motor de gasolina en

tierras cubiertas por bosques, arbustos

o pasto a menos que el sistema de

escape del motor cuente con un

chispero que satisfaga los requisitos

legales y que reciba el mantenimiento

adecuado para estar en buenas

condiciones de funcionamiento. El

propietario/operador de este producto

es responsable del mantenimiento

adecuado del chispero. Otras

entidades/agencias estatales o

gubernamentales, tales como el

Servicio Forestal de los EE.UU., pueden

tener requisitos similares. Comuníquese

con el cuerpo de bomberos de su

localidad o con el servicio forestal para

informarse en cuanto a las leyes y

reglamentos relacionados con los

requisitos de protección contra

incendios.

FC 70 C

español / EE.UU

ADVERTENCIA

Nunca repare los accesorios de corte

dañados aplicándoles soldadura,

enderezándolos o modificándoles su

forma. Esto puede causar el

desprendimiento de alguna pieza del

accesorio de corte y producir lesiones

graves o mortales.

Apriete todas las tuercas, pernos y

tornillos, excepto los tornillos de ajuste

del carburador, después de cada uso.

No limpie la máquina con una lavadora

a presión. El chorro fuerte de agua

puede dañar las piezas de la máquina.

Guarde la herramienta motorizada en un

lugar seco y elevado o con llave lejos del

alcance de los niños.

Antes de guardar la máquina durante un

período de más de algunos días,

siempre vacíe el tanque de combustible.

Consulte el capítulo "Almacenamiento

de la máquina" en el manual de

instrucciones.

La orilladora ha sido diseñada para

formar orillas bien definidas alrededor

de prados y jardines de flores. Puede

cortar casi todo tipo de pastos, malezas

y plantas verdes blandas.

Preparaciones

Si el suelo está muy seco, humedézcalo

con agua antes de empezar a trabajar.

Esto ablanda el suelo y reduce la

cantidad de polvo que se levanta. Las

plantas verdes son más fáciles de cortar

cuando están húmedas.

ADVERTENCIA

Quite todos obstáculos y objetos sólidos

de la zona de trabajo.

NPlanifique la mejor ruta para el

bordeado. Siempre sujete y maneje

la bordeadora hacia el lado derecho

de su cuerpo.

Ajuste de la profundidad de corte

NPara reducir la posibilidad de

lesiones, apague el motor.

NAfloje la tuerca mariposa (1) en

sentido contrahorario.

NAjuste la rueda (2): Hacia arriba

para aumentar la profundidad de

corte (A) o hacia abajo para reducir

la profundidad de corte (A).

Uso

0815BA003 KN

241BA001 KN

FC 70 C

español / EE.UU

Ajuste correcto

La profundidad de corte depende de las

irregularidades del terreno, la altura del

operador y la forma de sujetar la

bordeadora. Utilice el procedimiento

NAjuste la rueda de profundidadl (2)

de modo que la cuchilla (3) apenas

toque el suelo o penetra la

superficie del suelo por no más de

5 mm (0,2 pulg) (B) cuando está en

la posición normal de trabajo.

NApriete la tuerca mariposa en

sentido horario.

NMientras se está parado en la

posición de trabajo normal, revise la

profundidad de corte nuevamente y

ajústela de ser necesario.

ADVERTENCIA

No ajuste el deflector.

El deflector ha sido ajustado por el

fabricante de modo que su flecha y su

lado abierto apuntan en sentido opuesto

al operador. Esto asegura que el

material cortado y la basura sean

lanzados en sentido opuesto a la

máquina y al operador.

Bordeado de céspedes

NArranque del motor

NInicie el corte con el motor a media

aceleración como mínimo y

continúe el corte a aceleración

máxima.

NSujete la bordeadora y guíela de

modo que la cuchilla esté en

posición vertical.

NCorte de modo uniforme, de

manera que el motor no pierda

velocidad – no aplique fuerza.

NCamine a un paso normal mientras

se corta.

NNo empuje la cuchilla para meterla

en el suelo.

241BA002 KN

241BA003 KN

0815BA004 KN

241BA004 KN

90°

FC 70 C

español / EE.UU

NSiempre camine hacia adelante al

cortar, nunca tire de la máquina

hacia su persona.

NCorte a un paso uniforme para

evitar tener que hacer varias

pasadas.

NUtilice la mirilla (1) para alinear la

cuchilla con el borde.

En el tubo de mando, la nueva

herramienta motorizada tiene montado

un mango tórico que debe girarse y

alinearse de acuerdo con sus

necesidades.

Ajuste del mango tórico

NAfloje la perilla (1).

NGire el mango a la posición vertical.

El mango tórico puede ajustarse de

acuerdo con la talla y el alcance del

operador y la aplicación, variando la

distancia (A).

Distancia recomendada (A):

aprox. 15 cm (6 pulg)

NDeslice el mango a la posición

requerida.

NApriete la perilla hasta que no sea

posible girar el mango en el tubo de

mando.

241BA005 KN

Montaje del mango tórico

546BA010 KN

545BA004 KN

546BA011 KN

FC 70 C

español / EE.UU

NApoye la bordeadora motorizada

sobre la parte trasera con el punto

de montaje de la cuchilla (1) hacia

arriba.

NIntroduzca el pasador de tope (2) o

el destornillador – vea "Accesorios

especiales" – hasta fondo en el

agujero (3) – aplique un poco de

presión y muévalo hacia adelante y

atrás junto con la arandela de

empuje (4) hasta que el pasador se

deslice en su lugar para bloquear el

eje.

NColoque la llave combinada (5) en

la tuerca (6).

NAfloje la tuerca en sentido horario

(roscas izquierdas).

NQuite la arandela de empuje.

NColoque la cuchilla (7) sobre la

placa de empuje (8).

ADVERTENCIA

El collar (vea la flecha) debe

engancharse en el agujero de montaje

de la cuchilla.

NInstale la arandela de empuje (4) en

el eje (9) y bloquee el eje.

NAtornille la tuerca de montaje (6) en

sentido contrahorario en el eje y

apriétela firmemente.

ADVERTENCIA

Si el resorte acopado (10) en la

tuerca (6) ha perdido su tensión, instale

una tuerca nueva.

Montaje de la cuchilla

241BA006 KN

241BA011 KN

241BA012 KN

FC 70 C

español / EE.UU

Este motor está certificado para

funcionar con una mezcla de 50 a 1 de

gasolina sin plomo y aceite STIHL para

motores de dos tiempos.

Su motor requiere una mezcla de

gasolina de alta calidad y aceite para

motores de dos tiempos enfriados por

aire.

Utilice gasolina sin plomo regular con un

índice de octanaje mínimo de 89

[(R+M)/2) y un contenido de etanol no

mayor que 10%.

El combustible de octanaje bajo puede

aumentar la temperatura de

funcionamiento del motor. Esto, a su

vez, aumenta el riesgo de que se

agarrote el pistón y se dañe el motor.

La composición química del

combustible también es importante.

Algunos aditivos de combustible no

solamente tienen efectos perjudiciales

en los elastómeros (diafragmas de

carburador, sellos de aceite, tuberías de

combustible, etc.), sino también en las

piezas fundidas de magnesio y en los

convertidores catalíticos. Esto podría

causar problemas de funcionamiento e

incluso daño del motor. Por esta razón,

STIHL recomienda el uso exclusivo de

gasolina sin plomo reconocida de buena

calidad.

La gasolina con un contenido de etanol

mayor que el 10% puede causar

problemas de funcionamiento y averías

graves en motores con carburadores

manualmente ajustables, por lo cual no

debe utilizarse en este tipo de motores.

El contenido de etanol en la gasolina

afecta el régimen de marcha del motor –

podría resultar necesario reajustar el

carburador si se utilizan combustibles

con diversos niveles de contenido de

etanol.

ADVERTENCIA

Para reducir el riesgo de lesiones

personales debido a la pérdida de

control y/o al contacto con la

herramienta de corte en movimiento, no

use una máquina cuyo régimen de

marcha en vacío está mal regulado.

Cuando el régimen de marcha en vacío

está correctamente regulado, la

herramienta de corte no debe moverse.

Si su herramienta motorizada indica que

el régimen de marcha en vacío está mal

regulado, pida a su representante de

STIHL que revise la herramienta

motorizada y haga los ajustes o

reparaciones correspondientes.

El régimen de marcha en vacío y la

velocidad máxima del motor varían si se

cambia el combustible por otro con un

contenido mayor o menor de etanol.

Para evitar este problema, siempre se

debe utilizar combustible con un mismo

contenido de etanol.

Use solamente el aceite STIHL para

motores de dos tiempos o un aceite de

marca equivalente para motores de dos

tiempos diseñado para usar

exclusivamente con los motores de dos

tiempos enfriados por aire.

Se recomienda usar aceite STIHL HP

Ultra para motores de 2 tiempos, puesto

que este ha sido formulado

especialmente para uso en motores

STIHL.

No use aceites para mezclar con

designaciones BIA o TCW (para

motores de dos tiempos enfriados por

agua) ni otros aceites para mezclar

diseñados para usar en motores

enfriados por agua o por aire (por

ejemplo, en motores marinos fuera de

borda, motonieves, sierras de cadenas,

bicimotos, etc.).

ADVERTENCIA

Manipule la gasolina con sumo cuidado.

Evite el contacto directo con la piel y

evite inhalar los vapores de

combustible. Cuando se reabastece de

combustible, quite primero el envase del

vehículo y colóquelo en el suelo antes

de llenarlo. Para reducir el riesgo de la

formación de chispas causadas por la

descarga de electricidad estática y un

posible incendio y/o explosión, no llene

los envases de combustible cuando

están colocados dentro de un vehículo o

remolque.

Mantenga el envase bien cerrado para

limitar la cantidad de humedad que

penetre en la mezcla.

Limpie el tanque de combustible de la

máquina según sea necesario.

Duración de la mezcla de combustible

Mezcle una cantidad suficiente de

combustible para trabajar unos pocos

días, no lo guarde por más de 3 meses.

Guárdelo únicamente en envases

aprobados para combustible. Para el

proceso de mezclado, vierta el aceite en

el envase primero y luego agregue la

gasolina. Cierre el envase y agítelo

Combustible

FC 70 C

español / EE.UU

vigorosamente a mano para asegurar

que se mezclen bien el aceite y la

gasolina.

Deseche los envases vacíos usados

para mezclar el aceite únicamente en

vertederos autorizados para ello.

Preparaciones

NAntes de llenar la máquina con

combustible, limpie a fondo la tapa

de llenado y la zona alrededor del

mismo para evitar la entrada de

tierra al tanque.

Siempre agite bien la mezcla en el

recipiente antes de llenar la máquina

con combustible.

NColoque la máquina de modo que la

tapa de llenado quede orientada

hacia arriba.

ADVERTENCIA

Para reducir el riesgo de quemaduras,

así como de incendios y de lesiones

corporales ocasionadas por los escapes

de vapor de gasolina y otras

emanaciones, quite la tapa de llenado

de combustible cuidadosamente de

modo que la presión que se pueda

haber acumulado en el tanque se disipe

lentamente.

En la fábrica se instala una de dos tipos

diferentes de tapas.

Tapa de llenado sin necesidad de

herramientas (con empuñadura

plegable)

Tapa de llenado roscada

Apertura de la tapa de llenado sin

herramientas

NLevante la empuñadura a la

posición vertical.

Gaso-

lina

Aceite (STIHL 50:1 o aceite

de alta calidad equivalente)

gal

EE. UU.

oz fl

EE. UU.

12,6

2 1/2 6,4

512,8

Llenado de combustible

002BA456 KN

002BA418 KN

002BA419 KN

001BA218 KN

FC 70 C

español / EE.UU

NGire la tapa en sentido

contrahorario (aprox. 1/4 de vuelta).

NQuite la tapa de llenado de

combustible.

Carga de combustible

Tenga cuidado de no derramar el

combustible y no llene en exceso el

tanque. STIHL recomienda el uso del

sistema de llenado STIHL (accesorio

especial).

Cierre de la tapa de llenado sin

herramientas

Con la empuñadura en posición vertical:

NInserte la tapa – las marcas de

posición de la tapa deberán quedar

alineadas con las marcas de la

abertura del tanque de combustible.

NLa tapa deberá caer

completamente en la abertura en

esta posición.

NMientras presiona la tapa hacia

abajo con firmeza, gírela en sentido

horario hasta que tope

(aprox. 1/4 de vuelta).

NPliegue la empuñadura.

Comprobación del cierre

NLa orejeta de la empuñadura

deberá encajar completamente en

la hendidura (flecha) y la

empuñadura debe quedar

completamente a ras con la parte

superior de la tapa.

NSujete la tapa y compruebe que

esté bien apretada.

NSi es posible mover la tapa, no se

encuentra debidamente instalada.

001BA219 KN

001BA224 KN

001BA220 KN

001BA221 KN

001BA222 KN

001BA223 KN

001BA225 KN

FC 70 C

español / EE.UU

Desalineación de la tapa

NSi la tapa no encaja completamente

en la abertura cuando se alinean las

marcas de posición y/o si la tapa no

se aprieta debidamente al girarla, la

base de la tapa puede haber girado

fuera de su posición correcta con

relación a la parte superior.

NTal desalineación puede ser

resultado de la manipulación,

limpieza o un intento incorrecto de

apriete.

NPara corregir la desalineación, gire

la tapa (con la empuñadura hacia

arriba) hasta que encaje

completamente en la abertura del

tanque.

NGire la tapa en sentido

contrahorario hasta que tope

(aprox. 1/4 de vuelta) – esto gira la

base de la tapa a la posición

correcta.

NGire la tapa en sentido horario,

cerrándola de modo normal –

consulte las secciones "Cierre" y

"Comprobación del cierre."

NSi aún no es posible apretar la tapa

de modo debido, la misma podría

estar averiada o rota; ponga la

máquina fuera de servicio de

inmediato y llévela a un

concesionario STIHL autorizado

para repararla.

Apertura de la tapa de llenado roscada

NGire la tapa en sentido

contrahorario hasta quitarla de la

boca de llenado del tanque.

NQuite la tapa de llenado.

Carga de combustible

Tenga cuidado de no derramar el

combustible y no llene en exceso el

tanque. STIHL recomienda el uso del

sistema de llenado STIHL (accesorio

especial).

Cierre de la tapa de llenado roscada

NColoque la tapa en posición.

NGire la tapa en sentido horario hasta

que tope y apriétela hasta donde

sea posible con la mano.

A izquierda: Base de tapa incorrecta-

mente alineada (con

espacio vacío)

A derecha: Base de la tapa correc-

tamente colocada para

la instalación

001BA227 KN

001BA226 KN

002BA447 KN

002BA448 KN

FC 70 C

español / EE.UU

Controles

1Bloqueo de gatillo de aceleración

2Gatillo de aceleración

3Interruptor de parada con

posiciones Run (Marcha) y

0(Parada).

Funcionamiento del interruptor de

parada y sistema de encendido

El interruptor de parada normalmente

está en la posición de Marcha: En esta

posición el encendido está conectado –

el motor está listo para arrancar y puede

arrancarse. Cuando el interruptor de

parada se mueve a la posición 0, se

desconecta el encendido. El sistema de

encendido se vuelve a conectar

después que el motor deje de girar.

Arranque del motor

NOprima el bulbo (4) de la bomba de

combustible por lo menos cinco

veces, aunque el bulbo esté lleno

de combustible.

Motor frío (arranque en frío)

NEmpujar la palanca del

estrangulador (5) y gírela a g al

mismo tiempo.

Motor caliente (arranque en caliente)

NEmpujar la palanca del

estrangulador (5) y gírela a < al

mismo tiempo.

También utilice esta posición si el motor

ha estado en marcha, pero todavía se

encuentra frío.

Arranque

NColoque la máquina sobre el suelo:

Verifique que la cuchilla no esté

tocando el suelo ni ningún otro

obstáculo.

NAsegúrese de tener los pies

apoyados de modo seguro y firme.

NSujete la máquina firmemente en el

suelo usando la mano izquierda en

la caja y empuje hacia abajo.

INDICACIÓN

No se pare ni se arrodille sobre el tubo

de mando.

Arranque / parada del motor

0815BA001 KN

547BA015 KN

547BA016 KN

547BA017 KN

0414BA012 KN

FC 70 C

español / EE.UU

NCon la mano derecha tire

lentamente del mango de arranque

hasta que sienta una resistencia

definitiva y en seguida dele un tirón

fuerte y rápido.

INDICACIÓN

No tire de la cuerda de arranque

totalmente hasta fuera, se podría

romper.

NNo deje que el mango de arranque

salte bruscamente hacia atrás.

Guíelo lentamente hacia el interior

de la caja para que la cuerda de

arranque se enrolle correctamente.

NContinúe haciendo girar el motor

hasta que arranque.

Tan pronto arranca

NEmpuje el bloqueo del gatillo de

aceleración hacia abajo y abra el

acelerador – la palanca del

estrangulador se mueve a la

posición de marcha F . Después de

un arranque en frío, caliente el

motor accionando varias veces el

acelerador.

ADVERTENCIA

Asegúrese de que el carburador esté

correctamente ajustado. La cuchilla no

debe girar cuando el motor está

funcionando a marcha en vacío.

Su máquina está lista para trabajar.

Apague el motor.

NMueva el interruptor de parada

hacia 0 – el motor se para – suelte el

interruptor de parada – el mismo

regresa a la posición de marcha.

Sugerencias adicionales para el

arranque

El motor se cala en la posición de

arranque en frío g o durante la

aceleración

NMueva la palanca del estrangulador

a < y continúe haciendo girar el

motor hasta que arranque.

El motor no arranca en la posición de

arranque en caliente <

NMueva la palanca del estrangulador

a g y continúe haciendo girar el

motor hasta que arranque.

Si el motor no arranca

NVerifique que la palanca del

estrangulador esté en la posición

correcta.

NVerifique que haya combustible en

el tanque y agregue combustible de

ser necesario.

NVerifique que el casquillo de la bujía

esté correctamente conectado.

NRepita el procedimiento de

arranque.

Se agotó completamente el combustible

en el tanque

NDespués de llenar el tanque, oprima

el bulbo de la bomba de

combustible por lo menos

cinco veces, aunque el bulbo esté

lleno de combustible.

NAjuste la palanca del estrangulador

según la temperatura del motor.

NArranque el motor.

0414BA013 KN

0414BA014 KN

FC 70 C

español / EE.UU

Durante el período de rodaje

Una máquina nueva de fábrica no debe

hacerse funcionar a velocidad alta

(aceleración máxima sin carga) por el

lapso que tome llenar el tanque tres

veces. Esto evita la imposición de

cargas innecesariamente altas durante

el período de rodaje. Ya que todas las

piezas móviles deben asentarse

durante el período de rodaje inicial,

durante este tiempo la resistencia

causada por fricción en el motor es más

elevada. El motor desarrolla su potencia

máxima después de haber llenado el

tanque de 5 a 15 veces.

Durante el trabajo

Después de un período largo de

funcionamiento con el acelerador a

fondo, deje funcionar el motor por un

rato en ralentí de modo que el calor en

el motor sea disipado por la corriente de

aire de enfriamiento. Esto ayuda a evitar

que los componentes montados en el

motor (encendido, carburador) sufran

sobrecargas térmicas.

Después de terminar el trabajo

Almacenamiento por corto tiempo:

Espere hasta que el motor se enfríe.

Vacíe el tanque de combustible y

guarde la máquina en un lugar seco,

alejada de fuentes de encendido, hasta

que la vuelva a utilizar. Para los

intervalos de almacenamiento por

tiempo prolongado – vea

"Almacenamiento de la máquina".

Si se nota una pérdida considerable de

la potencia del motor

NPonga la palanca del

estrangulador (1) en <.

NGire el tornillo (2) en la cubierta del

filtro (3) en sentido contrahorario

hasta que la cubierta esté suelta.

NLevante cuidadosamente la

cubierta del filtro (3) encima de la

lengüeta y quítela.

NLimpie toda la suciedad de

alrededor del filtro.

NExtraiga el filtro de fieltro (5) del

rebajo (4) en la caja del filtro.

NColoque un elemento de filtro de

fieltro (5) nuevo. Como una medida

provisoria, es posible limpiarlo

Instrucciones para el uso Limpieza del filtro de aire

547BA022 KN

547BA023 KN

FC 70 C

español / EE.UU

golpeándolo en la palma de la mano

o soplándolo con aire comprimido.

No lo lave.

INDICACIÓN

Siempre sustituya las piezas dañadas.

NInstale el filtro de fieltro (5) en la

caja y asegúrese que esté bien

asentado – la flecha debe apuntar

hacia el rebajo.

NPonga la palanca del

estrangulador (1) en <.

NColoque la cubierta del filtro en su

lugar y asegúrese que el tornillo

esté recto. Apriete el tornillo.

Las emisiones de gases de escape son

controladas por el diseño de parámetros

y componentes fundamentales del

motor (por ej. carburación, encendido,

regulación y regulación de las válvulas o

la lumbrera) sin la adición de ningún

equipo importante.

El carburador se ajusta en la fábrica al

ajuste estándar.

En esta máquina ya no es necesario

ajustar el carburador.

Ha sido ajustada en fábrica para formar

una mezcla óptima de combustible-aire

en todas las ubicaciones y condiciones

de funcionamiento.

Ajuste de marcha en vacío

El motor se para cuando funciona a

marcha en vacío

NCaliente el motor por

aproximadamente 3 minutos.

NGire el tornillo de ajuste de marcha

en vacío (LA) lentamente en

sentido horario hasta que el motor

funcione de modo suave - el

accesorio de corte no debe

moverse.

El accesorio de corte funciona cuando el

motor está en marcha en vacío

NGire el tornillo de ajuste de marcha

en vacío (LA) lentamente en

sentido contrahorario hasta que el

accesorio de corte se detenga y

Gestión del motor Ajuste del carburador

0815BA006 KN

FC 70 C

español / EE.UU

luego gire el tornillo de 1/2 a 3/4 de

vuelta adicional en el mismo

sentido.

ADVERTENCIA

Si la herramienta o el accesorio de corte

sigue girando cuando el motor está

funcionando a marcha en vacío, pida a

su concesionario de servicio que revise

y repare la máquina.

Si el motor pierde potencia, es difícil

arrancarlo o funciona de modo irregular

a ralentí, revise la bujía primero.

Instale una bujía nueva después de

aprox. 100 horas de funcionamiento, o

más temprano si los electrodos están

muy gastados.

Si la mezcla del combustible es

incorrecta (demasiado aceite en la

gasolina), el filtro de aire está sucio, y

las condiciones de trabajo no son

favorables (especialmente a

aceleraciones intermedias) se afecta la

condición de la bujía. Estos factores

permiten la formación de depósitos en la

punta aislante, los cuales pueden

perjudicar el rendimiento.

Retiro de la bujía

NApague el motor.

Existen dos versiones:

–Conductor de encendido del lado

del embrague.

–Conductor de encendido del lado

del arrancador.

NQuite el casquillo de la bujía (1).

NDestornille la bujía (2).

Revisión de la bujía

NLimpie la bujía si está sucia.

NRevise la separación entre

electrodos (A) y ajústela de ser

necesario – vea "Especificaciones".

NUtilice únicamente bujías tipo

resistencia cuyo margen de

rendimiento sea el aprobado.

Corrija los problemas que hayan

causado la contaminación de la bujía:

–Demasiado aceite en la mezcla de

combustible.

–Filtro de aire sucio.

–Condiciones desfavorables de

funcionamiento, por ejemplo,

funcionando bajo carga parcial.

Bujía

0414BA015 KN

0141BA020 KN

000BA039 KN

FC 70 C

español / EE.UU

ADVERTENCIA

Para reducir el riesgo de incendio y de

quemaduras, utilice solamente las

bujías autorizadas por STIHL. Siempre

empuje el casquillo (1) de la bujía

firmemente en el borne (2) del tamaño

adecuado. (Nota: Si el borne tiene una

tuerca adaptadora SAE desmontable,

tiene que ser instalada.) Una conexión

suelta entre el casquillo de la bujía y el

conector del cable de encendido en el

casquillo puede crear un arco voltaico y

encender los vapores del combustible,

provocando un incendio.

Instalación de la bujía

NAtornille a fondo la bujía, coloque el

casquillo y empújelo firmemente en

su lugar.

Si el funcionamiento del motor es

insatisfactorio aunque el filtro de aire

está limpio y el carburador ha sido

debidamente ajustado, la causa puede

hallarse en el silenciador.

Solicite al concesionario que revise si

hay contaminación (coquización) en el

silenciador.

STIHL recomienda que un

concesionario STIHL autorizado efectúe

los trabajos de mantenimiento y

reparación.

Revise el nivel de grasa periódicamente,

aproximadamente cada 25 horas de

funcionamiento.

NDestornille el tapón de llenado (1).

Si no se ve grasa en el interior del

tapón de llenado, atornille el

tubo (2) del lubricante para

engranajes STIHL especial para

cortadoras de matorrales – Vea

"Accesorios especiales"– en el

agujero de llenado.

NInyecte hasta 5 g (0,2 oz) de grasa

en la caja de engranajes.

INDICACIÓN

No llene completamente con grasa la

caja de engranajes.

NVuelva a colocar el tapón de llenado

y apriételo firmemente.

002BA363 KN

Funcionamiento del motor Lubricación de la caja de

engranajes

241BA018 KN

FC 70 C

español / EE.UU

Para prolongar la vida útil de la cuerda

de arranque, siempre observe los

puntos siguientes:

NTire de la cuerda de arranque

solamente en el sentido

especificado.

NNo tire de la cuerda sobre el borde

del buje guía.

NNo tire de la cuerda más de lo

especificado.

NNo deje que el mango de arranque

retroceda bruscamente, guíelo

lentamente hacia el interior de la

caja – vea el capítulo

"Arranque/Parada del motor."

Pida que el concesionario de servicio

sustituya la cuerda de arranque dañada

oportunamente. STIHL recomienda que

un concesionario STIHL autorizado

efectúe los trabajos de mantenimiento y

reparación.

Para intervalos de 3 meses o más

NVacíe y limpie el tanque de

combustible en una zona bien

ventilada.

NDeseche el combustible de acuerdo

con los requerimientos locales de

protección del medio ambiente.

NHaga funcionar el motor hasta que

el carburador se seque. Esto ayuda

a evitar que los diafragmas del

carburador se peguen.

NLimpie la máquina a fondo - preste

atención especial a las aletas del

cilindro y al filtro de aire.

NRetire, limpie e inspeccione la

cuchilla.

NGuarde la máquina en un lugar seco

y elevado, o bajo llave, fuera del

alcance de los niños y de otras

personas no autorizadas.

Pida al concesionario que sustituya la

rueda reguladora de profundidad

desgastada. STIHL recomienda que un

concesionario STIHL autorizado efectúe

los trabajos de mantenimiento y

reparación.

Rueda reguladora de profundidad

NLas roscas de la punta del

tornillo (1) tienen pasta selladora

para que la tuerca mariposa (2)

quede apretada y no se pierda.

Es necesario aplicar una fuerza de

torsión extremadamente alta para poder

quitar la tuerca mariposa del tornillo. No

se puede garantizar la eficacia de la

pasta selladora si las piezas se vuelven

a armar. En tal caso, pida al

concesionario autorizado para servicio

que sustituya el tornillo con la tuerca

mariposa.

Dispositivo de arranque Almacenamiento de la

máquina Sustitución de la rueda

241BA024 KN

FC 70 C

español / EE.UU

Retiro de la faldilla

NAfloje y quite el tornillo (1).

NQuite la arandela (2).

NQuite la faldilla (3) de la orejeta (4) y

sáquela del deflector.

Posición de la faldilla

NPosicione la faldilla (3)

correctamente con respecto a la

rueda reguladora de

profundidad (5): La rueda está a la

izquierda – la faldilla debe

extenderse a la derecha.

Montaje de la faldilla

NMeta la faldilla (3) en la ranura del

deflector hasta que pueda

engancharse en la orejeta (4).

NColoque la arandela en el tornillo.

NInserte el tornillo y apriételo bien

firme.

Nunca intente enderezar o soldar una

cuchilla doblada o agrietada – podría

despedazarse – la misma debe

sustituirse – vea "Montaje de la cuchilla".

STIHL recomienda usar exclusivamente

las cuchillas genuinas de STIHL – vea

"Accesorios especiales".

No afile la cuchilla.

NSustituya la cuchilla (1) cuando su

largo (A) deja de ser suficiente para

mantener la altura necesaria sobre

el suelo (B) y para obtener la

profundidad de corte deseada (C).

Revisión de desequilibrio

Para evitar el desequilibrio:

NPida que un concesionario revise el

desequilibrio de la cuchilla con un

equilibrador STIHL (accesorio

especial) – STIHL recomienda

acudir a un concesionario STIHL

para servicio. Si la cuchilla está

desequilibrada, instale una nueva –

vea "Sustitución de la cuchilla de la

bordeadora".

Sustitución de la faldilla

241BA009 KN

241BA015 KN

241BA017 KN

Sustitución de la cuchilla

241BA019 KN

FC 70 C

español / EE.UU

Chispero en el silenciador

Chispero en silenciador (no en todos los

mercados)

NSi el motor pierde potencia, revise el

chispero del silenciador.

STIHL recomienda que un

concesionario STIHL autorizado efectúe

los trabajos de mantenimiento y

reparación.

Inspección y mantenimiento

por el concesionario

FC 70 C

español / EE.UU

Información para mantenimiento

Los intervalos dados a continuación corresponden únicamente a condiciones nor-

males de trabajo. Si el tiempo de trabajo por jornada es más largo que lo normal, o

si las condiciones son extremas (zonas polvorientas, etc.), acorte los intervalos indi-

cados de modo correspondiente.

antes de comenzar el trabajo

después de terminar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

si se requiere

Máquina completa

Inspección visual (condición general,

fugas) XX

Limpiar X

Mango de control Comprobar el funcionamiento XX

Filtro de aire Limpiar XX

Reemplazar X

Recogedor en tanque de combustible Revisar X

Reemplazar XXX

Tanque de combustible Limpiar XX

Carburador

Comprobar el ajuste de marcha en vacío

– la cuchilla no debe girar XX

Ajustar la marcha en vacío X

Bujía

Ajustar la distancia entre electrodos X

Cambiar después de aprox. cada 100

horas de funcionamiento

Entradas de enfriamiento Inspección visual X

Limpiar X

Chispero 2) en silenciador

Solicitar al concesionario de servicio su

revisión1) X

Solicitar al concesionario de servicio su

limpieza o sustitución1) XX

Todos los tornillos y tuercas accesibles

(salvo los tornillos de ajuste) Volver a apretar X

FC 70 C

español / EE.UU

Cuchilla

Inspección visual XX

Reemplazar X

Revisar el apriete de la cuchilla XX

Etiquetas de seguridad Reemplazar X

1) STIHL recomienda que un concesionario de servicio STIHL efectúe este trabajo.

2) No se instala en todas las versiones, depende del país

Los intervalos dados a continuación corresponden únicamente a condiciones nor-

males de trabajo. Si el tiempo de trabajo por jornada es más largo que lo normal, o

si las condiciones son extremas (zonas polvorientas, etc.), acorte los intervalos indi-

cados de modo correspondiente.

antes de comenzar el trabajo

después de terminar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

si se requiere

FC 70 C

español / EE.UU

1Mango tórico

2Tornillo mariposa

3Argolla de transporte

4Interruptor momentáneo de parada

5Bloqueo de gatillo de aceleración

6Gatillo de aceleración

7Tornillos de ajuste del carburador

8Palanca del estrangulador

9Tapa del filtro de aire

10 Apoyo de la máquina

11 Tanque de combustible

12 Tapa de llenado de combustible

13 Bomba de combustible

14 Mango de arranque

15 Casquillo de bujía

16 Silenciador con chispero

17 Cuchilla

18 Deflector

19 Tuerca mariposa

20 Rueda

21 Faldilla

#Número de serie

Componentes importantes

18 20

0815BA002 KN

FC 70 C

español / EE.UU

Definiciones

1. Mango tórico

Para facilitar el control de la

máquina durante el proceso de

corte.

2. Tornillo mariposa

Sujeta el mango tórico en la

posición seleccionada.

3. Argolla de transporte

Conecta la bordeadora al arnés.

4. Interruptor momentáneo de parada

Apaga el sistema de encendido del

motor y para el motor.

5. Bloqueo de gatillo de aceleración

Debe ser oprimido antes de poder

activar el gatillo de aceleración.

6. Gatillo de aceleración

Regula la velocidad del motor.

7. Tornillos de ajuste del carburador

Para afinar el carburador.

8. Palanca del estrangulador

Facilita el arranque del motor al

enriquecer la mezcla.

9. Tapa del filtro de aire

Cubre y proteja el elemento del filtro

de aire.

10. Apoyo de la máquina

Para apoyar la máquina en el suelo.

11. Tanque de combustible

Contiene la mezcla de combustible

y aceite.

12. Tapa de llenado de combustible

Para tapar el tanque de

combustible.

13. Bomba de combustible

Suministra alimentación adicional

de combustible para el arranque en

frío.

14. Mango de arranque

El mango del arrancador usado

para arrancar el motor.

15. Casquillo de bujía

Conecta la bujía al alambre de

encendido.

16. Silenciador con chispero

El silenciador reduce los ruidos del

tubo de escape y desvía los gases

de escape lejos del operador. El

chispero está diseñado para reducir

el riesgo de incendios.

17. Cuchilla

Cuchilla metálica para recortar

malezas y plantas verdes blandas.

18. Deflector

El deflector tiene por objeto reducir

el riesgo de lesiones causadas por

objetos lanzados por la cuchilla y

por el contacto con la cuchilla.

19. Tuerca mariposa

Debe aflojarse para desplazar la

rueda y ajustar la profundidad de

corte.

20. Rueda

La rueda montada en el deflector

guía la cuchilla de la bordeadora a

una altura establecida sobre el

suelo.

21. Faldilla

La faldilla ha sido diseñada para

reducir el riesgo de lesiones

causadas por los objetos lanzados

por la cuchilla de corte.

EPA / CEPA

El período de cumplimiento de

emisiones indicado en la etiqueta de

cumplimiento de emisiones es la

cantidad de horas de funcionamiento

para la cual la máquina ha demostrado

la conformidad con los requerimientos

de emisiones del Gobierno federal de

los EE.UU.

Categoría

CARB

El período de cumplimiento de

emisiones empleado en la etiqueta del

índice de aire CARB tiene las siguientes

definiciones:

Especificaciones

A = 300 horas

B = 125 horas

C= 50horas

Extended = 300 horas

Intermediate = 125 horas

Moderate = 50 horas

FC 70 C

español / EE.UU

Motor

Sistema de encendido

Encendido por magneto electrónico

Sistema de combustible

Carburador de diafragma de todas

posiciones con bomba de combustible

integral

Peso

Comuníquese con su concesionario

STIHL para información acerca de

accesorios especiales que pueden estar

disponibles para su producto.

Los usuarios de esta máquina deben

efectuar únicamente los trabajos de

mantenimiento descritos en este

manual. Solamente los talleres

autorizados por STIHL deben llevar a

cabo los demás trabajos de reparación.

Los reclamos de garantía presentados

después de realizadas las reparaciones

serán aceptados únicamente si las

mismas fueron ejecutadas por un

concesionario de servicio autorizado

STIHL utilizando piezas de repuesto

originales de STIHL.

Es posible identificar las piezas

originales de STIHL por el número de

pieza STIHL, el logotipo de {

y, en ciertos casos, el símbolo K de

piezas STIHL. En las piezas pequeñas

el símbolo puede aparecer solo.

Motor de un cilindro, dos tiempos

Cilindrada: 27,2 cm3

(1,66 pulg³)

Diámetro: 34 mm

(1,34 pulg)

Carrera: 30 mm

(1,18 pulg)

Potencia del motor

según ISO 8893:

0,9 kW (1,2 HP)

a 8500 r/min

Marcha en vacío: 2800 r/min

Velocidad de corte

(nominal): 10 000 r/min

Velocidad máx. de eje

de salida (cuchilla) 8100 r/min

Bujía(tipo resistencia): NGK CMR 6 H

Distancia entre

electrodos:

0,5 mm

(0,02 pulg)

Capacidad del tanque

de combustible: 0,34 l (11,5 oz fl)

seco, con deflector y

cuchilla 6,1 kg (13,4 lb)

Accesorios especiales Información de reparación

FC 70 C

español / EE.UU

Respete todas las leyes y los

reglamentos sobre eliminación de

desechos que correspondan a su país.

No se debe botar los aparatos STIHL en

el basurero. Lleve el producto, los

accesorios y el embalaje a un vertedero

autorizado para reciclarlos y contribuir al

cuidado del medio ambiente.

Comuníquese con un concesionario de

servicio de STIHL para obtener la

información más actualizada sobre la

eliminación de desechos.

No para California

Sus derechos y obligaciones de

garantía

La Agencia de Protección del Medio

Ambiente (EPA) de los EE.UU. y STIHL

Incorporated se complacen en

explicarle la garantía del sistema de

control de emisiones instalado en el

motor de su equipo. En los EE.UU., los

nuevos motores pequeños para equipos

de uso fuera de carretera modelos 1997

y posteriores deben estar diseñados,

construidos y equipados, al tiempo de la

venta, de conformidad con los

reglamentos de la EPA de los EE.UU.

para los motores pequeños de uso fuera

de carretera. El motor del equipo debe

carecer de defectos en el material y la

fabricación que puedan causar el

incumplimiento de las normas de la EPA

de los EE.UU. durante los primeros dos

años de uso del motor a partir de la

fecha de compra por el último

comprador.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

El sistema de control de emisiones de

su máquina incluye piezas tales como el

carburador y el sistema de encendido.

Además puede incluir mangueras,

conectores y otros conjuntos asociados

con el control de emisiones.

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico

(si el trabajo de diagnóstico fue

realizado por un concesionario

autorizado), las piezas y la mano de

obra.

Cobertura de garantía del fabricante

En los EE.UU., los motores pequeños

para equipos de uso fuera de carretera

modelos 1997 y posteriores también

están garantizados por dos años. En el

caso de encontrarse defectos en

cualquiera de las piezas del motor

relacionadas con el sistema de control

de emisiones, la pieza será reparada o

sustituida por STIHL Incorporated sin

costo alguno.

Responsabilidades del usuario relativas

a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

Desecho

000BA073 KN

Declaración de garantía de

STIHL Incorporated sobre

sistemas de control de

emisiones según normas

Federales

FC 70 C

español / EE.UU

recibos o del incumplimiento del

propietario de realizar todos los trabajos

de mantenimiento programados.

El uso de cualquier pieza de repuesto o

servicio cuyo comportamiento y

durabilidad sean equivalentes está

permitido en trabajos de mantenimiento

o reparación no contemplados en la

garantía, y no reducirá las obligaciones

de la garantía del fabricante del motor.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o una pieza del mismo ha

fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un centro de servicio STIHL

tan pronto surja el problema. Las

reparaciones bajo garantía serán

realizadas en un tiempo razonable, sin

exceder de 30 días.

Ante cualquier duda respecto a sus

derechos y responsabilidades bajo esta

garantía, sírvase contactar al

representante de atención al cliente

STIHL llamando al 1-800-467-8445, o si

lo prefiere puede escribir a

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

www.stihlusa.com

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos aplicables durante un

período de dos años.

Período de garantía

El período de garantía comienza en la

fecha en que el motor del equipo

utilitario es entregado a usted y usted

firma y remite la tarjeta de garantía a

STIHL.

Si cualquier componente relacionado

con el sistema de control de emisiones

está defectuoso, el mismo será

sustituido por STIHL Incorporated sin

costo alguno para el propietario.

Cualquier pieza garantizada cuyo

reemplazo no está programado como

mantenimiento requerido, o que debe

recibir únicamente inspección regular

en el sentido de "reparar o sustituir

según sea necesario", estará

garantizada por el período de garantía.

Cualquier pieza cuyo reemplazo está

programado como mantenimiento

requerido estará garantizada por el

intervalo hasta el primer punto de

reemplazo programado para esa pieza.

Diagnóstico

Como propietario, a usted no se le debe

cobrar la mano de obra por los

diagnósticos que determinen que una

pieza garantizada está defectuosa. No

obstante, si usted reclama garantía para

un componente y se comprueba que la

máquina no está defectuosa, STIHL

Incorporated le cobrará el costo de la

prueba del sistema de control de

emisiones. El trabajo de diagnóstico

mecánico se realiza en un centro de

servicio autorizado por STIHL. La

prueba del sistema de control de

emisiones se realiza ya sea en la fábrica

de STIHL Incorporated o en un

laboratorio de ensayos independiente.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa.

Se puede usar cualquier pieza de

repuesto aprobada por el fabricante o

equivalente en las piezas relacionadas

con el sistema de control de emisiones,

y debe ser suministrada gratis al

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

La lista siguiente define

específicamente las piezas

garantizadas y relacionadas con las

emisiones:

–Filtro de aire

–Carburador (si corresponde)

–Bomba de combustible

–Estrangulador (sistema de

enriquecimiento de arranque en

frío) (si corresponde)

FC 70 C

español / EE.UU

–Varillajes de control

–Múltiple de admisión

–Sistema de encendido por magneto

o electrónico (Módulo de encendido

o unidad de control electrónica)

–Volante

–Bujía

–Válvula de inyección (si

corresponde)

–Bomba de inyección (si

corresponde)

–Carcasa del acelerador (si

corresponde)

–Cilindro

–Silenciador

–Convertidor catalítico (si lo tiene)

–Tanque de combustible

–Tapa de tanque de combustible

–Línea de combustible

–Adaptadores de línea de

combustible

–Abrazaderas

–Sujetadores/pernos

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto a cualquier centro de

servicio autorizado por STIHL y

presente la tarjeta de garantía firmada.

Requerimientos de mantenimiento

Las instrucciones presentadas en este

manual se basan en la aplicación de la

mezcla recomendada para motores de 2

tiempos (vea también la instrucción

"Combustible"). Las discrepancias de

estas recomendaciones con respecto a

la calidad y la proporción de la mezcla

de combustible y aceite pueden exigir

intervalos de mantenimiento más

cortos.

Limitaciones

Esta garantía de los sistemas de control

de emisiones no cubrirá ninguno de los

puntos siguientes:

Nreparación o sustitución requerida

debido a maltrato, negligencia o

falta del mantenimiento requerido,

Nreparaciones mal hechas o

sustituciones contrarias a las

especificaciones de STIHL

Incorporated que afecten

desfavorablemente el

funcionamiento y/o la durabilidad, y

las alteraciones o modificaciones

no recomendadas o aprobadas por

escrito por STIHL Incorporated,

Nla sustitución de piezas y otros

servicios y ajustes necesarios para

el mantenimiento requerido en y

después del primer punto de

reemplazo programado.

Solamente para California

Sus derechos y obligaciones de

garantía

El Consejo de Recursos del Aire del

Estado de California (CARB) y STIHL

Incorporated se complacen en

explicarle la Garantía del sistema de

control de emisiones instalado en el

motor de su equipo de uso fuera de

carretera para el año 2007 y posteriores.

En California, el equipo nuevo que tiene

motores pequeños para uso fuera de

carretera debe estar diseñado,

construido y equipado de conformidad

con las rigurosas normas de

contaminación del aire del estado.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor

pequeño para uso fuera de carretera no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

El sistema de control de emisiones

puede contar con los siguientes

componentes:

Filtro de aire, carburador, bomba de

combustible, estrangulador (sistema de

enriquecimiento para arranque en frío),

varillaje de control, colector de

Declaración de garantía de

STIHL Incorporated sobre el

control de emisiones de

gases de escape y

emisiones por evaporación

para el Estado de California

FC 70 C

español / EE.UU

admisión, magneto o sistema de

encendido electrónico (módulo de

encendido), bujía, convertidor catalítico

(si lo tiene), tanque de combustible, tapa

de tanque de combustible, línea de

combustible, adaptadores de líneas de

combustible, abrazaderas y

sujetadores.

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico,

las piezas y la mano de obra.

Responsabilidades del fabricante

relativas a la garantía

El sistema de control de emisiones tiene

una garantía de dos años en California.

En el caso de encontrarse defectos en

cualquiera de los componentes del

motor relacionados con el sistema de

control de emisiones, el mismo será

reparado o sustituido por STIHL

Incorporated sin costo alguno.

Responsabilidades del propietario

relativas a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

recibos o de su incumplimiento de

realizar todos los trabajos de

mantenimiento programados.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o un componente del mismo

ha fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un concesionario de servicio

STIHL tan pronto surja el problema. Las

reparaciones bajo garantía deben

realizarse en un tiempo razonable, sin

exceder de 30 días. Ante cualquier duda

respecto a sus derechos y

responsabilidades bajo esta garantía,

sírvase contactar al representante de

atención al cliente STIHL llamando al 1-

800-467-8445, o si lo prefiere puede

escribir a

STIHL Inc., 536 Viking Drive,

P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos acerca de

emisiones aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos acerca de emisiones

aplicables durante un período de dos

años.

Período de garantía contra defectos

Los períodos de garantía comenzarán el

día en que el motor de equipo utilitario

es comprado por el comprador inicial. Si

cualquier componente relacionado con

el sistema de control de emisiones está

defectuoso, el mismo será sustituido por

STIHL Incorporated sin costo alguno

para el propietario.

No se permite usar componentes

adicionales o modificados que no hayan

sido eximidos por el Consejo de

Recursos del Aire (CARB). El uso de

cualquier componente adicional o

modificado no eximido será motivo para

la denegación del reclamo bajo

garantía. STIHL Incorporated no es

responsable por las fallas de los

componentes garantizados causadas

por el uso de un componente adicional o

modificado no eximido.

La garantía de los componentes

relacionados con el control de

emisiones se interpretará de la manera

1. Cualquier componente garantizado

cuyo reemplazo no está

programado como mantenimiento

requerido en las instrucciones

escritas requeridas en la Lista de

Piezas bajo la Garantía de Control

de Emisiones (vea más abajo) debe

garantizarse por el período de

garantía definido en la subsección

COBERTURA POR STIHL

INCORPORATED, vea más arriba.

Si uno de estos componentes falla

durante el período de garantía, el

FC 70 C

español / EE.UU

fabricante debe reparar o sustituir el

mismo de acuerdo con la

subsección (4) más abajo. Un

componente reparado o sustituido

bajo la garantía debe garantizarse

durante el resto del período de

garantía.

2. Cualquier componente garantizado

que solamente debe

inspeccionarse periódicamente de

acuerdo con las instrucciones

escritas requeridas en la Lista de

Piezas bajo la Garantía de Control

de Emisiones (vea más abajo) debe

garantizarse por el período de

garantía definido en la subsección

COBERTURA POR STIHL

INCORPORATED, vea más arriba.

Una declaración en las

instrucciones escritas tal como

"reparar o sustituir según sea

necesario" no acortará el período

de cobertura de garantía. Un

componente de este tipo reparado o

sustituido bajo la garantía debe

garantizarse durante el resto del

período de garantía.

3. Cualquier componente garantizado

que debe sustituirse como un

elemento de mantenimiento

requerido en las instrucciones

escritas requeridas por la lista de

piezas bajo la garantía de control de

emisiones (vea más abajo) debe

garantizarse por el intervalo antes

del primer punto de sustitución

programado para este componente.

Si el componente falla antes del

primer punto de sustitución

programado, el fabricante del motor

debe reparar o sustituir el mismo de

acuerdo con la subsección (4) más

abajo. Un componente de este tipo

reparado o sustituido bajo la

garantía debe garantizarse durante

el resto del período de garantía

antes del primer punto de

sustitución programado para el

componente.

4. La reparación o sustitución de

cualquier componente garantizado

debe llevarse a cabo en una

estación de reparaciones bajo

garantía sin costo alguno para el

propietario.

5. No obstante lo expuesto en la

subsección (4) de arriba, los

servicios o las reparaciones bajo

garantía pueden obtenerse en

todos los centros de distribución del

fabricante autorizados para dar

servicio a los motores en cuestión.

6. Al propietario no se le debe cobrar

el trabajo del diagnóstico que

establece que el componente

garantizado es de hecho

defectuoso, a condición de que tal

trabajo de diagnóstico se realice en

una estación de reparaciones bajo

garantía.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa. Se puede usar cualquier

pieza de repuesto aprobada por el

fabricante o equivalente para el

mantenimiento o la reparación de los

componentes relacionados con el

sistema de control de emisiones, y la

misma debe ser suministrada gratis al

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

Lista de piezas bajo la garantía de

emisiones

Filtro de aire, carburador (si

corresponde), bomba de combustible,

estrangulador (sistema de

enriquecimiento para arranque en frío)

(si corresponde), varillajes de control,

múltiple de admisión, sistema de

encendido por magneto o electrónico

(Módulo de encendido o unidad de

control electrónica), volante, bujía,

válvula de inyección (si corresponde),

bomba de inyección (si corresponde),

carcasa del acelerador (si corresponde),

cilindro, silenciador, convertidor

catalítico (si corresponde), tanque de

combustible, tapa de combustible,

tubería de combustible, adaptadores de

tubería de combustible, abrazaderas,

fijaciones.

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto de STIHL a cualquier

concesionario de servicio autorizado por

STIHL y presente la tarjeta de registro

de producto STIHL firmado o la copia

impresa del registro electrónico del

producto.

Limitaciones

La reparación o la sustitución de

cualquier componente garantizado y

normalmente abarcado por la garantía

se puede excluir de la garantía si STIHL

Incorporated demuestra el maltrato,

FC 70 C

español / EE.UU

negligencia o mantenimiento incorrecto

del producto de STIHL, y que tal

maltrato, negligencia, o mantenimiento

incorrecto era la causa directa de la

necesidad de reparación o sustitución

del componente. A pesar de lo anterior,

el ajuste de un componente que tiene un

dispositivo limitador instalado en fábrica

y funcionando correctamente no

perjudicará la cobertura bajo garantía.

Marcas registradas de STIHL

STIHL®

{

La combinación de colores anaranjado-

gris (Números de registro EE.UU.

2,821,860; 3,010,057, 3,010,058,

3,400,477; y 3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

MAGNUM®

MasterWrench Service®

MotoMix®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Algunos de las marcas comerciales de

STIHL por ley común

BioPlus ™

Easy2Start ™

EasySpool ™

ElastoStart ™

Ematic ™

FixCut ™

HT Plus ™

IntelliCarb ™

Master Control Lever ™

Micro ™

Pro Mark ™

Quad Power ™

Quiet Line ™

STIHL Arctic ™

STIHL Compact ™

Marcas comerciales

STIHL

Injection

FC 70 C

español / EE.UU

STIHL HomeScaper Series ™

STIHL Interchangeable Attachment

Series ™

STIHL M-Tronic ™

STIHL MiniBoss ™

STIHL MotoPlus 4 ™

STIHL Multi-Cut HomeScaper Series ™

Stihl Outfitters ™

STIHL PICCO ™

STIHL PolyCut ™

STIHL PowerSweep ™

STIHL Precision Series ™

STIHL Protech ™

STIHL RAPID ™

STIHL SuperCut ™

STIHL Territory ™

TapAction ™

TrimCut ™

Esta lista de marcas comerciales está

sujeta a cambios.

Queda terminantemente prohibido todo

uso de estas marcas comerciales sin el

consentimiento expreso por escrito de

ANDREAS STIHL AG & Co. KG,

Waiblingen.

www.stihl.com *04585718621C*

0458-571-8621-C

englisch / spanisch USA

G U

WARNING

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

ADVERTENCIA

El gas de escape del motor de esta máquina

contiene productos químicos que en el estado de

California son considerados como causantes de

cáncer, defectos de nacimiento u otros efectos

nocivos para los órganos de la reproducción.

englisch / spanisch USA

Stihl Fc 70 Instruction Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
