STIHL FS 130

WARNING

Read Instruction Manual thoroughly

before use and follow all safety

precautions – improper use can

cause serious or fatal injury.

ADVERTENCIA

Antes de usar la máquina lea y siga

todas las precauciones de

seguridad dadas en el manual de

instrucciones – el uso incorrecto

puede causar lesiones graves o

mortales.

Instruction Manual

Manual de instrucciones

Instruction Manual

1 - 53

Manual de instrucciones

54 - 111

Original Instruction ManualPrinted on chlorine-free paper

Printing inks contain vegetable oils, paper can be recycled.

0458-258-8621-D. VA6.D14.

0000000683_013_GB

FS 130, FS 130 R

English

with electronic systems.

Contents

Allow only persons who fully understand

this manual to operate your trimmer /

brushcutter.

To receive maximum performance and

satisfaction from your STIHL trimmer /

brushcutter, it is important that you read,

understand and follow the safety

precautions and the operating and

maintenance instructions in chapter

"Safety Precautions and Working

Techniques" before using your trimmer /

brushcutter. For further information you

can go to www.stihlusa.com.

Contact your STIHL dealer or the STIHL

distributor for your area if you do not

understand any of the instructions in this

manual.

WARNING

Because a trimmer / brushcutter is a

high-speed cutting tool some special

safety precautions must be observed to

reduce the risk of personal injury.

Careless or improper use may cause

serious or even fatal injury.

Make sure your unit is equipped with the

proper deflector, handle and harness for

the type of cutting attachment being

used. Always wear proper eye

protection.

Guide to Using this Manual 2

Safety Precautions and Working

Techniques 3

Approved Combinations of Cutting

Attachment, Deflector, Handle and

Harness 17

Approved Power Tool Attachments 19

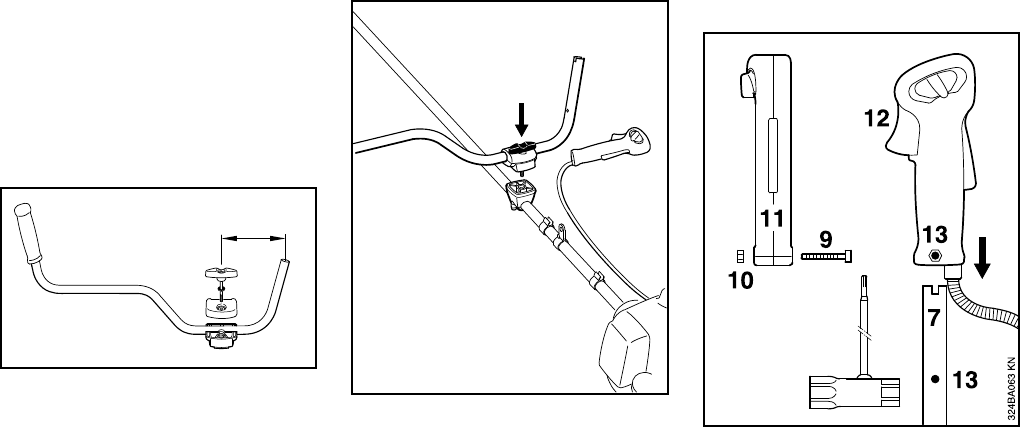

Mounting the Bike Handle 19

Mounting the Loop Handle 21

Adjusting the Throttle Cable 23

Fitting the Carrying Ring 23

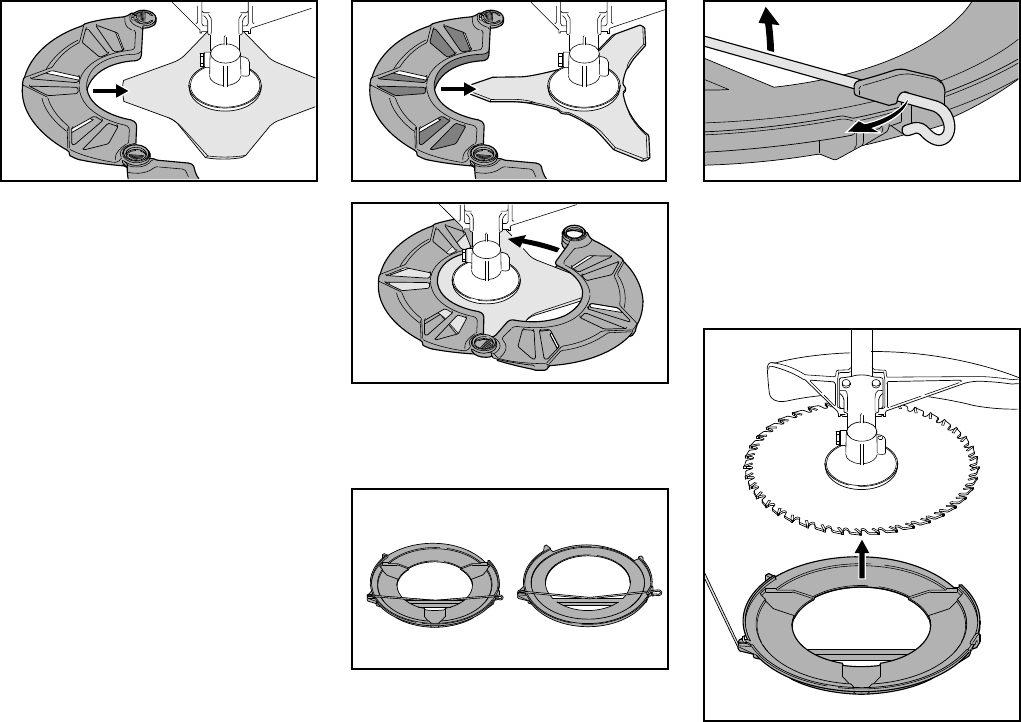

Mounting the Deflector 23

Mounting the Cutting Attachment 24

4-MIX Engine 27

Fuel 27

Fueling 28

Fitting the Harness 29

Balancing the Trimmer/Brushcutter 30

Starting / Stopping the Engine 31

Transporting the Unit 33

Operating Instructions 35

Cleaning the Air Filter 35

Engine Management 36

Adjusting the Carburetor 36

Spark Arresting Screen in Muffler 36

Spark Plug 37

Engine Running Behavior 38

Lubricating the Gearbox 38

Rewind Starter 39

Storing the Machine 39

Sharpening Metal Cutting Blades 39

Maintaining the Mowing Head 40

Inspections and Maintenance by

Dealer 41

Maintenance and Care 42

Main Parts 44

Specifications 46

Special Accessories 47

Maintenance and Repairs 48

Disposal 48

STIHL Incorporated Federal

Emission Control Warranty

Statement 48

STIHL Incorporated California

Exhaust and Evaporative

Emissions Control Warranty

Statement 50

Trademarks 53

FS 130, FS 130 R

English

Pictograms

The meanings of the pictograms

attached to or embossed on the

machine are explained in this manual.

Depending on the model concerned, the

following pictograms may be on your

machine.

Symbols in Text

Many operating and safety instructions

are supported by illustrations.

The individual steps or procedures

described in the manual may be marked

in different ways:

NA bullet marks a step or procedure.

A description of a step or procedure that

refers directly to an illustration may

contain item numbers that appear in the

illustration. Example:

NLoosen the screw (1).

NLever (2) ...

In addition to the operating instructions,

this manual may contain paragraphs

that require your special attention. Such

paragraphs are marked with the

symbols and signal words described

below:

DANGER

Indicates an imminent risk of severe or

fatal injury.

WARNING

Indicates a hazardous situation which, if

not avoided, could result in severe or

fatal injury.

NOTICE

Indicates a risk of property damage,

including damage to the machine or its

individual components.

Engineering Improvements

STIHL’s philosophy is to continually

improve all of its products. As a result,

engineering changes and improvements

are made from time to time. Therefore,

some changes, modifications and

improvements may not be covered in

this manual. If the operating

characteristics or the appearance of

your machine differs from those

described in this manual, please contact

your STIHL dealer or the STIHL

distributor for your area for assistance.

Guide to Using this Manual

Fuel tank for gasoline

and engine oil mixture

Press to operate decom-

pression valve

Manual fuel pump

Press to operate manual

fuel pump

Filler hole for gear

lubricant

Air intake summer mode

Air intake winter mode

Handle heating

FS 130, FS 130 R

English

The terminology utilized in this manual

when referring to the power tool reflects

the fact that different types of cutting

attachments may be mounted on it. The

term "trimmer" is used to designate an

FS unit that is equipped with a nylon line

head or a head with flexible plastic

blades (i.e., the PolyCut head). A

"brushcutter" designates a unit

equipped with a rigid metal blade. Many

FS models may be used as either a

trimmer or a brushcutter – therefore, the

power tool is referred in this manual as a

"trimmer / brushcutter." Some smaller

and / or lightweight FS models may only

be used as a trimmer, i.e., they may not

be used with metal blades.

The term "clearing saw" indicates a

high-powered trimmer / brushcutter that

is particularly suited for use with a

circular saw blade to clear saplings or

small trees.

FS models with an "R" on the nameplate

were originally configured (at the time of

distribution) as a trimmer with a loop

handle.

WARNING

As more fully explained later in these

Safety Precautions, to reduce the risk of

personal injury, make sure your unit is

equipped with the proper handle,

harness and deflector for the type of

cutting attachment you are using. Use

only cutting attachments that are

specifically authorized by STIHL for use

on your FS model.

Have your STIHL dealer show you how

to operate your power tool. Observe all

applicable local safety regulations,

standards and ordinances.

WARNING

Do not lend or rent your power tool

without the instruction manual. Be sure

that anyone using it understands the

information contained in this manual.

WARNING

The use of this machine may be

hazardous. If the rotating line or blade

comes in contact with your body, it will

cut you. When it comes in contact with

solid foreign objects such as rocks or

bits of metal, it may fling them directly or

by ricochet in the direction of bystanders

or the operator. Striking such objects

could damage the cutting attachment

and may cause blades to crack, chip or

break. Thrown objects, including broken

heads or blades, may result in serious or

fatal injury to the operator or bystanders.

STIHL does not recommend the use of

rigid blades when cutting in stony areas.

Use your trimmer / brushcutter equipped

with the appropriate cutting attachment

only for cutting grass, brush, wood and

similar material.

WARNING

Do not use it for other purposes, since

misuse may result in personal injury or

property damage, including damage to

the machine.

WARNING

Minors should never be allowed to use

this power tool. Bystanders, especially

children, and animals should not be

allowed in the area where it is in use.

WARNING

To reduce the risk of injury to bystanders

and damage to property, never let your

power tool run unattended. When it is

not in use (e.g. during a work break),

shut it off and make sure that

unauthorized persons do not use it.

Most of these safety precautions and

warnings apply to the use of all STIHL

trimmers / brushcutters. Different

models may have different parts and

controls. See the appropriate section of

your instruction manual for a description

of the controls and the function of the

parts of your model.

Safety Precautions and

Working Techniques

Because a trimmer /

brushcutter is a high-

speed, fast-cutting power

tool sometimes equipped

with sharp cutting blades,

special safety precau-

tions must be observed to

reduce the risk of per-

sonal injury.

It is important that you

read, fully understand

and observe the following

safety precautions and

warnings. Read the

instruction manual and

the safety precautions

periodically. Careless or

improper use may cause

serious or fatal injury.

FS 130, FS 130 R

English

Safe use of a trimmer / brushcutter

involves

1. the operator

2. the power tool

3. the use of the power tool.

THE OPERATOR

Physical Condition

You must be in good physical condition

and mental health and not under the

influence of any substance (drugs,

alcohol, etc.) which might impair vision,

dexterity or judgment. Do not operate

this machine when you are fatigued.

WARNING

Be alert – if you get tired, take a break.

Tiredness may result in loss of control.

Working with any power tool can be

strenuous. If you have any condition that

might be aggravated by strenuous work,

check with your doctor before operating

this machine.

WARNING

Prolonged use of a power tool (or other

machines) exposing the operator to

vibrations may produce whitefinger

disease (Raynaud's phenomenon) or

carpal tunnel syndrome.

These conditions reduce the hand's

ability to feel and regulate temperature,

produce numbness and burning

sensations and may cause nerve and

circulation damage and tissue necrosis.

All factors which contribute to

whitefinger disease are not known, but

cold weather, smoking and diseases or

physical conditions that affect blood

vessels and blood transport, as well as

high vibration levels and long periods of

exposure to vibration are mentioned as

factors in the development of whitefinger

disease. In order to reduce the risk of

whitefinger disease and carpal tunnel

syndrome, please note the following:

–Most STIHL power tools are

available with an anti-vibration

("AV") system designed to reduce

the transmission of vibrations

created by the machine to the

operator's hands. An AV system is

recommended for those persons

using power tools on a regular or

sustained basis.

–Wear gloves and keep your hands

warm.

–Keep the AV system well

maintained. A power tool with loose

components or with damaged or

worn AV elements will tend to have

higher vibration levels.

–Maintain a firm grip at all times, but

do not squeeze the handles with

constant, excessive pressure. Take

frequent breaks.

All the above-mentioned precautions do

not guarantee that you will not sustain

whitefinger disease or carpal tunnel

syndrome. Therefore, continual and

regular users should closely monitor the

condition of their hands and fingers. If

any of the above symptoms appear,

seek medical advice immediately.

WARNING

The ignition system of the STIHL unit

produces an electromagnetic field of a

very low intensity. This field may

interfere with some pacemakers. To

reduce the risk of serious or fatal injury,

persons with a pacemaker should

consult their physician and the

pacemaker manufacturer before

operating this tool.

Proper Clothing

To reduce the risk of injury, the operator

should wear proper protective apparel.

WARNING

The deflector provided with your power

tool will not protect the operator from all

foreign objects (gravel, glass, wire, etc.)

thrown back by the rotating cutting

attachment. Thrown objects may also

ricochet and strike the operator.

FS 130, FS 130 R

English

WARNING

Be particularly alert and cautious when

wearing hearing protection because

your ability to hear warnings (shouts,

alarms, etc.) is restricted.

Avoid loose-fitting jackets, scarfs,

neckties, jewelry, flared or cuffed pants,

unconfined long hair or anything that

could become caught on branches,

brush or the moving parts of the unit.

Secure hair so it is above shoulder level.

THE POWER TOOL

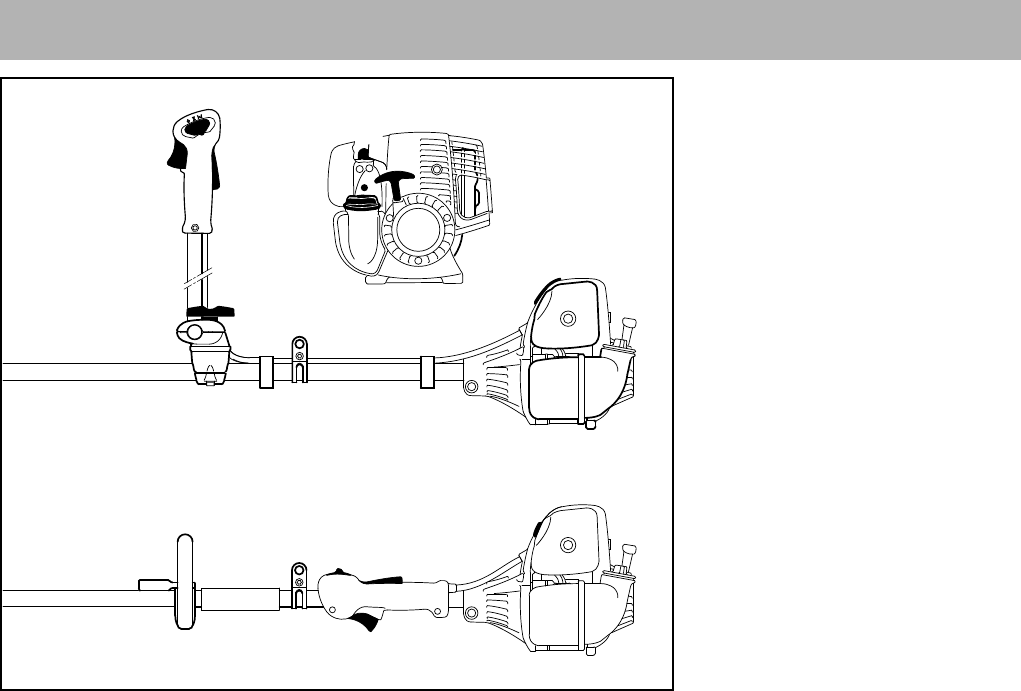

For illustrations and definitions of the

power tool parts see the chapter on

"Main Parts."

WARNING

Never modify this power tool in any way.

Only attachments supplied by STIHL

and expressly approved by STIHL for

use with the specific STIHL model are

authorized. Although certain

unauthorized attachments are useable

with STIHL power tools, their use may,

in fact, be extremely dangerous. For the

cutting attachments authorized by

STIHL for your unit, see the chapter

"Approved Combinations of Cutting

Attachment, Deflector, Handle and

Harness" in the instruction manual or the

STIHL "Cutting Attachments, Parts &

Accessories" catalog.

If this tool is subjected to unusually high

loads for which it was not designed (e.g.

heavy impact or a fall), always check

that it is in good condition before

continuing work. Check in particular that

the fuel system is tight (no leaks) and

that the controls and safety devices are

working properly. Do not continue

operating this machine if it is damaged.

In case of doubt, have it checked by your

STIHL servicing dealer.

THE USE OF THE POWER TOOL

Transporting the Power Tool

WARNING

To reduce the risk of injury from loss of

control and blade or line contact, never

carry or transport your power tool with

the cutting attachment moving.

To reduce the risk of

injury to your eyes never

operate your power tool

unless wearing goggles

or properly fitted protec-

tive glasses with

adequate top and side

protection complying with

ANSI Z 87.1 (or your

applicable national stand-

ard). To reduce the risk of

injury to your face STIHL

recommends that you

also wear a face shield or

face screen over your

goggles or protective

glasses.

Wear an approved safety

hard hat to reduce the

risk of injury to your head

when there is a danger of

head injuries.

Power tool noise may

damage your hearing.

Wear sound barriers (ear

plugs or ear mufflers) to

protect your hearing.

Continual and regular

users should have their

hearing checked

regularly.

Always wear heavy duty

work gloves (e.g. made of

leather or other wear

resistant material) when

handling the machine

and metal blades. Heavy-

duty, nonslip gloves

improve your grip and

help to protect your

hands.

Clothing must be sturdy

and snug-fitting, but allow

complete freedom of

movement. Wear long

pants made of heavy

material to help protect

your legs. Do not wear

shorts, sandals or go

barefoot.

Good footing is very

important. Wear sturdy

boots with nonslip soles.

Steel-toed safety boots

are recommended.

FS 130, FS 130 R

English

It may be carried only in a horizontal

position. Grip the shaft in a manner that

the machine is balanced horizontally.

Keep the hot muffler away from your

body and the cutting attachment behind

you.

WARNING

Always shut off the engine and make

sure the cutting attachment has stopped

before putting a trimmer / brushcutter

down. When transporting it in a vehicle,

properly secure it to prevent turnover,

fuel spillage and damage to the unit.

STIHL recommends that you keep metal

blades covered with the transport guard

(optional accessory).

Fuel

Your STIHL power tool uses an oil-

gasoline mixture for fuel (see the

chapter on "Fuel" of your instruction

manual).

WARNING

Fueling Instructions

WARNING

To reduce the risk of serious injury from

burns, never attempt to refuel the unit

until it has been completely removed

from the operator.

WARNING

Fuel your power tool in well-ventilated

areas, outdoors. Always shut off the

engine and allow it to cool before

refueling. Gasoline vapor pressure may

build up inside the fuel tank depending

on the fuel used, the weather conditions

and the tank venting system.

In order to reduce the risk of burns and

other personal injury from escaping gas

vapor and fumes, remove the fuel filler

cap on your power tool carefully so as to

allow any pressure build-up in the tank

to release slowly. Never remove the fuel

filler cap while the engine is running.

Select bare ground for fueling and move

at least 10 feet (3 m) from the fueling

spot before starting the engine. Wipe off

any spilled fuel before starting your

machine.

WARNING

In order to reduce the risk of fuel spillage

and fire from an improperly tightened

fuel cap, correctly position and tighten

the fuel cap in the fuel tank opening.

WARNING

See also the "Fueling" chapter in your

Instruction Manual for additional

information.

389BA019 KN

Gasoline is an extremely

flammable fuel. If spilled

and ignited by a spark or

other ignition source, it

can cause fire and seri-

ous burn injury or

property damage. Use

extreme caution when

handling gasoline or fuel

mix. Do not smoke or

bring any fire or flame

near the fuel or the power

tool. Note that combusti-

ble fuel vapor may

escape from the fuel

system.

Check for fuel leakage

while refueling and during

operation. If fuel leakage

is found, do not start or

run the engine until the

leak is fixed and any

spilled fuel has been

wiped away. Take care

not to get fuel on your

clothing. If this happens,

change your clothing

immediately.

Unit vibrations can cause

an improperly tightened

fuel filler cap to loosen or

come off and spill quanti-

ties of fuel. In order to

reduce the risk of fuel

spillage and fire, tighten

the fuel filler cap by hand

as securely as possible.

FS 130, FS 130 R

English

Before Starting

WARNING

Always check your power tool for proper

condition and operation before starting,

particularly the throttle trigger, throttle

trigger lockout, slide control / stop

switch, cutting attachment, deflector and

harness. The throttle trigger must move

freely and always spring back to the idle

position. Never attempt to modify the

controls or safety devices.

WARNING

Check fuel system for leaks, especially

the visible parts, e.g., filler cap, hose

connections, manual fuel pump (only for

power tools equipped with a manual fuel

pump). Do not start the engine if there

are leaks or damage – risk of fire! Have

the machine repaired by a servicing

dealer before using it.

WARNING

Never operate your power tool if it is

damaged, improperly adjusted or

maintained, or not completely or

securely assembled.

WARNING

Do not attach any cutting attachment to

a unit without proper installation of all

required parts. Failure to use the proper

parts may cause the blade or head to fly

off and seriously injure the operator or

bystanders.

WARNING

The cutting attachment must be properly

tightened and in safe operating

condition. Inspect for loose parts (nuts,

screws, etc.) and for cracked or

damaged heads or cracked, bent,

warped or damaged blades. Replace

damaged heads or blades before using

the power tool. Always keep blades

sharp.

Keep the handles clean and dry at all

times; it is particularly important to keep

them free of moisture, pitch, oil, fuel mix,

grease or resin in order for you to

maintain a firm grip and properly control

your power tool.

WARNING

Check that the spark plug boot is

securely mounted on the spark plug – a

loose boot may cause arcing that could

ignite combustible fumes and cause a

fire.

WARNING

As can be seen in that chart, some

cutting attachments may require you to

change your deflector, handle and / or

harness.

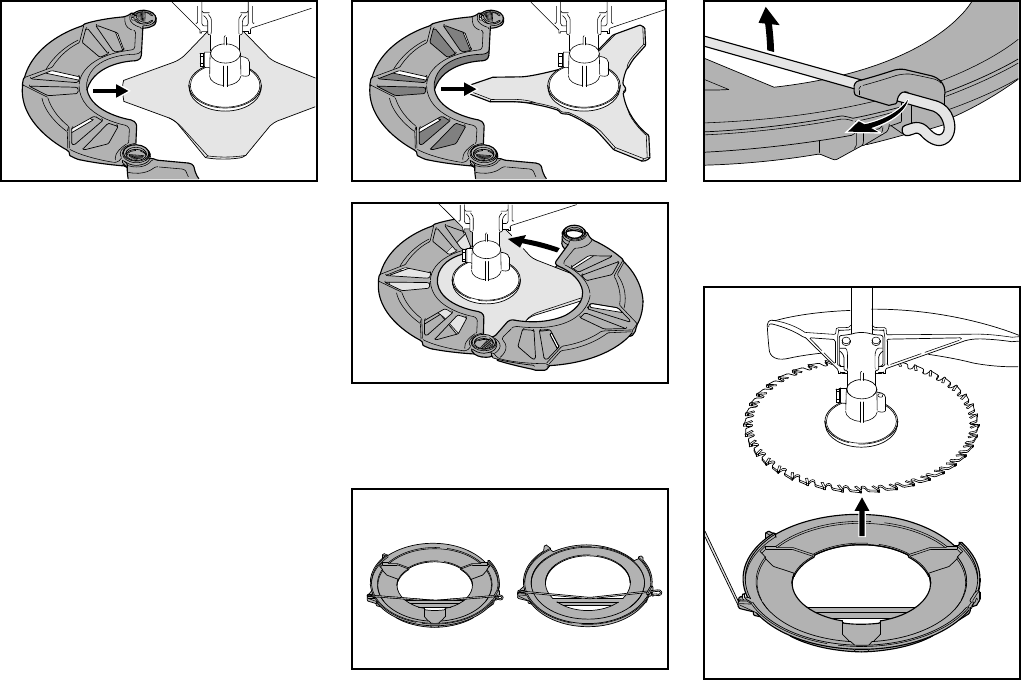

Keep the deflector (and the attached

skirt where appropriate) adjusted

properly at all times (see chapters on

"Mounting the Deflector" and "Mounting

the Cutting Attachment" of your

instruction manual).

To reduce the risk

of personal injury

to the operator

from blade or line

contact and

thrown objects,

make sure your

unit is equipped

with the proper

deflector, handle

and harness for

the type of cutting

attachment being

used (see chart in

the chapter on

"Approved Combi-

nations of Cutting

Attachment,

Deflector, Handle

and Harness".)

FS 130, FS 130 R

English

Arrows on the deflector (A) and limit

stop (B) (as seen from the underside)

show the correct direction of rotation of

the cutting attachment. When viewed

from above, however, the cutting

attachment rotates counterclockwise.

Adjust carrying harness and hand grip to

suit your size before starting work. The

machine should be properly balanced as

specified in your instruction manual for

proper control and less fatigue in

operation. To be better prepared in case

of an emergency, practice releasing the

unit from the harness as quickly as

possible.

Starting

Start the engine at least 10 feet (3 m)

from the fueling spot, outdoors only.

For specific starting instructions, see the

appropriate section of your manual.

Place the power tool on firm ground or

other solid surface in an open area.

Maintain good balance and secure

footing.

WARNING

To reduce the risk of injury from blade or

line contact, be absolutely sure that the

cutting attachment is clear of you and all

other obstructions and objects, including

the ground, because when the engine

starts at starting-throttle, engine speed

will be fast enough for the clutch to

engage and move the cutting

attachment.

Once the engine has started,

immediately blip the throttle trigger,

which should release the starting throttle

and allow the engine to slow down to

idle.

With the engine running only at idle,

attach the power tool to the spring hook

of your harness (see appropriate

chapter of this manual).

WARNING

Your power tool is a one-person

machine. Do not allow other persons in

the general work area, even when

starting.

WARNING

To reduce the risk of injury from loss of

control, do not attempt to "drop start"

your power tool.

WARNING

When you pull the starter grip, do not

wrap the starter rope around your hand.

Do not let the grip snap back, but guide

the starter rope to rewind it properly.

Failure to follow this procedure may

result in injury to your hand or fingers

and may damage the starter

mechanism.

Important Adjustments

WARNING

To reduce the risk of personal injury

from loss of control or contact with the

running cutting attachment, do not use

your unit with incorrect idle adjustment.

At correct idle speed, the cutting

attachment should not move. For

directions on how to adjust idle speed,

see the appropriate section of your

instruction manual.

If you cannot set the correct idle speed,

have your STIHL dealer check your

power tool and make proper

adjustments and repairs.

000BA006 KN

000BA007 KN

FS 130, FS 130 R

English

During Operation

Holding and Controlling the Power Tool

Always hold the unit firmly with both

hands on the handles while you are

working. Wrap your fingers and thumbs

around the handles, keeping the

handles cradled between your thumb

and forefinger. Keep your hands in this

position to have your power tool under

control at all times. Make sure your

trimmer handles and grips are in good

condition and free of moisture, pitch, oil,

fuel mix or grease.

WARNING

Do not overreach. Keep proper footing

and balance at all times. Special care

must be taken in slippery conditions (wet

ground, snow) and in difficult, overgrown

terrain. Watch for hidden obstacles such

as tree stumps, roots and ditches to

avoid stumbling. For better footing, clear

away scrub and cuttings. Be extremely

cautious when working on slopes or

uneven ground.

WARNING

To reduce the risk of injury from loss of

control, never work on a ladder or on any

other insecure support. Never hold the

cutting attachment above waist height.

Working Conditions

Operate and start your power tool only

outdoors in a well ventilated area.

Operate it under good visibility and

daylight conditions only. Work carefully.

WARNING

If the vegetation being cut or the

surrounding ground is coated with a

chemical substance (such as an active

pesticide or herbicide), read and follow

the instructions and warnings that

accompanied the substance at issue.

WARNING

Inhalation of certain dusts, especially

organic dusts such as mold or pollen,

can cause susceptible persons to have

an allergic or asthmatic reaction.

Substantial or repeated inhalation of

dust and other airborne contaminants, in

particular those with a smaller particle

size, may cause respiratory or other

illnesses. Control dust at the source

002BA055 KN

002BA054 KN

Never attempt to operate

your power tool with one

hand. Loss of control of

the power tool resulting in

serious or fatal injury may

result. To reduce the risk

of cut injuries, keep

hands and feet away

from the cutting attach-

ment. Never touch a

moving cutting attach-

ment with your hand or

any other part of your

body.

As soon as the engine is

running, this product gen-

erates toxic exhaust

fumes containing chemi-

cals, such as unburned

hydrocarbons (including

benzene) and carbon

monoxide, that are

known to cause respira-

tory problems, cancer,

birth defects, or other

reproductive harm. Some

of the gases (e.g. carbon

monoxide) may be color-

less and odorless. To

reduce the risk of serious

or fatal injury / illness

from inhaling toxic fumes,

never run the machine

indoors or in poorly venti-

lated locations.

FS 130, FS 130 R

English

where possible. Use good work

practices, such as operating the unit so

that the wind or operating process

directs any dust raised by the power tool

away from the operator. Follow the

recommendations of EPA / OSHA /

NIOSH and occupational and trade

associations with respect to dust

("particulate matter"). When the

inhalation of dust cannot be

substantially controlled, i.e., kept at or

near the ambient (background) level, the

operator and any bystanders should

wear a respirator approved by NIOSH /

MSHA for the type of dust encountered.

Operating Instructions

WARNING

Do not operate your power tool using the

starting throttle lock, as you do not have

control of the engine speed.

In the event of an emergency, shut off

the engine immediately – move the slide

control / stop switch to 0 or STOP.

WARNING

The rotating cutting attachment may

fling foreign objects directly or by

ricochet a great distance.

To reduce the risk of eye and other injury

always wear proper eye protection (see

the chapter on "Proper Clothing") and

ensure that bystanders are at least

50 feet (15 m) away. To reduce the risk

of damage to property, also maintain this

distance from such objects as vehicles

or windows. Even maintaining a

minimum distance of 15 meters cannot

exclude the potential danger. Any

coworkers who must be in the restricted

area should also wear goggles or

protective glasses. Stop the engine

immediately if you are approached.

WARNING

This trimmer / brushcutter is normally to

be used at ground level with the cutting

attachment parallel to the ground. Use of

a trimmer / brushcutter above ground

level or with the cutting attachment

perpendicular to the ground may

increase the risk of injury, since the

cutting attachment is more fully exposed

and the power tool may be more difficult

to control. Never use your trimmer /

brushcutter as a hedge trimmer.

WARNING

During cutting, check the tightness and

the condition of the cutting attachment at

regular short intervals with the engine

and attachment stopped. If the behavior

of the attachment changes during use,

stop the engine immediately, wait until

the cutting attachment stops, and check

the nut securing the attachment for

tightness and the blade or head for

cracks, wear and damage.

WARNING

A loose blade or head may vibrate,

crack, break or come off the trimmer /

brushcutter, which may result in serious

or fatal injury. Make sure that the cutting

attachment is properly tightened. Use

the wrench supplied or one of sufficient

length to obtain the proper torque. If the

blade or head loosens after being

properly tightened, stop work

immediately. The retaining nut may be

worn or damaged and should be

replaced. If the blade or head continues

to loosen, see your STIHL dealer. Never

use a trimmer / brushcutter with a loose

cutting attachment.

WARNING

Replace a cracked, damaged or worn-

out head or a cracked, bent, warped,

damaged, dull or worn out blade

immediately, even if damage is limited to

The cutting attachment

continues to rotate for a

short period after the

throttle trigger is released

(flywheel effect.)

Inspect the work area: To

reduce the risk of injury,

remove stones, pieces of

metal and other solid

objects which could be

thrown 15 meters or more

by the cutting attachment

or damage the cutting

attachment and property

(e.g. parked vehicles,

windows).

15m (50ft)

FS 130, FS 130 R

English

superficial cracks. Such attachments

may shatter at high speed and cause

serious or fatal injury.

WARNING

When using rigid blades, avoid cutting

close to fences, sides of buildings, tree

trunks, stones or other such objects that

could cause the power tool to kick out or

could cause damage to the blade.

STIHL recommends use of the nylon line

heads for such jobs. In addition, be alert

to an increased possibility of ricochets in

such situations.

WARNING

If a rotating metal blade strikes a rock or

other hard object, sparks may be

created, which can ignite flammable

materials under certain circumstances.

Flammable materials can include dry

vegetation and brush, particularly when

weather conditions are hot and dry.

When there is a risk of fire or wildfire, do

not use metal blades around flammable

materials or around dry vegetation or

brush. Contact your local fire authorities

or the U.S. Forestry Service if you have

any question about whether vegetation

and weather conditions are suitable for

the use of a metal blade.

WARNING

If the head, blade or deflector becomes

clogged or stuck, always shut off the

engine and make sure the cutting

attachment has stopped before

cleaning. Grass, weeds, etc. should be

cleaned off the blade or from around the

head at regular intervals.

WARNING

To reduce the risk of unintentional

rotation of the cutting attachment and

injury, always shut off the engine and

remove the spark plug boot before

replacing the cutting attachment. To

reduce the risk of injury, always shut off

the engine before adjusting the length of

the nylon line on manually adjustable

mowing heads.

WARNING

The gearbox becomes hot during

operation. To reduce the risk of burn

injury, do not touch the gear housing

when it is hot.

WARNING

Never modify your muffler. Any

modification could cause an increase in

heat radiation, sparks or sound level,

thereby increasing the risk of fire, burn

injury or hearing loss. You may also

permanently damage the engine. Have

your muffler serviced and repaired by

your STIHL servicing dealer only.

WARNING

The muffler and other parts of the engine

(e.g. fins of the cylinder, spark plug)

become hot during operation and remain

hot for a while after stopping the engine.

To reduce risk of burns, do not touch the

muffler and other parts while they are

hot. Keep the area around the muffler

clean. Remove excess lubricant and all

debris such as pine needles, branches

or leaves. Let the engine cool down

sitting on concrete, metal, bare ground

or solid wood (away from any

combustible substances.

WARNING

An improperly mounted or damaged

cylinder housing or a

damaged/deformed muffler shell may

interfere with the cooling process of the

muffler. To reduce the risk of fire or burn

injury, do not continue work with a

damaged or improperly mounted

cylinder housing or a

damaged/deformed muffler shell.

Your muffler is furnished with a spark

arresting screen designed to reduce the

risk of fire from the emission of hot

particles. Never operate your unit with a

missing or damaged spark arresting

screen. If your gas/oil mix ratio is correct

(i.e., not too rich), this screen will

normally stay clean as a result of the

heat from the muffler and need no

service or maintenance. If you

experience loss of performance and you

suspect a clogged screen, have your

muffler maintained by a STIHL servicing

dealer. Some state or federal laws or

regulations may require a properly

maintained spark arrestor for certain

uses. See the "Maintenance, Repair and

Storing" section of these Safety

Precautions. Remember that the risk of

a brush or forest fire is greater in hot or

dry conditions.

FS 130, FS 130 R

English

WARNING

USING THE CUTTING ATTACHMENT

For an illustration of the various cutting

attachments and instructions on proper

mounting see the chapter on "Mounting

the Cutting Attachment" in your

instruction manual.

WARNING

To reduce the risk of severe or fatal

injury from blade contact and / or loss of

control, never attempt to use a metal

blade on an FS model for which it is not

authorized.

Using the Mowing Heads

Do not use with mowing line longer than

the intended length. With a properly

mounted deflector, the built-in line-

limiting blade will automatically adjust

the line to its proper length.

Using the unit with an overly long nylon

cutting line increases the load on the

engine and reduces its operating speed.

This causes the clutch to slip

continuously and results in overheating

and damage to important components

(e.g. clutch, polymer housing

components). Such damage could,

among other things, cause the cutting

attachment to rotate at idle.

Mowing heads are to be used only on

trimmers / brushcutters equipped with a

line-limiting blade in the deflector in

order to keep the line at the proper

length (see "Main Parts" chapter in your

instruction manual).

If the lawn edges are planted with trees

or bordered by a fence etc., it is best to

use a nylon line head. It achieves a

"softer" cut with less risk of damaging

tree bark etc. than polymer blades.

However, the polymer-bladed STIHL

PolyCut produces a better cut if there

are no plants along the edge of the lawn.

Sharpening is not necessary, and worn

polymer blades are easily replaced.

WARNING

To reduce the risk of serious injury,

never use wire or metal-reinforced line

or other material in place of the nylon

cutting lines. Pieces of wire could break

off and be thrown at high speed toward

the operator or bystanders.

STIHL SuperCut mowing head

Fresh line is advanced automatically.

Frayed line is replaced by a simple

adjustment (see instruction sheet

supplied with mowing head).

STIHL AutoCut mowing head

Nylon cutting line advances

automatically when tapped against the

ground (TapAction).

STIHL TrimCut mowing head

Frayed line is replaced by a simple

adjustment (see instruction sheet

supplied with mowing head).

STIHL PolyCut mowing head

Uses either nylon lines or nonrigid,

pivoting polymer blades.

Observe wear indicators.

Some STIHL power tools

are equipped with a cata-

lytic converter, which is

designed to reduce the

exhaust emissions of the

engine by a chemical

process in the muffler.

Due to this process, the

muffler does not cool

down as rapidly as con-

ventional mufflers when

the engine returns to idle

or is shut off. To reduce

the risk of fire and burn

injuries when using a cat-

alytic converter, always

set your power tool down

in the upright position and

never locate it where the

muffler is near dry brush,

grass, wood chips or

other combustible materi-

als while it is still hot.

002BA354 KN

FS 130, FS 130 R

English

WARNING

Three rectangular wear limit marks are

applied to the base (periphery) of the

PolyCut. To reduce the risk of serious

injury from breakage of the head or

blades, the PolyCut must not be used

when it has worn as far as one of these

marks. It is important to follow the

maintenance instructions supplied with

the head.

STIHL FixCut mowing head

Uses pre-cut lengths of nylon line.

Observe wear indicators.

Do not continue using the mowing head

if the raised moldings (1) on the base

are missing or worn – see right

illustration above. The mowing head

may otherwise shatter and flying objects

could result in injury to the operator or

bystanders. Install a new mowing head.

Risk of Kickout (Blade Thrust) with all

Rigid Cutting Blades

WARNING

Kickout (blade thrust) is the sudden and

uncontrolled motion towards the

operator's right or rear that can occur

when the shaded area (especially the

darkly shaded area) of a rotating blade

comes in contact with a solid rigid object

like a tree, rock, bush or wall. The rapid

counterclockwise rotation of the blade

may be stopped or slowed, and the

cutting attachment may be thrown to the

right or to the rear.

This kickout (blade thrust) may cause

loss of control of the power tool and may

result in serious or fatal injury to the

operator or bystanders. To reduce the

risk of injury, extreme caution should be

used when cutting with the shaded area

of any rigid blade.

Using the Grass Cutting Blade

All kinds of grass and weeds can be

easily cut with the grass cutting blade.

The power tool is swept in an arc similar

to a scythe.

WARNING

To reduce the risk of serious or fatal

injury from blade breakage, never

attempt to use this blade to cut woody

materials.

The 4-tooth grass cutting blade is

intended to cut grass and weeds. It has

4 cutting knives with cutting edges on

both sides, i.e. front and rear. When the

cutting edges on one side become dull,

the blade can be turned over to utilize

the cutting edges on the other side.

The 8-tooth grass cutting blade is

recommended for cutting fern or reed.

Both types of grass cutting blade have to

be resharpened when all cutting edges

are dull.

Using the Brush Knife

When fitted to the power tool, the brush

knife is suitable for applications ranging

from cutting matted grass to clearing

weeds, wild growth and scrub.

002BA177 KN

002BA135 KN

002BA355 KN

FS 130, FS 130 R

English

To cut wild growth and scrub, lower the

rotating brush knife down onto the

growth to achieve a chopping effect –

but keep the tool below waist height at

all times.

WARNING

Exercise extreme caution when using

this method of cutting. The higher the

cutting attachment is off the ground, the

greater the risk of loss of control and of

cuttings being thrown sideways.

Use the power tool like a scythe to cut

grass, i.e. sweep it to and fro in an arc.

WARNING

When cutting woody materials, use the

left side of the blade to avoid "kickout"

(blade thrust) situations.

WARNING

Improper use of a brush knife may cause

it to crack, chip or shatter. Thrown blade

fragments may seriously or fatally injure

the operator or bystanders. To reduce

the risk of injury, avoid contact with hard

or solid foreign objects such as stones,

rocks or pieces of metal.

WARNING

When cutting young saplings or other

woody materials up to 2 cm (3/4 in.) in

diameter, use the left side of the blade to

avoid "kickout" situations (see section

on "Risk of kickout (blade thrust) with all

rigid cutting blades"). Do not attempt to

cut woody material with a larger

diameter, since the blade may catch or

jerk the power tool forward. This may

cause damage to the blade or power tool

or loss of control of the power tool,

resulting in personal injury. Use a

circular saw blade for such work.

WARNING

Inspect the brush knife at regular short

intervals for signs of damage. Do not

continue working with a damaged brush

knife. Resharpen the brush knife

regularly (when it has dulled noticeably).

Using the Circular Saw Blade

Circular saw blades are suitable for

thinning brush and cutting small trees up

to a diameter of 4 cm (1 1/2 in.). Do not

attempt to cut trees with larger

diameters, since the blade may catch or

jerk the trimmer / brushcutter forward.

This may cause damage to the blade or

loss of control of the power tool and

result in serious injury. Use a chain saw

for such work.

WARNING

To reduce the risk that the blade will

crack and / or break, avoid all contact

with stones, rocks or the ground.

Sharpen blades in a timely manner as

specified – dull teeth may cause the

blade to crack or shatter.

When a trimmer / brushcutter with a

circular saw blade is used to cut down

small trees, STIHL recommends that the

standard deflector be removed and

002BA066 KN

000BA016 KN

FS 130, FS 130 R

English

replaced by the special limit stop

deflector (see chapter on "Mounting the

Deflector"). This limit stop helps to keep

the unit positioned against the tree

during the cutting process.

Inexperienced users should place the

left side of the stop against the tree trunk

before beginning to cut. This will keep

the trimmer / brushcutter against the tree

during the cutting operation and will

reduce the risk of loss of control and

possible kickout (described above and

briefly again below).

Before starting the cut, accelerate the

engine up to full throttle. Perform cut

with uniform pressure. STIHL

recommends that the circular saw blade

be applied to the right of the tree, using

the non-shaded area of the blade, as

shown in the illustration above.

WARNING

The risk of kickout is highest when

cutting in the darker shaded area. To

reduce the risk of kickout and resulting

injury, do not use this area of the circular

saw blade for cutting trees or shrubs.

Special techniques using the lighter

shaded areas of the blade to cut shrubs

and trees should only be used by

experienced operators with specialized

training in the use and control of the

trimmer / brushcutter.

WARNING

To reduce the risk of loss of control and

serious injury to the operator or

bystanders by a kickout, never use a

circular saw blade on a trimmer /

brushcutter with a loop handle, but

rather only on one with a bicycle handle.

When felling small trees, maintain a

distance of at least two tree lengths from

the nearest coworker.

WARNING

In order to reduce the risk of injury from

thrown objects or operator contact with

the blade or head, be sure to remount

the standard deflector when no longer

using a circular saw blade.

MAINTENANCE, REPAIR AND

STORING

Maintenance, replacement, or repair of

the emission control devices and

systems may be performed by any

nonroad engine repair establishment or

individual. However, if you make a

warranty claim for a component which

has not been serviced or maintained

properly or if nonapproved replacement

parts were used, STIHL may deny

coverage.

WARNING

Use only identical STIHL replacement

parts for maintenance and repair. Use of

non-STIHL parts may cause serious or

fatal injury.

Strictly follow the maintenance and

repair instructions in the appropriate

sections of your instruction manual.

WARNING

Always stop the engine and make sure

that the cutting attachment is stopped

before doing any maintenance or repair

work or cleaning the power tool. Do not

attempt any maintenance or repair work

not described in your instruction manual.

Have such work performed by your

STIHL servicing dealer only.

Wear gloves when handling or

performing maintenance on blades.

WARNING

Use the specified spark plug, and make

sure it and the ignition lead are always

clean and in good condition. Always

press the spark plug boot snugly onto

002BA214 ST

002BA068 KN

FS 130, FS 130 R

English

the spark plug terminal of the proper

size. (Note: If the terminal has a

detachable SAE adapter nut, it must be

securely attached.) A loose connection

between the spark plug and the ignition

wire connector in the boot may create

arcing that could ignite combustible

fumes and cause a fire.

WARNING

Never test the ignition system with the

spark plug boot removed from the spark

plug or with a removed spark plug, since

uncontained sparking may cause a fire.

WARNING

Do not operate your power tool if the

muffler is damaged, missing or modified.

An improperly maintained muffler will

increase the risk of fire and hearing loss.

Your muffler is equipped with a spark-

arresting screen to reduce the risk of

fire; never operate your power tool if the

screen is missing, damaged or clogged.

Remember that the risk of a brush or

forest fire is greater in hot or dry

weather.

In California, it is a violation of § 4442 or

§ 4443 of the Public Resources Code to

use or operate gasoline-powered tools

on forest-covered, brush-covered or

grass-covered land unless the engine’s

exhaust system is equipped with a

complying spark arrester that is

maintained in effective working order.

The owner/operator of this product is

responsible for properly maintaining the

spark arrester. Other states or

governmental entities/agencies, such as

the U.S. Forest Service, may have

similar requirements. Contact your local

fire agency or forest service for the laws

or regulations relating to fire protection

requirements.

WARNING

Never repair damaged cutting

attachments by welding, straightening or

modifying the shape. This may cause

parts of the cutting attachment to come

off and result in serious or fatal injuries.

Keep blades sharp. Tighten all nuts,

bolts and screws, except the carburetor

adjustment screws, after each use.

Do not clean your machine with a

pressure washer. The solid jet of water

may damage parts of the machine.

Store the power tool in a dry and high or

locked location out of reach of children.

Before storing for longer than a few

days, always empty the fuel tank. See

chapter "Storing the Machine" in the

instruction manual.

FS 130, FS 130 R

English

Approved Combinations of Cutting Attachment, Deflector, Handle and Harness

Cutting Attachment Deflector, Limit Stop Griff Traggurt

681BA254 KN

11 12

13 18

19 20

21 25

23 24

22 24

FS 130, FS 130 R

English

Zulässige Kombinationen

Die komplette Ausstattung umfasst:

–Cutting attachment

–Deflector

–Handle

–Harness

Select correct combination from the

table according to the cutting

attachment you intend to use.

WARNING

For safety reasons only the cutting

attachments, deflectors, handles and

harnesses shown in each row of the

table may be used together. No other

combinations are permitted because of

the risk of accidents.

Cutting Attachments

Mowing heads

1STIHL SuperCut 20-2

2STIHL AutoCut 25-2

3STIHL AutoCut 30-2

4STIHL TrimCut 31-2

5STIHL FixCut 25-2

6STIHL DuroCut 20-2

7STIHL PolyCut 20-3

Metal cutting attachments

8Grass cutting blade 230-4

9Grass cutting blade 230-8

10 Brush knife 250-3

11 Scratcher tooth circular saw blade

200

12 Chisel tooth circular saw blade 200

WARNING

Non-metal grass cutting blades, brush

knives and circular saw blades are not

approved.

Deflectors, Limit Stop

13 Deflector for mowing heads

14 Deflector with

15 Skirt and blade for mowing heads

16 Deflector without Skirt and blade for

metal cutting attachments, items 8

to 10

17 Limit stop for circular saw blades

Handles

18 Loop handle

19 Loop handle with

20 Barrier bar

21 Bicycle handle

Harnesses

22 Shoulder strap may be used

23 Shoulder strap must be used

24 Full harness may be used

25 Full harness must be used

WARNING

Based on the cutting attachment being

used:

Choose the proper deflector in order to

reduce the risk of injury from thrown

objects and contact with the cutting

attachment.

Make sure your unit is equipped with the

proper handle and harness in order to

reduce the risk of injury from loss of

control and contact with the cutting

attachment.

Use grass cutting metal blades and

brush knifes on this unit only if equipped

with a bike handle or a loop handle with

barrier bar.

Use circular saw blades on this unit only

if equipped with a bike handle.

Do not use rigid plastic blades on this

unit.

FS 130, FS 130 R

English

The following STIHL interchangeable

attachments may be mounted on the

basic machine:

Mounting Bike Handle with Swiveling

Handle Support

The machine is supplied with the

swivelling handle support already

mounted on the shaft. To mount the

handlebar it is necessary to remove the

clamp moldings.

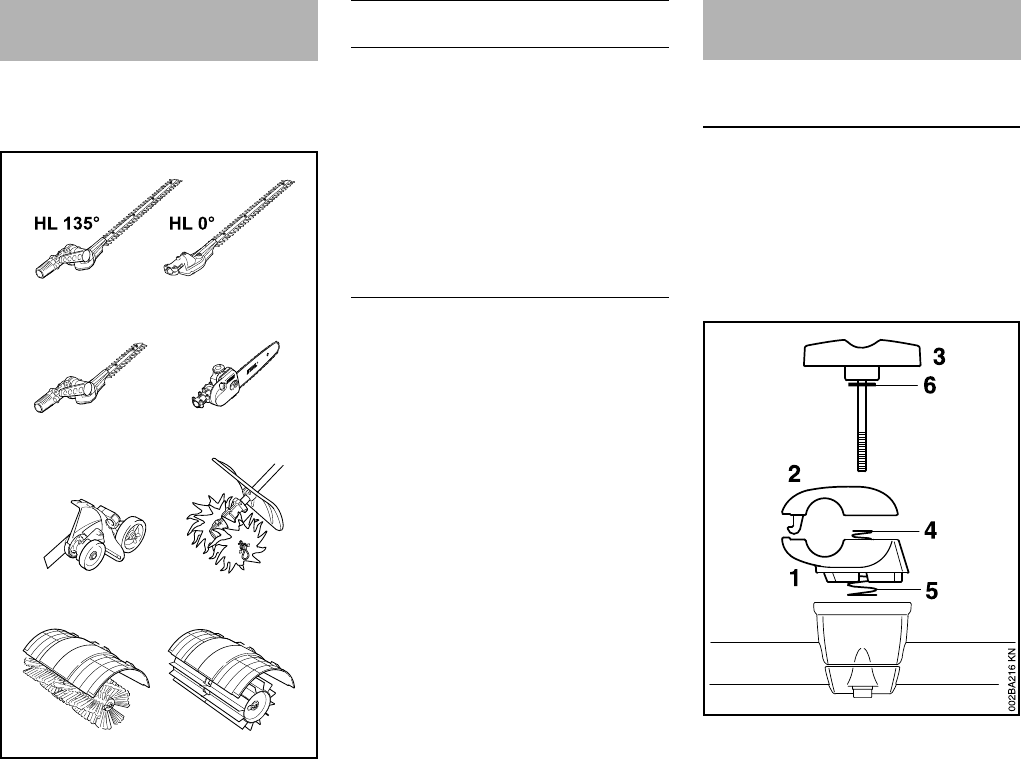

Removing the Clamp Moldings

NHold the lower clamp (1) and upper

clamp (2) firmly together.

NRelease the wing screw (3) – the

clamps are loose once the wing

screw has been released. They are

pushed apart by the two springs (4

and 5).

Approved Power Tool

Attachments

228BA047 KN

FCS

KB KW

Interchangeable

attachment

1) stop (barrier bar) on loop handle is

required

2) not approved for machines with

bicycle handle

3) harness need not be used

Use

BF 1) Soil cultivator

FCS 2) 3) Edger

FH 1) Scrub cutter

HL 0° 2) Hedge trimmer

HL 135° 1) 2) Hedge trimmer

HT 2) Pole pruner

KB (4601) 2) Bristle brush

KW (4601) 2) Sweeper drum

assembly

Mounting the Bike Handle

FS 130, FS 130 R

English

NPull out the wing screw – the washer

(6) remains on the wing screw.

NSeparate the clamp moldings – the

springs (4 and 5) remain in the lower

clamp.

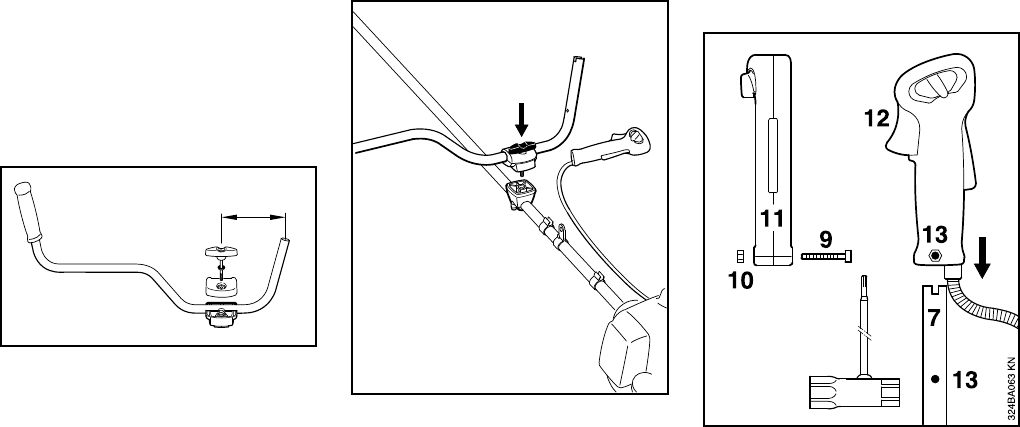

Securing the handlebar

NPlace the handlebar (7) in the lower

clamp (1) so that distance A is no

more than 15 cm (6 in).

NPlace the upper clamp in position

and hold both clamp moldings

together.

NPush the wing screw through the

two clamps as far as stop – hold all

parts together and secure them.

NPlace the secured assembly on the

handle support (8) with the wing

screw at the side nearest the

engine.

NPush the wing screw into the handle

support as far as stop and then

screw it down – but do not finally

tighten yet.

NLine up the handlebar at a right

angle to the drive tube – check

distance A again.

NTighten down the wing screw firmly.

Mounting the Control Handle

NTake out the screw (9) – the nut (10)

remains in the control handle (11).

NPush the control handle onto the

end of the handlebar (7) until the

holes (13) line up – the throttle

trigger (12) must point towards the

gearhead.

NInsert the screw (9) and tighten it

down firmly.

Fitting the Throttle Cable

NOTICE

Do not kink the throttle cable or lay it in

tight radii – make sure the throttle trigger

moves freely.

250BA046 KN

002BA234 KN

FS 130, FS 130 R

English

NPush the throttle cable (14) into the

retainers (15).

Adjusting the Throttle Cable

NCheck adjustment of throttle cable –

see chapter on "Adjusting the

Throttle Cable".

Swiveling the Handlebar

Transport position

NLoosen the wing screw (3) and

unscrew it until the handlebar (7)

can be turned clockwise.

NTurn the handlebar 90° and then

swing the handles down.

NTighten down the wing screw (3)

firmly.

Working position

NReverse the sequence described

above to swing the handles up and

turn the handlebar

counterclockwise.

Mounting Loop Handle with Barrier Bar

NFit the square nuts (1) in the barrier

bar (2); the holes must line up.

250BA002 KN

Mounting the Loop Handle

002BA098 KN

FS 130, FS 130 R

English

NPlace the clamp (3) in the loop

handle (4) and position them both

against the drive tube (5).

NPosition the clamp (6) against the

drive tube.

NPlace the barrier bar (2) in position

as shown.

NLine up the holes.

NInsert the screws (7) in the holes

and screw them into the barrier

bar (2) as far as stop.

NGo to "Securing the Loop Handle".

Mounting the Loop Handle without

Barrier Bar

NPlace the clamp (3) in the loop

handle (4) and position them both

against the drive tube (5).

NPosition the clamp (6) against the

drive tube.

NLine up the holes.

NFit washers (8) on the screws (7)

and insert the screws in the holes.

Fit the square nuts (1) and screw

them down as far as stop.

NGo to "Securing the Loop Handle".

Securing the Loop Handle

The loop handle can be adjusted to suit

the height and reach of the operator and

the application by changing

distance (A).

Recommendation: distance (A):

about 20 cm (8 in)

NSlide the handle to the required

position.

NLine up the loop handle (4).

NTighten down the screws until the

loop handle can no longer be

rotated on the drive tube. If no

barrier bar is fitted – lock the nuts if

necessary.

The sleeve (9) (not fitted on all models)

must be between the loop handle and

the control handle.

002BA099 KN

002BA614 KN

002BA615 KN

FS 130, FS 130 R

English

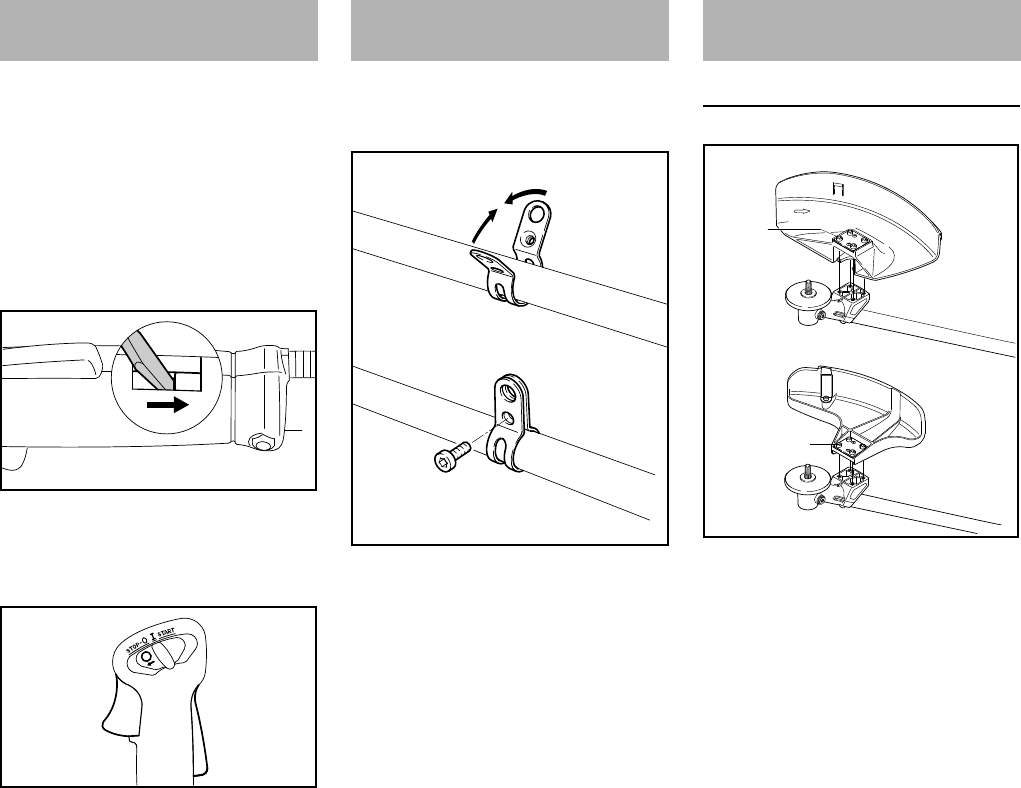

A properly adjusted throttle cable is the

precondition for correct operation in the

full throttle, starting throttle and idle

positions.

Adjust the throttle cable only after the

unit is fully assembled – the control

handle must be in the normal operating

position.

NUse a suitable tool to push the slide

to the end of the slot (see

illustration).

NPress down the throttle trigger

lockout (1) and squeeze the throttle

trigger (2) (full throttle) – this sets

the throttle cable correctly.

The carrying ring comes standard with

the machine or is available as a special

accessory.

For position of carrying ring see "Main

Parts".

NPlace the clamp (1) against the

drive tube with the tapped hole on

the left (viewed from engine).

NSqueeze the two ends of the clamp

together and hold in that position.

NInsert the M6x14 screw (2).

NLine up the carrying ring.

NTighten down the screw firmly.

Mounting the Deflector

1Deflector for mowing attachments

2Deflector for mowing heads

Deflectors (1) and (2) are both mounted

to the gearbox in the same way.

NPlace the deflector on the gearbox

flange.

NInsert the screws (3) and tighten

them down firmly.

Adjusting the Throttle Cable

002BA163 KN

STOP

249BA017 KN

Fitting the Carrying Ring

002BA142 KN

Mounting the Deflector

002BA380 KN

FS 130, FS 130 R

English

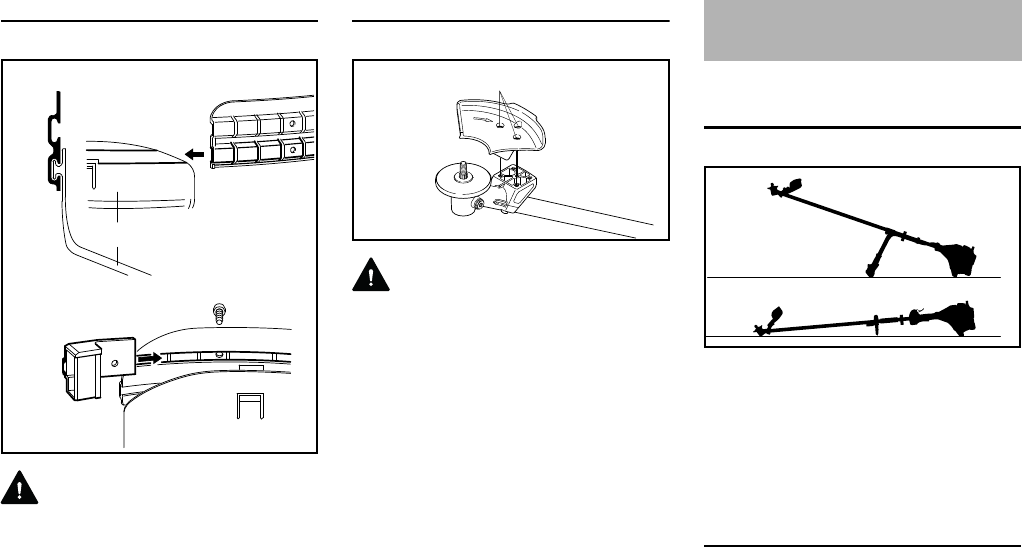

Fitting the Skirt and Blade

WARNING

These parts must be fitted to the

deflector (1) when you use a mowing

head.

NSlide the lower guide slot of the skirt

(4) onto the deflector (1) – it must

snap into position.

NPush the blade (5) into the upper

guide slot on the skirt and line it up

with the first hole.

NInsert the screw and tighten it down

firmly.

Mounting the Limit Stop

WARNING

Always fit the limit stop (6) when you use

a circular saw blade.

NPosition the limit stop (6) on the

gearbox flange.

NInsert the screws (7) and tighten

them down firmly.

Placing power tool on the ground

NShut off the engine.

NLay your power tool on its back so

that the cutting attachment

mounting face is pointing up.

Mounting Hardware for Cutting

Attachments

The mounting hardware supplied

depends on the cutting attachment that

comes as original equipment with the

new machine.

If mounting hardware is packed with

machine

Mowing heads and metal cutting

attachments may be mounted.

002BA103 KN

002BA382 KN

Mounting the Cutting

Attachment

002BA104 KN

FS 130, FS 130 R

English

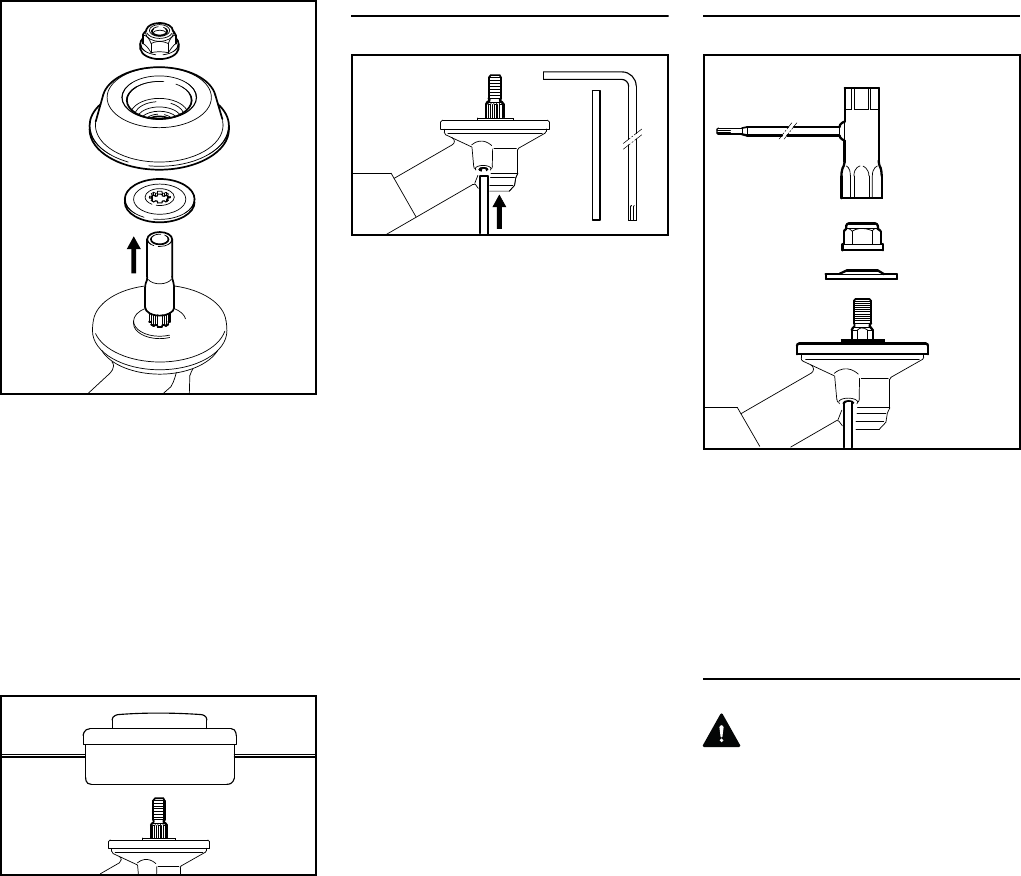

Depending on the cutting attachment, it

may be necessary to use the nut (3),

rider plate (4) and thrust washer (5).

These parts are included in a kit

supplied with the machine and are also

available as special accessories.

Removing the transport lock

NPull the hose (1) off the shaft (2).

If mounting hardware is not packed with

machine

Only mowing heads may be used which

mount directly to the shaft (2).

Blocking the Shaft

The output shaft (2) must be blocked

with the stop pin (6) or screwdriver (6) to

mount or remove cutting tools. These

parts come standard with the machine or

are available as special accessories.

NInsert the stop pin (6) or

screwdriver (6) in the hole (7) in the

gearbox as far as stop – and apply

slight pressure.

NRotate shaft, nut or cutting

attachment until the stop pin slips

into position and blocks the shaft.

Removing the Mounting Hardware

NBlock the shaft.

NUse the combination wrench (1) to

loosen and remove the nut (2)

clockwise (left-hand thread).

NTake the thrust washer (3) off the

shaft (4). Do not remove the thrust

plate (5).

Mounting the cutting attachment

WARNING

Use a deflector that matches the cutting

attachment – see "Mounting the

Deflector".

002BA164 KN

002BA266 KN

002BA330 KN

271BA057 KN

FS 130, FS 130 R

English

Fitting Mowing Head with Screw

Mounting

Keep the instruction leaflet for the

mowing head in a safe place.

NScrew the mowing head

counterclockwise on to the shaft (1)

as far as stop.

NBlock the shaft.

NTighten down the mowing head

firmly.

NOTICE

Remove the tool used to block the shaft.

Removing the Mowing Head

NBlock the shaft.

NUnscrew the mowing head

clockwise.

Mounting Metal Cutting Attachment

Keep the leaflet and packaging of the

metal cutting tool in a safe place.

WARNING

Wear protective gloves to reduce the

risk of direct contact with the sharp

cutting edges.

Mount only metal cutting attachments.

Check direction of rotation of cutting

attachment

Cutting attachments with 3 or 4 teeth (1,

3) may point in either direction – these

cutting attachments must be turned over

regularly to help avoid one-sided wear.

The cutting edges of cutting

attachments 2, 4 and 5 must point

clockwise.

WARNING

Direction of rotation is indicated by an

arrow on the inside of the deflector.

NPlace the cutting attachment (6) on

the thrust plate (7).

WARNING

Collar (see arrow) must engage the

cutting attachment's mounting hole.

Securing the cutting attachment

NFit the thrust washer (8) – convex

side must face up.

NFit the rider plate (9).

NBlock the shaft (10).

NUse the combination wrench (12) to

screw the mounting nut (11) on to

the output shaft counterclockwise

and tighten it down firmly.

002BA385 KN

FS 130, FS 130 R

English

WARNING

If the mounting nut has become too

loose, fit a new one.

NOTICE

Remove the tool used to block the shaft.

Removing the Metal Cutting Attachment

WARNING

Wear protective gloves to reduce the

risk of direct contact with the sharp

cutting edges.

NBlock the shaft.

NUnscrew the mounting nut

clockwise.

NRemove cutting attachment and its

mounting hardware from the

gearbox – but do not remove the

thrust plate (7).

The STIHL 4-MIX engine features

mixture lubrication and must be run on a

fuel mixture of gasoline and engine oil.

It operates otherwise on the 4-stroke

principle.

This engine is certified to operate on

unleaded gasoline and the STIHL two-

stroke engine oil at a mix ratio of 50:1.

Your engine requires a mixture of high-

quality gasoline and two-stroke air

cooled engine oil.

Use mid-grade unleaded gasoline with a

minimum octane rating of 89 ((R+M)/2)

and no more than 10% ethanol content.

Fuel with a lower octane rating may

increase engine temperatures. This, in

turn, increases the risk of piston seizure

and damage to the engine.

The chemical composition of the fuel is

also important. Some fuel additives not

only detrimentally affect elastomers

(carburetor diaphragms, oil seals, fuel

lines, etc.), but magnesium castings and

catalytic converters as well. This could

cause running problems or even

damage the engine. For this reason

STIHL recommends that you use only

high-quality unleaded gasoline!

Gasoline with an ethanol content of

more than 10% can cause running

problems and major damage in engines

and should not be used.

The ethanol content in gasoline affects

engine running speed – it may be

necessary to readjust the carburetor if

you use fuels with various ethanol

contents.

WARNING

To reduce the risk of personal injury

from loss of control and / or contact with

the running cutting tool, do not use your

4-MIX Engine Fuel

FS 130, FS 130 R

English

unit with incorrect idle adjustment. At

correct idle speed, the cutting tool

should not move.

If your power tool shows an incorrect idle

adjustment, have your STIHL dealer

check your power tool and make proper

adjustments and repairs.

The idle speed and maximum speed of

the engine change if you switch from a

fuel with a certain ethanol content to

another fuel with a much higher or lower

ethanol content.

This problem can be avoided by always

using fuel with the same ethanol

content.

Use STIHL HP Ultra oil or ask your

dealer for an equivalent high quality oil

to ensure the maximum performance of

the product for the full lifetime.

To meet the requirements of EPA

40CFR90/1054 we recommend to use

STIHL HP Ultra oil.

Do not use BIA or TCW rated (two-

stroke water cooled) mix oils or other

mix oils that state they are for use in both

water cooled and air cooled engines

(e.g., outboard motors, snowmobiles,

chain saws, mopeds, etc.).

Take care when handling gasoline.

Avoid direct contact with the skin and

avoid inhaling fuel vapor. When filling at

the pump, first remove the container

from your vehicle and place the

container on the ground before filling. To

reduce the risk of sparks from static

discharge and resulting fire and/or

explosion, do not fill fuel containers that

are sitting in or on a vehicle or trailer.

The container should be kept tightly

closed in order to limit the amount of

moisture that gets into the mixture.

The machine’s fuel tank should be

cleaned as necessary.

Fuel mix ages

Only mix sufficient fuel for a few days

work, not to exceed 30 days of storage.

Store in approved fuel-containers only.

When mixing, pour oil into the container

first, and then add gasoline. Close the

container and shake it vigorously by

hand to ensure proper mixing of the oil

with the fuel.

Dispose of empty mixing-oil containers

only at authorized disposal locations.

Preparations

NBefore fueling, clean the filler cap

and the area around it to ensure that

no dirt falls into the tank.

Always thoroughly shake the mixture in

the canister before fueling your

machine.

NPosition the machine so that the

filler cap is facing up.

WARNING

In order to reduce the risk of fire and

personal injury from escaping gas vapor

and fumes, remove the fuel filler cap

carefully so as to allow any pressure

build-up in the tank to release slowly.

Gasoline Oil (STIHL 50:1 or equiva-

lent high-quality oils)

Liters Liters (ml)

10.02(20)

5 0.10 (100)

10 0.20 (200)

20 0.40 (400)

US gal. US fl.oz.

12.6

2 1/2 6.4

512.8

Fueling

266BA028 KN

FS 130, FS 130 R

English

Opening the filler cap

NTurn the cap counterclockwise until

it can be removed from the tank

opening.

NRemove the filler cap.

Refueling

Take care not to spill fuel while fueling

and do not overfill the tank.

Closing the filler cap

NPosition cap.

NTurn the cap clockwise as far as it

will go and tighten it as securely as

possible by hand.

The type and style of the harness

depend on the market.

The use of the shoulder strap is

described in the chapter on "Approved

Combinations of Cutting Attachment,

Deflector, Handle and Harness".

Shoulder strap

NPut on the shoulder strap (1).

NAdjust the length of the strap so that

the carabiner (2) is about a hand’s

width below your right hip.

NBalance the machine.

Full harness

NPut on the full harness (1).

NAdjust the length of the strap so that

the spring hook (2) is about a hand’s

width below your right hip.

NBalance the trimmer/brushcutter.

2709BA003 KN

2709BA004 KN

Fitting the Harness

002BA441 KN

FS 130, FS 130 R

English

Attaching the unit to the harness

The type and style of the harness and

carabiner (spring hook) depend on the

market.

NAttach the carabiner (1) to the

carrying ring (2) on the drive tube.

NLoosen the screw (3).

Balancing the brushcutter

The unit is balanced differently,

depending on the cutting attachment

used.

Proceed as follows until the conditions

specified under "Floating positions"

have been met:

NAdjust the carrying ring.

NTighten the screw moderately.

NAllow the unit to hang freely.

NCheck the position obtained.

Floating positions

Mowing tools (A) such as mowing

heads, grass cutting blades and brush

knives

Nshould just touch the ground.

Circular saw blades (B)

Nshould "hover" about 20 cm (8 in)

above the ground.

When the correct floating position has

been reached:

NTighten down the screw on the

carrying ring firmly.

Balancing the

Trimmer/Brushcutter

002BA034 KN

002BA035 KN

FS 130, FS 130 R

English

Detaching the unit from the harness

NPress down the bar on the

carabiner (1) and pull the carrying

ring (2) out of the carabiner.

Operating elements

Control handle on handlebar

1Throttle lever lock

2Throttle trigger

3Slide control

Control handle on shaft

1Throttle lever lock

2Throttle trigger

3Slide control

Slide control positions

4STOP-0 – engine off – ignition is

switched off

5Operating position F – Run – engine

is running or can start

6START – Start – the ignition is

switched on – the engine can be

started

Symbol on slide control

7h – Stop sign and arrow – to switch

off the engine, push the slide control

in the direction of the arrow at the

stop sign (h) to STOP-0

Starting / Stopping the

Engine

STOP

002BA182 KN

START

STOP-

STOP

002BA181 KN

START

STOP-

FS 130, FS 130 R

English

Starting

NPress the throttle trigger lockout and

throttle trigger in succession

NHold both triggers down

NMove the slide control to START

and hold it in position too

NRelease the throttle trigger, slide

control and throttle trigger lockout in

succession = starting throttle

position

NSet the choke knob (8)

NPress the manual fuel pump

bulb (9) at least 5 times - even when

bulb is filled with fuel

Starting

NLay the machine on the ground in a

secure position: It must rest on the

engine support and the deflector for

the cutting attachment

N(if present): Remove the transport

guard on the cutting attachment

The cutting attachment must not touch

the ground or any other objects – risk of

accident!

NAssume a firm stance – possibilities:

standing, bending or kneeling

NPress the machine firmly against

the ground with the left hand – do

not touch the throttle trigger or

throttle trigger lockout while doing

so – your thumb should be under the

fan housing

NOTICE

Do not stand or kneel on the shaft!

NGrab the starter grip with your right

hand

NPull the starter grip slowly until you

feel it engage and then give it a

brisk, strong pull

NOTICE

Do not pull out the starter rope

completely – risk of breakage!

NDo not let the starter grip snap back

– guide it slowly back into the

housing so that the starter rope can

rewind properly

Ncrank until the engine starts – at the

latest after the fifth time the starter

rope is pulled, turn the choke knob

to e

Ncontinue cranking

Once the engine is running

NBlip the throttle trigger, the slide

control jumps to run F – the engine

begins to idle

WARNING

If the carburetor has been set correctly,

the cutting attachment should not rotate

when the engine is idling!

The machine is now ready for use.

gIf the engine is cold

eIf the engine is warm – even if the

engine has already run but is still

cold

249BA057 KN

FS 130, FS 130 R

English

Switching off the engine

NPush the slide control in the

direction of the arrow at the stop

sign h to STOP-0

At very low temperatures

As soon as engine is running:

NBlip the throttle trigger = disengage

starting throttle position – the slide

control jumps to run F – engine

begins to idle

NPress the throttle trigger slightly

NLet the engine warm up briefly

If the engine does not start

Choke knob

If the choke knob was not returned to e

in time after the engine turned over for

the first time, then the engine has

flooded.

NTurn the choke knob to e.

NMove the slide control, throttle

trigger interlock and throttle trigger

to the starting throttle position

NStart the engine – to do this, pull the

starter rope briskly – 10 or 20 pulls

may be needed

If the engine still does not start

NSet slide control to STOP-0

NRemove the spark plug - see "Spark

plug"

NDry the spark plug

NCrank the engine several times with

the starter – to clear the combustion

chamber

NReplace the spark plug – see "Spark

plug"

NSet the slide control to START

NTurn the choke knob to e – even if

the engine is cold!

NRestart the engine

Adjusting the throttle cable

NCheck throttle cable adjustment –

see "Adjusting the throttle cable"

If the tank has been drained completely

NAfter refueling, press the manual

fuel pump bulb at least five times –

even if it is full of fuel.

NSet choke lever depending on

engine temperature

NRestart the engine

Using a transport guard

The type of transport guard used

depends on the type of metal cutting

attachment supplied with the machine.

Transport guards are also available as

special accessories.

Fitting the transport guard for grass

cutting blades 230 and brush knives

The transport guard can be used for

grass cutting blades up to 230 mm

(9.1 in.) in diameter and for brush knife

250-3.

If a grass cutting blade 230 is fitted:

Transporting the Unit

681BA268 KN

681BA269 KN

FS 130, FS 130 R

English

If a brush knife is fitted:

Fitting the transport guards for grass

cutting blades 250 and circular saw

blades

The transport guard (1) can be used for

grass cutting blades with a diameter of

250 mm (9.8 in.) and the transport

guard (2) for circular saw blades with a

diameter of 200 mm (7.9 in.) .

NUnhook the retainer on the transport

guard and swing outward

If a grass cutting blade 250 is fitted:

NFit the transport guard (1) to the

cutting attachment from below.

If a circular saw blade is fitted:

681BA270 KN

681BA271 KN

681BA272 KN

681BA278 KN

681BA275 KN

681BA279 KN

FS 130, FS 130 R

English

NFit the transport guard (2) to the

cutting attachment from below,

ensuring that the stop is centered in

the recess.

NHook the retainer onto the hook of

the transport guard

During break-in period

A factory-new machine should not be

run at high revs (full throttle off load) for

the first three tank fillings. This avoids

unnecessary high loads during the

break-in period. As all moving parts

have to bed in during the break-in

period, the frictional resistances in the

engine are greater during this period.

The engine develops its maximum

power after about 5 to 15 tank fillings.

During Operation

After a long period of full throttle

operation, allow the engine to run for a

short while at idle speed so that engine

heat can be dissipated by the flow of

cooling air. This protects engine-

mounted components (ignition,

carburetor) from thermal overload.

After Finishing Work

Storing for a short period: Wait for the

engine to cool down. Empty the fuel tank

and keep the machine in a dry place,

well away from sources of ignition, until

you need it again. For longer out-of-

service periods – see "Storing the

Machine".

If there is a noticeable loss of engine

power

NTurn the choke knob to g

NTake out the screw (1) and remove

the filter cover (2).

NClean away loose dirt from around

the filter.

NGrip the filter element (3) at the

cutout (arrow) in the filter

housing (4) and remove it.

NFit a new filter element. As a

temporary measure you can knock it

out on the palm of your hand or blow

it out with compressed air. Do not

wash.

NReplace damaged parts.

Installing the filter

NInstall the filter element in the filter

housing and fit the cover.

NInsert the screw and tighten it down

firmly.

681BA280 KN

681BA281 KN

Operating Instructions Cleaning the Air Filter

273BA006 KN

FS 130, FS 130 R

English

Exhaust emissions are controlled by the

design of the fundamental engine

parameters and components (e.g.

carburation, ignition, timing and valve or

port timing) without the addition of any

major hardware.

The carburetor of the machine has been

adjusted for optimum performance and

fuel efficiency in all operating states at

the factory.

Setting the idle speed

Engine stops when idling

NLet the engine warm up for approx.

3min

NSlowly turn idle speed screw (LA)

clockwise until the engine runs

smoothly – the cutting attachment

must not rotate

Cutting attachment turns when idling

NTurn the idle speed screw (LA)

slowly counterclockwise until the

cutting attachment stops moving –

then turn another 1/2 to 3/4 turn in

the same direction

WARNING

If the cutting attachment continues to

keep rotating in idle even after

adjustment, have the machine checked

by a servicing dealer.

The muffler is equipped with a spark

arresting screen.

NIf the engine is down on power,

check the spark arresting screen in

the muffler.

NWait for the muffler to cool down.

NMove the slide control to STOP-0.

NTake out the screw (1).

NTake out the screws (2) and remove

the shroud (3).

Engine Management Adjusting the Carburetor

266BA027 KN

Spark Arresting Screen in

Muffler

249BA059 KN

249BA060 KN

FS 130, FS 130 R

English

NTake out the screw (4).

NLift the spark arresting screen (5)

and pull it out.

NClean the spark arresting screen. If

the screen is damaged or heavily

carbonized, fit a new one.

NRefit the spark arresting screen.

NInsert screw and tighten it down

firmly.

NInstall the shroud.

If engine is down on power, difficult to

start or runs poorly at idling speed, first

check the spark plug.

Fit a new spark plug after approx. 100

operating hours or earlier if the

electrodes are badly eroded.

Wrong fuel mix (too much engine oil in

the gasoline), a dirty air filter and

unfavorable running conditions (mostly

at part throttle etc.) affect the condition

of the spark plug. These factors cause

deposits to form on the insulator nose

which may result in trouble in operation.

Removing the spark plug

NMove the slide control to STOP-0.

NPull off the spark plug boot (1).

NUnscrew the spark plug.

Checking the Spark Plug

NClean dirty spark plug.

NCheck electrode gap (A) and

readjust if necessary – see chapter

"Specifications."

NUse only resistor type spark plugs of

the approved range.

Rectify problems which have caused

fouling of spark plug:

–too much oil in fuel mix,

–dirty air filter,

–unfavorable running conditions, e.g.

operating at part load.

Spark Plug

249BA063 KN

000BA039 KN

FS 130, FS 130 R

English

WARNING

To reduce the risk of fire and burn injury,

use only spark plugs authorized by

STIHL. Always press spark plug boot (1)

snugly onto spark plug terminal (2) of the

proper size. (Note: If terminal has

detachable SAE adapter nut, it must be

securely attached.) A loose connection

between spark plug boot and ignition

wire connector in the boot may create

arcing that could ignite combustible

fumes and cause a fire.

Installing the spark plug

NScrew home the spark plug, fit the

boot and press it down firmly.

If engine running behavior is

unsatisfactory even though the air filter

is clean and the carburetor is properly

adjusted, the cause may be the muffler.

Have the muffler checked for

contamination (carbonization) by your

servicing dealer.

STIHL recommends that you have

servicing and repair work carried out

exclusively by an authorized STIHL

servicing dealer.

NCheck the grease level regularly –

about every 25 hours of operation.

NUnscrew the filler plug (1). If no

grease can be seen on the inside of

the filler plug, screw the tube (2) of

STIHL gear lubricant (special

accessory) into the filler hole.

NSqueeze up to 1/5 oz (5 g) grease

into the gearbox.

NOTICE

Do not completely fill the gearbox with

grease.

NRemove the tube of grease (2).

NRefit the filler plug and tighten it

down firmly.

002BA363 KN

Engine Running Behavior Lubricating the Gearbox

233BA010 KN

FS 130, FS 130 R

English

To help prolong the wear life of the

starter rope, observe the following

points:

NPull the starter rope only in the

direction specified.

NDo not pull the rope over the edge of

the guide bushing.

NDo not pull out the rope more than

specified.

NDo not allow the starter grip to snap

back, guide it back into the housing

slowly – see chapter on "Starting /

Stopping the Engine."

Have a damaged starter rope replaced

by your dealer before it breaks

completely. STIHL recommends that

you have servicing and repair work

carried out exclusively by an authorized

STIHL servicing dealer.

For periods of about 3 months or longer

NDrain and clean the fuel tank in a

well ventilated area.

NDispose of fuel properly in

accordance with local

environmental requirements.

NRun the engine until the carburetor

is dry – this helps prevent the

carburetor diaphragms sticking

together.

NRemove, clean and inspect the

cutting attachment. Coat metal

cutting attachments with corrosion

inhibitor.

NThoroughly clean the machine – pay

special attention to the cylinder fins

and air filter.

NStore the machine in a dry and

secure location – out of the reach of

children and other unauthorized

persons.

NUse a sharpening file (see "Special

Accessories") to sharpen dull

cutting attachments. In case of

more serious wear or nicks:

Resharpen with a grinder or have

the work done by a dealer – STIHL

recommends a STIHL servicing

dealer.

NSharpen frequently, take away as

little metal as possible – two or three

strokes of the file are usually

enough.

NResharpen the teeth (1) uniformly –

do not alter the contour of the parent

blade (2) in any way.

See cutting attachment packaging for

additional sharpening instructions. Keep

the packaging for future reference.

Rewind Starter Storing the Machine Sharpening Metal Cutting

Blades

002BA042 KN

FS 130, FS 130 R

English

Balancing

NAfter resharpening about 5 times,

check the cutting attachment for

out-of-balance on a STIHL balancer

– see “Special Accessories” – or

have it checked by a dealer and re-

balanced as necessary – STIHL

recommends a STIHL servicing

dealer.

Placing power tool on the ground

NShut off the engine.

NLay your power tool on its back so

that the cutting attachment

mounting face is pointing up.

Replacing Nylon Line

Always check the mowing head for signs

of wear before replacing the nylon line.

WARNING

If there are signs of serious wear,

replace the complete mowing head.

The nylon mowing line is referred to as

"nylon line" or "line" in the following.

The mowing head is supplied with

illustrated instructions for replacing the

nylon line. Keep the instructions for the

mowing head in a safe place.

NIf necessary, remove the mowing

head.

Adjusting Nylon Line

STIHL SuperCut

Fresh line is advanced automatically if

the remaining line is at least 6 cm

(2 1/2 in) long. The blade on the

deflector trims overlong lines to the

correct length.

STIHL AutoCut

NWith the engine running, hold the

rotating mowing head above the

grass surface.

NTap it on the ground once – fresh

line is advanced and the blade on

the deflector trims it to the right

length.

Fresh line is advanced every time the

mowing head is tapped on the ground.

For this reason observe the mowing

head's cutting performance during

operation. If the mowing head is tapped

on the ground too often, the line limiter

blade will unnecessarily cut off unused

lengths of nylon line.

Line feed operates only if both lines are

still at least 2.5cm(1in) long.

STIHL TrimCut

WARNING

To reduce the risk of injury, always shut

off the engine before adjusting the nylon

line by hand.

NPull the spool up – rotate it about 1/6

turn counterclockwise until it

engages – and allow it to spring

back.

NPull ends of the lines outward.

Maintaining the Mowing

Head

002BA104 KN

FS 130, FS 130 R

English

Repeat the above procedure as

necessary until both lines reach the

limiter blade on the deflector.

Rotating the spool from one stop to the

next advances about 4 cm (1 1/2 in) of

fresh line.

Replacing nylon line

STIHL PolyCut

A length of nylon line can be fitted to the

PolyCut in place of the cutting blades.

STIHL DuroCut, STIHL FixCut,

STIHL PolyCut

WARNING

To reduce the risk of injury, always shut

off the engine before refilling the mowing

head by hand.

NFit nylon line in mowing head as

described in the instructions

supplied.

Replacing Cutting Blades

STIHL PolyCut

Always check the mowing head for signs

of wear before installing new cutting

blades.

WARNING

If there are signs of serious wear,

replace the complete mowing head.

The thermoplastic cutting blades are

referred to as "blades" in the following.

The mowing head is supplied with

illustrated instructions for replacing the

blades. Keep the instructions for the

mowing head in a safe place.

WARNING

To reduce the risk of injury, always shut

off the engine before installing the

blades.

NRemove the mowing head.

NReplace blades as shown in the

illustrated instructions.

NMount the mowing head on the

machine.

Maintenance Work

STIHL recommends that you have

servicing and repair work carried out

exclusively by an authorized STIHL

servicing dealer.

Fuel Pickup Body in Tank

NCheck the pickup body in the fuel

tank every year and have it replaced

if necessary.

The pickup body should be positioned in

the area of the tank shown in the

illustration.

Inspections and Maintenance

by Dealer

465BA002 KN

FS 130, FS 130 R

English

Maintenance and Care

The following intervals apply to normal operating conditions only. If your daily work-

ing time is longer or operating conditions are difficult (very dusty work area, etc.),

shorten the specified intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

as required

Complete machine

Visual inspection (condition, leaks) XX

Clean X

Replace any damaged parts XX

Control handle Check operation XX

Air filter

Visual inspection X X

Clean XX

Replace X

Manual fuel pump (if fitted) Check X

Have repaired by servicing dealer1) X

Pickup body in fuel tank Have checked by servicing dealer1) X

Have replaced by servicing dealer1) XXX

Fuel tank Clean XX

Carburetor

Check idle adjustment – the cutting

attachment must not rotate XX

Adjust idle speed X

Spark plug Adjust electrode gap X

Replace after every 100 operating hours

Cooling inlets Visual inspection X

Clean X

Cylinder fins Clean 2) X

Valve clearance

Check and, if necessary, have adjusted

by dealer after first 139 hours of

operation1) X

Have combustion chamber (CARB only)

cleaned by servicing dealer1) after first

139 hours of operation, then every 150

hours of operation

FS 130, FS 130 R

English

Spark arresting screen in muffler Check XX

Clean or replace XX

All accessible screws and nuts (not adjust-

ing screws) Retighten X

Anti-vibration elements (rubber buffers,

springs)

Check XXX

Have replaced by servicing dealer1) X

Cutting attachment

Visual inspection XX

Replace X

Check tightness XX

Metal cutting attachment Sharpen XX

Gearbox lubrication Check X

Replenish X

Safety labels Replace X

1) STIHL recommends an authorized STIHL servicing dealer.

2) Remove shroud - see "Spark Arresting Screen in Muffler"

The following intervals apply to normal operating conditions only. If your daily work-

ing time is longer or operating conditions are difficult (very dusty work area, etc.),

shorten the specified intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

as required

FS 130, FS 130 R

English

1Fuel Filler Cap

2Carburetor Adjusting Screws

3Starter Grip

4Spark Plug Boot

5Muffler with Spark Arresting Screen

6Bike Handle

7Throttle Trigger

8Slide Control

9Throttle Trigger Lockout

10 Throttle Cable Retainer

11 Carrying Ring

12 Manual Fuel Pump

13 Choke Knob

14 Air Filter Cover

15 Fuel Tank

16 Machine Support

17 Handle Support

18 Wing Screw

19 Loop Handle

20 Barrier Bar

#Serial Number

Main Parts

10 11 10

249BA069 KN

FS 130, FS 130 R

English

Definitions

1 Fuel Filler Cap

For closing the fuel tank.

2 Carburetor Adjusting Screws

For tuning the carburetor.

3 Starter Grip

The grip of the pull starter, for

starting the engine.

4 Spark Plug Boot

Connects the spark plug with the

ignition lead.

5 Muffler with Spark Arresting Screen

Muffler reduces engine exhaust

noise and diverts exhaust gases

away from operator.

Spark arresting screen is designed

to reduce the risk of fire.

6 Bike Handle

For easy control of the machine with

both hands during cutting work.

7 Throttle Trigger

Controls the speed of the engine.

8 Slide Control

For starting throttle, run and stop.

Keeps the choke partially open

during starting and switches off the

ignition to stop the engine.

9 Throttle Trigger Lockout

Must be depressed before the

throttle trigger can be activated.

10 Throttle Cable Retainer

Secures the throttle cable to the

drive tube.

11 Carrying Ring

Connects the trimmer/brushcutter to

the harness.

12 Manual Fuel Pump

Provides additional fuel feed for a

cold start.

13 Choke Knob

Eases engine starting by enriching

mixture.

14 Air Filter Cover

Encloses and protects the air filter

element.

15 Fuel Tank

For fuel and oil mixture.

16 Machine Support

For resting machine on the ground.

17 Handle Support

Connects the shaft and bike handle.

18 Wing Screw

Locks handlebar in selected

position.

19 Loop Handle

For easy control of machine during

cutting work.

20 Barrier Bar

Helps keep user's feet and legs

clear of the cutting tool.

1Mowing Head

2Deflector for Mowing Heads

3Line Limiting Blade

4Deflector with Skirt for all Mowing

Attachments

5Skirt

6Metal Mowing Tool

002BA114 KN

FS 130, FS 130 R

English

Definitions

1 Mowing Head

The cutting attachment, i. e.

mowing head, for different

purposes.

2 Deflector for Mowing Heads

The deflector is designed to reduce

the risk of injury from foreign objects

flung backwards toward the

operator by the cutting attachment

and from contact with the cutting

attachment.

3 Line Limiting blade

Metal blade at the deflector in order

to keep the line of the mowing head

at the proper length.

4 Deflector with Skirt for all Mowing

Attachments

The deflector is designed to reduce

the risk of injury from foreign objects

flung backwards toward the

operator by the cutting attachment

and from contact with the cutting

attachment. Is not designed to

contain fragmented metal blades.

5Skirt

The skirt at the bottom of the

deflector must be utilized as

described in the chapter "Mounting

the Deflector".

6 Metal Mowing Tool

The cutting attachment, i. e. blade,

made from metal for different

purposes.

7Circular Saw Blade

8Limit Stop for Circular Saw Blade

Definitions

7 Circular Saw Blade

Cutting attachment made of metal

for cutting wood.

8 Limit Stop for Circular Saw Blade

Is designed to position the

brushcutter steady against the

wood in order to reduce the risk of

injury from loss of control from

reactive forces such as thrust out.

EPA / CEPA

The Emission Compliance Period

referred to on the Emissions

Compliance Label indicates the number

of operating hours for which the engine

has been shown to meet Federal

emission requirements.

Category

CARB

The Emission Compliance Period used

on the CARB-Air Index Label indicates

the terms:

Engine

STIHL single cylinder four-stroke engine

with mixture lubrication

002BA186 KN

Specifications

A = 300 hours

B = 125 hours

C= 50hours

Extended = 300 hours

Intermediate = 125 hours

Moderate = 50 hours

FS 130, FS 130 R

English

Ignition System

Electronic magneto ignition

Fuel System

All position diaphragm carburetor with

integral fuel pump

Weight

Overall length

Features

Contact your STIHL dealer for

information regarding special

accessories that may be available for

your product.

Displacement: 36.3 cc

(2.22 cu.in)

Bore: 43 mm (1.69 in)

Stroke: 25 mm (0.98 in)

Engine power to

ISO 8893:

1.4 kW (1.9 bhp)

at 8,500 rpm

Idle speed: 2,800 rpm

Cut-off speed (rated): 10,200 rpm

Max. output shaft

speed (cutting

attachment): 7,500 rpm

Valve clearance:

Inlet valve: 0.10 mm

(0.004 in)

Exhaust valve: 0.10 mm

(0.004 in)

Spark plug (resistor

type): NGK CMR 6H

Electrode gap: 0.5 mm (0.02 in)

Fuel tank capacity: 0.53 l (17.9 fl.oz)

Dry, without cutting attachment and

deflector

FS 130: 5.9 kg (13.0 lbs)

FS 130 R: 5.6 kg (12.3 lbs)

without cutting

attachment 1800 mm (71 in)

R Loop handle

Z Spark arresting screen in muffler

Special Accessories

FS 130, FS 130 R

English

Users of this unit should carry out only

the maintenance operations described

in this manual. STIHL recommends that

other repair work be performed only by

authorized STIHL servicing dealers.

Warranty claims following repairs can be

accepted only if the repair has been

performed by an authorized STIHL

servicing dealer using genuine STIHL

replacement parts.

Genuine STIHL parts can be identified

by the STIHL part number, the

{ logo and, in some cases, by

the STIHL parts symbol K. The

symbol may appear alone on small

parts.

Observe all country-specific waste

disposal rules and regulations.

STIHL products must not be thrown in

the garbage can. Take the product,

accessories and packaging to an

approved disposal site for environment-

friendly recycling.

Contact your STIHL servicing dealer for

the latest information on waste disposal.

Not for California

Your Warranty Rights and Obligations

The U.S. Environmental Protection

Agency (EPA) and STIHL Incorporated

are pleased to explain the Emission

Control System Warranty on your

equipment type engine. In the U.S. new

1997 and later model year small off-road

equipment engines must be designed,

built and equipped, at the time of sale, to

meet the U.S. EPA regulations for small

non road engines. The equipment

engine must be free from defects in

materials and workmanship which

cause it to fail to conform with U.S. EPA

standards for the first two years of

engine use from the date of sale to the

ultimate purchaser.

STIHL Incorporated must warrant the

emission control system on your small

off-road engine for the period of time

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road equipment engine.

Your emission control system includes

parts such as the carburetor and the

ignition system. Also included may be

hoses, and connectors and other

emission-related assemblies.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you, including diagnosis (if the

diagnostic work is performed at an

authorized dealer), parts, and labor.

Maintenance and Repairs Disposal

000BA073 KN

STIHL Incorporated Federal

Emission Control Warranty

Statement

FS 130, FS 130 R

English

Manufacturer's Warranty Coverage

In the U.S., 1997 and later model year

small off-road equipment engines are

warranted for two years. If any emission-

related part on your engine is defective,

the part will be repaired or replaced by

STIHL Incorporated free of charge.

Owner's Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for the

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduled maintenance.

Any replacement part or service that is

equivalent in performance and durability

may be used in non-warranty

maintenance or repairs, and shall not

reduce the warranty obligations of the

engine manufacturer.

As the small off-road equipment engine

owner, you should be aware, however,

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL service center as soon as a

problem exists. The warranty repairs will

be completed in a reasonable amount of

time, not to exceed 30 days.

If you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015

www.stihlusa.com

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine will be

designed, built and equipped, at the time

of sale, to meet all applicable

regulations. STIHL Incorporated also

warrants to the initial purchaser and

each subsequent purchaser that your

engine is free from defects in materials

and workmanship which cause the

engine to fail to conform with applicable

regulations for a period of two years.

Warranty Period

The warranty period will begin on the

date the utility equipment engine is

purchased by the initial purchaser and

you have signed and sent back the

warranty card to STIHL.

If any emission-related part on your

engine is defective, the part will be

replaced by STIHL Incorporated at no

cost to the owner. Any warranted part

which is not scheduled for replacement

as required maintenance, or which is

scheduled only for regular inspection to

the effect of "repair or replace as

necessary" will be warranted for the

warranty period. Any warranted part

which is scheduled for replacement as

required maintenance will be warranted

for the period of time up to the first

scheduled replacement point for that

part.

Diagnosis

You, as the owner, shall not be charged

for diagnostic labor which leads to the

determination that a warranted part is

defective. However, if you claim

warranty for a component and the

machine is tested as non-defective,

STIHL Incorporated will charge you for

the cost of the emission test. Mechanical

diagnostic work will be performed at an

authorized STIHL servicing dealer.

Emission test may be performed either

at STIHL Incorporated or at any

independent test laboratory.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective.

Any manufacturer-approved or

equivalent replacement part may be

used for any warranty maintenance or

repairs on emission-related parts and

must be provided without charge to the

owner. STIHL Incorporated is liable for

damages to other engine components

caused by the failure of a warranted part

still under warranty.

The following list specifically defines the

emission-related warranted parts:

–Air Filter

–Carburetor (if applicable)

–Fuel Pump

FS 130, FS 130 R

English

–Choke (Cold Start Enrichment

System) (if applicable)

–Control Linkages

–Intake Manifold

–Magneto or Electronic Ignition

System (Ignition Module or

Electronic Control Unit)

–Fly Wheel

–Spark Plug

–Injection Valve (if applicable)

–Injection Pump (if applicable)

–Throttle Housing (if applicable)

–Cylinder

–Muffler

–Catalytic Converter (if applicable)

–Fuel Tank

–Fuel Cap

–Fuel Line

–Fuel Line Fittings

–Clamps

–Fasteners

Where to make a Claim for Warranty

Service

Bring the product to any authorized

STIHL servicing dealer and present the

signed warranty card.

Maintenance Requirements

The maintenance instructions in this

manual are based on the application of

the recommended 2-stroke fuel-oil

mixture (see also instruction "Fuel").

Deviations from this recommendation

regarding quality and mixing ratio of fuel

and oil may require shorter maintenance

intervals.

Limitations

This Emission Control Systems

Warranty shall not cover any of the

following:

Nrepair or replacement required

because of misuse, neglect or lack

of required maintenance,

Nrepairs improperly performed or

replacements not conforming to

STIHL Incorporated specifications

that adversely affect performance

and/or durability, and alterations or

modifications not recommended or

approved in writing by STIHL

Incorporated,

and

Nreplacement of parts and other

services and adjustments

necessary for required maintenance

at and after the first scheduled

replacement point.

For California only

Your Warranty Rights and Obligations

The California Air Resources Board

(CARB) and STIHL Incorporated are

pleased to explain the emission control

system warranty on your 2014 and later

small off-road equipment engine.

In California, new equipment that uses

small off-road engines must be

designed, built, and equipped to meet

the State's stringent anti-smog

standards. STIHL Incorporated must

warrant the emissions control system on

your small off-road engine for the period

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road engine.

Your emissions control system may

include parts such as the carburetor or

fuel-injection system, the ignition

system, and catalytic converter. Also

included may be hoses, belts,

connectors or other emission-related

assemblies.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you including diagnosis, parts

and labor.

STIHL Incorporated

California Exhaust and

Evaporative Emissions

Control Warranty Statement

FS 130, FS 130 R

English

Manufacturer’s Warranty

Responsibilities

This emissions control system is

warranted for two years in California. If

any emissions-related part on your

equipment is defective, the part will be

repaired or replaced by STIHL

Incorporated free of charge.

Owner’s Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or your

failure to ensure the performance of all

scheduled maintenance.

As the small off-road equipment engine

owner, you should however be aware

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, or improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL servicing dealer as soon as the

problem exists. The warranty repairs

should be completed in a reasonable

amount of time, not to exceed 30 days. If

you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Inc., 536 Viking Drive,

P.O. Box 2015,

Virginia Beach, VA 23450-2015.

www.stihlusa.com

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine is designed,

built and equipped, at the time of sale, to

meet all applicable emission

regulations.

STIHL Incorporated also warrants to the

initial purchaser and each subsequent

purchaser that your engine is free from

defects in materials and workmanship

which cause the engine to fail to conform

to applicable emission regulations for a

period of two years.

Defects Warranty Period

The warranty periods will begin on the

date the utility equipment engine is

purchased by the initial purchaser. If any

emission-related part on your engine is

defective, the part will be replaced by

STIHL Incorporated at no cost to the

owner.

Add-on or modified parts that are not

exempted by CARB may not be used.

The use of any non-exempted add-on or

modified parts will be grounds for

disallowing a warranty claim. STIHL

Incorporated will not be liable to warrant

failures of warranted parts caused by the

use of a non-exempted add-on or

modified part.

The warranty on emissions-related parts

will be interpreted as follows:

1. Any warranted part that is not

scheduled for replacement as

required maintenance in the written

instructions required in the

Emission Warranty Parts List (see

below) must be warranted for the

warranty period defined in

Subsection COVERAGE BY STIHL

INCORPORATED, see above. If

any such part fails during the period

of warranty coverage, it must be

repaired or replaced by the

manufacturer according to

Subsection (4) below. Any such part

repaired or replaced under the

warranty must be warranted for the

remaining warranty period.

2. Any warranted part that is

scheduled only for regular

inspection in the written instructions

required by the Emission Warranty

Parts List (see below) must be

warranted for the warranty period

defined in Subsection COVERAGE

BY STIHL INCORPORATED, see

above. A statement in such written

instructions to the effect of "repair or

replace as necessary" will not

reduce the period of warranty

coverage. Any such part repaired or

replaced under warranty must be

warranted for the remaining

warranty period.

3. Any warranted part that is

scheduled for replacement as

required maintenance in the written

instructions required by the

Emission Warranty Parts List (see

below) must be warranted for the

period of time prior to the first

scheduled replacement point for

FS 130, FS 130 R

English

that part. If the part fails prior to the

first scheduled replacement, the

part must be repaired or replaced by

the engine manufacturer according

to Subsection (4) below. Any such

part repaired or replaced under

warranty must be warranted for the

remainder of the period prior to the

first scheduled replacement point

for the part.

4. Repair or replacement of any

warranted part under the warranty

must be performed at a warranty

station at no charge to the owner.

5. Notwithstanding the provisions of

Subsection (4) above, warranty

services or repairs will be provided

at all manufacturer distribution

centers that are authorized to

service the subject engines.

6. The owner must not be charged for

diagnostic labor that leads to the

determination that a warranted part

is in fact defective, provided that

such diagnostic work is performed

at a warranty station.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective. Any

manufacturer approved or equivalent

replacement part may be used for any

warranty maintenance or repairs on

emission-related parts and must be

provided without charge to the owner.

STIHL Incorporated is liable for

damages to other engine components

caused by the failure of a warranted part

still under warranty.

Emission Warranty Parts List

Air Filter, Carburetor (if applicable), Fuel

Pump, Choke (Cold Start Enrichment

System) (if applicable), Control

Linkages, Intake Manifold, Magneto or

Electronic Ignition System (Ignition

Module or Electronic Control Unit), Fly

Wheel, Spark Plug, Injection Valve (if

applicable), Injection Pump (if

applicable), Throttle Housing (if

applicable), Cylinder, Muffler, Catalytic

Converter (if applicable), Fuel Tank,

Fuel Cap, Fuel Line, Fuel Line Fittings,

Clamps, Fasteners.

Where to make a Claim for Warranty

Service

Bring the STIHL product to any

authorized STIHL servicing dealer and

present the signed STIHL product

registration card, or the print-out of the

electronic product registration.

Limitations

The repair or replacement of any

warranted part otherwise eligible for

warranty coverage may be excluded

from such warranty coverage if STIHL

Incorporated demonstrates that the

STIHL product has been abused,

neglected, or improperly maintained,

and that such abuse, neglect, or

improper maintenance was the direct

cause of the need for repair or

replacement of the part. That

notwithstanding, any adjustment of a

component that has a factory installed,

and properly operating, adjustment

limiting device is still eligible for warranty

coverage.

FS 130, FS 130 R

English

STIHL Registered Trademarks

STIHL®

{

The color combination orange-grey

(U.S. Registrations #2,821,860;

#3,010,057, #3,010,058, #3,400,477;

and #3,400,476)

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

MAGNUM®

MasterWrench Service®

MotoMix®

OILOMATIC®

ROCK BOSS®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Some of STIHL’s Common Law

Trademarks

4-MIX ™

BioPlus ™

Easy2Start ™

EasySpool ™

ElastoStart ™

Ematic ™

FixCut ™

HT Plus ™

IntelliCarb ™

Master Control Lever ™

Micro ™

Pro Mark ™

Quad Power ™

Quiet Line ™

STIHL Arctic ™

STIHL Compact ™

STIHL HomeScaper Series ™

STIHL Interchangeable Attachment

Series ™

STIHL M-Tronic ™

STIHL MiniBoss ™

STIHL MotoPlus 4 ™

STIHL Multi-Cut HomeScaper Series ™

STIHL OUTFITTERS ™

STIHL PICCO ™

STIHL PolyCut ™

STIHL PowerSweep ™

STIHL Precision Series ™

STIHL Protech ™

STIHL RAPID ™

STIHL SuperCut ™

STIHL Territory ™

TapAction ™

TrimCut ™

This listing of trademarks is subject to

change.

Any unauthorized use of these

trademarks without the express written

consent of

ANDREAS STIHL AG & Co. KG,

Waiblingen is strictly prohibited.

Trademarks

STIHL

Injection

Manual de instrucciones original Impreso en papel libre de cloro.

Las tintas contienen aceites vegetales, el papel es reciclable.

0458-258-8621-D. VA6.D14.

0000000683_013_EA

FS 130, FS 130 R

español / EE.UU

mente los derechos de reproducción, traducción y procesamiento con sistemas electrónicos.

Contenido

Permita que solamente las personas

que comprenden la materia tratada en

este manual manejen su

orilladora/cortadora de matorrales.

Para obtener el rendimiento y

satisfacción máximos de la

orilladora/cortadora de matorrales

STIHL, es importante que lea, obedezca

y comprenda las precauciones de

seguridad y las instrucciones de uso y

mantenimiento dadas en el capítulo

"Precauciones de seguridad y técnicas

de uso", antes de usar la orilladora. Para

obtener información adicional, visite

www.stihlusa.com.

Comuníquese con su representante de

STIHL o el distribuidor de STIHL para su

zona si no se entiende alguna de las

instrucciones dadas en el presente

manual.

ADVERTENCIA

Dado que la orilladora/cortadora de

matorrales es una herramienta de corte

motorizada de gran velocidad, es

necesario tomar medidas especiales de

seguridad para reducir el riesgo de

lesiones. El uso descuidado o

inadecuado puede causar lesiones

graves e incluso mortales.

Asegúrese que su máquina esté

equipada con el deflector, mango y

arnés adecuados para el tipo de

accesorio de corte que se está

utilizando. Siempre protéjase

adecuadamente los ojos.

Acerca de este manual de

instrucciones 55

Medidas de seguridad y técnicas

de manejo 56

Combinaciones aprobadas de

accesorio de corte, deflector,

mango y arnés 72

Accesorios aprobados para

herramientas motorizadas 74

Montaje del manillar 74

Montaje del mango tórico 76

Ajuste del cable del acelerador 78

Montaje de la argolla de transporte 78

Montaje de la barra de defensa 78

Montaje del accesorio de corte 79

Motor 4-MIX 82

Combustible 83

Llenado de combustible 84

Uso de la correa para hombro 85

Equilibro de la unidad 85

Arranque / parada del motor 87

Traslado de la unidad 89

Instrucciones para el uso 91

Limpieza del filtro de aire 92

Gestión del motor 92

Ajuste del carburador 92

Chispero en el silenciador 93

Bujía 94

Funcionamiento del motor 95

Lubricación de la caja de

engranajes 95

Dispositivo de arranque 95

Almacenamiento de la máquina 96

Afilado de los accesorios de corte 96

Mantenimiento de la cabeza

segadora 97

Inspección y mantenimiento por el

concesionario 98

Información para mantenimiento 99

Componentes importantes 101

Especificaciones 103

Accesorios especiales 104

Información de reparación 105

Desecho 105

Declaración de garantía de STIHL

Incorporated sobre sistemas de

control de emisiones según normas

Federales 105

Declaración de garantía de STIHL

Incorporated sobre el control de

emisiones de gases de escape y

emisiones por evaporación para el

Estado de California 108

Marcas comerciales 110

FS 130, FS 130 R

español / EE.UU

Pictogramas

Todos los pictogramas que se

encuentran fijados o grabados en la

máquina se explican en este manual.

Según el modelo, los pictogramas

siguientes pueden aparecer en su

máquina.

Símbolos en el texto

Muchas de las instrucciones de uso y

seguridad vienen acompañadas de

ilustraciones.

Los pasos individuales o

procedimientos descritos en el manual

pueden estar señalados en diferentes

maneras:

NSe usa un punto para denotar un

paso o procedimiento.

Una descripción de un paso o

procedimiento que se refiere

directamente a una ilustración puede

contener números de referencia que

aparecen en la ilustración. Ejemplo:

NSuelte el tornillo (1).

NPalanca (2) ...

Además de las instrucciones de uso, en

este manual pueden encontrarse

párrafos a los que usted debe prestar

atención especial. Tales párrafos están

marcados con los símbolos y las

palabras identificadoras que se

describen a continuación.

PELIGRO

Indica un riesgo inminente de lesiones

graves o mortales.

ADVERTENCIA

Identifica una situación de peligro que,

al no evitarse, puede resultar en

lesiones graves o mortales.

INDICACIÓN

Indica el riesgo de daños a la propiedad,

incluyendo a la máquina o sus

componentes.

Mejoramientos técnicos

La filosofía de STIHL es mejorar

continuamente todos sus productos.

Como resultado de ello, periódicamente

se introducen cambios de diseño y

mejoras. Por lo tanto, es posible que

algunos cambios, modificaciones y

mejoras no se describen en este

manual. Si las características de

funcionamiento o la apariencia de su

máquina difieren de las descritas en

este manual, comuníquese con el

concesionario STIHL para obtener la

ayuda que requiera.

Acerca de este manual de

instrucciones

Tanque de combustible

que contiene la mezcla

de combustible y aceite

Presione para accionar la

válvula de

descompresión

Bomba de combustible

manual

Presione para accionar la

bomba manual de

combustible

Orificio de llenado para

lubricante de engranajes

Toma de aire para modo

de verano

Toma de aire para modo

de invierno

Calentador de manillar

FS 130, FS 130 R

español / EE.UU

Los términos empleados en este manual

para designar la herramienta

motorizada variarán de acuerdo con los

tipos de accesorios de corte instalados

en la misma. La palabra "orilladora" se

usa para identificar una unidad FS

equipada con un cabezal de hilo de nilón

o un cabezal con cuchillas de plástico

flexibles (tal como el cabezal PolyCut).

La designación "cortadora de

matorrales" identifica una unidad

equipada con una cuchilla de metal

rígida. Muchos de los modelos FS

pueden usarse como una orilladora o

una cortadora de matorrales – por lo

tanto, la herramienta motorizada se

designa aquí como una "orilladora /

cortadora de matorrales". Algunos de

los modelos FS pequeños y/o livianos

sólo pueden usarse como orilladoras, es

decir no pueden equiparse con cuchillas

metálicas.

El término "sierra despejadora"

identifica una orilladora / cortadora de

matorrales de alta potencia

particularmente útil para usar con una

sierra circular para cortar árboles

jóvenes o pequeños.

Los modelos FS con una "R" en la

chapa de identificación se configuraron

originalmente (en el momento de

distribución) como una orilladora con un

mango tórico.

ADVERTENCIA

Tal como se explicará a continuación en

estas Medidas de seguridad, para

reducir el riesgo de lesiones personales,

asegúrese que su máquina esté

equipada con el mango, arnés y

deflector adecuados para el tipo de

accesorio de corte que se está

utilizando. Utilice exclusivamente los

accesorios de corte autorizados

específicamente por STIHL para usar en

su modelo FS.

Pida a su concesionario STIHL que le

enseñe el manejo de la herramienta

motorizada. Respete todas las

disposiciones, reglamentos y normas de

seguridad locales del caso.

ADVERTENCIA

No preste ni alquile nunca su

herramienta motorizada sin entregar el

manual de instrucciones. Asegúrese de

que todas las personas que utilicen la

máquina hayan comprendido la

información que contiene este manual.

ADVERTENCIA

El uso de esta máquina puede ser

peligroso. Si el hilo o la cuchilla giratoria

llega a entrar en contacto con su cuerpo,

le ocasionará una cortadura. Cuando

choca con algún objeto extraño sólido

tal como rocas o pedazos de metal,

puede arrojarlo directamente o por

rebote en dirección de personas que se

encuentren en la cercanía o del

operador. El contacto con dichos

objetos puede dañar los accesorios de

corte y puede hacer que las cuchillas se

rompan, astillen o agrieten. Los objetos

lanzados, incluso las cabezas o las

cuchillas rotas, pueden provocar

lesiones graves o mortales al operador o

a personas que se encuentren en su

proximidad. STIHL no recomienda el

uso de cuchillas rígidas en zonas

pedregosas.

Use la orilladora / cortadora de

matorrales equipada con el accesorio de

corte apropiado únicamente para cortar

pasto, matorrales, madera y materiales

similares.

ADVERTENCIA

No debe usarse para ningún otro

propósito ya que el uso indebido puede

resultar en lesiones personales o daños

a la propiedad, incluso daños de la

máquina.

Medidas de seguridad y

técnicas de manejo

Dado que la orilladora /

cortadora de matorrales

es una herramienta de

corte motorizada, con

cuchillas afiladas, que

funciona a gran veloci-

dad, es necesario tomar

medidas especiales de

seguridad para reducir el

riesgo de lesiones.

Es importante que usted

lea, comprenda bien y

respete las siguientes

advertencias y medidas

de seguridad. Lea el

manual de instrucciones

y las precauciones de

seguridad

periódicamente. El uso

descuidado o inadecuado

puede causar lesiones

graves o incluso la

muerte.

FS 130, FS 130 R

español / EE.UU

ADVERTENCIA

Nunca se debe permitir a los niños que

usen esta herramienta motorizada. No

se debe permitir la proximidad de otras

personas, especialmente de niños, ni de

animales en los lugares donde se esté

utilizando la máquina.

ADVERTENCIA

Para reducir el riesgo de ocasionar

lesiones a las personas en la cercanía y

daños a la propiedad, nunca deje la

herramienta motorizada en marcha

desatendida. Cuando no está en uso

(por ejemplo durante el descanso),

apáguela y asegúrese que las personas

no autorizadas no puedan usarla.

Las medidas de seguridad y avisos

contenidos en este manual se refieren al

uso de todas las orilladoras / cortadoras

de matorrales de STIHL. Los distintos

modelos pueden contar con piezas y

controles diferentes. Vea la sección

correspondiente de su manual de

instrucciones para tener una

descripción de los controles y la función

de los componentes de su modelo.

El uso seguro de una orilladora /

cortadora de matorrales atañe a

1. el operador

2. la herramienta motorizada

3. el uso de la herramienta

motorizada.

EL OPERADOR

Condición física

Usted debe estar en buenas

condiciones físicas y psíquicas y no

encontrarse bajo la influencia de

ninguna sustancia (drogas, alcohol,

etc.) que le pueda restar visibilidad,

destreza o juicio. No maneje esta

máquina cuando está fatigado.

ADVERTENCIA

Esté alerta. Si se cansa, tómese un

descanso. El cansancio puede provocar

una pérdida del control. El uso de

cualquier herramienta motorizada es

fatigoso. Si usted padece de alguna

dolencia que pueda ser agravada por la

fatiga, consulte a su médico antes de

utilizar esta máquina.

ADVERTENCIA

El uso prolongado de una herramienta

motorizada (u otras máquinas) expone

al operador a vibraciones que pueden

provocar el fenómeno de Raynaud

(dedos blancos) o el síndrome del túnel

carpiano.

Estas condiciones reducen la capacidad

de las manos de sentir y regular la

temperatura, producen entumecimiento

y ardor y pueden provocar trastornos

nerviosos y circulatorios, así como

necrosis de los tejidos.

No se conocen todos los factores que

contribuyen a la enfermedad de

Raynaud, pero el clima frío, el fumar y

las enfermedades o condiciones físicas

que afectan los vasos sanguíneos y la

circulación de la sangre, como asimismo

los niveles altos de vibración y períodos

prolongados de exposición a la

vibración son mencionados como

factores en el desarrollo de la

enfermedad de Raynaud. Por lo tanto,

para reducir el riesgo de la enfermedad

de dedos blancos y del síndrome del

túnel carpiano, sírvase notar lo

–La mayor parte de las herramientas

motorizadas de STIHL se ofrecen

con un sistema antivibración ("AV")

cuyo propósito es reducir la

transmisión de las vibraciones

creadas por la máquina a las manos

del operador. Se recomienda el uso

del sistema AV a aquellas personas

que utilizan herramientas

motorizadas en forma constante y

regular.

–Use guantes y mantenga las manos

abrigadas.

–Mantenga el sistema AV en buen

estado. Una herramienta

motorizada con los componentes

flojos o con elementos AV dañados

o desgastados también tendrá

tendencia a tener niveles más altos

de vibración.

–Agarre firmemente los mangos en

todo momento, pero no los apriete

con fuerza constante y excesiva.

Tómese descansos frecuentes.

Todas las precauciones antes

mencionadas no le garantizan que va a

estar totalmente protegido contra la

enfermedad de Raynaud o el síndrome

del túnel carpiano. Por lo tanto, los

operadores constantes y regulares

deben revisar con frecuencia el estado

de sus manos y dedos. Si aparece

FS 130, FS 130 R

español / EE.UU

alguno de los síntomas arriba

mencionados, consulte inmediatamente

al médico.

ADVERTENCIA

El sistema de encendido de la máquina

STIHL produce un campo

electromagnético de intensidad muy

baja. El mismo puede interferir con

algunos tipos de marcapasos. Para

reducir el riesgo de lesiones graves o

mortales, las personas portadoras de

marcapasos deben consultar a sus

médicos y al fabricante del marcapasos

antes de usar esta máquina.

Vestimenta adecuada

Para reducir el riesgo de lesiones el

operador debe usar el equipo protector

adecuado.

ADVERTENCIA

El deflector provisto con su herramienta

motorizada no siempre protege al

operador contra todos los objetos

extraños (gravilla, vidrio, alambre, etc.)

arrojados por el accesorio de corte

giratorio. Los objetos arrojados o

lanzados por el accesorio también

pueden rebotar y golpear al operador.

ADVERTENCIA Esté especialmente alerta y tenga

cuidado cuando se usa protectores de

oídos, ya que los mismos reducen la

posibilidad de oír señales de

advertencia (gritos, alarmas, etc.).

Evite el uso de chaquetas sueltas,

bufandas, corbatas, joyas, pantalones

acampanados o con vueltas, pelo largo

suelto o cualquier cosa que pueda

engancharse en las ramas, matorrales o

piezas en movimiento de la máquina.

Sujétese el pelo de modo que quede

sobre los hombros.

Para reducir el riesgo de

lesionarse los ojos,

nunca maneje la herra-

mienta motorizada si no

tiene puestas gafas o

anteojos de seguridad

bien ajustados con una

protección adecuada en

las partes superior y late-

ral que satisfagan la

norma ANSI Z 87.1 (o la

norma nacional corres-

pondiente). Para reducir

el riesgo de lesionarse la

cara, STIHL recomienda

usar también una careta

o protector facial ade-

cuado sobre las gafas o

anteojos de seguridad.

Utilice un casco de segu-

ridad aprobado para

reducir el riesgo de lesio-

narse la cabeza en caso

de existir tal tipo de

peligro.

El ruido de la herramienta

motorizada puede dañar

los oídos. Siempre use

amortiguadores del ruido

(tapones u orejeras) para

protegerse los oídos. Los

usuarios constantes y

regulares deben some-

terse con frecuencia a un

examen o control

auditivo.

Siempre use guantes

gruesos (por ejemplo,

fabricados de cuero u

otro material resistente al

desgaste) cuando mani-

pule la máquina y las

cuchillas metálicas. Los

guantes gruesos y anti-

deslizantes mejoran el

manejo y ayudan a prote-

ger las manos.

La ropa debe ser de

confección fuerte y ajus-

tada, pero no tanto que

impida la completa liber-

tad de movimiento. Use

pantalones largos hechos

de un material grueso

para protegerse las pier-

nas. No use pantalones

cortos, sandalias o pies

descalzos.

FS 130, FS 130 R

español / EE.UU

LA HERRAMIENTA MOTORIZADA

Para las ilustraciones y definiciones de

los componentes de la herramienta

motorizada, vea el capítulo sobre

"Piezas principales".

ADVERTENCIA

Nunca modifique, de ninguna manera,

esta herramienta motorizada. Utilice

únicamente los accesorios y repuestos

suministrados por STIHL y

expresamente autorizados por STIHL

para usarse con el modelo específico de

STIHL. Si bien es posible conectar a la

herramienta motorizada de STIHL

ciertos accesorios no autorizados, su

uso puede ser, en la práctica,

extremadamente peligroso. Para los

accesorios de corte autorizados por

STIHL para su unidad, consulte el

capítulo "Combinaciones aprobadas de

accesorio de corte, deflector, mango y

arnés", en el manual de instrucciones o

en el catálogo STIHL "Accesorios de

corte, piezas y accesorios".

Si la máquina experimenta cargas

excesivas para las cuales no fue

diseñada (por ejemplo, impactos

severos o una caída), siempre

asegúrese que esté en buenas

condiciones antes de seguir con el

trabajo. Inspeccione específicamente la

integridad del sistema de combustible

(ausencia de fugas), y asegúrese de

que los controles y dispositivos de

seguridad funcionen como corresponde.

No siga manejando esta máquina si está

dañada. En caso de dudas, pida que el

concesionario de servicio de STIHL la

revise.

USO DE LA HERRAMIENTA

MOTORIZADA

Transporte de la herramienta

motorizada

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones

debido a la pérdida de control y al

contacto con las cuchillas o el hilo,

nunca lleve ni transporte la herramienta

motorizada con el accesorio de corte en

marcha.

Puede acarrearse solamente en

posición horizontal. Agarre el eje de una

manera que mantenga la máquina

equilibrada horizontalmente. Mantenga

el silenciador caliente lejos de su cuerpo

y el accesorio de corte detrás de usted.

ADVERTENCIA

Antes de apoyar la orilladora / cortadora

de matorrales en el suelo, apague el

motor y asegúrese de que el accesorio

de corte ha dejado de girar. Cuando

transporte la máquina en un vehículo,

sujétela firmemente para impedir su

vuelco, el derrame de combustible y el

daño a la máquina. STIHL recomienda

mantener las cuchillas metálicas

cubiertas con el protector para el

transporte (accesorio opcional).

Es muy importante tener

una buena superficie de

apoyo para los pies.

Póngase botas gruesas

con suela antideslizante.

Recomendamos las

botas de seguridad con

puntera de acero.

389BA019 KN

FS 130, FS 130 R

español / EE.UU

Combustible

La herramienta motorizada STIHL utiliza

una mezcla de aceite-gasolina como

combustible (vea el capítulo

"Combustible" en el manual del

propietario).

ADVERTENCIA

Instrucciones para el llenado de

combustible

ADVERTENCIA

Para reducir el riesgo de lesiones

graves causadas por quemaduras,

nunca intente abastecer la máquina con

combustible sin que el operador se haya

despojado de la misma.

ADVERTENCIA

Cargue de combustible su herramienta

motorizada en lugares al aire libre bien

ventilados. Siempre apague el motor y

deje que se enfríe antes de llenar de

combustible. Dependiendo del

combustible utilizado, de las

condiciones climáticas y del sistema de

ventilación del depósito, es posible que

se forme vapor de gasolina a presión

dentro del depósito de combustible.

Para reducir el riesgo de quemaduras,

así como otras lesiones corporales

ocasionadas por los escapes de vapor

de gasolina y otras emanaciones, quite

la tapa de llenado de combustible de la

herramienta motorizada

cuidadosamente de modo que la

presión que se pueda haber acumulado

en el depósito se disipe lentamente.

Nunca quite la tapa de llenado de

combustible mientras el motor esté

funcionando.

Elija una superficie despejada para

llenar el depósito y aléjese 3 m (10 pies)

por lo menos del lugar en que lo haya

llenado antes de arrancar el motor.

Limpie todo el combustible derramado

antes de arrancar la máquina.

ADVERTENCIA

Para reducir el riesgo de derramar

combustible y provocar un incendio

debido a una tapa de combustible mal

apretada, coloque la tapa en la posición

correcta y apriétela en la boca de

llenado del tanque.

ADVERTENCIA

La gasolina es un com-

bustible muy inflamable.

Si se derrama y arde a

causa de una chispa u

otra fuente de ignición,

puede provocar un incen-

dio y quemaduras graves

o daños a la propiedad.

Tenga sumo cuidado

cuando manipule gaso-

lina o la mezcla de

combustible. No fume

cerca del combustible o

la herramienta motori-

zada, ni acerque ningún

fuego o llama a ellos.

Puede escapar vapor

inflamable del sistema de

combustible.

Compruebe que no exis-

ten fugas de combustible

mientras llena el depósito

y durante el funciona-

miento de la máquina. Si

detecta alguna fuga de

combustible, no arran-

que el motor ni lo haga

funcionar sin antes repa-

rar la fuga y limpiar el

combustible derramado.

Tenga cuidado de no

mancharse la ropa con

combustible. Si la man-

cha, cámbiesela

inmediatamente.

Las vibraciones de la

máquina pueden aflojar

una tapa de combustible

que ha quedado mal

apretada, o simplemente

soltarla y derramar com-

bustible. Para reducir el

riesgo de derrames e

incendio, apriete la tapa

de llenado de combusti-

ble a mano tan

firmemente como sea

posible.

FS 130, FS 130 R

español / EE.UU

Consulte también el capítulo

"Combustible" del Manual de

instrucciones para obtener información

adicional.

Antes de arrancar

ADVERTENCIA

Siempre revise la herramienta

motorizada para comprobar que está en

buenas condiciones y que funciona

correctamente antes de arrancarla, en

particular el gatillo de aceleración y su

bloqueo, el control deslizante /

interruptor de parada, el accesorio de

corte, el deflector y el arnés. El gatillo de

aceleración debe moverse libremente y

siempre debe regresar a la posición de

marcha en vacío por la acción de

resorte. Nunca intente modificar los

controles o los dispositivos de

seguridad.

ADVERTENCIA

Revise el sistema de combustible en

busca de fugas, especialmente las

partes visibles, por ejemplo, la tapa de

llenado, conexiones de mangueras y la

bomba de combustible manual

(únicamente para herramientas

motorizadas equipadas con una bomba

de combustible de mano). No arranque

el motor si se observan fugas o daños –

¡Riesgo de incendios! Solicite al

concesionario que repare la máquina

antes de usarla.

ADVERTENCIA

No maneje nunca una herramienta

motorizada que esté dañada, mal

ajustada o mantenida o que no fue

armada completa y debidamente.

ADVERTENCIA

No instale ningún accesorio de corte en

una máquina sin que todas las piezas

requeridas estén correctamente

instaladas. Si no se utilizan las piezas

debidas se puede causar el

desprendimiento de la cuchilla o la

cabeza y lesionar gravemente al

operador o a las personas que

encuentren en su proximidad.

ADVERTENCIA

El accesorio de corte debe estar

correctamente apretado y en buenas

condiciones de trabajo. Busque piezas

sueltas (tuercas, tornillos, etc.) y

cabezales agrietados o dañados, o

cuchillas agrietadas, combadas,

deformadas o dañadas. Sustituya las

cabezas o las cuchillas dañadas antes

de usar la herramienta motorizada.

Mantenga las cuchillas siempre

afiladas.

Mantenga los mangos limpios y secos

en todo momento; es particularmente

importante mantenerlos libres de

humedad, aceite, combustible, grasa o

resinas para garantizar que la máquina

pueda empuñarse firmemente para

mantenerla bajo control seguro.

ADVERTENCIA

Asegúrese de que el casquillo de la

bujía esté firmemente colocado – un

casquillo suelto puede crear un arco

voltaico y encender los vapores del

combustible, provocando un incendio.

ADVERTENCIA

Tal como se puede ver en la tabla, para

usar algunos de los accesorios de corte

puede ser necesario cambiar el

deflector, el mango y/o el arnés.

Mantenga siempre el deflector (y la

faldilla en su caso) bien ajustado (vea en

su manual de instrucciones los capítulos

de "Montaje del deflector" y "Montaje del

accesorio de corte").

Para reducir el

riesgo de sufrir

lesiones corpora-

les debido a la

pérdida de control

y/o al contacto con

la cuchilla o el hilo

y los objetos arro-

jados, asegúrese

que su máquina

está equipada con

el deflector,

mango y arnés

correctos para el

tipo de accesorio

de corte que está

usando (vea la

tabla en el capítulo

"Combinaciones

aprobadas de

accesorio de

corte, deflector,

mango y arnés").

FS 130, FS 130 R

español / EE.UU

Las flechas (A) en el deflector y el

tope (B) (visto del fondo) muestran el

sentido correcto de rotación del

accesorio de corte. Sin embargo, al

verlo de arriba, el accesorio de corte gira

en sentido contrahorario.

Ajuste el arnés y la empuñadura de

modo correspondiente a su estatura

antes de empezar a trabajar. La

máquina debe estar correctamente

equilibrada de la forma especificada en

el manual de instrucciones para un

control correcto y menos fatiga de

trabajo. Para prepararse para

emergencias, practique la liberación

rápida de la unidad del arnés.

Arranque

Arranque el motor solamente al aire

libre, por lo menos 3 m (10 pies) del

lugar en que lo haya llenado.

Para las instrucciones específicas de

arranque, vea la sección

correspondiente en el manual del

usuario. Coloque la herramienta

motorizada sobre suelo firme u otra

superficie sólida en un lugar abierto.

Mantenga el equilibrio y elija un buen

punto de apoyo para los pies.

ADVERTENCIA

Para reducir el riesgo de lesiones

debido al contacto con las cuchillas o el

hilo, esté absolutamente seguro que el

accesorio de corte se encuentra lejos de

su cuerpo y de todas las obstrucciones

y objetos, incluido el suelo, porque al

arrancar el motor, su velocidad será lo

suficientemente rápida para que el

embrague se engrane y haga girar el

accesorio de corte.

Tan pronto arranque, accione

inmediatamente por un breve momento

el gatillo de aceleración para

desconectarlo de la posición de

arranque y permitir que el motor se

desacelere a la marcha en vacío.

Con el motor funcionando a marcha en

vacío solamente, enganche la

herramienta motorizada al gancho de

resorte de su arnés (vea el capítulo

correspondiente en este manual).

ADVERTENCIA

Su herramienta motorizada es una

máquina que debe ser manejada por

solamente una persona. No deje que

otras personas estén en el lugar de

trabajo, aun durante el arranque.

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones

causadas por la pérdida de control, no

intente arrancar el motor de la

herramienta "por lanzamiento".

ADVERTENCIA

Cuando tire del mango de arranque, no

enrolle la cuerda de arranque alrededor

de la mano. No deje que el mango

retroceda bruscamente, sino guíe la

cuerda de arranque para que se enrolle

debidamente. Si no ejecuta este

procedimiento puede lastimarse la

mano o los dedos y también dañar el

mecanismo de arranque.

Ajustes importantes

ADVERTENCIA

Para reducir el riesgo de lesiones

personales debido a la pérdida de

control o al contacto con el accesorio de

corte en movimiento, no use una

máquina cuyo régimen de marcha en

vacío está mal regulado. Cuando el

régimen de marcha en vacío está

correctamente regulado, el accesorio de

corte no debe moverse. Para

instrucciones acerca de cómo ajustar el

régimen de marcha en vacío, vea la

sección correspondiente del manual de

instrucciones.

Si no puede regular correctamente la

marcha en vacío, pida a su

concesionario STIHL que revise la

herramienta motorizada y haga los

ajustes o reparaciones

correspondientes.

000BA006 KN

000BA007 KN

FS 130, FS 130 R

español / EE.UU

Durante el funcionamiento

Sujeción y control de la herramienta

motorizada

Al trabajar, siempre sujete la máquina

firmemente con ambas manos en los

mangos. Envuelva los dedos

firmemente en los mangos, ,

manteniéndolos sujetos entre los dedos

índice y pulgar. Mantenga las manos en

esta posición, para que siempre tenga la

herramienta motorizada bien

controlada. Asegúrese que los mangos

y las empuñaduras de la motoguadaña

están en buenas condiciones y sin

humedad, resina, aceite o grasa.

ADVERTENCIA

No trate de alcanzar más lejos de lo

debido. Mantenga los pies bien

apoyados y equilibrados en todo

momento. Se debe tener cuidado

especial cuando las condiciones del

suelo son resbaladizas (suelo húmedo,

nieve) y en terreno difícil y con mucha

vegetación. Para evitar tropezarse, esté

atento a los obstáculos ocultos tales

como tocones, raíces y zanjas. Para

obtener un punto de apoyo seguro, quite

los matorrales y el material cortado. Sea

sumamente precavido cuando trabaje

en declives o terreno irregular.

ADVERTENCIA

Para reducir el riesgo de lesiones

causadas por la pérdida del control,

nunca trabaje sobre una escalera o

cualquier otra superficie de soporte

poco seguro. Nunca mantenga el

accesorio de corte a una altura más

arriba de la cintura.

Condiciones de trabajo

Maneje y arranque su herramienta

motorizada solamente al aire libre en un

lugar bien ventilado. Manéjela

solamente en condiciones de buena

visibilidad y a la luz del día. Trabaje con

mucho cuidado.

ADVERTENCIA

002BA055 KN

002BA054 KN

Nunca intente manejar la

herramienta motorizada

con una sola mano. La

pérdida de control de la

herramienta motorizada

puede ocasionar lesiones

graves o mortales. Para

reducir el riesgo de lesio-

narse, mantenga las

manos y los pies alejados

del accesorio de corte.

No toque nunca con las

manos ni con cualquier

parte del cuerpo un acce-

sorio de corte en

movimiento.

Tan pronto arranca, este

producto genera vapores

de escape tóxicos que

contienen productos

químicos (tales como

hidrocarburos sin quemar

y monóxido del carbono,

incluyendo el benceno)

considerados como cau-

santes de enfermedades

respiratorias, cáncer,

defectos de nacimiento u

otra toxicidad reproduc-

tora. Algunos de estos

gases (por ej., monóxido

de carbono) pueden ser

incoloros e inodoros.

Para reducir el riesgo de

sufrir lesiones graves o

mortales por respirar

gases tóxicos, nunca

haga funcionar la

máquina puertas adentro

o en lugares mal

ventilados.

FS 130, FS 130 R

español / EE.UU

ADVERTENCIA

Si la vegetación que se está cortando o

la tierra en el lugar está recubierta de

una sustancia química (tal como un

pesticida o herbicida activo), lea y siga

las instrucciones suministradas con la

sustancia en cuestión.

ADVERTENCIA

La inhalación de ciertos polvos,

especialmente los polvos orgánicos,

tales como el moho o polen, puede

provocar reacciones alérgicas o

asmáticas en las personas sensibles. La

inhalación repetida o de grandes

cantidades de polvo u otros

contaminantes del aire, especialmente

los de partículas pequeñas puede

causar enfermedades respiratorias o de

otro tipo. Controle el polvo en su fuente,

siempre que sea posible. Utilice buenas

prácticas de trabajo, tal como trabajar

de manera que el viento o el proceso de

corte dirija el polvo producido por la

herramienta motorizada en sentido

opuesto del operador. Observe las

recomendaciones emitidas por

EPA/OSHA/NIOSH y las asociaciones

de trabajo y los sindicatos con respecto

al polvo ("materia particulada"). Cuando

sea imposible eliminar

significativamente la inhalación del

polvo, es decir mantener el nivel cerca

del valor ambiente, el operador y las

personas que se encuentren en la

cercanía siempre deberán usar un

respirador aprobado por NIOSH/MSHA

para el tipo de polvo presente en el

lugar.

Instrucciones de manejo

ADVERTENCIA

No maneje la herramienta motorizada

usando el bloqueo de acelerador para

arranque, pues no tendrá control de la

velocidad del motor.

En caso de emergencia, apague el

motor inmediatamente – mueva el

control deslizante / interruptor de parada

a 0 o STOP

ADVERTENCIA

El accesorio de corte giratorio puede

arrojar objetos extraños a gran distancia

directa o indirectamente.

Para reducir el riesgo de ocasionar

lesiones a los ojos u otras partes del

cuerpo (vea el capítulo "Vestimenta

adecuada"), asegúrese que las

personas estén a por lo menos 15 m

(50 pies) de distancia de la máquina.

Para reducir el riesgo de ocasionar

daños a la propiedad, mantenga esta

distancia con respecto a los vehículos y

las ventanas. Aun si se mantiene una

distancia mínima de 15 metros, esto no

elimina el peligro potencial. Los

trabajadores que deben quedar en la

zona prohibida también deben usar

gafas o protección ocular. Apague el

motor inmediatamente si se le aproxima

alguna persona.

ADVERTENCIA

La orilladora / cortadora de matorrales

normalmente se usa a nivel del suelo

con el accesorio de corte paralelo al

suelo. El uso de la orilladora / cortadora

de matorrales sobre el nivel del suelo o

con el accesorio de corte perpendicular

al suelo puede incrementar el riesgo de

lesiones, dado que el accesorio de corte

queda casi totalmente expuesto y la

herramienta motorizada es más difícil de

controlar. No use nunca la orilladora /

cortadora de matorrales para recortar

setos.

El accesorio de corte

sigue girando por un rato

después que se suelta el

gatillo de aceleración

(efecto de volante).

15m (50ft)

Revise la zona de tra-

bajo: Para reducir el

riesgo de lesionarse,

retire las piedras, piezas

metálicas y otros objetos

sólidos que pudieran ser

lanzados a una distancia

de 15 metros o más por

el accesorio de corte, o

que pudieran dañar el

accesorio de corte y la

propiedad (por ejemplo:

vehículos estacionados,

ventanas)

FS 130, FS 130 R

español / EE.UU

ADVERTENCIA

Durante el corte, revise frecuentemente

el apriete y la condición del accesorio de

corte en intervalos regulares con el

motor y el accesorio parados. Si nota un

cambio en el comportamiento del

accesorio durante el trabajo, apague el

motor inmediatamente, espere hasta

que se pare el accesorio de corte y

revise el apriete de la tuerca que sujeta

el accesorio y revise la cuchilla o el

cabezal en busca de grietas, desgaste y

daños.

ADVERTENCIA

Una cuchilla o una cabeza suelta puede

vibrar, agrietarse, romperse o salirse de

la orilladora / cortadora de matorrales, lo

que puede provocar lesiones graves o

mortales. Asegúrese que el accesorio

de corte esté correctamente apretado.

Utilice la llave suministrada o cualquier

otra que tenga el largo adecuado para

obtener el par de apriete adecuado. Si la

cuchilla o la cabeza se suelta después

de haberla apretado correctamente,

deje de usar la máquina

inmediatamente. La tuerca de retención

puede estar desgastada o dañada y

debe ser sustituida. Si la cuchilla o la

cabeza continúa aflojándose, consulte

al concesionario STIHL. No use nunca

una orilladora / cortadora de matorrales

con un accesorio de corte suelto.

ADVERTENCIA

Sustituya inmediatamente una cabeza

trizada, dañada o desgastada o una

cuchilla trizada, combada, deformada,

dañada, desafilada o desgastada,

incluso si solamente hay rayas

superficiales. Los accesorios en esa

condición pueden romperse a velocidad

alta y causar lesiones graves o

mortales.

ADVERTENCIA

Cuando utilice cuchillas rígidas, evite

cortar cerca de vallas, edificios, tocones,

piedras u otros objetos de ese tipo que

puedan causar contragolpe de la

herramienta motorizada o daños a la

cuchilla. Para ese tipo de trabajo, STIHL

recomienda el uso de cabezas con hilo

de nilón. Además, tenga en cuenta que

en estos casos aumenta la posibilidad

de que ocurran rebotes.

ADVERTENCIA

Si la cuchilla metálica en movimiento

choca contra una roca u otro objeto

macizo, se podrían despedir chispas

capaces de encender materiales

inflamables en determinadas

circunstancias. Entre los materiales

inflamables se incluyen la vegetación y

arbustos secos, en particular cuando el

estado del tiempo es caliente y seco. Si

existe un riesgo de incendio leve o

grave, no use cuchillas metálicas

alrededor de materiales inflamables, ni

para cortar vegetación o arbustos

secos. Comuníquese con las

autoridades locales de control de

incendios o con el servicio forestal de

los EE. UU. si tiene alguna duda en

cuanto a las condiciones de la

vegetación y el estado del tiempo para

el uso de una cuchilla metálica.

ADVERTENCIA

Si la cabeza, la cuchilla o el deflector se

atasca o queda pegado, siempre

apague el motor y asegúrese que el

accesorio de corte está detenido antes

de limpiarlo. Quite el pasto, las malezas,

etc. de la cuchilla o de alrededor de la

cabeza en intervalos regulares.

ADVERTENCIA

Para reducir el riesgo de la rotación

inesperada del accesorio de corte y la

posibilidad de sufrir lesiones, siempre

apague el motor y quite el casquillo de la

bujía antes de sustituir el accesorio de

corte. Para reducir el riesgo de sufrir

lesiones, siempre apague el motor antes

de ajustar el largo del hilo de nilón en las

cabezas segadoras de ajuste manual.

ADVERTENCIA

La caja de engranajes está caliente

durante el funcionamiento de la

máquina. Para reducir el riesgo de

lesiones por quemaduras, no toque la

caja de engranajes cuando está

caliente.

ADVERTENCIA

Nunca modifique el silenciador. La

modificación del silenciador podría

causar el aumento del calor irradiado,

de las chispas y del nivel de ruido, lo que

aumentará el riesgo de incendios,

lesiones por quemadura o la pérdida

auditiva. Además, se podría dañar

permanentemente el motor. Haga

reparar el silenciador únicamente por el

concesionario de servicio STIHL.

FS 130, FS 130 R

español / EE.UU

ADVERTENCIA

El silenciador y otros componentes del

motor (por ej., aletas del cilindro, bujía)

se calientan durante el funcionamiento y

permanecen calientes por un buen rato

después de apagar el motor. Para

reducir el riesgo de quemaduras, no

toque el silenciador ni los otros

componentes mientras están calientes.

Mantenga limpia la zona alrededor del

silenciador. Quite el lubricante excesivo

y toda la basura tal como las agujas de

pinos, ramas u hojas. Deje que el motor

se enfríe apoyado sobre una superficie

de hormigón, metal, suelo raso o

madera maciza, lejos de toda sustancia

combustible.

ADVERTENCIA

Una caja de cilindro dañada o mal

instalada, o una envuelta del silenciador

dañada o deformada, puede perjudicar

el proceso de enfriamiento del

silenciador. Para reducir el riesgo de

incendio o lesiones por quemadura, no

continúe trabajando con una caja de

cilindro dañada o mal instalada, o una

envuelta del silenciador dañada o

deformada.

El silenciador tiene un chispero

diseñado para reducir el riesgo de

incendio debido a la emisión de

partículas calientes. Nunca haga

funcionar la unidad sin tener instalado el

chispero. Si la mezcla de gasolina y

aceite está correcta (no es demasiado

rica), en condiciones normales el

chispero quedará limpio como resultado

del calor del silenciador y no necesitará

servicio ni mantenimiento. Si el

rendimiento de su máquina comienza a

disminuir y sospecha que las rejillas

están obstruidas, haga reparar el

silenciador por un concesionario de

servicio STIHL. Para ciertas

aplicaciones, las leyes o los

reglamentos estatales o federales

pueden requerir el uso de un chispero

en buenas condiciones. Consulte la

sección "Mantenimiento, Reparación y

Almacenamiento" de estas Medidas de

seguridad. Recuerde que el riesgo de

incendios de matorrales o forestales es

mayor durante las estaciones calurosas

y secas.

ADVERTENCIA

USO DEL ACCESORIO DE CORTE

Para una ilustración de los diversos

accesorios de corte y las instrucciones

sobre el montaje correcto, vea el

capítulo sobre "Montaje del accesorio

de corte" en su manual de instrucciones.

Algunas herramientas

motorizadas STIHL están

equipadas con un con-

vertidor catalítico, el que

está diseñado para redu-

cir las emisiones de

escape del motor

mediante un proceso

químico en el silenciador.

Debido a este proceso, el

silenciador no se enfría

tan rápidamente como

los del tipo convencional

cuando el motor vuelve a

marchar en vacío o se

apaga. Para reducir el

riesgo de incendios y

lesiones por quemadura

al usar un convertidor

catalítico, apoye siempre

su herramienta motori-

zada en posición vertical

y no la coloque nunca

donde el silenciador

quede cerca de material

seco como por ejemplo

matorrales, pasto, viru-

tas de madera u otros

materiales combustibles

mientras todavía está

caliente.

FS 130, FS 130 R

español / EE.UU

ADVERTENCIA

Para reducir el riesgo de lesiones

personales o la muerte debido al

contacto con las cuchillas y/o a la

pérdida de control, nunca intente usar

una cuchilla metálica en una máquina

modelo FS no aprobada para esta

aplicación.

Uso de las cabezas segadoras

No use con un hilo de segado más largo

que el deseado. Con un deflector

debidamente instalado, la cuchilla

limitadora integral automáticamente

ajusta el hilo al largo adecuado.

Al usar la máquina con un hilo de nilón

de largo excesivo se aumenta la carga

del motor y se reduce la velocidad de

funcionamiento. Esto hace que el

embrague patine continuamente y

resulta en sobrecalentamiento y daño

de los componentes importantes (por

ejemplo, el embrague y las piezas de

polímero de la caja). Un efecto de este

tipo de daño puede ser la rotación del

accesorio de corte cuando el motor está

a la velocidad de marcha en vacío.

Las cabezas segadoras deben usarse

solamente en las motoguadañas /

cortadoras de matorrales con una

cuchilla limitadora del hilo en el deflector

para mantener el hilo al largo correcto

(vea el capítulo "Piezas principales" en

el manual de instrucciones).

Si las orillas del césped tienen árboles o

están bordeadas por un cerco, etc., es

mejor usar la cabeza de hilo de nilón.

Deja un corte más "suave" con menos

riesgo de dañar la corteza de los

árboles, etc., que si se usan cuchillas de

polímero.

Sin embargo, la cabeza PolyCut de

STIHL con cuchilla de polímero produce

un mejor corte si no hay plantas a lo

largo de la orilla del césped. No es

necesario afilar y las cuchillas de

polímero desgastadas se pueden

cambiar fácilmente.

ADVERTENCIA

Para reducir el riesgo de lesiones

graves, nunca use un hilo de alambre o

reforzado con metal ni ningún otro

material en lugar de los hilos de corte de

nilón. Es posible que unos pedazos de

alambre sean desprendidos y arrojados

a gran velocidad contra el operador o

terceros.

Cabeza segadora SuperCut de STIHL

El hilo se avanza automáticamente. Los

hilos deshilachados se reemplazan con

un ajuste sencillo (consulte la hoja de

instrucciones provista con la cabeza

segadora).

Cabeza segadora AutoCut de STIHL

El hilo de corte de nilón avanza

automáticamente cuando se le golpea

contra el suelo (característica

TapAction).

Cabeza segadora TrimCut de STIHL

Los hilos deshilachados se reemplazan

con un ajuste sencillo (consulte la hoja

de instrucciones provista con la cabeza

segadora).

Cabeza segadora PolyCut de STIHL

Utiliza ya sea hilos de nilón o cuchillas

de polímero pivotantes no rígidas.

Observe los indicadores de desgaste.

ADVERTENCIA

En la base (periferia) de la PolyCut hay

tres marcas rectangulares de límite de

desgaste. Para reducir el riesgo de

lesiones graves causadas por la rotura

de la cabeza o de las cuchillas, la

PolyCut no debe ser utilizada cuando se

ha desgastado hasta una de estas

marcas. Es importante seguir las

instrucciones para el mantenimiento

suministradas con la cabeza segadora.

Cabeza segadora FixCut de STIHL

Utiliza tramos de largo fijo del hilo de

nilón.

Observe los indicadores de desgaste.

002BA354 KN

002BA177 KN

FS 130, FS 130 R

español / EE.UU

No siga trabajando con la cabeza

segadora si le faltan las piezas

moldeadas (1) elevadas en la base o si

las mismas están desgastadas - vea la

ilustración arriba a la derecha. En este

caso, la cabeza segadora puede

astillarse y los objetos lanzados pueden

ocasionar lesiones al operador o a las

personas que se encuentren en la

cercanía. Instale una cabeza segadora

nueva.

El riesgo de expulsión (disparo de la

cuchilla) existe con todas las cuchillas

rígidas

ADVERTENCIA

La expulsión (disparo de la cuchilla) es

el movimiento repentino y no controlado

hacia el lado derecho o posterior del

operador que puede suceder cuando la

zona sombreada (especialmente la

zona muy oscura) de la cuchilla giratoria

entra en contacto con un objeto macizo

tal como un árbol, roca, arbusto o pared.

La rápida rotación en sentido

contrahorario puede ser detenida o

aminorada y el accesorio de corte puede

salir despedido hacia la derecha o

detrás.

Esta expulsión (disparo de la cuchilla)

puede ocasionar la pérdida de control

de la herramienta motorizada y provocar

lesiones graves o mortales al usuario o

a personas en su proximidad. Para

reducir el riesgo, es necesario extremar

las precauciones a la hora de cortar con

la zona sombreada de cualquier cuchilla

rígida.

Uso de la cuchilla de cortar pasto

Todos los tipos de pasto y malezas se

pueden cortar fácilmente con la cuchilla

de cortar pasto. Para ello, la

herramienta motorizada se mueve en

forma de arco, como si fuera una

guadaña.

ADVERTENCIA

Para reducir el riesgo de lesiones

graves o mortales debido a la rotura de

la cuchilla, no intente nunca cortar

madera con esta cuchilla.

La función de la cuchilla de 4 dientes

para pasto es la de cortar pasto y

malezas. Tiene 4 cuchillos con filo en los

dos lados, esto es, en las partes

delantera y trasera. Cuando los bordes

cortantes en un lado se desafilan, es

posible invertir la cuchilla para usar los

bordes cortantes en el otro lado.

Recomendamos la cuchilla de 8 dientes

para pasto para los casos en que haya

que cortar helechos o cañas.

Los dos tipos de cuchillas para cortar

pasto deben ser afiladas al desgastarse

sus filos o bordes cortantes.

Uso de la cuchilla para matorrales

Cuando se instala la cuchilla para

matorrales en la herramienta

motorizada, es adecuada para cortar

desde pasto hasta malezas, plantas

silvestres y arbustos.

Para cortar plantas y arbustos

silvestres, baje la cuchilla giratoria para

matorrales hasta la planta para crear un

efecto de picado, pero mantener la

herramienta por debajo del nivel de la

cintura en todo momento.

ADVERTENCIA

Tenga sumo cuidado al emplear este

método de corte. Cuanto mayor sea la

distancia entre el accesorio de corte y el

suelo, mayor es el riesgo de perder el

control o lanzar objetos por los lados.

002BA135 KN

002BA355 KN

002BA066 KN

FS 130, FS 130 R

español / EE.UU

Utilice la herramienta motorizada como

una guadaña para cortar pasto, es decir,

haga pasadas en uno y otro sentido,

describiendo un arco.

ADVERTENCIA

Al cortar materiales parecidos a madera,

utilice el lado izquierdo de la cuchilla

para evitar la "expulsión" (disparo de la

cuchilla).

ADVERTENCIA

El uso incorrecto de una cuchilla para

matorrales puede causar agrietaciones,

picaduras o roturas. Las piezas de

cuchilla lanzadas pueden causar

lesiones graves o mortales al operador o

a terceros. Para reducir el riesgo de

lesiones, evite el contacto con objetos

duros o macizos tales como piedras,

rocas u objetos metálicos.

ADVERTENCIA

Al cortar árboles jóvenes y otros

materiales de hasta 2 cm (3/4 pulg) de

diámetro, utilice el lado izquierdo de la

cuchilla para evitar la "expulsión" de la

misma (consulte la sección "El riesgo de

expulsión (disparo de la cuchilla) existe

con todas las cuchillas rígidas"). No

intente cortar materiales parecidos a la

madera cuyo diámetro sea mayor,

puesto que la cuchilla puede atorarse o

tirar de la herramienta motorizada

repentinamente hacia adelante. Esto

puede dañar la cuchilla o la herramienta

motorizada, o causar la pérdida de

control de la misma, lo cual puede

resultar en lesiones personales. Utilice

una sierra circular para estos tipos de

trabajos.

ADVERTENCIA

Inspeccione la cuchilla para matorrales

a intervalos periódicos y cortos en busca

de daños. No continúe trabajando con

una cuchilla para matorrales que esté

dañada. Afile la cuchilla para matorrales

periódicamente (cuando ha perdido su

filo de modo apreciable).

Uso de la sierra circular

Las sierras circulares son adecuadas

para recortar matorrales y cortar árboles

pequeños de hasta 4 cm (1-1/2 pulg) de

diámetro. No intente cortar árboles cuyo

diámetro sea mayor, puesto que la

cuchilla puede atorarse o tirar de la

orilladora / cortadora de matorrales

repentinamente hacia adelante. Esto

puede dañar la cuchilla o causar la

pérdida de control de la herramienta

motorizada, lo cual puede resultar en

lesiones personales graves. Utilice una

motosierra para estos tipos de trabajos.

ADVERTENCIA

Para reducir el riesgo de rayar y / o

romper la cuchilla, evite todo contacto

con piedras, rocas o el suelo. Afile las

cuchillas oportunamente de la manera

especificada – los dientes desafilados

pueden hacer que la cuchilla se agriete

o se rompa.

Si se usa la orilladora / cortadora de

matorrales con una sierra circular para

cortar árboles pequeños, STIHL

recomienda retirar el deflector estándar

y sustituirlo con el deflector de tope

especial (vea el capítulo "Montaje del

deflector"). Este tope ayuda a mantener

la máquina en su posición contra el

árbol durante el proceso de corte. Los

usuarios con poca experiencia deben

colocar el lado izquierdo del tope contra

el tronco del árbol antes de iniciar el

corte. Esto mantiene la orilladora /

cortadora de matorrales contra el árbol

durante la operación de corte y reduce

el riesgo de pérdida de control y posible

expulsión (descrito más arriba y

brevemente otra vez más abajo).

Antes de iniciar el corte, acelere el motor

a su velocidad máxima. Efectúe el corte

aplicando presión uniforme. STIHL

recomienda aplicar la sierra circular por

el lado derecho del árbol, usando la

000BA016 KN

002BA214 ST

FS 130, FS 130 R

español / EE.UU

zona no sombreada de la cuchilla, tal

como se muestra en la ilustración de

arriba.

ADVERTENCIA

El riesgo de expulsión de la cuchilla es

mayor cuando se corta en la zona

sombreada oscura. Para reducir el

riesgo de expulsión y las lesiones

consecuentes, no utilice esta zona de la

sierra circular para cortar árboles ni

arbustos. Las técnicas especiales que

utilizan las zonas sombreadas más

claras de la cuchilla para cortar arbustos

y árboles sólo deben ser usadas por

operadores expertos con capacitación

especializada en cuanto al uso y control

de la orilladora / cortadora de

matorrales.

ADVERTENCIA

Para reducir el riesgo de la pérdida de

control y de lesiones graves al operador

o a terceros causadas por la expulsión

de la cuchilla, utilice una sierra circular

solamente en una orilladora / cortadora

de matorrales equipada con un manillar

tipo bicicleta, no un mango tórico.

Durante la tala de árboles pequeños,

mantenga una distancia de por lo menos

dos veces el largo del árbol con

respecto a la persona más cercana.

ADVERTENCIA

Para reducir el riesgo de lesiones

causadas por los objetos lanzados o por

el contacto con la cuchilla o el cabezal,

cerciórese de volver a instalar el

deflector estándar cuando no está

usando una sierra circular.

MANTENIMIENTO, REPARACIÓN Y

ALMACENAMIENTO

Los trabajos de mantenimiento,

reemplazo o reparación de los

dispositivos y sistemas de control de

emisiones de escape pueden ser

realizados por cualquier taller o técnico

de motores no diseñados para

vehículos. Sin embargo, si usted está

reclamando cobertura de garantía para

algún componente que no ha sido

reparado o mantenido debidamente, o

cuando se utilizan repuestos no

autorizados, STIHL puede denegar la

garantía.

ADVERTENCIA

Utilice solamente las piezas de repuesto

idénticas de STIHL para el

mantenimiento y la reparación. El uso

de piezas no fabricadas por STIHL

puede causar lesiones graves o

mortales.

Siga precisamente las instrucciones de

mantenimiento y reparación dadas en

las secciones correspondientes del

manual de instrucciones.

ADVERTENCIA

Siempre apague el motor y verifique que

el accesorio de corte está parado antes

de llevar a cabo cualquier trabajo de

mantenimiento, reparación o limpieza

de la herramienta motorizada. No

intente hacer ningún trabajo de

mantenimiento o reparación que no esté

descrito en su manual de instrucciones.

Este tipo de trabajo debe ser realizado

únicamente por el concesionario de

servicio de STIHL.

Use guantes para manipular o reparar

las cuchillas.

ADVERTENCIA

Use la bujía especificada y asegúrese

de que ella y el cable de encendido

están limpios y en buen estado. Siempre

inserte el casquillo de la bujía bien

apretado en el borne de la bujía del

tamaño adecuado. (Nota: Si el borne

tiene una tuerca adaptadora SAE

desmontable, tiene que ser firmemente

instalada.) Una conexión suelta entre la

bujía y el conector del cable de

encendido en el casquillo puede crear

un arco voltaico y encender los vapores

del combustible y provocar un incendio.

ADVERTENCIA

No pruebe nunca el sistema de

encendido con el casquillo

desconectado de la bujía, o sin tener

instalada la bujía, ya que las chispas al

descubierto pueden causar un incendio.

002BA068 KN

FS 130, FS 130 R

español / EE.UU

ADVERTENCIA

Nunca maneje su herramienta

motorizada si el silenciador está

dañado, se ha perdido o si fue

modificado. Un silenciador mal cuidado

aumenta el riesgo de incendio y puede

causar pérdida de audición. El

silenciador está equipado con un

chispero para reducir el riesgo de

incendio; no maneje nunca su

herramienta motorizada si le falta el

chispero o está dañado. Recuerde que

el riesgo de incendios de matorrales o

forestales es mayor durante las

estaciones calurosas y secas.

En California, constituiría una violación

de los acápites § 4442 o § 4443 del

Código de Recursos Públicos el uso de

herramientas con motor de gasolina en

tierras cubiertas por bosques, arbustos

o pastos, a menos que el sistema de

escape del motor cuente con un

chispero que satisfaga los requisitos

legales y reciba un mantenimiento

adecuado para estar en buenas

condiciones de funcionamiento. El

propietario/operador de este producto

es responsable del mantenimiento

adecuado del chispero. Otras

entidades/agencias estatales o

gubernamentales, tales como el

Servicio Forestal de los EE.UU., pueden

tener requisitos similares. Comuníquese

con el cuerpo de bomberos de su

localidad o con el servicio forestal para

informarse en cuanto a las leyes y

reglamentos relacionados con los

requisitos de protección contra

incendios.

ADVERTENCIA

Nunca repare los accesorios de corte

dañados aplicándoles soldadura,

enderezándolos o modificándoles su

forma. Esto puede causar el

desprendimiento de alguna pieza del

accesorio de corte y producir lesiones

graves o mortales.

Mantenga las cuchillas afiladas. Apriete

todas las tuercas, pernos y tornillos,

excepto los tornillos de ajuste del

carburador, después de cada uso.

No limpie la máquina con una lavadora

a presión. El chorro fuerte de agua

puede dañar las piezas de la máquina.

Guarde la herramienta motorizada en un

lugar seco y elevado o con llave lejos del

alcance de los niños.

Antes de guardar la máquina durante un

período de más de algunos días,

siempre vacíe el tanque de combustible.

Consulte el capítulo "Almacenamiento

de la máquina" en el manual de

instrucciones.

FS 130, FS 130 R

español / EE.UU

Combinaciones aprobadas de accesorio de corte, deflector, mango y arnés

Accesorio de corte Deflector, límite de tope Mango Correa de transporte

681BA254 KN

11 12

13 18

19 20

21 25

23 24

22 24

FS 130, FS 130 R

español / EE.UU

Combinaciones aprobadas

El conjunto completo consiste en:

–Accesorio de corte

–Deflector

–Mango

–Arnés

Seleccione la combinación correcta de

la tabla según el accesorio de corte que

se desee utilizar.

ADVERTENCIA

Por razones de seguridad, solamente

los accesorios de corte, los deflectores,

los mangos y arneses indicados en cada

hilera de la tabla pueden ser utilizados

juntos. No está permitida ninguna otra

combinación debido al riesgo de que

ocurran accidentes.

Accesorios de corte

Cabezas segadoras

1STIHL SuperCut 20-2

2STIHL AutoCut 25-2

3STIHL AutoCut 30-2

4STIHL TrimCut 31-2

5STIHL FixCut 25-2

6STIHL DuroCut 20-2

7STIHL PolyCut 20-3

Accesorios de corte metálicos

8Cuchilla para pasto 230-4

9Cuchilla para pasto 230-8

10 Cuchilla para matorrales 250-3

11 Sierra circular con dientes

raspadores 200

12 Sierra circular con dientes tipo

cincel 200

ADVERTENCIA

Las cuchillas para cortar pasto no

metálicas, las cuchillas para matorrales

y las sierras circulares no son

aprobadas.

Deflectores, tope limitador

13 Deflector para cabezas segadoras

14 Deflector con

15 Faldilla y cuchilla para cabezas

segadoras

16 Deflector sin faldilla y cuchilla para

los accesorios de segado metálicos

8 a 10

17 Tope limitador para sierras

circulares

Mangos

18 Mango tórico

19 Mango tórico con

20 Barra de defensa

21 Manillar tipo bicicleta

Arneses

22 Se puede usar la correa para el

hombro

23 Es obligatorio usar la correa para el

hombro

24 Se puede usar el arnés completo

25 Es obligatorio usar el arnés

completo

ADVERTENCIA

Basado en el accesorio de corte en uso:

Seleccione un deflector adecuado para

reducir el riesgo de lesiones causadas

por los objetos lanzados y por el

contacto con el accesorio de corte.

Para reducir el riesgo de sufrir lesiones

debido a la pérdida de control y al

contacto con el accesorio de corte,

asegúrese que su máquina está

equipada con el mango y arnés

correctos.

Utilice cuchillas metálicas para pasto y

cuchillas para matorrales solamente si

la máquina está equipada con un

manillar tipo bicicleta o un mango tórico

con una barra de defensa.

Utilice sierras circulares solamente si la

máquina está equipada con un manillar

tipo bicicleta.

No utilice cuchillas de plástico rígidas

con esta máquina.

FS 130, FS 130 R

español / EE.UU

Los siguientes accesorios

intercambiables de STIHL pueden

instalarse en la máquina de base:

Montaje del manillar tipo bicicleta con

soporte de mango giratorio

La máquina viene con el soporte

giratorio para manillar instalado en la

varilla. Para montar el manillar es

necesario retirar las abrazaderas

moldeadas.

Retiro de las abrazaderas moldeadas

NSujete firmemente la abrazadera

inferior (1) y la abrazadera superior

(2) juntas.

NSuelte el tornillo mariposa (3) – Las

abrazaderas están sueltas cuando

el tornillo mariposa está suelto. Los

resortes (4 y 5) las separan.

Accesorios aprobados para

herramientas motorizadas

228BA047 KN

FCS

KB KW

Accesorio

intercambiable

1) El tope (barra de defensa) en el

mango tórico es obligatorio

2) No aprobado para máquinas con

manillar tipo bicicleta

3) No es necesario usar el arnés

Uso

BF 1) Cultivadora

FCS 2) 3) Cortabordes

FH 1) Cortadora de

matorrales

HL 0° 2) Cortasetos

HL 135° 1) 2) Cortasetos

HT 2) Podador de varilla

KB (4601) 2) Cepillo barredor

KW (4601) 2) Conjunto de tambor

barredor

Montaje del manillar

FS 130, FS 130 R

español / EE.UU

NQuite el tornillo mariposa – la

arandela (6) queda en el tornillo

mariposa.

NSepare las abrazaderas – los

resortes (4, 5) quedan en la

abrazadera inferior.

Fijación del manillar

NColoque el manillar (7) en la

abrazadera inferior (1) de manera

que la distancia A no mida más de

15 cm (6 pulg).

NColoque la abrazadera superior en

su lugar y mantenga juntas ambas

abrazaderas moldeadas.

NEmpuje el tornillo mariposa a través

de las dos abrazaderas hasta el

tope – mantenga juntas todas las

piezas y sujételas.

NColoque el conjunto armado en el

soporte del manillar (8) con el

tornillo mariposa en el lado del

motor.

NEmpuje el tornillo mariposa hasta el

tope en el soporte del mango y

atorníllelo, pero no al valor de

apriete final.

NAlinee el manillar perpendicular al

tubo de mando y vuelva a medir la

distancia A.

NApriete el tornillo mariposa

firmemente.

Montaje del mango de control

NSaque el tornillo (9) – la tuerca (10)

queda en el mango de control (11).

NEmpuje el mango de control en el

extremo del manillar (7) hasta que

se alineen los agujeros (13) – el

gatillo del acelerador (12) debe

apuntar hacia la caja de

engranajes.

NInserte el tornillo (9) y apriételo bien

firme.

Instalación del cable del acelerador

INDICACIÓN

No tuerza el cable del acelerador ni

forme curvas agudas al colocar el

mismo – asegúrese de que el gatillo de

aceleración se mueva libremente.

250BA046 KN

002BA234 KN

FS 130, FS 130 R

español / EE.UU

NInserte el cable del acelerador (14)

en los retenedores (15).

Ajuste del cable del acelerador

NRevise el ajuste del cable del

acelerador – vea el capítulo "Ajuste

del cable del acelerador".

Giro del manillar

Posición de transporte

NSuelte el tornillo mariposa (3) y

destorníllelo hasta que el

manillar (7) pueda girarse en

sentido horario.

NGire el manillar en 90° y luego gire

hacia abajo los mangos.

NApriete el tornillo mariposa (3)

firmemente.

Posición de trabajo

NInvierta la secuencia descrita arriba

para girar los mangos hacia arriba y

girar el manillar en sentido

contrahorario.

Montaje del mango tórico con barra de

defensa

NColoque las tuercas cuadradas (1)

en la barra de defensa (2) – los

agujeros deberán quedar

alineados.

250BA002 KN

Montaje del mango tórico

002BA098 KN

FS 130, FS 130 R

español / EE.UU

NColoque la abrazadera (3) en el

mango tórico (4) y ponga los dos en

posición contra el tubo de

mando (5).

NColoque la abrazadera (6) contra el

tubo de mando.

NColoque la barra de defensa (2) en

su lugar, tal como se muestra.

NAlinee los agujeros.

NInserte los tornillos (7) en los

agujeros y atorníllelos en la barra de

defensa (2) hasta donde topen.

NProsiga a "Fijación del mango

tórico".

Montaje del mango tórico sin la barra de

defensa

NColoque la abrazadera (3) en el

mango tórico (4) y ponga los dos en

posición contra el tubo de

mando (5).

NColoque la abrazadera (6) contra el

tubo de mando.

NAlinee los agujeros.

NInstale las arandelas (8) en los

tornillos (7) y meta los tornillos en

los orificios. Coloque las tuercas

cuadradas (1) y atorníllelas a fondo.

NProsiga a "Fijación del mango

tórico".

Fijación del mango tórico

El mango tórico puede ajustarse de

acuerdo con la talla y el alcance del

operador y el uso, por medio de variar la

distancia (A).

Recomendación: la distancia (A) debe

medir aproximadamente 20 cm (8 pulg)

NDeslice el mango a la posición

requerida.

NAlinee el mango tórico (4).

NApriete los tornillos hasta que no

sea posible girar el mango en el

tubo de mando. Si no tiene

instalada barra de defensa, fije las

tuercas de ser necesario.

El manguito (9) (no se usa en todos los

modelos) debe estar entre el mango

tórico y el mango de control.

002BA099 KN

002BA614 KN

002BA615 KN

FS 130, FS 130 R

español / EE.UU

Un cable del acelerador correctamente

ajustado es necesario para el

funcionamiento correcto en las

posiciones de máxima aceleración,

arranque y marcha en vacío.

Ajuste el cable del acelerador

únicamente después de haber armado

la máquina completamente – el mango

de control debe estar en la posición de

funcionamiento normal.

NUtilice una herramienta adecuada

para empujar la pieza deslizante

hasta el extremo de la ranura (vea

la ilustración).

NPulse el bloqueo (1) y oprima el

gatillo de aceleración (2)

(aceleración máxima) – esto ajusta

el cable del acelerador

correctamente.

La argolla de transporte se suministra

como equipo estándar o puede ser

disponible como un accesorio especial.

Vea "Piezas principales" para

determinar la posición de la argolla de

transporte.

NColoque la abrazadera (1) contra el

tubo de mando con el agujero con

roscas a la izquierda (vista desde el

motor).

NApriete juntos los dos extremos de

la abrazadera y sosténgala en esa

posición.

NIntroduzca el tornillo M6x14 (2).

NAlinee la argolla de transporte

NApriete el tornillo firmemente.

Montaje del deflector

1Deflector para herramientas

segadoras

2Deflector para cabezas segadoras

Los deflectores (1) y (2) se instalan en la

caja de engranajes de la misma manera.

NColoque el deflector en la brida de

la caja de engranajes.

NInserte los tornillos (3) y apriételos

bien firmes.

Ajuste del cable del

acelerador

002BA163 KN

STOP

249BA017 KN

Montaje de la argolla de

transporte

002BA142 KN

Montaje de la barra de

defensa

002BA380 KN

FS 130, FS 130 R

español / EE.UU

Instalación de la faldilla y cuchilla

ADVERTENCIA

Estas piezas deben instalarse en el

deflector (1) cuando se utiliza una

cabeza segadora.

NDeslice la ranura guía inferior de la

faldilla (4) en el deflector (1) – debe

encajar a presión en su lugar.

NEmpuje la cuchilla (5) dentro de la

ranura guía superior en la faldilla y

alinéela con el primer orificio.

NInserte el tornillo y apriételo bien

firme.

Montaje del tope limitador

ADVERTENCIA

Siempre instale el tope limitador (6)

cuando se usa una sierra circular.

NColoque el tope limitador (6) en la

brida de la caja de engranajes.

NInserte los tornillos (7) y apriételos

bien firmes.

Colocación de la herramienta

motorizada en el suelo

NApague el motor.

NApoye la herramienta sobre su

parte trasera de modo que la

superficie de montaje del accesorio

de corte quede hacia arriba.

Tornillería de montaje para accesorios

de corte

La tornillería de montaje suministrada

depende del accesorio de corte incluido

como equipo original con la nueva

máquina.

Si la tornillería de montaje se embala

con la máquina

Se pueden montar cabezas segadoras y

accesorios de corte metálicos.

002BA103 KN

002BA382 KN

Montaje del accesorio de

corte

002BA104 KN

FS 130, FS 130 R

español / EE.UU

Según el accesorio de corte, podría ser

necesario emplear la tuerca (3), la placa

de refuerzo (4) y la arandela de empuje

(5).

Estas piezas se incluyen en un kit

suministrado con la máquina y también

están disponibles como accesorios

especiales.

Retiro del bloqueo de transporte

NQuite la manguera (1) del eje (2).

Si la tornillería de montaje no se embala

con la máquina

Sólo se pueden usar las cabezas

segadoras que se instalan directamente

en el eje (2).

Bloqueo del eje

Para instalar o quitar las herramientas

de corte, es necesario bloquear el eje de

salida (2) con el pasador de tope (6) o el

destornillador (6). Estas piezas se

suministran con la máquina como

equipo estándar o están disponibles

como accesorios especiales.

NInserte el pasador de tope (6) o el

destornillador (6) en el agujero (7)

hasta fondo en la caja de

engranajes y aplique algo de

presión.

NGire el eje, la tuerca o el accesorio

de corte hasta que el pasador de

tope se deslice en su lugar y

bloquee el eje.

Retiro de la tornillería de montaje

NBloquee el eje.

NUtilice la llave combinada (1) para

aflojar y sacar la tuerca (2) en

sentido horario (roscas izquierdas).

NQuite la arandela de empuje (3) del

eje (4). No retire la placa de

empuje (5).

002BA164 KN

002BA266 KN

002BA330 KN

271BA057 KN

FS 130, FS 130 R

español / EE.UU

Montaje del accesorio de corte

ADVERTENCIA

Utilice el deflector apropiado para la

máquina – vea "Montaje del deflector".

Colocación de cabeza segadora con

tornillo de montaje

Guarde la hoja de instrucciones de la

cabeza segadora en un lugar seguro.

NAtornille la cabeza segadora en

sentido contrahorario en el eje (1)

hasta que tope.

NBloquee el eje.

NApriete la cabeza segadora bien

firme.

INDICACIÓN

Quite la herramienta usada para

bloquear el eje.

Retiro de la cabeza segadora

NBloquee el eje.

NDestornille la cabeza segadora en

sentido horario.

Montaje de accesorios de corte

metálicos

Conserve el folleto y material de

embalaje de la herramienta metálica de

corte en un lugar seguro.

ADVERTENCIA

Use guantes protectores para reducir el

riesgo de contacto directo con los filos.

Monte únicamente e accesorios de corte

metálicos.

Verifique el sentido de rotación del

accesorio de corte

Los accesorios con 3 ó 4 filos (1, 3)

pueden apuntar en cualquier sentido –

estos accesorios deben invertirse a

intervalos regulares para evitar

desgastar solamente uno de sus lados.

Los bordes cortantes de los accesorios

de corte 2, 4 y 5 deben quedar

orientados en sentido horario.

ADVERTENCIA

El sentido de rotación está indicado por

una flecha ubicada en la superficie

interior del deflector.

002BA385 KN

FS 130, FS 130 R

español / EE.UU

NColoque el accesorio de corte (6)

sobre la placa de empuje (7).

ADVERTENCIA

El collar (vea la flecha) debe encajar en

el agujero de montaje del accesorio de

corte.

Sujeción del accesorio de corte

NColoque la arandela de empuje (8)

– el lado convexo debe quedar

hacia arriba.

NInstale la placa de refuerzo (9).

NBloquee el eje (10).

NUtilice la llave combinada (12) para

atornillar la tuerca de montaje (11)

en sentido contrahorario en el eje

de salida y apriétela firmemente.

ADVERTENCIA

Si la tuerca de montaje está demasiado

floja, instale una nueva.

INDICACIÓN

Quite la herramienta usada para

bloquear el eje.

Retiro del accesorio de corte metálico

ADVERTENCIA

Use guantes protectores para reducir el

riesgo de contacto directo con los filos.

NBloquee el eje.

NDestornille la tuerca de montaje en

sentido horario.

NRetire el accesorio de corte y su

tornillería de montaje de la caja de

engranajes – pero no retire la placa

de empuje (7).

El motor STIHL 4-MIX se lubrica con

gasolina y aceite y debe funcionar con

una mezcla de gasolina y aceite para

motor.

Por lo demás, es un motor de cuatro

tiempos.

Motor 4-MIX

FS 130, FS 130 R

español / EE.UU

Este motor está certificado para

funcionar con una mezcla de 50 a 1 de

gasolina sin plomo y aceite STIHL para

motores de dos tiempos.

Su motor requiere una mezcla de

gasolina de alta calidad y aceite para

motores de dos tiempos enfriados por

aire.

Utilice gasolina sin plomo de grado

intermedio con un octanaje mínimo de

89 ((R+M)/2) y un contenido de etanol

no mayor que el 10%.

El combustible de octanaje bajo puede

aumentar la temperatura de

funcionamiento del motor. Esto, a su

vez, aumenta el riesgo de que se

agarrote el pistón y se dañe el motor.

La composición química del

combustible también es importante.

Algunos aditivos de combustible no

solamente tienen efectos perjudiciales

en los elastómeros (diafragmas de

carburador, sellos de aceite, tuberías de

combustible, etc.), sino también en las

piezas fundidas de magnesio y en los

convertidores catalíticos. Esto podría

causar problemas de funcionamiento e

incluso daño del motor. Por esta razón,

STIHL recomienda el uso exclusivo de

gasolina sin plomo reconocida de buena

calidad.

La gasolina con un contenido de etanol

mayor que el 10% puede causar

problemas de funcionamiento y averías

graves en motores, por lo cual no debe

utilizarse.

El contenido de etanol en la gasolina

afecta el régimen de marcha del motor –

podría resultar necesario reajustar el

carburador si se utilizan combustibles

con diversos niveles de contenido de

etanol.

ADVERTENCIA

Para reducir el riesgo de lesiones

personales debido a la pérdida de

control y / o al contacto con la

herramienta de corte en movimiento, no

use una máquina cuyo régimen de

marcha en vacío está mal regulado.

Cuando el marcha en vacío está

correctamente regulado, la herramienta

de corte no debe moverse.

Si su herramienta motorizada indica que

el régimen de marcha en vacío está mal

regulado, pida a su representante de

STIHL que revise la herramienta

motorizada y haga los ajustes o

reparaciones correspondientes.

Las velocidades de ralentí y máxima del

motor varían si se cambia el

combustible por otro con un contenido

mayor o menor de etanol.

Este problema se evita si siempre se

utiliza combustible con un mismo

contenido de etanol..

Utilice aceite STIHL HP Ultra o consulte

con su concesionario para obtener un

aceite equivalente de alta calidad que

asegure el rendimiento y la vida útil

plena del producto.

Para satisfacer los requisitos de la

norma EPA 40CFR90/1054

recomendamos el uso del aceite STIHL

HP Ultra.

No use aceites para mezclar con

designaciones BIA o TCW (para

motores de dos tiempos enfriados por

agua) ni otros aceites para mezclar

diseñados para usar en motores

enfriados por agua o por aire (por

ejemplo, en motores marinos fuera de

borda, motonieves, sierras de cadenas,

bicimotos, etc.).

Manipule la gasolina con sumo cuidado.

Evite el contacto directo con la piel y

evite inhalar los vapores de

combustible. Cuando se reabastece de

combustible, quite primero el envase del

vehículo y colóquelo en el suelo antes

de llenarlo. Para reducir el riesgo de la

formación de chispas causadas por la

descarga de electricidad estática y un

posible incendio y/o explosión, no llene

los envases de combustible cuando

están colocados dentro de un vehículo o

remolque.

Mantenga el envase bien cerrado para

limitar la cantidad de humedad que

penetre en la mezcla.

Limpie el tanque de combustible de la

máquina según sea necesario.

Duración de la mezcla de combustible

Mezcle una cantidad suficiente de

combustible para trabajar unos pocos

días, no lo guarde por más de 30 días.

Guárdelo únicamente en envases

aprobados para combustible. Para el

proceso de mezclado, vierta el aceite en

el envase primero y luego agregue la

gasolina. Cierre el envase y agítelo

vigorosamente a mano para asegurar

que se mezclen bien el aceite y la

gasolina.

Combustible

FS 130, FS 130 R

español / EE.UU

Deseche los envases vacíos usados

para mezclar el aceite únicamente en

vertederos autorizados para ello.

Preparaciones

NAntes de llenar la máquina con

combustible, limpie a fondo la tapa

de llenado y la zona alrededor del

mismo para evitar la entrada de

tierra al depósito.

Siempre agite bien la mezcla en el

recipiente antes de llenar la máquina

con combustible.

NColoque la máquina de modo que la

tapa de llenado quede orientada

hacia arriba.

ADVERTENCIA

Para reducir el riesgo de quemaduras,

así como de incendios y de lesiones

corporales ocasionadas por los escapes

de vapor de gasolina y otras

emanaciones, quite la tapa de llenado

de combustible cuidadosamente de

modo que la presión que se pueda

haber acumulado en el depósito se

disipe lentamente.

Apertura de la tapa de llenado

NGire la tapa en sentido

contrahorario hasta quitarla de la

boca de llenado del tanque.

NQuite la tapa de llenado.

Carga de combustible

Tenga cuidado de no derramar el

combustible y no llene en exceso el

tanque.

Cierre de la tapa de llenado

NColoque la tapa en posición.

NGire la tapa en sentido horario hasta

que tope y apriétela hasta donde

sea posible con la mano.

Gasolina Aceite (STIHL 50:1 ó

aceite de alta calidad equi-

valente)

Litros Litros (ml)

10,02(20)

5 0,10 (100)

10 0,20 (200)

20 0,40 (400)

gal EE.UU. oz fl EE.UU.

12,6

2 1/2 6,4

512,8

Llenado de combustible

266BA028 KN

2709BA003 KN

2709BA004 KN

FS 130, FS 130 R

español / EE.UU

El tipo y el estilo del arnés dependen del

lugar de venta.

El uso de la correa para el hombro se

describe en el capítulo "Combinaciones

aprobadas de accesorio de corte,

deflector, mango y arnés".

Correa para hombro

NColóquese la correa (1) sobre el

hombro.

NAjuste el largo de la correa de modo

que el mosquetón (2) quede

aproximadamente el ancho de la

mano por debajo de su cadera

derecha.

NEquilibre la máquina.

Arnés completo

NPóngase el arnés completo (1).

NAjuste el largo de la correa de modo

que el gancho con resorte (2)

quede aproximadamente el ancho

de la mano por debajo de su cadera

derecha.

NEquilibre la orilladora/cortadora de

matorrales.

Fijación de la unidad al arnés

El tipo y el estilo del arnés y mosquetón

(gancho con resorte) dependen del

lugar de venta.

NEnganche el mosquetón (1) en la

argolla para transporte (2) ubicada

en el tubo de mando.

Uso de la correa para

hombro

002BA441 KN

Equilibro de la unidad

FS 130, FS 130 R

español / EE.UU

NSuelte el tornillo (3).

Equilibrio de la cortadora de matorrales

La unidad se equilibra de forma

diferente, dependiendo del accesorio de

corte empleado.

Proceda de la manera indicada hasta

que se satisfagan las condiciones

especificadas bajo "Posiciones de

flotación":

NAjuste la argolla para transporte.

NApriete el tornillo moderadamente.

NDeje que la unidad cuelgue libre.

NVerifique la posición resultante.

Posiciones de flotación

Las herramientas de segado (A), tales

como las cabezas segadoras, cuchillas

para cortar pasto y las cuchillas para

matorrales

Napenas deben tocar el suelo.

Las sierras circulares (B)

Ndeben quedar "flotando" a unos

20 cm (8 pulg) sobre el suelo.

Cuando se alcanza el punto de flotación

correcto:

NApriete firmemente el tornillo en la

argolla de transporte.

Desconexión de la unidad del arnés

NEmpuje la barra en el

mosquetón (1) y extraiga la argolla

de transporte (2) del mosquetón.

002BA034 KN

002BA035 KN

FS 130, FS 130 R

español / EE.UU

Elementos funcionales

Mango de control en manillar

1Bloqueo de palanca del acelerador

2Gatillo de aceleración

3Control deslizante

Mango de control en varilla

1Bloqueo de palanca del acelerador

2Gatillo de aceleración

3Control deslizante

Posiciones del control deslizante

4STOP-0 – motor apagado – el

encendido está apagado

5Posición de operación F – Marcha –

el motor está en marcha o puede

arrancarse

6START – Arranque – el encendido

está conectado – el motor puede

arrancarse

Símbolo en el control deslizante

7h – símbolo de parada y flecha –

para apagar el motor, empuje el

control deslizante en el sentido de la

flecha en el símbolo de parada (h)

a STOP-0.

Arranque

NPulse sucesivamente el bloqueo del

gatillo de aceleración y el gatillo de

aceleración

NMantenga los dos gatillos oprimidos

NMueva el control deslizante hacia la

posición START y manténgalo en

esa posición

NDespués suelte sucesivamente el

gatillo de aceleración, el control

deslizante y el bloqueo del gatillo -

la posición de arranque

NAjuste la perilla del

estrangulador (8):

Arranque / parada del motor

STOP

002BA182 KN

START

STOP-

STOP

002BA181 KN

START

STOP-

gSi el motor está frío

eSi el motor está caliente – incluso si

el motor ya ha estado en funciona-

miento, pero todavía está frío

249BA057 KN

FS 130, FS 130 R

español / EE.UU

NOprima el bulbo (9) de la bomba de

combustible por lo menos 5 veces,

aunque el bulbo esté lleno de

combustible

Arranque

NColoque la máquina sobre el suelo,

en una posición segura: Deberá

reposar sobre el soporte del motor y

el deflector del accesorio de corte

N(si existe): Retire el protector para

transporte del accesorio de corte

El accesorio de corte no deberá tocar el

suelo ni ningún otro objeto – ¡Riesgo de

accidentes!

NColóquese en una postura firme –

algunas opciones: de pie,

encorvado o arrodillado

NPresione la máquina firmemente

contra el suelo con la mano

izquierda – no toque el gatillo de

aceleración ni su bloqueo al

presionarla – su pulgar debe estar

debajo de la carcasa del ventilador.

INDICACIÓN

¡No se pare ni se arrodille sobre el eje!

NAgarre el mango de arranque con la

mano derecha

NTire lentamente del mango de

arranque hasta que sienta el

enganche del mismo y en seguida

déle un tirón fuerte y rápido

INDICACIÓN

No extraiga completamente la cuerda de

arranque – ¡puede romperse!

NNo deje que el mango de arranque

retroceda bruscamente – guíelo

lentamente hacia el interior de la

caja de modo que la cuerda de

arranque se enrolle debidamente.

Nhaga girar el motor hasta que

arranque – a más tardar, después

del quinto intento de arranque con

la cuerda, mueva la perilla del

estrangulador a e

Nsiga intentando el arranque

Cuando el motor se encuentre en

marcha

NOprima el gatillo de aceleración

momentáneamente; la palanca de

control saltará a la posición de

funcionamiento F y el motor se

acelera a marcha en vacío.

ADVERTENCIA

Si el carburador está debidamente

ajustado, la herramienta de corte no gira

cuando el motor funciona a marcha en

vacío.

La máquina ahora está lista para

usarse.

Apagado del motor

NEmpuje el control deslizante en el

sentido indicado por la flecha del

símbolo de parada h a STOP-0

A temperaturas ambiente muy bajas

Tan pronto arranca el motor:

NAccione momentáneamente el

gatillo de aceleración – suelte la

posición de aceleración de

arranque – el control deslizante se

mueve a la posición de

funcionamiento F– el motor

funciona a la velocidad de marcha

en vacío

NPresione ligeramente el gatillo de

aceleración

NPermita que el motor se caliente

durante un intervalo corto

FS 130, FS 130 R

español / EE.UU

Si el motor no arranca

Perilla de estrangulador

Si la perilla del estrangulador no se

devolvió a la posición e en el momento

necesario después del funcionamiento

inicial del motor, el motor está ahogado.

NGire la perilla del estrangulador a

NPonga el control deslizante, el

bloqueo y el gatillo de aceleración

en la posición de aceleración de

arranque

NArranque el motor – para hacerlo,

tire rápidamente de la cuerda de

arranque – puede ser necesario

hacerlo 10 a 20 veces

Si el motor todavía no arranca

NMueva el control deslizante a STOP

- 0

NQuite la bujía – vea "Bujía"

NSeque la bujía.

NHaga girar el motor varias veces

con el arrancador para despejar la

cámara de combustión

NVuelva a colocar la bujía – vea

"Bujía".

NMueva el control deslizante a

START

NPonga la perilla del estrangulador

en e – aun si el motor está frío.

NVuelva a arrancar el motor

Ajuste del cable del acelerador

NRevise el ajuste del cable del

acelerador – vea "Ajuste del cable

del acelerador"

Si el tanque ha sido completamente

vaciado

NDespués de llenar el depósito,

oprima el bulbo de la bomba de

combustible por lo menos

cinco veces, incluso si el bulbo esté

lleno de combustible.

NAjuste la perilla del estrangulador

de acuerdo con la temperatura del

motor

NVuelva a arrancar el motor

Uso de un protector de transporte

El tipo de protector de transporte que se

utilice depende del accesorio de corte

de metal provisto con la máquina. Los

protectores de transporte también están

disponibles como accesorios

especiales.

Montaje del protector de transporte para

cuchillas para cortar pasto 230 y

cuchillas para matorrales

El protector de transporte puede usarse

con cuchillas para cortar pasto de hasta

230 mm (9,1 pulg) de diámetro y para

las cuchillas para matorrales 250-3.

Si tiene montada una cuchilla para

cortar pasto 230:

Traslado de la unidad

681BA268 KN

681BA269 KN

FS 130, FS 130 R

español / EE.UU

Si tiene montada una cuchilla para

matorrales:

Montaje del protector de transporte para

cuchillas para cortar pasto 250 y discos

de sierra

El protector de transporte (1) puede

usarse con cuchillas para cortar pasto

con un diámetro de 250 mm (9,8 pulg) y

el protector de transporte (2) con discos

de sierra con un diámetro de 200 mm

(7,9 pulg).

NDesenganche el retenedor del

protector de transporte y gírelo

hacia fuera

Si tiene montada una cuchilla para

cortar pasto 250:

NMonte el protector de transporte (1)

en el accesorio de corte por su parte

inferior.

Si tiene montado un disco de sierra:

681BA270 KN

681BA271 KN

681BA272 KN

681BA278 KN

681BA275 KN

681BA279 KN

FS 130, FS 130 R

español / EE.UU

NMonte el protector de transporte (2)

en el accesorio de corte por su parte

inferior, asegurando que el tope

quede centrado en la parte hendida.

NEnganche el retenedor en el

gancho del protector de transporte.

Durante el período de rodaje

Una máquina nueva de fábrica no debe

hacerse funcionar a velocidad alta

(aceleración máxima sin carga) por el

lapso que tome llenar el tanque tres

veces. Esto evita la imposición de

cargas innecesariamente altas durante

el período de rodaje. Ya que todas las

piezas móviles deben asentarse

durante el período de rodaje inicial,

durante este tiempo la resistencia

causada por fricción en el motor es más

elevada. El motor desarrolla su potencia

máxima después de haber llenado el

tanque de 5 a 15 veces.

Durante el trabajo

Después de un período largo de

funcionamiento con el acelerador a

fondo, deje funcionar el motor por un

rato en ralentí de modo que el calor en

el motor sea disipado por la corriente de

aire de enfriamiento. Esto ayuda a evitar

que los componentes montados en el

motor (encendido, carburador) sufran

sobrecargas térmicas.

Después de terminar el trabajo

Almacenamiento por corto tiempo:

Espere hasta que el motor se enfríe.

Vacíe el tanque de combustible y

guarde la máquina en un lugar seco,

alejada de fuentes de encendido, hasta

que la vuelva a utilizar. Para los

intervalos de almacenamiento por

tiempo prolongado – vea

"Almacenamiento de la máquina".

681BA280 KN

681BA281 KN

Instrucciones para el uso

FS 130, FS 130 R

español / EE.UU

Si se nota una pérdida considerable de

la potencia del motor

NGire la perilla del estrangulador a

NSaque el tornillo (1) y quite la

cubierta (2) del filtro.

NLimpie toda la suciedad de

alrededor del filtro.

NSujete el elemento (3)del filtro por la

muesca (flecha) de la caja del

filtro (4) y extráigalo.

NColoque un elemento nuevo en el

filtro. Como una medida provisoria,

es posible limpiarlo golpeándolo en

la palma de la mano o soplándolo

con aire comprimido. No lo lave.

NSustituya las piezas dañadas.

Instalación del filtro

NInstale el elemento en la caja del

filtro y coloque la cubierta.

NInserte el tornillo y apriételo bien

firme.

Las emisiones de gases de escape son

controladas por el diseño de parámetros

y componentes fundamentales del

motor (por ej. carburación, encendido,

regulación y regulación de las válvulas o

la lumbrera) sin la adición de ningún

equipo importante.

El carburador de la máquina ha sido

ajustado en la fábrica para ofrecer el

rendimiento y la eficiencia de uso de

combustible óptimos en todas las

condiciones.

Ajuste de la velocidad de marcha en

vacío

El motor se para durante el

funcionamiento a marcha en vacío

NDeje que el motor se caliente por

aproximadamente 3 minutos

NGire el tornillo de ajuste de marcha

en vacío (LA) lentamente en

sentido horario hasta que el motor

funcione de modo suave – el

accesorio de corte no debe girar

El accesorio de corte gira con el motor

en marcha en vacío

NGire el tornillo de marcha en

vacío (LA) en sentido contrahorario

hasta que la herramienta deje de

girar – luego gire el tornillo de 1/2 a

3/4 de vuelta adicional en el mismo

sentido

Limpieza del filtro de aire

273BA006 KN

Gestión del motor Ajuste del carburador

266BA027 KN

FS 130, FS 130 R

español / EE.UU

ADVERTENCIA

Si el accesorio de corte sigue girando

con el motor en marcha en vacío

después de llevarse a cabo el ajuste,

pida que un concesionario de servicio

revise la máquina.

El silenciador tiene un chispero.

NSi el motor pierde potencia, revise el

chispero del silenciador.

NEspere hasta que el silenciador se

enfríe.

NMueva el control deslizante a

STOP-0.

NSaque el tornillo (1).

NSaque los tornillos (2) y quite la

cubierta (3).

NSaque el tornillo (4).

NLevante el chispero (5) y tire del

mismo para sacarlo.

NLimpie el chispero. Si el chispero

está dañado o con depósitos

gruesos de carbón, instale uno

nuevo.

NVuelva a instalar el chispero.

NInserte el tornillo y apriételo bien

firme.

NVuelva a instalar la envuelta

Chispero en el silenciador

249BA059 KN

249BA060 KN

FS 130, FS 130 R

español / EE.UU

Si el motor pierde potencia, es difícil

arrancarlo o funciona de modo irregular

a ralentí, revise la bujía primero.

Instale una bujía nueva después de

aprox. 100 horas de funcionamiento, o

más temprano si los electrodos están

muy gastados.

Si la mezcla del combustible es

incorrecta (demasiado aceite en la

gasolina), el filtro de aire está sucio, y

las condiciones de trabajo no son

favorables (especialmente a

aceleraciones intermedias) se afecta la

condición de la bujía. Estos factores

permiten la formación de depósitos en la

punta aislante, los cuales pueden

perjudicar el rendimiento.

Retiro de la bujía

NMueva el control deslizante a

STOP-0.

NQuite el casquillo de la bujía (1).

NDestornille la bujía.

Revisión de la bujía

NLimpie la bujía si está sucia.

NRevise la separación entre

electrodos (A) y ajústela de ser

necesario – vea el capítulo

"Especificaciones".

NUtilice únicamente bujías tipo

resistencia cuyo margen de

rendimiento sea el aprobado.

Corrija los problemas que hayan

causado la contaminación de la bujía:

–demasiado aceite en la mezcla de

combustible,

–filtro de aire sucio,

–condiciones desfavorables de

funcionamiento, por ejemplo,

funcionando bajo carga parcial.

ADVERTENCIA

Para reducir el riesgo de incendio y de

quemaduras, utilice solamente las

bujías autorizadas por STIHL. Siempre

empuje el casquillo (1) de la bujía

firmemente en el borne (2) del tamaño

adecuado. (Nota: Si el borne tiene una

tuerca adaptadora SAE desmontable, la

misma tiene que ser firmemente

instalada.) Una conexión suelta entre el

casquillo de la bujía y el conector del

cable de encendido en el casquillo

puede crear un arco voltaico y encender

los vapores del combustible,

provocando un incendio.

Instalación de la bujía

NAtornille a fondo la bujía, coloque el

casquillo y empújelo firmemente en

su lugar.

Bujía

249BA063 KN

000BA039 KN

002BA363 KN

FS 130, FS 130 R

español / EE.UU

Si el funcionamiento del motor es

insatisfactorio aunque el filtro de aire

está limpio y el carburador ha sido

debidamente ajustado, la causa puede

hallarse en el silenciador.

Solicite al concesionario que revise si

hay contaminación (coquización) en el

silenciador.

STIHL recomienda que un

concesionario STIHL autorizado efectúe

los trabajos de mantenimiento y

reparación.

NRevise el nivel de grasa

periódicamente – aproximadamente

cada 25 horas de funcionamiento.

NDestornille el tapón de llenado (1).

Si no se ve grasa en el interior del

tapón de llenado, atornille el tubo

(2) del lubricante para engranajes

STIHL (accesorio especial) en el

agujero de llenado.

NInyecte hasta 5 g (1/5 oz) de grasa

en la caja de engranajes.

INDICACIÓN

No llene completamente con grasa la

caja de engranajes.

NQuite el tubo de grasa (2).

NVuelva a colocar el tapón de llenado

y apriételo firmemente.

Para prolongar la vida útil de la cuerda

de arranque, siempre observe los

puntos siguientes:

NTire de la cuerda de arranque

solamente en el sentido

especificado.

NNo tire de la cuerda sobre el borde

del buje guía.

NNo tire de la cuerda más de lo

especificado.

NNo deje que el mango de arranque

retroceda bruscamente, guíelo

lentamente hacia el interior de la

caja – vea el capítulo

"Arranque/Parada del motor."

Pida que el concesionario de servicio

sustituya la cuerda de arranque dañada

oportunamente. STIHL recomienda que

un concesionario STIHL autorizado

efectúe los trabajos de mantenimiento y

reparación.

Funcionamiento del motor Lubricación de la caja de

engranajes

233BA010 KN

Dispositivo de arranque

FS 130, FS 130 R

español / EE.UU

Para intervalos de 3 meses o más

NVacíe y limpie el tanque de

combustible en una zona bien

ventilada.

NDeseche el combustible de acuerdo

con los requerimientos locales de

protección del medio ambiente.

NHaga funcionar el motor hasta que

el carburador se seque. Esto ayuda

a evitar que los diafragmas del

carburador se peguen.

NRetire, limpie e inspeccione el

accesorio de corte. Cubra los

accesorio de corte metálicos con

inhibidor de corrosión.

NLimpie la máquina a fondo - preste

atención especial a las aletas del

cilindro y al filtro de aire.

NGuarde la máquina en un lugar seco

y bajo llave, fuera del alcance de los

niños y de otras personas no

autorizadas.

NUse una lima (vea "Accesorios

especiales") para afilar los

accesorios de corte romos. En el

caso de desgaste o mellas más

serios: Vuelva a afilar con una

rectificadora o pida que el trabajo se

lo haga el concesionario – STIHL

recomienda acudir a un

concesionario de STIHL.

NAfile la cadena con frecuencia,

rebaje tan poco metal como sea

posible – dos o tres pasadas de la

lima generalmente son suficientes.

NAfile los dientes (1) uniformemente

– no altere de manera alguna el

contorno de la cuchilla matriz (2).

Vea las instrucciones en el embalaje del

accesorio de corte para información

adicional acerca del afilado. Guarde los

materiales de embalaje para uso futuro.

Equilibrio

NDespués de aproximadamente 5

afiladas, revise la cuchilla con un

equilibrador STIHL – vea

“Accesorios especiales” – o pida

que un concesionario la revise y

vuelva a ajustar el equilibrio según

sea necesario – STIHL recomienda

acudir a un concesionario STIHL

para servicio.

Almacenamiento de la

máquina Afilado de los accesorios de

corte

002BA042 KN

FS 130, FS 130 R

español / EE.UU

Colocación de la herramienta

motorizada en el suelo

NApague el motor.

NApoye la herramienta sobre su

parte trasera de modo que la

superficie de montaje del accesorio

de corte quede hacia arriba.

Sustitución del hilo de nilón

Revise siempre la cabeza segadora en

busca de desgaste antes de sustituir el

hilo de nilón.

ADVERTENCIA

Si hay señales de desgaste serio,

sustituya la cabeza segadora completa.

El hilo de segado de nilón se denomina

"hilo de nilón" o "hilo" en el texto

siguiente.

Con la cabeza segadora se proveen

instrucciones ilustradas para la

sustitución del hilo de nilón. Guarde las

instrucciones de la cabeza segadora en

un lugar seguro.

NDe ser necesario, retire la cabeza

segadora.

Ajuste del hilo de nilón

STIHL SuperCut

Un pedazo de hilo nuevo avanza

automáticamente si el hilo todavía tiene

una longitud mínima de 6cm

(2 1/2 pulg). La cuchilla en el deflector

corta el hilo sobrante a la longitud

correcta.

STIHL AutoCut

NCon el motor en marcha, mantenga

la cabeza segadora sobre la

superficie del césped.

NGolpéela suavemente contra el

suelo una vez – el hilo avanza y la

cuchilla en el deflector lo corta al

largo correcto.

El hilo nuevo avanza cada vez que se

golpea el suelo con la cabeza segadora.

Por este motivo, observe el rendimiento

de corte de la cabeza segadora al

usarla. Si la cabeza segadora se golpea

contra el suelo con frecuencia excesiva,

la cuchilla limitadora recortará tramos

del hilo innecesariamente.

La alimentación del hilo funciona sólo si

ambos hilos miden por lo menos 2,5 cm

(1 pulg) de largo.

STIHL TrimCut

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones,

siempre apague el motor antes de

ajustar el hilo de nilón con la mano.

NTire del carrete hacia arriba – gírelo

aproximadamente 1/6 de vuelta en

sentido contrahorario hasta que se

encaje – y deje que vuelva solo.

NTire de las puntas de los hilos hacia

afuera.

Repita el procedimiento anterior según

sea necesario, hasta que ambos hilos

lleguen hasta la cuchilla limitadora en el

deflector.

El girar el carrete de un tope al otro hace

avanzar aproximadamente 4cm

(1 1/2 pulg) de hilo.

Sustitución del hilo de nilón

STIHL PolyCut

Un tramo del hilo de nilón puede

colocarse en la cabeza PolyCut en lugar

de las cuchillas.

STIHL DuroCut, STIHL FixCut,

STIHL PolyCut

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones,

siempre apague el motor antes de

cargar hilo en la cabeza segadora con la

mano.

NColoque le hilo de nilón en la

cabeza segadora según se

describe en las instrucciones

provistas.

Mantenimiento de la cabeza

segadora

002BA104 KN

FS 130, FS 130 R

español / EE.UU

Sustitución de cuchillas de corte

STIHL PolyCut

Revise siempre la cabeza segadora en

busca de desgaste antes de instalar las

cuchillas de corte nuevas.

ADVERTENCIA

Si hay señales de desgaste serio,

sustituya la cabeza segadora completa.

Las cuchillas de termoplástico se

denominan "cuchillas" en el texto

siguiente.

Se proveen instrucciones ilustradas

para la sustitución de cuchillas en la

cabeza segadora. Guarde las

instrucciones de la cabeza segadora en

un lugar seguro.

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones,

siempre apague el motor antes de

instalar las cuchillas.

NRetire la cabeza segadora.

NSustituya las cuchillas de la manera

mostrada en las instrucciones

ilustradas.

NInstale la cabeza segadora en la

máquina.

Trabajos de mantenimiento

STIHL recomienda que un

concesionario STIHL autorizado efectúe

los trabajos de mantenimiento y

reparación.

Captador de combustible en el tanque

NRevise anualmente el recogedor en

el tanque de combustible y pida que

el concesionario lo sustituye de ser

necesario.

El cuerpo del recogedor debe quedar en

el tanque en la posición que se muestra

en la ilustración.

Inspección y mantenimiento

por el concesionario

465BA002 KN

FS 130, FS 130 R

español / EE.UU

Información para mantenimiento

Los intervalos que se indican a continuación corresponden únicamente a condicio-

nes normales de funcionamiento. Si la jornada diaria es más prolongada que lo

normal, o bien si las condiciones son extremas (zonas con demasiado polvo, etc.),

acorte apropiadamente los intervalos indicados.

antes de comenzar el trabajo

después de completar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problemas

si presenta daños

según se requiera

Máquina completa

Inspección visual (condición general,

fugas) XX

Limpiar X

Sustituya las piezas dañadas. XX

Mango de control Comprobar el funcionamiento XX

Filtro de aire

Inspección visual X X

Limpiar XX

Reemplazar X

Bomba de combustible manual (si la tiene)

Revisar X

Solicitar al concesionario de servicio su

reparación1) X

Recogedor en depósito de combustible

Solicitar al concesionario de servicio su

revisión1) X

Solicitar al concesionario de servicio su

sustitución1) XXX

Depósito de combustible Limpiar XX

Carburador

Comprobar el ajuste de marcha en vacío

– el accesorio de corte no debe girar XX

Ajustar la velocidad de marcha en vacío X

Bujía

Ajustar la distancia entre electrodos X

Cambiar después de aprox. cada 100

horas de funcionamiento

Entradas de enfriamiento Inspección visual X

Limpiar X

Aletas del cilindro Limpiar 2) X

FS 130, FS 130 R

español / EE.UU

100

Juego de las válvulas

Revisar y ajustar de ser necesario,

después de las primeras 139 horas de

funcionamiento1) X

Solicitar que la cámara de combustión

(sólo CARB)

sea limpiada por el concesionario de

servicio 1) después de las primeras 139

horas de funcionamiento, y luego cada

150 horas

Chispero en silenciador Revisar XX

Limpiar o reemplazar XX

Todos los tornillos y tuercas accesibles

(salvo los tornillos de ajuste) Volver a apretar X

Elementos antivibración (amortiguadores

de caucho, resortes)

Revisar XXX

Solicitar al concesionario de servicio su

sustitución1) X

Accesorio de corte

Inspección visual XX

Reemplazar X

Revisar el apriete XX

Accesorio de corte metálico Afilar XX

Lubricación de caja de engranajes Revisar X

Restituir X

Etiquetas de seguridad Reemplazar X

1) STIHL recomienda acudir a un concesionario STIHL autorizado para servicio.

2) Retiro de la envuelta - vea "Chispero en silenciador"

Los intervalos que se indican a continuación corresponden únicamente a condicio-

nes normales de funcionamiento. Si la jornada diaria es más prolongada que lo

normal, o bien si las condiciones son extremas (zonas con demasiado polvo, etc.),

acorte apropiadamente los intervalos indicados.

antes de comenzar el trabajo

después de completar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problemas

si presenta daños

según se requiera

FS 130, FS 130 R

español / EE.UU

101

1Tapa de llenado de combustible

2Tornillos de ajuste del carburador

3Mango de arranque

4Casquillo de bujía

5Silenciador con chispero

6Manillar tipo bicicleta

7Gatillo de aceleración

8Control deslizante

9Bloqueo de gatillo de aceleración

10 Retenedor del cable del acelerador

11 Argolla de transporte

12 Bomba de combustible manual

13 Perilla de estrangulador

14 Cubierta del filtro de aire

15 Tanque de combustible

16 Apoyo de la máquina

17 Soporte del manillar

18 Tornillo mariposa

19 Mango tórico

20 Barra de defensa

#Número de serie

Componentes importantes

10 11 10

249BA069 KN

FS 130, FS 130 R

español / EE.UU

102

Definiciones

1 Tapa de llenado de combustible

Para tapar el depósito de

combustible.

2 Tornillos de ajuste del carburador

Para afinar el carburador.

3 Mango de arranque

El mango del arrancador usado

para arrancar el motor.

4 Casquillo de bujía

Conecta la bujía al alambre de

encendido.

5 Silenciador con chispero

El silenciador reduce los ruidos del

escape del motor y desvía los gases

de escape lejos del usuario.

El chispero está diseñado para

reducir el riesgo de incendios.

6 Manillar tipo bicicleta

Para facilitar el control de la

máquina con ambas manos durante

el proceso de corte.

7 Gatillo de aceleración

Regula la velocidad del motor.

8 Control deslizante

Para aceleración de arranque,

marcha y parada. Mantiene el

estrangulador parcialmente abierto

durante el arranque y apaga el

encendido del motor para detener

su marcha.

9 Bloqueo de gatillo de aceleración

Debe ser oprimido antes de poder

activar el gatillo de aceleración.

10 Retenedor del cable del acelerador

Sujeta el cable del acelerador al

tubo de mando.

11 Argolla de transporte

Conecta la orilladora/cortadora de

matorrales al arnés.

12 Bomba de combustible manual

Suministra alimentación adicional

de combustible para el arranque en

frío.

13 Perilla de estrangulador

Facilita el arranque del motor al

enriquecer la mezcla.

14 Cubierta del filtro de aire

Encierra y protege el elemento del

filtro de aire.

15 Tanque de combustible

Contiene la mezcla de combustible

y aceite.

16 Apoyo de la máquina

Para apoyar la máquina en el suelo.

17 Soporte del manillar

Conecta el eje y el manillar tipo

bicicleta.

18 Tornillo mariposa

Bloquea el manillar en la posición

seleccionada.

19 Mango tórico

Para facilitar el control de la

máquina durante el proceso de

corte.

20 Barra de defensa

Ayuda a mantener los pies y piernas

del usuario lejos de la herramienta

de corte.

1Cabeza de segado

2Deflector para cabezas segadoras

3Cuchilla limitadora del hilo

4Deflector con faldilla para todos los

accesorios de segado

5Faldilla

6Herramienta segadora metálica

002BA114 KN

FS 130, FS 130 R

español / EE.UU

103

Definiciones

1 Cabeza de segado

El accesorio de corte, por ej. una

cabeza segadora, se usa para

diferentes propósitos.

2 Deflector para cabezas segadoras

El deflector tiene por objeto reducir

el riesgo de lesiones causadas por

objetos extraños arrojados contra el

operador por el accesorio de corte y

por el contacto con el accesorio de

corte.

3 Cuchilla limitadora del hilo

Una cuchilla de metal en el deflector

para mantener el hilo de la cabeza

segadora al largo adecuado.

4 Deflector con faldilla para todos los

accesorios de segado

El deflector tiene por objeto reducir

el riesgo de lesiones causadas por

objetos extraños arrojados contra el

operador por el accesorio de corte y

por el contacto con el accesorio de

corte. No está diseñado para

contener las cuchillas metálicas

fragmentadas.

5Faldilla

La faldilla en la parte inferior del

deflector debe usarse de la manera

descrita en el capítulo "Montaje del

deflector".

6 Herramienta segadora metálica

El accesorio de corte, por ejemplo la

cuchilla, hecho de metal para varios

propósitos.

7Cuchilla para sierra circular

8Tope limitador para sierras

circulares

Definiciones

7 Cuchilla para sierra circular

Un accesorio de corte hecho de

metal para cortar madera.

8 Tope limitador para sierras

circulares

Diseñado para colocar la cortadora

de matorrales firmemente contra la

madera para reducir el riesgo de

lesiones causadas por la pérdida de

control como resultado de las

fuerzas reactivas.

EPA / CEPA

El período de cumplimiento de

emisiones indicado en la etiqueta de

cumplimiento de emisiones es la

cantidad de horas de funcionamiento

para la cual la máquina ha demostrado

la conformidad con los requerimientos

de emisiones del Gobierno federal de

los EE.UU.

Categoría

CARB

El período de cumplimiento de

emisiones empleado en la etiqueta del

índice de aire CARB tiene las siguientes

definiciones:

Motor

Motor STIHL de un cilindro, cuatro

tiempos, lubricado por una mezcla de

gasolina con aceite

002BA186 KN

Especificaciones

A = 300 horas

B = 125 horas

C= 50horas

Extended = 300 horas

Intermediate = 125 horas

Moderate = 50 horas

FS 130, FS 130 R

español / EE.UU

104

Sistema de encendido

Encendido por magneto electrónico

Sistema de combustible

Carburador de diafragma de todas

posiciones con bomba de combustible

integral

Peso

Largo total

Características

Comuníquese con su concesionario

STIHL para información acerca de

accesorios especiales que pueden estar

disponibles para su producto.

Cilindrada: 36,3 cm³ (2,22

pulg³)

Diámetro: 43 mm

(1,69 pulg)

Carrera: 25 mm

(0,98 pulg)

Potencia del motor

según ISO 8893:

1,4 kW (1,9 bhp)

a 8.500 r/min

Marcha en vacío: 2800 r/min

Velocidad de corte

(nominal): 10.200 r/min

Velocidad máx. de

eje de salida (acceso-

rio de corte) 7.500 r/min

Juego de las

válvulas:

Válvula de admisión: 0,10 mm

(0,004 pulg)

Válvula de escape: 0,10 mm

(0,004 pulg)

Bujía (tipo

resistencia): NGK CMR 6H

Distancia entre

electrodos:

0,5 mm

(0,02 pulg)

Capacidad del

depósito de

combustible: 0,53 l (17,9 oz fl)

Seco, sin accesorio de corte y deflector

FS 130: 5,9 kg (13,0 lb)

FS 130 R 5,6 kg (12,3 lb)

sin accesorio de corte

1800 mm

(71 pulg)

R Mango tórico

Z Chispero en silenciador

Accesorios especiales

FS 130, FS 130 R

español / EE.UU

105

Los usuarios de esta máquina deben

efectuar únicamente los trabajos de

mantenimiento descritos en este

manual. STIHL recomienda que un

concesionario de servicio STIHL efectúe

los demás trabajos de reparación.

Los reclamos de garantía presentados

después de realizadas las reparaciones

serán aceptados únicamente si las

mismas fueron ejecutadas por un

concesionario de servicio autorizado

STIHL utilizando piezas de repuesto

genuinas de STIHL.

Los repuestos genuinos STIHL se

identifican por medio del número de

pieza STIHL, el logotipo { y el

símbolo de piezas STIHL K. El

símbolo aparece solo en algunas piezas

pequeñas.

Respete todas las leyes y los

reglamentos sobre eliminación de

desechos que correspondan a su país.

No se debe botar los aparatos STIHL en

el basurero. Lleve el producto, los

accesorios y el embalaje a un vertedero

autorizado para reciclarlos y contribuir al

cuidado del medio ambiente.

Comuníquese con un concesionario de

servicio de STIHL para obtener la

información más actualizada sobre la

eliminación de desechos.

No para California

Sus derechos y obligaciones de

garantía

La Agencia de Protección del Medio

Ambiente (EPA) de los EE.UU. y STIHL

Incorporated se complacen en

explicarle la garantía del sistema de

control de emisiones instalado en el

motor de su equipo. En los EE.UU., los

nuevos motores pequeños para equipos

de uso fuera de carretera modelos 1997

y posteriores deben estar diseñados,

construidos y equipados, al tiempo de la

venta, de conformidad con los

reglamentos de la EPA de los EE.UU.

para los motores pequeños de uso fuera

de carretera. El motor del equipo debe

carecer de defectos en el material y la

fabricación que puedan causar el

incumplimiento de las normas de la EPA

de los EE.UU. durante los primeros dos

años de uso del motor a partir de la

fecha de compra por el último

comprador.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

Información de reparación Desecho

000BA073 KN

Declaración de garantía de

STIHL Incorporated sobre

sistemas de control de

emisiones según normas

Federales

FS 130, FS 130 R

español / EE.UU

106

El sistema de control de emisiones de

su máquina incluye piezas tales como el

carburador y el sistema de encendido.

Además puede incluir mangueras,

conectores y otros conjuntos asociados

con el control de emisiones.

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico

(si el trabajo de diagnóstico fue

realizado por un concesionario

autorizado), las piezas y la mano de

obra.

Cobertura de garantía del fabricante

En los EE.UU., los motores pequeños

para equipos de uso fuera de carretera

modelos 1997 y posteriores también

están garantizados por dos años. En el

caso de encontrarse defectos en

cualquiera de las piezas del motor

relacionadas con el sistema de control

de emisiones, la pieza será reparada o

sustituida por STIHL Incorporated sin

costo alguno.

Responsabilidades del usuario relativas

a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

recibos o del incumplimiento del

propietario de realizar todos los trabajos

de mantenimiento programados.

El uso de cualquier pieza de repuesto o

servicio cuyo comportamiento y

durabilidad sean equivalentes está

permitido en trabajos de mantenimiento

o reparación no contemplados en la

garantía, y no reducirá las obligaciones

de la garantía del fabricante del motor.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o una pieza del mismo ha

fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un centro de servicio STIHL

tan pronto surja el problema. Las

reparaciones bajo garantía serán

realizadas en un tiempo razonable, sin

exceder de 30 días.

Ante cualquier duda respecto a sus

derechos y responsabilidades bajo esta

garantía, sírvase contactar al

representante de atención al cliente

STIHL llamando al 1-800-467-8445, o si

lo prefiere puede escribir a

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

www.stihlusa.com

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos aplicables durante un

período de dos años.

Período de garantía

El período de garantía comienza en la

fecha en que el motor del equipo

utilitario es entregado a usted y usted

firma y remite la tarjeta de garantía a

STIHL.

Si cualquier componente relacionado

con el sistema de control de emisiones

está defectuoso, el mismo será

sustituido por STIHL Incorporated sin

costo alguno para el propietario.

Cualquier pieza garantizada cuyo

reemplazo no está programado como

mantenimiento requerido, o que debe

recibir únicamente inspección regular

en el sentido de "reparar o sustituir

según sea necesario", estará

garantizada por el período de garantía.

Cualquier pieza cuyo reemplazo está

programado como mantenimiento

requerido estará garantizada por el

intervalo hasta el primer punto de

reemplazo programado para esa pieza.

Diagnóstico

Como propietario, a usted no se le debe

cobrar la mano de obra por los

diagnósticos que determinen que una

pieza garantizada está defectuosa. No

obstante, si usted reclama garantía para

un componente y se comprueba que la

FS 130, FS 130 R

español / EE.UU

107

máquina no está defectuosa, STIHL

Incorporated le cobrará el costo de la

prueba del sistema de control de

emisiones. El trabajo de diagnóstico

mecánico se realiza en un centro de

servicio autorizado por STIHL. La

prueba del sistema de control de

emisiones se realiza ya sea en la fábrica

de STIHL Incorporated o en un

laboratorio de ensayos independiente.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa.

Se puede usar cualquier pieza de

repuesto aprobada por el fabricante o

equivalente en las piezas relacionadas

con el sistema de control de emisiones,

y debe ser suministrada gratis al

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

La lista siguiente define

específicamente las piezas

garantizadas y relacionadas con las

emisiones:

–Filtro de aire

–Carburador (si corresponde)

–Bomba de combustible

–Estrangulador (sistema de

enriquecimiento de arranque en

frío) (si corresponde)

–Varillajes de control

–Múltiple de admisión

–Sistema de encendido por magneto

o electrónico (Módulo de encendido

o unidad de control electrónica)

–Volante

–Bujía

–Válvula de inyección (si

corresponde)

–Bomba de inyección (si

corresponde)

–Carcasa del acelerador (si

corresponde)

–Cilindro

–Silenciador

–Convertidor catalítico (si lo tiene)

–Tanque de combustible

–Tapa de tanque de combustible

–Línea de combustible

–Adaptadores de línea de

combustible

–Abrazaderas

–Sujetadores/pernos

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto a cualquier centro de

servicio autorizado por STIHL y

presente la tarjeta de garantía firmada.

Requerimientos de mantenimiento

Las instrucciones presentadas en este

manual se basan en la aplicación de la

mezcla recomendada para motores de 2

tiempos (vea también la instrucción

"Combustible"). Las discrepancias de

estas recomendaciones con respecto a

la calidad y la proporción de la mezcla

de combustible y aceite pueden exigir

intervalos de mantenimiento más

cortos.

Limitaciones

Esta garantía de los sistemas de control

de emisiones no cubrirá ninguno de los

puntos siguientes:

Nreparación o sustitución requerida

debido a maltrato, negligencia o

falta del mantenimiento requerido,

Nreparaciones mal hechas o

sustituciones contrarias a las

especificaciones de STIHL

Incorporated que afecten

desfavorablemente el

funcionamiento y/o la durabilidad, y

las alteraciones o modificaciones

no recomendadas o aprobadas por

escrito por STIHL Incorporated,

Nla sustitución de piezas y otros

servicios y ajustes necesarios para

el mantenimiento requerido en y

después del primer punto de

reemplazo programado.

FS 130, FS 130 R

español / EE.UU

108

Solamente para California

Sus derechos y obligaciones de

garantía

El Consejo de Recursos del Aire del

Estado de California (CARB) y STIHL

Incorporated se complacen en

explicarle la Garantía del sistema de

control de emisiones instalado en el

motor de su equipo de uso fuera de

carretera para el año 2014 y posteriores.

En California, el equipo nuevo que tiene

motores pequeños para uso fuera de

carretera debe estar diseñado,

construido y equipado de conformidad

con las rigurosas normas de

contaminación del aire del estado.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor

pequeño para uso fuera de carretera no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

Su sistema de control de emisiones

puede incluir piezas tales como el

carburador y el sistema de inyección de

combustible, el sistema de encendido y

el convertidor catalítico. Además puede

incluir mangueras, correas, conectores

y otros conjuntos asociados con el

control de emisiones.

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico,

las piezas y la mano de obra.

Responsabilidades del fabricante

relativas a la garantía

El sistema de control de emisiones tiene

una garantía de dos años en California.

En el caso de encontrarse defectos en

cualquiera de los componentes del

motor relacionados con el sistema de

control de emisiones, el mismo será

reparado o sustituido por STIHL

Incorporated sin costo alguno.

Responsabilidades del propietario

relativas a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

recibos o de su incumplimiento de

realizar todos los trabajos de

mantenimiento programados.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o un componente del mismo

ha fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un concesionario de servicio

STIHL tan pronto surja el problema. Las

reparaciones bajo garantía deben

realizarse en un tiempo razonable, sin

exceder de 30 días. Ante cualquier duda

respecto a sus derechos y

responsabilidades bajo esta garantía,

sírvase contactar al representante de

atención al cliente STIHL llamando al 1-

800-467-8445, o si lo prefiere puede

escribir a

STIHL Inc., 536 Viking Drive,

P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

www.stihlusa.com

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos acerca de

emisiones aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos acerca de emisiones

aplicables durante un período de dos

años.

Declaración de garantía de

STIHL Incorporated sobre el

control de emisiones de

gases de escape y

emisiones por evaporación

para el Estado de California

FS 130, FS 130 R

español / EE.UU

109

Período de garantía contra defectos

Los períodos de garantía comenzarán el

día en que el motor de equipo utilitario

es comprado por el comprador inicial. Si

cualquier componente relacionado con

el sistema de control de emisiones está

defectuoso, el mismo será sustituido por

STIHL Incorporated sin costo alguno

para el propietario.

No se permite usar componentes

adicionales o modificados que no hayan

sido eximidos por el Consejo de

Recursos del Aire (CARB). El uso de

cualquier componente adicional o

modificado no eximido será motivo para

la denegación del reclamo bajo

garantía. STIHL Incorporated no es

responsable por las fallas de los

componentes garantizados causadas

por el uso de un componente adicional o

modificado no eximido.

La garantía de los componentes

relacionados con el control de

emisiones se interpretará de la manera

1. Cualquier componente garantizado

cuyo reemplazo no está

programado como mantenimiento

requerido en las instrucciones

escritas requeridas en la Lista de

Piezas bajo la Garantía de Control

de Emisiones (vea más abajo) debe

garantizarse por el período de

garantía definido en la subsección

COBERTURA POR STIHL

INCORPORATED, vea más arriba.

Si uno de estos componentes falla

durante el período de garantía, el

fabricante debe reparar o sustituir el

mismo de acuerdo con la

subsección (4) más abajo. Un

componente reparado o sustituido

bajo la garantía debe garantizarse

durante el resto del período de

garantía.

2. Cualquier componente garantizado

que solamente debe

inspeccionarse periódicamente de

acuerdo con las instrucciones

escritas requeridas en la Lista de

Piezas bajo la Garantía de Control

de Emisiones (vea más abajo) debe

garantizarse por el período de

garantía definido en la subsección

COBERTURA POR STIHL

INCORPORATED, vea más arriba.

Una declaración en las

instrucciones escritas tal como

"reparar o sustituir según sea

necesario" no acortará el período

de cobertura de garantía. Un

componente de este tipo reparado o

sustituido bajo la garantía debe

garantizarse durante el resto del

período de garantía.

3. Cualquier componente garantizado

que debe sustituirse como un

elemento de mantenimiento

requerido en las instrucciones

escritas requeridas por la lista de

piezas bajo la garantía de control de

emisiones (vea más abajo) debe

garantizarse por el intervalo antes

del primer punto de sustitución

programado para este componente.

Si el componente falla antes del

primer punto de sustitución

programado, el fabricante del motor

debe reparar o sustituir el mismo de

acuerdo con la subsección (4) más

abajo. Un componente de este tipo

reparado o sustituido bajo la

garantía debe garantizarse durante

el resto del período de garantía

antes del primer punto de

sustitución programado para el

componente.

4. La reparación o sustitución de

cualquier componente garantizado

debe llevarse a cabo en una

estación de reparaciones bajo

garantía sin costo alguno para el

propietario.

5. No obstante lo expuesto en la

subsección (4) de arriba, los

servicios o las reparaciones bajo

garantía pueden obtenerse en

todos los centros de distribución del

fabricante autorizados para dar

servicio a los motores en cuestión.

6. Al propietario no se le debe cobrar

el trabajo del diagnóstico que

establece que el componente

garantizado es de hecho

defectuoso, a condición de que tal

trabajo de diagnóstico se realice en

una estación de reparaciones bajo

garantía.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa. Se puede usar cualquier

pieza de repuesto aprobada por el

fabricante o equivalente para el

mantenimiento o la reparación de los

componentes relacionados con el

sistema de control de emisiones, y la

misma debe ser suministrada gratis al

FS 130, FS 130 R

español / EE.UU

110

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

Lista de piezas bajo la garantía de

emisiones

Filtro de aire, carburador (si

corresponde), bomba de combustible,

estrangulador (sistema de

enriquecimiento para arranque en frío)

(si corresponde), varillajes de control,

múltiple de admisión, sistema de

encendido por magneto o electrónico

(Módulo de encendido o unidad de

control electrónica), volante, bujía,

válvula de inyección (si corresponde),

bomba de inyección (si corresponde),

carcasa del acelerador (si corresponde),

cilindro, silenciador, convertidor

catalítico (si corresponde), tanque de

combustible, tapa de combustible,

tubería de combustible, adaptadores de

tubería de combustible, abrazaderas,

fijaciones.

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto de STIHL a cualquier

concesionario de servicio autorizado por

STIHL y presente la tarjeta de registro

de producto STIHL firmado o la copia

impresa del registro electrónico del

producto.

Limitaciones

La reparación o la sustitución de

cualquier componente garantizado y

normalmente abarcado por la garantía

se puede excluir de la garantía si STIHL

Incorporated demuestra el maltrato,

negligencia o mantenimiento incorrecto

del producto de STIHL, y que tal

maltrato, negligencia, o mantenimiento

incorrecto era la causa directa de la

necesidad de reparación o sustitución

del componente. A pesar de lo anterior,

el ajuste de un componente que tiene un

dispositivo limitador instalado en fábrica

y funcionando correctamente no

perjudicará la cobertura bajo garantía.

Marcas registradas de STIHL

STIHL®

{

La combinación de colores anaranjado-

gris (Números de registro EE.UU.

2,821,860; 3,010,057, 3,010,058,

3,400,477; y 3,400,476)

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

MAGNUM®

MasterWrench Service®

MotoMix®

Marcas comerciales

FS 130, FS 130 R

español / EE.UU

111

OILOMATIC®

ROCK BOSS®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Algunos de las marcas comerciales de

STIHL por ley común

4-MIX ™

BioPlus ™

Easy2Start ™

EasySpool ™

ElastoStart ™

Ematic ™

FixCut ™

HT Plus ™

IntelliCarb ™

Master Control Lever ™

Micro ™

Pro Mark ™

Quad Power ™

Quiet Line ™

STIHL Arctic ™

STIHL Compact ™

STIHL HomeScaper Series ™

STIHL Interchangeable Attachment

Series ™

STIHL M-Tronic ™

STIHL MiniBoss ™

STIHL MotoPlus 4 ™

STIHL Multi-Cut HomeScaper Series ™

Stihl Outfitters ™

STIHL PICCO ™

STIHL PolyCut ™

STIHL PowerSweep ™

STIHL Precision Series ™

STIHL Protech ™

STIHL RAPID ™

STIHL SuperCut ™

STIHL Territory ™

TapAction ™

TrimCut ™

Esta lista de marcas comerciales está

sujeta a cambios.

Queda terminantemente prohibido todo

uso de estas marcas comerciales sin el

consentimiento expreso por escrito de

ANDREAS STIHL AG & Co. KG,

Waiblingen.

STIHL

Injection

FS 130, FS 130 R

español / EE.UU

112

www.stihl.com *04582588621D*

0458-258-8621-D

englisch / spanisch USA

WARNING

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

ADVERTENCIA

El gas de escape del motor de esta máquina

contiene productos químicos que en el estado de

California son considerados como causantes de

cáncer, defectos de nacimiento u otros efectos

nocivos para los órganos de la reproducción.

englisch / spanisch USA

Stihl Fs 130 R Instruction Manual Product

Navigation menu

Versions of this User Manual:

Views

Navigation
