STIH)

STIHL FS-KM

BA_U1_86_01.fm Seite 0 Montag, 12.Januar 2004 12:31 12

Instruction Manual

Manual de instrucciones

Warning!

Read and follow all safety precautions in

Instruction Manual – improper use can cause

serious or fatal injury.

Advertencia!

Lea y siga todas las precauciones de

seguridad dadas en el manual de

instrucciones – el uso incorrecto puede

causar lesiones graves o mortales.

1FS-KM

English / USA

BA_SE_114_006_01_12.fmPrinted on chlorine-free paper.

Printing inks contain vegetable oils; paper can be recycled.

0458 407 8621. M20. B8. PM. Printed in USA

STIHl

Contents

KombiSystem ................................... 2

Guide to Using this Manual .............. 2

Safety Precautions and

Working Techniques ......................... 3

Approved CombiEngines ................ 14

Approved Combinations of

Cutting Tool, Deflector,

Handle and Harness ....................... 15

Mounting the KombiTool ................. 17

Mounting the Deflector ................... 17

Mounting the Cutting Tools ............. 18

Fitting the Harness ......................... 22

Balancing the Brushcutter .............. 23

Starting / Stopping the Engine ........ 24

Storing the Machine ........................ 25

Lubricating the Gearbox ................. 25

Sharpening Metal Cutting Tools ...... 25

Maintenance ................................... 26

Main Parts ...................................... 27

Specifications ................................. 28

Special Accessories ....................... 28

Maintenance and Repairs ............... 28

Trademarks .................................... 29

Allow only persons who understand the

manuals of the KombiEngine and

brushcutter KombiTool to operate this

power tool combination.

To receive maximum performance and

satisfaction from your STIHL KombiTool,

it is important that you read and

understand the maintenance and safety

precautions, starting on page 3, before

using your KombiTool.

Contact your STIHL dealer or the STIHL

distributor for your area if you do not

understand any of the instructions in this

Manual.

!Warning!

Because this power-tool has a high-

speed cutting attachment some special

safety precautions must be observed to

reduce the risk of personal injury.

Careless or improper use may cause

serious or even fatal injury.

Make sure your unit is equipped with the

proper deflector, handle and harness for

the type of cutting attachment being

used. Always wear proper eye

protection.

STIHL's philosophy is to continually

improve all of its products. As a result,

engineering changes and improve-

ments are made from time to time. If the

operating characteristics or the

appearance of your attachment differs

from those described in this Manual,

please contact your STIHL dealer for

information and assistance.

English / USA

FS-KM

In the STIHL KombiSystem a number of

different KombiEngines and KombiTools

can be combined to produce a power

tool. In this instruction manual the

functional unit formed by the

KombiEngine and KombiTool is referred

to as the power tool.

The KombiEngine and KombiTool come

with separate instruction manuals.

Always read and make sure you

understand both instruction manuals

before starting and using your machine.

Keep the manuals in a safe place for

later reference.

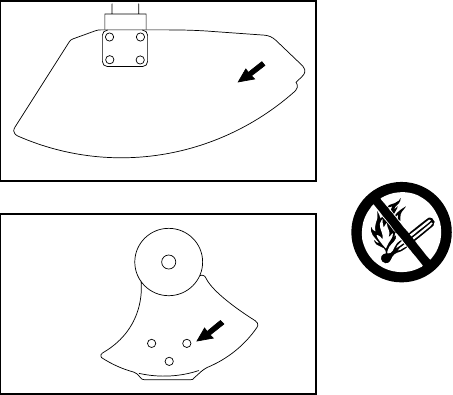

Pictograms

All the pictograms attached to the

machine are shown and explained in

this manual.

The operating and handling instructions

are supported by illustrations.

Symbols in text

The individual steps or procedures

described in the manual may be marked

in different ways:

:A bullet marks a step or procedure

without direct reference to an

illustration.

A description of a step or procedure that

refers directly to an illustration may

contain item numbers that appear in the

illustration.

Example:

Loosen the screw (1)

Lever (2) ...

In addition to the operating instructions,

this manual may contain paragraphs

that require your special attention. Such

paragraphs are marked with the

symbols described below:

Warning where there is a risk of an

accident or personal injury or

serious damage to property.

Caution where there is a risk of

damaging the machine or its

individual components.

Note or hint which is not essential

for using the machine, but may

improve the operator’s under-

standing of the situation and result

in better use of the machine.

Note or hint on correct procedure in

order to avoid damage to the

environment.

KombiSystem

002BA159 KN

Guide to Using this Manual

3FS-KM

English / USA

Equipment and features

This instruction manual may refer to

several models with different

features. Components that are not

installed on all models and related

applications are marked with an

asterisk (*). Such components may

be available as special accessories

from your STIHL dealer.

Engineering improvements

STIHL’s philosophy is to continually

improve all of its products. As a result,

engineering changes and improvements

are made from time to time. If the

operating characteristics or the

appearance of your machine differ from

those described in this manual, please

contact your STIHL dealer for

assistance.

Therefore some changes, modifications

and improvements may not be covered

in this manual.

Warning!

Because a CombiEngine

equipped with a

brushcutter CombiTool is

a high-speed, fast-cutting

power tool, special safety precautions

must be observed to reduce the risk of

personal injury.

It is important that you

read, fully understand and

observe the following

safety precautions and

warnings. Read the

owner's manuals and the

safety instructions of your CombiEngine

and CombiTool periodically. Careless or

improper use of any power tool may

cause serious or fatal injury.

Have your STIHL dealer show you how

to operate your power tool. Observe all

applicable local safety regulations,

standards and ordinances.

!Warning!

Do not lend or rent your power tool

without the owner's manuals. Be sure

that anyone using your power tool

understands the information contained

in these manuals.

!Warning!

The use of any brushcutter may be

hazardous. If the rotating cutting tool

comes in contact with your body, it will

cut you. When it comes in contact with

solid foreign objects such as rocks or

bits of metal, it may fling them directly or

by ricochet in the direction of bystanders

or the operator.

Striking such objects could damage the

cutting attachment and may cause

blades to crack, chip or break.

STIHL does not recommend the use of

rigid blades when cutting in stony areas.

Thrown objects or damaged blades may

result in serious or fatal injury to the

operator or bystanders.

!Warning!

Minors should never be allowed to use a

power tool. Bystanders, especially

children, and animals should not be

allowed in the area where a power tool is

in use.

Never let the brushcutter run

unattended.

Safety Precautions and

Working Techniques

English / USA

FS-KM

Most of these safety precautions and

warnings apply to the use of all STIHL

brushcutters. Different models may have

different parts and controls. See the

appropriate sections of your

CombiEngine and CombiTool owner's

manuals for a description of the controls

and function of the parts of your power

tool model.

Safe use of a power tool involves

1. the operator

2. the power tool

3. the use of the power tool.

THE OPERATOR!

Physical Condition

You must be in good physical condition

and mental health and not under the

influence of any substance (drugs,

alcohol, etc.) which might impair vision,

dexterity or judgement. Do not operate a

power tool when you are fatigued.

Be alert - if you get tired while operating

your power tool, take a break. Tiredness

may result in loss of control. Working

with any power tool can be strenuous. If

you have any condition that might be

aggravated by strenuous work, check

with your doctor before operating a

brushcutter.

!Warning!

Prolonged use of a power tool (or other

machines) exposing the operator to

vibrations may produce whitefinger

disease (Raynaud's phenomenon) or

carpal tunnel syndrome.

These conditions reduce the hand's

ability to feel and regulate temperature,

produce numbness and burning

sensations and may cause nerve and

circulation damage and tissue necrosis.

All factors which contribute to white-

finger disease are not known, but cold

weather, smoking and diseases or

physical conditions that affect blood

vessels and blood transport, as well as

high vibration levels and long periods of

exposure to vibration are mentioned as

factors in the development of whitefinger

disease. In order to reduce the risk of

whitefinger disease and carpal tunnel

syndrome, please note the following:

– Most STIHL power tools are

available with an anti-vibration

("AV") system designed to reduce

the transmission of vibrations

created by the engine to the

operator's hands. An AV system is

recommended for those persons

using power tools on a regular or

sustained basis.

– Wear gloves and keep your hands

warm.

– Keep the AV system well

maintained. A power tool with loose

components or with damaged or

worn AV buffers will tend to have

higher vibration levels.

– Maintain a firm grip at all times, but

do not squeeze the handles with

constant, excessive pressures and

take frequent breaks.

All the above mentioned precautions do

not guarantee that you will not sustain

whitefinger disease or carpal tunnel

syndrome. Therefore continual and

regular users should monitor closely the

condition of their hands and fingers. If

any of the above symptoms appear,

seek medical advice immediately.

5FS-KM

English / USA

Proper Clothing

!Warning!

To reduce the risk of injury, the operator

should wear proper protective apparel.

!Warning!

The deflector provided with your

CombiTool may not protect the operator

from all foreign objects (gravel, glass,

wire, etc.) thrown by the rotating cutting

attachment. Thrown objects may also

ricochet and strike the operator.

!Warning!

To reduce the risk of injury

to your eyes never

operate a brushcutter

unless wearing goggles or

properly fitted safety

glasses with adequate top

and side protection complying with ANSI

Z 87.1 (or your applicable national

standard). To reduce the risk of injury to

your face STIHL recommends that you

also wear a face shield or face screen

over your goggles or safety glasses.

!Warning!

Power tool noise may

damage your hearing.

Wear sound barriers (ear

plugs or ear mufflers) to

protect your hearing.

Continual and regular

users should have their hearing checked

regularly.

Protect your hands with

gloves when handling the

power tool and the cutting

attachment. Heavy-duty,

nonslip gloves improve

your grip and protect your

hands.

Clothing must be sturdy

and snug-fitting, but allow

complete freedom of

movement.

Avoid loose-fitting jackets,

scarfs, neckties, jewelry,

flared or cuffed pants,

unconfined long hair or

anything that could

become caught on

branches, brush or

moving parts of the unit.

Wear long pants made of heavy material

to protect your legs. Do not wear shorts,

pants, sandals or go bare foot. Secure

hair so it is above shoulder level.

Good footing is most

important in brushcutter

work. Wear sturdy boots

with nonslip soles. Steel-

toed safety boots are

recommended.

Wear an approved safety

hard hat to reduce the risk

of injury to your head

when there is a danger of

head injuries.

THE BRUSHCUTTER

COMBITOOL

For illustrations and definitions of the

brushcutter CombiTool parts see the

chapter on "Main Parts".

!Warning!

Never modify a CombiTool in any way.

Only attachments supplied by STIHL or

expressly approved by STIHL for use

with the specific STIHL power tool

models are authorized. Although certain

unauthorized attachments may be

useable on the STIHL power tool, their

use may, in fact, be extremely

dangerous.

English / USA

FS-KM

THE USE OF THE

BRUSHCUTTER

(COMBIENGINE EQUIPPED WITH

BRUSHCUTTER COMBITOOL)

Transporting the brushcutter

!Warning!

Always turn off the engine and make

sure the cutting attachment has stop-

ped before putting a brushcutter down.

When transporting your brushcutter in a

vehicle, properly secure it to prevent

turnover, fuel spillage and damage to the

brushcutter. Keep metal cutting tools

covered with the transport guard

(optional accessory).

Preparation for the use of the

brushcutter

Adjust carrying harness and hand grip to

suit your size before starting work. The

machine should be properly balanced as

specified in your owner's manual for

proper control and less fatigue in

operation.

Always check your brushcutter for

proper condition and operation before

starting, particularly the throttle trigger,

throttle trigger interlock (if applicable),

stopswitch, cutting tool, deflector and

harness.

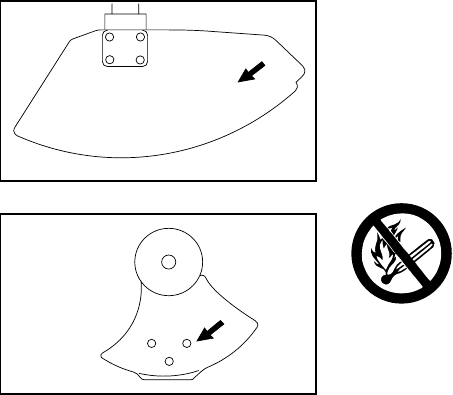

Arrows on the deflector (A) and stop (B)

show the correct direction of rotation of

the cutting tool.

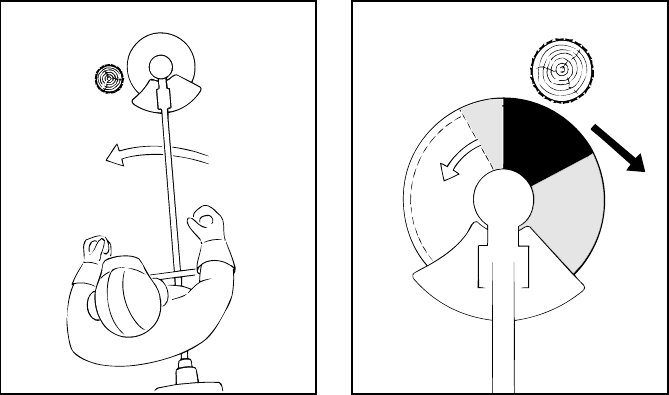

!Warning!

Some risks of injury are associated with

specific types of cutting attachments.

For instance, with rigid cutting tools

there is a risk of reactive force known as

„kickout“ or „blade thrust“, which can

throw the brushcutter sideways in

certain situations. For more information

on such risks, see „Using the Cutting

To o l s “ .

Fueling

Your STIHL brushcutter uses an oil-

gasoline mixture for fuel. For further

instructions see the safety precautions

and the chapter on „Fuel“ of the owner’s

manual of the CombiEngine.

!Warning!

Gasoline is an extremely

flammable fuel. If spilled

and ignited by a spark or

other ignition source, it

can cause fire and serious

burn injury or property

damage. Use extreme caution when

handling gasoline or fuel mix.

Do not smoke or bring any fire or flame

near the fuel or brushcutter.

000BA006 KN

000BA007 KN

7FS-KM

English / USA

Operating instructions

Do not cut any material other than grass,

brush and wood. The cutting tools may

be used only for the operations

described in your manual.

! Warning!

Improper use of

any brushcutter

can cause serious

or fatal personal

injury. To reduce

the risk of personal injury to the operator

from blade contact and thrown objects,

make sure your unit is equipped with the

proper deflector, handle and harness for

the type of cutting attachment being

used. Conversely make sure any cutting

attachment you use is authorized for

your model in its current configuration.

(See chart in chapter on "Approved

Combinations of Cutting Tool, Deflector,

Handle and Harness").

Keep the deflector (and the skirt where

appropriate) adjusted properly at all

times (see chapter on mounting the

various cutting tools of your owner's

manual).

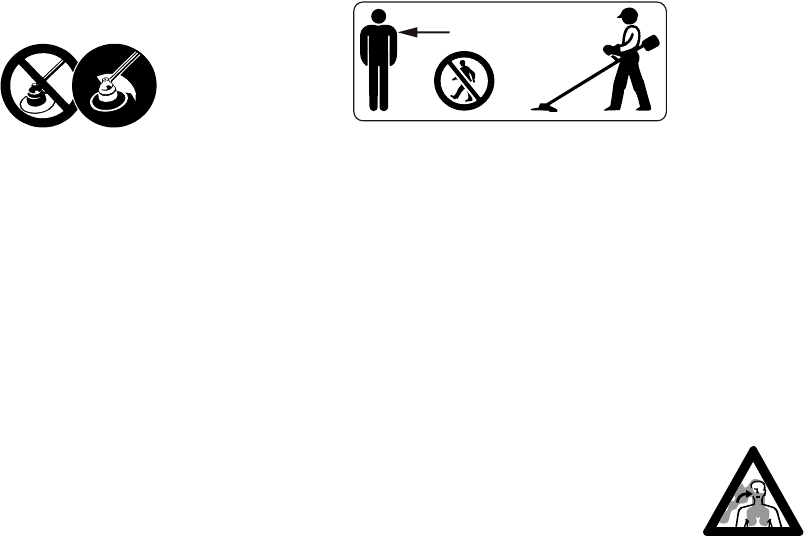

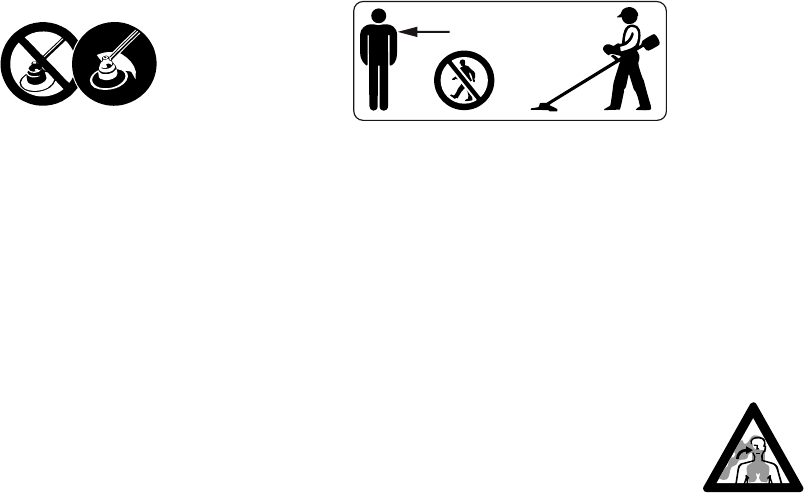

!Warning!

Your power tool is a one-person

machine. Once started, it may fling

foreign objects for a great distance.

To reduce the risk of eye and other injury

insure that bystanders are at least

50 feet (15 m) away. Bystanders should

be encouraged to wear eye protection.

Stop the engine and cutting tool

immediately if you are approached. Start

and operate your brushcutter without

assistance. For specific starting

instructions, see the appropriate section

of the owner’s manual of the

CombiEngine. Place the power tool on

firm ground or other solid surface in an

open area. Maintain a good balance and

secure footing.

Starting

!Warning!

To reduce the risk of injury from loss of

control, be absolutely sure that the

cutting tool is clear of you and all other

obstructions and objects, including the

ground, because when the engine starts

at starting-throttle, engine speed will be

fast enough for the clutch to engage and

turn the cutting tool.

With the engine running only at idle,

attach the power tool to the spring hook

of your harness (see appropriate

chapter of this manual).

Working Conditions

Operate and start your power tool only

outdoors in a ventilated area.

Operate the brushcutter under good

visibility and daylight conditions only.

Work carefully.

!Warning!

Your brushcutter

produces toxic exhaust

fumes as soon as the

engine is running. These

gases (e.g. carbon

monoxide) may be

colorless and odorless. To reduce the

risk of serious or fatal injury from

inhaling toxic fumes, never run the

brushcutter indoors or in poorly

ventilated locations.

15m (50ft)

English / USA

FS-KM

!Warning!

Use of this product can generate dust

and fumes containing chemicals known

to cause respiratory disease, cancer,

birth defects, or other reproductive

harm. If you are unfamiliar with the risks

associated with the particular dust or

fume at issue, consult your employer,

governmental agencies such as OSHA

and NIOSH and other sources on

hazardous materials. The State of

California and some other authorities,

for instance, have published lists of

substances known to cause cancer,

reproductive toxicity, etc.

Control dust and fumes at the source

where possible. In this regard use good

work practices and follow the

recommendations of OSHA/NIOSH and

occupational and trade associations.

When the inhalation of toxic dust and

fumes cannot be eliminated, the

operator and any bystanders should

always wear a respirator approved by

NIOSH/MSHA for the type of dust and /

or fumes encountered.

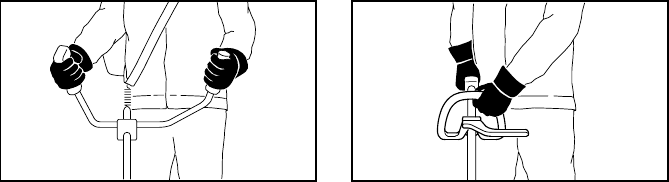

Always hold the power tool firmly with

both hands. Wrap your fingers tightly

around the handles, keeping the

handles cradled between your thumb

and forefinger. Keep your hands in this

position to have your power tool under

control at all times. Make sure your

brushcutter handles and grips are in

good condition and free of moisture,

pitch, oil or grease.

!Warning!

Never attempt to operate any

brushcutter with one hand. Loss of

control of the brushcutter resulting in

serious or fatal injury may result.

!Warning!

Do not overreach. Keep proper footing

and balance at all times. Special care

must be taken in slippery conditions (wet

ground, snow) and in difficult, overgrown

terrain. Watch for hidden obstacles such

as tree stumps, roots and ditches to

avoid stumbling. Be extremely cautious

when working on slopes or uneven

ground.

002BA055 KN

002BA057 KN

9FS-KM

English / USA

!Warning!

Before cutting, inspect the

area for stones, glass,

pieces of metal, trash or

other solid objects. The

cutting attachment could

throw objects of this kind.

Remove such objects if possible, and

avoid any remaining ones when cutting.

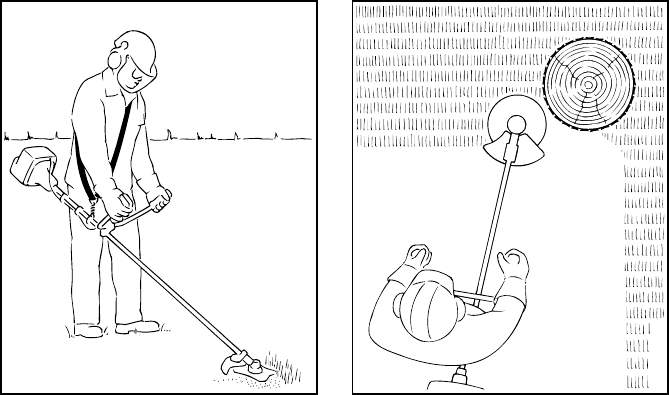

!Warning!

When using rigid blades, avoid cutting

close to fences, sides of buildings, tree

trunks, stones or other such objects that

could cause the brushcutter to kick out

or could cause damage to the blade.

STIHL recommends use of the nylon line

heads or PolyCut head for such jobs. In

addition, be alert to an increased

possibility of ricochets in such situations.

!Warning!

This brushcutter is normally to be used

at ground level with the cutting attach-

ment parallel to the ground. Use of a

brushcutter above ground level or with

the cutting attachment perpendicular to

the ground may increase the risk of

injury, since the cutting attachment is

more fully exposed and the brushcutter

may be more difficult to control. Never

use your brushcutter as a hedge

trimmer.

Do not operate using the starting throttle

lock as you do not have control of the

engine speed. See section of your

CombiEngine owner's manual on the

proper use of the slide control.

If the cutting tool or deflector becomes

clogged or stuck, always turn off the

engine and make sure the cutting tool

has stopped before cleaning. Grass,

weeds, etc. should be cleaned off the

cutting tool at regular intervals.

!Warning!

During cutting, check the tightness and

the condition of the cutting tool at regular

intervals. If the behavior of the tool

changes, stop the engine immediately,

and check the nut securing the tool for

tightness and the cutting tool for cracks

and damage. Replace cracked, bent,

warped, damaged or dull cutting tools

immediately. Such tools may shatter at

high speed and cause serious or fatal

injury.

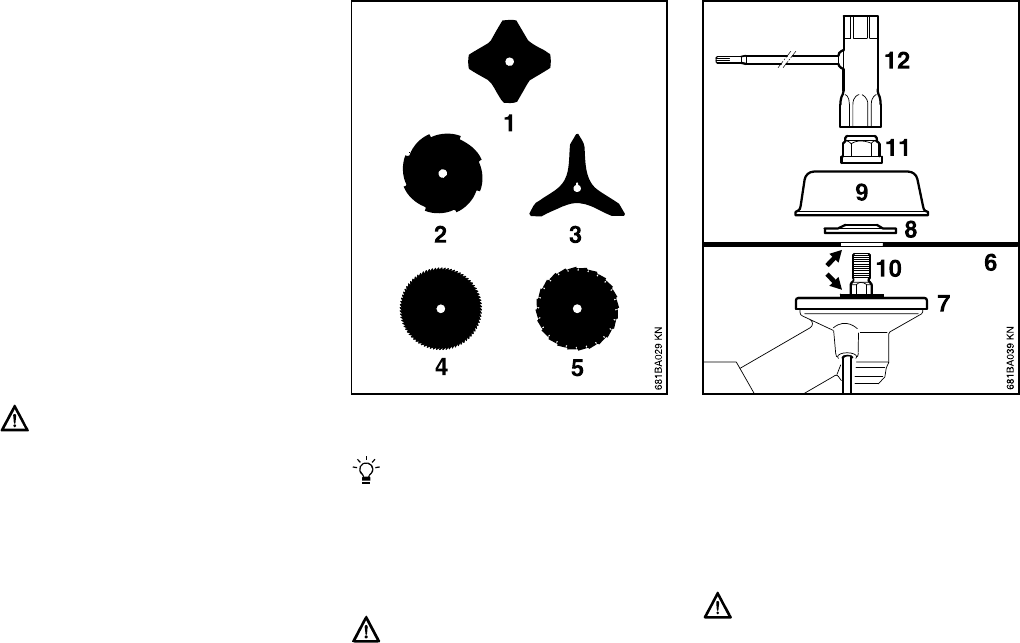

!Warning!

A loose blade may cause the blade to

vibrate, crack, break or come off the

brushcutter, which may result in serious

or fatal injury. Make sure that the blade

is properly tightened. Use the wrench

supplied or one of sufficient length to

obtain the proper torque. If the blade

loosens after being properly tightened,

stop work immediately. The retaining nut

may be worn or damaged and should be

replaced. Never use unauthorized parts

to secure the blade. If the blade

continues to loosen, see your STIHL

dealer. Never use a brushcutter with a

loose blade.

!Warning!

Do not attach any blade to a unit without

proper installation of all required parts.

Never use unauthorized parts to secure

the blade. Failure to use the proper parts

may cause the blade to fly off and

seriously injure the operator or

bystanders.

English / USA

FS-KM

!Warning!

Keep hands and feet

away from cutting tool.

Never touch a rotating

cutting tool with your hand

or any part of your body. It

continues to rotate for a

short period after the throttle trigger is

released (flywheel effect).

Important adjustments

!Warning!

To reduce the risk of personal injury from

loss of control or contact with the

running cutting tool, do not use a cutting

tool with incorrect idle adjustment. At

correct idle speed, the cutting tool

should not move. For directions on how

to adjust idle speed, see the appropriate

section of the owner's manual of the

CombiEngine.

If you cannot set the correct idle speed,

have your STIHL dealer check your

brushcutter and make proper

adjustments and repairs.

MAINTENANCE, REPAIR AND

STORING

Maintenance, replacement, or repair

of the emission control devices and

systems may be performed by any

nonroad engine repair establishment

or individual. However if you claim

warranty coverage for a component

which has not been serviced or

maintained properly or if

nonapproved replacement parts were

used, STIHL may deny warranty

coverage.

!Warning!

Use only identical STIHL replacement

parts for maintenance and repair. Use of

non-STIHL parts may cause serious or

fatal injury.

Follow the maintenance and repair

instructions in the appropriate section of

your owner's manual. Please refer to the

maintenance chart on the last pages of

this manual.

Additionally, the daily maintenance

schedule for your power tool set forth in

your STIHL Owner's Manual should be

strictly followed.

!Warning!

Always stop the engine and make sure

that the cutting tool is stopped before

doing any maintenance or repair work or

cleaning the power tool. Do not attempt

any maintenance or repair work not

described in your owner's manual. Have

such work performed at your STIHL

service shop only.

Wear gloves when handling or

performing maintenance on blade.

!Warning!

Never repair damaged cutting attach-

ments by welding, straightening or

modifying the shape. This may cause

parts of the cutting tool to come off and

result in serious or fatal injuries.

Keep the cutting tool sharp. Tighten all

nuts, bolts and screws, except the

carburetor adjustment screws, after

each use.

Store the brushcutter CombiTool in a dry

and high or locked location out of reach

of children.

Before storing for longer than a few

days, always empty the fuel tank. See

chapter „Storing the machine“ in the

CombiEngine manual.

11FS-KM

English / USA

USING THE CUTTING TOOLS

For an illustration of the various cutting

tools and instructions on proper

mounting see the chapter on "mounting

the cutting tools" in your owner's

manual.

Using the mowing heads

Do not use with mowing line longer than

the intended diameter. With a properly

mounted guard, the built-in cutter will

automatically adjust the line to its proper

length. Overly long lines can overload

the engine, resulting in damage to the

clutch mechanism and nearby parts.

A damaged clutch may cause a cutting

attachment to rotate at idle speed and

increase the risk of personal injury from

loss of control and from contact with the

cutting tool.

The STIHL SuperCut, AutoCut, TrimCut

and PolyCut mowing heads produce a

clean and tidy finish.

They are to be used only on brush-

cutters equipped with a limiter blade in

the deflector in order to keep the line at

the proper length (see "Parts and

Controls" chapter of this manual).

If the lawn edges are planted with trees

or bordered by a fence etc., it is best to

use a nylon line head. It achieves a

"softer" cut with less risk of damaging

tree bark etc. than with the polymer

blades.

However, the polymer bladed STIHL

"PolyCut" produces a better cut if there

are no plants along the edge of the lawn.

Sharpening is not necessary and worn

grass cutting blades are easily replaced.

!Warning!

To reduce the risk of serious injury,

never use wire or metal-reinforced line

or other material in place of the nylon

cutting lines. Pieces of wire could break

off and be thrown at high speed toward

the operator or bystanders.

STIHL SuperCut mowing head

Fresh line is advanced automatically.

Frayed line is replaced by a simple

adjustment (see instruction sheet

supplied with mowing head).

STIHL TrimCut mowing head

Frayed line is replaced by a simple

adjustment (see instruction sheet

supplied with mowing head).

002BA018 LÄ

000BA015 KN

English / USA

FS-KM

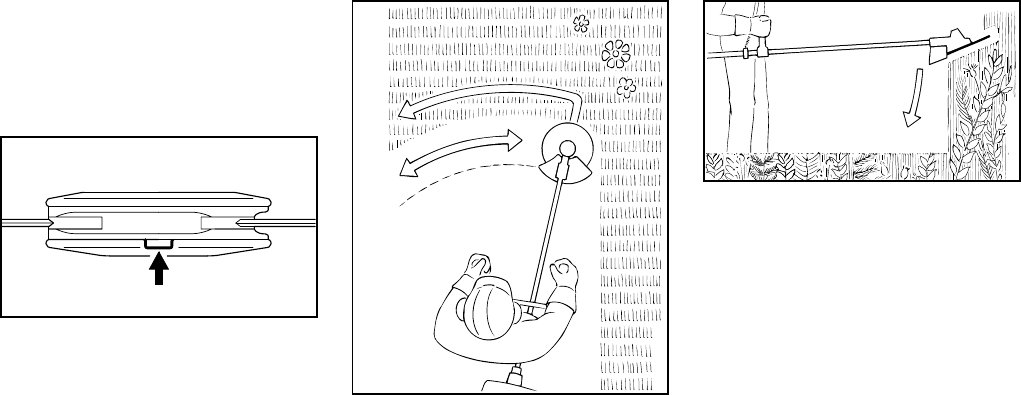

STIHL AutoCut mowing head

Nylon cutting cord advances

automatically when tapped against the

ground.

STIHL PolyCut mowing head

Uses either nylon lines or nonrigid

plastic blades.

Important:

Three rectangular wear limit marks are

applied to the base (periphery) of the

PolyCut. To reduce the risk of serious

injury from breakage of the head or

blades, the PolyCut must not be used

when it has worn as far as one of these

marks. It is important to follow the

maintenance instructions supplied with

the head.

Using the grass cutting blade

All kinds of grass and weeds can be

easily cut with the grass cutting blade.

The brushcutter is swept in an arc

similar to a scythe.

!Warning!

To reduce the risk of serious or fatal

injury never attempt to cut woody

materials.

The 4-tooth grass cutting blade is

intended to cut grass and weeds. It has

4 cutting knives with cutting edges on

both sides, i.e. front and rear.

The 8-tooth grass cutting blade is

recommended for cutting fern or reed.

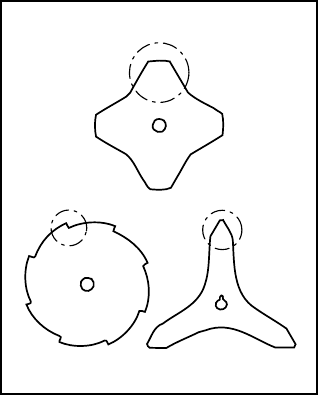

Both blades have to be resharpened

when all cutting edges are dull.

Using the brush knife

When fitted to the brushcutter, the brush

knife is suitable for applications ranging

from cutting matted grass to clearing

weeds, wild growth and scrub.

To cut wild growth and scrub, lower the

rotating brush knife down onto the

growth to achieve a chopping effect. Use

the brushcutter like a scythe to cut

grass, i.e. sweep it to and for in an arc.

!Warning!

When cutting woody materials, use the

left side of the blade to avoid "kickout"

(blade thrust) situations.

!Warning!

Improper use of a brush knife may cause

it to crack, chip or shatter.

002BA177 KN

000BA020 KN

002BA066 KN

13FS-KM

English / USA

Thrown parts may seriously injure the

operator or bystanders. To reduce the

risk of personal injury it is essential to

take the following precautions:

Avoid contact with hard or solid foreign

objects such as stones, rocks or pieces

of metal.

Never cut wood or shrubs with a stem

diameter of more than 2cm (3/4") - use a

circular saw blade for such work. Inspect

the brush knife at regular short intervals

for signs of damage. Do not continue

working with a damaged brush knife.

Resharpen the brush knife regularly

(when it has dulled noticeably).

!Warning!

When cutting young saplings or other

woody materials up to 2cm (3/4") in

diameter, use left side of the blade to

avoid "kickout" situations (see

appropriate section in this manual). Do

not attempt to cut woody material with a

larger diameter, since the blade may

catch or jerk the brushcutter forward.

This may cause damage to the blade or

brushcutter or loss of control of the

brushcutter, resulting in personal injury.

Using the circular saw blade

Circular saw blades are suitable for

thinning brush and cutting small trees up

to a diameter of 4 cm (1 9/16 in). Do not

attempt to cut trees with larger

diameters, since the blade may catch or

jerk the brushcutter forward. This may

cause damage to the blade or loss of

control of the brushcutter which may

result in serious injury.

When the brushcutter with circular saw

blade is used to cut down small trees,

STIHL recommends that the standard

deflector be removed and replaced by

the special "stop" (see chapter "circular

saw blade" for mounting instructions).

This stop helps to keep the brushcutter

positioned against the tree during the

cutting process. Inexperienced users

should place the left side of the stop

against the tree trunk before beginning

to cut. This will keep the brushcutter

against the tree during the cutting

operation and will reduce the risk of loss

of control and possible kickout

(described in the following section).

000BA016 KN

000BA012 KN

English / USA

FS-KM

!Warning!

In order to reduce the risk of injury from

thrown objects or from operator contact

with the cutting tool, be sure to remount

the standard deflector for all other uses.

Before starting the cut, accelerate the

engine up to full throttle. Perform cut

with uniform pressure. STIHL

recommends that the circular saw blade

be applied to the right of the tree, using

the non-shaded area of the blade.

!Warning!

The risk of kickout is highest when

cutting in the darker shaded area. To

reduce the risk of kickout and resulting

injury, do not use this area of the circular

saw blade for cutting trees or shrubs.

Special techniques using the lighter

shaded areas of the blade to cut shrubs

and trees should only be used by

experienced operators with specialized

training in use and control of the

brushcutter.

To reduce the risk of serious injury to the

operator or bystanders by a kickout,

never use a circular saw blade on a

brushcutter with a loop handle.

Risk of kickout (blade thrust)

with all rigid cutting blades

!Warning!

Kickout (blade thrust) is the sudden and

uncontrolled motion towards the

operator's right or rear that can occur

when the shaded area of the rotating

blade comes in contact with a solid

object like a tree, rock, bush or wall. The

rapid counterclockwise rotation of the

blade may be stopped or slowed, and

the cutting attachment may be thrown in

an area to the right or to the rear.

This kickout (blade thrust) may cause

loss of control of the brushcutter and

may result in serious or fatal injury to the

operator or bystanders. To reduce the

risk of injury, extreme caution should be

used when cutting with the shaded area

of any rigid blade.

Only use CombiEngines supplied by

STIHL or expressly approved by STIHL

for use with the CombiTool.

Depending on the cutting tool used,

always refer to and observe the

recommendations in chapter "Approved

Combinations of Cutting Tool, Deflector,

Handle and Harness".

This CombiTool may be operated only in

combination with the following

CombiEngines:

STIHL KM 55, KM 55 C, KM 55 R,

KM 55 RC, KM 85, KM 85 R, KM 90,

KM 90 R, KM 110, KM 110 R, KM 130,

KM 130 R

The barrier bar must be mounted on

loop-handled units.

The CombiTool may also be mounted to

STIHL brushcutters with a split boom or

drive tube (T models).

Operation of this CombiTool is therefore

also permitted on the following power

tool models:

STIHL FS 55 T, FS 55 TC, FS 55 RT,

FS 55 RTC, FS 83 T, FS 83 RT, FS 85 T

und FS 85 RT

For use of barrier bar refer to power

tool instruction manual.

Approved CombiEngines

15FS-KM

English / USA

Cutting tools

1 STIHL SuperCut 20-2

2 STIHL AutoCut 25-2

3STIHL AutoCut C 25-2

4STIHL TrimCut 30-2

5STIHL PolyCut 20-3

6STIHL FixCut 25-2

7 Grass cutting blade 230-4

8 Grass cutting blade 230-8

9 Brush knife 250 1)

10 Scratcher tooth circular

saw blade 200 1)

11 Chisel tooth circular

saw blade 200 1)

Grass cutting blades, brush knives,

shredder blades and circular saw blades

made of any other non-metal material

are not permitted.

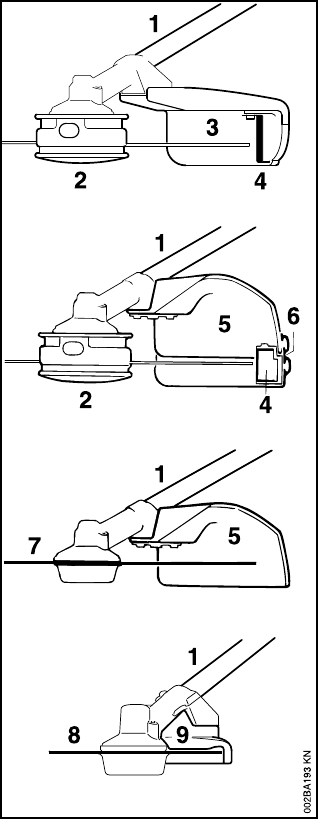

Deflectors

12 Deflector for mowing heads only

13 Deflector with

14 Skirt and blade for all mowing heads

(see “Mounting the deflector”)

15 Deflector without skirt and blade

for all metal mowing tools and brush

knife

16 Limit stop for circular saw blades

1) Not approved for KM 55, KM 55 C,

KM 55 R, KM 55 RC, FS 55 T,

FS 55 TC, FS 55 RT, FS 55 RTC

Handles

17 Loop handle with

18 Barrier bar

19 Bike handle

Harnesses

20 Shoulder strap may be used

21 Shoulder strap must be used

22 Full harness may be used

23 Full harness must be used

Equipment

Among other parts, the complete FS-KM

CombiTool includes:

– Cutting tool

– Deflector

Select the correct combination from

the table according to the cutting tool

you intend to use. Read the table

horizontally from left to right. Other

combinations, e.g. reading the table

diagonally, are not permitted.

Warning!

To reduce the risk of injury from

thrown objects and blade contact,

never operate your unit without the

proper deflector for the cutting

attachment being used. To reduce the

risk of injury from loss of control

and / or contact with the cutting tool,

make sure your unit is equipped with

a proper handle and harness for the

type of cutting attachment being

used.

Warning!

Plastic or metal cutting tools, but not

circular saw blades, may be used

only on power tools with a bike

handle or loop handle with barrier bar

in order to reduce the risk of personal

injury through contact with the

cutting tool. To reduce the risk of

serious injury to the operator or

bystanders by kickout, never use a

circular saw blade on a power tool

with a loop handle. Circular saw

blades may be used only on power

tools with a bike handle.

Approved Combinations of Cutting Tool, Deflector, Handle

and Harness

English / USA

FS-KM

Cutting tool Deflector Handle Harness/Strap

681FK003

681FK011

681FK037 KN

681FK111 KN

681FK006

681FK023

681BA002 KN

02BA003 K

02BA125 KN

02BA001 K

002BA005 K

681FK014

681FK021

002BA003 K

002BA001 K

02BA126 KN

02BA127 KN

02BA005 K

21 22

681FK018

681FK016

681FK024

02BA001 K

02BA026 KN

002BA006 K

23 23

17FS-KM

English / USA

Mounting

:Engage lug (1) on drive tube in

slot (2) in the coupling sleeve and

push home the drive tube as far as

stop.

:When correctly installed, the red

line (3) (arrow point) must be flush

with the end of the coupling sleeve.

:Tighten the wing screw (4) firmly.

Removing

:Reverse the above sequence to

remove the drive tube.

Mounting the deflector

1 = Deflector approved for all cutting

tools

2 = Deflector approved for use with

mowing heads only

:Place the deflector on the

gearhead.

:Fit the plate (3) and line it up.

:Insert M 5 x 18 screws and tighten

down firmly.

Fitting skirt and blade

These parts must be fitted to the

deflector (1) when you use a

mowing head:

:Slide the lower guide slot of the

skirt (4) onto the deflector (1) – it

must snap into position.

:Push the blade (5) into the upper

guide slot on the skirt and line it up

with the first hole.

:Fit the screw and tighten it down

firmly.

Mounting the KombiTool

002BA132 KN

002BA133 KN

Mounting the Deflector

002BA102 KN

002BA103 KN

English / USA

FS-KM

Mounting the stop

:Always fit stop (6) when you use a

circular saw blade.

:Place the stop on the gearhead

flange.

:Fit the three M 5 x 18 screws (7) and

tighten down securely.

Preparations

:Lay your brushcutter on its back

with the gearhead facing upward.

Mounting Hardware

for Cutting Tools

The mounting hardware supplied

depends on the cutting tool that comes

as original equipment with the new

brushcutter.

Mounting hardware is not packed

with the machine

Only mowing heads may be

mounted.

:Pull the hose (1) (protector for

shipping) off the shaft (2).

:Go to "Mounting the Mowing Head".

If you want to mount a metal cutting

tool in place of a mowing head, you

will need the following additional

parts: Nut (3), rider plate (4) and

thrust washer (5) (special

accessories).

7 7

002BA028 KN

Mounting the Cutting Tools

002BA104 KN

002BA164 KN

19FS-KM

English / USA

Mounting hardware is packed with

the machine

Mowing heads and metal cutting

tools may be mounted.

Mounting hardware is loose

:Pull the hose (1) (protector for

shipping) off the shaft (2).

The nut (3), rider plate (4) and thrust

washer (5) are in the parts kit

supplied with the machine.

:Go to "Mounting the Mowing Head"

or "Mounting Metal Cutting Tools".

Mounting hardware is secured to

gearhead

:Go to "Removing Mounting

Hardware"

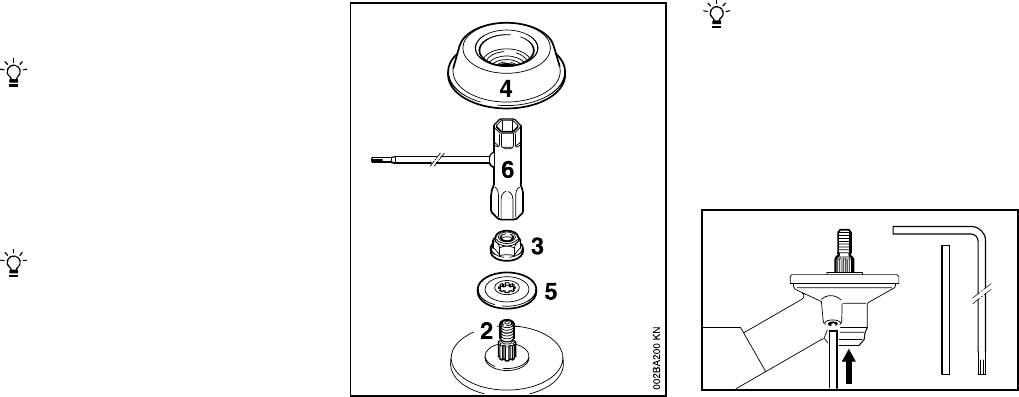

Removing Mounting Hardware

:Block the shaft – see next section

on "Blocking the Output Shaft".

:Use the combination wrench (6)

(supplied with machine or available

as special accessory) to unscrew

the nut (3) clockwise (left-hand

thread) from the shaft (2).

:Pull the thrust washer (5) off the

shaft (2).

The rider plate (4) is in the parts kit

supplied with the machine.

:Go to "Mounting the Mowing Head"

or "Mounting Metal Cutting Tools".

Blocking the Output Shaft

:Insert the stop pin or screwdriver (7)

(supplied with machine or available

as special accessories) in the hole

(8) in the gearhead as far as stop –

apply slight pressure.

:Rotate nut or cutting tool on the

shaft (2) until the stop pin slips into

position and blocks the shaft.

002BA166 KN

English / USA

FS-KM

Mounting the Mowing Head

Keep instruction sheet for mowing head

in a safe place.

:Screw the

STIHL SuperCut 20-2,

STIHL AutoCut 25-2,

STIHL AutoCut C 25-2,

STIHL TrimCut 30-2,

STIHL PolyCut 20-3

counterclockwise onto the shaft (1)

as far as stop.

:Block the output shaft.

:Tighten down the mowing head.

Remove the tool used to block the

shaft.

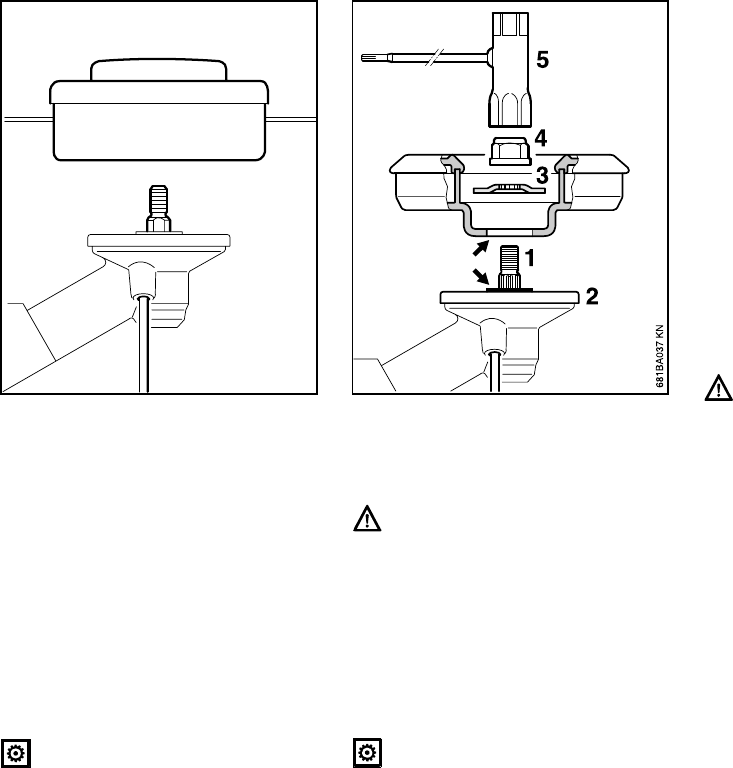

STIHL FixCut 25-2

:Place the mowing head on the

thrust plate (2).

Collar (arrows) must locate in the

mowing head’s mounting hole

:Push the thrust washer (3) over the

shaft (1) so that it locates against

the base.

:Block the output shaft.

:Screw the mounting nut (4) with the

combination wrench (5)

counterclockwise on to the output

shaft and tighten down firmly.

Remove the tool used to block the

shaft.

Removing the Mowing Head

:Block the output shaft.

STIHL SuperCut 20-2,

STIHL AutoCut 25-2,

STIHL AutoCut C 25-2,

STIHL TrimCut 30-2,

STIHL PolyCut 20-3

:Unscrew the mowing head

clockwise.

STIHL FixCut 25-2

:Use the combination wrench to

unscrew the mounting nut clockwise

from the output shaft

If the mounting nut is too loose, fit a

new one

Adjusting Nylon Line

STIHL SuperCut

Fresh line is advanced automatically if

remaining line is still min. 2 1/2" (6 cm)

long. The blade on the deflector trims

overlong line to the correct length.

002BA081 KN

21FS-KM

English / USA

STIHL AutoCut

:Hold the rotating mowing head

above the ground – tap it on the

ground once – about 1 1/4" (3 cm)

fresh line is advanced.

The blade on the deflector trims

overlong line to the correct length –

avoid tapping head more than once at a

time.

Line feed operates only if both lines

still have a minimum length of 1"

(2.5 cm).

All other mowing heads

Refer to the instructions supplied with

the mowing head.

To reduce the risk of injury, always

shut off the engine before adjusting

the nylon line by hand.

Replacing Nylon Line or Cutting

Blades

Refer to the instructions supplied with

the mowing head.

Mounting Metal Cutting Tools

Remove the skirt and blade from

the mowing head deflector before

mounting

grass cutting blade 230-4 (1),

grass cutting blade 230-8 (2),

or brush knife (3) – see “Mounting

the Deflector”

Fit the appropriate limit stop before

mounting the circular saw blade 200

(4,5) – see “Mounting the Deflector”.

:Lay your machine on its back with

the gearhead facing upward.

Cutting edges of (1) and (3) may

point in either direction.

Cutting edges of (2), (4) and (5)

must point clockwise.

Direction of rotation is marked by

arrow on inside of cutting head

deflector or limit stop.

English / USA

FS-KM

:Place the cutting tool (6) on the

thrust plate (7).

Collar (see arrows) must locate in

cutting tool’s mounting hole.

:Slip thrust washer (8) and rider

plate (9) over the output shaft (10).

:Block the output shaft and

:Screw the mounting nut (11) with

the combination wrench (12) onto

the output shaft counterclockwise

and tighten down firmly.

If the mounting nut is too loose,

fit a new one.

Removing cutting tool

:Block the output shaft.

:Unscrew the nut clockwise.

:Removing the cutting tool – do not

remove the thrust plate (7).

The type and style of harness depend on

the market.

Shoulder strap*

:Put on the shoulder strap (1).

:Adjust length until the spring hook

(2) is about a hand’s width below

your right hip.

:Balance the brushcutter.

The use of the shoulder strap is

described in chapter “Approved

Combinations of Cutting Tool, Deflector,

Handle and Harness”.

Full harness

:Put on the full harness (1).

:Adjust length until the spring hook

(2) is about a hand’s width below

your right hip.

:Balance the brushcutter.

The use of the harness is described in

chapter “Approved Combinations of

Cutting Tool, Deflector, Handle and

Harness”.

Fitting the Harness

23FS-KM

English / USA

The type and style of harness and

carabiner (spring hook) depend on the

market.

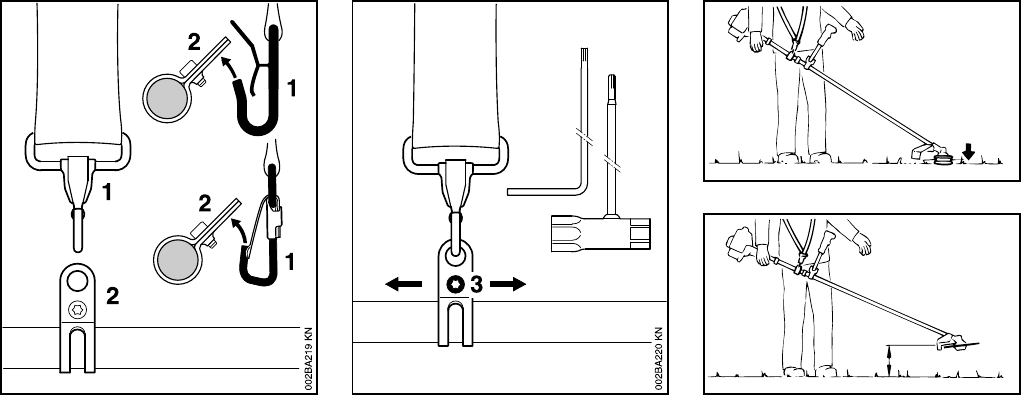

Attaching the Unit to the Shoulder

Strap

:Attach the spring hook (1) to the

carrying ring (2) on the drive tube.

:Loosen the screw (3).

Balancing the Unit

The unit is balanced differently,

depending on the cutting tool used.

Proceed as follows until the conditions

specified under "Floating positions"

have been met:

:Adjust the carrying ring – tighten the

screw moderately – let the unit go

until it is balanced – then check the

floating position.

Floating positions

A Mowing tools

Mowing heads, grass cutting blades

and brush knife should just touch

the ground.

B Circular saw blades

should "hover" about 8" (20 cm )

above the ground.

When the correct floating position has

been reached:

:Tighten down the screw on the

carrying ring.

Balancing the Brushcutter

002BA034 KN

002BA035 KN

English / USA

FS-KM

Detaching the Unit from the

Shoulder Strap

:Press the bar on the spring hook (1)

and pull the carrying ring (2) out of

the hook.

Starting the engine

Always follow the instructions given for

the basic power unit or CombiEngine

when starting!

:Place the unit on the ground: it must

rest securely on the engine support

and deflector protecting the cutting

tool. Check that the cutting tool does

not touch the ground or any other

obstacles!

:Make sure you have a firm footing.

:Hold the unit with your left hand and

press it down firmly –

your thumb should be under the

housing

Do not stand or kneel on the drive

tube!

If the engine has been started in the

START position, the cutting tool

may start up as soon as the engine

is running. For this reason, the unit

should not be operated in the

starting throttle position any

longer than is necessary.

The rest of the starting procedure is

described in the instruction manual for

the basic power unit or CombiEngine.

Stopping the engine

:Push the slide control in the

direction of the arrow ( h ) to

STOP – O or set the Stop switch

to O .

Starting / Stopping

the Engine

233BA020 KN

233BA014 KN

25FS-KM

English / USA

For periods of about 3 months or longer:

:Remove, clean and inspect the

cutting attachment.

:If the CombiTool is stored

separately, fit the protective cap on

the drive tube to avoid dirt getting

into the coupling.

:Store the machine in a dry, high or

locked location – out of the reach of

children and other unauthorized

persons.

:Check grease level regularly - about

every 25 hours of operation.

:Unscrew the filler plug (1).

:If no grease can be seen on the

inside of the filler plug, screw the

tube (2) of STIHL gear lubricant for

brushcutters - see “Special

Accessories” - into the filler hole.

:Squeeze up to 1/5 oz (5 g) grease

into the gear housing.

Do not completely fill the gear

housing with grease.

:Refit the filler plug and tighten it

down firmly.

:Use a file (special accessory) to

sharpen cutting tools. In case of

more serious wear or nicks:

Resharpen with a grinder or have

work done by STIHL dealer.

:Resharpen frequently, take away as

little material as possible – two or

three strokes of the file are usually

enough.

To avoid out-of-balance

:After resharpening about 5 times,

have blade checked on STIHL

balancer (special accessory) and

rebalanced as necessary.

Storing the Machine Lubricating the

Gearbox

233BA010 KN

Sharpening

Metal Cutting Tools

English / USA

FS-KM

:Resharpen the cutters (1) uniformly

– do not alter the contour of the

parent blade (2) in any way.

See cutting tool packaging for additional

sharpening instructions.

Please note that the following

maintenance intervals apply for normal

operating conditions. If your daily

working time is longer than normal or

cutting conditions are difficult (very dusty

work area, etc.), shorten the specified

intervals accordingly.

All accessible screws and nuts (not

adjusting screws)

:Retighten if necessary

Cutting tools

:Visual inspection, check tight fit

before starting working and every

time after refuelling

:Replace if damaged

:Sharpen metal cutting tools before

starting work and when necessary

Gearbox lubrication

:Check weekly

:Top up if necessary

Safety labels

:Replace any illegible safety labels

002BA042 KN

Maintenance

27FS-KM

English / USA

1Drive Tube

2Mowing head

3Deflector

(for mowing heads only)

4Line limiting blade

5Deflector with detachable skirt

(for all cutting tools)

6Skirt

(for use with mowing heads)

7Metal cutting tool

8Circular saw blade

9Stop (for circular saw blade only)

Definitions

1. Drive Tube.

Encloses and protects drive shaft

between engine and gearhead.

2. Mowing head.

The cutting attachment, i. e. mowing

head, for different purposes

(special accessory).

3. Deflector.

The deflector is designed to reduce

the risk of injury from foreign objects

flung backwards toward the

operator by the cutting tool and from

contact with the cutting tool.

4. Line limiting blade.

Metal blade in the deflector that

keeps the line of the mowing head

at the proper length.

5. Deflector with detachable skirt

The deflector is designed to reduce

the risk of injury from foreign objects

flung backwards toward the

operator by the cutting tool and from

contact with the cutting tool. It is not

designed to contain fragmented

metal blades.

6. Skirt

The skirt at the bottom of the

deflector must be utilized as

described in the chapter "Mounting

the Deflector".

7. Metal cutting tool

The cutting attachment, i. e. blade,

made from metal for different

purposes (special accessory).

8. Circular saw blade

Cutting tool for made of metal for

cutting wood.

9. Stop

The stop is used to apply and

steady the cutting tool against the

wood and helps reduce the risk of

injury from kickout.

Main Parts

English / USA

FS-KM

Weight

without cutting tool and deflector

2.5 lb (1,15 kg)

Contact your STIHL dealer for

information regarding special

accessories that may be available for

your product.

Users of this unit should carry out only

the maintenance operations described

in this manual. Other repair work may be

performed only by authorized STIHL

service shops.

Warranty claims following repairs can be

accepted only if the repair has been

performed by an authorized STIHL

servicing dealer using original STIHL

replacement parts.

Original STlHL parts can be identified by

the STlHL part number, the

STIHl

logo and, in some cases, by the STlHL

parts symbol (. This symbol may

appear alone on small parts.

Specifications Special Accessories Maintenance and Repairs

29FS-KM

English / USA

STIHL Registered Trademarks

STIHL®

(

The color combination orange-grey

(U.S. Registrations #2,821,860;

#3,010,057; and #3,010,058)

4-MIX®

AUTOCUT®

EASYSTART®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Farm Boss®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

YARD BOSS®

Some of STIHL’s Common Law

Trademarks

BioPlus™

Easy2Start™

EasySpool™

ElastoStart™

Ematic™ / Stihl-E-Matic™

FixCut™

HT Plus™

IntelliCarb™

Master Control Lever™

Micro™

Pro Mark™

Quad Power™

Quiet Line™

STIHL Arctic™

STIHL Compact™

STIHL HomeScaper Series™

STIHL Interchangeable Attachment

Series™

STIHL Magnum™ / Stihl-Magnum™

STIHL MiniBoss™

STIHL MotoPlus 4™

STIHL Multi-Cut HomeScaper Series™

Stihl Outfitters™

STIHL PICCO™

STIHL PolyCut™

STIHL PowerSweep™

STIHL Precision Series™

STIHL Protech™

STIHL RAPID™

STIHL SuperCut™

STIHL Territory™

Tap Actio n™

TrimCut™

This listing of trademarks is subject to

change.

Any unauthorized use of these

trademarks without the express written

consent of

ANDREAS STIHL AG & Co. KG,

Waiblingen is strictly prohibited.

Trademarks

English / USA

FS-KM

31FS-KM

español / EE.UU

BA_SE_114_006_31_12.fmImpreso en papel sin cloro.

Las tintas contienen aceites vegetales,el papel es reciclable.

0458 407 8621. M20. B8. PM. Printed in USA

STIHl

Contenido

Sistema Kombi ............................... 32

Guía para el uso de este manual ... 32

Medidas de seguridad y

técnicas de manejo ........................ 33

Motores CombiEngine

aprobados ...................................... 44

Combinaciones aprobadas de

herramienta de corte,

deflector, mango y arnés ................ 45

Instalación del KombiTool ............... 47

Montaje del deflector ...................... 47

Montaje de las

herramientas de corte ..................... 48

Colocación del arnés ...................... 52

Equilibrio de la

cortadora de matorrales ................. 53

Arranque / parada del motor ........... 54

Almacenamiento de la máquina ..... 55

Lubricación de la

caja de engranajes ......................... 55

Afilado de las herramientas de

corte metálicas ............................... 55

Mantenimiento ................................ 56

Piezas principales ........................... 57

Especificaciones ............................. 58

Accesorios especiales .................... 58

Mantenimiento y reparaciones ....... 58

Marcas comerciales ........................ 59

Permita que solamente las personas

que comprenden la materia tratada en

los manuales del motor KombiEngine y

de la cortadora de matorrales KombiTool

manejen esta herramienta motorizada

combinada.

Para obtener el rendimiento y satisfac-

ción máximos de la KombiTool STIHL,

es importante leer y comprender las ins-

trucciones de mantenimiento y las pre-

cauciones de seguridad, que empiezan

en la página 29, antes de usarla.

Comuníquese con el concesionario o

distribuidor de STIHL si no entiende

alguna de las instrucciones dadas en el

presente manual.

!Advertencia

Dado que esta herramienta motorizada

hace cortes a gran velocidad, es nece-

sario tomar medidas especiales de

seguridad para reducir el riesgo de

lesiones. El uso descuidado o inade-

cuado puede causar lesiones graves e

incluso mortales.

Asegúrese que su máquina esté equi-

pada con el deflector, mango y arnés

adecuados para el tipo de accesorio de

corte que se está utilizando. Siempre

protéjase adecuadamente los ojos.

La filosofía de STIHL es mejorar conti-

nuamente todos su productos. Como

resultado, de vez en cuando se llevan a

cabo modificaciones y mejoramientos

técnicos. Si las características de fun-

cionamiento o la apariencia de su acce-

sorio difieren de las descritas en este

manual, comuníquese con el concesio-

nario STIHL para obtener la información

y ayuda que requiera.

español / EE.UU

FS-KM

Con el sistema Kombi de STIHL, varios

motores Kombi y accesorios Kombi pue-

den combinarse para formar una herra-

mienta motorizada. En este manual de

instrucciones la unidad formada por el

motor Kombi y el accesorio Kombi se

identifica como la herramienta motori-

zada.

Hay manuales de instrucciones distintos

para el motor Kombi y el accesorio

Kombi.

Siempre lea y asegúrese que com-

prenda bien ambos manuales de ins-

trucciones antes de arrancar y usar la

máquina. Guarde los manuales en un

lugar seguro para referencia futura.

Pictogramas

Todos los pictogramas que se

encuentran en la máquina se muestran

y explican en este manual.

Las instrucciones de uso y manipulación

vienen acompañadas de ilustraciones.

Símbolos en el texto

Los pasos individuales o procedimientos

descritos en el manual pueden estar

señalados en diferentes maneras:

:Un punto identifica un paso o

procedimiento sin referencia directa

a una ilustración.

Una descripción de un paso o

procedimiento que se refiere

directamente a una ilustración puede

tener números de referencia que

aparecen en la ilustración.

Ejemplo:

Suelte el tornillo (1)

Palanca (2) ...

Además de las instrucciones de uso, en

este manual pueden encontrarse

párrafos a los que usted debe prestar

atención especial. Tales párrafos están

marcados con los símbolos que se

describen a continuación.

Advertencia donde existe el riesgo

de un accidente o lesiones

personales o daños graves a la

propiedad.

Precaución donde existe el riesgo

de dañar la máquina o los

componentes individuales.

Nota o sugerencia que no es

esencial para el uso de la máquina,

pero puede ayudar al operador a

comprender mejor la situación y

mejorar su manera de manejar la

máquina.

Nota o sugerencia sobre el

procedimiento correcto con el fin de

evitar dañar el medio ambiente.

Sistema Kombi

002BA159 KN

Guía para el uso de este

manual

33FS-KM

español / EE.UU

Equipo y características

Este manual de instrucciones

puede describir varios modelos con

diferentes características. Los

componentes que no se encuentran

instalados en todos los modelos y

las aplicaciones correspondientes

están marcados con un asterisco

(*). Esos componentes pueden ser

ofrecidos como accesorios

especiales por el concesionario

STIHL.

Mejoramientos técnicos

La filosofía de STIHL es mejorar

continuamente todos su productos.

Como resultado de ello, periódicamente

se introducen cambios de diseño y

mejoras. Si las características de

funcionamiento o la apariencia de su

máquina difieren de las descritas en

este manual, comuníquese con el

concesionario STIHL para obtener la

ayuda que requiera.

Por lo tanto, es posible que algunos

cambios, modificaciones y

mejoramientos no hayan sido descritos

en este manual.

Advertencia

Dado que el motor Com-

biEngine equipado con

una cortadora de matorra-

les CombiTool es una

herramienta de corte que funciona a

velocidad rápida, es necesario tomar

medidas especiales de seguridad para

reducir el riesgo de lesiones.

Es importante que usted

lea, comprenda bien y

respete las siguientes

advertencias y medidas

de seguridad. Lea el

manual del usuario y las

instrucciones de seguridad del motor

CombiEngine y de la herramienta

CombiTool periódicamente. El uso des-

cuidado o inadecuado de cualquier

herramienta motorizada puede causar

lesiones graves e incluso mortales.

Pida a su concesionario STIHL que le

enseñe el manejo de la herramienta

motorizada. Respete todas las disposi-

ciones, reglamentos y normas de segu-

ridad locales del caso.

!Advertencia

No preste ni alquile nunca su herra-

mienta motorizada sin entregar los

manuales del propietario. Asegúrese

que todas las personas que utilicen la

herramienta motorizada lean y com-

prendan la información contenida en

estos manuales.

!Advertencia

El uso de cualquier cortadora de mato-

rrales puede ser peligroso. Si la herra-

mienta de corte giratoria llega a quedar

en contacto con su cuerpo, le ocasio-

nará una cortadura. Cuando choca con

algún objeto extraño sólido tal como

rocas o pedazos de metal, puede arro-

jarlo directamente o por rebote en direc-

ción de personas que se encuentren en

la cercanía o del operador.

El contacto con dichos objetos puede

dañar los accesorios de corte y puede

hacer que las cuchillas se rompan, asti-

llen o agrieten.

STIHL no recomienda el uso de cuchi-

llas rígidas en zonas pedregosas. Los

objetos arrojados o las cuchillas daña-

das pueden provocar lesiones graves o

mortales al operador o a personas que

se encuentren en su proximidad.

!Advertencia

Nunca se debe permitir a los niños que

usen una herramienta motorizada. No

se debe permitir la proximidad de otros,

especialmente niños y animales, donde

se esté utilizando la herramienta motori-

zada.

Nunca deje la cortadora de matorrales

funcionando sin vigilancia.

Medidas de seguridad y téc-

nicas de manejo

español / EE.UU

FS-KM

La mayoría de las medidas de seguridad

y avisos contenidos en este manual se

refieren al uso de todas las cortadoras

de matorrales de STIHL. Los distintos

modelos pueden contar con piezas y

controles diferentes. Vea las secciones

correspondientes de los manuales del

usuario del CombiEngine y la CombiTool

para tener una descripción de los con-

troles y la función de cada componente

de su herramienta motorizada.

El uso seguro de una herramienta moto-

rizada atañe a

1. el operador

2. la herramienta motorizada

3. el uso de la herramienta motori-

zada.

EL OPERADOR

Condición física

Usted debe estar en buenas condicio-

nes físicas y psíquicas y no encontrarse

bajo la influencia de ninguna sustancia

(drogas, alcohol, etc.) que le pueda res-

tar visibilidad, destreza o juicio. No

maneje una herramienta motorizada

cuando está fatigado.

Esté alerta. Si se cansa durante el

manejo de la herramienta motorizada,

tómese un descanso. El cansancio

puede provocar una pérdida del control.

El uso de cualquier herramienta motori-

zada es fatigoso. Si usted padece de

alguna dolencia que pueda ser agra-

vada por la fatiga, consulte a su médico

antes de utilizar la cortadora de matorra-

les.

!Advertencia

El uso prolongado de una herramienta

motorizada (u otras máquinas) expone

al operador a vibraciones que pueden

provocar el fenómeno de Raynaud

(dedos blancos) o el síndrome del túnel

del carpio.

Estas condiciones reducen la capacidad

de las manos de sentir y regular la tem-

peratura, producen entumecimiento y

ardor y pueden provocar trastornos ner-

viosos y circulatorios, así como necrosis

de los tejidos.

No se conocen todos los factores que

contribuyen a la enfermedad de Rayn-

aud, pero el clima frío, el fumar y las

enfermedades o condiciones físicas que

afectan los vasos sanguíneos y la circu-

lación de la sangre, como asimismo los

niveles altos de vibración son factores

que forman parte del desarrollo de la

enfermedad de Raynaud. Por lo tanto,

para reducir el riesgo de la enfermedad

de dedos blancos y del síndrome del

túnel del carpio, sírvase notar lo

– La mayoría de las herramientas

mecánicas STIHL se ofrecen con

un sistema antivibración ("AV") cuyo

propósito es reducir la transmisión

de las vibraciones creadas por el

motor a las manos del operador. Se

recomienda el uso del sistema AV a

aquellas personas que utilizan

herramientas motorizadas en forma

constante y regular.

– Use guantes y mantenga las manos

abrigadas.

– Mantenga el sistema AV en buen

estado. Una herramienta motori-

zada con los componentes flojos o

con amortiguadores AV dañados o

desgastados también tendrá ten-

dencia a tener niveles más altos de

vibración.

– Agarre firmemente los mangos en

todo momento, pero no los apriete

con fuerza constante y excesiva;

tómese descansos frecuentes.

Todas las precauciones antes mencio-

nadas no le garantizan que va a estar

totalmente protegido contra la enferme-

dad de Raynaud o el síndrome del túnel

del carpio. Por lo tanto, los operadores

constantes y regulares deben revisar

con frecuencia el estado de sus manos

y dedos. Si aparece alguno de los sínto-

mas arriba mencionados, consulte

inmediatamente al médico.

35FS-KM

español / EE.UU

Vestimenta adecuada

!Advertencia

Para reducir el riesgo de lesiones el

operador debe usar el equipo protector

adecuado.

!Advertencia

El deflector provisto con su CombiTool

no siempre protege al operador contra

todos los objetos extraños (gravilla,

vidrio, alambre, etc.) arrojados por el

accesorio de corte giratorio. Los objetos

arrojados o lanzados por el accesorio

también pueden rebotar y golpear al

operador.

!Advertencia

Para reducir el riesgo de

lesionarse los ojos, nunca

maneje la cortadora de

matorrales si no tiene

puestas gafas o anteojos

de seguridad bien ajusta-

dos con una protección adecuada en las

partes superior y laterales que satisfa-

gan la norma ANSI Z 87.1 (o la norma

nacional correspondiente). Para reducir

el riesgo de lesionarse la cara, STIHL

recomienda usar también una careta o

protector facial adecuado sobre las

gafas o anteojos de seguridad.

!Advertencia

El ruido de la herramienta

motorizado puede dañar

los oídos. Siempre use

amortiguadores del ruido

(tapones u orejeras) para

protegerse los oídos. Los

usuarios constantes y regulares deben

someterse con frecuencia a un examen

o control auditivo.

Protéjase las manos con

guantes cuando manipule

la herramienta motori-

zada y el accesorio de

corte. Los guantes grue-

sos y antideslizantes

mejoran el manejo y pro-

tegen las manos.

La ropa debe ser de con-

fección fuerte y ajustada,

pero no tanto que impida

la completa libertad de

movimiento.

Evite el uso de chaquetas

sueltas, bufandas, corba-

tas, joyas, pantalones

acampanados o con vuel-

tas, pelo largo suelto o

cualquier cosa que pueda

engancharse en las ramas, matorrales o

piezas en movimiento de la máquina.

Use pantalones largos hechos de un

material grueso para protegerse las

piernas. No use pantalones cortos, san-

dalias o pies descalzos. Sujétese el pelo

de modo que quede sobre los hombros.

Una buena base de

apoyo es indispensable

cuando se maneja la cor-

tadora de matorrales.

Póngase botas gruesas

con suela antideslizante.

Recomendamos las botas de seguridad

con puntera de acero.

Utilice un casco de segu-

ridad aprobado para redu-

cir el riesgo de lesionarse

la cabeza en caso de

existir tal tipo de peligro.

LA CORTADORA DE MATORRA-

LES COMBITOOL

Para las ilustraciones y definiciones de

los componentes de la cortadora de

matorrales CombiTool, vea el capítulo

sobre "Piezas principales".

!Advertencia

Nunca modifique, de ninguna manera, la

CombiTool. Utilice únicamente los acce-

sorios suministrados por STIHL o expre-

samente autorizados por STIHL para

usarse con los modelos específicos de

herramientas motorizadas de STIHL. Si

bien es posible conectar ciertos acceso-

rios no autorizados a la herramienta

motorizada de STIHL, su uso puede ser,

en la práctica, extremadamente peli-

groso.

español / EE.UU

FS-KM

USO DE LA CORTADORA DE

MATORRALES

(COMBIENGINE EQUIPADO CON

CORTADORA DE MATORRALES

COMBITOOL)

Transporte de la cortadora de mato-

rrales

!Advertencia

Siempre apague el motor y asegúrese

de que el accesorio de corte esté dete-

nido antes de apoyar la cortadora de

matorrales en el suelo. Cuando trans-

porte la cortadora de matorrales en un

vehículo, sujétela firmemente para

impedir su vuelco, el derrame de com-

bustible y el daño a la cortadora. Man-

tenga las herramientas de corte metáli-

cas cubiertas con el protector para el

transporte (accesorio opcional).

Preparación para el uso de la corta-

dora de matorrales

Ajuste el arnés y la empuñadura de

modo correspondiente a su estatura

antes de empezar a trabajar. La

máquina debe estar correctamente

equilibrada de la forma especificada en

el manual del usuario para un control

correcto y menos fatiga de trabajo.

Compruebe siempre la condición y fun-

cionamiento de su cortadora de mato-

rrales antes de ponerla en marcha,

especialmente el gatillo de aceleración,

el bloqueo del gatillo de aceleración (si

lo tiene), el interruptor de parada, la

herramienta de corte, el deflector y el

arnés.

Las flechas (A) en el deflector y el tope

(B) muestran el sentido correcto de rota-

ción de la herramienta de corte.

!Advertencia

Algunos de los riesgos de lesionarse

están relacionados con tipos particula-

res de accesorios de corte. Por ejemplo,

con las herramientas de corte rígidas

existe el riesgo de las fuerzas reactivas

conocidas como "contragolpe" o

"empuje de cuchillas", las cuales pue-

den lanzar la cortadora de matorrales

hacia un lado en ciertas situaciones.

Para más información sobre estos ries-

gos, vea el tema "Uso de las herramien-

tas de corte".

Llenado de combustible

La cortadora de matorrales STIHL utiliza

una mezcla de aceite y gasolina como

combustible. Para más instrucciones,

consulte las precauciones de seguridad

y el capítulo "Combustible" del manual

del usuario del motor CombiEngine.

!Advertencia

La gasolina es un com-

bustible muy inflamable.

Si se derrama y arde a

causa de una chispa u

otra fuente de ignición,

puede provocar un incen-

dio y quemaduras graves o daños a la

propiedad. Tenga sumo cuidado cuando

manipule gasolina o la mezcla de com-

bustible.

No fume cerca del combustible, ni acer-

que ningún fuego o llama a la cortadora

de matorrales.

000BA006 KN

000BA007 KN

37FS-KM

español / EE.UU

Instrucciones de manejo

No corte ningún tipo de material que no

sea pasto, matorrales y madera. Las

herramientas de corte pueden usarse

solamente para las operaciones descri-

tas en su manual.

!Advertencia

El uso indebido de

cualquier corta-

dora de matorrales

puede causar

lesiones graves o

mortales. Para reducir el riesgo de sufrir

lesiones corporales debido al contacto

con la cuchilla y objetos arrojados, ase-

gúrese que su máquina esté equipada

con el deflector, mango y arnés correc-

tos para el tipo de accesorio de corte

que se está usando. Por otro lado, ase-

gúrese que el accesorio de corte ha sido

autorizado para uso con el modelo de la

máquina en su configuración actual.

(Consulte la tabla en el capítulo "Combi-

naciones aprobadas de herramienta de

corte, deflector, mango y arnés".)

Mantenga siempre el deflector (y la fal-

dilla en su caso) bien ajustado (vea en

su manual del usuario el capítulo sobre

montaje de las diversas herramientas de

corte).

!Advertencia

Su herramienta motorizada es una

máquina que debe ser manejada por

solamente una persona. Una vez que

está funcionando, puede arrojar objetos

extraños a gran distancia.

Para reducir el riesgo de ocasionar

lesiones a los ojos u otras partes del

cuerpo, asegúrese que las personas

estén a por lo menos 15 m (50 pies) de

distancia de la máquina. Se debe acon-

sejar a las personas que se encuentran

cerca de la máquina que usen protec-

ción de los ojos. Apague el motor y la

herramienta de corte inmediatamente si

se le aproxima alguna persona. Ponga

en marcha y maneje su cortadora de

matorrales sin ayuda de nadie. Para las

instrucciones específicas de arranque,

vea la sección correspondiente en el

manual del usuario del CombiEngine.

Coloque la herramienta motorizada

sobre suelo firme u otra superficie sólida

en un lugar abierto. Mantenga buen

equilibrio con los pies bien apoyados.

Arranque

!Advertencia

Para reducir el riesgo de lesiones

debido a la pérdida de control, esté

absolutamente seguro que la herra-

mienta de corte se encuentra lejos de su

cuerpo y de todas las obstrucciones y

objetos, incluido el suelo, porque al

arrancar el motor acelerado, su veloci-

dad será suficiente para embragar la

transmisión y accionar la herramienta de

corte.

Con el motor funcionando a velocidad

de ralentí solamente, enganche la herra-

mienta motorizada al gancho de resorte

de su arnés (vea el capítulo correspon-

diente en este manual).

Condiciones de trabajo

Maneje y arranque su herramienta

motorizada solamente al aire libre en un

lugar bien ventilado.

Maneje la cortadora de matorrales sola-

mente en condiciones de buena visibili-

dad y a la luz del día. Trabaje con mucho

cuidado.

!Advertencia

Su cortadora de matorra-

les emite gases de

escape tóxicos apenas el

motor empieza a funcio-

nar. Estos gases (por ej.,

monóxido de carbono)

pueden ser incoloros e inodoros. Para

reducir el riesgo de sufrir lesiones gra-

ves o mortales por respirar gases tóxi-

cos, nunca haga funcionar la cortadora

de matorrales puertas adentro o en

lugares mal ventilados.

15m (50ft)

español / EE.UU

FS-KM

!Advertencia

El uso de este producto puede generar

polvo y vapores que contienen produc-

tos químicos considerados como cau-

santes de enfermedades respiratorias,

cáncer, defectos de nacimiento u otra

toxicidad reproductora. Si usted desco-

noce los riesgos asociados con el polvo

o vapor en cuestión, consulte con su

empleador, autoridades gubernamenta-

les tales como OSHA y NIOSH y otras

fuentes de información sobre materiales

peligrosos. El Estado de California y

algunas otras autoridades han publi-

cado varias listas de sustancias carcinó-

genas, de toxicidad reproductora, etc.

Siempre que sea posible, controle el

polvo y los vapores en su punto de ori-

gen. Al respecto, emplee buenas prácti-

cas de trabajo y siga las recomendacio-

nes de OSHA/NIOSH y asociaciones

laborales y comerciales. Cuando sea

imposible eliminar la inhalación del

polvo o vapores tóxicos, el operador y

las personas que se encuentren en la

cercanía siempre deberán usar un respi-

rador aprobado por NIOSH/MSHA para

el tipo de polvo y/o vapores presentes

en el lugar.

Siempre sujete la herramienta motori-

zada firmemente con ambas manos.

Envuelva los dedos firmemente en los

mangos, manteniéndolos sujetos entre

los dedos índice y pulgar. Mantenga las

manos en esta posición, para que siem-

pre tenga la herramienta motorizada

bien controlada. Asegúrese que los

mangos y empuñaduras de la cortadora

de matorrales están en buenas condi-

ciones y sin humedad, resina, aceite o

grasa.

!Advertencia

Nunca intente manejar la cortadora de

matorrales con una sola mano. La pér-

dida de control de la cortadora de mato-

rrales puede ocasionar lesiones graves

o mortales.

!Advertencia

No trate de alcanzar más lejos de lo

debido. Mantenga los pies bien apoya-

dos y equilibrados en todo momento. Se

debe tener cuidado especial cuando las

condiciones del suelo son resbaladizas

(suelo húmedo, nieve) y en terreno difícil

y con mucha vegetación. Para evitar tro-

pezarse, esté atento a los obstáculos

ocultos tales como tocones, raíces y

zanjas. Sea precavido cuando trabaje

en declives o terreno irregular.

002BA055 KN

002BA057 KN

39FS-KM

español / EE.UU

!Advertencia

Antes de cortar, inspec-

cione el área en busca de

piedras, vidrio, pedazos

de metal, basura u otros

objetos sólidos. El acce-

sorio de corte puede arro-

jar los objetos de esta clase. Quite este

tipo de objetos, de ser posible, y evite

los objetos restantes durante el corte.

!Advertencia

Cuando utilice cuchillas rígidas, evite

cortar cerca de vallas, edificios, tocones,

piedras u otros objetos de ese tipo que

puedan causar contragolpe de la corta-

dora de matorrales o daños a la cuchilla.

Para ese tipo de trabajo, STIHL reco-

mienda el uso de cabezas con hilo de

nilón o una cabeza PolyCut. Además,

tenga en cuenta que en estos casos

aumenta la posibilidad de que ocurran

rebotes.

!Advertencia

La cortadora de matorrales normal-

mente se usa a nivel del suelo con el

accesorio de corte paralelo al suelo. El

uso de la cortadora de matorrales sobre

el nivel del suelo o con el accesorio de

corte perpendicular al suelo puede

incrementar el riesgo de lesiones, dado

que el accesorio de corte queda casi

totalmente expuesto y la cortadora de

matorrales puede ser más difícil de con-

trolar. No use nunca la cortadora de

matorrales para recortar setos.

No la maneje usando el bloqueo de ace-

lerador de arranque, pues no tendrá

control de la velocidad del motor. Vea la

sección en el manual del usuario del

CombiEngine sobre el uso correcto del

control deslizante.

Si la herramienta de corte o el deflector

se atasca o queda pegado, siempre

apague el motor y asegúrese que la

herramienta de corte está detenida

antes de limpiarla. Limpie el pasto, las

malezas, etc. de la herramienta de corte

en intervalos regulares.

!Advertencia

Durante el corte, revise el apriete y la

condición de la herramienta de corte en

intervalos regulares. Si nota un cambio

en el comportamiento de la herramienta,

apague el motor inmediatamente, y

revise el apriete de la tuerca que sujeta

la herramienta y busque si hay grietas y

daños en la herramienta de corte. Cam-

bie inmediatamente las herramientas de

corte que presenten grietas, torceduras,

combadura, daños o que no tengan filo.

Las herramientas en esas condiciones

pueden romperse a alta velocidad y cau-

sar lesiones graves o mortales.

!Advertencia

Una cuchilla suelta puede vibrar, agrie-

tarse, romperse o salirse de la cortadora

de matorrales, lo que puede provocar

lesiones graves o mortales. Asegúrese

de que la cuchilla esté correctamente

apretada. Utilice la llave suministrada o

cualquier otra que tenga el largo ade-

cuado para obtener el par de apriete

adecuado. Si la cuchilla se suelta des-

pués de haberla apretado correcta-

mente, deje de manejar la máquina

inmediatamente. La tuerca de retención

puede estar desgastada o dañada y

debe ser sustituida. No utilice nunca pie-

zas no autorizadas para sujetar la cuchi-

lla. Si la cuchilla continúa floja, consulte

al concesionario STIHL. No use nunca

una cortadora de matorrales con una

cuchilla suelta.

!Advertencia

No instale ninguna cuchilla a una

máquina sin que todas las piezas reque-

ridas estén correctamente instaladas.

No utilice nunca piezas no autorizadas

para sujetar la cuchilla. Si no se utilizan

las piezas debidas se puede causar el

desprendimiento de la cuchilla y lesionar

gravemente al operador o a las perso-

nas que encuentren en su proximidad.

español / EE.UU

FS-KM

!Advertencia

Mantenga las manos y los

pies lejos de la herra-

mienta de corte. No toque

nunca con las manos o

cualquier parte del cuerpo

una herramienta de corte

que está girando. La herramienta sigue

girando por un rato después que se

suelta el gatillo de aceleración (efecto

de volante).

Ajustes importantes

!Advertencia

Para reducir el riesgo de lesiones perso-

nales debido a la pérdida de control o al

contacto con la herramienta de corte en

movimiento, no use una herramienta

cuyo ralentí está mal regulado. Cuando

el ralentí está correctamente regulado,

la herramienta de corte no debe

moverse. Para instrucciones de ajuste

del ralentí, vea la sección correspon-

diente en el manual del usuario del

CombiEngine.

Si no puede regular correctamente el

ralentí, pida a su concesionario STIHL

que revise la cortadora de matorrales y

haga los ajustes o reparaciones corres-

pondientes.

MANTENIMIENTO, REPARACION

Y ALMACENAMIENTO

Los trabajos de mantenimiento,

reemplazo o reparación de los dispo-

sitivos y sistemas de control de emi-

siones de escape pueden ser realiza-

dos por cualquier taller o técnico de

motores no diseñados para vehícu-

los. Sin embargo, si usted está recla-

mando cobertura de garantía para

algún componente que no ha sido

reparado o mantenido debidamente,

o cuando se utilizan repuestos no

autorizados, STIHL puede denegar la

garantía.

!Advertencia

Utilice solamente piezas de repuesto de

STIHL para el mantenimiento y repara-

ción. El uso de piezas no fabricadas por

STIHL puede causar lesiones graves o

mortales.

Siga las instrucciones de mantenimiento

y reparación dadas en la sección corres-

pondiente del manual del propietario.

Consulte la tabla de mantenimiento en

las últimas páginas de este manual.

Además, es imprescindible seguir el

programa de mantenimiento diario indi-

cado en el manual del propietario de la

herramienta motorizada STIHL.

!Advertencia

Siempre apague el motor y asegúrese

que la herramienta de corte está dete-

nida antes de hacer cualquier trabajo de

mantenimiento, reparación o limpieza

de la herramienta motorizada. No

intente hacer ningún trabajo de manteni-

miento o reparación que no esté des-

crito en su manual del propietario. Este

tipo de trabajo debe realizarse única-

mente en el taller de servicio de STIHL.

Use guantes para manipular o reparar la

cuchilla.

!Advertencia

Nunca repare los accesorios de corte

dañados aplicándoles soldadura, ende-

rezándolos o modificándoles su forma.

Esto puede causar el desprendimiento

de alguna pieza de la herramienta de

corte y producir lesiones graves o mor-

tales.

Mantenga la herramienta de corte bien

afilada. Apriete todas las tuercas, per-

nos y tornillos, excepto los tornillos de

ajuste del carburador, después de cada

uso.

Guarde la cortadora de matorrales

CombiTool en un lugar seco, elevado o

con llave, lejos del alcance de los niños.

Antes de guardar la máquina durante un

período de más de algunos días, siem-

pre vacíe el tanque de combustible.

Consulte el capítulo "Almacenamiento

de la máquina" en el manual del motor

CombiEngine.

41FS-KM

español / EE.UU

USO DE LAS HERRAMIENTAS DE

CORTE

Para una ilustración de las diversas

herramientas de corte y las instruccio-

nes sobre el montaje correcto, vea el

capítulo sobre "montaje de las herra-

mientas de corte" en su manual del

usuario.

Uso de las cabezas segadoras

No use un hilo de segado más larga que

el diámetro indicado. Con un protector

debidamente instalado, la cortadora

integral automáticamente ajusta el hilo

al largo adecuado. Los hilos excesiva-

mente largos pueden sobrecargar al

motor, dañando el mecanismo del

embrague y las piezas relacionadas.

Un embrague dañado puede hacer que

un accesorio de corte gire con el motor

a ralentí y aumentar el riesgo de lesio-

nes personales causadas por la pérdida

de control y por el contacto con la herra-

mienta de corte.

Las cabezas segadoras SuperCut,

AutoCut, TrimCut y PolyCut de STIHL

producen una terminación limpia y orde-

nada.

Se usan solamente en las cortadoras de

matorrales equipadas con una cuchilla

limitadora en el deflector para poder

mantener el hilo al largo correcto (vea el

capítulo "Piezas y controles" en este

manual).

Si las orillas del césped tienen árboles o

están bordeadas por un cerco, etc., es

mejor usar el cabezal de hilo de nilón.

Este hilo deja un corte más "suave" con

menos riesgo de dañar la corteza de los

árboles, etc., que si se usan cuchillas de

polímero.

Sin embargo, las cabezas PolyCut de

STIHL con cuchilla de polímero produ-

cen un mejor corte si no hay plantas a lo

largo de la orilla del césped. No es nece-

sario afilar y las cuchillas de cortar pasto

desgastadas se pueden cambiar fácil-

mente.

!Advertencia

Para reducir el riesgo de lesiones gra-

ves, nunca use un hilo de alambre o

reforzado con metal ni ningún otro mate-

rial en lugar de los hilos de corte de

nilón. Es posible que unos pedazos de

alambre sean desprendidos y arrojados

a gran velocidad contra el operador o

terceros.

Cabeza segadora SuperCut de STIHL

El hilo se avanza automáticamente. Los

hilos deshilachados se reemplazan con

un ajuste sencillo (consulte la hoja de

instrucciones provista con la cabeza

segadora).

Cabeza segadora TrimCut de STIHL

Los hilos deshilachados se reemplazan

con un ajuste sencillo (consulte la hoja

de instrucciones provista con la cabeza

segadora).

002BA018 LÄ

000BA015 KN

español / EE.UU

FS-KM

Cabeza segadora AutoCut de STIHL

El hilo de corte de nilón avanza automá-

ticamente cuando se le golpea contra el

suelo.

Cabeza segadora PolyCut de STIHL

Utiliza hilos de nilón o cuchillas de plás-

tico no rígidas.

Importante:

En la base (periferia) de la PolyCut hay

tres marcas rectangulares de límite de

desgaste. Para reducir el riesgo de

lesiones graves causadas por la rotura

de la cabeza o de las cuchillas, la

PolyCut no debe ser utilizada cuando se

ha desgastado hasta una de estas mar-

cas. ¡Es importante seguir las instruccio-

nes para el mantenimiento suministra-

das con la cabeza segadora!

Uso de la cuchilla de cortar pasto

Todos los tipos de pasto y malezas se

pueden cortar fácilmente con la cuchilla

de cortar pasto. Para ello, la cortadora

de matorrales se mueve en forma de

arco, como si fuera una guadaña.

!Advertencia

Para reducir el riesgo de lesiones gra-

ves o mortales, no intente nunca cortar

madera con esta cuchilla.

La función de la cuchilla de 4 dientes es

la de cortar pasto y malezas. Tiene 4

cuchillos con filo en los dos lados, esto

es, en las partes delantera y trasera.

Recomendamos la cuchilla de 8 dientes

de cortar pasto para los casos en que

haya que cortar helechos o cañas.

Las dos cuchillas deben ser afiladas al

desgastarse sus filos o bordes cortan-

tes.

Uso de la cuchilla para matorrales

Cuando se instala la cuchilla en la corta-

dora de matorrales, es adecuada para

cortar desde pasto hasta malezas, plan-

tas silvestres y arbustos.

Para cortar plantas y arbustos silves-

tres, baje la cuchilla giratoria para mato-

rrales hasta la planta para crear un

efecto de picado. Utilice la cortadora de

matorrales como una guadaña para cor-

tar pasto, es decir, haga pasadas en uno

y otro sentido, describiendo un arco.

!Advertencia

Al cortar materiales parecidos a madera,

utilice el lado izquierdo de la cuchilla

para evitar la "expulsión" (disparo de la

cuchilla).

!Advertencia

El uso incorrecto de una cuchilla para

matorrales puede causar agrietaciones,

002BA177 KN

000BA020 KN

002BA066 KN

43FS-KM

español / EE.UU

picaduras o roturas.

Las piezas lanzadas pueden causar

lesiones graves al operador o a terce-

ros. Para reducir el riesgo de lesiones

personales, es esencial tomar las pre-

cauciones siguientes:

Evite el contacto con objetos duros o

macizos tales como piedras, rocas u

objetos metálicos.

Nunca corte madera o arbustos cuyo

diámetro sea de más de 2 cm (3/4 pulg)

– utilice una sierra circular para tales tra-

bajos. Inspeccione la cuchilla para

matorrales a intervalos periódicos y cor-

tos en busca de daños. No continúe tra-

bajando con una cuchilla para matorra-

les que esté dañada. Afile la cuchilla

para matorrales periódicamente

(cuando ha perdido su filo de modo

apreciable).

!Advertencia

Al cortar tallos jóvenes y otros materia-

les de hasta 2 cm (3/4 pulg) de diámetro,

utilice el lado izquierdo de la cuchilla

para evitar que la "expulsión" de la

misma (consulte la sección correspon-

diente de este manual). No intente cor-

tar materiales parecidos a la madera

cuyo diámetro sea mayor, puesto que la

cuchilla puede atorarse o tirar de la cor-

tadora de matorrales repentinamente

hacia adelante. Esto puede dañar la

cuchilla o la cortadora de matorrales, o

causar la pérdida de control de la

misma, lo cual puede causar lesiones

personales.

Uso de la sierra circular

Las sierras circulares son adecuadas

para recortar matorrales y cortar árboles

pequeños de hasta 4 cm (1-9/16 pulg)

de diámetro. No intente cortar árboles

cuyo diámetro sea mayor, puesto que la

cuchilla puede atorarse o tirar de la cor-

tadora de matorrales repentinamente

hacia adelante. Esto puede dañar la

cuchilla o causar la pérdida de control

de la cortadora de matorrales, lo cual

puede causar lesiones personales gra-

ves.

Si se usa la cortadora de matorrales con

una sierra circular para cortar árboles

pequeños, STIHL recomienda retirar el

deflector estándar y sustituirlo con el

tope especial (vea el capítulo "sierra cir-

cular" para las instrucciones de mon-

taje). Este tope ayuda a mantener la cor-

tadora de matorrales en su posición

contra el árbol durante el proceso de

corte. Los usuarios con poca experien-

cia deben colocar el lado izquierdo del

tope contra el tronco del árbol antes de

iniciar el corte. Esto mantiene la corta-

dora de matorrales contra el árbol

durante la operación de corte y reduce

el riesgo de pérdida de control y posible

expulsión (descrito en la sección

siguiente).

000BA016 KN

000BA012 KN

español / EE.UU

FS-KM

!Advertencia

Para reducir el riesgo de lesiones cau-

sadas por los objetos lanzados o por el

contacto con la herramienta de corte,

cerciórese de volver a instalar el deflec-

tor normal para los demás usos de la

máquina.

Antes de iniciar el corte, acelere el motor

a su velocidad máxima. Efectúe el corte

aplicando presión uniforme. STIHL

recomienda aplicar la sierra circular por

el lado derecho del árbol, usando la

zona no sombreada de la cuchilla.

!Advertencia

El riesgo de expulsión de la cuchilla es

mayor cuando se corta en la zona som-

breada oscura. Para reducir el riesgo de

expulsión y las lesiones consecuentes,

no utilice esta zona de la sierra circular

para cortar árboles ni arbustos. Las téc-

nicas especiales que utilizan las zonas

sombreadas más claras de la cuchilla

para cortar arbustos y árboles sólo

deben ser usadas por operadores

expertos con capacitación especializada

en cuanto al uso y control de la corta-

dora de matorrales.

Para reducir el riesgo de lesiones gra-

ves al operador o a terceros causadas

por la expulsión de la cuchilla, nunca uti-

lice una sierra circular en una cortadora

de matorrales equipada con mango

tórico.

El riesgo de expulsión (disparo de la

cuchilla) existe con todas las cuchi-

llas rígidas

!Advertencia

La expulsión (disparo de la cuchilla) es

el movimiento repentino y no controlado

hacia el lado derecho o posterior del

operador que puede suceder cuando la

zona sombreada de la cuchilla giratoria

entra en contacto con un objeto macizo

tal como un árbol, roca, arbusto o pared.

La rápida rotación en sentido contraho-

rario puede ser detenida o aminorada y

el accesorio puede salir despedido

hacia la derecha o detrás.

Esta expulsión (disparo de la cuchilla)

puede ocasionar la pérdida de control

de la cortadora de matorrales y provocar

lesiones graves o mortales al usuario o

a las personas que se encuentran en su

proximidad. Para reducir el riesgo, es

necesario extremar las precauciones a

la hora de cortar con la zona sombreada

de cualquier cuchilla rígida.

Utilice únicamente los motores Combi-

Engine provistos por STIHL o expresa-

mente aprobados por STIHL para uso

con la CombiTool.

Dependiendo de la herramienta de corte

en uso, consulte y aténgase a las reco-

mendaciones dadas en el capítulo

"Combinaciones aprobadas herra-

mienta de corte, deflector, mango y

arnés".

Esta herramienta CombiTool puede

usarse únicamente con los motores

CombiEngine siguientes:

STIHL KM 55, KM 55 C, KM 55 R,

KM 55 RC, KM 85, KM 85 R, KM 90,

KM 90 R, KM 110, KM 110 R, KM 130,

KM 130 R

La barra de defensa debe instalarse

en máquinas con mango tórico.

La herramienta CombiTool también

puede instalarse en cortadoras de mato-

rrales STIHL con brazo o tubo de mando

dividido (modelos T).

El uso de la herramienta CombiTool, por

lo tanto, también se permite en los

modelos siguientes de herramientas

mecánicas:

STIHL FS 55 T, FS 55 TC, FS 55 RT,

FS 55 RTC, FS 83 T, FS 83 RT, FS 85 T

und FS 85 RT

Para el uso de la barra de defensa,

consulte el manual de instrucciones

de la herramienta motorizada.

Motores CombiEngine

aprobados

45FS-KM

español / EE.UU

Herramientas de corte

1 STIHL SuperCut 20-2

2 STIHL AutoCut 25-2

3STIHL AutoCut C 25-2

4STIHL TrimCut 30-2

5STIHL PolyCut 20-3

6STIHL FixCut 25-2

7 Cuchilla para pasto 230-4

8 Cuchilla para pasto 230-8

9 Cuchilla para matorrales 250 1)

10 Sierra circular con

dientes raspadores 2001)

11 Sierra circular con dientes

tipo cincel 2001)

No se permite el uso de cuchillas para

pasto, cuchillas para matorrales y de

sierras circulares hechas de cualquier

otro material no metálico.

Deflectores

12 Deflector para cabezas segadoras

solamente

13 Deflector con

14 Faldilla y cuchilla para todas las

cabezas segadoras (vea "Montaje

del deflector")

15 Deflector sin faldilla y cuchilla para

todas las herramientas de corte

metálicas y para la cuchilla para

matorrales

16 Tope limitador para sierras circula-

res

1) No aprobado para KM 55, KM 55 C,

KM 55 R, KM 55 RC, FS 55 T,

FS 55 TC, FS 55 RT, FS 55 RTC

Mangos

17 Mango tórico con

18 Barra de defensa

19 Manillar tipo bicicleta

Arneses

20 Se puede usar la correa para el

hombro

21 Es obligatorio usar la correa para el

hombro

22 Se puede usar el arnés completo

23 Es obligatorio usar el arnés com-

pleto

Equipo

Entre otras cosas, la CombiTool FS-KM

completa incluye:

– Herramienta de corte

– Deflector

Seleccione la combinación correcta

de la tabla según la herramienta de

corte que se desee utilizar. Lea la

tabla en sentido horizontal, de

izquierda a derecha. Otras combina-

ciones, por ejemplo, las obtenidas

leyendo la tabla en sentido diagonal,

no se permiten.

!Advertencia

Para reducir el riesgo de sufrir lesio-

nes por objetos lanzados y el con-

tacto con las cuchillas, nunca maneje

la máquina sin tener instalado el

deflector apropiado para el accesorio

de corte en uso. Para reducir el

riesgo de sufrir lesiones debido a la

pérdida de control

y/o al contacto con la herramienta de

corte, asegúrese que su máquina

esté equipada con el mango y arnés

correctos para el tipo de accesorio de

corte que está usando.

!Advertencia

Las herramientas de corte de plástico

o metálicas, pero no sierras circula-

res, pueden usarse en las herramien-

tas motorizadas con manillar o con

mango tórico y barra de defensa para

reducir el riesgo de lesiones causa-

das por el contacto con la herra-

mienta de corte. Para reducir el

riesgo de lesiones graves al operador

o a terceros causadas por la expul-

sión de la cuchilla, nunca utilice una

sierra circular en una herramienta

motorizada equipada con mango

tórico. Las sierras circulares sólo

pueden usarse en herramientas

motorizadas con manillar tipo bici-

cleta.

Combinaciones aprobadas de herramienta de corte, deflec-

tor, mango y arnés

español / EE.UU

FS-KM

Herramienta de corte Deflector Mango Arnés/Correa

681FK003

681FK011

681FK037 KN

681FK111 KN

681FK006

681FK023

681BA002 KN

02BA003 K

02BA125 KN

02BA001 K

002BA005 K

681FK014

681FK021

002BA003 K

002BA001 K

02BA126 KN

02BA127 KN

02BA005 K

21 22

681FK018

681FK016

681FK024

02BA001 K

02BA026 KN

002BA006 K

23 23

47FS-KM

español / EE.UU

Montaje

:Enganche la orejeta (1) del tubo de

mando en la ranura (2) del manguito

de acoplamiento y empuje el tubo

de mando hasta donde tope.

:Cuando la instalación es correcta, la

raya roja (3) (punta de la flecha)

debe estar a ras con el extremo del

manguito de acoplamiento.

:Apriete el tornillo mariposa (4)

firmemente.

Retiro

:Invierta la secuencia anterior para

retirar el tubo de mando.

Montaje del deflector

1 = Deflector aprobado para todas las

herramientas segadoras.

2 = Deflector aprobado para utilizarse

con cabezas segadoras sola-

mente.

:Coloque el deflector en el meca-

nismo.

:Instale la placa (3) y alinéela.

:Inserte los tornillos de M5 x 18 y

apriételos firmemente.

Instalación de la faldilla y cuchilla

Estas piezas deben instalarse en el

deflector (1) cuando se utiliza una

cabeza segadora:

:Deslice la ranura guía inferior de la

faldilla (4) en el deflector (1) – debe

encajar a presión en su lugar.

:Empuje la cuchilla (5) dentro de la

ranura guía superior en la faldilla y

alinéela con el primer agujero.

:Coloque el tornillo y apriételo firme-

mente.

Instalación del KombiTool

002BA132 KN

002BA133 KN

Montaje del deflector

002BA102 KN

002BA103 KN

español / EE.UU

FS-KM

Montaje del tope

:Siempre instale el tope (6) cuando

se use una sierra circular.

:Coloque el tope en la pestaña del

mecanismo.

:Coloque los tres pernos M 5 x 18 (7)

y apriételos bien firmes.

Preparaciones

:Apoye la cortadora de matorrales

en el suelo sobre su parte trasera

con el mecanismo vuelto hacia

arriba.

Tornillería de montaje

para herramientas de corte

La tornillería de montaje suministrada

depende de la herramienta de corte

incluida como equipo original con la

nueva cortadora de matorrales.

La tornillería de montaje no se

embala con la máquina

Solamente las cabezas segadoras

pueden montarse.

:Retire la manguera (1) (protección

para el transporte) del eje (2).

:Pase a la sección "Montaje de la

cabeza segadora".

Si desea instalar una herramienta

de corte metálica en lugar de una

cabeza segadora, necesitará las

piezas adicionales siguientes:

Tuerca (3), placa de refuerzo (4) y

arandela de empuje (5) (accesorios

especiales).

7 7

002BA028 KN

Montaje de las herramientas

de corte

002BA104 KN

002BA164 KN

49FS-KM

español / EE.UU

La tornillería de montaje se embala

con la máquina

Se pueden montar cabeza

segadoras y herramientas de corte

metálicas.

La tornillería de montaje está suelta

:Retire la manguera (1) (protección

para el transporte) del eje (2).

La tuerca (3), placa de refuerzo (4)

y arandela de empuje (5) se

encuentran en el juego de piezas

suministrado con la máquina.

:Pase a la sección "Montaje de la

cabeza segadora" o "Montaje de las

herramientas de corte metálicas".

La tornillería de montaje se fija al

mecanismo.

:Vea "Retiro de la tornillería de

montaje"

Retiro de la tornillería de montaje

:Bloquee el eje – vea la sección

siguiente, "Bloqueo del eje de

salida".

:Use la llave combinada (6)

(suministrada con la máquina o

disponible como un accesorio

especial) para destornillar la tuerca

(3) en sentido horario (rosca

izquierda) del eje (2).

:Quite la arandela de empuje (5) del

eje (2).

La placa de refuerzo (4) se

encuentra en el juego de piezas

suministrado con la máquina

:Pase a la sección "Montaje de la

cabeza segadora" o "Montaje de las

herramientas de corte metálicas".

Bloqueo del eje de salida

:Inserte el pasador de tope o

destornillador (7) (suministrados

con la máquina o disponibles como

accesorios especiales) en la

cavidad (8) del mecanismo hasta

donde tope, aplicando una ligera

presión.

:Gire la tuerca o la herramienta de

corte en el eje (2) hasta que el

pasador de tope se deslice a su

lugar y bloquee el eje.

002BA166 KN

español / EE.UU

FS-KM

Montaje de la cabeza segadora

Guarde la hoja de instrucciones de la

cabeza segadora en un lugar seguro.

:Enrosque la cabeza

STIHL SuperCut 20-2,

STIHL AutoCut 25-2,

STIHL AutoCut C 25-2,

STIHL TrimCut 30-2,

ó STIHL PolyCut 20-3

en sentido contrahorario en el eje

(1) hasta el tope.

:Bloquee el eje de salida.

:Apriete la cabeza segadora.

Quite la herramienta usada para

bloquear el eje.

STIHL FixCut 25-2

:Coloque la cabeza segadora en la

placa de empuje (2).

El collar (vea la flechas) debe

encajar en el agujero de montaje de

la cabeza segadora.

:Empuje la arandela de empuje (3)

sobre el eje (1) para que quede con-

tra la base.

:Bloquee el eje de salida.

:Con la llave combinada (4) atornille

la tuerca de montaje (4) en sentido

contrahorario en el eje de salida y

apriétela firmemente.

Quite la herramienta usada para

bloquear el eje.

Retiro de la cabeza segadora

:Bloquee el eje de salida.

STIHL SuperCut 20-2,

STIHL AutoCut 25-2,

STIHL AutoCut C 25-2,

STIHL TrimCut 30-2,

STIHL PolyCut 20-3

:Destornille la cabeza segadora en

sentido horario.

STIHL FixCut 25-2

:Utilice la llave combinada para des-

tornillar la tuerca de montaje (en

sentido horario) del eje de salida.

Si la tuerca de montaje está dema-

siado floja, instale una nueva.

Ajuste del hilo de nilón

STIHL SuperCut

Un pedazo de hilo nuevo avanza auto-

máticamente cuando el hilo todavía

tiene una longitud mínima de 6 cm

(2-1/2 pulg). La cuchilla en el deflector

corta el hilo sobrante al largo correcto.

002BA081 KN

51FS-KM

español / EE.UU

STIHL AutoCut

:Mantenga la cabeza segadora

sobre el suelo mientras está

girando, golpéela contra el suelo, y

avanzarán aproximadamente 3 cm

(1-1/4 pulg) de hilo nuevo.

La cuchilla en el deflector corta el hilo

sobrante al largo correcto. Evite golpear

la cabeza más de una vez.

El avance del hilo funciona solamente si

los dos hilos todavía tienen una longi-

tud mínima de 2,5 cm (1 pulg).

Todas las otras cabezas segadoras

Consulte las instrucciones que se sumi-

nistran con la cabeza segadora.

Para reducir el riesgo de sufrir lesio-

nes, siempre apague el motor antes

de ajustar el hilo de nilón con la

mano.

Sustitución del hilo de nilón o

cuchillas segadoras

Consulte las instrucciones que se sumi-

nistran con la cabeza segadora.

Montaje de las herramientas de

corte metálicas

Quite la faldilla y cuchilla del

deflector de la cabeza segadora

antes de instalar

la cuchilla para cortar pasto

230-4 (1),

la cuchilla para cortar pasto

230-8 (2)

o la cuchilla para cortar matorrales

(3) – Consulte el capítulo "Montaje

del deflector".

Instale el tope limitador apropiado

antes de instalar la sierra circular

con dientes raspadores 200

(4,5) – Consulte el capítulo "Mon-

taje del deflector".

:Apoye la máquina en el suelo sobre

su parte trasera con el mecanismo

vuelto hacia arriba.

Los bordes cortantes de (1) y (3)

pueden quedar orientados en cual-

quier sentido.

Los bordes cortantes de (2), (4) y

(5) deben apuntar en sentido hora-

rio.

El sentido de rotación está indicado

por la flecha ubicada en la superfi-

cie interior del deflector de la

cabeza segadora o del tope limita-

dor.

español / EE.UU

FS-KM

:Coloque la herramienta de corte (6)

sobre la placa de empuje (7).

El collar (vea la flecha) debe enca-

jar en el agujero de montaje de la

herramienta de corte.

:Deslice la arandela de empuje (8) y

la placa de

refuerzo (9) sobre el eje de salida

(10).

:Bloquee el eje de salida y

:Con la llave combinada (11), atorni-

lle la tuerca de montaje (12) en sen-

tido contrahorario en el eje de salida

y apriétela firmemente.

Si la tuerca de montaje está dema-

siado floja,

instale una nueva.

Retiro de la herramienta de corte

:Bloquee el eje de salida.

:Destornille la tuerca en sentido

horario.

:Retire la herramienta de corte – no

quite la placa de empuje (7).

El tipo y el estilo del arnés dependen del

lugar de venta.

Correa para el hombro

:Colóquese la correa (1) sobre el

hombro.

:Ajuste el largo hasta que el gancho

de resorte (2) esté a una distancia

más o menos igual al ancho de la

mano por debajo de la cadera dere-

cha.

:Equilibre la cortadora de matorra-

les.

El uso de la correa para el hombro se

describe en el capítulo "Combinaciones

aprobadas de herramienta de corte,

deflector, mango y arnés".

Arnés completo

:Colóquese el arnés completo (1).

:Ajuste el largo hasta que el gancho

de resorte (2) esté a una distancia

más o menos igual al ancho de la

mano por debajo de la cadera dere-

cha.

:Equilibre la cortadora de matorra-

les.

El uso del arnés se describe en el capí-

tulo "Combinaciones aprobadas de

herramienta de corte, deflector, mango y

arnés".

Colocación del arnés

53FS-KM

español / EE.UU

El tipo y el estilo del arnés y mosquetón

(gancho con resorte) dependen del

lugar de venta.

Conexión de la unidad a la correa

para el hombro

:Enganche el gancho de resorte (1)

en la argolla para transporte (2) ubi-

cada en el tubo de mando.

:Suelte el tornillo (3).

Equilibrio de la unidad

La unidad se equilibra de forma dife-

rente, dependiendo de la herramienta

de corte empleada.

Proceda de la manera indicada hasta

que se satisfagan las condiciones espe-

cificadas bajo "Posiciones de flotación":

:Ajuste la argolla para transporte –

apriete el tornillo moderadamente –

suelte la unidad hasta que quede

equilibrada – revise la posición de

flotación.

Posiciones de flotación

A Herramientas segadoras

Las cabezas de segado, la cuchillas

para pasto y la cuchilla para mato-

rrales apenas deben tocar el suelo.

B Sierras circulares

deben quedar "suspendidas"

aproximadamente 20 cm (8 pulg)

sobre el suelo.

Cuando se alcanza el punto de flotación

correcto:

:Apriete el tornillo en la argolla de

transporte.

Equilibrio de la cortadora de

matorrales

002BA034 KN

002BA035 KN

español / EE.UU

FS-KM

Desconexión de la unidad de la

correa para el hombro

:Empuje a barra en el gancho de

resorte (1) y extraiga la argolla para

transporte (2) del gancho.

Arranque del motor

Siga siempre el procedimiento de arran-

que descrito en el manual del usuario de

la herramienta motorizada básica o del

motor Combi que está utilizando.

:Apoye la máquina en el suelo:

deberá reposar de modo seguro

sobre la brida del motor y el deflec-

tor. Verifique que la herramienta de

corte no esté tocando el suelo ni

ningún otro obstáculo.

:Asegúrese de tener los pies bien

apoyados.

:Sostenga la máquina firmemente

sobre el suelo con la mano

izquierda. Coloque el dedo pulgar

debajo de la caja.

No se pare ni se arrodille sobre el

tubo de mando.

Si se arranca el motor en la posición

de ARRANQUE, el accesorio de

corte puede empezar a girar tan

pronto arranque el motor. No haga

funcionar el motor por más tiempo

que el necesario con el acelerador

en la posición de arranque.

El procedimiento de arranque siguiente

corresponde al descrito en el manual de

instrucciones de la herramienta motori-

zada básica o del motor Combi que se

está usando.

Para apagar el motor:

:Mueva el control deslizante en el

sentido indicado por la flecha (h) a

la posición de STOP – O o mueva el

interruptor de parada a la

posición O.

Arranque / parada

del motor

233BA020 KN

233BA014 KN

55FS-KM

español / EE.UU

Para intervalos de 3 meses o más:

:Retire, limpie e inspeccione el acce-

sorio de corte.

:Si la CombiTool se guarda aparte,

coloque la tapa protectora en el

tubo de mando para evitar la

entrada de tierra al acoplamiento.

:Guarde la máquina en un lugar seco

y elevado, o bajo llave - fuera del

alcance de los niños y de otras per-

sonas no autorizadas.

:Revise el nivel de grasa periódica-

mente - aproximadamente cada

25 horas de funcionamiento.

:Destornille el tapón de llenado (1).

:Si no se ve grasa en el interior del

tapón, atornille el tubo (2) del lubri-

cante para engranajes STIHL espe-

cial para cortadoras de matorrales -

vea "Accesorios especiales" - en el

agujero de llenado.

:Exprima 1/5 oz (5 g) de grasa al

interior de la caja de engranajes.

No llene completamente con grasa

la caja de engranajes.

:Vuelva a colocar el tapón de llenado

y apriételo firmemente.

:Use una lima (accesorio especial)

para afilar las herramientas de

corte. En el caso de desgaste o

mellas más serios: Vuelva a afilar

con una rectificadora o pida que el

trabajo se lo haga el concesionario

STIHL.

:Afile frecuentemente, quitando la

menor cantidad posible de material;

por lo general dos o tres pasadas de

la lima son suficientes.

Para evitar el desequilibrio

:Después de aproximadamente 5

afiladas, revise la cuchilla en el

equilibrador STIHL (accesorio

especial) y vuelva a ajustar el equi-

librio según sea necesario.

Almacenamiento de la

máquina

Lubricación de la

caja de engranajes

233BA010 KN

Afilado de las herramientas

de corte metálicas

español / EE.UU

FS-KM

:Afile las cuchillas (1) uniforme-

mente – no altere de manera alguna

el contorno de la cuchilla matriz (2).

Vea las instrucciones en el embalaje de

la herramienta de corte para información

adicional acerca del afilado.

Los intervalos de mantenimiento dados

a continuación corresponden a condi-

ciones normales de trabajo.

Si las condiciones son extremas (zonas

polvorientas, etc.), o si el tiempo de tra-

bajo por jornada es más largo que lo

normal, acorte los intervalos indicados

de modo correspondiente.

Todos los tornillos y tuercas accesi-

bles (salvo los tornillos de ajuste)

:Volver a apretar según sea necesa-

rio.

Accesorios de corte

:Inspeccionar, revisar el apriete

antes de comenzar el trabajo y des-

pués de cada parada para cargar

combustible.

:Sustituya si está dañado.

:Afilar las herramientas metálicas de

corte antes de comenzar el trabajo y

cuando sea necesario.

Lubricación de caja de engranajes

:Revisar semanalmente.

:Llenar según sea necesario.

Etiquetas de seguridad

:Cambie las etiquetas de seguridad

ilegibles.

002BA042 KN

Mantenimiento

57FS-KM

español / EE.UU

1Tubo de mando

2Cabeza segadora

3Deflector (solamente para

cabezas segadoras)

4Cuchilla limitadora del hilo

5Deflector con faldilla desmontable

(para todas las herramientas de

corte)

6Faldilla (para uso con

cabezas segadoras)

7Herramienta metálica de corte

8Sierra circular

9Tope (solamente para sierras circu-

lares)

Definiciones

1. Tubo de mando.

Encierra y protege el eje impulsor

entre el motor y el mecanismo.

2. Cabeza segadora.

El accesorio de corte, por ejemplo

una cabeza segadora, que se usa

para diferentes propósitos

(accesorio especial).

3. Deflector.

El deflector tiene por objeto reducir

el riesgo de lesiones causadas por

objetos extraños arrojados contra el

operador por la herramienta de

corte y por el contacto con la herra-

mienta de corte.

4. Cuchilla limitadora del hilo.

Cuchilla metálica en el deflector que

mantiene el hilo de la cabeza sega-

dora a un largo adecuado.

5. Deflector con faldilla desmonta-

ble

El deflector tiene por objeto reducir

el riesgo de lesiones causadas por

objetos extraños arrojados contra el

operador por la herramienta de

corte y por el contacto con la herra-

mienta de corte. No está diseñado

para contener las cuchillas metáli-

cas fragmentadas.

6. Faldilla

La faldilla en la parte inferior del

deflector debe usarse de la manera

descrita en el capítulo "Montaje del

deflector".

7. Herramienta metálica de corte

El accesorio de corte, por ejemplo

una cuchilla, que se usa para dife-

rentes propósitos (accesorio espe-

cial).

8. Sierra circular

Una herramienta de corte hecha de

metal para cortar madera.

9. Tope

El tope se usa para guiar y estabili-

zar la herramienta de corte contra la

madera y ayuda a reducir el riesgo

de lesiones causadas por expul-

sión.

Piezas principales

español / EE.UU

FS-KM

Peso

sin herramienta de corte y deflector

1,15 kg (2,5 lb)

Comuníquese con su concesionario

STIHL para información acerca de los

accesorios especiales que pueden estar

disponibles para su producto.

Los usuarios de esta máquina deben

efectuar únicamente los trabajos de

mantenimiento descritos en este

manual. Solamente los talleres autoriza-

dos por STIHL deben llevar a cabo los

demás trabajos de reparación.

Los reclamos de garantía presentados

después de realizadas las reparaciones

serán aceptados únicamente si las mis-

mas fueron ejecutadas por un concesio-

nario de servicio autorizado STIHL utili-

zando piezas de repuesto originales de

STIHL.

Es posible identificar las piezas origina-

les de STIHL por el número de pieza

STIHl

, el logotipo de STIHL y, en

algunos casos, el símbolo ( de piezas

STIHL. En las piezas pequeñas el sím-

bolo puede aparecer solo.

Especificaciones Accesorios especiales Mantenimiento y

reparaciones

59FS-KM

español / EE.UU

Marcas registradas de STIHL

STIHL®

(

La combinación de colores anaranjado-

gris (N° de registro EE.UU. #2,821,860;

#3,010,057; y #3,010,058)

4-MIX®

AUTOCUT®

EASYSTART®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Farm Boss®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

YARD BOSS®

Marcas comerciales de STIHL por

ley común

BioPlus™

Easy2Start™

EasySpool™

ElastoStart™

Ematic™ / Stihl-E-Matic™

FixCut™

HT Plus™

IntelliCarb™

Master Control Lever™

Micro™

Pro Mark™

Quad Power™

Quiet Line™

STIHL Arctic™

STIHL Compact™

STIHL HomeScaper Series™

STIHL Interchangeable Attachment

Series™

STIHL Magnum™ / Stihl-Magnum™

STIHL MiniBoss™

STIHL MotoPlus 4™

STIHL Multi-Cut HomeScaper Series™

Stihl Outfitters™

STIHL PICCO™

STIHL PolyCut™

STIHL PowerSweep™

STIHL Precision Series™

STIHL Protech™

STIHL RAPID™

STIHL SuperCut™

STIHL Territory™

Tap Actio n™

TrimCut™

Esta lista de marcas comerciales está

sujeta a cambios.

Queda terminantemente prohibido todo

uso de estas marcas comerciales sin el

consentimiento expreso por escrito de

ANDREAS STIHL AG & Co. KG,

Waiblingen.

Marcas comerciales

español / EE.UU

FS-KM

0458 407 8621

englisch / English USA / spanisch / español EE.UU

BA_U4_86_01.fm Seite 1 Montag, 12. Januar 2004 12:26 12

Stihl Fskm FS KM

Navigation menu

Versions of this User Manual:

Views

Navigation
