STIHL MS 290, 310, 390 (1127)
Ersatzteilliste
Spare Parts List
Liste des pièces
07/2004
AZylinder MS290
Cylinder MS290
Cylindre MS290
BZylinder MS310
Cylinder MS310
Cylinder MS310
CZylinder MS390
Cylinder MS390
Cylinder MS390
DMotorgehäuse
Engine housing
Carter moteur

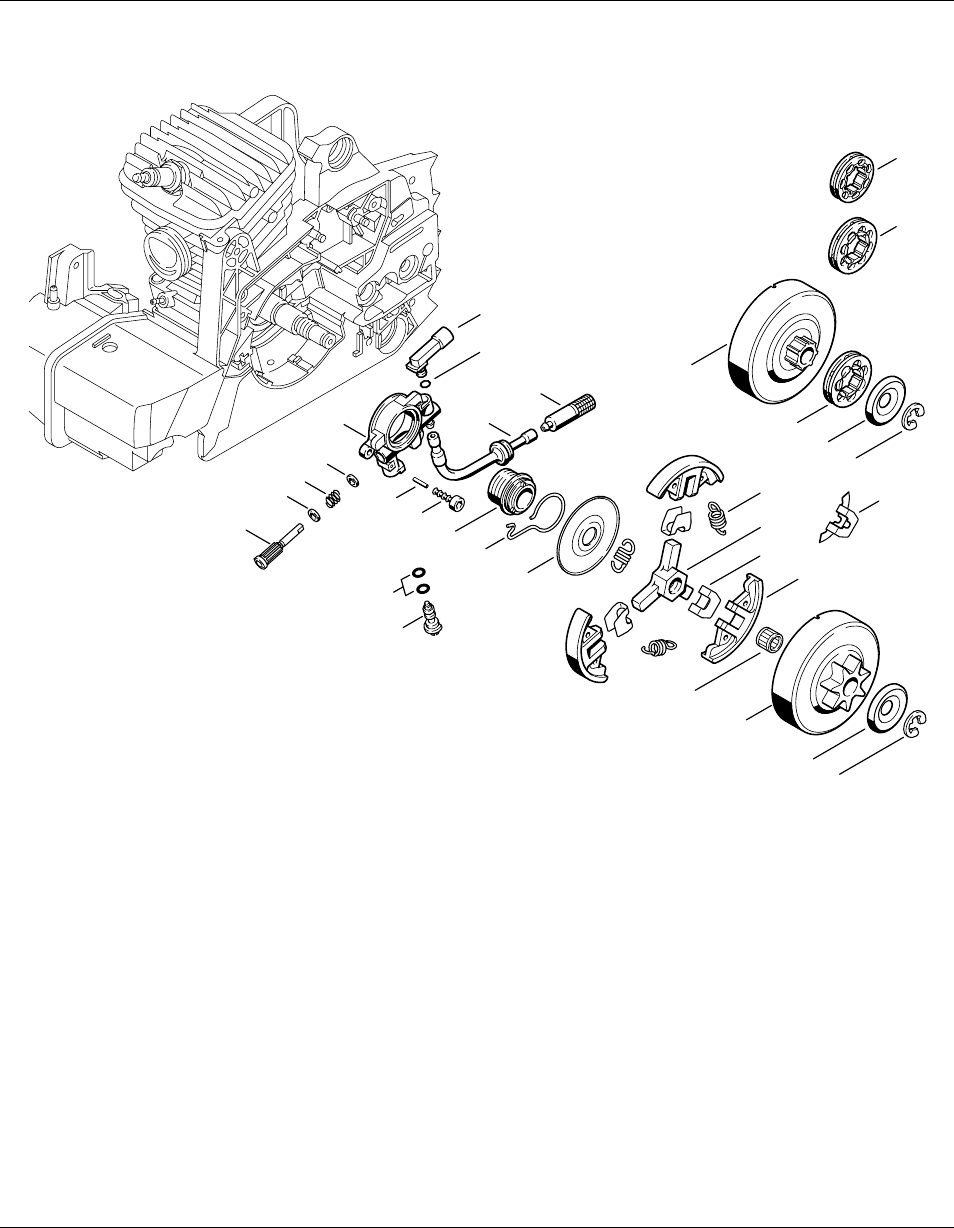

EÖlpumpe, Kupplung
Oil pump, Clutch
Pompe à huile, Embrayage

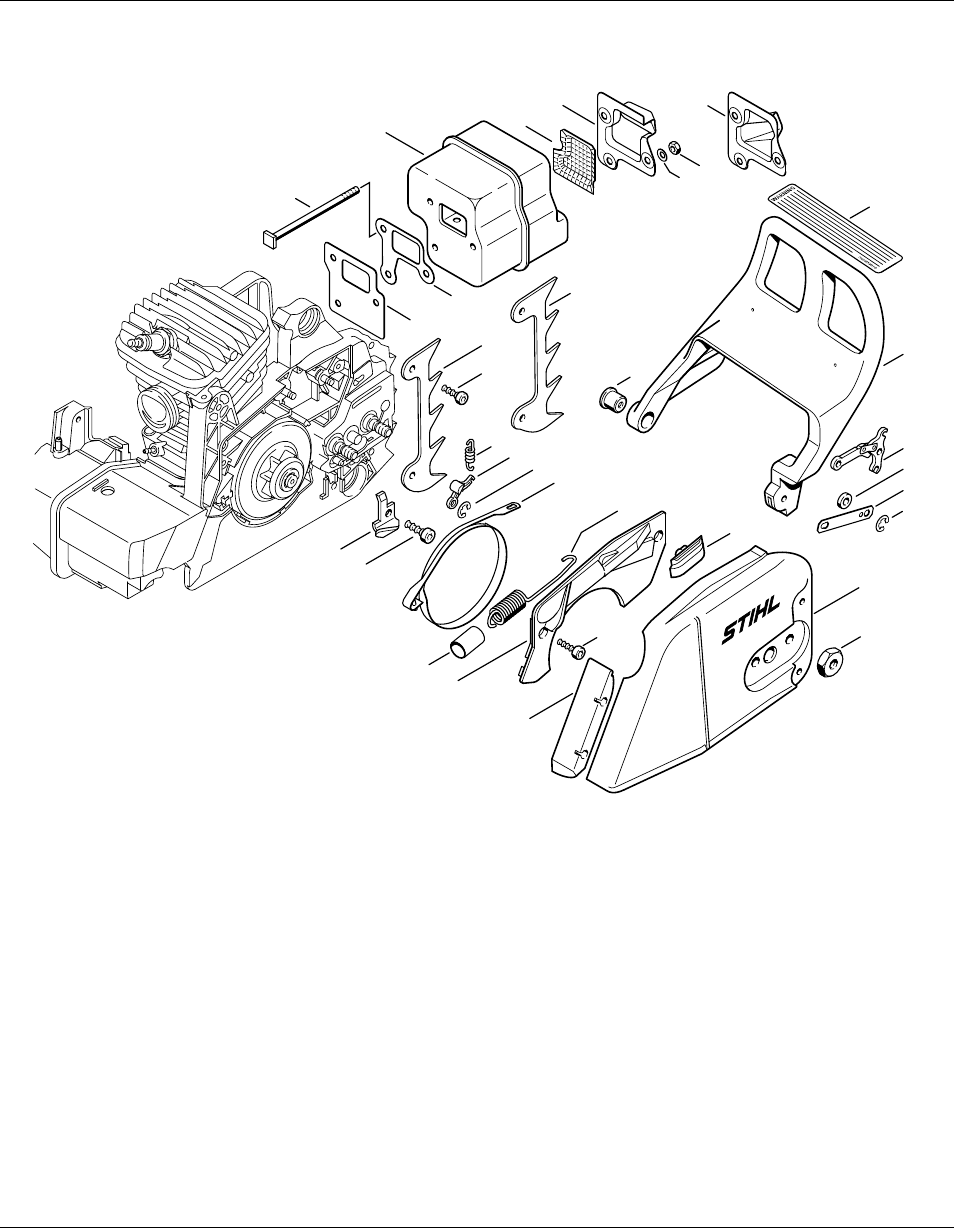

FKettenbremse, Schalldämpfer
Chain brake, Muffler
Frein de chaîne, Silencieux

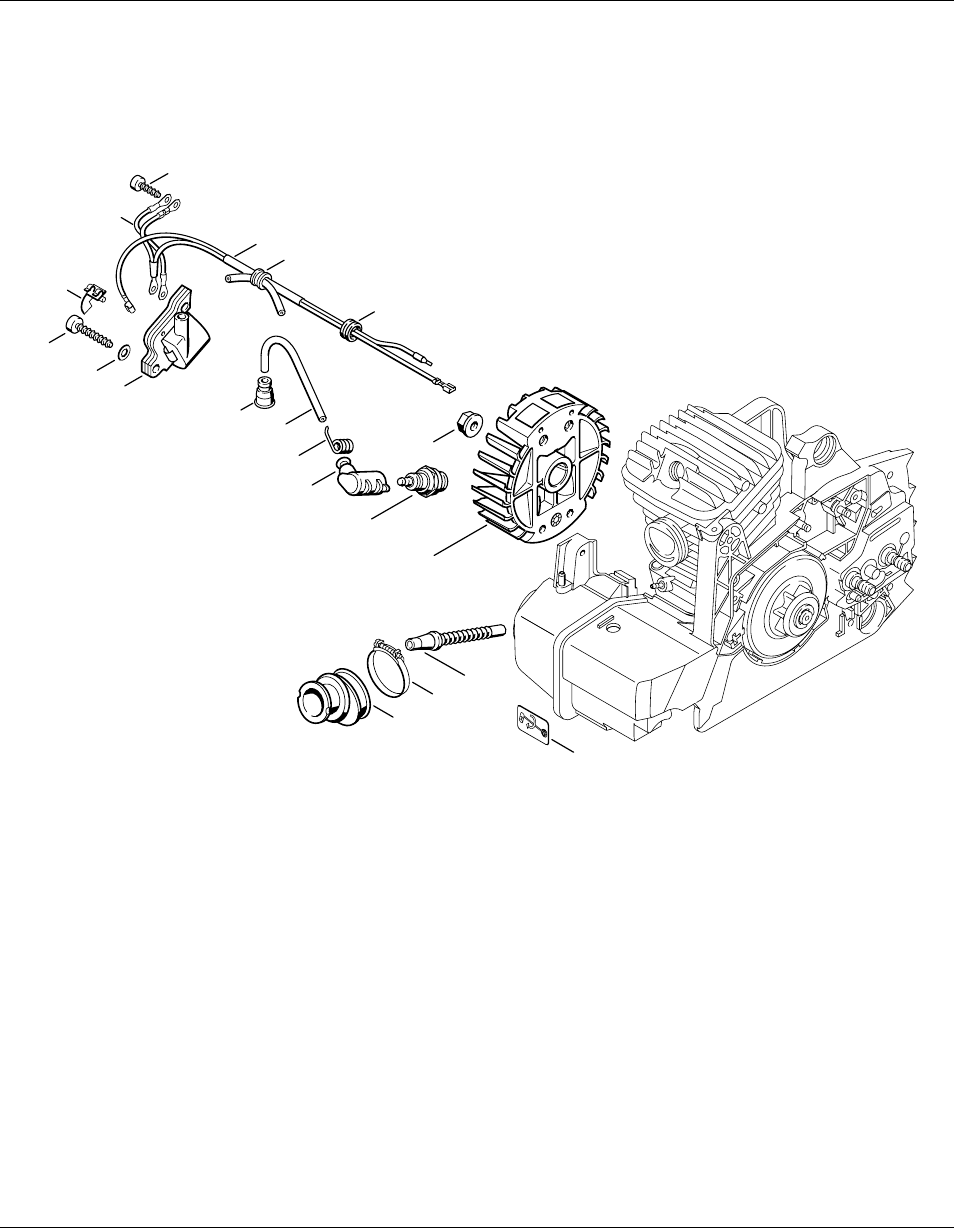

GZündanlage
Ignition system
Dispositif d'allumage
HLüftergehäuse mit Anwerfvorrichtung
Fan housing with rewind starter
Carter de ventilateur avec lanceur
JGriffgehäuse
Handle housing
Carter de poignée
KVergaserkastendeckel, Luftfilter
Carburetor box cover, Air filter
Couvercle de carter de carburateur, Filtre à
air

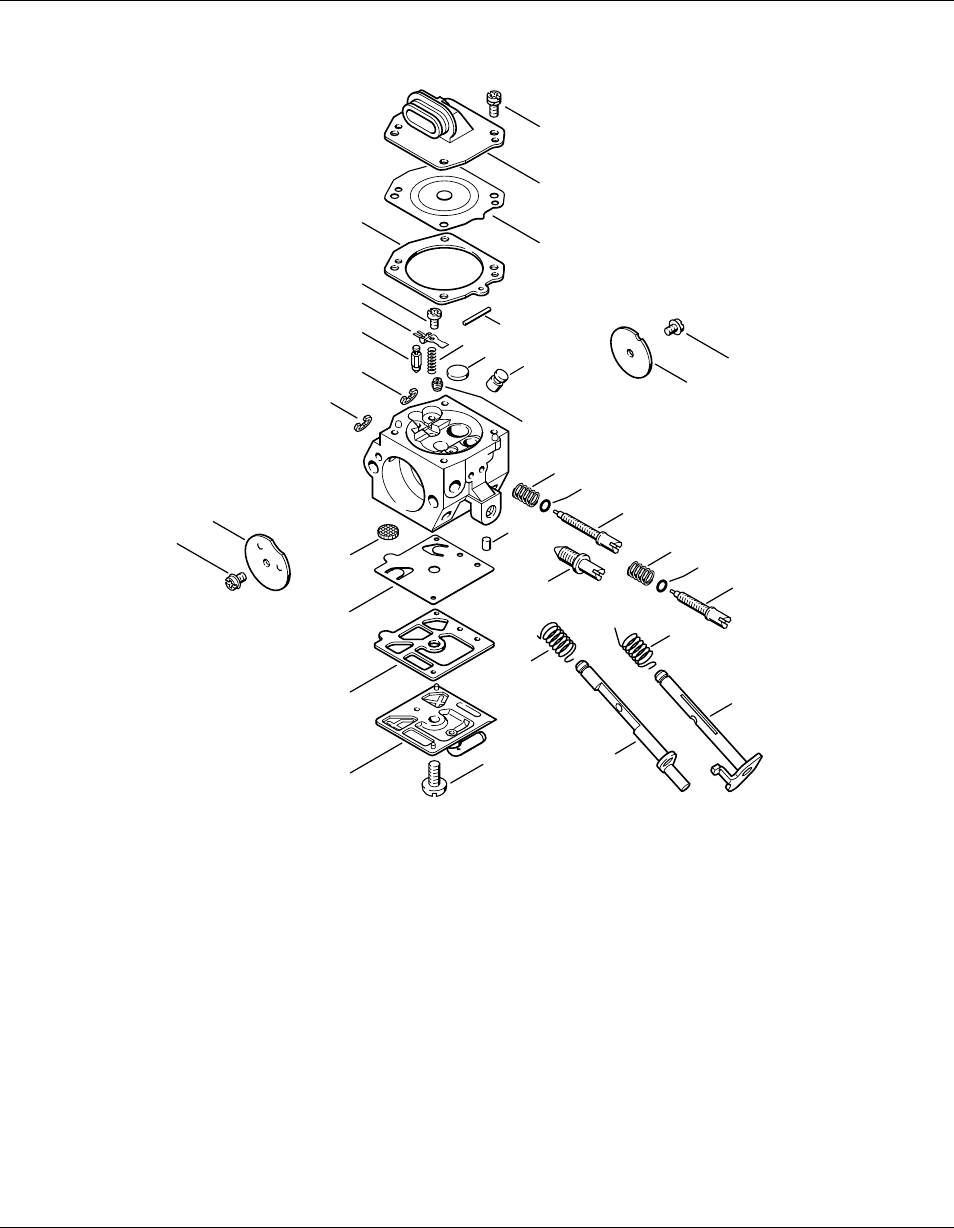

LVergaser HD19B, HD-36
Carburetor HD19B, HD-36
Carburateur HD19B, HD-36

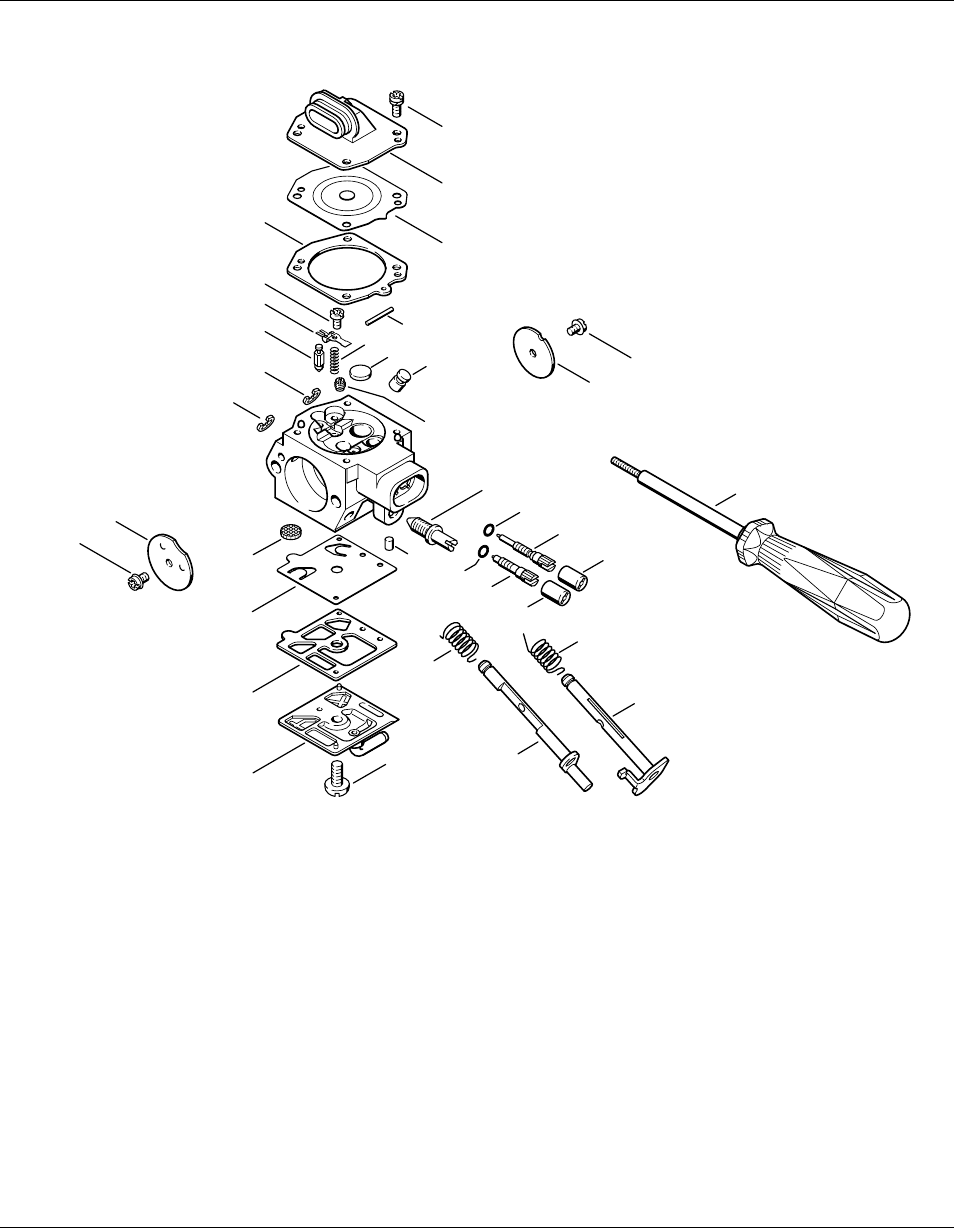

MVergaser HD18B, HD21B
Carburetor HD18B, HD21B
Carburateur HD18B, HD21B
NWerkzeuge, Sonderzubehör
Tools, Extras
Outils, Accessoires optionnels

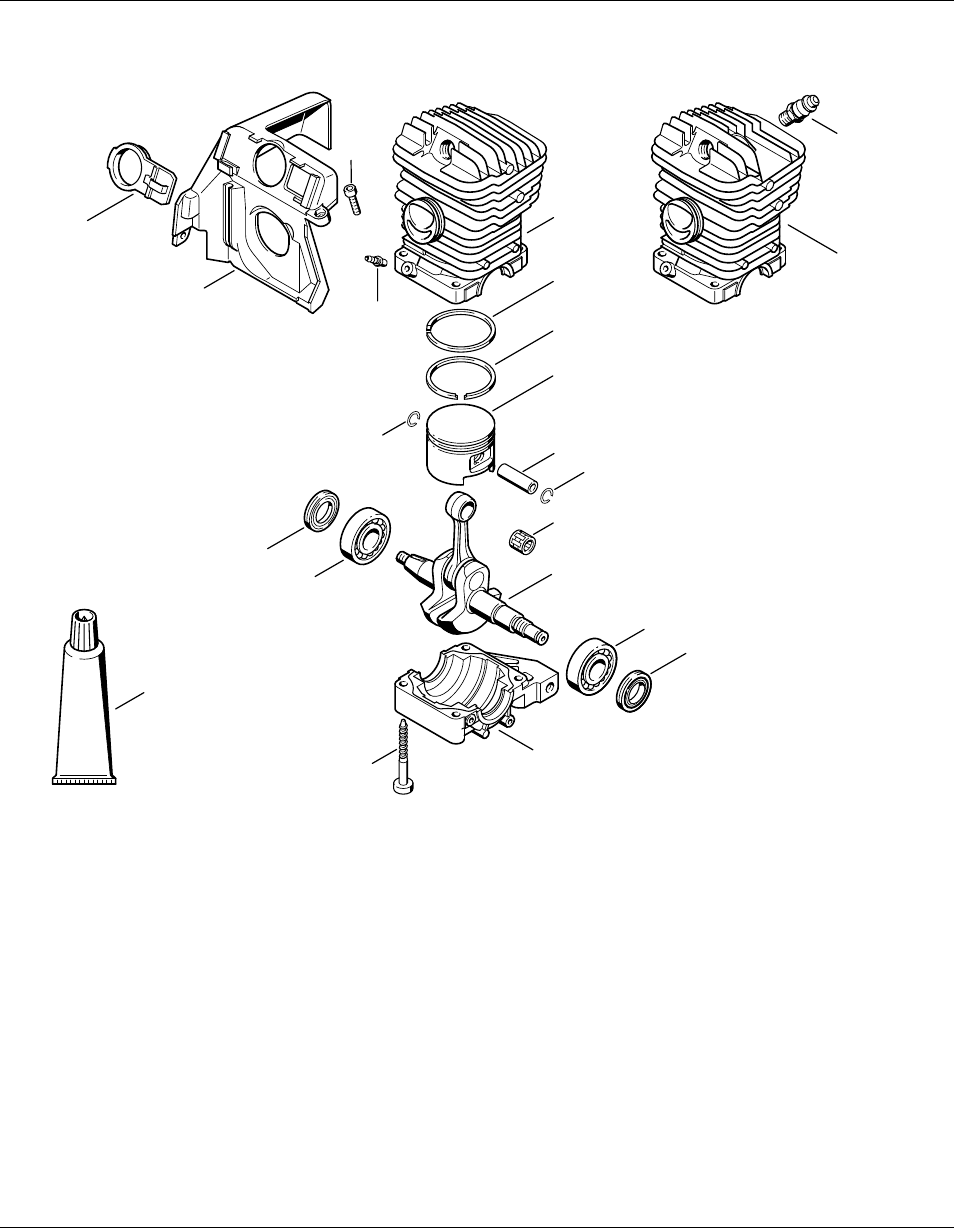

Illustration A
MS 290, MS 310, MS 3902
Zylinder MS290 Cylinder MS290 Cylindre MS290
209ET019 SC
11
5
15
1,2
3
4
4
6
8
6
9
7
10
11
10
12
13
14
17
16
Illustration A
MS 290, MS 310, MS 390 3
Zylinder MS290 Cylinder MS290 Cylindre MS290
Bild-
Nr.
Teile-Nr. St.-
Zahl
Benennung Part Name Désignation
1 1127 020 1217 1 Zylinder mit Kolben Ø46mm
(1)
)3-7, 13
Cylinder with piston Ø46mm
(1)
)3-7, 13
Cylindre avec piston Ø46mm
(1)
)3-7, 13
(36.2004) (36.2004) (36.2004)
2 ✻ 1127 020 1210 1 Zylinder mit Kolben Ø46mm
(1)
)3-7, 13
Cylinder with piston Ø46mm
(1)
)3-7, 13
Cylindre avec piston Ø46mm
(1)
)3-7, 13
3 1127 030 2003 1 Kolben Ø46mm (1)
)4-6
Piston Ø46mm (1)
)4-6
Piston Ø46mm (1)
)4-6
4 1118 034 3001 2 Verdichtungsring
Ø46x1,5mm (1)
Piston ring Ø46x1.5mm (1) Segment de piston
Ø46x1,5mm (1)
5 1110 034 1500 1 Kolbenbolzen10x32 (1) Piston pin10x32 (1) Axe de piston10x32 (1)
6 9463 650 1000 2 Sprengring DIN73130-C10 (1) Snap ring10 (1) Jonc d'arrêt10 (1)
7 0000 988 5211 1 Stutzen (1) Connector (1) Manchon (1)
8 9512 003 2340 1 Nadelkranz10x14x13 (1) Needle cage10x14x13 (1) Cage à aiguilles10x14x13 (1)
9 1127 030 0402 1 Kurbelwelle (1) Crankshaft (1) Vilebrequin (1)
10 9503 003 0440 2 Kugellager DIN625-6203 (1) Grooved ball bearing6203 (1) Roulement rainuré à
billes6203 (1)
(14.2000) (14.2000) (14.2000)
11 9639 010 1743 2 WDR17x30x4,4 (1) Oil seal17x30x4.4 (1) Bague d'étanchéité17x30x4,4
(1)
11 9639 003 1743 2 WDR DIN3760-AS17x30x4,4
(1)
Oil seal17x30x4.4 (1) Bague d'étanchéité17x30x4,4
(1)
12 1127 021 2500 1 Kurbelwanne (1) Engine pan (1) Carter inférieur (1)
13 9075 478 4735 4 Schraube IS-D6x52 (1) Pan head self-tapping screw
IS-D6x52 (1)
Vis cylindrique IS-D6x52 (1)
14 0783 830 2000 1 Dichtungsmasse Dirko HT rot
(1)
Tube of sealant Dirko HT red
(1)
Tube de pâte d'étanchéité
Dirko HT rouge (1)
15 1127 084 0900 1 Haube (1) Shroud (1) Capot (1)
16 1127 084 4100 1 Schieber (1) Shutter (1) Tiroir (1)
17 9075 478 3015 2 Schraube IS-D4x15 (1) Pan head self-tapping screw
IS-D4x15 (1)
Vis cylindrique IS-D4x15 (1)
(1)MS290, (2)MS310, (3)MS390
Illustration B
MS 290, MS 310, MS 3904
Zylinder MS310 Cylinder MS310 Cylinder MS310
8
2
209ET020 SC
12
5
16
1
3
4
4
6
9
6
10
7
11
12
11
13
14
15
18
17
Illustration B
MS 290, MS 310, MS 390 5
Zylinder MS310 Cylinder MS310 Cylinder MS310
Bild-
Nr.
Teile-Nr. St.-
Zahl
Benennung Part Name Désignation
1 1127 020 1214 1 Zylinder mit Kolben Ø47mm
(2)
)3-7, 14
Cylinder with piston Ø47mm
(2)
)3-7, 14
Cylindre avec piston Ø47mm
(2)
)3-7, 14
1 1127 020 1215 1 Zylinder mit Kolben Ø47mm
USA (2)
)3-7, 14
Cylinder with piston Ø47mm
USA (2)
)3-7, 14
Cylindre avec piston Ø47mm
USA (2)
)3-7, 14
2 1127 020 1218 1 Zylinder mit Kolben Ø47mm
(2)
)3-7, 14
Cylinder with piston Ø47mm
(2)
)3-7, 14
Cylindre avec piston Ø47mm
(2)
)3-7, 14
3 1127 030 2007 1 Kolben Ø47mm (2)
)4-6
Piston Ø47mm (2)
)4-6
Piston Ø47mm (2)
)4-6
4 1127 034 3002 2 Verdichtungsring
Ø47x1,5mm (2)
Piston ring Ø47x1.5mm (2) Segment de piston
Ø47x1,5mm (2)
5 1110 034 1500 1 Kolbenbolzen10x32 (2) Piston pin10x32 (2) Axe de piston10x32 (2)
6 9463 650 1000 2 Sprengring DIN73130-C10 (2) Snap ring10 (2) Jonc d'arrêt10 (2)
7 0000 988 5211 1 Stutzen (2) Connector (2) Manchon (2)
8 1127 020 9400 1 Dekompressionsventil (2) Decompression valve (2) Soupape de décompression
(2)
9 9512 003 2340 1 Nadelkranz10x14x13 (2) Needle cage10x14x13 (2) Cage à aiguilles10x14x13 (2)
10 1127 030 0402 1 Kurbelwelle (2) Crankshaft (2) Vilebrequin (2)
11 9503 003 0440 2 Kugellager DIN625-6203 (2) Grooved ball bearing6203 (2) Roulement rainuré à
billes6203 (2)
(14.2000) (14.2000) (14.2000)
12 9639 010 1743 2 WDR17x30x4,4 (2) Oil seal17x30x4.4 (2) Bague d'étanchéité17x30x4,4
(2)
12 9639 003 1743 2 WDR DIN3760-AS17x30x4,4
(2)
Oil seal17x30x4.4 (2) Bague d'étanchéité17x30x4,4
(2)
13 1127 021 2500 1 Kurbelwanne (2) Engine pan (2) Carter inférieur (2)
14 9075 478 4735 4 Schraube IS-D6x52 (2) Pan head self-tapping screw
IS-D6x52 (2)
Vis cylindrique IS-D6x52 (2)
15 0783 830 2000 1 Dichtungsmasse Dirko HT rot
(2)
Tube of sealant Dirko HT red
(2)
Tube de pâte d'étanchéité
Dirko HT rouge (2)
16 1127 084 0900 1 Haube (2) Shroud (2) Capot (2)
17 1127 084 4100 1 Schieber (2) Shutter (2) Tiroir (2)
18 9075 478 3015 2 Schraube IS-D4x15 (2) Pan head self-tapping screw
IS-D4x15 (2)
Vis cylindrique IS-D4x15 (2)
(1)MS290, (2)MS310, (3)MS390
Illustration C
MS 290, MS 310, MS 3906
Zylinder MS390 Cylinder MS390 Cylinder MS390
8
2
209ET020 SC
12
5
16
1
3
4
4
6
9
6
10
7
11
12
11
13
14
15
18
17
Illustration C
MS 290, MS 310, MS 390 7
Zylinder MS390 Cylinder MS390 Cylinder MS390
Bild-
Nr.
Teile-Nr. St.-
Zahl
Benennung Part Name Désignation
1 1127 020 1213 1 Zylinder mit Kolben Ø49mm
(3)
)3-7, 14
Cylinder with piston Ø49mm
(3)
)3-7, 14
Cylindre avec piston Ø49mm
(3)
)3-7, 14
2 1127 020 1216 1 Zylinder mit Kolben Ø49mm
(3)
)3-7, 14
Cylinder with piston Ø49mm
(3)
)3-7, 14
Cylindre avec piston Ø49mm
(3)
)3-7, 14
3 1127 030 2005 1 Kolben Ø49mm (3)
)4-6
Piston Ø49mm (3)
)4-6
Piston Ø49mm (3)
)4-6
4 1127 034 3007 2 Verdichtungsring
Ø49x1,5mm (3)
Piston ring Ø49x1.5mm (3) Segment de piston
Ø49x1,5mm (3)
5 1110 034 1500 1 Kolbenbolzen10x32 (3) Piston pin10x32 (3) Axe de piston10x32 (3)
6 9463 650 1000 2 Sprengring DIN73130-C10 (3) Snap ring10 (3) Jonc d'arrêt10 (3)
7 0000 988 5211 1 Stutzen (3) Connector (3) Manchon (3)
8 1127 020 9400 1 Dekompressionsventil (3) Decompression valve (3) Soupape de décompression
(3)
9 9512 003 2340 1 Nadelkranz10x14x13 (3) Needle cage10x14x13 (3) Cage à aiguilles10x14x13 (3)
10 1127 030 0402 1 Kurbelwelle (3) Crankshaft (3) Vilebrequin (3)
10 1127 030 0411 1 Kurbelwelle
nurinBrasilienerhältlich (3)
Crankshaft
availableinBrazilonly (3)
Vilebrequin
seulementlivrableauBrésil
(3)
11 9503 003 0440 2 Kugellager DIN625-6203 (3) Grooved ball bearing6203 (3) Roulement rainuré à
billes6203 (3)
(14.2000) (14.2000) (14.2000)
12 9639 010 1743 2 WDR17x30x4,4 (3) Oil seal17x30x4.4 (3) Bague d'étanchéité17x30x4,4
(3)
12 9639 003 1743 2 WDR DIN3760-AS17x30x4,4
(3)
Oil seal17x30x4.4 (3) Bague d'étanchéité17x30x4,4
(3)
13 1127 021 2500 1 Kurbelwanne (3) Engine pan (3) Carter inférieur (3)
14 9075 478 4735 4 Schraube IS-D6x52 (3) Pan head self-tapping screw
IS-D6x52 (3)
Vis cylindrique IS-D6x52 (3)
15 0783 830 2000 1 Dichtungsmasse Dirko HT rot
(3)
Tube of sealant Dirko HT red
(3)
Tube de pâte d'étanchéité
Dirko HT rouge (3)
16 1127 084 0900 1 Haube (3) Shroud (3) Capot (3)
17 1127 084 4100 1 Schieber (3) Shutter (3) Tiroir (3)
18 9075 478 3015 2 Schraube IS-D4x15 (3) Pan head self-tapping screw
IS-D4x15 (3)
Vis cylindrique IS-D4x15 (3)
(1)MS290, (2)MS310, (3)MS390
Illustration D
MS 290, MS 310, MS 3908
Motorgehäuse Engine housing Carter moteur
209ET015 SC
9
1
4
8
10
7
6
20
15
13
16 22
21
23
24
5
12
2
3
25
26 27 28
29 30
11
19
16
17
18
17
18
14
Illustration D
MS 290, MS 310, MS 390 9
Motorgehäuse Engine housing Carter moteur
Bild-
Nr.
Teile-Nr. St.-
Zahl
Benennung Part Name Désignation
1 1127 020 3003 1 Motorgehäuse
)2-11, 13
Engine housing
)2-11, 13
Carter moteur
)2-11, 13
2 1128 640 9100 1 Ventil Valve Soupape
3 0000 974 1200 1 Zylinderkerbnagel2,6x8 Notched pin2.6x8 Clou cannelé cylindrique
2,6x8
4 1120 162 5200 1 Bolzen Pin Boulon
5 1127 664 2400 1 Bundschraube Collar screw Vis à embase
6 1127 790 9900 1 Ringpuffer Annular buffer Butoir annulaire
7 9645 945 7444 1 RDR A4x1,5-NBR70 O-ring4x1.5 Joint torique4x1,5
8 1121 162 5200 1 Bolzen Pin Boulon
9 1123 162 5205 1 Bolzen Pin Boulon
10 1123 162 5200 1 Bolzen Pin Boulon
11 0000 967 3662 1 Warnhinweis Piktogramm MS Warning pictogram MS Pictogramme d'avertissement
MS
12 1127 664 2405 1 Bundschraube Collar screw Vis à embase
13 0000 350 0525 2 Tankverschluss
)14
Filler cap
)14
Bouchon du réservoir
)14
14 9645 948 7734 2 RDR A25x3,5-NBR70 Oring25x3.5 Joint torique25x3,5
(26.2000) (26.2000) (26.2000)
15 ✻ 1127 350 0500 1 Tankverschluss USA, BR
)16-18
Filler cap USA, BR
)16-18
Bouchon de réservoir USA,
BR
)16-18
16 ✻ 0000 359 1220 1 Dichtring USA, BR Sealing ring USA, BR Anneau de joint USA, BR
17 ✻ 0000 350 0900 1 Seil USA, BR Rope USA, BR Corde USA, BR
18 ✻ 0000 353 0600 1 Haken USA, BR Hook USA, BR Crochet USA, BR
19 ✻ 0000 350 0520 1 Tankverschluss USA, BR
)16-18
Filler cap USA, BR
)16-18
Bouchon de réservoir USA,
BR
)16-18
20 1123 791 7300 1 Stopfen Plug Bouchon
*156601767 (35.2002) *156601767 (35.2002) *156601767 (35.2002)
21 ✻ 1117 350 5800 1 Tanklüftung
)22
Tank vent
)22
Aération de réservoir
)22
22 ✻ 1120 358 8105 2 Lüftungseinsatz Vent insert Insert d'aération
23 1127 358 7705 1 Schlauch Hose Tuyau
24 0000 350 3500 1 Saugkopf Pickup body Crépine d'aspiration
1127 007 1003 1 Satz Stirnrad /
Spannschraube
)25, 26
Spur gear / chain adjusting
screw kit
)25, 26
Jeu de pignon droit / vis de
tension
)25, 26
25 1 Stirnrad (D) Spur gear (D) Pignon droit (D)
26 1 Spannschraube (D) Adjusting screw (D) Vis de tension (D)
27 1127 640 1900 1 Spannschieber Tensioner slide Coulisse de tension
28 1123 664 1400 1 Druckstück Thrust pad Pièce de pression
29 1127 664 2200 1 Abdeckung Cover Recouvrement
(1)MS290, (2)MS310, (3)MS390
Illustration D
MS 290, MS 310, MS 39010
Motorgehäuse Engine housing Carter moteur
209ET015 SC
9
1
4
8
10
7
6
20
15
13
16 22
21
23
24
5
12
2
3
25
26 27 28
29 30
11
19
16
17
18
17
18
14
Illustration D
MS 290, MS 310, MS 390 11
Motorgehäuse Engine housing Carter moteur
Bild-
Nr.
Teile-Nr. St.-
Zahl
Benennung Part Name Désignation
30 9075 478 3015 1 Schraube IS-D4x15 Pan head self-tapping screw
IS-D4x15
Vis cylindrique IS-D4x15
(1)MS290, (2)MS310, (3)MS390
Illustration E
MS 290, MS 310, MS 39012
Ölpumpe, Kupplung Oil pump, Clutch Pompe à huile, Embrayage
209ET008 SC
14 15
12
27
26
24
25
17,22
20
19
23
18
27
30
28
29
13
10
11
1,2
3
5,6
9
8
31
34
16
21
7
32
T0P
Illustration E
MS 290, MS 310, MS 390 13
Ölpumpe, Kupplung Oil pump, Clutch Pompe à huile, Embrayage
Bild-
Nr.
Teile-Nr. St.-
Zahl
Benennung Part Name Désignation
1 1127 640 3200 1 Ölpumpe (1)
)3-5, 7-9
Oil pump (1)
)3-5, 7-9
Pompe à huile (1)
)3-5, 7-9
2 1127 640 3201 1 Ölpumpe (2,3)
)3, 4, 6-9
Oil pump (2,3)
)3, 4, 6-9
Pompe à huile (2,3)
)3, 4, 6-9
3 0000 958 0518 2 Scheibe Washer Rondelle
4 0000 997 0615 1 Druckfeder Compression spring Ressort de pression
5 1127 647 0600 1 Pumpenkolben (1) Pump piston (1) Piston de pompe (1)
6 1127 647 0601 1 Pumpenkolben (2,3) Pump piston (2,3) Piston de pompe (2,3)
7 1128 647 4806 1 Regelbolzen Control bolt Vis de réglage
8 9380 620 1090 1 Spannstift DIN1481-2x10 Roll pin2x10 Goupille élastique2x10
9 9646 945 0160 2 RDR DIN3770-B4x2 O-ring4x2 Joint torique4x2
10 1127 640 9200 1 Winkelstück
)11
Elbow connector
)11
Raccord en équerre
)11
11 9646 951 0155 1 RDR DIN3770-B4x1,5 O-ring4x1.5 Joint torique4x1,5
12 1127 647 9400 1 Schlauch Hose Tuyau
13 1127 640 3800 1 Saugkopf Pickup body Crépine d'aspiration
14 9075 478 3015 2 Schraube IS-D4x15 Pan head self-tapping screw
IS-D4x15
Vis cylindrique IS-D4x15
15 1125 640 7110 1 Schnecke
)16
Worm
)16
Vis sans fin
)16
16 1125 647 2400 1 Feder Spring Ressort
1127 160 2050 1 Kupplung
)17-21
Clutch
)17-21
Embrayage
)17-21
17 1127 162 3200 1 Mitnehmer Carrier Entraîneur
18 1125 162 0801 3 Fliehgewicht Clutch shoe Masselotte
19 1127 162 3000 3 Halter Retainer Pièce de fixation
20 0000 997 0909 3 Zugfeder Tension spring Ressort de tension
21 1127 162 1000 1 Abdeckscheibe Cover washer Rondelle de recouvrement
(26.2000) (26.2000) (26.2000)
22 ✻ 1125 162 3201 1 Mitnehmer Carrier Entraîneur
23 ✻ 1125 162 3000 1 Halter Retainer Pièce de fixation
(1)MS290, (2)MS310, (3)MS390
Illustration E
MS 290, MS 310, MS 39014
Ölpumpe, Kupplung Oil pump, Clutch Pompe à huile, Embrayage
209ET008 SC
14 15
12
27
26
24
25
17,22
20
19
23
18
27
30
28
29
13
10
11
1,2
3
5,6
9
8
31
34
16
21
7
32
T0P
Illustration E
MS 290, MS 310, MS 390 15
Ölpumpe, Kupplung Oil pump, Clutch Pompe à huile, Embrayage
Bild-
Nr.
Teile-Nr. St.-
Zahl
Benennung Part Name Désignation
24 1125 640 2005 1 Kettenrad0.325"7Z Chain sprocket0.325"7T Pignon0.325"7D
24 1125 640 2008 1 Kettenrad0.325"8Z USA Chain sprocket0.325"8T
USA
Pignon0.325"8D USA
24 1125 640 2000 1 Kettenrad3/8"7Z Chain sprocket3/8"7T Pignon3/8"7D
24 1125 640 2004 1 Kettenrad3/8"7Z
nurinBrasilienerhältlich
Chain sprocket3/8"7T
availableinBrazilonly
Pignon3/8"7D
seulementlivrableauBrésil
25 9512 933 2260 1 Nadelkranz10x13x10 Needle cage10x13x10 Cage à aiguilles10x13x10
26 0000 958 1021 1 Scheibe Ø33mm Washer Ø33mm Rondelle Ø33mm
27 9460 624 0801 1 Sicherungsscheibe
DIN6799-8x1,3
E-clip8x1.3 Anneau d'arrêt8x1,3
1125 007 1002 1 Satz Ringkettenrad3/8"7Z
)27-30
Rim sprocket kit3/8"7T
)27-30
Jeu de pignon à
anneau3/8"7D
)27-30
28 0000 642 1231 1 Ringkettenrad3/8"7Z Rim sprocket3/8"7T Pignon à anneau3/8"7D
29 1 Kupplungstrommel (D) Clutch drum (D) Cloche d'embrayage (D)
30 0000 958 1022 1 Scheibe Ø27mm Washer Ø27mm Rondelle Ø27mm
1125 007 1000 1 Satz Ringkettenrad0.325"8Z
)27, 29-31
Rim sprocket kit0.325"8T
)27, 29-31
Jeu de pignon à anneau
0.325"8D
)27, 29-31
31 0000 642 1234 1 Ringkettenrad0.325"8Z Rim sprocket0.325"8T Pignon à anneau0.325"8D
1125 007 1001 1 Satz Ringkettenrad0.325"7Z
)27, 29, 30, 32
Rim sprocket kit0.325"7T
)27, 29, 30, 32
Jeu de pignon à anneau
0.325"7D
)27, 29, 30, 32
32 0000 642 1236 1 Ringkettenrad0.325"7Z Rim sprocket0.325"7T Pignon à anneau0.325"7D
(1)MS290, (2)MS310, (3)MS390
Illustration F
MS 290, MS 310, MS 39016
Kettenbremse,
Schalldämpfer
Chain brake, Muffler Frein de chaîne, Silencieux
209ET022 SC
27
22,23,24,25,26
7
2
1
36,37
19
28
4378
10
5
6
15
18
14
9
12
11
17
16
20
31
29
13
32
34
30
33
35
21
Illustration F
MS 290, MS 310, MS 390 17
Kettenbremse,
Schalldämpfer
Chain brake, Muffler Frein de chaîne, Silencieux
Bild-
Nr.
Teile-Nr. St.-
Zahl
Benennung Part Name Désignation
1 1127 792 9100 1 Handschutz Hand guard Protège-main
2 1128 160 5000 1 Hebel Lever Levier
3 1121 162 5010 1 Hebel Lever Levier
4 0000 997 0628 1 Feder Spring Ressort
5 0000 958 0521 1 Scheibe Washer Rondelle
6 1127 162 5800 1 Lasche Strap Bride de fixation
7 9460 624 0400 2 Sicherungsscheibe DIN6799-4 E-clip4 Anneau d'arrêt4
8 1125 160 5400 1 Bremsband Brake band Collier de frein
1127 160 5550 1 Zugfeder mit Deckel
)9-11
Tension spring with cover
)9-11
Ressort de tension avec
couvercle
)9-11
9 1127 021 1102 1 Deckel Cover Couvercle
10 1 Zugfeder (D) Tension spring (D) Ressort de tension (D)
11 1125 162 8002 1 Schlauch20mm Hose20mm/13/16'' Tuyau20mm
12 9075 478 3015 2 Schraube IS-D4x15 Pan head self-tapping screw
IS-D4x15
Vis cylindrique IS-D4x15
13 1119 656 7705 1 Kettenfänger Chain catcher Arrêt de chaîne
14 9075 478 4115 1 Schraube IS-D5x16 Pan head self-tapping screw
IS-D5x16
Vis cylindrique IS-D5x16
15 1125 640 1701 1 Kettenraddeckel
)16, 17
Chain sprocket cover
)16, 17
Couvercle de pignon
)16, 17
16 1121 648 6610 4 Gleitleiste Bumper strip Bande de glissement
17 1125 656 1501 1 Schutz Guard Pièce de protection
18 0000 955 0801 2 Sechskantmutter M8 Collar nut M8 Ecrou à six pans M8
19 1127 148 1200 1 Schraube Screw Vis
20 1127 149 0650 1 Auspuffdichtung
)21
Exhaust gasket
)21
Joint d'échappement
)21
21 9331 630 0120 3 Spannscheibe DIN6796-5 Conical spring washer5 Rondelle de serrage5
22 1127 140 0602 1 Schalldämpfer Standard
)29
Muffler Standard
)29
Silencieux Standard
)29
(36.2004) (36.2004) (36.2004)
23 ✻ 1127 140 0601 1 Schalldämpfer Standard
)29
Muffler Standard
)29
Silencieux Standard
)29
24 1127 140 0605 1 Schalldämpfer AUS, NZ
)27, 28
Muffler AUS, NZ
)27, 28
Silencieux AUS, NZ
)27, 28
25 1127 140 0607 1 Schalldämpfer USA
)27, 28
Muffler USA
)27, 28
Silencieux USA
)27, 28
(36.2004) (36.2004) (36.2004)
26 ✻ 1127 140 0606 1 Schalldämpfer
)27, 28
Muffler
)27, 28
Silencieux
)27, 28
27 1127 141 9000 1 Gitter AUS, NZ Screen AUS, NZ Grille AUS, NZ
28 1127 145 1606 1 Deckel AUS, NZ Cover AUS, NZ Couvercle AUS, NZ
29 1127 145 1601 1 Deckel Standard Cover Standard Couvercle Standard
30 9216 263 0700 3 Mutter DIN6927-M5-10 Hexagon nut M5 Ecrou à six pans M5
(1)MS290, (2)MS310, (3)MS390
Illustration F
MS 290, MS 310, MS 39018
Kettenbremse,
Schalldämpfer
Chain brake, Muffler Frein de chaîne, Silencieux
209ET022 SC
27
22,23,24,25,26
7
2
1
36,37
19
28
4378
10
5
6
15
18
14
9
12
11
17
16
20
31
29
13
32
34
30
33
35
21
Illustration F
MS 290, MS 310, MS 390 19
Kettenbremse,
Schalldämpfer
Chain brake, Muffler Frein de chaîne, Silencieux
Bild-
Nr.
Teile-Nr. St.-
Zahl
Benennung Part Name Désignation
31 1127 149 0601 1 Auspuffdichtung USA (3) Exhaust gasket USA (3) Joint d'échappement USA (3)
32 1128 664 0500 1 Krallenanschlag (B) Bumper spike (B) Griffe (B)
33 1127 664 0500 1 Krallenanschlag USA, AUS,
CDN
Bumper spike USA, AUS,
CDN
Griffe USA, AUS, CDN
34 9075 478 4115 2 Schraube IS-D5x16 (B) Pan head self-tapping screw
IS-D5x16 (B)
Vis cylindrique IS-D5x16 (B)
35 1127 791 7200 1 Hülse Sleeve Douille
36 0000 967 3611 1 Hinweisschild USA (1,2) Instruction label USA (1,2) Plaque indicatrice USA (1,2)
37 0000 967 3612 1 Hinweisschild USA (3) Instruction label USA (3) Plaque indicatrice USA (3)
(1)MS290, (2)MS310, (3)MS390
Illustration G
MS 290, MS 310, MS 39020
Zündanlage Ignition system Dispositif d'allumage
209ET000 SC
18
11
10
9
1
2
19
17
54
20
8
13
6
73
16
15
14
12
Illustration G
MS 290, MS 310, MS 390 21
Zündanlage Ignition system Dispositif d'allumage
Bild-
Nr.
Teile-Nr. St.-
Zahl
Benennung Part Name Désignation
1 1127 400 1200 1 Schwungrad Flywheel Rotor
2 0000 955 0802 1 Bundmutter M8x1 Collar nut M8x1 Ecrou à embase M8x1
3 0000 400 1300 1 Zündmodul
)4-6
Ignition module
)4-6
Module d'allumage
)4-6
4 1 Zündleitung175mm (D) Ignition lead175mm (D) Câble d'allumage175mm (D)
0000 405 0600 1 Zündleitung1m (A,B) Ignition lead1m (A,B) Câble d'allumage1m (A,B)
0000 930 2251 1 Zündleitung10m (A,B) Ignition lead10m (A,B) Câble d'allumage10m (A,B)
5 0000 989 1010 1 Schutztülle Grommet Douille de protection
6 0000 448 1250 1 Kabelhalter Lead retainer Attache de câble
7 9291 021 0120 1 Scheibe DIN125-A5,3 Washer5.3 Rondelle5,3
8 9075 478 4155 2 Schraube IS-D5x24 Pan head self-tapping screw
IS-D5x24
Vis cylindrique IS-D5x24
9 1110 400 7005 1 Zündkerze Bosch WSR6F Spark plug Bosch WSR6F Bougie Bosch WSR6F
9 0000 400 7000 1 Zündkerze NGK BPMR7A Spark plug NGK BPMR7A Bougie NGK BPMR7A
10 1128 405 1000 1 Zündleitungsstecker Spark plug boot Contact de câble d'allumage
11 0000 998 0604 1 Schenkelfeder Torsion spring Ressort coudé
12 1127 440 3001 1 Kabelbaum
)13
Wiring harness
)13
Faisceau de câbles
)13
13 0000 989 0814 1 Regenschutztülle Grommet Douille de protection
14 1125 084 8900 1 Tülle Grommet Douille
15 1123 440 2200 1 Masseleitung Ground wire Câble de masse
16 9075 478 3015 1 Schraube IS-D4x15 Pan head self-tapping screw
IS-D4x15
Vis cylindrique IS-D4x15
17 1127 141 2200 1 Krümmer Manifold Coude
18 9771 021 2620 1 Spannschelle36x5 Hose clip Ø36x5 Collier de serrage Ø36x5
19 1127 141 8600 1 Impulsschlauch Impulse hose Tuyau d'impulsions
20 0000 967 3694 1 Warnhinweis Piktogramm
Tankdeckel USA
Warning pictogram Filler cap
USA
Pictogramme d'avertissement
Bouchon de réservoir USA
(1)MS290, (2)MS310, (3)MS390
Illustration H
MS 290, MS 310, MS 39022
Lüftergehäuse mit
Anwerfvorrichtung
Fan housing with rewind
starter
Carter de ventilateur avec
lanceur
139ET038 SC
14
15
3
13
4
1
5
6
8,9
11
7
12
10
2
Illustration H
MS 290, MS 310, MS 390 23
Lüftergehäuse mit
Anwerfvorrichtung
Fan housing with rewind
starter
Carter de ventilateur avec
lanceur
Bild-
Nr.
Teile-Nr. St.-
Zahl
Benennung Part Name Désignation
1127 080 2103 1 Lüftergehäuse mit
Anwerfvorrichtung
)1, 3, 4-8, 10, 11, 13
Fan housing with rewind
starter
)1, 3, 4-8, 10, 11, 13
Carter de ventilateur avec
lanceur
)1, 3, 4-8, 10, 11, 13
1127 080 2108 1 Lüftergehäuse mit
Anwerfvorrichtung BR, PRC
(1,3)
)1, 3, 4-7, 9, 10, 12, 13
Fan housing with rewind
starter BR, PRC (1,3)
)1, 3, 4-7, 9, 10, 12, 13
Carter de ventilateur avec
lanceur BR, PRC (1,3)
)1, 3, 4-7, 9, 10, 12, 13
1127 080 2110 1 Lüftergehäuse mit
Anwerfvorrichtung AUS, NZ
(2,3)
)1, 3, 4-6, 8, 10, 14, 15
Fan housing with rewind
starter AUS, NZ (2,3)
)1, 3, 4-6, 8, 10, 14, 15
Carter de ventilateur avec
lanceur AUS, NZ (2,3)
)1, 3, 4-6, 8, 10, 14, 15
1 1127 080 1802 1 Lüftergehäuse
)4
Fan housing
)4
Carter de ventilateur
)4
2 9075 478 4155 4 Schraube IS-D5x24 Pan head self-tapping screw
IS-D5x24
Vis cylindrique IS-D5x24
3 1127 967 1501 1 Typenschild MS290 (1) Model plate MS290 (1) Plaque matricule MS290 (1)
3 1127 967 1504 1 Typenschild MS310 (2) Model plate MS310 (2) Plaque matricule MS310 (2)
3 1127 967 1502 1 Typenschild MS390 (3) Model plate MS390 (3) Plaque matricule MS390 (3)
4 1110 084 9102 1 Buchse Bushing Douille
5 1129 190 0601 1 Rückholfeder Rewind spring Ressort de rappel
6 1128 195 0400 1 Seilrolle Rope rotor Poulie à câble
7 1113 195 8200 1 Anwerfseil Ø3,5x960mm Starter rope Ø3.5x960mm Câble de lancement
Ø3,5x960mm
0000 930 2203 1 Anwerfseil Ø3,5mmx30,5m
(A,B)
Starter rope Ø3.5mmx30.5m
(A,B)
Câble de lancement
Ø3,5mmx30,5m (A,B)
8 1125 195 7200 1 Klinke (1,2) Pawl (1,2) Cliquet (1,2)
9 1125 195 7200 2 Klinke BR, PRC (1,3) Pawl BR, PRC (1,3) Cliquet BR, PRC (1,3)
10 0000 958 0923 1 Scheibe Washer Rondelle
11 1118 195 3500 1 Feder (1,2) Spring (1,2) Ressort (1,2)
12 1128 195 3500 1 Feder BR, PRC (1,3) Spring BR, PRC (1,3) Ressort BR, PRC (1,3)
13 1121 195 3400 1 Griff Starter grip Poignée
14 1128 190 3400 1 Griff ElastoStart (B)
)15
Starter grip ElastoStart (B)
)15
Poignée ElastoStart (B)
)15
15 1128 190 2900 1 Anwerfseil Ø3,5mm (B) Starter rope Ø3.5mm (B) Câble de lancement
Ø3,5mm (B)
0000 930 2267 1 Anwerfseil Ø3,5mm/
28Stück (A,B)
Starter rope Ø3.5mm/
28pieces (A,B)
Câble de lancement
Ø3,5mm/ 28pièces (A,B)
(1)MS290, (2)MS310, (3)MS390
Illustration J
MS 290, MS 310, MS 39024
Griffgehäuse Handle housing Carter de poignée
12
20
4
7
6
5
8
27
27 26 1
3
10
2
21
2829
22
23
24
25
25
14
16
13
15
9
18
17
19
11
209ET023 SC
Illustration J
MS 290, MS 310, MS 390 25
Griffgehäuse Handle housing Carter de poignée
Bild-
Nr.
Teile-Nr. St.-
Zahl
Benennung Part Name Désignation
1 1127 790 1002 1 Griffgehäuse
)4 - 9
Handle housing
)4 - 9
Carter de poignée
)4 - 9
*156601767 (35.2002) *156601767 (35.2002) *156601767 (35.2002)
2 ✻ 1127 790 1001 1 Griffgehäuse
)4 - 8
Handle housing
)4 - 8
Carter de poignée
)4 - 8
3 1127 790 1008 1 Griffgehäuse (2,3)
)4 - 10
Handle housing (2,3)
)4 - 10
Carter de poignée (2,3)
)4 - 10
4 1122 122 6602 2 Bundschraube Collar screw Vis à embase
5 1127 442 1600 1 Kontaktfeder Contact spring Ressort de connexion
6 1128 182 1005 1 Gashebel Throttle trigger Manette des gaz
7 9371 470 2640 1 Stift DIN7-5m6x24 Cylindrical pin5x24 Goupille cylindrique5x24
8 1117 182 4500 1 Schenkelfeder Torsion spring Ressort coudé
9 0000 989 0815 1 Regenschutztülle Grommet Douille de protection
10 1127 084 7400 1 Tülle (2,3) Grommet (2,3) Douille (2,3)
11 1127 182 1500 1 Gasgestänge Throttle rod Tringlerie des gaz
12 1117 182 0805 1 Sperrhebel Trigger interlock Levier d'arrêt
13 1127 124 1501 1 Vorfilter Prefilter Préfiltre
*156601767 (35.2002) *156601767 (35.2002) *156601767 (35.2002)
14 ✻ 1127 124 1500 1 Vorfilter Prefilter Préfiltre
15 1127 123 7503 1 Tülle Grommet Douille
*156601767 (35.2002) *156601767 (35.2002) *156601767 (35.2002)
16 ✻ 1128 123 7502 1 Tülle Grommet Douille
17 0000 350 5802 1 Tanklüftung Tank vent Aération de réservoir
18 1127 358 7600 1 Schlauch Hose Tuyau
19 1127 182 0900 1 Schaltwelle Switch shaft Arbre de commande
20 1123 791 0600 1 Griffschale Handle molding Monture de poignée
21 9075 478 3015 1 Schraube IS-D4x15 Pan head self-tapping screw
IS-D4x15
Vis cylindrique IS-D4x15
22 1127 790 1700 1 Griffrohr
)23
Handlebar
)23
Poignée tubulaire
)23
23 1123 790 9900 2 Ringpuffer Annular buffer Butoir annulaire
24 1123 791 7300 2 Stopfen Plug Bouchon
25 9075 478 4155 7 Schraube IS-D5x24 Pan head self-tapping screw
IS-D5x24
Vis cylindrique IS-D5x24
26 1123 791 2805 1 Ringpuffer Annular buffer Butoir annulaire
27 1123 791 7310 2 Stopfen Plug Bouchon
28 0000 967 3500 1 Hinweisschild USA Instruction label USA Plaque indicatrice USA
29 0000 967 3685 1 Hinweisschild BR (3) Instruction label BR (3) Plaque indicatrice BR (3)
(1)MS290, (2)MS310, (3)MS390
Illustration K
MS 290, MS 310, MS 39026
Vergaserkastendeckel,
Luftfilter
Carburetor box cover, Air
filter
Couvercle de carter de
carburateur, Filtre à air
13
12
14
4
2
6
7,8,9
5
10
11
3
16
209ET017 SC
1
15
Illustration K
MS 290, MS 310, MS 390 27
Vergaserkastendeckel,
Luftfilter
Carburetor box cover, Air
filter
Couvercle de carter de
carburateur, Filtre à air
Bild-
Nr.
Teile-Nr. St.-
Zahl
Benennung Part Name Désignation
1 1127 140 1903 1 Vergaserkastendeckel
)2
Carburetor box cover
)2
Couvercle de carter de
carburateur
)2
2 1123 141 2301 1 Verschluss Twist lock Verrou
*156601767 (35.2002) *156601767 (35.2002) *156601767 (35.2002)
3 ✻ 1127 140 1900 1 Vergaserkastendeckel
)4
Carburetor box cover
)4
Couvercle de carter de
carburateur
)4
4 ✻ 1123 141 2300 1 Verschluss Twist lock Verrou
5 1117 141 1800 1 Hülse Sleeve Douille
6 1128 121 8600 1 Scheibe Washer Rondelle
7 1127 120 0650 1 Vergaser HD-19B Carburetor HD-19B Carburateur HD-19B
7 1127 120 0651 1 Vergaser HD-36
nurinBrasilienerhältlich (3)
Carburetor HD-36
availableinBrazilonly (3)
Carburateur HD-36
seulementlivrableauBrésil
(3)
8 1127 120 0604 1 Vergaser HD-18B (1) Carburetor HD-18B (1) Carburateur HD-18B (1)
9 1127 120 0605 1 Vergaser HD-21B (2,3) Carburetor HD-21B (2,3) Carburateur HD-21B (2,3)
10 1127 121 7000 1 Prallwand Baffle Chicane
11 1127 120 1620 1 Luftfilter
)12
Air filter
)12
Filtre à air
)12
11 1127 120 1621 1 Luftfilter, Vlies
)12
Air filter, fleece
)12
Filtre à air, feutre
)12
12 1124 141 8300 2 Schlitzmutter Slotted nut Ecrou à fente
13 1124 121 9100 1 Muffe Bushing Manchon
14 9210 260 0700 2 Mutter DIN934-M5-8 Hexagon nut M5 Ecrou à six pans M5
15 0000 967 3605 1 Warnhinweis Piktogramm
Tankdeckel USA
Warning pictogram Filler cap
USA
Pictogramme d'avertissement
Bouchon de réservoir USA
16 ✻ 0000 967 3692 1 Warnhinweis Piktogramm
Tankdeckel
Warning pictogram Filler cap Pictogramme d'avertissement
Bouchon de réservoir
(1)MS290, (2)MS310, (3)MS390
Illustration L
MS 290, MS 310, MS 39028
Vergaser HD19B, HD-36 Carburetor HD19B, HD-36 Carburateur HD19B,
HD-36
209ET010 SC
17
16
11
10
9
4
36
7
5
2
1
18
23
24
25 31
13
14
26
21
15 22
8
19
20
12
32
33,34
29
27 30
28
27 30
Illustration L
MS 290, MS 310, MS 390 29
Vergaser HD19B, HD-36 Carburetor HD19B, HD-36 Carburateur HD19B,
HD-36
Bild-
Nr.
Teile-Nr. St.-
Zahl
Benennung Part Name Désignation
1127 120 0650 1 Vergaser HD-19B
)1-33
Carburetor HD-19B
)1-33
Carburateur HD-19B
)1-33
1127 120 0651 1 Vergaser HD-36
nurinBrasilienerhältlich (3)
)1-33
Carburetor HD-36
availableinBrazilonly (3)
)1-33
Carburateur HD-36
seulementlivrableauBrésil
(3)
)1-33
1 4116 121 5100 1 Einlassnadel Inlet needle Pointeau d'admission
2 4116 121 5000 1 Einlassregelhebel Inlet control lever Levier de réglage d'admission
3 4116 122 3002 1 Feder Spring Ressort
4 1113 121 9200 1 Achse Spindle Axe
5 1114 122 7400 1 Halbrundschraube Round head screw Vis à tête ronde
6 1128 121 5403 1 Ventildüse Valve jet Gicleur à soupape
7 4117 122 9402 1 Verschlussstopfen Plug Bouchon
8 1128 129 0906 1 Dichtung Gasket Joint
9 4116 121 4700 1 Regelmembrane Metering diaphragm Membrane de réglage
10 1128 121 0801 1 Abschlussdeckel End cover Couvercle
11 1121 122 7101 4 Schraube Screw Vis
12 4116 121 4800 1 Pumpenmembrane Pump diaphragm Membrane de pompe
13 4116 129 0902 1 Dichtung Gasket Joint
14 1127 121 0800 1 Abschlussdeckel End cover Couvercle
15 1114 122 7100 1 Schraube Screw Vis
16 1127 122 3200 1 Schenkelfeder Torsion spring Ressort coudé
17 1127 120 7100 1 Drosselwelle mit Hebel Throttle shaft with lever Axe de papillon avec levier
18 1117 122 9000 1 Sicherungsscheibe E-clip Circlips
19 1127 121 3300 1 Drosselklappe Throttle shutter Papillon
20 1115 122 7400 1 Halbrundschraube Round head screw Vis à tête ronde
21 1127 122 3205 1 Schenkelfeder Torsion spring Ressort coudé
22 1127 120 7200 1 Startwelle mit Hebel Choke shaft with lever Axe de volet de démarrage
avec levier
23 1123 122 9000 1 Sicherungsscheibe E-clip Circlips
24 1122 121 2900 1 Startklappe Choke shutter Volet de démarrage
25 1110 122 7400 1 Halbrundschraube Round head screw Vis à tête ronde
26 1127 122 6200 1 Leerlaufanschlagschraube Idle speed adjustment screw Vis de réglage de régime de
ralenti
27 1128 122 3003 2 Feder Spring Ressort
28 1127 122 6701 1 Hauptstellschraube
)30
High speed adjustment screw
)30
Vis H de richesse à haut
régime
)30
29 1128 122 6803 1 Leerlaufstellschraube
)30
Low speed adjustment screw
)30
Vis L de richesse au ralenti
)30
30 4203 122 3600 1 Dichtring Sealing ring Anneau de joint
31 1114 121 7800 1 Sieb Strainer Tamis
32 1122 121 7700 1 Klemmstück Clamp Pièce de serrage
33 1122 121 5606 1 Festdüse0.65
nurinBrasilienerhältlich (3)
Fixed jet0.65
availableinBrazilonly (3)
Gicleur fixe0.65
seulementlivrableauBrésil
(3)
(1)MS290, (2)MS310, (3)MS390
Illustration L
MS 290, MS 310, MS 39030
Vergaser HD19B, HD-36 Carburetor HD19B, HD-36 Carburateur HD19B,
HD-36
209ET010 SC
17
16
11
10
9
4
36
7
5
2
1
18
23
24
25 31
13
14
26
21
15 22
8
19
20
12
32
33,34
29
27 30
28
27 30
Illustration L
MS 290, MS 310, MS 390 31
Vergaser HD19B, HD-36 Carburetor HD19B, HD-36 Carburateur HD19B,
HD-36
Bild-
Nr.
Teile-Nr. St.-
Zahl
Benennung Part Name Désignation
33 1127 121 5602 1 Festdüse0.58 Fixed jet0.58 Gicleur fixe0.58
34 1130 121 5600 1 Festdüse0.54 Höhendüse (B) Fixed jet0.54 Highaltitude (B) Gicleur fixe0.54
Gicleurpouraltitude (B)
1127 007 1062 1 Satz Vergaserteile
)1, 3, 8, 9, 12, 13
Set of carburetor parts
)1, 3, 8, 9, 12, 13
Jeu de pièces de carburateur
)1, 3, 8, 9, 12, 13
(1)MS290, (2)MS310, (3)MS390
Illustration M
MS 290, MS 310, MS 39032
Vergaser HD18B, HD21B Carburetor HD18B,
HD21B
Carburateur HD18B,
HD21B
139ET042 SC
17
16
11
10
9
4
36
7
5
2
1
18
23
24
25 31
13
14
21
15 22
29
35
28 35
26
8
19
20
12
32
33,34
30
30 36
Illustration M
MS 290, MS 310, MS 390 33
Vergaser HD18B, HD21B Carburetor HD18B,
HD21B
Carburateur HD18B,
HD21B
Bild-
Nr.
Teile-Nr. St.-
Zahl
Benennung Part Name Désignation
1127 120 0604 1 Vergaser HD-18B (1)
)1-33, 35
Carburetor HD-18B (1)
)1-33, 35
Carburateur HD-18B (1)
)1-33, 35
1127 120 0605 1 Vergaser HD-21B (2,3)
)1-33, 35
Carburetor HD-21B (2,3)
)1-33, 35
Carburateur HD-21B (2,3)
)1-33, 35
1 4116 121 5100 1 Einlassnadel Inlet needle Pointeau d'admission
2 4116 121 5000 1 Einlassregelhebel Inlet control lever Levier de réglage d'admission
3 4116 122 3002 1 Feder Spring Ressort
4 1113 121 9200 1 Achse Spindle Axe
5 1114 122 7400 1 Halbrundschraube Round head screw Vis à tête ronde
6 1128 121 5403 1 Ventildüse Valve jet Gicleur à soupape
7 4117 122 9402 1 Verschlussstopfen Plug Bouchon
8 1128 129 0906 1 Dichtung Gasket Joint
9 4116 121 4700 1 Regelmembrane Metering diaphragm Membrane de réglage
10 1128 121 0801 1 Abschlussdeckel End cover Couvercle
11 1121 122 7101 4 Schraube Screw Vis
12 4116 121 4800 1 Pumpenmembrane Pump diaphragm Membrane de pompe
13 4116 129 0902 1 Dichtung Gasket Joint
14 1127 121 0800 1 Abschlussdeckel End cover Couvercle
15 1114 122 7100 1 Schraube Screw Vis
16 1127 122 3200 1 Schenkelfeder Torsion spring Ressort coudé
17 1127 120 7100 1 Drosselwelle mit Hebel Throttle shaft with lever Axe de papillon avec levier
18 1117 122 9000 1 Sicherungsscheibe E-clip Circlips
19 1127 121 3300 1 Drosselklappe Throttle shutter Papillon
20 1115 122 7400 1 Halbrundschraube Round head screw Vis à tête ronde
21 1127 122 3205 1 Schenkelfeder Torsion spring Ressort coudé
22 1127 120 7200 1 Startwelle mit Hebel Choke shaft with lever Axe de volet de démarrage
avec levier
23 1123 122 9000 1 Sicherungsscheibe E-clip Circlips
24 1122 121 2900 1 Startklappe Choke shutter Volet de démarrage
25 1110 122 7400 1 Halbrundschraube Round head screw Vis à tête ronde
26 1127 122 6200 1 Leerlaufanschlagschraube Idle speed adjustment screw Vis de réglage de régime de
ralenti
28 1128 122 6703 1 Hauptstellschraube
)30
High speed adjustment screw
)30
Vis H de richesse à haut
régime
)30
29 1127 122 6800 1 Leerlaufstellschraube
)30
Low speed adjustment screw
)30
Vis L de richesse au ralenti
)30
30 4203 122 3600 1 Dichtring Sealing ring Anneau de joint
31 1114 121 7800 1 Sieb Strainer Tamis
32 1122 121 7700 1 Klemmstück Clamp Pièce de serrage
33 1120 121 5600 1 Festdüse0.56 (1) Fixed jet0.56 (1) Gicleur fixe0.56 (1)
33 1127 121 5602 1 Festdüse0.58 (2,3) Fixed jet0.58 (2,3) Gicleur fixe0.58 (2,3)
34 1130 121 5600 1 Festdüse0.54 Höhendüse (B)
(1,2,3)
Fixed jet0.54 Highaltitude (B)
(1,2,3)
Gicleur fixe0.54
Gicleurpouraltitude (B)
(1,2,3)
35 4203 121 2700 2 Kappe Cap Capuchon
(1)MS290, (2)MS310, (3)MS390
Illustration M
MS 290, MS 310, MS 39034
Vergaser HD18B, HD21B Carburetor HD18B,
HD21B
Carburateur HD18B,
HD21B
139ET042 SC
17
16
11
10
9
4
36
7
5
2
1
18
23
24
25 31
13
14
21
15 22
29
35
28 35
26
8
19
20
12
32
33,34
30
30 36
Illustration M
MS 290, MS 310, MS 390 35
Vergaser HD18B, HD21B Carburetor HD18B,
HD21B
Carburateur HD18B,
HD21B
Bild-
Nr.
Teile-Nr. St.-
Zahl
Benennung Part Name Désignation
36 5910 890 4500 1 Abzieher (B) Puller (B) Extracteur (B)
1127 007 1062 1 Satz Vergaserteile
)1, 3, 8, 9, 12, 13
Set of carburetor parts
)1, 3, 8, 9, 12, 13
Jeu de pièces de carburateur
)1, 3, 8, 9, 12, 13
(1)MS290, (2)MS310, (3)MS390
Illustration N
MS 290, MS 310, MS 39036
Werkzeuge, Sonderzubehör Tools, Extras Outils, Accessoires
optionnels
4
8
1
2
3
7
5
6
139ET039 GM
Illustration N
MS 290, MS 310, MS 390 37
Werkzeuge, Sonderzubehör Tools, Extras Outils, Accessoires
optionnels
Bild-
Nr.
Teile-Nr. St.-
Zahl
Benennung Part Name Désignation
1 0000 792 9129 1 Kettenschutz Chain scabbard Protège-chaîne
2 1129 890 3401 1 Kombischlüssel Combination wrench Clé multiple
3 0000 890 2300 1 Schraubendreher Screwdriver Tournevis
3 0000 890 2305 1 Schraubendreher
nurinBrasilienerhältlich
Screwdriver
availableinBrazilonly
Tournevis
seulementlivrableauBrésil
4 0000 891 0801 1 Werkzeugtasche (B) Tool roll (B) Pochette à outils (B)
5 1110 893 4000 1 Feillehre (B) Filing gauge (B) Calibre de chaînes (B)
6 0783 830 2000 1 Dichtungsmasse Dirko HT rot
(B)
Tube of sealant Dirko HT red
(B)
Tube de pâte d'étanchéité
Dirko HT rouge (B)
7 0812 370 1000 1 Schraubendreher T27x120x70
(B)
Screwdriver T27x120x70 (B) Tournevis T27x120x70 (B)
8 0000 792 9132 1 Kettenschutzverlängerung
bis63cm (B)
Chain scabbard extension
upto63cm (B)
Protège-chaîne de rallonge
à63cm (B)
1127 900 5000 1 STIHL Pannenfix (A,B) STIHL repair kit (A,B) Lot de dépannage STIHL
(A,B)
0751 010 1110 1 Leitung10m (A,B) Lead10m/33' (A,B) Conduit10m (A,B)
0000 930 2251 1 Zündleitung10m (A,B) Ignition lead10m (A,B) Câble d'allumage10m (A,B)
(1)MS290, (2)MS310, (3)MS390
© ANDREAS STIHL AG & Co. KG, 2004
Gedruckt auf chlorfrei gebleichtem Papier
Printed on chlorine-free paper
Imprimé sur papier blanchi sans chlore
D
☐
✼
(A)
(B)
(C)
(D)
(1,2...)
Zeichenerklärung
= darin enthalten Bild-Nr
= Maschine älterer Bauart
= nicht abgebildet
= nur Sonderzubehör
= ab Werk nicht mehr lieferbar
= einzeln kein Ersatzteil
= Ausführungsarten
G
☐
✼
(A)
(B)
(C)
(D)
(1,2...)
Key to symbols
= including item No.
= previous Models
= not illustrated
= option
= no longer available from factory
= not available as separate item
= versions available
F
☐
✼
(A)
(B)
(C)
(D)
(1,2...)
Légende
= y compris Fig. No.
= machines d'ancienne construction
= non illustré
= uniquement accessoire optionnel
= n'est plus livrable départ usine
= n'est pas livrable séparément
= différentes exécutions
E
☐
✼
(A)
(B)
(C)
(D)
(1,2...)
Aclaración de símbolos
= contiene núm. de ilustración
= máquinas de ejecución anterior
= sin ilustración
= sólo accesorios especiales
= ya no se suministra de fábrica
= la pieza suelta no se suministra como
repuesto
= clases de ejecución
h
☐
✼
(A)
(B)
(C)
(D)
(1,2...)
Tumač znakova
= u istom sadrži dijelove, slike br.
= strojevi starije izvedbe
= nedostaje slika
= samo kao poseban pribor
= više se ne isporučuje fco tvornica
= ne isporučuje se pojedinačno kao pričuvni
dio
= vrste izvedbi
S
☐
✼
(A)
(B)
(C)
(D)
(1,2...)
Teckenförklaring
= ingår bild-nr
= maskiner av tidigare utförande
= ej avbildat
= endast tillbehör
= levereras inte längre från fabriken
= ingen separat reservdel
= varianter
f
☐
✼
(A)
(B)
(C)
(D)
(1,2...)
Merkkien selitys
= johon sisältyvät kuvan numerot
= vanhemmanmalliset koneet
= ei kuvassa
= ainoastaan lisävaruste
= ei toimiteta enää tehtaalta
= ei toimiteta erikseen
= Mallit
I
☐
✼
(A)
(B)
(C)
(D)
(1,2...)
Leggenda
= comprendrente fig(g). n.
= Macchine di costrùzione anteriore
= non illustrato
= forniblile soltanto a richiesta
= non più fornibilr dallo stabilimento
= niente ricambio
= versioni
d
☐
✼
(A)
(B)
(C)
(D)
(1,2...)
Symbolforklaring
= inklusive fig. nr.
= maskiner af ældre konstruktion
= ikke afbilledet
= kun ekstratilbehør
= leveres ikke mere fra fabrik
= leveres ikke som løs reservedel
= modelbetegnelser
N
☐
✼
(A)
(B)
(C)
(D)
(1,2...)
Tegnforklaring
= medfølger fig. nr
= Maskiner av eldre modell
= ikke avbildet
= bare ekstrautstyr
= leveres ikke lenger fra fabrikk
= enkeltdeler leveres ikke som reservedel
= utførelser
c
☐
✼
(A)
(B)
(C)
(D)
(1,2...)
Vysvětlivky
= obsahuje obr. č.
= stroje starší konstrukce
= není vyobrazeno
= jen zvláštní příslušenství
= ze závodu se již nedodává
= jednotlivì žádný náhradní díl
= druhy provedení
H
☐
✼
(A)
(B)
(C)
(D)
(1,2...)
Jelmagyarázat
= abban tartalmazott ábra-szám
= Régebbi épitéssorozatú gépek
= Nincs ábrázolva
= Csak külön tartozék
= Gyár már nem szállítja
= nem alkatrész, egyenként
= Kivitelezési módok
P
☐
✼
(A)
(B)
(C)
(D)
(1,2...)
Explicação dos símbolos
= Incl. a fig. No.
= Máquinas de construção mais antiga
= não ilustrado
= unicamente acessórios especiais
= já não fornecível ex-fábrica
= a peça individual não é nenhuma peça de
reposição
= Configurações
n
☐
✼
(A)
(B)
(C)
(D)
(1,2...)
Toelichting symbolen
= daarin begrepen pos.nr.
= machines van een oudere uitvoering
= niet afgebeeld
= uitsluitend speciaal toebehoren
= af fabriek niet meer leverbaar
= niet los leverbaar
= uitvoeringen
g
☐
✼
(A)
(B)
(C)
(D)
(1,2...)
Επεξήγηση συμβσλων
= περιλαμβάνει τον αριθμό του είδους
= Μηχανήματα παλαιότερων μοντέλων
= δεν απεικονίζεται
= μόνο προαιρετικά είδη
= δεν διατίθεται από τον κατασκευαστή
= δεν παραδίδεται ως ξεχωριστό είδος
= διαφορετικοί τύποι που διατίθενται
T
☐
✼
(A)
(B)
(C)
(D)
(1,2...)
İşaret açıklaması
= İndeks numarada dahildir
= Eski model makinalar
= Şemada yoktur
= Ekstradır
= Fabrikadan artık temin edilmez
= Ayrı verilmez
= Mevcut modellerr
p
☐
✼
(A)
(B)
(C)
(D)
(1,2...)
Objaśnienie znaków
= zawiera rysunki nr.
= maszyny starszego typu budowy
= nie zilustrowano
= tylko jako wyposażenie specjalne
= nie dostarczane przez producenta
= nie wystepuje jako samodzielna część
zamienna
= rodzaj wykonania
R
☐
✼
(A)
(B)
(C)
(D)
(1,2...)
Пояснения к условным
обозначениям
= сюда входят номера позиций
= машины более старого типа
конструкции
= не изображено на иллюстрации
= только в виде специальных
принадлежностей
= заводом больше не выпускается
= не поставляется отдельно как
запасная деталь
= Виды исполнений
b
☐
✼
(A)
(B)
(C)
(D)
(1,2...)
Explicação dos símbolos
= inclusive fig. n.
= máquinas antigas
= não ilustrado
= somente acessórios especiais
= não mais fornecido pela fábrica
= não fornecida separadamente
= diferentes versões
W
☐
✼
(A)
(B)
(C)
(D)
(1,2...)
Legendă
= include figura nr.
= Utilaje de fabricaţie mai veche
= neilustrat
= doar ca accesoriu opţional
= nu se mai livrează din fabrică
= fără piesă de schimb separată
= diferite modele
شرح الرموز
تحتوي علی رقم صورة =
ماکينات من طراز قديم =
غير مصورة =
مستلزمات خاصة فقط =
غير قابلة للتوريد من المصنع =
ليس کقطعة غياربمفردﻩ =
انواع الطرازات =
a
☐
✼
(A)
(B)
(C)
(D)
(...2,1)

Navigation menu
