Instruction Manual

Manual de instrucciones

Warning!

For safe operation follow all safety

precautions in Instruction Manual - improper

use can cause serious injury. To reduce the

risk of personal injury use proper cutting

attachments.

Advertencia!

Para su seguridad durante el manejo de este

producto, siga siempre las precauciones de

seguridad dadas en el manual de

instrucciones - el uso indebido puede causar

lesiones graves. Para reducir el riesgo de

lesiones personales, utilice los accesorios de

corte adecuados.

STIHL TS 510, 760 Cutquik®

STIH)

BA_U1_TS_510_760_86_01.fm Seite 0 Mittwoch, 11. Juni 2003 8:21 08

1TS 510, TS 760

English / USA

BA_SE_104_004_01_02.fmPrinted on chlorine-free paper.

Printing inks contain vegetable oils; paper can be recycled.

0458 339 8621. M2. E5. Sä. Printed in Germany

STIHl

Contents

Guide to Using this Manual .............. 2

Safety Precautions ........................... 3

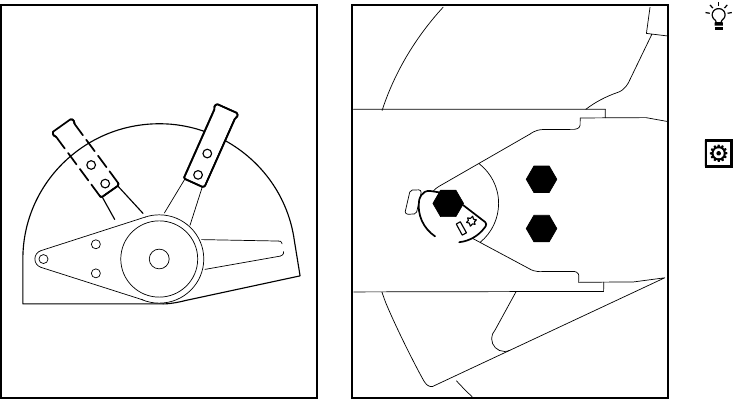

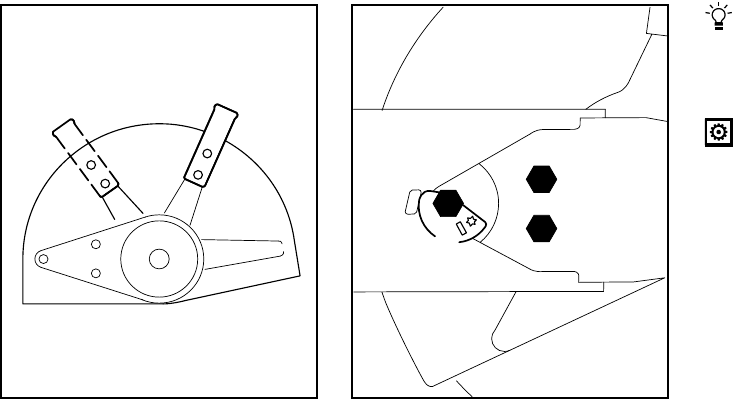

Assembling the bearing

and guard ....................................... 18

Tensioning the V-belt ...................... 19

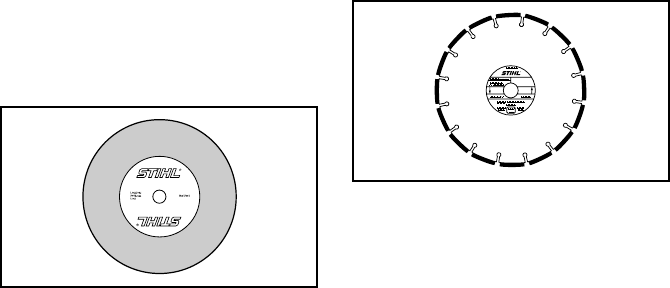

Abrasive wheels ............................. 20

Fitting / replacing an

abrasive wheel ............................... 21

Fuel ................................................ 22

Fueling ............................................ 23

Starting / stopping the engine ......... 24

Operating Instructions .................... 27

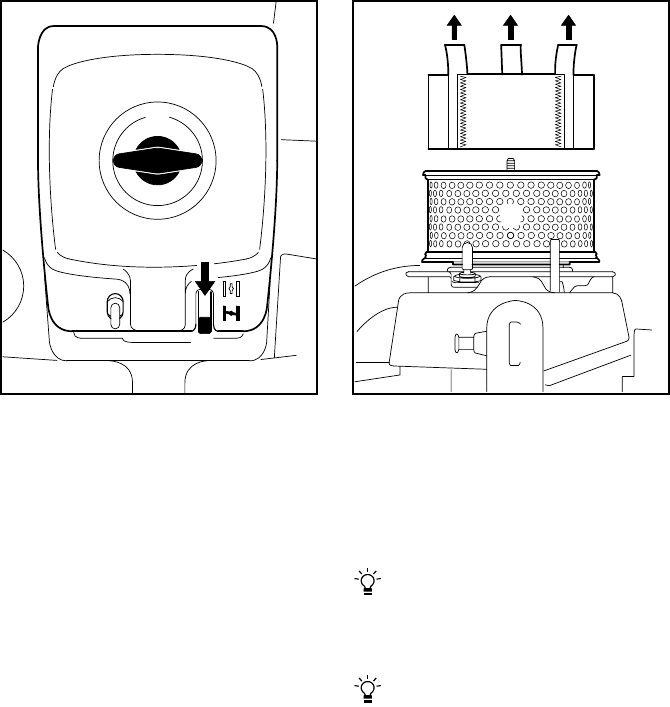

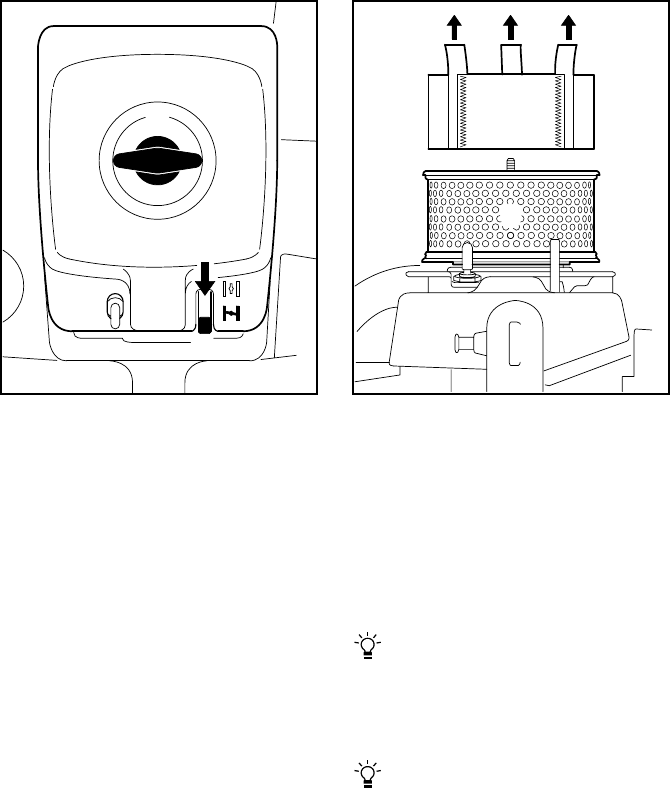

Cleaning the air filter ...................... 27

Motor Management ........................ 29

Adjusting Carburetor ...................... 29

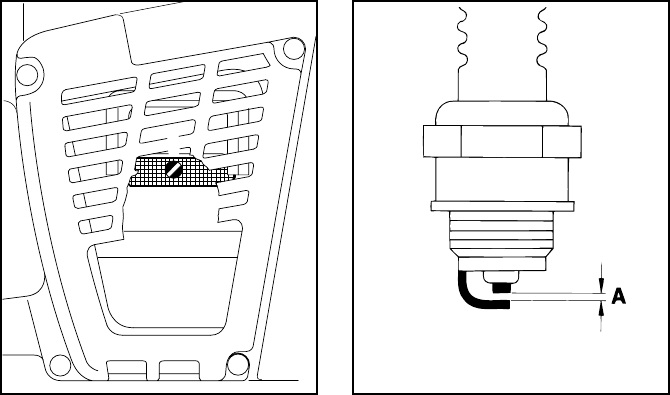

Spark arresting screen*

in the muffler ................................... 30

Checking the Spark Plug ................ 30

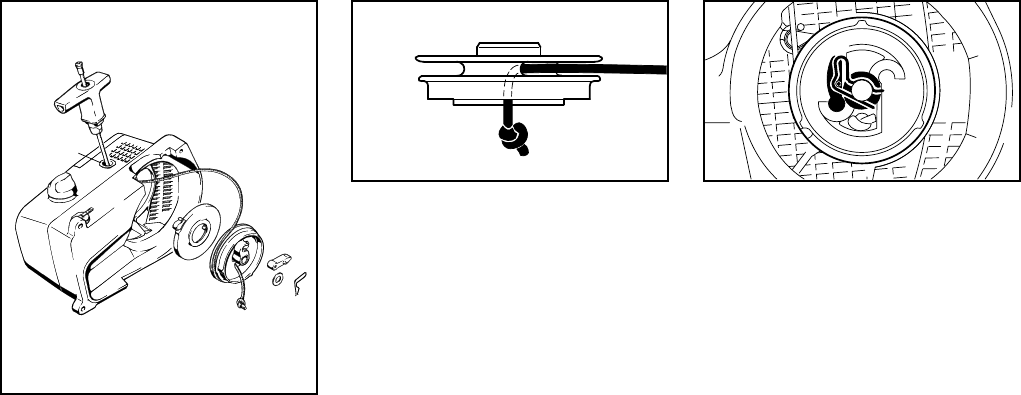

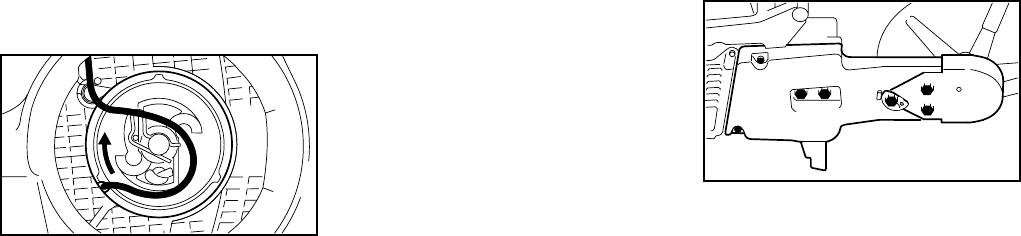

Replacing the starter rope

and rewind spring ........................... 31

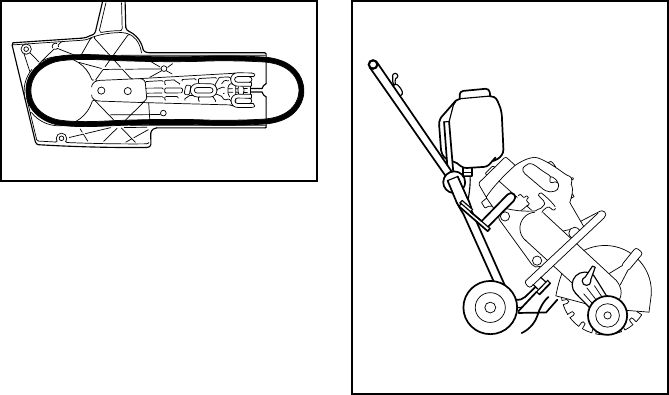

Replacing the V-belt ....................... 33

STIHL cut-off machine cart* ........... 34

Storing the machine ........................ 35

Maintenance chart .......................... 36

Main parts of the machine .............. 37

Specifications ................................. 39

Maintenance and Repairs ............... 40

STIHL Incorporated

Federal Emission Control

Warranty Statement ........................ 41

* see "Guide to Using this Manual"

Allow only persons who understand this

Manual to operate your cut-off machine.

To receive maximum performance and

satisfaction from your STIHL cut-off

machine, it is important that you read

and understand

the maintenance and

safety precautions,

starting on page 3,

before using your cut-off machine.

Contact your STIHL dealer or the STIHL

distributor for your area if you do not

understand any of the instructions in this

Manual.

!Warning!

Because a cut-off machine is a high-

speed cutting tool, some special safety

precautions must be observed as with

any other cut-off machine to reduce the

risk of personal injury.

Careless or improper use may cause

serious or even fatal injury.

STIHL's philosophy is to continually

improve all of its products. As a result,

engineering changes and improvements

are made from time-to-time. If the

operating characteristics or the

appearance of your cut-off machine

differs from those described in this

Manual, please contact your STIHL

dealer for information and assistance.

English / USA

TS 510, TS 760

Pictograms

All the pictograms attached to the

machine are shown and explained in

this manual.

The operating and handling instructions

are supported by illustrations.

Symbols in text

The individual steps or procedures

described in the manual may be marked

in different ways:

:A bullet marks a step or procedure

without direct reference to an

illustration.

A description of a step or procedure that

refers directly to an illustration may

contain item numbers that appear in the

illustration.

Example:

Loosen the screw (1)

Lever (2) ...

In addition to the operating instructions,

this manual may contain paragraphs

that require your special attention. Such

paragraphs are marked with the

symbols described below:

Warning where there is a risk of an

accident or personal injury or

serious damage to property.

Caution where there is a risk of

damaging the machine or its

individual components.

Note or hint which is not essential

for using the machine, but may

improve the operator’s under-

standing of the situation and result

in better use of the machine.

Note or hint on correct procedure in

order to avoid damage to the

environment.

Equipment and features

This instruction manual may refer to

several models with different

features. Components that are not

installed on all models and related

applications are marked with an

asterisk (*). Such components may

be available as special accessories

from your STIHL dealer.

Engineering improvements

STIHL’s philosophy is to continually

improve all of its products. As a result,

engineering changes and improvements

are made from time to time. If the

operating characteristics or the

appearance of your machine differ from

those described in this manual, please

contact your STIHL dealer for

assistance.

Therefore some changes, modifications

and improvements may not be covered

in this manual.

Guide to Using this Manual

3TS 510, TS 760

English / USA

The use of any cut-off

machine may be

hazardous. Because a

cut-off machine is a high-

speed, fast-cutting power

tool, special safety

precautions must be observed to reduce

the risk of personal injury and fire.

It is important that you read, fully

understand and observe the following

safety precautions and warnings.

Read the Owner's Manual

and the safety instructions

periodically.

Do not lend or rent your cut-off machine

without the Owner's Manual. Be sure

that anyone using your cut-off machine

understands the information contained

in this manual. Employers should

establish a training program for

operators of gasoline-powered, hand-

held portable, cut-off machines to

assure safe operation of these

machines. These safety precautions

and warnings apply to the use of all

STIHL Cutquiks.

Careless or improper use of any cut-off

machine may cause serious or fatal

injury.

Have your STIHL dealer show you how

to operate your cut-off machine.

Observe all applicable local safety

regulations, standards and ordinances.

!Warning!

Minors should never be allowed to use a

cut-off machine. Bystanders, especially

children, and animals should not be

allowed in the area where a cut-off

machine is in use. Never let the cut-off

machine run unattended.

Different models may have different

parts and controls. See the appropriate

section of your owner's manual for a

description of the controls and function

of the parts of your model cut-off

machine.

Safe use of a cut-off machine involves

– the operator

– the cut-off machine

– the use of the cut-off machine.

THE OPERATOR

Physical Condition

You must be in good physical condition

and mental health and not under the

influence of any substance (drugs,

alcohol, etc.) which might impair vision,

dexterity or judgment. Do not operate a

cut-off machine when you are fatigued.

Be alert - if you get tired while operating

your cut-off machine, take a break;

tiredness may result in loss of control.

Working with any cut-off machine can be

strenuous. If you have any condition that

might be aggravated by strenuous work,

check with your doctor before operating

a cut-off machine.

Safety Precautions

English / USA

TS 510, TS 760

!Warning!

Prolonged use of cut-off machines (or

other machines) exposing the operator

to vibrations may produce whitefinger

disease (Raynaud's phenomenon) or

carpal tunnel syndrome. These

conditions reduce the hand's ability to

feel and regulate temperature, produce

numbness and burning sensations and

cause nerve and circulation damage and

tissue necrosis. All factors which

contribute to whitefinger disease are not

known, but cold weather, smoking and

diseases or physical conditions that

affect blood vessels and blood transport,

as well as high vibration levels and long

periods of exposure to vibration are

mentioned as factors in the development

of whitefinger disease. In order to

reduce the risk of whitefinger disease

and carpal tunnel syndrome, please

note the following:

– Most STIHL cut-off machine models

are available with an anti-vibration

("AV") system designed to reduce

the transmission of vibrations

created by the engine to the

operator's hands. An AV system is

recommended for those persons

using cut-off machines on a regular

or sustained basis.

– Wear gloves and keep your hands

warm.

– Keep the AV system well

maintained. A cut-off machine with

loose components or with damaged

or worn AV buffers will tend to have

higher vibration levels.

– Maintain a firm grip at all times, but

do not squeeze the handles with

constant, excessive pressure. Take

frequent breaks.

All the above-mentioned precautions do

not guarantee that you will not sustain

whitefinger disease or carpal tunnel

syndrome. Therefore, continual and

regular users should monitor closely the

condition of their hands and fingers. If

any of the above symptoms appear,

seek medical advice immediately.

!Warning!

The ignition system of your unit

produces an electromagnetic field of a

very low intensity. This field may

interfere with some pacemakers. To

reduce the risk of serious or fatal injury,

persons with a pacemaker should

consult their physician and the

pacemaker manufacturer before

operating this tool.

Proper Clothing

!Warning!

To reduce the risk of

injury, the operator should

wear proper protective

apparel.

Clothing must be sturdy and snug-fitting,

but allow complete freedom of

movement. Avoid loose-fitting jackets,

scarfs, neckties, jewelry, flared or cuffed

pants, unconfined long hair or anything

that could become caught on any

obstacles or moving parts of the unit.

Wear overalls or long pants to protect

your legs. Do not wear shorts.

5TS 510, TS 760

English / USA

!Warning!

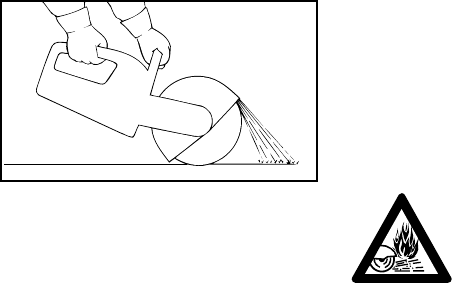

When cutting metal, a cut-off machine

generates sparks which can ignite

clothing. Most fabrics used in clothing

are flammable - even flame-retardant

fabrics will ignite at higher temperatures.

To reduce the risk of burn injury STIHL

recommends wearing clothing made of

leather, wool, flame-retardant-treated

cotton or a tightly woven, heavier cotton

such as denim. Some flame-retardant

synthetic fabrics are also suitable but

others such as polyester, nylon, rayon

and acetate can melt during fire into a

tar-like matter that burns into the skin.

Check the clothing manufacturer's

instructions. Keep clothing free of oil,

fuel, grease and other flammable

substances.

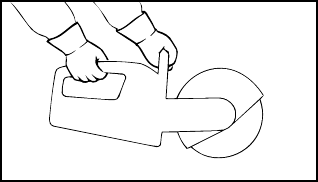

Protect your hands with

gloves when handling the

cut-off machine. Heavy-

duty, nonslip gloves

improve your grip and

help to protect your

hands.

Good footing is most

important in cut-off

machine work.

Wear sturdy boots with

nonslip soles. Steel-toed

safety boots are recommended.

!Warning!

Loose objects may be thrown toward the

operator by the cutting tool.

To reduce the risk of injury

to your eyes never

operate a cut-off machine

unless wearing goggles or

properly fitted safety

glasses with adequate top

and side protection complying with

ANSI Z 87.1. Proper eye protection is a

must.

Wear an approved safety hard hat to

protect your head. Cut-off machine

noise may damage your hearing. Always

wear sound barriers (ear plugs or ear

mufflers) to help protect your hearing.

Regular users should have their hearing

checked regularly.

!Warning!

When the inhalation of dust, mists and

fumes cannot be eliminated, the

operator should always wear a

respirator approved by NIOSH/MSHA

for the material being cut to reduce the

risk of serious or fatal respiratory illness.

For additional details and warnings on

this subject, see information under

"Working Conditions" in this Owner's

Manual.

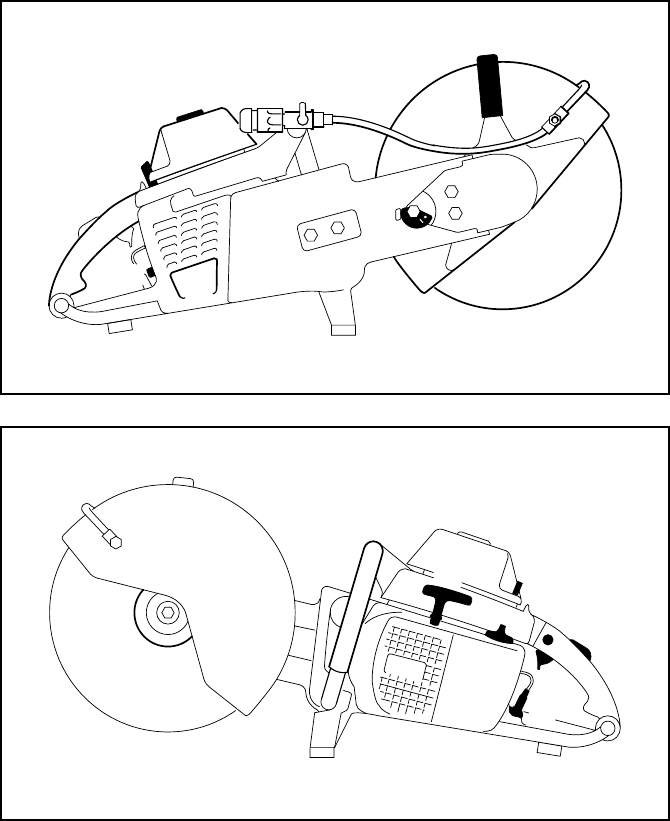

THE CUT-OFF MACHINE

Parts of the cut-off machine, illustrations

and definitions of the parts see "Parts

and Control".

!Warning!

Never modify a cut-off machine in any

way. Only attachments supplied by

STIHL or expressly approved by STIHL

for use with the specific STIHL cut-off

machine models are authorized.

Although certain unauthorized

attachments are useable with the STIHL

powerhead, their use may, in fact, be

extremely dangerous.

English / USA

TS 510, TS 760

!Warning!

Dust may collect on the powerhead,

especially around the carburetor, and

may absorb gasoline resulting in danger

of fire. Clean dust from the powerhead

regularly.

Abrasive Wheels

!Warning!

Before mounting your cutting wheel,

make sure that the maximum operating

wheel speed is above or equal to the

spindle speed of your cut-off machine as

provided in the Specifications of this

manual. A wheel that is not so rated may

shatter or break and poses a threat of

serious or fatal injury to the operator.

Abrasive wheels for free-hand cutting

are subjected to particularly high

bending and compressive stresses.

!Warning!

Unauthorized wheels may shatter or

break. Use only STIHL wheels or other

authorized wheels with approved RPM

ratings.

Inspect the abrasive

wheel frequently and

replace immediately if the

abrasive wheel is cracked

or warped. Cracked or

warped wheels may

shatter or break and cause serious or

fatal personal injury.

Out-of-round or unbalanced abrasive

wheels increase vibration and reduce

the service life of the cut-off machine.

Abrasive wheels are heat sensitive.

Always store your cut-off machine in a

place where the cutting wheel is not

exposed to direct sunlight or other

sources of heat. Store spare cutting

wheels in a dry place where there is no

risk of frost damage. Failure to follow

these directions may cause the wheel to

shatter or crack in use causing serious

or fatal injury.

!Warning!

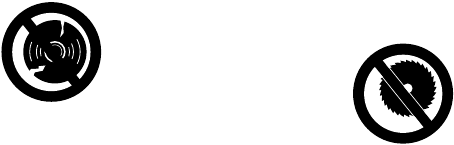

Never use circular saw

blades, carbide tipped

blades, rescue blades,

wood-cutting blades or

toothed blades of any

nature. They can cause

severe personal injury from reactive

forces, blade contact or thrown objects.

See section on "Reactive Forces.“

Your STIHL dealer stocks a range of

special abrasive wheels for the many

applications of the cut-off machine.

!Warning!

Use of the wrong abrasive wheel or the

cutting of material for which the wheel

was not designed may cause the wheel

to shatter causing serious or fatal injury.

Only use the abrasive wheel approved

for the type of material to be cut. There

are different abrasive wheels, each

specially marked. For example:

7TS 510, TS 760

English / USA

1. Stone

Also can be used for concrete,

masonry, reinforced concrete and

brick cutting.

2. Steel

Can be used for all ferrous metal

cutting.

3. Asphalt

Also can be used for aggregate

concrete cutting.

4. Ductile iron

Also can be used for certain grades

of cast iron (SG 17-24), bronze and

copper cutting.

For cutting composite materials please

ask your STIHL dealer.

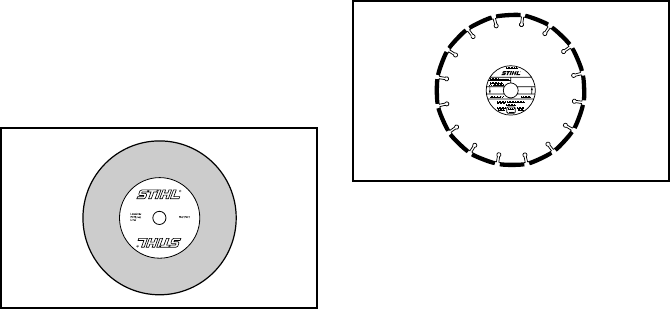

Diamond Abrasive Wheels

Diamond abrasive wheels have a much

better cutting performance than

composite abrasive wheels. The

diamond wheels are steel centered, and

diamond particles are imbedded in their

cutting edges.

They can be used for concrete, asphalt,

natural stone, clay pipe, brick and the

like.

They are not suitable for cutting metal or

other materials.

Wet or dry cutting is possible. With wet

cutting your diamond wheel will have a

longer life. Water attachments are

included with your STIHL cut-off

machine. See the appropriate section of

your owner's manual.

!Warning!

Do not remount a used diamond

abrasive wheel without first inspecting

for under-cutting, flatness, core fatigue,

segment damage or loss, signs of

overheating (discoloration) and possible

arbor hole damage.

Check the wheel for cracks and make

sure that no pieces have broken off the

wheel before use.

Always fit the wheel so that the arrow on

the wheel points in the direction of the

rotation of the spindle.

THE USE OF THE CUT-OFF

MACHINE

Transporting the STIHL Cutquik

!Warning!

Always stop the engine before putting a

cut-off machine down or carrying it. The

abrasive wheel continues to rotate for a

short while after the throttle trigger is

released (flywheel effect). Carrying a

cut-off machine with the engine running

is extremely dangerous. Accidental

acceleration of the engine can cause the

wheel to rotate. Avoid touching the hot

muffler.

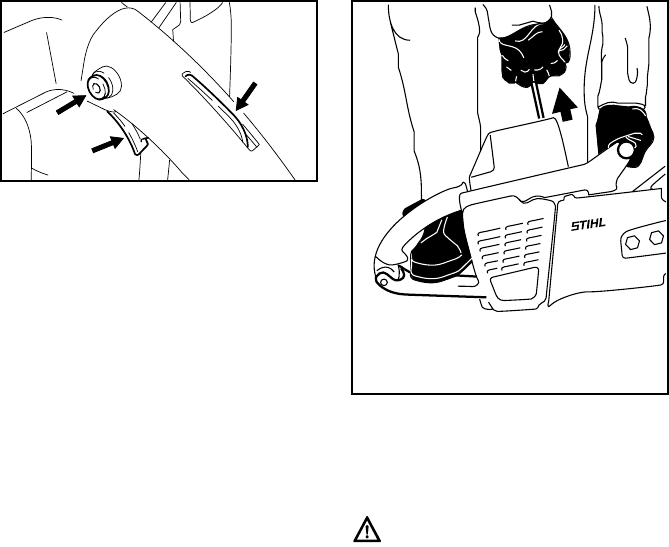

By hand: When carrying your cut-off

machine by hand, the engine must be

stopped and the cut-off machine must

be in the proper position. Grip the front

handle and place the muffler at the side

away from the body.

!Warning!

Always protect the cutting wheel from

hitting the ground or any other objects.

Damaged wheels may shatter and

cause serious or fatal injury.

English / USA

TS 510, TS 760

By vehicle: Properly secure your cut-off

machine to prevent turnover, fuel

spillage and damage to the cut-off

machine. Never transport with cutting

wheel mounted. A wheel damaged

during transportation may shatter during

operation and cause serious personal

injury.

Preparation for the Use of the Cut-Off

Machine

For assembly, follow the procedure

described in the appropriate section of

your owner's manual.

Keep the handles dry, clean and free of

oil and fuel.

Before operation of your cut-off

machine, be sure the controls (e.g.

throttle trigger, stop switch) and the

safety devices are working properly, the

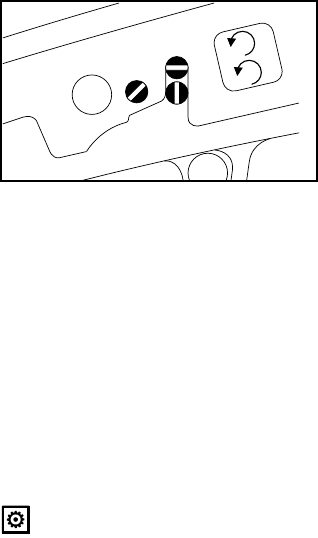

carburetor idle and maximum speed are

correctly adjusted, the wheel is properly

mounted, and the wheel guard is in

place and securely fastened to your unit.

All wheels should be carefully inspected

for good condition before mounting.

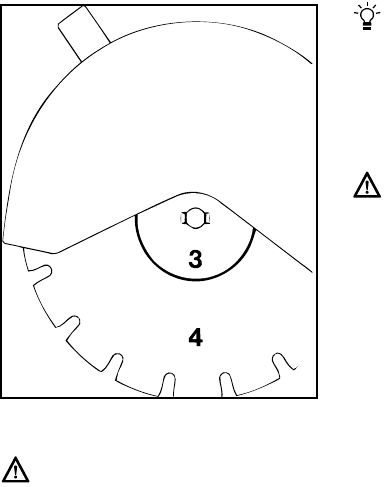

Adjust the wheel guard so

that sparks, dust and cut

material are deflected

away from the operator,

and cannot reach

flammable surroundings.

See section “Operating Instructions“ of

your Owner's Manual.

Never operate a cut-off machine that is

damaged, improperly adjusted or not

completely and securely assembled.

Inspect for safety in operation.

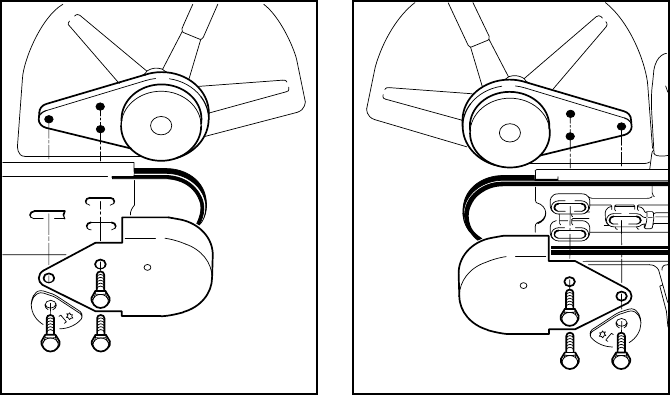

Proper tension of the V-belt is important.

In order to avoid a false setting the

tensioning procedure must be followed

as described in your Manual. Always

make sure the hexagonal collar nuts for

the cast arm are tightened securely.

Check V-belt tension after one hour of

operation and correct if necessary.

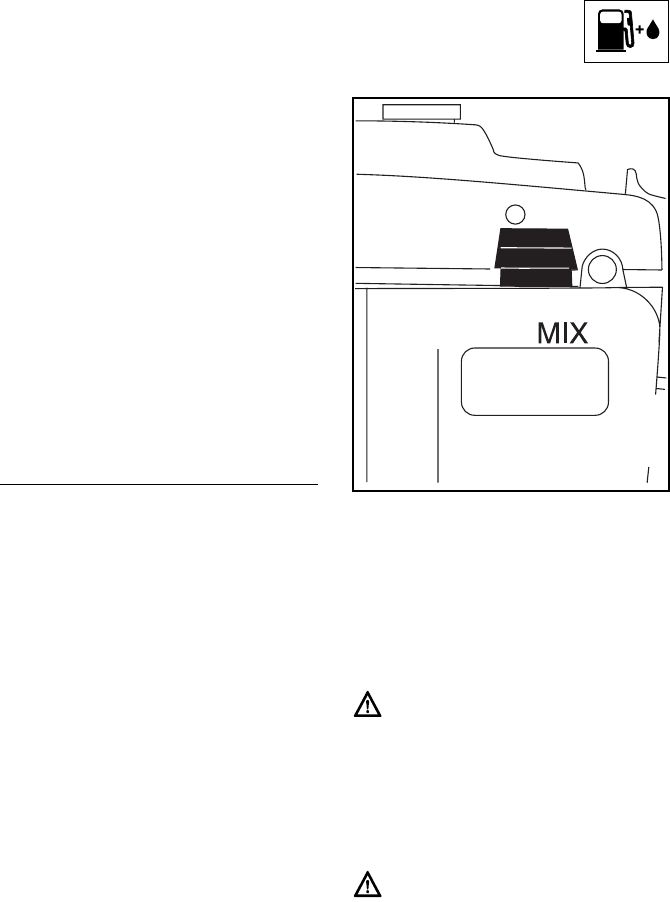

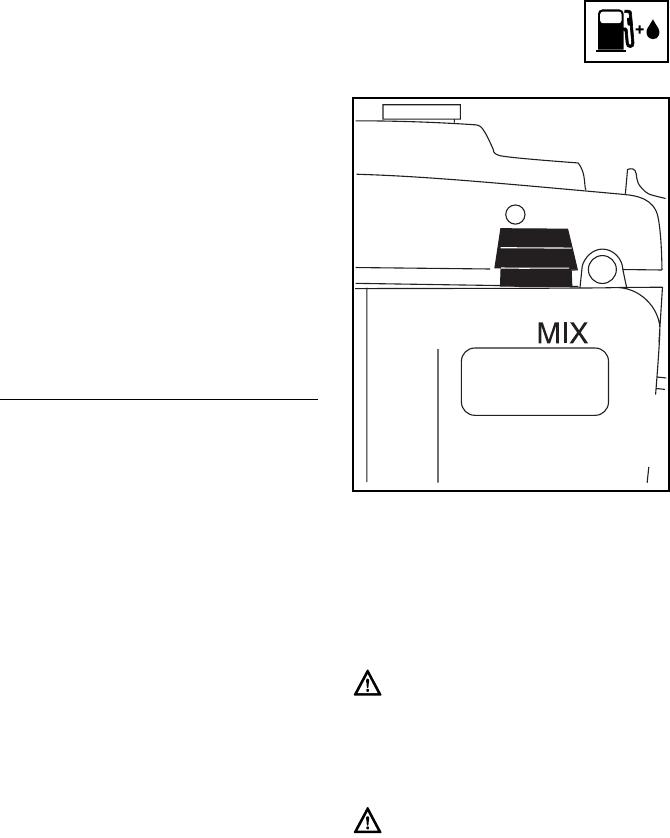

Fueling

Your STIHL cut-off machine uses an oil-

gasoline mixture for fuel (see chapter

"Fuel" of your Owner's Manual).

!Warning!

Gasoline is an extremely

flammable fuel. If spilled

or ignited by a spark or

other ignition source, it

can cause fire and serious

burn injury or property

damage. Use extreme caution when

handling gasoline or fuel mix. Do not

smoke or bring any fire or flame near the

fuel.

Fueling Instructions

!Warning!

Fuel your cut-off machine in well-

ventilated areas, outdoors only. Always

shut off the engine and allow it to cool

before refueling. Relieve fuel tank

pressure by loosening the fuel filler cap

slowly.

!Warning!

Select bare ground for fueling and move

at least 10 feet (3 m) from fueling spot

before starting the engine.

9TS 510, TS 760

English / USA

!Warning!

If fuel gets spilled on clothes, especially

trousers, it is very important to change

clothes immediately. Do not rely upon

evaporation. Flammable quantities of

fuel may remain on clothes after a spill

for longer than expected. Cutting metal

with a cut-off machine when clothes are

wet or damp from gasoline is extremely

dangerous, as the operator's clothes

might catch fire and cause serious or

fatal injury.

!Warning!

Unit vibrations can cause

an improperly tightened

fuel cap to loosen or come

off and spill quantities of

fuel.

In order to reduce the risk

of fuel spillage and fire,

tighten the fuel filler cap by hand as

securely as possible.

Before use make sure that the fuel cap

has been properly tightened and any

spilled fuel wiped away.

!Warning!

Before use make sure that the fuel cap

has been properly tightened and any

spilled fuel wiped away. Check for fuel

leakage while refueling and during

operation. If a fuel leak is suspected, do

not start or run the engine until leak is

fixed and spilled fuel has been wiped

away.

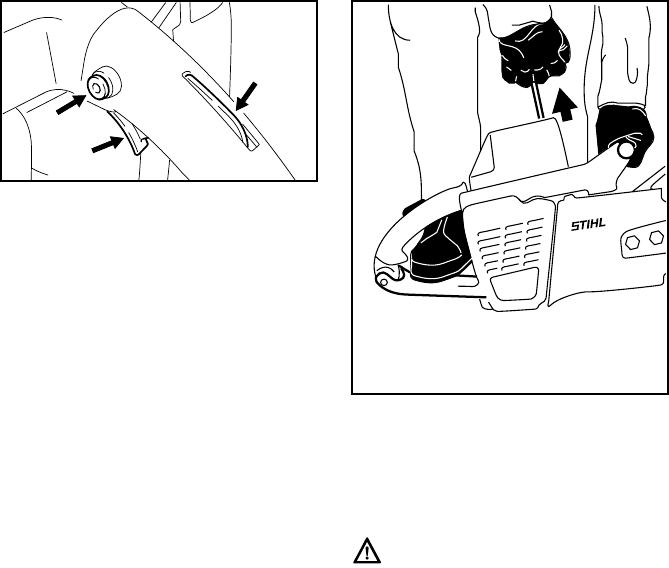

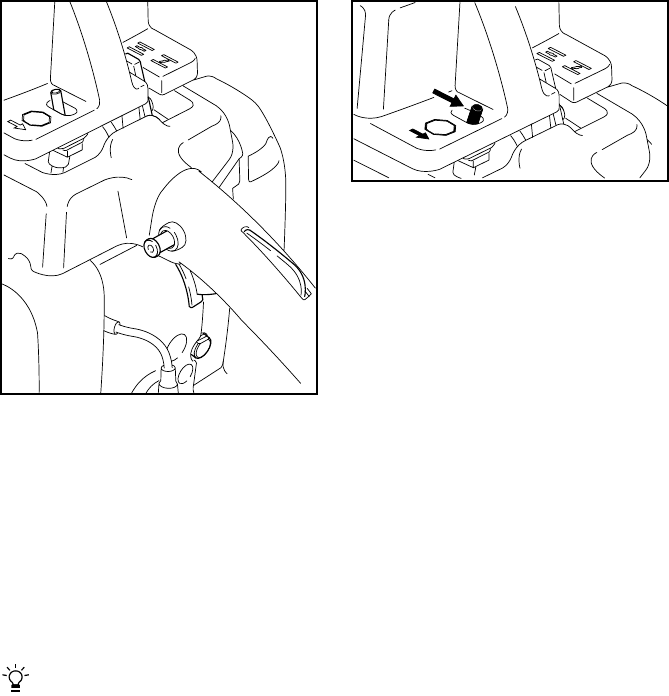

Starting

!Warning!

Your cut-off machine is a one-person

tool. Do not allow other persons to be

near the cut-off machine. Start and

operate your cut-off machine without

assistance. For specific starting

instructions, see the appropriate section

of your owner's manual.

002BA058 KN

English / USA

TS 510, TS 760

Do not drop start. This method is very

dangerous because you may loose

control of the cut-off machine.

Place the cut-off machine on firm ground

or other solid surface in an open area.

Maintain good balance and secure

footing. Be absolutely sure that the

cutting wheel is clear of you and all other

obstructions and objects, including the

ground. When the engine starts at

starting-throttle, engine speed will be

fast enough for the clutch to engage V-

belt pulley and turn the wheel. Never

attempt to start the cut-off machine

when the abrasive wheel is in a cut.

!Warning

When you pull the starter grip, don't

wrap the starter rope around your

hands. Do not allow the grip to snap

back, but guide the starter rope slowly

back to permit the rope to rewind

properly. Failure to follow this procedure

may result in injuries to hand or fingers

and may damage the starter

mechanism.

Working Conditions

Operate the cut-off machine under good

visibility and daylight conditions only.

Wearing of hearing protection reduces

sound perception. Be alert not to miss

voice signals from co-workers. Keep

within calling distance to other persons

who may assist in case of emergency.

!Warning!

Your cut-off machine

produces toxic exhaust

fumes as soon as the

combustion engine is

running. These gases

(e.g. carbon monoxide)

may be colorless and odorless. To

reduce the risk of serious or fatal injury

from breathing toxic fumes, never run

the cut-off machine indoors or in poorly

ventilated locations. Ensure proper

ventilation when working in trenches or

other confined areas.

!Warning!

Use of this product to cut masonry,

concrete, metal and other materials can

generate dust, mists and fumes

containing chemicals known to cause

serious or fatal injury or illness, such as

respiratory disease, cancer, birth defects

or other reproductive harm. If you are

unfamiliar with the risks associated with

the particular material being cut, review

the material safety data sheet and or

consult your employer, the material

manufacturer/supplier, governmental

agencies such as OSHA and NIOSH

and other sources on hazardous

materials. California and some other

authorities, for instance, have published

lists of substances known to cause

cancer, reproductive toxicity, etc.

11TS 510, TS 760

English / USA

Control dust, mist and fumes at the

source where possible. In this regard

use good work practices and follow the

recommendations of the manufacturer/

supplier, OSHA/NIOSH, and

occupational and trade associations. A

water attachment kit is available for your

cut-off machine and should be used for

dust suppression when wet cutting is

feasible. When the inhalation of dust,

mists and fumes from the cutting

process cannot be eliminated, the

operator and any bystanders should

always wear a respirator approved by

NIOSH/MSHA for the material being cut.

!Warning!

Cutting masonry, concrete and other

materials with silica in their composition

may give off dust containing crystalline

silica. Silica is a basic component of

sand, quartz, brick clay, granite and

numerous other minerals and rocks.

Repeated and/or substantial inhalation

of airborne crystalline silica can cause

serious or fatal respiratory diseases,

including silicosis. In addition, California

and some other authorities have listed

respirable crystalline silica as a sub-

stance known to cause cancer. When

cutting such materials, always follow the

respiratory precautions mentioned

above.

!Warning!

Breathing asbestos dust is dangerous

and can cause severe or fatal injury,

respiratory illness or cancer. The use

and disposal of asbestos-containing

products have been strictly regulated by

OSHA and the Environmental Protection

Agency. Do not use your cutting-off

machine to cut or disturb asbestos,

asbestos-containing products, or pro-

ducts such as pipes which are wrapped

or covered with asbestos insulation. If

you have any reason to believe that you

might be cutting asbestos, immediately

contact your employer or a local OSHA

representative.

!Warning!

Your STIHL cut-off machine is designed

for hand-held use or operation on a cut-

off machine cart. Cutting with your cut-

off machine resting on the ground or

other surface can cause excessive wear

to the bracket designed to protect the

bottom of the tank housing. Loss of fuel

and personal injury from fire may result.

Replace damaged or badly worn

brackets immediately.

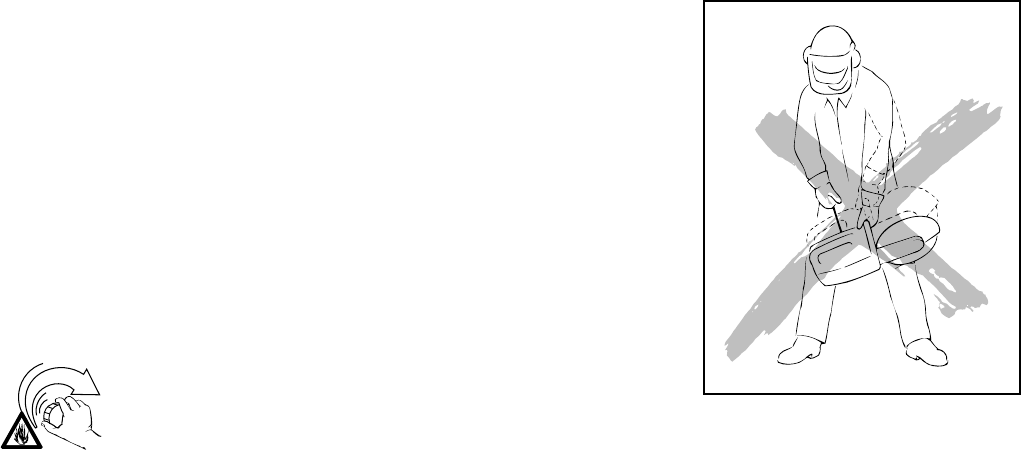

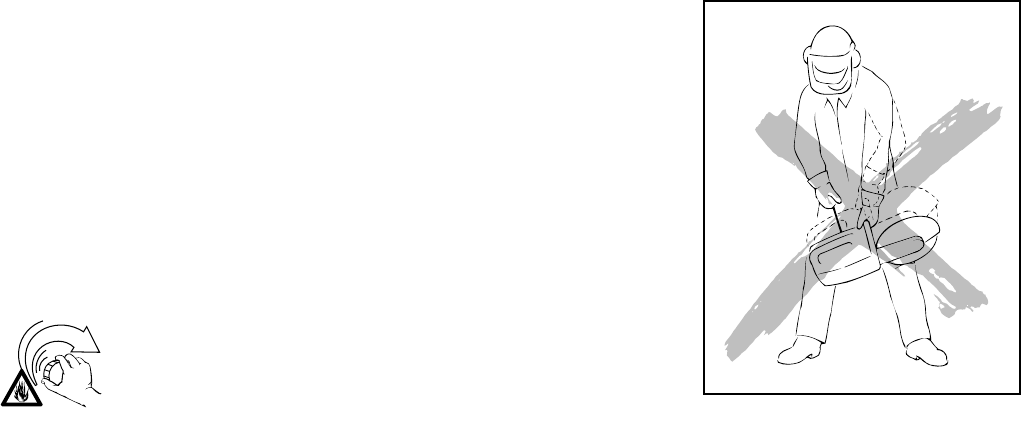

Grip: Never use the cut-off machine with

one hand. Always hold the cut-off

machine firmly with both hands when the

engine is running. Place your left hand

on front handle bar and your right hand

on rear handle and throttle trigger. Left-

handed users should follow this

instruction too.

002BA060 KN

English / USA

TS 510, TS 760

Wrap your fingers tightly around the

handles, keeping the handles cradled

between your thumbs and forefingers.

Make sure your cut-off machine handles

and grip are in good condition and free

of moisture, pitch, oil or grease.

!Warning!

Clear the area where you are working.

Avoid stumbling on obstacles and watch

out for holes or ditches. Be extremely

cautious when working on slopes or

uneven ground. Take extreme care in

wet and freezing weather (rain, snow,

ice).

!Warning!

Never operate the cut-off machine with

the starting-throttle lock engaged as this

does not permit proper control of the

speed of the unit and may lead to

serious injury.

!Warning!

Sparks from cutting metal

can burn or cause

clothing to catch fire.

Always direct sparks

away from the operator or

any flammable

surroundings. Never cut metal while

standing on a flammable surface, such

as wood or tar paper.

!Warning!

To reduce the risk of injury from fire, do

not cut into any pipe, drum or other

container without first ensuring that it

does not contain a volatile or flammable

substance.

Operating Instructions

!Warning!

The wheel guard is adjustable. It is

extremely important that the wheel

guard is in place and set to suit the type

of work and your stance. The guard

should always be adjusted so that the

user is not endangered by particles of

the material being cut, sparks or pieces

of damaged wheels either directly or by

ricochet. Failure to follow this instruction

could result in serious or fatal injury.

!Warning!

Frequently check the wheel when it is

stopped for cracks and make sure that it

is undamaged and in good condition and

that no pieces have broken off. See

sections on "Abrasive Wheels" and

"Reactive Forces" in this manual. Check

the wheel guard for cracks. If you

discover any cracks, fit a new guard.

002BA061 KN

13TS 510, TS 760

English / USA

!Warning!

It is essential to determine the direction

of the cut exactly before applying the

abrasive wheel to the work. Wheels are

constructed for radial pressure only.

Lateral pressure must be avoided. Hold

the cut-off machine steady. To reduce

the risk of serious or fatal injury, do not

change the direction of the cut during the

cut as this may produce a high torsional

load on the abrasive wheel and may

cause it to break or shatter.

!Warning!

Do not use abrasive wheels for rough

grinding. Large bending stresses occur

during such work and abrasive wheels

may shatter or break and could cause

serious or fatal injury.

!Warning!

To reduce the risk of injury from

shattered abrasive wheels:

1. Do not exceed the maximum

operating speed marked on the

wheel.

2. Do not use a wheel that has been

dropped.

3. Do not cut any material for which the

abrasive wheel is not authorized.

4. Do not grind on side of the abrasive

wheel.

5. Do not twist, thrust, knock or drop

the machine. This can cause

damage to the wheel.

To achieve a clean and efficient cut, pull

the abrasive wheel across the work or

move it "to and fro" in the cutting

direction. Do not use force to push the

abrasive wheel into the work.

Insert the wheel into the material only as

deep as necessary to make the cut. To

reduce the amount of dust created, do

not cut all the way through stone and

concrete materials - leave a thin piece

uncut. For most such materials, this

piece can be easily broken afterwards.

Do not cock, jam or wedge the wheel in

the cut.

Always stop the engine and be sure the

wheel has stopped rotating before

setting down the cut-off machine.

If a cut-off machine cart is used, sweep

debris from the path of the wheel, as

debris may cause flexing of the abrasive

wheel. This could result in high frictional

forces and thus greatly reduce the

engine power available for the actual

cutting work.

Always use the cart to cut in a straight

line.

Wet Cutting with Abrasive Wheels

Before wet cutting, make sure water will

not damage floor or building.

!Warning!

To reduce the risk of electrocution to you

or bystanders, do not allow water or

sludge to contact live electric wires.

!Warning!

To reduce the risk of injury from wheel

breakage when wet cutting with a

composite non-diamond wheel:

1. Never store and re-use a wheel that

has been used with water. Use

these wheels up the same day.

English / USA

TS 510, TS 760

2. Make certain water does not flow on

wheel that is not running, since the

wheel will absorb water and that will

affect wheel balance.

3. Shut water off before wheel stops so

that excess water will be dissipated.

4. Be certain water is applied to both

sides of wheel, since uneven

distribution can cause "one sided"

wear.

Important Adjustments

At correct idle speed, wheel should not

turn. For directions to adjust idle speed,

see the appropriate section of your

Owner's Manual.

!Warning

Do not use a cut-off machine with

incorrect idle speed adjustment. The

rotating wheel may cause injury. Have

your STIHL dealer check your cut-off

machine and make proper adjustments

or repairs.

Never touch a rotating wheel with your

hand or any part of your body.

Reactive Forces

!Warning!

Reactive forces may occur at any time

the cutting wheel on a cut-off machine is

rotating. If the wheel is slowed or

stopped by frictional contact with any

solid object or by a pinch, reactive forces

may occur instantly and with great force.

These reactive forces may result in the

operator losing control of the cut-off

machine, which may, in turn, result in

serious or fatal injury.

An understanding of the causes of these

reactive forces may help you avoid loss

of control. Reactive forces are exerted in

a direction opposite to the direction in

which the wheel is moving at the point of

contact or pinch.

Pull-away, climbing, pinching and

rotational forces

The most common reactive forces are

pull-away and climbing. If the contact is

at the bottom of the wheel, a cut-off

machine will try to pull away from the

operator (pull-away). If the contact is at

the front of the wheel, the wheel may

attempt to climb the object being cut

(climbing). Pinching occurs when the

piece being cut closes on the wheel. If

the wheel is severely pinched at the

front, especially in the upper quadrant,

the wheel may be instantly thrown up

and back towards the operator with a

great force in a rotational motion.

The greater the force generated, the

more difficult it will be for the operator to

control the cut-off machine. Any of the

reactive forces can, in some

circumstances, cause the operator to

lose control of a cut-off machine,

allowing the rotating wheel to come into

contact with the operator. Severe

personal injury or death can result.

15TS 510, TS 760

English / USA

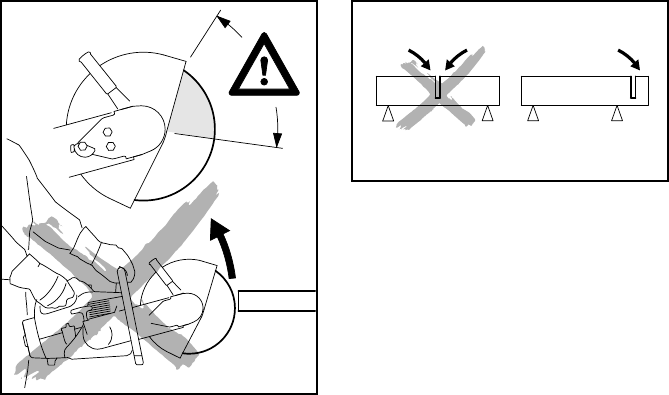

Reducing the Risk of Reactive Forces

!Warning!

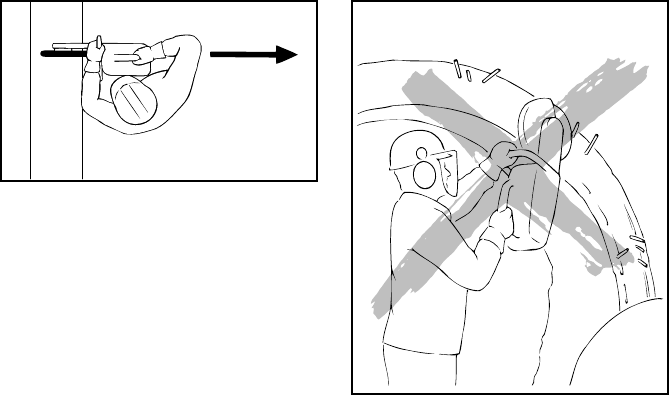

Avoid cutting with the upper quadrant of

the wheel where possible. If you must

cut with this part of the wheel, be

especially cautious for reactive forces

and pinching.

Be alert to potential movement of the

work piece or anything else that could

cause the cut to close and pinch the

wheel. In order to reduce the risk of

pinching, support the work piece in such

a way that the cut remains open during

the cutting process and when the cut is

finished.

!Warning

Use only cutting attachments authorized

by STIHL. Never use chipped abrasive

wheels, circular saw blades, carbide-

tipped blades, rescue blades or wood-

cutting or toothed blades of any nature

on a cut-off machine. The use of such

wheels or blades will greatly increase

the risk of loss of control and severe

personal injury or death from reactive

forces, since the chipped section of an

abrasive wheel, or the teeth of a saw

blade may catch in the material being

cut and generate substantially greater

reactive forces.

Cut-off machines are designed for use

with abrasive wheels in good condition

only. Machines designed for use with

wood-cutting or other toothed blades

use different types of guarding systems

which provide the protection necessary

for those types of blades. Machines,

such as a cut-off machine, which are

designed for use with abrasive wheels,

require a different guarding system

which is not designed to provide

protection against all dangers presented

by circular saw blades, carbide-tipped

blades, rescue blades or wood-cutting or

toothed blades of any nature.

002BA145 KN

002BA146 KN

English / USA

TS 510, TS 760

!Warning!

To reduce the risk of injury from reactive

forces and/or loss of control :

1. Hold the cut-off machine firmly with

both hands.

2. Maintain good balance and footing

at all times. Never cut while

standing on a ladder.

3. Position the cut-off machine in such

a way that your body is clear of the

cutting attachment. Avoid standing

in direct line with the wheel. Never

bent over the cutting attachment,

especially when the guard is pulled

back towards the top and there is a

risk of reactive forces.

4. Do not cut above shoulder height.

5. Do not cut wood or any other

material for which the abrasive

wheel is not authorized.

6. Never use circular saw blades,

carbide-tipped blades, rescue

blades, wood-cutting blades or

toothed blades of any nature. Their

use increases the risk of injury from

reactive forces, blade contact and

thrown tips.

7. Begin cutting and continue at full

throttle.

8. Do not overreach.

9. Use your cut-off machine for cutting

only. It is not designed for prying or

shoveling away any objects.

10. Be especially alert for reactive

forces when cutting with the front of

the wheel.

11. Be alert to shifting of the work piece

or anything that could cause the cut

to close and pinch the wheel.

12. Release the pressure on the cut-off

machine as you reach the end of the

cut. Too much pressure may cause

the operator to lose control of the

cut-off machine when the abrasive

wheel completes the cut. The

abrasive wheel may contact the

operator or strike some foreign

object and shatter.

13. Use extreme caution when

reentering a cut and do not turn the

wheel at an angle or push the wheel

into the cut as this may result in a

pinching of the wheel.

002BA059 KN

002BA062 KN

17TS 510, TS 760

English / USA

Maintenance, Repair and Storing

of the Cut-Off Machine

Maintenance, replacement, or repair

of the emission control devices and

systems may be performed by any

nonroad engine repair establishment

or individual. However, if you claim

warranty for a component which has

not been serviced or maintained

properly or if nonapproved

replacement parts were used, STIHL

may deny warranty.

Never operate a cut-off machine that is

damaged, improperly adjusted or not

completely or securely assembled.

Follow the maintenance and repair

instructions in the appropriate section of

your owner's manual.

! Warning!

Use only STIHL replacement parts for

maintenance and repair. Use of parts

manufactured by others may cause

serious or fatal injury.

!Warning!

Always stop the machine, make sure

that the wheel is stopped, and remove

the spark plug boot from the spark plug

before doing any maintenance or repair

work or cleaning the cut-off machine. Do

not attempt any maintenance or repair

work not described in your owner's

manual. Have such work performed at

your STIHL service shop only.

Clean off grinding dust after finishing

work. Tighten all nuts, bolts and screws

except the carburetor adjustment

screws after each use.

!Warning!

Never test the ignition system with

ignition wire terminal removed from

spark plug or with unseated spark plug,

since uncontained sparking may cause

a fire.

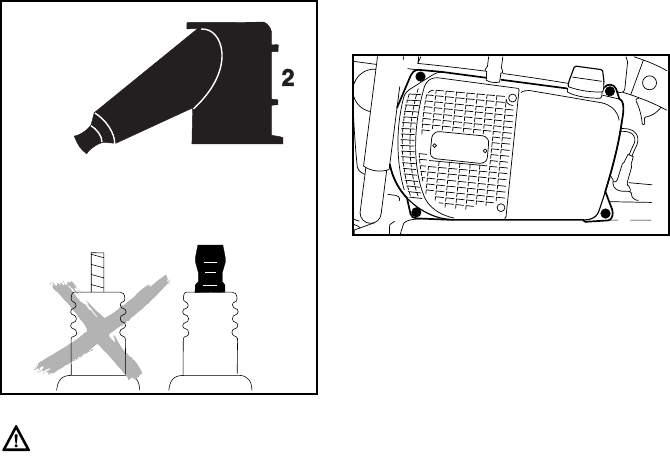

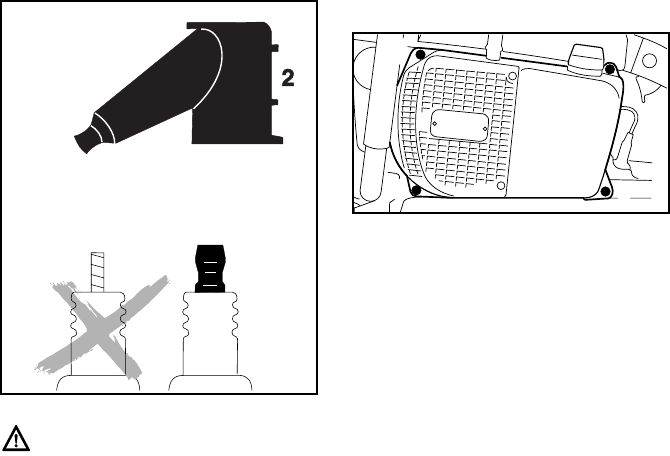

!Warning!

To reduce the risk of fire and burn injury,

use only spark plugs authorized by

STIHL. Always press spark plug boot

snugly onto spark plug terminal of the

proper size. (Note: If terminal has

detachable SAE adapter nut, it must be

attached.) A loose connection between

spark plug terminal and ignition wire

connector in the boot may create arcing

that could ignite combustible fumes and

cause a fire. Keep spark plug clean, and

make sure ignition lead is in good

condition.

!Warning!

Do not operate your cut-off machine if

the muffler is damaged, missing or

modified. An improperly maintained

muffler will increase the risk of fire and

hearing loss. Never touch a hot muffler

or spill fuel or other flammable liquid

over it. Burn injuries or fire will result. If

your muffler was equipped with a spark-

arresting screen to reduce the risk of fire

(e. g. in the USA, Canada and Australia),

never operate your cut-off machine if the

screen is missing or damaged.

For any maintenance please refer to the

maintenance chart and to the warranty

statement near the end of the Owner‘s

Manual.

Store wheels on a flat surface in a dry

place, preferably at a constant

temperature, where there is not a risk of

frost. Do not store a cut-off machine with

a wheel mounted on the machine. Store

cut-off machine in a high or locked

place, away from children.

Empty the fuel tank before storing for

longer than a few days. Store fuel only in

correctly labeled and approved

containers. Avoid direct skin contact and

do not inhale the gas vapors.

English / USA

TS 510, TS 760

Both cut-off machines can be used with

a guard for abrasive wheel diameters of

300 or 350 mm. The TS 760 is also

available from the manufacturer in a

special version for use with abrasive

wheels of diameter 400 mm.

The bearing with guard can be mounted

on the inboard or outboard side of the

cast arm, depending on requirements.

Assembly on the inboard side is

recommended for freehand cutting on

account of the better balance; outboard

mounting is recommended when the

machine is mounted on a STIHL cut-off

machine cart.

Inboard mounting

:Fit the V-belt (4) on the V-belt

pulley (6).

:Line up the threaded bores in the

bearing plate (7) with the slots in the

cast arm (5).

:Fit the V-belt guard (8).

:Screw in the hexagon bolts (2) as

far as the stop, but do not tighten

them yet.

Continue as described in the chapter

"Tensioning the V-belt".

Outboard mounting

:Fit the V-belt (4) on the V-belt

pulley (6).

:Line up the threaded bores in the

bearing plate (7) with the slots in the

cast arm (5).

:Fit the V-belt guard (8) on the

inboard side.

:Screw in the hexagon bolts (2) as

far as the stop, but do not tighten

them yet.

Continue as described in the chapter

"Tensioning the V-belt".

Assembling the bearing and

guard

328BA009 KN

330BA003 KN

19TS 510, TS 760

English / USA

For outboard mounting,

:secure adjustable handle (1) in

position A.

:Unscrew the hexagon bolts (2) and

slightly tighten the rear bolt (with

segment).

:Use the combination wrench to turn

the tensioning segment (9)

clockwise until the belt is correctly

tensioned.

:Then retighten the hexagon bolts,

starting with the bolt at the rear (with

segment), using the combination

wrench.

The V-belt is correctly tensioned

when it can be slightly depressed

(5 to 10 mm) in the middle between

the V-belt pulleys when lightly

pressed with the fingers.

Excessive wear will result if the

V-belt is overtensioned.

The V-belt tension must be checked

after approx. one hour of operation and

corrected if necessary on new machines

and when a new V-belt has been fitted.

338BA001

Tensioning the V-belt

328BA011 KN

English / USA

TS 510, TS 760

The abrasive wheels are subjected to

extremely high loads, especially when

cutting free-hand.

The abrasive wheels developed by

STIHL in cooperation with leading wheel

manufacturers are of very high quality

and precisely matched to the application

in question, as well as to the engine

power of the respective cut-off

machines.

These wheels are of consistently high

quality with high axial and radial

concentricity; they have been tested and

approved by the German Abrasive

Wheel Approvals Board (DSA).

Transport and storage

– The abrasive wheels must not be

exposed to direct sunlight or other

sources of heat during transport and

storage.

– Avoid knocks and bumps.

– Replacement wheels must be

stored in a dry place, preferably at

constant temperature, in their

original packaging.

– Diamond abrasive wheels must not

be stored near corrosive liquids.

– Composite abrasive wheels must

be protected against frost.

Choosing an abrasive wheel

STIHL abrasive wheels can be used to

cut the following materials:

Composite abrasive wheels

(depending on type) can be used for

–Asphalt

– Concrete

– Stone

– Ductile cast pipes

– Railway tracks

– Steel

– Plastics 1)

1) Not available in all countries

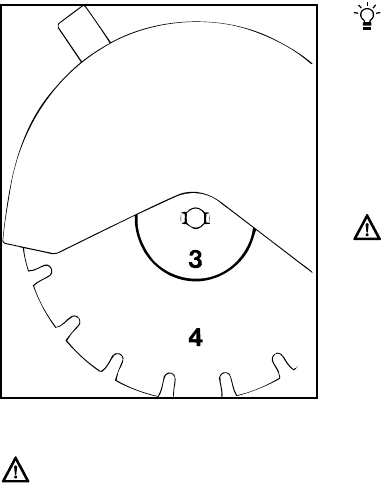

Diamond abrasive wheels

(depending on type) can be used for

– Asphalt

– Concrete

– Stone (hard rock)

– Abrasive concrete

– Green concrete

– Clay bricks

– Clay pipes

Diamond abrasive wheels cannot be

used to cut metal.

Abrasive wheels

002BA139 KN

002BA140 KN

21TS 510, TS 760

English / USA

Abrasive wheels measuring

400 mm in diameter may only be

used on the special TS 760 model

specifically equipped and approved

for this purpose by the

manufacturer.

Such abrasive wheels must not be

used on any other STIHL cut-off

machines. The gear ratio of the

other STIHL cut-off machines is not

designed for abrasive wheels of this

size and may result in an

impermissibly high rotational speed

of the abrasive wheel.

The wheel may break and cause

major injuries.

In addition, the exceedingly high

load may cause bearings and cast

arms to break with the result that the

entire drive unit (bearing, guard and

abrasive wheel) is catapulted

aside – this can lead to extremely

serious accidents and injuries.

The engine must be switched off when

fitting or replacing an abrasive wheel –

slide control / stop switch to "0" or c

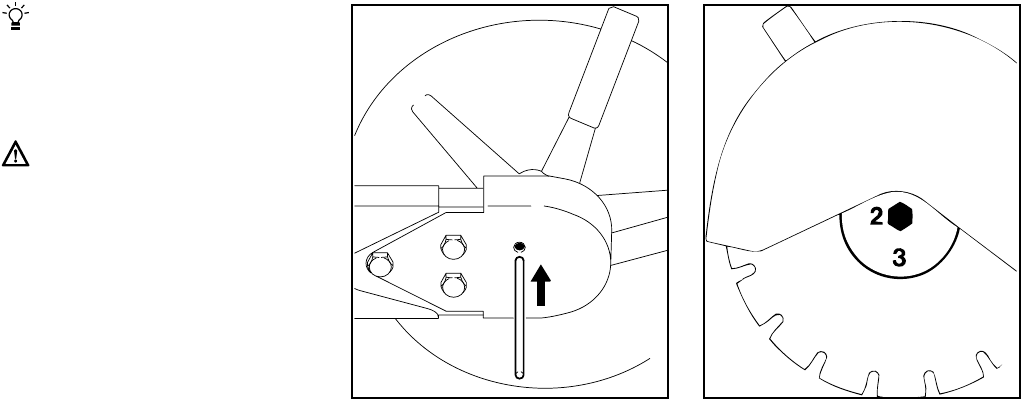

In order to block the arbor,

:slide the locking pin (1) through the

bore in the V-belt guard (turn the

arbor a short distance with the

combination wrench if necessary)

until the locking pin engages in one

of the bores behind the guard.

:Use the combination wrench to

loosen and unscrew the hexagon

bolt (2).

:Remove the front thrust washer (3)

from the arbor together with the

abrasive wheel to be replaced.

Fitting / replacing an

abrasive wheel

38BA006

338BA007

English / USA

TS 510, TS 760

:Fit the abrasive wheel (4).

Note the arrows indicating the

sense of rotation on diamond

abrasive wheels.

:Fit the front thrust washer (3).

The catches of the front thrust

washer must engage in the arbor

grooves.

:Fit the hex head screw and tighten

it down firmly with the combination

wrench (or to about 30 Nm if you

use a torque wrench)

:Draw the locking pin out of the

V-belt guard.

Two diamond wheels of the same

type can also be used together if a

wider cut is required (e.g. for laying

induction loops in carriageways).

It is essential to ensure that the

segments are positioned exactly

side by side in such a case.

However, two composite abrasive

wheels must never be used

simultaneously, for they can break

and cause injuries as they wear

down unevenly.

This engine is certified to operate on

unleaded gasoline and the STIHL two-

stroke engine oil at a mix ratio of 50:1.

Your two-stroke engine requires a

mixture of high-quality gasoline and

quality two-stroke air cooled engine oil.

Use mid-grade unleaded gasoline with a

minimum octane rating of 89 (R+M/2). If

the octane rating of the mid-grade

gasoline in your area is lower, use

premium unleaded fuel.

Fuel with a lower octane rating may

increase engine temperatures. This, in

turn, increases the risk of piston seizure

and damage to the engine.

The chemical composition of the fuel is

also important. Some fuel additives not

only detrimentally affect elastomers

(carburetor diaphragms, oil seals, fuel

lines, etc.), but magnesium castings and

catalytic converters as well. This could

cause running problems or even

damage the engine. For this reason

STIHL recommends that you use only

nationally recognized high-quality

unleaded gasoline!

338BA008

Fuel

23TS 510, TS 760

English / USA

Use only STIHL two-stroke engine oil or

equivalent high-quality two-stroke

engine oils that are designed for use

only in air cooled two-cycle engines.

We recommend STIHL 50:1 two-stroke

engine oil since it is specially formulated

for use in STlHL engines.

Do not use BIA or TCW rated (two-

stroke water cooled) mix oils or other

mix oils that state they are for use in both

water cooled and air cooled engines

(e.g., outboard motors, snowmobiles,

chainsaws, mopeds, etc.).

Take care when handling gasoline.

Avoid direct contact with the skin and

avoid inhaling fuel vapor. When filling at

the pump, first remove the canister from

your vehicle and place the canister on

the ground before filling. Do not fill fuel

canisters that are sitting in or on a

vehicle.

The canister should be kept tightly

closed in order to avoid any moisture

getting into the mixture.

The machine‘s fuel tank and the canister

in which fuel mix is stored should be

cleaned as necessary.

Fuel mix ages

Only mix sufficient fuel for a few days

work, not to exceed 3 months of storage.

Store in approved fuel-canisters only.

When mixing, pour oil into the canister

first, and then add gasoline. Close the

canister and shake it vigorously by hand

to ensure proper mixing of the oil with

the fuel.

Dispose of empty mixing-oil canisters

only at authorized disposal locations.

Before fueling, clean the filler cap and

the area around it to ensure that no dirt

falls into the tank.

Always thoroughly shake the mixture in

the canister before fueling your

machine.

In order to reduce the risk of burns

or other personal injury from

escaping gas vapor and fumes,

remove the fuel filler cap carefully

so as to allow any pressure build-up

in the tank to release slowly.

After fueling, tighten fuel cap

as securely as possible by hand.

Gaso-

line

Oil (STIHL 50:1 or

equivalent high-quality oils)

US gal. US fl.oz

12.6

2 1/2 6.4

5 12.8

Fueling

111BA014 TR

English / USA

TS 510, TS 760

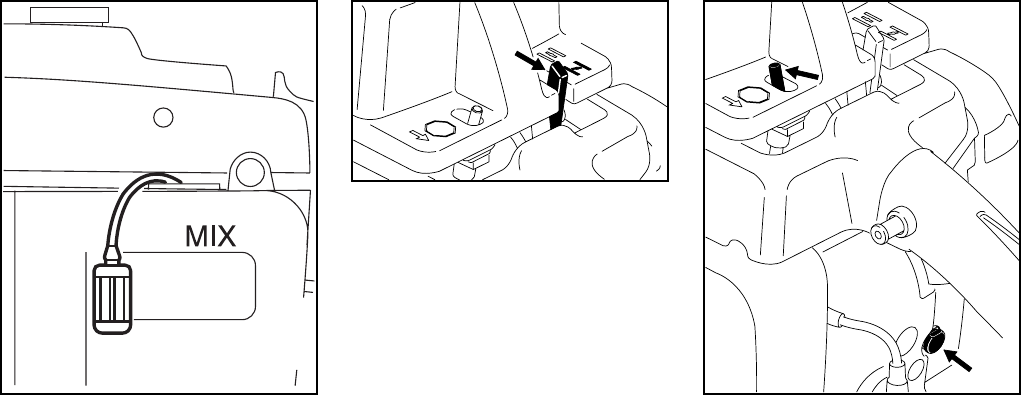

Change the fuel pick up body

every year.

Before storing your machine for a long

period, drain and clean the fuel tank and

run engine until carburetor is dry.

:Note the safety instructions. Refer

to the chapter headed "Safety

precautions".

:Set the choke lever (1):

to g if the engine is cold

to e if the engine is warm

(even if the engine has already run

but is still cold).

:Move the stop switch (2) out of the

stop position c

:Press the button of the

decompression valve (3) – this

button must be pressed again

before each fresh attempt to start

the engine.

111BA014 TR

Starting / stopping

the engine

328BA024 KN

STOP

328BA025 KN

STOP

25TS 510, TS 760

English / USA

:Press the throttle trigger

interlock (4) and

:throttle trigger (5) at the same time.

:Hold both triggers down.

:Press the latching button (6) and

hold it down.

:Then release the throttle trigger,

latching button and throttle trigger

interlock in succession =

starting throttle position. :Place the cut-off machine on the

ground, keep a good balance and

ensure that the abrasive wheel

cannot touch any objects or the

ground.

There must not be anyone within the

swivel range of the cut-off machine.

:Press the cut-off machine firmly

against the ground, holding with the

left hand, thumb wrapped round the

handle.

:Place your right foot through the

rear handle.

With your right hand,

:slowly pull out the starter handle as

far as the stop, then pull it through

quickly and strongly. Do not pull the

rope out completely – it may break!

Do not let the starter handle snap

back: guide it back into place so that

the starter rope is wound up

correctly.

If the engine is new, pull the starter rope

through several times to ensure that

sufficient fuel is delivered.

328BA026 KN

328BA005 TR

English / USA

TS 510, TS 760

When the engine has turned over

for the first time:

:Move the choke lever to e –

press the button of the

decompression valve again before

each fresh attempt to start the

engine.

As soon as the engine is running,

:briefly blip the throttle trigger, the

latching button reverts to its normal

position and the engine idles.

If the carburetor has been set

correctly, the abrasive wheel must

not turn when the engine idles.

The cut-off machine is now ready for

use.

To switch off the engine:

:Move the stop switch (2) to the stop

position c

If the temperature is very low,

let the engine warm up.

:Briefly blip the throttle trigger when

the engine has started =

disengage starting throttle position.

The latching button reverts to its

normal position and the engine

idles.

:Gently press the throttle trigger and

let the engine warm up.

If the engine refuses to start:

The choke lever was not returned to its

"warm start" position = e when the

engine turned over for the first time and

it has now been flooded.

:Disconnect the spark plug terminal.

:Unscrew and dry the spark plug.

:Set the stop switch to c

:Press the throttle trigger in

completely.

:Pull the starter rope through several

times to vent the combustion

chamber.

:Replace the spark plug and

reconnect the spark plug terminal.

:Move the stop switch out of the stop

position c

= starting throttle position.

:Set the choke lever to e =

"warm start" position – even when

the engine is cold!

:Restart the engine.

If the tank has been drained

completely and then refilled:

:Pull the starter rope through several

times until sufficient fuel is

delivered.

328BA028 KN

STOP

328BA029 KN

STOP

27TS 510, TS 760

English / USA

During break-in period

A factory new machine should not be run

at high revs (full throttle off load) for the

first three tank fillings. This avoids

unnecessary high loads during the

break-in period. As all moving parts

have to bed in during the break-in

period, the frictional resistances in the

engine are greater during this period.

The engine develops its maximum

power after about 5 to 15 tank fillings.

During operation

After a long period of full-throttle

operation, allow engine to run for a while

at idle speed so that the heat in the

engine can be dissipated by flow of

cooling air. This protects engine-

mounted components (ignition,

carburetor) from thermal overload.

After finishing work

Wait for engine to cool down. Drain the

fuel tank. Store the machine in a dry

place. Check tightness of nuts and

screws (not adjusting screws) at regular

intervals and retighten as necessary.

Soiled air filters will reduce the engine

performance, increase fuel consumption

and make it more difficult to start the

machine.

If the engine performance declines

tangibly:

:Set the choke lever (1) to the

"cold start" position l.

:Unscrew the locking nut (2) on the

filter cover.

:Remove the filter cover (3).

:Clean the area around the filter and

the inside of the filter cover to

remove all coarse dirt.

:Grasp the prefilter (4) by the tabs

(arrows) and pull it off the main filter.

Wet prefilters must be dried before

being knocked or blown clean.

A new prefilter must be fitted if the dirt

cannot be removed in this way.

Use two prefilters alternately.

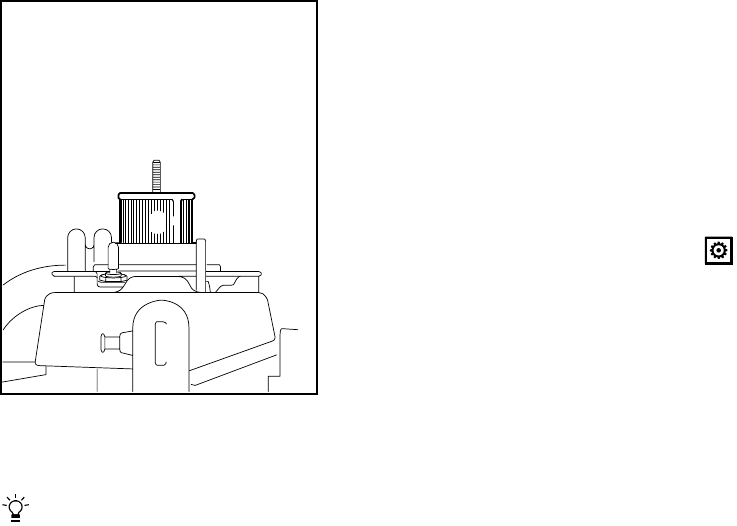

:Check the main filter (5).

It must be removed and replaced if

soiled or damaged.

The auxiliary filter must always also

be replaced together with the main

filter.

Operating Instructions Cleaning the air filter

328BA019 KN

328BA020 KN

English / USA

TS 510, TS 760

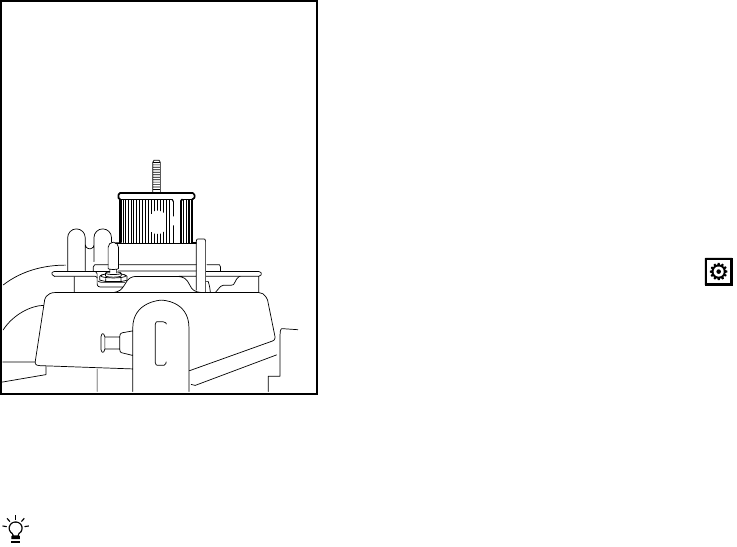

:Check the auxiliary filter (6). Lightly

tap it clean if soiled. It must be

replaced if damaged.

Ensure that dirt cannot enter the

intake area when removing the

auxiliary filter.

:Clean the filter chamber and refit all

filter components.

:Replace the filter cover.

:Retighten the locking nut.

:Set the choke lever back to e =

"warm start" position.

Filter system

The quality of the filter elements used is

particularly important on account of the

special conditions prevailing when using

a cut-off machine (extremely high dust

loads and high dynamic loads).

STIHL air filters have been specially

designed for use in cut-off machines and

therefore meet the special requirements

imposed with regard to their mechanical

design, the materials used and the

manufacturing quality.

:Extremely uniform pore size, folds

and strength of the filter paper

:High compression strength and

dimensional accuracy of the filter

cartridges

All the air filter components in this

machine are matched with one another

as regards filter capacity and air

permeability.

Only original STIHL air filters should

therefore be used. The high quality

standard of these parts coupled with the

specified maintenance and service work

guarantees troublefree operation and a

long engine life.

The engine is not always optimally

protected against entrained dirt

when using filters which appear to fit

but are made by other

manufacturers. Warranty claims

cannot be accepted if the engine

parts wear down excessively or the

engine is damaged in such cases.

328BA021 KN

29TS 510, TS 760

English / USA

Exhaust emissions are controlled by the

design of the fundamental engine

parameters and components (e.g.

carburation, ignition, timing and valve or

port timing) without the addition of any

major hardware.

The carburetor is set at the factory to

provide an optimum fuel-air mixture

under most operating conditions.

Idling and part-load emissions are

minimized by limiting the idle mixture.

Standard setting and explanation

of setting pictograms

:Check the air filter and clean it if

necessary.

:Check the spark arresting screen

and clean or replace it if necessary.

:Warm up the engine.

:Carefully screw the low speed

screw (L) down onto its seat. Then

open it 1/4 turn counterclockwise

(standard setting, L = 1/4).

Correction of carburetor setting

for higher altitudes

If the engine runs unsatisfactorily, slight

readjustment may be necessary:

:Check standard setting

:Warm up the enging.

:Turn the high speed adjusting

screw (H) and low speed adjusting

screw (L) clockwise (leaner)

If you make the setting too lean, the

engine might be damaged as a

result of insufficient lubrication and

overheating.

Motor Management Adjusting Carburetor

328BA022 KN

1/4

1/2

English / USA

TS 510, TS 760

Setting idling speed

:It is usually necessary to change the

setting of the idle speed adjusting

screw (LA) after every correction to

the low speed adjusting screw (L).

Engine stops at idle speed

:Set to standard setting

:Turn the idle speed adjusting screw

(LA) clockwise until the abrasive

wheel starts to run, then back off the

screw one quarter of a turn.

Abrasive wheel runs on at idle speed

:Set to standard setting

:Turn the idle speed adjusting screw

(LA) counterclockwise until the

abrasive wheel stops running, then

turn screw another quarter turn in

the same direction.

Erratic idling behavior,

poor acceleration

Idle setting is too lean (e.g. at cold

ambient temp.):

:Turn the low speed adjusting

screw (L) counterclockwise - until

engine runs and accelerates

smoothly.

The spark arresting screen in the muffler

must be checked if the engine

performance deteriorates.

:Undo screw (1) and

:remove the spark arresting

screen (2) with suitable pliers.

:Clean the soiled spark arresting

screen.

:The screen must be replaced if it

is damaged or there is a severe

build-up of carbon.

:Refit the spark arresting screen and

cover.

:Refit and tighten down the screw.

* see "Guide to Using this Manual"

Wrong fuel mix (too much engine oil in

the gasoline), a dirty air filter and

unfavorable running conditions (mostly

at part throttle etc.) affect the condition of

the spark plug. These factors cause

deposits to form on the insulator nose

which may result in trouble in operation.

Spark arresting screen*

in the muffler

328BA023 KN

Checking the Spark Plug

000BA002 KN

31TS 510, TS 760

English / USA

If engine is down on power, difficult to

start or runs poorly at idling speed, first

check the spark plug.

:Remove spark plug – see "Starting /

Stopping the Engine".

:Clean dirty spark plug.

:Check electrode gap (A) and

readjust if necessary – see

"Specifications".

:Use only resistor type spark plugs

of the approved range.

Rectify problems which have caused

fouling of spark plug:

:Too much oil in fuel mix.

:Dirty air filter.

:Unfavorable running conditions,

e.g. operating at part load.

Fit a new spark plug after approx.

100 operating hours

or earlier if the electrodes are badly

eroded.

To reduce the risk of fire and burn

injury, use only spark plugs

authorized by STIHL. Always press

spark plug boot (2) snugly onto

spark plug terminal (1) of the proper

size. (Note: If terminal has

detachable SAE adapter nut, it must

be attached.)

A loose connection between spark

plug boot and ignition wire

connector in the boot may create

arcing that could ignite combustible

fumes and cause a fire.

Replacing the starter rope

:Unscrew the M5 x 25 screws (1) on

the

:fan housing (2), then remove the fan

housing from the crankcase and

disconnect the fuel line from the

elbow connector.

00BA036 TR

Replacing the starter rope

and rewind spring

328BA031 KN

English / USA

TS 510, TS 760

:Carefully prise the spring clip (3) off

the starter post with a screwdriver or

suitable pliers.

:Remove the rope rotor (4) with

washer (5) and pawl (6).

:Lever the starter rope (7) out of the

starter handle (8) with a screwdriver.

:Remove the remainder of the rope

from the pulley and handle.

:Thread the new starter rope (see

"Specifications") through the starter

handle and rope guide bush (9) from

top to bottom.

:Pull the starter rope through the

pulley and secure it in the rope rotor

with a simple knot.

:Slip the rope rotor onto the starter

post and turn it back and forth a little

until

:the anchor loop (10) of the rewind

spring engages.

:Replace the pawl (6) in the rope

rotor.

:Place the washer (4) on the starter

post.

:Press the spring clip (5) onto the

starter post and over the peg of the

pawl with a screwdriver or suitable

pliers. The spring clip must point to

the right, in clockwise direction as

illustrated.

328BA032 KN

328BA033 KN

328BA034 KN

33TS 510, TS 760

English / USA

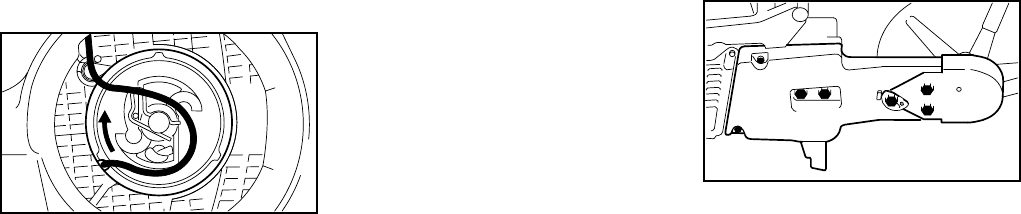

Tensioning the rewind spring

:Make a loop in the unwound starter

rope and use it to turn the rope rotor

six full revolutions in the direction of

the arrow.

:Hold the rope rotor tight, pull out the

twisted rope and untangle it.

:Release the rope rotor.

:Slowly let go of the starter rope so

that it is wound up on the rope rotor.

The starter handle must be drawn firmly

into the rope guide bush. If it tips

sideways: increase the spring tension by

another turn.

:It must be possible to turn the rope

rotor on another half-turn when the

rope has been drawn out

completely. If this is not possible,

the spring has been tensioned too

tightly and may break. Remove

one turn of the rope from the rotor.

:Refit the fan housing.

Replacing a broken rewind spring

:Remove the rope rotor as described

for "Replacing the starter rope".

:Remove the spring housing and

spring parts.

:Fit a new spring housing with the

bottom upwards and guide the outer

spring loop round the lug.

:Refit the rope rotor.

:Tension the rewind spring.

:Refit the fan housing and screw it

into place.

If the spring has popped out of the

spring housing:

:Replace it, working anticlockwise

from the outside inwards.

:Unscrew the hexagon bolts (1)

(approx. one turn) and relax the

V-belt by turning the segment

anticlockwise.

Then

:remove the collar nuts (2) and

screws (3).

:Pull the cast arm off the studs

together with the V-belt.

:Unscrew the hexagon bolts from the

bearing completely and remove the

bearing with guard.

328BA035 KN

Replacing the V-belt

328BA036 KN

English / USA

TS 510, TS 760

:Remove the old V-belt and fit a new

V-belt in the cast arm.

:Guide the cast arm over the studs,

inserting the V-belt in the V-belt

groove at the same time.

:Tighten both collar nuts by hand

until the cast arm rests completely

against the crankcase without

tilting.

:Turn in the two screws and tighten

both the collar nuts and the screws.

:Continue as described in the

chapters headed "Assembling the

bearing and guard" and "Tensioning

the V-belt".

The cut-off machine can be mounted on

the STIHL cut-off machine cart without

any difficulty whatsoever.

The cart makes it very much easier to

work with the cut-off machine and is an

indispensable aid when

– repairing damaged carriageway

pavements

– applying carriageway markings or

– cutting expansion joints.

* see "Guide to Using this Manual"

Together with the infinitely variable

cutting depth gauge wheel (special

accessory), the cut-off machine cart

ensures accurate, straight cut edges

and a constant cutting depth accurate to

within a millimetre, particularly when

working with diamond abrasive wheels.

328BA0037 KN

STIHL cut-off machine cart*

338BA036

35TS 510, TS 760

English / USA

For periods of three months or more.

:Drain and clean the fuel tank in a

well ventilated place.

:Dispose fuel properly in accordance

with local environmental

requirements.

:Run the engine until the carburetor

is dry. This helps to prevent the

carburetor diaphragms sticking

together.

:Remove the abrasive wheel.

:Thoroughly clean the machine,

paying special attention to the

cylinder fins and air filter.

:Store machine in a safe and dry

place, out of reach of children and

other unauthorized persons.

Storing the machine

English / USA

TS 510, TS 760

1) STIHL recommends the STIHL dealer

* see “Guide to Using this Manual”

Maintenance chart

The following information refers to normal operating conditions.

The specified intervals must be reduced accordingly when working

under aggravated conditions (severe dust formation, etc.) and with

longer daily working hours.

Before

starting work

After work

or daily

Every time

after refuelling

Weekly

Monthly

Year ly

In the event

of a malfunction

If damaged

As required

Complete machine Visual inspection (condition, absence of leaks) XX

Clean X

Parts Functional test XX

Pick-up body in fuel tank Check X

Replace XXX

Fuel tank Clean X

V-belt Clean / retension XX

Replace XX

Air filter (prefilter, auxiliary filter) Clean XX

Air filter (all filter components) Replace XX

Cooling air intake ports Clean X

Cylinder fins Clean X

Spark arresting screen* in the

muffler

Check X

Clean or replace X

Carburetor

Check idle speed –

abrasive wheel must not run on XX

Adjust idle speed X

Spark plug Adjust electrode gap X

Replace after about 100 operating hours

Accessible nuts and bolts

(but not adjusting screws) Retighten X

Rubber buffer (AV element) Check XXX

Have replaced by servicing dealer 1) X

Abrasive wheel Check XX

Replace XX

Support / bracket / rubber buffer

(bottom side of unit)

Check X

Replace XX

Safety labels Replace X

37TS 510, TS 760

English / USA

1= Rear handle

2= Decompression valve

3= Muffler

4= Choke lever

5= Air filter

6= Locking nut

7= Water attachment

8= Tensioning segment

(V-belt tensioner)

9= Guard

10= Adjusting lever of wheel guard

11= Abrasive wheel

12= Front thrust washer

13= Front handle

14= Starter grip

15= Fuel filler cap

16= Stop switch

17= Latching button

18= Throttle trigger interlock

19= Throttle trigger

20= Spark plug terminal

Main parts of the machine

328BA038 KN

328BA039 KN

English / USA

TS 510, TS 760

Definitions

1. Rear Handle:

The support handle for the right

hand.

2. Decompression valve:

Makes starting easier.

3. Muffler:

Attenuates exhaust noises and

diverts exhaust gases in required

direction.

4. Choke Lever:

Eases engine starting by enriching

mixture

5. Air Filter:

Prevents dust and foreign matter

from entering the carburetor. (Not

illustrated)

6. Locking nut:

For removing filter cover to permit

filter to be cleaned.

7. Water attachment:

For connection of water supply for

wet cutting.

8. Tensioning segment:

For tensioning the V-belt.

9. Wheel Guard:

Guards the wheel and deflects

sparks, dust, cutting debris or wheel

fragments.

10. Adjusting Lever of Wheel Guard:

To adjust the wheel guard in a way

that sparks, dust, cutting debris or

wheel fragments are directed away

from the operator.

11. Abrasive Wheel:

Can either be an abrasive wheel or

a diamond abrasive wheel.

12. Front Thrust Washer:

Distributes claming pressure of

mounting nut evenly over cutting

wheel.

13. Front Handle:

Handle bar for the left hand at front

of cut-off machine.

14. Starter Grip:

The grip of the pull starter which is

the device to start the engine.

15. Fuel Filler Cap:

For closing the fuel tank.

16. Stop Swich:

Swiches the engine's ignition

system off and stops the running of

the engine.

17. Latching button:

Keeps the throttle partially open

during starting.

18. Throttle Trigger Interlock:

Must be depressed before

activating the throttle trigger.

19. Throttle Trigger:

Controls the speed of the engine.

20. Spark Plug Terminal:

Connects the spark plug with the

ignition wire.

Clutch:

Couples engine to the V-belt pulley

when engine is accelerated beyond idle

speed. (Not illustrated)

V-Belt Pulley:

The wheel that drives the V-belt and the

abrasive wheel. (Not illustrated)

39TS 510, TS 760

English / USA

EPA / CEPA:

The Emission Compliance Period

referred to on the Emissions

Compliance Label indicates the number

of operating hours for which the engine

has been shown to meet Federal

emission requirements.

Category:

A = 300 hours,

B = 125 hours,

C = 50 hours

CARB:

The Emission Compliance Period used

on the CARB-Air Index Label indicates

the terms:

Extended = 300 hours,

Intermediate = 125 hours,

Moderate = 50 hours

Engine TS 510

STIHL single cylinder two-stroke engine

Engine TS 760

STIHL single cylinder two-stroke engine

Ignition System

Type: Electronic magneto ignition

Spark plug (suppressed):

Bosch WSR 6 F, NGK BPMR 7 A,

Electrode gap 0.02 in (0,5 mm)

Carburetor

All position diaphragm carburetor with

integrated fuel pump

Air filter

Prefilter, large main filter (paper filter

cartridge) and flocked auxiliary filter

Specifications

Displacement: 5.43 cu.in

(89,2 cm3)

Bore: 2.05 in

(52 mm)

Stroke: 1.65 in

(42 mm)

Maximum spindle speed:

with dia. 14 in (350 mm)

(make sure that the

maximum operating

wheel speed is above or

equal to the maximum

spindle speed of your

cut-off machine)

5350 rpm

Displacement: 6.77 cu.in

(111 cm3)

Bore: 2.28 in

(58 mm)

Stroke: 1.65 in

(42 mm)

Maximum spindle speed:

with dia. 14 in (350 mm)

with dia. 16 in (400 mm)

(make sure that the

maximum operating

wheel speed is above or

equal to the maximum

spindle speed of your

cut-off machine)

5350 rpm

4600 rpm

English / USA

TS 510, TS 760

Fuel tank capacity

2.5 pt (1.2 l)

Abrasive wheels

Composite abrasive wheels for steel,

stone, asphalt, ductile cast pipes and

plastics1).

Diamond abrasive wheels for stone and

asphalt.

Dia. 12 in (300 mm), 14 in (350 mm) or

16 in (400 mm)2)

Cutting depth with thrust plate

dia. 4.1 in (103 mm):

3.9 in (98,5 mm) for dia. 12 in (300 mm)

4.9 in (123,5 mm) for dia. 14 in (350 mm)

5.6 in (143,5 mm) for

dia. 16 in (400 mm)2)

Dimensions

1) Not available in all countries

2) May only be mounted on the special

TS 760 version

Weight

without abrasive wheel

without water attachment

Accessories

Set of tools

Special accessories

STIHL cut-off machine cart

Attachment (TS 510) for

cut-off machine cart

Attachment (TS 760) for

cut-off machine cart

Cutting depth gauge wheel

Water attachment

Water container

Pressurized water container

Special Accessories

Contact your STIHL dealer for

information on special accessories.

Users of this unit should carry out only

the maintenance operations described

in this manual. Other repair work may be

performed only by authorized STIHL

service shops.

Warranty claims following repairs can be

accepted only if the repair has been

performed by an authorized STIHL

servicing dealer using original STIHL

replacement parts.

Original STlHL parts can be identified by

the STlHL part number, the

STIHl

logo and, in some cases, by the STlHL

parts symbol (. This symbol may

appear alone on small parts.

Length with fitted abrasive

wheel

dia. 14 in (350 mm) 33.3 in

(845 mm)

Height up to guard 14.2 in

(400 mm)

Width including

handle bar

11.2 in

(285 mm)

TS 510

Ø 12 in (300 mm)

28.7 lb

(13.0 kg)

TS 510

Ø 14 in (350 mm)

29.5 lb

(13.4 kg)

TS 760

Ø 14 in (350 mm)

30.2 lb

(13.7 kg)

TS 760

Ø 16 in (400 mm)

34 lb

(15.4 kg)

Maintenance and Repairs

41TS 510, TS 760

English / USA

Your Warranty Rights and

Obligations

The U.S. Environmental Protection

Agency (EPA) and STIHL Incorporated

are pleased to explain the Emission

Control System Warranty on your equip-

ment type engine. In the U.S. new 1997

and later model year small off-road

equipment engines must be designed,

built and equipped, at the time of sale, to

meet the U.S. EPA regulations for small

non road engines. The equipment

engine must be free from defects in

materials and workmanship which

cause it to fail to conform with U.S. EPA

standards for the first two years of

engine use from the date of sale to the

ultimate purchaser.

STIHL Incorporated must warrant the

emission control system on your small

off-road engine for the period of time

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road equipment engine.

Your emission control system includes

parts such as the carburetor and the

ignition system. Also included may be

hoses, and connectors and other

emission related assemblies.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you, including diagnosis (if the

diagnostic work is performed at an

authorized dealer), parts, and labor.

Manufacturer's Warranty

Coverage:

In the U.S., 1997 and later model year

small off-road equipment engines are

warranted for two years. If any emission-

related part on your engine is defective,

the part will be repaired or replaced by

STIHL Incorporated free of charge.

Owner's Warranty

Responsibilities:

As the small off-road equipment engine

owner, you are responsible for the

performance of the required mainte-

nance listed in your owner's manual.

STIHL Incorporated recommends that

you retain all receipts covering

maintenance on your small off-road

equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduled maintenance.

Any replacement part or service that is

equivalent in performance and durability

may be used in non-warranty

maintenance or repairs, and shall not

reduce the warranty obligations of the

engine manufacturer.

As the small off-road equipment engine

owner, you should be aware, however,

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, improper mainte-

nance or unapproved modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL service center as soon as a

problem exists. The warranty repairs will

be completed in a reasonable amount of

time, not to exceed 30 days.

If you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015.

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each subse-

quent purchaser that your small off-road

equipment engine will be designed, built

and equipped, at the time of sale, to

meet all applicable regulations. STIHL

Incorporated also warrants to the initial

purchaser and each subsequent

purchaser that your engine is free from

defects in materials and workmanship

which cause the engine to fail to conform

with applicable regulations for a period

of two years.

Warranty Period

The warranty period will begin on the

date the utility equipment engine is

purchased by the initial purchaser and

you have signed and sent back the

warranty card to STIHL.

STIHL Incorporated Federal Emission Control Warranty

Statement

English / USA

TS 510, TS 760

If any emission related part on your

engine is defective, the part will be

replaced by STIHL Incorporated at no

cost to the owner. Any warranted part

which is not scheduled for replacement

as required maintenance, or which is

scheduled only for regular inspection to

the effect of "repair or replace as

necessary" will be warranted for the

warranty period. Any warranted part

which is scheduled for replacement as

required maintenance will be warranted

for the period of time up to the first

scheduled replacement point for that

part.

Diagnosis

You, as the owner, shall not be charged

for diagnostic labor which leads to the

determination that a warranted part is

defective. However, if you claim

warranty for a component and the

machine is tested as non-defective,

STIHL Incorporated will charge you for

the cost of the emission test. Mechanical

diagnostic work will be performed at an

authorized STIHL servicing dealer.

Emission test may be performed either

at STIHL Incorporated or at any

independent test laboratory.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective.

Any manufacturer-approved or

equivalent replacement part may be

used for any warranty maintenance or

repairs on emission-related parts and

must be provided without charge to the

owner. STIHL Incorporated is liable for

damages to other engine components

caused by the failure of a warranted part

still under warranty.

The following list specifically defines the

emission-related warranted parts:

Carburetor

Choke (Cold start enrichment system)

Intake manifold

Air filter

Spark plug

Magneto or electronic ignition system

(ignition module)

Catalytic converter (if applicable)

Fasteners

Where to make a claim for

Warranty Service

Bring the product to any authorized

STIHL servicing dealer and present the

signed warranty card.

Maintenance Requirements

The maintenance instructions in this

manual are based on the application of

the recommended 2-stroke fuel-oil

mixture (see also instruction "Fuel").

Deviations from this recommendation

regarding quality and mixing ratio of fuel

and oil may require shorter maintenance

intervals.

Limitations

This Emission Control Systems

Warranty shall not cover any of the

following:

:repair or replacement required

because of misuse, neglect or lack

of required maintenance,

:repairs improperly performed or

replacements not conforming to

STIHL Incorporated specifications

that adversely affect performance

and/or durability, and alterations or

modifications not recommended or

approved in writing by STIHL

Incorporated,

and

:replacement of parts and other

services and adjustments

necessary for required maintenance

at and after the first scheduled

replacement point.

43TS 510, TS 760

español / EE.UU

BA_SE_104_004_31_02.fmImpreso en papel sin cloro.

Las tintas contienen aceites vegetales,el papel es reciclable.

0458 339 8621. M2. E5. Sä. Printed in Germany

STIHl

Contenido

Guía para el uso de este manual ... 44

Precauciones de seguridad ............ 45

Armado del cojinete y protector ...... 60

Tensado de la correa trapezoidal ... 61

Discos abrasivos ............................ 62

Colocación / sustitución de

un disco abrasivo ........................... 63

Combustible ................................... 64

Llenado de combustible ................. 65

Arranque / parada del motor ........... 66

Instrucciones de manejo ................ 69

Limpieza del filtro de aire ............... 69

Manejo del motor ............................ 71

Ajuste del carburador ..................... 71

Chispero* en el silenciador ............. 72

Revisión de la bujía ........................ 72

Sustitución de la cuerda de

arranque y resorte de rebobinado .. 73

Sustitución de la

correa trapezoidal ........................... 75

Carro para sierra STIHL* ................ 76

Almacenamiento de la máquina ..... 77

Tabla de mantenimiento ................. 78

Componentes principales de

la máquina ...................................... 79

Especificaciones ............................. 81

Mantenimiento y reparaciones ....... 82

Declaración de garantía de STIHL

Incorporated sobre sistemas

de control de emisiones según

normas Federales .......................... 83

* vea “Guía para el uso de este

manual”

Permita que solamente las personas

que comprenden la materia tratada en

este manual manejen su sierra.

Para obtener el rendimiento y satisfac-

ción máximos de la sierra STIHL, es

importante leer y comprender las

ins-

trucciones de mantenimiento y las pre-

cauciones de seguridad,

a partir de la

página 3, antes de usarla.

Comuníquese con el concesionario o

distribuidor de STIHL si no entiende

alguna de las instrucciones dadas en el

presente manual.

!Advertencia

Dado que la sierra es una herramienta

de corte motorizada de gran velocidad,

es necesario tomar medidas especiales

de seguridad como cualquier otra

máquina de corte para reducir el riesgo

de lesiones.

El uso descuidado o inadecuado puede

causar lesiones graves e incluso morta-

les.

La filosofía de STIHL es mejorar conti-

nuamente todos su productos. Como

resultado de ello, periódicamente se

introducen cambios de diseño y mejo-

ras. Si las características de funciona-

miento o la apariencia de su sierra difie-

ren de las descritas en este manual,

comuníquese con el concesionario

STIHL para obtener la información y

ayuda que requiera.

español / EE.UU

TS 510, TS 760

Pictogramas

Todos los pictogramas que se

encuentran en la máquina se muestran

y explican en este manual.

Las instrucciones de uso y manipulación

vienen acompañadas de ilustraciones.

Símbolos en el texto

Los pasos individuales o procedimientos

descritos en el manual pueden estar

señalados en diferentes maneras:

:Un punto identifica un paso o

procedimiento sin referencia directa

a una ilustración.

Una descripción de un paso o

procedimiento que se refiere

directamente a una ilustración puede

tener números de referencia que

aparecen en la ilustración.

Ejemplo:

Suelte el tornillo (1)

Palanca (2) ...

Además de las instrucciones de uso, en

este manual pueden encontrarse

párrafos a los que usted debe prestar

atención especial. Tales párrafos están

marcados con los símbolos que se

describen a continuación.

Advertencia donde existe el riesgo

de un accidente o lesiones

personales o daños graves a la

propiedad.

Precaución donde existe el riesgo

de dañar la máquina o los

componentes individuales.

Nota o sugerencia que no es

esencial para el uso de la máquina,

pero puede ayudar al operador a

comprender mejor la situación y

mejorar su manera de manejar la

máquina.

Nota o sugerencia sobre el

procedimiento correcto con el fin de

evitar dañar el medio ambiente.

Equipo y características

Este manual de instrucciones

puede describir varios modelos con

diferentes características. Los

componentes que no se encuentran

instalados en todos los modelos y

las aplicaciones correspondientes

están marcados con un asterisco

(*). Esos componentes pueden ser

ofrecidos como accesorios

especiales por el concesionario

STIHL.

Mejoramientos técnicos

La filosofía de STIHL es mejorar

continuamente todos su productos.

Como resultado de ello, periódicamente

se introducen cambios de diseño y

mejoras. Si las características de

funcionamiento o la apariencia de su

máquina difieren de las descritas en

este manual, comuníquese con el

concesionario STIHL para obtener la

ayuda que requiera.

Por lo tanto, es posible que algunos

cambios, modificaciones y

mejoramientos no hayan sido descritos

en este manual.

Guía para el uso de este

manual

45TS 510, TS 760

español / EE.UU

El uso de cualquier tipo

de sierra puede ser peli-

groso. Dado que la sierra

es una herramienta de

corte motorizada que fun-

ciona a gran velocidad, es

necesario tomar medidas especiales de

seguridad para reducir el riesgo de

lesiones y de incendios.

Es importante que usted lea, comprenda

bien y respete las siguientes adverten-

cias y medidas de seguridad.

Lea el manual del usuario

y las instrucciones de

seguridad periódica-

mente.

No preste ni alquile nunca su sierra sin

entregar el manual del usuario. Asegú-

rese que todas las personas que utilicen

la sierra lean y comprendan la informa-

ción contenida en este manual. Las

empresas deberán establecer un pro-

grama de capacitación para los opera-

dores de sierras portátiles de mano con

motor de gasolina para asegurar que las

mismas se utilicen de modo seguro. Las

medidas de seguridad y avisos conteni-

dos en este manual se refieren al uso de

todas las sierras Cutquik de STIHL.

El uso descuidado o inadecuado de

cualquier sierra puede causar lesiones

graves e incluso mortales.

Pida a su concesionario STIHL que le

enseñe el manejo de la sierra. Respete

todas las disposiciones, reglamentos y

normas de seguridad locales del caso.

!Advertencia !

Nunca permita a los niños que usen una

sierra. No se debe permitir la proximidad

de otros, especialmente niños y anima-

les, donde se esté utilizando la sierra.

Nunca deje desatendida una sierra en

marcha.

Los distintos modelos pueden contar

con piezas y controles diferentes. Vea la

sección correspondiente de su manual

del usuario para tener una descripción

de los controles y la función de cada

componente de su modelo de sierra.

El uso seguro de una sierra involucra a:

– el operador

– la sierra

– el uso de la sierra.

EL OPERADOR

Condición física

Usted debe estar en buenas condicio-

nes físicas y psíquicas y no encontrarse

bajo la influencia de ninguna sustancia

(drogas, alcohol, etc.) que le pueda res-

tar visibilidad, destreza o juicio. No

maneje la sierra cuando está fatigado.

Esté atento - Si se fatiga mientras se

usa la sierra, tómese un descanso; la

fatiga puede dar por resultado la pérdida

del control.

El uso de cualquier tipo de sierra puede

ser fatigoso. Si usted padece de alguna

condición que puede agravarse con el

trabajo fatigoso, consulte a un médico

antes de usar una sierra.

Precauciones de seguridad

español / EE.UU

TS 510, TS 760

!Advertencia !

El uso prolongado de una sierra (u otras

máquinas) expone al operador a vibra-

ciones que pueden provocar el fenó-

meno de Raynaud (dedos blancos) o el

síndrome del túnel del carpio. Estas

condiciones reducen la capacidad de las

manos de sentir y regular la tempera-

tura, producen entumecimiento y ardor y

pueden provocar trastornos nerviosos y

circulatorios, así como necrosis de los

tejidos. No se conocen todos los facto-

res que contribuyen a la enfermedad de

Raynaud, pero el clima frío, el fumar y

las enfermedades o condiciones físicas

que afectan los vasos sanguíneos y la

circulación de la sangre, como asimismo

los niveles altos de vibración y períodos

prolongados de exposición a la vibra-

ción son mencionados como factores en

el desarrollo de la enfermedad de Rayn-

aud. Por lo tanto, para reducir el riesgo

de la enfermedad de dedos blancos y

del síndrome del túnel del carpio, sír-

vase notar lo siguiente:

– La mayor parte de las sierras de

STIHL se ofrecen con un sistema

antivibración ("AV") cuyo propósito

es reducir la transmisión de las

vibraciones creadas por el motor a

las manos del operador. Se reco-

mienda el uso del sistema AV a

aquellas personas que utilizan sie-

rras en forma constante y regular.

– Use guantes y mantenga las manos

abrigadas.

– Mantenga el sistema AV en buen

estado. Una sierra con los compo-

nentes flojos o con amortiguadores

AV dañados o desgastados también

tendrá tendencia a tener niveles

más altos de vibración.

– Agarre firmemente los mangos en

todo momento, pero no los apriete

con fuerza constante y excesiva.

Tómese descansos frecuentes.

Todas las precauciones antes mencio-

nadas no le garantizan que va a estar

totalmente protegido contra la enferme-

dad de Raynaud o el síndrome del túnel

del carpio. Por lo tanto, los operadores

constantes y regulares deben controlar

con frecuencia el estado de sus manos

y dedos. Si aparece alguno de los sínto-

mas arriba mencionados, consulte

inmediatamente al médico.

!Advertencia !

El sistema de encendido de la máquina

produce un campo electromagnético de

intensidad muy baja. El mismo puede

interferir con algunos tipos de marcapa-

sos. Para reducir el riesgo de lesiones

graves o mortales, las personas porta-

doras de marcapasos deben consultar a

sus médicos y al fabricante del marca-

pasos antes de usar esta máquina.

Vestimenta adecuada

!Advertencia !

Para reducir el riesgo de

lesiones el operador debe

usar el equipo protector

adecuado.

La ropa debe ser de confección fuerte y

ajustada, pero no tanto que impida la

completa libertad de movimiento. Evite

el uso de chaquetas sueltas, bufandas,

corbatas, joyas, pantalones acampana-

dos o con vueltas, pelo largo suelto o

cualquier cosa que pueda engancharse

en los obstáculos o las piezas en movi-

miento de la máquina. Use monos o

pantalones largos para protegerse las

piernas. No vista pantalones cortos.

47TS 510, TS 760

español / EE.UU

!Advertencia !

Cuando se corta metal, la máquina crea

chispas capaces de incendiar la ropa. La

mayoría de las telas usadas para fabri-

car la vestimenta son inflamables - aun

las telas retardadoras de incendio se

encienden si la temperatura es elevada.

Para reducir el riesgo de quemaduras,

STIHL recomienda vestir ropa de cuero,

lana, algodón con tratamiento retarda-

dor de incendio o una tela de algodón

gruesa y con tejido apretado, tal como la

tela de jeans. Algunas telas sintéticas

retardadoras de incendio también son

adecuadas, pero otras tales como el

poliéster, nilón, rayón y acetato pueden

derretirse y formar una sustancia similar

al alquitrán que quema la piel. Lea las

instrucciones del fabricante de vesti-

mentas. Mantenga la ropa libre de

aceite, combustible, grasa y otras sus-

tancias inflamables.

Protéjase las manos con

guantes al manipular la

sierra. Los guantes grue-

sos y antideslizantes

mejoran el manejo y ayu-

dan a proteger las manos.

Una buena base de

apoyo es indispensable

cuando se maneja la sie-

rra.

Póngase botas gruesas

con suela antideslizante. Recomenda-

mos las botas de seguridad con puntera

de acero.

!Advertencia !

La herramienta de corte puede lanzar

objetos sueltos hacia el operador.

Para reducir el riesgo de

lesionarse los ojos, nunca

maneje la sierra si no

tiene puestas gafas o

anteojos de seguridad

bien ajustados con una

protección adecuada en las partes

superior y laterales que satisfagan la

norma ANSI Z 87.1. La protección ade-

cuada de los ojos es indispensable.

Use un casco de seguridad reglamenta-

rio para protegerse la cabeza. El ruido

producido por la sierra puede lesionarle

los oídos. Siempre use amortiguadores

del ruido (tapones u orejeras) para pro-

tegerse los oídos. Los usuarios regula-

res deben someterse con frecuencia a

un examen o control auditivo.

!Advertencia !

En el caso de ser imposible evitar la

inhalación de polvo, la niebla y los vapo-

res, el operador debe siempre usar un

respirador aprobado por NIOSH/MSHA

para el material en uso, con el fin de

reducir el riesgo de sufrir una enferme-

dad respiratoria grave o mortal. Para

más detalles y advertencias sobre este

tema, lea la información bajo "Condicio-

nes de trabajo" en este manual del

usuario.

LA SIERRA

Para ver las piezas de la sierra, sus ilus-

traciones y definiciones, vea la sección

"Piezas y control".

!Advertencia !

Nunca modifique, de ninguna manera,

una sierra. Utilice únicamente los acce-

sorios y repuestos suministrados por

STIHL o expresamente autorizados por

STIHL para usarse con los modelos

específicos de sierras de STIHL. Si bien

es posible conectar al motor de STIHL

ciertos accesorios no autorizados, su

uso puede ser, en la práctica, extrema-

damente peligroso.

español / EE.UU

TS 510, TS 760

!Advertencia !

El polvo puede acumularse en el motor,

especialmente alrededor del carburador

y puede absorber gasolina, aumentando

el riesgo de un incendio. Limpie el polvo

del motor periódicamente.

Discos abrasivos

!Advertencia !

Antes de montar el disco de corte, com-

pruebe que la velocidad máxima de uso

del disco sea mayor o igual que la velo-

cidad del árbol de la sierra dada en la

sección Especificaciones de este

manual. Un disco que no cumpla con

estas condiciones puede romperse o

hacerse pedazos y constituir una ame-

naza de lesiones graves o mortales al

operador.

Los discos abrasivos para cortes a

manos libres soportan esfuerzos de tor-

cedura y compresión particularmente

altos.

!Advertencia !

Los discos no autorizados pueden que-

brarse o romperse. Utilice únicamente

discos de corte STIHL o discos autoriza-

dos cuya velocidad nominal sea apro-

bada.

Inspeccione el disco abra-

sivo con frecuencia y sus-

titúyalo de inmediato si

tiene roturas o combadu-

ras. Los discos rotos o

combados pueden rom-

perse o quebrarse y causar lesiones

personales graves o mortales.

Los discos abrasivos deformados o des-

equilibrados pueden aumentar las vibra-

ciones y acortar la vida útil de la sierra.

Los discos abrasivos son sensibles al

calor. Siempre guarde la sierra en un

lugar en el cual el disco no quede

expuesto a la luz solar directa ni a otras

fuentes de calor. Almacene los discos

de corte de repuesto en un lugar seco

que no esté expuesto a daños por con-

gelación. El no seguir estas instruccio-

nes puede hacer que el disco se rompa

o se quiebre y causar lesiones graves o

incluso mortales.

!Advertencia !

Nunca use discos de sie-

rra circular, discos con

puntas de carburo, discos

reconstruidos, discos

abrasivos para madera ni

discos con dientes de tipo

alguno. Pueden causar lesiones perso-

nales graves como resultado de las fuer-

zas de reacción, el contacto con la hoja

de sierra o los objetos lanzados. Vea la

sección "Fuerzas reactivas".

El concesionario STIHL tiene un inven-

tario de discos abrasivos especiales

para los diversos usos de la sierra.

!Advertencia !

Si se usa un modelo incorrecto de disco

abrasivo o si el disco se usa para cortar

un material para el cual no fue diseñado,

el disco puede romperse y causar lesio-

nes graves o mortales.

Sólo utilice el disco abrasivo aprobado

para el tipo de material a cortarse. Exis-

ten diferentes tipos de discos abrasivos,

cada uno de los cuales tiene marcas

especiales. Por ejemplo:

49TS 510, TS 760

español / EE.UU

1. Piedra

También puede usarse para cortar

hormigón, mampostería, hormigón

reforzado y ladrillo.

2. Acero

Puede usarse para cortar todo tipo

de metales ferrosos.

3. Asfalto

También puede usarse para cortar

hormigón con agregados.

4. Hierro dúctil

También puede usarse para cortar

ciertos tipos de hierro fundido (SG

17-24), bronce y cobre.

Para cortar materiales compuestos,

consulte con el concesionario STIHL.

Discos adiamantados abrasivos

Los discos adiamantados abrasivos tie-

nen un rendimiento de corte mucho

mejor que los discos abrasivos de resina

compuesta. Los discos adiamantados

tienen su parte central de acero con par-

tículas de diamante incrustadas en sus

filos.

Se pueden usar para cortar hormigón,

asfalto, piedra natural, tubería de arcilla,

ladrillos y cosas por el estilo.

No son adecuados para cortar metal u

otros materiales.

Es posible cortar en seco o mojado. Con

el corte mojado se prolonga la vida útil

del disco adiamantado. Se incluyen

accesorios para conducir agua para

usarse con la sierra STIHL. Consulte la

sección correspondiente del manual del

usuario.

!Advertencia !

No vuelva a instalar un disco adiaman-

tado abrasivo usado sin primero inspec-

cionar si existen muescas, planeidad,

fatiga del centro, daño o pérdida de seg-

mentos, evidencia de sobrecalenta-

miento (decoloración) y posible daño del

agujero para el portaherramienta.

Antes de usarlo, revise el disco en

busca de fisuras y verifique que esté en

buenas condiciones y no se le hayan

desprendido pedazos.

Siempre instale el disco de modo que la

flecha que tiene marcada apunte en el

sentido de giro del árbol.

USO DE LA SIERRA

Transporte de la sierra Cutquik de

STIHL

!Advertencia !

Antes de apoyar la sierra en el suelo o

de acarrearla, apague el motor. El disco

abrasivo sigue girando por un tiempo

breve después que se suelta el gatillo de

aceleración (efecto de volante). El aca-

rrear la sierra con el motor funcionando

es extremadamente peligroso. La acele-

ración accidental del motor puede cau-

sar la rotación del disco. Evite tocar el

silenciador caliente.

Por mano: Cuando acarree la sierra a

mano, apague el motor y colóquela en la

posición correcta. Agarre el mango

delantero y coloque el silenciador apar-

tado de su cuerpo.

!Advertencia !

Siempre evite que el disco de corte se

golpee contra el suelo o contra otros

objetos. Los discos dañados pueden

quebrarse y causar lesiones graves o

mortales.

español / EE.UU

TS 510, TS 760

Por vehículo: Sujete la sierra debida-

mente para impedir que se vuelque,

derrame combustible y dañe la sierra.

Nunca la transporte con el disco insta-

lado. Un disco que se ha dañado

durante el transporte puede quebrarse

al usar la máquina y causar lesiones

personales graves.

Preparación de la sierra para el uso

Para la instalación, siga el procedi-

miento descrito en la sección respectiva

del manual del propietario.

Mantenga los mangos secos, limpios y

sin aceite ni combustible.

Antes de usar la sierra, compruebe que

sus controles (acelerador, interruptor de

apagado) y los dispositivos de seguri-

dad funcionen debidamente, que las

velocidades de ralentí y máxima del car-

burador estén debidamente ajustadas,

que el disco esté correctamente insta-

lado y que el protector del disco se

encuentre en su lugar y bien fijado a la

máquina. Inspeccione todos los discos

detenidamente para comprobar que su

condición sea buena antes de instalar-

los.

Ajuste el protector del

disco de modo que las

chispas, el polvo y los

materiales cortados se

desvíen en sentido

opuesto al operador y que

no alcancen objetos inflamables en el

entorno. Consulte la sección "Instruccio-

nes de funcionamiento" del manual del

propietario.

No maneje nunca una sierra que está

dañada, mal ajustada o que no fue

armada debidamente. Inspeccione la

máquina para comprobar que pueda

usarse de modo seguro.

La tensión adecuada de la correa trape-

zoidal es extremadamente importante.

Para evitar el ajuste inadecuado, eje-

cute los procedimientos de tensado tal

como se describen en su manual. Siem-

pre compruebe que las tuercas de collar

hexagonales del brazo de fundición

estén debidamente apretadas. Com-

pruebe la tensión de la correa trapezoi-

dal después de una hora de uso y corrí-

jala de ser necesario.

Llenado de combustible

La sierra de STIHL utiliza una mezcla de

aceite-gasolina como combustible (vea

el capítulo "Combustible" en el manual

del usuario).

!Advertencia !

La gasolina es un com-

bustible muy inflamable.

Si se derrama y arde a

causa de una chispa u

otra fuente de ignición,

puede provocar un incen-

dio y quemaduras graves o daños a la

propiedad. Tenga sumo cuidado cuando

manipule gasolina o la mezcla de com-

bustible. No fume cerca del combustible,

ni acerque ningún fuego o llama al

mismo.

Instrucciones para el llenado de com-

bustible

!Advertencia !

Llene la sierra de combustible en luga-

res al aire libre bien ventilados. Siempre

apague el motor y deje que se enfríe

antes de llenar de combustible. Alivie la

presión en el tanque de combustible sol-

tando la tapa de llenado de combustible

lentamente.

!Advertencia !

Elija una superficie despejada para lle-

nar el tanque y aléjese 3 m (10 pies) por

lo menos del lugar en que lo haya lle-

nado antes de arrancar el motor.

51TS 510, TS 760

español / EE.UU

!Advertencia !

Si se derrama el combustible sobre la

ropa, en particular sobre los pantalones,

es sumamente importante cambiarse de

ropa de inmediato. No dependa de la

evaporación. Pueden quedar residuos

inflamables de combustible en la ropa

después de un derrame por más tiempo

que lo esperado. Es sumamente peli-

groso cortar metal con la sierra cuando

la ropa está húmeda o mojada con

gasolina, puesto que la ropa del opera-

dor podría incendiarse y causar lesiones

graves o mortales.

!Advertencia !

Las vibraciones de la

máquina pueden aflojar

una tapa de combustible

que ha quedado mal

apretada, o simplemente

soltarla y derramar com-

bustible.

Para reducir el riesgo de derrames e

incendio, apriete la tapa de llenado de

combustible a mano tan firmemente

como sea posible.

Antes de usar la máquina asegúrese

que la tapa de combustible esté bien

apretada y quite el combustible derra-

mado.

!Advertencia !

Antes de usar la máquina asegúrese

que la tapa de combustible esté bien

apretada y quite el combustible derra-

mado. Compruebe que no existen fugas

de combustible mientras llena el tanque

y durante el funcionamiento de la

máquina. Si detecta alguna fuga de

combustible, no arranque el motor ni lo

haga funcionar sin antes reparar la fuga

y limpiar el combustible derramado.

Arranque

!Advertencia !

Su sierra es una máquina que debe ser

manejada por solamente una persona.

No deje que otras personas se acerquen

a la sierra. Ponga en marcha y maneje

su sierra sin ayuda de nadie. Para las

instrucciones específicas de arranque,

vea la sección correspondiente en el

manual del usuario.

002BA058 KN

español / EE.UU

TS 510, TS 760

Nunca arranque el motor por lanza-

miento de la máquina. Este método es

muy peligroso ya que es posible perder

el control de la sierra.

Coloque la sierra sobre suelo firme u

otra superficie dura en una zona despe-

jada. Mantenga el equilibrio y elija un

buen punto de apoyo para los pies. Ase-

gúrese que el disco de corte esté ale-

jado de su persona y de las demás obs-

trucciones y objetos, incluyendo el

suelo. Al arrancar el motor con el acele-

rador en posición de arranque, su velo-

cidad será suficiente para que el embra-

gue engrane la polea de correa

trapezoidal y se mueva el disco. Nunca

intente arrancar la sierra si el disco abra-

sivo está insertado en un corte.

!Advertencia

Cuando tire del mango de arranque, no

enrolle la cuerda de arranque alrededor

de la mano. No deje que el mango

vuelva por sí solo a su posición original,

sino guíe lentamente la cuerda con la

mano para que se enrolle correcta-

mente. Si no ejecuta este procedimiento

puede lastimarse la mano o los dedos y

también dañar el mecanismo de arran-

que.

Condiciones de trabajo

Maneje la sierra solamente en condicio-

nes de buena visibilidad y a la luz del

día.

El uso de protectores para los oídos

reduce la percepción de sonidos. Esté

atento para no perder las señales de voz

de sus compañeros de trabajo. Mantén-

gase a una distancia que le permita

comunicarse con otras personas en

caso de necesitar ayuda.

!Advertencia !

Su sierra emite gases de

escape tóxicos apenas el

motor de combustión

empieza a funcionar.

Estos gases (por ej.,

monóxido de carbono)

pueden ser incoloros e inodoros. Para

reducir el riesgo de sufrir lesiones gra-

ves o mortales por respirar gases tóxi-

cos, nunca haga funcionar la sierra

puertas adentro o en lugares mal venti-

lados. Asegúrese de tener ventilación

adecuada cuando trabaje en zanjas u

otros lugares confinados.

!Advertencia !

El uso de este producto para cortar

mampostería, hormigón, metal y otros

materiales puede generar polvo, nieblas

o vapores que contienen productos quí-

micos conocidos como causantes de

lesiones graves o mortales o enferme-

dades como trastornos respiratorios,

cáncer, defectos de nacimiento u otro

daño a los órganos reproductores. Si

usted desconoce los riesgos relaciona-

dos con el material en cuestión, lea la

hoja de datos de seguridad del material

y/o consulte con su empleador, el fabri-

cante/proveedor del material, organis-

mos gubernamentales tales como

OSHA y NIOSH y otras fuentes de infor-

mación sobre los materiales peligrosos.

Por ejemplo, el estado de California y

algunas otras autoridades han publi-

cado varias listas de sustancias carcinó-

genas, de toxicidad reproductora, etc.

53TS 510, TS 760

español / EE.UU

Siempre que sea posible, controle el

polvo, la niebla y los vapores en su

punto de origen. Al respecto, emplee

buenas prácticas de trabajo y siga las

recomendaciones del fabricante/pro-

veedor, OSHA/NIOSH y asociaciones

laborales y comerciales. Ofrecemos un

juego accesorio de agua para la

máquina de corte el cual debe usarse

para suprimir el polvo cuando el corte en

mojado es factible. En los casos en que

no se puede evitar la inhalación del

polvo, la niebla y los vapores producidos

por el proceso de corte, el operador y

cualquier persona que se encuentre

cerca siempre deben usar un respirador

aprobado por NIOSH/MSHA para el

material en uso.

!Advertencia !

Al cortar mampostería, hormigón y otros

materiales que contienen sílice en su

composición, se puede despedir polvo

con contenido de sílice cristalina. La

sílice es un componente básico de la

arena, cuarzo, arcilla de ladrillo, granito

y numerosos minerales y rocas. La inha-

lación repetida y/o sustancial de la sílice

cristalina en suspensión en el aire

puede causar una enfermedad respira-

toria grave o mortal, incluida la silicosis.

Además, el estado de California y algu-

nas otras autoridades han colocado a la

sílice cristalina en la lista de sustancias

carcinógenas. Cuando corte tales mate-

riales, siempre tome las medidas de pre-

caución respiratorias antes menciona-

das.

!Advertencia !

La aspiración de polvo de asbesto es

peligrosa y puede causar lesiones gra-

ves o mortales, enfermedades de las

vías respiratorias o cáncer. El uso y la

eliminación de los productos que contie-

nen asbesto están estrictamente regla-

mentados por OSHA y el Organismo

para la Protección del Medio Ambiente

(EPA) de los EE.UU. No use la sierra

para cortar o remover asbesto, produc-

tos que contengan asbesto u otros pro-

ductos tales como tubería envuelta o

cubierta con aislante de asbesto. Si por

cualquier motivo cree que está cortando

asbesto, póngase en contacto inmedia-

tamente con su empleador o un repre-

sentante de OSHA local.

!Advertencia !

La sierra STIHL ha sido diseñada para

usarse con las manos o con un carro

para sierras. Si se hacen cortes con la

sierra apoyada sobre el suelo u otra

superficie, se puede causar el desgaste

excesivo de la escuadra que protege la

parte inferior de la caja del tanque. Se

puede causar la pérdida de combustible

y lesiones personales. Sustituya las

escuadras dañadas o muy desgastadas

de inmediato.

Agarre de la sierra: Nunca use la sierra

con una sola mano. Siempre sujete la

sierra firmemente con ambas manos

mientras el motor está funcionando.

Coloque la mano izquierda sobre el

mango delantero y la derecha sobre el

mango trasero y el gatillo de acelera-

ción. Las personas que trabajan con la

mano izquierda (zurdos) también deben

seguir estas instrucciones.

002BA060 KN

español / EE.UU

TS 510, TS 760

Cierre firmemente los dedos alrededor

de los mangos, manteniéndolos bien

apoyados entre el pulgar y dedo índice.

Asegúrese que los mangos de la sierra

y el mango de arranque están en bue-

nas condiciones y sin humedad, resina,

aceite o grasa.

!Advertencia !

Despeje la zona donde está trabajando.

Evite tropezar con obstáculos y esté

atento a los agujeros o zanjas. Sea pre-

cavido cuando trabaje en declives o

terreno irregular. Proceda con sumo cui-

dado cuando trabaje en condiciones cli-

máticas húmedas o frías (lluvia, nieve,

hielo).

!Advertencia !

Nunca use la sierra con el bloqueo de

arranque del acelerador aplicado,

puesto que ello no permite controlar la

velocidad del motor y puede causar

lesiones graves.

!Advertencia !

Las chispas emitidas al

cortar metal pueden cau-

sar quemaduras o incen-

diar la ropa. Siempre dirija

las chispas en sentido

opuesto al operador y a

sustancias inflamables en el entorno.

Nunca corte metales mientras está

parado en una superficie inflamable, tal

como las superficies de madera o papel

alquitranado.

!Advertencia !

Para reducir el riesgo de lesionarse

debido a un incendio, no corte ningún

tubo, tambor ni otro tipo de envase sin

antes verificar que el mismo no con-

tenga sustancias volátiles o inflamables.

Instrucciones de manejo

!Advertencia !

El protector del disco puede ajustarse.

Es sumamente importante que el pro-

tector del disco se encuentre en su lugar

y ajustado según el tipo de trabajo a

efectuar y la posición. El protector siem-

pre debe ajustarse de modo que el

usuario no esté expuesto a los peligros

causados por las partículas lanzadas ya

sea directa o indirectamente del material

cortado, las chispas o los pedazos de

discos dañados. El no seguir estas ins-

trucciones puede causar lesiones gra-

ves o mortales.

!Advertencia !

Revise frecuentemente el disco en

busca de fisuras una vez que se haya

detenido y verifique que esté en buenas

condiciones y no se le hayan despren-

dido pedazos. Vea las secciones sobre

"Discos abrasivos" y "Fuerzas reactivas"

en este manual. Busque roturas en el

protector del disco. Si se descubren

roturas, instale un protector nuevo.

002BA061 KN

55TS 510, TS 760

español / EE.UU

!Advertencia !

Es esencial determinar el sentido del

corte con precisión antes de aplicar el

disco abrasivo al material a ser cortado.

Los discos se fabrican para soportar

presión en sentido radial solamente.

Evite la presión lateral. Sostenga la sie-

rra de modo constante. Para reducir el

riesgo de sufrir lesiones graves o morta-

les, no cambie el sentido de avance del

corte al hacerlo ya que esto puede impo-

ner una carga torsional grande sobre el

disco abrasivo y quebrarlo o romperlo.

!Advertencia !

No use los discos abrasivos para limar.

Tales tipos de trabajo producen esfuer-

zos grandes de combadura y los discos

abrasivos podrían quebrarse o rom-

perse, causando lesiones graves o mor-

tales.

!Advertencia !

Para reducir el riesgo de lesiones cau-

sadas por discos abrasivos rotos:

1. No exceda la velocidad máxima de

funcionamiento indicada en el

disco.

2. No use un disco que se haya caído

al suelo.

3. No corte ningún material para el

cual el disco abrasivo no está dise-

ñado o aprobado.

4. No esmerile aplicando el disco

abrasivo de costado.

5. No tuerza, empuje, golpee o deje

caer la máquina. Eso puede dañar

el disco.

Para obtener un corte limpio y eficaz,

tire del disco abrasivo sobre la superficie

trabajada o muévalo en uno y otro sen-

tido de la dirección de corte. No aplique

fuerza para meter el disco abrasivo en la

superficie trabajada.

Inserte el disco en el material única-

mente a la profundidad necesaria para

hacer el corte. Para reducir la cantidad

de polvo, no corte los materiales de pie-

dra y hormigón completamente. Deje

una franja delgada sin cortar. En la

mayoría de estos tipos de materiales,

esta franja puede romperse con facili-

dad después. No tuerza, trabe o

esfuerce el disco en el corte.

Siempre apague el motor y compruebe

que el disco haya dejado de girar antes

de poner la sierra en el suelo.

Si se usa un carro para sierras, quite la

basura de la trayectoria de la rueda, ya

que la misma puede causar la flexión del

disco abrasivo. Esto puede causar fuer-

zas grandes de fricción y reducir signifi-

cativamente la potencia del motor dispo-

nible para la tarea de corte.

Siempre utilice el carro para cortar en

línea recta.

Cortes en mojado con discos abrasi-

vos

Antes de cortar en mojado, verifique que

el agua no vaya a dañar el piso o el edi-

ficio.

!Advertencia !

Para reducir el riesgo de electrocución

para usted u otras personas, no deje

que el agua o lodo quede en contacto

los alambres eléctricos con corriente.

!Advertencia !

Para reducir el riesgo de lesiones cau-

sadas por la rotura del disco al cortar en

mojado con un disco no adiamantado de

resina compuesta:

1. No guarde un disco que ha sido

usado con agua para reutilizarlo

después. Use estos discos hasta

agotarlos en un mismo día.

español / EE.UU

TS 510, TS 760

2. Compruebe que el agua no fluya

sobre un disco que no esté en mar-

cha, ya que el disco absorbe el

agua, lo cual altera su equilibrio.

3. Corte el agua antes de detener el

disco para que el exceso de agua

se disipe.

4. Asegúrese de aplicar agua a ambos

lados del disco, ya que la distribu-

ción desigual puede causar el des-

gaste desigual del disco.

Ajustes importantes

A la velocidad de ralentí correcta, el

disco no debe girar. Para instrucciones

cómo ajustar el ralentí, vea la sección

correspondiente en el manual del usua-

rio.

!Advertencia

No use una sierra que tenga la veloci-

dad de ralentí desajustada. El disco en

movimiento puede causar lesiones.

Solicite al concesionario STIHL que

revise su sierra y que haga los ajustes o

reparaciones del caso.

No toque nunca con las manos o cual-

quier parte del cuerpo un disco que está

girando.

Fuerzas reactivas

!Advertencia !

Las fuerzas reactivas pueden produ-

cirse en cualquier momento que el disco

de la sierra esté girando. Si el disco

reduce su velocidad o se detiene como

resultado del contacto con un objeto

macizo o de la estricción entre dos

superficies, las fuerzas reactivas pue-

den producirse instantáneamente y con

mucha intensidad. Estas fuerzas reacti-

vas pueden causar la pérdida del control

de la sierra, lo cual a su vez puede cau-

sar lesiones graves o mortales.

Una buena comprensión de las causas

de estas fuerzas reactivas puede ayu-

darle a evitar la pérdida del control. Las

fuerzas reactivas se aplican en sentido

opuesto al del movimiento del disco en

el punto de contacto o de estricción.

Fuerzas de culatazo, trepado, aprisio-

namiento y rotación

Las fuerzas reactivas más comunes son

los culatazos y el trepado. Si el contacto

se produce en la parte inferior del disco,

la sierra intentará alejarse del operador

(culatazo). Si el contacto se produce en

el extremo delantero del disco, éste

puede intentar "trepar" sobre el objeto

cortado. El aprisionamiento ocurre

cuando la pieza que se está cortando se

cierra contra el disco. Si el disco sufre

una estricción severa en su parte delan-

tera, especialmente en el cuadrante

superior, puede ser lanzado instantá-

neamente hacia arriba y hacia atrás,

hacia el operador, con mucha fuerza y

en sentido giratorio.

Cuanto mayor sea la fuerza generada,

tanto más difícil será para el operador

controlar la sierra. Bajo circunstancias

determinadas, cualquiera de las fuerzas

reactivas puede causar la pérdida del

control de la sierra, permitiendo que el

disco giratorio entre en contacto con el

operador. Esto puede dar por resultado

lesiones personales graves o la muerte.

57TS 510, TS 760

español / EE.UU

Reducción del riesgo de las fuerzas

reactivas

!Advertencia !

Siempre que sea posible, evite cortar

con el cuadrante superior del disco. Si

debe cortar con esta parte del disco, sea

precavido y esté alerta a las fuerzas

reactivas y el aprisionamiento.

Esté alerta al movimiento potencial del

material que se está cortando o a cual-

quier otra fuerza que pueda causar el

cierre del corte y el aprisionamiento del

disco. Para reducir el riesgo de aprisio-

namiento, sujete el material de tal

manera que el corte permanezca abierto

durante el proceso de corte y cuando se

termine.

!Advertencia

Utilice exclusivamente accesorios de

corte autorizados por STIHL. Nunca use

discos abrasivos picados, discos de sie-

rras circulares, discos con puntas de

carburo, discos reconstruidos, ni discos

abrasivos para madera o con dientes de

tipo alguno. El uso de tales discos

aumenta significativamente el riesgo de

la pérdida del control y de sufrir lesiones

personales graves o mortales como

resultado de las fuerzas reactivas,

puesto que la porción picada de un

disco abrasivo, o los dientes de un disco

de sierra circular pueden encajarse en el

material cortado y generar fuerzas reac-

tivas considerablemente más intensas.

Las sierras han sido diseñadas para

usarse con discos abrasivos en buenas

condiciones solamente. Las máquinas

diseñadas para usar discos abrasivos

para madera y otros tipos de discos con

dientes utilizan sistemas protectores

diferentes que brindan la protección

necesaria para tales tipos de discos. Las

máquinas tales como una sierra que se

han diseñado para usar discos abrasi-

vos requieren un sistema protector dife-

rente que no ofrece protección contra

todos los peligros presentados por los

discos de sierra circular, los discos con

puntas de carburo, los discos reconstrui-

dos o los discos abrasivos para madera

o con dientes.

002BA145 KN

002BA146 KN

español / EE.UU

TS 510, TS 760

!Advertencia !

Para reducir el riesgo de lesiones

debido a fuerzas reactivas y/o pérdida

del control:

1. Sujete firmemente la máquina de

corte con ambas manos.

2. Mantenga los pies bien apoyados y

equilibrados en todo momento. No

corte nunca mientras está parado

en una escalera.

3. Coloque la sierra en tal posición que

su cuerpo quede alejado del acce-

sorio de corte. Evite pararse en

línea con el disco. No se incline por

encima del accesorio de corte,

especialmente cuando el protector

está deslizado hacia la parte supe-

rior y existe riesgo de que ocurran

fuerzas reactivas.

4. No corte a una altura superior a la

de los hombros.

5. No corte madera ni ningún material

para el cual el disco abrasivo no

está diseñado o aprobado.

6. Nunca use discos de sierra circular,

discos con puntas de carburo, dis-

cos reconstruidos, discos abrasivos

para madera ni discos con dientes

de tipo alguno. El usarlos aumenta

el riesgo de las lesiones producidas

por fuerzas reactivas, del contacto

con el disco y de partículas lanza-

das.

7. Empiece a cortar y continúe traba-

jando a máxima aceleración.

8. No trate de alcanzar más lejos de lo

debido.

9. Use su sierra para cortar sola-

mente. No está diseñada para

usarla como una pala o barreta para

quitar objetos del paso.

10. Esté especialmente alerta a las

fuerzas reactivas cuando esté cor-

tando con la parte delantera del

disco.

11. Esté alerta al desplazamiento de la

pieza de trabajo o a otras fuerzas

que puedan causar el cierre del

corte y el aprisionamiento del disco.

12. Deje de ejercer presión sobre la sie-

rra cuando llegue al extremo del

corte. Demasiada presión puede

hacer que el operador pierda con-

trol de la máquina cuando el disco

abrasivo termina el corte. El disco

abrasivo puede hacer contacto con

el operador o chocar con algún

objeto extraño y romperse en peda-

zos.

13. Tenga mucho cuidado cuando

vuelva a entrar a un corte y no haga

girar el disco en un ángulo ni

empuje el disco contra el corte pues

podría quedar aprisionado.

002BA059 KN

002BA062 KN

59TS 510, TS 760

español / EE.UU

Mantenimiento, reparación y

almacenamiento de la sierra

Los trabajos de mantenimiento,

reemplazo o reparación de los

dispositivos y sistemas de control de

emisiones de escape pueden ser

realizados por cualquier taller o

técnico de motores no diseñados

para vehículos. Sin embargo, si usted

está reclamando servicio de garantía

para algún componente que no ha

sido reparado o mantenido

debidamente, o cuando se utilizan

repuestos no autorizados, STIHL

puede denegar la garantía.

No maneje nunca una sierra que está

dañada, mal ajustada o que no fue

armada debidamente. Siga las

instrucciones de mantenimiento y

reparación dadas en la sección

correspondiente del manual del usuario.

! Advertencia !

Utilice solamente piezas de repuesto de

STIHL para el mantenimiento y

reparación. La utilización de piezas

fabricadas por otras empresas puede

causar lesiones graves o mortales.

!Advertencia !

Siempre apague el motor, asegúrese

que el disco esté detenido y desconecte

el casquillo de la bujía antes de efectuar

algún trabajo de mantenimiento,

reparación o limpieza en la sierra. No

intente hacer ningún trabajo de

mantenimiento o reparación que no esté

descrito en su manual del propietario.

Este tipo de trabajo debe realizarse

únicamente en el taller de servicio de

STIHL.

Limpie el polvo producido una vez

acabado el trabajo. Apriete todas las

tuercas, pernos y tornillos, excepto los

tornillos de ajuste del carburador,

después de cada uso.

!Advertencia !

No pruebe nunca el sistema de

encendido con el cable de encendido

desconectado de la bujía, o sin tener

bien instalada la bujía, ya que las

chispas al descubierto pueden causar

un incendio.

!Advertencia !

Para reducir el riesgo de incendio y de

quemaduras, utilice solamente las

bujías autorizadas por STIHL. Siempre

inserte el manguito de la bujía bien

apretado en el borne de la bujía del

tamaño adecuado. (Nota: Si el borne

tiene una tuerca adaptadora SAE

desmontable, tiene que ser instalada.)

Una conexión suelta entre el borne de la

bujía y el conector del cable de

encendido en el manguito puede crear

un arco voltaico y encender los vapores

del combustible y provocar un incendio.

Mantenga la bujía limpia, y asegúrese

que el conductor de encendido esté en

buen estado.

!Advertencia !

No maneje nunca su sierra si el

silenciador está dañado, se ha perdido o

si fue modificado. Un silenciador mal

cuidado aumenta el riesgo de incendio y

puede causar pérdida del oído. Nunca

toque el silenciador cuando está

caliente ni le vierta combustible u otros

líquidos inflamables. Esto puede causar

quemaduras o incendios. Si el

silenciador está equipado con un

chispero para reducir el riesgo de

incendio (por ejemplo, en EE.UU.,

Canadá y Australia), no maneje nunca

su sierra si le falta el chispero o si el

mismo está dañado.

Para todo trabajo de mantenimiento,

sírvase consultar la tabla de

mantenimiento y la declaración de

garantía que se encuentra al final del

manual del propietario.

Almacene los discos sobre una

superficie plana y en un lugar seco,

preferiblemente a una temperatura

constante, en donde no exista el riesgo

de congelación. No almacene la sierra

con un disco montado. Almacene la

sierra en un lugar elevado o bajo llave,

fuera del alcance de los niños.

Vacíe el tanque de combustible antes de

guardar la máquina por un lapso de más

de unos cuantos días. Guarde el

combustible únicamente en envases

debidamente rotulados y aprobados

para ello. Evite el contacto directo del

combustible con la piel y no inhale sus

vapores.

español / EE.UU

TS 510, TS 760

Las dos sierras pueden usarse con un

protector para discos abrasivos de 300 ó

350 mm de diámetro. La TS 760 tam-

bién puede obtenerse del fabricante en

una versión especial que permite el uso

de discos abrasivos de 400 mm de diá-

metro.

Dependiendo de sus requerimientos, el

cojinete y el protector pueden colocarse

en el lado interior o exterior del brazo

de fundición. Se recomienda instalarlos

en el lado interior para mejorar el equili-

brio cuando esté cortando a mano libre;

se recomienda instalarlos en el lado

exterior cuando la máquina está mon-

tada en un carrito para sierras STIHL.

Montaje interior

:Coloque la correa trapezoidal (4) en

la polea (6).

:Alinee los agujeros roscados de la

placa de cojinete (7) con las ranuras

en el brazo de fundición (5).

:Coloque el protector de la correa

trapezoidal (8).

:Atornille los pernos hexagonales (2)

hasta el tope, pero no los apriete

todavía.

Proceda de la manera indicada en el

capítulo "Tensado de la correa trapezoi-

dal".

Montaje exterior

:Coloque la correa trapezoidal (4) en

la polea (6).

:Alinee los agujeros roscados de la

placa de cojinete (7) con las ranuras

en el brazo de fundición (5).

:Coloque el protector de la correa

trapezoidal (8) en el lado interior.

:Atornille los pernos hexagonales (2)

hasta el tope, pero no los apriete

todavía.

Proceda de la manera indicada en el

capítulo "Tensado de la correa trapezoi-

dal".

Armado del cojinete y

protector

328BA009 KN

330BA003 KN

61TS 510, TS 760

español / EE.UU

Para montaje en el lado exterior:

:Fije el mango ajustable (1) en la

posición A.

:Desenrosque los pernos hexagona-

les (2) y apriete el perno trasero

(con el segmento) ligeramente.

:Utilice la llave combinada para girar

el segmento tensor (9) en sentido

horario hasta que la correa quede

correctamente tensada.

:Después vuelva a apretar los per-

nos hexagonales, empezando por

el perno de la parte trasera (con el

segmento), usando la llave combi-

nada.

La correa trapezoidal está correcta-

mente tensada cuando es posible

oprimirla ligeramente (5 a 10 mm)

en su punto central entre las poleas

aplicando una fuerza leve con los

dedos.

Si se tensa excesivamente la correa

trapezoidal, sufrirá desgaste exce-

sivo.

Revise la tensión de la correa trapezoi-

dal después de aprox. una hora de fun-

cionamiento y corríjala de ser necesario

en las máquinas nuevas, o después de

haber instalado una correa trapezoidal

nueva.

338BA001

Tensado de la correa trape-

zoidal

328BA011 KN

español / EE.UU

TS 510, TS 760

Los discos abrasivos soportan cargas

extremadamente altas, especialmente

durante los cortes a mano libre.

Los discos abrasivos desarrollados por

STIHL, junto con los fabricantes princi-

pales de discos, son de alta calidad y

han sido diseñados precisamente para

la aplicación específica y para la poten-

cia del motor de la sierra en cuestión.

Estos discos de una calidad consisten-

temente alta con un alto nivel de con-

centricidad axial y radial han sido verifi-

cados y aprobados por la Junta

Alemana de Aceptación de Discos Abra-

sivos (DSA).

Transporte y almacenamiento

– Los discos abrasivos no deben que-

dar expuestos a la luz solar plena u

otras fuentes de calor durante el

transporte y almacenamiento.

– Protéjalos contra golpes.

– Los discos de repuesto deben

almacenarse en un lugar seco, de

preferencia a una temperatura

constante, en el embalaje original.

– Los discos adiamantados abrasivos

no deben almacenarse cerca de

líquidos corrosivos.

– Los discos abrasivos de resina

compuesta deben protegerse con-

tra daños por congelación.

Selección de un disco abrasivo

Los discos abrasivos STIHL pueden

usarse para cortar los siguientes mate-

riales:

Los discos abrasivos de resina

compuesta

(dependiendo del tipo) pueden usarse

para

–Asfalto

– Hormigón

–Piedra

– Tubos fundidos dúctiles

– Vías de ferrocarril

–Acero

– Materiales de plástico 1)

1) No disponible en todos los países

Los discos adiamantados abrasi-

vos

(dependiendo del tipo) pueden usarse

para

–Asfalto

– Hormigón

– Piedra (roca dura)

– Hormigón abrasivo

– Hormigón fresco

– Ladrillos de arcilla

– Tubos de arcilla

Los discos adiamantados abrasivos no

pueden usarse para cortar metales.

Discos abrasivos

002BA139 KN

002BA140 KN

63TS 510, TS 760

español / EE.UU

Los discos abrasivos de 400 mm de

diámetro sólo pueden usarse en el

modelo TS 760 especial que ha sido

equipado y aprobado específica-

mente para este propósito por el

fabricante.

Tales discos abrasivos no deben

usarse en ninguna otra sierra

STIHL. La relación entre engrana-

jes de otras sierras STIHL no ha

sido diseñada para discos abrasi-

vos de este tamaño, lo cual puede

hacer que el disco abrasivo gire a

una velocidad excesivamente alta.

El disco podría romperse y cau-

sar lesiones graves.

Además, la carga excesiva puede

romper los cojinetes y brazos de

fundición, haciendo que toda la uni-

dad motriz (cojinete, protector y

disco abrasivo) sea lanzada hacia

un lado – esto puede causar acci-

dentes y lesiones extremada-

mente graves.

Para colocar o sustituir un disco abra-

sivo el motor debe estar apagado – el

control deslizante / interruptor de parada

en la posición "0" o c

Para poder bloquear el eje,

:deslice el pasador de bloqueo (1) a

través del orificio en el protector de

la correa trapezoidal (de ser nece-

sario, gire un poco el eje con una

llave combinada) hasta que el pasa-

dor encaje en uno de los orificios

detrás del protector.

:Use la llave combinada para aflojar

y destornillar el perno hexagonal

(2).

:Retire la arandela de empuje delan-

tera (3) del eje junto con el disco

abrasivo para sustituirlo.

Colocación / sustitución de

un disco abrasivo

38BA006

338BA007

español / EE.UU

TS 510, TS 760

:Coloque el disco abrasivo (4).

Preste atención a las flechas que

indican el sentido de giro en los dis-

cos adiamantados abrasivos.

:Coloque la arandela de empuje

delantera (3). Las trabas de la aran-

dela de empuje delantera deben

engancharse en las ranuras del eje.

:Coloque el tornillo de cabeza hexa-

gonal y apriételo firmemente con

la llave combinada (o a aprox. 30

Nm si utiliza una llave torsiomé-

trica).

:Extraiga el pasador de bloqueo del

protector de la correa trapezoidal.

En el caso de requerirse un corte

más ancho (por ejemplo, para ten-

der espirales inductoras en calza-

das de vehículos), se puede usar

dos discos adiamantados del

mismo tipo juntos.

En tal caso, es esencial asegurar

que los segmentos estén colocados

lado a lado.

No obstante, jamás se debe utilizar

dos discos abrasivos de resina

compuesta simultáneamente, ya

que pueden romperse y causar

lesiones debido a que se desgas-

tan en forma dispareja.

Este motor está certificado para funcio-

nar con una mezcla de 50 a 1 de gaso-

lina sin plomo y aceite STIHL para moto-

res de dos tiempos.

Su motor de dos tiempos requiere una

mezcla de gasolina de calidad y aceite

de calidad para motores de dos tiempos

enfriados por aire.

Use gasolina sin plomo regular con un

octanaje mínimo de 89 (R+M/2). Si el

octanaje de la gasolina regular en su

zona es más bajo, use combustible sin

plomo superior.

El combustible de octanaje bajo puede

aumentar la temperatura de funciona-

miento del motor. Esto, a su vez,

aumenta el riesgo de que se agarrote el

pistón y se dañe el motor.

La composición química del combusti-

ble también es importante. Algunos adi-

tivos de combustible no solamente tie-

nen efectos perjudiciales en los

elastómeros (diafragmas de carburador,

sellos de aceite, tuberías de combusti-

ble, etc.), sino también en las piezas

fundidas de magnesio y en los converti-

dores catalíticos. Esto podría causar

problemas de funcionamiento e incluso

daño del motor. Por esta razón, STIHL

recomienda el uso exclusivo de gasolina

sin plomo de buena calidad.

338BA008

Combustible

65TS 510, TS 760

español / EE.UU

Use solamente el aceite STIHL para

motores de dos tiempos o un aceite de

marca equivalente para motores de dos

tiempos diseñado para usar exclusiva-

mente con los motores de dos tiempos

enfriados por aire.

Recomendamos el aceite STIHL para

motores de dos tiempos 50:1 pues está

especialmente formulado para usarse

en motores STIHL.

No use aceites para mezclar con desig-

naciones BIA o TCW (para motores de

dos tiempos enfriados por agua) ni otros

aceites para mezclar diseñados para

usar en motores enfriados por agua o

por aire (por ejemplo, para motores

marinos fuera de borda, motonieves,

sierras de cadenas, bicimotos, etc.).

Manipule la gasolina con sumo cuidado.

Evite el contacto directo con la piel y

evite inhalar los vapores de combusti-

ble. Cuando se reabastece de combus-

tible, quite primero el envase del vehí-

culo y colóquelo en el suelo antes de

llenarlo. No llene un envase que está en

un vehículo o apoyado sobre el mismo.

Mantenga el envase bien cerrado para

evitar la entrada de humedad a la mez-

cla.

Según sea necesario, limpie el tanque

de combustible de la máquina y el

envase en que se guarda la mezcla de

combustible.

Duración de la mezcla de combusti-

ble

Mezcle una cantidad suficiente de com-

bustible para trabajar unos pocos días,

no lo guarde por más de 3 meses. Guár-

delo únicamente en envases aprobados

para combustible. Para el proceso de

mezclado, vierta el aceite en el envase

primero y luego agregue la gasolina.

Cierre el envase y agítelo vigorosa-

mente a mano para asegurar que se

mezclen bien el aceite y la gasolina.

Deseche los envases vacíos usados

para mezclar el aceite únicamente en

vertederos autorizados para ello.

Antes de llenar la máquina con combus-

tible, limpie a fondo la tapa de llenado y

la zona alrededor del mismo para evitar

la entrada de tierra al tanque.

Siempre agite la mezcla vigorosamente

en el recipiente antes de llenar la

máquina con combustible.

Para reducir el riesgo de quemaduras,

así como otras lesiones corporales

ocasionadas por los escapes de vapor

de gasolina y otras emanaciones,

quite la tapa de llenado de combustible

cuidadosamente de modo que la pre-

sión que se pueda haber acumulado

en el tanque se disipe lentamente.

Después de haber llenado la

máquina con combustible, apriete la

tapa del tanque tan firmemente

como sea posible con la mano.

Gaso-

lina

Aceite (STIHL 50:1 ó aceite

de calidad equivalente)

gal

EE.UU.

oz fl

EE.UU.

12.6

2 1/2 6.4

5 12.8

Llenado de com-

bustible

111BA014 TR

español / EE.UU

TS 510, TS 760

Cambie el recogedor de combus-

tible una vez al año.

Antes de almacenar la máquina por un

período prolongado, vacíe y limpie el

tanque de combustible y ponga el motor

en marcha hasta que se seque el com-

bustible del carburador.

:Observe las instrucciones de segu-

ridad. Vea el capítulo "Medidas de

seguridad".

:Coloque la palanca del estrangula-

dor (1):

en g si el motor está frío, en e si

el motor está caliente (aun si el

motor ya ha estado en funciona-

miento, pero todavía está frío).

:Quite el interruptor de parada (2) de

la posición de parada c.

:Oprima el botón de la válvula de

descompresión (3) – es necesario

volver a oprimir este botón antes de

cada intento de arranque del

motor.

111BA014 TR

Arranque / parada del moto

328BA024 KN

STOP

328BA025 KN

STOP

67TS 510, TS 760

español / EE.UU

:Oprima simultáneamente el blo-

queo del gatillo de aceleración (4) y

el gatillo de aceleración (5).

:Mantenga los dos gatillos oprimi-

dos.

:Mantenga oprimido el botón de blo-

queo (6).

:Después suelte el gatillo, el botón

de bloqueo y el bloqueo del gatillo

en esa secuencia = posición de

arranque del acelerador.

:Coloque la sierra sobre el suelo,

mantenga buen equilibrio y asegú-

rese que el disco abrasivo no puede

tocar ningún objeto ni la tierra.

Asegúrese que no haya nadie den-

tro del alcance de la sierra.

:Presione la sierra firmemente con-

tra el suelo con la mano izquierda y

coloque el dedo pulgar alrededor

del mango.

:Coloque el pie derecho a través del

mango trasero.

Con la mano derecha,

:tire lentamente del mango de arran-

que hasta que tope y luego tírelo

rápida y firmemente. No extienda

completamente la cuerda de arran-

que – ésta puede romperse. No

deje que el mango de arranque

salte bruscamente hacia atrás:

Guíelo lentamente en su lugar para

que la cuerda de arranque se enro-

lle correctamente.

Si el motor es nuevo, tire de la cuerda de

arranque varias veces para cebar el

conducto de combustible.

328BA026 KN

328BA005 TR

español / EE.UU

TS 510, TS 760

Después del arranque inicial:

:Mueva la palanca del estrangulador

a e – oprima el botón de la válvula

de descompresión nuevamente

antes de cada intento de arranque

del motor.

Tan pronto arranca,

:oprima brevemente el gatillo de

aceleración; el botón de bloqueo

retorna a su posición normal y el

motor funciona a ralentí.

Si el carburador está debidamente

ajustado, el disco abrasivo no gira

cuando el motor funciona a ralentí.

La sierra está lista para usarse.

Para apagar el motor:

:Mueva el interruptor (2) a la posi-

ción de parada c

En condiciones muy frías permita que

el motor se caliente.

:Accione momentáneamente el gati-

llo de aceleración para quitarlo de la

posición de arranque. El botón de

bloqueo regresa a la posición nor-

mal y el motor funciona a ralentí.

:Ligeramente oprima el gatillo de

aceleración y permita que el motor

se caliente.

Si el motor no arranca:

La palanca del estrangulador no se

devolvió a la posición de arranque tibio

= e después del primer arranque y

ahora el motor está ahogado.

:Desconecte el borne de la bujía.

:Destornille y seque la bujía.

:Mueva el interruptor de parada a c

:Presione completamente el gatillo

de aceleración.

:Tire de la cuerda de arranque varias

veces para despejar la cámara de

combustión.

:Instale la bujía y vuélvale a conectar

su borne.

:Quite el interruptor de la posición de

parada c = posición de arranque

del acelerador.

:Ponga la palanca del estrangulador

en e = posición de arranque tibio,

aun si el motor está frío.

:Vuelva a arrancar el motor.

Si se ha dejado que se agote el com-

bustible y se ha vuelto a llenar el tan-

que:

:Tire de la cuerda de arranque varias

veces hasta que el conducto de

combustible esté cebado.

328BA028 KN

STOP

328BA029 KN

STOP

69TS 510, TS 760

español / EE.UU

Durante el período de rodaje

Una máquina nueva no debe hacerse

funcionar a velocidad alta (aceleración

máxima sin carga) por el lapso que tome

llenar el tanque tres veces. Esto evita la

imposición de cargas innecesariamente

altas durante el período de rodaje.

Puesto que todas las piezas móviles

necesitan un período de rodaje, las

resistencias causadas por la fricción en

el motor son mayores durante este

período. El motor desarrolla su potencia

máxima después de haber llenado el

tanque de 5 a 15 veces.

Durante el funcionamiento

Después de un período largo de funcio-

namiento con el acelerador a fondo,

deje funcionar el motor por un rato en

ralentí de modo que el calor en el motor

sea disipado por la corriente de aire de

enfriamiento. Esto ayuda a evitar que

los componentes montados en el motor

(encendido, carburador) sufran sobre-

cargas térmicas.

Después de terminar el trabajo

Espere que el motor se enfríe. Vacíe el

tanque de combustible. Almacene la

máquina en un lugar seco. Revise el

apriete de las tuercas y tornillos (no los

tornillos de ajuste) periódicamente y

vuelva a apretar según sea necesario.

Los filtros de aire contaminados perjudi-

can el rendimiento del motor, aumentan

el consumo de combustible y dificultan

el arranque del motor.

Si el rendimiento del motor se reduce

significativamente:

:Fije la palanca del estrangulador (1)

en la posición de "arranque de

motor frío" l.

:Destornille la tuerca de cierre (2) en

la cubierta del filtro.

:Quite la cubierta del filtro (3).

:Limpie la zona alrededor del filtro y

el interior de la cubierta del filtro

para quitar las partículas gruesas

de tierra.

:Sujete el prefiltro (4) por las pesta-

ñas (flechas) y tire del mismo para

quitarlo del filtro principal. Los pre-

filtros mojados deben secarse antes

de golpearlos o soplarlos para lim-

piarlos.

Hay que instalar un prefiltro nuevo si no

es posible quitar la tierra de esta

manera.

Utilice dos prefiltros en secuencia

alternada.

:Revise el filtro principal (5). Debe

retirarse y cambiarse si está conta-

minado o dañado.

El filtro auxiliar siempre debe cam-

biarse junto con el filtro principal.

Instrucciones de manejo Limpieza del filtro de aire

328BA019 KN

328BA020 KN

español / EE.UU

TS 510, TS 760

:Revise el filtro auxiliar (6). Si está

sucio, golpéelo levemente para lim-

piarlo. Debe cambiarse si está

dañado.

Asegúrese que la suciedad no

pueda entrar en la zona de admi-

sión al quitar el filtro auxiliar.

:Limpie la cámara del filtro y vuelva a

colocar todos los componentes del

filtro.

:Vuelva a colocar la cubierta del fil-

tro.

:Vuelva a apretar la tuerca de cierre.

:Vuelva a fijar la palanca del estran-

gulador en la posición e = "arran-

que de motor caliente".

Sistema de filtrado

La calidad de los elementos de filtro

empleados es muy importante debido a

las condiciones especiales involucradas

en el uso de una sierra (niveles de polvo

y esfuerzos dinámicos extremadamente

altos).

Los filtros de aire STIHL han sido dise-

ñados especialmente para usar en sie-

rras y, por lo tanto, cumplen con los

requerimientos especiales de diseño

mecánico, materiales y calidad de fabri-

cación.

:Uniformidad excelente del tamaño

de poro, de los pliegues y de la

resistencia del papel

:Cartuchos de filtro con alta resisten-

cia a la compresión y de dimensio-

nes precisas

La capacidad de filtrado y la permeabili-

dad al aire de todos los componentes

del filtro de aire en esta máquina han

sido optimizadas.

Por lo tanto, se deben usar solamente

los filtros de aire originales de marca

STIHL. La alta calidad de estos compo-

nentes y el programa de mantenimiento

especificado aseguran el funciona-

miento sin problemas y una larga vida

útil del motor.

El motor no tiene la protección

óptima contra suciedad cuando se

emplean filtros que tienen el

aspecto de ser bien ajustados pero

han sido producidos por otros fabri-

cantes. En tales casos no se acep-

tan los reclamos de garantía para

desgaste excesivo de los compo-

nentes del motor o para daños del

motor.

328BA021 KN

71TS 510, TS 760

español / EE.UU

Las emisiones de gases de escape son

controladas por el diseño de parámetros

y componentes fundamentales del

motor (por ej. carburación, encendido,

regulación y regulación de la válvula o

lumbrera) sin la adición de ningún

equipo importante.

El carburador es ajustado en fábrica

para garantizar que la mezcla de com-

bustible/aire sea óptima bajo la mayoría

de las condiciones de trabajo.

La limitación de la mezcla de ralentí

reduce al mínimo las emisiones produci-

das durante períodos de funcionamiento

en ralentí y con cargas parciales.

Ajuste estándar y explicación de

los pictogramas de ajuste

:Revise el filtro de aire y límpielo de

ser necesario.

:Revise el chispero y límpielo o sus-

titúyalo de ser necesario.

:Caliente el motor.

:Atornille el tornillo de velocidad baja

(L) hasta que tope en su asiento.

Después aflójelo 1/4 vuelta en sen-

tido contrahorario (ajuste estándar,

L = 1/4).

Corrección del ajuste del carbu-

rador para grandes altitudes

Si el motor no funciona satisfactoria-

mente, podría ser necesario un ligero

reajuste:

:Revise el ajuste estándar

:Caliente el motor.

:Gire el tornillo de ajuste de veloci-

dad alta (H) y el de ajuste de veloci-

dad baja (L) en sentido horario

(mezcla más pobre)

Si la mezcla queda demasiado

pobre, el motor puede sufrir daños

debido a la falta de lubricación y al

sobrecalentamiento.

Manejo del motor Ajuste del carburador

328BA022 KN

1/4

1/2

español / EE.UU

TS 510, TS 760

Ajuste de la velocidad de ralentí

:Generalmente es necesario cam-

biar el ajuste del tornillo de ajuste de

ralentí (LA) después de cada

corrección hecha al tornillo de

ajuste de velocidad baja (L).

El motor se para a ralentí

:Ajústelo al ajuste estándar

:Gire el tornillo de ajuste de ralentí

(LA) en sentido horario hasta que el

disco abrasivo comience a funcio-

nar, y luego un cuarto de vuelta en

sentido contrario.

El disco abrasivo funciona a ralentí

:Ajústelo al ajuste estándar

:Gire el tornillo de ajuste de ralentí

(LA) en sentido contrahorario hasta

que el disco abrasivo se detenga y

luego otro cuarto de vuelta en el

mismo sentido.

Funcionamiento irregular a ralentí,

aceleración deficiente

Ajuste de ralentí con mezcla muy pobre

(por ejemplo, a temperatura ambiente

fría):

:Gire el tornillo de ajuste de veloci-

dad baja (L) en sentido contrahora-

rio hasta que el motor funcione y se

acelere de modo uniforme.

El chispero en el silenciador debe revi-

sarse si el motor pierde potencia.

:Suelte el tornillo (1) y quite el

chispero (2) con alicates adecua-

dos.

:Limpie el chispero contaminado.

:Cambie el chispero si está dañado o

tiene acumulaciones importantes

de carbono.

:Vuelva a instalar el chispero y la

cubierta.

:Vuelva a instalar el tornillo y aprié-

telo.

* vea “Guía para el uso de este

manual”

La mezcla de combustible incorrecta

(demasiado aceite de motor en la gaso-

lina), el filtro de aire sucio y condiciones

de funcionamiento desfavorables (gene-

ralmente a media aceleración, etc.)

afectan la condición de la bujía. Estos

factores causan la formación de depósi-

tos en la punta del aislador lo que puede

dificultar el funcionamiento.

Chispero* en el silenciador

328BA023 KN

Revisión de la bujía

000BA002 KN

73TS 510, TS 760

español / EE.UU

Si el motor tiene poca potencia, le

cuesta arrancar o funciona deficiente-

mente a velocidad de ralentí, primero

revise la bujía.

:Saque la bujía – vea „Arranque /

parada del motor“.

:Limpie la bujía sucia.

:Mida la separación entre electrodos

de la bujía (A). Vuelva a ajustar si es

necesario. Vea “Especificaciones”.

:Use únicamente bujías de tipo

resistencia de capacidad aprobada.

Corrija la causa de la suciedad de la

bujía:

:Demasiado aceite en la mezcla de

combustible.

:Filtro de aire sucio.

:Condiciones de funcionamiento

desfavorables, por ej., funciona-

miento a media aceleración.

Coloque una bujía nueva después de

100 horas de funcionamiento, aproxi-

madamente, o más temprano si nota

que los electrodos están muy desgasta-

dos.

Para reducir el riesgo de incendios y

lesiones por quemadura, use sola-

mente bujías autorizadas por

STIHL. Siempre encaje un casquillo

(2) del tamaño correcto bien ajus-

tado en el borne (1) de la bujía.

(Nota: Si el borne tiene una tuerca

adaptadora SAE desprendible,

colóquela.) Una conexión suelta

entre el casquillo de la bujía y el

conector del alambre de encendido

puede formar un arco eléctrico,

inflamar los vapores combustibles y

finalmente causar un incendio.

Sustitución de la cuerda de arran-

que

:Desenrosque los tornillos M5 x 25

(1) de la caja del ventilador (2) y

después quite la caja del ventilador

del cárter y desconecte la línea de

combustible del codo conector.

00BA036 TR

Sustitución de la cuerda

de arranque y resorte de

rebobinado

328BA031 KN

español / EE.UU

TS 510, TS 760

:Apalanque cuidadosamente la

pinza con resorte (3) para quitarla

del poste del arrancador usando un

destornillador o alicates adecuados.

:Quite el rotor (4) de la cuerda con la

arandela (5) y el trinquete (6).

:Apalanque la cuerda (7) para reti-

rarla del mango (8) usando un des-

tornillador.

:Quite el resto de la cuerda de la

polea y del mango.

:Pase la cuerda de arranque nueva

(vea “Especificaciones”) por el

mango y el buje guía (9) desde

arriba hacia abajo.

:Tire de la cuerda de arranque a tra-

vés de la polea y fíjela en el rotor

con un nudo de rizo simple.

:Deslice el rotor en el poste del

arrancador y gírelo hacia uno y otro

lado hasta que la espiral (10) del

resorte de rebobinado se engan-

che.

:Instale el trinquete (6) en el rotor de

la cuerda.

:Coloque la arandela (4) en el poste

del arrancador.

:Presione la pinza con resorte (5) en

el poste del arrancador y deslícela

sobre la espiga del trinquete con un

destornillador o alicates. La pinza

con resorte debe apuntar hacia la

derecha, en sentido horario, tal

como se ilustra.

328BA032 KN

328BA033 KN

328BA034 KN

75TS 510, TS 760

español / EE.UU

Tensado del resorte de rebobi-

nado

:Forme un bucle con la cuerda de

arranque sin enrollar y utilícelo para

girar el rotor seis revoluciones com-

pletas en el sentido de la flecha.

:Mantenga el rotor inmóvil. Tire de la

cuerda y enderécela.

:Suelte el rotor de la cuerda.

:Suelte lentamente la cuerda de

arranque para que ésta se enrolle

en el rotor.

El mango de arranque debe quedar fir-

memente sentado en el buje guía de la

cuerda. Si el mango cae a un lado:

aumente la tensión del resorte en una

vuelta adicional.

:Debe ser posible girar el rotor de la

cuerda media vuelta adicional

cuando la cuerda está totalmente

extendida. En caso contrario, el

resorte está sobretensado y podría

romperse. Quítele una vuelta de la

cuerda al rotor.

:Vuelva a instalar la caja del ventila-

dor.

Sustitución del resorte de rebobi-

nado roto

:Quite el rotor de la cuerda de la

forma descrita en "Sustitución de la

cuerda de arranque".

:Retire la caja de resorte y las piezas

del resorte.

:Instale la caja de resorte nueva con

la parte inferior orientada hacia

arriba y deslice la espiral de resorte

exterior sobre la orejeta.

:Vuelva a instalar el rotor de la

cuerda.

:Tense el resorte de rebobinado.

:Vuelva a colocar la caja del ventila-

dor y atorníllela en su lugar.

Si el resorte se sale de la caja:

:Vuelva a colocarlo en sentido con-

trahorario desde la parte exterior

hacia adentro.

:Desenrosque los pernos hexagona-

les (1) (aprox. una vuelta) y suelte la

correa trapezoidal girando el seg-

mento en sentido contrahorario.

Después

:retire las tuercas de collar (2) y los

tornillos (3).

:Tire del brazo de fundición para qui-

tarlo de los espárragos junto con la

correa trapezoidal.

:Desenrosque los pernos hexagona-

les del cojinete completamente y

quite el cojinete con el protector.

328BA035 KN

Sustitución de la correa

trapezoidal

328BA036 KN

español / EE.UU

TS 510, TS 760

:Quite la correa trapezoidal vieja e

instale una correa trapezoidal

nueva en el brazo de fundición.

:Guíe el brazo de fundición sobre los

espárragos, insertando la correa

trapezoidal en la ranura correspon-

diente al mismo tiempo.

:Apriete las dos tuercas de collar con

la mano hasta que el brazo de fun-

dición repose completamente con-

tra el cárter sin inclinarse.

:Enrosque los dos tornillos y apriete

tanto las tuercas de collar como los

tornillos.

:Continúe de la forma descrita en los

capítulos "Armado del cojinete y

protector" y "Tensado de la correa

trapezoidal".

La sierra puede instalarse fácilmente en

un carro para sierra STIHL.

El carro facilita el trabajo con la sierra y

es una ayuda indispensable para

– reparar el pavimento dañado de cal-

zadas para vehículos

– aplicar marcas en las calzadas para

vehículos o

– cortar juntas de expansión.

* vea “Guía para el uso de este

manual”

Junto con la rueda calibradora de pro-

fundidad de corte infinitamente variable

(accesorio especial), el carro para sierra

asegura la obtención de bordes de corte

rectos y exactos, además de una pro-

fundidad de corte constante y precisa al

milímetro, especialmente cuando se tra-

baja con discos adiamantados abrasi-

vos.

328BA0037 KN

Carro para sierra STIHL*

338BA036

77TS 510, TS 760

español / EE.UU

Por tres meses o más.

:Vacíe y limpie el tanque de combus-

tible en una zona bien ventilada.

:Deseche el combustible de acuerdo

con los requerimientos locales de

protección del medio ambiente.

:Haga funcionar el motor hasta que

el carburador se seque. Esto ayuda

a evitar que los diafragmas del car-

burador se peguen.

:Retire el disco abrasivo.

:Limpie la máquina a fondo, pres-

tando atención especial a las aletas

del cilindro y al filtro de aire.

:Guarde la máquina en un lugar seco

y seguro, fuera del alcance de los

niños y de personas no autorizadas

para usarla.

Almacenamiento de la

máquina

español / EE.UU

TS 510, TS 760

1) STIHL recomienda que el concesionario STIHL efectúe este trabajo * vea “Guía para el uso de este manual”

Tabla de mantenimiento

La información siguiente se refiere a condiciones normales de funcionamiento.

Cuando se trabaja en condiciones severas (gran formación de polvo, etc.) y jornadas diarias de tra-

bajo más largas, se deberá reducir los intervalos especificados como corresponda.

Antes de

empezar el trabajo

Después de terminar

de trabajar o diariamente

Después de llenar la

máquina con combustible

Semanalmente

Mensualmente

Anualmente

En caso de avería

Si tiene daños

Según se requiera

Máquina completa Inspección visual (condición general, ausencia de fugas) XX

Limpiar X

Parts Prueba funcional XX

Cuerpo aspirador en el tanque de combus-

tible

Revisar X

Reemplazar XXX

Tanque de combustible Limpiar X

Correa trapezoidal Limpiar / volver a tensar XX

Reemplazar XX

Filtro de aire (prefiltro, filtro auxiliar) Limpiar XX

Filtro de aire (todos sus componentes) Reemplazar XX

Lumbreras de admisión de aire de enfria-

miento Limpiar X

Aletas del cilindro Limpiar X

Chispero* en el silenciador Revisar X

Limpiar o reemplazar X

Carburador

Revisar velocidad de ralentí – el disco abrasivo no debe girar

con el motor a ralentí XX

Ajustar la velocidad de ralentí X

Bujía Ajustar la distancia entre electrodos X

Cambiar después de aprox. 100 horas de funcionamiento

Tornillos y tuercas accesibles (salvo los

tornillos de ajuste) Volver a apretar X

Amortiguador de caucho (elemento antivi-

bración)

Revisar XXX

Solicitar al concesionario de servicio su sustitución 1) X

Disco abrasivo Revisar XX

Reemplazar XX

Soporte / escuadra / amortiguador de cau-

cho (lado inferior de máquina)

Revisar X

Reemplazar XX

Etiquetas de seguridad Reemplazar X

79TS 510, TS 760

español / EE.UU

1= Mango trasero

2= Válvula de descompresión

3= Silenciador

4= Palanca del estrangulador

5= Filtro de aire

6= Tuerca de cierre

7= Accesorio para agua

8= Segmento tensor

(Tensor de correa trapezoidal)

9= Protector

10= Palanca de ajuste del protector del

disco

11= Disco abrasivo

12= Arandela de empuje delantera

13= Mango delantero

14= Mango de arranque

15= Tapa de llenado de combustible

16= Interruptor de parada

17= Botón de bloqueo

18= Bloqueo del gatillo de aceleración

19= Gatillo de aceleración

20= Borne de la bujía

Componentes principales

de la máquina

328BA038 KN

328BA039 KN

español / EE.UU

TS 510, TS 760

Definiciones

1. Mango trasero:

El mango de apoyo para la mano

derecha.

2. Válvula de descompresión:

Facilita el arranque.

3. Silenciador:

Atenúa los ruidos del tubo de

escape y desvía los gases de

escape en una dirección apropiada.

4. Palanca del estrangulador:

Facilita el arranque del motor al

enriquecer la mezcla

5. Filtro de aire:

Evita que el polvo y las materias

extrañas entren al carburador. (No

se muestra)

6. Tuerca de cierre:

Para retirar la cubierta del filtro; per-

mite limpiar el filtro.

7. Accesorio para agua:

Para conectar el suministro de agua

durante el corte en mojado.

8. Segmento tensor:

Para tensar la correa trapezoidal.

9. Protector de disco:

Protege el disco y desvía las chis-

pas, el polvo, las virutas o los frag-

mentos de disco.

10. Palanca de ajuste del protector

de disco:

Para ajustar el protector del disco

orientándolo de tal manera que las

chispas, el polvo, las virutas o los

fragmentos de disco sean desvia-

dos en sentido opuesto al operador.

11. Disco abrasivo:

Puede ser un disco abrasivo o un

disco adiamantado abrasivo.

12. Arandela de empuje delantera:

Distribuye la presión de fijación de

la tuerca de montaje uniformemente

sobre el disco de corte.

13. Mango delantero:

Barra de empuñadura para la mano

izquierda ubicada en la parte delan-

tera de la sierra.

14. Mango de arranque:

El mango de la cuerda de arranque,

el cual es el dispositivo usado para

arrancar el motor.

15. Tapa de llenado de combustible:

Para tapar el tanque de combusti-

ble.

16. Interruptor de parada:

Apaga el sistema de encendido del

motor y para el motor.

17. Botón de bloqueo:

Mantiene el acelerador parcial-

mente abierto durante el arranque.

18. Bloqueo del gatillo de acelera-

ción:

Es necesario oprimirlo antes de

activar el gatillo de aceleración.

19. Gatillo de aceleración:

Regula la velocidad del motor.

20. Borne de la bujía:

Conecta la bujía al alambre de

encendido.

Embrague:

Acopla el motor a la polea de la correa

trapezoidal cuando se acelera el motor

sobre la velocidad de ralentí. (No se

muestra)

Polea de correa trapezoidal:

La rueda que impulsa la correa trapezoi-

dal y el disco abrasivo. (No se muestra)

81TS 510, TS 760

español / EE.UU

EPA:

El período de cumplimiento de emisio-

nes indicado en la etiqueta de cumpli-

miento de emisiones es la cantidad de

horas de funcionamiento para la cual la

máquina ha demostrado la conformidad

con los requerimientos de emisiones del

Gobierno federal de los EE.UU.

Categoría

A = 300 horas,

B = 125 horas

C = 50 horas

CARB:

El período de cumplimiento de emisio-

nes empleado en la etiqueta del índice

de aire CARB tiene las siguientes defini-

ciones:

Extended (extendido) = 300 horas

Intermediate (intermedio) = 125 horas

Moderate (moderado) = 50 horas

Motor TS 510 Motor TS 760

Sistema de encendido

Tipo: Encendido por magneto electró-

nico

Bujía (extinguida):

Bosch WSR 6 F o NGK BPMR 7 A,

Distancia entre electrodos

0,5 mm (0,02 pulg)

Carburador

Carburador de diafragma de todas posi-

ciones con bomba de combustible inte-

gral

Filtro de aire

Prefiltro, filtro principal grande (cartucho

de papel) y filtro auxiliar revestido

Especificaciones

Motor STIHL de un cilindro, dos tiem-

pos

Cilindrada: (5,43 pulg3)

(89,2 cm3)

Diámetro: 2,05 pulg

(52 mm)

Carrera: 1,65 pulg

(42 mm)

Velocidad máxima del

árbol: 350 mm (14 pulg)

diám.

(asegúrese que la veloci-

dad máxima de funciona-

miento del disco sea

superior o igual a la velo-

cidad máxima del árbol

de su sierra)

5350 rpm

Motor STIHL de un cilindro, dos tiem-

pos

Cilindrada: 6,77 pulg3

(111 cm3)

Diámetro: 2,28 pulg

(58 mm)

Carrera: 1,65 pulg

(42 mm)

Velocidad máxima del

árbol: 350 mm (14 pulg)

diám.

400 mm (16 pulg) diám.

(asegúrese que la veloci-

dad máxima de funciona-

miento del disco sea

superior o igual a la velo-

cidad máxima del árbol

de su sierra)

5350 rpm

4600 rpm

español / EE.UU

TS 510, TS 760

Capacidad del tanque de combusti-

ble

1,2 l (2,5 pt)

Discos abrasivos

Discos abrasivos de resina compuesta

para acero, piedra, asfalto, tubería de

hierro fundido dúctil y plásticos1).

Discos adiamantados abrasivos para

piedra y asfalto.

300 mm (12 pulg), 350 mm (14 pulg) ó

400 mm (16 pulg) de diám.2)

Profundidad de corte con placa de

empuje

103 mm (4,1 pulg) de diám.:

98,5 mm (3,9 pulg) para 300 mm

(12 pulg) de diám.

123,5 mm (4,9 pulg) para 350 mm

(14 pulg) de diám.

143,5 mm (5,6 pulg) para 400 mm

(16 pulg) de diám.2)

Dimensiones

1) No disponible en todos los países

2) Sólo puede instalarse en la versión

especial de la TS 760

Peso

sin disco abrasivo

sin accesorio para agua

Accesorios

Juego de herramientas

Accesorios especiales

Carro para sierra STIHL

Accesorio (TS 510) para carro de sierra

Accesorio (TS 760) para carro de sierra

Rueda calibradora de profundidad de

corte

Accesorio para agua

Recipiente para agua

Recipiente para agua a presión

Accesorios especiales

Póngase en contacto con el concesiona-

rio STIHL para información acerca de

los accesorios especiales.

Los usuarios de esta máquina deben

efectuar únicamente los trabajos de

mantenimiento descritos en este

manual. Solamente los talleres autoriza-

dos por STIHL deben llevar a cabo los

demás trabajos de reparación.

Los reclamos de garantía presentados

después de realizadas las reparaciones

serán aceptados únicamente si las mis-

mas fueron ejecutadas por un concesio-

nario de servicio autorizado STIHL utili-

zando piezas de repuesto originales de

STIHL.

Es posible identificar las piezas origina-

les de STIHL por el número de pieza

STIHl

, el logotipo de STIHL y, en

algunos casos, el símbolo ( de piezas

STIHL. En las piezas pequeñas el sím-

bolo puede aparecer solo.

Largo con disco abrasivo

350 mm (14 pulg) diám.

845 mm

(33,3 pulg)

Altura hasta el protector 400 mm

(14,2 pulg)

Ancho incluyendo la barra

de empuñadura

285 mm

(11,2 pulg)

TS 510 300 mm (12

pulg) diám.

13,0 kg

(28,7 lb)

TS 510 350 mm (14

pulg) diám.

13,4 kg

(29,5 lb)

TS 760 350 mm (14

pulg) diám.

13,7 kg

(30,2 lb)

TS 760 400 mm (16

pulg) diám.

15,4 kg

(34 lb)

Mantenimiento y

reparaciones

83TS 510, TS 760

español / EE.UU

Sus derechos y obligaciones

de garantía

La Agencia de Protección del Medio

Ambiente (EPA) de los EE.UU. y STIHL

Incorporated se complacen en expli-

carle la garantía del sistema de control

de emisiones instalado en el motor de

su equipo. En los EE.UU., los nuevos

motores pequeños para equipos de uso

fuera de carretera modelos 1997 y pos-

teriores deben estar diseñados, cons-

truidos y equipados, al tiempo de la

venta, de conformidad con los regla-

mentos de la EPA de los EE.UU. para

los motores pequeños de uso fuera de

carretera. El motor del equipo debe

carecer de defectos en el material y la

fabricación que puedan causar el incum-

plimiento de las normas de la EPA de los

EE.UU. durante los primeros dos años

de uso del motor a partir de la fecha de

compra por el último comprador.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de carre-

tera por el intervalo mencionado más

arriba, siempre que dicho motor no haya

estado sujeto a maltrato, negligencia o

cuidado inapropiado.

El sistema de control de emisiones de su

máquina incluye piezas tales como el car-

burador y el sistema de encendido. Ade-

más puede incluir mangueras, conectores

y otros conjuntos relativos a emisiones.

En los casos de existir una condición

amparada bajo garantía, STIHL Incorpo-

rated reparará el motor pequeño para

equipo de uso fuera de carretera sin

costo alguno, incluido el diagnóstico (si

el trabajo de diagnóstico fue realizado

por un concesionario autorizado), las

piezas y la mano de obra.

Cobertura de garantía

del fabricante:

En los EE.UU., los motores pequeños

para equipos de uso fuera de carretera

modelos 1997 y posteriores también

están garantizados por dos años. En el

caso de encontrarse defectos en cual-

quiera de las piezas del motor relaciona-

das con el sistema de control de emisio-

nes, la pieza será reparada o sustituida

por STIHL Incorporated sin costo

alguno.

Responsabilidades del usuario

relativas a la garantía:

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de reali-

zar el mantenimiento requerido descrito

en su manual del usuario. STIHL Incor-

porated le recomienda guardar todos los

recibos comprobantes de los trabajos de

mantenimiento hechos a su motor

pequeño para equipo de uso fuera de

carretera, pero STIHL Incorporated no

puede negar garantía basado en el solo

hecho de faltar los recibos o del incum-

plimiento del propietario de realizar

todos los trabajos de mantenimiento

programados.

El uso de cualquier pieza de repuesto o

servicio cuyo comportamiento y durabili-

dad sean equivalentes está permitido en

trabajos de mantenimiento o reparación

no contemplados en la garantía, y no

reducirá las obligaciones de la garantía

del fabricante del motor.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser cons-

ciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o una pieza del mismo ha

fallado debido a maltrato, descuido,

mantenimiento inadecuado o modifica-

ciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un centro de servicio STIHL

tan pronto surja el problema. Las repa-

raciones bajo garantía serán realizadas

en un tiempo razonable, sin exceder de

30 días.

Ante cualquier duda respecto a sus

derechos y responsabilidades bajo esta

garantía, sírvase contactar al represen-

tante de atención al cliente STIHL lla-

mando al 1-800-467-8445, o si lo pre-

fiere puede escribir a

STIHL Inc.,

536 Viking Drive P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

Cobertura por

STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador subsi-

guiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos aplicables. Ade-

más, STIHL Incorporated garantiza al

comprador inicial y a cada comprador

Declaración de garantía de STIHL Incorporated sobre siste-

mas de control de emisiones según normas Federales

español / EE.UU

TS 510, TS 760

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos aplicables durante un

período de dos años.

Período de garantía

El período de garantía comienza en la

fecha en que el motor del equipo utilita-

rio es entregado al primer propietario y

el mismo firma y remite la tarjeta de

garantía a STIHL. Si cualquier pieza

relacionada con el sistema de control de

emisiones está defectuosa, la pieza

será sustituida por STIHL Incorporated

sin costo alguno para el propietario.

Cualquier pieza garantizada cuyo reem-

plazo no está programado como mante-

nimiento re-querido, o que debe recibir

únicamente inspección regular en el

sentido de "reparar o sustituir según sea

necesario", estará garantizada por el

período de garantía. Cualquier pieza

cuyo reemplazo está programado como

mantenimiento requerido estará garanti-

zada por el intervalo hasta el primer

punto de reemplazo programado para

esa pieza.

Diagnóstico

Como propietario, a usted no se le debe

cobrar la mano de obra por los diagnós-

ticos que determinen que una pieza

garantizada está defectuosa. No obs-

tante, si usted reclama garantía para un

componente y se comprueba que la

máquina no está defectuosa, STIHL

Incorporated le cobrará el costo de

la prueba del sistema de control de

emisiones.

El trabajo de diagnóstico mecánico se

realiza en un centro de servicio autori-

zado por STIHL. La prueba del sistema

de control de emisiones se realiza ya

sea en la fábrica de STIHL Incorporated

o en un laboratorio de pruebas indepen-

diente.

Trabajo bajo garantía

STIHL Incorporated reparará los defec-

tos amparados por la garantía en cual-

quier estación de garantía o centro de

servicio autorizado por STIHL. Todo tra-

bajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa. Se puede usar cualquier

pieza de repuesto aprobada por el fabri-

cante o equivalente en las piezas rela-

cionadas con el sistema de control de

emisiones, y debe ser suministrada gra-

tis al propietario. STIHL Incorporated es

responsable por daños a otros compo-

nentes del motor causados por la falla

de una pieza garantizada que todavía

está bajo garantía.

La lista siguiente define específica-

mente las piezas garantizadas y relacio-

nadas con las emisiones:

Carburador

Estrangulador (sistema de refuerzo para

arranque en frío)

Múltiple de admisión

Filtro de aire

Bujía

Magneto o sistema de encendido elec-

trónico (módulo de encendido)

Convertidor catalítico (si lo tiene)

Sujetadores

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto a cualquier centro de

servicio autorizado por STIHL y pre-

sente la tarjeta de garantía firmada.

Requerimientos de

mantenimiento

Las instrucciones presentadas en este

manual se basan en la aplicación de la

mezcla recomendada para motores de

2 tiempos (vea también la instrucción

"Combustible"). Las discrepancias de

estas recomendaciones con respecto a

la calidad y la proporción de la mezcla

de combustible y aceite pueden exigir

intervalos de mantenimiento más cortos.

Limitaciones

Esta garantía de los sistemas de control

de emisiones no cubrirá ninguno de los

puntos siguientes:

:reparación o sustitución requerida

debido a maltrato, negligencia o

falta del mantenimiento requerido,

:reparaciones mal hechas o sustitu-

ciones contrarias a las especifica-

ciones de STIHL Incorporated que

afecten desfavorablemente el fun-

cionamiento y/o la durabilidad, y las

alteraciones o modificaciones no

recomendadas o aprobadas por

escrito por STIHL Incorporated,

:la sustitución de piezas y otros ser-

vicios y ajustes necesarios para el

mantenimiento requerido en y des-

pués del primer punto de reemplazo

programado.

0458 339 8621

englisch / English USA / spanisch / español EE.UU / CARB / EPA

! WARNING!

The engine exhaust from this product

contains chemicals known to the State of

California to cause cancer, birth defects or

other reproductive harm.

! WARNING!

Some dust created by power grinding and

other construction activities contains

chemicals known to the State of California

to cause cancer, birth defects or other

reproductive harm.

Some examples of these chemicals are:

• lead from lead-based paints, and

• crystalline silica from bricks and

cement and other masonry products.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals : work in a well ventilated area,

and work with approved safety equipment,

such as those dust masks that are

specially designed to filter out microscopic

particles.

! ADVERTENCIA

Los gases de escape del motor de este producto

contienen sustancias químicas consideradas por

el Estado de California como causantes de cáncer,

defectos de nacimiento u otros daños a los órganos

de la reproducción.

El polvo creado por los esmeriles eléctricos y otros

trabajos de construcción puede contener

sustancias químicas consideradas por el Estado de

California como causantes de cáncer, defectos de

nacimiento u otros daños a los órganos de la

reproducción.

Algunos ejemplos de estas sustancias químicas

son:

• el plomo contenido en las pinturas a base de

plomo, y

• la sílice cristalina de ladrillos y el cemento y otros

productos de albañilería.

Su riesgo debido a la exposición a estas sustancias

varía, dependiendo de la frecuencia con que usted

hace este tipo de trabajo. Para reducir su

exposición a estas sustancias químicas: trabaje en

un lugar bien ventilado, utilizando el equipo de

seguridad aprobado, tal como las mascarillas

protectoras del polvo diseñadas especialmente

para filtrar las partículas microscópicas.

BA_U4_TS_86_01.fm Seite 1 Mittwoch, 11. Juni 2003 8:23 08

Stihl Ts510 760 Manual TS 510,

Navigation menu

Versions of this User Manual:

Views

Navigation
