21
Bringen Sie etwas Klebegummi oder ähnlich schwach klebende
Spachtelmasse an den vier Ecken des Außenrahmens an, damit Sie ihn an
die Tür anbringen und so als Schablone verwenden können.
2
Das Bohrloch dient nun als Referenz, um an der Außenwand jene Stelle
zu markieren, an der der Tunnel enden wird. Wir empfehlen, dieses
Quadrat einige Millimeter tiefer als auf der Innenseite anzusetzen, sodass
eventuell eindringender Regen im Tunnel nach außen abfließen kann.
5
Bohren Sie mit dem geeigneten Elektrowerkzeug und Bohrer für Ihre
Wand (wenden Sie sich für entsprechende Informationen bitte an
einen professionellen Handwerker) an dem markierten Mittelpunkt eine
durchgängige Önung durch die Wand. Wir empfehlen, dass dabei eine
zweite Person den Bohrstaub absaugt, sodass sich dieser nicht im Zimmer
verteilt.
4
Zurück im Haus, sollten Sie unabhängig vom Material (Ziegel, Holz, Fliesen
oder Gips) einige Bohrungen als Anhaltspunkte anbringen, zuerst entlang
der gezeichneten Linie und dann in der Mitte der markierten Fläche. Die
Bohrungen entlang der Linie sollten sich etwas darüber (nicht mehr als
2mm) befinden und jene in der Mitte durch die ganze Wand gehen, um
das Ausschneiden zu unterstützen.
6
7
Entfernen Sie das Material dazwischen mit einem geeigneten Werkzeug.
Wir empfehlen, die Bohrung durch die Wand nicht in einem einzigen
Schritt zu schneiden. Entfernen Sie zunächst das Material an der
Innenwand; anschließend gehen Sie nach draußen, um den Rest von der
Außenseite des Hauses aus zu beseitigen. Die Önung sollte nicht viel
größer als die zuvor markierte Fläche sein, anderenfalls können Sie die
Haustierklappe nicht an die Wand schrauben.
Um sicherzustellen, dass Ihre Katze die Haustierklappe / Katzenklappe
uneingeschränkt nutzen kann, nehmen Sie die Maße von ihrem Bauch zum
Boden. Setzen Sie auf dieser Höhe eine Markierung an der Wand, da dort
der untere Rand der Önung geschnitten werden sollte. Hinweis: Falls der
Boden an der Außenseite des Hauses stark abfällt, ist es erforderlich,
dass Sie dort eine Trittstufe oder ähnliches für Ihre Katze bereitstellen,
damit sie den Tunnel erreichen kann.
1x
Kleben Sie den Rahmen an die Tür und richten Sie diesen dabei an der
Markierung aus. Dies ist die Bauchhöhe des Tieres und der untere Rand
der Önung. Verwenden Sie eine Wasserwaage, um sicherzustellen, dass
das Produkt waagerecht ist. Zeichnen Sie mit einem spitzen Bleisti eine
deutliche Schnittlinie um die Innenkante des Rahmens und markieren
Sie den Mittelpunkt dieser Fläche. Bevor Sie mit dem Bohren beginnen,
entfernen Sie zunächst die Haustierklappe, um sie möglichst vor dem
Bohrstaub zu schützen.
3x
DE DE
Zubehörteile
Montage Ihrer Haustierklappe in Wänden
Benötigte Werkzeuge und Hilfsmittel
Haustierklappen-Tunnelverlängerung
Bohrmaschine und Steinbohrer
Schutzhandschuhe und Schutzbrille
Geeignete Elektrowerkzeuge für Ihre Wand
Wetterfestes Klebeband
Dübel und Schrauben
Kreuzschlitzschraubenzieher
Transparentes, wetterfestes
Dichtungsmittel
Vor der Montage
Bitte wenden Sie sich für den Einbau Ihrer Haustierklappe an einen Baufachmann.
Denken Sie daran, dass einige Wände tragend sein oder Strom-, Gas- oder
Wasserleitungen darin verlaufen könnten, die während der Montage beschädigt
werden und ernsthae Probleme verursachen könnten.
Wir raten Ihnen davon ab, selbst Önungen in die Wand zu schneiden, wenn Sie damit
keine Erfahrung haben. Bei dieser Arbeit entstehen Staub und Schmutz. Es muss daher
dringend eine Schutzbrille getragen werden. Halten Sie sich bei der Verwendung von
Elektrowerkzeugen stets an die Sicherheitsanweisungen.
Voordat u begint met de montage, raden wij u aan om het ID van uw kat(ten) te
programmeren.
Bei der Wandmontage können Tunnelverlängerungen zusammengesteckt
werden, um einen längeren Tunnel zu bilden. Der vorhandene Tunnel ist
70mm lang. Mit jeder Tunnelverlängerung wird der Tunnel 50mm länger.
Sie müssen ausreichend viele Tunnelverlängerungen entsprechend der
Mauerstärke kaufen. Die letzte Verlängerung muss mindestens 10mm
weit herausragen, um den Außenrahmen daran anzubringen.
Lineal und Wasserwaage
Klebegummi
Spitzer Bleisti
Staubsauger
Montage-Tutorialvideos finden Sie auf sureflap.com/support.
Berechnen der Anzahl der Tunnelverlängerung
50mm
10mm
3 4

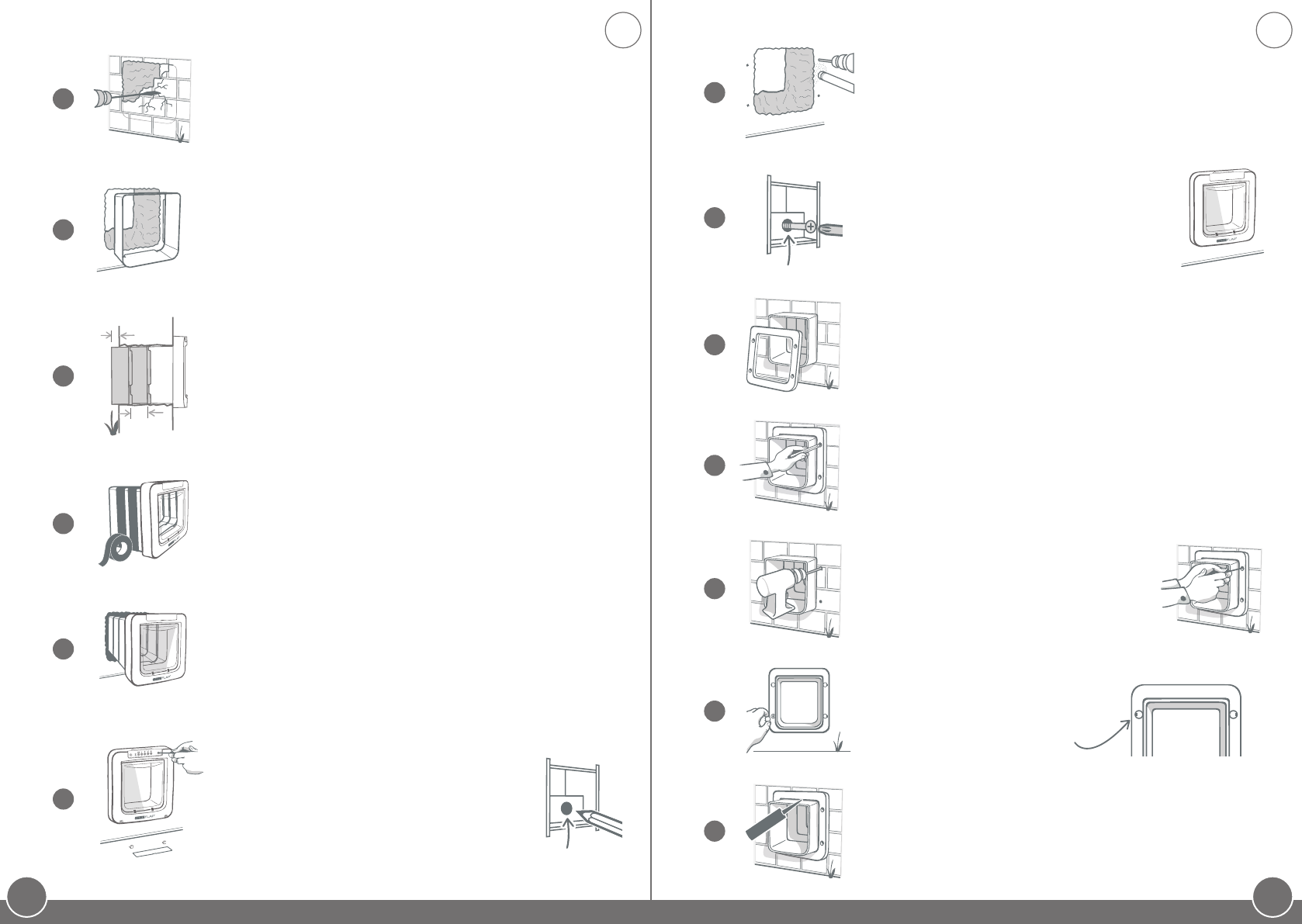

Prüfen Sie anhand einer der Tunnelverlängerungen, ob die Bohrung durch
die Wand wirklich frei ist. Wenn das der Fall ist, entfernen Sie Schutt und
Staub aus der Önung, damit er nicht in den Verschlussmechanismus der
Haustierklappe gelangt.
9
Damit der Tunnel bis zur Außenwand reicht, müssen Sie die
Tunnelverlängerungen verwenden. Der Tunnel der Haustierklappe ist
70mm lang und jede Verlängerung 50mm. Sie müssen also berechnen,
wie viele Verlängerungen für die ganze Länge des Tunnels bis zur
Außenwand nötig sind. Das Endstück muss mindestens 10mm weit
herausragen, um den Außenrahmen daran anzubringen.
10
50mm
10mm
Verbinden Sie die Tunnelverlängerungen miteinander mit einem
wetterfesten Klebeband und anschließend mit dem Ende des Tunnels.
Kleben Sie die Tunnelverlängerungen nicht zusammen.
11
12
Schieben Sie den verlängerten Tunnel von der Innenwandseite in die
Önung, bis die Klappe an der Wand anliegt. Wenn keine Anpassung an
die Form oder Größe der Önung erforderlich ist, können Sie die Klappe
auf der Innenwandseite anbringen.
13
Die Haustierklappe kann direkt an der Wand angebracht
werden. Um die benötigten Löcher zu erreichen, müssen Sie
die Vorderseite des Produkts entfernen. Entfernen Sie die
Tastenabdeckung und Schraubenabdeckungen, lösen Sie
die vier inneren Schrauben und ziehen Sie die Vorderseite
ab. Suchen Sie anschließend die vier Schraubenlöcher auf
der Innenseite, deren Positionen wie auf dem Diagramm
rechts sein sollten. Stechen Sie zum Markieren mit einem
spitzen Bleisti durch die Löcher.
15
Setzen Sie die Haustierklappe mit dem verlängerten
Tunnel wieder in die Önung ein. Schrauben Sie mit den
zu den Dübeln passenden Schrauben die Haustierklappe
an die Wand an. Siehe dazu das Diagramm links. Bringen
Sie dann die Vorderseite der nun in der Wand befestigten
Klappe wieder an.
Gehen Sie jetzt nach draußen zur Außenwand. Der verlängerte Tunnel sollte
nun aus dem Loch herausragen. Schieben Sie den Außenrahmen über den
Tunnel.
16
Nehmen Sie kurz den Rahmen ab und
bohren Sie die Löcher für die Schrauben mit
dem entsprechenden Bohrer. Schieben Sie
anschließend einen Dübel in jedes gebohrte
Loch. Bringen Sie den Außenrahmen wieder an
und schrauben Sie ihn mit den zu den Dübeln
passenden Schrauben an.
18
Setzen Sie nun die vier
Schraubenaufsätze ein und achten
Sie dabei darauf, dass die Schlitze
vom Tunnel wegweisen.
19
Versiegeln Sie zuletzt mit etwas Allwetterkitt die Lücke zwischen Tunnel und
Außenrahmen. Wie empfehlen auch, etwas Kitt an der Stelle aufzutragen,
an der Außenrahmen und Wand aufeinandertreen.
All Weather
Sea lant
20
17 Markieren Sie die Position der vier Löcher, die zum Anbringen des
Außenrahmens benötigt werden.
14
Markieren Sie zunächst die Schraubenlöcher, entfernen Sie die Klappe von
der Wand und legen Sie sie abseits des Arbeitsbereichs ab. Bohren Sie die
vier Löcher mit dem entsprechenden Bohrer und achten Sie darauf, nicht
die Ränder der Hauptönung zu durchbrechen. Schieben Sie anschließend
einen Dübel in jedes gebohrte Loch.
8
Gehen Sie jetzt nach draußen zur Außenwand. Seien Sie vorsichtig beim
Entfernen des Baustos, um nicht versehentlich mehr als nötig abzulösen.
Möglicherweise müssen Sie mit etwas Mörtel die Önung an den Rändern
ausbessern, bevor Sie die Haustierklappe anbringen. Am besten sollte
alles gesäubert sein, bevor die Haustierklappe eingepasst wird.
DE DE
01069-EU_01
