Form No. 56091193 4/2015 REV A

EX20

Instructions For Use - Original Instructions / Instrucciones de uso / Mode d’ emploi

Models: 56105288 (100), 56105289 (100H), 56105290 (100SC)

This book has important information for the use and safe operation of this machine. Failure to read this book prior to oper-

ating or attempting any service or maintenance procedure to your Clarke machine could result in injury to you or to other

personnel; damage to the machine or to other property could occur as well. You must have training in the operation of this

machine before using it. If your operator(s) cannot read this manual, have it explained fully before attempting to operate this

machine.

All directions given in this book are as seen from the operator’s position at the rear of the machine.

English (A2 - A13)

Español (B2 - B13)

Français (C2 - C13)

READ THIS BOOK

LEA ESTE MANUAL

LISEZ CE MANUEL ES

EN

FR

A - 2 EX20 - 56091193 4/2015

INSTRUCTIONS FOR USE REVISED DATE

ENGLISH

TABLE OF CONTENTS

Page

Introduction ................................................................................... A-3

Parts and Service ........................................................................... A-3

Modifi cations ................................................................................... A-3

Nameplate ...................................................................................... A-3

Uncrating the Machine .................................................................... A-3

Cautions and Warnings .................................................................. A-4

Grounding Instructions ................................................................... A-5

Know Your Machine.............................................................A-6 – A-7

Know Your Switch Plate .................................................................. A-8

Preparing the Machine for Use .................................................... A-9

Operating the Machine .................................................... A-10 – A-11

After Use

After Using the Machine ............................................................... A-12

Maintenance

Maintenance Schedule ................................................................. A-12

Power Cord Maintenance ............................................................. A-12

Troubleshooting ............................................................................ A-13

Technical Specifi cations ............................................................... A-13

Material Composition and Recyclability ........................................ A-13

4/2015 A - 3 56091193 - EX20

REVISED DATE ENGLISHINSTRUCTIONS FOR USE

INTRODUCTION

This manual will help you get the most from your Clarke™ carpet extractor. Read it thoroughly before operating the machine.

This product is intended for commercial use only.

PARTS AND SERVICE

Repairs, when required, should be performed by your Authorized Clarke Service Center, who employs factory trained service personnel, and

maintains an inventory of Clarke original replacement parts and accessories.

Call the CLARKE DEALER named below for repairs or service. Please specify the Model and Serial Number when discussing your machine.

MODIFICATIONS

Modifi cations and additions to the cleaning machine which affect capacity and safe operation shall not be performed by the customer

or user without prior written approval from Nilfi sk-Advance, Inc. Unapproved modifi cations will void the machine warranty and make

the customer liable for any resulting accidents.

NAMEPLATE

The Model Number and Serial Number of your machine are shown on the Nameplate, located at the rear of the machine on the base. This

information is needed when ordering repair parts for the machine. Use the space below to note the Model Number and Serial Number of your

machine for future reference.

MODEL ________________________________________________

SERIAL NUMBER ________________________________________

UNCRATING THE MACHINE

When the machine is delivered, carefully inspect the shipping carton and the machine for damage. If damage is evident, save the shipping carton so

that it can be inspected. Contact the Clarke Customer Care Department immediately to fi le a freight damage claim.

WARNING!

The Products sold with this Manual contain or may contain chemicals that are known to certain governments (such as the State of

California, as identifi ed in its Proposition 65 Regulatory Warning Law) to cause cancer, birth defects or other reproductive harm. In

certain locations (including the State of California) purchasers of these Products that place them in service at an employment job site

or a publicly accessible space are required by regulation to make certain notices, warnings or disclosures regarding the chemicals

that are or may be contained in the Products at or about such work sites. It is the purchaser’s responsibility to know the content of,

and to comply with, any laws and regulations relating to the use of these Products in such environments. The Manufacturer disclaims

any responsibility to advise purchasers of any specifi c requirements that may be applicable to the use of the Products in such

environments.

A - 4 EX20 - 56091193 4/2015

INSTRUCTIONS FOR USE REVISED DATE

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS

This machine is only suitable for commercial use, for example in hotels, schools, hospitals, factories, shops and offi ces

other than normal residential housekeeping purposes.

When using any electrical appliance, basic precautions should always be followed, including the following:

NOTE: Read all instructions before using this machine.

WARNING!

To reduce the risk of fi re, electric shock, or injury:

• Do not leave the machine unattended when it is plugged in. Unplug the unit from the outlet when: not in use, before cleaning the

machine, prior to servicing or performing any maintenance on the machine, and when replacing parts or converting the machine

to another function.

• To avoid electric shock, do not expose to rain or snow. Store and use machine indoors only, store in a heated location. Do not

let the machine or wand freeze.

• Do not allow to be used as a toy. Close attention is necessary when used near children.

• High pressure cleaners shall not be used by children or untrained personnel.

• Use only as described in this manual. Use only the manufacturer’s recommended attachments.

• Never add water over 130º F/54º C to the solution tank.

• Always use a defoamer when foaming occurs to prevent vacuum motor damage.

• Do not let the pump run dry.

• Do not use with damaged cord or plug. If the machine is not working as it should, has been dropped, damaged, left outdoors or

dropped into water, return it to a service center.

• Turn off all controls before unplugging.

• Do not pull by the cord, use the cord as a handle, close a door on the cord, or pull the cord around sharp edges or corners. Do

not run the machine over the cord. Keep the cord away from heated surfaces. To unplug, grasp the plug, not the cord.

• Do not handle the plug, the cord or the machine with wet hands.

• Extension cords must be 12/3 and no longer than 50 feet. Replace the cord or unplug immediately if the ground prong becomes

damaged.

• Connect to a properly grounded outlet only.

• Do not put any object into openings. Do not use with any opening blocked; keep free of dust, lint, hair, and anything that may

reduce air fl ow.

• Keep loose clothing, hair, fi ngers, and all parts of body away from openings and moving parts.

• Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes, or any health endangering dusts.

Do not use to pick up fl ammable or combustible liquids such as gasoline or use in areas where they may be present.

• Risk of explosion – Do not spray fl ammable liquids.

• Use extra care when cleaning on stairs.

• Wear gloves or use rags when removing quick disconnects to prevent burns.

• Liquid ejected at the spray nozzle could be dangerous as a result of its temperature, pressure, or chemical content.

• High pressure jets can be dangerous if subject to misuse. The jet must not be directed at persons, live electrical equipment or the

machine itself.

• Do not use the machine within range of persons unless they wear protective clothing.

• Do not direct the jet against yourself or others in order to clean clothes or foot-wear.

• High pressure hoses, fi ttings and couplings are important for the safety of the machine. Use only hoses, fi ttings and couplings

recommended by the manufacturer.

• To ensure machine safety, use only original spare parts from the manufacturer or approved by the manufacturer.

• Water that has fl owed through backfl ow preventers is considered to be non-potable.

• Do not use the machine if a supply cord or important parts of the machine are damaged, e.g. safety devices, high pressure

hoses, trigger gun.

4/2015 A - 5 56091193 - EX20

REVISED DATE ENGLISHINSTRUCTIONS FOR USE

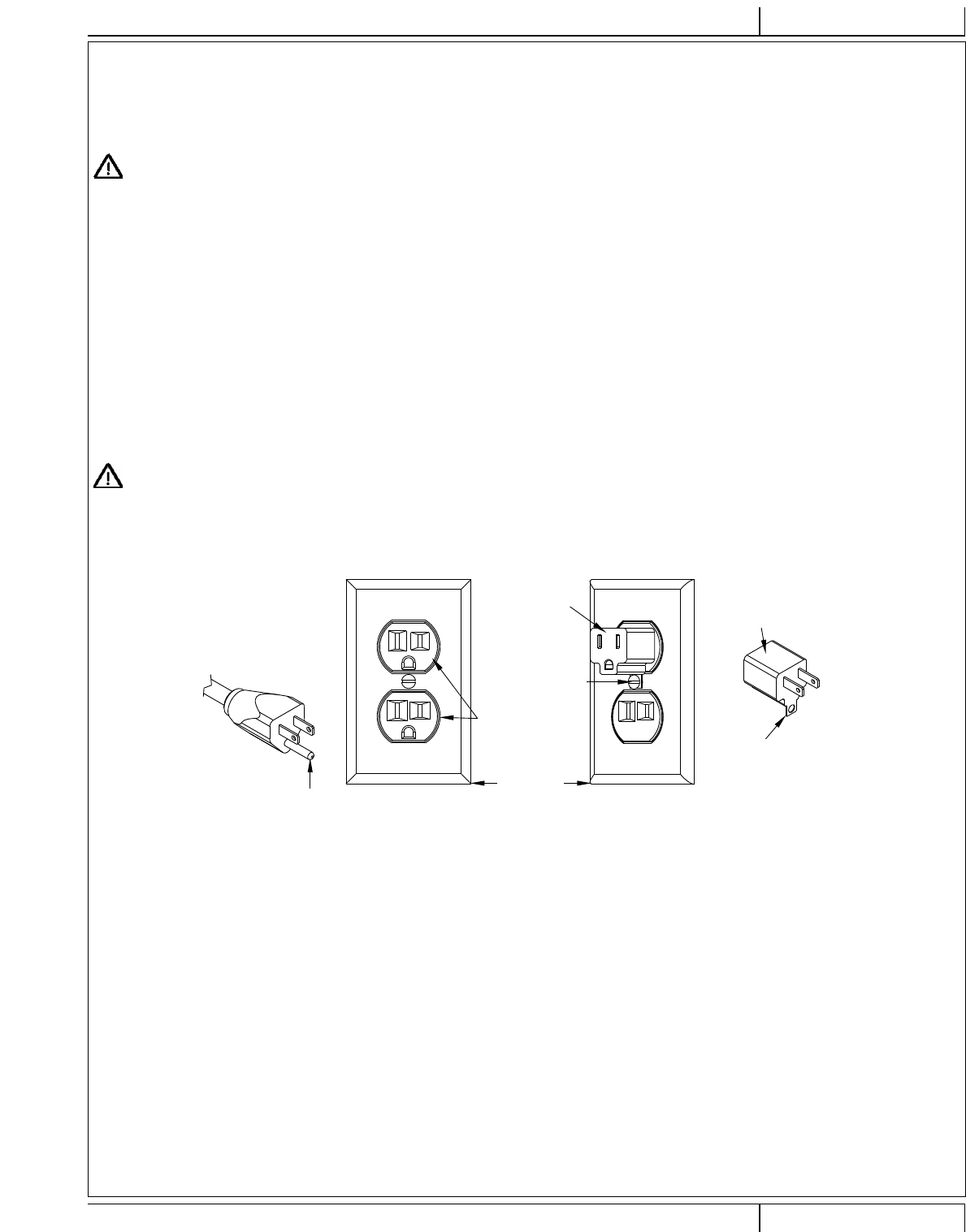

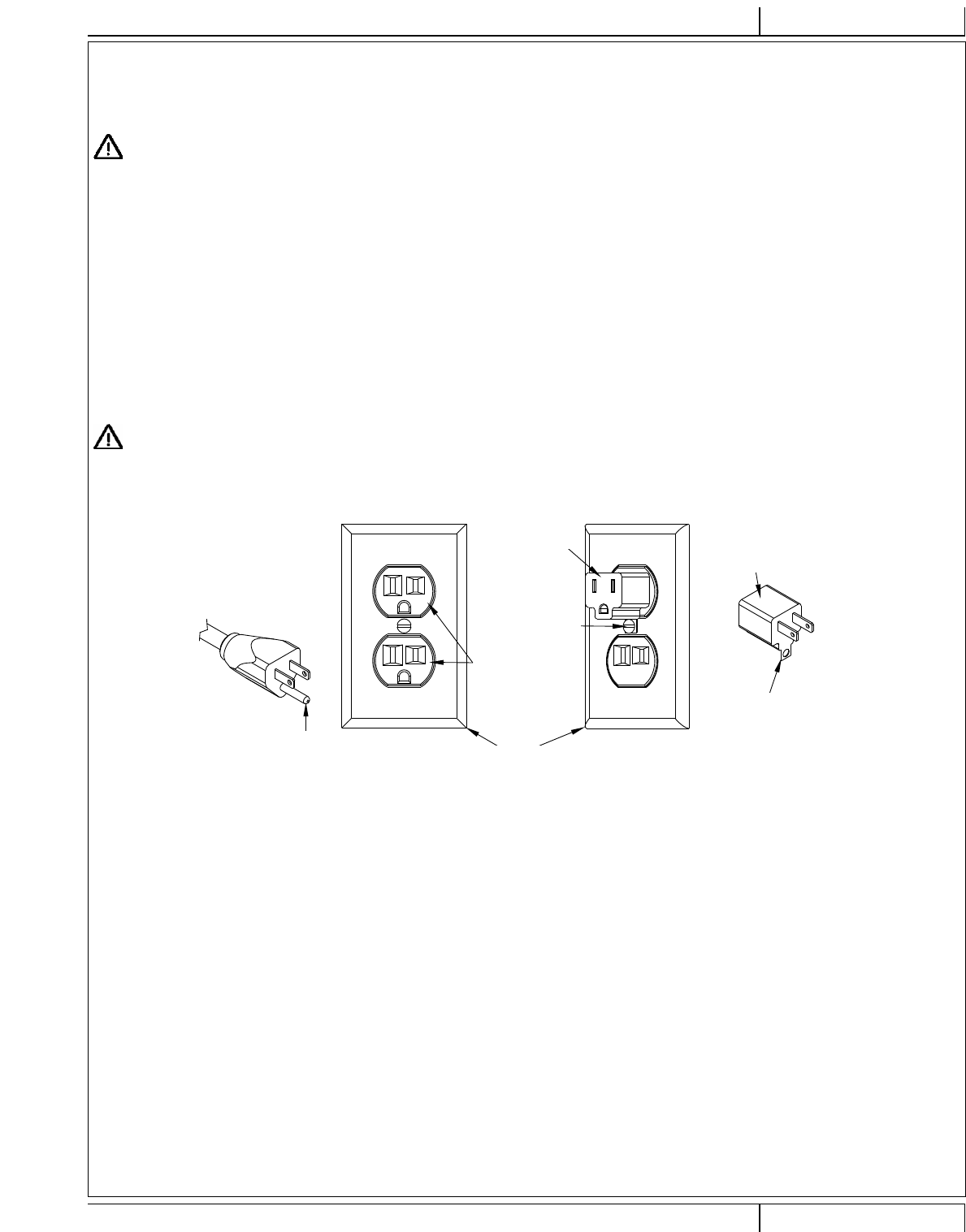

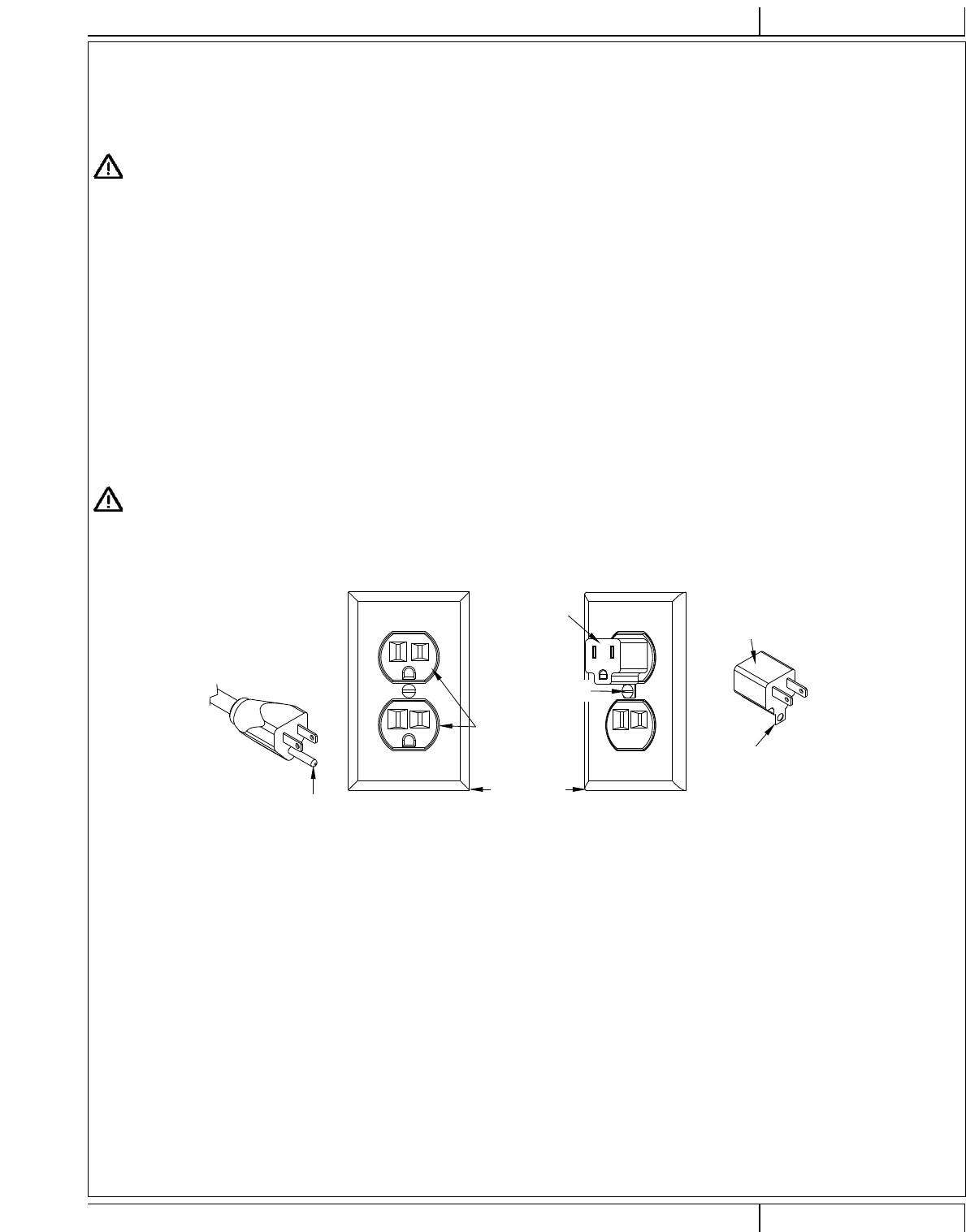

120VAC GROUNDING INSTRUCTIONS

This appliance must be grounded. If it should electrically malfunction, grounding provides a path of least resistance for electric current to reduce

the risk of electric shock. This appliance is equipped with a cord having an equipment-grounding conductor and grounding plug. The plug must be

plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances.

DANGER!

Improper connection of the equipment-grounding conductor can result in a risk of electric shock. Check with a qualifi ed

electrician or service person if you are in doubt as to whether the outlet is properly grounded. Do not modify the plug

provided with the appliance. If it will not fi t the outlet, have a proper outlet installed by a qualifi ed electrician.

This appliance is for use on a nominal 120-volt circuit, and has a grounding plug that looks like the plug illustrated in Figure 1 below. A temporary

adapter illustrated in Figures 2 and 3 may be used to connect this plug to a 2-pole receptacle as shown in Figure 2 if a properly grounded outlet is

not available. The temporary adapter should be used only until a properly grounded outlet (Figure 1) can be installed by a qualifi ed electrician. The

green-colored rigid ear, tab, or the like extending from the adapter must be connected to a permanent ground such as a properly grounded outlet box

cover. Whenever the adapter is used, it must be held in place by a metal screw. Grounding adapters are not approved for use in Canada.

Replace the plug if the grounding pin is damaged or broken.

The Green (or Green/Yellow) wire in the cord is the grounding wire. When replacing a plug, this wire must be attached to the grounding pin only.

Extension cords connected to this machine should be 12 gauge, three-wire cords with three-prong plugs and outlets. DO NOT use extension cords

more than 50 feet (15 m) long.

WARNING!

• If an extension cord is used, the plug and socket must be of watertight construction.

• Inadequate extension cords can be dangerous.

PLEASE NOTE: FOR NORTH AMERICA ONLY

Grounding Pin

Tab for Grounding Screw

Adapter

Adapter

Metal Screw

FIGURE 1 FIGURE 2 FIGURE 3

Grounded Outlet Box

Grounded Outlet

A - 6 EX20 - 56091193 4/2015

INSTRUCTIONS FOR USE REVISED DATE

ENGLISH

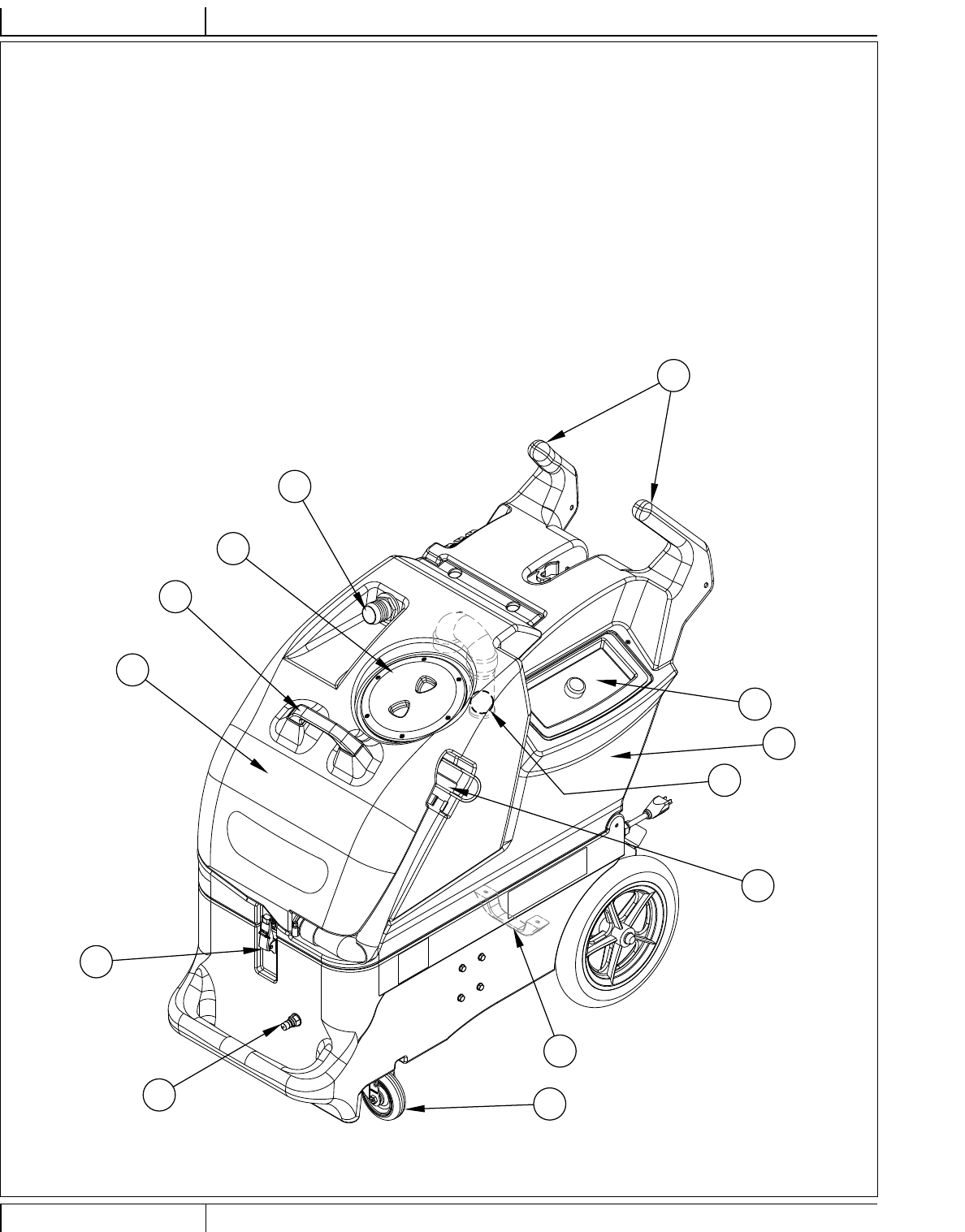

KNOW YOUR MACHINE

1 Recovery Tank Lid

2 Vacuum Hose Barb

3 Recovery Tank

4 Recovery Tank Drain Hose

5 Latch

6 Solution Hose Quick Disconnect

7 Caster

8 Recovery Tank Shutoff Float

9 Solution Tank Fill Opening

10 Solution Tank

11 Grab Handle

12 Handles

13 Loading Handle

1

2

3

5

67

9

4

8

10

11

12

13

4/2015 A - 7 56091193 - EX20

REVISED DATE ENGLISHINSTRUCTIONS FOR USE

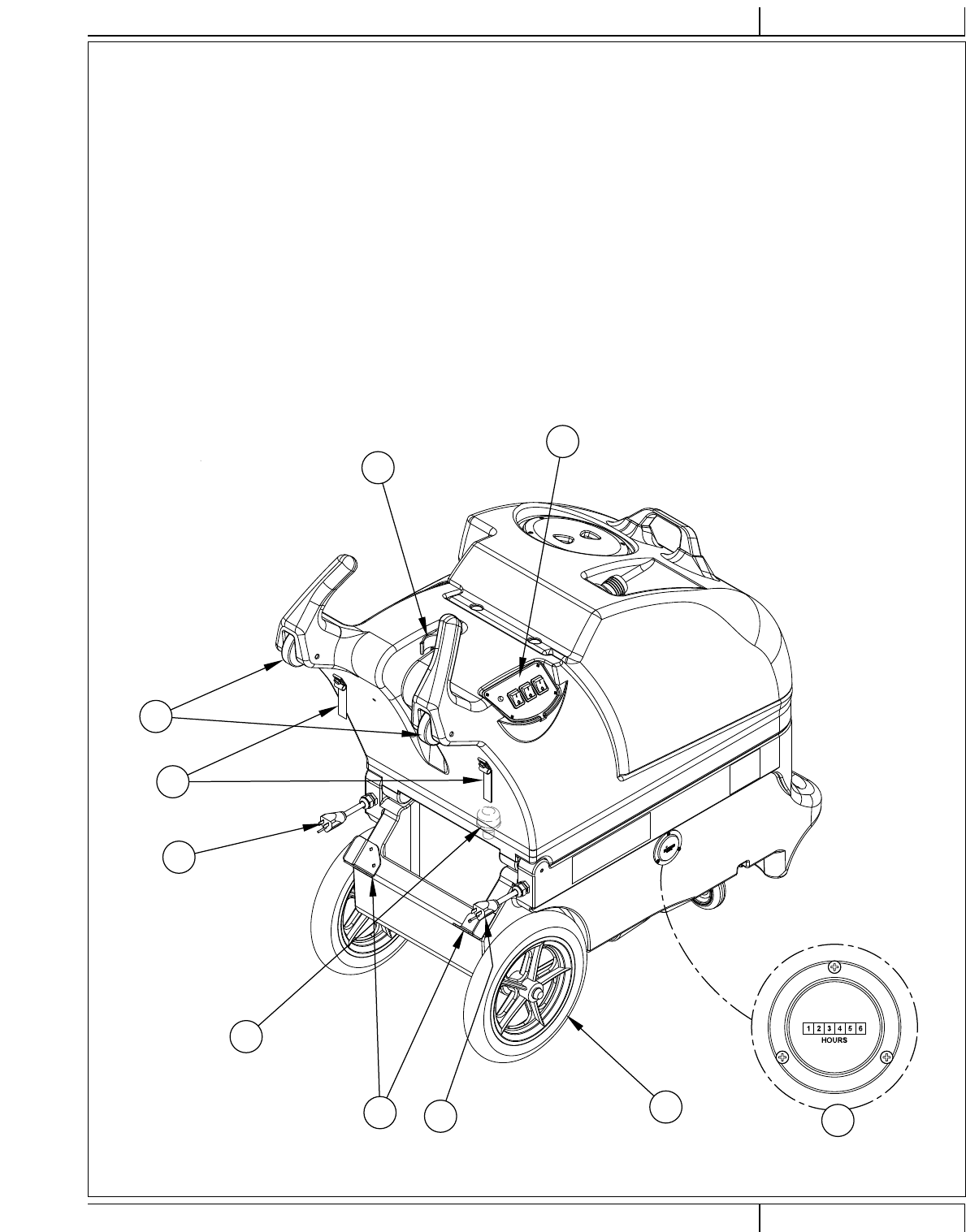

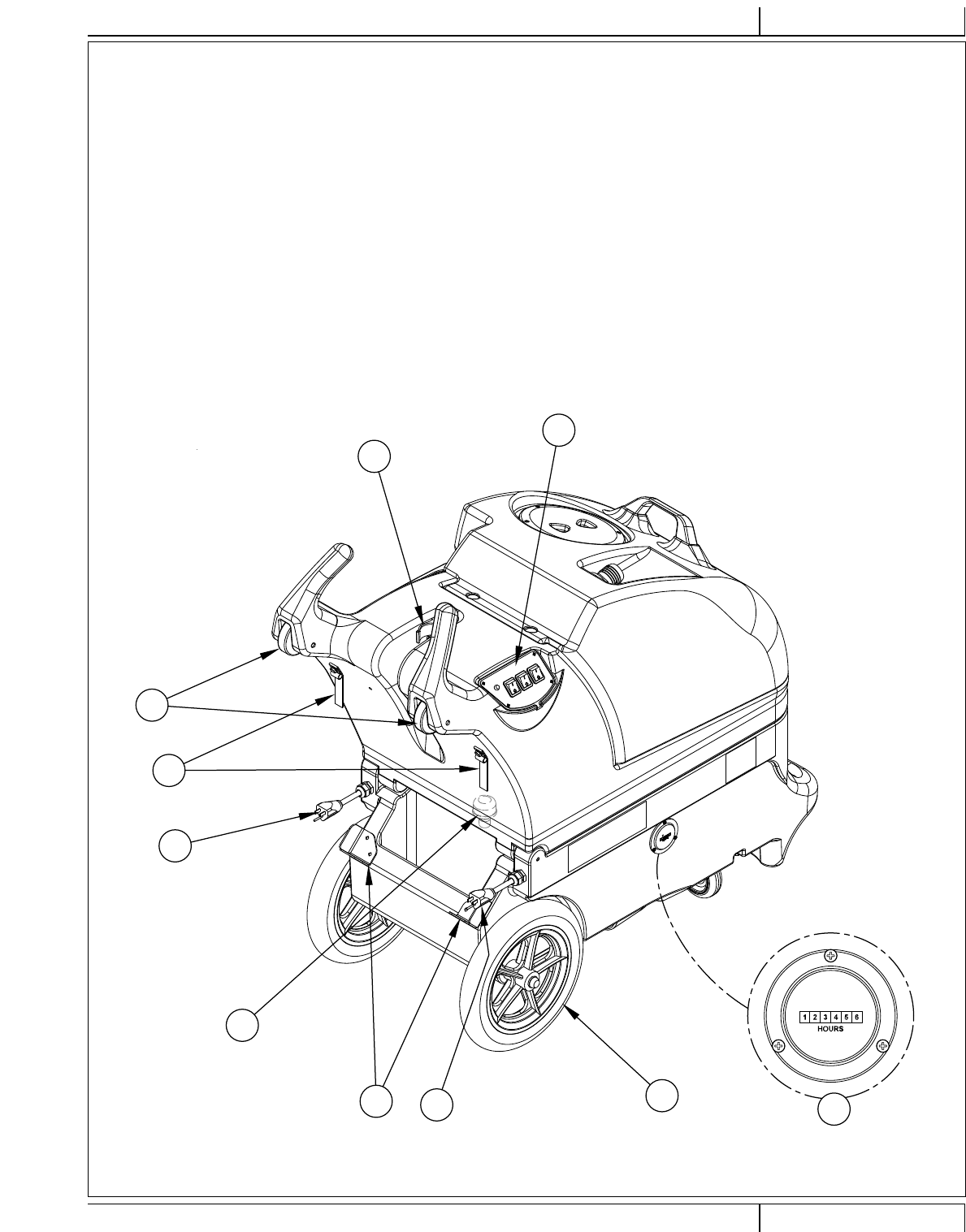

KNOW YOUR MACHINE (CONTINUED)

14 Wand Storage Clip

15 Switch Plate

16 Wheel

17 Pigtail Power Cord (Yellow)

18 Pigtail Power Cord (Red) (100H only)

19 Wand Retainer Bracket

20 Solution Filter (inside solution tank)

21 Loading Wheels

22 Cord Retainer Straps (two)

23 Hour Meter (Optional)

14

15

16

20

22

18

19

21

17 23

A - 8 EX20 - 56091193 4/2015

INSTRUCTIONS FOR USE REVISED DATE

ENGLISH

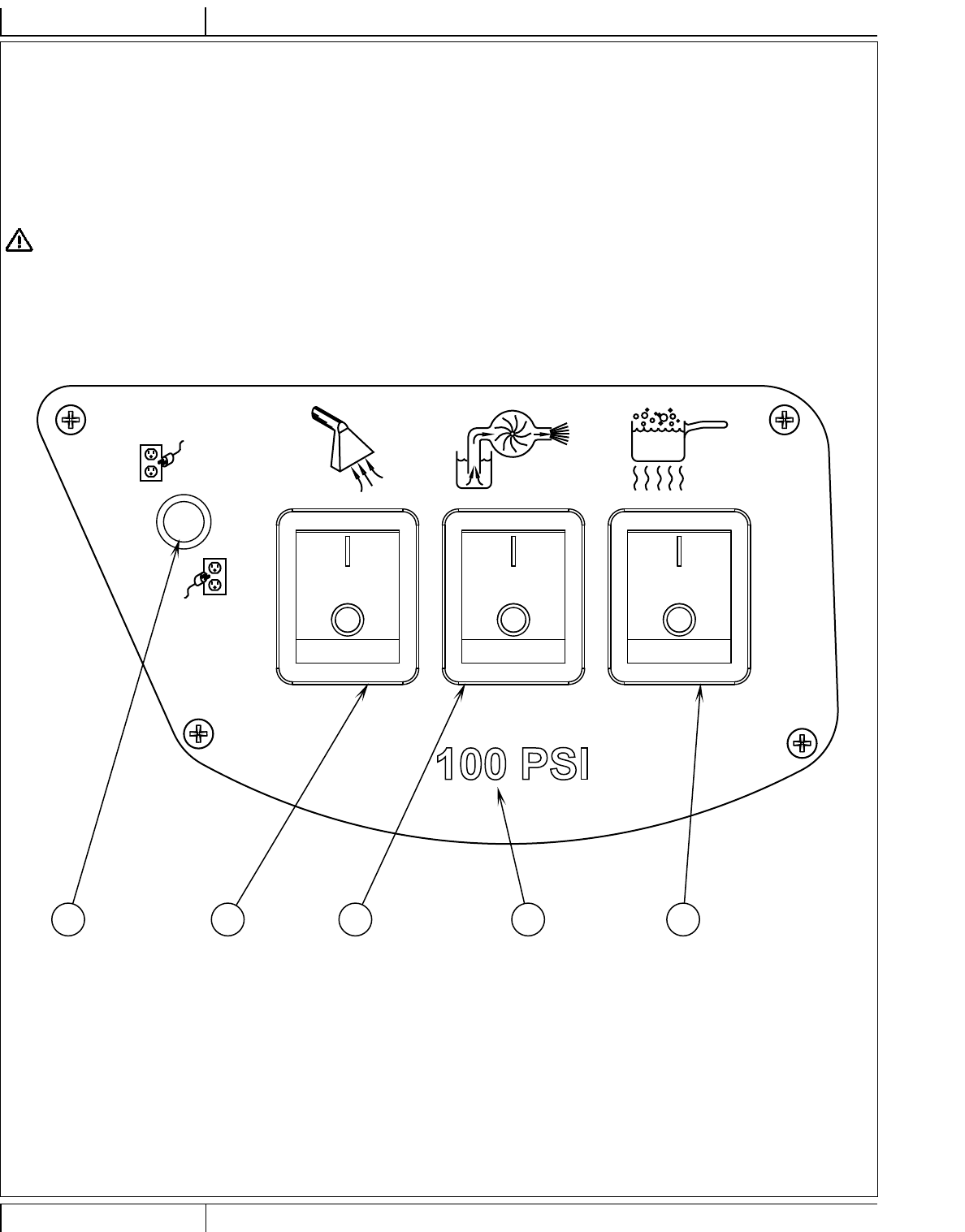

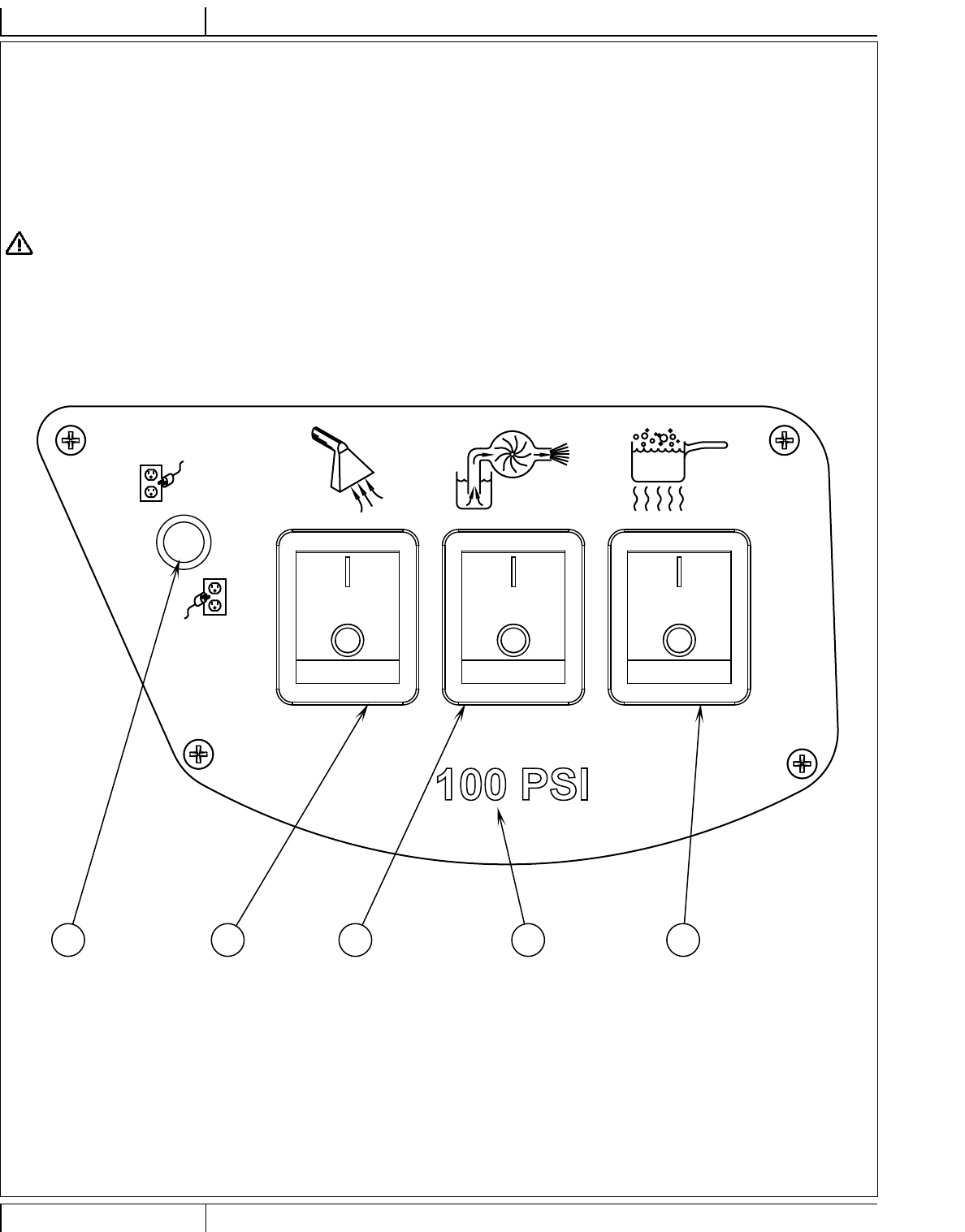

KNOW YOUR SWITCHPLATE

A Circuit Indicator (green) - When this light is on, it indicates that the two cords are plugged into separate circuits (only used on 100H

model). NOTE: if this indicator light is not turned on, you may have both power cords on the same circuit and this can trip the circuit breaker

in the wall.

B Vacuum Switch - This switch turns the vacuum motor ON and OFF.

C Pump Switch – This switch turns the pump ON and OFF.

D Heat Switch - The heat switch turns the heater ON and OFF (not used on 100 model 56105288).

E Pressure - This label identifi es the maximum pressure of your machine.

CAUTION!

The circuit breaker in the wall panel can trip if both cords are on the same circuit.

A B C E D

4/2015 A - 9 56091193 - EX20

REVISED DATE ENGLISHINSTRUCTIONS FOR USE

PREPARING THE MACHINE FOR USE

1 Inspect the machine, hoses, and cleaning tools for cleanliness and completeness.

2 Screw the Recovery Tank Lid (1) closed. Ensure the Recovery Tank Drain Hose Cap (4) is closed tightly.

3 Pre-spray spots and heavy traffi c areas before extracting with the detergent of your choice. Mix the pre-spray according to the detergent

manufacturer’s directions.

4 Open Solution Tank Fill Opening (9) and fi ll the solution tank with clear water (12.5 gal. / 47 L capacity). If desired, add a detergent or rinse

of your choice (we recommend a CRI approved detergent). If you choose to add a detergent to the solution tank, be sure to mix well, and

always follow the use & dilution instructions on the detergent label. Only use a detergent with a pH between 5 and 10. Although this machine

is designed to supply instant hot water (heated models only), the addition of warm water to the solution tank would increase heater effi ciency.

Never use water above 130º F/54º C in the solution tank.

CAUTION!

Use low-sudsing, liquid detergents designed for carpet extraction.

A - 10 EX20 - 56091193 4/2015

INSTRUCTIONS FOR USE REVISED DATE

ENGLISH

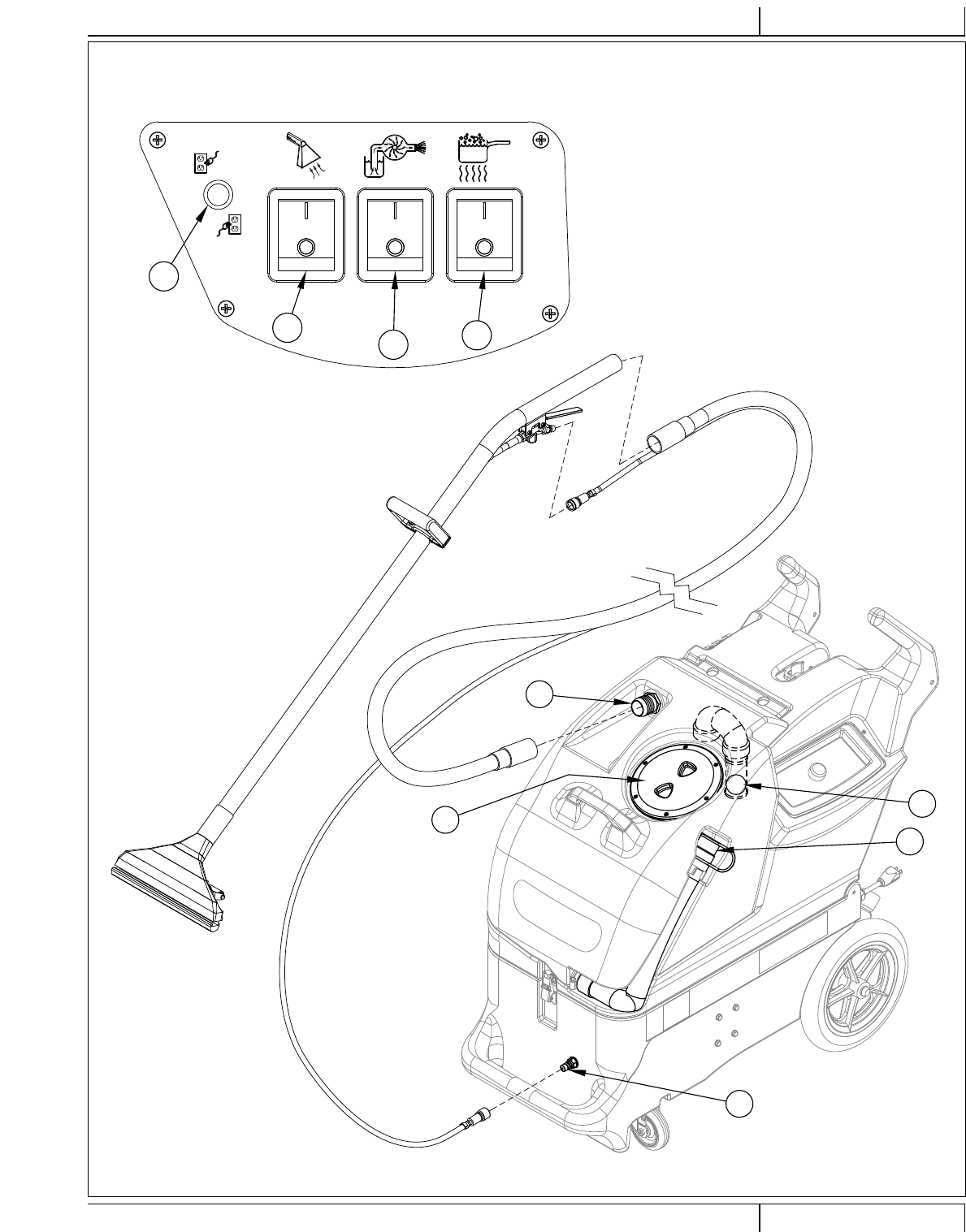

OPERATING THE MACHINE

1 Follow the instructions in the Preparing the Machine for Use section of this manual.

2 Turn off all the switches. Plug the power cords into properly grounded outlets. Do not connect both cords to the same outlet; the green,

Circuit Indicator Light (A) on the switch plate should light up. If the indicator light does not come on, try different outlets until it does. Do not

connect both cords to the same outlet.

3 Attach the priming hose to the machine and place the open end into the solution tank.

4 Turn ON the solution pump (C) and let it run until the pump is fully primed (approximately 30 seconds to 1 minute). Once the pump is primed,

turn off the pump and remove the priming hose. NOTE: If priming is diffi cult, place the open end of the priming hose into the Vacuum inlet

hose barb, and turn the vacuum (B) on. Use your hand to block the open area in the hose barb. This will allow the pump and the vacuum to

work together to get the water moving.

5 Connect a solution line to the Solution Hose Quick Disconnect (6). Attach the other end of the solution line to the cleaning tool.

6 Connect a vacuum hose to the Vacuum Hose Barb (2). Attach the other end of the vacuum hose to the cleaning tool.

7 To use heated water for cleaning, press the Heat Switch (D) on. Wait two minutes for the heat exchanger to reach temperature.

8 Press the Pump Switch (C) to ON (I).

9 Press the Vacuum Switch (B) to ON (I).

10 Spray through your tool a few times to fi ll the lines with solution. Begin cleaning.

11 Watch the fl uid entering the Recovery Tank Lid (1). If there is a large amount of suds in the recovery tank, add a defoamer chemical to the

recovery tank.

CAUTION!

• Empty the recovery tank before the fl uid or foam enters the vacuum motor.

• If foam or liquid escapes from the machine, switch off immediately.

CAUTION!

Always make sure the fl oat is clean and travels freely before turning on the machine. A fl oat that is stuck will cause the

vacuum motor to suck in water, resulting in vac motor damage.

12 The recovery tank has a Recovery Tank Shutoff Float (8) to block the vacuum system when the recovery tank is full. You can tell when the fl oat

closes by the sudden change in the sound of the vacuum motor. When the fl oat closes, the recovery tank must be emptied. The machine can

continue to dispense solution, but will not pick up water with the fl oat closed.

13 Monitor the water level in the solution tank. Do not let the pump run dry. When the solution tank gets low, turn off the pump and the vacuum

motor, refi ll the solution tank with water and the proper ratio of cleaning detergent. Empty the recovery tank and continue cleaning.

14 When the operator has completed the job; vacuum all unused solution from the solution tank into the recovery tank, turn off the pump, vacuum

motor and heat exchanger. Unplug the machine.

15 Push the machine to a designated waste water “DISPOSAL SITE” and empty the recovery tank. To empty, pull the Recovery Tank Drain Hose

(4) from its side storage location, then remove the plug (hold the end of the hose above the water level in the tank to avoid sudden, uncontrolled

fl ow of waste water).

16 Follow the instructions in the After Using the Machine section of this manual.

4/2015 A - 11 56091193 - EX20

REVISED DATE ENGLISHINSTRUCTIONS FOR USE

OPERATING THE MACHINE

A

B

CD

8

6

2

4

1

A - 12 EX20 - 56091193 4/2015

INSTRUCTIONS FOR USE REVISED DATE

ENGLISH

AFTER USING THE MACHINE

1 To empty the solution tank, open Solution Tank Fill Opening (9) and vacuum out all unused solution into the recovery tank using the vacuum

hose. Rinse the tank with clean water.

2 Turn all the Power Switches (B, C & D) to OFF (O). Unplug the Power Cords (17, 24). Coil the cords and secure them to the rear of the machine

using the two Cord Retainer Straps (22).

3 To empty the recovery tank, pull the Recovery Tank Drain Hose (4) from its side storage location, then remove the plug (hold the end of the hose

above the water level in the tank to avoid sudden, uncontrolled fl ow of waste water). Rinse the tank with clean water. Inspect the drain hose;

replace if kinked or damaged.

4 Disconnect the solution and vacuum hoses from the machine, at the Solution Hose Quick Disconnect (6) and Vacuum Hose Barb (2). Flush the

vacuum hose with warm water to wash any debris out of the vacuum hose and cleaning tool. Inspect them for damage.

5 Wipe the machine with a damp cloth. Do not use abrasive chemicals or solvents.

6 Perform any required maintenance before storage.

MAINTENANCE SCHEDULE

MAINTENANCE ITEM Daily Weekly Monthly Yearly

Check / Clean Tanks & Hoses X

Check / Clean Recovery Tank Shut-Off Float X

Clean Extraction Wand/Tool X

Inspect & Clean Solution Filter X

Use a fl ushing compound (descale machine) X

*Check Carbon Brushes X

* Have a Clarke service technician check the vacuum motor carbon brushes once a year or after 300 operating hours. Check the pump motor carbon

brushes every 500 hours or once a year.

IMPORTANT!

Motor damage resulting from failure to service the carbon brushes is not covered under warranty. See the Limited Warranty

Statement.

7 Store the machine indoors in a clean, dry place with the recovery tank lid open. Keep from freezing.

8 Lubricate the wheels, castors and quick disconnects with an all-purpose silicone spray.

9 Once a month, run a fl ushing compound (a mild acid descaler) through the machine to break up any mineral or chemical build-up that may have

formed. Rinse the descaler out of the system with a few gallons of clear water.

POWER CORD MAINTENANCE

Once a week (or more often if necessary), check the power cords for cracked or damaged insulation, exposed wires in the cord or plug, and damaged

or missing ground pin. Repair or replace damaged cord or plug immediately.

4/2015 A - 13 56091193 - EX20

REVISED DATE ENGLISHINSTRUCTIONS FOR USE

TROUBLESHOOTING:

IF THIS OCCURS CHECK THIS

NO SPRAY

Solution tank is empty, or fi lter is plugged.

Clogged spray tip(s).

Pump not running or not primed.

Valve on wand not operating.

Solution hose not completely connected to hose or to machine.

PUMP DOES NOT RUN

This pump motor runs on AC voltage, so it should start running as soon as you turn on the switch. If the

pump motor does not start running, check the wiring to the switch and to the motor. Check the switch to

see if it is “open”. Check voltage to the switch.

LOW SUCTION

Debris is plugging cleaning tool or vacuum hose.

Drain hose cap is not completely closed.

Recovery tank lid is not seated or gasket is damaged.

NO SUCTION

Ball in the fl oat is blocking air fl ow. Turn off the vacuum so the ball will drop down, or the recovery tank

is full and needs to be emptied.

No power to motor.

Test the switch.

Test the vacuum motor.

LOW HEAT

Spraying too long. Try spraying for 12-15 seconds, or about three strokes.

Heat exchanger needs to be fl ushed.

Wrong tool being used. Too much water passing through. Longer hose or larger diameter hose, than

standard.

NO HEAT

Heat is not turned on. The green circuit indicator light must be on.

No power in the wall outlet - check to see if the breaker has tripped.

Call your distributor for additional help.

TECHNICAL SPECIFICATIONS (as installed and tested on the unit)

Model EX20 100SC EX20 100H EX20 100

Model No. 56105290 56105289 56105288

Voltage/frequency 120 V / 60 Hz 120 V / 60 Hz 120 V / 60 Hz

Rated Current 15 Amp 15 Amp 15 Amp

Protection Class

(electrical) Class 1 Class 1 Class 1

Solution Tank Capacity 12.5 gal (47 L) 12.5 gal (47 L) 12.5 gal (47 L)

Recovery Tank Capacity 11.0 gal (42 L) 11.0 gal (42 L) 11.0 gal (42 L)

Total Weight 87 lbs. (39.4 kg) 87 lbs. (39.4 kg) 87 lbs. (39.4 kg)

Material Composition and Recyclability

Type % of machine weight

100 % recyclable

Aluminum 8% 100%

Electrical / motors / engines - misc 18% 33%

Ferrous metals 7% 100%

Harnesses / cables 5% 75%

Liquids 0% 0%

Plastic - non-recyclable 2% 0%

Plastic - recyclable 5% 100%

Polyethylene 52% 95%

Rubber 3% 34%

B - 2 EX20 - 56091193 4/2015

INSTRUCCIONES DE USO REVISED DATE

ESPAÑOL

ÍNDICE

Página

Introducción .................................................................................. B-3

Componentes y servicio ................................................................. B-3

Modifi caciones ................................................................................ B-3

Placa de identifi cación .................................................................... B-3

Desembalaje de la máquina ........................................................... B-3

Precauciones y advertencias .......................................................... B-4

Instrucciones de conexión a tierra .................................................. B-5

Conozca su máquina ...........................................................B-6 – B-7

Conozca su placa de interruptores ................................................. B-8

Preparación de la máquina para el uso ...................................... B-9

Manejo de la máquina .....................................................B-10 – B-11

Después de la utilización

Después de la utilización de la máquina ...................................... B-12

Mantenimiento

Programa de mantenimiento ........................................................ B-12

Mantenimiento del cable de alimentación .................................... B-12

Resolución de problemas ............................................................. B-13

Especifi caciones técnicas ............................................................. B-13

Composición del material y reciclaje ............................................ B-13

4/2015 B - 3 56091193 - EX20

REVISED DATE ESPAÑOLINSTRUCCIONES DE USO

INTRODUCCIÓN

Este manual le ayudará a obtener el máximo rendimiento de su aspirador de moqueta Clarke™. Léalo con atención antes de utilizar la máquina.

Este producto está destinado exclusivamente al uso comercial.

COMPONENTES Y SERVICIO

Las reparaciones, cuando sean necesarias, deben ser realizadas por su Centro Autorizado de Servicio de Clarke, que utiliza personal de servicio

formado en fábrica y lleva un inventario de las piezas de repuesto y accesorios originales de Clarke.

Llame al DISTRIBUIDOR CLARKE que se indica a continuación para lo referente a piezas de repuesto o servicio. Por favor, especifi que el modelo

y el número de serie cuando hable de su máquina.

MODIFICACIONES

El cliente o usuario no deberá realizar modifi caciones o agregados a la máquina limpiadora que afecten la capacidad y la operación

segura sin la autorización previa por escrito de Nilfi sk-Advance, Inc. Las modifi caciones sin autorización anularán la garantía de la

máquina, y el cliente será responsable de cualquier accidente que resulte.

PLACA DE IDENTIFICACIÓN

El Número de Modelo y Número de Serie de la máquina se indican en la placa de identifi cación instalada en la parte trasera de la máquina. Esta

información es necesaria a la hora de solicitar repuestos para la máquina. Utilice el espacio situado más adelante para anotar el número de modelo

y el número de serie de la máquina para futuras consultas.

MODELO _______________________________________________

NÚMERO DE SERIE ______________________________________

DESEMBALAJE DE LA MÁQUINA

Cuando reciba la máquina, examine con atención el cartón de embalaje y la máquina, con el fi n de comprobar si existe algún daño. Si observa algún

daño, guarde la caja de embalaje para que se pueda inspeccionar. Póngase en contacto inmediatamente con el Departamento de Servicio al Cliente

de Clarke para presentar una reclamación por daños en transporte.

¡ADVERTENCIA!

Los Productos a la venta con este Manual contienen, o pueden contener, productos químicos reconocidos por algunos gobiernos

(como el Estado de California, según lo indica en su Proposición 65, Ley de Advertencia Regulatoria) como causantes de cáncer,

defectos de nacimiento u otros daños reproductivos. En algunas jurisdicciones (incluido el Estado de California), los compradores de

estos Productos que los coloquen en servicio en un emplazamiento laboral o en un espacio de acceso público tienen la obligación

regulatoria de realizar determinados avisos, advertencias o divulgaciones respecto de los productos químicos contenidos o

posiblemente contenidos en los Productos utilizados en tal lugar. Es la responsabilidad del comprador conocer y cumplir con todas

las leyes y reglamentaciones relacionadas con el uso de estos Productos en tales entornos. El Fabricante niega toda responsabilidad

de informar a los compradores sobre requisitos específi cos que pueden regir el uso de los Productos en tales entornos.

B - 4 EX20 - 56091193 4/2015

INSTRUCCIONES DE USO REVISED DATE

ESPAÑOL

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Esta máquina es apta únicamente para su uso comercial, por ejemplo, en hoteles, colegios, hospitales, fábricas, tiendas y

ofi cinas, y no para la limpieza diaria del hogar.

Cuando utilice un aparato eléctrico, se deben respetar las precauciones básicas, incluidas las siguientes:

NOTA: lea todas y cada una de las instrucciones antes de utilizar la máquina.

¡ADVERTENCIA!

Para reducir el riesgo de incendios, descargas eléctricas o lesiones:

• No pierda de vista la máquina mientras esté enchufada. Desenchufe la unidad de la toma de corriente cuando: no la use, antes

de limpiarla, antes de someterla a mantenimiento o reparaciones, y cuando reemplace las piezas o modifi que la máquina para

otra función.

• Para evitar descargas eléctricas, no la deje expuesta a la lluvia ni a la nieve. Utilícela y guárdela únicamente en interiores, y

guárdela en un lugar calefaccionado. No deje que la máquina o varilla se congele.

• No permita que se utilice como juguete. Es necesario prestar mucha atención si se la usa cerca de niños.

• Los limpiadores de alta presión no deben ser utilizados por niños ni por personal no capacitado.

• Utilice sólo de la manera descrita en este manual. Utilice únicamente los accesorios recomendados por el fabricante.

• Nunca agregue agua a una temperatura superior a 130º F/54º C al depósito de solución.

• Utilice siempre un desespumante cuando se produzca espuma para evitar daños en el motor de aspiración.

• No deje que la bomba funcione en seco.

• No utilice si observa daños en el cable o el enchufe. Si la máquina no funciona correctamente, se ha caído, ha sufrido daños, se

ha dejado a la intemperie o ha caído al agua, acuda a un centro de servicio.

• Apague todos los controles antes de desenchufar.

• No tire del cable ni lo utilice a modo de asa, evite que el cable quede atrapado al cerrar una puerta y no tire de él contra bordes

afi lados ni esquinas. No haga pasar la máquina por encima del cable. Mantenga el cable alejado de superfi cies calientes. Para

desenchufar, agarre el enchufe y no el cable.

• No manipule el enchufe, el cable ni la máquina con las manos húmedas.

• Los alargadores deben ser de 12/3 y su longitud no debe superar los 15,24 m. Sustituya el cable o desenchufe inmediatamente

si la clavija de tierra está dañada.

• Enchufe sólo a una toma de corriente debidamente conectada a tierra.

• No coloque ningún objeto en las aberturas. No utilice la máquina si las aberturas están obstruidas; manténgalas libres de polvo,

hilos, pelo o cualquier otra sustancia que pueda reducir el caudal de aire.

• Mantenga el cabello, las ropas sueltas, los dedos y todas las partes del cuerpo lejos de las aberturas y de las partes en

movimiento.

• No recoja ningún material en combustión o que eche humo, como cigarrillos o cerillas, o cualquier tipo de polvo que

representara una amenaza para la salud. No utilice para recoger líquidos infl amables o combustibles, como gasolina, ni en

lugares en los que pueda haber dichos líquidos.

• Riesgo de explosión. No pulverice líquidos infl amables.

• Tenga un cuidado especial cuando limpie en escaleras.

• Use guantes o trapos al retirar las desconexiones rápidas para evitar quemaduras.

• El líquido eyectado por la boquilla de pulverización podría ser peligroso debido a su temperatura, presión o contenido químico.

• Las boquillas de alta presión pueden ser peligrosas si se utilizan incorrectamente. La boquilla no se debe posicionar apuntando

a personas, equipos eléctricos activos o la misma máquina.

• No utilice la máquina cerca de personas sin ropa de protección.

• No posicione la boquilla apuntando a usted ni a otras personas para limpiar ropa o zapatos.

• Los tubos, accesorios y acoplamientos de alta presión son importantes para la seguridad de la máquina. Utilice únicamente

tubos, accesorios y acoplamientos recomendados por el fabricante.

• Para garantizar la seguridad de la máquina, utilice únicamente piezas de repuesto originales del fabricante o aprobadas por el

fabricante.

• El agua que pasó por dispositivos de prevención de contracorriente se considera no potable.

• No utilice la máquina si un cable de alimentación o partes importantes de la máquina están dañados, por ejemplo dispositivos de

seguridad, tubos de alta presión, pistola de accionamiento.

4/2015 B - 5 56091193 - EX20

REVISED DATE ESPAÑOLINSTRUCCIONES DE USO

INSTRUCCIONES DE CONEXIÓN A TIERRA 120VCA

Este artefacto debe conectarse a tierra. En caso de que se produzca algún fallo eléctrico, la conexión a tierra ofrece una vía de resistencia menor

para la corriente eléctrica, reduciendo el riesgo de descarga eléctrica. Este aparato está equipado con un cable con conductor de conexión a tierra

del equipo y enchufe de conexión a tierra. El enchufe debe conectarse a una toma de corriente debidamente instalada y conectada a tierra de

acuerdo con todas las normas y ordenanzas locales.

¡PELIGRO!

La conexión incorrecta del conductor de conexión a tierra del equipo puede suponer un riesgo de descarga eléctrica.

Consulte a un electricista cualifi cado o al personal de servicio en caso de duda acerca de la correcta conexión a tierra de la

toma de corriente. No modifi que el enchufe suministrado junto con el aparato. En caso de que este enchufe no sirva para

la toma de corriente, pida a un electricista cualifi cado que instale una toma de corriente adecuada.

Este aparato se usa con un circuito de 120 voltios nominales, y tiene un enchufe con toma a tierra tal como se muestra en la Figura 1, a continuación.

Se puede usar un adaptador provisorio tal como se ve en las Figuras 2 y 3 en caso de disponerse de un receptáculo sin toma a tierra como

en la Figura 2. Dicho adaptador provisorio se usará solamente hasta que un electricista cualifi cado instale un receptáculo con la toma a tierra

correspondiente (Figura 1). La lengüeta de conexión de color verde que sale del adaptador deberá ser conectada a una toma a tierra permanente

como, por ejemplo, la caja del receptáculo con toma a tierra. Siempre que se use el adaptador, hay que sostenerlo en su lugar con un tornillo de

metal. El uso de adaptadores de conexión a tierra no está aprobado en Canadá.

Sustituya el enchufe si la patilla de tierra está dañada o rota.

El hilo Verde (o Verde/Amarillo) del cordón es el hilo de tierra. Cuando sustituya el enchufe, este hilo sólo debe ir conectado a la patilla de tierra.

Los cables alargadores conectados a esta máquina deben ser del calibre 12, trifi lares, con tres patillas y tomas de pared adecuadas. NO utilice

cables alargadores de más de 15 m.

¡ADVERTENCIA!

• Si se utiliza un alargador, el enchufe y la toma de corriente deben ser herméticos.

• Los alargadores inadecuados pueden ser peligrosos.

ATENCIÓN: PARA AMÉRICA DEL NORTE SOLAMENTE

Conexión a Tierra

Adaptador

Adaptador

Tornillo de Metal

FIGURA 1 FIGURA 2 FIGURA 3

Receptáculo con

Toma a Tierra

Caja del

Receptáculo con

Toma a Tierra

Lengüeta Para el Tornillo

de Toma a Tierra

B - 6 EX20 - 56091193 4/2015

INSTRUCCIONES DE USO REVISED DATE

ESPAÑOL

CONOZCA SU MÁQUINA

1 Tapa del depósito de recuperación

2 Lengüeta del tubo de aspiración

3 Depósito de recuperación

4 Tubo de vaciado del depósito de recuperación

5 Pestillo

6 Desconexión rápida del tubo de la solución

7 Ruedecilla

8 Flotador de cierre del depósito de recuperación

9 Abertura de llenado del depósito de solución

10 Depósito de solución

11 Mango de sujeción

12 Manijas

13 Manilla de carga

1

2

3

5

67

9

4

8

10

11

12

13

4/2015 B - 7 56091193 - EX20

REVISED DATE ESPAÑOLINSTRUCCIONES DE USO

CONOZCA SU MÁQUINA (CONTINUACIÓN)

14 Presilla para guardar la varilla

15 Placa de interruptores

16 Rueda

17 Cable de alimentación en espiral (amarillo)

18 Cable de alimentación en espiral (rojo) (100H únicamente)

19 Soporte de retén de la varilla

20 Filtro de solución (dentro del depósito de solución)

21 Ruedas de carga

22 Correas de retén del cable (dos)

23 Cronómetro (opcional)

14

15

16

20

22

18

19

21

17 23

B - 8 EX20 - 56091193 4/2015

INSTRUCCIONES DE USO REVISED DATE

ESPAÑOL

CONOZCA SU PLACA DE INTERRUPTORES

A Indicador de circuito (verde) – Cuando esta luz está encendida, indica que los dos cables están enchufados en circuitos separados

(sólo se utiliza en el modelo 100H). NOTA: si esta luz indicadora no está encendida, ambos cables pueden estar enchufados en el mismo

circuito, y el disyuntor de la pared se puede desconectar.

B Interruptor de aspiración – Este interruptor se utiliza para encender o apagar el motor de aspiración.

C Interruptor de la bomba – Este interruptor se utiliza para encender o apagar la bomba.

D Interruptor del calefactor – Este interruptor se utiliza para encender o apagar el calefactor. (no se utiliza en el modelo 100 56105288)

E Presión – Esta etiqueta identifi ca la presión máxima de su máquina.

¡PRECAUCIÓN!

El disyuntor de la pared se puede desconectar si ambos cables están en el mismo circuito.

A B C E D

4/2015 B - 9 56091193 - EX20

REVISED DATE ESPAÑOLINSTRUCCIONES DE USO

PREPARACIÓN DE LA MÁQUINA PARA SU UTILIZACIÓN

1 Inspeccione si la máquina, los tubos y las herramientas de limpieza están limpios y completos.

2 Cierre la tapa del depósito de recuperación (1) con tornillos. Asegúrese de que el tapón del tubo de vaciado del depósito de recuperación (4)

esté bien cerrado.

3 Pulverice previamente las manchas y las zonas por las que más se circula con el detergente que prefi era. Mezcle el producto de

pulverización de acuerdo con las recomendaciones del fabricante.

4 Abra la abertura de llenado del depósito de solución (9) y llene el depósito de solución con agua limpia (capacidad de 12,5 gal./ 47 L). Si lo

desea, añada un detergente (recomendamos un detergente aprobado por el CRI). Si desea añadir un detergente al depósito de la solución,

asegúrese de mezclarlo bien, y siga siempre las instrucciones de uso y disolución que aparecen en la etiqueta del detergente. Utilice

únicamente detergentes con pH de entre 5 y 10. Si bien la máquina está diseñada para suministrar agua caliente al instante (únicamente

modelos con calefacción), el añadir agua tibia al depósito de la solución puede aumentar la efi ciencia del calefactor. Nunca use agua a una

temperatura superior a 130º F/54º C en el depósito de solución.

¡PRECAUCIÓN!

Utilice detergentes líquidos de bajo poder espumante diseñados para la succión de moquetas.

B - 10 EX20 - 56091193 4/2015

INSTRUCCIONES DE USO REVISED DATE

ESPAÑOL

MANEJO DE LA MÁQUINA

1 Siga las instrucciones de la sección Preparación de la máquina para el uso de este manual.

2 Apague todos los interruptores. Enchufe los cables de alimentación a tomas de corriente puestas a tierra correctamente. No conecte ambos

cables a la misma toma de corriente. La luz indicadora de circuito verde (A) de la placa de interruptores se debería encender. Si la luz

indicadora no se enciende, pruebe con distintas tomas de corriente.

3 Acople el tubo de cebado a la máquina y coloque el extremo abierto en el depósito de solución.

4 Encienda la bomba de la solución (C) y déjela funcionar hasta que la bomba esté completamente cebada (aproximadamente entre 30

segundos y 1 minuto). Cuando la bomba se haya cebado, apague la bomba y retire el tubo de cebado. NOTA: Si se difi culta el cebado,

coloque el extremo abierto del tubo de cebado dentro de la lengüeta del tubo de entrada de aspiración y encienda la aspiración (B). Utilice

una mano para bloquear la parte abierta de la lengüeta del tubo. Así la bomba y la aspiración funcionarán juntas para poner el agua en

movimiento.

5 Conecte una línea de solución a la desconexión rápida del tubo de la solución (6). Acople el otro extremo de la línea de solución a la herramienta

de limpieza.

6 Conecte un tubo de aspiración a la lengüeta del tubo de aspiración (2). Acople el otro extremo del tubo de aspiración a la herramienta de

limpieza.

7 Para usar agua caliente para limpiar, encienda el interruptor del calefactor (D). Espere dos minutos para que el intercambiador de calor alcance

la temperatura adecuada.

8 Ponga el interruptor de la bomba (C) en la posición de encendido (I).

9 Ponga el interruptor de aspiración (B) en la posición de encendido (I).

10 Pulverice con la herramienta algunas veces para llenar las conducciones con solución. Comience la limpieza.

11 Observe la introducción del fl uido en la tapa del depósito de recuperación (1). Si hay demasiada espuma en el depósito de recuperación, añada

un producto químico antiespumante en el depósito de recuperación.

¡PRECAUCIÓN!

• Vacíe el depósito de recuperación antes de que el fl uido o la espuma se introduzcan en el motor de aspiración.

• Si sale espuma o líquido de la máquina, apáguela inmediatamente.

¡PRECAUCIÓN!

Siempre asegúrese de que el fl otador esté limpio y se desplace libremente antes de encender la máquina. Si el

fl otador está atascado, el motor de aspiración recogerá agua y se dañará.

12 El depósito de recuperación tiene un fl otador de cierre (8) para bloquear el sistema de aspiración cuando el depósito de recuperación está

lleno. Se puede reconocer el momento en que se cierra el fl otador por el cambio súbito del ruido del motor de aspiración. Hay que vaciar el

depósito de recuperación cuando el fl otador lo cierra. La máquina puede seguir aplicando la solución, pero no recogerá el agua si el fl otador

está cerrado.

13 Monitorice el nivel de agua en el depósito de la solución. No deje que la bomba funcione en seco. Cuando el depósito de la solución tenga un

nivel bajo, apague la bomba y el motor de aspiración, y rellene dicho depósito con agua y la proporción correcta de detergente Vacíe el depósito

de recuperación y siga limpiando.

14 Cuando el operador haya completado la tarea, aspire toda la solución sin usar desde el depósito de solución hacia el depósito de recuperación,

y apague la bomba, el motor de aspiración y el intercambiador de calor. Desenchufe la máquina.

15 Lleve la máquina a un lugar establecido para la eliminación de aguas residuales y vacíe el depósito de recuperación. Para vaciarla, tire de la

tubería de drenaje del depósito de recuperación (4) para sacarla de su ubicación de almacenamiento lateral y, a continuación, retire el tapón

(sostenga el extremo de la tubería por encima del nivel de agua para evitar el fl ujo súbito e incontrolado de agua residual).

16 Siga las instrucciones de la sección Después de la utilización de la máquina de este manual.

4/2015 B - 11 56091193 - EX20

REVISED DATE ESPAÑOLINSTRUCCIONES DE USO

MANEJO DE LA MÁQUINA

A

B

CD

8

6

2

4

1

B - 12 EX20 - 56091193 4/2015

INSTRUCCIONES DE USO REVISED DATE

ESPAÑOL

DESPUÉS DE LA UTILIZACIÓN DE LA MÁQUINA

1 Para vaciar el depósito de solución, abra la abertura de llenado del depósito de solución (9) y aspire toda la solución sin usar hacia el depósito

de recuperación con el tubo de aspiración. Enjuague el depósito con agua limpia.

2 Apague todos los interruptores de corriente (B, C y D) (O). Desenchufe los cables de alimentación (17, 24). Enrolle los cables y fíjelos a la parte

posterior de la máquina con las dos correas de retén del cable (22).

3 Para vaciar el depósito de recuperación, tire de la tubería de drenaje del depósito de recuperación (4) para sacarla de su ubicación de

almacenamiento lateral y, a continuación, retire el tapón (sostenga el extremo de la tubería por encima del nivel de agua para evitar el fl ujo

súbito e incontrolado de agua residual). Enjuague el depósito con agua limpia. Inspeccione el tubo de drenaje y sustitúyalo si está torcido o

dañado.

4 Desconecte los tubos de solución y aspiración de la máquina, en la desconexión rápida del tubo de la solución (6) y la lengüeta del tubo

de aspiración (2). Lave el tubo de aspiración con agua tibia para eliminar residuos del tubo de aspiración y de la herramienta de limpieza.

Examínelos para comprobar si existen daños.

5 Limpie la máquina con un paño húmedo. No utilice disolventes ni productos químicos abrasivos.

6 Realice cualquier operación de mantenimiento que sea necesaria antes de guardar la máquina.

PROGRAMA DE MANTENIMIENTO

OPERACIÓN DE MANTENIMIENTO Diario Semanal Mensual Anual

Limpiar e inspeccionar depósitos y tubos X

Limpiar e inspeccionar el fl otador de cierre del depósito

de recuperación X

Limpiar la varilla/herramienta de extracción X

Limpiar e inspeccionar el fi ltro de la solución X

Use un compuesto de limpieza (antincrustaciones) X

*Verifi car los cepillos de carbono X

* Haga que un técnico de mantenimiento de Clarke revise los cepillos de carbono del motor de aspiración una vez al año o después de 300 horas

de funcionamiento. Compruebe los cepillos de carbono de los motores de la bomba cada 500 horas o una vez al año.

¡IMPORTANTE!

Los daños al motor causados por no haber revisado y mantenido los cepillos de carbono no están cubiertos por la garantía.

Consulte la Declaración de Garantía Limitada.

7 Guarde la máquina en el interior, en un lugar limpio y seco, con la tapa del depósito de recuperación abierta. Protéjala frente a la

congelación.

8 Lubrique las ruedas, ruedas pivotantes y desconexiones rápidas con un espray de silicona multiusos.

9 Una vez al mes, haga pasar un compuesto de limpieza (producto antincrustaciones ácido suave) por la máquina para deshacer cualquier

acumulación de minerales o productos químicos que pueda haberse formado. Enjuague el producto antincrustaciones del sistema con varios

litros de agua limpia.

MANTENIMIENTO DEL CABLE DE ALIMENTACIÓN

Una vez por semana (o más si fuera necesario), compruebe los cables de alimentación para ver si existen grietas o si el aislamiento está dañado,

si hay hilos expuestos en el cable o en el enchufe y si la patilla de tierra está dañada o no está presente. Repare o sustituya el cable o enchufe

dañado inmediatamente.

4/2015 B - 13 56091193 - EX20

REVISED DATE ESPAÑOLINSTRUCCIONES DE USO

LOCALIZACIÓN DE AVERÍAS:

SI SE PRODUCE ESTE

PROBLEMA COMPRUEBE LO SIGUIENTE

NO HAY PULVERIZACIÓN

El depósito de la solución está vacío o el fi ltro está atascado.

Puntas de pulverización atascadas.

La bomba no funciona o no ha sido cebada.

La válvula en la varilla no funciona.

El tubo de la solución no está completamente conectado al tubo o a la máquina.

LA BOMBA NO FUNCIONA El motor de la bomba funciona con tensión CA, por lo que debería empezar a funcionar al encender

el interruptor. Si el motor de la bomba no arranca, compruebe el cableado al interruptor y al motor.

Compruebe el interruptor para ver si está “abierto”. Compruebe el voltaje al interruptor.

POCA SUCCIÓN Hay residuos que atascan la herramienta de limpieza o el tubo de aspiración.

La tapa del tubo de drenaje no está completamente cerrada.

La tapa del depósito de recuperación no está asentada, o la empaquetadura está dañada.

NINGUNA SUCCIÓN

La bola en el fl otador está bloqueando el fl ujo de aire. Apague la aspiración de modo que la bola baje,

o el depósito de recuperación está lleno y se debe vaciar.

No llega alimentación al motor.

Compruebe el interruptor.

Compruebe el motor de aspiración.

POCO CALOR

Pulverización demasiado prolongada. Intente pulverizar durante 12-15 segundos, o unos tres golpes.

Es necesario limpiar el intercambiador de calor.

Se está utilizando una herramienta equivocada. Pasa demasiada agua. Tubo más largo o de mayor

diámetro que el estándar.

NO HAY CALOR No se ha encendido el sistema calefactor. La luz indicadora de circuito verde debe estar encendida.

No hay alimentación en la toma de la pared: compruebe si el disyuntor ha saltado.

Llame a su distribuidor para obtener ayuda adicional.

ESPECIFICACIONES TÉCNICAS (SEGÚN LA INSTALACIÓN Y LAS PRUEBAS DE LA UNIDAD)

Modelo EX20 100SC EX20 100H EX20 100

Nº de modelo 56105290 56105289 56105288

Voltaje/frecuencia 120 V / 60 Hz 120 V / 60 Hz 120 V / 60 Hz

Corriente nominal 15 Amp 15 Amp 15 Amp

Clase de protección (eléctrica) Clase 1 Clase 1 Clase 1

Capacidad del depósito de

solución 12.5 gal (47 L) 12.5 gal (47 L) 12.5 gal (47 L)

Capacidad del depósito de

recuperación 11.0 gal (42 L) 11.0 gal (42 L) 11.0 gal (42 L)

Peso total 87 lbs. (39.4 kg) 87 lbs. (39.4 kg) 87 lbs. (39.4 kg)

Composición del material y reciclaje

Tipo % del peso de la

máquina 100 % reciclable

Aluminio 8% 100%

Eléctrico / motores / misc. 18% 33%

Metales ferrosos 7% 100%

Arneses / cables 5% 75%

Líquidos 0% 0%

Plástico – no reciclable 2% 0%

Plástico – reciclable 5% 100%

Polietileno 52% 95%

Goma 3% 34%

C - 2 EX20 - 56091193 4/2015

MODE D‘ EMPLOI REVISED DATE

FRANÇAIS

TABLE DES MATIÈRES

Page

Introduction ................................................................................... C-3

Pièces et service après-vente ........................................................ C-3

Modifi cations ................................................................................... C-3

Plaque d’identifi cation ..................................................................... C-3

Déballage de la machine ................................................................ C-3

Avertissements ............................................................................... C-4

Instructions de mise à la terre ........................................................ C-5

Apprenez à connaître votre machine ................................ C-6 – C-7

Apprenez à connaître votre plaque d’interrupteur .......................... C-8

Préparation de la machine ........................................................... C-9

Fonctionnement de la machine ......................................C-10 – C-11

Après l’utilisation

Après l’utilisation de la machine ................................................... C-12

Entretien

Programme d’entretien ................................................................. C-12

Maintenance du cordon d’alimentation ......................................... C-12

Dépannage ................................................................................... C-13

Spécifi cations techniques ............................................................. C-13

Composition des matériaux et recyclabilité .................................. C-13

4/2015 C - 3 56091193 - EX20

REVISED DATE FRANÇAISMODE D‘ EMPLOI

INTRODUCTION

Ce mode d’emploi vous permettra d’exploiter au maximum les fonctionnalités de votre extracteur Clarke™. Lisez-le attentivement avant d’utiliser la

machine.

Ce produit est conçu pour un usage commercial uniquement.

PIÈCES ET SERVICE APRÈS-VENTE

Si nécessaire, les réparations doivent être effectuées par votre centre de service Clarke agréé. Ce centre emploie du personnel formé en usine et

maintient un inventaire de pièces de rechange et d’accessoires d’origine de la marque Clarke.

Pour tout entretien ou réparation, contactez le REVENDEUR CLARKE mentionné ci-dessous. Veuillez préciser le modèle et le numéro de série de

votre machine dans toute communication.

MODIFICATIONS

Les modifi cations et ajouts d’éléments à la machine de lavage, qui affectent ses capacités et son fonctionnement sécurisé, ne doivent

pas être réalisés sans le consentement préalable et écrit de Nilfi sk-Advance, Inc. Toute altération non approuvée annulera la garantie

de la machine. En outre, le client sera entièrement responsable des accidents associés.

PLAQUE D’IDENTIFICATION

Le modèle et le numéro de série de votre machine fi gurent sur la plaque d’identifi cation située à l’arrière, à la base de la machine. Ces informations

sont nécessaires lors de la commande de pièces détachées. Utilisez l’espace ci-dessous pour consigner ces renseignements en vue d’une utilisation

ultérieure.

MODÈLE _______________________________________________

NUMÉRO DE SÉRIE ______________________________________

DÉBALLAGE DE LA MACHINE

Lors de la livraison de la machine, veuillez inspecter soigneusement le carton de conditionnement et la machine elle-même afi n de déceler tout

dommage éventuel. En cas de dommages manifestes, conservez le carton de conditionnement afi n d’en permettre l’inspection. Contactez le service

client Clarke immédiatement pour faire une déclaration de dommages de transport.

AVERTISSEMENT !

Les Produits vendus avec le présent manuel contiennent ou peuvent contenir des produits chimiques reconnus par certains

gouvernements (comme l’État de Californie, par le biais de la proposition de loi d’avertissement réglementaire 65) comme provoquant

des cancers, des anomalies congénitales et autres dangers pour la reproduction. Dans certains endroits (comme l’État de Californie),

les acheteurs de ces Produits, qui les utilisent sur un lieu de travail ou dans un espace public, ont l’obligation d’apposer certains avis,

avertissements ou informations concernant les produits chimiques qui sont ou peuvent être contenus dans les Produits dans ces

lieux ou aux alentours de ces lieux de travail. Il incombe à l’acheteur de connaître les dispositions de, et de respecter, toutes les lois

et réglementations ayant attrait à l’utilisation de ces Produits au sein de tels environnements. Le Fabricant rejette toute responsabilité

d’informer les acheteurs concernant des exigences spécifi ques qui peuvent s’appliquer à l’utilisation des Produits dans de tels

environnements.

C - 4 EX20 - 56091193 4/2015

MODE D‘ EMPLOI REVISED DATE

FRANÇAIS

CONSIGNES DE SÉCURITÉ IMPORTANTES

Cette machine est conçue uniquement pour une utilisation commerciale, comme dans des hôtels, des écoles, des

hôpitaux, des usines, des magasins et des bureaux, tout ce qui ne concerne pas les travaux ménagers.

Lorsque vous utilisez un appareil électrique, certaines règles de base doivent toujours être observées, notamment celles

énoncées ci-après :

NOTE : lisez toutes les instructions avant d’utiliser la machine.

AVERTISSEMENT !

Afi n de réduire les risques d’incendie, de décharge électrique ou de blessure :

• Ne laissez pas la machine sans surveillance lorsqu’elle est branchée. Débranchez l’unité de la prise électrique quand : elle n’est

pas utilisée, avant de la nettoyer, avant un entretien ou une maintenance, et pour remplacer des pièces ou convertir la machine

pour une autre fonction.

• Afi n d’éviter tout choc électrique, n’exposez pas la machine à la pluie ou à la neige. Rangez et utilisez cette machine uniquement

à l’intérieur, dans un endroit chauffé. Ne laissez pas la machine ou la lance geler.

• Cet appareil ne doit pas être utilisé comme un jouet. Faites très attention lorsque l’appareil est utilisé à proximité d’enfants.

• Les nettoyeurs à haute pression ne doivent pas être utilisés par des enfants ou des personnes non qualifi ées.

• Utilisez cet appareil uniquement comme décrit dans le présent manuel. Utilisez uniquement les accessoires recommandés par le

fabricant.

• N’ajoutez jamais une eau à plus de 54°C dans le réservoir de solution.

• Utilisez toujours un agent anti-mousse en cas de moussage pour éviter d’endommager le moteur.

• Ne laissez pas la pompe tourner à vide.

• N’utilisez pas l’appareil si le cordon ou la prise sont endommagés. Si la machine ne fonctionne pas correctement, si elle est

tombée, endommagée, restée à l’extérieur, voire même lâchée dans l’eau, renvoyez-la dans un centre de service.

• Arrêtez toutes les commandes avant de débrancher l’appareil.

• Ne tirez pas l’appareil par le cordon électrique. N’utilisez pas non plus le cordon comme une poignée et ne l’enroulez pas autour

d’objets pointus ou tranchants. Évitez également de refermer une porte sur le cordon. Évitez de faire rouler la machine sur le

cordon. Le cordon doit rester loin de toute surface chauffée. Pour débrancher la machine, saisissez la prise et non le cordon.

• Ne manipulez pas la prise, le cordon ou la machine avec les mains humides.

• La longueur des rallonges doit être de 1 à 15 m maximum. Remplacez ou débranchez immédiatement le cordon si le conducteur

de terre est endommagé.

• Branchez uniquement l’appareil à une prise correctement mise à la terre.

• N’introduisez aucun objet dans les orifi ces de l’appareil. N’utilisez pas l’appareil si l’un de ses orifi ces est bloqué. Conservez à

l’abri des poussières, cheveux, peluches, etc., qui risquent de réduire le débit d’air.

• Évitez que des cheveux, doigts ou vêtements amples ne soient entraînés dans les parties mobiles de la machine ou pris dans un

de ses orifi ces.

• N’aspirez aucun objet brûlant ou fumant, tel que des cigarettes, des allumettes, des cendres chaudes, ni aucune poussière

nuisible à la santé. N’utilisez pas la machine pour ramasser des liquides infl ammables ou combustibles, tels que de l’essence,

ou à proximité de telles substances.

• Risque d’explosion – Ne pulvérisez pas des liquides infl ammables.

• Faire très attention en nettoyant des escaliers.

• Pour éviter des brûlures, portez des gants ou utilisez des chiffons pour desserrer les raccords rapides.

• Tout liquide éjecté du gicleur peut être dangereux en raison de sa température, de sa pression ou de sa nature chimique.

• Les jets à haute pression peuvent être dangereux s’ils sont mal utilisés. Le jet ne doit pas être dirigé vers une personne, un

équipement électrique actif ou la machine elle-même.

• N’utilisez pas la machine à proximité de personnes sauf si ces dernières portent des vêtements de protection.

• Ne dirigez pas le jet vers d’autres personnes ou vous-même afi n de nettoyer des vêtements ou des chaussures.

• Les tuyaux, raccords et accouplements à haute pression sont importants pour la sécurité de la machine. Utilisez uniquement des

tuyaux, raccords et accouplements recommandés par le fabricant.

• Pour assurer la sécurité de la machine, utilisez uniquement des pièces de rechange d’origine ou approuvées par le fabricant.

• L’eau qui a traversé des disconnecteurs hydrauliques est considérée comme non potable.

• N’utilisez pas la machine si un cordon électrique ou des pièces importantes sont endommagés, ex. dispositifs de sécurité, tuyaux

à haute pression, pistolet à gâchette, etc.

4/2015 C - 5 56091193 - EX20

REVISED DATE FRANÇAISMODE D‘ EMPLOI

INSTRUCTIONS DE MISE À LA TERRE POUR 120 V C.A.

Cet appareil doit être mis à la terre. En cas de mauvais fonctionnement, la mise à la terre établit un trajet de moindre résistance pour le courant

électrique pour réduire le risque de décharge électrique. Cet appareil est équipé d’un cordon doté d’un conducteur de protection et d’une prise de

mise à la terre. La prise doit être branchée dans une prise murale appropriée, correctement installée et mise à la terre, en accord avec tous les codes

et consignes locaux.

DANGER !

Un conducteur de protection incorrectement branché peut entraîner un risque de décharge électrique. Vérifi ez avec un

électricien ou un technicien qualifi é en cas de doute sur la mise à la terre correcte de la prise. Ne modifi ez pas la prise

fournie avec l’appareil. Si elle ne peut être branchée, faites installer une prise murale appropriée par un électricien qualifi é.

Cet appareil est destiné à être utilisé sur un circuit de 120 volts et possède une prise de mise à la terre comme celle illustrée à la Figure 1. Un

adaptateur temporaire illustré sur les Figures 2 et 3 peut être utilisé pour brancher cette dernière à une prise fi xe bipolaire, illustrée à la Figure 2, si

une prise correctement mise à la terre n’est pas disponible. L’adaptateur temporaire doit être utilisé jusqu’à ce qu’une prise correctement mise à la

terre (Figure 1) soit installée par un électricien qualifi é. La languette rigide de couleur verte, ou autre dispositif du même genre, de l’adaptateur doit

être connectée à une mise à la terre permanente telle qu’une prise correctement reliée à la terre. Lorsque l’adaptateur est utilisé, il doit être maintenu

en position par une vis métallique. Les adaptateurs de mise à la terre ne sont pas conçus pour une utilisation au Canada.

Remplacez la prise si la broche de mise à la terre est endommagée ou cassée.

Le fi l vert (ou vert/jaune) est le fi l de terre. Lorsque vous remplacez la prise, ce fi l doit être connecté à la broche de mise à la terre uniquement.

Les cordons prolongateurs connectés à cette machine doivent être des rallonges à trois conducteurs de calibre 12, avec fi ches et des prises à trois

broches. N’utilisez PAS des cordons prolongateurs de plus de 15 m.

AVERTISSEMENT !

• Si une rallonge est utilisée, la prise de la rallonge et la prise murale doivent être étanches.

• Les rallonges électriques inappropriées peuvent présenter des risques.

REMARQUE : UNIQUEMENT POUR L’AMÉRIQUE DU NORD

Borne de Terre

Adaptateur

Adaptateur

Vis Metallique

FIGURE 1 FIGURE 2 FIGURE 3

Socle de Prise

de Terre

Patte Pour Vis de

Mise a la Terre

Prise de Terre

C - 6 EX20 - 56091193 4/2015

MODE D‘ EMPLOI REVISED DATE

FRANÇAIS

APPRENEZ À CONNAÎTRE VOTRE MACHINE

1 Couvercle du réservoir de récupération

2 Raccord fi leté du tuyau d’aspiration

3 Réservoir de récupération

4 Tuyau de vidange du réservoir de récupération

5 Loquet

6 Raccord rapide du tuyau de solution

7 Roulette

8 Système de fermeture à fl otteur du réservoir de récupération

9 Goulot de remplissage du réservoir de solution

10 Réservoir de solution

11 Poignée de transport

12 Poignées

13 Poignée de chargement

1

2

3

5

67

9

4

8

10

11

12

13

4/2015 C - 7 56091193 - EX20

REVISED DATE FRANÇAISMODE D‘ EMPLOI

APPRENEZ À CONNAÎTRE VOTRE MACHINE (SUITE)

14 Clip de rangement de la lance

15 Plaque d’interrupteur

16 Roue

17 Cordon électrique (jaune)

18 Cordon électrique (rouge) (100H uniquement)

19 Support de retenue de la lance

20 Filtre de solution (à l’intérieur du réservoir de solution)

21 Roues de chargement

22 Attaches de retenue des cordons (deux)

23 Horomètre (optionnel)

14

15

16

20

22

18

19

21

17 23

C - 8 EX20 - 56091193 4/2015

MODE D‘ EMPLOI REVISED DATE

FRANÇAIS

APPRENEZ A CONNAÎTRE VOTRE PLAQUE D’INTERRUPTEUR

A Indicateur de circuit (vert) – Quand ce voyant est allumé, il indique que les deux cordons sont branchés à des circuits séparés (seulement

utilisé sur le modèle 100H). NOTE : si ce voyant n’est pas allumé, les deux cordons électriques sont peut-être branchés sur le même circuit, ce

qui peut déclencher le disjoncteur situé dans le mur.

B Interrupteur d’aspiration – Démarre et éteint le moteur d’aspiration.

C Interrupteur de la pompe – Démarre et éteint la pompe.

D Interrupteur du chauffe-eau – Allume et éteint le chauffe-eau. (pas utilisé sur le modèle 100 56105288)

E Pression – Cette étiquette identifi e la pression maximale de votre machine.

ATTENTION !

Le disjoncteur situé dans le mur peut se déclencher si les deux cordons sont branchés sur le même circuit.

A B C E D

4/2015 C - 9 56091193 - EX20

REVISED DATE FRANÇAISMODE D‘ EMPLOI

PRÉPARATION DE LA MACHINE À L’UTILISATION

1 Inspectez la propreté et l’état complet de la machine, des tuyaux et des accessoires de nettoyage.

2 Fermez le couvercle du réservoir de récupération (1) en le vissant. Vérifi ez que le bouchon du tuyau de vidange du réservoir de récupération

(4) est correctement fermé.

3 Avant d’utiliser l’extracteur, pulvérisez le détergent de votre choix sur les zones de fort trafi c et autres. Préparez le mélange de pré-

vaporisation selon les indications du fabricant de détergents.

4 Remplissez le réservoir de solution d’eau propre (capacité de 47 l) par son orifi ce de remplissage (9). Si vous le souhaitez, ajoutez un

détergent ou un mélange nettoyant de votre choix (nous recommandons un détergent approuvé CRI). Si vous ajoutez un détergent dans le

réservoir de solution, assurez-vous de bien mélanger le produit et l’eau, et respectez toujours les instructions d’utilisation et de dilution du

fabricant de détergents. Utilisez uniquement un détergent dont le pH est situé entre 5 et 10. Bien que cette machine soit conçue pour fournir

instantanément de l’eau chaude (modèles à chauffe-eau uniquement), l’ajout d’eau chaude dans le réservoir de solution peut améliorer

l’effi cacité du chauffe-eau. N’utilisez jamais une eau à plus de 54°C dans le réservoir de solution.

ATTENTION !

Utilisez des détergents liquides peu moussants, conçus pour le nettoyage des tapis.

C - 10 EX20 - 56091193 4/2015

MODE D‘ EMPLOI REVISED DATE

FRANÇAIS

UTILISATION DE LA MACHINE

1 Suivez les instructions de la section Préparation de la machine à l’utilisation du présent manuel.

2 Arrêtez tous les interrupteurs. Branchez les cordons électriques dans des prises de terre correctes. Ne branchez pas les deux cordons à

la même prise ; le voyant Indicateur de circuit (A) de la plaque d’interrupteur doit s’allumer. Si ce voyant ne s’allume pas, essayez d’autres

prises jusqu’à ce qu’il s’allume.

3 Fixez le tuyau d’amorçage à la machine et placez l’extrémité ouverte dans le réservoir de solution.

4 Mettez la pompe de solution (C) en marche et laissez-la fonctionner jusqu’à ce qu’elle soit totalement amorcée (30 à 60 secondes environ).

Dès que la pompe est amorcée, arrêtez-la et retirez le tuyau d’amorçage. NOTE : si l’amorçage est diffi cile, placez l’extrémité ouverte du

tuyau d’amorçage dans le raccord fi leté de l’entrée d’aspiration, et activez l’aspiration (B). Utilisez votre main pour bloquer la zone ouverte du

raccord fi leté. Ainsi, la pompe et l’aspiration peuvent fonctionner ensemble pour déplacer l’eau.

5 Branchez une conduite de solution au raccord rapide du tuyau de solution (6). Fixez l’autre extrémité de la conduite de solution à l’accessoire

de nettoyage.

6 Branchez un tuyau d’aspiration au raccord fi leté (2). Fixez l’autre extrémité du tuyau d’aspiration à l’accessoire de nettoyage.

7 Pour laver avec de l’eau chaude, appuyez sur l’interrupteur du chauffe-eau (D). Attendez deux minutes que l’échangeur de chaleur atteigne la

température nécessaire.

8 Placez l’interrupteur de la pompe (C) en position de marche (I).

9 Placez l’interrupteur d’aspiration (B) en position de marche (I).

10 Vaporisez à l’aide de l’accessoire pendant quelques minutes pour remplir les conduites de solution. Commencez à nettoyer.

11 Surveillez le fl uide entrant par le couvercle du réservoir de récupération (1). En présence de mousse excessive dans le réservoir de récupération,

ajoutez un agent anti-mousse dans ce réservoir.

ATTENTION !

• Videz le réservoir de récupération avant que le fl uide ou la mousse n’atteigne le moteur d’aspiration.

• Si la mousse ou le fl uide s’échappe de la machine, arrêtez immédiatement la machine.

ATTENTION !

Assurez-vous toujours que le fl otteur est propre et se déplace librement avant de mettre la machine en marche. Un fl otteur

bloqué entraîne une aspiration d’eau dans le moteur d’aspiration, endommageant ledit moteur.

12 Le réservoir de récupération est équipé d’un système de fermeture à fl otteur (8) pour bloquer le système d’aspiration lorsque le réservoir est

plein. Une modifi cation soudaine du bruit du moteur d’aspiration vous permet de savoir quand le fl otteur bloque le passage. Lorsque le fl otteur

ferme le réservoir de récupération, ce dernier doit être vidé. La machine peut continuer à distribuer la solution, mais ne ramassera pas d’eau

avec le fl otteur fermé.

13 Vérifi ez le niveau d’eau dans le réservoir de solution. Ne laissez pas la pompe tourner à vide. Quand le niveau du réservoir de solution est bas,

arrêtez la pompe et le moteur d’aspiration, remplissez le réservoir de solution avec de l’eau et le volume correct de détergent de nettoyage.

Videz le réservoir de récupération et continuez le nettoyage.

14 Quand vous avez terminé le travail, aspirez dans le réservoir de récupération la totalité de la solution restant dans le réservoir de solution et

arrêtez la pompe, le moteur d’aspiration et l’échangeur de chaleur. Débranchez la machine.

15 Amenez la machine vers un « SITE DE DÉCHARGE » des eaux usées et videz le réservoir de récupération. Pour le vider, tirez le tuyau de

vidange du réservoir de récupération (4) de son dispositif de rangement latéral, puis retirez le bouchon (maintenez l’extrémité du tuyau au-

dessus du niveau d’eau du réservoir afi n d’éviter tout déversement accidentel d’eaux usées).

16 Respectez les instructions de la section Après l’utilisation de la machine du présent manuel.

4/2015 C - 11 56091193 - EX20

REVISED DATE FRANÇAISMODE D‘ EMPLOI

UTILISATION DE LA MACHINE

A

B

CD

8

6

2

4

1

C - 12 EX20 - 56091193 4/2015

MODE D‘ EMPLOI REVISED DATE

FRANÇAIS

APRÈS L’UTILISATION DE LA MACHINE

1 Pour vider le réservoir de solution, ouvrez le goulot de remplissage (9) et aspirez la totalité de la solution restante dans le réservoir de

récupération à l’aide du tuyau d’aspiration. Rincez le réservoir à l’eau claire.

2 Placez tous les interrupteurs (B, C et D) en position d’arrêt (O). Débranchez les cordons électriques (17, 24). Enroulez les cordons et fi xez-les

à l’arrière de la machine en utilisant les deux attaches de retenue des cordons (22).

3 Pour vider le réservoir de récupération, tirez son tuyau de vidange (4) du dispositif de rangement latéral, puis retirez le bouchon (maintenez

l’extrémité du tuyau au-dessus du niveau d’eau du réservoir afi n d’éviter tout déversement accidentel d’eaux usées). Rincez le réservoir à l’eau

claire. Inspectez le tuyau de vidange ; remplacez-le s’il est endommagé ou tordu.

4 Débranchez les tuyaux de solution et d’aspiration de la machine au niveau du raccord rapide du tuyau de solution (6) et du raccord fi leté du

tuyau d’aspiration (2). Rincez le tuyau d’aspiration à l’eau chaude pour éliminer les débris présents dans le tuyau et l’accessoire de nettoyage.

Vérifi ez la présence de dommages.

5 Essuyez la machine avec un chiffon humide. N’utilisez pas de produits chimiques abrasifs ou de solvants.

6 Avant de ranger la machine, effectuez toutes les tâches de maintenance nécessaires.

PROGRAMME DE MAINTENANCE

ÉLÉMENT Tous les

jours

Chaque

semaine

Tous les

mois Tous les ans

Vérifi cation / nettoyage des réservoirs et tuyaux X

Vérifi cation / nettoyage du système de fermeture à

fl otteur du réservoir de récupération X

Nettoyage de l’accessoire / lance d’extraction X

Inspection et nettoyage du fi ltre de solution X

Utilisez un composé de rinçage (détartrez la machine) X

*Vérifi cation des balais de carbone X

* Demandez à un technicien d’entretien Clarke de vérifi er les balais de carbone du moteur d’aspiration une fois par an ou toutes les 300 heures de

fonctionnement. Les balais de carbone des moteurs de la pompe doivent être vérifi és une fois par an ou toutes les 500 heures de fonctionnement.

IMPORTANT !

Les dommages occasionnés au moteur suite à un manque d’entretien des balais de carbone ne sont pas couverts par la

garantie. Consultez la Déclaration de responsabilité limitée.

7 Rangez la machine à l’intérieur, dans un endroit sec et propre, le couvercle du réservoir de récupération étant ouvert. Maintenez-la à l’abri du

gel.

8 Graissez les roues, les roulettes et les raccords rapides avec un spray universel au silicone.

9 Une fois par mois, faites circuler un composé de rinçage (un détartrant doux) dans la machine pour éliminer toute accumulation de minéraux ou

de produits chimiques. Rincez le détartrant présent dans le système avec quelques litres d’eau pure.

MAINTENANCE DU CORDON ÉLECTRIQUE

Une fois par semaine (ou plus souvent si nécessaire), vérifi ez les cordons électriques : la gaine ne présente aucune craquelure ou autre dommage,

aucun fi l n’est dénudé dans le cordon ou la prise, et la broche de terre n’est pas endommagée ou absente. Réparez ou remplacez immédiatement

le cordon ou la prise s’ils sont endommagés.

4/2015 C - 13 56091193 - EX20

REVISED DATE FRANÇAISMODE D‘ EMPLOI

DÉPANNAGE :

SI CE PROBLÈME

SURVIENT VÉRIFIEZ CE POINT

AUCUNE PULVÉRISATION

Le réservoir de solution est vide ou le fi ltre est colmaté.

Colmatage de la (les) buse(s) de pulvérisation.

Pompe ne fonctionne pas ou non amorcée.

Vanne sur la lance ne fonctionne pas.

Le tuyau de solution n’est pas correctement branché au tuyau ou à la machine.

POMPE NE FONCTIONNE

PAS

Le moteur de cette pompe fonctionne sur une tension c.a. Il doit donc démarrer dès que vous appuyez

sur l’interrupteur. Si le moteur de la pompe ne démarre pas, vérifi ez le câblage vers l’interrupteur et

vers le moteur. Vérifi ez l’interrupteur pour vous assurer qu’il est « ouvert ». Vérifi ez la tension vers cet

interrupteur.

ASPIRATION FAIBLE Débris colmatant l’accessoire de nettoyage ou le tuyau d’aspiration.

Le bouchon du tuyau de vidange n’est pas totalement fermé.

Couvercle du réservoir de récupération pas correctement placé, ou joint endommagé.

AUCUNE ASPIRATION

Bille dans le fl otteur bloquant le débit d’air. Arrêtez l’aspiration afi n que la bille redescende, ou le réser-

voir de récupération est plein et doit être vidé.

Aucun courant vers le moteur.

Testez l’interrupteur.

Testez le moteur d’aspiration.

CHAUFFAGE FAIBLE

Pulvérisation trop longue. Tentez de vaporiser pendant 12-15 secondes ou environ trois appuis.

L’échangeur de chaleur doit être nettoyé.

Mauvais accessoire utilisé. Circulation d’une quantité d’eau excessive. Tuyau plus long ou plus large

que la normale.

AUCUN CHAUFFAGE Chauffe-eau ne fonctionne pas. Le voyant d’indicateur de circuit vert doit être allumé.

Aucune électricité au niveau de la prise murale. Vérifi ez si le disjoncteur s’est déclenché.

Contactez votre revendeur pour obtenir de l’aide.

SPÉCIFICATIONS TECHNIQUES (UNITÉ TELLE QU’INSTALLÉE ET TESTÉE)

Modèle EX20 100SC EX20 100H EX20 100

N° de modèle 56105290 56105289 56105288

Tension/fréquence 120 V / 60 Hz 120 V / 60 Hz 120 V / 60 Hz

Courant nominal 15 A 15 A 15 A

Classe de protection

(électrique) Classe 1 Classe 1 Classe 1

Capacité du réservoir de

solution 12.5 gal (47 L) 12.5 gal (47 L) 12.5 gal (47 L)

Capacité du réservoir de

récupération 11.0 gal (42 L) 11.0 gal (42 L) 11.0 gal (42 L)

Poids total 87 lbs. (39.4 kg) 87 lbs. (39.4 kg) 87 lbs. (39.4 kg)

Composition des matériaux et recyclabilité

Type

% du poids de la

machine

100

% recyclable

Aluminium 8% 100%

Système électrique / moteurs

électriques / moteurs – divers 18% 33%

Métaux ferreux 7% 100%

Faisceaux / câbles 5% 75%

Liquides 0% 0%

Plastique – non recyclable 2% 0%

Plastique – recyclable 5% 100%

Polyéthylène 52% 95%

Caoutchouc 3% 34%

A Nilfi sk-Advance Brand

14600 21st Avenue North

Plymouth, MN 55447-3408

www.clarkeus.com

Phone: 800-253-0367

Fax: 800-825-2753

©2015 Nilfi sk-Advance, Inc.
