Form No. 56091118 12/13

Summit Pro 18SQ

Instructions For Use - Original Instructions / Instrucciones de uso / Mode d’ emploi

Models: CLARKE18WD

This book has important information for the use and safe operation of this machine. Failure to read this book prior to oper-

ating or attempting any service or maintenance procedure to your Clarke machine could result in injury to you or to other

personnel; damage to the machine or to other property could occur as well. You must have training in the operation of this

machine before using it. If your operator(s) cannot read this manual, have it explained fully before attempting to operate this

machine.

All directions given in this book are as seen from the operator’s position at the rear of the machine.

English (A2 - A5)

Español (B2 - B5)

Français (C2 - C5)

READ THIS BOOK

LEA ESTE MANUAL

LISEZ CE MANUEL

ES

EN

FR

A - 2 Summit Pro 18SQ - 56091118 12/13

INSTRUCTIONS FOR USEA - ENGLISH

TABLE OF CONTENTS

Page

Safety Precautions ....................................................................A-2

Handle Assembly .......................................................................A-3

Machine Operation ....................................................................A-4

Machine Maintenance & Storage ..............................................A-5

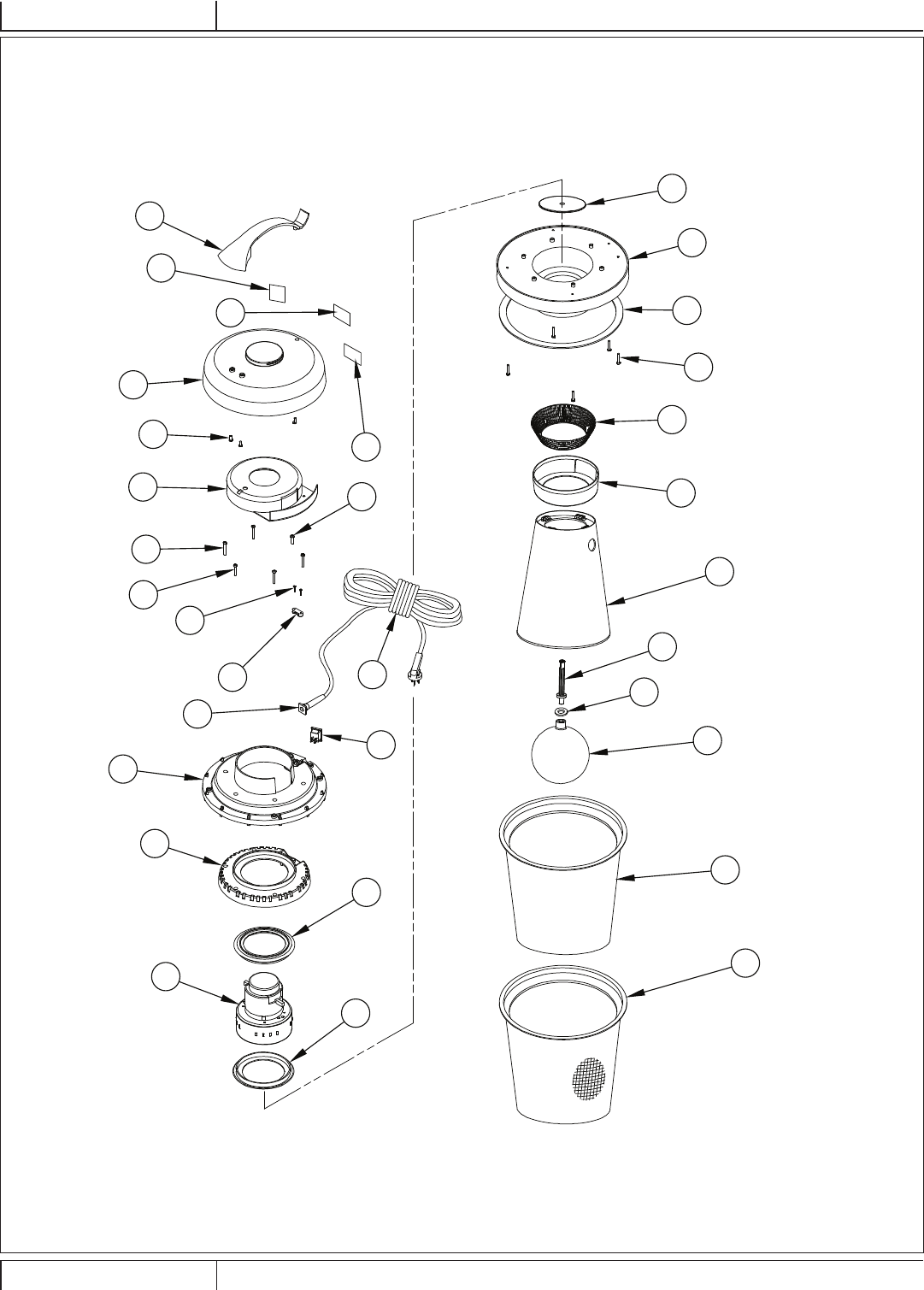

Vac Head Assembly Assy ................................................D-2 – D-3

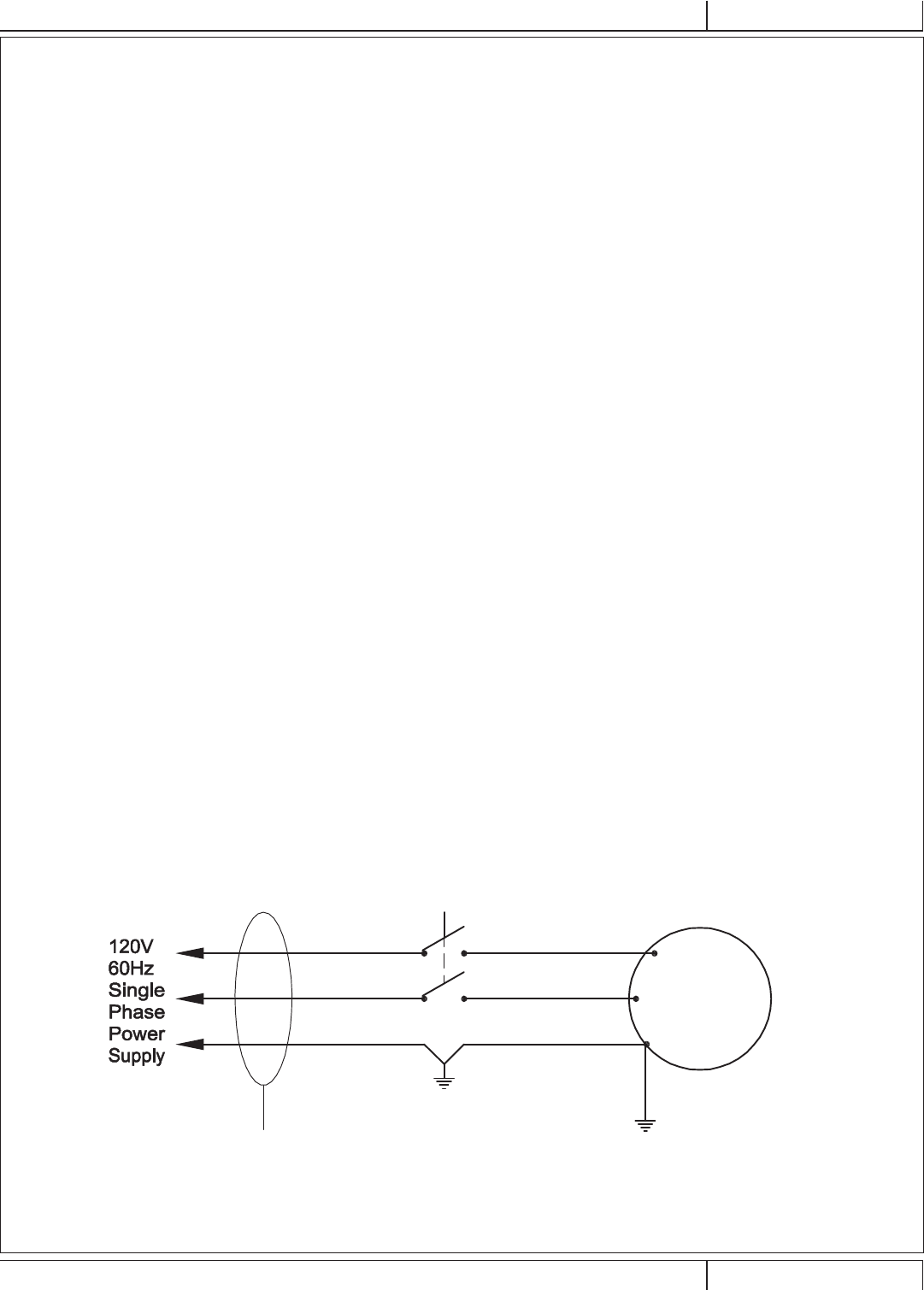

Wiring Diagram ......................................................................... D-3

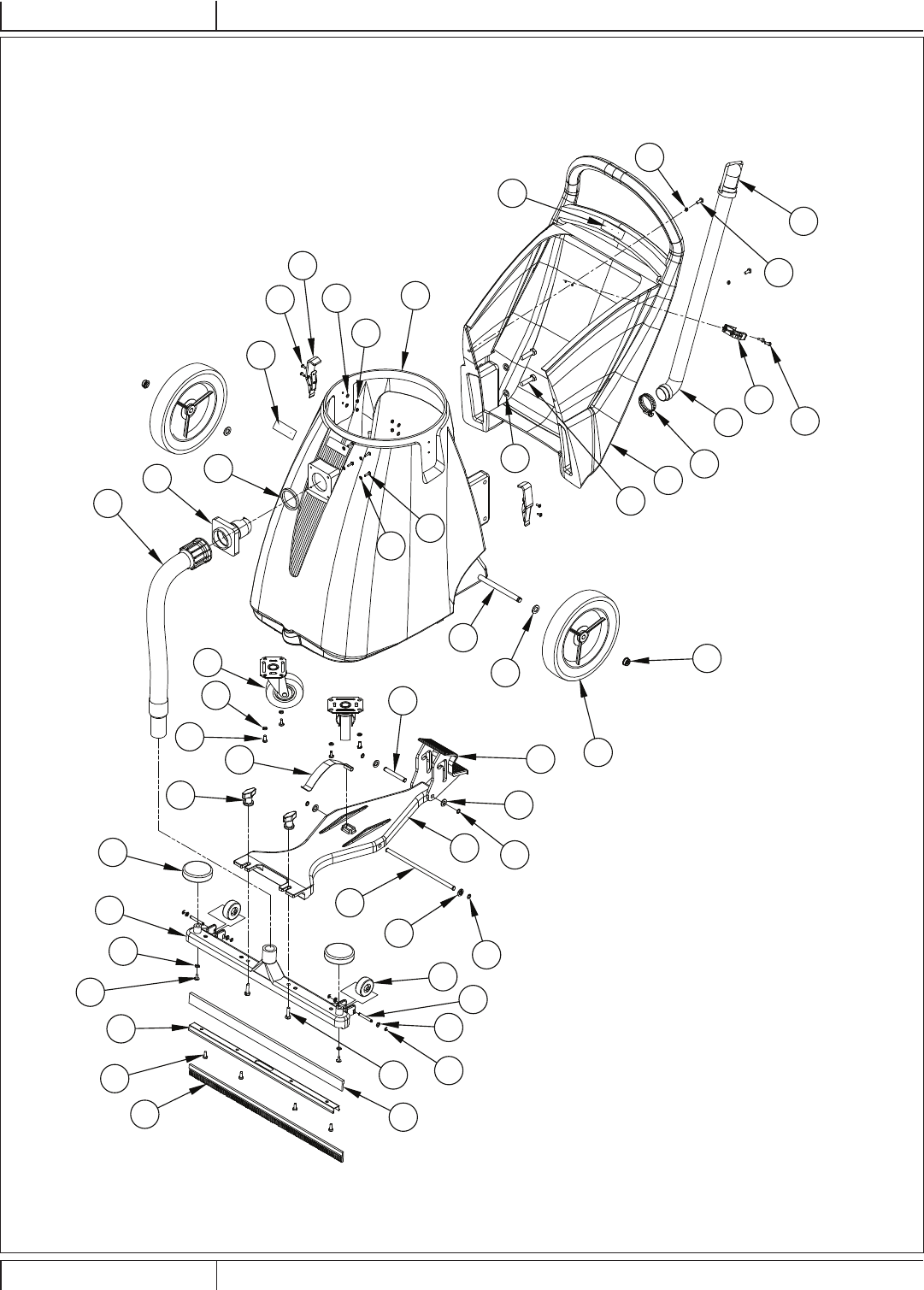

Tank Assembly .................................................................D-4 – D-5

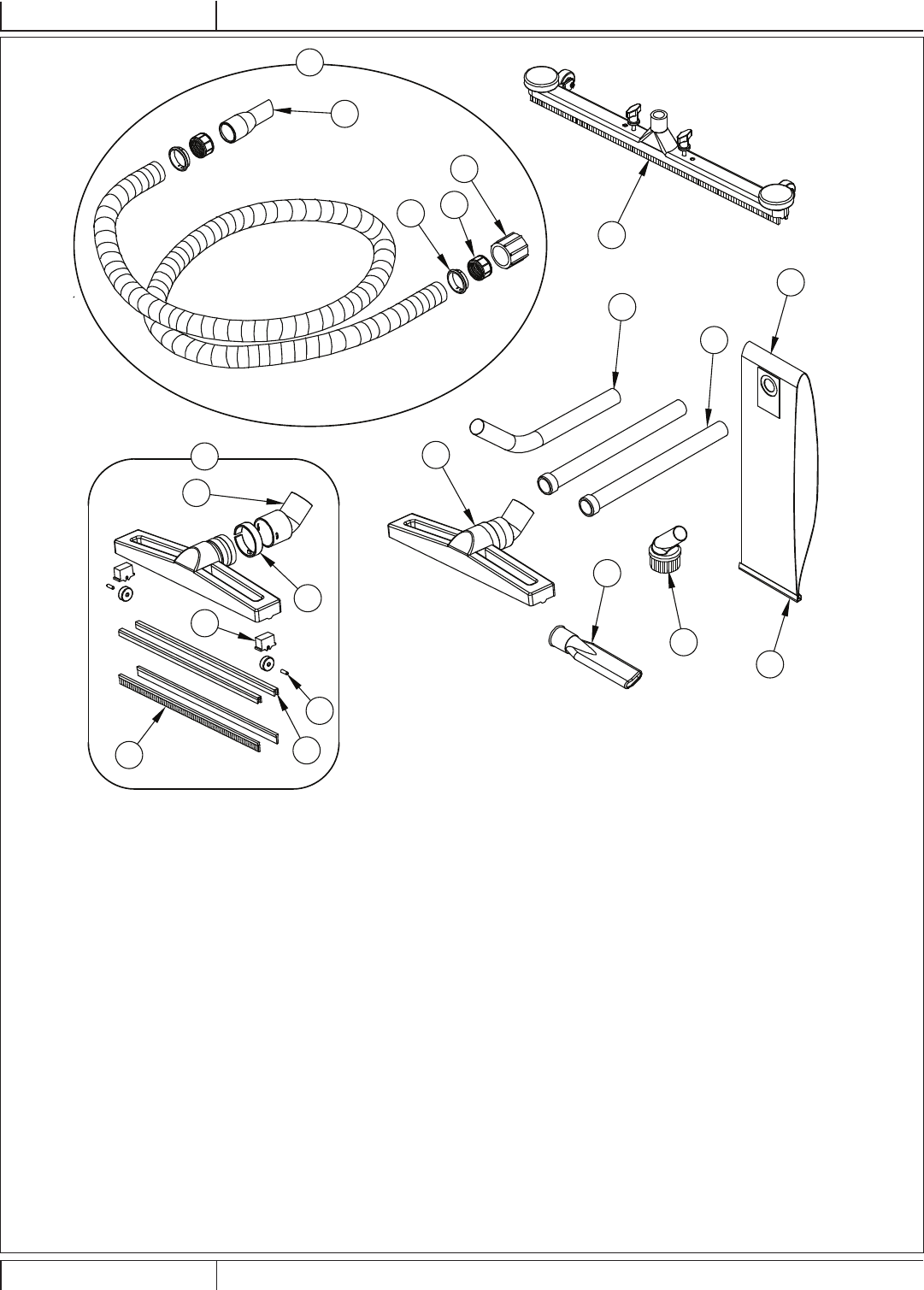

Accessories .............................................................................. D-6

SAFETY PRECAUTIONS

This machine is intended for commercial use. It is constructed for use in an indoor environment and is not intended for any other use. Use only

recommended accessories.

All operators shall read, understand and exercise the following safety precautions:

1) Do not operate machine:

• Unless trained and authorized.

• Unless you have read and understand operators manual.

• In fl ammable or explosive areas.

• With damaged cord or plug.

• If not in proper operating condition.

• In outdoor areas.

• In standing water.

• Without bag / fi lters in place.

• With the use of extension cords.

2) Before operating machine:

• Make sure all safety devices are in place and operate properly.

3) When using machine:

• Do not run machine over cord.

• Do not pull machine by cord or plug.

• Do not pull cord around sharp edges or corners.

• Turn power switch to “off “ prior to unplugging machine..

• Do not unplug by pulling on the cord.

• Do not stretch cord.

• Do not handle plug with wet hands.

• Keep cord away from heated surfaces.

• Do not pick up burning or smoking debris such as cigarettes, matches or hot ashes..

• Report machine damage or faulty operation immediately.

4) Before leaving or servicing machine:

• Turn off machine.

• Unplug cord from outlet.

5) When servicing machine:

• An experienced technician should only perform service work.

• Unplug cord from outlet.

• Use manufacturer supplied or approved replacement parts.

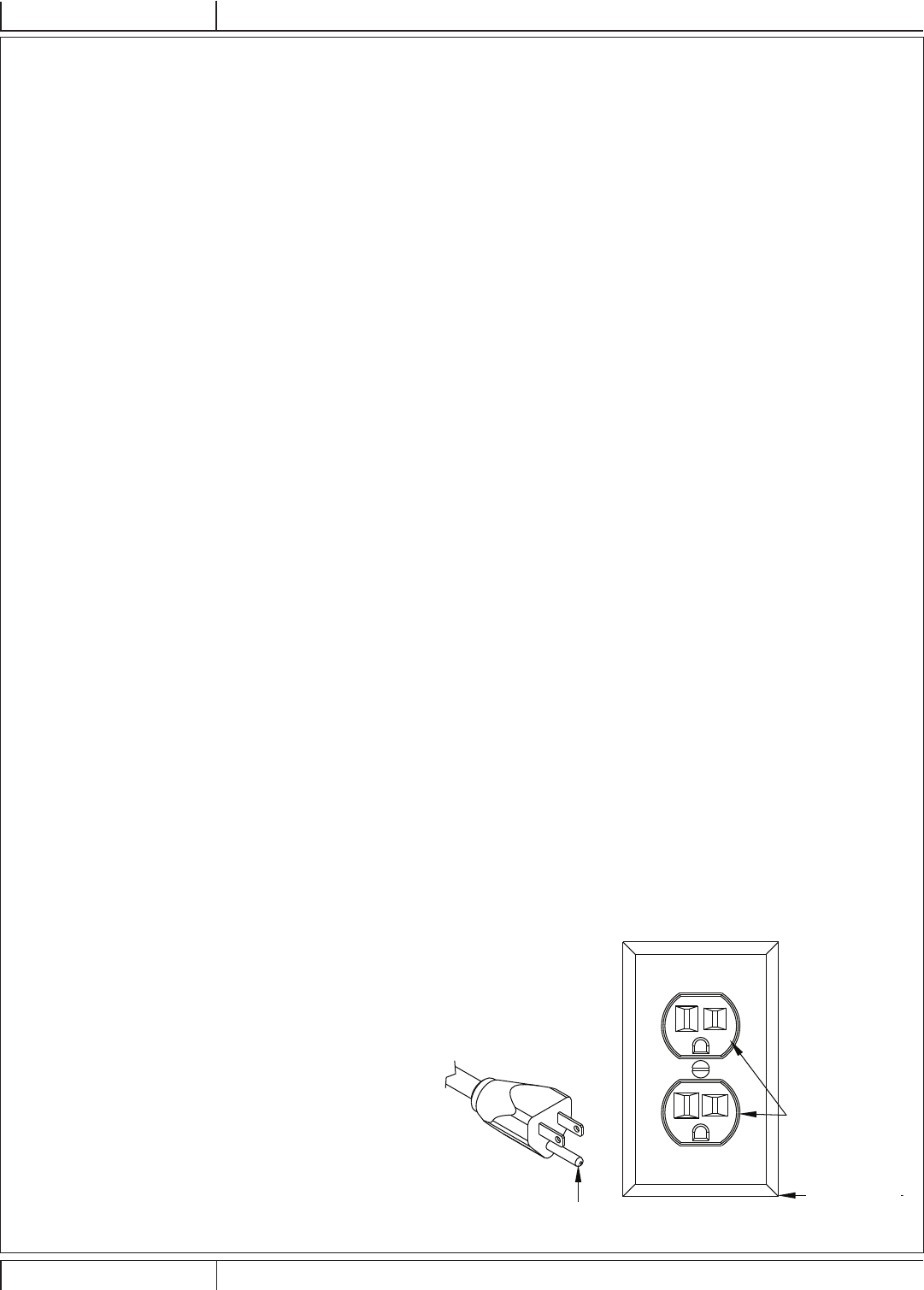

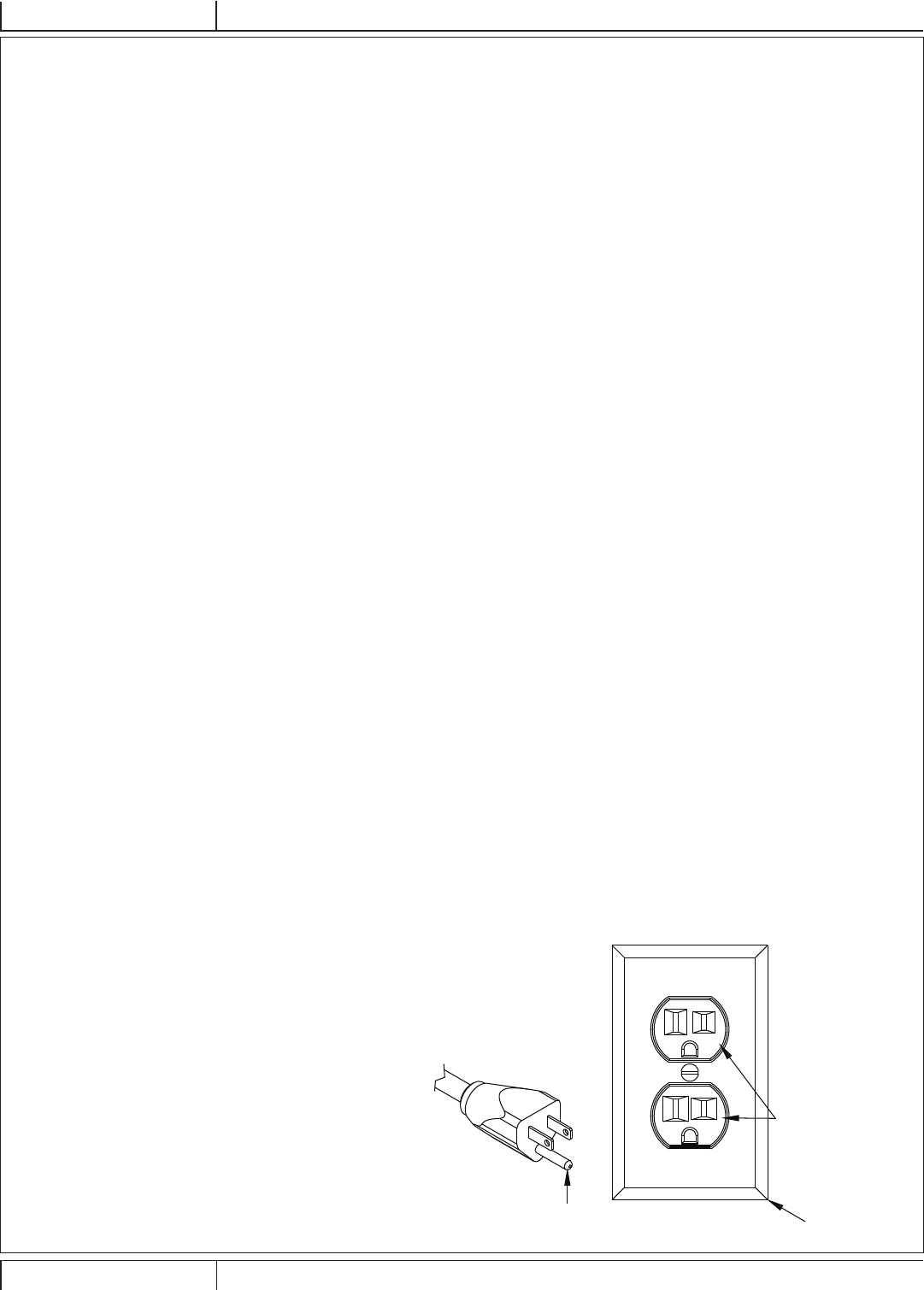

GROUNDING INSTRUCTIONS

Grounding Pin

Adapt

e

Metal Scr

e

FIGURE 1

Grounded Outlet Box

Grounded Outlet

!!! This machine must be grounded! Grounding provides the path

of least resistance for electrical current. To reduce the risk of

electrical shock should the machine malfunction, the machine has

a special grounding plug. Do not remove the ground pin under any

circumstances!

12/13 A - 3 56091118 - Summit Pro 18SQ

ENGLISH - AINSTRUCTIONS FOR USE

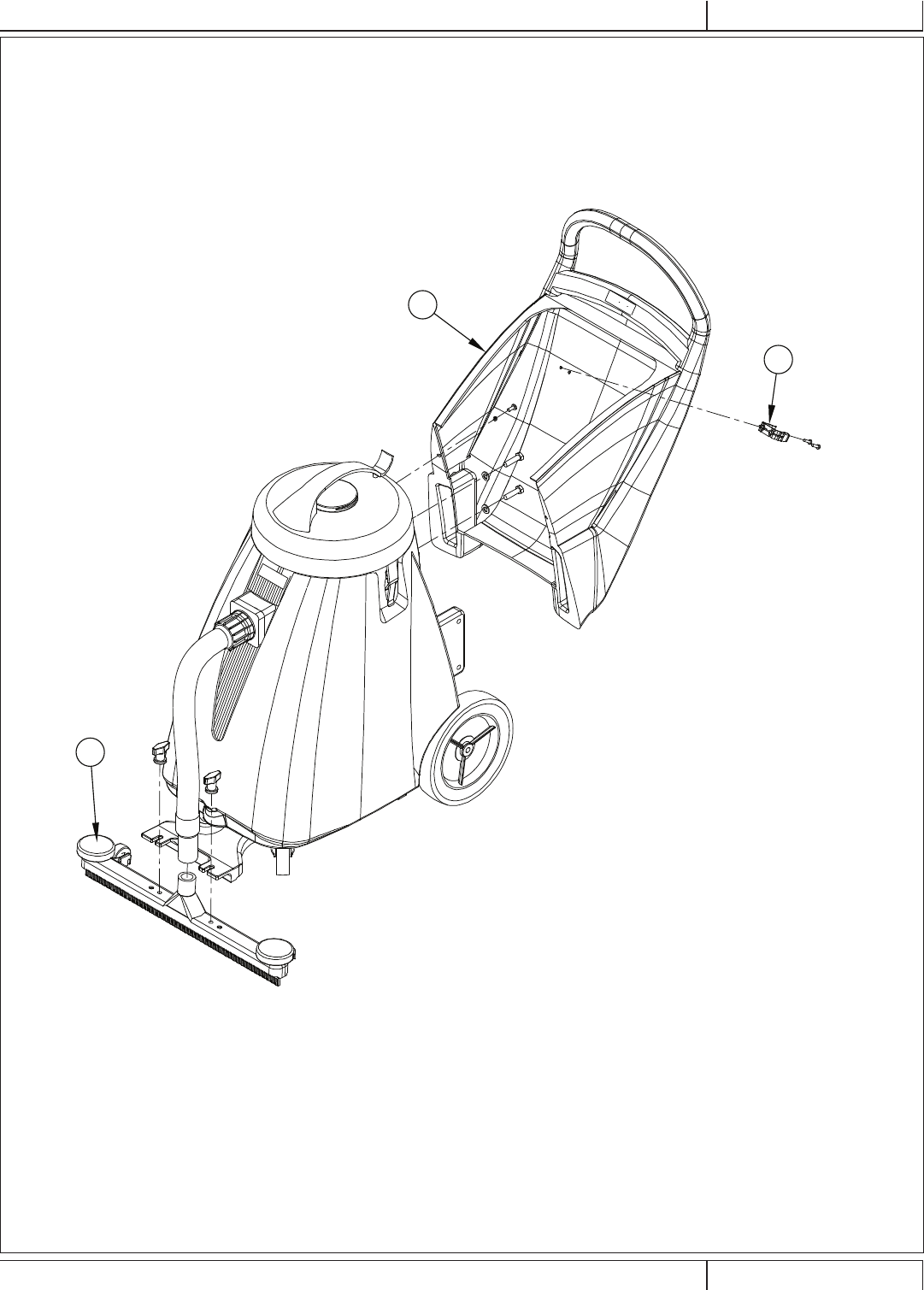

ATTACHING HANDLE

1. Remove Handle (A) from ship position and remove upper handle mounting screws from machine.

2. Realign Handle (A) as shown and replace screws & washers.

3. Attach rear hose dump Clamp (B).

4. Attach front mount Squeegee (C).

A

B

C

A - 4 Summit Pro 18SQ - 56091118 12/13

INSTRUCTIONS FOR USEA - ENGLISH

OPERATION OF WET & DRY VACUUM

READ OPERATORS MANUAL THOROUGHLY PRIOR TO OPERATING OR SERVICING THIS MACHINE.

WET PICKUP

1. Remove vacuum head and remove the cloth or paper fi lter from vacuum, install the bubble buster.

2. While vacuum head is removed, check to make sure that the fl oat shut-off is unobstructed and fully functional.

3. Replace vacuum head and latch it in place.

4. Connect vacuum hose to inlet on the machine body.

5. Attach appropriate accessory tool for the job to be completed.

6. Plug power cord into a grounded outlet.

* Do not use an extension cord in conjunction with the standard power cord.

7. If using the front-mounted squeegee assembly, be sure that squeegee is attached to front of machine.

8. If using the front-mounted squeegee assembly, lower squeegee to the fl oor by depressing the top half of the pedal (rear of the machine)

forward with your foot.

9. Turn power switch to “on” position.

10. During wet pickup, the fl oat shut-off will automatically prevent water from entering the recovery tank once the recovery tank is full.

* If foam develops in the recovery tank during wet vacuuming, use de-foamer chemical to help eliminate the foam. Foam will not activate

the fl oat shut-off, and therefore, may cause vacuum motor damage.

11. To raise the squeegee assembly back to transport position, depress the bottom half of the pedal [rear of the machine] downward with your

foot.

* Be sure that the handle is properly assembled on machine body prior to operating machine.

* This wet –dry vacuum includes the GV25014”bubble buster” blue nylon foam suppression bag. This bag must be used in all wet pick-

up applications. Failure to use the bag will void the warranty on the vacuum motor.

DRY PICKUP

1. Remove vacuum head and bubble buster, and be sure the cloth or paper fi lter is properly installed.

* Do not operate machine without bag or fi lter properly installed.

2. Replace vacuum head and latch it in place.

3. Connect vacuum hose to inlet on the machine body.

4. Attach appropriate accessory tool for the job to be completed.

5. Plug power cord into a grounded outlet.

* Do not use an extension cord in conjunction with the standard power cord.

6. Turn power switch to “on” position.

7. Check the fi lter bag periodically to see if it is full. For optimal performance, replace bag when it is 3/4 full.

DRAINING THE RECOVERY TANK

1. Unplug machine from power outlet.

2. Transport machine to nearest fl oor drain or bucket.

3. Remove drain hose from rear of machine. Remove ball plug from drain hose, and drain the contents of the tank.

4. After the contents have drained, remove the vacuum head and rinse recovery tank with clean water.

5. Replace the ball plug on the drain hose and hang hose back on the rear of the machine.

* To prevent odors in the recovery tank, remove the vacuum head when machine is not in operation to allow air to circulate.

12/13 A - 5 56091118 - Summit Pro 18SQ

ENGLISH - AINSTRUCTIONS FOR USE

MAINTENANCE

To keep the machine performing well for many years, please follow the following maintenance procedures.

* Always confi rm that the machine is unplugged prior to performing any maintenance or repairs.

1. Drain and rinse recovery tank after each use.

2. Clean fl oat shut-off after each use.

3. Check bag to see if it is full after each use. Replace bag when it is 3/4 full.

4. Clean outside of machine with a mild cleaner.

5. Check power cord for any damage.

6. Clean squeegee blades with a cloth.

* Do not use your fi ngers to wipe the blades!

7. Check vacuum hose for holes and clogs.

8. Lubricate wheels, casters and axles with a water resistant lubricant every month.

9. Check machine for loose or missing nuts and bolts, and replace as necessary.

* After each use in a wet pick-up application, remove the GV25014 “Bubble Buster” blue nylon foam suppression bag and rinse it with

clean water. This will aid in preventing any build-up which can reduce air fl ow.

STORAGE

1. Unplug machine from power source.

2. Store in upright position in a dry area.

3. Store with squeegee assembly off the ground.

4. Store with vacuum head off unit so that tank may breathe.

B - 2 Summit Pro 18SQ - 56091118 12/13

INSTRUCCIONES DE USOB - ESPAÑOL

Conexión a Tierra

Adapta

d

Tornillo de

M

FIGURA 1

Receptáculo con

Toma a Tierra

Caja del

Receptáculo con

Toma a Tierra

ÍNDICE

Página

Precauciones de seguridad .......................................................B-2

Conjunto de mango ...................................................................B-3

Funcionamiento de la máquina .................................................B-4

Mantenimiento y almacenaje de la máquina .............................B-5

Montaje del Conjunto de Cabezal de Aspiración .............D-2 – D-3

Diagrama de Cableado ............................................................. D-3

Conjunto de Depósito ......................................................D-4 – D-5

Accesorios ................................................................................ D-6

PRECAUCIONES DE SEGURIDAD

Esta máquina está diseñada para uso comercial. Está construida para uso en interiores y no otro uso. Utilice únicamente accesorios

recomendados.

Todos los operadores deben leer, entender y ejercer las siguientes medidas de seguridad:

1) No utilice la máquina:

• A menos que esté instruido y autorizado para ello.

• A menos que haya leído y entendido el manual de uso.

• En áreas infl amables o explosivas.

• Con cable o enchufe dañado.

• Si no está en condiciones adecuadas de funcionamiento.

• En zonas al aire libre.

• En agua estancada.

• Sin las bolsas o fi ltros bien ubicados.

• Utilizando alargadores.

2) Antes de utilizar la máquina:

• Asegúrese de que todos los dispositivos de seguridad estén en su lugar y funcionen correctamente.

3) Al utilizar la máquina:

• No haga funcionar la máquina sobre el cable.

• No tire de la máquina por medio del cable o enchufe.

• No tire del cable contra bordes afi lados o esquinas.

• Gire el interruptor en “off” antes de desconectar la máquina.

• No desenchufe tirando del cable.

• No estire el cable.

• No toque el enchufe con las manos mojadas.

• Mantenga el cable alejado de superfi cies calientes.

• No recoja residuos ardientes o humeantes como cigarrillos, cerillas o cenizas calientes.

• Informe inmediatamente de daños en la máquina o de su mal funcionamiento.

4) Antes de dejar de usar la máquina o repararla:

• Apague la máquina.

• Desenchufe el cable del tomacorriente.

5) Mientras repara la máquina:

• Únicamente un técnico experimentado debe efectuar trabajos de servicio.

• Desenchufe el cable del tomacorriente.

• Utilice únicamente piezas de repuesto originales del

fabricante o aprobadas por el fabricante.

INSTRUCCIONES DE CONEXIÓN A TIERRA

¡Esta máquina debe estar conectada a tierra! La conexión a tierra

brinda una ruta de menor resistencia para la corriente eléctrica.

Para reducir el riesgo de una descarga eléctrica en caso de

mal funcionamiento de la máquina, ésta posee un enchufe de

conexión a tierra especial. ¡No retire la clavija de tierra bajo ninguna

circunstancia!

12/13 B - 3 56091118 - Summit Pro 18SQ

ESPAÑOL - BINSTRUCCIONES DE USO

A

B

C

FIJACIÓN DEL MANGO

1. Quite el mango (A) de la posición de barco y quite los tornillos de montaje del mango superior de la máquina.

2. Vuelva a alinear la manija (A) como se muestra y vuelva a colocar los tornillos y arandelas.

3. Fije la abrazadera de la manguera posterior de vaciado (B).

4. Fije la parte delantera de montaje de la Escobilla de goma (C).

B - 4 Summit Pro 18SQ - 56091118 12/13

INSTRUCCIONES DE USOB - ESPAÑOL

FUNCIONAMIENTO HÚMEDO Y SECO DE LA ASPIRADORA

LEA ATENTAMENTE EL MANUAL DE USO ANTES DE UTILIZAR O REALIZAR MANTENIMIENTO EN ESTA MÁQUINA.

RECOGIDA DE LÍQUIDOS

1. Retire el cabezal de aspiración y el fi ltro de tela o de papel de la aspiradora, instale el destructor de burbuja.

2. Mientras se retira el cabezal de aspiración, asegúrese de que el fl otador de cierre no esté obstruido y completamente funcional.

3. Vuelva a colocar el cabezal de aspiración y trábelo en su lugar.

4. Conecte la manguera de aspiración a la entrada en el cuerpo de la máquina.

5. Coloque la herramienta accesoria adecuada para el trabajo a realizar.

6. Enchufe el cable de alimentación a un tomacorriente con conexión a tierra.

* No use un alargador junto con el cable de alimentación estándar.

7. Si se utiliza el conjunto de la escobilla de montaje frontal, asegúrese de que la escobilla de goma esté unida a la parte delantera de la

máquina.

8. Si se utiliza el conjunto de la escobilla de montaje frontal, baje la escobilla de goma al suelo apretando la mitad superior del pedal (parte

trasera de la máquina) hacia adelante con el pie.

9. Gire el interruptor a la posición “on”.

10. Mientras recoge líquidos, el fl otador de cierre evitará automáticamente que entre agua en el depósito de recuperación una vez que el

depósito de recuperación está lleno.

* Si la espuma se desarrolla en el depósito de recuperación durante la aspiración en húmedo, utilice químicos antiespuma para ayudar a

eliminarla. La espuma no activará el fl otador de cierre, y por lo tanto, puede causar daños en el motor de aspiración.

11. Para elevar el conjunto de la escobilla nuevamente a la posición de transporte, presione la parte inferior del pedal [parte trasera de la

máquina] hacia abajo con el pie.

*Asegúrese de que el mango esté correctamente montado en el cuerpo de la máquina antes de operar la máquina.

* Esta aspiradora húmedo-seco incluye una bolsa de supresión de espuma de nylon azul “destructor de burbuja “ GV25014. Esta bolsa

debe ser utilizada en todas las aplicaciones de recogida de húmedos. La no utilización de la bolsa anulará la garantía del motor de

aspiración.

RECOGIDA EN SECO

1. Retire el cabezal de aspiración y el destructor de la burbuja, y asegúrese de que el fi ltro de tela o de papel se ha instalado correctamente.

* No utilice la máquina sin que la bolsa o el fi ltro estén adecuadamente instalados.

2. Vuelva a colocar el cabezal de aspiración y trábelo en su lugar.

3. Conecte la manguera de aspiración a la entrada en el cuerpo de la máquina.

4. Coloque la herramienta accesoria adecuada para el trabajo a realizar.

5. Enchufe el cable de alimentación a un tomacorriente con conexión a tierra.

* No use un alargador junto con el cable de alimentación estándar.

6. Gire el interruptor a la posición “on”.

7. Verifi que la bolsa de fi ltro periódicamente para ver si está llena. Para un óptimo rendimiento, sustituya la bolsa cuando esté llena 3/4 de su

capacidad.

VACIADO DEL DEPÓSITO DE RECUPERACIÓN

1. Desenchufe la máquina del tomacorriente.

2. Lleve la máquina hacia el desagüe de suelo más cercano o hacia un balde.

3. Quite la manguera de vaciado de la parte posterior de la máquina. Retire el tapón de bola de la manguera de drenaje y vacíe el contenido

del depósito.

4. Después de que los contenidos hayan drenado, retire el cabezal de aspiración y enjuague el depósito de recuperación con agua limpia.

5. Vuelva a colocar el tapón de bola en la manguera de drenaje y cuelgue la manguera sobre la parte trasera de la máquina.

* Para evitar olores en el depósito de recuperación, extraiga el cabezal de aspiración cuando la máquina no esté en funcionamiento para

permitir que circule el aire.

12/13 B - 5 56091118 - Summit Pro 18SQ

ESPAÑOL - BINSTRUCCIONES DE USO

MANTENIMIENTO

Para mantener esta máquina funcionando correctamente durante muchos años, por favor, siga los siguientes procedimientos de mantenimiento.

Confi rme siempre que la máquina esté desenchufada antes de realizar cualquier operación de mantenimiento o reparación.

1. Escurra y enjuague el depósito de recuperación después de cada uso.

2. Limpie el fl otador de cierre después de cada uso.

3. Revise la bolsa para ver si está llena después de cada uso. Sustituya la bolsa cuando esté llena 3/4 de su capacidad.

4. Limpie el exterior de la máquina con una solución de limpieza suave.

5. Verifi que que el cable de alimentación no se encuentre dañado.

6. Limpie las láminas de la escobilla con un paño.

* ¡No use sus dedos para limpiar las láminas!

7. Revise la manguera de aspiración por orifi cios y obstrucciones.

8. Lubrique las ruedas, roldanas y ejes con un lubricante resistente al agua todos los meses.

9. Compruebe si la máquina tiene tuercas y pernos fl ojos o faltantes, y reemplace de ser necesario.

* Después de cada uso en una aplicación de recogida de húmedos, retire la bolsa de supresión de espuma de nylon azul GV25014

“destructor de burbuja “ y enjuáguela con agua limpia. Esto ayudará a prevenir la acumulación de factores que pueden reducir el fl ujo

de aire.

ALMACENAMIENTO:

1. Desenchufe la máquina del tomacorriente.

2. Guarde en posición vertical, en un lugar seco.

3. Guarde con el conjunto de la escobilla fuera de la tierra.

4. Guarde con el cabezal de aspiración retirado de manera para que el depósito pueda respirar.

C - 2 Summit Pro 18SQ - 56091118 12/13

MODE D‘ EMPLOIC - FRANÇAIS

Borne de Terre

Adaptat

e

Vis Metalli

q

Socle de Prise

de Terre

Prise de Terre

TABLE DES MATIÈRES

Page

Consignes de sécurité ...................................................... C-2

Poignée .................................................................................... C-3

Fonctionnement de l’appareil ................................................... C-4

Entretien et rangement de l’appareil ......................................... C-5

Montage de la tête d’aspiration .......................................D-2 – D-3

Schéma de câblage .................................................................. D-3

Réservoir ........................................................................D-4 – D-5

Accessoires .............................................................................. D-6

CONSIGNES DE SÉCURITÉ

Cet appareil est destiné à un usage commercial. Il est conçu pour une utilisation en intérieur et ne convient à aucun autre usage. Utiliser

exclusivement les accessoires recommandés.

Avant d’utiliser l’appareil, il est indispensable de bien lire, d’avoir compris et d’appliquer les consignes de sécurité énoncées ci-après :

1) Ne pas utiliser l’appareil dans les cas suivants :

• Sans avoir été formé et y être autorisé

• Sans avoir lu au préalable et compris les manuels de l’opérateur.

• Dans des zones infl ammables ou qui présentent un risque d’explosion

• Si le cordon ou la prise sont endommagés.

• Si l’appareil n’est pas en état de fonctionner correctement.

• En extérieur

• Dans un endroit où il y a de l’eau stagnante.

• Sans sac ou sans fi ltre.

• Avec des rallonges électriques.

2) Avant d’utiliser l’appareil.

• Vérifi er que tous les dispositifs de sécurité sont en place et fonctionnent correctement

3) Pendant l’utilisation de l’appareil.

• Ne pas passer avec l’appareil sur le cordon.

• Ne pas tirer l’appareil à l’aide du cordon ou de la prise.

• Ne pas tirer sur le cordon pour passer un angle ou une arête vive.

• Mettre l’interrupteur d’alimentation sur “off” (arrêt) avant de débrancher l’appareil.

• Ne pas le débrancher l’appareil en tirant sur le cordon.

• Ne pas tirer excessivement sur le cordon.

• Ne pas toucher la prise avec les mains mouillées.

• Éloigner le cordon des surfaces chaudes.

• Ne pas ramasser de débris ou saletés incandescents ou encore fumants, comme des cigarettes, des allumettes ou des cendres

chaudes.

• Signaler immédiatement tout dommage ou dysfonctionnement de l’appareil.

4) Avant de ranger l’appareil ou de procéder à une intervention quelconque sur celui-ci:

• Éteindre l’appareil.

• Débrancher le cordon de la prise électrique.

5) Pendant l’entretien de l’appareil :

• Ne confi er l’entretien de l’appareil qu’à un technicien qualifi é.

• Débrancher le cordon de la prise électrique.

• N’utiliser que des pièces de rechange fournies ou agréées par le fabricant

CONSIGNES DE MISE À LA TERRE

!!! Cet appareil doit obligatoirement être relié à la terre. La mise

à la terre offre un chemin de moindre résistance au courant

électrique. Afi n de réduire le risque de décharge électrique, en cas

de dysfonctionnement de l’appareil, celui-ci est équipé d’une prise

de terre spéciale. Ne jamais enlever la fi che de terre, pour quelque

raison que ce soit.

12/13 C - 3 56091118 - Summit Pro 18SQ

FRANÇAIS - CMODE D‘ EMPLOI

A

B

C

MISE EN PLACE DE LA POIGNÉE

1. Sortir la poignée (A) de sa position de transport et retirer les vis de fi xation supérieures, de la machine.

2. Réaligner la poignée (A) comme illustré sur le schéma et remettre les vis et les rondelles.

3. Fixer le collier de serrage du tuyau de vidange à l’arrière (B).

4. Fixer le racloir avant (C).

C - 4 Summit Pro 18SQ - 56091118 12/13

MODE D‘ EMPLOIC - FRANÇAIS

FONCTIONNEMENT DE L’ASPIRATEUR INDUSTRIEL EAUX ET POUSSIÈRES

LIRE ATTENTIVEMENT LE MANUEL DE L’OPÉRATEUR AVANT TOUTE UTILISATION OU AVANT DE PROCÉDER A QUELQUE INTERVENTION QUE

CE SOIT SUR LA MACHINE

ASPIRATION D’EAU OU DE LIQUIDE

1. Démonter la tête d’aspiration et enlever le fi ltre en tissu ou en papier de la tête d’aspiration. Mettre en place le brise-bulles.

2. Pendant que la tête d’aspiration est démontée, vérifi er que la valve d’isolement du fl otteur n’est pas bouchée et fonctionne correctement.

3. Remettre en place la tête d’aspiration et la fi xer à l’aide du système de verrouillage.

4. Brancher le tuyau d’aspiration sur l’orifi ce d’aspiration situé sur la machine.

5. Fixer l’accessoire adapté à l’opération à effectuer.

6. Brancher le cordon d’alimentation à une prise reliée à la terre.

* Ne pas utiliser de rallonge en plus du cordon d’alimentation standard.

7. Si vous utilisez le racloir avant, assurez-vous que celui-ci est bien fi xé à l’avant de la machine.

8. En cas d’utilisation du racloir avant, amener celui-ci au niveau du sol en appuyant avec votre pied et vers l’avant sur la partie supérieure de la

pédale (située à l’arrière de la machine).

9. Mettre l’interrupteur de marche sur la position «On» (Marche).

10. En cas d’aspiration de liquide, la valve d’isolement du fl otteur empêche automatiquement l’eau de pénétrer dans le réservoir de récupération,

si celui-ci est plein.

* Si de la mousse se forme dans le réservoir de récupération pendant l’aspiration, utiliser un agent anti-mousse pour l’éliminer.

La présence de mousse ne déclenche pas la valve d’isolement du fl otteur, ce qui risque par conséquent d’endommager le moteur

d’aspiration.

11. Pour relever le racloir afi n de le remettre en position de transport, appuyer sur la partie inférieure de la pédale (située à l’arrière de la

machine).

* Vérifi er que la poignée est bien fi xée sur la machine avant d’utiliser celle-ci.

* Cet aspirateur eaux et poussières est équipé du sac anti-mousse en nylon bleu «brise-bulle» GV25014. Ce sac doit impérativement

être mis en place lorsque l’aspirateur est utilisé pour aspirer un liquide. Le non respect de cette consigne entraînera l’annulation de la

garantie du moteur d’aspiration.

ASPIRATION DE POUSSIÈRE (OU MATIÈRE SÈCHE)

1. Démonter la tête d’aspiration et le brise-bulles et vérifi er que le fi ltre en tissu ou en papier est bien en place.

* Ne pas utiliser la machine si le sac ou le fi ltre n’est pas correctement installé.

2. Remettre en place la tête d’aspiration et la fi xer à l’aide du système de verrouillage.

3. Brancher le tuyau d’aspiration sur l’orifi ce d’aspiration situé sur la machine.

4. Fixer l’accessoire adapté à l’opération à effectuer.

5. Brancher le cordon d’alimentation à une prise reliée à la terre.

* Ne pas utiliser de rallonge en plus du cordon d’alimentation standard.

6. Mettre l’interrupteur de marche sur la position «On» (Marche).

7. Vérifi er régulièrement le sac du fi ltre pour s’assurer qu’il n’est pas plein. Pour des performances optimales, remplacer le sac lorsqu’il est aux

¾ plein.

VIDANGE DU RÉSERVOIR DE RÉCUPÉRATION

1. Débrancher le cordon de la prise électrique.

2. Amener la machine le plus près possible du regard de vidange ou d’un seau.

3. Débrancher le tuyau de vidange, à l’arrière de la machine. Retirer le raccord à boisseau sphérique du tuyau de vidange et vider le réservoir.

4. Une fois le réservoir complètement vide, démonter la tête d’aspiration et rincer le réservoir de récupération à l’eau claire.

5. Remettre le raccord à boisseau sphérique sur le tuyau de vidange et remettre le tuyau en place à l’arrière de la machine.

* Pour éviter qu’il y ait des odeurs dans le réservoir de récupération, démonter la tête d’aspiration lorsque la machine n’est pas utilisée

de façon à permettre à l’air de circuler.

12/13 C - 5 56091118 - Summit Pro 18SQ

FRANÇAIS - CMODE D‘ EMPLOI

ENTRETIEN

Pour que cet appareil fonctionne correctement pendant des années, il est indispensable de respecter les procédures d’entretien suivantes :

* Vérifi er toujours que l’appareil est débranché de la source d’alimentation avant de procéder à une intervention ou à des réparations!

1. Vidanger et rincer le réservoir de récupération après chaque utilisation.

2. Nettoyer la valve d’isolement du fl otteur après chaque utilisation.

3. Vérifi er que le sac n’est pas plein après chaque utilisation. Changer le sac lorsqu’il est aux ¾ plein.

4. Nettoyer l’extérieur de la machine à l’aide d’un détergent doux.

5. Vérifi er que le cordon n’est pas endommagé.

6. Nettoyer les lames du racloir avec un chiffon.

* Ne pas essuyer les lames avec les doigts !

7. Vérifi er que le tuyau d’aspiration n’est pas percé ou bouché.

8. Graisser, une fois par mois, les roues et les essieux à l’aide d’un lubrifi ant résistant à l’eau.

9. Examiner l’appareil afi n de vérifi er qu’il ne manque aucun écrou ou boulon ou que ceux-ci ne sont pas desserrés. Les remplacer si

nécessaire.

* Après chaque utilisation avec un liquide, retirer le sac anti-mousse en nylon bleu “Brise-bulle” GV25014 et le rincer à l’eau claire. Ceci

permet d’éviter tout dépôt susceptible de réduire le débit d’air.

RANGEMENT

1. Débrancher le cordon de la prise électrique.

2. Ranger l’appareil bien verticalement dans un endroit sec.

3. Ranger l’appareil en veillant à ce que le racloir ne repose pas sur le sol.

4. Ranger l’appareil après avoir retirer la tête d’aspiration de façon à ce que le réservoir puisse «respirer».

D - 2 Summit Pro 18SQ - 56091118 12/13

PARTS LIST

1

2

3

4

5

6

78

9

10 11

12 13

14

15

16

17

18

19

18

20

21

22

10

23

24

25

26

27

28

29

30

VAC HEAD ASSEMBLY

12/13 D - 3 56091118 - Summit Pro 18SQ

PARTS LIST

VAC HEAD ASSEMBLY

Item Ref. No. Qty Description

1 GT10004 1 Handle

2 VF40994 1 Read Manual Label

3 1 Serial Tag

4 VA81315 1 Decal, Warning

5 GT10003B 1 Cover, Vac Head

6 GT13001 3 ST5 x 12,PH

7 GT10019 1 Upper Cover, Motor

8 GT13004 1 ST5 x 20,PH

9 GT13034 4 ST5 x 50,PH

10 GT13033 6 ST5 x 44,PH

11 VA13470 2 ST3 x 16,PH

12 VA21517 1 Clamp, Block

13 VA65001GE 1 Cable,Power

14 VA21521 1 Grommet,Power Cord

15 VA91346 1 On/Off Switch

16 GV15002 1 Mounting Cover, Motor

17 FC25002A 1 Mounting Plate,Motor

18 VA41032 2 Gasket, Motor

19 ZD49000A 1 Vac Motor,115v

20 GV25002 1 Seal Plate

21 GV15004A 1 Mounting Base,Motor

22 GV15006 1 Gasket, Mounting Plate

23 GV25010 1 Filter Screen

24 GV25013 1 Water Guard

25 GV25006 1 Trumpet

26 GV25003 1 Pole, Ball

27 VF14090 1 “O” Ring

28 GV25009 1 Ball

29 GV0014 1 Vacuum Filter Assy

30 GV25014 1 Bubble Buster

WIRING DIAGRAM

Black

White

Green

Power

Supply

Cord

SJT 16/3C

Blue

White

Switch

G/Y

Motor

D - 4 Summit Pro 18SQ - 56091118 12/13

PARTS LIST

43

2

3

4

5

6

7

8

1

9

10

11

12

13

14 15

16

17

18

19

20

4

21

22

23

24 24

25 26

13

27

28

29 30

31

30

29

32

33

34

35

36

29

37 38 39

40 41 23

13

14

42

TANK ASSEMBLY

12/13 D - 5 56091118 - Summit Pro 18SQ

PARTS LIST

TANK ASSEMBLY

Item Ref. No. Qty Description

1 VA81314 1 Logo, Summit Pro

2 VA75001 1 Tank

3 GT13022 4 Nut, M5, Nylon Insert

4 VF13474A 6 Washer

5 VA21595 2 Catch

6 VA14010 4 Screw, M5 X 20

7 VA14004 4 Self-Tapping Screw, ST4 X 20

8 VA13483 4 Washer

9 VA21514 1 Gasket

10 VA21513A 1 Intake

11 VA85018 1 Hose Assembly

12 VA91342 2 3.5” Caster

13 VF13600 10 Washer

14 VF13495 6 Screw, M6 X 16

15 VA75005 1 Leaf Spring

16 VA75013 1 Axle

17 VA85003 2 Knob

18 VA75006 1 Mounting Plate, Pick-Up Tool

19 VA75007 2 Bumper

20 VA85002 1 Body, Pick-Up Tool 24”

VA75008 1 Body, Pick-Up Tool 30”

21 VA13471 2 Self-Tapping Screw, ST5 X 10

22 VA85001 1 Clamp, Blade, 24”

VA75009 1 Clamp, Blade, 30”

23 VV20501 6 SCREW, M5 X 14, PH

24 VA85007 2 Blade, 24”

VA75010 2 Blade, 30”

25 VA13491 2 Screw, M8 X 25

26 VA85005 4 Lock

27 VA85004 2 Axle, Wheel

28 VA91345-8 2 Wheel, 2”

29 VF13516 8 Washer

30 VA14001 4 Lock

31 VA75011 1 Axle, Mounting Plate

32 VA75012 1 Pedal

33 VA75003 1 Axle, Pedal

34 VV60113S 2 Washer

35 VA75004 2 10” Wheel

36 VV10011 2 Cap, Axle, Wheel

37 VA14002 6 Screw, M10 X 50

38 VA75002 1 Handle

39 VV10113 1 Clamp 2”

40 VA93208A 1 Drain Hose

41 GV70034 1 Clamp, Drain Hose

42 VA20104A 1 Plug Drain Hose

43 VA81317 1 Logo, Clarke

D - 6 Summit Pro 18SQ - 56091118 12/13

PARTS LIST

ACCESSORIES

Item Ref. No. Qty Description

1 VA20803 1 Dusting Tool

2 VA20248 2 Tube

3 VA20209 1 Wand

4 GV0040-D 1 Dry Pick-Up Tool

5 GV0040-W 1 Wet Pick-Up Tool

6 VA20207-8 2 Rubber Blades, 400mm

7 VA20207-5A 2 Seat, Blade, 400mm

8 VA20413 2 Pin, Wheel

9 VA20207-4 2 Seat, Wheel

10 VA20207-3 1 Clip, Floor Tool Adapter

11 VA20207-2 1 Floor Tool Adapter(38mm)

12 VA20806 1 Crevice Tool

13 VA20201 1 Machine End

14 VA20202 2 Threaded Insert

15 VA20203 2 Clip Ring

16 VA20206 1 Angled Hose End, 38mm

17 VA20288 1 Hose Assy

18 VA00001 1 24” Front Mount Squeegee Assy

VA00002 1 30” Front Mount Squeegee(Optional)Assy

VA00005 1 24” Dry Pick-Up Tool Assy(Optional)

19 VA75020 1 Cloth Bag,Dust(Optional)

20 VA75020-1 1 Clip, Cloth Bag(Optional)

1

2

3

4

5

67

8

910

11

12

13

14

15

16

17

18

19

20

A Nilfi sk-Advance Brand

14600 21st Avenue North

Plymouth, MN 55447-3408

www.clarkeus.com

Phone: 800-253-0367

Fax: 800-825-2753

©2013 Nilfi sk-Advance, Inc.
