S30 Gas/LPG GLOBAL Parts Manual Gas LPG Sn 0 6500
2015-04-14
: Sweepscrub S30 Gas-Lpg Parts Manual Sn 0-6500 S30_Gas-LPG_parts_manual_sn_0-6500 1108 file product_file
Open the PDF directly: View PDF .
Page Count: 346 [warning: Documents this large are best viewed by clicking the View PDF Link!]
- S30 Gas/LPG GLOBAL Parts Manual
- GENERAL RECOMMENDED MAINTENANCE
- STANDARD PARTS
- Fig. 1 -- Brushes, Replacement
- Fig. 2 -- Main Frame Group
- Fig. 3 -- Brush Door Group, Right
- Fig. 4 -- Brush Door Group, Left
- Fig. 5 -- Operator Station Group (000000-- 002099)
- Fig. 6 -- Operator Station Group (002100-- )
- Fig. 7 -- Seat and Shroud Group (000000-- 002099)
- Fig. 8 -- Seat and Shroud Group (002100-- )
- Fig. 9 -- Engine Cover Group, Rear (000000-- 002099)
- Fig. 10 -- Engine Cover Group, Rear (002100-- )
- Fig. 11 -- Engine Cover Group, Top (000000-- 002099)
- Fig. 12 -- Engine Cover Group, Top (002100-- )
- Fig. 13 -- Engine Cover Group, Side (000000-- 002099)
- Fig. 14 -- Engine Cover Group, Side (002100-- )
- Fig. 15 -- Instrument Panel Group, S30
- Fig. 16 -- Instrument Panel Group, S30 XP
- Fig. 17 -- Steering Group (000000-- 002099)
- Fig. 18 -- Steering Group (002100-- )
- Fig. 19 -- Engine and Mount Group, Gas/LPG (000000-- 005699)
- Fig. 20 -- Engine and Mount Group, Gas (005700-- )
- Fig. 21 -- Engine and Mount Group, Lpg (005700-- )
- Fig. 22 -- Engine EFI Group, Gas (000000-- 005699)
- Fig. 23 -- Engine EFI Group, Gas (005700-- )
- Fig. 24 -- Engine EFI Group, LPG (000000-- 005699)
- Fig. 25 -- Engine EFI Group, LPG (005700-- )
- Fig. 26 -- Engine Vaporizer Group, LPG (000000-- 002099)
- Fig. 27 -- Engine Vaporizer Group, LPG (002100-- 005699)
- Fig. 28 -- Engine Air Cleaner Group, Gas (000000-- 005699)
- Fig. 29 -- Engine Air Cleaner Group, Gas (005700-- )
- Fig. 30 -- Engine Air Cleaner Group, LPG (000000-- 005699)
- Fig. 31 -- Engine Air Cleaner Group, LPG (005700-- )
- Fig. 32 -- Engine Alternator and Battery Group (000000-- 005699)
- Fig. 33 -- Engine Alternator Group (005700-- )
- Fig. 34 -- Engine Battery Group (005700-- )
- Fig. 35 -- Engine Muffler Group (000000-- 005699)
- Fig. 36 -- Engine Muffler Group (005700-- )
- Fig. 37 -- Engine Fuel Tank Group, Gas
- Fig. 38 -- Engine Fuel Tank Group, LPG
- Fig. 39 -- Engine Radiator Mount and Fan Group (000000-- 002099)
- Fig. 40 -- Engine Radiator Mount and Fan Group (002100-- )
- Fig. 41 -- Engine Radiator Hoses Group, Gas/LPG (000000-- 005699)
- Fig. 42 -- Engine Radiator Hoses Group, Gas/LPG (005700-- )
- Fig. 43 -- Wheel Group, Rear Drive S30 and XP
- Fig. 44 -- Wheel Assembly, Rear
- Fig. 45 -- Wheel and Brakes Group, Front Solid (Standard)
- Fig. 46 -- Wheel and Brakes Group, Front Pneumatic (Option)
- Fig. 47 -- Brake Pedal and Parking Brake Group
- Fig. 48 -- Directional Pedal Group
- Fig. 49 -- Hydraulic Pump Linkage Group, S30 and XP
- Fig. 50 -- Hopper Group, Plastic
- Fig. 51 -- Hopper Group, Steel
- Fig. 52 -- Hopper Cylinder and Dump Door Group, Plastic
- Fig. 53 -- Hopper Cylinder and Dump Door Group, Steel
- Fig. 54 -- Hopper Cover Group (000000-- 002099)
- Fig. 55 -- Hopper Cover Group (002100-- )
- Fig. 56 -- Hopper Lift Arms and Bumper Group, Plastic
- Fig. 57 -- Hopper Lift Arms and Bumper Group, Steel
- Fig. 58 -- Hopper Counter Weight Group, Steel
- Fig. 59 -- Hopper Pre-- Filter Group
- Fig. 60 -- Hopper Vacuum Fan Group
- Fig. 61 -- Hopper Filter Shaker Group
- Fig. 62 -- Side Brush Lift Group, S30
- Fig. 63 -- Side Brush Motor and Pivot Group, S30
- Fig. 64 -- Side Brush Motor Group, S30 XP
- Fig. 65 -- Side Brush Lift and Pivot Group, S30 XP
- Fig. 66 -- Main Brush Lift Group, S30
- Fig. 67 -- Main Brush Lift Group, S30 XP
- Fig. 68 -- Main Brush Drive Group

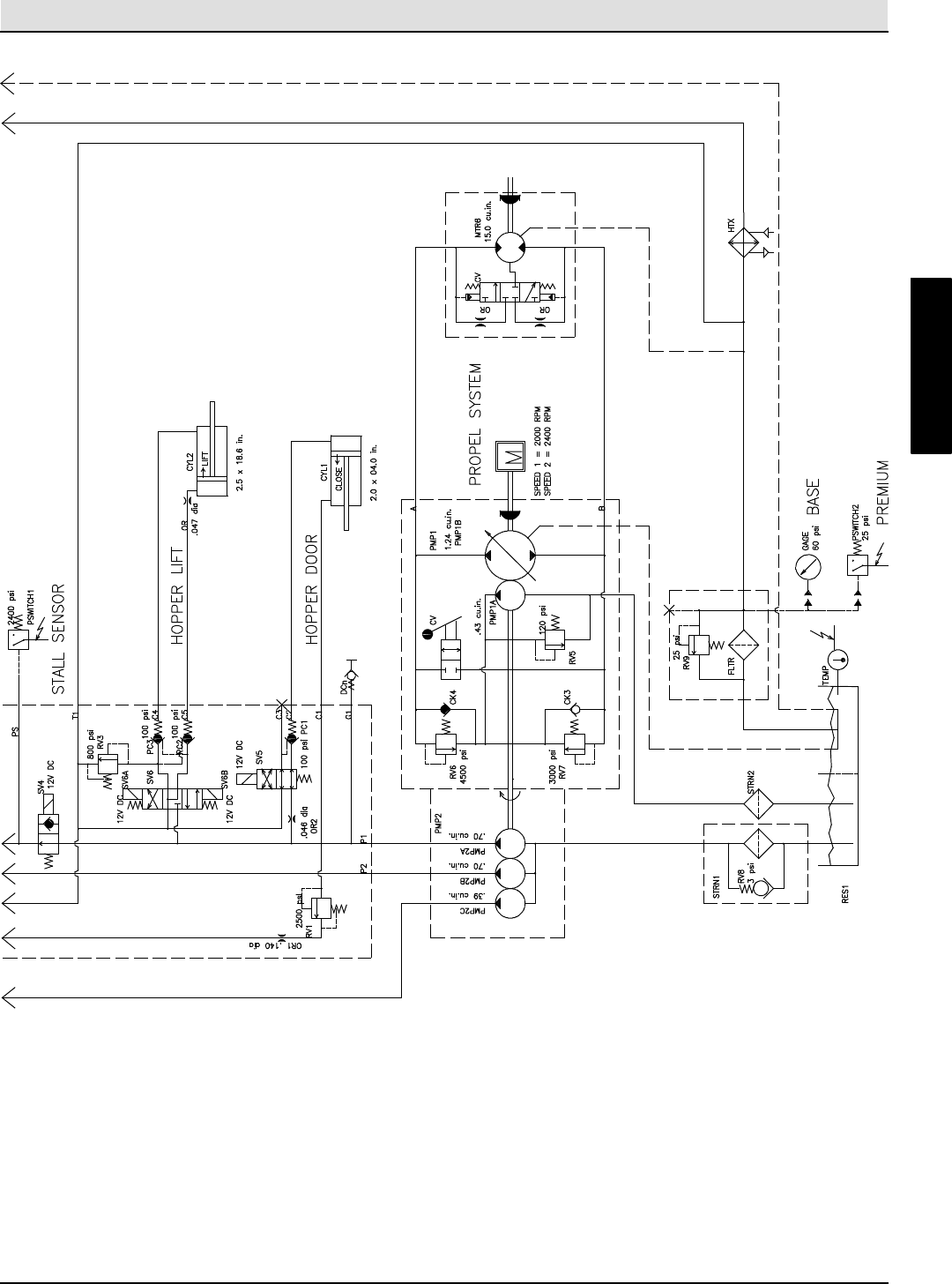

- Fig. 69 -- Hydraulic Schematic
- Fig. 70 -- Hydraulic Hose Group, S30 (000000-- 002999)
- Fig. 71 -- Hydraulic Hose Group, S30 (003000-- )
- Fig. 72 -- Hydraulic Hose Group, S30 XP (000000-- 002999)
- Fig. 73 -- Hydraulic Hose Group, S30 XP (003000-- )
- Fig. 74 -- Hydraulic Reservoir Group
- Fig. 75 -- Hydraulic Cooler and Tubes Group (000000-- 002099)
- Fig. 76 -- Hydraulic Cooler and Tubes Group (002100-- )
- Fig. 77 -- Hydraulic Pumps Group, S30 and XP
- Fig. 78 -- Hydraulic Valve Group, S30
- Fig. 79 -- Hydraulic Valve Group, S30 XP

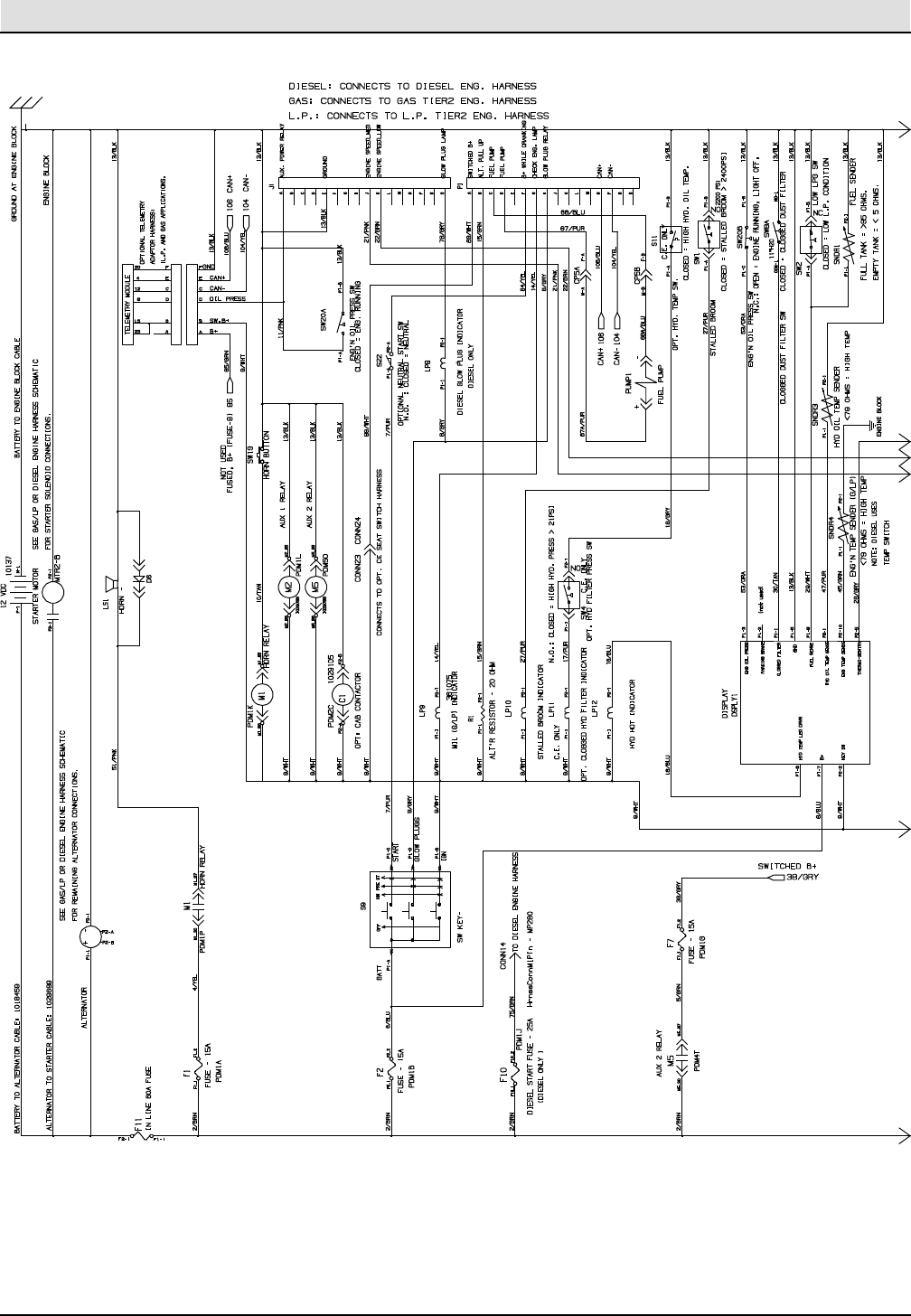

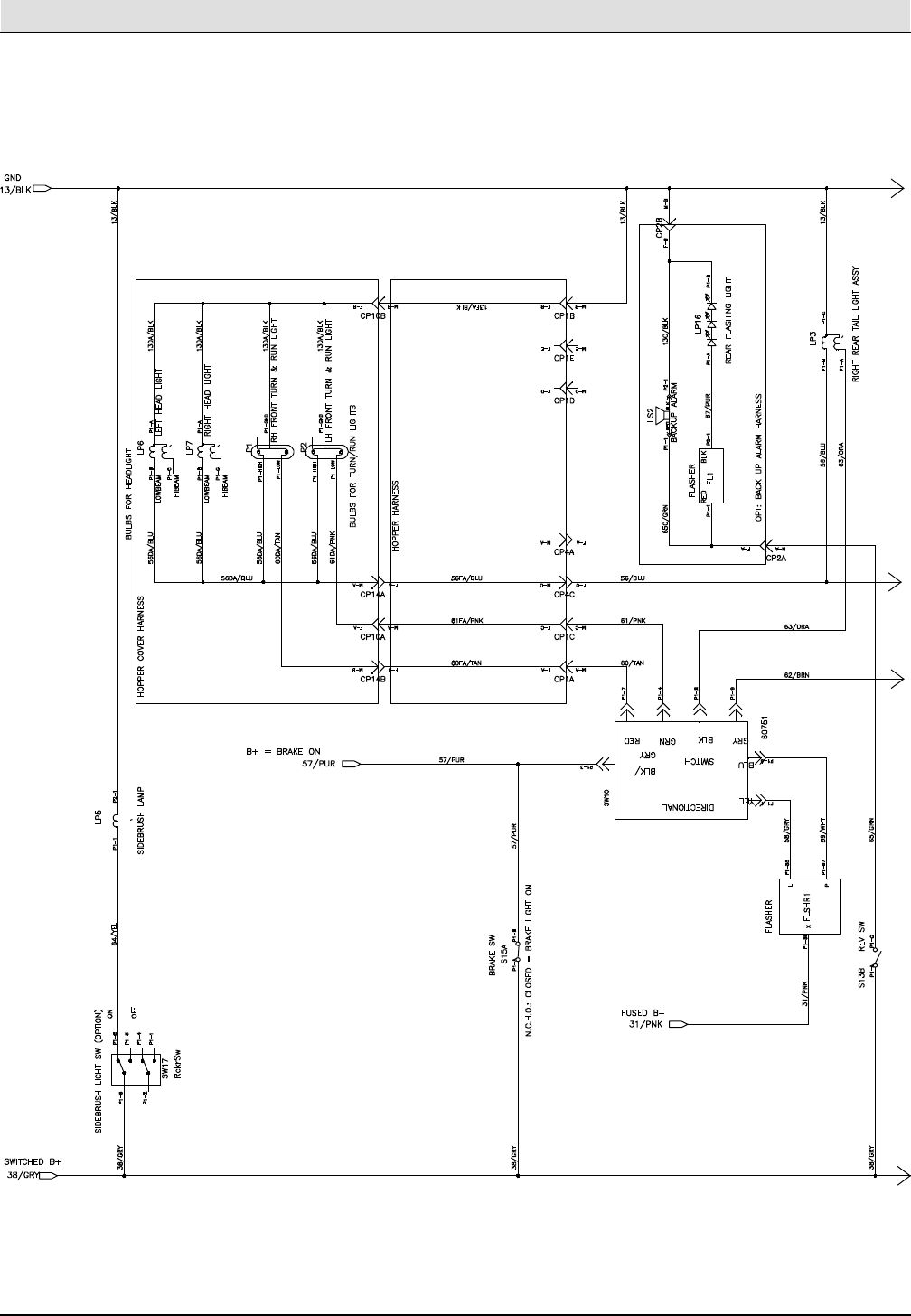

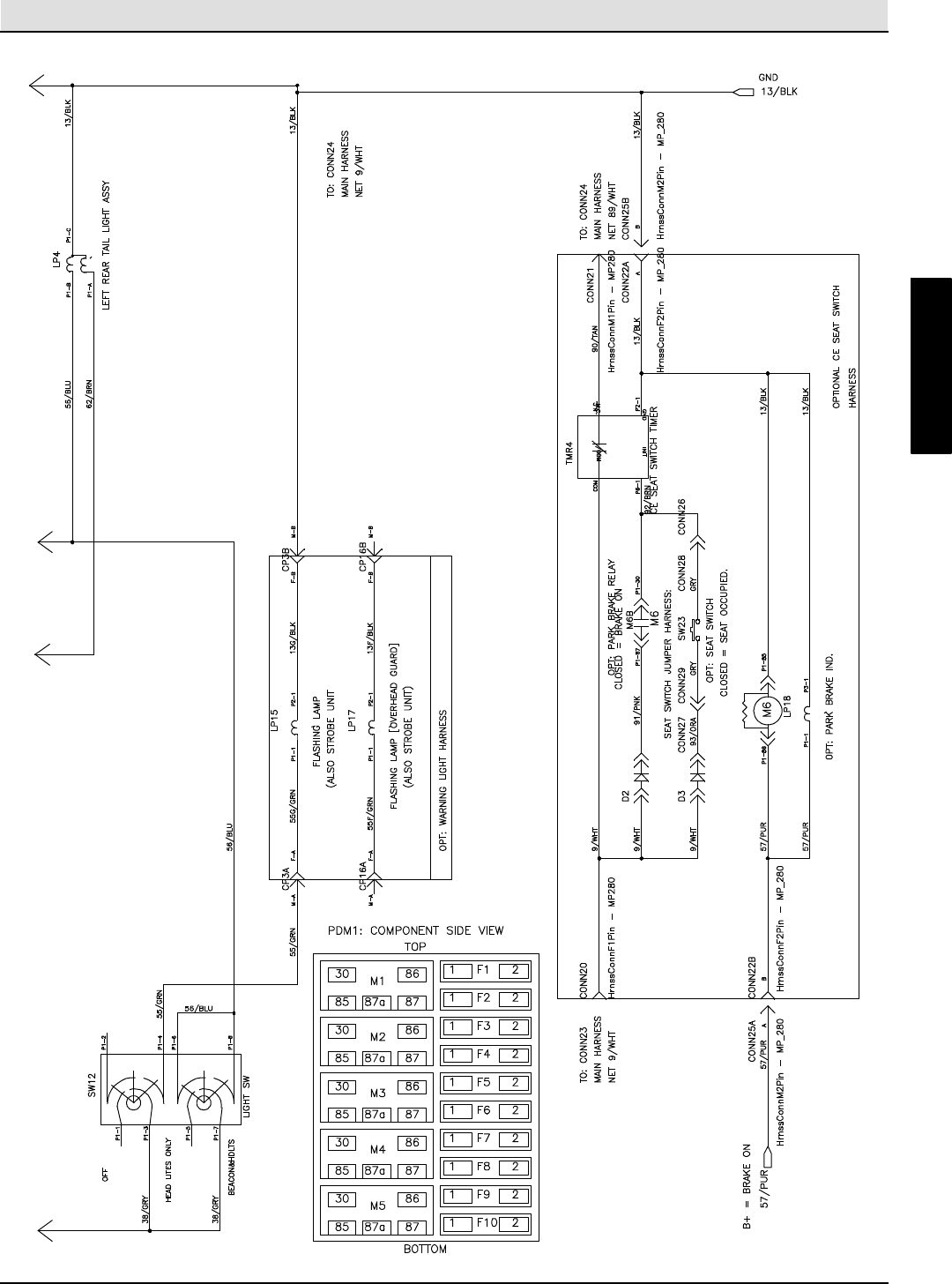

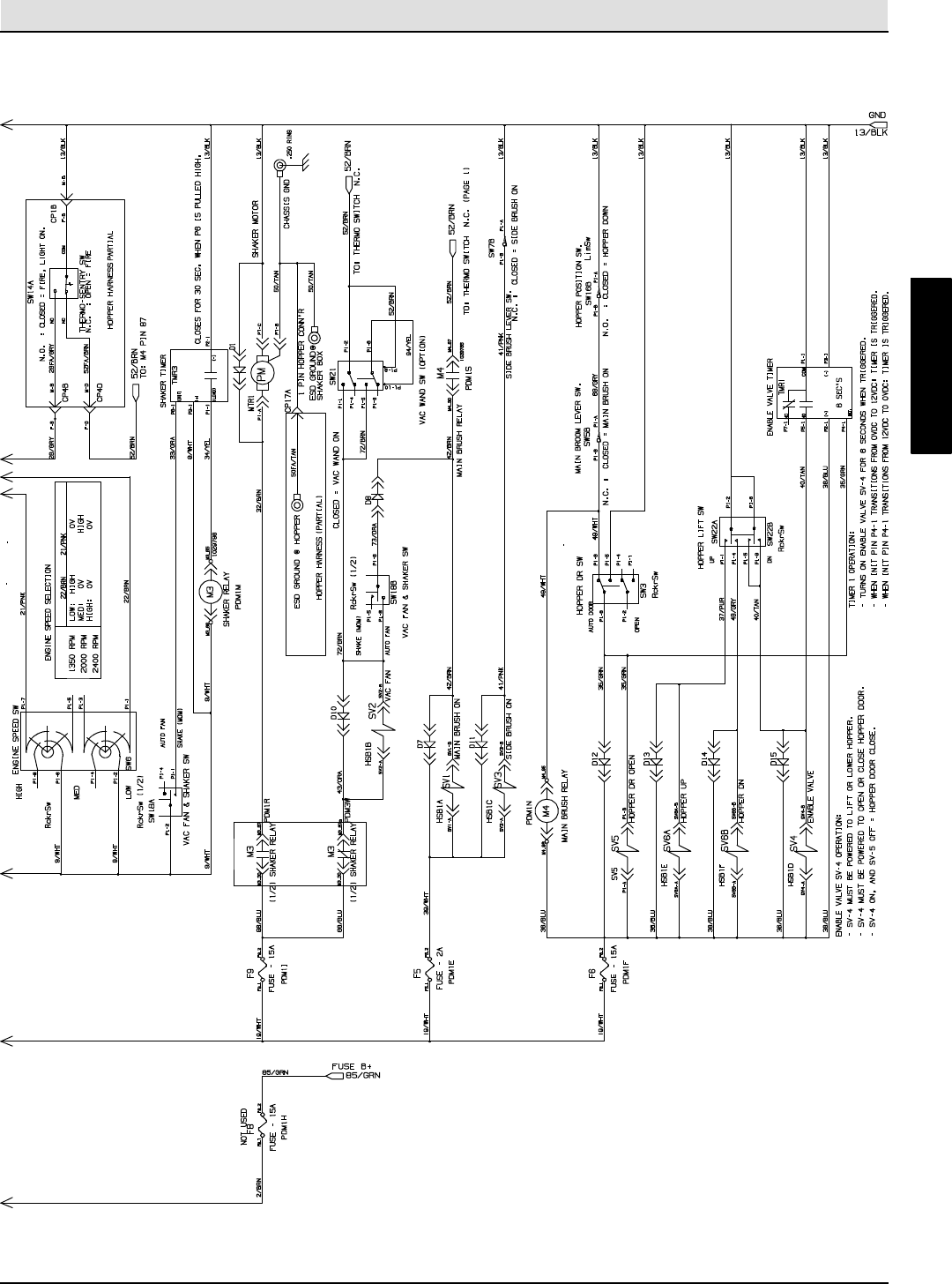

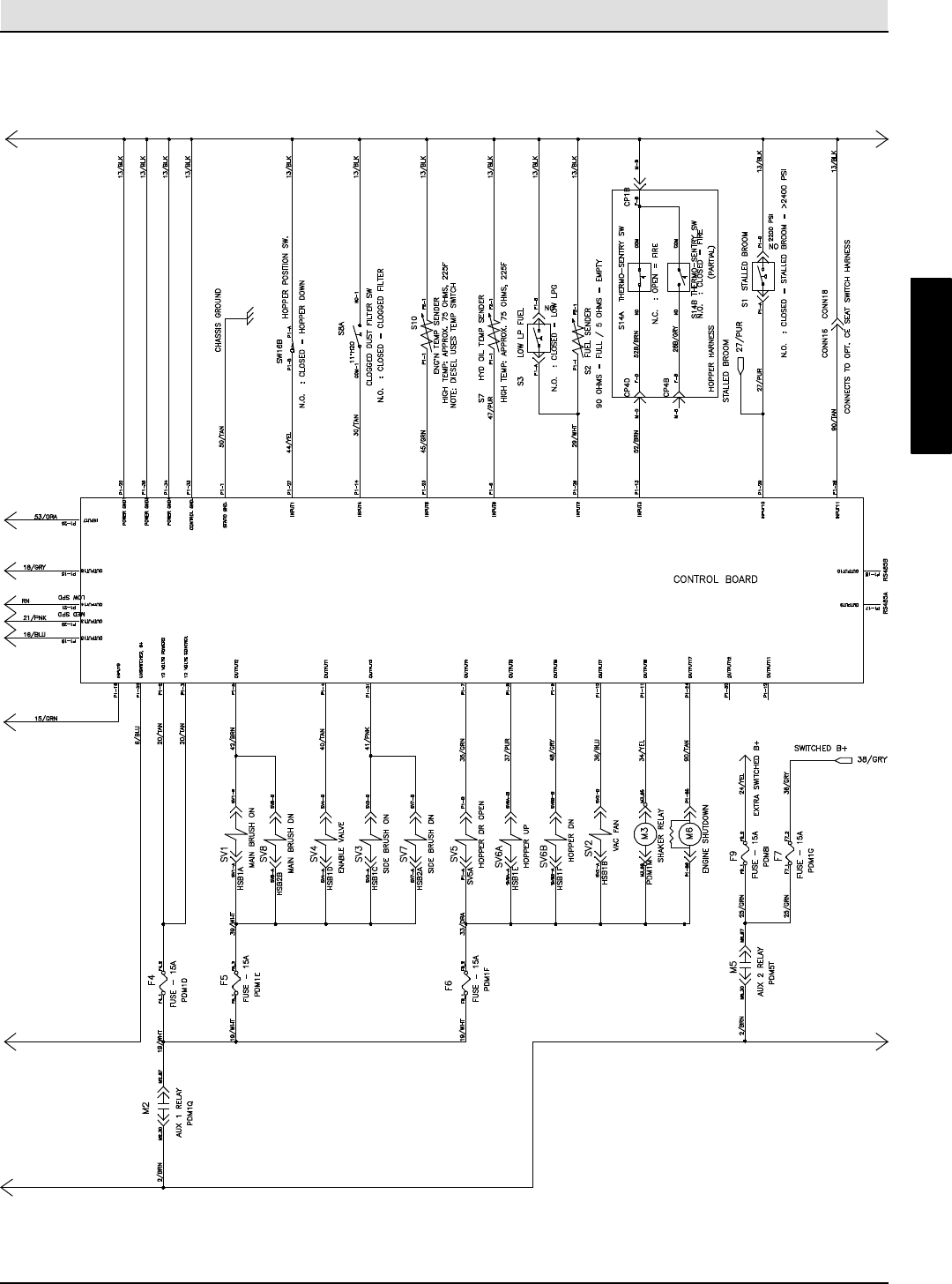

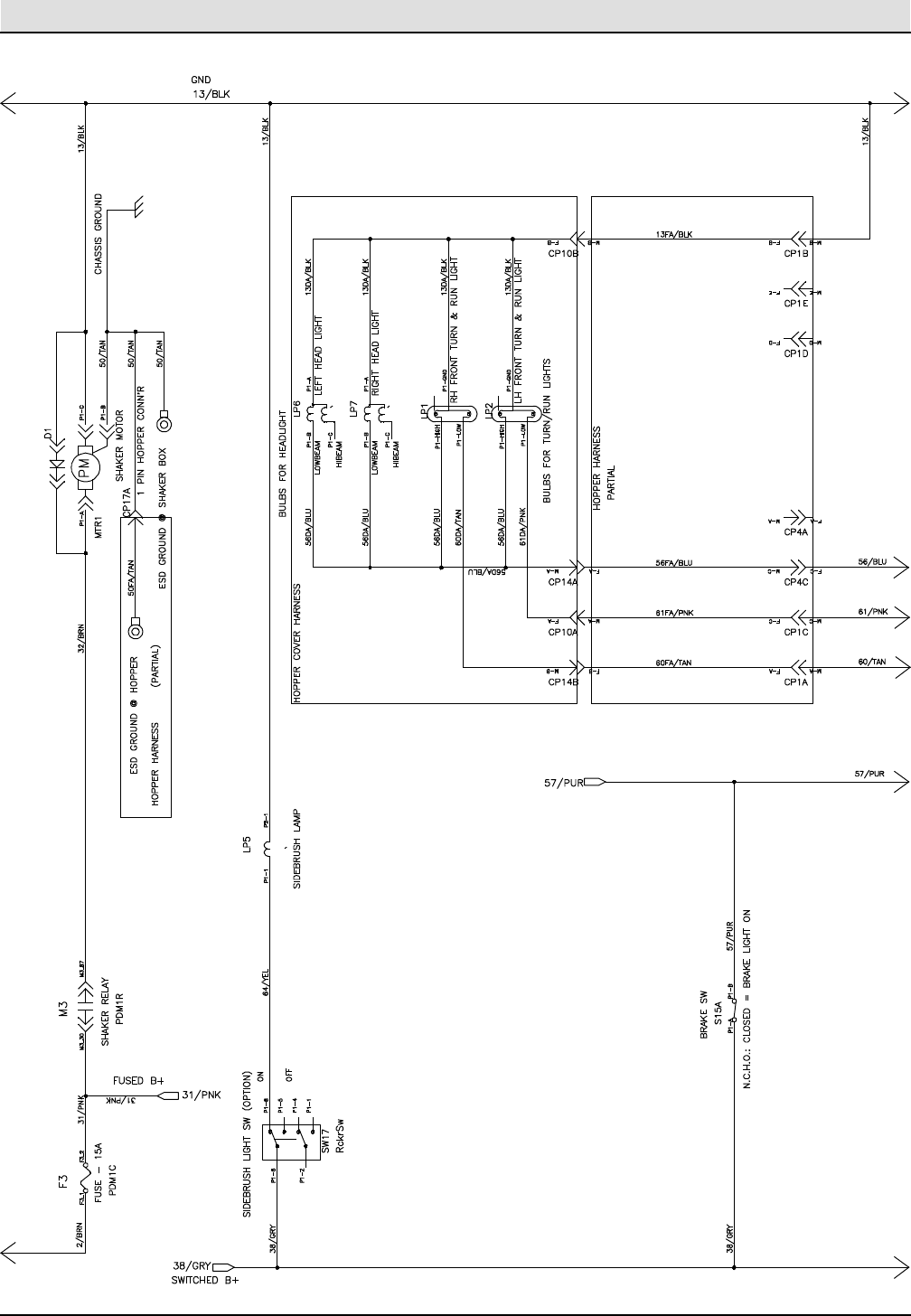

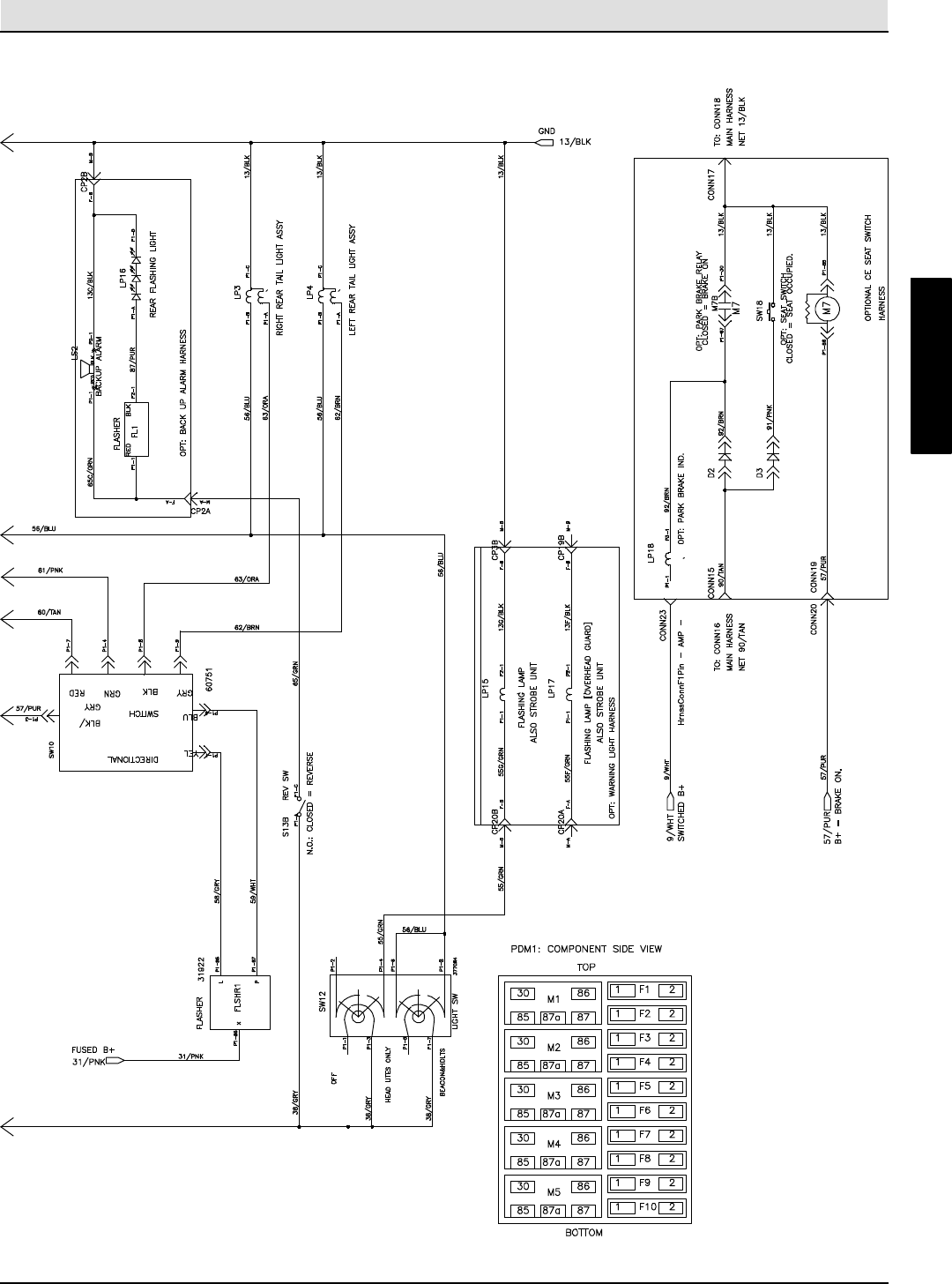

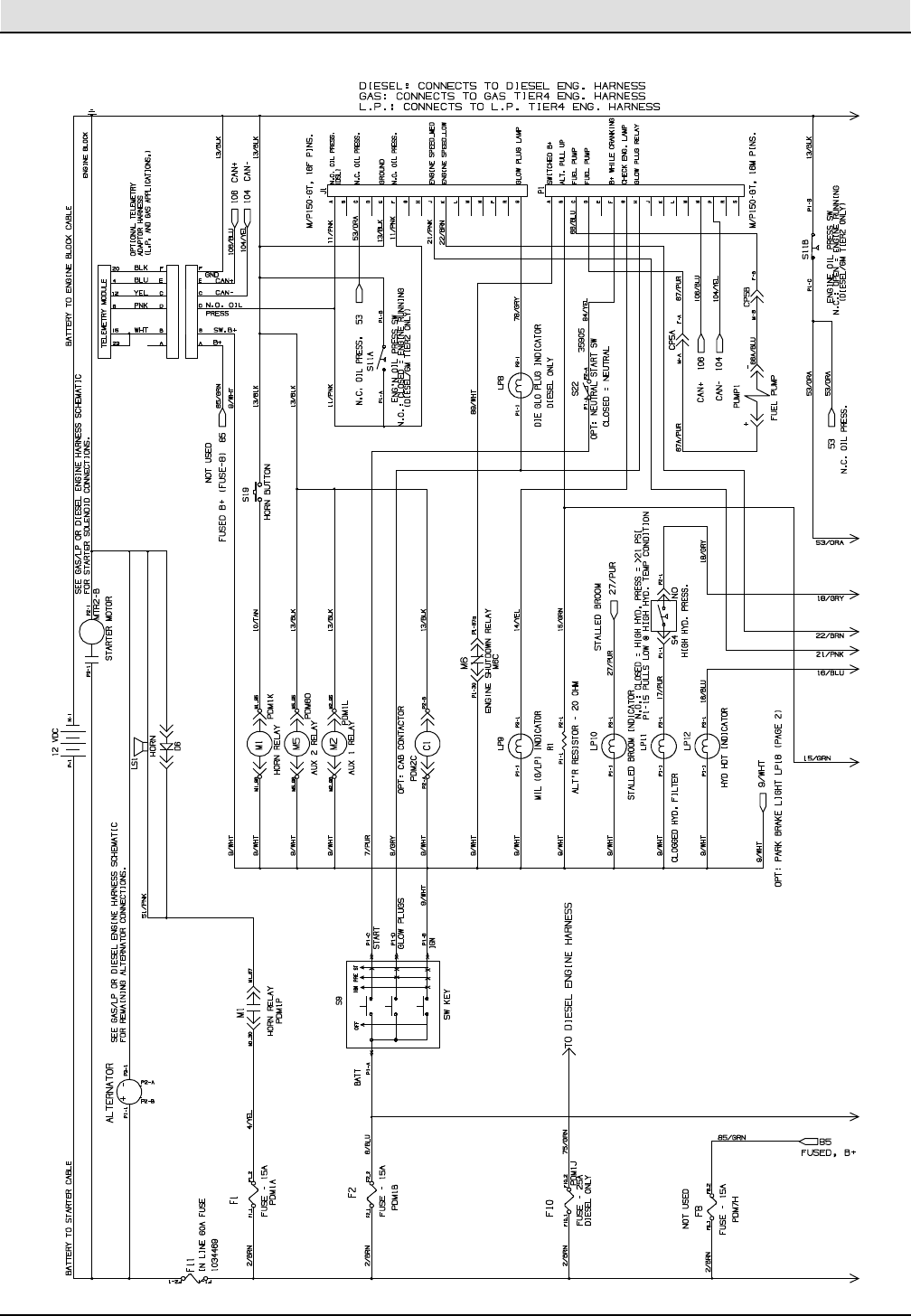

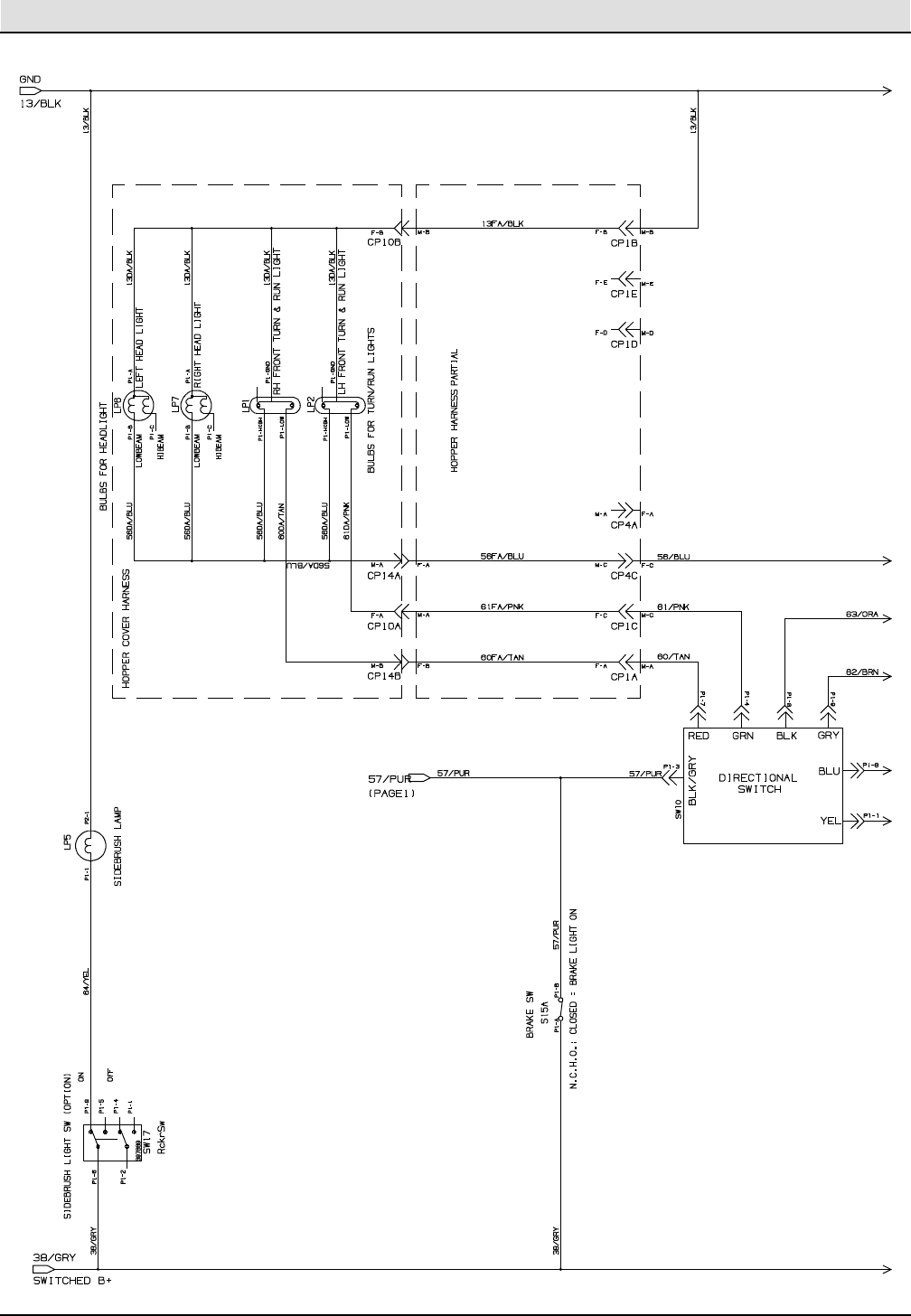

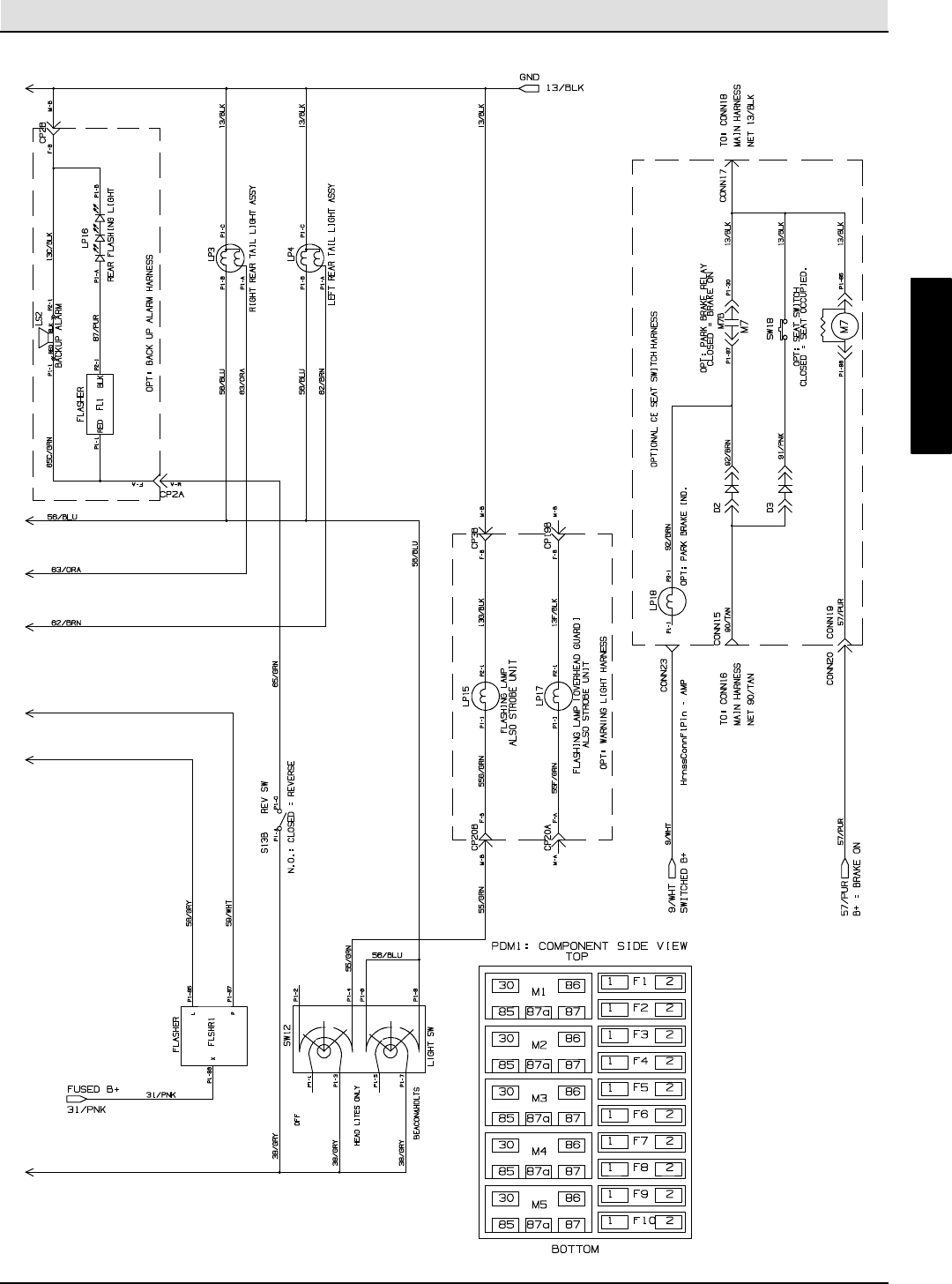

- Fig. 80 -- Electrical Schematic, GM, S30 (000000-- 005699) (1 of 4)
- Fig. 81 -- Electrical Schematic, Mitsubishi, S30 (005700-- ) (1 of 4)

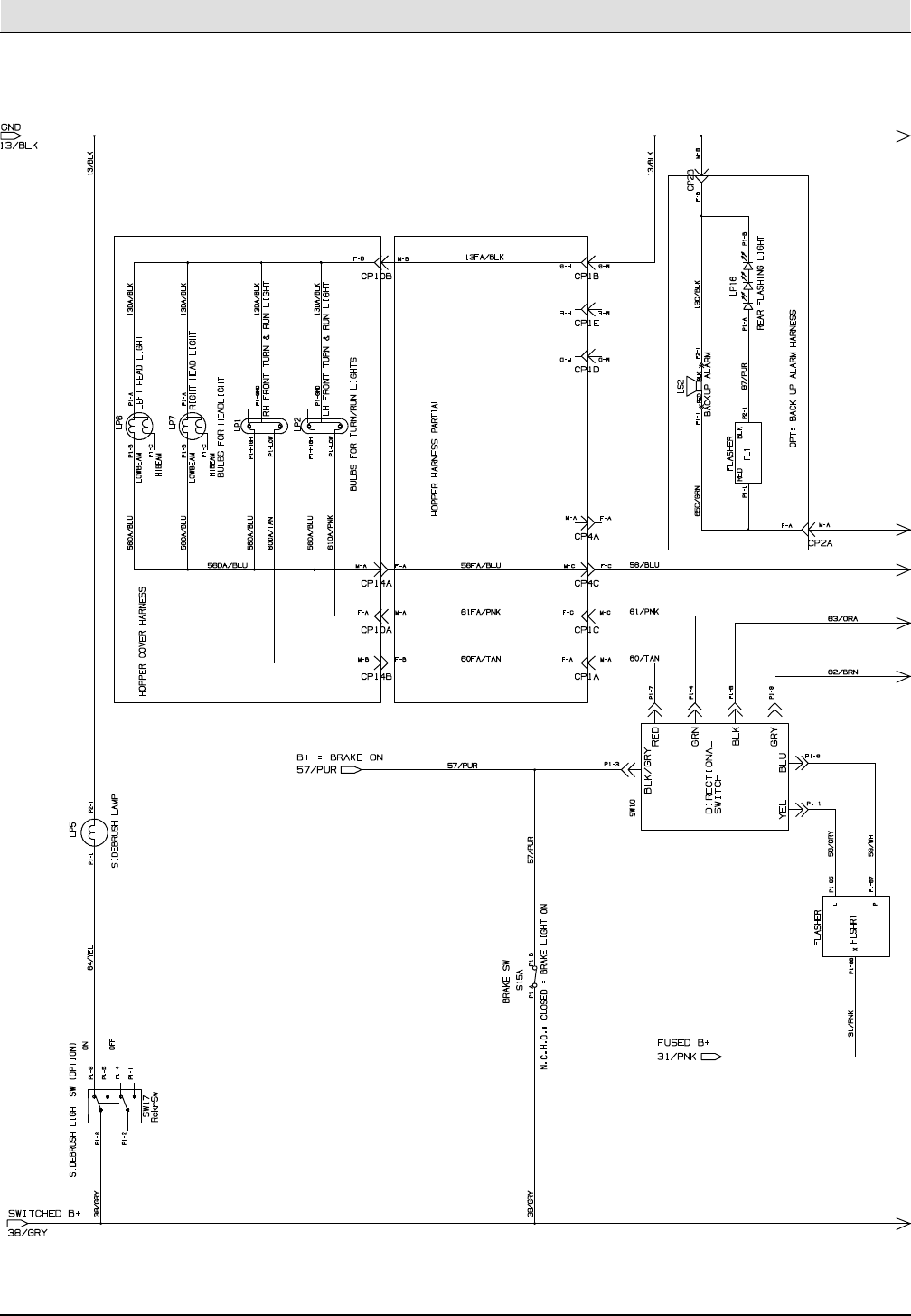

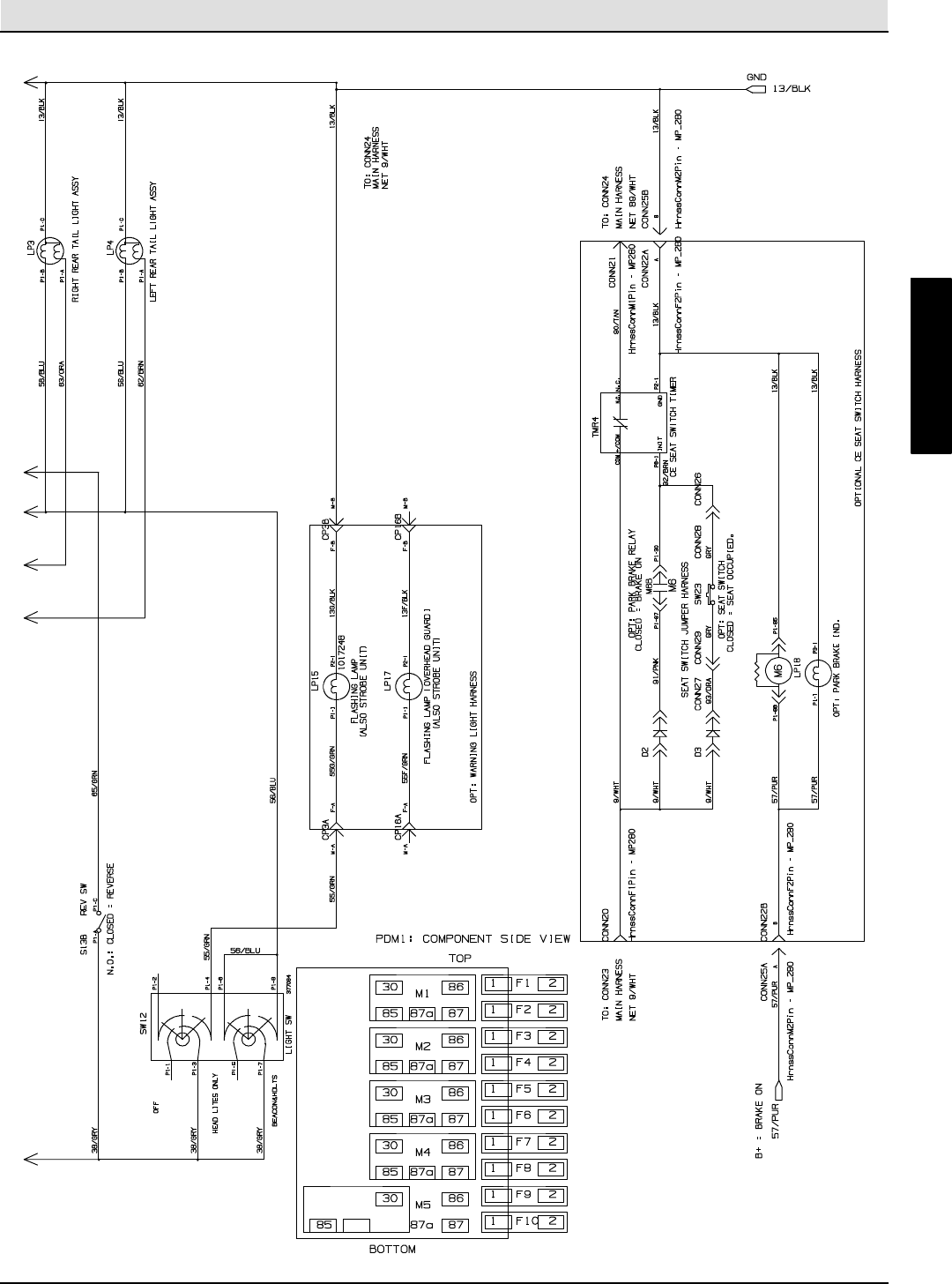

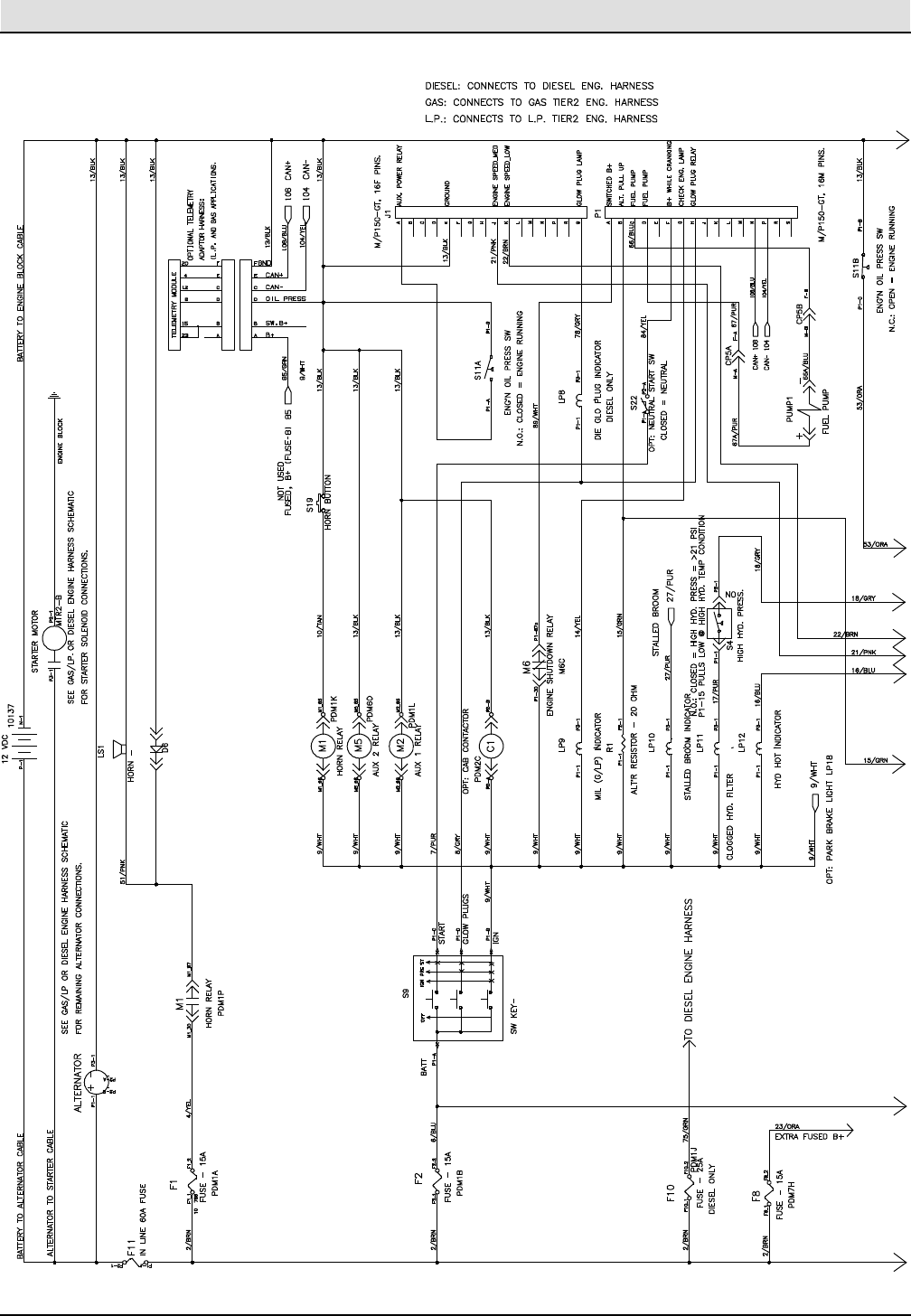

- Fig. 82 -- Electrical Schematic, GM, S30 XP (000000-- 005699) (1 of 4)
- Fig. 83 -- Electrical Schematic, Mitsubishi, S30 XP (005700-- ) (1 of 4)

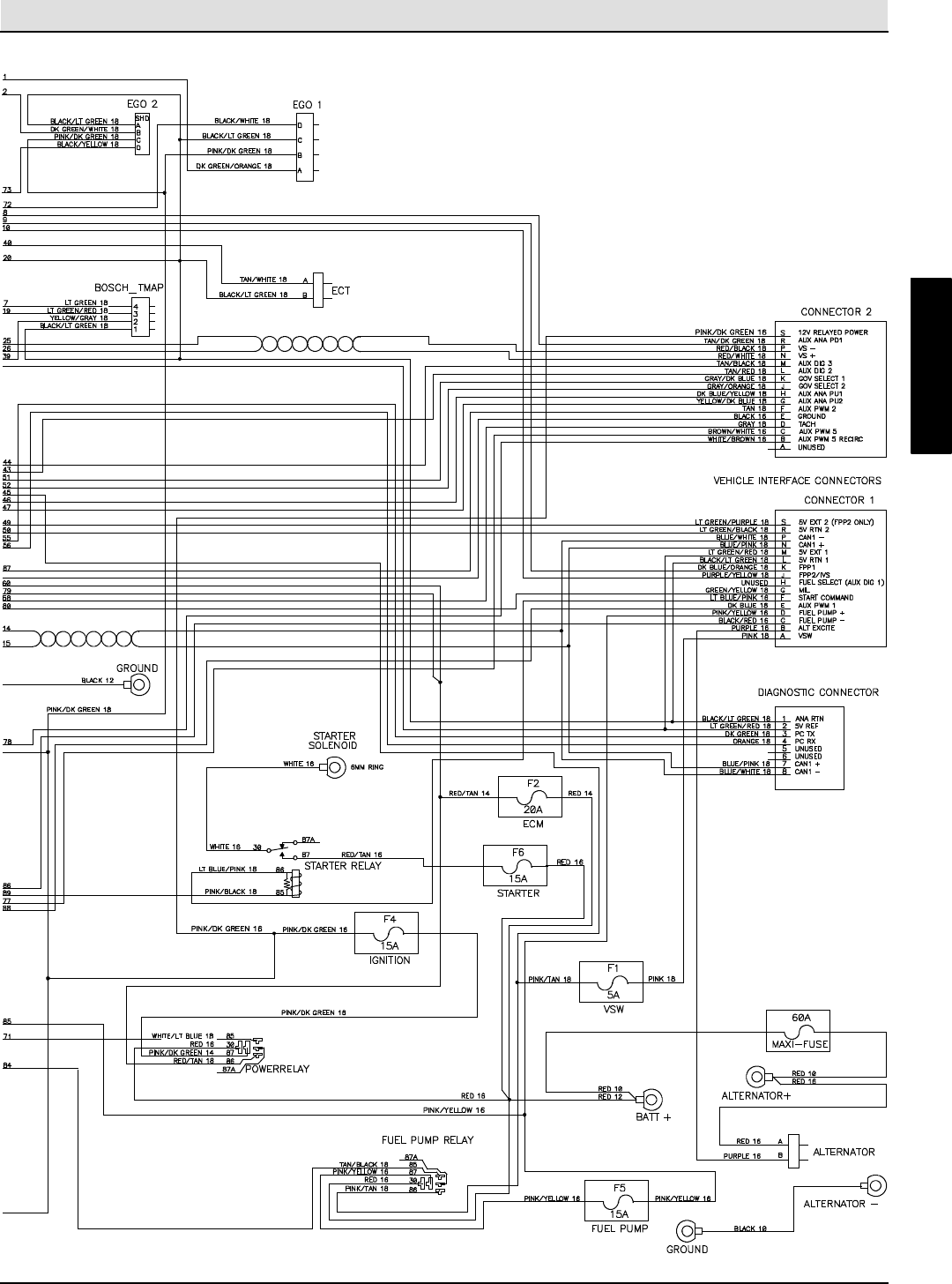

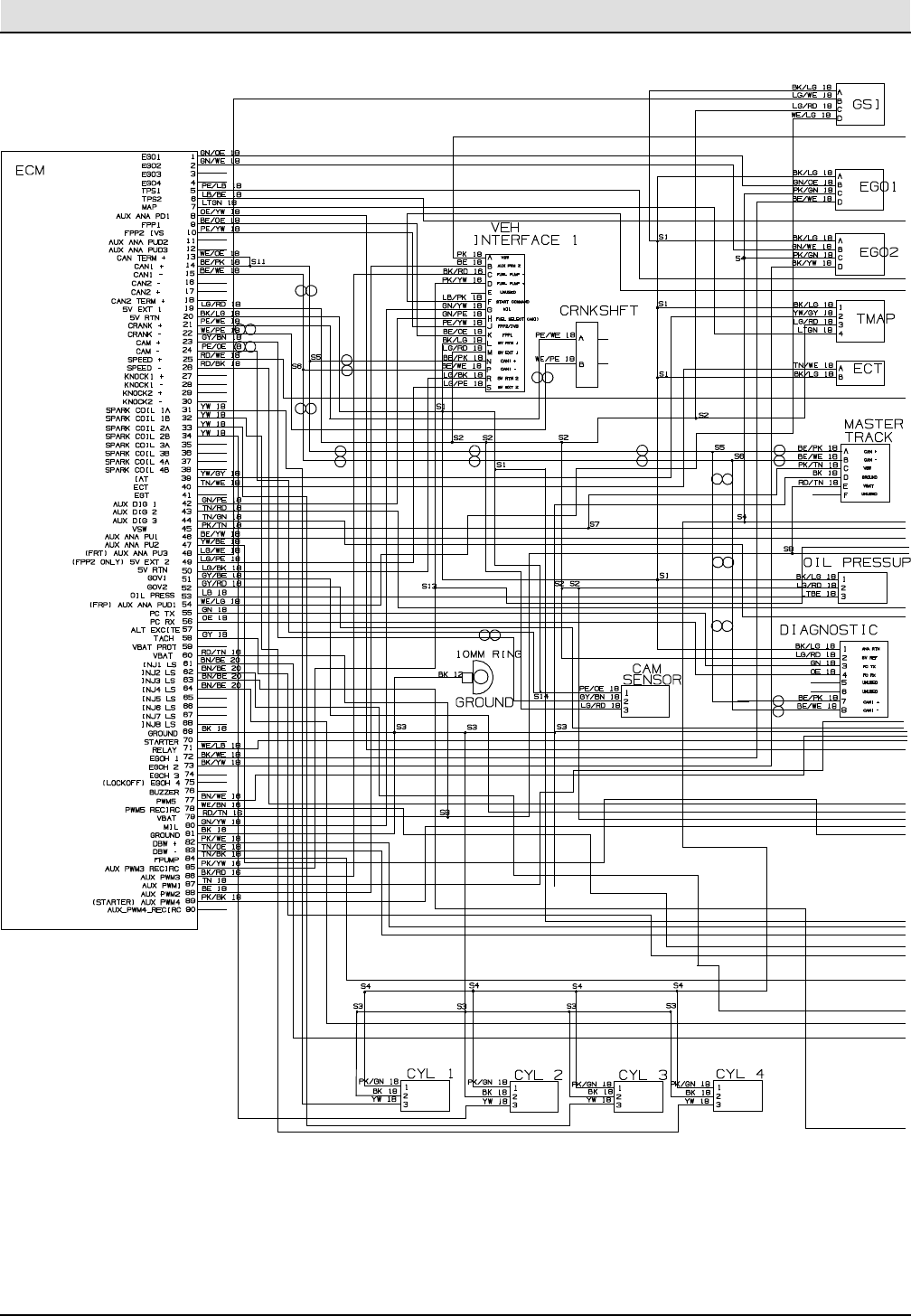

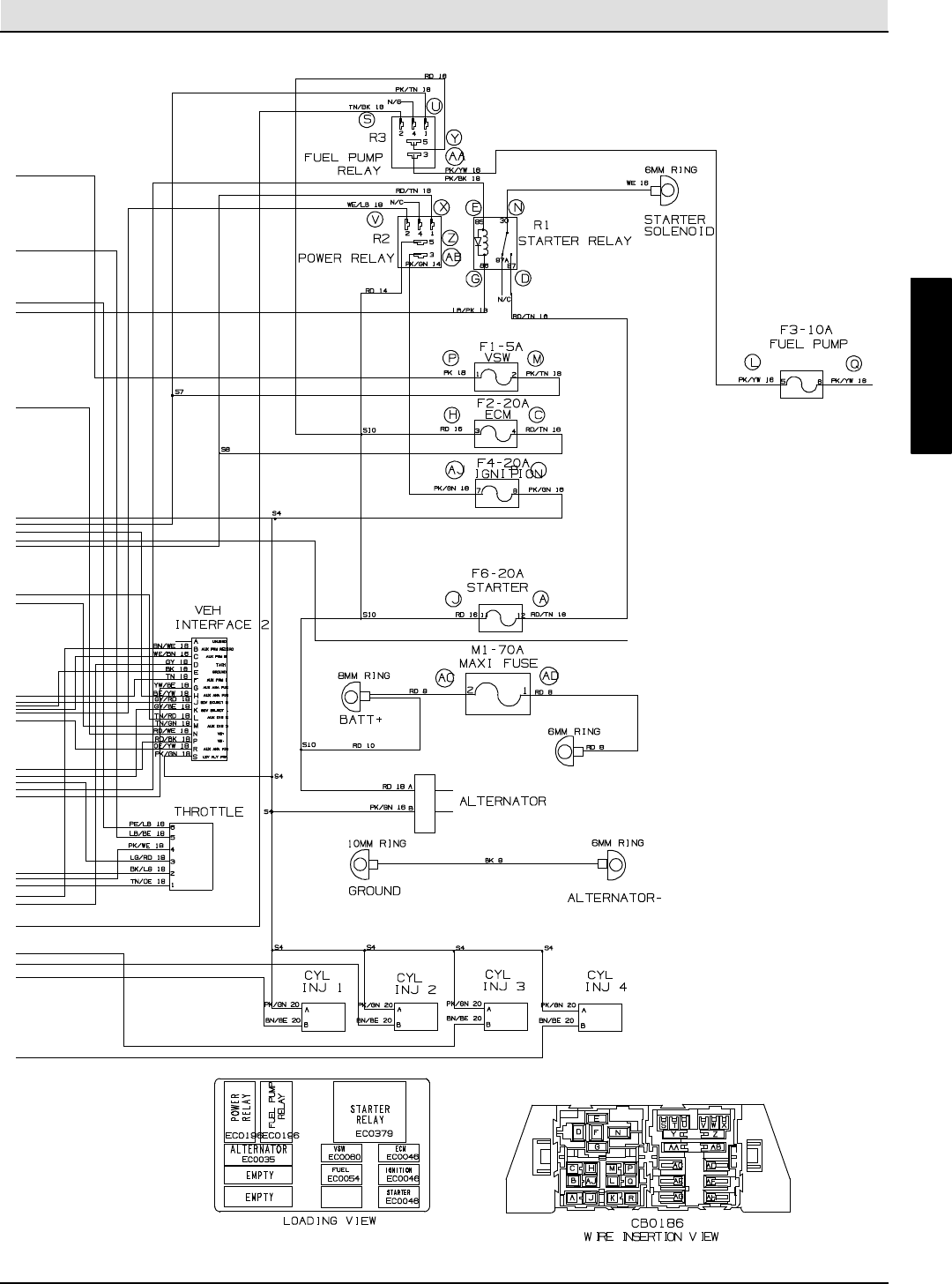

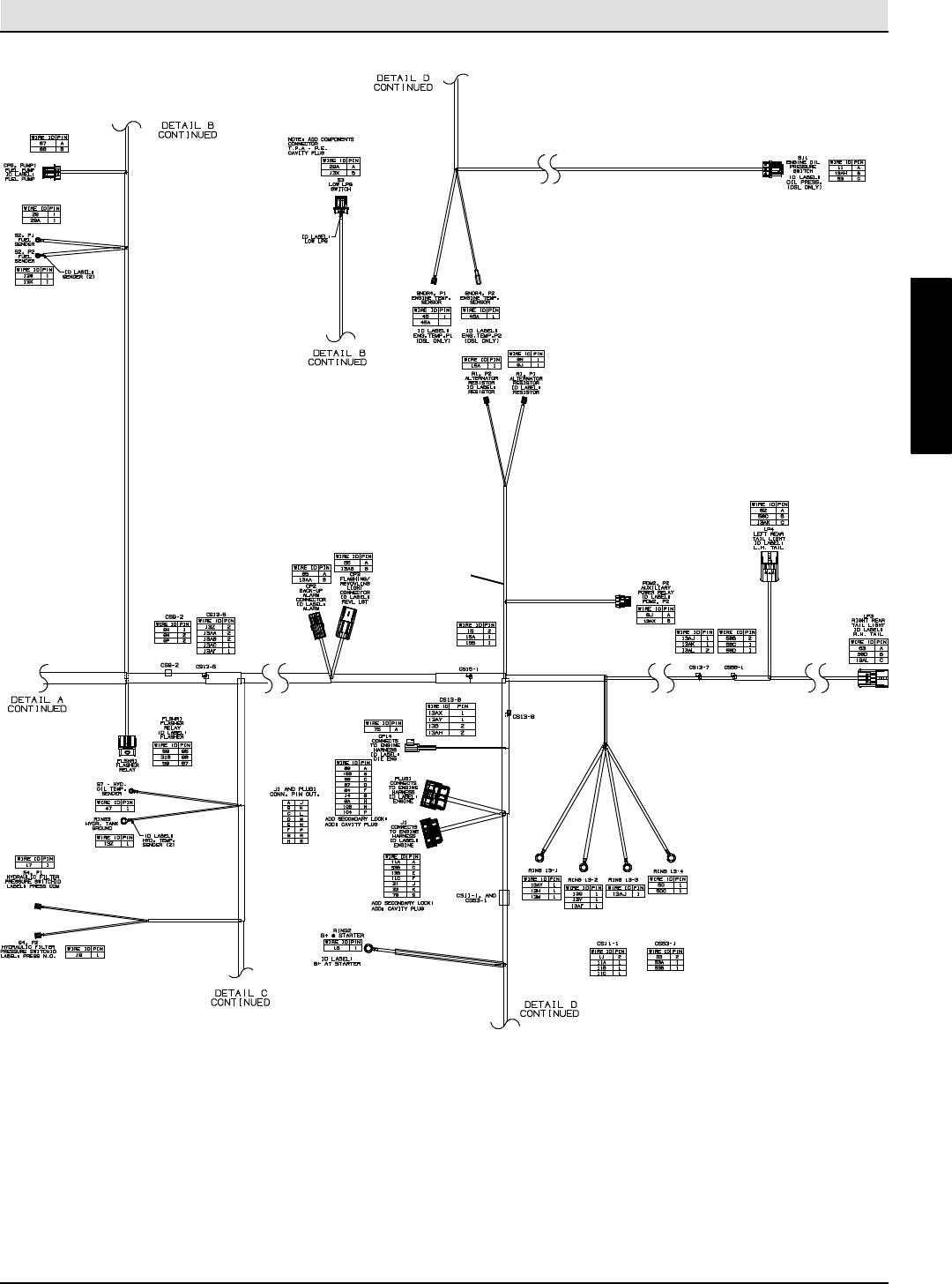

- Fig. 84 -- Electrical Schematic, Gasoline Engine Harness, GM (000000-- 005699) (1 of 2)

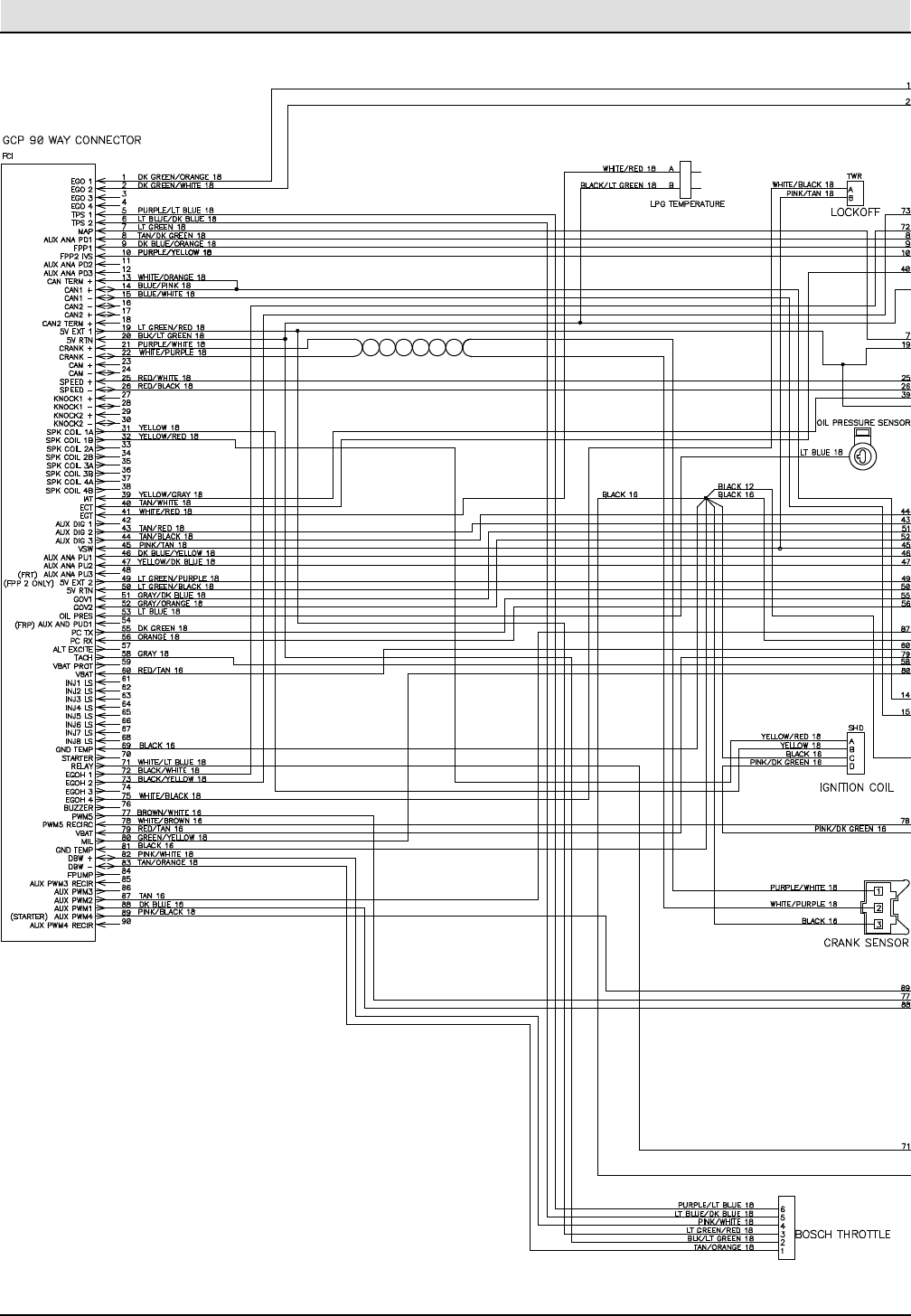

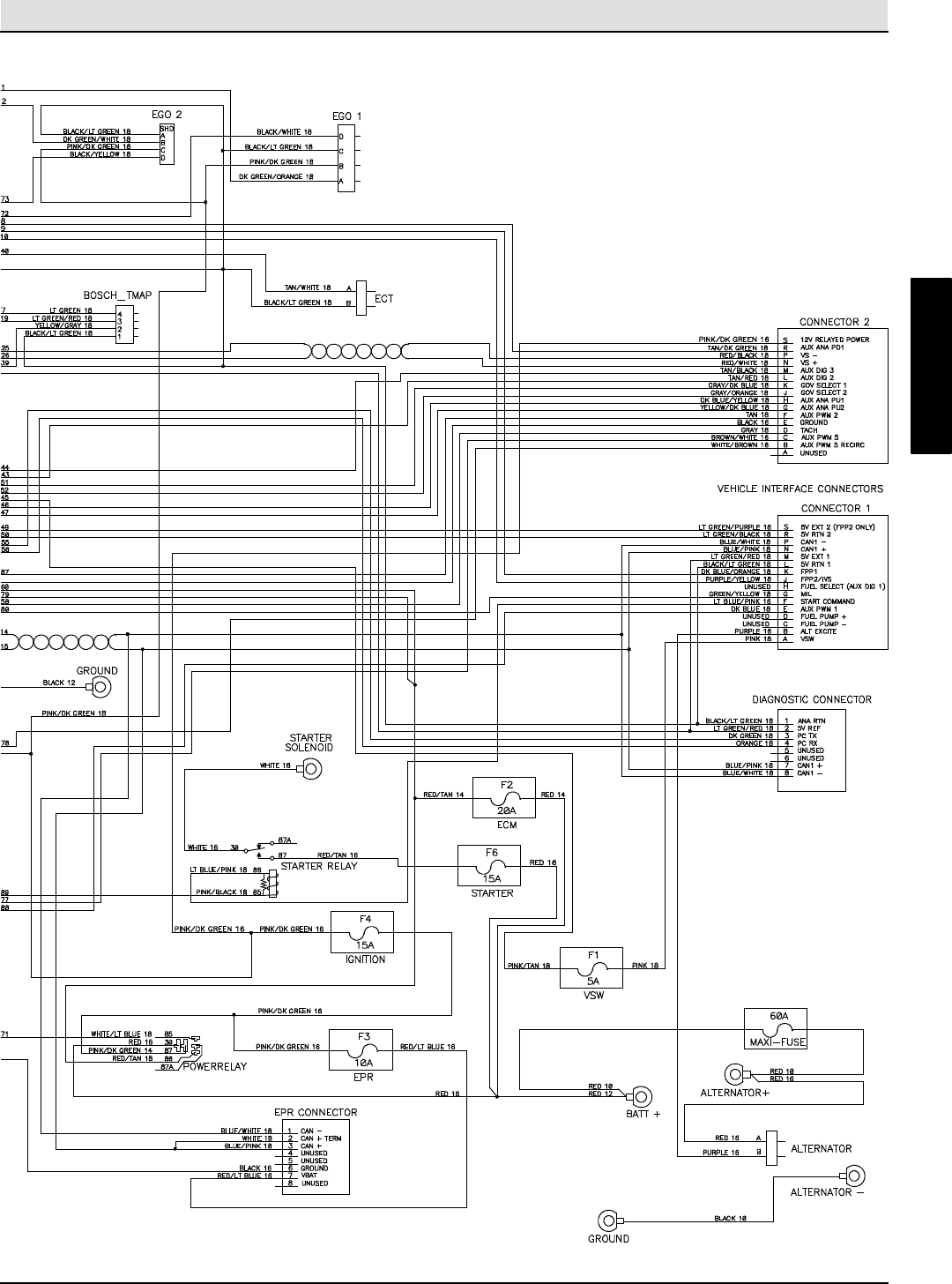

- Fig. 85 -- Electrical Schematic, Gas Engine Harness, Mitsubishi (005700-- ) (1 of 2)

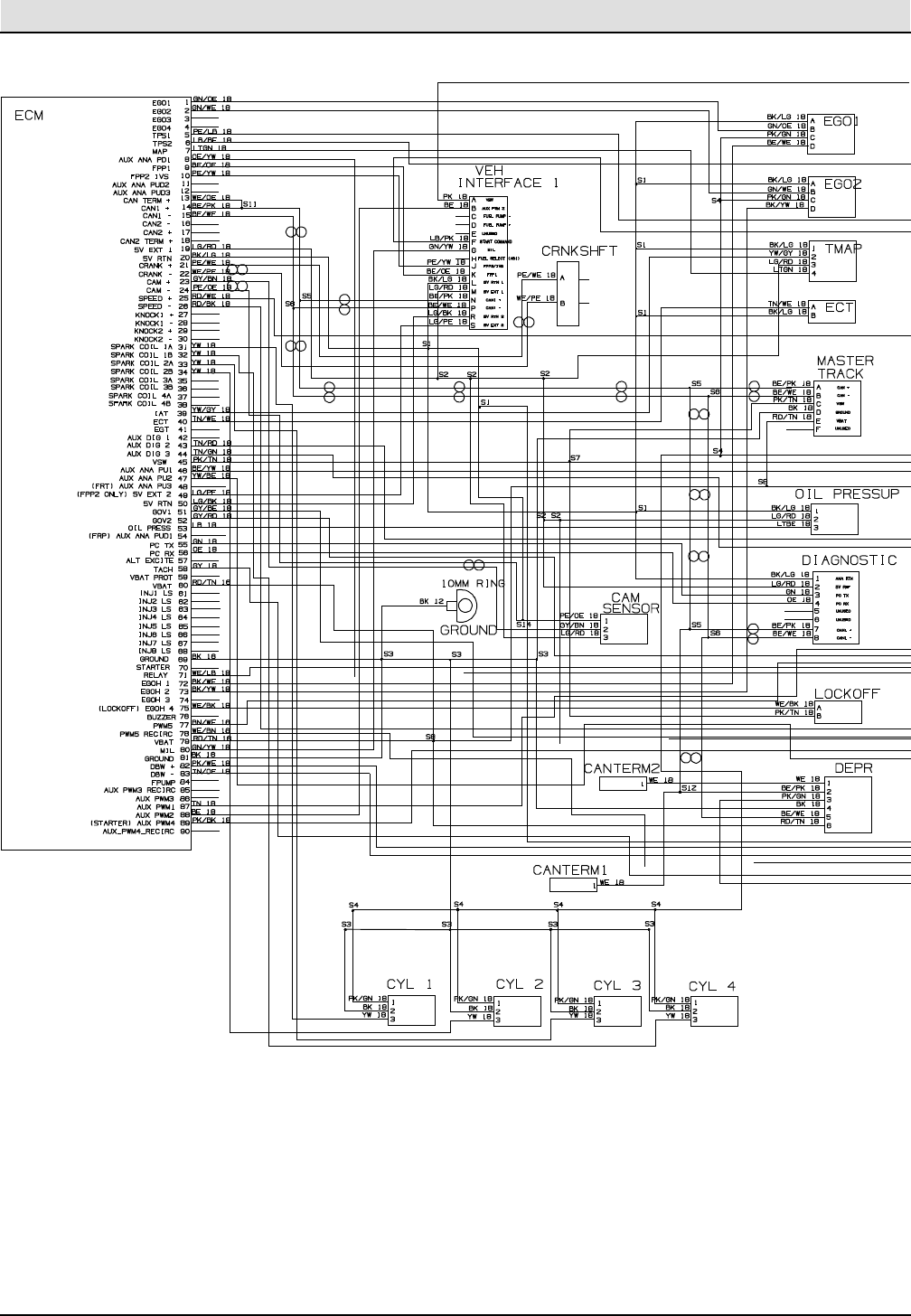

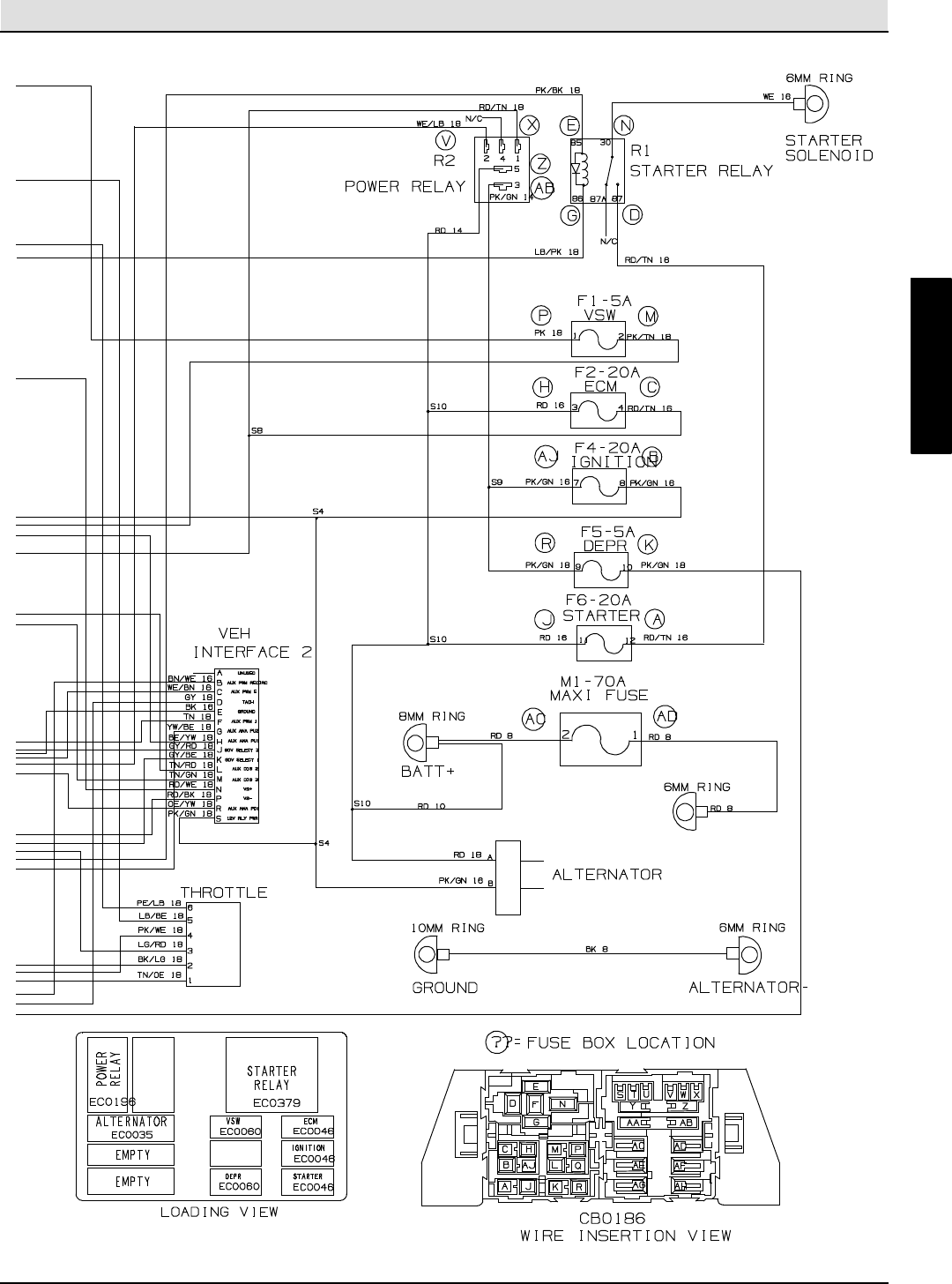

- Fig. 86 -- Electrical Schematic, LPG Engine Harness GM (000000-- 005699) (1 of 2)
- Fig. 87 -- Electrical Schematic, LPG Engine Harness, Mitsubishi (005700-- ) (1 of 2)

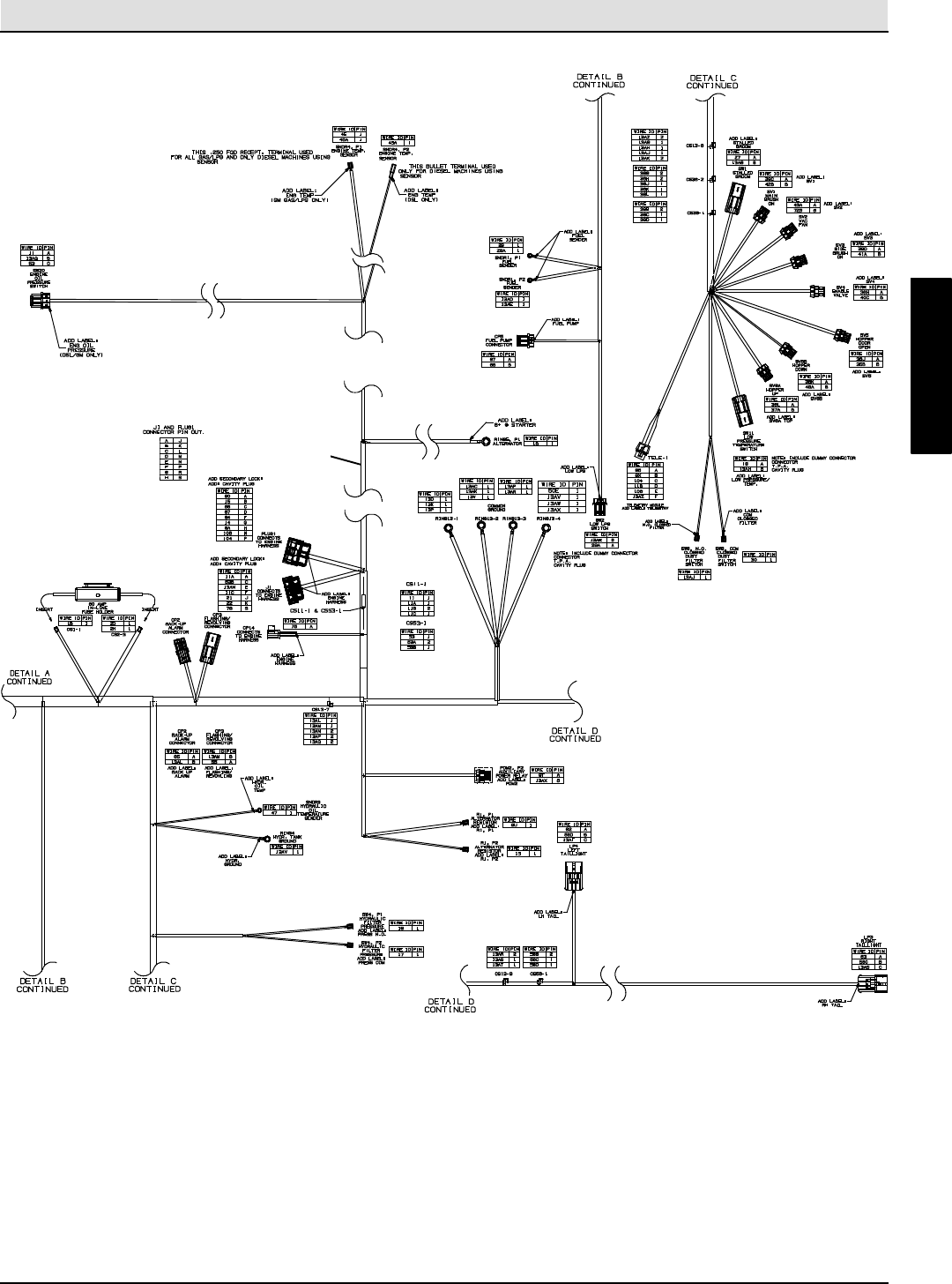

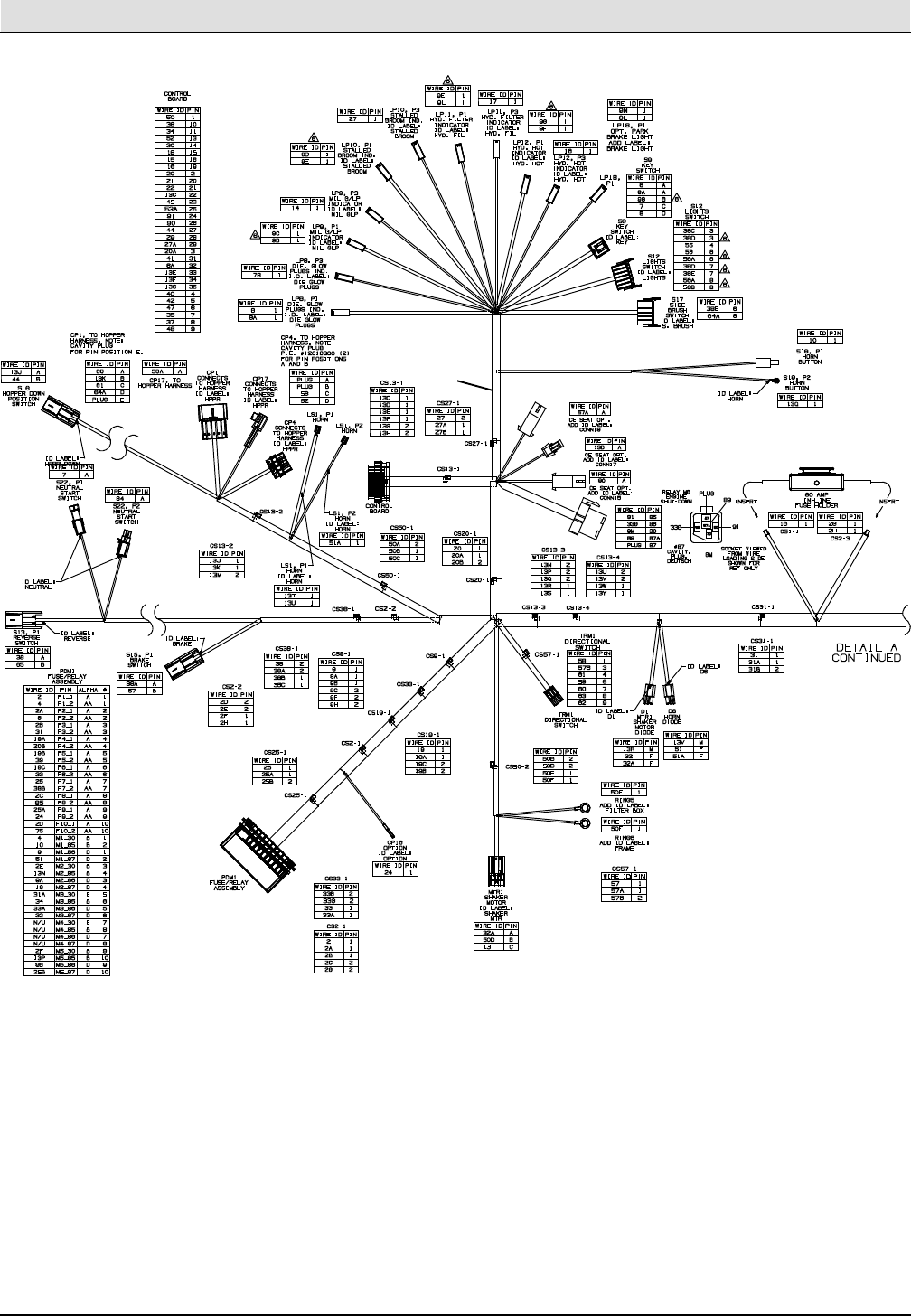

- Fig. 88 -- Electrical Wire Harnesses Group
- Fig. 89 -- Label Group
- OPTIONS
- Fig. 1 -- Indoor Light Kit (000000-- 002099)
- Fig. 2 -- Indoor Light Kit (002100-- )
- Fig. 3 -- Outdoor Light Kit (000000-- 002099)
- Fig. 4 -- Outdoor Light Kit (002100-- )
- Fig. 5 -- Left Hand Side Brush Kit, S30 XP
- Fig. 6 -- Vacuum Wand Group
- Fig. 7 -- Blower Wand Group
- Fig. 8 -- Overhead Guard Kit (000000-- 002099)
- Fig. 9 -- Overhead Guard Kit (002100-- )
- Fig. 10 -- Cab Group
- Fig. 11 -- Cab Cover Group
- Fig. 12 -- Cab Door Group
- Fig. 13 -- Cab Heater Group
- Fig. 14 -- Cab Air Conditioner Group (000000-- 005699)
- Fig. 15 -- Cab Air Conditioner Group (005700-- )
- Fig. 16 -- Cab Fuel Cover Group (002100-- )
- Fig. 17 -- Cab Wire Harness Group
- Fig. 18 -- Cab Wire Harness Electrical Schematic
- Fig. 19 -- Corner Bumper Kit (000000-- 002099)
- Fig. 20 -- Corner Bumper Kit (002100-- )
- Fig. 21 -- Telemetry Group
- Fig. 22 -- Fire Extinguisher Kit
- Fig. 23 -- Documentation Group
- BREAKDOWNS
- Fig. 1 -- Hydraulic Motor Breakdown, 379608
- Fig. 2 -- Hydraulic Motor Breakdown, 379607
- Fig. 3 -- Hydraulic Steering Valve Breakdown, 1024260
- Fig. 4 -- Hydraulic Valve Breakdown, 1040091
- Fig. 5 -- Hydraulic Valve Breakdown, 1034671
- Fig. 6 -- AC and Heater Box Breakdown, 1046632
- Fig. 7 -- Hydraulic Motor Breakdown, 1027756
- Fig. 8 -- Hydraulic Motor Breakdown, 1054901
- Fig. 9 -- Hydraulic Piston Pump Breakdown, 1029254
- Fig. 10 -- Hydraulic Piston Pump Breakdown, 1054905
- GM ENGINE BREAKDOWN
- MITSUBISHI ENGINE BREAKDOWN
- Fig. 1 -- Cylinder Block Group
- Fig. 2 -- Rocker Cover Group
- Fig. 3 -- Cylinder Head Group
- Fig. 4 -- Front Cover and Oil Pan Group
- Fig. 5 -- Camshaft and Valve Group
- Fig. 6 -- Piston and Crankshaft Group
- Fig. 7 -- Balancer Group
- Fig. 8 -- Oil Pump and Pressure Switch Group
- Fig. 9 -- Water Pump Group
- Fig. 10 -- Intake Manifold Gasket Group
- Fig. 11 -- Exhaust Manifold Gasket Group
- Fig. 12 -- Fan Tensioner and Pump Mount Group
- Fig. 13 -- Flywheel Group
- Fig. 14 -- Ignition Coil and Spark Plug Group
- Fig. 15 -- Starter / Alternator Group
- Fig. 16 -- Remote Oil Filter Group
- Fig. 17 -- Coolant Group
- Fig. 18 -- DSR Coolant Group, LPG Engine
- Fig. 19 -- Electrical Group
- Fig. 20 -- Fuel Rail Group, Gasoline Engine
- Fig. 21 -- Throttle Body Group, Gasoline Engine
- Fig. 22 -- Throttle Body Group, LPG Engine
- Fig. 23 -- Vaporizer Group, LPG Engine
- Fig. 24 -- Electronic Pressure Regulator (EPR) Group, LPG Engine
- CROSS REFERENCE

S30
*9004085*
9004085
Rev. 09 (10-2013)
Global
(Gas/LPG)
Sweeper
Parts Manual
SweepSmart
t
System
TennantTrueRParts
IRISta Tennant Technology
To view, print or download
the latest manual, visit:
www.tennantco.com/manuals

Ref Part No. Serial Number Description Qty.
1 82681 (000000--- ) Bracket Wldt, Lpg Mount 1
o2 63810 (000000--- ) Latch Assy, Lpg Tank Mtg, W/Nut 4
Y3 51839 (000000--- ) Nut Adjustable, Lpg Tank Mtg 2
4 49263 (000000--- ) Tie, Cable 3
5 82556 (000000---001039 ) Bracket, Vaporizer 1
6 54930 (000000--- ) Vaporizer, LPG 1
C
D
A
B
HOW TO ORDER PARTS -- See diagram above
Only use TENNANT Company supplied or equivalent parts. Parts and supplies may be ordered online,
by phone, by fax or by mail.
Follow the steps below to ensure prompt delivery.
1. (A) Identify the machine model.
2. (B) Identify the machine serial number from the data plate.
3. (C) Ensure the proper serial number is used from
the parts list.
4. Identify the part number and quantity.
Do not order by page or reference numbers.
5. Provide your name, company name, customer ID number,
billing and shipping address, phone number and
purchase order number.
6. Provide detail shipping instructions.
(D) o-- Identifies an assembly
Y-- Identifies parts included in assembly
EN
Please fill out at time of installation for
future reference.
Model No. --
Serial No. --
Machine Options --
Sales Rep. --
Sales Rep. phone no. --
Customer ID Number --
Installation Date --
Tennant Compan
y
PO Box 1452
Minneapolis, MN 55440
Phone: (800) 553--8033 or
(763) 513--2850
www.tennantco.com
Tennant N.
V
.
Industrielaan 6 5405 AB
P.O. Box 6 5400 AA Uden --
The Netherlands
europe@tennantco.com
www.tennantco.com
www.tennant.co.jp
Thermo--Sentry, 1--STEP, EasyOpen, MaxPro2, InstantAccess, II--Speed, Perma--Filter, Duramer, Lower Total Cost of Ownership, Touch--N--Go, and Cab
Forward ErgoSpace are US registered and unregistered trademarks of Tennant Company.
Specifications and parts are subject to change without notice.
Copyright E2008, 2009, 2010, 2011, 2012, 2013 TENNANT Company, Printed in U.S.A.

КАК ДА ПОРЪЧВАМЕ ЧАСТИ -Вижте схемата по-горе
Използвайте само части,доставени от TENNANT или техни еквиваленти.Частите и доставките могат да се поръчат онлайн,
по телефон,факс или по пощата.
Следвайте долупосочените стъпки,за да си осигурите бърза и точна доставка.
1. (A) Посочете модела на машината.
2. (B) Посочете серийния номер на машината от табелката с техническите данни.
3. (C) Уверете се,че сте използвали точния сериен номер от списъка с части.
4. Посочва номера на частта и количеството.Не поръчвайте части
според страницата или референтните номера.
5. Посочете своето име,наименованието на фирмата,клиентския
номер,адреса за получаване на сметката и доставката,тел.номер и номера на поръчката.
6. Посочете подробни инструкции за доставката.
(D) o-- посочва начин на монтаж
Y-- посочва частите,включени в монтажа
BG
Моля,попълнете по време на монтажа за бъдеща справка.
Модел Э --
Сериен Э --
Опции на машината --
Търговски представител --
Те л .Энатърг.представител --
Клиентски Э --
Дата на монтаж --
CN
o
Y
OBJEDNÁVÁNÍ DÍLŮ- Viz schéma výše.
Pou ívejte pouze díly dodané společností TENNANT Company nebo jim odpovídající. Díly a materiál lze objednat online,
telefonem, faxem nebo poštou.
Aby bylo zajištěno rychlé dodání, postupujte podle krokůuvedených ní e.
1. (A) Zjistěte model stroje.
2. (B) Zjistěte sériové číslo stroje z výrobního štítku.
3. (C) Pou ijte správné sériové číslo ze seznamu dílů.
4. Určete číslo a mno ství dílů.
Neobjednávejte podle stran nebo referenčních čísel.
5. Uveďte jméno, název společnosti, číslo ID zákazníka, fakturační a
dodací adresu, telefonní číslo a číslo objednávky.
6. Uveďte podrobné pokyny pro dodání.
(D) o-- označuje sestavu
Y-- označujedílyvsestavě
CZ
Vyplňte během sestavování pro budoucí potřebu.
Číslo modelu --
Sériové číslo --
Doplňky zařízení --
Obchodní zástupce --
Tel. č. obchodního zástupce --
Číslo ID zákazníka --
Datum instalace --
BESTELLEN VON ERSATZTEILEN -- Siehe oben stehendes Diagramm.
Verwenden Sie nur von TENNANT gelieferte oder gleichwertige Ersatzteile. Ersatz-- und Verschleißteile können online, telefonisch, per Fax oder per E--Mail bestellt werden.
Befolgen Sie für eine umgehende Lieferung die folgenden Schritte.
1. (A) Geben Sie das Modell der Maschine an.
2. (B) Geben Sie die Seriennummer der Maschine an (auf dem Datenaufkleber).
3. (C) Achten Sie darauf, dass die richtigen Seriennummer aus der Ersatzteilliste verwendet wird.
4. Geben Sie die Ersatzteilnummer und die Menge an.
Bestellen Sie nicht nach Seitenzahl oder Referenznummern.
5. Geben Sie Ihren Namen, den Firmennamen, die Kundennummer,
die Rechnungs-- und Lieferadresse, die Telefonnummer und die Einkaufsauftragsnummer an.
6. Erteilen Sie genaue Versandanweisungen.
(D) o-- steht für eine Einheit
Y-- steht für Einzelteile einer Einheit
DE
Bitte bei der Inbetriebnahme als Referenzangabe ausfüllen.
Modellnr. --
Seriennr. --
Maschinenoptionen --
Verkäufer --
Telefonnummer des Verkäufers --
Kundennummer --
Installationsdatum --

BESTILLING AF RESERVEDELE -- Se ovenstående tabel.
Brug kun reservedele, der er fremstillet af TENNANT, eller dele af tilsvarende kvalitet. Reservedele og tilbehør kan bestilles online, pr. telefon, pr. fax eller pr. brev.
Følg nedenstående trin for at sikre hurtig levering.
1. (A) Identificér maskinmodellen.
2. (B) Identificér maskinens serienummer på datamærkaten.
3. (C) Kontrollér, at det rigtige serienummer bruges i reservedelslisten.
4. Identificér reservedelsnummeret og antallet. Bestil ikke efter side-- eller referencenumre.
5. Angiv dit navn, firmanavn, kunde--id--nummer, faktureringsadresse
og leveringsadresse, telefonnummer og indkøbsordrenummer.
6. Angiv detaljerede instruktioner til forsendelse.
(D) o-- identificerer en enhed
Y-- identificerer reservedele i en enhed
DK
Udfyld venligst på installationstidspunktet til fremtidig brug.
Modelnr. --
Serienr. --
Maskinekstraudstyr --
Salgskonsulent. --
Salgskonsulentens tlf. --
Kunde--id--nr. --
Installationsdato --
KUIDAS VARUOSI TELLIDA – vaadake alltoodud joonist
Kasutage ainult TENNANT Company poolt tarnitud või samaväärseid varuosi. Varuosi ja tarvikuid saab tellida Interneti, telefoni, faksi või posti teel.
Kiire kohaletoimetamise tagamiseks järgige alltoodud juhiseid.
1. (A) Märkige masina mudel.
2. (B) Märkige andmesildil olev masina seerianumber.
3. (C) Veenduge, et olete valinud varuosade loendist õige seerianumbri.
4. Märkige varuosa number ja kogus.
Ärge tellige lehekülje--- või viitenumbri alusel.
5. Märkige oma nimi, ettevõtte nimi, kliendinumber, arveldus--- ja saatmisaadress,
telefoninumber ja ostutellimuse number.
6. Lisage täpsed saatmisjuhised.
(D) --- tähistab komplekti
Y--- tähistab komplektis olevaid osii
EE
Palun täitke paigaldamise ajal edaspidiseks viitamiseks.
Mudeli number --
Seerianumber --
Masina lisavarustus --
Müügiesindus ---
Müügiesinduse telefoninumber ---
Kliendinumber ---
Paigaldamise kuupäev ---
CÓMO SOLICITAR PIEZAS -- Consulte el diagrama anterior.
Utilice sólo las piezas suministradas por TENNANT Company o piezas equivalentes. Puede solicitar las piezas a través de internet,
por teléfono, por fax o por correo.
Siga los siguientes pasos para que la entrega sea rápida.
1. (A) Indique el modelo de máquina.
2. (B) Indique el número de serie de la etiqueta de datos.
3. (C) Asegúrese de que indica el número de serie correcto de la lista de piezas.
4. Indique la cantidad y el número de la pieza.
No realice el pedidoindicando el número de página o el de referencia.
5. Incluya su nombre, el nombre de la empresa, el ID de cliente,
las direcciones de envío y facturación, el número de teléfono y el número del pedido de compra.
6. Facilite instrucciones de envío.
(D) o-- identifica un conjunto
Y-- identifica piezas de un conjunto
ES
Rellene estos datos cuando realice la instalación para utilizarlos
como referencia en el futuro.
Nº modelo --
Nº serie --
Opciones de la máquina --
Vendedor --
Nº teléfono vendedor --
Nº cliente --
Fechadeinstalación--
KUINKA VARAOSIA TILATAAN -- katso kuvaa yllä.
Käytä ainoastaan TENNANTIN toimittamia tai niitä vastaavia varaosia. Voit tilata varaosia ja tarvikkeita internetistä,
puhelimitse, faksilla tai sähköpostilla.
Noudata seuraavia ohjeita täsmällisen toimituksen varmistamiseksi.
1. (A) Katso koneen malli.
2. (B) IKatso koneen sarjanumero sen tunnustarrasta.
3. (C) Varmista, että osaluettelosta, että käytät oikeaa sarjanumeroa.
4. Katso osanumero ja kappalemäärä. Älä tilaa ilmoittamalla sivu-- tai viitenumeroita.
5. Ilmoita nimesi, yrityksesi nimi, asiakasnumero, laskutus-- ja
toimitusosoite, puhelinnumero ja ostotilauksen numero.
6. Ilmoita yksityiskohtaiset toimitusosoitteet.
(D) o-- tarkoittaa kokoonpanoa
Y-- tarkoittaa kokoonpanoon sisältyviä osia
FI
Ole hyvä ja täytä ottaessasi koneen käyttöön
myöhempiä tarpeita varten.
Mallinumero --
Sarjanumero --
Koneen lisävarusteet --
Myyntiedustaja --
Myyntiedustajan puhelinnumero --
Asiakasnumero --
Asennuspäivä --

COMMENT COMMANDER DES PIÈCES DÉTACHÉES -- Voir le schéma ci--dessus.
Utilisez uniquement des pièces fournies par la société TENNANT ou équivalentes. Les pièces et fournitures peuvent être commandées en ligne, par téléphone, fax, oupar
courrier.
Suivez les étapes ci--dessous pour assurer une livraison rapide.
1. (A) Identifiez le modèle de la machine.
2. (B) Identifiez le numéro de série de la machine, à partir de l’étiquette signalétique.
3. (C) Assurez--vous que le numéro de série correct est utilisé à partir de la liste de pièces détachées.
4. Identifiez le numéro de pièce et la quantité. Ne commandez pas par page ou numéros de référence.
5. Fournissez votre nom, le nom de votre société, votre numéro d’identification de client, l’adresse
de facturation et d’expédition, le numéro de téléphone et le numéro du bon de commande.
6. Fournissez des instructions d’expédition détaillées.
(D) o-- identifie un assemblage
Y-- identifie les pièces composant l’assemblage
FR
A remplir au moment de l’installation à titre de référence.
Nº du modèle --
Nº de série --
Options de la machine --
Agent commercial --
Nº tél. de l’agent commercial --
Numéro d’identification client --
Date d’installation --
ÚÔÌÓÌÒ ÓflÔfl··„ÈÁflÒflÎÚflÈÈflËÚÁ˘ΠJ ‡ÝK ס¹ˇ×˙ÞğŠÐ˙ł¹ˇýýˇ.
ı¹ž³Ðý−×−и³½š ýşÞ−ˇÞ½ˇÝݡð½Ðð˙ס¹š₣şýšÞˇˇ×ş½žÞ qbkk^kq `çãé~åó ¸ Ð³−ŠĆÞˇýˇKÚˇˇÞ½ˇÝݡð½Ðð˙ðˇÐˇÞˇÝć³Ðýˇý×−¹−ĆÞÞˇ×ˇ¹ˇłłšÝ¦−ĆÞ çåäáåÉI
½žÝš¾ğÞÐð˙Iýš¾ˇþ¸½ˇ₣¼Š¹−ýÐð˙K
flð−Ý−¼¦¸³½š ½ˇ×ˇ¹ˇð˙½ğُýˇ½ˇłÐˇÞˇšþˇ³¾ˇÝ˝³š½š ½žÞ ˚łðˇÐ¹ž ˇ×−³½−ݸ ½−¼²K
1. (A) ‡¹š˝½š ½−ý−Þ½˚Ý−ýž₣ˇÞ¸ýˇ½−²K
2. (B) ‡¹š˝½š ½−Þˇ¹Ð¦ýş³šÐ¹˙²½−¼ýž₣ˇÞ¸ýˇ½−²ˇ×ş½žÞ š½Ðð˚½ˇ³½−Ð₣š˝ğÞK
3. (C) ‡šŁˇÐğ¦š˝½š ş½Ð ₣¹ž³Ðý−×−К˝½ˇÐ−³ğ³½ş²ˇ¹Ð¦ýş²³šÐ¹˙²ˇ×ş
½−Þðˇ½˙Ý−ł− ˇÞ½ˇÝݡð½ÐðćÞK
4. ‡¹š˝½š ðğŠÐðşˇÞ½ˇÝݡð½Ðð−Ć ðˇÐ×−³ş½ž½ˇK
ÍžÞ ×ˇ¹ˇłł˚ÝÞš½š Ł˙³šÐ ³šÝ˝Šˇ²¸ˇ¹Ð¦ýćÞˇÞˇ¾−¹˙²K
5. ‚ć³½š ½−şÞ−ýˇ³ˇ²I şÞ−ýˇš½ˇÐ¹š˝ˇ²I fa EðğŠÐðşFךÝ˙½žI ŠÐšĆ¦¼Þ³ž ½Ðý−Ýşłž³ž²
ðˇÐˇ×−³½−ݸ²I ˇ¹Ð¦ýş½žÝš¾ćÞ−¼ðˇÐˇ¹Ð¦ýşšÞ½−ݸ² ×¹−ý¸¦šÐˇ²K
6. ‚ć³½š Ýš×½−ýš¹š˝²×Ýž¹−¾−¹˝š² ˇ×−³½−ݸ²K
(D) o-- ¼×−ŠžÝćޚР¼×−³Ć³½žýˇ
Y-- ¼×−ŠžÝćޚР½ˇý˚¹ž ×−¼×š¹ÐݡýŁ˙Þ−Þ½ˇÐ³½−
¼×−³Ć³½žýˇ
GR
Óˇ¹ˇðˇÝ−Ćýš ³¼ý×Ýž¹ć³½š ðˇ½˙½žÞ 㹎½ž² šłðˇ½˙³½ˇ³ž² łÐˇ
ýšÝÝ−Þ½Ðð¸ ˇÞˇ¾−¹˙K
fl¹K Í−Þ½˚Ý−¼--
fl¹K ³šÐ¹˙²--
„×ÐÝ−ł˚²Íž₣ˇÞ¸ýˇ½−²--
„ð×K ×ğݸ³šğÞ--
ÚžÝK šð×¹−³ć×−¼×ğݸ³šğÞ--
fl¹Ð¦ýş²×šÝ˙½ž --
Âýš¹−ýžÞ˝ˇ šłðˇ½˙³½ˇ³ž² --
HOGYAN RENDELJÜNK ALKATRÉSZEKET - Lásd: fenti diagramm.
Kizárólag TENNANT vagy azzal egyenértékűcserealkatrészeket használjon. Az alkatrészeket és anyagokat meg lehet rendelni az Interneten keresztül, vagy telefonon, faxon és
e-mailben.
A pontos szállítás érdekében kövesse az alábbi lépéseket.
1. (A) Adja meg a gép típusát.
2. (B) Az adatcímke alapján adja meg a gép gyártási számát.
3. (C) Ügyeljen arra, hogy a megfelelőgyártási számot válassza ki az alkatrészlistáról.
4. Adja meg a rendelési számot és a mennyiséget. A rendeléshez ne az oldalszámot vagy a
hivatkozási számot használja.
5. Adja meg a nevét, a cége nevét, az ügyfélazonosító számát,
a számlázási és szállítási címét, a telefonszámát és a rendelési számot.
6. Adjon részletes szállítási utasításokat.
(D) o-- a jel csomagra utal
Y-- a jel a csomagban található alkatrészekre utal
HU
A későbbi visszakeresések érdekében kérjük,
hogy a rovatokat az elsőüzembehelyezéskor töltse ki.
Típusszám --
Gyártási szám. --
A gép felszereltsége --
Kereskedelmi képviselő--
Kereskedelmi képviselőtelefonszáma --
Ügyfél azonosító száma --
Üzembehelyezés dátuma --
COME ORDINARE LE PARTI -- Vedere schema precedente.
Utilizzare solo ricambi forniti da TENNANT o equivalenti. Ricambi e forniture possono essere ordinati online, per telefono, via fax o per posta elettronica.
Per ottenere una consegna rapida, seguire i passaggi indicati di seguito.
1. (A) Identificare il modello della macchina.
2. (B) Identificare il numero di serie della macchina dall’etichetta dei dati.
3. (C) Utilizzare il numero di serie corretto presente nell’elenco delle parti di ricambio.
4. Identificare numero di parte e quantità. Non ordinare per numero di pagina o di riferimento.
5. Fornire nome del contatto, nome della società, numero di ID cliente, indirizzo di fatturazione e
di spedizione, numero di telefono e numero di ordine di acquisto.
6. Fornire istruzioni dettagliate per la spedizione.
(D) o-- identifica un gruppo
Y-- identifica parti comprese in un gruppo
IT
Compilare il modulo al momento dell’installazione
per poterlo consultare in futuro in caso di necessità.
N. Modello --
N. Serie --
Opzioni della macchina --
Venditore --
Tel. venditore --
Numero ID cliente --
Data di installazione --

JP
o
Y
KAIP UŽSISAKYTI DALIS --- žr. diagramà viršuje
Naudokite tik ”Tennant” kompanijos tiekiamas arba lygiavertes joms dalis. Dalis galite užsisakyti internetu, telefonu, faksu bei elektroniniu paštu.
Kad užsakymas būtųgreitai įvykdytas, laikykitėsišvardytųtaisyklių.
1. (A) Nurodykite mašinos modelį.
2. (B) Norodykite mašinos serijos numerį,kurįrasite ant duomenųžymės.
3. (C) Įsitikinkite, kad nurodomas tikslus serijos numeris iš daliųsàrašo.
4. Nurodykite dalies numerįir reikiamà kiekį.
Neužsakinėkite pagal puslapius ar nuorodos numerius.
5. Nurodykite savo vardà, kompanijos pavadinimà, kliento ID numerį,
sàskaitos išrašymo ir vežimo adresà, telefono numerįir
pirkimoužsakymonumerį.
6. Nurodykite išsamias gabenimo instrukcijas.
(D) --- žymi sistemà
Y--- nurodo sistemos dalis
LT
Prašome užpildyti montavimo metu,
siekiant gauti informacijà ateityje.
M o d e l i o n r. ---
S e r i j o s n r. ---
M a š i no s p a r i nk t y s ---
Prekybos atstovas ---
Komivojažieriaus tel. nr. ---
Pirkėj o I D n u m e r i s ---
Sumontavimo data ---
KĀPASŪTĪT REZERVES DETAĻAS --- Skat. diagrammu iepriekš
izmantojiet tikai TENNANT Company piegādātāsvaitāmlīdzvērtīgas rezerves detaļas. Daļas un piegādi var pasūtīt internetā,patālruni, pa faksu vai pastu.
Lai nodrošinātu savlaicīgu piegādi, sekojiet zemākaprakstītajiem soļiem.
1. (A) Nosakiet mašīnas modeli.
2. (B) Nosakiet mašīnas sērijas numuru uz tehnisko datu uzlīmes.
3. (C) Pārliecinieties, ka tiek uzrakstīts attiecīgais sērijas numurs no detaļu saraksta.
4. Nosakiet detaļas numuru un skaitu.
Veicot pasūtījumus neatsaucieties uz lappušu vai norādes numuriem.
5. Uzrakstiet savu vārdu, uzņēmuma nosaukumi, klienta identitātes numuru, adresi rēķina
piesūtīšanai un piegādei un pirkuma pasūtījuma numuru.
6. Sniedziet detalizētu informāciju par piegādi.
(D) --- n o s a k a i e r īci i
Y--- n o s a k a d e ta ļas, kas ir komplektāar ierīci
LV
Veicot uzstādīšanu, lūdzam pierakstīst attiecīgo informāciju
izmantošanai turpmāk.
Modeļa N r. ---
Sēr i j a s N r. ---
Iekārtas papildaprīk o j u m s ---
Pārdošanas pārs t . ---
Pārdošanas pārst. tāl r. N r. ---
Klienta identitātes numuru---
Uzstādīšanas datums---
HOE ONDERDELEN TE BESTELLEN -- Zie schema hierboven.
Gebruik alleen onderdelen die door TENNANT Company zijn geleverd of soortgelijke onderdelen. Onderdelen en voorraden kunnen online, per telefoon, fax of schriftelijk besteld
worden.
Volg de stappen hieronder om een juiste levering te garanderen.
1. (A) Bepaal het machinemodel.
2. (B) Lees het serienummer van de machine af van het gegevenslabel.
3. (C) Zorg dat het juiste serienummer wordt gebruikt uit de onderdelenlijst.
4. Bepaal het artikelnummer en het aantal. Bestel niet aan de hand van pagina’s of referentienummers.
5. Geef uw naam, bedrijfsnaam, klantnummer, factuur-- en leveringsadres,
telefoonnummer en bestelnummer op.
6. Geef gedetailleerde leveringsinstructies op.
(D) o-- geeft een eenheid aan
Y-- geeft de onderdelen van de eenheid aan
NL
Vul tijdens installatie de onderstaande gegevens in voor eventueel
toekomstig gebruik.
Modelnr. --
Serienr. --
Machine--opties --
Verkoopvert. --
Telnr. verkoopvert. --
Klantnummer --
Installatiedatum --

HVORDAN BESTILLE DELER -- Se diagram over.
Bruk kun deler levert av TENNANT Company eller ekvivalente deler. Deler og forsyninger kan bestilles online, per telefon, per faks
eller per post.
Følg trinnene under for å sikre rask levering.
1. (A) Angi maskinmodellen.
2. (B) Angi maskinens serienummer fra typeskiltet.
3. (C) Forsikre deg om at korrekt serienummer brukes fra delelisten.
4. Angi delenummer og antall. Bestill ikke ut fra side-- eller referansenumre.
5. Angi ditt navn, firmanavn, kunde--ID--nummer, fakturerings-- og
forsendelsesadresse, telefonnummer og innkjøpsordrenummer.
6. Angi detaljerte forsendelsesinstruksjoner.
(D) o-- angir en delegruppe
Y-- angir deler inkludert i en delegruppe
NO
Fyll ut ved installasjonstidspunkt for fremtidig bruk.
Modellnr. --
Serienr.. --
Maskinens tillegg --
Salgsrep. --
Salgsrep. telefonnr. --
Kunde--ID--nummer --
Installasjonsdato --
JAK ZAMAWIAĆCZĘŒCI - patrz schemat powyżej.
Należyużywaćwyłącznie części dostarczanych przez firmęTENNANT Company lub równoważnych. Częściidostawymogąbyćzamawiane online, przez telefon, faksem lub
pocztą.
Aby zapewnićszybkądostawę,należyprzestrzegaćnastępujących wskazówek.
1. (A) Określićmodel maszyny.
2. (B) Określićnumer seryjny maszyny znajdujący sięna tabliczce znamionowej.
3. (C) Odszukaćten numer seryjny w wykazie części.
4. Określićnumer części i ilość. Nie zamawiaćna podstawie numeru strony lub liczby porządkowej
wykazu.
5. Podaćswoje nazwisko, nazwęfirmy, numer identyfikacyjny klienta, adres dostawy i
dostarczenia rachunku, numer telefonu i numer zamówienia zakupu.
6. Podaćdokładne instrukcje dotyczące dostawy.
(D) o-- oznacza zespół
Y-- oznacza część wzespole
PL
Prosimy wpisaćdatęinstalacji do póŸniejszego wykorzystania.
Nr modelu--
Nr seryjny --
Opcje maszyny --
Przedst. sprzedaży--
Nr tel. przedst. sprzed. --
Nr ident. klienta --
Data instalacji --
COMO ENCOMENDAR PEÇAS -- Consulte o diagrama acima.
Utilize apenas peças fornecidas pela TENNANT Company ou equivalentes. As peças e consumíveis podem ser encomendados online,
por telefone, fax ou correio.
Siga os passos abaixo para garantir uma entrega rápida.
1. (A) Identifique o modelo da máquina.
2. (B) Identifique o número de série da máquina que se encontra na etiqueta de dados.
3. (C) Certifique--se de que usa o número de série correcto da lista de peças.
4. Identifique o número de produto e a quantidade. Não encomende através de números de
página ou de referência.
5. Forneça o seu nome, o nome da empresa, o número de ID do cliente,
os endereços de facturação e entrega, o número de telefone e
o número da nota de encomenda.
6. Forneça instruções de entrega detalhadas.
(D) o-- identifica uma unidade
Y-- identifica peças incluídas numa unidade
PT
G
Preencha na altura da instalação para futura referência.
Modelo nº --
Nº de série --
Opções da máquina --
Vendedor --
Telefone do vendedor --
Número de ID do cliente --
Data de instalação --
КАК ЗАКАЗАТЬ ЗАПЧАСТИ -См.схему ниже.
Используйте только запчасти,поставляемые компанией TENNANT или их аналоги.Запасные части и расходные материалы можно заказать в режиме онлайн,
телефоном,факсом или электронной почтой.
Для своевременной доставки следуйте описанным ниже инструкциям.
1. (A) Укажите модель машины.
2. (B) Укажите серийный номер машины,обозначенный на табличке технических данных.
3. (C) Удостоверьтесь,что надлежащий серийный номер перечислен в списке запчастей.
4. Укажите номер детали и нужное количество.Не используйте номера страниц или ссылок.
5. Укажите свое имя,название компании,идентификационный номер
покупателя,расчетный адрес и адрес доставки,телефонный номер
и номер заказа на покупку.
6. Укажите подробные сведения о доставке.
(D) o-- означает узел
Y-- обозначает деталь узла
RU
Во время установки заполните,пожалуйста,эти сведения для
того,чтобы ссылаться в дальнейшем.
Модель Э --
Серийный Э --
Опции машины --
Торговый представитель --
Телефон торгового представителя --
Идент.номер покупателя --
Дата установки --

BESTÄLLNING AV RESERVDELAR -- Se ovanstående schema.
Använd endast delar från Tennant Company eller likvärdiga. Delar och material kan beställas online, telefoniskt, per fax eller post.
Följ nedanstående steg för en snabb leverans.
1. (A) Identifiera maskinens modell.
2. (B) Identifiera maskinens serienummer på typskylten.
3. (C) Kontrollera att rätt serienummer används från dellistan.
4. Identifiera artikelnumret och mängden. Beställ inte med hjälp av sido-- eller referensnummer.
5. Uppge ditt namn, företagets namn, kundens ID--nummer, faktura-- och leveransadress,
telefonnummer och ordernumret vid inköp.
6. Ge detaljerade transportanvisningar.
(D) o-- identifierar en modul
Y-- identifierar delar som ingår i en modul
SE
Fyll i vid installation och spar för framtida bruk.
Modellnr. --
Serienr. --
Tilvalsutrustning --
Försäljare --
Försäljarens tel.nr. --
Kundnummer --
Installationsdatum --
POSTUP PRI OBJEDNÁVANÍ ČASTÍ - Pozri vyššie uvedený diagram.
Vyu ívajte výhradne dielce dodané spoločnos ou TENNANT, alebo ich ekvivalenty. Dielce a polo ky je mo né objedna online,
telefonicky, faxom, alebo poštou.
Na zabezpečenie promptného doručenia sa riaďte nasledovnými krokmi.
1. (A) Identifikujte model stroja.
2. (B) Z etikety s údajmi identifikujte sériové číslo stroja.
3. (C) Ubezpečte sa, e ste zadali správne sériové číslo zo zoznamu dielcov.
4. Identifikujte číslo dielu a mno stvo. Neobjednávajte pomocou čísel strán, alebo referenčných čísel.
5. ZadajteVašemeno,menospoločnosti, ID číslo zákazníka, fakturačnú a
prepravnú adresu, telefónne číslo a objednávacie číslo dielu.
6. Uveďte podrobné prepravné pokyny.
(D) o-- identifikuje sadu
Y-- identifikuje časti sady
SK
Vyplňte prosím pri inštalácii pre prípad potreby v budúcnosti.
č.modelu--
Sériové č.--
Zvláštne príslušenstvo stroja --
Obchodné zastúpenie --
Obch. zastúpenie tel. č.--
ID č. zákazníka --
Dátum inštalácie --
NAROČANJE NADOMESTNIH DELOV - glejte zgornjo sliko.
Uporabljajte samo originalne nadomestne dele Tennant ali enakovredne dele. Dele in potrošni material lahko naročite prek spleta,
po telefonu, faksu ali pošti.
Za zagotovitev čimbolj hitre dostave sledite spodnjim navodilom.
1. (A) Ugotovite model stroja.
2. (B) Na ploščici s podatki poiščite serijsko številko stroja.
3. (C) Poskrbite, da na seznamu nadomestnih delov poiščete pravilno serijsko številko.
4. Poiščite številko dela in potrebno količino. Pri naročilih ne navajajte strani ali referenčne številke.
5. Navedite svoje ime, ime podjetja, ID številko stranke, naslova za dostavo
in izdajo računa, telefonsko številkoin številko naročila.
6. Navedite podrobna navodila za dostavo.
(D) o-- označuje sklop
Y-- označujedelesklopa
SL
Prosimo, da ob vgradnji izpolnite te podatke, da vam bodo v
prihodnje na voljo.
Št. modela --
Serijska številka --
Dodatna oprema stroja --
Prodajni predstavnik --
Telefonska št. prodajnega predstavnika --
Številka stranke --
Datum vgradnje --
PARÇALARIN SP AR ED LMES -- Y ukar daki emaya bak n.
Y
aln zca TENNANT Company’den
sa lanan veya
e de erde parçalar
kullan n. Parça veya sarf malzemeleri çevrimiçi olarak,
telefonla, faksla veya postayla
sipari edilebilir.
Zaman nda
teslimat
sa lamak için
a a daki
ad mlar izleyin.
1. (A) Makine modelini belirtin.
2. (B) Veri etiketinden makine seri
numaras n belirtin.
3. (C) Parça listesinden uygun seri
numaras n n
kullan ld ndan emin olun.
4. Parça
numaras n ve
miktar n belirtin. Sayfa veya referans
numaralar n kullanarak
sipari vermeyin.
5.
Adnz,
irketinizin
adn,
mü teri kimlik
numaran z , faturalama ve
sevk yat adreslerini,
telefon
numaras n ve
sat n alma
sipari i
numaras n belirtin.
6. A
yr nt l
sevk yat
talimatlar n belirtin.
(D) o-- bir
tertibat belirtir
Y-- tertibattaki
parçalar belirtir
TR
leri tarihlerde ba vurmak için lütfen kurulum s ras nda doldurun.
Model No. --
Seri No. --
Makine Seçenekleri --
Sat Temsilcisi --
Sat Temsilcisi telefon no. --
Mü teri Kimlik
Numaras --
Kurulum Tarihi --

GENERAL RECOMMENDED MAINTENANCE
1--1
S30 Gas/LPG 9004085 (1--2013)
General Recommended Maintenance Items (1 of 2)
Ref. Part No. Serial Number Description Qty.
o9004541 (000000--005699 )Maint Kit, 400hr, Gas [S30] 1
Y372575 (000000--005699 ) Sparkplug [Gm ] 4
Y369746 (000000--005699 ) Element, Fltr, Air [Dn] 1
Y372440 (000000--005699 ) Filter, Fuel [Gm 1.6l/3.0l] 1
Y398279 (000000--005699 ) Element, Fltr, Air, Safety 1
o9004542 (000000--002003 )Maint Kit, 400hr, Lpg [S30] 1
Y372575 (000000--002003 ) Sparkplug [Gm ] 4
Y369746 (000000--002003 ) Element, Fltr, Air [Dn] 1
Y372615 (000000--002003 ) Filter Kit, Fuelock, Lpg 1
Y398279 (000000--002003 ) Element, Fltr, Air, Safety 1
o9004543 (000000-- )Maint Kit, 800hr, Gas [S30] 1
Y31613 (000000-- ) Strainer, Hyd, 025gpm 100mesh 03psi 1
Y25122 (000000-- ) Cap, Breather, Hyd, 2.4 Ds 1
Y1021579 (000000-- ) Filter Assy, Hyd, 10mic 1
Y372440 (000000-- ) Filter, Fuel [Gm 1.6l/3.0l] 1
Y398279 (000000-- )Element, Fltr, Air, Safety 1
Y369746 (000000-- ) Element, Fltr, Air [Dn] 1
o9004544 (000000--002003 ) Maint Kit, 800hr, Lpg [S30] 1
Y31613 (000000--002003 ) Strainer, Hyd, 025gpm 100mesh 03psi 1
Y25122 (000000--002003 ) Cap, Breather, Hyd, 2.4 Ds 1
Y1021579 (000000--002003 )Filter Assy, Hyd, 10mic 1
Y372615 (000000--002003 ) Filter Kit, Fuelock, Lpg 1
Y398279 (000000--002003 ) Element, Fltr, Air, Safety 1
Y369746 (000000--002003 ) Element, Fltr, Air [Dn] 1
o9007384 (002004--005699 ) Maint Kit, 400hr [S30 Lpg 2010] 1
Y372575 (002004--005699 )Sparkplug [Gm ] 4
Y369746 (002004--005699 ) Element, Fltr, Air [Dn] 1
Y9007380 (002004--005699 ) Filter Kit, Fuelock,Lpg[Gm1.6l 2010] 1
Y398279 (002004--005699 ) Element, Fltr, Air, Safety 1
o9007385 (002004-- ) Maint Kit, 800hr [S30 Lpg 2010] 1
Y31613 (002004-- )Strainer, Hyd, 025gpm 100mesh 03psi 1
Y25122 (002004-- ) Cap, Breather, Hyd, 2.4 Ds 1
Y1021579 (002004-- ) Filter Assy, Hyd, 10mic 1
Y9007380 (002004-- ) Filter Kit, Fuelock,Lpg[Gm1.6l 2010] 1
Y398279 (002004-- ) Element, Fltr, Air, Safety 1
Y369746 (002004-- )Element, Fltr, Air [Dn] 1
371972 (000000--005699 ) Element, Fltr, Oil, Eng, Spin--On 1
1042101 (000000-- ) Filter, Cyl, 11.09d, 13.31l, 6.6 Id 1
9004545 (000000-- ) Key, Ignition 1
372571 (000000-- ) Belt, Ribbed, 39.0l 1
1042954 (000000-- )Belt, Ribbed, 55.1l 1
9004940 (000000--001312 ) Skirt Kit, Side / Rear [S30] 1
1045366 (001313-- ) Skirt, Door, Brush 1
1045354 (001313-- ) Skirt, Door, Brush 1
54190 (000000-- ) Skirt, Neo, .37, 06.00w 44.65l, 04/ Sl Recirculation 1
383160 (000000--001312 )Skirt, Neo, .18, 06.74w 49.00l, 04/ Sl Rear Skirt 1
1045348 (001313-- ) Skirt, Neo, .18, 06.74w 50.00l, 04/ Sl 1
1032012 (000000-- ) Skirt, Deflector Wheel Pocket Skirt 2
1061961 (000000-- ) Tire Assy, Solid, 20.8 X 5.0, W/ Brg 2
53817 (000000-- ) Tire Assy, Solid, 18.0x4.3 4.5bc/5bolt Solid Rear Tire 1
1032515 (000000-- )Tire Assy, Pneu, 600x9 4.5bc/5bolt, Ce Pneumatic Front 1
1005229 (000000-- ) Tire Assy, Pneu, 5.00 4.5bc/5blt[R8ic70] Pneumatic Rear 1
9010622 (005700-- ) Plug, Spark 4

GENERAL RECOMMENDED MAINTENANCE
S30 Gas/LPG 9004085 (10--2013)
1--2
General Recommended Maintenance Items (2 of 2)
Ref. Part No. Serial Number Description Qty.
o9004077 (000000-- )Skirt Kit, Hppr Maint [S30] 1
Y1035684 (000000-- ) Bolt, Carriage, M8 X 1.25 X 30 16
Y32491 (000000-- ) Washer, Flat, 0.31, Std 10
Y08713 (000000-- ) Nut, Hex, Lock, M8 X 1.25, Nl, Ss 16
Y1034168 (000000-- ) Bracket, Sppt, Hppr Seal 1
Y1045357 (000000-- )Skirt, Lip 1
Y1045359 (000000-- ) Skirt, Lip, Hppr 1
Y1026798 (000000-- ) Strap, Main, Lip 1
Y1038037 (000000-- ) Skirt, Hppr 1
Y1038353 (000000-- ) Skirt, Neo, .12, 06.65w 18.50l, 03/ Sl 1
Y41178 (000000-- )Washer, Flat, 0.25, Fendr 5
Y11635 (000000-- ) Screw, Hex, M6 X 1.00 X 12, Nl, Ss 5
o9004078 (000000-- ) Skirt Kit, Door, Hppr, Maint [S30] 1
Y1044420 (000000-- ) Seal, Door, Dump 1
Y1030218 (000000-- ) Cord, Sponge 1
Y1044419 (000000-- )Plate, Retainer, Door, Dump 1
Y1037345 (000000-- ) Screw, Hex, M6 X 1.00 X 30, 9.8, Sems 24
Y32490 (000000-- ) Washer, Flat, 0.25, Std 24
Y08712 (000000-- ) Nut, Hex, Lock, M6 X 1.00, Nl, Ss 24
Y1048891 (000000-- ) Plate, Seal, Retainer 2
Y1044950 (000000-- )Strap, Door, Dump, Side 2
Y1026879 (000000-- ) Seal, Wiper, Door 1
16411 (000000-- ) Paint, Airdry, Off--White, 12oz (NOT EUROPE) 1
16412 (000000-- ) Paint, Airdry, Teal, 12oz, Solid (NOT EUROPE) 1
377540 (000000-- ) Paint, Airdry, Blk, 12oz (NOT EUROPE) 1
377538 (000000-- )Paint, Airdry, Gray, 12oz (NOT EUROPE) 1
377537 (000000-- ) Paint, Airdry, Iron Gray, 12oz (NOT EUROPE) 1
1057710 (000000-- ) Oil, Hyd [El, Iso 100, 01gal] 1
1057711 (000000-- ) Oil, Hyd [El, Iso 100, 05gal] 1
1069019 (000000-- )Oil, Hyd [El, Iso 68, 01gal] 1
1069020 (000000-- ) Oil, Hyd [El, Iso 68, 05gal] 1
1057707 (000000-- ) Oil, Hyd [El, Iso 32, 01gal] 1
1057708 (000000-- ) Oil, Hyd [El, Iso 32, 05gal] 1
99321 (000000-- ) Oil, Hydraulic 68 [20l] (CE ONLY) 1

STANDARD PARTS
2--1
S30 Gas/LPG 9004085 (1--2013)
SECTION 2
Contents Page
Fig. 1 -- Brushes, Replacement 2--4...........
Fig. 2 -- Main Frame Group 2--6..............
Fig. 3 -- Brush Door Group, Right 2--8.........
Fig. 4 -- Brush Door Group, Left 2--10..........
Fig. 5 -- Operator Station Group
(000000--002099) 2--12.............
Fig. 6 -- Operator Station Group
(002100-- ) 2--14..............
Fig. 7 -- Seat and Shroud Group
(000000--002099) 2--16.............
Fig. 8 -- Seat and Shroud Group
(002100-- ) 2--18..............
Fig. 9 -- Engine Cover Group, Rear
(000000--002099) 2--20.............
Fig. 10 -- Engine Cover Group, Rear
(002100-- ) 2--22.............
Fig. 11 -- Engine Cover Group, Top
(000000--002099) 2--24.............
Fig. 12 -- Engine Cover Group, Top
(002100-- ) 2--26..............
Fig. 13 -- Engine Cover Group, Side
(000000--002099) 2--28.............
Fig. 14 -- Engine Cover Group, Side
(002100-- ) 2--30..............
Fig. 15 -- Instrument Panel Group, S30 2--32....
Fig. 16 -- Instrument Panel Group, S30 XP 2--34.
Fig. 17 -- Steering Group (000000--002099) 2--36
Fig. 18 -- Steering Group (002100-- ) 2--38.
Fig. 19 -- Engine and Mount Group, Gas/LPG
(000000--005699) 2--40.............
Fig. 20 -- Engine and Mount Group, Gas
(005700-- ) 2--42..............
Fig. 21 -- Engine and Mount Group, Lpg
(005700-- ) 2--44..............
Fig. 22 -- Engine EFI Group, Gas
(000000--005699) 2--46.............
Fig. 23 -- Engine EFI Group, Gas
(005700-- ) 2--48..............
Fig. 24 -- Engine EFI Group, LPG
(000000--005699) 2--50.............
Fig. 25 -- Engine EFI Group, LPG
(005700-- ) 2--52..............
Fig. 26 -- Engine Vaporizer Group, LPG
(000000--002099) 2--54.............
Fig. 27 -- Engine Vaporizer Group, LPG
(002100--005699) 2--56.............
Fig. 28 -- Engine Air Cleaner Group, Gas
(000000--005699) 2--58.............
Fig. 29 -- Engine Air Cleaner Group, Gas
(005700-- ) 2--60..............
Fig. 30 -- Engine Air Cleaner Group, LPG
(000000--005699) 2--62.............
Fig. 31 -- Engine Air Cleaner Group, LPG
(005700-- ) 2--64..............
Contents Page
Fig. 32 -- Engine Alternator and Battery
Group (000000--005699) 2--66.......
Fig. 33 -- Engine Alternator Group
(005700-- ) 2--68..............
Fig. 34 -- Engine Battery Group
(005700-- ) 2--70..............
Fig. 35 -- Engine Muffler Group
(000000--005699) 2--72.............
Fig. 36 -- Engine Muffler Group
(005700-- ) 2--74..............
Fig. 37 -- Engine Fuel Tank Group, Gas 2--76...
Fig. 38 -- Engine Fuel Tank Group, LPG 2--78...
Fig. 39 -- Engine Radiator Mount and Fan
Group (000000--002099) 2--80.......
Fig. 40 -- Engine Radiator Mount and
Fan Group (002100-- ) 2--82....
Fig. 41 -- Engine Radiator Hoses Group,
Gas/LPG (000000--005699) 2--84....
Fig. 42 -- Engine Radiator Hoses Group,
Gas/LPG (005700-- ) 2--86.....
Fig. 43 -- Wheel Group, Rear Drive
S30 and XP 2--88..................
Fig. 44 -- Wheel Assembly, Rear 2--90..........
Fig. 45 -- Wheel and Brakes Group,
Front Solid (Standard) 2--92.........
Fig. 46 -- Wheel and Brakes Group, Front
Pneumatic (Option) 2--94...........
Fig. 47 -- Brake Pedal and Parking
Brake Group 2--96.................
Fig. 48 -- Directional Pedal Group 2--98.........
Fig. 49 -- Hydraulic Pump Linkage Group,
S30 and XP 2--100.................
Fig. 50 -- Hopper Group, Plastic 2--102.........
Fig. 51 -- Hopper Group, Steel 2--104..........
Fig. 52 -- Hopper Cylinder and Dump
Door Group, Plastic 2--106..........
Fig. 53 -- Hopper Cylinder and Dump
Door Group, Steel 2--108...........
Fig. 54 -- Hopper Cover Group
(000000--002099) 2--110............
Fig. 55 -- Hopper Cover Group
(002100-- ) 2--112.............
Fig. 56 -- Hopper Lift Arms and Bumper
Group, Plastic 2--114................
Fig. 57 -- Hopper Lift Arms and Bumper
Group, Steel 2--116................
Fig. 58 -- Hopper Counter Weight
Group, Steel 2--118................
Fig. 59 -- Hopper Pre--Filter Group 2--120.......
Fig. 60 -- Hopper Vacuum Fan Group 2--122....
Fig. 61 -- Hopper Filter Shaker Group 2--124....
Fig. 62 -- Side Brush Lift Group, S30 2--126.....
Fig. 63 -- Side Brush Motor and Pivot
Group, S30 2--128.................

STANDARD PARTS
2--2 S30 Gas/LPG 9004085 (1--2013)
Contents Page
Fig. 64 -- Side Brush Motor Group, S30 XP 2--130
Fig. 65 -- Side Brush Lift and Pivot
Group, S30 XP 2--132..............
Fig. 66 -- Main Brush Lift Group, S30 2--134.....
Fig. 67 -- Main Brush Lift Group, S30 XP 2--136.
Fig. 68 -- Main Brush Drive Group 2--138.......
Fig. 69 -- Hydraulic Schematic 2--140...........
Fig. 70 -- Hydraulic Hose Group, S30
(000000--002999) 2--142............
Fig. 71 -- Hydraulic Hose Group, S30
(003000-- ) 2--144.............
Fig. 72 -- Hydraulic Hose Group, S30 XP
(000000--002999) 2--146............
Fig. 73 -- Hydraulic Hose Group, S30 XP
(003000-- ) 2--148.............
Fig. 74 -- Hydraulic Reservoir Group 2--150.....
Fig. 75 -- Hydraulic Cooler and Tubes Group
(000000--002099) 2--152............
Fig. 76 -- Hydraulic Cooler and Tubes Group
(002100-- ) 2--154.............
Fig. 77 -- Hydraulic Pumps Group,
S30 and XP 2--156.................
Fig. 78 -- Hydraulic Valve Group, S30 2--158....
Fig. 79 -- Hydraulic Valve Group, S30 XP 2--160.
Fig. 80 -- Electrical Schematic, GM, S30
(000000--005699) (1 of 4) 2--162.....
Fig. 81 -- Electrical Schematic, Mitsubishi,
S30 (005700-- ) (1 of 4) 2--166..
Fig. 82 -- Electrical Schematic, GM, S30 XP
(000000--005699) (1 of 4) 2--170.....
Fig. 83 -- Electrical Schematic, Mitsubishi,
S30 XP (005700-- ) (1 of 4)2--174
Fig. 84 -- Electrical Schematic, Gasoline
Engine Harness, GM
(000000--005699) (1 of 2) 2--178.....
Fig. 85 -- Electrical Schematic, Gas Engine
Harness, Mitsubishi
(005700-- ) (1 of 2) 2--180......
Fig. 86 -- Electrical Schematic, LPG Engine
Harness GM
(000000--005699) (1 of 2) 2--182.....
Fig. 87 -- Electrical Schematic, LPG Engine
Harness, Mitsubishi
(005700-- ) (1 of 2) 2--184......
Fig. 88 -- Electrical Wire Harnesses Group 2--186
Fig. 89 -- Label Group 2--194..................

STANDARD PARTS
2--3
S30 Gas/LPG 9004085 (5--2010)

STANDARD PARTS
S30 Gas/LPG 9004085 (9--2012)
2--4
Fig. 1 -- Brushes, Replacement
1
2
3
4

STANDARD PARTS
2--5
S30 Gas/LPG 9004085 (3--2013)
354763
Fig. 1 -- Brushes, Replacement
Ref. Part No. Serial Number Description Qty.
154927 (000000-- )Brush, Swp, 45L, 24 Single Row, Natural Fiber & Wire 1
1 54922 (000000-- ) Brush, Swp, 45L, 24 Single Row, Nylon 1
1 54923 (000000-- ) Brush, Swp, 45L, 8 Double Row, Nylon 1
1 54925 (000000-- ) Brush, Swp, 45L, 8 Double Row, Polypropylene & Wire 1
1 59440 (000000-- ) Brush, Swp, 45L, 8 Double Row, Wire 1
166019 (000000-- )Brush, Swp, 45L, 8 Double Row, Polypropylene 1
1 66018 (000000-- ) Brush, Swp, 45L, 5 Double Row Patrol, Nylon 1
2 370008 (000000-- ) Brush, Swp, 45L, Sand Wedge, Polypropylene 1
3 370009 (000000-- ) Brush, Swp, 45L, Window , Polypropylene 1
4 1027380 (000000-- ) Brush, Disk, Swp, 26.0 D, Polypropylene 1
41041102 (000000-- )Brush, Disk, Swp, 26.0 D, Nylon 1
4 1042097 (000000-- ) Brush, Disk, Swp, 25.4 D, Flat Wire 1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--6
Fig. 2 -- Main Frame Group
1
2
2
3
4 5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20 21
22
23
24
25
26
27
22
10
13
10
20
22
23
25
24
26
27
21
22
29
30
28
23
22
21
22
31
FRONT

STANDARD PARTS
2--7
S30 Gas/LPG 9004085 (3--2012)
354675
Fig. 2 -- Main Frame Group
Ref. Part No. Serial Number Description Qty.
11028252 (000000-- )Frame Wldt, Main [S30] 1
2 69904 (000000-- ) Spring Assy Kit 3
3 54182 (000000-- ) Bracket, Flap, Recirculation 1
4 54190 (000000-- ) Skirt, Neo, .37, 06.00w 44.65l, 04/ Sl 1
5 54184 (000000-- ) Retainer, Blade, Deflector 1
61037355 (000000-- )Screw, Hex, M8 X 1.25 X 35, 9.8, Sems 4
7 9004940 (000000--001312 ) Skirt Kit, Side / Rear [S30] 1
7 1045348 (001313-- ) Skirt, Neo, .18, 06.74w 50.00l, 04/ Sl 1
8 383161 (000000-- ) Channel, .12, 1.5w 0.5 44.6l, 3/0.4h 1
9 69915 (000000-- ) Bolt, Carriage, M8 X 1.25 X 40 4
10 08709 (000000-- )Nut, Hex, Lock, M8 X 1.25, Nl 8
11 41142 (000000-- ) Washer, Lock, Int--Ext, 0.38 1
12 09342 (000000-- ) Chain, Coil, Str, 2/0, 06.9l 05 Link 1
13 32491 (000000-- ) Washer, Flat, 0.31, Std 4
14 1036913 (000000-- ) Skirt, Rbr, .12, 10.66w 43.00l, 10/ Sl 1
15 1040146 (000000-- )Strip, Backing, Hppr 1
16 21246 (000000-- ) Rivet, Plstc, .325d X 0.79 5
17 369704 (000000-- ) Horn, 12vdc, Dba [Wolo] 1
18 1037346 (000000-- ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 1
19 07791 (000000-- ) Nut, Hex, Flng, M8 X 1.25 2
20 1036819 (000000-- )Weight, Counter, Casting, 79.9 Lb 2
21 16930 (000000-- ) Screw, Hex, M10 X 1.50 X 50, 8.8 5
22 32493 (000000-- ) Washer, Flat, 0.50, Std 10
23 41430 (000000-- ) Nut, Hex, Lock, M10 X 1.5, Nl 5
24 1033578 (000000-- ) Taillight, 12vdc, 6.3 X 2.5 2
25 377165 (000000-- )Screw, Pan, Phl, M4 X 0.70 X 60, 4.8 4
26 19065 (000000-- ) Washer, Flat, 08 4
27 02850 (000000-- ) Nut, Hex, Lock, M4 X 0.70, Nl 4
28 1031503 (000000-- ) Weight, Counter, Casting, 72.8lb (S30 and S30XP Only) 1
29 1045224 (000000-- ) Skirt, Rbr 1
30 72968 (000000-- )Rivet, Plstc, .250d X 0.90 12
31 26395--2 (000000-- ) Clamp, Cable, Stl, 0.38d X 0.38w, 1hole 1

STANDARD PARTS
S30 Gas/LPG 9004085 (12--2008)
2--8
Fig. 3 -- Brush Door Group, Right
11
13
14
1
2
2
4
5
6
7
8
910
21
12
15
16
17
18
18
19
3
20
22
23
24
25

STANDARD PARTS
2--9
S30 Gas/LPG 9004085 (12--2008)
354677
Fig. 3 -- Brush Door Group, Right
Ref. Part No. Serial Number Description Qty.
11029580 (000000-- )Door Wldt, Brush, Rh 1
2 1046428 (000000-- ) Seal, Afmkt, Rbr, Clsd, Adh, 02ft 2
3 1042812 (000000-- ) Seal, Rbr, Clsd, 2.00w 09.8l Rh 1
4 370181 (000000-- ) Screw, Hex, M10 X 1.50 X 25, 10.9 2
5 32492 (000000-- ) Washer, Flat, 0.38, Std 2
659195 (000000-- )Latch, Hook 1
7 1036892 (000000-- ) Screw, Hex, M6 X 1.00 X 25, 9.8 Sems 2
8 59192 (000000-- ) Latch, Bolt 1
9 41619 (000000-- ) Washer, Flat, 0.56b 1.38d .11, Ss 1
10 07788 (000000-- ) Nut, Hex, Std, M12 X 1.75, Ss 1
11 9004940 (000000--001312 )Skirt Kit, Side / Rear [S30] 1
12 1039320 (000000-- ) Retainer, Skirt, .12, 1.5w X 14.4l, Blk 1
13 09010 (000000--001312 ) Screw, Hex, M8 X 1.25 X 25, Ss 4
14 01685 (000000--001312 ) Washer, Flat, 0.38b 0.88d .08, Ss 4
15 59537 (000000-- ) Seal, Rbr, Clsd, 1.00, Door, Brush, Rh 1
16 1032012 (000000-- )Skirt, Deflector 2
17 1033343 (000000-- ) Bracket, Retainer, Seal 2
18 1037345 (000000-- ) Screw, Hex, M6 X 1.00 X 30, 9.8, Sems 8
19 41187 (000000-- ) Washer, Flat, Belleville, .38 4
20 1042791 (000000-- ) Insulation, Acstc, 2.0, 02.0 X 12.0 2
21 1045366 (001313-- )Skirt, Door, Brush 1
22 1045354 (001313-- ) Skirt, Door, Brush 1
23 1045352 (001313-- ) Bracket, Skirt 1
24 76570 (001313-- ) Screw, Hex, M8 X 1.25 X 30, 8.8 4
25 32491 (001313-- )Washer, Flat, 0.31, Std 4

STANDARD PARTS
S30 Gas/LPG 9004085 (12--2008)
2--10
Fig. 4 -- Brush Door Group, Left
1
22
3
4
5
6
7
8
910
12
15
16
17
18
19
20
18
21
22
23
24
25
11
13
14

STANDARD PARTS
2--11
S30 Gas/LPG 9004085 (12--2008)
354678
Fig. 4 -- Brush Door Group, Left
Ref. Part No. Serial Number Description Qty.
11029801 (000000-- )Door Wldt, Brush, Lh 1
2 1046428 (000000-- ) Seal, Afmkt, Rbr, Clsd, Adh, 02ft 2
3 1042829 (000000-- ) Seal, Rbr, Clsd, 2.00w 09.8l Lh 1
4 370181 (000000-- ) Screw, Hex, M10 X 1.50 X 25, 10.9 2
5 32492 (000000-- ) Washer, Flat, 0.38, Std 2
659194 (000000-- )Latch, Hook 1
7 1036892 (000000-- ) Screw, Hex, M6 X 1.00 X 25, 9.8 Sems 2
8 59192 (000000-- ) Latch, Bolt 1
9 41619 (000000-- ) Washer, Flat, 0.56b 1.38d .11, Ss 1
10 07788 (000000-- ) Nut, Hex, Std, M12 X 1.75, Ss 1
11 9004940 (000000--001312 )Skirt Kit, Side / Rear [S30] 1
12 1039320 (000000-- ) Retainer, Skirt, .12, 1.5w X 14.4l, Blk 1
13 09010 (000000--001312 ) Screw, Hex, M8 X 1.25 X 25, Ss 4
14 01685 (000000--001312 ) Washer, Flat, 0.38b 0.88d .08, Ss 4
15 59538 (000000-- ) Seal, Rbr, Clsd, 1.00, Door, Brush, Lh 1
16 1032012 (000000-- )Skirt, Deflector 2
17 1033343 (000000-- ) Bracket, Retainer, Seal 2
18 1037345 (000000-- ) Screw, Hex, M6 X 1.00 X 30, 9.8, Sems 8
19 41187 (000000-- ) Washer, Flat, Belleville, .38 4
20 1042791 (000000-- ) Insulation, Acstc, 2.0, 02.0 X 12.0 2
21 1045366 (001313-- )Skirt, Door, Brush 1
22 1045354 (001313-- ) Skirt, Door, Brush 1
23 1045352 (001313-- ) Bracket, Skirt 1
24 76570 (001313-- ) Screw, Hex, M8 X 1.25 X 30, 8.8 4
25 32491 (001313-- )Washer, Flat, 0.31, Std 4

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2010)
2--12
Fig. 5 -- Operator Station Group (000000--002099)
1
3
3
87
7
9
9
11 12
13
14
6
22
3
8
7
15
4
33
4
2
10 19
21
6
16
17
18
20
6
6
3
4
5
7
23
24

STANDARD PARTS
2--13
S30 Gas/LPG 9004085 (5--2010)
354679
Fig. 5 -- Operator Station Group (000000--002099)
Ref. Part No. Serial Number Description Qty.
11033201 (000000--002099 )Shroud Wldt, Station, Oprtr 1
2 1032315 (000000--002099 ) Channel 1
3 1037358 (000000--002099 ) Screw, Hex, M10 X 1.50 X 35, 9.8, Sems 9
4 07792 (000000--002099 ) Nut, Hex, Flng, M10 X 1.50 5
5 1036608 (000000--002099 ) Panel Wldt, Side 1
621168 (000000--002099 )Clip, .250h, Plstc [Pine--Tree] 10
7 1037346 (000000--002099 ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 14
8 1028201 (000000--002099 ) Panel, Side, Access 2
9 1038806 (000000--002099 ) Insulation, Flame--Retardant, 0.75--0.88 2
10 1038959 (000000--002099 ) Seal, Trim, Bulb, 90 Degree 1
11 1033288 (000000--002099 )Insulation, Flame--Retardant, 0.75--0.88 1
12 1033287 (000000--002099 ) Insulation, Flame--Retardant, 0.75--0.88 1
13 1033286 (000000--002099 ) Insulation, Flame--Retardant, 0.75--0.88 1
14 1030587 (000000--002099 ) Lip, Station, Oprtr [Ii] 1
15 86799 (000000--002099 ) Tread, Non--Skid, 10.0w 12.0l 1
16 223350 (000000--002099 )Tread, Non--Skid, 04.5w 10.0l 2
17 1034854 (000000--002099 ) Plate, Attmnt, Cover 1
18 1036892 (000000--002099 ) Screw, Hex, M6 X 1.00 X 25, 9.8 Sems 1
19 1039425 (000000--002099 ) Cover, Lntl, Rh 1
20 1030553 (000000--002099 ) Cover, Side, Rh 1
21 1030646 (000000--002099 )Cover, Lntl, Lh 1
22 1046426 (000000--002099 ) Seal, Afmkt, Rbr, Clsd, Adh, 08ft 1
23 1044691 (000000--002099 ) Panel, Side, Access, Ce (CE Only) 1
24 10632--8 (000000--002099 ) Grommet, Rbr, 0.75id, F/1.3h, .12 Matl (CE Only) 1

STANDARD PARTS
S30 Gas/LPG 9004085 (9--2012)
2--14
Fig. 6 -- Operator Station Group (002100-- )
1
3
3
8
7
7
9
9
11 12
13
14
6
22
3
8
7
15
4
3
3
4
2
10
19
21
6
16
17
18
34
3
4
33
23
24
21
18
19
26 25
27
28
29
30
31
32
29
20
5

STANDARD PARTS
2--15
S30 Gas/LPG 9004085 (1--2013)
354679
Fig. 6 -- Operator Station Group (002100-- )
Ref. Part No. Serial Number Description Qty.
11058273 (002100-- )Shroud Wldt, Station, Oprtr 1
2 1032315 (002100-- ) Channel 1
3 1037358 (002100-- ) Screw, Hex, M10 X 1.50 X 35, 9.8, Sems 9
4 07792 (002100-- ) Nut, Hex, Flng, M10 X 1.50 5
5 9007979 (002100--003725 ) Cover, Seat, Rotomold, Afmkt [S30] 1
621168 (002100-- )Clip, .250h, Plstc [Pine--Tree] 12
7 1037346 (002100-- ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 14
8 1028201 (002100-- ) Panel, Side, Access 2
9 1038806 (002100-- ) Insulation, Flame--Retardant, 0.75--0.88 2
10 1038959 (002100-- ) Seal, Trim, Bulb, 90 Degree 1
11 1033288 (002100-- )Insulation, Flame--Retardant, 0.75--0.88 1
12 1033287 (002100-- ) Insulation, Flame--Retardant, 0.75--0.88 1
13 1033286 (002100-- ) Insulation, Flame--Retardant, 0.75--0.88 1
14 1059307 (002100-- ) Lip Wldt, Station, Oprtr 1
15 86799 (002100-- ) Tread, Non--Skid, 10.0w 12.0l 1
16 223350 (002100-- )Tread, Non--Skid, 04.5w 10.0l 2
17 1026825 (002100-- ) Bracket, Latch, Shrd, Seat 1
18 09200 (002100-- ) Screw, Pan, Phl, M5 X 0.80 X 12, Ss 6
19 19066 (002100-- ) Washer, Flat, 10 6
20 1058108 (002100--003725 ) Panel, Shrd, Seat 1
21 1057880 (002100-- )Hinge Wldt, Shrd, Rh 2
22 1046426 (002100-- ) Seal, Afmkt, Rbr, Clsd, Adh, 08ft 1
23 16735 (002100-- ) Screw, Hex, M8 X 1.25 X 16, 8.8 4
24 32491 (002100-- ) Washer, Flat, 0.31, Std 4
25 1057875 (002100-- ) Hinge Wldt, Shrd, Rh 2
26 1036892 (002100-- )Screw, Hex, M6 X 1.00 X 25, 9.8, Sems 4
27 07790 (002100-- ) Nut, Hex, Flng, M6 X 1.00 4
28 9007977 (002100-- ) Cover, Lntl, Lh, Rotomold, Afmkt [S30] 1
29 1030588 (002100-- ) Seal, Afmkt, Bulb, 90, 0.75d F/11ga 02ft 2
30 9007978 (002100-- ) Cover, Lntl, Rh, Rotomold, Afmkt [S30] 1
31 1044691 (002100-- )Panel, Side, Access, Ce (CE Only) 1
33 1056828 (003726-- ) Cover, Seat, Trimmed 1
34 1064528 (003726-- ) Panel, Shrd, Seat 1

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2010)
2--16
Fig. 7 -- Seat and Shroud Group (000000--002099)
20 27
23
23
20
28
7
19
1
2
3
4
5
6
3
8
6
9
10
11
13
12
13
14
15
16
17
17
15 18
21
22
24 25
26
22
29
29
30
31
32 32

STANDARD PARTS
2--17
S30 Gas/LPG 9004085 (3--2012)
354680
Fig. 7 -- Seat and Shroud Group (000000--002099)
Ref. Part No. Serial Number Description Qty.
19005082 (000000--001415 )Seat Kit, Std, Replmt (S30 Only) 1
1 1048932 (001416--002099 ) Seat, Std [Michigan, Model V--2505] (S30 Only) 1
2 25537 (000000--001415 ) Screw, Pan, Phl, .31--18 X 0.75, G2 4
2 49177 (001416--002099 ) Screw, Pan, Phl, .31--18 X 1.00, G2 4
3 69461 (000000--002099 ) Washer, Flat, 0.38b 0.88d .12, Stl, Pl 12
4360369 (000000--002099 )Track, Slide, Seat Adj, 12.5l 1
5 360370 (000000--002099 ) Track, Slide, Seat Adj, 12.5l, W/Latch 1
6 1040363 (000000--002099 ) Bracket, Angle, Mtg, Seat 2
7 06933 (000000--002099 ) Screw, Pan, Phl, M5 X 0.80 X 16, 4.8 2
8 32983 (000000--002099 ) Nut, Hex, Lock, .31--18, Nl 4
o91022105 (000000--002099 )Seat, Suspension, W/1 Arm & Seatbelt (S30XP Only) 1
Y1066893 (000000--002099 ) Seatbelt, Retractable [Deluxe Seat] 1
10 32491 (000000--002099 ) Washer, Flat, 0.31, Std (S30XP Only) 4
11 32983 (000000--002099 ) Nut, Hex, Lock, .31--18, Nl (S30XP Only) 4
12 1036502 (000000--002099 ) Panel, Seat 1
13 1037346 (000000--002099 )Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 13
14 1036489 (000000--002099 ) Door, Access 1
15 140962 (000000--002099 ) Latch, Cmpr, Spring, Knurled Knob, Pl 2
16 1036500 (000000--002099 ) Gasket, Rbr, .13, 07.87w 09.84l, Adh 1
17 87316 (000000--002099 ) Rivet, Blind, .125d X 0.32 X .25d, Alm 4
18 1033291 (000000--002099 )Insulation, Flame--Retardant, 1.00 1
19 07789 (000000--002099 ) Nut, Hex, Flng, M5 X 0.80 2
20 32483 (000000--001463 ) Washer, Flat, 0.25, Sae 2
21 9004524 (000000--002099 ) Cover, Gas, W/ Label, Replmt 1
22 1045525 (000000--002099 ) Screw, Pan, Phl, M6 X 1.00 X 12, Blk 6
23 13513 (000000--001463 )Nut, Hex, Lock, .25--28, Nl 2
24 1040281 (000000--002099 ) Cover, Lpg 1
25 1042073 (000000--002099 ) Hinge 1
26 08708 (000000--002099 ) Nut, Hex, Lock, M6 X 1.00, Nl 2
27 81991 (000000--001463 ) Rod, Thrd, 2 End, .25--28 06.0l 1
28 63378 (000000--002099 )Magnet, Drive Brush 1
29 1051052 (001416--002099 ) Spacer, Rnd, .38b .88d .38l 4
30 1048950 (001464--002099 ) Pin, Clevis, 0.25d X 5.25l 1
31 08085 (001464--002099 ) Pin, Cotter, Hair, 0.31d .058 Wir 1
32 1048261 (000000--002099 )Spacer, 0.32d, 1.00d, 0.38l, Pl (CE Only) 4

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2010)
2--18
Fig. 8 -- Seat and Shroud Group (002100-- )
1
2
3
4
5
67
8
9
11
10
12
13
14
15
16
17
18
19
20
21
21
22
22
23
13
24
25
26

STANDARD PARTS
2--19
S30 Gas/LPG 9004085 (10--2013)
354680
Fig. 7 -- Seat and Shroud Group (002100-- )
Ref. Part No. Serial Number Description Qty.
11048932 (002100--005876 )Seat, Std [Michigan, Model V--2505] (S30 Only) 1
1 1201894 (005877-- ) Seat, Std [Milsco] (S30 Only) 1
2 49177 (002100-- ) Screw, Pan, Phl, .31--18 X 1.00, G2 4
3 69461 (002100-- ) Washer, Flat, 0.38b 0.88d .12, Stl, Pl 12
4 360369 (002100-- ) Track, Slide, Seat Adj, 12.5l 1
5360370 (002100-- )Track, Slide, Seat Adj, 12.5l, W/Latch 1
6 1040363 (002100-- ) Bracket, Angle, Mtg, Seat 2
7 06933 (002100-- ) Screw, Pan, Phl, M5 X 0.80 X 16, 4.8 2
8 32983 (002100-- ) Nut, Hex, Lock, .31--18, Nl 4
o9 1022105 (002100-- ) Seat, Suspension, W/1 Arm & Seatbelt (S30XP Only) 1
Y1066893 (002100-- )Seatbelt, Retractable [Deluxe Seat] 1
Y1072815 (002100-- ) Armrest, Rh 1
Y1048955 (002100-- ) Switch, Seat, No [Delta 6440--04] 1
10 32491 (002100-- ) Washer, Flat, 0.31, Std (S30XP Only) 4
11 32983 (002100-- ) Nut, Hex, Lock, .31--18, Nl (S30XP Only) 4
12 1036502 (002100-- )Panel, Seat 1
13 1037346 (002100-- ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 13
14 1036489 (002100-- ) Door, Access 1
15 140962 (002100-- ) Latch, Cmpr, Spring, Knurled Knob, Pl 1
16 1036500 (002100-- ) Gasket, Rbr, .13, 07.87w 09.84l, Adh 1
17 87316 (002100-- )Rivet, Blind, .125d X 0.32 X .25d, Alm 2
18 1033291 (002100-- ) Insulation, Flame--Retardant, 1.00 1
19 07789 (002100-- ) Nut, Hex, Flng, M5 X 0.80 2
20 63378 (002100-- ) Magnet, Drive Brush 1
21 1051052 (002100-- ) Spacer, Rnd, .38b .88d .38l 4
22 1048261 (002100-- )Spacer, 0.32d, 1.00d, 0.38l, Pl (CE Only) 4
23 49800 (002100-- ) Latch 1
24 06928 (002100-- ) Screw, Pan, Phl, M4 X 0.70 X 20, 4.8 2
25 02850 (002100-- ) Nut, Hex, Lock, M4 X 0.70, Nl 2
26 1031625 (002100-- ) Seal, Afmkt, Bulb, Str, .50d F/11ga 03ft 1

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2011)
2--20
Fig. 9 -- Engine Cover Group, Rear (000000--002099)
1
2
3
4
4
5
5
5
5
5
66
6
6
6
76
8
10
9
11
12
1212
12
12
13
14
14
15
15
16
16
17
18
19
20
20
6
21
22
23
24
25
27
5
6
5
26
26
18
17
16
18
3
17
16
26

STANDARD PARTS
2--21
S30 Gas/LPG 9004085 (5--2010)
354681
Fig. 9 -- Engine Cover Group, Rear (000000--002099)
Ref. Part No. Serial Number Description Qty.
11043760 (000000--002099 )Angle, Sppt Wldt, Hinge 1
2 1043762 (000000--002003 ) Brace Wldt 1
2 1054842 (002004--002099 ) Brace Wldt, Sppt [Gm 2010] 1
3 1034864 (000000--002099 ) Angle, Guide 2
4 1032147 (000000--002099 ) Hinge, .25pin .12 4.0w 04.0l, 4/.44sl 2
51037346 (000000--002099 )Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 14
6 07791 (000000--002099 ) Nut, Hex, Flng, M8 X 1.25 14
7 1034358 (000000--002099 ) Strip, Seal 1
8 1033607 (000000--002099 ) Cover Assy, Rear 1
9 1034254 (000000--002099 ) Grill, Eng 1
10 1032894 (000000--002099 )Grill, Cooler, Oil 1
11 1043996 (000000--002099 ) Grill, Rear 1
12 1040816 (000000--002099 ) Rivet, Plstc, .250d X 0.90 16
13 1036513 (000000--002099 ) Gasspring, 072lb, 06.2strk 1
14 58494 (000000--002099 ) Stud, Ball, .39d .31--16, Gasspring 2
15 01760 (000000--002099 )Nut, Hex, Lock, .31--18, Nl, Thin 2
16 49800 (000000--002099 ) Latch 2
17 06927 (000000--002099 ) Screw, Pan, Phl, M4 X 0.70 X 16, 4.8 8
18 02850 (000000--002099 ) Nut, Hex, Lock, M4 X 0.70, Nl 8
19 1032962 (000000--002099 ) Grill 1
20 1034378 (000000--002099 )Bracket, Grill 2
21 1035807 (000000--002099 ) Insulation, Flame--Retardant, 1.00 1
22 1035808 (000000--002099 ) Insulation, Flame--Retardant, 1.00 1
23 1035809 (000000--002099 ) Insulation, Flame--Retardant, 1.00 1
24 1035810 (000000--002099 ) Insulation, Flame--Retardant, 1.00 2
25 1043751 (000000--002099 ) Bracket, Mtg, Air--Clnr 1
26 1046406 (000000--002099 ) Molding, Afmkt, Trim, Pvc, .18 .31, 08ft 3
27 1046413 (000000--002099 ) Seal, Afmkt, Rbr, Open, Adh, 03ft 1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--22
Fig. 10 -- Engine Cover Group, Rear (002100-- )
FRONT
1
2
3
3
4
5
6
7
8
8
8
9
8
9
9
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
20 21
20
21
21
20
20
21
21 20
20
21
21
22
23
24
25
26 27
28
29
29
30
31
31
32
33
34
35
36
37
38
39
39
40
41
42
8
8
9
4
43
43
43 43

STANDARD PARTS
2--23
S30 Gas/LPG 9004085 (3--2012)
354681
Fig. 10 -- Engine Cover Group, Rear (002100-- )
Ref. Part No. Serial Number Description Qty.
11057778 (002100-- )Bracket, Sppt, Cover, Rear, Lh 1
2 1057776 (002100-- ) Brace Wldt, Sppt 1
3 1037346 (002100-- ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 5
4 07791 (002100-- ) Nut, Hex, Flng, M8 X 1.25 5
5 1060449 (002100-- ) Bracket, Latch, Shrd 1
61059479 (002100-- )Bracket, Sppt, Shrd, Rear, Upper, Lh 1
7 1057786 (002100-- ) Bracket, Sppt, Rear, Shrd 1
8 1036892 (002100-- ) Screw, Hex, M6 X 1.00 X 25, 9.8, Sems 20
9 07790 (002100-- ) Nut, Hex, Flng, M6 X 1.00 9
10 1030585 (002100-- ) Seal, Afmkt, Bulb, 90, 0.75d F/11ga 01ft 1
11 1030588 (002100-- )Seal, Afmkt, Bulb, 90, 0.75d F/11ga 02ft 1
12 1030593 (002100-- ) Seal, Afmkt, Bulb, 90, 0.75d F/11ga 08ft 1
13 1032962 (002100-- ) Grill 1
14 1034378 (002100-- ) Bracket, Grill 2
15 1040816 (002100-- ) Rivet, Plstc, .250d X 0.90 4
16 1059874 (002100-- )Hinge Wldt, Shrd, Lh 2
17 1059996 (002100-- ) Panel Wldt, Heat, Shield, Lh 1
18 1059211 (002100-- ) Bracket, Sppt, Cover, Rear, Lh 2
19 1061000 (002100-- ) Panel, Heat, Shield, Rear, Lh 1
20 16735 (002100-- ) Screw, Hex, M8 X 1.25 X 16, 8.8 31
21 32491 (002100-- )Washer, Flat, 0.31, Std 21
22 9007974 (002100-- ) Cover, Rear, Lh, Rotomold, Afmkt [S30] 1
23 1059440 (002100-- ) Panel, Shrd, Eng 1
24 360973 (002100-- ) Screw, Pan, 12--16 X 0.50, F/ Plstc 4
25 19066 (002100-- ) Washer, Flat, 10 4
26 1061147 (002100-- )Insulation, Acstc, 0.5, 11.5 X 14.5 Adh 1
27 1061145 (002100-- ) Insulation, Acstc, 0.5, 03.0 X 23.0 Adh 1
28 9007975 (002100-- ) Cover, Rear, Rh, Rotomold, Afmkt [S30] 1
29 1060639 (002100-- ) Hinge Wldt, Shrd, Rh 2
30 1059520 (002100-- ) Grill Wldt, Screen, Rear, Rh 1
31 1059516 (002100-- )Bracket Wldt, Sppt, Cover, Rear, Rh 2
32 1059481 (002100-- ) Grill Wldt, Rear, Rh 1
33 30013 (002100-- ) Washer, Flat, 0.31, Fendr 4
34 1015274 (002100-- ) Seal, Afmkt, Bulb, Str, 0.76, 0.93w 01ft 1
35 49800 (002100-- ) Latch 1
36 06927 (002100-- )Screw, Pan, Phl, M4 X 0.70 X 16, 4.8 4
37 19064 (002100-- ) Washer, Flat, 0.16b 0.38d .05, Pl, 06 2
38 02850 (002100-- ) Nut, Hex, Lock, M4 X 0.70, Nl 2
39 1061145 (002100-- ) Insulation, Acstc, 0.5, 03.0 X 23.0 Adh 2
40 1061146 (002100-- ) Insulation, Acstc, 0.5, 05.5 X 23.0 Adh 2
41 1059477 (002100-- )Bracket, Sppt, Shrd, Rear, Lower, Lh 1
42 1059478 (002100-- ) Bracket, Sppt, Shrd, Rear, Lower, Rh 1
43 1031623 (002100-- ) Seal, Afmkt, Bulb, Str, .50d F/11ga 02ft 4

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2010)
2--24
Fig. 11 -- Engine Cover Group, Top (000000--002099)
1
2
2
3
3
3
4
5
5
6
7
8
8
9
3
9
10

STANDARD PARTS
2--25
S30 Gas/LPG 9004085 (5--2010)
354682
Fig. 11 -- Engine Cover Group, Top (000000--002099)
Ref. Part No. Serial Number Description Qty.
11032416 (000000--002099 )Cover Wldt, Top 1
2 74040 (000000--002099 ) Hinge 2
3 1037346 (000000--002099 ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 10
4 07791 (000000--002099 ) Nut, Hex, Flng, M8 X 1.25 4
5 398806 (000000--002099 ) Latch 1
61036513 (000000--002099 )Gasspring, 072lb, 06.2strk 1
7 1032193 (000000--002099 ) Angle, Mtg, Stl, .19 2.3 3.7 01.0l 3hole 1
8 58494 (000000--002099 ) Stud, Ball, .39d .31--16, Gasspring 2
9 01760 (000000--002099 ) Nut, Hex, Lock, .31--18, Nl, Thin 2
10 1035811 (000000--002099 )Insulation, Flame--Retardant, 1.0 1

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2011)
2--26
Fig. 12 -- Engine Cover Group, Top (002100-- )
1
1
2
2
3
3
3
24
5
4
5
6
5
4
5
7
8
5
9
10
11
12
13
14
15
16
17
18
19
20
19
21 22
11
14

STANDARD PARTS
2--27
S30 Gas/LPG 9004085 (3--2012)
354682
Fig. 12 -- Engine Cover Group, Top (002100-- )
Ref. Part No. Serial Number Description Qty.
11057961 (002100-- )Hinge, .25pin .12, Cover, Top 2
2 1037346 (002100-- ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 6
3 07791 (002100-- ) Nut, Hex, Flng, M8 X 1.25 6
4 16735 (002100-- ) Screw, Hex, M8 X 1.25 X 16, 8.8 6
5 32491 (002100-- ) Washer, Flat, 0.31, Std 10
61059285 (002100-- )Bracket, Prop, Rod, Cover 1
7 1059286 (002100-- ) Plate, Prop, Rod 1
8 39277 (002100-- ) Screw, Hex, M8 X 1.25 X 25, 8.8 1
9 06955 (002100-- ) Screw, Hex, M8 X 1.25 X 35, 8.8 1
10 08709 (002100-- ) Nut, Hex, Lock, M8 X 1.25, Nl 2
11 43611 (002100-- )Washer, Flat, 0.39b 0.75d .06, Nyl 3
12 1059276 (002100-- ) Bracket, Sppt, Prop, Rod 1
13 1059291 (002100-- ) Bracket, Latch, Cover, Top 1
14 1036892 (002100-- ) Screw, Hex, M6 X 1.00 X 25, 9.8, Sems 4
15 07790 (002100-- ) Nut, Hex, Flng, M6 X 1.00 2
16 1059269 (002100-- )Bracket, Angle, Lintel 1
17 9007976 (002100-- ) Cover, Top, Rotomold, Afmkt [S30] 1
18 398806 (002100-- ) Latch 1
19 1015273 (002100-- ) Seal, Afmkt, Bulb, Str, 0.76, 0.93w 02ft 2
20 1030593 (002100-- ) Seal, Afmkt, Bulb, 90, 0.75d F/11ga 08ft 1
21 CD001 (002100-- )Glovenet--525 Document Rack/Net 60200104-- 1
22 1053318 (002100-- ) Screw, Pan, Phl, 08--16 X 1.00, F/ Plstc 4

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2010)
2--28
Fig. 13 -- Engine Cover Group, Side (000000--002099)
1
2
2
3
3
4
4
13
4
5
6
7
7
8
9
10 11
412
13
12

STANDARD PARTS
2--29
S30 Gas/LPG 9004085 (5--2010)
354683
Fig. 13 -- Engine Cover Group, Side (000000--002099)
Ref. Part No. Serial Number Description Qty.
11029183 (000000--002099 )Cover, Side, Lh 1
2 1025196 (000000--002099 ) Hinge Wldt, Shrd, Lh 2
3 1037346 (000000--002099 ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 4
4 07791 (000000--002099 ) Nut, Hex, Flng, M8 X 1.25 8
5 1031641 (000000--002099 ) Hinge Wldt, Shrd, Lh 1
61040707 (000000--002099 )Hinge Wldt, Shrd, Lower Lh 1
7 398806 (000000--002099 ) Latch 1
8 1035812 (000000--002099 ) Insulation, Flame--Retardant, 1.00 1
9 1035815 (000000--002099 ) Insulation, Flame--Retardant, 1.00 1
10 1046418 (000000--002099 ) Seal, Afmkt, Rbr, Open, Adh, 01ft 1
11 1046406 (000000--002099 )Molding, Afmkt, Trim, Pvc, .18 .31, 08ft 1
12 32491 (000000--002099 ) Washer, Flat, 0.31, Std 4
13 1037354 (000000--002099 ) Screw, Hex, M8 X 1.25 X 30, 9.8, Sems 4

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2010)
2--30
Fig. 14 -- Engine Cover Group, Side (002100-- )
1
2
2
3
3
4
5
67
8
9
3
4

STANDARD PARTS
2--31
S30 Gas/LPG 9004085 (3--2012)
354683
Fig. 14 -- Engine Cover Group, Side (002100-- )
Ref. Part No. Serial Number Description Qty.
19007973 (002100-- )Cover, Side, Rotomold, Afmkt [S30] 1
2 1059874 (002100-- ) Hinge Wldt, Shrd, Lh 2
3 1036892 (002100-- ) Screw, Hex, M6 X 1.00 X 25, 9.8, Sems 6
4 07790 (002100-- ) Nut, Hex, Flng, M6 X 1.00 6
5 1059868 (002100-- ) Hinge Wldt, Shrd, Side, Lh 1
616735 (002100-- )Screw, Hex, M8 X 1.25 X 16, 8.8 4
7 1017218 (002100-- ) Washer, Flat, 0.32b 1.00d .12, Ss 4
8 398806 (002100-- ) Latch 1
9 1059221 (002100-- ) Bracket, Latch, Side, Door 1

STANDARD PARTS
S30 Gas/LPG 9004085 (12--2009)
2--32
Fig. 15 -- Instrument Panel Group, S30
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
13
15
16
17
18
19
20
21
35
36
24
22 23
25
26
26
28
30
31
32
29
33
34
27
37
38
39

STANDARD PARTS
2--33
S30 Gas/LPG 9004085 (10--2013)
354730
Fig. 15 -- Instrument Panel Group, S30
Ref. Part No. Serial Number Description Qty.
o9004529 (000000-- )Panel Assy, Instmt, Basic, Replmt 1
Y1 1031683 (000000-- ) Panel, Instrument, Basic 1
Y2 1033884 (000000-- ) Label, Panl, Instmt, Basic 1
Y3 1031211 (000000-- ) Gasket, Panel, Instmt 1
Y4 1045487 (000000-- ) Screw, Pan, Phl, M5 X 0.80 X 16, Blk 5
Y51012615 (000000-- )Washer, Flat, 0.19b 0.44d .03, Nyl, Blk 5
6 377084 (000000-- ) Switch, Rocker, Prgrsv 1
7 398528 (000000-- ) Switch, Rocker, Dpdt, On / Off / Mom 1
8 398508 (000000-- ) Switch, Rocker, Dpdt, Mom / Off / Mom 1
9 397889 (000000-- ) Switch, Rocker, Dpst, On / None / On 1
10 1028750 (000000-- )Indicator, Ele, [Multi--Display] 1
11 222290 (000000-- ) Diode, Ele, Plug 10
12 1028832 (000000-- ) Relay, 12vdc, 35a, Spdt [Micro 280] 5
13 1030985 (000000-- ) Fuse, Blade, 15a, 32v [Mini] 9
14 1041873 (000000-- ) Fastener, Wire, Tie [Button Head] 2
15 34816 (000000-- )Timer, 12vdc, 30sec On 1
16 1030813 (000000-- ) Timer, 12vdc, 6sec Spcl [Tosr116] 1
17 1035153 (000000-- ) Gasket,Harness 1
18 1035507 (000000-- ) Box, Instrument, Ii, Trimmed 1
o9004528 (000000-- ) Panel Assy, Switch, Replmt 1
Y19 1033771 (000000-- )Panel, Switch Ii 1
Y20 1033883 (000000-- ) Label, Panl, Instmt, Rh 1
Y21 1031664 (000000-- ) Gasket, Panel, Switch 1
Y22 1045487 (000000-- ) Screw, Pan, Phl, M5 X 0.80 X 16, Blk 4
Y23 1012615 (000000-- ) Washer, Flat, 0.19b 0.44d .03, Nyl, Blk 4
24 398501 (000000-- )Plug, Hole, Rt, Rocker Switch, .87 X 1.7 2
25 1033760 (000000-- ) Panel, Light 1
26 361075 (000000-- ) Light, Panl, 14vdc, 1.1 X 1.0 4
27 19066 (000000-- ) Washer, Flat, 10 2
28 08708 (000000-- ) Nut, Hex, Lock, M6 X 1.00, Nl 2
29 39239 (000000-- )Screw, Pan, Phl, 10--32 X 0.50, G2, Blk 4
30 1056769 (000000-- ) Screw, Soc, M10 X 1.50 X 16, 12.9 4
31 32485 (000000-- ) Washer, Flat, 0.38, Sae 4
o32 1028790 (000000-- ) Switch, Key, 4 Pos [Honeywell] 1
Y33 9004545 (000000-- ) Key, Ignition [Replmt W/O Dust Boot] 1
34 394922 (000000-- )Fuse, Blade, 060a [Maxi] 1
35 1029951 (000000-- ) Bezel, Switch [3 Gang] 1
36 377084 (000000-- ) Switch, Rocker, Prgrsv 1
37 1046893 (000000-- ) Timer, 12vdc, 10a [Ce Seat Switch] (CE Only) 1
38 56186 (000000-- ) Relay, 12vdc, 040a, Spdt No (CE Only) 1
39 361075 (000000-- )Light, Panl, 14vdc, 1.1 X 1.0 (CE Only) 1

STANDARD PARTS
S30 Gas/LPG 9004085 (12--2009)
2--34
Fig. 16 -- Instrument Panel Group, S30 XP
1
2
3
4
5
5
6
7
8
9
10
27
28
13
14
15
15
11
12
19
17
18
20
21
22
23
25
26
24
16
29
30

STANDARD PARTS
2--35
S30 Gas/LPG 9004085 (10--2013)
354731
Fig. 16 -- Instrument Panel Group, S30 XP
Ref. Part No. Serial Number Description Qty.
19004513 (000000-- )Panel Kit, Replmt [S30] 1
2 9004325 (000000-- ) Panel Kit, Label, Replmt [S30] 1
3 222290 (000000-- ) Diode, Ele, Plug 2
4 1028832 (000000-- ) Relay, 12vdc, 35a, Spdt [Micro 280] 3
5 1030985 (000000-- ) Fuse, Blade, 15a, 32v [Mini] 9
61035153 (000000-- )Gasket,Harness 1
7 1035507 (000000-- ) Box, Instrument, Ii, Trimmed 1
o9004528 (000000-- ) Panel Assy, Switch, Replmt 1
Y8 1033771 (000000-- ) Panel, Switch Ii 1
Y9 1033883 (000000-- ) Label, Panl, Instmt, Rh 1
Y10 1031664 (000000-- )Gasket, Panel, Switch 1
Y11 1045487 (000000-- ) Screw, Pan, Phl, M5 X 0.80 X 16, Blk 4
Y12 1012615 (000000-- ) Washer, Flat, 0.19b 0.44d .03, Nyl, Blk 4
13 398501 (000000-- ) Plug, Hole, Rt, Rocker Switch, .87 X 1.7 2
14 1033760 (000000-- ) Panel, Light 1
15 361075 (000000-- )Light, Panl, 14vdc, 1.1 X 1.0 4
16 19066 (000000-- ) Washer, Flat, 10 2
17 1045487 (000000-- ) Screw, Pan, Phl, M5 X 0.80 X 16, Blk 5
18 1012615 (000000-- ) Washer, Flat, 0.19b 0.44d .03, Nyl, Blk 5
19 08708 (000000-- ) Nut, Hex, Lock, M6 X 1.00, Nl 2
20 39239 (000000-- )Screw, Pan, Phl, 10--32 X 0.50, G2, Blk 4
21 1056769 (000000-- ) Screw, Soc, M10 X 1.50 X 16, 12.9 4
22 32485 (000000-- ) Washer, Flat, 0.38, Sae 4
o23 1028790 (000000-- ) Switch, Key, 4 Pos [Honeywell] 1
Y24 9004545 (000000-- ) Key, Ignition [Replmt W/O Dust Boot] 1
25 394922 (000000-- )Fuse, Blade, 060a [Maxi] 1
26 1041873 (000000-- ) Fastener, Wire, Tie [Button Head] 2
27 1029951 (000000-- ) Bezel, Switch [3 Gang] 1
28 377084 (000000-- ) Switch, Rocker, Prgrsv 1
29 361075 (000000-- ) Light, Panl, 14vdc, 1.1 X 1.0 (CE Only) 1
30 56186 (000000-- )Relay, 12vdc, 040a, Spdt No (CE Only) 1

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2010)
2--36
Fig. 17 -- Steering Group (000000--002099)
1
2
3
4
5
10
6
7
8
8
9
9
11

STANDARD PARTS
2--37
S30 Gas/LPG 9004085 (5--2010)
354684
Fig. 17 -- Steering Group (000000--002099)
Ref. Part No. Serial Number Description Qty.
o11031621 (000000--002099 )Column, Steering, Tilt 1
Y1040962 (000000--002099 ) Bolt Kit, M10 X 1.50 X 16, Thin 1
2 1058996 (000000--002099 ) Wheel, Steering, 14.0d 0.81b 36tooth 1
3 56185 (000000--002099 ) Nut, Hex, Jam, M20 X 1.5 1
4 1024478 (000000--002099 ) Button, Cntrl, Horn 1
51034803 (000000--002099 )Plate, Mtg, Steer--Control 1
6 49609 (000000--002099 ) Screw, Soc, M8 X 1.25 X 16, 12.9 4
7 1024260 (000000--002099 ) Steer--Control, Hyd05, 06.1 2030 (See Breakdowns) 1
8 59577 (000000--002099 ) Fitting, Hyd, Str, Jm06/Om06, Long 2
9 56690 (000000--002099 ) Fitting, Hyd, Str, Jm06/Om06 2
10 39309 (000000--002099 )Screw, Soc, M10 X 1.50 X 25, 12.9 4
11 06926 (000000--002099 ) Screw, Pan, Phl, M4 X 0.70 X 10, 4.8 1

STANDARD PARTS
S30 Gas/LPG 9004085 (10--2013)
2--38
Fig. 18 -- Steering Group (002100-- )
1
2
3
4
25
2
6
7
8
9
10
11
12
13
14
14
15
15
15
15
16
16
17
18
19
18
19
20
21
22
23
24
5
FRONT

STANDARD PARTS
2--39
S30 Gas/LPG 9004085 (10--2013)
354684
Fig. 17 -- Steering Group (002100-- )
Ref. Part No. Serial Number Description Qty.
159577 (002100--002999 )Fitting, Hyd, Str, Jm06/Om06, Long 1
1 771090 (003000-- ) Fitting, Hyd, Str, Fm06/Om06, Long 1
2 56690 (002100--002999 ) Fitting, Hyd, Str, Jm06/Om06 1
2 762433 (003000-- ) Fitting, Hyd, Str, Fm06/Om06 1
3 1024260 (002100-- ) Steer--Control, Hyd05, 06.1 2030 1
o41021265 (002100-- )Column, Steering, 09.9l 0.86d 36tooth 1
Y5 388153 (002100-- ) Contact Kit, W/ Brush [En] 1
6 1058784 (002100-- ) Bracket Wldt, Steering, Tilt 1
7 70622 (002100-- ) Boot, Bellows, 3.1l 4.4w 2.8h 1hole, Neo 1
8 70623 (002100-- ) Retainer, Boot, Steering Column 1
972970 (002100-- )Rivet, Plstc, .250d X 0.90 4
10 1058996 (002100-- ) Wheel, Steering, 14.0d 0.81b 36tooth 1
11 1024478 (002100-- ) Button, Cntrl, Horn 1
12 56185 (002100-- ) Nut, Hex, Jam, M20 X 1.5 1
13 1058807 (002100-- ) Flange, Brg, Mount 1
14 70709 (002100-- )Bearing, Flng, 2hole, 0.50b 2
15 1040467 (002100-- ) Screw, Hex, M6 X 1.00 X 20, 9.8, Sems 8
16 32483 (002100-- ) Washer, Flat, 0.25, Sae 4
17 1058785 (002100-- ) Pin, Locking, Steering, Tilt [S30] 1
18 47585 (002100-- ) Bearing, Flng, 2hole, 0.50b [Nyl] 2
19 08708 (002100-- )Nut, Hex, Lock, M6 X 1.00, Nl 4
20 70717 (002100-- ) Ring, Retaining, Ext, 0.50d, Hd 1
21 22290 (002100-- ) Spring, Cmpr, 0.72od .06wir 02.3l 1
22 32486 (002100-- ) Washer Flat,0.50,Sae 1
23 04706 (002100-- ) Knob, Tee, 0.38--16, 2.5 X 1.0 1.1l,Plstc 1
24 75968 (002100-- )Insulation, Acstc, Rnd, 0.8, 02.5d 0.5h 1
25 06961 (002100-- ) Screw, Hex, M10 X 1.50 X 20, 8.8 4

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--40
Fig. 19 -- Engine and Mount Group, Gas/LPG (000000--005699)
10
1
2
3
4
7
8
9
5
11
12
13
14 15 16
17 18
19
20
21
22
23
24
25
26
27
28
29
30
22
29
28
26
25
27
31 32
23
24
33
34
35
36
37
38
39
40
41
42
43
44
45
47
46
48
49
50
22
51
52
52
6

STANDARD PARTS
2--41
S30 Gas/LPG 9004085 (1--2013)
354660-- G, LP
Fig. 19 -- Engine and Mount Group, Gas/LPG (000000--005699)
Ref. Part No. Serial Number Description Qty.
o1372862 (000000--005699 )Engine, Block, Long [Gm1.6l] (See Engine Breakdown) 1
Y2 371972 (000000--005699 ) Element, Fltr, Oil, Eng, Spin--On 1
o3 9006634 (000000--005699 ) Hose, Drain, Engine Oil 1
Y4 9006635 (000000--005699 ) Fitting, Plug 1
5 9006895 (000000--005699 ) Plate Kit, Repair 1
606943 (001857--005699 )Screw, Hex, M6 X 1.00 X 20, 8.8 1
7 372002 (000000--005699 ) Sensor, Position, Cshft 1
8 371866 (000000--005699 ) Coupling, Drive, 13t 1
9 372554 (000000--005699 ) Screw, Hex, M07--1.00 X 23.0, 8.8 6
10 371868 (000000--005699 ) Cover, Hsng, Flywheel Rep.by9006895 1
11 19315 (000000--005699 )Screw, Hex, .25--20 X 0.50, G5 4
12 32490 (000000--005699 ) Washer, Flat, 0.25, Std 4
13 371869 (000000--005699 ) Housing, Pump 1
14 371870 (000000--005699 ) Screw, Soc, M12 X 1.75 X 55, 10.9 4
15 10832 (000000--005699 ) Screw, Soc, .38--16 X 1.50, Al 2
16 371996 (000000--002003 ) Switch, Indicator, Oil Press 1
16 9008197 (002004--005699 ) Switch, Indicator, Oil Press [2010] 1
17 371877 (000000--005699 ) Washer, Flat, 0.38, Hardened 2
18 372556 (000000--005699 ) Shield, Starter [1.6l] 1
19 372953 (000000--005699 ) Sensor, Temp, Coolant 1
20 1026540 (000000--005699 )Plate, Mtg, Eng 1
21 1037358 (000000--005699 ) Screw, Hex, M10 X 1.50 X 35, 9.8, Sems 3
22 1029018 (000000--005699 ) Isolator, Vib, Flng, 1.3h .4b 2/.34h 3
23 06963 (000000--005699 ) Screw, Hex, M10 X 1.50 X 60, 8.8 3
24 32492 (000000--005699 ) Washer, Flat, 0.38, Std 3
25 58228 (000000--005699 )Washer, Flat, 0.44b 2.00d .12, Stl, Pl 3
26 41430 (000000--005699 ) Nut, Hex, Lock, M10 X 1.5, Nl 3
27 1037354 (000000--005699 ) Screw, Hex, M8 X 1.25 X 30, 9.8, Sems 6
28 32491 (000000--005699 ) Washer, Flat, 0.31, Std 6
29 08709 (000000--005699 ) Nut, Hex, Lock, M8 X 1.25, Nl 6
30 1026600 (000000--005699 ) Bracket, Mtg, Eng 1
31 39810 (000000--005699 ) Screw, Hex, .50--13 X 1.25, G5 2
32 32493 (000000--005699 ) Washer, Flat, 0.50, Std 2
33 58592 (000000--005699 ) Send--Unit, Water, Temp,04npt[113oh/195d] 1
34 68106 (000000--005699 ) Terminal, Tab, .25 .19h .84l 1
35 50335 (000000--005699 )Nut, Hex, Std, M5 X 0.80, 8 1
36 41361 (000000--005699 ) Nut, Hex, Std, M8 X 1.25, Brs 1
37 1031439 (000000--005699 ) Fitting, Pipe, Bshg, M18 X 1.5 1
38 24976 (000000--005699 ) Fitting, Brs, E45, Pf02/Pm02 1
39 1055106 (000000--005699 ) Switch, Press, 0006psi Dpdt 1
40 385029 (000000--005699 )Gasket, Plug, Relief Valve,Oil Press 1
41 39349 (000000--005699 ) Washer, Flat, 0.31, Sae 1
42 32984 (000000--005699 ) Washer, Lock, Int, 0.31 1
43 1028559 (000000--002003 ) Sensor, Oxygen [Gm 1.6l/3.0l 2007] 1
43 1028558 (002004--005699 ) Sensor, Exhaust, Tailpipe 1
44 57773 (000000--005699 )Cable, 06ga 13.0l Blk 1
45 41142 (000000--005699 ) Washer, Lock, Int--ext, 0.38 1
46 21196 (000000--005699 ) Screw, Hex, .38--16 X 0.88, G5 1
47 32485 (000000--005699 ) Washer, Flat, 0.38, Sae 1
48 1036892 (000000--005699 ) Screw, Hex, M6 X 1.00 X 25, 9.8 Sems 1
49 41140 (000000--005699 ) Washer, Lock, Int--ext, 0.25 1
50 07790 (000000--005699 ) Nut, Hex, Flng, M6 X 1.00 1
51 1056566 (001857--005699 ) Plate, Guard, Belt [Gm 1.6l] 1
52 32490 (001857--005699 ) Washer, Flat, 0.25, Std 3

STANDARD PARTS
S30 Gas/LPG 9004085 (10--2013)
2--42
Fig. 20 -- Engine and Mount Group, Gas (005700-- )
FRONT
1
2
3
4
5
6
9
10
11
12
13
14
15
17
17
18
19
20
6
16
9
4
7
8
5
6
9
7
8
4
10
11
21

STANDARD PARTS
2--43
S30 Gas/LPG 9004085 (10--2013)
356364 -- G
Fig. 20 -- Engine and Mount Group, Gas (005700-- )
Ref. Part No. Serial Number Description Qty.
11071155 (005700-- )Engine, Gas [Mitsubishi] (See Engine Breakdown) 1
2 1071606 (005700-- ) Bracket Wldt, Mtg, Eng, Front 1
3 07299 (005700-- ) Screw, Hex, M10 X 1.25 X 25, 8.8 6
4 1029018 (005700-- ) Isolator, Vib, Flng, 1.3h .4b 2/.34h 3
5 06963 (005700-- ) Screw, Hex, M10 X 1.50 X 60, 8.8 3
632492 (005700-- )Washer, Flat, 0.38, Std 9
7 58228 (005700-- ) Washer, Flat, 0.44b 2.00d .12, Stl, Pl 3
8 41430 (005700-- ) Nut, Hex, Lock, M10 X 1.5, Nl 3
9 1037354 (005700-- ) Screw, Hex, M8 X 1.25 X 30, 9.8, Sems 7
10 32491 (005700-- ) Washer, Flat, 0.31, Std 6
11 08709 (005700-- )Nut, Hex, Lock, M8 X 1.25, Nl 6
12 1070999 (005700-- ) Bracket Wldt, Mtg, Eng, Rear [Mit 2013] 1
13 41346 (005700-- ) Screw, Hex, M12 X 1.75 X 30, 8.8 2
14 32486 (005700-- ) Washer Flat,0.50,Sae 2
15 1014295 (005700-- ) Clip, Grip, Hose, 0.75--1.12, Stl,Blk Vyl 1
16 57773 (005700-- )Cable, 06ga 13.0l Blk 1
17 41142 (005700-- ) Washer, Lock, Int--ext, 0.38 2
18 21196 (005700-- ) Screw, Hex, .38--16 X 0.88, G5 1
19 32485 (005700-- ) Washer, Flat, 0.38, Sae 1
20 07791 (005700-- ) Nut, Hex, Flng, M8 X 1.25 1
21 06933 (005700-- )Screw, Pan, Phl, M5 X 0.80 X 16, 4.8 1

STANDARD PARTS
S30 Gas/LPG 9004085 (10--2013)
2--44
Fig. 21 -- Engine and Mount Group, Lpg (005700-- )
1
2
3
4
5
6
9
10 11
12
13
14
15
17
17
18
19
20
6
16
9
4
7
8
5
6
9
7
8
4
10
11
FRONT
21

STANDARD PARTS
2--45
S30 Gas/LPG 9004085 (10--2013)
356363 -- LP
Fig. 21 -- Engine and Mount Group, LPG (005700-- )
Ref. Part No. Serial Number Description Qty.
11070348 (005700-- )Engine, Lpg [Mitsubishi] (See Engine Breakdown) 1
2 1071606 (005700-- ) Bracket Wldt, Mtg, Eng, Front 1
3 07299 (005700-- ) Screw, Hex, M10 X 1.25 X 25, 8.8 6
4 1029018 (005700-- ) Isolator, Vib, Flng, 1.3h .4b 2/.34h 3
5 06963 (005700-- ) Screw, Hex, M10 X 1.50 X 60, 8.8 3
632492 (005700-- )Washer, Flat, 0.38, Std 9
7 58228 (005700-- ) Washer, Flat, 0.44b 2.00d .12, Stl, Pl 3
8 41430 (005700-- ) Nut, Hex, Lock, M10 X 1.5, Nl 3
9 1037354 (005700-- ) Screw, Hex, M8 X 1.25 X 30, 9.8, Sems 7
10 32491 (005700-- ) Washer, Flat, 0.31, Std 6
11 08709 (005700-- )Nut, Hex, Lock, M8 X 1.25, Nl 6
12 1070999 (005700-- ) Bracket Wldt, Mtg, Eng, Rear [Mit 2013] 1
13 41346 (005700-- ) Screw, Hex, M12 X 1.75 X 30, 8.8 2
14 32486 (005700-- ) Washer Flat,0.50,Sae 2
15 1014295 (005700-- ) Clip, Grip, Hose, 0.75--1.12, Stl,Blk Vyl 1
16 57773 (005700-- )Cable, 06ga 13.0l Blk 1
17 41142 (005700-- ) Washer, Lock, Int--ext, 0.38 2
18 21196 (005700-- ) Screw, Hex, .38--16 X 0.88, G5 1
19 32485 (005700-- ) Washer, Flat, 0.38, Sae 1
20 07791 (005700-- ) Nut, Hex, Flng, M8 X 1.25 1
21 06933 (005700-- )Screw, Pan, Phl, M5 X 0.80 X 16, 4.8 1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--46
Fig. 22 -- Engine EFI Group, Gas (000000--005699)
22
23
24
25
25
24
24
26
27 28
29
30
31
39
1
2
34
4
5
4
3
6
7
8
9
10 11 12
13
4
14
15
16
17
4
18
19
20
21
40
40
32
33
34
35
36
35 37
38
41
42
43
44
45
46
46
46
47
48
49
46

STANDARD PARTS
2--47
S30 Gas/LPG 9004085 (1--2013)
354661
Fig. 22 -- Engine EFI Group, Gas (000000--005699)
Ref. Part No. Serial Number Description Qty.
11031312 (000000--005699 )Plate, Mtg, Relay 1
2 372470 (000000--005699 ) Isolator, Box, Relay 2
3 19315 (000000--005699 ) Screw, Hex, .25--20 X 0.50, G5 4
4 32490 (000000--005699 ) Washer, Flat, 0.25, Std 13
5 19312 (000000--005699 ) Nut, Hex, Std, .25--20 2
6372547 (000000--005699 )Manifold, Intake [1.6l] 1
7 372549 (000000--005699 ) Plug, Manifold, Intake 1
8 384995 (000000--005699 ) Fitting, Plug, M16, Intake Manifold 1
9 372550 (000000--005699 ) Plug, Port, Sensor [Map] 1
10 372548 (000000--005699 ) Plug, .12npt, Ss 1
o9003390 (000000--005699 )Gasket Kit, Repair, Gas [Gm1.6l 2007] 1
Y11 372544 (000000--005699 ) Gasket, Manifold, Intake 1
Y12 372545 (000000--005699 ) Gasket, Body, Throttle [1.6l] 1
13 384985 (000000--005699 ) Sensor [T Map] 1
14 19317 (000000--005699 ) Screw, Hex, .25--20 X 0.75, G5 1
15 06532 (000000--005699 )Screw, Soc, M6 X 1.00 X 25, 12.9 4
16 372534 (000000--002003 ) Adapter, Intake, Throttle Body 1
16 9006619 (002004--005699 ) Adapter [E100 Mixer Gm 1.6l 2010] 1
17 384974 (000000--005699 ) Housing, Throttle, 40mm [Bosch] 1
18 07255 (000000--005699 ) Screw, Soc, M6 X 1.00 X 45, 12.9 4
19 384992 (000000--005699 )Rail, Injector, Fuel, Plstc 1
20 372543 (000000--005699 ) Fitting, Vacuum [M16--15--6h] 1
21 384972 (000000--005699 ) Hose, Vacuum, 0.22id X 15.0l 1
22 51839 (000000--002003 ) Fitting, Brs, E90, Em10/Pm06 1
23 1015547 (000000--002003 ) Fitting, Adapter, Orifice, Pf06/Pm06 1
24 63810 (000000--002003 )Clamp, Hose, Wormdrive, 0.56--1.06d, .56w 4
25 57912 (000000--002003 ) Hose, Heater, E90, 0.62id, 60.0 4.0 1
26 83578 (000000--002003 ) Tube, Bleed, Air, .62od 2.2l .12npt, Alm 1
27 1015930 (000000--002003 ) Fitting, Brs, Str, Pf04/Pm02 1
28 51305 (000000--002003 ) Fitting, Draincock, E90, .25npt 1
29 43844 (000000--002003 )Clamp, Hose, Wormdrive, 0.25--0.62d, .31w 1
30 73471 (000000--002003 ) Hose, Pvc, Clr, 0.38id 0.56od 022.0l 1
31 49266 (000000--002003 ) Tie, Cable, Nyl, 07.3l .19w 1.8 Max D 1
32 1045999 (000000--005699 ) Bracket, Mtg, Cntrl, Eng 1
33 1028711 (000000--002003 ) Module, Ecu, Gas [Gm1.6l 2007] 1
33 1056232 (002004--005699 )Module, Ecu, Gas [Gm1.6l 2010] 1
34 06937 (000000--005699 ) Screw, Pan, Phl, M5 X 0.80 X 35, 4.8 7
35 19066 (000000--005699 ) Washer, Flat, 10 4
36 71539 (000000--005699 ) Resistor, 022.00ohm, 0040watt 1
37 06933 (000000--005699 ) Screw, Pan, Phl, M5 X 0.80 X 16, 4.8 1
38 1037346 (000000--005699 )Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 2
39 1015897 (002004--002099 ) Hose, Radiator, Mold, .75id X .62id 1
40 63810 (002004--005699 ) Clamp, Hose, Wormdrive, 0.56--1.06d, .56w 2
41 51839 (002100--005699 ) Fitting, Brs, E90, Em10/Pm06 1
42 47167 (002100--005699 ) Fitting, Brs, Str, Pf06/Pm08 1
43 1015547 (002100--005699 )Fitting, Adapter, Orifice, Pf06/Pm06 1
44 27767 (002100--005699 ) Fitting, Brs, Str, Em10/Pm06 1
45 1062116 (002100--005699 ) Fitting, Plstc, Tee, Bm10/Bm10/Bm10, Nyl 1
46 63810 (002100--005699 ) Clamp, Hose, Wormdrive, 0.56--1.06d, .56w 4
47 1016559 (002100--005699 ) Hose, Afmkt, Rbr, Heater, 0.62id, 01ft 1
48 1016560 (002100--005699 )Hose, Afmkt, Rbr, Heater, 0.62id, 02ft 1
49 1016556 (002100--005699 ) Hose, Afmkt, Rbr, Heater, 0.62id, 03ft 1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--48
Fig. 23 -- Engine EFI Group, Gas (005700-- )
1
2
3
4
5
6
7
8
9
10
11
12
13
7
FRONT

STANDARD PARTS
2--49
S30 Gas/LPG 9004085 (1--2013)
356365 -- G
Fig. 23 -- Engine EFI Group, Gas (005700-- )
Ref. Part No. Serial Number Description Qty.
11013588 (005700-- )Isolator, Box, Relay 2
2 71539 (005700-- ) Resistor, 022.00ohm, 0040watt 1
3 32483 (005700-- ) Washer, Flat, 0.25, Sae 2
4 19312 (005700-- ) Nut, Hex, Std, .25--20 2
5 1071440 (005700-- ) Fitting, Brs, Str, Pf06/Pm04 1
61015547 (005700-- )Fitting, Adapter, Orifice, Pf06/Pm06 1
7 1072559 (005700-- ) Clamp, Hose, Spring Stl, 0.58d X 0.31w 2
8 1071502 (005700-- ) Fitting, Brs, Str, Pf02/Pm02 [Bspt] 1
9 1055552 (005700-- ) Fitting, Brs, Str, Bm06/Pm02 1
10 1072408 (005700-- ) Hose, Afmkt, Rbr, Heater, 0.38id, 03ft 1
11 06933 (005700-- )Screw, Pan, Phl, M5 X 0.80 X 16, 4.8 2
12 19066 (005700-- ) Washer, Flat, 0.25b 0.56d .05, Pl, 10 2
13 36159 (005700-- ) Fitting, Brs, Str, Bm06/Pm06 1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--50
Fig. 24 -- Engine EFI Group, LPG (000000--005699)
23
1
2
34
34
45
6
7
8
910
11
12
13
14
4
15
16
17
17
17
17
18
19
20
21
22 33
24
25
26
27
28
29
30
31
32
34 35
36

STANDARD PARTS
2--51
S30 Gas/LPG 9004085 (1--2013)
354662
Fig. 24 -- Engine EFI Group, LPG (000000--005699)
Ref. Part No. Serial Number Description Qty.
11031312 (000000--005699 )Plate, Mtg, Relay 1
2 372470 (000000--005699 ) Isolator, Box, Relay 2
3 19315 (000000--005699 ) Screw, Hex, .25--20 X 0.50, G5 4
4 32490 (000000--005699 ) Washer, Flat, 0.25, Std 9
5 19312 (000000--005699 ) Nut, Hex, Std, .25--20 2
6372547 (000000--005699 )Manifold, Intake [1.6l] 1
7 372549 (000000--005699 ) Plug, Manifold, Intake 1
8 372579 (000000--005699 ) Plug, Hole, Injector 4
9 384995 (000000--005699 ) Fitting, Plug, M16, Intake Manifold 1
10 372550 (000000--005699 ) Plug, Port, Sensor [Map] 1
11 372548 (000000--005699 )Plug, .12npt, Ss 1
12 372534 (000000--002003 ) Adapter, Intake, Throttle Body 1
12 9006619 (002004--005699 ) Adapter [E100 Mixer Gm 1.6l 2010] 1
13 384985 (000000--005699 ) Sensor [T Map] 1
14 19317 (000000--005699 ) Screw, Hex, .25--20 X 0.75, G5 1
15 06532 (000000--005699 )Screw, Soc, M6 X 1.00 X 25, 12.9 4
16 384974 (000000--005699 ) Housing, Throttle, 40mm [Bosch] 1
17 9003391 (000000--005699 ) Gasket Kit, Repair, Lpg [Gm1.6l 2007] 1
18 372543 (000000--005699 ) Fitting, Vacuum [M16--15--6h] 1
19 384972 (000000--005699 ) Hose, Vacuum, 0.22id X 15.0l 1
20 384996 (000000--005699 )Adapter, Valve, 400mm [Bosch] 1
21 09037 (000000--005699 ) Screw, Soc, M8 X 1.25 X 70, 12.9 4
22 384991 (000000--005699 ) Bolt, Soc Head, M5 X 80 X 35 4
23 384980 (000000--002003 ) Mixer, W/70deg Ftg 1
24 384976 (000000--005699 ) Fitting, E90 1
25 1045999 (000000--005699 )Bracket, Mtg, Cntrl, Eng 1
26 1028722 (000000--002003 ) Module, Ecu, Lpg [Gm1.6l 2007] 1
26 1056233 (002004--005699 ) Module, Ecu, Lpg [Gm1.6l 2010] 1
27 06937 (000000--005699 ) Screw, Pan, Phl, M5 X 0.80 X 35, 4.8 7
28 19066 (000000--005699 ) Washer, Flat, 10 4
29 71539 (000000--005699 )Resistor, 022.00ohm, 0040watt 1
30 06933 (000000--005699 ) Screw, Pan, Phl, M5 X 0.80 X 16, 4.8 2
31 19066 (000000--005699 ) Washer, Flat, 10 2
32 1037346 (000000--005699 ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 2
33 9006618 (002004--005699 ) Mixer [E100lp Gm 2010] 1
34 9007424 (002004--005699 )Stud, M05--0.8 [Gm1.6l Lp 2010] 4
35 9007423 (002004--005699 ) Nut, Flng, M05--0.8 [Gm1.6l Lp 2010] 4
36 1055170 (002004--005699 ) Fitting, Fuel [Mixer E100lp 2010] 1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--52
Fig. 25 -- Engine EFI Group, LPG (005700-- )
1
2
3
4
5
6
7
8
9
10
11
12
7
FRONT

STANDARD PARTS
2--53
S30 Gas/LPG 9004085 (1--2013)
356366 -- LP
Fig. 25 -- Engine EFI Group, LPG (005700-- )
Ref. Part No. Serial Number Description Qty.
11013588 (005700-- )Isolator, Box, Relay 2
2 71539 (005700-- ) Resistor, 022.00ohm, 0040watt 1
3 32483 (005700-- ) Washer, Flat, 0.25, Sae 2
4 19312 (005700-- ) Nut, Hex, Std, .25--20 2
5 1071440 (005700-- ) Fitting, Brs, Str, Pf06/Pm04 1
61015547 (005700-- )Fitting, Adapter, Orifice, Pf06/Pm06 1
7 1072559 (005700-- ) Clamp, Hose, Spring Stl, 0.58d X 0.31w 2
8 1015815 (005700-- ) Fitting, Brs, E90, Bm06/Pm04 1
9 1072408 (005700-- ) Hose, Afmkt, Rbr, Heater, 0.38id, 03ft 1
10 06933 (005700-- ) Screw, Pan, Phl, M5 X 0.80 X 16, 4.8 2
11 19066 (005700-- )Washer, Flat, 0.25b 0.56d .05, Pl, 10 2
12 36159 (005700-- ) Fitting, Brs, Str, Bm06/Pm06 1

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2010)
2--54
Fig. 26 -- Engine Vaporizer Group, LPG (000000--002099)
21
22
23
24
25
26
27
27
28
1
2
3
4
5
6
7
7
8
10
10
9
10 7
11
12
13
14
15
16
18
17
19
20
29
30

STANDARD PARTS
2--55
S30 Gas/LPG 9004085 (3--2012)
354663
Fig. 26 -- Engine Vaporizer Group, LPG (000000--002099)
Ref. Part No. Serial Number Description Qty.
1384970 (000000--002099 )Clamp, Hose, Spring, 0.75d 1
2 384983 (000000--002003 ) Hose [Mixer To Epr] 1
2 9007552 (002004--002099 ) Hose, Fuel [Mixer To Epr, 22.5”L] 1
3 384971 (000000--002099 ) Cover, Hose 1
4 384979 (000000--002099 ) Clamp, Hose, Spring, 0.62d 1
5384973 (000000--002099 )Hose, Supply, Gas, .25id 1
6 384977 (000000--002099 ) Regulator [Ep] 1
7 384978 (000000--002099 ) Fitting Kit [Epr] 1
8 372539 (000000--002099 ) Clamp, Hose, 1.0 1
9 384984 (000000--002099 ) Hose [Epr To Manifold] 1
10 63810 (000000--002099 )Clamp, Hose, Wormdrive, 0.56--1.06d, .56w 5
11 11442--1 (000000--002099 ) Fitting, Hyd, E90, Spcl 1
12 372529 (000000--002099 ) Fitting, Nipple, .25mal 1
o13 384975 (000000--002003 ) Valve, Lock Off 1
Y372615 (000000--002003 ) Filter Kit, Fuelock, Lpg 1
o13 9006620 (002004--002099 )Valve, Lock Off [Gm 1.6l 2010] 1
Y9007380 (002004--002099 ) Filter Kit, Fuelock,Lpg[Gm1.6l 2010] 1
14 384986 (000000--002099 ) Isolator [Epr] 3
15 07791 (000000--002099 ) Nut, Hex, Flng, M8 X 1.25 3
16 1028343 (000000--002003 ) Bracket Wldt, Mtg, Regulator, Lpg 1
16 1056300 (002004--002099 )Bracket Wldt, Mtg, Reg, Lpg[Gm 2010] 1
17 371770 (000000--002099 ) Screw 2
18 371877 (000000--002099 ) Washer, Flat, 0.38, Hardened 2
19 1041151 (000000--002099 ) Seal, Org, Sensor, Temp [Epr] 2
20 1041152 (000000--002099 ) Sensor, Temp [Epr] 1
21 51839 (000000--002003 )Fitting, Brs, E90, Em10/Pm06 1
22 83578 (000000--002003 ) Tube, Bleed, Air, .62od 2.2l .12npt, Alm 1
23 1015930 (000000--002003 ) Fitting, Brs, Str, Pf04/Pm02 1
24 51305 (000000--002003 ) Fitting, Draincock, E90, .25npt 1
25 73471 (000000--002003 ) Hose, Pvc, Clr, 0.38id 0.56od 022.0l 1
26 43844 (000000--002003 )Clamp, Hose, Wormdrive, 0.25--0.62d, .31w 1
27 372528 (000000--002003 ) Hose, Mold, .62 To .75 1
28 69234 (000000--002003 ) Clamp, Cable, Stl, 1.00d X 0.75w, 1hole 1
29 72979 (002004--002099 ) Hose, Heater, 0.62id, 020.0l 1
30 9007553 (002004--002099 )Spring, 3/4 X 16 [Gm1.6l 2010 Lpg] 1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--56
Fig. 27 -- Engine Vaporizer Group, LPG (002100--005699)
1
2
3
4
5
6
7
7
8
10
10
9
10 7
11
12
13
14
15
16
18
17
19
20
10
21
22 23 24 10
25
26
26
27
10
28

STANDARD PARTS
2--57
S30 Gas/LPG 9004085 (1--2013)
354663
Fig. 27 -- Engine Vaporizer Group, LPG (002100--005699)
Ref. Part No. Serial Number Description Qty.
1384970 (002100--005699 )Clamp, Hose, Spring, 0.75d 1
2 9007552 (002100--005699 ) Hose, Fuel [Mixer To Epr, 22.5”L] 1
3 384971 (002100--005699 ) Cover, Hose 1
4 384979 (002100--005699 ) Clamp, Hose, Spring, 0.62d 1
5 384973 (002100--005699 ) Hose, Supply, Gas, .25id 1
6384977 (002100--005699 )Regulator [Ep] 1
7 384978 (002100--005699 ) Fitting Kit [Epr] 1
8 372539 (002100--005699 ) Clamp, Hose, 1.0 1
9 384984 (002100--005699 ) Hose [Epr To Manifold] 1
10 63810 (002100--005699 ) Clamp, Hose, Wormdrive, 0.56--1.06d, .56w 9
11 11442--1 (002100--005699 )Fitting, Hyd, E90, Spcl 1
12 372529 (002100--005699 ) Fitting, Nipple, .25mal 1
o13 9006620 (002100--005699 ) Valve, Lock Off [Gm 1.6l 2010] 1
Y9007380 (002100--005699 ) Filter Kit, Fuelock,Lpg[Gm1.6l 2010] 1
14 384986 (002100--005699 ) Isolator [Epr] 3
15 07791 (002100--005699 )Nut, Hex, Flng, M8 X 1.25 3
16 1056300 (002100--005699 ) Bracket Wldt, Mtg, Reg, Lpg[Gm 2010] 1
17 371770 (002100--005699 ) Screw 2
18 371877 (002100--005699 ) Washer, Flat, 0.38, Hardened 2
19 1041151 (002100--005699 ) Seal, Org, Sensor, Temp [Epr] 2
20 1041152 (002100--005699 )Sensor, Temp [Epr] 1
21 51839 (002100--005699 ) Fitting, Brs, E90, Em10/Pm06 1
22 47167 (002100--005699 ) Fitting, Brs, Str, Pf06/Pm08 1
23 1015547 (002100--005699 ) Fitting, Adapter, Orifice, Pf06/Pm06 1
24 27767 (002100--005699 ) Fitting, Brs, Str, Em10/Pm06 1
25 1062116 (002100--005699 )Fitting, Plstc, Tee, Bm10/Bm10/Bm10, Nyl 1
26 1016559 (002100--005699 ) Hose, Afmkt, Rbr, Heater, 0.62id, 01ft 2
27 1016560 (002100--005699 ) Hose, Afmkt, Rbr, Heater, 0.62id, 02ft 1
28 9007553 (002100--005699 ) Spring, 3/4 X 16 [Gm1.6l 2010 Lpg] 1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--58
Fig. 28 -- Engine Air Cleaner Group, Gas (000000--005699)
7
17
18
1
2
3
4
56
19
8
6
9
10
11
12
12
13
14
15 15
12
16

STANDARD PARTS
2--59
S30 Gas/LPG 9004085 (1--2013)
354666
Fig. 28 -- Engine Air Cleaner Group, Gas (000000--005699)
Ref. Part No. Serial Number Description Qty.
o11032119 (000000--005699 )Filter, Air, 2.0 Inlet, Str 1
Y2369746 (000000--005699 ) Element, Fltr, Air [Dn] 1
3 369747 (000000--005699 ) Clamp, Mtg, Fltr, Air 1
4 1037355 (000000--005699 ) Screw, Hex, M8 X 1.25 X 35, 9.8, Sems 2
5 32491 (000000--005699 ) Washer, Flat, 0.31, Std 2
608709 (000000--005699 )Nut, Hex, Lock, M8 X 1.25, Nl 4
7 1043751 (000000--002099 ) Bracket, Mtg, Air--Clnr 1
8 1037346 (000000--005699 ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 2
9 15543 (000000--005699 ) Hose, Rbr, 2.00Id 2.50Od 03.0L 1
10 1011780 (000000--005699 ) Tube Wldt, Tee 1
11 76825 (000000--005699 )Hose, Rbr, E90, 2.00id 2.00id 03.5 03.5 1
12 14432 (000000--005699 ) Clamp, Hose, Wormdrive, 1.81--2.75d, .50w 4
13 398279 (000000--005699 ) Element, Fltr, Air, Safety 1
14 1016556 (000000--005699 ) Hose, Afmkt, Rbr, Heater, 0.62id, 03ft 1
15 63810 (000000--005699 ) Clamp, Hose, Wormdrive, 0.56--1.06d, .56w 2
16 1038209 (000000--005699 )Hose, Rbr, 2.00id 2.50od 02.5l 1
17 03026 (000000--005699 ) Indicator, Service, Fltr, Air [20h20 Dn] 1
18 51560--5 (000000--005699 ) Fitting, Brs, Str, Pm02, Service 1
19 1057890 (002100--005699 ) Bracket, Mtg, Air--Clnr 1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--60
Fig. 29 -- Engine Air Cleaner Group, Gas (005700-- )
FRONT
1
2
3
4
56
7
8
9
10
11
12
13
14
15
16
17
6
12
12
12
12

STANDARD PARTS
2--61
S30 Gas/LPG 9004085 (1--2013)
356367 -- G
Fig. 29 -- Engine Air Cleaner Group, Gas (005700-- )
Ref. Part No. Serial Number Description Qty.
o11032119 (005700-- )Filter, Air, 2.0 Inlet, Str 1
Y2369746 (005700-- ) Element, Fltr, Air [Dn] 1
3 369747 (005700-- ) Clamp, Mtg, Fltr, Air 1
4 1037355 (005700-- ) Screw, Hex, M8 X 1.25 X 35, 9.8, Sems 2
5 32491 (005700-- ) Washer, Flat, 0.31, Std 2
608709 (005700-- )Nut, Hex, Lock, M8 X 1.25, Nl 4
7 1057890 (005700-- ) Bracket, Mtg, Air--Clnr 1
8 1037346 (005700-- ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 2
9 1070920 (005700-- ) Hose, Rbr, E90, 2.00id [Edpm Mit 2013] 1
10 1070833 (005700-- ) Tube Wldt, Tee [Mit 2013] 1
11 1071599 (005700-- )Hose, Intake, Mold, Gas [Epdm Mit2013] 1
12 14432 (005700-- ) Clamp, Hose, Wormdrive, 1.81--2.75d, .50w 4
13 398279 (005700-- ) Element, Fltr, Air, Safety 1
14 381391 (005700-- ) Hose, Drain,Overflow,Radiator[1pick=1ft] 1
15 1038209 (005700-- ) Hose, Rbr, 2.00id 2.50od 02.5l 1
16 03026 (005700-- )Indicator, Service, Fltr, Air [20h20 Dn] 1
17 51560--5 (005700-- ) Fitting, Brs, Str, Pm02, Service 1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--62
Fig. 30 -- Engine Air Cleaner Group, LPG (000000--005699)
1
2
3
4
5
6
22
8
6
9
10
11
23
15
15
15
15
15
16
17
18
18
19 20
21
7
12
13
14
24
24
24

STANDARD PARTS
2--63
S30 Gas/LPG 9004085 (1--2013)
354667
Fig. 30-- Engine Air Cleaner Group, LPG (000000--005699)
Ref. Part No. Serial Number Description Qty.
o1369745 (000000--005699 )Filter Assy, Air 1
Y2369746 (000000--005699 ) Element, Fltr, Air [Dn] 1
3 369747 (000000--005699 ) Clamp, Mtg, Fltr, Air 1
4 1037355 (000000--005699 ) Screw, Hex, M8 X 1.25 X 35, 9.8, Sems 2
5 32491 (000000--005699 ) Washer, Flat, 0.31, Std 2
608709 (000000--005699 )Nut, Hex, Lock, M8 X 1.25, Nl 4
7 1043751 (000000--002099 ) Bracket, Mtg, Air--Clnr 1
8 1037346 (000000--005699 ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 2
9 1038209 (000000--005699 ) Hose, Rbr, 2.00id 2.50od 02.5l 1
10 76825 (000000--005699 ) Hose, Rbr, E90, 2.00id 2.00id 03.5 03.5 1
11 1011780 (000000--005699 )Tube Wldt, Tee 1
12 1044565 (000000--002099 ) Hose, Intake Mold, 2.00Id 2.00Id [EPDM] 1
13 79536 (000000--002099 ) Tube, 1.88id 2.00od 02.5l, Ss 1
14 1035152 (000000--002003 ) Hose, Intake, Mold 1
14 1054565 (002004--002099 ) Hose, Intake, Mold, 2.0id, Lpg [Gm 10] 1
15 14432 (000000--005699 )Clamp, Hose, Wormdrive, 1.81--2.75d, .50w 5
16 398279 (000000--005699 ) Element, Fltr, Air, Safety 1
17 1016556 (000000--005699 ) Hose, Afmkt, Rbr, Heater, 0.62id, 03ft 1
18 63810 (000000--005699 ) Clamp, Hose, Wormdrive, 0.56--1.06d, .56w 2
19 03026 (000000--005699 ) Indicator, Service, Fltr, Air [20h20 Dn] 1
20 51560--5 (000000--005699 )Fitting, Brs, Str, Pm02, Service 1
21 11984 (000000--005699 ) Fitting, Pipe, E90, Pf02/Pm02 1
22 1057890 (002100--005699 ) Bracket, Mtg, Air--Clnr 1
23 1060207 (002100--005699 ) Hose, Intake, Mold, 2.0id, Lpg [Gm 2010] 1
24 14432 (000000--002099 )Clamp, Hose, Wormdrive, 1.81--2.75d, .50w 3

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--64
Fig. 31 -- Engine Air Cleaner Group, LPG (005700-- )
FRONT
1
2
3
4
56
17
8
10
11
12
13
14
9
16
15
6
12
12
12
12
7

STANDARD PARTS
2--65
S30 Gas/LPG 9004085 (1--2013)
356368 -- LP
Fig. 31 -- Engine Air Cleaner Group, LPG (005700-- )
Ref. Part No. Serial Number Description Qty.
o11032119 (005700-- )Filter, Air, 2.0 Inlet, Str 1
Y2369746 (005700-- ) Element, Fltr, Air [Dn] 1
3 369747 (005700-- ) Clamp, Mtg, Fltr, Air 1
4 1037355 (005700-- ) Screw, Hex, M8 X 1.25 X 35, 9.8, Sems 2
5 32491 (005700-- ) Washer, Flat, 0.31, Std 2
608709 (005700-- )Nut, Hex, Lock, M8 X 1.25, Nl 4
7 1070926 (005700-- ) Hose, Intake, Mold [Epdm Mit2013] 1
8 1037346 (005700-- ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 2
9 1038209 (005700-- ) Hose, Rbr, 2.00id 2.50od 02.5l 1
10 1070920 (005700-- ) Hose, Rbr, E90, 2.00id [Edpm Mit 2013] 1
11 1070833 (005700-- )Tube Wldt, Tee [Mit 2013] 1
12 14432 (005700-- ) Clamp, Hose, Wormdrive, 1.81--2.75d, .50w 4
13 398279 (005700-- ) Element, Fltr, Air, Safety 1
14 381391 (005700-- ) Hose, Drain,Overflow,Radiator[1pick=1ft] 1
15 03026 (005700-- ) Indicator, Service, Fltr, Air [20h20 Dn] 1
16 51560--5 (005700-- )Fitting, Brs, Str, Pm02, Service 1
17 1057890 (005700-- ) Bracket, Mtg, Air--Clnr 1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--66
Fig. 32 -- Engine Alternator and Battery Group (000000--005699)
1
2
3
46
5
78
9
9
10
11
12
13 14
15
16
17
18
19
20 21
21
22
23
24
25
26
27
28
29
30
31
32
50
34
35
36
37
38
39
40
20
36
11
12
42
43
44
44
45
46
46
47
48
33
49
41

STANDARD PARTS
2--67
S30 Gas/LPG 9004085 (1--2013)
354671
Fig. 32 -- Engine Alternator and Battery Group (000000--005699)
Ref. Part No. Serial Number Description Qty.
110137 (000000--005699 )Battery, Wet, 12vdc 0475cca 1
2 34821 (000000--005699 ) Cable, Battery, 02ga 36.0l Blk .38ring 1
3 68872 (000000--005699 ) Boot, Terminal, Battery, 02--01ga, Blk 1
4 03192 (000000--005699 ) Screw, Hex, M10 X 1.50 X 30, 8.8 1
5 41142 (000000--005699 ) Washer, Lock, Int--Ext, 0.38 1
632492 (000000--005699 )Washer, Flat, 0.38, Std 1
7 34823 (000000--005699 ) Cable, Battery, 02ga 33.0l Red .38ring 1
8 68873 (000000--005699 ) Boot, Terminal, Battery, 02--01ga, Red 1
9 13015 (000000--005699 ) Bolt, Hold--Down, Battery 08.5l 2
10 72977 (000000--005699 ) Bracket, Angle, Hold--Down, Battery 1
11 01685 (000000--005699 )Washer, Flat, 0.38b 0.88d .08, Ss 2
12 39272 (000000--005699 ) Nut, Wing, .31--18 2
13 1029689 (000000--005699 ) Cable, 06ga 16.0l Red .38ring /.38ring 1
14 1016314 (000000--005699 ) Boot, 90deg .50id 1.00id 2.50l, Red 1
15 32984 (000000--005699 ) Washer, Lock, Int, 0.31 1
16 39349 (000000--005699 )Washer, Flat, 0.31, Sae 1
17 41361 (000000--005699 ) Nut, Hex, Std, M8 X 1.25, Brs 1
18 41139 (000000--005699 ) Washer, Lock, Int--Ext, 10 1
19 42011 (000000--005699 ) Screw, Hex, 10--24 X 0.50, Ss 1
20 16931 (000000--005699 ) Screw, Hex, M8 X 1.25 X 20, 8.8 4
21 371865 (000000--005699 )Washer, Flat, 0.31, Hardened 3
22 371527 (000000--005699 ) Wire, Ground 1
23 371871 (000000--005699 ) Bracket, Anchor, Strap, Alternator 1
24 371872 (000000--005699 ) Strap, Adj, Alternator 1
25 372557 (000000--005699 ) Spacer, Strap, Adj, Alternator 1
26 39311 (000000--005699 )Nut, Hex, Std, M8 X 1.25 1
27 39785 (000000--005699 ) Screw, Hex, .31--18 X 4.50, G5 1
28 76958 (000000--005699 ) Screw, Hex, .31--18 X 1.75, G5 1
29 06961 (000000--005699 ) Screw, Hex, M10 X 1.50 X 20, 8.8 2
30 32983 (000000--005699 ) Nut, Hex, Lock, .31--18, Nl 1
31 393209 (000000--005699 )Alternator, 12vdc 075a [Multi Grv] 1
32 363976 (000000--005699 ) Screw, Hex, M8 X 1.25 X 60, 8.8, Fl 1
33 9006917 (000000--002003 ) Bracket Kit, Alternator, Repair 1
34 32485 (000000--005699 ) Washer, Flat, 0.38, Sae 1
35 19313 (000000--005699 ) Nut, Hex, Std, .31--18 1
36 39349 (000000--005699 )Washer, Flat, 0.31, Sae 2
37 9004520 (000000--005699 ) Guard, Belt, Gas/Lp, W/ Label, Replmt 1
38 9004521 (000000--005699 ) Guard, Belt, Gas/Lp, W/ Label, Replmt 1
39 1036892 (000000--005699 ) Screw, Hex, M6 X 1.00 X 25, 9.8 Sems 2
40 1033644 (000000--005699 ) Belt, Ribbed, 38.5l 1
41 9007088 (000000--002003 )Sheave Assy Kit, Repair 1
42 1055381 (002004--005699 ) Plate Wldt, Fan, Hub [Gm 1.6l] 1
43 1055425 (002004--005699 ) Sheave, Mach [Gm1.6l] 1
44 1055377 (002004--005699 ) Bearing, Ball, 20mm B 42mm D 12mm W 2
45 1014563 (002004--005699 ) Washer, Flat, 0.40b 1.12d .12, Ss 1
46 21195 (002004--005699 )Screw, Hex, .38--16 X 0.75, G5 1
47 39349 (002004--005699 ) Washer, Flat, 0.31, Sae 2
48 32485 (002004--005699 ) Washer, Flat, 0.38, Sae 1
49 371865 (000000--002003 ) Washer, Flat, 0.31, Hardened 2
50 1008640 (002004--005699 )Bracket Wldt, Alternator, Lower [Gm1.6l] 1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--68
Fig. 33 -- Engine Alternator Group (005700-- )
1
2
3
4
5
6
7
8
9
10
11
12
13
5
5
65
35
FRONT

STANDARD PARTS
2--69
S30 Gas/LPG 9004085 (1--2013)
356369 -- G, LP
Fig. 33 -- Engine Alternator Group (005700-- )
Ref. Part No. Serial Number Description Qty.
11071138 (005700-- )Bracket Wldt, Alternator [S30 Mit2013] 1
2 1071136 (005700-- ) Bracket, Mtg, Alternator [S30 Mit 2013] 1
3 1037346 (005700-- ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 4
4 49883 (005700-- ) Screw, Hex, M8 X 1.25 X 120, 8.8, Fl 1
5 32491 (005700-- ) Washer, Flat, 0.31, Std 5
608709 (005700-- )Nut, Hex, Lock, M8 X 1.25, Nl 2
7 1071186 (005700-- ) Arm, Alternator, Adj [Mit 2013] 1
8 06955 (005700-- ) Screw, Hex, M8 X 1.25 X 35, 8.8 1
9 16931 (005700-- ) Screw, Hex, M8 X 1.25 X 20, 8.8 1
10 1071680 (005700-- ) Belt, Ribbed, Alternator, 40.25l 1
11 9010202 (005700-- )Guard, Belt, Lh, G/Lpg, W/ Label, Replmt 1
12 9010203 (005700-- ) Guard, Belt, Rh, G/Lpg, W/ Label, Replmt 1
13 1036892 (005700-- ) Screw, Hex, M6 X 1.00 X 25, 9.8, Sems 4

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--70
Fig. 34 -- Engine Battery Group (005700-- )
FRONT
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

STANDARD PARTS
2--71
S30 Gas/LPG 9004085 (1--2013)
356370 -- G, LP
Fig. 34 -- Engine Battery Group (005700-- )
Ref. Part No. Serial Number Description Qty.
110137 (005700-- )Battery, Wet, 12vdc 0475cca 1
2 1071854 (005700-- ) Cable, Battery, 2ga, 70l, Black 1
3 68872 (005700-- ) Boot, Terminal, Battery, 02--01ga, Blk 1
4 66185 (005700-- ) Nut, Hex, Std, M10 X 1.25 1
5 41142 (005700-- ) Washer, Lock, Int--Ext, 0.38 1
632492 (005700-- )Washer, Flat, 0.38, Std 1
7 1071855 (005700-- ) Cable, Battery, 2ga, 70l, Red 1
8 68873 (005700-- ) Boot, Terminal, Battery, 02--01ga, Red 1
9 13015 (005700-- ) Bolt, Hold--Down, Battery 08.5l 2
10 72977 (005700-- ) Bracket, Angle, Hold--Down, Battery 1
11 01685 (005700-- )Washer, Flat, 0.38b 0.88d .08, Ss 2
12 39272 (005700-- ) Nut, Wing, .31--18 2
13 1016314 (005700-- ) Boot, 90deg .50id 1.00id 2.50l, Red 1
14 32984 (005700-- ) Washer, Lock, Int, 0.31 1
15 39349 (005700-- ) Washer, Flat, 0.31, Sae 1
16 41361 (005700-- )Nut, Hex, Std, M8 X 1.25, Brs 1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--72
Fig. 35 -- Engine Muffler Group (000000--005699)
1
2
3
34
23
5
6
7
9
4
4
10
11
12
13
14
15
16
15
16
28
29
30
32
33
6
9
13
17
18
19
19
20
24
25
26
27
15
22
8
21
31
22
19
35
36

STANDARD PARTS
2--73
S30 Gas/LPG 9004085 (1--2013)
354668
Fig. 35 -- Engine Muffler Group (000000--005699)
Ref. Part No. Serial Number Description Qty.
19008229 (000000--002099 )Tube Kit, Exhaust, Repair, Gas/Lpg [S30] 1
2 371861 (000000--002099 ) Gasket, Flng, Pipe, Exhaust 1
3 384442 (000000--002099 ) Stud, M10 X 1.50 [35] 2
4 08166 (000000--005699 ) Nut, Hex, Stover, M10 X 1.50 6
5 1028136 (000000--002003 ) Muffler, Catalytic [Gm 1.6l 2007] 1
51056241 (002004--005699 )Muffler, Catalytic [Gm 1.6l 2010] 1
6 1011216 (000000--005699 ) Gasket, Exhaust, .07, 1.63id, 2/3.4bc 2
7 1043552 (000000--005699 ) Bracket, Mtg, Heat Shield 1
8 1043558 (000000--005699 ) Bracket, Mtg, Heat Shield 1
9 33612 (000000--005699 ) Screw, Hex, M10 X 1.25 X 35, 8.8 4
10 1034321 (000000--005699 )Shield, Heat 1
11 1037346 (000000--005699 ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 2
12 07791 (000000--005699 ) Nut, Hex, Flng, M8 X 1.25 2
13 1013031 (000000--005699 ) Isolator, Rbr 2
14 1013117 (000000--005699 ) Rod, Hanger, Isolator 1
15 32492 (000000--005699 )Washer, Flat, 0.38, Std 3
16 25014 (000000--005699 ) Nut, Hex, Std, .38--16 2
17 222497 (000000--005699 ) Sleeve, P/M, 0.31b 0.50d 1.3l [430ss] 1
18 39278 (000000--005699 ) Screw, Hex, M8 X 1.25 X 50, 8.8 1
19 32491 (000000--005699 ) Washer, Flat, 0.31, Std 4
20 08709 (000000--005699 )Nut, Hex, Lock, M8 X 1.25, Nl 1
21 9004516 (000000--005699 ) Shield, Heat, W/ Label, Gas/Lp, Replmt 1
22 24012 (000000--005699 ) Clamp, Muffler, 1.62d 1
23 41187 (000000--002099 ) Washer, Flat, Belleville, .38 2
24 1028017 (000000--005699 ) Bracket, Exhaust 1
25 1036892 (000000--005699 )Screw, Hex, M6 X 1.00 X 25, 9.8 Sems 2
26 07790 (000000--005699 ) Nut, Hex, Flng, M6 X 1.00 2
27 06961 (000000--005699 ) Screw, Hex, M10 X 1.50 X 20, 8.8 1
28 1028558 (000000--005699 ) Sensor, Exhaust, Tailpipe 1
29 1034314 (000000--005699 ) Tube, Exhaust, Tailpipe, 3 Wheel 1
30 10552 (000000--005699 )Fitting, Pipe, Plug, Pm02, Soc Head 1
31 1059474 (002100--005699 ) Tube Wldt, Exhaust, Muffler, Gas/Lpg 1
32 1011216 (002100--005699 ) Gasket, Exhaust, .07, 1.63id, 2/3.4bc 1
33 39284 (002100--005699 ) Screw, Hex, M10 X 1.50 X 35, 8.8 2
34 08166 (000000--002099 ) Nut, Hex, Stover, M10 X 1.50 2
35 1060745 (000000--005699 )Bracket, Mtg, Fan Shrd 1
36 32492 (002100--005699 ) Washer, Flat, 0.38, Std 2

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--74
Fig. 36 -- Engine Muffler Group (005700-- )
17
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15 16
16
18
16
20
21
24 19
4
5
23
7
21
22
13
21
11
10 FRONT

STANDARD PARTS
2--75
S30 Gas/LPG 9004085 (1--2013)
356371 -- G, LP
Fig. 36 -- Engine Muffler Group (005700-- )
Ref. Part No. Serial Number Description Qty.
11071229 (005700-- )Pipe, Exhaust, Flex [S30 Mit 2013] 1
2 08165 (005700-- ) Nut, Hex, Stover, M8 3
3 39349 (005700-- ) Washer, Flat, 0.31, Sae 3
4 1011216 (005700-- ) Gasket, Exhaust, .07, 1.63id, 2/3.4bc 2
5 39284 (005700-- ) Screw, Hex, M10 X 1.50 X 35, 8.8 4
61071242 (005700-- )Shield, Heat, G/Lpg [S30 Mit 2013] 1
7 1037346 (005700-- ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 6
8 1071656 (005700-- ) Bracket Wldt, Mtg, Muffler [Mit 2013] 1
9 1071243 (005700-- ) Bracket, Mtg, Shield, Outlet 1
10 1013031 (005700-- ) Isolator, Rbr 2
11 1013117 (005700-- )Rod, Hanger, Isolator 2
12 32492 (005700-- ) Washer, Flat, 0.38, Std 2
13 25014 (005700-- ) Nut, Hex, Std, .38--16 2
14 222497 (005700-- ) Sleeve, P/M, 0.32b 0.50d 1.3l [430ss] 1
15 39278 (005700-- ) Screw, Hex, M8 X 1.25 X 50, 8.8 1
16 32491 (005700-- )Washer, Flat, 0.31, Std 4
17 08709 (005700-- ) Nut, Hex, Lock, M8 X 1.25, Nl 1
18 24012 (005700-- ) Clamp, Muffler, 1.62d 1
19 1028558 (005700-- ) Sensor, Exhaust, Tailpipe 1
20 1072454 (005700-- ) Bracket, Muffler, Hanger 1
21 07791 (005700-- )Nut, Hex, Flng, M8 X 1.25 4
22 1060745 (005700-- ) Bracket, Mtg, Fan Shrd 1
23 1071376 (005700-- ) Muffler, Catalytic [Mit 2.0l 2013] 1
24 1071258 (005700-- ) Pipe, Exhaust, G/Lpg [Mit 2013] 1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--76
Fig. 37 -- Engine Fuel Tank Group, Gas
1
2
3
4
5
6
6
7
7
7
7
8
9
10
11
12
13
14
15
14
13
16
17
18 19
20
19 22 21
23
24
25
26
27
28
30
31
29
32
FRONT

STANDARD PARTS
2--77
S30 Gas/LPG 9004085 (2--2008)
354664
Fig. 37 -- Engine Fuel Tank Group, Gas
Ref. Part No. Serial Number Description Qty.
11033630 (000000-- )Strap, Tank, Fuel 2
2 06942 (000000-- ) Screw, Hex, M6 X 1.00 X 16, 8.8 2
3 32490 (000000-- ) Washer, Flat, 0.25, Std 2
4 1037345 (000000-- ) Screw, Hex, M6 X 1.00 X 30, 9.8, Sems 2
5 9000355 (000000-- ) Fitting, Brs, E90, Em05/Pm04 2
61033746 (000000-- )Hose, Fuel, 0.31id [Evap Emission 07] 2
7 43844 (000000-- ) Clamp, Hose, Wormdrive, 0.25--0.62d, .31w 4
8 1019939 (000000-- ) Connector, Fuel, E90, Qf 1
9 1012248 (000000-- ) Fuelline, .31d Str/Str, Plstc 1
10 1013509 (000000-- ) Fuelline, .31d Str/Str, Plstc [8200] 1
11 1013086 (000000-- )Connector, Fuel, Qf 1
12 1034633 (000000-- ) Fuelline, .31d Str/Str, Plstc 1
13 1011895 (000000-- ) Clamp, Cable, Stl, 2.00d X 0.75w, 1hole 2
14 383981 (000000-- ) Sleeve, P/M, 0.37b 0.75d 0.6l, Stl 2
15 1037355 (000000-- ) Screw, Hex, M8 X 1.25 X 35, 9.8, Sems 2
16 1011107 (000000-- )Pump, Fuel, Hi Press [Gm 1.6l/3.0l] 1
17 372440 (000000-- ) Filter, Fuel [Gm 1.6l/3.0l] 1
18 1028924 (000000-- ) Manifold, Gas, Relief, Valve 1
19 1029293 (000000-- ) Fitting, Fuel, Str, 0.56--18 [07 Eng] 2
20 1029295 (000000-- ) Fitting, Fuel, Str, 0.38--24 [07 Eng] 1
21 06548 (000000-- )Screw, Hex, M6 X 1.00 X 60, 8.8 2
22 32490 (000000-- ) Washer, Flat, 0.25, Std 2
23 1032112 (000000-- ) Harness, Pump, Fuel [Coyote] 1
24 1044992 (000000-- ) Panel Wldt, Deflector, Heat 1
25 1035813 (000000-- ) Insulation, Flame--Retardant, 0.5 1
26 1037346 (000000-- )Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 3
27 07791 (000000-- ) Nut, Hex, Flng, M8 X 1.25 3
o28 1033575 (000000-- ) Tank, Fuel 1
Y29 1032812 (000000-- ) Cap, Fuel, Tank 1
Yo30 1046613 (000000-- ) Send--Unit, Fuel 1
YY 31 1033897 (000000-- )Gasket, Sender, Fuel 1
Y32 02351 (000000-- ) Fitting, Pipe, Plug, Pm04, Sq Head 1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--78
Fig. 38 -- Engine Fuel Tank Group, LPG
1
2
33
4
5
6
7
8
63
9
10
11
12
13
10
14
15
16
17
18
19
20
21
22
23
17
24
25
26
27
28
29
30
31
32
FRONT

STANDARD PARTS
2--79
S30 Gas/LPG 9004085 (10--2013)
354665
Fig. 38 -- Engine Fuel Tank Group, LPG
Ref. Part No. Serial Number Description Qty.
11028129 (000000-- )Tray Wldt, Lpg 1
2 09740 (000000-- ) Screw, Hex, M8 X 1.25 X 20, Ss 3
3 32491 (000000-- ) Washer, Flat, 0.31, Std 6
4 1043813 (000000-- ) Bracket Wldt, Tank, Lpg 1
5 1037354 (000000-- ) Screw, Hex, M8 X 1.25 X 30, 9.8, Sems 1
608709 (000000-- )Nut, Hex, Lock, M8 X 1.25, Nl 2
7 1036270 (000000-- ) Strap, Mtg, Tank, Lpg 1
8 58589 (000000-- ) Strap, Mtg, Tank, Lpg 1
9 35710 (000000-- ) Screw, Hex, .38--16 X 3.75, G5 1
10 50902 (000000-- ) Nut, Hex, Lock, .38--16, Nl 2
11 16931 (000000-- )Screw, Hex, M8 X 1.25 X 20, 8.8 2
12 1037998 (000000-- ) Retainer, Tank, Lpg 1
13 35707 (000000-- ) Screw, Hex, .38--16 X 3.00, G5 1
o14 53400--1 (000000-- ) Latch Assy, Mtg, Tank, Lpg, W/Nut 1
Y15 53400--4 (000000-- ) Nut, Adj, Mtg, Tank, Lpg 1
16 22308--3 (000000-- )Hose, Lpg, Med05, Pm04str/Sm04str, 035.0 1
17 56976A (000000-- ) Fitting, Hyd, Tee, Pf04/Pf04/Pm04, Run 2
18 24047 (000000-- ) Valve, Lpg, Press Relief [Rego] 1
19 78122 (000000-- ) Fitting, Brs, Str, Pf04/Pf04, Bh 1
20 1043747 (000000--005907 ) Bracket, Angle, Mtg, Relief Valve 1
20 1048974 (005908-- )Bracket, Angle, Mtg, Relief Valve 1
21 1040467 (000000-- ) Screw, Hex, M6 X 1.0 X 20, 9.8, Sems 2
22 17414 (000000-- ) Fitting, Hyd, Str, Pf02/Pm04 1
23 23156 (000000-- ) Switch, Press, 0070psi Spst Nc 12vdc 08a 1
24 19760 (000000-- ) Hose, Lpg, Med05, Pm04str/Sm04str, 055.0 1
25 392645 (000000-- )Fitting, Pipe, E45, Spcl 1
26 1044992 (000000-- ) Panel Wldt, Deflector, Heat 1
27 1035813 (000000-- ) Insulation, Flame--Retardant, 0.5 1
28 1037346 (000000-- ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 3
29 07791 (000000-- ) Nut, Hex, Flng, M8 X 1.25 3
30 24928--1 (000000-- )Tank, Lpg, 33lb, W/ Gauge [Empty, Liq] 1
31 26496 (000000-- ) Fitting, Brs, Qdc, Pf04, Lpg Fem 1
32 47720 (000000-- ) Fitting, Hyd, E45, Pf04/Pm04 1
o1 1072224 (xxxxxx-- ) Engine Assy, Dsl, 25hp [Ku V1505 Tier4f]
(See Engine Breakdown) 1
Y274405 (xxxxxx-- ) Motor, Starter, 12vdc [Kubota] (See Engine Breakdown) 1

STANDARD PARTS
S30 Gas/LPG 9004085 (3--2013)
2--80
Fig. 39 -- Engine Radiator Mount and Fan Group (000000--002099)
41
42
43
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
21
22 20
21
23
24
25
6
4
3
5
26
27
28
4
29
30
31
32
33 34
34
35
36
37
38
48
40
31
18
44
45
11
46
17
39
47
8
49
50

STANDARD PARTS
2--81
S30 Gas/LPG 9004085 (3--2012)
354669 -- G/LP
Fig. 39 -- Engine Radiator Mount and Fan Group (000000--002099)
Ref. Part No. Serial Number Description Qty.
11041839 (000000--002099 )Radiator [Cross--Flow] 1
2 1045764 (000000--002099 ) Cap, Radiator, 14psi [Stant Ao--2516] 1
3 54274 (000000--002099 ) Isolator, Vib, Bshg, 1.1d 0.6l .4b 0.78h 3
4 32492 (000000--002099 ) Washer, Flat, 0.38, Std 4
5 39350 (000000--002099 ) Washer, Flat, 0.75, Sae 3
641430 (000000--002099 )Nut, Hex, Lock, M10 X 1.5, Nl 3
7 1027589 (000000--002099 ) Bracket Wldt, Mtg, Radiator 1
8 32491 (000000--002099 ) Washer, Flat, 0.31, Std 3
9 39277 (000000--002099 ) Screw, Hex, M8 X 1.25 X 25, 8.8 2
10 1030572 (000000--002099 ) Shroud, Cooling 1
11 1040467 (000000--002099 )Screw, Hex, M6 X 1.0 X 20, 9.8, Sems 12
12 1057999 (000000--002099 ) Door, Access 1
13 140962 (000000--002099 ) Latch, Cmpr, Spring, Knurled Knob, Pl 1
14 34738 (000000--002099 ) Rivet, Blind, .125d X 0.32 X .25d, Stl 2
15 1044391 (000000--002099 ) Seal, Rbr, Open, 0.12, 0.25w 27.4l Adh 1
16 19676 (000000--002099 )Cable, Glv .09d 013.0l .38eye /.38eye 1
17 49266 (000000--002099 ) Tie, Cable, Nyl, 07.3l .19w 1.8 Max D 5
18 08708 (000000--002099 ) Nut, Hex, Lock, M6 X 1.00, Nl 3
19 1030475 (000000--002099 ) Shroud Wldt, Radiator 1
20 06941 (000000--002099 ) Screw, Hex, M6 X 1.00 X 10, 8.8 6
21 32490 (000000--002099 )Washer, Flat, 0.25, Std 6
22 1030626 (000000--002099 ) Plate, Filler 1
23 1034547 (000000--002099 ) Bracket, Mtg, Fan Shrd 1
24 1037346 (000000--002099 ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 2
25 07791 (000000--002099 ) Nut, Hex, Flng, M8 X 1.25 2
26 1043759 (000000--002099 )Bracket, Mtg, Cooling Shrd 1
27 06962 (000000--002099 ) Screw, Hex, M10 X 1.50 X 45, 8.8 1
28 1037354 (000000--002099 ) Screw, Hex, M8 X 1.25 X 30, 9.8, Sems 2
29 9006886 (000000--001891 ) Shroud Kit, Fan, Afmkt 1
29 1054428 (001892--002099 ) Shroud, Fan 1
30 1030306 (000000--002099 )Channel, Mtg, Fan Motor 1
31 1036892 (000000--002099 ) Screw, Hex, M6 X 1.00 X 25, 9.8 Sems 5
32 1031026 (000000--002099 ) Motor, Hyd, Gear, Ext 0.67 Rh 2500 1
33 55586 (000000--002099 ) Fitting, Hyd, Str, Jm04/Om04 1
34 56692 (000000--002099 ) Fitting, Hyd, Str, Jm08/Om10 2
35 76570 (000000--002099 )Screw, Hex, M8 X 1.25 X 30, 8.8 2
36 39349 (000000--002099 ) Washer, Flat, 0.31, Sae 2
37 08709 (000000--002099 ) Nut, Hex, Lock, M8 X 1.25, Nl 2
38 1031566 (000000--002099 ) Fan, Cooling, 14.1d, 6 Blade, 0.5b Taper 1
39 49263 (000000--002099 ) Tie, Cable, Nyl, 11.4l .19w 3.0 Max D 1
40 32960 (000000--002099 )Nut, Hex, Lock, .31--24, Nl 1
41 1023853 (000000--002003 ) Tank, Coolant, 03.30w 4.7hi 04.7l,1liter 1
42 1031027 (000000--002003 ) Bracket, Mtg, Tank 1
43 1043896 (000000--002003 ) Shield, Heat 1
44 381391 (000000--002099 ) Hose, Drain, Overflow, Radiator 1
45 43844 (000000--002099 )Clamp, Hose, Wormdrive, 0.25--0.62d, .31w 1
46 1044229 (000000--002099 ) Skirt, Neo, .06, 20.00w 20.00l 1
47 87738 (000000--002099 ) Hose, Fuel, 0.18id, 29.0l 1
48 1056406 (002004--002099 ) Shield, Heat, Tank [Gm 2010] 1
49 1054382 (002004--002099 ) Tank, Coolant, 03.6w 04.1hi 05.5l,1liter 1
50 1056407 (002004--002099 )Bracket, Mtg, Tank [Gm 2010] 1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--82
Fig. 40 -- Engine Radiator Mount and Fan Group (002100-- )
1
2
3
5
3
4
4
5
6
3
6
5
7
6
8
9
10
11
12
13
14
15
15
15
15
16
17 18
18
19
8
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
15
15
35
36
37
38
39
40
15
FRONT

STANDARD PARTS
2--83
S30 Gas/LPG 9004085 (1--2013)
354669 -- G/LP
Fig. 40 -- Engine Radiator Mount and Fan Group (002100-- )
Ref. Part No. Serial Number Description Qty.
11051863 (002100-- )Radiator, W/ Hyd Cooler [Side X Side] 1
2 1045764 (002100-- ) Cap, Radiator, 14psi [Stant Ao--2516] 1
3 54274 (002100-- ) Isolator, Vib, Bshg, 1.1d 0.6l .4b 0.78h 4
4 32492 (002100-- ) Washer, Flat, 0.38, Std 2
5 1014563 (002100-- ) Washer, Flat, 0.40b 1.12d .12, Ss 3
641430 (002100-- )Nut, Hex, Lock, M10 X 1.5, Nl 4
7 1027589 (002100-- ) Bracket Wldt, Mtg, Radiator 1
8 32491 (002100-- ) Washer, Flat, 0.31, Std 3
9 39277 (002100-- ) Screw, Hex, M8 X 1.25 X 25, 8.8 2
10 1058670 (002100-- ) Bracket, Sppt, Radiator 1
11 1058404 (002100-- )Bracket Wldt, Sppt, Radiator, Rh 1
12 1055564 (002100-- ) Bracket Wldt, Radiator 1
13 1054428 (002100-- ) Shroud, Fan 1
14 1060343 (002100-- ) Bracket Wldt, Mtg, Motor 1
15 1036892 (002100-- ) Screw, Hex, M6 X 1.00 X 25, 9.8 Sems 15
16 1031026 (002100-- )Motor, Hyd, Gear, Ext 0.67 Rh 2500 1
17 55586 (002100--002999 ) Fitting, Hyd, Str, Jm04/Om04 1
17 762428 (003000-- ) Fitting, Hyd, Str, Fm04/Om04 1
18 56692 (002100--002999 ) Fitting, Hyd, Str, Jm08/Om10 2
18 762456 (003000-- ) Fitting, Hyd, Str, Fm08/Om10 2
19 1037355 (002100-- )Screw, Hex, M8 X 1.25 X 35, 9.8, Sems 2
20 39349 (002100-- ) Washer, Flat, 0.31, Sae 2
21 08709 (002100-- ) Nut, Hex, Lock, M8 X 1.25, Nl 2
22 1031566 (002100-- ) Fan, Cooling, 14.1d, 6 Blade, 0.5b Taper 1
23 32960 (002100-- ) Nut, Hex, Lock, .31--24, Nl 1
24 1055002 (002100-- )Bracket, Mtg, Condenser 1
25 1014843 (002100-- ) Hose, Afmkt, Coolant Recvy, 05ft 1
26 43844 (002100-- ) Clamp, Hose, Wormdrive, 0.25--0.62d, .31w 1
27 87738 (002100-- ) Hose, Fuel, 0.18id, 29.0l 1
28 1031623 (002100-- ) Seal, Afmkt, Bulb, Str, .50d F/11ga 02ft 1
29 1054382 (002100-- )Tank, Coolant, 03.6w 04.1hi 05.5l,1liter 1
30 1059052 (002100-- ) Guard, Fan 1
31 1015205 (002100-- ) Seal, Afmkt, Ure, Adh, 0.38, 0.38w 02ft 2
32 1015314 (002100-- ) Seal, Afmkt, Bulb, Adh 0.38, 0.75w 02ft 2
33 1037346 (002100-- ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 4
34 06962 (002100-- )Screw, Hex, M10 X 1.50 X 45, 8.8 1
35 1061498 (002100--005699 ) Skirt, Neo, .06, 30.00w 41.00l [3 Wheel] 1
35 1071722 (005700-- ) Skirt, Neo, .06, 30.00w 41.00l[Mit 2013] 1
36 49266 (002100-- ) Tie, Cable, Nyl, 07.3l .19w 1.8 Max D 8
37 72970 (002100-- ) Rivet, Plstc, .250d X 0.90 3
38 1040467 (002100-- )Screw, Hex, M6 X 1.00 X 20, 9.8, Sems 2
39 1060009 (002100-- ) Guard, Fan 1
40 07790 (002100-- ) Nut, Hex, Flng, M6 X 1.00 3

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--84
Fig. 41 -- Engine Radiator Hoses Group, Gas/LPG (000000--005699)
21
14
4
5
6
7
7
7
4
7
8
10
9
7
7
7
3
12
12
11
13

STANDARD PARTS
2--85
S30 Gas/LPG 9004085 (1--2013)
354670
Fig. 41 -- Engine Radiator Hoses Group, Gas/LPG (000000--005699)
Ref. Part No. Serial Number Description Qty.
11030970 (000000--005699 )Tube, Coolant, 1.3d, Lower 1
2 54911--32 (000000--005699 ) Fitting, Draincock, .25npt 1
3 1007482 (000000--002099 ) Hose, Rbr, E90, 1.25id 1.25id 04.2 03.1 1
4 377212 (000000--005699 ) Hose, Rbr, 1.25id 1.62od 02.2l 2
5 1029288 (000000--005699 ) Tube, Coolant, Eng 1
61029259 (000000--005699 )Hose, Radiator, Mold 1
7 79381 (000000--005699 ) Clamp, Hose, Wormdrive, 1.25--2.00d, .50w 7
8 22297 (000000--005699 ) Clamp, Hose, Wormdrive, 1.56--2.50d, .50w 1
9 86328 (000000--005699 ) Clamp, Cable, Stl, 1.50d X 0.75w, 1hole 1
10 21194 (000000--005699 ) Screw, Hex, .38--16 X 0.62, G5 1
11 1058623 (002004--002099 )Tube Wldt, Tee 1
12 11531 (002004--002099 ) Clamp, Hose, Wormdrive, 1.06--2.00d, .56w 2
13 762282 (002004--002099 ) Fitting, Hyd, Plug, Pm06 1
14 1055029 (002100--005699 ) Hose, Rbr, 1.25id 1.25id 1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2--86

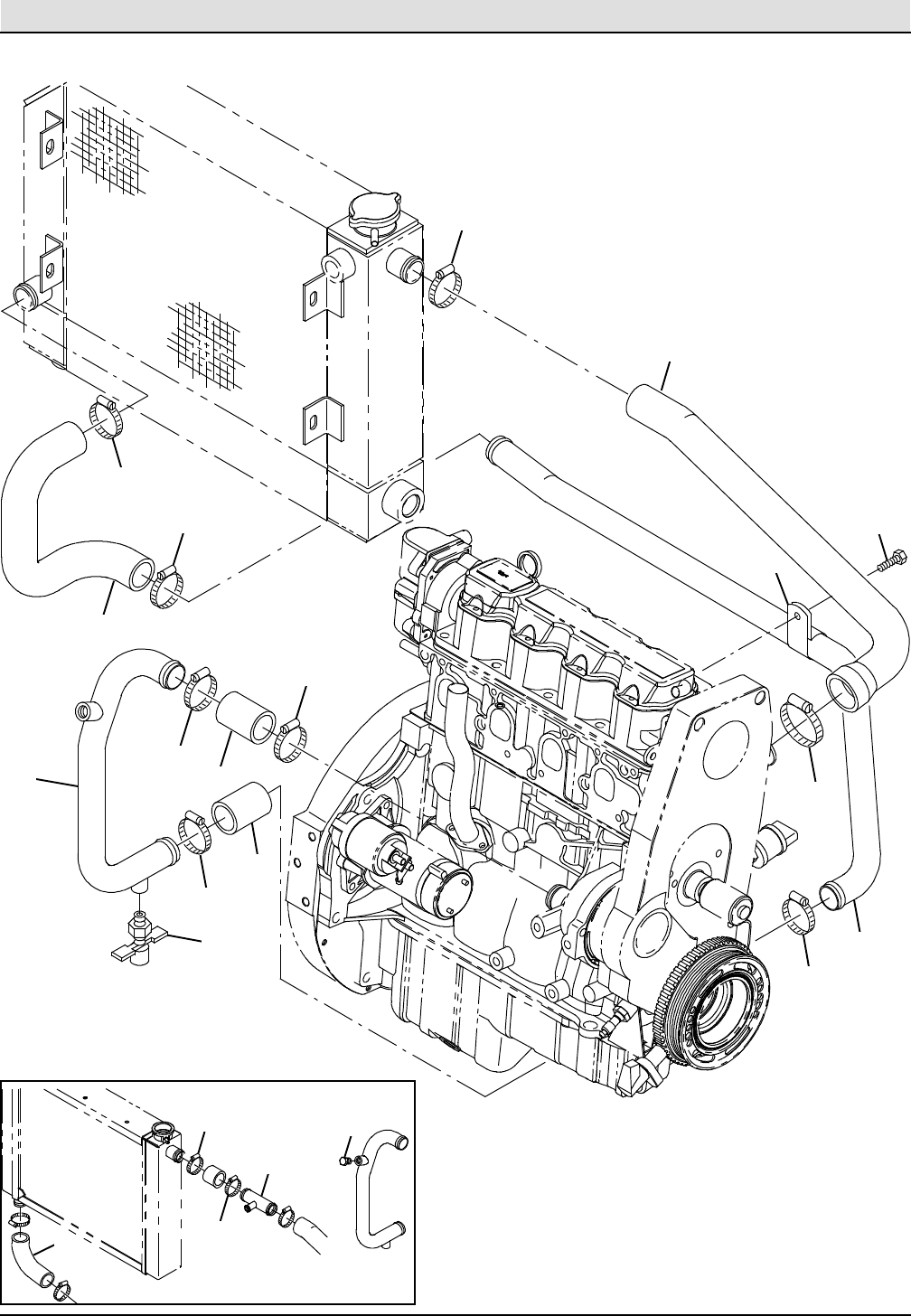

Fig. 42 -- Engine Radiator Hoses Group, Gas/LPG (005700-- )
1
2
3
4
5
6
7
8
9
10
6
611
6
6
6
FRONT

STANDARD PARTS
2--87
S30 Gas/LPG 9004085 (1--2013)
3546372 -- G, LP
Fig. 42 -- Engine Radiator Hoses Group, Gas/LPG (005700-- )
Ref. Part No. Serial Number Description Qty.
11071010 (005700-- )Tube, Coolant, 1.3d, Lower 1
2 54911--32 (005700-- ) Fitting, Draincock, .25npt 1
3 1072384 (005700-- ) Hose, Rbr, 1.125id X1.25id, 03.00l 1
4 1071014 (005700-- ) Tube, Coolant, Lower [Mit 2013 S30] 1
5 1070976 (005700-- ) Hose, Coolant, Upper, Mold [Mit 2013] 1
679381 (005700-- )Clamp, Hose, Wormdrive, 1.25--2.00d, .50w 7
7 22297 (005700-- ) Clamp, Hose, Wormdrive, 1.56--2.50d, .50w 1
8 86328 (005700-- ) Clamp, Cable, Stl, 1.50d X 0.75w, 1hole 1
9 21194 (005700-- ) Screw, Hex, .38--16 X 0.62, G5 1
10 1055029 (005700-- ) Hose, Rbr, 1.25id 1.25id 1
11 1072386 (005700-- )Hose, Rbr, 1.125id, 02.25l 1

STANDARD PARTS
S30 Gas/LPG 9004085 (9--2012)
2--88
Fig. 43 -- Wheel Group, Rear Drive S30 and XP
30
1
2
3
4
5
6
7
2
5
8
9
10
11
12
13 14
15
16
17
18
19
20
20
21
22
23
23
24
24
25
25
26
26
27
27
28
29
37
31
32
33
34
28
35
36
330 Nm
(245 ft lb)
330 Nm
(245 ft lb)
330 Nm
(245 ft lb)
330 Nm
(245 ft lb)
120--150 Nm
(90--110 ft lb)
120 Nm
(85 ft lb)
120 Nm
(85 ft lb)
120 Nm
(85 ft lb)
370 Nm
(275 ft lb)
370 Nm
(275 ft lb)

STANDARD PARTS
2--89
S30 Gas/LPG 9004085 (10--2013)
354685
Fig. 43 -- Wheel Group, Rear Drive S30 and XP
Ref. Part No. Serial Number Description Qty.
11071053 (000000-- )Housing, Sppt, Drive 1
2 51339 (000000-- ) Bearing, Cone, 1.38b 0.71w 2
3 47801 (000000-- ) Fitting, Grease, Str Pm04 .63l 2
4 374560 (000000-- ) Seal, Drive, Rear, Grease Cav 1
5 51338 (000000-- ) Bearing, Cup, 2.56d 0.55w 2
654051 (000000-- )Washer, Flat, 1.39b 2.12d .13, Stl 1
7 374563 (000000-- ) Washer, Flat, 2.16b 3.50d .16, Felt 1
8 73281 (000000-- ) Bolt, Shld, 1.37d X 5.13l,1.1--18 Drilled 1
9 72926 (000000-- ) Screw, Soc, M16 X 2.00 X 50, 12.9 2
10 54052 (000000-- ) Nut, Hex, Sltd, 1.12--18 1
11 08329 (000000-- )Pin, Cotter, .125 X 2.50 1
12 58842 (000000-- ) Bar, Flat, Stl 0.19, 01.50 X 04.1l 1
13 09011 (000000-- ) Screw, Hex, M8 X 1.25 X 30, Ss 2
14 32491 (000000-- ) Washer, Flat, 0.31, Std 2
15 70157 (000000-- ) Clamp, Cable, Ss, 2.50d X 1.00w, 1hole 1
16 09740 (000000-- ) Screw, Hex, M8 X 1.25 X 20, Ss 1
17 39349 (000000-- ) Washer, Flat, 0.31, Sae 1
18 07791 (000000-- ) Nut, Hex, Flng, M8 X 1.25 1
o19 1028492 (000000-- ) Cylinder, Hyd, 2.0b 15.0l 08.00strk 1500 1
Y373698 (000000-- ) Seal Kit 1
20 56820 (000000--002999 )Fitting, Hyd, E90, Jm06/Om06 2
20 762432 (003000-- ) Fitting, Hyd, E90, Fm06/Om06 2
21 64886 (000000-- ) Rod--End, 0.75--16rh Mal 0.75b [Teflon] 1
22 1042515 (000000-- ) Rod--End, 0.75--16rh Fem 0.75b Zerk 1
23 77345 (000000-- ) Screw, Hex, .75--10 X 3.25, G5 2
24 32987 (000000-- )Nut, Hex, Std, .75--10 2
25 39350 (000000-- ) Washer, Flat, 0.75, Sae 2
26 32987 (000000-- ) Nut, Hex, Lock, .75--10, Nl 2
27 1034806 (000000-- ) Tube, 0.77id 1.75od 00.7l, Stl, Pntd 2
28 1027756 (000000--001802 ) Motor, Hyd, Gear, Int 15.0 Bi--Dir 3000 (See Breakdowns) 1
28 1054901 (001803-- )Motor, Hyd, Gear, Int 17.1 Bi--Dir 3000 (See Breakdowns) 1
29 19583 (000000-- ) Screw, Soc, .50--13 X 1.50, Al 4
30 9008697 (000000--002687 ) Hose Kit, Rear Drive, Replmt 1
31 55685 (000000--002999 ) Fitting, Hyd, Str, Jm04/Om06 1
31 762426 (003000-- ) Fitting, Hyd, Str, Fm04/Om06 1
o32 54087 (000000-- )Hub Assy, Wheel, 5 Bolt 4.50bc Taper B 1
Y33 32126 (000000-- ) Stud, Wheel, .50--20 X 1.50l, 0.370th 5
34 24339 (000000-- ) Nut, Wheel, .50--20 X 60 Angle 5
35 1041393 (000000-- ) Guard, Hose, Wrap, Plstc, 37.0 1
36 57315 (000000-- ) Sleeve, Nyl, 2.38id 05.0l 1
37 762468 (002688-- )Fitting, Hyd, Str, Fm10/Om12 2

STANDARD PARTS
S30 Gas/LPG 9004085 (6--2008)
2--90
Fig. 44 -- Wheel Assembly, Rear
1
21
3
4
5
6
7
8
9

STANDARD PARTS
2--91
S30 Gas/LPG 9004085 (6--2008)
354702
Fig. 44 -- Wheel Assembly, Rear
Ref. Part No. Serial Number Description Qty.
o1005229 (000000-- )Tire Assy, Pneu, 570/500--08 4.5bc 5bolt (Standard) 1
Yo1 53818 (000000-- ) Rim Assy, 08.0 X 3.8, 4.5bc /5bolt 1
YY 2 370181 (000000-- ) Screw, Hex, M10 X 1.50 X 25, 10.9 5
Y3 99997 (000000-- ) Plate, Lock Plate 1
Yo4 53819 (000000-- ) Tire, W/ Tube, W/ Flap 1
YY 570280 (000000-- )Innertube, Valve [5.00r--8, Js2, 500--8] 1
YY 6 53819--2 (000000-- ) Flap, Tire/Tube, 570/500--8 1
YY 7 45786 (000000-- ) Cap, Valve, Tire, Tubeless [Schrader] 1
o8 53817 (000000-- ) Tire Assy, Solid, 18.0 X 4.3 4.5bc 5bolt (Option) 1
Y953816 (000000-- )Tire, Solid, 18.0 X 7.0 X 8.0[4.33 Sc15] 1

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2011)
2--92
Fig. 45 -- Wheel and Brakes Group, Front Solid (Standard)
1
2
3
5
5
6
7
8
9
10
11
11
12
13
14
15
16
16
17 18
20
21
22
23
19
24
25
26
27
28
29
29
26
28
29
27
26
28 29
29
27
4
4
25
24

STANDARD PARTS
2--93
S30 Gas/LPG 9004085 (3--2012)
354686
Fig. 45 -- Wheel and Brakes Group, Front Solid (Standard)
Ref. Part No. Serial Number Description Qty.
o154577 (000000-- )Brake Assy, Drum, Mech, 07.9d [6600]] 2
Y66211 (000000-- ) Shoe Set, Brake [1 Set=1pkg=2 Shoes] 2
Yo66213 (000000-- ) Brake Kit, Repair 1
YY 70161 (000000-- ) Shaft 1
Y70158 (000000-- ) Spring 2
o21061961 (000000-- )Tire Assy, Solid, 20.8 X 5.0, W/ Brg 2
Y3 51338 (000000-- ) Bearing, Cup, 2.56d 0.55w 2
4 32485 (000000-- ) Washer, Flat, 0.38, Sae 2
5 51339 (000000-- ) Bearing, Cone, 1.38b 0.71w 4
6 32598 (000000-- ) Washer, Flat, 1.02b 1.75d .12, Stl 2
714242 (000000-- )Nut, Hex, Sltd, 1.00--20 2
8 08202 (000000-- ) Pin, Cotter, .125 X 1.75 2
9 54390 (000000-- ) Cap, Hub, Dust, 2.57d 0.77l 2
10 06969 (000000-- ) Screw, Hex, M12 X 1.75 X 40, 8.8 12
11 32486 (000000-- ) Washer, Flat, 0.50, Sae 24
12 08711 (000000-- )Nut, Hex, Lock, M12 X 1.75, Nl 12
13 71373 (000000-- ) Clevis Wldt, Adj, .50pin 0.50--20, Pl 1
14 374710 (000000-- ) Clevis, Adj, 0.38pin, 0.50--20thd 1
15 58078 (000000-- ) Pin, Clevis, 0.50d X 1.25l 1
16 08182 (000000-- ) Pin, Cotter, .125 X 1.00 2
17 86240 (000000-- )Pin, Clevis, 0.38d X 1.13l 1
18 48985 (000000-- ) Nut, Hex, Jam, .50--20 1
19 1034462 (000000-- ) Cable, Brake 1
20 1034455 (000000-- ) Cable, Brake 1
21 40352 (000000-- ) Turnbuckle, Body, .38thread, 03.9l 1
22 32522 (000000-- )Nut, Hex, Jam, .38--16 1
23 39562 (000000-- ) Nut, Hex, Jam, .38--16, Lh 1
24 09088 (000000-- ) Pin, Clevis, 0.37d X 1.00l 2
25 39005 (000000-- ) Pin, Cotter, .094 X 0.75 2
26 54400 (000000-- ) Bracket, Angle, Keeper, Cable 4
27 1037355 (000000-- )Screw, Hex, M8 X 1.25 X 35, 9.8, Sems 4
28 222460 (000000-- ) Sleeve, P/M, 0.31b 0.50d 0.5l [430ss] 4
29 369781 (000000-- ) Pulley, Cable, 1.5d Nyl 5

STANDARD PARTS
S30 Gas/LPG 9004085 (3--2012)
2--94
Fig. 46 -- Wheel and Brakes Group, Front Pneumatic (Option)
122--149 Nm
(90--110 ft lb)
1
2
34
5
6
7
8
9
10
11 12
13
14
15
16
17
18 19
20
21
22
23
24
25
26
27
3
4
4
4
5
17
12
13
14 15
16
11
9
12
818 19
20
12
10
122--149 Nm
(90--110 ft lb)
28
28
22

STANDARD PARTS
2--95
S30 Gas/LPG 9004085 (3--2012)
354687
Fig. 46 -- Wheel and Brakes Group, Front Pneumatic (Option)
Ref. Part No. Serial Number Description Qty.
11028159 (000000-- )Spindle Wldt, Wheel, Front, Lh 1
2 1028146 (000000-- ) Spindle Wldt, Wheel, Front, Rh 1
3 06969 (000000-- ) Screw, Hex, M12 X 1.75 X 40, 8.8 12
4 32486 (000000-- ) Washer, Flat, 0.50, Sae 24
5 08711 (000000-- ) Nut, Hex, Lock, M12 X 1.75, Nl 12
o61026856 (000000-- )Brake, Knot, Rh, 7.0d 1
Y9004865 (000000-- ) Shoe Assy, Brake, 177.8 X 45 2
Y9004867 (000000-- ) Lever Assy, 177.8 X 45 1
Y9004868 (000000-- ) Spring, Tens, Brake 1
Y9004870 (000000-- ) Spring, Tors, 0.61id .18wir 02.0coil 1
Y9004871 (000000-- )Adjuster Kit, Manual, W/ Pivot 1
Y9004869 (000000-- ) Spring, Tors, 0.61id .18wir 02.0coil 1
Y9004873 (000000-- ) Clip, Spring 2
o7 1026841 (000000-- ) Brake, Knot, Lh, 7.0d 1
Y9004865 (000000-- ) Shoe Assy, Brake, 177.8 X 45 2
Y9004867 (000000-- )Lever Assy, 177.8 X 45 1
Y9004868 (000000-- ) Spring, Tens, Brake 1
Y9004870 (000000-- ) Spring, Tors, 0.61id .18wir 02.0coil 1
Y9004871 (000000-- ) Adjuster Kit, Manual, W/ Pivot 1
Y9004869 (000000-- ) Spring, Tors, 0.61id .18wir 02.0coil 1
Y9004873 (000000-- )Clip, Spring 2
8 1037354 (000000-- ) Screw, Hex, M8 X 1.25 X 30, 9.8, Sems 8
o9 1036027 (000000-- ) Drum Assy, Brake 2
Y10 51338 (000000-- ) Bearing, Cup, 2.56d 0.55w 2
Y11 67665 (000000-- ) Stud, Wheel, .50--20 X 1.88l, 0.560th 5
12 51339 (000000-- )Bearing, Cone, 1.38b 0.71w 4
13 32598 (000000-- ) Washer, Flat, 1.02b 1.75d .12, Stl 2
14 14242 (000000-- ) Nut, Hex, Sltd, 1.00--20 2
15 08202 (000000-- ) Pin, Cotter, .125 X 1.75 2
16 54390 (000000-- ) Cap, Hub, Dust, 2.57d 0.77l 2
17 24339 (000000-- )Nut, Wheel, .50--20 X 60 Angle 10
18 1037355 (000000-- ) Screw, Hex, M8 X 1.25 X 35, 9.8, Sems 2
19 222460 (000000-- ) Sleeve, P/M, 0.31b 0.50d 0.5l [430ss] 2
20 369781 (000000-- ) Pulley, Cable, 1.5d Nyl 2
o21 1032515 (000000-- ) Tire Assy, Pneu, 21 X 6.0--12 4.5bc, Ce 2
Yo22 1039523 (000000-- )Rim Assy, 09.0 X 4.0, 4.5bc /5bolt 1
YY 23 370181 (000000-- ) Screw, Hex, M10 X 1.50 X 25, 10.9 10
YY 24 41430 (000000-- ) Nut, Hex, Lock, M10 X 1.5, Nl 6
Y25 1039520 (000000-- ) Tire, Pneu, 21 X 6.0 X 9.0 12 Ply [Ic40] 1
Y26 1039517 (000000-- ) Innertube, 6.00 X 9.00 [ Js--2] 1
Y27 45786 (000000-- )Cap, Valve, Tire, Tubeless [Schrader] 1
Y28 1032488 (000000-- ) Plate, Wheel, Ce 2

STANDARD PARTS
S30 Gas/LPG 9004085 (2--2008)
2--96
Fig. 47 -- Brake Pedal and Parking Brake Group
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

STANDARD PARTS
2--97
S30 Gas/LPG 9004085 (2--2008)
354688
Fig. 47 -- Brake Pedal and Parking Brake Group
Ref. Part No. Serial Number Description Qty.
11026605 (000000-- )Rod Wldt, Brake 1
2 26663 (000000-- ) Bearing, Flng, 2hole, 0.75b 1
3 363976 (000000-- ) Screw, Hex, M8 X 1.25 X 60, 8.8, Fl 1
4 39277 (000000-- ) Screw, Hex, M8 X 1.25 X 25, 8.8 1
5 31249 (000000-- ) Bolt, Shld, .25d X 1.25, #10--24 1
645181 (000000-- )Nut, Hex, Lock, #10--24, Nl 1
7 87816 (000000-- ) Spring, Extn, 0.75od 0.09wir 02.5l 1
o8 1026610 (000000-- ) Pedal Wldt, Brake 1
Y9 51109 (000000-- ) Pad, Pedal, Brake, 3.96l 2.36w 0.75 1
10 1042021 (000000-- ) Brake Wldt, Parking 1
11 46563 (000000-- )Bushing, Sleeve, 0.37b 0.50d 0.50l, Oib 1
12 59009 (000000-- ) Spring, Tors, 0.75id .06wir 02.8coil 1
13 06955 (000000-- ) Screw, Hex, M8 X 1.25 X 35, 8.8 1
14 08709 (000000-- ) Nut, Hex, Lock, M8 X 1.25, Nl 1
15 1042024 (000000-- ) Plate, Stop, Parking 1
16 33928 (000000-- ) Screw, Hex, M4 X 0.70 X 20, Ss 2
17 19065 (000000-- ) Washer, Flat, 08 2
18 33932 (000000-- ) Nut, Hex, Lock, M4 X 0.70, Nl, Ss 2

STANDARD PARTS
S30 Gas/LPG 9004085 (10--2013)
2--98
Fig. 48 -- Directional Pedal Group
FRONT
1
3
27
28
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
18 19
20
21
22
23
23
23
24
25
26
25
24

STANDARD PARTS
2--99
S30 Gas/LPG 9004085 (10--2013)
354718
Fig. 48 -- Directional Pedal Group
Ref. Part No. Serial Number Description Qty.
o19004575 (000000-- )Pedal, Propel, Upper, W/Tread 1
Y2 82839 (000000-- ) Tread, Non--Skid, 02.2w 11.5l 1
o3 9004574 (000000-- ) Pedal, Propel, Lower, W/Tread 1
Y4 82839 (000000-- ) Tread, Non--Skid, 02.2w 11.5l 1
5 08182 (000000-- ) Pin, Cotter, .125 X 1.00 1
686866 (000000-- )Pin, Cotter, Hair, 0.38d .072 Wir 1
7 1033995 (000000-- ) Rod--End, M6 X 1.0rh Fem 6mmb [Nylon] 2
8 32486 (000000-- ) Washer, Flat, 0.50, Sae 2
9 1038360 (000000-- ) Gasket, Rbr, Pedal, Propel 1
10 1026688 (000000-- ) Panel Wldt, Access 1
11 76570 (000000-- )Screw, Hex, M8 X 1.25 X 30, 8.8 1
12 07791 (000000-- ) Nut, Hex, Flng, M8 X 1.25 1
13 1037346 (000000-- ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 6
14 1034910 (000000-- ) Link, Crank, Limiter 1
15 1040761 (000000-- ) Bushing, Sleeve, 0.31b 0.55d 0.38l, Oib 1
16 1035620 (000000-- )Cable, Push / Pull, 070.4l M6x1.0/M6x1.0 1
17 1035826 (000000-- ) Clevis, Adj, M6 Pin, M6 X 1.0 Rh, Pl 2
18 08178 (000000-- ) Pin, Cotter, .062 X 0.75 2
19 14605 (000000-- ) Pin, Clevis, 0.25d X 0.75l 2
20 32492 (000000-- ) Washer, Flat, 0.38, Std 1
21 15331 (000000-- )Washer, Flat, 0.62, Sae 1
22 09010 (000000-- ) Screw, Hex, M8 X 1.25 X 25, Ss 1
23 41359 (000000-- ) Nut, Hex, Std, M6 X 1.00, 8 3
24 09007 (000000-- ) Screw, Hex, M6 X 1.00 X 25, Ss 1
25 01684 (000000-- ) Washer, Flat, 0.27b 0.69d .05, Ss 4
26 08712 (000000-- )Nut, Hex, Lock, M6 X 1.00, Nl, Ss 1
27 1040162 (000000-- ) Pin, Clevis, 0.37d X 4.33l 1
28 51538 (000000-- ) Pin, Clevis, 0.50d X 5.00l 1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2-- 100
Fig. 49 -- Hydraulic Pump Linkage Group, S30 and XP
FRONT
1
2
3
3
4
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
18
17
19
20
21
22
23
24
25
26
27
28 29
30
31
32

STANDARD PARTS
2-- 101
S30 Gas/LPG 9004085 (1--2013)
354713
Fig. 49 -- Hydraulic Pump Linkage Group, S30 and XP
Ref. Part No. Serial Number Description Qty.
11031921 (000000-- )Arm Wldt, Neutral 1
2 1027651 (000000-- ) Bearing, Ball, 8mmb X 22mmd X 7mmw 1
3 1028246 (000000-- ) Bearing, Flng, 0.75b 1.00d 0.75l, Bnz 2
4 16213 (000000-- ) Bolt, Shld, .31d X 1.00, .25--20 2
5 1034133 (000000--005699 ) Bracket Wldt, Linkage, Propel 1
51072476 (005700-- )Bracket Wldt, Linkage, Propel [Mits] 1
6 1035619 (000000-- ) Cable, Push / Pull, 062.5l M6x1.0/M6x1.0 1
7 1031939 (000000-- ) Hub Wldt 1
8 59649 (000000-- ) Isolator, Vib, Bshg, 1.1d 0.6l .4b 0.78h 3
9 1034244 (000000-- ) Lever, Pump 1
10 75934 (000000-- )Nut, Hex, Lock, .25--20, Nl 2
11 76570 (000000-- ) Screw, Hex, M8 X 1.25 X 30, 8.8 1
12 08709 (000000-- ) Nut, Hex, Lock, M8 X 1.25, Nl 1
13 39284 (000000-- ) Screw, Hex, M10 X 1.50 X 35, 8.8 3
14 13248 (000000-- ) Washer, Flat, 0.40b 1.12d .12, Stl, Pl 3
15 41430 (000000-- )Nut, Hex, Lock, M10 X 1.5, Nl 3
16 1033995 (000000-- ) Rod--End, M6 X 1.0rh Fem 6mmb [Nylon] 1
17 06945 (000000-- ) Screw, Hex, M6 X 1.00 X 30, 8.8 1
18 32483 (000000-- ) Washer, Flat, 0.25, Sae 2
19 08708 (000000-- ) Nut, Hex, Lock, M6 X 1.00, Nl 1
20 1033237 (000000-- )Screw, Soc, .31--24 X 1.00, Al 1
21 73411 (000000-- ) Shock Absorber, 2.3 Strk 1
22 1027531 (000000-- ) Spacer, 0.33b 0.50d 0.15l, Pl 1
23 222236 (000000-- ) Spring, Extn, 1.00od 0.12wir 05.0l 1
24 1027533 (000000-- ) Pin, Pivot, 0.75d 02.1l, Int 0.33b 1
25 21198 (000000-- )Screw, Hex, .38--16 X 1.25, G5 2
26 32491 (000000-- ) Washer, Flat, 0.31, Std 2
27 64489 (000000-- ) Washer, Flat, 0.81b 1.24d .03, Stl, Pl 1
28 84170 (000000-- ) Bracket, Retainer, Safety 1
29 39349 (000000-- ) Washer, Flat, 0.31, Sae 1
30 41186 (000000-- )Washer, Flat, Belleville, .31 1
31 41359 (000000-- ) Nut, Hex, Std, M6 X 1.00, 8 1
32 08709 (000000-- ) Nut, Hex, Lock, M8 X 1.25, Nl 1

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2010)
2-- 102
Fig. 50 -- Hopper Group, Plastic
29
22
34
24
1
2
3
4
4
4
5
6
5
6
7
8
9
10
17
18
19
20
15
16
11
12
13
14
19 20
21
6
39
23
38
25
26
27
28
36
31 30
32
33
35
37
37

STANDARD PARTS
2-- 103
S30 Gas/LPG 9004085 (5--2010)
354689
Fig. 50 -- Hopper Group, Plastic
Ref. Part No. Serial Number Description Qty.
11034614 (000000-- )Hopper, Plstc, Trimmed 1
2 1032821 (000000-- ) Plate, Sppt, Hppr Bottom 1
3 1017218 (000000-- ) Washer, Flat, 0.32b 1.00d .12, Ss 6
o9004077 (000000-- ) Skirt Kit, Hppr, Maint [S30] 1
Y4 1035684 (000000-- ) Bolt, Carriage, M8 X 1.25 X 30 16
Y532491 (000000-- )Washer, Flat, 0.31, Std 10
Y6 08713 (000000-- ) Nut, Hex, Lock, M8 X 1.25, Nl, Ss 16
Y7 1034168 (000000-- ) Bracket, Sppt, Hppr Seal 1
Y8 1045357 (000000-- ) Skirt, Lip 1
Y9 1045359 (000000-- ) Skirt, Lip, Hppr 1
Y10 1026798 (000000-- )Strap, Main, Lip 1
Y11 1038037 (000000-- ) Skirt, Hppr 1
Y12 1038353 (000000-- ) Skirt, Neo, .12, 06.65w 18.50l, 03/ Sl 1
Y13 41178 (000000-- ) Washer, Flat, 0.25, Fendr 5
Y14 11635 (000000-- ) Screw, Hex, M6 X 1.00 X 12, Nl, Ss 5
15 1036519 (000000-- )Seal, Perma--Filter 1
16 1040467 (000000-- ) Screw, Hex, M6 X 1.0 X 20, 9.8, Sems 11
17 367679 (000000-- ) Switch, Thermal, 160deg, Spdt 1
18 82733 (000000-- ) Gasket, Sensor, Thermal 1
19 360943 (000000-- ) Screw, Pan, Phl, 10--14 X 0.75, F/ Plstc 2
20 1041967 (000000-- )Plate Wldt, Perma--Filter 1
21 1037099 (000000-- ) Seal, Inlet, Pre--Filter 1
22 9004815 (000000--001304 ) Latch Kit, Door, Access, Ci [S30] 1
23 1035660 (000000-- ) Seal, Foam, .50 7.47w 15.47l, Ure, Adh 1
24 1032545 (000000--002099 ) Hinge Wldt 1
25 1037346 (000000-- )Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 5
26 1044939 (000000-- ) Bracket, Support, Hinge 1
27 1047418 (001305-- ) Latch Wldt, Bolt 1
28 626081 (000000-- ) Spring, Cmpr, 0.48od .04wir 03.5l 1
29 397225 (000000--001304 ) Knob Assy, Star, 1.12d 3ear M06x1.0 0.8l 1
30 80491 (000000-- )Sleeve, P/M, 0.25b 0.38d 0.2l [430ss] 1
31 43611 (000000-- ) Washer, Flat, 0.39b 0.75d .06, Nyl 1
32 1044764 (000000-- ) Bracket, Seal, Rh 1
33 1044768 (000000-- ) Bracket, Seal, Lh 1
34 1047420 (001305--002099 ) Door Wldt 1
35 08708 (001305-- )Nut, Hex, Lock, M6 X 1.00, Nl 1
36 1047543 (001305-- ) Knob, Rnd, 2.38d 0.88l M6 X 1.0, Plstc 1
37 1049158 (000000-- ) Seal, Hppr 2
38 1059223 (002100-- ) Hinge Wldt, Hppr 1
39 1058092 (002100-- )Door Wldt, Hppr 1

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2010)
2-- 104
Fig. 51 -- Hopper Group, Steel
27
21
31
23
1
2
3
4
567
8
9
10
10
11 12
13
14
15
16
17
18
19
20
36
22
35
24
32
26
33
28
29
30
9
8
25
34
34

STANDARD PARTS
2-- 105
S30 Gas/LPG 9004085 (5--2010)
354690
Fig. 51 -- Hopper Group, Steel
Ref. Part No. Serial Number Description Qty.
11026681 (000000-- )Hopper Wldt, Stl, Rear Dump 1
2 1044768 (000000-- ) Bracket, Seal, Lh 1
3 1044764 (000000-- ) Bracket, Seal, Rh 1
4 1034168 (000000-- ) Bracket, Sppt, Hppr Seal 1
5 1045357 (000000-- ) Skirt, Lip 1
61040590 (000000-- )Skirt, Lip, Hppr, Stl 1
7 1026798 (000000-- ) Strap, Main, Lip 1
8 32491 (000000-- ) Washer, Flat, 0.31, Std 10
9 08713 (000000-- ) Nut, Hex, Lock, M8 X 1.25, Nl, Ss 10
10 1035684 (000000-- ) Bolt, Carriage, M8 X 1.25 X 30 10
11 367679 (000000-- )Switch, Thermal, 160deg, Spdt 1
12 82733 (000000-- ) Gasket, Sensor, Thermal 1
13 24265 (000000-- ) Screw, Pan, Phl, M4 X 0.70 X 16, Ss 2
14 1041967 (000000-- ) Plate Wldt, Perma--Filter 1
15 1036519 (000000-- ) Seal, Perma--Filter 1
16 1040467 (000000-- )Screw, Hex, M6 X 1.0 X 20, 9.8, Sems 11
17 1040276 (000000-- ) Skirt, Deflector 1
18 1040400 (000000-- ) Retainer, Skirt 1
19 1040408 (000000-- ) Retainer, Skirt 1
20 72968 (000000-- ) Rivet, Plstc, .250d X 0.90 5
21 9004815 (000000--001304 )Latch Kit, Door, Access, Ci [S30] 1
22 1035660 (000000-- ) Seal, Foam, .50 7.47w 15.47l, Ure, Adh 1
23 1032545 (000000--002099 ) Hinge Wldt 1
24 1037346 (000000-- ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 6
25 1047418 (001305-- ) Latch Wldt, Bolt 1
26 626081 (000000-- )Spring, Cmpr, 0.48od .04wir 03.5l 1
27 397225 (000000--001304 ) Knob Assy, Star, 1.12d 3ear M06x1.0 0.8l 1
28 80491 (000000-- ) Sleeve, P/M, 0.25b 0.38d 0.2l [430ss] 1
29 43611 (000000-- ) Washer, Flat, 0.39b 0.75d .06, Nyl 1
30 1037099 (000000-- ) Seal, Inlet, Pre--Filter 1
31 1047420 (001305--002099 )Door Wldt 1
32 08708 (001305-- ) Nut, Hex, Lock, M6 X 1.00, Nl 1
33 1047543 (001305-- ) Knob, Rnd, 2.38d 0.88l M6 X 1.0, Plstc 1
34 1049158 (000000-- ) Seal, Hppr 2
35 1059223 (002100-- ) Hinge Wldt, Hppr 1
36 1058092 (002100-- )Door Wldt, Hppr 1

STANDARD PARTS
S30 Gas/LPG 9004085 (12--2009)
2-- 106
Fig. 52 -- Hopper Cylinder and Dump Door Group, Plastic
22
4
25
25
24
34
1
4
13 22
23
26
27
33 35
36
3
6
7
8
9
9
15
13
16
17
18
20
5
28
29
30
31
32
2
5
9
10
10
10
9
10
10
11
11
11
11
11
14
12
17 18
19
21
27 26
4
37
38
39
40
5

STANDARD PARTS
2-- 107
S30 Gas/LPG 9004085 (5--2011)
354691
Fig. 52 -- Hopper Cylinder and Dump Door Group, Plastic
Ref. Part No. Serial Number Description Qty.
11039907 (000000-- )Panel Wldt, Mtg, Door 1
2 1017218 (000000-- ) Washer, Flat, 0.32b 1.00d .12, Ss 5
3 07790 (000000-- ) Nut, Hex, Flng, M6 X 1.00 2
4 1037354 (000000-- ) Screw, Hex, M8 X 1.25 X 30, 9.8, Sems 5
5 08713 (000000-- ) Nut, Hex, Lock, M8 X 1.25, Nl, Ss 12
o9004078 (000000-- )Skirt Kit, Door, Hppr, Maint [S30] 1
Y6 1044420 (000000-- ) Seal, Door, Dump 1
Y7 1030218 (000000-- ) Cord, Sponge 1
Y8 1044419 (000000-- ) Plate, Retainer, Door, Dump 1
Y9 1037345 (000000-- ) Screw, Hex, M6 X 1.00 X 30, 9.8, Sems 24
Y10 32490 (000000-- )Washer, Flat, 0.25, Std 24
Y11 08712 (000000-- ) Nut, Hex, Lock, M6 X 1.00, Nl, Ss 24
Y12 1048891 (000000-- ) Plate, Seal, Retainer 2
Y13 1044950 (000000-- ) Strap, Door, Dump, Side 2
Y14 1026879 (000000-- ) Seal, Wiper, Door 1
15 75575 (000000-- )Spring, Extn, 0.50od 0.06wir 02.5l 2
16 1026755 (000000-- ) Door Wldt, Hppr 1
17 1037335 (000000-- ) Housing, Brg, Pivot, Door 2
18 1040759 (000000-- ) Bearing, Journal--1.25 I.D. X .75 Lg 2
19 16930 (000000-- ) Screw, Hex, M10 X 1.50 X 50, 8.8 6
20 32492 (000000-- )Washer, Flat, 0.38, Std 6
21 1017218 (000000-- ) Washer, Flat, 0.32b 1.00d .12, Ss 6
22 1044095 (000000-- ) Spacer, Sppt 2
23 09011 (000000-- ) Screw, Hex, M8 X 1.25 X 30, Ss 2
24 1038176 (000000-- ) Cylinder, Hyd, 2.0b 08.0l 04.00strk 2500 1
25 77097 (000000--002999 )Fitting, Hyd, E90, Jm04/Om04 2
25 762427 (003000-- ) Fitting, Hyd, E90, Fm04/Om04 2
26 630448 (000000-- ) Pin, Clevis, 0.50d X 2.25l 2
27 08236 (000000-- ) Pin, Cotter, .156 X 1.25 2
28 1039883 (000000-- ) Door Wldt, Dust 1
29 1039916 (000000-- )Hinge, Rbr 1
30 1040467 (000000-- ) Screw, Hex, M6 X 1.0 X 20, 9.8, Sems 3
31 32490 (000000-- ) Washer, Flat, 0.25, Std 3
32 08712 (000000-- ) Nut, Hex, Lock, M6 X 1.00, Nl, Ss 3
33 1047073 (000000-- ) Gasket, Rbr, Dust Chute 1
34 1047096 (000000-- )Bracket, Seal, Chute 1
35 222158 (000000-- ) Screw, Hex, M6 X 1.00 X 10, Fmg 10
36 222159 (000000-- ) Screw, Hex, M6 X 1.00 X 25, Fmg 2
37 53468 (000000-- ) Clamp, Cable, Stl, 1.75d X 1.00w, 1hole 1
38 70157 (000000-- ) Clamp, Cable, Ss, 2.50d X 1.00w, 1hole 1
39 09010 (000000-- ) Screw, Hex, M8 X 1.25 X 25, Ss 1
40 32491 (000000-- ) Washer, Flat, 0.31, Std 1

STANDARD PARTS
S30 Gas/LPG 9004085 (12--2009)
2-- 108

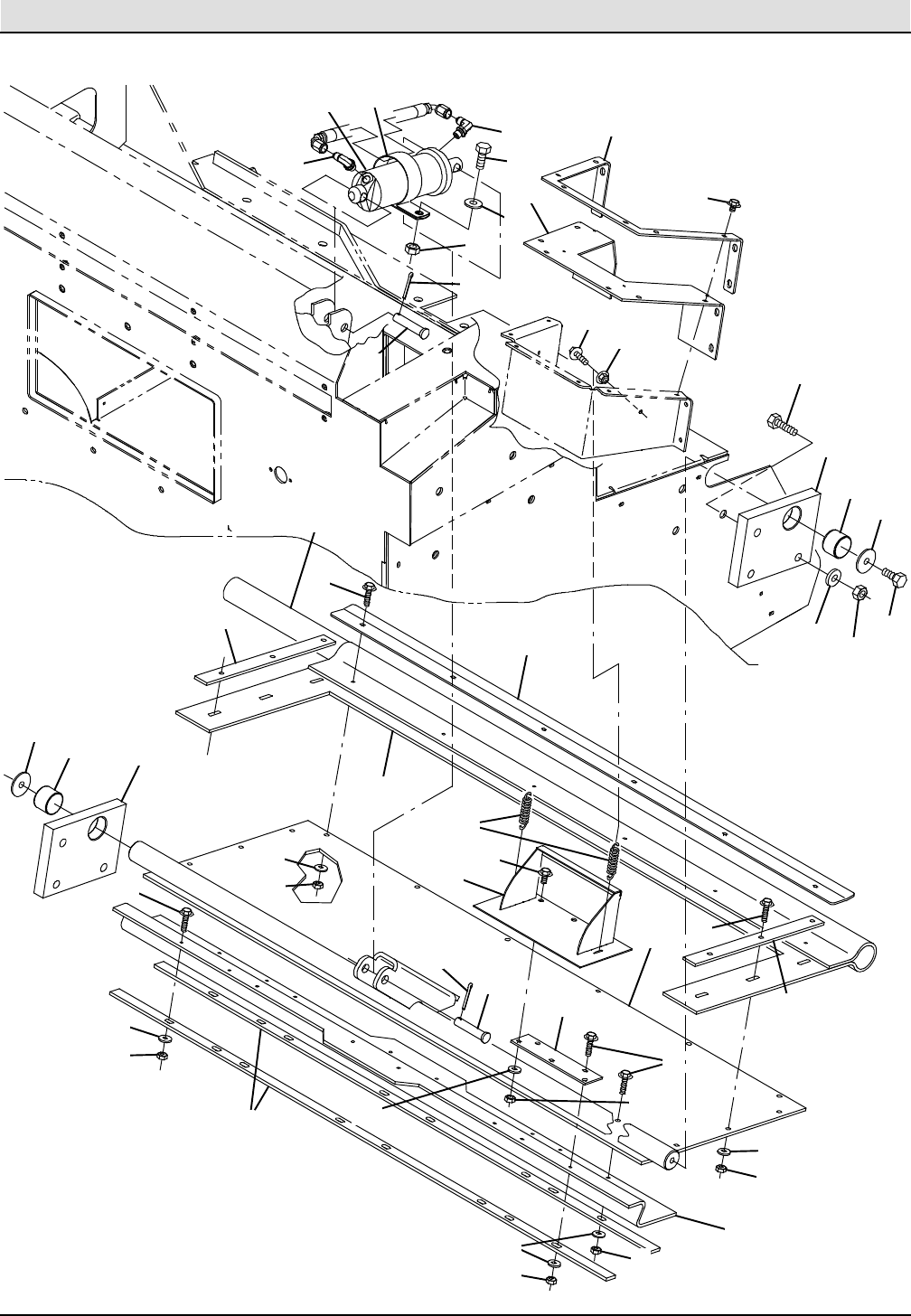

Fig. 53 -- Hopper Cylinder and Dump Door Group, Steel
1
2
3
4
5
6
4
5
64
5
66
6
5
4
7
7
8
9
10
11
12
13
14 15 16
17
17
12
11
18
19
19
20
21
20
21
22
23
24
25 26
27
28 29
30 31
32
33
34
35
36

STANDARD PARTS
2-- 109
S30 Gas/LPG 9004085 (5--2011)
354692
Fig. 53 -- Hopper Cylinder and Dump Door Group, Steel
Ref. Part No. Serial Number Description Qty.
o9004078 (000000-- )Skirt Kit, Door, Hppr, Maint [S30] 1
Y1 1044420 (000000-- ) Seal, Door, Dump 1
Y2 1030218 (000000-- ) Cord, Sponge 1
Y3 1044419 (000000-- ) Plate, Retainer, Door, Dump 1
Y4 1037345 (000000-- ) Screw, Hex, M6 X 1.00 X 30, 9.8, Sems 24
Y532490 (000000-- )Washer, Flat, 0.25, Std 24
Y6 08712 (000000-- ) Nut, Hex, Lock, M6 X 1.00, Nl, Ss 24
Y7 1044950 (000000-- ) Strap, Door, Dump, Side 2
Y8 1026879 (000000-- ) Seal, Wiper, Door 1
Y9 1048891 (000000-- ) Plate, Seal, Retainer 2
10 1026755 (000000-- )Door Wldt, Hppr 1
11 1037335 (000000-- ) Housing, Brg, Pivot, Door 2
12 1040759 (000000-- ) Bearing, Journal--1.25 I.D. X .75 Lg 2
13 06962 (000000-- ) Screw, Hex, M10 X 1.50 X 45, 8.8 6
14 32492 (000000-- ) Washer, Flat, 0.38, Std 6
15 41430 (000000-- )Nut, Hex, Lock, M10 X 1.5, Nl 6
16 15675 (000000-- ) Screw, Hex, M8 X 1.25 X 16, Ss 2
17 379829 (000000-- ) Washer, Flat, 0.34b 1.50d .12, Stl, Pl 2
18 1038176 (000000-- ) Cylinder, Hyd, 2.0b 08.0l 04.00strk 2500 1
19 77097 (000000--002999 ) Fitting, Hyd, E90, Jm04/Om04 2
19 762427 (003000-- )Fitting, Hyd, E90, Fm04/Om04 2
20 630448 (000000-- ) Pin, Clevis, 0.50d X 2.25l 2
21 08236 (000000-- ) Pin, Cotter, .156 X 1.25 2
22 1039883 (000000-- ) Door Wldt, Dust 1
23 1039916 (000000-- ) Hinge, Rbr 1
24 1040467 (000000-- )Screw, Hex, M6 X 1.0 X 20, 9.8, Sems 3
25 32483 (000000-- ) Washer, Flat, 0.25, Sae 3
26 08712 (000000-- ) Nut, Hex, Lock, M6 X 1.00, Nl, Ss 3
27 1047096 (000000-- ) Bracket, Seal, Chute 1
28 1047073 (000000-- ) Gasket, Rbr, Dust Chute 1
29 361339 (000000-- )Screw, Hex, M6 X 1.00 X 16, Fmg 10
30 222159 (000000-- ) Screw, Hex, M6 X 1.00 X 25, Fmg 2
31 07790 (000000-- ) Nut, Hex, Flng, M6 X 1.00 2
32 75575 (000000-- ) Spring, Extn, 0.50od 0.06wir 02.5l 2
33 70157 (000000-- ) Clamp, Cable, Ss, 2.50d X 1.00w, 1hole 1
34 09010 (000000-- ) Screw, Hex, M8 X 1.25 X 25, Ss 1
35 32491 (000000-- ) Washer, Flat, 0.31, Std 1
36 08713 (000000-- ) Nut, Hex, Lock, M8 X 1.25, Nl, Ss 1

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2010)
2-- 110
Fig. 54 -- Hopper Cover Group (000000--002099)
19
24
1
2
3
4
4
5
5
5
6
6
6
5
6
6
6
7
4
9
10
4
10
8
10
10
4
7
11
12
13
14
15 16
14
15
16
17
18
19
19
20
21
20
20
23
24
18
18
15
15
8
22

STANDARD PARTS
2-- 111
S30 Gas/LPG 9004085 (5--2010)
354693
Fig. 54 -- Hopper Cover Group (000000--002099)
Ref. Part No. Serial Number Description Qty.
11040118 (000000--002099 ) Cover Assy, Hppr 1
2 1039971 (000000--002099 ) Bracket, Latch, Rh 1
3 1039999 (000000--002099 ) Bracket, Latch, Lh 1
4 06927 (000000--002099 ) Screw, Pan, Phl, M4 X 0.70 X 16, 4.8 8
5 19065 (000000--002099 ) Washer, Flat, 08 8
602850 (000000--002099 )Nut, Hex, Lock, M4 X 0.70, Nl 8
7 1034864 (000000--002099 ) Angle, Guide 2
8 49263 (000000--002099 ) Tie, Cable, Nyl, 11.4l .19w 3.0 Max D 2
9 55034 (000000--002099 ) Duct, Vyl, 0.74 X 1.50 .75d Max 48.0l 1
10 49800 (000000--002099 ) Latch 2
11 1029238 (000000--002099 )Lens Assy, W/ Reflector 2
o12 1029280 (000000--002099 ) Headlight, 12vdc, 35watt 2.8a, Halogen 2
Y1060413 (000000--002099 ) Lamp, 12vdc, 37.5watt, Halogen 1
13 21168 (000000--002099 ) Clip, .250h, Plstc [Pine--Tree] 2
14 1039812 (000000--002099 ) Plate, Hinge 2
15 1037354 (000000--002099 )Screw, Hex, M8 X 1.25 X 30, 9.8, Sems 6
16 07791 (000000--002099 ) Nut, Hex, Flng, M8 X 1.25 4
17 1039942 (000000--002099 ) Link, 0.19, 1.0w 16.5l, 1/0.5h 1/0.4sl 1
18 04733--2 (000000--002099 ) Pin, Clevis, 0.37d X 0.62l 3
19 43611 (000000--002099 ) Washer, Flat, 0.39b 0.75d .06, Nyl 3
20 86866 (000000--002099 )Pin, Cotter, Hair, 0.38d .072 Wir 3
21 1040082 (000000--002099 ) Arm Wldt, Safety 1
22 1046408 (000000--002099 ) Molding, Afmkt, Trim, Pvc, .18 .31, 12ft 1
23 32491 (000000--002099 ) Washer, Flat, 0.31, Std 1
24 08709 (000000--002099 )Nut, Hex, Lock, M8 X 1.25, Nl 2

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2011)
2-- 112
Fig. 55 -- Hopper Cover Group (002100-- )
1
2
3
4
4
5
5
6
7
76
8
9
10
11
11
12
13
14
14
15
16
17
10
15
17
12
16
10
16
13
14
14
10
16
18
16
10
19
19
20
20
12
13
21
19
19
22
12
23
23
13
13
13
12
23
23
24

STANDARD PARTS
2-- 113
S30 Gas/LPG 9004085 (10--2013)
354693
Fig. 55 -- Hopper Cover Group (002100-- )
Ref. Part No. Serial Number Description Qty.
19007972 (002100-- )Cover, Hppr, Rotomold, Afmkt [S30] 1
2 1059278 (002100-- ) Hinge Wldt, Cover, Hppr, Lh 1
3 1059339 (002100-- ) Hinge Wldt, Cover, Hppr, Rh 1
4 1037346 (002100-- ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 4
5 07791 (002100-- ) Nut, Hex, Flng, M8 X 1.25 4
615675 (002100-- ) Screw, Hex, M8 X 1.25 X 16, Ss 4
7 32491 (002100-- ) Washer, Flat, 0.31, Std 4
8 1057936 (002100-- ) Plate, Ring, Headlight, Rh 1
9 1057942 (002100-- ) Plate, Ring, Headlight, Lh 1
10 360943 (002100-- ) Screw, Pan, 12--16 X 0.75, F/ Plstc 16
o11 1029280 (002100-- )Headlight, 12vdc, 35watt 2.8a, Halogen 2
Y1060413 (002100-- ) Lamp, 12vdc, 37.5watt, Halogen 1
12 06927 (002100-- ) Screw, Pan, Phl, M4 X 0.70 X 16, 4.8 10
13 02850 (002100-- ) Nut, Hex, Lock, M4 X 0.70, Nl 10
14 1066063 (002100-- ) Plug, Hole, Rnd, 0.25h 0.43l, Brb, Nyl 4
15 1057934 (002100-- )Plate, Ring, Light 2
16 19066 (002100-- ) Washer, Flat, 10 16
17 1029238 (002100-- ) Lens Assy, W/ Reflector 2
18 82829 (002100-- ) Clamp, Cable, Stl, 0.63d X 0.75w, 1hole 4
19 49800 (002100-- ) Latch 2
20 49697 (002100-- )Screw, Pan, Phl, M4 X 0.70 X 10, Ss 4
21 1039971 (002100-- ) Bracket, Latch, Rh 1
22 1039999 (002100-- ) Bracket, Latch, Lh 1
23 19065 (002100-- ) Washer, Flat, 08 8
24 41139 (002100-- ) Washer, Lock, Int--ext, 10 4

STANDARD PARTS
S30 Gas/LPG 9004085 (9--2012)
2-- 114
Fig. 56 -- Hopper Lift Arms and Bumper Group, Plastic
132
234
57
68
7
5
9
10
10
11
11 12
13
14
15
16
17
13
1716
18
19
20
21
22
23
24
25
22 24
26
27
28
27
28
29
30
10
3
3
31
31

STANDARD PARTS
2-- 115
S30 Gas/LPG 9004085 (9--2012)
354694
Fig. 56 -- Hopper Lift Arms and Bumper Group, Plastic
Ref. Part No. Serial Number Description Qty.
19004519 (000000-- )Arm, Lift, Hppr, W/ Label, Replmt 1
2 42120--1 (000000-- ) Bearing, Self Align, 1.25b 2.00d 2
3 59542 (000000-- ) Ring, Retaining, Int, 2.00d 4
4 35529 (000000-- ) Bushing, Sleeve, 1.00b 1.13d 0.99l, Fgl 1
5 1030102 (000000-- ) Pin, Lift, Hppr 2
639279 (000000-- )Screw, Hex, M8 X 1.25 X 70, 8.8 2
7 07259 (000000-- ) Fitting, Grease, Str Pm04 .47l 2
8 08709 (000000-- ) Nut, Hex, Lock, M8 X 1.25, Nl 2
o9 1038915 (000000-- ) Cylinder, Hyd, 2.5b 28.6l 18.62strk 3000 1
Y373702 (000000-- ) Seal Kit 1
10 32598 (000000-- )Washer, Flat, 1.02b 1.75d .12, Stl 4
11 47638 (000000--002999 ) Fitting, Hyd, E90, Jm04/Om06 2
11 762425 (003000-- ) Fitting, Hyd, E90, Fm04/Om06 2
12 16455 (000000--002999 ) Fitting, Hyd, Rst, Jf04/Jm04, .047 1
12 1067059 (003000-- ) Fitting, Hyd, Rst, Fm04/Of04, .047 1
13 1038922 (000000-- )Pin, Hppr, Lift 2
14 1042327 (000000-- ) Plate Wldt, Sppt, Hppr, Rh 1
15 1042328 (000000-- ) Plate Wldt, Sppt, Hppr, Lh 1
16 36328 (000000-- ) Washer, Flat, Belleville, .50 10
17 69972 (000000-- ) Screw, Hex, M12 X 1.75 X 40, 10.9 10
18 1026317 (000000-- )Bumper Wldt, Front 1
19 1038070 (000000-- ) Bar, Flat, Ss 0.12 01.00 X 18.5l, 4/0.5h 1
20 1037355 (000000-- ) Screw, Hex, M8 X 1.25 X 35, 9.8, Sems 4
21 9004527 (000000-- ) Arm, Safety, Hppr, W/ Label, Replmt 1
22 1042973 (000000-- ) Clip, Spring, Prop Arm 2
23 63926 (000000-- )Ring, Retaining, Ext, 1.50d, Hd 1
24 222158 (000000-- ) Screw, Hex, M6 X 1.00 X 10, Fmg 4
25 1039057 (000000-- ) Bracket, Mtg, Switch 1
26 367404 (000000-- ) Switch, Snap, 15a No, Rlr 1
27 19066 (000000-- ) Washer, Flat, 10 4
28 09252 (000000-- )Screw, Hex, M5 X 0.80 X 20, 8.8 4
29 06549 (000000-- ) Nut, Hex, Lock, M5 X 0.80, Nl 4
30 07789 (000000-- ) Nut, Hex, Flng, M5 X 0.80 2
31 21168 (000000-- ) Plug, Hole, Rnd, 0.25h 0.8l, Brb, Nyl 4

STANDARD PARTS
S30 Gas/LPG 9004085 (9--2012)
2-- 116
Fig. 57 -- Hopper Lift Arms and Bumper Group, Steel
17
28
132
3
24
57
68
7
5
13
14
14
15
15 16
27
17
30
18
19
20
9
10
11
12
21
10 12
22
23
24
23
24
25
26
3
3
28
14
31
29
29
32
32

STANDARD PARTS
2-- 117
S30 Gas/LPG 9004085 (9--2012)
354695
Fig. 57 -- Hopper Lift Arms and Bumper Group, Steel
Ref. Part No. Serial Number Description Qty.
19004519 (000000-- )Arm, Lift, Hppr, W/ Label, Replmt 1
2 42120--1 (000000-- ) Bearing, Self Align, 1.25b 2.00d 2
3 59542 (000000-- ) Ring, Retaining, Int, 2.00d 4
4 35529 (000000-- ) Bushing, Sleeve, 1.00b 1.13d 0.99l, Fgl 1
5 1030102 (000000-- ) Pin, Lift, Hppr 2
639279 (000000-- )Screw, Hex, M8 X 1.25 X 70, 8.8 2
7 07259 (000000-- ) Fitting, Grease, Str Pm04 .47l 2
8 08709 (000000-- ) Nut, Hex, Lock, M8 X 1.25, Nl 2
9 9004527 (000000-- ) Arm, Safety, Hppr, W/ Label, Replmt 1
10 1042973 (000000-- ) Clip, Spring, Prop Arm 2
11 63926 (000000-- )Ring, Retaining, Ext, 1.50d, Hd 1
12 222158 (000000-- ) Screw, Hex, M6 X 1.00 X 10, Fmg 4
o13 1038915 (000000-- ) Cylinder, Hyd, 2.5b 28.6l 18.62strk 3000 1
Y373702 (000000-- ) Seal Kit 1
14 32598 (000000-- ) Washer, Flat, 1.02b 1.75d .12, Stl 4
15 47638 (000000--002999 )Fitting, Hyd, E90, Jm04/Om06 2
15 762425 (003000-- ) Fitting, Hyd, E90, Fm04/Om06 2
16 16455 (000000--002999 ) Fitting, Hyd, Rst, Jf04/Jm04, .047 1
16 1067059 (003000-- ) Fitting, Hyd, Rst, Fm04/Of04, .047 1
17 1039914 (000000-- ) Plate, Sppt, Hppr 2
18 36328 (000000-- )Washer, Flat, Belleville, .50 6
19 06971 (000000-- ) Screw, Hex, M12 X 1.75 X 50, 8.8 6
20 1026317 (000000-- ) Bumper Wldt, Front 1
21 1039057 (000000-- ) Bracket, Mtg, Switch 1
22 367404 (000000-- ) Switch, Snap, 15a No, Rlr 1
23 19066 (000000-- )Washer, Flat, 10 4
24 09252 (000000-- ) Screw, Hex, M5 X 0.80 X 20, 8.8 4
25 06549 (000000-- ) Nut, Hex, Lock, M5 X 0.80, Nl 4
26 07789 (000000-- ) Nut, Hex, Flng, M5 X 0.80 2
27 1037355 (000000-- ) Screw, Hex, M8 X 1.25 X 35, 9.8, Sems 4
28 1046929 (000000-- )Plate 2
29 1046928 (000000-- ) Plate 2
30 69972 (000000-- ) Screw, Hex, M12 X 1.75 X 40, 10.9 4
31 32493 (000000-- ) Washer, Flat, 0.50, Std 4
32 21168 (000000-- )Plug, Hole, Rnd, 0.25h 0.8l, Brb, Nyl 4

STANDARD PARTS
S30 Gas/LPG 9004085 (2--2008)
2-- 118
Fig. 58 -- Hopper Counter Weight Group, Steel
2
5
1
3
5
6
43
3
4

STANDARD PARTS
2-- 119
S30 Gas/LPG 9004085 (2--2008)
354696
Fig. 58 -- Hopper Counter Weight Group, Steel
Ref. Part No. Serial Number Description Qty.
11031503 (000000-- )Weight, Counter, Casting, 72.8lb 1
2 16930 (000000-- ) Screw, Hex, M10 X 1.50 X 50, 8.8 3
3 32493 (000000-- ) Washer, Flat, 0.50, Std 6
4 08714 (000000-- ) Nut, Hex, Lock, M10 X 1.5, Nl, Ss 3
5 1034978 (000000-- ) Weight, Counter, Casting, 52.8lb 2
603193 (000000-- )Screw, Hex, M10 X 1.50 X 90, 8.8 2

STANDARD PARTS
S30 Gas/LPG 9004085 (10--2013)
2-- 120

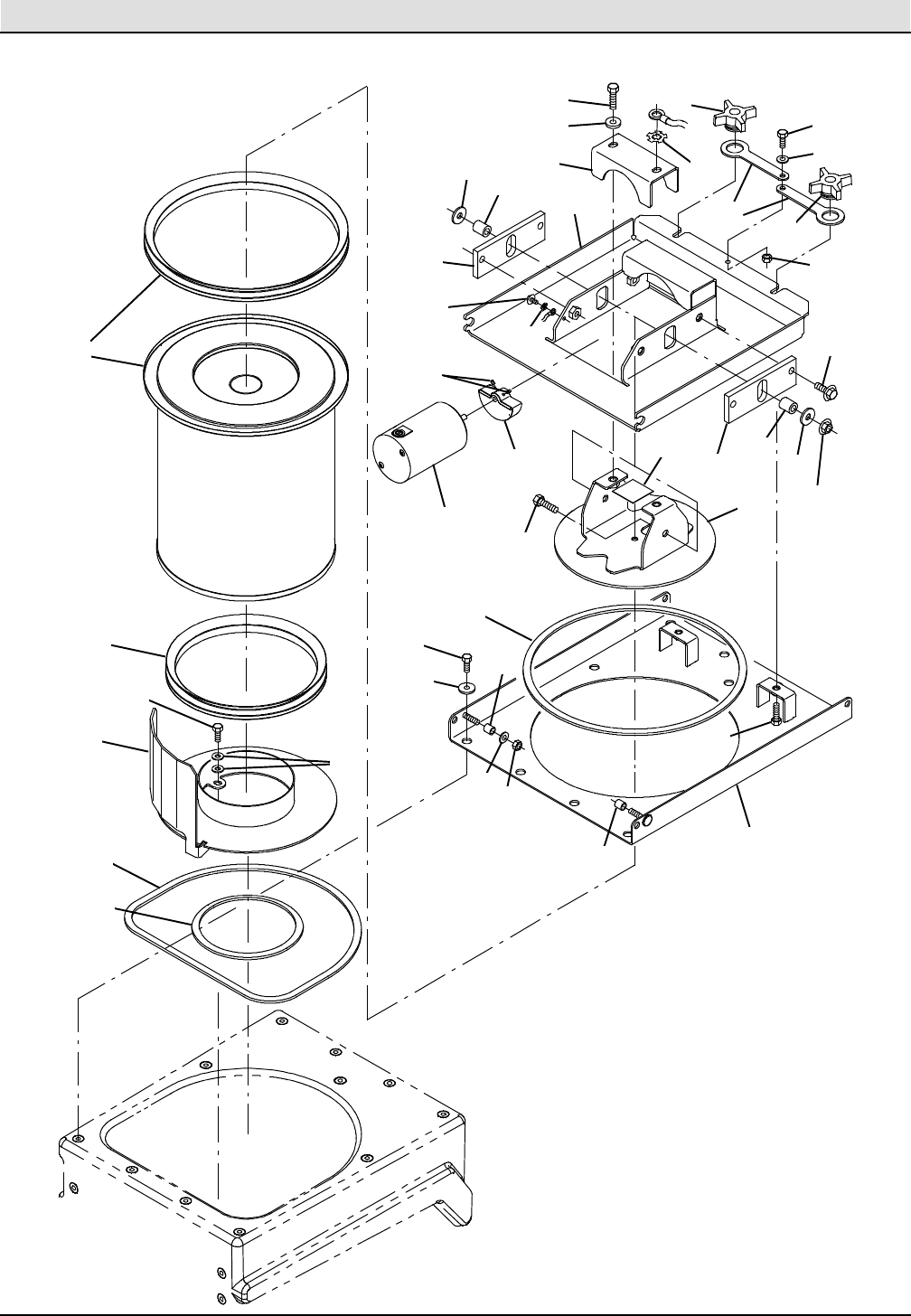

Fig. 59 -- Hopper Pre--Filter Group
20
1
2
3
4
4
5
6
16
7
8
9
10
11
12
13
13
12
14
15
14
17
18
19
FRONT

STANDARD PARTS
2-- 121
S30 Gas/LPG 9004085 (10--2013)
354697
Fig. 59 -- Hopper Pre--Filter Group
Ref. Part No. Serial Number Description Qty.
11035293 (000000-- )Box, Pre--Filter, Lower, Trimmed 1
2 1027149 (000000-- ) Seal, Pre--Filter [Midsize] 1
3 1035506 (000000-- ) Box, Pre--Filter, Upper, 3 X 4, Trimmed 1
4 1038160 (000000-- ) Rod, Thrd, 2 End, M10 X 1.5 04.6l 4
5 33948 (000000-- ) Washer, Flat, 0.38, Fendr 4
61038172 (000000-- )Nut, Wing, M10 X 1.5, Pltd 4
7 1045109 (000000-- ) Bracket, Mtg, Filter 1
8 1036802 (000000-- ) Seal Assy, Pre--Filter 2
9 1042047 (000000-- ) Bracket, Retainer, Dust Seal 2
10 1044998 (000000-- ) Seal, Pre--Filter 1
11 06942 (000000-- )Screw, Hex, M6 X 1.00 X 16, 8.8 4
12 06960 (000000-- ) Screw, Hex, M10 X 1.50 X 16, 8.8 8
13 13248 (000000-- ) Washer, Flat, 0.40b 1.12d .12, Stl, Pl 8
14 390880 (000000-- ) Sleeve, P/M, 0.40b 0.63d 0.1l [430ss] 4
15 53466 (000000-- ) Clamp, Cable, Stl, 1.50d X 1.00w, 1hole 1
16 1060765 (002100-- )Bracket, Mtg, Filter, Rh 1
17 1045434 (002100-- ) Rod Wldt, Safety, Hppr Cover 1
18 28296 (002100-- ) Pin, Clevis, 0.25d X 0.50l 1
19 39005 (002100-- ) Pin, Cotter, .094 X 0.75 1
20 1045109 (000000--002099 )Bracket, Mtg, Filter 1

STANDARD PARTS
S30 Gas/LPG 9004085 (3--2012)
2-- 122

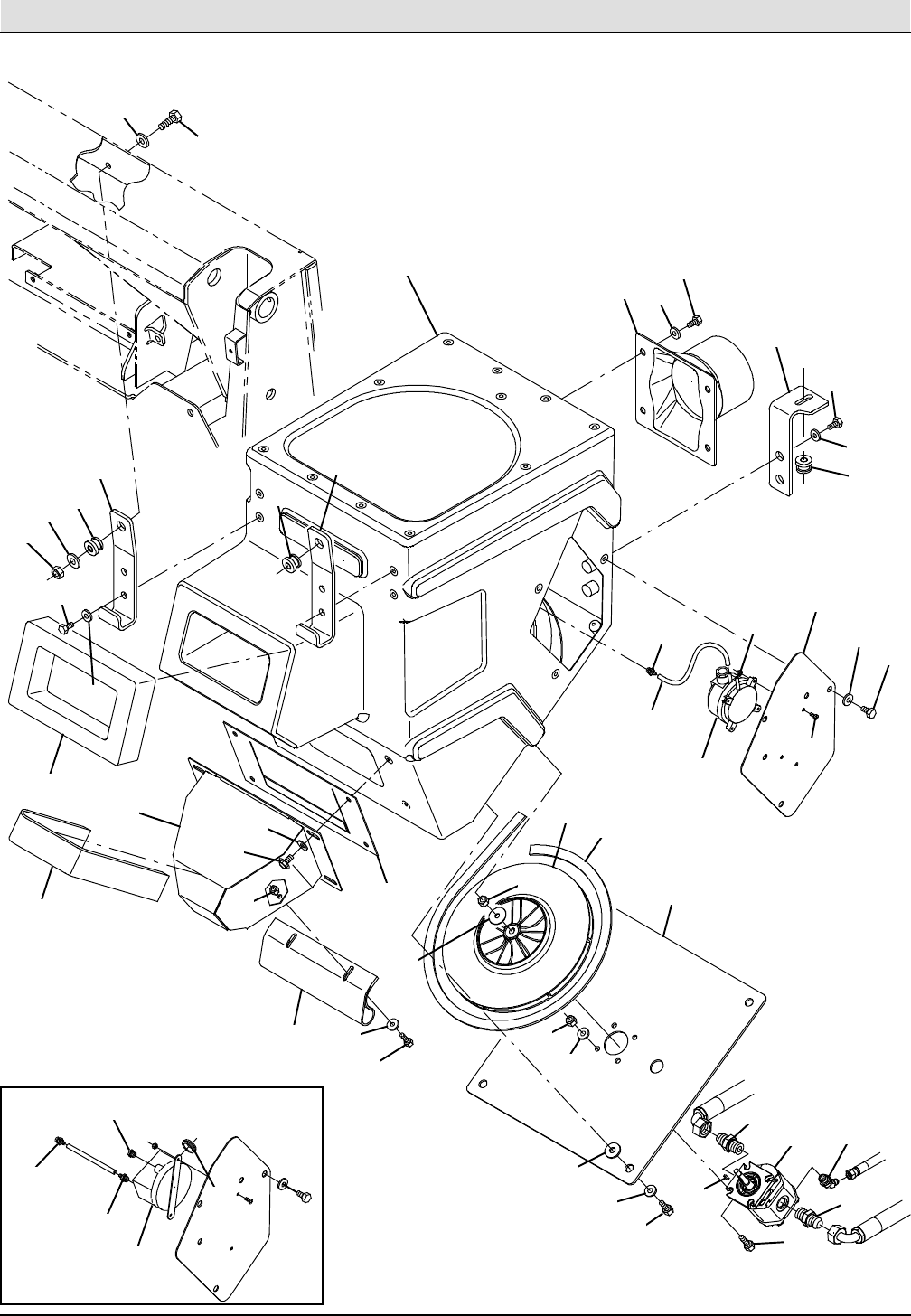

Fig. 60 -- Hopper Vacuum Fan Group
31
34
35
35
30
1
2
327
55
6
7
77
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
26
40 32
33
41
36
37
38
27
38
39
24
8
27
4
27
8
42
43

STANDARD PARTS
2-- 123
S30 Gas/LPG 9004085 (3--2012)
354698
Fig. 60 -- Hopper Vacuum Fan Group
Ref. Part No. Serial Number Description Qty.
11035510 (000000-- )Housing, Fltr, Trimmed 1
2 1035483 (000000-- ) Gasket, 2.00, 06.30w 10.63l, Adh 1
3 1031122 (000000-- ) Duct, Outlet, Vacuum 1
4 1048997 (000000-- ) Seal, Chute, Dust 1
5 1030622 (000000-- ) Bracket, Mtg, Fltr 2
61045232 (000000-- )Bracket, Mtg, Fltr 1
7 54274 (000000-- ) Isolator, Vib, Bshg, 1.1d 0.6l .4b 0.78h 3
8 1017218 (000000-- ) Washer, Flat, 0.32b 1.00d .12, Ss 10
9 1039853 (000000-- ) Duct Wldt, Chute, Dust, 34 Deg 1
10 1039948 (000000-- ) Seal, Rbr, .13, 9.06w 9.84l, Red 1
11 1042463 (000000-- )Flap Assy, Seal, Dust Chute 1
12 06943 (000000-- ) Screw, Hex, M6 X 1.00 X 20, 8.8 2
13 41178 (000000-- ) Washer, Flat, 0.25, Fendr 2
14 08708 (000000-- ) Nut, Hex, Lock, M6 X 1.00, Nl 2
15 16735 (000000-- ) Screw, Hex, M8 X 1.25 X 16, 8.8 4
16 9008624 (000000-- )Seal Kit, Vacuum Hsng, Replmt 1
17 1041237 (000000-- ) Plate, Mtg, Vacfan 1
18 1039127 (000000-- ) Impeller Assy, Vacfan [Coyote] 1
19 07786 (000000-- ) Nut, Hex, Std, M8 X 1 1
o20 1039846 (000000-- ) Motor, Hyd, Gear, Ext 0.28 Rh 3000 1
Y373712 (000000-- )Motor, Info, Repair 1
Y373711 (000000-- ) Seal Kit, Motor 1
21 44869 (000000--002999 ) Fitting, Hyd, Str, Jm08/Om08 2
21 762445 (003000-- ) Fitting, Hyd, Str, Fm08/Om08 2
22 393215 (000000--002999 ) Fitting, Hyd, E45, Jm04/Om06 1
22 1067055 (003000-- )Fitting, Hyd, E45, Fm04/Om06 1
23 39277 (000000-- ) Screw, Hex, M8 X 1.25 X 25, 8.8 4
24 39349 (000000-- ) Washer, Flat, 0.31, Sae 8
25 08709 (000000-- ) Nut, Hex, Lock, M8 X 1.25, Nl 4
26 32491 (000000-- ) Washer, Flat, 0.31, Std 7
27 16931 (000000-- )Screw, Hex, M8 X 1.25 X 20, 8.8 17
28 13248 (000000-- ) Washer, Flat, 0.40b 1.12d .12, Stl, Pl 6
29 1037088 (000000-- ) Plate, Cover 1
30 82739 (000000--002105 ) Fitting, Brs, Breather [02mp] 1
31 1045128 (000000--002105 ) Switch, Pressure, 12v 1
32 06927 (000000-- )Screw, Pan, Phl, M4 X 0.70 X 16, Ss 2
33 02850 (000000-- ) Nut, Hex, Lock, M4 X 0.70, Nl 2
34 10632--4 (000000--002105 ) Grommet, Rbr, 0.62id, F/0.9h, .06 Matl 1
35 40607 (000000--002105 ) Fitting, Brs, Str, Bm03/Pm02 2
36 09893 (000000-- ) Hose, Vacuum, 0.16id X 012.0l 1
37 39285 (000000-- )Screw, Hex, M10 X 1.50 X 40, 8.8 2
38 32492 (000000-- ) Washer, Flat, 0.38, Std 2
39 41430 (000000-- ) Nut, Hex, Lock, M10 X 1.5, Nl 2
40 1052885 (002106-- ) Switch, Press, Adj [4--16 In Wtr] 1
41 40607 (002106-- ) Fitting, Brs, Str, Bm03/Pm02 1
42 00960 (000000-- )Key, Sq, 0.12 X 0.12, 0.50l 2
43 30013 (000000-- ) Washer, Flat, 0.31, Fendr 1

STANDARD PARTS
S30 Gas/LPG 9004085 (9--2012)
2-- 124
Fig. 61 -- Hopper Filter Shaker Group
1
23
45
3
6
7
8
910
11
12
13
13
14
15
16
17
18
19
20
22
23
9
10
24
26
27
2
29
30
25
31
21
30
7
32
33
34
35
36
28

STANDARD PARTS
2-- 125
S30 Gas/LPG 9004085 (9--2012)
354699
Fig. 61 -- Hopper Filter Shaker Group
Ref. Part No. Serial Number Description Qty.
11030451 (000000-- )Plate Wldt, Lower 1
2 16391 (000000-- ) Screw, Hex, M8 X 1.25 X 20, 8.8 13
3 63234 (000000-- ) Tube, 0.38id 0.5ood 00.6l, Ss 2
4 39349 (000000-- ) Washer, Flat, 0.31, Sae 4
5 08713 (000000-- ) Nut, Hex, Lock, M8 X 1.25, Nl, Ss 2
61043869 (000000-- )Door Wldt, Shakr 1
7 1015911 (000000--001430 ) Knob, Star, 2.75d 4ear 1.1l M8x1.25,Thru 2
7 1048335 (001431-- ) Knob, Star, 2.75d 4ear 1.1l M8x1.25 2
8 1040812 (000000-- ) Bracket Wldt, Mtg, Shakr 1
9 1043927 (000000-- ) Tube, 0.41id, 0.73od, 00.88l, Stl 2
10 13248 (000000-- )Washer, Flat, 0.40b 1.12d .12, Stl, Pl 2
11 39285 (000000-- ) Screw, Hex, M10 X 1.50 X 40, 8.8 2
12 1037358 (000000-- ) Screw, Hex, M10 X 1.50 X 35, 9.8, Sems 4
13 1043092 (000000-- ) Plate, Guide 2
14 1040756 (000000-- ) Retainer, Motor 1
15 07792 (000000-- )Nut, Hex, Flng, M10 X 1.50 2
16 39283 (000000-- ) Screw, Hex, M10 X 1.50 X 25, 8.8 2
17 32485 (000000-- ) Washer, Flat, 0.38, Sae 2
18 41142 (000000-- ) Washer, Lock, Int--Ext, 0.38 1
19 1045061 (000000-- ) Motor, Ele, 2200rpm 0.08hp 06.0a, Shakr 1
20 1053164 (000000-- )Weight, Eccentric 1
21 20634 (000000-- ) Screw, Set, Soc, 10--24 X 0.25, Nl 2
22 41140 (000000-- ) Washer, Lock, Int--Ext, 0.25 1
23 361339 (000000-- ) Screw, Hex, M6 X 1.00 X 16, Fmg 1
24 9008919 (000000-- ) Filter Assy, Cyl, Dust, Replmt [S30] 1
25 76570 (000000-- )Screw, Hex, M8 X 1.25 X 30, 8.8 2
26 1046428 (000000-- ) Seal, Afmkt, Rbr, Clsd, Adh, 02ft 1
27 1042027 (000000-- ) Flange Wldt, Fltr 1
28 39349 (000000-- ) Washer, Flat, 0.31, Sae 4
29 1040564 (000000-- ) Seal, Lip, 8.86id 1
30 1053361 (000000-- )Seal, Afmkt, Rbr, Clsd, Adh, 05f 1
31 36661 (000000-- ) Gasket, Neo, .06, 02.00w 02.00l, Adh 1
32 1017218 (000000-- ) Washer, Flat, 0.32b 1.00d .12, Ss 11
33 1048353 (001431-- ) Strap, Rbr 2
34 16931 (001431-- ) Screw, Hex, M8 X 1.25 X 20, 8.8 2
35 39349 (001431-- )Washer, Flat, 0.31, Sae 1
36 39311 (001431-- ) Nut, Hex, Std, M8 X 1.25 1

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2010)
2-- 126
Fig. 62 -- Side Brush Lift Group, S30
49
12
34
5
6
7
7
7
8
8
910
11
12
12
13
14
15
16
17 8
18 19
20
21
22
23
24
25
26
27
28
8
29
30 31 32
33
8
11
11
13
34 35
35
52
8
37
38
39
40
41
42
43
44
44 45
46
47
48
54
36 35
31 33
8
50
53
51

STANDARD PARTS
2-- 127
S30 Gas/LPG 9004085 (5--2010)
354710
Fig. 62 -- Side Brush Lift Group, S30
Ref. Part No. Serial Number Description Qty.
1367403 (000000-- )Switch, Snap, 15a Nc, Rlr 1
2 19066 (000000-- ) Washer, Flat, 10 2
3 1045487 (000000-- ) Screw, Pan, Phl, M5 X 0.80 X 16, Blk 2
4 06549 (000000-- ) Nut, Hex, Lock, M5 X 0.80, Nl 2
5 1038329 (000000-- ) Bracket Wldt, Brush, Side 1
641342 (000000-- )Screw, Hex, M8 X 1.25 X 40, 8.8 2
7 08709 (000000-- ) Nut, Hex, Lock, M8 X 1.25, Nl 4
8 39349 (000000-- ) Washer, Flat, 0.31, Sae 11
9 360460 (000000-- ) Sleeve, P/M, 0.33b 0.63d 0.4l, Ss / Oil 2
10 1038372 (000000-- ) Lever Wldt, Brush, Side 1
11 64173 (000000-- )Bushing, Sleeve, 0.50b 0.59d 0.38l, Stl 3
12 64425 (000000-- ) Washer, Thrust, 0.61b 1.25d .06, Fgl 2
13 32485 (000000-- ) Washer, Flat, 0.38, Sae 2
14 41430 (000000-- ) Nut, Hex, Lock, M10 X 1.5, Nl 1
15 1036702 (000000-- ) Cable, Glv .13d 063.4l .50eye / M10 1
16 76570 (000000-- )Screw, Hex, M8 X 1.25 X 30, 8.8 1
17 360801 (000000-- ) Sleeve, 0.31b 0.50d 0.3l, Ss 1
18 12267 (000000-- ) Clevis, Adj, 0.38pin, M10x1.5 1
19 29558 (000000-- ) Pin, Clevis, 0.37d X 1.50l 1
20 59899 (000000-- ) Bracket, U, .12, 1.2w 2.3 1.0l, 2/0.6h 1
21 08179 (000000-- )Pin, Cotter, .094 X 1.00 1
22 1037265 (000000-- ) Arm Wldt, Lever 1
23 51813 (000000-- ) Pin, Clevis, 0.37d X 2.12l 1
24 08182 (000000-- ) Pin, Cotter, .125 X 1.00 1
25 1037476 (000000-- ) Spring, Tors, 1.09id .11wir 03.0coil 1
26 54995 (000000-- )Knob, 1.12d 3.86l M10 X 1.5, Plstc Tpr] 1
27 1038101 (000000-- ) Bracket Wldt 1
28 1031665 (000000-- ) Screw, Pan, M8 X 1.25 X 25, Blk 3
29 1038060 (000000-- ) Plate, Adj, Brush 1
30 369781 (000000-- ) Pulley, Cable, 1.5d Nyl 2
31 54400 (000000-- )Bracket, Angle, Keeper, Cable 2
32 59658 (000000-- ) Screw, Hex, M8 X 1.25 X 35, Nl, Ss 1
33 222460 (000000-- ) Sleeve, P/M, 0.31b 0.50d 0.5l [430ss] 1
34 223609 (000000-- ) Sleeve, P/M, 0.31b 0.50d 0.5l [430ss] 1
35 32486 (000000-- ) Washer, Flat, 0.50, Sae 3
36 86953 (000000-- )Ring, Retaining, Ext, 0.50d, Ss 1
37 1039228 (000000-- ) Pivot, Adj, Brush 1
38 41430 (000000-- ) Nut, Hex, Lock, M10 X 1.5, Nl 1
39 1039553 (000000-- ) Knob Assy,Star,1.97d 4ear M10x1.5 10.75l 1
40 763042 (000000-- ) Washer, Flat, Belleville, M10 1
41 1034760 (000000-- )Pulley, Cable, 3.1d 2.30b, .19d Cable 1
42 1034763 (000000-- ) Retainer, Pulley 1
43 397826 (000000-- ) Screw, Btn, M8 X 1.25 X 40, Ss 2
44 01685 (000000-- ) Washer, Flat, 0.38b 0.88d .08, Ss 4
45 08713 (000000-- ) Nut, Hex, Lock, M8 X 1.25, Nl, Ss 2
46 1037354 (000000-- )Screw, Hex, M8 X 1.25 X 30, 9.8, Sems 2
47 1037358 (000000-- ) Screw, Hex, M10 X 1.50 X 35, 9.8, Sems 2
48 1033863 (000000--002099 ) Plate, Lift, Upper 1
49 1038896 (000000-- ) Plate, Lift, Brush 1
50 76570 (000000-- ) Screw, Hex, M8 X 1.25 X 30, 8.8 1
51 32716 (000000-- )Nut, Hex, Jam, M10 X 1.5, Ss 1
52 39278 (000000-- ) Screw, Hex, M8 X 1.25 X 50, 8.8 1
53 39311 (000000-- ) Nut, Hex, Std, M8 X 1.25 1
54 1060763 (002100-- ) Plate, Lift, Brush 1

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2010)
2-- 128
Fig. 63 -- Side Brush Motor and Pivot Group, S30
31
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
4
15
16
17
18
20
21
22
23 24
24
25 25
26
27
27
26
28
28
29
30
19

STANDARD PARTS
2-- 129
S30 Gas/LPG 9004085 (5--2011)
354711
Fig. 63 -- Side Brush Motor and Pivot Group, S30
Ref. Part No. Serial Number Description Qty.
11029704 (000000-- )Pivot Wldt, Brush, Side 1
2 45261 (000000-- ) Spring, Cmpr, 0.97od .11wir 02.5l 1
3 06965 (000000-- ) Screw, Hex, M10 X 1.50 X 80, 8.8 1
4 32485 (000000-- ) Washer, Flat, 0.38, Sae 2
5 222196 (000000-- ) Pin, Clevis, 0.50d X 4.25l 1
632486 (000000-- )Washer, Flat, 0.50, Sae 1
7 08175 (000000-- ) Pin, Cotter, .125 X 1.25 1
8 1029709 (000000-- ) Arm, Brush, Side 1
9 80395 (000000-- ) Sleeve, P/M, 0.31b 0.50d 0.7l [430ss] 1
10 1037355 (000000-- ) Screw, Hex, M8 X 1.25 X 35, 9.8, Sems 1
11 08709 (000000-- )Nut, Hex, Lock, M8 X 1.25, Nl 1
12 1029682 (000000-- ) Arm Wldt, Brush, Side 1
13 08182 (000000-- ) Pin, Cotter, .125 X 1.00 3
14 1029674 (000000-- ) Bracket, Mtg, Motor, Side Brush 1
15 379607 (000000--002133 ) Motor, Hyd, Gear, Int 17.9 Bi--Dir 1500 (See Breakdowns) 1
15 1057338 (002134-- )Motor, Hyd, Gear, Int 17.9 Bi--Dir 2500 1
16 47508 (000000--002999 ) Fitting, Hyd, Str, Jm06/Om10 2
16 762439 (003000-- ) Fitting, Hyd, Str, Fm06/Om10 2
17 46559 (000000-- ) Screw, Hex, .38--16 X 1.25, Nl 4
18 32492 (000000-- ) Washer, Flat, 0.38, Std 4
19 16082 (000000--002133 )Guard, String, Motor, Brush 1
20 1054256 (000000-- ) Guard, Brush 1
21 47501 (000000-- ) Hub, Adapter, Brush, 1.00b 1
22 84581 (000000-- ) Pin Assy, Side Brush W/ Clip 1
23 51538 (000000-- ) Pin, Clevis, 0.50d X 5.00l 1
24 51225 (000000-- )Pin, Clevis, 0.50d X 5.50l 2
25 53468 (000000-- ) Clamp, Cable, Stl, 1.75d X 1.00w, 1hole 3
26 1037346 (000000-- ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 2
27 07791 (000000-- ) Nut, Hex, Flng, M8 X 1.25 2
28 70157 (000000-- ) Clamp, Cable, Ss, 2.50d X 1.00w, 1hole 2
29 44961 (000000-- )Tie, Cable, Nyl, 14.5l .30w 4.0 Max D 3
30 762179 (000000-- ) Guard, Hose, Rbr, 5.0l 1
31 39394 (000000-- ) Screw, Hex, .31--09 X 1.25, Wood 4

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2010)
2-- 130
Fig. 64 -- Side Brush Motor Group, S30 XP
1
2
3
4
5
7
89
10
11
12
12 13
13
11
11 14
14
15
16
6

STANDARD PARTS
2-- 131
S30 Gas/LPG 9004085 (5--2011)
354741
Fig. 64 -- Side Brush Motor Group, S30 XP
Ref. Part No. Serial Number Description Qty.
11029674 (000000-- )Bracket, Mtg, Motor, Side Brush 1
2 379607 (000000--002133 ) Motor, Hyd, Gear, Int 17.9 Bi--Dir 1500 (See Breakdowns) 1
2 1057338 (002134-- ) Motor, Hyd, Gear, Int 17.9 Bi--Dir 2500 1
3 47508 (000000--002999 ) Fitting, Hyd, Str, Jm06/Om10 2
3 762439 (003000-- ) Fitting, Hyd, Str, Fm06/Om10 2
446559 (000000-- )Screw, Hex, .38--16 X 1.25, Nl 4
5 32492 (000000-- ) Washer, Flat, 0.38, Std 4
6 16082 (000000--002133 ) Guard, String, Motor, Brush 1
7 1054256 (000000-- ) Guard, Brush 1
8 84581 (000000-- ) Pin Assy, Side Brush W/ Clip 1
947501 (000000-- )Hub, Adapter, Brush, 1.00b 1
10 39394 (000000-- ) Screw, Hex, .31--09 X 1.25, Wood 4
11 53468 (000000-- ) Clamp, Cable, Stl, 1.75d X 1.00w, 1hole 3
12 1037346 (000000-- ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 3
13 07791 (000000-- ) Nut, Hex, Flng, M8 X 1.25 2
14 70157 (000000-- )Clamp, Cable, Ss, 2.50d X 1.00w, 1hole 2
15 44961 (000000-- ) Tie, Cable, Nyl, 14.5l .30w 4.0 Max D 3
16 762179 (000000-- ) Guard, Hose, Rbr, 5.0l 1

STANDARD PARTS
S30 Gas/LPG 9004085 (2--2008)
2-- 132
Fig. 65 -- Side Brush Lift and Pivot Group, S30 XP
1
2
3
4
5
5
6
7
8
9
9
10
11
11 12
13
14
15
16
17
15
18
19
20
21
22
23
11
24
25
26
27
28
11
11
11
23
22
29
30
21

STANDARD PARTS
2-- 133
S30 Gas/LPG 9004085 (5--2011)
354738
Fig. 65 -- Side Brush Lift and Pivot Group, S30 XP
Ref. Part No. Serial Number Description Qty.
11039628 (000000-- )Pivot Wldt, Brush, Side 1
2 222196 (000000-- ) Pin, Clevis, 0.50d X 4.25l 1
3 1029682 (000000-- ) Arm Wldt, Brush, Side 1
4 1026459 (000000-- ) Arm, Linkage, Side Brush 1
5 51225 (000000-- ) Pin, Clevis, 0.50d X 5.50l 2
651538 (000000-- )Pin, Clevis, 0.50d X 5.00l 1
7 80395 (000000-- ) Sleeve, P/M, 0.31b 0.50d 0.7l [430ss] 1
8 76570 (000000-- ) Screw, Hex, M8 X 1.25 X 30, 8.8 1
9 32491 (000000-- ) Washer, Flat, 0.31, Std 2
10 08709 (000000-- ) Nut, Hex, Lock, M8 X 1.25, Nl 1
11 08182 (000000-- )Pin, Cotter, .125 X 1.00 6
12 06963 (000000-- ) Screw, Hex, M10 X 1.5 X 60, 8.8 1
13 32492 (000000-- ) Washer, Flat, 0.38, Std 1
14 45261 (000000-- ) Spring, Cmpr, 0.97od .11wir 02.5l 1
15 1026462 (000000-- ) Lever, Lift, Brush 2
16 1026525 (000000-- )Tube, 0.59id 1.25od 00.6l, Stl 1
17 59634 (000000-- ) Bushing, Sleeve, 0.50b 0.59d 0.62l, Fgl 1
18 51534 (000000-- ) Pin, Clevis, 0.50d X 2.00l 1
19 43290 (000000-- ) Pin, Clevis, 0.50d X 1.75l 1
20 1041034 (000000-- ) Cylinder, Hyd, 1.5b 06.3l 01.50strk 2500 1
21 77097 (000000--002999 )Fitting, Hyd, E90, Jm04/Om04 2
21 762427 (003000-- ) Fitting, Hyd, E90, Fm04/Om04 2
22 29558 (000000-- ) Pin, Clevis, 0.37d X 1.50l 2
23 39005 (000000-- ) Pin, Cotter, .094 X 0.75 2
24 1036333 (000000-- ) Angle 1
25 22290 (000000-- )Spring, Cmpr, 0.72od .06wir 02.3l 1
26 1039141 (000000-- ) Knob 1
27 1039199 (000000-- ) Rod, Thrd, M10x1.5 80l 1
28 13865 (000000-- ) Pin, Roll, .125d X 1.25l, .125/.129 1
29 1034501 (000000--002099 ) Plate,Lift,Premium 1
29 1060764 (002100-- )Plate,Lift,Premium 1
30 1037354 (000000-- ) Screw, Hex, M8 X 1.25 X 30, 9.8, Sems 4

STANDARD PARTS
S30 Gas/LPG 9004085 (6--2008)
2-- 134

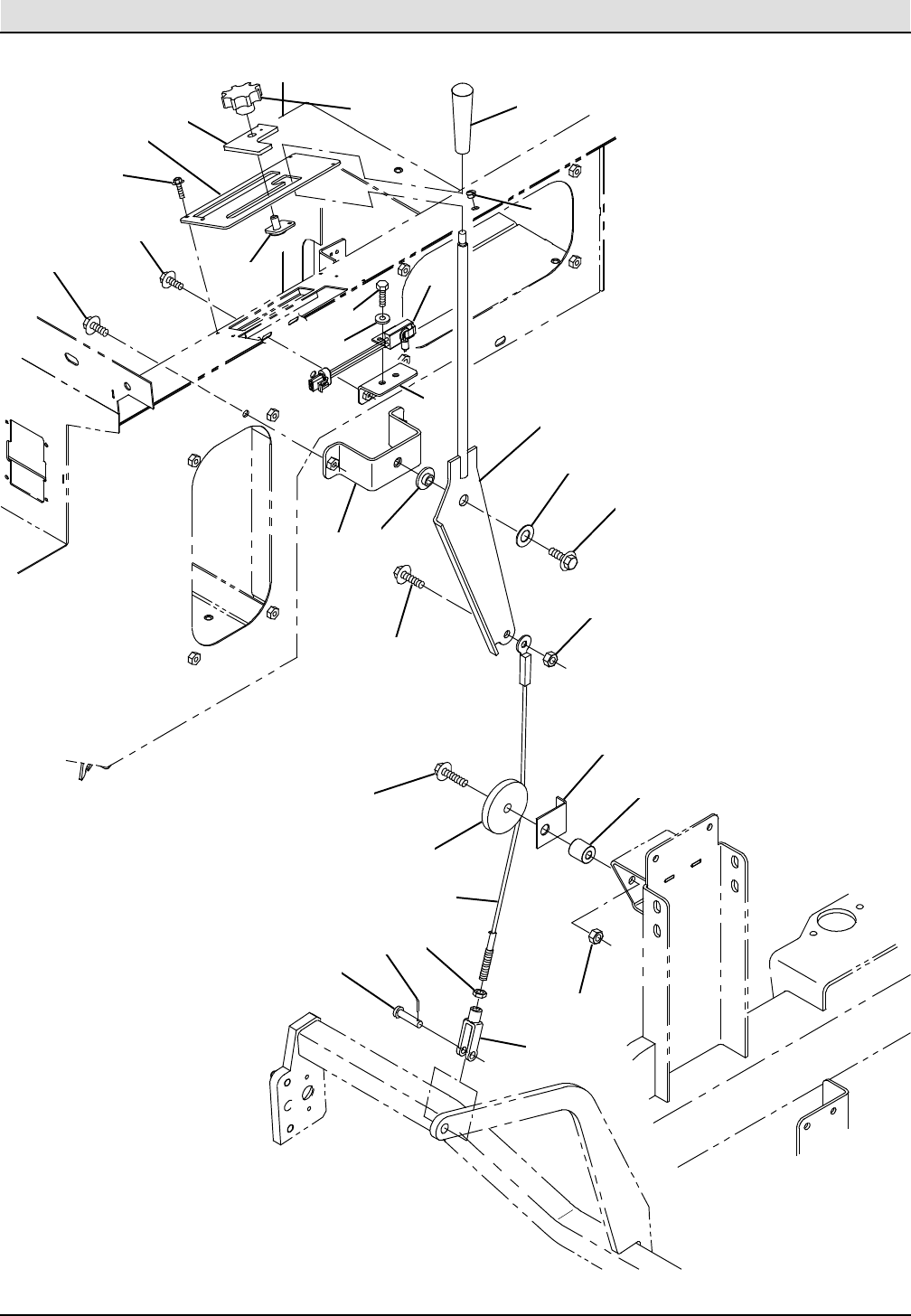

Fig. 66 -- Main Brush Lift Group, S30
12
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17 18
19
20
21
22
23
24
25
26
27
28
29

STANDARD PARTS
2-- 135
S30 Gas/LPG 9004085 (6--2008)
354700
Fig. 66 -- Main Brush Lift Group, S30
Ref. Part No. Serial Number Description Qty.
11042785 (000000-- )Bracket, Lift 1
2 363087 (000000-- ) Bushing, Flng, 0.44b 1.25d 0.25l 1
3 1041539 (000000-- ) Lever Wldt, Lift, Brush, Main 1
4 54995 (000000-- ) Knob, 1.12d 3.86l M10 X 1.5, Plstc Tpr] 1
5 07450 (000000-- ) Bearing, Thrust, 0.66b 1.25d 0.06w 1
61037358 (000000-- )Screw, Hex, M10 X 1.50 X 35, 9.8, Sems 1
7 12267 (000000-- ) Clevis, Adj, 0.38pin, M10x1.5 1
8 32716 (000000-- ) Nut, Hex, Jam, M10 X 1.5, Ss 1
9 86240 (000000-- ) Pin, Clevis, 0.38d X 1.13l 1
10 08179 (000000-- ) Pin, Cotter, .094 X 1.00 1
11 379684 (000000-- )Pulley Assy, Cable, 2.8d 0.50b 1
12 222460 (000000-- ) Sleeve, P/M, 0.31b 0.50d 0.5l [430ss] 1
13 379686 (000000-- ) Angle, Keeper, Cable 1
14 1041123 (000000-- ) Cable, Glv .19 24.5l .3 Eye / M10 1
15 1037355 (000000-- ) Screw, Hex, M8 X 1.25 X 35, 9.8, Sems 1
16 08709 (000000-- )Nut, Hex, Lock, M8 X 1.25, Nl 1
17 1046048 (000000-- ) Panel Wldt, Handle, Lift 1
18 1042855 (000000-- ) Plate Wldt, Brush, Adj 1
19 1046052 (000000-- ) Plate Wldt, Stop [S30] 1
20 383205 (000000-- ) Knob, Star, 2.20d 8ear 1.1l M10x1.5, Nyl 1
21 1045964 (000000-- )Screw, Hex, M4 X 0.70 X 10, Fmg, Blk 4
22 1040019 (000000-- ) Switch, Limit, 15a, Nc 1
23 1040753 (000000-- ) Bracket, Switch 1
24 19066 (000000-- ) Washer, Flat, 10 2
25 09244 (000000-- ) Screw, Hex, M5 X 0.80 X 16, 8.8 2
26 1037346 (000000-- )Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 2
27 1040467 (000000-- ) Screw, Hex, M6 X 1.0 X 20, 9.8, Sems 2
28 1037354 (000000-- ) Screw, Hex, M8 X 1.25 X 30, 9.8, Sems 1
29 33807 (000000-- ) Plug, Hole, Rnd, 0.44h .03--.12, Blk Nyl 1

STANDARD PARTS
S30 Gas/LPG 9004085 (6--2008)
2-- 136

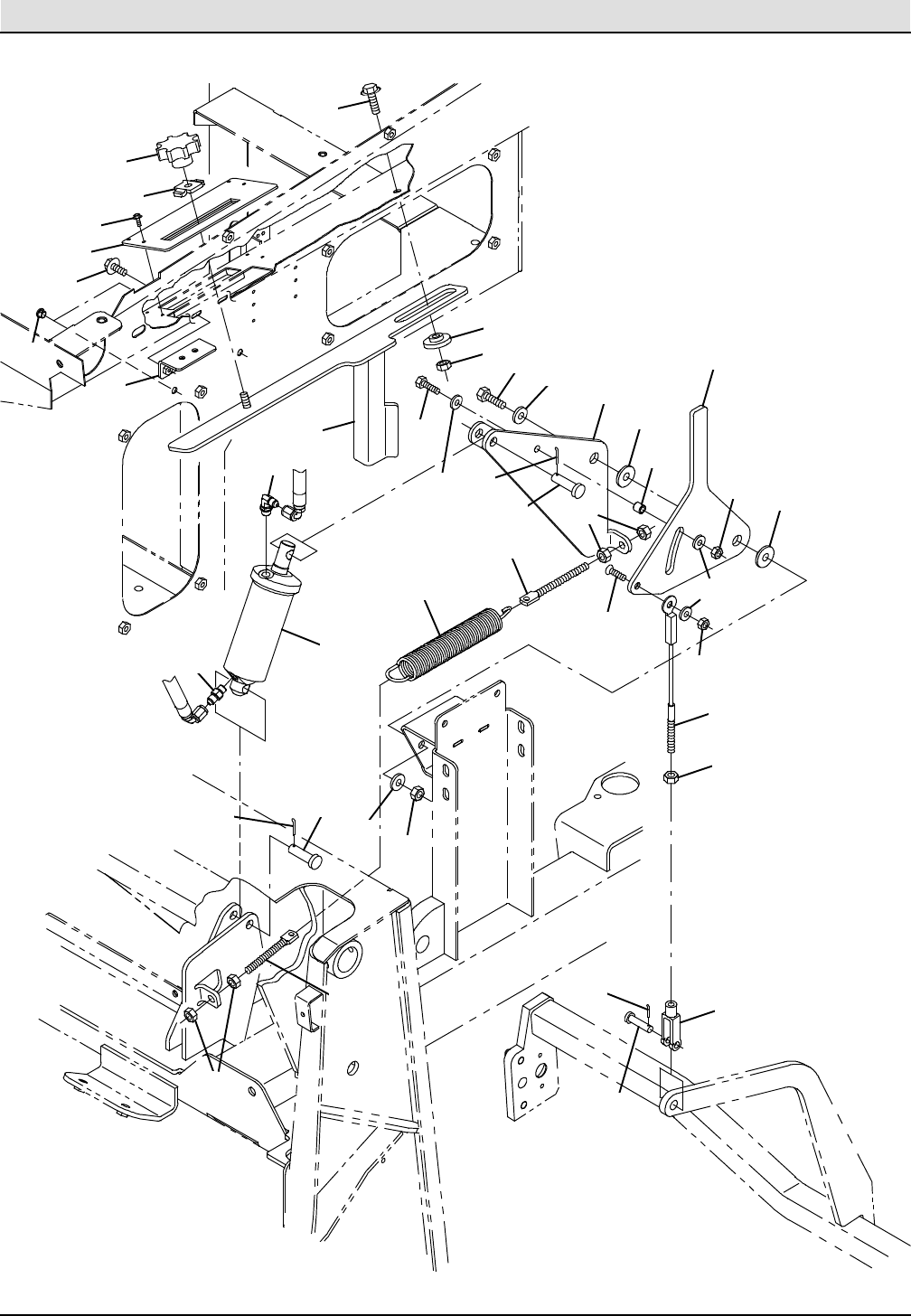

Fig. 67 -- Main Brush Lift Group, S30 XP
1
2
3
4
5
7
6
8
9
10
11
12
13
14
15
15
16
17
17
18
19
20
21
21
22
22
23
24 25
26
28
27
29
13
30
16
13
12
25 4
31
32
33

STANDARD PARTS
2-- 137
S30 Gas/LPG 9004085 (5--2011)
354749
Fig. 67 -- Main Brush Lift Group, S30 XP
Ref. Part No. Serial Number Description Qty.
11032432 (000000-- )Plate Wldt, Brush, Adj 1
2 1032429 (000000-- ) Retainer, Stop 1
3 1037358 (000000-- ) Screw, Hex, M10 X 1.50 X 35, 9.8, Sems 1
4 41430 (000000-- ) Nut, Hex, Lock, M10 X 1.5, Nl 2
5 1032449 (000000-- ) Panel Wldt, Lift 1
61005740 (000000-- )Plate, Brush, Adj 1
7 1045964 (000000-- ) Screw, Hex, M4 X 0.70 X 10, Fmg, Blk 4
8 383205 (000000-- ) Knob, Star, 2.20d 8ear 1.1l M10x1.5, Nyl 1
9 1038176 (000000-- ) Cylinder, Hyd, 2.0b 08.0l 04.00strk 2500 1
10 77097 (000000--002999 ) Fitting, Hyd, E90, Jm04/Om04 1
10 762427 (003000-- )Fitting, Hyd, E90, Fm04/Om04 1
11 55586 (000000--002999 ) Fitting, Hyd, Str, Jm04/Om04 1
11 762428 (003000-- ) Fitting, Hyd, Str, Fm04/Om04 1
12 43290 (000000-- ) Pin, Clevis, 0.50d X 1.75l 2
13 08182 (000000-- ) Pin, Cotter, .125 X 1.00 3
14 368197 (000000-- )Spring, Extn, 1.39od 0.15wir 09.0l 1
15 1007220 (000000-- ) Bolt, Eye, M10 X 1.50 X 117mm, 08.00 Eye 2
16 39312 (000000-- ) Nut, Hex, Std, M10 X 1.50 4
17 363087 (000000-- ) Bushing, Flng, 0.44b 1.25d 0.25l 2
18 1035400 (000000-- ) Bracket Wldt, Mtg, Cyl 1
19 222460 (000000-- )Sleeve, P/M, 0.31b 0.50d 0.5l [430ss] 1
20 06955 (000000-- ) Screw, Hex, M8 X 1.25 X 35, 8.8 1
21 32491 (000000-- ) Washer, Flat, 0.31, Std 3
22 08709 (000000-- ) Nut, Hex, Lock, M8 X 1.25, Nl 2
23 1041446 (000000-- ) Bracket, Brush, Stop Adj 1
24 06962 (000000-- )Screw, Hex, M10 X 1.50 X 45, 8.8 1
25 32492 (000000-- ) Washer, Flat, 0.38, Std 2
26 383194 (000000-- ) Cable, Glv .19d 009.88l .38eye / M10 1
27 12267 (000000-- ) Clevis, Adj, 0.38pin, M10x1.5 1
28 32716 (000000-- ) Nut, Hex, Jam, M10 X 1.5, Ss 1
29 86240 (000000-- )Pin, Clevis, 0.38d X 1.13l 1
30 07810 (000000-- ) Screw, Flt, Soc, M8 X 1.25 X 25, 10.9 1
31 01314 (000000-- ) Plug, Hole, Rnd, 0.38h .03--.12, Blk Nyl 2
32 1040753 (000000-- ) Bracket, Switch 1
33 1040467 (000000-- )Screw, Hex, M6 X 1.00 X 20, 9.8, Sems 2

STANDARD PARTS
S30 Gas/LPG 9004085 (9--2012)
2-- 138

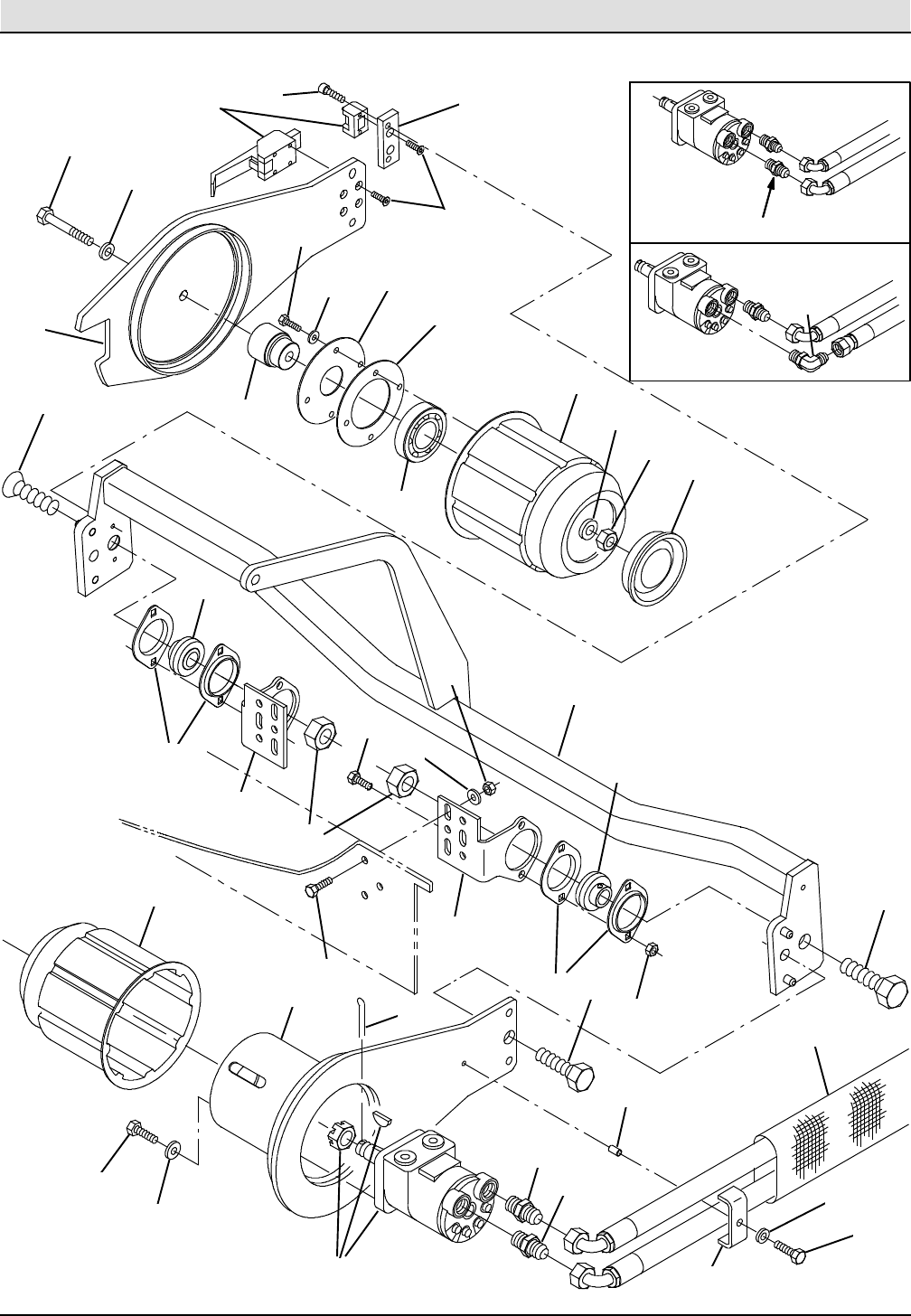

Fig. 68 -- Main Brush Drive Group
42
44
1
2
3
4
5
6
7
8
910
11
12
13
14
15
16
17
18 19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
33
28
4
5
43

STANDARD PARTS
2-- 139
S30 Gas/LPG 9004085 (9--2012)
354701
Fig. 68 -- Main Brush Drive Group
Ref. Part No. Serial Number Description Qty.
11039501 (000000-- )Tube Wldt 1
2 383142 (000000-- ) Bracket, Mtg, Rh 1
3 383143 (000000-- ) Bracket, Mtg, Lh 1
4 25887 (000000-- ) Bearing, W/ Collar, 0.75b 1.85d 1.06w 2
5 35973 (000000-- ) Flange, Brg, 1.9id 2h 4
6383139 (000000-- )Arm Wldt, Brush, Main, Drive, Lh 1
7 377249 (000000-- ) Arm, Brush, Main, W/ Label 1
8 54204 (000000-- ) Plate, Mtg 1
9 54878 (000000-- ) Latch, Cmpr, M5 X 0.8 Blk 1
10 57824 (000000-- ) Screw, Soc, M6 X 1.00 X 20, 12.9, Nl 2
11 09120 (000000-- )Screw, Flt, Soc, M5 X 0.80 X 16, 10.9 6
12 08711 (000000-- ) Nut, Hex, Lock, M12 X 1.75, Nl 1
13 379608 (000000--002133 ) Motor, Hyd, Gear, Int 02.8 Bi--Dir 1500 (See Breakdowns) 1
13 1057337 (002134-- ) Motor, Hyd, Gear, Int 02.8 Bi--Dir 2500 1
14 44869 (000000--002999 ) Fitting, Hyd, Str, Jm08/Om08 1
14 762445 (003000-- )Fitting, Hyd, Str, Fm08/Om08 1
15 16931 (000000-- ) Screw, Hex, M8 X 1.25 X 20, 8.8 4
16 87631 (000000--002133 ) Plug Wldt, Drive, Brush 1
16 1057643 (002134-- ) Plug Wldt, Drive, Brush 1
17 51715 (000000-- ) Bracket, U, .19, 2.8w 0.9 1.0l, 1/0.3h 1
18 1007807 (000000-- )Screw, Flt, Soc, .75--10 X 2.50, Al 1
19 55779 (000000-- ) Plug Wldt, Idler, Brush 1
20 24899 (000000-- ) Bearing, Ball, 1.38b 2.83d 0.67w 1
21 30252 (000000-- ) Disc, 0.08, 04.39d 02.56b, 4/.28h 3.8bc 1
22 30253 (000000-- ) Disc, 0.06, 04.39d 01.67b, 4/.30h 3.8bc 1
23 30251 (000000-- )Shaft, Idler, Plug, Brush 1
24 30255 (000000-- ) Cap, Vinyl, 3.28d 0.45l 1
25 51564 (000000-- ) Washer, Flat, 0.53b 1.75d .12, Stl, Pl 1
26 13773 (000000-- ) Sleeve, Nyl, #27 20.0l 1
27 56228 (000000-- ) Tube, Plstc, 0.25id 0.31od 00.5l, Blk 1
28 01684 (000000-- )Washer, Flat, 0.27b 0.69d .05, Ss 1
29 07805 (000000-- ) Screw, Hex, M6 X 1.00 X 35, Ss 1
30 39395 (000000-- ) Screw, Hex, .75--10 X 2.50, Fl 1
31 32987 (000000-- ) Nut, Hex, Lock, .75--10, Nl 2
32 09010 (000000-- ) Screw, Hex, M8 X 1.25 X 25, Ss 6
33 08709 (000000-- )Nut, Hex, Lock, M8 X 1.25, Nl 10
34 41186 (000000-- ) Washer, Flat, Belleville, .31 3
35 01762 (000000-- ) Screw, Hex, .38--16 X 0.75, Nl 4
36 32485 (000000-- ) Washer, Flat, 0.38, Sae 4
37 08175 (000000-- ) Pin, Cotter, .125 X 1.25 1
38 12277 (000000-- )Screw, Hex, M6 X 1.00 X 20, Nl, Ss 4
39 06975 (000000-- ) Screw, Hex, M12 X 1.75 X 90, 8.8 1
40 36328 (000000-- ) Washer, Flat, Belleville, .50 1
41 06977 (000000-- ) Screw, Hex, M16 X 2.00 X 20, 8.8 1
42 44869 (000000--001312 ) Fitting, Hyd, Str, Jm08/Om08 1
43 1046890 (001313--002999 )Fitting, Hyd, E90, Jm08/Om08, Med 1
43 1067052 (003000--003440 ) Fitting, Hyd, E90, Fm08/Om08, Med 1
44 762445 (003441-- ) Fitting, Hyd, Str, Fm08/Om08 1

STANDARD PARTS
S30 Gas/LPG 9004085 (6--2008)
2-- 140
Fig. 69 -- Hydraulic Schematic
1027521-- 354734

STANDARD PARTS
2-- 141
S30 Gas/LPG 9004085 (6--2008)
Fig. 69 -- Hydraulic Schematic
1027521-- 354734

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2011)
2-- 142
Fig. 70 -- Hydraulic Hose Group, S30 (000000--002999)
Main Brush
Motor 2
M4
C4 C5
M5
P2
C2
T1
C1
M1 M2
T2
P1
M3
M6
T
L
R
P
Cooler
Cooling Fan
Motor
Aux
Pump
Propel
Pump
Reservoir
Control
Valve
Steer
Cylinder
Wheel Drive
Motor
Main Brush
Motor
Hopper
Dump Door
Cylinder
Vac Fan
Motor
Side Brush
Motor
Hopper Lift
Cylinder
Steering
Valve
1
27
3
4
56
7
8
9
10
11
29
13
14
15
28
17
31 19
20
30
22
23
24
25 26
16
M5
T1
M2
12
21
18

STANDARD PARTS
2-- 143
S30 Gas/LPG 9004085 (5--2011)
354737
Fig. 70 -- Hydraulic Hose Group, S30 (000000--002999)
Ref. Part No. Serial Number Description Qty.
11039753 (000000--002999 )Hose, Hyd, Tc08, Jf08str/Jf08e90, 42.0 1
2 1041383 (000000--001312 ) Hose, Hyd, Tc08, Jf08e90/Jf08str, 40.0 1
3 1041386 (000000--002999 ) Hose, Hyd, Tc08, Jf08e90/Jf08str, 52.0 2
4 396213 (000000--002999 ) Hose, Hyd, Tc06, Jf06e90/Jf06str, 134.0 1
5 1041941 (000000--002999 ) Hose, Hyd, Tc06, Jf06e90/Jf06str, 86.0 1
61023486 (000000--002999 )Hose, Hyd, Tc08, Jf08e90/Jf08str, 034.0 1
7 1041385 (000000--002999 ) Hose, Hyd, Med04, Jf04str/Jf04str, 37.0 1
8 381857 (000000--002999 ) Hose, Hyd, Tc08, Jf08e90/Jf08str, 018.0 1
9 381865 (000000--002999 ) Hose, Hyd, Tc04, Jf04str/Jf04str, 018.0 1
10 1025990 (000000--002999 ) Hose, Hyd, Tc04, Jf04str/Jf04str, 039.0 1
11 21119 (000000--002999 )Hose, Hyd, Tc04, Jf04e90/Jf04str, 092.0 2
12 1041392 (000000--002099 ) Hose, Hyd, Tc06, Jf06e90/Jf06str, 50.0 1
13 77473 (000000--002999 ) Hose, Hyd, Suc20, Jf20e45/Jf20str, 022.5 1
14 87672 (000000--002999 ) Hose, Hyd, Med04, Jf04e45/Jf04str, 038.0 1
15 1033670 (000000--002999 ) Hose, Hyd,Med, Jf16str/Jf16e90, 16.0 1
16 1046121 (000000--002099 )Hose, Hyd, Med16, Jf16e90/Jf16str, 19.0 1
17 1036185 (000000--002999 ) Hose, Hyd, Tc08, Jf08str/Jf08str, 37.0 2
18 9008697 (000000--002687 ) Hose Kit, Rear Drive, Replmt 1
19 1065453 (002688--002999 ) Hose, Hyd, Spcl, Ff10e45/Ff10str, 56.0 1
20 1039586 (000000--002999 ) Hose, Hyd, Med10, Jf10e90/Jf10str, 27.0 1
21 1036193 (000000--002099 )Hose, Med04, Jf04e45/Jf04str, 86.0 1
22 1036194 (000000--002999 ) Hose, Hyd, Suc12, Jf12str/Jf12str, 27.0 1
23 9000351 (000000--002999 ) Hose, Hyd, Tc06, Jf06e90/Jf06str, 028.0 1
24 396234 (000000--002999 ) Hose, Hyd, Tc06, Jf06e90/Jf06str, 062.0 1
25 1037162 (000000--002999 ) Hose, Hyd, Tc06, Jf06e90/Jf06str, 54.0 1
26 1036906 (000000--002999 )Hose, Hyd, Tc06, Jf06str/Jf06e90, 080.0 1
27 365009 (001313--002999 ) Hose, Hyd, Tc08, Jf08str/Jf08str, 040.0 1
28 1033670 (002100--002999 ) Hose, Hyd, Med16, Jf16e90/Jf16str, 016.0 1
29 377235 (002100--002999 ) Hose, Hyd, Tc06, Jf06str/Jf06str, 048.0 1
30 65206 (002100--002999 ) Hose, Hyd, Med04, Jf04e45/Jf04str, 078.0 1
31 1065452 (002688--002999 )Hose, Hyd, Spcl, Ff10str/Ff10str, 046.0 1

STANDARD PARTS
S30 Gas/LPG 9004085 (10--2013)
2-- 144
Fig. 71 -- Hydraulic Hose Group, S30 (003000-- )
Main Brush
Motor
2
M4
C4 C5
M5
P2
C2
T1
C1
M1M2
T2
P1
M3
M6
T
L
R
P
Cooler
Cooling Fan
Motor
Aux
Pump
Propel
Pump
Reservoir
Control
Valve
Steer
Cylinder
Wheel Drive
Motor
Main Brush
Motor
Hopper
Dump Door
Cylinder
Vac Fan
Motor
Side Brush
Motor
Hopper Lift
Cylinder
Steering
Valve
FRONT
1
56
7
8
9
7
11
16
15
17
23
24
25 26
10
3
4
13
12
18 19
20
21
22
14

STANDARD PARTS
2-- 145
S30 Gas/LPG 9004085 (10--2013)
354737
Fig. 71 -- Hydraulic Hose Group, S30 (003000-- )
Ref. Part No. Serial Number Description Qty.
11067109 (003000-- )Hose, Hyd, Tc08, Ff08e90/Ff08str, 042.0 1
2 1067112 (003000--03440 ) Hose, Hyd, Tc08, Ff08str/Ff08str, 040.0 1
3 1067110 (003000-- ) Hose, Hyd, Tc08, Ff08e90/Ff08str, 052.0 2
4 1067105 (003000--005699 ) Hose, Hyd, Tc06, Ff06e90/Ff06str, 134.0 1
4 9011154 (005700-- ) Hose Kit, Hyd, Replmt [S30] 1
51067104 (003000-- )Hose, Hyd, Tc06, Ff06e90/Ff06str, 086.0 1
6 1067108 (003000-- ) Hose, Hyd, Tc08, Ff08e90/Ff08str, 034.0 1
7 1067090 (003000-- ) Hose, Hyd, Tc04, Ff04str/Ff04str, 037.0 2
8 1067107 (003000-- ) Hose, Hyd, Tc08, Ff08e90/Ff08str, 018.0 1
9 1067089 (003000-- ) Hose, Hyd, Tc04, Ff04str/Ff04str, 018.0 1
10 1067109 (003441-- )Hose, Hyd, Tc08, Ff08e90/Ff08str, 042.0 1
11 1067087 (003000-- ) Hose, Hyd, Tc04, Ff04e90/Ff04str, 092.0 2
12 1067115 (003000--005699 ) Hose, Hyd, Tc16, Ff16e90/Ff16str, 016.0 1
12 1072633 (005700-- ) Hose, Hyd, Tc12, Ff12e90/Ff12str, 014.0 1
13 1067300 (003000-- ) Hose, Hyd, Suc20, Ff20e45/Ff20str, 022.5 1
14 1067083 (003000-- )Hose, Hyd, Tc04, Ff04e45/Ff04str, 038.0 1
15 1067115 (003000-- ) Hose, Hyd, Tc16, Ff16e90/Ff16str, 016.0 1
16 1067106 (003000-- ) Hose, Hyd, Tc06, Ff06str/Ff06str, 048.0 1
17 1072531 (003000-- ) Hose, Hyd, Tc08, Ff08str/Ff08str, 041.0 2
18 1065452 (003000-- ) Hose, Hyd, Spcl, Ff10str/Ff10str, 046.0 1
19 1065453 (003000-- )Hose, Hyd, Spcl, Ff10e45/Ff10str, 056.0 1
20 1067113 (003000-- ) Hose, Hyd, Tc10, Ff10e90/Ff10str, 027.0 1
21 1067084 (003000-- ) Hose, Hyd, Tc04, Ff04e45/Ff04str, 078.0 1
22 1067299 (003000-- ) Hose, Hyd, Suc12, Ff12str/Ff12str, 025.0 1
23 1067097 (003000-- ) Hose, Hyd, Tc06, Ff06e90/Ff06str, 028.0 1
24 1067101 (003000-- )Hose, Hyd, Tc06, Ff06e90/Ff06str, 062.0 1
25 1067099 (003000-- ) Hose, Hyd, Tc06, Ff06e90/Ff06str, 054.0 1
26 1067102 (003000-- ) Hose, Hyd, Tc06, Ff06e90/Ff06str, 080.0 1

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2011)
2-- 146

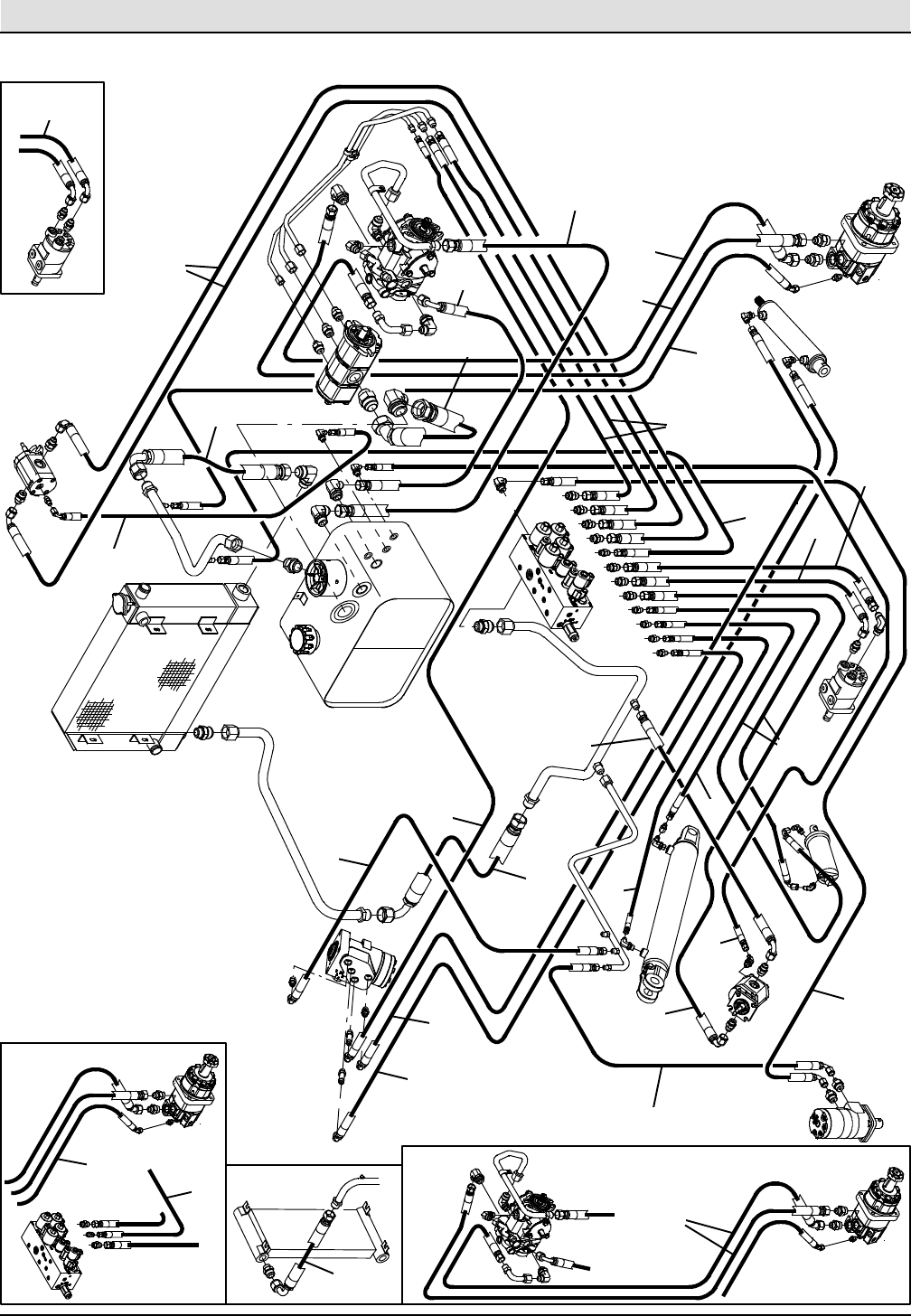

Fig. 72 -- Hydraulic Hose Group, S30 XP (000000--002999)
Main Brush
Motor 2
16
M5
T1
M2
12
21
M4
C4C5
M5
P2
C2
T1
C1
M1M2
T2
P1
M6
T
L
R
P
Cooling Fan
Motor
Aux
Pump
Propel
Pump
Reservoir
Steer
Cylinder
Wheel Drive
Motor
Main Brush
Motor
Hopper
Dump Door
Cylinder
Vac Fan
Motor
Side Brush
Motor
Hopper
Lift Cylinder
Steering
Valve
Side Brush
Lift Cylinder
C8
C9
C6
C7
Main Brush
Lift Cylinder
M3
Control
Valve
Cooler
1
29
3
4
5
6
78
9
10
11
31
13
14
15
30
17
33 19
20
32
22
23
24
25
26
27
28
18

STANDARD PARTS
2-- 147
S30 Gas/LPG 9004085 (5--2011)
354748
Fig. 72 -- Hydraulic Hose Group, S30 XP (000000--002999)
Ref. Part No. Serial Number Description Qty.
11039753 (000000--002999 )Hose, Hyd, Tc08, Jf08str/Jf08e90, 42.0 1
2 1041383 (000000--001312 ) Hose, Hyd, Tc08, Jf08e90/Jf08str, 40.0 1
3 1041386 (000000--002999 ) Hose, Hyd, Tc08, Jf08e90/Jf08str, 52.0 2
4 396213 (000000--002999 ) Hose, Hyd, Tc06, Jf06e90/Jf06str, 134.0 1
5 1041941 (000000--002999 ) Hose, Hyd, Tc06, Jf06e90/Jf06str, 86.0 1
61023486 (000000--002999 )Hose, Hyd, Tc08, Jf08e90/Jf08str, 034.0 1
7 1041385 (000000--002999 ) Hose, Hyd, Med04, Jf04str/Jf04str, 37.0 1
8 381857 (000000--002999 ) Hose, Hyd, Tc08, Jf08e90/Jf08str, 018.0 1
9 381865 (000000--002999 ) Hose, Hyd, Tc04, Jf04str/Jf04str, 018.0 1
10 1025990 (000000--002999 ) Hose, Hyd, Tc04, Jf04str/Jf04str, 039.0 1
11 21119 (000000--002999 )Hose, Hyd, Tc04, Jf04e90/Jf04str, 092.0 2
12 1041392 (000000--002099 ) Hose, Hyd, Tc06, Jf06e90/Jf06str, 50.0 1
13 77473 (000000--002999 ) Hose, Hyd, Suc20, Jf20e45/Jf20str, 022.5 1
14 87672 (000000--002999 ) Hose, Hyd, Med04, Jf04e45/Jf04str, 038.0 1
15 1033670 (000000--002999 ) Hose, Hyd,Med, Jf16str/Jf16e90, 16.0 1
16 1046121 (000000--002099 )Hose, Hyd, Med16, Jf16e90/Jf16str, 19.0 1
17 1036185 (000000--002999 ) Hose, Hyd, Tc08, Jf08str/Jf08str, 37.0 2
18 9008697 (000000--002687 ) Hose Kit, Rear Drive, Replmt 1
19 1065453 (002688--002999 ) Hose, Hyd, Spcl, Ff10e45/Ff10str, 56.0 1
20 1039586 (000000--002999 ) Hose, Hyd, Med10, Jf10e90/Jf10str, 27.0 1
21 1036193 (000000--002099 )Hose, Med04, Jf04e45/Jf04str, 86.0 1
22 1036194 (000000--002999 ) Hose, Hyd, Suc12, Jf12str/Jf12str, 27.0 1
23 9000351 (000000--002999 ) Hose, Hyd, Tc06, Jf06e90/Jf06str, 028.0 1
24 396234 (000000--002999 ) Hose, Hyd, Tc06, Jf06e90/Jf06str, 062.0 1
25 1037162 (000000--002999 ) Hose, Hyd, Tc06, Jf06e90/Jf06str, 54.0 1
26 1036906 (000000--002999 )Hose, Hyd, Tc06, Jf06str/Jf06e90, 080.0 1
27 1036201 (000000--002999 ) Hose, Hyd, Tc04, Jf04e90/Jf04str, 126.0 2
28 1029061 (000000--002999 ) Hose, Hyd, Tc04, Jf04e90/Jf04str, 042.0 2
29 365009 (001313--002999 ) Hose, Hyd, Tc08, Jf08str/Jf08str, 040.0 1
30 1033670 (002100--002999 ) Hose, Hyd, Med16, Jf16e90/Jf16str, 016.0 1
31 377235 (002100--002999 )Hose, Hyd, Tc06, Jf06str/Jf06str, 048.0 1
32 65206 (002100--002999 ) Hose, Hyd, Med04, Jf04e45/Jf04str, 078.0 1
33 1065452 (002688--002999 ) Hose, Hyd, Spcl, Ff10str/Ff10str, 046.0 1

STANDARD PARTS
S30 Gas/LPG 9004085 (10--2013)
2-- 148
Fig. 73 -- Hydraulic Hose Group, S30 XP (003000-- )
Main Brush
Motor
2
M4
C4 C5
M5
P2
C2
T1
C1
M1M2
T2
P1
M6
T
L
R
P
Cooling Fan
Motor
Aux
Pump
Propel
Pump
Reservoir
Steer
Cylinder
Wheel Drive
Motor
Main Brush
Motor
Hopper
Dump Door
Cylinder
Vac Fan
Motor
Side Brush
Motor
Hopper
Lift Cylinder
Steering
Valve
Side Brush
Lift Cylinder
C8
C9
C6
C7
Main Brush
Lift Cylinder
M3
Control
Valve
Cooler
1
10
3
4
5
6
78
9
7
11
16
13
14
15
12
17
18 19
20
21
22
23
24
25
26
27
28
FRONT

STANDARD PARTS
2-- 149
S30 Gas/LPG 9004085 (10--2013)
354748
Fig. 73 -- Hydraulic Hose Group, S30 XP (003000-- )
Ref. Part No. Serial Number Description Qty.
11067109 (003000-- )Hose, Hyd, Tc08, Ff08e90/Ff08str, 042.0 1
2 1067112 (003000--003440 ) Hose, Hyd, Tc08, Ff08str/Ff08str, 040.0 1
3 1067110 (003000-- ) Hose, Hyd, Tc08, Ff08e90/Ff08str, 052.0 2
4 1067105 (003000--005699 ) Hose, Hyd, Tc06, Ff06e90/Ff06str, 134.0 1
4 9011154 (005700-- ) Hose Kit, Hyd, Replmt [S30] 1
51067104 (003000-- )Hose, Hyd, Tc06, Ff06e90/Ff06str, 086.0 1
6 1067108 (003000-- ) Hose, Hyd, Tc08, Ff08e90/Ff08str, 034.0 1
7 1067090 (003000-- ) Hose, Hyd, Tc04, Ff04str/Ff04str, 037.0 2
8 1067107 (003000-- ) Hose, Hyd, Tc08, Ff08e90/Ff08str, 018.0 1
9 1067089 (003000-- ) Hose, Hyd, Tc04, Ff04str/Ff04str, 018.0 1
10 1067109 (003441-- )Hose, Hyd, Tc08, Ff08e90/Ff08str, 042.0 1
11 1067087 (003000-- ) Hose, Hyd, Tc04, Ff04e90/Ff04str, 092.0 2
12 1067115 (003000--005699 ) Hose, Hyd, Tc16, Ff16e90/Ff16str, 016.0 1
12 1072633 (005700-- ) Hose, Hyd, Tc12, Ff12e90/Ff12str, 014.0 1
13 1067300 (003000-- ) Hose, Hyd, Suc20, Ff20e45/Ff20str, 022.5 1
14 1067083 (003000-- )Hose, Hyd, Tc04, Ff04e45/Ff04str, 038.0 1
15 1067115 (003000-- ) Hose, Hyd, Tc16, Ff16e90/Ff16str, 016.0 1
16 1067106 (003000-- ) Hose, Hyd, Tc06, Ff06str/Ff06str, 048.0 1
17 1072531 (003000-- ) Hose, Hyd, Tc08, Ff08str/Ff08str, 041.0 2
18 1065452 (003000-- ) Hose, Hyd, Spcl, Ff10str/Ff10str, 046.0 1
19 1065453 (003000-- )Hose, Hyd, Spcl, Ff10e45/Ff10str, 056.0 1
20 1067113 (003000-- ) Hose, Hyd, Tc10, Ff10e90/Ff10str, 027.0 1
21 1067084 (003000-- ) Hose, Hyd, Tc04, Ff04e45/Ff04str, 078.0 1
22 1067299 (003000-- ) Hose, Hyd, Suc12, Ff12str/Ff12str, 025.0 1
23 1067097 (003000-- ) Hose, Hyd, Tc06, Ff06e90/Ff06str, 028.0 1
24 1067101 (003000-- )Hose, Hyd, Tc06, Ff06e90/Ff06str, 062.0 1
25 1067099 (003000-- ) Hose, Hyd, Tc06, Ff06e90/Ff06str, 054.0 1
26 1067102 (003000-- ) Hose, Hyd, Tc06, Ff06e90/Ff06str, 080.0 1
27 1067088 (003000-- ) Hose, Hyd, Tc04, Ff04e90/Ff04str, 126.0 2
28 1067086 (003000-- )Hose, Hyd, Tc04, Ff04e90/Ff04str, 042.0 2

STANDARD PARTS
S30 Gas/LPG 9004085 (2--2008)
2-- 150
Fig. 74 -- Hydraulic Reservoir Group
1
2
3
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

STANDARD PARTS
2-- 151
S30 Gas/LPG 9004085 (5--2011)
354676
Fig. 74 -- Hydraulic Reservoir Group
Ref. Part No. Serial Number Description Qty.
o19004518 (000000-- )Reservoir, Hyd, W/ Label, Replmt 1
Y2 25122 (000000-- ) Cap, Breather, Hyd, 2.4 Ds 1
Y2 1018289 (000000-- ) Cap, Breather, Hyd (CE Only) 1
3 1032915 (000000-- ) Strap, Tank, Hyd 2
4 1037354 (000000-- ) Screw, Hex, M8 X 1.25 X 30, 9.8, Sems 2
508709 (000000-- )Nut, Hex, Lock, M8 X 1.25, Nl 4
6 1045125 (000000-- ) Bracket Wldt, Reservoir, Hyd 1
7 1037346 (000000-- ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 4
8 07791 (000000-- ) Nut, Hex, Flng, M8 X 1.25 4
9 361023 (000000-- ) Strainer, Hyd, 010gpm 100mesh 1
10 58592 (000000-- )Send--Unit, Water, Temp,04npt[113oh/195d] 1
11 53076 (000000--002999 ) Fitting, Hyd, E90, Jm10/Om12 1
11 762469 (003000-- ) Fitting, Hyd, E90, Fm10/Om12 1
12 46482 (000000-- ) Fitting, Hyd, Plug, Om06 1
13 1021579 (000000-- ) Filter Assy, Hyd, 10mic 1
14 47638 (000000--002999 )Fitting, Hyd, E90, Jm04/Om06 2
14 762425 (003000-- ) Fitting, Hyd, E90, Fm04/Om06 2
15 31613 (000000-- ) Strainer, Hyd, 025gpm 100mesh 03psi 1
16 46480 (000000--002999 ) Fitting, Hyd, Str, Jm10/Om10 1
16 762463 (003000-- ) Fitting, Hyd, Str, Fm10/Om10 1
17 52929 (000000--002999 )Fitting, Hyd, Str, Jm16/Om16 1
17 762481 (003000-- ) Fitting, Hyd, Str, Fm16/Om16 1
18 73109 (000000--002999 ) Fitting, Hyd, E90, Jm20/Om20 1
18 762484 (003000-- ) Fitting, Hyd, E90, Fm20/Om20 1
19 46481 (000000--002999 ) Fitting, Hyd, E90, Jm12/Om12 1
19 762492 (003000-- )Fitting, Hyd, E90, Fm12/Om12 1
20 63511 (000000-- ) Fitting, Hyd, Plug, Pm02 1
21 1025132 (000000-- ) Indicator, Press, 60psi (S30 only) 1
22 1025133 (000000-- ) Switch, Press, Hyd, 18--24psi, Spst, No (S30XP only) 1
23 32982 (000000-- ) Washer, Lock, Int, 0.25 1
24 222158 (000000-- )Screw, Hex, M6 X 1.00 X 10, Fmg 1
25 1036199 (000000--002999 ) Hose, Hyd, Tc10, Jf10e90/Jf10str, 42.0 1
25 1067773 (003000-- ) Hose, Hyd, Tc10, Ff10e90/Ff10str, 42.0 1
26 1043066 (000000--002999 ) Fitting, Hyd, Plug, Jm10 1
26 762156 (003000-- )Fitting, Hyd, Plug, Fm10 1

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2010)
2-- 152
Fig. 75 -- Hydraulic Cooler and Tubes Group (000000--002099)
1
2
3
4
5
5
67
8
9

STANDARD PARTS
2-- 153
S30 Gas/LPG 9004085 (5--2010)
354714
Fig. 75 -- Hydraulic Cooler and Tubes Group (000000--002099)
Ref. Part No. Serial Number Description Qty.
11028560 (000000--002099 )Cooler, Hyd, 18gpm 400btu Of12 20x8x2 1
2 52142 (000000--002099 ) Fitting, Hyd, E90, Jm16/Om12 1
3 34357 (000000--002099 ) Fitting, Hyd, Str, Jm16/Om12 1
4 1031051 (000000--002099 ) Tube Assy, Hyd, Cooler [Coyote] 1
5 1037346 (000000--002099 ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 4
61033788 (000000--002099 )Tube, Hyd, Steering Drain 1
7 1030498 (000000--002099 ) Tube Assy, Hyd, Valve Tank [Coyote] 1
8 1046109 (000000--002099 ) Tube Assy, Hyd, Fltr [Coyote] 1
9 40625 (000000--002099 ) Fitting, Hyd, Cap, Jf06 1

STANDARD PARTS
S30 Gas/LPG 9004085 (10--2013)
2-- 154
Fig. 76 -- Hydraulic Cooler and Tubes Group (002100-- )
8
2
3
4
5
6
7
9
1

STANDARD PARTS
2-- 155
S30 Gas/LPG 9004085 (10--2013)
354714
Fig. 76 -- Hydraulic Cooler and Tubes Group (002100-- )
Ref. Part No. Serial Number Description Qty.
152142 (002100--002999 )Fitting, Hyd, E90, Jm16/Om12 1
1 1067054 (003000--005699 ) Fitting, Hyd, E90, Fm16/Om12 1
2 34357 (002100--002999 ) Fitting, Hyd, Str, Jm16/Om12 1
2 1068299 (003000-- ) Fitting, Hyd, Str, Fm16/Om12 1
3 1033788 (002100--002999 ) Tube, Hyd, Steering Drain 1
31067177 (003000-- )Tube, Hyd, Steering Drain 1
4 1030498 (002100--002999 ) Tube Assy, Hyd, Valve Tank [Coyote] 1
4 1067187 (003000-- ) Tube Assy, Hyd, Valve Tank [Coyote] 1
5 40625 (002100-- ) Fitting, Hyd, Cap, Jf06 1
6 1054236 (002100--002999 ) Tube Assy, Hyd, Fltr 1
61067185 (003000-- )Tube Assy, Hyd, Fltr 1
7 1054664 (002100--002999 ) Tube Assy, Hyd, Cooler [Coyote] 1
7 1067186 (003000-- ) Tube Assy, Hyd, Cooler [Coyote] 1
8 762492 (005700-- ) Fitting, Hyd, E90, Fm12/Om12 1
91072632 (005700-- )Fitting, Hyd, Str, Ff16/Fm12 1

STANDARD PARTS
S30 Gas/LPG 9004085 (5--2011)
2-- 156
Fig. 77 -- Hydraulic Pumps Group, S30 and XP
7
7
1
234
5
6
11
11
8
9
10
27
12
13
14
15
16
17
18
3
20
21
28
29
24
25
26
19
FRONT
22
23

STANDARD PARTS
2-- 157
S30 Gas/LPG 9004085 (1--2013)
354720
Fig. 77 -- Hydraulic Pumps Group, S30 and XP
Ref. Part No. Serial Number Description Qty.
11029254 (000000--001802 )Pump, Hyd, Piston, Var, 1.24 4500, Cw (See Breakdowns) 1
1 1054905 (001803-- ) Pump, Hyd, Piston, Var, 1.24 4500, Cw (See Breakdowns) 1
2 21198 (000000-- ) Screw, Hex, .38--16 X 1.25, G5 2
3 32485 (000000-- ) Washer, Flat, 0.38, Sae 4
4 1039309 (000000-- ) Bracket, Sppt, Hyd Tube 1
507471 (000000-- )Clamp, Cable, Stl, 0.75d X 0.75w, 1hole 1
6 1039483 (000000--002999 ) Fitting, Hyd, E90, Jm12/0m08 1
6 1067053 (003000-- ) Fitting, Hyd, E90, Fm12/0m08 1
7 9008697 (000000--002687 ) Hose Kit, Rear Drive, Replmt 1
8 56827 (000000--002999 ) Fitting, Hyd, E90, Jm10/Om08 1
8762466 (003000-- )Fitting, Hyd, E90, Fm10/Om08 1
9 1039210 (000000--002999 ) Tube, Hyd [Pump Charge] 1
9 1067181 (003000-- ) Tube, Hyd [Pump Charge] 1
10 1039340 (000000--002999 ) Tube, Hyd, Pump, Drain 1
10 1067182 (003000-- ) Tube, Hyd, Pump, Drain 1
11 762469 (002688-- )Fitting, Hyd, E90, Fm10/Om12 2
12 16735 (000000-- ) Screw, Hex, M8 X 1.25 X 16, 8.8 1
13 07791 (000000-- ) Nut, Hex, Flng, M8 X 1.25 1
o14 1030374 (000000-- ) Pump, Hyd, Gear, Ext, 3, 00.70 2500, Cw 1
Y373708 (000000-- ) Pump, Info, Repair 1
Y373707 (000000-- )Seal Kit 1
15 67811 (000000--002999 ) Fitting, Hyd, Str, Jm20/Om16 1
15 1007953 (003000-- ) Fitting, Hyd, Str, Fm20/Om16 1
16 56692 (000000--002999 ) Fitting, Hyd, Str, Jm08/Om10 2
16 762456 (003000-- ) Fitting, Hyd, Str, Fm08/Om10 2
17 47508 (000000--002999 )Fitting, Hyd, Str, Jm06/Om10 1
17 762439 (003000-- ) Fitting, Hyd, Str, Fm06/Om10 1
18 10832 (000000-- ) Screw, Soc, .38--16 X 1.50, Al 2
19 08708 (000000-- ) Nut, Hex, Lock, M6 X 1.00, Nl 2
20 65145--1 (000000-- ) Seal, Org, .069 X 03.06id 1
21 1033916 (000000--002999 )Tube, Hyd, Gear Pump Rear [Coyote] 1
21 1067180 (003000-- ) Tube, Hyd, Gear Pump Rear [Coyote] 1
22 1033915 (000000--002999 ) Tube, Hyd, Gear Pump Middle [Coyote] 1
22 1067179 (003000--005699 ) Tube, Hyd, Gear Pump Middle [Coyote] 1
23 1033914 (000000--002999 ) Tube, Hyd, Gear Pump Front [Coyote] 1
23 1067178 (003000--005699 )Tube, Hyd, Gear Pump Front [Coyote] 1
24 1043755 (000000-- ) Clamp, Tube, 0.37d 0.50d, 2 Hole 1
25 1043754 (000000-- ) Clamp, Tube, 0.50d 0.50d, 2 Hole 1
26 06944 (000000-- ) Screw, Hex, M6 X 1.00 X 25, 8.8 2
27 1065781 (002688-- ) Tube, Hyd, Pump, Rear Drive, Ff10/Fm10 1
28 1071716 (005700-- )Tube, Hyd, Gear Pump Middle[S30 Mit2013] 1
29 1071717 (005700-- ) Tube, Hyd, Gear Pump Front[S30 Mit2013] 1

STANDARD PARTS
S30 Gas/LPG 9004085 (10--2013)
2-- 158

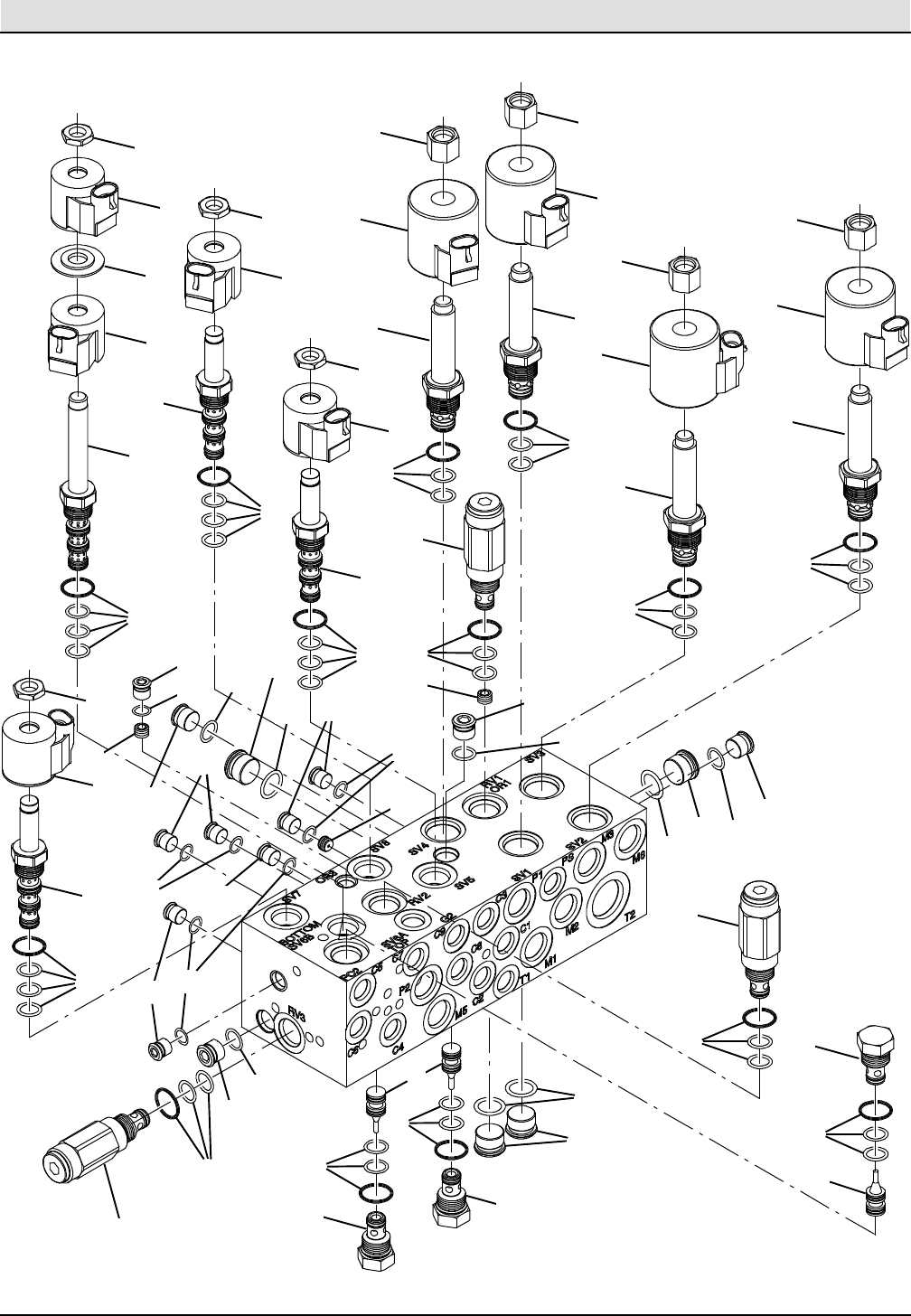

Fig. 78 -- Hydraulic Valve Group, S30
M4
C1 M2
5
15
M4
G2
G1
C4
C5
M5
P2 C2
T1
C1
M1
M2
T2
C3
P1
PS
M3
M6
FRONT
1
2
3
4
7
8
9
9
9
9
9
9
16 10
6
6
6
6
11
12
13
14
17

STANDARD PARTS
2-- 159
S30 Gas/LPG 9004085 (10--2013)
354715
Fig. 78 -- Hydraulic Valve Group, S30
Ref. Part No. Serial Number Description Qty.
11040091 (000000-- )Valve, Hyd, Solenoid, 12vdc [06s] (See Breakdowns) 1
2 46482 (000000-- ) Fitting, Hyd, Plug, Om06 1
3 56690 (000000--002999 ) Fitting, Hyd, Str, Jm06/Om06 1
3 762433 (003000-- ) Fitting, Hyd, Str, Fm06/Om06 1
4 1043652 (000000-- ) Fitting, Hyd, Str, Om06/Qm04 1
547512 (000000--002999 )Fitting, Hyd, E90, Jm06/Om08 1
5 762437 (003000--005699 ) Fitting, Hyd, E90, Fm06/Om08 1
6 55685 (000000--002999 ) Fitting, Hyd, Str, Jm04/Om06 4
6 762426 (003000-- ) Fitting, Hyd, Str, Fm04/Om06 4
7 34357 (000000--002999 ) Fitting, Hyd, Str, Jm16/Om12 1
7767410 (003000-- )Fitting, Hyd, Str, Fm16/Om12 1
8 395973 (000000-- ) Fitting, Hyd, Str, Om04/Qm04 1
9 44869 (000000--002999 ) Fitting, Hyd, Str, Jm08/Om08 6
9 762445 (003000-- ) Fitting, Hyd, Str, Fm08/Om08 6
10 769077 (000000-- ) Switch Assy, Press, No 02400psi 1
11 54274 (000000-- )Isolator, Vib, Bshg, 1.1d 0.6l .4b 0.78h 4
12 39285 (000000-- ) Screw, Hex, M10 X 1.50 X 40, 8.8 4
13 39350 (000000-- ) Washer, Flat, 0.75, Sae 4
14 13248 (000000-- ) Washer, Flat, 0.40b 1.12d .12, Stl, Pl 4
15 44869 (000000--002999 ) Fitting, Hyd, Str, Jm08/Om08 1
16 767430 (003000-- )Fitting, Hyd, Str, Fm08/Om08, Long 1
17 9011154 (005700-- ) Hose Kit, Hyd, Replmt [S30] 1

STANDARD PARTS
S30 Gas/LPG 9004085 (10--2013)
2-- 160
Fig. 79 -- Hydraulic Valve Group, S30 XP
M4
C1 M2
5
15
C9
C8
C7
C6
M4
G2
G1
C4
C5
M5
P2
C2
T1
C1
M1
M2
T2
C3
P1
PS
M3
M6
FRONT
1
2
3
4
7
8
9
9
9
9
9
9
16 10
6
6
6
6
11
12
13
14
6
6
6
17

STANDARD PARTS
2-- 161
S30 Gas/LPG 9004085 (10--2013)
354719
Fig. 79 -- Hydraulic Valve Group, S30 XP
Ref. Part No. Serial Number Description Qty.
11034671 (000000-- )Valve, Hyd, Solenoid, 12vdc [08s] (See Breakdowns) 1
2 46482 (000000-- ) Fitting, Hyd, Plug, Om06 1
3 56690 (000000--002999 ) Fitting, Hyd, Str, Jm06/Om06 1
3 762433 (003000-- ) Fitting, Hyd, Str, Fm06/Om06 1
4 1043652 (000000-- ) Fitting, Hyd, Str, Om06/Qm04 1
547512 (000000--002999 )Fitting, Hyd, E90, Jm06/Om08 1
5 762437 (003000--005699 ) Fitting, Hyd, E90, Fm06/Om08 1
6 55685 (000000--002999 ) Fitting, Hyd, Str, Jm04/Om06 8
6 762426 (003000-- ) Fitting, Hyd, Str, Fm04/Om06 8
7 34357 (000000--002999 ) Fitting, Hyd, Str, Jm16/Om12 1
7767410 (003000-- )Fitting, Hyd, Str, Fm16/Om12 1
8 395973 (000000-- ) Fitting, Hyd, Str, Om04/Qm04 1
9 44869 (000000--002999 ) Fitting, Hyd, Str, Jm08/Om08 6
9 762445 (003000-- ) Fitting, Hyd, Str, Fm08/Om08 6
10 769077 (000000-- ) Switch Assy, Press, No 02400psi 1
11 54274 (000000-- )Isolator, Vib, Bshg, 1.1d 0.6l .4b 0.78h 4
12 39285 (000000-- ) Screw, Hex, M10 X 1.50 X 40, 8.8 4
13 39350 (000000-- ) Washer, Flat, 0.75, Sae 4
14 13248 (000000-- ) Washer, Flat, 0.40b 1.12d .12, Stl, Pl 4
15 44869 (000000--002999 ) Fitting, Hyd, Str, Jm08/Om08 1
16 767430 (003000-- )Fitting, Hyd, Str, Fm08/Om08, Long 1
17 9011154 (005700-- ) Hose Kit, Hyd, Replmt [S30] 1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2-- 162
Fig. 80 -- Electrical Schematic, GM, S30 (000000--005699) (1 of 4)
1029278-- 354728

STANDARD PARTS
2-- 163
S30 Gas/LPG 9004085 (1--2013)
NO TAG -- Electrical Schematic, GM, S30 (000000--005699) (2 of 4)
1029278-- 354728

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2-- 164
NO TAG -- Electrical Schematic, GM, S30 (000000--005699) (3 of 4)
1029278-- 354728

STANDARD PARTS
2-- 165
S30 Gas/LPG 9004085 (1--2013)
NO TAG -- Electrical Schematic, GM, S30 (000000--005699) (4 of 4)
1029278-- 354728

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2-- 166
Fig. 81 -- Electrical Schematic, Mitsubishi, S30 (005700-- ) (1 of 4)
1029278 -- 356378

STANDARD PARTS
2-- 167
S30 Gas/LPG 9004085 (1--2013)
NO TAG -- Electrical Schematic, Mitsubishi, S30 (005700-- ) (2 of 4)
1029278-- 356378

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2-- 168
NO TAG -- Electrical Schematic, Mitsubishi, S30 (005700-- ) (3 of 4)
1029278-- 356378

STANDARD PARTS
2-- 169
S30 Gas/LPG 9004085 (1--2013)
NO TAG -- Electrical Schematic, Mitsubishi, S30 (005700-- ) (4 of 4)
1029278-- 356378

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2-- 170
Fig. 82 -- Electrical Schematic, GM, S30 XP (000000--005699) (1 of 4)
1029805 -- 354729

STANDARD PARTS
2-- 171
S30 Gas/LPG 9004085 (1--2013)
Fig. 82 -- Electrical Schematic, GM, S30 XP (000000--005699) (2 of 4)
1029805 -- 354729

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2-- 172
Fig. 82 -- Electrical Schematic, S30 XP GM, (000000--005699) (3 of 4)
1029805 -- 354729

STANDARD PARTS
2-- 173
S30 Gas/LPG 9004085 (1--2013)
Fig. 82 -- Electrical Schematic, GM, S30 XP (000000--005699) (4 of 4)
1029805 -- 354729

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2-- 174
Fig. 83 -- Electrical Schematic, Mitsubishi, S30 XP (005700-- ) (1 of 4)
1029805 -- 354729

STANDARD PARTS
2-- 175
S30 Gas/LPG 9004085 (1--2013)
Fig. 83 -- Electrical Schematic, Mitsubishi, S30 XP (005700-- ) (2 of 4)
1029805 -- 354729

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2-- 176
Fig. 83 -- Electrical Schematic, Mitsubishi, S30 XP (005700-- ) (3 of 4)
1029805 -- 354729

STANDARD PARTS
2-- 177
S30 Gas/LPG 9004085 (1--2013)
Fig. 83 -- Electrical Schematic, Mitsubishi, S30 XP (005700-- ) (4 of 4)
1029805 -- 354729

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2-- 178
Fig. 84 -- Electrical Schematic, Gasoline Engine Harness, GM (000000--005699) (1 of 2)
384997 -- 354495

STANDARD PARTS
2-- 179
S30 Gas/LPG 9004085 (1--2013)
Fig. 84 -- Electrical Schematic, Gasoline Engine Harness, GM (000000--005699) (2 of 2)
384997 -- 354496

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2-- 180
Fig. 85 -- Electrical Schematic, Gas Engine Harness, Mitsubishi (005700-- ) (1 of 2)
1071653-- 356303

STANDARD PARTS
2-- 181
S30 Gas/LPG 9004085 (1--2013)
Fig. 85 -- Electrical Schematic, Gas Engine Harness, Mitsubishi (005700-- ) (2 of2)
1071653-- 356303

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2-- 182
Fig. 86 -- Electrical Schematic, LPG Engine Harness GM (000000--005699) (1 of 2)
384990 -- 354497

STANDARD PARTS
2-- 183
S30 Gas/LPG 9004085 (1--2013)
Fig. 86 -- Electrical Schematic, LPG Engine Harness, GM (000000--005699) (2 of 2)
384990 -- 354498

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2-- 184
Fig. 87 -- Electrical Schematic, LPG Engine Harness, Mitsubishi (005700-- ) (1 of 2)
1071654-- 356304

STANDARD PARTS
2-- 185
S30 Gas/LPG 9004085 (1--2013)
Fig. 87 -- Electrical Schematic, LPG Engine Harness, Mitsubishi (005700-- ) (2 of 2)
1071654-- 356304

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2-- 186

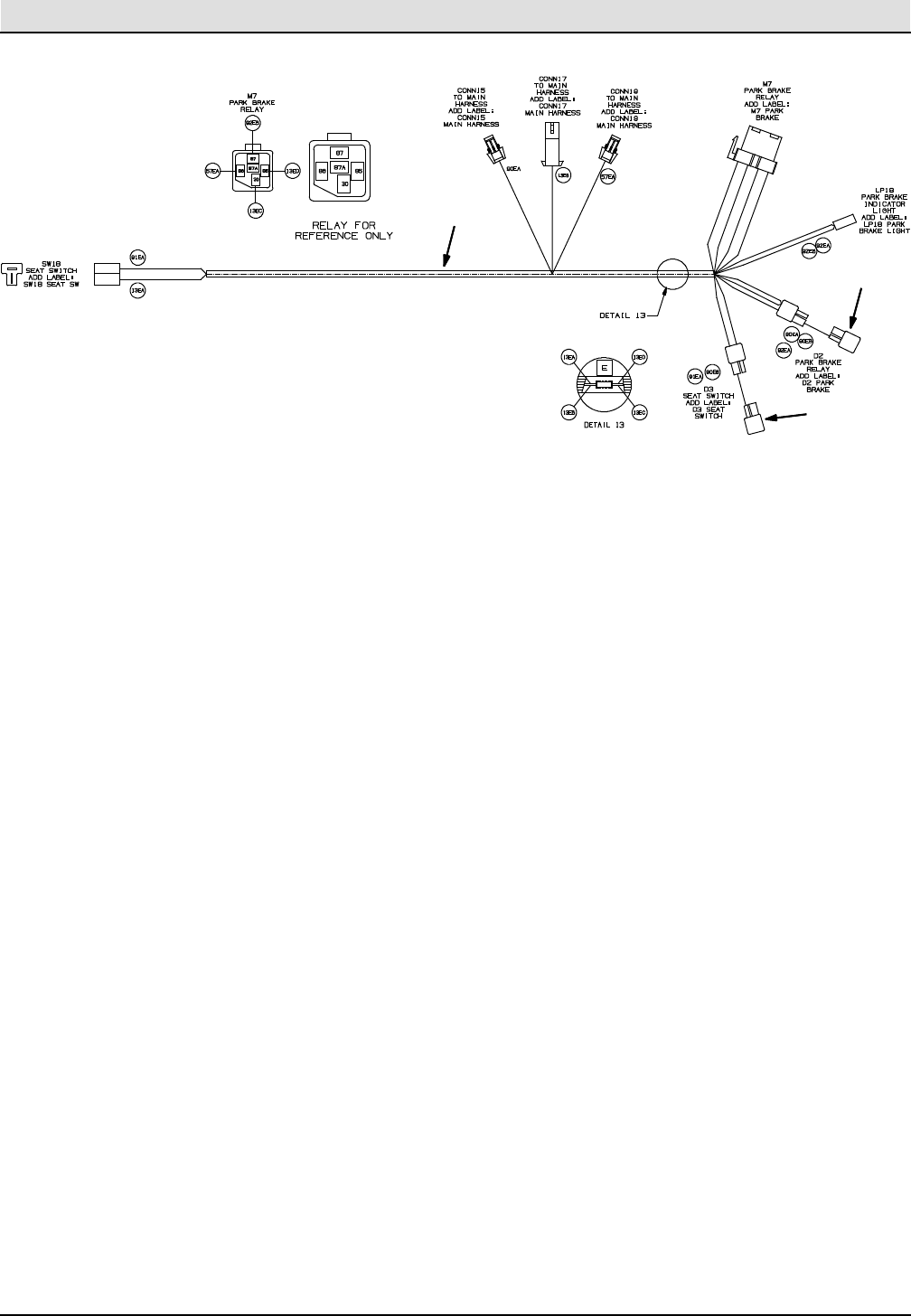

Fig. 88 -- Electrical Wire Harnesses Group
1

STANDARD PARTS
2-- 187
S30 Gas/LPG 9004085 (1--2013)
Fig. 88 -- Electrical Wire Harnesses Group
1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2-- 188
Fig. 88 -- Electrical Wire Harnesses Group
2

STANDARD PARTS
2-- 189
S30 Gas/LPG 9004085 (1--2013)
Fig. 88 -- Electrical Wire Harnesses Group
2

STANDARD PARTS
S30 Gas/LPG 9004085 (9--2012)
2-- 190
Fig. 88 -- Electrical Wire Harnesses Group
21
3

STANDARD PARTS
2-- 191
S30 Gas/LPG 9004085 (12--2008)
Fig. 88 -- Electrical Wire Harnesses Group
5, 12
4, 11
6, 13
7, 14
8, 15
9, 16
10, 17
FUEL
PUMP
RELAY
POWER
RELAY
STARTER
RELAY
EMPTY
EMPTY
ALT
60 AMP
520
15 15
10 15
VSW ECM
FUEL PUMP IGNITION
EPR STARTER
18
19 19

STANDARD PARTS
S30 Gas/LPG 9004085 (12--2008)
2-- 192
Fig. 88 -- Electrical Wire Harnesses Group
20
19
19

STANDARD PARTS
2-- 193
S30 Gas/LPG 9004085 (1--2013)
354732 -- 354826 -- 354827 -- 356287
Fig. 88 -- Electrical Wire Harnesses Group
Ref. Part No. Serial Number Description Qty.
11071857 (000000-- )Harness, Main,[S30] (S30 Only) 1
2 1071860 (000000-- ) Harness, Main, [S30 Xp] (S30 XP Only) 1
3 1038387 (000000-- ) Harness, Hppr [S30] 1
o384997 (000000--002003 ) Harness, Wire, Eng, Gas [Gm 1.6L] 1
Y4 394916 (000000--002003 ) Relay, 12vdc, 20a, Spdt 2
Y557804 (000000--002003 )Relay, 12vdc, 40a, Spdt 1
Y6 372237 (000000--002003 ) Fuse,20Amp,[Min--20] 1
Y7 372235 (000000--002003 ) Fuse, 5 Amp, [Min--5] 1
Y8 372236 (000000--002003 ) Fuse,15Amp,[Min--15] 2
Y9 384999 (000000--002003 ) Fuse, 10 Amp 1
Y10 384998 (000000--002003 )Fuse, 60 Amp 1
o384990 (000000--002003 ) Harness, Wire, Eng, Lpg [Gm 1.6l] 1
Y11 394916 (000000--002003 ) Relay, 12vdc, 20a, Spdt 2
Y12 57804 (000000--002003 ) Relay, 12vdc, 40a, Spdt 1
Y13 372237 (000000--002003 ) Fuse,20Amp,[Min--20] 1
Y14 372235 (000000--002003 )Fuse, 5 Amp, [Min--5] 1
Y15 372236 (000000--002003 ) Fuse,15Amp,[Min--15] 2
Y16 384999 (000000--002003 ) Fuse, 10 Amp 1
Y17 384998 (000000--002003 ) Fuse, 60 Amp 1
18 1047618 (000000-- ) Harness, Switch, Seat, Ce [S30] (CE Only) 1
19 222290 (000000-- )Diode, Ele, Plug (CE Only) 2
20 1047619 (000000-- ) Harness, Switch, Seat, Ce [S30 Xp] (CE Only) (S30XP
Only) 2
21 1033520 (000000-- ) Harness, Cover, Hppr [S30] 1
o1063457 (002004--005699 ) Harness, Wire, Eng, Gas [Gm 1.6L] 1
Y4 394916 (002004--005699 ) Relay, 12vdc, 20a, Spdt 2
Y557804 (002004--005699 )Relay, 12vdc, 40a, Spdt 1
Y6 372237 (002004--005699 ) Fuse,20Amp,[Min--20] 1
Y7 372235 (002004--005699 ) Fuse, 5 Amp, [Min--5] 1
Y8 372236 (002004--005699 ) Fuse,15Amp,[Min--15] 2
Y9 384999 (002004--005699 ) Fuse, 10 Amp 1
Y10 384998 (002004--005699 )Fuse, 60 Amp 1
o1063456 (002004--005699 ) Harness, Wire, Eng, Lpg [Gm 1.6l] 1
Y11 394916 (002004--005699 ) Relay, 12vdc, 20a, Spdt 2
Y12 57804 (002004--005699 ) Relay, 12vdc, 40a, Spdt 1
Y13 372237 (002004--005699 ) Fuse,20Amp,[Min--20] 1
Y14 372235 (002004--005699 )Fuse, 5 Amp, [Min--5] 1
Y15 372236 (002004--005699 ) Fuse,15Amp,[Min--15] 2
Y16 384999 (002004--005699 ) Fuse, 10 Amp 1
Y17 384998 (002004--005699 ) Fuse, 60 Amp 1
1071653 (005700-- ) Harness, Wire, Eng, Gas [Mit, 2.0l] 1
1071654 (005700-- )Harness, Wire, Eng, Lpg [Mit, 2.Ol] 1

STANDARD PARTS
S30 Gas/LPG 9004085 (2--2008)
2-- 194
Fig. 89 -- Label Group
3
5
1
2
4
6
7

STANDARD PARTS
2-- 195
S30 Gas/LPG 9004085 (5--2010)
Fig. 89 -- Label Group
12
8
9
10
11
Ref. Part No. Serial Number Description Qty.
186877 (000000--002099 )Label, Logo, 10.4l, White [Tennant] 1
1 1047741 (002100-- ) Label, Logo, 10.4l, White [Tennant] 1
2 1017141 (000000-- ) Label Set, Hi Temp 1
3 1043372 (000000--002099 ) Label, White [S30] 3
3 1061047 (002100-- ) Label, White [S30] 3
41043373 (000000--002099 )Label, Cyclone [S30] 3
4 1061048 (002100-- ) Label, Cyclone [S30] 3
5 59767 (000000-- ) Label Set, Info/Hzrd [Multi--Mach] 1
6 1020434 (000000-- ) Label, Caution [Apply Parking Brake] 1
7 1025101 (000000-- ) Label, Caution [Apply Parking Brake] (CE and Japan Only) 1
8374000 (000000-- )Label, Caution, Battery, Tj (Japan Only) 1
9 72381 (000000-- ) Label Set, Info/Hzrd, Misc, Tj (Japan Only) 1
10 19207 (000000-- ) Label, Info, Hyd Fluid, Na / Ce (Japan Only) 1
11 66188 (000000-- ) Label Set, Info/Hzrd, Misc, Ce (CE Only) 1
12 398481 (000000-- ) Label, Level, Sound [100 Db] (CE Only) 1
374224 (000000-- )Tape, Warning, Rh, Blk / Yel [33 Mtr] (CE Only) 1
C460919 (000000-- ) Tape, Warning, Left Blk/Yel [33 Mtr] (CE Only) 1

STANDARD PARTS
S30 Gas/LPG 9004085 (1--2013)
2-- 196

OPTIONS
3--1
S30 Gas/LPG 9004085 (10--2013)
SECTION 3
Contents Page
Fig. 1 -- Indoor Light Kit (000000--002099) 3--2..
Fig. 2 -- Indoor Light Kit (002100-- ) 3--4...
Fig. 3 -- Outdoor Light Kit (000000--002099) 3--6
Fig. 4 -- Outdoor Light Kit (002100-- ) 3--8.
Fig. 5 -- Left Hand Side Brush Kit, S30 XP 3--10
Fig. 6 -- Vacuum Wand Group 3--14...........
Fig. 7 -- Blower Wand Group 3--16............
Fig. 8 -- Overhead Guard Kit
(000000--002099) 3--18.............
Fig. 9 -- Overhead Guard Kit
(002100-- ) 3--20..............
Fig. 10 -- Cab Group 3--22....................
Fig. 11 -- Cab Cover Group 3--24..............
Fig. 12 -- Cab Door Group 3--26...............
Fig. 13 -- Cab Heater Group 3--28.............
Fig. 14 -- Cab Air Conditioner Group
(000000--005699) 3--30.............
Fig. 15 -- Cab Air Conditioner Group
(005700-- ) 3--32..............
Fig. 16 -- Cab Fuel Cover Group
(002100-- ) 3--34..............
Fig. 17 -- Cab Wire Harness Group 3--36.......
Fig. 18 -- Cab Wire Harness Electrical
Schematic 3--37...................
Fig. 19 -- Corner Bumper Kit
(000000--002099) 3--38.............
Fig. 20 -- Corner Bumper Kit
(002100-- ) 3--39..............
Fig. 21 -- Telemetry Group 3--40...............
Fig. 22 -- Fire Extinguisher Kit 3--41............
Fig. 23 -- Documentation Group 3--42..........

OPTIONS
S30 Gas/LPG 9004085 (5--2010)
3--2
Fig. 1 -- Indoor Light Kit (000000--002099)
1
2
3
4
5
6
7
5
3
89
10
5
12
13
14
15
16
10
3
17
18
19
20
16
5
3
21
11
16
20
5
3

OPTIONS
3--3
S30 Gas/LPG 9004085 (10--2013)
354758
Fig. 1 -- Indoor Light Kit (000000--002099)
Ref. Part No. Serial Number Description Qty.
o9003865 (000000--002099 )Light Kit, Inside, Ci [S30] 1
Y1 1034191 (000000--002099 ) Harness, Backup, Rev [S30] 1
Y2 1036173 (000000--002099 ) Light, Led, White, 12--24vdc 1
Y3 06549 (000000--002099 ) Nut, Hex, Lock, M5 X 0.80, Nl 6
Y4 06935 (000000--002099 ) Screw, Pan, Phl, M5 X 0.80 X 25, 4.8 2
Y519066 (000000--002099 )Washer, Flat, 10 8
Y6 1036985 (000000--002099 ) Flasher, 12--80vdc, 2a 1
Y7 06938 (000000--002099 ) Screw, Pan, Phl, M5 X 0.80 X 40, 4.8 2
Y8 9007131 (000000--002099 ) Alarm Assy, Backup, 12--24vdc 82--107dba 1
Y9 09145 (000000--002099 ) Screw, Pan, Phl, M6 X 1.00 X 16, 4.8 2
Y10 07785 (000000--002099 )Nut, Hex, Std, M6 X 1.00, Ss 4
Y11 49266 (000000--002099 ) Tie, Cable, Nyl, 07.3l .19w 1.8 Max D 4
Y12 1036995 (000000--002099 ) Bracket, Switch, Reverse 1
Y13 08716 (000000--002099 ) Screw, Hex, M6 X 1.00 X 20, Ss 2
Y14 32483 (000000--002099 ) Washer, Flat, 0.25, Sae 2
Y15 1039735 (000000--002099 )Switch, Snap, 15a No 1
Y16 06933 (000000--002099 ) Screw, Pan, Phl, M5 X 0.80 X 16, 4.8 4
Y17 1036111 (000000--002099 ) Bracket Wldt, Light, Flsh 1
Y18 13248 (000000--002099 ) Washer, Flat, 0.40b 1.12d .12, Stl, Pl 2
Y19 08714 (000000--002099 ) Nut, Hex, Lock, M10 X 1.5, Nl, Ss 2
Yo20 82200 (000000--002099 )Light, Flsh, 12vdc, Amb, Rwk 1
YY 9000879 (000000--002099 ) Lens, Amb, F/ Strobe / Flasher 1
YY 9000846 (000000--002099 ) Lamp, Bulb, Flsh 1
YY 1027798 (000000--002099 ) Lens, Red, F/ Strobe / Flasher 1
YY 1027800 (000000--002099 ) Lens, Blu, F/ Strobe / Flasher 1
Y21 1030973 (000000--002099 )Harness, Ohg [S30] 1

OPTIONS
S30 Gas/LPG 9004085 (3--2012)
3--4
Fig. 2 -- Indoor Light Kit (002100-- )
1
4
3
2
6
7
5
8
9
10
5
12
13
14
15
16
10
3
17
18 19
20
16
5
3
21
11
16
20
5
3
22
23
24
35

OPTIONS
3--5
S30 Gas/LPG 9004085 (10--2013)
354758
Fig. 2 -- Indoor Light Kit (002100-- )
Ref. Part No. Serial Number Description Qty.
o9008199 (002100-- )Light Kit, Inside, Ci [S30] 1
Y1 1034191 (002100-- ) Harness, Backup, Rev [S30] 1
Y2 1036173 (002100-- ) Light, Led, White, 12--24vdc 1
Y3 06549 (002100-- ) Nut, Hex, Lock, M5 X 0.80, Nl 6
Y4 06935 (002100-- ) Screw, Pan, Phl, M5 X 0.80 X 25, 4.8 2
Y519066 (002100-- )Washer, Flat, 10 8
Y6 9007181 (002100-- ) Flasher, 12--80vdc, 2a 1
Y7 06938 (002100-- ) Screw, Pan, Phl, M5 X 0.80 X 40, 4.8 2
Y8 9007131 (002100-- ) Alarm Assy, Backup, 12--24vdc 82--107dba 1
Y9 09145 (002100-- ) Screw, Pan, Phl, M6 X 1.00 X 16, 4.8 2
Y10 07785 (002100-- )Nut, Hex, Std, M6 X 1.00, Ss 4
Y11 49266 (002100-- ) Tie, Cable, Nyl, 07.3l .19w 1.8 Max D 4
Y12 1036995 (002100-- ) Bracket, Switch, Reverse 1
Y13 08716 (002100-- ) Screw, Hex, M6 X 1.00 X 20, Ss 2
Y14 32483 (002100-- ) Washer, Flat, 0.25, Sae 2
Y15 1039735 (002100-- )Switch, Snap, 15a No 1
Y16 06933 (002100-- ) Screw, Pan, Phl, M5 X 0.80 X 16, 4.8 4
Y17 1061203 (002100-- ) Bracket, Light 1
Y18 1061140 (002100-- ) Bracket, Alarm, Backup 1
Y19 10632--9 (002100-- ) Grommet, Rbr, 0.63id, F/0.8h, .12 Matl 1
Yo20 82200 (002100-- )Light, Flsh, 12vdc, Amb, Rwk 1
YY 9000879 (002100-- ) Lens, Amb, F/ Strobe / Flasher 1
YY 9000846 (002100-- ) Lamp, Bulb, Flsh 1
YY 1027798 (002100-- ) Lens, Red, F/ Strobe / Flasher 1
YY 1027800 (002100-- ) Lens, Blu, F/ Strobe / Flasher 1
Y21 1030973 (002100-- )Harness, Ohg [S30] 1
Y22 10632--14 (002100-- ) Grommet, Rbr, 1.00id, F/1.4h, .12 Matl 1
Y23 1036892 (002100-- ) Screw, Hex, M6 X 1.00 X 25, 9.8, Sems 2
Y24 07790 (002100-- ) Nut, Hex, Flng, M6 X 1.00 2

OPTIONS
S30 Gas/LPG 9004085 (5--2010)
3--6
Fig. 3 -- Outdoor Light Kit (000000--002099)
123
4
5
6
7
8
9
10 10
11
12
10
8
13
14
15
17
18
19
8
2
20
15
21
22
23
24
25
27
16
10
824
25
10
8
26

OPTIONS
3--7
S30 Gas/LPG 9004085 (10--2013)
354757
Fig. 3 -- Outdoor Light Kit (000000--002099)
Ref. Part No. Serial Number Description Qty.
o9003805 (000000--002099 )Light Kit, outdoor, Ci [S30] 1
Y1 1040019 (000000--002099 ) Switch, Limit, 15a, Nc 1
Y2 32483 (000000--002099 ) Washer, Flat, 0.25, Sae 4
Y3 09244 (000000--002099 ) Screw, Hex, M5 X 0.80 X 16, 8.8 2
Y4 60751 (000000--002099 ) Switch, Turn Signal 1
Y531922 (000000--002099 )Flasher, Hd, 12vdc 25a [10--57300] 1
Y6 1034191 (000000--002099 ) Harness, Backup, Rev [S30] 1
Y7 1036173 (000000--002099 ) Light, Led, White, 12--24vdc 1
Y8 06549 (000000--002099 ) Nut, Hex, Lock, M5 X 0.80, Nl 8
Y9 06935 (000000--002099 ) Screw, Pan, Phl, M5 X 0.80 X 25, 4.8 2
Y10 19066 (000000--002099 )Washer, Flat, 10 8
Y11 1036985 (000000--002099 ) Flasher, 12--80vdc, 2a 1
Y12 06938 (000000--002099 ) Screw, Pan, Phl, M5 X 0.80 X 40, 4.8 2
Y13 9007131 (000000--002099 ) Alarm Assy, Backup, 12--24vdc 82--107dba 1
Y14 09145 (000000--002099 ) Screw, Pan, Phl, M6 X 1.00 X 16, 4.8 2
Y15 07785 (000000--002099 )Nut, Hex, Std, M6 X 1.00, Ss 4
Y16 49266 (000000--002099 ) Tie, Cable, Nyl, 07.3l .19w 1.8 Max D 4
Y17 1036995 (000000--002099 ) Bracket, Switch, Reverse 1
Y18 08716 (000000--002099 ) Screw, Hex, M6 X 1.00 X 20, Ss 2
Y19 1039735 (000000--002099 ) Switch, Snap, 15a No 1
Y20 06933 (000000--002099 )Screw, Pan, Phl, M5 X 0.80 X 16, 4.8 2
Y21 1036111 (000000--002099 ) Bracket Wldt, Light, Flsh 1
Y22 13248 (000000--002099 ) Washer, Flat, 0.40b 1.12d .12, Stl, Pl 2
Y23 08714 (000000--002099 ) Nut, Hex, Lock, M10 X 1.5, Nl, Ss 2
Yo24 83159 (000000--002099 ) Light, Strobe, Amb, 12--48vdc, Rwk 1
YY 9000879 (000000--002099 )Lens, Amb, F/ Strobe / Flasher 1
YY 9000845 (000000--002099 ) Lamp, Bulb, Strobe 1
YY 1027798 (000000--002099 ) Lens, Red, F/ Strobe / Flasher 1
YY 1027800 (000000--002099 ) Lens, Blu, F/ Strobe / Flasher 1
Y25 06933 (000000--002099 ) Screw, Pan, Phl, M5 X 0.80 X 16, 4.8 2
Y26 1036183 (000000--002099 )Lamp, Clr, 12vdc [#3157 Series] 2
Y27 1030973 (000000--002099 ) Harness, Ohg [S30] 1

OPTIONS
S30 Gas/LPG 9004085 (3--2012)
3--8
Fig. 4 -- Outdoor Light Kit (002100-- )
6
7
15
9
12
11
10
13
14
15
10
17
18
2
19
20
15
8
21
23
24
25
10
8
27
16
25
24
10
8
28
29
30
26
5
1
3
2
10
15
4
22

OPTIONS
3--9
S30 Gas/LPG 9004085 (10--2013)
354757
Fig. 4 -- Outdoor Light Kit (002100-- )
Ref. Part No. Serial Number Description Qty.
o9008198 (002100-- )Light Kit, outdoor, Ci [S30] 1
Y1 1040019 (002100-- ) Switch, Limit, 15a, Nc 1
Y2 32483 (002100-- ) Washer, Flat, 0.25, Sae 4
Y3 09244 (002100-- ) Screw, Hex, M5 X 0.80 X 16, 8.8 2
Y4 60751 (002100-- ) Switch, Turn Signal 1
Y531922 (002100-- )Flasher, Hd, 12vdc 25a [10--57300] 1
Y6 1034191 (002100-- ) Harness, Backup, Rev [S30] 1
Y7 1036173 (002100-- ) Light, Led, White, 12--24vdc 1
Y8 06549 (002100-- ) Nut, Hex, Lock, M5 X 0.80, Nl 8
Y9 06935 (002100-- ) Screw, Pan, Phl, M5 X 0.80 X 25, 4.8 2
Y10 19066 (002100-- )Washer, Flat, 10 8
Y11 1036985 (002100-- ) Flasher, 12--80vdc, 2a 1
Y12 06938 (002100-- ) Screw, Pan, Phl, M5 X 0.80 X 40, 4.8 2
Y13 9007131 (002100-- ) Alarm Assy, Backup, 12--24vdc 82--107dba 1
Y14 09145 (002100-- ) Screw, Pan, Phl, M6 X 1.00 X 16, 4.8 2
Y15 07785 (002100-- )Nut, Hex, Std, M6 X 1.00, Ss 4
Y16 49266 (002100-- ) Tie, Cable, Nyl, 07.3l .19w 1.8 Max D 4
Y17 1036995 (002100-- ) Bracket, Switch, Reverse 1
Y18 08716 (002100-- ) Screw, Hex, M6 X 1.00 X 20, Ss 2
Y19 1039735 (002100-- ) Switch, Snap, 15a No 1
Y20 06933 (002100-- )Screw, Pan, Phl, M5 X 0.80 X 16, 4.8 2
Y21 1061203 (002100-- ) Bracket, Light 1
Y22 1061140 (002100-- ) Bracket, Alarm, Backup 1
Y23 10632--9 (002100-- ) Grommet, Rbr, 0.63id, F/0.8h, .12 Matl 1
Yo24 83159 (002100-- ) Light, Strobe, Amb, 12--48vdc, Rwk 1
YY 9000879 (002100-- )Lens, Amb, F/ Strobe / Flasher 1
YY 9000845 (002100-- ) Lamp, Bulb, Strobe 1
YY 1027798 (002100-- ) Lens, Red, F/ Strobe / Flasher 1
YY 1027800 (002100-- ) Lens, Blu, F/ Strobe / Flasher 1
Y25 06933 (002100-- ) Screw, Pan, Phl, M5 X 0.80 X 16, 4.8 2
Y26 1036183 (002100-- )Lamp, Clr, 12vdc [#3157 Series] 2
Y27 1030973 (002100-- ) Harness, Ohg [S30] 1
Y28 10632--14 (002100-- ) Grommet, Rbr, 1.00id, F/1.4h, .12 Matl 1
Y29 1036892 (002100-- ) Screw, Hex, M6 X 1.00 X 25, 9.8, Sems 2
Y30 07790 (002100-- )Nut, Hex, Flng, M6 X 1.00 2

OPTIONS
S30 Gas/LPG 9004085 (5--2011)
3--10
Fig. 5 -- Left Hand Side Brush Kit, S30 XP
C7
C6
1
2
3
4
5
6
8
9
7
11
12
12
13
14
15
16
15
17
18
19
20
21
22
23
24
25
26 27
28
29 27
30
31
32
33
33
33 33
34
35
34
44
36 37
38
39
40
41
42
43
40
25
10
45
46
C7
C6
48
49
50
51
52
53
54
47

OPTIONS
3--11
S30 Gas/LPG 9004085 (3--2012)
354739
Fig. 5 -- Left Hand Side Brush Kit, S30 XP
Ref. Part No. Serial Number Description Qty.
o9004070 (000000-- )Side Brush Kit, Lh, Ci [S30] 1
Y1 1031916 (000000-- ) Bracket, Mtg, Motor, Side Brush 1
Y2 1029682 (000000-- ) Arm Wldt, Brush, Side 1
Y3 1026459 (000000-- ) Arm, Linkage, Side Brush 1
Y4 1039649 (000000-- ) Pivot Wldt, Brush, Side 1
Y551225 (000000-- )Pin, Clevis, 0.50d X 5.50l 2
Y6 51538 (000000-- ) Pin, Clevis, 0.50d X 5.00l 1
Y7 1057338 (002134-- ) Motor, Hyd, Gear, Int 17.9 Bi--Dir 2500 1
Y8 1054256 (000000-- ) Guard, Brush 1
Y9 46559 (000000-- ) Screw, Hex, .38--16 X 1.25, Nl 4
Y10 313552 (003000-- )Fitting, Hyd, E90, Ff06/Fm06 1
Y11 1041034 (000000-- ) Cylinder, Hyd, 1.5b 06.3l 01.50strk 2500 1
Y12 1026462 (000000-- ) Lever, Lift, Brush 2
Y13 1026525 (000000-- ) Tube, 0.59id 1.25od 00.6l, Stl 1
Y14 59634 (000000-- ) Bushing, Sleeve, 0.50b 0.59d 0.62l, Fgl 1
Y15 29558 (000000-- )Pin, Clevis, 0.37d X 1.50l 2
Y16 51534 (000000-- ) Pin, Clevis, 0.50d X 2.00l 1
Y17 43290 (000000-- ) Pin, Clevis, 0.50d X 1.75l 1
Y18 45261 (000000-- ) Spring, Cmpr, 0.97od .11wir 02.5l 1
Y19 22290 (000000-- ) Spring, Cmpr, 0.72od .06wir 02.3l 1
Y20 1036333 (000000-- )Angle 1
Y21 1039141 (000000-- ) Knob 1
Y22 13865 (000000-- ) Pin, Roll, .125d X 1.25l, .125/.129 1
Y23 1039199 (000000-- ) Rod, Thrd, M10x1.5 80l 1
Y24 06965 (000000-- ) Screw, Hex, M10 X 1.5 X 80, 8.8 1
Y25 32492 (000000-- )Washer, Flat, 0.38, Std 5
Y26 76570 (000000-- ) Screw, Hex, M8 X 1.25 X 30, 8.8 1
Y27 32491 (000000-- ) Washer, Flat, 0.31, Std 2
Y28 08709 (000000-- ) Nut, Hex, Lock, M8 X 1.25, Nl 1
Y29 80395 (000000-- ) Sleeve, P/M, 0.31b 0.50d 0.7l [430ss] 1
Y30 47501 (000000-- )Hub, Adapter, Brush, 1.00b 1
Y31 39394 (000000-- ) Screw, Hex, .31--09 X 1.25, Wood 4
Y32 84581 (000000-- ) Pin Assy, Side Brush W/ Clip 1
Y33 08182 (000000-- ) Pin, Cotter, .125 X 1.00 6
Y34 39005 (000000-- ) Pin, Cotter, .094 X 0.75 2
Y35 222196 (000000-- )Pin, Clevis, 0.50d X 4.25l 1
Y36 762427 (003000-- ) Fitting, Hyd, E90, Fm04/Om04 2
Y37 762439 (003000-- ) Fitting, Hyd, Str, Fm06/Om10 2
Y38 1067661 (003000-- ) Hose, Hyd, Tc06, Ff06e90/Ff06str, 102.0 1
Y39 1067662 (003000-- ) Hose, Hyd, Tc08, Ff06e90/Ff06str, 120.0 1
Y40 30407 (000000-- )Clip, Keeper, Open 2
Y41 1067088 (003000-- ) Hose, Hyd, Tc04, Ff04e90/Ff04str, 126.0 2
Y42 767422 (003000-- ) Fitting, Hyd, Tee, Ff04/Fm04/Fm04, Run 2
Y43 1011123 (003000-- ) Fitting, Hyd, E45, Ff04/Fm04 1
Y44 53468 (000000-- ) Clamp, Cable, Stl, 1.75d X 1.00w, 1hole 2
45 16082 (000000--002133 )Guard, String, Motor, Brush 1
46 379607 (000000--002133 ) Motor, Hyd, Gear, Int 17.9 Bi--Dir 1500 (See Breakdowns) 1
47 47504 (000000--002999 ) Fitting, Hyd, E90, Jf06/Jm06 1
48 77097 (000000--002999 ) Fitting, Hyd, E90, Jm04/Om04 2

OPTIONS
S30 Gas/LPG 9004085 (5--2011)
3--12
Fig. 5 -- Left Hand Side Brush Kit, S30 XP
Ref. Part No. Serial Number Description Qty.
49 47508 (000000--002999 )Fitting, Hyd, Str, Jm06/Om10 2
50 396217 (000000--002999 ) Hose, Hyd, Tc06, Jf06e90/Jf06str, 102.0 1
51 1043049 (000000--002999 ) Hose, Hyd, Tc08, Jf06e90/Jf06str, 120.0 1
52 1036201 (000000--002999 ) Hose, Hyd, Tc04, Jf04e90/Jf04str, 126.0 2
53 57988 (000000--002999 ) Fitting, Hyd, Tee, Jf04/Jm04/Jm04, Run 2
54 68441 (000000--002999 )Fitting, Hyd, E45, Jf04/Jm04 1

OPTIONS
3--13
S30 Gas/LPG 9004085 (5--2011)

OPTIONS
S30 Gas/LPG 9004085 (5--2011)
3--14
Fig. 6 -- Vacuum Wand Group
38
39
40
1
23
4
5
41
41
41
42
30 29
8
9
10
11
12
12
13
13
14
14
15
16 17
18
19
20
21
22
23
24
25 26
27
28
6
6
7
35
36
37
34
37
32
31
33

OPTIONS
3--15
S30 Gas/LPG 9004085 (5--2010)
354742
Fig. 6 -- Vacuum Wand Group
Ref. Part No. Serial Number Description Qty.
11032752 (000000-- )Tube, Hose 1
2 32491 (000000-- ) Washer, Flat, 0.31, Std 8
3 16931 (000000-- ) Screw, Hex, M8 X 1.25 X 20, 8.8 4
4 1041473 (000000-- ) Cap, Enclosure, Hose 1
5 1041754 (000000-- ) Strap, Cap, Enclosure 1
6367974 (000000-- )Strap, Pyp, 0.07 1.0w 18.5l, W/ Buckle 2
7 06934 (000000-- ) Screw, Pan, Phl, M5 X 0.80 X 20, 4.8 1
8 09164 (000000-- ) Screw, Pan, M6 X 1.00 X 20, 4.8 1
9 08708 (000000-- ) Nut, Hex, Lock, M6 X 1.00, Nl 1
10 1032584 (000000-- ) Wand, Vacuum 1
11 1032707 (000000-- )Hose, Nozzle, Floor 1
12 79380 (000000-- ) Clamp, Hose, Wormdrive, 3.75--4.62d, .62w 2
13 1047015 (000000-- ) Bracket, Mtg, Wand 2
14 1046993 (000000-- ) Bracket, Mtg, Tube 2
15 1020341 (000000-- ) Screw, Hex, M8 X 1.25 X 20, Ss, Sems 8
16 763045 (000000-- )Screw, Hex, M8 X 1.25 X 20, Fmg 4
17 1042718 (000000-- ) Hose Assy, W/2cuff, 4.0d 156l 4.0/4.0 1
18 1041882 (000000-- ) Hose, Rbr 1
o314427 (002100-- ) Door Assy, Hppr, Vac Wand 1
Y19 314421 (002100-- ) Door Wldt, Hppr 1
Y20 367950 (000000-- )Hinge, .40pin 2.2w 02.0l, 4/0.21h 2
Y21 314432 (002100-- ) Block, Spacer, Hinge 2
Y22 06935 (000000-- ) Screw, Pan, M5 X 0.80 X 25, 4.8 4
Y23 314428 (002100-- ) Door, Vacuum 1
Y24 06932 (000000-- ) Screw, Pan, Phl, M5 X 0.80 X 10, 4.8 4
Y25 07789 (000000-- )Nut, Hex, Flng, M5 X 0.80 4
Y26 1039007 (000000-- ) Seal, Celr Rbr, .25, 06.0w 06.0l, Adh 1
Y27 1035660 (000000-- ) Gasket, Ure, .50, 07.47w, 15.47l, Adh 1
Y28 1039038 (000000-- ) Flap, Wand, Vacuum 1
Y29 32490 (000000-- ) Washer, Flat, 0.25, Std 2
Y30 06942 (000000-- )Screw, Hex, M6 X 1.0 X 16, 8.8 2
Y31 1040467 (002100-- ) Screw, Hex, M6 X 1.00 X 20, 9.8, Sems 2
Y32 1032545 (002100-- ) Hinge Wldt 1
Y33 76888 (002100-- ) Plug, Hole, Rnd, 1.25h .03--.12, Blk Nyl 1
34 06549 (000000-- ) Nut, Hex, Lock, M5 X 0.80, Nl 2
35 19066 (000000-- )Washer, Flat, 10 2
36 397889 (000000-- ) Switch, Rocker, Dpst, On / None / On (S30 Only) 1
37 610943 (000000-- ) Sleeve, P/M, 0.21b 0.32d 0.4l, Stl Pl 2
38 1039067 (000000--002099 ) Door Wldt, Vacuum 1
39 1039020 (000000--002099 ) Block, Spacer, Hinge 2
40 1039008 (000000--002099 )Door, Vacuum 1
41 32490 (000000-- ) Washer, Flat, 0.25, Std 3
42 06942 (000000-- ) Screw, Hex, M6 X 1.00 X 16, 8.8 1

OPTIONS
S30 Gas/LPG 9004085 (6--2008)
3--16
Fig. 7 -- Blower Wand Group
1
2
2
3
4
56
7
6
8
96
10
11
12
12
13
13
14
14
15
16 17
18
19
2
16
20
20
21
22
23 23 24
25 26
26
27
27
28
28
29
30 28
31
27
33
34 35
36
37
36
38
38 28
32

OPTIONS
3--17
S30 Gas/LPG 9004085 (6--2008)
354744
Fig. 7 -- Blower Wand Group
Ref. Part No. Serial Number Description Qty.
11032752 (000000-- )Tube, Hose 1
2 32491 (000000-- ) Washer, Flat, 0.31, Std 11
3 16931 (000000-- ) Screw, Hex, M8 X 1.25 X 20, 8.8 4
4 1041473 (000000-- ) Cap, Enclosure, Hose 1
5 1041754 (000000-- ) Strap, Cap, Enclosure 1
632490 (000000-- )Washer, Flat, 0.25, Std 3
7 06942 (000000-- ) Screw, Hex, M6 X 1.0 X 16, 8.8 1
8 09164 (000000-- ) Screw, Pan, M6 X 1.00 X 20, 4.8 1
9 08708 (000000-- ) Nut, Hex, Lock, M6 X 1.00, Nl 1
10 1032584 (000000-- ) Wand, Vacuum 1
11 1032707 (000000-- )Hose, Nozzle, Floor 1
12 79380 (000000-- ) Clamp, Hose, Wormdrive, 3.75--4.62d, .62w 2
13 1047015 (000000-- ) Bracket, Mtg, Wand 2
14 1046993 (000000-- ) Bracket, Mtg, Tube 2
15 1020341 (000000-- ) Screw, Hex, M8 X 1.25 X 20, Ss, Sems 4
16 763045 (000000-- )Screw, Hex, M8 X 1.25 X 20, Fmg 7
17 1042718 (000000-- ) Hose Assy, W/2cuff, 4.0d 156l 4.0/4.0 1
18 1041882 (000000-- ) Hose, Rbr 1
19 1041925 (000000-- ) Tube Wldt, Door 1
20 367974 (000000-- ) Strap, Pyp, 0.07 1.0w 18.5l, W/ Buckle 2
21 06934 (000000-- )Screw, Pan, Phl, M5 X 0.80 X 20, 4.8 2
22 1042831 (000000-- ) Hose, Exhaust, Vacuum, 5.0id, 40.0l 1
23 367718 (000000-- ) Clamp, Bridge, 5.0 2
24 1042493 (000000-- ) Deflector, Air 1
25 1042511 (000000-- ) Bracket, Mtg, Air Deflector 1
26 06933 (000000-- )Screw, Pan, M5 X 0.80 X 16, 4.8 6
27 19066 (000000-- ) Washer, Flat, #10 8
28 06549 (000000-- ) Nut, Hex, Lock, M5 X 0.80, Nl 12
29 1042868 (000000-- ) Hinge, .40pin 2.2w 02.0l, 4/0.21h 2
30 1042518 (000000-- ) Spacer, Hinge 1
31 09200 (000000-- )Screw, Pan, M5 X 0.8 X 12, Ss 4
32 397889 (000000-- ) Switch, Rocker, Dpst, On / None / On (S30 Only) 1
33 1041944 (000000-- ) Bracket, Hinge 1
34 1042661 (000000-- ) Bracket Wldt, Wand 1
35 07819 (000000-- ) Screw, Hex, M10 X 1.5 X 130, 8.8 1
36 52296 (000000-- )Washer, Flat, 0.40b 0.81d .06, Nyl 3
37 41430 (000000-- ) Nut, Hex, Lock, M10 X 1.5, Nl 1
38 610943 (000000-- ) Sleeve, P/M, 0.21b 0.32d 0.4l, Stl Pl 2

OPTIONS
S30 Gas/LPG 9004085 (5--2010)
3--18
Fig. 8 -- Overhead Guard Kit (000000--002099)
1
2
3
5
4
6
7
8
8
8
6
8
7
9
9
9
10
8
7

OPTIONS
3--19
S30 Gas/LPG 9004085 (5--2010)
354736
Fig. 8 -- Overhead Guard Kit (000000--002099)
Ref. Part No. Serial Number Description Qty.
o9003635 (000000--002099 )Ohg Kit, Ci [S30] 1
Y1 1032262 (000000--002099 ) Guard Wldt, Ohg, Top 1
Y2 1032067 (000000--002099 ) Leg Wldt, Guard, Lh 1
Y3 1032069 (000000--002099 ) Leg Wldt, Guard, Rh 1
Y4 1032722 (000000--002099 ) Bracket, Mtg, Mirror 1
Y549034 (000000--002099 )Mirror, Convex, 06.7 X 06.2 1
Y6 39283 (000000--002099 ) Screw, Hex, M10 X 1.5 X 25, 8.8 8
Y7 1037358 (000000--002099 ) Screw, Hex, M10 X 1.50 X 35, 9.8, Sems 3
Y8 32492 (000000--002099 ) Washer, Flat, 0.38, Std 17
Y9 41430 (000000--002099 ) Nut, Hex, Lock, M10 X 1.5, Nl 9
Y10 1045101 (000000--002099 )Bracket, Sppt, Ohg 1

OPTIONS
S30 Gas/LPG 9004085 (5--2010)
3--20
Fig. 9 -- Overhead Guard Kit (002100-- )
7
6
8
6
1
2
3
5
4
6
7
8
8
89
8
8
9
9
9
8
7
8
6

OPTIONS
3--21
S30 Gas/LPG 9004085 (5--2010)
354736
Fig. 9 -- Overhead Guard Kit (002100-- )
Ref. Part No. Serial Number Description Qty.
o9008200 (002100-- )Ohg Kit, Ci [S30] 1
Y1 1032262 (002100-- ) Guard Wldt, Ohg, Top 1
Y2 1032067 (002100-- ) Leg Wldt, Guard, Lh 1
Y3 1061016 (002100-- ) Leg Wldt, Guard, Rh 1
Y4 1032722 (002100-- ) Bracket, Mtg, Mirror 1
Y549034 (002100-- )Mirror, Convex, 06.7 X 06.2 1
Y6 39283 (002100-- ) Screw, Hex, M10 X 1.5 X 25, 8.8 8
Y7 1037358 (002100-- ) Screw, Hex, M10 X 1.50 X 35, 9.8, Sems 5
Y8 32492 (002100-- ) Washer, Flat, 0.38, Std 17
Y941430 (002100-- )Nut, Hex, Lock, M10 X 1.5, Nl 9

OPTIONS
S30 Gas/LPG 9004085 (3--2013)
3--22
Fig. 10 -- Cab Group
1
2
3
4
5
6
7
8
9
10
11
42
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
14
35
36
37
38
39
40
28
22
41 7
20
19
20
20 21
17 17
12
12
17
43
34
33

OPTIONS
3--23
S30 Gas/LPG 9004085 (3--2013)
354755
Fig. 10 -- Cab Group
Ref. Part No. Serial Number Description Qty.
11062083 (000000-- )Arm, Wiper, Windshield 1
2 1067891 (000000-- ) Plate, Motor, Wiper, Cab 1
3 1062084 (000000-- ) Blade, Wiper, Windshield 1
4 9009219 (000000-- ) Seal, Afmkt, Rbr, Wndw, 10ft [Zipper] 1
5 1067875 (000000-- ) Pane, Glass, Wndw, Rear 1
61067874 (000000-- )Pane, Glass, Wndw, Lh Side, Cab 1
7 1067872 (000000-- ) Motor, Wiper, Cab 1
8 76426 (000000-- ) Washer, Sealing, 0.28b 0.75d Ss, Neo 1
9 1067869 (000000-- ) Cover, Hose, Plstc, Cab 1
10 1067918 (000000-- ) Heater Unit, W/ A/C & Fan 1
11 1060586 (000000-- )Lip Wldt, Oprtr Station / Cab 1
12 80061 (000000-- ) Plug, Hole, Rnd, 0.30h 0.3l 2
13 1067911 (000000-- ) Label, Info [Exit] 1
14 1069688 (000000-- ) Seal, Afmkt, Foam, 1.18 X 1.18, 03ft 2
15 1067878 (000000-- ) Pane, Glass, Wndw, Front 1
16 1069211 (000000-- )Spacer, Plstc, 0.18b 0.27d 0.27l 1
17 1069681 (000000-- ) Seal, Foam, .50, 1.00w 72.00l, Adh 1
18 1049061 (000000-- ) Bracket, Mtg, Mirror 1
19 09740 (000000-- ) Screw, Hex, M8 X 1.25 X 20, Ss 3
20 39349 (000000-- ) Washer, Flat, 0.31, Sae 6
21 08713 (000000-- )Nut, Hex, Lock, M8 X 1.25, Nl, Ss 3
22 49034 (000000-- ) Mirror, Convex, 06.7 X 06.2 2
23 1048740 (000000-- ) Bracket, Mtg, Mirror, Lower 1
24 1049017 (000000-- ) Bracket, Mtg, Mirror, Upper 1
25 1050295 (000000-- ) Mirror, Convex, 0.50d 1
26 1048743 (000000-- )Bracket, Mtg, Mirror 1
27 9009218 (000000-- ) Seal, Afmkt, Rbr, Wndw, 10ft 1
28 1069687 (000000-- ) Seal, Afmkt, Foam, 1.18 X 1.18, 01ft 2
29 1066952 (000000-- ) Bracket, Mtg, Cover 1
30 16735 (000000-- ) Screw, Hex, M8 X 1.25 X 16, 8.8 2
31 1069326 (000000-- )Washer, Flat, 0.31, Sae, Blk 2
32 1040467 (000000-- ) Screw, Hex, M6 X 1.00 X 20, 9.8, Sems 5
33 1037358 (000000-- ) Screw, Hex, M10 X 1.50 X 35, 9.8, Sems 6
34 1037346 (000000-- ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 2
35 1069316 (000000-- ) Screw, Pan, Phl, M4 X 0.70 X 20, Blk 1
36 1059252 (000000-- )Washer, Flat, 0.19b 0.50d .03, Stl, Blk 2
37 02850 (000000-- ) Nut, Hex, Lock, M4 X 0.70, Nl 1
38 39277 (000000-- ) Screw, Hex, M8 X 1.25 X 25, 8.8 6
39 32491 (000000-- ) Washer, Flat, 0.31, Std 6
40 1037346 (000000-- ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 3
41 1069210 (000000-- )Spacer, Plstc, 0.62b 0.75d 0.27l 1
42 1031616 (000000-- ) Seal, Afmkt, Bulb, Str, .75d F/07ga 03ft 1
43 1069232 (000000-- ) Bracket, Mtg, Cab 1

OPTIONS
S30 Gas/LPG 9004085 (3--2013)
3--24
Fig. 11 -- Cab Cover Group
1
23
4
56
7
8
9
10
11 12
13
14
15
16
17
18
19
20
21
22
23 24
25
26
27
28
29
30
31
32
33
34
35 36
37
38
5
67
11
11
19
23
21
24 22
20 20
2
39
40

OPTIONS
3--25
S30 Gas/LPG 9004085 (3--2013)
354754
Fig. 11 -- Cab Cover Group
Ref. Part No. Serial Number Description Qty.
11069688 (000000-- )Seal, Afmkt, Foam, 1.18 X 1.18, 03ft 1
2 1031207 (000000-- ) Seal, Afmkt, Bulb, 90, 0.50d, 03ft 2
3 1030592 (000000-- ) Seal, Afmkt, Bulb, 90, 0.75d F/11ga 03ft 1
4 1067873 (000000-- ) Panel, Roof, Plstc, Cab 1
5 1067887 (000000-- ) Washer, Cab, Shld, Glass 4
61069326 (000000-- )Washer, Flat, 0.31, Sae, Blk 4
7 1069310 (000000-- ) Screw, Pan, Phl, M8 X 1.25 X 25, Blk 4
8 1067217 (000000-- ) Panel Wldt, Top, Cab 1
9 1069310 (000000-- ) Screw, Pan, Phl, M8 X 1.25 X 25, Blk 2
10 1069201 (000000-- ) Screw, Pan, Phl, M8 X 1.25 X 50, Blk 2
11 1060648 (000000-- )Washer, Flat, 0.31b 0.67d .07, Stl, Blk 5
12 07791 (000000-- ) Nut, Hex, Flng, M8 X 1.25 1
13 1068687 (000000-- ) Insulation, Sound, Liner, Top 1
14 1068690 (000000-- ) Insulation, Sound, Liner, Lh 1
15 1068689 (000000-- ) Insulation, Sound, Liner, Rh 1
16 1068688 (000000-- )Insulation, Sound, Liner 1
17 1069229 (000000-- ) Insulation, Sound, Liner, Side, Lh 1
18 1069231 (000000-- ) Insulation, Sound, Liner, Side, Rh 1
19 10632 (000000-- ) Grommet, Rbr, 0.89id, F/1.2h, .14 Matl 2
20 1067909 (000000-- ) Louver, Rt, Roll 4
21 1069314 (000000-- )Screw, Pan, Phl, M3 X 0.50 X 12, Blk 8
22 01754 (000000-- ) Nut, Hex, Std, M3 X 0 8
23 1066933 (000000-- ) Plate, Vent 2
24 1069318 (000000-- ) Screw, Pan, Phl, M5 X 0.80 X 25, Blk 6
25 1068751 (000000-- ) Controls, Ac/Heater [S30] 1
26 1069315 (000000-- )Screw, Pan, Phl, M4 X 0.70 X 10, Blk 4
27 1067886 (000000-- ) Light, Dome, Cab 1
28 1069317 (000000-- ) Screw, Pan, Phl, M4 X 0.70 X 25, Blk 1
29 1067870 (000000-- ) Fuseholder, Cab 1
30 1016029 (000000-- ) Fuse, Blade, 005a, 32vdc 2
31 611140 (000000-- )Fuse, Blade, 020a, 32vdc 1
32 1067917 (000000-- ) Fuse, Blade, 002a, 32vdc 1
33 1069317 (000000-- ) Screw, Pan, Phl, M4 X 0.70 X 25, Blk 4
34 1067910 (000000-- ) Label [Fuse Block] 1
35 1069330 (000000-- ) Label, Circuitbreaker [Fuse Box] 1
36 1066972 (000000-- ) Cover, Fuse 1
37 1059252 (000000-- ) Washer, Flat, 0.19b 0.50d .03, Stl, Blk 4
38 1069315 (000000-- ) Screw, Pan, Phl, M4 X 0.70 X 10, Blk 4
39 1072046 (005700-- ) Insulation, Heat, Liner, Rh 1
40 1072047 (005700-- )Insulation, Heat, Liner, Lh 1

OPTIONS
S30 Gas/LPG 9004085 (3--2013)
3--26
Fig. 12 -- Cab Door Group
1
2
3
4
5
67
8
9
10
11
12
13
14
15
16
17
18
19
20 21
22
23
24
25
26
4
12
23
5
7
7
67

OPTIONS
3--27
S30 Gas/LPG 9004085 (3--2013)
354753
Fig. 12 -- Cab Door Group
Ref. Part No. Serial Number Description Qty.
11067216 (000000-- )Door Wldt, Rh 1
2 1015261 (000000-- ) Seal, Afmkt, Bulb, Str, 0.76, 0.93w 20ft 1
3 1067895 (000000-- ) Strap, Door, Cab 1
4 1067881 (000000-- ) Pin, Lock, Cab 2
5 1067879 (000000-- ) Hinge, Bracket, Door, Cab 2
61069326 (000000-- )Washer, Flat, 0.31, Sae, Blk 4
7 1069311 (000000-- ) Screw, Pan, Phl, M8 X 1.25 X 16, Blk 8
8 1067877 (000000-- ) Pane, Wndw, Slide, Rh, Cab 1
9 9009220 (000000-- ) Seal, Afmkt, Rbr, Wndw, 08ft 2
10 1067876 (000000-- ) Pane, Wndw, Lower, Cab 1
11 1067889 (000000-- )Handle, Door, Cab 1
12 1069312 (000000-- ) Screw, Pan, Phl, M6 X 1.0 X 16, Blk 4
13 1067885 (000000-- ) Latch, Cab 1
14 1069313 (000000-- ) Screw, Pan, Phl, M6 X 1.0 X 35, Blk 3
15 1066980 (000000-- ) Cover, Latch 1
16 1069322 (000000-- )Washer, Flat, 0.25, Sae, Blk 2
o17 1067890 (000000-- ) Handle, Locking, Cab 1
Y1067919 (000000-- ) Key, Latch, Door Assy 1
18 1062944 (000000-- ) Rod, Handle, Cab 1
19 1067907 (000000-- ) Retainer, Shaft, 0.12id .38od X .052 1
20 1066957 (000000-- )Bracket, Handle, Latch 1
21 74027 (000000-- ) Screw, Pan, Phl, M6 X 1.00 X 12, Nl, Pl 2
22 1062952 (000000-- ) Rod, Latch, Cab 1
23 1067880 (000000-- ) Clip, Rod, Cab 2
24 1067884 (000000-- ) Stud, Strike, Cab 1
25 32492 (000000-- )Washer, Flat, 0.38, Std 1
26 25014 (000000-- ) Nut, Hex, Std, .38--16 1

OPTIONS
S30 Gas/LPG 9004085 (5--2010)
3--28
Fig. 13 -- Cab Heater Group
Gasoline
LPG
S/N (000000--001968)
1
2
3
4
5
6
789
11
11
11
11
11
Spare
Gasoline
LPG
11
11
10
10
10
10
S/N (001969--002099)

OPTIONS
3--29
S30 Gas/LPG 9004085 (6--2008)
354759
Fig. 13 -- Cab Heater Group
Ref. Part No. Serial Number Description Qty.
11016314 (000000-- )Boot, 90deg .50id 1.00id 2.50l, Red 1
o2 1029105 (000000-- ) Relay Assy, 12vdc [2f/1r] 1
Y3 1036230 (000000-- ) Fuse, 60a, 32vdc [Fem Maxi] 1
4 06940 (000000-- ) Screw, Pan, Phl, M5 X 0.80 X 50, 4.8 1
5 1045063 (000000-- ) Valve, Heater 1
61044279 (000000-- )Pump Assy, Water, 12vdc 1
7 222159 (000000-- ) Screw, Hex, M6 X 1.00 X 25, Fmg 2
8 32490 (000000-- ) Washer, Flat, 0.25, Std 2
9 08708 (000000-- ) Nut, Hex, Lock, M6 X 1.00, Nl 2
10 1016563 (000000-- ) Hose, Afmkt, Rbr, Heater, 0.62id, 20ft 1
11 63810 (000000-- )Clamp, Hose, Wormdrive, 0.56--1.06d, .56w 8

OPTIONS
S30 Gas/LPG 9004085 (1--2013)
3--30
Fig. 14 -- Cab Air Conditioner Group (000000--005699)
1
2
3
4
56
7
7
8
9
13
14
15
16
17
18
19
20
21
22
23
224
25
26
27
28
11
10
29
30
29 30
12
(S/N 000000--002099)

OPTIONS
3--31
S30 Gas/LPG 9004085 (1--2013)
354760
Fig. 14 -- Cab Air Conditioner Group (000000--005699)
Ref. Part No. Serial Number Description Qty.
11045112 (000000--005699 )Bracket Wldt, Mtg, Compressor 1
2 39283 (000000--005699 ) Screw, Hex, M10 X 1.50 X 25, 8.8 4
3 32492 (000000--005699 ) Washer, Flat, 0.38, Std 3
4 1045009 (000000--005699 ) Compressor, A/C, 6v Pully [134, Tm--08hd] 1
5 1030782 (000000--005699 ) Pulley, Idler, Tens, Belt 1
627990 (000000--005699 )Screw, Hex, .38--16 X 2.00, G5 1
7 32485 (000000--005699 ) Washer, Flat, 0.38, Sae 2
8 50902 (000000--005699 ) Nut, Hex, Lock, .38--16, Nl 1
9 1042954 (000000--005699 ) Belt, Ribbed, 55.1l 1
10 1041870 (000000--005699 ) Condenser, Ac 1
11 31525 (000000--005699 )Wire, 10ga 16.0l Blk .25ring /.38ring 1
12 1043045 (000000--002099 ) Plate, Filler, A/C 1
13 1045033 (000000--005699 ) Dryer, A/C 1
14 1045203 (000000--005699 ) Switch, A/C [Binary] 1
15 1045681 (000000--005699 ) Bracket, Sppt 1
16 43555 (000000--005699 )Clamp, Hose, Wormdrive, 2.50--3.50d, .50w 1
17 1045151 (000000--005699 ) Hose, A/C, 10, E90/E90, 060.0l [R134] 1
18 1045153 (000000--005699 ) Hose, A/C, 06, E90/E90, 052.0l [R134] 1
19 1045155 (000000--005699 ) Hose, A/C, 08, E90/E90, 052.0l [R134] 1
20 1045156 (000000--005699 ) Hose, A/C, 06, E90/E90, 043.0l [R134] 1
21 39284 (000000--005699 )Screw, Hex, M10 X 1.25 X 35, 8.8 4
22 41430 (000000--005699 ) Nut, Hex, Lock, M10 X 1.5, Nl 4
23 41187 (000000--005699 ) Washer, Flat, Belleville, .38 4
24 1047225 (000000--005699 ) Angle, Mtg, Ground 1
25 87308 (000000--005699 ) Screw, Hex, M6 X 1.00 X 12, 8.8 1
26 41140 (000000--005699 ) Washer, Lock, Int--ext, 0.25 1
27 07790 (000000--005699 ) Nut, Hex, Flng, M6 X 1.00 1
28 07792 (000000--005699 ) Nut, Hex, Flng, M10 X 1.50 1
29 55845 (002100--005699 ) Screw, Hex, M5 X 0.80 X 16, Fmg 3
30 19066 (002100--005699 )Washer, Flat, 10 3

OPTIONS
S30 Gas/LPG 9004085 (1--2013)
3--32
Fig. 15 -- Cab Air Conditioner Group (005700-- )
1
2
3
4
5
6
7
8
9
10
30
12
13
14
15
16
17
18
19
20 21
22 23
24
25
26
27
28
29 8
29
FRONT
11
29
29
31
31

OPTIONS
3--33
S30 Gas/LPG 9004085 (10--2013)
354760
Fig. 15 -- Cab Air Conditioner Group (005700-- )
Ref. Part No. Serial Number Description Qty.
11071141 (005700-- )Bracket Wldt, Mtg, Compressor 1
2 39283 (005700-- ) Screw, Hex, M10 X 1.50 X 25, 8.8 4
3 32492 (005700-- ) Washer, Flat, 0.38, Std 3
4 41141 (005700-- ) Washer, Lock, Int--Ext, 0.31 1
5 1045009 (005700-- ) Compressor, A/C, 6v Pully [134, Tm--08hd] 1
61030782 (005700-- )Pulley, Idler, Tens, Belt 1
7 27990 (005700-- ) Screw, Hex, .38--16 X 2.00, G5 1
8 32485 (005700-- ) Washer, Flat, 0.38, Sae 2
9 50902 (005700-- ) Nut, Hex, Lock, .38--16, Nl 1
10 1071681 (005700-- ) Belt, Ribbed, Alternator, A/C, 51.125l 1
11 1041870 (005700-- )Condenser, Ac 1
12 31525 (005700-- ) Wire, 10ga 16.0l Blk .25ring /.38ring 1
13 1045033 (005700-- ) Dryer, A/C 1
14 1045203 (005700-- ) Switch, A/C [Binary] 1
15 1045681 (005700-- ) Bracket, Sppt 1
16 43555 (005700-- )Clamp, Hose, Wormdrive, 2.50--3.50d, .50w 1
17 1071865 (005700-- ) Hose, A/C, 10, E90/E90, 060.0l [R134] 1
18 1071864 (005700-- ) Hose, A/C, 06, E45/E90, 052.0l [R134] 1
19 1071883 (005700-- ) Hose, A/C, 08, E90/E90, 052.0l [R134] 1
20 1045156 (005700-- ) Hose, A/C, 06, E90/E90, 043.0l [R134] 1
21 39284 (005700-- )Screw, Hex, M10 X 1.25 X 35, 8.8 4
22 41430 (005700-- ) Nut, Hex, Lock, M10 X 1.5, Nl 4
23 41187 (005700-- ) Washer, Flat, Belleville, .38 4
24 1047225 (005700-- ) Angle, Mtg, Ground 1
25 87308 (005700-- ) Screw, Hex, M6 X 1.00 X 12, 8.8 1
26 41140 (005700-- ) Washer, Lock, Int--ext, 0.25 1
27 07790 (005700-- ) Nut, Hex, Flng, M6 X 1.00 1
28 55845 (005700-- ) Screw, Hex, M5 X 0.80 X 16, Fmg 4
29 19066 (005700-- ) Washer, Flat, 10 8
30 1072054 (005700-- ) Skirt, A/C 1
31 08708 (005700-- )Nut, Hex, Lock, M6 X 1.00, Nl 4

OPTIONS
S30 Gas/LPG 9004085 (5--2010)
3--34
Fig. 16 -- Cab Fuel Cover Group (002100-- )
1
2
3
46
6
5
7
8
9
10
11

OPTIONS
3--35
S30 Gas/LPG 9004085 (5--2010)
356055
Fig. 16 -- Cab Fuel Cover Group (002100-- )
Ref. Part No. Serial Number Description Qty.
11036608 (002100-- )Panel Wldt, Side 1
2 1037346 (002100-- ) Screw, Hex, M8 X 1.25 X 25, 9.8, Sems 3
3 140962 (002100-- ) Latch, Cmpr, Spring, Knurled Knob, Pl 1
4 87316 (002100-- ) Rivet, Blind, .125d X 0.32 X .25d, Alm 2
5 9004524 (002100-- ) Cover, Gas, W/ Label, Replmt 1
61045525 (002100-- )Screw, Pan, Phl, M6 X 1.00 X 12, Blk 6
7 1040281 (002100-- ) Cover, Lpg 1
8 1042073 (002100-- ) Hinge 1
9 08708 (002100-- ) Nut, Hex, Lock, M6 X 1.00, Nl 1
10 1048950 (002100-- ) Pin, Clevis, 0.25d X 5.25l 1
11 08085 (002100-- )Pin, Cotter, Hair, 0.31d .058 Wir 1

OPTIONS
S30 Gas/LPG 9004085 (3--2013)
3--36
Fig. 17 -- Cab Wire Harness Group
1
354761
Ref. Part No. Serial Number Description Qty.
11067912 (000000-- )Harness, Wire, Cab 1

OPTIONS
3--37
S30 Gas/LPG 9004085 (1--2013)
Fig. 18 -- Cab Wire Harness Electrical Schematic
1029278-- 354728

OPTIONS
S30 Gas/LPG 9004085 (5--2010)
3--38
Fig. 19 -- Corner Bumper Kit (000000--002099)
1
2
33
4
4
5
5
6
6
6
6
354746
Ref. Part No. Serial Number Description Qty.
o9004107 (000000--002099 )Bumper Kit, Corner, Ci, [S30] 1
Y1 1042888 (000000--002099 ) Angle Wldt, Bmpr, Tower, Lh 1
Y2 1042885 (000000--002099 ) Angle Wldt, Bmpr, Tower, Rh 1
Y3 1043183 (000000--002099 ) Bracket Wldt, Mtg, Bmpr 2
Y4 1043176 (000000--002099 ) Pin, Hitch, .500d X 6.00l, Pl 2
Y587172 (000000--002099 )Cable, Glv .13d 010.0l .52eye /.52eye 2
Y6 1037358 (000000--002099 ) Screw, Hex, M10 X 1.5 X 35, 9.8, Sems 8

OPTIONS
3--39
S30 Gas/LPG 9004085 (5--2010)
Fig. 20 -- Corner Bumper Kit (002100-- )
1
2
3
3
4
4
5
5
6
6
6
6
354746
Ref. Part No. Serial Number Description Qty.
o9008195 (002100-- )Bumper Kit, Corner, Ci, [S30] 1
Y1 1060546 (002100-- ) Angle Wldt, Bmpr, Tower, Lh 1
Y2 1061162 (002100-- ) Angle Wldt, Bmpr, Tower, Rh 1
Y3 1061629 (002100-- ) Bracket Wldt, Mtg, Bmpr 2
Y4 1043176 (002100-- ) Pin, Hitch, .500d X 6.00l, Pl 2
Y587172 (002100-- )Cable, Glv .13d 010.0l .52eye /.52eye 2
Y6 1037358 (002100-- ) Screw, Hex, M10 X 1.5 X 35, 9.8, Sems 8

OPTIONS
S30 Gas/LPG 9004085 (1--2013)
3--40
Fig. 21 -- Telemetry Group
1
2
3
4
56
7
8
9
10
8
356285
Ref. Part No. Serial Number Description Qty.
11070124 (000000-- )Bracket, Mtg, Telem [S30] 1
2 9010085 (000000-- ) Control Box Assy Kit, Replmt, Telem[Usa] 1
2 9010086 (000000-- ) Control Box Assy Kit, Replmt, Telem[Can] 1
3 763045 (000000-- ) Screw, Hex, M8 X 1.25 X 20, Fmg 2
4 32492 (000000-- ) Washer, Flat, 0.38, Std 2
519066 (000000-- )Washer, Flat, 0.25b 0.56d .05, Pl, 10 4
6 09244 (000000-- ) Screw, Hex, M5 X 0.80 X 16, 8.8 4
7 1070324 (000000-- ) Antenna, Telem, 110 In [Gprs] 1
8 140916 (000000-- ) Clamp, Cable, Nyl, 0.62d, Nat 2
9 360973 (000000-- ) Screw, Pan, 12--16 X 0.50, F/ Plstc 2
10 1071132 (000000-- )Harness, Ele [Extn, Telemetry] 1
1069580 (000000-- ) Label, Opertnl, Telem [Fcc/Ic] 1

OPTIONS
3--41
S30 Gas/LPG 9004085 (12--2008)
Fig. 22 -- Fire Extinguisher Kit
1
2
3
354747
Ref. Part No. Serial Number Description Qty.
o9003933 (000000-- )Extinguisher Kit, Fire, Ci [S30] 1
Y1 25312 (000000-- ) Extinguisher, Fire, 2.5 Lb Dry 1
Y2 06933 (000000-- ) Screw, Pan, M5 X 0.80 X 16, 4.8 2
Y3 06549 (000000-- ) Nut, Hex, Lock, M5 X 0.80, Nl 2

OPTIONS
S30 Gas/LPG 9004085 (9--2012)
3--42
Fig. 23 -- Documentation Group
Ref. Part No. Serial Number Description Qty.
9004080 (000000-- )Manual, Oprtr [S30, Gas/Lpg EN Na] 1
9004081 (000000-- ) Manual, Oprtr [S30, Gas/Lpg ES Na] 1
9004082 (000000-- ) Manual, Oprtr [S30, Gas/Lpg FR Na] 1
9004083 (000000-- ) Manual, Oprtr [S30, Gas/Lpg JP] 1
9004085 (000000-- ) Manual, Parts [S30, Gas/Lpg En] 1
9004100 (000000--002099 )Media, DVD, Oprtr, [S30 EN ES FR] 1
9008178 (002100-- ) Video, Oprtr, Dvd [S30 En Es Fr] 1
9004086 (000000-- ) Manual, Service [S30 EN] 1
372863 (000000-- ) Manual, Service, Eng[Gm1.6l Em Cert] 1
371790 (000000-- ) Manual, Service, Eng [Gm1.6l] 1
9004621 (000000-- )Manual. Oprtr [S30 Gas/Lpg, Cz, Ce] 1
9004622 (000000-- ) Manual, Oprtr [S30 Gas/Lpg, De, Ce] 1
9004623 (000000-- ) Manual, Oprtr [S30 Gas/Lpg, Dk, Ce] 1
9004624 (000000-- ) Manual, Oprtr [S30 Gas/Lpg, En, Ce] 1
9004625 (000000-- ) Manual, Oprtr [S30 Gas/Lpg, Es, Ce] 1
9004626 (000000-- )Manual, Oprtr [S30 Gas/Lpg, Fi, Ce] 1
9004627 (000000-- ) Manual, Oprtr [S30 Gas/Lpg, Fr, Ce] 1
9004628 (000000-- ) Manual, Oprtr [S30 Gas/Lpg, Gr, Ce] 1
9004629 (000000-- ) Manual, Oprtr [S30 Gas/Lpg, Hu, Ce] 1
9004630 (000000-- ) Manual, Oprtr [S30 Gas/Lpg, It, Ce] 1
9004631 (000000-- )Manual, Oprtr [S30 Gas/Lpg, Nl, Ce] 1
9004632 (000000-- ) Manual, Oprtr [S30 Gas/Lpg, No, Ce] 1
9004633 (000000-- ) Manual, Oprtr [S30 Gas/Lpg, Pl, Ce] 1
9004634 (000000-- ) Manual, Oprtr [S30 Gas/Lpg, Pt, Ce] 1
9004635 (000000-- ) Manual, Oprtr [S30 Gas/Lpg, Ru, Ce] 1
9004636 (000000-- )Manual, Oprtr [S30 Gas/Lpg, Se, Ce] 1
9004637 (000000-- ) Manual, Oprtr [S30 Gas/Lpg, Tr, Ce] 1
9004638 (000000-- ) Manual, Oprtr [S30 Gas/Lpg, Ee, Ce] 1
9004639 (000000-- ) Manual, Oprtr [S30 Gas/Lpg, Lv, Ce] 1
9004640 (000000-- ) Manual, Oprtr [S30 Gas/Lpg, Lt, Ce] 1
9004641 (000000-- )Manual, Oprtr [S30 Gas/Lpg, Sk, Ce] 1
9004642 (000000-- ) Manual, Oprtr [S30 Gas/Lpg, Si, Ce] 1
9004729 (000000-- ) Manual, Oprtr [S30 Gas/Lpg, Bg, Ce] 1
9004730 (000000-- ) Manual, Oprtr [S30 Gas/Lpg, Ro, Ce] 1
1045947 (000000--002099 ) Instr, Maint, Wall Chart[S30--Online] 1
1068947 (002100-- )Instr, Maint, Wall Chart [Rotomold S30] (ONLINE ONLY) 1

BREAKDOWNS
4--1
S30 Gas/LPG 9004085 (12--2009)
SECTION 4
Contents Page
Fig. 1 -- Hydraulic Motor Breakdown, 379608 4--2
Fig. 2 -- Hydraulic Motor Breakdown, 379607 4--3
Fig. 3 -- Hydraulic Steering Valve Breakdown,
1024260 4--4......................
Fig. 4 -- Hydraulic Valve Breakdown,
1040091 4--6......................
Fig. 5 -- Hydraulic Valve Breakdown,
1034671 4--8......................
Fig. 6 -- AC and Heater Box Breakdown,
1046632 4--10.....................
Fig. 7 -- Hydraulic Motor Breakdown,
1027756 4--12.....................
Fig. 8 -- Hydraulic Motor Breakdown,
1054901 4--14.....................
Fig. 9 -- Hydraulic Piston Pump Breakdown,
1029254 4--16.....................
Fig. 10 -- Hydraulic Piston Pump Breakdown,
1054905 4--18.....................

BREAKDOWNS
S30 Gas/LPG 9004085 (12--2009)
4--2
Fig. 1 -- Hydraulic Motor Breakdown, 379608
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
09606 -- 09670
Ref. Part No. Serial Number Description Qty.
o379608 (000000-- )Motor, Hyd, Gear, [In] 02.8 1500 1
Y1 37555 (000000-- ) Screw, Motor, Hyd 4
Y2 31354 (000000-- ) Flange, Motor, Hyd 1
Y3 16695 (000000-- ) Race, Thrust, Motor, Hyd 1
Y4 45628 (000000-- ) Bearing, Thrust, Motor, Hyd 1
Y531375 (000000-- )Shaft, Output, Motor, Hyd 1
Y6 74100 (000000-- ) Housing, Motor, Hyd 1
Y7 34176 (000000-- ) Drive, Motor, Hyd 1
Y8 74094 (000000-- ) Plate, Spacer, Motor, Hyd 1
Y9 31381 (000000-- ) Gerotor Set, Motor, Hyd 1
Y10 74095 (000000-- )End Cap, Motor, Hyd 1
Y11 74174 (000000-- ) Cap, Screw, Strg Valve 5
Y12 74098 (000000-- ) Fitting, Plug, O--Ring, #4 1
Y13 74099 (000000-- ) Fitting, Plug, O--Ring, Motor, Hyd 2
Y14 00500--15 (000000-- ) Key, Woodruff, 0.25 1.00, [Asa#0808] 1
Y15 39527 (000000-- )Nut, Hex, Sltd, .75--16 1
Y16 22654 (000000-- ) Kit, Seal, Motor, Hyd 1
17 74250 (000000-- ) Instr, Motor, Hyd, Repair [En] 1

BREAKDOWNS
4--3
S30 Gas/LPG 9004085 (2--2008)
Fig. 2 -- Hydraulic Motor Breakdown, 379607
1
2
4
56
7
1
1
3
9
10
11
12
8
13
08926 -- 09670
Ref. Part No. Serial Number Description Qty.
o379607 (000000-- )Motor, Hyd, Gear, [In] 17.9 B 1500 1
Y1 22654 (000000-- ) Kit, Seal, Motor, Hyd 1
Y2 31354 (000000-- ) Flange, Motor, Hyd 1
Y3 31373 (000000-- ) Shaft, Output, Motor, Hyd 1
Y4 45628 (000000-- ) Bearing, Thrust, Motor, Hyd 1
Y516695 (000000-- )Race, Thrust, Motor, Hyd 1
Y6 31380 (000000-- ) Drive, Motor, Hyd 1
Y7 31385 (000000-- ) Gerotor Set, Motor, Hyd 1
Y8 37555 (000000-- ) Screw, Motor, Hyd 4
Y9 74100 (000000-- ) Housing, Motor, Hyd 1
Y10 74094 (000000-- )Plate, Spacer, Motor, Hyd 1
Y11 74101 (000000-- ) Cap, End, Motor, Hyd 1
Y12 65232 (000000-- ) Screw, Cap, Motor, Hyd 5
13 74250 (000000-- ) Instruction, Repair, Motor, Hyd 1

BREAKDOWNS
S30 Gas/LPG 9004085 (2--2008)
4--4
Fig. 3 -- Hydraulic Steering Valve Breakdown, 1024260
12
1
2
3
4
5
6
Not Sold
9
10
11
11
Separately
11
11
7
8
Not Sold
Separately
Not Sold
Separately
Not Sold
Separately
Not Sold
Separately

BREAKDOWNS
4--5
S30 Gas/LPG 9004085 (2--2008)
Fig. 3 -- Hydraulic Steering Valve Breakdown, 1024260
Ref. Part No. Serial Number Description Qty.
o1024260 (000000-- )Steer--Control, Hyd05, 06.1 2030 1
Y1 74183 (000000-- ) Screw, Valve, Steering 7
Y2 74185 (000000-- ) Cap, End, Valve, Steering 1
Y3 74193 (000000-- ) Spacer, Valve, Steering 1
Y4 74222 (000000-- ) Plate, Wear, Steering Valve 1
Y574232 (000000-- )Pin, Valve, Steering 1
Y6 21935 (000000-- ) Bearing Kit [Cl] 1
Y7 21933 (000000-- ) Plug Assy [Cl] 1
Y8 21934 (000000-- ) Valve Assy, Relief [Cl] 1
Y9 74243 (000000-- ) Ring, Retainer, Steering Valve 1
Y10 74196 (000000-- )Spring Kit, Scu [Cl] 1
Y11 74244 (000000-- ) Seal Kit, Steering [Cl] 1
Y12 74245 (000000-- ) Instr, Valve, Steering, Repair 1

BREAKDOWNS
S30 Gas/LPG 9004085 (12--2008)
4--6
Fig. 4 -- Hydraulic Valve Breakdown, 1040091
SV6A
SV6B
SV5
SV4
SV3
SV1
SV2
PC3
PC2
PC1
RV2
RV3
RV1
1
1
22
3
4
5
5
6
6
6
7
7
8
9
9
10
10
11
11
12
13
12
13
14
14
15
16
17
18
19
20
21
21
21
21
22
22
22
23
24
24
24
24 25
25 25
25
26
27
26
27
26
27
26
27
5
28
29
29 28
28
29
30

BREAKDOWNS
4--7
S30 Gas/LPG 9004085 (12--2008)
354750
Fig. 4 -- Hydraulic Valve Breakdown, 1040091
Ref. Part No. Serial Number Description Qty.
o1040091 (000000-- )Valve, Hyd, Solenoid, 12vdc [06s] 1
Yo1 373691 (000000-- ) Valve, Relief 2
YY 2 373647 (000000-- ) Seal Kit, Cartridge 1
Yo3 373692 (000000-- ) Valve, Relief 1
YY 4 373647 (000000-- ) Seal Kit, Cartridge 1
Yo5373656 (000000-- )Valve, Check 3
YY 6 373647 (000000-- ) Seal Kit, Cartridge 1
Y7 373658 (000000-- ) Spool, Pilot, Hyd 3
Y8 373694 (000000-- ) Plug, Orifice, Valve, Hyd, .040 1
Yo9 373663 (000000-- ) Valve, Stem, No 2
YY 10 373685 (000000-- )Nut, Coil, Nyl Patch 1
YY 11 373646 (000000-- ) Seal Kit, Cartridge 1
Yo12 373690 (000000-- ) Valve, Stem, No 2
YY 13 373685 (000000-- ) Nut, Coil, Nyl Patch 1
YY 14 373646 (000000-- ) Seal Kit, Cartridge 1
Yo15 373657 (000000-- )Stem, Valve, Hyd [4w2p] 1
YY 16 373684 (000000-- ) Nut, Coil, Nyl Patch 1
YY 17 373647 (000000-- ) Seal Kit, Cartridge 1
Yo18 373637 (000000-- ) Valve, Cntrl, Solenoid 1
YY 19 373684 (000000-- ) Nut, Coil, Nyl Patch 1
YY 20 373647 (000000-- )Seal Kit, Cartridge 1
Y21 373642 (000000-- ) Solenoid, #10, 12vdc 4
Y22 373640 (000000-- ) Solenoid, #8, 12vdc 3
Y23 373639 (000000-- ) Spacer, Coil, #8 1
Yo24 74098 (000000-- ) Fitting, Hyd, Plug, Om04 7
YY 25 77003 (000000-- )Seal, Org, .072 X 00.35id #04 1
Yo26 13904 (000000-- ) Fitting, Plug, Org, #6, Valve [Cec] 4
YY 27 77005 (000000-- ) Seal, Org, .078 X 00.47id #06 1
Yo28 13907 (000000-- ) Fitting, Hyd, Plug, Om08 4
YY 29 77006 (000000-- ) Seal, Org, .087 X 00.64id #08 1
Y30 373665 (000000-- )Plug, Orifice, Valve, Hyd, .046 1

BREAKDOWNS
S30 Gas/LPG 9004085 (12--2008)
4--8
Fig. 5 -- Hydraulic Valve Breakdown, 1034671
SV6A
SV6B
SV5
SV4
SV3
SV1
SV2
PC3
PC2
PC1
RV2
RV3
RV1
SV7
SV8
OR3
1
1
2
2
3
4
5
5
6
66
7
7
8
9
9
10
10
11
11
12
13
12
13
14
14
15
16
17
18
19
20
21
21
21
21
22
22
22
23
24
24
24
24 25
25
25
26
27
26
27
26
27
26
27
5
28
29
29 28
28
29
30
17
15
22
16
17
15
22
16
31
24
25

BREAKDOWNS
4--9
S30 Gas/LPG 9004085 (2--2008)
354751
Fig. 5 -- Hydraulic Valve Breakdown, 1034671
Ref. Part No. Serial Number Description Qty.
o1034671 (000000-- )Valve, Hyd, Solenoid, 12vdc [06s] 1
Yo1 373691 (000000-- ) Valve, Relief 2
YY 2 373647 (000000-- ) Seal Kit, Cartridge 1
Yo3 373692 (000000-- ) Valve, Relief 1
YY 4 373647 (000000-- ) Seal Kit, Cartridge 1
Yo5373656 (000000-- )Valve, Check 3
YY 6 373647 (000000-- ) Seal Kit, Cartridge 1
Y7 373658 (000000-- ) Spool, Pilot, Hyd 3
Y8 373694 (000000-- ) Plug, Orifice, Valve, Hyd, .040 1
Yo9 373663 (000000-- ) Valve, Stem, No 2
YY 10 373685 (000000-- )Nut, Coil, Nyl Patch 1
YY 11 373646 (000000-- ) Seal Kit, Cartridge 1
Yo12 373690 (000000-- ) Valve, Stem, No 2
YY 13 373685 (000000-- ) Nut, Coil, Nyl Patch 1
YY 14 373646 (000000-- ) Seal Kit, Cartridge 1
Yo15 373657 (000000-- )Stem, Valve, Hyd [4w2p] 3
YY 16 373684 (000000-- ) Nut, Coil, Nyl Patch 1
YY 17 373647 (000000-- ) Seal Kit, Cartridge 1
Yo18 373637 (000000-- ) Valve, Cntrl, Solenoid 1
YY 19 373684 (000000-- ) Nut, Coil, Nyl Patch 1
YY 20 373647 (000000-- )Seal Kit, Cartridge 1
Y21 373642 (000000-- ) Solenoid, #10, 12vdc 4
Y22 373640 (000000-- ) Solenoid, #8, 12vdc 5
Y23 373639 (000000-- ) Spacer, Coil, #8 1
Yo24 74098 (000000-- ) Fitting, Hyd, Plug, Om04 8
YY 25 77003 (000000-- )Seal, Org, .072 X 00.35id #04 1
Yo26 13904 (000000-- ) Fitting, Plug, Org, #6, Valve [Cec] 4
YY 27 77005 (000000-- ) Seal, Org, .078 X 00.47id #06 1
Yo28 13907 (000000-- ) Fitting, Hyd, Plug, Om08 4
YY 29 77006 (000000-- ) Seal, Org, .087 X 00.64id #08 1
Y30 373665 (000000-- )Plug, Orifice, Valve, Hyd, .046 1
Y31 373693 (000000-- ) Plug, Orifice, Valve, Hyd, .035 1

BREAKDOWNS
S30 Gas/LPG 9004085 (2--2008)
4--10
Fig. 6 -- AC and Heater Box Breakdown, 1046632

BREAKDOWNS
4--11
S30 Gas/LPG 9004085 (2--2008)
354773
Fig. 6 -- AC and Heater Box Breakdown, 1046632
Ref. Part No. Serial Number Description Qty.
o1046632 (000000-- )Heater & A/C Assy, W/Fan 1
Y1 9004590 (000000-- ) Coil, Heater / Evaporator 1
Y2 9004591 (000000-- ) Knob 2
Y3 9004592 (000000-- ) Thermostat, Heater/Air 1
Y4 9004593 (000000-- ) Cover 1
Y59004594 (000000-- )Grommet, Rbr, .25Id .375Od 1
Y6 9004595 (000000-- ) Bracket, Coil, Mtg 1
Y7 9004596 (000000-- ) Valve, Expansion 1
Y8 9004597 (000000-- ) Clip, Keeper, Blower Mtg 2
Y9 9004598 (000000-- ) Clip, Keeper, Blower Mtg 2
Y10 9004599 (000000-- ) Cover, Access 1
Y11 9004600 (000000-- ) Blown, Fan, Motor 2
Y12 9004601 (000000-- ) Grommet, Rbr, .50Id 1.0Od 2
Y13 9004602 (000000-- ) Filter 1
Y14 9004603 (000000-- )Fitting, E90, Bm10/Pm08 2

BREAKDOWNS
S30 Gas/LPG 9004085 (12--2008)
4--12
Fig. 7 -- Hydraulic Motor Breakdown, 1027756
1
2
34
5
6
7
8
9
10
11
12
13
14
22
23
25
24
25
25
25
24
26
24
24
24
26
16
15
16 21 18
19
20 18 21 17
20

BREAKDOWNS
4--13
S30 Gas/LPG 9004085 (12--2008)
350628--09670
Fig. 7 -- Hydraulic Motor Breakdown, 1027756
Ref. Part No. Serial Number Description Qty.
o1027756 (000000-- )Motor, Hyd, Gear, [Int], 19.0 X 3000 1
Y1 74165 (000000-- ) Shaft, Motor, Hyd 1
Y2 74166 (000000-- ) Housing, Brg, Motor, Hyd 1
Y3 74167 (000000-- ) Retainer, Motor, Hyd 1
Y4 74168 (000000-- ) Screw, Cap, Motor, Hyd 8
Y5373695 (000000-- )Drive, Motor, Hyd 1
Y6 373696 (000000-- ) Geroler, Motor, Hyd 1
Y7 74122 (000000-- ) Plate, Valve, Motor, Hyd 1
Y8 52405 (000000-- ) Valve, Motor, Hyd 1
Y9 74123 (000000-- ) Valve, Motor, Hyd 1
Y10 34178 (000000-- )Spring, Motor, Hyd 2
Y11 38968 (000000-- ) Ring, Motor, Hyd 1
Y12 74125 (000000-- ) Bolt, Motor, Hyd 3
Y13 373697 (000000-- ) Bolt, Motor, Hyd 1
Y14 373297 (000000-- ) Housing, Valve 1
Y15 373298 (000000-- )Plug 1
Y16 373545 (000000-- ) Plug, Pump, Hyd, Gear 2
Y17 373299 (000000-- ) Plug 1
Y18 373291 (000000-- ) Spring 2
Y19 373217 (000000-- ) Piston, Pump, Hyd, Gear 1
Y20 373226 (000000-- )Poppet, Pump, Hyd, Gear 2
Y21 373236 (000000-- ) Sleeve, Dashpo, Pump, Hyd, Gear 2
Y22 45622 (000000-- ) Nut, Motor, Hyd 1
Y23 45623 (000000-- ) Key, Motor, Hyd 1
Y24 79828 (000000-- ) Kit, Seal, Motor, Hyd 1
Y25 33580 (000000-- )Kit, Seal, Motor, Hyd 1
26 74249 (000000-- ) Instr, Repair, Motor, Hyd, Gear 1

BREAKDOWNS
S30 Gas/LPG 9004085 (12--2009)
4--14
Fig. 8 -- Hydraulic Motor Breakdown, 1054901
1
2
34
5
6
7
8
9
10
11
12
13
14
22
23
25
24
25
25
25
24
26
24
24
24
26
16
15
16 21 18
19
20 18 21 17
20

BREAKDOWNS
4--15
S30 Gas/LPG 9004085 (12--2009)
350628--09670
Fig. 8 -- Hydraulic Motor Breakdown, 1054901
Ref. Part No. Serial Number Description Qty.
o1054901 (000000-- )Motor, Hyd, Gear, Int 17.1 Bi--dir 3000 1
Y1 74165 (000000-- ) Shaft, Motor, Hyd 1
Y2 74166 (000000-- ) Housing, Brg, Motor, Hyd 1
Y3 74167 (000000-- ) Retainer, Motor, Hyd 1
Y4 74168 (000000-- ) Screw, Cap, Motor, Hyd 8
Y5373435 (000000-- )Drive, Motor, Hyd 1
Y6 373436 (000000-- ) Geroler, Motor, Hyd 1
Y7 74122 (000000-- ) Plate, Valve, Motor, Hyd 1
Y8 52405 (000000-- ) Valve, Motor, Hyd 1
Y9 74123 (000000-- ) Valve, Motor, Hyd 1
Y10 34178 (000000-- )Spring, Motor, Hyd 2
Y11 38968 (000000-- ) Ring, Motor, Hyd 1
Y12 373437 (000000-- ) Bolt, Motor, Hyd 3
Y13 373438 (000000-- ) Bolt, Motor, Hyd 1
Y14 373297 (000000-- ) Housing, Valve 1
Y15 373298 (000000-- )Plug 1
Y16 373545 (000000-- ) Plug, Pump, Hyd, Gear 2
Y17 373299 (000000-- ) Plug 1
Y18 373291 (000000-- ) Spring 2
Y19 373543 (000000-- ) Piston, Pump, Hyd, Gear 1
Y20 373226 (000000-- )Poppet, Pump, Hyd, Gear 2
Y21 373236 (000000-- ) Sleeve, Dashpo, Pump, Hyd, Gear 2
Y22 45622 (000000-- ) Nut, Motor, Hyd 1
Y23 45623 (000000-- ) Key, Motor, Hyd 1
Y24 79828 (000000-- ) Kit, Seal, Motor, Hyd 1
Y25 33580 (000000-- )Kit, Seal, Motor, Hyd 1
26 74249 (000000-- ) Instr, Repair, Motor, Hyd, Gear 1

BREAKDOWNS
S30 Gas/LPG 9004085 (12--2008)
4--16
Fig. 9 -- Hydraulic Piston Pump Breakdown, 1029254
2
3
4
5
6
7
8
910
1
11
12
14
15
16
17
18
20
22
23
24
25
26
27
28
29
30
10
8
31
12
13
13
32
15
18
19
19
21
25
31
31
31
31
31
33

BREAKDOWNS
4--17
S30 Gas/LPG 9004085 (12--2008)
Fig. 9 -- Hydraulic Piston Pump Breakdown, 1029254
Ref. Part No. Serial Number Description Qty.
o1029254 (000000-- )Pump, Hyd, Piston, [V] 1.44 [R] 4000 1
Y1 373699 (000000-- ) Driveshaft, Pump, Hyd 1
Y2 373430 (000000-- ) Cover, End 1
Y3 373389 (000000-- ) Housing 1
Y4 02706 (000000-- ) Kit, Rotating, Pump, Hyd 1
Y5373493 (000000-- )Cam 1
Y6 70096 (000000-- ) Washer, Flt, Pump, Hyd 1
Y7 55926 (000000-- ) Ring, Retaining, Pump, Hyd 1
Y8 373434 (000000-- ) Ring, Retaining 2
Y9 74225 (000000-- ) Bearing, Thrust, Pump, Hyd 1
Y10 74226 (000000-- )Race, Bearing, Pump, Hyd 2
Y11 373327 (000000-- ) Insert, Plate, Cam, Pump, Hyd 1
Y12 373391 (000000-- ) Washer, Pump, Hyd 6
Y13 373346 (000000-- ) Screw, Cap 6
Y14 74259 (000000-- ) Valve, Relief, Pump 1
Y15 373317 (000000-- )Bearing, Cone, Pump, Hyd 2
Y16 373393 (000000-- ) Plate, Cover 1
Y17 373394 (000000-- ) Plate, Cover 1
Y18 70100 (000000-- ) Pin, Dowel, Pump, Hyd 2
Y19 373336 (000000-- ) Screw, Cap, Pump, Hyd 2
Y20 373337 (000000-- ) Screw, Cap, Pump, Hyd 2
Y21 74237 (000000-- ) Key, Shaft, Pump, Hyd 1
Y22 13907 (000000-- ) Fitting, Plug, O--Ring 1
Y23 373700 (000000-- ) Adaptor Assy, Pump, Hyd 1
Y24 373701 (000000-- ) Gerotor, Pump, Hyd 1
Y25 373395 (000000-- )Bearing, Cup 2
Y26 373396 (000000-- ) Washer 4
Y27 74180 (000000-- ) Plate, Valve, Pump, Hyd 1
Y28 13907 (000000-- ) Fitting, Plug, O--Ring 1
Y29 373413 (000000-- ) Actuator, Valve, Bypass 1
Y30 373402 (000000-- )Kit, Shim 1
Y31 373398 (000000-- ) Kit, Seal, Hyd, Pump 1
Y32 373678 (000000-- ) Valve, Relief, 3000psi 1
33 373429 (000000-- ) Instr, Repair, Pump 1

BREAKDOWNS
S30 Gas/LPG 9004085 (12--2009)
4--18
Fig. 10 -- Hydraulic Piston Pump Breakdown, 1054905
2
3
4
5
6
7
8
910
1
11
12
14
15
16
17
18
20
22
23
24
25
26
27
28
29
30
10
8
31
12
13
13
32
15
18
19
19
21
25
31
31
31
31
31
33

BREAKDOWNS
4--19
S30 Gas/LPG 9004085 (12--2009)
Fig. 10 -- Hydraulic Piston Pump Breakdown, 1054905
Ref. Part No. Serial Number Description Qty.
o1054905 (000000-- )Pump, Hyd, Piston, Var, 1.24 4500, Cw 1
Y1 373699 (000000-- ) Driveshaft, Pump, Hyd 1
Y2 373430 (000000-- ) Cover, End 1
Y3 373389 (000000-- ) Housing 1
Y4 02706 (000000-- ) Kit, Rotating, Pump, Hyd 1
Y5373493 (000000-- )Cam 1
Y6 70096 (000000-- ) Washer, Flt, Pump, Hyd 1
Y7 55926 (000000-- ) Ring, Retaining, Pump, Hyd 1
Y8 373434 (000000-- ) Ring, Retaining 2
Y9 74225 (000000-- ) Bearing, Thrust, Pump, Hyd 1
Y10 74226 (000000-- )Race, Bearing, Pump, Hyd 2
Y11 373327 (000000-- ) Insert, Plate, Cam, Pump, Hyd 1
Y12 373391 (000000-- ) Washer, Pump, Hyd 6
Y13 373346 (000000-- ) Screw, Cap 6
Y14 74259 (000000-- ) Valve, Relief, Pump 1
Y15 373317 (000000-- )Bearing, Cone, Pump, Hyd 2
Y16 373393 (000000-- ) Plate, Cover 1
Y17 373394 (000000-- ) Plate, Cover 1
Y18 70100 (000000-- ) Pin, Dowel, Pump, Hyd 2
Y19 373336 (000000-- ) Screw, Cap, Pump, Hyd 2
Y20 373337 (000000-- ) Screw, Cap, Pump, Hyd 2
Y21 74237 (000000-- ) Key, Shaft, Pump, Hyd 1
Y22 13907 (000000-- ) Fitting, Plug, O--Ring 1
Y23 373700 (000000-- ) Adaptor Assy, Pump, Hyd 1
Y24 373701 (000000-- ) Gerotor, Pump, Hyd 1
Y25 373395 (000000-- )Bearing, Cup 2
Y26 373396 (000000-- ) Washer 4
Y27 74180 (000000-- ) Plate, Valve, Pump, Hyd 1
Y28 13907 (000000-- ) Fitting, Plug, O--Ring 1
Y29 373413 (000000-- ) Actuator, Valve, Bypass 1
Y30 373402 (000000-- )Kit, Shim 1
Y31 373398 (000000-- ) Kit, Seal, Hyd, Pump 1
Y32 373431 (000000-- ) Valve, Relief, 3500psi 1
33 373429 (000000-- ) Instr, Repair, Pump 1

BREAKDOWNS
S30 Gas/LPG 9004085 (12--2008)
4--20

GM ENGINE BREAKDOWN
5--1
S30 Gas/LPG 9004085 (2--2008)
SECTION 5
Contents Page
Fig. 1 -- Cylinder Head and Valves Group 5-2.......
Fig. 2 -- Crankshaft and Pistion Group 5-4..........
Fig. 3 -- Oil and Water Pump Group 5-6............
Fig. 4 -- Oil Pan and Filter Group 5-8..............
Fig. 5 -- Manifold Group 5-9......................
Fig. 6 -- Camshaft Group 5-10....................
Fig. 7 -- Ignition Group 5-12......................

GM ENGINE BREAKDOWN
S30 Gas/LPG 9004085 (1--2013)
5--2
Fig. 1 -- Cylinder Head and Valves Group
2
34
5
7
8
910
1
11
12
13
14
15
16
17 18
19
20
21
22
24
23
27
28
29
25
26
30
6

GM ENGINE BREAKDOWN
5--3
S30 Gas/LPG 9004085 (5--2011)
G, LP
Fig. 1 -- Cylinder Head and Valves Group
Ref. Part No. Description Qty.
1372574 )Cap, Filler, Oil, W/ Org 1
2 372573 Seal, Org, Cap 1
3 372007 Cover, Hsng, Camshaft 1
4 371990 Bolt, Camshaft Cover 8
5 372008 Gasket, Cover, Hsng, Camshaft 1
69003345 Seal, Seat, Valve 8
7 372018 Housing, Camshaft 1
8 372019 Tube [Pcv] 1
9 372030 Arm, Rocker, Valve 8
10 372031 Seat, Spring, Valve, 0.333 8
11 372033 Key, Valve Stem 16
12 372034 Cap, Spring, Valve 4
13 372035 Screw, Adj, Valve, Hyd 8
14 372036 Spring, Valve 8
15 372037 Seat, Rotator, Valve 4
16 372032 Seat, Spring, Valve 8
17 372038 Valve, Exhaust 4
18 372039 Valve, Intake 1
19 372022 Gasket, Head, Cyl 1
20 372023 Head, Cyl 1
21 372024 Seat, Valve, Exhaust, [+0.2mm] 4
21 372025 Seat, Valve, Exhaust, Std 4
21 372026 Seat, Valve, Exhaust, [+0.4mm] 4
21 372027 Seat, Valve, Intake, Std 4
21 372028 Seat, Valve, Intake, [+0.2mm] 4
21 372029 Seat, Valve, Intake, [+0.4mm] 4
22 371999 Pin, Lock, Cyl Head, 14mm X 17mm 2
23 372048 Bolt, Hsng, Thermostat 2
24 372047 Thermostat, W/ Hsng And Seal 1
25 371957 Bolt, Tube [Pvc], M6 X 1 X 15 2
26 371958 Gasket, Tube [Pcv] 1
27 371954 Clamp, Hose, 1.75 [Pcv] 2
28 371955 Hose [Pcv] 1
29 371956 Tube [Pcv] 1
30 372882 Bolt, Head. Cyl 10

GM ENGINE BREAKDOWN
S30 Gas/LPG 9004085 (12--2009)
5--4
Fig. 2 -- Crankshaft and Pistion Group
Not Sold
Seperately
2
3
4
5
6
7
8
9
10
1
11
12
13
14
15
16
17
18
19
20
6
21

GM ENGINE BREAKDOWN
5--5
S30 Gas/LPG 9004085 (1--2013)
G, LP
Fig. 2 -- Crankshaft and Piston Group
Ref. Part No. Description Qty.
o1371932 )Piston, W/ Pin, Std 1
Y2 371931 )Ring Kit, Piston, Std 78.95--79.02mm 4
3 371934 )Rod, Connecting, M08 X 45 4
4 371935 )Bolt, Connecting Rod 8
5 371933 )Bearing Kit, Rod, Connecting, Std 1
6371966 )Bearing Kit, Cshft, 1.995--2.001mm (Brown Blue) 4
6 371967 )Bearing Kit, Cshft, 2.120--2.126mm 4
6 371968 )Bearing Kit, Cshft, 2.114--2.120mm 4
6 371969 )Bearing Kit, Cshft, 1.989--1.995mm (Brown) 4
6 371970 )Bearing Kit, Cshft, 1.989--1.995mm (Green Blue) 4
6371971 )Bearing Kit, Cshft, 1.995--2.001mm (Green) 4
7 371965 )Crankshaft 1
8 371946 )Bolt, M10 X 1.50 X 75mm 10
9 384961 Bolt, Pulley, Cshft 1
10 371937 )Washer, Sheave, Cshft 1
11 371936 )Sheave, Cshft 1
12 371945 )Seal, Oil, Cshft 1
o13 371979 )Flywheel 1
Y371977 )Gear, Ring, Starter 1
14 371976 )Bolt, Flywheel 6
15 371978 )Pin, Lock, Transmission 2
16 371942 )Plug, Hole, Coolant, Eng Block 6
17 371999 )Pin, Lock, Cyl Head, 14mm X 17mm 2
18 384963 Starter, 12vdc [Delco] (Mar. 2006 and Newer) 1
19 384964 Bolt, M08 X 1.25 X 25mm 1
20 371964 )Stud, Starter, M08 X 1.25 1
21 371944 )Block, Short, Eng, W/ Piston & Ring 1

GM ENGINE BREAKDOWN
S30 Gas/LPG 9004085 (6--2008)
5--6
Fig. 3 -- Oil and Water Pump Group
View B
2
3
45
67
8
9
10
1
11
12
13
14
15
16
17
18
19 20
21
23 24
25
26
27
28
29
22

GM ENGINE BREAKDOWN
5--7
S30 Gas/LPG 9004085 (12--2009)
G, LP
Fig. 3 -- Oil and Water Pump Group
Ref. Part No. Description Qty.
o1372572 )Pump, Oil 1
Y2 371947 )Bolt,Cover,OilPump,M6X14 5
Y3 371948 )Cover, Pump, Oil 1
Y4 371949 )Gear, Ring, Drive, Oil Pump 1
Y5 371950 )Gear,Drive,OilPump 1
Y6371998 )Gasket, Plug, Relief Valve,Oil Press 1
Y7 371994 )Plug, Bore, Valve, Relief, Oil Press 1
Y8 371993 )Spring, Valve, Relief, Oil Press 1
9 371997 )Valve, Relief, Oil Press 1
10 372005 )Seal,Org,OilPump 1
11 371951 )Seal, Org, Hsng, Oil Pump 1
12 371952 )Plug, Hsng, Oil Pump 1
13 371984 )Gasket, Pump, Oil 1
14 371987 )Seal,Org,PressSwitch/DrainPlug 1
15 371996 )Switch, Indicator, Oil Press 1
16 371983 )Pin, Ring, Lock, Hsng, Water Pump 2
17 371986 )Bolt, Pump, Oil 6
18 372567 )Seal, Org, Water Pump 1
19 371981 )Pump, Water [Gm] 1
20 371980 )Bolt, Cover, Water Pump 3
21 372001 )Screen, Oil Pump, W/ Suc Pipe 1
22 371991 )Bolt, Bracket,Screen,Oil Pump,M6x1x1 1
23 384966 Bracket, Screen, Oil Pump 1
24 371990 Bolt, Oil Pump Screen/Camshaft Cover 2
25 371988 )Seal, Ring, Pipe, Suc, Oil Pump 1
26 372002 )Sensor, Position, Cshft 1
27 384968 )Bolt, Bracket, Sensor,Cshft Position 1
28 372003 )Bracket, Sensor, Position, Cshft 1
29 372004 )Bolt, Sensor, Position, Cshft 3

GM ENGINE BREAKDOWN
S30 Gas/LPG 9004085 (2--2008)
5--8
Fig. 4 -- Oil Pan and Filter Group
2
3
4
5
6
7
8
9
10
1
11
12
13
G, LP
Ref. Part No. Description Qty.
o1371960 )Pan, Oil, W/ Baffle / Plug / Seal 1
Y2 371987 )Seal,Org,PressSwitch/DrainPlug 1
Y3 371992 )Plug, Drain, Oil Pan, M14 X 1.5 X 12 1
4 384962 Bolt, Pan, Oil 15
5 371959 )Gasket, Pan, Oil 1
6371972 )Element, Fltr, Oil, Eng, Spin--On 4
7 371973 )Fitting, Fltr, Oil 1
o8 372560 )Dipstick, Oil 1
Y9 371995 )Seal, Org, Cap, Fltr, Oil 1
10 371940 )Tube, Ds 1
11 371941 )Sealant, Tube, Ds 1
12 371975 )Valve, By--Pass, Oil Fltr 1
13 371943 )Plug, Hole, Core, Eng Block 1

GM ENGINE BREAKDOWN
5--9
S30 Gas/LPG 9004085 (2--2008)
Fig. 5 -- Manifold Group
2
3
4
5
6
8
7
1
81
8
G, LP
Ref. Part No. Description Qty.
1372021 )Stud, Manifold, M8 X 96 4
2 372049 Nut, Manifold, Exhaust, M8 X 1.25 8
3 372050 Manifold, Exhaust 1
4 372051 Gasket, Manifold, Exhaust 1
5 372052 Shield, Manifold, Exhaust 1
6372053 Gasket, Manifold, Intake 1
7 372066 Bolt, Shield, Manifold, Exhaust 5
8 372020 Stud, Manifold, M8 X 28 13

GM ENGINE BREAKDOWN
S30 Gas/LPG 9004085 (6--2008)
5--10
Fig. 6 -- Camshaft Group
2
3
4
5
6
7
8
18
10
1
11
12
13
14
15
16 17
9
19
20

GM ENGINE BREAKDOWN
5--11
S30 Gas/LPG 9004085 (3--2012)
G, LP
Fig. 6 -- Camshaft Group
Ref. Part No. Description Qty.
1372009 )Ball, Camshaft 1
2 372010 Retainer, Camshaft 1
3 372011 Bolt, Retainer, Camshaft, M6 X 1 X 16 2
4 372012 Camshaft 1
5 372013 Seal, Org, Bolt, Cover, Camshaft Hsng 1
6372014 Cover, Hsng, Camshaft 1
7 372015 Bolt, Cover, Camshaft, M6 X 1 X 22 3
8 372016 Seal, Org, Bolt, Cover, Camshaft Hsng 1
9 9004674 Pulley, Tensioner [Gm] 1
10 372040 Sprocket, Camshaft 1
11 372017 Washer, Sprkt, Camshaft 1
12 372041 Bolt, Sprocket, Camshaft, M10x1.25x60 1
13 1057029 Belt, Timing [Gm1.6l] 1
14 372043 Cover, Belt, Timing, Upper Front 1
15 371961 Bolt, Eng Cover, M6 X 1 X 13 6
16 372046 Bolt, Tensioner, Timing Belt,M8x1.25x48 1
17 372044 Cover, Belt, Timing, Lower Front 1
18 372616 Housing, Camshaft 1
19 388552 Sprocket, Crankshaft 1
20 9004675 Bolt, Tensioner [Gm] 1

GM ENGINE BREAKDOWN
S30 Gas/LPG 9004085 (9--2012)
5--12
Fig. 7 -- Ignition Group
2
3
4
5
6
7
8
1
2
G, LP
Ref. Part No. Description Qty.
1372603 Wire Set, Sparkplug [1.6l] 1
2 372055 Retainer, Sparkplug, 2 Way 2
3 372056 Retainer, Sparkplug, 3 Way 1
4 372057 Bracket, Retaining, Wire, Sparkplug 1
5 372058 Bracket, Retaining, Wire, Sparkplug 1
6372059 Bracket, Retaining, Wire, Sparkplug 1
7 372060 Coil, Ignition 1
8 372575 Sparkplug 4

MITSUBISHI ENGINE BREAKDOWN
6-1
M20 Gas/LPG 331481 (12--2012)
SECTION 6
Contents Page
Fig. 1 -- Cylinder Block Group 6-2.............
Fig. 2 -- Rocker Cover Group 6-4..............
Fig. 3 -- Cylinder Head Group 6-5.............
Fig. 4 -- Front Cover and Oil Pan Group 6-6....
Fig. 5 -- Camshaft and Valve Group 6-8........
Fig. 6 -- Piston and Crankshaft Group 6-10.....
Fig. 7 -- Balancer Group 6-11.................
Fig. 8 -- Oil Pump and Pressure
Switch Group 6-12.................
Fig. 9 -- Water Pump Group 6-13..............
Fig. 10 -- Intake Manifold Gasket Group 6-14...
Fig. 11 -- Exhaust Manifold Gasket Group 6-16..
Fig. 12 -- Fan Tensioner and Pump
Mount Group 6-17.................
Fig. 13 -- Flywheel Group 6-18................
Fig. 14 -- Ignition Coil and Spark
Plug Group 6-19..................
Fig. 15 -- Starter / Alternator Group 6-20.......
Fig. 16 -- Remote Oil Filter Group 6-21.........
Fig. 17 -- Coolant Group 6-22.................
Fig. 18 -- DSR Coolant Group, LPG Engine 6-23
Fig. 19 -- Electrical Group 6-24................
Fig. 20 -- Fuel Rail Group, Gasoline Engine 6-26
Fig. 21 -- Throttle Body Group,
Gasoline Engine 6-27..............
Fig. 22 -- Throttle Body Group, LPG Engine 6-28
Fig. 23 -- Vaporizer Group, LPG Engine 6-29...
Fig. 24 -- Electronic Pressure Regulator
(EPR) Group, LPG Engine 6-30.....

MITSUBISHI ENGINE BREAKDOWN
6-2 M20 Gas/LPG 331481 (1--2013)
Fig. 1 -- Cylinder Block Group
2
3
4
5
6
7
89
10
1
11
12
1314
15
16
20
21
18 19
22
23
30
24
25 26
27 28 29
17
6
6
16

MITSUBISHI ENGINE BREAKDOWN
6-3
M20 Gas/LPG 331481 (1--2013)
Fig. 1 -- Cylinder Block Group
Ref. Part No. Description Qty.
o19010419 )Block Assy, Cylinder 1
Y2 9010420 Plug, Taper 2
Y3 9010421 Plug, Taper 1
Y4 9010422 Plug 1
Y5 9010423 Plug, Taper 1
Y69010424 Cap, Seal 7
Y7 9010425 Cap, Seal 2
Y8 9010426 Pin, Dowel 2
Y9 9010427 Bushing, Knock 2
Y10 9010428 Bolt, Cap, Bearing 2
Y11 9010429 Bolt, Cap, Bearing 7
Y12 9010430 Bolt, Cap, Bearing 1
Y13 9010431 Bushing 2
Y14 9010432 Bearing, Std, Balancer 1
Y14 9010433 Bearing, Oversize [1.0] 1
Y15 9010434 Bearing, Std, Balancer 1
Y15 9010435 Bearing, Oversize [1.0] 1
Y16 9010436 Bushing, Knock 2
Y17 9010458 Bearing, Shaft, Std, Balancer 1
Y17 9010459 Bearing, Shaft, Balancer [ Ovrsz] 1
o18 9010439 Dipstick Assy, Guage 1
Y19 9010440 Dipstick, Guage, Guide 1
Yo20 9010437 Dipstick, Rod, Guage 1
YY 21 9010438 O--Ring 1
22 9010441 Bolt, Flange 1
23 9010442 O--Ring 1
24 9010444 Bolt, Flange 5
25 9010445 Seal, Case, Oil, Rear 1
26 9010446 Seal, Oil 1
27 9010447 Bearing, Cshft [Green Std 1,2,4,5] 4
27 9010448 Bearing, Cshft [Yellow Std 1,2,4,5] 4
27 9010449 Bearing, Cshft[No Color Std 1,2,4,5] 4
27 9010450 Bearing, Cshft [ Lan Std 1,2,4,5] 4
27 9010451 Bearing, Cshft [ Red Std 1,2,4,5] 4
28 9010452 Bearing, Cshft [ Green Std 3] 1
28 9010453 Bearing, Cshft [ Yellow Std 3] 1
28 9010454 Bearing, Cshft [ No Color Std 3] 1
28 9010455 Bearing, Cshft [ Lan Std 3] 1
28 9010456 Bearing, Cshft [ Black Std 3] 1
29 9010457 Bearing, Thrust, Cshft 1
30 9010443 Drain, Water, Joint 1

MITSUBISHI ENGINE BREAKDOWN
6-4 M20 Gas/LPG 331481 (1--2013)
Fig. 2 -- Rocker Cover Group
2
3
4
5
6
7
1
Ref. Part No. Description Qty.
19010460 )Valve, Pcv 1
2 9010461 Valve, Gasket, Pcv 1
3 9010462 Bolt, Rocker, Cover 6
4 9010463 Gasket, Oil, Filler, Cap 1
5 9010464 Cap, Oil, Filler 1
69010465 Gasket, Cover, Rocker 1
7 9010466 Cover Assy, Rocker 1

MITSUBISHI ENGINE BREAKDOWN
6-5
M20 Gas/LPG 331481 (1--2013)
Fig. 3 -- Cylinder Head Group
6
3
4
7
5
2
8910
1
11
12
13
14
15
3
2
Ref. Part No. Description Qty.
o19010467 )Head Assy, Cylinder 1
Y2 9010473 Stud 2
Y3 9010469 Seal, Cap 2
Y4 9010470 Stud 3
Y5 9010431 Bushing 2
69010468 Gasket, Cylinder, Hear 1
7 9010471 Seal, Oil 1
8 9010479 Seal, Oil 4
9 9010480 Thurst, Case 1
10 9010481 Screw 2
11 9010482 O--Ring 1
12 9010484 Cylinder Assy, Head, Bolt 10
13 9010483 Gasket 1
14 9010485 Cover 1
15 9010441 Bolt, Flange 2

MITSUBISHI ENGINE BREAKDOWN
6-6 M20 Gas/LPG 331481 (1--2013)
Fig. 4 -- Front Cover and Oil Pan Group
2
3
5
8
9
10
1
11
12
20
25
17
6
4
7
13
18
11
19
21
22
26
16 14 15

MITSUBISHI ENGINE BREAKDOWN
6-7
M20 Gas/LPG 331481 (1--2013)
Fig. 4 -- Front Cover and Oil Pan Group
Ref. Part No. Description Qty.
o19010487 )Pan, Oil 1
Y2 9010488 Gasket, Plug, Drain, Oil 1
Y3 9010489 Plug, Oil, Drain 1
4 9010490 Bolt, Flange 17
5 9010491 Bolt, Flange 2
69010492 Washer, Bolt 2
7 9010493 Screen, Oil 1
8 9010494 Nut, Strainer 1
9 9010495 Washer, Strainer 1
10 9010496 Gasket, Screen 1
11 9010497 Bolt, Flange 8
12 9010498 Cover Assy, Front, Upper [T--Belt] 1
13 9010502 Bracket Assy, Coil, Ignition 1
14 9010311 )Hose, Drain, Oil [Mit 20/24m] 1
15 9010312 Plug, Flare, 37deg [Mit] 1
16 9010313 Fitting, 37deg [Mit] 1
17 9010503 Bolt, Flange 3
18 9010504 Bolt, Flange 1
19 9010505 Bolt, Flange 1
20 9010506 Bolt 2
21 9010507 )Bolt 2
22 9010508 Cover, Lower, Front [T--Belt] 1
23 9010511 Cover, Rear [T--Belt] 1
24 9010512 Plug, Rubber 1

MITSUBISHI ENGINE BREAKDOWN
6-8 M20 Gas/LPG 331481 (1--2013)
Fig. 5 -- Camshaft and Valve Group
2
3
4
5
6
7
8
9
10
1
11
13
14
15
16
17
18
19
21 22
23 24
20
26
27
28
29
30
7
8
9
10
11
13
31
32
33
34
35
36
37
38 39
40
41
42
43 44
44
43
45
25

MITSUBISHI ENGINE BREAKDOWN
6-9
M20 Gas/LPG 331481 (1--2013)
Fig. 5 -- Camshaft and Valve Group
Ref. Part No. Description Qty.
o19010530 )Camshaft Assy 1
Y2 9010535 Pin, Dowel 1
3 9010532 Shaft, Spring, Rocker 4
4 9010533 Arm Assy, Rocker [B] 4
5 9010534 Arm Assy, Rocker [A] 4
69010531 Shaft, Arm , Rocker 1
7 9010536 Adjuster Assy, Lash 16
8 9010537 Valve, Spring, Lock 32
9 9010538 Valve, Spring, Retainer 16
10 9010539 Valve, Spring 16
11 9010540 Valve, Seal, Stem 16
12 9010254 Bolt, M8--1.25 X 55 Fl Hd [Mit] 1
13 9010541 Valve, Spring, Seat 16
14 9010542 Valve, Inlet 8
15 9010543 Valve, Exhaust 8
16 9010544 Shaft, Arm, Rocker 1
17 9010545 Bolt, Flange 13
18 9010546 Shaft, Cap, Rocker 13
19 9010547 Arm Assy, Rocker [C] 4
o20 9010548 Bracket, Pulley, Tensioner 1
Y21 9010549 Bolt, Washer 1
Y22 9010550 Bolt, Washer 1
Y23 9010551 Washer 1
Y24 9010552 Pulley, Idler 1
25 9010253 Bolt, M8--1.25 X 70 Hxhd [Mit] 1
26 9010554 Bolt, Seal 1
27 9010555 Bolt, Washer 1
28 9010556 Pulley, Tensioner 1
29 9010557 Bolt, Washer 1
30 9010550 Bolt, Washer 1
31 9010559 Belt, Timing 1
32 9010560 Sprocket, Camshaft 1
33 9010561 Bolt, Flange 1
o34 9010562 Sprocket Assy, Cshft 1
Y35 9010563 Pin, Spring 1
36 9010564 Tensioner 1
37 9010565 Bolt, Flange 2
38 9010491 Bolt, Flange 2
39 9010567 Bracket, Indicator, Timing 1
40 9010568 Sprocket, Pump, Oil 1
41 9010569 Nut 1
42 9010250 )Cover, Timing, Gear [Mit 2.0/2.4l] 1
43 9010251 Bolt, M8--1.25 X 65 Hxhd [Mit] 2
44 9010252 Washer, Lock, M8 [Mit] 3

MITSUBISHI ENGINE BREAKDOWN
6-10 M20 Gas/LPG 331481 (1--2013)
Fig. 6 -- Piston and Crankshaft Group
2
3
4
5
7
8
9
10
1
11
12
6
13
13
Ref. Part No. Description Qty.
19010513 )Crankshaft Assy 1
2 9010514 Key 1
3 9010515 Washer, Special 1
4 9010516 Pulley Assy, Damper, Torsional 1
5 9010517 Bolt, Washer 4
69010518 Bolt, Sprocket, Cshft 1
7 9010519 Pin, Dowel 1
o8 9010520 Rod Assy, Connecting 4
Y9 9010521 Nut 8
Y10 9010522 Bearing, Rod, Connect [Yellow Std] 4
Y10 9010523 Bearing, Rod, Connect [No Color Std] 4
Y10 9010524 Bearing, Rod, Connect [ Lan Std] 4
Y11 9010525 Bolt, Connecting 8
12 9010526 Piston, Pin [Std A] 4
12 9010527 Piston, Pin [Std B] 4
12 9010528 Piston, Pin [Std C] 4
13 9010529 Piston Set, Ring 1

MITSUBISHI ENGINE BREAKDOWN
6-11
M20 Gas/LPG 331481 (1--2013)
Fig. 7 -- Balancer Group
2
3
4
5
6
78
9
10
1
11
Ref. Part No. Description Qty.
19010570 )Bolt, Belt, Balancer, Train 1
2 9010571 Tensioner, Timing, Belt 1
3 9010572 Flange, Sprocket, Cshft 1
4 9010600 Bolt, Flange 1
5 9010574 Washer, Belt, Balancer, Train 1
69010575 Belt, Timing 1
7 9010576 Sprocket, Shaft, Balancer 1
8 9010577 Spacer, Belt, Balancer, Train 1
9 9010578 Shaft, Right, Balancer 1
10 9010579 Shaft, Left, Balancer 1
11 9010580 Sprocket, Cshft 1

MITSUBISHI ENGINE BREAKDOWN
6-12 M20 Gas/LPG 331481 (1--2013)
Fig. 8 -- Oil Pump and Pressure Switch Group
20
2
3
4
5
6
7
8
9
10
1
11
12
13
14 15
16 17 18
19
16
17
12
13
Ref. Part No. Description Qty.
o19010582 )Pump, Oil 1
Y2 9010592 Pump, Gear, Drive, Oil 1
Y3 9010585 Seal, Oil 1
Y4 9010586 Seal, Oil 1
Y5 9010587 Plug, Tapper 1
Y69010426 Pin, Dowel 2
Y7 9010589 Screw 1
Y8 9010590 Bolt, Flange 4
Y9 9010591 Pump, Gear, Oil 1
Y10 9010601 Seal, Oil 1
11 9010593 Gasket, Case, Front 1
12 9010594 Bolt, Washer 3
13 9010595 Bolt, Washer 1
14 9010596 Plug, Cap 1
15 9010597 O--Ring 1
16 9010598 Bolt, Flange 1
17 9010599 Bolt, Flange 1
18 9010600 Bolt, Flange 1
19 9010583 Bolt, Flange 1
20 9010581 )Switch, Pressure, Oil 1

MITSUBISHI ENGINE BREAKDOWN
6-13
M20 Gas/LPG 331481 (1--2013)
Fig. 9 -- Water Pump Group
2
3
4
56
7
8
9
1
10
Ref. Part No. Description Qty.
19010602 )Pump, Water 1
2 9010603 Gasket, Pump, Water 1
3 9010604 Bolt, Flange 1
4 9010503 Bolt, Flange 1
5 9010606 Bolt, Flange 2
69010607 Bolt, Flange 1
7 9010608 Belt, Ribbed [V] 1
8 9010609 Nut, Flange 4
9 9010610 Washer, Spring 4
10 9010612 Pulley, Pump, Water 1

MITSUBISHI ENGINE BREAKDOWN
6-14 M20 Gas/LPG 331481 (1--2013)
Fig. 10 -- Intake Manifold Gasket Group
2
3
4
5
6
7
8
9
10
1
11
14
15
16
17
18
13
12
7
12
9
10
5

MITSUBISHI ENGINE BREAKDOWN
6-15
M20 Gas/LPG 331481 (1--2013)
Fig. 10 -- Intake Manifold Gasket Group
Ref. Part No. Description Qty.
19010382 )Fitting, 1/8 Mpt X 3/8 Hb [Mit] 1
2 9010281 Loom, Convoluted, Split 5/8 [Mit] 17”
3 385001 Hose, Fuel, .38d, Rbr[16”L] 20”
4 9010383 Elbow, 1/8m X 1/8f, 90 [Mit] 1
5 9010282 Clamp, 3/8id [Mit Olive Green] 2
69010283 Plug, 1/8 Npt, Brs, Skt Hd [Mit] 1
7 9010284 Plug, Injector [Mit] 4
8 9010285 Manifold, Intake [Mit 20/24m Tilt] 1
9 9010286 Nut, M8--1.25 [Mit] 2
10 385015 Nut, Flng, M8 7
11 9010287 Stud, M8--1.25 X 50 Full Thrd [Mit] 2
12 9010288 Stud, M8--1.25 X 35 [Mit Double End] 2
13 9010384 Stud, M8--1.25 X 30 [Mit Double End] 4
14 9010613 )Gasket, Manifold, Intake 1
15 9010606 Bolt, Flange 2
16 9010615 Bolt, Manifold, Inlet 1
17 9010617 Hanger, Engine 1
18 9010618 Hanger, Engine 1

MITSUBISHI ENGINE BREAKDOWN
6-16 M20 Gas/LPG 331481 (1--2013)
Fig. 11 -- Exhaust Manifold Gasket Group
2
3
4
5
6
7
8
9
10
1
2
2
3
Ref. Part No. Description Qty.
19010296 )Gasket, Manifold, Exh [Mit] 1
2 9010297 Stud, M8--1.25 X 40 [Mit] 7
3 372020 Stud, Manifold, Intake, M8 X 28 3
4 9010298 Manifold, Exhaust [Mit 2.0/2.4l] 1
5 9010302 Shield, Heat, Lower [Mit 20/24m] 1
69010303 Shield, Heat, Upper [Mit 20/24m] 1
7 385015 Nut, Flng, M8 10
8 9010262 Bolt, M6--1.0 X 10 Fl Hd [Mit] 5
9 9010239 Nut, M10--1.25 Flg [Mit] 2
10 9010619 )Gasket, Manifold, Exhaust 1

MITSUBISHI ENGINE BREAKDOWN
6-17
M20 Gas/LPG 331481 (1--2013)
Fig. 12 -- Fan Tensioner and Pump Mount Group
2
3
4
5
6
7
8
9
10
1
11
12
13
15
14
Ref. Part No. Description Qty.
1371562 )Ring, Retaining 1
2 9010222 Plate, Tensioner, Adj [Mit 2.0/2.4l] 1
3 9010223 Bar, Tensioner, Mtg [Mit 2.0/2.4l] 1
4 9010224 Pulley, Tensioner, Assy[Mit2.0/2.4l] 1
5 9010225 Bracket, Tensioner, [Mit 2.0/2.4l] 1
69010226 Bolt, 3/8--16 X 1 1/4 Hxhd [Mit] 2
7 371509 Washer, Lock, 0.38 2
8 9010227 Washer, Flat 3/8, Sae 3
9 9010228 Bolt, 3/8--16 X 4.5 [Mit] 1
10 9010229 Bolt, M8--1.25 X 25 [Mit] 4
11 9010230 Bolt, M8--1.25 X 20 Fl Hd [Mit] 2
12 9010231 Bolt, M8--1.25 X 25 Soc Hd [Mit] 1
13 9010623 )Bracket, Pump, Mtg 1
14 9010624 Bolt, Washer 1
15 9010625 Bolt, Washer 2

MITSUBISHI ENGINE BREAKDOWN
6-18 M20 Gas/LPG 331481 (1--2013)
Fig. 13 -- Flywheel Group
2
3
4
5
6
7
8
9
10
1
11
12
13
4
12
13
Ref. Part No. Description Qty.
19010232 )Bolt, M8--1.25 X 15, Hx Hd [Mit] 6
2 9010233 Flywheel, Flatface [Mit 20/24m] 1
3 9010234 Coupling, Flywheel [Mit20/24m] 1
4 9010235 Pin, Flywheel [Mit 20/20m] 3
5 9010236 Bolt, Flywheel [Mit 20/24m] 7
69010359 )Bolt, M12--1.75 X 25, Hex Hd [Mit] 2
7 9010237 Cover, Dust [Mit 2.0l] 1
8 9010238 Housing, Flywheel [Mit 2.0l] 1
9 9010360 Washer, Lock, M12 [Mit] 2
10 9010239 Nut, M10--1.25 Flg [Mit] 1
11 9010240 Bolt,M6--1.0X20FlHd[Mit] 2
12 9010241 Bolt, M10--1.25 X 30 Soc Hd [Mit] 4
13 9010242 Bolt, M10--1.25 X 45 Soc Hd [Mit] 2

MITSUBISHI ENGINE BREAKDOWN
6-19
M20 Gas/LPG 331481 (1--2013)
Fig. 14 -- Ignition Coil and Spark Plug Group
2
4
5
3
1
Ref. Part No. Description Qty.
19010243 )Bracket, Coil [Mit 2.0/2.4l] 1
2 9010244 Coil, Ignition [Mit 2.0/2.4l] 4
3 385015 Nut, Flng, M8 2
4 9010240 Bolt, M6--1.0 X 20 Fl Hd [Mit] 4
59010622 )Plug, Spark 4

MITSUBISHI ENGINE BREAKDOWN
6-20 M20 Gas/LPG 331481 (1--2013)
Fig. 15 -- Starter / Alternator Group
2
1
3
4
Ref. Part No. Description Qty.
19010245 )Bolt, M10--1.50 X 30 [Mit] 2
2 9010246 Starter, Motor [Mit 2.0/2.4l] 1
3 9010217 Alternator, 7si [Mit Df Sur--Belt] 1
4 9010219 Spacer, Alternator [Mit 2.0/2.4l] 1

MITSUBISHI ENGINE BREAKDOWN
6-21
M20 Gas/LPG 331481 (1--2013)
Fig. 16 -- Remote Oil Filter Group
2
3
4
56
7
8
9
10
1
11 12
13
14
15
16
17
12
3
Ref. Part No. Description Qty.
19010627 )Filter, Oil 1
2 371503 Mount, Fltr, Remote 1
3 9010371 Fitting, Str, 10--10 Orb, 37fi [Mit] 4
4 9010372 Plug, 3/8npt X 5/16, Brs [Mit] 1
5 9010373 Adapter, Filter, Oil, Remote [Mit] 1
69010374 Bracket, Filter, Oil, Remote [Mit] 1
7 9010375 Hose, 90x90,Filter, Oil, Remote[Mit] 1
8 9010376 Hose, 90xstr,Flter, Oil, Remote[Mit] 1
9 9010628 Elbow 1
10 9010629 Elbow 1
11 9010377 Gasket, Oil, Adapter [Mit 2.0/2.4] 1
12 385015 Nut, Flng, M8 3
13 9010253 Bolt, M8--1.25 X 70 Hxhd [Mit] 1
14 9010630 Washer 2
15 9010229 Bolt, M8--1.25 X 25 [Mit] 3
16 9010380 Washer, Lock, M8 [Mit] 1
17 9010631 Bolt 2

MITSUBISHI ENGINE BREAKDOWN
6-22 M20 Gas/LPG 331481 (1--2013)
Fig. 17 -- Coolant Group
2
3
5
7
8
9
1
5
9
6
5
9
10
11
12
4
356302
Ref. Part No. Description Qty.
19010289 )O--Ring [Mit 208 Buna--N] 1
2 9010290 Housing, T--Stat, 2 Holes [Mit] 1
3 9010291 Tube, Water, Line [Mit] 1
4 385011 Fitting, E90 1
5 384979 Clamp, Hose, Spring, 0.62d 2
69010293 Gasket, Water [Mit 2.0/2.4l] 1
7 9010294 Outlet, Water, W/Plug [Mit 2.0/2.4l] 1
8 385015 Nut, Flng, M8 2
9 9010295 Cap, Rubber, 5/8id [Mit 2.0/2.4l] 2
10 9010633 Thermostat 1
11 9010215 Housing, Thermostat 1
12 9010910 Tube, Pump, Water 1

MITSUBISHI ENGINE BREAKDOWN
6-23
M20 Gas/LPG 331481 (1--2013)
Fig. 18 -- DSR Coolant Group, LPG Engine
2
3
4
5
6
7
1
Ref. Part No. Description Qty.
19010305 )Bolt, M8--1.25 X 12 [Mit] 1
2 9010289 O--Ring [Mit 208 Buna--N] 1
3 9010306 Tube, Cooling, Line [Mit] 1
4 9010307 Gasket, Water Supply [Mit 2.0/2.4l] 1
5 9010308 Fitting, 1/2 Mpt X 5/8bh 90deg [Mit] 1
69010309 Plate, Water, Outlet [Mit Bypass] 1
7 9010310 Bolt, M8--1.25 X 25 Flg Hd [Mit] 2

MITSUBISHI ENGINE BREAKDOWN
6-24 M20 Gas/LPG 331481 (1--2013)
Fig. 19 -- Electrical Group
2
3
4
5
6
9
10
1
11
12
13
14
15
16
17
18
19
7
8
6
4
17
20
21
21
22
22

MITSUBISHI ENGINE BREAKDOWN
6-25
M20 Gas/LPG 331481 (1--2013)
Fig. 19 -- Electrical Group
Ref. Part No. Description Qty.
19010255 )Washer, Star, M10 [Mit] 1
2 9010256 Bolt, M6--1.0 X 12 Fl Hd Pl [Mit] 2
3 372492 Sensor, Spd, Timing Wheel [3.0l] 1
4 9008805 Isolator 2
5 1028558 Sensor, Exhaust, Tailpipe 1
69010257 Clamp, 1/4 Hole [Mit #20] 2
7 1071397 Module, Ecu, Gas [Mit 2.0l 2013] 1
7 1071398 Module, Ecu, Lpg [Mit 2.0l 2013] 1
8 372493 Sensor [Tmap] 1
9 372891 Sensor, Temp, Coolant 1
10 9010258 Clamp, 0.75d [Mit] 1
11 9010259 Sender, Oil, Press [Mit] 1
12 9010260 Sensor, Camshaft [Mit] 1
13 9010261 Cam, Sensor, Wheel [Mit 2.0/2.4l] 1
14 1071653 Harness, Wire, Eng, Gas [Mit, 2.0l] 1
14 1071654 Harness, Wire, Eng, Lpg [Mit, 2.Ol] 1
15 9010262 Bolt, M6--1.0 X 10 Fl Hd [Mit] 3
16 9010263 Bolt, M6--1.0 X 16 Fl Hd [Mit] 3
17 9010264 Nut, M6--1.0 Flange [Mit] 4
18 9010366 Stud, M10--1.25 X 50, Full Thrd [Mit] 1
19 9010367 Nut, M10--1.25, Hx Flg [Mit] 1
20 9010247 )Plate, Mtg, Ecu [Mit 2.0/2.4l] 1
21 9010248 Bolt, M10--1.25 X 20 Hxhd [Mit] 3
22 9010249 Bolt, M6--1.0 X 30 Fl Hd [Mit] 4

MITSUBISHI ENGINE BREAKDOWN
6-26 M20 Gas/LPG 331481 (1--2013)
Fig. 20 -- Fuel Rail Group, Gasoline Engine
2
1
2
Ref. Part No. Description Qty.
19010306 )Tube, Cooling, Line [Mit] 1
2 9010327 Bolt, M8--1.25 X 16, Soc Hd [Mit] 2

MITSUBISHI ENGINE BREAKDOWN
6-27
M20 Gas/LPG 331481 (1--2013)
Fig. 21 -- Throttle Body Group, Gasoline Engine
2
1
3
4
Ref. Part No. Description Qty.
19010266 )Actuator [Mit , Bosch] 1
2 9010268 Gasket, Throttle [Mit 40mm] 1
3 9010330 Washer, 1/4 Flat [Mit] 4
4 9010331 Bolt, M6--1.0 X 45, Skt Hd [Mit] 4

MITSUBISHI ENGINE BREAKDOWN
6-28 M20 Gas/LPG 331481 (1--2013)
Fig. 22 -- Throttle Body Group, LPG Engine
2
3
4
5
6
7
8
1
Ref. Part No. Description Qty.
19010266 )Actuator [Mit , Bosch] 1
2 1037311 Seal, Org, Lpg, Mixer [Gm 2007] 1
3 9006619 Adapter [E100 Mixer Gm 1.6l 2010] 1
4 9010267 Spacer, Ring, Throttle [Mit 40mm] 1
5 9010268 Gasket, Throttle [Mit 40mm] 1
69010269 Bolt, M6--1.0 X 25 Soc Hd [Mit] 4
7 9010270 Washer, Lock, M6 [Mit] 4
8 9010271 Bolt, M6--1.0 X 85 Soc Hd [Mit] 4

MITSUBISHI ENGINE BREAKDOWN
6-29
M20 Gas/LPG 331481 (10--2013)
Fig. 23 -- Vaporizer Group, LPG Engine
2
3
4
5
67
8
9
10
1
11
12
13
14
15
3
3
3
3
3
6
18
17
16
Ref. Part No. Description Qty.
19010272 )Hose Assy, Upper, Tap [Mit] 1
2 9008805 Isolator 3
3 384979 Clamp, Hose, Spring, 0.62d 6
4 9008804 Plate, Mtg [Epr] 1
5 9010273 Fitting, 1/2 X 5/8 Hose,Plastic[Mit] 2
69010274 Clamp, Tension [Mit #29] 2
o7 9008193 Regulator [ Gm3.0l 2010] 1
Y9010626 Repair Kit, Vaporizer
8 9010275 Bracket, Vaporizer [Mit 20/24m Tilt] 1
9 9010276 Hose, Fuel, Molded [Mit 20/24m] 1
10 9010277 Hose, Coolant, Molded [Mit 20/24m] 1
11 9010278 Hose, Coolant, Molded [Mit 20/24m] 1
12 9010279 Hose, Coolant, Molded [Mit 20/24m] 1
13 9010262 Bolt, M6--1.0 X 10 Fl Hd [Mit] 3
14 9010280 Bolt, M8--1.25 X 16 Fl Hd [Mit] 2
15 9010264 Nut, M6--1.0 Flange [Mit] 1
16 9006620 Lock--Off, 12v, Lpg [Mit] 1
17 9010317 Fitting, 1/4mpt X 1/4mpt, 90deg[Mit] 1
18 9007380 Filter Kit, Fuelock,Lpg[Gm1.6l 2010] 1

MITSUBISHI ENGINE BREAKDOWN
6-30 M20 Gas/LPG 331481 (1--2013)
Fig. 24 -- Electronic Pressure Regulator (EPR) Group, LPG Engine
2
3
4
5
6
7
1
1
5
Ref. Part No. Description Qty.
19010314 )Plug, 1/8npt, Brs [Mit] 2
2 9008806 Regulator, Press, Electronic [Epr] 1
3 9008807 Fitting, Barb, 3/4” [Epr] 1
o4 9006618 Mixer [E100lp Gm 2010] 1
Y9010634 Repair Kit, Mixer 1
59008808 Screw, Soc, M4 X 0.70 X 16 4
6 9007424 Stud, M05--0.8 [Gm1.6l Lp 2010] 4
7 9007423 Nut, Flng, M05--0.8 [Gm1.6l Lp 2010] 4

CROSS REFERENCE
7--1
S30 Gas/LPG 9004085 (10--2013)
SECTION 7
CONTENTS PAGE
PART NUMBER TO PAGE NUMBER CROSS REFERENCE LIST 7-2......................................
PART DESCRIPTION TO PAGE NUMBER CROSS REFERENCE LIST 7-16...............................

CROSS REFERENCE
S30 Gas/LPG 9004085 (10--2013)
7--2
PART NUMBER TO PAGE NUMBER CROSS REFERENCE LIST
Part Page
Number Number
C460919 2--195......
CD001 2--27........
00500--15 4--2......
00960 2--123........
01314 2--137........
01684 2--99, 2--139........
01685 2--9, 2--11, 2--67,........
2--71, 2--127
01754 3--25........
01760 2--21, 2--25........
01762 2--139........
02351 2--77........
02706 4--17, 4--19........
02850 2--7, 2--19, 2--21,........
2--23, 2--111, 2--113,
2--123, 3--23
03026 2--59, 2--61, 2--63,........
2--65
03192 2--67........
03193 2--119........
04706 2--39........
04733--2 2--111.......
06532 2--47, 2--51........
06548 2--77........
06549 2--115, 2--117, 2--127,........
3--3, 3--5, 3--7, 3--9,
3--15, 3--17, 3--41
06926 2--37........
06927 2--21, 2--23, 2--111,........
2--113, 2--123
06928 2--19........
06932 3--15........
06933 2--17, 2--19, 2--43,........
2--45, 2--47, 2--49,
2--51, 2--53, 3--3, 3--5,
3--7, 3--9, 3--17, 3--41
06934 3--15, 3--17........
06935 3--3, 3--5, 3--7, 3--9,........
3--15
06937 2--47, 2--51........
06938 3--3, 3--5, 3--7, 3--9........
06940 3--29........
06941 2--81........
06942 2--77, 2--121, 3--15,........
3--17
06943 2--41, 2--123........
06944 2--157........
06945 2--101........
06955 2--27, 2--69, 2--97,........
2--137
06960 2--121........
06961 2--39, 2--67, 2--73........
06962 2--81, 2--83, 2--109,........
2--137
06963 2--41, 2--43, 2--45,........
2--133
06965 2--129, 3--11........
06969 2--93, 2--95........
Part Page
Number Number
06971 2--117........
06975 2--139........
06977 2--139........
07255 2--47........
07259 2--115, 2--117........
07299 2--43, 2--45........
07450 2--135........
07471 2--157........
07785 3--3, 3--5, 3--7, 3--9........
07786 2--123........
07788 2--9, 2--11........
07789 2--17, 2--19, 2--115,........
2--117, 3--15
07790 2--15, 2--23, 2--27,........
2--31, 2--41, 2--73,
2--83, 2--107, 2--109,
3--5, 3--9, 3--31, 3--33
07791 2--7, 2--21, 2--23,........
2--25, 2--27, 2--29,
2--43, 2--45, 2--55,
2--57, 2--73, 2--75,
2--77, 2--79, 2--81,
2--89, 2--99, 2--111,
2--113, 2--129, 2--131,
2--151, 2--157, 3--25
07792 2--13, 2--15, 2--125,........
3--31
07805 2--139........
07810 2--137........
07819 3--17........
08085 2--17, 3--35........
08165 2--75........
08166 2--73........
08175 2--129, 2--139........
08178 2--99........
08179 2--127, 2--135........
08182 2--93, 2--99, 2--127,........
2--129, 2--133, 2--137,
3--11
08202 2--93, 2--95........
08236 2--107, 2--109........
08329 2--89........
08708 2--17, 2--33, 2--35,........
2--39, 2--81, 2--101,
2--103, 2--105, 2--123,
2--157, 3--15, 3--17,
3--29, 3--33, 3--35
08709 2--7, 2--27, 2--41,........
2--43, 2--45, 2--59,
2--61, 2--63, 2--65,
2--69, 2--73, 2--75,
2--79, 2--81, 2--83,
2--97, 2--101, 2--111,
2--115, 2--117, 2--123,
2--127, 2--129, 2--133,
2--135, 2--137, 2--139,
2--151, 3--11
08711 2--93, 2--95, 2--139.........
Part Page
Number Number
08712 1--2, 2--99, 2--107,........
2--109
08713 1--2, 2--103, 2--105,........
2--107, 2--109, 2--125,
2--127, 3--23
08714 2--119, 3--3, 3--7........
08716 3--3, 3--5, 3--7, 3--9........
09007 2--99........
09010 2--9, 2--11, 2--99,........
2--107, 2--109, 2--139
09011 2--89, 2--107.........
09037 2--51........
09088 2--93........
09120 2--139........
09145 3--3, 3--5, 3--7, 3--9........
09164 3--15, 3--17........
09200 2--15, 3--17........
09244 2--135, 3--7, 3--9, 3--40........
09252 2--115, 2--117........
09342 2--7........
09740 2--79, 2--89, 3--23........
09893 2--123........
1005229 1--1, 2--91.......
1005740 2--137.......
1007220 2--137.......
1007482 2--85.......
1007807 2--139.......
1007953 2--157.......
1008640 2--67.......
1011107 2--77.......
1011123 3--11.......
1011216 2--73, 2--75.......
1011780 2--59, 2--63.......
1011895 2--77.......
1012248 2--77.......
1012615 2--33, 2--35.......
1013031 2--73, 2--75.......
1013086 2--77.......
1013117 2--73, 2--75.......
1013509 2--77.......
1013588 2--49, 2--53.......
10137 2--67, 2--71........
1014295 2--43, 2--45.......
1014563 2--67, 2--83.......
1014843 2--83.......
1015205 2--83.......
1015261 3--27.......
1015273 2--27.......
1015274 2--23.......
1015314 2--83.......
1015547 2--47, 2--49, 2--53,.......
2--57
1015815 2--53.......
1015897 2--47
.......
1015911 2--125.......
1015930 2--47, 2--55.......
1016029 3--25.......
1016314 2--67, 2--71, 3--29.......

CROSS REFERENCE
7--3
S30 Gas/LPG 9004085 (10--2013)
Part Page
Number Number
1016556 2--47, 2--59, 2--63.......
1016559 2--47, 2--57.......
1016560 2--47, 2--57.......
1016563 3--29.......
1017141 2--195.......
1017218 2--31, 2--103, 2--107,.......
2--123, 2--125
1018289 2--151.......
1019939 2--77.......
1020341 3--15, 3--17.......
1020434 2--195.......
1021265 2--39.......
1021579 1--1, 2--151.......
1022105 2--17, 2--19.......
1023486 2--143, 2--147.......
1023853 2--81.......
1024260 2--37, 2--39, 4--5.......
1024478 2--37, 2--39.......
1025101 2--195.......
1025132 2--151.......
1025133 2--151.......
1025196 2--29.......
1025990 2--143, 2--147.......
1026317 2--115, 2--117.......
1026459 2--133, 3--11.......
1026462 2--133, 3--11.......
1026525 2--133, 3--11.......
1026540 2--41.......
1026600 2--41.......
1026605 2--97.......
1026610 2--97.......
1026681 2--105.......
1026688 2--99.......
1026755 2--107, 2--109.......
1026798 1--2, 2--103, 2--105.......
1026825 2--15.......
1026841 2--95.......
1026856 2--95.......
1026879 1--2, 2--107, 2--109.......
1027149 2--121.......
1027380 2--5.......
1027531 2--101.......
1027533 2--101.......
1027589 2--81, 2--83.......
1027651 2--101.......
1027756 2--89, 4--13.......
1027798 3--3, 3--5, 3--7, 3--9.......
1027800 3--3, 3--5, 3--7, 3--9.......
1028017 2--73.......
1028129 2--79.......
1028136 2--73.......
1028146 2--95.......
1028159 2--95.......
1028201 2--13, 2--15.......
1028246 2--101.......
1028252 2--7.......
1028343 2--55.......
1028492 2--89.......
1028558 2--41, 2--73, 2--75,.......
6-25
Part Page
Number Number
1028559 2--41.......
1028560 2--153.......
1028711 2--47.......
1028722 2--51.......
1028750 2--33.......
1028790 2--33, 2--35.......
1028832 2--33, 2--35.......
1028924 2--77.......
1029018 2--41, 2--43, 2--45.......
1029061 2--147.......
1029105 3--29.......
1029183 2--29.......
1029238 2--111, 2--113.......
1029254 2--157, 4--17.......
1029259 2--85.......
1029280 2--111, 2--113.......
1029288 2--85.......
1029293 2--77.......
1029295 2--77.......
1029580 2--9.......
1029674 2--129, 2--131.......
1029682 2--129, 2--133, 3--11.......
1029689 2--67.......
1029704 2--129.......
1029709 2--129.......
1029801 2--11.......
1029951 2--33, 2--35.......
1030102 2--115, 2--117.......
1030218 1--2, 2--107, 2--109.......
1030306 2--81.......
1030374 2--157.......
1030451 2--125.......
1030475 2--81.......
1030498 2--153, 2--155.......
1030553 2--13.......
1030572 2--81.......
1030585 2--23.......
1030587 2--13.......
1030588 2--15, 2--23.......
1030592 3--25.......
1030593 2--23, 2--27.......
1030622 2--123.......
1030626 2--81.......
1030646 2--13.......
1030782 3--31, 3--33.......
1030813 2--33.......
1030970 2--85.......
1030973 3--3, 3--5, 3--7, 3--9.......
1030985 2--33, 2--35.......
1031026 2--81, 2--83.......
1031027 2--81
.......
1031051 2--153.......
1031122 2--123.......
1031207 3--25.......
1031211 2--33.......
1031312 2--47, 2--51.......
1031439 2--41.......
1031503 2--7, 2--119.......
1031566 2--81, 2--83.......
1031616 3--23.......
Part Page
Number Number
1031621 2--37.......
1031623 2--23, 2--83.......
1031625 2--19.......
1031641 2--29.......
1031664 2--33, 2--35.......
1031665 2--127.......
1031683 2--33.......
1031916 3--11.......
1031921 2--101.......
1031939 2--101.......
1032012 1--1, 2--9, 2--11.......
1032067 3--19, 3--21.......
1032069 3--19.......
1032112 2--77.......
1032119 2--59, 2--61, 2--65.......
1032147 2--21.......
1032193 2--25.......
1032262 3--19, 3--21.......
1032315 2--13, 2--15.......
1032416 2--25.......
1032429 2--137.......
1032432 2--137.......
1032449 2--137.......
1032488 2--95.......
1032515 1--1, 2--95.......
1032545 2--103, 2--105, 3--15.......
1032584 3--15, 3--17.......
1032707 3--15, 3--17.......
1032722 3--19, 3--21.......
1032752 3--15, 3--17.......
1032812 2--77.......
1032821 2--103.......
1032894 2--21.......
1032915 2--151.......
1032962 2--21, 2--23.......
1033201 2--13.......
1033237 2--101.......
1033286 2--13, 2--15.......
1033287 2--13, 2--15.......
1033288 2--13, 2--15.......
1033291 2--17, 2--19.......
1033343 2--9, 2--11.......
1033520 2--193.......
1033575 2--77.......
1033578 2--7.......
1033607 2--21.......
1033630 2--77.......
1033644 2--67.......
1033670 2--143, 2--147.......
1033746 2--77.......
1033760 2--33, 2--35
.......
1033771 2--33, 2--35.......
1033788 2--153, 2--155.......
1033863 2--127.......
1033883 2--33, 2--35.......
1033884 2--33.......
1033897 2--77.......
1033914 2--157.......
1033915 2--157.......
1033916 2--157.......

CROSS REFERENCE
S30 Gas/LPG 9004085 (10--2013)
7--4
Part Page
Number Number
1033995 2--99, 2--101.......
1034133 2--101.......
1034168 1--2, 2--103, 2--105.......
1034191 3--3, 3--5, 3--7, 3--9.......
1034244 2--101.......
1034254 2--21.......
1034314 2--73.......
1034321 2--73.......
1034358 2--21.......
1034378 2--21, 2--23.......
1034455 2--93.......
1034462 2--93.......
1034501 2--133.......
1034547 2--81.......
1034614 2--103.......
1034633 2--77.......
1034671 2--161, 4--9.......
1034760 2--127.......
1034763 2--127.......
1034803 2--37.......
1034806 2--89.......
1034854 2--13.......
1034864 2--21, 2--111.......
1034910 2--99.......
1034978 2--119.......
1035152 2--63.......
1035153 2--33, 2--35.......
1035293 2--121.......
1035400 2--137.......
1035483 2--123.......
1035506 2--121.......
1035507 2--33, 2--35.......
1035510 2--123.......
1035619 2--101.......
1035620 2--99.......
1035660 2--103, 2--105, 3--15.......
1035684 1--2, 2--103, 2--105.......
1035807 2--21.......
1035808 2--21.......
1035809 2--21.......
1035810 2--21.......
1035811 2--25.......
1035812 2--29.......
1035813 2--77, 2--79.......
1035815 2--29.......
1035826 2--99.......
1036027 2--95.......
1036111 3--3, 3--7.......
1036173 3--3, 3--5, 3--7, 3--9.......
1036183 3--7, 3--9.......
1036185 2--143, 2--147
.......
1036193 2--143, 2--147.......
1036194 2--143, 2--147.......
1036199 2--151.......
1036201 2--147, 3--12.......
1036230 3--29.......
1036270 2--79.......
1036333 2--133, 3--11.......
1036489 2--17, 2--19.......
1036500 2--17, 2--19.......
Part Page
Number Number
1036502 2--17, 2--19.......
1036513 2--21, 2--25.......
1036519 2--103, 2--105.......
1036608 2--13, 3--35.......
1036702 2--127.......
1036802 2--121.......
1036819 2--7.......
1036892 2--9, 2--11, 2--13,.......
2--15, 2--23, 2--27,
2--31, 2--41, 2--67,
2--69, 2--73, 2--81,
2--83, 3--5, 3--9
1036906 2--143, 2--147.......
1036913 2--7.......
1036985 3--3, 3--7, 3--9.......
1036995 3--3, 3--5, 3--7, 3--9.......
1037088 2--123.......
1037099 2--103, 2--105.......
1037162 2--143, 2--147.......
1037265 2--127.......
1037311 6-28.......
1037335 2--107, 2--109.......
1037345 1--2, 2--9, 2--11, 2--77,.......
2--107, 2--109
1037346 2--7, 2--13, 2--15,.......
2--17, 2--19, 2--21,
2--23, 2--25, 2--27,
2--29, 2--47, 2--51,
2--59, 2--61, 2--63,
2--65, 2--69, 2--73,
2--75, 2--77, 2--79,
2--81, 2--83, 2--99,
2--103, 2--105, 2--113,
2--129, 2--131, 2--135,
2--151, 2--153, 3--23,
3--35
1037354 2--29, 2--41, 2--43,.......
2--45, 2--79, 2--81,
2--95, 2--107, 2--111,
2--127, 2--133, 2--135,
2--151
1037355 2--7, 2--59, 2--61,.......
2--63, 2--65, 2--77,
2--83, 2--93, 2--95,
2--115, 2--117, 2--129,
2--135
1037358 2--13, 2--15, 2--41,.......
2--125, 2--127, 2--135,
2--137, 3--19, 3--21,
3--23, 3--38, 3--39
1037476 2--127.......
1037998 2--79.......
1038037 1--2, 2--103.......
1038060 2--127.......
1038070 2--115.......
1038101 2--127.......
1038160 2--121.......
1038172 2--121.......
1038176 2--107, 2--109, 2--137.......
Part Page
Number Number
1038209 2--59, 2--61, 2--63,.......
2--65
1038329 2--127.......
1038353 1--2, 2--103.......
1038360 2--99.......
1038372 2--127.......
1038387 2--193.......
1038806 2--13, 2--15.......
1038896 2--127.......
1038915 2--115, 2--117.......
1038922 2--115.......
1038959 2--13, 2--15.......
1039007 3--15.......
1039008 3--15.......
1039020 3--15.......
1039038 3--15.......
1039057 2--115, 2--117.......
1039067 3--15.......
1039127 2--123.......
1039141 2--133, 3--11.......
1039199 2--133, 3--11.......
1039210 2--157.......
1039228 2--127.......
1039309 2--157.......
1039320 2--9, 2--11.......
1039340 2--157.......
1039425 2--13.......
1039483 2--157.......
1039501 2--139.......
1039517 2--95.......
1039520 2--95.......
1039523 2--95.......
1039553 2--127.......
1039586 2--143, 2--147.......
1039628 2--133.......
1039649 3--11.......
1039735 3--3, 3--5, 3--7, 3--9.......
1039753 2--143, 2--147.......
1039812 2--111.......
1039846 2--123.......
1039853 2--123.......
1039883 2--107, 2--109.......
1039907 2--107.......
1039914 2--117.......
1039916 2--107, 2--109.......
1039942 2--111.......
1039948 2--123.......
1039971 2--111, 2--113.......
1039999 2--111, 2--113.......
1040019 2--135, 3--7, 3--9.......
1040082 2--111.......
1040091 2--159, 4--7.......
1040118 2--111.......
1040146 2--7.......
1040162 2--99.......
1040276 2--105.......
1040281 2--17, 3--35.......
1040363 2--17, 2--19.......
1040400 2--105.......
1040408 2--105.......

CROSS REFERENCE
7--5
S30 Gas/LPG 9004085 (10--2013)
Part Page
Number Number
1040467 2--39, 2--79, 2--81,.......
2--83, 2--103, 2--105,
2--107, 2--109, 2--135,
2--137, 3--15, 3--23
1040564 2--125.......
1040590 2--105.......
1040707 2--29.......
1040753 2--135, 2--137.......
1040756 2--125.......
1040759 2--107, 2--109.......
1040761 2--99.......
1040812 2--125.......
1040816 2--21, 2--23.......
1040962 2--37.......
1041034 2--133, 3--11.......
1041102 2--5.......
1041123 2--135.......
1041151 2--55, 2--57.......
1041152 2--55, 2--57.......
1041237 2--123.......
1041383 2--143, 2--147.......
1041385 2--143, 2--147.......
1041386 2--143, 2--147.......
1041392 2--143, 2--147.......
1041393 2--89.......
1041446 2--137.......
1041473 3--15, 3--17.......
1041539 2--135.......
1041754 3--15, 3--17.......
1041839 2--81.......
1041870 3--31, 3--33.......
1041873 2--33, 2--35.......
1041882 3--15, 3--17.......
1041925 3--17.......
1041941 2--143, 2--147.......
1041944 3--17.......
1041967 2--103, 2--105.......
1042021 2--97.......
1042024 2--97.......
1042027 2--125.......
1042047 2--121.......
1042073 2--17, 3--35.......
1042097 2--5.......
1042101 1--1.......
1042327 2--115.......
1042328 2--115.......
1042463 2--123.......
1042493 3--17.......
1042511 3--17.......
1042515 2--89.......
1042518 3--17.......
1042661 3--17.......
1042718 3--15, 3--17.......
1042785 2--135.......
1042791 2--9, 2--11.......
1042812 2--9.......
1042829 2--11.......
1042831 3--17.......
1042855 2--135.......
1042868 3--17.......
Part Page
Number Number
1042885 3--38.......
1042888 3--38.......
1042954 1--1, 3--31.......
1042973 2--115, 2--117.......
1043045 3--31.......
1043049 3--12.......
1043066 2--151.......
1043092 2--125.......
1043176 3--38, 3--39.......
1043183 3--38.......
1043372 2--195.......
1043373 2--195.......
1043552 2--73.......
1043558 2--73.......
1043652 2--159, 2--161.......
1043747 2--79.......
1043751 2--21, 2--59, 2--63.......
1043754 2--157.......
1043755 2--157.......
1043759 2--81.......
1043760 2--21.......
1043762 2--21.......
1043813 2--79.......
1043869 2--125.......
1043896 2--81.......
1043927 2--125.......
1043996 2--21.......
1044095 2--107.......
1044229 2--81.......
1044279 3--29.......
1044391 2--81.......
1044419 1--2, 2--107, 2--109.......
1044420 1--2, 2--107, 2--109.......
1044565 2--63.......
1044691 2--13, 2--15.......
1044764 2--103, 2--105.......
1044768 2--103, 2--105.......
1044939 2--103.......
1044950 1--2, 2--107, 2--109.......
1044992 2--77, 2--79.......
1044998 2--121.......
1045009 3--31, 3--33.......
1045033 3--31, 3--33.......
1045061 2--125.......
1045063 3--29.......
1045101 3--19.......
1045109 2--121.......
1045112 3--31.......
1045125 2--151.......
1045128 2--123.......
1045151 3--31
.......
1045153 3--31.......
1045155 3--31.......
1045156 3--31, 3--33.......
1045203 3--31, 3--33.......
1045224 2--7.......
1045232 2--123.......
1045348 1--1, 2--7.......
1045352 2--9, 2--11.......
1045354 1--1, 2--9, 2--11.......
Part Page
Number Number
1045357 1--2, 2--103, 2--105.......
1045359 1--2, 2--103.......
1045366 1--1, 2--9, 2--11.......
1045434 2--121.......
1045487 2--33, 2--35, 2--127.......
1045525 2--17, 3--35.......
1045681 3--31, 3--33.......
1045764 2--81, 2--83.......
1045947 3--42.......
1045964 2--135, 2--137.......
1045999 2--47, 2--51.......
1046048 2--135.......
1046052 2--135.......
1046109 2--153.......
1046121 2--143, 2--147.......
1046406 2--21, 2--29.......
1046408 2--111.......
1046413 2--21.......
1046418 2--29.......
1046426 2--13, 2--15.......
1046428 2--9, 2--11, 2--125.......
1046613 2--77.......
1046632 4--11.......
1046890 2--139.......
1046893 2--33.......
1046928 2--117.......
1046929 2--117.......
1046993 3--15, 3--17.......
1047015 3--15, 3--17.......
1047073 2--107, 2--109.......
1047096 2--107, 2--109.......
1047225 3--31, 3--33.......
1047418 2--103, 2--105.......
1047420 2--103, 2--105.......
1047543 2--103, 2--105.......
1047618 2--193.......
1047619 2--193.......
1047741 2--195.......
1048261 2--17, 2--19.......
1048335 2--125.......
1048353 2--125.......
1048740 3--23.......
1048743 3--23.......
1048891 1--2, 2--107, 2--109.......
1048932 2--17, 2--19.......
1048950 2--17, 3--35.......
1048974 2--79.......
1048997 2--123.......
1049017 3--23.......
1049061 3--23.......
1049158 2--103, 2--105
.......
1050295 3--23.......
1051052 2--17, 2--19.......
1051863 2--83.......
1052885 2--123.......
1053164 2--125.......
1053318 2--27.......
1053361 2--125.......
1054236 2--155.......
1054256 2--129, 2--131, 3--11.......

CROSS REFERENCE
S30 Gas/LPG 9004085 (10--2013)
7--6
Part Page
Number Number
1054382 2--81, 2--83.......
1054428 2--81, 2--83.......
1054565 2--63.......
1054664 2--155.......
1054842 2--21.......
1054901 2--89, 4--15.......
1054905 2--157, 4--19.......
1055002 2--83.......
1055029 2--85, 2--87.......
1055106 2--41.......
1055170 2--51.......
10552 2--73........
1055377 2--67.......
1055381 2--67.......
1055425 2--67.......
1055552 2--49.......
1055564 2--83.......
1056232 2--47.......
1056233 2--51.......
1056241 2--73.......
1056300 2--55, 2--57.......
1056406 2--81.......
1056407 2--81.......
1056566 2--41.......
1056769 2--33, 2--35.......
1056828 2--15.......
1057029 5--11.......
1057337 2--139.......
1057338 2--129, 2--131, 3--11.......
1057643 2--139.......
1057707 1--2.......
1057708 1--2.......
1057710 1--2.......
1057711 1--2.......
1057776 2--23.......
1057778 2--23.......
1057786 2--23.......
1057875 2--15.......
1057880 2--15.......
1057890 2--59, 2--61, 2--63,.......
2--65
1057934 2--113.......
1057936 2--113.......
1057942 2--113.......
1057961 2--27.......
1057999 2--81.......
1058092 2--103, 2--105.......
1058108 2--15.......
1058273 2--15.......
1058404 2--83.......
1058623 2--85.......
1058670 2--83.......
1058784 2--39.......
1058785 2--39.......
1058807 2--39.......
1058996 2--37, 2--39.......
1059052 2--83.......
1059211 2--23.......
1059221 2--31.......
1059223 2--103, 2--105.......
Part Page
Number Number
1059252 3--23, 3--25.......
1059269 2--27.......
1059276 2--27.......
1059278 2--113.......
1059285 2--27.......
1059286 2--27.......
1059291 2--27.......
1059307 2--15.......
1059339 2--113.......
1059440 2--23.......
1059474 2--73.......
1059477 2--23.......
1059478 2--23.......
1059479 2--23.......
1059481 2--23.......
1059516 2--23.......
1059520 2--23.......
1059868 2--31.......
1059874 2--23, 2--31.......
1059996 2--23.......
1060009 2--83.......
1060207 2--63.......
1060343 2--83.......
1060413 2--111, 2--113.......
1060449 2--23.......
1060546 3--39.......
1060586 3--23.......
1060639 2--23.......
1060648 3--25.......
1060745 2--73, 2--75.......
1060763 2--127.......
1060764 2--133.......
1060765 2--121.......
1061000 2--23.......
1061016 3--21.......
1061047 2--195.......
1061048 2--195.......
1061140 3--5, 3--9.......
1061145 2--23.......
1061146 2--23.......
1061147 2--23.......
1061162 3--39.......
1061203 3--5, 3--9.......
1061498 2--83.......
1061629 3--39.......
1061961 1--1, 2--93.......
1062083 3--23.......
1062084 3--23.......
1062116 2--47, 2--57.......
1062944 3--27.......
1062952 3--27
.......
10632 3--25........
10632--14 3--5, 3--9......
10632--4 2--123.......
10632--8 2--13.......
10632--9 3--5, 3--9.......
1063456 2--193.......
1063457 2--193.......
1064528 2--15.......
Part Page
Number Number
1065452 2--143, 2--145, 2--147,.......
2--149
1065453 2--143, 2--145, 2--147,.......
2--149
1065781 2--157.......
1066063 2--113.......
1066893 2--17, 2--19.......
1066933 3--25.......
1066952 3--23.......
1066957 3--27.......
1066972 3--25.......
1066980 3--27.......
1067052 2--139.......
1067053 2--157.......
1067054 2--155.......
1067055 2--123.......
1067059 2--115, 2--117.......
1067083 2--145, 2--149.......
1067084 2--145, 2--149.......
1067086 2--149.......
1067087 2--145, 2--149.......
1067088 2--149, 3--11.......
1067089 2--145, 2--149.......
1067090 2--145, 2--149.......
1067097 2--145, 2--149.......
1067099 2--145, 2--149.......
1067101 2--145, 2--149.......
1067102 2--145, 2--149.......
1067104 2--145, 2--149.......
1067105 2--145, 2--149.......
1067106 2--145, 2--149.......
1067107 2--145, 2--149.......
1067108 2--145, 2--149.......
1067109 2--145, 2--149.......
1067110 2--145, 2--149.......
1067112 2--145, 2--149.......
1067113 2--145, 2--149.......
1067115 2--145, 2--149.......
1067177 2--155.......
1067178 2--157.......
1067179 2--157.......
1067180 2--157.......
1067181 2--157.......
1067182 2--157.......
1067185 2--155.......
1067186 2--155.......
1067187 2--155.......
1067216 3--27.......
1067217 3--25.......
1067299 2--145, 2--149.......
1067300 2--145, 2--149.......
1067661 3--11
.......
1067662 3--11.......
1067773 2--151.......
1067869 3--23.......
1067870 3--25.......
1067872 3--23.......
1067873 3--25.......
1067874 3--23.......
1067875 3--23.......

CROSS REFERENCE
7--7
S30 Gas/LPG 9004085 (10--2013)
Part Page
Number Number
1067876 3--27.......
1067877 3--27.......
1067878 3--23.......
1067879 3--27.......
1067880 3--27.......
1067881 3--27.......
1067884 3--27.......
1067885 3--27.......
1067886 3--25.......
1067887 3--25.......
1067889 3--27.......
1067890 3--27.......
1067891 3--23.......
1067895 3--27.......
1067907 3--27.......
1067909 3--25.......
1067910 3--25.......
1067911 3--23.......
1067912 3--36.......
1067917 3--25.......
1067918 3--23.......
1067919 3--27.......
1068299 2--155.......
1068687 3--25.......
1068688 3--25.......
1068689 3--25.......
1068690 3--25.......
1068751 3--25.......
1068947 3--42.......
1069019 1--2.......
1069020 1--2.......
1069201 3--25.......
1069210 3--23.......
1069211 3--23.......
1069229 3--25.......
1069231 3--25.......
1069232 3--23.......
1069310 3--25.......
1069311 3--27.......
1069312 3--27.......
1069313 3--27.......
1069314 3--25.......
1069315 3--25.......
1069316 3--23.......
1069317 3--25.......
1069318 3--25.......
1069322 3--27.......
1069326 3--23, 3--25, 3--27.......
1069330 3--25.......
1069580 3--40.......
1069681 3--23
.......
1069687 3--23.......
1069688 3--23, 3--25.......
1070124 3--40.......
1070324 3--40.......
1070348 2--45.......
1070833 2--61, 2--65.......
1070920 2--61, 2--65.......
1070926 2--65.......
1070976 2--87.......
Part Page
Number Number
1070999 2--43, 2--45.......
1071010 2--87.......
1071014 2--87.......
1071053 2--89.......
1071132 3--40.......
1071136 2--69.......
1071138 2--69.......
1071141 3--33.......
1071155 2--43.......
1071186 2--69.......
1071229 2--75.......
1071242 2--75.......
1071243 2--75.......
1071258 2--75.......
1071376 2--75.......
1071397 6-25.......
1071398 6-25.......
1071440 2--49, 2--53.......
1071502 2--49.......
1071599 2--61.......
1071606 2--43, 2--45.......
1071653 2--193, 6-25.......
1071654 2--193, 6-25.......
1071656 2--75.......
1071680 2--69.......
1071681 3--33.......
1071716 2--157.......
1071717 2--157.......
1071722 2--83.......
1071854 2--71.......
1071855 2--71.......
1071857 2--193.......
1071860 2--193.......
1071864 3--33.......
1071865 3--33.......
1071883 3--33.......
1072046 3--25.......
1072047 3--25.......
1072054 3--33.......
1072224 2--79.......
1072384 2--87.......
1072386 2--87.......
1072408 2--49, 2--53.......
1072454 2--75.......
1072476 2--101.......
1072531 2--145, 2--149.......
1072559 2--49, 2--53.......
1072632 2--155.......
1072633 2--145, 2--149.......
10832 2--41, 2--157........
11442--1 2--55, 2--57
.......
11531 2--85.........
11635 1--2, 2--103.........
11984 2--63.........
1201894 2--19.......
12267 2--127, 2--135, 2--137........
12277 2--139........
13015 2--67, 2--71........
Part Page
Number Number
13248 2--101, 2--121, 2--123,........
2--125, 2--159, 2--161,
3--3, 3--7
13513 2--17........
13773 2--139........
13865 2--133, 3--11........
13904 4--7, 4--9........
13907 4--7, 4--9, 4--17, 4--19........
140916 3--40........
140962 2--17, 2--19, 2--81,........
3--35
14242 2--93, 2--95........
14432 2--59, 2--61, 2--63,........
2--65
14605 2--99........
15331 2--99........
15543 2--59........
15675 2--109, 2--113........
16082 2--129, 2--131, 3--11........
16213 2--101........
16391 2--125........
16411 1--2.........
16412 1--2........
16455 2--115, 2--117........
16695 4--2, 4--3........
16735 2--15, 2--23, 2--27,........
2--31, 2--123, 2--157,
3--23
16930 2--7, 2--107, 2--119........
16931 2--67, 2--69, 2--79,........
2--123, 2--125, 2--139,
3--15, 3--17
17414 2--79........
19064 2--23........
19065 2--7, 2--97, 2--111,........
2--113
19066 2--15, 2--23, 2--33,........
2--35, 2--47, 2--49,
2--51, 2--53, 2--113,
2--115, 2--117, 2--127,
2--135, 3--3, 3--5, 3--7,
3--9, 3--15, 3--17, 3--31,
3--33, 3--40
19207 2--195........
19312 2--47, 2--49, 2--51,........
2--53
19313 2--67........
19315 2--41, 2--47, 2--51........
19317 2--47, 2--51........
19583 2--89........
19676 2--81........
19760 2--79........
20634 2--125........
21119 2--143, 2--147.........
21168 2--13, 2--15, 2--111,.........
2--115, 2--117
21194 2--85, 2--87.........
21195 2--67.........
21196 2--41, 2--43, 2--45.........
21198 2--101, 2--157.........

CROSS REFERENCE
S30 Gas/LPG 9004085 (10--2013)
7--8
Part Page
Number Number
21246 2--7........
21933 4--5........
21934 4--5........
21935 4--5........
222158 2--107, 2--115, 2--117,........
2--151
222159 2--107, 2--109, 3--29........
222196 2--129, 2--133, 3--11........
222236 2--101........
222290 2--33, 2--35, 2--193........
222460 2--93, 2--95, 2--127,........
2--135, 2--137
222497 2--73, 2--75........
22290 2--39, 2--133, 3--11........
22297 2--85, 2--87........
22308--3 2--79.......
223350 2--13, 2--15........
223609 2--127........
22654 4--2, 4--3........
23156 2--79........
24012 2--73, 2--75........
24047 2--79........
24265 2--105........
24339 2--89, 2--95........
24899 2--139........
24928--1 2--79.......
24976 2--41........
25014 2--73, 2--75, 3--27........
25122 1--1, 2--151........
25312 3--41........
25537 2--17........
25887 2--139........
26395--2 2--7.......
26496 2--79........
26663 2--97........
27767 2--47, 2--57........
27990 3--31, 3--33........
28296 2--121........
29558 2--127, 2--133, 3--11........
30013 2--23, 2--123........
30251 2--139........
30252 2--139........
30253 2--139........
30255 2--139........
30407 3--11........
31249 2--97........
31354 4--2, 4--3........
313552 3--11........
31373 4--3........
31375 4--2........
31380 4--3........
31381 4--2
........
31385 4--3........
314421 3--15........
314427 3--15........
314428 3--15........
314432 3--15........
31525 3--31, 3--33........
31613 1--1, 2--151........
31922 3--7, 3--9........
Part Page
Number Number
32126 2--89........
32483 2--17, 2--39, 2--49,........
2--53, 2--101, 2--109,
3--3, 3--5, 3--7, 3--9
32485 2--33, 2--35, 2--41,........
2--43, 2--45, 2--67,
2--93, 2--125, 2--127,
2--129, 2--139, 2--157,
3--31, 3--33
32486 2--39, 2--43, 2--45,........
2--93, 2--95, 2--99,
2--127, 2--129
32490 1--2, 2--41, 2--47,........
2--51, 2--77, 2--81,
2--107, 2--109, 3--15,
3--17, 3--29
32491 1--2, 2--7, 2--9, 2--11,........
2--15, 2--17, 2--19,
2--23, 2--27, 2--29,
2--41, 2--43, 2--45,
2--59, 2--61, 2--63,
2--65, 2--69, 2--73,
2--75, 2--79, 2--81,
2--83, 2--89, 2--101,
2--103, 2--105, 2--107,
2--109, 2--111, 2--113,
2--123, 2--133, 2--137,
3--11, 3--15, 3--17,
3--23
32492 2--9, 2--11, 2--41,........
2--43, 2--45, 2--67,
2--71, 2--73, 2--75,
2--81, 2--83, 2--99,
2--107, 2--109, 2--123,
2--129, 2--131, 2--133,
2--137, 3--11, 3--19,
3--21, 3--27, 3--31,
3--33, 3--40
32493 2--7, 2--41, 2--117,........
2--119
32522 2--93........
32598 2--93, 2--95, 2--115,........
2--117
32716 2--127, 2--135, 2--137........
32960 2--81, 2--83........
32982 2--151........
32983 2--17, 2--19, 2--67........
32984 2--41, 2--67, 2--71........
32987 2--89, 2--139........
33580 4--13, 4--15........
33612 2--73........
33807 2--135........
33928 2--97........
33932 2--97........
33948 2--121........
34176 4--2........
34178 4--13, 4--15........
34357 2--153, 2--155, 2--159,........
2--161
34738 2--81........
Part Page
Number Number
34816 2--33........
34821 2--67........
34823 2--67........
35529 2--115, 2--117........
35707 2--79........
35710 2--79........
35973 2--139........
360369 2--17, 2--19........
360370 2--17, 2--19........
360460 2--127........
360801 2--127........
360943 2--103, 2--113........
360973 2--23, 3--40........
361023 2--151........
361075 2--33, 2--35........
361339 2--109, 2--125........
36159 2--49, 2--53........
363087 2--135, 2--137........
36328 2--115, 2--117, 2--139........
363976 2--67, 2--97........
365009 2--143, 2--147........
36661 2--125........
367403 2--127........
367404 2--115, 2--117........
367679 2--103, 2--105........
367718 3--17........
367950 3--15........
367974 3--15, 3--17........
368197 2--137........
369704 2--7........
369745 2--63........
369746 1--1, 2--59, 2--61,........
2--63, 2--65
369747 2--59, 2--61, 2--63,........
2--65
369781 2--93, 2--95, 2--127........
370008 2--5........
370009 2--5........
370181 2--9, 2--11, 2--91, 2--95........
371503 6-21........
371509 6-17........
371527 2--67........
371562 6-17........
371770 2--55, 2--57........
371790 3--42........
371861 2--73........
371865 2--67........
371866 2--41........
371868 2--41........
371869 2--41........
371870 2--41........
371871 2--67
........
371872 2--67........
371877 2--41, 2--55, 2--57........
371931 5--5........
371932 5--5........
371933 5--5........
371934 5--5........
371935 5--5........
371936 5--5........

CROSS REFERENCE
7--9
S30 Gas/LPG 9004085 (10--2013)
Part Page
Number Number
371937 5--5........
371940 5--8........
371941 5--8........
371942 5--5........
371943 5--8........
371944 5--5........
371945 5--5........
371946 5--5........
371947 5--7........
371948 5--7........
371949 5--7........
371950 5--7........
371951 5--7........
371952 5--7........
371954 5--3........
371955 5--3........
371956 5--3........
371957 5--3........
371958 5--3........
371959 5--8........
371960 5--8........
371961 5--11........
371964 5--5........
371965 5--5........
371966 5--5........
371967 5--5........
371968 5--5........
371969 5--5........
371970 5--5........
371971 5--5........
371972 1--1, 2--41, 5--8........
371973 5--8........
371975 5--8........
371976 5--5........
371977 5--5........
371978 5--5........
371979 5--5........
371980 5--7........
371981 5--7........
371983 5--7........
371984 5--7........
371986 5--7........
371987 5--7, 5--8........
371988 5--7........
371990 5--3, 5--7........
371991 5--7........
371992 5--8........
371993 5--7........
371994 5--7........
371995 5--8........
371996 2--41, 5--7
........
371997 5--7........
371998 5--7........
371999 5--3, 5--5........
372001 5--7........
372002 2--41, 5--7........
372003 5--7........
372004 5--7........
372005 5--7........
372007 5--3........
Part Page
Number Number
372008 5--3........
372009 5--11........
372010 5--11........
372011 5--11........
372012 5--11........
372013 5--11........
372014 5--11........
372015 5--11........
372016 5--11........
372017 5--11........
372018 5--3........
372019 5--3........
372020 5--9, 6-16........
372021 5--9........
372022 5--3........
372023 5--3........
372024 5--3........
372025 5--3........
372026 5--3........
372027 5--3........
372028 5--3........
372029 5--3........
372030 5--3........
372031 5--3........
372032 5--3........
372033 5--3........
372034 5--3........
372035 5--3........
372036 5--3........
372037 5--3........
372038 5--3........
372039 5--3........
372040 5--11........
372041 5--11........
372043 5--11........
372044 5--11........
372046 5--11........
372047 5--3........
372048 5--3........
372049 5--9........
372050 5--9........
372051 5--9........
372052 5--9........
372053 5--9........
372055 5--12........
372056 5--12........
372057 5--12........
372058 5--12........
372059 5--12........
372060 5--12........
372066 5--9
........
372235 2--193........
372236 2--193........
372237 2--193........
372440 1--1, 2--77........
372470 2--47, 2--51........
372492 6-25........
372493 6-25........
372528 2--55........
372529 2--55, 2--57........
Part Page
Number Number
372534 2--47, 2--51........
372539 2--55, 2--57........
372543 2--47, 2--51........
372544 2--47........
372545 2--47........
372547 2--47, 2--51........
372548 2--47, 2--51........
372549 2--47, 2--51........
372550 2--47, 2--51........
372554 2--41........
372556 2--41........
372557 2--67........
372560 5--8........
372567 5--7........
372571 1--1........
372572 5--7........
372573 5--3........
372574 5--3........
372575 1--1, 5--12........
372579 2--51........
372603 5--12........
372615 1--1, 2--55........
372616 5--11........
372862 2--41........
372863 3--42........
372882 5--3........
372891 6-25........
372953 2--41........
373217 4--13........
373226 4--13, 4--15........
373236 4--13, 4--15........
373291 4--13, 4--15........
373297 4--13, 4--15........
373298 4--13, 4--15........
373299 4--13, 4--15........
373317 4--17, 4--19........
373327 4--17, 4--19........
373336 4--17, 4--19........
373337 4--17, 4--19........
373346 4--17, 4--19........
373389 4--17, 4--19........
373391 4--17, 4--19........
373393 4--17, 4--19........
373394 4--17, 4--19........
373395 4--17, 4--19........
373396 4--17, 4--19........
373398 4--17, 4--19........
373402 4--17, 4--19........
373413 4--17, 4--19........
373429 4--17, 4--19........
373430 4--17, 4--19
........
373431 4--19........
373434 4--17, 4--19........
373435 4--15........
373436 4--15........
373437 4--15........
373438 4--15........
373493 4--17, 4--19........
373543 4--15........
373545 4--13, 4--15........

CROSS REFERENCE
S30 Gas/LPG 9004085 (10--2013)
7--10
Part Page
Number Number
373637 4--7, 4--9........
373639 4--7, 4--9........
373640 4--7, 4--9........
373642 4--7, 4--9........
373646 4--7, 4--9........
373647 4--7, 4--9........
373656 4--7, 4--9........
373657 4--7, 4--9........
373658 4--7, 4--9........
373663 4--7, 4--9........
373665 4--7, 4--9........
373678 4--17........
373684 4--7, 4--9........
373685 4--7, 4--9........
373690 4--7, 4--9........
373691 4--7, 4--9........
373692 4--7, 4--9........
373693 4--9........
373694 4--7, 4--9........
373695 4--13........
373696 4--13........
373697 4--13........
373698 2--89........
373699 4--17, 4--19........
373700 4--17, 4--19........
373701 4--17, 4--19........
373702 2--115, 2--117........
373707 2--157........
373708 2--157........
373711 2--123........
373712 2--123........
374000 2--195........
374224 2--195........
374560 2--89........
374563 2--89........
374710 2--93........
37555 4--2, 4--3........
377084 2--33, 2--35........
377165 2--7........
377212 2--85........
377235 2--143, 2--147........
377249 2--139........
377537 1--2........
377538 1--2........
377540 1--2........
379607 2--129, 2--131, 3--11,........
4--3
379608 2--139, 4--2........
379684 2--135........
379686 2--135........
379829 2--109........
381391 2--61, 2--65, 2--81........
381857 2--143, 2--147........
381865 2--143, 2--147........
383139 2--139........
383142 2--139........
383143 2--139........
383160 1--1........
383161 2--7........
383194 2--137........
Part Page
Number Number
383205 2--135, 2--137........
383981 2--77........
384442 2--73........
384961 5--5........
384962 5--8........
384963 5--5........
384964 5--5........
384966 5--7........
384968 5--7........
384970 2--55, 2--57........
384971 2--55, 2--57........
384972 2--47, 2--51........
384973 2--55, 2--57........
384974 2--47, 2--51........
384975 2--55........
384976 2--51........
384977 2--55, 2--57........
384978 2--55, 2--57........
384979 2--55, 2--57, 6-22, 6-29........
384980 2--51........
384983 2--55........
384984 2--55, 2--57........
384985 2--47, 2--51........
384986 2--55, 2--57........
384990 2--193........
384991 2--51........
384992 2--47........
384995 2--47, 2--51........
384996 2--51........
384997 2--193........
384998 2--193........
384999 2--193........
385001 6-15........
385011 6-22........
385015 6-15, 6-16, 6-19, 6-21,........
6-22
385029 2--41........
388153 2--39........
388552 5--11........
38968 4--13, 4--15........
39005 2--93, 2--121, 2--133,........
3--11
390880 2--121........
39239 2--33, 2--35........
392645 2--79........
39272 2--67, 2--71........
39277 2--27, 2--81, 2--83,........
2--97, 2--123, 3--23
39278 2--73, 2--75, 2--127........
39279 2--115, 2--117........
39283 2--125, 3--19, 3--21,........
3--31, 3--33
39284 2--73, 2--75, 2--101,
........
3--31, 3--33
39285 2--123, 2--125, 2--159,........
2--161
39309 2--37........
39311 2--67, 2--125, 2--127.........
39312 2--137........
393209 2--67........
Part Page
Number Number
393215 2--123........
39349 2--41, 2--67, 2--71,........
2--75, 2--81, 2--83,
2--89, 2--101, 2--123,
2--125, 2--127, 3--23
39350 2--81, 2--89, 2--159,........
2--161
39394 2--129, 2--131, 3--11........
39395 2--139........
394916 2--193........
394922 2--33, 2--35........
39527 4--2........
39562 2--93........
395973 2--159, 2--161........
396213 2--143, 2--147........
396217 3--12........
396234 2--143, 2--147........
397225 2--103, 2--105........
397826 2--127........
39785 2--67........
397889 2--33, 3--15, 3--17........
39810 2--41........
398279 1--1, 2--59, 2--61,........
2--63, 2--65
398481 2--195........
398501 2--33, 2--35........
398508 2--33........
398528 2--33........
398806 2--25, 2--27, 2--29,........
2--31
40352 2--93........
40607 2--123........
40625 2--153, 2--155........
41139 2--67, 2--113.........
41140 2--41, 2--125, 3--31,.........
3--33
41141 3--33.........
41142 2--7, 2--41, 2--43,.........
2--45, 2--67, 2--71,
2--125
41178 1--2, 2--103, 2--123.........
41186 2--101, 2--139.........
41187 2--9, 2--11, 2--73,.........
3--31, 3--33
41342 2--127........
41346 2--43, 2--45........
41359 2--99, 2--101........
41361 2--41, 2--67, 2--71........
41430 2--7, 2--41, 2--43,........
2--45, 2--81, 2--83,
2--95, 2--101, 2--109,
2--123, 2--127, 2--137,
3--17, 3--19, 3--21,
3--31, 3--33
41619 2--9, 2--11........
42011 2--67.........
42120--1 2--115, 2--117.......
43290 2--133, 2--137, 3--11........
43555 3--31, 3--33........

CROSS REFERENCE
7--11
S30 Gas/LPG 9004085 (10--2013)
Part Page
Number Number
43611 2--27, 2--103, 2--105,.........
2--111
43844 2--47, 2--55, 2--77,........
2--81, 2--83
44869 2--123, 2--139, 2--159,........
2--161
44961 2--129, 2--131........
45181 2--97........
45261 2--129, 2--133, 3--11........
45622 4--13, 4--15........
45623 4--13, 4--15........
45628 4--2, 4--3........
45786 2--91, 2--95........
46480 2--151........
46481 2--151........
46482 2--151, 2--159, 2--161........
46559 2--129, 2--131, 3--11........
46563 2--97........
47167 2--47, 2--57........
47501 2--129, 2--131, 3--11........
47504 3--11........
47508 2--129, 2--131, 2--157,........
3--12
47512 2--159, 2--161........
47585 2--39........
47638 2--115, 2--117, 2--151........
47720 2--79........
47801 2--89........
48985 2--93........
49034 3--19, 3--21, 3--23........
49177 2--17, 2--19........
49263 2--81, 2--111........
49266 2--47, 2--81, 2--83,........
3--3, 3--5, 3--7, 3--9
49609 2--37........
49697 2--113........
49800 2--19, 2--21, 2--23,........
2--111, 2-- 113
49883 2--69........
50335 2--41........
50902 2--79, 3--31, 3--33........
51109 2--97.........
51225 2--129, 2--133, 3--11........
51305 2--47, 2--55........
51338 2--89, 2--93, 2--95........
51339 2--89, 2--93, 2--95........
51534 2--133, 3--11........
51538 2--99, 2--129, 2--133,........
3--11
51560--5 2--59, 2--61, 2--63,.......
2--65
51564 2--139........
51715 2--139........
51813 2--127........
51839 2--47, 2--55, 2--57
........
52142 2--153, 2--155........
52296 3--17........
52405 4--13, 4--15........
52929 2--151........
53076 2--151........
Part Page
Number Number
53400--1 2--79.......
53400--4 2--79.......
53466 2--121........
53468 2--107, 2--129, 2--131,........
3--11
53816 2--91........
53817 1--1, 2--91........
53818 2--91........
53819 2--91........
53819--2 2--91.......
54051 2--89........
54052 2--89........
54087 2--89........
54182 2--7........
54184 2--7........
54190 1--1, 2--7........
54204 2--139........
54274 2--81, 2--83, 2--123,........
2--159, 2--161
54390 2--93, 2--95........
54400 2--93, 2--127........
54577 2--93........
54878 2--139........
54911--32 2--85, 2--87......
54922 2--5........
54923 2--5........
54925 2--5........
54927 2--5........
54995 2--127, 2--135........
55034 2--111........
55586 2--81, 2--83, 2--137........
55685 2--89, 2--159, 2--161........
55779 2--139........
55845 3--31, 3--33........
55926 4--17, 4--19........
56185 2--37, 2--39........
56186 2--33, 2--35........
56228 2--139........
56690 2--37, 2--39, 2--159,........
2--161
56692 2--81, 2--83, 2--157........
56820 2--89........
56827 2--157........
56976A 2--79.......
57315 2--89........
57773 2--41, 2--43, 2--45........
57804 2--193........
57824 2--139........
57912 2--47........
57988 3--12........
58078 2--93........
58228 2--41, 2--43, 2--45........
58494 2--21, 2--25........
58589 2--79........
58592 2--41, 2--151........
58842 2--89........
59009 2--97........
59192 2--9, 2--11........
59194 2--11........
59195 2--9........
Part Page
Number Number
59440 2--5........
59537 2--9........
59538 2--11........
59542 2--115, 2--117........
59577 2--37, 2--39........
59634 2--133, 3--11........
59649 2--101........
59658 2--127........
59767 2--195........
59899 2--127........
60751 3--7, 3--9........
610943 3--15, 3--17........
611140 3--25........
626081 2--103, 2--105........
630448 2--107, 2--109........
63234 2--125........
63378 2--17, 2--19........
63511 2--151.........
63810 2--47, 2--55, 2--57,........
2--59, 2--63, 3--29
63926 2--115, 2--117........
64173 2--127........
64425 2--127........
64489 2--101........
64886 2--89........
65145--1 2--157.......
65206 2--143, 2--147........
65232 4--3........
66018 2--5........
66019 2--5........
66185 2--71........
66188 2--195........
66211 2--93.........
66213 2--93........
67665 2--95........
67811 2--157.........
68106 2--41........
68441 3--12........
68872 2--67, 2--71........
68873 2--67, 2--71........
69234 2--55........
69461 2--17, 2--19........
69904 2--7........
69915 2--7........
69972 2--115, 2--117........
70096 4--17, 4--19........
70100 4--17, 4--19........
70157 2--89, 2--107, 2--109,........
2--129, 2--131
70158 2--93........
70161 2--93........
70280 2--91
........
70622 2--39........
70623 2--39........
70709 2--39........
70717 2--39........
71373 2--93........
71539 2--47, 2--49, 2--51,........
2--53
72381 2--195........

CROSS REFERENCE
S30 Gas/LPG 9004085 (10--2013)
7--12
Part Page
Number Number
72926 2--89........
72968 2--7, 2--105........
72970 2--39, 2--83........
72977 2--67, 2--71........
72979 2--55........
73109 2--151........
73281 2--89........
73411 2--101.........
73471 2--47, 2--55........
74027 3--27........
74040 2--25........
74094 4--2, 4--3........
74095 4--2........
74098 4--2, 4--7, 4--9........
74099 4--2........
74100 4--2, 4--3........
74101 4--3........
74122 4--13, 4--15........
74123 4--13, 4--15........
74125 4--13........
74165 4--13, 4--15........
74166 4--13, 4--15........
74167 4--13, 4--15........
74168 4--13, 4--15........
74174 4--2........
74180 4--17, 4--19........
74183 4--5........
74185 4--5........
74193 4--5........
74196 4--5........
74222 4--5........
74225 4--17, 4--19........
74226 4--17, 4--19........
74232 4--5........
74237 4--17, 4--19........
74243 4--5........
74244 4--5........
74245 4--5........
74249 4--13, 4--15........
74250 4--2, 4--3........
74259 4--17, 4--19........
74405 2--79........
75575 2--107, 2--109........
75934 2--101........
75968 2--39........
762156 2--151........
762179 2--129, 2--131........
762282 2--85........
762425 2--115, 2--117, 2--151........
762426 2--89, 2--159, 2--161........
762427 2--107, 2--109, 2--133,
........
2--137, 3--11
762428 2--83, 2--137........
762432 2--89........
762433 2--39, 2--159, 2--161........
762437 2--159, 2--161........
762439 2--129, 2--131, 2--157,........
3--11
762445 2--123, 2--139, 2--159,........
2--161
Part Page
Number Number
762456 2--83, 2--157........
762463 2--151........
762466 2--157........
762468 2--89........
762469 2--151, 2--157........
762481 2--151........
762484 2--151........
762492 2--151, 2--155........
763042 2--127........
763045 3--15, 3--17, 3--40........
76426 3--23........
76570 2--9, 2--11, 2--81,........
2--99, 2--101, 2--125,
2--127, 2--133, 3--11
767410 2--159, 2--161........
767422 3--11........
767430 2--159, 2--161........
76825 2--59, 2--63........
76888 3--15........
769077 2--159, 2--161........
76958 2--67........
77003 4--7, 4--9........
77005 4--7, 4--9........
77006 4--7, 4--9........
77097 2--107, 2--109, 2--133,........
2--137, 3--11
771090 2--39........
77345 2--89........
77473 2--143, 2--147........
78122 2--79........
79380 3--15, 3--17........
79381 2--85, 2--87........
79536 2--63........
79828 4--13, 4--15........
80061 3--23........
80395 2--129, 2--133, 3--11........
80491 2--103, 2--105........
81991 2--17........
82200 3--3, 3--5........
82733 2--103, 2--105........
82739 2--123........
82829 2--113........
82839 2--99........
83159 3--7, 3--9........
83578 2--47, 2--55........
84170 2--101........
84581 2--129, 2--131, 3--11........
86240 2--93, 2--135, 2--137........
86328 2--85, 2--87........
86799 2--13, 2--15........
86866 2--99, 2--111........
86877 2--195........
86953 2--127
........
87172 3--38, 3--39........
87308 3--31, 3--33........
87316 2--17, 2--19, 3--35........
87631 2--139........
87672 2--143, 2--147........
87738 2--81, 2--83........
87816 2--97........
Part Page
Number Number
9000351 2--143, 2--147.......
9000355 2--77.......
9000845 3--7, 3--9.......
9000846 3--3, 3--5.......
9000879 3--3, 3--5, 3--7, 3--9.......
9003345 5--3.......
9003390 2--47.......
9003391 2--51.......
9003635 3--19.......
9003805 3--7.......
9003865 3--3.......
9003933 3--41.......
9004070 3--11.......
9004077 1--2, 2--103.......
9004078 1--2, 2--107, 2--109.......
9004080 3--42.......
9004081 3--42.......
9004082 3--42.......
9004083 3--42.......
9004085 3--42.......
9004086 3--42.......
9004100 3--42.......
9004107 3--38.......
9004325 2--35.......
9004513 2--35.......
9004516 2--73.......
9004518 2--151.......
9004519 2--115, 2--117.......
9004520 2--67.......
9004521 2--67.......
9004524 2--17, 3--35.......
9004527 2--115, 2--117.......
9004528 2--33, 2--35.......
9004529 2--33.......
9004541 1--1.......
9004542 1--1.......
9004543 1--1.......
9004544 1--1.......
9004545 1--1, 2--33, 2--35.......
9004574 2--99.......
9004575 2--99.......
9004590 4--11.......
9004591 4--11.......
9004592 4--11.......
9004593 4--11.......
9004594 4--11.......
9004595 4--11.......
9004596 4--11.......
9004597 4--11.......
9004598 4--11.......
9004599 4--11
.......
9004600 4--11.......
9004601 4--11.......
9004602 4--11.......
9004603 4--11.......
9004621 3--42.......
9004622 3--42.......
9004623 3--42.......
9004624 3--42.......
9004625 3--42.......

CROSS REFERENCE
7--13
S30 Gas/LPG 9004085 (10--2013)
Part Page
Number Number
9004626 3--42.......
9004627 3--42.......
9004628 3--42.......
9004629 3--42.......
9004630 3--42.......
9004631 3--42.......
9004632 3--42.......
9004633 3--42.......
9004634 3--42.......
9004635 3--42.......
9004636 3--42.......
9004637 3--42.......
9004638 3--42.......
9004639 3--42.......
9004640 3--42.......
9004641 3--42.......
9004642 3--42.......
9004674 5--11.......
9004675 5--11.......
9004729 3--42.......
9004730 3--42.......
9004815 2--103, 2--105.......
9004865 2--95.......
9004867 2--95.......
9004868 2--95.......
9004869 2--95.......
9004870 2--95.......
9004871 2--95.......
9004873 2--95.......
9004940 1--1, 2--7, 2--9, 2--11.......
9005082 2--17.......
9006618 2--51, 6-30.......
9006619 2--47, 2--51, 6-28.......
9006620 2--55, 2--57.......
9006634 2--41.......
9006635 2--41.......
9006886 2--81.......
9006895 2--41.......
9006917 2--67.......
9007088 2--67.......
9007131 3--3, 3--5, 3--7, 3--9.......
9007181 3--5.......
9007380 1--1, 2--55, 2--57.......
9007384 1--1.......
9007385 1--1.......
9007423 2--51, 6-30.......
9007424 2--51, 6-30.......
9007552 2--55, 2--57.......
9007553 2--55, 2--57.......
9007972 2--113.......
9007973 2--31
.......
9007974 2--23.......
9007975 2--23.......
9007976 2--27.......
9007977 2--15.......
9007978 2--15.......
9007979 2--15.......
9008178 3--42.......
9008193 6-29.......
9008195 3--39.......
Part Page
Number Number
9008197 2--41.......
9008198 3--9.......
9008199 3--5.......
9008200 3--21.......
9008229 2--73.......
9008624 2--123.......
9008697 2--89, 2--143, 2--147,.......
2--157
9008804 6-29.......
9008805 6-25, 6-29.......
9008806 6-30.......
9008807 6-30.......
9008808 6-30.......
9008919 2--125.......
9009218 3--23.......
9009219 3--23.......
9009220 3--27.......
9010085 3--40.......
9010086 3--40.......
9010202 2--69.......
9010203 2--69.......
9010215 6-22.......
9010217 6-20.......
9010219 6-20.......
9010222 6-17.......
9010223 6-17.......
9010224 6-17.......
9010225 6-17.......
9010226 6-17.......
9010227 6-17.......
9010228 6-17.......
9010229 6-17, 6-21.......
9010230 6-17.......
9010231 6-17.......
9010232 6-18.......
9010233 6-18.......
9010234 6-18.......
9010235 6-18.......
9010236 6-18.......
9010237 6-18.......
9010238 6-18.......
9010239 6-16, 6-18.......
9010240 6-18, 6-19.......
9010241 6-18.......
9010242 6-18.......
9010243 6-19.......
9010244 6-19.......
9010245 6-20.......
9010246 6-20.......
9010247 6-25.......
9010248 6-25.......
9010249 6-25.......
9010250 6-9.......
9010251 6-9.......
9010252 6-9.......
9010253 6-9, 6-21.......
9010254 6-9.......
9010255 6-25.......
9010256 6-25.......
9010257 6-25.......
Part Page
Number Number
9010258 6-25.......
9010259 6-25.......
9010260 6-25.......
9010261 6-25.......
9010262 6-16, 6-25, 6-29.......
9010263 6-25.......
9010264 6-25, 6-29.......
9010266 6-27, 6-28.......
9010267 6-28.......
9010268 6-27, 6-28.......
9010269 6-28.......
9010270 6-28.......
9010271 6-28.......
9010272 6-29.......
9010273 6-29.......
9010274 6-29.......
9010275 6-29.......
9010276 6-29.......
9010277 6-29.......
9010278 6-29.......
9010279 6-29.......
9010280 6-29.......
9010281 6-15.......
9010282 6-15.......
9010283 6-15.......
9010284 6-15.......
9010285 6-15.......
9010286 6-15.......
9010287 6-15.......
9010288 6-15.......
9010289 6-22, 6-23.......
9010290 6-22.......
9010291 6-22.......
9010293 6-22.......
9010294 6-22.......
9010295 6-22.......
9010296 6-16.......
9010297 6-16.......
9010298 6-16.......
9010302 6-16.......
9010303 6-16.......
9010305 6-23.......
9010306 6-23, 6-26.......
9010307 6-23.......
9010308 6-23.......
9010309 6-23.......
9010310 6-23.......
9010311 6-7.......
9010312 6-7.......
9010313 6-7.......
9010314 6-30
.......
9010317 6-29.......
9010327 6-26.......
9010330 6-27.......
9010331 6-27.......
9010359 6-18.......
9010360 6-18.......
9010366 6-25.......
9010367 6-25.......
9010371 6-21.......

CROSS REFERENCE
S30 Gas/LPG 9004085 (10--2013)
7--14
Part Page
Number Number
9010372 6-21.......
9010373 6-21.......
9010374 6-21.......
9010375 6-21.......
9010376 6-21.......
9010377 6-21.......
9010380 6-21.......
9010382 6-15.......
9010383 6-15.......
9010384 6-15.......
9010391 6-29.......
9010419 6-3.......
9010420 6-3.......
9010421 6-3.......
9010422 6-3.......
9010423 6-3.......
9010424 6-3.......
9010425 6-3.......
9010426 6-3, 6-12.......
9010427 6-3.......
9010428 6-3.......
9010429 6-3.......
9010430 6-3.......
9010431 6-3, 6-5.......
9010432 6-3.......
9010433 6-3.......
9010434 6-3.......
9010435 6-3.......
9010436 6-3.......
9010437 6-3.......
9010438 6-3.......
9010439 6-3.......
9010440 6-3.......
9010441 6-3, 6-5.......
9010442 6-3.......
9010443 6-3.......
9010444 6-3.......
9010445 6-3.......
9010446 6-3.......
9010447 6-3.......
9010448 6-3.......
9010449 6-3.......
9010450 6-3.......
9010451 6-3.......
9010452 6-3.......
9010453 6-3.......
9010454 6-3.......
9010455 6-3.......
9010456 6-3.......
9010457 6-3.......
9010458 6-3
.......
9010459 6-3.......
9010460 6-4.......
9010461 6-4.......
9010462 6-4.......
9010463 6-4.......
9010464 6-4.......
9010465 6-4.......
9010466 6-4.......
9010467 6-5.......
Part Page
Number Number
9010468 6-5.......
9010469 6-5.......
9010470 6-5.......
9010471 6-5.......
9010473 6-5.......
9010479 6-5.......
9010480 6-5.......
9010481 6-5.......
9010482 6-5.......
9010483 6-5.......
9010484 6-5.......
9010485 6-5.......
9010487 6-7.......
9010488 6-7.......
9010489 6-7.......
9010490 6-7.......
9010491 6-7, 6-9.......
9010492 6-7.......
9010493 6-7.......
9010494 6-7.......
9010495 6-7.......
9010496 6-7.......
9010497 6-7.......
9010498 6-7.......
9010502 6-7.......
9010503 6-7, 6-13.......
9010504 6-7.......
9010505 6-7.......
9010506 6-7.......
9010507 6-7.......
9010508 6-7.......
9010511 6-7.......
9010512 6-7.......
9010513 6-10.......
9010514 6-10.......
9010515 6-10.......
9010516 6-10.......
9010517 6-10.......
9010518 6-10.......
9010519 6-10.......
9010520 6-10.......
9010521 6-10.......
9010522 6-10.......
9010523 6-10.......
9010524 6-10.......
9010525 6-10.......
9010526 6-10.......
9010527 6-10.......
9010528 6-10.......
9010529 6-10.......
9010530 6-9
.......
9010531 6-9.......
9010532 6-9.......
9010533 6-9.......
9010534 6-9.......
9010535 6-9.......
9010536 6-9.......
9010537 6-9.......
9010538 6-9.......
9010539 6-9.......
Part Page
Number Number
9010540 6-9.......
9010541 6-9.......
9010542 6-9.......
9010543 6-9.......
9010544 6-9.......
9010545 6-9.......
9010546 6-9.......
9010547 6-9.......
9010548 6-9.......
9010549 6-9.......
9010550 6-9.......
9010551 6-9.......
9010552 6-9.......
9010554 6-9.......
9010555 6-9.......
9010556 6-9.......
9010557 6-9.......
9010559 6-9.......
9010560 6-9.......
9010561 6-9.......
9010562 6-9.......
9010563 6-9.......
9010564 6-9.......
9010565 6-9.......
9010567 6-9.......
9010568 6-9.......
9010569 6-9.......
9010570 6-11.......
9010571 6-11.......
9010572 6-11.......
9010574 6-11.......
9010575 6-11.......
9010576 6-11.......
9010577 6-11.......
9010578 6-11.......
9010579 6-11.......
9010580 6-11.......
9010581 6-12.......
9010582 6-12.......
9010583 6-12.......
9010585 6-12.......
9010586 6-12.......
9010587 6-12.......
9010589 6-12.......
9010590 6-12.......
9010591 6-12.......
9010592 6-12.......
9010593 6-12.......
9010594 6-12.......
9010595 6-12.......
9010596 6-12
.......
9010597 6-12.......
9010598 6-12.......
9010599 6-12.......
9010600 6-11, 6-12.......
9010601 6-12.......
9010602 6-13.......
9010603 6-13.......
9010604 6-13.......
9010606 6-13, 6-15.......

CROSS REFERENCE
7--15
S30 Gas/LPG 9004085 (10--2013)
Part Page
Number Number
9010607 6-13.......
9010608 6-13.......
9010609 6-13.......
9010610 6-13.......
9010612 6-13.......
9010613 6-15.......
9010615 6-15.......
9010617 6-15.......
9010618 6-15.......
9010619 6-16.......
9010622 6-19.......
9010623 6-17.......
9010624 6-17.......
9010625 6-17.......
9010626 6-29.......
9010627 6-21.......
9010628 6-21.......
9010629 6-21.......
9010630 6-21.......
9010631 6-21.......
9010633 6-22.......
9010634 6-30.......
9010910 6-22.......
9011154 2--145, 2--149, 2--159,.......
2--161
99321 1--2........
99997 2--91........

CROSS REFERENCE
S30 Gas/LPG 9004085 (10--2013)
7--16
PART DESCRIPTION TO PAGE NUMBER CROSS REFERENCE LIST
A
Actuator [Mit , Bosch], 6-27, 6-28
Actuator, Valve, Bypass, 4--17, 4--19
Adapter [E100 Mixer Gm 1.6l 2010], 2--47,
2--51, 6-28
Adapter, Filter, Oil, Remote [Mit], 6-21
Adapter, Intake, Throttle Body, 2--47, 2--51
Adapter, Valve, 400mm [Bosch], 2--51
Adaptor Assy, Pump, Hyd, 4--17, 4--19
Adjuster Assy, Lash, 6-9
Adjuster Kit, Manual, W/ Pivot, 2--95
Alarm Assy, Backup, 12--24vdc
82--107dba, 3--3, 3--5, 3--7, 3--9
Alternator, 12vdc 075a [Multi Grv], 2--67
Alternator, 7si [Mit Df Sur--Belt], 6-20
Angle, 2--133, 3--11
Angle Wldt, Bmpr, Tower, Lh, 3--38, 3--39
Angle Wldt, Bmpr, Tower, Rh, 3--38, 3--39
Angle, Guide, 2--21, 2--111
Angle, Keeper, Cable, 2--135
Angle, Mtg, Ground, 3--31, 3--33
Angle, Mtg, Stl, .19 2.3 3.7 01.0l 3hole,
2--25
Angle, Sppt Wldt, Hinge, 2--21
Antenna, Telem, 110 In [Gprs], 3--40
Arm Assy, Rocker [A], 6-9
Arm Assy, Rocker [B], 6-9
Arm Assy, Rocker [C], 6-9
Arm Wldt, Brush, Main, Drive, Lh, 2--139
Arm Wldt, Brush, Side, 2--129, 2--133,
3--11
Arm Wldt, Lever, 2--127
Arm Wldt, Neutral, 2--101
Arm Wldt, Safety, 2--111
Arm, Alternator, Adj [Mit 2013], 2--69
Arm, Brush, Main, W/ Label, 2--139
Arm, Brush, Side, 2--129
Arm, Lift, Hppr, W/ Label, Replmt, 2--115,
2--117
Arm, Linkage, Side Brush, 2--133, 3--11
Arm, Rocker, Valve, 5--3
Arm, Safety, Hppr, W/ Label, Replmt,
2--115, 2--117
Arm, Wiper, Windshield, 3--23
B
Ball, Camshaft, 5--11
Bar, Flat, Ss 0.12 01.00 X 18.5l, 4/0.5h,
2--115
Bar, Flat, Stl 0.19, 01.50 X 04.1l, 2--89
Bar, Tensioner, Mtg [Mit 2.0/2.4l], 6-17
Battery, Wet, 12vdc 0475cca, 2--67, 2--71
Bearing Kit [Cl], 4--5
Bearing Kit, Cshft, 1.989--1.995mm
(Brown), 5--5
Bearing Kit, Cshft, 1.989--1.995mm (Green
Blue), 5--5
Bearing Kit, Cshft, 1.995--2.001mm (Brown
Blue), 5--5
Bearing Kit, Cshft, 1.995--2.001mm
(Green), 5--5
Bearing Kit, Cshft, 2.114--2.120mm, 5--5
Bearing Kit, Cshft, 2.120--2.126mm, 5--5
Bearing Kit, Rod, Connecting, Std, 5--5
Bearing, Ball, 8mmb X 22mmd X 7mmw,
2--101
Bearing, Ball, 1.38b 2.83d 0.67w, 2--139
Bearing, Ball, 20mm B 42mm D 12mm W,
2--67
Bearing, Cone, 1.38b 0.71w, 2--89, 2--93,
2--95
Bearing, Cone, Pump, Hyd, 4--17, 4--19
Bearing, Cshft [ Black Std 3], 6-3
Bearing, Cshft [ Green Std 3], 6-3
Bearing, Cshft [ Lan Std 1,2,4,5], 6-3
Bearing, Cshft [ Lan Std 3], 6-3
Bearing, Cshft [ No Color Std 3], 6-3
Bearing, Cshft [ Red Std 1,2,4,5], 6-3
Bearing, Cshft [ Yellow Std 3], 6-3
Bearing, Cshft [Green Std 1,2,4,5], 6-3
Bearing, Cshft [Yellow Std 1,2,4,5], 6-3
Bearing, Cshft[No Color Std 1,2,4,5], 6-3
Bearing, Cup, 4--17, 4--19
Bearing, Cup, 2.56d 0.55w, 2--89, 2--93,
2--95
Bearing, Flng, 0.75b 1.00d 0.75l, Bnz,
2--101
Bearing, Flng, 2hole, 0.50b, 2--39
Bearing, Flng, 2hole, 0.50b [Nyl], 2--39
Bearing, Flng, 2hole, 0.75b, 2--97
Bearing, Journal--1.25 I.D. X .75 Lg,
2--107, 2--109
Bearing, Oversize [1.0], 6-3
Bearing, Rod, Connect [ Lan Std], 6-10
Bearing, Rod, Connect [No Color Std],
6-10
Bearing, Rod, Connect [Yellow Std], 6-10
Bearing, Self Align, 1.25b 2.00d, 2--115,
2--117
Bearing, Shaft, Balancer [ Ovrsz], 6-3
Bearing, Shaft, Std, Balancer, 6-3
Bearing, Std, Balancer, 6-3
Bearing, Thrust, 0.66b 1.25d 0.06w, 2--135
Bearing, Thrust, Cshft, 6-3
Bearing, Thrust, Motor, Hyd, 4--2, 4--3
Bearing, Thrust, Pump, Hyd, 4--17, 4--19
Bearing, W/ Collar, 0.75b 1.85d 1.06w,
2--139
Belt, Ribbed [V], 6-13
Belt, Ribbed, 38.5l, 2--67
Belt, Ribbed, 39.0l, 1--1
Belt, Ribbed, 55.1l, 1--1, 3--31
Belt, Ribbed, Alternator, 40.25l, 2--69
Belt, Ribbed, Alternator, A/C, 51.125l,
3--33
Belt, Timing, 6-9, 6-11
Belt, Timing [Gm1.6l], 5--11
Bezel, Switch [3 Gang], 2--33, 2--35
Blade, Wiper, Windshield, 3--23
Block Assy, Cylinder, 6-3
Block, Short, Eng, W/ Piston & Ring, 5--5
Block, Spacer, Hinge, 3--15
Blown, Fan, Motor, 4--11
Bolt,6-7,6-21
Bolt Kit, M10 X 1.50 X 16, Thin, 2--37
Bolt, 3/8--16 X 1 1/4 Hxhd [Mit], 6-17
Bolt, 3/8--16 X 4.5 [Mit], 6-17
Bolt, Belt, Balancer, Train, 6-11
Bolt, Bracket, Sensor,Cshft Position, 5--7
Bolt, Bracket,Screen,Oil Pump,M6x1x1,
5--7
Bolt, Camshaft Cover, 5--3
Bolt, Cap, Bearing, 6-3
Bolt, Carriage, M8 X 1.25 X 30, 1--2,
2--103, 2--105
Bolt, Carriage, M8 X 1.25 X 40, 2--7
Bolt, Connecting, 6-10
Bolt, Connecting Rod, 5--5
Bolt, Cover, Camshaft, M6 X 1 X 22, 5--11
Bolt, Cover, Oil Pump, M6 X 14, 5--7
Bolt, Cover, Water Pump, 5--7
Bolt, Eng Cover, M6 X 1 X 13, 5--11
Bolt, Eye, M10 X 1.50 X 117mm, 08.00
Eye, 2--137
Bolt, Flange, 6-3, 6-5, 6-7, 6-9, 6-11, 6-12,
6-13, 6-15
Bolt, Flywheel, 5--5
Bolt, Flywheel [Mit 20/24m], 6-18
Bolt, Head. Cyl, 5--3
Bolt, Hold--Down, Battery 08.5l, 2--67,
2--71
Bolt, Hsng, Thermostat, 5--3
Bolt, M08 X 1.25 X 25mm, 5--5
Bolt, M10 X 1.50 X 75mm, 5--5
Bolt, M10--1.25 X 20 Hxhd [Mit], 6-25
Bolt, M10--1.25 X 30 Soc Hd [Mit], 6-18
Bolt, M10--1.25 X 45 Soc Hd [Mit], 6-18
Bolt, M10--1.50 X 30 [Mit], 6-20
Bolt, M12--1.75 X 25, Hex Hd [Mit], 6-18
Bolt, M6--1.0 X 10 Fl Hd [Mit], 6-16, 6-25,
6-29
Bolt, M6--1.0 X 12 Fl Hd Pl [Mit], 6-25
Bolt, M6--1.0 X 16 Fl Hd [Mit], 6-25
Bolt, M6--1.0 X 20 Fl Hd [Mit], 6-18, 6-19
Bolt, M6--1.0 X 25 Soc Hd [Mit], 6-28
Bolt, M6--1.0 X 30 Fl Hd [Mit], 6-25
Bolt, M6--1.0 X 45, Skt Hd [Mit], 6-27
Bolt, M6--1.0 X 85 Soc Hd [Mit], 6-28
Bolt, M8--1.25 X 12 [Mit], 6-23
Bolt, M8--1.25 X 15, Hx Hd [Mit], 6-18
Bolt, M8--1.25 X 16 Fl Hd [Mit], 6-29
Bolt, M8--1.25 X 16, Soc Hd [Mit], 6-26
Bolt, M8--1.25 X 20 Fl Hd [Mit], 6-17
Bolt, M8--1.25 X 25 [Mit], 6-17, 6-21
Bolt,M8--1.25X25FlgHd[Mit],6-23
Bolt, M8--1.25 X 25 Soc Hd [Mit], 6-17
Bolt, M8--1.25 X 55 Fl Hd [Mit], 6-9
Bolt, M8--1.25 X 65 Hxhd [Mit], 6-9
Bolt, M8--1.25 X 70 Hxhd [Mit], 6-9, 6-21
Bolt, Manifold, Inlet, 6-15
Bolt, Motor, Hyd, 4--13, 4--15

CROSS REFERENCE
7--17
S30 Gas/LPG 9004085 (10--2013)
Bolt, Oil Pump Screen/Camshaft Cover,
5--7
Bolt, Pan, Oil, 5--8
Bolt, Pulley, Cshft, 5--5
Bolt, Pump, Oil, 5--7
Bolt, Retainer, Camshaft, M6 X 1 X 16,
5--11
Bolt, Rocker, Cover, 6-4
Bolt,Seal,6-9
Bolt, Sensor, Position, Cshft, 5--7
Bolt, Shield, Manifold, Exhaust, 5--9
Bolt, Shld, .25d X 1.25, #10--24, 2--97
Bolt, Shld, .31d X 1.00, .25--20, 2--101
Bolt, Shld, 1.37d X 5.13l,1.1--18 Drilled,
2--89
Bolt, Soc Head, M5 X 80 X 35, 2--51
Bolt, Sprocket, Camshaft, M10x1.25x60,
5--11
Bolt, Sprocket, Cshft, 6-10
Bolt, Tensioner [Gm], 5--11
Bolt, Tensioner, Timing Belt,M8x1.25x48,
5--11
Bolt, Tube [Pvc], M6 X 1 X 15, 5--3
Bolt, Washer, 6-9, 6-10, 6-12, 6-17
Boot, 90deg .50id 1.00id 2.50l, Red, 2--67,
2--71, 3--29
Boot, Bellows, 3.1l 4.4w 2.8h 1hole, Neo,
2--39
Boot, Terminal, Battery, 02--01ga, Blk,
2--67, 2--71
Boot, Terminal, Battery, 02--01ga, Red,
2--67, 2--71
Box, Instrument, Ii, Trimmed, 2--33, 2--35
Box, Pre--Filter, Lower, Trimmed, 2--121
Box, Pre--Filter, Upper, 3 X 4, Trimmed,
2--121
Brace Wldt, 2--21
Brace Wldt, Sppt, 2--23
Brace Wldt, Sppt [Gm 2010], 2--21
Bracket Assy, Coil, Ignition, 6-7
Bracket Kit, Alternator, Repair, 2--67
Bracket Wldt, 2--127
Bracket Wldt, Alternator [S30 Mit2013],
2--69
Bracket Wldt, Alternator, Lower [Gm1.6l],
2--67
Bracket Wldt, Brush, Side, 2--127
Bracket Wldt, Light, Flsh, 3--3, 3--7
Bracket Wldt, Linkage, Propel, 2--101
Bracket Wldt, Linkage, Propel [Mits],
2--101
Bracket Wldt, Mtg, Bmpr, 3--38, 3--39
Bracket Wldt, Mtg, Compressor, 3--31,
3--33
Bracket Wldt, Mtg, Cyl, 2--137
Bracket Wldt, Mtg, Eng, Front, 2--43, 2--45
Bracket Wldt, Mtg, Eng, Rear [Mit 2013],
2--43, 2--45
Bracket Wldt, Mtg, Motor, 2--83
Bracket Wldt, Mtg, Muffler [Mit 2013], 2--75
Bracket Wldt, Mtg, Radiator, 2--81, 2--83
Bracket Wldt, Mtg, Reg, Lpg[Gm 2010],
2--55, 2--57
Bracket Wldt, Mtg, Regulator, Lpg, 2--55
Bracket Wldt, Mtg, Shakr, 2--125
Bracket Wldt, Radiator, 2--83
Bracket Wldt, Reservoir, Hyd, 2--151
Bracket Wldt, Sppt, Cover, Rear, Rh, 2--23
Bracket Wldt, Sppt, Radiator, Rh, 2--83
Bracket Wldt, Steering, Tilt, 2--39
Bracket Wldt, Tank, Lpg, 2--79
Bracket Wldt, Wand, 3--17
Bracket, Mtg, Cover, 3--23
Bracket, Alarm, Backup, 3--5, 3--9
Bracket, Anchor, Strap, Alternator, 2--67
Bracket, Angle, Hold--Down, Battery, 2--67,
2--71
Bracket, Angle, Keeper, Cable, 2--93,
2--127
Bracket, Angle, Lintel, 2--27
Bracket, Angle, Mtg, Relief Valve, 2--79
Bracket, Angle, Mtg, Seat, 2--17, 2--19
Bracket, Brush, Stop Adj, 2--137
Bracket, Coil [Mit 2.0/2.4l], 6-19
Bracket, Coil, Mtg, 4--11
Bracket, Exhaust, 2--73
Bracket, Filter, Oil, Remote [Mit], 6-21
Bracket, Flap, Recirculation, 2--7
Bracket, Grill, 2--21, 2--23
Bracket, Handle, Latch, 3--27
Bracket, Hinge, 3--17
Bracket, Indicator, Timing, 6-9
Bracket, Latch, Cover, Top, 2--27
Bracket, Latch, Lh, 2--111, 2--113
Bracket, Latch, Rh, 2--111, 2--113
Bracket, Latch, Shrd, 2--23
Bracket, Latch, Shrd, Seat, 2--15
Bracket, Latch, Side, Door, 2--31
Bracket, Lift, 2--135
Bracket, Light, 3--5, 3--9
Bracket, Mtg, Air Deflector, 3--17
Bracket, Mtg, Air--Clnr, 2--21, 2--59, 2--61,
2--63, 2--65
Bracket, Mtg, Alternator [S30 Mit 2013],
2--69
Bracket, Mtg, Cab, 3--23
Bracket, Mtg, Cntrl, Eng, 2--47, 2--51
Bracket, Mtg, Condenser, 2--83
Bracket, Mtg, Cooling Shrd, 2--81
Bracket, Mtg, Eng, 2--41
Bracket, Mtg, Fan Shrd, 2--73, 2--75, 2--81
Bracket, Mtg, Filter, 2--121
Bracket, Mtg, Filter, Rh, 2--121
Bracket, Mtg, Fltr, 2--123
Bracket, Mtg, Heat Shield, 2--73
Bracket, Mtg, Lh, 2--139
Bracket, Mtg, Mirror, 3--19, 3--21, 3--23
Bracket, Mtg, Mirror, Lower, 3--23
Bracket, Mtg, Mirror, Upper, 3--23
Bracket, Mtg, Motor, Side Brush, 2--129,
2--131, 3--11
Bracket, Mtg, Rh, 2--139
Bracket, Mtg, Shield, Outlet, 2--75
Bracket, Mtg, Switch, 2--115, 2--117
Bracket, Mtg, Tank, 2--81
Bracket, Mtg, Tank [Gm 2010], 2--81
Bracket, Mtg, Telem [S30], 3--40
Bracket, Mtg, Tube, 3--15, 3--17
Bracket, Mtg, Wand, 3--15, 3--17
Bracket, Muffler, Hanger, 2--75
Bracket, Prop, Rod, Cover, 2--27
Bracket, Pulley, Tensioner, 6-9
Bracket, Pump, Mtg, 6-17
Bracket, Retainer, Dust Seal, 2--121
Bracket, Retainer, Safety, 2--101
Bracket, Retainer, Seal, 2--9, 2--11
Bracket, Retaining, Wire, Sparkplug, 5--12
Bracket, Screen, Oil Pump, 5--7
Bracket, Seal, Chute, 2--107, 2--109
Bracket, Seal, Lh, 2--103, 2--105
Bracket, Seal, Rh, 2--103, 2--105
Bracket, Sensor, Position, Cshft, 5--7
Bracket, Skirt, 2--9, 2--11
Bracket, Sppt, 3--31, 3--33
Bracket, Sppt, Cover, Rear, Lh, 2--23
Bracket, Sppt, Hppr Seal, 1--2, 2--103,
2--105
Bracket, Sppt, Hyd Tube, 2--157
Bracket, Sppt, Ohg, 3--19
Bracket, Sppt, Prop, Rod, 2--27
Bracket, Sppt, Radiator, 2--83
Bracket, Sppt, Rear, Shrd, 2--23
Bracket, Sppt, Shrd, Rear, Lower, Lh, 2--23
Bracket, Sppt, Shrd, Rear, Lower, Rh,
2--23
Bracket, Sppt, Shrd, Rear, Upper, Lh, 2--23
Bracket, Support, Hinge, 2--103
Bracket, Switch, 2--135, 2--137
Bracket, Switch, Reverse, 3--3, 3--5, 3--7,
3--9
Bracket, Tensioner, [Mit 2.0/2.4l], 6-17
Bracket, U, .12, 1.2w 2.3 1.0l, 2/0.6h,
2--127
Bracket, U, .19, 2.8w 0.9 1.0l, 1/0.3h,
2--139
Bracket, Vaporizer [Mit 20/24m Tilt], 6-29
Brake Assy, Drum, Mech, 07.9d [6600]],
2--93
Brake Kit, Repair, 2--93
Brake Wldt, Parking, 2--97
Brake, Knot, Lh, 7.0d, 2--95
Brake, Knot, Rh, 7.0d, 2--95
Brush, Disk, Swp, 25.4 D, Flat Wire, 2--5
Brush, Disk, Swp, 26.0 D, Nylon, 2--5
Brush, Disk, Swp, 26.0 D, Polypropylene,
2--5
Brush, Swp, 45L, 5 Double Row Patrol,
Nylon, 2--5
Brush, Swp, 45L, 8 Double Row, Nylon,
2--5
Brush, Swp, 45L, 8 Double Row,
Polypropylene, 2--5
Brush, Swp, 45L, 8 Double Row,
Polypropylene & Wire, 2--5
Brush, Swp, 45L, 8 Double Row, Wire,
2--5
Brush, Swp, 45L, 24 Single Row, Natural
Fiber & Wire, 2--5

CROSS REFERENCE
S30 Gas/LPG 9004085 (10--2013)
7--18
Brush, Swp, 45L, 24 Single Row, Nylon,
2--5
Brush, Swp, 45L, Sand Wedge,
Polypropylene, 2--5
Brush, Swp, 45L, Window , Polypropylene,
2--5
Bumper Kit, Corner, Ci, [S30], 3--38, 3--39
Bumper Wldt, Front, 2--115, 2--117
Bushing, 6-3, 6-5
Bushing, Flng, 0.44b 1.25d 0.25l, 2--135,
2--137
Bushing, Knock, 6-3
Bushing, Sleeve, 0.31b 0.55d 0.38l, Oib,
2--99
Bushing, Sleeve, 0.37b 0.50d 0.50l, Oib,
2--97
Bushing, Sleeve, 0.50b 0.59d 0.38l, Stl,
2--127
Bushing, Sleeve, 0.50b 0.59d 0.62l, Fgl,
2--133, 3--11
Bushing, Sleeve, 1.00b 1.13d 0.99l, Fgl,
2--115, 2--117
Button, Cntrl, Horn, 2--37, 2--39
C
Cable, 06ga 13.0l Blk, 2--41, 2--43, 2--45
Cable, 06ga 16.0l Red .38ring /.38ring,
2--67
Cable, Battery, 02ga 33.0l Red .38ring,
2--67
Cable, Battery, 02ga 36.0l Blk .38ring,
2--67
Cable, Battery, 2ga, 70l, Black, 2--71
Cable, Battery, 2ga, 70l, Red, 2--71
Cable, Brake, 2--93
Cable, Glv .09d 013.0l .38eye /.38eye,
2--81
Cable, Glv .13d 010.0l .52eye /.52eye,
3--38, 3--39
Cable, Glv .13d 063.4l .50eye / M10,
2--127
Cable, Glv .19 24.5l .3 Eye / M10, 2--135
Cable, Glv .19d 009.88l .38eye / M10,
2--137
Cable, Push / Pull, 062.5l M6x1.0/M6x1.0,
2--101
Cable, Push / Pull, 070.4l M6x1.0/M6x1.0,
2--99
Cam, 4--17, 4--19
Cam, Sensor, Wheel [Mit 2.0/2.4l], 6-25
Camshaft, 5--11
CamshaftAssy,6-9
Cap, Breather, Hyd (CE Only), 2--151
Cap, Breather, Hyd, 2.4 Ds, 1--1, 2--151
Cap, Enclosure, Hose, 3--15, 3--17
Cap, End, Motor, Hyd, 4--3
Cap, End, Valve, Steering, 4--5
Cap, Filler, Oil, W/ Org, 5--3
Cap, Fuel, Tank, 2--77
Cap, Hub, Dust, 2.57d 0.77l, 2--93, 2--95
Cap, Oil, Filler, 6-4
Cap, Radiator, 14psi [Stant Ao--2516],
2--81, 2--83
Cap, Rubber, 5/8id [Mit 2.0/2.4l], 6-22
Cap, Screw, Strg Valve, 4--2
Cap, Seal, 6-3
Cap, Spring, Valve, 5--3
Cap, Valve, Tire, Tubeless [Schrader],
2--91, 2--95
Cap, Vinyl, 3.28d 0.45l, 2--139
Chain, Coil, Str, 2/0, 06.9l 05 Link, 2--7
Channel, 2--13, 2--15
Channel, .12, 1.5w 0.5 44.6l, 3/0.4h, 2--7
Channel, Mtg, Fan Motor, 2--81
Clamp, 0.75d [Mit], 6-25
Clamp, 1/4 Hole [Mit #20], 6-25
Clamp, 3/8id [Mit Olive Green], 6-15
Clamp, Bridge, 5.0, 3--17
Clamp, Cable, Nyl, 0.62d, Nat, 3--40
Clamp, Cable, Ss, 2.50d X 1.00w, 1hole,
2--89, 2--107, 2--109, 2--129, 2--131
Clamp, Cable, Stl, 0.38d X 0.38w, 1hole,
2--7
Clamp, Cable, Stl, 0.63d X 0.75w, 1hole,
2--113
Clamp, Cable, Stl, 0.75d X 0.75w, 1hole,
2--157
Clamp, Cable, Stl, 1.00d X 0.75w, 1hole,
2--55
Clamp, Cable, Stl, 1.50d X 0.75w, 1hole,
2--85, 2--87
Clamp, Cable, Stl, 1.50d X 1.00w, 1hole,
2--121
Clamp, Cable, Stl, 1.75d X 1.00w, 1hole,
2--107, 2--129, 2--131, 3--11
Clamp, Cable, Stl, 2.00d X 0.75w, 1hole,
2--77
Clamp, Hose, 1.0, 2--55, 2--57
Clamp, Hose, 1.75 [Pcv], 5--3
Clamp, Hose, Spring Stl, 0.58d X 0.31w,
2--49, 2--53
Clamp, Hose, Spring, 0.62d, 2--55, 2--57,
6-22, 6-29
Clamp, Hose, Spring, 0.75d, 2--55, 2--57
Clamp, Hose, Wormdrive, 0.25--0.62d,
.31w, 2--47, 2--55, 2--77, 2--81, 2--83
Clamp, Hose, Wormdrive, 0.56--1.06d,
.56w, 2--47, 2--55, 2--57, 2--59, 2--63,
3--29
Clamp, Hose, Wormdrive, 1.06--2.00d,
.56w, 2--85
Clamp, Hose, Wormdrive, 1.25--2.00d,
.50w, 2--85, 2--87
Clamp, Hose, Wormdrive, 1.56--2.50d,
.50w, 2--85, 2--87
Clamp, Hose, Wormdrive, 1.81--2.75d,
.50w, 2--59, 2--61, 2--63, 2--65
Clamp, Hose, Wormdrive, 2.50--3.50d,
.50w, 3--31, 3--33
Clamp, Hose, Wormdrive, 3.75--4.62d,
.62w, 3--15, 3--17
Clamp, Mtg, Fltr, Air, 2--59, 2--61, 2--63,
2--65
Clamp, Muffler, 1.62d, 2--73, 2--75
Clamp, Tension [Mit #29], 6-29
Clamp, Tube, 0.37d 0.50d, 2 Hole, 2--157
Clamp, Tube, 0.50d 0.50d, 2 Hole, 2--157
Clevis Wldt, Adj, .50pin 0.50--20, Pl,
2--93
Clevis, Adj, 0.38pin, 0.50--20thd, 2--93
Clevis, Adj, 0.38pin, M10x1.5, 2--127,
2--135, 2--137
Clevis, Adj, M6 Pin, M6 X 1.0 Rh, Pl, 2--99
Clip, .250h, Plstc [Pine--Tree], 2--13, 2--15,
2--111
Clip, Grip, Hose, 0.75--1.12, Stl,Blk Vyl,
2--43, 2--45
Clip, Keeper, Blower Mtg, 4--11
Clip, Keeper, Open, 3--11
Clip, Rod, Cab, 3--27
Clip, Spring, 2--95
Clip, Spring, Prop Arm, 2--115, 2--117
Coil, Heater / Evaporator, 4--11
Coil, Ignition, 5--12
Coil, Ignition [Mit 2.0/2.4l], 6-19
Column, Steering, 09.9l 0.86d 36tooth,
2--39
Column, Steering, Tilt, 2--37
Compressor, A/C, 6v Pully [134,
Tm--08hd], 3--31, 3--33
Condenser, Ac, 3--31, 3--33
Connector, Fuel, E90, Qf, 2--77
Connector, Fuel, Qf, 2--77
Contact Kit, W/ Brush [En], 2--39
Control Box Assy Kit, Replmt, Telem[Can],
3--40
Control Box Assy Kit, Replmt, Telem[Usa],
3--40
Controls, Ac/Heater [S30], 3--25
Cooler, Hyd, 18gpm 400btu Of12 20x8x2,
2--153
Cord, Sponge, 1--2, 2--107, 2--109
Coupling, Drive, 13t, 2--41
Coupling, Flywheel [Mit20/24m], 6-18
Cover, 4--11, 6-5
Cover Assy, Front, Upper [T--Belt], 6-7
Cover Assy, Hppr, 2--111
Cover Assy, Rear, 2--21
Cover Assy, Rocker, 6-4
Cover Wldt, Top, 2--25
Cover, Access, 4--11
Cover, Belt, Timing, Lower Front, 5--11
Cover, Belt, Timing, Upper Front, 5--11
Cover, Dust [Mit 2.0l], 6-18
Cover, End, 4--17, 4--19
Cover, Fuse, 3--25
Cover, Gas, W/ Label, Replmt, 2--17, 3--35
Cover, Hose, 2--55, 2--57
Cover, Hose, Plstc, Cab, 3--23
Cover, Hppr, Rotomold, Afmkt [S30],
2--113
Cover, Hsng, Camshaft, 5--3, 5--11
Cover, Hsng, Flywheel Rep.by9006895,
2--41
Cover, Latch, 3--27
Cover, Lntl, Lh, 2--13

CROSS REFERENCE
7--19
S30 Gas/LPG 9004085 (10--2013)
Cover, Lntl, Lh, Rotomold, Afmkt [S30],
2--15
Cover, Lntl, Rh, 2--13
Cover, Lntl, Rh, Rotomold, Afmkt [S30],
2--15
Cover, Lower, Front [T--Belt], 6-7
Cover, Lpg, 2--17, 3--35
Cover, Pump, Oil, 5--7
Cover, Rear [T--Belt], 6-7
Cover, Rear, Lh, Rotomold, Afmkt [S30],
2--23
Cover, Rear, Rh, Rotomold, Afmkt [S30],
2--23
Cover, Seat, Rotomold, Afmkt [S30], 2--15
Cover, Seat, Trimmed, 2--15
Cover, Side, Lh, 2--29
Cover, Side, Rh, 2--13
Cover, Side, Rotomold, Afmkt [S30], 2--31
Cover, Timing, Gear [Mit 2.0/2.4l], 6-9
Cover, Top, Rotomold, Afmkt [S30], 2--27
Crankshaft, 5--5
Crankshaft Assy, 6-10
Cylinder Assy, Head, Bolt, 6-5
Cylinder, Hyd, 1.5b 06.3l 01.50strk 2500,
2--133, 3--11
Cylinder, Hyd, 2.0b 08.0l 04.00strk 2500,
2--107, 2--109, 2--137
Cylinder, Hyd, 2.0b 15.0l 08.00strk 1500,
2--89
Cylinder, Hyd, 2.5b 28.6l 18.62strk 3000,
2--115, 2--117
D
Deflector, Air, 3--17
Diode, Ele, Plug, 2--33, 2--35
Diode, Ele, Plug (CE Only), 2--193
Dipstick Assy, Guage, 6-3
Dipstick, Guage, Guide, 6-3
Dipstick, Oil, 5--8
Dipstick, Rod, Guage, 6-3
Disc, 0.06, 04.39d 01.67b, 4/.30h 3.8bc,
2--139
Disc, 0.08, 04.39d 02.56b, 4/.28h 3.8bc,
2--139
Door Assy, Hppr, Vac Wand, 3--15
Door Wldt, 2--103, 2--105
Door Wldt, Brush, Lh, 2--11
Door Wldt, Brush, Rh, 2--9
Door Wldt, Dust, 2--107, 2--109
Door Wldt, Hppr, 2--103, 2--105, 2--107,
2--109, 3--15
Door Wldt, Rh, 3--27
Door Wldt, Shakr, 2--125
Door Wldt, Vacuum, 3--15
Door, Access, 2--17, 2--19, 2--81
Door, Vacuum, 3--15
Drain, Water, Joint, 6-3
Drive, Motor, Hyd, 4--2, 4--3, 4--13, 4--15
Driveshaft, Pump, Hyd, 4--17, 4--19
Drum Assy, Brake, 2--95
Dryer, A/C, 3--31, 3--33
Duct Wldt, Chute, Dust, 34 Deg, 2--123
Duct, Outlet, Vacuum, 2--123
Duct, Vyl, 0.74 X 1.50 .75d Max 48.0l,
2--111
E
Elbow, 6-21
Elbow, 1/8m X 1/8f, 90 [Mit], 6-15
Element, Fltr, Air [Dn], 1--1, 2--59, 2--61,
2--63, 2--65
Element, Fltr, Air, Safety, 1--1, 2--59, 2--61,
2--63, 2--65
Element, Fltr, Oil, Eng, Spin--On, 1--1,
2--41, 5--8
End Cap, Motor, Hyd, 4--2
Engine Assy, Dsl, 25hp [Ku V1505 Tier4f]
(See Engine Breakdown), 2--79
Engine, Block, Long [Gm1.6l] (See Engine
Breakdown), 2--41
Engine, Gas [Mitsubishi] (See Engine
Breakdown), 2--43
Engine, Lpg [Mitsubishi] (See Engine
Breakdown), 2--45
Extinguisher Kit, Fire, Ci [S30], 3--41
Extinguisher, Fire, 2.5 Lb Dry, 3--41
F
Fan, Cooling, 14.1d, 6 Blade, 0.5b Taper,
2--81, 2--83
Fastener, Wire, Tie [Button Head], 2--33,
2--35
Filter, 4--11
Filter Assy, Air, 2--63
Filter Assy, Cyl, Dust, Replmt [S30],
2--125
Filter Assy, Hyd, 10mic, 1--1, 2--151
Filter Kit, Fuelock, Lpg, 1--1, 2--55
Filter Kit, Fuelock,Lpg[Gm1.6l 2010], 1--1,
2--55, 2--57
Filter, Air, 2.0 Inlet, Str, 2--59, 2--61, 2--65
Filter, Cyl, 11.09d, 13.31l, 6.6 Id, 1--1
Filter, Fuel [Gm 1.6l/3.0l], 1--1, 2--77
Filter, Oil, 6-21
Fitting Kit [Epr], 2--55, 2--57
Fitting, 1/2 Mpt X 5/8bh 90deg [Mit], 6-23
Fitting, 1/2 X 5/8 Hose,Plastic[Mit], 6-29
Fitting, 1/4mpt X 1/4mpt, 90deg[Mit], 6-29
Fitting, 1/8 Mpt X 3/8 Hb [Mit], 6-15
Fitting, 37deg [Mit], 6-7
Fitting, Adapter, Orifice, Pf06/Pm06, 2--47,
2--49, 2--53, 2--57
Fitting, Barb, 3/4” [Epr], 6-30
Fitting, Brs, Breather [02mp], 2--123
Fitting, Brs, E45, Pf02/Pm02, 2--41
Fitting, Brs, E90, Bm06/Pm04, 2--53
Fitting, Brs, E90, Em05/Pm04, 2--77
Fitting, Brs, E90, Em10/Pm06, 2--47, 2--55,
2--57
Fitting, Brs, Qdc, Pf04, Lpg Fem, 2--79
Fitting, Brs, Str, Bm03/Pm02, 2--123
Fitting, Brs, Str, Bm06/Pm02, 2--49
Fitting, Brs, Str, Bm06/Pm06, 2--49, 2--53
Fitting, Brs, Str, Em10/Pm06, 2--47, 2--57
Fitting, Brs, Str, Pf02/Pm02 [Bspt], 2--49
Fitting, Brs, Str, Pf04/Pf04, Bh, 2--79
Fitting, Brs, Str, Pf04/Pm02, 2--47, 2--55
Fitting, Brs, Str, Pf06/Pm04, 2--49, 2--53
Fitting, Brs, Str, Pf06/Pm08, 2--47, 2--57
Fitting, Brs, Str, Pm02, Service, 2--59,
2--61, 2--63, 2--65
Fitting, Draincock, .25npt, 2--85, 2--87
Fitting, Draincock, E90, .25npt, 2--47, 2--55
Fitting, E90, 2--51, 6-22
Fitting, E90, Bm10/Pm08, 4--11
Fitting, Fltr, Oil, 5--8
Fitting, Fuel [Mixer E100lp 2010], 2--51
Fitting, Fuel, Str, 0.38--24 [07 Eng], 2--77
Fitting, Fuel, Str, 0.56--18 [07 Eng], 2--77
Fitting, Grease, Str Pm04 .47l, 2--115,
2--117
Fitting, Grease, Str Pm04 .63l, 2--89
Fitting, Hyd, Cap, Jf06, 2--153, 2--155
Fitting, Hyd, E45, Ff04/Fm04, 3--11
Fitting, Hyd, E45, Fm04/Om06, 2--123
Fitting, Hyd, E45, Jf04/Jm04, 3--12
Fitting, Hyd, E45, Jm04/Om06, 2--123
Fitting, Hyd, E45, Pf04/Pm04, 2--79
Fitting, Hyd, E90, Ff06/Fm06, 3--11
Fitting, Hyd, E90, Fm04/Om04, 2--107,
2--109, 2--133, 2--137, 3--11
Fitting, Hyd, E90, Fm04/Om06, 2--115,
2--117, 2--151
Fitting, Hyd, E90, Fm06/Om06, 2--89
Fitting, Hyd, E90, Fm06/Om08, 2--159,
2--161
Fitting, Hyd, E90, Fm08/Om08, Med,
2--139
Fitting, Hyd, E90, Fm10/Om08, 2--157
Fitting, Hyd, E90, Fm10/Om12, 2--151,
2--157
Fitting, Hyd, E90, Fm12/0m08, 2--157
Fitting, Hyd, E90, Fm12/Om12, 2--151,
2--155
Fitting, Hyd, E90, Fm16/Om12, 2--155
Fitting, Hyd, E90, Fm20/Om20, 2--151
Fitting, Hyd, E90, Jf06/Jm06, 3--11
Fitting, Hyd, E90, Jm04/Om04, 2--107,
2--109, 2--133, 2--137, 3--11
Fitting, Hyd, E90, Jm04/Om06, 2--115,
2--117, 2--151
Fitting, Hyd, E90, Jm06/Om06, 2--89
Fitting, Hyd, E90, Jm06/Om08, 2--159,
2--161
Fitting, Hyd, E90, Jm08/Om08, Med,
2--139
Fitting, Hyd, E90, Jm10/Om08, 2--157
Fitting, Hyd, E90, Jm10/Om12, 2--151
Fitting, Hyd, E90, Jm12/0m08, 2--157
Fitting, Hyd, E90, Jm12/Om12, 2--151
Fitting, Hyd, E90, Jm16/Om12, 2--153,
2--155
Fitting, Hyd, E90, Jm20/Om20, 2--151
Fitting, Hyd, E90, Spcl, 2--55, 2--57
Fitting, Hyd, Plug, Fm10, 2--151

CROSS REFERENCE
S30 Gas/LPG 9004085 (10--2013)
7--20
Fitting, Hyd, Plug, Jm10, 2--151
Fitting, Hyd, Plug, Om04, 4--7, 4--9
Fitting, Hyd, Plug, Om06, 2--151, 2--159,
2--161
Fitting, Hyd, Plug, Om08, 4--7, 4--9
Fitting, Hyd, Plug, Pm02, 2--151
Fitting, Hyd, Plug, Pm06, 2--85
Fitting, Hyd, Rst, Fm04/Of04, .047, 2--115,
2--117
Fitting, Hyd, Rst, Jf04/Jm04, .047, 2--115,
2--117
Fitting, Hyd, Str, Ff16/Fm12, 2--155
Fitting, Hyd, Str, Fm04/Om04, 2--83,
2--137
Fitting, Hyd, Str, Fm04/Om06, 2--89,
2--159, 2--161
Fitting, Hyd, Str, Fm06/Om06, 2--39,
2--159, 2--161
Fitting, Hyd, Str, Fm06/Om06, Long, 2--39
Fitting, Hyd, Str, Fm06/Om10, 2--129,
2--131, 2--157, 3--11
Fitting, Hyd, Str, Fm08/Om08, 2--123,
2--139, 2--159, 2--161
Fitting, Hyd, Str, Fm08/Om08, Long,
2--159, 2--161
Fitting, Hyd, Str, Fm08/Om10, 2--83,
2--157
Fitting, Hyd, Str, Fm10/Om10, 2--151
Fitting, Hyd, Str, Fm10/Om12, 2--89
Fitting, Hyd, Str, Fm16/Om12, 2--155,
2--159, 2--161
Fitting, Hyd, Str, Fm16/Om16, 2--151
Fitting, Hyd, Str, Fm20/Om16, 2--157
Fitting, Hyd, Str, Jm04/Om04, 2--81, 2--83,
2--137
Fitting, Hyd, Str, Jm04/Om06, 2--89,
2--159, 2--161
Fitting, Hyd, Str, Jm06/Om06, 2--37, 2--39,
2--159, 2--161
Fitting, Hyd, Str, Jm06/Om06, Long, 2--37,
2--39
Fitting, Hyd, Str, Jm06/Om10, 2--129,
2--131, 2--157, 3--12
Fitting, Hyd, Str, Jm08/Om08, 2--123,
2--139, 2--159, 2--161
Fitting, Hyd, Str, Jm08/Om10, 2--81, 2--83,
2--157
Fitting, Hyd, Str, Jm10/Om10, 2--151
Fitting, Hyd, Str, Jm16/Om12, 2--153,
2--155, 2--159, 2--161
Fitting, Hyd, Str, Jm16/Om16, 2--151
Fitting, Hyd, Str, Jm20/Om16, 2--157
Fitting, Hyd, Str, Om04/Qm04, 2--159,
2--161
Fitting, Hyd, Str, Om06/Qm04, 2--159,
2--161
Fitting, Hyd, Str, Pf02/Pm04, 2--79
Fitting, Hyd, Tee, Ff04/Fm04/Fm04, Run,
3--11
Fitting, Hyd, Tee, Jf04/Jm04/Jm04, Run,
3--12
Fitting, Hyd, Tee, Pf04/Pf04/Pm04, Run,
2--79
Fitting, Nipple, .25mal, 2--55, 2--57
Fitting, Pipe, Bshg, M18 X 1.5, 2--41
Fitting, Pipe, E45, Spcl, 2--79
Fitting, Pipe, E90, Pf02/Pm02, 2--63
Fitting, Pipe, Plug, Pm02, Soc Head, 2--73
Fitting, Pipe, Plug, Pm04, Sq Head, 2--77
Fitting, Plstc, Tee, Bm10/Bm10/Bm10, Nyl,
2--47, 2--57
Fitting, Plug, 2--41
Fitting, Plug, M16, Intake Manifold, 2--47,
2--51
Fitting, Plug, O--Ring, 4--17, 4--19
Fitting, Plug, O--Ring, #4, 4--2
Fitting, Plug, O--Ring, Motor, Hyd, 4--2
Fitting, Plug, Org, #6, Valve [Cec], 4--7,
4--9
Fitting, Str, 10--10 Orb, 37fi [Mit], 6-21
Fitting, Vacuum [M16--15--6h], 2--47, 2--51
Flange Wldt, Fltr, 2--125
Flange, Brg, 1.9id 2h, 2--139
Flange, Brg, Mount, 2--39
Flange, Motor, Hyd, 4--2, 4--3
Flange, Sprocket, Cshft, 6-11
Flap Assy, Seal, Dust Chute, 2--123
Flap, Tire/Tube, 570/500--8, 2--91
Flap, Wand, Vacuum, 3--15
Flasher, 12--80vdc, 2a, 3--3, 3--5, 3--7, 3--9
Flasher, Hd, 12vdc 25a [10--57300], 3--7,
3--9
Flywheel, 5--5
Flywheel, Flatface [Mit 20/24m], 6-18
Frame Wldt, Main [S30], 2--7
Fuelline, .31d Str/Str, Plstc, 2--77
Fuelline, .31d Str/Str, Plstc [8200], 2--77
Fuse,10Amp,2--193
Fuse,15Amp,[Min--15],2--193
Fuse,20Amp,[Min--20],2--193
Fuse, 5 Amp, [Min--5], 2--193
Fuse,60Amp,2--193
Fuse, 60a, 32vdc [Fem Maxi], 3--29
Fuse, Blade, 002a, 32vdc, 3--25
Fuse, Blade, 005a, 32vdc, 3--25
Fuse, Blade, 020a, 32vdc, 3--25
Fuse, Blade, 060a [Maxi], 2--33, 2--35
Fuse, Blade, 15a, 32v [Mini], 2--33, 2--35
Fuseholder, Cab, 3--25
G
Gasket, 6-5
Gasket Kit, Repair, Gas [Gm1.6l 2007],
2--47
Gasket Kit, Repair, Lpg [Gm1.6l 2007],
2--51
Gasket, 2.00, 06.30w 10.63l, Adh, 2--123
Gasket, Body, Throttle [1.6l], 2--47
Gasket, Case, Front, 6-12
Gasket, Cover, Hsng, Camshaft, 5--3
Gasket, Cover, Rocker, 6-4
Gasket, Cylinder, Hear, 6-5
Gasket, Exhaust, .07, 1.63id, 2/3.4bc,
2--73, 2--75
Gasket, Flng, Pipe, Exhaust, 2--73
Gasket, Head, Cyl, 5--3
Gasket, Manifold, Exh [Mit], 6-16
Gasket, Manifold, Exhaust, 5--9, 6-16
Gasket, Manifold, Intake, 2--47, 5--9, 6-15
Gasket, Neo, .06, 02.00w 02.00l, Adh,
2--125
Gasket, Oil, Adapter [Mit 2.0/2.4], 6-21
Gasket, Oil, Filler, Cap, 6-4
Gasket, Pan, Oil, 5--8
Gasket, Panel, Instmt, 2--33
Gasket, Panel, Switch, 2--33, 2--35
Gasket, Plug, Drain, Oil, 6-7
Gasket, Plug, Relief Valve,Oil Press, 2--41,
5--7
Gasket, Pump, Oil, 5--7
Gasket, Pump, Water, 6-13
Gasket, Rbr, .13, 07.87w 09.84l, Adh,
2--17, 2--19
Gasket, Rbr, Dust Chute, 2--107, 2--109
Gasket, Rbr, Pedal, Propel, 2--99
Gasket, Screen, 6-7
Gasket, Sender, Fuel, 2--77
Gasket, Sensor, Thermal, 2--103, 2--105
Gasket, Throttle [Mit 40mm], 6-27, 6-28
Gasket, Tube [Pcv], 5--3
Gasket, Ure, .50, 07.47w, 15.47l, Adh,
3--15
Gasket, Water [Mit 2.0/2.4l], 6-22
Gasket, Water Supply [Mit 2.0/2.4l], 6-23
Gasket,Harness, 2--33, 2--35
Gasspring, 072lb, 06.2strk, 2--21, 2--25
Gear,Drive,OilPump,5--7
Gear, Ring, Drive, Oil Pump, 5--7
Gear, Ring, Starter, 5--5
Geroler, Motor, Hyd, 4--13, 4--15
Gerotor Set, Motor, Hyd, 4--2, 4--3
Gerotor,Pump,Hyd,4--17,4--19
Glovenet--525 Document Rack/Net
60200104--, 2--27
Grill, 2--21, 2--23
Grill Wldt, Rear, Rh, 2--23
Grill Wldt, Screen, Rear, Rh, 2--23
Grill, Cooler, Oil, 2--21
Grill, Eng, 2--21
Grill, Rear, 2--21
Grommet, Rbr, .25Id .375Od, 4--11
Grommet, Rbr, .50Id 1.0Od, 4--11
Grommet, Rbr, 0.62id, F/0.9h, .06 Matl,
2--123
Grommet, Rbr, 0.63id, F/0.8h, .12 Matl,
3--5, 3--9
Grommet, Rbr, 0.75id, F/1.3h, .12 Matl
(CE Only), 2--13
Grommet, Rbr, 0.89id, F/1.2h, .14 Matl,
3--25
Grommet, Rbr, 1.00id, F/1.4h, .12 Matl,
3--5, 3--9
Guard Wldt, Ohg, Top, 3--19, 3--21
Guard, Belt, Gas/Lp, W/ Label, Replmt,
2--67
Guard, Belt, Lh, G/Lpg, W/ Label, Replmt,
2--69

CROSS REFERENCE
7--21
S30 Gas/LPG 9004085 (10--2013)
Guard, Belt, Rh, G/Lpg, W/ Label, Replmt,
2--69
Guard, Brush, 2--129, 2--131, 3--11
Guard, Fan, 2--83
Guard, Hose, Rbr, 5.0l, 2--129, 2--131
Guard, Hose, Wrap, Plstc, 37.0, 2--89
Guard, String, Motor, Brush, 2--129, 2--131,
3--11
H
Handle, Door, Cab, 3--27
Handle, Locking, Cab, 3--27
Hanger, Engine, 6-15
Harness, Backup, Rev [S30], 3--3, 3--5,
3--7, 3--9
Harness, Cover, Hppr [S30], 2--193
Harness, Ele [Extn, Telemetry], 3--40
Harness, Hppr [S30], 2--193
Harness, Main, [S30 Xp] (S30 XP Only),
2--193
Harness, Main,[S30] (S30 Only), 2--193
Harness, Ohg [S30], 3--3, 3--5, 3--7, 3--9
Harness, Pump, Fuel [Coyote], 2--77
Harness, Switch, Seat, Ce [S30 Xp] (CE
Only) (S30XP Only), 2--193
Harness, Switch, Seat, Ce [S30] (CE
Only), 2--193
Harness, Wire, Cab, 3--36
Harness, Wire, Eng, Gas [Gm 1.6L], 2--193
Harness, Wire, Eng, Gas [Mit, 2.0l], 2--193,
6-25
Harness, Wire, Eng, Lpg [Gm 1.6l], 2--193
Harness, Wire, Eng, Lpg [Mit, 2.Ol],
2--193, 6-25
Head Assy, Cylinder, 6-5
Head, Cyl, 5--3
Headlight, 12vdc, 35watt 2.8a, Halogen,
2--111, 2-- 113
Heater & A/C Assy, W/Fan, 4--11
Heater Unit, W/ A/C & Fan, 3--23
Hinge, 2--17, 2--25, 3--35
Hinge Wldt, 2--103, 2--105, 3--15
Hinge Wldt, Cover, Hppr, Lh, 2--113
Hinge Wldt, Cover, Hppr, Rh, 2--113
Hinge Wldt, Hppr, 2--103, 2--105
Hinge Wldt, Shrd, Lh, 2--23, 2--29, 2--31
Hinge Wldt, Shrd, Lower Lh, 2--29
Hinge Wldt, Shrd, Rh, 2--15, 2--23
Hinge Wldt, Shrd, Side, Lh, 2--31
Hinge, .25pin .12 4.0w 04.0l, 4/.44sl, 2--21
Hinge, .25pin .12, Cover, Top, 2--27
Hinge, .40pin 2.2w 02.0l, 4/0.21h, 3--15,
3--17
Hinge, Bracket, Door, Cab, 3--27
Hinge, Rbr, 2--107, 2--109
Hopper Wldt, Stl, Rear Dump, 2--105
Hopper, Plstc, Trimmed, 2--103
Horn, 12vdc, Dba [Wolo], 2--7
Hose [Epr To Manifold], 2--55, 2--57
Hose [Mixer To Epr], 2--55
Hose [Pcv], 5--3
Hose Assy, Upper, Tap [Mit], 6-29
Hose Assy, W/2cuff, 4.0d 156l 4.0/4.0,
3--15, 3--17
Hose Kit, Hyd, Replmt [S30], 2--145,
2--149, 2--159, 2--161
Hose Kit, Rear Drive, Replmt, 2--89,
2--143, 2--147, 2--157
Hose, 90x90,Filter, Oil, Remote[Mit], 6-21
Hose, 90xstr,Flter, Oil, Remote[Mit], 6-21
Hose, A/C, 06, E90/E90, 043.0l [R134],
3--31, 3--33
Hose, A/C, 06, E90/E90, 052.0l [R134],
3--31
Hose, A/C, 08, E90/E90, 052.0l [R134],
3--31
Hose, A/C, 10, E90/E90, 060.0l [R134],
3--31
Hose, Afmkt, Coolant Recvy, 05ft, 2--83
Hose, Afmkt, Rbr, Heater, 0.38id, 03ft,
2--49, 2--53
Hose, Afmkt, Rbr, Heater, 0.62id, 01ft,
2--47, 2--57
Hose, Afmkt, Rbr, Heater, 0.62id, 02ft,
2--47, 2--57
Hose, Afmkt, Rbr, Heater, 0.62id, 03ft,
2--47, 2--59, 2--63
Hose, Afmkt, Rbr, Heater, 0.62id, 20ft,
3--29
Hose, Coolant, Molded [Mit 20/24m], 6-29
Hose, Coolant, Upper, Mold [Mit 2013],
2--87
Hose, Drain, Engine Oil, 2--41
Hose, Drain, Oil [Mit 20/24m], 6-7
Hose, Drain, Overflow, Radiator, 2--81
Hose, Drain,Overflow,Radiator[1pick=1ft],
2--61, 2--65
Hose, Exhaust, Vacuum, 5.0id, 40.0l, 3--17
Hose, Fuel [Mixer To Epr, 22.5”L], 2--55,
2--57
Hose, Fuel, 0.31id [Evap Emission 07],
2--77
Hose, Fuel, .38d, Rbr[16”L], 6-15
Hose, Fuel, 0.18id, 29.0l, 2--81, 2--83
Hose, Fuel, Molded [Mit 20/24m], 6-29
Hose, Heater, 0.62id, 020.0l, 2--55
Hose, Heater, E90, 0.62id, 60.0 4.0, 2--47
Hose, Hyd, Med04, Jf04e45/Jf04str, 038.0,
2--143, 2--147
Hose, Hyd, Med04, Jf04e45/Jf04str, 078.0,
2--143, 2--147
Hose, Hyd, Med04, Jf04str/Jf04str, 37.0,
2--143, 2--147
Hose, Hyd, Med10, Jf10e90/Jf10str, 27.0,
2--143, 2--147
Hose, Hyd, Med16, Jf16e90/Jf16str, 016.0,
2--143, 2--147
Hose, Hyd, Med16, Jf16e90/Jf16str, 19.0,
2--143, 2--147
Hose, Hyd, Spcl, Ff10e45/Ff10str, 056.0,
2--145, 2--149
Hose, Hyd, Spcl, Ff10e45/Ff10str, 56.0,
2--143, 2--147
Hose, Hyd, Spcl, Ff10str/Ff10str, 046.0,
2--143, 2--145, 2--147, 2--149
Hose, Hyd, Suc12, Ff12str/Ff12str, 025.0,
2--145, 2--149
Hose, Hyd, Suc12, Jf12str/Jf12str, 27.0,
2--143, 2--147
Hose, Hyd, Suc20, Ff20e45/Ff20str, 022.5,
2--145, 2--149
Hose, Hyd, Suc20, Jf20e45/Jf20str, 022.5,
2--143, 2--147
Hose, Hyd, Tc04, Ff04e45/Ff04str, 038.0,
2--145, 2--149
Hose, Hyd, Tc04, Ff04e45/Ff04str, 078.0,
2--145, 2--149
Hose, Hyd, Tc04, Ff04e90/Ff04str, 042.0,
2--149
Hose, Hyd, Tc04, Ff04e90/Ff04str, 092.0,
2--145, 2--149
Hose, Hyd, Tc04, Ff04e90/Ff04str, 126.0,
2--149, 3--11
Hose, Hyd, Tc04, Ff04str/Ff04str, 018.0,
2--145, 2--149
Hose, Hyd, Tc04, Ff04str/Ff04str, 037.0,
2--145, 2--149
Hose, Hyd, Tc04, Jf04e90/Jf04str, 042.0,
2--147
Hose, Hyd, Tc04, Jf04e90/Jf04str, 092.0,
2--143, 2--147
Hose, Hyd, Tc04, Jf04e90/Jf04str, 126.0,
2--147, 3--12
Hose, Hyd, Tc04, Jf04str/Jf04str, 018.0,
2--143, 2--147
Hose, Hyd, Tc04, Jf04str/Jf04str, 039.0,
2--143, 2--147
Hose, Hyd, Tc06, Ff06e90/Ff06str, 028.0,
2--145, 2--149
Hose, Hyd, Tc06, Ff06e90/Ff06str, 054.0,
2--145, 2--149
Hose, Hyd, Tc06, Ff06e90/Ff06str, 062.0,
2--145, 2--149
Hose, Hyd, Tc06, Ff06e90/Ff06str, 080.0,
2--145, 2--149
Hose, Hyd, Tc06, Ff06e90/Ff06str, 086.0,
2--145, 2--149
Hose, Hyd, Tc06, Ff06e90/Ff06str, 102.0,
3--11
Hose, Hyd, Tc06, Ff06e90/Ff06str, 134.0,
2--145, 2--149
Hose, Hyd, Tc06, Ff06str/Ff06str, 048.0,
2--145, 2--149
Hose, Hyd, Tc06, Jf06e90/Jf06str, 028.0,
2--143, 2--147
Hose, Hyd, Tc06, Jf06e90/Jf06str, 062.0,
2--143, 2--147
Hose, Hyd, Tc06, Jf06e90/Jf06str, 102.0,
3--12
Hose, Hyd, Tc06, Jf06e90/Jf06str, 134.0,
2--143, 2--147
Hose, Hyd, Tc06, Jf06e90/Jf06str, 50.0,
2--143, 2--147
Hose, Hyd, Tc06, Jf06e90/Jf06str, 54.0,
2--143, 2--147
Hose, Hyd, Tc06, Jf06e90/Jf06str, 86.0,
2--143, 2--147

CROSS REFERENCE
S30 Gas/LPG 9004085 (10--2013)
7--22
Hose, Hyd, Tc06, Jf06str/Jf06e90, 080.0,
2--143, 2--147
Hose, Hyd, Tc06, Jf06str/Jf06str, 048.0,
2--143, 2--147
Hose, Hyd, Tc08, Ff06e90/Ff06str, 120.0,
3--11
Hose, Hyd, Tc08, Ff08e90/Ff08str, 018.0,
2--145, 2--149
Hose, Hyd, Tc08, Ff08e90/Ff08str, 034.0,
2--145, 2--149
Hose, Hyd, Tc08, Ff08e90/Ff08str, 042.0,
2--145, 2--149
Hose, Hyd, Tc08, Ff08e90/Ff08str, 052.0,
2--145, 2--149
Hose, Hyd, Tc08, Ff08str/Ff08str, 040.0,
2--145, 2--149
Hose, Hyd, Tc08, Ff08str/Ff08str, 041.0,
2--145, 2--149
Hose, Hyd, Tc08, Jf06e90/Jf06str, 120.0,
3--12
Hose, Hyd, Tc08, Jf08e90/Jf08str, 018.0,
2--143, 2--147
Hose, Hyd, Tc08, Jf08e90/Jf08str, 034.0,
2--143, 2--147
Hose, Hyd, Tc08, Jf08e90/Jf08str, 40.0,
2--143, 2--147
Hose, Hyd, Tc08, Jf08e90/Jf08str, 52.0,
2--143, 2--147
Hose, Hyd, Tc08, Jf08str/Jf08e90, 42.0,
2--143, 2--147
Hose, Hyd, Tc08, Jf08str/Jf08str, 040.0,
2--143, 2--147
Hose, Hyd, Tc08, Jf08str/Jf08str, 37.0,
2--143, 2--147
Hose, Hyd, Tc10, Ff10e90/Ff10str, 027.0,
2--145, 2--149
Hose, Hyd, Tc10, Ff10e90/Ff10str, 42.0,
2--151
Hose, Hyd, Tc10, Jf10e90/Jf10str, 42.0,
2--151
Hose, Hyd, Tc12, Ff12e90/Ff12str, 014.0,
2--145, 2--149
Hose, Hyd, Tc16, Ff16e90/Ff16str, 016.0,
2--145, 2--149
Hose, Hyd,Med, Jf16str/Jf16e90, 16.0,
2--143, 2--147
Hose, Intake Mold, 2.00Id 2.00Id [EPDM],
2--63
Hose, Intake, Mold, 2--63
Hose, Intake, Mold [Epdm Mit2013], 2--65
Hose, Intake, Mold, 2.0id, Lpg [Gm 10],
2--63
Hose, Intake, Mold, 2.0id, Lpg [Gm 2010],
2--63
Hose, Intake, Mold, Gas [Epdm Mit2013],
2--61
Hose, Lpg, Med05, Pm04str/Sm04str,
035.0, 2--79
Hose, Lpg, Med05, Pm04str/Sm04str,
055.0, 2--79
Hose, Med04, Jf04e45/Jf04str, 86.0,
2--143, 2--147
Hose, Mold, .62 To .75, 2--55
Hose, Nozzle, Floor, 3--15, 3--17
Hose, Pvc, Clr, 0.38id 0.56od 022.0l, 2--47,
2--55
Hose, Radiator, Mold, 2--85
Hose, Radiator, Mold, .75id X .62id, 2--47
Hose, Rbr, 3--15, 3--17
Hose, Rbr, 1.125id X1.25id, 03.00l, 2--87
Hose, Rbr, 1.125id, 02.25l, 2--87
Hose, Rbr, 1.25id 1.25id, 2--85, 2--87
Hose, Rbr, 1.25id 1.62od 02.2l, 2--85
Hose, Rbr, 2.00id 2.50od 02.5l, 2--59,
2--61, 2--63, 2--65
Hose, Rbr, 2.00Id 2.50Od 03.0L, 2--59
Hose, Rbr, E90, 1.25id 1.25id 04.2 03.1,
2--85
Hose, Rbr, E90, 2.00id [Edpm Mit 2013],
2--61, 2--65
Hose, Rbr, E90, 2.00id 2.00id 03.5 03.5,
2--59, 2--63
Hose, Supply, Gas, .25id, 2--55, 2--57
Hose, Vacuum, 0.16id X 012.0l, 2--123
Hose, Vacuum, 0.22id X 15.0l, 2--47, 2--51
Housing, 4--17, 4--19
Housing, Brg, Motor, Hyd, 4--13, 4--15
Housing, Brg, Pivot, Door, 2--107, 2--109
Housing, Camshaft, 5--3, 5--11
Housing, Fltr, Trimmed, 2--123
Housing, Flywheel [Mit 2.0l], 6-18
Housing, Motor, Hyd, 4--2, 4--3
Housing, Pump, 2--41
Housing, Sppt, Drive, 2--89
Housing, T--Stat, 2 Holes [Mit], 6-22
Housing, Thermostat, 6-22
Housing, Throttle, 40mm [Bosch], 2--47,
2--51
Housing, Valve, 4--13, 4--15
Hub Assy, Wheel, 5 Bolt 4.50bc Taper B,
2--89
Hub Wldt, 2--101
Hub, Adapter, Brush, 1.00b, 2--129, 2--131,
3--11
I
Impeller Assy, Vacfan [Coyote], 2--123
Indicator, Ele, [Multi--Display], 2--33
Indicator, Press, 60psi (S30 Only), 2--151
Indicator, Service, Fltr, Air [20h20 Dn],
2--59, 2--61, 2--63, 2--65
Innertube, 6.00 X 9.00 [ Js--2], 2--95
Innertube, Valve [5.00r--8, Js2, 500--8],
2--91
Insert, Plate, Cam, Pump, Hyd, 4--17,
4--19
Instr, Maint, Wall Chart [Rotomold S30],
3--42
Instr, Maint, Wall Chart[S30--Online], 3--42
Instr, Motor, Hyd, Repair [En], 4--2
Instr, Repair, Motor, Hyd, Gear, 4--13, 4--15
Instr, Repair, Pump, 4--17, 4--19
Instr, Valve, Steering, Repair, 4--5
Instruction, Repair, Motor, Hyd, 4--3
Insulation, Acstc, 0.5, 03.0 X 23.0 Adh,
2--23
Insulation, Acstc, 0.5, 05.5 X 23.0 Adh,
2--23
Insulation, Acstc, 0.5, 11.5 X 14.5 Adh,
2--23
Insulation, Acstc, 2.0, 02.0 X 12.0, 2--9,
2--11
Insulation, Acstc, Rnd, 0.8, 02.5d 0.5h,
2--39
Insulation, Flame--Retardant, 0.5, 2--77,
2--79
Insulation, Flame--Retardant, 0.75--0.88,
2--13, 2--15
Insulation, Flame--Retardant, 1.0, 2--25
Insulation, Flame--Retardant, 1.00, 2--17,
2--19, 2--21, 2--29
Insulation, Heat, Liner, Lh, 3--25
Insulation, Heat, Liner, Rh, 3--25
Insulation, Sound, Liner, 3--25
Insulation, Sound, Liner, Lh, 3--25
Insulation, Sound, Liner, Rh, 3--25
Insulation, Sound, Liner, Side, Lh, 3--25
Insulation, Sound, Liner, Side, Rh, 3--25
Insulation, Sound, Liner, Top, 3--25
Isolator, 6-25, 6-29
Isolator [Epr], 2--55, 2--57
Isolator, Box, Relay, 2--47, 2--49, 2--51,
2--53
Isolator, Rbr, 2--73, 2--75
Isolator, Vib, Bshg, 1.1d 0.6l .4b 0.78h,
2--81, 2--83, 2--101, 2--123, 2--159,
2--161
Isolator, Vib, Flng, 1.3h .4b 2/.34h, 2--41,
2--43, 2--45
K
Key, 6-10
Key, Ignition, 1--1
Key, Ignition [Replmt W/O Dust Boot],
2--33, 2--35
Key, Latch, Door Assy, 3--27
Key, Motor, Hyd, 4--13, 4--15
Key, Shaft, Pump, Hyd, 4--17, 4--19
Key, Sq, 0.12 X 0.12, 0.50l, 2--123
Key, Valve Stem, 5--3
Key, Woodruff, 0.25 1.00, [Asa#0808], 4--2
Kit, Rotating, Pump, Hyd, 4--17, 4--19
Kit, Seal, Hyd, Pump, 4--17, 4--19
Kit, Seal, Motor, Hyd, 4--2, 4--3, 4--13,
4--15
Kit, Shim, 4--17, 4--19
Knob, 2--133, 3--11, 4--11
Knob Assy, Star, 1.12d 3ear M06x1.0 0.8l,
2--103, 2--105
Knob Assy,Star,1.97d 4ear M10x1.5
10.75l, 2--127
Knob, 1.12d 3.86l M10 X 1.5, Plstc Tpr],
2--127, 2--135
Knob, Rnd, 2.38d 0.88l M6 X 1.0, Plstc,
2--103, 2--105

CROSS REFERENCE
7--23
S30 Gas/LPG 9004085 (10--2013)
Knob, Star, 2.20d 8ear 1.1l M10x1.5, Nyl,
2--135, 2--137
Knob, Star, 2.75d 4ear 1.1l M8x1.25,
2--125
Knob, Star, 2.75d 4ear 1.1l M8x1.25,Thru,
2--125
Knob, Tee, 0.38--16, 2.5 X 1.0 1.1l,Plstc,
2--39
L
Label [Fuse Block], 3--25
Label Set, Hi Temp, 2--195
Label Set, Info/Hzrd [Multi--Mach], 2--195
Label Set, Info/Hzrd, Misc, Ce (CE Only),
2--195
Label Set, Info/Hzrd, Misc, Tj (Japan
Only), 2--195
Label, Caution [Apply Parking Brake],
2--195
Label, Caution [Apply Parking Brake] (CE
and Japan Only), 2--195
Label, Caution, Battery, Tj (Japan Only),
2--195
Label, Circuitbreaker [Fuse Box], 3--25
Label, Cyclone [S30], 2--195
Label, Info [Exit], 3--23
Label, Info, Hyd Fluid, Na / Ce (Japan
Only), 2--195
Label, Level, Sound [100 Db] (CE Only),
2--195
Label, Logo, 10.4l, White [Tennant], 2--195
Label, Opertnl, Telem [Fcc/Ic], 3--40
Label, Panl, Instmt, Basic, 2--33
Label, Panl, Instmt, Rh, 2--33, 2--35
Label, White [S30], 2--195
Lamp, 12vdc, 37.5watt, Halogen, 2--111,
2--113
Lamp, Bulb, Flsh, 3--3, 3--5
Lamp, Bulb, Strobe, 3--7, 3--9
Lamp, Clr, 12vdc [#3157 Series], 3--7, 3--9
Latch, 2--19, 2--21, 2--23, 2--25, 2--27,
2--29, 2--31, 2--111, 2--113
Latch Assy, Mtg, Tank, Lpg, W/Nut, 2--79
Latch Kit, Door, Access, Ci [S30], 2--103,
2--105
Latch Wldt, Bolt, 2--103, 2--105
Latch, Bolt, 2--9, 2--11
Latch, Cab, 3--27
Latch, Cmpr, M5 X 0.8 Blk, 2--139
Latch, Cmpr, Spring, Knurled Knob, Pl,
2--17, 2--19, 2--81, 3--35
Latch, Hook, 2--9, 2--11
Leg Wldt, Guard, Lh, 3--19, 3--21
Leg Wldt, Guard, Rh, 3--19, 3--21
Lens Assy, W/ Reflector, 2--111, 2--113
Lens, Amb, F/ Revl / Flasher, 3--3, 3--5,
3--7, 3--9
Lens, Blu, F/ Revl / Flasher, 3--3, 3--5, 3--7,
3--9
Lens, Red, F/ Revl / Flasher, 3--3, 3--5,
3--7, 3--9
Lever Assy, 177.8 X 45, 2--95
Lever Wldt, Brush, Side, 2--127
Lever Wldt, Lift, Brush, Main, 2--135
Lever, Lift, Brush, 2--133, 3--11
Lever, Pump, 2--101
Light Kit, Inside, Ci [S30], 3--3, 3--5
Light Kit, outdoor, Ci [S30], 3--7, 3--9
Light, Dome, Cab, 3--25
Light, Flsh, 12vdc, Amb, Rwk, 3--3, 3--5
Light, Led, White, 12--24vdc, 3--3, 3--5,
3--7, 3--9
Light, Panl, 14vdc, 1.1 X 1.0, 2--33, 2--35
Light, Panl, 14vdc, 1.1 X 1.0 (CE Only),
2--33, 2--35
Light, Strobe, Amb, 12--48vdc, Rwk, 3--7,
3--9
Link, 0.19, 1.0w 16.5l, 1/0.5h 1/0.4sl,
2--111
Link, Crank, Limiter, 2--99
Lip Wldt, Oprtr Station / Cab, 3--23
Lip Wldt, Station, Oprtr, 2--15
Lip, Station, Oprtr [Ii], 2--13
Lock--Off, 12v, Lpg [Mit], 6-29
Loom, Convoluted, Split 5/8 [Mit], 6-15
Louver, Rt, Roll, 3--25
M
Magnet, Drive Brush, 2--17, 2--19
Maint Kit, 400hr [S30 Lpg 2010], 1--1
Maint Kit, 400hr, Gas [S30], 1--1
Maint Kit, 400hr, Lpg [S30], 1--1
Maint Kit, 800hr [S30 Lpg 2010], 1--1
Maint Kit, 800hr, Gas [S30], 1--1
Maint Kit, 800hr, Lpg [S30], 1--1
Manifold, Exhaust, 5--9
Manifold, Exhaust [Mit 2.0/2.4l], 6-16
Manifold, Gas, Relief, Valve, 2--77
Manifold, Intake [1.6l], 2--47, 2--51
Manifold, Intake [Mit 20/24m Tilt], 6-15
Manual, Oprtr [S30 Gas/Lpg, Bg, Ce],
3--42
Manual, Oprtr [S30 Gas/Lpg, De, Ce],
3--42
Manual, Oprtr [S30 Gas/Lpg, Dk, Ce],
3--42
Manual, Oprtr [S30 Gas/Lpg, Ee, Ce],
3--42
Manual, Oprtr [S30 Gas/Lpg, En, Ce],
3--42
Manual, Oprtr [S30 Gas/Lpg, Es, Ce],
3--42
Manual, Oprtr [S30 Gas/Lpg, Fi, Ce], 3--42
Manual, Oprtr [S30 Gas/Lpg, Fr, Ce], 3--42
Manual, Oprtr [S30 Gas/Lpg, Gr, Ce], 3--42
Manual, Oprtr [S30 Gas/Lpg, Hu, Ce],
3--42
Manual, Oprtr [S30 Gas/Lpg, It, Ce], 3--42
Manual, Oprtr [S30 Gas/Lpg, Lt, Ce], 3--42
Manual, Oprtr [S30 Gas/Lpg, Lv, Ce], 3--42
Manual, Oprtr [S30 Gas/Lpg, Nl, Ce], 3--42
Manual, Oprtr [S30 Gas/Lpg, No, Ce],
3--42
Manual, Oprtr [S30 Gas/Lpg, Pl, Ce], 3--42
Manual, Oprtr [S30 Gas/Lpg, Pt, Ce], 3--42
Manual, Oprtr [S30 Gas/Lpg, Ro, Ce],
3--42
Manual, Oprtr [S30 Gas/Lpg, Ru, Ce],
3--42
Manual, Oprtr [S30 Gas/Lpg, Se, Ce],
3--42
Manual, Oprtr [S30 Gas/Lpg, Si, Ce], 3--42
Manual, Oprtr [S30 Gas/Lpg, Sk, Ce],
3--42
Manual, Oprtr [S30 Gas/Lpg, Tr, Ce], 3--42
Manual, Oprtr [S30, Gas/Lpg EN Na], 3--42
Manual, Oprtr [S30, Gas/Lpg ES Na], 3--42
Manual, Oprtr [S30, Gas/Lpg FR Na], 3--42
Manual, Oprtr [S30, Gas/Lpg JP], 3--42
Manual, Parts [S30, Gas/Lpg En], 3--42
Manual, Service [S30 EN], 3--42
Manual, Service, Eng [Gm1.6l], 3--42
Manual, Service, Eng[Gm1.6l Em Cert],
3--42
Manual. Oprtr [S30 Gas/Lpg, Cz, Ce],
3--42
Media, DVD, Oprtr, [S30 EN ES FR], 3--42
Mirror, Convex, 0.50d, 3--23
Mirror, Convex, 06.7 X 06.2, 3--19, 3--21,
3--23
Mixer [E100lp Gm 2010], 2--51, 6-30
Mixer, W/70deg Ftg, 2--51
Module, Ecu, Gas [Gm1.6l 2007], 2--47
Module, Ecu, Gas [Gm1.6l 2010], 2--47
Module, Ecu, Gas [Mit 2.0l 2013], 6-25
Module, Ecu, Lpg [Gm1.6l 2007], 2--51
Module, Ecu, Lpg [Gm1.6l 2010], 2--51
Module, Ecu, Lpg [Mit 2.0l 2013], 6-25
Molding, Afmkt, Trim, Pvc, .18 .31, 08ft,
2--21, 2--29
Molding, Afmkt, Trim, Pvc, .18 .31, 12ft,
2--111
Motor, Ele, 2200rpm 0.08hp 06.0a, Shakr,
2--125
Motor, Hyd, Gear, [In] 02.8 1500, 4--2
Motor, Hyd, Gear, [In] 17.9 B 1500, 4--3
Motor, Hyd, Gear, [Int], 19.0 X 3000, 4--13
Motor, Hyd, Gear, Ext 0.28 Rh 3000,
2--123
Motor, Hyd, Gear, Ext 0.67 Rh 2500, 2--81,
2--83
Motor, Hyd, Gear, Int 02.8 Bi--Dir 1500
(See Breakdowns), 2--139
Motor, Hyd, Gear, Int 02.8 Bi--Dir 2500,
2--139
Motor, Hyd, Gear, Int 15.0 Bi--Dir 3000
(See Breakdowns), 2--89
Motor, Hyd, Gear, Int 17.1 Bi--dir 3000,
4--15
Motor, Hyd, Gear, Int 17.1 Bi--Dir 3000
(See Breakdowns), 2--89
Motor, Hyd, Gear, Int 17.9 Bi--Dir 1500
(See Breakdowns), 2--129, 2--131,
3--11
Motor, Hyd, Gear, Int 17.9 Bi--Dir 2500,
2--129, 2--131, 3--11
Motor, Info, Repair, 2--123

CROSS REFERENCE
S30 Gas/LPG 9004085 (10--2013)
7--24
Motor, Starter, 12vdc [Kubota] (See Engine
Breakdown), 2--79
Motor, Wiper, Cab, 3--23
Mount, Fltr, Remote, 6-21
Muffler, Catalytic [Gm 1.6l 2007], 2--73
Muffler, Catalytic [Gm 1.6l 2010], 2--73
Muffler, Catalytic [Mit 2.0l 2013], 2--75
N
Nut, 6-9, 6-10
Nut, Adj, Mtg, Tank, Lpg, 2--79
Nut, Coil, Nyl Patch, 4--7, 4--9
Nut, Flange, 6-13
Nut, Flng, M05--0.8 [Gm1.6l Lp 2010],
2--51, 6-30
Nut, Flng, M8, 6-15, 6-16, 6-19, 6-21, 6-22
Nut, Hex, Flng, M10 X 1.50, 2--13, 2--15,
2--125, 3--31
Nut, Hex, Flng, M5 X 0.80, 2--17, 2--19,
2--115, 2--117, 3--15
Nut, Hex, Flng, M6 X 1.00, 2--15, 2--23,
2--27, 2--31, 2--41, 2--73, 2--83, 2--107,
2--109, 3--5, 3--9, 3--31, 3--33
Nut, Hex, Flng, M8 X 1.25, 2--7, 2--21,
2--23, 2--25, 2--27, 2--29, 2--43, 2--45,
2--55, 2--57, 2--73, 2--75, 2--77, 2--79,
2--81, 2--89, 2--99, 2--111, 2--113,
2--129, 2--131, 2--151, 2--157, 3--25
Nut, Hex, Jam, .38--16, 2--93
Nut, Hex, Jam, .38--16, Lh, 2--93
Nut, Hex, Jam, .50--20, 2--93
Nut, Hex, Jam, M10 X 1.5, Ss, 2--127,
2--135, 2--137
Nut, Hex, Jam, M20 X 1.5, 2--37, 2--39
Nut, Hex, Lock, .25--20, Nl, 2--101
Nut, Hex, Lock, .25--28, Nl, 2--17
Nut, Hex, Lock, .31--18, Nl, 2--17, 2--19,
2--67
Nut, Hex, Lock, .31--18, Nl (S30XP Only),
2--17, 2--19
Nut, Hex, Lock, .31--18, Nl, Thin, 2--21,
2--25
Nut, Hex, Lock, .31--24, Nl, 2--81, 2--83
Nut, Hex, Lock, .38--16, Nl, 2--79, 3--31,
3--33
Nut, Hex, Lock, .75--10, Nl, 2--89, 2--139
Nut, Hex, Lock, #10--24, Nl, 2--97
Nut, Hex, Lock, M10 X 1.5, Nl, 2--7, 2--41,
2--43, 2--45, 2--81, 2--83, 2--95, 2--101,
2--109, 2--123, 2--127, 2--137, 3--17,
3--19, 3--21, 3--31, 3--33
Nut, Hex, Lock, M10 X 1.5, Nl, Ss, 2--119,
3--3, 3--7
Nut, Hex, Lock, M12 X 1.75, Nl, 2--93,
2--95, 2--139
Nut, Hex, Lock, M4 X 0.70, Nl, 2--7, 2--19,
2--21, 2--23, 2--111, 2--113, 2--123,
3--23
Nut, Hex, Lock, M4 X 0.70, Nl, Ss, 2--97
Nut, Hex, Lock, M5 X 0.80, Nl, 2--115,
2--117, 2--127, 3--3, 3--5, 3--7, 3--9,
3--15, 3--17, 3--41
Nut, Hex, Lock, M6 X 1.00, Nl, 2--17, 2--33,
2--35, 2--39, 2--81, 2--101, 2--103,
2--105, 2--123, 2--157, 3--15, 3--17,
3--29, 3--33, 3--35
Nut, Hex, Lock, M6 X 1.00, Nl, Ss, 1--2,
2--99, 2--107, 2--109
Nut, Hex, Lock, M8 X 1.25, Nl, 2--7, 2--27,
2--41, 2--43, 2--45, 2--59, 2--61, 2--63,
2--65, 2--69, 2--73, 2--75, 2--79, 2--81,
2--83, 2--97, 2--101, 2--111, 2--115,
2--117, 2--123, 2--127, 2--129, 2--133,
2--135, 2--137, 2--139, 2--151, 3--11
Nut, Hex, Lock, M8 X 1.25, Nl, Ss, 1--2,
2--103, 2--105, 2--107, 2--109, 2--125,
2--127, 3--23
Nut, Hex, Sltd, .75--16, 4--2
Nut, Hex, Sltd, 1.00--20, 2--93, 2--95
Nut, Hex, Sltd, 1.12--18, 2--89
Nut, Hex, Std, .25--20, 2--47, 2--49, 2--51,
2--53
Nut, Hex, Std, .31--18, 2--67
Nut, Hex, Std, .38--16, 2--73, 2--75, 3--27
Nut, Hex, Std, .75--10, 2--89
Nut, Hex, Std, M10 X 1.25, 2--71
Nut, Hex, Std, M10 X 1.50, 2--137
Nut, Hex, Std, M12 X 1.75, Ss, 2--9, 2--11
Nut, Hex, Std, M3 X 0, 3--25
Nut, Hex, Std, M5 X 0.80, 8, 2--41
Nut, Hex, Std, M6 X 1.00, 8, 2--99, 2--101
Nut, Hex, Std, M6 X 1.00, Ss, 3--3, 3--5,
3--7, 3--9
Nut, Hex, Std, M8 X 1, 2--123
Nut, Hex, Std, M8 X 1.25, 2--67, 2--125,
2--127
Nut, Hex, Std, M8 X 1.25, Brs, 2--41, 2--67,
2--71
Nut, Hex, Stover, M10 X 1.50, 2--73
Nut, Hex, Stover, M8, 2--75
Nut, M10--1.25 Flg [Mit], 6-16, 6-18
Nut, M10--1.25, Hx Flg [Mit], 6-25
Nut, M6--1.0 Flange [Mit], 6-25, 6-29
Nut, M8--1.25 [Mit], 6-15
Nut, Manifold, Exhaust, M8 X 1.25, 5--9
Nut, Motor, Hyd, 4--13, 4--15
Nut, Strainer, 6-7
Nut, Wheel, .50--20 X 60 Angle, 2--89,
2--95
Nut, Wing, .31--18, 2--67, 2--71
Nut, Wing, M10 X 1.5, Pltd, 2--121
O
O--Ring, 6-3, 6-5, 6-12
O--Ring [Mit 208 Buna--N], 6-22, 6-23
Ohg Kit, Ci [S30], 3--19, 3--21
Oil, Hyd [El, Iso 100, 01gal], 1--2
Oil, Hyd [El, Iso 100, 05gal], 1--2
Oil, Hyd [El, Iso 32, 01gal], 1--2
Oil, Hyd [El, Iso 32, 05gal], 1--2
Oil, Hyd [El, Iso 68, 01gal], 1--2
Oil, Hyd [El, Iso 68, 05gal], 1--2
Oil, Hydraulic 68 [20l] (CE ONLY), 1--2
Outlet, Water, W/Plug [Mit 2.0/2.4l], 6-22
P
Pad, Pedal, Brake, 3.96l 2.36w 0.75, 2--97
Paint, Airdry, Blk, 12oz (NOT EUROPE),
1--2
Paint, Airdry, Gray, 12oz (NOT EUROPE),
1--2
Paint, Airdry, Iron Gray, 12oz (NOT
EUROPE), 1--2
Paint, Airdry, Off--White, 12oz (NOT
EUROPE), 1--2
Paint, Airdry, Teal, 12oz, Solid (NOT
EUROPE), 1--2
Pan, Oil, 6-7
Pan, Oil, W/ Baffle / Plug / Seal, 5--8
Pane, Glass, Wndw, Front, 3--23
Pane, Glass, Wndw, Lh Side, Cab, 3--23
Pane, Glass, Wndw, Rear, 3--23
Pane, Wndw, Lower, Cab, 3--27
Pane, Wndw, Slide, Rh, Cab, 3--27
Panel Assy, Instmt, Basic, Replmt, 2--33
Panel Assy, Switch, Replmt, 2--33, 2--35
Panel Kit, Label, Replmt [S30], 2--35
Panel Kit, Replmt [S30], 2--35
Panel Wldt, Access, 2--99
Panel Wldt, Deflector, Heat, 2--77, 2--79
Panel Wldt, Handle, Lift, 2--135
Panel Wldt, Heat, Shield, Lh, 2--23
Panel Wldt, Lift, 2--137
Panel Wldt, Mtg, Door, 2--107
Panel Wldt, Side, 2--13, 3--35
Panel Wldt, Top, Cab, 3--25
Panel, Heat, Shield, Rear, Lh, 2--23
Panel, Instrument, Basic, 2--33
Panel, Light, 2--33, 2--35
Panel, Roof, Plstc, Cab, 3--25
Panel, Seat, 2--17, 2--19
Panel, Shrd, Eng, 2--23
Panel, Shrd, Seat, 2--15
Panel, Side, Access, 2--13, 2--15
Panel, Side, Access, Ce (CE Only), 2--13,
2--15
Panel, Switch Ii, 2--33, 2--35
Pedal Wldt, Brake, 2--97
Pedal, Propel, Lower, W/Tread, 2--99
Pedal, Propel, Upper, W/Tread, 2--99
Pin Assy, Side Brush W/ Clip, 2--129,
2--131, 3--11
Pin, Clevis, 0.25d X 0.50l, 2--121
Pin, Clevis, 0.25d X 0.75l, 2--99
Pin, Clevis, 0.25d X 5.25l, 2--17, 3--35
Pin, Clevis, 0.37d X 0.62l, 2--111
Pin, Clevis, 0.37d X 1.00l, 2--93
Pin, Clevis, 0.37d X 1.50l, 2--127, 2--133,
3--11
Pin, Clevis, 0.37d X 2.12l, 2--127
Pin, Clevis, 0.37d X 4.33l, 2--99
Pin, Clevis, 0.38d X 1.13l, 2--93, 2--135,
2--137
Pin, Clevis, 0.50d X 1.25l, 2--93
Pin, Clevis, 0.50d X 1.75l, 2--133, 2--137,
3--11
Pin, Clevis, 0.50d X 2.00l, 2--133, 3--11
Pin, Clevis, 0.50d X 2.25l, 2--107, 2--109

CROSS REFERENCE
7--25
S30 Gas/LPG 9004085 (10--2013)
Pin, Clevis, 0.50d X 4.25l, 2--129, 2--133,
3--11
Pin, Clevis, 0.50d X 5.00l, 2--99, 2--129,
2--133, 3--11
Pin, Clevis, 0.50d X 5.50l, 2--129, 2--133,
3--11
Pin, Cotter, .062 X 0.75, 2--99
Pin, Cotter, .094 X 0.75, 2--93, 2--121,
2--133, 3--11
Pin, Cotter, .094 X 1.00, 2--127, 2--135
Pin, Cotter, .125 X 1.00, 2--93, 2--99,
2--127, 2--129, 2--133, 2--137, 3--11
Pin, Cotter, .125 X 1.25, 2--129, 2--139
Pin, Cotter, .125 X 1.75, 2--93, 2--95
Pin, Cotter, .125 X 2.50, 2--89
Pin, Cotter, .156 X 1.25, 2--107, 2--109
Pin, Cotter, Hair, 0.31d .058 Wir, 2--17,
3--35
Pin, Cotter, Hair, 0.38d .072 Wir, 2--99,
2--111
Pin, Dowel, 6-3, 6-9, 6-10, 6-12
Pin, Dowel, Pump, Hyd, 4--17, 4--19
Pin, Flywheel [Mit 20/20m], 6-18
Pin, Hitch, .500d X 6.00l, Pl, 3--38, 3--39
Pin, Hppr, Lift, 2--115
Pin, Lift, Hppr, 2--115, 2--117
Pin, Lock, Cab, 3--27
Pin, Lock, Cyl Head, 14mm X 17mm, 5--3,
5--5
Pin, Lock, Transmission, 5--5
Pin, Locking, Steering, Tilt [S30], 2--39
Pin, Pivot, 0.75d 02.1l, Int 0.33b, 2--101
Pin, Ring, Lock, Hsng, Water Pump, 5--7
Pin, Roll, .125d X 1.25l, .125/.129, 2--133,
3--11
Pin, Spring, 6-9
Pin, Valve, Steering, 4--5
Pipe, Exhaust, Flex [S30 Mit 2013], 2--75
Pipe, Exhaust, G/Lpg [Mit 2013], 2--75
Piston Set, Ring, 6-10
Piston, Pin [Std A], 6-10
Piston, Pin [Std B], 6-10
Piston, Pin [Std C], 6-10
Piston, Pump, Hyd, Gear, 4--13, 4--15
Piston, W/ Pin, Std, 5--5
Pivot Wldt, Brush, Side, 2--129, 2--133,
3--11
Pivot, Adj, Brush, 2--127
Plate, 2--117
Plate Kit, Repair, 2--41
Plate Wldt, Brush, Adj, 2--135, 2--137
Plate Wldt, Fan, Hub [Gm 1.6l], 2--67
Plate Wldt, Lower, 2--125
Plate Wldt, Perma--Filter, 2--103, 2--105
Plate Wldt, Sppt, Hppr, Lh, 2--115
Plate Wldt, Sppt, Hppr, Rh, 2--115
Plate Wldt, Stop [S30], 2--135
Plate, Adj, Brush, 2--127
Plate, Attmnt, Cover, 2--13
Plate, Brush, Adj, 2--137
Plate, Cover, 2--123, 4--17, 4--19
Plate, Filler, 2--81
Plate, Filler, A/C, 3--31
Plate, Guard, Belt [Gm 1.6l], 2--41
Plate, Guide, 2--125
Plate, Hinge, 2--111
Plate, Lift, Brush, 2--127
Plate, Lift, Upper, 2--127
Plate, Lock Plate, 2--91
Plate, Motor, Wiper, Cab, 3--23
Plate, Mtg, 2--139
Plate, Mtg [Epr], 6-29
Plate, Mtg, Ecu [Mit 2.0/2.4l], 6-25
Plate, Mtg, Eng, 2--41
Plate, Mtg, Relay, 2--47, 2--51
Plate, Mtg, Steer--Control, 2--37
Plate, Mtg, Vacfan, 2--123
Plate, Prop, Rod, 2--27
Plate, Retainer, Door, Dump, 1--2, 2--107,
2--109
Plate, Ring, Headlight, Lh, 2--113
Plate, Ring, Headlight, Rh, 2--113
Plate, Ring, Light, 2--113
Plate, Seal, Retainer, 1--2, 2--107, 2--109
Plate, Spacer, Motor, Hyd, 4--2, 4--3
Plate, Sppt, Hppr, 2--117
Plate, Sppt, Hppr Bottom, 2--103
Plate, Stop, Parking, 2--97
Plate, Tensioner, Adj [Mit 2.0/2.4l], 6-17
Plate, Valve, Motor, Hyd, 4--13, 4--15
Plate, Valve, Pump, Hyd, 4--17, 4--19
Plate, Vent, 3--25
Plate, Water, Outlet [Mit Bypass], 6-23
Plate, Wear, Steering Valve, 4--5
Plate, Wheel, Ce, 2--95
Plate,Lift,Premium, 2--133
Plug, 4--13, 4--15, 6-3
Plug Assy [Cl], 4--5
Plug Wldt, Drive, Brush, 2--139
Plug Wldt, Idler, Brush, 2--139
Plug, .12npt, Ss, 2--47, 2--51
Plug, 1/8 Npt, Brs, Skt Hd [Mit], 6-15
Plug, 1/8npt, Brs [Mit], 6-30
Plug, 3/8npt X 5/16, Brs [Mit], 6-21
Plug, Bore, Valve, Relief, Oil Press, 5--7
Plug, Cap, 6-12
Plug, Drain, Oil Pan, M14 X 1.5 X 12, 5--8
Plug, Flare, 37deg [Mit], 6-7
Plug, Hole, Coolant, Eng Block, 5--5
Plug, Hole, Core, Eng Block, 5--8
Plug, Hole, Injector, 2--51
Plug, Hole, Rnd, 0.25h 0.43l, Brb, Nyl,
2--113
Plug, Hole, Rnd, 0.25h 0.8l, Brb, Nyl,
2--115, 2--117
Plug, Hole, Rnd, 0.30h 0.3l, 3--23
Plug, Hole, Rnd, 0.38h .03--.12, Blk Nyl,
2--137
Plug, Hole, Rnd, 0.44h .03--.12, Blk Nyl,
2--135
Plug, Hole, Rnd, 1.25h .03--.12, Blk Nyl,
3--15
Plug, Hole, Rt, Rocker Switch, .87 X 1.7,
2--33, 2--35
Plug, Hsng, Oil Pump, 5--7
Plug, Injector [Mit], 6-15
Plug, Manifold, Intake, 2--47, 2--51
Plug, Oil, Drain, 6-7
Plug, Orifice, Valve, Hyd, .035, 4--9
Plug, Orifice, Valve, Hyd, .040, 4--7, 4--9
Plug, Orifice, Valve, Hyd, .046, 4--7, 4--9
Plug, Port, Sensor [Map], 2--47, 2--51
Plug, Pump, Hyd, Gear, 4--13, 4--15
Plug, Rubber, 6-7
Plug, Spark, 6-19
Plug, Taper, 6-3
Plug, Tapper, 6-12
Poppet, Pump, Hyd, Gear, 4--13, 4--15
Pulley Assy, Cable, 2.8d 0.50b, 2--135
Pulley Assy, Damper, Torsional, 6-10
Pulley, Cable, 1.5d Nyl, 2--93, 2--95, 2--127
Pulley, Cable, 3.1d 2.30b, .19d Cable,
2--127
Pulley, Idler, 6-9
Pulley, Idler, Tens, Belt, 3--31, 3--33
Pulley, Pump, Water, 6-13
Pulley, Tensioner, 6-9
Pulley, Tensioner [Gm], 5--11
Pulley, Tensioner, Assy[Mit2.0/2.4l], 6-17
Pump Assy, Water, 12vdc, 3--29
Pump, Fuel, Hi Press [Gm 1.6l/3.0l], 2--77
Pump, Gear, Drive, Oil, 6-12
Pump, Gear, Oil, 6-12
Pump, Hyd, Gear, Ext, 3, 00.70 2500, Cw,
2--157
Pump, Hyd, Piston, [V] 1.44 [R] 4000,
4--17
Pump, Hyd, Piston, Var, 1.24 4500, Cw,
4--19
Pump, Hyd, Piston, Var, 1.24 4500, Cw
(See Breakdowns), 2--157
Pump, Info, Repair, 2--157
Pump, Oil, 5--7, 6-12
Pump, Water, 6-13
Pump, Water [Gm], 5--7
R
Race, Bearing, Pump, Hyd, 4--17, 4--19
Race, Thrust, Motor, Hyd, 4--2, 4--3
Radiator [Cross--Flow], 2--81
Radiator, W/ Hyd Cooler [Side X Side],
2--83
Rail, Injector, Fuel, Plstc, 2--47
Regulator [ Gm3.0l 2010], 6-29
Regulator [Ep], 2--55, 2--57
Regulator, Press, Electronic [Epr], 6-30
Relay Assy, 12vdc [2f/1r], 3--29
Relay, 12vdc, 20a, Spdt, 2--193
Relay, 12vdc, 40a, Spdt, 2--193
Relay, 12vdc, 040a, Spdt No (CE Only),
2--33, 2--35
Relay, 12vdc, 35a, Spdt [Micro 280], 2--33,
2--35
Repair Kit, Mixer, 6-30
Repair Kit, Vaporizer, 6-29
Reservoir, Hyd, W/ Label, Replmt, 2--151
Resistor, 022.00ohm, 0040watt, 2--47,
2--49, 2--51, 2--53

CROSS REFERENCE
S30 Gas/LPG 9004085 (10--2013)
7--26
Retainer, Blade, Deflector, 2--7
Retainer, Boot, Steering Column, 2--39
Retainer, Camshaft, 5--11
Retainer, Motor, 2--125
Retainer, Motor, Hyd, 4--13, 4--15
Retainer, Pulley, 2--127
Retainer, Shaft, 0.12id .38od X .052, 3--27
Retainer, Skirt, 2--105
Retainer, Skirt, .12, 1.5w X 14.4l, Blk, 2--9,
2--11
Retainer, Sparkplug, 2 Way, 5--12
Retainer, Sparkplug, 3 Way, 5--12
Retainer, Stop, 2--137
Retainer, Tank, Lpg, 2--79
Rim Assy, 08.0 X 3.8, 4.5bc /5bolt, 2--91
Rim Assy, 09.0 X 4.0, 4.5bc /5bolt, 2--95
Ring Kit, Piston, Std 78.95--79.02mm, 5--5
Ring, Motor, Hyd, 4--13, 4--15
Ring, Retainer, Steering Valve, 4--5
Ring, Retaining, 4--17, 4--19, 6-17
Ring, Retaining, Ext, 0.50d, Hd, 2--39
Ring, Retaining, Ext, 0.50d, Ss, 2--127
Ring, Retaining, Ext, 1.50d, Hd, 2--115,
2--117
Ring, Retaining, Int, 2.00d, 2--115, 2--117
Ring, Retaining, Pump, Hyd, 4--17, 4--19
Rivet, Blind, .125d X 0.32 X .25d, Alm,
2--17, 2--19, 3--35
Rivet, Blind, .125d X 0.32 X .25d, Stl, 2--81
Rivet, Plstc, .250d X 0.90, 2--7, 2--21,
2--23, 2--39, 2--83, 2--105
Rivet, Plstc, .325d X 0.79, 2--7
Rod Assy, Connecting, 6-10
Rod Wldt, Brake, 2--97
Rod Wldt, Safety, Hppr Cover, 2--121
Rod--End, M6 X 1.0rh Fem 6mmb [Nylon],
2--99, 2--101
Rod--End, 0.75--16rh Fem 0.75b Zerk,
2--89
Rod--End, 0.75--16rh Mal 0.75b [Teflon],
2--89
Rod, Connecting, M08 X 45, 5--5
Rod, Handle, Cab, 3--27
Rod, Hanger, Isolator, 2--73, 2--75
Rod, Latch, Cab, 3--27
Rod, Thrd, 2 End, .25--28 06.0l, 2--17
Rod, Thrd, 2 End, M10 X 1.5 04.6l, 2--121
Rod, Thrd, M10x1.5 80l, 2--133, 3--11
S
Screen, Oil, 6-7
Screen, Oil Pump, W/ Suc Pipe, 5--7
Screw, 2--55, 2--57, 6-5, 6-12
Screw, Adj, Valve, Hyd, 5--3
Screw, Btn, M8 X 1.25 X 40, Ss, 2--127
Screw, Cap, 4--17, 4--19
Screw, Cap, Motor, Hyd, 4--3, 4--13, 4--15
Screw, Cap, Pump, Hyd, 4--17, 4--19
Screw, Flt, Soc, .75--10 X 2.50, Al, 2--139
Screw, Flt, Soc, M5 X 0.80 X 16, 10.9,
2--139
Screw, Flt, Soc, M8 X 1.25 X 25, 10.9,
2--137
Screw, Hex, .25--20 X 0.50, G5, 2--41,
2--47, 2--51
Screw, Hex, .25--20 X 0.75, G5, 2--47,
2--51
Screw, Hex, .31--09 X 1.25, Wood, 2--129,
2--131, 3--11
Screw, Hex, .31--18 X 1.75, G5, 2--67
Screw, Hex, .31--18 X 4.50, G5, 2--67
Screw, Hex, .38--16 X 0.62, G5, 2--85,
2--87
Screw, Hex, .38--16 X 0.75, G5, 2--67
Screw, Hex, .38--16 X 0.75, Nl, 2--139
Screw, Hex, .38--16 X 0.88, G5, 2--41,
2--43, 2--45
Screw, Hex, .38--16 X 1.25, G5, 2--101,
2--157
Screw, Hex, .38--16 X 1.25, Nl, 2--129,
2--131, 3--11
Screw, Hex, .38--16 X 2.00, G5, 3--31,
3--33
Screw, Hex, .38--16 X 3.00, G5, 2--79
Screw, Hex, .38--16 X 3.75, G5, 2--79
Screw, Hex, .50--13 X 1.25, G5, 2--41
Screw, Hex, .75--10 X 2.50, Fl, 2--139
Screw, Hex, .75--10 X 3.25, G5, 2--89
Screw, Hex, 10--24 X 0.50, Ss, 2--67
Screw, Hex, M07--1.00 X 23.0, 8.8, 2--41
Screw, Hex, M10 X 1.25 X 25, 8.8, 2--43,
2--45
Screw, Hex, M10 X 1.25 X 35, 8.8, 2--73,
3--31, 3--33
Screw, Hex, M10 X 1.5 X 130, 8.8, 3--17
Screw, Hex, M10 X 1.5 X 25, 8.8, 3--19,
3--21
Screw, Hex, M10 X 1.5 X 35, 9.8, Sems,
3--38, 3--39
Screw, Hex, M10 X 1.5 X 60, 8.8, 2--133
Screw, Hex, M10 X 1.5 X 80, 8.8, 3--11
Screw, Hex, M10 X 1.50 X 16, 8.8, 2--121
Screw, Hex, M10 X 1.50 X 20, 8.8, 2--39,
2--67, 2--73
Screw, Hex, M10 X 1.50 X 25, 10.9, 2--9,
2--11, 2--91, 2--95
Screw, Hex, M10 X 1.50 X 25, 8.8, 2--125,
3--31, 3--33
Screw, Hex, M10 X 1.50 X 30, 8.8, 2--67
Screw, Hex, M10 X 1.50 X 35, 8.8, 2--73,
2--75, 2--101
Screw, Hex, M10 X 1.50 X 35, 9.8, Sems,
2--13, 2--15, 2--41, 2--125, 2--127,
2--135, 2--137, 3--19, 3--21, 3--23
Screw, Hex, M10 X 1.50 X 40, 8.8, 2--123,
2--125, 2--159, 2--161
Screw, Hex, M10 X 1.50 X 45, 8.8, 2--81,
2--83, 2--109, 2--137
Screw, Hex, M10 X 1.50 X 50, 8.8, 2--7,
2--107, 2--119
Screw, Hex, M10 X 1.50 X 60, 8.8, 2--41,
2--43, 2--45
Screw, Hex, M10 X 1.50 X 80, 8.8, 2--129
Screw, Hex, M10 X 1.50 X 90, 8.8, 2--119
Screw, Hex, M12 X 1.75 X 30, 8.8, 2--43,
2--45
Screw, Hex, M12 X 1.75 X 40, 10.9,
2--115, 2--117
Screw, Hex, M12 X 1.75 X 40, 8.8, 2--93,
2--95
Screw, Hex, M12 X 1.75 X 50, 8.8, 2--117
Screw, Hex, M12 X 1.75 X 90, 8.8, 2--139
Screw, Hex, M16 X 2.00 X 20, 8.8, 2--139
Screw, Hex, M4 X 0.70 X 10, Fmg, Blk,
2--135, 2--137
Screw, Hex, M4 X 0.70 X 20, Ss, 2--97
Screw, Hex, M5 X 0.80 X 16, 8.8, 2--135,
3--7, 3--9, 3--40
Screw, Hex, M5 X 0.80 X 16, Fmg, 3--31,
3--33
Screw, Hex, M5 X 0.80 X 20, 8.8, 2--115,
2--117
Screw, Hex, M6 X 1.0 X 16, 8.8, 3--15,
3--17
Screw, Hex, M6 X 1.0 X 20, 9.8, Sems,
2--79, 2--81, 2--103, 2--105, 2--107,
2--109, 2--135
Screw, Hex, M6 X 1.00 X 10, 8.8, 2--81
Screw, Hex, M6 X 1.00 X 10, Fmg, 2--107,
2--115, 2--117, 2--151
Screw, Hex, M6 X 1.00 X 12, 8.8, 3--31,
3--33
Screw, Hex, M6 X 1.00 X 12, Nl, Ss, 1--2,
2--103
Screw, Hex, M6 X 1.00 X 16, 8.8, 2--77,
2--121, 3--15
Screw, Hex, M6 X 1.00 X 16, Fmg, 2--109,
2--125
Screw, Hex, M6 X 1.00 X 20, 8.8, 2--41,
2--123
Screw, Hex, M6 X 1.00 X 20, 9.8, Sems,
2--39, 2--83, 2--137, 3--15, 3--23
Screw, Hex, M6 X 1.00 X 20, Nl, Ss,
2--139
Screw, Hex, M6 X 1.00 X 20, Ss, 3--3, 3--5,
3--7, 3--9
Screw, Hex, M6 X 1.00 X 25, 8.8, 2--157
Screw, Hex, M6 X 1.00 X 25, 9.8 Sems,
2--9, 2--11, 2--13, 2--41, 2--67, 2--73,
2--81, 2--83
Screw, Hex, M6 X 1.00 X 25, 9.8, Sems,
2--15, 2--23, 2--27, 2--31, 2--69, 3--5,
3--9
Screw, Hex, M6 X 1.00 X 25, Fmg, 2--107,
2--109, 3--29
Screw, Hex, M6 X 1.00 X 25, Ss, 2--99
Screw, Hex, M6 X 1.00 X 30, 8.8, 2--101
Screw, Hex, M6 X 1.00 X 30, 9.8, Sems,
1--2, 2--9, 2--11, 2--77, 2--107, 2--109
Screw, Hex, M6 X 1.00 X 35, Ss, 2--139
Screw, Hex, M6 X 1.00 X 60, 8.8, 2--77
Screw, Hex, M8 X 1.25 X 120, 8.8, Fl,
2--69
Screw, Hex, M8 X 1.25 X 16, 8.8, 2--15,
2--23, 2--27, 2--31, 2--123, 2--157,
3--23

CROSS REFERENCE
7--27
S30 Gas/LPG 9004085 (10--2013)
Screw, Hex, M8 X 1.25 X 16, Ss, 2--109,
2--113
Screw, Hex, M8 X 1.25 X 20, 8.8, 2--67,
2--69, 2--79, 2--123, 2--125, 2--139,
3--15, 3--17
Screw, Hex, M8 X 1.25 X 20, Fmg, 3--15,
3--17, 3--40
Screw, Hex, M8 X 1.25 X 20, Ss, 2--79,
2--89, 3--23
Screw, Hex, M8 X 1.25 X 20, Ss, Sems,
3--15, 3--17
Screw, Hex, M8 X 1.25 X 25, 8.8, 2--27,
2--81, 2--83, 2--97, 2--123, 3--23
Screw, Hex, M8 X 1.25 X 25, 9.8, Sems,
2--7, 2--13, 2--15, 2--17, 2--19, 2--21,
2--23, 2--25, 2--27, 2--29, 2--47, 2--51,
2--59, 2--61, 2--63, 2--65, 2--69, 2--73,
2--75, 2--77, 2--79, 2--81, 2--83, 2--99,
2--103, 2--105, 2--113, 2--129, 2--131,
2--135, 2--151, 2--153, 3--23, 3--35
Screw, Hex, M8 X 1.25 X 25, Ss, 2--9,
2--11, 2--99, 2--107, 2--109, 2--139
Screw, Hex, M8 X 1.25 X 30, 8.8, 2--9,
2--11, 2--81, 2--99, 2--101, 2--125,
2--127, 2--133, 3--11
Screw, Hex, M8 X 1.25 X 30, 9.8, Sems,
2--29, 2--41, 2--43, 2--45, 2--79, 2--81,
2--95, 2--107, 2--111, 2--127, 2--133,
2--135, 2--151
Screw, Hex, M8 X 1.25 X 30, Ss, 2--89,
2--107
Screw, Hex, M8 X 1.25 X 35, 8.8, 2--27,
2--69, 2--97, 2--137
Screw, Hex, M8 X 1.25 X 35, 9.8, Sems,
2--7, 2--59, 2--61, 2--63, 2--65, 2--77,
2--83, 2--93, 2--95, 2--115, 2--117,
2--129, 2--135
Screw, Hex, M8 X 1.25 X 35, Nl, Ss,
2--127
Screw, Hex, M8 X 1.25 X 40, 8.8, 2--127
Screw, Hex, M8 X 1.25 X 50, 8.8, 2--73,
2--75, 2--127
Screw, Hex, M8 X 1.25 X 60, 8.8, Fl, 2--67,
2--97
Screw, Hex, M8 X 1.25 X 70, 8.8, 2--115,
2--117
Screw, Motor, Hyd, 4--2, 4--3
Screw, Pan, 12--16 X 0.50, F/ Plstc, 2--23,
3--40
Screw, Pan, 12--16 X 0.75, F/ Plstc, 2--113
Screw, Pan, M5 X 0.8 X 12, Ss, 3--17
Screw, Pan, M5 X 0.80 X 16, 4.8, 3--17,
3--41
Screw, Pan, M5 X 0.80 X 25, 4.8, 3--15
Screw, Pan, M6 X 1.00 X 20, 4.8, 3--15,
3--17
Screw, Pan, M8 X 1.25 X 25, Blk, 2--127
Screw, Pan, Phl, .31--18 X 0.75, G2, 2--17
Screw, Pan, Phl, .31--18 X 1.00, G2, 2--17,
2--19
Screw, Pan, Phl, 08--16 X 1.00, F/ Plstc,
2--27
Screw, Pan, Phl, 10--14 X 0.75, F/ Plstc,
2--103
Screw, Pan, Phl, 10--32 X 0.50, G2, Blk,
2--33, 2--35
Screw, Pan, Phl, M3 X 0.50 X 12, Blk,
3--25
Screw, Pan, Phl, M4 X 0.70 X 10, 4.8,
2--37
Screw, Pan, Phl, M4 X 0.70 X 10, Blk,
3--25
Screw, Pan, Phl, M4 X 0.70 X 10, Ss,
2--113
Screw, Pan, Phl, M4 X 0.70 X 16, 4.8,
2--21, 2--23, 2--111, 2--113
Screw, Pan, Phl, M4 X 0.70 X 16, Ss,
2--105, 2--123
Screw, Pan, Phl, M4 X 0.70 X 20, 4.8,
2--19
Screw, Pan, Phl, M4 X 0.70 X 20, Blk,
3--23
Screw, Pan, Phl, M4 X 0.70 X 25, Blk,
3--25
Screw, Pan, Phl, M4 X 0.70 X 60, 4.8, 2--7
Screw, Pan, Phl, M5 X 0.80 X 10, 4.8,
3--15
Screw, Pan, Phl, M5 X 0.80 X 12, Ss, 2--15
Screw, Pan, Phl, M5 X 0.80 X 16, 4.8,
2--17, 2--19, 2--43, 2--45, 2--47, 2--49,
2--51, 2--53, 3--3, 3--5, 3--7, 3--9
Screw, Pan, Phl, M5 X 0.80 X 16, Blk,
2--33, 2--35, 2--127
Screw, Pan, Phl, M5 X 0.80 X 20, 4.8,
3--15, 3--17
Screw, Pan, Phl, M5 X 0.80 X 25, 4.8, 3--3,
3--5, 3--7, 3--9
Screw, Pan, Phl, M5 X 0.80 X 25, Blk,
3--25
Screw, Pan, Phl, M5 X 0.80 X 35, 4.8,
2--47, 2--51
Screw, Pan, Phl, M5 X 0.80 X 40, 4.8, 3--3,
3--5, 3--7, 3--9
Screw, Pan, Phl, M5 X 0.80 X 50, 4.8,
3--29
Screw, Pan, Phl, M6 X 1.0 X 16, Blk, 3--27
Screw, Pan, Phl, M6 X 1.0 X 35, Blk, 3--27
Screw, Pan, Phl, M6 X 1.00 X 12, Blk,
2--17, 3--35
Screw, Pan, Phl, M6 X 1.00 X 12, Nl, Pl,
3--27
Screw, Pan, Phl, M6 X 1.00 X 16, 4.8, 3--3,
3--5, 3--7, 3--9
Screw, Pan, Phl, M8 X 1.25 X 16, Blk,
3--27
Screw, Pan, Phl, M8 X 1.25 X 25, Blk,
3--25
Screw, Pan, Phl, M8 X 1.25 X 50, Blk,
3--25
Screw, Set, Soc, 10--24 X 0.25, Nl, 2--125
Screw, Soc, .31--24 X 1.00, Al, 2--101
Screw, Soc, .38--16 X 1.50, Al, 2--41,
2--157
Screw, Soc, .50--13 X 1.50, Al, 2--89
Screw, Soc, M10 X 1.50 X 16, 12.9, 2--33,
2--35
Screw, Soc, M10 X 1.50 X 25, 12.9, 2--37
Screw, Soc, M12 X 1.75 X 55, 10.9, 2--41
Screw, Soc, M16 X 2.00 X 50, 12.9, 2--89
Screw, Soc, M4 X 0.70 X 16, 6-30
Screw, Soc, M6 X 1.00 X 20, 12.9, Nl,
2--139
Screw, Soc, M6 X 1.00 X 25, 12.9, 2--47,
2--51
Screw, Soc, M6 X 1.00 X 45, 12.9, 2--47
Screw, Soc, M8 X 1.25 X 16, 12.9, 2--37
Screw, Soc, M8 X 1.25 X 70, 12.9, 2--51
Screw, Valve, Steering, 4--5
Seal Assy, Pre--Filter, 2--121
Seal Kit, 2--89, 2--115, 2--117, 2--157
Seal Kit, Cartridge, 4--7, 4--9
Seal Kit, Motor, 2--123
Seal Kit, Steering [Cl], 4--5
Seal Kit, Vacuum Hsng, Replmt, 2--123
Seal, Afmkt, Bulb, 90, 0.50d, 03ft, 3--25
Seal, Afmkt, Bulb, 90, 0.75d F/11ga 01ft,
2--23
Seal, Afmkt, Bulb, 90, 0.75d F/11ga 02ft,
2--15, 2--23
Seal, Afmkt, Bulb, 90, 0.75d F/11ga 03ft,
3--25
Seal, Afmkt, Bulb, 90, 0.75d F/11ga 08ft,
2--23, 2--27
Seal, Afmkt, Bulb, Adh 0.38, 0.75w 02ft,
2--83
Seal, Afmkt, Bulb, Str, .50d F/11ga 02ft,
2--23, 2--83
Seal, Afmkt, Bulb, Str, .50d F/11ga 03ft,
2--19
Seal, Afmkt, Bulb, Str, .75d F/07ga 03ft,
3--23
Seal, Afmkt, Bulb, Str, 0.76, 0.93w 01ft,
2--23
Seal, Afmkt, Bulb, Str, 0.76, 0.93w 02ft,
2--27
Seal, Afmkt, Bulb, Str, 0.76, 0.93w 20ft,
3--27
Seal, Afmkt, Foam, 1.18 X 1.18, 01ft, 3--23
Seal, Afmkt, Foam, 1.18 X 1.18, 03ft,
3--23, 3--25
Seal, Afmkt, Rbr, Clsd, Adh, 02ft, 2--9,
2--11, 2--125
Seal, Afmkt, Rbr, Clsd, Adh, 05f, 2--125
Seal, Afmkt, Rbr, Clsd, Adh, 08ft, 2--13,
2--15
Seal, Afmkt, Rbr, Open, Adh, 01ft, 2--29
Seal, Afmkt, Rbr, Open, Adh, 03ft, 2--21
Seal, Afmkt, Rbr, Wndw, 08ft, 3--27
Seal, Afmkt, Rbr, Wndw, 10ft, 3--23
Seal, Afmkt, Rbr, Wndw, 10ft [Zipper],
3--23
Seal, Afmkt, Ure, Adh, 0.38, 0.38w 02ft,
2--83
Seal, Cap, 6-5
Seal, Case, Oil, Rear, 6-3
Seal, Celr Rbr, .25, 06.0w 06.0l, Adh, 3--15
Seal, Chute, Dust, 2--123

CROSS REFERENCE
S30 Gas/LPG 9004085 (10--2013)
7--28
Seal, Door, Dump, 1--2, 2--107, 2--109
Seal, Drive, Rear, Grease Cav, 2--89
Seal, Foam, .50 7.47w 15.47l, Ure, Adh,
2--103, 2--105
Seal, Foam, .50, 1.00w 72.00l, Adh, 3--23
Seal, Hppr, 2--103, 2--105
Seal, Inlet, Pre--Filter, 2--103, 2--105
Seal, Lip, 8.86id, 2--125
Seal, Oil, 6-3, 6-5, 6-12
Seal, Oil, Cshft, 5--5
Seal, Org, .069 X 03.06id, 2--157
Seal, Org, .072 X 00.35id #04, 4--7, 4--9
Seal, Org, .078 X 00.47id #06, 4--7, 4--9
Seal, Org, .087 X 00.64id #08, 4--7, 4--9
Seal, Org, Bolt, Cover, Camshaft Hsng,
5--11
Seal, Org, Cap, 5--3
Seal, Org, Cap, Fltr, Oil, 5--8
Seal, Org, Hsng, Oil Pump, 5--7
Seal, Org, Lpg, Mixer [Gm 2007], 6-28
Seal,Org,OilPump,5--7
Seal,Org,PressSwitch/DrainPlug,5--7,
5--8
Seal, Org, Sensor, Temp [Epr], 2--55, 2--57
Seal, Org, Water Pump, 5--7
Seal, Perma--Filter, 2--103, 2--105
Seal, Pre--Filter, 2--121
Seal, Pre--Filter [Midsize], 2--121
Seal, Rbr, .13, 9.06w 9.84l, Red, 2--123
Seal, Rbr, Clsd, 1.00, Door, Brush, Lh,
2--11
Seal, Rbr, Clsd, 1.00, Door, Brush, Rh, 2--9
Seal, Rbr, Clsd, 2.00w 09.8l Lh, 2--11
Seal, Rbr, Clsd, 2.00w 09.8l Rh, 2--9
Seal, Rbr, Open, 0.12, 0.25w 27.4l Adh,
2--81
Seal, Ring, Pipe, Suc, Oil Pump, 5--7
Seal, Seat, Valve, 5--3
Seal, Trim, Bulb, 90 Degree, 2--13, 2--15
Seal, Wiper, Door, 1--2, 2--107, 2--109
Sealant, Tube, Ds, 5--8
Seat Kit, Std, Replmt (S30 Only), 2--17
Seat, Rotator, Valve, 5--3
Seat, Spring, Valve, 5--3
Seat, Spring, Valve, 0.333, 5--3
Seat, Std [Michigan, Model V--2505] (S30
Only), 2--17, 2--19
Seat, Std [Milsco] (S30 Only), 2--19
Seat, Suspension, W/1 Arm & Seatbelt
(S30XP Only), 2--17, 2--19
Seat, Valve, Exhaust, [+0.2mm], 5--3
Seat, Valve, Exhaust, [+0.4mm], 5--3
Seat, Valve, Exhaust, Std, 5--3
Seat, Valve, Intake, [+0.2mm], 5--3
Seat, Valve, Intake, [+0.4mm], 5--3
Seat, Valve, Intake, Std, 5--3
Seatbelt, Retractable [Deluxe Seat], 2--17,
2--19
Send--Unit, Fuel, 2--77
Send--Unit, Water,
Temp,04npt[113oh/195d], 2--41,
2--151
Sender, Oil, Press [Mit], 6-25
Sensor [T Map], 2--47, 2--51
Sensor [Tmap], 6-25
Sensor, Camshaft [Mit], 6-25
Sensor, Exhaust, Tailpipe, 2--41, 2--73,
2--75, 6-25
Sensor, Oxygen [Gm 1.6l/3.0l 2007], 2--41
Sensor, Position, Cshft, 2--41, 5--7
Sensor, Spd, Timing Wheel [3.0l], 6-25
Sensor, Temp [Epr], 2--55, 2--57
Sensor, Temp, Coolant, 2--41, 6-25
Shaft, 2--93
Shaft, Arm , Rocker, 6-9
Shaft, Arm, Rocker, 6-9
Shaft, Cap, Rocker, 6-9
Shaft, Idler, Plug, Brush, 2--139
Shaft, Left, Balancer, 6-11
Shaft, Motor, Hyd, 4--13, 4--15
Shaft, Output, Motor, Hyd, 4--2, 4--3
Shaft, Right, Balancer, 6-11
Shaft, Spring, Rocker, 6-9
Sheave Assy Kit, Repair, 2--67
Sheave, Cshft, 5--5
Sheave, Mach [Gm1.6l], 2--67
Shield, Heat, 2--73, 2--81
Shield, Heat, G/Lpg [S30 Mit 2013], 2--75
Shield, Heat, W/ Label, Gas/Lp, Replmt,
2--73
Shield, Heat, Lower [Mit 20/24m], 6-16
Shield, Heat, Tank [Gm 2010], 2--81
Shield, Heat, Upper [Mit 20/24m], 6-16
Shield, Manifold, Exhaust, 5--9
Shield, Starter [1.6l], 2--41
Shock Absorber, 2.3 Strk, 2--101
Shoe Assy, Brake, 177.8 X 45, 2--95
Shoe Set, Brake [1 Set=1pkg=2 Shoes],
2--93
Shroud Kit, Fan, Afmkt, 2--81
Shroud Wldt, Radiator, 2--81
Shroud Wldt, Station, Oprtr, 2--13, 2--15
Shroud, Cooling, 2--81
Shroud, Fan, 2--81, 2--83
Side Brush Kit, Lh, Ci [S30], 3--11
Skirt Kit, Door, Hppr, Maint [S30], 1--2,
2--107, 2--109
Skirt Kit, Hppr Maint [S30], 1--2
Skirt Kit, Hppr, Maint [S30], 2--103
Skirt Kit, Side / Rear [S30], 1--1, 2--7, 2--9,
2--11
Skirt, Deflector, 2--9, 2--11, 2--105
Skirt, Deflector Wheel Pocket Skirt, 1--1
Skirt,Door,Brush,1--1,2--9,2--11
Skirt, Hppr, 1--2, 2--103
Skirt, Lip, 1--2, 2--103, 2--105
Skirt, Lip, Hppr, 1--2, 2--103
Skirt, Lip, Hppr, Stl, 2--105
Skirt, Neo, .06, 20.00w 20.00l, 2--81
Skirt, Neo, .06, 30.00w 41.00l [3 Wheel],
2--83
Skirt, Neo, .06, 30.00w 41.00l[Mit 2013],
2--83
Skirt, Neo, .12, 06.65w 18.50l, 03/ Sl, 1--2,
2--103
Skirt, Neo, .18, 06.74w 49.00l, 04/ Sl Rear
Skirt, 1--1
Skirt, Neo, .18, 06.74w 50.00l, 04/ Sl, 1--1,
2--7
Skirt, Neo, .37, 06.00w 44.65l, 04/ Sl, 2--7
Skirt, Neo, .37, 06.00w 44.65l, 04/ Sl
Recirculation, 1--1
Skirt, Rbr, 2--7
Skirt, Rbr, .12, 10.66w 43.00l, 10/ Sl, 2--7
Sleeve, 0.31b 0.50d 0.3l, Ss, 2--127
Sleeve, Dashpo, Pump, Hyd, Gear, 4--13,
4--15
Sleeve, Nyl, #27 20.0l, 2--139
Sleeve, Nyl, 2.38id 05.0l, 2--89
Sleeve, P/M, 0.21b 0.32d 0.4l, Stl Pl,
3--15, 3--17
Sleeve, P/M, 0.25b 0.38d 0.2l [430ss],
2--103, 2--105
Sleeve, P/M, 0.31b 0.50d 0.5l [430ss],
2--93, 2--95, 2--127, 2--135, 2--137
Sleeve, P/M, 0.31b 0.50d 0.7l [430ss],
2--129, 2--133, 3--11
Sleeve, P/M, 0.31b 0.50d 1.3l [430ss],
2--73
Sleeve, P/M, 0.32b 0.50d 1.3l [430ss],
2--75
Sleeve, P/M, 0.33b 0.63d 0.4l, Ss / Oil,
2--127
Sleeve, P/M, 0.37b 0.75d 0.6l, Stl, 2--77
Sleeve, P/M, 0.40b 0.63d 0.1l [430ss],
2--121
Solenoid, #10, 12vdc, 4--7, 4--9
Solenoid, #8, 12vdc, 4--7, 4--9
Spacer, 0.32d, 1.00d, 0.38l, Pl (CE Only),
2--17, 2--19
Spacer, 0.33b 0.50d 0.15l, Pl, 2--101
Spacer, Alternator [Mit 2.0/2.4l], 6-20
Spacer, Belt, Balancer, Train, 6-11
Spacer, Coil, #8, 4--7, 4--9
Spacer, Hinge, 3--17
Spacer, Plstc, 0.18b 0.27d 0.27l, 3--23
Spacer, Plstc, 0.62b 0.75d 0.27l, 3--23
Spacer, Ring, Throttle [Mit 40mm], 6-28
Spacer, Rnd, .38b .88d .38l, 2--17, 2--19
Spacer, Sppt, 2--107
Spacer, Sprkt, 3--33
Spacer, Strap, Adj, Alternator, 2--67
Spacer, Valve, Steering, 4--5
Sparkplug, 5--12
Sparkplug [Gm ], 1--1
Spindle Wldt, Wheel, Front, Lh, 2--95
Spindle Wldt, Wheel, Front, Rh, 2--95
Spool, Pilot, Hyd, 4--7, 4--9
Spring, 2--93, 4--13, 4--15
Spring Assy Kit, 2--7
Spring Kit, Scu [Cl], 4--5
Spring, 3/4 X 16 [Gm1.6l 2010 Lpg], 2--55,
2--57
Spring, Cmpr, 0.48od .04wir 03.5l, 2--103,
2--105
Spring, Cmpr, 0.72od .06wir 02.3l, 2--39,
2--133, 3--11

CROSS REFERENCE
7--29
S30 Gas/LPG 9004085 (10--2013)
Spring, Cmpr, 0.97od .11wir 02.5l, 2--129,
2--133, 3--11
Spring, Extn, 0.50od 0.06wir 02.5l, 2--107,
2--109
Spring, Extn, 0.75od 0.09wir 02.5l, 2--97
Spring, Extn, 1.00od 0.12wir 05.0l, 2--101
Spring, Extn, 1.39od 0.15wir 09.0l, 2--137
Spring, Motor, Hyd, 4--13, 4--15
Spring, Tens, Brake, 2--95
Spring, Tors, 0.61id .18wir 02.0coil, 2--95
Spring, Tors, 0.75id .06wir 02.8coil, 2--97
Spring, Tors, 1.09id .11wir 03.0coil, 2--127
Spring, Valve, 5--3
Spring, Valve, Relief, Oil Press, 5--7
Sprocket Assy, Cshft, 6-9
Sprocket, Camshaft, 5--11, 6-9
Sprocket, Crankshaft, 5--11
Sprocket, Cshft, 6-11
Sprocket, Pump, Oil, 6-9
Sprocket, Shaft, Balancer, 6-11
Starter, 12vdc [Delco] (Mar. 2006 and
Newer), 5--5
Starter, Motor [Mit 2.0/2.4l], 6-20
Steer--Control, Hyd05, 06.1 2030, 2--39,
4--5
Steer--Control, Hyd05, 06.1 2030 (See
Breakdowns), 2--37
Stem, Valve, Hyd [4w2p], 4--7, 4--9
Strainer, Hyd, 010gpm 100mesh, 2--151
Strainer, Hyd, 025gpm 100mesh 03psi,
1--1, 2--151
Strap, Adj, Alternator, 2--67
Strap, Cap, Enclosure, 3--15, 3--17
Strap, Door, Cab, 3--27
Strap, Door, Dump, Side, 1--2, 2--107,
2--109
Strap, Main, Lip, 1--2, 2--103, 2--105
Strap, Mtg, Tank, Lpg, 2--79
Strap, Pyp, 0.07 1.0w 18.5l, W/ Buckle,
3--15, 3--17
Strap, Rbr, 2--125
Strap, Tank, Fuel, 2--77
Strap, Tank, Hyd, 2--151
Strip, Backing, Hppr, 2--7
Strip, Seal, 2--21
Stud, 6-5
Stud, Ball, .39d .31--16, Gasspring, 2--21,
2--25
Stud, M05--0.8 [Gm1.6l Lp 2010], 2--51,
6-30
Stud, M10 X 1.50 [35], 2--73
Stud, M10--1.25 X 50, Full Thrd [Mit], 6-25
Stud, M8--1.25 X 30 [Mit Double End],
6-15
Stud, M8--1.25 X 35 [Mit Double End],
6-15
Stud, M8--1.25 X 40 [Mit], 6-16
Stud, M8--1.25 X 50 Full Thrd [Mit], 6-15
Stud, Manifold, Intake, M8 X 28, 6-16
Stud, Manifold, M8 X 28, 5--9
Stud, Manifold, M8 X 96, 5--9
Stud, Starter, M08 X 1.25, 5--5
Stud, Strike, Cab, 3--27
Stud, Wheel, .50--20 X 1.50l, 0.370th,
2--89
Stud, Wheel, .50--20 X 1.88l, 0.560th,
2--95
Switch Assy, Press, No 02400psi, 2--159,
2--161
Switch, A/C [Binary], 3--31, 3--33
Switch, Indicator, Oil Press, 2--41, 5--7
Switch, Indicator, Oil Press [2010], 2--41
Switch, Key, 4 Pos [Honeywell], 2--33,
2--35
Switch, Limit, 15a, Nc, 2--135, 3--7, 3--9
Switch, Press, 0006psi Dpdt, 2--41
Switch, Press, 0070psi Spst Nc 12vdc 08a,
2--79
Switch, Press, Adj [4--16 In Wtr], 2--123
Switch, Press, Hyd, 18--24psi, Spst, No
(S30XP only), 2--151
Switch, Pressure, 12v, 2--123
Switch, Pressure, Oil, 6-12
Switch,Rocker,Dpdt,Mom/Off/Mom,
2--33
Switch,Rocker,Dpdt,On/Off/Mom,
2--33
Switch, Rocker, Dpst, On / None / On,
2--33
Switch, Rocker, Dpst, On / None / On (S30
Only), 3--15, 3--17
Switch, Rocker, Prgrsv, 2--33, 2--35
Switch, Snap, 15a Nc, Rlr, 2--127
Switch, Snap, 15a No, 3--3, 3--5, 3--7, 3--9
Switch, Snap, 15a No, Rlr, 2--115, 2--117
Switch, Thermal, 160deg, Spdt, 2--103,
2--105
Switch, Turn Signal, 3--7, 3--9
T
Taillight, 12vdc, 6.3 X 2.5, 2--7
Tank, Coolant, 03.30w 4.7hi 04.7l,1liter,
2--81
Tank, Coolant, 03.6w 04.1hi 05.5l,1liter,
2--81, 2--83
Tank, Fuel, 2--77
Tank, Lpg, 33lb, W/ Gauge [Empty, Liq],
2--79
Tape, Warning, Left Blk/Yel [33 Mtr] (CE
Only), 2--195
Tape, Warning, Rh, Blk / Yel [33 Mtr] (CE
Only), 2--195
Tensioner, 6-9
Tensioner, Timing, Belt, 6-11
Terminal, Tab, .25 .19h .84l, 2--41
Thermostat, 6-22
Thermostat, Heater/Air, 4--11
Thermostat, W/ Hsng And Seal, 5--3
Thurst, Case, 6-5
Tie, Cable, Nyl, 07.3l .19w 1.8 Max D,
2--47, 2--81, 2--83, 3--3, 3--5, 3--7, 3--9
Tie, Cable, Nyl, 11.4l .19w 3.0 Max D,
2--81, 2--111
Tie, Cable, Nyl, 14.5l .30w 4.0 Max D,
2--129, 2--131
Timer, 12vdc, 10a [Ce Seat Switch] (CE
Only), 2--33
Timer, 12vdc, 30sec On, 2--33
Timer, 12vdc, 6sec Spcl [Tosr116], 2--33
Tire Assy, Pneu, 21 X 6.0--12 4.5bc, Ce,
2--95
Tire Assy, Pneu, 5.00 4.5bc/5blt[R8ic70]
Pneumatic Rear, 1--1
Tire Assy, Pneu, 570/500--08 4.5bc 5bolt
(Standard), 2--91
Tire Assy, Pneu, 600x9 4.5bc/5bolt, Ce
Pneumatic Front, 1--1
Tire Assy, Solid, 18.0 X 4.3 4.5bc 5bolt
(Option), 2--91
Tire Assy, Solid, 18.0x4.3 4.5bc/5bolt Solid
Rear Tire, 1--1
Tire Assy, Solid, 20.8 X 5.0, W/ Brg, 1--1,
2--93
Tire, Pneu, 21 X 6.0 X 9.0 12 Ply [Ic40],
2--95
Tire, Solid, 18.0 X 7.0 X 8.0[4.33 Sc15],
2--91
Tire, W/ Tube, W/ Flap, 2--91
Track, Slide, Seat Adj, 12.5l, 2--17, 2--19
Track, Slide, Seat Adj, 12.5l, W/Latch,
2--17, 2--19
Tray Wldt, Lpg, 2--79
Tread, Non--Skid, 02.2w 11.5l, 2--99
Tread, Non--Skid, 04.5w 10.0l, 2--13, 2--15
Tread, Non--Skid, 10.0w 12.0l, 2--13, 2--15
Tube [Pcv], 5--3
Tube Assy, Hyd, Cooler [Coyote], 2--153,
2--155
Tube Assy, Hyd, Fltr, 2--155
Tube Assy, Hyd, Fltr [Coyote], 2--153
Tube Assy, Hyd, Valve Tank [Coyote],
2--153, 2--155
Tube Kit, Exhaust, Repair, Gas/Lpg [S30],
2--73
Tube Wldt, 2--139
Tube Wldt, Door, 3--17
Tube Wldt, Exhaust, Muffler, Gas/Lpg,
2--73
Tube Wldt, Tee, 2--59, 2--63, 2--85
Tube Wldt, Tee [Mit 2013], 2--61, 2--65
Tube, 0.38id 0.5ood 00.6l, Ss, 2--125
Tube, 0.41id, 0.73od, 00.88l, Stl, 2--125
Tube, 0.59id 1.25od 00.6l, Stl, 2--133, 3--11
Tube, 0.77id 1.75od 00.7l, Stl, Pntd, 2--89
Tube, 1.88id 2.00od 02.5l, Ss, 2--63
Tube, Bleed, Air, .62od 2.2l .12npt, Alm,
2--47, 2--55
Tube, Coolant, 1.3d, Lower, 2--85, 2--87
Tube, Coolant, Eng, 2--85
Tube, Coolant, Lower [Mit 2013 S30], 2--87
Tube, Cooling, Line [Mit], 6-23, 6-26
Tube, Ds, 5--8
Tube, Exhaust, Tailpipe, 3 Wheel, 2--73
Tube, Hose, 3--15, 3--17
Tube, Hyd [Pump Charge], 2--157
Tube, Hyd, Gear Pump Front [Coyote],
2--157

CROSS REFERENCE
S30 Gas/LPG 9004085 (10--2013)
7--30
Tube, Hyd, Gear Pump Front[S30
Mit2013], 2--157
Tube, Hyd, Gear Pump Middle [Coyote],
2--157
Tube, Hyd, Gear Pump Middle[S30
Mit2013], 2--157
Tube, Hyd, Gear Pump Rear [Coyote],
2--157
Tube, Hyd, Pump, Drain, 2--157
Tube, Hyd, Pump, Rear Drive, Ff10/Fm10,
2--157
Tube, Hyd, Steering Drain, 2--153, 2--155
Tube, Plstc, 0.25id 0.31od 00.5l, Blk,
2--139
Tube, Pump, Water, 6-22
Tube, Water, Line [Mit], 6-22
Turnbuckle, Body, .38thread, 03.9l, 2--93
V
Valve Assy, Relief [Cl], 4--5
Valve, By--Pass, Oil Fltr, 5--8
Valve, Check, 4--7, 4--9
Valve, Cntrl, Solenoid, 4--7, 4--9
Valve, Exhaust, 5--3, 6-9
Valve, Expansion, 4--11
Valve, Gasket, Pcv, 6-4
Valve, Heater, 3--29
Valve, Hyd, Solenoid, 12vdc [06s], 4--7,
4--9
Valve, Hyd, Solenoid, 12vdc [06s] (See
Breakdowns), 2--159
Valve, Hyd, Solenoid, 12vdc [08s] (See
Breakdowns), 2--161
Valve, Inlet, 6-9
Valve, Intake, 5--3
Valve, Lock Off, 2--55
Valve, Lock Off [Gm 1.6l 2010], 2--55,
2--57
Valve, Lpg, Press Relief [Rego], 2--79
Valve, Motor, Hyd, 4--13, 4--15
Valve, Pcv, 6-4
Valve, Relief, 4--7, 4--9
Valve, Relief, 3000psi, 4--17
Valve, Relief, 3500psi, 4--19
Valve, Relief, Oil Press, 5--7
Valve, Relief, Pump , 4--17, 4--19
Valve, Seal, Stem, 6-9
Valve, Spring, 6-9
Valve, Spring, Lock, 6-9
Valve, Spring, Retainer, 6-9
Valve, Spring, Seat, 6-9
Valve, Stem, No, 4--7, 4--9
Video, Oprtr, Dvd [S30 En Es Fr], 3--42
W
Wand, Vacuum, 3--15, 3--17
Washer, 4--17, 4--19, 6-9, 6-21
Washer Flat,0.50,Sae, 2--39, 2--43, 2--45
Washer, 1/4 Flat [Mit], 6-27
Washer, Belt, Balancer, Train, 6-11
Washer, Bolt, 6-7
Washer, Cab, Shld, Glass, 3--25
Washer, Flat 3/8, Sae, 6-17
Washer, Flat, #10, 3--17
Washer, Flat, 0.16b 0.38d .05, Pl, 06, 2--23
Washer, Flat, 0.19b 0.44d .03, Nyl, Blk,
2--33, 2--35
Washer, Flat, 0.19b 0.50d .03, Stl, Blk,
3--23, 3--25
Washer, Flat, 0.25, Fendr, 1--2, 2--103,
2--123
Washer, Flat, 0.25, Sae, 2--17, 2--39, 2--49,
2--53, 2--101, 2--109, 3--3, 3--5, 3--7,
3--9
Washer, Flat, 0.25, Sae, Blk, 3--27
Washer, Flat, 0.25, Std, 1--2, 2--41, 2--47,
2--51, 2--77, 2--81, 2--107, 2--109,
3--15, 3--17, 3--29
Washer, Flat, 0.25b 0.56d .05, Pl, 10,
2--49, 2--53, 3--40
Washer, Flat, 0.27b 0.69d .05, Ss, 2--99,
2--139
Washer, Flat, 0.31, Fendr, 2--23, 2--123
Washer, Flat, 0.31, Hardened, 2--67
Washer, Flat, 0.31, Sae, 2--41, 2--67, 2--71,
2--75, 2--81, 2--83, 2--89, 2--101,
2--123, 2--125, 2--127, 3--23
Washer, Flat, 0.31, Sae, Blk, 3--23, 3--25,
3--27
Washer, Flat, 0.31, Std, 1--2, 2--7, 2--9,
2--11, 2--15, 2--23, 2--27, 2--29, 2--41,
2--43, 2--45, 2--59, 2--61, 2--63, 2--65,
2--69, 2--73, 2--75, 2--79, 2--81, 2--83,
2--89, 2--101, 2--103, 2--105, 2--107,
2--109, 2--111, 2--113, 2--123, 2--133,
2--137, 3--11, 3--15, 3--17, 3--23
Washer, Flat, 0.31, Std (S30XP Only),
2--17, 2--19
Washer, Flat, 0.31b 0.67d .07, Stl, Blk,
3--25
Washer, Flat, 0.32b 1.00d .12, Ss, 2--31,
2--103, 2--107, 2--123, 2--125
Washer, Flat, 0.34b 1.50d .12, Stl, Pl,
2--109
Washer, Flat, 0.38, Fendr, 2--121
Washer, Flat, 0.38, Hardened, 2--41, 2--55,
2--57
Washer, Flat, 0.38, Sae, 2--33, 2--35, 2--41,
2--43, 2--45, 2--67, 2--93, 2--125,
2--127, 2--129, 2--139, 2--157, 3--31,
3--33
Washer, Flat, 0.38, Std, 2--9, 2--11, 2--41,
2--43, 2--45, 2--67, 2--71, 2--73, 2--75,
2--81, 2--83, 2--99, 2--107, 2--109,
2--123, 2--129, 2--131, 2--133, 2--137,
3--11, 3--19, 3--21, 3--27, 3--31, 3--33,
3--40
Washer, Flat, 0.38b 0.88d .08, Ss, 2--9,
2--11, 2--67, 2--71, 2--127
Washer, Flat, 0.38b 0.88d .12, Stl, Pl,
2--17, 2--19
Washer, Flat, 0.39b 0.75d .06, Nyl, 2--27,
2--103, 2--105, 2--111
Washer, Flat, 0.40b 0.81d .06, Nyl, 3--17
Washer, Flat, 0.40b 1.12d .12, Ss, 2--67,
2--83
Washer, Flat, 0.40b 1.12d .12, Stl, Pl,
2--101, 2--121, 2--123, 2--125, 2--159,
2--161, 3--3, 3--7
Washer, Flat, 0.44b 2.00d .12, Stl, Pl,
2--41, 2--43, 2--45
Washer, Flat, 0.50, Sae, 2--93, 2--95, 2--99,
2--127, 2--129
Washer, Flat, 0.50, Std, 2--7, 2--41, 2--117,
2--119
Washer, Flat, 0.53b 1.75d .12, Stl, Pl,
2--139
Washer, Flat, 0.56b 1.38d .11, Ss, 2--9,
2--11
Washer, Flat, 0.62, Sae, 2--99
Washer, Flat, 0.75, Sae, 2--81, 2--89,
2--159, 2--161
Washer, Flat, 0.81b 1.24d .03, Stl, Pl,
2--101
Washer, Flat, 08, 2--7, 2--97, 2--111, 2--113
Washer, Flat, 1.02b 1.75d .12, Stl, 2--93,
2--95, 2--115, 2--117
Washer, Flat, 1.39b 2.12d .13, Stl, 2--89
Washer, Flat, 10, 2--15, 2--23, 2--33, 2--35,
2--47, 2--51, 2--113, 2--115, 2--117,
2--127, 2--135, 3--3, 3--5, 3--7, 3--9,
3--15, 3--31, 3--33
Washer, Flat, 2.16b 3.50d .16, Felt, 2--89
Washer, Flat, Belleville, .31, 2--101, 2--139
Washer, Flat, Belleville, .38, 2--9, 2--11,
2--73, 3--31, 3--33
Washer, Flat, Belleville, .50, 2--115, 2--117,
2--139
Washer, Flat, Belleville, M10, 2--127
Washer, Flt, Pump, Hyd, 4--17, 4--19
Washer, Lock, 0.38, 6-17
Washer, Lock, Int--ext, 0.25, 2--41, 2--125,
3--31, 3--33
Washer, Lock, Int--Ext, 0.31, 3--33
Washer, Lock, Int--ext, 0.38, 2--7, 2--41,
2--43, 2--45, 2--67, 2--71, 2--125
Washer, Lock, Int--ext, 10, 2--67, 2--113
Washer, Lock, Int, 0.25, 2--151
Washer, Lock, Int, 0.31, 2--41, 2--67, 2--71
Washer, Lock, M12 [Mit], 6-18
Washer, Lock, M6 [Mit], 6-28
Washer, Lock, M8 [Mit], 6-9, 6-21
Washer, Pump, Hyd, 4--17, 4--19
Washer, Sealing, 0.28b 0.75d Ss, Neo,
3--23
Washer, Sheave, Cshft, 5--5
Washer, Special, 6-10
Washer, Spring, 6-13
Washer, Sprkt, Camshaft, 5--11
Washer, Star, M10 [Mit], 6-25
Washer, Strainer, 6-7
Washer, Thrust, 0.61b 1.25d .06, Fgl,
2--127
Weight, Counter, Casting, 52.8lb, 2--119
Weight, Counter, Casting, 72.8lb, 2--119

CROSS REFERENCE
7--31
S30 Gas/LPG 9004085 (10--2013)
Weight, Counter, Casting, 72.8lb (S30 and
S30XP Only), 2--7
Weight, Counter, Casting, 79.9 Lb, 2--7
Weight, Eccentric, 2--125
Wheel, Steering, 14.0d 0.81b 36tooth,
2--37, 2--39
Wire Set, Sparkplug [1.6l], 5--12
Wire, 10ga 16.0l Blk .25ring /.38ring, 3--31,
3--33
Wire, Ground, 2--67

CROSS REFERENCE
S30 Gas/LPG 9004085 (10--2013)
7--32
