Operations & Maintenance Manual

For Commercial Use Only

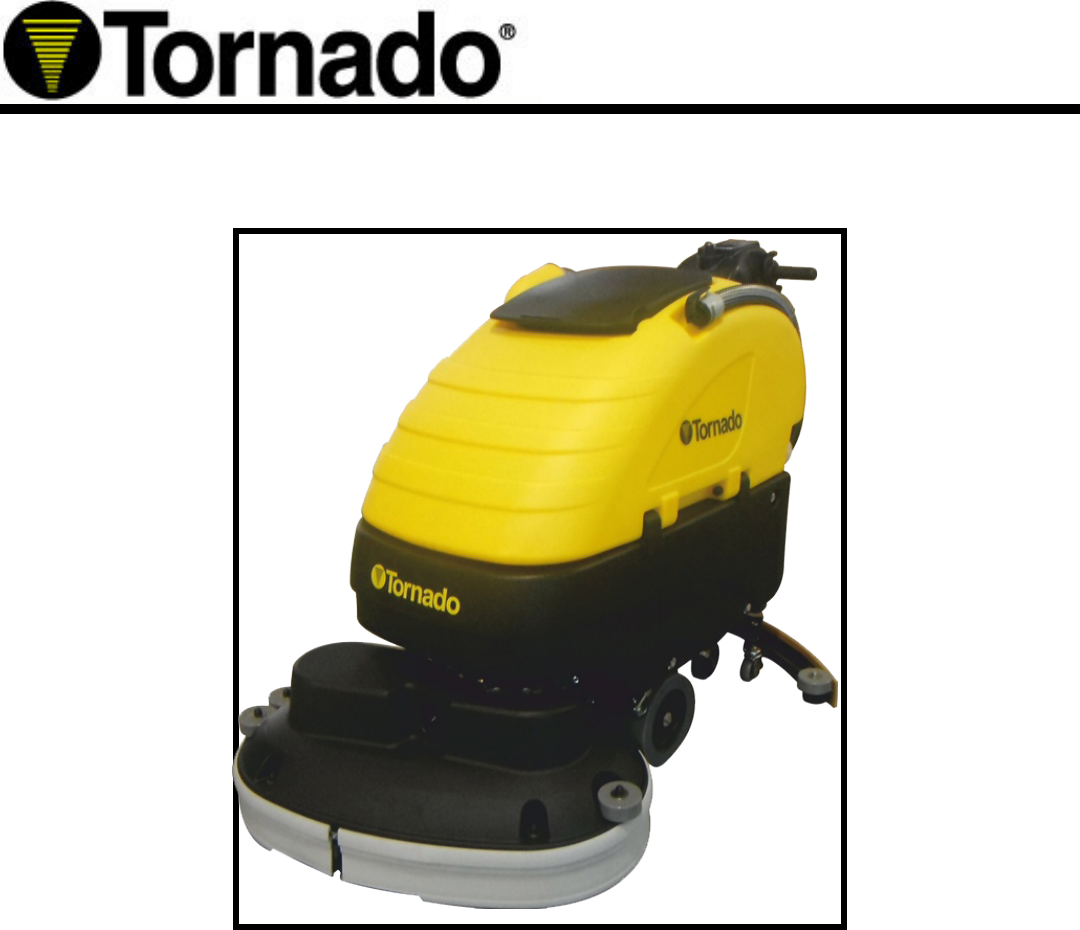

BD 28/20 AUTOMATIC SCRUBBER

MODEL NO: 99728

INTRODUCTORY COMMENT

Thank you for choosing our machine. This oor cleaning machine is used for the industrial and commercial cleaning and

is able to clean any type of oor. During its operation, the combined action of the brushes and the detergent solution

removes the dirt which is recovered through the rear suction assembly, giving a perfectly dry surface. The machine must

be used only for such purpose. It gives the best performance if it is used correctly and maintained in perfect working order.

We therefore ask you to read this instruction booklet carefully whenever difculties arise in the course of the machine’s

use. We ask that you contact our service department for all advice and servicing as may prove necessary.

SUMMARY

INTRODUCTORY COMMENT 2

GENERAL RULES OF SAFETY 3

Transfer 3

Storage and disposal 3

Correct use 3

Maintenance 3

Grounding Instructions 3

Technical Description 4

LEGEND CONTROL PANEL 5

LEGEND MACHINE 5

DISPLAY READING 6

Visualization while switching on 6

Battery setting 6

Software release 6

Hour meter 6

Visualization controls 6

NAVIGATION CONTROLS 7

General setting 7

Display language selection 7

Display tune (display contrast) 7

To change the battery setting 7

Display brightness 7

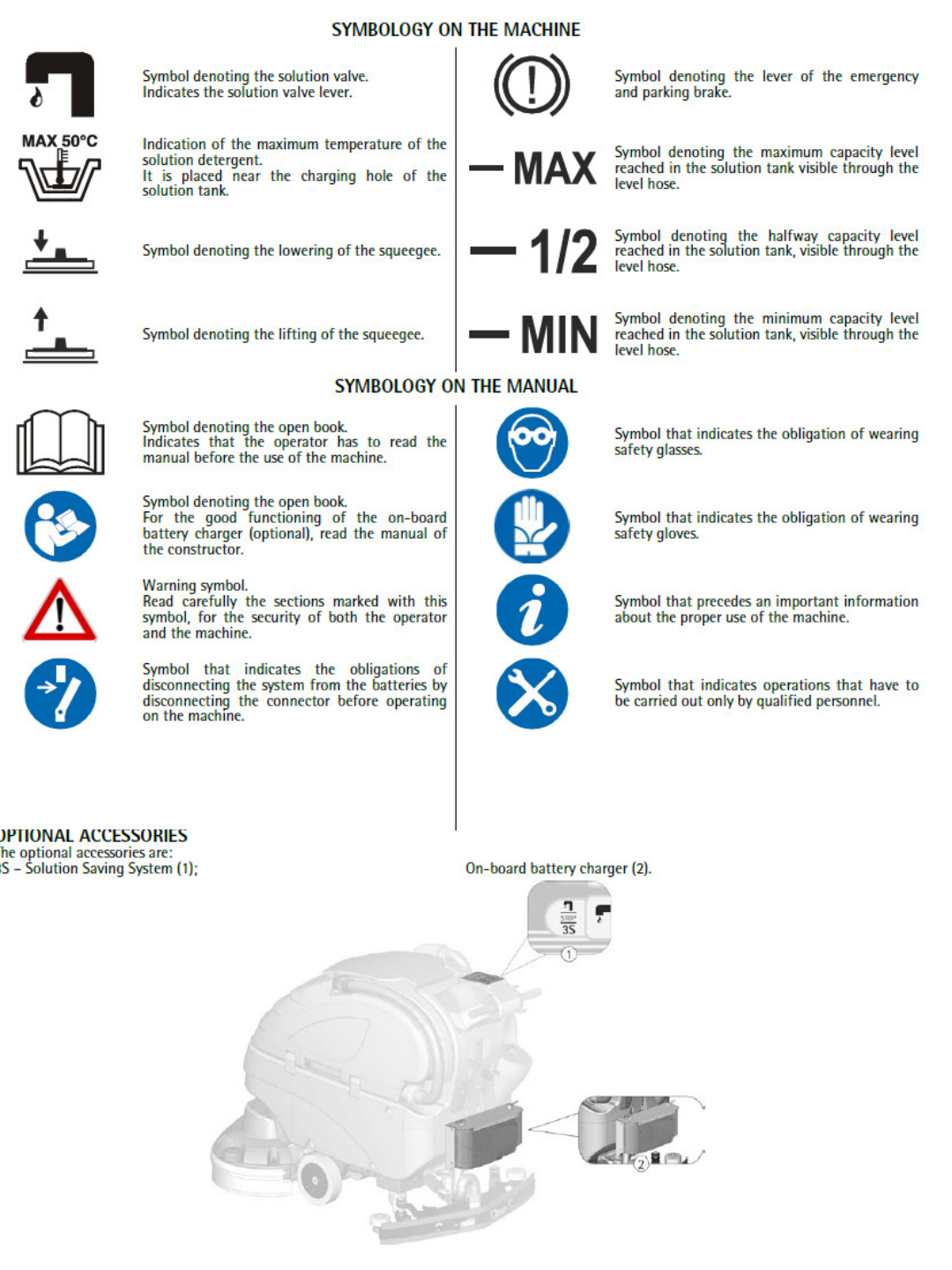

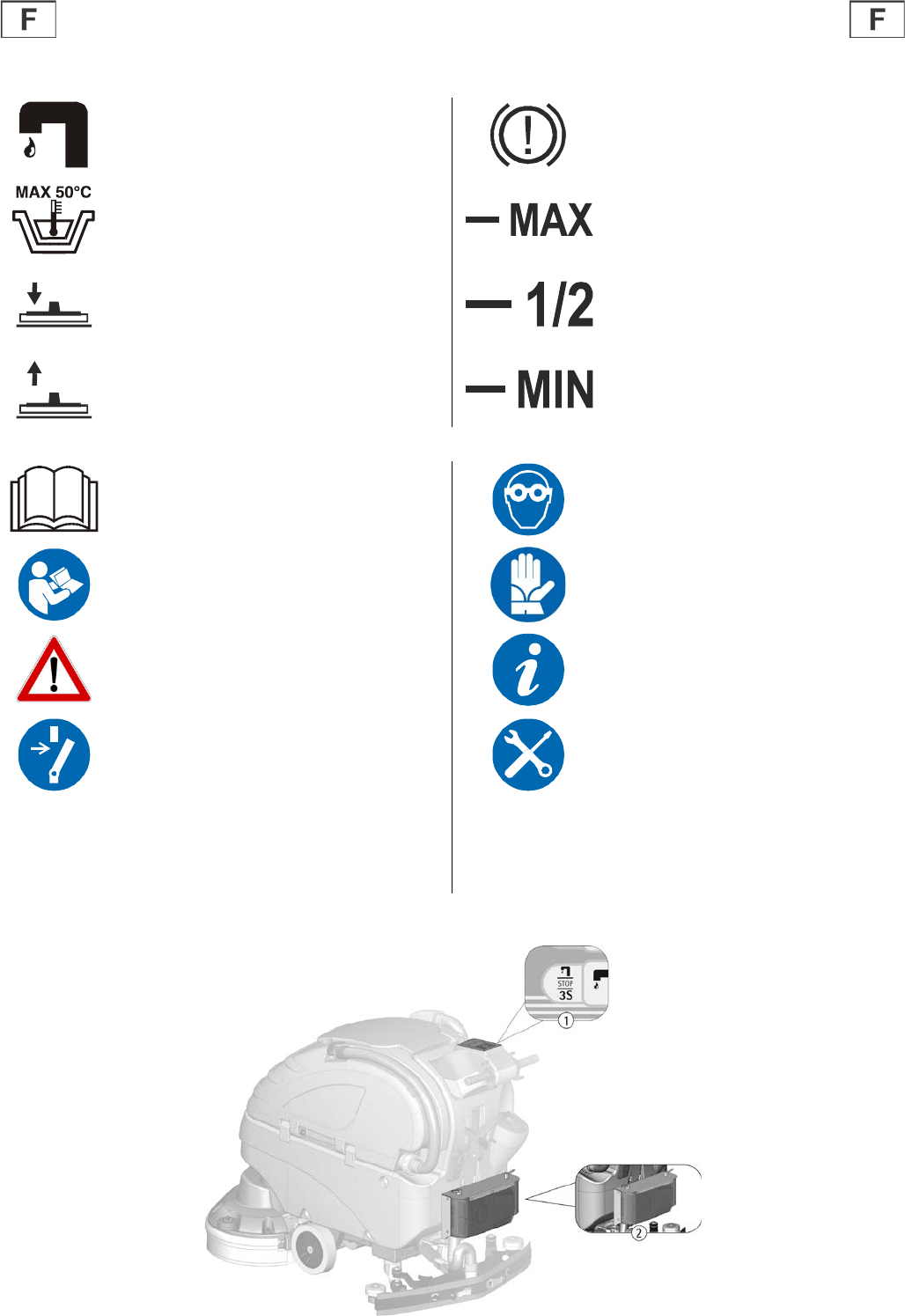

SYMBOLOGY ON THE MACHINE 8

SYMBOLOGY ON THE MANUAL 8

OPTIONAL ACCESSORIES 8

BEFORE USE 9

Handling of the packed machine 9

Unpacking of the machine 9

Access to the battery compartment 9

Battery installation 9

Battery charger 9

On-board battery recharger (optional) 9

Batteries charge level indicator 10

Batteries recharging 10

Batteries recharging with on-board charger (optional) 10

Batteries disposal 10

Squeegee assembly 10

Adjustment of the squeegee 11

Splash guard assembly 12

Brush assembly 12

Standby mode 12

FLOOR CLEANING 12

Connection of the batteries to the machine 12

Recovery tank 12

Detergent solution tank 12

3S System “Solution Saving System” (optional) 12

Starting of the machine 13

Movement and speed adjustment 13

Suction motor silent mode 13

Working brake 13

Emergency brake 14

Adjustment of the brush pressure 14

Brush motor overload protection device 14

Overow device 14

STOP OF THE MACHINE AFTER CLEANING OPERATION 14

DAILY MAINTENANCE 14

Recovery tank cleaning 14

Suction lter cleaning 15

Manual disassembly of the brushes 15

Automatic disassembly of the brushes 15

Brush cleaning 15

Squeegee cleaning 15

WEEKLY MAINTENANCE 16

Rear squeegee rubber check 16

Squeegee hose cleaning 16

Cleaning of the solution tank 16

MONTHLY MAINTENANCE 16

Check and replacement front squeegee rubber 16

Splash guard replacement 16

TROUBLESHOOTING GUIDE 17

The suction motor does not work 17

The brush motor does not work 17

The traction motor does not work 17

The detergent solution on the brushes is not sufcient 18

The machine does not clean properly 18

The squeegee does not dry perfectly 18

Excessive foam production 18

Warranty Statement 19

Notes 20

Warranty Registration 21

The rules below have to be followed carefully in order to

avoid injury to the operator and damage to the machine.

− Read the labels carefully on the machine. Do not cover

them for any reason and replace them immediately if dam-

aged.

− ATTENTION: The machine must be used exclusively by

authorized staff that have been instructed on its correct and

proper use.

− ATTENTION: Do not use the machine on areas having a

higher gradient than the one stated on the number plate.

− ATTENTION: The machine is not to be used by persons,

children included, with reduced physical, sensorial or mental

capabilities, or with lack of experience or knowledge, unless

they could benet, through the intermediation of a respon-

sible person for their safety, by a supervision or instructions

concerning to its use.

− During the operation of the machine, pay attention to other

people and especially to the children.

− Children shall not play with the machine.

− Children cannot carry out cleaning and maintenance of the

machine.

TRANSFER

− Do not strike shelvings or scaffoldings where there is dan-

ger of falling objects.

− Leaving the machine in parking position, take off the key

and activate the parking brake.

− Do not use the machine as a means of transport.

− Adjust the working speed to the conditions: particularly,

slow down before narrow curves have to be faced.

STORAGE AND DISPOSAL

− Storage temperature: between 0°C and +55°C (32°F and

131°F).

− Perfect operating temperature: between 0°C and +40°C

(32°F and 104°F).

− The humidity should not exceed 95%.

− Provide for the scrapping of the material of normal wear

(brushes, squeegee blades etc.) strictly following all rules.

When your machine has to be scraped, provide for the ap-

propriate waste disposal of its materials, especially oils, bat-

teries and electronic components, and considering that the

machine itself has been, where possible, constructed using

recyclable materials.

CORRECT USE

− Do not use the machine on surfaces covered with inam-

mable liquids or dusts (for example hydrocarbons, ashes or

soot).

− In case of re, use a powder based re-extinguisher. Do

not use water.

− Do not use the machine in explosive atmosphere.

− The machine has to carry out simultaneously the opera-

tions of washing and drying. Different operations must be

carried out in restricted areas prohibited to non-authorized

personnel and the operator has to wear suitable shoes.

− Signal the areas of moist oors with suitable signs.

− Do not mix different detergents, avoiding harmful odors.

− Avoid brushes operation when the machine is standing still

in order to prevent oor damages.

− Before lifting the recovery tank, make sure that it is empty.

MAINTENANCE

− If the machine does not work properly, check by conduct-

ing simple maintenance procedures. Otherwise, ask for

technical advice from an authorized assistance centre.

− For any cleaning and/or maintenance operation remove

the power supply from the machine.

− Where parts are required, ask for ORIGINAL

− Use only ORIGINAL brushes indicated in the paragraph

“RECOMMENDED BRUSHES".

− Do not take off the protections which require the use of

tools for their removal.

− Do not wash the machine with direct water, jets or with

high water pressure nor with corrosive material.

− Every 200 working hours have a machine check by an

authorized service department.

− Before using the machine, check that all panels and cover-

ings are in their position as indicated in this use and mainte-

nance catalogue.

− Restore all electrical connections after any maintenance

operation.

GROUNDING INSTRUCTIONS

This appliance must be grounded. If it should malfunction or

breakdown, grounding provides a path of least resistance

for electric current to reduce the risk of electric shock. This

machine is equipped with a cord having an equipment

-grounding conductor and grounding plug. The plug must be

inserted into an appropriate outlet that is properly installed

and grounded in accordance with all local codes and

ordinances.

WARNING: Improper connection of the equipment-grounding

conductor can result in a risk of electric shock. Check with a

qualied electrician or service person if you are in doubt as

to whether the outlet is properly grounded. Do not modify the

plug provided with the appliance - if it will not t the outlet,

have a proper outlet installed by a qualied electrician.

This appliance is for use on a nominal 120-volt circuit, and

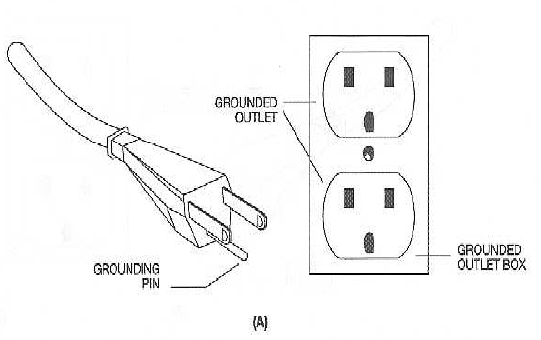

has a grounding plug that looks like the plug illustrated in

sketch A.

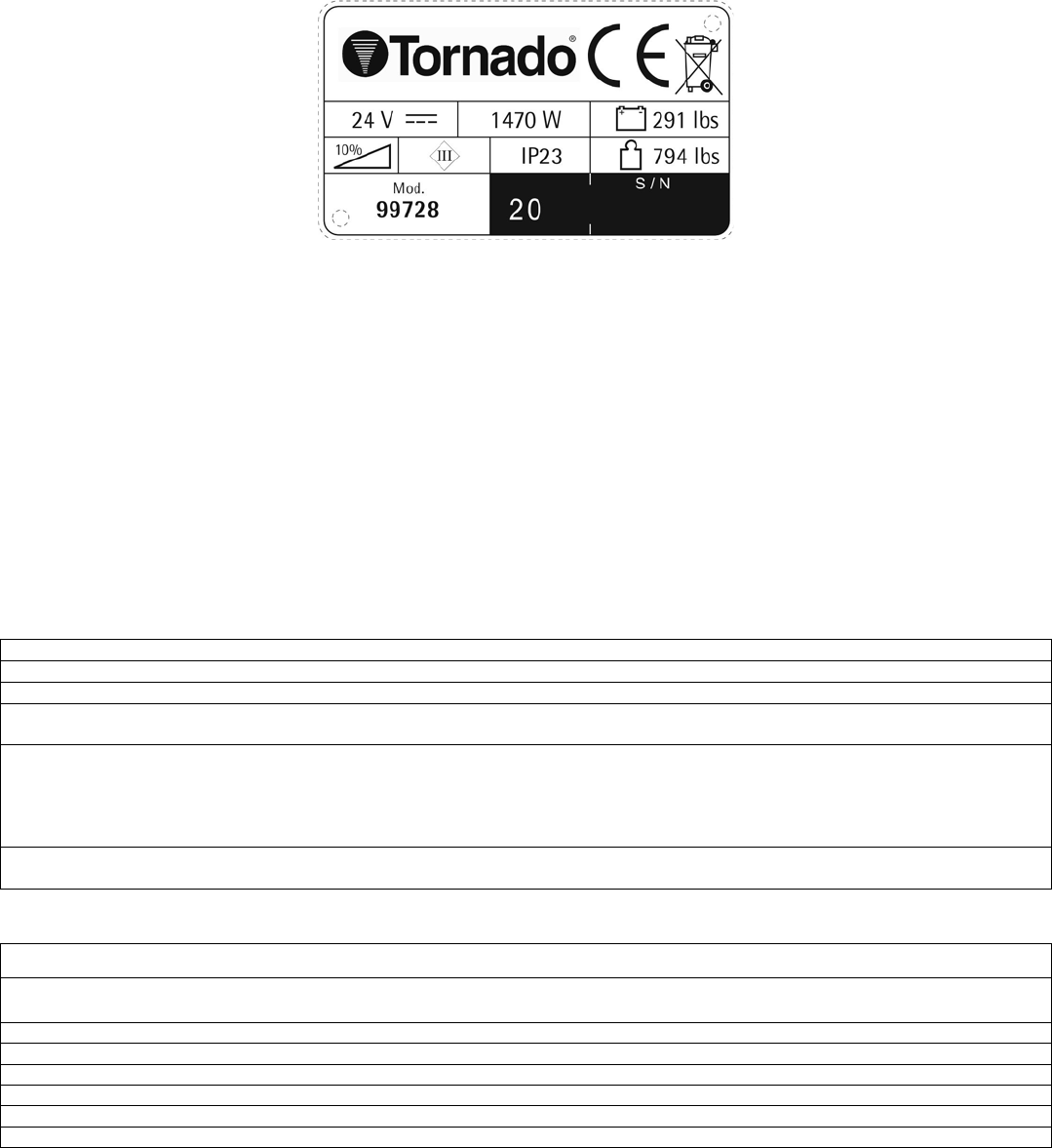

BD 28/20 TECHNICAL DESCRIPTION

Cleaning Width in/mm 28/685

Squeegee Width in/mm 34/860

Working Capacity m2/h/ft2/h 29494/2740

Brush Diameter in/mm 14/355

Brush Speed rpm 160

Brush Pressure lbs./kg 110/50

Brush Motors (2) W/A 2 x 350/2 x 14.5

Traction Motor W/A 300/12

Vacuum Motor W/A 570/23

Vacuum in water lift/mbar 64/160

Drive Type Automatic

Speed mph/km/h 2.5/4

Maximum gradient %10

Solution Tank gal/l 20/75

Recovery Tank gal/l 22.5/85

Machine Length in/mm 59/1490

Machine Height in/mm 41/104

Machine Width (w/o Squeegee) in/mm 30/760

Weight of the machine (Empty

w/o batteries)

lbs./kg 320/145

Battery Compartment in/mm 15 x 20 x 11/385 x 500 x 290

Sound Level dB (A) <70

Voltage V 24

RECOMMENDED BRUSHES

MATERIAL CHARACTERISTICS

PPL Good wear resistance. Maintains characteristics with hot water up to 1220F (500C).

It is not hygroscopic

NYLON Excellent wear resistance, even with hot water. It is hygroscopic

TYNEX Nylon bristles with grains of abrasive material. Use with caution in order not to

mark the oor or ruin the polishing

BRISTLES

THICKNESS

Thicker bristles are more rigid and must be used on smooth oor or oor with small

joints. On irregular oors with deep joints or relieves, it is recommended to use

softer bristles which penetrate more easily and deeper.

PAD HOLDER The pad is recommended to clean smooth oors.

PART NO. QTY DESCRIPTION USE

48914030 2 Brush, PPL 0.6 14” Normal oors

48914040 2 Brush, PPL, 0.9, 14” Smooth oors with small joints an persistent dirt

48914050 2 Brush, TYNEX, 14” Floors of resistant material and very dirty

48914060 2 Brush, 5-mix, 14” All types of oor

48803030 2 Pad holder w/center lock, 13” For 14” pads

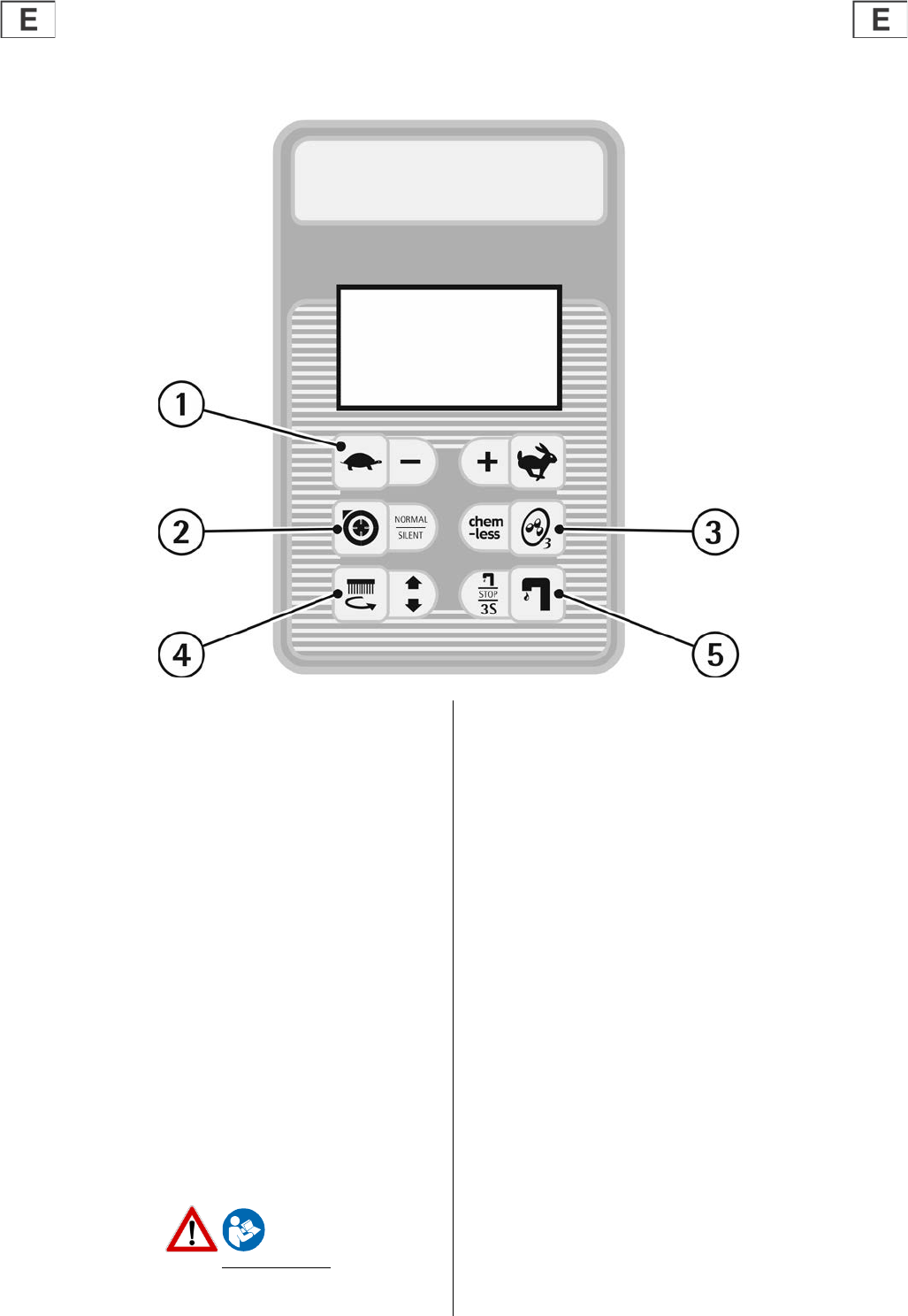

LEGEND CONTROL PANEL

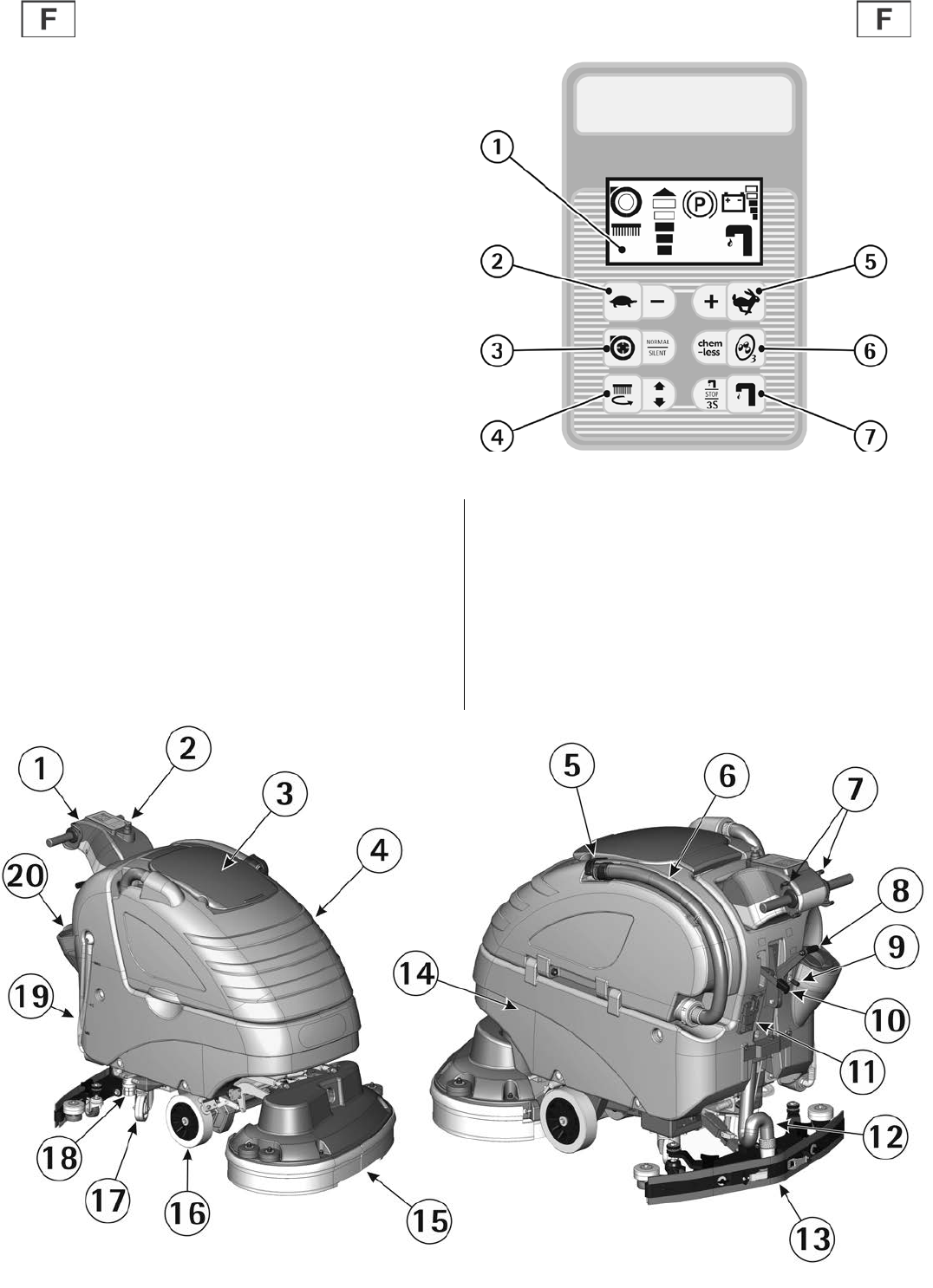

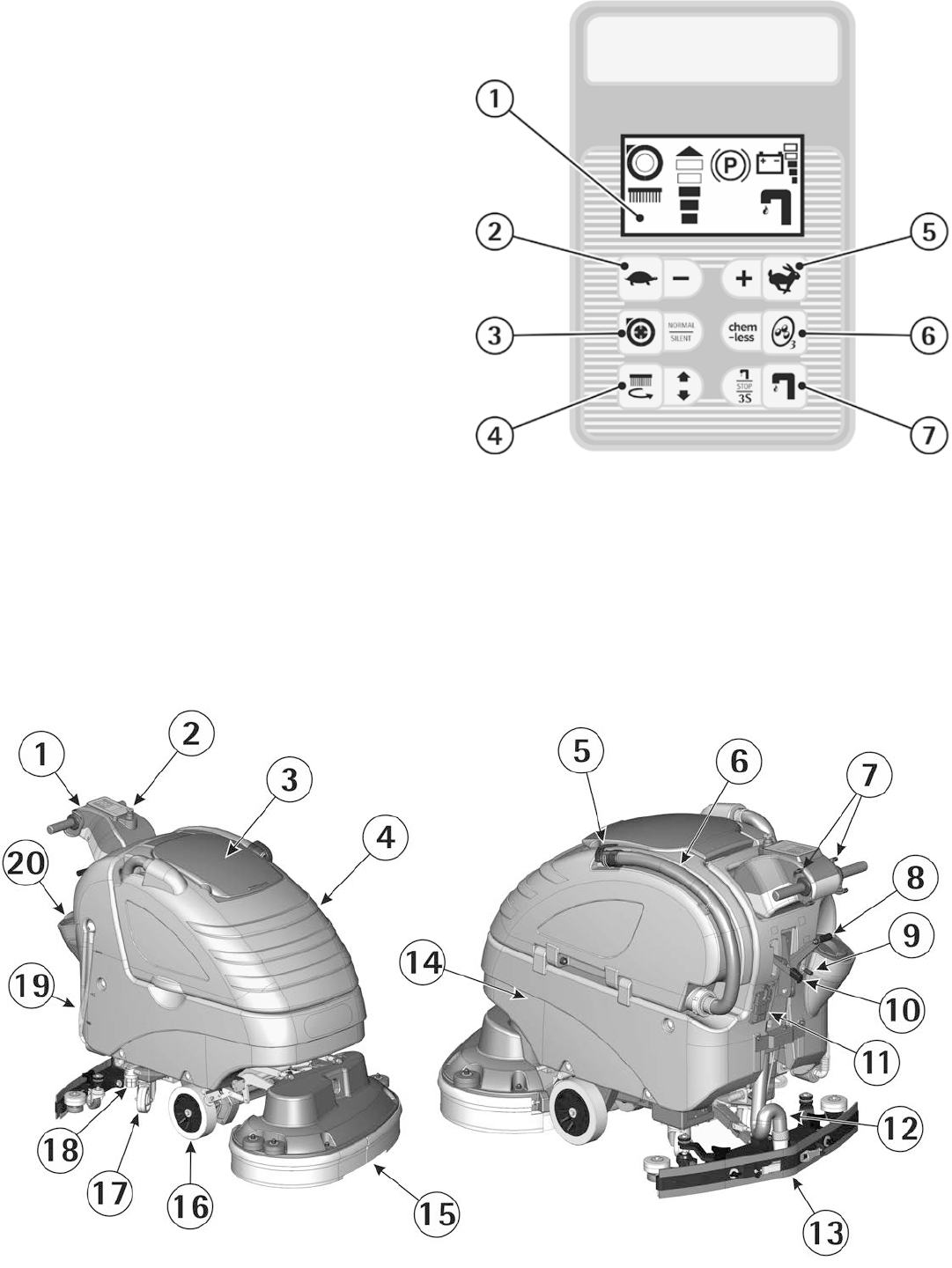

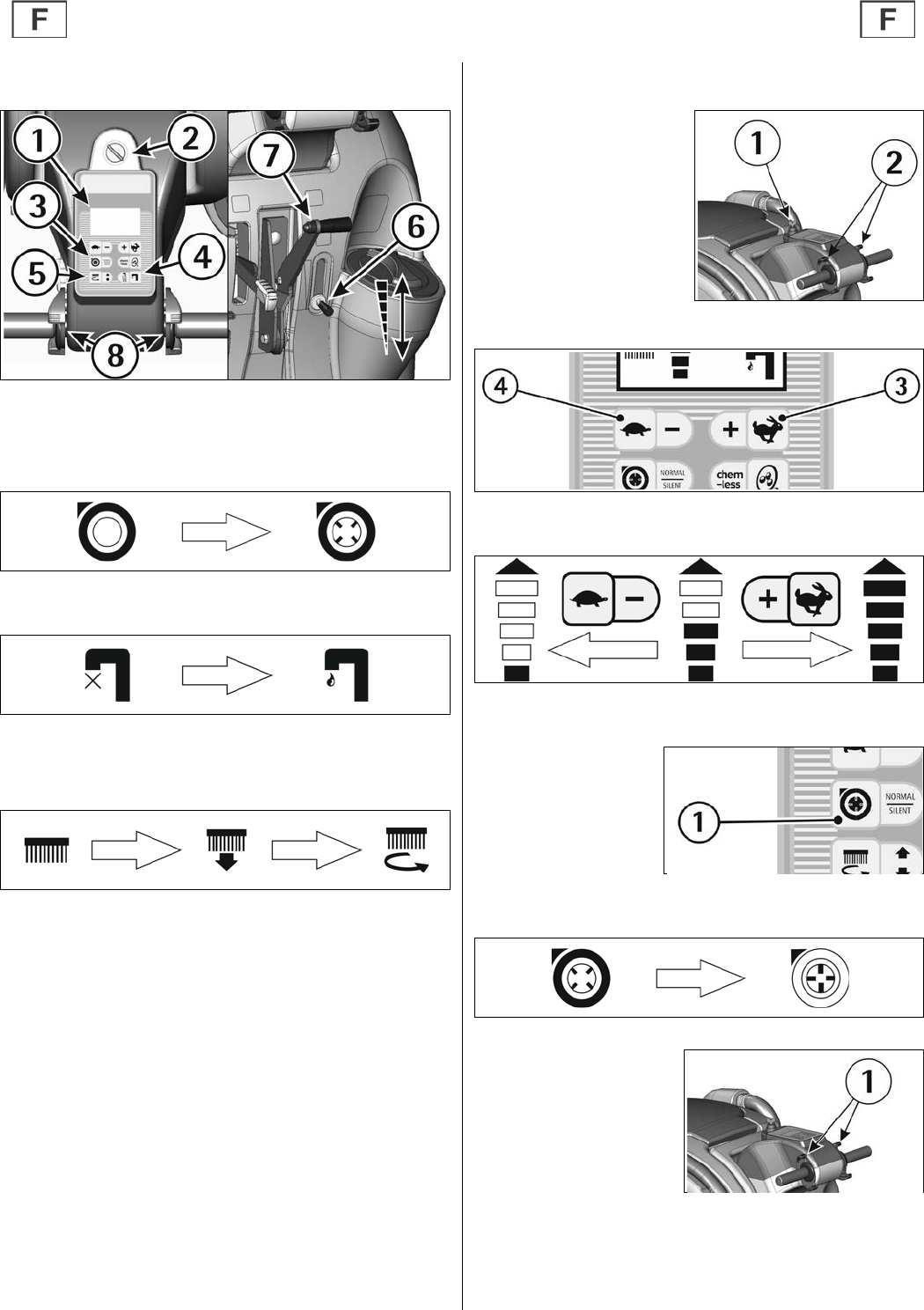

1. DISPLAY

2. PUSH BUTTON MAXIMUM SPEED REDUCTION

3. PUSH BUTTON SUCTION MOTOR

PUSH BUTTON SUCTION MOTOR SILENT MODE

4. PUSH BUTTON UP/DOWN BRUSHES

5. PUSH BUTTON MAXIMUM SPEED INCREASE

6. PUSH BUTTON ACTIVATION OZONE SYSTEM

7. PUSH BUTTON OPENING/CLOSING SOLENOID VALVE

PUSH BUTTON ACTIVATION 3S SYSTEM

LEGEND MACHINE

1. INSTRUMENT BOARD 11. CONNECTOR BATTERIES

2. KEY SWITCH 12. SQUEEGEE HOSE

3. RECOVERY TANK COVER 13. SQUEEGEE ASSEMBLY

4. RECOVERY TANK 14. SOLUTION TANK

5. DRAIN HOSE PLUG 15. BRUSHES BASE ASSEMBLY

6. DRAIN HOSE 16. TRACTION WHEELS

7. DRIVE CONTROL LEVERS 17. CASTOR WHEELS

8. SQUEEGEE LIFT LEVER 18. DETERGENT SOLUTION FILTER/DRAIN

9. SOLUTION VALVE ADJUSTMENT LEVER 19. WATER LEVEL HOSE W/INDICATOR

10. PARKING/EMERGENCY BRAKE LEVER 20. FILL CAP FOR SOLUTION TANK

DISPLAY READING

VISUALIZATION WHILE SWITCHING ON

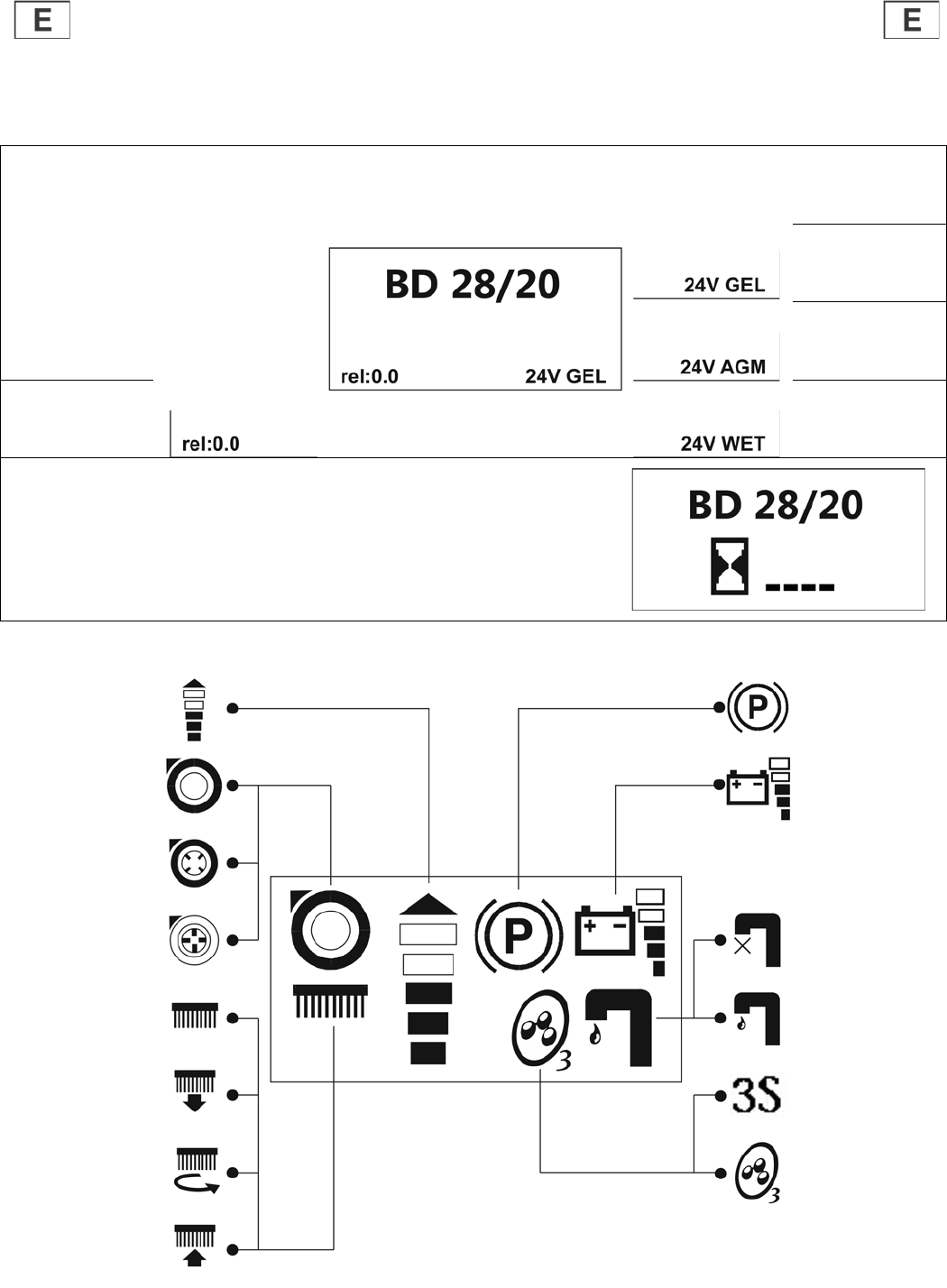

When the machine is switched on, the display shows the following screen which indicates the software release and the

battery setting.

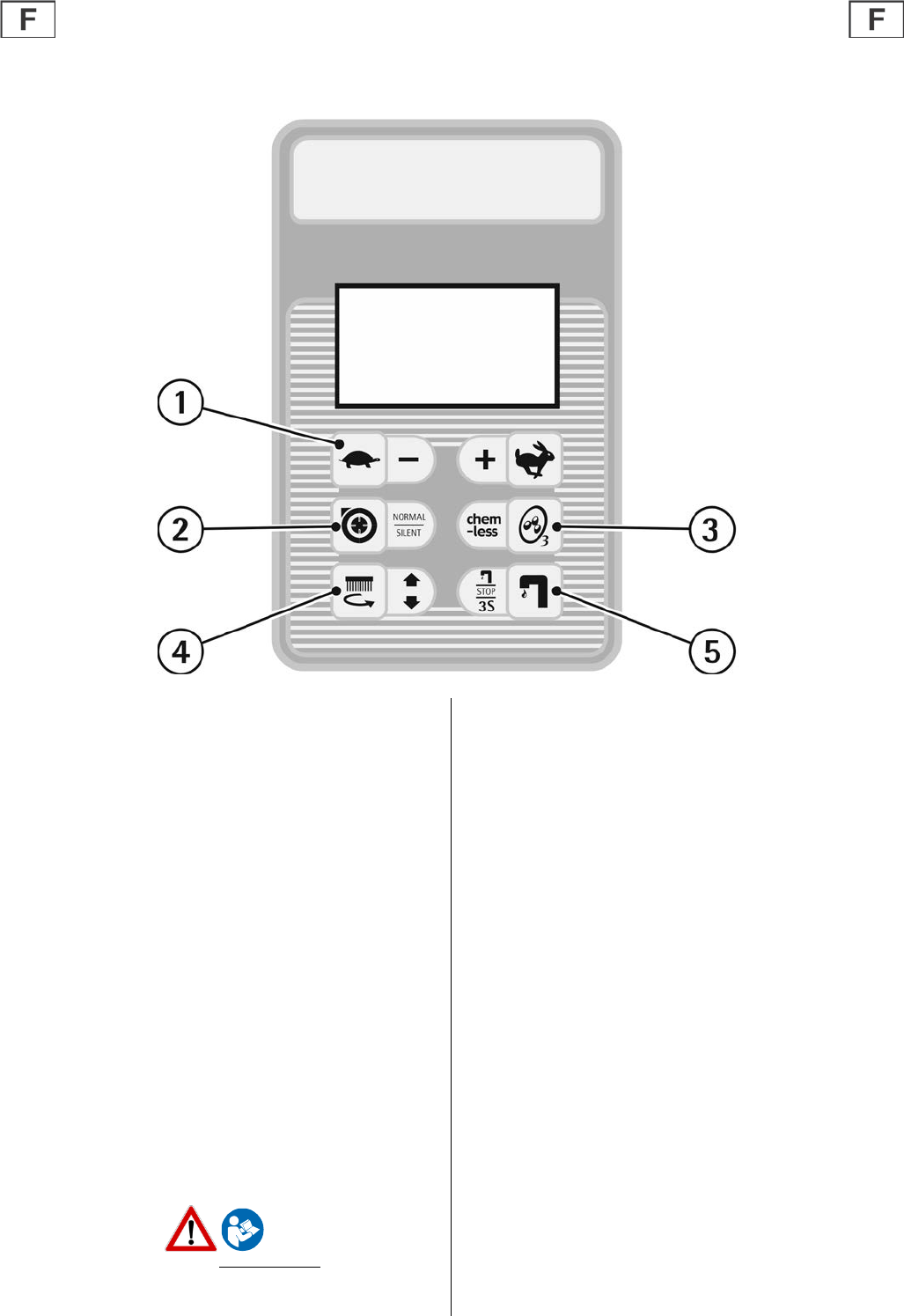

GENERAL SETTING

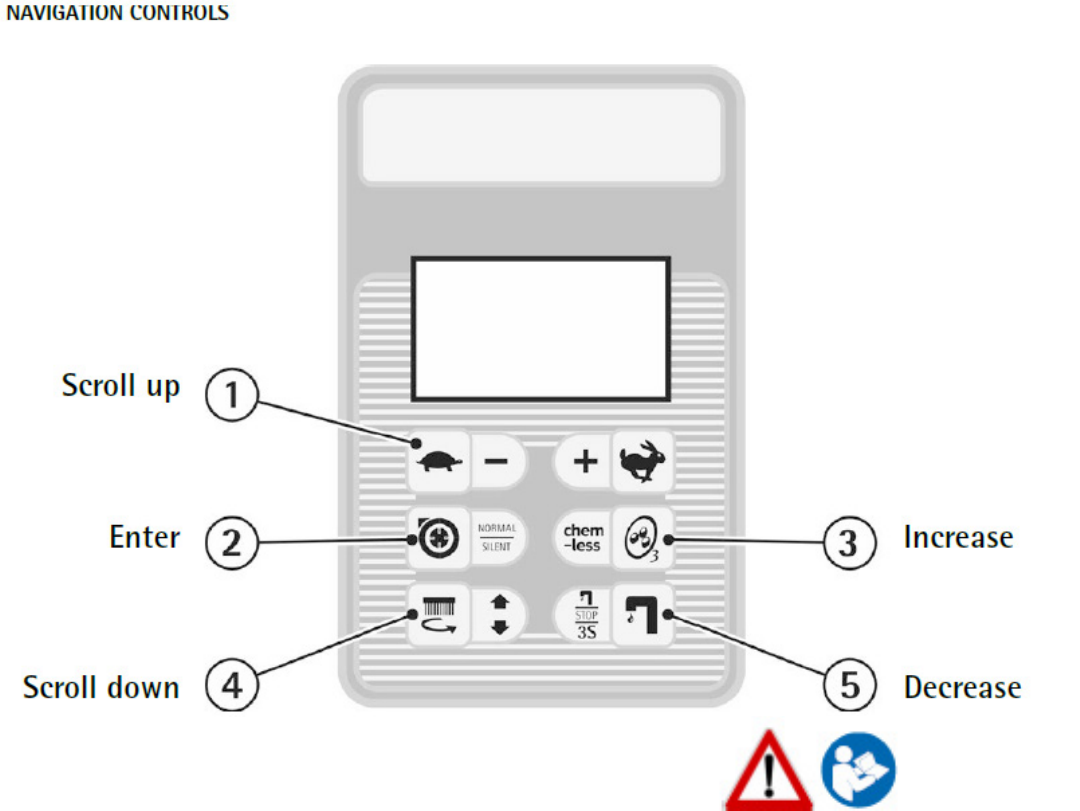

To enter the menu for the setting, use the keyboard of the

instrument board and proceed as follows:

1. Keep the buttons (1) and (5) pressed simultaneously.

2. Turn the key to switch on the machine.

3. When “ID CHECK” is shown on the display, press the

enter button (2).

Once entered in GENERAL SETTING it will be possible

to change the following default settings by simply scrolling

through the menu using buttons (1) and (4).

DISPLAY LANGUAGE SELECTION

English is the default language; it is possible to change it into

Italian.

To select the language just visualize rst "Language", then

select it scrolling with the buttons (3) and (5).

Once the language is chosen, conrm using button (2).

TO CHANGE THE BATTERY SETTING

Once entered “General Setting”, it is possible to set the

machine depending on the batteries installed (AGM / GEL /

LEAD-ACID).

To select the proper setting, just visualize rst "BATTERY",

then select it by scrolling with the buttons (3) and (5).

Once the setting is chosen, conrm using button (2).

DISPLAY TUNE (DISPLAY CONTRAST)

Once entered in General Setting, it is possible to improve the

display contrast using the button (3) to increase it and the

button (5) to decrease it.

Once selected the contrast, conrm using button (2).

DISPLAY BRIGHTNESS

Once entered in General Setting, it is possible to increase or

decrease the display brightness using buttons (3) and (5).

Once selected the brightness, conrm using button (2).

An incorrect setting may damage irreparably the battery.

ALWAYS verify to have set the correct parameter.

The dened battery setting is visible when the machine is

turned on (see "BATTERY SETTING or DISPLAY READ-

ING").

BEFORE USE

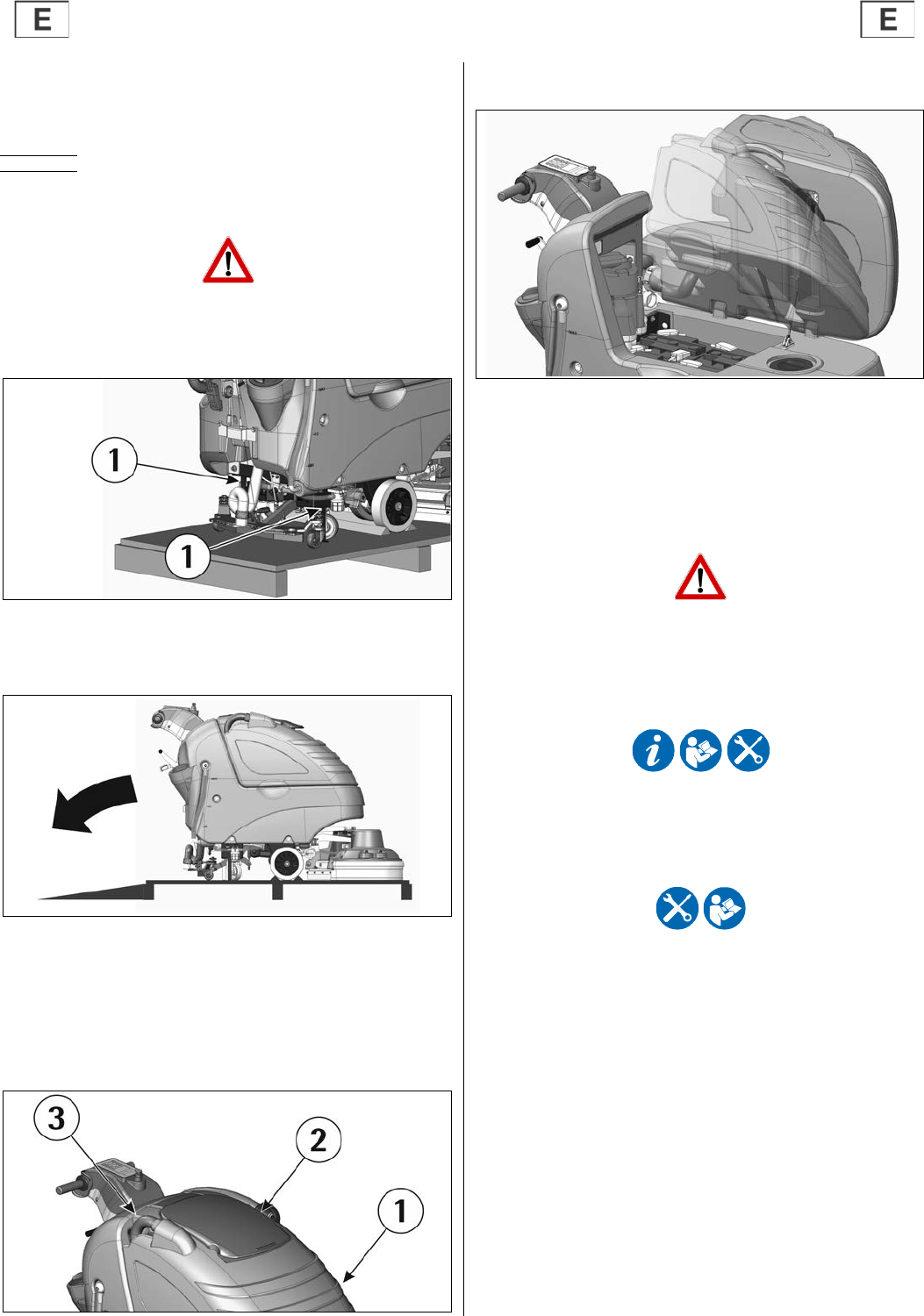

HANDLING OF THE PACKED MACHINE

The machine is supplied with suitable packing foreseen for fork lift

truck handling.

BD 28/20: the total weight is 363 kg (800 lbs.).

Packing dimensions:

Base: 161 cm x 87 cm (63"x 34")

Height: 123 cm (48")

Do not place more than 2 packages on top of each other.

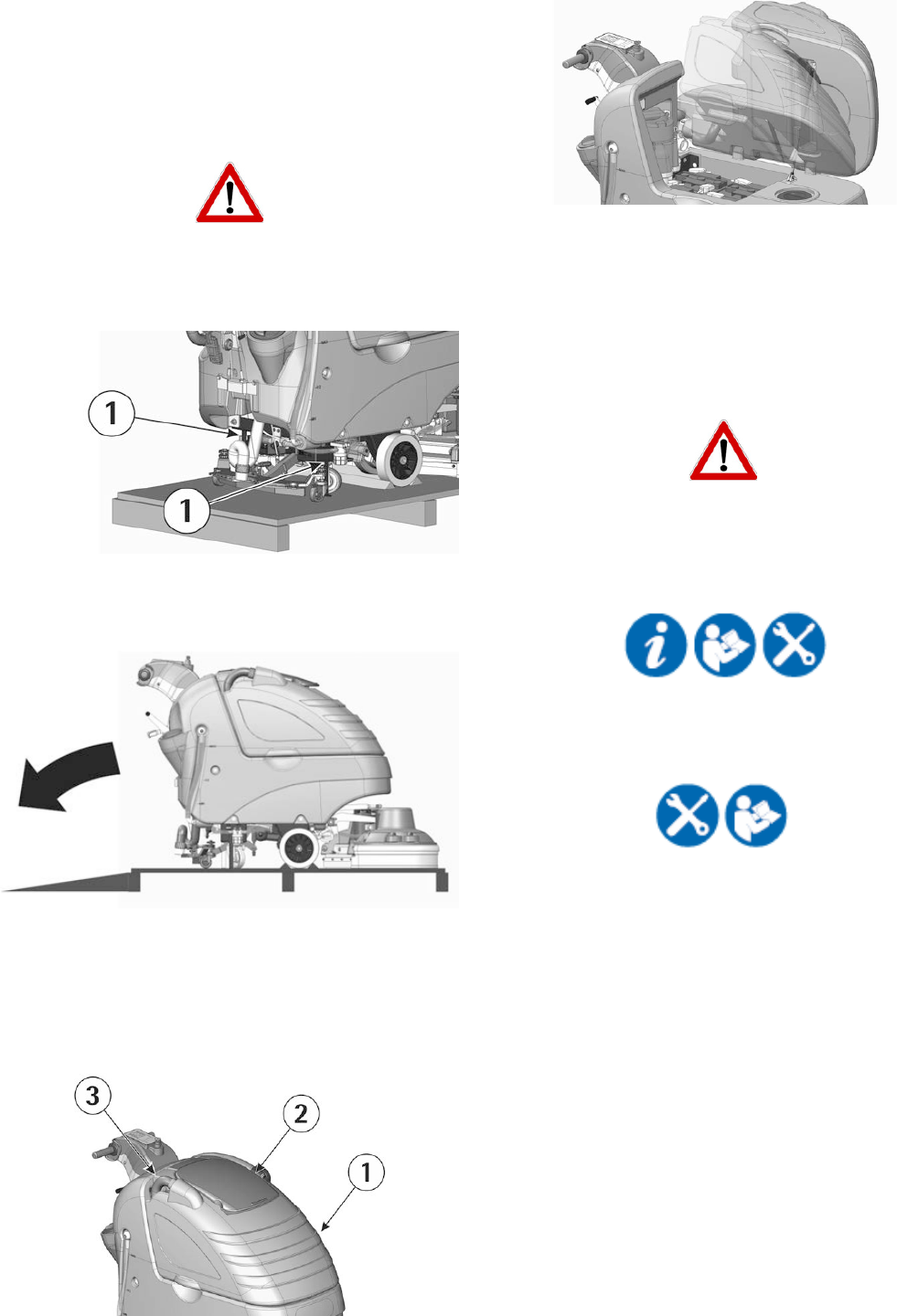

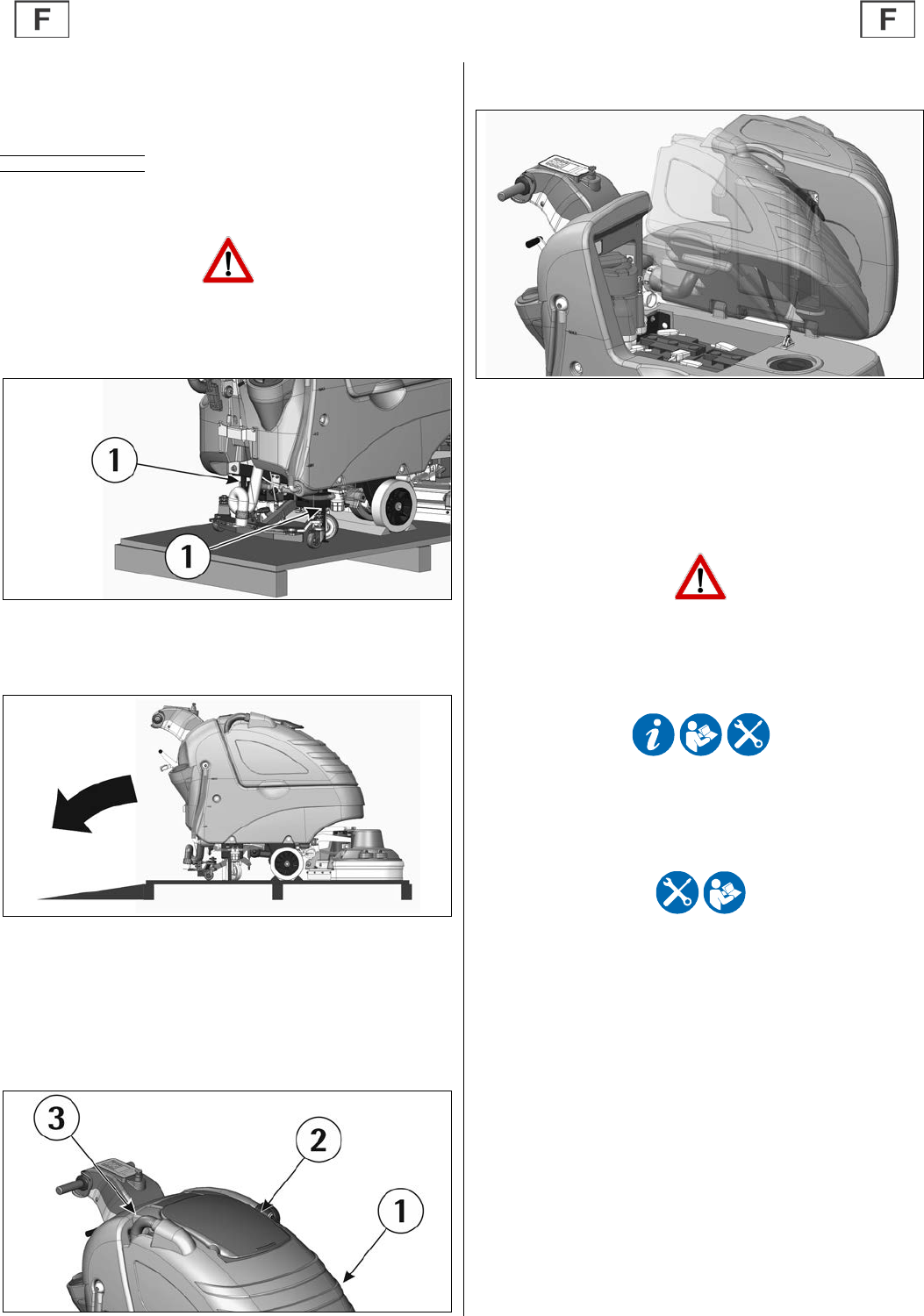

UNPACKING OF THE MACHINE

1. Remove the external packing.

2. Unscrew the brackets (1) that secure the machine to the pallet.

3. Provide for an inclined base.

4. Move the machine backwards, as indicated in the gure, avoiding

heavy contacts to mechanical parts.

5. Keep the pallet and the brackets for future transport.

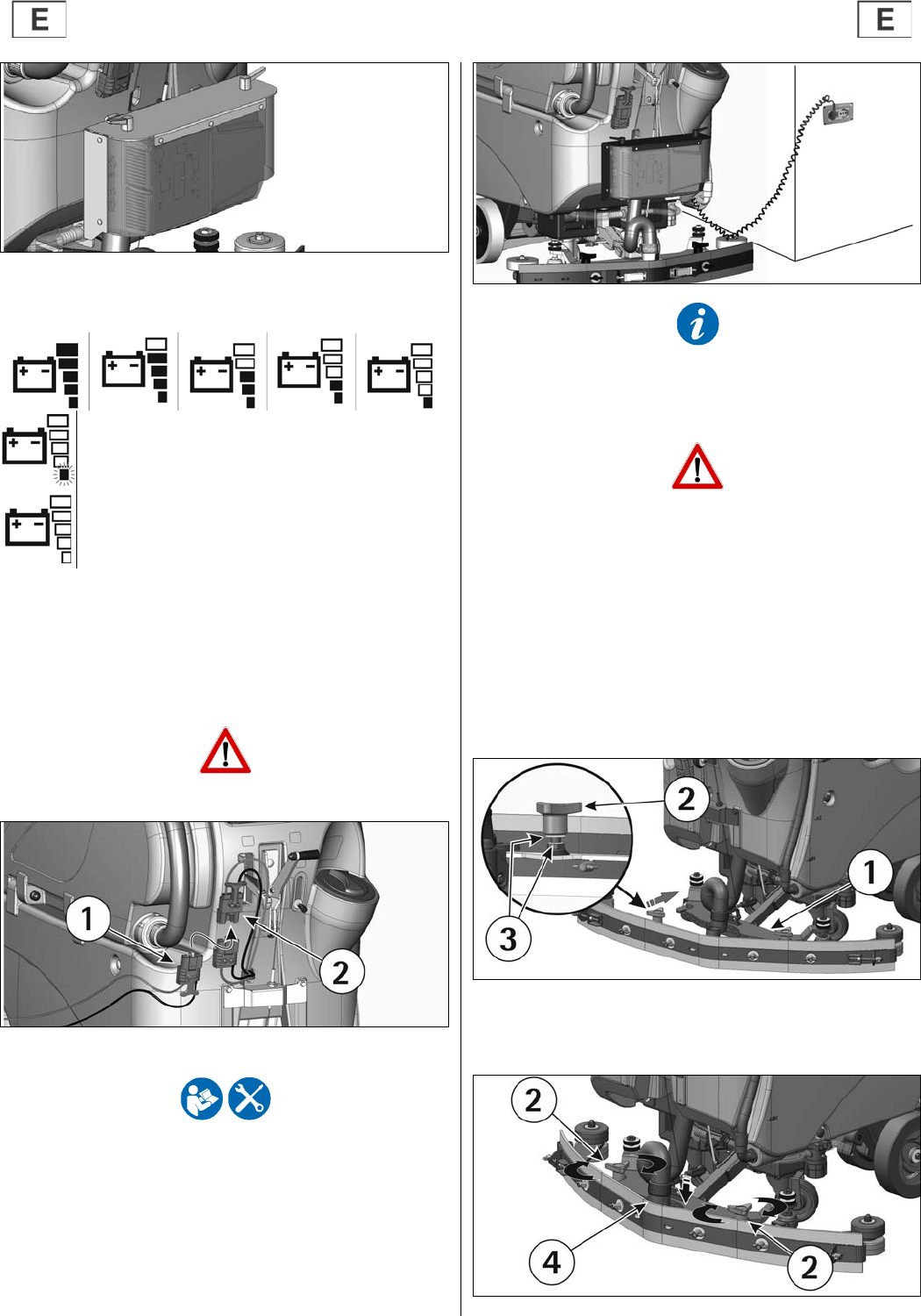

ACCESS TO THE BATTERY COMPARTMENT

To reach the battery compartment, rst of all make sure that the

recovery tank (1) is empty by opening the cover (2).

If the tank is full, proceed as indicated under “RECOVERY TANK

CLEANING”, otherwise take off the squeegee hose (3) and lift the

tank.

Thanks to a blocking system of 2 levels, the machine allows the

battery charging with a partial tank opening.

BATTERY INSTALLATION

The machine is equipped either with batteries in serial connection

or elements of DIN-type assembled together and connected in

series, placed in its appropriate compartment under the recovery

tank and must be handled using suitable lifting equipment (due

to weight, considering the type of batteries chosen, and coupling

system).

The batteries must be in accordance with CEI 21-5 Norms.

The machine is originally set for the use of standard traditional lead/

acid batteries.

CHECK SETTING ON THE INDICATOR (see under paragraph

"BATTERIES CHARGE LEVEL INDICATOR").

In case of GEL or AGM batteries installation, it is necessary TO

MODIFY THE SETTING (see under “TO CHANGE THE BATTERY

SETTINGS”).

Strictly follow manufacturer/distributor indications for the main-

tenance and recharge of the batteries. All installation and main-

tenance operations must be executed by specialized staff, using

suitable protection accessories.

BATTERY CHARGER

Be sure that the battery recharger is suitable for the installed batter-

ies both for their capacities and type (lead/acid or GEL or AGM).

In the plastic bag containing the use and maintenance you will nd

the coupling connector for the recharger. It must be assembled onto

the cables of your recharger, following the instructions given by the

manufacturer.

ON-BOARD BATTERY RECHARGER (OPTIONAL)

If the machine is equipped with the on-board battery recharger (see

under "OPTIONAL ACCESSORIES”) please refer to the manufac-

tures instructions on the use of the charger. The battery recharger

is connected directly to the battery poles. During the recharging

operations a device is activated which does not permit the ma-

chine's functioning. The main cable of the battery recharger has a

maximum length of two meters and must be connected to a single-

phase socket type CEE 7/7.

The battery charge level is observed on the display with its respec-

tive symbol (see "VISUALIZATION CONTROLS").

BATTERIES RECHARGING

1. Bring the machine on a leveled surface.

2. Plug in the connector (1) of the battery recharger to the batteries

connector (2) placed in the rear part of the machine.

3. Proceed with the recharging keeping the recovery tank lifted (see

under “ACCESS TO THE BATTERY COMPARTMENT”).

4. Maintain the connection with the battery recharger until the indi-

cation of the end of charge is observed on the charger.

Never disconnect the batteries connector during the recharging

phase.

BATTERIES RECHARGING WITH ON-BOARD CHARGER (OP-

TIONAL)

Bring the machine on a leveled surface near to a single-phase

120V 60 HZ socket (within 2 m), nominal current 10A.

Switch off the machine and proceed as follows.

1. Insert the plug into the mains socket.

2. Proceed to the recharging keeping the recovery tank lifted (see

under paragraph “ACCESS TO THE BATTERY COMPARTMENT”

in “BEFORE USE”).

3. Do not take off the plug from the mains socket until the end of

charge. At the end of the recharging, remove the plug from the

mains socket.

Never leave the batteries completely discharged even if the ma-

chine is not used. In case of traditional lead/acid batteries, please

check the electrolyte level every 20 recharging cycles and as

needed, top up with distilled water at the end of the recharge. Never

leave the batteries discharged for more than two weeks.

Danger of gas exhalations and emission of corrosive liquids. Fire

danger: do not approach with free ames.

BATTERIES DISPOSAL

It is compulsory to dispose of exhausted batteries, classied as

dangerous waste, to an authorized institution according to the cur-

rent laws.

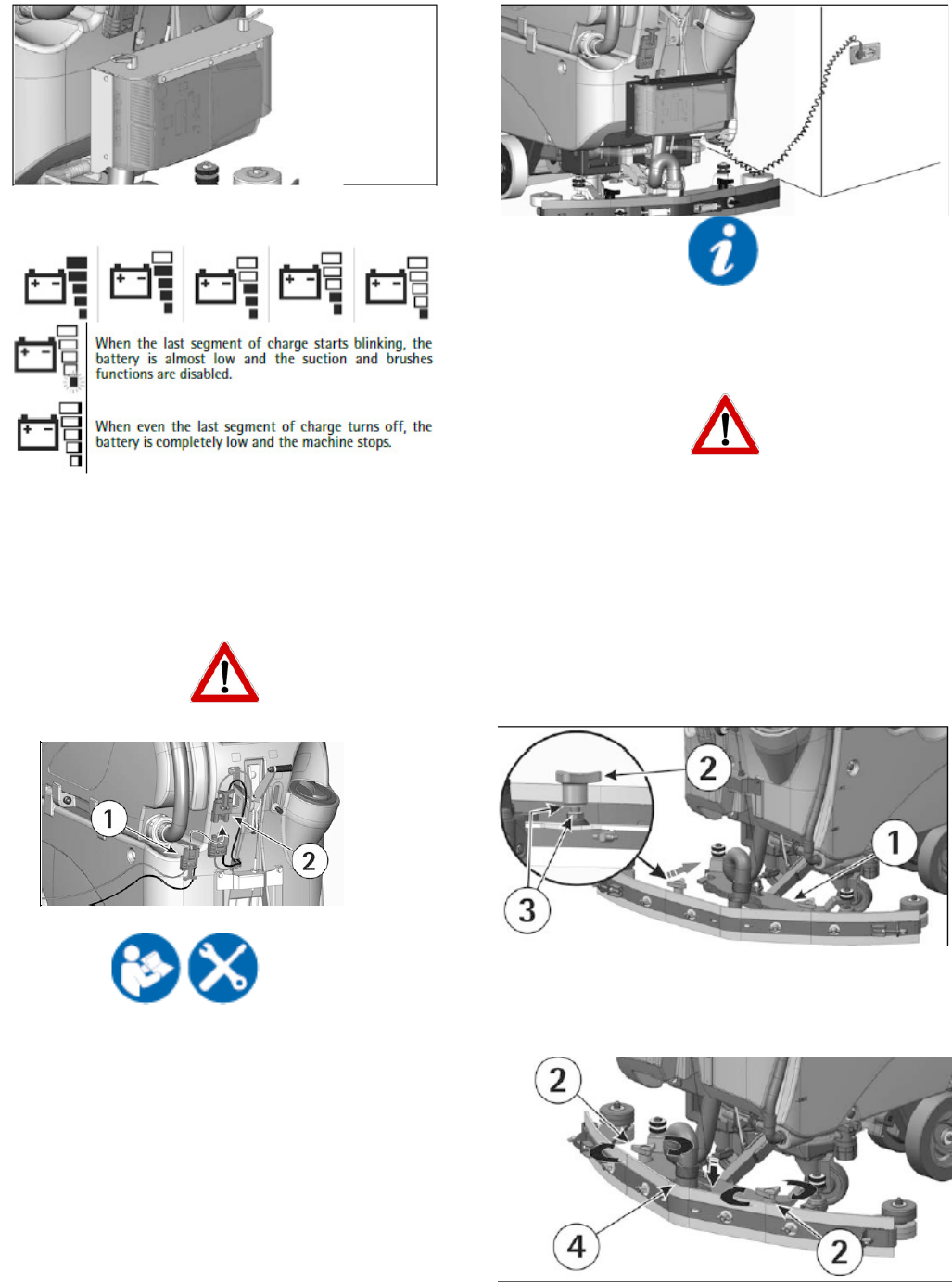

SQUEEGEE ASSEMBLY

1. Maintain the squeegee support (1) slightly lifted from the oor.

2. Insert the threaded parts of the two knobs (2) making them slide

inside the two slots on the support. Pay attention to put the wash-

ers (3) into position, there are two for each knob, so that they are

assembled one under and the other on top of the two slots present

on the support.

3. Attach the squeegee by rotating the two knobs (2) clockwise.

4. Insert the squeegee hose (4) into its coupling as shown in the

gure.

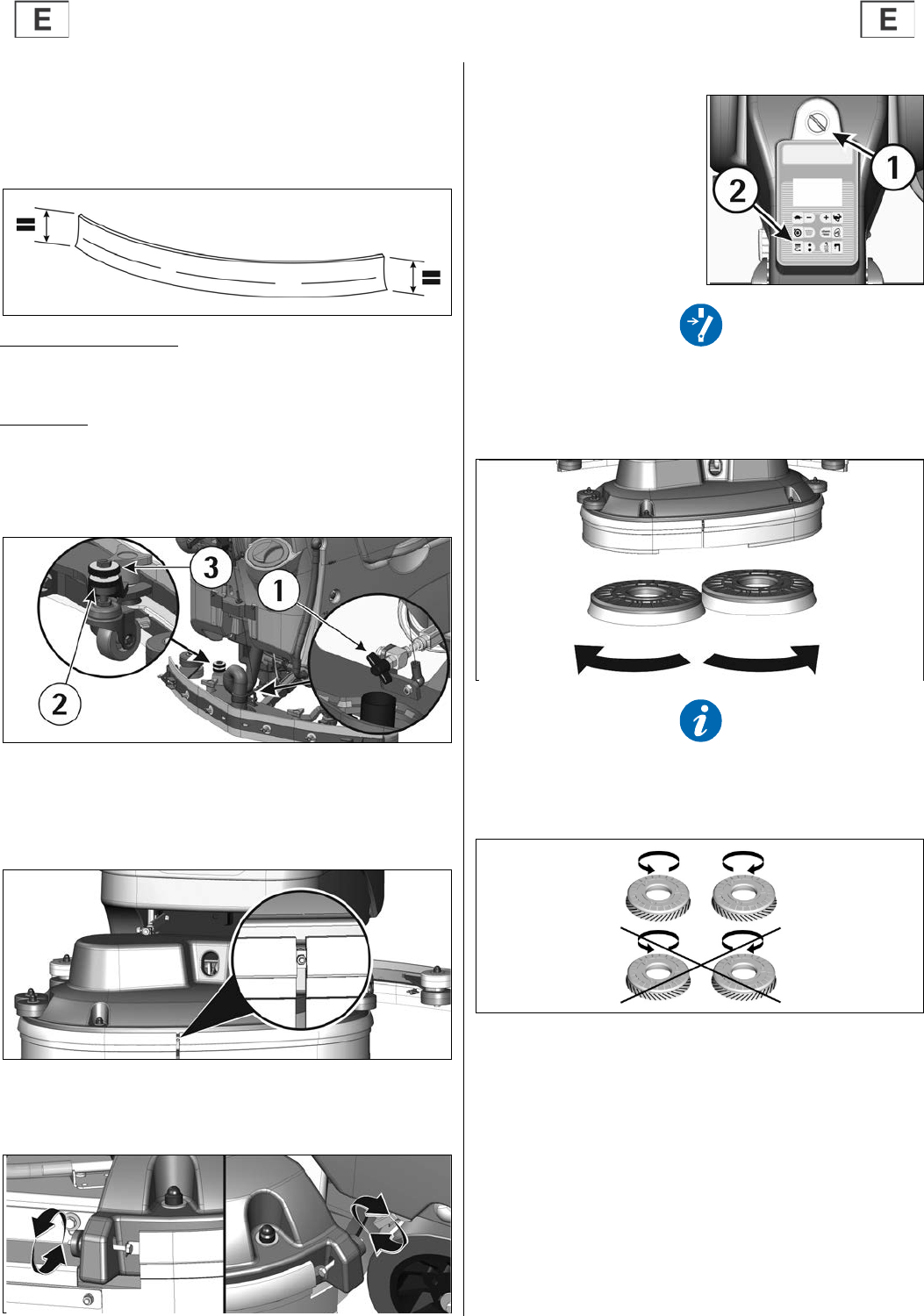

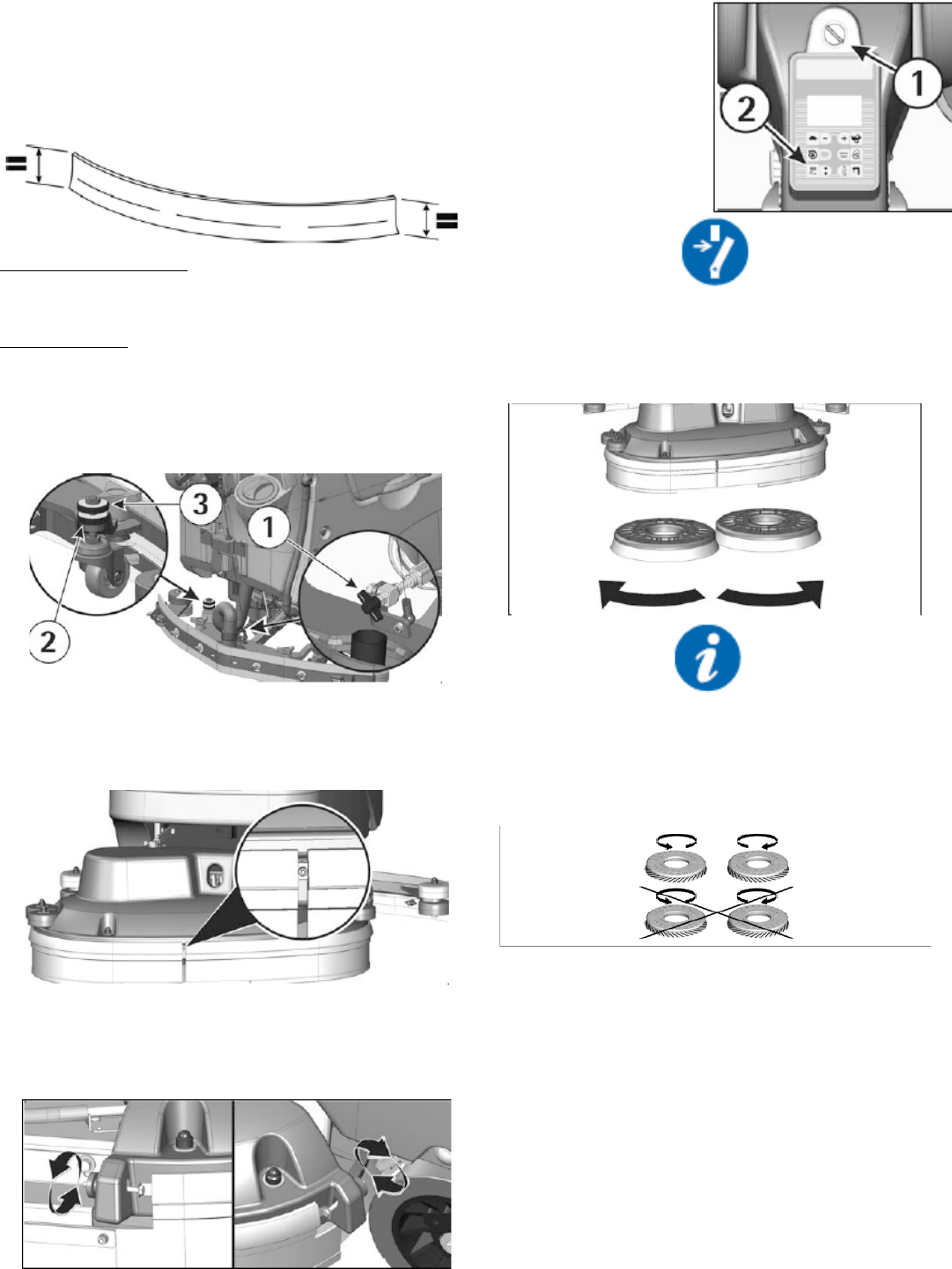

ADJUSTMENT OF THE SQUEEGEE

In order to have a perfect drying result through the squeegee, the

rear rubber must have the lower bending uniformly adjusted in all

its length. For the adjustment, it is necessary to put the unit in work-

ing condition and therefore the suction motor has to be switched

on and the brushes have to function together with the detergent

solution.

The bending is not uniform

Adjust the squeegee inclination rotating counterclockwise the wing

nut (1) to increase the bending in the central part, or clockwise to

increase the bending on the extremities.

Height adjustment

Once the squeegee inclination has been adjusted, it is necessary to

x this optimum condition making the wheels lightly touch the oor.

Release the wheels rotating counterclockwise the register (2), ro-

tate the register (3) to raise or to lower the wheels until the desired

bending is reached.

At the end block again the wheels through the register (2).

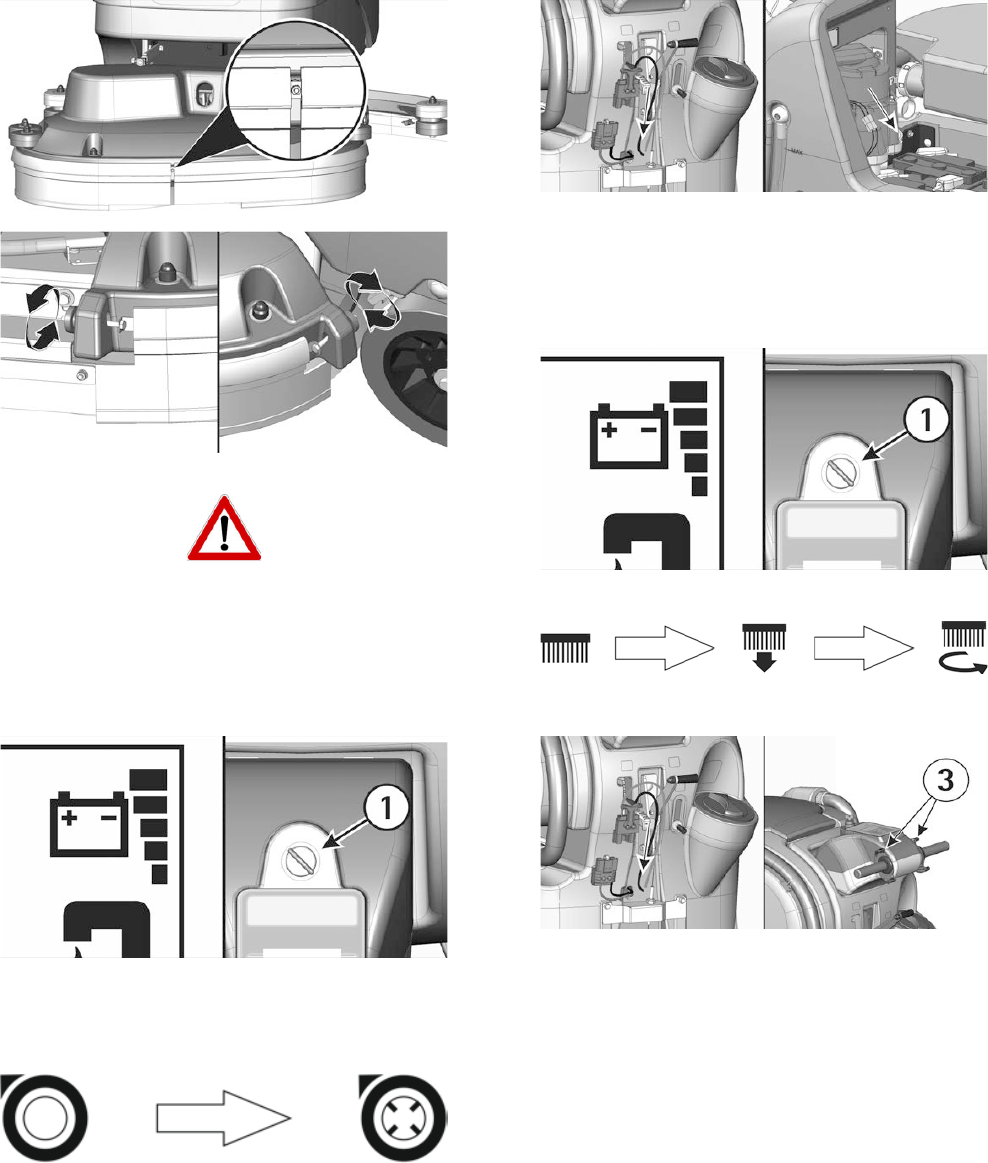

SPLASH GUARD ASSEMBLY

The two splash guards have to be assembled onto the brushes

base group. Insert the metal strips inside the slots on the rubber.

Place the round hole at the at extremity of the strip onto the screw

placed in the front of the cover. Secure the strips with the nut.

Screw down the knobs in the rear part of the cover in the free end

of the metal strips. The operation has to be carried out for each

splash guards. With the brushes assembled, the splash guard must

slightly touch the oor

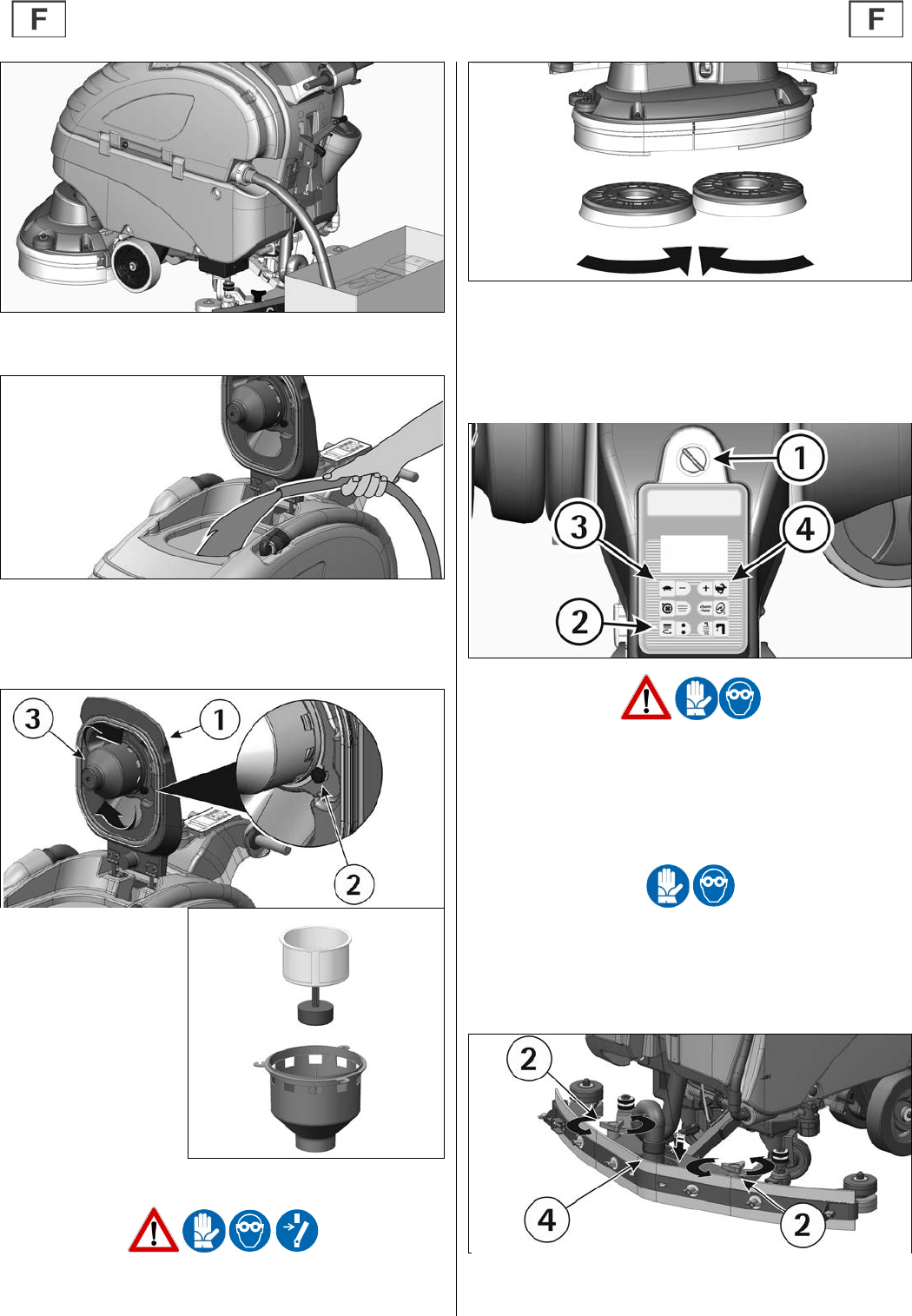

BRUSHES ASSEMBLY

To assemble the brushes, pro-

ceed as follows:

1. Switch on the machine turning

the key (1) clockwise.

2. Press the push button (2) of

up/down of the brushes base to

lift the brushes.

3. Switch the machine OFF by

turning the key (1) counterclock-

wise.

With the brushes base group in lifted position, insert the brushes

into their plate seat underneath the brushes base turning them until

the three metal buttons are properly seated in their slots; quickly

rotate the brushes to push the button towards the coupling spring

until they get locked. The gure shows the rotating direction for

brushes coupling.

For a longer life of the brushes we suggest to invert daily their posi-

tion. Whenever brushes were deformed we suggest to reassemble

them in the same position, avoiding that the different inclination of

the bristles causes excessive motor overload or troublesome vibra-

tions.

Use only brushes supplied with the machine or the ones indicated

in the paragraph “RECOMMENDED BRUSHES”. The use of other

brushes can compromise security.

STANDBY MODE

After a certain period of inactivity of the machine, it goes in stand-

by mode and the display turns off. To start again press any button

on the instrument board, the display will turn on again and after few

seconds the machine returns to normal operations.

FLOOR CLEANING

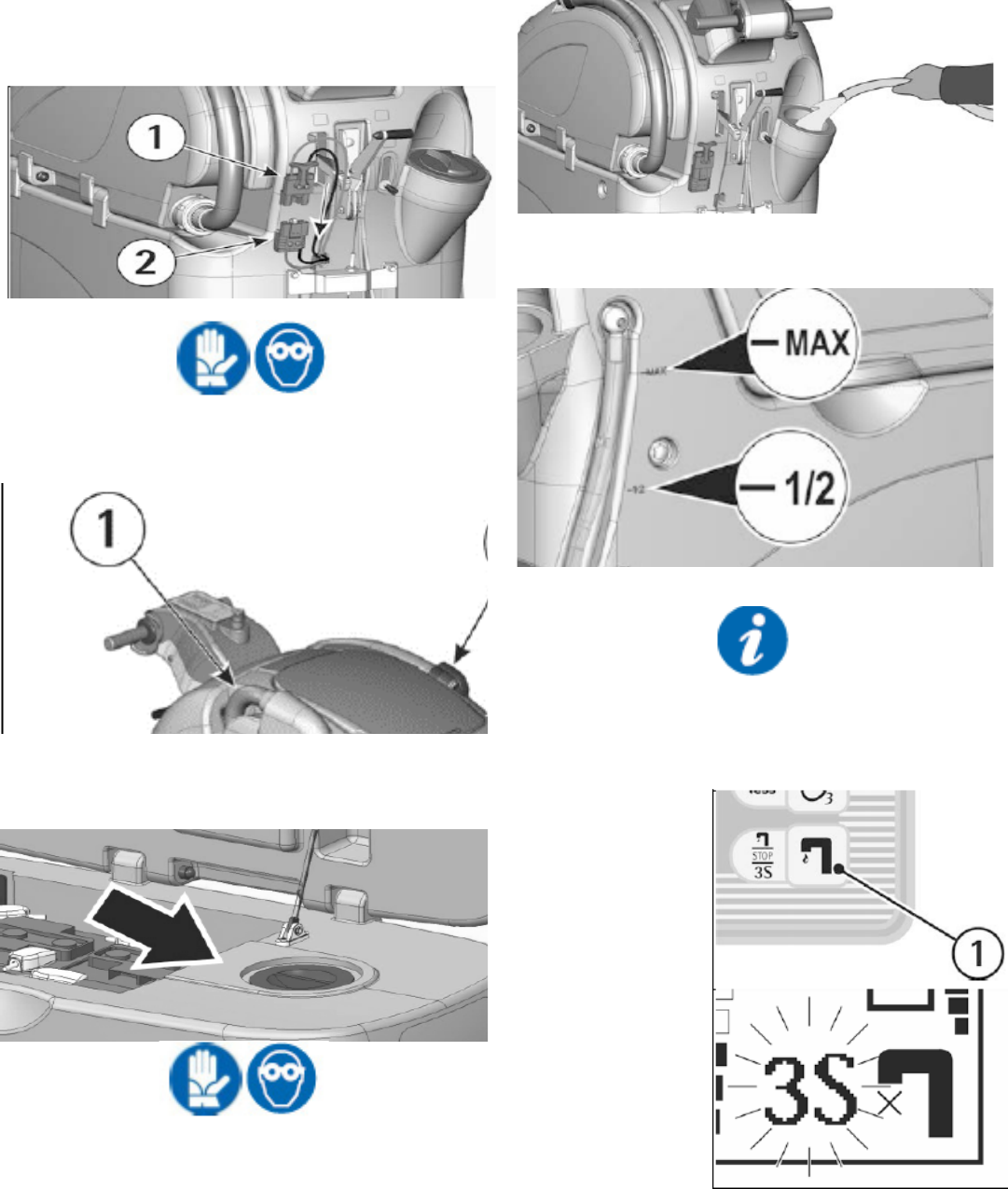

CONNECTION OF THE BATTERIES TO THE MACHINE

Plug in the batteries connector (1) to the machine connector (2),

placed in the rear part of the machine.

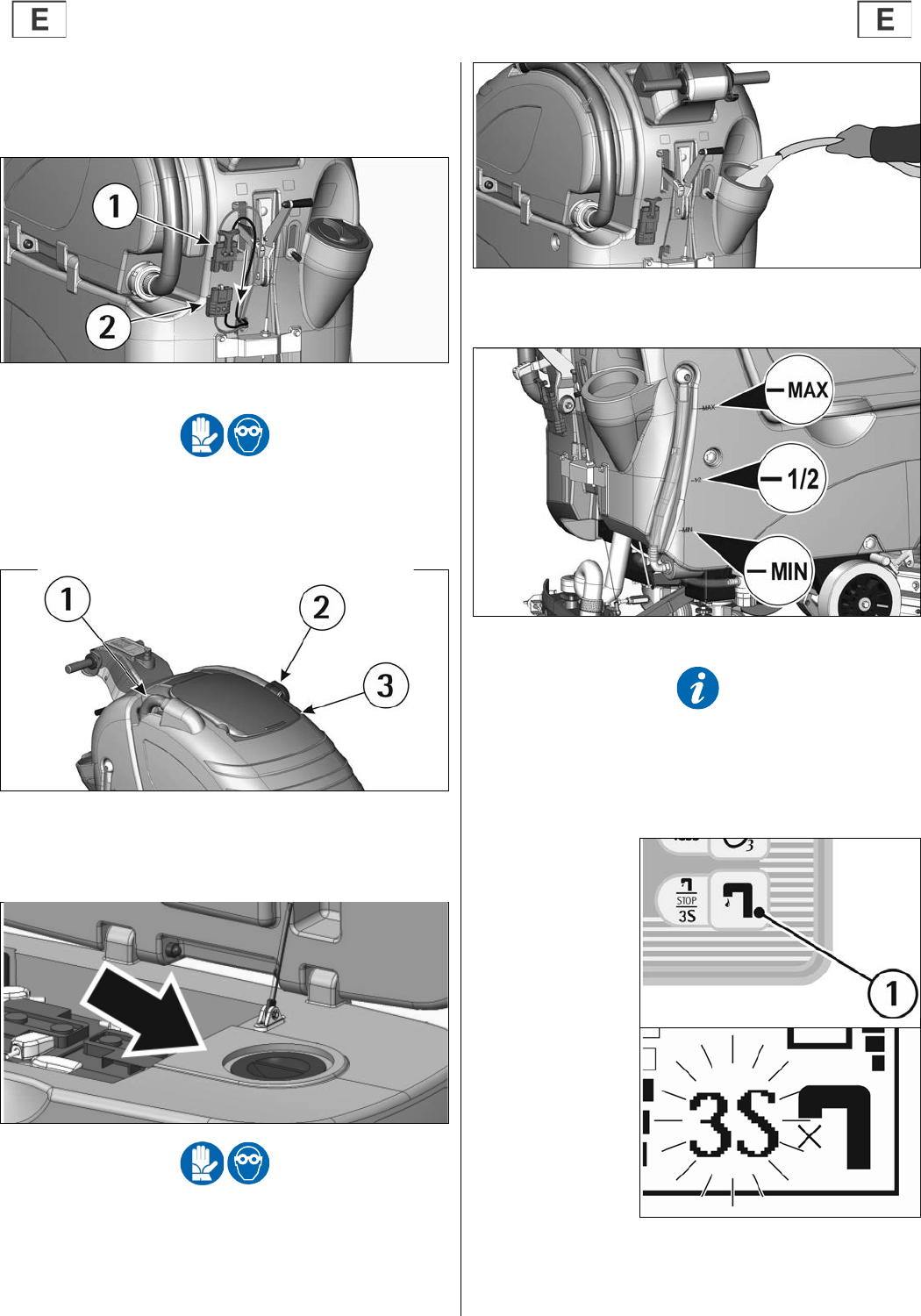

RECOVERY TANK

Verify that the squeegee hose coupling (1) is correctly inserted

into its seat and that the drain hose plug (2) is closed. The recov-

ery tank is provided with a cover (3) that seals itself thanks to the

vacuum created by the suction motor during its use.

DETERGENT SOLUTION TANK

The solution tank is provided with an inspection opening. This per-

mits to cleaning of the exit point of the detergent solution. Be sure

that the cap is tightened after cleaning.

The capacity of the detergent solution tank is indicated in the tech-

nical data.

Open the screw plug placed in the rear right part of the machine

and ll the detergent solution tank with clean water at a maxi-

mum temperature of 122°F (50°C). Add the liquid detergent in the

percentage and conditions recommended by the manufacturer. To

avoid excessive foam, which could cause problems to the vacuum

motor, use the minimum percentage of detergent recommended.

On the side of the machine there is a level hose that permits the

operator to easily see the solution level inside the tank both during

the lling of the tank and during operations.

Screw down the plug of the solution tank.

Always use low foam detergent. To avoid foaming , before starting

working operation, add a small amount of anti-foam product into the

recovery tank.

Never use pure acid.

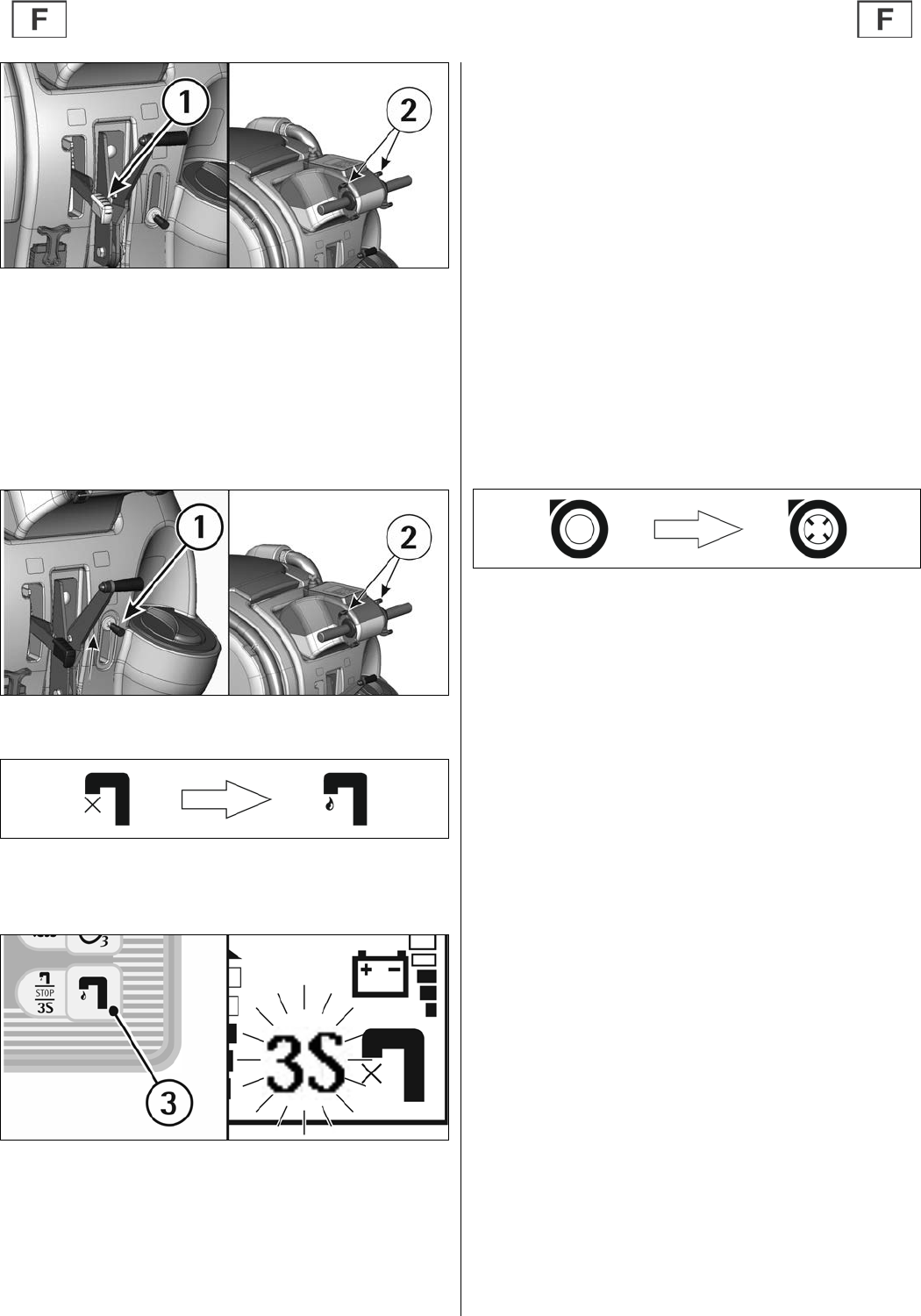

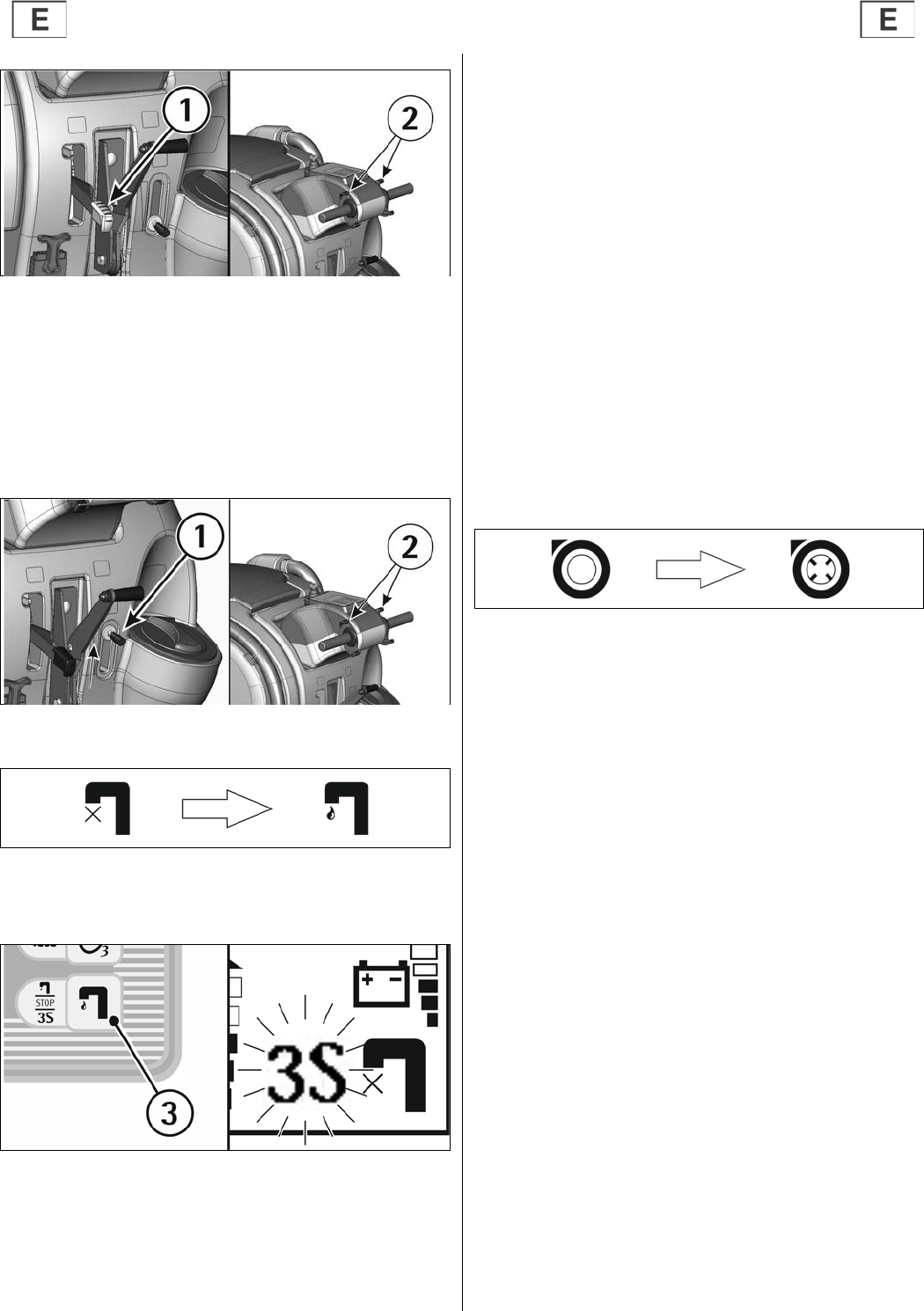

3S SYSTEM “SOLUTION SAVING SYSTEM” (OPTIONAL)

The system is composed

of a separate line parallel

to the main solution line. It

can be enabled or disabled

directly from the instrument

panel by holding for about

3 seconds the push button

(1). When the system is

on, the 3S symbol appears

on the display as shown in

the picture.

Once activated you can proceed with the cleaning.

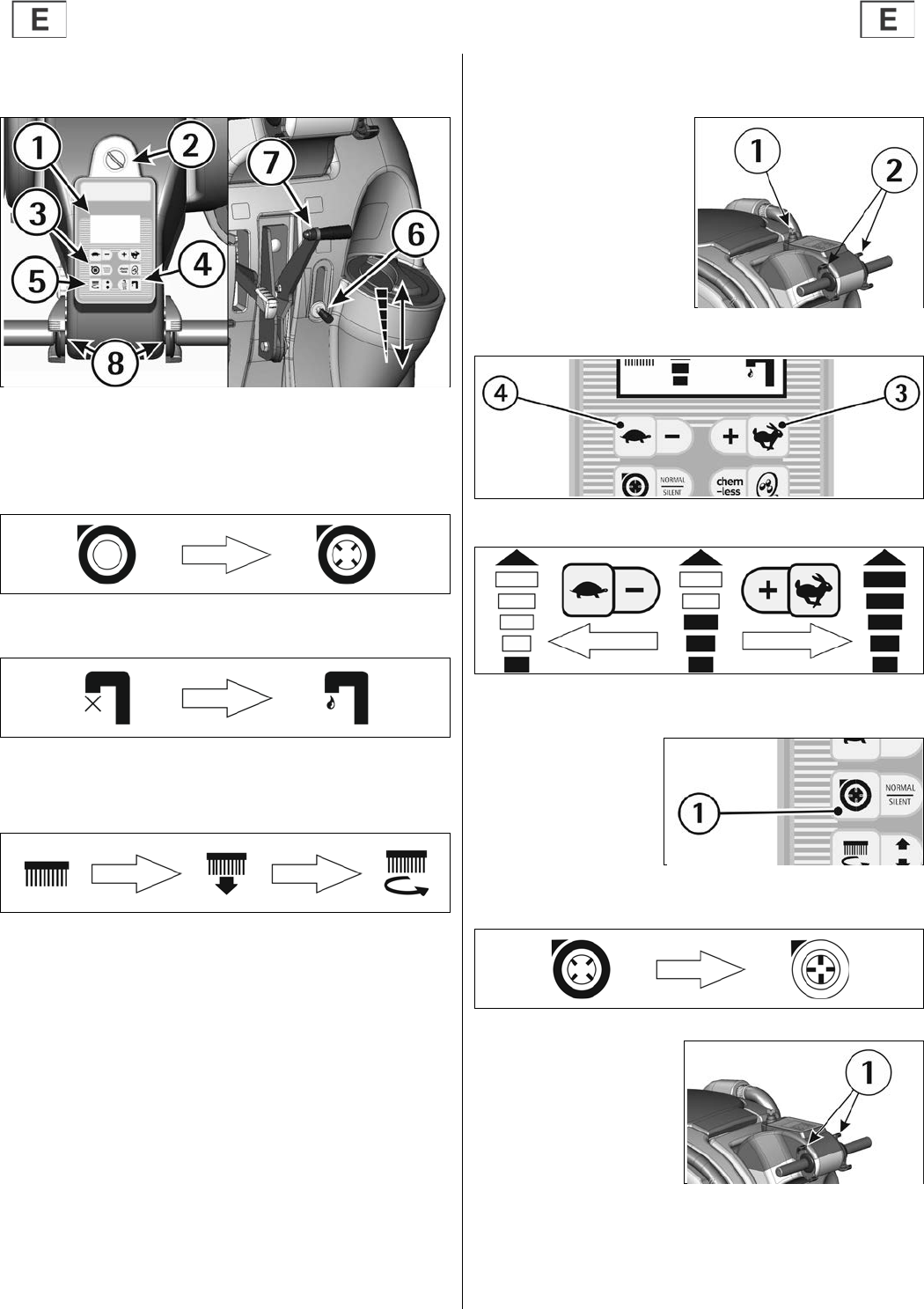

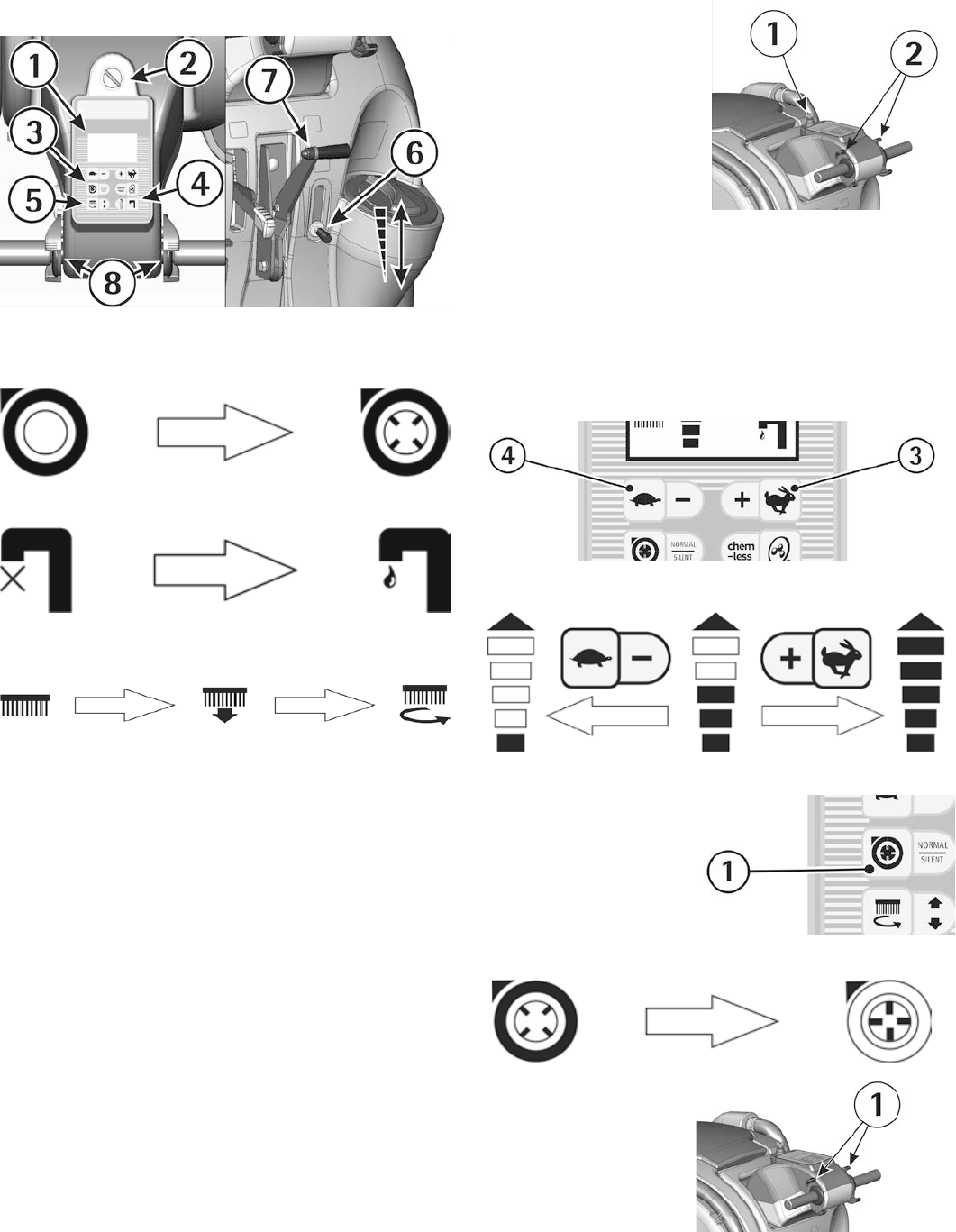

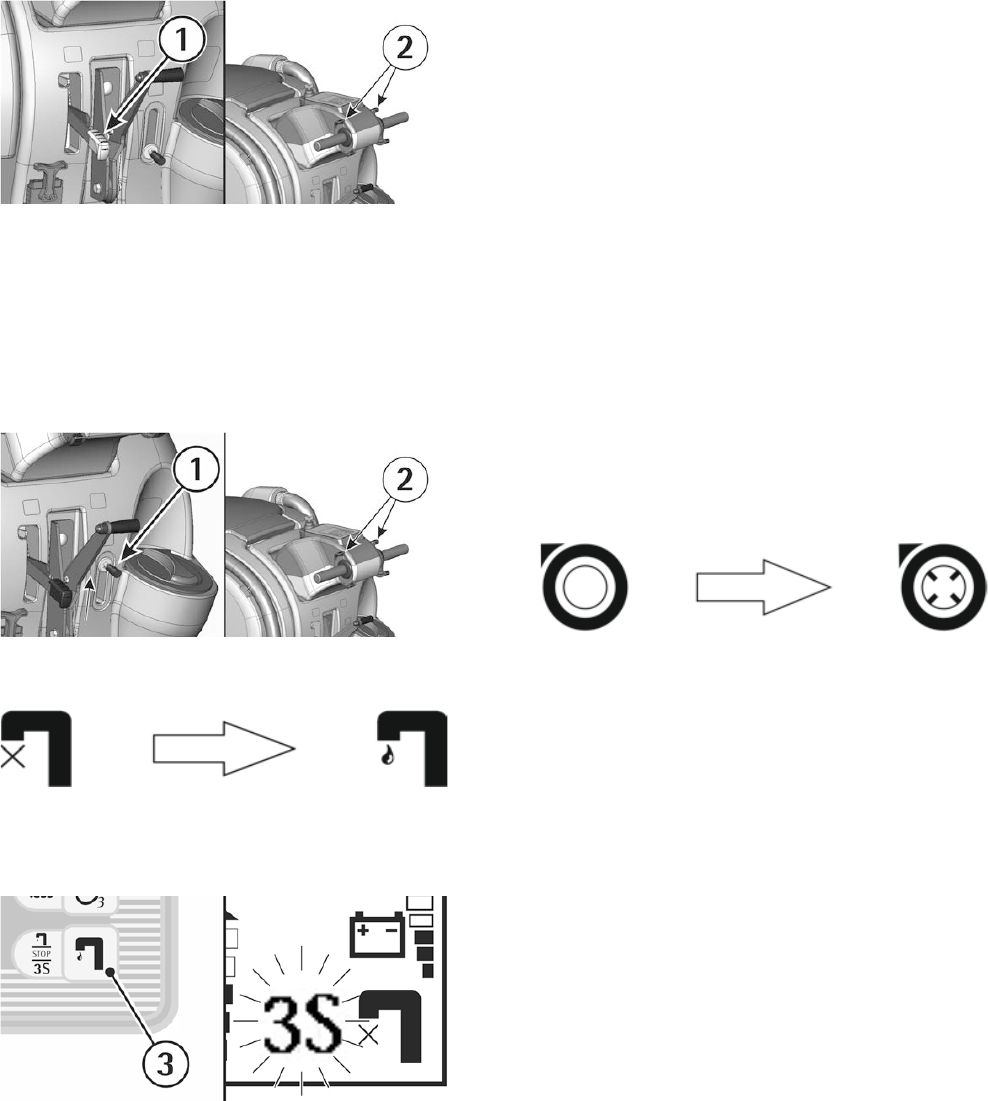

STARTING THE MACHINE

Every control is observed on the display (1).

1. Turn the key (2) clockwise.

2. Check the battery type and the charge level on the display (1).

3. Press the suction motor push button (3); the suction motor sym-

bol changes from off to on and the motor starts suck up.

4. Press the solenoid valve push button (4); the solenoid valve

symbol changes from closed to open.

5. Lower the brushes base onto the oor by pressing the push

button (5); on the display shows rst the down symbol and then the

one of the brushes motor activation.

6. Use the solution valve lever (6) open and adjust the detergent

solution ow.

7. Models equipped with the 3S system (optional), it is necessary

to press the suitable push button to activate the detergent solu-

tion supply by choosing between the traditional adjustment system

through the solution valve or the system of xed optimum supply

(see under “3S SYSTEM SOLUTION SAVING SYSTEM”).

8. Using the squeegee lifting lever (7) lower the squeegee.

9. Pushing on the levers drive control (8) the machine starts to

move, the brushes start to rotate and the water begins to ow

automatically.

Releasing the drive control levers will stop the ow.

10. During the rst metres check that the squeegee adjustment

guarantees a perfect drying action and that the detergent solution

ow is appropriate. It has to be sufcient to wet the oor uniformly

without causing excess ow of detergent from the splash guards.

Always consider that the correct quantity of solution detergent

depends on the type of oor, dirtiness and machine speed. Always

use the lowest setting possible to get the desired results.

MOVEMENT AND SPEED AD-

JUSTMENT

The traction of the machine is

provided through an electronically

controlled motor.

To move the machine, turn the

key (1) and then rotate the levers

drive control (2) placed on the

handle bar, in forward for the

forward drive, in reverse for the

backward drive. The control acts

in a progressive way, therefore it

is possible to graduate the speed

depending on each requirement

rotating the levers to whatever it

is necessary.

Furthermore it is possible to

adjust the maximum speed by

pushing the push button (3) to

increase it and on the button (4)

to decrease it.

WORKING BRAKE

To stop the machine during

normal working situation, it

is sufcient to release the

levers drive control (1), as the

machine is equipped with an

electronic braking system. The

brushes and the detergent

solution stop automatically.

Every change will be observed through the symbols on the display.

During reverse motion the speed is reduced.

When the silent mode is on, the symbol on the display changes.

SUCTION MOTOR SILENT

MODE

It is possible to start the silent

mode of the suction motor by

pressing and holding for a few

seconds the switch-on button

(1) of the suction motor.

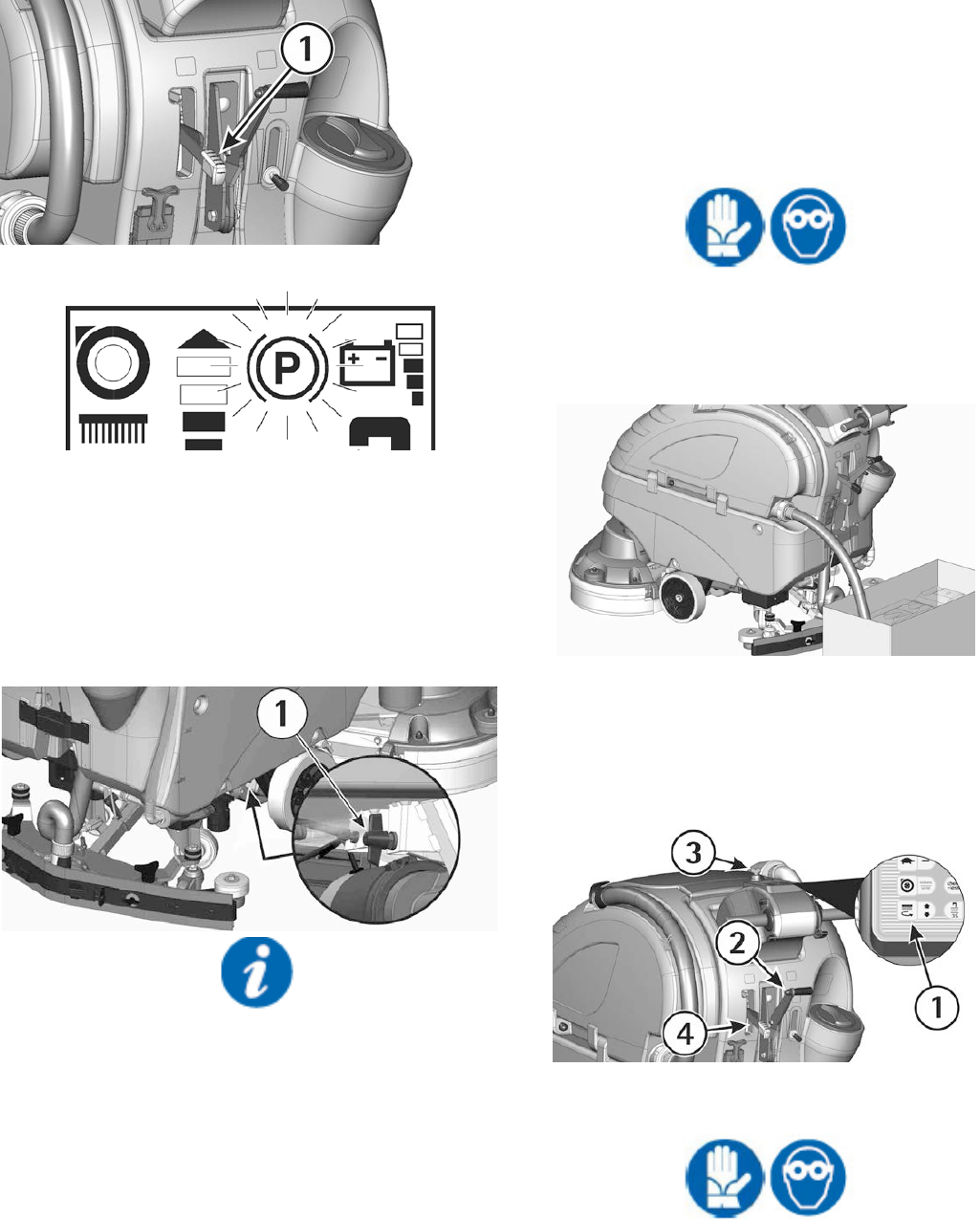

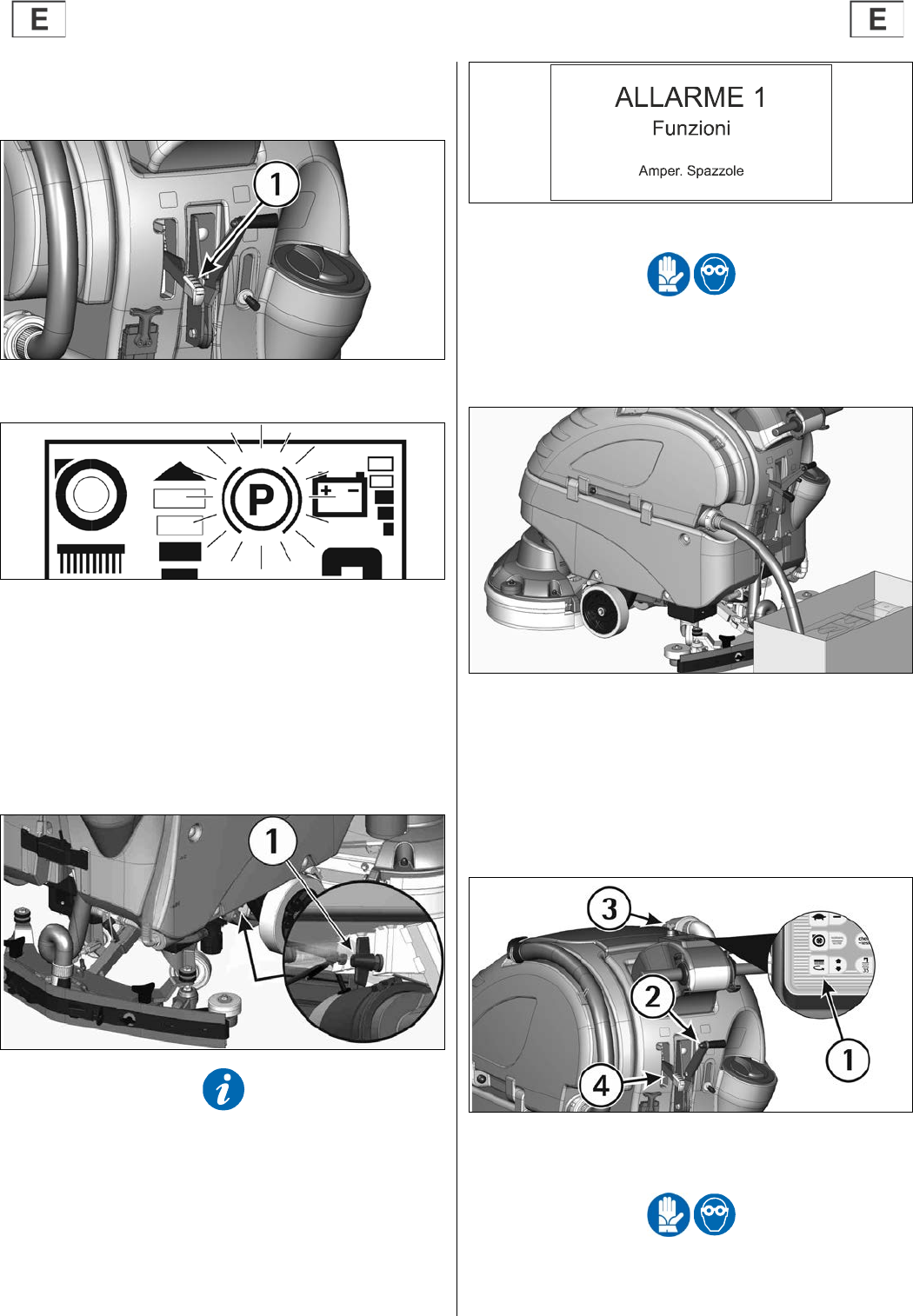

EMERGENCY BRAKE

In case of an emergency, an immediate stop can be obtained acting

upon the lever of the emergency and parking brake (1) by lowering

it.

On the display will be shown the emergency brake activation to-

gether with its symbol.

This immediately stops the machine and all of the functions. The

emergency brake functions also as a parking brake. To start work

again, release the lever by pressing the parking button on the lever

itself and activate the levers drive control.

ADJUSTMENT OF THE BRUSH PRESSURE

Through the register (1) it is possible to adjust the brush pressure

on the surface.

By turning the knob clockwise the pressure increases, rotating it

counterclockwise, the pressure decreases.

This adjustment allows a more efcient cleaning action on very dif-

cult and dirty surfaces.

In order not to overload the brush motor, it is necessary to reduce

the brush pressure going from smooth oors to rough ones (ex.

concrete).

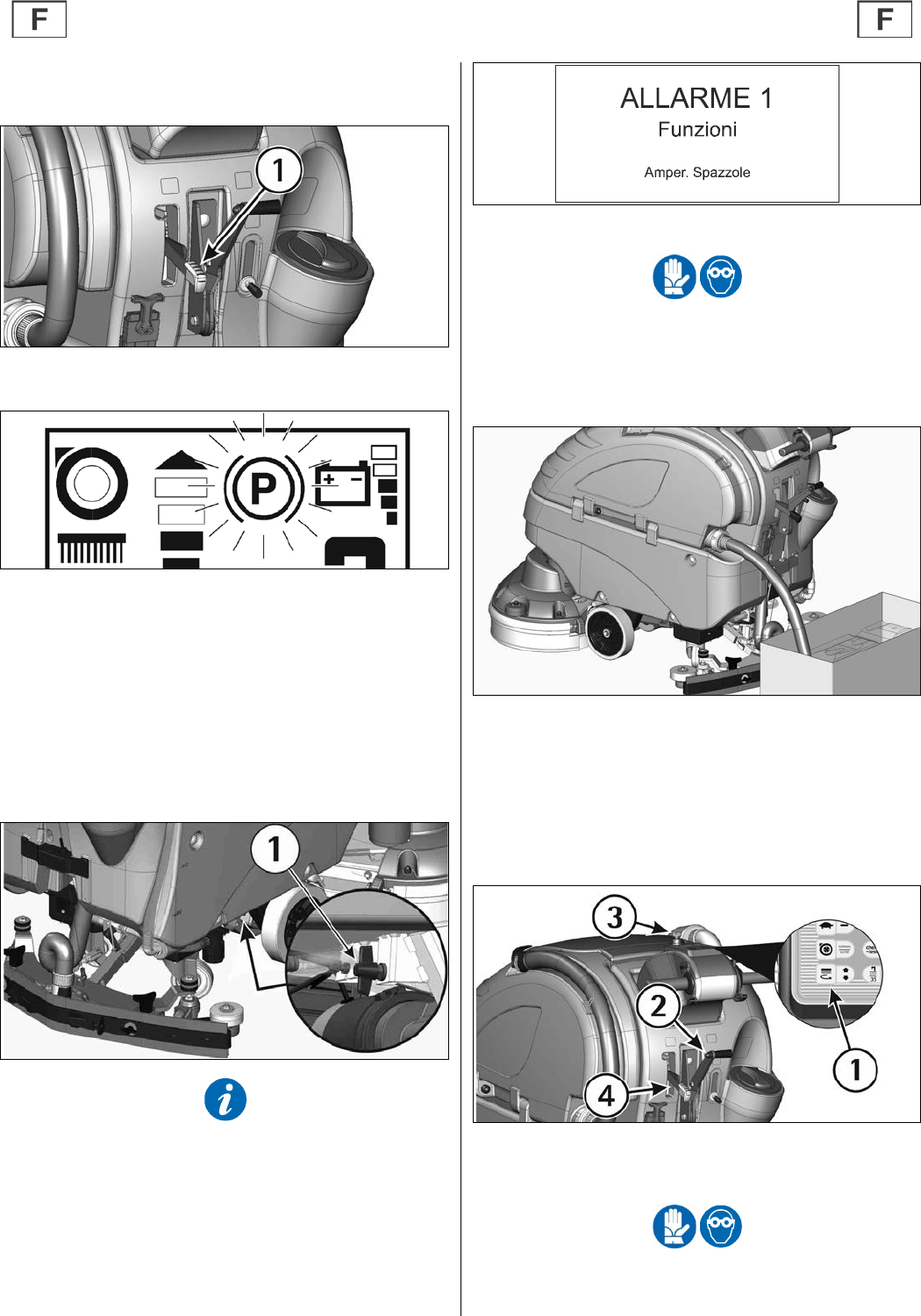

BRUSH MOTOR OVERLOAD PROTECTION DEVICE

The machine is equipped with a protection device for the brush

motors. This device interrupts the motor functioning in order to pro-

tect it and indicates the overload on the display with the message

"ALARM 1".

When this happens, reduce the brush pressure (see under "AD-

JUSTMENT OF THE BRUSH PRESSURE").

If the problem persists, contact the authorized technical assistance.

OVERFLOW DEVICE

In order to avoid serious damages to the suction motor, the ma-

chine is equipped with a oat that intervenes when the recovery

tank is full. When this happens, it is necessary to empty the recov-

ery tank. Hold the drain hose of the machine. Take off the plug and

empty the recovery tank into appropriate containers, according to

the standard norms.

STOP THE MACHINE AFTER CLEANING OPERATION

After cleaning operation proceed as follows:

1. Press up/down button (1) to raise the brushes.

2. Lift the squeegee by lifting the lever (2).

3. Bring the machine to an appropriate place for tank draining.

4. Turn the key (3) counterclockwise.

5. Apply the parking brake (4).

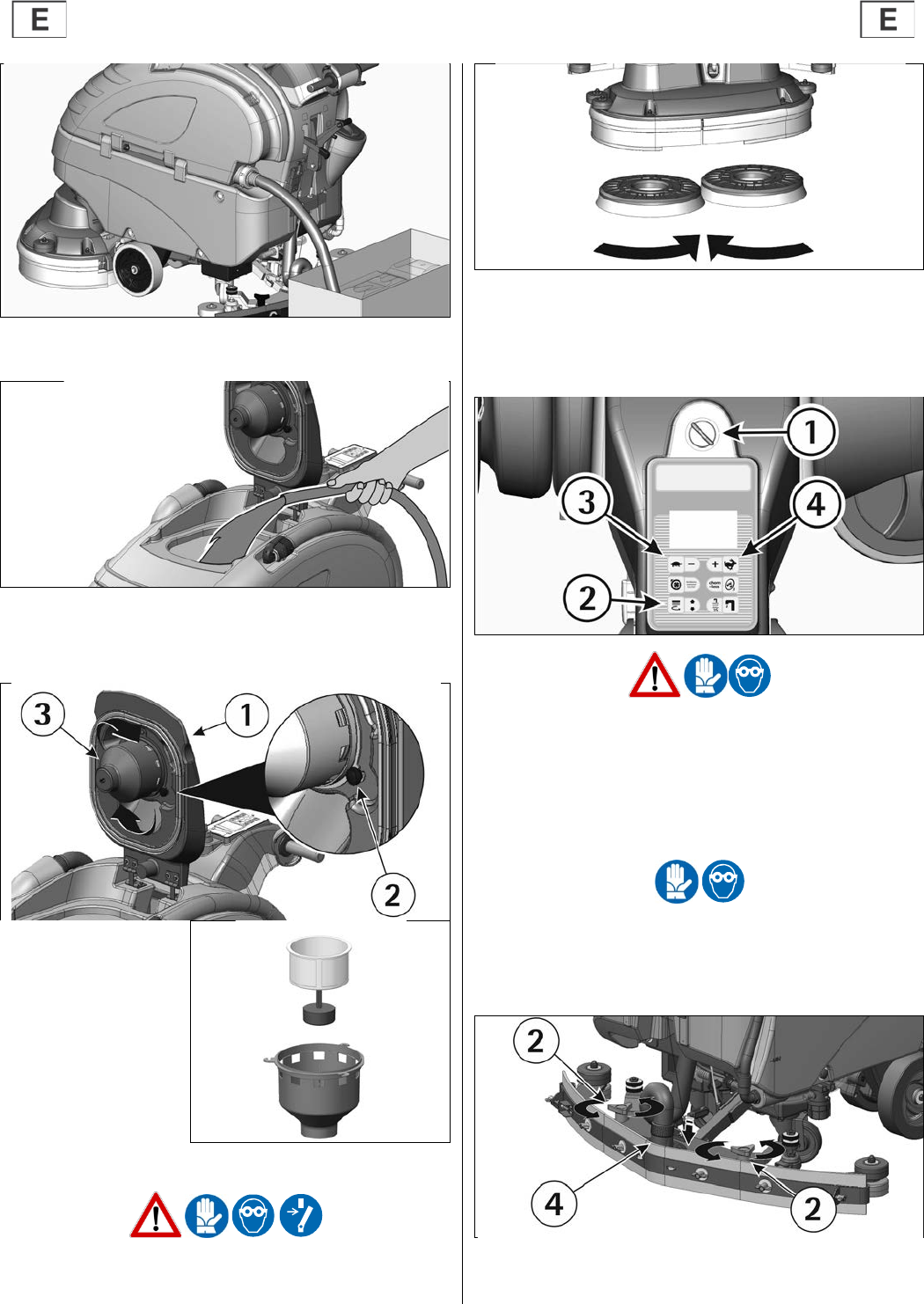

DAILY MAINTENANCE

RECOVERY TANK CLEANING

1. Hold the drain hose placed in the left part of the machine.

Take off the plug of the drain hose by pulling up on the lever and

empty the recovery tank into appropriate containers.

ALARM 1

2. Open the cover of the recovery tank.

3. Rinse the tank with a water jet.

SUCTION FILTER CLEANING

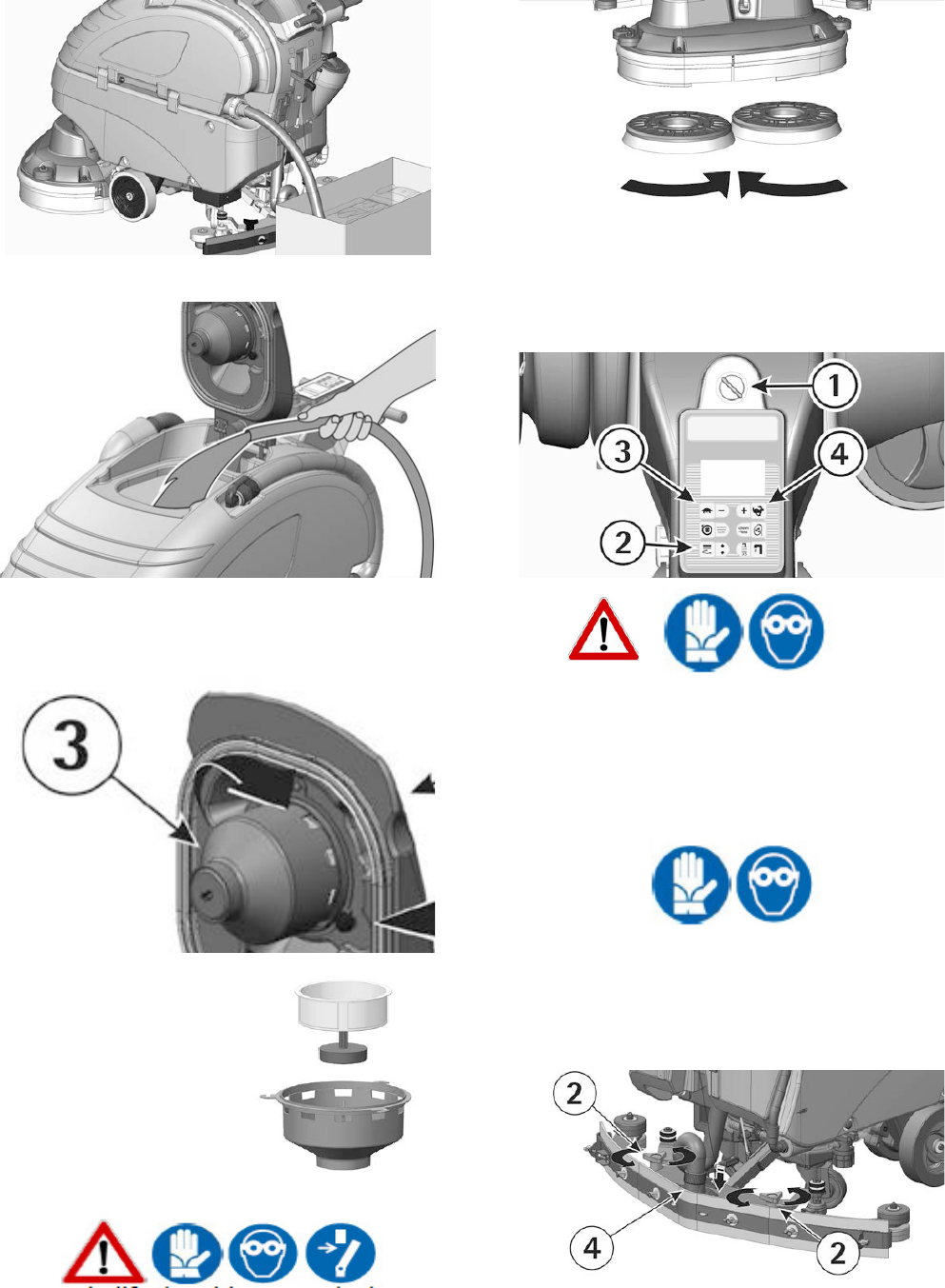

1. Open the cover (1) and unscrew the knob (2) to release the lter

protection (3).

2. Rotate the lter protection clockwise to release it.

AUTOMATIC DISASSEMBLY OF THE BRUSHES

1. Turn the key (1) clockwise to switch on the machine.

2. Press the push button (2) of up/down brushes base to lift the

brushes.

3. Press and hold the push buttons (3) and (4) together and then

press and hold for 5 seconds the push button (2).

Move the machine before picking up the brushes in order to avoid

injuries.

BRUSH CLEANING

Disassemble the brushes and clean them with a water jet (check

under paragraph of “BRUSHES DISASSEMBLY”).

SQUEEGEE CLEANING

Keeping the squeegee clean guarantees always the best drying

result.

For squeegee cleaning it is necessary to:

1. Take off the squeegee hose (4) from the coupling.

2. Disassemble the squeegee from its support (1) by loosening the

knobs (2) counterclockwise and sliding the threaded parts in the

appropriate slots up to their release.

3. Clean the internal part of the squeegee inlet to eliminate dirt

residue.

4. Clean the squeegee rubbers.

3. Take off the lter and the lter

protection.

4. Clean all parts with a water jet

especially the inside surfaces and

the lter bottom.

5. Carry out cleaning operations

carefully.

6. Reassemble all parts.

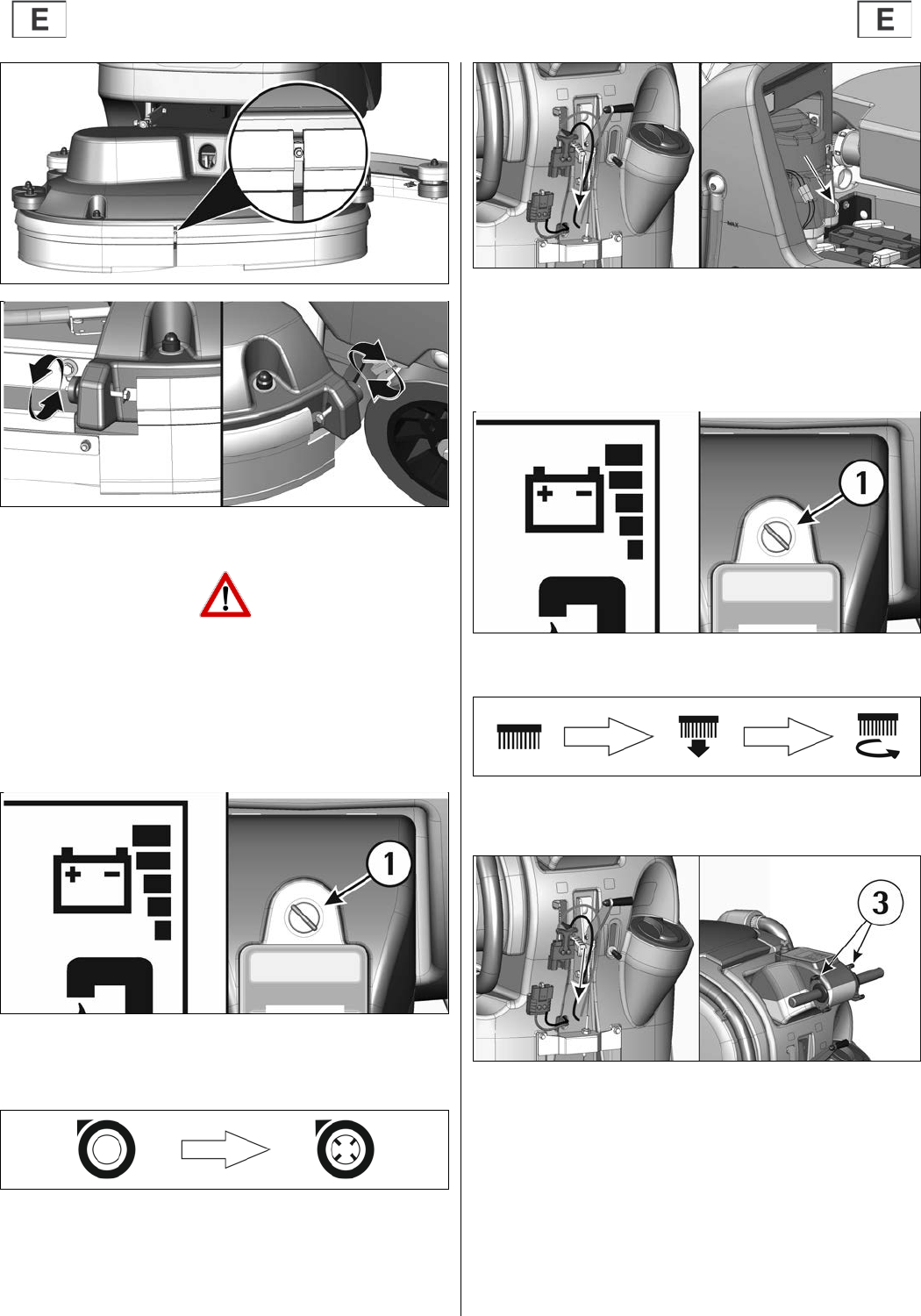

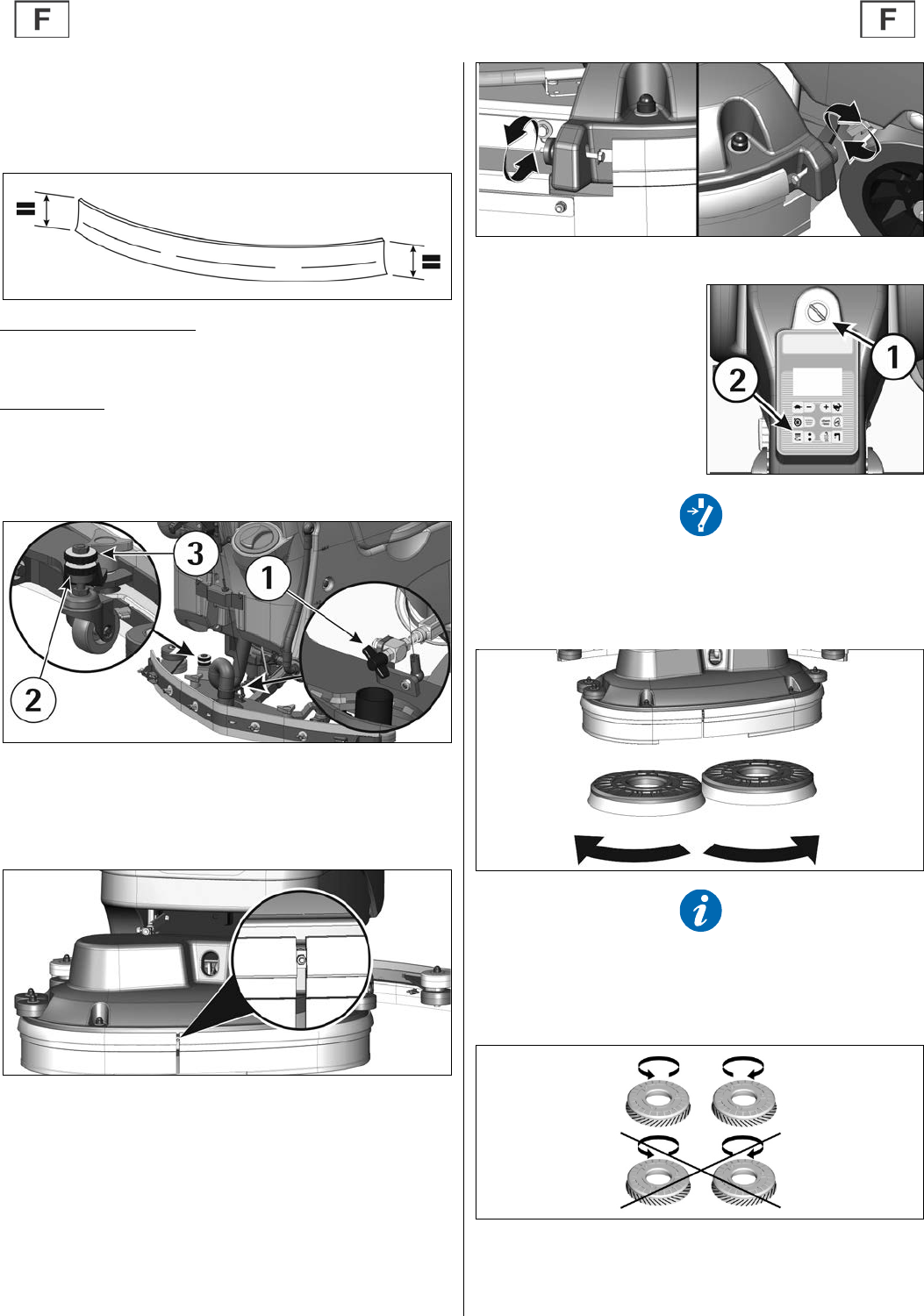

MANUAL DISASSEMBLY OF THE BRUSHES

With the brushes base in lifted position, turn the brush in the rotat-

ing direction as indicated in the gure, until it is released from the

brush holder plate seat. The gure shows the rotating sense for the

release.

5. Reassemble all parts, paying attention to put the washers (3) into

position, there are two for each knob, they are assembled one un-

der and the other on top of the two slots on the squeegee support.

WEEKLY MAINTENANCE

REAR SQUEEGEE RUBBER CHECK

Check the squeegee rubber wear and eventually turn or replace it.

For the replacement it is necessary to:

1. Lift the squeegee (see under paragraph “STOP OF THE MA-

CHINE AFTER CLEANING OPERATION”).

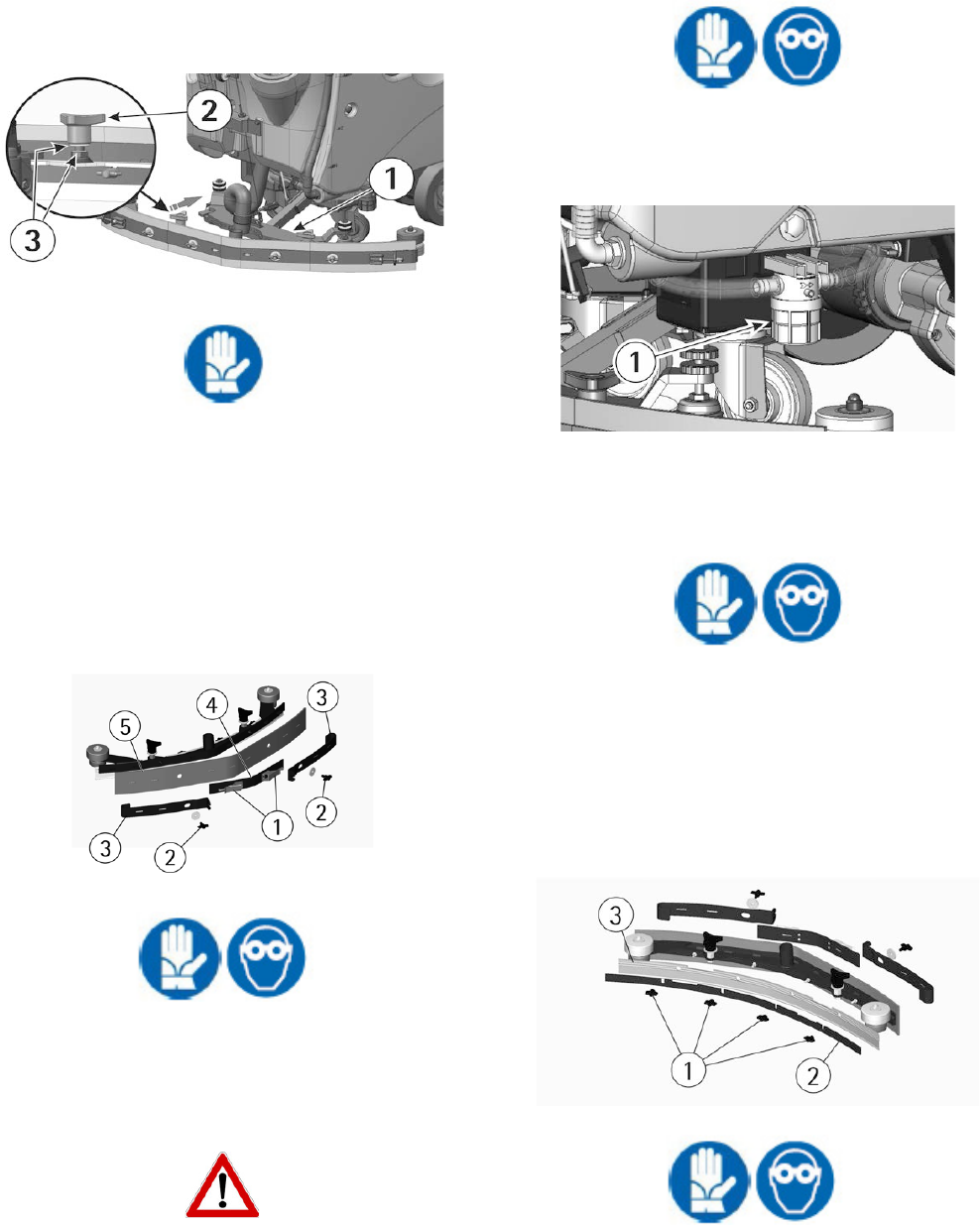

2. Release the latches (1).

3. Unscrew the wing nuts (2) to take off the hooks of the outer rub-

ber holder blades (3) and then take off the central rubber holder

blade (4).

4. Take off the rubber (5), turn it to a new side or replace it.

To reassemble the squeegee repeat reverse the operations above

mentioned.

SQUEEGEE HOSE CLEANING

Weekly or in case of poor suction, it is necessary to check that the

squeegee hose is not clogged. To clean it, proceed as follows:

1. Take off the hose from the squeegee coupling.

2. Wash the inside of the hose with a water jet.

To reassemble the hose repeat reverse the operations above-

mentioned.

Do not wash the hose that goes from the suction motor to the re-

covery tank in this manner.

CLEANING OF THE SOLUTION TANK

1. Bring the machine to an appropriate place for the detergent solu-

tion draining.

2. Unscrew the solution tank cap.

3. Unscrew the cap of the solution lter (1) so that the detergent

solution ows out into appropriate containers.

4. Rinse the tank with a water jet

5. Reassemble all parts.

MONTHLY MAINTENANCE

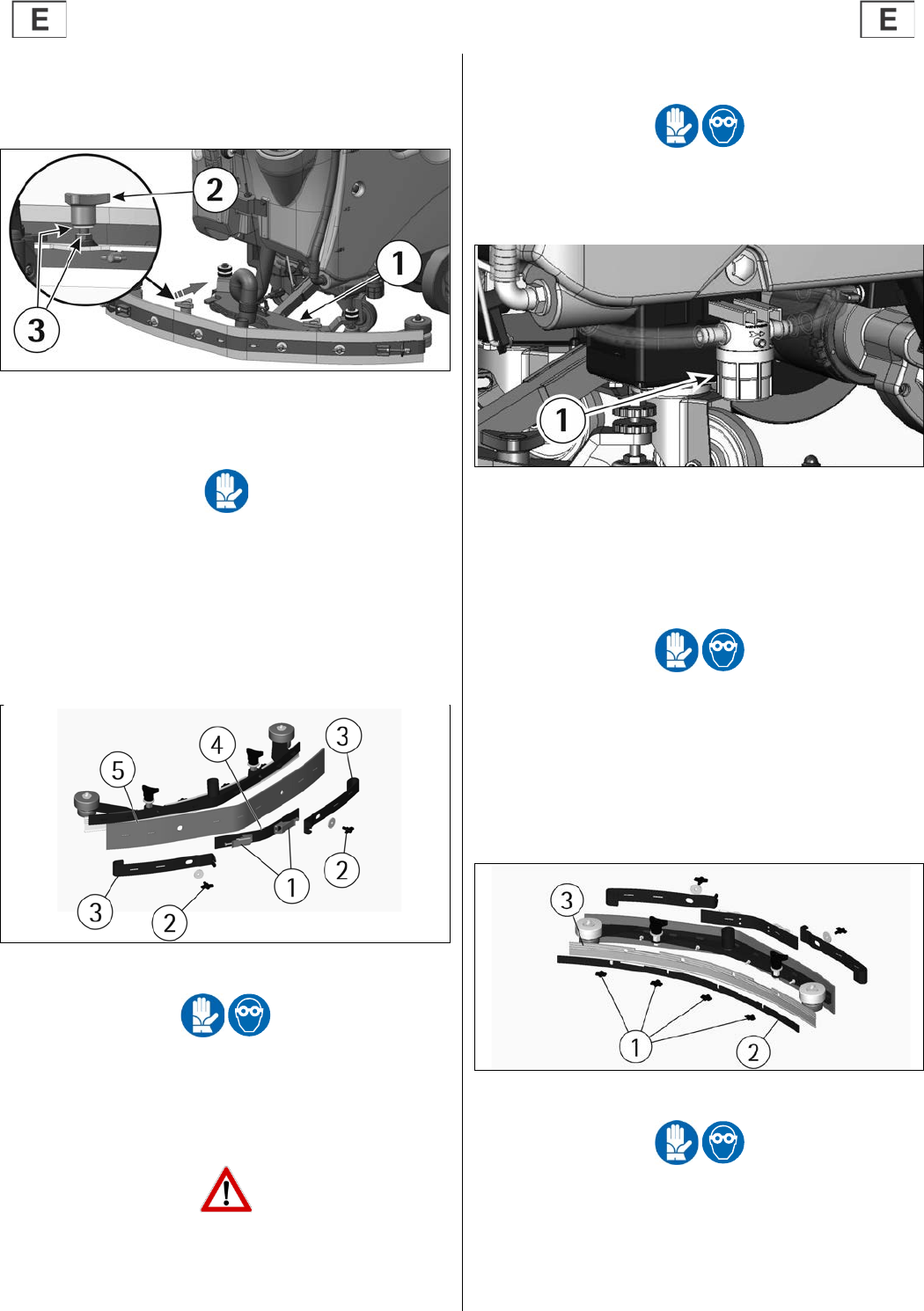

CHECK AND REPLACEMENT FRONT SQUEEGEE RUBBER

Check the wear of the squeegee rubber and eventually replace it.

For the replacement it is necessary to:

1. Take off the squeegee (see under paragraph “SQUEEGEE

CLEANING”).

2. Disassemble the rear part of the squeegee (see under paragraph

“REAR SQUEEGEE RUBBER CHECK”).

3. Unscrew the wing nuts (1) and take off the front rubber holder

blade (2).

4. Replace the front rubber (3).

To reassemble the squeegee repeat reverse the operations above

mentioned.

SPLASH GUARD REPLACEMENT

1. Unscrew the knobs in the rear part of the brushes base group

from the extremity of the metal strips. The operation has to be car-

ried out on both splash guards.

2. Unscrew the nut on the front part of the brushes base group and

take off the metal strips.

3. Replace the splash guard rubbers and follow the assembling

instructions under “SPLASH GUARD ASSEMBLY” paragraph.

With the brush assembled, the splash guard must slightly touch the

oor.

TROUBLESHOOTING GUIDE

The checking of all the other foreseen machine operations is left to

the authorized technical assistance.

Never leave the batteries completely discharged for a long time.

In case of alarm visualizations contact the technical assistance.

THE SUCTION MOTOR DOES NOT WORK

1. Verify that the key switch (1) is in the correct position.

2. Check the charge level of the batteries on the display.

3. Check that the battery connector is correctly plugged in.

4. Check on the display that the starting signal of the suction motor

is on.

5. Check that the red connector of the suction motor is correctly

plugged in.

If the problem persists, please contact the authorized technical as-

sistance.

THE BRUSH MOTOR DOES NOT WORK

1. Verify that the key switch (1) is in the correct position. Switch the

machine off and on again.

2. Check the charge level of the batteries on the display.

3. Check on the display that the activation signal of the brushes

motor is on.

4. Check that the battery connector is correctly plugged in.

5. Activate the levers drive control (3).

If the problem persists, please contact the authorized technical as-

sistance.

THE TRACTION MOTOR DOES NOT WORK

1. Switch the machine off and on again.

2. Release the parking brake (1) until the signal on the display goes

off.

3. Activate the levers drive control (2).

If the problem persists, please contact the authorized technical as-

sistance.

THE DETERGENT SOLUTION ON THE BRUSHES IS NOT SUF-

FICIENT

1. Check that the solution valve lever (1) is open.

2. Check the level of the liquid in the solution tank.

3. Check that solution lter is clean (see under paragraph “CLEAN-

ING OF THE SOLUTION FILTER”).

4. The machine is equipped with solenoid valve, which is activated

only when the levers drive control (1) are activated.

5. Check on the display that the signal of the open solenoid valve is

activated.

If the machine is equipped with the 3S system (see under “3S

SYSTEM SOLUTION SAVING SYSTEM”) (optional), check that

the system is activated by pressing and holding for 3 seconds the

solenoid valve button (3).

If the problem persists, please contact the authorized technical as-

sistance.

THE MACHINE DOES NOT CLEAN PROPERLY

1. The brushes do not have the correct bristles: contact the autho-

rized technical assistance.

2. The brushes bristles have gotten worn. Check the brushes wear

condition and eventually replace them (the brushes have to be

replaced when the bristles have reached a height of about 1/2”

(15 mm). To replace the brushes, see instructions at paragraph

“BRUSHES DISASSEMBLY” and “BRUSHES ASSEMBLY”.

3. The detergent solution is insufcient: adjust the solution valve.

4. Check that the liquid detergent is in the recommended percent-

age.

5. Increase the brushes pressure (see at paragraph "ADJUST-

MENT OF THE BRUSHES PRESSURE").

Contact the authorized technical assistance for advice.

THE SQUEEGEE DOES NOT DRY PERFECTLY

1. Check that the squeegee rubbers are clean.

2. Check the adjustment of the height and the inclination of the

squeegee (see section “ADJUSTMENT OF THE SQUEEGEE” in

“BEFORE USE”).

3. Check that the suction hose is correctly inserted in the proper

seat on the recovery tank and that it is not obstructed.

4. Clean the suction lter.

5. Replace or turn the rubbers if worn out.

6. Check on the display that the starting signal of the suction motor

is on.

EXCESSIVE FOAM PRODUCTION

Check that low foam detergent has been used. If necessary, add

small quantities of anti foam liquid into the recovery tank.

Please be aware that a bigger quantity of foam is produced when

the oor is not very dirty. In this case please dilute detergent solu-

tion.

Long Term Buyer Protection Limited Warranty

10 Years*

Plastic water tanks and Rotationally-molded bodies

2 Years*

Parts on all Tornado cleaning equipment

1 Year*

Labor on all Tornado cleaning equipment

1 Year*

Warranty on batteries, one year prorated

All battery warranties are handled directly by the battery manufacturer, on a one year prorated basis

Tornado Industries, LLC. (Tornado) warrants to the end/user customer that the Tornado product(s) will

be free from defects in material and workmanship for the duration(s) described below. This limited

warranty DOES NOT cover machines and/or components subject to normal wear and tear, damage

that occurs in shipping, failures resulting from modication, accident, unsuitable operating environ-

ment, misuse, abuse, neglect, or improper maintenance by you. For full details, contact your Autho-

rized Tornado Distributor, Service Center, or the Tornado Technical Service Department. Tornado

sales and service representatives are not authorized to waive or alter the terms of this warranty, or to

increase the obligations of Tornado under the warranty.

Terms subject to change without notice

1. Except all Windshears™ Blowers, Storm, TV 2, Side and Downdraft, Insulation Blowers, CV 30,

CV 38, CK14/1 PRO, CK 14/2 PRO, SWM 31/9, CK LW13/1, CV 38/48 Dual, PV6, PV10, and all

chargers are warranted for 1 (one) year for both parts and labor.

2. All non-wear item parts purchased after warranty expiration are warranted for 90 days.

3. Warranty starts from the date of sale to the consumer or, at Tornado’s discretion, 6 months after

the dealer purchased the unit from Tornado, whichever comes rst.

4. The EB 30 is warranted for a period of 90 days for both parts and labor.

5. The warranty on engines used on propane powered equipment is limited to motor manufacturer’s

warranty.

6. Ride-on Scrubbers are warranted for 24 months, parts, 6 months labor or 1,000 hours, whichever

occurs rst.

Note: Tornado, The Latest Dirt, Floorkeeper,

Carpetkeeper, Carpetrinser, Carpetrinser/Dryer,

Headmaster, Taskforce, PAC-VAC, T-Lite, Glazer,

Windshear, Max-Vac and Trot-Mop are trademarks

of Tornado Industries

Website: www.tornadovac.com

Phone 1-800-VACUUMS

Fax (630) 818-1301

Address 333 Charles Court Suite 109

West Chicago, IL 60185

1-800-VACUUMS 87 Years of Cleaning Innovation A Tacony Company

NOTES

Please provide additional information on

Tornado equiptment: (Check choices below)

__ Automatic Scrubbers __Sweepers

__Propane Floor Machines __Rotary Floor Machine

__High Speed Burnishers __Carpet Vacuums

__Carpet Extractors & Spotters __Wet/Dry Vacs

__ Steam Cleaners __Jumbo Vacs

__Ride-On Equiptment __Pressure Washers

See complete product info at www.tornadovac.com

Selling Dealer:(Required)__________________________

Warranty

Registration

Form

_____________________________________________________________________________

Company/Institution

_____________________________________ ____________________________________

Contact Name Title

_____________________________________ ____________________________________

Address City/State/Zip Code

_____________________________________ ____________________________________

Phone Fax

_____________________________________ ____________________________________

Date of Purchase Email

Please Print Clearly

See white metal plate or sticker on unit for this information.

MACHINE TYPE/MODEL NUMBER: MACHINE SERIAL NUMBER:

1. 1.

2. 2.

3. 3.

4. 4.

How did you rst lean about

Tornado cleaning and

maintenance equipment?

In square feet (meters)

Total Hard Floor Area

Total Carpeted Area

Square feet (square meters)

o Contacted by local dealer

o Previous experience with

Tornado products

o Reputation/

Recommendation

o Advertising

o Direct mail

o Internet

o Other

o 0-10,000 (0-930)

o 10-50,000 (930-4,650)

o 50-250,000 (4,650-23,250)

o Over 250,000 (over

23,260)

o 0-10,000 (0-930)

o 10-50,000 (930-4,650)

o 50-250,000 (4,650-23,250)

o Over 250,000 (over

23,260)

Damage or defect arising from abuse, neglect or other misuse is excluded from this warranty. Other items

may or may not apply based on your specic machine. If any defect occurs, the warranty is voided if

service is attempted by non-Authorized Tornado Service Centers.

X8449-TOR 1/2015

Facility Description (please circle all that apply)

1. School 9. Hospital 17. U.S. Govt.

2. Retail Store 10. Nursing Home 18. Other Govt.

3. Restaurant 11. Religious Institution 19. Auto Service

4. Ofce Building 12. Airport 20. Airport

5. Contract Cleaning 13. Warehouse 21. Non-Prot

6. Light Manufacturing 14. Apartment/Condo 22. Other (specify)

7. Heavy Manufacturing 15. Warehouse

8. College/University 16. Supermarket

Return to:

Tornado Industries

333 Charles Ct. Unit 109

West Chicago, IL 60185

Fax: (630)818-1301

DESCRIPCIÓN TÉCNICA U/M

Anchura de trabajo

685

Anchura de la boquilla de secado

860

Capacidad de trabajo, hasta

m2/h

2740

sqft/h

29494

Diámetro de los cepillos

355

Velocidad revoluciones de los cepillos

giri/min

(rpm)

160

Presión en los cepillos

lbs.

110

Motor de los cepillos

700

Motor de tracción

300

Motor de aspiración

570

Depresión aspirador

mbar

160

water lift

Tipo de avance automatico

Velocidad de avance

km/h

mph

2.5

Desnivel máximo % 10

Depósito de solución

gal

Depósito de recuperación

gal

22.5

Longitud máquina

1490

Altura máquina

1045

Anchura máquina (sin boquilla de secado)

760

Peso máquina (en vacío y sin baterías)

145

lbs.

320

Peso bruto máquina

(en conformidad con EN 60335-2-72 art. 5.z102)

363

lbs.

800

Capacidad baterías Ah 5 215

Peso baterías

135

lbs.

298

Espacio baterías

385x500x290

15x20x11

Nivel de presión acústica

(en conformidad con EN 60704-1) Lpa

dB (A) <70

Incertidumbre de medida Kpa dB (A) /

Nivel de la potencia sonora Lwa dB (A) <70

Incertidumbre de medida Kwa dB (A) /

Vibración al sistema mano-brazo

m/s2

<2.5

ft/ s2

<8.2

Incertidumbre de medida /

Clase

Grado de protección IP 23

Tensión de alimentación V 24

III

ÍNDICE

ADVERTENCIA 3

NORMAS GENERALES DE SEGURIDAD 4

Traslado 4

Almacenamiento y eliminación 4

Empleo correcto 4

Mantenimiento 4

LEYENDA PANEL MANDOS 5

LEYENDA MÁQUINA 5

LECTURA DEL DISPLAY 6

Visualización al encendido 6

Reglaje de las baterías 6

Release software 6

Cuentahoras 6

Visualización mandos 6

MANDOS DE NAVEGACIÓN 7

General setting 7

Selección lengua display 7

Display tune (contraste display) 7

Cambiar el reglaje de las baterías 7

Display brightness (luminosidad del display) 7

SIMBOLOGÍA MÁQUINA 8

SIMBOLOGÍA MANUAL 8

ACCESORIOS OPCIONALES 8

ANTES DEL EMPLEO 9

Movimiento máquina embalada 9

Desembalaje de la máquina 9

Acceso al hueco de las baterías 9

Instalación de las baterías 9

Cargador de las baterías 9

Cargador de las baterías incorporado (opcional) 9

Indicador de nivel de carga de las baterías 10

Recarga de las baterías 10

Recarga de las baterías con cargador incorporado (opcional) 10

Eliminación de las baterías 10

Montaje de la boquilla de secado 10

Reglaje de la boquilla de secado 11

Montaje del faldón antisalpicaduras 11

Montaje de los cepillos 11

Modalidad Standby 11

LIMPIEZA DE LOS SUELOS 12

Conexión de las baterías a la máquina 12

Depósito de recuperación 12

Depósito de la solución detergente 12

Grupo sistema 3S “Solution Saving System” (opcional) 12

Accionamiento de la máquina 13

Avance y reglaje velocidad 13

Motor de aspiración en modalidad silenciosa 13

Freno de trabajo 13

Freno de emergencia 14

Reglaje de la presión de los cepillos 14

Dispositivo de protección sobrecarga motor de los cepillos 14

Dispositivo rebosadero 14

DETENCIÓN DE LA MÁQUINA AL FINAL DE LA LIMPIEZA 14

MANTENIMIENTO DIARIO 14

Limpieza del depósito de recuperación 14

Limpieza del filtro de aspiración 15

Desmontaje manual de los cepillos 15

Desmontaje automático de los cepillos 15

Limpieza de los cepillos 15

Limpieza de la boquilla de secado 15

MANTENIMIENTO SEMANAL 16

Control del labio trasero de la boquilla de secado 16

Limpieza del tubo de la boquilla de secado 16

Limpieza del depósito solución 16

MANTENIMIENTO BIMESTRAL 16

Control y sustitución del labio delantero de la boquilla de secado 16

Sustitución de la goma parasalpicaduras 16

CONTROL DE FUNCIONAMIENTO 17

El motor de aspiración no funciona 17

El motor de los cepillos no funciona 17

El motor de tracción no funciona 17

La solución detergente en los cepillos no baja o no es suficiente 18

La máquina no limpia bien 18

La boquilla de secado no seca perfectamente 18

Producción excesiva de espuma 18

ADVERTENCIA

Les agradecemos por haber seleccionado nuestra máquina. Esta máquina fregadora se emplea en la limpieza industrial y civil para cualquier tipo de

pavimentación. Durante

su movimiento de avance la acción combinada de los cepillos y de la solución detergente remueve la suciedad que viene

recogida con el grupo de aspiración trasero dejando una superficie perfectamente seca.

La máquina tiene que ser utilizada solo para este

fin. Se obtienen las mejoras prestaciones si se emplea correctamente y se mantiene en plena

eficiencia. Rogamos por consiguiente leer cuidadosamente estas instrucciones y volver a leerlas cada vez que ocurran dificultades.

En caso de necesidad, recordamos

que nuestro servicio de asistencia queda siempre a disposición para eventuales consejos o intervenciones

directas.

NORMAS GENERALES DE SEGURIDAD

Las normas aquí abajo indicadas tienen que cumplirse cuidadosamente

para evitar daños al operador y a la máquina.

− Leer cuidadosamente las etiquetas en la máquina, no cubrirlas por

ningún motivo y sustituirlas en seguida en caso de que fuesen

dañadas.

− ATENCIÓN: Tendrán que utilizar la máquina únicamente el personal

autorizado y formado para el empleo.

− ATENCIÓN: No utilizar la máquina sobre superficies con inclinación

superior a la indicada en la placa.

− ATENCIÓN: La máquina no es destinada al empleo de personas, niños

incluidos, las cuales capacidades físicas, sensoriales o mentales sean

reducidas, o bien con carencia de experiencia o de conocimiento, a

menos que éstas hayan podido beneficiar, a través de la

intermediación de una persona responsable de s

uyas seguridad,

vigilancia o instrucciones concerniente el empleo.

− Durante el funcionamiento de la máquina hay que tener cuidado con

las demás personas y especialmente con los niños.

− Los niños no deben jugar con la máquina.

− Los niños no pueden realizar la

limpieza y la manutención de la

máquina destinada a cumplirse del operador.

TRASLADO

− No chocar con estanterías o andamios donde hay peligro de caída de

objetos.

− Cuando la máquina está aparcada quitar la llave y accionar el freno

de estacionamiento.

− No emplear la máquina como vehículo de transporte.

−

Adecuar la velocidad de empleo a las condiciones de adhesión:

disminuir la velocidad antes de efectuar curvas cerradas.

ALMACENAMIENTO Y ELIMINACIÓN

− Temperatura de almacenamiento: 0°C y +55°C (32°F y 131°F).

− Temperatura óptima de trabajo: entre 0°C y +40°C (32°F y 104°F).

− La humedad no tiene que superar el 95%.

− Proceder a la eliminación de los materiales de consumo siguiendo las

normas de ley vigentes.

Cuando vuestra máquina deje de ser

empleada, proceder al

desmantelamiento apropiado de los materiales en la misma contenidos

especialmente aceite y componentes electrónicos, y considerando que

la máquina misma fue construida en medida de lo posible con

materiales reciclados.

EMPLEO CORRECTO

− No utilizar la máquina en superficies esparcidas de líquidos o polvos

inflamables (por ejemplo hidrocarburos, cenizas o tiznes).

− En caso de incendio, emplear un extintor de polvo. No emplear agua.

− No emplear la máquina en atmósfera explosiva.

− La máqu

ina tiene que realizar las operaciones de lavado y secado al

mismo tiempo. Operaciones de naturaleza diferente tendrán que ser

realizadas en zonas prohibidas para el paso de personas no

encargadas del trabajo y el operador temdrá que ponerse calzado

adecuado.

− Hay que señalar las zonas de pavimento mojado con letreros para tal

efecto.

−

No mezclar detergentes de tipo diferente para evitar la producción

de gases nocivos.

− Evitar que los cepillos trabajen estando la máquina parada para no

causar daños al suelo.

− Antes de levantar el depósito d

e recuperación asegurarse que esté

vacío.

MANTENIMIENTO

−

Cuando se observasen anomalías en el funcionamiento de la

máquina, asegurarse que no sean causadas por la falta de

mantenimiento ordinaria. De no ser así, solicitar la intervención del

centro de asistencia autorizado.

− Para cualquier intervención de limpieza y/o mantenimiento cortar el

suministro eléctrico a la máquina.

− En caso de sustitución de piezas, pedir los repuestos ORIGINALES a un

concesionario y/o distribuidor autorizado.

−

Emplear solamente cepillos ORIGINALES señalados en el párrafo

"CEPILLOS ACONSEJADOS".

− No quitar las protecciones que requieren el empleo de utensilios para

ser sustituidas.

− No lavar la máquina con chorros de agua directa o a presión, o con

substancias corrosivas.

−

Cada 200 horas de trabajo hacer controlar la máquina por un centro

de asistencia autorizado.

−

Antes de utilizar la máquina, controlar que todas las tapas y las

coberturas estén colocadas como se ha indicado en este manual de

uso y mantenimiento.

−

Restablecer todas las conexiones eléctricas después de haber

efectuado cualquier intervención.

LEYENDA PANEL MANDOS

1. DISPLAY

2. PULSADOR DE REDUCCIÓN VELOCIDAD MÁXIMA

3. PULSADOR MOTOR DE ASPIRACIÓN

PULSADOR MOTOR DE ASPIRACIÓN MODO SILENCIOSO

4. PULSADOR BAJADA/SUBIDA CEPILLOS

5. PULSADOR DE AUMENTO VELOCIDAD MÁXIMA

6. PULSADOR DE ACTIVACIÓN SISTEMA OZONO

7. PULSADOR DE ABERTURA/CERRADURA ELECTROVÁLVULA

PULSADOR DE ACTIVACIÓN SISTEMA 3S

LEYENDA MÁQUINA

1. PANEL DE CONTROL

2. INTERRUPTOR A LLAVE

3. TAPA DEPÓSITO DE RECUPERACIÓN

4. DEPÓSITO DE RECUPERACIÓN

5. TAPÓN TUBO DE DESCARGA

6. TUBO DE DESCARGA

7. PALANCAS MANDO MARCHA

8. PALANCA BOQUILLA DE SECADO

9. PALANCA GRIFO

10. PALANCA FRENO DE ESTACIONAMIENTO / EMERGENCIA

11. CONECTOR DE LAS BATERÍAS

12. TUBO BOQUILLA DE SECADO

13. GRUPO BOQUILLA DE SECADO

14. DEPÓSITO DE LA SOLUCIÓN

15. GRUPO DE LAVADO CEPILLOS

16. RUEDAS DE TRACCIÓN

17. RUEDAS PIVOTANTES

18. FILTRO SOLUCIÓN DETERGENTE

19. TUBO NIVEL

20. TAPA DE CARGA SOLUCIÓN DETERGENTE

LECTURA DEL DISPLAY

VISUALIZACIÓN AL ENCENDIDO

Al encendido de la máquina, el display visualiza la siguiente panorámica que indica la release del software de bordo y el reglaje de las baterías.

REGLAJE DE LAS

BATERÍAS

Reglaje para baterías

Gel

Reglaje para baterías

AGM

RELEASE SOFTWARE

Reglaje para baterías

plomo/ácido

CUENTAHORAS

En la segunda panorámica de la máquina viene visualizado el cuentahoras.

Para la visualización en cualquier otro momento es suficiente apretar contemporá

neamente

los pulsadores 2 y 5 (ver “LEYENDA PANEL MANDOS”).

VISUALIZACIÓN MANDOS

Indicador de

velocidad máxima

Freno de

estacionami

ento

conectado

Motor de aspiración

apagado Nivel de las baterías

Motor de aspiración

encendido

Motor de aspiración

en modo silencioso Electroválvula cerrada

Cepillos elevados Electroválvula abierta

Bajada cepillos

Sistema 3S en

función (OPCIONAL)

Cepillos activas Sistema ozono

función (OPCIONAL)

Subida cepillos

El sistema 3S y

Ozono p

ueden ser

activos contempo-

ráneamente

y en este

caso los símbolos se

suceden en la

visualización

MANDOS DE NAVEGACIÓN

Desplazar

ARRIBA

Confirmar Incrementar

Desplazar

ABAJO

Decrementar

GENERAL SETTING

Para entrar el menú de las programaciones utilizar las teclas del panel

de control y proceder como sigue:

1. Tener apretado contemporáneamente las teclas (1) y (5).

2. Girar la llave de encendido.

3. Cuando el display visualiza la palabra "ID CHECK", apreatar la tecla

de confirmación (2).

Una vez entrado en GENERAL SETTING sera posible cambiar los

siguientes reglajes predefinidos simplemente desplazando el menú con

los mandos (1) y (4).

SELECCIÓN LENGUA DISPLAY

Inglés es la lengua de default, es posible cambiarla en Italiano.

Para seleccionar la lengua es

suficiente visualizar antes la voz

"Language", después seleccionarla desplazando con los pulsadores (3) y

(5).

Una vez elegida confirmar con la tecla (2).

DISPLAY TUNE (CONTRASTE DISPLAY)

Una vez entrado en general setting se puede mejorar el contraste del

display actúando en los mandos (3) para aumentar, (5) para reducir.

Una vez elegido confirmar con la tecla (2).

CAMBIAR EL REGLAJE DE LAS BATERÍAS

Una vez entrado en general setting es puede regular la máquina en

función de las baterías colocadas a bordo (AGM / GEL / PLOMO-ÁCIDO).

Para seleccionar el reglaje correcto, hay que visualizar antes la voz

"BATTERY", después seleccionarla desplazando con los pulsadores (3) y

(5).

Una vez elegida confirmar con la tecla (2).

Un reglaje incorrecto puede arruinar irreparablemente la batería.

Verificar SIEMPRE de haber programado el parámetro correcto.

El reglaje baterías programado es visible al encendido (ver "REGLAJE DE

LAS BATERÍAS o LECTURA DEL DISPLAY").

DISPLAY BRIGHTNESS (LUMINOSIDAD DEL DISPLAY)

Una vez entrado en general setting se puede aumentar o reducir la

luminosidad del display, actúando en los mandos (3) y (5).

Una vez elegida confirmar con la tecla (2).

SIMBOLOGÍA MÁQUINA

Símbolo del grifo.

Indica la palanca del grifo.

Símbolo que indica la palanca del freno de

emergencia y de estacionamiento.

Indica la

temperatura máxima de la solución

detergente.

Está situado cerca de la abertura de carga del

depósito de la solución.

Símbolo que indica la llegada máxima del nivel

de capacidad en el depósito de la solución

visible por medio del tubo de nivel.

Símbolo que indica la bajada de la boquilla de

secado.

Símbolo que indica la llegada de la mitad del

nivel de capacidad en el depósito de la solución

visible por medio del tubo de nivel.

Símbolo que indica la subida de la boquilla de

secado.

Símbolo que indica la llegada mínima del nivel

de capacidad en el depósito de la solución

visible por medio del tubo de nivel.

SIMBOLOGÍA MANUAL

Símbolo del libro abierto.

Indica al

operador que debe leer el manual

antes del uso de la máquina.

Símbolo de obligación que requiere el uso de

gafas de protección.

Símbolo del libro abierto. Por el buen

funcionamiento del cargador de las baterías

incorporado (opcional), leer el manual del uso

del constructor.

Símbolo de obligación que requiere el uso de

guantes de protección.

Símbolo de aviso.

Leer con atención las secciones precedidas por

este símbolo, para la seguridad del operador y

de la máquina.

Símbolo que precede una información sobre el

uso correcto de la máquina.

Símbolo de obligación, desconectar el sistema

de las baterías actúando sobre el conector antes

de cualquiera operación en la máquina.

Símbolo indicando operaciones a

llevar a

cabo sólo por personal cualificado.

ACCESORIOS OPCIONALES

Los accesorios opcionales son:

Grupo sistema 3S “Solution Saving System” (1);

Cargador de las baterías incorporado (2).

ANTES DEL EMPLEO

MOVIMIENTO MÁQUINA EMBALADA

La máquina está contenida en un embalaje al efecto de una tarima para

el movimiento por medio de carros elevadores de horquilla.

bancada 66: el peso total es de 363kg (800 lbs.).

bancada 80: el peso total es de 368kg (811 lbs.).

Las dimensiones del embalaje son:

Base: 161 cm x 87 cm (63"x34")

Altura: 123 cm (48")

No se pueden sobreponer más de dos embalajes.

DESEMBALAJE DE LA MÁQUINA

1. Quitar el embalaje exterior.

2. Desatornillar los soportes (1) que fijan la máquina a la tarima.

3. Proveerse de una plataforma inclinada.

4. Liberar la máquina de la tarima, empujándola en marcha atrás,

como indicado en el gráfico. Evitar choques fuertes en las partes

mecánicas.

Guardar la tarima y los soportes para eventuales necesidades de

transporte.

ACCESO AL HUECO DE LAS BATERÍAS

Para acceder al hueco de las baterías, antes de todo asegurarse que el

depósito de recuperación (1) esté vacío levantando la tapa (2).

Si está lleno, proceder como indicado en el capítulo "LIMPIEZA DEL

DEPÓSITO DE RECUPERACIÓN", en caso contrario soltar el tubo de la

boquilla de secado (3) y levantar el depósito.

Gracias al sistema de bloqueo de 2 niveles, la máquina permite la

recarga de las baterías con una abertura parcial del depósito.

INSTALACIÓN DE LAS BATERÍAS

La máquina necesita el empleo de baterías conectadas en serie o de

elementos del tipo DIN en grupos conectados en series, introducidas en

el hueco para tal efecto debajo del depósito de recuperación y tienen

que ser movidas empleando equipos de levantamiento adecuados (tanto

por el peso, evaluándolo en función de las baterías seleccionadas, como

por el sistema de enganche).

Las baterías tienen que reunir los requisitos indicados en la Norma CEI

21-5.

La máquina preve la utilización estándar de baterías de tipo tradicional

de plomo/ácido.

CONTROLAR LA REGULACIÓN (ver en el capítulo “INDICADOR DE NIVEL

DE CARGA DE LAS BATERÍAS").

En caso de que se instalen baterías al GEL o AGM, es necesario

MODIFICAR LA REGULACIÓN (ver en el capítulo "

CAMBIAR LA

REGULACIÓN DE LAS BATERÍAS”).

Para el mantenimiento y la recarga de

las baterías hay que cumplir

exactamente las instrucciones dadas por el constructor o por su

distribuidor. Todas las operaciones de instalación y mantenimiento

tienen que ser realizadas por personal especializado, empleando

dispositivos de protección apropiados.

CARGADOR DE LAS BATERIAS

Asegurarse que el cargador sea adecuado a las baterías instaladas

respecto a capacidad y el tipo (plomo/ácido o GEL o AGM).

El conector de acoplamiento del cargador de baterías se suministra

dentro del sobre que contiene este manual de instrucciones. Este

conector tiene que montarse en los cables de vuestro cargador según

las instrucciones adecuadas del constructor del cargador.

CARGADOR DE LAS BATERÍAS INCORPORADO (OPCIONAL)

En caso de que la máquina esté entregada con el cargador de las

baterías incorporado (ver "ACCESSORIOS OPCIONALES”), se remite a las

instrucciones del constructor de este accesorio por lo que concierne las

operaciones de recarga.

El cargador es conectado directamente a los polos de las baterías.

Durante las operaciones de recarga se activa un dispositivo que no

permite el funcionamiento de la máquina.

El cable de alimentación del cargador tiene una longitud máxima de

dos metros y tiene que ser conectado a una toma monofásica.

INDICADOR DE NIVEL DE CARGA DE LAS BATERÍAS

El nivel de carga de las baterías viene visualizado en el display con el

símbolo apropiado (ver "VISUALIZACIÓN MANDOS").

Cuando el último segmento de carga inic

ia a

parpadear, la batería está casi descar

gada y las

funciones de aspiración y rotación cepillos vienen

inhabilitadas.

Cuando también el último segmento de carga se apaga,

la batería está completamente descar

gada y la

máquina se para.

RECARGA DE LAS BATERÍAS

1. Colocar la máquina en una superficie plana.

2. Introducir el conector del cargabaterías (1) en el conector de las

baterías (2) colocado en la parte trasera de la máquina.

3. Proceder a la recarga

manteniendo el depósito de recuperación

levantado (ver “ACCESO AL HUECO DE LAS BATERÍAS”).

4. Mantener la conexión con el cargador hasta cuando la indicación

de final de carga no viene visualizada sobre el cargador.

No hay que descontectar nunca el conector de las baterías durante la

fase de recarga.

RECARGA DE LAS BATERÍAS CON CARGADOR INCORPORADO

(OPCIONAL)

Colocar la máquina en una superficie plana a menos de 2m cerca de

una toma monofásica con tensión 230V, frecuencia 50Hz, corriente

nominal 10A (para USA 120V, 60Hz).

Apagar la máquina y proceder como sigue.

1. Introducir el enchufe en la toma de la red.

2. Proceder a la recarga manteni

endo el depósito de recuperación

levantado (ver “ACCESO AL HUECO DE LAS BATERÍAS” en “ANTES

DEL EMPLEO”).

3. No quitar el enchufe de la red hasta cuando la indicación de final

de carga no viene visualizada en el cargador.

Al final de la recarga, quitar el enchufe de la red.

No hay que dejar nunca las baterías descargadas por completo, aunque

la máquina no se emplee. En caso de baterías plomo/ácido, cada 20

recargas verificar el nivel del electrólito y eventualmente añadir agua

destilada al final de la recarga. No hay que deja

r las baterías

descargadas por más de dos semanas.

Peligro de exhalación de gas y escape de líquidos corrosivos. Peligro

de incendio: no aproximarse con llamas libres.

ELIMINACIÓN DE LAS BATERÍAS

Es obligatorio entregar las baterías agotadas, que son clasificadas como

residuos peligrosos, a un ente autorizado en conformidad con la

legislación vigente para la eliminación.

MONTAJE DE LA BOQUILLA DE SECADO

1. Mantener

el soporte de la boquilla de secado (1) levantado del

suelo.

2. Introducir haciendo deslizar las partes roscadas de los dos pomos

(2) puestos en la parte superior de la boquilla, al interior de los

ojales presentes en el soporte. Posicionar las arandelas (3), que son

dos para cada pomo, de manera que estén colocados una debajo y

la otra encima de los dos ojales presentes en el soporte.

Bloquear la boquilla de secado girando en sentido horario los dos

pomos (2).

Introducir el tubo de la boquilla (4) en el manguito al efecto,

respetando su posición indicada en la figura.

REGLAJE DE LA BOQUILLA DE SECADO

La boquilla de secado, a fin de garantizar un secado perfecto durante la

utilización, debe tener una curvatura de la parte inferior del labio

trasero de manera uniforme por toda su longitud. Para el reglaje, es

necesario ponerse en

las condiciones de trabajo y por lo tanto con el

aspirador encendido y los cepillos en función con la solución

detergente.

La curvatura no es uniforme

Regular la inclinación de la boquilla de secado volviendo a girar en

sentido antihorario la

mariposa (1) para aumentar la curvatura en la

parte central, o en sentido horario para aumentar la curvatura en los

lados de la boquilla de secado.

Reglaje altura

Una vez que la inclinación de la boquilla de secado está regulada, es

necesario fijar esta si

tuación optima haciendo rozar las ruedas

pequeñas sobre el suelo. Desbloquear las ruedas pequeñas girando en

sentido antihorario el pomo (2), girar el pomo (3) para levantar o bajar

las ruedas pequeñas hasta que no obtenenos la curvatura deseada.

Por fin, bloquear otra vez las ruedas pequeñas actúando en el pomo (2).

MONTAJE DEL FALDÓN ANTISALPICADURAS

Los dos faldones han de ser montados en el grupo bancada del cepillo.

Introducir los listones metálicos al interior de las hendiduras apropiadas

presentes en la goma. Posicionar el orificio a la extremidad plana del

listón sobre el tornillo puesto en la parte delantera de la bancada. Fijar

después los listones con la tuerca.

Atornillar los pomos en la parte trasera de la bancada cepillo a la

extremidad libre de los listones metálicos. La operación viene efectuada

por ambos faldones parasalpicaduras.

Con los cepillos montados, los faldones tienen que rozar el suelo.

MONTAJE DE LOS CEPILLOS

ara montar los cepillos proceder

como sigue

Encender la máquina girando

la llave (1) en sentido horario.

Apretar el pulsador (2)

subida/bajada de la bancada

cepillos para levantar los

cepillos.

Interrumpir la alimentación

eléctrica girando la llave (1) en

sentido antihorario.

Estando la bancada cepillos en posición alta, introducir los cepillos en el

hueco del plato debajo de la bancada y girarlos hasta

que los tres

botones metálicos entren en los huecos del mismo plato; girar

enérgicamente los cepillos, de manera que el botón se apreta hacia el

resorte de enganche hasta lograr el bloqueo.

El gráfico señala el sentido de rotación para el enganche de los cepillos.

Se aconseja invertir a diario la posición de los cepillos al fin de

garantizar una utilización más duradura. Si los cepillos tienen las cerdas

inevitabilmente deformadas es mejor volver a montarlos en la misma

posición, para evitar que la distinta inclinación de las cerdas cause unas

sobrecargas del motor o vibraciones excesivas.

Utilizar solo los cepillos dotados con la máquina o aquellos

especificados en el manual “CEPILLOS ACONSEJADOS”. La utilización de

otros cepillos puede comprometer un buen fregado.

MODALIDAD STANDBY

Después de 10 minutos de inactivi

dad, si la máquina está encendida,

ella se pone en modalidad standby y el display se apaga. Para ponerse a

trabajar otra vez, apretar cualquier pulsador sobre el panel de control,

el display se vuelve a encender y después unos segundos la máquina se

vuelve activa.

LIMPIEZA DE LOS SUELOS

CONEXIÓN DE LAS BATERÍAS A LA MÁQUINA

Conectar el conector baterías (1) al conector de la máquina (2), puesto

en la parte trasera de la máquina.

DEPÓSITO DE RECUPERACIÓN

Comprobar que el manguito (1) del tubo de la boquilla de secado esté

correctamente introducido en sus alojamientos y que el tapón del tubo

de descarga (2) estè bien cerrado.

El depósito de recuperación es dotado de una tapa (3) que viene

bloqueada gracias a la depresión creada del motor de aspiración

durante la utilización.

DEPÓSITO DE LA SOLUCIÓN DETERGENTE

El depósito de la solución es dotado de una abertura de inspección. Ésta

permite la limpieza del punto de salida de la solu

ción detergente.

Aseguarse que el tapón esté bien cerrado después de la limpieza.

La capacidad del

depósito de la solución está indicada en la ficha

técnica. Abrir el tapón a rosca que se encuentra en la parte trasera en el

lado derecho de la máquina y llenar el depósito de la solución con agua

limpia a una temperatura no superior a 50°C. Añadir el detergente

líquido en la concentración y con las modalidades previstas por el

fabricante. Para evitar la formación de una cantidad excesiva de

espuma que podría dañar el motor de aspiración, emplear una cantidad

mínima de detergente aconsejado.

Siempre en el lade derecho de la máquina está puesto el tubo de nivel,

que permite de ver fácilmente la cantidad de la solución presente en el

depósito, tanto en fase de carga de la solución como en fase de trabajo.

Enroscar el tapón del depósito de la solución.

Hay que emplear siempre detergente de espuma controlada. Para evitar

con seguridad la producción de espuma, antes de empezar el trabajo

introducir en el depósito de recuperación una cantidad mínima de

líquido antiespumante.

No emplear ácidos en estado puro.

GRUPO SISTEMA 3S “SOLUTION SAVING SYSTEM” (OPCIONAL)

El sistema se compone

de un circuito hidráulico

paralelo al tradicional

que puede ser habilitado

o desactivado directa

mente del tablero de

instrumentos

teniendo

apretado unos 3

segundos

el pulsador (1).

uando el sistema entra

en función, en el display

aparece el símbolo del

3S como

mostrado en la

figura

Una vez activado se puede proceder con el trabajo de la limpieza.

ACCIONAMIENTO DE LA MÁQUINA

Cada mando viene visualizado en el display (1).

1. Girar la llave de encendido (2) en el sentido horario.

2. Controlar el tipo de las baterías y el estado de la carga sobre el

display (1).

3. Apretar el pulsador del motor aspiración (3); el símbolo del motor

de aspiración cambia

de apagado a encendido y el motor de

aspiración empieza a aspirar.

4. Apretar el pulsador de la electroválvula (4); el símbolo de la

electroválvula cambia de cerrado a abierto.

5. Bajar la bancada de los cepillos sobre el suelo

apretando el

pulsador (5); en el display viene visualizado antes el símbolo de la

bajada y después aquéllo del accionamiento del motor

de los

cepillos.

6. Actuando en la palanca (6) del grifo, abrir y regular la cantidad de

la solución detergente.

En el modelo equipado con el sistema 3S (opcional), hay que

además actuar en el pulsador apropiado

para activar la

distribución de la solución detergente seleccionando entre el

sistema tradicional de ajuste por medio del grifo o del sistema de

distribución optimal fijo (ver “GRUPO SISTEMA 3S - SOLUTION

SAVING SYSTEM”).

8. Actuando en la palanca levantamiento boquilla de secado (7) bajar

la boquilla.

9. Accionando las palancas mando marcha (8), la máquina empezará

a moverse, los cepillos empezarán a girar, el agua empezará a fluir

automáticamente.

Volviendo a dejar las palancas mando marcha el flujo se

interrumpirá.

10. Durante los primeros metros controlar que el reglaje de la boquilla

de secado garantize un secado perfecto y que el reglaje del flujo

de la solución detergente sea adecuado. Tendrá que ser suficiente

para mojar de manera uniforme el suelo evitando la salida del

detergente de la protección del parasalpicaduras. En qualquier

caso, hay que tener presente que la correcta cantidad de solución

está siempre en función de la naturaleza del suelo, de la entidad

de la suciedad y de la velocidad.

AVANCE Y REGLAJE VELOCIDAD

La tracción de la máquina se obtiene a través de un motor controlado

electrónicamente.

Para desplazar la máquina, se

actúa la llave (1) y lueg

o se giran

las palancas mando marcha (2)

puestas en el manillar, adelante

para la marcha adelante y atrás

para la marcha atrás. El mando

funciona de manera progresiva,

por lo cual es posible graduar la

velocidad según las propias

exigencias volviendo a gi

rar las

palancas tanto como sea

necesario.

Además es posible regular la velocidad máxima actuando el pulsador (3)

para aumentarla y el pulsador (4) para reducirla.

Cada variación sera visualizada con el símbolo apropiado en el display.

En marcha atrás la velocidad está reducida.

MOTOR DE ASPIRACIÓN EN MODALIDAD SILENCIOSA

Es posible poner en marcha

la mo

dalidad silenciosa del

motor

de aspiración

ten

iendo apretado por unos

segundos el

pulsa

dor de

encendido

(1) del motor

mismo

Cuando la modalidad silenziosa se ha puesto en marcha, el símbolo en

el display cambia.

FRENO DE TRABAJO

Para pararse durante el trabajo

en situaciones normales, es

suficiente volver a dejar las

palancas mando marcha (1)

puesto que la máquina dispone

de un sistema de freno

electrónico. Los cepillos y el

flujo de la solución detergente

se paran automáticamente.

FRENO DE EMERGENCIA

En caso de emergencia se puede obtener la parada inmediata actuando

sobre la palanca del freno de emergencia y de

estaciocamento (1)

bajándola.

En el display sera visualizada la inserción del freno de emergencia con

el símbolo dedicado.

Este mando bloquea de inmediato la máquina inabilitando todas las

funciones

. El freno de emergencia funciona además como freno de

estacionamiento. Para volver a trabajar, liberar la palanca

desbloqueando el pulsador de estacionamiento presente en la misma

palanca y accionar de nuevo las palancas mando marcha.

REGLAJE DE LA PRESION DE LOS CEPILLOS

Por medio del regulador (1) es posible regular la presión de los cepillos

sobre la superficie lavada.

Girando la palomita en sentido horario la presión aumenta, girando la

palomita en sentido antihorario la presión disminuye.

Este dispos

itivo permite una acción lavante más eficaz además en las

superficies más dificiles y sucias.

Para no sobrecargar el motor de los cepillos, es mejor reducir la presión

de los cepillos, pasando de un suelo liso a un suelo rudo (ej. cemento).

DISPOSITIVO DE PROTECCIÓN SOBRECARGA MOT

OR DE LOS

CEPILLOS

La máquina está equipada del dispositivo de protección del motor de los

cepillos. Este dispositivo bloquea el funcionamiento del motor para

protegerlo e indica sobre el display la sobrecarga con el mensaje

"ALLARME 1".

Cuando esto se verifica probar a reducir la presión sobre los cepillos

(ver "REGLAJE DE LA PRESIÓN DE LOS CEPILLOS").

i el desperfecto continua, contactar con el centro de asistencia

técnica.

DISPOSITIVO REBOSADERO

A fin de

evitar daños serios al motor de aspiración, la máquina está

equipada de un flotador que actúa cuando el depósito de recuperación

está lleno.

En este caso hay que vaciar el depósito de recuperación.

Empuñar el tubo de descarga de la máquina. Sacar el tapón y vaciar el

depósito de recuperación en tinas previstas, en contemplación de las

normas vigentes en cuanto concierne la liquidación de los líquidos.

DETENCIÓN DE LA MÁQUINA AL FINAL DE LA LIMPIEZA

Al final del trabajo proceder como sigue:

1. Apretar el pulsador (1) de subida/bajada de

la bancada cepillos

para levantar los cepillos.

2. Levantar la boquilla de secado actuando en la palanca (2).

Llevar la máquina hasta el lugar previsto para la descarga de la

agua.

4. Girar la llave (3) en sentido antihorario.

5. Poner el freno de estacionamiento (4).

MANTENIMIENTO DIARIO

LIMPIEZA DEL DEPÓSITO DE RECUPERACIÓN

Empuñar el tubo de descarga puesto en la parte izquierda de la

máquina.

Sacar el tapón del tubo de descarga actuando la palanca puesta encima

el tapón y vaciar el depósito de recuperación en las tinas previstas.

2. Abrir la tapa del depósito de recuperación.

3. Enjuagar el depósito con un chorro de agua.

LIMPIEZA DEL FILTRO DE ASPIRACIÓN

1. Abrir la tapa (1)

y destornillar el pomo (2) para liberar la

protección del filtro (3).

2. Girar la protección en sentido horario para liberarla.

Quitar el filtro y la

protección relativa.

Limpiar todo con un

chorro de agua

especialmente las

paredes y el fondo del

filtro.

Realizar las

operaciones de

limpieza de manera

esmerada.

Volver a montar todo.

DESMONTAJE MANUAL DE LOS CEPILLOS

Con la bancada en posición levantada girar los cepillos en el sentido

indicado en el gráfico para que salgan del hueco del plato portacepillos.

El gráfico indica el sentido de rotación por el desenganche de los

cepillos.

DESMONTAJE AUTOMÁTICO DE LOS CEPILLOS

1. Encender la máquina girando la llave (1) en sentido horario.

2. Apretar el pulsador (2) subida/bajada de la bancada cepillos para

levantar los cepillos.

3. Apretar contemporáneamente los pulsadores (3) y (4) y después

apretar una vez solo el pulsador (2).

Antes de recuperar los cepillos, al fin de evitar lesiones a los manos,

desplazar la máquina.

LIMPIEZA DE LOS CEPILLOS

Desmontar los cepillos y limpiarlos con un chorro de agua (para el

desmontaje de los cepillos ver en seguida “DESMONTAJE DE LOS

CEPILLOS”).

LIMPIEZA DE LA BOQUILLA DE SECADO

Mantener la boquilla de secado limpia es garantía de un mejor secado.

Para su limpieza es necesario:

1. Sacar el tubo de la boquilla de secado (4) del manguito.

2. Desmontar la boquilla de secado del soporte (1) girando los pomos

) en sentido antihorario y haciendo deslizar las partes roscadas

en los ojales apropiados hasta liberarles.

3. Limpiar esmeradamente el interior del empalme sobre la boquilla

de secado eliminando la eventual suciedad depositada.

Limpiar esmeradamente los labios de aspiración.

5. Volver a montar todo poniendo atención de po

sicionar las

arandelas (3), que son dos para cada pomo, de manera que estén

colocados una debajo y la otra encima de los dos ojales presentes

en el soporte.

MANTENIMIENTO SEMANAL

CONTROL DEL LABIO TRASERO DE LA BOQUILLA DE SECADO

Controlar el estado de desgaste del labio de secado y eventualmente

girarlo o sustituirlo. Para la sustitución es necesario:

1. Levantar la boquilla de secado (ver en el párrafo “DETENCIÓN DE

LA MÁQUINA AL FINAL DE LA LIMPIEZA”).

2. Desenganchar los cierres (1).

3. Destornillar las mariposas (2) para sacar los terminales listón

fijador de los labios exteriores (3) y siguientemente el listón fijador

central (4).

4. Sacar el labio (5) para girarlo o sustituirlo.

Para volver a montar la boquilla de secado repetir en orden inverso las

operaciones arriba descriptas.

LIMPIEZA DEL TUBO DE LA BOQUILLA DE SECADO

Cada semana o en caso de aspiración insuficiente es necesario controlar

que el tubo de la boquilla de secado no esté obstruido. Eventualmente

para limpiarlo proceder como sigue:

1. Soltar el tubo del manguito de la boquilla de secado.

2. Lavar el interior del tubo con un chorro de agua.

Para volver a montar el tubo repetir en orden inverso las operaciones

arriba descriptas.

No lavar el tubo que conecta el aspirador con el depósito de

recuperación.

LIMPIEZA DEL DEPÓSITO SOLUCIÓN

Llevar la máquina hasta el lugar previsto para la descarga de la

agua detergente.

2. Desenroscar la tapa de carga del depósito de la solución.

Desenroscar la tapa del filtro de descarga (1), de manera que la

solución detergente baje en tinas apropiadas.

4. Enjuagar con un chorro de agua el depósito de la solución.

5. Volver a montar todo.

MANTENIMIENTO BIMESTRAL

CONTROL Y SUSTITUCIÓN DEL LABIO DELANTERO DE LA BOQUILLA

DE SECADO

Controlar el estado de desgaste

del labio delantero de la boquilla y

eventualmente sustituirlo. Para la sustitución es necesario:

Sacar la boquilla de secado (ver capítulo “LIMPIEZA DE LA

BOQUILLA DE SECADO”).

Desmontar la parte trasera de la boquilla de secado (ver capítulo

“CONTROL DEL LABIO TRASERO DE LA BOQUILLA DE SECADO”).

3. Destornillar las mariposas (1) y sacar el listón fijador del labio

delantero (2).

4. Sustituir el labio delantero (3).

Para volver a montar la boquilla de secado repetir en orden inverso las

operaciones arriba descriptas.

SUSTITUCIÓN DE LA GOMA PARASALPICADURAS

1. Destornillar los pomos en la parte trasera de la bancada cepillo a la

extremidad de los listones metálicos. La operación viene efectuada

por ambos faldones parasalpicaduras.

2. Destornillar la

tuerca en la parte delantera de la bancada del

cepillo y quitar los listones metálicos.

3. Sustituir los faldones parasalpicaduras y seguir las instrucciones de

montaje como escrito en el párrafo "MONTAJE DEL FALDÓN

ANTISALPICADURAS”.

Con el cepillo montado, el antisalpicaduras tiene que rozar el suelo.

CONTROL DE FUNCIONAMIENTO

La verificación del estado de funcionamiento de la máquina viene

deferida al centro de asistencia técnica autorizado.

No hay que dejar nunca las baterías descargadas por mucho tiempo.

En caso de visualización de alarmas contactar el centro de asistencia.

EL MOTOR DE ASPIRACIÓN NO FUNCIONA

1. Comprobar que el interruptor con llave (1) esté en la posición

correcta.

2. Controlar el estado de carga de las baterías en el display.

Comprobar que el conector de las baterías esté conectado

correctamente.

4. Controlar que sobre el display esté activa la indicación de puesta

en marcha del motor de aspiración.

5. Comprobar que el conector rojo del motor de aspiración esté

conectado correctamente.

Si el desperfecto continua, contactar con el centro de asistencia técnica

autorizado.

EL MOTOR DE LOS CEPILLOS NO FUNCIONA

1. Comprobar que el interruptor con llave (1) esté en la posición

correcta. Apagar y encender otra vez la máquina.

2. Controlar el estado de carga de las baterías en el display.

3. Controlar que sobre el display esté activa la indicación de puesta

en marcha del motor de los cepillos.

4. Comprobar que el conector de las baterías esté conectado

correctamente.

5. Accionar las palancas mando marcha (3).

Si el desperfecto continua, contactar con el centro de asistencia técnica

autorizado.

EL MOTOR DE TRACCIÓN NO FUNCIONA

1. Apagar y encender otra vez la máquina.

2. Desbloquear el freno (1) hasta el apagamiento del señal sobre el

display.

3. Accionar las palancas mando marcha (2).

Si el desperfecto continua, contactar con el centro de asistencia técnica

autorizado.

LA SOLUCIÓN DETERGENTE EN LOS CEPILLOS NO BAJA O NO ES

SUFICIENTE

1. Controlar que la palanca grifo (1) esté abierto.

2. Controlar el nivel del líquido en el depósito de la solución.

3. Controlar que el filtro de solución esté limpio (ver en el párrafo

“LIMPIEZA DEL FILTRO SOLUCIÓN”).

4. La máquina está eq

uipada con electroválvula por lo tanto, para

hacer bajar la solución detergente, es necesario accionar las

palancas mando marcha (2).

5. Controlar que sobre el display esté activa la indicación de puesta

en marcha de la electrovälvula abierta.

Si la máquina está equipada con el sistema 3S (ver “GRUPO SISTEMA 3S

- SOLUTION SAVING SYSTEM“) (opcional), controlar de haber activado el

sistema teniendo apretado por 3 segundos el pulsador electroválvula

(3).

Si el desperfecto continua, contactar con el centro de asistencia técnica

autorizado.

LA MÁQUINA NO LIMPIA BIEN

Los cepillos no tienen las cerdas de la dimensión apropiada:

contactar con el centro de asistencia técnica autorizado.

2. Los cepillos tienen las cerdas gastadas. Controlar el estado de

desgaste de los cepillos y eventualmente sustituirlos (los cepillos

tienen que ser sustituidos cuando las cerdas han llegado a una

altura de aproximadamente 15mm).

Para la sustitución de los

cepillos ver “DESMONTAJE DE LOS CEPILLOS” y “MONTAJE DE LOS

CEPILLOS”.

3. La solución detergente no es suficiente: abrir más el grifo.

4. Controlar que el detergente esté en el porcentaje aconsejado.

5. Aumentar la presión de la bancada cepillos (ver capítulo "REGLAJE

DE LA PRESIÓN DE LOS CEPILLOS").

Consultar con el centro de

asistencia técnica autorizado para una

sugerencia.

LA BOQUILLA DE SECADO NO SECA PERFECTAMENTE

1. Controlar que los labios de secado estén limpios.

2. Controlar el reglaje de la altura y la inclinación de la boquilla de

secado (ver “REGLAJE DE LA BOQUILLA DE SECADO” en “ANTES DEL

EMPLEO”).

3. Controlar que el tubo de aspiración esté conectado correctamente

en su alojamiento sobre el depósito de recuperación o que no esté

obstruido.

4. Intervenir sobre el filtro de aspiración limpiándolo.

5. Sustituir los labios si gastados.

6. Controlar que sobre el display esté activa la indicación de puesta

en marcha del motor de aspiración.

PRODUCCIÓN EXCESIVA DE ESPUMA

Controlar que se haya empleado un detergente de espuma controlada.

Eventualmente añadir una mínima cantidad de líquido antiespumante

en el depósito de recuperación.

Hay que tener en cuenta que se da una mayor producción de espuma

cuando el suelo está poco sucio. En este caso diluir aún más la solución

detergente.

CEPILLOS ACONSEJADOS

Los cepillos se tienen que elegir en función del tipo de suelo y de la suciedad que se lleva.

El material empleado y el diámetro de las cerdas son los elementos que diferencian los cepillos.

MATERIAL

CARACTERÍSTICAS

PPL (Polipropileno)

Buena resistencia al desgaste. Mantiene las características con agua caliente hasta 50°C. No es higroscópico.

NYLON

Excelente resistencia al desgaste, también con agua caliente. Es higroscópico.

TYNEX

Las cerdas están realizadas en nylon con la inserción de gránulos abrasivos. Emplear con cautela para no rayar el

suelo o arruinar el lustre.

ESPESOR DE LAS CERDAS

Las cerdas de mayor espesor son más rígidas y por consiguiente hay que emplearlas sobre suelos lisos o con inter-

valos pequeños. Para suelos irregulares o con relieves o con intervalos hondos es aconsejable emplear cerdas más

suaves que penetran más fácilmente en profundidad. Hay que tener en cuenta que cuando las cerdas del cepillo

están desgastadas y por consiguiente demasiado cortas, se vuelven rígidas y ya no logran penetrar y limpiar en

profundidad también porque, como en el caso de las cerdas demasiado gruesas, el cepillo tiende a saltar.

DISCO DE ARRASTRE

El disco de arrastre está equipado de una serie de puntas de ancla que permiten retener y arrastrar el disco abrasi-

vo (pad) durante el trabajo. El disco abrasivo es aconsejado para superficies lisas.

MÁQUINA CÓDIGO CANTIDAD

DESCRIPCIÓN

EMPLEO

BD 28/20

48914030

Cepillo PPL 0,6 Ø 355

Suelos normales.

48914040

Cepillo PPL 0,9 Ø 355

Suelos lisos con juntas estrechas y suciedad persistente.

48914050

Cepillo TYNEX Ø 355

Suelos en material resistente y particularmente sucios.

48914060

Cepillo 5-mix Ø 355

Para cualquier tipo de suelo.

48803010

Disco arrastre Ø 330

Por el pad de 14”, para la limpieza de superficies lisas.

48803030

Disco arrastre Ø 330 con center lock verde

Por el pad de 14”, para la limpieza de superficies lisas.

48803040

Disco arrastre Ø 330 con center lock negro

Por el pad de 14”, para la limpieza de superficies lisas.

CONDICIONES DE GARANTÍA

Garantía Limitada a Largo Plazo de Protección al Comprador

Tornado Industries, Inc. (Tornado) garantiza al consumidor

final que los productos de Tornado no

presentarán defectos materiales o de fabricación durante el periodo especificado abajo. Esta ga-

rantía limitada NO cubre máquinas y/o componentes sujetos a uso y desgaste normal, daños du-

rante el envío, fallas ocasionadas por modificaciones, accidentes, operación en lugares inadecua-

dos, mal uso, abuso, descuido o mantenimiento inapropiado de su parte. Para obtener más detal-

les comuníquese con el Distribuidor Autorizado de Tornado, el Centro de Servicio o el Departa-

mento de Servicio Técnico de Tornado. Los representantes de venta y servicio de Tornado no e-

stán autorizados a modificar o anular los términos de esta garantía, ni a extender las obligaciones

de Tornado bajo la garantía.

10 Años*

Tanques de agua de plástico y cuerpos giratorios moldeados

2 Años*

Partes de todo el equipo de limpieza de Tornado

1 Año*

Trabajo de reparación en todo el equipo de limpieza de Tornado

1 Año*

Garantía para baterías, prorrateo de un año.

Las garantías de baterías son administradas por el fabricante de baterías, en base a un año de prorrateo.

*Con vigencia a partir del 1 de enero de 2013. Términos sujetos a cambios sin previo aviso.

1. A excepción de todas las Sopladoras-Secadoras WindshearTM, las Sopladoras de Aislamiento, Laterales y de Corriente Descendente,

CV 30, CV 38, CW 50, CW 100, EB30, CK14/1, CK LW 13/1, CV 38/48 Dual, PV6, PV10 y todos los cargadores tienen garantía de partes y

servicio de 1 (uno) año.

2. Todos los repuestos sin desgaste comprados después del vencimiento de la garantía tienen garantía por 30 días.

3. La garantía tiene vigencia a partir de la fecha de compra del consumidor o, a criterio de Tornado, 6 meses después de que el distribui-

dor compre la unidad a Tornado, lo que ocurra primero.

4. EB 30 tiene un periodo de garantía de 90 días para partes y servicio.

5. La garantía para motores utilizados en equipos a gas propano está sujeta a la garantía del fabricante del motor.

6. Las fregadoras con conductor tienen garantía por 24 meses para partes, 6 meses para servicio o 1000 horas, lo que ocurra primero.

Nota: Tornado, The Latest Dirt, Floorkeeper, Carpetkeeper, Carpetrinser,

Carpetrinser/Dryer, Headmaster, Taskforce, PAC-VAC, T-Lite, Glazer, Wind-

shear, Max-Vac y Trot-Mop son marcas registradas de Tornado Industries.

Sitio web: www.tornadovac.com

Teléfono 1.800.VACUUMS

Dirección: 333 Charles Court, Suite 109

West Chicago, IL 60185

CARACTERISTIQUES TECHNIQUES U/M

Largeur de travail

685

Largeur de suceur

860

Capacité de travail, jusqu'à

m2/h

2740

sqft/h

29494

Diamètre des brosses

355

Vitesse de rotation des brosses

giri/min

(rpm)

160

Pression sur les brosses

lbs.

110

Moteur des brosses

700

Moteur de traction

300

Moteur d'aspiration

570

Dépression d'aspiration

mbar

160

water lift

Type d'avancement automatico

Vitesse d'avancement

km/h

mph

2.5

Pente maximum % 10

Réservoir d'eau propre

gal

Réservoir de récupération

gal

22.5

Longueur machine

1490

Hauteur machine

1045

Largeur machine (sans suceur)

760

Poids de la machine (à vide et sans les batteries)

145

lbs.

320

Poids brut de la machine

(selon les normes EN 60335-2-72 art. 5.z102)

363

lbs.

800

Capacité des batteries Ah 5 215

Poids des batteries

135

lbs.

298

Compartiment des batteries

385x500x290

15x20x11

Niveau de pression acoustique (selon les normes EN

60704-1) Lpa

dB (A) <70

Incertitude de la mesure Kpa dB (A) /

Niveau de la puissance sonore Lwa dB (A) <70

Incertitude de la mesure Kwa dB (A) /

Vibration au système main-bras

m/s2

<2.5

ft/ s2

<8.2

Incertitude de la mesure /

Classe

Degré de protection IP 23

Tension d'alimentation V 24

III

SOMMAIRE

AVANT-PROPOS 3

NORMES GENERALES DE SECURITE 4

Déplacement 4

Stockage et élimination 4

Utilisation correcte 4

Entretien 4

LEGENDE PANNEAU DES COMMANDES 5

LEGENDE DE LA MACHINE 5

LECTURE DU DISPLAY 6

Visualisation a l'allumage 6

Réglage des batteries 6

Release software 6

Compteur horaire 6

Visualisation des commandes 6

COMMANDES DE NAVIGATION 7

General setting 7

Sélection langue display 7

Display tune (contraste display) 7

Changer le réglage des batteries 7

Display brightness (luminosité du display) 7

SYMBOLOGIE MACHINE 8

SYMBOLOGIE MANUEL 8

ENSEMBLES OPTIONNELS 8

AVANT UTILISATION 9

Déplacement de la machine emballée 9

Déballage de la machine 9

Accès au compartiment des batteries 9

Installation des batteries 9

Chargeur des batteries 9

Chargeur batteries incorporé (optionnel) 9

Indicateur niveau de charge des batteries 10

Recharge des batteries 10

Recharge des batteries avec le chargeur incorporé (optionnel) 10

Elimination des batteries 10

Montage du suceur 10

Réglage du suceur 11

Montage de la bavette de protection 11

Montage des brosses 11

Modalité standby 12

NETTOYAGE DES SOLS 12

Connexion des batteries à la machine 12

Réservoir de récupération 12

Réservoir de la solution detergente 12

Groupe système 3S “Solution Saving System” (optionnel) 12

ACTIONNEMENT DE LA MACHINE 13

Avance et réglage de la vitesse 13

Moteur d’aspiration modalité silencieuse 13

Frein de travail 13

Frein d'urgence 14

Réglage de la pression des brosses 14

Dispositif de protection surcharge moteur des brosses 14

Dispositif trop plein 14

ARRET DE LA MACHINE A LA FIN DU NETTOYAGE 14

ENTRETIEN JOURNALIER 14

Nettoyage du réservoir de récupération 14

Nettoyage du filtre d'aspiration 15

Demontage manuel des brosses 15

Démontage automatique des brosses 15

Nettoyage des brosses 15

Nettoyage du suceur 15

ENTRETIEN HEBDOMADAIRE 16

Contrôle de la bavette arrière du suceur 16

Nettoyage tuyau du suceur 16

Nettoyage du réservoir solution 16

ENTRETIEN BIMESTRIEL 16

Contrôle et remplacement de la bavette avant du suceur 16

Remplacement de la bavette de protection 16

CONTROLE DE FONCTIONNEMENT 17

Le moteur d'aspiration ne fonctionne pas 17

Le moteur des brosses ne fonctionne pas 17

Le moteur de traction ne fonctionne pas 17

La solution détergente sur les brosses n'est pas suffisante 18

La machine ne nettoie pas bien 18

Le suceur ne sèche pas parfaitement 18

Production excessive de mousse 18

AVANT-PROPOS

Nous vous remercions pour avoir choisi notre machine. Cette machine est une autolaveuse qui vient utilisée pour le nettoyage industriel et civil

pour tout type de revêtement. Durant sa translation, l’action combinée des brosses et de la solution détergente enlève la salissure qui vient

récupérée avec le groupe d’aspiration arrière, en permettant un séchage parfait et immédiat du sol.

La machine doit être utilisée seulement dans ce but. Elle fournie les meilleurs performances si elle est utilisée correctement et maintenue

efficacement. Nous vous prions de bien vouloir lire cette brochure d’instruction pour la mise en route et l’entretien de votre machine. En cas de

nécessité, notre service d’assistance est à disposition pour tout conseil ou intervention.

NORMES GENERALES DE SECURITE

Les normes indiquées doivent être suivies scrupuleusement pour éviter

des dommages pour l’opérateur et la machine.

−

Lire avec attention les étiquettes sur la machine. Ne pas les effacer et

les remplacer immédiatement en cas d’altération.

− ATTENTION:

La machine doit être utilisée exclusivement par du

personnel autorisé et informé sur l’utilisation.

− ATTENTION:

Ne pas utiliser la machine sur des surfaces ayant une

pente supérieure à celle indiquée sur la plaque signalétique.

− ATTENTION:

La machine n’est pas destinée pour être utilisée par des

personnes, enfants compris, lesquelles capacités physiques,

sensorielles ou mentales soient réduites, ou bien avec un manque

d’expérience ou de connaissance, à moins qu’elles auraient pu

bénéficier, par l’intermédiation d’une personne responsable du leur

sûreté, d’une surveillance ou des instructions concernant l’utilisation.

− Pendant le fonctionnement de la machine, faire attention aux autres

personnes et surtout aux enfants.

− Les enfants ne doivent pas jouer avec la machine.

− Les enfants ne peuvent pas effectuer le nett

oyage et l'entretien

destiné à être accompli de l’opérateur.

DÉPLACEMENT

−

Ne pas monter de rayonnage ou d’échafaudage lorsqu’il y a des

risques de chute d’objets.

− Quand la machine est dans une position de garage, enlever la clef et

enclencher le frein de stationnement.

− Ne pas utiliser la machine comme moyen de transport.

−

Adapter la vitesse d’utilisation aux conditions d’adhérence: en

particulier, ralentir avant d'affronter des virages serrés.

STOCKAGE ET ÉLIMINATION

− Température de stockage: entre 0°C et +55°C (32°F et 131°F).

− Bonne température d’utilisation: entre 0°C et +40°C (32°F et 104°F).

− L’humidité ne doit pas excéder 95%.

− Pourvoir à l’élimination des pièces consommables e

n suivant

scrupuleusement les normes des lois en vigueur.

Quand votre machine est à l'arrêt, prévoir d’éliminer dans les

conteneurs spéciaux l’huile, les batteries et les composants

électroniques en prenant en compte que la machine est fabriquée, où

possible, avec des matériaux recyclables.

UTILISATION CORRECTE

−

Ne pas utiliser la machine sur des surfaces humides de liquides ou

poussières inflammables (par exemple hydrocarbures, cendres ou

suie).

− En cas d’incendie utiliser un extincteur à poudre. Ne pas utiliser

d’eau.

− Ne pas utiliser la machine en atmosphère explosive.

−

La machine est utilisée pour des opérations de nettoyage et

d’aspiration. Les autres opérations devront être effectuées dans des

zones interdits au personnel non autorisé et l'opérateur doit mettre

chaussures appropriées.

− Signaler de façon visible les endroits où le sol est humide.

−

Ne pas mélanger des détergents différents pour éviter des

dégagements gazeux.

− Eviter de laisser tourner les brosses lorsque la machine est à l’arrêt

pour ne pas abîmer le sol.

− Avant de soulever le réservoir de récupération s’assurer qu’il soit vide.

ENTRETIEN

−

En cas d’anomalies dans le fonctionnement de la machine, s’assurer

qu’elles ne dépendent pas d’une manquée d’entretien ordinaire. Dans

le cas contraire, appeler le service après-vente autorisé.

−

Pour réaliser les intervention de nettoyage et/ou de manutention,

stopper l’alimentation électrique de la machine.

−

En cas de remplacement de pièces, commander les pièces

ORIGINALES au distributeur et/ou revendeur autorisé.

− Utiliser seulement des brosses ORIGINALES indiquées dans le

paragraphe “BROSSES CONSEILLÉES".

−

Ne pas enlever les protections qui réclament des outils pour les

déplacer.

− Ne pas laver la machine à grand jets ou avec une haute pression ou

avec des produits corrosifs.

−

Toutes les 200 heures de travail, faire procéder à un contrôle par un

centre d’assistance autorisé.

−

Avant d’utiliser la machine, vérifier que tous panneaux et carters

soient positionnés suivant les indications de ce manuel.

−

Rétablir toutes les connexions électriques après n’importe quelle

intervention d’entretien.

LEGENDE PANNEAU DES COMMANDES

1. DISPLAY

2. BOUTON DE REDUCTION MAX. VITESSE

3. BOUTON MOTEUR D'ASPIRATION

BOUTON MOTEUR D'ASPIRATION MODALITE SILENCIEUSE

4. BOUTON LEVEE / DESCENTE BROSSES

5. BOUTON D’AUGMENTATION MAX. VITESSE

6. BOUTON MISE EN SERVICE SYSTEME D’OZONE

7. BOUTON D’OUVERTURE/FERMETURE ELECTROVANNE

BOUTON MISE EN SERVICE SYSTEME 3S

LEGENDE DE LA MACHINE

1. TABLEAU DE BORD

2. INTERRUPTEUR A CLEF

3. COUVERCLE RESERVOIR DE RECUPERATION

4. RESERVOIR DE RECUPERATION

5. BOUCHON TUYAU DE VIDANGE

6. TUYAU DE VIDANGE

7. LEVIERS COMMANDE DE MARCHE

8. LEVIER DE RELEVAGE SUCEUR

9. LEVIER ROBINET

10. LEVIER FREIN DE STATIONNEMENT / D'URGENCE

11. CONNECTEUR BATTERIES

12. TUYAU DE SUCEUR

13. ENSEMBLE DE SUCEUR

14. RESERVOIR DE LA SOLUTION

15. GROUPE D'EMBASE DES BROSSES

16. ROUES DE TRACTION

17. ROUES PIVOTANTES

18. FILTRE DE LA SOLUTION DETERGENTE

19. TUYAU DE NIVEAU

20. BOUCHON REMPLISSAGE SOLUTION DETERGENTE

LECTURE DU DISPLAY

VISUALISATION A L'ALLUMAGE

A l'allumage de la machine, le display visualise l’écran suivant en indiquant le release du software du bord et le réglage des batteries.

RÉGLAGE DES

BATTERIES

Réglage pour

batteries Gel

Réglage pour

batteries AGM

RELEASE SOFTWARE

Réglage pour

batteries

plomb/acide

COMPTEUR HORAIRE

Dans le deuxième écran de la machine on visualise le compteur horaire.

Pour être

visualisé n’importe quel moment, il suffit appuyer simultanément les boutons 2 et

5 (voir “LEGENDE PANNEAU DES COMMANDES”).

VISUALISATION DES COMMANDES

Indicateur de la

vitesse maximale

Fre

in de

stationnement inséré

Moteur d’aspiration

fermé Niveau des batteries

Moteur d’aspiration

allumé

Moteur d’aspiration

en modalité

silencieuse

Electrovanne fermée

Brosses haut Electrovanne ouverte

Abaissement des

brosses

Système 3S en

fonction

(OPTIONNEL)

Brosses en fonction

Système d’ozone en

fonction

(OPTIONNEL)

Levée brosses

Le système 3S et

d’ozone peuvent être

en fonction simul-

tanément et dans ce

cas les symboles se

succèdent dans la

visualisation

COMMANDES DE NAVIGATION

Défile EN

HAUT

Confirme Incrémente

Défile EN

BAS

Décrémente

GENERAL SETTING

Pour entrer dans le menu des réglages, utiliser les boutons sur le

tableau de bord et procéder comme suivant:

1. Tenir pressé simultanément les boutons (1) et (5).

2. Tourner la clef d’allumage.

3. Quand on visualise sur le display "ID CHECK", presser le bouton (2)

pour confirmer.

Une fois entré

dans le GENERAL SETTING, il sera possible changer les

réglages prédéfinis suivants simplement en défilant le menu avec les

commandes (1) et (4).

SÉLECTION LANGUE DISPLAY

Anglais est la langue de default, il est possible de la changer en Italien.

Pour sélectionner la langue il suffit visualiser d’abord

le mot

"Language", ensuite la sélectionner en défilant avec les boutons (3) et

(5). Une fois choisie confirmer avec le bouton (2).

DISPLAY TUNE (CONTRASTE DISPLAY)

Une fois entré dans le general setting il est possible d’améliorer le

contraste du display en agissant sur le bouton (3) pour augmenter et

sur le bouton (5) pour réduire.

Une fois choisi confirmer avec le bouton (2).

CHANGER LE RÉGLAGE DES BATTERIES

Une fois entré dans le general

setting il est possible de régler la

machine en fonction des batteries installées au bord (AGM / GEL /

PLOMB-ACIDE).

Pour sélectionner le réglage correct, il suffit visualiser d’abord le mot

"BATTERY", ensuite le sélectionner en défilant avec les boutons (3) et

(5). Une fois choisi confirmer avec le bouton (2).

Un réglage incorrect peut détériorer irréparablement la batterie.

Vérifier TOUJOURS d’avoir régler le paramètre correct.

Le réglage des batteries est visible à l’allumage (voir "REGLAGE DES

BATTERIES ou LECTURE DU DISPLAY").

DISPLAY BRIGHTNESS (LUMINOSITÉ DU DISPLAY)

Une fois entré dans le general setting il est possible d’augmenter ou

réduire la luminosité du display en agissant sur les boutons (3) et (5).

Une fois choisie confirmer avec le bouton (2).

SYMBOLOGIE MACHINE

Symbole du robinet.

On l’utilise pour indiquer le levier du robinet.

Symbole pour indiquer le

levier du frein

d'urgence et de stationnement.

Indication de la

température maximale du

détergent de la solution. Elle est située près du

trou de remplissage du réservoir de la solution.

Symbole pour indiquer la réalisation maximale

du niveau de la capacité dans le réservoir de la

solution visible du tuyau de niveau.

Symbole descente du suceur.

Symbole pour indiquer la réalisation

de la

moitié du niveau de la capacité dans le réservoir

de la solution visible du tuyau de niveau.

Symbole monté du suceur.

Symbole pour indiquer la réalisation minimale

du niveau de la capacité dans le réservoir de la

solution visible du tuyau de niveau.

SYMBOLOGIE MANUEL

Symbole de lecture du manuel d’utilisation

entretien. Indique à l’opérateur qu’il doit lire le

manuel avant d’utiliser la machine.

Symbole d’obligation qu’impose de

porter des

lunettes de protection.

Symbole de lecture du manuel d’utilisation

entretien. Pour une bonne fonctionnement du

chargeur des batteries incorporé (optionnel), lire

le manuel du constructeur.

Symbole d’obligation qu’impose de porter des

gants de protection.

Symbole d’avertissement. Lire attentivement les

paragraphes précédés de ce symbole, pour la

sécurité de l’opérateur et de la machine.

Symbole précédant une information sur

l'utilisation correcte de la machine.

Symbole d’obligation, déconnecter le système

des batteries en agissant sur le connecteur

avant d'une opération sur la machine.

Symbole représentant opérations à effectuer

uniquement par du personnel qualifié.

ENSEMBLES OPTIONNELS

Les ensembles optionnels sont:

Groupe système 3S - Solution Saving System (1);

Chargeur des batteries incorporé (2).

AVANT UTILISATION

DÉPLACEMENT DE LA MACHINE EMBALLÉE

La machine est fournie avec un emballage spécifique prévu pour le

déplacement avec des chariots à fourches.

embase des brosses 66: le poids total est de 363kg (800 lbs.).

embase des brosses 80: le poids total est de 368kg (811 lbs.).

Les dimensions de l’emballage sont:

Base: 161 cm x 87 cm (63"x34")

Hauteur: 123 cm (48")

Ne pas étager plus de deux emballages.

DÉBALLAGE DE LA MACHINE

1. Enlever l’emballage extérieur.

2. Dévisser les étriers (1) qui fixent la machine à la palette.

3. Se fournir d’une base inclinée.

4. Faire descendre la machine de la palette en la poussant dans le

sens inverse de la marche, en évitant tous

chocs violents aux

pièces mécaniques.

5. Conserver la palette et les étriers pour une éventuelle nécessité de

transport.

ACCÈS AU COMPARTIMENT DES BATTERIES

Pour accéder au compartiment des batteries, avant tout s’assurer que le

réservoir de récupération (1) soit vide en soulevant le couvercle (2).

S’il est plein, procéder comme indiqué dans le paragraphe "NETTOYAGE

DU RESERVOIR DE

RECUPERATION", dans le cas contraire enlever le

tuyau du suceur (3) et soulever le réservoir.

Grâce au système du blocage à 2 niveaux, la machine permit la

recharge des batteriess avec une ouverture partielle du réservoir.

INSTALLATION DES BATTERIES

La machine réclame l’utilisation des batteries connectées en série ou

des éléments du type DIN groupés et connectés en série, logées dans le

compartiment prévu sous le réservoir de récupération et doivent être

déplacées avec des moyens de levage appropriés (tant pour le poids,

d'évaluer en fonction des batteries

choisies, que pour le système

d’accrochage).

Les batteries

doivent en outre répondre aux demandes de la Norme CEI

21-5.

La machine prévoie l’utilisation des batteries standard au plomb/acide.

VERIFIER LE REGLAGE

(voir paragraphe "INDICATEUR NIVEAU DE

CHARGE DES BATTERIES").

Dans le cas d'un montage des batteries au GEL ou AGM, il est nécessaire

de MODIFIER LE REGLAGE (voir paragraphe "CHANGER LE REGLAGE DES

BATTERIES”).

Pour l’entretien et la recharge des batteries, il est indispensable de se

conformer scrupuleusement aux instructions du constructeur ou de son

représentant. Toutes les opérations d’installation et d’entretien doivent

être réalisées par du personnel qualifié, en utilisant des dispositifs de

protection appropriés.

CHARGEUR DES BATTERIES

S’assurer que le chargeur des batteries soit adapté aux batteries

installées pour la capacité ainsi que pour le type (plomb/acide ou

GEL ou AGM).

Dans le sac qui contient le livret d’emploi et d’entretien on vous fourni

le connecteur d’accouple

ment pour le chargeur des batteries. Ce

connecteur doit être monté sur les câbles de votre chargeur en suivant

les instructions fournies du constructeur du chargeur.

CHARGEUR BATTERIES INCORPORÉ (OPTIONNEL)

Si la machine est équipée avec le chargeur des batteries incorporé (voir

dans "ENSEMBLES OPTIONNELS”) on renvoie aux instructions du

constructeur de ce dispositif pour les opérations de recharge.

Le chargeur des batteries est connecté directement aux

pôles des

batteries.

Pendant les opérations de recharge un dispositif est activé qui ne

permet pas le fonctionnement de la machine.

Le câble d'alimentation du chargeur des batteries a une longueur

maximale de deux mètres et doit être connecté à une prise

monophasée.

INDICATEUR NIVEAU DE CHARGE DES BATTERIES

Le niveau de la charge des batteries est visualisé sur le display avec le

symbole correspondent (voir "VISUALISATION DES COMMANDES").

Quand le dernier segment de la charge commence à

clignoter, la batterie est presque déchargée et les

fonctions d’aspiration et la rotation des brosses sont

déshabilitées.

Quand aussi le dernier segment de la charge s’éteint, la

batterie est complètement déchargée et la machine

s’arrete.

RECHARGE DES BATTERIES

1. Amener la machine sur une surface plate.

2. Insérer le connecteur du chargeur des batteries (1) au connecteur

(2) des batteries situé dans la partie arrière de la machine.

3. Procéder à la recharge en maintenant soulevé le réservoir de

récupération (voir dans le paragraphe ”ACCES AU COMPARTIMENT

DES BATTERIES”).

4. Maintenir la connexion avec le chargeur jusqu’à quand l’indication

de fin de la charge ne vient pas visualisée sur le chargeur.

Ne jamais déconnecter le connecteur des batteries pendant la recharge.

RECHARGE DES BATTERIES AVEC LE CHARGEUR INCORPORÉ

(OPTIONNEL)

Amener la machine sur une surface plate à moins de 2m près d'une

prise du réseau monophasé avec tension 230V, fréquence 50Hz (pour

USA 120V, 60Hz), courant nominal 10A.

Stopper la machine et procéder comme suivant.

1. Insérer la fiche dans la prise de courant.

2. Procéder à la recharge en maintenant soulevé le réservoir de

récupération (voir dans le paragraphe ”ACCES AU COMPARTIMENT

DES BATTERIES” dans ”AVANT UTILISATION”).

3. Ne pas enlever la fiche du réseau jusqu’à quand l’indication de fin

de charge ne vient pas visualisée sur le chargeur des batteries.

A la fin de la phase de recharge, enlever la fiche de la prise.

Ne j

amais laisser les batteries complètement déchargées même si la

machine n’est pas utilisée. Dans le cas des batteries plomb/acide,

chaque 20 recharges contrôler le niveau de l’électrolyte et

éventuellement remplir avec de l’eau distillée à la fine de la recharge.

Ne jamais laisser les batteries déchargées plus de deux semaines.

Danger d’inhalation de gaz et de contact avec des liquides

corrosifs. Danger d’incendie: ne pas s’approcher avec des flammes.

ELIMINATION DES BATTERIES

Il est obligatoire de

livrer les batteries épuisées, qui sont classifiées

comme déchet dangereux, à une organise autorisée aux termes de la loi

pour l’élimination.

MONTAGE DU SUCEUR

1. Maintenir le support du suceur (1) légèrement soulevé du sol.

2. Insérer, en faisant glisser à l’intérieur des deux boutonnières

présentes sur le support les parties filetées des deux pommeaux (2)

en faisant attention de positionner les rondelles (3), deux pour

chaque pommeau, de façon qu'ils soient disposées une sous et

l'autre sur chacune des deux b

outonnières présentes sur le

support.

3. Bloquer le suceur en tournant les deux pommeaux (2) dans le sens

des aiguilles d’une montre.

4. Enclencher le tuyau du suceur (4

) dans son manchon, en

respectant sa position comme indiquée dans la figure.

RÉGLAGE DU SUCEUR

Afin de garantir un séchage parfait du suceur, la bavette arrière doit

avoir une courbure du bord inférieur sur toute sa longueur. Pour le

réglage il est nécessaire de se mettre dans les conditions de travail et

par conséquent avec

l'aspirateur allumé et les brosses en état de

marche avec la solution détergente.

La courbure n'est pas uniforme

Régler l'inclinaison du suceur en agissant sur l’écrou papillon (1) dans le

sens inverse aux aiguilles d'une montre pour augmenter la courbure sur

la partie centrale, ou dans le sens des aiguilles d'une montre pour

augmenter la courbure sur les extrémités.

Réglage hauteur

Une fois réglées l’inclinaison du suceur, il faut fixer cette situation

optimale en faisant effleurer les roues sur le sol. Débloquer les roues en

tournant dans le sens inverse aux aiguilles d’une montre le pommeau

(2), tourner le pommeau (3) pour soulever ou baisser les roues afin

qu’on n’obtienne pas la courbure désirée.

A la fin bloquer de nouveau les roues en agissant sur le pommeau (2).

MONTAGE DE LA BAVETTE DE PROTECTION

Les deux bavettes de protection doivent être montées sur le groupe

d’embase des brosses. Insérer les lames métalliques à l’intérieur des

fentes appropriées présentes sur la bavette. Positionner le trou à

l’extrémité plate de la lame sur la vis située antérieurement du groupe

d’embase. Fixer donc les lames avec l’écrou en le bloquant.

Visser les pommeaux dans la partie arrière

du groupe d’embase à

l’extrémité libre de la lame métallique. L’opération doit être effectuée

pour les deux bavettes de protection.

Avec les brosses montées, la bavette de protection doit effleurer le sol.

MONTAGE DES BROSSES

Pour monter les brosses procéder comme suit:

Tourner la clef (1) dans le sens

des aiguilles d’une montre

pour allumer la machine.

Appuyer sur le bouton (2) du

monté/descente de l'embase

des brosses pour monter les

brosses.

Couper l’alimentation

électrique en tournant la clef

(1) dans le sens inverse aux

aiguilles d’une montre.

Avec l’embase remonté, enclencher les brosses dans la siège du plateau

sous l’embase et les tourner jusqu’à loger les trois boutons métalliques

dans les lumières du plateau porte brosse; tourner énergiquement les

brosses, de façon de pousser le bouton vers le ressort d’accrochage pour

obtenir le blocage.

La figure indique le sens de rotation pour la mise en place des brosses.

On conseille d’invertir chaque jour la position des brosses afin d’en

assurer un emploi plus durable. Si les brosses sont déformées

inévitablement nous vous conseillons de les remonter dans la même

position, pour éviter qu’une inclinaison différente des brins provoque

des efforts excessifs au moteur ou soit cause des vibrations

désagréables.

Utiliser seulement les brosses fournies avec la machine ou lesquelles

spécifiées dans le paragraphe “BROSSES CONSEILLEES”. L’utilisation des

autres brosses peut compromettre la sûreté.

MODALITÉ STANDBY

Après 10 minutes d’inactivité, si la machine

est allumée, elle va en

modalité stand-

by et le display s’éteint. Pour reprendre le travail,

presser n’importe quel bouton du tableau de bord, le display se rallume

et après quelque seconde la machine revient active.

NETTOYAGE DES SOLS

CONNEXION DES BATTERIES À LA MACHINE

Connecter le connecteur des batteries (1) au connecteur de la machine

(2), situé dans la partie arrière de la machine.

RÉSERVOIR DE RÉCUPÉRATION

Vérifier aussi que le manchon (1) du tuyau suceur soit correctement

enclenché dans son siège et que le bouchon (2) du tuyau de vidange

soit fermé.

Le réservoir de récupération est équipé avec un couvercle (3) qui vient

oqué grâce à la dépression provoquée du moteur d’aspiration pendant

l’utilisation.

RÉSERVOIR DE LA SOLUTION DETERGENTE

Le réservoir de la solution est équipé avec une ouverture d’inspection.

Elle permette de nettoyer la sortie de la solution détergente.

S’assurer que le bouchon soit correctement fermé après le nettoyage.

La capacité du réservoir de la

solution est indiquée dans les

caractéristiques techniques.

Dévisser le bouchon de remplissage qui se trouve à l’arrière dans le côté

droite de la machine et remplir le réservoir de la solution avec de l’eau

propre, à une température inférieure à 50°C. A

jouter le détergent

liquide à la concentration et avec les modalités prévues par le fabricant.

Pour éviter la formation d’une quantité excessive de mousse, qui nuirait

au moteur d’aspiration, utiliser un pourcentage minimum de détergent

conseillé.

Tou

jours dans le côté droite de la machine est situé le tuyau de niveau

qui permet de voir facilement la quantité de la solution détergente

présente dans le réservoir, tant dans la phase de remplissage de la

solution que dans la phase de travail.

Visser le couvercle du réservoir de solution.

Utiliser toujours du détergent à mousse modérée.

Pour éviter avec

sécurité la production de la mousse, avant de commencer le travail,

introduire dans le réservoir de récupération une quantité minimale de

liquide antimousse. Ne pas utiliser des acides à l’état pur.

GROUPE SYSTÈME 3S “SOLUTION SAVING SYSTEM” (OPTIONNEL)

Le système est composé

d’un circuit hydraulique

parallèle au traditionnel

qu’on peut habiliter ou

désactiver directement

du tableau de bord

pressant pour quelque

seconde le bouton

(1).

Quand le système est en

fonction, sur le display

appara

ît le symbole 3S

com

me indiquée dans la

figure

Une fois activé on peut procéder avec le travail de nettoyage.

ACTIONNEMENT DE LA MACHINE

Chaque commande vient visualisée sur le display (1).

1. Tourner la clef (2) dans le sens des aiguilles d’une montre.

2. Contrôler le type des batteries et l’état de charge sur le display (1).

3. Presser le bouton du moteur d’aspiration (3); le symbole du moteur

d’aspiration change d’éteint à allumé et le moteur d’aspiration

commence à aspirer.

Presser le bouton de l’électrovanne (4); le symbole de

l’électrovanne change de fermé à ouvert.

5. Faire descendre l'embase des brosses sur le sol

en pressant le

bouton (5); sur le display vient visualisé premièrement le symbole

de la descente et ensuite lequel de l’actionnement du moteur des

brosses.

6. En agissant sur le levier (6) du robinet ouvrir et régler la quantité

de la solution détergente.

Sur la machine équipée avec le système 3S (optionnel), on doit

appuyer aussi sur le bouton

approprié pour activer le débit de la

solution détergente en choisissant entre le système traditionnel du

réglage par le robinet ou par le système du débit optimal fixe (voir

dans “GROUPE SYSTEME 3S SOLUTION SAVING SYSTEM”).

8. En agissant sur le levier de relevage suceur (7) baisser le suceur.

9. En actionnant les leviers commande de marche (8), la machine

commencera à avancer, les brosses commenceront à tourner, l’eau

commencera à écouler automatiquement.

En relâchant les leviers commande de marche, le débit s'arrêtera.

10.

Pendant les premiers mètres contrôler que le réglage du suceur

garanti un séchage impeccable et que le débit de la solution

détergente soit adéquat. Il doit être suffisant pour mouiller

uniformément le sol en évitant l'écoulement du détergent des

bavettes de protection. On vous fait remarquer que la quantité

correcte de la solution détergente est toujours en fonction de la

nature du sol, de l'importance de la saleté et de la vitesse.

AVANCE ET RÉGLAGE DE LA VITESSE

La traction de la machine est obtenue au moyen d'un moteur contrôlé

électroniquement.

Pour déplacer la machine on agit

sur la clef (

1) et ensuite on

tourne l

es leviers commande de

marche (

2) situés sur le timon, en

avant pour la marche avant et

en arrière pour la marche arrière.

La commande agie de manière

progressive, par conséquent il est

possible de graduer la vitesse

selon les propres exigences en

tournant le

s leviers tout ce qu'il

est nécessaire.

En outre, il est possible de régler la vitesse maximale en agissant sur le

bouton (3) pour la augmenter et sur le bouton (4) pour la réduire.

Chaque variation vient visualisée avec son symbole approprié sur le

display.

En marche arrière, la vitesse est réduite.

MOTEUR D’ASPIRATION MODALITÉ SILENCIEUSE

Il est possible de démarrer la

modalité silencieuse du

moteur d’aspiration en

pressant pour quelques

secondes le bouton

d’allumage

(1) du même

moteur

Quand la modalité silencieuse

est démarrée, le symbole sur le display

change.

FREIN DE TRAVAIL

Pour s'arrêter pendant le

travail en condition

s normales,

il suffit de relâcher les leviers

commande de marche (1) parce

que la machine est munie d'un

système de freinage

électronique. Les brosses et la

solution

détergente s'arrêtent

automatiquement.

FREIN D'URGENCE

En cas de danger on

peut obtenir l'arrêt immédiat en agissant sur le

levier du frein d'urgence et de stationnement (1) en le baissant.

Sur le display vient visualisé le branchement du frein d’urgence avec le

symbole approprié.

Cette commande bloque immédiatement la machine en déshabilitant

toutes les fonctions. Le frein d'urgence fonctionne aussi comme frein

de stationnement. Pour reprendre le travail, libérer le levier en

débloquant le bouton de stationnement présent sur le même levier et

actionner de nouveau les leviers commande de marche.

REGLAGE DE LA PRESSION DES BROSSES

Au moyen du registre (1) il est possible de régler la pression des brosses

sur la surface nettoyée.

En tournant le pommeau dans le sens des aiguilles d’une montre la

pression augmente, en le

tournant dans le sens inverse aux aiguilles

d’une montre la pression est réduite.

Ce dispositif permet une action de lavage plus efficace aussi sur les

surfaces plus difficiles et sales.

Pour ne pas surcharger le moteur des brosses, il est bon diminuer la

pression des brosses en passant d'un sol lisse à un sol rêche (ex. béton).

DISPOSITIF DE PROTECTION SURCHARGE MOTEUR DES BROSSES

La machine est équipée d'un dispositif de protection pour le moteur des

brosses. Ce dispositif bloque le fonctionnement du moteur pour le

préserver et indique sur le display la surcharge avec le message

"ALLARME 1".

Dans ce cas, essayer à réduire la pression sur les brosses (voir dans

"REGLAGE DE LA PRESSION DES BROSSES").

Si le problème persiste, contacter le service

d’assistance technique

autorisé.

DISPOSITIF TROP PLEIN

Pour éviter des dommages sérieux au moteur d’aspiration, la machine

est équipée d’un flotteur qui intervient quand le réservoir de

récupération est plein.

Dans ce cas, il est nécessaire de procéder à la

vidange du réservoir de récupération. Empoigner le tuyau de vidange de

la machine.

Enlever le bouchon et vider le réservoir de récupération

dans les bacs prévus, conformément aux lois en vigueur pour ce qui

concerne l’élimination des liquides.

ARRET DE LA MACHINE A LA FIN DU NETTOYAGE

Avant d’exécuter n’importe quel type d’entretien:

Presser le bouton (1) de levée/descente de l’embase des brosses

pour remonter les brosses.

2. Remonter le suceur en agissant sur le levier (2).

3. Amener la machine à l’endroit prévu pour la vidange de l’eau.

4. Tourner la clef (3) dans le sens inverse aux aiguilles d’une montre.

5. Insérer le frein de stationnement (4).

ENTRETIEN JOURNALIER

NETTOYAGE DU RÉSERVOIR DE RÉCUPÉRATION

1. Empoigner le tuyau de vidange situé à la gauche de la machine.

Enlever le bouchon du tuyau de décharge en actionnant le levier situé

sur le même et vider le réservoir de récupération dans les bacs prévus.

2. Ouvrir le couvercle du réservoir de récupération.

3. Rincer le réservoir avec un jet d’eau.

NETTOYAGE DU FILTRE D'ASPIRATION

1. Enlever le couvercle (1) et dévisser le pommeau (2) pour libérer la

protection du filtre (3).

2. Tourner la protection du filtre

dans le sens des aiguilles d’une

montre pour la libérer.

Enlever le filtre et sa

protection.

Avec un jet d’eau

nettoyer tout le group

et particulièrement les

parois et le fond du

filtre.

Faire toutes les

opérations de lavage

avec soin.

Remonter le tout.

DEMONTAGE MANUEL DES BROSSES

Avec l’embase en position soulevé, tourner la brosse dans le sens

indiqué dans la figure, afin qu'elle sorte du siège du plateau porte-

brosse. La figure indique le sens de rotation pour démonter les brosses.

DÉMONTAGE AUTOMATIQUE DES BROSSES

1. Allumer la machine en tournant la clef (1) dans le

sens des

aiguilles d’une montre.

2. Appuyer sur le bouton (2

) du monté/descente de l'embase des

brosses pour monter les brosses.

3. Presser simultanément les boutons (3) et (4) et ensuite presser une

seul fois le bouton (2).

Déplacer la machine avant de récupérer les brosses, afin d’éviter lésions

aux mains.

NETTOYAGE DES BROSSES

Démonter les brosses et les nettoyer avec un jet d’eau (pour le

démontage des brosses voir dans “DEMONTAGE DES BROSSES”).

NETTOYAGE DU SUCEUR

Maintenir le suceur propre garanti un séchage meilleur.

Pour son nettoyage il est nécessaire de:

1. Enlever le tuyau de suceur (4) du manchon.

Démonter le suceur du support (1) en desserrant dans le sens

inverse aux aiguilles d'une montre les pommeaux (2) et en faisant

glisser les parties filetées dans les boutonnières correspondantes

jusqu'à les libérer.

Nettoyer soigneusement l’intérieur de l’embrayage sur le suceur en

éliminant éventuel déchets de saleté.

4. Nettoyer soigneusement les bavettes du suceur.

5. Remonter le tout en ayant soin de positionner les rondelles (3), qui

sont deux pour chaque

pommeau, de façon qu'ils soient disposées

une sous et l'autre sur chacune des deux boutonnières présentes

sur le support.

ENTRETIEN HEBDOMADAIRE

CONTRÔLE DE LA BAVETTE ARRIÈRE DU SUCEUR

Contrôler l’état d’usure de la bavette du suceur et éventuellement la

tourner ou la remplacer.

Pour le remplacement il est nécessaire de:

Remonter le suceur (voir paragraphe “ARRET DE LA MACHINE A LA

FIN DU NETTOYAGE”).

2. Décrocher les fermetures (1).

3. Dévisser les écrous papillon (2) pour enlever les parties finales des

lames presse-bavette

extérieures (3) et successivement la lame

presse-bavette centrale (4).

4. Enlever la bavette (5) pour la tourner ou la remplacer.

Pour remonter le suceur répéter au contraire les opérations susdites.

NETTOYAGE TUYAU DU SUCEUR

Chaque semaine ou en cas d’aspiration insuffisante il est nécessaire de

contrôler que le tuyau du suceur ne soit pas obstrué. Eventuellement,

pour le nettoyer, procéder de la façon suivante:

1. Enlever le tuyau du manchon de suceur.

2. Laver l’intérieur du tuyau avec un jet d’eau.

Pour remettre le tuyau, répéter au contraire les opérations susdites.

Ne pas laver le flexible qui va du moteur d'aspiration au réservoir du

récupération.

NETTOYAGE DU RÉSERVOIR SOLUTION

1. Amener la machine à l’endroit prévu pour la vidange de la solution

détergente.

2. Dévisser le bouchon de remplissage du réservoir de la solution.

Dévisser la calotte du filtre de vidange (1) de façon que la solution

détergente descende dans les bacs prévus.

4. Rincer avec un jet d’eau le réservoir de la solution.

5. Remonter le tout.

ENTRETIEN BIMESTRIEL

CONTRÔLE ET REMPLACEMENT DE LA BAVETTE AVANT DU SUCEUR

Contrôler l’état d’usure de la bavette du suceur et éventuellement la

remplacer.

Pour le remplacement il est nécessaire de:

1. Démonter le suceur (voir paragraphe “NETTOYAGE DU SUCEUR”).

Démonter la partie arrière du suceur (voir paragraphe “CONTROLE

DE LA BAVETTE ARRIERE DU SUCEUR”).

3. Dévisser les écrous papillon (1) et enlever la lame presse-bavette

avant (2).

4. Remplacer la bavette avant (3).

Pour remonter le suceur répéter au contraire les opérations susdites.

REMPLACEMENT DE LA BAVETTE DE PROTECTION

Dévisser les pommeaux dans la partie arrière du group d’embase

de l’extrémité des lames métalliques.

L’opération doit être

effectuée pour les deux bavettes de protection.

Dévisser l’écrou dans la partie avant du group d’embase et enlever

les lames métalliques.

Remplacer les bavettes de protection et suivre les instructions de

montage comme écrit dans le p

aragraphe “MONTAGE DE LA

BAVETTE DE PROTECTION”.

Avec la brosse montée, la bavette de protection doit effleurer le sol.

CONTROLE DE FONCTIONNEMENT

Le contrôle de l’état de fonctionnement de la machine vient déféré

au service d’assistance technique autorisé.

Ne jamais laisser les batteries déchargées pour longtemps.

En cas d’une visualisation des alarmes, contacter le service

d’assistance technique autorisé.

LE MOTEUR D'ASPIRATION NE FONCTIONNE PAS

1. Vérifier que l’interrupteur à clef (1) soit dans la position correcte.

2. Contrôler l’état de charge des batteries sur le display.

3. Vérifier que le connecteur des batteries soit correctement inséré.

4. Contrôler que sur le display soit active la signalisation d’allumage

du moteur d’aspiration.

Vérifier que le connecteur rouge du moteur d'aspiration soit

correctement inséré.

Si le problème persiste, contacter le service d’assistance technique

autorisé.

LE MOTEUR DES BROSSES NE FONCTIONNE PAS

1. Vérifier que l’interrupteur à clef (1) soit dans la position correcte.

Fermer et rallumer la machine.

2. Contrôler l’état de charge des batteries sur le display.

3. Contrôler que sur le display soit active la signalisation d’allumage

du moteur des brosses.

4. Vérifier que le connecteur des batteries soit correctement inséré.

5. Actionner les leviers commande de marche (3).

Si le problème persiste, contacter le service d’assistance technique

autorisé.

LE MOTEUR DE TRACTION NE FONCTIONNE PAS

1. Fermer et remettre en fonction la machine.

2. Débloquer le frein (1) jusqu'à quand le témoin sur le display ne

s'éteint pas.

3. Agir sur les leviers commande de marche (2).

Si le problème persiste, contacter le service d’assistance technique

autorisé.

LA SOLUTION DÉTERGENTE SUR LES BROSSES N'EST PAS

SUFFISANTE

1. Contrôler que le levier du robinet (1) soit ouvert.

2. Contrôler le niveau de liquide dans le réservoir de la solution.

3. Contrôler que le filtre solution soit propre (voir dans le paragraphe

“NETTOYAGE DU FILTRE SOLUTION”).

La machine est équipée avec l’électrovanne, donc pour faire

descendre la solution détergente il est nécessaire d'actionner les

leviers du commande de marche (2).

Contrôler que sur le display soit active la signalisation de

l’électrovanne ouverte.

Si la machine est équipée avec le système 3S (voir dans “GROUPE

SYSTEME 3S - SOLUTION SAVING SYSTEM

“) (OPTIONNEL), contrôler

d’avoir activé

le système en pressant pour 3 secondes le bouton de

l’électrovanne (3).

Si le problème persiste, contacter le

service d’assistance technique

autorisé.

LA MACHINE NE NETTOIE PAS BIEN

Les brosses n'ont pas les brins de la dimension appropriée:

contacter le service d’assistance technique autorisé.

2. Les brosses ont les brins usés. Contrôler l’état de détérioration des

brosses et éventuellement les remplacer (les brosses doivent être

remplacées quand les brins sont arrivés à une hauteur d’environ

15mm).

Pour remplacer les brosses voir “DEMONTAGE DES

BROSSES” et “MONTAGE DES BROSSES”.

3. La solution détergente est insuffisante: augmenter l'ouverture du

robinet.

4. Contrôler que le détergent soit dans le pourcentage conseillé.

Augmenter la pression de l'embase des brosses (voir dans le

paragraphe "REGLAGE DE LA PRESSION DES BROSSES").

Consulter le service d’assistance technique autorisé pour tout conseil.

LE SUCEUR NE SÈCHE PAS PARFAITEMENT

1. Contrôler que les bavettes soient propres.

2. Contrôler le réglage de la hauteur et l’inclinaison du suceur (voir

“REGLAGE DU SUCEUR” dans “AVANT DE L’EMPLOI”).

3. Contrôler que le tuyau d’aspiration soit inséré correctement dans

le propre logement sur le réservoir de récupération ou qu’il ne soit

pas obstrué.

4. Intervenir sur le filtre d’aspiration en le nettoyant.

5. Remplacer les bavettes si usées.

6. Contrôler que sur le display soit active la signalisation d’allumage

du moteur d’aspiration.

PRODUCTION EXCESSIVE DE MOUSSE

Contrôler qu’on a utilisé du détergent à mousse modérée.

Eventuellement, ajouter une quantité minimale de liquide antimousse

dans le réservoir de récupération.

Il est bon

de rappeler qu'en cas d’un sol peu sale, une quantité plus

importante de mousse se formera. Dans ce cas réduire le pourcentage

de la solution détergente.

BROSSES CONSEILLEES

Les brosses doivent être choisies en fonction du type de sol et de la saleté à enlever.

Le matériel employé et le diamètre des brins sont les éléments qui font la différence des brosses.

MATERIEL CARACTERISTIQUES

PPL (Polypropylène)

Bonne résistance à l’usure. Maintient les caractéristiques avec de l’eau chaude jusqu’à 50°C. Elle n’est pas hygros-

copique.

NYLON Résistance excellente à l’usure, aussi avec de l’eau chaude. Elle est hygroscopique.

TYNEX

Les brins sont fabriqués en nylon avec incrustable de grains abrasifs. Utiliser avec précaution pour ne pas détério-

rer le sol ou abîmer le cirage.

DIMENSION DES BRINS

Les brins avec un diamètre plus important sont plus rigides, par conséquent on doit les utilisés sur un sol lisse ou

avec de petits joints. Sur le sol irrégulier ou avec des reliefs ou avec des gros joints, il est conseillé d’utiliser des

brosses plus souples parce qu’elles pénètrent plus facilement en profondeur. Se rappeler que quand les brins de la

brosse sont usagés et deviennent trop courts, ils deviennent rigides et ils ne peuvent plus pénétrer et nettoyer en

profondeur, même si les brins sont trop gros, la brosse a tendance à sautiller.

PLATEAU D'ENTRAINEMENT

Il est équipé avec une série de pointes d’ancrage qui permettent de retenir et d’entraîner le disque abrasif (pad)

pendant le travail. Le disque abrasif est conseillé pour des surfaces lisses.

MACHINE CODE QUANTITE

DESCRIPTION

UTILISATION

BD 28/20

48914030

Brosse PPL 0,6 Ø 355

Sols normaux.

48914040

Brosse PPL 0,9 Ø 355

Sols lisses avec des petits joints et saleté résistante.

48914050

Brosse TYNEX Ø 355

Sols en matériel résistant et particulièrement sales.

48914060

Brosse 5-mix Ø 355

Pour tous les sols.

48803010

Plateau d'entraînement Ø 330

Pour pad de 14”, pour le nettoyage des surfaces lisses.

48803030

Plateau d'entraînement Ø 330 + center lock vert

Pour pad de 14”, pour le nettoyage des surfaces lisses.

48803040

Plateau d'entraînement Ø 330 + center lock noir

Pour pad de 14”, pour le nettoyage des surfaces lisses.

CONDITIONS DE GARANTIE

Garantie limitée de la protection à long terme de l’acheteur

Tornado Industries

Inc. (Tornado) garantit au client ou à l’utilisateur final que les produits Tornado

seront exempts de défauts en ce qui a trait à la fabrication ou à l’assemblage pour la durée indi-

quée ci-dessous. Cette garantie limitée NE couvre PAS les machines et/ou co

mposants soumis à

l’usure normale, la détérioration ou des dommages causés par l’expédition, des défaillances dé-

coulant de modifications, un accident, un environnement de fonctionnement inadéquat, une mau-

vaise utilisation, un abus, une négligence ou un mau

vais entretien de votre part. Pour obtenir tous

les détails, veuillez communiquer avec votre distributeur Tornado autorisé, le centre d’entretien au-

torisé ou le département de service technique de Tornado. Les représentants des ventes et du

service de Torn

ado ne sont pas autorisés à renoncer ou à modifier les modalités de la présente

garantie ni à augmenter les obligations de Tornado aux termes de celle-ci.

10 ans*

Réservoirs d’eau en plastique et cadres moulés par rotation

2 ans*

Pièces pour tous les équipements de nettoyage Tornado

1 an*

Main d’œuvre pour tous les équipements de nettoyage Tornado

1 an*

Garantie sur les batteries, une année au prorata.

Toutes les garanties sur les batteries sont traitées directement par le fabricant de la batterie, au prorata d’une année

*À compter du 1er janvier 2013. Modalités susceptibles d’être modifiées sans préavis.

1. À l’exception de tous les sécheurs munis d'un ventilateur WindshearTM, de côtés et horizontaux, CV 30, CV 38, CW 50, CW 100,

EB30, CK14/1

, CK LW 13/1, CV 38/48 double, PVE, PV10 et tous les chargeurs sont garantis pour 1 (une) année pour les pièces et la

main d’œuvre.

2. Toutes les pièces sans usure achetées après l’expiration de la garantie sont garanties pour 90 jours.

3. La garantie commence à la date de la vente au consommateur ou, à la discrétion de Tornado, 6 mois après que le détaillant ait

acheté l’unité de Tornado, selon la date qui arrive en premier.

4. EB 30 est garanti pour une période de 90 jours pour les pièces et la main d’œuvre.

5. La garantie sur les moteurs utilisés sur des équipements alimentés en gaz propane est limitée à la garantie du fabricant du moteur.

6. La garantie sur les nettoyeurs est de 24 mois pour les pièces, 6 mois sur la main d’œuvre ou 1 000 heures, selon le premier délai à

survenir.

Note : Tornado, The Latest Dirt, Floorkeeper, Carpetkeeper, Carpetrinser,

Carpertrinser/Dryer, Headmaster, Taskforce, PAC

-VAC, T-

Lite, Glazer,

Windshear, Max

-Vac et Trot-

Mop sont des marques de commerces de Tornado

Industries.

Site Web : www.tornadovac.com

Tél. : 1 800

VACCUMS

Télec. : 630 818-

1301

Adresse : 333, Charles Court, bureau 105

West Chicago, IL 60185

GR DVP9/8EX/EY Tornado Bd 28 20 Walk Behind Floor Scrubber Operators Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
