86404580-A 08/31/15

VersamaticPlus 14 & 18 120V

Vacuum

Operating Instructions (ENG)

MODEL: 1.012-052.0

VSP14

1.012-053.0

VSP18

From Serial No. # C270009001 for VSP 14

# C271004501 for VSP 18

If Serial Number not listed,

Contact Manufacturer

286404580 VERSAMATICPLUS 14 & 18

Machine Data Label

Warranty Registration

Thank you for purchasing a Kärcher North America product. Warranty registration is quick

and easy. Your registration will allow us to serve you better over the lifetime of the product.

To register your product go to :

http://warranty.karcherna.com/

For customer assistance:

1-800-444-7654

3

Table of Contents

Machine Data Label . . . . . . . . . . . . . . . . . . . . . . . . 2

Table of Contents . . . . . . . . . . . . . . . . . . . . . . . . . 3

How To Use This Manual . . . . . . . . . . . . . . . . . . . 4

Safety

IMPORTANT SAFETY INSTRUCTIONS . . . . . . . 5

GROUNDING INSTRUCTIONS . . . . . . . . . . . . . . 7

Operations

Components . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

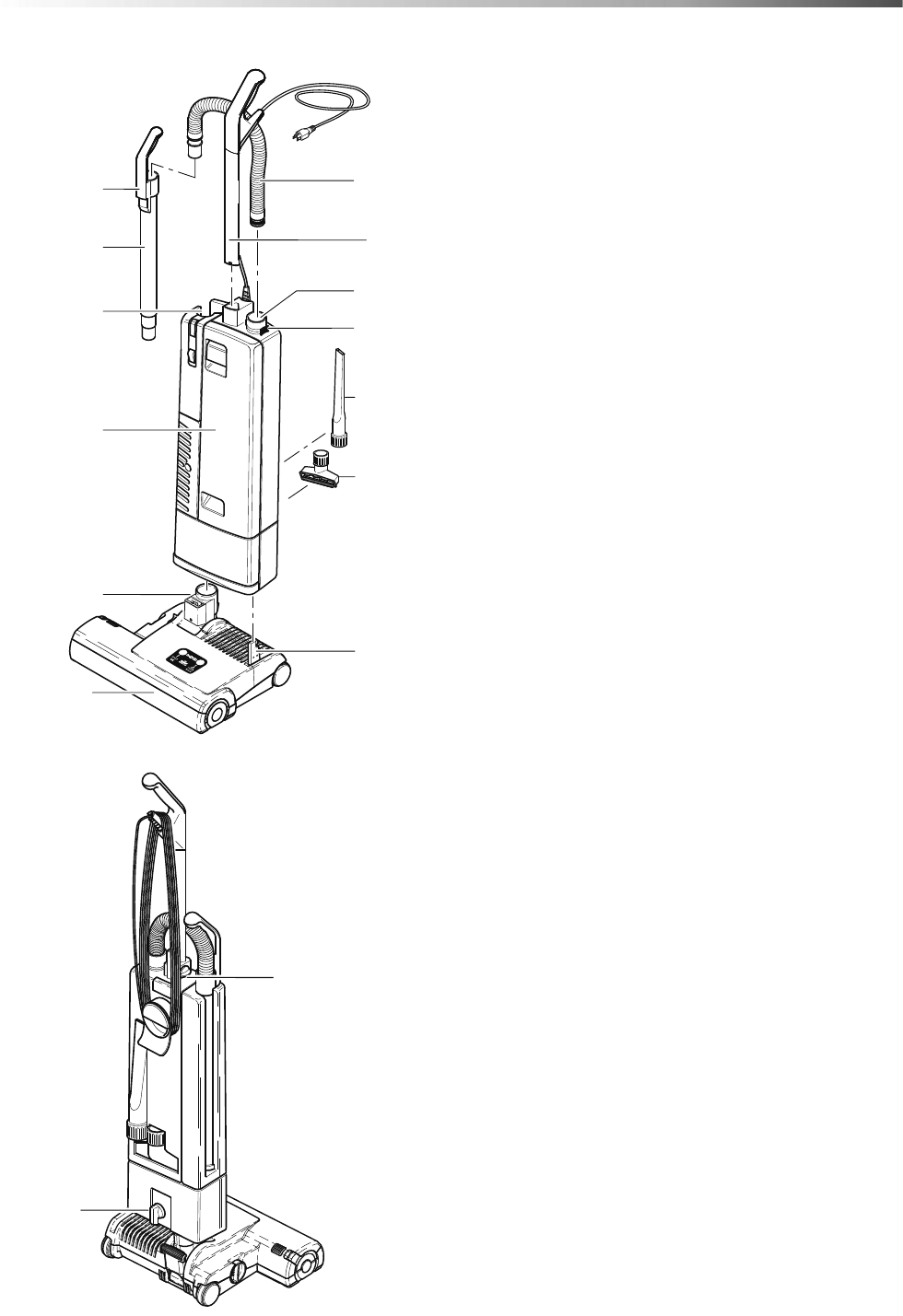

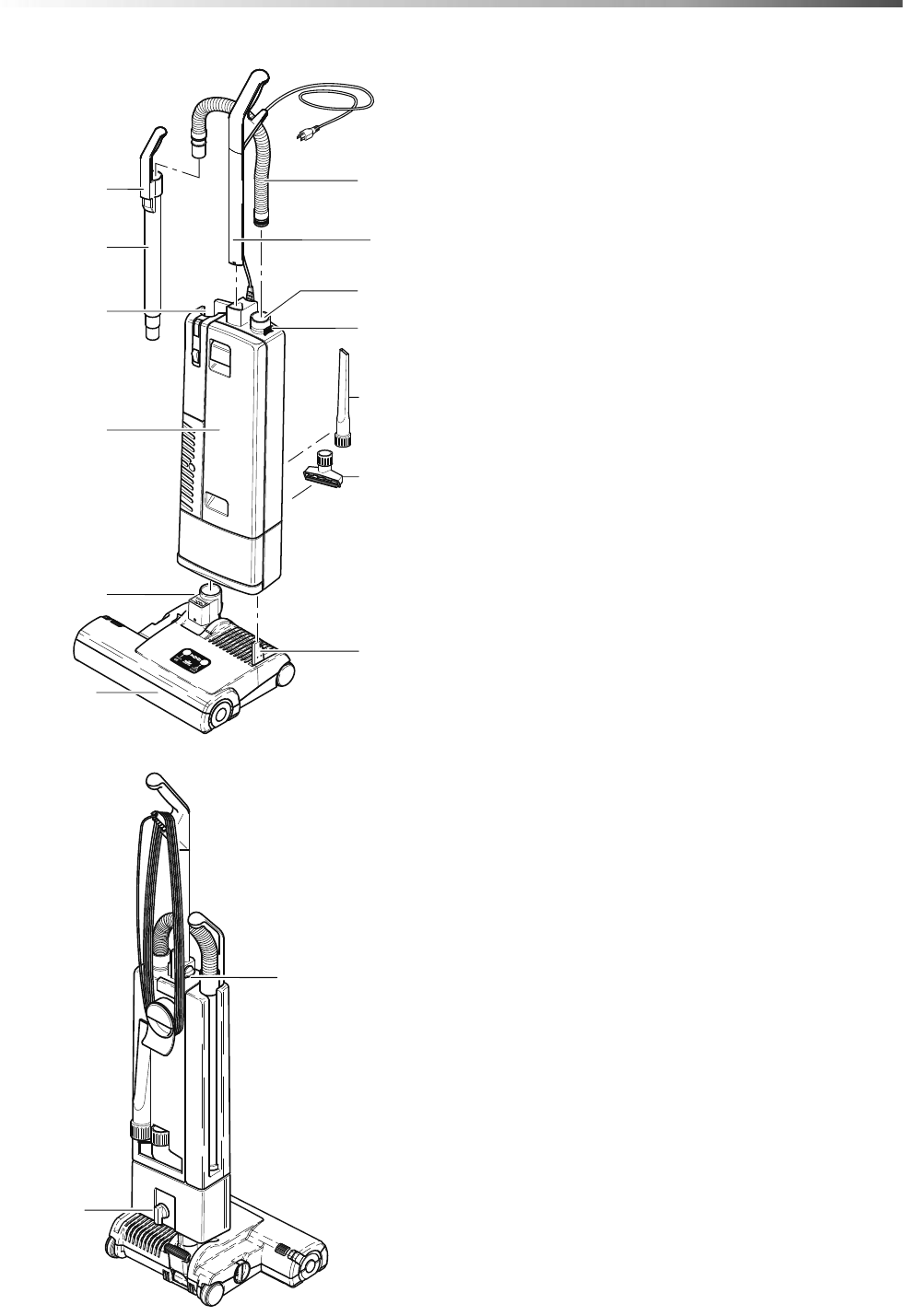

Assembling The Vacuum Cleaner . . . . . . . . . . . . 9

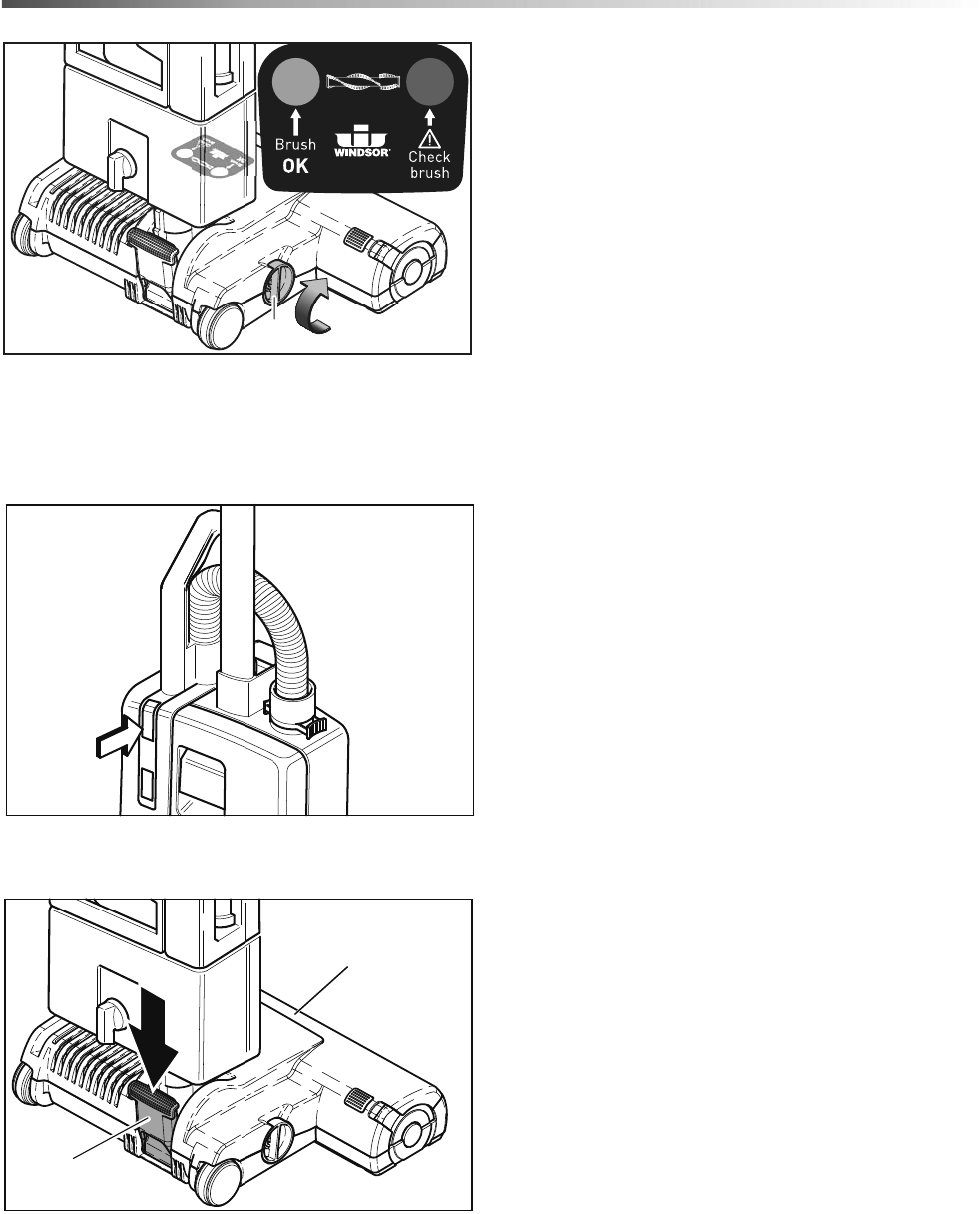

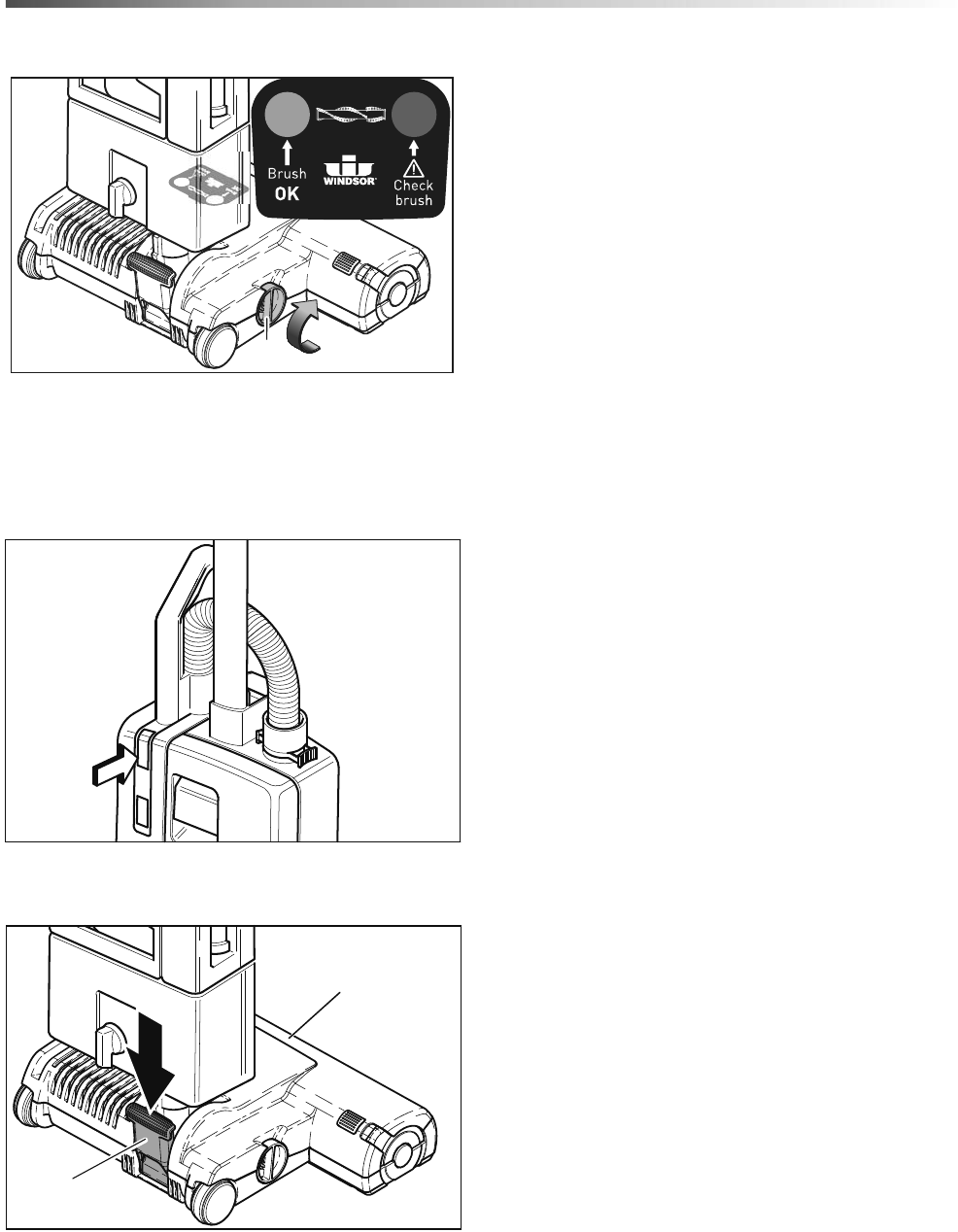

Brush Controller . . . . . . . . . . . . . . . . . . . . . . . . . 10

Filter Level Indicator . . . . . . . . . . . . . . . . . . . . . . 10

Swivel Neck Latch. . . . . . . . . . . . . . . . . . . . . . . . 10

Maintenance

Changing The Brush Strip. . . . . . . . . . . . . . . . . . 11

Changing The Paper Bag . . . . . . . . . . . . . . . . . . 11

Changing The Motor Filter . . . . . . . . . . . . . . . . . 11

Changing Exhaust Filter . . . . . . . . . . . . . . . . . . . 12

Clearing Blockages . . . . . . . . . . . . . . . . . . . . . . . 12

Replacing The Printed Circuit Board. . . . . . . . . . 13

Replacing Vacuum Motor . . . . . . . . . . . . . . . . . . 13

Changing The Brush Roller. . . . . . . . . . . . . . . . . 14

Replacing The Brush Roller Pulley . . . . . . . . . . . 14

Replacing The Swivel Neck . . . . . . . . . . . . . . . . 14

Removing The Swivel Neck Cover . . . . . . . . . . . 15

Changing The Electronic Controller . . . . . . . . . . 15

Replacing the Foot Pedal . . . . . . . . . . . . . . . . . . 15

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . 16

Technical Data (VSP 14 (VSP 18) . . . . . . . . . . . 16

Parts List

Tools, Bags & Filters. . . . . . . . . . . . . . . . . . . . . . 18

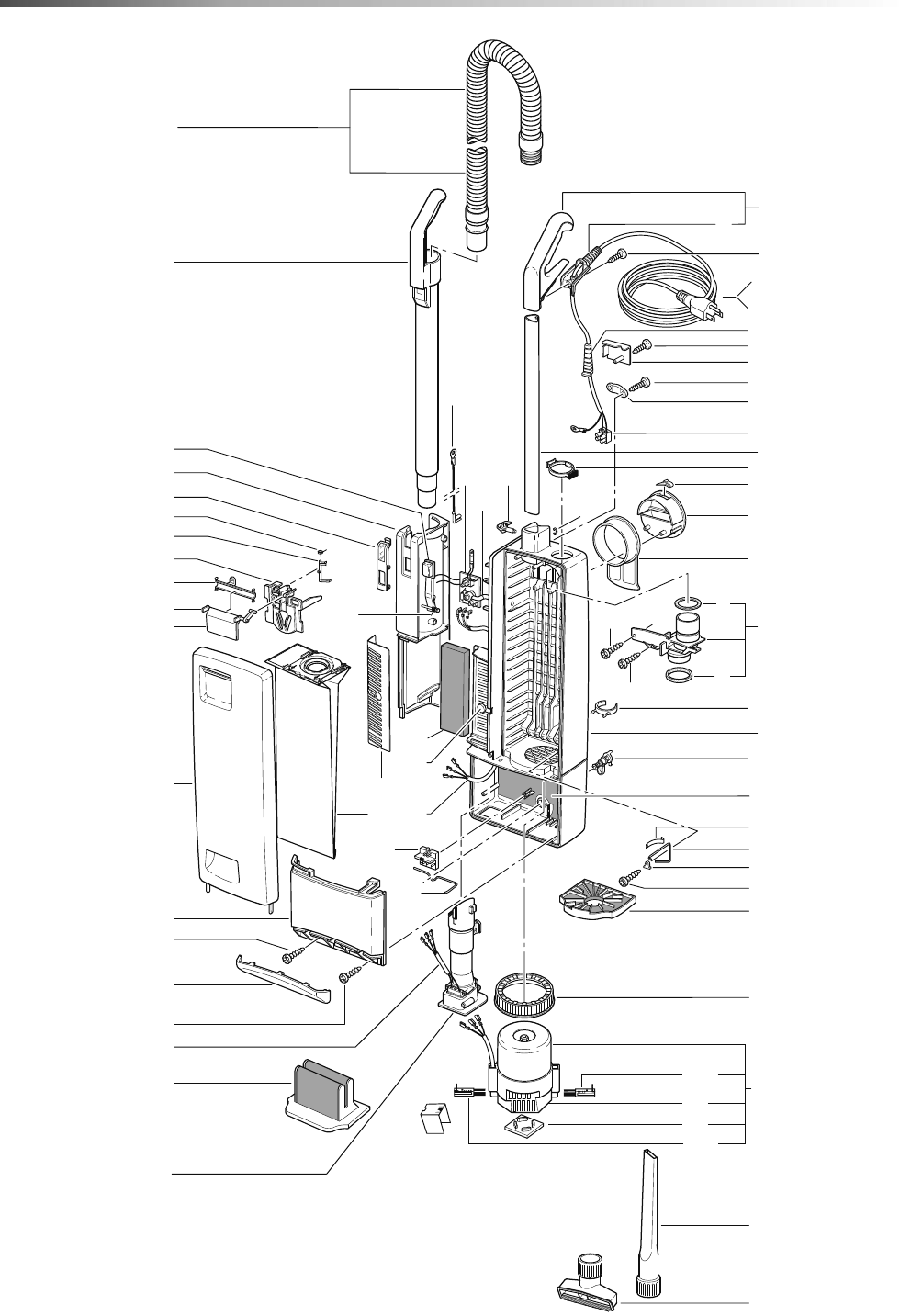

Upper Housing . . . . . . . . . . . . . . . . . . . . . . . . . . 20

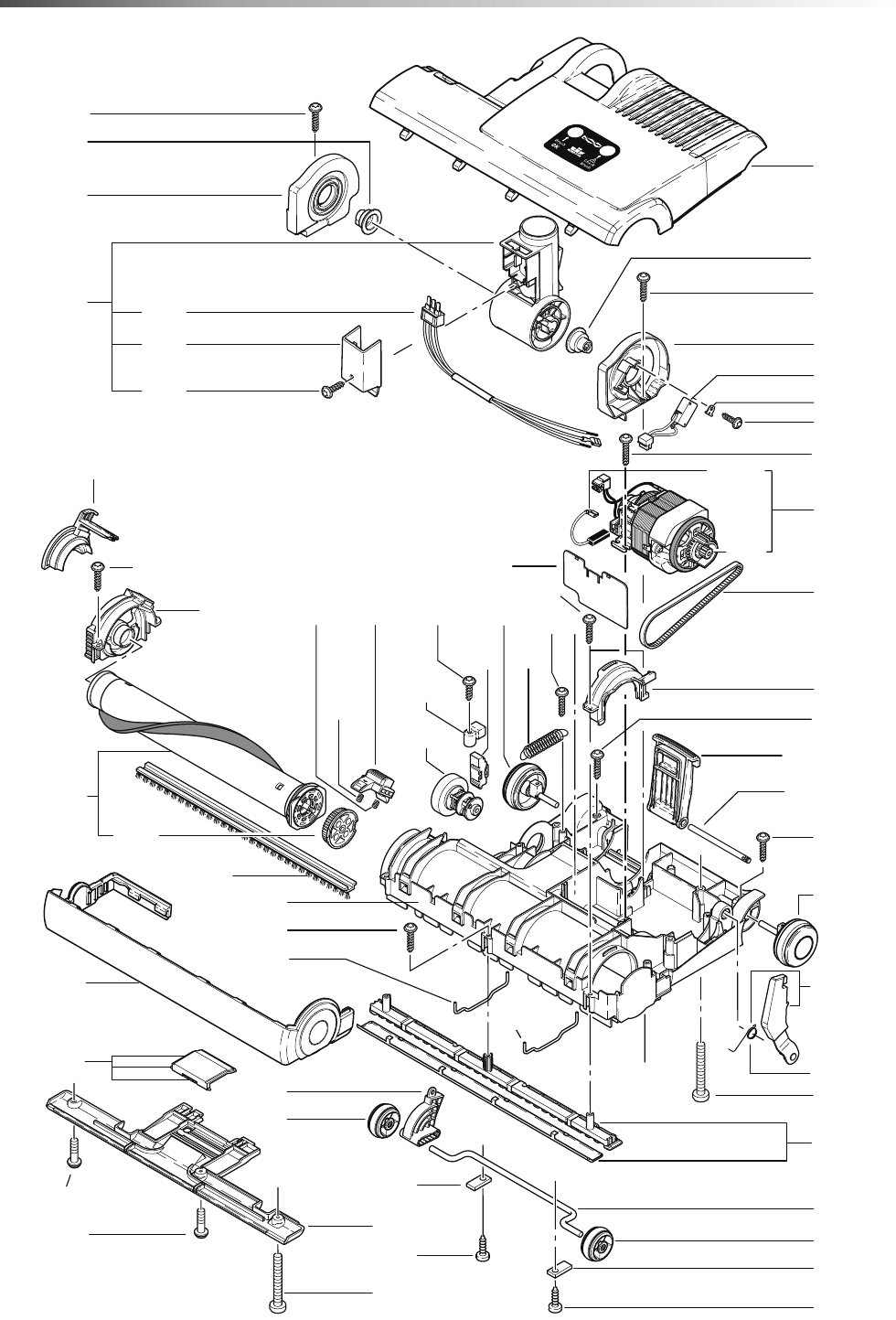

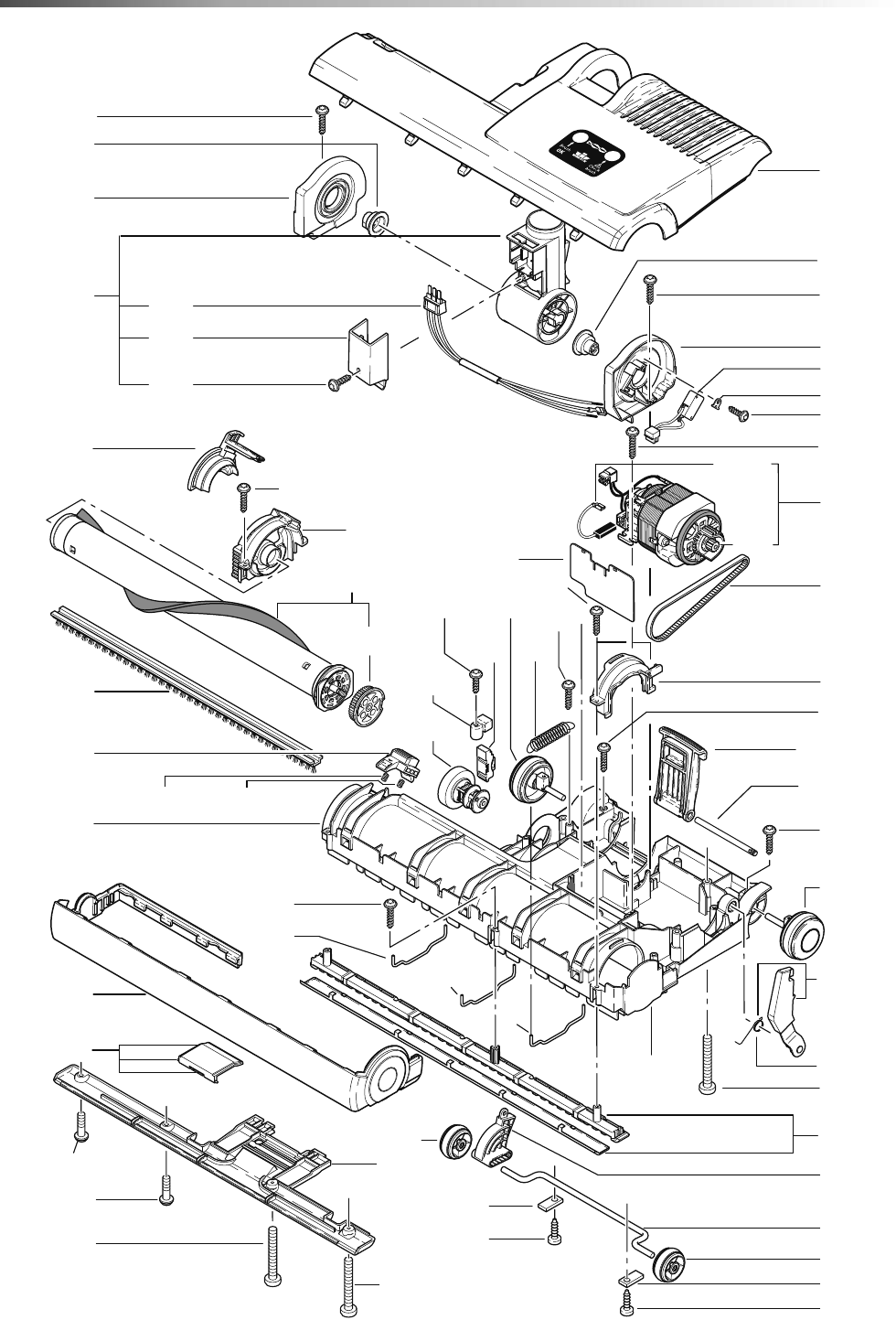

Power Head-VSP 14. . . . . . . . . . . . . . . . . . . . . . 22

Power Head-VSP 18. . . . . . . . . . . . . . . . . . . . . . 24

Wiring Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Suggested Spare Parts. . . . . . . . . . . . . . . . . . . . 27

86404580 VERSAMATICPLUS 14 & 18

4

How To Use This Manual

This manual contains the following sections:

• How to Use This Manual

•Safety

• Operations

• Maintenance

•Parts List

The HOW TO USE THIS MANUAL section will tell

you how to find important information for ordering

correct repair parts.

Parts may be ordered from authorized dealers. When

placing an order for parts, the machine model and

machine serial number are important. Refer to the

MACHINE DATA box which is filled out during the

installation of your machine. The MACHINE DATA

box is located on the inside of the front cover of this

manual.

The model and serial number of your machine is

located on the bottom-back of the machine.

The SAFETY section contains important information

regarding hazardous or unsafe practices of the

machine. Levels of hazards are identified that could

result in product damage, personal injury, or severe

injury resulting in death.

The OPERATIONS section is to familiarize the

operator with the operation and function of the

machine.

The MAINTENANCE section contains preventive

maintenance to keep the machine and its compo-

nents in good working condition. They are listed in

this general order:

• Dust Bag

• Filters

• Blockage

•Brush strips

• Troubleshooting

The PARTS LIST section contains assembled parts

illustrations and corresponding parts list. The parts

lists include a number of columns of information:

•ITEM – column refers to the reference num-

ber on the parts illustration.

•PART NO. – column lists the part number for

the part.

•REF NO. – reference number.

•DESCRIPTION – column is a brief descrip-

tion of the part.

•NOTES – column for information not noted by

the other columns.

NOTE: If a service or option kit is installed on your

machine, be sure to keep the KIT INSTRUCTIONS

which came with the kit. It contains replacement

parts numbers needed for ordering future parts.

NOTE: The manual part number is located on the

lower right corner of the front cover.

Model:

Date of Purchase:

Serial Number:

Dealer:

Address:

Phone Number:

Sales Representative:

86404580 VERSAMATICPLUS 14 & 18

5

Safety

IMPORTANT SAFETY INSTRUCTIONS

When using this machine, basic precaution

must always be followed, including the following:

READ ALL INSTRUCTIONS BEFORE USING THIS MACHINE.

To reduce the risk of fire, electric shock, or injury:

1. Do not leave appliance when plugged in. Unplug from outlet when not in use and before servicing.

2. Do not use outdoors or on wet surfaces.

3. Do not use near small children. Do not allow to be used as a toy. Close attention is necessary when used by

or near children.

4. Use only as described in this manual. Use only manufacturer's recommended attachments.

5. Do not use with damaged cord or plug. If appliance is not working as it should, has been dropped,

damaged, left outdoors, or dropped into water, return it to a service center.

6. Do not pull or carry by the cord, use cord as a handle, close a door on cord, or pull cord around sharp edges

or corners. Do not run appliance over cord. Keep cord away from heated surfaces.

7. Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

8. Do not handle plug or appliance with wet hands.

9. Do not put any object into openings. Do not use with any opening blocked; keep free of dust, lint, hair, and

anything that may reduce air flow.

10. Keep hair, loose clothing, fingers and all parts of body away from openings and moving parts. Do not place

fingers or other body parts under vacuum unless unplugged.

11. Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes.

12. Do not use without dust bag and/or filters in place. Do not wash filters.

13. Turn off all controls before unplugging.

14. Use extra care when cleaning on stairs. Do not use to pick up flammable or combustible liquids such as

gasoline or use in areas where they may have been present.

15. Machines can cause fire when operated near flammable vapors or materials. Do not operate this machine

near flammable fluids, dust or vapors.

16. Maintenance and repairs must be done by qualified personnel.

17. Connect to a properly grounded outlet only. See Grounding Instructions.

18. Do not use machine as a step.

19. If used on plush carpet or carpet with thick padding, do not leave machine in one place with machine turned

on.

20. Do not use the handle in the dust bag housing to carry the machine.

READ AND SAVE THESE INSTRUCTIONS

86404580 VERSAMATICPLUS 14 & 18

6

Safety

IMPORTANT SAFEGUARDS

Accidents due to misuse can only be prevented by those using the machine. To guard against injury, basic

safety precautions should be observed, including the following:

Read and follow all safety instructions.

Electric shock could occur if used outdoors or on wet surfaces.

The vacuum cleaner is designed to be safe when used to perform cleaning functions. Should damage occur to

electrical or mechanical parts, cleaner should be repaired by a competent service center before using in order to

avoid further damage to machine or physical injury to user.

A damaged power cord could cause electrical shock and/or fire. To minimize this possibility observe the

following precautions:

Do not run cleaner over power cord.

Avoid closing doors on power cord pulling it around sharp edges, or placing sharp-edged objects upon it.

Wind cord no tighter than is necessary to retain it on the cord hooks.

When disconnecting power cord from electrical outlet, grasp the plug. Pulling it out by the cord itself can

damage cord insulation and internal connections to plug.

Your vacuum cleaner creates suction and contains a revolving brush. To avoid bodily injury from suction or

moving parts, vacuum cleaner brush should not be placed against, or in close proximity of loose clothing,

jewelry, hair or body surfaces while cleaner is connected to electrical outlet. Cleaner should not be used to

vacuum clothing while it is being worn. Keep children away from machine when in operation or plugged in.

If used on plus carpet or carpet with thick padding, turn off unit when handle is in upright position. When using

accessory tools, keep floor bush off carpet by keeping handle in locked position and lowering handle with on

hand to raise bush off floor. Operate accessories with other hand.

Always plug your cleaner into a standard wall outlet. Use of extension cord or light socket with inadequate

current-carry capacity could result in electric shock or fire hazard.

Disconnect cleaner from electrical outlet before servicing, such as changing bags or belts. You could receive

bodily injury from moving parts of machine should switch accidentally turned on. Disconnect cleaner from elec-

trical outlet before detaching power head.

Do not use your vacuum cleaner in areas where flammable and/or explosive vapor or dust is present to avoid

possibility of fire or explosion. Some cleaning fluids can produce such vapors. Areas on which cleaning fluids

have been used should be completely dry and thoroughly aired before being vacuumed.

To avoid fire hazard, do not pick up matches, fireplace ashes, or smoking material with cleaner.

Keep your work area well lighted to avoid picking up harmful materials (such as liquids, sharp objects, or burning

substances) and avoid tripping accidents.

Use care when operating the cleaner on irregular surfaces such as stairs, as falling cleaner could cause bodily

injury and/or mechanical damage. Proper storage of machine in an out-of-way area immediately after use will

also prevent accidents caused by tripping over cleaner.

Store your vacuum indoors in a cool, dry area not exposed to the weather to avoid electrical shock and/or

cleaner damage.

Exercise strict supervision to prevent injury when using vacuum cleaner near children or when child is allowed

to operate vacuum cleaner. Do not allow children to play with vacuum cleaner and never leave cleaner plugged

in and unattended.

SAVE THESE INSTRUCTIONS

86404580 VERSAMATICPLUS 14 & 18

7

Safety

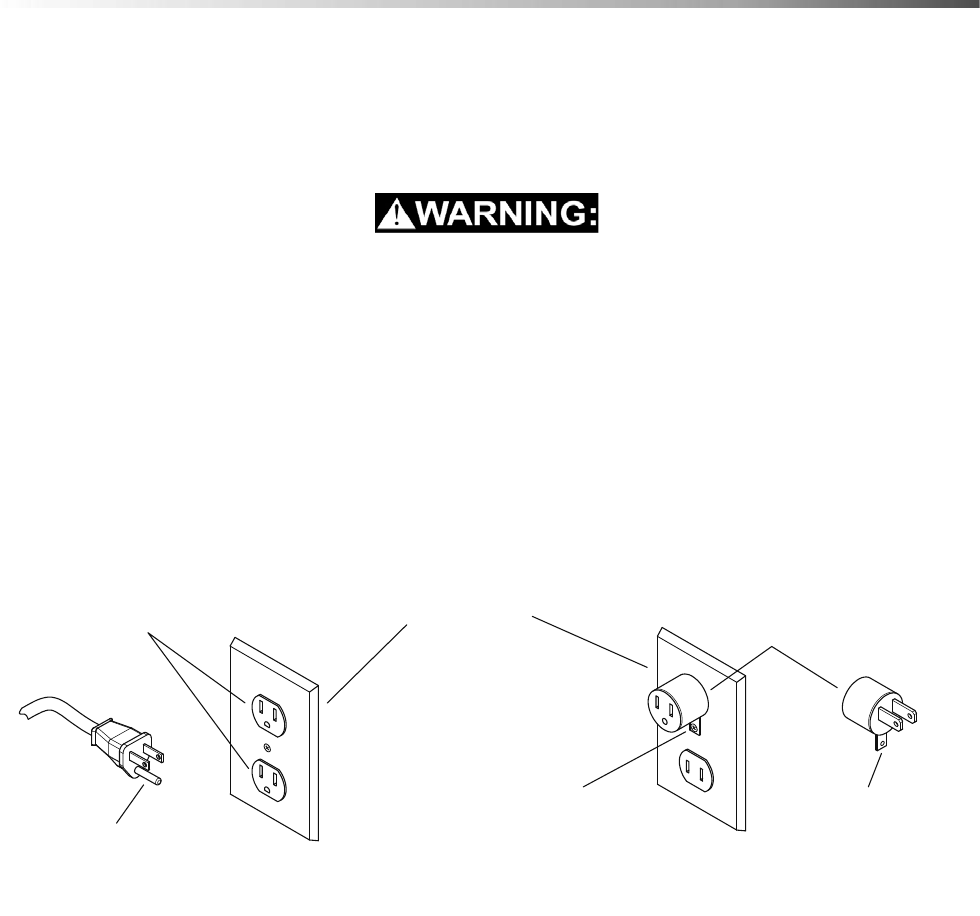

GROUNDING INSTRUCTIONS

This appliance must be grounded. If it should malfunction or breakdown, grounding provides a path of least

resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord having

an equipment-grounding conductor and grounding plug. The plug must be inserted into an appropriate outlet

that is properly installed and grounded in accordance with all local codes and ordinances.

Improper connection of the equipment-grounding conductor can result in a risk of electric shock. Check with a

qualified electrician or service person if you are in doubt as to whether the outlet is properly grounded. Do not

modify the plug provided with the appliance - if it will not fit the outlet, have a proper outlet installed by a qualified

electrician.

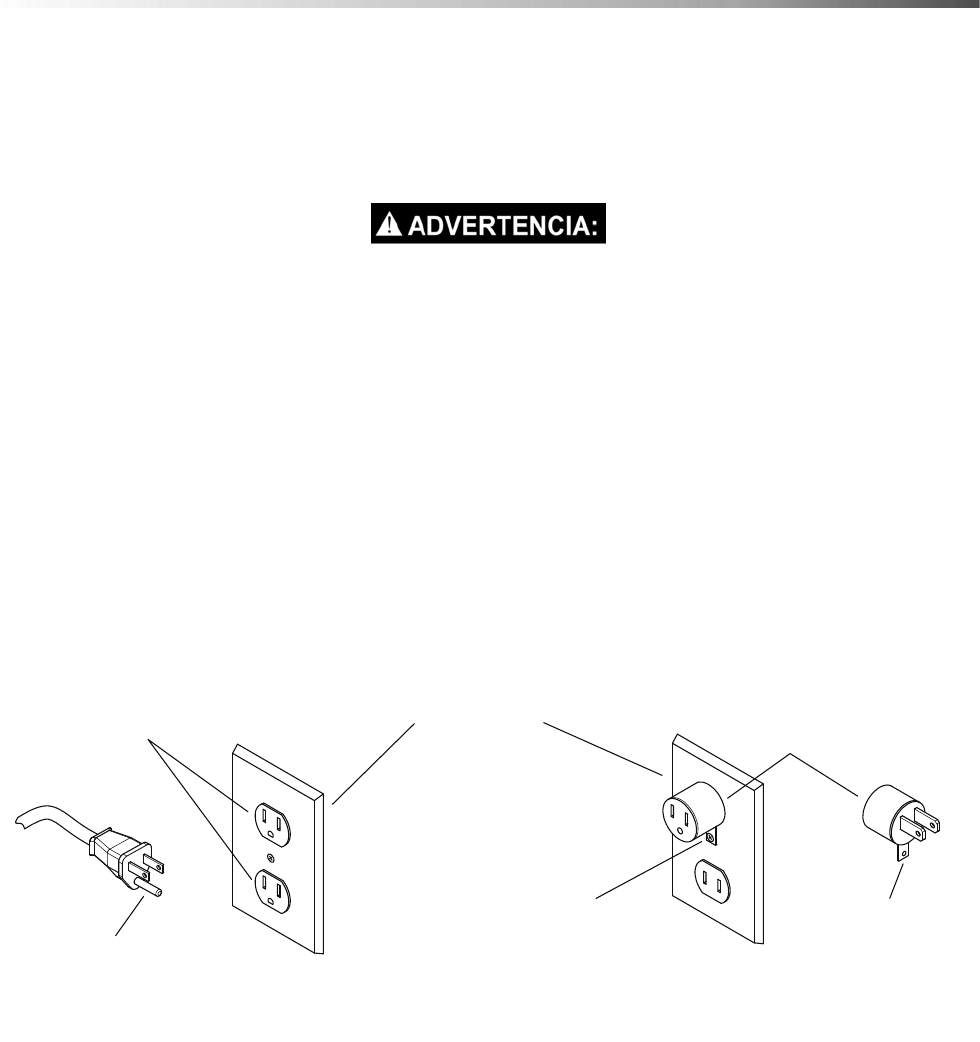

This appliance is for use on a nominal 120-volt circuit, and has a grounded plug that looks like the plug illus-

trated in sketch A. A temporary adaptor looks like adaptor illustrated in sketches B and C, may be used it

connect this plug to a 2-pole receptacle as shown in sketch B if a properly grounded outlet is not available. The

temporary adaptor should be used only until a properly grounded outlet (sketch A) can be installed by a qualified

electrician. The green colored rigid ear, lug or the like extending from the adaptor must be connected to a

permanent ground such as a properly grounded outlet box cover. Whenever the adaptor is used, it must be held

in place by a metal screw.

Note: In Canada, the use of a temporary adaptor is not permitted by the Canadian Electrical Code.

86404580 VERSAMATICPLUS 14 & 18

GROUNDING

PIN

GROUNDED

OUTLET

ADAPTER

METAL SCREW TAB FOR

GROUNDING SCREW

GROUNDED

OUTLET BOX

(A) (B) (C)

8

Operations

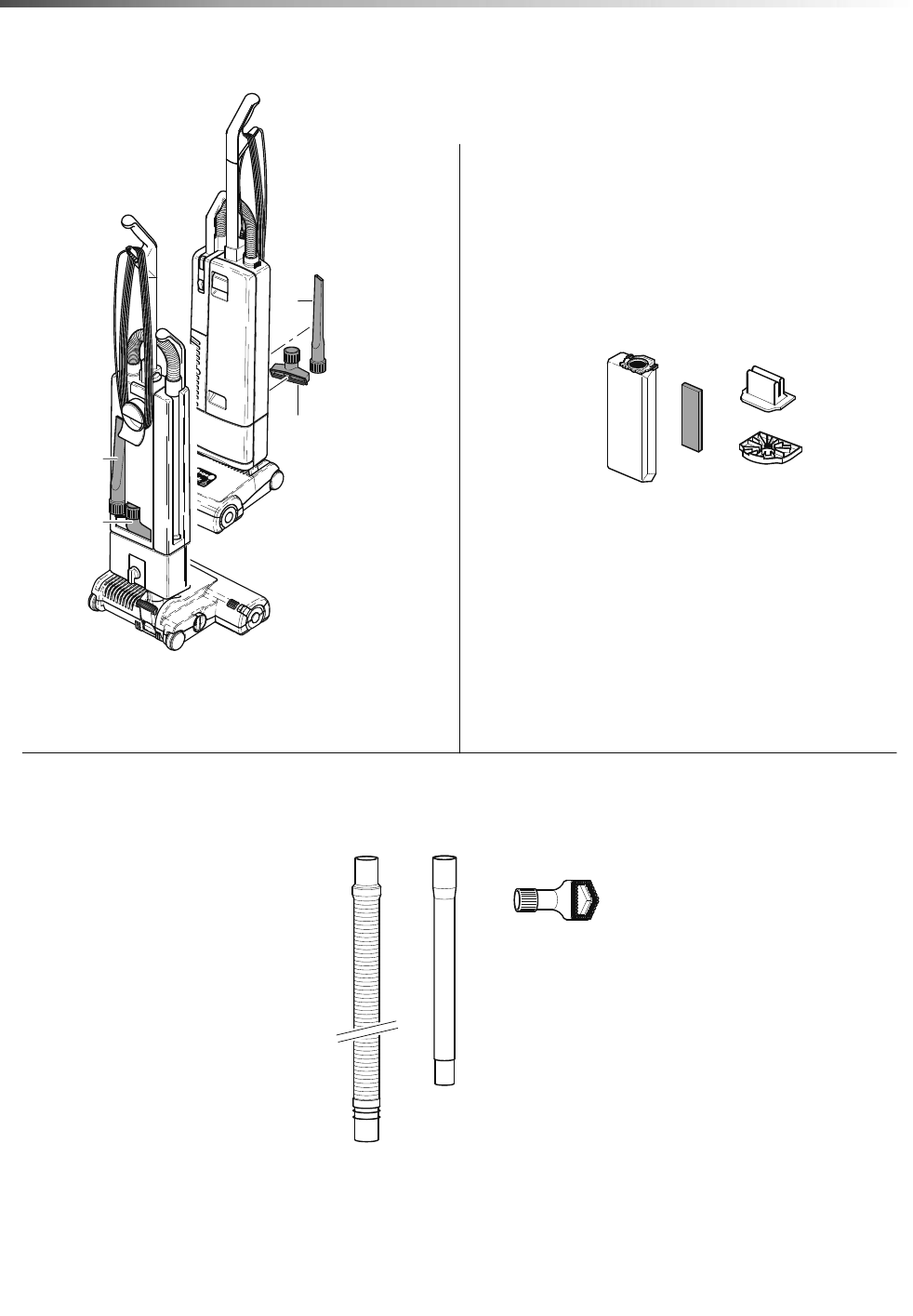

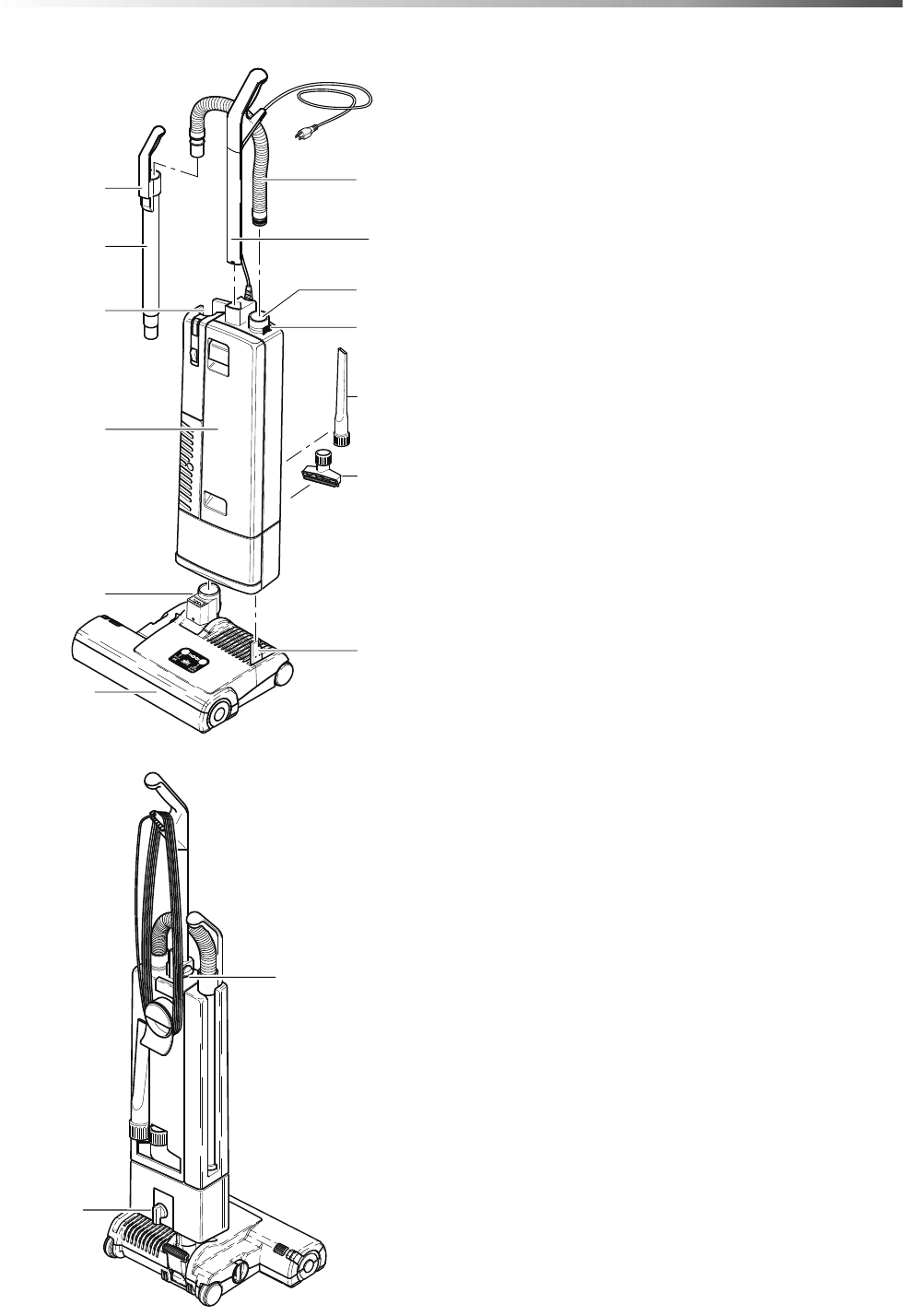

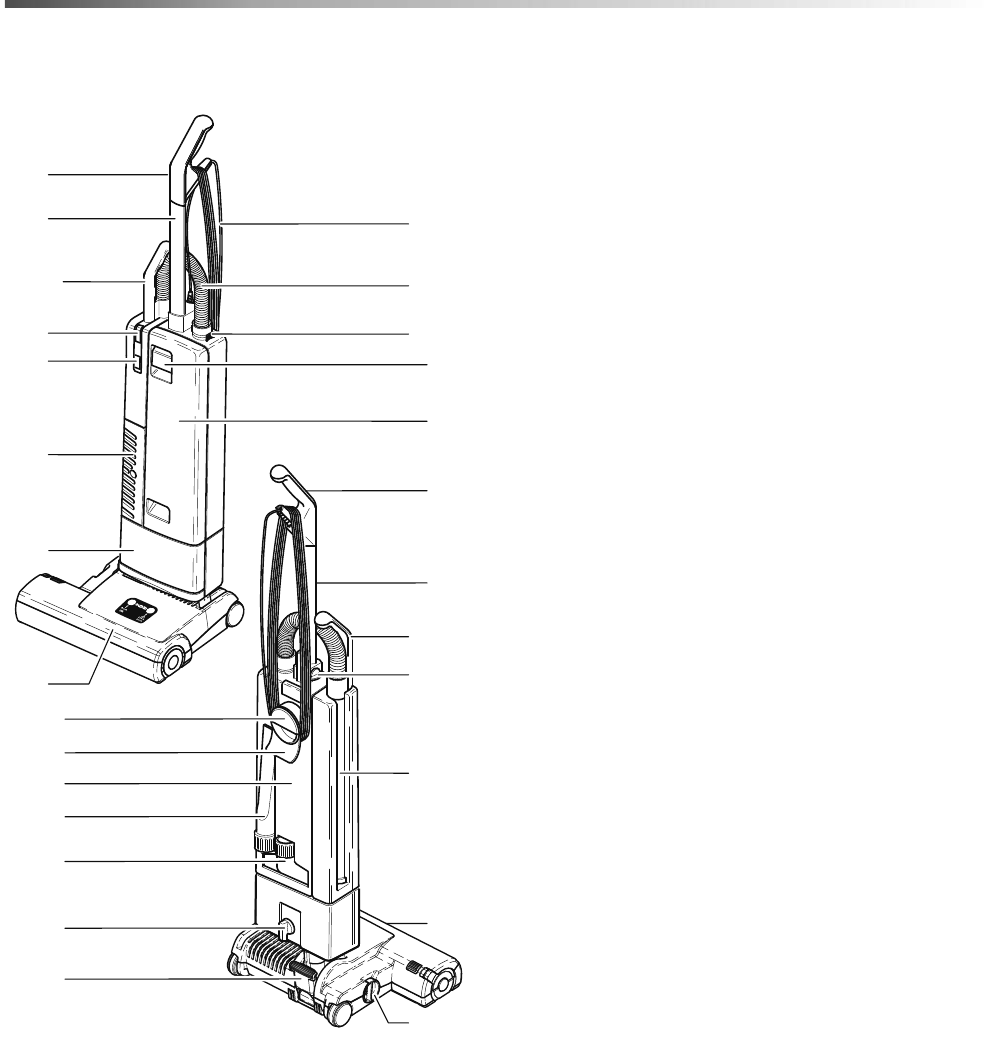

Components

1. Handle grip

2. Handle assembly

3. Bag full indicator

4. On / Off switch

5. Cover release latch

6. Exhaust filter cover

7. Front cover

8. Motor cover

9. Power head

10. Locking catch

11. Foot pedal

12. Hose

13. Retaining ring

14. Cable

15. Attachment tube handle

16. Handle catch

17. Carrying handle

18. Cable hook

19. Attachment tube

20. Dust bag housing

21. Crevice nozzle

22. Upholstery nozzle

23. Pile adjustment knob

86404580 VERSAMATICPLUS 14 & 18

2

10

17

18

20

21

22

11

3

15

4

6

9

2

1

5

7

12

14

13

15

16

19

23

1

2

9

8

9

Operations

Assembling The Vacuum Cleaner

Put the power head (9) on the floor with swivel neck

(26) and support lever (27)in upright position.

Turn the locking catch (10) on the filter bag housing

(20) to the left and place the housing carefully on the

swivel neck and the support lever.

NOTE: Ensure that the catch is engaged.

To lock the handle turn the handle catch (16) at the

handle joint of the filter bag housing (20) forward, then

slide the handle assembly (2) in as far as possible

and lock it with the handle catch (16).

Insert the attachment tube (19) into its storage

position on the side of the machine. The attachment

tube handle (15) must be placed on the tab (24). Slide

the proper end of the hose into the filter bag housing,

insert the black hose end into the connecting tube

(25) and slide it in completely. To unlock the hose

press the retaining ring (13) at the housing connec-

tion.

86404580 VERSAMATICPLUS 14 & 18

16

2

10

15

19

24

20

26

9

2

13

12

25

27

22

21

10

Operations

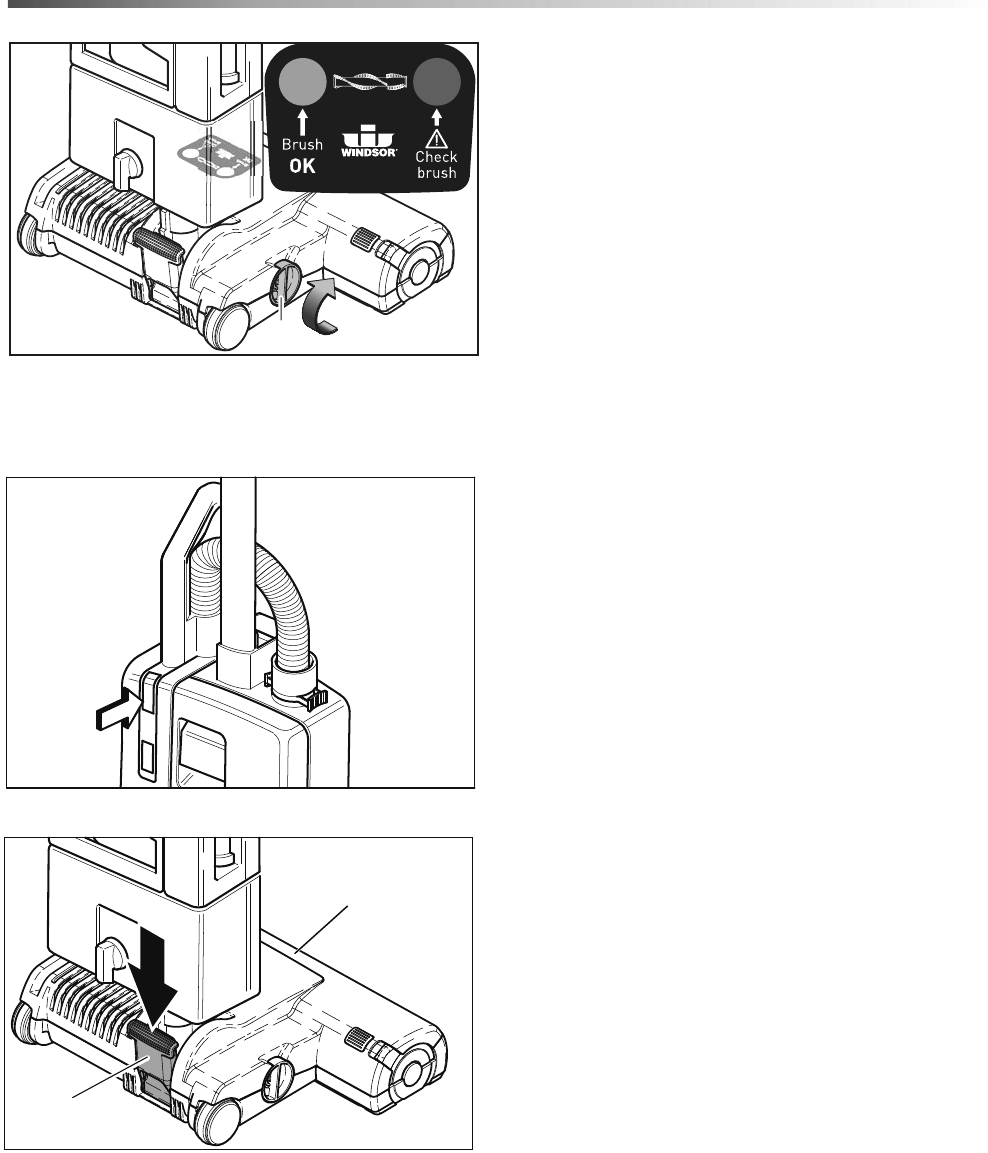

Brush Controller

The electronic brush controller monitors the

operation of the brush.

Green light: Brush set correctly and running.

Green and red light: Brush too high. Adjust the

brush setting by turning the pile adjustment knob (19)

to lower setting.

If the green and red light are still on at position

number one the brush strip is worn out and must be

replace.

Red light blinking: The brush is blocked and is not

turning. Switch machine off, unplug from the socket

and clear the blockage.

Filter Level Indicator

If warning light (3) comes on check:

• Is the dust bag full?

• Is there a blockage in the hose (12) or power

head (9)?

Swivel Neck Latch

To release the machine from the upright position

depress the foot pedal (11).

86404580 VERSAMATICPLUS 14 & 18

2

23

2

11

9

3

11

Maintenance

Unplug machine from electrical outlet before doing

any maintenance.

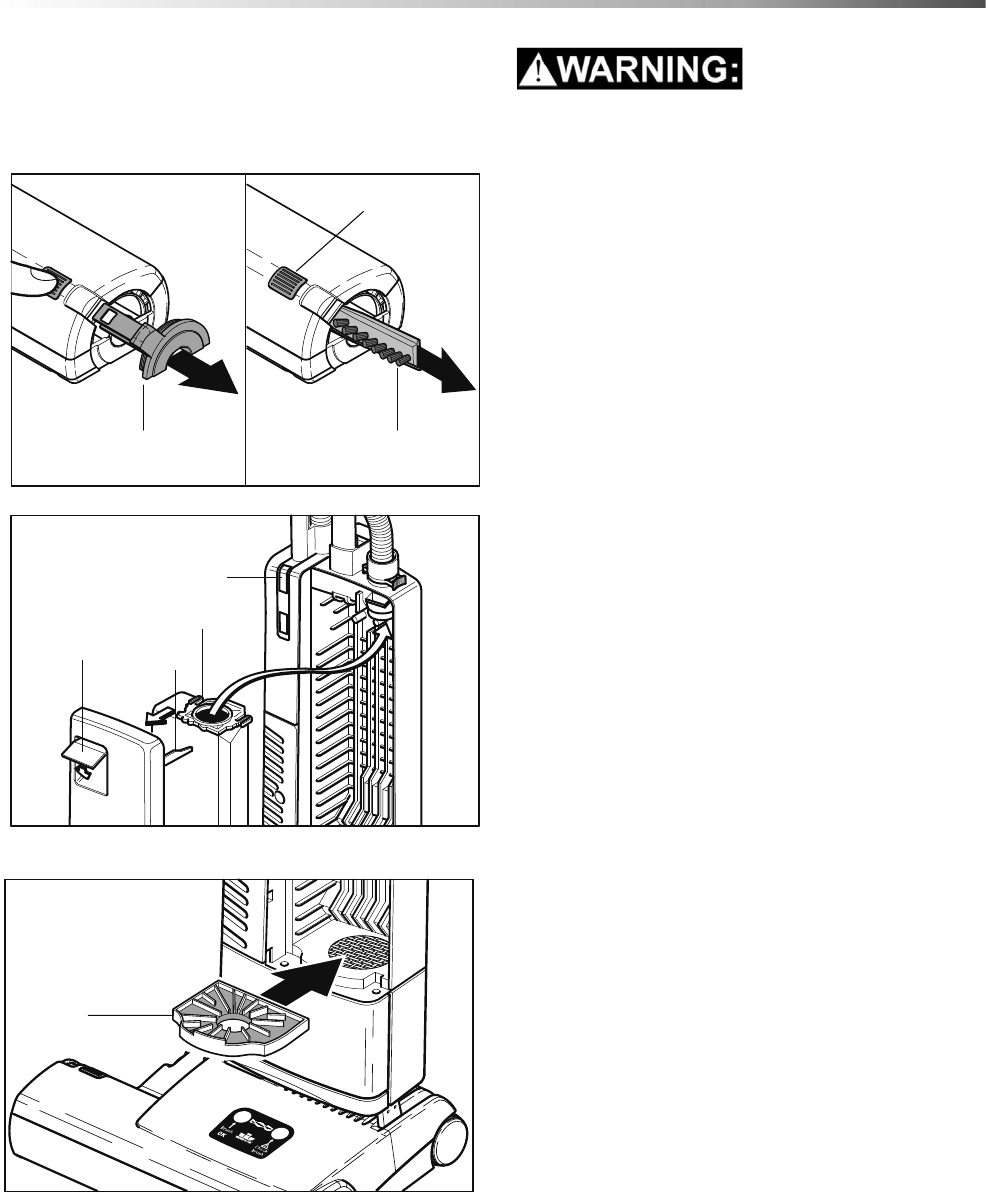

Changing The Brush Strip

To replace brush strip, push button (32), remove the

side plate (26) and rotate the brush so that the brush

strip (27) can be pulled out of the opening. Ensure

that the new brush strip is fully inserted, then press

the side plate back into place.

NOTE: Ensure plate is locked in place.

Changing The Paper Bag

If red light (3) shows, change paper filter bag.

Pull cover release latch (5) forward and lift the cover

from the dust bag housing. Slide the dust bag sealing

plate (28) from the holder (29). slide the sealing plate

(28) of a new bag into the holder and push firmly in.

Insert cover into dust bag housing. Push it forward

then lock it in place by pushing down the cover

release latch.

Changing The Motor Filter

Motor filter (30) should to be replaced after 20 filter

bags have been used. Lift the front of the filter slightly

and slide it out of the slot. Install new filter and press

firmly ensuring filter is completely in place.

NOTE: Hospital grade filters are available.

86404580 VERSAMATICPLUS 14 & 18

26 27

32

30

3

5

28

29

12

Maintenance

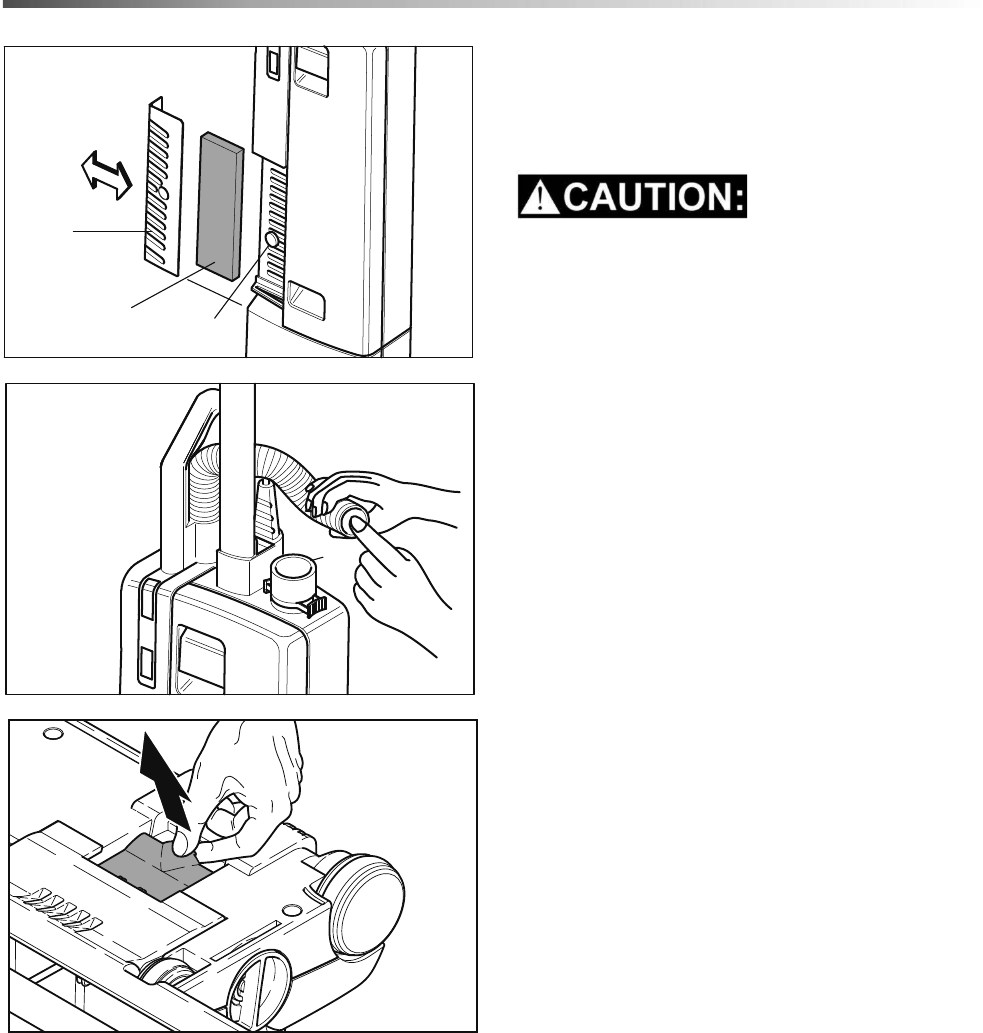

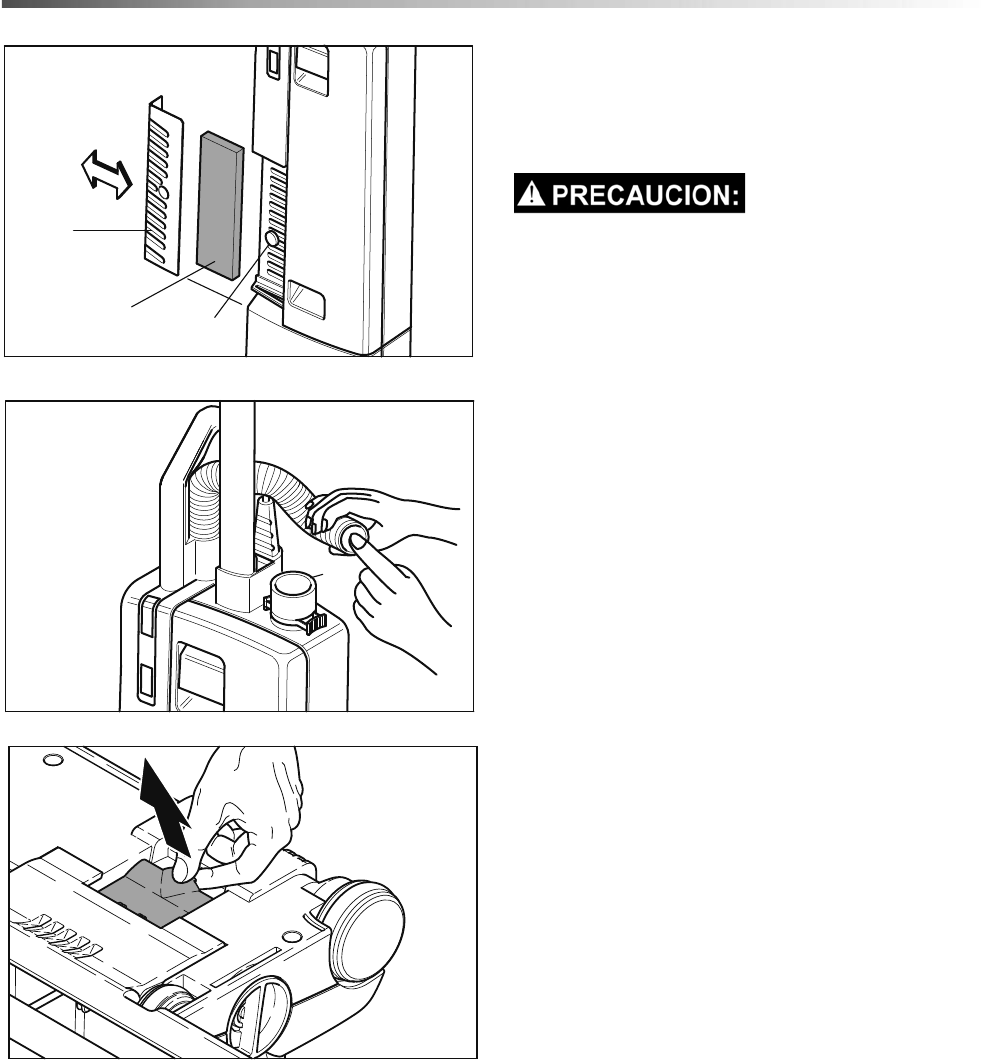

Changing Exhaust Filter

Change the exhaust filter (31) always with the motor

filter (30). Press the button and slide the exhaust

cover (6) to the side.

Never use the machine without correctly

installing the filters.

Clearing Blockages

Visually check the hose, and connecting tube (25) for

blockages. Blockages in the hose can be cleared by,

holding it upright with one hand, blocking the top and

switching on the machine. If necessary rapidly lift

your hand on and off the end of the hose.

Check for blockage in the swivel neck of the power

head and under the orange trap door located on the

bottom of the power head.

Check the passage between the two openings in the

power head for blockage also.

NOTE: Never use a stick or sharp object to clear

the hose

86404580 VERSAMATICPLUS 14 & 18

31 45

6

25

13

Maintenance

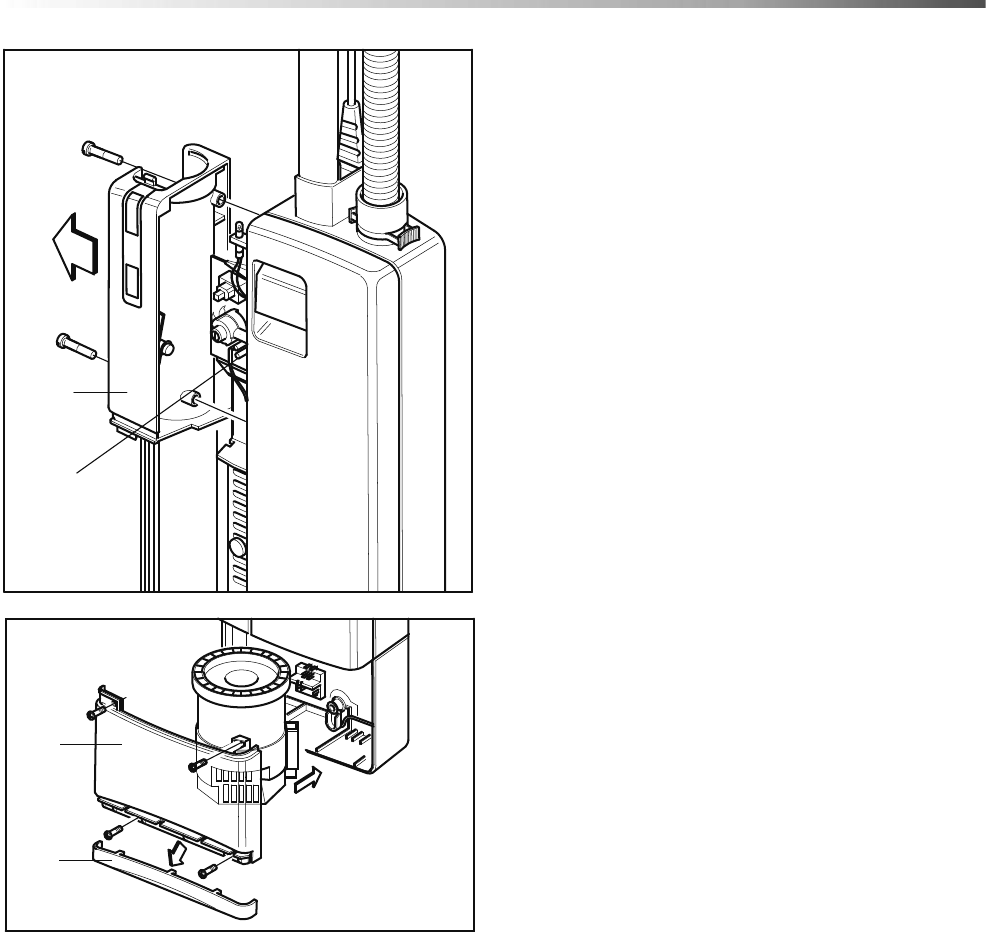

Replacing The Printed Circuit Board

Remove Exhaust Filter Cover (6).

Remove the three screws on the vacuum tube cover

(42). Disconnect the wires and slide the circuit board

(43) out.

Install new board, attach wires and install cover.

Replacing Vacuum Motor

Remove the power head from the upper body.

Remove the dust bag housing bumper (44) and

remove the four screws on the motor cover (8).

Slide vacuum motor out and install new motor. Re-

assemble cover and bumper.

86404580 VERSAMATICPLUS 14 & 18

8

44

42

43

14

Maintenance

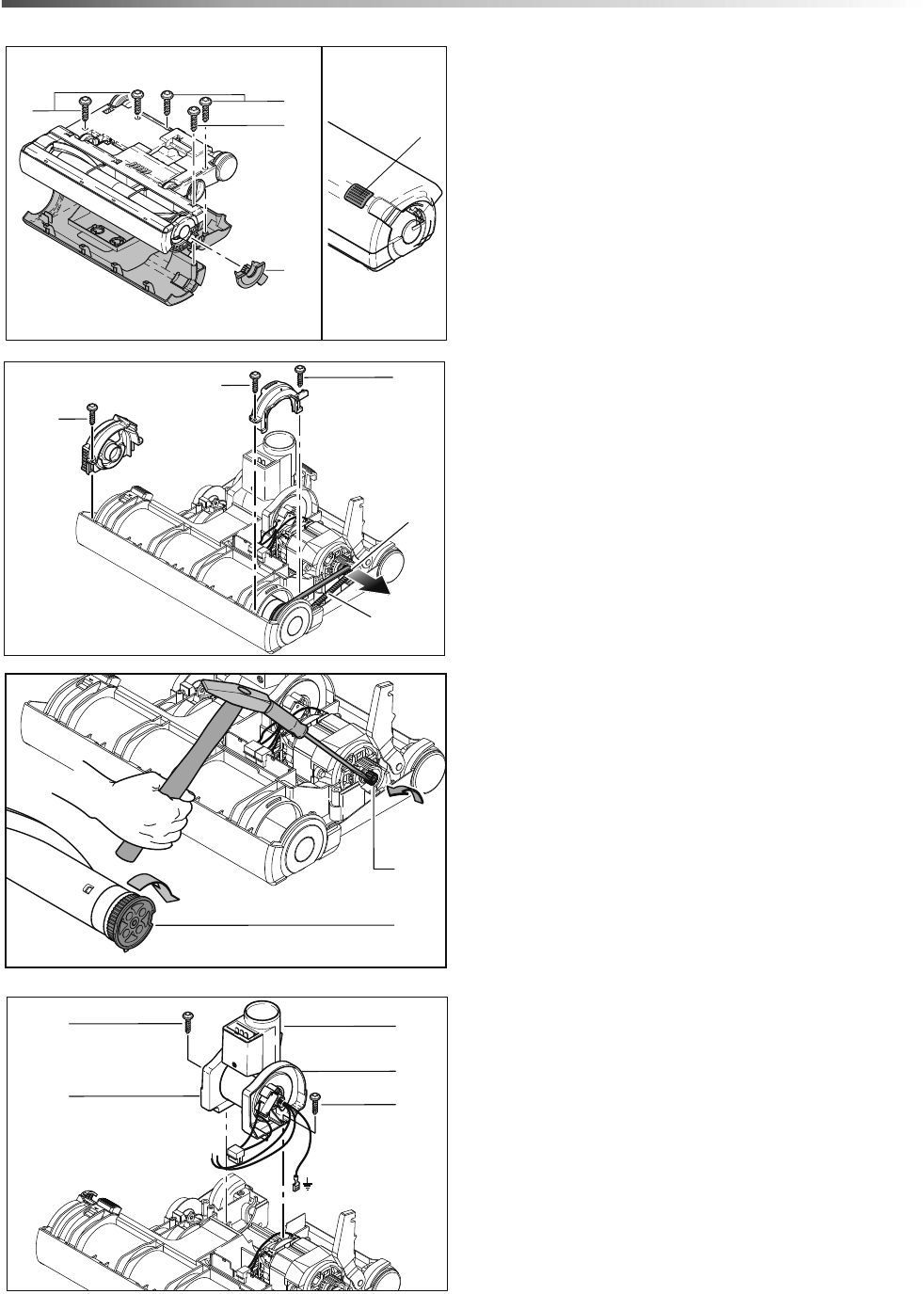

Changing The Brush Roller

Remove the power head from the upper body.

To remove the power head cover, push the button

(32), remove the side plate (26) and remove the four

(VSP14) or five (VSP18) large screw (27) from under-

neath the chassis. The cover and the button (32) can

then be lifted off.

Push the belt (29) off the motor pulley (3), remove the

bumper (41). Remove the three screws from both

brush bearing blocks (42 & 43). Lift the bearing

blocks out and replace the brush roller.Re-assemble

bearing blocks, bumper, install belt, side plate and

cover. Attach upper body to power head.

Replacing The Brush Roller Pulley

To remove the brush roller pulley (35) hold the roller

in one hand and turn the pulley in a clockwise direc-

tion.

To remove the motor pulley (36), insert a screw driver

into a groove and give a light tap in a counterclock-

wise direction. The loosened pulley can then be

removed.

Replacing The Swivel Neck

To remove the swivel neck (37) take out the two small

screws (38) from the swivel neck supports (39) then

lift the swivel neck assembly from the chassis.

NOTE: On re-assembly ensure that the wires from

the swivel neck are not trapped when the power

head cover is replaced.

86404580 VERSAMATICPLUS 14 & 18

27

27 27

26

32

27

27

27

29

30

35

36

38

38

39

37

39

X

15

Maintenance

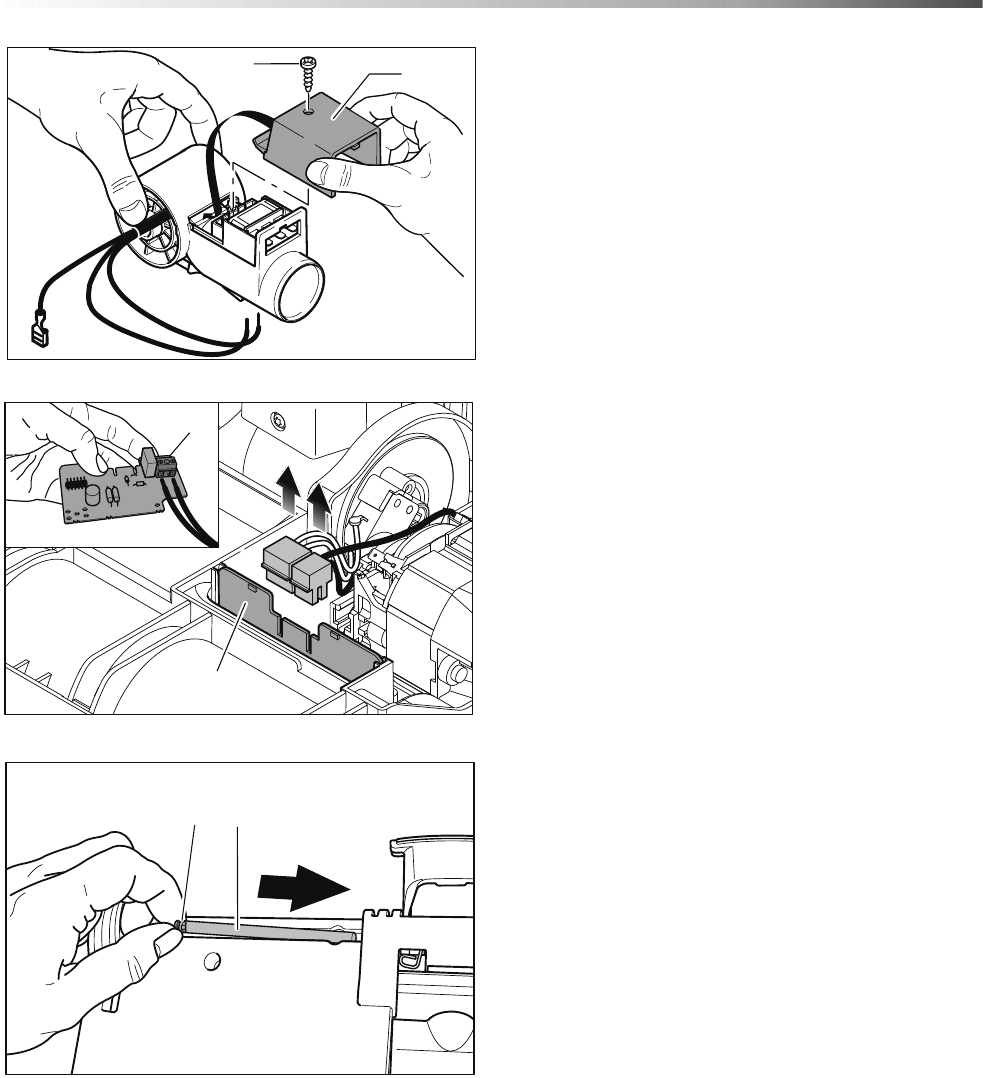

Removing The Swivel Neck Cover

To remove the swivel neck cover, take out the

retaining screw and slide the cover (40) downwards

then lift out. On re-assembly check that the wires do

not become trapped.

Changing The Electronic Controller

To change the electronic controller (41), disconnect

the lead from the motor. Lift the controller upwards

and then disconnect the lead from the swivel neck.

Replacing the Foot Pedal

Remove the power head from the upper housing.

Remove the cover from the power head. Remove the

retaining screw. Insert a screw driver in the notch on

the axle and slide the axle out. Remove and replace

foot pedal. Re-assemble.

NOTE: Ensure that at re-assembly, the axle (0)

notch (40) is visible as shown

86404580 VERSAMATICPLUS 14 & 18

38 40

41

41

X

0

40

16

Maintenance

Troubleshooting

Technical Data (VSP 14 (VSP 18)

ITEM DIMENSION/CAPACITY

Voltage 120V, 60 hz

Vacuum floor 8,6 amp

Air flow 117 cfm

Dust bag 1,3 gal, 3-layer

Brush motor 1,4 (1,8) amp

Brush width 12 3/4 (16/3/4) inches

Brush drive Non slip drive belt with electronic overload protection

Brush strip Replaceable

Height 48 inches

Width 14 (18) lbs

Weight 16 (18) lbs

PROBLEM CAUSE SOLUTION

Brush not turning

Hose nozzle not far enough into neck Reposition hose nozzle into neck

Brush jammed Turn off machine, clear brush and restart

Brush strip not fully inserted Push brush strip in all the way

Broken belt Replace belt

Red light stays on at

lowest brush setting

(#1)

Brush worn Replace brush strip

Full bag light on, or

poor suction

Full dust bag Replace bag

Hose clogged Remove and clean hose

Neck clogged Disconnect floor head from vac tank and

clean neck

Bag not properly installed Re-insert bag correctly

Exhaust or motor filter clogged Clean or replace filter

Back cover leaking air Re-Install dust bag, motor filter and back

cover to ensure tight fit all around

Full bag light off

when vacuum hose

is blocked or bag is

full

Sensor out of adjustment

Remove back door and use small screw-

driver to turn screw behind light, counter-

clockwise

Back door won’t

close

Bag not properly installed Re-insert bag correctly

Motor filter not in position Re-insert filter correctly

Machine won’t turn

on Faulty electrical circuit Have machine check by qualified service

person

86404580 VERSAMATICPLUS 14 & 18

86404580 A 08/31/15

VERSAMATICPLUS 14 & 18 120V

VACUUM

Instrucciones de funcionamiento (SPA)

MODELOS: 1.012-052.0

VSP14

1.012-053.0

VSP18

De Serial No. # C270009001 for VSP 14

# C271004501 for VSP 18

Si Número de serie no aparece,

Contacto Fabricante

286404580 VERSAMATICPLUS 14 & 18

Etiqueta de Datos de la Máquina

Modelo:

Fecha de la compra:

Número de serie:

Distribuidor:

Dirección:

Nº de teléfono:

Representante de ventas:

Registro de Garantía

Gracias por comprar un producto de Kärcher North America. El registro de la garantía

es rápido y fácil. Su registro permitirá que le sirvamos mejor sobre el curso de la vida

del producto. Para colocar su producto vaya:

http://warranty.karcherna.com/

Para el servicio de atención al cliente llame al:

1-800-444-7654

3

Índice

Etiqueta de Datos de la Máquina . . . . . . . . . . . . . 2

Índice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Cómo utilizar el manual. . . . . . . . . . . . . . . . . . . . . 4

Seguridad

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES . . . . . . . . . . . . . . . . . . . . . . . . 5

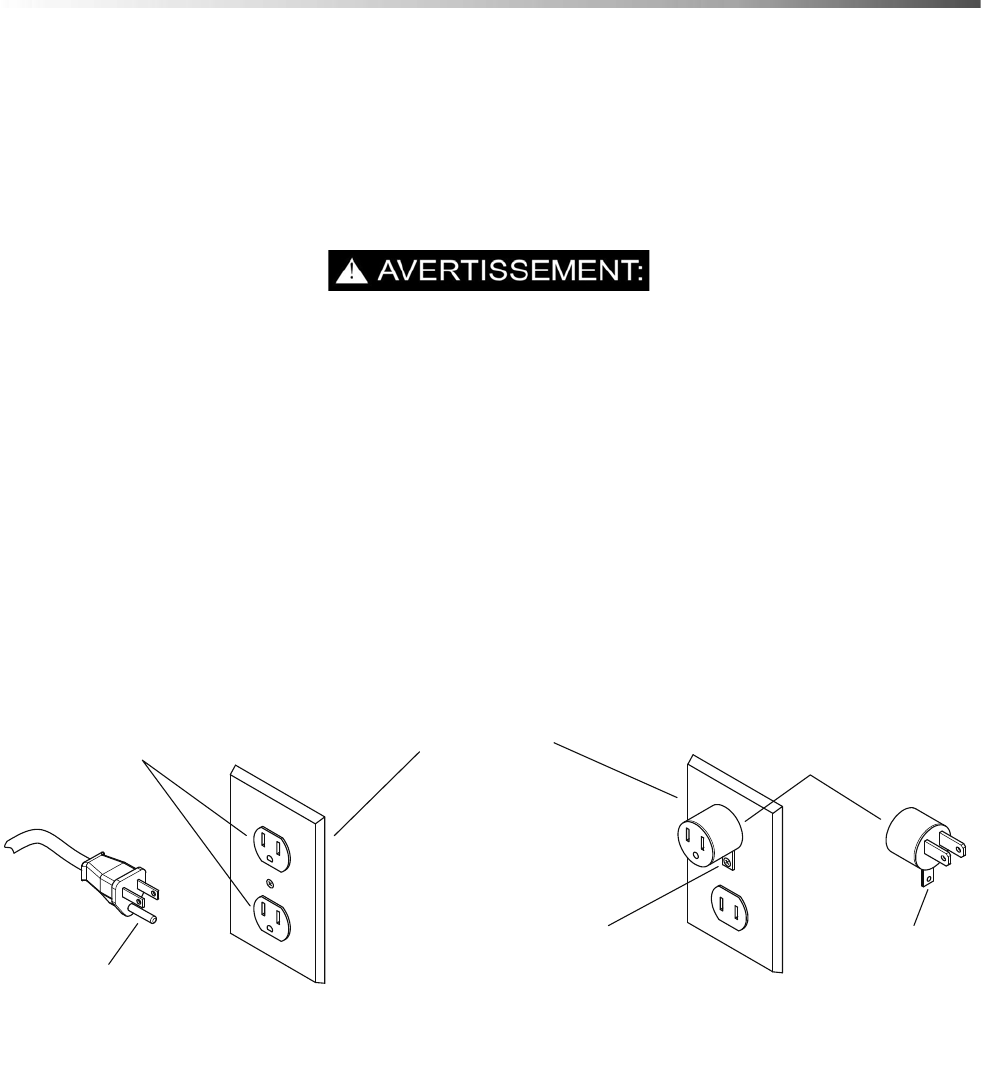

INSTRUCCIONES PARA CONECTAR EL EQUIPO

A TIERRA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Operaciones

Componentes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Ensamblado de aspiradora . . . . . . . . . . . . . . . . . . 9

Controlador de cepillo . . . . . . . . . . . . . . . . . . . . . 10

Indicador del nivel del filtro . . . . . . . . . . . . . . . . . 10

Seguro del cuello giratorio . . . . . . . . . . . . . . . . . 10

Mantenimiento

Cambio de la banda de cepillo . . . . . . . . . . . . . . 11

Cambio de la bolsa de papel . . . . . . . . . . . . . . . 11

Cambio del filtro de motor. . . . . . . . . . . . . . . . . . 11

Cambio del filtro de escape . . . . . . . . . . . . . . . . 12

Desbloqueos . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Reemplazo de la placa de circuito impreso . . . . 13

Reemplazo del motor de aspiración . . . . . . . . . . 13

Cambio del rodillo de cepillo . . . . . . . . . . . . . . . . 14

Reemplazo de la polea del rodillo

de cepillo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Reemplazo del cuello giratorio . . . . . . . . . . . . . . 14

Remoción de la cubierta del cuello giratorio . . . . 15

Cambio del controlador electrónico . . . . . . . . . . 15

Reemplazo del pedal de pie . . . . . . . . . . . . . . . . 15

Resolución de problemas . . . . . . . . . . . . . . . . . . 16

Datos Técnicos (VSP 14 (VSP 18) . . . . . . . . . . . 16

Lista de piezas

Parts - Tools, Bags & Filters . . . . . . . . . . . . . . . . 18

Upper Housing . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Power Head-VSP 14. . . . . . . . . . . . . . . . . . . . . . 22

Power Head-VSP 18. . . . . . . . . . . . . . . . . . . . . . 24

Wiring Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Suggested Spare Parts. . . . . . . . . . . . . . . . . . . . 27

86404580 VERSAMATICPLUS 14 & 18

4

Cómo utilizar el manual.

El manual contiene las siguientes secciones:

• Cómo utilizar el manual

• Seguridad

• Operaciones

• Mantenimiento

• Lista de piezas

La sección CÓMO UTILIZAR EL MANUAL le indica

el modo de encontrar información importante para

pedir las piezas de recambio correctas.

Las piezas deben ser solicitadas a distribuidores

autorizados. Al realizar el pedido de piezas, es

importante saber el modelo y el número de serie

de la máquina. Consulte el cuadro DATOS DE LA

MÁQUINA que se completa durante la instalación

de la máquina. El cuadro DATOS DE LA MÁQUINA

está situado en la parte interior de la cubierta frontal

de este manual.

El modelo y número de serie de su máquina están

situados en el extremo inferior de la parte posterior

de la máquina.

La sección SEGURIDAD contiene información

importante acerca de los usos de la máquina que

pueden resultar peligrosos o poco seguros. Se

identifican niveles de riesgos que pueden ocasionar

lesiones personales o daños en el producto, o

lesiones graves que pueden provocar la muerte.

El objetivo de la sección FUNCIONAMIENTO

es familiarizar al operario con el manejo y el

funcionamiento de la máquina.

La sección MANTENIMIENTO incluye instrucciones

sobre mantenimiento preventivo para mantener la

máquina y sus componentes en buenas condiciones

de funcionamiento. Están clasificadas en el siguiente

orden general:

• Bolsa de polvo

• Filtros

• Bloqueo

• Bandas del cepillo

• Resolución de problemas

La sección LISTA DE PIEZAS contiene ilustraciones

de las piezas ensambladas y la correspondiente lista

de piezas. Incluye además varias columnas con

información:

•ITEM - la columna indica el número de

referencia en la ilustración de las piezas.

•PART NO.– la columna enumera el número

de pieza.

•REF NO. - N.º de referencia

•DESCRIPTION - la columna es una breve

descripción de la pieza.

•NOTES - esta columna contiene la

información no incluida en las otras

columnas.

NOTA: Si en la máquina se incluye un juego de

servicio u opciones, asegúrese de conservar las

INSTRUCCIONES DEL JUEGO que acompañan

al mismo. Éste contiene los números de piezas

de recambio necesarias para solicitar piezas

en el futuro.

NOTA: El número de pieza correspondiente al

manual está ubicado en la esquina inferior derecho

de la tapa.

Modelo:

Fecha de la compra:

Número de serie:

Distribuidor:

Dirección:

Nº de teléfono:

Representante de ventas:

86404580 VERSAMATICPLUS 14 & 18

5

Seguridad

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Cuando se utilice la máquina, siempre se deben adoptar

precauciones básicas, entre las que se incluye:

LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR LA MÁQUINA.

Para reducir el riesgo de incendio, descargas eléctricas y lesiones:

1. No deje la máquina enchufada. Debe desenchufarla cuando no se encuentra en uso y antes de repararla.

2. No la utilice en el exterior o en superficies mojadas.

3. No la utilice cerca de niños pequeños. No permita que se la emplee como juguete. Preste mucha atención

cuando sea utilizada por niños o cerca de ellos.

4. Utilícela sólo del modo descrito en este manual. Utilice solamente los accesorios recomendados por el

fabricante.

5. No la utilice si el cable o el enchufe están dañados. Si la máquina no funciona adecuadamente, se ha

caído, ha sufrido daños, fue olvidada en el exterior, o ha caído al agua, llévela a un servicio técnico.

6. No empuje ni traslade la máquina usando el cable, no utilice el cable como manija, no enganche el cable

con las puertas ni lo enrosque alrededor de bordes o ángulos filosos. No haga funcionar la máquina sobre

el cable. Mantenga el cable alejado de las superficies calientes.

7. No desenchufe la máquina tirando del cable. Para desenchufarla, tire del enchufe, no del cable.

8. No manipule el enchufe ni la máquina con las manos húmedas.

9. No coloque objetos en las aberturas. No utilice la máquina si alguna de las aberturas está bloqueada,

manténgala libre de polvo, pelusas, cabellos y de todos los objeto que pueden reducir el caudal de aire.

10. Mantenga el cabello, la ropa holgada, los dedos y todas las partes del cuerpo alejadas de las aberturas y

las piezas móviles. No coloque los dedos ni otras partes del cuerpo debajo de la aspiradora a menos que

se encuentre desenchufada.

11. No aspire objetos que estén ardiendo o humeando, como cigarrillos, cerillas o cenizas calientes.

12. No utilice la máquina si la bolsa o los filtros no están en su lugar. No lave los filtros.

13. Desconecte todos los controles antes de desenchufar la máquina.

14. Sea extremadamente precavido al limpiar escaleras. No utilice la máquina para aspirar líquidos inflamables

o combustibles tales como gasolina ni la utilice en superficies en donde haya habido dichos líquidos.

15. La máquina puede provocar un incendio al funcionar cerca de vapores o materiales inflamables.

No maneje la máquina cerca de fluidos, polvo o vapores inflamables.

16. Personal debidamente capacitado debe realizar el mantenimiento y las reparaciones.

17. Conecte únicamente a una toma conectada adecuadamente a tierra. Consulte las instrucciones de

conexión a tierra.

18. No utilice la máquina como escalera.

19. Si se la utiliza sobre alfombras afelpadas o alfombras gruesas de fieltro no deje la máquina encendida

en un solo lugar.

20. No use la manija en el alojamiento de la bolsa de polvo para empujar la máquina.

LEA Y GUARDE ESTAS INSTRUCCIONES

86404580 VERSAMATICPLUS 14 & 18

6

Seguridad

IMPORTANTES PRECAUCIONES

Los accidentes causados por el uso incorrecto del aparato sólo pueden ser prevenidos por las personas que

utilizan la máquina. Para protegerse de posibles lesiones, se deben cumplir medidas de seguridad básicas

entre las que se incluyen:

Lea y siga todas las instrucciones de seguridad.

Si se usa en el exterior o en superficies húmedas puede causar una descarga eléctrica.

El diseño de la aspiradora es seguro cuando el aparato se usa para efectuar funciones de limpieza. Si las

partes mecánicas o eléctricas sufrieran algún daño, la aspiradora debe ser reparada por un centro de servicio

técnico competente antes de volverla a usar a fin de evitar daños adicionales a la máquina o lesiones físicas

al usuario.

Un cable eléctrico deteriorado puede provocar una descarga eléctrica y/o un incendio. Para disminuir esta

posibilidad adopte las siguientes precauciones:



No pase la aspiradora sobre conductores eléctricos.



Evite enganchar el cable eléctrico con las puertas ni lo enrosque alrededor de bordes filosos o coloque objetos

cortantes sobre él.



Enrolle el cable sólo con la tensión necesaria para retenerlo en los respectivos ganchos.



Cuando desconecte el cable eléctrico del tomacorriente, tire del enchufe. Si lo saca tirando del cable mismo

se puede dañar el aislamiento del cable y las conexiones internas del enchufe.

La aspiradora origina una succión y contiene un cepillo giratorio. Para evitar que la succión o las piezas móviles

causen lesiones corporales, el cepillo de la aspiradora no debe colocarse contra o muy cerca de la ropa, joyas,

cabello o superficies corporales mientras el aparato está conectado al tomacorriente. La aspiradora no se debe

usar para aspirar la ropa mientras ésta está en uso. Mantenga a los niños alejados de la máquina cuando está

funcionando o enchufada.

Si se usa sobre una alfrombra gruesa o acolchada, apague la unidad cuando la manija está en posición vertical.

Cuando se usan las herramientas auxiliares, mantenga el manguito de piso lejos de la alfombra con la manija

en posición trabada y baje la manija con la mano para levantar el manguito del piso. Opere los elementos

accesorios con la otra mano.

Siempre enchufe la aspiradora en un tomacorriente de pared estándar. El uso de un cable de extensión o

un tomacorriente muy liviano y con poca capacidad para el transporte de corriente eléctrica puede causar

una descarga eléctrica o un incendio.

Desconecte la aspiradora del tomacorriente antes de efectuar reparaciones como cambiar las bolsas o correas.

Las piezas en movimiento de la máquina podrían causarle lesiones corporales si el interruptor se accionara

accidentalmente. Desconecte la aspiradora del tomacorriente antes de separar el cabezal de potencia.

No use la aspiradora en áreas donde haya vapores inflamables o explosivos o polvo a fin de evitar la posibilidad

de un incendio o una explosión. Algunos líquidos de limpieza pueden causar tales vapores. Las áreas sobre las

cuales se han utilizado líquidos de limpieza deben estar totalmente secas y bien aireadas antes de pasar la

aspiradora.

Para evitar el peligro de incendio, no aspire con la aspiradora cerillas, cenizas de hogares o material humeante.

Mantenga su área de trabajo bien iluminada para evitar aspirar materiales dañinos (como líquidos, objetos

cortantes o sustancias en combustión) y accidentes por tropiezos.

Tenga cuidado al operar la aspiradora sobre superficies irregulares como escaleras, ya que la caída de la

aspiradora podría causar lesiones corporales y/o daños mecánicos. El almacenamiento adecuado de la

máquina en un área específica inmediatamente luego del uso también evitará los accidentes causados por

tropiezos con la máquina.

Guarde la aspiradora en interiores, en un área fresca y seca no expuesta a las condiciones climáticas para

evitar descargas eléctricas y/o daños a la máquina.

Haga una estricta supervisión para evitar lesiones cuando la aspiradora se utiliza cerca de los niños o cuando

se permite a un niño operar la aspiradora. No permita que los niños jueguen con la aspiradora y nunca deje

el aparato enchufado y sin supervisión.

GUARDE ESTAS INSTRUCCIONES

86404580 VERSAMATICPLUS 14 & 18

7

Seguridad

INSTRUCCIONES PARA CONECTAR EL EQUIPO A TIERRA

Este aparato debe estar conectado a tierra. En caso de un mal funcionamiento o una avería, la conexión a

tierra brinda la posibilidad de una resistencia menor a la corriente eléctrica para reducir el riesgo de descarga

eléctrica. Este aparato está equipado con un código que tiene un conductor y un enchufe para la conexión a

tierra del equipo. El enchufe se debe insertar en un tomacorriente adecuado debidamente instalado y

conectado a tierra de acuerdo con todos los códigos y ordenanzas locales.

La conexión inadecuada del conductor con conexión a tierra del equipo conlleva el riesgo de descarga eléctrica.

Si tiene alguna duda acerca de la debida conexión a tierra del tomacorriente consulte con un electricista o

técnico calificado. No modifique el enchufe provisto con el aparato, si no cabe en el tomacorriente, indíquele

a un electricista calificado que le instale un tomacorriente adecuado.

Este aparato se utiliza en un circuito de 120 volts nominal y posee un enchufe con conexión a tierra parecido

al ilustrado en el boceto A. Se puede usar un adaptador temporario similar al adaptador ilustrado en los bocetos

B y C para conectar este enchufe a un receptáculo de 2 polos como se muestra en el boceto B en caso de que

no haya disponible un enchufe con conexión a tierra. El adaptador provisorio sólo se debe usar hasta que un

electricista calificado instale un tomacorriente conectado a tierra (boceto A). La espiga rígida verde, la argolla

o pieza similar que se extiende desde el adaptador debe conectarse a una conexión a tierra permanente como

una tapa de la caja de distribución adecuadamente conectada a tierra. Cuando se usa el adaptador, se lo debe

sujetar en su sitio mediante un tornillo metálico.

Nota: En Canadá, el Código Eléctrico Canadiense no permite el uso de un adaptador provisorio.

TOMA CONECTADA

A TIERRA

CLAVIJA DE CONEXIÓN

A TIERRA

(A)

CAJA DE DISTRIBUCIÓN

CONECTADA A TIERRA

TORNILLO

METÁLICO

ADAPTADOR

LENGÜETA PARA

TORNILLO DE

CONEXIÓN A TIERRA

(B) (C)

86404580 VERSAMATICPLUS 14 & 18

8

Operaciones

Componentes

1. Asa

2. Conjunto de manija

3. Indicador de bolsa llena

4. Interruptor de encendido/apagado

5. Seguro de liberación de cubierta

6. Cubierta de filtro de escape

7. Tapa frontal

8. Cubierta de motor

9. Cabezal de potencia

10. Pasador de bloqueo

11. Pedal de pie

12. Manguera

13. Anillo de retención

14. Cable

15. Manija tubular de sujeción

16. Pasador de manija

17. Manija de soporte

18. Gancho para cable

19. Tubo de sujeción

20. Alojamiento de la bolsa de polvo

21. Boquilla con hendidura

22. Boquilla para tapicería

23. Perilla de ajuste de pila

86404580 VERSAMATICPLUS 14 & 18

2

10

17

18

20

21

22

11

3

15

4

6

9

2

1

5

7

12

14

13

15

16

19

23

1

2

9

8

9

Operaciones

Ensamblado de aspiradora

Ponga el cabezal de potencia (9) sobre el piso con

el cuello giratorio (26) y la palanca de soporte (27)

en posición vertical.

Gire el pasador de bloqueo (10) en el alojamiento

de la bolsa de filtro (20) hacia la izquierda y coloque

con cuidado el alojamiento sobre el cuello giratorio

y la palanca de soporte.

NOTA: Asegúrese de que el pasador esté

enganchado.

Para cerrar la manija gire hacia adelante el pasador

de manija (16) en la conexión de manija del

alojamiento de la bolsa de filtro (20), luego introduzca

el conjunto de manija tan profundo como sea posible

y asegúrelo con el pasador de manija (16).

Inserte el tubo de sujeción (19) en su posición de

almacenamiento en el costado de la máquina.

La manija tubular de sujeción (15) se debe colocar

sobre la lengüeta (24). Coloque el extremo adecuado

de la manguera dentro del alojamiento de la bolsa de

filtro, inserte el extremo de la manguera negra en el

tubo de conexión (25) e introdúzcalo completamente.

Para destrabar la manguera presione el anillo de

retención (13) en la conexión del alojamiento.

86404580 VERSAMATICPLUS 14 & 18

16

2

10

15

19

24

20

26

9

2

13

12

25

27

22

21

10

Operaciones

Controlador de cepillo

El controlador de cepillo electrónico supervisa

el funcionamiento del cepillo.

Luz verde: El cepillo está bien colocado y

funciona correctamente.

Luz verde y roja: El cepillo está demasiado alto.

Ajuste la configuración del cepillo girando la perilla

de ajuste de pila (19) en un parámetro más bajo.

Si la luz verde y roja todavía están encendidas en

la posición uno, la banda del cepillo está desgastada

y se debe reemplazar.

Luz roja centelleante: El cepillo está bloqueado y

no funciona. Apague la máquina, desenchufe desde

el tomacorriente y desbloquee la obstrucción.

Indicador del nivel del filtro

Si se enciende la luz de advertencia (3) verifique

lo siguiente:

• ¿Está llena la bolsa?

• ¿Hay un bloqueo en la manguera (12)

o el cabezal de potencia (9)?

Seguro del cuello giratorio

Para liberar la máquina de la posición vertical

suelte el pedal de pie (11).

2

23

86404580 VERSAMATICPLUS 14 & 18

2

11

9

3

11

Mantenimiento

Desenchufe la máquina del tomacorriente antes

de realizar cualquier tarea de mantenimiento.

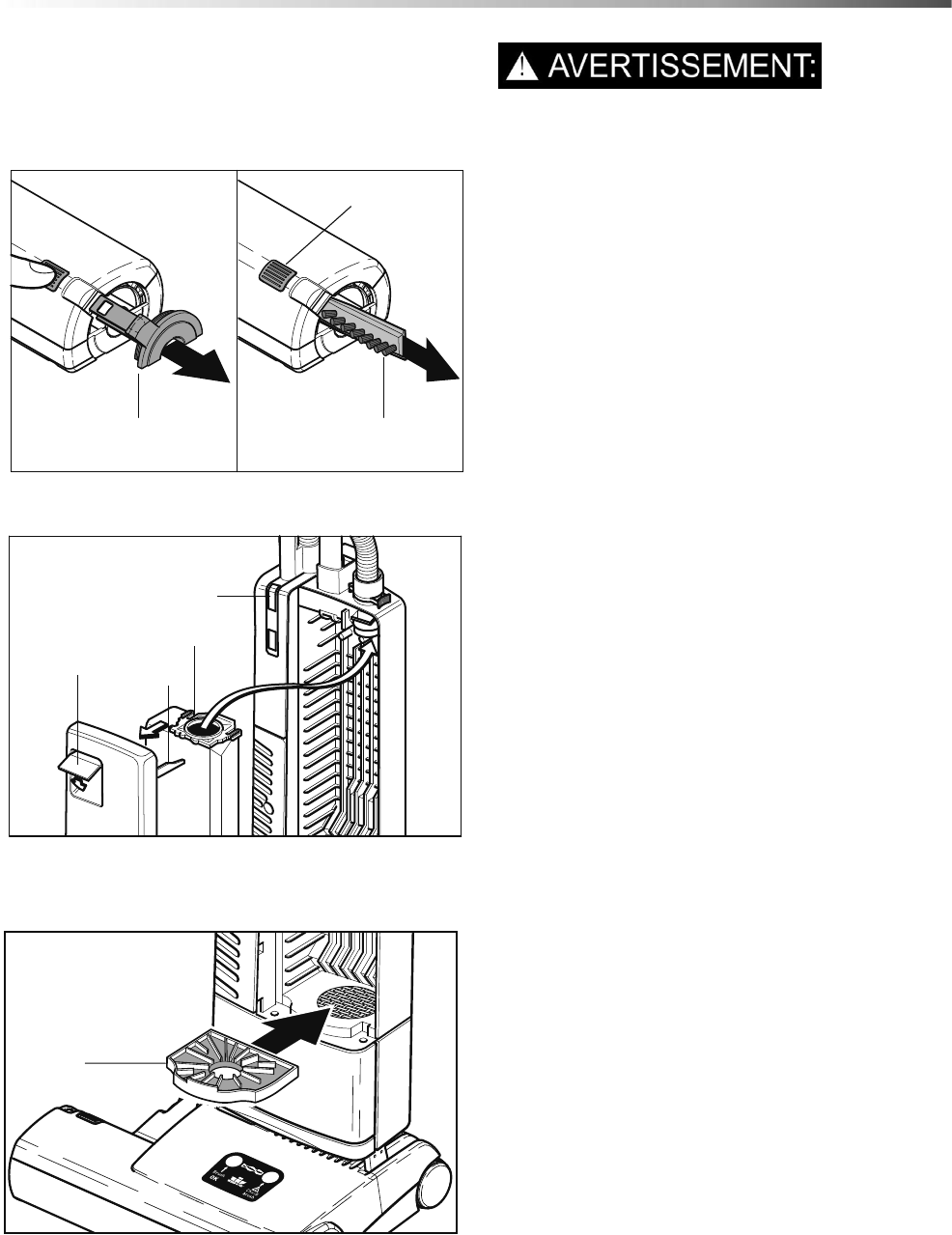

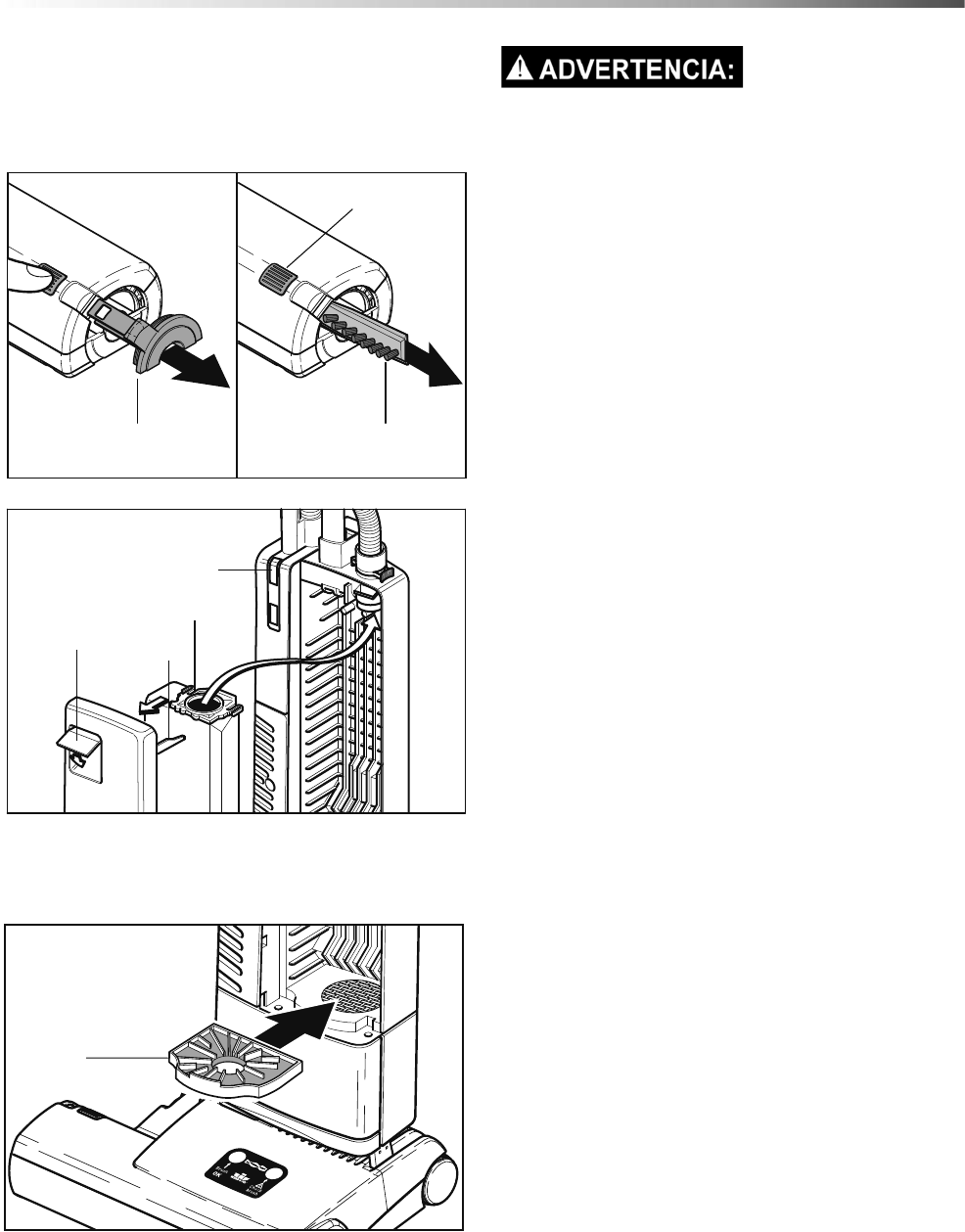

Cambio de la banda de cepillo

Para cambiar la banda de cepillo, presione el botón

(32), retire la placa lateral (26) y gire el cepilo para

sacar la banda de cepillo (27) de la abertura.

Asegúrese de insertar bien la nueva banda, luego

vuelva a presionar la placa lateral en el sitio.

NOTA: Asegúrese de bloquear la placa en el sitio.

Cambio de la bolsa de papel

Si se enciede la luz roja (3),cambie la bolsa de filtro

de papel.

Empuje el seguro de liberación de cubierta hacia

adelante y levante la cubierta del alojamiento de la

bolsa de polvo. Mueva la placa de sellado de bolsa

de polvo (28) del sujetador (29), deslice la placa de

sellado (28) de una nueva bolsa dentro del sujetador

y empuje firmemente. Inserte la cubierta en el

alojamiento de la bolsa de polvo. Empújela hacia

adelante y luego asegúrela en el lugar empujando

el seguro de liberación de cubierta.

Cambio del filtro de motor

El filtro de motor (30) se debe reemplazar luego

de haber usado 20 bolsas de filtro. Levante

levemente la parte delantera del filtro y deslícela

fuera de la ranura. Instale el nuevo filtro y presione

firmemente asegurándose de que el filtro esté

completamente en el lugar.

NOTA: Hay disponibles filtros de grado hospitalario.

86404580 VERSAMATICPLUS 14 & 18

26 27

32

30

3

528

29

12

Mantenimiento

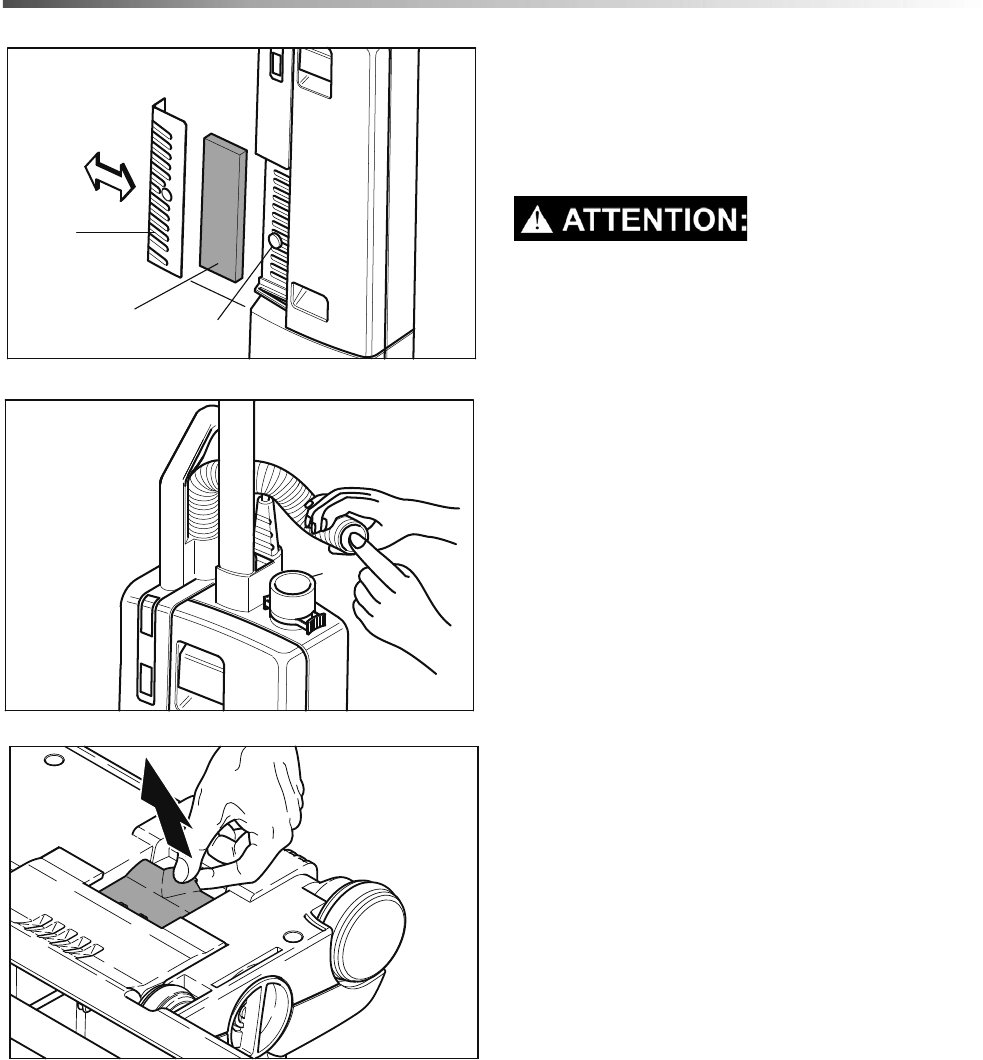

Cambio del filtro de escape

Cambie el filtro de escape (31) siempre con el filtro

de motor (30). Presione el botón y corra la tapa

de escape (6) a un costado.

Nunca use la máquina sin instalar correctamente

los filtros.

Desbloqueos

Controle visualmente la manguera y el tubo de

conexión (25) para detectar bloqueos. Los bloqueos

de la manguera se pueden desobstruir sosteniéndola

verticalmente con una mano, bloqueando la parte

superior y encendiendo la máquina. Si es necesario

tape y destape con la mano el extremo de

la manguera.

Verifique si hay bloqueos en el cuello giratorio

del cabezal de potencia y debajo de la trampilla

naranja ubicada en la parte inferior del cabezal de

potencia.

Verifique también que no haya bloqueos en el paso

entre las dos aberturas en el cabezal de potencia.

NOTA: Nunca use un palo o un objeto cortante

para desobstruir la manguera.

86404580 VERSAMATICPLUS 14 & 18

31 45

6

25

13

Mantenimiento

Reemplazo de la placa de circuito impreso

Retire la cubierta del filtro de escape (6).

Retire los tres tornillos en la tapa del tubo de

aspiración (42). Desconecte los cables y mueva

la placa de circuito (43) hacia afuera.

Instale la nueva placa, sujete los cables y coloque

la tapa.

Reemplazo del motor de aspiración

Retire el cabezal de potencia del cuerpo superior.

Retire la defensa del alojamiento de la bolsa de polvo

(44) y los cuatro tornillos en la cubierta del motor (8).

Mueva el motor de aspiración hacia afuera

e instale el motor nuevo. Vuelva a colocar

la cubierta y la defensa.

86404580 VERSAMATICPLUS 14 & 18

8

44

42

43

14

Mantenimiento

Cambio del rodillo de cepillo

Retire el cabezal de potencia del cuerpo superior.

Para retirar la cubierta del cabezal de potencia,

presione el botón (32), retire la placa lateral (26) y

los cuatro (VS14) o cinco (VS18) tornillos grandes

(27) que están debajo del chasis. Así se puede

levantar la cubierta y el botón (32).

Retire la correa (29) de la polea del motor (3), y

luego la defensa (41). Retire los tres tornillos de

los pedestales del cepillo (42 y 43). Levante los

pedestales y sustituya el rodillo del cepillo. Vuelva

a colocar los pedestales, la defensa, instale la

correa, la placa lateral y la cubierta. Conecte

el cuerpo superior al cabezal de potencia.

Reemplazo de la polea del rodillo

de cepillo

Para sacar la polea del rodillo de cepillo (35)

sostenga el rodillo en una mano y gire la polea

de izquierda a derecha.

Para sacar la polea del motor (36) inserte el

destornillador en un surco y dé un golpe suave de

derecha a izquierda. De este modo se puede sacar

la polea aflojada.

Reemplazo del cuello giratorio

Para retirar el cuello giratorio (37) saque los dos

tornillos pequeños (38) de los soportes del cuello

giratorio (39) y luego levante el montaje de cuello

giratorio del chasis.

NOTA: Cuando vuelva a ensamblarlo asegúrese

de que los cables del cuello giratorio no queden

atrapados al sustituir la cubierta del cabezal de

potencia.

86404580 VERSAMATICPLUS 14 & 18

27

27 27

26

32

27

27

27

29

30

35

36

38

38

39

37

39

X

15

Mantenimiento

Remoción de la cubierta del cuello

giratorio

Para sacar la cubierta del cuello giratorio retire

el tornillo de retención, deslice la cubierta (40) hacia

abajo y retírela. Cuando vuelva a colocarla controle

que los conductores no queden atrapados.

Cambio del controlador electrónico

Para cambiar el controlador electrónico (41)

desconecte el conductor del motor. Levante

el controlador y luego desconecte el conductor

del cuello giratorio.

Reemplazo del pedal de pie

Retire el cabezal de potencia del alojamiento

superior. Retire la cubierta del cabezal. Retire

el tornillo de retención. Coloque el destornillador en

la muesca sobre el eje y deslice el eje hacia afuera.

Retire y sustituya el pedal de pie. Vuelva a

ensamblarlo.

NOTA: Asegúrese de que cuando vuelva a

ensamblarlo, la ranura (40) del eje (0) queda visible

como se muestra.

86404580 VERSAMATICPLUS 14 & 18

38 40

41

41

X

0

40

16

Mantenimiento

Datos Técnicos (VSP 14 (VSP 18)

Resolución de problemas

ELEMENTO DIMENSIÓN/CAPACIDAD

Voltaje 120V, 60 hz

Aspiración de pisos 8,6 amp

Caudal de aire 117 cfm

Bolsa de polvo 1,3 gal, 3 capas

Motor de cepillo 1,4 (1,8) amp

Ancho del cepillo 12 3/4 (16/3/4) pulgadas

Accionamiento del cepillo Correa de accionamiento antideslizante con protección

de sobrecarga electrónica

Banda del cepillo Reemplazable

Altura 48 pulgadas

Anchura 14 (18) in

Peso 16 (18) lbs

PROBLEMA CAUSA SOLUCIÓN

El cepillo no gira

La boquilla de la manguera no entra

suficientemente dentro del cuello.

Vuelva a colocar la boquilla de la

manguera en el cuello.

El cepillo está atascado Apague la máquina, limpie el cepillo

y vuelva a encenderla.

La banda del cepillo no está insertada

completamente.

Empuje la banda del cepillo bien

adentro.

Correa rota Sustituya la correa

La luz roja

permanece

encendida (on) en

la configuración

más baja de

cepillado (#1)

El cepillo está desgastado Sustituya la banda de cepillo

La luz indicadora de

bolsa llena está

encendida o la

succión es pobre

Bolsa de polvo llena Reemplace la bolsa

Manguera obstruida Retire la manguera y límpiela

Cuello obstruido Desconecte el cabezal del piso del

depósito de aspiración y limpie el cuello

La bolsa no está instalada adecuadamente Vuelva a colocar la bolsa correctamente

El filtro de escape o del motor está tapado Limpie o sustituya el filtro.

Se filtra aire por la cubierta posterior

Vuelva a colocar la bolsa de polvo,

el filtro del motor y la cubierta posterior

para asegurar un buen ajuste.

La luz de bolsa llena

está apagada (off)

cuando la

manguera de

aspiración está

bloqueada o la

bolsa llena.

El sensor está desajustado

Retire la puerta posterior y use un

pequeño destornillador para girar y

aflojar el tornillo posterior de derecha a

izquierda.

La puerta posterior

no cierra

La bolsa no está instalada adecuadamente Vuelva a colocar la bolsa correctamente

El filtro del motor no está en su lugar Vuelva a colocar el filtro correctamente

La máquina

no arranca Falla en el circuito eléctrico Haga revisar la máquina por un

técnico calificado.

86404580 VERSAMATICPLUS 14 & 18

86404580-A 08/31/15

VersamaticPlus 14 & 18 120V

Vacuum

Mode d'emploi (FRA)

MODÈLES : 1.012-052.0

VSP14

1.012-053.0

VSP18

De série n ° #______________

Si le numéro de série ne figure pas,

contacter le fabricant

286404580 VERSAMATICPLUS 14 & 18

Données de la Machine

Modèle :

Date d’achat :

Numéro de série :

Détaillant :

Adresse :

Numéro de téléphone :

Représentant commercial:

Enregistrement de la garantie

Merci d'avoir acheté un produit Kärcher North America. L'enregistrement de la garantie

est facile et rapide. Votre enregistrement nous permettra de mieux vous servir tout au long

de la durée de vie de votre produit.

Pour enregistrer votre produit, consultez :

http://warranty.karcherna.com/

Pour l'assistance client:

1-800-444-7654

3

Table des matières

Données de la Machine. . . . . . . . . . . . . . . . . . . . . 2

Table des matières . . . . . . . . . . . . . . . . . . . . . . . . 3

Comment utiliser ce manuel. . . . . . . . . . . . . . . . . 4

Sécurité

CONSIGNES DE SÉCURITÉ IMPORTANTES . . 5

INSTRUCTIONS DE MISE À LA TERRE . . . . . . . 7

Opérations

Composantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Montage de l’aspirateur . . . . . . . . . . . . . . . . . . . . 9

Contrôleur de la brosse. . . . . . . . . . . . . . . . . . . . 10

Indicateur de niveau du filtre. . . . . . . . . . . . . . . . 10

Loquet du collet pivotant . . . . . . . . . . . . . . . . . . . 10

Entretien

Remplacement de la bande de la brosse . . . . . . 11

Remplacement du sac en papier . . . . . . . . . . . . 11

Remplacement du filtre du moteur . . . . . . . . . . . 11

Remplacement du filtre d'évacuation . . . . . . . . . 12

Élimination des blocages . . . . . . . . . . . . . . . . . . 12

Remplacement de la plaque des

circuits imprimés . . . . . . . . . . . . . . . . . . . . . . . 13

Remplacement du moteur d’aspiration . . . . . . . . 13

Remplacement du rouleau de la brosse . . . . . . . 14

Remplacement de la poulie du rouleau

de la brosse . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Remplacement du collet pivotant . . . . . . . . . . . . 14

Retrait du couvercle du collet pivotant . . . . . . . . 15

Remplacement du contrôleur électronique . . . . . 15

Remplacement de la pédale . . . . . . . . . . . . . . . . 15

Données techniques (VSP 14 (VSP 18) . . . . . . . 16

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Pièces

Parts - Tools, Bags & Filters . . . . . . . . . . . . . . . . 18

Upper Housing . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Power Head-VSP 14. . . . . . . . . . . . . . . . . . . . . . 22

Power Head-VSP 18. . . . . . . . . . . . . . . . . . . . . . 24

Wiring Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Suggested Spare Parts. . . . . . . . . . . . . . . . . . . . 27

86404580 VERSAMATICPLUS 14 & 18

4

Comment utiliser ce manuel

Ce manuel contient les sections suivantes :

• Comment utiliser ce manuel

•Sécurité

• Opérations

• Entretien

• Liste des pièces

La section COMMENT UTILISER CE MANUEL vous

dira comment trouver des informations importantes

pour commander les pièces de rechange correctes.

Les pièces peuvent être commandées auprès

des revendeurs agréés. Lorsque vous passez une

commande de pièces, le modèle de la machine et le

numéro de série de la machine sont importants.

Consultez la case DONNÉES DE LA MACHINE qui

est remplie lors de l'installation de votre machine.

La case DONNÉES DE LA MACHINE se trouve sur la

deuxième de couverture de ce manuel.

Le modèle et le numéro de série de votre machine se

trouvent sur l’arrière-inférieur de la machine.

La section SÉCURITÉ contient des informations

importantes concernant les utilisations dangereuses

ou risquées de la machine. Les catégories de risques

identifiés comprennent des risques qui pourraient

endommager le produit, provoquer des blessures

corporelles ou des blessures graves entraînant la mort.

La section OPÉRATIONS familiarise l'opérateur avec

le fonctionnement et les fonctions de la machine.

La section ENTRETIEN contient les mesures

d'entretien préventif pour maintenir la machine et ses

composants en bon état. Elles sont énumérées dans

cet ordre général :

• Sac à poussière

• Filtres

• Obstruction

• Bandes de la brosse

• Dépannage

La section LISTE DES PIÈCES contient des

illustrations des pièces assemblées et la liste des

pièces correspondantes. Les listes de pièces

comprennent un certain nombre de colonnes

informatives :

•ITEM - la colonne se réfère au numéro de

référence sur l'illustration des pièces.

•PART NO.- cette colonne indique le numéro

de chaque pièce

•REF NO. - numéro de référence.

•DESCRIPTION – la colonne contient une

brève description de la pièce.

•NOTES – colonne pour les informations non

traitées par les autres colonnes.

REMARQUE : Si un kit d'entretien ou kit optionnel

est installé sur votre machine, conservez

soigneusement les INSTRUCTIONS DU KIT

accompagnant le kit. Il les numéros des pièces de

rechange nécessaires pour commander de

nouvelles pièces.

REMARQUE : La référence du manuel se trouve

dans le coin inférieur droite de la couverture.

Modèle :

Date d’achat :

Numéro de série :

Détaillant :

Adresse :

Numéro de téléphone :

Représentant commercial:

86404580 VERSAMATICPLUS 14 & 18

5

Sécurité

CONSIGNES DE SÉCURITÉ IMPORTANTES

Lorsque vous utilisez cette machine, les précautions de base

doivent toujours être suivies, notamment :

LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER CETTE MACHINE.

Pour réduire les risques d’incendie, de choc électrique

ou de blessure :

1. Ne pas laisser l'appareil sans surveillance lorsqu'il est branché. Débrancher l'appareil lorsqu'il n'est pas

utilisé et avant toute opération d'entretien.

2. Ne pas utiliser à l’extérieur ou sur des surfaces humides.

3. Ne pas utiliser à proximité de jeunes enfants. Cet appareil n’est pas un jouet. Une surveillance étroite est

impérative lorsqu’il est utilisé par des enfants ou à proximité.

4. N'utiliser que conformément aux instructions de ce manuel. N'utiliser que les accessoires recommandés

par le fabricant.

5. Ne pas utiliser un cordon ou une fiche endommagé(e). Si l'appareil ne fonctionne pas correctement, s'il a

chuté, a été endommagé, laissé à l'extérieur ou s'il est tombé dans l'eau, le renvoyer à un centre de

service.

6. Ne pas tirer sur ou transporter par le cordon, utiliser le cordon comme une poignée, fermer une porte sur

le cordon ou tirer le cordon autour de bords ou d'angles pointus. Ne pas faire rouler l'appareil sur le cordon.

Tenir le cordon éloigné des surfaces chaudes.

7. Ne pas débrancher l’appareil en tirant sur le cordon. Pour débrancher, saisir la fiche et non le cordon.

8. Ne pas manipuler la fiche ou l'appareil avec les mains mouillées.

9. Ne pas insérer d'objets dans les ouvertures. Ne pas utiliser le produit si l’une des ouvertures est obstruée.

Retirer la poussière, les peluches et les cheveux, ou tout autre élément pouvant réduire la circulation

de l’air.

10. Tenir les cheveux, les vêtements amples, les doigts ou toute autre partie du corps éloignés des ouvertures

et des pièces en mouvement. Ne pas placer les doigts ou autres parties du corps sous l'aspirateur, à moins

que l’appareil ne soit débranché.

11. Ne pas aspirer des choses qui brûlent ou fument, comme des cigarettes, des allumettes ou des

cendres chaudes.

12. Ne pas utiliser sans le sac à poussière et/ou les filtres en place. Ne pas laver les filtres.

13. Placer toutes les commandes sur la position d’arrêt avant de débrancher l’appareil.

14. Faire particulièrement attention lors du nettoyage des escaliers. Ne pas utiliser pour ramasser des liquides

inflammables ou combustibles tels que l'essence ou dans les zones où ils peuvent avoir été présents.

15. Les machines peuvent provoquer un incendie lorsqu'elles sont utilisées à proximité de vapeurs ou de

matériaux inflammables. Ne pas utiliser cette machine en présence de fluides, de poussière ou de vapeurs

inflammables.

16. L’entretien et les réparations doivent être effectués par du personnel qualifié.

17. Brancher seulement à une prise correctement mise à la terre. Voir les instructions de mise à la terre.

18. Ne pas utiliser la machine comme escabeau.

19. Si elle est utilisée sur une moquette ou un tapis à poils longs avec un rembourrage épais, ne pas laisser

la machine au même endroit lorsqu'elle est en fonctionnement.

20. Ne pas utiliser la poignée du boîtier du sac à poussière pour transporter la machine.

LIRE ET CONSERVER CES INSTRUCTIONS

86404580 VERSAMATICPLUS 14 & 18

6

Sécurité

MESURES DE SÉCURITÉ IMPORTANTES

Les accidents dus à une mauvaise utilisation peuvent uniquement être évités par ceux qui utilisent la machine. Pour

se prémunir contre les blessures, les précautions de sécurité de base doivent être observées, notamment :

Lisez et suivez toutes les consignes de sécurité.

Un choc électrique peut se produire si vous utilisez la machine à

l'extérieur ou sur des surfaces humides.

L'aspirateur est conçu pour être sûr lorsqu'il est utilisé pour exécuter des fonctions de nettoyage. En cas

d'endommagement de pièces électriques ou mécaniques, l’aspirateur doit être réparé par un centre de service

compétent avant d'être utilisé afin d'éviter de causer des dommages supplémentaires à la machine ou des

blessures corporelles à l'utilisateur.

Un cordon d'alimentation endommagé peut causer un choc électrique et/ou un incendie. Afin de minimiser cette

possibilité, observez les précautions suivantes :

Ne pas faire fonctionner l'aspirateur sur un cordon électrique.

Éviter de fermer les portes sur le cordon d'alimentation, de le tirer le long de bords tranchants ou de placer des

objets coupants sur le cordon.

Ne pas serrer le cordon plus que nécessaire afin de le maintenir sur les crochets.

Lorsque vous débranchez le cordon d'alimentation de la prise électrique, saisissez la fiche. Le tirer par le

cordon peut endommager l’isolation du cordon et les connexions internes à la fiche.

Votre aspirateur produit une aspiration et contient une brosse rotative. Pour éviter des blessures corporelles

résultant de l'aspiration ou des pièces mobiles, la brosse de l’aspirateur ne doit pas être placée contre ou à

proximité des vêtements amples, des bijoux, des cheveux ou des surfaces du corps pendant que l'aspirateur est

branché à une prise électrique. L’aspirateur ne doit pas être utilisé pour nettoyer des vêtements pendant qu'ils

sont portés. Tenir les enfants éloignés lorsque la machine est en fonctionnement ou branchée.

Si elle est utilisée sur un tapis à poils longs ou un tapis avec un rembourrage épais, éteignez l'appareil lorsque

la poignée est en position verticale. Lors de l'utilisation des accessoires, maintenez la brosse de sol surélevée

par rapport au tapis en maintenant la poignée en position verrouillée et en abaissant la poignée avec la main

pour soulever la brosse du tapis. Utilisez les accessoires avec l'autre main.

Toujours brancher votre aspirateur sur une prise murale standard. L'utilisation d'une rallonge ou d’une douille

avec une capacité insuffisante de transmission de l’électricité peut entraîner un choc électrique ou un incendie.

Débranchez l'aspirateur de la prise électrique avant l'entretien, comme le remplacement des sacs ou des

courroies. Vous pourriez vous blesser à cause des pièces mobiles de la machine, si celle-ci s'est

accidentellement allumée. Débranchez l’aspirateur de la prise électrique avant de détacher l’électrobrosse.

N’utilisez pas votre aspirateur dans les endroits où des vapeurs ou de la poussière inflammable(s) et/ou

explosive(s) sont présentes, afin d’éviter les risques d'incendie ou d'explosion. Certains liquides de nettoyage

peuvent produire de telles vapeurs. Les superficies sur lesquelles des liquides de nettoyage ont été utilisés

doivent être complètement séchées et bien aérées avant d'être aspirées.

Pour éviter tout risque d'incendie, n’aspirez pas des allumettes, des cendres de cheminée ou des éléments qui fument.

Gardez votre zone de travail bien éclairée pour éviter de ramasser des matériaux nocifs (tels que les liquides,

des objets tranchants ou des substances incandescentes) et pour éviter de trébucher.

Soyez prudent lorsque vous utilisez l’aspirateur sur des surfaces irrégulières telles que les escaliers, car la

chute de l’aspirateur peut causer des blessures corporelles et/ou des dommages mécaniques. Un rangement

adéquat de la machine dans un endroit à l'écart immédiatement après usage permettra également d'éviter les

accidents causés par le trébuchement sur l’aspirateur.

Rangez votre aspirateur à l’intérieur, dans un endroit frais et sec, pas exposé aux intempéries afin d’éviter un

choc électrique et/ou d’endommager l’aspirateur.

Exercez un contrôle rigoureux pour éviter les blessures lors de l'utilisation de l'aspirateur à proximité des

enfants ou lorsqu'un enfant est autorisé à utiliser l'aspirateur. Ne laissez pas les enfants jouer avec l’aspirateur

et ne laissez jamais l'aspirateur branché et sans surveillance.

CONSERVEZ CES INSTRUCTIONS

86404580 VERSAMATICPLUS 14 & 18

7

Sécurité

INSTRUCTIONS DE MISE À LA TERRE

Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre fournit un

chemin de moindre résistance au courant électrique pour réduire le risque de choc électrique. Cet appareil est

équipé d'un cordon comportant un conducteur de mise à la terre de l’équipement et une fiche de mise à la terre.

La fiche doit être branchée dans une prise adéquate qui soit correctement installée et mise à la terre en

conformité avec tous les codes et les règlementations locaux.

Un branchement inadéquat du conducteur de mise à la terre de l’équipement peut entraîner un risque

d’électrocution. Vérifier avec un électricien ou un membre qualifié du personnel d’entretien si vous doutez de la

bonne mise à la terre de la prise. Ne pas modifier la fiche fournie avec l'appareil - si elle n'entre pas dans la

prise, faites installer une prise adéquate par un électricien qualifié.

Cet appareil doit être utilisé sur un circuit nominal de 120 volts, et dispose d'une fiche mise à la terre qui

ressemble à la fiche illustrée dans le croquis A. Un adaptateur temporaire ressemble à l’adaptateur illustré dans

les croquis B et C, et peut être utilisé, il relie cette fiche à une prise électrique à 2 bornes comme indiqué dans

le croquis B si une prise correctement mise à la terre n'est pas disponible. L'adaptateur temporaire ne doit être

utilisé que jusqu'à ce qu’une prise correctement mise à la terre (croquis A) puisse être installée par un

électricien qualifié. La languette, patte ou autre pièce rigide verte s'étendant de l'adaptateur doit être connectée

à un dispositif permanent mis à terre, comme le couvercle d’une boîte de sortie correctement mise à la terre.

Si un adaptateur est utilisé, il doit être maintenu en place par une vis métallique.

Remarque : Au Canada, l'utilisation d'un adaptateur temporaire n'est pas autorisée par le Code

canadien de l'électricité.

BROCHE DE TERRE

PRISE MISE À LA TERRE BOÎTE DE SORTIE MISE À LA

TERRE

VIS MÉTALLIQUE

ADAPTATEUR

DE MISE À LA TERRE

LANGUETTE DE VIS

(B) (C)

(A)

86404580 VERSAMATICPLUS 14 & 18

8

Opérations

Composantes

1. Prise de la poignée

2. Poignée

3. Indicateur de sac plein

4. Commutateur On/Off (Marche/Arrêt)

5. Loquet de dégagement du couvercle

6. Couvercle du filtre d'évacuation

7. Capot avant

8. Capot moteur

9. Électrobrosse

10. Cliquet de blocage

11. Pédale

12. Tuyau

13. Bague de retenue

14. Câble

15. Poignée du tube de fixation

16. Cliquet de la poignée

17. Poignée de transport

18. Crochet de câble

19. Tube de fixation

20. Boîtier du sac à poussière

21. Embout suceur

22. Embout pour meubles rembourrés

23. Bouton de réglage de la hauteur

86404580 VERSAMATICPLUS 14 & 18

2

10

17

18

20

21

22

11

3

15

4

6

9

2

1

5

7

12

14

13

15

16

19

23

1

2

9

8

9

Opérations

Montage de l’aspirateur

Placez l’électrobrosse (9) sur le plancher avec le

collet pivotant (26) et le levier de support (27) en

position verticale.

Tournez le cliquet de blocage (10) sur le boîtier du

sac filtrant (20) vers la gauche et placez

soigneusement le boîtier sur le collet pivotant et le

levier de support.

REMARQUE : Assurez-vous que le cliquet

est engagé.

Pour verrouiller la poignée, tournez le cliquet de la

poignée (16) au niveau du joint de poignée du boîtier

du sac filtrant (20) vers l'avant, puis faites glisser la

poignée (2) à l’intérieur le plus profondément possible

et verrouillez-la avec le cliquet de la poignée (16).

Insérez le tube de fixation (19) dans sa position de

rangement sur le côté de la machine. La poignée

du tube de fixation (15) doit être placée sur la patte

(24). Faites glisser l'extrémité adéquate du tuyau

dans le boîtier du sac filtrant, insérez l'extrémité noire

du tuyau dans le tube connecteur (25) et faites-le

glisser complètement à l’intérieur. Pour déverrouiller

le tuyau, appuyez sur la bague de retenue (13) au

raccord du boîtier.

86404580 VERSAMATICPLUS 14 & 18

16

2

10

15

19

24

20

26

9

2

13

12

25

27

22

21

10

Opérations

Contrôleur de la brosse

Le contrôleur électronique de la brosse surveille le

fonctionnement de la brosse.

DEL verte : Brosse correctement installée et

fonctionnelle.

DEL verte et rouge : Brosse trop élevée. Ajustez le

réglage de la brosse en tournant le bouton de

réglage de la hauteur (19) sur un réglage inférieur.

Si les voyants vert et rouge sont encore allumés à la

position numéro 1, la bande de la brosse est usée et

doit être remplacée.

Le voyant rouge clignote : La brosse est obstruée et

ne tourne pas. Mettez la machine hors tension,

débranchez la prise et dégagez l'obstruction.

Indicateur de niveau du filtre

Si le voyant d’avertissement (3) s’allume, vérifiez :

• Est-ce que le sac à poussière est plein ?

• Y a t-il une obstruction dans le tuyau (12)

ou l’électrobrosse (9) ?

Loquet du collet pivotant

Pour libérer la machine de la position verticale,

appuyez sur la pédale (11).

86404580 VERSAMATICPLUS 14 & 18

2

23

2

11

9

3

11

Entretien

Débrancher la machine de la prise électrique

avant d’exécuter tout entretien.

Remplacement de la bande de la brosse

Pour remplacer la bande de la brosse, appuyez sur le

bouton (32), retirez la plaque latérale (26) et tournez

la brosse de sorte que la bande de la brosse (27)

puisse être retirée de l'ouverture. Assurez-vous que

la nouvelle bande de la brosse soit complètement

insérée, puis appuyez sur la plaque latérale pour la

remettre en place.

REMARQUE : Assurez-vous que la plaque soit

bien en place.

Remplacement du sac en papier

Si le voyant rouge (3) s’allume, remplacez le sac

filtrant en papier.

Poussez le loquet de dégagement du couvercle

(5) vers l’avant et soulevez le couvercle du boîtier du

sac à poussière. Faites glisser la plaque d'étanchéité

du sac à poussière (28) hors du support (29). Faites

glisser la plaque d'étanchéité (28) d'un nouveau sac

dans le support et poussez fermement. Insérez le

couvercle dans le boîtier du sac à poussière.

Poussez-le vers l'avant, puis bloquez-le en place en

poussant le loquet de dégagement du couvercle.

Remplacement du filtre du moteur

Le filtre du moteur (30) doit être remplacé lorsque

20 sacs filtrants ont été utilisés. Soulevez légèrement

l'avant du filtre et faites-le glisser hors de la fente.

Installez le nouveau filtre et appuyez fermement, pour

assurer que le filtre est complètement en place.

REMARQUE : Des filtres de qualité hospitalière

sont disponibles.

86404580 VERSAMATICPLUS 14 & 18

26 27

32

30

3

528

29

12

Entretien

Remplacement du filtre d'évacuation

Remplacez toujours le filtre d'évacuation (31) en

même temps que le filtre du moteur (30). Appuyez

sur le bouton et faites glisser le couvercle

d'évacuation (6) sur le côté.

N’utilisez jamais la machine sans installer

correctement les filtres.

Élimination des blocages

Contrôlez visuellement le tuyau et le tube connecteur

(25) pour vérifier qu'il n'y a pas d'obstructions. Les

obstructions dans le tuyau peuvent être éliminées

en le tenant en position verticale d'une main, en

bloquant la partie supérieure et en mettant la machine

en marche. Si nécessaire, apposez et retirez

rapidement votre main de l’extrémité du tuyau.

Vérifiez l'absence d'obstructions dans le collet

pivotant de l’électrobrosse et sous la trappe orange

située dans la partie inférieure de l’électrobrosse.

Vérifiez l'absence d'obstructions dans le passage

entre les deux ouvertures de l’électrobrosse.

REMARQUE : Ne jamais utiliser un bâton ou un

objet pointu pour dégager le tuyau.

86404580 VERSAMATICPLUS 14 & 18

31 45

6

25

13

Entretien

Remplacement de la plaque des

circuits imprimés

Retirez le couvercle du filtre d'évacuation (6).

Retirez les trois vis sur le couvercle du tube

d’aspiration (42). Débranchez les fils et faites glisser

la plaque des circuits imprimés (43) vers l'extérieur.

Installez la nouvelle plaque, attachez les fils et

remontez le couvercle.

Remplacement du moteur d’aspiration

Retirez l’électrobrosse de la partie supérieure

du corps.

Retirez le pare-chocs du boîtier du sac à poussière

(44) et retirez les quatre vis sur le capot du moteur (8).

Faites glisser le moteur d'aspiration et installez le

nouveau moteur. Remontez le capot et le pare-chocs.

86404580 VERSAMATICPLUS 14 & 18

8

44

42

43

14

Entretien

Remplacement du rouleau de la brosse

Retirez l’électrobrosse de la partie supérieure

du corps.

Pour retirer le couvercle de l’électrobrosse, appuyez

sur le bouton (32), retirez la plaque latérale (26) et les

quatre (VSP14) ou cinq (VSP18) grandes vis (27)

situées sous le châssis. Le couvercle et le bouton

(32) peuvent ensuite être enlevés.

Poussez la courroie (29) pour la détacher de la poulie

du moteur (3), retirez le pare-chocs (41). Retirez les

trois vis sur les deux corps de palier de la brosse

(42 et 43). Soulevez les corps de palier et remplacez

le rouleau de la brosse. Remontez les corps de

palier, le pare-chocs, installez la courroie, la plaque

latérale et le couvercle. Attachez la partie supérieure

du corps à l’électrobrosse.

Remplacement de la poulie du rouleau

de la brosse

Pour retirer la poulie du rouleau de la brosse (35),

tenez le rouleau d'une main et tournez la poulie dans

le sens des aiguilles d'une montre.

Pour retirer la poulie du moteur (36), insérez un

tournevis dans une rainure et donnez un léger coup

dans le sens contraire des aiguilles d'une montre. La

poulie desserrée peut alors être enlevée.

Remplacement du collet pivotant

Pour enlever le collet pivotant (37), retirez les deux

petites vis (38) des supports du collet pivotant (39),

puis soulevez l'assemblage du collet pivotant pour le

séparer du châssis.

REMARQUE : Lors du remontage, assurez-vous

que les fils du collet pivotant ne sont pas piégés

lorsque le couvercle de l’électrobrosse est

remplacée.

86404580 VERSAMATICPLUS 14 & 18

27

27 27

26

32

27

27

27

29

30

35

36

38

38

39

37

39

X

15

Entretien

Retrait du couvercle du collet pivotant

Pour enlever le couvercle du collet pivotant, retirez la

vis de fixation et faites glisser le couvercle (40) vers le

bas, puis soulevez-le. Lors du remontage, assurez-

vous que les fils ne soient pas coincés.

Remplacement du contrôleur

électronique

Pour remplacer le contrôleur électronique (41),

débranchez le câble du moteur. Soulevez le

contrôleur en position verticale et débranchez le

câble du collet pivotant.

Remplacement de la pédale

Retirez l’électrobrosse du boîtier supérieur. Retirez

le couvercle de l’électrobrosse. Retirez la vis de

fixation. Insérez un tournevis dans l'encoche sur

l'essieu et faites glisser l’essieu pour le retirer. Retirez

et remplacez la pédale. Remontez le tout.

REMARQUE : Vérifiez que lors du remontage,

l’encoche (40) de l'essieu (0) est visible comme indiqué

86404580 VERSAMATICPLUS 14 & 18

38 40

41

41

X

0

40

16

Entretien

Données techniques (VSP 14 (VSP 18)

Dépannage

ÉLEMENT DIMENSION/CAPACITÉ

Tension 120 V, 60 Hz

Moteur d'aspiration 1 000 watts

Colonne d'eau 2 040 mm

Débit d'air 55 I / sec

Moteur de brosse 175 (200) watts

Capacité sac Poussière 5,3 litres

Largeur de Travail 325 mm

Barrette de brosse Interchangeable

Hauteur 1 225 mm

Largeur 360 (460) mm

Poids 8 (9) kg

PROBLÈME CAUSE SOLUTION

La brosse ne

tourne pas

L'embout du tuyau n'est pas enfoncé assez

profondément dans le collet

Repositionnez l'embout du tuyau dans le

collet

Brosse coincée Arrêtez la machine, débloquez la brosse

et redémarrez

Bande de la brosse pas complètement

insérée

Poussez la bande de la brosse pour

qu’elle soit complètement insérée

Courroie cassée Remplacez la courroie

Le voyant rouge

reste allumé sur le

réglage le plus bas

de la brosse (# 1)

Brosse usée Remplacez la bande de la brosse

Indicateur de sac

plein allumé, ou

aspiration faible

Sac à poussière plein Remplacez le sac

Tuyau obstrué Démontez et nettoyez le tuyau

Collet bouché Retirez la brosse de sol du réservoir de

l'aspirateur et nettoyez le tuyau

Sac mal installé Réinstallez le sac correctement

Filtre d’évacuation ou filtre du moteur

bouché Nettoyez ou remplacez le filtre

Fuite d'air au niveau du couvercle arrière

Réinsérez le sac à poussière, le filtre du

moteur et le couvercle arrière pour que

tout s'emboîte bien fermement

Indicateur de sac

plein éteint lorsque

le tuyau d’aspiration

est bouché ou le

sac est plein

Capteur mal ajusté

Retirez le capot arrière et utilisez un petit

tournevis pour tourner la vis située

derrière le voyant dans le sens inverse

des aiguilles d'une montre

Capot arrière ne se

ferme pas

Sac mal installé Réinstallez le sac correctement

Le filtre du moteur n'est pas en position Réinstallez le filtre correctement

La machine ne

démarre pas Circuit électrique défectueux Faites vérifier la machine par un

réparateur qualifié

86404580 VERSAMATICPLUS 14 & 18

17

Spare Parts List

(1.012-052.0, 1.012-053.0)

VERSAMATICPLUS 120V

From Serial No. # C270009001 for VSP 14

# C271004501 for VSP 18

If Serial Number not listed, Contact Manufacturer

18

Parts - Tools, Bags & Filters

86404580 VERSAMATICPLUS 14 & 18

3

2

1

12

3

4

ATTACHMENTS BAGS & FILTERS

OPTIONAL ATTACHMENTS

1

2

2

2

1

1986404580 VERSAMATICPLUS 14 & 18

Parts - Tools, Bags & Filters

ACCESSORIES

BAGS & FILTERS

OPTIONAL ATTACHEMENTS

ITEM PART NO. REF NO. DESCRIPTION NOTES

1 86319290 1491sw UPHOLSTERY NOZZLE, BLACK

2 86319300 1092sw CREVICE NOZZLE, BLACK

ITEM PART NO. REF NO. DESCRIPTION NOTES

1 86000500 5300 FILTER BAG PACK

2 86141370 1878 EXHAUST FILTER 34/470

3 86143430 1825 MOTOR FILTER

4 86142690 1875 HOSPITAL GRADE FILTER

ITEM PART NO. REF NO. DESCRIPTION NOTES

1 86137690 1495KN EXTENSION HOSE

2 86409690 1084sw EXTENSION TUBE, BLACK

3 86409700 1094gs ROUND BRUSH VSM-TK, GRAY BLACK

20

Upper Housing

86404580 VERSAMATICPLUS 14 & 18

57

59

35

60

33

34

32

28

7

9

2

58

56

49

50 42

51

52

54

53

40

39

41

36a

48

46

26

61

61

47

62

55

23

45

8

6

29

30

31

29a

29a

4A

1

5

10

17

16

20

18

3

61

60

12

15

14

13

11

60

60

21

27

44

63

19

37

43

22

38

25

24

4B

36

48a

2186404580 VERSAMATICPLUS 14 & 18

Upper Housing

ITEM PART NO. REF NO. DESCRIPTION NOTES

1 86407670 1037ES HANDLE GRIP, COMPLETE, BLACK

2 86407680 1596SW HANDLE COVER, BLACK

3 86144830 0127ER SCR, M4 X 10

4A 86407660 1918ge CABLE VS18 - 17/3 AWG, YELLOW

4B 86407650 1910ge CABLE VS14, YELLOW

5 86142150 1848 HANDLE

6 86408190 1832bg DUST BAG HOUSING, BASALT GRAY

7 86408200 1835bg INTERNAL COVER 370/470, BASALT GRAY

8 86144930 5289 SEAL, FILTER TUBE

9 86144900 5043 SEAL

10 86408080 5424KG RETAINING RING, KARCHER GRAY

11 86319250 1823sw CLIP, DUST BAG HOUSE-SR12

12 86319140 5359SW GROMMET, BLACK

13 86146170 0502 TERMINAL BLOCK

14 86139110 1030UL CABLE CLAMP

15 86408220 1812bg COVER, VSE BRUSH STRIP, BASALT GRAY

16 86408230 1814kg CARRYING HANDLE, KARCHER GRAY

17 86145350 5146 STOP SPRING (HOOK)

18 86408240 1813kg CABLE HOOK, KARCHER GRAY

19 86408250 1859kg HANDLE CATCH, KARCHER GRAY

20 86140040 0161 CLIP 4 DIN 6799

21 86408260 0850kg LOCKING CATCH, KARCHER GRAY

22 86143100 1811 LOCKING ROD

23 86146200 1265UL TERMINAL BLOCK

24 86140420 1524 COVER, TERMINAL BLOCK

25 86408270 1807bg CONNECTOR, BASALT GRAY

26 86141590 1837 FEMALE CONTACT HOLDER

27 86145170 1851 SOUND INSULATION

28 86146380 1047 VAC MOTOR SEAL

29 86146410 1843 VAC MOTOR

29a 86139400 05117S CARBON BRUSH SET 100/120V

30 86143410 1821UL MOTOR COVER

31 86352880 1822-1 MOTOR SUPPORT VSP

32 86143010 1027 LEAF SPRING

33 86139970 1073 CLAMP

34 86140230 1824 CONNECTING ROD

35 86143430 1825 MOTOR FILTER

36 86143760 1903 PC BOARD COVER

36a 86139950 1936ER CIRCUIT BOARD 120V 3-P UL

37 86141680 1860 FITTING

38 86141990 0851UL GROUNDING WIRE

39 86408280 1852bg VACUUM TUBE COVER, BASALT GRAY

40 86143040 1869hg LENS, BAG LIGHT INDICATOR

41 86408290 1830zg SWITCH BUTTON, ZINC YELLOW

42 86145220 1862 SPRING

43 86142830 1834 INTERNAL CABLE

44 86141370 1878 EXHAUST FILTER 370/470

45 86408300 1802bg EXHAUST FILTER COVER, BASALT GRAY

46 86408310 1853BG MOTOR COVER 370/470 DUAL MOTOR, BG

47 86408320 1804bg DUST BAG HOUSING BUMPER, BASALT GRAY

48 86408330 1846bg FRONT COVER COMPLETE, BASALT GRAY

48a 86141840 5454 FRONT COVER SEAL

49 86408340 1818zg COVER RELEASE, ZINC YELLOW

50 86144970 6040 SEAL, RELEASE COVER

51 86143940 1819 PLASTIC AXLE COVER

52 86138040 1847 BAG HOLDER, CPL

53 86144760 5091 SAFETY CATCH SPRING

54 86144750 1817 SAFETY CATCH

55 86000500 5300 SENSOR FILTER BAG PACK (10PK)

56 86319200 5045sw EXTENSION TUBE, BLACK

57 86142650 5040sb HOSE, SENSOR SILVER

58 86319290 1491sw UPHOLSTERY NOZZLE, BLACK

59 86319300 1092sw CREVICE NOZZLE, BLACK

60 86147030 0102ER SCR, M3,9 X 13 MM DIN 7981

61 86147040 0103ER SCR, M3,9 X 16 MM DIN 7981

62 86142690 1875 HOSPITAL GRADE FILTER

63 86408350 1884kg RETAINING BUTTON, KARCHER GRAY

22

Power Head-VSP 14

86404580 VERSAMATICPLUS 14 & 18

114a

109

127

130

128

100

136

126

101

102

110

142

108

138

137

137

103

103

135

138

120

110

108

104

139

138

141

139

132

115

114

136

138

121

116

129

138

138

107

134

133

131 107 138

131a

131a

112

123

138

111 113

105

X

X

125

106

138

124

122

140

117

119

118

106

136

136

105a

2386404580 VERSAMATICPLUS 14 & 18

Power Head-VSP 14

ITEM PART NO. REF NO. DESCRIPTION NOTES

100 86407840 20200SW CHASSIS 14"

101 86363140 20204GS FRONT BOTTOM PLATE

102 86407850 20109SW BUMPER

103 86363160 20115 RETAINING BRACKET

104 86407860 20107GS REAR BOTTOM PLATE, GRAY BLACK

105 86407870 20230EK FOOT PEDAL, ZINC YELLOW

105a 86378430 20140ER AXLE, FOOT PEDAL

106 86363190 20136ER SWIVEL NECK BEARING

107 86322280 2306SW WHEEL, BLACK

108 86363200 2014ER AXLE CLAMP

109 86363210 20126ER PILE ADJUSTMENT AXLE

110 86407880 2608gs PILE ADJUSTMENT WHEEL, BLACK

111 86146220 2833 THRUST MEMBER

112 86407890 20128EK ADJUSTMENT BUTTON, ZINC YELLOW

113 86145270 4019 SPRING

114 86143500 2973ER BRUSH MOTOR 120V, 175W

114a 86138390 05141S BRUSH SET, CARBON VAC MTR

115 86309030 2319 BRUSH MOTOR PULLEY FM

116 86138220 2923 BELT, 333 3M HTDII-6

117 86363680 20229UL SWIVEL NECK ASSEMBLY UL-VERSION

118 86363700 0896WI WIRE, SWIVEL NECK 3-WIRE

119 86145840 2602hg SWIVEL NECK COVER

120 86363260 20217ER SWIVEL NECK SUPPORT

121 86363270 20218ER SWIVEL NECK SUPPORT L.H

122 86363710 0897ER SWITCH LEVER

123 86363410 20129ER LEAF

124 86139970 1073 CLAMP

125 86363280 2919ER BRUSH PULLEY

126 86363720 20162ER PRINTED CIRCUIT BOARD 120V 175W 14"

127 86363300 4098ER BRUSH ASSEMBLY CPL

128 86002440 2046 BRUSH STRIP 14”

129 86363310 20123ER BEARING BLOCK L.H.

130 86407900 20117EK BEARING BLOCK R.H., BLACK

131 86407910 20120EK BRUSH ROLLER RELEASE, KARCHER GRAY

131a 86363340 20121ER SPRING

132 86145450 2653hg SUPPORT LEVER

133 86345580 2651 RETURN SPRING

134 86407920 20220BGP POWER HEAD COVER VSP 14", BASALT GRAY

135 86407930 20118EK SIDE PLATE, BLACK

136 86144790 01017ER SCR, 4X20-T20 STS

137 86144850 0197ER SCR,M4X12 MM W/WASHER

138 86363370 01036ER SCREW M4 X 14

139 86147170 0176 SCREW M4 X 30

140 86147030 0102ER SCR, M3,9 X 13 MM DIN 7981

141 86407940 20124EK ACCESS DOOR, ZINC YELLOW

142 86363400 20127ER LEVER

24

Power Head-VSP 18

86404580 VERSAMATICPLUS 14 & 18

114a

109

130

128

131a 131a

100

136

126

101

102

110

108

138

139

137

137

103

103

103

138

120

106

142

110

108

104

139

138

141

139

132

115

114

136

138

121

116

129

138

106

138

107

134

133

131

107 138

112

123

138

111 113

105

X

X

127

125

138

124

122

140

117

119

118

136

136

135

105a

2586404580 VERSAMATICPLUS 14 & 18

Power Head-VSP 18

ITEM PART NO. REF NO. DESCRIPTION NOTES

100 86408130 20202SW CHASSIS 18”, BLACK

101 86408140 20205GS FRONT BOTTOM PLATE, GRAY BLACK

102 86408150 20110SW BUMPER, BLACK

103 86363160 20115 RETAINING BRACKET

104 86408160 20108GS REAR BOTTOM PLATE, GRAY BLACK

105 86407870 20230EK FOOT PEDAL, ZINC GELB

105a 86378430 20140ER AXLE, FOOT PEDAL

106 86363190 20136ER SWIVEL NECK BEARING

107 86322280 2306SW WHEEL, BLACK

108 86363200 2014ER AXLE CLAMP

109 86363210 20126ER PILE ADJUSTMENT AXLE

110 86407880 2608gs PILE ADJUSTMENT WHEEL, GRAY BLACK

111 86146220 2833 THRUST MEMBER

112 86407890 20128EK ADJUSTMENT BUTTON, ZINC YELLOW

113 86145270 4019 SPRING

114 86363500 3261ER BRUSH MOTOR 120V

114a 86138390 05141S BRUSH SET, CARBON VAC MTR

115 86309030 2319 MOTOR PULLEY

116 86138220 2923 BELT, 333 3M HTDII-6

117 86363680 20229UL SWIVEL NECK ASSEMBLY UL-VERSION

118 86363700 0896WI WIRE, SWIVEL NECK 3-WIRE

119 86145840 2602hg SWIVEL NECK COVER 370/470

120 86363260 20217ER SWIVEL NECK SUPPORT

121 86363270 20218ER SWIVEL NECK SUPPORT L.H

122 86363710 0897ER SWITCH LEVER

123 86363410 20129ER LEAF

124 86139970 1073 CLAMP

125 86363280 2919ER BRUSH PULLEY

126 86363740 20166ER PRINTED CIRCUIT BOARD 120V 200W 18"

127 86372960 4099ER BRUSH ASSEMBLY CPL 18"

128 86001640 4028 BRUSH STRIP, 18" MODEL U19840

129 86363310 20123ER BEARING BLOCK L.H.

130 86407900 20117EK BEARING BLOCK R.H., BLACK

131 86407910 20120EK BRUSH ROLLER RELEASE, KARCHER GRAY

131a 86363340 20121ER SPRING

132 86145450 2653hg SUPPORT LEVER

133 86345580 2651 SPRING VSE RETURN

134 86408180 20221BGP POWER HEAD COVER VS 18", BLACK

135 86407930 20118EK SIDE PLATE, BLACK

136 86144790 01017ER SCR, 4X20-T20 STS

137 86144850 0197ER SCR,M4X12 MM W/WASHER

138 86363370 01036ER SCREW M4 X 14

139 86147170 0176 SCREW M4 X 30

140 86147030 0102ER SCR, M3,9 X 13 MM DIN 7981

141 86407940 20124EK ACCESS DOOR, ZINC YELLOW

142 86363400 20127ER LEVER

26

Wiring Diagram

86404580 VERSAMATICPLUS 14 & 18

Brush Motor Switch

Interruptor del motor de cepillo

Interrupteur de moteur de brosse

Hose

Manguera

Flexible

Resistor

Resistencia eléctrica

Resistance

On / O Switch

Interruptor principial

de encendido/apagado

Interrupteur

principal

Indicator

Valve

Válvula indicadora

Valve de securite

Neon lamp

Diodo

Diode

120 V~

Terminalboard

Tablero de conexiones

Barette de Connection

Handle tube

Tubo de manija

Tube de manche

Brush Motor

Motor de cepillo

Moteur de brosse

Electronic Control

Motor de cepillo

Contrôle électronique

Vacuum Motor

Motor de aspiración

Moteur d’aspiration

Terminalboard

Tablero de conexiones

Boitier de raccord

Static “Electrode”

"Electrodo" estático

Electrode anti-statique

M

P

M

2786404580 VERSAMATICPLUS 14 & 18

Suggested Spare Parts

PART NO. REF NO. DESCRIPTION NOTES

86000500 5300 SENSOR FILTER BAG PACK (10PK)

86141370 1878 EXHAUST FILTER 370/470

86143430 1825 MOTOR FILTER

86138220 2923 BELT, 333 3M HTDII-6

86407660 1918ge CABLE VS18 - 17/3 AWG, YELLOW

86407650 1910ge CABLE VS14, YELLOW

86002440 2046 BRUSH STRIP, 14"

86001640 4028 BRUSH STRIP, 18" MODEL U19840

28

Notes

86404580 VERSAMATICPLUS 14 & 18

29

Notes

86404580 VERSAMATICPLUS 14 & 18

06631K

86404580-A 08/31/15
