86404590 A 08/31/15

VersamaticPlus 14 & 18 240V

Vacuum

Operating Instructions (ENG)

MODEL: 1.012-058.0

VSP14IA

1.012-054.0

VSP18IA

From Serial No. #__________________

If Serial Number not listed,

Contact Manufacturer

286404590 VERSAMATICPLUS 14 & 18

Machine Data Label

Warranty Registration

Thank you for purchasing a Kärcher North America product. Warranty registration is quick

and easy. Your registration will allow us to serve you better over the lifetime of the product.

To register your product go to :

http://warranty.karcherna.com/

For customer assistance:

1-800-444-7654

3

Table of Contents

Machine Data Label . . . . . . . . . . . . . . . . . . . . . . . . 2

Table of Contents . . . . . . . . . . . . . . . . . . . . . . . . . 3

How To Use This Manual . . . . . . . . . . . . . . . . . . . 4

Safety

IMPORTANT SAFETY INSTRUCTIONS . . . . . . . 5

GROUNDING INSTRUCTIONS . . . . . . . . . . . . . . 7

Operations

Components . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Assembling The Vacuum Cleaner . . . . . . . . . . . . 9

Brush Controller . . . . . . . . . . . . . . . . . . . . . . . . . 10

Filter Level Indicator . . . . . . . . . . . . . . . . . . . . . . 10

Swivel Neck Latch. . . . . . . . . . . . . . . . . . . . . . . . 10

Maintenance

Changing The Brush Strip. . . . . . . . . . . . . . . . . . 11

Changing The Paper Bag . . . . . . . . . . . . . . . . . . 11

Changing The Motor Filter . . . . . . . . . . . . . . . . . 11

Changing Exhaust Filter . . . . . . . . . . . . . . . . . . . 12

Clearing Blockages . . . . . . . . . . . . . . . . . . . . . . . 12

Replacing The Printed Circuit Board. . . . . . . . . . 13

Replacing Vacuum Motor . . . . . . . . . . . . . . . . . . 13

Changing The Brush Roller. . . . . . . . . . . . . . . . . 14

Replacing The Brush Roller Pulley . . . . . . . . . . . 14

Replacing The Swivel Neck . . . . . . . . . . . . . . . . 14

Removing The Swivel Neck Cover . . . . . . . . . . . 15

Changing The Electronic Controller . . . . . . . . . . 15

Replacing the Foot Pedal . . . . . . . . . . . . . . . . . . 15

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . 16

Technical Data VSP 14 (VSP 18) . . . . . . . . . . . . 16

Parts List

Tools, Bags & Filters. . . . . . . . . . . . . . . . . . . . . . 18

Upper Housing . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Power Head-VSP 14. . . . . . . . . . . . . . . . . . . . . . 22

Power Head-VSP 18. . . . . . . . . . . . . . . . . . . . . . 24

Wiring Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Suggested Spare Parts. . . . . . . . . . . . . . . . . . . . 27

86404590 VERSAMATICPLUS 14 & 18

4

How To Use This Manual

This manual contains the following sections:

• How to Use This Manual

•Safety

• Operations

• Maintenance

•Parts List

The HOW TO USE THIS MANUAL section will tell

you how to find important information for ordering

correct repair parts.

Parts may be ordered from authorized dealers. When

placing an order for parts, the machine model and

machine serial number are important. Refer to the

MACHINE DATA box which is filled out during the

installation of your machine. The MACHINE DATA

box is located on the inside of the front cover of this

manual.

The model and serial number of your machine is

located on the bottom-back of the machine.

The SAFETY section contains important information

regarding hazardous or unsafe practices of the

machine. Levels of hazards are identified that could

result in product damage, personal injury, or severe

injury resulting in death.

The OPERATIONS section is to familiarize the

operator with the operation and function of the

machine.

The MAINTENANCE section contains preventive

maintenance to keep the machine and its compo-

nents in good working condition. They are listed in

this general order:

• Dust Bag

• Filters

• Blockage

•Brush strips

• Troubleshooting

The PARTS LIST section contains assembled parts

illustrations and corresponding parts list. The parts

lists include a number of columns of information:

•ITEM – column refers to the reference num-

ber on the parts illustration.

•PART NO. – column lists the part number for

the part.

•REF NO. – reference number.

•DESCRIPTION – column is a brief descrip-

tion of the part.

•NOTES – column for information not noted by

the other columns.

NOTE: If a service or option kit is installed on your

machine, be sure to keep the KIT INSTRUCTIONS

which came with the kit. It contains replacement

parts numbers needed for ordering future parts.

NOTE: The manual part number is located on the

lower left corner of the front cover.

Model:

Date of Purchase:

Serial Number:

Dealer:

Address:

Phone Number:

Sales Representative:

86404590 VERSAMATICPLUS 14 & 18

5

Safety

IMPORTANT SAFETY INSTRUCTIONS

When using this machine, basic precaution

must always be followed, including the following:

READ ALL INSTRUCTIONS BEFORE USING THIS MACHINE.

To reduce the risk of fire, electric shock, or injury:

1. Do not leave appliance when plugged in. Unplug from outlet when not in use and before servicing.

2. Do not use outdoors or on wet surfaces.

3. Do not use near small children. Do not allow to be used as a toy. Close attention is necessary when used by

or near children.

4. Use only as described in this manual. Use only manufacturer's recommended attachments.

5. Do not use with damaged cord or plug. If appliance is not working as it should, has been dropped,

damaged, left outdoors, or dropped into water, return it to a service center.

6. Do not pull or carry by the cord, use cord as a handle, close a door on cord, or pull cord around sharp edges

or corners. Do not run appliance over cord. Keep cord away from heated surfaces.

7. Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

8. Do not handle plug or appliance with wet hands.

9. Do not put any object into openings. Do not use with any opening blocked; keep free of dust, lint, hair, and

anything that may reduce air flow.

10. Keep hair, loose clothing, fingers and all parts of body away from openings and moving parts. Do not place

fingers or other body parts under vacuum unless unplugged.

11. Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes.

12. Do not use without dust bag and/or filters in place. Do not wash filters.

13. Turn off all controls before unplugging.

14. Use extra care when cleaning on stairs. Do not use to pick up flammable or combustible liquids such as

gasoline or use in areas where they may have been present.

15. Machines can cause fire when operated near flammable vapors or materials. Do not operate this machine

near flammable fluids, dust or vapors.

16. Maintenance and repairs must be done by qualified personnel.

17. Connect to a properly grounded outlet only. See Grounding Instructions.

18. Do not use machine as a step.

19. If used on plush carpet or carpet with thick padding, do not leave machine in one place with machine turned

on.

20. Do not use the handle in the dust bag housing to carry the machine.

READ AND SAVE THESE INSTRUCTIONS

86404590 VERSAMATICPLUS 14 & 18

6

Safety

IMPORTANT SAFEGUARDS

Accidents due to misuse can only be prevented by those using the machine. To guard against injury, basic

safety precautions should be observed, including the following:

Read and follow all safety instructions.

Electric shock could occur if used outdoors or on wet surfaces.

The vacuum cleaner is designed to be safe when used to perform cleaning functions. Should damage occur to

electrical or mechanical parts, cleaner should be repaired by a competent service center before using in order to

avoid further damage to machine or physical injury to user.

A damaged power cord could cause electrical shock and/or fire. To minimize this possibility observe the

following precautions:

Do not run cleaner over power cord.

Avoid closing doors on power cord pulling it around sharp edges, or placing sharp-edged objects upon it.

Wind cord no tighter than is necessary to retain it on the cord hooks.

When disconnecting power cord from electrical outlet, grasp the plug. Pulling it out by the cord itself can

damage cord insulation and internal connections to plug.

Your vacuum cleaner creates suction and contains a revolving brush. To avoid bodily injury from suction or

moving parts, vacuum cleaner brush should not be placed against, or in close proximity of loose clothing,

jewelry, hair or body surfaces while cleaner is connected to electrical outlet. Cleaner should not be used to

vacuum clothing while it is being worn. Keep children away from machine when in operation or plugged in.

If used on plus carpet or carpet with thick padding, turn off unit when handle is in upright position. When using

accessory tools, keep floor bush off carpet by keeping handle in locked position and lowering handle with on

hand to raise bush off floor. Operate accessories with other hand.

Always plug your cleaner into a standard wall outlet. Use of extension cord or light socket with inadequate

current-carry capacity could result in electric shock or fire hazard.

Disconnect cleaner from electrical outlet before servicing, such as changing bags or belts. You could receive

bodily injury from moving parts of machine should switch accidentally turned on. Disconnect cleaner from elec-

trical outlet before detaching power head.

Do not use your vacuum cleaner in areas where flammable and/or explosive vapor or dust is present to avoid

possibility of fire or explosion. Some cleaning fluids can produce such vapors. Areas on which cleaning fluids

have been used should be completely dry and thoroughly aired before being vacuumed.

To avoid fire hazard, do not pick up matches, fireplace ashes, or smoking material with cleaner.

Keep your work area well lighted to avoid picking up harmful materials (such as liquids, sharp objects, or burning

substances) and avoid tripping accidents.

Use care when operating the cleaner on irregular surfaces such as stairs, as falling cleaner could cause bodily

injury and/or mechanical damage. Proper storage of machine in an out-of-way area immediately after use will

also prevent accidents caused by tripping over cleaner.

Store your vacuum indoors in a cool, dry area not exposed to the weather to avoid electrical shock and/or

cleaner damage.

Exercise strict supervision to prevent injury when using vacuum cleaner near children or when child is allowed

to operate vacuum cleaner. Do not allow children to play with vacuum cleaner and never leave cleaner plugged

in and unattended.

SAVE THESE INSTRUCTIONS

86404590 VERSAMATICPLUS 14 & 18

7

Safety

GROUNDING INSTRUCTIONS

ELECTRICAL

The amp, hertz, and voltage are listed on the data label found on each machine. Using voltages above or below

those indicated on the data label will cause serious damage to the motors.

EXTENSION CORDS

If an extension cord is used, the wire size must be at least one size larger than the power cord on the machine,

and must be limited to 50 feet (15.5m) in length.

GROUNDING INSTRUCTIONS

This appliance must be grounded. If it should malfunction or break down, grounding provides a path of least

resistance for electric current to reduce the risk of electric shock.The plug must be inserted into an appropriate

outlet that is properly installed and grounded in accordance with all local codes and ordinances.

Improper connection of the equipment-grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or service person if you are in doubt as to whether the outlet is

properly grounded. Do not modify the plug provided with the appliance - if it will not fit the outlet, have

a proper outlet installed by a qualified electrician.

86404590 VERSAMATICPLUS 14 & 18

8

Operations

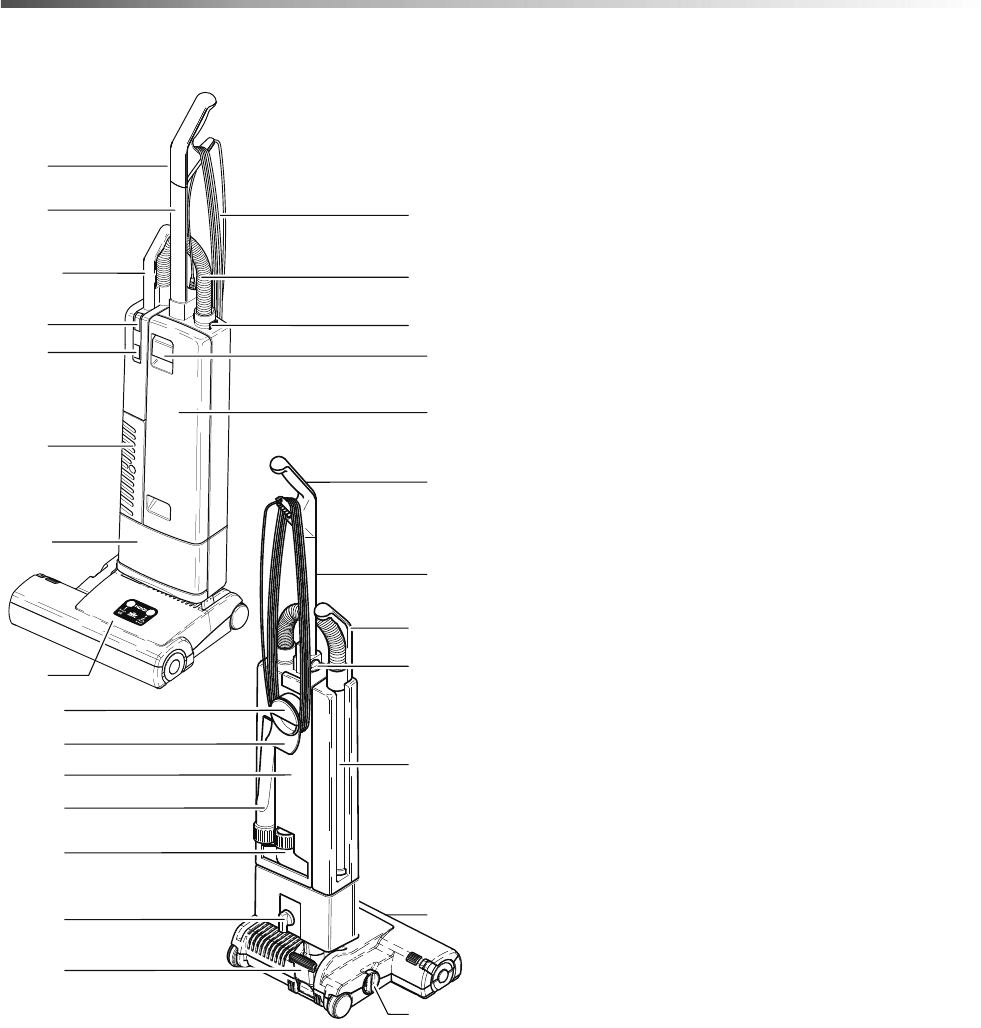

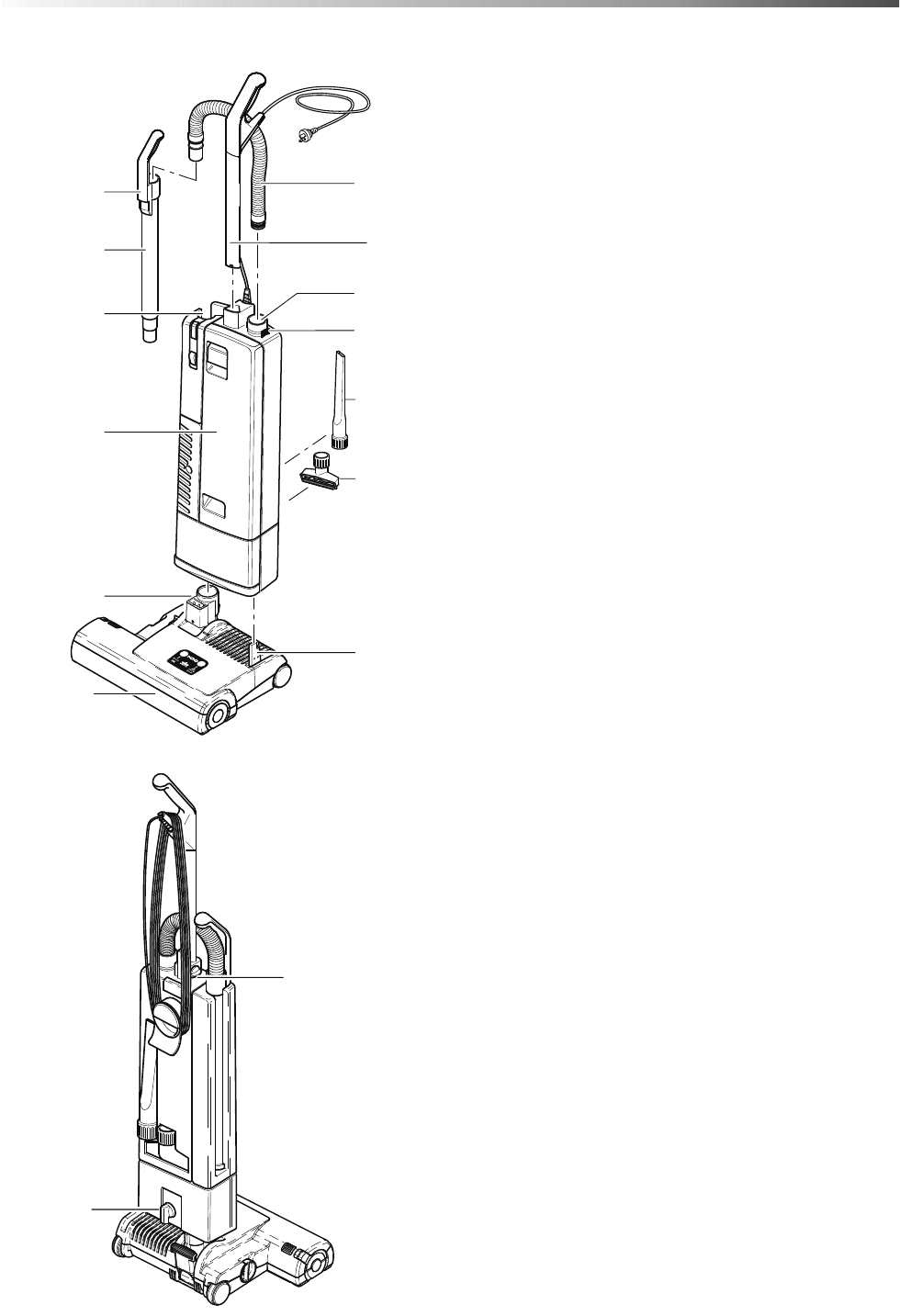

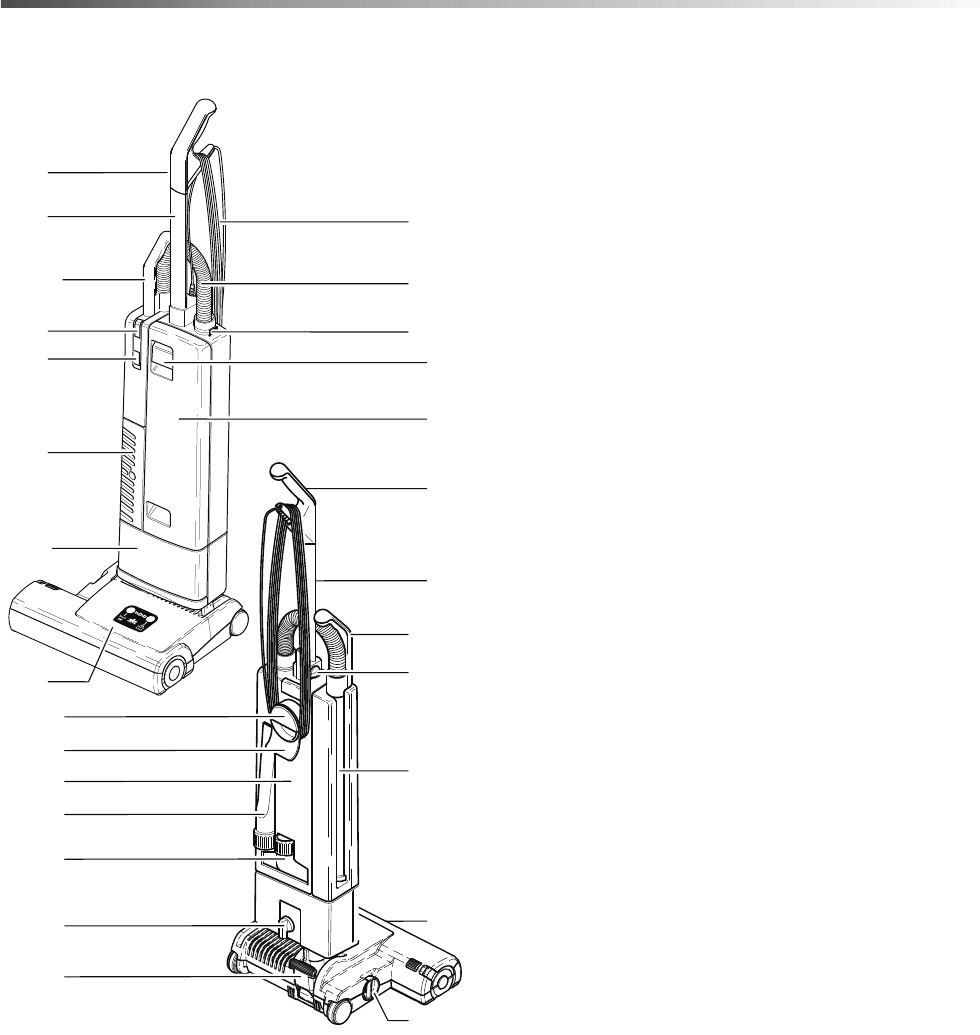

Components

1. Handle grip

2. Handle assembly

3. Bag full indicator

4. On / Off switch

5. Cover release latch

6. Exhaust filter cover

7. Front cover

8. Motor cover

9. Power head

10. Locking catch

11. Foot pedal

12. Hose

13. Retaining ring

14. Cable

15. Attachment tube handle

16. Handle catch

17. Carrying handle

18. Cable hook

19. Attachment tube

20. Dust bag housing

21. Crevice nozzle

22. Upholstery nozzle

23. Pile adjustment knob

86404590 VERSAMATICPLUS 14 & 18

2

10

17

18

20

21

22

11

3

15

4

6

9

2

1

5

7

12

14

13

15

16

19

23

1

2

9

8

9

Operations

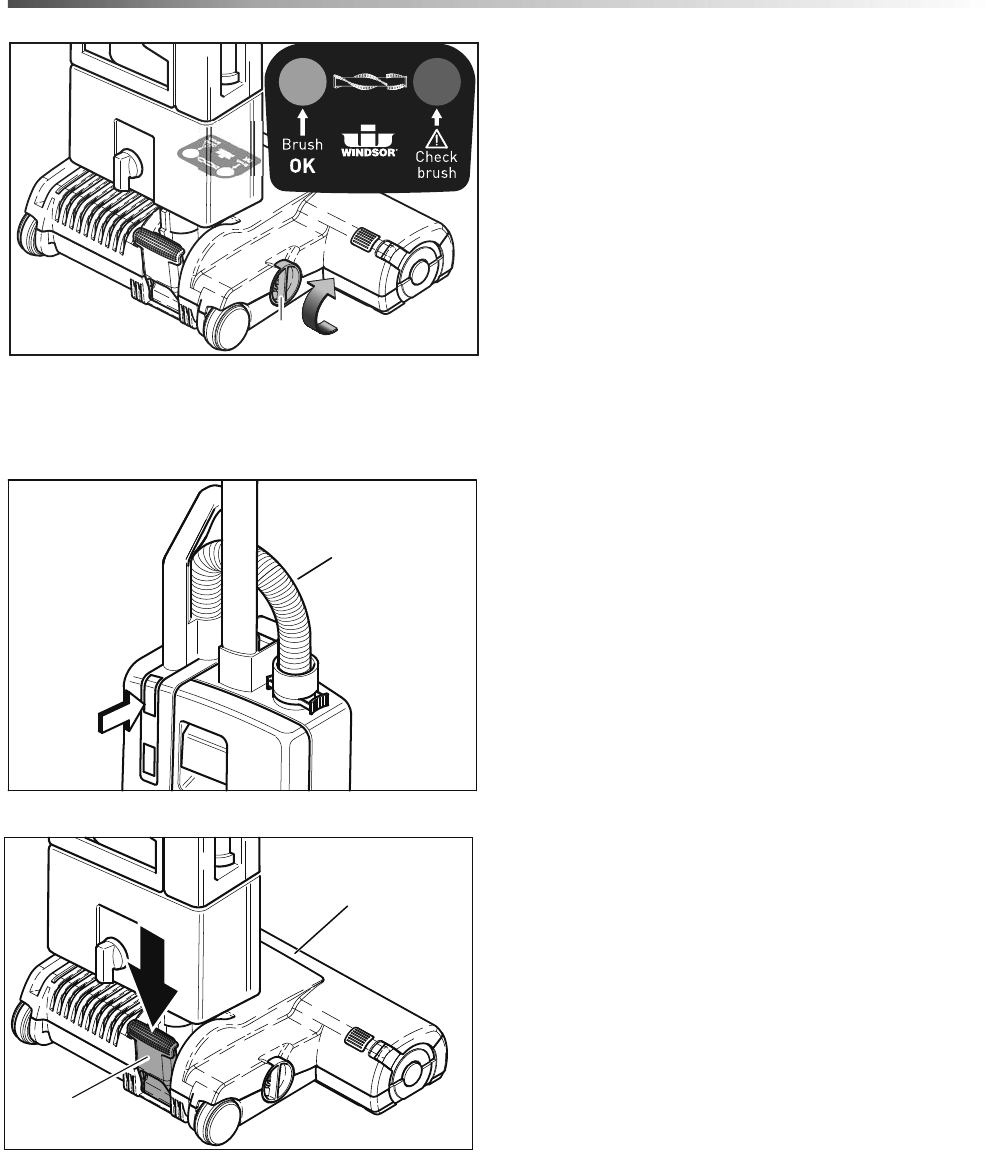

Assembling The Vacuum Cleaner

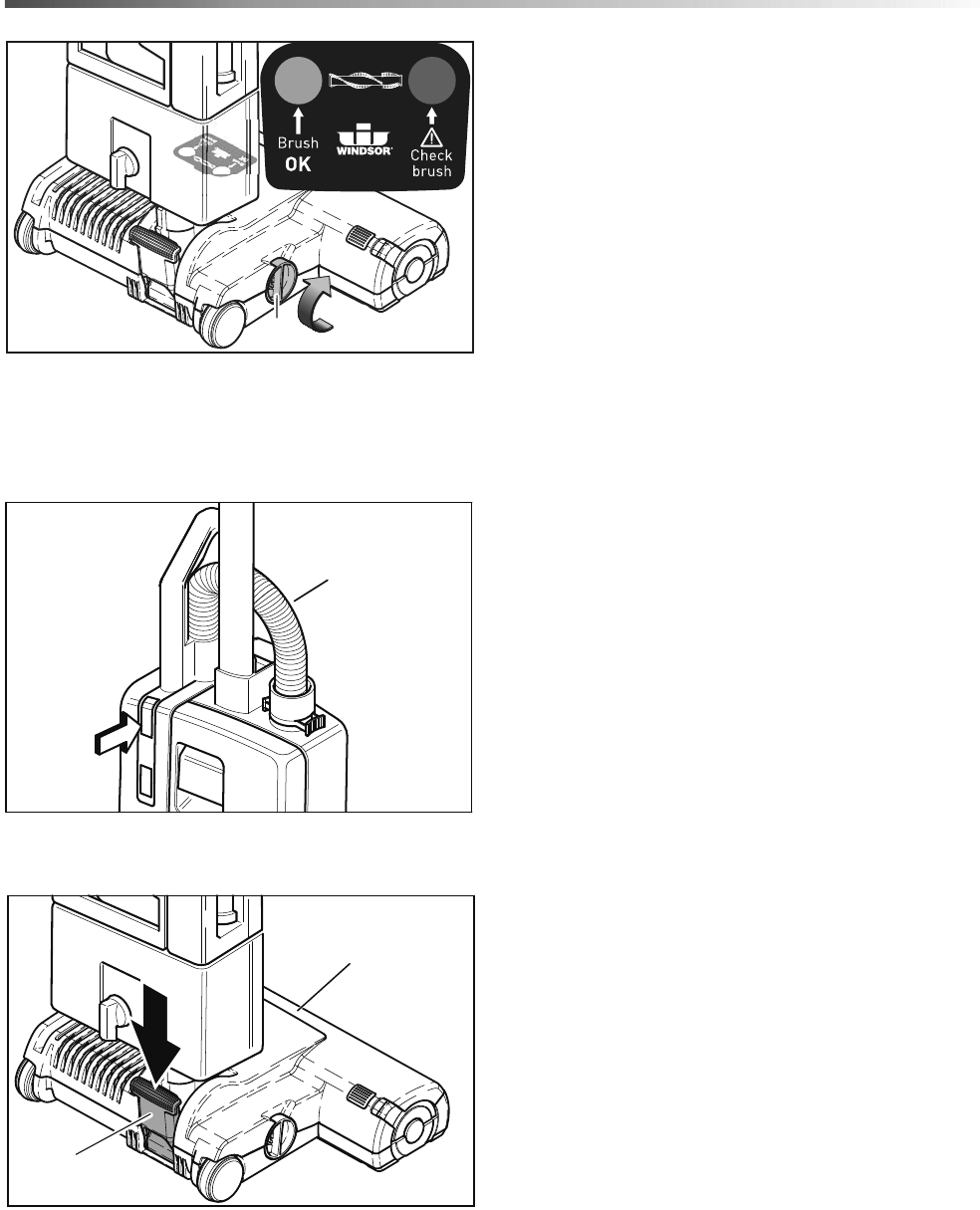

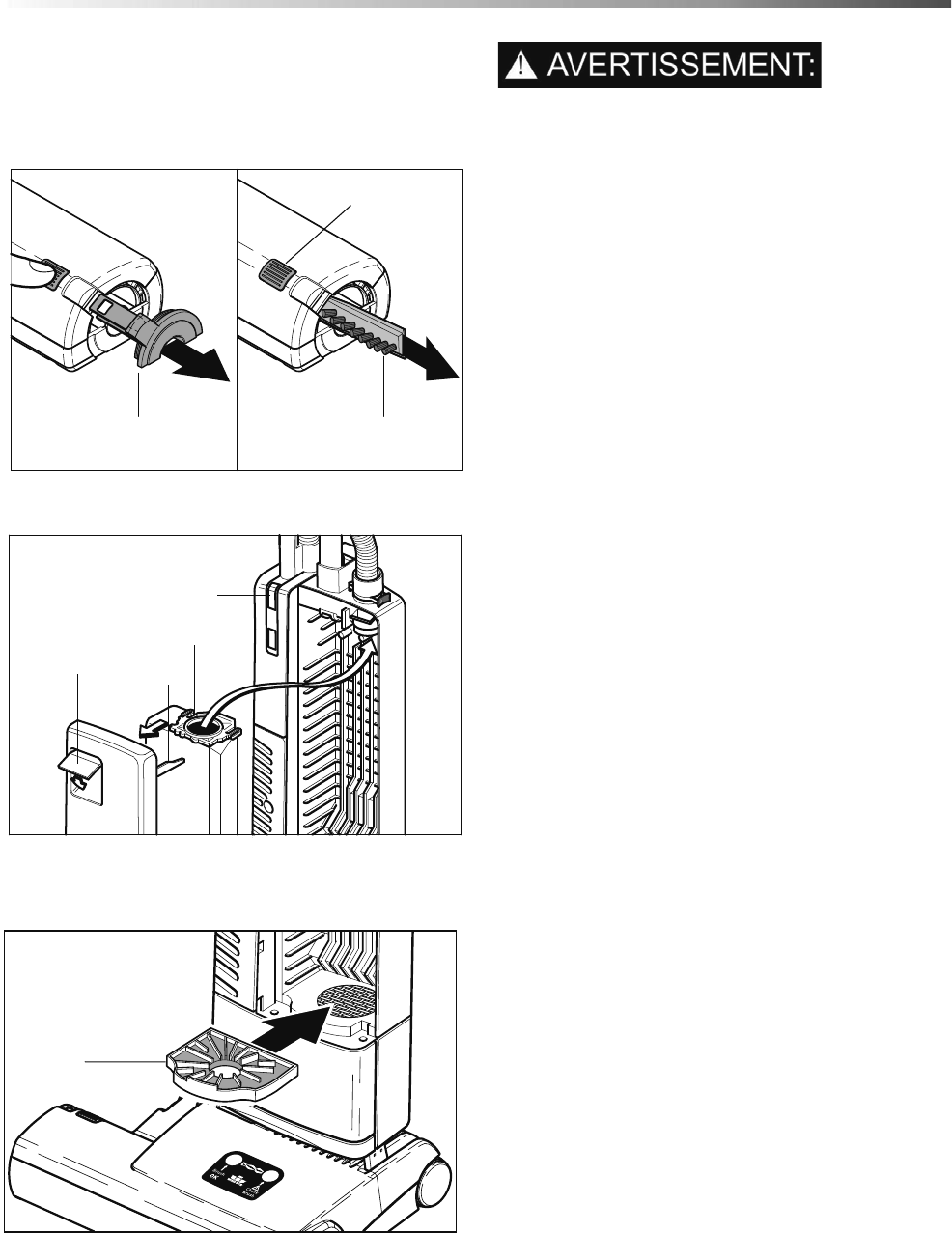

Put the power head (9) on the floor with swivel neck

(26) and support lever (27)in upright position.

Turn the locking catch (10) on the filter bag housing

(20) to the left and place the housing carefully on the

swivel neck and the support lever.

NOTE: Ensure that the catch is engaged.

To lock the handle turn the handle catch (16) at the

handle joint of the filter bag housing (20) forward, then

slide the handle assembly (2) in as far as possible

and lock it with the handle catch (16).

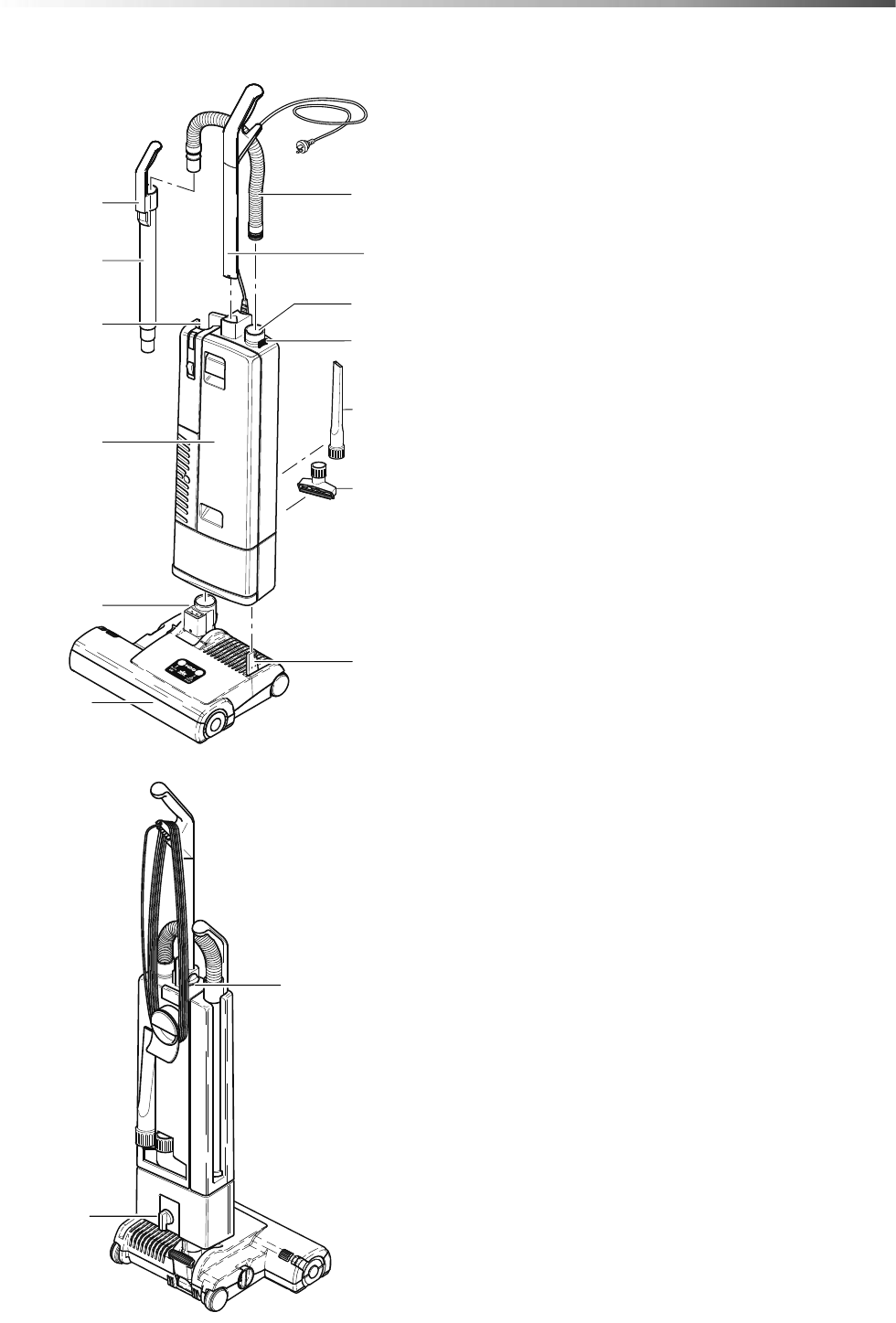

Insert the attachment tube (19) into its storage

position on the side of the machine. The attachment

tube handle (15) must be placed on the tab (24). Slide

the proper end of the hose into the filter bag housing,

insert the black hose end into the connecting tube

(25) and slide it in completely. To unlock the hose

press the retaining ring (13) at the housing connec-

tion.

86404590 VERSAMATICPLUS 14 & 18

16

2

10

15

19

24

20

26

9

2

13

12

25

27

22

21

10

Operations

Brush Controller

The electronic brush controller monitors the

operation of the brush.

Green light: Brush set correctly and running.

Green and red light: Brush too high. Adjust the

brush setting by turning the pile adjustment knob (23)

to lower setting.

If the green and red light are still on at position

number one the brush strip is worn out and must be

replace.

Red light blinking: The brush is blocked and is not

turning. Switch machine off, unplug from the socket

and clear the blockage.

Filter Level Indicator

If warning light (3) comes on check:

• Is the dust bag full?

• Is there a blockage in the hose (12) or power

head (9)?

Swivel Neck Latch

To release the machine from the upright position

depress the foot pedal (11).

86404590 VERSAMATICPLUS 14 & 18

2

23

2

11

9

3

12

11

Maintenance

Unplug machine from electrical outlet before doing

any maintenance.

Changing The Brush Strip

To replace brush strip, push button (32), remove the

side plate (26) and rotate the brush so that the brush

strip (27) can be pulled out of the opening. Ensure

that the new brush strip is fully inserted, then press

the side plate back into place.

NOTE: Ensure plate is locked in place.

Changing The Paper Bag

If red light (3) shows, change paper filter bag.

Pull cover release latch (5) forward and lift the cover

from the dust bag housing. Slide the dust bag sealing

plate (28) from the holder (29). slide the sealing plate

(28) of a new bag into the holder and push firmly in.

Insert cover into dust bag housing. Push it forward

then lock it in place by pushing down the cover

release latch.

Changing The Motor Filter

Motor filter (30) should to be replaced after 20 filter

bags have been used. Lift the front of the filter slightly

and slide it out of the slot. Install new filter and press

firmly ensuring filter is completely in place.

NOTE: Hospital grade filters are available.

86404590 VERSAMATICPLUS 14 & 18

26 27

32

30

3

5

28

29

12

Maintenance

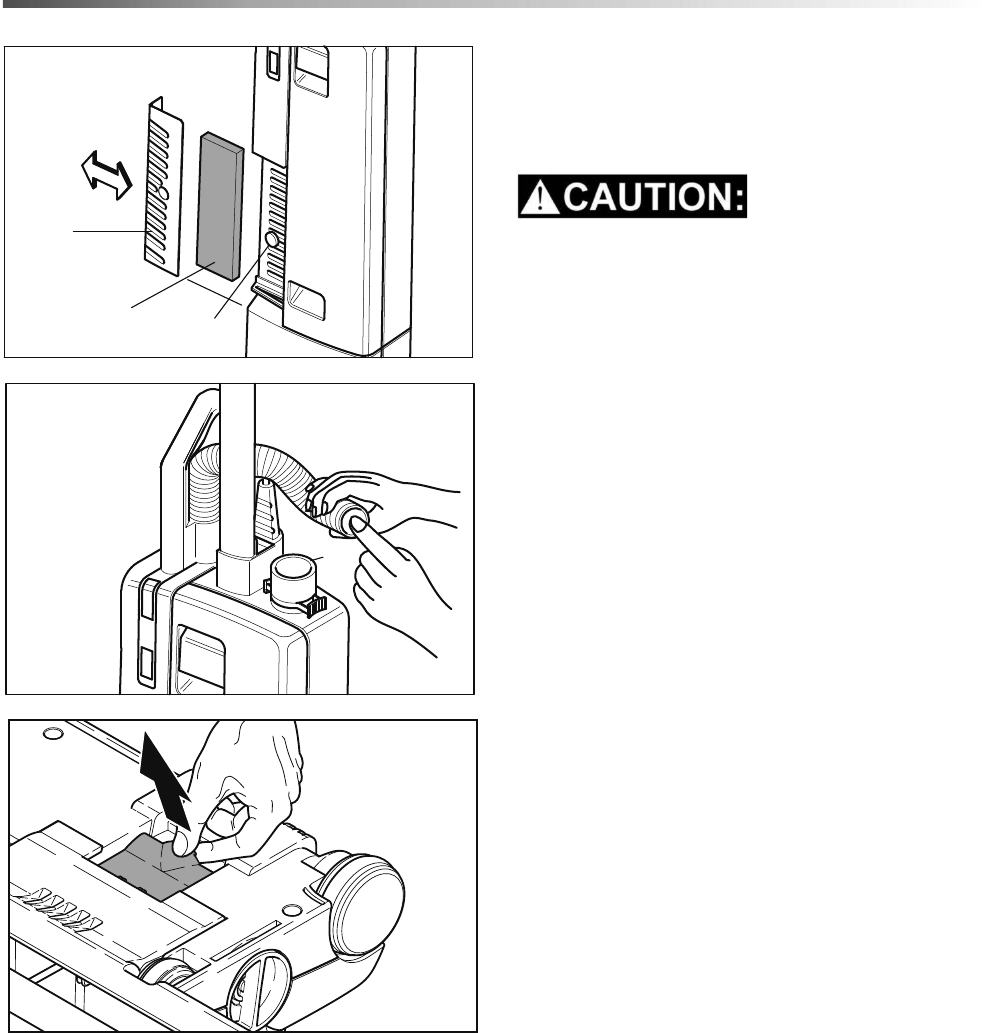

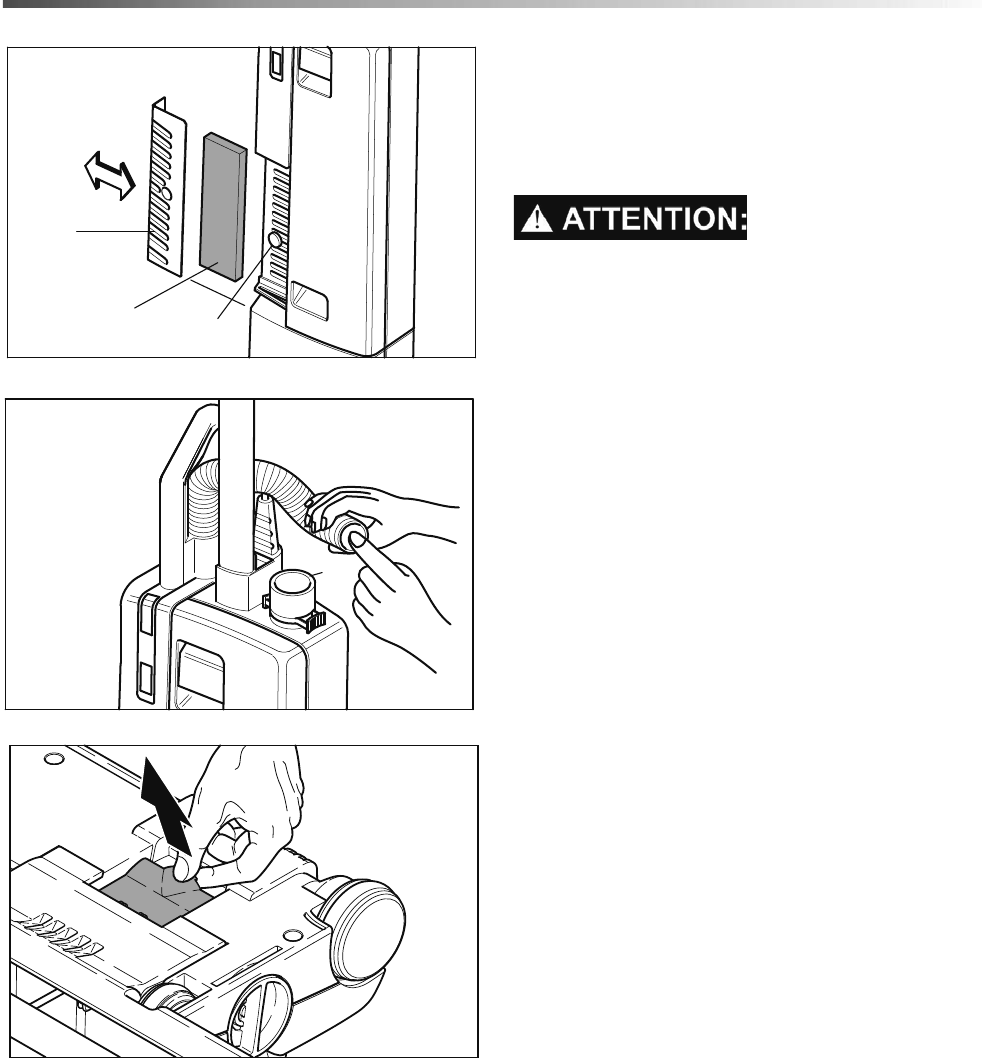

Changing Exhaust Filter

Change the exhaust filter (31) always with the motor

filter. Press the button (45) and slide the exhaust

cover (6) to the side.

Never use the machine without correctly

installing the filters.

Clearing Blockages

Visually check the hose, and connecting tube (25) for

blockages. Blockages in the hose can be cleared by,

holding it upright with one hand, blocking the top and

switching on the machine. If necessary rapidly lift

your hand on and off the end of the hose.

Check for blockage in the swivel neck of the power

head and under the orange trap door located on the

bottom of the power head.

Check the passage between the two openings in the

power head for blockage also.

NOTE: Never use a stick or sharp object to clear

the hose

86404590 VERSAMATICPLUS 14 & 18

31 45

6

25

13

Maintenance

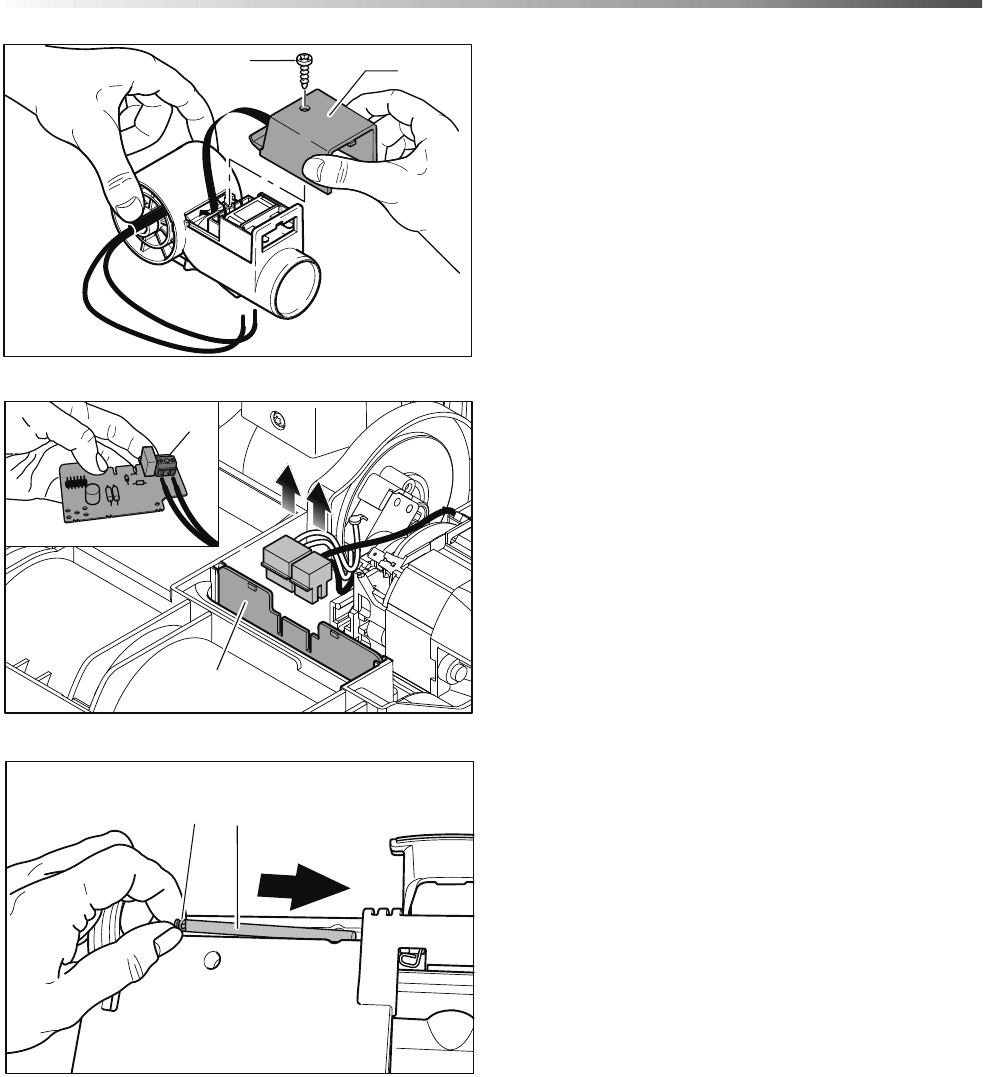

Replacing The Printed Circuit Board

Remove Exhaust Filter Cover (6).

Remove the three screws on the vacuum tube cover

(42). Disconnect the wires and slide the circuit board

(43) out.

Install new board, attach wires and install cover.

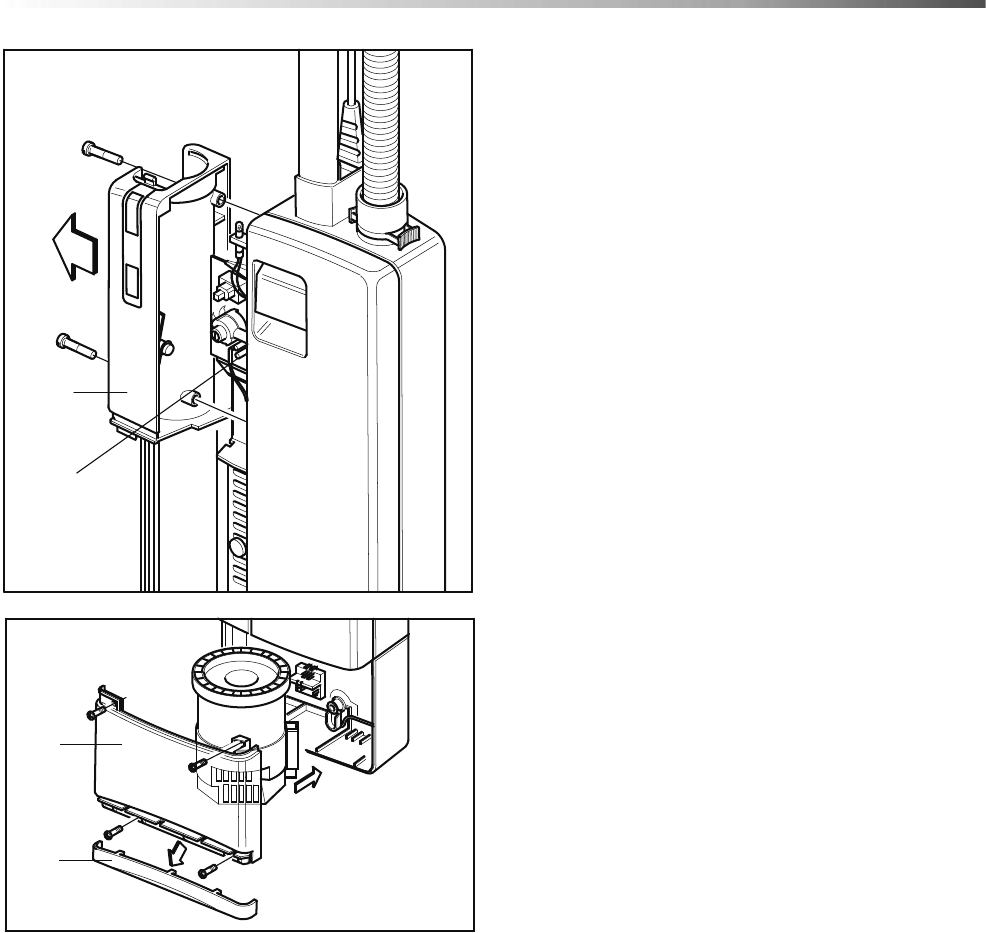

Replacing Vacuum Motor

Remove the power head from the upper body.

Remove the dust bag housing bumper (44) and

remove the four screws on the motor cover (8).

Slide vacuum motor out and install new motor. Re-

assemble cover and bumper.

86404590 VERSAMATICPLUS 14 & 18

8

44

42

43

14

Maintenance

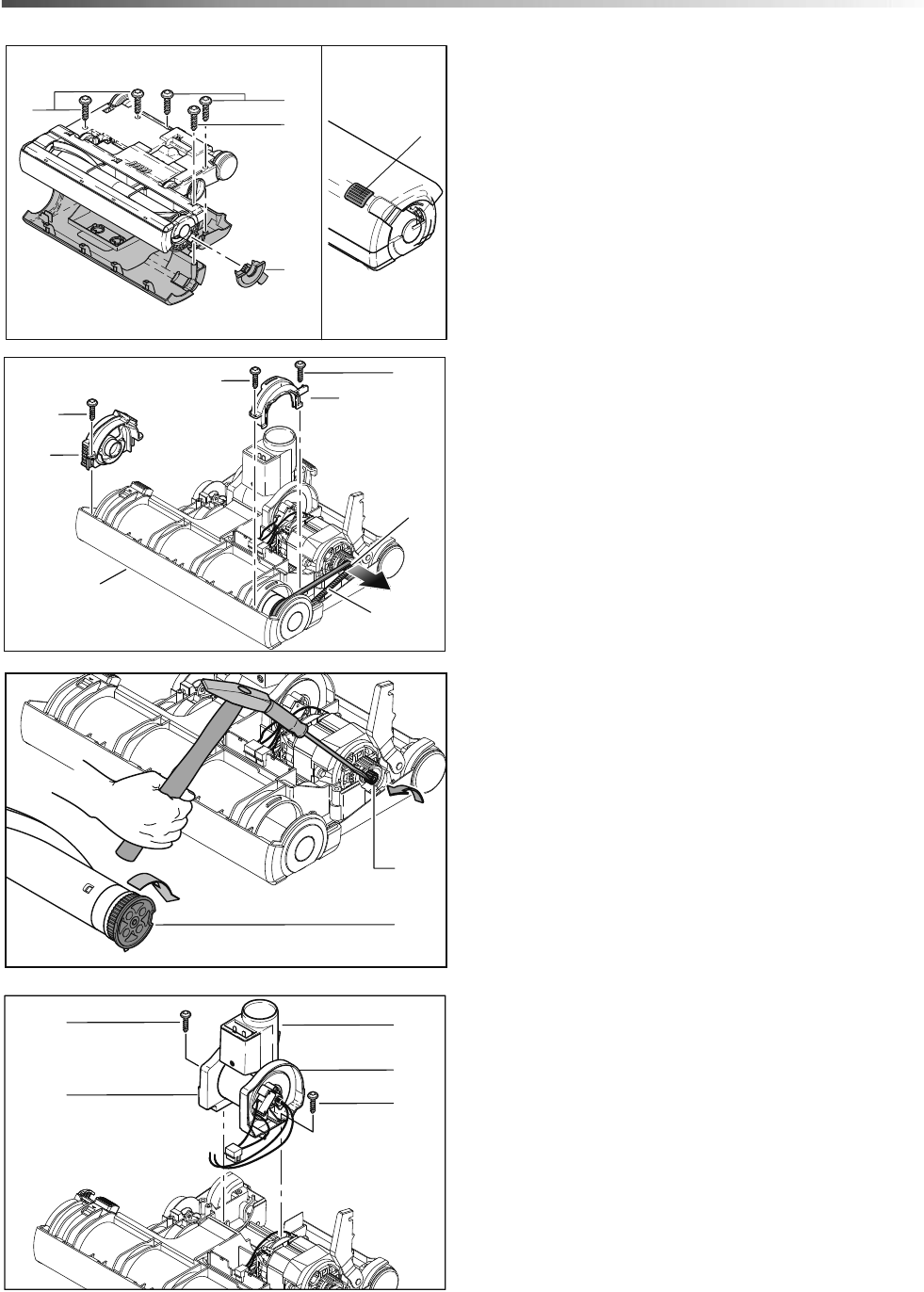

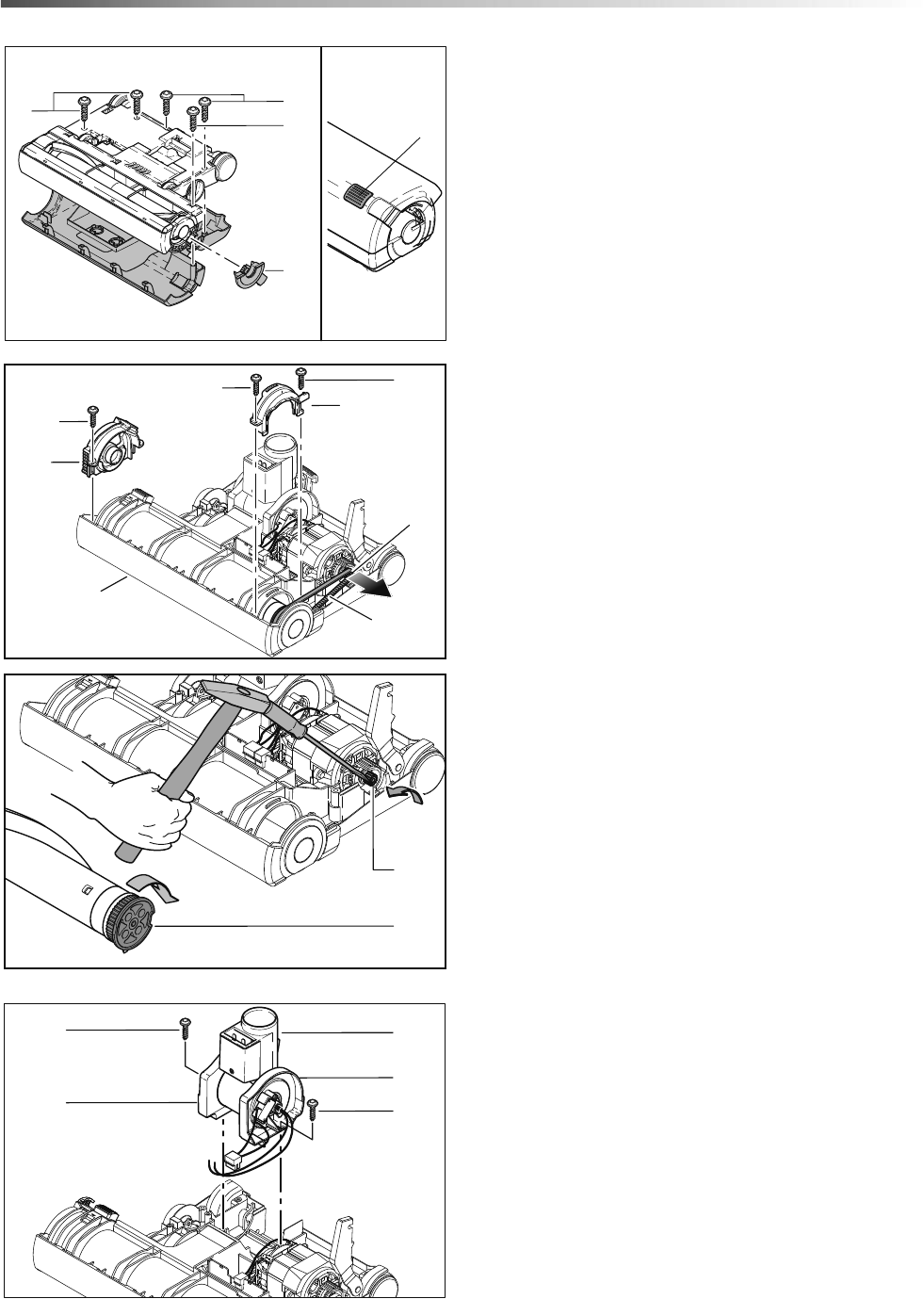

Changing The Brush Roller

Remove the power head from the upper body.

To remove the power head cover, push the button

(32), remove the side plate (26) and remove the four

(VSP14) or five (VSP18) large screw (27) from under-

neath the chassis. The cover and the button (32) can

then be lifted off.

Push the belt (29) off the motor pulley (30), remove

the bumper (41). Remove the three screws from both

brush bearing blocks (46 & 47). Lift the bearing

blocks out and replace the brush roller.Re-assemble

bearing blocks, bumper, install belt, side plate and

cover. Attach upper body to power head.

Replacing The Brush Roller Pulley

To remove the brush roller pulley (35) hold the roller

in one hand and turn the pulley in a clockwise direc-

tion.

To remove the motor pulley (36), insert a screw driver

into a groove and give a light tap in a counterclock-

wise direction. The loosened pulley can then be

removed.

Replacing The Swivel Neck

To remove the swivel neck (37) take out the two small

screws (38) from the swivel neck supports (39) then

lift the swivel neck assembly from the chassis.

NOTE: On re-assembly ensure that the wires from

the swivel neck are not trapped when the power

head cover is replaced.

86404590 VERSAMATICPLUS 14 & 18

27

27 27

26

32

35

36

38

38

39

37

39

X

27

47

27

46

41

27

29

30

15

Maintenance

Removing The Swivel Neck Cover

To remove the swivel neck cover, take out the

retaining screw (38) and slide the cover (40)

downwards then lift out. On re-assembly check that

the wires do not become trapped.

Changing The Electronic Controller

To change the electronic controller (41), disconnect

the lead from the motor. Lift the controller upwards

and then disconnect the lead from the swivel neck.

Replacing the Foot Pedal

Remove the power head from the upper housing.

Remove the cover from the power head. Remove the

retaining screw. Insert a screw driver in the notch on

the axle and slide the axle out. Remove and replace

foot pedal. Re-assemble.

NOTE: Ensure that at re-assembly, the axle (0)

notch (40) is visible as shown

86404590 VERSAMATICPLUS 14 & 18

41

41

X

0

40

38 40

16

Notes:

Troubleshooting

Technical Data VSP 14 (VSP 18)

PROBLEM CAUSE SOLUTION

Brush not turning

Hose nozzle not far enough into neck Reposition hose nozzle into neck

Brush jammed Turn off machine, clear brush and restart

Brush strip not fully inserted Push brush strip in all the way

Broken belt Replace belt

Red light stays on at

lowest brush setting

(#1)

Brush worn Replace brush strip

Full bag light on, or

poor suction

Full dust bag Replace bag

Hose clogged Remove and clean hose

Neck clogged Disconnect floor head from vac tank and

clean neck

Bag not properly installed Re-insert bag correctly

Exhaust or motor filter clogged Clean or replace filter

Back cover leaking air Re-Install dust bag, motor filter and back

cover to ensure tight fit all around

Full bag light off

when vacuum hose

is blocked or bag is

full

Sensor out of adjustment

Remove back door and use small screw-

driver to turn screw behind light, counter-

clockwise

Back door won’t

close

Bag not properly installed Re-insert bag correctly

Motor filter not in position Re-insert filter correctly

Machine won’t turn

on Faulty electrical circuit Have machine check by qualified service

person

ITEM DIMENSION/CAPACITY

Voltage 240V, 50 hz

Vacuum floor 4,2 amp

Air flow 117 cfm

Dust bag 1,3 gal, 3-layer

Brush motor 0,7 (0,8) amp

Brush width 12 3/4 (16/3/4) inches

Brush drive Non slip drive belt with electronic overload protection

Brush strip Replaceable

Height 48 inches

Width 14 (18) in

Weight 16 (18) lbs

86404590 VERSAMATICPLUS 14 & 18

86404590 A 08/31/15

VERSAMATICPLUS 14 & 18 240V

VACUUM

Mode d'emploi (FRA)

MODEL: 1.012-058.0

VSP14IA

1.012-054.0

VSP18IA

De série n ° #______________

Si le numéro de série ne figure pas,

contacter le fabricant

286404590 VERSAMATICPLUS 14 & 18

Données de la Machine

Modèle :

Date d’achat :

Numéro de série :

Détaillant :

Adresse :

Numéro de téléphone :

Représentant commercial:

Enregistrement de la garantie

Merci d'avoir acheté un produit Kärcher North America. L'enregistrement de la garantie

est facile et rapide. Votre enregistrement nous permettra de mieux vous servir tout au long

de la durée de vie de votre produit.

Pour enregistrer votre produit, consultez :

http://warranty.karcherna.com/

Pour l'assistance client:

1-800-444-7654

3

Table des matières

Données de la Machine. . . . . . . . . . . . . . . . . . . . . 2

Table des matières . . . . . . . . . . . . . . . . . . . . . . . . 3

Comment utiliser ce manuel. . . . . . . . . . . . . . . . . 4

Sécurité

CONSIGNES DE SÉCURITÉ IMPORTANTES . . 5

FONDRE DES INSTRUCTIONS . . . . . . . . . . . . . 7

Opérations

Composantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Montage de l’aspirateur . . . . . . . . . . . . . . . . . . . . 9

Contrôleur de la brosse. . . . . . . . . . . . . . . . . . . . 10

Indicateur de niveau du filtre. . . . . . . . . . . . . . . . 10

Loquet du collet pivotant . . . . . . . . . . . . . . . . . . . 10

Entretien

Remplacement de la bande de la brosse . . . . . . 11

Remplacement du sac en papier . . . . . . . . . . . . 11

Remplacement du filtre du moteur . . . . . . . . . . . 11

Remplacement du filtre d'évacuation . . . . . . . . . 12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Élimination des blocages . . . . . . . . . . . . . . . . . . 12

Remplacement de la plaque des

circuits imprimés . . . . . . . . . . . . . . . . . . . . . . . 13

Remplacement du moteur d’aspiration . . . . . . . . 13

Remplacement du rouleau de la brosse . . . . . . . 14

Remplacement de la poulie du rouleau de la brosse

14

Remplacement du collet pivotant . . . . . . . . . . . . 14

Retrait du couvercle du collet pivotant . . . . . . . . 15

Remplacement du contrôleur électronique . . . . . 15

Remplacement de la pédale . . . . . . . . . . . . . . . . 15

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Données techniques VSP 14 (VSP 18) . . . . . . . 16

Pièces

Parts - Tools, Bags & Filters . . . . . . . . . . . . . . . . 18

Upper Housing . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Power Head-VSP 14. . . . . . . . . . . . . . . . . . . . . . 22

Power Head-VSP 18. . . . . . . . . . . . . . . . . . . . . . 24

Wiring Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Suggested Spare Parts. . . . . . . . . . . . . . . . . . . . 27

86404590 VERSAMATICPLUS 14 & 18

4

Comment utiliser ce manuel

Ce manuel contient les sections suivantes :

• Comment utiliser ce manuel

•Sécurité

• Opérations

• Entretien

• Liste des pièces

La section COMMENT UTILISER CE MANUEL vous

dira comment trouver des informations importantes

pour commander les pièces de rechange correctes.

Les pièces peuvent être commandées auprès

des revendeurs agréés. Lorsque vous passez une

commande de pièces, le modèle de la machine et le

numéro de série de la machine sont importants.

Consultez la case DONNÉES DE LA MACHINE qui

est remplie lors de l'installation de votre machine.

La case DONNÉES DE LA MACHINE se trouve sur la

deuxième de couverture de ce manuel.

Le modèle et le numéro de série de votre machine se

trouvent sur l’arrière-inférieur de la machine.

La section SÉCURITÉ contient des informations

importantes concernant les utilisations dangereuses

ou risquées de la machine. Les catégories de risques

identifiés comprennent des risques qui pourraient

endommager le produit, provoquer des blessures

corporelles ou des blessures graves entraînant la mort.

La section OPÉRATIONS familiarise l'opérateur avec

le fonctionnement et les fonctions de la machine.

La section ENTRETIEN contient les mesures

d'entretien préventif pour maintenir la machine et ses

composants en bon état. Elles sont énumérées dans

cet ordre général :

• Sac à poussière

• Filtres

• Obstruction

• Bandes de la brosse

• Dépannage

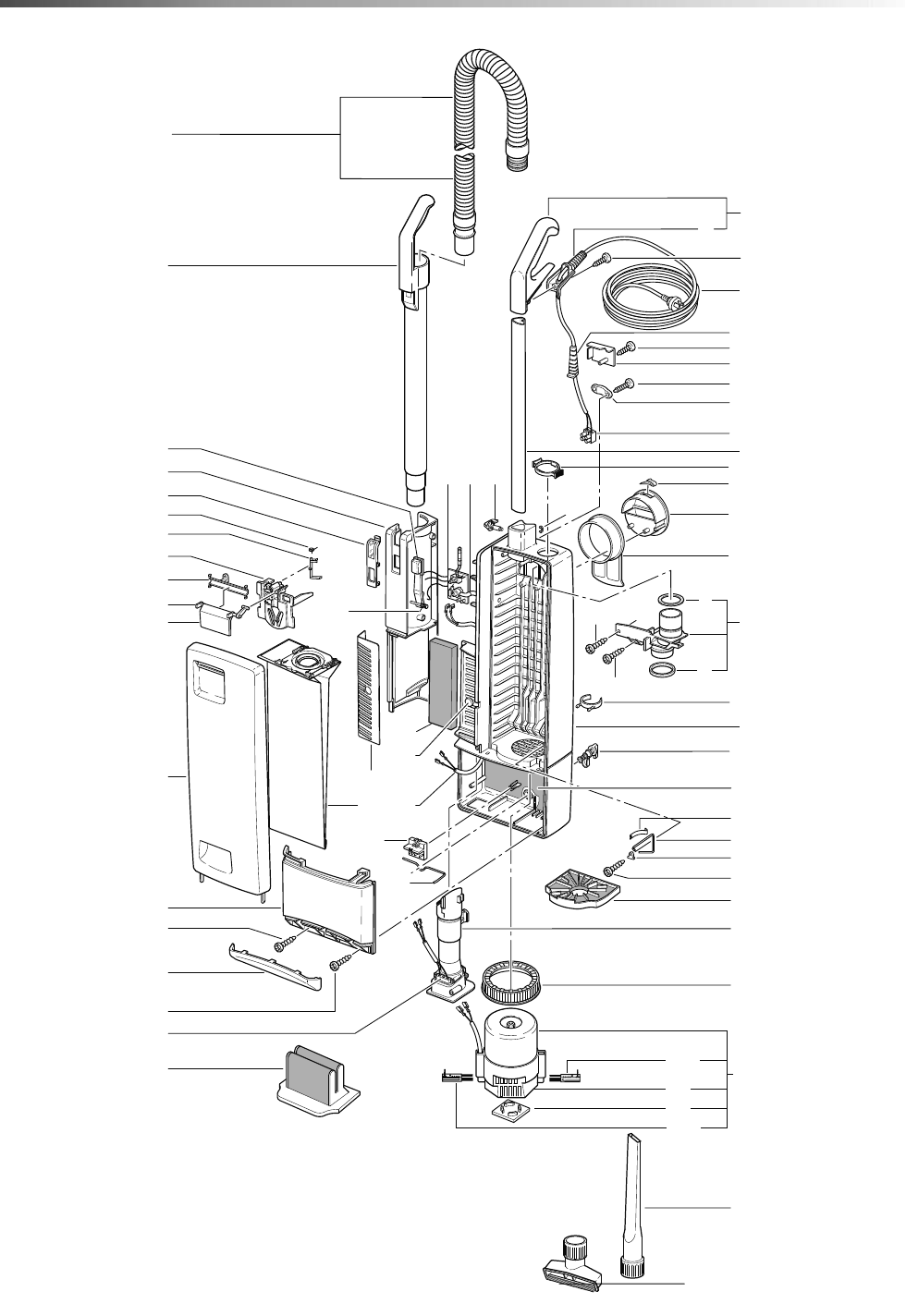

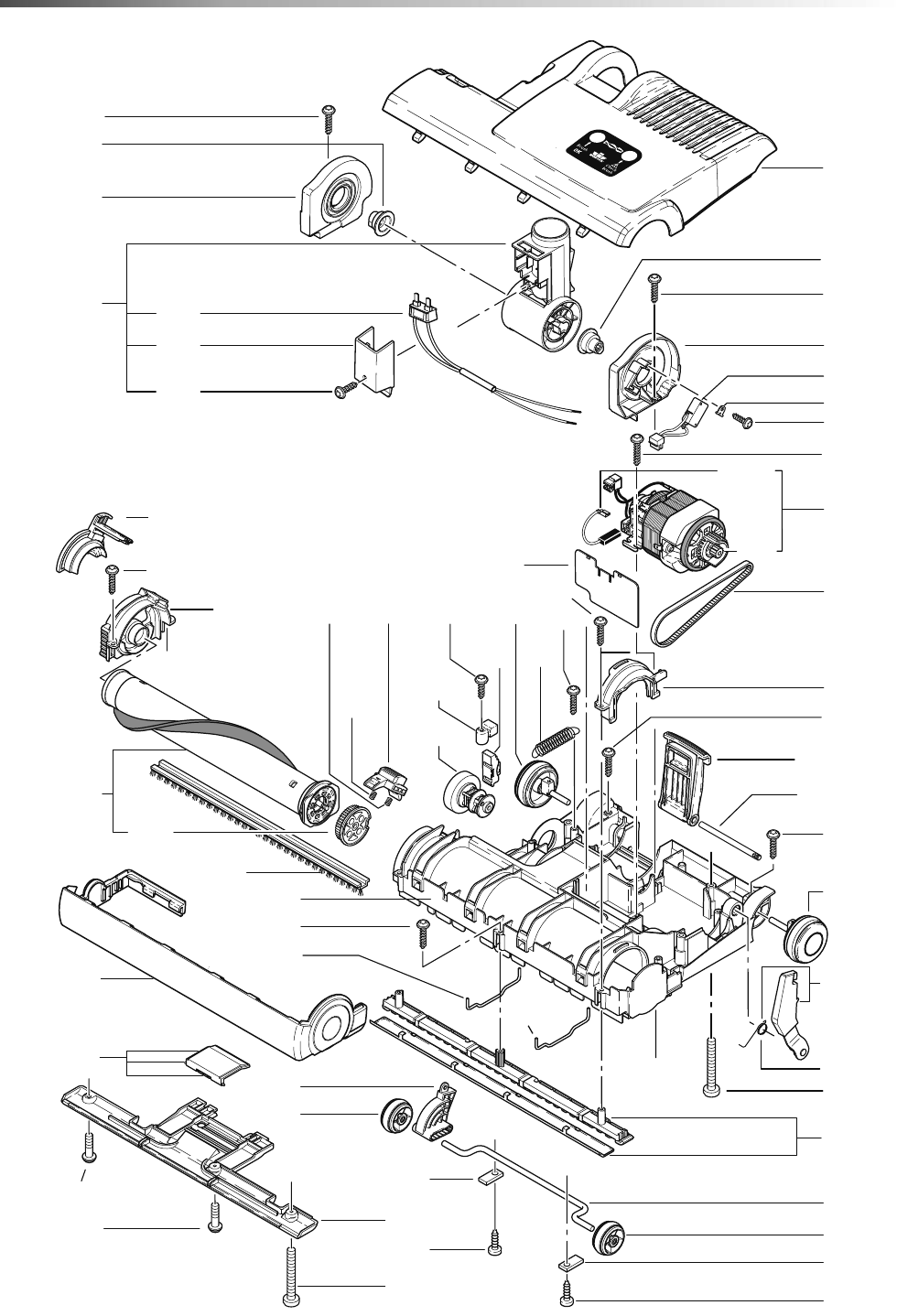

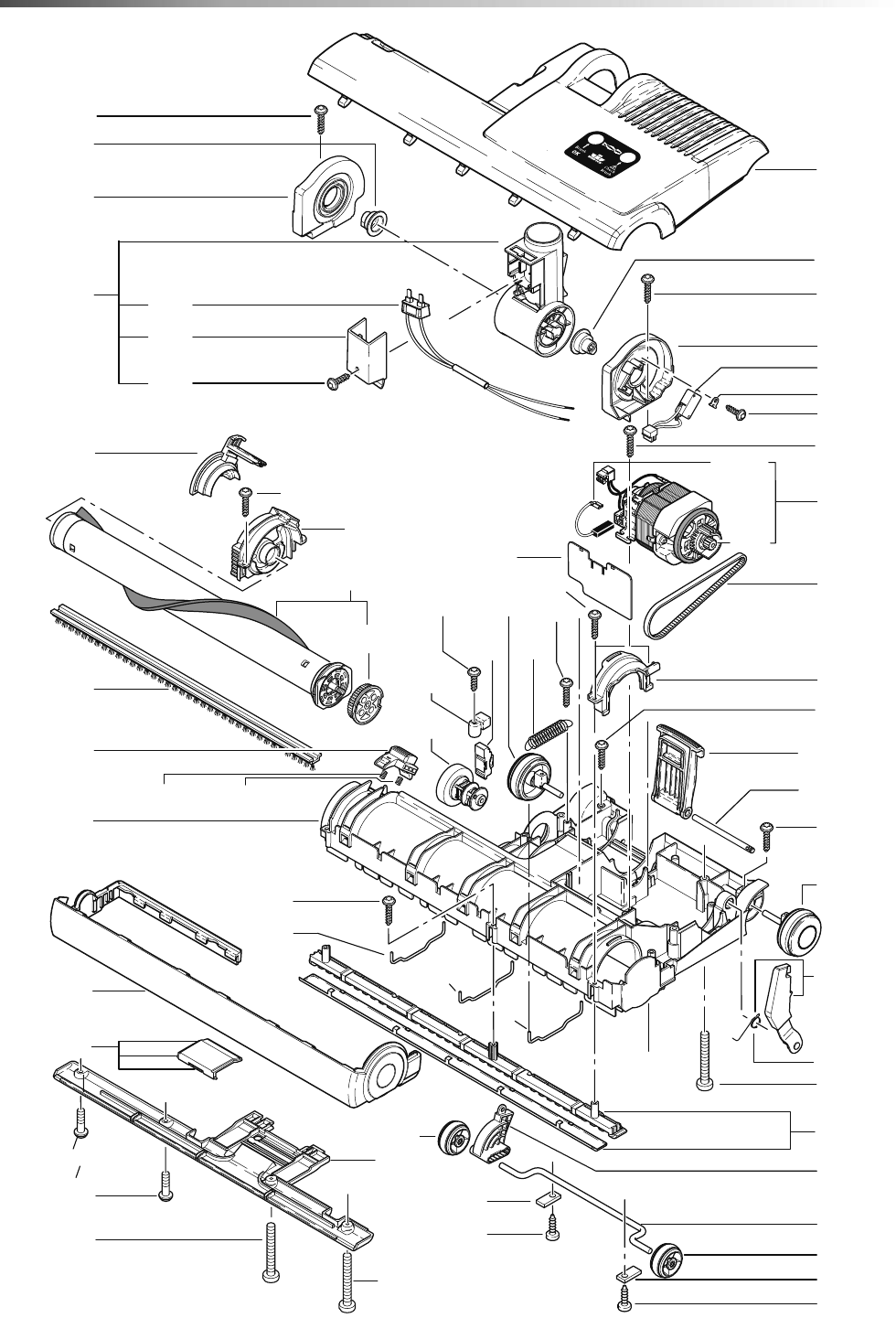

La section LISTE DES PIÈCES contient des

illustrations des pièces assemblées et la liste des

pièces correspondantes. Les listes de pièces

comprennent un certain nombre de colonnes

informatives :

•ITEM - la colonne se réfère au numéro de

référence sur l'illustration des pièces.

•PART NO.- cette colonne indique le numéro

de chaque pièce

•REF NO. - numéro de référence.

•DESCRIPTION – la colonne contient une

brève description de la pièce.

•NOTES – colonne pour les informations non

traitées par les autres colonnes.

REMARQUE : Si un kit d'entretien ou kit optionnel

est installé sur votre machine, conservez

soigneusement les INSTRUCTIONS DU KIT

accompagnant le kit. Il les numéros des pièces de

rechange nécessaires pour commander de

nouvelles pièces.

REMARQUE : La référence du manuel se trouve

dans le coin inférieur gauche de la couverture.

Modèle :

Date d’achat :

Numéro de série :

Détaillant :

Adresse :

Numéro de téléphone :

Représentant commercial:

86404590 VERSAMATICPLUS 14 & 18

5

Sécurité

CONSIGNES DE SÉCURITÉ IMPORTANTES

Lorsque vous utilisez cette machine, les précautions de base

doivent toujours être suivies, notamment :

LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER CETTE MACHINE.

Pour réduire les risques d’incendie, de choc électrique

ou de blessure :

1. Ne pas laisser l'appareil sans surveillance lorsqu'il est branché. Débrancher l'appareil lorsqu'il n'est pas

utilisé et avant toute opération d'entretien.

2. Ne pas utiliser à l’extérieur ou sur des surfaces humides.

3. Ne pas utiliser à proximité de jeunes enfants. Cet appareil n’est pas un jouet. Une surveillance étroite est

impérative lorsqu’il est utilisé par des enfants ou à proximité.

4. N'utiliser que conformément aux instructions de ce manuel. N'utiliser que les accessoires recommandés

par le fabricant.

5. Ne pas utiliser un cordon ou une fiche endommagé(e). Si l'appareil ne fonctionne pas correctement, s'il a

chuté, a été endommagé, laissé à l'extérieur ou s'il est tombé dans l'eau, le renvoyer à un centre de

service.

6. Ne pas tirer sur ou transporter par le cordon, utiliser le cordon comme une poignée, fermer une porte sur

le cordon ou tirer le cordon autour de bords ou d'angles pointus. Ne pas faire rouler l'appareil sur le cordon.

Tenir le cordon éloigné des surfaces chaudes.

7. Ne pas débrancher l’appareil en tirant sur le cordon. Pour débrancher, saisir la fiche et non le cordon.

8. Ne pas manipuler la fiche ou l'appareil avec les mains mouillées.

9. Ne pas insérer d'objets dans les ouvertures. Ne pas utiliser le produit si l’une des ouvertures est obstruée.

Retirer la poussière, les peluches et les cheveux, ou tout autre élément pouvant réduire la circulation

de l’air.

10. Tenir les cheveux, les vêtements amples, les doigts ou toute autre partie du corps éloignés des ouvertures

et des pièces en mouvement. Ne pas placer les doigts ou autres parties du corps sous l'aspirateur, à moins

que l’appareil ne soit débranché.

11. Ne pas aspirer des choses qui brûlent ou fument, comme des cigarettes, des allumettes ou des

cendres chaudes.

12. Ne pas utiliser sans le sac à poussière et/ou les filtres en place. Ne pas laver les filtres.

13. Placer toutes les commandes sur la position d’arrêt avant de débrancher l’appareil.

14. Faire particulièrement attention lors du nettoyage des escaliers. Ne pas utiliser pour ramasser des liquides

inflammables ou combustibles tels que l'essence ou dans les zones où ils peuvent avoir été présents.

15. Les machines peuvent provoquer un incendie lorsqu'elles sont utilisées à proximité de vapeurs ou de

matériaux inflammables. Ne pas utiliser cette machine en présence de fluides, de poussière ou de vapeurs

inflammables.

16. L’entretien et les réparations doivent être effectués par du personnel qualifié.

17. Brancher seulement à une prise correctement mise à la terre. Voir les instructions de mise à la terre.

18. Ne pas utiliser la machine comme escabeau.

19. Si elle est utilisée sur une moquette ou un tapis à poils longs avec un rembourrage épais, ne pas laisser

la machine au même endroit lorsqu'elle est en fonctionnement.

20. Ne pas utiliser la poignée du boîtier du sac à poussière pour transporter la machine.

LIRE ET CONSERVER CES INSTRUCTIONS

86404590 VERSAMATICPLUS 14 & 18

6

Sécurité

MESURES DE SÉCURITÉ IMPORTANTES

Les accidents dus à une mauvaise utilisation peuvent uniquement être évités par ceux qui utilisent la machine. Pour

se prémunir contre les blessures, les précautions de sécurité de base doivent être observées, notamment :

Lisez et suivez toutes les consignes de sécurité.

Un choc électrique peut se produire si vous utilisez la machine à

l'extérieur ou sur des surfaces humides.

L'aspirateur est conçu pour être sûr lorsqu'il est utilisé pour exécuter des fonctions de nettoyage. En cas

d'endommagement de pièces électriques ou mécaniques, l’aspirateur doit être réparé par un centre de service

compétent avant d'être utilisé afin d'éviter de causer des dommages supplémentaires à la machine ou des

blessures corporelles à l'utilisateur.

Un cordon d'alimentation endommagé peut causer un choc électrique et/ou un incendie. Afin de minimiser cette

possibilité, observez les précautions suivantes :

Ne pas faire fonctionner l'aspirateur sur un cordon électrique.

Éviter de fermer les portes sur le cordon d'alimentation, de le tirer le long de bords tranchants ou de placer des

objets coupants sur le cordon.

Ne pas serrer le cordon plus que nécessaire afin de le maintenir sur les crochets.

Lorsque vous débranchez le cordon d'alimentation de la prise électrique, saisissez la fiche. Le tirer par le

cordon peut endommager l’isolation du cordon et les connexions internes à la fiche.

Votre aspirateur produit une aspiration et contient une brosse rotative. Pour éviter des blessures corporelles

résultant de l'aspiration ou des pièces mobiles, la brosse de l’aspirateur ne doit pas être placée contre ou à

proximité des vêtements amples, des bijoux, des cheveux ou des surfaces du corps pendant que l'aspirateur est

branché à une prise électrique. L’aspirateur ne doit pas être utilisé pour nettoyer des vêtements pendant qu'ils

sont portés. Tenir les enfants éloignés lorsque la machine est en fonctionnement ou branchée.

Si elle est utilisée sur un tapis à poils longs ou un tapis avec un rembourrage épais, éteignez l'appareil lorsque

la poignée est en position verticale. Lors de l'utilisation des accessoires, maintenez la brosse de sol surélevée

par rapport au tapis en maintenant la poignée en position verrouillée et en abaissant la poignée avec la main

pour soulever la brosse du tapis. Utilisez les accessoires avec l'autre main.

Toujours brancher votre aspirateur sur une prise murale standard. L'utilisation d'une rallonge ou d’une douille

avec une capacité insuffisante de transmission de l’électricité peut entraîner un choc électrique ou un incendie.

Débranchez l'aspirateur de la prise électrique avant l'entretien, comme le remplacement des sacs ou des

courroies. Vous pourriez vous blesser à cause des pièces mobiles de la machine, si celle-ci s'est

accidentellement allumée. Débranchez l’aspirateur de la prise électrique avant de détacher l’électrobrosse.

N’utilisez pas votre aspirateur dans les endroits où des vapeurs ou de la poussière inflammable(s) et/ou

explosive(s) sont présentes, afin d’éviter les risques d'incendie ou d'explosion. Certains liquides de nettoyage

peuvent produire de telles vapeurs. Les superficies sur lesquelles des liquides de nettoyage ont été utilisés

doivent être complètement séchées et bien aérées avant d'être aspirées.

Pour éviter tout risque d'incendie, n’aspirez pas des allumettes, des cendres de cheminée ou des éléments qui fument.

Gardez votre zone de travail bien éclairée pour éviter de ramasser des matériaux nocifs (tels que les liquides,

des objets tranchants ou des substances incandescentes) et pour éviter de trébucher.

Soyez prudent lorsque vous utilisez l’aspirateur sur des surfaces irrégulières telles que les escaliers, car la

chute de l’aspirateur peut causer des blessures corporelles et/ou des dommages mécaniques. Un rangement

adéquat de la machine dans un endroit à l'écart immédiatement après usage permettra également d'éviter les

accidents causés par le trébuchement sur l’aspirateur.

Rangez votre aspirateur à l’intérieur, dans un endroit frais et sec, pas exposé aux intempéries afin d’éviter un

choc électrique et/ou d’endommager l’aspirateur.

Exercez un contrôle rigoureux pour éviter les blessures lors de l'utilisation de l'aspirateur à proximité des

enfants ou lorsqu'un enfant est autorisé à utiliser l'aspirateur. Ne laissez pas les enfants jouer avec l’aspirateur

et ne laissez jamais l'aspirateur branché et sans surveillance.

CONSERVEZ CES INSTRUCTIONS

86404590 VERSAMATICPLUS 14 & 18

7

Sécurité

FONDRE DES INSTRUCTIONS

L'ampère, les hertz, et la tension sont énumérés sur l'étiquette de données trouvée sur chaque machine.

Utilisant des tensions au-dessus ou au-dessous de ceux indiqués sur l'étiquette de données causera le sérieux

dommage aux moteurs.

CORDES DE PROLONGATION

Si une corde de prolongation est employée, la taille de fil doit être au moins une taille plus grande que le cordon

de secteur sur la machine, et doit être limitée à 50 pieds (15.5m) de longueur.

FONDRE DES INSTRUCTIONS

Cet appareil doit être fondu. S'il fonctionne mal ou décompose, fondre fournit un chemin de moindre résistance

pour que le courant électrique réduise le risque de décharge électrique. La prise doit être insérée dans une

sortie appropriée qui est correctement installée et fondue selon tous les codes locaux et ordonnances.

Le raccordement inexact du conducteur équipement-fondant peut avoir comme conséquence un risque

de décharge électrique. Vérifiez avec un électricien ou une personne qualifié de service si vous êtes

dans le doute de savoir si la sortie est correctement fondue. Ne modifiez pas la prise équipée d'appareil

- s'il n'adaptera pas la sortie, faites installer une sortie appropriée par un électricien qualifié.

86404590 VERSAMATICPLUS 14 & 18

8

Opérations

Composantes

1. Prise de la poignée

2. Poignée

3. Indicateur de sac plein

4. Commutateur On/Off (Marche/Arrêt)

5. Loquet de dégagement du couvercle

6. Couvercle du filtre d'évacuation

7. Capot avant

8. Capot moteur

9. Électrobrosse

10. Cliquet de blocage

11. Pédale

12. Tuyau

13. Bague de retenue

14. Câble

15. Poignée du tube de fixation

16. Cliquet de la poignée

17. Poignée de transport

18. Crochet de câble

19. Tube de fixation

20. Boîtier du sac à poussière

21. Embout suceur

22. Embout pour meubles rembourrés

23. Bouton de réglage de la hauteur

86404590 VERSAMATICPLUS 14 & 18

2

10

17

18

20

21

22

11

3

15

4

6

9

2

1

5

7

12

14

13

15

16

19

23

1

2

9

8

9

Opérations

Montage de l’aspirateur

Placez l’électrobrosse (9) sur le plancher avec le

collet pivotant (26) et le levier de support (27) en

position verticale.

Tournez le cliquet de blocage (10) sur le boîtier du

sac filtrant (20) vers la gauche et placez

soigneusement le boîtier sur le collet pivotant et le

levier de support.

REMARQUE : Assurez-vous que le cliquet

est engagé.

Pour verrouiller la poignée, tournez le cliquet de la

poignée (16) au niveau du joint de poignée du boîtier

du sac filtrant (20) vers l'avant, puis faites glisser la

poignée (2) à l’intérieur le plus profondément possible

et verrouillez-la avec le cliquet de la poignée (16).

Insérez le tube de fixation (19) dans sa position de

rangement sur le côté de la machine. La poignée

du tube de fixation (15) doit être placée sur la patte

(24). Faites glisser l'extrémité adéquate du tuyau

dans le boîtier du sac filtrant, insérez l'extrémité noire

du tuyau dans le tube connecteur (25) et faites-le

glisser complètement à l’intérieur. Pour déverrouiller

le tuyau, appuyez sur la bague de retenue (13) au

raccord du boîtier.

86404590 VERSAMATICPLUS 14 & 18

16

2

10

15

19

24

20

26

9

2

13

12

25

27

22

21

10

Opérations

Contrôleur de la brosse

Le contrôleur électronique de la brosse surveille le

fonctionnement de la brosse.

DEL verte : Brosse correctement installée et

fonctionnelle.

DEL verte et rouge : Brosse trop élevée. Ajustez le

réglage de la brosse en tournant le bouton de

réglage de la hauteur (23) sur un réglage inférieur.

Si les voyants vert et rouge sont encore allumés à la

position numéro 1, la bande de la brosse est usée et

doit être remplacée.

Le voyant rouge clignote : La brosse est obstruée et

ne tourne pas. Mettez la machine hors tension,

débranchez la prise et dégagez l'obstruction.

Indicateur de niveau du filtre

Si le voyant d’avertissement (3) s’allume, vérifiez :

• Est-ce que le sac à poussière est plein ?

• Y a t-il une obstruction dans le tuyau (12)

ou l’électrobrosse (9) ?

Loquet du collet pivotant

Pour libérer la machine de la position verticale,

appuyez sur la pédale (11).

86404590 VERSAMATICPLUS 14 & 18

2

23

2

11

9

3

12

11

Entretien

Débrancher la machine de la prise électrique

avant d’exécuter tout entretien.

Remplacement de la bande de la brosse

Pour remplacer la bande de la brosse, appuyez sur le

bouton (32), retirez la plaque latérale (26) et tournez

la brosse de sorte que la bande de la brosse (27)

puisse être retirée de l'ouverture. Assurez-vous que

la nouvelle bande de la brosse soit complètement

insérée, puis appuyez sur la plaque latérale pour la

remettre en place.

REMARQUE : Assurez-vous que la plaque soit

bien en place.

Remplacement du sac en papier

Si le voyant rouge (3) s’allume, remplacez le sac

filtrant en papier.

Poussez le loquet de dégagement du couvercle

(5) vers l’avant et soulevez le couvercle du boîtier du

sac à poussière. Faites glisser la plaque d'étanchéité

du sac à poussière (28) hors du support (29). Faites

glisser la plaque d'étanchéité (28) d'un nouveau sac

dans le support et poussez fermement. Insérez le

couvercle dans le boîtier du sac à poussière.

Poussez-le vers l'avant, puis bloquez-le en place en

poussant le loquet de dégagement du couvercle.

Remplacement du filtre du moteur

Le filtre du moteur (30) doit être remplacé lorsque

20 sacs filtrants ont été utilisés. Soulevez légèrement

l'avant du filtre et faites-le glisser hors de la fente.

Installez le nouveau filtre et appuyez fermement, pour

assurer que le filtre est complètement en place.

REMARQUE : Des filtres de qualité hospitalière

sont disponibles.

86404590 VERSAMATICPLUS 14 & 18

26 27

32

30

3

5

28

29

12

Entretien

Remplacement du filtre d'évacuation

Remplacez toujours le filtre d'évacuation (31) en

même temps que le filtre du moteur (45). Appuyez

sur le bouton et faites glisser le couvercle

d'évacuation (6) sur le côté.

N’utilisez jamais la machine sans installer

correctement les filtres.

Élimination des blocages

Contrôlez visuellement le tuyau et le tube connecteur

(25) pour vérifier qu'il n'y a pas d'obstructions. Les

obstructions dans le tuyau peuvent être éliminées

en le tenant en position verticale d'une main, en

bloquant la partie supérieure et en mettant la machine

en marche. Si nécessaire, apposez et retirez

rapidement votre main de l’extrémité du tuyau.

Vérifiez l'absence d'obstructions dans le collet

pivotant de l’électrobrosse et sous la trappe orange

située dans la partie inférieure de l’électrobrosse.

Vérifiez l'absence d'obstructions dans le passage

entre les deux ouvertures de l’électrobrosse.

REMARQUE : Ne jamais utiliser un bâton ou un

objet pointu pour dégager le tuyau.

86404590 VERSAMATICPLUS 14 & 18

31 45

6

25

13

Entretien

Remplacement de la plaque des

circuits imprimés

Retirez le couvercle du filtre d'évacuation (6).

Retirez les trois vis sur le couvercle du tube

d’aspiration (42). Débranchez les fils et faites glisser

la plaque des circuits imprimés (43) vers l'extérieur.

Installez la nouvelle plaque, attachez les fils et

remontez le couvercle.

Remplacement du moteur d’aspiration

Retirez l’électrobrosse de la partie supérieure

du corps.

Retirez le pare-chocs du boîtier du sac à poussière

(44) et retirez les quatre vis sur le capot du moteur (8).

Faites glisser le moteur d'aspiration et installez le

nouveau moteur. Remontez le capot et le pare-chocs.

86404590 VERSAMATICPLUS 14 & 18

8

44

42

43

14

Entretien

Remplacement du rouleau de la brosse

Retirez l’électrobrosse de la partie supérieure

du corps.

Pour retirer le couvercle de l’électrobrosse, appuyez

sur le bouton (32), retirez la plaque latérale (26) et les

quatre (VSP14) ou cinq (VSP18) grandes vis (27)

situées sous le châssis. Le couvercle et le bouton

(32) peuvent ensuite être enlevés.

Poussez la courroie (29) pour la détacher de la poulie

du moteur (30), retirez le pare-chocs (41). Retirez les

trois vis sur les deux corps de palier de la brosse

(46 et 47). Soulevez les corps de palier et remplacez

le rouleau de la brosse. Remontez les corps de

palier, le pare-chocs, installez la courroie, la plaque

latérale et le couvercle. Attachez la partie supérieure

du corps à l’électrobrosse.

Remplacement de la poulie du rouleau

de la brosse

Pour retirer la poulie du rouleau de la brosse (35),

tenez le rouleau d'une main et tournez la poulie dans

le sens des aiguilles d'une montre.

Pour retirer la poulie du moteur (36), insérez un

tournevis dans une rainure et donnez un léger coup

dans le sens contraire des aiguilles d'une montre. La

poulie desserrée peut alors être enlevée.

Remplacement du collet pivotant

Pour enlever le collet pivotant (37), retirez les deux

petites vis (38) des supports du collet pivotant (39),

puis soulevez l'assemblage du collet pivotant pour le

séparer du châssis.

REMARQUE : Lors du remontage, assurez-vous

que les fils du collet pivotant ne sont pas piégés

lorsque le couvercle de l’électrobrosse est

remplacée.

86404590 VERSAMATICPLUS 14 & 18

27

27 27

26

32

35

36

38

38

39

37

39

X

27

47

27

46

41

27

29

30

15

Entretien

Retrait du couvercle du collet pivotant

Pour enlever le couvercle du collet pivotant, retirez la

vis de fixation (38) et faites glisser le couvercle (40)

vers le bas, puis soulevez-le. Lors du remontage,

assurez-vous que les fils ne soient pas coincés.

Remplacement du contrôleur

électronique

Pour remplacer le contrôleur électronique (41),

débranchez le câble du moteur. Soulevez le

contrôleur en position verticale et débranchez le

câble du collet pivotant.

Remplacement de la pédale

Retirez l’électrobrosse du boîtier supérieur. Retirez

le couvercle de l’électrobrosse. Retirez la vis de

fixation. Insérez un tournevis dans l'encoche sur

l'essieu et faites glisser l’essieu pour le retirer. Retirez

et remplacez la pédale. Remontez le tout.

REMARQUE : Vérifiez que lors du remontage,

l’encoche (40) de l'essieu (0) est visible comme indiqué

86404590 VERSAMATICPLUS 14 & 18

41

41

X

0

40

38 40

16

Entretien

Dépannage

Données techniques VSP 14 (VSP 18)

PROBLÈME CAUSE SOLUTION

La brosse ne

tourne pas

L'embout du tuyau n'est pas enfoncé assez

profondément dans le collet

Repositionnez l'embout du tuyau dans le

collet

Brosse coincée Arrêtez la machine, débloquez la brosse

et redémarrez

Bande de la brosse pas complètement

insérée

Poussez la bande de la brosse pour

qu’elle soit complètement insérée

Courroie cassée Remplacez la courroie

Le voyant rouge

reste allumé sur le

réglage le plus bas

de la brosse (# 1)

Brosse usée Remplacez la bande de la brosse

Indicateur de sac

plein allumé, ou

aspiration faible

Sac à poussière plein Remplacez le sac

Tuyau obstrué Démontez et nettoyez le tuyau

Collet bouché Retirez la brosse de sol du réservoir de

l'aspirateur et nettoyez le tuyau

Sac mal installé Réinstallez le sac correctement

Filtre d’évacuation ou filtre du moteur

bouché Nettoyez ou remplacez le filtre

Fuite d'air au niveau du couvercle arrière

Réinsérez le sac à poussière, le filtre du

moteur et le couvercle arrière pour que

tout s'emboîte bien fermement

Indicateur de sac

plein éteint lorsque

le tuyau d’aspiration

est bouché ou le

sac est plein

Capteur mal ajusté

Retirez le capot arrière et utilisez un petit

tournevis pour tourner la vis située

derrière le voyant dans le sens inverse

des aiguilles d'une montre

Capot arrière ne se

ferme pas

Sac mal installé Réinstallez le sac correctement

Le filtre du moteur n'est pas en position Réinstallez le filtre correctement

La machine ne

démarre pas Circuit électrique défectueux Faites vérifier la machine par un

réparateur qualifié

ÉLEMENT DIMENSION/CAPACITÉ

Tension 240 V, 50 Hz

Moteur d'aspiration 1 000 watts

Colonne d'eau 2 040 mm

Débit d'air 55 I / sec

Moteur de brosse 175 (200) watts

Capacité sac Poussière 5,3 litres

Largeur de Travail 325 mm

Barrette de brosse Interchangeable

Hauteur 1 225 mm

Largeur 360 (460) mm

Poids 8 (9) kg

86404590 VERSAMATICPLUS 14 & 18

1786404590 VERSAMATICPLUS 14 & 18

Spare Parts List

(1.012-054.0, 1.012-058.0)

VERSAMATICPLUS 240V

From Serial No. #______________

If Serial Number not listed,

Contact Manufacturer

18

Parts - Tools, Bags & Filters

86404590 VERSAMATICPLUS 14 & 18

3

2

1

12

3

4

ATTACHMENTS BAGS & FILTERS

OPTIONAL ATTACHMENTS

1

2

2

2

1

1986404590 VERSAMATICPLUS 14 & 18

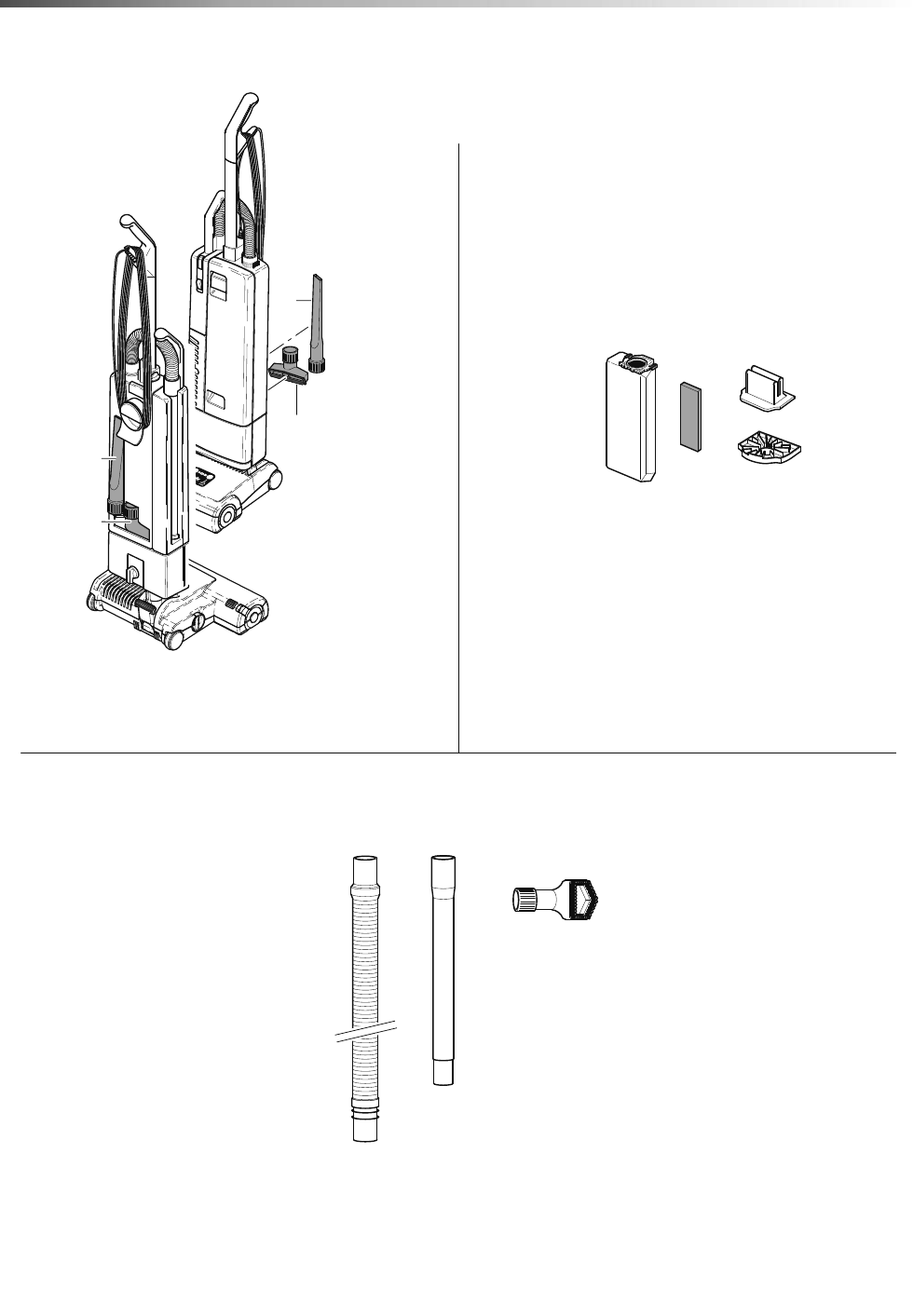

Parts - Tools, Bags & Filters

ACCESSORIES

BAGS & FILTERS

OPTIONAL ATTACHEMENTS

ITEM PART NO. REF NO. DESCRIPTION NOTES

1 86319290 1491sw UPHOLSTERY NOZZLE, BLACK

2 86319300 1092sw CREVICE NOZZLE, BLACK

ITEM PART NO. REF NO. DESCRIPTION NOTES

1 86000500 5300 FILTER BAG PACK

2 86141370 1878 EXHAUST FILTER 34/470

3 86143430 1825 MOTOR FILTER

4 86142690 1875 HOSPITAL GRADE FILTER

ITEM PART NO. REF NO. DESCRIPTION NOTES

1 86137690 1495KN EXTENSION HOSE

2 86409690 1084sw EXTENSION TUBE, BLACK

3 86409700 1094gs ROUND BRUSH VSM-TK, GRAY BLACK

20

Upper Housing

86404590 VERSAMATICPLUS 14 & 18

55

57

24

34

58

32

33

31

27

7

9

2

56

54

47

48 40

49

50

52

51

38

37

39

35

46

46a

44

25

58

58

45

60

53

23

43

8

6

28

29

30

28a

28a

4

1

5

10

17

16

20

18

3

59

58

12

15

14

13

11

58

58

21

26

42

61

1936

41

22

2186404590 VERSAMATICPLUS 14 & 18

Upper Housing

ITEM PART NO. REF NO. DESCRIPTION NOTES

1 86407670 1037ES HANDLE GRIP, COMPLETE

2 86407680 1596SW HANDLE COVER

3 86144830 0127ER SCR, M4 X 10

4 86408890 1874/1dg CABLE VSP W/AUS PLUG

5 86142150 1848 HANDLE

6 86408900 1831bg DUST BAG HOUSING, BASALT GRAY

7 86408200 1835bg INTERNAL COVER 370/470, BASALT GRAY

8 86144930 5289 SEAL, FILTER TUBE

9 86144900 5043 SEAL

10 86408080 5424KG RETAINING RING, KARCHER GRAY

11 86319250 1823sw CLIP, DUST BAG HOUSE-SR12

12 86319140 5359SW GROMMET, BLACK

13 86146170 0502 TERMINAL BLOCK

14 86139110 1030UL CABLE CLAMP

15 86408220 1812bg COVER, VSE BRUSH STRIP, BASALT GRAY

16 86408230 1814kg CARRYING HANDLE, KARCHER GRAY

17 86145350 5146 STOP SPRING (HOOK)

18 86408240 1813kg CABLE HOOK, KARCHER GRAY

19 86408250 1859kg HANDLE CATCH, KARCHER GRAY

20 86140040 0161 CLIP 4 DIN 6799

21 86408260 0850kg LOCKING CATCH, KARCHER GRAY

22 86143100 1811 LOCKING ROD

23 86146190 1012N TERMINAL BLOCK

24 86408270 1807bg CONNECTOR, BASALT GRAY

25 86331740 1836 FEMALE CONTACT HOLDER 240V

26 86145170 1851 SOUND INSULATION

27 86146380 1047 VAC MOTOR SEAL

28 86331750 1845 VAC MOTOR 240V/1000W

28a 86139410 05118S CARBON BRUSH SET 230/240V

29 86143400 1821 MOTOR COVER

30 86352880 1822-1 MOTOR SUPPORT VSP

31 86143010 1027 LEAF SPRING

32 86139970 1073 CLAMP

33 86140230 1824 CONNECTING ROD

34 86143430 1825 MOTOR FILTER

35 86144390 1934ER PRINTED CIRCUIT BOARD 240V

36 86141680 1860 FITTING

37 86408280 1852bg VACUUM TUBE COVER, BASALT GRAY

38 86143040 1869hg LENS, BAG LIGHT INDICATOR

39 86408290 1830zg SWITCH BUTTON, ZINC YELLOW

40 86145220 1862 SPRING

41 86331760 1833 INTERNAL CABLE 240V

42 86141370 1878 EXHAUST FILTER 370/470

43 86408300 1802bg EXHAUST FILTER COVER, BASALT GRAY

44 86408310 1853BG MOTOR COVER 370/470 DUAL MOTOR, BG

45 86408320 1804bg DUST BAG HOUSING BUMPER, BASALT GRY

46 86141840 5454 FRONT COVER SEAL

46a 86408330 1846bg FRONT COVER COMPLETE, BASALT GRAY COMPLETE WITH SEAL

47 86408340 1818zg COVER RELEASE, ZINC YELLOW

48 86144970 6040 SEAL, RELEASE COVER

49 86143940 1819 PLASTIC AXLE COVER

50 86138040 1847 BAG HOLDER, CPL

51 86144760 5091 SAFETY CATCH SPRING

52 86144750 1817 SAFETY CATCH

53 86000500 5300 SENSOR FILTER BAG PACK (10PK)

54 86319200 5045sw EXTENSION TUBE, BLACK

55 86142650 5040sb HOSE, SENSOR SILVER

56 86319290 1491sw UPHOLSTERY NOZZLE, BLACK

57 86319300 1092sw CREVICE NOZZLE, BLACK

58 86147030 0102ER SCR, M3,9 X 13 MM DIN 7981

59 86147040 0103ER SCR, M3,9 X 16 MM DIN 7981

60 86142690 1875 HOSPITAL GRADE FILTER

61 86408350 1884kg RETAINING BUTTON, KÄRCHER GRAY

22

Power Head-VSP 14

86404590 VERSAMATICPLUS 14 & 18

114a

109

127

130

128

100

136

126

101

102

110

142

108

138

137

137

103

103

138

120

110

108

104

139

138

141

139

132

115

114

136

138

121

116

129

138

138

107

134

133

131 107 138

131a

131a

112

123

138

111 113

105

X

X

125

106

138

124

122

140

117

119

118

106

136

136

135

105a

2386404590 VERSAMATICPLUS 14 & 18

Power Head-VSP 14

ITEM PART NO. REF NO. DESCRIPTION NOTES

100 86407840 20200SW CHASSIS 14", BLACK

101 86363140 20204GS REAR BOTTOM TEMPLATE, GRAY BLACK

102 86407850 20109SW BUMPER, BLACK

103 86363160 20115 RETAINING BRACKET

104 86407860 20107GS REAR BOTTOM PLATE, GRAY BLACK

105 86407870 20230EK FOOT PEDAL, ZINC YELLOW

105a 86378430 20140ER AXLE, FOOT PEDAL

106 86363190 20136ER SWIVEL NECK BEARING

107 86322280 2306SW WHEEL, BLACK

108 86363200 2014ER AXLE CLAMP

109 86363210 20126ER PILE ADJUSTMENT AXLE

110 86407880 2608gs PILE ADJUSTMENT WHEEL, GRAY BLACK

111 86146220 2833 THRUST MEMBER

112 86407890 20128EK ADJUSTMENT BUTTON, ZINC YELLOW

113 86145270 4019 SPRING

114 86364910 2975ER BRUSH MOTOR 230/240V, 175W

114a 86138390 05141S BRUSH SET, CARBON VAC MTR

115 86309030 2319 BRUSH MOTOR PULLEY FM

116 86138220 2923 BELT, 333 3M HTDII-6

117 86364920 20232ER SWIVEL NECK ASSEMBLY

118 86364930 0895ER WIRE, SWIVEL NECK 2-WIRE

119 86145840 2602hg SWIVEL NECK COVER 370/470

120 86363260 20217ER SWIVEL NECK SUPPORT

121 86363270 20218ER SWIVEL NECK SUPPORT L.H

122 86363710 0897ER SWITCH LEVER

123 86363410 20129ER LEAF

124 86139970 1073 CLAMP

125 86363280 2919ER BRUSH PULLEY

126 86364940 20164ER PRINTED CIRCUIT BOARD 240V, 175W

127 86363300 4098ER BRUSH ASSEMBLY CPL

128 86002440 2046 BRUSH STRIP 14”

129 86363310 20123ER BEARING BLOCK L.H.

130 86407900 20117EK BEARING BLOCK R.H., BLACK

131 86407910 20120EK BRUSH ROLLER RELEASE, KARCHER GRAY

131a 86363340 20121ER SPRING

132 86145450 2653hg SUPPORT LEVER

133 86345580 2651 RETURN SPRING

134 86407920 20220BGP POWER HEAD COVER VSP 14", BASALT GRAY

135 86407930 20118EK SIDE PLATE, BLACK

136 86144790 01017ER SCR, 4X20-T20 STS

137 86144850 0197ER SCR,M4X12 MM W/WASHER

138 86363370 01036ER SCREW M4 X 14

139 86147170 0176 SCREW M4 X 30

140 86147030 0102ER SCR, M3,9 X 13 MM DIN 7981

141 86407940 20124EK ACCESS DOOR, ZINC YELLOW

142 86363400 20127ER LEVER

24

Power Head-VSP 18

86404590 VERSAMATICPLUS 14 & 18

114a

109

130

128

131a 131a

100

136

126

101

102

110

108

138

139

137

137

103

103

103

138

120

106

142

110

108

104

139

138

141

139

132

115

114

136

138

121

116

129

138

106

138

107

134

133

131

107 138

112

123

138

111 113

105

X

X

127

125

138

124

122

140

117

119

118

136

136

135

105a

2586404590 VERSAMATICPLUS 14 & 18

Power Head-VSP 18

ITEM PART NO. REF NO. DESCRIPTION NOTES

100 86407840 20202SW CHASSIS 18”, BLACK

101 86363140 20205GS REAR BOTTOM PLATE

102 86407850 20110SW BUMPER, LONG, BLACK

103 86363160 20115 RETAINING BRACKET

104 86408160 20108GS REAR BOTTOM PLATE, GRAY BLACK

105 86407870 20230EK FOOT PEDAL, ZINC YELLOW

105a 86378430 20140ER AXLE, FOOT PEDAL

106 86363190 20136ER SWIVEL NECK BEARING

107 86322280 2306SW WHEEL, BLACK

108 86363200 2014ER AXLE CLAMP

109 86363210 20126ER PILE ADJUSTMENT AXLE

110 86407880 2608gs PILE ADJUSTMENT WHEEL, GRAY BLACK

111 86146220 2833 THRUST MEMBER

112 86407890 20128EK ADJUSTMENT BUTTON, ZINC YELLOW

113 86145270 4019 SPRING

114 86364960 3260ER BRUSH MOTOR 230/240V, 200W

114a 86138390 05141S BRUSH SET, CARBON VAC MTR

115 86309030 2319 BRUSH MOTOR PULLEY FM

116 86138220 2923 BELT, 333 3M HTDII-6

117 86364920 20232ER SWIVEL NECK ASSEMBLY

118 86364930 0895ER WIRE, SWIVEL NECK 2-WIRE

119 86145840 2602hg SWIVEL NECK COVER 370/470

120 86363260 20217ER SWIVEL NECK SUPPORT

121 86363270 20218ER SWIVEL NECK SUPPORT L.H

122 86363710 0897ER SWITCH LEVER

123 86363410 20129ER LEAF

124 86139970 1073 CLAMP

125 86363280 2919ER BRUSH PULLEY

126 86364980 20168ER PRINTED CIRCUIT BOARD 220/230V, 200W

127 86372960 4099ER BRUSH ASSEMBLY CPL 18"

128 86001640 4028 BRUSH STRIP, 18" MODEL U19840

129 86363310 20123ER BEARING BLOCK L.H.

130 86407900 20117EK BEARING BLOCK R.H., BLACK

131 86407910 20120EK BRUSH ROLLER RELEASE, KARCHER GRAY

131a 86363340 20121ER SPRING

132 86145450 2653hg SUPPORT LEVER

133 86345580 2651 RETURN SPRING

134 86408180 20221BGP POWER HEAD COVER VSP18, BASALT GRAY

135 86407930 20118EK SIDE PLATE, BLACK

136 86144790 01017ER SCR, 4X20-T20 STS

137 86144850 0197ER SCR,M4X12 MM W/WASHER

138 86363370 01036ER SCREW M4 X 14

139 86147170 0176 SCREW M4 X 30

140 86147030 0102ER SCR, M3,9 X 13 MM DIN 7981

141 86407940 20124EK ACCESS DOOR, ZINC YELLOW

142 86363400 20127ER LEVER

26

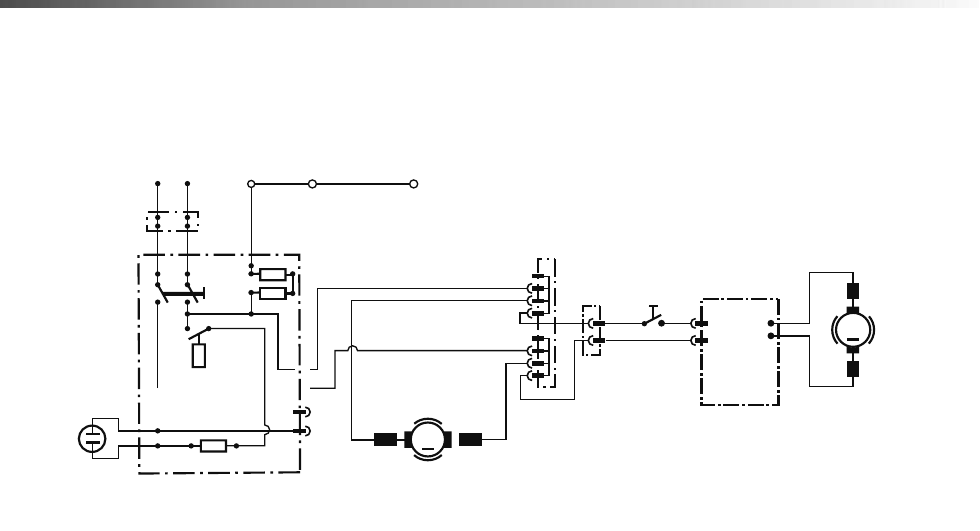

Wiring Diagram

86404590 VERSAMATICPLUS 14 & 18

M

P

M

240 V~

Brush Motor Switch

Interruptor del motor de cepillo

Interrupteur de moteur de brosse

Hose

Manguera

Flexible

Resistor

Resistencia eléctrica

Resistance

On / O Switch

Interruptor principial

de encendido/apagado

Interrupteur

principal

Indicator

Valve

Válvula indicadora

Valve de securite

Neon lamp

Diodo

Diode

Terminalboard

Tablero de conexiones

Barette de Connection

Handle tube

Tubo de manija

Tube de manche

Brush Motor

Motor de cepillo

Moteur de brosse

Electronic Control

Motor de cepillo

Contrôle électronique

Vacuum Motor

Motor de aspiración

Moteur d’aspiration

Terminalboard

Tablero de conexiones

Boitier de raccord

Static “Electrode”

"Electrodo" estático

Electrode anti-statique

2786404590 VERSAMATICPLUS 14 & 18

Suggested Spare Parts

PART NO. PRV NO. DESCRIPTION SERIAL NO.

FROM NOTES

86000500 5300 SENSOR FILTER BAG PACK (10PK)

86141370 1878 EXHAUST FILTER 370/470

86143430 1825 MOTOR FILTER

86138220 2923 BELT, 333 3M HTDII-6

86408890 1874/1dg CABLE VSP W/AUS PLUG

86002440 2046 BRUSH STRIP, 14"

86001640 4028 BRUSH STRIP, 18" MODEL U19840

86404590-A 08/31/15 06485K
