LS 2208

LS 2208

© 2003 SYMBOL TECHNOLOGIES, INC. All rights reserved.

Symbol reserves the right to make changes to any product to improve reliability, function, or

design.

Symbol does not assume any product liability arising out of, or in connection with, the application

or use of any product, circuit, or application described herein.

No license is granted, either expressly or by implication, estoppel, or otherwise under any patent

right or patent, covering or relating to any combination, system, apparatus, machine, material,

method, or process in which Symbol products might be used. An implied license exists only for

equipment, circuits, and subsystems contained in Symbol products.

Symbol and the Symbol logo are registered trademarks of Symbol Technologies, Inc. Other

product names mentioned in this manual may be trademarks or registered trademarks of their

respective companies and are hereby acknowledged.

Symbol Technologies, Inc.

One Symbol Plaza

Holtsville, N.Y. 11742-1300

http://www.symbol.com

Patents

This product is covered by one or more of the following U.S. and foreign Patents:

U.S. Patent No. 4,593,186; 4,603,262; 4,607,156; 4,652,750; 4,673,805; 4,736,095;

4,758,717; 4,760,248; 4,806,742; 4,816,660; 4,845,350; 4,896,026; 4,897,532; 4,923,281;

4,933,538; 4,992,717; 5,015,833; 5,017,765; 5,021,641; 5,029,183; 5,047,617; 5,103,461;

5,113,445; 5,130,520; 5,140,144; 5,142,550; 5,149,950; 5,157,687; 5,168,148; 5,168,149;

5,180,904; 5,216,232; 5,229,591; 5,230,088; 5,235,167; 5,243,655; 5,247,162; 5,250,791;

5,250,792; 5,260,553; 5,262,627; 5,262,628; 5,266,787; 5,278,398; 5,280,162; 5,280,163;

5,280,164; 5,280,498; 5,304,786; 5,304,788; 5,306,900; 5,324,924; 5,337,361; 5,367,151;

5,373,148; 5,378,882; 5,396,053; 5,396,055; 5,399,846; 5,408,081; 5,410,139; 5,410,140;

5,412,198; 5,418,812; 5,420,411; 5,436,440; 5,444,231; 5,449,891; 5,449,893; 5,468,949;

5,471,042; 5,478,998; 5,479,000; 5,479,002; 5,479,441; 5,504,322; 5,519,577; 5,528,621;

5,532,469; 5,543,610; 5,545,889; 5,552,592; 5,557,093; 5,578,810; 5,581,070; 5,589,679;

5,589,680; 5,608,202; 5,612,531; 5,619,028; 5,627,359; 5,637,852; 5,664,229; 5,668,803;

5,675,139; 5,693,929; 5,698,835; 5,705,800; 5,714,746; 5,723,851; 5,734,152; 5,734,153;

5,742,043; 5,745,794; 5,754,587; 5,762,516; 5,763,863; 5,767,500; 5,789,728; 5,789,731;

5,808,287; 5,811,785; 5,811,787; 5,815,811; 5,821,519; 5,821,520; 5,823,812; 5,828,050;

5,848,064; 5,850,078; 5,861,615; 5,874,720; 5,875,415; 5,900,617; 5,902,989; 5,907,146;

5,912,450; 5,914,478; 5,917,173; 5,920,059; 5,923,025; 5,929,420; 5,945,658; 5,945,659;

5,946,194; 5,959,285; 6,002,918; 6,021,947; 6,029,894; 6,031,830; 6,036,098; 6,047,892;

6,050,491; 6,053,413; 6,056,200; 6,065,678; 6,067,297; 6,082,621; 6,084,528; 6,088,482;

6,092,725; 6,101,483; 6,102,293; 6,104,620; 6,114,712; 6,115,678; 6,119,944; 6,123,265;

6,131,814; 6,138,180; 6,142,379; 6,172,478; 6,176,428; 6,178,426; 6,186,400; 6,188,681;

6,209,788; 6,209,789; 6,216,951; 6,220,514; 6,243,447; 6,244,513; 6,247,647; 6,308,061;

6,250,551; 6,295,031; 6,308,061; 6,308,892; 6,321,990; 6,328,213; 6,330,244; 6,336,587;

6,340,114; 6,340,115; 6,340,119; 6,348,773; 6,380,949; 6,394,355; D305,885; D341,584;

D344,501; D359,483; D362,453; D363,700; D363,918; D370,478; D383,124; D391,250;

D405,077; D406,581; D414,171; D414,172; D418,500; D419,548; D423,468; D424,035;

D430,158; D430,159; D431,562; D436,104.

Invention No. 55,358; 62,539; 69,060; 69,187, NI-068564 (Taiwan); No. 1,601,796; 1,907,875;

1,955,269 (Japan); European Patent 367,299; 414,281; 367,300; 367,298; UK 2,072,832;

France 81/03938; Italy 1,138,713

rev. 06/02

1

Quick Reference

Introduction

The LS 2208 scanner combines excellent scanning

performance and advanced ergonomics to provide

the best value in a lightweight laser scanner.

Whether used as a hand-held scanner or in hands-

free mode in a stand, the LS 2208 scanner ensures

comfort and ease of use for extended periods of

time.

2

LS 2208

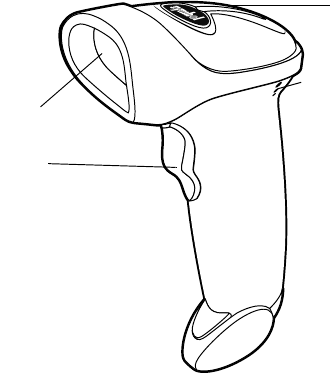

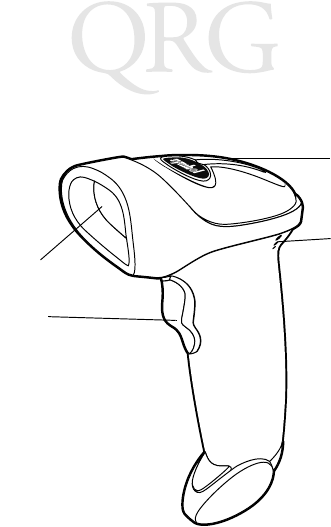

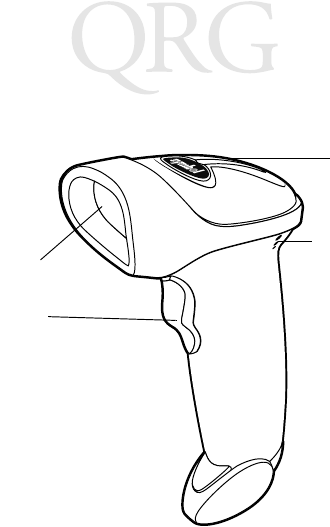

Parts of the Scanner

Exit Window

Trigger

Beeper

LED

3

Quick Reference

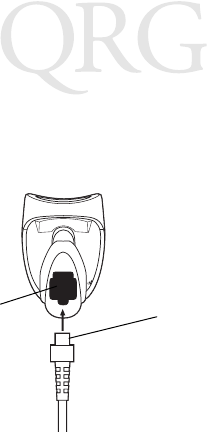

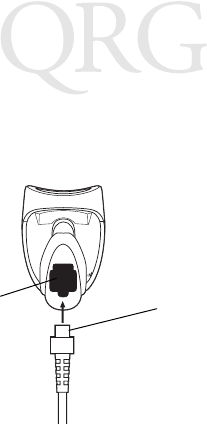

Installing the Interface Cable

1. Plug the interface cable modular connector

into the cable interface port on the bottom of

the scanner’s handle.

2. Connect the other end of the interface cable

to the host.

3. Connect the power supply to the cable (if nec-

essary).

4. Scan the appropriate bar code(s) beginning

on page 65 to communicate with the host.

Interface cable

modular connector

Cable interface port

4

LS 2208

Removing the Interface Cable

Unplug the installed cable’s modular connector by

depressing the connector clip with the tip of a

screwdriver.

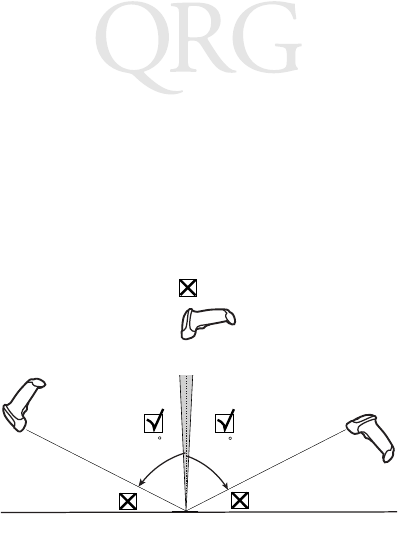

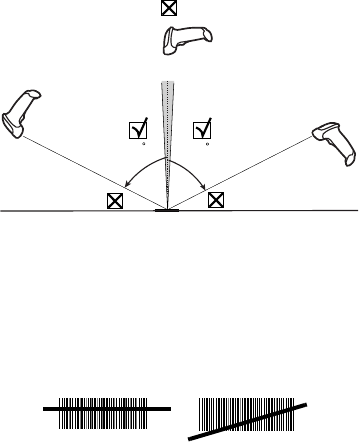

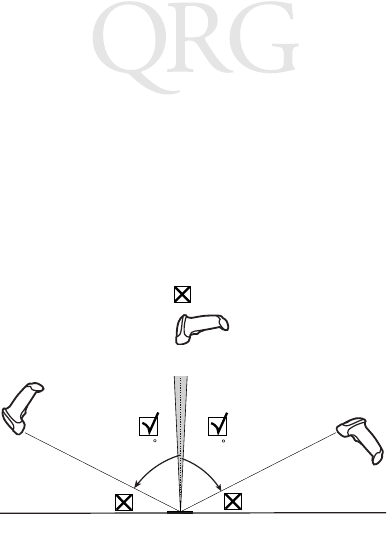

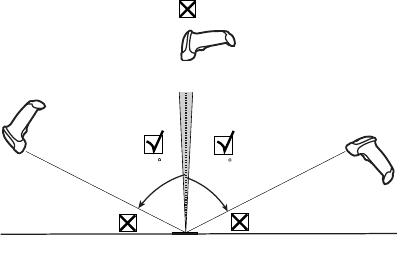

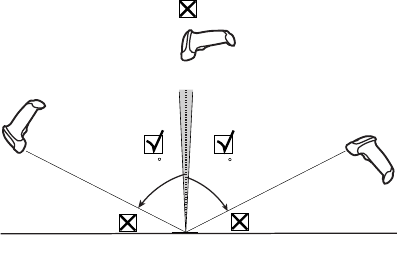

Aiming

Note: The scanner performs best when it is not

exactly perpendicular to the bar code.

Scanning In Hand-Held Mode

1. Ensure all connections are secure.

2. Aim the scanner at the bar code.

65 65

Specular

Reflection

± 4°

Bar code

5

Quick Reference

3. Ensure the scan line crosses every bar and

space of the symbol.

4. Upon successful decode, the scanner beeps

and the LED turns green.

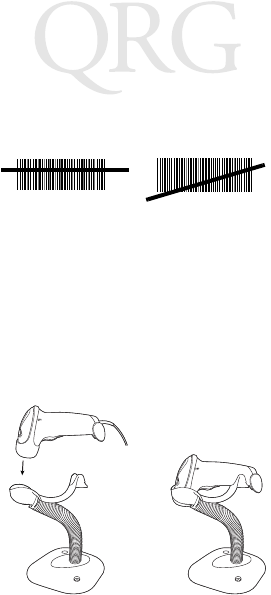

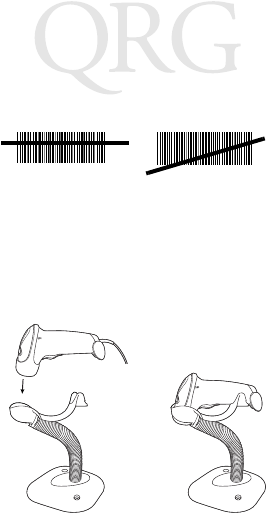

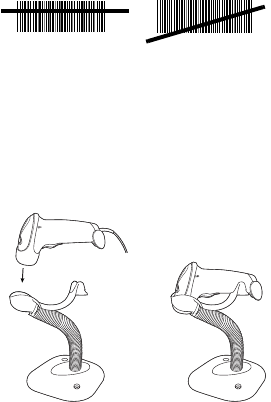

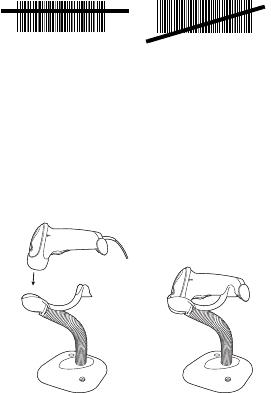

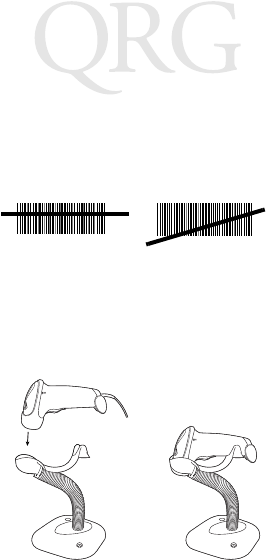

Scanning in Hands-Free Mode

In the stand, the scanner is in constant-on mode.

When you remove the scanner from the stand it

operates in its normal hand-held mode.

1. Insert scanner in stand.

2. Present bar code and ensure the scan line

crosses every bar and space of the symbol.

3. Upon successful decode, the scanner beeps

and the LED turns green.

012345 012345

RIGHT WRONG

6

LS 2208

Troubleshooting

Problem Possible

Cause

Possible Solutions

Nothing hap-

pens when you

follow the operat-

ing instructions.

No power to the

scanner.

Check the system power. En-

sure the power supply is con-

nected if your configuration

requires a power supply.

Interface/pow-

er cables are

loose.

Check for loose cable connec-

tions.

Laser comes on,

but symbol does

not decode.

Scanner is not

programmed

for the correct

bar code type.

Ensure the scanner is pro-

grammed to read the type of

bar code you are scanning.

Bar code sym-

bol is unread-

able.

Check the symbol to make

sure it is not defaced. Try

scanning test symbols of the

same bar code type.

Distance be-

tween scanner

and bar code is

incorrect.

Move the scanner closer to or

further from the bar code.

Symbol is decod-

ed, but not trans-

mitted to the

host.

Scanner is not

programmed

for the correct

host type.

Scan the appropriate host type

bar code.

7

Quick Reference

Scanned data is

incorrectly dis-

played on the

host.

Scanner is not

programmed to

work with the

host.

Ensure proper host is select-

ed.

Check the scanner’s host type

parameters or editing options.

For RS-232, ensure the scan-

ner’s communication parame-

ters match the host’s settings.

For a keyboard wedge config-

uration, ensure the system is

programmed for the correct

keyboard type, and the CAPS

LOCK key is off .

Ensure editing options (e.g.,

UPC-E to UPC-A Conversion)

are properly programmed.

Problem Possible

Cause

Possible Solutions

8

LS 2208

Présentation

Le lecteur LS 2208 combine une excellente performance

de lecture et des composants ergonomiques avancés,

résultant en un lecteur laser ultra-léger d'un excellent

rapport qualité-prix. Utilisé en mode portable ou en mode

mains-libres, le lecteur LS 2208 assure un confort et une

facilité d'utilisation pour des périodes de temps

prolongées.

9

Guide utilisateur

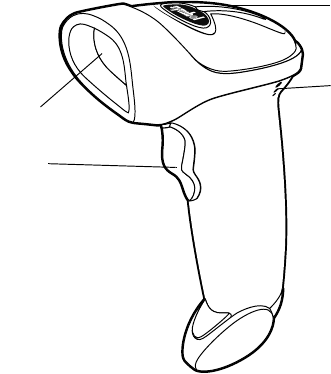

Description du lecteur

Fenêtre

de sortie

Gâchette

Avertisse

sonore

Tém

o

10

LS 2208

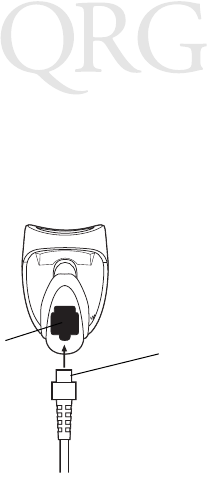

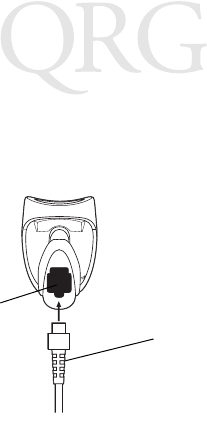

Installation du câble d'interface

1. Branchez le connecteur modulaire du câble d'in-

terface au port correspondant dans la partie in-

férieure de la poignée du lecteur.

2. Branchez l'autre extrémité du câble d'interface à

l'ordinateur central.

3. Branchez le câble au secteur (si nécessaire).

4. Pour que le lecteur communique avec l'ordinateur

central, lisez le/les code(s) à barres prévu(s) à cet

effet à la page 65.

Retrait du câble d'interface

Pour débrancher le connecteur modulaire du câble,

appuyez sur le clip du connecteur avec l'extrémité d'un

tourne-vis.

Connecteur modulaire

du câble d'interface

Port du câble

d'interface

11

Guide utilisateur

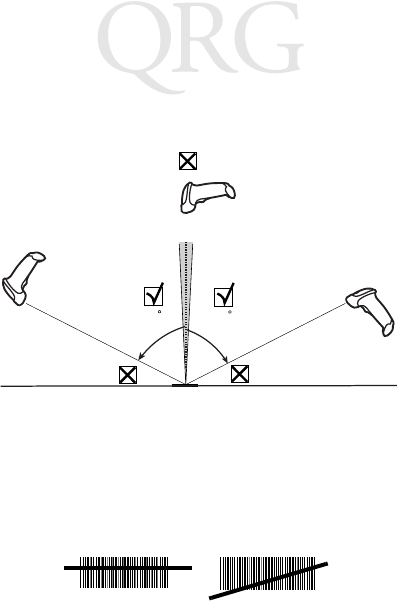

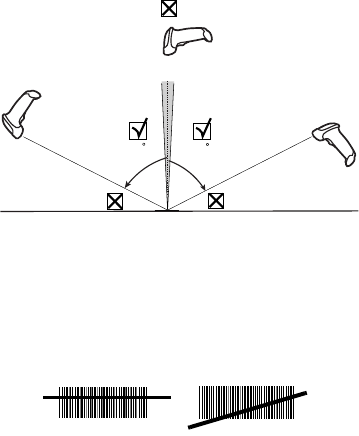

Visée

Remarque : Le lecteur lit mieux lorsqu'il n'est

pas complètement perpendicu-

laire

Lecture en mode portable

1. Vérifiez tous les branchements.

2. Dirigez le lecteur sur le code à barres.

3. La ligne de lecture doit impérativement recou-

vrir toutes les barres et tous les espaces du

code.

65 65

Réflection

spéculaire

± 4°

Code à

barres

12

LS 2208

4. Lorsque la lecture est terminée, le lecteur émet un

bip sonore et le témoin vire au vert.

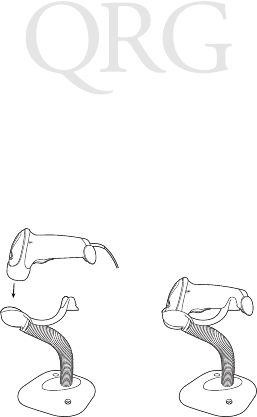

Lecture en mode mains-libres

Lorsque le lecteur est placé dans son support, il est en

constante opération. Si vous le sortez de son support, il

passe en mode portable normal.

1. Placez le lecteur dans son support.

2. Présentez le code devant la fenêtre de sortie du

lecteur en veillant à ce que la ligne de lecture cou-

vre bien toutes les barres et tous les espaces du

code.

3. Lorsque la lecture est terminée, le lecteur émet un

bip sonore et le témoin vire au vert.

012345 012345

CORRECT INCORRECT

13

Guide utilisateur

Dépannage

Problème Cause

éventuelle

Solutions possibles

Vous avez suivi

les instructions

d'utilisation et

pourtant rien ne

se produit.

Le lecteur n'est

pas alimenté.

Vérifiez l'alimentation du

système. Si votre lecteur doit

être

alimenté au secteur, vérifiez

qu'il est bien branché.

Les câbles

d'interface/d'ali-

mentation sont

mal branchés.

Vérifiez les branchements.

Le faisceau s'al-

lume mais le

code n'est pas

déchiffré.

Le lecteur n'est

pas programmé

pour ce type de

code à barres.

Vérifiez que le lecteur est

compatible avec le type de

code à barres que vous

essayez de lire.

Le code à

barres est illisi-

ble.

Vérifiez que le code n'est pas

endommagé. Essayez de lire

des codes du même type.

La distance en-

tre le lecteur et

le code à barres

est incorrecte.

Rapprochez ou éloignez le

code à barres du lecteur.

14

LS 2208

Le code est

déchiffré, mais

n'est pas trans-

mis à l'ordinateur

central.

Le lecteur n'est

pas programmé

pour le bon

ordinateur

central.

Lisez le code à barres corre-

spondant à l'ordinateur central

utilisé.

L'affichage sur

l'ordinateur

central des

données lues est

incorrect.

Le lecteur n'a

pas été pro-

grammé pour

fonctionner

avec cet ordina-

teur central.

Assurez-vous d'avoir sélec-

tionné le bon ordinateur cen-

tral.

Vérifiez les paramètres et les

options d'édition de l'ordina-

teur central.

Pour le RS-232, vérifiez que

les paramètres de communi-

cation du lecteur correspon-

dent à la configuration de

l'ordinateur central.

Pour l'émulation clavier, véri-

fiez que le système a été con-

figuré pour le bon type de

clavier et que la touche

VERROUILLAGE est désac-

tivée.

Vérifiez que les options

d'édition (par ex. Conversion

UPC-E à UPC-A) sont

correctement configurées.

Problème Cause

éventuelle

Solutions possibles

15

Guida rapida

Introduzione

Lo scanner della 2208 combina eccellenti

prestazioni di lettura a caratteristiche ergonomiche

avanzate, offrendo il miglior rapporto qualità/prezzo

per uno scanner laser leggero e facilmente

manovrabile. Sia usato in modalità portatile che su

di un supporto in modalità mani libere, lo scanner

LS 2208 assicura confort e agevolezza d'utilizzo

prolungati.

16

LS 2208

Parti dello scanner

Finestra

di uscita

Grilletto

Segnalatore

acustico

LED

17

Guida rapida

Installazione del cavo di

interfaccia

1. Inserire il connettore modulare del cavo di in-

terfaccia nella relativa porta, nella parte infe-

riore del manico dello scanner.

2. Collegare l'altra estremità del cavo di interfac-

cia all'host.

3. Collegare il cavo dell'alimentazione, se nec-

essario.

4. Eseguire la scansione del codice o dei codici

a barre riportati a pag. 65 per comunicare con

l'host.

Connettore modulare

del cavo di interfaccia

Porta del cavo

di interfaccia

18

LS 2208

Rimozione del cavo di interfaccia

Scollegare il connettore modulare del cavo installato

premendo il fermaglio del connettore con la punta di un

cacciavite.

Puntamento

Nota: Lo scanner funziona meglio quando non è per-

fettamente perpendicolare al codice a barre.

Modalità di scansione portatile

1. Assicurarsi che tutte le connessioni siano a posto.

2. Rivolgere lo scanner sul codice a barre.

3. Assicurarsi che la linea di scansione incroci ogni

barra e ogni spazio del simbolo.

65 65

Codice

a barre

Riflessione

speculare

± 4°

19

Guida rapida

4. Dopo la decodifica con esito positivo, lo scan-

ner emette un segnale acustico e il LED

diventa verde.

Modalità di scansione a mani

libere

Posizionato sul supporto, lo scanner è sempre

attivo. Quando viene tolto dal supporto, lo scanner

funziona nella sua normale modalità portatile.

1. Inserire lo scanner nel supporto.

2. Presentare il codice a barre e assicurarsi che

la linea di scansione incroci ogni barra e ogni

spazio del simbolo.

3. Dopo la decodifica con esito positivo, lo scan-

ner emette un segnale acustico e il LED di-

venta verde.

012345 012345

GIUSTO SBAGLIATO

20

LS 2208

Risoluzione dei problemi

Problema Possibile

causa

Possibile soluzione

Eseguendo le is-

truzioni d'uso,

non accade nulla.

Lo scanner non

riceve alimen-

tazione.

Controllare l'alimentazione del

sistema. Verificare il collega-

mento dell'alimentazione se

questa è richiesta dalla config-

urazione.

La connessione

dei cavi di inter-

faccia/alimen-

tazione si è

allentata.

Controllare se la connessione

dei cavi si è allentata.

Il laser è attivo,

ma il simbolo non

viene decodifica-

to.

Lo scanner non

è programmato

per il corretto

tipo di codice a

barre.

Assicurarsi che lo scanner sia

programmato per leggere il tipo

di codice a barre da sottoporre

a scansione.

Il simbolo del

codice a barre è

illeggibile.

Controllare il simbolo per assi-

curarsi che non sia danneggia-

to. Eseguire la lettura di simboli

di prova dello stesso tipo di

codice a barre.

La distanza tra

lo scanner e il

codice a barre

non è corretta.

Avvicinare o allontanare lo

scanner al o dal codice a barre.

Il simbolo viene

decodificato ma

non viene tras-

messo all'host.

Lo scanner non

è programmato

per il corretto

tipo di host.

Eseguire la lettura del codice a

barre del tipo di host corretto.

21

Guida rapida

I dati letti ven-

gono visualizzati

in modo errato

sull'host.

Lo scanner non

è programmato

per funzionare

con l'host.

Assicurarsi che sia stato selez-

ionato l'host appropriato.

Verificare le opzioni di modifica

o i parametri del tipo di host

dello scanner.

Sul modello RS-232, assicurar-

si che i parametri di comuni-

cazione dello scanner corri-

spondano alle impostazioni

dell'host.

In emulazione di tastiera, ac-

certarsi che il sistema sia pro-

grammato per il tipo di tastiera

appropriato e che il tasto CAPS

LOCK non sia selezionato.

Verificare che le opzioni di

modifica (ad es. per la conver-

sione UPC-E - UPC-A) siano

correttamente programmate.

Problema Possibile

causa

Possibile soluzione

22

LS 2208

Einführung

Der Scanner LS 2208 kombiniert eine exzellente

Scanleistung mit fortschrittlicher Ergonomie und bietet

damit das beste Preis-/Leistungsverhältnis für

leichtgewichtige Laserscanner. Ob Sie ihn nun im

manuellen oder stationären Modus verwenden, der LS

2208 Scanner garantiert auch über über längere

Zeiträume stets Komfort und Bedienerfreundlichkeit.

23

Kurzübersicht

Teile des Scanners

Scanfenster

Abzug

Signalausgabe

LED

24

LS 2208

Installieren des

Schnittstellenkabels

1. Verbinden Sie den Modularstecker des

Kabels mit dem Schnittstellenanschluss

unten im Griff des Scanners.

2. Schließen Sie das andere Ende des Schnittstel-

lenkabels an den Host an.

3. Schließen Sie das Kabel an die Stromversorgung

an (falls notwendig).

4. Scannen Sie die entsprechenden Strichcodes auf

Seite 65 ff., um die Kommunikation mit dem Host

einzurichten.

Modularstecker des

Schnittstellenkabels

Schnittstellen-

kabelanschluss

25

Kurzübersicht

Entfernen des

Schnittstellenkabels

Lösen Sie den Modularstecker des

Schnittstellenkabels, indem Sie mit einem

Schraubendreher auf den Steckerclip drücken.

Zielen

Hinweis: Der Scanner funktioniert am besten,

wenn er nicht genau rechtwinklig auf

den Strichcode gerichtet ist.

Scannen im Freihandmodus

1. Vergewissern Sie sich, dass alle Anschlüsse

korrekt sind.

65 65

Spiegelreflexion

± 4°

Barcode

26

LS 2208

2. Zielen Sie mit dem Scanner auf den Strichcode.

3. Stellen Sie sicher, dass die Scanzeile über alle

Striche und Zwischenräume des Symbols geführt

wird.

4. Ist die Dekodierung erfolgt, gibt der Scanner einen

Piepton aus und die LED leuchtet grün.

Scannen im stationären Modus

Im Tischständer bleibt der Scanner konstant

eingeschaltet. Wenn Sie den Scanner aus dem Ständer

nehmen, schaltet er in den normalen Handbetrieb um.

1. Setzen Sie den Scanner in den Ständer ein.

2. Halten Sie den Barcode vor den Scanner. Es muss

gewährleistet sein, dass die Scanzeile über alle

Balken und Zwischenräume des Symbols geführt

wird.

012345 012345

KORREKT FALSCH

27

Kurzübersicht

3. Ist die Dekodierung erfolgt, gibt der Scanner

einen Piepton aus und die LED leuchtet grün.

Problembehebung

Problem Mögliche

Ursache

Lösungsvorschläge

Es passiert nichts,

obwohl Sie die Be-

dienungsanlei-

tung befolgt

haben.

Die Stromver-

sorgung zum

Scanner ist

unterbrochen.

Prüfen Sie die Stroman-

schlüsse. Stellen Sie sicher,

dass die Stromversorgung an-

geschlossen ist (sofern Ihr Sys-

tem über Netzstrom arbeitet).

Die Schnitts-

tellen-/Stromka-

bel sitzen nicht

richtig.

Prüfen Sie, ob die Kabel

korrekt angeschlossen sind.

Der Laser ist zwar

aktiviert, es

erfolgt allerdings

keine Symbol- de-

kodierung.

Der Scanner ist

auf das Lesen

dieses Strichco-

detyps nicht pro-

grammiert.

Prüfen Sie, ob der Scanner auf

das Lesen dieses Strichcodet-

yps programmiert ist.

Das Strichcode-

symbol ist

beschädigt.

Prüfen Sie, ob das Strichcode

beschädigt oder nicht korrekt

aufgedruckt ist. Scannen Sie

testweise andere Strichcodes

desselben Typs.

Der Strichcode

ist zu weit vom

Scanner

entfernt.

Verringern bzw. vergrößern Sie

die Distanz zwischen

Strichcode und Scanner.

Das Symbol wird

dekodiert, aber

nicht an den Host

übertragen.

Der Scanner ist

nicht auf den ko-

rrekten

Hosttyp

programmiert.

Scannen Sie den korrekten

Strichcode für die

Hosttyp-Programmierung.

28

LS 2208

Die gescannten

Datenwerden auf

dem Host nicht ko-

rrekt

angezeigt.

Der Scanner ist

für ein korrektes

Arbeiten mit

dem Host nicht

programmiert.

Prüfen Sie, ob der richtige Host

ausgewählt ist.

Prüfen Sie die Hosttypparame-

ter des Scanners oder die

Bearbeitungsoptionen.

Wenn Sie die RS-232-Schnitts-

telle verwenden, stellen Sie

sicher, dass die

Kommunikationsparameter des

Scanners mit den

Einstellungen des POS-Hosts

übereinstimmen.

Wenn Sie die Keyboard

Wedge-Schnittstelle ver-

wenden, stellen Sie sicher, dass

der Scanner mit dem entsprech-

enden Ländercode programmi-

ert und die Feststelltaste (Seite

66) deaktiviert ist.

Prüfen Sie, ob die

Bearbeitungsoptionen

(z. B. UPCE-zu-UPCA-

Konvertierung) richtig

programmiert sind.

Problem Mögliche

Ursache

Lösungsvorschläge

29

Referencia rápida

Introducción

El scanner LS 2208 combina excelentes

prestaciones de lectura y avanzado diseño

ergonómico para ofrecer el mejor valor en un

scanner de láser de poco peso. Ya se utilice en

modo manual o en modo manos libres con soporte,

el scanner LS 2208 garantiza comodidad y facilidad

de uso durante largos períodos de tiempo.

30

LS 2208

Partes del scanner

Ventana de

salida

Gatillo

Avisador

LED

31

Referencia rápida

Instalación del cable de interfaz

1. Enchufe el conector modular del cable de in-

terfaz en el puerto para cable de interfaz

(parte inferior del mango del scanner).

2. Conecte el otro extremo del cable de interfaz

al host.

3. Conecte la fuente de alimentación al cable (si

es necesario).

4. Realice una lectura de los códigos de barras

apropiados empezando en la página 65 a fin

de establecer comunicación con el host.

Conector modular

del cable de interfaz

Puerto para cable

de interfaz

32

LS 2208

Extracción del cable de interfaz

Desenchufe el conector modular del cable instalado

presionando el clip del conector con la punta de un

destornillador.

Cómo apuntar al código de barras

Nota: El scanner ofrece mayor rendimiento cuan-

do no está situado exactamente en direc-

ción perpendicular al código de barras.

Lectura en modo manual

1. Asegúrese de que todas las conexiones son seguras.

2. Apunte el scanner hacia el código de barras.

3. Cerciórese de que la línea de lectura cruza todas

las barras y los espacios del símbolo.

65 65

Reflexión

especular

± 4°

Código

de barras

33

Referencia rápida

4. Una vez realizada correctamente la decodifi-

cación, el scanner emite una señal sonora y

el LED se ilumina en color verde.

Lectura en modo manos libres

Cuando se coloca en su soporte, el scanner está en

modo de activación constante. Si se extrae del

soporte, el scanner funciona en modo manual normal.

1. Coloque el scanner en su soporte.

2. Exponga el código de barras al scanner y cer-

ciórese de que la línea de lectura cruza todas

las barras y los espacios del símbolo.

3. Una vez realizada correctamente la decodifi-

cación, el scanner emite una señal sonora y

el LED se ilumina en color verde.

012345 012345

CORRECTO INCORRECTO

34

LS 2208

Solución de problemas

Problema Posibles

causas

Posibles soluciones

No ocurre nada

cuando sigo las

instrucciones de

funcionamiento.

El scanner no

recibe aliment-

ación.

Compruebe la alimentación del

sistema. Cerciórese de que la

fuente de alimentación está

conectada, en caso de que su

configuración requiera una fu-

ente de alimentación.

Los cables de

interfaz/alimen-

tación están

sueltos.

Compruebe si hay algún cable

suelto.

El láser se

enciende, pero el

símbolo no se

decodifica.

El scanner no

está programa-

do para aceptar

el tipo de códi-

go de barras

que desea leer.

Cerciórese de que el scanner

está programado para aceptar

el tipo de código de barras que

quiere leer .

El símbolo del

código de

barras es

ilegible.

Cerciórese de que el símbolo

no está dañado. Intente leer

símbolos de prueba del mismo

tipo de código de barras.

La distancia en-

tre el scanner y

el código de

barras no es la

adecuada.

Acerque o aleje el scanner del

código de barras, según sea

necesario.

35

Referencia rápida

El símbolo se de-

codifica, pero no

se transmite al

host.

El scanner no

está programa-

do para el tipo

de host que

está utilizando.

Realice una lectura de un códi-

go de barras apropiado para el

tipo de host que utiliza.

Los datos leídos

no aparecen

correctamente en

el host.

El scanner no

está programa-

do para funcio-

nar con el host.

Asegúrese de que ha seleccio-

nado el host adecuado.

Compruebe los parámetros o

las opciones de edición de host

del scanner.

Para RS-232, asegúrese de

que los parámetros de comuni-

cación del scanner se corre-

sponden con los ajustes del

host.

Para una configuración de em-

ulación de teclado, compruebe

que el sistema está

programado para el tipo de

teclado correcto y que la tecla

CAPS LOCK (Bloq Mayús)

está desactivada.

Cerciórese de que las opciones

de edición (p. ej., conversión

de UPC-E a UPC-A) están

programadas correctamente.

Problema Posibles

causas

Posibles soluciones

36

LS 2208

Introdução

O scanner LS 2208 combina excelente desempenho de

leitura e ergonomia avançada para oferecer a melhor

relação custo-benefício em um scanner a laser. Quer

seja utilizado como um scanner manual ou no modo sem

o uso das mãos, em um suporte, o scanner LS 2208 é

fácil de usar e confortável, mesmo por longos períodos

de tempo.

37

Referência

Partes do scanner

Janela

de saída

Gatilho

Alto-

falante

LED

38

LS 2208

Instalando o cabo de interface

1. Plugue o conector modular do cabo de interface à

porta de interface do cabo, na parte inferior da

alça do scanner.

2. Conecte a outra extremidade do cabo de

interface ao host.

3. Conecte a fonte de alimentação ao cabo (se

necessário).

4. Leia os códigos de barras adequados, a partir da

página 65, para se comunicar com o host.

Conector modular do

cabo de interface

Porta de interface

do cabo

39

Referência

Removendo o cabo de interface

Retire o conector modular do cabo instalado

pressionando a presilha do conector com a ponta

de uma chave de fenda.

Direcionamento

Nota: O scanner apresenta um melhor

desempenho quando não está exata-

mente perpendicular ao código de bar-

ras.

Leitura no modo manual

1. Verifique se todas as conexões estão firmes.

2. Direcione o scanner para o código de barras.

65 65

Reflexão

especular

± 4°

Código de

barras

40

LS 2208

3. Verifique se a linha de leitura cruza todos os es-

paços e barras do símbolo.

4. Quando o scanner emitir um sinal sonoro e o LED

ficar verde, isso indica que a decodificação foi

concluída com êxito.

Leitura no modo sem o uso das

mãos

No suporte, o scanner está no modo de ativação

constante. Ao ser removido do suporte, ele passa a

funcionar no modo manual normal.

1. Coloque o scanner no suporte.

012345 012345

CORRETO INCORRETO

41

Referência

2. Apresente o código de barras e verifique se a

linha de leitura cruza todos os espaços e bar-

ras do

símbolo.

3. Quando o scanner emitir um sinal sonoro e o

LED ficar verde, isso indica que a decodifi-

cação foi concluída com êxito.

42

LS 2208

Solução de problemas

Problema Causa possível Soluções possíveis

Nada acontece

quando você seg-

ue as instruções

de operação.

O scanner está

sem alimen-

tação.

Verifique a alimentação do

sistema. Caso a sua config-

uração exija uma fonte de ali-

mentação, verifique se ela está

conectada.

Os cabos de in-

terface/alimen-

tação estão

frouxos.

Verifique se as conexões do

cabo estão frouxas.

O laser liga, mas o

código de

barras não é

decodificado.

O scanner não

está programa-

do para o tipo de

código de barras

correto.

Verifique se o scanner está pro-

gramado para ler o tipo de códi-

go de barras que está sendo

lido.

O símbolo do

código de barras

está ilegível.

Verifique o símbolo para certific-

ar-se de que não esteja apaga-

do. Tente ler outros símbolos de

teste com o mesmo tipo de códi-

go de barras.

A distância entre

o scanner e o

código de barras

está incorreta.

Aproxime ou afaste o scanner

do código de barras.

O símbolo foi de-

codificado, mas

não foi transmitido

para o host.

O scanner não

está programa-

do para o tipo de

host correto.

Leia o código de barras do tipo

de host adequado.

43

Referência

Os dados lidos

são exibidos no

host de forma in-

correta.

O scanner não

está programa-

do para trabal-

har com o host.

Verifique se o host correto está

selecionado.

Verifique as opções de edição

ou os parâmetros de tipo de

host do scanner.

Para o RS-232, certifique-se de

que os parâmetros de comuni-

cação do scanner correspon-

dam às configurações do host.

Para uma configuração de emu-

lação de teclado, verifique se o

sistema está programado para

o tipo de teclado correto e se a

tecla CAPS LOCK está desati-

vada.

Verifique se as opções de

edição (por exemplo, conversão

UPC-E para UPC-A) estão pro-

gramadas corretamente.

Problema Causa possível Soluções possíveis

44

LS 2208

はじめに

The LS 2208 スキャナは、優れたスキャン性能と先進

の人間工学的設計を兼ね備えた、最高品質の軽量レー

ザスキャナです。LS 2208 スキャナは、ハンドヘルド

モードまたはスタンドを使ってハンズフリーモードで

使用することができ、操作が簡単で使い勝手が良く、

末永くお使いいただけます。

45

クイック リファレンス

各部の名称

レーザ出射窓

トリガ

ビーパ

LED

46

LS 2208

インタフェースケーブルを取り付ける

1. インタフェースケーブルのモジュラコネクタを

スキャナハンドルの底面にあるケーブルインタ

フェースポートに差し込みます。

2. インタフェースケーブルのもう片方の端をホス

トに接続します。

3. ケーブルを電源に接続します ( スキャナに電源が

必要な場合 )。

4. 65 ページ以降に記載されているバーコードメ

ニューをスキャンして、ホストとの通信を設定

します。

インタフェースケーブルを取り外す

ドライバの先端などを使ってコネクタクリップを押し、

ケーブルのモジュラコネクタを抜きます。

インタフェースケーブ

ル

モジュラコネクタ

ル

インタフェースポート

47

クイック リファレンス

読み取り操作のポイント

注:スキャナをバーコードに直角に向けず

に、出射角度を少しずらすと、最も読み

取り性能が高くなります。

ハンドヘルドモードでのスキャン

1. 接続がすべて正しく行われていることを確

かめます。

2. スキャナをバーコードに向けます。

3. スキャンラインは、バーコード全体を横切るよ

うにスキャンしてください。

65 65

バーコード

正反射

012345 012345

正しいスキャン 不正なスキャン

48

LS 2208

4. バーコードを読み取ると、ビープ音が鳴り、LED

が緑色に点灯します。

ハンズフリーモードでのスキャン

スキャナをスタンドに取り付けている間は、常にハン

ズフリーモードの状態です。スキャナをスタンドから

取り外すと、ハンドヘルドモードに切り替わります。

1. スキャナをスタンドに取り付けます。

2. スキャンラインがバーコード全体を横切るよう

に、バーコードをかざします。

3. バーコードを読み取ると、ビープ音が鳴り、LED

が緑色に点灯します。

49

クイック リファレンス

トラブルシューティング

症状 考えられる原因 解決方法の例

説明どおりに操

作しているが、

全く動作しない。

スキャナの電源

が入っていな

い。

装置の電源が入っているか確

かめてください。電源に接続

する必要があるスキャナの場

合、電源に接続されているか

確かめてください。

インタフェース

/電源ケーブル

が外れたり緩ん

でいる。

ケーブルが外れたり緩んでい

ないか確かめてください。

レーザは出射す

るが、バーコー

ドを読み取れな

い。

そのバーコード

タイプの読み取

りがスキャナに

プログラムされ

ていない。

スキャンするバーコードタイ

プの読み取りがスキャナにプ

ログラムされているか確かめ

てください。

バーコードの不

良が原因で読み

取れない。

バーコードに欠陥がないか確

かめてください。同じタイプ

の他のバーコードをスキャン

してみてください。

スキャナとバー

コードの距離が

不適当。

スキャナをバーコードに近づ

けるか遠ざけてください。

バーコードを読

み取っても、ホ

ストにデータ送

信されない。

接続しているホ

ストタイプが、

スキャナに正し

く設定されてい

ない。

バーコードメニューを使って、

正しいホストタイプを設定し

てください。

50

LS 2208

読み取ったデー

タがホストで正

しく表示されな

い。

スキャナがホス

トで正常に動作

するように設定

されていない。

ホストタイプが正しく設定さ

れていることを確かめてくだ

さい。

スキャナのホストタイプのパ

ラメータまたは編集オプショ

ンが正しく設定されているか

確かめてください。

RS-232 の場合、スキャナの通

信パラメータが POS 端末の設

定と一致しているか確かめて

ください。

キーボードウェッジで接続し

ている場合、キーボードタイ

プが正しく設定され、CAPS

LOCK キー がオフになってい

ることを確かめてください。

編集オプション (UPCE から

UPCA に変換など ) が正しく

プログラムされているか確か

めてください。

症状 考えられる原因 解決方法の例

51

快速查询

简介

LS 2208 扫描器组合了高性能扫描和高级的人机工

程学优点 , 为轻便型扫描器增添了价值。无论手持或

放在支架上作免提扫描器使用 , LS 2208保证使用简

便和轻巧舒适。

LS 2208

52

扫描器部件

扫描窗口

触发开关

蜂鸣器

发光管

53

快速查询

安装接口电缆

1. 将接口电缆方型连接器插入扫描器柄底部的

电缆接口端口。

2. 将接口电缆的另一端连接到主机。

3. 将电缆接至电源 (如有必要 )。

4. 从第65页开始对相应条码进行扫描，以与主机

通讯。

拆除接口电缆

用螺丝刀头按住连接器夹子，拔出已插入的电缆方

型连接器。

接口电缆

方型连接器

电缆接口端口

LS 2208

54

瞄准

注 : 扫描器与条码不完全垂直时扫描效果最佳。

以手持模式扫描

1. 请确保所有连接的牢固。

2. 将扫描器对准条码。

3. 请确保扫描线扫过符号的所有条形及空格。

4. 成功解码后，扫描器会发出蜂鸣声且发光管发出绿

光。

65 65

镜面反射

条码

012345 012345

正确 错误

55

快速查询

以免提模式扫描

当置于支架上时，扫描器处于固定模式。若将扫描

器从支架上移开，它将以正常的手持模式运行。

1. 将扫描器放入支架。

2. 瞄准条码，确保扫描线扫过符号的所有条形及

空格。

3. 成功解码后，扫描器会发出蜂鸣声且发光管发

出绿光。

LS 2208

56

疑难解答

问题 可能原因 可能的解决办法

如果遵循操作说

明，扫描器无任何

反应。

扫描器未接通电

源。

检查系统电源。如果扫描器

配置需要电源，则应确保已

连接完毕。

接口 /电源电缆

松动。

检查电缆连接是否松动。

激光出现但符号

未解码。

没有将扫描器编

程为适用于该条

码类型的程序。

确保已将扫描器编程为能够

读取待扫描条码类型。

条码符号不可

读。

.检查符号以确保其未受损

伤。试着扫描相同条码类型

的测试符号。

扫描器与条码的

距离不合适。

将扫描器从条码移近或移

远。

符号解码完成，但

未传至主机。

没有将扫描器编

程为适用于该主

机类型的程序。

扫描相应的主机类型条码。

57

快速查询

扫描数据在主机

上显示有误。

没有将扫描器编

程为能与主机协

同工作的程序。

请确保选择了正确的主机。

检查扫描器主机类型参数或

编辑选项。对于 RS-232，应

确保扫描器的通讯参数与主

机设置相匹配。

对于键盘仿真配置，应确保

为系统编制了适用于键盘类

型的程序，并且CAPS LOCK

键 处于关闭状态。

确保为编辑选项 (例如，从

UPC-E 到UPC-A 的转换 )正

确编制了程序。

问题 可能原因 可能的解决办法

58

LS 2208

소개

LS 2208 즈 스캐너는 우수한 스캔 성능과 첨단 인체 공

학을 결합하여 경량 레이저 스캐너의 가치를 한 단계 높

였습니다 . 핸드헬드 스캐너로 사용할 수 있음과 동시에

사용자 요구에 따라 핸즈프리 모드로 사용 가능하여 LS

2208 즈 스캐너는 오랜 시간 동안 편리하게 사용할 수 있

습니다 .

59

요약 설명서

스캐너의 구성 부품

출구 창

트리거

신호음

LED

60

LS 2208

인터페이스 케이블 설치

1. 인터페이스 케이블 커넥터를 스캐너의 손잡이 아

래쪽에 있는 케이블 인터페이스 포트에 꽂으십시

오.

2. 인터페이스 케이블의 다른 쪽 끝을 호스트에 연결

하십시오 .

3. 전원 공급 장치를 케이블에 연결하십시오

( 필요할 경우 ).

4. 65 페이지부터 시작되는 바코드 중에서 해당 바코

드를 스캔하여 호스트와의 통신을 설정하십시오 .

인터페이스 케이블 제거

드라이버 끝으로 커넥터 클립을 누르고 설치된 케이블의

모듈 커넥터를 빼십시오 .

인터페이스 케이블

모듈 커넥터

인터페이스 포트

61

요약 설명서

조준

참고 : 스캔 성능은 스캐너를 바코드에 정확하

게 수직으로 맞추지 않을 경우가 가장 좋

습니다 .

핸드헬드 모드 스캔 작업

1. 모든 연결이 안전한지 확인하십시오 .

2. 스캐너를 바코드에 대십시오 .

3. 스캔 라인이 바코드 기호의 모든 바와 공백에

걸쳐 표시되도록 하십시오 .

65 65

가능한 거울 반사 영역

바코드

012345 012345

올바름 잘못됨

62

LS 2208

4. 성공적으로 디코딩되면 스캐너에서 삐 소리가 나

고 LED 가 녹색으로 바뀝니다 .

핸즈프리 모드 스캔 작업

받침대에 올려 놓으면 스캐너가 고정 모드로 작동하고

받침대에서 스캐너를 빼면 일반적인 핸드헬드 모드로 작

동합니다 .

1. 스캐너를 받침대에 고정시키십시오 .

2. 스캔 라인이 바코드 기호의 모든 바 와 공백에 걸쳐

표시되도록 바코드를 대십시오 .

3. 성공적으로 디코딩되면 스캐너에서 삐 소리가 나

고 LED 가 녹색으로 바뀝니다 .

63

요약 설명서

문제 해결

문제 문제 발생 원인 해결 방법

설명서의 지시에

따라 작동했는데

아무 변화가 없습

니다 .

스캐너에 전원

이 연결되지 않

은 경우 .

시스템 전원을 확인하십시오 .

전원 공급 장치를 사용하도록

구성한 경우에는 전원 공급 장

치가 연결되었는지 확인하십시

오.

인터페이스 / 전

원 케이블이 빠

진 경우 .

연결 케이블이 빠지지 않았는

지 확인하십시오 .

레이저는 나오는

데 기호가 디코딩

되지 않습니다 .

스캐너에 정확

한 바코드 유형

이 프로그램되

지 않은 경우 .

스캔하려는 바코드 유형을 읽

을 수 있도록 스캐너를 프로그

램하십시오 .

바코드 기호를

읽을 수 없는 경

우.

바코드 기호가 손상되지 않았

는지 확인하십시오 . 동일한 유

형의 다른 바코드 기호를 스캔

해 보십시오 .

스캐너와 바코

드 사이의 거리

가 맞지 않는 경

우.

스캐너를 바코드 가까이 또는

멀리 이동시키십시오 .

바코드 기호가 디

코딩되지만 호스

트에 전송되지 않

습니다 .

스캐너에 정확

한 호스트 유형

이 프로그램되

지 않은 경우 .

해당 호스트 유형 바코드를 스

캔하십시오 .

64

LS 2208

스캔한 데이터가

호스트에 정확하

게 표시되지 않습

니다 .

스캐너가 호스

트와 함께 작동

하도록 프로그

램되지 않은 경

우.

호스트를 정확하게 선택하십시

오.

스캐너의 호스트 유형 매개변

수나 편집 옵션을 확인하십시

오.

RS-232 의 경우에는 스캐너의

통신 매개변수가 호스트의 설

정과 일치해야 합니다 .

키보드를 사용하도록 구성한

경우에는 시스템에 정확한 키

보드 유형을 프로그램하고

CAPS LOCK 키는 꺼야 합니다

.

편집 옵션(예: UPC-E와

UPC-A 사이의 변환 ) 이 제대

로 프로그램되었는지 확인하십

시오 .

문제 문제 발생 원인 해결 방법

65

Quick Reference

Programming Bar Codes

Following are some frequently used programming bar

codes.

Note: For additional host types, refer to the LS 2208

Product Reference Guide, p/n 72-58808-xx,

available on the LS 2208 CD, or on the Sym-

bol Web site,

http://www.symbol.com/manuals.

Set Defaults

Scanning this bar code sets all parameters to their

default values.

Host Type

If you are using a Synapse cable (i.e., part number

STIxx-xxxx), the scanner autodetects the Synapse

cable you are using, so you do not need to scan bar

codes to enable the synapse host.

SET DEFAULTS

66

LS 2208

If you are using a USB interface, the scanner autodetects

the USB and defaults to the HID keyboard interface. See

page 72 to select the IBM Hand-Held host type. Refer to

the LS 2208 Product Reference Guide, p/n 72-58808-xx,

for additional USB host types.

If you are using Keyboard Wedge, RS-232, Wand

Emulation, Undecoded Scanner Emulation, or IBM 46XX,

you must select that host type from the following bar

codes:

Keyboard Wedge Host Type

IBM PC/AT and IBM PC COMPATIBLES

67

Quick Reference

Country Keyboard Types (Country Codes)

NORTH AMERICAN

FRENCH Windows

FRENCH CANADIAN Windows 95/98

68

LS 2208

ITALIAN Windows

SPANISH Windows

GERMAN Windows

69

Quick Reference

SWEDISH Windows

UK ENGLISH Windows

JAPANESE Windows

70

LS 2208

RS-232 Host Types

PORTUGUESE-BRAZILIAN Windows

STANDARD RS-232

ICL RS-232

NIXDORF RS-232 MODE A

71

Quick Reference

OPOS/JPOS

FUJITSU RS-232

NIXDORF RS-232 MODE B

72

LS 2208

USB Host Types

IBM 46XX Host Types

HID KEYBOARD EMULATION

IBM HAND-HELD USB

PORT 5B

PORT 9B

73

Quick Reference

Wand Emulation Host Type

Many Wand hosts require input as Code 39 data. Scan

the following bar codes to enable or disable

transmission of data to the Wand host as Code 39 data.

Undecoded Emulation Host Type

Scan the bar code below to enable the Undecoded

Emulation Host.

SYMBOL WAND

ENABLE CONVERT TO CODE 39 FOR WAND HOST

DISABLE CONVERT TO CODE 39 FOR WAND HOST

ENABLE UNDECODED EMULATION HOST

74

LS 2208

Carriage Return/Line Feed

To append a carriage return/line feed to all transmitted

data, scan the following bar codes in the order shown. To

cancel this operation, scan the “Set Defaults” bar code on

page 65, or refer to the LS 2208 Product Reference

Guide.

SCAN OPTIONS

<DATA><SUFFIX>

ENTER

75

Quick Reference

Ergonomic Recommendations

Caution: In order to avoid or minimize the potential risk of ergonomic

injury follow the recommendations below. Consult with your local Health

& Safety Manager to ensure that you are adhering to your company’s

safety programs to prevent employee injury.

• Reduce or eliminate repetitive motion

• Maintain a natural position

• Reduce or eliminate excessive force

• Keep objects that are used frequently within easy reach

• Perform tasks at correct heights

• Reduce or eliminate vibration

• Reduce or eliminate direct pressure

• Provide adjustable workstations

• Provide adequate clearance

• Provide a suitable working environment

• Improve work procedures.

Regulatory Information

All Symbol devices are designed to be compliant with rules and

regulations in locations they are sold and will be labeled as required.

Any changes or modifications to Symbol Technologies equipment, not

expressly approved by Symbol Technologies, could void the user's

authority to operate the equipment.

Radio Frequency Interference Requirements

Note: This equipment has been tested and found to

comply with the limits for a Class B digital device,

pursuant to Part 15 of the FCC rules. These limits

are designed to provide reasonable protection

against harmful interference in a residential

installation. This equipment generates, uses, and can radiate radio

frequency energy and, if not installed and used in accordance with the

instruction manual, may cause harmful interference to radio

communications. However there is no guarantee that interference will not

occur in a particular installation. If the equipment does cause harmful

interference to radio or television reception, which can be determined by

Tested to comply

with FCC Standards

FOR HOME OR OFFICE USE

76

LS 2208

turning the equipment off and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

• Re-orient or relocate the receiving antenna

• Increase the separation between the equipment and receiver

• Connect the equipment into an outlet on a circuit different from that to

which the receiver is connected

• Consult the dealer or an experienced radio/TV technician for help.

Radio Frequency Interference Requirements - Canada

This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du

Canada.

Marking and European Economic Area (EEA)

Statement of Compliance

Symbol Technologies, Inc., hereby declares that this device is

in compliance with all the applicable Directives, 89/336/EEC,

73/23/EEC. A Declaration of Conformity may be obtained from

http://www2.symbol.com/doc/.

Laser Devices

Symbol products using lasers comply with US 21CFR1040.10,

and IEC825-1:1993, EN60825-1:1994+A11:1996. The laser

classification is marked on one of the labels on the product.

Class 1 Laser devices are not considered to be hazardous when

used for their intended purpose. The following statement is required to

comply with US and international regulations:

Caution: Use of controls, adjustments or performance of procedures other

than those specified herein may result in hazardous laser light exposure.

Class 2 laser scanners use a low power, visible light diode. As with any very

bright light source, such as the sun, the user should avoid staring directly into

the light beam. Momentary exposure to a Class 2 laser is not known to be

harmful.

77

Quick Reference

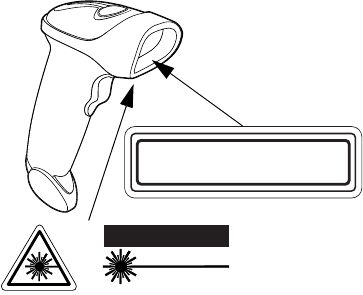

Scanner Labeling

CAUTION

630-680nM LASER

1.0 mW MAX OUTPUT

CLASS II LASER PRODUCT

LASER LIGHT -DO NOT

STARE INTO BEAM

LASERLICHT - NICHT IN DEN STRAHL BLICKEN. LASER KLASSE 2

LUMIERE LASE-NE PAS REGARDER DANS LE FAISCEAU

APPAREIL A LASER DE CLASSE 2. CAUTION-LASER LIGHT. DO NOT

STARE INTO BEAM. IEC CLASS 2 LASER PRODUCT 630-680 nM, 1.0 mW LASER

78

LS 2208

In accordance with Clause 5, IEC 825 and EN60825, the following

information is provided to the user:

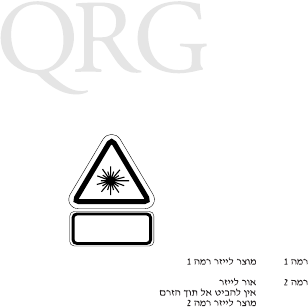

ENGLISH HEBREW

CLASS 1 CLASS 1 LASER PRODUCT

CLASS 2 LASER LIGHT

DO NOT STARE INTO BEAM

CLASS 2 LASER PRODUCT

DANISH / DANSK ITALIAN / ITALIANO

KLASSE 1 KLASSE 1 LASERPRODUKT CLASSE 1 PRODOTTO AL LASER DI CLASSE 1

KLASSE 2 LASERLYF CLASSE 2 LUCE LASER

SE IKKE IND I STRÅLEN NON FISSARE IL RAGGIOPRODOTTO

KLASSE 2 LASERPRODUKT AL LASER DI CLASSE 2

DUTCH / NEDERLANDS NORWEGIAN / NORSK

KLASSE 1 KLASSE-1 LASERPRODUKT KLASSE 1 LASERPRODUKT, KLASSE 1

KLASSE 2 LASERLICHT KLASSE 2 LASERLYS IKKE STIRR INN I LYSSTRÅLEN

NIET IN STRAAL STAREN LASERPRODUKT, KLASSE 2

KLASSE-2 LASERPRODUKT

FINNISH / SUOMI PORTUGUESE / PORTUGUÊS

LUOKKA 1 LUOKKA 1 LASERTUOTE CLASSE 1 PRODUTO LASER DA CLASSE 1

LUOKKA 2 LASERVALO CLASSE 2 LUZ DE LASER NÃO FIXAR O RAIO LUMINOSO

ÄLÄ TUIJOTA SÄDETTÄ PRODUTO LASER DA CLASSE 2

LUOKKA 2 LASERTUOTE

FRENCH / FRANÇAIS SPANISH / ESPAÑOL

CLASSE 1 PRODUIT LASER DE CLASSE 1 CLASE 1 PRODUCTO LASER DE LA CLASE 1

CLASSE 2 LUMIERE LASER CLASE 2 LUZ LASER

NE PAS REGARDER LE RAYON FIXEMENT NO MIRE FIJAMENTE EL HAZ

PRODUIT LASER DE CLASSE 2 PRODUCTO LASER DE LA CLASE 2

GERMAN / DEUTCH SWEDISH / SVENSKA

KLASSE 1 LASERPRODUKT DER KLASSE 1 KLASS 1 LASERPRODUKT KLASS 1

KLASSE 2 LASERSTRAHLEN KLASS 2 LASERLJUS STIRRA INTE MOT STRÅLEN

NICHT DIREKT IN DEN LASERSTRAHL SCHAUEN LASERPRODUKT KLASS 2

LASERPRODUKT DER KLASSE 2

79

Quick Reference

Recommandations ergonomiques

Attention : pour éviter ou minimiser le risque potentiel d'une blessure

ergonomique, respectez les recommandations suivantes. Consultez votre

responsable local de l'hygiène, de la santé et de la sécurité, pour vous

assurer que vous respectez les programmes de sécurité de votre

entreprise, qui ont pour but d'éviter toute blessure d'employé.

• Réduisez ou éliminez les mouvements répétitifs

• Maintenez une position naturelle

• Réduisez ou éliminez la force excessive

• Conservez à portée de la main les objets fréquemment utilisés

• Effectuez toutes les tâches à une hauteur correcte

• Réduisez ou éliminez les vibrations

• Réduisez ou éliminez la pression directe

• Fournissez des postes de travail réglables

• Prévoyez un dégagement suffisant

• Prévoyez un cadre de travail approprié

• Améliorez les procédures de travail.

Informations réglementaires

Tous les dispositifs de Symbol sont conçus pour respecter les règles et

réglementations dans les lieux où ils sont vendus, et ils sont étiquetés en

fonction des besoins.

Tous les changements ou toutes les modifications apportés à

l'équipement de Symbol Technologies qui ne sont pas approuvés de

façon explicite par Symbol Technologies, risquent de rendre nulle et non

avenue l'autorisation accordée à l'utilisateur d'exploiter cet équipement.

Obligations en ce qui concerne les parasites en

radiofréquence

Remarque : cet appareil a été testé et les résultats de

ces tests ont révélé qu'il respecte les limites d'un

appareil numérique de classe B en conformité avec les

règles de la Partie 15 de la FCC. Ces limites sont

conçues pour offrir une protection raisonnable contre les parasites

dangereux dans une installation résidentielle. Cet appareil produit, utilise

et peut rayonner une énergie sous la forme de radiofréquences et, s'il

n'est pas installé et employé en conformité avec ces consignes, il peut

80

LS 2208

provoquer des parasites dangereux au niveau des communications radios.

Cependant, il n'y a aucune garantie que des parasites ne vont pas se

produire dans une installation particulière. Si cet appareil provoque des

parasites dangereux qui affectent la réception d'un poste de radio ou de

télévision, ce que vous pouvez déterminer en mettant hors circuit puis en

circuit cet appareil, nous encourageons l'utilisateur à essayer de corriger ces

parasites en employant au moins l'une des méthodes suivantes :

• Changer l'orientation ou l'emplacement de l'antenne de réception

• Augmenter l'écartement entre cet équipement et le récepteur

• Brancher cet équipement sur la sortie d'un circuit différent de celui sur

lequel le récepteur est branché

• Consulter le concessionnaire ou un technicien en radio et télévision

expérimenté pour obtenir une assistance.

Obligations en matière d'interférence en radiofréquence

- Canada

Cet appareil numérique de la classe B est conforme à la norme canadienne

ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du

Canada.

Marquage et zone économique européenne (ZEE)

Déclaration de conformité

Symbol Technologies, Inc., déclare par la présente que cet

appareil est conforme aux obligations essentielles et autres

clauses pertinentes des Directives 1999/5/CE, 89/336/CEE et 73/

23/CEE. Vous pouvez obtenir une déclaration de conformité en

vous adressant à http://www2.symbol.com/doc/.

Appareils lasers

Les appareils Symbol à rayons laser sont conformes à la norme

américaine 21CFR1040.10, ainsi qu'aux normes européennes

CEI825-1:1993, EN60825-1:1994+A11:1996. La classification

des rayons lasers figure sur l'une des étiquettes de l'appareil.

Les appareils à rayons laser de classe 1 ne sont pas considérés comme

dangereux, à condition de les utiliser pour les activités prévues. La

déclaration suivante est nécessaire pour respecter les réglementations

américaines et internationales :

81

Quick Reference

Attention : l'utilisation de commandes, réglages ou procédures autres que

celles qui sont spécifiées dans ce document, risque d'entraîner une

exposition dangereuse à des rayons laser.

Les scanners à rayons laser de classe 2 utilisent une diode lumineuse de

faible puissance. Comme c'est le cas avec n'importe quelle source

lumineuse très brillante comme, par exemple, le soleil, l'utilisateur doit

éviter de regarder directement le faisceau lumineux. Une exposition

momentanée à un rayon laser de classe 2 ne présente pas de danger

connu.

Raccomandazioni ergonomiche

Avvertenza: Al fine di evitare o minimizzare il rischio di lesioni

ergonomiche, attenersi alle raccomandazioni fornite di seguito. Rivolgersi

al Responsabile Salute e sicurezza per verificare la corretta adesione ai

programmi di sicurezza aziendali finalizzati alla prevenzione degli

infortuni sul lavoro.

• Limitare o eliminare i movimenti ripetitivi

• Mantenere una postura naturale

• Limitare o eliminare i movimenti che richiedono l'applicazione di

una forza eccessiva

• Tenere sempre a disposizione gli oggetti usati più frequentemente

• Eseguire attività alle corrette altezze

• Limitare o ridurre le vibrazioni

• Limitare o ridurre la pressione diretta

• Predisporre postazioni di lavoro regolabili

• Predisporre un adeguato spazio libero

• Predisporre un ambiente di lavoro idoneo

• Migliorare le procedure di lavoro.

IInformazioni normative

Tutti i dispositivi Symbol sono stati progettati in modo da garantire la

conformità alle norme e ai regolamenti vigenti nei luoghi in cui vengono

venduti e verranno etichettati secondo quanto prescritto.

Ogni alterazione o modifica apportata alle apparecchiature Symbol

Technologies che non abbia ricevuto l'espressa autorizzazione della

società Symbol Technologies può invalidare l'autorizzazione dell'utente

all'utilizzo dell'apparecchiatura.

82

LS 2208

Requisiti in materia di interferenze in radiofrequenza

Nota: Questa apparecchiatura è stata testata ed è risultata

conforme ai limiti previsti per un dispositivo digitale in classe

B, ai sensi delle norme FCC, parte 15. Questi limiti sono

stati fissati allo scopo di garantire una adeguata protezione

contro le interferenze dannose in un impianto di tipo domestico. Questa

apparecchiatura genera, sfrutta e può irradiare energia in radiofrequenza e,

se non installata e utilizzata secondo le istruzioni, può causare interferenze

dannose alle comunicazioni radio. Tuttavia, l'assenza di interferenze in un

particolare impianto non può essere garantita. Qualora si riscontri che questa

apparecchiatura dia effettivamente luogo a interferenze dannose alla

ricezione del segnale radio o televisivo, cosa che può essere accertata

accendendo e spegnendo l'apparecchiatura, si invita l'utente a tentare di

porre rimedio all'interferenza assumendo una o più delle seguenti azioni

correttive:

• riorientare o collocare in un diverso punto l'antenna ricevente;

• aumentare la distanza tra l'apparecchiatura e il ricevitore;

• collegare l'apparecchiatura ad una presa di un circuito diverso da

quello a cui è collegato il ricevitore;

• richiedere l'assistenza del rivenditore o di un tecnico radio/TV qualifi-

cato.

Radio Frequency Interference Requirements - Canada

This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du

Canada.

Marcatura nell'Area Economica Europea (AEE)

Dichiarazione di conformità

Symbol Technologies, Inc., dichiara che questo dispositivo è

conforme a tutte le Direttive applicabili 89/336/CEE, 73/23/CEE.

Una Dichiarazione di conformità può essere scaricata dal sito

http://www2.symbol.com/doc/.

Dispositivi laser

I dispositivi Symbol con funzionamento al laser sono conformi

alle norme US 21CFR1040.10 e IEC825-1:1993, EN60825-

1:1994+A11:1996. La classificazione laser è riportata su una

delle etichette apposte sul dispositivo.

83

Quick Reference

I dispositivi laser in classe 1 non sono considerati pericolosi quando

utilizzati per gli scopi previsti. La seguente dichiarazione è necessaria per

conformare il dispositivo alle regolamentazioni statunitensi e

internazionali:

Avvertenza: Qualsiasi operazione di comando, regolazione o esecuzione

di procedure non espressamente prevista in questo documento può

determinare una pericolosa esposizione alla luce laser.

I lettori laser in classe 2 sfruttano un diodo luminoso visibile a bassa

potenza. Come con qualsiasi altra sorgente luminosa particolarmente

brillante, come la luce solare, l'utente dovrà evitare di fissare direttamente

il fascio luminoso. L'esposizione momentanea ad un laser in classe 2 non

è considerata dannosa.

Ergonomische Empfehlungen

Vorsicht: Die folgenden Empfehlungen sollten beachtet werden, um

potenzielle Gesundheitsbeschwerden am Arbeitsplatz zu vermeiden oder

zu minimieren. Wenden Sie sich an Ihren Gesundheits- und

Sicherheitsbeauftragten vor Ort, um sicherzustellen, dass Sie mit den

Sicherheitsvorschriften Ihres Unternehmens vertraut sind, die dem

Schutz von Mitarbeitern am Arbeitsplatz dienen.

• Einseitige, sich ständig wiederholende Bewegungen sollten verm-

ieden oder reduziert werden

• Es sollte auf eine geeignete Körperhaltung geachtet werden

• Größere Körperkräfte sollten vermieden oder reduziert werden

• Gegenstände, die häufig verwendet werden, müssen im funktion-

ellen Greifraum liegen

• Die Arbeitshöhe soll der Körpergröße und der Art der Arbeit ange-

passt sein

• Gegenstände müssen schwingungsfrei aufgestellt werden

• Wenn starke Muskelkräfte eingesetzt werden müssen, ist eine

geeignete Körperhaltung zu ermöglichen und für Abstützungen zu

sorgen, damit der Kraftweg durch den Körper kurz und einfach

gehalten wird

• Tische und Sitze sollten verstellbar sein

• Für Körperbewegungen soll ausreichend Raum vorgesehen sein

• Es sollte ein geeignetes Arbeitsumfeld geschaffen werden

• Arbeitsabläufe sollten optimiert werden.

84

LS 2208

Regulatorische Informationen

Alle Symbol-Geräte sind so konstruiert, dass sie die Normen und Richtlinien

der Länder erfüllen, in denen sie verkauft werden. Außerdem werden alle

Symbol-Geräte je nach Land mit den erforderlichen Prüfzeichen versehen

und entsprechend der Bestimmungen des Landes beschriftet.

Jegliche Änderungen an Geräten von Symbol Technologies, die nicht

ausdrücklich von Symbol Technologies genehmigt wurden, könnten dazu

führen, dass dem Benutzer die Erlaubnis für den Gebrauch des Geräts

entzogen wird.

Forderungen für Hochfrequenzstörungen

Hinweis: Dieses Gerät wurde geprüft und erfüllt die

Grenzwerte für ein digitales Gerät der Klasse B laut Teil 15

der FCC-Richtlinien. Diese Grenzwerte wurden aufgestellt,

um einen angemessenen Schutz vor Störungen zu

garantieren, wenn das Gerät in einer Wohngegend eingesetzt wird. Dieses

Gerät erzeugt, verwendet und kann unter Umständen Funkfrequenzen

aussenden und kann sich, sofern es nicht gemäß der Bedienungsanleitung

angeschlossen und eingesetzt wird, störend auf anderen Funkfrequenzen

auswirken. Eine Garantie, dass bei einer bestimmten Installation keine

Störungen auftreten, kann nicht gegeben werden. Sollte das Gerät Störungen

beim Radio- oder TV-Empfang verursachen, die durch Aus- und Einschalten

der Geräte erkannt werden können, sollten die Störungen durch eine oder

mehrere der folgenden Maßnahmen behoben werden:

• Neuausrichtung oder Umstellung der Empfangsantenne

• Vergrößerung des Abstands zwischen Gerät und Empfänger

• Anschluss des Geräts an eine andere Steckdose als die, an der der

Empfänger angeschlossen ist

• Beratung durch den Händler oder einen Radio-/Fernsehtechniker.

Radio Frequency Interference Requirements - Canada

This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du

Canada.

85

Quick Reference

Zeichen und der europäische Wirtschaftsraum (EWR)

Konformitätserklärung

Symbol Technologies, Inc. erklärt hiermit, dass dieses Gerät

alle anwendbaren Richtlinien (89/336/EEC und 73/23/EEC)

erfüllt. Eine Konformitätserklärung kann unter http://

www2.symbol.com/doc/ heruntergeladen werden.

Lasergeräte

Symbol-Geräte mit Lasern erfüllen die folgenden Normen

und Richtlinien: US 21CFR1040.10, IEC825-1:1993 und

EN60825-1:1994+A11:1996. Die Laserklassifizierung ist auf

einem der Aufkleber auf dem Gerät angegeben.

Lasergeräte der Klasse 1 werden als ungefährlich eingestuft, sofern sie

für ihren vorgesehenen Zweck eingesetzt werden. Die folgende Warnung

muss laut US- und internationalen Bestimmungen aufgeführt werden:

Vorsicht: Die Verwendung von Bedienelementen, die Veränderung von

Einstellungen oder die Durchführung von Prozeduren, die hier nicht

erwähnt sind, können dazu führen, dass Personen gefährlichem

Laserlicht ausgesetzt werden.

Laserscanner der Klasse 2 arbeiten mit einer sichtbaren Niedervolt-

Lichtdiode. Wie bei jeder hellen Lichtquelle, wie z. B. auch der Sonne,

sollte vermieden werden, direkt in den Lichtstrahl zu blicken. Über

Gefahren bei einer kurzzeitigen Aussetzung des Laserlichts eines

Laserscanners der Klasse 2 ist nichts bekannt.

Recomendaciones ergonómicas

Precaución: para evitar o reducir al mínimo el posible riesgo de lesiones

ergonómicas siga estas recomendaciones. Consulte al Director local de

Seguridad e Higiene para asegurarse de que cumple los programas de

seguridad de su empresa para evitar daños de los empleados.

• Reduzca o elimine movimientos repetitivos

• Mantenga una posición natural

• Reduzca o elimine la fuerza excesiva

• Mantenga cerca de usted los objetos que utilice frecuentemente

• Realice las tareas a la altura adecuada

• Reduzca o elimine las vibraciones

• Reduzca o elimine la presión directa

86

LS 2208

• Facilite puestos de trabajo adaptables

• Facilite la distancia adecuada

• Facilite un entorno de trabajo adecuado

• Mejore los métodos de trabajo.

Información sobre normativas

Todos los dispositivos de Symbol están diseñados para cumplir con las

reglas y normativas de los lugares donde se venden, y estarán etiquetados

según sea necesario.

Cualesquiera cambios o modificaciones de los equipos de Symbol

Technologies, que no hayan sido expresamente autorizados por Symbol

Technologies, podrán anular el permiso del usuario para utilizarlos.

Requisitos de interferencias de las radiofrecuencias

·Nota: Se ha comprobado que este equipo cumple las

limitaciones de un dispositivo digital de Clase B, de

conformidad con la Parte 15 de las normas FCC. Estos

límites están pensados para ofrecer protección razonable contra las

interferencias peligrosas en lugares residenciales. Este equipo genera,

utiliza y puede radiar frecuencias de radio y si no se instala y utiliza de

conformidad con las instrucciones, puede causar interferencias perjudiciales

para las comunicaciones de radio. Sin embargo, no hay garantías de que no

se produzcan interferencias en determinadas instalaciones. Si este equipo

causa interferencias perjudiciales para la recepción de radio o televisión, que

se pueden determinar apagando y encendiendo el equipo, se pide a los

usuarios que intenten corregir las interferencias con alguna de las siguientes

medidas:

• Vuelva a orientar o colocar la antena receptora

• Aumente la separación entre el equipo y el receptor

• Conecte el equipo en una toma de un circuito distinto del que esté

conectado el receptor

• Consulte al distribuidor o a un técnico especializado en radio / TV.

Radio Frequency Interference Requirements - Canada

This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du

Canada.

87

Quick Reference

La marca y el Área Económica Europea (AEE)

Declaración de cumplimiento

Symbol Technologies, Inc. declara por la presente que este

dispositivo cumple todas las directivas correspondientes,

89/336/EEC, 73/23/EEC. Se puede obtener una

Declaración de Conformidad en http://www2.symbol.com/

doc/

Dispositivos láser

Los dispositivos Symbol que utilizan rayos láser cumplen ls

normas US 21CFR1040.10 e IEC825-1:1993, EN60825-

1:1994+A11:1996. La clasificación láser está marcada en

una de las etiquetas del dispositivo.

Los dispositivos láser de Clase 1 no se consideran peligrosos cuando se

utilizan para la finalidad para la que están pensados. Es necesaria la

siguiente declaración para cumplir las normativas de EE.UU. e

internacionales:

Precaución: El empleo de controles, los ajustes o la realización de los

procedimientos de manera distinta a la especificada en este documento

pueden tener como consecuencia la exposición peligrosa a los rayos

láser.

Los lectores láser de Clase 2 utilizan un diodo de luz visible de baja

potencia. Como con cualquier fuente de luz brillante, como la del sol, el

usuario deberá evitar mirar fija y directamente al rayo de luz. No se ha

demostrado que sea peligrosa la exposicion momentánea a un láser de

Clase 2.

Recomendações Ergonómicas

Cuidado: A fim de evitar ou minimizar o risco potencial de lesões

ergonómicas, observe as recomendações que se seguem. Consulte o

seu Gestor de Saúde e Segurança local a fim de se certificar que está a

respeitar os programas de segurança da sua empresa para evitar lesões

dos funcionários.

• Reduza ou elimine os movimentos repetitivos

• Mantenha uma postura natural

• Reduza ou elimine a força excessiva

• Mantenha os objectos que são utilizados frequentemente num local

de fácil acesso

88

LS 2208

• Execute as tarefas às alturas correctas

• Reduza ou elimine as vibrações

• Reduza ou elimine pressões directas

• Diligencie postos de trabalho ajustáveis

• Diligencie espaços livres adequados

• Diligencie um ambiente de trabalho adequado

• Melhore os procedimentos de trabalho.

Informação Regulamentar

Todos os dispositivos da Symbol foram concebidos para estar em

conformidade com as normas e regulamentações nos locais onde são

vendidos e serão rotulados conforme necessário.

Quaisquer alterações ou modificações a equipamento da Symbol

Technologies sem o seu expresso consentimento pode anular o direito de

utilização do equipamento.

Alimentação de Energia

Nota:Utilize apenas uma alimentação de energia (50-14000-010) aprovada

pela Symbol com uma potência nominal de 5.2 Vdc e um mínimo de 650 A.

A alimentação de energia está certificada segundo a norma EN60950 com

potências SELV.

Hinweis: Benutzen Sie nur eine Symbol Technologies genehmigt

Stromversorgung (50-14000-010) in den Ausgabe: 5.2Vdc und minimum

650mA. Die Stromversorgung ist bescheinigt nach EN60950 mit SELV

Ausgaben.

Requisitos de Interferências por Radiofrequência

Nota: Este dispositivo foi testado e certificado como

estando em conformidade com os limites para um

dispositivo digital de Classe B, nos termos da Parte

15 das normas da Comissão Federal de

Comunicações (FCC) dos EUA. Estes limites

destinam-se a oferecer uma protecção razoável contra interferências

prejudiciais numa instalação residencial. Este equipamento gera, utiliza e

pode irradiar energia de radiofrequência e, se não for instalado e utilizado de

acordo com as instruções, pode causar interferências prejudiciais às

comunicações de rádio. No entanto, não há qualquer garantia de que não

ocorrerão interferências numa determinada instalação. Se o equipamento

causar interferências prejudiciais à recepção de rádio ou televisão, o que

89

Quick Reference

pode ser determinado ligando e desligando o aparelho, o utilizador é

encorajado a tentar corrigir a interferência empreendendo uma ou mais

das seguintes medidas:

• Reorientar ou reposicionar a antena de recepção

• Aumentar a distância entre o equipamento e o receptor

• Ligar o equipamento a uma tomada de alimentação num circuito

diferente daquele ao qual o receptor está ligado

• Consultar o vendedor ou um técnico de rádio/TV habilitado.

Radio Frequency Interference Requirements - Canada

This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003

du Canada.

Marcação e Área Económica Europeia (AEE)

Declaração de Conformidade

Pela presente, a Symbol Technologies, Inc. declara que

este dispositivo está em conformidade com todas as

Directivas aplicáveis, 89/336/EEC, 73/23/EEC. É possível

obter uma Declaração de Conformidade em http://

www2.symbol.com/doc/

Dispositivos de Laser

Os dispositivos da Symbol que utilizam laseres obedecem às

normas US 21CFR1040.10 e IEC825-1:1993, EN60825-

1:1994+A11:1996. A classificação de laser está marcada

numa das etiquetas no dispositivo.

Os dispositivos Laser de Classe 1 não são considerados perigosos

quando utilizados para o seu fim previsto. A declaração seguinte é

necessária para cumprimento das normas americanas e internacionais:

Cuidado: A utilização de controlos, ajustes ou a realização de

procedimentos diferentes daqueles aqui especificados pode resultar em

exposição perigosa a luz do laser.

Os exploradores laser de Classe 2 utilizam um díodo de luz visível de

baixa energia. Como com qualquer fonte de luz muito intensa, tal como o

sol, o utilizador deve evitar olhar directamente para o feixe de luz. Não se

conhecem quaisquer efeitos prejudiciais da exposição momentânea a um

laser de Classe 2.

90

LS 2208

人間工学関係の推奨事項

注意 :人身事故の危険を避けるか、またはそのような危険を最小限に抑え

るために、次の推奨事項に従ってください。地元の健康・安全マネー

ジャーと相談し、社員の人身事故を防ぐための貴社の安全プログラムを

守っていることを確認してください。

•同じ動きを繰り返すことをできる限り避けてください

•自然な姿勢を維持してください

•過剰な力をかけることをできる限り避けてください

•頻繁に使うものは、届きやすい場所に保管してください

•正しい高さで作業を行ってください

•振動をできる限り避けてください

•直接の圧力をできる限り避けてください

•調節可能 ' ワークステーションを提供してください

•十 ' な間隙を提供してください

•適切な作業環境を提供してください

•作業手順を改善してください。

法規情報

All Symbol 機器は、販売されている場所の規則・法規に準拠するよう設計

されており、必要に沿ったラベルが付きます。

Symbol Technologies の明示的な承認を受けずに Symbol Technologies 製の

装置を変更または改変した場合、ユーザーが装置を使用する許可が無効に

なることがあります。

レーザー機器

レーザーを使用している Symbol の機器は、US 21CFR1040.10、

及び IEC825-1:1993、 EN60825-1:1994+A11:1996 に準拠してい

ます。レーザー種別は、機器のラベルの一つに記されています。

種別 1レーザー機器は、その目的どおりに使用した場合には危

険がないとみなされています。次の文は、米国及び国際法規に従うために

必要です：

注意 :本書において指定された以外のコントロール、調節または手順を実

行すると、危険なレーザー光線に晒される可能 ' があります。

人体工学建议

警告：为避免或减少对人体造成伤害的潜在危险，请遵循以下建议。与您当

91

Quick Reference

地的 “健康和安全管理人员”协商，确保遵守公司的安全计划以防职工

受到伤害。

躨 t 减少或消除重复的动作

•保持自然的位置

•减少或消除过多的强制力

•保持经常使用的物体在容易得到的范围内

•在正确的高度执行作业

•减少或消除振动

•减少或消除定向压力

•提供可调节的工作台

•提供足够的间距

•提供合适的工作环境

•改善工作过程。

规章信息

所有 Symbol 设备都遵照出售所在地的规章制度设计，并按照规定进行标

记。

如果未经过 Symbol Technologies 明确地批准，对 Symbol Technologies

设备进行任何更换或修改，将可能导致取消用户操作此设备的授权。

激光设备

设备使用的激光符合 US 21CFR1040.10、IEC825-1:1993 和

EN60825-1:1994+A11:1996。在设备的一个标签上标有激光

分类。

第 1 类激光设备用于既定用途时，不存在危险。下列陈述要求符合美国

及国际规章：

警告：除此处详细说明之外的使用控制、步骤调整或执行，可能导致危险

的激光辐射。

第 2 类激光扫描仪使用低功率、可见的发光二级管。与任何非常明亮的

光源一样，如太阳，用户应避免直接凝视光线。第 2 类激光瞬间辐射的

危害不可知。

92

LS 2208

인간공학적 권고사항

주의 : 인적 사고의 잠재적 위험을 방지하거나 최소화하려면 아래의 권고사항

을 따르십시오 . 회사의 안전 프로그램을 준수하여 종업원의 부상을 방지할 수

있도록 지역의 건강 안전 담당자와 협의하십시오 .

•반복 동작을 줄이거나 없앤다 .

•자연스런 위치를 유지한다 .

•과도한 힘을 줄이거나 없앤다 .

•자주 사용하는 물건은 쉽게 닿는 곳에 놓는다 .

•정확한 높이에서 작업을 수행한다 .

•진동을 줄이거나 없앤다 .

•직접적인 압력을 줄이거나 없앤다 .

•조정 가능한 작업 장소를 제공한다 .

•적절한 거리를 확보한다 .

•알맞은 작업 환경을 제공한다 .

•작업 절차를 개선한다 .

규제 정보

모든 Symbol 장비는 판매 지역의 규정과 규칙에 부합하도록 설계되었으며 필

요 시 표찰이 부착됩니다

Symbol Technologies 의 명확한 승인이 없이 Symbol Technologies 장비를 변

경하거나 개조하면 해당 장비에 대한 사용자 운용 권한이 취소될 수 있습니다

레이저 장치

레이저를 사용하는 Symbol 장비는 US 21CFR1040.10 과 IEC825-

1:1993, EN60825-1:1994+A11:1996 규정을 준수합니다 . 레이저

등급은 장비의 표찰 중 하나에 표시됩니다 .

1등급 레이저 장비는 본래의 목적으로 사용 시 위험하지 않은 것으

로 간주됩니다 . 다음 선언문은 미국 및 국제 규제 표준을 준수하는 데 필수입

니다 .

주의 : 여기에 명시된 항목 이외의 제어 조작 , 조정 작업 또는 절차를 사용하

면 위험한 레이저 광선에 노출될 수 있습니다 .

2등급 레이저 스캐너에서는 저전력 가시광선 다이오드를 사용합니다 . 사용자

는 태양광선과 같이 아주 밝은 광원의 광선을 직접 쳐다보지 말아야 합니다 .

2등급 레이저에 순간적으로 노출되는 것은 위험하지 않은 것으로 알려져 있

습니다 .

93

Quick Reference

Warranty

(A) Warranty Symbol Technologies (hereafter “Seller”) hardware Products are warranted against defects in

workmanship and materials for a period of sixty (60) months from the date of shipment and for the life of the

product with regard to the Scan Element (consisting of a Flexure mirrior assembly and magnet) embedded in the

products, unless otherwise provided by Seller in writing, provided the Product remains unmodified and is operated

under normal and proper conditions. Warranty provisions and durations on software, integrated installed systems,

Product modified or designed to meet specific customer specifications (“Custom Products”), remanufactured

products, and reconditioned or upgraded products, shall be as provided in the applicable Product specification in

effect at the time of purchase or in the accompanying software license.

(B) Spare Parts Spare parts (i.e. parts, components, or subassemblies sold by Seller for use in the service and

maintenance of Products) are warranted against defects in workmanship and materials for a period of thirty (30)

days from the date of shipment. Spare parts may be new or originate from returned units under the conditions set

forth in subsection D below.

(C) Repair of Symbol-branded hardware For repairs on Symbol-branded hardware Products under this

Agreement, including repairs covered by warranty, the repair services provided are warranted against defects in

workmanship and materials on the repaired component of the Product for a period of thirty (30) days from the

shipment date of the repaired Product, or until the end of the original warranty period, whichever is longer.

(D) Product Service Products may be serviced or manufactured with parts, components, or subassemblies that

originate from returned products and that have been tested as meeting applicable specifications for equivalent

new material and Products. The sole obligation of Seller for defective hardware Products is limited to repair or

replacement (at Seller’s option) on a “return to service depot” basis with prior Seller authorization. Customer is

responsible for shipment to the Seller and assumes all costs and risks associated with this transportation; return

shipment to the Customer will be at Seller's expense. Customer shall be responsible for return shipment charges

for product returned where Seller determines there is no defect (“No Defect Found”), or for product returned that

Seller determines is not eligible for warranty repair. No charge will be made to Buyer for replacement parts for

warranty repairs. Seller is not responsible for any damage to or loss of any software programs, data or removable

data storage media, or the restoration or reinstallation of any software programs or data other than the software,

if any, installed by Seller during manufacture of the Product.

(E) Original Warranty Period Except for the warranty applying solely to the repaired component arising from a

repair service as provided in Section C above, the aforementioned provisions do not extend the original warranty

period of any Product that had either been repaired or replaced by Seller.

(F) Warranty Provisions The above warranty provisions shall not apply to any Product (i) which has been

repaired, tampered with, altered or modified, except by Seller’s authorized service personnel; (ii) in which the

defects or damage to the Product result from normal wear and tear, misuse, negligence, improper storage, water

or other liquids, battery leakage, use of parts or accessories not approved or supplied by Symbol, or failure to

perform operator handling and scheduled maintenance instructions supplied by Seller; (iii) which has been

subjected to unusual physical or electrical stress, abuse, or accident, or forces or exposure beyond normal use

within the specified operational and environmental parameters set forth in the applicable Product specification;

nor shall the above warranty provisions apply to any expendable or consumable items, such as batteries, supplied

with the Product.

EXCEPT FOR THE WARRANTY OF TITLE AND THE EXPRESS WARRANTIES STATED ABOVE, SELLER

DISCLAIMS ALL WARRANTIES ON PRODUCTS FURNISHED HEREUNDER INCLUDING ALL IMPLIED

WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR USE. ANY IMPLIED

WARRANTIES THAT MAY BE IMPOSED BY LAW ARE LIMITED IN DURATION TO THE LIMITED WARRANTY

PERIOD. SOME STATES OR COUNTRIES DO NOT ALLOW A LIMITATION ON HOW LONG AN IMPLIED

WARRANTY LASTS OR THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES FOR CONSUMER PRODUCTS. IN SUCH STATES OR COUNTRIES, FOR SUCH PRODUCTS,

SOME EXCLUSIONS OR LIMITATIONS OF THIS LIMITED WARRANTY MAY NOT APPLY.

The stated express warranties are in lieu of all obligations or liabilities on the part of Seller for damages, including

but not limited to, special, indirect or consequential damages arising out of or in connection with the use or

performance of the Product or service. Seller’s liability for damages to Buyer or others resulting from the use of

any Product or service furnished hereunder shall in no way exceed the purchase price of said Product or the fair

market value of said service, except in instances of injury to persons or property.

72-58807-02

Revision A — September 2003

Symbol Technologies, Inc. One Symbol Plaza Holtsville, NY 11742-1300

Service Information

Before you use the unit, it must be configured to operate in your facility’s network

and run your applications.

If you have a problem running your unit or using your equipment, contact your

facility’s Technical or Systems Support. If there is a problem with the equipment,

they will contact the Symbol Support Center:

For the latest version of this guide go to:http://www.symbol.com/manuals.

United States 1-800-653-5350

1-631-738-2400

Canada 905-629-7226

United Kingdom 0800 328 2424 Asia/Pacific 337-6588

Australia 1-800-672-906 Austria/Österreich 1-505-5794-0

Denmark/Danmark 7020-1718 Finland/Suomi 9 5407 580

France 01-40-96-52-21 Germany/Deutchland 6074-49020

Italy/Italia 2-484441 Mexico/México 5-520-1835

Netherlands/Nederland 315-271700 Norway/Norge +47 2232 4375

South Africa 11-8095311 Spain/España 91 324 40 00

Inside Spain

Sweden/Sverige 84452900 +34 91 324 40 00

Outside Spain

Latin America

Sales Support

1-800-347-0178 Inside US

+1-954-255-2610 Outside US

Europe/Mid-East

Distributor Operations

Contact local distributor or call

+44 118 945 7360
