Quick Reference

Introduction

The WSS 1000 is a wearable data entry system consisting

of a laser bar code scanner, usually worn on the

operator’s fingers or back of hand, and a wrist computer

(WWC 1000) worn on the operator’s forearm.

The detachable components work equally well for right-

and left-handed individuals. Detachable personal mounts

allow multiple operators to share both scanner and wrist

computer without having to use the same mount.

About This Guide

This guide presents information on system components,

assembling the WWC 1000, battery installation and

charging, attaching the system, using the keyboard, and

disassembly for use by others. For wearable scanner

information, refer to the WSS 1000 Product Reference

Guide, or the Quick Reference Guide provided with your

scanner.

WSS 1000 System

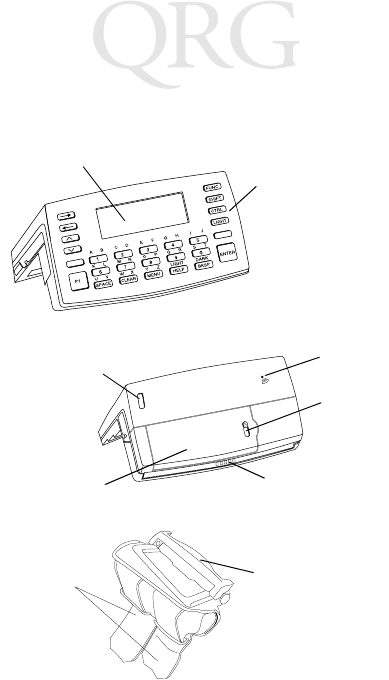

Parts of the WSS 1000 System

Keyboard

Display

Speaker

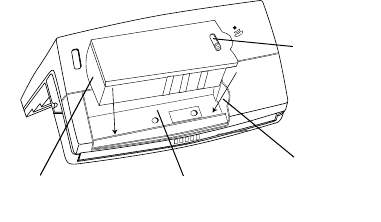

Battery

Latch

Power

Switch

Battery Charging

Contacts

Lithium-Ion

Battery

WWC 1000 Top

WWC 1000 (Wrist Computer) Front

Adjustable

Straps Snap-On

Bar

WWC 1000 Wrist Mount

Quick Reference

Installing and Charging the Battery

The wrist computer and scanner are powered by a

Lithium-Ion battery pack. The pack provides power for

a typical 8-hour shift.

Note: Before using the wrist computer, install and

fully charge the Lithium-Ion battery pack.

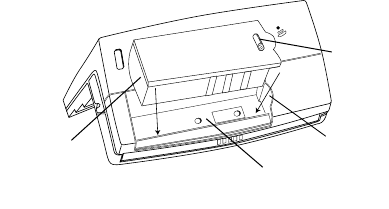

To install the battery pack in the WWC 1000:

1. Insert the battery pack, base first, in the battery

compartment.

2. Line up the pack’s locking mechanism with the

notch in the battery compartment wall by sliding

the battery latch, and press the pack into place.

3. Release the battery latch to lock in place.

Battery

Latch

Notch

Battery

Compartment

Battery Pack

Base

WSS 1000 System

Charging the Battery in WWC 1000

To charge the Lithium-Ion battery in the WWC 1000:

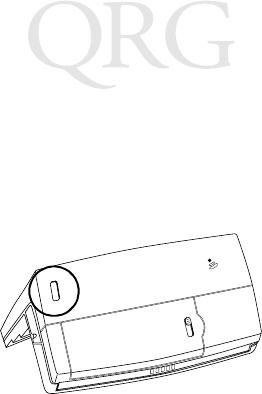

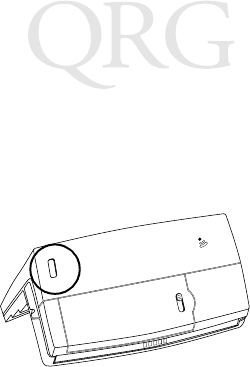

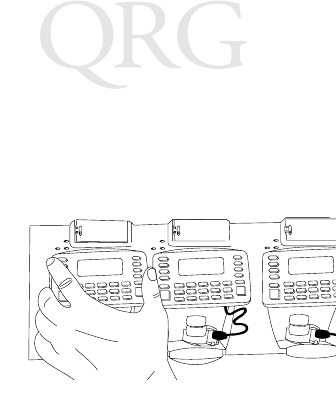

1. Place the WWC 1000 in the cradle as shown be-

low:

2. The cradle’s CHARGING light illuminates (RED)

if the WWC 1000 is properly seated and the bat-

tery is charging.

3. The battery requires approximately 2 hours to

charge fully. The CHARGING light changes to

GREEN when the battery is fully charged.

4. To remove the WWC 1000 from the cradle, tilt the

WWC 1000 upward and pull out.

For more information on the CS 1000 Cradle, re-

fer to the CS 1000 Single-Slot Cradle QRG, p/n

70-16237-xx, or the CS 1000 4-Slot Cradle QRG,

p/n 70-17661-xx.

Quick Reference

Charging the Spare Battery

Spare battery packs can be charged separate from the

WWC 1000. To charge a spare battery pack in the cradle:

1. Insert the pack in the cradle’s spare charging slot.

2. The CHARGING light illuminates red.

3. The spare pack is charged in approximately two

hours, even if the WWC 1000 is charging at the

same time. The CHARGING light changes to

green when the battery is fully charged.

WSS 1000 System

Assembling the WSS 1000 System

To assemble the WWC 1000 (wrist computer):

1. Place the WWC 1000 wrist computer onto the

wrist mount, facing you. Be sure the mount is ori-

ented so that the longer strap will be further up the

forearm.

2. Snap the bar over the WWC 1000 using the snaps

on either side of the mount. The straight part of the

bar should lay across the front of the WWC 1000;

the curved part in back.

Quick Reference

Note: The snaps on the wrist mount act as a tear-

away device allowing the wrist computer to

detach from the mount if it catches on an

object.

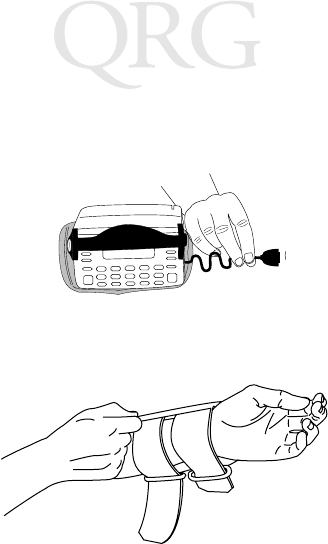

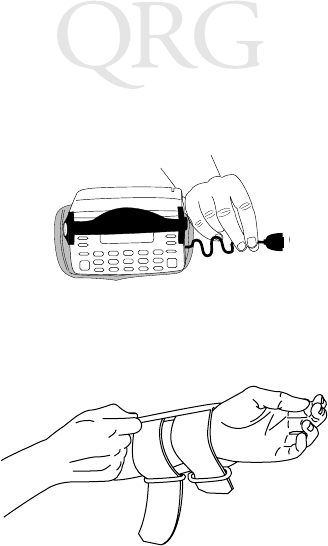

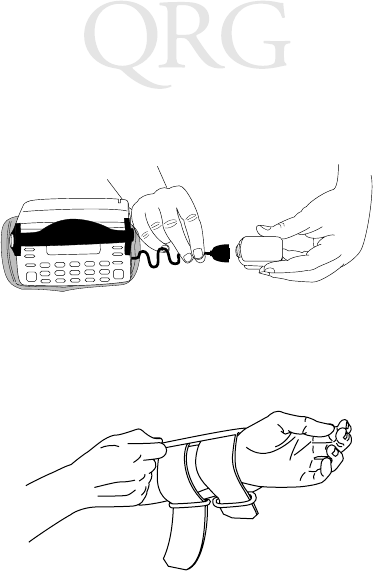

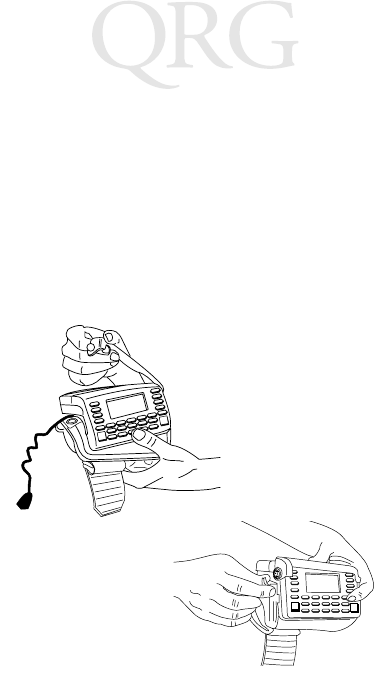

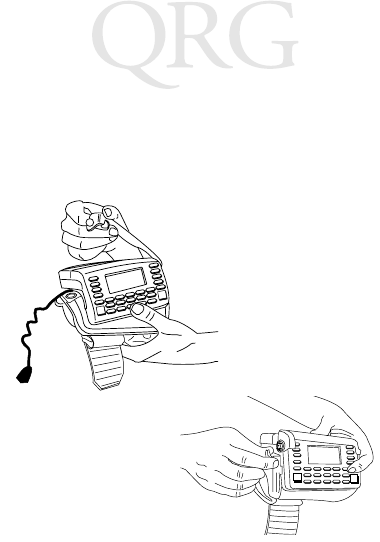

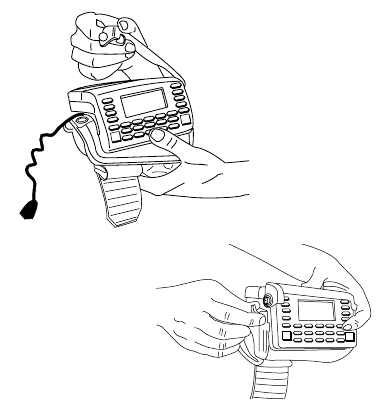

3. Plug the cable connector from the WWC 1000 in

the interface port on the back of the scanner.

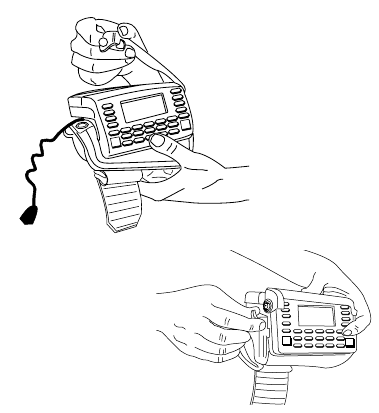

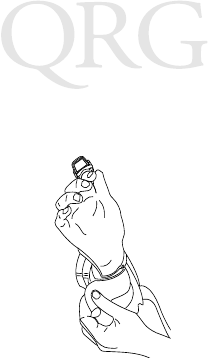

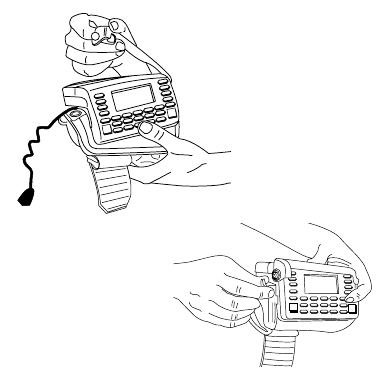

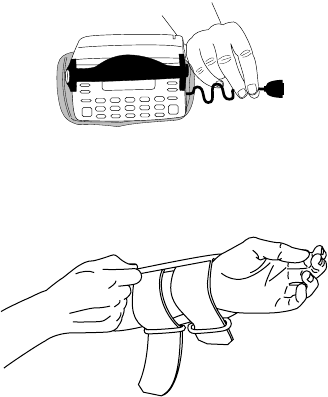

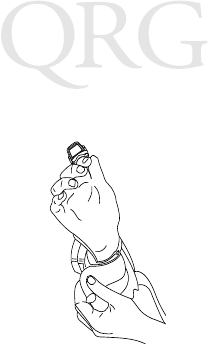

4. Place the WWC 1000 on your arm:

a. Slide the wrist mount on your arm, so that the

WWC 1000 wrist computer faces you.

WSS 1000 System

b. Pull the straps through the buckles so the wrist

mount is secure but not tight.

c. Use the Velcro to secure the straps.

5. Assemble and mount your scanner. See your scan-

ner’s Quick Reference Guide, or the WSS 1000

Product Reference Guide.

Quick Reference

Power

Once the battery pack is fully charged, you are ready to

use the wrist computer.

To power the wrist computer on, press the power switch

on top of the WWC 1000.

Display Light and Contrast

To turn the display light and keypad backlight on, press

LAMP (Left Alpha and Help). To adjust the contrast:

• press FUNC and SPACE to darken the contrast,

• press FUNC and BKSP to lighten the contrast.

WSS 1000 System

Communicating with the Host

Using the Cradle

The CS 1000 cradle is used to perform communications

with a host PC. To set up the cradle for operation:

1. Plug one end of a null modem cable (p/n 59846-

03-00) into the communications port located on

the left end of the cradle.

2. Connect the other end of the cable to the host com-

puter’s serial (COMM) port.

3. Provide power to the cradle by plugging the power

supply’s round connector into the power port on

the cradle and the other end of the power cable in

an electrical outlet.

4. Insert the WWC 1000 in the cradle (the ring scan-

ner can be attached).

5. Start the communications program as detailed in

the WSS 1000 Product Reference Guide.

Radio Communications

Wireless communication with the host is available

through the Spectrum One or Spectrum24 radio

network. For information on performing radio

communications, refer to the WSS 1000 Product

Reference Guide.

Quick Reference

Data Entry

Using the Keyboard

The keyboard consists of two types of keys:

alphanumeric character keys and modifier keys. Most

keys are self-explanatory. Some guidelines for using the

keyboard include:

• Press keys one at a time. Pressing two keys simul-

taneously produces an error.

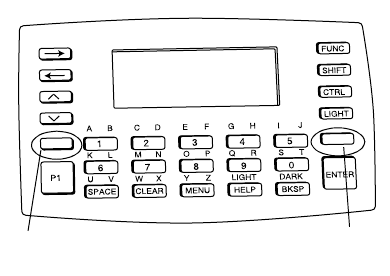

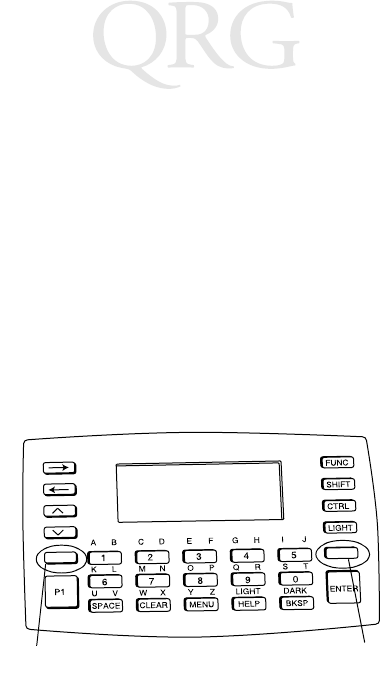

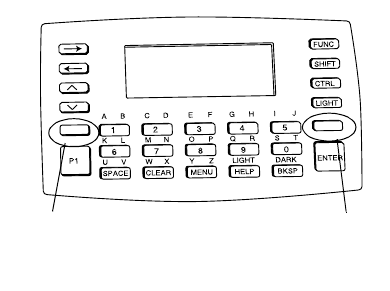

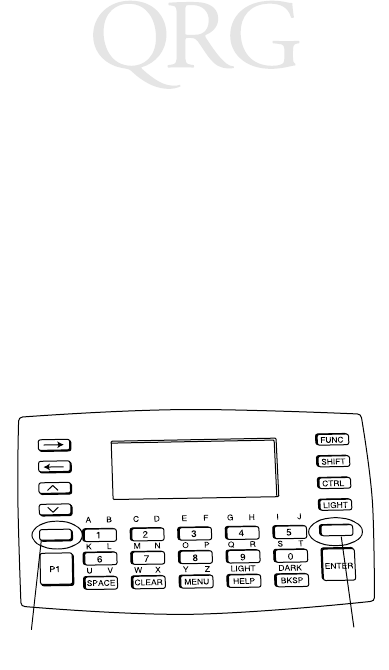

• The default keyboard produces numbers; to pro-

duce letters, press the left Alpha Shift and the ap-

propriate key to produce the letters in purple,

and the right Alpha Shift to produce the letters

in green, as shown below.

• Use the modifier keys, FUNC, SHIFT, and CTRL,

in combination with the character keys to produce

other characters or to issue commands. Refer to

Right Alpha Shift

Left Alpha Shift

WSS 1000 System

documentation for your application for more in-

formation.

• Cursor position is controlled by the Up Arrow,

Down Arrow, Left Arrow, and Right Arrow keys.

Removing the WWC 1000 from the

Mount

The WWC 1000 can be removed from the wrist mount

for use by other operators.

To remove the WWC 1000:

1. Detach the cable connection to the scanner.

2. Unsnap the bar securing the wrist computer.

3. Lift the WWC 1000 out of the mount.

Cleaning

Wrist Computer

To clean the wrist computer, use a clean, soft cloth

dampened with a mild cleaner such as soap and water.

Do not use abrasive paper, cloth, or abrasive/corrosive

cleaners. Clean the keypad and scanner triggers, and

wipe the display window with lens tissue.

Wrist Mount

Remove the bar from the wrist mount. Hand wash the

fabric mount with warm water using a mild detergent

and air dry (see tag on mount for washing instructions).

Guide utilisateur

Introduction

Le WSS 1000 est un système de saisie de données prêt-à-

porter qui se compose d'un lecteur laser de codes à

barres, généralement fixé sur le doigt de l'opérateur ou

sur le dos de sa main, et d'un terminal de poignet (WWC

1000) fixé sur son avant-bras.

Les composants amovibles sont conçus pour s’adapter

aux droitiers comme aux gauchers. Les dispositifs de

fixation individuels amovibles permettent à différents

opérateurs de partager le même matériel (lecteur en

forme de bague et terminal) tout en disposant chacun de

son propre support individuel.

Objet de ce guide

Ce guide présente des informations sur les composants

du système, montage du WWC 1000, la mise en place et

la charge de la batterie, la fixation du système,

l’utilisation du clavier et du lecteur et le démontage des

composants amovibles lorsque le système doit être utilisé

par un autre opérateur. Pour obtenir des informations

sur le lecteur prêt-à-porter WSS 1000, reportez-vous au

Guide utilisateur du WSS 1000 ou au Guide utilisateur

fourni avec le lecteur

WSS 1000 System

Composants du système WSS 1000

Clavier

Ecran

Loquet de

verrouillage

des batteries

Interrupteur

Marche/Arrêt

Plots de charge

des batteries

Batterie

lithium-ion

Partie supérieure du WWC 1000

Vue avant du WWC 1000 (terminal)

Sangles

réglables Barre

amovible

Dispositif de fixation de

poignet du WWC 1000

Haut-parleu

Guide utilisateur

Mise en place et charge de la batterie

Le terminal et le lecteur sont alimentés par un pack de

batteries lithium-ion qui assure une autonomie de 8

heures.

Remarque : Avant d’utiliser l’ordinateur de

poignet, insérez et chargez

complètement le pack de batteries

lithium-ion.

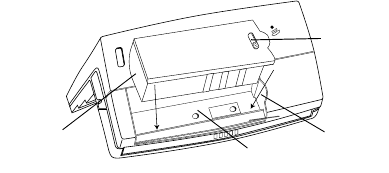

Mise en place du pack de batteries dans le WWC 1000 :

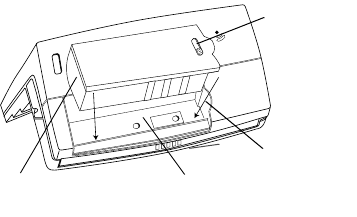

1. Insérez le pack de batteries par la base dans son

compartiment.

2. Alignez le mécanisme de verrouillage du pack avec

l’encoche dans la paroi du compartiment en ap-

puyant sur le pack jusqu’à ce qu’il s’enclenche.

3. Pour verrouiller la batterie, relâchez le loquet.

Loquet de

verrouillage

des batterie

Encoche

Compartiment

des batteries

Base du pack de

batteries

WSS 1000 System

Charge de la batterie dans le WWC 1000

Pour charger la batterie lithium-ion dans le WWC 1000,

procédez comme suit :

1. Placez le WWC 1000 dans le puits de chargement

et de communication comme indiqué ci-dessous :

2. Le témoin CHARGE du puits s’allume (ROUGE)

lorsque le WWC 1000 est correctement enclenché

et que la batterie est en cours de charge.

3. La charge complète de la batterie prend environ 2

heures. Le témoin CHARGE vire au VERT une

fois la charge terminée.

4. Pour extraire le WWC 1000 du puits, inclinez le

WWC 1000 vers le haut et extrayez-le.

Pour plus d'informations sur le puits de charge-

ment et de communications CS 1000, reportez-

vous au Guide utilisateur CS 1000 à une position,

réf. 70-16237-xx ou au Guide utilisateur CS 1000

à quatre positions, réf 70-17661-xx.

Guide utilisateur

Charge de la batterie de rechange

Vous pouvez charger des packs de batteries hors du

WWC 1000. Pour charger un pack de batteries de

rechange dans le puits, procédez comme suit :

1. Insérez le pack dans le compartiment prévu à cet

effet.

2. Le témoin CHARGE rouge s’allume.

3. Il faut environ deux heures pour charger le pack de

rechange, même si le WWC 1000 est chargé en

même temps. Le témoin CHARGE vire au vert une

fois la charge terminée.

WSS 1000 System

Montage du système WSS 1000

Pour monter le WWC 1000 (terminal) :

1. Placez le terminal WWC 1000 sur le dispositif de

fixation, face à vous. Lorsque le dispositif est cor-

rectement positionné, la sangle la plus longue se

trouve sur la partie supérieure de l’avant-bras.

Guide utilisateur

2. Fixez la barre au-dessus du WWC 1000 au moyen

des boutons pression situés de part et d’autre du

dispositif de fixation. La partie droite de la barre

doit reposer sur l’avant du WWC 1000, la partie

incurvée sur l’arrière.

Remarque : Les boutons pression du support de

fixation constituent un dispositif de

dégagement qui désolidarise le

terminal du support lorsqu’il se coince

dans un objet.

WSS 1000 System

3. Branchez le connecteur du câble du WWC 1000

sur le port d'interface qui se trouve sur l'arrière du

lecteur.

4. Fixez le WWC 1000 sur votre bras:

a. Enfilez le dispositif de fixation sur le bras, le

WWC 1000 tourné vers vous.

Guide utilisateur

b. Tirez les sangles dans les passants afin que le

dispositif reste bien en place sans toutefois être

trop serré.

c. Utilisez le velcro pour fixer les sangles.

5. Montez et fixez votre lecteur. Consultez le Guide

utilisateur ou le Guide utilisateur du WSS 1000.

WSS 1000 System

Alimentation

Une fois le pack de batteries chargé, le terminal est prêt à

être utilisé.

Pour mettre l’ordinateur sous tension, appuyez sur

l’interrupteur Marche/Arrêt situé sur la partie supérieure

du WWC 1000.

Eclairage et contraste de l’écran

Pour mettre l’éclairage de l’écran et le rétroéclairage du

pavé numérique en marche, appuyez sur LAMP (Left

Alpha et Help). Pour régler le contraste :

• appuyez sur FUNC et SPACE pour assombrir le

contraste ;

• appuyez sur FUNC et BKSP pour éclaircir le con-

traste.

Guide utilisateur

Communication avec l’ordinateur

central

Utilisation du puits de chargement et de

communication

Le puits de chargement et de communication CS 1000

sert à établir des communications avec un PC central.

Pour ce faire :

1. Branchez un câble faux modem (réf. 59846-03-00)

sur le port de communication situé sur partie la

gauche du puits.

2. Branchez l’autre extrémité du câble sur le port série

(COMM) de l’ordinateur central.

3. Alimentez le puits en branchant le connecteur rond

du cordon d’alimentation sur le port d’alimenta-

tion du puits et l’autre extrémité à une prise élec-

trique.

4. Insérez le WWC 1000 dans le puits (le lecteur en

forme de bague peut être raccordé).

5. Lancez le programme de communication comme

indiqué dans le Guide utilisateur du WSS 1000.

Communications radio

Vous pouvez communiquer par voie radio avec

l’ordinateur central grâce au réseau radio Spectrum

One ou Spectrum24. Pour plus d’informations sur les

communications radio, reportez-vous au Guide

utilisateur du WSS 1000.

WSS 1000 System

Saisie des données

Utilisation du clavier

Le clavier comprend deux types de touches : les touches

de caractères alphanumériques et les touches de

commutation. La plupart des touches sont explicites.

Voici quelques conseils sur l’utilisation du clavier :

• Actionnez les touches l’une après l’autre. En ap-

puyant simultanément sur deux touches, vous pro-

duisez une erreur.

• Le clavier par défaut tape des chiffres. Pour

taper des lettres, appuyez sur la touche gauche

de commutation alphanumérique, puis sur la

touche souhaitée pour produire des lettres en vi-

olet, et sur la touche droite de commutation al-

Guide utilisateur

phanumérique pour produire des lettres en vert,

comme indiqué ci-dessous.

• Utilisez les touches de commutation FUNC,

SHIFT, et CTRL, en association avec les touches de

caractères pour produire d’autres caractères ou

pour exécuter des commandes. Reportez-vous à la

documentation de votre application pour plus

d’informations.

• La position du curseur est contrôlée par les touches

Flèche haut, Flèche bas, Flèche gauche, et Flèche

droite.

Touche droite d

commutation

alphanumérique

Touche gauche

de commutation

alphanumérique

WSS 1000 System

Retrait du WWC 1000 du dispositif de

fixation

Vous pouvez extraire le WWC 1000 de son dispositif de

fixation lorsqu’il doit être utilisé par d’autres opérateurs.

Pour ce faire :

1. Débranchez le câble raccordé au lecteur.

2. Dégrafez la barre maintenant l’ordinateur de poig-

net en position.

3. Extrayez le WWC 1000 de son support.

Nettoyage

Terminal prêt à porter

Pour nettoyer le terminal, utilisez un chiffon propre

humecté de détergent doux, par exemple de l’eau et du

savon. N’utilisez pas de papier, de chiffon ou de détergent

abrasif/corrosif. Nettoyez le clavier et les gâchettes du

lecteur et essuyez l’écran avec un chiffon pour optiques.

Dispositif de fixation sur le poignet

Retirez le lecteur de son dispositif de fixation. Lavez la

fixation en tissu à l’eau chaude et au détergent doux et

laissez-la sécher à l’air libre (lire au préalable l’étiquette

pour connaître les instructions de lavage).

Kurzübersicht

Einführung

Das WSS 1000 ist ein tragbares Dateneingabesystem mit

einem am Finger getragenen Strichcode-Laser-Scanner

und einem am Unterarm befestigten

Handgelenkcomputer (WWC 1000).

Die abnehmbaren Komponenten eignen sich

gleichermaßen für Links- wie Rechtshänder.

Abnehmbare individuelle Befestigungsvorrichtungen

machen es möglich, daß verschiedene Bediener denselben

Ring-Scanner und Handgelenkcomputer benutzen, ohne

daß dieselbe Befestigungsvorrichtung eingesetzt werden

muß.

Zu dieser Übersicht

Die vorliegende Übersicht bietet Informationen zu den

Komponenten des Systems, Montage des WWC 1000,

zum Einsetzen und Laden der Akkus, zum Befestigen des

Systems und zur Demontage zwecks Benutzung durch

andere Bediener. Weitere Informationen zum tragbaren

Scanner können Sie dem WSS 1000 Produktleitfaden

oder der mit Ihrem Scanner gelieferten Kurzübersicht

entnehmen.

WSS 1000 System

Teile des WSS 1000-Systems

Ta s t a t u r

Display

Laut-

sprecher

Akku-

fach-lasche

Ein-

Ausschalter

Akkulade-

kontakte

Lithiumionen-

akkus

WWC 1000 - Oberseite

WWC 1000 (Handgelenkcomputer) Vorderseite

Verstellbare

Riemen Schnappverschluß

WWC 1000 Handgelenkmontage

Kurzübersicht

Einsetzen und Laden des Akkus

Handgelenkcomputer und Scanner werden von einem

Lithium-ionenakku mit Energie versorgt, der

ausreichend Spannung für eine normale 8-Stunden-

Schicht bereitstellt.

Hinweis: Bevor Sie den Handgelenkcomputer

benutzen, müssen Sie den

Lithiumionenakku einsetzen und

vollständig aufladen.

Einsetzen des Akkus in den WWC 1000:

1. Setzen Sie den Akku mit seiner Unterseite zuerst in

das Akkufach ein.

2. Richten Sie den Verriegelungsmechanismus des

Akkusatzes auf die Einkerbung in der Wand des

Akkufaches aus, indem Sie an der Akkulasche zie-

hen und den Akkusatz in seine Position drücken.

3. Lassen Sie die Akkulasche los, um eine Arretierung

zu bewirken.

Akku-

fach-

lasche

Ein-

kerbung

Akkufach

Basis des

Akkusatzes

WSS 1000 System

Laden des Akkus im WWC 1000

Laden des Lithiumionenakkus im WWC 1000:

1. Setzen Sie den WWC 1000 wie unten dargestellt in

den Cradle ein:

2. Die CHARGING-Anzeige des Cradles leuchtet

(ROT), wenn der WWC 1000 korrekt sitzt und der

Akku aufgeladen wird.

3. Der Akku ist nach ca. 2 Stunden komplett aufge-

laden. Sobald der Ladevorgang abgeschlossen ist,

wechselt die Farbe der CHARGING-Anzeige auf

GRÜN.

4. Um den WWC 1000 aus dem Cradle herauszune-

hmen, drehen Sie den WWC 1000 nach oben und

ziehen ihn heraus.

Weitere Informationen zum CS 1000 Cradle kön-

nen Sie der Kurzübersicht zum CS 1000 1-fach

Cradle (p/n 70-16237-xx) oder der Kurzübersicht

zum CS 1000 4-fach Cradle (p/n 70-17661-xx)

entnehmen.

Kurzübersicht

Laden des Ersatzakkus

Ersatzakkus können unabhängig vom WWC 1000

geladen werden. Ersatzakkus werden wie folgt im Cradle

aufgeladen:

1. Setzen Sie den Akkusatz in den zusätzlichen Lade-

platz des Cradles ein.

2. Die CHARGING-Anzeige leuchtet rot auf.

3. Der Ersatzakku ist selbst bei gleichzeitigem Laden

des WWC 1000 nach ca. 2 Stunden aufgeladen.

Sobald der Akku vollständig aufgeladen ist,

leuchtet die CHARGING- Anzeige grün auf.

Montage des WSS 1000 Systems

Montage des WWC 1000 (Handgelenkcomputers):

1. Setzen Sie den WWC 1000 Handgelenkcomputer

in die auf Sie zeigende Handgelenkmontagevor-

richtung ein. Achten Sie bei der Montage darauf,

daß der längere Riemen in Richtung Unterarm

zeigt.

WSS 1000 System

2. Befestigen Sie den WWC 1000 mit Hilfe der beiden

Klammern der Montagevorrichtung. Dabei sollte

die gerade Klammer die Vorderseite des WWC

1000 fixieren, während die gebogene Klammer

den hinteren Bereich fixiert.

Hinweis: Die Klammern des

Handgelenkmontagesystems basieren auf

dem Prinzip einer Sollbruchstelle, so daß

der Computer sich löst, sobald er sich

irgendwo verfängt.

Kurzübersicht

3. Stecken Sie den Kabelverbinder des WWC 1000 in

die Schnittstellenbuchse auf der Rückseite des

Scanners.

4. Bringen Sie das WWC 1000 an Ihrem Arm an:

a. Schieben Sie die Handgelenkmontagevorrich-

tung über Ihren Arm, so daß der WWC 1000

Ihnen zugewandt ist.

WSS 1000 System

b. Ziehen Sie die Riemen durch die Schlösser, so

daß die Handgelenkmontagevorrichtung sich-

er aber nicht fest sitzt.

c. Die Riemen lassen sich mit Hilfe des Velcro-

Systems fixieren.

5. Montieren Sie Ihren Scanner. Siehe Kurzübersicht

Ihres Scanners oder den WSS 1000 Produktleit-

faden.

Kurzübersicht

Strom

Sobald der Akkusatz vollständig aufgeladen ist, können

Sie Ihren Handgelenkcomputer einsetzen.

Um den Handgelenkcomputer einzuschalten, drücken Sie

den Ein/Aus-Schalter auf dem WWC 1000.

Helligkeit und Kontrast des Displays

Um die Displaybeleuchtung und Tastaturhintergrund-

beleuchtung einzuschalten, drücken Sie LAMP (Left

AlphaLeft Alpha und Help). Zum Einstellen des

Kontrastes:

• Drücken Sie FUNC und SPACE zum Verdunkeln

des Kontrastes.

• Drücken Sie FUNC und BKSP zum Aufhellen des

Kontrastes.

WSS 1000 System

Kommunikation mit dem Host

Benutzen des Cradles

Der CS 1000 Cradle stellt die Verbindung zu einem Host-

Computer her. Der Cradle wird wie folgt für den Betrieb

vorbereitet:

1. Stecken Sie ein Ende des Null-Modem-Kabels (p/n

59846-03-00) in die Kommunikationsbuchse am

linken Ende des Cradles.

2. Schließen Sie das andere Ende des Kabels am seri-

ellen (COMM) Port des Computers an.

3. Versorgen Sie den Cradle mit Strom, indem Sie den

runden Stecker des Stromkabels in den Stromport

des Cradles und das andere Ende des Stromkabels

in eine Steckdose stecken.

4. Setzen Sie den WWC 1000 in den Cradle ein (der

Ring-Scanner kann befestigt werden).

5. Starten Sie das Kommunikationsprogramm wie im

WSS 1000 Produktleitfaden beschrieben.

Funkkommunikation

Durch das Spectrum One oder Spectrum24Funknetz

steht eine drahtlose Kommunikation mit dem Host zur

Verfügung. Der WSS 1000 Produktleitfaden enthält

Informationen zur Funkkommunikation.

Kurzübersicht

Dateneingabe

Benutzung der Tastatur

Die Tastatur bietet zwei verschiedene Arten von Tasten:

alphanumerische Tasten und Funktionstasten. Die

Funktion der meisten Tasten ist offensichtlich. Es folgen

einige Hinweise zur Benutzung der Tastatur.

• Drücken Sie jeweils nur eine Taste. Das gleich-

zeitige Drücken von zwei Tasten führt zu einer Fe-

hlermeldung.

• Die Tastatur erzeugt in der Standardeinstellung

Ziffern; um Buchstaben zu erzeugen, drücken Sie

wie unten dargestellt die linke Alpha Shift Taste

und die entsprechende Taste, um die Buchstaben

in rosa, bzw. die rechte Alpha Shift Taste, um die

Buchstaben in grün zu erzeugen.

Alpha Shift links Alpha Shift rechts

WSS 1000 System

• Benutzen Sie die Funktionstasten FUNC, SHIFT

und CTRL in Verbindung mit den Zeichentasten,

um andere Zeichen zu erzeugen oder Befehle ein-

zugeben. Ihre Anwendungsunterlagen enthalten

weitere Informationen.

• Die Position des Cursors wird durch die Tasten

Pfeil oben, Pfeil unten, Pfeil links und Pfeil rechts

gesteuert.

Herausnehmen des WWC 1000 aus

der Montagevorrichtung

Der WWC 1000 kann aus der

Handgelenkmontagevorrichtung herausgenommen

werden, um von anderen Mitarbeitern benutzt zu

werden.

Herausnehmen des WWC 1000:

1. Lösen Sie das Kabel vom Scanner.

2. Lösen Sie die Klammer, die den Handgelenkcom-

puter sichert.

3. Heben Sie den WWC 1000 aus der Montagevor-

richtung.

Kurzübersicht

Reinigung

Armbandcomputer

Verwenden Sie zum Reinigen des Armbandcomputers ein

sauberes, weiches Tuch, das mit einer milden

Reinigungslösung, also z.B. mit Wasser und Seife,

angefeuchtet wurde. Verwenden Sie kein Papier oder

Tuch mit rauher Oberfläche bzw. kein aggressives oder

ätzendes Reinigungsmittel. Reinigen Sie den Tastenblock

sowie die Auslöser des Scanners, und wischen Sie das

Display mit einem für die Reinigung von Objektiven

geeigneten Tuch sauber.

Armband

Entfernen Sie den Stab aus dem Armband. Waschen Sie

das Armband von Hand mit warmem Wasser. Verwenden

Sie dazu ein mildes Waschmittel, und trocknen Sie das

Band an der Luft. (Eine Waschanleitung finden Sie auf

dem an dem Armband befestigten Schildchen.)

WSS 1000 System

Guida rapida

Introduzione

Il WSS 1000 è un sistema portatile per l'immissione dati

costituito da uno scanner laser per la lettura dei codici a

barre, che si indossa di solito sulle dita o sul dorso della

mano dell'operatore, e da un computer da polso (WWC

1000) che si indossa sull'avambraccio dell'operatore.

I componenti smontabili funzionano perfettamente per

l’uso con entrambe le mani. I supporti personali

smontabili consentono a più operatori di utilizzare sia il

lettore ad anello che il computer da polso senza dover

usare lo stesso supporto.

Informazioni su questa guida

In questa guida sono contenute informazioni relative ai

componenti del sistema, assemblaggio del WWC 1000,

all’installazione e al caricamento delle batterie, alla

connessione del sistema, all’uso della tastiera e dello

scanner, al disassemblaggio per l’uso da parte di altri

utenti. Per informazioni sul lettore portatile, consultare il

Manuale di riferimento del WSS 1000 oppure la Guida

rapida di riferimento forniti con il lettore.

WSS 1000 System

Componenti del sistema WSS 1000

Dispositivo

di sgancio

delle

batterie

Display

Altoparlante

Interruttore di

alimentazione

Parte superiore del WWC 1000

Parte anteriore del WWC 1000 (Computer da polso)

Fascette

regolabili

Barra a

scatto

Ta s t i e r a

Supporto da polso del WWC 1000

Contatti per la

ricarica delle

batterie

Batteria agli ioni

di litio

Guida rapida

Installazione e caricamento della

batteria

Lo scanner e il computer da polso sono alimentati da un

gruppo batterie agli ioni di litio che fornisce

l’alimentazione necessaria per un intero turno di lavoro.

Nota: Prima di utilizzare il computer da polso,

installare e caricare completamente il

gruppo batterie agli ioni di litio.

Per installare il gruppo batterie nel WWC 1000:

1. Inserire le batterie, con la base prima, nello scom-

parto batterie.

2. Allineare il meccanismo di blocco del gruppo bat-

terie al vano nella parete dello scomparto batterie

facendo scorrere il dispositivo di sgancio della bat-

teria e premendo il gruppo per inserirlo.

Dispositivo di

sgancio delle

batterie

Vano

Scomparto

batterie

Base del gruppo

batterie

WSS 1000 System

3. Rilasciare il dispositivo di sgancio della batteria

per bloccarlo in posizione.

Caricamento della batteria nel WWC 1000

Per caricare la batteria agli ioni di litio nel WWC 1000:

1. Posizionare il WWC 1000 nella base come illustra-

to di seguito:

2. L’indicatore luminoso CHARGING diventa ROS-

SO se il WWC 1000 è inserito correttamente e la

batteria è in carica.

3. Per una ricarica completa della batteria sono nec-

essarie circa 2 ore. L’indicatore CHARGING di-

venta VERDE quando la batteria è completamente

carica.

4. Per rimuovere il WWC 1000 dalla base, inclinare

il WWC 1000 verso l’alto ed estrarlo.

Per ulteriori informazioni sulla base CS 1000, con-

sultare la Guida rapida di riferimento per la base

Guida rapida

ad una posizione CS 1000, N. parte 70-16237-xx

oppure la Guida rapida di riferimento per la base

a quattro posizioni CS 1000, N. parte 70-17661-

xx.

Caricamento della batteria di riserva

Le batterie di riserva possono essere caricate

separatamente dal WWC 1000. Per caricare un gruppo

batterie di riserva nella base:

1. Inserire le batterie nell’alloggiamento di ricarica

della base.

2. L’indicatore luminoso CHARGING diventa rosso.

3. Il gruppo batterie di riserva si carica in circa due

ore, anche se si sta caricando il WWC 1000. L’in-

dicatore luminoso CHARGING diventa verde

quando la batteria è completamente carica.

WSS 1000 System

Assemblaggio del sistema WSS 1000

Per assemblare il WWC 1000 (computer da polso):

1. Posizionare il computer da polso WWC 1000 sul

relativo supporto, in posizione frontale rispetto

all’operatore. Assicurarsi che il supporto sia orien-

tato in modo che la fascetta più lunga si trovi oltre

l’avambraccio.

2. Fissare la barra sul WWC 1000 utilizzando i dis-

positivi di fissaggio situati su entrambi i lati del

supporto. La parte diritta della barra dovrebbe es-

Guida rapida

sere posizionata nella parte anteriore del WWC

1000; la parte ricurva nella parte posteriore.

Nota: I dispositivi di fissaggio del supporto da

polso funzionano come un dispositivo a

strappo in modo da consentire al computer

da polso di sganciarsi dal supporto se

impiglia ad un oggetto.

WSS 1000 System

3. Inserire il connettore del cavo del WWC 1000 nel-

la porta di interfaccia sul retro del lettore.

4. Posizionare il WWC 1000 sul braccio:

a. Far scorrere il supporto da polso sul braccio in

modo che il computer da polso WWC 1000 sia

in posizione frontale rispetto all’operatore.

Guida rapida

b. Tirare le fascette attraverso i fermagli in modo

che il supporto da polso sia fisso ma non stret-

to.

c. Utilizzare il velcro per fissre le fascette.

5. Assemblare e montare il lettore. Consultare la Gui-

da rapida di riferimento del lettore oppure il Man-

uale di riferimento del WSS 1000.

WSS 1000 System

Alimentazione

Una volta che il gruppo batterie è completamente carico,

è possibile utilizzare il computer da polso.

Per accendere il computer da polso, premere

l’interruttore nella parte superiore del WWC 1000.

Contrasto e indicatore luminoso del display

Per accendere l’indicatore luminoso del display e la

retroilluminazione del tastierino, premere LAMP (Left

Alpha e Help). Per regolare il contrasto:

• premere FUNC e SPACE per aumentare il contras-

to,

• premere FUNC e BKSP per ridurre il contrasto.

Guida rapida

Comunicazione con l’host

Uso della base

La base CS 1000 viene utilizzata per eseguire

comunicazioni con un computer host. Per configurare la

base:

1. Inserire un’estremità di un cavo Null modem (N.

parte 59846-03-00) nella porta per le comunicazi-

oni situata all’estremità sinistra della base.

2. Connettere l’altra estremità del cavo alla porta

(COMM) seriale del computer host.

3. Fornire alimentazione alla base inserendo il con-

nettore cilindrico dell’alimentatore nella porta di

alimentazione della base e l’altra estremità del

cavo di alimentazione in una presa elettrica .

4. Inserire il WWC 1000 nella base (il lettore ad anel-

lo può essere connesso).

5. Avviare il programma per le comunicazioni come

illustrato nei dettagli nella Guida di riferimento del

prodotto WSS 1000.

Comunicazioni via radio

La comunicazione ”wireless” è disponibile attraverso la

rete radio Spectrum One oppure Spectrum24. Per

informazioni sull’esecuzione di comunicazioni via radio,

consultare la Guida di riferimento del prodotto WSS

1000.

WSS 1000 System

Immissione dati

Uso della tastiera

La tastiera è costituita da due tipi di tasti: quelli

alfanumerici e quelli di modifica. La funzione della

maggior parte dei tasti è evidente. Alcune istruzioni base

per l’uso della tastiera:

• Premere i tasti uno alla volta. Se si premono due

tasti contemporaneamente, viene generato un er-

rore.

• Con la tastiera predefinita vengono digitati nu-

meri. Per digitare lettere, premere Alfa Maiusc di

sinistra e il tasto appropriato per digitare le let-

tere in rosso porpora, Alfa Maiusc di destra per

digitare le lettere in verde, come illustrato di se-

guito.

Alfa Maiusc di sinistra Alfa Maiusc di destra

Guida rapida

• Utilizzare i tasti di modifica, FUNC, SHIFT e

CTRL in combinazione con i tasti dei caratteri per

produrre altri caratteri o per eseguire dei comandi.

Per ulteriori informazioni, consultare la documen-

tazione relativa all’applicazione.

• La posizione del cursore è controllata dai tasti

Freccia SU, Freccia GIÙ, Freccia SINISTRA e

Freccia DESTRA.

WSS 1000 System

Rimozione del WWC 1000 dal

supporto

Il WWC 1000 può essere rimosso dal supporto da polso

per essere utilizzato da altri operatori.

Per rimuovere il WWC 1000:

1. Staccare la connessione del cavo al lettore.

2. Sganciare la barra fissando il computer da polso.

3. Estrarre il WWC 1000 dal supporto.

Pulizia

Computer da polso

Per la pulizia del computer da polso usare un panno

morbido e pulito, inumidito con un detergente delicato,

come acqua e sapone. Non utilizzare carta o materiali

abrasivi o detergenti abrasivi o corrosivi. Pulire il

tastierino e i grilletti del lettore e la finestra del display

con un panno per la pulizia delle lenti.

Supporto da polso

Rimuovere la barra dal supporto da polso. Lavare a

mano il supporto di stoffa, usando acqua tiepida ed un

detergente delicato, ed asciugare all'aria (vedere le

istruzioni per il lavaggio sull'apposita etichetta del

supporto).

Guía rapida

Introducción

El WSS 1000 es un sistema portátil de registro de datos

compuesto de un scanner láser de código de barras, que

por lo general el operador se coloca en los dedos o

reverso de la mano, y un ordenador de pulsera (WWC

1000), que se coloca en el antebrazo.

Los componentes desmontables funcionan igualmente

bien en individuos diestros o zurdos. Los montajes

personales desmontables permiten que varios operadores

compartan el scanner de anillo y el ordenador de pulsera

sin tener que utilizar el mismo montaje.

Acerca de esta guía

En esta guía se ofrece información sobre los componentes

del sistema, ensamblaje del WWC 1000, la instalación y

carga de las baterías, el acoplamiento del sistema, el uso

del teclado y el scanner, y el desensamblaje para ser

utilizado por otros. Para obtener más información sobre

el scanner portátil, consulte la Guía de referencia del

producto WSS 1000, o la Guía de referencia rápida que

se suministra con el scanner.

WSS 1000 System

Partes del sistema WSS 1000

Te c l a d o

Pantalla

Altavoz

Pestillo d

la batería

Cubierta del WWC 1000

Parte frontal del (ordenador de pulsera) WWC 1000

Correas

ajustables Barra de

ajuste

Contactos de

carga de baterías

Interruptor de

alimentación

Batería de litio

Montaje de pulsera del WWC 1000

Guía rapida

Instalación y carga de la batería

El ordenador de pulsera y el scanner se alimentan con

baterías de litio. Las baterías suministran potencia

durante un turno típico de 8 horas.

Nota: Antes de utilizar el ordenador de pulsera,

instale y cargue completamente las baterías

de litio.

Para instalar las baterías en el WWC 1000:

1. Inserte las baterías, la base primero, en el com-

partimiento de baterías.

2. Alinee el mecanismo de bloqueo de las baterías con

la muesca situada en la pared del compartimiento

de baterías deslizando el pestillo y presionando las

baterías hasta introducirlas completamente.

3. Libere el pestillo de las baterías para que cierre.

Pestillo

de la

batería

Muesca

Compartimiento de

baterías

Base de las

baterías

WSS 1000 System

Carga de la batería en el WWC 1000

Para cargar una batería de litio en el WWC 1000:

1. Coloque el WWC 1000 en el soporte, como se in-

dica a continuación.

2. La luz de CARGA del soporte se enciende (ROJO)

si el WWC 1000 está bien colocado y la batería se

carga.

3. La batería requiere aproximadamente 2 horas para

cargarse por completo. La luz de CARGA cambia

a VERDE cuando la batería está completamente

cargada.

4. Para extraerlo del soporte, levante el WWC 1000

y sáquelo.

Para obtener más información sobre el soporte CS

1000, consulte la GRR del soporte de ranura única

CS 1000, n/p 70-16237-xx o la GRR del soporte

de cuatro ranuras CS 1000, n/p 70-17661-xx.

Guía rapida

Carga de la batería de repuesto

Las baterías de repuesto pueden cargarse por separado

desde el WWC 1000. Para cargar una batería de repuesto

en el soporte:

1. Inserte las baterías en la ranura de carga de repues-

to del soporte.

2. La luz de CARGA se enciende en rojo.

3. Las baterías de repuesto se cargan aproximada-

mente en dos horas, incluso aunque el WWC 1000

se esté cargando al mismo tiempo. La luz de CAR-

GA cambia a verde cuando la batería está comple-

tamente cargada.

WSS 1000 System

Ensamblaje del sistema WSS 1000

Para ensamblar el sistema (ordenador de pulsera) WWC

1000:

1. Coloque el ordenador de pulsera WWC 1000 en el

montaje de pulsera, de frente hacia usted. Aseg-

úrese que el montaje quede orientado de manera

que la correa más larga pase por encima del ante-

brazo.

2. Abroche la barra sobre el WWC 1000 con los bo-

tones a presión situados a ambos lados del monta-

Guía rapida

je. La parte recta de la barra debe pasar por delante

del WWC 1000; la parte curva por detrás.

Nota: Los botones del montaje de pulsera actúan

como un dispositivo a presión que permite

que el ordenador se separe del montaje si se

engancha con un objeto.

WSS 1000 System

3. Enchufe el conector del cable del WWC 1000 en el

puerto de interfaz situado en la parte posterior del

scanner.

4. Colóquese el sistema WWC 1000 en el brazo:

a. Deslice el montaje de pulsera por el brazo, de

manera que el ordenador WWC 1000 quede

orientado hacia usted.

Guía rapida

b. Pase las correas por las hebillas y tire de ellas

hasta que el montaje de pulsera quede seguro

pero no apretado.

c. Utilice el ”velcro” para fijar las correas.

5. Ensamble y monte su scanner. Consulte la Guía de

referencia rápida del scanner o la Guía de Referen-

cia del Producto WSS 1000.

WSS 1000 System

Alimentación

Una vez completamente cargadas las baterías, ya puede

utilizar el ordenador de pulsera.

Para encender el ordenador de pulsera, presione el

interruptor de alimentación situado en la cubierta del

WWC 1000.

Luz y contraste de la pantalla

Para encender la iluminación de pantalla y la

retroiluminación del teclado, presione LAMP (Left Alpha

y Help). Para ajustar el contraste:

• presione FUNC y SPACE para oscurecerlo,

• presione FUNC y SPACE para aclararlo.

Guía rapida

Comunicación con el ordenador

central

Utilización del soporte

El soporte CS 1000 se utiliza para establecer

comunicaciones con un PC central. Para configurar la

operación del soporte:

1. Enchufe un extremo de un cable de módem nulo

(p/n 59846-03-00) en el puerto de comunicaciones

situado en el extremo izquierdo del soporte.

2. Conecte el otro extremo del cable al puerto

(COMM) serie del ordenador central.

3. Suministre alimentación al soporte enchufando el

conector redondo de la fuente de alimentación en

el puerto de alimentación del soporte y el otro ex-

tremo del cable en una toma eléctrica.

4. Inserte el WWC 1000 en el soporte (el scanner de

anillo puede ir acoplado).

5. Inicie el programa de comunicaciones, como se in-

dica en la Guía de Referencia del Producto WSS

1000.

Radiocomunicaciones

La comunicación inalámbrica con el ordenador central es

posible a través de la red de radio Spectrum One o

Spectrum24. Para obtener información sobre

radiocomunicaciones, consulte la Guía de Referencia del

Producto WSS 1000.

WSS 1000 System

Registro de datos

Utilización del teclado

El teclado se compone de dos clases de teclas: teclas de

caracteres alfanuméricos y teclas modificadoras. La

mayoría de las teclas se explican por sí mismas. Entre las

pautas de utilización del teclado se incluyen:

• Presionar las teclas una a una. Presionar dos teclas

simultáneamente produce error.

• Por defecto, el teclado genera números; para

generar letras, presione la tecla Alpha Shift iz-

quierda y la tecla correspondiente para generar

letras en morado, y la tecla Alpha Shift derecha

para generar letras en verde, como se indica a

continuación.

Alpha Shift izquierda Alpha Shift derecha

Guía rapida

• Utilice las teclas modificadoras, FUNC, SHIFT y

CTRL, en combinación con las teclas de caracteres

para generar otros caracteres o emitir comandos.

Para obtener más información, consulte la docu-

mentación de la aplicación.

• La posición del cursor se controla mediante las

teclas UpArrow, DownArrow, LeftArrow y Righ-

tArrow.

WSS 1000 System

Extracción del WWC 1000 del

montaje

El WWC 1000 puede separarse del montaje de pulsera

para ser utilizado por otros operadores.

Para extraer el WWC 1000:

1. Desmonte la conexión del cable con el scanner.

2. Desabroche la barra que fija el ordenador de

pulsera.

3. Levante el WWC 1000 y sáquelo del montaje.

Limpieza

Ordenador de muñeca

Para limpiar el ordenador de muñeca, utilice un paño

suave y limpio humedecido con agua jabonosa. No

utilice papel, paños abrasivos ni limpiadores abrasivos o

corrosivos. Limpie el teclado numérico y los gatillos del

scanner y pase un paño para lentes por la pantalla de

visualización.

Montura de pulsera

Extraiga la barra de la pulsera. Lave a mano la correa de

tela con agua tibia y un detergente suave y déjela secar al

aire (en la etiqueta de la correa encontrará instrucciones

de lavado).

Quick Reference

Service Information

Before you use the unit, it must be configured to operate in your facility’s

network and run your applications.

If you have a problem running your unit or using your equipment, contact

your facility’s Technical or Systems Support. If there is a problem with the

equipment, they will contact the Symbol Support Center:

Warranty

Symbol Technologies, Inc. (“Symbol”) manufactures its hardware products

in accordance with industry-standard practices. Symbol warrants that for a

period of twelve (12) months from date of shipment, products will be free

from defects in materials and workmanship.

This warranty is provided to the original owner only and is not transferable

to any third party. It shall not apply to any product (i) which has been

repaired or altered unless done or approved by Symbol, (ii) which has not

been maintained in accordance with any operating or handling instructions

supplied by Symbol, (iii) which has been subjected to unusual physical or

electrical stress, misuse, abuse, power shortage, negligence or accident or

(iv) which has been used other than in accordance with the product

operating and handling instructions. Preventive maintenance is the

responsibility of customer and is not covered under this warranty.

United States 1-800-653-5350 Canada 905-629-7226

United Kingdom 0800 328 2424 Asia/Pacific 337-6588

Australia 1-800-672-906 Austria 1-505-5794

Denmark 7020-1718 Finland 9 5407 580

France 01-40-96-52-21 Germany 6074-49020

Italy 2-484441 Mexico 5-520-1835

Netherlands 315-271700 Norway 66810600

South Africa 11-4405668 Spain 9-1-320-39-09

Sweden 84452900

Latin America Sales Support 1-800-347-0178 Inside US

+1-561-483-1275 Outside US

Europe/Mid-East Distributor

Operations

Contact local distributor or call

+44 208 945 7360

WSS 1000 System

Wear items and accessories having a Symbol serial number, will carry a 90-

day limited warranty. Non-serialized items will carry a 30-day limited

warranty.

Warranty Coverage and Procedure

During the warranty period, Symbol will repair or replace defective

products returned to Symbol’s manufacturing plant in the US. For warranty

service in North America, call the Symbol Support Center at 1-800-653-

5350. International customers should contact the local Symbol office or

support center. If warranty service is required, Symbol will issue a Return

Material Authorization Number. Products must be shipped in the original or

comparable packaging, shipping and insurance charges prepaid. Symbol will

ship the repaired or replacement product freight and insurance prepaid in

North America. Shipments from the US or other locations will be made

F.O.B. Symbol’s manufacturing plant.

Symbol will use new or refurbished parts at its discretion and will own all

parts removed from repaired products. Customer will pay for the

replacement product in case it does not return the replaced product to

Symbol within 3 days of receipt of the replacement product. The process for

return and customer’s charges will be in accordance with Symbol’s Exchange

Policy in effect at the time of the exchange.

Customer accepts full responsibility for its software and data including the

appropriate backup thereof.

Repair or replacement of a product during warranty will not extend the

original warranty term.

Symbol’s Customer Service organization offers an array of service plans,

such as on-site, depot, or phone support, that can be implemented to meet

customer’s special operational requirements and are available at a

substantial discount during warranty period.

General

Except for the warranties stated above, Symbol disclaims all warranties,

express or implied, on products furnished hereunder, including without

limitation implied warranties of merchantability and fitness for a particular

purpose. The stated express warranties are in lieu of all obligations or

liabilities on part of Symbol for damages, including without limitation,

special, indirect, or consequential damages arising out of or in connection

with the use or performance of the product.

Quick Reference

Seller’s liability for damages to buyer or others resulting from the use of any

product, shall in no way exceed the purchase price of said product, except

in instances of injury to persons or property.

Some states (or jurisdictions) do not allow the exclusion or limitation of

incidental or consequential damages, so the proceeding exclusion or

limitation may not apply to you.

WSS 1000 System

Ergonomic Recommendations

Caution: In order to avoid or minimize the potential risk of

ergonomic injury follow the recommendations below. Consult

with your local Health & Safety Manager to ensure that you are

meeting with your company’s safety programs to prevent

employee injury.

• Reduce or eliminate repetitive motion

• Maintain a natural position

• Reduce or eliminate excessive force

• Keep objects that are used frequently within easy reach

• Perform tasks at correct heights

• Reduce or eliminate vibration

• Reduce or eliminate direct pressure

• Provide adjustable workstations

• Provide adequate clearance

• Provide a suitable working environment

• Improve work procedures.

Quick Reference

Regulatory Information

Radio Frequency Interference Requirements

This device has been tested and found to comply with the limits for a Class

B digital device pursuant to Part 15 of the Federal Communications

Commissions Rules and Regulation. These limits are designed to provide

reasonable protection against harmful interference when the equipment is

operated in a commercial environment. This equipment generates, uses, and

can radiate radio frequency energy and, if not installed and used in

accordance with the instruction manual, may cause harmful interference to

radio communications. Operation of this equipment in a residential area is

likely to cause harmful interference in which case the user will be required

to correct the interference at his own expense.

However, there is no guarantee that interference will not occur in a

particular installation. If the equipment does cause harmful interference to

radio or television reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

• Re-orient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that

which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

This device complies with FCC Part 15. Operation is subject to the following

two conditions: (1) this device may not cause harmful interference and (2)

this device must accept any interference received, including interference that

may cause undesired operation.

Radio Frequency Interference Requirements -

Canada

This device complies with RSS 210 of Industry & Science Canada.

Operation is subject to the following two conditions: (1) this device may not

cause harmful interference and (2) this device must accept any interference

received, including interference that may cause undesired operation.

This Class B digital apparatus complies with Industry Canada Standard

ICES-003.

Cet appareil numérique de la classe B est conform à la norme NMB-003

d’Industrie Canada.

WSS 1000 System

CE Marking and European Union Compliance

Products intended for sale within the European Union are

marked with the CE Mark which indicates compliance to

applicable Directives and European Normes (EN), as follows.

Amendments to these Directives or ENs are included:

Applicable Directives

• Electromagnetic Compatibility Directive 89/336/EEC

• Low Voltage Directive 73/23/EEC

Applicable Standards

• EN 55 022 - Limits and Methods of Measurement of Radio Interfer-

ence Characteristics of Information technology Equipment

• EN 50 082-1:1997 - Electromagnetic Compatibility - Generic Immu-

nity Standard, Part 1: Residential, commercial, Light Industry

• IEC 1000-4-2(1995-01) - Electromagnetic compatibility (EMC) - Part

4:Testing and measurement techniques - Section 2: Electrostatic dis-

charge immunity test.

• IEC 1000-4-3(1995-03) - Electromagnetic compatibility (EMC) - Part

4:Testing and measurement techniques - Section 3: Radiated, radio-

frequency, electromagnetic field immunity test.

• IEC 1000-4-4(1995-01) - Electromagnetic compatibility (EMC) - Part

4:Testing and measurement techniques - Section 4: Electrical Fast

transient/burst immunity test.

• EN 60 950 + Amd 1 + Amd 2 - Safety of Information Technology

Equipment Including Electrical Business Equipment

• EN 60 825-1 (EN 60 825) - Safety of Devices Containing

Lasers

RF Devices

Symbol’s RF products are designed to be compliant with the rules and

regulations in the locations into which they are sold and will be labeled as

required. The majority of Symbol’s RF devices are type approved and do not

require the user to obtain license or authorization before using the

equipment. Any changes or modifications to Symbol Technologies

equipment not expressly approved by Symbol Technologies could void the

user’s authority to operate the equipment.

Quick Reference

Caution: Use of controls or adjustments or performance of

procedures other than those specified herein may

result in hazardous laser light exposure.

WSS 1000 System

In accordance with Clause 5, IEC 0825 and EN60825, the following

information is provided to the user:

ENGLISH

CLASS 1 CLASS 1 LASER PRODUCT

CLASS 2 LASER LIGHT

DO NOT STARE INTO BEAM

CLASS 2 LASER PRODUCT

DANISH

KLASSE 1 KLASSE 1 LASERPRODUKT

KLASSE 2 LASERLYF

SE IKKE IND I STRÅLEN

KLASSE 2 LASERPRODUKT

DUTCH

KLASSE 1 KLASSE-1 LASERPRODUKT

KLASSE 2 LASERLICHT

NIET IN STRAAL STAREN

KLASSE-2 LASERPRODUKT

FINNISH

LUOKKA 1 LUOKKA 1 LASERTUOTE

LUOKKA 2 LASERVALO

ÄLÄ TUIJOTA SÄDETTÄ

LUOKKA 2 LASERTUOTE

FRENCH

CLASSE 1 PRODUIT LASER DE CLASSE 1

CLASSE 2 LUMIERE LASER

NE PAS REGARDER LE RAYON FIXEMENT

PRODUIT LASER DE CLASSE 2

GERMAN

KLASSE 1 LASERPRODUKT DER KLASSE 1

KLASSE 2 LASERSTRAHLEN

NICHT DIREKT IN DEN LASERSTRAHL

SCHAUEN

LASERPRODUKT DER KLASSE 2

HEBREW

ITALIAN

CLASSE 1 PRODOTTO AL LASER DI CLASSE 1

CLASSE 2 LUCE LASER

NON FISSARE IL RAGGIO

PRODOTTO AL LASER DI CLASSE 2

NORWEGIAN

KLASSE 1 LASERPRODUKT, KLASSE 1

KLASSE 2 LASERLYS

IKKE STIRR INN I LYSSTRÅLEN

LASERPRODUKT, KLASSE 2

PORTUGUESE

CLASSE 1 PRODUTO LASER DA CLASSE 1

CLASSE 2 LUZ DE LASER

NÃO FIXAR O RAIO LUMINOSO

PRODUTO LASER DA CLASSE 2

SPANISH

CLASE 1 PRODUCTO LASER DE LA CLASE 1

CLASE 2 LUZ LASER

NO MIRE FIJAMENTE EL HAZ

PRODUCTO LASER DE LA CLASE 2

SWEDISH

KLASS 1 LASERPRODUKT KLASS 1

KLASS 2 LASERLJUS

STIRRA INTE MOT STRÅLEN

LASERPRODUKT KLASS 2

Quick Reference

Patent Information

Patents

This product is covered by one or more of the following U.S. and foreign

Patents:

U.S. Patent No. 4,460,120; 4,496,831; 4,593,186; 4,603,262; 4,607,156;

4,652,750; 4,673,805; 4,736,095; 4,758,717; 4,816,660; 4,845,350;

4,896,026; 4,897,532; 4,923,281; 4,933,538; 4,992,717; 5,015,833;

5,017,765; 5,021,641; 5,029,183; 5,047,617; 5,103,461; 5,113,445;

5,130,520; 5,140,144; 5,142,550; 5,149,950; 5,157,687; 5,168,148;

5,168,149; 5,180,904; 5,216,232; 5,229,591; 5,230,088; 5,235,167;

5,243,655; 5,247,162; 5,250,791; 5,250,792; 5,260,553; 5,262,627;

5,262,628; 5,266,787; 5,278,398; 5,280,162; 5,280,163; 5,280,164;

5,280,498; 5,304,786; 5,304,788; 5,306,900; 5,321,246; 5,324,924;

5,337,361; 5,367,151; 5,373,148; 5,378,882; 5,396,053; 5,396,055;

5,399,846; 5,408,081; 5,410,139; 5,410,140; 5,412,198; 5,418,812;

5,420,411; 5,436,440; 5,444,231; 5,449,891; 5,449,893; 5,468,949;

5,471,042; 5,478,998; 5,479,000; 5,479,002; 5,479,441; 5,504,322;

5,519,577; 5,528,621; 5,532,469; 5,543,610; 5,545,889; 5,552,592;

5,557,093; 5,578,810; 5,581,070; 5,589,679; 5,589,680; 5,608,202;

5,612,531; 5,619,028; 5,627,359; 5,637,852; 5,664,229; 5,668,803;

5,675,139; 5,693,929; 5,698,835; 5,705,800; 5,714,746; 5,723,851;

5,734,152; 5,734,153; 5,742,043; 5,745,794; 5,754,587; 5,762,516;

5,763,863; 5,767,500; 5,789,728; 5,789,731; 5,808,287; 5,811,785;

5,811,787; 5,815,811; 5,821,519; 5,821,520; 5,823,812; 5,828,050;

5,850,078; 5,861,615; 5,874,720; 5,875,415; 5,900,617; 5,902,989;

5,907,146; 5,912,450; 5,914,478; 5,917,173; 5,920,059; 5,923,025;

5,929,420; 5,945,658; 5,945,659; 5,946,194; 5,959,285; 6,002,918;

6,021,947; 6,047,892; 6,050,491; 6,053,413; 6,056,200; 6,065,678;

6,067,297; 6,068,190; D305,885; D341,584; D344,501; D359,483;

D362,453; D363,700; D363,918; D370,478; D383,124; D391,250;

D405,077; D406,581; D414,171; D414,172, D419,548; D423,468;

D424,035.

Invention No. 55,358; 62,539; 69,060; 69,187 (Taiwan); No. 1,601,796;

1,907,875; 1,955,269 (Japan).

European Patent 367,299; 414,281; 367,300; 367,298; UK 2,072,832;

France 81/03938; Italy 1,138,713.

rev. 06/00

Symbol Technologies, Inc. One Symbol Plaza Holtsville, NY 11742-1300

70-16191-05

Revision B — August 2000

Symbol Technologies WWC1049A WSS 1000 Wearable Data Entry System User Manual 1619105b

Symbol Technologies Inc WSS 1000 Wearable Data Entry System 1619105b

manual

Navigation menu

Namespaces

Views

Navigation
