Sysgration WVCMS130AP Camera with Digital Wireless Auto Pair Transmitter User Manual MA2A1403001 1R User manaul 20140519 1 indd
Sysgration Ltd. Camera with Digital Wireless Auto Pair Transmitter MA2A1403001 1R User manaul 20140519 1 indd
User manual
WVCMS130AP - DIGITAL WIRELESS
COLOR CMOS CAMERA
WVCMS130AP Features:
● Digital Wireless Technology
● High Performance CMOS Sensor
● IR LED low Light Enhancement
● Waterproof (IP69K)
● Wide View Angle
● Integrated Audio Microphone
English
PATENT PENDING
1
No connection
Arrow Locking Location
No connection
12V DC
Ground/Shield
Cable Connector
End View
MicrophoneGrommet To Seal Through
Vehicle Exterior
Ground/Shield
12V DC
Antenna Vertical
Red
Black
Waterproof Camera
Connector
LED Assisted
Illumination
Camera
Bracket
Hardware Kit

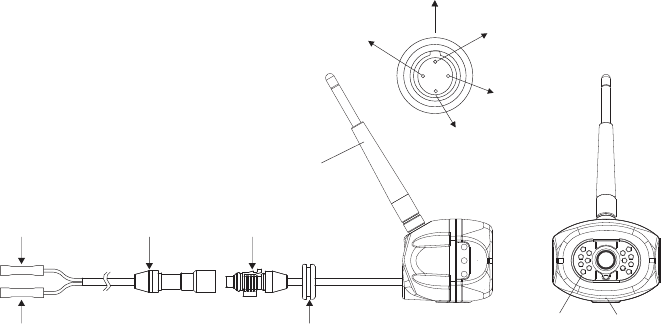

Installation and Pin out:
Standard Cable
Connector
Contents:
2

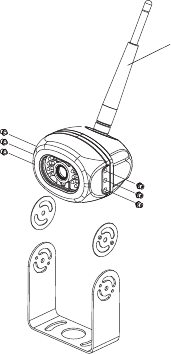

Installation
Screw For Use
Hex Socket Head M4 X 6 mm Stainless screws
With Plain washer
Stainless Allen wrench
Antenna Vertical
3

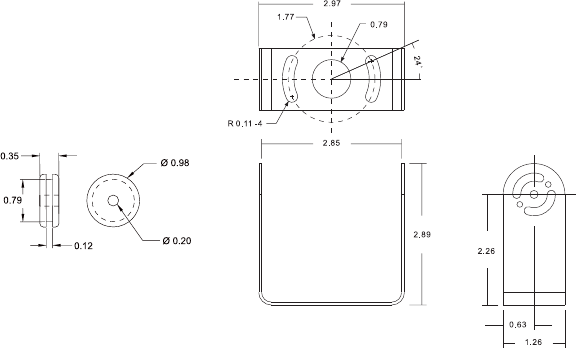

Bracket Mtg.
Hole Dimensions
Unit : Inch
4

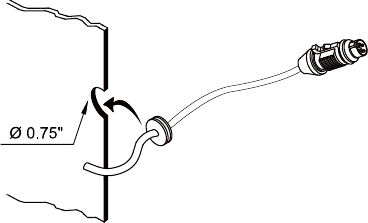

Recommended grommet Hole
Unit : Inch
5

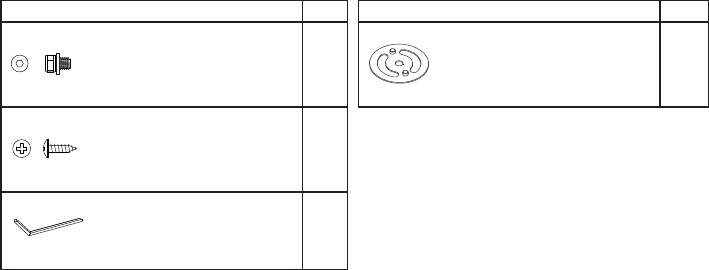

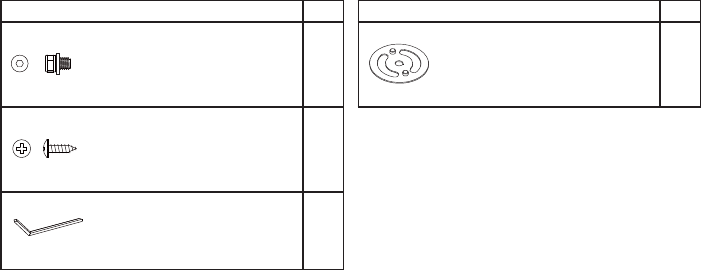

Camera to bracket hardware
Specifi cations Q'ty
Hex Socket Head M4 X6 mm
Stainless screws with plain washer 6
Tapping P/H w/washer M5 X 16mm
Stainless 4
Allen wrench 1
Specifi cations Q'ty
Washer 30 x2 x0.5 mm
PP 2
6
Specifi cations Model: WVCMS130AP
FCC ID : HQXWVCMS130AP
This device complies with Part 15 of the FCC
Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful
interference, and (2) this device must accept any
interference received, including interference that
may cause undesired operation.
Notice:
The changes or modifi cations not expressly
approved by the party responsible for compliance
could void the user's authority to operate the
equipment.
Important Note:
To comply with the FCC RF exposure compliance
requirements, the antenna(s) used for this
transmitter must be installed to provide a separation
distance of at least 20 cm from all persons and
must not be co-located or operating in conjunction
with any other antenna or transmitter. No change to
the antenna or the device is permitted. Any change
to the antenna or the device could result in the
device exceeding the RF exposure requirements
and void user’s authority to operate the device.
Mounting Type External type
Image sensor 1/3” CMOS camera
Resolution 520 TV lines
Min illumination 0 Lux with IR on
Water resistance IP69K
View angle 100°(H), 74°(V), 137°(D)
Dimension 85.5(W) X 85.1(H) X 59.8(D)mm
3.36(W) X 3.35(H) X 2.35(D)Inch
Working temperature -20°C ~ +70°C
Weight Approx. 0.35kg / 0.77lbs
7
WVCMS130AP – CAMARA DIGITAL COLOR
INALAMBRICA CMOS
Características de WVCMS130AP
● Tecnología Digital Inalámbrica
● Sensor CMOS Alto Rendimiento
● Mejora Luz LED IR baja
● Impermeable (IP69K)
● Angulo de Visión Ancho
● Audio Micrófono Integrado
Español
PATENTE PENDIENTE
1
Sin conexión
Ubicación Flecha de Bloqueo
Sin conexión
12 DC
Tierra/Escudo
Vista del Extremo
Cable Conector
Microfono
Arandela para Sellar con
Vehículo Exterior
Tierra/Escudo
12V CC
Antena Vertical
Rojo
Negro
Conector Cámara
Impermeable
Iluminación
Asistida por LED
Cámara
Soporte
Juego de Equipo
Installation and Pin Out:
Conector Cable
Estándar
Contenidos:
2
Instalación
Tornillo para Usar
Tornillos Inoxidables Cabeza Hexagonal M4 X 6mm
Con arandela plana
Llave Allen inoxidable
Antena Vertical
3
Dimensiones de
Agujeros de Soporte
Unidades : Pulgadas
4
Agujero recomendado para
arandela
Unidades : Pulgadas
5
Equipo para asegurar cámara a soporte
Especifi caciones Cant.
Tornillos inoxidables con cabeza
hexagonal M4 X 6 mm con
arandela plana
6
Tapón inoxidable M5 X 16mm P/H
c/arandela 4
Llave Allen 1
Especifi caciones Cant.
Arandela 30 X 2 X 0.5mm PP 2
6
Especifi caciones Modelo: WVCMS130AP
FCC ID: HQXWVCMS130AP
Este dispositivo cumple con la Parte 15 de las
Normas de la FCC. El funcionamiento está sujeto a
las dos condiciones siguientes: (1) este dispositivo
no puede causar interferencias perjudiciales
y (2) este dispositivo debe aceptar cualquier
interferencia recibida, incluyendo interferencias
que puedan causar un funcionamiento no deseado.
Nota:
Los cambios o modifi caciones no aprobados
expresamente por la parte responsable del
cumplimiento podrían anular la autoridad del
usuario para operar el equipo.
Nota importante:
Para cumplir con los requisitos de exposición a
RF de la FCC, la antena (s) utilizada para este
transmisor debe instalarse para proporcionar una
distancia de separación de al menos 20 cm de
todas las personas y no debe ubicarse ni utilizarse
junto con ninguna otra antena o transmisor. No se
permite ningún cambio a la antena o al dispositivo.
Cualquier cambio a la antena o el dispositivo
podría resultar en que el dispositivo exceda
los requisitos de exposición a RF e invalide la
autoridad del usuario para utilizar el dispositivo.
Tipo de Soporte Externo
Sensor de Imagen Cámara 1/3" CMOS
Resolución 520 líneas TV
Iluminación Mínima 0 Lux con IR encendido
Resistencia al Agua IP69K
Angulo de Visión 100°(H), 74°(V), 137°(D)
Dimensiones 85.5(W) X 85.1(H) X 59.8(D)mm
3.36(W) X 3.35(H) X 2.35(D)pulg
Temperatura de Trabajo -20°C ~ +70°C
Peso Aprox. 0.35kg / 0.77lbs
7
WVCMS130AP - CÂMERA DIGITAL WIRELESS
CMOS COLORIDA
Características da VVVCMS130AP
● Tecnologia Wireless Digital
● Sensor CMOS de Alto Desempenho
● LED IR Luz Baixa Aprimorada
● À Prova D´água (IP69K)
● Ângulo de Visão Ampla
● Microfone com Áudio Integrado
Português
PATENTE PENDENTE
1
Sem conexão
Local da Fechadura do Tambor
Sem conexão
12 DC
Aterramento/Blindagem
Cabo Conector
Visão Técnica
MicrofoneBucha Para Vedar Através
do Exterior do Veículo
Aterramento/Blindagem
12V DC
Antena Vertical
Vermelho
Preto
Conector da Câmera à
Prova D´água
Iluminação
Auxiliada por LED
Câmera
Suporte
Kit de Hardware
Cabo Conector
Padrão
Conteúdo:
Instalação e Componentes:
2
Instalação
Parafuso para Montagem
Parafusos Inox com Soquete Sextavado M4 X 6 mm
Com Arruela Simples
Chave Allen L Inox
Antena Vertical
3
Suporte Dimensões do Orifício
Unidade: Polegada
4
Orifício anilhado Recomendado
Unidade: Polegada
5
Câmera para suporte de hardware
Especifi cações Qtd
Parafusos Inox com Soquete
Sextavado M4 X 6 mm com
arruela simples
6
Parafuso P/H c/arruela M5 X 16mm
Inox 4
Chave Allen L 1
Especifi cações Qtd
Arruela 30 X 2 X 0.5mm PP 2
6
Especifi cações Modelo: WVCMS130AP
FCC ID: HQXWVCMS130AP
Este dispositivo está em conformidade com a Parte
15 das regras da FCC. Funcionamento está sujeito
às duas condições a seguir: (1) este dispositivo
não pode causar interferência nociva e (2) este
dispositivo deve aceitar qualquer interferência
recebida, incluindo interferências que possam
causar operação indesejada.
Nota:
As alterações ou modifi cações não expressamente
aprovadas pela parte responsável pela
conformidade podem anular a autoridade do
usuário para operar o equipamento.
Nota importante:
Para cumprir com os requisitos de conformidade
de exposição RF da FCC, a antena (s) usada para
este transmissor deve ser instalada para fornecer
uma distância de separação de pelo menos 20 cm
de todas as pessoas e não deve ser co-localizado
ou operado em conjunto com qualquer outra
antena ou transmissor. Nenhuma modifi cação
a antena ou ao aparelho é permitido. Qualquer
alteração a antena ou o dispositivo pode resultar
no aparelho exceder os requisitos de exposição
a RF e autoridade do usuário nula para operar o
dispositivo.
Tipo de Montagem Tipo Externo
Sensor de Imagem 1/3" câmera CMOS
Resolução TV 520 linhas
Min iluminação 0 Lux com IR ligado
Resistência à água IP69K
Ângulo de visão 100°(H), 74°(V), 137°(D)
Dimensões 85.5(L) X 85.1(A) X 59.8(D)mm
3.36(L) X 3.35(A) X 2.35(D)Polegadas
Temperatura de
funcionamento -20°C ~ +70°C
Peso Aprox. 0.35kg / 0.77lbs
7
WVCMS130AP – CAMÉRA NUMÉRIQUE
COULEUR CMOS SANS FIL
Caractéristiques VVVCMS130AP:
● Technologie numérique sans fi l
● Haute performance CMOS
● Amélioration faible lumière LED IR
● Imperméable (IP 69K)
● Angle de Vue Large
● Microphone Audio intégré
Français
EN ATTENTE DE BREVET
1
Pas de connexion
Lieu de verrouillage de fl èche
Pas de connexion
12 DC
Terre / Blindage
Câble Connecteur
Vue de Fin
Microphone
Œillet pour sceller à travers
l'extérieur du véhicule
Terre / Blindage
12V DC
Antenne verticale
Rouge
Noir
Connecteur Camera
étanche
Illumination
assistée LED
Appareil photo
Support
Kit Matériel
Connecteur de câble
standard
Contenu:
Installation et Montage:
2
Installation
Hélice Pour utilisation
Vis à tête cylindrique M4 x vis en acier inox 6 mm
avec Rondelle
Clé Allen en acier inoxydable
Antenne verticale
3
Mtg. Support
Dimensions des trous
Unité: Pouce
4
Trou Œillet recommandé
Unité: Pouce
5
Caméra au matériel de support
Caractéristiques Qté
Vis à tête cylindrique M4 x vis en
acier inox 6 mm avec Rondelle 6
Taraudage P / H avec rondelle
M5 X 16mm Inoxydable 4
Clé Allen 1
Caractéristiques Qté
Rondelle 30 X 2 X 0,5 mm PP 2
6
Caractéristiques Modèle: WVCMS130AP
FCC ID: HQXWVCMS130AP
Cet appareil est conforme à la partie 15 des règles
de la FCC. Son fonctionnement est soumis aux
deux conditions suivantes: (1) ce dispositif ne doit
pas causer d'interférences nuisibles, et (2) cet
appareil doit accepter toute interférence reçue, y
compris les interférences qui peuvent provoquer un
fonctionnement indésirable.
Avis:
Les changements ou modifi cations non expressément
approuvés par la partie responsable de la conformité
pourraient annuler l'autorité de l'utilisateur à faire
fonctionner l'équipement.
Remarque importante:
Pour se conformer aux exigences de conformité
d'exposition RF de la FCC, l' (les) antenne (s) utilisée
(s) pour cet émetteur doit (-vent) être installée (s) pour
fournir une distance de séparation d'au moins 20 cm
de toutes les personnes et ne doit (-vent) pas être co-
localisées ou opérant en conjonction avec une autre
antenne ou émetteur. Aucun changement à l'antenne
ou au dispositif n’est autorisé. Tout changement
à l'antenne ou au dispositif pourrait se traduire
par un dépassement par l'appareil des exigences
d'exposition aux radiofréquences et annuler l'autorité
de l’utilisateur de faire fonctionner l'appareil.
Type de montage Type externe
Capteur d'images 1/3 "CMOS
Résolution 520 lignes TV
Éclairage min 0 Lux avec IR
Résistance à l'eau IP69K
Angle de vue 100°(H), 74°(V), 137°(D)
Dimension 85.5(W) X 85.1(H) X 59.8(D)mm
3.36(W) X 3.35(H) X 2.35(D)cm
Température de travail -20°C ~ +70°C
Poids Env. 0,35 kg / 0.77Ibs
MA2A1403001-1R
Features and specifi cations subject to change without notice.
Les caractéristiques et spécifi cations peuvent être modifi ées.
Características y especifi caciones sujetas a cambios sin previo aviso.
Características e especifi cações sujeitas a mudanças sem aviso prévio.
For further technical support call:
Pour toute assistance technique plus détaillée, veuillez contacter le:
Para recibir soporte técnico llame al:
Se precisar de suporte técnico, ligue:
1-877-305-0445
