TAIYO YUDEN WYAAAVD Wireless LAN + Bluetooth Module User Manual manual
Taiyo Yuden Co., Ltd. Wireless LAN + Bluetooth Module manual
manual
Bluetooth® + Wireless LAN Module
IEEE802.11b/g/n
Bluetooth® 3.0
User Manual
ユーザーマニュアル
Part Number
品名 WYAAAVDXA－1
Please read this manual before the operation.
Leer el manual antes de instalar u operar
本製品をご使用する前に、このマニュアルをお読み下さい。
Please note that this user manual should not be provided to end-users.
このマニュアルはエンドユーザには提出しないで下さい。
DATE：Jul. 05, 2012
Submitted by TAIYO YUDEN CO., LTD.
太陽誘電株式会社
APPROVED CHECKER DRAWN DESIGNE
User Manual
ユーザーマニュアル
2012.07.05
Document constituent list
構成書類リスト
Control name
書類名 Control No.
書類番号 Document page
構成ページ
General items
一般事項書 ＨＤ－ＡＧ－Ａ１１１３６１ １／5 ～ 5／5
Absolute maximum ratings
絶対最大定格書 ＨＤ－ＡＭ－Ａ１１１３６１ １／１

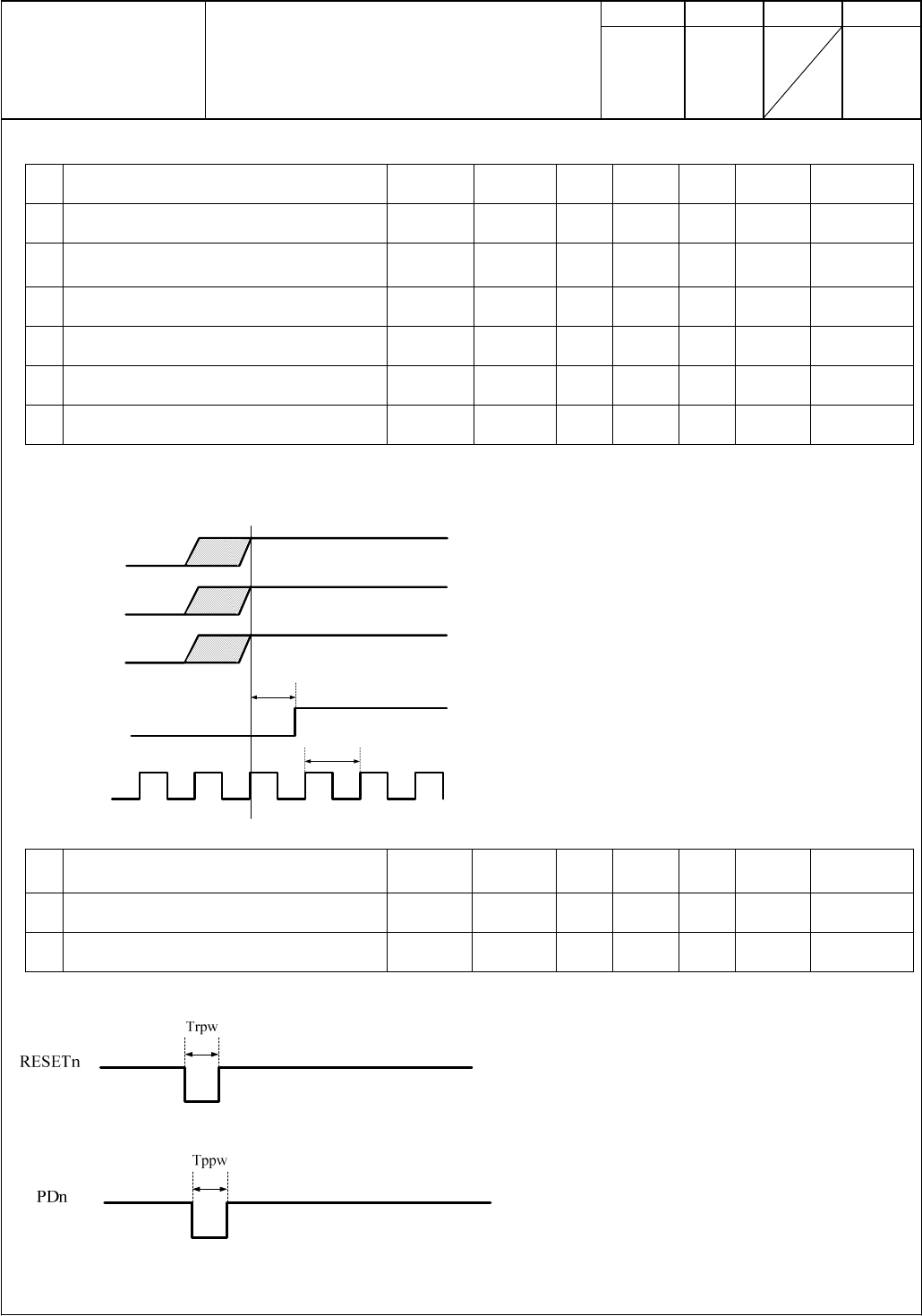

Electrical characteristics
電気的特性書 ＨＤ－ＡＥ－Ａ１１１３６１ １／３ ～ ３／３

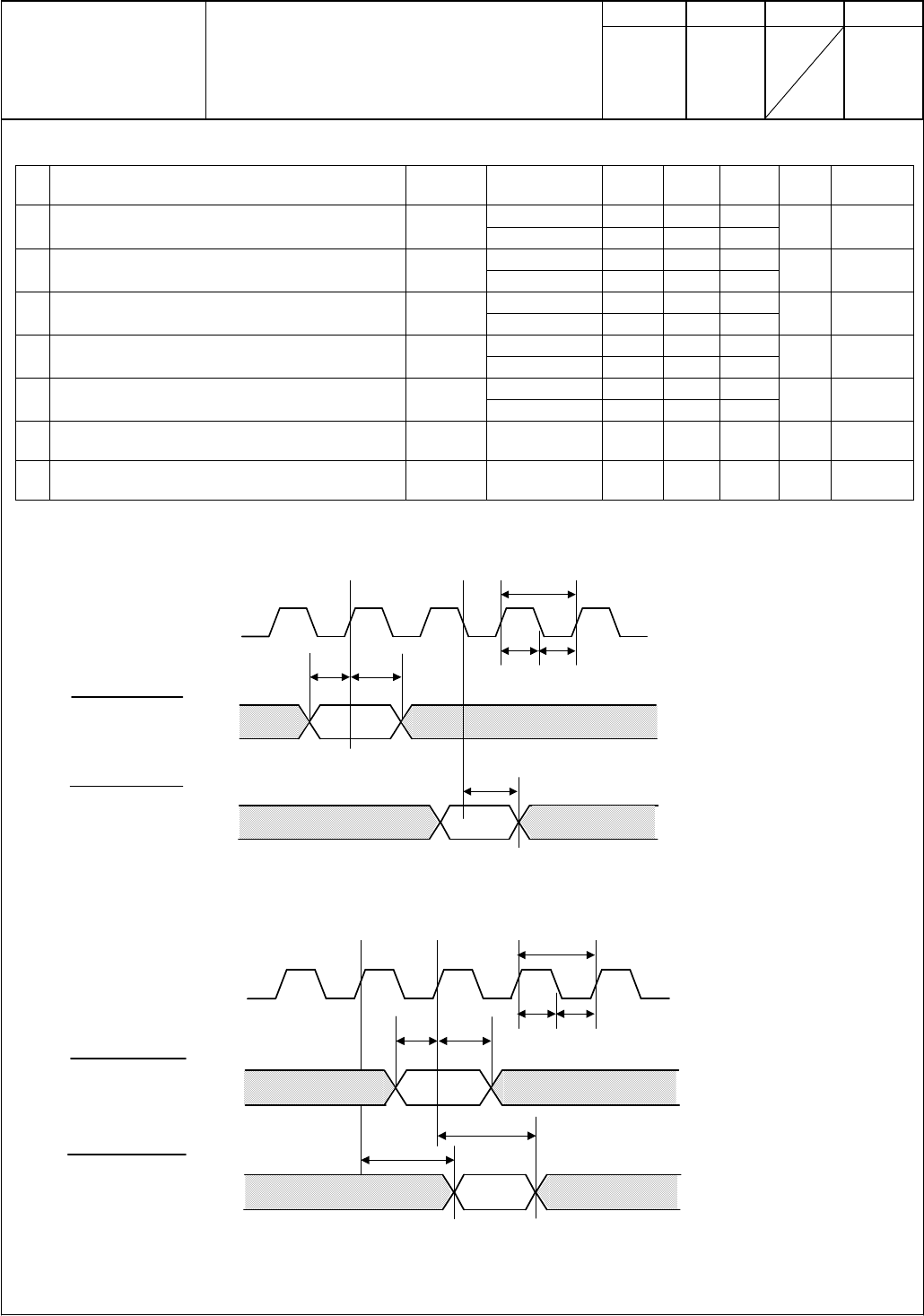

Electrical characteristics
電気的特性書 ＨＤ－ＡＥ－Ｂ１１１３６１ １／４ ～ ４／４

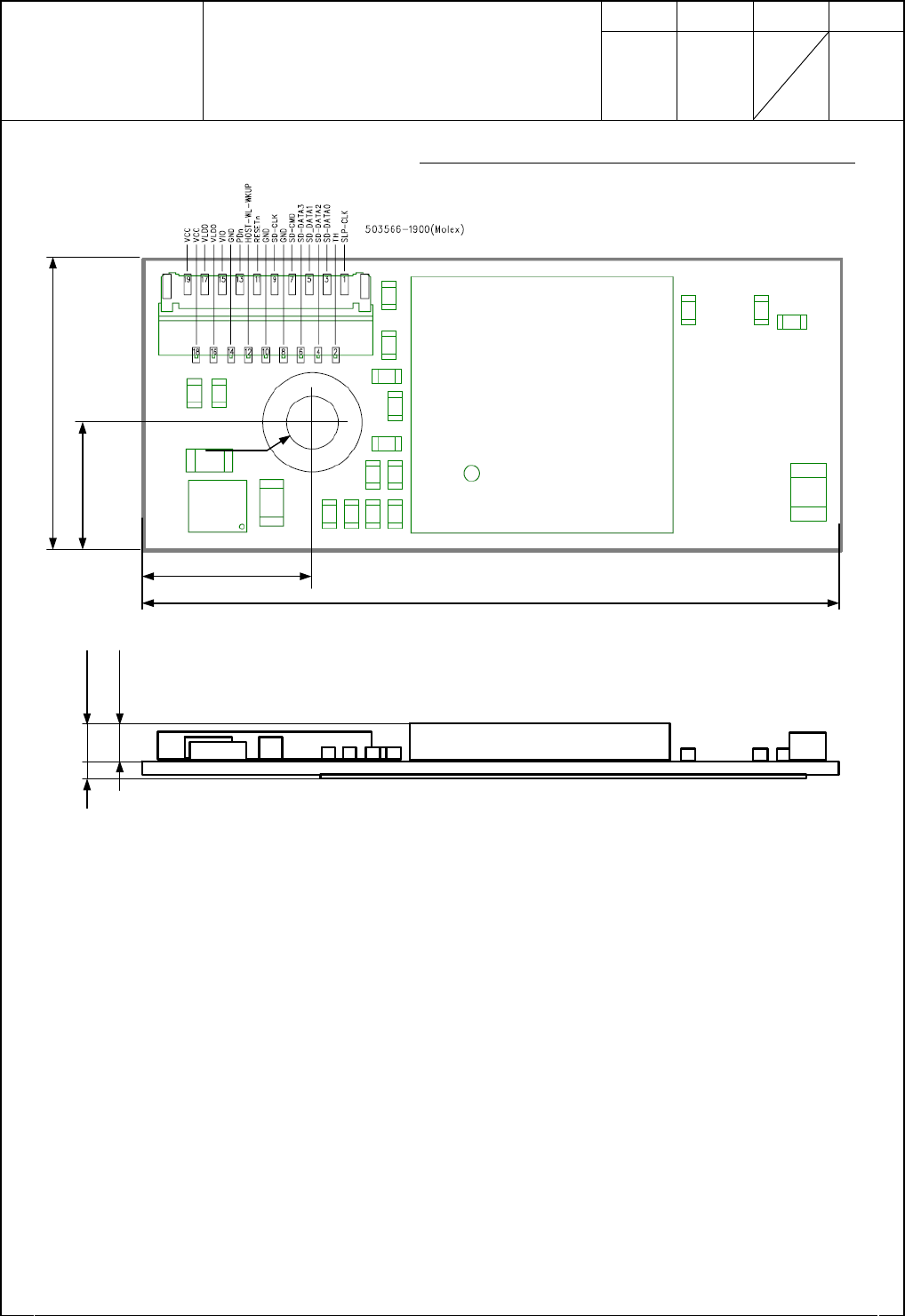

Outline･Appearance
外形・外観図 ＨＤ－ＡＤ－Ａ１１１３６１ １／２ ～ ２／２

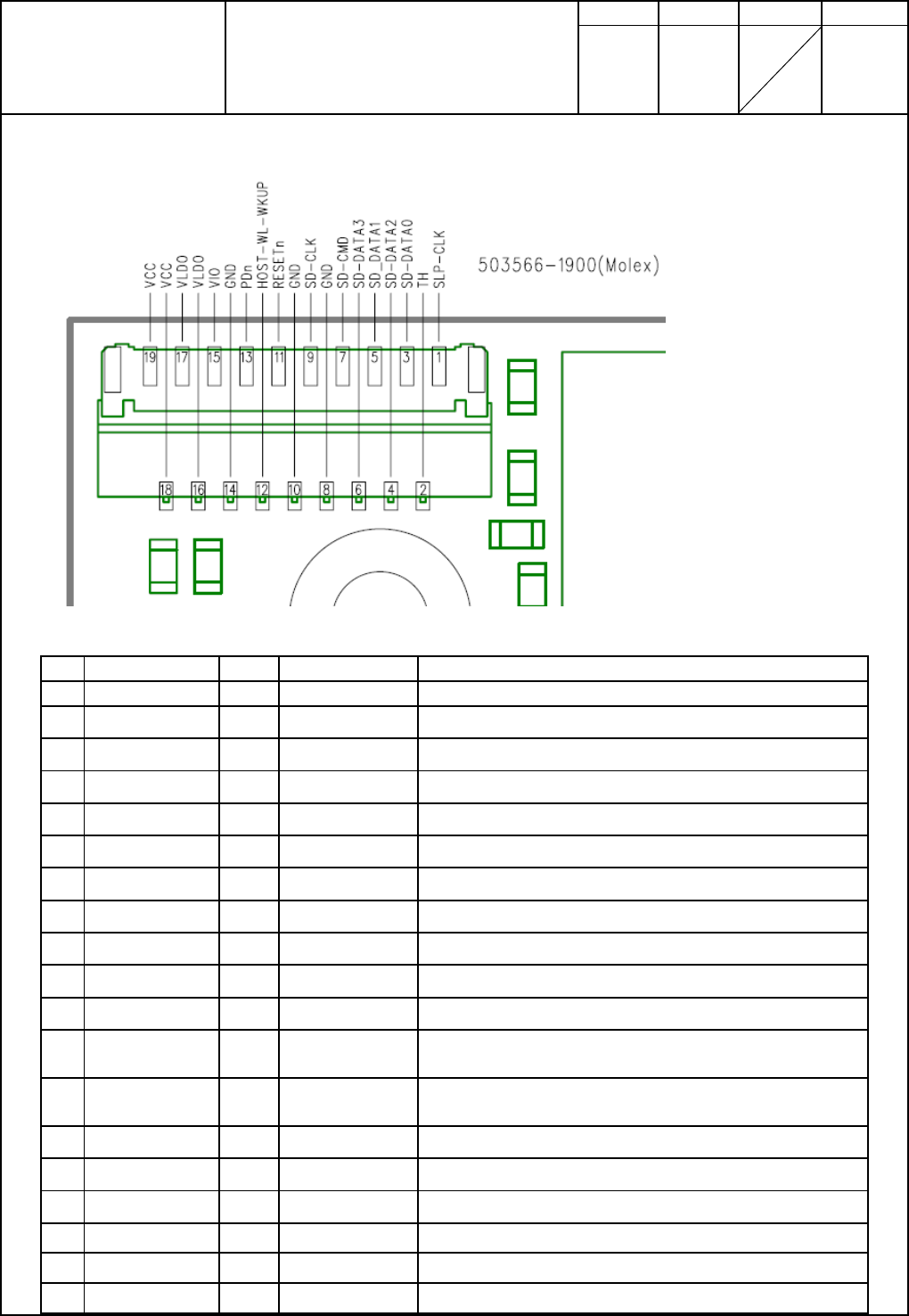

Pin layout
ピンレイアウト図 ＨＤ－ＢＡ－Ａ１１１３６１ １／１

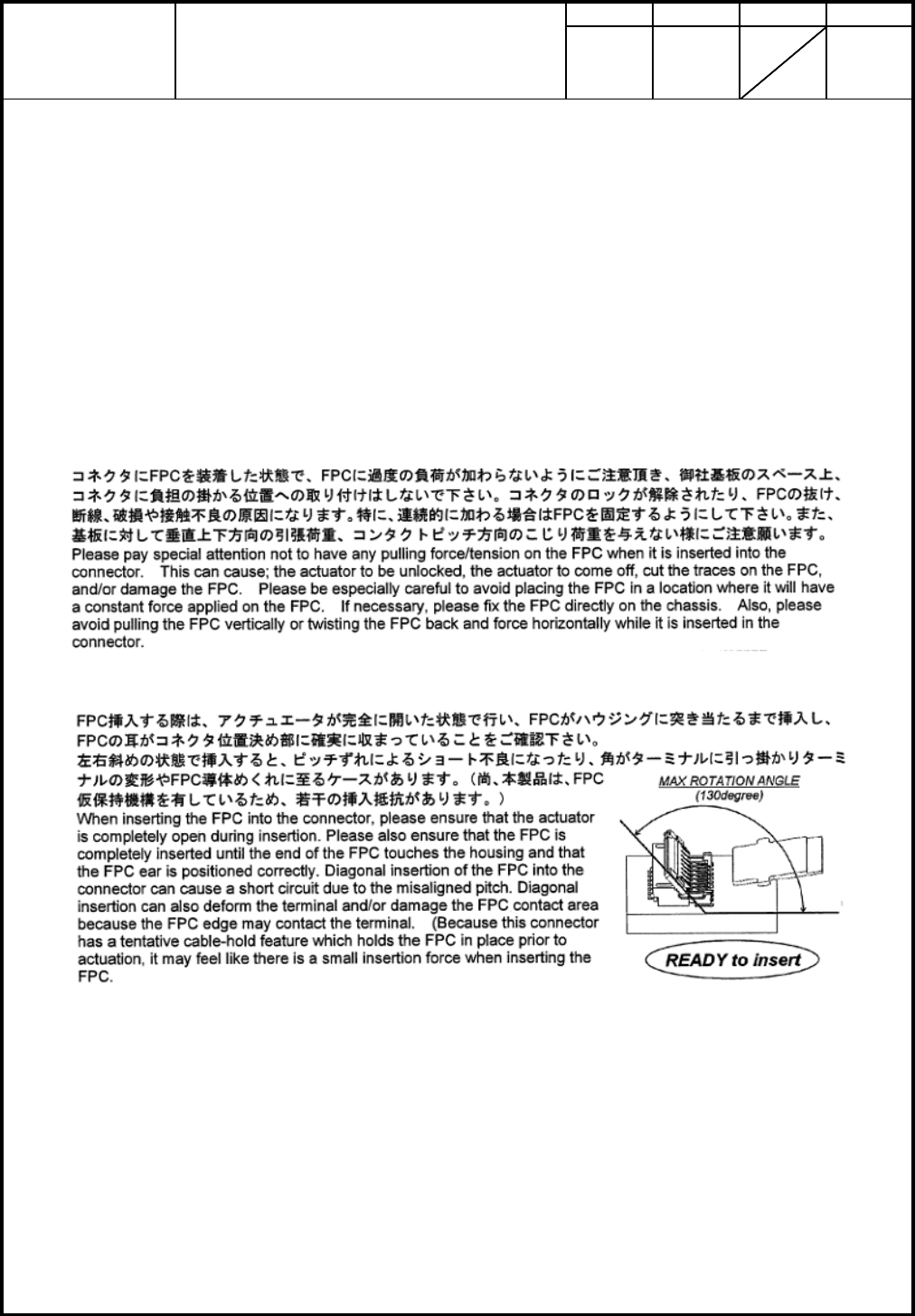

Handling Precaution
取扱注意要領 ＨＱ－ＢＡ－Ａ１１１３６１ １／2 ～ 2／2
Rev. record
改訂履歴
28-Jun.-2012> Ver.1.0 Initial Release
2012.06.28> Ver1.0 初版発行
28-Jul.-2012> Ver1.1 Change General items
2012.07.05> Ver1.1 一般事項書 修正
TAIYO YUDEN Co.,Ltd.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＧ－
Ａ１１１３６１
（１／５）
Control name General items
一般事項書
2012.07.05
（１）Scope
適用 This specification (“Specification”) applies to the hybrid IC “WYAAAVDXA-1” for use Wireless LAN and
Bluetooth®
Module (“Product”) manufactured by TAIYO YUDEN Co.,Ltd. (“TAIYO YUDEN”)
本仕様書は、太陽誘電株式会社(“弊社”)により製造される Wireless LAN、Bluetooth® 用ハイブリッド IC
“WYAAAVDXA-1” (“本製品”)に適用する。
（２）Description
内 容
① Part Number : WYAAAVDXA-1
品 名 : WYAAAVDXA-1
② Function : Radio frequency transceiver Module (IEEE802.11bgn standard conformity)
(Bluetooth®3.0 standard conformity)
機 能 : 無線通信モジュール（IEEE802.11bgn
規格準拠） (Bluetooth®3.0 規格準拠)
③ Application : DSC
用 途 : デジタルスチルカメラ
④ Structure : Hybrid IC loaded with silicon and Gallium arsenide monolithic semiconductor
構 造 : ガリウムヒ素 モノリシック半導体を用いた混成集積回路
Containment of hazardous substance in this Product
*This product conforms to RoHS Directive (2002/95/EC).
本製品内の環境物質含有
*RoHS 指令(2002/95/EC)に適合しています。
⑤ Terminal : Data input-output : 19pin FPC Connector
503566-1900 (MOLEX)
電 極 : データ入出力 : 19 ピン FPC コネクタ
503566-1900 (MOLEX)
b. Instruction for Use (CAUTION)
使用上の注意事項
i) Operation is subject to the following two conditions: (1) this device may not cause interference,
and (2) this device must accept any interference, including interference that may cause
undesired operation of the device.
'La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este
equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar
cualquier interferencia, incluyendo la que pueda causar su operación no deseada”
この機器の操作は、以下 2 つの条件の対象となります：(1) 機器や製品は、有害な妨害を起こさないこ
と。(2) 機器や製品は、意図しない操作を引き起こすものも含んだいかなる妨害をも受け入れること。
ii) Because Product is not designed for radiation durability, please refrain from exposing Product to radiation in
the use.
本製品は、耐放射線設計をしておりませんので、放射線のストレスを受ける環境下での使用は避
けて下さい。
iii) Communication between this Product and other might not be established nor maintained depending upon
radio environment or operating condition of this Product and other products with wireless technology.
本製品と本製品又は他製品の通信は、周囲の電波環境及び機器環境により確立又は維持し難くな
ることがあります。
TAIYO YUDEN Co.,Ltd.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＧ－
Ａ１１１３６１
（２／５）
Control name General items
一般事項書
2012.07.05
iv) This Product mentioned in this Specification is manufactured for use in DSC. Before using this product in
any special equipment (such as medical equipment, space equipment, air craft, disaster prevention
equipment), where higher safety and reliability are duly required, the applicability suitability, or fitness for
particular purpose of this Product must be fully evaluated by the customer at its sole risk to ensure correct and
safety operation of those special equipments. Also, evaluation of the safety function of this Product even for
use in general electronics equipment shall be thoroughly made and when necessary, a protective circuit shall
be added in design stage, all at the customer’s sole risk.
本仕様書に記載されている本製品は、DSC 用として製造されております。従って、高度の安全性
や信頼性が求められる医療用機器、宇宙用機器、あるいは防災機器等にお使いになるときには、
本製品の適用可能性、相応性、特定目的に対する適合性をお客様の独自の責任で十分に評価、検
討され、御判断下さい。
又、一般機器において御使用になる場合にも、お客様の独自の責任で十分な安全性評価を実施さ
れ、必要に応じて設計時に保護回路等を追加してください。
v) Japan Regulatory Information
日本規制情報
This product with a specific antenna is a radio system approved for Type Approval.
Please follow the instructions below on designing your product.
本製品は、特定アンテナとの組み合わせにおいて工事設計認証を受けた無線設備です。
御社製品に搭載される場合、下記内容を遵守願います。
a) Please notify clearly below sentences, on your product or in the product manual.
御社製品あるいはマニュアルに下記文言を明示願います。
This product has a radio system which was approved as a radio station in a low power data
communication system based on the Radio Law.
Name of the radio system: 001-A00130
本製品には、電波法に基づく小電力データ通信システムの無線局として、工事設計認証を受けた無
線設備を内蔵しています。
無線設備名：001-A00130
b) Please design your set structure in which this module can be easily attached and taken off.
セット搭載方法は本モジュールを容易に脱着できる構造として下さい。
c) This module is certified by Type Approval as the device which has SDIO Interface.
Please do not use other purposes except that of certified.
Please contact TAIYO YUDEN for more details of purposes of this product.
本モジュールの用途は、SDIO インターフェイスを持つ装置として工事設計認証を受けています。
規定されている用途以外の機器へは使用しないで下さい。
用途の詳細につきましては、弊社までお問い合わせ願います。
vi) Canada Regulatory Information
カナダ規制情報
a) This device complies with Industry Canada licence-exempt RSS standards.
Operation is subject to the following two conditions: (1) this device may not cause interference,
and (2) this device must accept any interference, including interference that may cause
undesired operation of the device.
Le present appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio
exempts de licence. L'exploitation est autorisee aux deux conditions suivantes : (1) l'appareil ne doit
pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage
radioelectrique subi, meme si le brouillage est susceptible d'en compromettre le fonctionnement.
TAIYO YUDEN Co., Ltd
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＧ－
Ａ１１１３６１
（３／５）
Control name General items
一般事項書
2012.07.05
本装置は IC ライセンスを免除された RSS 標準に準じております。
動作は下記の 2条件に従います。
(1) 本装置は、妨害波の原因とはなりません。
(2) 本装置は、好ましくない装置動作の原因となるどのような妨害波を受信した場合も受け入れま
す。
b) This product is certified as type of the portable device with Industry Canada in the specific host
platform only. To maintain compliance with SAR requirement, please use within specification of
this product. Please refer the following for more details.
Model. No. 1gSAR[mW / g] (MAX)
M81 0.866
本製品はセットのプラットフォームを限定することで、ポータブルデバイスとして認証を受けてお
ります。本製品を組み込む際には SAR 要件遵守の為、本製品の仕様範囲内で使用下さい。詳細に
ついては下記を参照下さい。
Model. No. 1gSAR[mW / g] (MAX)
M81 0.866
c) Please notify certified ID by either one of the following method in your product.
本製品を組み込む製品には、認証 ID を下記いずれかの方法で記載をお願いします。
-Contains Transmitter module IC : 4389B-WYAAAVD
-Contains IC : 4389B-WYAAAVD
vii) FCC Regulatory Information
FCC 規制情報
a) This device complies with part 15 of the FCC Rules. Operation is subject to the following two
conditions:
(1) This device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation.
本装置は FCC 規則第 15 章に準拠しています。動作は下記の 2条件に従います。
(1) 本装置は、有害な妨害波の原因とはなりません。
(2) 本装置は、好ましくない装置動作の原因となるどのような妨害波を受信した場合も受け入れます。
b) Please notify certified ID by either one of the following method.
本製品を組み込む製品には、認証 ID を下記いずれかの方法で記載をお願いします。
-Contains Transmitter Module FCC ID: RYYWYAAAVD
-Contains FCC ID: RYYWYAAAVD
c) CAUTION: changes or modifications not expressly approved by the party responsible for
compliance could void the use’s authority to operate the equipment
適合に責任を持つ当事者によって承認されていない変更や改造は、装置運用の認定が無効となります。
d) This product is certified as type of the portable device with the FCC Rules in the specific host
platform only. To maintain compliance with SAR requirement, please use within specification of
this product. Please refer the following for more details.
Model. No. 1gSAR[mW / g] (MAX)
M81 0.866
本製品はセットのプラットフォームを限定することで、ポータブルデバイスとして認証を受けてお
ります。本製品を組み込む際には SAR 要件遵守の為、本製品の仕様範囲内で使用下さい。詳細に
ついては下記をご参照下さい。
Model. No. 1gSAR[mW / g] (MAX)
M81 0.866
TAIYO YUDEN Co., Ltd
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＧ－
Ａ１１１３６１
（４／５）
Control name General items
一般事項書
2012.07.05
e) Please describe contents mentioned below in users manual of your company.
CAUTION: To maintain compliance with FCC’s RF exposure guidelines, use only the
supplied antenna.
Unauthorized antenna, modification, or attachments could damage the transmitter
and may violate FCC regulations.
ユーザマニュアルには次の事項を記載してください
CAUTION: To maintain compliance with FCC’s RF exposure guidelines, use only the
supplied antenna.
Unauthorized antenna, modification, or attachments could damage the transmitter
and may violate FCC regulations.
viii) CE Regulatory Information
CE 規制情報
(a) This device is a 2.4GHz wideband transmission system (transceiver), intended for use in all
EU member states and EFTA countries, except in France and Italy where restrictive use
applies.
France Outdoor use limited to 10mW e.i.r.p. within the band 2454-2483.5MHz.
Italy For private use, a general authorization is required if WAS/RLAN’s are used
outside own premises. For public use, a general authorization is required
本装置は、全ての EU 加盟国および EFTA 加盟国での使用を想定した、2.4GHz 帯の送信器です。
ただし、フランスとイタリアにおいて次の使用制限があります。
フランス 屋外での使用時には、2454 – 2483.5MHz の帯域内で、e.i.r.p.（等価等方輻射電力）
が 10mW 以下の範囲内で使用すること。
イタリア 私的な使用の場合、WAS/RLAN’s(無線 LAN を含むワイヤレス・アクセス・システム)を
自らの敷地の外で使用する際に、一般的な許可が必要です。公共用の場合、一般的な
許可が必要です。
(b) This product is intended to be used in the following countries.
本製品は下記各国で使用されることを想定しております。
Austria Greece Sweden Slovakia Monaco
Belgium Ireland Bulgaria Slovenia Vatican
Cyprus (South) Italy Czech Republic Estonia Andorra
Denmark Luxembourg Hungary Liechtenstein Turley
Finland Malta Latvia Iceland Croatia
France Netherlands Lithuania Norway Macedonia
Germany Portugal Poland Switzerland
Great Britain Spain Romania San Marino

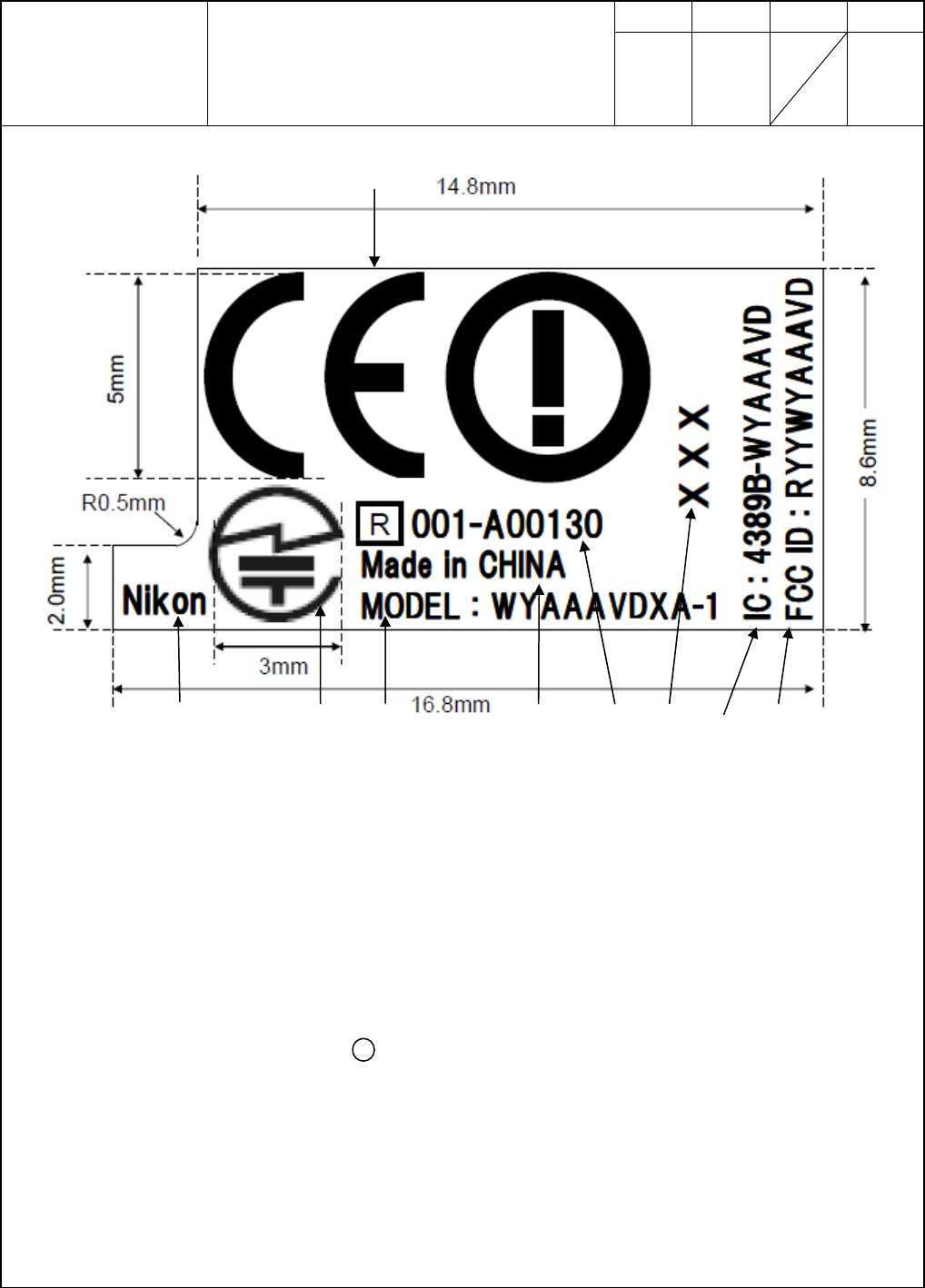

(c) Please notify clearly below marks on your product.
御社製品に下記マークを明示願います。
TAIYO YUDEN Co., Ltd
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＧ－
ＡＡ１１１３６１
（５／５）
Control name General items
一般事項書
2012.07.05
Българин
[Bulgarian]
С настоящето
[TAIYO YUDEN]
декларира, че
[WYAAAVDXA-1]
отговаря на съществените
изисквания и другите приложими изисквания на Директива 1999/5/ЕС.
Česky
[Czech]
[TAIYO YUDEN]
tímto prohlašuje, že tento
[WYAAAVDXA-1]
je ve shodě se základními
požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES.
Dansk
[Danish]
Undertegnede
[TAIYO YUDEN]
erklærer herved, at følgende udstyr
[WYAAAVDXA-1]
overholder de væsentlige krav og øvrige relevante krav i direktiv 1999/5/EF.
Deutsch
[German]
Hiermit erklärt
[TAIYO YUDEN]
, dass sich das Gerät
[WYAAAVDXA-1]
in Übereinstimmung
mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der
Richtlinie 1999/5/EG befindet.
Eesti
[Estonian]
Käesolevaga kinnitab
[TAIYO YUDEN]
seadme
[WYAAAVDXA-1]
vastavust direktiivi
1999/5/EÜ põhinõuetele ja nimetatud direktiivist tulenevatele teistele asjakohastele sätetele.
English Hereby,
[TAIYO YUDEN]
, declares that this
[WYAAAVDXA-1]
is in compliance with the
essential requirements and other relevant provisions of Directive 1999/5/EC.
Español
[Spanish]
Por medio de la presente
[TAIYO YUDEN]
declara que el
[WYAAAVDXA-1]
cumple con los
requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva
1999/5/CE.
Ελληνική
[Greek]
ΜΕ ΤΗΝ ΠΑΡΟΥΣΑ
[TAIYO YUDEN]
ΔΗΛΩΝΕΙ ΟΤΙ
[WYAAAVDXA-1]
ΣΥΜΜΟΡΦΩΝΕΤΑΙ ΠΡΟΣ ΤΙΣ ΟΥΣΙΩΔΕΙΣ ΑΠΑΙΤΗΣΕΙΣ ΚΑΙ ΤΙΣ ΛΟΙΠΕΣ ΣΧΕΤΙΚΕΣ
ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΟΔΗΓΙΑΣ 1999/5/ΕΚ.
Français
[French]
Par la présente
[TAIYO YUDEN]
déclare que l'appareil
[WYAAAVDXA-1]
est conforme aux
exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.
Italiano
[Italian]
Con la presente
[TAIYO YUDEN]
dichiara che questo
[WYAAAVDXA-1]
è conforme ai requisiti
essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.
Latviski
[Latvian]
Ar šo
[TAIYO YUDEN]
deklarē, ka
[WYAAAVDXA-1]
atbilst Direktīvas 1999/5/EK būtiskajām
prasībām un citiem ar to saistītajiem noteikumiem.
Lietuvių
[Lithuanian]
Šiuo
[TAIYO YUDEN]
deklaruoja, kad šis
[WYAAAVDXA-1]
atitinka esminius reikalavimus ir
kitas 1999/5/EB Direktyvos nuostatas.
Nederlands
[Dutch]
Hierbij verklaart
[TAIYO YUDEN]
dat het toestel
[WYAAAVDXA-1]
in overeenstemming is met
de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG.
Malti
[Maltese]
Hawnhekk,
[TAIYO YUDEN]
, jiddikjara li dan
[WYAAAVDXA-1]
jikkonforma mal-ħtiġijiet
essenzjali u ma provvedimenti oħrajn relevanti li hemm fid-Dirrettiva 1999/5/EC.
Magyar
[Hungarian]
Alulírott,
[TAIYO YUDEN]
nyilatkozom, hogy a
[WYAAAVDXA-1]
megfelel a vonatkozó
alapvetõ követelményeknek és az 1999/5/EC irányelv egyéb elõírásainak.
Polski
[Polish]
Niniejszym
[TAIYO YUDEN]
oświadcza, że
[WYAAAVDXA-1]
jest zgodny z zasadniczymi
wymogami oraz pozostałymi stosownymi postanowieniami Dyrektywy 1999/5/EC.
Português
[Portuguese]
[TAIYO YUDEN]
declara que este
[WYAAAVDXA-1]
está conforme com os requisitos essenciais
e outras disposições da Directiva 1999/5/CE.
Român
[Romanian]
Prin prezenta,
[TAIYO YUDEN]
, declară că aparatul
[WYAAAVDXA-1]
este în conformitate cu
cerinţele esenţiale şi cu alte prevederi pertinente ale Directivei 1999/5/CE.
Slovensko
[Slovenian]
[TAIYO YUDEN]
izjavlja, da je ta
[WYAAAVDXA-1]
v skladu z bistvenimi zahtevami in
ostalimi relevantnimi določili direktive 1999/5/ES.
Slovensky
[Slovak]
[TAIYO YUDEN]
týmto vyhlasuje, že
[WYAAAVDXA-1]
spĺňa základné požiadavky a všetky
príslušné ustanovenia Smernice 1999/5/ES.
Suomi
[Finnish]
[TAIYO YUDEN]
vakuuttaa täten että
[WYAAAVDXA-1]
tyyppinen laite on direktiivin
1999/5/EY oleellisten vaatimusten ja sitä koskevien direktiivin muiden ehtojen mukainen.
Svenska
[Swedish]
Härmed intygar
[TAIYO YUDEN]
att denna
[WYAAAVDXA-1]
står I överensstämmelse med
de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv
1999/5/EG.
TAIYO YUDEN Co., Ltd
APPROVED CHECKD DRAWN DESIGNED
Control No.
ＨＤ－ＡＭ－
Ａ１１１３６１
（１／１）
Control name
Absolute maximum ratings
絶対最大定格書
2012.06.28
Absolute maximum ratings Rating
Item Symbol
Min. Typ. Max. Unit Remark
Supply voltage1 VCC -0.3 5.0
Supply voltage2 VIO -0.3 4.0
Supply voltage3 VLDO -0.3 5.0
V
Storage temperature range Tstg -30 100 Degrees C
Operation temperature range Topr -10 25 80 Degrees C Note1
*Note1 周囲温度ではなく無線モジュール付近の基板又はデバイス上の温度といたします。
Recommendation operating range Rating
Item Symbol
Min. Typ. Max. Unit Remark
Supply voltage1 VCC 3.0 3.3 3.6
Supply voltage2 VIO 1.62/2.97 1.8/3.3 1.98/3.63
Supply voltage3 VLDO 2.1 2.2 3.3
V Note2
*Note2 各入力電圧の推奨値は、モジュールコネクタ部における入力電圧といたします。
TAIYO YUDEN Co., Ltd.
TAIYO YUDEN Co.,Ltd.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＥ－
Ａ
１１１３６１
（１／３）
Control name
Electrical characteristics
電気的特性書
2012.06.28
Electrical characteristic
DC Specifications
Current / Power consumption
The Specification applies for Topr.=25 degrees C, Supply voltage=Typical voltage
No. Parameter Condition Symbol Min. Typ. Max. Unit Remark
1 Peak Current1 VIO Ip1 - - 5 mA
2 Peak Current2 VCC Ip2 - - 250 mA
3 Peak Current3 VLDO Ip2 - - 250 mA
4 Power consumption1 Burst Tx (72Mbps) Pc1 - 247 290 mW Duty 2.4%
5 Power consumption2 Continuous Rx (72Mbps) Pc2 - 281 315 mW
6 Power consumption3 Burst Tx (54Mbps) Pc3 - 306 360 mW Duty 25.4%
7 Power consumption4 Continuous Rx (54Mbps) Pc4 - 276 310 mW
8 Power consumption5 Burst Tx (11Mbps) Pc5 - 436 500 mW Duty 43.4%
9 Power consumption6 Continuous Rx (11Mbps) Pc6 - 272 305 mW
10 Power consumption7 WLAN / BT Deep Sleep Pc7 - 0.85 - mW VIO=1.8V
11 Power consumption8
WLAN Power Save*1
(DTIM=1 / Beacon Interval
=100mS) / BT Deep Sleep Pc8 - 11.8 - mW VIO=1.8V
12 Power consumption9 BT Send 3DH5 Packet *2
WLAN Deep Sleep Pc9 - 92 132 mW
13 Power consumption10 BT Receive 3DH5 Packet *2
WLAN Deep Sleep Pc10 - 66 99 mW
*1 AP:CG-WLR300GNH(COREGA)
*2 The power consumption might fluctuate with the condition of radio communication, host performance and test circuit.
The Typ. is a reference value may change depending on the evaluation.
Digital Pad Ratings
No. Parameter Condition Symbol Min. Typ. Max. Unit Remark
1 Input Low Voltage VIL -0.3 - 0.3*VIO V
2 Input High Voltage
SD_D[3:0], SD_CLK,
SD_CMD, PDn, RESETn VIH 0.8*VIO - VIO+0.3 V
3 Output Low Voltage VOL - - 0.4 V
4 Output High Voltage
SD_D[3:0],SD_CMD
HOST_WL_WKUP VOH VIO-0.4 - - V
TAIYO YUDEN Co.,Ltd.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＥ－
Ａ
１１１３６１
（２／３）
Control name
Electrical characteristics
電気的特性書
2012.06.28
AC Specifications
Power-on timing / SLP_CLK
Parameter Condition Symbol Min Typ Max Unit
Remark
1 Valid Power / Clock to PDn de-asserted Tpor 300 ms
2 Input SLP_CLK frequency Tf -250
ppm 32.768 +250
ppm KHz
3 Input SLP_CLK high voltage VIH 0.8 1.8 1.98 V
4 Input SLP_CLK low voltage VIL 0.0 0.25 V
5 Input SLP_CLK slew rate limit (10-90%) SR 100 ns
6 Input SLP_CLK duty cycle tolerance DC 20 80 %
<Power-on sequence>
PDn must remain asserted for minimum of Tpor after VCC, VLDO, VIO and SLP_CLK are stable.
RESETn must be inactive value (asserted high) when PDn is de-asserted.
External reset(RESETn), power down(PDn)
Parameter Conditio
n Symbol Min Typ Max Unit Remark
1 RESETn pulse width Trpw 1 ms
2 PDn pulse width Tppw 300 ms
Note 1: PDn and RESETn is pulled up to VIO internally.
RESETn should be asserted while VCC, VLDO, VIO and SLP_CLK are stable and PDn is de-asserted (high level).
PDn should be asserted while VCC, VLDO, VIO and SLP_CLK are stable and RESETn is de-asserted (high level).
For lowest current consumption, apply all power rails to WYAAAVDXA-1 during the assertion of PDn pin.
Tpor
PDn
VLDO
SLP_CLK
(32.768KHz)
Tf
VIO
VCC
TAIYO YUDEN Co.,Ltd.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＥ－
Ａ
１１１３６１
（３／３）
Control name
Electrical characteristics
電気的特性書
2012.06.28
SDIO Interface Specifications
Parameter Symbol Condition Min Typ Max Unit Remark
Normal 0 - 25
1 Input SDIO_CLK Frequency Tf High Speed 0 - 50 MHz
Normal 10 - -
2 Input SDIO_CLK High Time Tch High Speed 7 - - ns
Normal 10 - -
3 Input SDIO_CLK Low Time Tcl High Speed 7 - - ns
Normal 5 - -
4 Input SDIO_CMD, DATA[3:0] Setup time Tsu High Speed 6 - - ns
Normal 5 - -
5 Input SDIO_CMD, DATA[3:0] Hold time Thd High Speed 2 - - ns
6 Output SDIO_CMD, DATA[3:0] Delay time Tod - - - 14 ns
7 Output SDIO_CMD, DATA[3:0] Hold time Toh High Speed 2.5 - - ns
Normal Mode
High Speed Mode
SD_CLK
SD_CMD
SD_DATA[3:0]
HOST > WiFi
WiFi > HOST
Tf
Tch Tcl
Tsu Thd
Tod
SD_CMD
SD_DATA[3:0]
SD_CLK
SD_CMD
SD_DATA[3:0]
HOST > WiFi
WiFi > HOST
Tf
Tch Tcl
Tsu Thd
Tod
SD_CMD
SD_DATA[3:0]
Toh
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＥ－
Ｂ１１１３６１
（１／４）
Control name
Electrical characteristics
電気的特性書
2012.06.28
RF Specifications (WLAN 11n/72.2Mbps, OFDM)
The Specification applies for Ta=25 degrees C, Supply voltage =Typical voltage.
No. Parameter Condition Symbol Min Typ Max Unit
Remark
1 RF frequency range FREQ 2412 2472 MHz
2 TX Power Po 9 11 13 dBm
1st Side Lobe M1 - -20 dBc
2nd Side Lobe M2 - -28 dBc
3 Spectrum Mask
3rd Side Lobe M3 - -45 dBc
4 Symbol clock tolerance Ft -25 25 ppm
5 Frequency tolerance Ft -25 25 ppm
6 EVM Rms EVM - -28 dB
7 TX Out of band spurious1 30MHz to 1GHz TOS1 - -36 dBm
8 TX Out of band spurious2 1GHz to 12.75GHz TOS2 - -30 dBm
9 TX Out of band spurious3 1.8GHz to 1.9GHz
5.15GHz to 5.3GHz TOS3 -47 dBm
10 Rx sensitivity PER<10% SEN - -69 -64 dBm
11 Maximum Input Level PER<10% MIL -20 - dBm
12 RX Out of band spurious1 30MHz to 1GHz ROS1 - -57 dBm
13 RX Out of band spurious2 1GHz to 12.75GHz ROS2 - -47 dBm
TAIYO YUDEN Co., Ltd.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＥ－
Ｂ１１１３６１
（２／４）
Control name
Electrical characteristics
電気的特性書
2012.06.28
RF Specifications (WLAN 11g/54Mbps, OFDM)
The Specification applies for Ta=25 degrees C, Supply voltage =Typical voltage.
No. Parameter Condition Symbol Min Typ Max Unit
Remark
1 RF frequency range FREQ 2412 2472 MHz
2 TX Power Po 10 12 14 dBm
1st Side Lobe M1 - -20 dBc
2nd Side Lobe M2 - -28 dBc
3 Spectrum Mask
3rd Side Lobe M3 - -40 dBc
4 Symbol clock tolerance Ft -25 25 ppm
5 Frequency tolerance Ft -25 25 ppm
6 EVM Rms EVM - -25 dB
7 TX Out of band spurious1 30MHz to 1GHz TOS1 - -36 dBm
8 TX Out of band spurious2 1GHz to 12.75GHz TOS2 - -30 dBm
9 TX Out of band spurious3 1.8GHz to 1.9GHz
5.15GHz to 5.3GHz TOS3 -47 dBm
10 Rx sensitivity PER<10% SEN - -72 -65 dBm
11 Maximum Input Level PER<10% MIL -20 - dBm
12 RX Out of band spurious1 30MHz to 1GHz ROS1 - -57 dBm
13 RX Out of band spurious2 1GHz to 12.75GHz ROS2 - -47 dBm
TAIYO YUDEN Co., Ltd.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＥ－
Ｂ１１１３６１
（３／４）
Control name
Electrical characteristics
電気的特性書
2012.06.28
RF Specifications (WLAN 11b/11Mbps, CCK)
The Specification applies for Ta=25 degrees C, Supply voltage=Typical voltage.
No. Parameter Condition Symbol Min Typ Max Unit
Remark
1 RF frequency range FREQ 2412 2472 MHz
2 TX Power Po 13 15 17 dBm
1st Side Lobe M1 - -30 dBc
3 Spectrum Mask
2nd Side Lobe M2 - -50 dBc
Power up TU - 2 us
4 Power up-down rump
Power down TD - 2 us
5 Frequency tolerance Ft -25 25 ppm
6 EVM Peak EVM - 35 %
7 TX Out of band spurious1 30MHz to 1GHz TOS1 - -36 dBm
8 TX Out of band spurious2 1GHz to 12.75GHz TOS2 - -30 dBm
9 TX Out of band spurious3 1.8GHz to 1.9GHz
5.15GHz to 5.3GHz TOS3 -47 dBm
10 Rx sensitivity PER< 8% SEN -86 -76 dBm
11 Maximum Input Level PER< 8% MIL -10 dBm
12 RX Out of band spurious1 30MHz to 1GHz ROS1 - -57 dBm
13 RX Out of band spurious2 1GHz to 12.75GHz ROS2 - -47 dBm
TAIYO YUDEN Co., Ltd.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＥ－
Ｂ１１１３６１
（４／４）
Control name
Electrical characteristics
電気的特性書
2012.06.28
RF Specifications (Bluetooth®)
Basic Rate
The Specification applies for Ta=25 degrees C, Supply voltage =Typical voltage.
No. Parameter Conditoin symbol Min Typ Max Unit Remark
1 Frequency Range FREQ 2402 2480 MHz 0-78ch
1MHz step
2 Initial Carrier Frequency
Tolerance
Packet : DH1
Payload : PRBS9 IFT -75 0 75 kHz
3 Carrier Frequency Drift Packet : DH5
Payload : 101010 CFD -40 0 40 kHz
4 Tx Power Packet : DH5
Payload : PRBS9 PO 3 5 7 dBm
5 Modulation Characteristics 1 Packet : DH5
Payload : 11110000 M1 140 162 175 kHz delta F1 average
6 Modulation Characteristics 2 Packet : DH5
Payload : 10101010 M2 115 150 kHz delta F2 average
7 20dB Bandwidth Packet : DH5
Payload : PRBS9 B20 1 MHz
8 Sensitivity SEN -86 -70 dBm BER<0.1%
EDR
The Specification applies for Ta=25 degrees C, Supply voltage =Typical voltage.
No. Parameter Condition symbol Min Typ Max Unit Remark
1 EDR Relative transmit
power
Packet : 3-DH5
Payload : PRBS9 RTP -4 0 1 dB
Power DPSK -
Power GFSK
omega i STA1 -75 0 75 kHz
omega I +omega o STA1 -75 0 75 kHz
omega o STA2 -10 0 10 kHz
RMS DEVM
π/4-DQPSK RD1 0 0.2
RMS DEVM 8DPSK RD2 0 0.13
Peak DEVM
π/4-DQPSK PD1 0 0.35
PeakDEVM 8DPSK PD2 0 0.25
2
EDR Carrier Frequency
Stability
and Modulation
99% DEVM DE1 99 %
Packet : 2-DH5 /
3-DH5
Payload : PRBS9
3 EDR Sensitivity 2-DH5
16,000,000bit ESEN -85 -70 dBm BER<0.01%
4 EDR Sensitivity 3-DH5
16,000,000bit ESEN -81 -70 dBm BER<0.01%
TAIYO YUDEN Co., Ltd.
TAIYO YUDEN Co.,Ltd.
Control No. Control name APPROVED CHECKED DRAWN DESIGNED
ＨＤ－ＡＤ－ Outline ・ Appearance
Ａ１１１３６１
外形・外観図
( 1 / ２)
2012.06.28
Unit: mm, Tolerances unless otherwise specified: ±0.2mm
10
24
Φ1.8±0.1
5.8±0.1
4.4±0.1
1.4(MAX)
2.1(MAX)
TAIYO YUDEN Co.,Ltd.
Control No. Control name APPROVED CHECKED DRAWN DESIGNED
ＨＤ－ＡＤ－ Outline ・ Appearance
Ａ１１１３６１
外形・外観図
( ２ / ２)
2012.06.28
ラベル図
Material：PET / Label color ：White / Printing ：Black
材質 ：PET / ラベル色 ：白 / 印字 ：黒
Indication Label description
1) Model ：WYAAAVDXA-1
2) Manufacture ：Nikon
3) Japan logo mark ：Specified logo mark
4) Japan ID ：001-A00130
5) IC ID ：4389B-WYAAAVD
6) FCC ID ：RYYWYAAAVD
7) R&TTE CE mark ：CE ！
8) Product Lot number ：XXX(Year, month and date)
9) Country of manufacture ：Made in CHINA
9)
1) 8)
2)
7)
6) 5) 3) 4)
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＢＡ－
Ａ１１１３６１
（ 1 / 1 ）
Control name Pin layout
ピンレイアウト図
2012.06.28
Terminal layout drawing
端子配置図
No. Pin Name I/O I/O Vol-lvl Description
1 SLP_CLK I 1.8V Sleep clock input (32.768kHz)
2 TH - - Terminal of Thermistor
3 SD_DATA0 I/O VIO SDIO DATA0
4 SD_DATA2 I/O VIO SDIO DATA2
5 SD_DATA1 I/O VIO SDIO DATA1
6 SD_DATA3 I/O VIO SDIO DATA3
7 SD_CMD I/O VIO SDIO Command
8 GND - GND GND
9 SD_CLK I VIO SDIO CLOCK
10 GND - GND GND
11 RESETn I VIO Reset (active low). Pulled up to VIO.
12 HOST-WL-WKU
P O VIO WLAN -> Host wakeup
13 PDn I VIO Power Down (H: normal operation, L: power down).
Pulled up to VIO.
14 GND - GND GND
15 VIO I VIO 1.8V/3.3V I/O Power Supply
16 VLDO I VLDO LDO Supply Voltage(2.2V)
17 VLDO I VLDO LDO Supply Voltage(2.2V)
18 VCC I VCC Main Supply Voltage(3.3V)
19 VCC I VCC Main Supply Voltage(3.3V)
TAIYO YUDEN Co., Ltd
(TOP VIEW)
Control No. Control name
HQ-BA-A111361
2012.06.28
(1/2)
本書類では特に取扱い時の注意事項について記載します。
This document describes Handling Instructions for Taiyo Yuden module.
1. 本製品の保管条件
Storage conditions
1) 温度５～３０℃ 湿度４０～６０％ＲＨで保管して下さい。
Store the device in the range of 5~30 degrees C / 40~60%RH.
2) 特に有害なガスの発生がなく、塵埃の少ない雰囲気で保管して下さい。
The device should be stored where there is no toxic gas that damages the device and little dust.
3) 弊社出荷時梱包状態にて保管願います。
The device should be stored under shipping conditions
4) 保管時、急激な温度変化等により、水分の結露が起きないようにして下さい。
Dew condensation during storage can damage the device.
Rapid temperature change or other factors which may cause dew condensation should be avoided.
5) 長期保管をしますと、パッケージなどの性能劣化やコネクタ端子電極の接触性の低下が生じる
おそれがあります。長期保管は避けて下さい。
Long-term storage should be avoided because package quality can be reduced or contact characteristics of
device terminals may degrade.
2. 本商品の運送条件、及び、本商品組入れユニット等の輸送条件
Transporting Conditions
1) 機械的振動、衝撃を極力少なくし、落下させない様にして下さい。
Avoid any mechanical vibration and shock which can damage the device.Also avoid dropping the device
2) 運搬容器や振動等の影響により帯電し、静電気を発生させない様にして下さい。
又、導電性容器やアルミ箔等を使用し、帯電や静電気を防止して下さい。
Static charge from container friction or vibration can damage the device and should be avoided.
Use a conductive shipping container or aluminum foil because shipping container or vibration can generate
static charge.
3) 取り扱う作業者（人体）は高抵抗（１M～１００MΩ）を介して接地し、静電気を放電させておいて下さい。
Static charge from the worker (human body) can damage the device and should be avoided.
The worker who handles the device should discharge static electricity through high resistance
(1M to 100Mohm) before handling the device.
PREPARED
Handling Precaution
APPROVED CHECKED DRAWN
取扱注意要領
Taiyo Yuden Co.,Ltd
Control No. Control name
HQ-BA-A111361
2012.06.28
(2/2)
3. 本製品の組み付け条件
Assembly Conditions
1) 素子へのストレスを避けるために、本モジュールは反ったり曲がったりしないように取り付けて下さい。
The device (Module)should be attached in the proper conditions without warp and bend by externals stress not to
damage in any component on the device.
2) 本商品に対し,半田付け、樹脂類の塗布、等の加工は行わないで下さい。
The device should not be reworked such as soldering or resin coating.
3) FPC コネクタ
FPC Connector
a.
b.
4. 本製品の使用条件
Conditions of Use
1) 本製品は本仕様書記載の用途、絶対最大定格、以外ではご使用に成らないで下さい。
The device should not be used under the conditions, such as the Maximum Absolute Ratings, and for
the purposes other than specified in this document.
2)また、結露水・ほこり等の水分・イオン性物質の付着する条件下ではご使用に成らないで下さい。
The device is moisture and ionic-material sensitive.
The device should not be used under the condition where dew condensation or dust attaches.
DRAWN PREPARED
Handling Precaution
APPROVED
取扱注意要領
CHECKED
Taiyo Yuden Co.,Ltd
