Operating Manual
Mode d'emploi
Manual de Uso
Totaline ®Basic 1H/1C & 2H/1C
Non-Programmable Thermostats
Thermostat non programmables
Termostatos no programables
570-207 IIIIIIIIIIIIIIIIIIIIIIII
69-2256EFS
Totaline Basic 1H/1C & 2H/1C
This manual covers the following models:
P310-0110: For 1-Heat/1-Coot systems
P310-0210: For 2-Heat /1-Cool heat pump systems
(Remove the thermostat from its wallplate to find the model number.)
CAUTION: EQUIPMENT DAMAGE HAZARD.
To prevent possible compressor damage, do not use Cooling mode when the
outdoor temperature is below 50 °F (10 °C).
E0r assistance with this product please visit www.totaline.com
Read and save these instructions.
® U.S. Registered Trademark. Patents pending.
Operating Manual 570-207
i_1qFJ__
Overview
Thermostat features ............................. 1
Quick reference to controls .................. 2
Quick reference to display. ................. 3
Operation
System switch (Heat/Cool) ................... 4
Fan switch (Auto/On). ........................... 5
Temperature controls ............................ 6
Compressor protection ......................... 7
Appendices
Battery replacement ............................. 8
In case of difficulty ................................ 9
Customer assistance .......................... 10
Limited two-year warranty ................... 11
Totaline Basic 1H/1C & 2H/1C
Your new Totaline thermostat has been designed to give you many years of
reliable service and easy-to-use, push-button climate control.
Features
• Backlit display is easy to read
• Displays ambient (measured) temperature at all times
• One-touch access to setpoint temperature
• Built-in compressor protection
Operating Manual 570-207
f2Tnm_IT__ i_ _ _

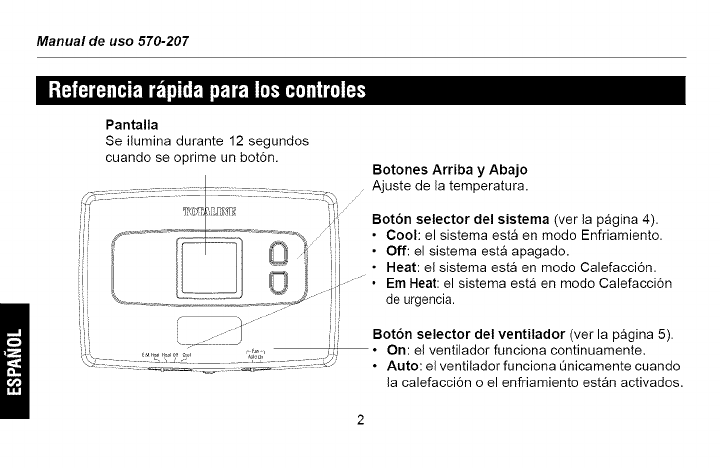

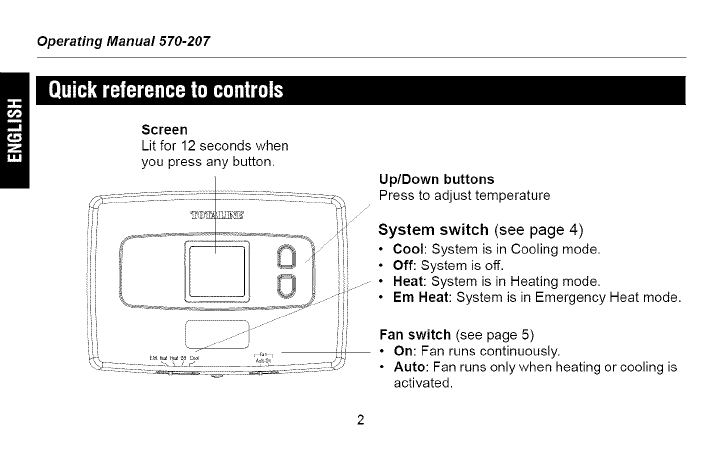

Screen
Lit for 12 seconds when
you press any button.
Up/Down buttons
Press to adjust temperature
System switch (see page 4)
• Cool: System is in Cooling mode.
• Off: System is off.
• Heat: System is in Heating mode.
•Em Heat: System is in Emergency Heat mode.
Fan switch (see page 5)
• On: Fan runs continuously.
• Auto: Fan runs onlywhen heating or cooling is
activated.
Totaline Basic 1H/1C & 2H/1C
Low-battery warning (see page 8)
System status
•Cool @ : Cooling is activated. *
• Heat 8 : Heating is activated. *
• Stg2: Auxiliary heat is activated. **
Setpoint indicator
Appears when the setpoint
temperature is displayed.
Temperature display
The ambient (measured)
temperature is normally
displayed. To view the
setpoint temperature, press
either of the temperature
adjustment buttons once.
The setpoint temperature
will appear for five seconds.
* If Heat 8 or Cool _ is flashing, compressor protection is engaged (see page 7).
** Applies to P310-0210 model only.
Operating Manual 570-207

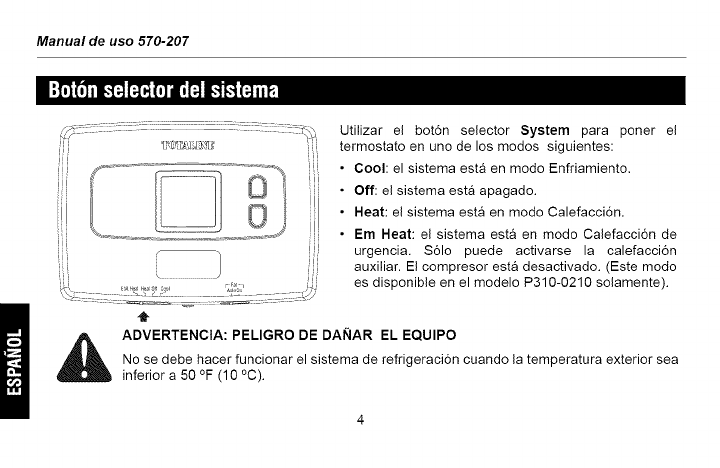

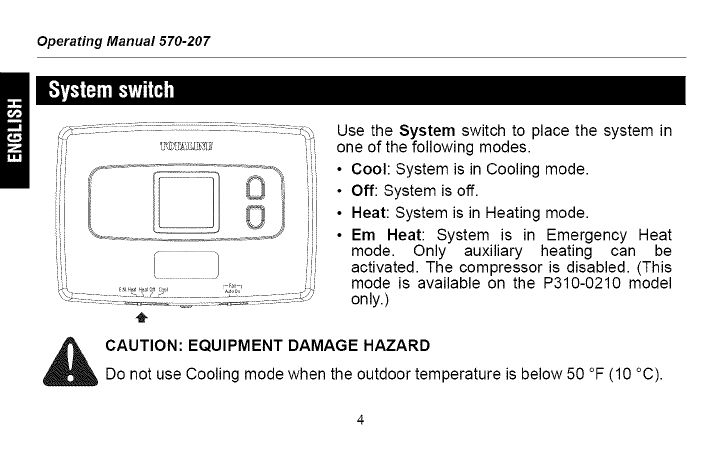

Use the System switch to place the system in
one of the following modes.
• Cool: System is in Cooling mode.
• Off: System is off.
• Heat: System is in Heating mode.
• Em Heat: System is in Emergency Heat
mode. Only auxiliary heating can be
activated. The compressor is disabled. (This
mode is available on the P310-0210 model
only.)
CAUTION: EQUIPMENT DAMAGE HAZARD
Do not use Cooling mode when the outdoor temperature is below 50 °F (10 °C).
!ii
Totaline Basic 1H/1C & 2H/1C
i_/ o i' ii
l__J o ,, iii

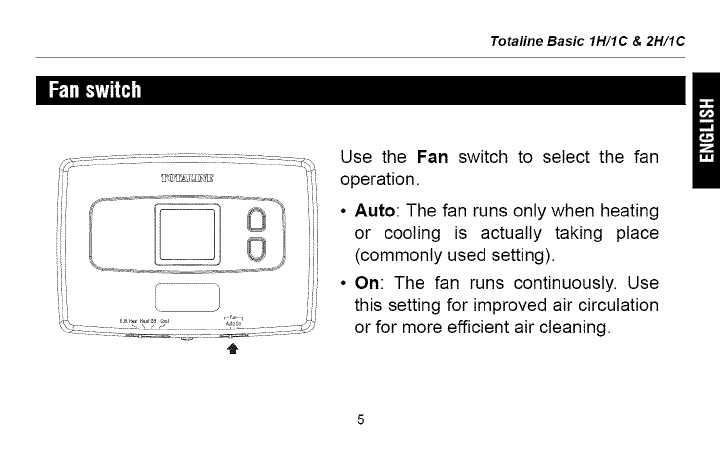

Use the Fan switch to select the fan
operation.
•Auto: The fan runs only when heating
or cooling is actually taking place
(commonly used setting).
• On: The fan runs continuously. Use
this setting for improved air circulation
or for more efficient air cleaning.
Operating Manual 570-207

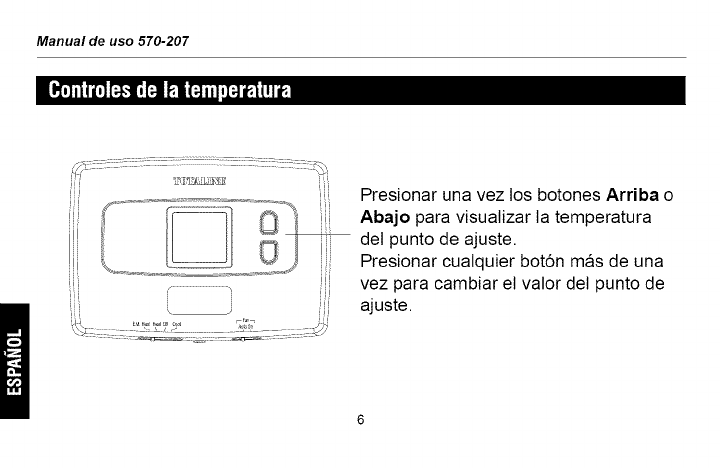

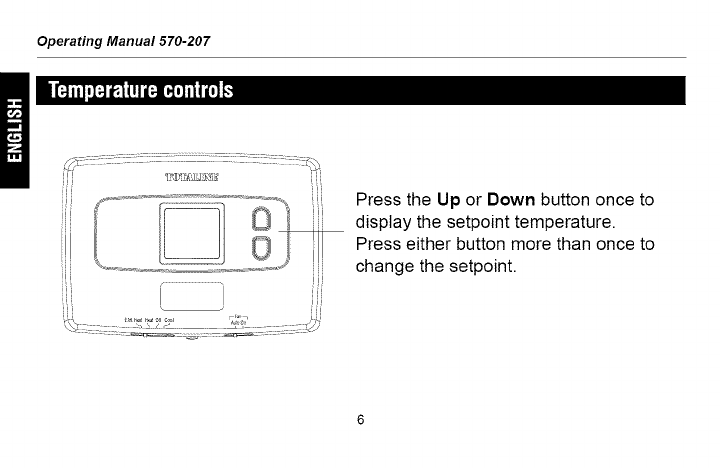

_ Press the Up or Down button once to
i!_ _ display the setpoint temperature.
0_ Press either button more than once to
•change the setpoint.
Totaline Basic 1H/1C & 2H/1C
I:t'!'11I11_E@liil_

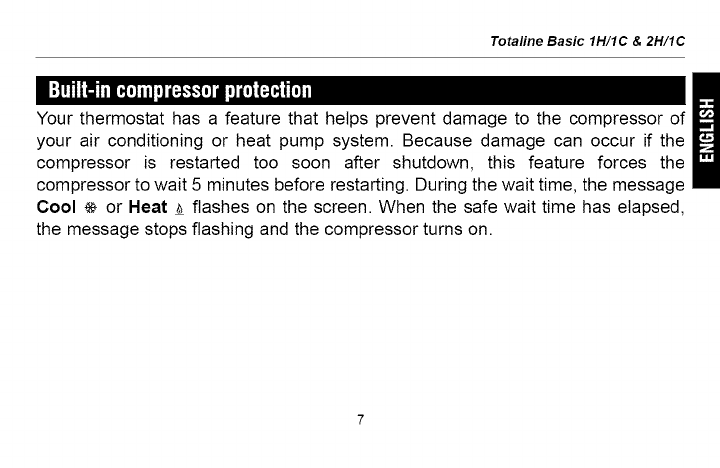

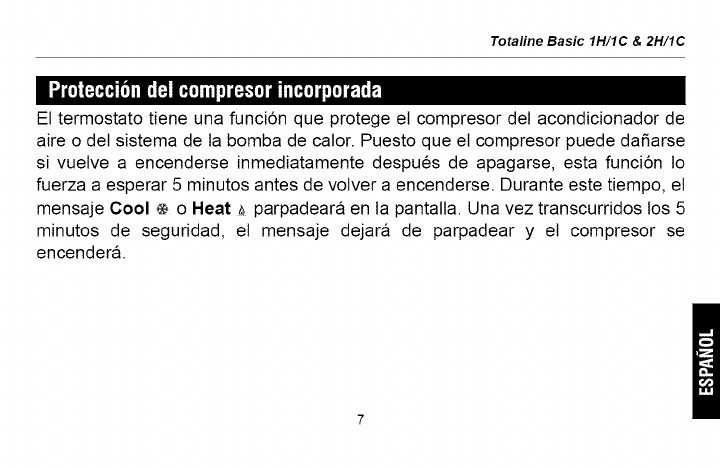

Your thermostat has a feature that helps prevent damage to the compressor of
your air conditioning or heat pump system. Because damage can occur if the
compressor is restarted too soon after shutdown, this feature forces the
compressor to wait 5 minutes before restarting. During the wait time, the message
Cool e or Heat _ flashes on the screen. When the safe wait time has elapsed,
the message stops flashing and the compressor turns on.
Operating Manual 570-207

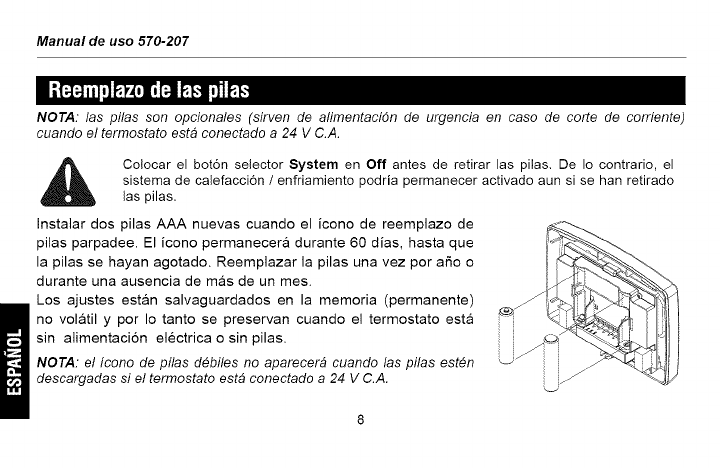

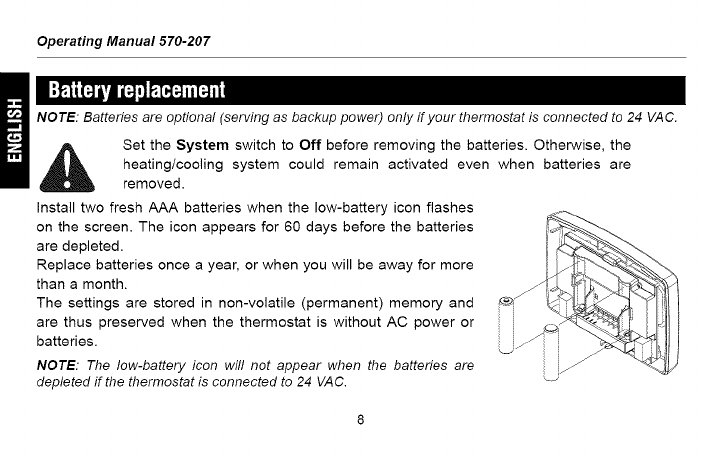

NOTE: Batteries are optional (serving as backup power) only if your thermostat is connected to 24 VAC.
Set the System switch to Off before removing the batteries. Otherwise, the
heating/cooling system could remain activated even when batteries are
removed.
Install two fresh AAA batteries when the low-battery icon flashes
on the screen. The icon appears for 60 days before the batteries
are depleted.
Replace batteries once a year, or when you will be away for more
than a month.
The settings are stored in non-volatile (permanent) memory and
are thus preserved when the thermostat is without AC power or
batteries.
NOTE: The low-battery icon will not appear when the batteries are
depleted if the thermostat is connected to 24 VAC.
Totaline Basic 1H/1C & 2H/1C
II11[_,_ mi _rliil_,A

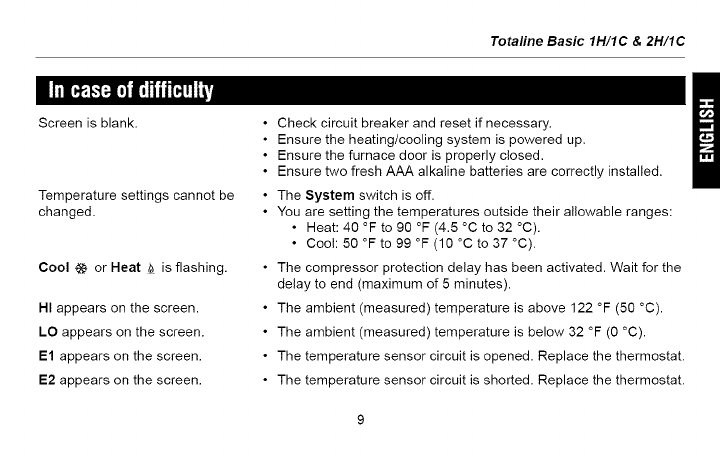

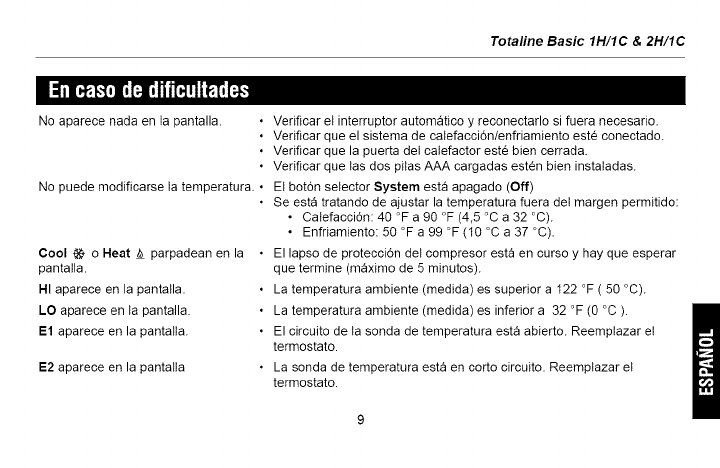

Screen is blank.
Temperature settings cannot be
changed.
Cool *_ or Heat # is flashing.
HI appears on the screen.
LO appears on the screen.
E1 appears on the screen.
E2 appears on the screen.
• Check circuit breaker and reset if necessary.
• Ensure the heating/cooling system is powered up.
• Ensure the furnace door is properly closed.
• Ensure two fresh AAA alkaline batteries are correctly installed,
• The System switch is off.
• You are setting the temperatures outside their allowable ranges:
• Heat: 40 °F to 90 °F (4.5 °C to 32 °C).
• Cool: 50 °F to 99 °F (10 °C to 37 °C).
• The compressor protection delay has been activated. Wait for the
delay to end (maximum of 5 minutes).
• The ambient (measured) temperature is above 122 °F (50 °C).
• The ambient (measured) temperature is below 32 °F (0 °C).
• The temperature sensor circuit is opened. Replace the thermostat.
• The temperature sensor circuit is shorted. Replace the thermostat.
Operating Manual 570-207
[ 111" _ _1 "

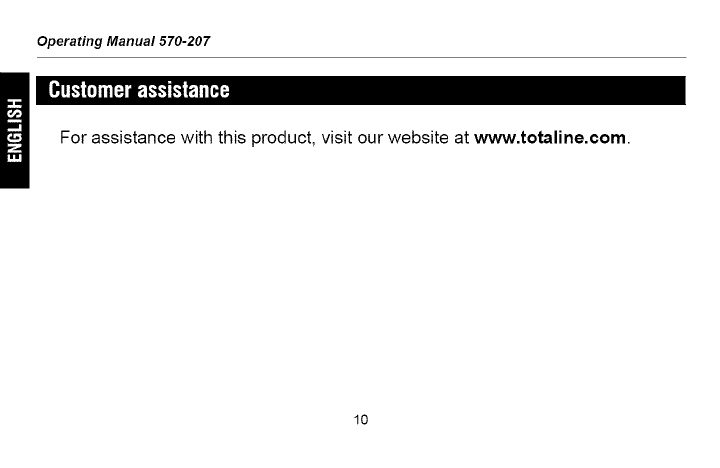

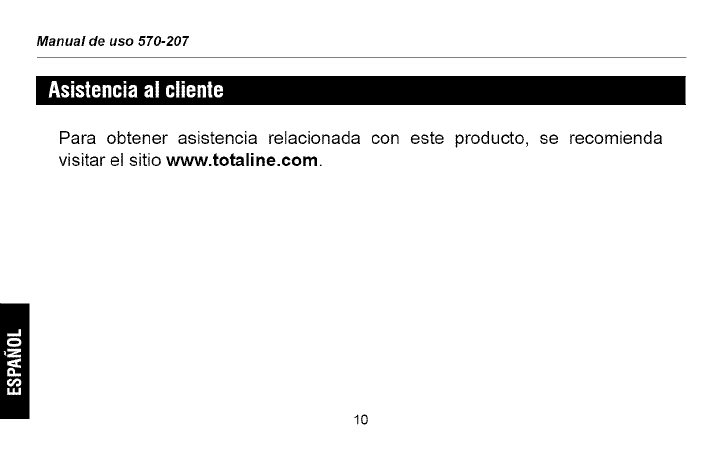

For assistance with this product, visit our website at www.totaline.com.
10
Totaline Basic 1H/1C & 2H/1C

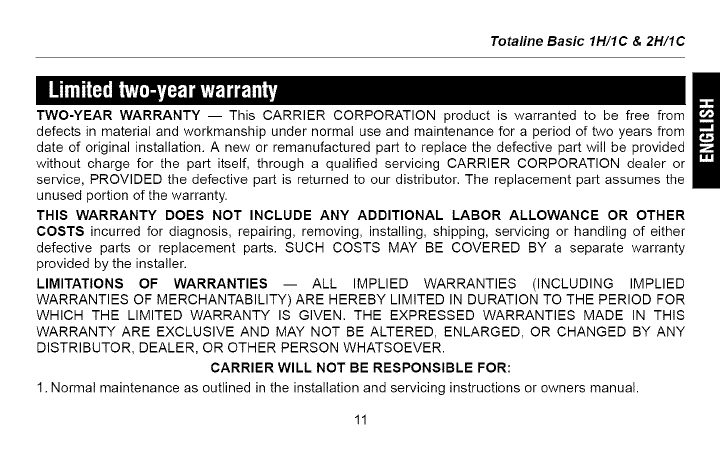

TWO-YEAR WARRANTY -- This CARRIER CORPORATION product is warranted to be free from
defects in material and workmanship under normal use and maintenance for a period of two years from
date of original installation. A new or remanufactured part to replace the defective part will be provided
without charge for the part itself, through a qualified servicing CARRIER CORPORATION dealer or
service, PROVIDED the defective part is returned to our distributor. The replacement part assumes the
unused portion of the warranty.
THIS WARRANTY DOES NOT INCLUDE ANY ADDITIONAL LABOR ALLOWANCE OR OTHER
COSTS incurred for diagnosis, repairing, removing, installing, shipping, servicing or handling of either
defective parts or replacement parts. SUCH COSTS MAY BE COVERED BY a separate warranty
provided by the installer.
LIMITATIONS OF WARRANTIES -- ALL IMPLIED WARRANTIES (INCLUDING IMPLIED
WARRANTIES OF MERCHANTABILITY) ARE HEREBY LIMITED IN DURATION TO THE PERIOD FOR
WHICH THE LIMITED WARRANTY IS GIVEN. THE EXPRESSED WARRANTIES MADE IN THiS
WARRANTY ARE EXCLUSIVE AND MAY NOT BE ALTERED, ENLARGED, OR CHANGED BY ANY
DISTRIBUTOR, DEALER, OR OTHER PERSON WHATSOEVER.
CARRIER WILL NOT BE RESPONSIBLE FOR:
1. Normal maintenance as outlined in the installation and servicing instructions or owners manual.
Operating Manual 570-207

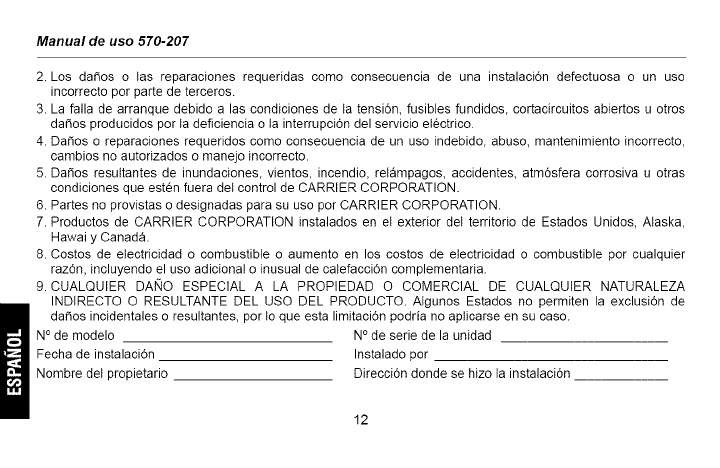

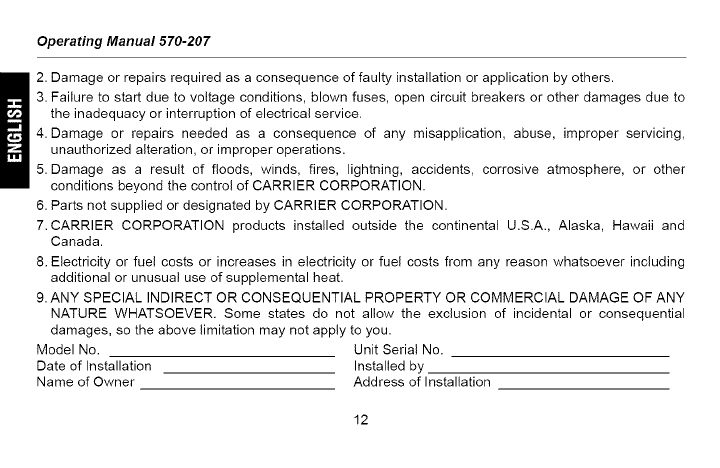

2. Damage or repairs required as a consequence of faulty installation or application by others.
3. Failure to start due to voltage conditions, blown fuses, open circuit breakers or other damages due to
the inadequacy or interruption of electrical service.
4. Damage or repairs needed as a consequence of any misapplication, abuse, improper servicing,
unauthorized alteration, or improper operations.
5. Damage as a result of floods, winds, fires, lightning, accidents, corrosive atmosphere, or other
conditions beyond the control of CARRIER CORPORATION.
6. Parts not supplied or designated by CARRIER CORPORATION.
7. CARRIER CORPORATION products installed outside the continental U.S.A., Alaska, Hawaii and
Canada.
8. Electricity or fue! costs or increases in electricity or fuel costs from any reason whatsoever including
additional or unusual use of supplemental heat.
9. ANY SPECIAL INDIRECT OR CONSEQUENTIAL PROPERTY OR COMMERCIAL DAMAGE OF ANY
NATURE WHATSOEVER. Some states do not allow the exclusion of incidental or consequential
damages, so the above limitation may not apply to you.
Model No. Unit Seria! No.
Date of Installation Installed by
Name of Owner Address of Installation
12
Totaline Basic 1H/1C & 2H/1C

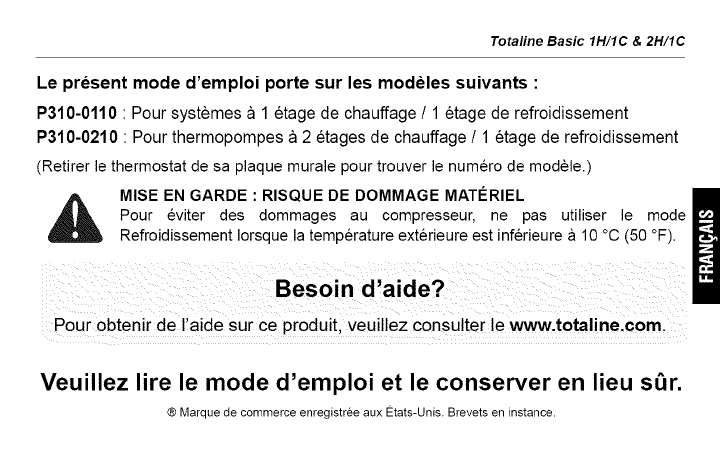

Le present mode d'emploi porte sur les modeles suivants :
P310-0110 : Pour systemes a 1 etage de chauffage /1 etage de refroidissement
P310-0210 : Pour thermopompes a 2 etages de chauffage /1 etage de refroidissement
(Retirer le thermostat de sa plaque murale pour trouver le num@o de module.)
MISE EN GARDE : RISQUE DE DOMMAGE MATERIEL
Pour eviter des dommages au compresseur, ne pas utiliser le mode l
Refroidissement Iorsque la temperature ext@ieure est inferieure a 10 °C (50 °F).
Veuillez lire le mode d'emploi et le conserver en lieu s_r.
® Marque de commerce enregistree aux Etats-Unis. Brevets en instance.
Mode d'emploi 570-207

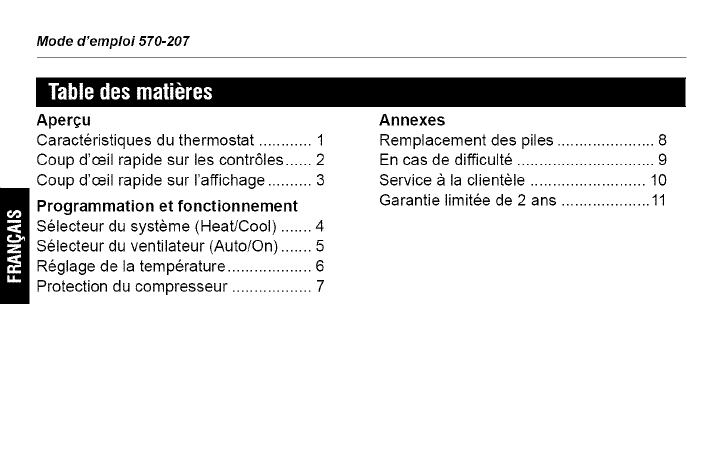

Aper£:u
Caracteristiques du thermostat ............ 1
Coup d'ceil rapide sur les contrSles ...... 2
Coup d'ceil rapide sur I'affichage .......... 3
Programmation et fonctionnement

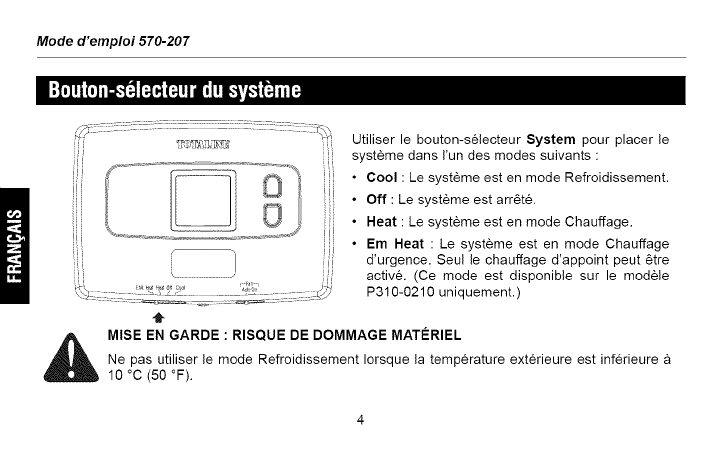

Selecteur du syst_me (Heat/Cool) ....... 4

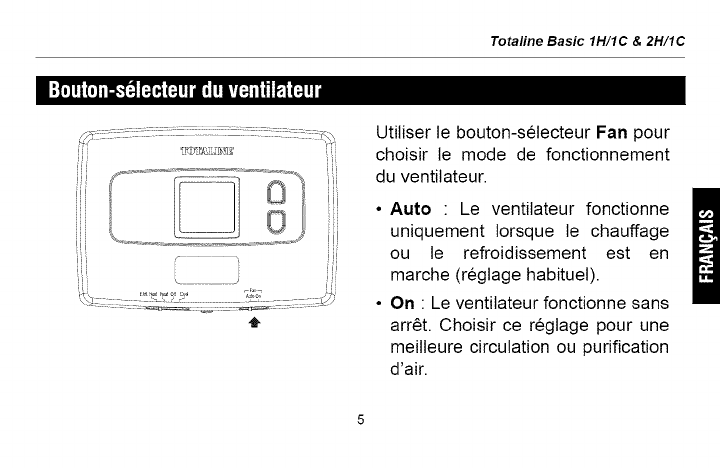

Selecteur du ventilateur (Auto/On) ....... 5

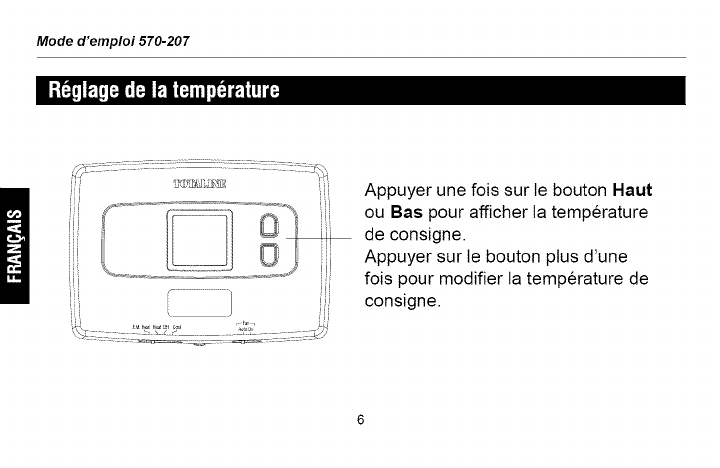

Reglage de la temperature ................... 6

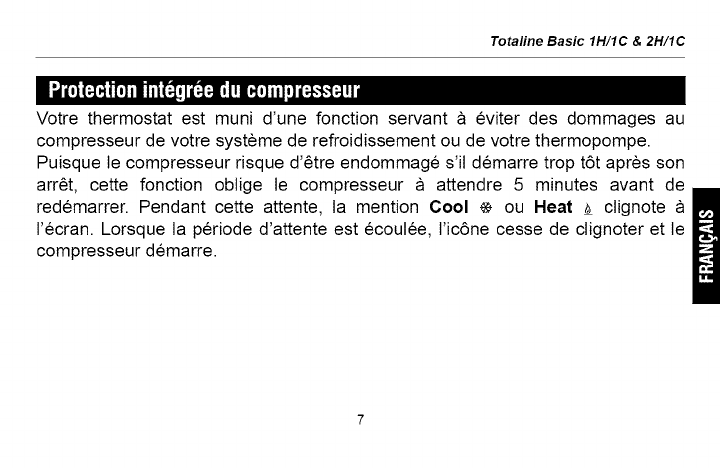

Protection du compresseur .................. 7
Annexes

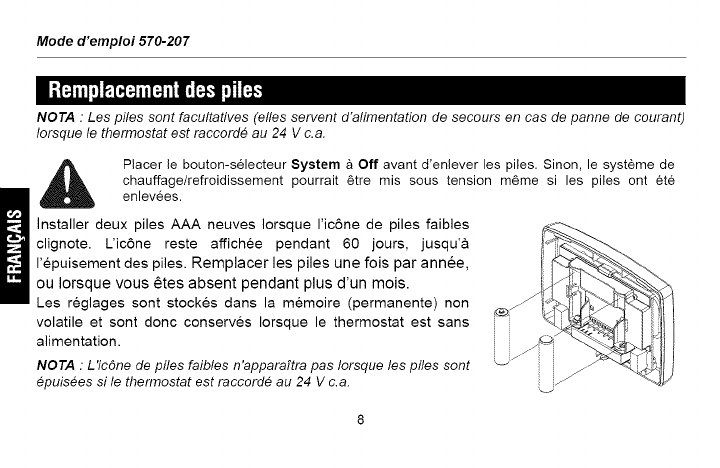

Remplacement des piles ...................... 8

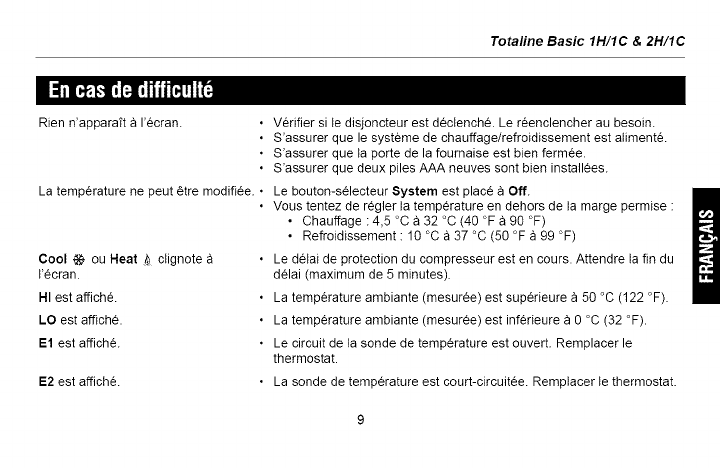

En cas de difficulte ............................... O

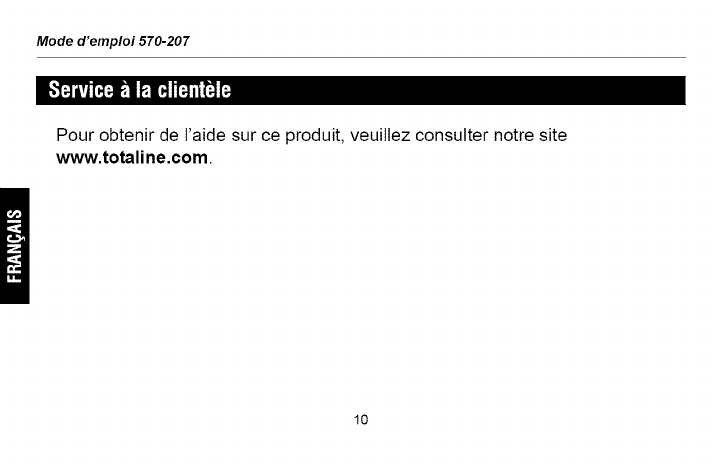

Service a la clientele .......................... 10
Garantie limitee de 2 ans .................... 11
Totaline Basic 1H/1C & 2H/1C
=1

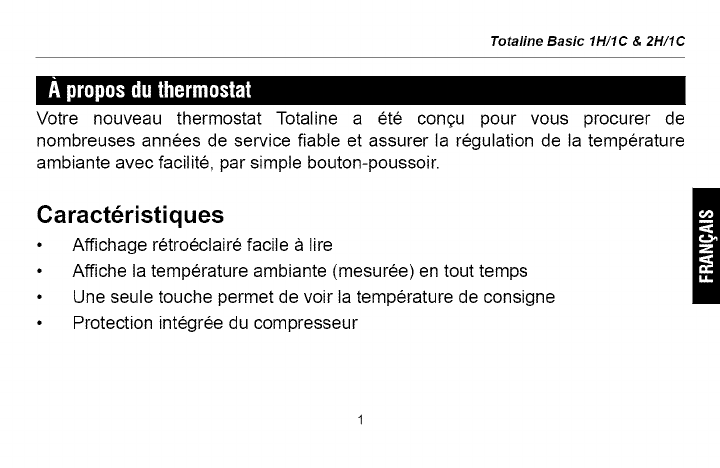

Votre nouveau thermostat Totaline a et6 congu pour vous procurer de
nombreuses annees de service fiable et assurer ta regulation de la temperature
ambiante avec facilite, par simple bouton-poussoir.
Caract_ristiques
•Affichage retro6clair6 facile a tire
• Affiche la temperature ambiante (mesuree) en tout temps
• Une seule touche permet de voir la temperature de consigne
• Protection integr6e du compresseur
Mode d'emploi 570-207

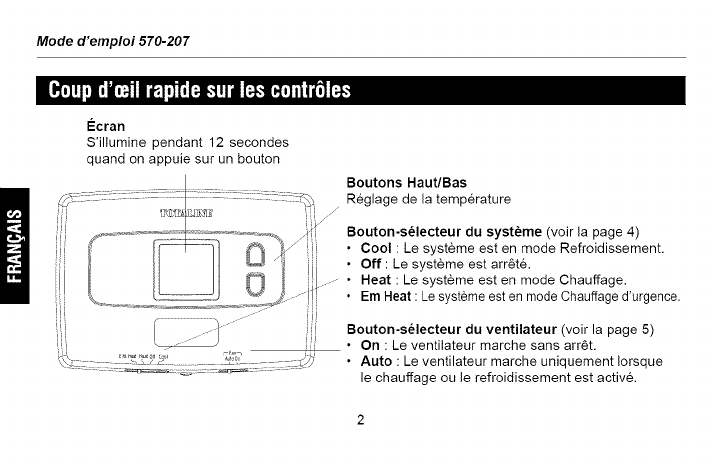

I_cran
S'illumine pendant 12 secondes
quand on appuie sur un bouton
lr_! F_,/j_ _ii Boutons Haut/Bas
//;-:: :_ Reglage de la temperature
/,
iii .... Bouton-s_lecteur du syst_me (voir la page 4)
ii • Cool : Le systeme est en mode Refroidissement.
• Off : Le systeme est arr&t6.
• Heat : Le systeme est en mode Chauffage.
• Em Heat : Le systeme est en mode Chauffage d'urgence.
Bouton-selecteur du ventilateur (voir la page 5)
• On : Le ventilatear marche sans arr_t.
• Auto : Le ventilateur marche uniquement Iorsque
le chauffage ou le refroidiseement eet active.
Totaline Basic 1H/1C & 2H/1C

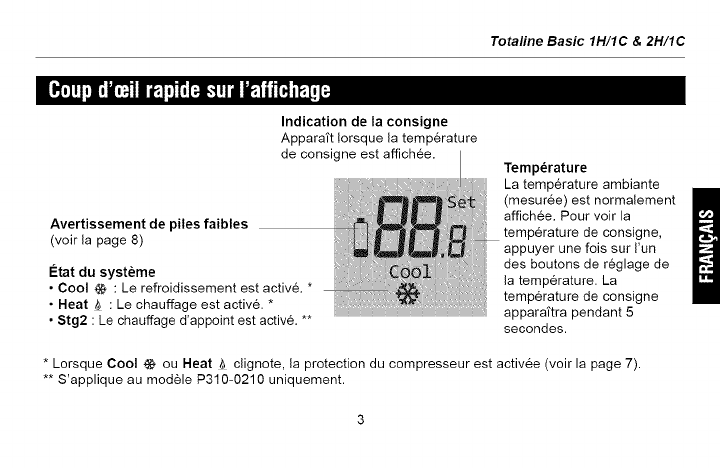

Avertissement de piles faibles
(voir la page 8)
I_tat du syst_me
•Cool @ : Le refroidissement est active. *
• Heat _ : Le chauffage est active. *
•Stg2 : Le chauffage d'appoint est activ6. **
indication de la consigne
ApparaTt !orsque la temperature
de consigne est affichee. Temperature
La temperature ambiante
(mesuree) est normalement
affichee. Pour voir la
temperature de consigne,
appuyer une fois sur Fun
des boutons de reglage de
la temperature. La
temperature de consigne
apparaTtra pendant 5
secondes.
* Lorsque Cool @ ou Heat 8 clignote, la protection du compresseur est activee (voir la page 7).
** S'applique au mod_le P310-0210 uniquement.
Mode d'emploi 570-207
.............
..............................1
Utiliser le bouton-selecteur System pour placer le
systeme dans I'un des modes suivants :
• Cool : Le syst6me est en mode Refroidissement.
• Off : Le syst_me est arr_t6.
• Heat : Le systeme est en mode Chauffage.
•Em Heat : Le syst_me est en mode Chauffage
d'urgence. Seul le chauffage d'appoint peut _tre
active. (Ce mode est disponible sur le module
P310-0210 uniquement.)
MISE EN GARDE :RISQUE DE DOMMAGE MATI_RIEL
Ne pas utiliser le mode Refroidissement Iorsque la temperature exterieure est inferieure
10 °C (50 °F).
Totaline Basic 1H/1C & 2H/1C
iii
Utitiser le bouton-selecteur Fan pour
choisir le mode de fonctionnement
du ventilateur. m
•Auto Le ventitateur fonctionne !_!
uniquement torsque le chauffage
ou le refroidissement est en
marche (reglage habituel)
• On Le ventitateur fonctionne sans
arr_t Choisir ce reglage pour une
meitleure circulation ou purification
d'air
Mode d'emploi 570-207
Appuyer une lois sur le bouton Haut
ou Bas pour afficher la temperature
de consigne.
Appuyer sur te bouton plus d'une
lois pour modifier la temperature de
consigne.
Totaline Basic 1H/1C & 2H/1C
I_ _II_ rlrrlE_,],i i]_;-_"IT_'_;-]!__I
Votre thermostat est muni d'une fonction servant & eviter des dommages au
compresseur de votre systeme de refroidissement ou de votre thermopompe.
Puisque le compresseur risque d'6tre endommage s'it demarre trop t6t apres son
arr_t, cette fonction oblige te compresseur & attendre 5 minutes avant de
redemarrer. Pendant cette attente, la mention Cool e ou Heat _ ctignote &
l'ecran. Lorsque ta periode d'attente est ecoul6e, l'ic6ne cesse de clignoter et le
compresseur demarre.
Mode d'emploi 570-207
NOTA : Les piles sont facultatives (elles servent d'alimentation de secours en cas de panne de courant)
Iorsque le thermostat est raccorde au 24 V c.a.
Placer le bouton-selecteur System & Off avant d'enlever les piles. Sinon, le syst_me de
chauffage/refroidissement pourrait _tre mis sous tension m_me si les piles ont et6
enlevees.
Installer deux piles AAA neuves Iorsque I'ic6ne de piles faibles
clignote. L'ic6ne reste affichee pendant 60 jours, jusqu'&
I'epuisement des piles. Remplacer les piles une lois par annee,
ou Iorsque vous 6tes absent pendant plus d'un mois.
Les reglages sont stockes dans la memoire (permanente) non
volatile et sont donc conserves Iorsque le thermostat est sans
alimentation.
NOTA : L'ic6ne de piles faibles n'apparaftra pas Iorsque les piles sont
epuisees si le thermostat est raccorde au 24 V c.a.
Totaline Basic 1H/1C & 2H/1C
Rien n'apparatt a I'ecran. •
La temperature ne peut _tre modifiee. •
Cool ,,_ ou Heat _ cIignote a
Fecran.
HI est affich&
LO est affiche. •
E1 est affich& •
E2 est affich&
Verifier site disjoncteur est decIenche. Le reenclencher au besoin.
S'assurer que le systeme de chauffage/refroidissement est atiment&
S'assurer que ta porte de la fournaise est bien fermee.
S'assurer que deux piles AAA neuves sont bien installees.
Le bouton-selecteur System est place a Off.
Vous tentez de regler ta temperature en dehors de ta marge permise :
• Chauffage :4,5 °C a 32 °C (40 °F a 90 °F)
• Refroidissement : 10 °C a 37 °C (50 °F a 99 °F)
Le detai de protection du compresseur est en cours. Attendre ta fin du
delai (maximum de 5 minutes).
La temperature ambiante (mesuree) est superieure a 50 °C (122 °F).
La temperature ambiante (mesuree) est inferieure a 0 °C (32 °F).
Le circuit de ta sonde de temperature est ouvert. Remplacer le
thermostat.
La sonde de temperature est court-circuitee. Remptacer te thermostat.
Mode d'emploi 570-207
Pour obtenir de t'aide sur ce produit, veuillez consulter notre site
www.totaline.com.
10
Totaline Basic 1H/1C & 2H/1C
GARANTIE DE 2ANS - CARRIER CORPORATION garantit ce produit CARRIER contre tout vice de mati@e ou de
fabrication dans la mesure oO il enest fait une utitisation et un entretien convenables, et ce, pour une periode de deux (2)
ans a partir de la date de {a premiere installation du produit. En cas de defectuosite, CARRIER CORPORATION fournira,
sans frais, une piece neuve ou reusinee, par I'entremise d'un distributeur ou d'un service offrant I'entretien de produits
CARRIER CORPORATION, a condition que la piece defectueuse soit retournee chez un distributeur CARRIER. Le cas
echeant, la piece de remplacement sera couverte pour une periode egale a la p@iode de garantie restante pour le produit.
CETTE GARANTIE NE COUVRE AUCUN FRAIS DE MAIN D'CEUVRE NI AUTRES FRAIS decoulant du diagnostic, de lam
reparation, du retrait, de I'installation, de I'expedition, de t'entretien ou de la manutention des pieces defectueuses ou des U
pieces de remplacement. CES FRAIS PEUVENT CEPENDANT ETRE COUVERTS par une garantie distincte accordee
par I'installateur.
RESTRICTION DES GARANTIES - PAR LA PRESENTE, TOUTES LES GARANTIES TACITES, Y COMPRIS LES
GARANTIES TACtTES DE QUALITE MARCHANDE, SE LIMITENT A LA DUREE POUR LAQUELLE LA GARANTIE
LtMITEE EST VALABLE. LES GARANTIES EXPRESSES DECRITES DANS LE PRESENT DOCUMENT SONT
EXCLUSIVES ET NE PEUVENT ETRE MODtFtEES OU ETENDUES PAR QUELQUE DtSTRtBUTEUR, DETAtLLANT OU
PERSONNE QUE CE SOIT.
CARRIER WEST EN AUCUN CAS RESPONSABLE :
1. de I'entretien normal de I'appareit, tel que decrit dans les instructions d'installation et d'entretien ou dans le guide
d'utitisation;
Mode d'emploi 570-207

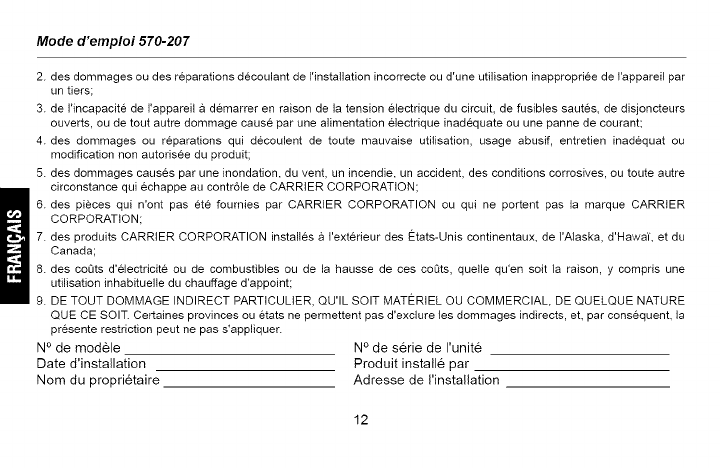

2.
3.
4.
5.
7.
8.
9.
N° de mod61e
Date d'installation
Nom du proprietaire
des dommages ou des reparations decoulant de I'instaIlation incorrecte ou d'une utilisation inappropriee de I'appareil par
un tiers;
de I'incapacite de I'appareit a demarrer en raison de la tension electrique du circuit, de fusibles sautes, de disjoncteurs
ouverts, ou de tout autre dommage cause par une alimentation electrique inadequate ou une panne de courant;
des dommages ou reparations qui decoulent de toute mauvaise utitisation, usage abusif, entretien inadequat ou
modification non autorisee du produit;
des dommages causes par une inondation, du vent, un incendie, un accident, des conditions corrosives, ou toute autre
circonstance qui echappe au contr6ie de CARRIER CORPORATION;
des pieces qui n'ont pas et6 foumies par CARRIER CORPORATION ou qui ne portent pas la marque CARRIER
CORPORATION;
des produits CARRIER CORPORATION installes a l'exterieur des Etats-Unis continentaux, de I'Alaska, d'Hawai, et du
Canada;
des coots d'electricit6 ou de combustibles ou de la hausse de ces coots, queIle qu'en soit la raison, y compris une
utilisation inhabituelIe du chauffage d'appoint;
DE TOUT DOMMAGE INDIRECT PARTICULtER, QU'IL SOIT MATERIEL OU COMMERCIAL, DE QUELQUE NATURE
QUE CE SOIT. Certaines provinces ou etats ne permettent pas d'exclure les dommages indirects, et, par consequent, la
presente restriction peut ne pas s'appliquer.
N ° de serie de I'unite
Produit installe par
Adresse de I'installation
12
Totaline Basic 1H/1C & 2H/1C
Este manual incluye los siguientes modelos:
P310-1110: para sistemas con 1 etapa de calefacci6n /1 etapa de enfriamiento
P310-1210: para termobombas con 2 etapas de calefacci6n /1 etapa de enfriamiento
(Retirar el termostato de la placa mural para ver el nQmero de modelo).
ADVERTENClA: PELIGRO DE DANAR EL EQUlPO
Para evitar posibles dafios en el compresor, el termostato no debe funcionar
cuando la temperatura exterior sea inferior a 50 °F (10 °C).
Leer y conservar estas instrucciones
® Marca registrada de los EE. UU. Patentes en tramite.
Manual de uso 570-207

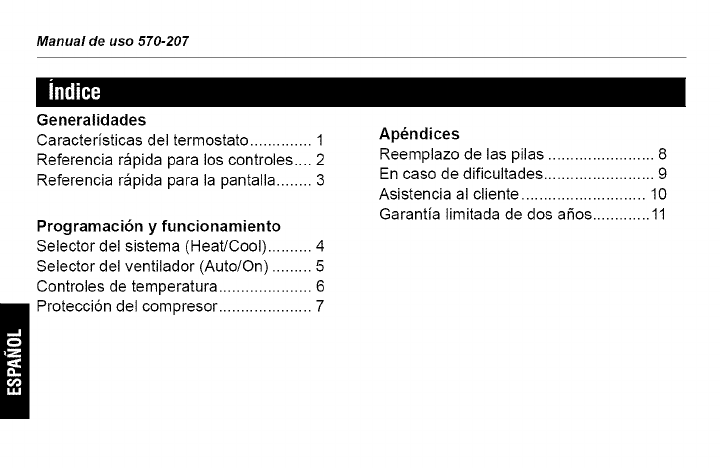

Generalidades
Caracteristicas del termostato .............. 1
Referencia rapida para los controles.... 2
Referencia rapida para la pantalla ........ 3
Programaci6n y funcionamiento
Selector del sistema (Heat/Cool) .......... 4
Selector del ventilador (Auto/On) ......... 5
Controles de temperatura ..................... 6
ProtecciSn del compresor ..................... 7
Ap_ndices
Reemplazo de las pilas ........................ 8
En caso de dificultades ......................... 9
Asistencia al cliente ............................ 10
Garantia limitada de dos aSos ............. 11
Totaline Basic 1H/1C & 2H/1C

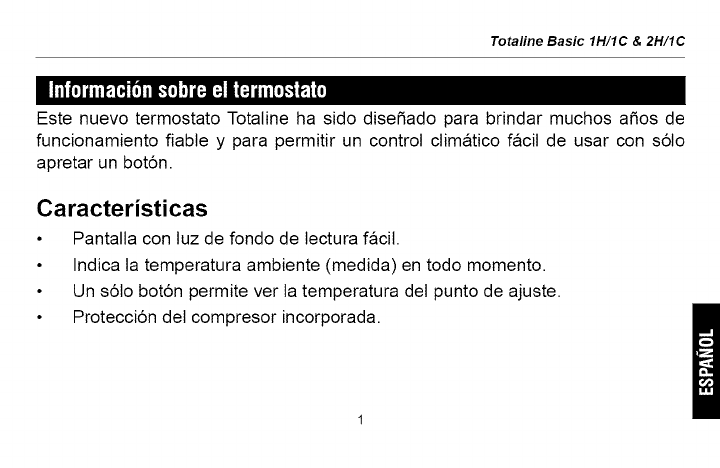

Este nuevo termostato Totaline ha sido diseSado para brindar muchos aSos de
funcionamiento fiable y para permitir un control climatico facil de usar con s61o
apretar un bot6n.
Caracteristicas
•Pantalta con luz de fondo de lectura facit.
• Indica la temperatura ambiente (medida) en todo momento.
• Un s61o bot6n permite ver la temperatura del punto de ajuste.
• Protecci6n del compresor incorporada.
Manual de uso 570-207
I;F_ I_,$ P.1,H_l II_ R_Ttl'RF_
Pantalla
Se ilumina durante 12 segundos
cuando se oprime un bot6n. Botones Arriba y Abajo
Ajuste de la temperatura.
Boton selector del sistema (ver la pagina 4).
•Cool: el sistema esta en modo Enfriamiento.
• Off: el sistema esta apagado.
• Heat: el sistema esta en modo Calefacci6n.
• Em Heat: el sistema esta en modo Calefacci6n
de urgencia.
Bot6n selector det ventilador (ver la pagina 5).
• On: el ventilador funciona continuamente.
• Auto: el ventilador funciona Qnicamente cuando
la calefacci6n o el enfriamiento estan activados.
Totaline Basic 1H/1C & 2H/1C
Advertencia de pilas d_biles
(ver la pagina 8).
I_stado del sistema
•Cool @ : el enfriamiento esta activado. *
• Heat _ : la calefacci6n esta activada. *
• Stg2: la calefacci6n auxiliar esta activada. **
Indicacibn del punto de ajuste
Aparece cuando se visualiza la
temperatura del punto de ajuste. Temperatura
Se indica normalmente
la temperatura ambiente
(medida). Para ver la
temperatura del punto de
ajuste, presionar una vez
uno de los botones de
ajuste de temperatura.
La temperatura del punto
.......................................................................................................................................................de ajuste aparecera
durante 5 segundos.
* Cuando Heat _ o Cool *_ parpadean, ta protecci6n del compresor esta activada (ver ta pagina 7).
** S6to para el modelo P310-0210.
Manual de uso 570-207
Utilizar el bot6n selector System para poner el
termostato en uno de los modos siguientes:
•Cool: el sistema esta en modo Enfriamiento.
• Off: el sistema esta apagado.
• Heat: el sistema esta en modo Calefacci6n.
•Em Heat: el sistema esta en mode Calefacci6n de
urgencia. S61o puede activarse la calefacci6n
auxiliar. El compresor esta desactivado. (Este modo
es disponible en el modelo P310-0210 solamente).
t
ADVERTENCIA: PELIGRO DE DAI_IAR EL EQUIPO
No se debe hacer funcionar el sistema de refrigeraci6n cuando la temperatura exterior sea
inferior a 50 °F (10 °C).
Totaline Basic 1H/1C & 2H/1C

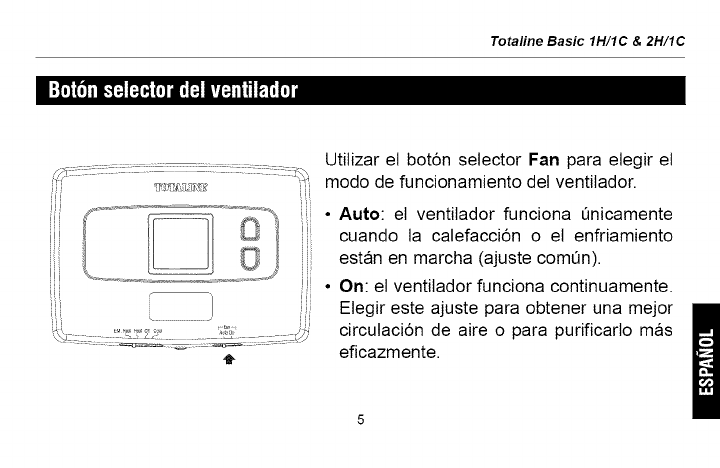

Utitizar el bot6n selector Fan para elegir el
modo de funcionamiento del ventilador.
• Auto: el ventilador funciona t_nicamente
cuando ta calefacci6n o el enfriamiento
estan en marcha (ajuste comQn).
• On: el ventitador funciona continuamente.
Etegir este ajuste para obtener una mejor
circulaci6n de aire o para purificarlo mas
eficazmente.
Manual de uso 570-207
[_ rtFJIFIFJ'R ,_J_ I!T_
Presionar una vez los botones Arriba o
Abajo para visualizar la temperatura
del punto de ajuste.
Presionar cualquier bot6n mas de una
vez para cambiar el valor del punto de
ajuste.
Totaline Basic 1H/1C & 2H/1C
11F:II[_,]iiliit_,I,]i IIi[_,]|il_'i_Ill
Et termostato tiene una funci6n que protege el compresor del acondicionador de
aire o del sistema de ta bomba de calor. Puesto que el compresor puede daSarse
si vuelve a encenderse inmediatamente despues de apagarse, esta funci6n 1o
fuerza a esperar 5 minutos antes de volver a encenderse. Durante este tiempo, el
mensaje Cool e o Heat _ parpadeara en la pantalta. Una vez transcurridos los 5
minutos de seguridad, el mensaje dejara de parpadear y el compresor se
encender&
Manual de uso 570-207
NOTA: las pilas son opcionales (sirven de afimentaci6n de urgencia en caso de corte de corriente)
cuando el termostato esta conectado a 24 V C.A.
Colocar el bot6n selector System en Off antes de retirar las pilas. De Io contrario, el
sistema de calefacci6n /enfriamiento podria permanecer activado aun si se han retirado
las pilas.
Instalar dos pilas AAA nuevas cuando el icono de reemplazo de
pilas parpadee. El icono permanecera durante 60 dias, hasta que
la pilas se hayan agotado. Reemplazar la pilas una vez pot aSo o
durante una ausencia de mas de un mes.
Los ajustes est&n salvaguardados en la memoria (permanente)
no volatil y por Io tanto se preservan cuando el termostato est&
sin alimentacion electrica o sin pilas.
NOTA: el icono de pilas debiles no aparecer# cuando las pilas esten
descargadas si el termostato esta conectado a 24 V C.A.
Totaline Basic 1H/1C & 2H/1C
I_ [_T,,_,]ftF_rtfii11:F1il_'liF_
No aparece nada en ta pantalla. •
No puede modificarse ta temperatura. •
Cool @ o Heat/_ parpadean en la •
pantatla.
HI aparece en la pantatla. •
LO aparece en ta pantalla. •
E1 aparece en la pantatta. •
E2 aparece en la pantatta
Verificar et interrupter automatico y reconectarlo si fuera necesario.
Verificar que el sistema de catefaccidn/enfriamiento este conectado.
Verificar que la puerta det catefactor este bien cerrada.
Verificar que tas dos pitas AAA cargadas esten bien instatadas.
Et bot6n selector System esta apagado (Off)
Se est8 tratando de ajustar la temperatura fuera det margen permitido:
• Catefacci6n: 40 °F a 90 °F (4,5 °C a 32 °C).
• Enfriamiento: 50 °F a 99 °F (10 °C a 37 °C).
El lapso de protecci6n det compresor esta ee curse y hay que esperar
que termiee (maximo de 5 minutos).
La temperatura ambieete (medida) es superior a 122 °F ( 50 °C).
La temperatura ambieete (medida) es inferior a 32 °F (0 °C ).
El circuito de ta sonda de temperatura esta abierto. Reemptazar et
termostato.
La sonda de temperatura esta en corto circuito. Reemptazar et
termostato.
Manual de uso 570-207
Para obtener asistencia relacionada con este producto, se recomienda
visitar el sitio www.totaline.com.
10
Totaline Basic 1H/1C & 2H/1C

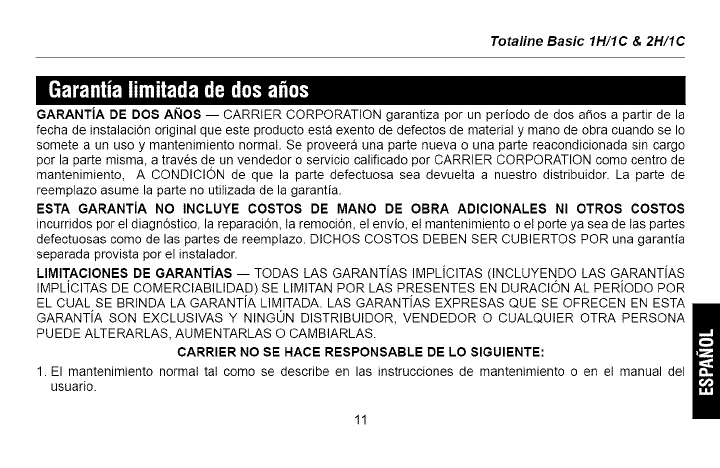

[._ifF1 II1TI1_FI rtF:Irtt;_ _fi-t,H
GARANTiA DE DOS ANOS -- CARRIER CORPORATION garantiza por un periodo de dos a_os a partir de la
fecha de instalaciOn original que este producto esta exento de defectos de material y mano de obra cuando se Io
somete a un uso y mantenimiento normal. Se proveer8 una parte nueva ouna parte reacondicionada sin cargo
por la parte misma, a traves de un vendedor o servicio calificado pot CARRIER CORPORATION como centro de
mantenimiento, A CONDICION de que la parte defectuosa sea devuetta a nuestro distribuidor. La parte de
reemptazo asume la parte no utitizada de la garantia.
ESTA GARANTiA NO INCLUYE COSTOS DE MANO DE OBRA ADIClONALES NI OTROS COSTOS
incurridos pot el diagn6stico, la reparaci6n, ta remociOn, el envio, et mantenimiento o et porte ya sea de tas partes
defectuosas como de las partes de reempiazo. DICHOS COSTOS DEBEN SER CUBIERTOS POR una garantia
separada provista pot el instalador.
LIMITACIONES DE GARANTiAS -- TODAS LAS GARANTiAS IMPLiCITAS (INCLUYENDO LAS GARANTiAS
IMPLiCITAS DE COMERCIABILIDAD) SE LIMITAN POR LAS PRESENTES EN DURACION AL PERiODO POR
EL CUAL SE BRINDA LA GARANTiA LIMITADA. LAS GARANTiAS EXPRESAS QUE SE OFRECEN EN ESTA
GARANTiA SON EXCLUSIVAS Y NINGON DISTRIBUIDOR, VENDEDOR O CUALQUIER OTRA PERSONA
PUEDE ALTERARLAS, AUMENTARLAS O CAMBIARLAS.
CARRIER NO SE HACE RESPONSABLE DE LO SIGUIENTE:
1. El mantenimiento normal tat como se describe en las instrucciones de mantenimiento o en et manual del
usuario.
Manual de uso 570-207
2. Los dai_os o tas reparaciones requeridas como consecuencia de una instalacidn defectuosa o un uso
incorrecto por parte de terceros.
3. La falla de arranque debido alas condiciones de ta tensidn, fusibles fundidos, cortacircuitos abiertos u otros
dai_os producidos por ta deficiencia o ta interrupci6n del servicio etectrico.
4. Dafios o reparaciones requeridos como consecuencia de un uso indebido, abuso, mantenimiento incorrecto,
cambios no autorizados o manejo incorrecto.
5. Dafios resuttantes de inundaciones, vientos, incendio, retSmpagos, accidentes, atm6sfera corrosiva u otras
condiciones que esten fuera det control de CARRIER CORPORATION.
6. Partes no provistas o designadas para su uso por CARRIER CORPORATION.
7. Productos de CARRIER CORPORATION instalados en et exterior det territorio de Estados Unidos, Alaska,
Hawai y Canada.
8. Costos de etectricidad o combustible o aumento en los costos de etectricidad o combustible por cualquier
raz6n, incluyendo el uso adicionat o inusual de catefaccidn complementaria.
9. CUALQUIER DAi_!O ESPECIAL A LA PROPIEDAD O COMERCIAL DE CUALQUIER NATURALEZA
INDIRECTO O RESULTANTE DEL USO DEL PRODUCTO. Atgunos Estados no permiten la exclusi6n de
D dai_os incidentales o resultantes, por to que esta limitacidn podria no apticarse en su caso.
N° de modelo N ° de serie de la unidad
Fecha de instalaci6n Instalado por
Nombre det propietario Direcci6n donde se hizo ta instalaci6n
12
®U.S. Registered Trademark.
Patents pending.
®Marque d6posee aux E.-U.
Brevets en instance.
® Marca registrada en EE.UU.
Patentes pendientes.
69-2256EFS 570-207 10-08

Navigation menu
