Divisor industrial Gigabit UPoE
TI-SG104 (v1.0R)

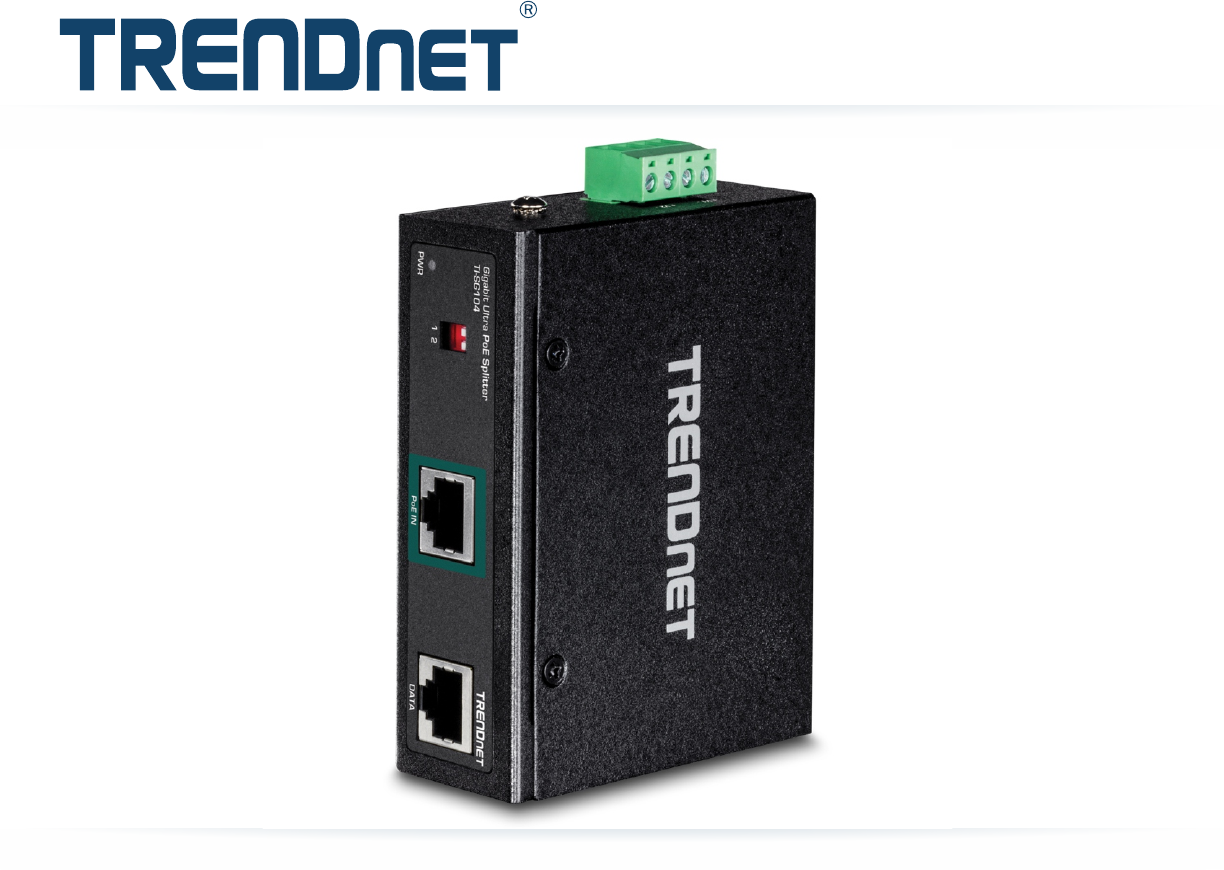

El Divisor industrial Gigabit UPoE de TRENDnet, modelo TI-SG104, conecta en red un dispositivo no PoE utilizando una conexión Gigabit Ultra PoE y
dividiéndolo en fuentes de alimentación y datos Gigabit. El divisor industrial gigabit UPoE puede alimentar hasta dos dispositivos desde una única fuente
UPoE. Un cómodo switch DIP ajusta la potencia de salida a 12, 16, 24 o 48V para adaptarse a los requisitos de alimentación de los dispositivos no PoE. La
doble salida de alimentación de CC del divisor UPoE aumenta la compatibilidad con dispositivos.
• Permite alimentar un dispositivo no PoE situado a hasta 100m (328 pies) de distancia del equipo de alimentación eléctrica
• Divide una señal PoE Gigabit en fuentes de alimentación y de datos separadas
• Una sola fuente Ultra PoE puede alimentar hasta dos dispositivos
• La salida de voltaje ajustable admite dispositivos de 12, 16, 24 o 48V
• Para mejorar el rendimiento, debe combinarse con switchs o inyectores UPoE
• Permite ahorrar en costos de instalación y de equipos
• Velocidades Gigabit full duplex
• Compatible con IEEE 802.3bt
TI-SG104
Alimentación UPoE
No se requiere adaptador de corriente; el
divisor UPoE toma una conexión de red
UPoE y divide la alimentación y los datos
en conexiones separadas; esto permite
conectar en red un dispositivo no PoE con
la alimentación situada a hasta 100m (328
pies).
Salida de voltaje ajustable
Un cómodo switch DIP ajusta la salida de
voltaje a 12V (2.3A), 16V (2.3A) o 24V
(2.3A) para adaptarse a los requisitos de
alimentación de los dispositivos no PoE.
Montable en Pared
El diseño con opción de montaje en pared
del divisor UPoE se adapta a la mayoría
de configuraciones de instalación.

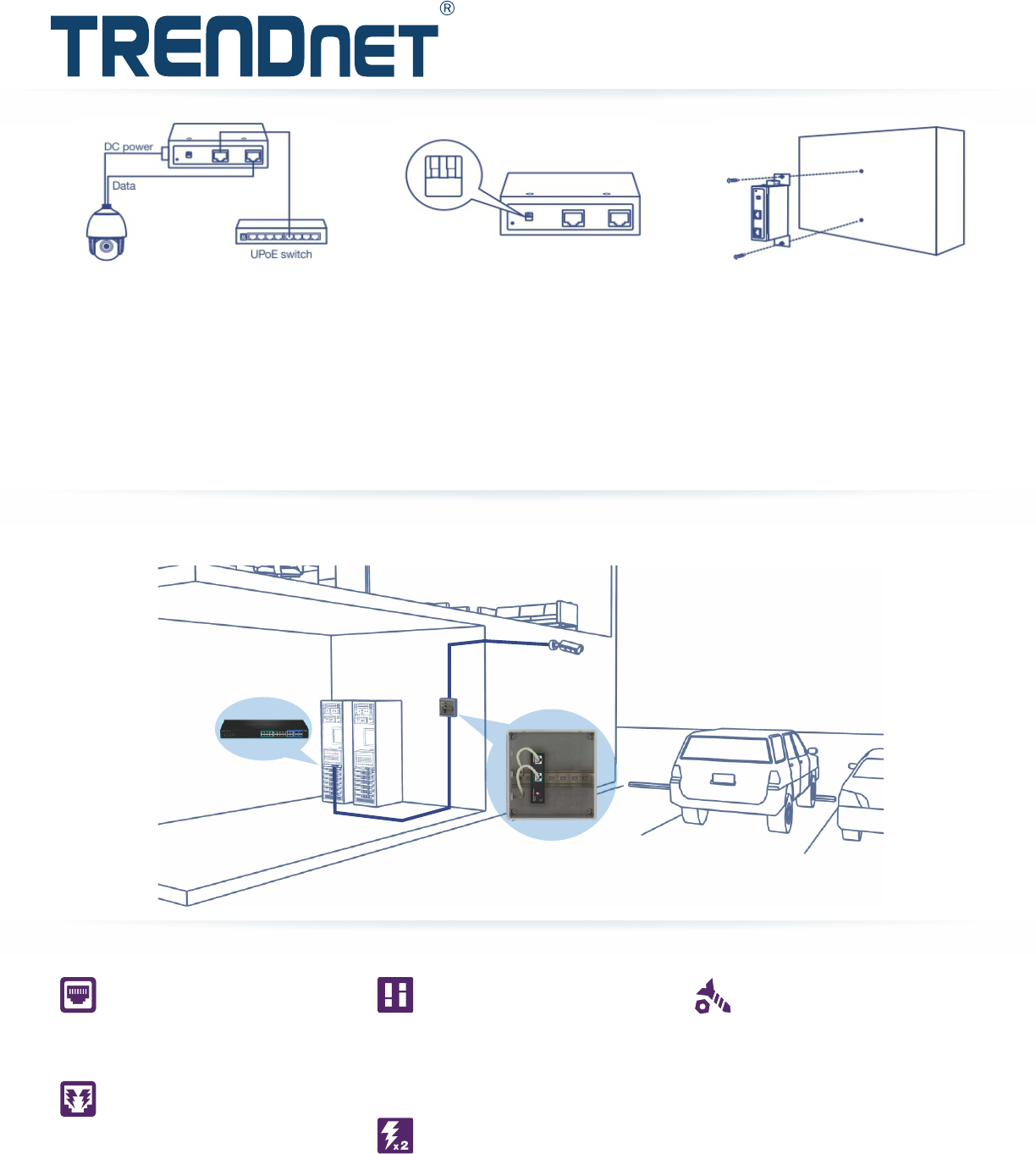

Solución de redes
TI-SG104
UPoE switch
Ethernet Gigabit
1 puerto de entrada Gigabit UPoE y 1
puerto de salida Gigabit
Alimentación UPoE
No se requiere adaptador de corriente;
el divisor UPoE toma una conexión de
red UPoE y divide la alimentación y los
datos en conexiones separadas; esto
permite conectar en red un dispositivo
no PoE con la alimentación situada a
hasta 100m (328 pies).
Salida de voltaje ajustable
Un cómodo switch DIP ajusta la salida
de voltaje a 12V (2.3A), 16V (2.3A), 24V
(2.3A) o 48V (1.25A) para adaptarse a
los requisitos de alimentación de los
dispositivos no PoE.
Bloque de terminales de salida de
alimentación de CC doble
El divisor UPoE ofrece un bloque de
terminales de salida de alimentación de
CC doble, el cual alimenta hasta dos
dispositivos
Montable en Pared
Su diseño con opción de montaje en
pared se adapta a la mayoría de
configuraciones de instalación
TI-SG104
Padrões • IEEE 802.3
• IEEE 802.3u
• IEEE 802.3ab
• IEEE 802.3af
• IEEE 802.3at
• Compatible con IEEE 802.3bt
Interfaz del
dispositivo
• Un puerto Gigabit
• 1 puerto Gigabit Ultra PoE de entrada
• Bloque de terminales de 4 pins extraíble (salida de CC doble)
• Switch dip de potencia de salida ajustable (48, 24, 16 o 12V)
• Indicador LED
• Montaje en DIN-rail
• Montaje en pared
• Punto de conexión a tierra
Tasa de
transferencia de
datos
• Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
• Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
• Gigabit: 2000 Mbps (full duplex)
Características
especiales
• Componentes reforzados con clasificación para temperaturas
extremas
• Doble salida de potencia de CC
• Negociación automática
• Protección para descarga electrostática de 4 kilovoltios y
sobrecorriente de 2 kilovoltios
Alimentación • Entrada: 15.4W/30W/60W/95W potencia PoE
• Consumo máximo: 7W (solo divisor)
• Salida de CC combinada máx.: 48V 1.25A, 24V (2.3A), 16V
(2.3A), 12V (2.3A)
Entrada PoE Máxima salida de CC
(dividida entre dos dispositivos)
95W • 48V(1.25A) Salida de CC: 60W
• 24V(2.3A) Salida de CC: 55W
• 16V(2.18A) Salida de CC: 35W
• 12V(2.25A) Salida de CC: 27W
60W • 48V(1.16A) Salida de CC: 56W
• 24V(2.12A) Salida de CC: 51W
• 16V(2.18A) Salida de CC: 35W
• 12V(2.16A) Salida de CC: 26W
30W • 48V(0.52A) Salida de CC: 25W
• 24V(0.95A) Salida de CC: 23W
• 16V(1.37A) Salida de CC: 22W
• 12V(1.83A) Salida de CC: 22W
15.4W • 48V(0.22A) Salida de CC: 10.6W
• 24V(0.44A) Salida de CC: 10.7W
• 16V(0.63A) Salida de CC: 10.2W
• 12V(0.85A) Salida de CC: 10.2W
TI-SG104
Especificaciones
20675 Manhattan Place • Torrance • CA 90501 • USA • T: 1-888-326-6061 • F: 1-310-961-5511 • intlsales@trendnet.com • www.TRENDnet.com
TRENDnet es una marca registrada. Otras marcas y nombres de productos son marcas comerciales de sus respectivos titulares. La información que se suministra en este documento pertenece a los
productos de TRENDnet y, por lo tanto, está sujeta a cambios en cualquier momento, sin previo aviso. Para la información más reciente, visite http://www.trendnet.com Copyright © TRENDnet. Todos
los derechos reservados.
Actualizado: 11/28/2018
Todas las referencias a la velocidad son solo para fines de comparación. Las especificaciones, el tamaño y la forma del producto están sujetos a cambios sin previo
aviso, y el aspecto real del producto puede diferir del que se describe en este documento.
Switch DIP DIP 1 DIP 2 Function
APAGADO APAGADO Salida de 48V
ENCENDIDO APAGADO Salida de 24V
APAGADO ENCENDIDO Salida de 16V
ENCENDIDO ENCENDIDO Salida de 12V
MTBF • 684.452 horas
Carcasa • Carcasa de metal IP30
• Montaje en DIN-rail
• Montaje en pared
• Punto de conexión a tierra
• Protección para descarga electrostática de 4 kilovoltios
• Protección para sobretensiones de 2 kilovoltios
Temperatura
admitida
• - 40° – 75° C (-40° – 167° F)
Humedad admitida • Máx. 95 % sin condensación
Dimensiones • 104 x 82 x 32 mm. (4.1 x 3.2 x 1.2 pulgadas)
Peso • 172 g (6 onzas)
Certificaciones • CE
• FCC
• IEC EN60950-1
• Golpes (IEC 60068-2-27)
• Caída libre (IEC 60068-2-32)
• Vibraciones (IEC 60068-2-6)
Garantía • 3 años
CONTENIDO DEL PAQUETE
• TI-SG104
• Guía de instalación rápida
• Bloque de terminales extraíble
• Kit de montaje en DIN-rail y pared
Bloque de
terminales
• Salida de alimentación de CC doble, 4 pins
• Alcance del cable: 0.34 mm^2 a 2.5 mm^2
• Cable rígido (AWG): 12-24/14-22
• Cable trenzado (AWG): 12-24/14-22
• Par de torsión: 5 libras – pulgada / 0.5 Nm / 0.56 Nm
• Longitud del hilo de cable: 7 – 8mm
