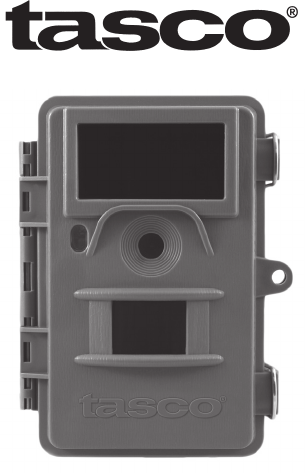

Trail Cam

Model#: 119422 04-13

Instruction Manual

TABLE OF CONTENTS PAGE

ENGLISH

FrANçAIS

ESPAñOL

DEuTSCH

ITALIANO

3-31

32-67

68-102

103-143

144-180

IMPOrTANT NOTE

Congratulations on your purchase of one of the best trail

cameras on the market! Tasco is very proud of this camera and

we are sure you will be pleased with it as well. We appreciate

your business and want to earn your trust. Please refer to the

notes below and the instructions in this manual to ensure that

you are completely satisﬁed with this product.

If your Tasco Trail Cam does not seem to be functioning

properly or if you are having photo/video quality issues,

please check the Troubleshooting/FAQ section on pages

25-28.

Problems are often due to something simple that was

overlooked, or require only changing one setting to solve.

If your problem continues after trying the solutions in the

Troubleshooting/FAQ section, please call Tasco Customer

Service at (800) 423-3537. In Canada, call (800) 361-5702.

Tasco recommends using 8 Energizer® Lithium AA batteries in this

Trail Cam to obtain maximum battery life

Do not mix old and new batteries

Do not mix battery types-use ALL lithium or ALL alkaline

Rechargeable batteries are not recommended

Tasco recommends using SanDisk® SD and SDHC Cards

(up to 32GB capacity) in this Trail Cam

ENGLISH

INTRODUCTION

About the Trail Cam

The Tasco Trail Cam is a digital scouting camera. It can be triggered by any

movement of game in a location, detected by a highly sensitive Passive Infra-

Red (PIR) motion sensor, and then take high quality pictures (up to 6MP still

photos), or video clips.

The Trail Cam consumes very little power (less than 300mA) in a stand-

by (surveillance) state. This means it can deliver up to six months stand-by

operation time when the device is powered by eight AA alkaline batteries, and

up to nine months utilizing lithium AA batteries. Once motion in the monitored

area is detected, the digital camera unit will be triggered at once (typically

within one second) and then automatically take photos or videos according

to previously programmed settings. The Trail Cam is equipped with 32

built-in "black" infrared LEDs that function as a ﬂash, so that it delivers clear

photos or videos (in black & white) even in the dark without being detected,

and it can take color photos or videos under sufﬁcient daylight. The Trail

Cam is designed for outdoor use and is resistant against water and snow.

Applications

The Trail Cam can be used as a trail camera for hunting or scouting game.

It is also suitable for surveillance usage.

PARTS AND CONTROLS

The Trail Cam provides the following connections for external devices: USB

port, SD card slot, AV Out, and external DC power in (Fig. 1).

A 3-way power switch is used to select the main operating modes: OFF,

SETUP, and ON (Fig. 2).

A control key interface with six keys is primarily used in SETUP mode to

select operational functions and parameters. As shown in Fig. 2, these keys

are: UP, DOWN, LEFT, RIGHT, OK and MENU. Four of the keys can also

perform a second function (shortcut operations in SETUP mode) in addition

to their main function: The DOWN key can be used to set the camera to

Photo mode (still camera icon), and the UP key can set the camera to Video

mode (movie camera icon). The RIGHT key also serves as the manual shutter

(“SHOT”) button of the camera and the OK key switches the camera to

the Playback (“REPLAY”) mode. These secondary functions are indicated by

icons or text above the key as shown in Fig. 2.

Fig. 2: Button and

Switch Guide

Fig. 1: Connections

A/V Out

USB Port

SD Card Slot DC In

SETUP

OFF

LED IR Flash

Motion/ Low

Battery Indicator

Lens

Lock Hole

PIR Sensor

FRONT VIEW

BACK VIEW

LCD Screen

Power/Mode

Switch

UP/Video

DOWN/Photo

LEFT

OK/Replay

RIGHT/Shot

Cable to Battery

Compartment

Video Mic

DC in

Cover Plug

INSTALLING THE BATTERIES AND SD CARD

Before you begin learning how to use your Trail Cam, you will ﬁrst need to

install a set of batteries and insert an SD card. Although that may only take

you a minute, there are some important notes about both batteries and SD

cards you should be aware of, so please take the time to read the following

directions and cautions:

Loading Batteries

After opening the two latches on the right side of

the Trail Cam, you will see that the Trail Cam

can hold 8 batteries. The four batteries on the left

form one group, while the four on the right form the

other group, each providing 6 volts in parallel. For

maximum battery life, you should install a full set of

eight batteries. The Trail Cam may also be operated

by just four batteries installed in the ﬁrst group only

(see right). Battery life will be shorter with 4 batteries,

but the camera will operate normally. Whether you

use 4 or 8, be sure to insert each battery with correct

polarity (negative or “ﬂat” end facing the spring in

each vertical battery compartment "column").

Tasco recommends using eight new lithium AA (Energizer® brand) or alkaline

AA batteries. NiMh Rechargeable batteries are not recommended, as the

lower voltage they produce can cause operational issues. It is also possible

to use a lead-acid external battery cell with 6V output or suitable AC adapter-see

below for more details.

Using an External Power Source (optional, user provided)

Optionally, you can connect an external 6V DC power source to the “DC

In” jack at the bottom of the Trail Cam. It is recommended to use a power

source with a current output greater than 1000mA. However, during bright

daytime operation when no ﬂash is required, the Trail Cam can function with

much less current (>400mA). Please use a compatible power source cable

(not provided) to connect the external DC power source with the power input

jack of the Trail Cam, making sure that the polarity is correct. Note: The

power connector is a 4.0x1.7mm coaxial DC power plug with positive “tip”

(inside pin) polarity (Radio Shack P/N 274-1532 or equivalent).

If both an external power source is connected and batteries are installed, the

Trail Cam will be powered by the external power source.

When the batteries become weak, the low-battery indicator LED will glow

blue, indicating the batteries should be changed (pg 5, “Front View”).

Inserting the SD Card

The Trail Cams have 32MB internal memory, which can hold only about 35

photos (@ 4MP resolution). This is handy for testing and getting familiar with

the camera, but you will no doubt want to leave the camera unattended for

longer than a day, so using an SD card is recommended. Insert the SD card

(with the camera’s power switch in the OFF position) before beginning to

operate the camera. Don’t insert or remove the SD card when the power

switch is in the ON position.

The Trail Cam uses a standard SD (Secure Digital) memory card to save

photos (in .jpg format) and/or videos (in .avi format). SD and SDHC (High

Capacity) cards up to a maximum 32GB capacity are supported. Before

inserting the SD card into the card slot after opening the camera’s front

cover, please make sure that the write-protect switch on the side of the card

is “off” (NOT in the “Lock” position). The following describes how to insert and

remove the SD card:

• Insert the SD card into the card slot with its label side upwards (see

below). A “click” sound indicates that the card is installed successfully.

If the wrong side of the card is facing up, you will not be able to insert

it without force-there is only one correct way to insert cards. If the SD

card is not installed correctly, the device will not display an SD card icon

on the LCD in SETUP mode (the SD card icon displayed after switching

to SETUP mode will have a “lock” symbol inside it in it if the card is locked).

Formatting the SD card by using the Trail Cam’s “Format” parameter

before using it for the ﬁrst time is recommended, especially when a

card has been used in other devices (see “Changing Menu Parameter

Settings” for details).

• To take out the SD card, just gently push in the

card (do not try to pull it out without pushing

in ﬁrst). The card is released from the slot and

ready to be removed when you hear the click.

WARNING

Be sure the camera’s power is switched OFF

before inserting or removing SD cards or batteries.

USING THE TRAIL CAM

Once you’ve prepared your Trail Cam by properly installing batteries and

an SD card, you could simply take it outside, strap it to a tree, switch it on

and leave-and you might get some great photos that are exactly what you

wanted. However, we highly recommend that you ﬁrst spend some additional

time indoors with this manual and your camera until you know a bit more

about what the 3-way switch and those control keys do. If nothing else, you’ll

probably want to at least set the date and time so the camera will imprint

them (or not-it’s your option) on your photos as they are taken, learn how to

set the camera to shoot video clips instead of still photos if you like, and read

some tips about mounting it on a tree.

THE OFF, ON, AND SETUP MODES

The Trail Cam has three basic operational modes:

• OFF mode: Power switch in the OFF position.

• ON mode: Power switch in the ON position (LCD screen is off.)

• SETUP mode: Power switch at SETUP position (LCD screen is on).

OFF MODE

The OFF mode is the “safe” mode when any actions must be taken, e.g.,

replacing the SD card or batteries, or transporting the device. You will also

use OFF mode if you connect the camera to a computer’s USB port later to

download your photos/videos. And of course, when you are storing or not

using the camera, you will switch it to OFF. Please note that even in the OFF

mode the Trail Cam still consumes power at a very low level. Therefore, it’s a

good idea to take the batteries out of the battery compartment if the camera

will not be used for a long time.

ON MODE

Anytime after the batteries and SD card have been inserted, you can switch

on the camera. When the power switch is moved to the top position, the

camera will enter into the ON (Live) mode. The motion indicator LED (pg.

6, “Front View”) will blink red for about 10 seconds. This interval allows time

for you to close the Trail Cam’s front cover, lock it, and leave the monitored

area. Once in the ON mode, no manual controls are needed or possible

(the control keys have no effect). The Trail Cam will take photos or videos

automatically (according to its current parameter settings) when it is triggered

by the PIR sensor’s detection of activity in the area it covers.

You can either move the power switch directly from OFF to ON mode, or stop

at the SETUP position ﬁrst to change one or more settings, then move the

switch to ON after you have ﬁnished doing so.

SETUP MODE

In the SETUP mode you can check and change the settings of the Trail Cam

with the help of its built-in LCD (or a monitor connected to the AV out jack).

These settings, found in the SETUP Menu, let you change the photo or video

resolution, interval between photos, switch the time imprint on, etc. Moving

the power switch to the SETUP position will turn on the LCD display, and

you will see an information screen that shows how many images have been

taken, the battery level, camera or video mode, etc (see Fig. 3, next page).

NOTE: Always move the power switch from OFF to SETUP mode. It

is possible that the camera could lockup if it is switched from ON to

SETUP mode. If this occurs, simply move the switch to OFF and then

push it up to SETUP again.

SETUP Mode Shortcut Keys/Functions

As mentioned earlier in “Parts & Controls”, four of the keys below the LCD

have secondary, “shortcut” functions when the camera is switched to SETUP

mode (but the MENU key has not been pressed):

• Press the UP key to quickly set the camera to shoot video clips.

• Press the DOWN key to quickly set the camera to take still photos.

• Press the RIGHT key to manually trigger the shutter. This is useful

for testing the camera-make sure you are in SETUP mode, press the

RIGHT key, and a few seconds later a photo or video (depending on

how the camera was set) will be saved to the SD card (or internal

memory if no card is inserted). The “number of images taken” counter

on the bottom left of the LCD will increase by one. If the display

indicates “SD PROTECTED” when you press the SHOT key, switch

the camera OFF, remove the SD card and slide its protect switch off.

• Press the OK key to replay (review or playback) photos/videos on a

connected TV monitor. See “Playing Back Photos/Videos” (pg. 22) for

more details.

Fig. 3: SETUP Information Screen

Video Mode

Video Sound On Video Resolution

Available Video Recording Time

Video Mode

High

Still Photo Mode

Time Stamp

Time Lapse On

# of Photos Taken Remaining Photo Capacity

Date:Month-Day-Year

Battery Level

Image Size (Resolution) SD Card Status

Time

Hour:Minute:Second

Camera (Still Photo) Mode

USING THE SETUP MENU TO CHANGE

SETTINGS

The main purpose of the SETUP mode is to allow you to change the settings

of the camera’s parameters (14 different ones are available) so your Trail

Cam operates exactly the way you want it to. You will do this by entering the

SETUP Menu and pressing the keys below the LCD display, which will show

you each parameter and its setting.

Changing Parameter Settings in SETUP Mode

A wide range of options or “parameters” are provided to allow you to set

the Trail Cam to your operational preferences. To change the setting of

any parameter you must ﬁrst switch to the SETUP mode. Once in SETUP

mode, pressing the MENU button will allow you to select any parameter and

change its setting. The name of the parameter and its current setting will be

shown on the LCD. Pressing the RIGHT or LEFT key scrolls to the next or

previous parameter (RIGHT key to move on to the next parameter and LEFT

key to go back to the previous parameter), and pressing the UP or DOWN

key lets you select a different setting for the currently displayed parameter.

Once you have selected your preferred new setting for a parameter, press

the OK button to save the new setting (actually change it). When have are

ﬁnished changing the settings of one or more parameters, press MENU

again to exit the SETUP menu. MENU can also be pressed anytime you

want to cancel changing a parameter’s setting after a new setting has been

selected (but OK has not been pressed yet). After setting the parameters

to your preferences, be sure to move the switch to ON to begin actually

taking photos or videos. No images will be captured if the switch is left in the

SETUP position (unless you press the RIGHT/Shot key after exiting the menu)-

in fact, the camera will power off automatically after a few seconds with no

key pressed.

Only one setting is displayed at a time, starting with the current setting for the

parameter when it is ﬁrst selected (Fig. 4a, next page). To change the setting,

use the UP/DOWN keys to display the new setting you want (Fig. 4b), then

press OK to “Execute” (make the actual change to this setting). If you want to

conﬁrm this setting is now the current one, just press the RIGHT key to scroll

to the next parameter, then press LEFT to go back again to the previous one.

You should see the parameter setting you just made.

Fig. 4: Selecting Parameter Settings

(4a)

(4b)

Press MENU

Press DOWN

Press OK

EXAMPLES-Changing the Settings of Some Common Parameters

Following this page, you will ﬁnd tables listing all of the parameters found in

the SETUP Menu, along with their possible settings (or range of settings),

and a detailed description of what the parameter controls and what

the settings do. If you read the previous section detailing how to select

parameters and change their settings, you should be able to dive right in, ﬁnd

the parameter(s) you want, and setup the camera to your preferences. But

maybe you’d rather walk through an example or two ﬁrst:

To change any parameter’s setting, always start with the power switch in the

SETUP position. After the LCD comes on, press the MENU key.

The ﬁrst parameter you will see when you ﬁrst enter the SETUP Menu is

“Mode”. To change it from its default setting of “Camera” (still photos) to

“Video” (shoot video clips), press the DOWN key to select the “Video”

setting. Press the OK key to “Execute” (Set) the new setting you’ve selected

for this parameter.

Now press the RIGHT key to move to another parameter in the Menu.

Pressing it four times will take you to “Video Length”. Try using the UP and

DOWN keys to scroll through the range of settings, then press OK to lock in

your setting for the length of each video clip the camera shoots.

Pressing the RIGHT key several more times will get you to the “Default

Set” parameter. Select “Execute” (using UP or DOWN) and press OK to

restore all parameters (including the Mode and Video Length parameters

you changed a minute ago) back to their original factory default settings. The

default settings for each parameter are indicated in bold type in the SETUP

Menu tables on the next several pages.

Be sure to set the current date and time, using the “Set Clock” parameter,

if you choose to change the “Time Stamp” parameter setting to “On” since

that will tell the camera to imprint the date and time on each of the images

it captures.

Time Lapse Feature

Time Lapse is a revolutionary new feature for the Tasco Trail Cam, which

allows you to monitor your food plots or ﬁeld edges with time lapse images

or video. When set to “On”, the Trail Cam will take a photo (or record a video

clip) automatically at your choice of intervals during a block of time you set

up for each day, without requiring a trigger from an active animal. This

has the advantage of giving you the ability to monitor the edge of a ﬁeld that

might be 50 or 150 yards away from the camera out of the PIR sensor’s

range. The result is an effective range much greater than it would normally be,

with the camera dependant on triggers generated by nearby animals. This is

a great tool for hunters to scout an entire ﬁeld with only one camera.

If an animal does enter the area covered by the IR sensor and generate

a trigger event during a time in between the Time Lapse intervals you set,

the camera will capture an image or video just as it normally would, based

on your other menu settings. Here’s how to setup and use Time Lapse (be

sure you’ve set the current time with “Set Clock” ﬁrst, so your Time Lapse

recording will stop and start at the correct times of day):

1. Move the main switch to SETUP, then press MENU.

2. Keep pressing the RIGHT key, stepping through the Setup Menu until

you reach Time Lapse.

3. With “On” selected (press UP/DOWN to toggle between On/Off),

press OK. This takes you to the screen to set Start and Stop time,

which determines the clock times when the Time Lapse recording will

begin and end for each day. You can set these times to the exact hour

and minute you want, for a recording “block” that lasts anywhere from

just a minute to a full 24 hours.

4. Set the [Start] and [Stop] times, beginning with the Start hour, using

the UP/DOWN keys to change the setting. The hour setting is based

on a 24-hour clock, with “00” hours = midnight, “12” hours = noon,

“23” hrs = 11PM, etc. To move to the next setting, press the RIGHT

key, change the minute for the Start time with UP/DOWN, then on to

the hour and minute settings for the Stop time.

5. After you ﬁnish setting the last time setting (Stop minutes), another

press of the RIGHT key will take you to the setting for Interval. This

lets you control how often a photo or video clip is recorded during the

block of time you deﬁned with the Start and Stop settings. Note that

for videos, this is independent of the length of each video recording-

it’s how often videos are recorded, not how long each one lasts.

Your options are 60 minutes, 30 minutes, 15 minutes, 5 minutes (this

is the default), or 1 minute-use the UP/DOWN keys to select your

preference, then press OK to save it.

6. Here’s an example of how the camera would operate, based on the

following Time Lapse settings:

Time Lapse: On

[Start]: 16:00

[Stop]: 18:30

[Interval]: 15M

These settings would cause the camera to take a photo (or video,

depending on which you have it set for) beginning at 4 PM, then

another one at 4:15, 4:30, etc.–one every 15 minutes, until the Time

Lapse recording stops at 6:30 PM. The next day, the camera would

again record an image or video once every 15 minutes between 4 and

6:30 PM. Remember, this is independent of normal triggers due to

animal activity–even if no animals enter the IR sensor coverage zone,

an image or video will still be captured every 15 minutes during the

2.5 hour block of time. If an animal triggers the camera “in between”

the 15 minute intervals, it will be recorded, same as it would if you

had setup the camera with Time Lapse turned Off. Note: Time Lapse

settings of frequent intervals and/or long periods between start

and stop time can reduce battery life.

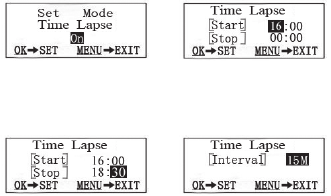

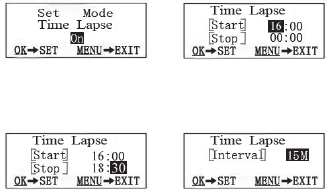

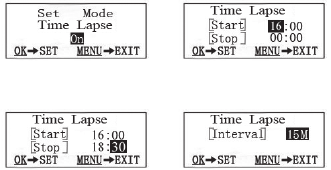

Step 2-set Start Time

(Hour & Minute)

Step 3-set Stop Time

(Hour & Minute)

Step 4-set Interval

(60, 30, 15, 5 or 1 M)

Step 1-set Time Lapse

Mode to “On”

Parameter Settings

(Bold=default)

Description

Mode Camera or

Video

Selects whether still photos or video

clips are captured when the camera is

triggered.

Image Size

(only aects

still photos)

4M Pixel,

6M Pixel,

2M Pixel

Selects resolution for still photos from

2 to 6 megapixels. Higher resolution

produces better quality photos, but

creates larger ﬁles that take up more

of the SD card capacity (ﬁlls up faster).

The default 4M setting is a good

compromise between quality and ﬁle

size.

Capture

Number

(only aects

still photos)

1 Photo,

2 Photo,

3 Photo

Selects how many photos are taken

in sequence per trigger in Camera

mode. Please also refer to the Interval

parameter.

Video Size

(only aects

video clips)

High, Low Selects video resolution (in pixels per

frame). High=720x400, Low=352x192

(both @30fps). Higher resolution

produces better quality videos, but

creates larger ﬁles that take up more of

the SD card capacity (ﬁlls up faster).

Video

Length (only

aects video

clips)

10S

(second)

default, with

60S to5S

possible

range

Sets length per captured video clip.

Settings begin with 10 second default

when parameter is ﬁrst selected. After

stepping down to 5S, video length

settings start over at 60S.

The SETUP Menu – Parameters and Settings List w/

Descriptions

Parameter Settings

(Bold=default)

Description

Interval 10S

(second)

default,

with a 60M

(minute)

to1S

(second)

range of

settings

available.

(60M-1M

are set in

one minute

increments,

59S-1S

are set in

one second

increments)

Selects the length of time that the

camera will “wait” until it responds to

any additional triggers from the PIR

after an animal is ﬁrst detected and

remains within the sensor’s range.

During this user set “ignore triggers”

interval, the camera will not capture

photos/videos. This prevents the card

from ﬁlling up with too many redundant

images. Settings begin with 10 second

default when parameter is ﬁrst selected.

Note: after setting down past “1S”, settings

start over at “60M”.

Sensor Level Normal,

Low, High

Selects the sensitivity of the PIR

sensor. The “High” setting will make

the camera more sensitive to infrared

(heat) and more easily triggered by

motion, and the “Low” setting makes it

less sensitive to heat and motion. The

High setting can be useful when the

ambient temperature is warm (making

it more difﬁcult for the sensor to detect

animals), and the Low setting may help

in cold weather if the camera is being

triggered too often by anything warmer

than the surroundings.

Parameter Settings

(Bold=default)

Description

Format Execute Deletes (erases) all ﬁles stored on a

card to prepare it for reuse. Always

format a card that has been previously

used in other devices. If no SD card is

inserted, all photos/videos in the inter-

nal memory will be deleted. Caution!

Make sure you have downloaded

and backed up any ﬁles you want to

preserve ﬁrst! Press OK to execute,

press MENU (or select NO then press

OK) to exit without formatting.

TV Out NTSC, PAL Selects video standard /format for

the “AV Out” output jack. The video

standard is NTSC for the United

States, Canada, Mexico, Asia and

South America. PAL is used primarily

in Europe.

Time Stamp

(only aects

still photos)

On, Off Select “On” if you want the date & time

(that the photo was captured) imprinted

on every photo, select “Off” for no

imprint.

Set Clock Set Press OK and use the UP/DOWN

keys (to change the setting) and LEFT/

RIGHT keys ( to move to the next

ﬁeld) to set the hour (24-hr format only,

“00”=midnight, “12”=noon) and minute,

and then (on the lower row), the year,

month and date. When ﬁnished, press

OK.

Parameter Settings

(Bold=default)

Description

Time Lapse On, Off Turns Time Lapse recording mode on/

off. Pressing OK after selecting On will

change to the Set Time Lapse screen,

which allows you to set the Start and

Stop times in hours (0-24) and minutes

(00-59).These set the times each day

that recording begins and ends (24

-hr clock, so 13:00 hours=1PM). Use

the RIGHT key to step through the

ﬁelds, and use UP/DOWN to change

the settings. After you set the “Stop”

minutes, the next press of the RIGHT

arrow key will jump to the screen for

setting the Interval (how often the Trail

Cam will "wake up" and record). You

can select 60, 30, 15, 5 or 1 minutes

(default is 5M).

Video Sound

(only affects

video clips)

On, Off Select “On” to record audio along with

the video when the camera is set to

video mode (saved ﬁle sizes will be

slightly larger).

Default Set Cancel,

Execute

Select “Execute” and press OK to

restore all parameters to the original

factory default settings. If the camera is

behaving oddly and you think you may

have changed the setting for something

accidently (but aren’t sure which one),

this will reset all parameters to their

most commonly used or “generic”

settings.

MOUNTING AND POSITIONING

Mounting

After you’ve set up the camera’s parameters to your personal preferences

at home or in your truck, you’re ready to take it outside and slide the power

switch to “ON”. When setting up the Trail Cam for scouting game or other

outdoor applications, you must be sure to mount it in place correctly and

securely. We recommend mounting the Trail Cam on a sturdy tree with a

diameter of about 6 in. (15cm). To get the optimal picture quality, the tree

should be about 16-17 ft. (5 meters) away from the place to be monitored,

with the camera placed at a height of 5-6.5 ft. (1.5~2 m). Also, keep in mind

that you will get the best results at night when the subject is within the ideal

ﬂash range, no farther than 45’ (14m) and no closer than 10’ (3m) from the

camera.

There are two ways to mount the Trail Cam: using the provided adjustable

web belt, or the tripod socket.

• Using the adjustable web belt: Fig. 5 illustrates using the web belt

on the Trail Cam. Push one end of the belt through the two brackets

on the back of the Trail Cam. Thread one plastic buckle part onto

each end of the belt. Fasten the belt securely around the tree trunk by

clicking the buckle ends together after tightening the belt so there is

no slack left.

• Using the tripod socket: The camera is equipped with a socket on its

back to enable mounting on a photo tripod or any mounting accessories

with a standard1/4-20 thread.

Fig. 5: Attaching the Belt

Sensing Angle and Distance Test

To test whether the Trail Cam can effectively monitor the area you choose,

this test is recommended to check the sensing angle and monitoring distance

of the Trail Cam. To perform the test:

• Switch the Trail Cam to the SETUP mode.

• Make movements in front of the camera at several positions within

the area where you expect the game or subjects to be. Try different

distances and angles from the camera.

• If the motion indicator LED light blinks, it indicates that position can be

sensed. If it does not blink, that position is outside of the sensing area.

The results of your testing will help you ﬁnd the best placement when

mounting and aiming the Trail Cam. The height away from the ground for

placing the device should vary with the animal size appropriately. In general,

3 to 6 feet is preferred.

You can avoid potential false triggers due to temperature and motion

disturbances in front of the camera by not aiming it at a heat source or nearby

tree branches or brush (especially on windy days).

Switching ON the Camera

Once you switch to the ON mode, the motion indicator LED (red) will blink

for about 10 seconds. This gives you time to close and lock the front cover

of the Trail Cam and then walk away. During this time, the motion indicator

LED will blink red continuously. After it stops blinking, the PIR is active, and

any motion that is detected by it will trigger the capture of photos or videos

as programmed in the SETUP Menu. Be sure you have read the descriptions

of the Capture Number, Video Length, Interval and Sensor Level parameters.

Please note, the PIR is strongly sensitive to ambient temperature. The greater

the temperature difference between the environment and your subject, the

farther the possible sensing distance. The average sensing distance is about

45 ft.

Before leaving the camera unattended, please check for the following:

• Are the batteries or DC power supply inserted/connected with correct

polarity and is the power level is sufﬁcient?

• Does the SD card have sufﬁcient available space and is its write-

protection (lock) switch off?

• Is the Power switch in the ON position? (do not leave it in SETUP).

PLAYING BACK/DELETING THE PHOTOS/

VIDEOS

After you have setup, mounted and activated your Trail Cam, you will of

course be eager to return later and review the images it has captured for you.

There are several different ways this can be done.

Reviewing Images Directly From the SD Card

This is the most popular method of viewing images. Since unmounting the

camera and taking it to your computer isn’t very convenient, you may ﬁnd it

easier to just take the card out. By removing the SD card (swapping it for a

new empty card if you like) and taking it to your home or campsite to view

the images by using an SD card “reader” (user supplied) connected to your

computer (some computers and TVs have a built in SD card slot), you can

leave the camera in place ready to capture more images. Once connected,

the card reader works the same way as described below-please read that

section if you have any problem ﬁnding your ﬁles.

Reviewing Images on an External Video Monitor

A TV monitor can also be used to play back pictures (or videos) from the

device. Connect a TV monitor or a viewing device (such as a digital picture

frame) that has a standard composite video input (RCA jack) to the Trail

Cam ‘s “AV Out” mini jack using the supplied cable. Then:

• Put the power switch in SETUP mode (switch

to OFF ﬁrst).

• Press the OK key. The most recently captured

image will be shown on the video monitor. For

video clips, press the SHOT (RIGHT) key to

start playing, press again to stop.

• Press the UP key for the previous photo or

video and the DOWN key for the next one.

When viewing images, the total number of all

images in the SD card and the index of the

displaying image are shown in the center of

LCD and at the bottom of the video monitor

respectively.

• Press the OK key to return to live preview state (SETUP mode) when

playback is ﬁnished.

Cable from “AV Out”

Reviewing Images by Connecting the Camera to a Computer

You can always unmount the entire camera from the tree and connect its

USB port to a computer-it will be recognized as a “removable disk”, without

the need to install any drivers or software. When using a PC (or Mac*) to view

photos (or video clips*), ﬁrst connect the device to the computer with the

supplied USB cable. Then use commercial software with an image browser

feature, or an image browser included with the PC’s operating system to

view images saved on the SD card in the folder \DCIM\100EK113. Each

new image or video will be numbered incrementally in order of the time it was

captured. For example, you will see ﬁle names such as “PICT0001.JPG” or

“PICT0001.avi”. Through the ﬁle format sufﬁx you can distinguish whether

the ﬁle is a still photo (with sufﬁx .jpg) or a video (with sufﬁx .avi).

The Trail Cam supports 3 kinds of ﬁle system formats, FAT12, FAT16, and

FAT32. The default value is FAT16 to save photos and videos. Here are some

related notes:

• You don’t need to be concerned about the ﬁle system format of the

Trail Cam unless your equipment has problems reading the SD card.

If this happens, please format the SD card with the Trail Cam or in

your computer ﬁrst and then insert the card into your Trail Cam and

try again.

• The default ﬁle system format of the Trail Cam is FAT16, which most

computers can read. If you format an SD card for the Trail Cam in your

computer, you should choose the ﬁle system format FAT16. Normally

FAT16 is recommended unless you have another image viewer that

uses FAT12 or FAT32 format.

Deleting Photos or Videos

If you see a photo or video during playback on the video monitor that you

want to delete, it can be done easily without leaving SETUP mode:

• Press the MENU key. You will see the ﬁrst “Delete” screen, which lets

you selects the option to delete only the currently displayed photo/

video, or all photos/videos.

• Select the “Delete Current” or “Delete All” option, then press OK.

• Next, select “Yes” and press OK to erase only the last displayed photo

or video (if you selected “Delete Current”), or every photo and video ﬁle

on the card (if you selected “Delete All”)-or select “No” and press OK

to cancel the operation without deleting any ﬁles.

*“.avi” video ﬁles may require additional software for viewing on a Mac.

NOTE: after deleting a picture or a video ﬁle, the deleted ﬁles can’t be restored!

It is also possible to delete all ﬁles from the card by using the Format parameter.

DOWNLOADING THE PHOTOS/VIDEOS

To download your photos/videos to a PC or Mac*, first make sure the Trail

Cam power switch is in the OFF position. Connect the supplied cable to the

camera’s USB port, then directly to a main USB port on your computer-do

not use front panel/keyboard USB ports or unpowered “hubs”.

The Trail Cam will be recognized as a standard “USB Mass Storage” device

(this may take several seconds the first time you connect it). If you would

rather leave your camera in the woods and just pull its SD card out, an SD

card reader works the same way as described in this section once the card

is inserted and the reader is connected to your computer.

With Windows XP or later, you can then simply use the options in the pop-up

window to copy, view, or print your photos (right).

On all Windows OS, the Trail Cam will also be listed

as a “Removable Disk” if you open the “My Computer”

window (on Macs, an icon will appear on your desktop).

The Trail Cam’s photo ﬁles are named “PICT0001.

JPG” etc, and are located in the “DCIM\100EK113”

folder on this “Removable Disk”. Video ﬁle names will

end with “.avi”. You may copy the photos/videos to your

hard drive as you would any ﬁle-just copy/paste or drag

the ﬁle names or icons to your drive or desktop.

After the photos are copied to your hard drive, you can disconnect the

Trail Cam. (On Mac computers, drag the “disk” that appeared on your

desktop when the camera was connected into your Trash to “eject” it before

disconnecting.) The .jpg standard ﬁles from the Trail Cam may be viewed

and edited with any photo software you choose to use. The .avi video ﬁles

may be viewed with Windows Media Player (version 7 or later) as well as

other video playback programs that may have been supplied with your

computer, or are available online.

* “.avi” video ﬁles may require additional software for viewing on a Mac.

Camera takes continuous images of no subject

A camera has what is known as a “false trigger” if the PIR sensor thinks that

there is motion and heat in front of the camera lens when there is no subject

in the image. These “False Triggers” are the result of placing the camera in an

environment where there is motion associated with tree branches creating

motion in front of the camera or an area where there is high heat in the fore-

ground and any motion from wind could set off the camera. Setting a camera

up over water is also a potential cause for this issue. To remedy this situation:

1. Try moving the camera to an area that does not have any of these issues

or try changing the sensor level on the menu settings.

2. If the camera continues to take images when there is no subject in them,

try placing the camera in an inside environment and aiming at a location

where there is no motion.

3. If the camera continues to show issues, then there is probably an

electronic component issue. If this is the case, please contact our

customer service to send the camera back for repair.

Battery life is shorter than expected

1. Battery life will vary with operating temperature and the number of images

taken over time. Typically, the Trail Cam will be able to capture several

thousand images before the batteries die.

2. Check to make sure you have used new alkaline or lithium batteries.

Tasco recommends using 8 Energizer® Lithium AA batteries in all

Trail Cams to obtain maximum battery life.

3. Make sure that the power switch was turned to the “On” position and that

the camera was not left in “Setup” mode while in the ﬁeld.

4. Make sure that you are using a good quality name brand SD card in your

camera. Tasco recommends SanDisk® brand SD Cards up to 32GB.

Our experience indicates that poor quality SD cards can sometimes

reduce your Trail Cam battery life.

Camera stops taking images or won’t take images

1. Please make sure that the SD card is not full. If the card is full, the camera

will stop taking images.

2. Check the batteries to make sure that they are new alkaline or lithium AA

batteries. See note above about short battery life.

TROUBLESHOOTING / FAQ

3. Make sure that the camera power switch is in the ON position and not in

the OFF or SETUP modes.

4. Make sure that you are using a good quality SD card in your camera.

Tasco recommends SanDisk® SD Cards up to 32GB.

5. If the SD card has its write protect switch in the lock position, the camera

will not take images.

6. If you have used an SD card in another device before inserting it in your

Trail Cam, you might want to try formatting the card using the “Format”

parameter in Setup mode (make sure you have backed up any important

ﬁles ﬁrst, as formatting will erase all previous ﬁles). In some cases, other

devices may change the formatting of the SD card so that it will not work

properly with the Trail Cam.

Camera won’t power up

1. Make sure that you have installed at least 4 batteries (the required

minimum #) in the battery compartment, starting on the bottom left,

ﬁlling the entire left half of the battery comparment with no “gaps”.

Tasco recommends using 8 Energizer® Lithium AA batteries in all

Trail Cams.

2. Make sure that the batteries are installed correctly, observing proper

polarity. Always place the negative (ﬂat) end of each battery in

contact with the spring side of its slot inside the camera.

3. After moving the switch from “OFF” to “SETUP” or “ON”, make sure

that the switch is correctly in position to ensure the proper mode

(avoid positions “between” two modes).

4. Do not move the switch directly from “ON” to “SETUP”-always move

the switch all the way down to “OFF” ﬁrst, then back up to “SETUP”.

Still Photo and/or Video Quality Problems

1. Night photos or videos appear too dark

a. Check the battery indicator icon to see if battery power is full.

The ﬂash will stop operating near the end of the battery life.

b. You will get the best results when the subject is within the

ideal ﬂash range, no farther than 45’ (14m) from the camera.

Subjects may appear too dark at greater distances.

c. Please note that when the Capture Number parameter is

set higher than “1 Photo”, or with very short Interval settings,

some images may appear darker than others due to the quick

response and rapid retriggering of the camera, allowing

less time for the ﬂash to fully recharge before ﬁring again.

2. Daytime photos or videos appear too dark

a. Make sure that the camera is not aimed at the sun or other

light sources during the day, as this may cause the auto exposure

to produce darker results.

3. Night photos or videos appear too bright

a. You will get the best results when the subject is within the ideal

ﬂash range, no closer than 10’ (3m) from the camera. Subjects

may appear too light at closer distances.

4. Daytime photos or videos appear too bright

a. Make sure that the camera is not aimed at the sun or other light

sources during the day.

5. Photos with streaked subject

a. In some cases with low lighting conditions and fast moving

subjects, the 4MP or 6MP resolution settings may not perform

as well as the 2MP setting.

b. If you have multiple images where fast moving subjects produce

streaks on the photo, try the 2MP setting instead.

6. Red, green or blue color cast

a. Under certain lighting conditions, the sensor can become

confused resulting in poor color images.

b. If this is seen on a consistent basis, then the sensor may need

servicing. Please contact Tasco customer service.

7. Short video clips—not recording to the length set

a. Check to make sure that the SD card is not full.

b. Make sure that the camera has good batteries in it. Near the

end of the battery life, the camera may choose to record shorter

video clips to conserve power.

Date/Time Stamp not appearing on images

Make sure that the “Time Stamp” parameter is set to “On”.

Photos Do Not Capture Subject of Interest

1. Check the “Sensor Level” (PIR sensitivity) parameter setting. For

warm environmental conditions, set the Sensor Level to “High” and for

cold weather use, set the sensor for “Low”.

2. Try to set your camera up in an area where there is not a heat source in

the camera’s line of sight.

3. In some cases, setting the camera near water will make the camera take

images with no subject in them. Try aiming the camera over ground.

4. Try to avoid setting the camera up on small trees that are prone to being

moved by strong winds.

5. Remove any limbs which are right in front of the camera lens.

PIR Sensor LED Flashes/Doesn’t Flash

1. When the camera is in the “Setup” mode, a special LED on the front of the

camera will ﬂash when it senses motion. This is for setup purposes only

and will help the user aim the camera.

2. During use, the LED will not ﬂash when the camera takes an image. This

is to help keep the camera hidden from game.

LCD Screen Issues

1. LCD screen powers on but no text is present.

a. After moving the switch from “OFF” to “SETUP” or “ON”, make sure

that the switch is correctly in position to ensure the proper mode

(avoid positions “between” two modes).

b. Do not move the switch directly from “ON” to “SETUP”-always move

the switch all the way down to “OFF” ﬁrst, then back up to “SETUP”.

2. LCD screen shows a faint black line after turning from “SETUP” to “ON”.

a. The LCD will turn off when you slide the switch to the “ON”

position. In some cases, this black line will appear and then

fade in about 1 second. This is normal and the camera will function

properly.

3. Screen comes on but then powers off

a. Make sure that you have installed the SD card correctly.

Camera won’t retain settings

Make sure that you have been saving the changes to any parameter

settings that you made while in Setup mode, by pressing “OK” after

changing the setting. If you don’t save your new setting after changing

it, the camera will continue to use the original default setting for that

parameter.

Moisture or Ants Inside Camera

1. To ensure humidity or rain is kept out of the camera, secure the DC In

plug ﬁrmly in place.

2. Ants can be attracted by low level electronic vibrations, and enter through

any gaps between the exterior and interior of the camera. Make sure the

DC In plug is securely attached.

Image Sensor 2 Megapixel Color CMOS

Maximum Pixel Size 3248x1824 (6MP)

Lens F = 3.1; FOV=50°; Auto IR-Cut-Remove (at night)

IR-Flash Range 36’-45’ (12m-15m)

Display Screen Monochrome Display: 24x32mm(1.5”)

Memory Card SD or SDHC Card, Maximum capacity 32GB

Internal RAM 32MB

Picture Size 6MP = 3248x1824; 4MP = 2616x1472; 2MP =

1848x1040

Video Size 720x400/30 fps, 352x192/30fps

PIR sensitivity PIR with 3 sensitivity levels: High/Normal/Low

Operation Day/Night

Response Time 1s

Triggering Interval 1sec. - 60min. programmable

Shooting Numbers 1— 3 programmable

Video Length 5-60sec. programmable

Power Supply 8xAA recommended, 4xAA as emergency power

Stand-by Current < 0.3mA(<7mAh/day)

Power Consumption 200mA (+730mA when IR-LED array ﬁres)

User Interface LCD display

Interface AV out (NTSC/PAL); USB; SD card holder; 6V DC

external

Security Strap; ¼-20 attachment

Operating

Temperature -20 - 60°C (Storage temperature: -30 - 70°C)

Operating Humidity 5% - 90%

TECHNICAL SPECIFICATIONS

ONE YEAR LIMITED WARRANTY

Your Tasco

product is warranted to be free of defects in materials and workmanship for one

year after the date of purchase. In the event of a defect under this warranty, we will, at our

option, repair or replace the product, provided that you return the product postage prepaid.

This warranty does not cover damages caused by misuse, improper handling, installation, or

maintenance provided by someone other than a Tasco Authorized Service Department.

Any return made under this warranty must be accompanied by the items listed below:

A check/money order in the amount of $10.00 to cover the cost of postage and handling

2) Name and address for product return

3) An explanation of the defect

4) Proof of Date Purchased

5) Product should be well packed in a sturdy outside shipping carton, to prevent

damage in transit, with return postage prepaid to the address listed below:

IN U.S.A. Send To: IN CANADA Send To:

Tasco Optics Tasco Optics

Attn.: Repairs Attn.: Repairs

9200 Cody 25A East Pearce Street, Unit 1

Overland Park, Kansas 66214 Richmond Hill, Ontario L4B 2M9

For products purchased outside the United States or Canada please contact your local dealer for

applicable warranty information. In Europe you may also contact Tasco at:

Tasco Germany GmbH

European Service Centre

Mathias-Brüggen-Str. 80

D-50827 Köln

GERMANY

Tel: +49 221 995568-0

Fax: +49 221 995568-20

This warranty gives you speciﬁc legal rights.

You may have other rights which vary from country to country.

B.O.P.

Speciﬁcations and designs are subject to change without

any notice or obligation on the part of the manufacturer.

FCC COMPLIANCE

STATEMENT:

This equipment has been tested and found to comply with the limits for a Class B digital

device, pursuant to part 15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a residential installation.

Operation is subject to the following two conditions: (1) This device may not cause

harmful interference, and (2) this device must accept any interference received, including

interference that may cause undesired operation.

This equipment generates, uses and can radiate radio frequency energy and, if not

installed and used in accordance with the instructions, may cause harmful interference

to radio communications. However, there is no guarantee that interference will not occur

in a particular installation. If this equipment does cause harmful interference to radio

or television reception, which can be determined by turning the equipment off and on,

the user is encouraged to try to correct the interference by one or more of the following

measures:

· Reorient or relocate the receiving antenna.

· Increase the separation between the equipment and receiver.

· Connect the equipment into an outlet on a circuit different from that to which the

receiver is connected.

· Consult the dealer or an experienced radio/TV technician for help.

The device does not contain any user-serviceable parts. Repairs should only be made by

an Authorized Tasco repair center. Unauthorized repairs or modiﬁcations could result in

permanent damage to the equipment, and will void your warranty and your authority to

operate this device under Part 15 regulations.

The shielded interface cable which is provided must be used with the equipment in order to

comply with the limits for a digital device pursuant to Subpart B of Part 15 of FCC Rules.

Disposal of Electric and Electronic Equipment

(Applicable in the EU and other European countries

with separate collection systems)

This equipment contains electric and/or electronic parts and

must therefore not be disposed of as normal household waste.

Instead, it should be disposed at the respective collection points

for recycling provided by the communities. For you, this is free of

charge.

If the equipment contains exchangeable (rechargeable) batteries,

these too must be removed before and, if necessary, in turn be

disposed of according to the relevant regulations (see also the

respective comments in this unit’s instructions).

Further information about the subject is available at your

community administration, your local waste collection company,

or in the store where you purchased this equipment.

FrANçAIS

Trail Cam

NOTICE D’UTILISATION

Modèle: 119422

04-13

rEMArQuES IMPOrTANTES

Nous vous remercions pour votre achat de l’un des meilleurs

appareils photos de surveillance sur le marché ! Tasco est

extrêmement ﬁer de ce concentré de technologie et nous sommes

certains qu’il vous satisfera également. Nous vous sommes très

reconnaissants de votre choix et de votre conﬁance. Veuillez vous

référer aux remarques ci-dessous et aux instructions de cette notice

d’utilisation pour vous assurer d'utiliser au mieux ce produit.

Si votre Trail Cam Tasco ne semble pas fonctionner

correctement, ou si vous avez des problèmes de qualité avec

les photos/vidéos, veuillez consulter la section Diagnostic /

Questions Fréquemment Posées aux pages 59 à 64 de cette

notice.

Les problèmes ont souvent une cause simple qui n’a pas

été remarquée, ou demandent seulement un changement de

réglage pour être résolus.

Si votre problème persiste malgré les solutions proposées à la

section Diagnostic / Questions Fréquemment Posées, veuillez

contacter votre revendeur qui prendra contact avec le service

après vente Tasco.

Tasco recommande d’utiliser 8 piles AA au lithium Energizer® dans tous

les Trail Cams pour obtenir une autonomie maximale.

Ne mélangez pas des piles ayant déjà servi avec des piles neuves.

Ne mélangez pas différents types de piles. N'utilisez QUE des piles au

lithium ou QUE des piles alcalines.

Les piles rechargeables ne sont pas recommandées.

Tasco recommande d’utiliser des cartes mémoires SanDisk® et SDHC

(capacité de stockage pouvant atteindre 32 Go)

dans tous les Trail Cams.

INTRODUCTION

À propos du Trail Cam

Le Trail Cam de Tasco est un appareil photo de surveillance numérique. Il

peut être déclenché par tout mouvement de gibier dans un endroit donné –

repéré par un détecteur de mouvement ultra sensible à capteur infrarouge

passif – puis prendre des photos de haute qualité (résolution pouvant

atteindre 6 MP), ou des séquences vidéo.

Le Trail Cam consomme très peu d’électricité (moins de 300 μA) en

mode stand-by (surveillance). Ceci signiﬁe qu’il peut fournir jusqu’à six

mois d’autonomie en mode stand-by lorsqu’il est alimenté par huit piles

alcalines AA, et jusqu’à douze mois avec des piles AA au lithium. Une

fois qu’un mouvement est détecté dans la zone surveillée, l’appareil photo

numérique se déclenche automatiquement (généralement en un peu moins

d'une seconde) pour prendre des photos ou des séquences vidéo selon

la conﬁguration établie au préalable. Le Trail Cam est équipé de 32 LED

infrarouges "noires" intégrées qui fonctionnent comme un ﬂash pour fournir

des photos ou des vidéos (en noir et blanc) dans l’obscurité et peut prendre

des photos ou des vidéos en couleur lorsqu’il y a assez de lumière ambiante.

Le Trail Cam est conçu pour être utilisé à l’extérieur et résiste à l’eau et à

la neige.

Applications

Le Trail Cam peut être utilisé comme un appareil photo de détection pour la

chasse ou pour le comptage le gibier. Il convient également à la surveillance

de personnes.

PRÉSENTATION DU TRAIL CAM

Le Trail Cam dispose des connexions suivantes aﬁn d’être raccordé à des

appareils externes: Port USB, emplacement pour carte SD, sortie AV et

alimentation externe (Fig. 1).

Un commutateur d’alimentation à trois positions sert à sélectionner les

modes d’opération principaux: OFF (ARRÊT), SETUP (CONFIGURATION),

FrANçAIS

et ON (MARCHE) (Fig. 2).

L’interface de contrôle à six touches sert principalement en mode

CONFIGURATION (SETUP), pour sélectionner les fonctions et paramètres

opérationnels. Comme indiqué à la Fig. 2, ces touches sont : HAUT,

BAS, GAUCHE, DROITE, OK et MENU. Quatre de ces touches peuvent

également servir pour une seconde fonction (raccourci opérations en mode

SETUP (CONFIGURATION) en plus de leur fonction principale : La touche

BAS peut servir à mettre l’appareil photo en mode Photo (icône appareil

photo), et la touche HAUT sert à mettre l’appareil photo en mode Vidéo

(icône caméscope). La touche DROITE sert également de bouton de

déclenchement manuel (« SHOT ») de l’appareil photo et le bouton OK met

l’appareil photo en mode lecture (« REPLAY »). Ces fonctions secondaires

sont indiquées par des icônes ou un texte au-dessus de la touche comme

le montre la Fig. 2.

Fig. 1: Connexions

Sortie AV

Prise USB

Emplacement pour

carte SD

Alimentation

externe

VUE DE FACE

Flash LED infrarouge

Indicateur de mouvements /

de faible charge des piles

Objectif

Emplacement

pour cadenas

Capteur infrarouge

passif

Micro

Alimentation externe

(cache en place)

INSTALLATION DES PILES ET DE LA CARTE SD

Avant de pouvoir utiliser votre Trail Cam, vous devrez d’abord installer

des piles et insérer une carte SD. Même si cela ne vous prendra qu’une

minute, vous devez prendre conscience de quelques remarques importantes

concernant à la fois les piles et les cartes SD. Nous vous recommandons

donc de prendre le temps de lire les instructions et avertissements

suivants:

Mise en place des piles

Après avoir ouvert les deux loquets sur le côté

droit du Trail Cam, vous constaterez qu'il y a huit

emplacements pour les piles. En commençant en

haut du compartiment à piles, les emplacements

1, 2, 3 et 4 forment un groupe, tandis que les

emplacements 5, 6, 7 et 8 forment un autre

groupe, fournissant chacun 6 volts en parallèle.

Pour obtenir une autonomie maximale, vous

Fig. 2: Commutateur

d’alimentation et

interface de contrôle

Écran LCD

Marche (ON)/

Conﬁguration

(SETUP)/

Arrêt (OFF)

HAUT/Vidéo

BAS/Photo

GAUCHE

OK/REPLAY (Lecture)

DROITE/

Déclencheur

Manuel (SHOT)

Câble de raccord au

compartiment à piles

MARCHE

CONFIGURATION

ARRÊT

Fig. 2

devrez installer un jeu complet de huit piles. Le Trail Cam peut également

fonctionner avec seulement quatre piles installées dans la partie gauche

du compartiment à piles, en commençant par l’emplacement 1. La durée

de vie des piles sera plus courte avec 4 piles, mais l’appareil fonctionnera

normalement. Que vous utilisiez 4 ou 8 piles, veillez à insérer chaque pile en

respectant la polarité (pole négatif ou « plat » en contact avec le long ressort

de chaque emplacement de pile).

Tasco recommande d’utiliser huit piles AA au lithium (de la marque Energizer®)

ou des piles AA alcalines. Nous recommandons de ne pas utiliser de piles

rechargeables NiMh car leur faible voltage peut entraîner des problèmes

de fonctionnement. Il est également possible d’utiliser une batterie externe au

plomb-acide d’une puissance de 6 volts ou un adaptateur secteur approprié - voir

ci-dessous pour de plus amples renseignements.

Utilisation d’une source de courant externe (fournie par l’utilisateur)

En option, vous pouvez branchez une source de courant externe de 6V à

la prise « DC in » située sous le Trail Cam. Il est recommandé d’utiliser une

source d’électricité ayant une sortie de courant supérieure à 1 000 mA.

Cependant, lors d’une utilisation par temps clair, lorsque le ﬂash n’est pas

nécessaire, le Trail Cam peut fonctionner avec beaucoup moins de courant

(>400 mA). Veuillez utiliser un câble d’alimentation compatible (non fourni)

pour brancher l’alimentation externe en c.c. à la prise d’alimentation du Trail

Cam, en respectant la polarité.

Remarque: La prise d’alimentation est une prise coaxiale d’alimentation en

c.c. de 4,0x1,7 mm ayant une « borne » (broche interne) de polarité positive

(Radio Shack P/N 274-1532 ou équivalent).

Si une source d’alimentation externe est branchée et des piles installées

à la fois, le Trail Cam sera alimenté par la source d’alimentation externe.

Lorsque les piles faiblissent, le voyant indicateur LED bleu de faible charge

des piles s’allumera, indiquant que les piles doivent être remplacées

(voir p. 35, « Vue de face »).

Insertion de la carte SD

Les Trail Cams ont une mémoire interne de 32 Mo, qui peut contenir environ

35 photos (à une résolution de 4 MP). Ceci est pratique pour faire des essais

et pour se familiariser avec l’appareil, mais vous voudrez sans doute laisser

celui-ci seul pendant plusieurs jours, par conséquent l’emploi d’une carte SD

est recommandé. Insérez la carte SD avant de commencer à utiliser l’appareil

(le commutateur d’alimentation étant en position OFF (ARRÊT)) avant de

commencer à utiliser l’appareil. N’insérez pas ou n’enlevez pas la carte SD

lorsque le commutateur d’alimentation est en position ON (MARCHE).

Le Trail Cam utilise une carte mémoire SD (Secure Digital) standard pour

sauvegarder les photos (au format .jpg) et/ou les vidéos (au format .avi). Les

cartes SD et SDHC (haute capacité) d’une capacité maximum de 32 Go

sont supportées. Avant d’insérer la carte SD dans l’appareil, veuillez vous

assurez que le curseur de protection contre l’écriture situé sur la carte SD est

sur « off » (c'est-à-dire PAS en position « Lock »). Ce qui suit décrit comment

insérer et enlever la carte SD:

• Insérez la carte SD dans l’emplacement pour

carte, l’étiquette de la carte vers le haut (voir

ci-dessus). Un « déclic » indique que la carte

est installée avec succès. Si le mauvais côté

de la carte est vers le haut, vous ne pourrez

pas l’insérer sans forcer-il n’y a qu’une seule

manière d’insérer correctement les cartes. Si la carte SD n’est pas

installée correctement, l'écran LCD n'afﬁchera pas d'icône carte SD en

mode SETUP (CONFIGURATION) (un symbole de « cadenas » sera

visible sur l’icône carte SD afﬁchée après être passé au mode SETUP

si la carte est verrouillée). Il est recommandé de formater la carte SD en

utilisant le paramètre « Format » du Trail Cam avant de l’utiliser pour la

première fois, spécialement lorsque la carte a été utilisée dans d’autres

appareils (voir la section « Formater » en page 50 pour de plus amples

renseignements).

• Pour retirer la carte SD, enfoncez-là tout d’abord légèrement. Vous allez

alors entendre un clic qui indique qu'il est désormais possible de la

retirer. N'essayez pas de la retirer sans avoir fait cette manipulation au

préalable. AVERTISSEMENT

Veillez à ce que l’alimentation de l’appareil soit sur OFF (ARRÊT)

avant d’insérer ou de retirer la carte SD ou les piles.

UTILISATION DU TRAIL CAM

Une fois que vous avez préparé votre Trail Cam en installant correctement

les piles et une carte SD, vous pouvez simplement vous rendre à l'extérieur,

l’attacher à un arbre, l’allumer et vous en allez - et il se peut que vous

obteniez des photos superbes qui correspondent exactement à ce que vous

recherchez. Toutefois, nous vous recommandons de prendre le temps de lire

cette notice aﬁn de comprendre les différents réglages possibles que propose

votre appareil. Vous voudrez probablement régler au moins la date et l’heure

pour qu’elles soient indiquées sur vos photos, apprendre comment conﬁgurer

l’appareil pour qu’il prenne des séquences vidéos au lieu de photos si vous le

désirez, et lire quelques suggestions concernant sa ﬁxation à un arbre.

LES MODES MARCHE, ARRÊT ET

CONFIGURATION

Le Trail Cam a trois modes de fonctionnement de base:

• Mode ARRÊT: Commutateur d’alimentation en position OFF.

• Mode MARCHE: Commutateur d’alimentation en position ON

(l’écran LCD est éteint).

• Mode CONFIGURATION: Commutateur d’alimentation en position

SETUP (l’écran LCD est allumé).

Mode ARRÊT (OFF)

Le mode ARRÊT est le mode de « sécurité » permettant toute une série

d’actions, par exemple, remplacer la carte SD ou les piles, ou transporter

l’appareil. Vous utiliserez également le mode ARRÊT si vous connectez

l’appareil à un port USB d’un ordinateur plus tard pour télécharger vos photos/

vidéos. Et bien sûr, lorsque vous rangez ou n’utilisez pas l’appareil, vous le

mettrez sur OFF. Veuillez remarquer que même en mode ARRÊT le Trail Cam

continue à consommer de l’électricité à un très bas niveau. Par conséquent, il

est conseillé d’enlever les piles si vous êtes amené à ne pas utiliser l’appareil

pendant une période prolongée.

Mode MARCHE (ON)

Dès que les piles et la carte SD ont été insérées, vous pouvez allumer

l'appareil. Lorsque le commutateur d’alimentation sera placé en position

haute, l’appareil sera en mode MARCHE. L’indicateur LED de mouvements

(p.35, « Vue de face ») clignotera en rouge pendant environ 10 secondes.

Cet intervalle vous laissera assez de temps pour fermer le couvercle avant

du Trail Cam, le verrouiller et quitter la zone surveillée. Une fois en mode

MARCHE, aucun contrôle manuel n’est nécessaire ou possible (les touches

de contrôle n’ont aucun effet). Le Trail Cam prendra automatiquement des

photos ou des vidéos (selon vos réglages) lorsqu’il est déclenché, c’est-à-

dire quand le capteur infrarouge passif détecte de l’activité dans la zone

qu’il couvre. Vous pouvez soit déplacer le commutateur d’alimentation

directement du mode ARRÊT (OFF) au mode MARCHE (ON), soit vous

arrêter d’abord en position SETUP (CONFIGURATION) pour modiﬁer

quelques réglages, puis passer à ON (MARCHE) ensuite.

MODE CONFIGURATION (SETUP)

Dans le mode CONFIGURATION vous pouvez vériﬁer et changer les

réglages du Trail Cam en utilisant l’écran LCD intégré (ou un moniteur

branché au jack de sortie AV). Ces réglages, accessibles depuis le menu

CONFIGURATION, vous permettent de changer la résolution des photos

ou des vidéos, l’intervalle de temps entre les photos, de choisir la fonction

impression de la date et de l’heure sur les photos, etc. Le fait de déplacer

le commutateur d’alimentation en position CONFIGURATION (SETUP)

allumera l’écran LCD, et vous pourrez voir un écran d’information qui vous

montrera combien de photos ont été prises, le niveau de charge des piles, si

l’appareil est en mode photo ou vidéo, etc. (voir Fig. 3 p. 41).

REMARQUE : Actionnez toujours le commutateur d’alimentation du

mode ARRÊT (OFF) vers le mode CONFIGURATION. Il est possible

que l’appareil se bloque s’il passe du mode MARCHE au mode

CONFIGURATION (SETUP). Si cela se produit, mettez simplement le

commutateur sur ARRÊT (OFF) puis poussez-le de nouveau vers le

haut sur CONFIGURATION (SETUP).

High

Fig. 3 : Écran d’information du mode CONFIGURATION (SETUP)

Touches Raccourcis en mode CONFIGURATION (SETUP) :

Comme mentionné auparavant dans la partie « Présentation du Trail Cam »,

quatre touches sous l’écran LCD servent de « raccourcis » de fonctions

lorsque l’appareil est mis en mode SETUP, et à la condition que vous n’ayez

pas appuyé sur la touche MENU :

• Appuyez sur la touche HAUT pour rapidement mettre l’appareil en

mode Vidéo.

• Appuyez sur la touche BAS pour rapidement mettre l’appareil en mode

Photo.

• Appuyez sur la touche DROITE pour déclencher une photo (ou une

vidéo) manuellement. Ceci est utile pour tester l’appareil-veillez à être

en mode CONFIGURATION (SETUP), appuyez sur la touche DROITE,

et quelques secondes plus tard, une photo ou une séquence vidéo

(selon le réglage de l’appareil) sera sauvegardée sur la carte SD (ou la

mémoire interne si aucune carte n’est insérée). Le compteur « nombre

de photos prises » en bas et à gauche de l’écran LCD augmentera

d'une unité. Si l’écran indique « SD PROTECTED » lorsque vous

appuyez sur la touche DROITE (SHOT), mettez l’appareil sur OFF

(ARRÊT), retirez la carte SD et glissez le curseur de protection contre

l’écriture situé sur la carte SD en position « off ».

Impression de la

date et de l’heure

sur les photos

Résolution Statut de la carte SD

Date: Mois-Jour-Année

Mémoire disponible

Nombre de

photos prises

Niveau de charge

des piles

Mode Photo

Mode vidéo Résolution vidéo

Enregistrement audio activé

Durée d'enregistrement vidéo disponible

Afﬁchage de l'heure:

Heures : Minutes :

Secondes

• Appuyez sur la touche OK pour visionner les photos/vidéos sur un

moniteur de télévision connecté. Voir page 55 pour de plus plus

d’informations.

Utilisation du Menu CONFIGURATION (SETUP)

pour changer les réglages

Le but principal du mode CONFIGURATION est de vous permettre de

changer les réglages des paramètres de l’appareil pour que votre Trail

Cam fonctionne exactement comme vous le désirez. Vous ferez ceci en

plaçant le commutateur principal sur CONFIGURATION et en appuyant

sur les touches situées sous l’écran LCD. Cet écran vous indiquera chaque

paramètre et son réglage.

Changement des réglages des paramètres en Mode CONFIGURATION (SETUP)

De nombreux paramètres sont disponibles pour vous permettre de régler le

Trail Cam selon vos préférences. Pour changer le réglage d’un paramètre

donné, vous devez d’abord passer au mode SETUP (CONFIGURATION).

Une fois que vous êtes dans ce mode, CONFIGURATION, le fait d’appuyer

sur la touche MENU vous permettra de sélectionner n’importe quel paramètre

et changer son réglage. Le nom du paramètre et son réglage actuel sera

afﬁché à l’écran LCD. Le fait d’appuyer sur la touche DROITE ou GAUCHE

fait déﬁler vers le paramètre suivant ou précédent (la touche DROITE pour

passer au paramètre suivant et la touche GAUCHE pour revenir au paramètre

précédent), et le fait d’appuyer sur la touche HAUT ou BAS vous permet de

sélectionner un réglage différent pour le paramètre actuellement afﬁché. Une

fois que vous avez choisi votre nouveau réglage pour un paramètre, appuyez

sur la touche OK pour sauvegarder le nouveau réglage. Lorsque vous avez

ﬁni de changer les réglages d’un ou de plusieurs paramètres, appuyez sur

MENU de nouveau pour sortir du menu SETUP. Il est possible d’appuyer sur

MENU chaque fois que vous désirez annuler un changement de réglage de

paramètre après qu’un nouveau réglage ait été sélectionné (à condition que

vous n’ayez pas déjà appuyé sur OK). Après avoir réglé les paramètres selon

vos préférences, veillez à déplacer le commutateur sur ON (MARCHE) pour

pouvoir prendre des photos ou des vidéos. Aucune photo ne sera prise si

le commutateur reste en position SETUP (CONFIGURATION) à moins que

vous n’appuyiez sur la touche DROITE/SHOT (Photo) après être sorti du

menu. L’appareil s’éteindra automatiquement après quelques secondes si

vous n’appuyez sur aucune touche.

Un seul réglage peut être afﬁché à la fois, en commençant par le réglage

actuel du paramètre lorsqu’il est d’abord sélectionné (Fig. 4a). Pour changer

de réglage, utilisez les touches HAUT/BAS pour afﬁcher le nouveau réglage

que vous désirez (Fig. 4b), puis appuyez sur OK pour valider (« Execute »)

le nouveau réglage. Si vous désirez conﬁrmer que ce réglage est à présent

le réglage actuel, appuyez simplement sur la touche DROITE pour faire

déﬁler vers le paramètre suivant, puis appuyez sur GAUCHE pour retourner

de nouveau vers le précédent. Vous pouvez désormais constater que votre

nouveau réglage a été appliqué.

Fig. 4: Sélection des réglages des paramètres

(4a)

(4b)

Appuyez sur MENU

Appuyez sur BAS

Appuyez sur OK

EXEMPLES - Changer les réglages de certains paramètres courants

Dans les pages suivantes, vous trouverez des tableaux listant tous les

paramètres existant du Menu SETUP (CONFIGURATION), ainsi que leurs

réglages possibles (ou plage de réglages), une description détaillée de ce

que contrôle le paramètre et le but des réglages. Si vous avez lu la section

précédente détaillant comment sélectionner les paramètres et changer leurs

réglages, vous devriez être en mesure de trouver le(s) paramètre(s) que vous

désirez, et régler l’appareil selon vos préférences. Mais vous préférez peut-

être pratiquer d’abord avec un exemple ou deux:

Pour changer le réglage de n’importe quel paramètre, commencez

toujours en vous assurant que le commutateur est en position SETUP

(CONFIGURATION). Une fois que l’écran LCD s’allume, appuyez sur la

touche MENU.

Le premier paramètre que vous verrez lorsque vous entrez dans le Menu

SETUP est « Mode ». Pour le changer du réglage par défaut « Camera »

(photos) au réglage « Video » (prendre des séquences vidéos), sélectionner

le réglage « Video ». Appuyez sur la touche OK pour valider (« Execute ») le

nouveau réglage que vous avez choisi pour ce paramètre.

Appuyez à présent sur la touche DROITE pour passer à un autre paramètre

dans le menu. Le fait d’appuyer sur cette touche quatre fois vous fera passer

à « Video Length » (durée des vidéos). Utilisez les touches HAUT et BAS

pour faire déﬁler la plage des réglages, puis appuyez sur OK pour valider

votre réglage de la durée de chaque séquence vidéo que l’appareil prendra.

Le fait d’appuyer sur la touche DROITE plusieurs fois supplémentaires vous

fera passer au paramètre « default set » (réglages par défaut). Mettez-le

en surbrillance ou sélectionnez « Execute » (en utilisant HAUT ou BAS) et

appuyez sur OK pour restaurer tous les paramètres (incluant les paramètres

Mode et Vidéo que vous venez de changer il y a quelques minutes). Les

réglages par défaut pour chaque paramètre sont indiqués en caractères gras

dans les tableaux du Menu SETUP (CONFIGURATION) dans les pages

suivantes.

Si vous choisissez de mettre le paramètre "time stamp" (impression date et

heure) sur ON, cela commandera à l'appareil d'imprimer la date et l'heure sur

chacune des photos qu'il prend. Dans ce cas, veillez donc bien à régler la

date et l'heure en utilisant le paramètre "set clock" (réglage horloge).

Mode Time Lapse (littéralement "laps de temps")

Mode Time Lapse est une nouvelle fonctionnalité des Trail Cams Tasco

qui vous permet de surveiller des zones plus vastes, comme un champ ou

une grande clairière, au moyen de photographies ou de vidéos prises à

intervalles de temps réguliers. Quand cette fonction est activée (« On »),

la caméra Trail Cam prend automatiquement une photo (ou enregistre une

vidéo) aux intervalles de votre choix, dans la tranche horaire quotidienne

que vous aurez déﬁnie, indépendamment des mouvements détectés. La

portée effective de la caméra est ainsi beaucoup plus importante qu'elle ne

l'est normalement lorsque le déclenchement est produit par la détection d'un

mouvement. C’est un superbe outil pour surveiller un champ entier avec une

seule caméra.

Si un animal ou une personne pénètre dans la zone couverte par le détecteur

IR et provoque un déclenchement entre les intervalles que vous avez déﬁnis

pour le Time Lapse, la caméra prendra une photo ou enregistrera une vidéo

comme elle le ferait normalement en fonction de vos autres réglages. Voici

comment régler et utiliser le Time Lapse (veillez à d'abord régler l'heure

actuelle de la caméra dans « Clock Set » (Réglage de l’horloge):

1. Placez le commutateur principal sur SETUP, puis appuyez sur MENU.

2. Appuyez de manière répétée sur la touche de DROITE pour faire

déﬁler le menu de conﬁguration jusqu'à atteindre Time Lapse.

3. Une fois « On » sélectionné (utilisez les touches HAUT/BAS pour

alterner On/Off), appuyez sur OK. Ceci vous amène à l'écran dans

lequel vous allez déﬁnir la plage horaire de fonctionnement du Time

Lapse. Vous pouvez régler ces horaires à l’heure et à la minute près,

pour une plage pouvant durer d'une minute à 24 heures.

4. Réglez les horaires de démarrage [Start] et d’arrêt [Stop], en

commençant par l'horaire de démarrage, au moyen des touches de

réglage HAUT/BAS. Le réglage de l'heure est basé sur une horloge

de 24 heures : « 00 » = minuit, « 12 » = midi, « 23 » = 11 pm, etc.

Pour passer au paramètre suivant, appuyez sur la touche de DROITE.

Choisissez la minute exacte de l'heure de démarrage au moyen des

touches HAUT/BAS, puis passez ensuite aux paramètres d'heure et

de minute de l’horaire d'arrêt.

5. Après avoir réglé le dernier paramètre des horaires (les minutes de

l’arrêt), une autre pression sur la touche de DROITE vous emmènera

au réglage de l'intervalle. Cela vous permet de contrôler à quelle

fréquence une photo est prise ou une vidéo est enregistrée pendant

la plage horaire que vous avez déﬁnie pour le Time Lapse. Notez

que, pour les vidéos, ceci est totalement indépendant de la durée de

chaque enregistrement vidéo : il s'agit de déﬁnir à quelle fréquence

les vidéos sont enregistrées, et non la durée de chacune. Vous avez le

choix entre 60 minutes, 30 minutes, 15 minutes, 5 minutes (qui est la

valeur par défaut) ou 1 minute - utilisez les touches HAUT/BAS pour

sélectionner votre préférence, puis appuyez sur OK pour l'enregistrer.

6. Voici un exemple de fonctionnement du Trail Cam, lorsque le Time

Lapse est paramétré de la façon suivante :

Time Lapse : On

[Start] : 16:00

[Stop] : 18:30

[Interval] : 15M

Avec ces réglages, le Trail Cam effectuera un enregistrement (photo ou

vidéo, selon ce que vous aurez déﬁni) à 16h00, puis un autre à 16h15,

16h30, etc. - un toutes les 15 minutes, jusqu'à l'arrêt Time Lapse ﬁxé

à 18h30. Le lendemain, le Trail Cam prendra à nouveau une photo ou

enregistrera une vidéo toutes les 15 minutes entre 16h00 et 18h30.

Rappelez-vous que ceci est indépendant des déclenchements normaux

dus à l'activité détectée à proximité de l'appareil - même si aucun animal

(ou humain) ne pénètre dans la zone de détection du capteur infrarouge,

une image sera prise, ou une vidéo enregistrée, toutes les 15 minutes

pendant cette tranche horaire de 2 heures et demie. Si un animal (ou un

humain) déclenche la caméra entre les intervalles de 15 minutes, cela

sera enregistré, exactement comme si le Time Lapse était désactivé.

Remarque: Des intervalles courts et/ou des tranches horaires

longues risquent de réduire la durée de vie des piles.

2e étape - Régler l'horaire de

démarrage (heure et minute)

3e étape - Régler l'horaire

d’arrêt (heure et minute)

4e étape - Régler l'intervalle

(60, 30, 15, 5 ou 1 minutes)

1e étape – Activer le mode

Time Lapse

Paramètre Réglages

(Gras=défaut)

Description

Mode Camera

(photos)

ou Video

Sélectionne si des photos ou des

vidéos sont prises lorsque l’appareil se

déclenche.

Image Size

(résolution

photo)

(concerne

les photos

seulement)

4M Pixel,

6M Pixel,

2M Pixel

Sélectionne la résolution pour les photos

de 2 à 6 mégapixels. Une résolution plus

haute produit des photos de meilleure

qualité, mais crée des ﬁchiers plus grands

qui prennent plus de place sur la carte

SD (qui se remplit plus vite). 4M est un

bon compromis entre la qualité et la taille

du ﬁchier.

Capture

Number

(Nombre de

Photos)

(concerne

les photos

seulement)

1 Photo,

2 Photo,

3 Photo

Sélectionne combien de photos sont

prises en rafale à chaque déclenchement

en mode Appareil photo. Veuillez vous

référer également au paramètre Intervalle.

Video Size

(Résolution

Vidéo)

(concerne les

séquences

vidéo

uniquement)

High, Low Sélectionne la résolution vidéo (en

pixels par image). "High"=720x400,

"Low"=352x192 (@30fps). Une résolution

plus haute produit des séquences vidéo

de meilleure qualité, mais crée des ﬁchiers

plus grands qui prennent plus de place

sur la carte SD (qui se remplit plus vite).

Liste des paramètres et réglages du Menu

CONFIGURATION (SETUP) avec descriptions

Paramètre Réglages

(Gras=défaut)

Description

Video

Length

(Durée

vidéo)

(concerne les

séquences

vidéo

uniquement)

10S (seconde)

par défaut,

avec une plage

possible de 5S

à 60S

Fixe la durée de chaque séquence vidéo

prise. Les réglages commencent à 10

secondes par défaut lorsque le paramètre

est sélectionné pour la première fois.

Après être descendus à 5S, les réglages

de la durée de la vidéo reprennent à 60S.

Interval

(Intervalle)

10S (seconde)

par défaut,

avec une plage

de réglage

disponible

de 60 mn

(minute) à 1 s

(seconde).

(60 mn-1 mn

sont réglés

par incréments

d’une minute,

59S-1S sont

réglés par

incrément

d’une

seconde)

Sélectionne la durée pendant laquelle

l’appareil « attendra » avant de répondre

à des déclenchements supplémentaires

du capteur infrarouge passif après qu’un

animal ait été initialement détecté et

reste dans les limites de la portée du

capteur. Pendant cet intervalle « ignorer

déclenchements » ﬁxé par l’utilisateur,

l’appareil ne prendra pas de photos/

vidéos. Ceci empêche que la carte ne

se remplisse d’images superﬂues. Les

réglages commencent à 10 secondes

par défaut lorsque le paramètre est

sélectionné pour la première fois.

Paramètre Réglages

(Gras=défaut)

Description

Sensor

Level

(Sensibilité

du Capteur

infrarouge)

Normal, High

(élevée), Low

(faible)

Sélectionne la sensibilité du capteur

infrarouge passif. Le réglage « High »

rendra l’appareil plus sensible aux

infrarouges (chaleur) et il sera plus

facilement déclenché par les mouvements,

et le réglage « Low » le rendra moins

sensible à la chaleur et aux mouvements.

Le réglage « High » (sensibilité élevée)

peut être utile lorsque la température

ambiante est chaude (quand il est plus

difﬁcile pour le capteur de détecter les

animaux), et le réglage « Low » (sensibilité

faible) pourra être utile lorsqu’il fait froid

et si l’appareil se déclenche trop souvent

(par la présence de quelconque élément

plus chaud que l’espace environnant).

Format

(Formater)

Execute

(Valider)

Efface (supprime) tous les ﬁchiers

sauvegardés sur la carte pour la préparer

pour sa réutilisation. Formatez toujours

une carte qui a été utilisée auparavant

dans d’autres appareils. Avertissement !

Veillez à télécharger et sauvegarder

tous les ﬁchiers que vous désirez

conserver ! Appuyez sur OK pour valider,

appuyez sur MENU (ou sélectionnez NO

[Non] puis appuyez sur OK) pour sortir

sans formater.

TV Out

(Sortie TV)

NTSC, PAL Sélectionne le standard/format vidéo pour

le jack de « sortie AV ». Le standard vidéo

est NTSC pour les États-Unis, Canada, le

Mexique, l’Asie et l’Amérique du Sud. PAL

est utilisé principalement en Europe.

Paramètre Réglages

(Gras=défaut)

Description

Time Stamp

(Impression

Date et Heure)

(concerne

les photos

uniquement)

Off, On Sélectionnez « On » si vous désirez que

la date et l’heure (quand la photo a été

prise) soit imprimées sur chaque photo,

sélectionnez « Off » pour ne pas les

imprimer.

Set Clock

(Réglage

Horloge)

Set (régler) Appuyez sur OK et utilisez les touches

HAUT/BAS (pour changer le réglage)

et les touches GAUCHE/DROITE (pour

passer au champ suivant) pour régler

les heures (format 24h uniquement,

« 00 »=minuit, « 12 »=midi) et les minutes,

puis (sur la rangée du bas), l’année, le

mois et la date.

Time Lapse On, Off

(activé,

désactivé)

Active/Désactive le mode Time Lapse.

Si vous appuyez sur OK alors que « On

» est sélectionné, vous arriverez à l'écran

de conﬁguration mode Time Lapse ;

vous pourrez y régler les horaires de

démarrage et d’arrêt en heures (0-24)

et en minutes (00-59). Cela déﬁnit les

horaires quotidiens de début et de

ﬁn d’enregistrement (horloge de 24

heures, donc 13h00 = 1pm). Utilisez

la touche de DROITE pour faire déﬁler

les champs, et les touches HAUT/BAS

pour modiﬁer les paramètres. Une fois

les minutes de l'horaire de ﬁn (« Stop »)

réglées, la pression suivante sur la ﬂèche

de déplacement vers la DROITE vous

mènera à l'écran de réglage de l'intervalle

(fréquence d'enregistrement de photos ou

de vidéos). Vous pouvez choisir 60, 30,

15, 5 ou 1 minutes (le réglage par défaut

est 5 mn).

Paramètre Réglages

(Gras=défaut)

Description

Video Sound

(son vidéo)

(ne concerne

que les en-

registrements

vidéo)

On, Off

(activé,

désactivé)

Sélectionnez « On » pour enregistrer

également le son lorsque la caméra est

en mode vidéo (les tailles des ﬁchiers

sauvegardés seront légèrement plus

importantes).

Default Set

(réglages par

défaut)

Cancel,

(annuler),

Execute

(valider)

Sélectionnez « Execute » et appuyez sur

OK pour restaurer tous les paramètres

par défaut. Si l’appareil se comporte

de manière étrange et que vous pensez

peut-être avoir modiﬁé accidentellement

un réglage (mais ne savez pas exactement

lequel), ceci remettra tous les paramètres

à leurs réglages le plus souvent utilisés ou

« générique ».

MONTAGE ET POSITIONNEMENT DU

TRAIL CAM

Montage

Après avoir conﬁguré les paramètres selon vos préférences, vous êtes prêt

à mettre le commutateur sur la position "ON" (marche) et à installer le Trail

Cam sur le terrain. Lorsque vous conﬁgurez le Trail Cam pour détecter le

gibier ou pour toute autre application en extérieur, vous devez veiller à le

mettre en place correctement et solidement. Nous recommandons de monter

le Trail Cam à un arbre robuste d’un diamètre d'au moins 15 centimètres.

Pour obtenir la qualité d’image optimale, l’arbre devra se trouver à environ 5

mètres de l’endroit à surveiller, l’appareil étant placé à une hauteur de 1,50

à 2 mètres Gardez à l’esprit que vous obtiendrez les meilleurs résultats de

nuit, lorsque le sujet est à portée idéale du ﬂash, idéalement entre 3 et 5

mètres du Trail Cam.

Il y a deux manières de monter le Trail Cam: en utilisant soit la sangle

réglable fournie, soit le pas de vis situé sous l'appareil:

En utilisant la sangle réglable fournie : Voir la Fig. 5. Enﬁlez l’une des

extrémités de la sangle dans l’un ou l’autre des supports à l’arrière du Trail

Cam. Fixez une des parties de la boucle en plastique à chaque extrémité

de la sangle. Attachez solidement la sangle autour du tronc de l’arbre en

connectant ensemble les extrémités de la boucle jusqu’à ce qu’il y ait un

déclic, après avoir serré la sangle de manière à ce qu’elle ne soit pas

lâche.

En utilisant le pas de vis situé sous l’appareil : Au dos du Trail Cam

vous trouverez un ﬁletage permettant la ﬁxation de tout accessoire de

montage pourvu d'un pas de vis standard 1/4-20.

Fig. 5: Fixation de la sangle

Angle de détection et test de distance

Pour tester si le Trail Cam peut effectivement surveiller la zone que vous avez

choise, le test suivant est recommandé pour vériﬁer l’angle de détection et la

distance de surveillance du Trail Cam. Pour faire un essai :

• Mettez le Trail Cam en mode SETUP (CONFIGURATION).

• Bougez devant l’appareil. Essayez des distances et des angles différents.

• Si le voyant LED de l’indicateur de mouvement clignote, cela indique que

l’emplacement peut être détecté. S’il ne clignote pas, cet emplacement

se trouve en dehors de la zone de détection.

Les résultats de vos essais vous aideront à déterminer la meilleure position

lorsque vous monterez et pointerez le Trail Cam. La hauteur de positionnement

au-dessus du sol devra varier de manière appropriée en fonction de la taille de

l’animal. En général, de 0,9 à 1,8 mètres.

Vous pouvez éviter les déclenchements intempestifs dus à la température et

aux perturbations de la détection devant l’appareil en ne l’orientant pas vers

une source de chaleur ou des branches d’arbre ou des arbustes avoisinants

(notamment lorsqu’il y a du vent).

Allumer l’appareil

Une fois que vous sélectionnez le mode ON (MARCHE), le voyant LED (rouge)

de l’indicateur de mouvement clignotera pendant environ 10 secondes. Cela

vous donne assez de temps pour fermer et verrouiller le couvercle avant du

Trail Cam et vous éloigner. Pendant ce temps, le voyant LED de l’indicateur

de mouvements clignotera en rouge de manière continue. Après qu’il se soit

arrêté de clignoter, l’infrarouge passif est activé, et tout mouvement détecté

déclenchera la prise de photos ou de vidéos selon la programmation faite dans

le menu SETUP (CONFIGURATION). Assurez-vous d’avoir lu les descriptions

des paramètres du nombre de photos, de la durée de la vidéo, de l’intervalle

et de la sensibilité du capteur infrarouge. Veuillez noter que l’infrarouge

passif est très sensible à la température ambiante. Plus la différence de

température est élevée entre l’environnement et votre sujet, plus la distance

de détection possible est grande. La distance de détection moyenne est

d’environ 15 mètres.

Avant de laisser l’appareil, veuillez vériﬁer les points suivants:

• Les piles ou l’alimentation externe sont elles installées/branchée

en respectant la polarité, et la puissance de l’alimentation est-elle

sufﬁsante ?

• La carte SD a-t-elle assez d’espace disponible et le curseur de

protection contre l’écriture situé sur la carte SD est-il sur off ?

• Le commutateur d’alimentation est-il en position ON (MARCHE) ? Ne

le laissez pas sur SETUP (CONFIGURATION).

LIRE/EFFACER LES PHOTOS/VIDÉOS

Après avoir conﬁguré, monté et activé votre Trail Cam, vous aurez bien

sûr hâte de revenir plus tard et regarder les photos (ou les vidéos) qu’il

aura prises pour vous. Il y a plusieurs manières différentes de visionner les

photos/vidéos prises.

Visionnage direct sur la carte SD

C’est la méthode la plus simple pour visionner des images. Vous n’avez qu’à

retirer la carte SD du Trail Cam. En rentrant chez vous, il vous sufﬁt de mettre

cette carte dans l'emplacement prévu à cet effet, soit dans votre ordinateur

ou votre télévision (si elle est équipée d’un lecteur de carte SD). De cette

façon vous pouvez laisser le Trail Cam en place sur le terrain, prêt à prendre

plus de photos. Une fois branché, le lecteur de carte fonctionne comme

expliqué ci-dessous.

Visionner les photos/vidéos sur un moniteur vidéo externe

Un moniteur TV peut également être utilisé pour visionner les photos (ou les

vidéos) de l’appareil. Branchez un moniteur TV ou un dispositif de visionnage

(comme un cadre photo numérique) ayant une entrée vidéo composite

standard (cordon jack RCA) au mini jack « AV Out »

(sortie TV) du Trail Cam en utilisant le câble fourni.

Puis:

• Placez le commutateur d’alimentation en mode

SETUP (CONFIGURATION) (mettez-le d’abord

sur OFF [ARRÊT]).

• Appuyez sur la touche OK. La dernière photo

prise apparaîtra sur le moniteur vidéo. Pour les

séquences vidéo, appuyez sur la touche SHOT

(DROITE) pour commencer la lecture, puis

encore une fois pour arrêter.

• Appuyez sur la touche HAUT pour la photo ou la vidéo précédente et

la touche BAS pour la suivante. Lorsque vous repasser des images, le

nombre total de toutes les images de la carte SD et l’index de l’image

afﬁchée apparaissent respectivement au centre de l’écran LCD et au

bas du moniteur vidéo.

• Appuyez sur la touche OK pour retourner vers l’état Visionner en

direct (mode SETUP [CONFIGURATION]) lorsque le visionnage est

terminé.

Visionnage sur un ordinateur

Vous pouvez également retirer le Trail Cam de l’arbre sur lequel vous l’avez

installé, et le brancher au port USB d’un ordinateur. Il sera reconnu comme

un « disque amovible », sans avoir besoin d’installer de pilote ou de logiciel.

Lorsque vous utiliser un PC (ou Mac*) pour visionner des photos (ou des

séquences vidéo*), branchez d’abord l’appareil à l’ordinateur avec le câble

USB fourni. Puis, utilisez un logiciel de visualisation d’images disponible dans

le commerce, ou le navigateur inclus avec le système d’exploitation du PC

pour visionner les images sauvegardées sur la carte SD dans le dossier \

DCIM\100EK113. Chaque nouvelle photo ou vidéo sera numérotée de dans

l’ordre où elle a été prise. Par exemple, vous verrez des noms de ﬁchiers

comme « PICT0001.JPG » ou « PICT0001. AVI ». Grâce au sufﬁxe du format

de ﬁchier, vous pouvez distinguer si le ﬁchier est une photo (avec le sufﬁxe

.jpg) ou une vidéo (avec le sufﬁxe .avi).

Câble de « sortie AV »

*Un logiciel supplémentaire pourra être nécessaire pour visionner les

ﬁchiers vidéo « AVI » sur un Mac.

Le Trail Cam supporte 3 types de formats de système de ﬁchiers, FAT12,

FAT16 et FAT32. La valeur par défaut est FAT16 pour sauvegarder les

photos et les vidéos. Voici quelques remarques à ce sujet:

• Vous n’avez pas besoin de vous préoccupez du format du système

de ﬁchiers du Trail Cam à moins que votre équipement n'ait des

difﬁcultés à lire la carte SD. Si tel est le cas, veuillez d’abord formater

la carte SD avec le Trail Cam ou dans votre ordinateur, puis insérez la

carte dans votre Trail Cam et essayez de nouveau.

• Le format de ﬁchier par défaut du Trail Cam est FAT16, que la plupart

des ordinateurs peuvent lire. Si vous formatez une carte SD pour le

Trail Cam dans votre ordinateur, vous devrez choisir le format de

système de ﬁchier FAT16. Normalement, FAT16 est recommandé,

à moins que vous ayez une autre visionneuse d’images qui utilise le

format FAT12 ou FAT32.

Effacer des photos ou des vidéos

Si vous désirez effacer une photo ou une vidéo, cela peut se faire facilement

sans quitter le mode SETUP (CONFIGURATION):

• Appuyez sur la touche MENU. Vous verrez le premier écran « Delete

» (effacer), qui vous donne le choix d’effacer seulement la photo/vidéo

actuellement à l’écran, ou toutes les photos/vidéos (voir ci-dessous).

• Mettez en surbrillance le choix « Delete Current » (effacer la photo/

vidéo en cours) ou « Delete All » (effacer toutes les photos/vidéos),

puis appuyez sur OK.

• Ensuite, sélectionnez« Yes » (Oui) et appuyez sur OK pour effacer

seulement la dernière photo ou vidéo afﬁchée (si vous avez choisi

« Delete Current »), ou chaque ﬁchier photo et vidéo sur la carte

(si vous avez sélectionné « Delete All »)-ou sélectionnez « Non » et

appuyez sur OK pour annuler l’opération en n’effaçant aucun ﬁchier.

REMARQUE : Les ﬁchiers effacés ne peuvent pas être restaurés !

Il est également possible d’effacer tous les ﬁchiers de la carte en utilisant le

Paramètre « Format » (formater).

TÉLÉCHARGEMENT DES PHOTOS/VIDÉOS

Pour télécharger vos photos/vidéos sur un PC ou un Mac*, assurez-vous

d’abord que le commutateur d’alimentation du Trail Cam soit en position

OFF (ARRÊT). Branchez le câble fourni sur la prise USB de l’appareil, puis

directement sur une prise USB principale de votre ordinateur - n’utilisez pas

les prises USB du panneau frontal/du clavier ou des « hubs » non-alimentés.

Le Trail Cam sera reconnu comme un dispositif de « stockage de masse

USB » (ceci pourra prendre quelques secondes la première fois que vous le

connecterez). Si vous préférez laisser votre appareil en place sur le terrain et

simplement retirer sa carte SD, un lecteur de carte SD fonctionne comme il

a été décrit dans cette section une fois que la carte est insérée et le lecteur

branché à votre ordinateur.

Avec Windows XP ou plus récent, vous n’avez qu’à faire

votre choix dans la fenêtre qui apparaîtra au moment

du branchement du Trail Cam à un port USB de votre

ordinateur. Vous pourrez ainsi copier, visionner ou

imprimer vos photos (voir capture d’écran ci-contre).

Le Trail Cam sera reconnu comme un « Disque amovible » si vous ouvrez

la fenêtre « Mon ordinateur » (sur les Macs, une icône apparaîtra sur votre

bureau). Les fichiers photos du Trail Cam sont appelés « PICT0001.JPG

» etc., et se trouvent dans le dossier « DCIM\100EK113 » sur ce « Disque

amovible ». Les noms des fichiers vidéo se termineront par « .avi ». Vous

pouvez copier les photos/vidéos sur votre disque dur comme vous le feriez

pour n’importe quel fichier - copiez/ collez simplement ou glissez/posez vers

votre disque dur ou sur votre bureau.

Après que les photos aient été copiées sur votre disque dur, vous pouvez

débrancher le Trail Cam. (Sur les ordinateurs Mac, une icône apparaîtra sur

votre bureau) Il est possible de visionner ou d’éditer les fichiers au standard

.jpg du Trail Cam avec n’importe quel logiciel photo de votre choix. Il est

également possible de visionner les fichiers vidéos .avi avec Windows Media

Player (version 7 ou plus récente) ou un autre lecteur similaire.

* Il est possible qu’un logiciel supplémentaire soit nécessaire

pour visionner les ﬁchiers vidéo « AVI » sur un Mac.

Le Trail Cam prend continuellement des images

sans sujet

Une caméra a ce qu'on appelle un « faux déclenchement » si le capteur croit

qu'il y a un mouvement et de la chaleur devant la lentille de la caméra alors

qu'il n'y a pas de sujet dans l'image. Ces « faux déclenchements » sont le

résultat du placement de la caméra dans un environnement où des branches

d'arbres créent un effet de mouvement devant la caméra, ou bien en un lieu

où il y a une forte chaleur au premier plan et où le moindre courant d’air peut

déclencher la caméra. L'installation de la caméra au dessus de l'eau peut

également causer ce problème. Pour remédier à cette situation :

1. Essayez de déplacer la caméra en un lieu où ces problèmes ne se

posent pas ou essayez de modiﬁer la sensibilité du détecteur grâce

aux réglages du menu.

2. Si la caméra continue à prendre des images alors qu'elles ne

contiennent pas de sujet, essayez de placer la caméra en intérieur, en

l’orientant dans une direction où il n'y a aucun mouvement.

3. Si la caméra continue à poser des problèmes, il y a alors probablement

un problème avec un composant électronique. Si tel est le cas, veuillez

contacter notre service clientèle aﬁn d'envoyer la caméra en réparation.

La durée de vie des piles est plus courte que

prévue

1. La durée de vie des piles changera selon la température ambiante et le

nombre de photos prises pendant un temps donné. Généralement, le

Trail Cam sera capable de prendre plusieurs milliers de photos avant

que les piles ne soient déchargées.

2. Vériﬁez que vous avez utilisé des piles alcalines ou au lithium neuves.

Tasco recommande d’utiliser 8 piles AA au lithium Energizer® dans

tous les Trail Cams pour obtenir une autonomie maximale.

3. Assurez-vous que le commutateur d’alimentation soit en position « ON

» (Marche) et que l’appareil n’ait pas été laissé en mode « SETUP »

(Conﬁguration) sur le terrain.

4. Assurez-vous d’utiliser une marque de carte SD reconnue. Tasco

recommande les cartes SD SanDisk® d’une capacité pouvant

atteindre 32 Go. Notre expérience indique que les cartes SD de

DIAGNOSTIC/QUESTIONS FRÉQUEMMENT POSÉES

mauvaise qualité peuvent réduire la durée de vie des piles de votre Trail

Cam.

L’appareil arrête de prendre des photos ou n’en

prend pas

1. Veuillez vous assurer que la carte SD n’est pas pleine. Si tel est le cas,

l’appareil arrêtera de prendre des photos.

2. Vériﬁez les piles pour vous assurer que ce sont des piles AA alcalines

ou au lithium neuves. Voir le paragraphe précédent concernant la durée

de vie des piles.

3. Assurez-vous que le commutateur d’alimentation de l’appareil soit en

position « ON » (Marche) et non en mode « OFF » (Arrêt) ou « SETUP »

(Conﬁguration).

4. Assurez-vous que vous utilisez une carte SD reconnue. Tasco

recommande les cartes SD SanDisk® d’une capacité pouvant

atteindre 32 Go.

5. Si le curseur de protection contre l’écriture de la carte SD est en

position verrouillé, l’appareil ne prendra pas de photos.

6. Si vous utilisez une carte SD dans un autre dispositif avant de

l’insérer dans votre Trail Cam, vous voudrez peut-être essayer de

formater la carte en utilisant le paramètre « Format » du mode SETUP

(Conﬁguration) - assurez-vous d’avoir sauvegardé d’abord tous les

ﬁchiers importants, car le formatage effacera tous les ﬁchiers existants).

Dans certains cas, d’autres appareils peuvent modiﬁer le formatage de

la carte SD de telle manière qu’elle ne fonctionnera pas correctement

avec le Trail Cam.

L’appareil ne s’allume pas

1. Assurez-vous d’avoir installé au moins 4 piles (le nombre minimum

requis) dans le compartiment à piles, en commençant par le haut et en

remplissant les emplacements 1-4 sans laisser d’« espaces ». Tasco

recommande d’utiliser 8 piles AA au lithium Energizer® dans tous

les Trail Cams.

2. Assurez-vous d’avoir installé les piles correctement, en respectant la

polarité. Placez toujours l’extrémité négative (plate) de chaque pile

en contact avec le côté ressort de son emplacement à l’intérieur de

l’appareil.

3. Après avoir changé le commutateur de la position « OFF » à la position «

SETUP » ou « ON », veillez à ce qu’il soit en bonne position pour activer

le mode qui convient (évitez les positions intermédiaires (commutateur

placé entre deux modes)).

4. Ne mettez pas le commutateur directement de « ON » sur « SETUP »

- mettez toujours d’abord le commutateur tout en bas sur « OFF », puis

sur « SETUP ».

Problèmes de qualité des photos et/ou vidéos

1. Les photos ou vidéos prises de nuit semblent trop sombres

a. Vériﬁez l’icône de charge des piles pour voir si les piles ont une

charge sufﬁsante. Le ﬂash ne fonctionnera plus lorsque le

niveau de charge des piles sera faible.

b. Vous obtiendrez de meilleurs résultats lorsque le sujet sera

à portée idéale du ﬂash, pas plus de 14 mètres de l’appareil.

Les sujets pourront sembler trop sombres à des distances plus

grandes.

c. Veuillez noter que lorsque le paramètre « Capture Number »

(Nombre de Photos) est réglé sur plus d’« 1 photo », ou est

réglé avec des intervalles très courts, certaines photos pourront

sembler plus sombres que d’autres du fait du temps de réponse

plus court et du re-déclenchement rapide de l’appareil, laissant

moins de temps au ﬂash pour se recharger complètement avant

de se déclencher une nouvelle fois.

2. Les photos ou vidéos prises en plein jour semblent trop sombres

a. Assurez-vous que l’appareil n’est pas pointé vers le soleil ou

d’autres sources de lumière pendant la journée, car cela pourra

avoir pour conséquence des photos ou des vidéos sombres (du

fait de l’exposition automatique).

3. Les photos ou vidéos prises de nuit semblent trop claires

a. Vous obtiendrez de meilleurs résultats lorsque le sujet sera

à portée idéale du ﬂash, pas plus de 3 mètres de l’appareil.

Les sujets pourront sembler trop clairs à des distances plus

courtes.

4. Les photos ou les vidéos prises en plein jour semblent trop claires

a. Assurez-vous que l’appareil n’est pas pointé vers le soleil ou

autres sources de lumière pendant la journée.

5. Les photos sont striées

a. Dans certains cas, dans des conditions de lumière basse et

avec les sujets qui se déplacent rapidement, il est possible que

les réglages de la résolution sur 4 MP ou 6 MP ne fonctionnent

pas aussi bien que le réglage sur 2 MP.

b. Si les photos que vous prenez de sujets qui se déplacent

rapidement sont striées, essayez plutôt le réglage sur 2 MP.

6. Couleur dominante rouge, vert ou bleu

a. Dans certaines conditions de luminosité, le détecteur de

luminosité peut ne pas fonctionner de façon optimale, ce qui

aura pour résultat des photos aux coloris altérés.

b. Si cela se produit régulièrement, il se peut que le détecteur

soit défectueux. Dans ce cas, veuillez contacter votre

revendeur Tasco.

7. Séquences vidéos courtes–n’enregistre pas pendant la durée ﬁxée

a. Vériﬁez que la carte SD n’est pas pleine.

b. Assurez-vous que les piles sont sufﬁsamment chargées.

Vers la ﬁn de la durée de vie des piles, l’appareil peut choisir

d’enregistrer des séquences vidéo plus courtes pour pour

préserver la charge restante des piles.

L’impression date/heure n’apparaît pas sur les

photos

Assurez-vous que le paramètre « Time Stamp » (Impression date/heure)

est sur « On ».

Les photos prises ne contiennent pas de sujet

présentant de l’intérêt

1. Vériﬁez le réglage du paramètre « Sensor Level » (Sensibilité du

Capteur infrarouge). Lorsque la température ambiante est élevée,

réglez la sensibilité du détecteur sur « High » (élevée)et pour une

utilisation par temps froid, réglez la sensibilité du détecteur sur « Low »

(basse).

5. Essayez d’installer votre appareil dans un endroit où il n’y a pas de

source de chaleur dans la ligne de vue de l’appareil.

6. Dans certains cas, quand il est installé près d’un plan d’eau, il est

possible que l'appareil prenne des photos ne contenant aucun sujet.

Essayez alors de pointer l’appareil vers le sol.

7. Evitez d’installer l’appareil sur de petits arbres susceptibles de bouger

quand il y a beaucoup de vent.

8. Débarrassez-vous de toutes les branches qui se trouvent directement

devant l’objectif de l’appareil.

La LED du capteur infrarouge passif (PIR) clignote/

ne clignote pas

1. Lorsque l’appareil est en mode SETUP (CONFIGURATION), une LED

située sur la face avant du Trail Cam clignote à chaque mouvement

détecté. Cela est utile lors de l’installation uniquement et aidera

l’utilisateur à orienter correctement l’appareil.

2. Pendant l’utilisation, la LED ne clignotera pas lorsque l’appareil

prendra une photo. Cela sert à camouﬂer l’appareil du gibier.

Problèmes d’écran LCD

1. L’écran LCD s’allume mais il n’y a pas de texte.

a. Après avoir mis le commutateur d’OFF (ARRÊT) sur SETUP

(CONFIGURATION) ou ON (MARCHE), vériﬁez que le

commutateur est sur la bonne position aﬁn que le mode choisi soit

bien sélectionné (évitez les positions « entre » deux modes).

b. Ne mettez pas le commutateur directement d’ON (MARCHE) sur

SETUP (CONFIGURATION). Mettez à chaque fois le commutateur

d’abord tout en bas sur OFF (ARRÊT) puis sur SETUP

(CONFIGURATION).

2. L’écran LCD présente une légère ligne noire après que vous soyez passé

de SETUP (CONFIGURATION) à ON (MARCHE)

a. L’écran LCD s’éteint lorsque vous mettez le commutateur en position

ON (MARCHE). Dans certains cas, cette ligne noire apparaîtra

puis s’estompera une seconde après. Ceci est normal et l’appareil

fonctionnera correctement.

3. L’écran s’allume mais s’éteint aussitôt

a. Assurez-vous d’avoir inséré correctement la carte SD.

L’appareil ne garde pas les réglages en mémoire

Assurez-vous d’avoir sauvegardé tous les réglages que vous avez

faits en mode SETUP (CONFIGURATION), en appuyant sur « OK »

après avoir effectué le changement. Si vous ne sauvegardez pas votre

nouveau réglage après l’avoir changé, l’appareil continuera à utiliser le

réglage par défaut original pour ce paramètre.

Humidité ou fourmis à l'intérieur de la caméra

1. Aﬁn d'empêcher toute inﬁltration d'eau dans le boîtier du Trail

Cam, veillez à ce que le cache de protection de l'alimentation

externe soit bien en place.

2. Les fourmis peuvent être attirées par les faibles vibrations

électriques émises par l'appareil, et ainsi chercher à entrer à

l'intérieur du boîtier. Pour éviter toute intrusion, veillez à ce que le

cache de protection de l'alimentation externe soit bien en place.

Capteur d’images 2 Mégapixels couleur CMOS

Résolution Maximale 3248x1824 (6 MP)

Objectif Focale = 3,1 ; Champ de Vision = 50 ° ; Infrarouge à

activation automatique

Portée du ﬂash

infrarouge 12-15 mètres

Écran d’afﬁchage Afﬁchage noir et blanc : 24x32 mm(1.5 pouces)

Carte mémoire SD ou SDHC, capacité maximum 32 Go

Mémoire interne 32 Mo

Taille des photos 6MP = 3248x1824; 4MP = 2616x1472; 2MP =

1848x1040

Taille des vidéos 720x400/30 fps, 352x192/30fps

Sensibilité de

l’infrarouge passif Capteur Infrarouge Passif (PIR) à 3 niveaux de sensibilité :

Élevée / Normale / Faible

Fonctionnement Jour/Nuit

Vitesse de

déclenchement 1s

Intervalle de

déclenchement Programmable 1s - 60 mn

Nombres de prises de

vue en rafale Programmable 1– 3

Durée des vidéos Programmable 5-60s

Alimentation 8xAA recommandées, 4xAA alimentation d’urgence

Consommation en

stand-by (veille) <0,3 mA (<7 mA/jour)

Consommation 200 mA (+730 mA lorsque LED-IR allumé)

Interface utilisateur Écran LCD (textes uniquement)

Interface Sortie AV (NTSC/PAL) ; USB ; emplacement pour carte

mémoire ; prise pour alimentation externe 6V

Sécurité Sangle ; ﬁletage (¼-20) à l'arrière de l'appareil

Température de

fonctionnement

De -20°C à +60°C

(température de stockage : de -30°C à +70°C)

Taux d’humidité pour

un bon fonctionnement 5% - 90%

CARACTÉRISTIQUES TECHNIQUES

GARANTIE LIMITÉE DE UN ANNÉE

Votre produit Tasco® est garanti contre les éventuels vices de matière ou de fabrication pendant

un année à compter de la date d’achat. En cas de défaut durant la période de garantie,

nous nous réservons la possibilité de réparer, ou d’échanger le produit, sous condition que

vous retourniez le produit en port payé. Cette garantie ne couvre pas les dommages causés

par une mauvaise utilisation, une mauvaise manipulation, une mauvaise installation, ou un

entretien incorrect effectué par une personne autre que le Centre de Réparation agréé par

Tasco.

Tout retour effectué dans le cadre de la présente garantie doit être accompagné des éléments

ci-dessous :

1) Un chèque ou mandat de $10,00 $ pour couvrir les frais de port et de manutention

2) Nom et adresse à laquelle le produit devra être renvoyé

3) Une explication de la défaillance constatée

4) Preuve de la date d’achat

5) Le produit doit être soigneusement emballé dans un carton d’expédition, pour évit er

qu’il ne soit endommagé durant le transport, avec renvoi en port payé à l’adresse

indiquée ci-dessous :

AUX USA, envoyer à: AU CANADA envoyer à:

Tasco

Attn.: Repairs Attn.: Repairs

9200 Cody 25A East Pearce Street, Unit 1

Overland Park, Kansas 66214 Richmond Hill, Ontario L4B 2M9

Pour les produits achetés hors des États-Unis ou du Canada veuillez contacter votre revendeur

local pour les informations applicables de la garantie. En Europe vous pouvez également con-

tacter Tasco à:

Tasco Europe GmbH

European Service Centre

Mathias-Brüggen-Str. 80

D-50827 Köln

GERMANY

Tél : +49 221 995568-0

Fax : +49 221 995568-20

Cette garantie vous ouvre des droits spéciﬁques.

Vos droits peuvent varier d’un pays à l’autre.

Les caractéristiques et les designs sont susceptibles de

changer sans préavis ou obligation de la part du fabricant.

Traitement des déchets d’équipements électriques et

électroniques

(En vigueur dans l’Union européenne et autres pays européens

ayant des systèmes de collecte des déchets séparés)

Cet équipement contient des composants électriques et/ou électroniques et

par conséquent ne doit pas être éliminé en ﬁn de vie avec les autres déchets

ménagers. Vous devez au contraire vous débarasser de ce produit aﬁn qu’il

soit recyclé aux points de collecte respectifs fournis par les communautés

locales. Pour vous, ceci est sans frais.

Si l’équipement contient des piles amovibles (rechargeables), celles-

ci doivent également être retirées de l’équipement et, si nécessaire, être

éliminées à leur tour conformément aux règlements en vigueur (voir également

les commentaires respectifs dans la notice d’utilisation de ce produit).

De plus amples renseignements à ce sujet sont disponibles auprès de votre

mairie, votre compagnie de ramassage d’ordures locale, ou dans le magasin

où vous avez acheté cet équipement.

ESPAñOL

Trail Cam

MANUAL DE INSTRUCCIONES

Model: 119422

04-13

NOTA IMPOrTANTE

Felicidades por comprar una de las mejores cámaras de rastreo del

mercado. Tasco está muy orgullosa de esta pequeña unidad y estamos

seguros que usted también quedará complacido. Agradecemos

su compra y queremos ganarnos su conanza. Consulte las notas

siguientes y las instrucciones de este manual para asegurarse que queda

plenamente satisfecho con este producto.

Si su Tasco Trail Cam parece no funcionar correctamente o si tiene

problemas de calidad con los vídeos o fotos, consulte la sección

Identicación de Problemas/Preguntas Frecuentes de las páginas 95

a 99.

A menudo los problemas se deben a algo tan sencillo que no se tuvo

en cuenta o se solucionan simplemente cambiando un ajuste.

Si el problema continúa después de intentar las soluciones de la

sección Identicación de Problemas/Preguntas Frecuentes, llame al

Servicio de Atención al Cliente de Tasco al (800) 423-3537.

En Canadá, llame al (800) 361-5702.

Tasco recomienda utilizar 8 baterías AA de litio Energizer® en esta

Trail Cam para conseguir la máxima duración de la batería.

No mezcle pilas nuevas y usadas.

No mezcle pilas de distintos tipos; utilícelas TODAS

de litio o TODAS alcalinas.

No se recomienda usar pilas recargables.

Tasco recomienda usar tarjetas SanDisk® SD y SDHC

(hasta 32 GB de capacidad) en esta Trail Cam.

INTRODUCCIÓN

Acerca de la Trail CAM

La Tasco Trail Cam es una cámara digital de exploración. Puede ser activada

por cualquier movimiento de piezas de caza de una posición, detectado por

un sensor de movimiento por infrarrojos pasivo (PIR) muy sensible, y tomar

fotos (estáticas hasta 6 MP) o vídeos de gran calidad.

La Trail Cam consume muy poca energía (menos de 300 μA) en estado

de espera (vigilancia). Esto signiﬁca que puede proporcionar hasta seis

meses de tiempo de funcionamiento si está alimentada con ocho baterías

alcalinas AA y hasta doce meses con baterías AA de litio. Cuando se detecta

movimiento en la zona supervisada, la unidad de cámara digital se activará

al instante y después tomará automáticamente fotos o vídeos conforme

a los ajustes previamente programados. La Trail Cam incorpora 32 LED

infrarrojos "negros" integrados que funcionan como un ﬂash invisible, de

forma que proporciona fotos o vídeos claros (en blanco y negro) incluso en

la oscuridad (sin revelar su posición) y puede tomar fotos o vídeos a color

si hay suﬁciente luz diurna. La Trail Cam se ha diseñado para utilizarla en

exteriores y resiste el agua y la nieve.

Aplicaciones

La Trail Cam puede usarse como cámara de rastreo para cazar o localizar

piezas. Resulta poco adecuada para aplicaciones de vigilancia.

PIEZAS y CONTROLES

La Trail Cam incorpora las siguientes conexiones para dispositivos

externos: puerto USB, ranura para tarjetas SD, salida de A/V y entrada para

alimentación CC externa (Fig. 1).

El modo de funcionamiento se selecciona con un interruptor de encendido

de tres posiciones: APAGADO (OFF), CONFIGURACIÓN (SETUP) y

ENCENDIDO (ON) (Fig. 2).

La interfaz de teclado de control son seis teclas se utiliza principalmente

en modo de CONFIGURACIÓN (SETUP) para seleccionar las funciones

y parámetros operativos. Como se muestra en la Fig. 2, estas teclas son:

ARRIBA, ABAJO, IZQUIERDA, DERECHA, ACEPTAR y MENÚ. Cuatro

de las techas también pueden ejecutar una segunda función (aceleradores

de teclado en modo de CONFIGURACIÓN) además de su función principal:

La tecla ABAJO se puede usar para ﬁjar el modo de Fotografía de la cámara

(icono de cámara estática) y la tecla ARRIBA para ponerla en modo de

Vídeo (icono de cámara de cine). La tecla DERECHA también sirve como

botón de disparador manual de la cámara y la tecla ACEPTAR conmuta la

cámara al modo de Reproducción (Replay). Estas funciones secundarias se

indican mediante iconos o textos sobre la tecla, tal como se muestra en la

Fig. 2.

VISTA FRONTAL

Flash LED de Infrarojos

Lente

Oriﬁcio para

candado

Sensor PIR

Indicador de movimiento/de batería

Fig. 1: Conexiones

Entrada de

CC ﬁrme tapa

Micrófono de video

Ranura para

tarjetas SD Entrada de CC

Salida de A/V

Puerto USB

VISTA INTERIOR

Cable hacia el

compartimiento de las

baterías

Fig. 2: Guía de botones

e interruptores

IZQUIERDA

MENÚ

DERECHA/

Disparo (SHOT)

ACTIVADO

CONFIGURACIÓN

DESACTIVADO

Interruptor de

encendido/

modo

Pantalla LCD

ARRIBA/Vídeo

ACEPTAR/

Reproducción

(Replay)

ABAJO/Foto

INSTALACIÓN DE LAS BATERÍAS Y LA TARJETA

Antes de empezar a conocer el funcionamiento de su Trail Cam tendrá que

colocar un conjunto de baterías e insertar una tarjeta SD. Aunque puede

hacerse en solo un momento, hay algunos aspectos que debería conocer

sobre baterías y tarjetas SD, así que tómese unos minutos para leer las

indicaciones y precauciones siguientes:

Cargar batería

Después de abrir los dos cierres del lado derecho de la Trail Cam, verá que

la Trail Cam tiene ocho cavidades para baterías. Para conseguir la máxima

duración de la batería debería instalar un juego completo de ocho baterías.

La Trail Cam también puede funcionar con solo cuatro baterías, colocadas

en las ranuras 1-4 (imagen de la derecha), empezando por la ranura 1.

La duración de la batería será menor con cuatro baterías, pero la cámara

funcionará con normalidad. Tanto si usa cuatro como ocho, asegúrese de

insertar cada batería con la polaridad correcta (extremo negativo o "plano"

contra el muelle largo de cada cavidad para batería).

Tasco recomienda usar ocho baterías AA nuevas de litio (marca Energizer®)

o alcalinas. Níquel hidruro (NiMH) no se recomiendan, pues producen un

voltaje más bajo que puede provocar problemas de funcionamiento. También

es posible utiliza una batería externa de células de plomo y ácido con 6 V

de salida o un adaptador de CA adecuado, a continuación se ofrecen más

detalles.

Con una fuente de alimentación externa

(opcional, debe conseguirla el usuario)

Opcionalmente puede conectar una fuente de

alimentación externa de 6 V CC al conector “DC In”

de la parte inferior de la Trail Cam. Se recomienda

utilizar una fuente de alimentación con una salida

de corriente superior a 1000 mA. No obstante, en

funcionamiento diurnos, cuando no es necesario

el ﬂash, la Trail Cam puede funcionar con mucha

menos corriente (>400 mA). Utilice un cable de

alimentación compatible (no suministrado) para

conectar la fuente de alimentación de DC externa

al conector de entrada de corriente de la Trail Cam, tras comprobar que la

polaridad es la correcta. Nota: El conector de corriente es un enchufe de

corriente continua coaxial del 4,0 x 1,7 mm con polaridad positiva en la

“punta” (dentro del terminal) (Radio Shack P/N 274-1532 o equivalente).

Si se conecta una fuente de alimentación y se colocan baterías, la Trail Cam

se alimentará con la fuente de alimentación externa.

Cuando se debiliten las baterías se pondrá azul el LED indicador de carga

baja de las baterías, indicando que es necesario cambiarlas (pág. 71, “Vista

frontal”).

Insertar una tarjeta SD

Las Trail Cam tienen una memoria interna de 32 MB, que les permite

contener sólo unas 35 fotografías (con una resolución de 4 MP). Esto resulta

práctico para probar la cámara y familiarizarse con ella, pero sin duda usted

deseará dejar la cámara desatendida durante más de un día, por lo que es

recomendable utilizar una tarjeta SD. Inserte la tarjeta SD (con el interruptor

de encendido de la cámara en la posición OFF) antes de empezar a utilizar

la máquina. No inserte ni retire la tarjeta SD si el interruptor de encendido de

la cámara en la posición ON.

La Trail Cam utiliza una tarjeta de memoria SD (Secure Digital) estándar para

guardar fotografías (en formato .jpg) y vídeos (en formato .avi). Se pueden

usar tarjetas SD y SDHC (SD de gran capacidad) hasta un máximo de

32GB. Antes de introducir la tarjeta SD en la ranura para tarjetas después

de abrir la tapa delantera de la cámara, compruebe que el interruptor de

protección contra escritura del lateral de la tarjeta está en la posición "off"

(NO en la "Lock"). A continuación se explica cómo insertar y retirar la tarjeta

SD:

• Inserte la tarjeta SD en la ranura para tarjetas con la etiqueta hacia

arriba (véase la ﬁgura anterior). Un chasquido indica que la tarjeta se

ha instalado satisfactoriamente. Si la cara que mira hacia arriba no es la

correcta no podrá insertarla sin forzarla, sólo hay una manera correcta

de insertar tarjetas. Si la tarjeta SD no se coloca correctamente el

dispositivo no mostrará el icono de la tarjeta SD en la LCD en modo

de CONFIGURACIÓN (SETUP) (el icono de tarjeta SD visualizado

después de cambiar a modo de CONFIGURACIÓN tendrá un

símbolo de “candado” en su interior si la tarjeta está bloqueada). Es

recomendable formatear la tarjeta SD con el parámetro “Formato” de

la Trail Cam antes de utilizarla por primera vez, especialmente si la

tarjeta ya ha sido usada en otros dispositivos (consulte los detalles en

“Cambio de los ajustes del los parámetros del menú”.

• Para quitar la tarjeta SD, presione

suavemente la tarjeta (no intente tirar de ella

si presionarla antes). La tarjeta se suelta de la

ranura y queda lista para quitarla cuando se

oye un chasquido.

ADVERTENCIA

Compruebe que la cámara esté apagada antes de irse

Insertar o retirar la tarjeta SD y las baterías.

UTILIZACIÓN DE LA TRAIL CAM

Después de preparar la Trail Cam instalando correctamente las baterías y

la tarjeta SD, basta con llevarla al exterior, sujetarla a un árbol, encenderla

y dejarla, y así obtendrá algunas grandes fotos, que es exactamente lo que

usted deseaba. No obstante, recomendamos encarecidamente que antes

pase algún tiempo más bajo cubierto, con su manual y su cámara, hasta

que sepa algo más sobre que hacen el interruptor de tres posiciones y las

teclas de control. Como mínimo, probablemente quiera poner el día y la hora

de forma que la cámara los impresione (o no, es decisión suya) en las fotos

cuando las tome, aprender a conﬁgurar la cámara para tomar vídeos breves

en lugar de fotos si lo desea y leer algunos trucos sobre el montaje un árbol.

MODOS APAGADO, ENCENDIDO Y

CONFIGURACIÓN

La Trail Cam tiene tres modos operativos básicos:

• Modo APAGADO: Interruptor de encendido en la posición OFF.

• Modo ON: Interruptor de encendido en la posición ON (pantalla LCD

apagada.)

• Modo CONFIGURACIÓN: Interruptor de encendido en la posición

SETUP (pantalla LCD encendida).

OFF MODO APAGADO

El modo APAGADO es el modo “seguro” cuando debe realizarse alguna

acción, como sustituir la tarjeta SD o las baterías, o cuando se transporta el

dispositivo. También utilizará el modo APAGADO si posteriormente conecta

la cámara al puerto USB de un ordenador para descargar sus fotos o vídeos.

Y, por supuesto, cuando guarde o no utilice la máquina, moverá el interruptor

a OFF. Tenga presente que incluso en modo APAGADO la Trail Cam sigue

consumiendo corriente, aunque sea muy poca. Por tanto, es buena idea

retirar las baterías de su compartimiento si no va a utilizar la cámara durante

un período prolongado.

ON MODO ENCENDIDO

Una vez instaladas las baterías y la tarjeta SD, puede encender la cámara

siempre que quiera. Cuando se mueve el interruptor de encendido a la

posición superior, la cámara para a modo ENCENDIDO (activo). El LED

indicador de movimiento (pág. 71, “Vista frontal”) destellará en rojo unos

10 segundos. Este intervalo le da tiempo para cerrar la tapa delantera

de la Trail Cam, bloquearla y abandonar el área observada. Una vez en

modo ENCENDIDO, no es necesario ni posible ningún control manual (las

teclas de control no tienen ningún efecto). La Trail Cam tomará fotos o

vídeos automáticamente (en función de su conﬁguración actual) cuando sea

activada por la detección por el sensor PIR de actividad en la zona que

abarca.

Puede mover el interruptor de encendido directamente de OFF a ON o

detenerlo antes en la posición SETUP para cambiar uno o más ajustes y

pasar después a ON al terminar de hacerlo.

SETUP CONFIGURACIÓN

En modo CONFIGURACIÓN puede comprobar y cambiar los ajustes de

la Trail Cam con ayuda de la LCD integrada (o con un monitor conectado

al conector de salida de AV). Estos ajustes, accesibles en el menú

CONFIGURACIÓN, le permiten cambiar la resolución de las fotos o vídeos,

el intervalo entre fotos, la impresión de la fecha, etc. Si desplaza el interruptor

de encendido a la posición SETUP se encenderá la pantalla LCD y verá

una pantalla de información que muestra cuántas imágenes se han tomado,

el nivel de la batería, el modo de cámara o de vídeo, etc. (véase la Fig. 3

siguiente).

NOTA: desplace siempre el interruptor de encendido de OFF a SETUP.

Existe el riesgo de que la cámara se bloquee si se pasa de ON a SETUP.

En tal caso, desplace el interruptor a OFF y después empújelo de nuevo

a SETUP.

SETUP MODO RÁPIDO

Como ya se indicó en “Piezas y controles”, cuatro de las teclas situadas bajo

la LCD tienen funciones secundarias de “aceleración de teclado” cuando

se pone la cámara en modo CONFIGURACIÓN (pero no se ha pulsado la

tecla MENÚ):

• Pulse la tecla ARRIBA para ﬁjar rápidamente la cámara para tomar

vídeos.

• Pulse la tecla ABAJO para ﬁjar rápidamente la cámara para tomar

fotos estáticas.

• Pulse la tecla DERECHA para activar manualmente el obturador.

Esto resulta útil para probar la cámara y asegurarse que está en modo

CONFIGURACIÓN, pulse la tecla DERECHA y unos segundos

después se guardará en la tarjeta SD (o en la memoria interna si no

hay tarjeta) una foto o un vídeo (en función del ajuste de la tarjeta). El

contador “número de imágenes tomadas” de la parte inferior izquierda

del LCD aumentará en uno. Si cuando pulsa la tecla SHOT la pantalla

indica “SD PROTEGIDA”, apague la cámara, retire la tarjeta SD y

deslice su interruptor de protección para desactivarlo.

• Pulse la tecla OK para ver (revisar o reproducir) fotos/vídeos en un

monitor de TV conectado. Encontrará más detalles en “Reproducción

de fotos/vídeos”.

Fig. 3: Información en la pantalla de CONFIGURACIÓN

Modo de

vídeo

Resolución de Video

Modo de video

High

Modo cámara

Impresión

Tiempo

Lapso de tiempo

Fecha: Mes-Día-Año

Nivel de

Batería

Tamaño de imagen Info tarjeta SD

Tiempo

Hora: Minuto: Segundo

Modo cámara

Nº de imágenes Espacio Disponible

Audio grabador activado

Disponible vídeo tiempo de grabación

Utilización del menú CONFIGURACIÓN para

cambiar ajustes

El objetivo principal del modo CONFIGURACIÓN es permitirle cambiar los

ajustes de los parámetros de la cámara (dispondrá de 14) para que su Trail

Cam funcione exactamente como usted desea que lo haga. Puede hacerlo

entrando en el menú CONFIGURACIÓN y pulsando las teclas situadas bajo

la pantalla LCD, que le mostrarán los distintos parámetros y sus ajustes.

Cambio ajustes por el menú CONFIGURACIÓN (Setup)

Una amplia gama de opciones o “parámetros” le permiten conﬁgurar la Trail

Cam a sus preferencias de utilización. Para cambiar el ajuste de cualquier

parámetro, antes debe cambiar al modo CONFIGURACIÓN. Cuando esté

en modo CONFIGURACIÓN, si pulsa el botón MENÚ podrá seleccionar

cualquier parámetro y cambiar su ajuste. El nombre del parámetro y su ajuste

actual aparecen en la LCD. Si pulsa la tecla DERECHA o IZQUIERDA

se desplazará al parámetro siguiente o anterior (DERECHA para pasar

al siguiente parámetro y p para volver al anterior) y pulsando las teclas

ARRIBA o ABAJO le podrá seleccionar un valor distinto para el parámetro

visualizado actualmente. Cuando haya seleccionado el nuevo ajuste deseado

de un parámetro, pulse el botón OK (aceptar) para guardar el nuevo ajuste

(realmente, cambiarlo). Cuando haya terminado de cambiar los ajustes

de uno o más parámetros, pulse MENÚ de nuevo para salir del menú

CONFIGURACIÓN. También puede pulsar MENÚ siempre que desee

cancelar el cambio de ajuste de un parámetro después de seleccionar un

nuevo ajuste (pero antes de pulsar OK). Después de ajustar los parámetros a

sus preferencias recuerde cambiar el interruptor a ON para empezar a tomar

fotos o vídeos. Si el interruptor queda en la posición CONFIGURACIÓN

no se capturará ninguna imagen (excepto si pulsa la tecla DERECHA/

disparo después de salir del menú) -de hecho, la cámara se apagará

automáticamente pasados unos segundos si no se pulsa ninguna tecla.

Sólo se visualiza un ajuste cada vez, a partir del ajuste actual del parámetro

cuando se selecciona por primera vez (Fig. 4a). Para cambiar el ajuste, utilice

las teclas ARRIBA/ABAJO para visualizar el nuevo ajuste que desea (Fig.

4b) y después pulse OK para “Ejecutar” (realizar realmente el cambio a este

ajuste). Si desea conﬁrmar el ajuste actual, basta pulsar la tecla DERECHA

para desplazarse al parámetro siguiente y después pulsar IZQUIERDA para

volver al anterior. Debería ver el ajuste del parámetro que acaba de hacer.

Fig. 4: Selección de ajustes de parámetro

(4a)

(4b)

Pulse MENÚ

Pulse ABAJO

Pulse OK

EJEMPLOS – Cambio de los ajustes de algunos parámetros comunes

A partir de esta página encontrará tablas que enumeran todos los

parámetros del menú CONFIGURACIÓN junto con sus posibles ajustes (o

rango de ajustes) y una descripción detallada de qué hacen los controles de

los parámetros y qué los ajustes. Si lee la sección anterior donde se explica

cómo seleccionar parámetros y cambiar sus ajustes, debería poder abordar

las tablas directamente, encontrar los parámetros que desea y conﬁgurar la

cámara conforme a sus preferencias. Pero quizás preﬁera ver antes uno o

dos ejemplos:

Para cambiar el ajuste de cualquier parámetro, empiece siempre con el

interruptor de encendido en la posición CONFIGURACIÓN. Cuando se

encienda la LCD, pulse la tecla MENÚ.

El primer parámetro que encontrará cuando entre en el menú

CONFIGURACIÓN es “Modo”. Para cambiar del ajuste predeterminado

“Cámara” (fotos estáticas) a “Vídeo” (grabación de videoclips), pulse la tecla

ABAJO para seleccionar el ajuste “Vídeo”. Pulse la tecla OK para “Ejecutar”

(ﬁjar) el nuevo ajuste seleccionado de este parámetro.

Ahora pulse la tecla DERECHA para pasar a otro parámetro del menú. Si la

pulsa cuatro veces llegará a “Duración del vídeo”. Pruebe a utilizar las teclas

ARRIBA y ABAJO para desplazarse entre la gama de ajustes y después

pulse OK para bloquear el ajuste de la duración de cada videoclip que tome

la cámara.

Si pulsa la tecla DERECHA varias veces más parará al parámetro “Fijado

como predeterminado”. Resalte o seleccione “Ejecutar” (usando ARRIBA

o ABAJO) y pulse OK para restaurar todos los parámetros (incluidos los

parámetros de Modo y Duración de vídeo que ha cambiado hace unos

momentos) a sus ajustes predeterminados originales de fábrica. Los ajustes

predeterminados de los parámetros se indican en negrilla en las tablas del

menú CONFIGURACIÓN de las páginas siguientes.

Asegúrese de ﬁjar la fecha y hora actuales con el parámetro “Ajustar reloj”

si opta por cambiar el parámetro “Impresión de Fecha” a “Activado”, ya

que esto indicará a la cámara que imprima la fecha y la hora en todas las

imágenes que capture.

Funciones de Time Lapse (Lapso de tiempo)

El "Time Lapse" (Lapso de tiempo) es una nueva función de la Tasco Trail

Cam, que le permite monitorear sus parcelas de alimentación y los bordes

del campo con imágenes o videos campturados por lapsos de tiempo.

Cuando esté encendida (On), la Trail Cam tomará una foto (o grabará un

videoclip) automáticamente, según su elección de intervalos, durante un

lapso de tiempo que usted ﬁje para cada día, sin la necesidad de que un

animal active el disparo. Esto le brinda la ventaja de poder monitorear el

borde de un campo que podría estar a una distancia aproximada de 50 a

150 yardas de la cámara, fuera del rango del sensor Infrarrojo Pasivo (PIR).

El resultado es un rango efectivo mucho más amplio de lo normal, cuando

la cámara depende de disparaos generados por animales cercanos. Esta

es una gran herramienta que le permite a los cazadores explorar un campo

entero con sólo una cámara.

Si un animal ingresa al área cubierta por el sensor Infrarrojo Pasivo y genera

un evento de disparos durante un tiempo, entre los intervalos de time lapse

ﬁjados por usted, la cámara capturará una imagen o video como lo haría

normalmente, sobre la base de sus otras conﬁguraciones. Ahora le diremos

cómo conﬁgurar y usar el Time Lapse (primero, asegúrese de haber ﬁjado la

hora actual en "Conﬁguración de hora" (Clock Set), para que la grabación

del time lapse se inicie y ﬁnalice en el horario correcto):

1. Cambie el interruptor principal a CONFIGURACIÓN (SETUP). Luego

presione MENU.

2. Mantenga presionada la tecla DERECHA (RIGHT), y avance por el

Menú de Conﬁguración (Setup Menu) hasta alcanzar Time Lapse

(Lapso de tiempo).

3. Luego de seleccionar "On" (presione las teclas ARRIBA/ABAJO (UP/

DOWN) para cambiar entre On/Off), presione OK. Esto lo llevará a la

pantalla para ﬁjar la hora de Inicio (Start) y de Finalización (Stop), que

determina el horario en el que la grabación del Time Lapse comenzará

y ﬁnalizará, para cada día. Puede ﬁjar este horario en la hora y minutos

exactos que desee, por un "lapso" de grabacion que puede durar

desde sólo un minuto hasta 24 horas.

4. Fije el horario de Inicio (Start) y de Finalización (Stop). Comience con la

hora de Inicio, utilizando las teclas ARRIBA/ABAJO (UP/DOWN) para

cambiar la conﬁguración. La ﬁjación del horario se basa en un reloj de

24 horas, siendo la hora "00" =medianoche, "12" horas=mediodía,

"23" horas=11pm, etc. Para avanzar a la próxima conﬁguración,

presione la tecla DERECHA (RIGHT), cambie los minutos para

la hora de Inicio con las teclas ARRIBA/ABAJO, luego avance a la

conﬁguración de la hora y los minutos para el horario de Finalización.

5. Luego de terminar de establecer la última conﬁguración (minutos

de Finalización), presione nuevamente la tecla DERECHA para ir a

la conﬁguración del Intervalo. Esto le permite controlar la frecuencia

de la captura de fotos o de grabación de videoclips, durante el

lapso de tiempo que usted haya deﬁnido en la conﬁguración de

Inicio y Finalización. Tenga en cuenta que para los videos, esto

es independiente de la longitud de grabación de cada video (es la

frecuencia de grabación de los videos, no la longitud de cada uno

de ellos. Sus opciones son 60', 30', 15', 5' (esta es la conﬁguración

predeterminada) ó 1'. Use la tecla ARRIBA/ABAJO para seleccionar

su preferencia. Luego presione OK para salvarla.

6. Aquí le mostramos un ejemplo de cómo operaría la cámara, con las

siguentes conﬁguraciónes de Time Lapse:

Time Lapse: On (Activado)

[Start] (Inicio): 16:00

[Stop] (Finalización): 18:30

[Interval] (Intevalo): 15'

Esta conﬁguración haría que la cámara capture una foto (o video,

dependiendo para lo que usted la haya programado) comenzando a las

4 pm, y luego otra a las 4:15, 4:30, etc. (una cada 15 minutos, hasta

que la grabación del Time Lapse ﬁnalice a las 6:30 pm. El día siguiente,

la cámara grabaría nuevamente una imagen o video cada 15 minutos

entre las 4 y las 6:30 pm. Recuerde que esto es independiente de

los disparos normales generados por actividad animal. Aún si ningún

animal ingresase a la zona de cobertura del sensor infrarrojo, aún se

capturaría una imagen o video cada 15 minutos durante el lapso de

tiempo de 2,5 horas. Si un animal disparase la cámara "dentro" de

los intervalos de 15 minutos, la imagen/video se grabaría, de la misma

forma que la cámara lo haría si usted la hubiese conﬁgurado con el

Time Lapse desactivado (Off). Nota: La conﬁguración del Time Lapse

de intervalos frecuentes y/o periodos largos entre la hora de inicio y

de ﬁnalización, pueden reducir la vida útil de la batería.

Paso 2: ﬁje la Hora de Inicio

(Start) (Hora y Minutos)

Paso 1: ﬁje el Modo de

Lapso de Tiempo en

Activado (On)

Paso 4: ﬁje el Intervalo

(60', 30', 15', 5' ó 1')

Paso 3: ﬁje la Hora de

Finalizacion (Stop)

(Hora y Minutos)

Parámetro Ajustes

(Negrilla =

predeterminado)

Descripción

Modo Cámara o

Vídeo

Selecciona si se tomarán fotos o

videoclips cuando se active la cámara.

Image Size

/ Tamaño de

imagen

(sólo afecta a

las fotos)

4M Pixeles,

6M Pixeles,

2M Pixeles

Selecciona la resolución de las fotos entre

2 y 6 megapíxeles. Una resolución más

elevada genera fotos de mejor calidad,

pero crea archivos más grandes que

ocupan más capacidad de la tarjeta SD,

que se llena más rápido. 4M es un buen

compromiso entre la calidad y el tamaño

de archivo.

Capture

Number/

Numero de

captura

(Solo afecta al

modo foto)

1 Foto,

2 Foto,

3 Foto

Selecciona cuantas fotos se toman en

secuencia por tirada en modo cámara.

Consulte el parámetro Intervalo.

Video Size /

Tamaño de

vídeo (solo

afecta video

clips)

Alto, Bajo Selecciona la resolución de video (en

pixels por frame). Alto=720x400,

Bajo=352x192 (@30fps). Cuanta más

alta es la resolución, de mejor calidad

serán los videos, pero esto a su vez creara

archivos más pesados y ocupa más

espacio en la tarjeta SD.

Menú CONFIGURACIÓN (Setup)

– Parámetros y Ajustes

Parámetro Ajustes

(Negrilla =

predeterminado)

Descripción

Video Length

/ Duración

de vídeo (sólo

afecta a los

videoclips)

10S

(segundos)

predetermi-

nado, con

una gama de

posibilidades

entre 5s y

60s

Fija la duración de cada videoclip

capturado. La primera vez que se

selecciona el parámetro el ajuste

predeterminado es de 10 segundos.

Después de bajar hasta 5s, el ajuste de

duración del vídeo vuelve a empezar por

60s.

Intervalo 10s (se-

gundos)

predetermi-

nado, con

una gama

disponible

entre 1S

(segundo) y

60m

(minutos).

(60m – 1m

se ﬁjan en

incrementos

de 1 min.,

59s – 1s en

intervalos de

1 s)

Selecciona el tiempo que la cámara

“esperará” hasta volver a responder a una

activación del PIR después de detectar

un animal y permanecer dentro del

alcance del sensor. Durante este intervalo

de “ignorar activaciones” ajustado por

el usuario, la cámara no tomará fotos/

vídeos. Así se evita que la tarjeta se llene

con demasiadas imágenes redundantes.

El ajuste empieza con el predeterminado

de 10s la primera vez que se selecciona

el parámetr o. Nota: después de bajar

hasta “1s”, el ajuste vuelve a empezar por

“60m”.

Parámetro Ajustes

(Negrilla =

predeterminado)

Descripción

Sensor Level

/ Nivel del

sensor

Normal, Low

(Bajo), High

(Alto)

Selecciona la sensibilidad del sensor PIR.

La conﬁguración "Alta" (High) hará que la

cámara sea más sensible a los infrarrojos

(calor) y se dispare más fácilmente con

el movimiento; la conﬁguración "Baja"

(Low) la hace menos sensible al calor y al

movimiento. La conﬁguración Alta (High)

puede ser útil cuando la temperatura

ambiente es cálida (lo que diﬁculta la

detección de animales por parte del

sensor), mientras que la conﬁguración

Baja (Low) puede ser de ayuda con

tiempo frío si la cámara se dispara con

demasiada frecuencia por cualquier cosa

que tenga una temperatura superior a la

del entorno. frecuencia por cualquier cosa

que tenga una temperatura superior a la

del entorno. "Normal" es para condiciones

medias o moderadas.

Format /

Formatear

Execute /

Ejecutar

Elimina (borra) todos los archivos

almacenados en una tarjeta para

prepararla para su reutilización. Formatee

siempre una tarjeta que se haya utilizado

anteriormente en otros dispositivos.

Precaución! Antes de hacerlo compruebe

que ha descargado y hecho una copia

de seguridad de todos los archivos que

quiera conservar! Pulse OK para ejecutar,

pulse MENÚ (o seleccione NO y pulse

OK) para salir sin formatear.

Parámetro Ajustes

(Negrilla =

predeterminado)

Descripción

TV Out /

Salida de TV

NTSC, PAL Selecciona el estándar/formato de vídeo

del conector “Salida de TV”. El estándar

de vídeo es NTSC en Estados Unidos,

Canadá, México, Asia y Sudamérica. PAL

se utiliza principalmente en Europa.

Time Stamp/

Marca de la

hora

(sólo afecta a

las fotos)

On, Off (Des-

activada,

Activada)

Selecciona “On” si quieres la fecha &

hora (a la que la foto fue tomada) marcada

en cada foto o vídeo, selecciona “off” en

el caso que no quieras marcarla.

Set Clock /

Ajustar reloj

Set

(Ajustado)

Pulse OK y use las teclas ARRIBA/

ABAJO (para cambiar el ajuste) e

IZQUIERDA/DERECHA (para pasar al

campo siguiente) para ﬁjar la hora (sólo

formato de 24 horas, “00” = medianoche,

“12” = mediodía) y minuto, y después (en

la ﬁla inferior) el año, mes y día. Pulse OK.

Parámetro Ajustes

(Negrilla =

predeterminado)

Descripción

Time Lapse

(Lapso de

Tiempo)

On, Off

(Activado,

Desactivado)

Cambia el modo de grabación del Time

Lapse (Lapso de Tiempo) entre activado/

desactivado. Si presiona OK cuando On

está seleccionado, el menú lo llevará a la

pantalla de Conﬁguración del Lapso de

Tiempo (Set Time Lapse), que le permitirá

ﬁjar el horario de inicio (Start) y ﬁnal-

ización (Stop) en horas (0-24) y minutos

(00-59). Esto es para ﬁjar el horario de

inicio y ﬁnalización de grabación de cada

día (24 horas reloj, por lo que 13:00

hs=1pm) Utilice la tecla DERECHA

(RIGHT) para avanzar por los direferentes

campos, y la tecla ARRIBA/ABAJO (UP/

DOWN) para cambiar la conﬁguración.

Luego de ﬁjar los minutos de Finalización

(Stop), presione nuevamente la tecla de

dirección DERECHA (RIGHT) para ir a

la pantalla y ﬁjar el Intervalo (la frecuencia

de activación y grabación de la Trail Cam).

Puede seleccionar 60', 30', 15', 5 ó 1' (la

conﬁguración predeterminada es de 5').

Video Sound

/ Sonido de

video (sólo

afecta a los

videoclips)

On, Off

(Activado,

Desactivado)

Seleccione Activado (On) para grabar el

audio del video, cuando la cámara esté en

modo video (los archivos que se salven

tendrán un tamaño algo mayor).

Default Set /

Ajuste prede-

terminado

Cancelar

(Cancel),

Ejecutar

(Execute)

Seleccione “Ejecutar” y pulse OK

para restaurar todos los parámetros

a los valores de fábrica originales

predeterminados. Si la cámara se

comporta irregularmente y usted cree que

puede haber cambiado accidentalmente

algún ajuste (pero no sabe cuál), esto le

permite restaurar todos los parámetros a

sus ajustes más utilizados o “genéricos”.

MONTAJE Y COLOCACIÓN

Montaje

Después de conﬁgurar los parámetros de la cámara según sus preferencias

personales, en casa o en el coche, ya está listo para salir al exterior y poner

el interruptor de encendido en “ON”. Al conﬁgurar la Trail Cam para rastrear

piezas de caza u otras aplicaciones de exteriores, debe asegurarse de

montarla en su lugar de forma correcta y segura. Recomendamos montar la

Trail Cam en un árbol robusto con un tronco de unos 15 cm de diámetro.

Para conseguir la calidad de imagen óptima, el árbol debe encontrarse a

unos 5 m del lugar que se va a observar, con la cámara situada a una altura

de 1,5~2 m. Piense también que obtendrá los mejores resultados por la

noche con el sujeto dentro del rango ideal del ﬂash, no más lejos de 14 m ni

más cerca de 3 m de la cámara.

Hay dos formas de montar la Trail Cam: utilizando la correa ajustable

incluida o con la rosca para el trípode:

Utilización de la correa ajustable: La Fig. 5 muestra la utilización de

la correa en la Trail Cam. Presione uno extremo de la correa a través

de las dos bridas de la parte trasera de la Trail Cam. Enhebre una

parte de la hebilla de plástico en cada extremo de la correa. Apriete

ﬁrmemente la correa alrededor del tronco del árbol engranando los

extremos de la hebilla después de tensar la correa de forma que no

haya huecos.

Fig. 5: Fijación de la correa

Utilización de la rosca para el trípode: La cámara incorpora en

su parte inferior una rosca para permitir el montaje en un trípode o

cualquier otro accesorio de montaje con una rosca estándar de 1/4-

20.

Ensayo de ángulo y distancia

Para comprobar si la Trail Cam puede observar eﬁcazmente el área que

elija, se recomienda este ensayo para comprobar el ángulo de detección y la

distancia de observación de la Trail Cam. Para realizar el ensayo:

• Ponga la Trail Cam en modo CONFIGURACIÓN.

• Muévase por delante de la cámara en distintos lugares dentro del área

donde espera que aparezcan las piezas o los sujetos. Pruebe distintos

ángulos y distancias con respecto a la cámara.

• Si el LED indicador de movimiento parpadea signiﬁca que se detecta

esa posición. Si no parpadea esa posición está fuera del área

detectada.

Los resultados de los ensayos le ayudarán a encontrar la mejor ubicación al

montar y apuntar la Trail Cam. La altura respecto al suelo para colocar el

dispositivo debe variar adecuadamente en función del tamaño del animal. En

general, es adecuada una altura de 1 a 2 m. Puede reducir el riesgo de falsas

activaciones debidas a perturbaciones térmicas o de movimiento delante de

la cámara no apuntando a fuentes de calor ni a ramas de árboles ni maleza

cercanas (especialmente en días ventosos).

Encendido (ON) de la cámara

Cuando conmute al modo encendido (ON), el LED indicador de movimiento

(rojo) destellará unos 10 segundos. Esto le da tiempo para cerrar y bloquear

la tapa delantera de la Trail Cam y después alejarse. Durante este período

el LED indicador de movimiento destellará en rojo continuamente. Cuando

deje de destellar el PIR estará activo y cualquier movimiento que detecte

activará la captura de fotos o vídeos conforme a lo programado en el menú

CONFIGURACIÓN. Asegúrese de haber leído las descripciones de

los parámetros Número de capturas, Duración del vídeo, Intervalo y Nivel

del sensor. Tenga en cuenta que el PIR es muy sensible a la temperatura

ambiente. Cuando mayor sea la diferencia de temperatura entre el entorno y

su sujeto, mayor será la distancia de detección posible. La distancia media

de detección es de unos 15 m.

Antes de dejar la cámara desatendida, compruebe lo siguiente:

• ¿Se han insertado/conectado las baterías o la alimentación de CC con

la polaridad correcta y es suﬁciente el nivel de energía?

• ¿Tiene la tarjeta SD suﬁciente capacidad y tiene desactivada la

protección contra escritura (bloqueo)?

• ¿Está el interruptor de encendido en la posición ON? (no lo deje en

modo SETUP).

REPRODUCCIÓN/SUPRESIÓN DE FOTOS/

VÍDEOS

Después de conﬁguración, montar y activar la Trail Cam se supone que

deseará volver más tarde y revisar las imágenes que ha capturado para

usted. Hay varias maneras de hacerlo.

Revisión de imágenes desde la tarjeta SD

Este es el método más usado de ver las imágenes. Dado que desmontar la

cámara y llevarla hasta su ordenador no siempre es muy cómodo, puede que

le sea más sencillo quitar la tarjeta. Si retira la tarjeta SD (cambiándola por

otra tarjeta vacía si lo desea) y se la lleva a su casa o lugar de acampada para

ver las imágenes con un lector de tarjetas SD (no suministrado) conectado

a su ordenador (algunos ordenadores y aparatos de TV ya tienen una ranura

para tarjetas SD integrada), puede dejar la cámara en su sitio lista para

capturar más imágenes. Una vez conectado, el lector de tarjetas trabaja

de la misma forma que se explica a continuación; lea esa sección si tiene

problemas para encontrar sus archivos.

Revisión de imágenes en un monitor de vídeo externo

Para reproducir las imágenes o vídeos del dispositivo también puede utilizarse

un monitor de TV. Conecte un monitor de TV o un dispositivo de visualización

(como un marco de fotos digital) con entrad de vídeo compuesto estándar

(conector RCA) al mini-conector “Salida de A/V” de la Trail Cam utilizando

el cable suministrado. Después:

• Ponga el interruptor de encendido en modo CONFIGURACIÓN

(primero cambie a OFF).

• Pulse la tecla OK. En el monitor aparecerá la última imagen capturada.

En el caso de los videoclips pulse la tecla de DISPARO (DERECHA)

para empezar a reproducir y vuelva a pulsarla para parar.

• Pulse la tecla ARRIBA para ver la foto

o el vídeo anterior o ABAJO para ver los

siguientes. Al mirar imágenes, en el centro de

la LCD y el la parte inferior del monitor de vídeo

se muestran respectivamente el número total

de imágenes de la tarjeta SD y el índice de la

imagen visualizada.

• Cuando termine la reproducción, pulse la tecla

OK para volver al estado activo (modo de

CONFIGURACIÓN).

Revisión de imágenes en un ordenador

Siempre puede desmontar toda la cámara del árbol y conectar su puerto

USB a un ordenador: se reconocerá como “disco extraíble” sin necesidad

de instalar ningún controlador ni software. Si utiliza un PC (o Mac*) para

ver fotos (o videoclips*), primero conecte el dispositivo al ordenador con

el cable USB suministrado. Después utilice un software comercial que in-

corpore un explorador de imágenes, o un explorador de imágenes incluido

en el sistema operativo del PC, para ver las imágenes guardadas en la

tarjeta SD, en la carpeta \DCIM\100EK113. Cada nueva imagen o vídeo

se numerará incrementalmente en el mismo orden en que se capturaron.

Por ejemplo, verá nombres de archivo como “PICT0001.JPG”. El suﬁjo de

formato del archivo le permitirá distinguir si el archivo contiene una instan-

tánea (suﬁjo .jpg) o un vídeo (suﬁjo .avi).

*Los ".avi" archivos de vídeo pueden precisar un software adicional para

verlos en un Mac.

Cable de

“Salida de A/V”

La Trail Cam admite tres tipos de formatos de sistema: FAT12, FAT16 y

FAT32. El valor determinado para guardar fotos y vídeos es FAT16. Aquí hay

algunas notas al respecto:

• No necesita preocuparse sobre el formato del sistema de archivos de

la Trail Cam excepto si su equipo tiene problemas leyendo la tarjeta

SD. En tal caso, formatee la tarjeta SD con la Trail Cam o en su

ordenador y después inserte la tarjeta en su Trail Cam e inténtelo

de nuevo.

• El formado del sistema de archivos predeterminado de la Trail Cam es

FAT16, que pueden leer la mayoría de ordenadores. Si formatea una

tarjeta SD para la Trail Cam en su ordenador, debería elegir el formato

de sistema de archivos FAT16. Normalmente se recomienda FAT16

excepto si tiene otro visualizador de imágenes que utilice el formato

FAT12 o FAT32

BORRADO DE FOTOS / VIDEOS

Si durante la reproducción en la LCD de la cámara o en un monitor de

vídeo ve una foto o vídeo que quiere suprimir, puede hacerlo fácilmente sin

abandonar el modo CONFIGURACIÓN:

• Pulse la tecla MENÚ. Verá la primera pantalla “Suprimir”, que le permite

seleccionar la opción de suprimir sólo la foto o el vídeo visualizado

actualmente o todos los vídeos y fotos (consulte a continuación).

• Resalte la opción “Suprimir actual” o “Suprimir todo” y pulse OK.

• A continuación seleccione “YES” y pulse OK para borrar sólo el último

vídeo o foto visualizado (si seleccionó “zSuprimir actual”) o todos los

archivos de foto y vídeo (si seleccionó “Suprimir todo”) o seleccione

“No” y pulse OK para cancelar la operación sin borrar ningún archivo.

NOTA: después de suprimir un archivo de imagen o vídeo, los archivos borrados

no se pueden restaurar! También es posible borrar todos los archivos de la tarjeta

con el parámetro Formateo.

DESCARGA DE FOTOS/VIDEOS

Para descargar sus fotos/vídeos a un PC o Mac*, primero compruebe que el

interruptor de encendido de la Trail Cam está en la posición OFF. Conecte

el cable incluido al puerto USB de la cámara y directamente a un puerto

USB principal del ordenador, no utilice puertos USB de panel delantero/

teclado ni concentradores (“hubs”) sin alimentación eléctrica.

La Trail Cam será reconocida como un “Dispositivo de almacenamiento

masivo USB” (puede llevar unos segundos la primera vez que la conecte). Si

prefiere dejar la cámara en el bosque y llevarse sólo la tarjeta SD, un lector

de lector de tarjetas SD funciona de la misma forma que se explica en esta

sección cuando se inserta la tarjeta y se conecta el lector al ordenador.

Con Windows XP o posterior puede utilizar

simplemente las opciones de la ventana emergente

para copiar, ver o imprimir sus fotos (derecha).

En todos los SO Windows, la Trail Cam aparecerá

también como “Disco extraíble” si abre la ventana “Mi

PC” (en los Mac aparecerá un icono en su escritorio).

Los archivos de fotos de la Trail Cam se denominan

“PICT0001.JPG” etc., y se encuentran en la carpeta

“DCIM\100EK113” de este “Disco extraíble”. Los nombres de los archivos

de vídeo terminan con “.avi”. Puede copiar sus fotos/vídeos en su disco duro

igual que haría con cualquier otro archivo, simplemente cortar y pegar o

arrastrar los nombres o iconos de los archivos a su unidad o escritorio.

Después de copiar las fotos en el disco duro, puede desconectar la

Trail Cam. (En ordenadores Mac, arrastre el “disco” que apareció en el

escritorio al conectar la cámara hacia su Papelera para “expulsarlo” antes

de desconectar.) Los archivos jpg estándar de la Trail Cam pueden editarse

con cualquier software fotográfico que desee usar. Los vídeos .avi pueden

visualizarse con Windows Media Player en los PC con Windows 7. Si su

ordenador utiliza una versión anterior de Windows, o tiene un Mac, y aún

no dispone de un reproductor de vídeo compatible, puede descargar una

versión gratuita del reproductor DivX en http://www.divx.com/.

*Los ".avi" archivos de vídeo pueden precisar un software adicional para

verlos en un Mac.

IDENTIFICACIÓN DE PROBLEMAS/FAQS

La cámara captura imágenes contínuas sin objetos

Una cámara tiene lo que se conoce como un "disparo falso", que se activa

si el sensor Infrarrojo Pasivo cree que hay movimiento y calor frente al lente

de la cámara cuando no hay ningún objeto en la imagen. Estos "Disparos

Falsos" son el resultado de colocar la cámara en un ambiente donde hay

movimiento asociado con las ramas de los árboles, creando movimiento

frente a la cámara, o en un área donde hay alta temperatura en primer plano

y cualquier movimiento del viento puede activar la cámara. Si se coloca la

cámara sobre agua, también puede ocurrir este inconveniente. Para remediar

la situación:

1. Intente mudar la cámara a un área donde no haya ninguno de estos

inconvenientes, o cambie el nivel del sensor en el menú de conﬁguración.

2. Si la cámara continuá capturando imágenes cuando no hay ningún

objeto, intente colocar la cámara en un ambiente cerrado, apuntando

hacia un lugar donde no haya movimiento.

3. Si la cámara continúa con problemas, probablemente haya un problema

con un componente electrónico.

4. Si este es el caso, póngase en contacto con nuestro servicio de atención

al cliente para enviarnos la cámara para su reparación.

Las baterías duran menos de lo previsto

1. La duración de las baterías puede variar con la temperatura de

funcionamiento y el número de imágenes tomadas con el tiempo.

Habitualmente la Trail Cam podrá captar varios miles de imágenes

antes que las baterías se agoten.

2. Compruebe que ha utilizado baterías alcalinas o de litio nuevas.

Tasco recomienda utilizar un juego completo de pilas de litio AA

Energizer® en su Trail Cam para obtener la máxima duración de

estas.

3. Compruebe que se puso el interruptor de encendido en la posición

“On” y que la cámara no estaba en modo de “Conﬁguración (Setup)”

una vez en el campo.

4. Compruebe que utiliza una tarjeta SD de una marca de buena calidad en

su cámara. Tasco recomienda utilizar tarjetas SD y SDHC demarca

SanDisk® hasta 32GB. Nuestra experiencia indica que las tarjetas SD

de baja calidad a veces pueden reducir la duración de las baterías de

la Trail Cam.

La cámara deja de tomar imágenes o no toma

imágenes

1. Compruebe que la tarjeta SD no esté llena. Si la tarjeta está llena la

cámara deja de tomar imágenes.

2. Compruebe las baterías para asegurarse que son baterías AA alcalinas

o de litio nuevas. Consulte la nota anterior sobre la duración reducida

de las baterías.

3. Compruebe que el interruptor de encendido de la cámara está en la

posición “On” y no en “Off” ni “Setup”.

4. Compruebe que está utilizando una tarjeta SD de buena calidad en su

cámara. Tasco recomienda utilizar tarjetas SanDisk® SD y SDHC

hasta 32GB.

5. Si la tarjeta SD tiene el interruptor de protección contra escritura en la

posición de bloqueo, la cámara no tomará imágenes.

6. Si tiene una tarjeta SD usada en otro dispositivo, antes de insertarla

en la Trail Cam, debería formatearla con el parámetro “Formato” del

modo Conﬁguración (compruebe que previamente ha hecho una copia

de seguridad de cualquier archivo importante, pues el formateo borrará

todos los archivos existentes). En algunos casos, otros dispositivos

pueden cambiar el formateo de la tarjeta SD de forma que no

funcionará correctamente con la Trail Cam.

La cámara no se enciende

1. Compruebe que ha colocado como mínimo 4 baterías (el número

mínimo necesario) en el compartimiento de las baterías, empezando

por arriba, llenando las cavidades para batería 1-4 sin saltarse ninguno.

2. Tasco recomienda utilizar un juego completo de 8 pilas de litio AA

Energizer® en su Trail Cam.

3. Compruebe que las baterías se han colocado correctamente,

respetando la polaridad. Coloque siempre el extremo negativo (plano)

de la batería en contacto con el lado del muelle de su cavidad en la

cámara.

4. Después de cambiar de “Off” o “Setup” a “On”, compruebe que el

interruptor de encendido está en la posición correcta para asegurar el

modo correcto (evite posiciones “entre” dos modos).

5. No mueva el interruptor directamente de “On” a “Setup”, cambie

siempre primero a “Off” y después retroceda a “Setup”.

Problemas de calidad de las instantáneas o los

vídeos

1. Los vídeos o fotos nocturnos son demasiado oscuros

a. Observe el icono indicador de las baterías para ver si la están

a plena carga. El ﬂash dejará de funcionar cuando la batería se

acerque al ﬁnal de su vida.

b. Obtendrá los mejores resultados cuando el sujeto se encuentra

dentro del alcance idóneo del ﬂash, a una distancia no superior a

14 m (45') de la cámara.

c. Observe que cuando el parámetro Número de Capturas es superior

a “1 foto” o los ajustes de Intervalo son muy cortos, algunas

imágenes pueden aparecer más oscuras que otras debido a la

rápida respuesta y la rauda reactivación de la cámara, que deja

menos tiempo para que el ﬂash se recargue plenamente antes de

volver a disparar.

2. Los vídeos o fotos diurnos son demasiado oscuros

a. Compruebe que no se ha orientado la cámara hacia el sol ni otras

fuentes de luz durante el día, puede ello podría provocar que la

exposición automática ofreciera resultados más oscuras.

3. Los vídeos o fotos nocturnos son demasiado brillantes

a. Obtendrá los mejores resultados si el sujeto está dentro del rango

ideal del ﬂash, no más cerca de 3m de la cámara. A distancias

inferiores los objetos pueden quedar demasiado claros.

4. Los vídeos o fotos diurnos son demasiado brillantes

a. Compruebe que no se ha orientado la cámara hacia el sol ni otras

fuentes de luz durante el día.

5. Fotos con el sujeto rayado

a. En algunos casos, en condiciones de baja iluminación y objetos

en movimiento rápido, los ajustes de resolución de 4 u 6 MP

puedenno ir tan bien como el de 2 MP.

b. S tiene muchas imágenes en las que los sujetos que se mueven

rápido provocan rayas en la foto, pruebe el ajuste a 2 MP.

6. Aspecto rojizo, verdoso o azulado

a. En determinadas condiciones de iluminación, el sensor puede

confundirse y ofrecer imágenes a color deﬁcientes.

b. Si pasa con frecuentemente, el sensor puede necesitar una revisión.

Por favor contacte con el Servicio de Posventa de Tasco.

7. Videoclips cortos – no se graban hasta la duración ﬁjada

a. Compruebe que la tarjeta SD no esté llena.

b. Compruebe que la cámara lleva unas buenas baterías. Al acercarse

el ﬁnal de la duración de la batería la cámara puede optar por

grabar videoclips más cortos para conservar la energía.

La impresión de fecha/hora no aparece en las

imágenes

Compruebe que el parámetro “Impresión de Fecha” esté “Activado”.

Las fotos no captan el sujeto de interés

1. Chequea el parámetro del sensor “Sensor Level” (Sensibilidad PIR).

Para unas condiciones de temperatura cálida, establezca el Nivel del

sensor (Sensor Level) en "Alto" (High) y, para su utilización con tiempo

frío, establezca el sensor en "Bajo" (Low).

2. Intente ajustar su cámara en un área en la que no haya fuentes de calor

en la línea de visión de la cámara.

3. En algunos casos colocar la cámara cerca del agua puede provocar

que tome imágenes sin ningún sujeto en ellas. Intente apuntar la

cámara sobre el suelo.

4. Intente evitar colocar la cámara en árboles pequeños, que tienden a

moverse con viento fuerte.

5. Retire cualquier rama que esté justo delante del objetivo de la cámara.

El LED del sensor PIR dispara/no dispara el ﬂash

1. Si la cámara está en modo de “Conﬁguración”, un LED especial de la

parte delantera de la cámara destellará cuando detecte movimiento.

Esto solo tiene objeto en la conﬁguración y ayuda al usuario a orientar

la cámara.

2. Durante el uso, el LED no destella cuando la cámara toma una imagen.

También ayuda a mantener la cámara oculta de las piezas de caza.

Problemas con la pantalla LCD

1. La LCD se enciende pero no aparece ningún texto.

a. Después de cambiar de “OFF” o “SETUP” a “ON”, compruebe

que el interruptor de encendido está en la posición correcta para

asegurar el modo correcto (evite posiciones “entre” dos modos).

b. No mueva el interruptor directamente de “ON” a “SETUP”, cambie

siempre primero a “OFF” y después retroceda a “Setup”.

2. La pantalla LCD muestra una tenue línea negra después de cambiar

de “Conﬁguración” a “Encendido”.

a. La LCD se apagará cuando mueva el interruptor a la posición “On”.

En algunos casos aparecerá esta línea negra pero desaparecerá

en un segundo. Es normal y la cámara funcionará correctamente.

3. La pantalla se enciende pero después se apaga

a. Compruebe que ha colocado correctamente la tarjeta SD.

La cámara no conserva los ajustes

Compruebe que ha guardado los cambios de cualquier ajuste de

parámetro realizado en modo de ajuste pulsando “OK” después de

cambiar el ajuste. Si no guarda su nuevo ajuste después de cambiarlo,

la cámara seguirá usando el ajuste predeterminado original de ese

parámetro.

Humedad u hormigas dentro de la cámara

1. Para mantener la humedad y la lluvia fuera de la cámara, asegure el

enchufe de entrada CC ﬁrme en su lugar.

2. Las hormigas pueden ser atraídas por la vibraciones electrónicas

de bajo nivel, e ingresar a travéz de alguna apertura que conecte el

exterior con el interior de la cámara. Asegúrese de que el enchufe de

entrada CC esté conectado con seguridad.

100

ESPECIFICACIONES TÉCNICAS

Sensor de imagen 2 Megapíxeles, a color, CMOS

Tamaño máximo en

píxeles 3248x1824 (6MP)

Objetivo F=3.1; FOV=50°; Auto IR-Cut-Remove (para uso nocturno)

Alcance del ﬂash IR 12-15m (36-45 ft.)

Pantalla de

visualización Pantalla B/N estándar: 24x32 mm (1,5”)

Tarjeta de memoria Tarjeta SD o SDHC, Capacidad máxima 32 GB

RAM interna 32MB

Tamaño de la imagen 6MP = 3248x1824; 4MP = 2616x1472; 2MP =

1848x1040

Tamaño del vídeo 720x400/30 fps, 352x192/30fps

Sensibilidad del

sensor PIR PIR con 3 opciones de sensibilidad: Baja, Normal, y Alta

("Low", "Normal", y "High")

Utilización Diurna/nocturna

Tiempo de respuesta 1.0 s

Intervalo de

activación Programable de 1 s a 60 min.

Número de disparo 1— 3 programable

Duración de vídeo 5-60 s programable

Alimentación

eléctrica 8 AA recomendada, 4xAA como alimentación de

emergencia

Corriente en modo de

espera < 0,3 mA (<7 mAh/día)

Consumo eléctrico 200 mA (+730 mA con el LED IR encendido)

Interfaz del usuario Pantalla LCD

Interfaz Salida AV (NTSC/PAL); USB; porta-tarjeta SD; 6 V CC

externa

Amarre Correa; Fijación ¼-20

Temperatura de

funcionamiento -20 - 60°C (temperatura de almacenamiento: -30 - 70°C)

Humedad de

funcionamiento 5% - 90%

101

GARANTÍA LIMITADA DE UN AÑO

Su producto Tasco® está garantizado contra defectos de materiales y fabricación durante

un año después de la fecha de compra. En caso de defectos bajo esta garantía, nosotros, a

nuestra opción, repararemos o sustituiremos el producto siempre que lo devuelva con portes

pagados. Esta garantía no cubre defectos causados por el uso indebido, ni por un manejo,

instalación o mantenimiento realizados por alguien que no sea un departamento de servicio

autorizado de Tasco.

Cualquier envío que se haga bajo esta garantía deberá ir acompañado por lo siguiente:

1) Un cheque/giro postal por la cantidad de 10 dólares para cubrir los gastos postales y de manejo

2) Nombre y dirección donde quiere que se le envíe el producto

3) Una explicación del defecto

4) Una prueba de la fecha de compra

5) El producto debe empaquetarse bien en una caja resistente para evitar que se dañe durante el

transporte, con los portes prepagados a la dirección ûn que se muestra a continuación:

En EE.UU. enviar a: En CANADÁ enviar a:

Tasco Tasco

Attn.: Repairs Attn.: Repairs

9200 Cody 25A East Pearce Street, Unit 1

Overland Park, Kansas 66214 Richmond Hill, Ontario L4B 2M9

En el caso de productos comprados fuera de Estados Unidos o Canadá, póngase en contacto

con su distribuidor local para que le den la información pertinente sobre la garantía. En Europa

también puede ponerse en contacto con Tasco en:

Tasco Germany GmbH

European Service Centre

Mathias-Brüggen-Str. 80

D-50827 Köln

GERMANY

Tel: +49 221 995568-0

Fax: +49 221 995568-20

Esta garantía le ofrece derechos legales especíﬁcos.

Puede que tenga otros derechos que varían de un país a otro

B.O.P.

Las especiﬁcaciones y diseños están sujetos a cambios

sin ningún aviso u obligación por parte del fabricante.

102

Eliminación de equipos eléctricos y electrónicos

(Aplicable en la UE y otros países europeos con sistemas de recogida separada)

Este equipo contiene elementos eléctricos o electrónicos y por tanto no debe

eliminarse con los residuos domésticos normales. En cambio, debe eliminarse en los

correspondientes puntos de recogida para reciclaje previstos por las comunidades.

Para usted resultará gratuito.

Si el equipo incorpora baterías intercambiables (recargables), estas también

deben retirarse antes y, si es necesario, eliminarlas de acuerdo con las regulaciones

correspondientes (consulte también los comentarios al efecto de las instrucciones

de estas unidades).

La administración de su comunidad, su empresa local de recogida o la tienda en la

que adquirió este equipo pueden proporcionarle información adicional sobre este

tema.

DEuTSCH

Trail Cam

BEDIENUNGSANLEITUNG

Modelen: 119422

04-13

104

WICHTIGEr HINWEIS

Wir gratulieren Ihnen zum Kauf einer der besten Wildkameras auf dem

Markt! Tasco ist auf die Entwicklung dieses Produktes sehr stolz, und wir

sind sicher, dass auch Sie mit Ihrer Wahl zufrieden sein werden. Wir freuen

uns über Ihren Kauf und danken Ihnen für das in uns gesetzte Vertrauen.

Bitte befolgen Sie die nachfolgenden Hinweise und Anweisungen in

dieser Bedienungsanleitung, damit Sie mit diesem Produkt voll und ganz

zufrieden sind.

Falls Ihre Tasco Wildkamera nicht ordnungsgemäß funktioniert oder

falls die Qualität der Fotos und Videos Anlass zu Beanstandung gibt,

lesen Sie bitte im Abschnitt Problembehebung und häug gestellte

Fragen auf den Seiten 135-140.

Häug gibt es eine ganz plausible Ursache für die aufgetretenen

Probleme, oder es müssen nur einige Einstellungen geändert werden.

Sollte das Problem nach dem Lesen des Abschnittes Problembehebung

und häug gestellte Fragen und Antworten weiterhin bestehen,

wenden Sie sich bitte an einen Tasco Fachhändler in Ihrer Umgebung.

Tasco empehlt die Verwendung von 8 Energizer® Lithium AA

Batterien in dieser Wildkamera für eine optimale Lebensdauer der

Batterien.

Verwenden Sie nicht gleichzeitig alte und neue Batterien.

Verwenden Sie keine unterschiedlichen Batterietypen, sondern

entweder nur Lithium oder nur Alkali.

Wiederauadbare Batterien sind nicht empfehlenswert.

Tasco empehlt die Verwendung von SanDisk® SD- und SDHC-Karten

(bis zu 32GB Kapazität) in dieser Wildkamera.

105

EINLEITUNG

Angaben zur Trail CAM

Bei der Trail Cam von Tasco handelt es sich um eine digitale Wildkamera.

Ausgelöst wird die Kamera durch Bewegungen des Wilds an einem

beliebigen Standort mittels einem hochempﬁndlichen passiven Infrarot-

Bewegungssensor (PIR). Die Trail Cam liefert Bilder (Standfotos bis zu

6MP) und Videos in Spitzenqualität.

Die Trail Cam ist sehr sparsam im Verbrauch (unter 300μA) im Standby-

Modus (Beobachtungsmodus). Das bedeutet, dass die Kamera im Standby-

Modus eine Laufzeit von bis zu sechs Monaten hat, wenn sie mit acht AA

Alkalibatterien verwendet wird. Mit Lithium-AA-Batterien verlängert sich diese

Laufzeit auf bis zu 12 Monate. Sobald das Gerät im Beobachtungsbereich

eine Bewegung wahrnimmt, wird die digitale Kamera sofort ausgelöst, und

die Aufnahme von Fotos oder Videos erfolgt je nach vorprogrammierter

Einstellung automatisch. Die Trail Cam ist mit 32 eingebauten so genannten

„schwarzen“ LEDs ausgestattet, die als Blitzlicht dienen; auf diese Weise

liefert sie auch bei Dunkelheit deutliche Fotos oder Videos (in schwarzweiß,

ohne den Standort zu verraten) und kann bei ausreichendem Tageslicht auch

Farbfotos oder -videos aufnehmen. Die Trail Cam wurde für den Gebrauch

im Freien entwickelt und ist beständig gegen Regen und Schnee.

Einsatzbereiche

Die Trail Cam von Tasco lässt sich als Wildkamera für das Aufspüren oder

Beobachten von Wild einsetzen. Sie kann ebenfalls für Überwachungszwecke

eingesetzt werden.

TEILE UND BEDIENELEMENTE

Die Trail Cam hat folgende Anschlüsse für externe Geräte: USB-

Anschluss, SD-Kartensteckfach, TV-Ausgang und einen externen Eingang

für Gleichstrom (Abb. 1).

106

Mit einem 3-Wege-Einschaltknopf werden die wichtigsten Bedienmodi

eingestellt: OFF (Aus), SETUP und ON (Ein) (Abb. 2).

Eine Leiste mit sechs Funktionstasten wird hauptsächlich im SETUP

(Einstellungs)-Modus für die Auswahl der Bedienfunktionen und –parameter

verwendet. Wie in Abb. 2 dargestellt handelt es sich bei diesen Tasten

um: AUFWÄRTS, ABWÄRTS, LINKS, RECHTS, OK und MENÜ. Vier

der Tasten beinhalten neben ihrer eigentlichen noch eine zweite Funktion

(Schnelltasten-Betrieb im SETUP-Modus): Die ABWÄRTS-Taste kann auch

zum Einstellen der Kamera in den Foto-Modus (Standbild-Symbol) verwendet

werden und mit der AUFWÄRTS-Taste lässt sich der Videomodus der

Kamera einstellen (Film-Symbol). Die RECHTS Taste kann auch für das

manuelle Sperren der Kamera (“SHOT”) eingesetzt werden. Mit der OK-

Taste wechselt die Kamera in den Abspielmodus (“WIEDERGABE”-Modus).

Diese Zweitbelegungen sind durch Symbole oder einen Text über den Tasten

angezeigt, wie in Abb. 2 dargestellt.

VORDERANSICHT

LED IR-Blitz

Objektiv

Verriegelungsloch

PIR-Sensor

Bewegungs- / Batteriestatusanzeige

(niedriger Batteriestand)

Video-Mikrofon

(Video Mic)

DC-Eingangsstecker

Verschluss

Abb.1 : Anschlüsse

SD-Kartenschlitz DC-Eingang

A/V-AusgangUSB-Anschluss

107

INNENANSICHT

LCD-

Bildschirm

Kabel zum

Batteriefach

LINKS

RECHTS

/Fotoaufnahme

Abb. 2: Tasten-und

Schalterleitfaden

MENÜ

NACH OBEN/Video

OK/Wiedergabe

NACH UNTEN/Photo

Ein-/Aus-/

Modus-

Schalter

EIN

Setup

AUS

108

INSTALLIEREN DER BATTERIEN UND SD-KARTE

Bevor Sie sich mit dem Gebrauch Ihrer neuen Trail Cam vertraut

machen, müssen Sie zuerst Batterien und eine SD-Karte einlegen. Bitte

nehmen Sie sich die Zeit und lesen Sie nachfolgende Anweisungen und

Vorsichtsmaßnahmen um eine korrekte Anwendung der Batterien und der

SD-Karte zu gewährleisten:

Einlegen der Batterien

Nach Öffnen der beiden Verriegelungen auf der

rechten Seite der Trail Cam sehen Sie, dass die Trail

Cam acht Batteriefächer besitzt. Für eine optimale

Lebensdauer der Batterien sollten alle acht Batterien

eingelegt werden. Die Trail Cam kann auch mit bloß

vier Batterien in den Steckplätzen 1-4 betrieben

werden (siehe rechts), beginnend bei Steckplatz eins.

Die Batterielebensdauer ist bei vier Batterien kürzer,

doch der Kamerabetrieb bleibt normal. Unabhängig

davon, ob Sie vier oder acht Batterien verwenden,

sollten Sie beim Einlegen der Batterien auf die

korrekte Polung achten (negative oder abgeﬂachte

Seite an die lange Sprungfeder in den einzelnen

Batteriesteckplätzen anlegen).

Tasco empﬁehlt die Verwendung von acht Lithium-AA-Batterien (Marke

Energizer®) oder AA-Alkali-Batterien. NiMh-Akkus werden nicht empfohlen,

da sie eine niedrigere Spannung erzeugen, die zu Funktionsstörungen führen

kann. Sie können auch eine externe Blei-Säure-Batterie mit einer Leistung

von 6V oder einem passenden AC-Adapter verwenden. Zusätzliche

Informationen wird unten bereitgestellt.

Externe Stromquelle verwenden (wahlweise, je nach Nutzung)

Wahlweise lässt sich auch eine externe 6V DC-Stromquelle an den “DC-

Eingang” unten an der Trail Cam anschließen. Empfohlen wird eine

Stromquelle mit einer Ausgangsleistung über 1000 mA. Bei Tageslicht

109

allerdings, wenn kein Blitz benötigt wird, hat die Trail Cam einen wesentlich

geringeren Strombedarf (>400mA). Verwenden Sie bitte ein kompatibles

Netzkabel (im Lieferumfang nicht enthalten) für die Verbindung der externen

Gleichstromquelle mit dem Netzeingang der Trail Cam und vergewissern

Sie sich über die korrekte Polarität. Hinweis: Der Netzanschluss erfolgt über

ein 4 x 1,7 mm starkes Koaxkabel mit dem Stift als Pluspol (Radio Shack

P/N 274-1532 oder gleichwertig).

Falls das Gerät mit einer externen Stromquelle und Batterien gleichzeitig

betrieben wird, speist sich die Trail Cam durch die externe Stromquelle.

Sobald die Leistung der Batterien nachlässt, leuchtet die

Batteriestandsanzeige blau, womit auf ein baldiges Austauschen der

Batterien hingewiesen wird (Seite 104, “Vorderansicht”).

Einlegen der SD-Karte

Die Trail Cams verfügen über einen internen Speicher von 32 MB, der für

ca. 35 Fotos ausreichend ist (bei einer Auﬂösung von 4 MP). Dies bietet

sich für die ersten Tests und die Gewöhnungsphase an die Kamera an. Da

die Kamera aber bestimmt länger als einen Tag an Ihrem Bestimmungsort

verbleiben soll, empfehlen wir Ihnen die Verwendung einer SD-Karte. Legen

Sie vor Inbetriebnahme der Kamera die SD-Karte ein (der Einschaltknopf der

Kamera ist dabei in der Position AUS). Die SD-Karte sollte weder eingelegt

noch herausgenommen werden, solange sich der Einschaltknopf in der

Position EIN) beﬁndet.

Die Trail Cam arbeitet mit einer Standard SD-Speicherkarte (Secure

Digital) zum Speichern der Fotos (im .jpg-Format) und/oder Videos (im .avi-

Format). Es werden SD- und SDHC-Karten (High Capacity) bis zu einer

Kapazität von 32 GB unterstützt. Öffnen Sie zum Einlegen der SD-Karte die

vordere Abdeckklappe der Kamera. Vergewissern Sie sich vor dem Einlegen

der SD-Karte in den Kartenschlitz, dass sich der Schreibschutz-Schalter auf

der Karte in der "Aus"-Position beﬁndet (NICHT in der "Sperr"-Position). Im

Folgenden wird das Einlegen und Herausnehmen der SD-Karte beschrieben:

• Legen Sie die SD-Karten in das Kartenfach ein, die Seite mit dem Etikett

zeigt dabei nach oben (siehe Abbildung). Das Ertönen eines “Klick”-

Geräusches bedeutet, dass die Karte korrekt eingelegt wurde. Es ist

110

nicht möglich, die Karte ohne Anwendung von Gewalt mit der falschen

Seite nach oben einzulegen. Die Karte lässt sich nur in einer Richtung

korrekt einstecken. Sollte die Karte nicht korrekt eingelegt sein,

erscheint das SD-Karten-Symbol nicht in der LCD-Anzeige im SETUP-

Modus (falls die SD-Karte gesperrt ist erscheint im SETUP-Modus das

SD-Karten-Symbol mit einem "Schloss"-Symbol). Das Formatieren

der SD-Karte mittels des in der Trail Cam enthaltenen Parameters

“Formatieren” wird vor der Erstnutzung der Kamera empfohlen,

besonders dann, wenn die Karte zuvor bereits in anderen Geräten

verwendet wurde (siehe “Menü Ändern Parametereinstellungen”).

• Drücken Sie die SD-Karte zum

Herausnehmen leicht nach innen (versuchen

Sie nicht, die Karte herauszunehmen, ohne

Sie erst leicht hineinzudrücken). Wenn Sie

ein Klicken hören ist die Karte entriegelt und

kann herausgenommen werden.

GEBRAUCH DER TRAIL CAM

Nach dem Vorbereiten Ihrer Trail Cam durch das korrekte Einlegen der

Batterien und einer SD-Karte ist sie bereit für den Einsatz im Freien. Sie lässt

sich ganz einfach im eingeschalteten Zustand an einem Baum befestigen

und liefert Ihnen genau die tollen Fotos, die Sie sich gewünscht haben. Wir

raten aber dringend dazu, die Kamera anhand dieser Anleitung erst einmal

im Haus auszuprobieren, bis Sie sich mit der Funktionsweise des 3-Wege-

Schalters und den Funktionstasten auseinandergesetzt haben. Sie sollten

auf jeden Fall zumindest Datum und Zeit einstellen, damit dies auf den Fotos

festgehalten wird (oder auch nicht, je nach Wunsch). Erfahren Sie, wie sich

die Kamera vom Foto- in den Video-Modus einstellen und an einem Baum

befestigen lässt.

ACHTUNG

Vergewissern Sie sich, dass sich der Einschaltknopf der Kamera beim Einlegen

oder Entfernen von SD-Karte oder Batterien auf AUS bendet.

111

EIN (ON), AUS (OFF) UND EINSTELLUNGEN

(SETUP)-MODUS

Die Trail Cam verfügt über drei Grundmodi:

• AUS-Modus: Einschaltknopf in der OFF-Position.

• EIN-Modus: Einschaltknopf in der ON-Position (LCD-Bildschirm ist

ausgeschaltet.)

• EINSTELLUNGEN -Modus: Einschaltknopf in der SETUP-Position

(LCD-Bildschirm ist eingeschaltet.)

AUS-MODUS (OFF-MODE)

Der AUS-Modus ist der “sichere” Modus, wenn mit der Kamera hantiert

wird, wie z.B. Austauschen der SD-Karte oder Batterien oder während des

Transports. Die Kamera sollte sich ebenfalls im AUS-Modus beﬁnden, wenn

sie später zum Herunterladen der Fotos oder Videos an den USB-Eingang

eines Computers angeschlossen wird. Zur Aufbewahrung der Kamera oder

wenn Sie die Kamera nicht verwenden sollte sich diese natürlich auch im

AUS-Modus beﬁnden. Nehmen Sie bitte zur Kenntnis, dass auch wenn sich

die Trail Cam im AUS-Modus beﬁndet immer noch Strom verbraucht, wenn

auch wenig. Daher empﬁehlt es sich, die Batterien aus dem Batteriefach zu

nehmen, wenn die Kamera für einen längeren Zeitraum nicht genutzt wird.

EIN-MODUS (ON-MODE)

Sobald Batterien und SD-Karte ordnungsgemäß in die Kamera eingelegt,

bzw. eingesteckt wurden, kann sie eingeschaltet werden. Wenn sich die

Funktionstaste in der oberen Stellung beﬁndet, geht die Kamera in den

EIN (Live)-Modus über. Die LED für die Bewegungsanzeige (Seite 105,

“Vorderansicht”) blinkt etwa 10 Sekunden lang rot auf. Es bleibt Ihnen also

ausreichend Zeit, die vordere Abdeckung der Trail Cam zu schließen, sie

zu verriegeln und den überwachten Bereich zu verlassen. Beﬁndet sich die

Kamera erst einmal im EIN-Modus, sind keine manuellen Steuerungen mehr

erforderlich oder möglich (die Funktionstasten sind gesperrt). Die Trail Cam

ist so eingestellt, dass sie automatisch Fotos oder Videos macht (gemäß der

aktuellen Parametereinstellungen), wenn der PIR-Sensor im überwachten

Bereich Bewegung anzeigt.

112

Der Einschaltknopf lässt sich entweder direkt vom OFF- in den ON-MODUS

schalten oder für weitere Einstellungen in der Position SETUP einrasten.

Stellen Sie den Knopf auf ON, nachdem dieser Vorgang abgeschlossen ist.

SETUP MODE (EINSTELLUNGS-MODUS)

Im SETUP-Modus lassen sich die Einstellungen der Trail Cam mittels des

eingebauten LCD oder einen am AV-Ausgang angeschlossenen Monitor

prüfen und ändern(). Im SETUP-Menü lassen sich die Auﬂösung der Fotos

oder Videos, der Zeitabstand zwischen den Aufnahmen, der Zeit- und

Datumsstempel etc., ändern. Wird der Einschaltknopf in die SETUP -Position

gebracht, erscheint die LCD-Anzeige mit Informationen zur Anzahl der bereits

gemachten Aufnahmen, dem Batteriestand, Foto- oder Videomodus, etc.

(siehe Abb. 3 unten).

Hinweis: Bringen Sie den Einschaltknopf stets vom AUS- in den SETUP-

Modus. Es besteht die Möglichkeit, dass die Kamera sich verriegelt,

wenn sie vom EIN- in den SETUP-Modus gebracht wird. In diesem Fall

stellen Sie den Einschaltknopf erst in die Position AUS und bringen ihn

erst dann wieder in die Position SETUP.

SETUP-Modus (Schnelltasten/Funktionen)

Wie bereits oben im Abschnitt “Teile & Bedienelemente” erwähnt, sind vier

der Tasten unter dem Display mit weiteren Schnelltasten-Funktionen belegt,

wenn sich die Kamera im SETUP-Modus beﬁndet (solange die MENÜ-

Taste nicht betätigt wurde):

• Durch Drücken der AUFWÄRTS-Taste lässt sich die Kamera im Nu auf

Video-Modus umstellen.

• Durch Drücken der ABWÄRTS-Taste macht die Kamera im

Handumdrehen Standfotos.

• Durch Drücken der RECHTS-Taste lässt sich die Verriegelung manuell

betätigen. Zum Ausprobieren der Kamera vergewissern Sie sich, dass

Sie sich im SETUP Modus beﬁnden, betätigen Sie dann die RECHTS

-Taste und schon ein paar Sekunden später werden Foto oder Video

(je nachdem, wie die Kamera eingestellt war) auf der SD-Karte (oder

dem internen Speicher, falls keine Karte eingelegt ist) gespeichert. Der

Zähler für die Anzahl der gemachten Bilder unten links in der LCD-

113

Anzeige erhöht sich jeweils um eine Stelle. Erscheint auf der Anzeige

“SD GESCHÜTZT” wenn Sie den AUSLÖSER betätigen, schalten

Sie die Kamera aus, entfernen die SD-Karte und entfernen Sie den

Schreibschutz von der Karte.

• Betätigen Sie mit der OK-Taste zur Wiedergabe (Ansicht oder

Abspielen) der Fotos oder Videos auf einem angeschlossenen Video-

Monitor. Weitere Angaben ﬁnden Sie im Kapitel “Wiedergabe von

Fotos oder Videos”.

EINSTELLUNGEN ÄNDERN MIT DEM SETUP-

MENÜ

Der SETUP-Modus dient zur Änderung der Einstellungen der

Kameraparameter (es stehen 14 verschiedene Parameter zur Verfügung),

damit sich Ihre Trail Cam exakt auf Ihre Bedürfnisse einstellen lässt.

Gehen Sie dazu in das SETUP-Menü, drücken Sie die Tasten unter dem

LCD-Display, worauf Ihnen jeder einzelne Parameter und seine Einstellung

angezeigt wird.

Ändern der Parametereinstellungen im SETUP-Modus

Sie können aus einer Vielzahl von “Parametern” für die Einstellung Ihrer Trail

Cam wählen, damit Sie exakt Ihren Anforderungen entspricht. Zum Ändern

der Einstellung der einzelnen Parametern müssen Sie die Kamera zunächst

auf den SETUP-Modus umstellen. Im SETUP-Modus und nach Drücken

der MENÜ-Taste lassen sich die einzelnen Parameter auswählen und ihre

Einstellungen ändern. Die Bezeichnung des jeweiligen Parameters sowie

die aktuelle Einstellung erscheinen im LCD-Display. Durch Betätigen der

Tasten RECHTS oder LINKS gelangen Sie zum nächsten oder vorherigen

Parameter. Mit den Tasten AUFWÄRTS oder ABWÄRTS wählen sie eine

andere Einstellung für den jeweils angezeigten Parameter. Sobald Sie die

neuen Einstellungen für einen Parameter festgelegt haben drücken Sie auf

OK, um die neuen Einstellungen zu speichern (bzw., um sie zu ändern).

Nach Abschluss der Änderungen bei den Einstellungen eines oder mehrerer

Parameter drücken Sie MENÜ erneut zum Verlassen des SETUP -Menüs.

Drücken Sie die MENÜ -Taste immer, wenn Sie die Einstellung eines

Parameters löschen möchten, nachdem Sie eine neue Einstellung gewählt

114

Abb. 3: Anzeige der SETUP-Informationen

Video Modus

Aufnahmemodus ein Videoauﬂösung

Video-Aufzeichnung verbleibende Zeit

Video Modus

High

Standfoto Modus

Zeitstempel

(Time Stamp)

Time Lapse On

Anzahl der Aufnahmen Verbleibende Aufnahmen Kapazität

Datum (M/D/Y)

Batteriestand

Auﬂösung (Bildgröße) SD-Kartenstatus

Uhrzeit (H:M:S)

Standfoto Modus

115

haben (solange Sie noch nicht auf OK gedrückt haben). Stellen Sie nach

dem Einstellen der Parameter den Knopf auf ON (Ein), um mit Foto- oder

Videoaufnahmen zu beginnen. Es sind keine Aufnahmen möglich, solange

sich der Knopf noch in der SETUP-Position beﬁndet (es sei denn, Sie

betätigen die Schnelltaste RECHTS nachdem Sie das Menü verlassen

haben) – die Kamera stellt sich übrigens von alleine ab, wenn innerhalb

einiger Sekunden keine Taste betätigt wurde.

Eine Einstellung wird angezeigt, wobei die aktuelle Einstellung für den

Parameter mit der ersten Auswahl zuerst erscheint (Abb. 4a). Betätigen

Sie zum Ändern der Einstellungen die Tasten AUFWÄRTS/ABWÄRTS

zum Anzeigen der gewünschten neuen Einstellung (Abb. 4b). Drücken

Sie danach auf OK, um die vorgenommene Änderung zu speichern. Wenn

Sie die jetzt vorgenommene Änderung übernehmen möchten, drücken Sie

lediglich auf die RECHTS-Taste, um zum nächsten Parameter zu gelangen,

dann drücken Sie auf die LINKS-Taste, um wieder zum vorherigen Parameter

zu gelangen. Die gerade vorgenommene Einstellung des Parameters sollte

jetzt angezeigt werden.

BEISPIELE – Ändern der Einstellungen bei einigen der am häuﬁgsten

verwendeten Parameter

Weiter unten auf dieser Seite folgt eine Tabelle mit allen Parametern im

SETUP-Menü mit den möglichen Einstellungen (oder der Auswahl der

Einstellungen) sowie eine ausführliche Beschreibung, was der jeweilige

Parameter steuert und wie sich die Änderungen auswirken. Nachdem Sie

im vorigen Kapitel gelesen haben, wie die einzelnen Parameter ausgewählt

und ihre Einstellungen verändert werden, sollten Sie in der Lage sein,

sofort mit den Parametern zu arbeiten und die Kamera Ihren Vorstellungen

entsprechend einzustellen. Sie können sich jedoch auch erst das eine oder

anderen Beispiel ansehen:

Wenn Sie Änderungen an den Einstellungen der Parameter vornehmen

möchten, muss sich der Einschaltknopf grundsätzlich in der SETUP-Position

beﬁnden. Nachdem sich die LCD-Anzeige eingeschaltet hat drücken Sie die

MENÜ-Taste.

116

Abb. 4: Auswahl der Parametereinstellungen

(4a)

(4b)

MENÜ-Taste drücken

NACH UNTEN

drücken

OK drücken

Der erste Parameter, den Sie sehen, nachdem Sie sich im SETUP -Menü

beﬁnden ist “Modus”. Um diesen von der Standardeinstellung von “Kamera”

(Standfotos) auf “Video” (Videos aufnehmen) zu ändern, drücken Sie die

Taste ABWÄRTS die Videoeinstellung auszuwählen. Drücken Sie auf die

OK -Taste zum Ausführen (Einstellen) der neuen Einstellung, die Sie für

diesen Parameter gewählt haben.

Drücken Sie jetzt auf die RECHTS -Taste, um zu einem anderen Parameter

im Menü zu gelangen. Mit vier Mal Drücken gelangen Sie zu “Videolänge”.

Versuchen Sie durch Drücken der Tasten AUFWÄRTS und ABWÄRTS

durch die Einstellmöglichkeiten zu navigieren. Drücken Sie im Anschluss

auf OK, um Ihre Einstellungen zur Länge der einzelnen Videoaufnahmen zu

speichern.

Durch mehrmaliges weiteres Betätigen der RECHTS-Taste gelangen Sie

in den Parameter “Standardeinstellung”. Mit Markieren oder der Auswahl

“Ausführen” (mit den Tasten NACH OBEN oder NACH UNTEN) und

Drücken auf OK werden alle Parameter wieder auf die Werkseinstellungen

zurückgesetzt (einschließlich der Parameter für Modus und Videolänge, die

Sie gerade eben noch geändert haben). Die Standardeinstellungen für die

einzelnen Parameter erscheinen im Fettdruck in den Tabellen zu den SETUP-

Menüs auf den nachfolgenden Seiten.

117

Achten Sie darauf, dass sie das korrekte Datum sowie die korrekte Zeit

einstellen. Verwenden Sie dazu den Parameter “Uhr einstellen” und

aktivieren Sie den Parameter “Zeitstempel” indem Sie ihn auf “Ein” stellen.

Dadurch erhält die Kamera den Befehl, jedes Foto mit einem Datums- und

Zeitstempel zu versehen.

Feldsuchfunktion „Time Lapse“

„Time Lapse“ ist eine revolutionäre neue Funktion für die Tasco Trail Cam, die

Ihnen die Überwachung Ihrer Futterfelder oder Feldränder mit Zeitrafferbildern

oder Video ermöglicht. Nach dem Einschalten auf „On“ wird die Trail Cam

automatisch ein Foto schießen (oder einen Videoclip aufnehmen). Dies

erfolgt in den von Ihnen gewählten Intervallen während eines Zeitblocks,

den Sie für jeden Tag einrichten, ohne dass hierzu das Auslösen

durch ein aktives Tier erforderlich ist. Dies birgt den Vorteil, dass Sie

den Rand eines Feldes beobachten können, das 50 oder 150 Yards (ca. 46

bis 137 m) von der Kamera entfernt und damit außerhalb der Reichweite des

PIR-Sensors liegt. Das Ergebnis ist eine effektive Reichweite, die wesentlich

über der normalen Reichweite liegt, bei der die Kamera durch Tiere in der

Nähe ausgelöst werden muss. Dies ist ein großartiges Werkzeug für Jäger

zur Erkundung eines gesamten Felds mit nur einer Kamera.

Wenn ein Tier den von einem IR-Sensor erfassten Bereich betritt und

eine Auslösung zwischen den von Ihnen eingestellten Feldsuchintervallen

aktiviert, erfasst die Kamera ein Bild oder Video anhand Ihrer anderen

Menüeinstellungen, wie sie es normalerweise tun würde. Nachfolgend wird

die Einstellung und Verwendung der „Time Lapse“ Funktion beschrieben

(stellen Sie sicher, dass Sie zunächst die aktuelle Zeit unter „Clock Set“

(Zeiteinstellung) eingestellt haben, so dass Ihre Feldsuchaufnahme zu den

korrekten Tageszeiten beginnt und endet):

1. Stellen Sie den Hauptschalter auf SETUP und drücken Sie dann

MENU.

2. Drücken Sie die RECHTS-Taste weiter und schalten damit durch das

Setup-Menü, bis Sie „Time Lapse“ erreichen.

3. „On“ muss ausgewählt sein (AUF-/ABWÄRTS zum Umschalten

zwischen EIN/AUS drücken), anschließend drücken Sie auf OK.

118

Hierdurch werden Sie zu der Ansicht geführt, unter der Sie die Start-

und Stoppzeit eingeben, womit die Uhrzeiten festgelegt werden, zu

denen die „Time Lapse“-Aufnahme beginnt und endet. Diese Zeiten

können Sie auf die Stunde und Minute genau für einen Aufnahmeblock

einstellen, der sowohl nur eine Minute, als auch volle 24 Stunden oder

einen Zeitintervall irgendwo dazwischen betragen kann.

4. Stellen Sie die [Start] und [Stop] Zeiten und beginnen hie rzu mit der

Startstunde, wobei Sie die AUFWÄRTS/ABWÄRTS-Tasten zum

Ändern der Einstellung verwenden. Die Stundeneinstellung basiert auf

einer 24-Stunden-Uhr, wobei „00“ Uhr Mitternacht bedeutet und „12“

Uhr Mittag, „23“ Uhr = 11 Uhr abends (11 PM) etc. Um zur nächsten

Einstellung zu gelangen, drücken Sie die RECHTS-Taste, nun ändern

Sie die Startzeit mit AUFWÄRTS/ABWÄRTS, anschließend legen

Sie die Stunden- und Minuteneinstellung für die Stoppzeit fest.

5. Nach Beendigung der letzten Zeiteinstellung (Minuten der

Stoppzeit) führt Sie ein weiteres Drücken der RECHTS-Taste zur

Intervalleinstellung. Damit können Sie steuern, wie oft ein Foto oder

Videoclip während des Zeitblocks aufgenommen wird, den Sie mit den

Start- und Stoppeinstellungen deﬁniert haben. Beachten Sie, dass dies

bei Videos unabhängig von der Länge der jeweiligen Videoaufnahme

ist - es geht darum, wie oft Videos aufgenommen werden und nicht,

wie lange jedes Einzelne dauert. Ihre Optionen sind 60 Minuten, 30

Minuten, 15, Minuten, 5 Minuten (dies ist die Standardeinstellung) oder

1 Minute – verwenden Sie die AUFWÄRTS/ABWÄRTS-Tasten zur

Auswahl Ihrer favorisierten Einstellung und drücken Sie anschließend

„OK“ zum Speichern.

6. Hier sehen Sie ein Beispiel dazu, wie die Kamera basierend auf den

folgenden „Time Lapse“-Einstellungen funktionieren würde:

Time Lapse: On

[Start]: 16:00

[Stop]: 18:30

[Intervall]: 15M

119

Diese Einstellungen würden dazu führen, dass die Kamera ein Foto

(oder ein Video, je nach Art der Einstellung) beginnend um 16 Uhr

aufnimmt, dann ein weiteres um 16.15 Uhr, 16.30 Uhr etc. - eine

Aufnahme alle 15 Minuten, bis die „Time Lapse“-Aufnahme um 18.30

Uhr endet. Am darauffolgenden Tag würde die Kamera wieder alle

15 Minuten zwischen 16.00 Uhr und 18.30 Uhr ein Bild oder ein

Video aufnehmen. Zur Erinnerung: Dies ist unabhängig von normalen

Auslösern aufgrund von Tieraktivität – selbst wenn keine Tiere den

Abdeckungsbereich des IR-Sensors betreten, wird dennoch alle 15

Minuten während der 2,5-stündigen Blockzeit ein Bild erfasst. Wenn

ein Tier die Kamera „zwischen“ den 15-Minuten Intervallen auslöst,

wird dieses genauso aufgenommen, wie dies der Fall wäre, wenn Sie

die Kamera mit der Funktion „Time Lapse“ auf „Off“ eingestellt hätten.

Hinweis: „Time Lapse“-Einstellungen mit häuﬁgen Intervallen und/oder

langen Zeiträumen zwischen den Start- und Stoppzeiten können die

Lebensdauer der Batterie verkürzen.

Schritt 2-stellen Sie die „Start

Time“ (Startzeit) (Stunden &

Minuten) ein

Schritt 1-stellen Sie den

„Time Lapse“-Modus auf „On“

Schritt 4- Einstellung des

Intervalls (60', 30', 15', 5' ó 1')

Schritt 3-stellen Sie die „Stop

Time“ (Stoppzeit) (Stunden &

Minuten) ein

120

SETUP-Menü (Aufstellung und Beschreibung der

Menüparameter für EINSTELLUNGEN)

Parameter Einstellungen (Fett=

Standardeinstellung)

Erklärung

Mode (Modus) Kamera oder Video Bestimmt, ob bei

Auslösen der Kamera

Standfotos oder

Videoaufnahmen

gemacht werden.

Image Size

(Bildgröße, betrifft

lediglich Standfotos)

4 Mio. Pixel, 6 Mio. Pixel, 2

Mio. Pixel

Legt die Auﬂösung für

Standfotos von 2 bis

zu 6 Megapixel fest. Mit

einer höheren Auﬂösung

verbessert sich auch

die Qualität der

Aufnahmen. Gleichzeitig

steigt aber auch das

Speichervolumen

und die Kapazität der

SD-Karte ist schneller

erreicht. 4 Mio. Pixel ist

ein guter Kompromiss

zwischen Bildqualität und

Dateivolumen.

Capture Number

(Bildanzahl, betrifft

lediglich Standfotos)

1 Foto, 2 Fotos, 3 Fotos Damit wird die Anzahl

der Aufnahmen nach

Auslösen der Kamera im

Kameramodus innerhalb

einer bestimmten

Sequenz bestimmt. Diese

Einstellung wirkt sich

auch auf Fotos aus, die

im „Time Lapse“-Modus

aufgenommen wurden

(um beispielsweise alle

zehn Minuten zwei Fotos

zu erfassen) Lesen Sie

dazu auch zum Thema

Intervall -Parameter.

121

Parameter Einstellungen (Fett=

Standardeinstellung)

Erklärung

Video Size

(Videogröße,

betrifft nur

Videoaufnahmen)

High (Hoch), Low

(Niedrig)

Auswahl der Videoauﬂösung

(Pixel). Hoch=720x400,

Niedrig=352x192

(@30fps). Mit einer höheren

Auﬂösung verbessert

sich auch die Qualität

der Videoaufnahmen.

Gleichzeitig steigt aber

auch das Speichervolumen

und die Kapazität der SD-

Karte ist schneller erreicht.

Video Length

(Videolänge,

betrifft nur

Videoaufnahmen)

10S (Sekunden)

Einstellungen von 60 Sek.

bis zu 5 Sek. sind möglich

Bestimmt die Länge der

einzelnen Videoclips.

Der Parameter ist

standardmäßig auf 10

Sekunden eingestellt.

Wenn man bei fünf

Sekunde angekommen ist,

beginnt die Einstellung der

Videolänge erneut bei 60

Sekunden.

122

Parameter Einstellungen (Fett=

Standardeinstellung)

Erklärung

Interval

(Zeitabstand)

10S (Sekunden)

Einstellungen von 60 Min.

bis zu 1 Sek. möglich.

(60 - 1 Min. werden

in Minuteneinheiten,

59 -1 Sek. in

Sekundeneinheiten

eingestellt)

Bestimmt die Länge der

Wartezeit der Kamera, bis

sie auf weitere Auslöser

des PIR-Sensors reagiert,

nachdem das Tier das

erste Mal von der Kamera

entdeckt wurde und in

Reichweite des Sensors

verbleibt. In diesem

Zeitintervall, nimmt die

Kamera weder Fotos noch

Videos auf. Dadurch wird

ein schnelles Belegen

des Speicherplatzes auf

der Karte mit zu vielen

sich wiederholenden

Bildern vermieden. Die

standardmäßige Einstellung

liegt bei 10 Sekunden,

wenn der Parameter zum

ersten Mal gewählt wird.

Hinweis: Wenn man bei

einer Sekunde angekommen

ist, beginnt die Einstellung

erneut bei 60 Minuten.

123

Parameter Einstellungen (Fett=

Standardeinstellung)

Erklärung

Sensor Level

(Sensoreinstel-

lung)

Low, Normal, High

(Niedrig, Normal, Hoch)

Hier wird die

Empﬁndlichkeit des PIR-

Sensors eingestellt. Mit der

Einstellung “Hoch” reagiert

die Kamera empﬁndlicher

auf Infrarot (Wärme) und

wird durch Bewegung

leichter ausgelöst. Mit

der Einstellung “niedrig”

reagiert die Kamera

weniger empﬁndlich auf

Wärme und Bewegung.

Die Einstellung “Hoch”

kann bei eher höheren

Umgebungstemperaturen

sinnvoll sein (erschwert

dem Sensor das Aufspüren

der Tiere), die Einstellung

“Niedrig” dagegen

eignet sich für niedrige

Temperaturen, wenn die

Kamera zu häuﬁg von einer

anderen Wärmequelle, als

der Umgebungswärme

ausgelöst wird. "Normal"

ist für Durchschnitts-oder

moderate Bedingungen.

124

Parameter Einstellungen (Fett=

Standardeinstellung)

Erklärung

Format Execute (Ausführen) Löscht sämtliche auf einer

Karte gespeicherten Daten,

damit sie erneut verwendet

werden kann. Jede zuvor

in einem anderen Gerät

verwendete Karte sollte

formatiert werden. Achtung!

Überprüfen Sie, ob Sie

wirklich alle Dateien, die

Sie speichern möchten

heruntergeladen und

gesichert haben! Drücken

Sie zum Ausführen OK

danach, drücken Sie auf

MENÜ (oder wählen Sie

NEIN, danach drücken Sie

OK) zum Verlassen ohne zu

formatieren.

TV-Out (TV-

Ausgang)

NTSC, PAL Wählt die

Videostandardeinstellung

oder das Videoformat für die

TV-Ausgangsbuchse. Die

standardmäßige Video-

einstellung ist NTSC für die

USA, Kanada, Mexiko, Asien

und Südamerika. In Europa

wird hauptsächlich PAL

verwendet.

Time Stamp

(Zeitstempel, betrifft

lediglich Stand-

fotos)

Off (Aus), On (Ein) Wählen Sie “Ein”, wenn Sie

wünschen, dass Zeit und

Datum auf den Fotos/Videos

erscheinen; wählen Sie

“Aus”, sollten Sie dies nicht

wünschen.

125

Parameter Einstellungen (Fett=

Standardeinstellung)

Erklärung

Set Clock (Zeit-

einstellungen)

Einstellen Drücken Sie OK und ändern

Sie die Einstellungen mit

den Tasten AUFWÄRTS/

ABWÄRTS zum Ändern

der Einstellungen und die

LINKS/RECHTS Tasten,

um in das nächste Feld

zu gelangen, wo Stunden

(nur im 24-Stundenformat,

“00” = Mitternacht, “12” =

Mittag) , Minuten und dann

in der unteren Reihe Jahr,

Monat und Tag eingestellt

werden. Drücken Sie OK.

126

Parameter Einstellungen (Fett=

Standardeinstellung)

Erklärung

„Time Lapse“ „On“ (Ein), „Off“ (Aus) Schaltet den „Time Lapse“

(Zeitraffer) Aufnahmemodus

ein/aus. Wenn „On“ gewählt

und durch Drücken von „OK“

bestätigt wurde, wird die

Bildschirmansicht zur Einstel-

lung der Feldsuche („Set Time

Lapse“) angezeigt, wo Sie nun

die Start- und Stoppzeiten in

Stunden (0-24) und Minuten

(00-59) einstellen können.

Damit wird die Beginn- und

Endzeit für jeden Tag fest-

gelegt (24.-Std. Uhr, 13.00

Uhr = 1 PM). Verwenden

Sie die RECHTS-Taste zum

Schalten durch die Felder

und ändern Sie mit den AUF-

WÄRTS/ABWÄRTS-Tasten

die Einstellungen. Nachdem

Sie die „Stop“-Minuten

eingestellt haben, drücken Sie

nun die RECHTS-Pfeiltaste

und die Ansicht zum Einstellen

des Intervalls wird angezeigt

(also wie oft die Trail Cam

aktiviert und aufzeichnet). Sie

können 60, 30, 15, 5 oder 1

Minute(n) einstellen (Standard

ist 5 Min.).

Video Sound

(Videoton, betrifft

nur Videoclips)

„On“ (Ein), „Off“ (Aus) Wählen Sie „On“ zur

Tonaufnahme bei Videos,

wenn die Kamera auf Video-

Modus eingestellt wurde (die

gespeicherte Dateigröße wird

geringfügig größer ausfallen).

127

Parameter Einstellungen (Fett=

Standardeinstellung)

Erklärung

Default Set

(Werkseinstel-

lungen)

Cancel (abbrechen),

Ausführen

“Ausführen” wählen

und auf OK drücken,

um alle Parameter in

die Werkseinstellungen

zurückzusetzen. Falls die

Kamera nicht wie gewohnt

reagiert und Sie glauben,

dass Sie aus Versehen eine

Einstellung geändert haben,

aber nicht wissen, welche,

werden durch diesen Schritt

alle Parameter wieder auf

die Werkseinstellungen

zurückgesetzt.

128

ANBRINGEN UND POSITIONIEREN

Montage

Nachdem Sie zuhause oder unterwegs die Parameter der Kamera nach

Ihren persönlichen Vorstellungen eingerichtet haben, ist sie bereit für den

Einsatz im Freien. Stellen Sie dazu den Einschaltknopf auf “ON (Ein)”. Bei

der Vorbereitung der Trail Cam für das Ausspähen von Wild oder andere

Einsätze im Freien, ist auf sichere und korrekte Befestigung der Kamera zu

achten. Wir empfehlen das Anbringen der Trail Cam an einem kräftigen

Baum mit einem Durchmesser von ungefähr 15cm. Für eine optimale

Bildqualität sollte der Baum sich in etwa 5 Metern Entfernung zu dem

beobachteten Bereich beﬁnden, wobei die Kamera am besten in einer Höhe

von 1,5 - 2 m angebracht werden sollte. Denken Sie auch daran, dass die

besten Ergebnisse nachts erzielt werden, wenn sich das Zielobjekt in idealer

Nähe zum Blitz beﬁndet, und zwar in einer Entfernung von höchstens 14 aber

mindestens 3 Meter zur Kamera.

Die Trail Cam lässt sich auf zwei verschiedene Weisen aufstellen: mit dem

im Lieferumfang enthaltenen Gurtband oder auf einem Stativ:

Verwenden des Gurtbands: In Abb. 5 wird die Verwendung des

Gurtbands an der Trail Cam gezeigt. Führen Sie das eine Ende des

Gurtbands durch die beiden Halterungen an der Rückseite der Trail Cam.

Verbinden Sie je ein Teil der Kunststoffschnalle mit den beiden Enden des

Gurtbands. Zurren Sie das Band am Baum fest, bis es einen sicheren Halt

Abb. 5: Befestigung des Gurtbands

129

hat, indem sie die beiden Enden der Schnalle miteinander verbinden, so

dass kein Zwischenraum mehr vorhanden ist.

Verwenden eines Stativs: Auf der Unterseite beﬁndet sich ein

Standardgewinde (1/1-20) für ein Stativ oder eine andere Halterung.

Sensorwinkel- und Entfernungstest

Um zu überprüfen, ob die Trail Cam den von Ihnen ausgewählten Bereich

auch wirklich zuverlässig überwacht, wird ein Test des Sensorwinkels und

der Überwachungsentfernung der Trail Cam empfohlen. Bringen Sie zur

Testdurchführung die Trail Cam in den SETUP -Modus.

Führen Sie vor der Kamera verschiedene Bewegungen in verschiedenen

Positionen in dem Bereich durch, wo sich das Wild oder zu beobachtende

Objekt Ihrer Meinung nach aufhalten könnte. Probieren Sie dabei

verschiedene Entfernungen und Winkel vor der Kamera aus.

Wenn die LED-Leuchte des Bewegungsanzeigers blinkt, wird diese Position

vom Sensor erfasst. Blinkt sie nicht, beﬁndet sich diese Position außerhalb

des vom Sensor erfassten Bereichs.

Durch diese Tests erfahren Sie, in welcher Position sie die Trail Cam am

besten montieren und ausrichten. Die Höhe, in der die Kamera angebracht

wird, sollte an die Größe des Tieres angepasst werden. In der Regel liegt

diese Höhe zwischen 1 und 1,80 m.

Durch Temperatur- und Bewegungsablenkung verursachte Fehlauslösungen

vor der Kamera vermeiden Sie, indem die Kamera nicht auf eine Wärmequelle

ausgerichtet oder in der Nähe von Zweigen oder Büschen (besonders an

windigen Tagen) angebracht wird.

Kamera EINSCHALTEN

Sobald die Kamera sich im ON — Modus befindet, beginnt der

Bewegungsmelder (rote LED-Leuchte) etwa für 10 Sekunden zu blinken.

Solange bleibt Ihnen ausreichend Zeit, die vordere Abdeckung der Trail Cam

zu schließen, sie zu verriegeln und den überwachten Bereich zu verlassen.

Die LED-Leuchte für den Bewegungsmelder blinkt über diesen gesamten

Zeitraum hinweg. Sobald das Blinken aufhört, ist der PIR-Sensor aktiv und

jede von ihm erfasste Bewegung löst Foto- oder Filmaufnahmen aus, wie im

SETUP -Menü programmiert. Vergewissern Sie sich noch einmal, ob Sie die

130

Erläuterungen zu Nummerierung, Videolänge, Zeitabstände und Parameter

der Sensorempﬁndlichkeit gelesen haben. Beachten Sie bitte, dass der

PIR-Sensor extrem empﬁndlich auf die Umgebungstemperatur reagiert. Je

höher der Temperaturunterschied zwischen Umgebung und Ihrem Zielobjekt

liegt, desto weiter reicht die Entfernung des Sensors. Die durchschnittliche

Sensorreichweite beträgt knapp 14 Meter.

Bevor Sie die Kamera unbeaufsichtigt lassen, nehmen Sie bitte noch einmal

die folgenden Überprüfungen vor:

• Sind Batterien oder Stromquelle richtig gepolt eingelegt, bzw.

verbunden und ist die vorhandene Energie ausreichend?

• Ist noch genügend Platz auf der Speicherkarte und ist der Schreibschutz

(Sperre) deaktiviert?

• Beﬁndet sich der Einschaltknopf in der Position EIN (ON)? Auf keinen

Fall im SETUP-Modus lassen.

ABSPIELEN UND LÖSCHEN DER FOTOS ODER

VIDEOS

Nach Einrichten, Befestigen und Aktivieren Ihrer Trail Cam, können Sie es

sicherlich kaum erwarten zu sehen, welche Bilder Ihre Kamera für Sie einge-

fangen hat. Hierfür können Sie unter verschiedenen Möglichkeiten wählen.

Bilder direkt von der SD-Karte ansehen

Dies ist die am häuﬁgsten verwendete Methode,

Bilder anzusehen. Das Abbauen der Kamera und

anschließende Anschließen an den Computer

ist eher umständlich, einfacher ist es, die Karte

herauszunehmen. Durch Herausnehmen der SD-

Karte (eventuell im Tausch gegen eine neue Karte

mit freiem Speicherplatz) und Ansehen der Bilder

mit einem SD-Kartenleser (nicht im Lieferumfang

enthalten), der an Ihren Computer angeschlossen

wird (einige Computer oder TV-Geräte sind mit einem Kartensteckfach

ausgerüstet), kann die Kamera an ihrem Platz verbleiben und weitere

Cable from “AV Out”

131

Aufnahmen tätigen. Nachdem es angeschlossen wurde arbeitet das

Kartenlesegerät wie nachstehend beschrieben. Bitte lesen Sie diesen

Abschnitt durch, wenn Sie Ihre Dateien nicht auf Anhieb ﬁnden.

Bilder auf einem externen Videomonitor ansehen

Fotos oder Videos lassen sich auch auf einem externen TV-Monitor ansehen.

Schließen Sie dazu einen TV-Monitor oder ein anderes Bildbetrachtungsgerät

(etwa einen digitalen Bilderrahmen) mit einem standardmäßigen

Videoeingang (RCA-Buchse) an den A/V-Ausgang der Trail Cam an und

verwenden dazu das mitgelieferte Kabel. Dann:

• Bringen Sie den Einschaltknopf in den (SETUP) -Modus (stellen sie

das Gerät erst auf (OFF)).

• Drücken Sie die OK-Taste. Auf dem Videomonitor erscheint die zuletzt

gemachte Aufnahme. Drücken Sie zum Abspielen von Videoaufnahmen

die Tasten AUFNAHME (RECHTS). Nochmaliges Drücken stoppt

das Video.

• Durch Drücken der Aufwärts-Taste gelangen Sie zum vorherigen Bild

oder Video, mit der Abwärts-Taste zum nächsten. Bei der Ansicht der

Bilder werden die Anzahl aller bereits gemachten Aufnahmen auf der

SD-Karte und ein Verzeichnis der angezeigten Aufnahme in der Mitte

des LCD-Bildschirmes sowie unten auf dem Videomonitor gleichzeitig

angezeigt.

• Drücken Sie auf OK, um in den Modus Live-Ansicht zurückzukehren

(SETUP-Modus) wenn das Abspielen beendet ist.

Bilder durch Anschließen der Kamera an einen Computer ansehen

Sie können jederzeit die Kamera vom Baum abmontieren und sie mit dem

USB-Anschluss an einen Computer anschließen. Der Computer erkennt

die Kamera als “Wechseldatenträger” ohne dass das Installieren von

Treibern oder Software erforderlich ist. Wenn Sie die Fotos oder Videos mit

einem PC (oder Mac*) ansehen, schließen Sie das Gerät zuerst mit dem

mitgelieferten USB-Kabel an einen Computer an. Sehen Sie dann die auf

der SD-Karte gespeicherten Aufnahmen mit einer handelsüblichen Software

oder einer bereits auf dem PC installierten Software im Verzeichnis \

DCIM\100EK113 an. Die neuen Aufnahmen oder Videos werden fortlaufend

132

in der Reihenfolge ihrer Aufnahme nummeriert. Sie sehen beispielsweise die

Dateibezeichnungen “PICT0001.JPG”. Durch die Endung des Dateiformats

lässt sich erkennen, ob es sich um ein Standbild (Endung .jpg) oder Video

(Endung .avi) handelt.

Für die Ansicht der Videodateien auf einem Mac ist eventuell eine weitere

Software erforderlich.

Die Trail Cam unterstützt 3 verschiedene Dateiformate: FAT12, FAT16 und

FAT32. Standardmäßig werden Fotos und Videos mit FAT16 gespeichert. Es

folgen einige nützliche Hinweise:

• Sie müssen sich keine Gedanken über das Dateiformat der Trail Cam

machen, es sei denn Ihr System ist nicht in der Lage, die SD-Karte zu

lesen. Sollte dies der Fall sein, formatieren Sie zunächst die SD-Karte

mit der Trail Cam oder Ihrem Computer und legen dann die Karte in

die Trail Cam ein und versuchen es erneut.

• Standardmäßig arbeitet die Trail Cam mit FAT16, was von den meisten

Computern erkannt wird. Bei der Formatierung Ihrer SD-Karte für die

Trail Cam, achten Sie darauf, dass Sie das FAT 16 als Dateiformat

verwenden. In der Regel wird FAT16 empfohlen, es sei denn Sie

verwenden ein anderes Bildbetrachtungsgerät, das mit den Formaten

FAT12 oder FAT32 arbeitet.

Löschen von Fotos oder Videos

Wenn Sie während der Wiedergabe auf dem LCD-Bildschirm oder dem

Monitor ein Foto oder Video entdecken, dass Sie löschen möchten, ist das

auch ohne Verlassen des (SETUP) -Modus möglich:

• Drücken Sie die MENÜ-Taste. Es erscheint die erste Bildschirmansicht

“Delete” mit der Auswahlmöglichkeit, ob Sie nur das aktuell angezeigte

Foto/Video oder alle Fotos/Videos löschen möchten(siehe unten).

• Markieren Sie die Option “Delete Current” oder “Delete all” und

bestätigen Sie durch Drücken auf OK.

• Wählen Sie als nächstes “Ja” und dann OK, um entweder das zuletzt

angezeigte Foto oder Video zu löschen (wenn Sie “Delete current”

gewählt haben), oder alle Fotos oder Filme auf der Karte zu löschen

(wenn Sie “Delete all” gewählt haben)-oder gehen Sie auf “NO (Nein)”

und drücken auf OK, um den Löschvorgang abzubrechen.

133

Hinweis: Einmal gelöschte Fotos oder Videos können nicht wiederhergestellt

werden! Das Löschen aller Dateien auf der Karte ist auch mit dem Parameter

Format möglich.

HERUNTERLADEN DER FOTOS UND VIDEOS

Zum Herunterladen der Fotos oder Videos auf einen PC oder MAC

überprüfen Sie zunächst, ob sich der Einschaltknopf der Trail Cam in der

Position OFF(AUS) befindet. 1) Schließen Sie das mitgelieferte Kabel an

den USB-Anschluss der Kamera, dann direkt an den USB-Hauptanschluss

Ihres Computers - benutzen Sie keine USB Anschlüsse an der Frontplatte/

Tastatur oder einen stromlosen USB-Verteiler.

Die Trail Cam wird als standardmäßiger USB-Massenspeicher erkannt

(dieser Vorgang kann beim ersten Mal einige Sekunden in Anspruch

nehmen). Falls Sie Ihre Kamera lieber am Baum montiert lassen und nur die

SD-Karte herausnehmen möchten, kann der SD-Kartenleser nach Einlegen

der Karte und Anschluss an den Computer auf die gleiche Weise verwendet

werden, wie es in diesem Kapitel beschrieben wurde.

Mit Windows XP oder einer späteren Version können

Sie einfach die Optionen im Popup-Fenster zum

Kopieren, Betrachten oder Ausdrucken Ihrer Fotos

(rechts) verwenden.

In allen Windows Betriebssystemen wird die Trail Cam nach dem Öffnen

des Arbeitsplatzes auch als Wechseldatenträger aufgeführt (bei Mac-

Computern erscheint ein Symbol auf dem Desktop). Die Fotodateien der

Trail Cam haben die Bezeichnung “PICT0001.JPG” etc., und befinden

sich auf diesem Wechseldatenträger im Verzeichnis “DCIM\100EK113”. Die

Bezeichnungen der Videodateien enden auf “.AVI”. Sie können die Fotos/

Videos wie jede andere Datei auf Ihre Festplatte kopieren – verwenden Sie

einfach “Kopieren/Einfügen” oder ziehen Sie die Dateinamen bzw. Symbole

auf Ihr Laufwerk oder Ihren Desktop.

134

Nach dem Kopieren der Fotos auf Ihre Festplatte können Sie die Verbindung

zur Trail Cam beenden (Bei Mac-Computern das “Laufwerk”, das auf Ihrem

Desktop erschien, als die Kamera angeschlossen wurde, in den Papierkorb

ziehen, um es vor dem Trennen “auszuwerfen”). Die .jpg Standarddateien

von der Tropy Cam können mit jeder Fotosoftware Ihrer Wahl betrachtet

und bearbeitet werden. Die .avi-Videodateien können mit Windows 7 mit

Windows Media Player auf Ihrem PC angeschaut werden. Ihr Computer mit

einer älteren Version von Windows arbeitet oder Sie einen Mac besitzen

und noch nicht über einen kompatiblen Videoplayer verfügen, können Sie

eine kostenlose Version des DivX-Players unter http://www.divx.com/

herunterladen.

135

FEHLERBEHEBUNG / HÄUFIG GESTELLTE

FRAGEN UND ANTWORTEN

Die Kamera nimmt kontinuierlich Bilder ohne

Motiv auf

Eine Kamera hat einen sogenannten „falschen Auslöser“, wenn der PIR-

Sensor meint, dass eine Bewegung oder Wärme vor der Kamera vorhanden

ist, wobei kein Motiv im Bild zugegen ist. Diese „falschen Auslöser“ können

verschiedene Ursachen haben. Wenn die Kamera in einer Umgebung

platziert wird in der Bewegung von Ästen der Bäume, hervorgerufen durch

Wind, stattﬁndet oder starke Wärmequellen in Nähe der Kamera vorhanden

sind. Auch die Positionierung einer Kamera überhalb von Wasser ist eine

mögliche Ursache für dieses Problem. Abhilfemaßnahmen für diese Situation:

1. Versuchen Sie die Kamera in einen Bereich zu verschieben, in dem

keine der genannten Bedingungen vorliegt oder ändern Sie das

Sensorniveau in den Menüeinstellungen.

2. Wenn die Kamera weiterhin Bilder ohne Motiv aufnimmt, versuchen

Sie, die Kamera in einer geschlossenen Umgebung aufzustellen und

einen Standort anzuvisieren, an dem keine Bewegung stattﬁndet.

3. Wenn die Kamera unverändert Probleme macht, kann die Ursache in

einer elektronischen Komponente liegen. In diesem Falle kontaktieren

Sie Ihren Tasco-Fachhändler, um die Kamera zur Reparatur

einzuschicken.

Die Batterielaufzeit ist kürzer als angenommen

1. Die Laufzeit der Batterie hängt mit der Betriebstemperatur und Anzahl

der insgesamt gemachten Aufnahmen zusammen. In der Regel genügt

die Batterieleistung der Trail Cam für mehrere tausend Aufnahmen.

2. Vergewissern Sie sich, ob Sie neue Alkali- oder Lithiumbatterien

eingelegt haben. Tasco empﬁehlt bei allen Trail Cam-Modellen die

Verwendung von zwölf Energizer®-Lithium-AA-Batterien für eine

optimale Lebensdauer der Batterien.

3. Überprüfen Sie auch, dass der Einschaltknopf auf “ON(Ein)” gestellt,

und die Kamera im Freien nicht im “SETUP”-Modus aufgestellt war.

4. Sorgen Sie auch dafür, dass sie eine qualitativ hochwertige SD-Karte

eines Markenherstellers in der Kamera verwenden. Tasco empﬁehlt

136

Karten bis zu 32 GB der Marke SanDisk®. Unsere Erfahrung hat

gezeigt, dass SD-Karten von niedriger Qualität häuﬁg die Betriebsdauer

der Batterien der Trail Cam verringern.

Die Kamera macht auf einmal keine Bilder mehr,

oder lässt überhaupt keine Aufnahmen mehr zu

1. Prüfen Sie, ob auf der SD-Karte noch Platz ist. Bei voller SD-Karte sind

keine Aufnahmen mehr möglich.

2. Vergewissern Sie sich, ob Sie neue Alkali- oder Lithiumbatterien

eingelegt haben. Lesen Sie auch den Hinweis zum Thema “kurze

Batterielaufzeit”.

3. Überprüfen Sie, ob der Einschaltknopf der Kamera sich auf “ON (Ein)”

und nicht auf “OFF (AUS)” oder im “(SETUP)” -Modus beﬁndet.

4. Sorgen Sie dafür, dass sie eine qualitativ hochwertige SD-Karte in der

Kamera verwenden. Tasco empﬁehlt Karten bis zu 32 GB der Marke

SanDisk®.

5. Die Kamera macht keine Aufnahmen, wenn der Schreibschutz der SD-

Karte aktiviert ist.

6. Falls Sie Ihre SD-Karte vor dem Gebrauch in Ihrer Trail Cam bereits

in anderen Geräten verwendet haben, formatieren Sie die Karte mit

dem Parameter “Format” im (SETUP)-Modus (vergewissern Sie

sich, dass Sie davor wichtige Dateien bereits gespeichert haben, da

eine Formatierung alle Dateien unwiederbringlich löscht). Es kann

vorkommen, dass andere Geräte Einﬂuss auf die Formatierung der

SD-Karte haben und sie daher in der Trail Cam nicht ordnungsgemäß

funktioniert.

Kamera schaltet sich nicht ein

1. Haben Sie mindestens vier Batterien (erforderliche Mindestanzahl) von

oben beginnend in das Batteriefach eingelegt? Es dürfen keine leeren

Fächer dazwischen liegen. Tasco empﬁehlt für Ihre Trail Cam die

Verwendung eines kompletten Satzes von 8 Energizer® Lithium-

AA-Batterien.

2. Achten Sie darauf, dass die Batterien korrekt und richtig gepolt

eingelegt sind. Die Batterie muss immer mit dem negativen (ﬂachen)

137

Pol in Richtung der Feder in das Batteriefach der Kamera eingelegt

werden.

3. Prüfen Sie nach dem Betätigen des Einschaltknopfes von “OFF(Aus)”

in “(SETUP)” oder “ON(Ein)”, dass sich der Einschaltknopf in der

richtigen Position beﬁndet. Der Knopf darf sich nicht zwischen zwei

Positionen beﬁnden.

4. Vermeiden Sie es vom Modus “ON(Ein)” direkt in den “SETUP”-

Modus zu wechseln. Stellen Sie den Funktionsknopf immer zuerst auf

“OFF(Aus)” und dann erst zurück in “(SETUP)”.

Qualitätsprobleme von Standfotos und/oder

Videoaufnahmen

1. In der Nacht aufgenommene Fotos oder Videos erscheinen zu dunkel

a. Prüfen Sie die Batteriestandsanzeige und ob noch genügend Leistung

vorhanden ist. Bei geringer Batterieleistung funktioniert der Blitz

nicht mehr.

b. Das beste Ergebnis erzielen Sie, wenn sich das Objekt im idealen

Abstand zum Blitz beﬁndet, was innerhalb von 14 Metern von der

Kamera der Fall sein sollte. Objekte erscheinen in zu dunkel, wenn

sie etwas weiter entfernt sind.

c. Beachten Sie bitte, dass falls der Parameter “Anzahl der Aufnahme”

größer als “1 Foto” ist oder die Zeitabstände nur sehr kurz

eingestellt sind, einige Bilder dunkler erscheinen können als andere.

Das liegt an der schnellen Reaktionszeit und daran, dass der Kamera

für ein erneutes Auslösen nur sehr wenig Zeit zur Verfügung steht,

wodurch sich auch der Blitz nicht vollständig auﬂaden kann.

2. Am Tag aufgenommene Fotos oder Videos erscheinen zu dunkel

a. Stellen Sie sicher, dass die Kamera tagsüber nicht direkt auf die

Sonne oder andere Lichtquellen gerichtet ist, da die Autobelichtung

dadurch dunklere Ergebnisse liefert.

3. In der Nacht aufgenommene Fotos oder Videos erscheinen zu hell

a. Das beste Ergebnis erzielen Sie, wenn sich das zu fotograﬁerende

Objekt im idealen Abstand zum Blitz beﬁndet, was innerhalb von 3

bis 14 Metern sein sollte. Objekte erscheinen zu hell, je näher sie

sind.

138

4. Am Tag aufgenommene Fotos oder Videos erscheinen zu hell

a. Sorgen Sie dafür, dass die Kamera tagsüber nicht direkt auf die

Sonne oder andere Lichtquellen gerichtet ist.

5. Die Objekte auf den Fotos erscheinen gestreift

a. Bei schlechten Lichtverhältnissen und bei sich schnell bewegenden

Objekten, kann eine Einstellung mit der Auﬂösung 4 oder 6 MP

schlechtere Ergebnisse hervorbringen, als eine Einstellung auf 2

M P.

b. Falls die Streifen auf mehreren Aufnahmen von sich schnell

bewegenden Objekten erscheinen, versuchen Sie die Einstellung

mit 2 MP.

6. Roter, grüner oder blauer Farbstich

a. Unter bestimmten Lichtverhältnissen kann der Sensor abgelenkt

werden, was zu minderwertigen Farbergebnissen führt.

b. Sollte dies aber regelmäßig auftreten, muss der Sensor eventuell

gewartet werden. Wenden Sie sich in diesem Fall bitte an Ihren

Tasco-Fachhändler.

7. Kurze Videoaufnahmen—Gerät nimmt nicht in der vollständigen

eingestellten Länge auf

a. Ist die Speicherkarte eventuell voll.

b. Prüfen Sie, ob Sie qualitativ hochwertige Batterien eingelegt haben.

Gegen Ende der Batterielaufzeit kann die Kamera die Aufnahmezeit

für Videos verkürzen, um Energie zu sparen.

Datums- und Zeitstempel werden nicht auf den

Fotos aufgedruckt

Überprüfen Sie ob der Parameter für “Time Stamp” auf “ON(Ein)” steht.

Auf den Fotos ist nicht das gewünschte Objekt zu

sehen

1. Prüfen Sie die Einstellung auf die Empﬁndlichkeit des PIR-Sensors.

Stellen Sie den Sensorpegel bei hohen Temperaturen auf „High“

(Hoch) und bei niedrigen Temperaturen auf „Low“ (Niedrig) ein.

139

2. Platzieren Sie die Kamera möglichst nicht in der Nähe einer

Wärmequelle im Sichtfeld.

3. Wenn die Kamera in der Nähe zum Wasser aufgestellt wird, kann

es hin und wieder vorkommen, dass auch Aufnahmen ohne Objekt

gemacht werden. Die Kamera sollte daher immer auf festen Untergrund

ausgerichtet sein.

4. Die Kamera sollte nach Möglichkeit nicht an kleinen Bäumen befestigt

werden, die im Wind nachgeben.

5. Entfernen Sie alle Äste, die sich unmittelbar vor dem Kameraobjektiv

beﬁnden.

PIR-Sensor LED-Blitz / Blitz funktioniert nicht

1. Solange sich die Kamera im “(SETUP)” -Modus beﬁndet, beginnt

eine spezielle LED-Leuchte an der Vorderseite der Kamera zu blinken,

sobald eine Bewegung erfasst wurde. Dies ist nur beim Einstellen und

Einrichten der Kamera der Fall und soll den Nutzer beim Ausrichten der

Kamera unterstützen.

2. Im späteren Gebrauch blinkt diese LED-Leuchte bei Aufnahmen der

Kamera nicht mehr. Dadurch wird die Kamera vom Wild nicht gleich

entdeckt.

Probleme mit dem LCD-Bildschirm

1. Der LCD-Bildschirm ist eingeschaltet, aber es erscheint kein Text.

a. Prüfen Sie nach dem Betätigen des Einschaltknopfes von “(OFF)”

in “(SETUP)” oder “(ON)”, dass sich der Einschaltknopf in der

richtigen Position beﬁndet. Der Knopf darf sich nicht “zwischen”

zwei Funktionen beﬁnden.

b. Vermeiden Sie es vom Modus “(ON)” direkt in den “(SETUP)”-

Modus zu stellen. Stellen Sie den Funktionsknopf immer zuerst auf

“(OFF)” und dann erst zurück in “(SETUP)”.

2. Auf dem LCD-Bildschirm erscheint ein schwacher schwarzer

Streifen, nach dem Wechsel von “(SETUP)” zu “(ON)”.

a. Sobald der Einschaltknopf auf “(ON)” gestellt wurde, schaltet sich

der LCD-Bildschirm aus. Hin und wieder erscheint dann dieser

schwarze Streifen, der in der Regel nach einer Sekunde wieder

140

verschwindet. Das ist völlig normal und beeinträchtigt die Kamera

nicht in ihrer Funktion.

3. Der Bildschirm schaltet sich ein und danach sofort wieder aus

a. Vergewissern Sie sich, dass die SD-Karte ordnungsgemäß eingelegt

wurde.

Einstellungen werden von der Kamera nicht

gespeichert

Vergewissern Sie sich, dass Sie alle im (SETUP)-Modus durchgeführten

Änderungen der Parametereinstellungen durch Drücken der OK-Taste

gespeichert haben. Werden die Einstellungen nach der Änderung nicht

gespeichert, übernimmt die Kamera automatisch wieder die für den

jeweiligen Parameter festgelegten Werkseinstellungen.

Feuchtigkeit oder Ameisen in der Kamera

1. Um das Eindringen von Feuchtigkeit oder Regen in die Kamera zu

verhindern, muss der DC-Eingangsstecker sicher eingesteckt sein.

2. Ameisen können durch geringe elektronische Vibrationen angezogen

werden und durch Spalten zwischen dem Äußeren und dem Inneren der

Kamera eindringen. Achten Sie darauf, dass der DC-Eingangsstecker

sicher eingesteckt ist.

141

TECHNISCHE SPEZIFIKATIONEN

Bildsensor 2.0 Megapixel Color CMOS

Maximale Pixelauﬂösung 3248 x 1824 (6 Megapixel)

Objektiv F = 3,1; FOV = 50°; automatisch entfernbarer

Infrarot-Cut-Filter (Auto IR-Cut-Remove) (bei Nacht)

Reichweite IR-Blitz 12-15m (36-45 ft.)

Bildschirmanzeige Standardmäßiger schwarz/weiß-Bildschirm 24 x32

Speicherkarte SD- oder SDHC-Karte, maximale Speicherkapazität

von 32 GB

Interner RAM-Speicher 32 MB

Bildgröße 6MP = 3248x1824; 4MP = 2616x1472; 2MP =

1848x1040

Videogröße 720x400/30 fps, 352x192/30fps

PIR-Empﬁndlichkeit PIR mit 3 Empﬁndlichkeitseinstellungen: Niedrig/

Normal/Hoch

Bedienung Tag/Nacht

Reaktionszeit 1,0 Sekunde

Auslösezeit 1Sekunde - 60 Minuten, programmierbar

Zahl der Aufnahmen Programmbierbar auf 1–3

Videolänge programmierbar auf 5 - 60 Sekunden

Stromversorgung empfohlen werden 8x AA-Batterien, als

Notstromquelle 4 x AA

Ruhestrom < 0,3 mA(<7 mAh/Tag)

Energieverbrauch 200 mA (+ 730mA bei IR-LED-Beleuchtung)

Benutzeroberﬂäche LCD-Bildschirm

Schnittstelle AV-Ausgang (NTSC/PAL); USB; SD-

Kartensteckfach; 6V DC externer Anschluss

Sicherheit Gurtband; ¼-20-Gewinde

Betriebstemperatur -20 - 60°C (Lagerungstemperatur: -30 - 70°C)

Funktionsluftfeuchtigkeit 5% - 90%

142

Der Hersteller behält sich das Recht auf die Durchführung von

Änderungen von Speziﬁkationen und Konstruktionsmerkmalen

ohne jegliche vorherige Ankündigung oder Verpﬂichtung vor.

GEWÄHRLEISTUNGSFRIST EIN JAHRE

Auf das von Ihnen erworbene Produkt der Firma Tasco® gewähren wir ein Jahre Garantie auf

Materialmängel und Verarbeitung, gültig ab dem Kaufdatum. Falls während dieser Garantiezeit

ein Mangel auftreten sollte, behalten wir uns die Entscheidung darüber vor, das Produkt zu

reparieren oder zu ersetzen, unter der Voraussetzung, dass der Kunde das Produkt porto- und

versandkostenfrei an uns zurückschickt. Diese Gewährleistung schließt keinerlei Schäden ein, die

durch Missbrauch, unsachgemäßen Umgang, Einbau oder durch fehlerhafte Wartung verursacht

wurden, und gilt ebenfalls nicht, wenn diese Tätigkeiten von anderen Personen als den durch die

Kundendienstabteilung der Firma Tasco hierfür autorisierten Personen durchgeführt wurden.

Jegliche Rücksendung, die in Bezug auf diese Gewährleistung erfolgt, muss folgende

Begleitpapiere enthalten:

1) Einen Scheck/Bargeld in Höhe von $10.00 für die Porto- und Handlingkosten

2) Name und Adresse für Rücksendung des Produkts

3) Eine genaue Erläuterung des Mangels

4) Beleg des Kaufdatums

5) Das Produkt ist in einem stabilen Versandkarton gut zu verpacken, um Beschädigungen

beim Transport zu vermeiden, die Portospesen für den Versand an nachstehend

aufgeführte Adresse sind im Voraus zu entrichten:

Versandadresse für die U.S.A: Versandadresse für Kanad:

Tasco Tasco

Attn.: Repairs Attn.: Repairs

9200 Cody 25A East Pearce Street, Unit 1

Overland Park, Kansas 66214 Richmond Hill, Ontario L4B 2M9

Was Produkte anbelangt, die nicht in den U.S.A. oder in Kanada gekauft wurden, erfragen Sie

bitte die gültigen Garantiebedingungen bei Ihrem örtlichen Händler. Innerhalb Europas kann die

Firma Tasco unter folgender Adresse kontaktiert werden:

Tasco Germany GmbH

European Service Centre

Mathias-Brüggen-Str. 80

D-50827 Köln

GERMANY

Tel: +49 221 995568-0

Fax: +49 221 995568-20

Diese Gewährleistung räumt Ihnen besondere juristische Rechte ein.

Für die jeweiligen Länder gelten möglicherweise länderspezische Rechte

143

Entsorgung von elektrischen und elektronischen Geräten

(Gültig in der EU und anderen europäischen Ländern mit getrennten

Sammelsystemen)

Dieses Gerät enthält elektrische und/oder elektronische Bauteile und darf

deshalb nicht im normalen Hausmüll entsorgt werden. Stattdessen sollte es an

den entsprechenden Sammelstellen für Recycling der jeweiligen Gemeinden

abgegeben werden. Ihnen entstehen hierdurch keine Kosten.

Wenn die Ausrüstung austauschbare (wiederauadbare) Batterien enthält, müssen

diese zuvor auch herausgenommen werden und, falls nötig, entsprechend der

geltenden Vorschriften entsorgt werden (siehe auch die jeweiligen Anmerkungen

in der Anleitung dieses Geräts).

Weitere Informationen zu diesem Thema sind in Ihrer Gemeinde-/Stadtverwaltung,

Ihrem regionalen Abfallentsorgungsunternehmen oder in dem Geschäft, in dem

Sie das Gerät gekauft haben, erhältlich.

ITALIANO

Trail Cam

MANUALE DI ISTRUZIONI

Modelen: 119422

04-13

145

NOTE IMPOrTANTI

Congratulazioni per aver acquistato una delle migliori fotocamere da

esplorazione sul mercato! Tasco è particolarmente orgogliosa di questa

unità dalle dimensioni compatte ed è certa che sarà apprezzata anche

dagli utenti. Tasco apprezza le attività svolte dagli utenti, di cui desidera

guadagnare la ducia. Si prega di fare riferimento alle note sottostanti

e alle istruzioni contenute nel presente manuale per garantire l’uso

soddisfacente del prodotto.

Qualora la fotocamera da esplorazione Tasco non dovesse funzionare

correttamente o in caso di problemi di qualità di foto e di video, cfr. il

capitolo Risoluzione problemi/FAQ alle pagine 172-177.

Spesso i problemi dipendono da semplici dettagli che sono stati

trascurati oppure, in altri casi, è necessario modicare solamente una

impostazione.

Se il problema persiste dopo aver provato le soluzioni riportate nella

sezione Risoluzione problemi/FAQ, rivolgersi al servizio clienti Tasco al

numero (800) 423-3537. Dal Canada, chiamare il (800) 361-5702.

Per garantire la massima durata della batteria con la presente

fotocamera da esplorazione, Tasco raccomanda di usare 8 batterie

Energizer® al litio di tipo AA.

Evitare di utilizzare insieme batterie vecchie e nuove.

Evitare di utilizzare insieme diversi tipi di batterie; TUTTE le batterie

devono essere alcaline o al litio.

Tasco raccomanda di usare le schede SanDisk® SD e SDHC (capacità

no a 32GB) con la presente fotocamera da esplorazione.

146

INTRODUZIONE

A proposito della Trail Cam

La Trail Cam Tasco è una fotocamera digitale da esplorazione. Può essere

attivata da qualunque movimento rilevato, nell’area monitorata, tramite un

sensibilissimo sensore di movimento a raggi infrarossi passivo (Passive Infra-

Red; PIR) e poi scatta immagini di elevata qualità (istantanee ﬁno a 6MP),

o video.

La Trail Cam consuma livelli minimi di energia (inferiori a 300 μA) quando

impostata in stand-by. Pertanto, essa può rimanere in modalità stand-by ﬁno

a sei mesi quando alimentata con otto batterie alcaline AA e ﬁno a dodici

mesi utilizzando batterie a Litio AA. Quando nell'area monitorata viene rilevato

un movimento, la fotocamera digitale si attiva immediatamente, realizzando

automaticamente la foto o il video in base alle impostazioni regolate in

precedenza. La Trail Cam è 32 dotata al suo interno di LED infrarossi neri

che funzionano come un ﬂash nascosto, per ottenere foto o video chiari (in

bianco e nero) anche in condizioni di oscurità (senza perdere lo sfondo),

oltre a consentire la realizzazione di foto o video a colori in presenza di livelli

sufﬁcienti di illuminazione. La Trail Cam è destinata all'uso esterno ed è

resistente all'acqua e alla neve.

Applicazioni

La Trail Cam può essere usata come fotocamera da esplorazione per la

caccia o il gioco. Si può anche usare per scopi di sorveglianza.

PARTI E CONTROLLI

La Trail Cam dispone delle seguenti connessioni ai dispositivi esterni: Porta

USB, slot per scheda SD, uscita video e un’alimentazione CC esterna (Fig.

1).

Un commutatore di potenza a 3 vie viene usato per selezionare le principali

modalità operative: OFF, SETUP, e ON (Fig. 2).

147

Un’interfaccia con sei tasti viene usata principalmente in modalità SETUP

(Impostazione) per selezionare le funzioni e i parametri operativi. Come si

vede in Fig. 2, questi tasti sono: UP (su), DOWN (giù), LEFT (sinistra),

right (destra). Quattro di questi tasti possono anche effettuare una

seconda funzione (operazioni veloci in modalità SETUP) oltre alla loro

funzione principale: Il tasto DOWN (giù) può essere usato per impostare

la fotocamera in modalità Foto (icona istantanea della fotocamera), e il tasto

UP (su) può impostare la fotocamera in modalità video (icona ﬁlmato della

fotocamera). Il tasto RIGHT (destra) serve anche come otturatore manuale

(“SHOT”) della fotocamera e il tasto OK commuta la fotocamera sulla

modalità Playback (“REPLAY”). Queste seconde funzioni sono indicate dalle

icone o dal testo sopra il tasto come si vede in Fig. 2.

Slot della card SD Ingresso CC

Uscita A/V

Porta USB

Fig. 1: Connessioni

la spina

CC In

Mic video

Flash IR a LED

VISTA FRONTALE

Obiettivo

Foro di blocco

Sensore PIR

Movimento/ Indicatore

di batteria bassa

148

VISTA INTERNA

Fig. 2: Pulsante e

Guida interruttore

RIGHT (destra)/

scatto

LEFT

(sinistra)

Cavo al

comparto batteria

Schermo

LCD

UP (su)/Video

OK/Replay (Ripeti)

DOWN (giù)

/Foto

Power

(Alimentazione)

/commutatore

modalità

ON (Acceso)

IMPOSTAZIONI

OFF (Spento)

INSTALLAZIONE DELLE BATTERIE E DELLA

SCHEDA SD

Prima di imparare l’uso della Trail Cam, occorre installare un set di batterie

e inserire una scheda SD. Vi bastano solo qualche minuto, per imparare cose

importanti da sapere a proposito delle batterie e della scheda SD. Leggete

con attenzione le seguenti indicazioni ed avvertimenti:

Sostituzione delle batterie

Una volta aperte le due chiusure sul lato destro della Trail Cam, noterete che

la Trail Cam dispone di otto vani per le batterie. Per garantire la massima

durata della batteria, installare il set completo di otto batterie. La Trail Cam

può lo stesso con quattro batterie posizionate nei vani 1-4 (cfr. a destra),

iniziando dal vano 1. La durata delle batterie risulterà inferiore con l'impiego

di 4 batterie, ma la fotocamera funzionerà normalmente. A prescindere

dall'impiego di 4 o 8 batterie, assicurarsi di inserire ciascuna batteria

149

secondo la polarità corretta (il segno di negativo

o l'estremità piatta contro la molla lunga di

ciascun vano).

Tasco raccomanda l'impiego di otto batterie

nuove al Litio AA (marca Energizer®) o batterie

alcaline AA. NiMh, in quanto il voltaggio minore

può provocare problemi di funzionamento. Si

può anche usare una batteria al piombo esterna

con l’uscita a 6 V o un adatto alimentatore;

vedere di seguito i dettagli.

Uso di una sorgente di alimentazione esterna

(opzionale, a cura dell’utilizzatore)

In alternativa, si può collegare un alimentazione esterna di 6 V nella porta

“DC In” posizionata in fondo alla Trail Cam. Si raccomanda di usare

un’alimentazione esterna con un uscita superiore a 1200(min) a 1500(max)

mA. Comunque, durante il funzionamento alla luce del giorno quando non

è richiesto l’uso del ﬂash, La Trail Cam può funzionare con una corrente

molto minore (>400mA). Si prega di usare un cavo di potenza compatibile

(non fornito) per collegare l’alimentazione esterna con la porta di ingresso

di alimentazione della Trail Cam, assicurandosi che la polarità sia corretta.

Nota: Il connettore di potenza è una spina elettrica di potenza in cc coassiale

da 4,0x1,7 mm con polarità “terminale” (pin interno) positiva (Radio Shack

P/N 274-1532 o equivalente).

Se una sorgente esterna di alimentazione è collegata e le batterie sono

installate, la Trail Cam sarà alimentata dalla sorgente esterna.

Quando le batterie si scaricano, il LED indicatore di batteria bassa diventerà

blu e le batterie dovranno essere sostituite (pag 142, “Vista frontale”).

Inserimento di una scheda SD

Le Trail Cam dispongono di una memoria interna di 32MB, che possono

archiviare solo circa 35 foto (con risoluzione di 4MP). Ciò è comodo per

testare e acquisire familiarità con la fotocamera, ma non per lasciarla

incustodita per più di un giorno, quindi si raccomanda di inserire una scheda

150

SD. Inserire la scheda SD (con il commutatore di potenza su OFF) prima di

incominciare ad usare la fotocamera. Non inserire o rimuovere la scheda SD

con l’interruttore di alimentazione sulla posizione ON.

La Trail Cam necessita di una scheda di memoria standard SD (Secure

Digital) per archiviare le foto (in formato .jpg) e/o video (in formato .avi).

Le schede SD e SDHC (ad alta capacità) sono supportate ﬁno ad un

massimo di 32GB Prima di inserire la scheda SD nello slot una volta aperto il

coperchio frontale della fotocamera, veriﬁcare che l'interruttore di protezione

sul lato della scheda si trovi su “off” (NON in posizione di blocco “Lock”).

La seguente procedura descrive le modalità di inserimento e rimozione della

SD:

• Inserire la scheda SD nello slot con il lato etichetta rivolto verso

l’alto (vedere sopra). Un clic avvisa che la scheda è stata installata

correttamente. Se è rivolto verso l’alto il lato sbagliato, non riuscirete

a inserirla senza forzarla; c’è un solo modo di inserire correttamente le

schede. Se la scheda SD non è inserita correttamente, l’apparecchio

non visualizzerà un' icona di scheda SD sul display LCD in modalità

SETUP (l’icona della scheda SD visualizzata dopo aver commutato

sulla modalità SETUP mostrerà un simbolo “lock” al suo interno, se la

scheda è bloccata). Si raccomanda la formattazione della scheda SD

usando il parametro “Format”della Trail Cam prima di usarla per la

prima volta, specialmente se la scheda è stata usata in altri dispositivi

vedere “Modiﬁca delle impostazioni dei parametri del Menu (ovvero

“Changing Menu Parameter Settings”).

• Per togliere la scheda SD, basta premere

leggermente la scheda (non tentare di tirarla

fuori senza prima averla premuta). La scheda

è rilasciata dallo slot e pronta ad essere

rimossa quando si sente il clic.

AVVERTENZA

Assicurarsi che l’alimentazione della fotocamera sia spenta

prima di inserire o rimuovere le schede SD o le batterie.

151

USO DELLA TRAIL CAM

Una volta preparata la Trail Cam con l’installazione delle batterie e della

scheda SD, si potrebbe semplicemente portarla fuori, agganciarla ad un

albero, accenderla e lasciarla; e prendere le foto a piacere. Comunque,

raccomandiamo di spendere un po’ di tempo con lettura di questo manuale,

e di fare prove con la fotocamera ﬁno ad imparare qualcosa a proposito del

funzionamento del commutatore a 3 vie e dei tasti di controllo. Almeno per

sapere impostare la data e l’ora in modo che la fotocamera le stampi (o meno,

a vostra scelta) sulle foto, oppure imparare come impostare la fotocamera

per scattare ﬁlmati invece di foto e leggere qualche suggerimento su come

montarla su un albero.

MODALITÀ OFF, ON E SETUP

La Trail Cam ha tre modalità operative fondamentali:

• OFF: interruttore di alimentazione nella posizione OFF.

• ON: interruttore di alimentazione nella posizione ON

(lo schermo LCD è spento.)

• SETUP: interruttore di alimentazione nella posizione SETUP

(lo schermo LCD è acceso).

Modalità OFF

La modalità OFF è la modalità “sicurezza” quando si intraprende qualunque

azione, per es., sostituzione della scheda o delle batterie o il trasporto

dell’apparecchio. Si userà anche la modalità OFF per collegare la fotocamera

alla porta USB di un computer per scaricare foto e video. E naturalmente,

quando si ripone o non si usa la fotocamera, si porterà il commutatore su

OFF. Notare che anche nella modalità OFF la Trail Cam consuma ancora

potenza a un livello molto basso. Quindi è una buona norma togliere le

batterie se la fotocamera non viene usata per un lungo periodo di tempo.

Modalità ON

Dopo aver inserito le pile e la scheda SD, si può accendere la fotocamera.

Posizionando in alto l’interruttore di alimentazione, la fotocamera passa alla

152

modalità ON (attiva). Il LED indicatore del movimento (pag. 144, “Vista

frontale”) lampeggerà in rosso per circa 10 secondi. Questo intervallo lascia

il tempo di chiudere il coperchio frontale della Trail Cam bloccarlo, e lasciare

l’area monitorata. Nella modalità ON non sono necessari o possibili controlli

manuali (i tasti di controllo non hanno effetti). La Trail Cam scatterà foto e

video automaticamente (in funzione dei parametri impostati) quando viene

attivata dal rilevamento di un movimento da parte del sensore PIR nell’area

monitorata.

Alternativamente si può spostare il commutatore direttamente da OFF

a ON, o spostarlo prima nella posizione SETUP per modiﬁcare una o più

impostazioni, e spostarlo poi su ON dopo aver completata l’operazione.

Modalità SETUP

Nella modalità SETUP si può controllare e modiﬁcare le impostazioni della

Trail Cam con l’aiuto del suo LCD incorporato (o di un monitor collegato

all’uscita AV). Queste impostazioni, che si trovano nel menu SETUP,

permettono di modiﬁcare le foto e i ﬁlmati, l’intervallo fra le foto, attivare la

stampa dell’ora ecc. Portando il commutatore nella posizione SETUP si

accenderà il display LCD e si vedranno quante immagini sono state scattate,

il livello della batteria, la modalità della fotocamera o del video ecc. (Vedere

Fig. 3 in basso).

NOTA: spostare sempre il commutatore dalla modalità OFF alla

modalità SETUP. È possibile che la fotocamera si blocchi se si passa

dalla modalità ON alla modalità SETUP. Se questo succede, spostare

semplicemente il commutatore su OFF e poi riportarlo ancora su

SETUP.

Tasti/funzioni veloci della modalità SETUP

Come menzionato in precedenza in “Parti e Controlli”, quattro dei seguenti

tasti nel display LCD hanno funzioni secondarie “abbreviate” quando

la fotocamera è commutata su SETUP (ma il tasto MENU non è stato

premuto):

• Premere il tasto UP per impostare rapidamente la fotocamera a

riprendere ﬁlmati.

153

• Premere il tasto DOWN per impostare la fotocamera a scattare

istantanee.

• Premere il tasto RIGHT per impostare lo scatto manuale. Questo è

utile per impostare la fotocamera; assicurarsi di essere in modalità

SETUP , premere il tasto RIGHT ed entro pochi secondi una foto o un

ﬁlmato (dipende dall’impostazione della fotocamera) sarà salvato nella

scheda SD (o nella memoria interna se scheda non è inserita alcuna

scheda). Il contatore del “numero delle immagini riprese” (number of

images) in basso a sinistra del display LCD crescerà di un' unità. Se

il display indica “SD PROTECTED” (SD protetta) quando si preme il

tasto SHOT (scatto), spegnere la fotocamera, togliere la scheda SD e

far scorrere via il suo fermo di protezione.

• Premere il tasto OK per ripetere (rivedere o fare il playback) le foto/

ﬁlmati su un monitor TV collegato. Vedere “Riproduzione di foto e

ﬁlmati” per maggiori dettagli.

Uso del menu SETUP per modiﬁcare le

impostazioni

La funzione principale della modalità SETUP è di permettere di modiﬁcare

i parametri della fotocamera (ne sono disponibili 14 diversi) in modo che la

Trail Cam funzioni esattamente come desiderato. Per questo, entrare nel

menu SETUP e premere i tasti sotto il display LCD, che indicherà ciascun

parametro e la sua relativa impostazione.

Modiﬁca delle impostazioni dei parametri in modalità SETUP

Sono disponibili numerose opzioni o “parametri” per permettere di

impostare la Trail Cam secondo le proprie preferenze. Per modiﬁcare

l’impostazione di qualunque parametro si deve prima passare alla modalità

SETUP. In modalità SETUP, la pressione del pulsante MENU consentirà

di selezionare qualsiasi parametro e di modiﬁcare la sua impostazione.

Il nome del parametro e della sua impostazione corrente sarà visualizzata

sull’LCD. Premendo il tasto RIGHT o LEFT si va al parametro successivo

o precedente (Il tasto RIGHT fa spostare sul parametro successivo, il

tasto LEFT fa ritornare al parametro precedente), e premendo il tasto UP o

DOWN si possono scorrere le impostazioni diverse da quelle correnti. Una

154

Fig. 3: Schermo delle informazioni di SETUP

Modalità video

Registra Audio Attivazione Video Risoluzione

Disponibile Video Tempo di registrazione

Modalità video

High

Modalità

fotocamera

(istantanea)

Imprimere

Stampare l'ora

(Time Stamp)

Time Lapse

attivo

Immagini Riprese Foto Rimanenti Capacità

Data (M/D/Y)

Livello batterie

Risoluzione

(Dimensione dell'immagine) Della card SD

Ora (H:M:S)

Modalità fotocamera

155

volta selezionato il nuovo parametro preferito, premere il pulsante OK per

salvare la nuova impostazione. Finita la modiﬁca delle impostazioni di uno o

più parametri, premere ancora MENU per uscire dal menu SETUP. MENU

può anche essere premuto ogni volta che si vuole cancellare la modiﬁca

dell’impostazione di un parametro dopo che è stata selezionata una nuova

impostazione (ma OK non deve ancora essere premuto). Dopo aver scelto

l’impostazione preferita dei parametri, assicurarsi di portare il commutatore

su ON per incominciare veramente a riprendere foto e ﬁlmati. Nessuna

immagine sarà catturata se il commutatore viene lasciato nella posizione

SETUP (a meno di premere il tasto RIGHT/scatto dopo essere usciti dal

menu); in effetti, la fotocamera si spegnerà automaticamente dopo pochi

secondi se non è premuto alcun tasto.

Viene visualizzata solo un' impostazione alla volta, iniziando con

l’impostazione corrente per il parametro selezionato per primo (Fig. 4a).

Per modiﬁcare l’impostazione, usare i tasti UP/DOWN per visualizzare la

nuova impostazione desiderata (Fig. 4b) e poi premere OK per “Eseguire”

(eseguire l’effettiva modiﬁca dell’impostazione). Se si vuole confermare che

questa impostazione sia quella nuova corrente, premere il tasto RIGHT per

andare al parametro successivo e poi premere LEFT per tornare a quello

precedente. Si dovrebbe vedere l’impostazione del parametro appena

modiﬁcata.

ESEMPI: modiﬁca delle impostazioni di alcuni parametri comuni

Consultando questa pagina, si troveranno le tabelle che elencano tutti

i parametri che si trovano nel menu SETUP, assieme alle loro possibili

impostazioni (o gamma di impostazioni), e una descrizione dettagliata di

che cosa controlla il parametro e di che cosa effettuano le impostazioni. Se

si legge la sezione precedente che descrive in dettaglio come selezionare

i parametri e modiﬁcare le loro impostazioni, si dovrebbero poter trovare i

parametri che si desiderano e impostare la telecamera secondo le preferenze.

Ma può darsi che convenga prima vedere uno o due esempi:

Per modiﬁcare qualunque impostazione del parametro, iniziare sempre con il

commutatore nella posizione SETUP. Dopo l’accensione dell’LCD, premere

156

Fig. 4: Selezionare le impostazioni dei parametri

(4a)

(4b)

Premere MENU

Premere DOWN

Premere OK

il tasto MENU.

Il primo parametro che si vuole quando si entra nel menu SETUP è

“Mode” (Modalità). Per modiﬁcare la sua impostazione predeﬁnita da

“Camera” (foto) a “Video” (ﬁlmati), premere il tasto DOWN per selezionare

l’impostazione “Video”. Premere il tasto OK per “Eseguire” (impostato) la

nuova impostazione selezionata per questo parametro.

Ora premere il tasto RIGHT per spostarsi su un altro parametro nel Menu.

Premendolo quattro volte si andrà alla “Lunghezza video”. Provare a usare i

tasti UP e DOWN per scorrere attraverso il campo delle impostazioni e poi

premere OK per assegnare all’impostazione la lunghezza di ciascun ﬁlmato.

Premendo il tasto RIGHT diverse volte si arriverà al parametro “Default Set”

(Impostazione predeﬁnita). Evidenziare o selezionare “Execute” (usando

UP (SU) o DOWN (GIÙ)) e premere OK per ripristinare tutti i parametri

(inclusi i parametri Modalità e Lunghezza Video appena modiﬁcati) alle loro

impostazioni originarie di fabbrica. Le impostazioni predeﬁnite per ciascun

parametro sono indicate in grassetto nelle tabelle del menu di SETUP nelle

prossime pagine.

Assicurarsi di impostare la data e l’ora corrente, usando il parametro “Set

Clock” (imposta orologio), se si sceglie di modiﬁcare l’impostazione del

157

parametro “Time Stamp” (stampare l’ora) su “On” da quel momento la

fotocamera imprimerà la data e l’ora su ogni immagine catturata.

Funzione Time Lapse

Time Lapse è la nuova rivoluzionaria funzione per Tasco Trail Cam,

che consente all'utente di monitorare le esche con cibi o i conﬁni dei

campi mediante la realizzazione di immagini o videoclip entro intervalli di

tempo prestabiliti. Quando viene impostata su "On", la Trail Cam scatta

automaticamente una foto (oppure registra un videoclip) in base agli intervalli

stabiliti dall'utente in un arco temporale impostato per ciascuna giornata,

senza la necessità che un animale nei paraggi inneschi l’apparecchio. Il

vantaggio per l'utente, è di poter monitorare uno spazio nel raggio di 45

a 130 m di distanza dalla videocamera, al di fuori del raggio del sensore

PIR. Il risultato è una gamma di utilizzo realmente più ampia del normale, in

cui la videocamera dipende da eventi di innesco generati dagli animali nei

paraggi. Si tratta pertanto di un ottimo strumento destinato a chi si dedica

alla caccia per tenere sotto controllo un nuovo territorio con l'impiego di una

sola videocamera.

Quando un animale entra nell'area coperta dal sensore IR e genera un evento

di innesco durante un periodo di tempo compreso tra gli intervalli impostati

con Time Lapse, la videocamera cattura un'immagine o un videoclip nel modo

usuale, in base alle altre impostazioni del menu. Seguono le istruzioni per

impostare e utilizzare Time Lapse (attenzione: per prima cosa, è necessario

impostare l'ora attuale mediante "Clock Set", afﬁnché la registrazione di Time

Lapse abbia inizio e ﬁne durante i momenti della giornata previsti):

1. Impostare l'interruttore principale su SETUP, quindi premere

MENU.

2. Mantenere premuto il tasto DESTRO, quindi scorrere all'interno del

menu Setup ﬁno a raggiungere Time Lapse.

3. Dopo aver selezionato "On" (premere il tasto SU/GIU per

selezionare On/Off), premere OK. In tal modo si giunge alla

schermata per l'impostazione dell'orario di inizio e di ﬁne, nella quale

vengono stabiliti gli orari di inizio e ﬁne delle registrazioni di Time

Lapse durante ciascuna giornata. Gli orari possono essere impostati

158

con le ore e i minuti esatti secondo quanto desiderato e ottenere

così un intervallo di registrazione di qualsiasi durata, da 1 minuto a

24 ore complete.

4. Impostare gli orari di inizio [Start] e ﬁne [Stop] cominciando dall'ora

di inizio, utilizzando i tasti SU/GIU per modiﬁcare le impostazioni. Le

impostazioni dell'orario si basano sul sistema suddiviso in 24 ore,

pertanto "00"=mezzanotte, "12"=mezzogiorno, "23"=11 p.m. ecc…

Per passare all'impostazione successiva, premere il tasto DESTRO,

modiﬁcare i minuti dell'orario di inizio con il tasto SU/GIU, quindi

passare all'impostazione di ore e minuti per l'orario di ﬁne.

5. Una volta terminata l'impostazione dell'ultimo orario (minuti dell'orario

di ﬁne), premere un'altra volta il tasto DESTRO per effettuare

l'impostazione dell'intervallo. In tal modo, è possibile controllare

la frequenza di registrazione di una foto o di un videoclip durante

l'intervallo temporale stabilito mediante le impostazioni di inizio e di

ﬁne. Attenzione: per i videoclip, questa impostazione è indipendente

dalla lunghezza di ciascuna registrazione video; essa riguarda infatti la

frequenza di registrazione dei video e non la rispettiva durata. Le opzioni

disponibili sono 60 minuti, 30 minuti, 15 minuti, 5 minuti (impostazione

di default), oppure 1 minuto. Utilizzare i tasti SU/GIU per selezionare le

proprie preferenze, quindi premere OK per salvare.

6. Segue un esempio di utilizzo della videocamera, in base alle

impostazioni seguenti di Time Lapse:

Time Lapse: On

Inizio [Start]: 16:00

Fine [Stop]: 18:30

Intervallo [Interval]: 15 min.

Mediante tali impostazioni la videocamera scatta una foto (o registra

un videoclip, a secondo dell'impostazione selezionata)con inizio alle

ore 16, quindi un'altra alle 16:15, alle 16:30, ecc., una ogni 15 minuti,

ﬁnche le operazioni di registrazione del campo ﬁniscano alle 18:30.

Il giorno seguente, la videocamera inizia nuovamente a registrare

un'immagine o un videoclip una volta ogni 15 minuti tra le ore 16 e

159

le ore 18:30. Attenzione: tale funzione è indipendente dai normali

eventi di innesco causati dalle attività degli animali; anche laddove non

vi fossero animali che accedono alla zona di copertura del sensore

IR, l'immagine o il videoclip verrebbero comunque catturati ogni 15

minuti durante un intervallo di tempo pari a due ore e mezza. Laddove

un animale provochi l'attivazione della videocamera entro l'intervallo

di 15 minuti, questa effettuerà la registrazione come se fosse stata

impostata con FieldScan spento.

Nota: Le impostazioni con Time Lapse di intervalli frequenti e/o

periodi prolungati tra il tempo di inizio e di ﬁne possono ridurre la

durata della batteria.

Fase 2-impostare l'ora di

inizio (ora e minuti)

Fase 1-impostare la modalità

Time Lapse su "On"

Fase 4-impostare l'intervallo

(60, 30, 15, 5, 1 min.)

Fase 3-impostare l'ora di ﬁne

(ora e minuti)

160

Menu SETUP - Parametri ed elenco impostazioni

con descrizioni

Parametro Impostazioni

(Grassetto=predeﬁnita)

Descrizione

Modalità

("Mode")

"Camera" O

"Video"

Seleziona se catturare foto o ﬁlmati

quando la fotocamera è attivata.

Dimensione

dell’immagine

("Image Size")

(inﬂuenza solo

le foto)

4M Pixel, 6M

Pixel, 2M Pixel

Seleziona la risoluzione delle foto

da 2 a 6 megapixel. Maggiore

risoluzione produce foto di migliore

qualità, ma crea ﬁle più grandi

che occupano maggior spazio

di memoria nella scheda SD (si

riempie più rapidamente). 4M è un

buon compromesso fra qualità e

dimensione di ﬁle.

Numeri di

scatti

("Capture

Number")

(riguarda solo

le foto)

1 foto, 2 foto,

3 foto

Seleziona quante foto vengono

prese in sequenza per ogni scatto in

modalità Fotocamera. Tale impostazi-

one riguarda anche le foto scattate

in modalità Time Lapse (ad esempio,

per aprire due foto ogni 10 minuti).

Fare riferimento al parametro "IN-

TERVAL".

Dimensione

video "Video

Size" (inﬂuisce

solo sui ﬁlmati)

High, Low

(Alto, Basso)

Seleziona la risoluzione del

ﬁlmato (in pixel per immagine).

Alto=720x400, Basso=352x192

(@30fps). Maggiore risoluzione

produce foto di migliore qualità, ma

crea ﬁle più grandi che occupano

maggior spazio di memoria

nella scheda SD (si riempie più

rapidamente).

161

Parametro Impostazioni

(Grassetto=predeﬁnita)

Descrizione

Video Length

(Lunghezza

video)

(inﬂuisce solo

sui ﬁlmati)

10 sec (secondi)

predeﬁnita, con

possibile gamma

da 60 sec a 5 sec

Imposta la lunghezza del ﬁlmato

catturato. Le impostazioni iniziano

con 10 secondi predeﬁniti quando il

parametro è selezionato per primo.

Dopo essere discesa a 5 sec, le

impostazioni della lunghezza ﬁlmati

ricomincia a 60 sec.

Interval

(Intervallo)

10 Sec (secondi)

predeﬁniti, con

una gamma

disponibile di

impostazione da

60 min (minuti) a

1 Sec (secondi).

(60 min-1 min

sono impostati

con incrementi

di 1 min, 59

sec-1 sec sono

impostati con

incrementi di 1

sec)

Seleziona la durata di tempo che la

fotocamera “aspetterà” prima di

rispondere a qualunque attivazione

addizionale proveniente dal PIR

dopo che un animale sia rilevato

e rimanga nel campo del sensore.

Durante questo intervallo la

fotocamera non scatterà foto e

ﬁlmati. Questo impedisce di saturare

la scheda con troppe immagini

ripetitive. Le impostazioni iniziano

con 10 secondi predeﬁniti quando il

parametro e selezionato per primo.

Nota: dopo essere scese a “1 sec”,

le impostazioni ricominciano a “60

min".

162

Parametro Impostazioni

(Grassetto=predeﬁnita)

Descrizione

Sensor Level

(Livello del

sensore)

Low, Normal,

High (Basso,

Normale, Alto)

Selezione della sensibilità del

sensore PIR. L'impostazione “High”

(alta) renderà la videocamera più

sensibile all'infrarosso (heat) e più

facilmente attivata dal movimento,

mentre l'impostazione “Low” (bassa)

la rende meno sensibile al calore e al

movimento. L'impostazione High può

essere utile quando la temperatura

dell'ambiente è calda (rendendo

più difﬁcile per il sensore rilevare

la presenza di animali), mentre

l'impostazione Low è utile con il

freddo se la videocamera viene

attivata troppo spesso da qualsiasi

elemento con temperatura più calda

nell'ambiente circostante. "Normale"

è per le condizioni di media o

moderata.

Format

(Formattare)

Execute (Esegui) Cancella tutti i ﬁle archiviati su una

scheda per prepararla al riutilizzo.

Formattare sempre una scheda se

è stata usata in precedenza su altri

dispositivi. Avvertenza! Assicurarsi

prima di aver scaricato e fatto

il backup di qualunque ﬁle si

vuole conservare! Premere OK

per eseguire, premere MENU (o

selezionare NO poi premere OK) per

uscire senza formattare.

163

Parametro Impostazioni

(Grassetto=predeﬁnita)

Descrizione

Uscita TV

"TV Out"

NTSC, PAL Selezionare video standard /

formato per la porta di uscita TV. Il

video standard è NTSC per Stati

Uniti, Canada, Messico, Asia e Sud

America. PAL è usato principalmente

in Europa.

Time Stamp

(Stampare

l’ora)

(riguarda solo

le foto)

Off (disattiva),

On (attiva)

Selezionare “On” (attiva) se si vuole

che la data e l’ora (di cattura della

foto) sia stampata su tutte le foto e

video, selezionare “Off” (disattiva) in

caso contrario.

Set Clock

(Impostare

orologio)

Impostare Premere OK e usare i tasti UP

(SU)/DOWN (GIÙ) (per modiﬁcare

l’impostazione) e i tasti LEFT

(sinistra)/RIGHT (destra) (per

spostarsi al campo successivo)

per impostare l’ora (solo formato

24 ore, “00”=mezzanotte,

“12”=mezzogiorno) e i minuti, e poi

(nella riga inferiore), l’anno, il mese e

la data. Premere OK.

164

Parametro Impostazioni

(Grassetto=predeﬁnita)

Descrizione

Time Lapse On, Off Attivazione/disattivazione della

modalità di registrazione (intervallo

temporale) di Time Lapse. Dopo aver

selezionato On, premere OK per

passare alla schermata Time Lapse,

che consente di impostare gli orari

di inizio e ﬁne in ore (0-24) e minuti

(00-59). L'impostazione dell'orario è

valida ogni giorno per l'inizio e la ﬁne

della registrazione (sistema orario

suddiviso in 24 ore, pertanto "13"=

1 p.m.). Utilizzare il tasto DESTRO

per scorrere tra i campi e utilizzare

i tasti SU/GIU per modiﬁcare le

impostazioni. Una volta impostati i

minuti dell'orario di ﬁne, premere il

tasto con la freccia DESTRA per

passare alla schermata di impostazi-

one dell'intervallo (la frequenza di

attivazione e registrazione di Trail

Cam). È possibile selezionare 60,

30, 15, 5, 1 min. (impostazione di

default = 5 min.).

Video Sound

(solo per

videoclip)

On, Off Selezionare "On" per effettuare

registrazioni video con il sonoro

quando la videocamera è impostata

in modalità video (le dimensioni del

ﬁle salvato risulteranno leggermente

superiori).

165

Parametro Impostazioni

(Grassetto=predeﬁnita)

Descrizione

Impostazione

predeﬁnita

"Default Set"

Annulla, Esegui Selezionare “Execute” (esegui)

e premere OK per ripristinare

tutti i parametri alle impostazioni

predeﬁnite di fabbrica. Se la

fotocamera si comporta in modo

non coerente e pensate di aver

fatto una modiﬁca accidentalmente

(ma non siete sicuro quale), questa

operazione reimposterà tutti i

parametri sulle impostazioni di

fabbrica o “generiche”.

166

MONTAGGIO E POSIZIONAMENTO

Montaggio

Dopo aver impostato i parametri della fotocamera in base alle vostre

preferenze a casa o nell’autoveicolo, siete pronti a portarla fuori e posizionare

l’interruttore di potenza su “ON”. Quando si imposta la Trail Cam per il

gioco di esplorazione o per altre applicazioni esterne, si deve essere sicuri di

posizionarla correttamente e con sicurezza. Noi raccomandiamo di montare

la Trail Cam su un robusto albero con un diametro di circa 6 pollici (15

cm). Per ottenere un’ottima qualità dell’immagine, l’albero dovrebbe essere a

circa 16-17 piedi (5 metri) lontano dall’area da monitorare, con la fotocamera

piazzata ad un’altezza di 5-6,5 piedi. (1,5~2 m). Inoltre, tenere a mente che si

otterranno i migliori risultati di notte quando il soggetto si trova all’interno del

campo ideale del ﬂash, non più lontano di 45 piedi (14 m) e non più vicino di

10 piedi (3 m) dalla fotocamera.

Ci sono due modi di montare la Trail Cam: usando la cinghia regolabile a

rete, o il treppiede:

Uso della cinghia regolabile a rete: La Fig. 5 illustra l’uso della cinghia

a rete sulla Trail Cam. Premere un estremita della cinghia attraverso

i due supporti sulla parte posteriore della Trail Cam. Inﬁlare una parte

della ﬁbbia di plastica su ciascun estremita della cinghia. Allacciare con

sicurezza la cinghia attorno al tronco dell’albero legando le estremità della

ﬁbbia dopo aver stretto la cinghia in modo da non lasciarla allentata.

Fig. 5: Attacco della cinghia

167

Uso del treppiede: La fotocamera è predisposta di un attacco sull’estremità

inferiore per permettere il montaggio su treppiede o su altri dispositivi di

montaggio con una ﬁlettatura da 1/4-20.

Angolo di sensibilità e test della distanza

Per testare se la Trail Cam può effettivamente monitorare l’area scelta, si

raccomanda questo test per controllare l’angolo di sensibilità e la distanza di

monitoraggio della Trail Cam. Per eseguire il test:

• Commutare la Trail Cam sulla modalità SETUP.

• eseguire dei movimenti davanti alla fotocamera in diverse posizioni

all’interno dell’area dove ci si aspetta si trovi il gioco o il soggetto.

Provare diverse distanze ed angoli dalla fotocamera.

• Se il LED indicatore del movimento lampeggia signiﬁca che quella

posizione può essere rilevata. Se non lampeggia, quella posizione è

fuori dall’area di sensibilità.

Il risultato del test aiuterà a trovare la posizione migliore quando si monta

e si punta la Trail Cam. L’altezza dal terreno per il posizionamento

dell’apparecchio dovrebbe variare con la dimensione dell’animale. In

generale, è preferibile da 3 a 6 piedi (0,9-1,8 metri). Si possono evitare

false attivazioni dovute ai disturbi di temperatura e di movimento di fronte

alla fotocamera non puntando l’apparecchio ad una sorgente di calore o in

vicinanza di rami di albero o fronde (specie nei giorni ventosi).

Commutare su ON la fotocamera

Nella modalità ON, il LED indicatore di movimento (rosso) lampeggerà per

circa 10 secondi. Questo lascia il tempo di chiudere e bloccare il coperchio

frontale della Trail Cam e poi andare via. Durante questo intervallo di tempo,

il LED indicatore lampeggerà continuamente in rosso. Dopo che si arresta il

lampeggiamento, il PIR è attivo, ed ogni movimento che viene rilevato attiva

la cattura di foto o video come programmato nel SETUP Menu. Assicurarsi

di aver letto la descrizione del Capture Number (numero di scatti), della

lunghezza del Video, dell’intervallo e dei parametri del livello del sensore.

Notare che il PIR è fortemente sensibile alla temperatura ambiente. Maggiore

è la differenza fra la temperatura ambiente e quella del soggetto, maggiore

è la possibile distanza di sensibilità. La distanza di sensibilità media è di 45

ft (13,7 m).

168

Prima di lasciare la fotocamera incustodita, controllare i seguenti elementi:

• Le batterie o l’alimentazione sono inserite/collegate con la corretta

polarità e il livello di potenza è sufﬁciente?

• la scheda SD ha spazio sufﬁciente e la sua protezione alla scrittura

(blocco) è disattivato?

• il commutatore di potenza si trova nella posizione ON? (non lasciarlo

in SETUP.

RIPRODUZIONE/CANCELLAZIONE DELLE FOTO

E DI FILMATI

Dopo aver installato, montato e attivata la Trail Cam, di desidera natural-

mente ritornare in seguito e vedere le immagini catturate. Ci sono diversi

modi per fare questo.

Rivedere le immagini direttamente dalla scheda SD

Questo è il metodo più comune per visualizzare le immagini. Poiché smontare

la fotocamera e collegarla al computer non è molto comodo, è più facile

togliere la scheda. Togliendo la scheda SD (scambiandola con una nuova

scheda se si preferisce) e portandola a casa per vedere le immagini usando

un lettore di schede SD (fornito dall’utilizzatore) collegato al computer

(alcuni computer e TV hanno uno slot incorporato per le schede SD), si

può lasciare la fotocamera pronta per riprendere nuove immagini. Una volta

collegato, il lettore di schede funziona allo stesso modo descritto di seguito;

leggere quella sezione se c’è qualche problema di trovare i ﬁle.

Visualizzazione delle immagini su un monitor esterno

Si può usare un monitor TV anche per riprodurre immagini (o video)

dell’apparecchio. Collegare un monitor TV o un dispositivo di visualizzazione

(come un quadro digitale) che possieda un ingresso video standard (lack

RCA) all’ingresso A/V della Trail Cam, usando il cavo in dotazione. Poi:

• Portare il commutatore di potenza sulla modalità SETUP (commutarlo

prima su OFF).

• Premere il tasto OK. Sul monitor sarà visualizzata l’immagine più

recente catturata. Per i ﬁlmati, premere il tasto SHOT (scatto) (RIGHT

169

Cable from “AV Out”

= destro) per avviare la riproduzione, premere

ancora per arrestare.

• Premere il tasto UP (su) per la foto o il video

precedente e il tasto DOWN (giù) per quelli

successivi. Quando si visualizzano le immagini,

il numero totale di tutte le immagini nella scheda

SD e l’indice delle immagini visualizzate sono

mostrate rispettivamente al centro dell’LCD e

in basso del monitor video.

• Premereil tasto OK per ritornare allo stato di

anteprima (modalità SETUP) quando il play

back è ﬁnito.

Rivedere le immagini collegando la fotocamera a un computer

Si può sempre smontare l’intera fotocamera dall’albero e collegare la porta

USB ad un computer; essa sarà riconosciuta come un “disco rimovibile”,

senza bisogno di installare alcun driver o software. Quando si usa un PC (o

Mac*) per vedere le foto (o i ﬁlmati), collegare prima l’apparecchio al computer

con il cavo USB fornito. Poi usare un programma di visualizzazione immagini

compreso quello incluso nel sistema operativo del PC per vedere le immagini

salvate nella cartella \DCIM\100EK113 della scheda SD. Ciascuna nuova

immagine o video sarà numerato sequenzialmente nell’ordine di tempo in cui

è stato catturato. Per esempio, se si vuole vedere i nomi di ﬁle “PICT0001.

JPG”. In base all'estensione del formato si può distinguere se si tratta di una

foto (con estensione .jpg) o di un video (con estensione .avi).

*I ﬁle video possono richiedere un software addizionale per la

visualizzazione con il Mac.

La Trail Cam supporta 3 generi di formati per il ﬁle system, FAT12, FAT16,

e FAT32. Il valore predeﬁnito è FAT16 per salvare foto e video. Ecco alcune

note relative:

• Non è necessario preoccuparsi del formato del ﬁle system della Trail

Cam a meno che l’apparecchio non presenti problemi di lettura della

scheda SD. Se questo accade, formattare la scheda SD con la Trail

Cam o prima nel computer e poi inserire la scheda nella Trail Cam e

provare ancora.

• Il formato predeﬁnito del ﬁle system della Trail Cam è FAT16, che

170

possono leggere la maggior parte dei computer. Se si formatta una

scheda SD per la Trail Cam nel computer, si deve scegliere il ﬁle

system formato FAT16. Si raccomanda normalmente il formato FAT16

a meno di possedere un visualizzatore di immagini in formato FAT12

o FAT32.

Eliminare foto e video

Se si vede una foto o un video durante playback sul LCD o sul monitor video

che si vuole cancellare, questo può essere fatto senza lasciare la modalità

SETUP:

• Premere il tasto MENU. Si vedrà la prima schermata “Delete”

(cancella), che permette di selezionare l’opzione di cancellare solo la

foto/video visualizzata correntemente o tutte le foto/video (vedere di

seguito).

• Evidenziare l’opzione “Delete Current” (cancella foto corrente) o

“Delete All” (cancella tutto) e poi premere OK.

• Poi, selezionare “Yes” (si) e premere OK per cancellare solo l’ultima

foto o video visualizzati (se selezionato “Delete Current”), o tutte le foto

e video della scheda (se selezionato “Delete All”)-o selezionare “No”

e premere OK per annullare l’operazione senza cancellare alcun ﬁle.

NOTA: dopo aver cancellato un’immagine o un ﬁle video, il ﬁle cancellati non

possono essere recuperati! Si possono anche cancellare tutti i ﬁle dalla scheda

usando il parametro Format (formatta).

SCARICO DELLE FOTO E DEI VIDEO

Per scaricare foto e video su un PC o Mac, assicurarsi che il commutatore

dellaTrail Cam sia nella posizione OFF. Collegare il cavo in dotazione

alla porta USB , della fotocamera, quindi direttamente a una porta USB

principale del computer; non usare le porte USB sul pannello frontale o

sulla tastiera, né su “hubs” non alimentati. La Trail Cam sarà riconosciuta

come un dispositivo standard di memoria di massa USB (questo richiederà

qualche secondo al primocollegamento). Se si vuole lasciare la fotocamera

nel bosco e togliere la scheda SD, un lettore di schede SD funziona nello

stesso descritto in questa sezione quando la scheda è inserita nel lettore

collegato a un computer.

171

Con Windows XP o versione successiva, basta usare

le opzioni visualizzate nella finestra pop-up per copiare,

vedere o stampare le foto.

Su tutti i Windows OS, la Trail Cam sarà indicata come un “Disco

rimovibile” se si apre una finestra “Mio computer” (sui Mac, apparirà una

icona sul desktop). I file foto della Trail Cam sono nominati “PICT0001.

JPG” ecc, e si trovano nella cartella “DCIM\100EK113” su questo “disco

rimovibile”. I file video hanno l’estensione “.AVI”. Potete copiare le foto/video

sul vostro disco rigido, proprio come qualsiasi altro file; è sufficiente copiare/

incollare o trascinare i nomi dei file o le icone sul disco rigido o sul desktop.

Dopo aver copiato le foto sul disco rigido, si potrà scollegare la fotocamera.

(Nei computer Mac, trascinare nel cestino il “disco” che è apparso sul

desktop quando è stata collegata la fotocamera, per “espellerlo” prima

di scollegare.) I file standard .jpg della Trail Cam possono essere visti e

modificati con qualche software adatto. I file video .avi possono essere

visualizzati con Windows Media Player sui PC su cui è installato Windows

7. Laddove sul computer sia installata una versione precedente di Windows,

o laddove si disponga di un Mac, in mancanza di lettore video compatibile è

possibile scaricare la versione gratuita del lettore DivX dal sito http://www.

divx.com/.

172

LOCALIZZAZIONE GUASTI E FAQ

La camera scatta continuamente fotograﬁe senza

alcun soggetto

La videocamera presenta il cosiddetto "falso attivatore": il sensore PIR

ritiene che vi sia movimento e calore davanti alle lenti della videocamera

pur in assenza di alcun soggetto nell'immagine. I "falsi attivatori" sono la

conseguenza del posizionamento della videocamera in un ambiente in cui

avvengono movimenti provocati dai rami degli alberi che creano movimento

davanti alla videocamera oppure in un'area caratterizzata da forte calore nella

zona del primo piano dove qualsiasi movimento del vento potrebbe attivare

la videocamera. Il posizionamento della videocamera sull'acqua è un'altra

possibile causa di tale problema. Come porre rimedio a tale situazione:

1. Provare a spostare la videocamera in un'area in cui non sussistono

tali problematiche oppure provare a modiﬁcare il livello del sensore nel

menu delle impostazioni.

2. Laddove la videocamera continui a scattare foto in assenza di soggetti,

provare a posizionare la videocamera in un ambiente interno e puntarla

verso un'area in cui non vi è movimento.

3. Laddove il problema persista, è probabile che siano presenti anomalie

a livello delle componenti elettroniche della videocamera. In tal caso,

rivolgersi al servizio assistenza clienti per inviare la videocamera in

riparazione.

La durata della batteria è minore di quanto

previsto

1. La durata della batteria varierà in funzione della temperatura operativa

e dal numero di immagini riprese. Solitamente, la Trail Cam potrà

scattare diverse migliaia di immagini prima dell’esaurimento delle

batterie.

2. Controllare se sono state usate batterie alcaline o a Litio nuove. La Al

ﬁne di garantire la durata massima della batteria nella presente

Trail Cam, Tasco raccomanda l'impiego di un set completo di

batterie Energizer® al litio tipo AA.

173

3. Assicurarsi che l’interruttore di potenza sia nella posizione “On” e che

la fotocamera non sia lasciata in modalità “Setup” durante l’attività.

4. Assicurarsi di usare una scheda SD di buona qualità nella fotocamera.

Tasco raccomanda schede del marchio SanDisk® ﬁno a 32 GB.

La nostra esperienza indica che la scarsa qualità delle schede SD

possono talvolta ridurre la vita delle batterie della Trail Cam.

La fotocamera non riprende più immagini o non li

riprende affatto

1. Assicurarsi che la scheda SD non sia piena. Se la scheda è piena, la

fotocamera non riprenderà più immagini.

2. Assicurarsi che le batterie AA alkaline o al Litio siano nuove. Vedere la

nota circa la vita ridotta delle batterie.

3. Assicurarsi che il commutatore di potenza si trovi nella posizione “On”,

non in modalità “Off” o “Setup”.

4. Assicurarsi di usare una scheda SD di buona qualità. La Tasco

raccomanda schede SD SanDisk® ﬁno a 32 GB.

5. Se la scheda SD ha l’interruttore di protezione alla scrittura in posizione

di blocco, la fotocamera non riprenderà immagini.

6. Se si usa una scheda SD in un altro dispositivo prima di inserirla nella

Trail Cam, si può formattare la scheda usando il parametro “Format”

in modalità Setup (assicurarsi di aver prima eseguito il backup di

qualunque ﬁle importante, poichè la formattazione cancella tutti i ﬁle

della scheda). In alcuni casi, altri dispositivi possono modiﬁcare la

formattazione della scheda SD per cui essa non lavorerà correttamente

con la Trail Cam.

La fotocamera non si accende

1. Assicurarsi di aver installato almeno 4 batterie (il numero minimo

richiesto) nel comparto batterie, iniziando dall'alto, riempiendo gli spazi

da 1 a 4 senza intervallo fra le batterie.Tasco raccomanda altresì

l'impiego di un set completo (8) di batterie Energizer® al litio tipo

AA con la Trail Cam.

2. Assicurarsi che le batterie siano installate correttamente, osservando

la giusta polarità. Posizionare sempre l’estremità piatta negativa di

174

ciascuna pila in contatto con il lato a molla del suo slot.

3. Dopo aver spostato il commutatore da “Off” a “Setup” o a “On”,

assicurarsi che il commutatore sia posizionato correttamente (evitare

posizioni “fra” due modi).

4. Non spostare direttamente il commutatore da “On” a “Setup”;

spostare sempre il commutatore prima su “Off” e poi su “Setup”.

Problemi con la qualità delle foto e/o dei ﬁlmati

1. Le foto e i video notturni appaiono troppo scuri

a. Controllare l’icona della batteria per vedere se la batteria funziona a

piena potenza. Il ﬂash ﬁnirà di funzionare in prossimità della ﬁne della

batteria.

b. Si otterranno migliori risultati quando il soggetto si trova all'interno

del campo ideale di azione del ﬂash, non oltre 14 m dalla

videocamera.

c. Notare che quando il parametro "numeri di scatti" ("CAPTURE N UMBER")”

è impostato più alto di “1 foto”, o con impostazioni di Intervallo molto

breve, alcune immagini possono apparire più buie di altre a causa

della rapida risposta e della rapida riattivazione della fotocamera,

che permette minor tempo al ﬂash per ricaricarsi completamente

prima di accendersi nuovamente.

2. Le foto e i video diurni appaiono troppo scuri

a. Assicurarsi che la fotocamera non sia puntata verso il sole o altre

sorgenti di luce durante il giorno, perchè questo può causare

l’autoesposizione e produrre immagini più scure.

3. Le foto o i video notturni appaiono troppo luminosi

a. Si otterranno i migliori risultati quando il soggetto si trova all’interno

del campo di azione del ﬂash, non più vicino di 10 piedi (3 m) dalla

telecamera. I soggetti possono apparire troppo luminosi a distanze

inferiori.

4. Le foto e i video diurni appaiono troppo luminosi

a. Assicurarsi che la fotocamera non sia puntata verso il sole o verso

altre sorgenti di luce durante il giorno.

175

5. Foto con soggetto rigato

a. In alcuni casi con condizioni di luce bassa e soggetti che si

muovono velocemente, la risoluzione di 4 MP od 6 MP possono

non rispondere bene come l’impostazione di 2 MP.

b. Se si hanno immagini multiple dove i soggetti che si muovono

velocemente producono righe nelle foto, provare l’impostazione di 2

M P.

6. Dominante cromatico rosso , verde o blu

a. Sotto certe condizioni di luminosità, il sensore si può confondere

dando luogo a immagini povere di colore.

b. Se questo si vede in un modo evidente, allora il sensore va

controllato. Contattare il servizio assistenza della Tasco.

7. Filmati troppo brevi: registrazione non corrispondente all’impostazione

a. Assicurarsi che la scheda SD non sia piena.

b. Assicurarsi che le batterie siano in buone condizioni di carica. Verso

la ﬁne della carica delle batterie, la fotocamera sceglie registrazioni

più brevi per i ﬁlmati in modo da risparmiare energia.

Sulle immagini non compaiono la data e l’ora

Assicurarsi che il parametro “Time Stamp” sia impostato su “On”.

Le foto non catturano soggetti interessanti

1. Controllare l’impostazione del parametro “Sensor Level” (sensibilità

del sensore PIR). n caso di temperature elevate, impostare il livello

del sensore su "High", mentre in caso di temperature invernali rigide

impostare il sensore su "Low".

2. Provare a installare la fotocamera in un’area dove non esistono fonti di

calore nella linea di azione della fotocamera.

3. In alcuni casi, disponendo la fotocamera vicino all’acqua si potranno

avere immagini prive di soggetto. Provare a puntare la fotocamera

verso il terreno.

4. Evitare di montare la telecamera su piccoli alberi che si possono

muovere sotto l’azione di venti forti.

5. Rimuovere ogni ramo che si trova proprio di fronte all’obiettivo.

176

Il LED del sensore PIR lampeggia/non lampeggia

1. Quando la telecamera è in modalità “Setup”, un LED speciale sulla parte

anteriore della telecamera lampeggerà quando rileva un movimento.

Questo serve solo per scopi di installazione e aiuterà l’utilizzatore a

puntare la telecamera.

2. Durante l’uso, il LED non lampeggerà quando la telecamera riprende

un'immagine. Questo serve per tenere la fotocamera nascosta dal

gioco.

Lo schermo LCD si accende ma non trasmette alcun

testo.

1. Lo schermo LCD è attivo ma nessun testo appare.

a. Dopo aver spostato il commutatore da “Off” a “Setup” od “On”,

assicurarsi che il commutatore sia correttamente in posizione e nella

modalità corretta (evitare di posizionarlo “fra” due modalità).

b. Non spostare il commutatore direttamente da“On” a “Setup”;

spostarlo sempre prima su “Off” e poi su “Setup”.

2. Lo schermo LCD indica una leggera linea nera dopo il passaggio

da “Setup” a “On”.

a. L’LCD si spegnerà quando si fa scorrere il commutatore sulla

posizione “On”. In alcuni casi, questa linea nera apparirà e sbiadirà

in circa 1 secondo. Questo è normale e la fotocamera funzionerà

regolarmente.

3. Lo shermo si accende e poi si spegne

a. Assicurarsi di aver installato correttamente la scheda SD.

La fotocamera non conserva le impostazioni

Assicurarsi di aver salvato le modiﬁche delle impostazioni dei parametri

fatte in modalità Setup, premendo “OK” dopo aver modiﬁcato

l’impostazione. Se non si salva la nuova impostazione dopo averla

modiﬁcata, la fotocamera continuerà ad usare l’impostazione originaria

predeﬁnita per quel parametro.

177

Presenza di umidità o insetti nella videocamera

1. Per garantire di tenere umidità o pioggia lontano dalla videocamera,

posizionare in modo saldo la spina CC In.

2. Gli insetti possono essere attratti da vibrazioni elettroniche a basso

livello e entrare nei fori tra la parte interna ed esterna della videocamera.

Veriﬁcare che la spina CC In sia attaccata in modo saldo.

178

SPECIFICHE TECNICHE

Sensore delle immagini CMOS a colori da 2 Megapixel

Massima dimensione in

Pixel 3248x1824 (6MP)

Obiettivo F=3,1; FOV=50°; Auto IR-Cut-Remove (di notte)

Campo del ﬂash IR 12-15 metri (36-45 pollici)

Schermo display Display Standard B&W : 24x32 mm(1,5 pollici)

Scheda di memoria Scheda SD o SDHC, Capacità massima 32 GB

RAM Interna 32 MB

Dimensione immagine 6MP = 3248x1824; 4MP = 2616x1472; 2MP =

1848x1040

Dimensione Video 720x400/30 fps, 352x192/30fps

Sensibilità PIR PIR con 3 impostazioni di sensibilità: Basso/

normale/alto

FUNZIONAMENTO Giorno/Notte

Tempo di risposta 1,0 sec

Intervallo di attivazione 1 sec. - 60 min. programmabile

Numero di scatti 1– 3 programmabile

Lunghezza video 5-60 sec. programmabile

Alimentazione 8 AA raccomandate, 4xAA come alimentazione di

emergenza

Corrente di attesa < 0,3mA (<7mAh/giorno)

Consumo di potenza 200 mA (+730 mA quando il LED IR è acceso)

Interfaccia utente Display LCD

Interfaccia Uscita AV (NTSC/PAL); USB;

Presa per scheda SD; 6V CC eesterna

Sicurezza Cinghia; attacco ¼-20

Temperatura operativa -20 - 60°C (Temperatura di stoccaggio: -30 - 70°C)

Umidità operativa 5% - 90%

179

I dati tecnici e progettuali sono soggetti a modiﬁche

senza preavviso o obbligo da parte del produttore

GARANZIA LIMITATA PER UNO ANNO

Si garantisce che questo prodotto Tasco® sarà esente da difetti di materiale e

fabbricazione per uno anno a decorrere dalla data di acquisto. In caso di difetto

durante il periodo di garanzia, a nostra discrezione ripareremo o sostituiremo

il prodotto purché sia restituito franco destinatario. Sono esclusi dalla garanzia

eventuali danni causati da abuso, maneggiamento improprio, installazione o

manutenzione eseguiti da persone non autorizzate dal servizio di assistenza Tasco.

A un prodotto restituito e coperto da questa garanzia occorre allegare quanto

segue:

1) Assegno/ordine di pagamento per l’importo di 10 $US per coprire i costi di

spedizione.

2) Nome e indirizzo da utilizzare per la restituzione del prodotto.

3) Una spiegazione del difetto.

4) Scontrino riportante la data di acquisto.

5) Il prodotto deve essere imballato in una scatola robusta, per prevenire danni

durante il trasporto, e va spedito franco destinatario a uno dei seguenti indirizzi:

Recapito negli Stati Uniti: Recapito in Canada:

Tasco Tasco

Attn.: Repairs Attn.: Repairs

9200 Cody 25A East Pearce Street, Unit 1

Overland Park, Kansas 66214 Richmond Hill, Ontario L4B 2M9

Per prodotti acquistati fuori degli Stati Uniti o del Canada, rivolgersi al rivenditore

per le clausole pertinenti della garanzia. In Europa si può anche contattare la Tasco

a questo numero:

Tasco Germany GmbH

European Service Centre

Mathias-Brüggen-Str. 80

D-50827 Köln

GERMANY

Tel: +49 221 995568-0

Fax: +49 221 995568-20

Questa garanzia dà specici diritti legali.

Eventuali altri diritti variano da una nazione all’altra.

180

Smaltimento di apparecchiature elettriche ed elettroniche

(Vigente presso i Paesi UE e altri Paesi europei con sistemi

di raccolta dierenziata dei riuti)

Il presente apparecchio componenti elettriche e/o elettroniche e non può pertanto

essere smaltito come riuto domestico ordinario. Al contrario, dovrebbe essere

smaltito presso punti di raccolta destinati al riciclaggio, in base alle istruzioni delle

amministrazioni locali. Tale operazione non prevede alcun costo per l’utente.

Qualora l’apparecchio dovesse contenere batterie (ricaricabili) sostituibili, anche

queste devono essere prima rimosse e, laddove previsto, smaltite in conformità

alle normative specche (cfr. altresì i commenti specici nelle presenti istruzioni

sull’unità).

Per ulteriori informazioni su questa tematica, rivolgersi all’amministrazione locale,

all’azienda incaricata della raccolta dei riuti o alla rivendita presso cui è stato

acquistato l’apparecchio.

For further questions or additional information please contact:

Tasco

9200 Cody, Overland Park, Kansas 66214

(800) 423-3537 • www.tasco.com

Tasco 119422 Users Manual

119422 to the manual 79f00eb3-b652-44a0-be3d-aa5c8062c9c4

Navigation menu

Versions of this User Manual:

Views

Navigation
