Teleco Automation S r l TVTXI916S Transmitter User Manual
Teleco Automation S.r.l. Transmitter
User Manual
Code Number:
TVTXI916S01-2-3-4-6-7
Series
TVLink RS916
Model number Date
13/01/14
TRANSMITTER, ARTICLE
ART. TVTXI916S01-02-03-04-06-07
(with ‘B’: white colour, with ‘N’:
black colour).
DESCRIPTION OF THE PRODUCT
UHF band transmitter with PPL controlled carrier
frequency. This type of transmitter is used for
controlling devices for domestic use, automatic
openings, ON-OFF light control, dimming, etc.
This appliance transmits a rolling code type signal
to prevent duplication and guarantee maximum
secrecy. The transmitter code can be stored in
the receiver directly via the latter or via radio from
the transmitter. With the second possibility you
can add new transmitters to an existing system
without having to touch the receiver. This can be
done directly by the end user (the installer’s help is
not required). The code is stored in the receiver’s
EEPROM memory that retains it even if power is
cut temporarily.
SAFETY RULES
• Do not use the manual transmitter in places or
where systems are sensitive to radio emissions
(e.g. airports, hospitals).
• Do not keep or use the manual transmitter in
places that are damp, where there is steam, high
air humidity, dust or where it is exposed to the
direct rays of the sun or similar environmental
conditions.
• Do not let the manual transmitter drop: it could
be damaged or its range of action reduced.
Changes or modication not expressly approved
by the party responsible for compliance could void
the user’s authority to operate the equipment.
USE
• The operator is in no way protected against
interference from other telecommunication
equipment or systems (e.g. authorised radio
systems working on the same frequency range).
• If you are having problems with its range of
action, x the manual transmitter up high. Change
the battery if necessary.
• Do not use your nails to press the key as they
could damage the keys.
CHANGING THE BATTERY
• Keep the batteries out of the reach of children.
Call a doctor immediately if a battery is swallowed.
• Explosion hazard if the battery is substituted
incorrectly.
• Replace the battery with a CR 2430 type battery
only.
• Always wrap the battery up, both when it is being
stored and when it is being disposed of. The
battery should not come into contact with other
metal objects as it could cause the battery to run
down, catch re or be damaged.
• Dispose of damaged or nished
batteries immediately in compliance
with the law. To this end, contact
the authorities for safeguarding
the environment or the centre for
disposing of waste materials in your
area.
• Do not throw the battery away with household
rubbish.

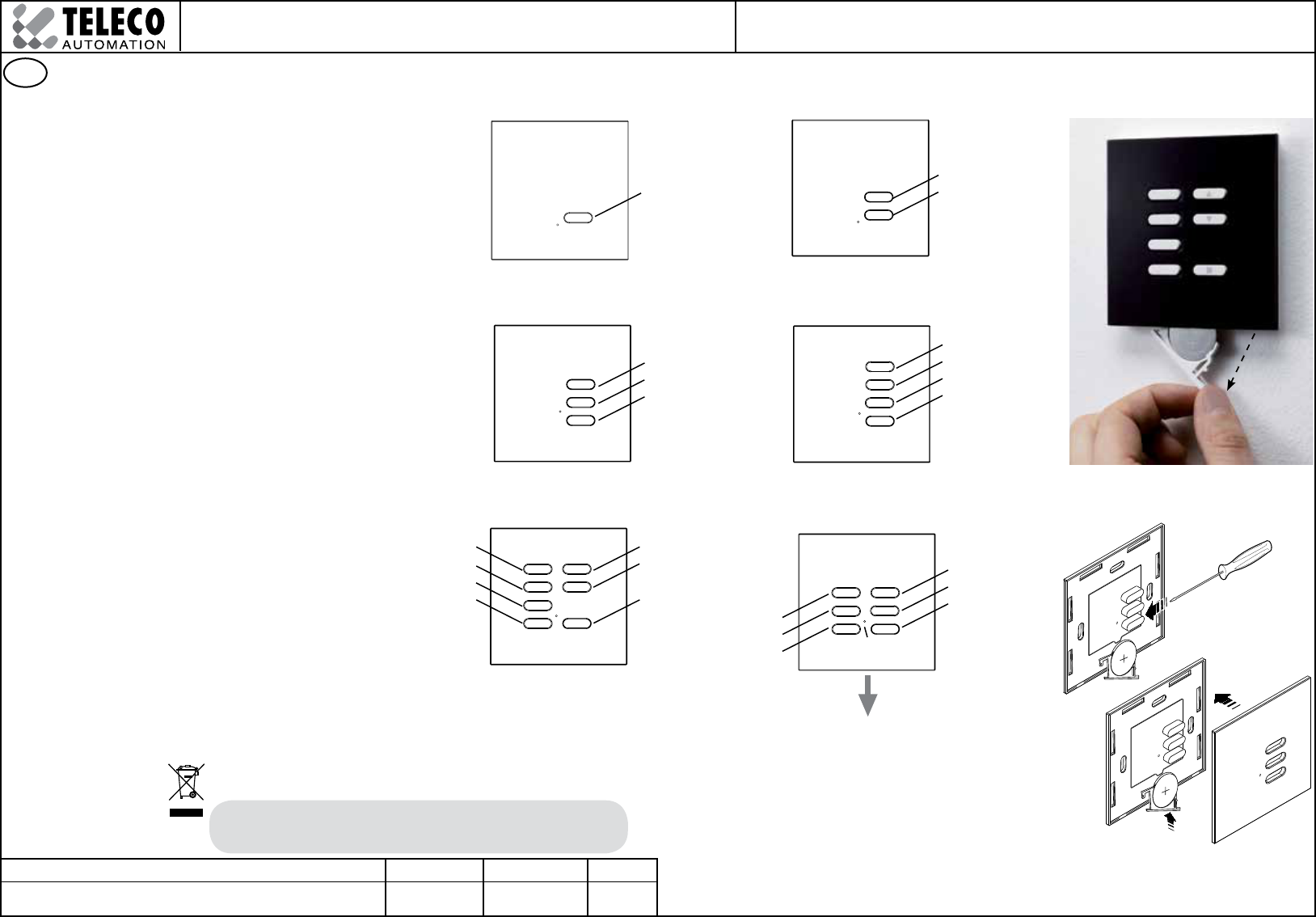

1.Open the cover.
2.Take the old battery out and put the new one
in in the same way.
Pay attention to correct polarity (+/-)!
WALL FIXING
If the transmitter is xed on the wall with
biadhesive, the maximum holding
will be reached after 24 hours from the application.
Application temperature min.+10°C.
GUARANTEE
The guarantee complies with the law. If the
guarantee has to be used please refer to the
specialized retailer. The right to the guarantee is
applicable only for the country in which the manual
transmitter was purchased. The batteries are not
covered by the guarantee.
HOW TO STORE A TRANSMITTER VIA RADIO
WITHOUT ACCESSING THE RECEIVER
BY MEANS OF A PREVIOUSLY STORED
TRANSMITTER
- Press the internal key P3 of a previously
stored transmitter , the enabled receiver emits a
continuous sound for 5 seconds.
- Transmit a channel present in the memory
of the receiver, in which the new codeis to be
memorized, within 5 seconds and the buzzer will
interrupt the sound for 1 sec, and then carry on for
another 5 seconds.
- Transmit the new channel to store within 5
seconds, conrmed by intermittent buzzing.
DECLARATION OF CONFORMITY
Teleco Automation SRL declares that the above
mentioned articles satisfy the following technical
regulations applicable:
- FCC (Federal Communications Commission
Part 15 (FCC ID: P59TVTXI916S)
- IC (Industry Canada) RSS-102
(IC: 11242A-TVTXI916S)
TECHNICAL DATA
The transmitters are coded directly by the
manufacturer with a different code for each
transmitter.
Technical specications
Carrier frequency 916 MHz-
Modulation FSK
Power supply 3V ± 10%
(lithium battery CR2430)
Consumption when
transmitting 10 mA
- Working temperature - 10° to +55°C
In the view of a constant development of their
products, the manufacturer reserves the right
for changing technical data and features without
prior notice.
EN
Only single
memorization
single or in pairs
memorization
This document is the property of teleco Automation Srl who reserves all reproduction
and copying rights
The memorisation of the “single” or “in pairs” channels depends on the
functions of the receiver.
TELECO AUTOMATION SRL - Via dell’Artigianato, 16 -31014 Colle Umberto (TV) ITALY
PHONE: +39.0438.388511 FAX:+39.0438.388536
CH1
CH1
CH2
CH5
CH6
CH7
CH1
CH2
CH3
CH4
LED LED
LED LED single or in pairs
memorization
(CH1 with CH2
and CH3 with
CH4)
CH5
CH6
CH7
CH5
CH6
CH7
LED
LED CH5
CH6
CH7
CH1
CH2
CH3
CH4
Attention:
The 6-pushbutton transmitter works as two
separate 3-pushbutton transmitters. These
two 3-puhsbutton transmitters have the
memorization push-button P3 in common.
Before using the pushbutton P3, press one
of the channels to be associated with.
single or in pairs
memorization
(CH1 with CH2)
single or in pairs
memorization
(CH6 with CH7 or
CH5 with CH6 and
CH7)
single or in pairs
memorization
(CH6 with CH7
or CH5 with
CH6 and CH7)
single or in pairs
memorization
(CH6 with CH7
or CH5 with CH6
and CH7)
TVTXI916S01B
TVTXI916S01N
TVTXI916S02B
TVTXI916S02N
TVTXI916S03B
TVTXI916S03N
TVTXI916S04B
TVTXI916S04N
TVTXI916S07B
TVTXI916S07N
TVTXI916S06B
TVTXI916S06N
single or in pairs
memorization
(CH1 with CH2 and
CH3 with CH4)
single or in pairs
memorization
(CH6 with CH7 or
CH5 with CH6 and
CH7)
P3
T604.01_EN
This device complies with part 15 of the FCC Rules. Operation is subject to the following
two conditions (1) this device may not cause harmful interference, and (2) this device must
accept any interference received, including interference that may cause undesired operation.
Code Number:
TVTXI916S01-2-3-4-6-7
Series
TVLink RS916
Model number Date
13/01/14
FR EMETTEUR
ARTICLE
TVTXI916S01-02-03-04-06-07
DESCRIPTION DU PRODUIT
Emetteur en bande UHF avec fréquence porteuse
contrôlée par PLL. Ils sont utilisés pour l’activation à
distance d’appareillages électriques et électroniques
servant à ouvrir les portes, conformément aux
normes en vigueur. Le signal transmis est de type
Rolling code an que la duplication soit impossible
et que la plus grande discrétion soit assurée.
Le code de l’émetteur peut être inséré dans le
récepteur en agissant directement sur ce dernier ou
bien via radio par l’émetteur. La deuxième possibilité
permet d’insérer de nouveaux émetteurs dans
une installation déjà existante sans devoir agir sur
le récepteur. L’opération peut être effectuée par
l’utilisateur nal sans l’intervention de l’installateur.
Dans le récepteur, le code est mémorisé dans
une mémoire de type EEPROM qui garde les
informations même en cas de coupure de courant
momentanée.
NORMES DE SÉCURITÉ
• Ne pas utiliser l’émetteur manuel dans des lieux ou
installations sensibles aux émissions radio (par ex. :
aéroports, hôpitaux).
• Ne pas garder ou utiliser l’émetteur manuel dans
des lieux humides avec de la vapeur, avec une
humidité de l’air élevée, avec de la poussière,
exposés directement aux rayons du soleil ou avec
des conditions ambiantes similaires.
• Garder l’émetteur manuel dans une position
stable de manière à ne pas le faire tomber : toute
chute pourrait l’endommager ou réduire son champ
d’action.
Tout changement ou modication non approuvé
expressément par les parties responsable de la
conformité de ce dispositif rend nulle l’autorité du
client pour l’utilisation de l’équipement.
UTILISATION
• L’opérateur n’est en aucun cas protégé contre
les interférences d’autres appareils ou installations
de télécommunication (par ex. : installations radio
autorisées fonctionnant sur la même gamme des
fréquences).
• En cas de problèmes relativement au rayon
d’action, xer l’émetteur manuel dans une position
rehaussée; si nécessaire, remplacer la pile.
• Ne pas appuyer sur les touches avec les ongles :
vous pourriez les endommager.
REMPLACEMENT DE LA PILE
• Conserver les piles hors de la portée des enfants.
En cas d’ingestion de la pile, appeler tout de suite
un médecin.
• Danger d’explosion en cas de pile mal remplacée.
• Remplacer les piles en ne mettant que des piles
de type CR 2430.
• Qu’elle soit conservée dans un
entrepôt ou que vous deviez la jeter,
emballer toujours la pile. Elle ne
doit jamais toucher d’autres objets
métalliques. Ceci pourrait la décharger,
lui faire prendre feu ou l’endommager.
• Eliminer immédiatement les piles endommagées
ou usées conformément aux normes en vigueur.
Dans tel but, s’adresser aux autorités pour la
sauvegarde de l’environnement ou à la société pour
l’élimination des déchets de votre région.
• Ne pas jeter la pile dans des poubelles domestiques.
1.Ouvrir le couvercle.
2.Enlever les piles et remettre les nouvelles de la
même façon.
Faire attention aux pôles (+/-)!
FIXATION MURAL
Si l’émetteur est xé sur le mur avec le biadhésif, la
tenue maximale arrive 24 heures après l’application.
Température d’application min.+10°C.
GARANTIE
La garantie est conforme aux normes en vigueur.
La personne de référence pour tout prestation
sous garantie est le revendeur spécialisé. Le droit
de garantie n’est applicable que dans le pays où
l’émetteur manuel a été acheté. Les piles sont exclues
de la garantie.
COMMENT INSÉRER UN ÉMETTEUR VIA
RADIO SANS ACCÉDER AU RÉCEPTEUR, EN
UTILISANT UN ÉMETTEUR DÉJÀ EN MÉMOIRE
- Appuyer sur la touche intérieure P3 d’un émetteur
déjà en mémoire, le récepteur en service émet un son
continu pendant 5 secondes.
- Transmettre dans les 5 sec. un canal enregistré
dans la mémoire du récepteur qui doit mémoriser
le nouveau code. L’avertisseur sonore s’arrête de
fonctionner pendant 1 sec. pour se remettre ensuite
en fonction pour 5 sec.
- Dans les 5 sec. qui suivent, transmettre le nouveau
canal à mémoriser. Un son intermittent du Buzzer
signalera que la mémorisation a eu lieu.
DÉCLARATION DE CONFORMITÉ
Teleco Automation SRL déclare que les produits
susmentionnés sont conformes à toutes les normes
techniques suivantes:
- FCC (Federal Communications Commission
Part 15 (FCC ID: P59TVTXI916S)
- IC (Industry Canada) RSS-102
(IC: 11242A-TVTXI916S)
DONNÉES TECHNIQUES
Les émetteurs sont directement codés
par le fabricant avec un code différent
l’un de l’autre. Les modèles disponibles portent
les références commerciales suivantes :
Caractéristiques techniques
- Fréquence porteuse 916 MHz
-Modulation FSK
-Alimentation 3V ± 10%
(lithium batteryCR2430)
- Consommation en transmission 10mA
- Température d’exercice - 10° à +55°C
Dans l’optique d’un développement continu de ses
produits, le constructeur se réserve le droit d’apporter
sans préavis, des modications aux données tech-
niques et aux prestations.
Mémorisation
seulement singulier
This document is the property of teleco Automation Srl who reserves all reproduction
and copying rights
La mémorisation des canaux “singuliers” ou “en couple” dépende des
fonctions du récepteur.
TELECO AUTOMATION SRL - Via dell’Artigianato, 16 -31014 Colle Umberto (TV) ITALY
PHONE: +39.0438.388511 FAX:+39.0438.388536
Mémorisation singulier
ou en couples
(CH1 avec CH2)
Mémorisation singulier
ou en couples
(CH6 avec CH7 ou
CH5 avec CH6 et CH7)
Mémorisation
singulier ou en couples
(CH1 avec CH2 et
CH3 avec CH4)
Mémorisation singulier
ou en couples
(CH6 avec CH7 ou
CH5 avec CH6 et CH7)
Mémorisation singulier
ou en couples
(CH1 avec CH2 et
CH3 avec CH4)
Mémorisation singulier
ou en couples
(CH6 avec CH7 ou
CH5 avec CH6 et CH7)
Attention:
L’émetteur à 6 canaux fonctionne comme
deux émetteurs séparés à 3 canaux.
Ces deux émetteurs à 3 canaux ont en
commun le bouton de mémorisation en P3.
Avant d’utiliser le bouton P3, il faut appuyer
sur un des canaux auquel on le veut associer.
CH1
CH1
CH2
CH5
CH6
CH7
CH1
CH2
CH3
CH4
LED LED
LED LED
CH5
CH6
CH7
CH5
CH6
CH7
LED
LED CH5
CH6
CH7
CH1
CH2
CH3
CH4
TVTXI916S01B
TVTXI916S01N
TVTXI916S02B
TVTXI916S02N
TVTXI916S03B
TVTXI916S03N
TVTXI916S04B
TVTXI916S04N
TVTXI916S07B
TVTXI916S07N
TVTXI916S06B
TVTXI916S06N
Mémorisation singulier
ou en couples
(CH6 avec CH7 ou
CH5 avec CH6 et CH7)
P3
T604.01_FR
Ce dispositif est conforme avec la partie 15 des Normes FCC. L’opération est soumise aux deux
conditions suivantes (1) ce dispositif n’entraînera pas d’interférence nuisible, et (2) ce dispositif peut
accepter toute interférence reçue, y compris une interférence non souhaitée.
